TERMO ELÉCTRICO 15L
CTM15
MANUAL DE INSTRUCCIONES
1
La instalación y el mantenimiento de este aparato deben ser realizados por personal calificado
o técnicos autorizados.
El fabricante no se responsabiliza por cualquier daño o mal funcionamiento causado por una
instalación incorrecta o por no cumplir las instrucciones detalladas en este manual.
Para obtener instrucciones más detalladas y pautas de mantenimiento, sirvase revisar
los siguientes capitulos.
CONTENIDO
TITULO PÁGINA
1.PRECAUCIONES.............................................................................................................(2)
2.INTRODUCCIÓN DEL PRODUCTO ................................................................................(3)
3.INSTALACIÓN DE LA UNIDAD........................................................................................(5)
4.MÉTODOS DE UTILIZACIÓN..........................................................................................(7)
5.MANTENIMIENTO ...........................................................................................................(7)
6.RESOLUCIÓN DE PROBLEMAS ....................................................................................(8)
7.INFORMACIÓN DE PRODUCTO REGULACIÓN EU......................................................(9)
8.DESCRIPCION ANEXO I ...............................................................................................(13)
●
●
●
Observaciones Generales
2
El toma corriente de abastecimiento debe estar conectado a tierra de manera segura. La
corriente nominal del toma corriente no debe ser inferior a 10A. El toma corriente y el enchufe
deben permanecer secos para prevenir fugas eléctricas. Controlar frecuentemente que los
enchufes se encuentren bien conectados al toma corriente. El método de control debe
realizarse de la siguiente manera: insertar el enchufe de abastecimiento en el toma corriente,
luego de utilizar la unidad durante media hora, apagarla y desconectar el enchufe. Controlar si
el enchufe quema al contacto con la mano. Si lo hiciera (esto sucede por encima de los 50ºC),
sirvase cambiar a otro toma corriente bien conectado a tierra para evitar que el enchufe se
dañe, si hubiese un mal contacto, podrian generarse accidentes personales o incendios.
La altura de la instalación del toma corriente no debe ser inferior a 1.8m.
La pared en la cual se instale el termocalefón, deberá poder soportar el doble del peso del
calefón completamente lleno de agua sin deformaciones o grietas. De lo contrario, se deben
tomar otras medidas de refuerzo.
La válvula de descarga de presión que viene con el termocalefón, debe ser instalada en la
entrada de agua fria de este calefón (ver figura 1), y asegurarse de no exponerla al vapor. El
agua puede derramarse de la válvula de descarga de presión, por lo tanto el tubo de escape
debe abrirse en un costado; la vàlvula de descarga de presión se debe revisar y limpiar
regularmente, de taf modo a asegurarse de que no esté bloqueada.
Antes de instalar este termocalefón, revisar y confirmar que la conexión a tierra del toma
corriente se encuentra instalado a tierra correctamente. De lo contrario, el termocalefôn no
podrá ser instalado ni utilizado. No utilizar extensiones de conexión. Si se utiliza el termocalefón
con una instalación realizada de manera incorrecta, podrian generarse lesiones serias y
pérdidas de propiedad.
Precauciones Especiales
●
●
●
●
●
●
Al utilizar el termocalefón por primera vez (o al utilizarlo por primera vez luego de realizar el
mantenimiento), el mismo no puede ser encendido hasta que haya sido llenado de agua por
completo. Al llenar el agua, al menos una de las válvulas de salida del termocalefón debe ser
abierta para liberar el aire. Esta válvula puede ser cerrada luego de que el termocalefón se
llene de agua.
El termocalefón no está diseñado para ser utilizado por personas (incluyendo niños) con
discapacidades físicas, sensoriales o mentales disminuidas, o falta de experiencia y
conocimiento con respecto al mismo, a menos que hayan sido supervisados o instruidos
acerca de la utilización del aparato por una persona responsable de su seguridad. Los niños
deben ser supervisados para asegurarse de que no jueguen con el termo calefón.

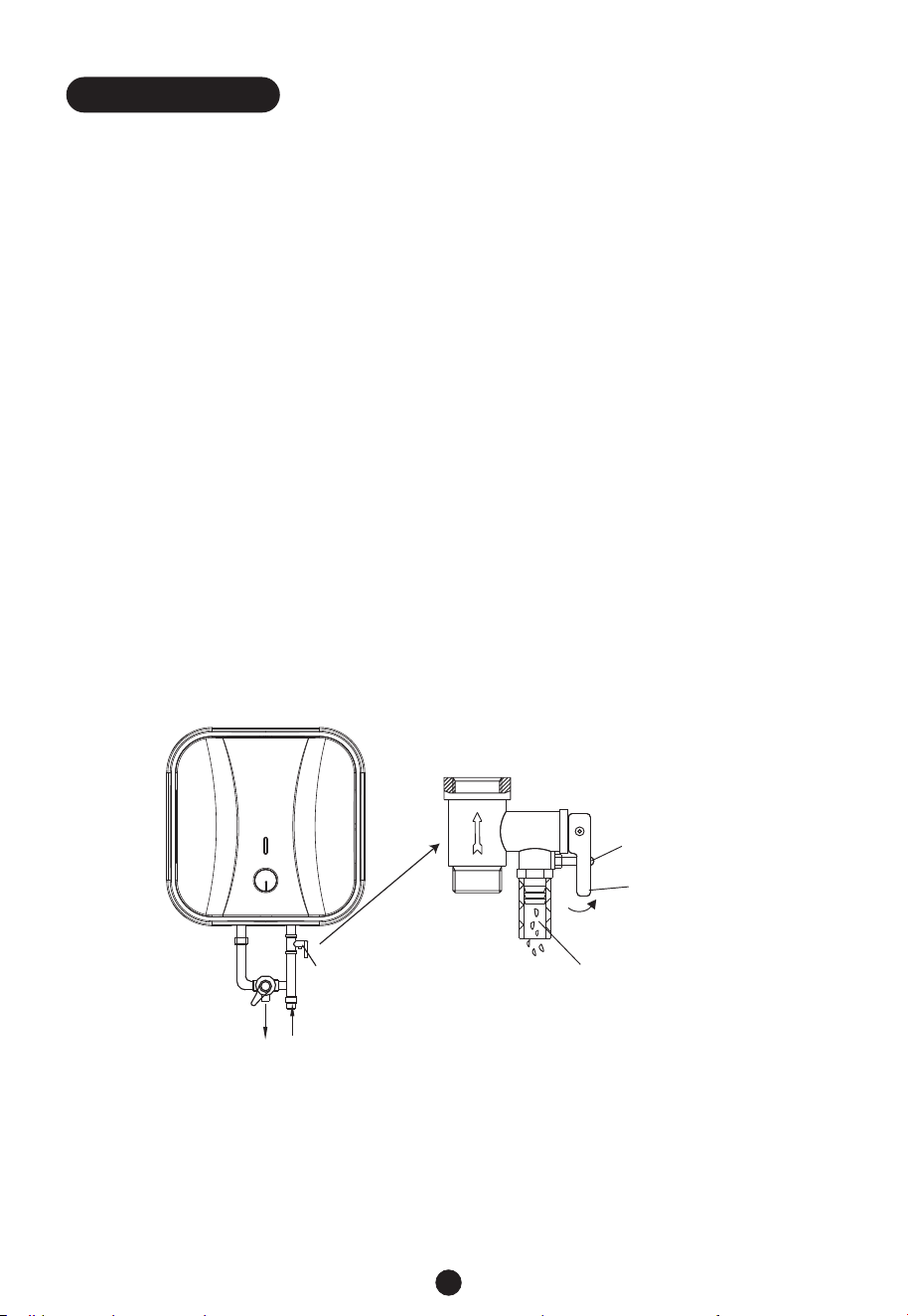

Agua caliente
Agua fría
Válvula de descarga
de presión
Tornillo de rosca
Manija de drenaje
Orificio de descarga de presión
(Figura 1)
1. PRECAUCIONES
CTM15
3
2.2 Breve introducción a la estructura del producto
●
●
●
●
●
●
Durante el proceso de calentamiento, podrian caer gotas del orificio de descarga de presión
de las válvulas multifuncionales. Este es un fenómeno normal. Si hay una fuga grande de
agua, sirvase contactar con el centro de atención al cliente para realizar reparaciones. El
orificio de descarga de presión no debe ser bloqueado bajo ninguna circunstancia; de lo
contrario, el termocalefón podria ser dañado o generar accidentes.
El tubo de drenaje conectado al orificio de descarga de presión se debe mantener hacia abajo.
Ya que la temperatura del agua en el interior del termocalefón puede llegar a los 75ºC, el agua
caliente no debe ser expuesta al cuerpo humano al ser encendida recientemente. Ajustar la
temperatura del agua a una temperatura adecuada para evitar quemaduras.
Desatornillar el tornillo de rosca en la válvula de seguridad multifuncional, y levantar la manija
del drenaje hacia arriba (Ver Figura 1) para drenar el agua del tanque interno.
Si el cable de alimentaciön flexible se daña, debe ser reemplazado por un cable de alimentación
especial proveido por el fabricante y colocado por el personal de mantenimiento autorizado.
Si alguna pieza o componente de este termocalefón eléctrico se dañara, sirvase contactar con
el centro de atención al cliente para realizar reparaciones.
Voltaje
nominal
(ACV)
IPX4750.75220-240250015
Potencia
Nominal
(W)
Volumen
(L)
Presión
nominal
(MPa)
Temperatura
máxima de agua
(℃)
Tipo
eléctrico
Grado de
impermea-
bilidad
2.1 Parámetros del Rendimiento Técnico
I
Modelo
2. INTRODUCTION DEL PRODUCTO

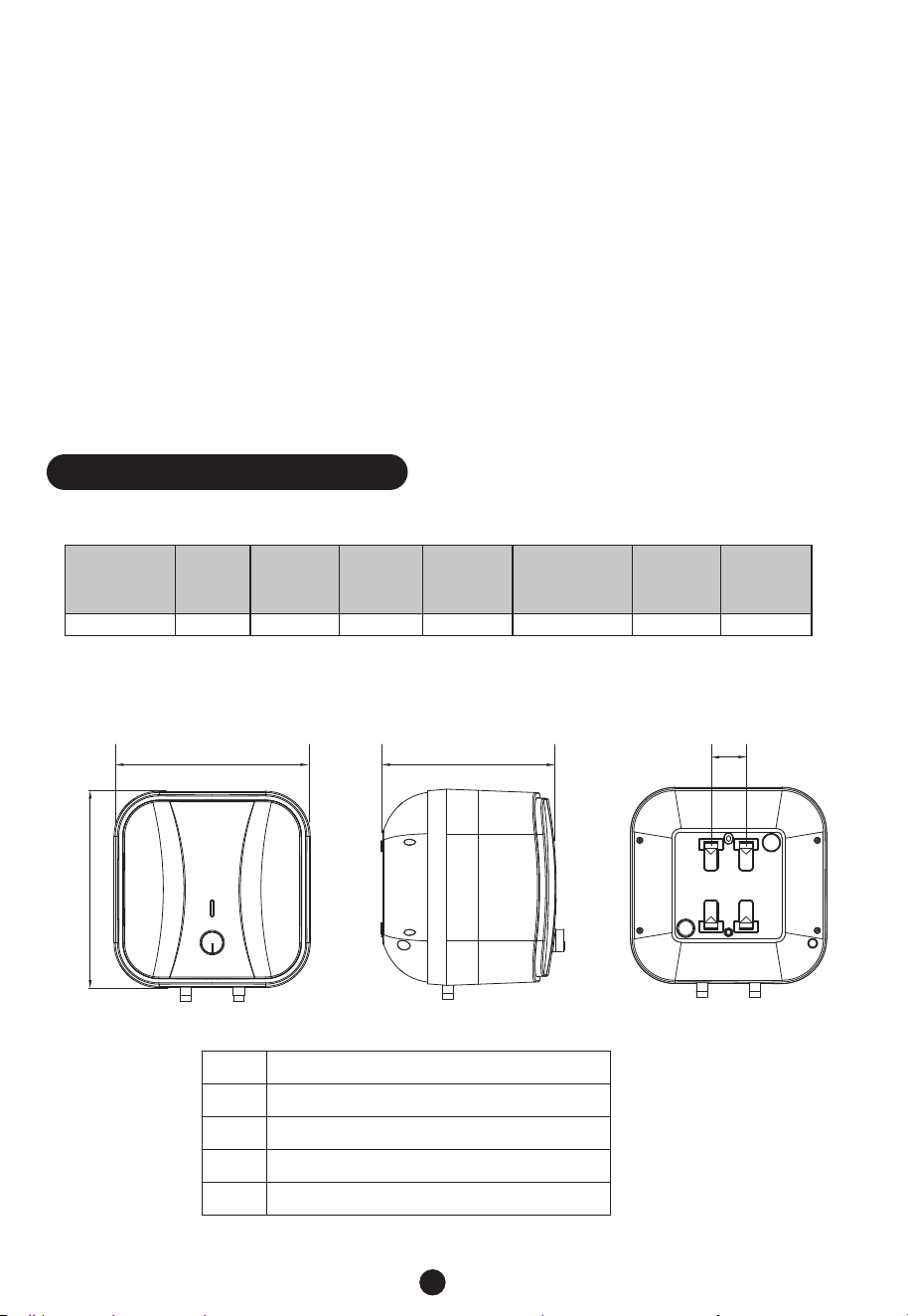

(Nota: Todas las dimensiones son en mm)
CTM15
A
B
C
D
368
368
340
66
C
A
B
D
4
2.3 Diagrama del Cahleado interno
E QUEMA DE CONEXIONES
Calentador eléctrico
Luz indicadora de
calentamiento
Apagado
Térmico
Termostato
Marrón
Azul
Amarillo/verde
E
N
L
Q
Q
④
③
3.2 Conexiones de Tuberías
3.1 Instrucciones de instalación
①
5
Este termocalefón eléctrico deberà ser instalado sobre una pared sólida. Si la pared no
puede soportar la carga igual a dos veces el peso del termocalefón totalmente lleno de
agua, se debe instalar un soporte especial.
En caso de que la pared tenga ladrillos huecos, asegurarse de llenarlos por completo con
cemento de hormigón.
Si el baño es muy pequeño, el termocalefón puede ser colocado en otro lugar pero que no se
encuentre bajo la exposición solar directa o bajo exposición a la lluvia. Sin embargo, para reducir las
pérdidas de calor de las tuberias, la posición de la instalaciôn del termocalefón debe estar lo màs
cerca de donde se vaya a utilizar el agua caliente.
①
②
③
La dimensiôn de cada tubo es de G1/2”; la presión masiva de entrada debe utilizar Pa
como unidad; la presión mínima de entrada debe utilizar Pa como unidad.
La conexión de la válvula de descarga de presión con el calentador en la entrada del
calentador de agua.
Para evitar fugas al conectar los tubos, se deben colocar las juntas de gonna
proporcionadas con el termocalefön en el extremo de las roscas para asegurar que se
encuentren libres de fugas (ver Figura 4).
Instale en la pared la toma de corriente, cuyos requisitos son los siguientes: 250V/10,
monofásica, tres electrodos. Es recomendable colocar la toma de corriente a la derecha por
encima del calentador. La altura de la toma de corriente al suelo no debe ser menor de 1.8
m (ver la Figura 3).
(Figura 3)
(Figura 2)
3. INSTALAClON DE LA UNIDAD
②
Después de seleccionar una ubicación adecuada, determine las posiciones de los dos
orificios de instalación utilizados para los pernos de expansión con gancho (200 mm). Haga
dos orificios en la pared con la profundidad correspondiente utilizando una broca de corte
con el tamaño que coincida con los pernos de expansión unidos a la máquina. , inserte los
tornillos, haga el gancho hacia arriba, apriete las tuercas para fijarlo firmemente y luego
cuelgue el calentador de agua eléctrico (vea la Fig.2).
N (Azul)
L (Marrón)
E (Amarillo/verde)
Perno de expansión (con gancho)
Suelo
≥1.8m
NOTA
Asegurarse de utilizar todos los accesorios provistos por nuestra compañía para instalar este
termocalefón eléctrico. Este termocalefón eléctrico no puede ser colgado en el soporte hasta
asegurarse de que sea firme y confiable. De lo contrario, el termocalefón eléctrico podría caer
de la pared, generando daños al termocalefón, así como también serios accidentes y lesiones.
Al determinar el lugar en el cual serán colocados los hoyos de los pernos, se debe asegurar de
que haya una distancia no inferior a 0.2m del lado derecho del calentador eléctrico, a fin de
dejar espacio para el trabajo de mantenimiento de ser necesario.
Si los usuarios desean realizar un sistema de abastecimiento de vía múltiple, referirse al
método ilustrado en la figura 5 para la conexión de tuberias.
④
6
(Figura 5)
(Figura 4)
Salida de
agua caliente
Entrada de agua fría
Válvula de descarga de presión
Hoyo de descarga de presión
Tornillo para entrada de agua fría
Manivela de ajuste
de mezcla
Agua caliente
Cable de alimentación eléctrica
Cable de alimentación eléctrica
Válvula de entrada de agua
Válvula de entrada de agua
Tubo de agua corriente
Válvula de
mezcla
Receptáculo
de agua
Coyuntura
triple
Boquilla de la ducha
Válvula de descarga de presión
Salida de
agua
caliente
Entrada
de agua
fría
7
4. METODOS DE UTILIZACION
NOTA
Durante el funcionamiento normal del aparato, la válvula de entrada debe ser mantenida
abierta.
Abrir primeramente cualquiera de las válvulas de salida de agua del termocalefón, luego, abrir
la válvula de entrada. El termocalefón se llenará de agua. Cuando el agua se salga del tubo
de salida, significa que el termocalefón se ha llenado de agua por completo y la válvula de
salida puede ser cerrada.
●
(Figura 6)
Inserte el enchufe de alimentación en la toma.●
Si el indicador se ilumina, el termostato controlará automáticamente la temperatura. Cuando
la temperatura del agua en el calentador ha alcanzado la temperatura configurada, se
apagará automáticamente; cuando la temperatura del agua cae por debajo del punto de
ajuste, el calentador se encenderá automáticamente para restaurar el calentamiento.
●
①
②
Gire la perilla según el marcado en la perilla para aumentar o reducir la temperatura
configurada.
En un estado de encendido, la máquina se calienta cuando la luz indicadora es azul. La luz
indicadora se apaga cuando finaliza el proceso de calentamiento, en el estado de aislamiento.
1
Revisar el cable de alimentación y el toma corriente lo más a menudo posible. Asegurarse
de que los contactos eléctricos y las conexiones a tierra se encuentren en buen estado. El
cable y el toma corriente no se deben calentar excesivamente.
Si no se va a utilizar el termocalefón durante un período prolongado de tiempo,
especialmente en regiones con temperatura baja (bajo 0ºC), es necesario drenar el agua del
termocalefón para prevenir daños al mismo debido al congelamiento del agua dentro del
tanque. (Referirse a Precauciones en este manual para saber el método de drenar el agua
del contenedor interno).
Para asegurar un funcionamiento confiable prolongado del termocalefón, es necesario
limpiar el tanque interno de manera regular y extraer los sedimentos del calentador eléctrico
del termocalefôn. También hay que revisar las condiciones (de desgaste completo o no) del
ánodo de magnesio y si fuese necesario, reemplazarlo con uno nuevo en caso de desgaste
total. La frecuencia en la limpieza del tanque depende de la dureza del agua del territorio. La
limpieza debe ser realizada por agentes de servicio autorizados. Puede consultar con el
vendedor la dirección del centro de servicios más cercano.
●
●
●
5. MANTENIMIENTO
ADVERTENCIA
Para evitar riesgos de choques eléctricos, cortar la corriente eléctrica antes de realizar el
trabajo de mantenimiento.
!
8
!
(Figura 7)
(Ver Figura 7)
6. RESOLUCION DE PROBLEMAS
NOTA
Fallas Causa Solución
El indicador de calor
está apagado
No sale agua caliente
La temperatura del
agua es muy caliente
Escape de agua
Falla en el regulador
de temperatura
1. Se corta la fuente de agua
corriente
2. La presión hidráulica es
demasiado baja.
3. La válvula de entrada de
agua no está abierta
1. Espere a que se restaure el
suministro de agua.
2. Utilice el termotanque cuando
aumente la presión.
3. Abra la válvula de entrada de
agua.
Selle los empalmes
Contacte al servicio técnico o
personal especializado.
Falla en el sistema de control
de temperatura.
Contacte al servicio técnico o
personal especializado.
Verifique los empalmes de cada
manguera
Las piezas ilustradas en este manual de uso y mantenimiento son indicativas solamente,
las piezas provistas con el producto pueden diferir de las ilustraciones. Este producto está
diseñado solo para ser utilizado en el hogar. Las especificaciones están sujetas a cambios
sin previo aviso
9
7. INFORMACIÓN DE PRODUCTO REGULACIÓN EU
10
Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua ηwh y agua
mezclada a 40℃ (V40)
Descripción Parámetro Valor Unidad
Valor k
k
Conformidad con el control inteligente smart
smart
Factor de control inteligente SCF
Coeficiente de conversión
CC
Factor de corrección ambiente Q
cor
Energía de referencia
Q
ref
Contenido de energía útil
Q
H2O
Ratio de corrección Energía Referencia/Util
Q
ref/
Q
H2O
Consumo diario de electricidad (medido)
Q
test_elec
Temperatura del agua al inicio del ciclo de medición de 24h
T3
Temperatura del agua al final del ciclo de medición de 24h
T5
Capacidad de Almacenamiento
M
act
Capacidad de Almacenamiento
C
act
Consumo diario de electricidad
Q
elec
Eficiencia Energética de Calentamiento de Agua
η
wh
Annual Electricity Consumption
AEC
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados
T
set
Temperatura media del agua en la salida de agua caliente
θ'
p
Temperatura media del agua en la entrada de agua fria
θ
c
Valor normalizado de la media de temperatura
θ
p
Volumen de agua calentada al menos 40º C
V
40exp
Agua mixta a 40 °C
V
40
ηwh=32%
El calentador de agua eléctrico CTM15 de la compañía ha sido testado con el perfil de carga
declarado
“XXS”
El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No
814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia
energética de calentamiento de agua de
Qque corresponde a la clase de eficiencia de calentamiento de agua
“B”
de acuerdo con el Anexo Ⅱ Clases de eficiencia energética, artículo 1 del Reglamento (No
812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad con el
Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la
evaluación de la conformidad para lograr la etiqueta ERP.
kWh
kWh
kWh
kWh
kWh
℃
℃
kg
L
kWh
kWh
℃
℃
℃
℃
L
L
0.23
0
0
2.5
-0.391
2.1
2.137
0.983
2.846
75.8
76.7
15.6
15.6
2.781
32.0
576
B
75
76.3
10.5
76.3
16
35
