Hikvision DS-PDPC12P-EG2 Wired PIR-Camera Detector User Manual

DS-PDPC12P-EG2

Wired PIR-Camera Detector

User Manual

EN 50131-2-2:2017

EN 50131-1+A1+A2+A3

Security Grade 2

Environment Class II

Hangzhou Hikvision Digital Technology CO.,Ltd. No.555 Qianmo Road, Binjiang District, Hangzhou 310052, China

UD28855B

3 5 6

English

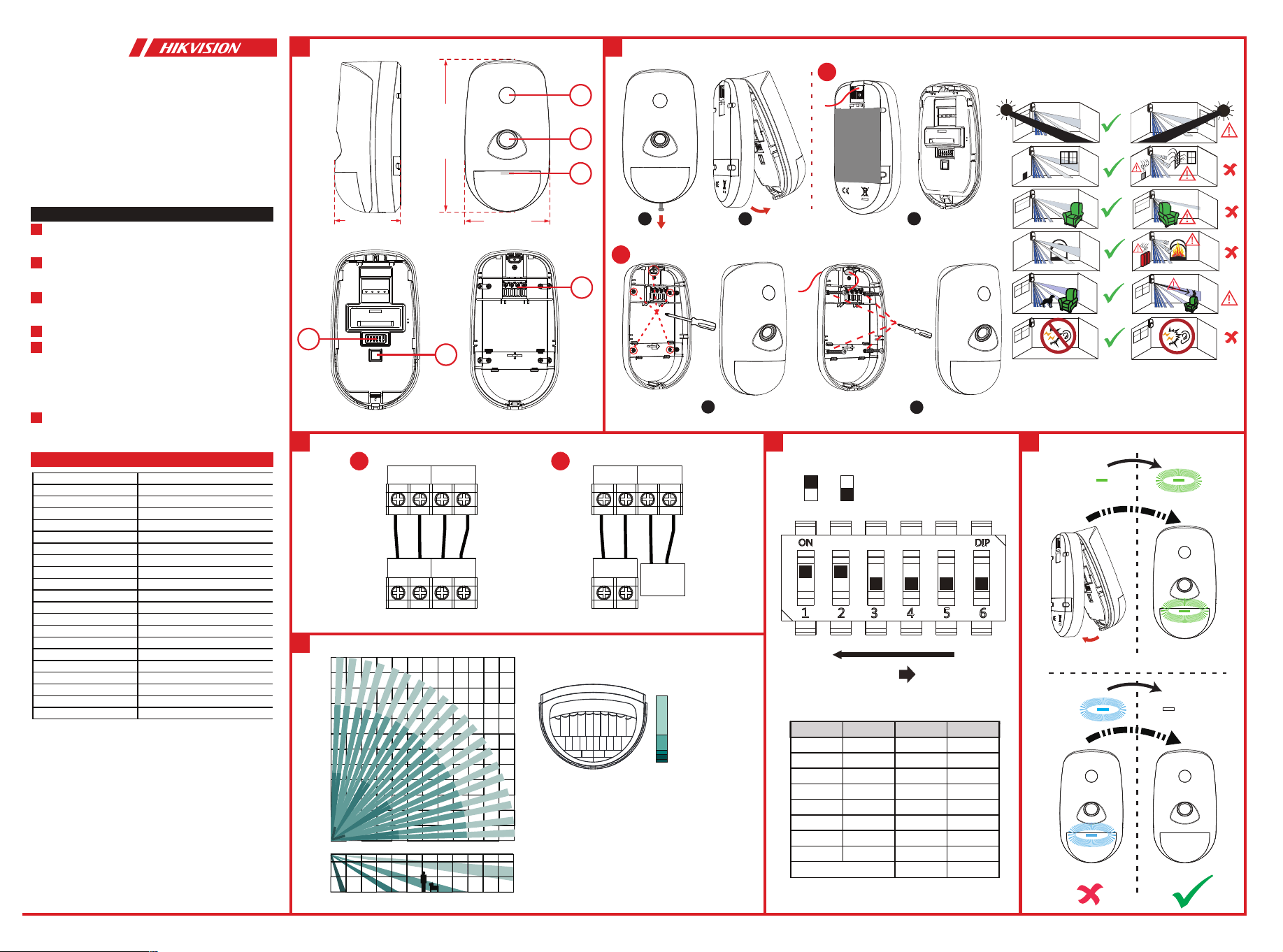

Appearance

1. Supplement Light 2. Camera 3. LED

4. DIP Switch 5. Tamper Button 6. Wiring Terminals

Installation

A. Mounting with gum.

B. Mounting with screws.

Wiring

1. Powered by the control panel.

2. Powered by the adapter.

Detection Range

Address Settings

Configure the address via DIP switch of the detector before

powering on the system. The address should be in the range

(0 to 63). The address of each detector should be unique.

The binary value shown in the diagram is 000011, which

means the decimal value is 3, so the address of the detector

is 3.

Powering On

If the indicator flashes blue all the time, it means the PIR

sensor is not ready.

Specification

Please use the power supplies comply with the requirements of

EN 50131-6 at the appropriate grade and environmental class.

Detection Range

Detection Angle

Sensitivity

Pet Immunity

Field Angle

Image Type

Resolusion

Fill Light

Day/Night Switch

LED Indicator

Transmission Technology

Transmission Range

Power Consumption

Power Supply

Typical Voltage

Operation Temperature

Storage Temperature

Operation Humidity

Dimension(W x H x D)

Weight

Mounting Height

12 m

85.9°

Auto, High, Pet

30 Kg

109°(H), 60°(V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Infrared Light

Color/Black & White

Blue(Alarm), Orange(Fault)

Speed-X Bus

1 Km

100 mA Max

9 to 16 VDC

12 VDC

-10 °C to 55 °C (14 °F to 131 °F)

-20 °C to 60 °C (-4 °F to 140 °F)

10% to 90%

73 mm x 130.5 mm x 56.7 mm

195 g

1.8 to 2.4 m

56.7mm

1 2

10m1m 2m 4m 6m 8m

10m1m

2.4m

2m 4m 6m 8m

10m

12m

85.9°

Detection Range

52 zones

4 planes

This PIR detector is approved at 1.8

m~2.4 m mounted.

Recommended mounting height: 2.2 m.

Please do not obscure the detector’s

field of view partially or completely.

Lowbit Highbit

BIN=000011

=1 =0

0 0

1 1

Address=3

BIN Address BIN Address

000001 1

000000 0

111000 56

110111 55

000010 2

111001 57

000011 3

111010 58

000100 4

111011 59

000101 5

111100 60

000110 6

111101 61

000111 7

...

111110 62

111111 63

73mm

130.5mm

NOT READY READY

Powering On

7 times1 time

Enrollment

Succeeded

D-D-

Detector

Adapter

Control Panel

D+D+

- +

COM AUX

<30Kg

PA_3.5 × 25

About this Manual

The Manual includes instructions for using and managing the Product. Pictures, charts, images and all other

information hereinafter are for description and explanation only. The information contained in the Manual

is subject to change, without notice, due to firmware updates or other reasons. Please find the latest

version of this Manual at the Hikvision website (https://www.hikvision.com/).

Please use this Manual with the guidance and assistance of professionals trained in supporting the Product.

and other Hikvision’s trademarks and logos are the properties of Hikvision in various jurisdictions.

Other trademarks and logos mentioned are the properties of their respective owners.

Disclaimer

TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THIS MANUAL AND THE PRODUCT DESCRIBED,

WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, ARE PROVIDED “AS IS” AND “WITH ALL FAULTS AND

ERRORS”. HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION,

MERCHANTABILITY, SATISFACTORY QUALITY, OR FITNESS FOR A PARTICULAR PURPOSE. THE USE OF THE

PRODUCT BY YOU IS AT YOUR OWN RISK. IN NO EVENT WILL HIKVISION BE LIABLE TO YOU FOR ANY

SPECIAL, CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES, INCLUDING, AMONG OTHERS, DAMAGES

FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA, CORRUPTION OF SYSTEMS,

OR LOSS OF DOCUMENTATION, WHETHER BASED ON BREACH OF CONTRACT, TORT (INCLUDING

NEGLIGENCE), PRODUCT LIABILITY, OR OTHERWISE, IN CONNECTION WITH THE USE OF THE PRODUCT, EVEN

IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES OR LOSS.

YOU ACKNOWLEDGE THAT THE NATURE OF THE INTERNET PROVIDES FOR INHERENT SECURITY RISKS, AND

HIKVISION SHALL NOT TAKE ANY RESPONSIBILITIES FOR ABNORMAL OPERATION, PRIVACY LEAKAGE OR

OTHER DAMAGES RESULTING FROM CYBER-ATTACK, HACKER ATTACK, VIRUS INFECTION, OR OTHER

INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.

YOU AGREE TO USE THIS PRODUCT IN COMPLIANCE WITH ALL APPLICABLE LAWS, AND YOU ARE SOLELY

RESPONSIBLE FOR ENSURING THAT YOUR USE CONFORMS TO THE APPLICABLE LAW. ESPECIALLY, YOU ARE

RESPONSIBLE, FOR USING THIS PRODUCT IN A MANNER THAT DOES NOT INFRINGE ON THE RIGHTS OF

THIRD PARTIES, INCLUDING WITHOUT LIMITATION, RIGHTS OF PUBLICITY, INTELLECTUAL PROPERTY RIGHTS,

OR DATA PROTECTION AND OTHER PRIVACY RIGHTS. YOU SHALL NOT USE THIS PRODUCT FOR ANY

PROHIBITED END-USES, INCLUDING THE DEVELOPMENT OR PRODUCTION OF WEAPONS OF MASS

DESTRUCTION, THE DEVELOPMENT OR PRODUCTION OF CHEMICAL OR BIOLOGICAL WEAPONS, ANY

ACTIVITIES IN THE CONTEXT RELATED TO ANY NUCLEAR EXPLOSIVE OR UNSAFE NUCLEAR FUEL-CYCLE, OR IN

SUPPORT OF HUMAN RIGHTS ABUSES.

IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATTER PREVAILS.

This product and - if applicable - the supplied accessories too are marked with "CE" and comply

therefore with the applicable harmonized European standards listed under the Directive

2014/30/EU (EMCD), Directive 2001/95/EC (GPSD) and Directive 2011/65/EU (RoHS).

Directive 2012/19/EU (WEEE Directive): Products marked with this symbol cannot be disposed of

as unsorted municipal waste in the European Union. For proper recycling, return this product to

your local supplier upon the purchase of equivalent new equipment, or dispose of it at

designated collection points. For more information see: www.recyclethis.info

No naked flame sources, such as lighted candles, should be placed on the equipment.

1. Install the equipment according to the instructions in this manual.

2. To prevent injury, this equipment must be securely attached to the floor/wall in accordance

with the installation instructions.
