ILLUSTRATED PARTS MANUAL/
MANUEL DE PIÈCES DÉTACHÉES
IMPORTANT:
READ SAFETY RULES AND
INSTRUCTIONS CAREFULLY BEFORE
OPERATING EQUIPMENT.
IMPORTANT:
LISEZ ATTENTIVEMENT LES RÈGLES
DE SÉCURITÉ ET LES INSTRUCTIONS
AVANT DE METTRE EN MARCHE LA MACHINE.
PRINTED IN U.S.A. 769-10709
IMPRIMÉ AUX ÉTATS-UNIS 03.24.15
Model Series 26J Mini Rider
Mini-tracteur de jardin 26J
Painted Parts
When ordering painted service parts, a four digit color suffix must be added to the part number (e.g. 783-XXXXX-0637). Please refer to
the table below for current color codes:
To The Owner
Frame & Fender ....................................................... 4
Drive System ............................................................ 6

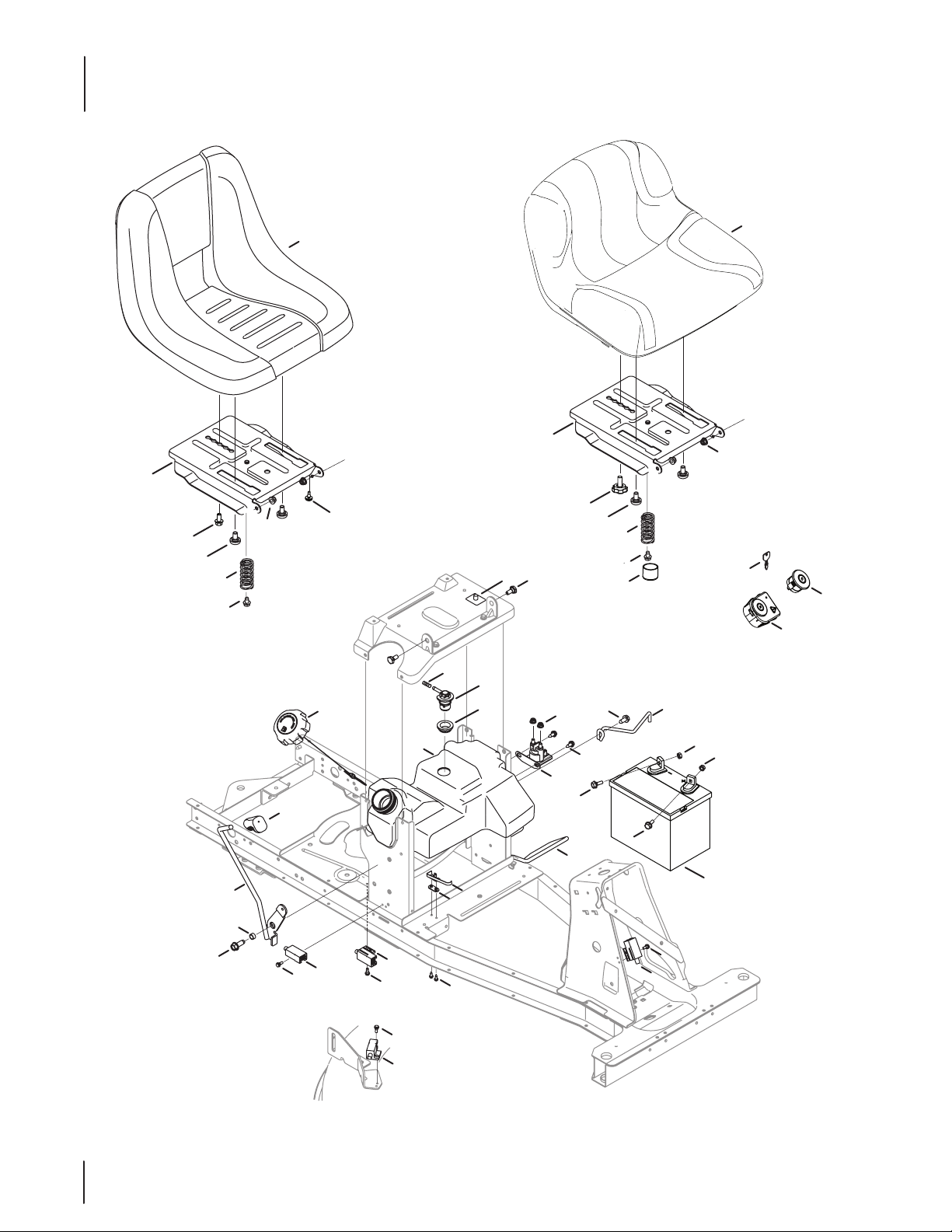

Seat, Fuel Tank & Electrical ..................................... 8

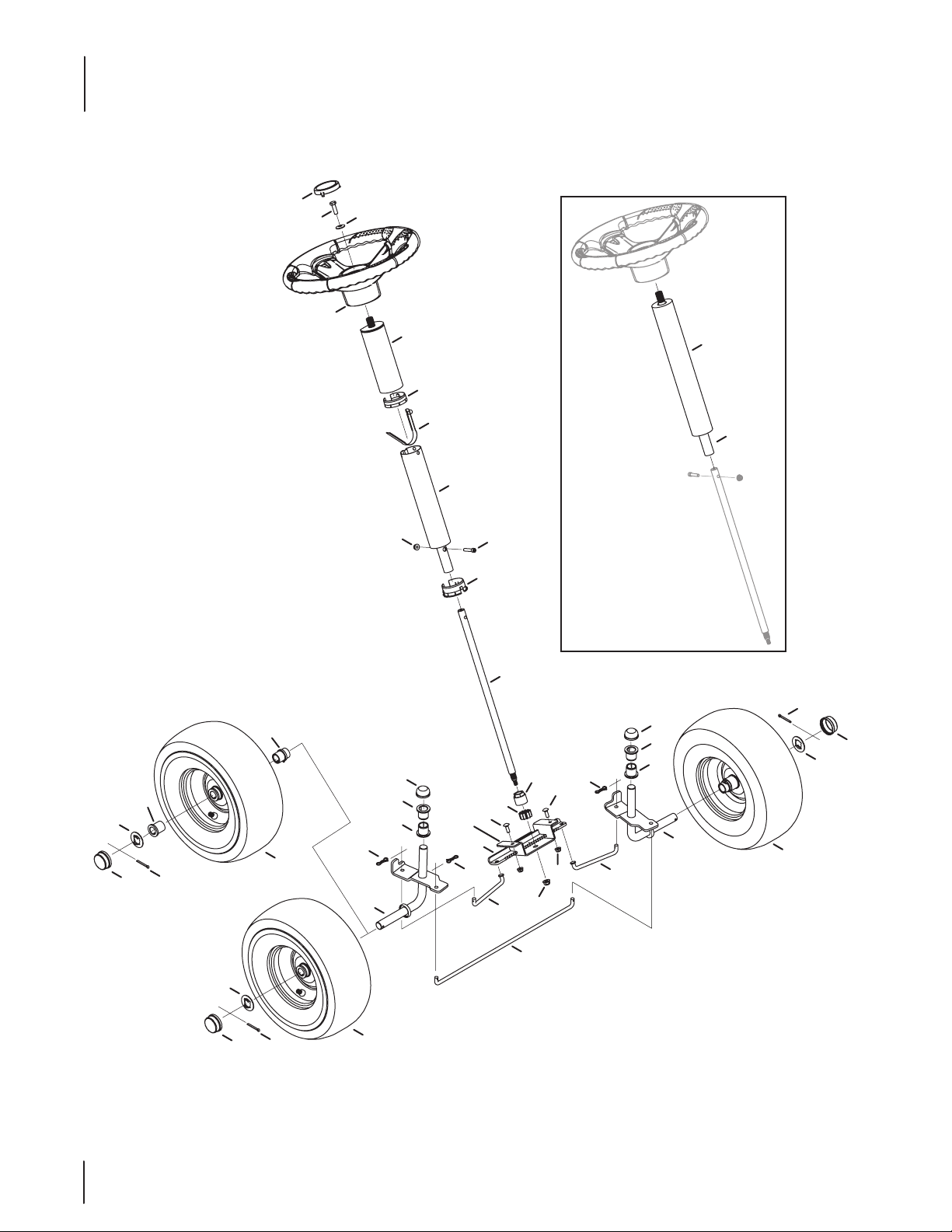

Front End Steering ..................................................10

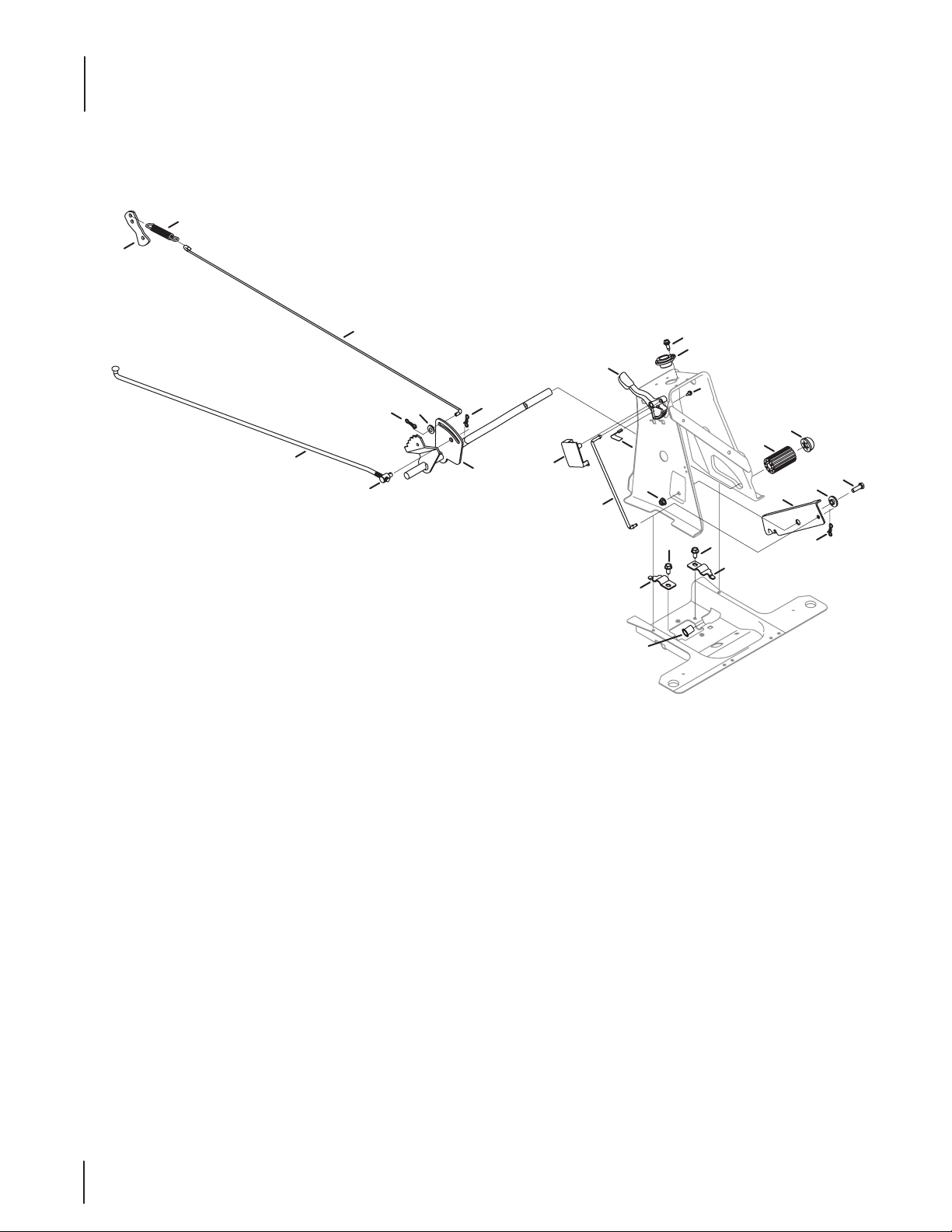

Pedal Controls ........................................................12
Deck Lift ..................................................................14

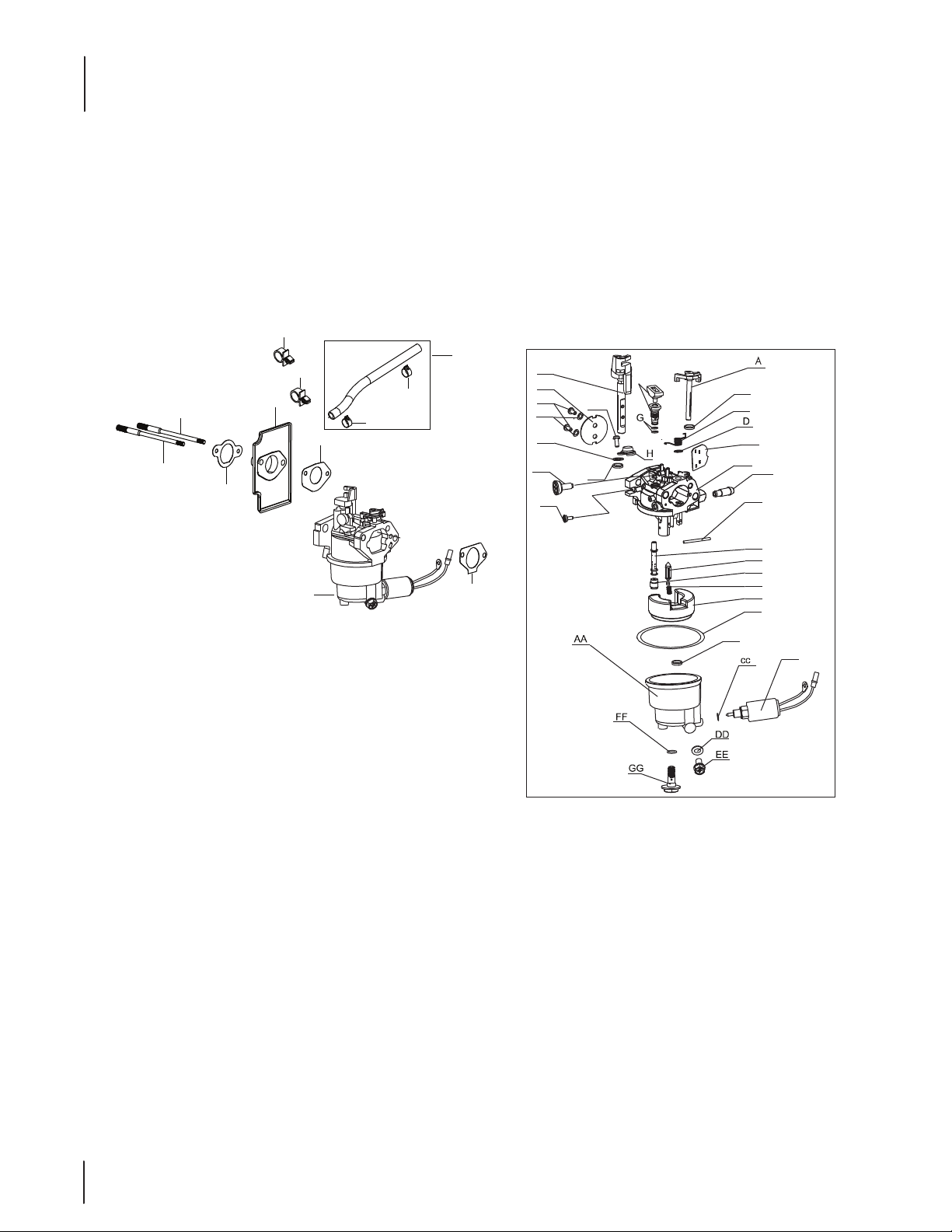

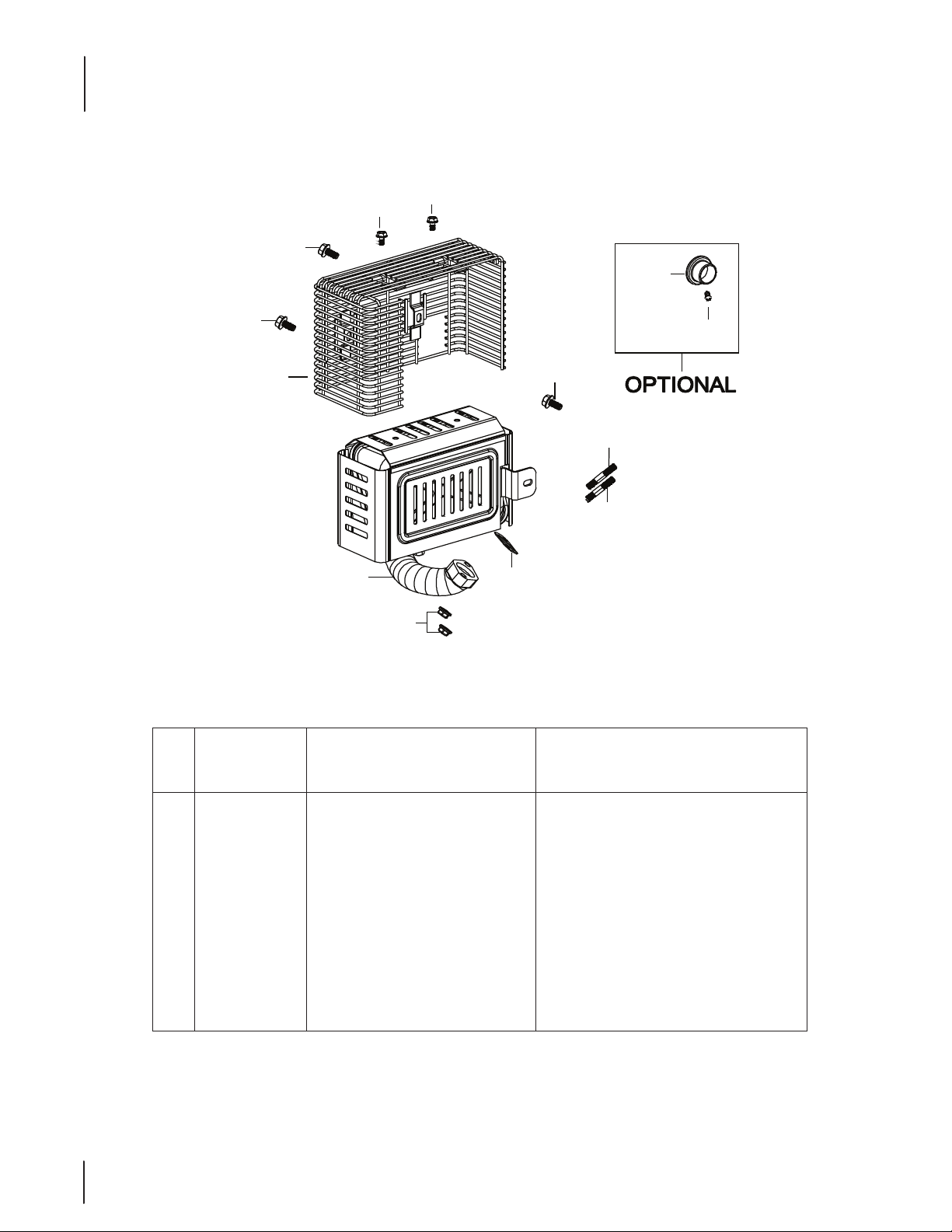

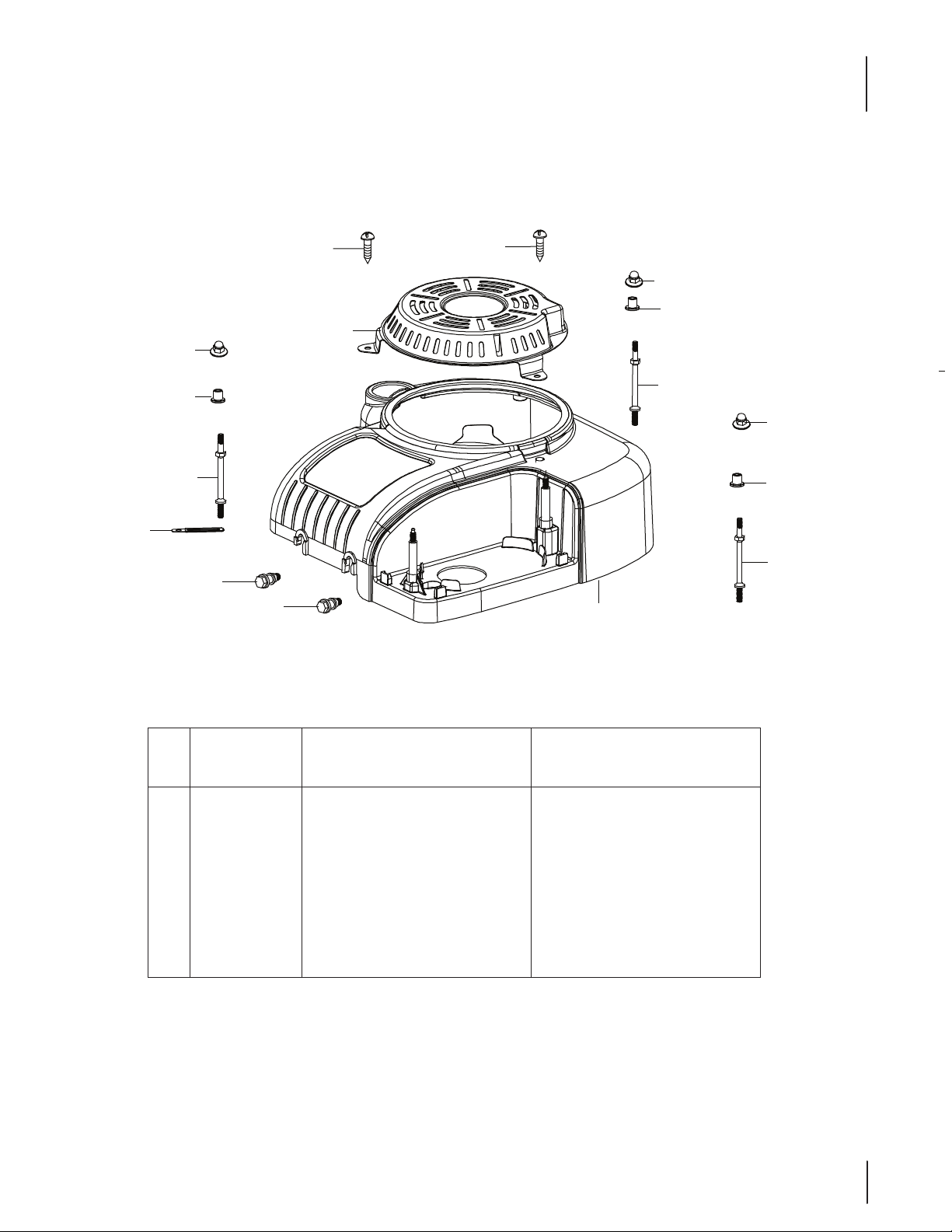

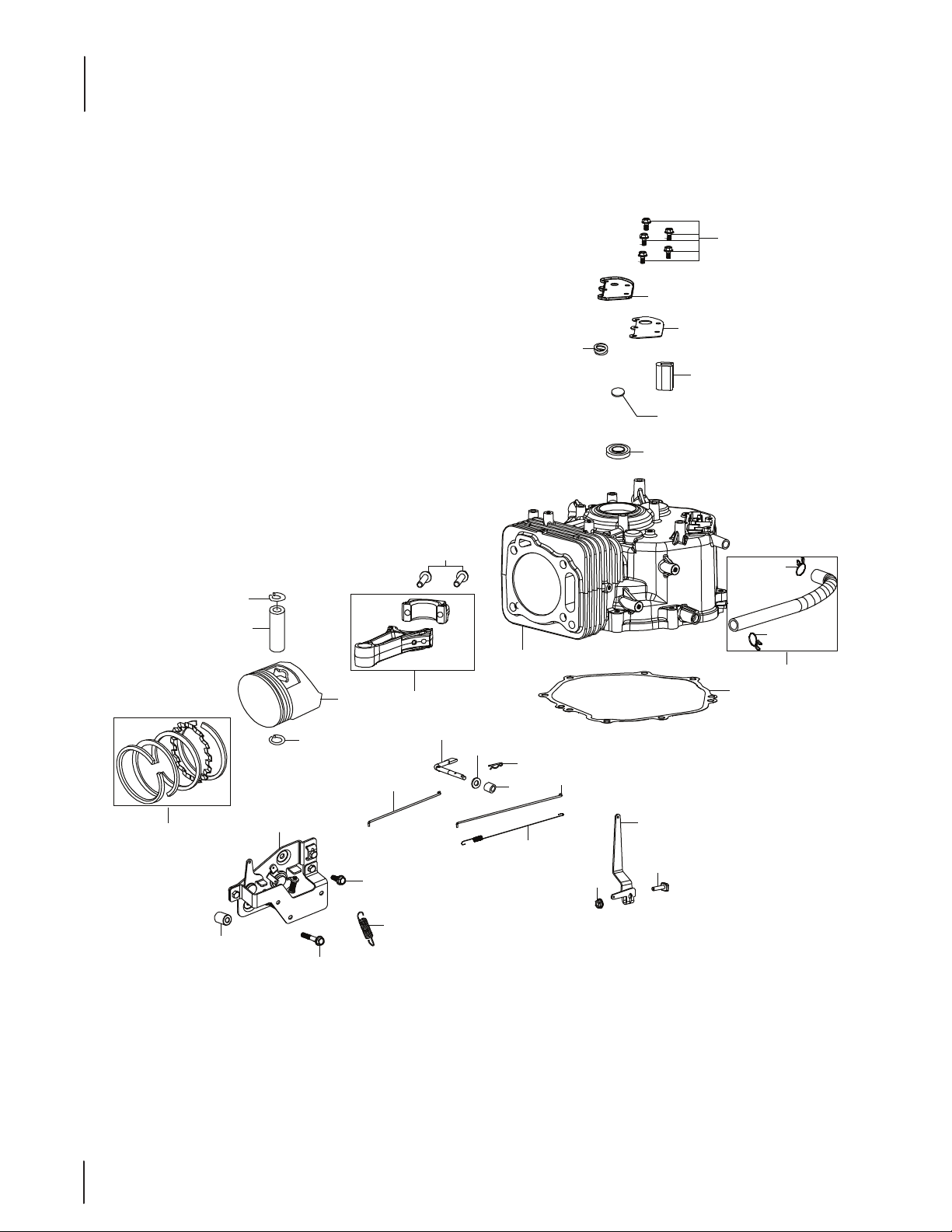

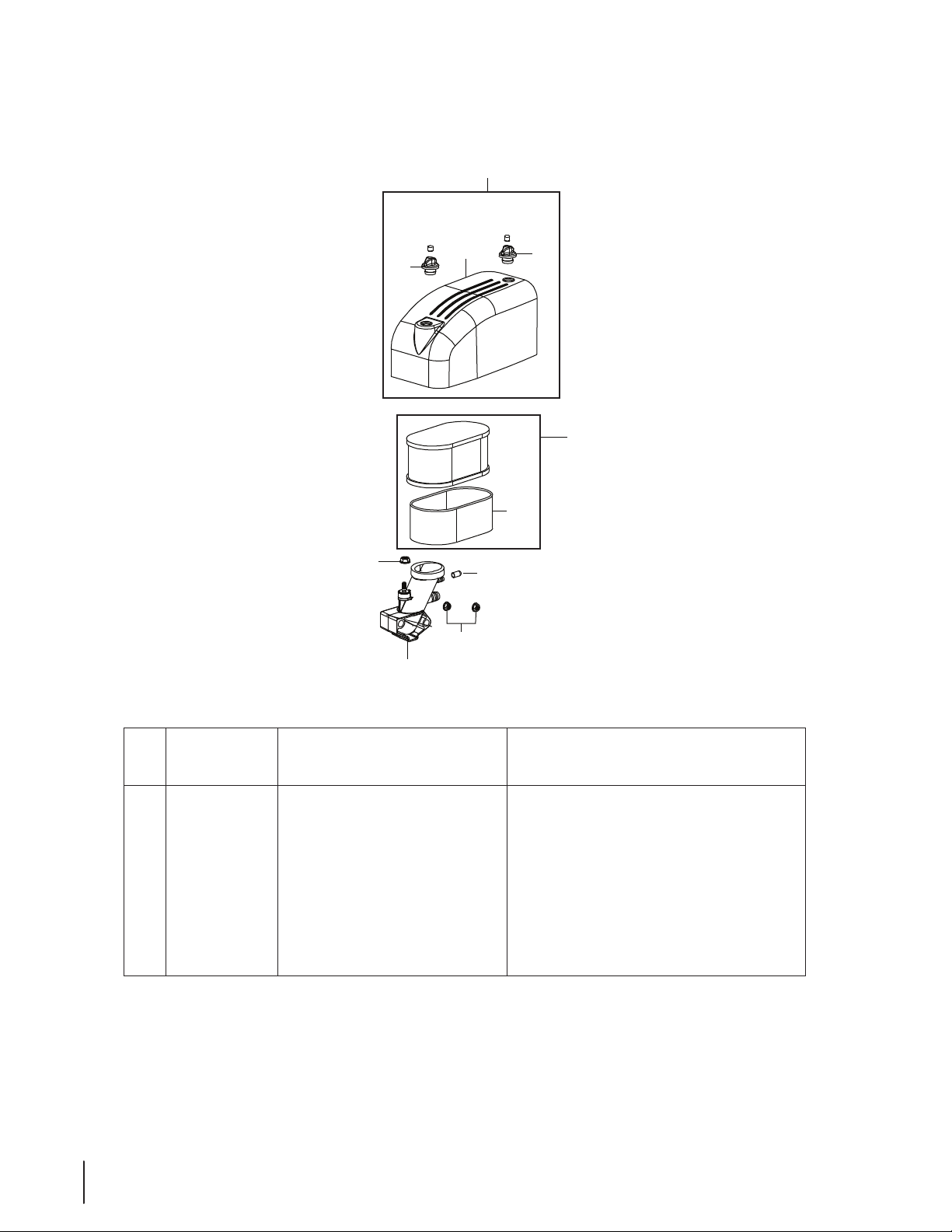

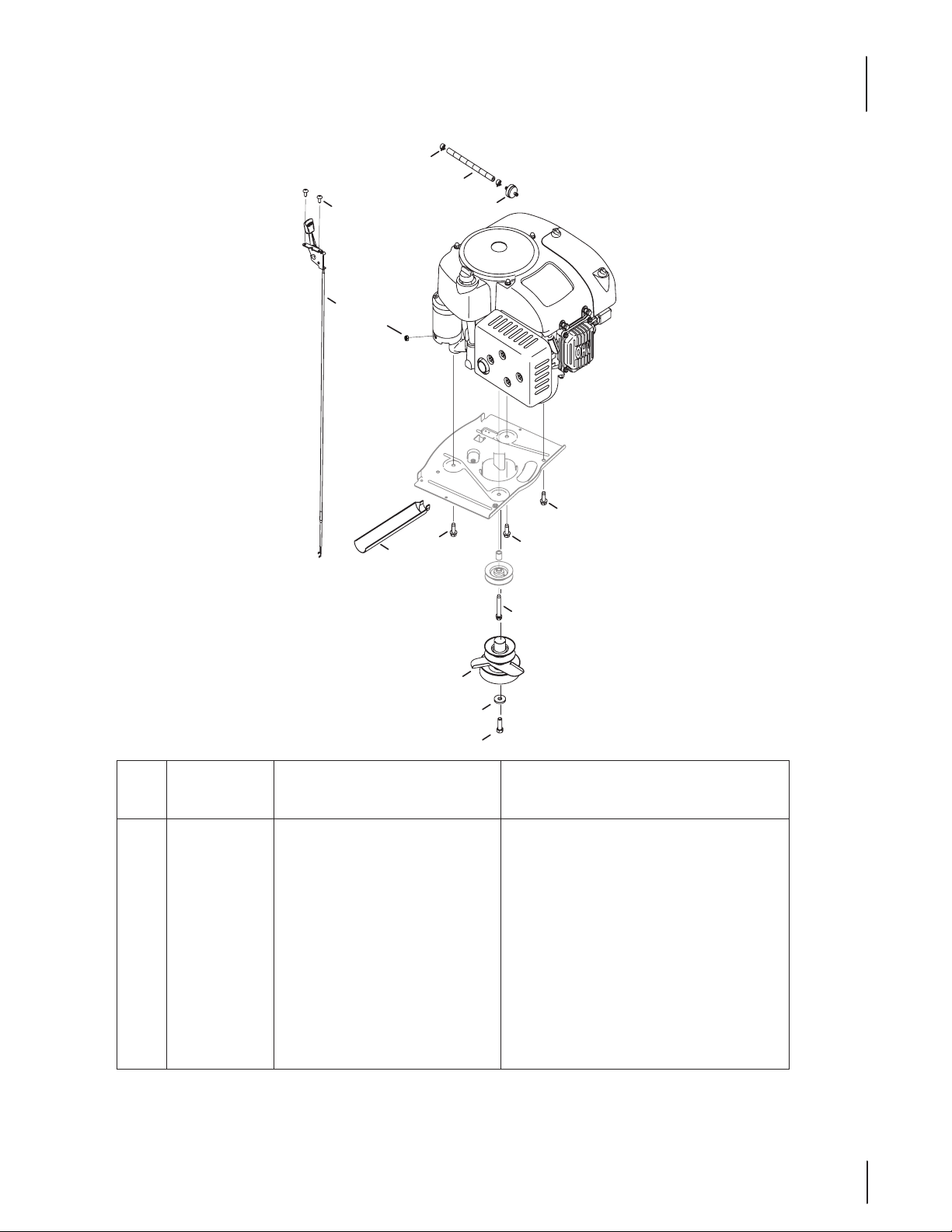

Engine Accessories .................................................15

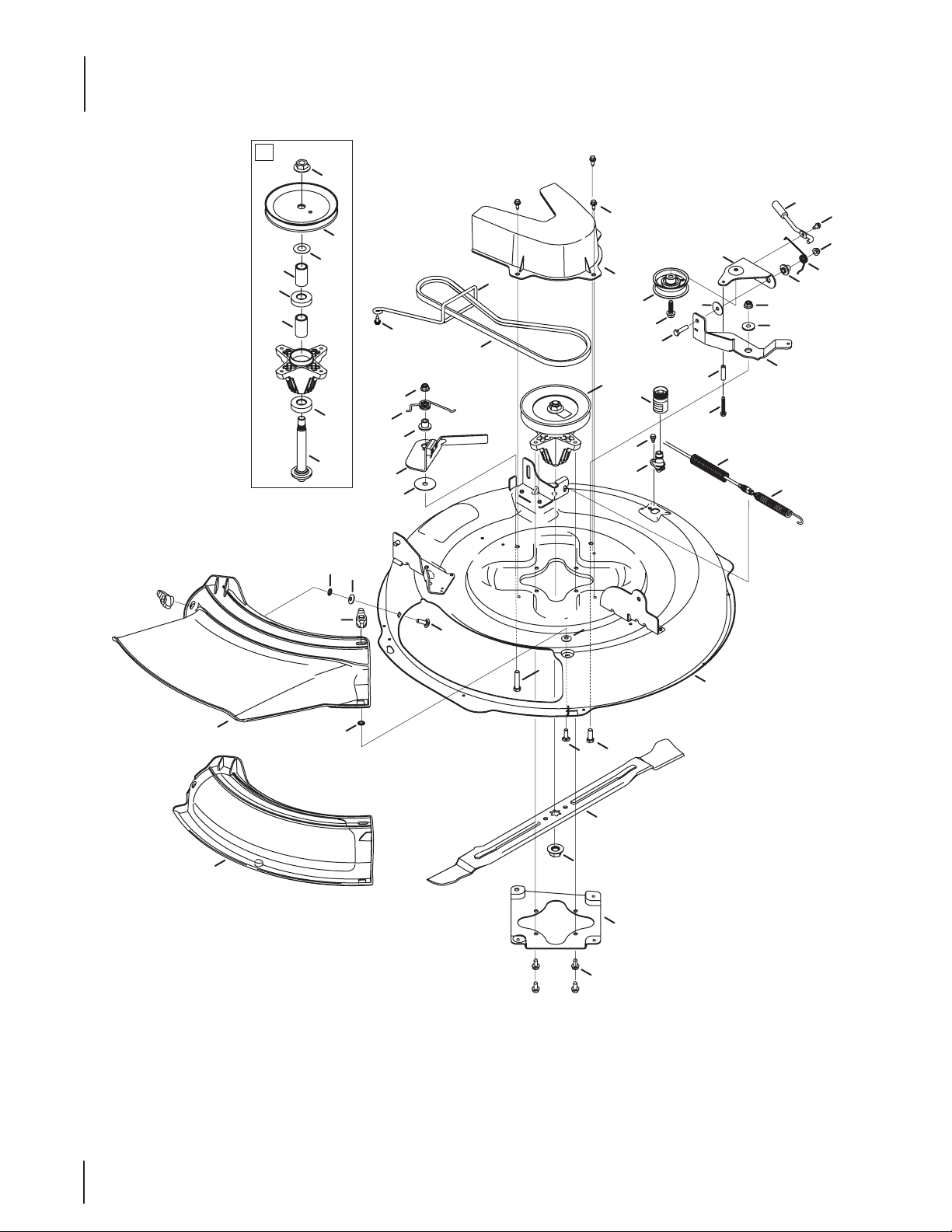

Mower Deck, 30” ....................................................16

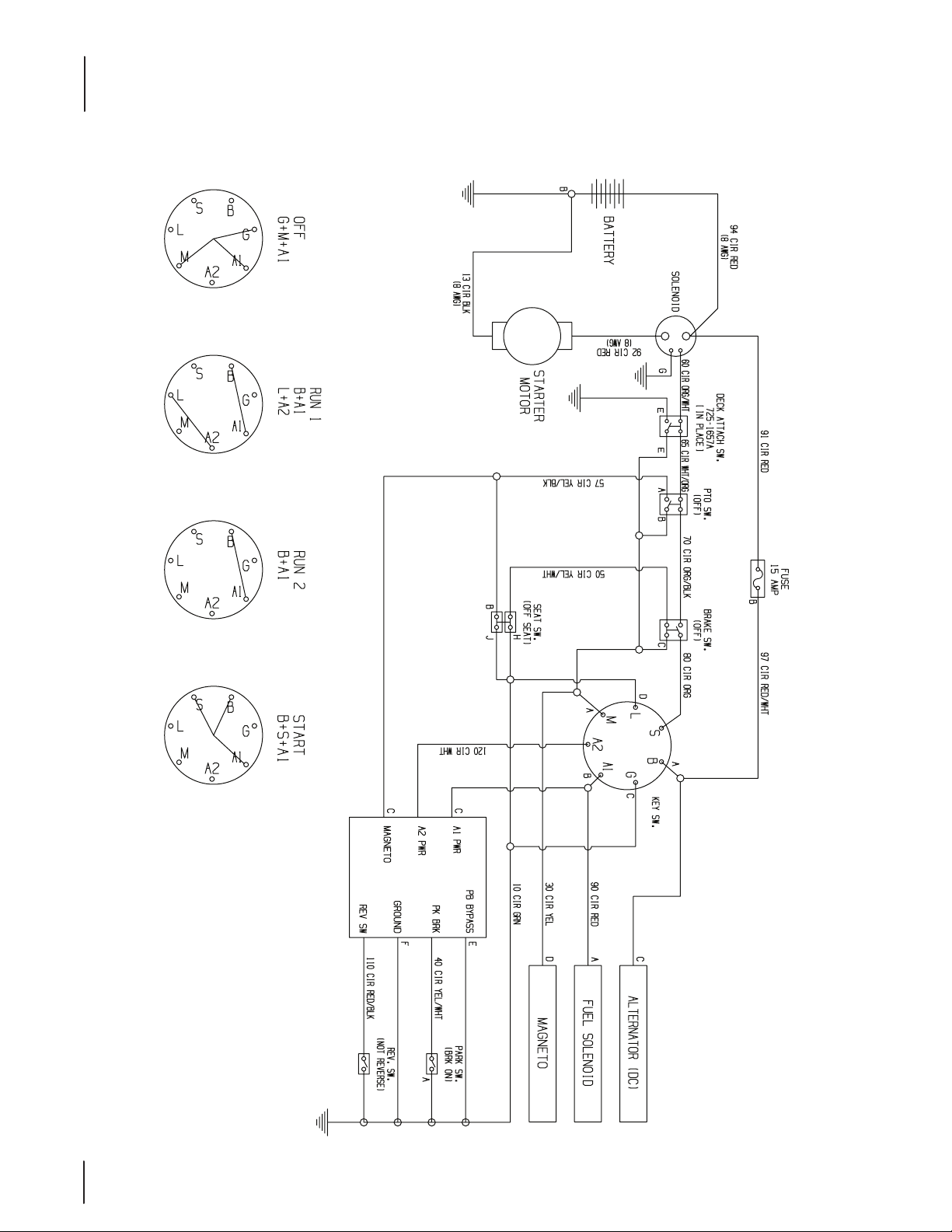

Wiring Harness Schematic - 725-06074 ...............18

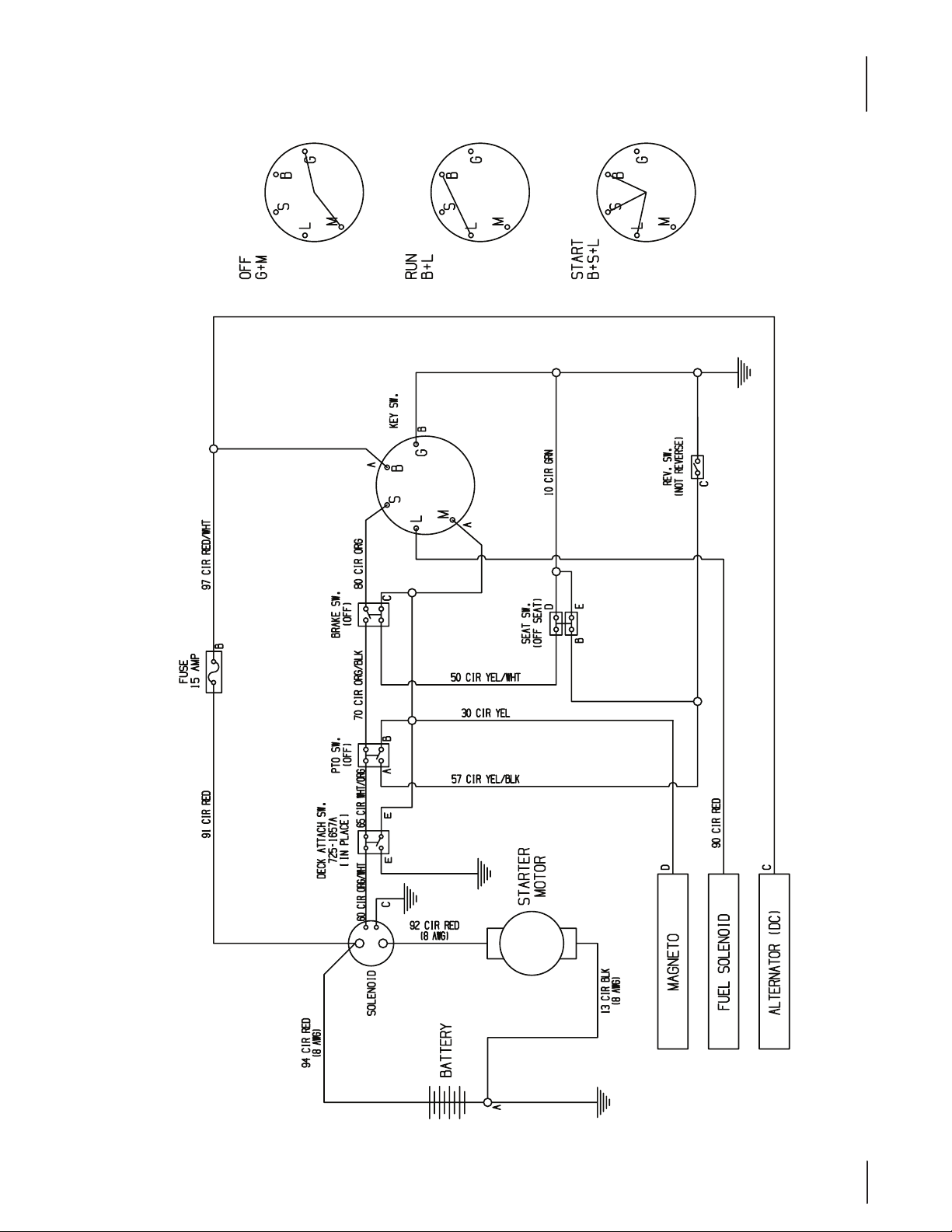

Wiring Harness Schematic - 725-06073 ...............19
4P90JUD ................................................................. 20
Table of Contents
Thank you for purchasing your new equipment. It was carefully
engineered to provide excellent performance when properly
operated and maintained.
All information in this manual is relative to the most recent
product information available at the time of printing.
Please be aware that this Operator’s Manual may cover a range
of product specifications for various models. Components listed
and/or illustrated in this manual may not be applicable to all
models. We reserve the right to change product specifications,
designs and equipment without notice and without incurring
obligation.
Throughout this manual, all references to right and left side of the
machine are observed from the operating position.
Thank You
Record Product Information
To ease in ordering replacement parts, please locate the model
plate on the equipment and record the information in the
provided area to the right. You can locate the model plate under
the operator’s seat.
The seventh digit in the model number denotes “Style”.
Model NuMber
Serial NuMber
Style
2
0637 Black
0499 Beige (Cub)
0662 Oyster Gray
0638 Red (Yard Machines, Troy-Bilt, MTD)
0691 Black Jack (Yard Machines)
04042 Grey (Craftsman))
0606 Majestic Orange (Columbia)
Pièces peintes
Pour commander des pièces peintes, il est nécessaire d’ajouter un suffixe à quatre chiffres au numéro de pièce (par ex.
783-XXXXX-0637). Veuillez consulter le tableau ci-dessous pour déterminer le code de couleur applicable.
http://www.scottys.ca/#home
À l’intention du propriétaire
3
Enregistrez les renseignements concernant la
machine.
Pour faciliter la commande de pièces de rechange, veuillez
localiser la plaque signalétique et reporter les renseignements
fournis sur la droite. La plaque signalétique se trouve sous le
siège du conducteur.
Le septième chiffre du numéro de modèle correspond au « Style »
NuMÉro de ModÈle
NuMÉro de SÉrie
Merci d’avoir acheté votre nouvel équipement. Ce véhicule a
été soigneusement conçu pour vous offrir des performances
remarquables s’il est correctement utilisé et entretenu.
Tous les renseignements fournis ici sont les plus récents qui sont
disponibles à propos de ce produit au moment de l’impression
de cette notice d’utilisation.
Sachez que cette notice peut mentionner une vaste gamme de
spécifications techniques concernant différents modèles. Les
pièces mentionnées et/ou illustrées dans cette notice peuvent
ne pas s’appliquer à tous les modèles. Nous nous réservons le
droit de modifier les caractéristiques techniques du produit, les
modèles et l’équipement sans préavis et sans obligation.
Les mentions de droite et de gauche dans cette notice
d’utilisation s’entendent à partir du poste de conduite.
Merci !
Style
Châssis et aile .......................................................... 4
Système d’entraînement ........................................ 6
Siège, réservoir de carburant et électrique ........... 8
Direction d’extrémité avant .................................10
Pédale de contrôle .................................................. 12
Relevage du plateau ..............................................14
Accessoires de moteurs .......................................... 15
Plateau de coupe, 30 po ........................................16
Schéma de faisceau de ls - 725-06074 ...............18
Schéma de faisceau de ls - 725-06073 ...............19
4P90JUD ................................................................. 20
0637 Noir
0499 Beige (Cub)
0662 Coquille d’huître
0638 Rouge (Yard Machines, Troy-Bilt, MTD)
0691 Noir (Yard Machines)
04042 Beige (Craftsman)
0606 Orange vif (Columbia)

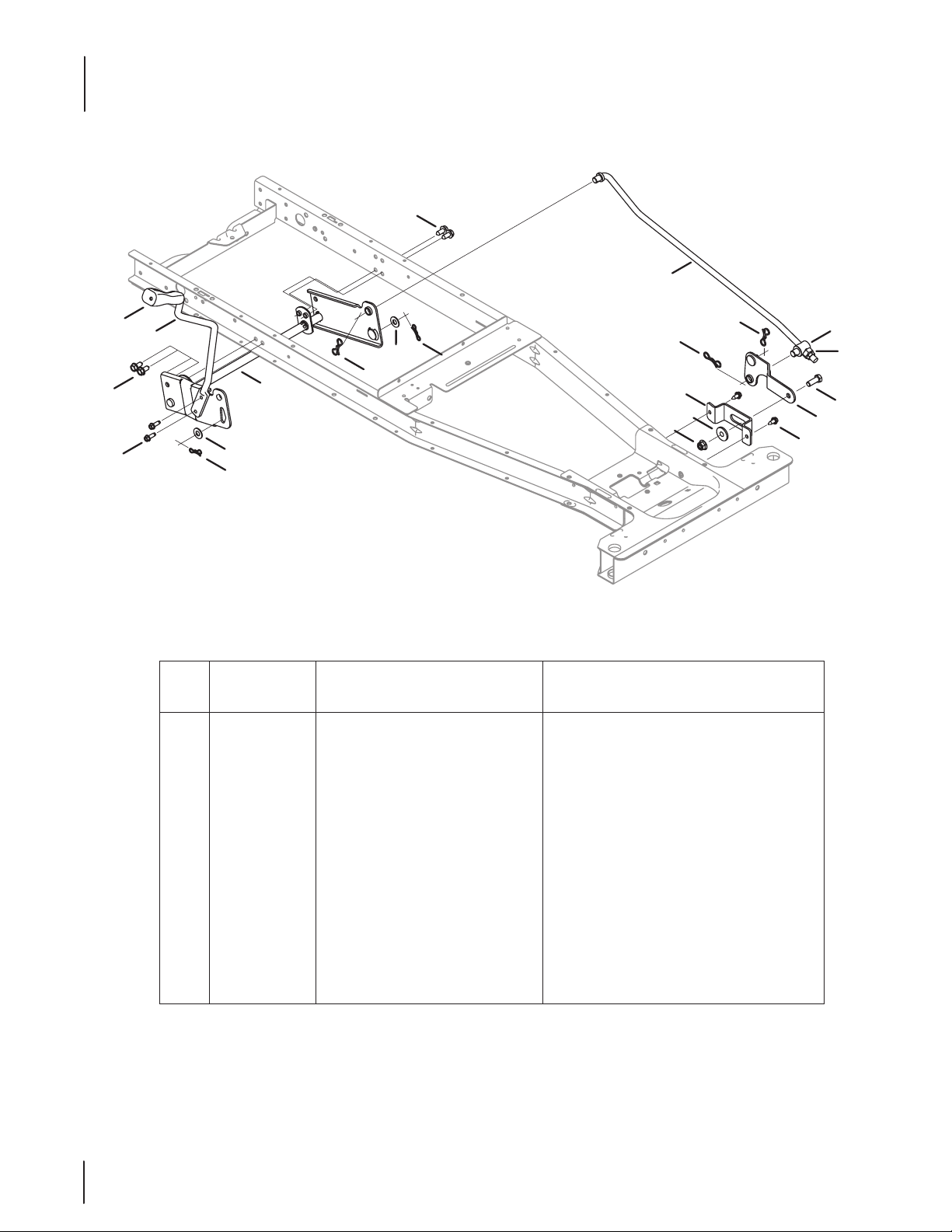

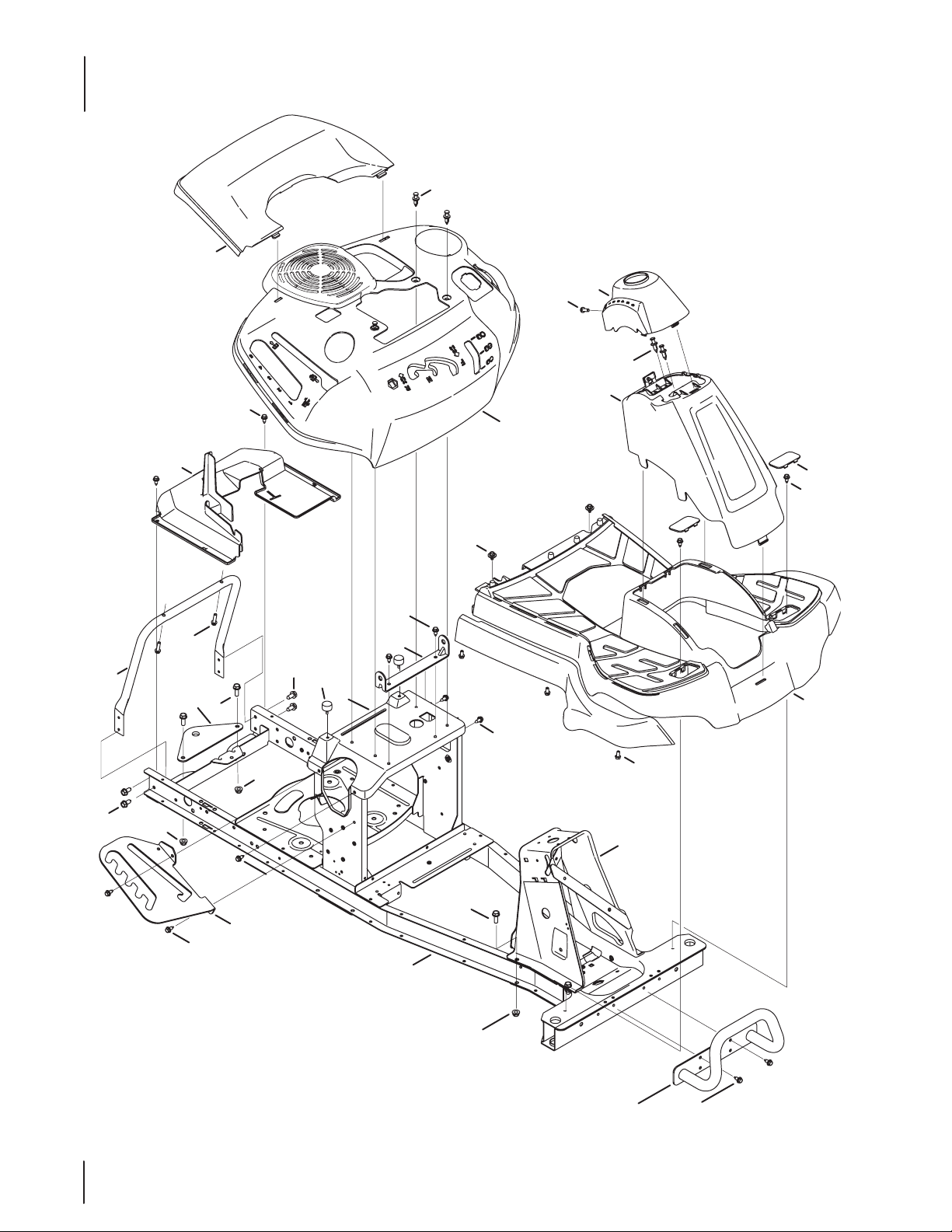

Frame & Fender/Châssis et aile
22
8
12
8
2
3
21
4
8
8
10
7
11
24
1
4
20
13
18
15
25
1
4
23
16
19
18
26
14
17
5
9
6
26
27
28
8
4
CR-1_30
3.26.15
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes partie de
l’équipment de série.
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
1 710-05073 Screw, 1/4-20 x .500 Vis 1/4-20 x 0,50
2 931-11111 Running Board, w/RMC Support du marche pied (avec RMC)
631-05290 Running Board, w/RMC Cub Yellow Support du marche pied (avec RMC) jaune Cub
931-11110 Running Board, w/o RMC Support du marche pied (sans RMC)
3 731-08753A Running Board Plug Bouchon de support du marche pied
4 738-04184A Shoulder Screw, .368 X.113: 1/4-20 Vis à épaulement, 0,368 x 0,113: 1/4-20
5 683-05189 Frame Assembly Bâti
6 683-05167 Column Assembly Colonne
7 710-06194 Hex Washer Screw, 5/16-18 x .75 Vis taraudée 5/16-18 x 0,75
8 710-1652 Tap Screw, 1/4-20, .625 Vis taraudée 1/4-20 x 0,625
9 912-0429 Flange Locknut, 5/16-18 Contre-ecrou a embase 5/16-18 Qual. F
10 783-07168 Seat Pivot Bracket Support de pivotement de siège
11 783-08197 Seat Pan Assise de siège
12 783-08260 Deck Lift Index Bracket Support de relevage du plateau de coupe
13 931-05067 Column Cover (Orange) Couvercle de la colonne (Orange)
631-05041 Column Cover ( Yellow) Couvercle de la colonne (jaune)
631-05040 Column Cover (Red) Couvercle de la colonne (rouge)
14 710-04484 Tap Screw, 5/16-18, .750 Vis taraudée 5/16-18 x 0,75
15 710-0924 Machine Screw, 1/4-20, 0.750 Vis usinée à tête bombée de 1/4-20 x 0,75
16 710 -1241 Hex Screw, 1/4-15, 1.0 Vis à tête hex. 1/4-20 x 1,0
17 710-3008 Hex Head Screw, 5/16-18, .75 Vis à tête hex. 5/16-18 x 0,75
18 728-0199 Rivet, .3125 Rivet
19 931-09518 Rear Cover (Orange) Couvercle arrière (orange)
731-08620A Rear Cover (Red) Couvercle arrière (rouge)
731- 09129A Rear Cover (Yellow) Couvercle arrière (jaune)
20 731-10504 Top Rear Drive Cover Haut couvercle d’entraînement arrière
21 731-08529A Fender (Red w/RMC) Aile (rouge, avec RMC)
731-08515 Fender (Red w/o RMC) Aile (rouge sans RMC)
731-10254 Fender (orange, w/RMC) Aile (orange, avec RMC)
731-10151 Fender (Yellow, w/RMC) Aile (jaune, avec RMC)
23 749-04932 Rear Cover Support Tube Tube de support arrière couverture
24 783-07208 Hitch Plate Plaque d’attelage
25 731-09382 Steering Column Cap (MTD Red) Capuchon de la colonne (rouge, MTD)
731-09398 Steering Column Cap (Craftsman Red) Capuchon de la colonne (rouge, Craftsman)
731-09516 Steering Column Cap (Orange) Capuchon de la colonne (orange)
731-09399 Steering Column Cap (Yellow) Capuchon de la colonne (yellow)
26 712-04063 Flange Lock Nut 5/16-18 Gr. F Contre-écrou a embase 5/16-18 Qual. F
27 710-04187A Screw 1/4-15 x 0.50 Vis 1/4-15 x 0,50
28 683-04767-0637 † Bumper Pare-chocs
Frame & Fender/Châssis et aile
† If Equipped/le cas échéant
5
24
20
1
25
44
7
34
16
12
6
41
43
36
22
26
11
27
46
47
4
2
14
8
23
21
3
34
32
30
31
9
35
29
19
39
40
33
15
42
37
10
18
13
5
17
38
11
28
45
48
6

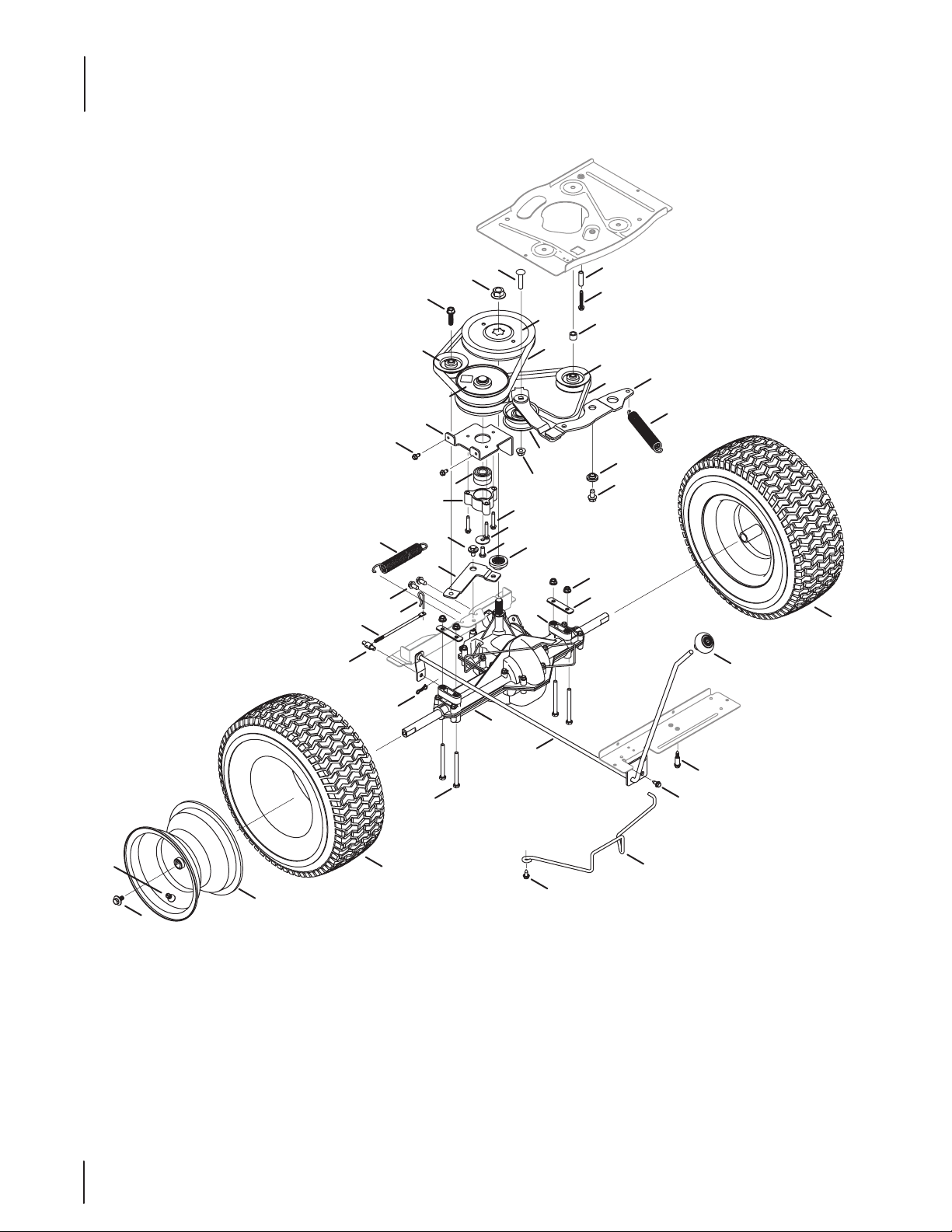

Drive System/Système d’entraînement
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1
918-05056B Transmission Assembly Transessieu
2
647-04262D Shift Handle Assembly Ensemble de levier de changement de vitesses
3
683-04768A Drive Assembly Idler Tendeur
4
710-05339 Beveled Washer .340 x .872 x .060 Rondelle 0,340 x 0,872 x 0,060
5
710-04484 Tap Screw, 5/16-18 x .750 Vis taraudée 5/16-18 x 0,75
6
710-0599 Tap Scew, 1/4-20 x 0.500 Vis taraudée 1/4-20 x 0,500
7
710-06016 Screw, 3/8-16 x 1.375 Vis 3/8-16 x 1,375
8
710-0623 Tap Screw, 3/8-16 x 0.750 Vis taraudée 3/8-16 x 0,75
9
710-1026 Screw, 1/4-20 x 1.750 Vis 1/4-20 x 1,75
10
710-1266 Hex Cap Screw, 5/16-18 x 3.5, Gr 5 Vis à tête hex. 5/16-18 x 3,5 Qté 5
11
710-1652 Tap Screw, 1/4-20 x .625 Vis taraudée 1/4-20 x 0,625
12 710-06234 Screw, Carriage: 3/8-16 x 1.69 Gr 5 Boulon ordinaire 3/8-16 x 1,69 Qté 5
13 711- 06141 Adjustable Ferrule, 1/4-20 x 1.00 Virole 1/4-20 x 1,0
14 712-04063 Flange Lock Nut, 5/16-18 Contre-ecrou a embase 5/16-18
15 712-04217 Flange Lock Nut 3/8-16 Gr. F Contre-ecrou a embase 3/8-16 Qual. F
16 712-0700 Flange Nut, 9/16-18 Écrou à embase 9/16-18
17
914-0209 Internal Cotter Pin .125 Dia. Goupille fendue 0,125 diam. interne
18
714-04040 Bow-Tie Cotter Pin Goupille fendue
19
718-04407 Pulley Hub, 5/8 Spline Moyeu - poulie, 5/8
20
720-04028 Shift Knob Bouton
21
732-0459C Extension Spring .94 Dia. 6.74 Lg. Ressort d’extension 0,94 diam. x 6,74 po de lg.
22
732-04934 Extension Spring .97 OD x 6.18 Ressort d’extension 0,97 diam. x 6,18 po de lg.
23
738-0372B Shoulder Spacer 1.00 x .38 x .38 Entretoise épaulée 1,0 x 0,38 x 0,38
24
738-05016 Shoulder Screw, .368 x .75, 1/4-20 Vis à épaulement 0,368 x 0,75 : 1/4-20
25
738-05019 Shoulder Screw, .560 x .165, 5/16-18 Vis à épaulement 0,560 x .0,65: 5/16-18
26
747-05593 Shift Rod Tige de changement de la vitesse
27
747-06421 Deck Belt Keeper, 24" Protecteur de la courroie, 24 po
747-06126 Deck Belt Keeper, 30" Protecteur de la courroie, 30 po
28
948-0334 Spacer Entretoise
29
750-04456 Spacer, .385 x .625 x .500 Entretoise 0,385 x 0,625 x 0,50
30
750-05563 Spacer, .406 ID x 1.00 OD x .38 Entretoise 0,406 ID x 1,00 OD x 0,38
31
954-05040 V-Belt, 5L:35.25 Courroie trapezoïdale 5L:35,25
32
954-04331 V-Belt, 5L:35.28 Courroie trapezoïdale 5L:35,28
33
756-04224 Flat Idler Pulley 2.75 OD Tendeur poulie 2,75 DE
34
756-04325 V-Type Idler Pulley 3.06 Tendeur poulie 3,06 DE
35
756-04464 V-Type Pulley 6.56 Tendeur poulie 6,56 DE
36
783-07248A Rear Idler Arm Bracket Support
37
783-08131 Transaxle Mounting Bracket Support de montage
38
956-04015A Variable Speed Pulley Assembly Poulie à vitesse variable
39
710-0627 Hex Head Lock Screw 5/16-24 x .750 Vis à tête hex. 5/16-24 x 0,75
40
710-0778 Tap Screw 1/4-20 x 1.500 Vis taraudée 5/16-18 x 0,75
41
718-04261 Bearing Cup Cuvette de roulement
42
736-0362 Flat Washer .330 x 1.250 x .060 Rondelle plate 0,330 x 1,250 x 0,060
43
941-0600 Ball Bearing, 17 x 40 x 12 Roulement à billes 17 x 40 x 12
44
783-08210 Variable Bracket Support
45
634-0139 Complete Wheel Assembly Ensemble de roue complet
46
734-04641 Tire 16 x 6.5 x 8 Sq. Shldr. Pneu 16 x 6,5 x 8 épaule carré
47
934-04319 Rim Assembly 8,0 x 5,38 Jante 8,0 x 5,38
48
934-0255 Air Valve Soupape
CR-2
3.24.15
7
Drive System/Système d’entraînement
30
3
25
34
15
16
11
17
17
13
17
13
9
13
28
5
32
32
1
4
8
14
23
29
27
21
22
24
31
31
2
6
7
19
26
20
33
18
13
17
10
35
3
1
4
8
38
6
37
36
A
A
A
A
A
A
39
12
8
Seat, Fuel Tank & Electrical/Siège, réservoir de carburant et éléctrique
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
CR-10
3.26.15
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1 710-0607 Tap Screw, 5/16-18, 0.500 Vis taraudée 5/16-18 x 0,500
2 710-06095 Hex Flange Screw, 3/8-16 x .75 Vis à tête hex. 3/8-16 x 0,75
3 712-04063 Flange Lock Nut, 5/16-18 Contre-ecrou a embase 5/16-18 Qual. F
4 732-04905 Seat Spring Ressort
5 938-0140 Shldr Spacer, .435 X .178-5/16 X .56 Entretoise épaulée 0,435 x 0,178-5/16 x 0,56
6 738-04012B Shoulder Screw, .625 x .145, 3/8-16 Vis à épaulement 0,625 x 0,145, 3/8-16
7 757-05003 Seat (Troy) Siège (Troy)
8 783-07213A Seat Pivot Bracket Support de pivot
9 710-0227 Screw, #8 Vis, no. 8
10 710-04484 Tap Screw, 5/16-18, .750 Vis à tête hex 5/16-18 x 0,75
11 710-1652 Tap Screw, 1/4-20, .625 Vis taraudée 1/4-20 x 0,625
12 925 - 06119A † RMC Key Switch Commutateur d’allumage (RMC)
13 725-04363 Interlock Switch Interrupteur de verrouillage
14 925-05013 Seat Switch Commutateur de la siège
15 725-1643 Switch Spring Commutateur de ressort
16 926-0320 Insulator Plate Plaque d’isolateur
17 738-04237A Shoulder Screw, #10-32, .500 Vis à épaulement no. 10-32 x 0,50
18 747-06131A Battery Rod Tige
19 747-06148 Battery Hold Down Bracket Support de la batterie
20 625-05002 Key, Assembly (w/tag) Ensemble de clé
725-1744A Key, Std. Clé, ordinaire
725-2054A Key, Cub Clé, Cub
725-06040 Key, Craftsman Clé, Craftsman
21 683-04754 PTO Handle Assembly Poignée de la p.d.f.
22 710-04683C Tap Screw, 3/8-16, 1.000 Vis 3/8-16 x 1,0
23 720-04049A Handle Grip, 3/8 Poignée
24 750-0526 Spacer, .380 ID x .50 OD x .265 Entretoise 0,380 DI x 0,50 DE x 0,265
25 951-04366B Fuel Tank, 1-3 Gal. Réservoir de carburant 1,3 gal.
26 751-12089-28 Hose Vent, 3/16 EPA Tuyau ventilateur
27 735-04081 Rubber Grommet Grommet
28 751-12118 Rollover Valve Soupape
29 951-12179B Fuel Cap Capuchon
30 925-1707D Battery, 155 CCA Batterie
31 738 -1132 Screw, Shoulder, .250 x .150 Entretoise épaulée 0,435 x 0,178-5/16 x 0,56
32 712-0271 Nut, Sems, 1/4-20 Écrou Sems 1/4-20
33 712- 04064 Flange Lock Nut, 1/4-20 Contre-ecrou a embase 1/4-20
34 725-04439 Solenoid, 12v Solenoide, 12v
35 935-0199A Rubber Bumper Pare-chocs en caoutchouc
36 720-05005 † Vinyl Cap Capuchon
37 757-04083A Seat, Med Back Siège, dossier moyen
757-04158A Seat, Med Back, Craftsman Siège, dossier moyen, Craftsman
757-05019 Seat, Med Back, Cub Siège, dossier moyen, Cub
757-04099 Seat, Low Back Siège, dossier bas
38 720-04009A Knob Bouton
39 725-04659 † Key Switch - 3 position Commutateur d’allumage à 3 positions
— 925-06273 Wiring Harness (w/o RMC, Not Shown) Faisceau du l (sans RMC, non illustrée)
— 925-06274 Wiring Harness (w/RMC, Not Shown) Faisceau du l (avec RMC, non illustrée)
† If Equipped/le cas échéant
9
Seat, Fuel Tank & Electrical/Siège, réservoir de carburant et éléctrique
11
29
2
22
10
23
12
29
31
14
19
16
6
4
15
17
18
3
27
7
28
21
21
30
32
31
32
30
1
12
21
21
14
10
12
20
8
25
26
8
13
34
33
24
35
36
37
31
32
30
10
Front End Steering /Direction d’extrémité avant
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1 683-04726 Front Axle Assembly, RH Essieu avant, CD
2 683-04727 Front Axle Assembly, LH Essieu avant, CG
3 683-04761 Upper Tube Assembly Tuyau supérieur
4 683-04762 Lower Tube Assembly Tuyau inférieur
6 738-05000 Shld. Screw .375 x .148 :1/4-20 Vis 0,375 x 0,148 :1/4-20
7 710-0643 Hex Head Screw 5/16-18 x 1.00 Vis à tête hex. 5!6-18 x 1,0
8 710-0703 Carriage Screw 1/4-20 x .75 Boulon ordinaire 1/4-20 x 0,75
10 712-04064 Flange Lock Nut 1/4-20 Contre-ecrou a embase 1/4-20
11 712-04063 Flange Lock Nut 5/16-18 Contre-ecrou a embase 5/16-18
12 714-04040 Bow-Tie Cotter Pin Goupille fendue
13 717-1554 Steering Pinion Gear Pignon de direction
14 726-0341 Push Cap 3/4 Capuchon poussée 3/4
15 726-04127 Snap Butt Enclenchez fesses
16 731-08690 Lower Steering Collar Collier inférieur de direction
17 731-08691 Upper Steering Collar Collier supérieur de direction
18 736-0242 Cupped Washer .340 x .872 x .060 Rondelle creuse 0,340 x 0,872 x 0,060
19 738-04537A Steering Shaft .625 OD x 18.03 Arbre de direction 0,625 DE x 18,03
20 741-04542A Hex Flange Bearing 5/8 Roulement à bride hex. 5/8
21 741-0660A Flange Bearing .760 x .941 x 1.0 Roulement a bride 0,7600 x 0,941 x 1,0
22 747-05514 Steering Rod, LH Tige de direction CG
23 747-05585 Steering Rod, RH Tige de direction CD
24 747-06027 Front Tie Rod Attacher la tige
25 783-06988A Steering Rack Plate Plaque de la râtelier directeur
26 783-07239A Lower Steering Bearing Roulement inférieur de direction
27 631-04028 Steering Wheel, Std. Grip Volant, poignée standard
631-04008A Steering Wheel, Soft Grip Volant, poignée souple
28 731-04681 Cap, Troy-Bilt Capuchon, Troy-Bilt
731-06825A Cap, Craftsman Capuchon, Craftsman
731-04039 Cap, Std. Capuchon, standard
731-04040 Cap (w/sprigs) Capuchon avec sprigs
29 634-04726-0662 Wheel Assembly Complete (Oyster Grey) Ensemble de roue complet (Gris)
634-04726-0499 Wheel Assembly Complete (Beige) Ensemble de roue complet (beige)
30 736-04228A Washer .781 x 1.59 Rondelle 0,781 x 1,59
31 714-0162 Cotter Pin 5/32 x 1.25 Goupille fendue 5/32 x 1,25
32 931-0484A Hub Cap Enjoliveur
33 983-04763 Tube Assembly, Non-Telescoping Tuyau, non-télescopique
34 723-04095A Steering Sleeve Douille de direction
35 634-04732 Wheel Ass’y Comp. (w/bearings) (Oyster Grey) Ensemble de roue complet (avec roulements)
634-05059 Wheel Ass’y Comp. (w/bearings) (Craftsman Grey) Ensemble de roue complet (avec roulements)
36 741-0516B Flg. Bearing .760 x 1.0 x 1.2 Roulment 0,760 x 1,0 x 1,2
37 741-0990B Flg. Bearing .760 w/tting Roulement 0,760 avec raccord
CR-8
3.25.15
11
Front End Steering/Direction d’extrémité avant
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
12
Pedal Controls/Pédale de contrôle
21
8
19
10
18
6
4
7
5
8
15
22
20
3
9
11
16
17
8
13
14
2
12
1
21
4
23
24
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1 683-05017 Brake Pedal Assembly Pédale de frein
2 910-0224 Screw #10-16 x 0.500 Vis no. 10-16 x 0,50
3 710-0376 Hex Head Screw 5/16-18 x 1.00 Vis à tête hex 5/16-18 x 1,0
4 710-04484 Tap Screw 5/16-18 x .750 Vis autotaraudeuse 5/16-18 x 0,75
5 936-0264 Flat Washer .330 x .630 x .064 Rondelle plate 0,330 x 0,630 x 0,064
6 711- 06103 Ferrule 3/8-24 x .375 Dia. Virole 3/8-24 x 0,375 diam.
7 712-04063 Flange Lock Nut 5/16-18 Contre-ecrou a embase 5/16-18
8 714-04040 Bow-Tie Cotter Pin Goupille fendue
9 726-0214 Push Cap, 5/8 Capuchon poussée 5/8
10 731-08656A Speed Control Cover Couvercle de la commande de vitesse
11 731-08743B Speed Lever, 6-SPEED Levier de la commande de vitesse, 6-vitesses
12 732-04937 Shift Spring Ressort
13 747-06033A Brake Rod Tige de frein
14 732-0716D Extension Spring .59 OD x 4.00 Lg. Ressort d’extension 0,59 DE x 4,0 po de lg.
15 735-04279 Foot Pad Patin de pied
16 738-04184A Shoulder Screw .368 x .113, 1/4-20 Vis à épaulement 0,368 x 0,113: 1/4-20
17 741-0356A Steering Col. Bearing .880 ID x 1.36 Roulement 0,880 DI x 1,36
18 747-05506 Variable Speed Control Rod Variable vitesse de contrôle tige
19 747-06449 Speed Selector Control Rod Sélecteur de vitesse de contrôle tige
20 748-0234 Shoulder Spacer Entretoise épaulée
21 783-05940 Pedal Strap Support Bracket, 5/8 Support
22 783- 08116B Speed Latch Bracket Support de verrouillage de vitesse
23 717-0772B Brake lever Bracket Support de levier de frein
24 741-05135 Flg. Bearing .626 x .938 x .875 Roulement à collet 0,626 x 0,938 x 0,875
CR-5
3.25.15
13
Pedal Controls/Pédale de contrôle
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
CR-6
3.25.15
14
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1 683 - 05011 Front Hanger Bracket Assembly Support du plateau de coupe avant
2 683-05018 Lift Assembly Shaft Soulevez l’arbre
3 710-04484 Tap Screw, 5/16-18 x .750 Vis tap 5/16-18 x 0,75
4 710-0514 Hex Head Screw 3/8-16 x 1.00 Vis à tête hex. 3/8-16 x 1,00
5 710-0642 Tap Screw 1/4-20, 0.750 Vis tap 1/4-20 x 0,75
6 710-1652 Tap Screw 1/4-20 x .625 Vis tap 1/4-20 x 0,625
7 711- 05690 C Ferrule .50 x50 Virole 0,50 x 0,50
8 712-04065 Flange Lock Nut 3/8-16 Contre-écrou à embase 3/8-16
9 712-04243 Flex Lock Nut 1/2-13 Contre-écrou 1/2-13
10 714-04040 Bow-Tie Cotter Pin Goupille fendue
11 714-04043 Bow-Tie Cotter Pin Goupille fendue
12 720 - 0311 Grip Handle 1/2 Poignée
13 936-0300 Flat Washer .406 x .875 x .059 Rondelle plate 0,406 x 0,875 x 0,059
14 938-0347 Shoulder Spacer .625 ID x .169 Entretoise épaulée 0,625DI x 0,169
15 747-05576 Deck Lift Rod Relevage du plateau tige
16 747-06009 Lift Link Rod Soulevez la bielle
17 783-08073B Front Deck Mounting Bracket Support de montage du plateau de coupe avant
Deck Lift /Relevage du plateau
4
1
6
2
11
10
13
10
13
14
17
11
16
5
3
12
15
7
9
11
3
8
15
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1 710-04483 Tap Screw, 1/4-20, 0.500 Vis autotaraudeuse 1/4-20 x 0,500
2 710-04683A Tap Screw, 3/8-16, 1.000 Vis autotaraudeuse 3/8-16 x 1,0
3 710-05446 Tap Screw, 3/8-16, 2.250 Vis autotaraudeuse 3/8-16 x 2,25
4 710-06067 Hex Head Screw, 7/16-20 x 1.25 Vis à tête hex. 7/16-20 x 1,25
5 912-0691 Hex Nylon L- Nut M6 x 1.0 Écrou à six pans M6 x 1,0
6 726-0205 Hose Clamp, .490 DIA. Collier 0,490 diam.
7 731-1682A Oil Drain Sleeve Vidange d’huile
8 736-0322 Flat Washer, .450 x 1.25 x .164 Rondelle plate 0,450 x 1,25 x 0,164
9 946-04829A Throttle/Choke Cable 31 Lg. Câble de l’obturateur/volet 31,0 po de lg.
10 751-10349 Low Permeation Fuel Line, 1/4 Faible conduite de carburant perméation
11 951-3013 Fuel Filter Filtre de carburant
12 756-04479A Engine Pulley, 4.46 / 3.39 Poulie moteur
2
2
3
7
9
1
2
6
10
11
12
8
4
5
Engine Accessories/ Accessoires de moteurs 4P90JUC
CR-9
3.25.15
1
40
41
15
34
36
37
28
7
32
31
18
6
36
35
38
34
20
4
23
17
14
26
33
1
27
12
9
25
11
8
5
2
30
19
29
13
10
24
16
3
14
21
22
32
15
43
39
42
41
42
44
45
47
48
46
16
30” Deck/Plateau de coupe 30 po
NOTE : Tractor features vary by model. NOT all parts listed above and pictured on the previous page are standard equipment.
REMARQUE : Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes
partie de l’équipment de série.
CR-30
3.26.15
Ref.
No./
Réf.
Part No./
No. de
pièce
Description
Description
1 918-04822B Spindle Pulley Assembly 6.3 Dia. Fusée poulie, 6,3 diam.
2 631-05024 Deck Belt Cover Couvercle
3 647-05028 Idler Rod Assembly Tige de tendeur
4 983-05034 PTO Brake Assembly Bracket Support
5 983-05040A Deck, 30” w/out Nozzle Corps, 30 po (sans suceur)
983-05039A Deck, 30” w/ Nozzle Corps, 30 po (avec suceur)
6 710-0347 Hex Cap Screw, 3/8-16 x 1.75 Vis a chapeau a six pans de 3/8-16 x 1,75
7 710-1260A Tap Screw 5/16-18 x .750 Vis autotaraudeuse 5/16-18 x 0,75
8 710-0514 Hex Head Screw 3/8-16 x 1.00 Vis à tête hex. 3/8-16 x 1,0
9 710-0528 Hex Cap Screw 5/16-18 x 1.25 Vis a chapeau a six pans de 5/16-18 x 1,25
10 710-0599 Tap Scew, 1/4-20, 0.500 Vis taraudée 1/4-20 x 0,500
11 710-1026 Tap Screw 1/4-20 x 1.750 Vis autotaraudeuse 1/4-20 x 1,75
12 710-1315 Tap Screw 3/8-16 x 1.250 Vis autotaraudeuse 3/8-16 x 1,25
13 712-04063 Flange Lock Nut 5/16-18 Contre-écrou a embase 5/16-18
14 712-04065 Flange Lock Nut 3/8-16 Contre-écrou a embase 3/8-16
15 712-0417A Flange Nut 5/8-18 Écrou a embase 5/8-18
16 732-05045 PTO Torsion Spring Ressort de torsion, p.d.f.
17 732-05046 Brake Torsion Spring Ressort de torsion, frein
18 732-0583 Compression Spring .625 x 4.0 Ressort de compression 0,625 x 4,0
19 736-0362 Flat Washer .330 x 1.250 x .060 Rondelle plate 0,330 x 1,250 x 0,060
20 736-3040 Flat Washer .406 x 1.920 x .060 Rondelle plate 0,406 x 1,920 x 0,060
21 938-0347 Shoulder Spacer .625 ID x .169 Entretoise épaulée 0,625 ID x 0,169
22 738-04184A Shoulder Screw .368 x.113: 1/4-20 Vis a epaulement diam 0,368 x 0,113: 1/4-20
23 738-05021 Shoulder Spacer .625 ID x .169 Entretoise épaulée 0,625 x 0,169
24 738-05022 Shoulder Spacer .134 x .500 x .438 Entretoise épaulée 0,134 x 0,500 x 0,438
25 750-04456 Spacer .260 x .372 x 1.420 LG Entretoise 0,260 x 0,372 x 1,420 po de lg.
26 954-05001 V-Type Belt 5L, 43.5 Lg. Courroie 5L, 43,5 po de lg.
27 756-04224 Flat Idler Pulley 2.75 OD Poulie 2,75 DE
28 783-08047A Deck Spindle Support Bracket Support
29 783-08128 Lower Floating Idler Bracket Support inférieur tendeur ottant
30 783-08226 Upper Floating Idler Bracket Support supérieur tendeur ottant
31 946-04802A PTO Cable Câble de la p.d.f.
32 710-04998 Carriage Screw 5/16-18 x 1.00 Boulon ordinaire 5/16-19 x 1,0
33 720-04122 Wing Knob 5/16-18 Bouton 5/16-18
34 726-0201 Speed Nut .3125 ID Écrou rapide 0,3125 DI
35 731-10267 † Chute Deector Déecteur
36 736-0242 Cupped Washer .340 x .872 x .060 Rondelle creuse 0,340 x 0,872 x 0,060
37 942-04385 Cutting Blade 30.00" 3-IN-1 Lame 30,0 po 3 en 1
38 731-09312 † Mulch Plug (optional) Bouchon déchiqueteuse (en option)
39 936-0351 Shim Washer .760 x 1.500 x .030 Rondelle Shim 0,760 x 1,500 x 0,030
40 738 -1186A Spindle Shaft 6.11 Lg. Arbre fusée 6,11 po de lg.
41 941-0919B Ball Bearing .787 ID x 1.85 OD x .551 Roulement à billes 0,787 DI x 1,85 DE x 0,551
42 750-04936 Spacer .792 x 1.060 x 1.860 Lg. Entretoise 0,792 x 1,060 x 1,860 po de lg.
43 956-1227 Deck Pulley 6.3 DIA Poulie 6,3 diam.
44 747-06126A Belt Keeper Protecteur de courroie
45 710-1652 Hex Wash TT Scr. 1/4-20 x .625 Vis à tête hex. 1/4-20 x 0,625
46 721-04041 † Water Nozzle Adapter Adaptateur du lance
47 738-04278 Shoulder Screw 1/4-20 x .5 Vis à épaulement 1/4-20 x 0,50
48 731-07487 † Nozzle Suceur
† If Equipped/le cas échéant
17
30” Deck/Plateau de coupe 30 po
18
Wiring Harness Schematic/Schéma de faisceau de fils - 725-06274
Models equipped with Reverse Caution Mode (RMC)/Modèles équipés de marche arrière - prudence (RMC)
19
Wiring Harness Schematic/Schéma de faisceau de fils - 725-06273
Models not equipped with Reverse Caution Mode (RMC)/Modèles non équipés de marche arrière - prudence
20
4P90JUD Crankcase/Carter
182
179
176
178
177
176
55
56
57
58
59
60
62
63
64
65
66
67
68
54
69
70
72
72
171
74
73
48
49
50
52
53
51
47
191 - Gasket Kit - Complete
192 - Gasket Kit - External
190 - Complete Engine
21
4P90JUD Crankcase/ Carter
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
47 951-11499 Upper Crankshaft Seal Joint de vilebrequin
48 710-04916 Bolt M6×14 Boulon M6 x 14
49 951-12770A Breather Cover Plate Plaque
50 951-12226 Breather Gasket Joint
51 951-12685 Umbrella Valve Soupape
52 951-12227 Mesh Screen Mesh écran
53 951-12686 Umbrella Valve Set Ensemble de soupape
54 951-12228 Choke Linkage Tringlerie
55 947-06356 Governor Arm Shaft/Improved Arbre de reniard
56 736-04558 Governor Washer Rondelle de reniard
57 714-04074 Governor Cotter Pin Goupille de reniard
58 951-11574 Governor Seal Joint de reniard
59 951-12230 Throttle Linkage Tringlerie
60 951-12231 Throttle Linkage Spring Ressort
62 951-12232 Governor Arm Bras de reniard
63 710-04908 Governor Arm Bolt Boulon de reniard
64 712-05015 Governor Arm Nut M6 Écrou de reniard M6
65 932-05187 Governor Spring Ressort de reniard
66 710-04979 Bolt M6×18 Boulon M6 x 18
67 710-05310 Bolt M6×38 Boulon M6 x 38
68 951-14467 Component Bracket/Separate Support de composants / indépendante
69 750-05530 Component Bracket Spacer Support de composants / entretoise
70 951-12235 Breather Hose Assembly Ensemble de reniard tuyau
72 951-12236 Breather Hose Clamp Collier de reniard tuyau
73 919-05022A Crankcase Vilebrequin
951-14707 Short Block Assembly Bloc moteur embiellé
(Incl.37,47-53,55-58,73-75,84,86-93, (Comprend les pièces 37,47-53,55-58,73-75,84,86-93,
98 -104,112,113,115 -119,136,137, 98 -104,112,113,115 -119,136,137,
143,158,164,165,167-170,175-178) 143,158,164,165,167-170,175-178)
74 951-12237 Crankcase Cover Gasket Couvercle de vilebrequin
171 951-05156 Piston Ring Set Piston de segment
176 951-11953 Piston Pin Snap Ring Axe de piston pour anneau élastique
177 951-14677 Piston Piston
178 951-11954 Piston Pin Axe de piston
179 951-12277 Connecting Rod Assembly Ensemble de bielle
182 710-05319 Connecting Rod Bolt Boulon de bielle
190 752Z4P90JUD Complete Engine Moteur complet
191 951-12204A Gasket Kit - Complete Ensemble de joint
(Incl.47,50,58,74,113,118,129, (Comprend les pièces 47,50,58,74,113,118,129,
135-137,143,158,164) 135-137,143,158,164)
192 951-12201A Gasket Kit - External Ensemble de joints - externes
(Incl.113,129,135-137,143,158) (Comprend les pièces 113,129,135-137,143,158)
22

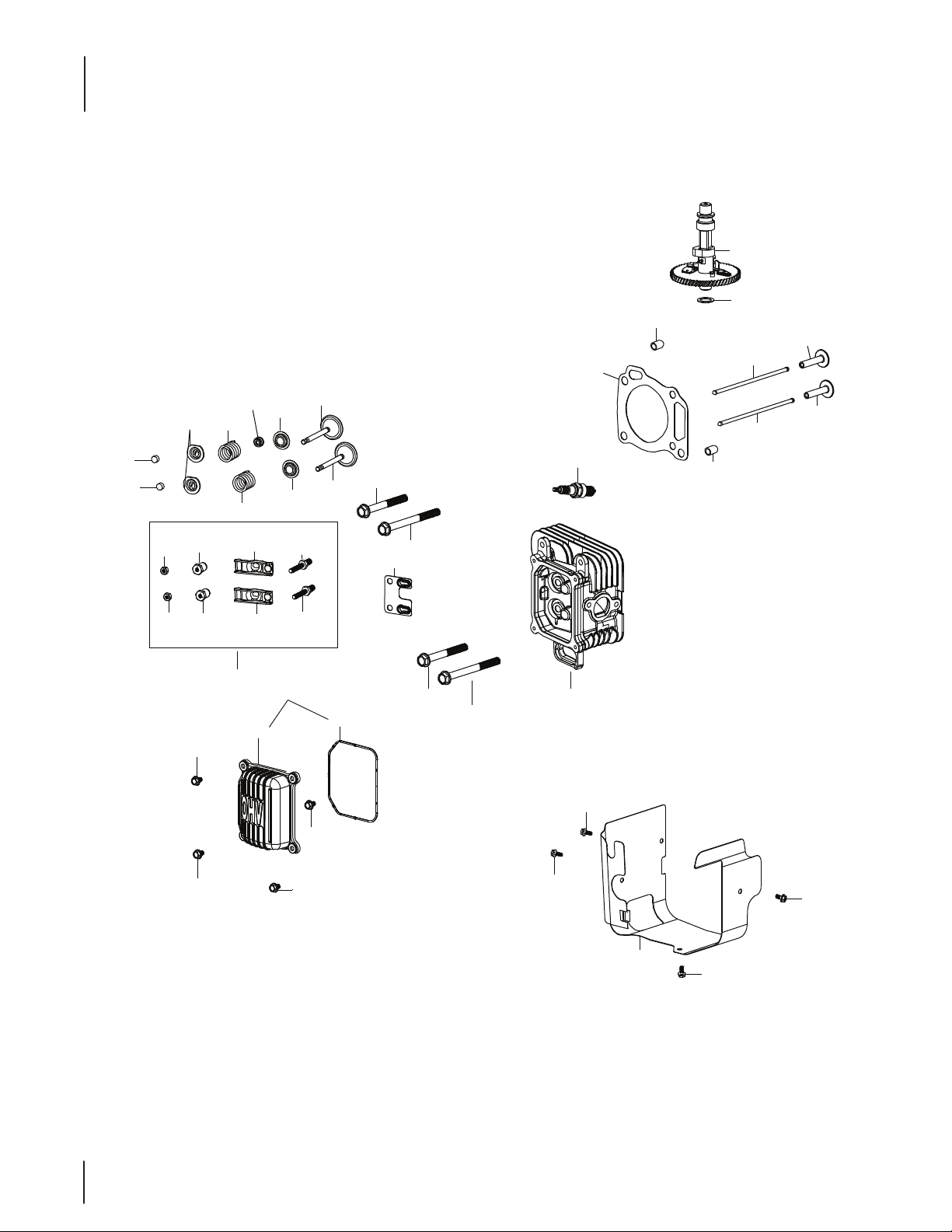

4P90JUD Cylinder Head/Culasse
150
150
151
152
152
153
154
154
156
155
163
162
161
149
163
162
144
145
145
146
146
147
147
148
148
141
141
141
141
142
143
189
139
139
140
139
139
166
167
168
168
167
166
165
164
170
169
191 - Gasket Kit - Complete
192 - Gasket Kit - External
190 - Complete Engine
23
4P90JUD Cylinder Head/Culasse
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
139 710-05315 Bolt M5×10 Boulon M6x16
140 951-12265 Cowl Capot
141 710-05316 Valve Cover Bolt Boulon de couvercle du soupape
142 951-12266 Valve Cover Couvercle du soupape
143 951-12267 Valve Cover Gasket Joint de couvercle du soupape
144 951-11981 Rocker Arm Assembly Rampe de culbuteurs
145 751-11124 Jam Nut Contre-écrou
146 751-11123 Fulcrum Nut Écrou Fulcrum
147 951-11966 Rocker Arm Rampe de culbuteurs
148 710-04962 Rocker Arm Stud Collier de rampe de culbuteurs
149 951-12268 Push Rod Guide Poussez le tige de guidage
150 951-12269 Exhaust Valve Adjuster Soupape d’échappement de réglage
151 951-12080 Exhaust Valve Spring Retainer Retenue de la soupape d’échappement
152 951-12078 Valve Spring Ressort de la soupape
153 951-11964 Intake Valve Seal Joint de la soupape d’admission
154 951-12077 Valve Spring Retainer Retenue de la soupape
155 951-11337 Valve Kit Trousse de soupapes
156 951-11337 Valve Kit Trousse de soupapes
161 951-10292 Spark Plug/F6Rtc Bougie
162 710-05317 Bolt M10 × 1.25 × 85 Boulon M10 x 1,25 x 85
163 710-05318 Bolt /M10×1.25×65 Boulon M10 x 1,25 x 65
164 951-14706 Cylinder Head Assembly Culasse
(Incl.136-138,143,145-156, (Comprend les pièces 136-138,143,145-156,
158,159,161-164) 158,159,161-164)
951-12202 Cylinder Head Kit Trousse de culasse
(Incl.143,153,161,162,164) (Comprend les pièces 143,153,161,162,164)
165 951-12273 Cylinder Head Gasket Joint de culasse
166 715-04122 Cylinder Head Dowel 12×16 Goupille de joint de culasse 12x16
167 951-11335 Push Rod Kit Trousse de tige poussoir
168 951-11962 Tappet Poussoir
169 736-04561 Camshaft Thrust Washer Rondelle
170 951-14678 Camshaft Assembly Ensemble de l'arbre à cames
189 951-12197 Valve Cover Kit Trousse de soupape de couvercle
190 752Z4P90JUC Complete Engine Moteur - complet
191 951-12204A Gasket Kit - Complete Ensemble de joints - complet
(Incl.47,50,58,74,113,118,129, (Comprend les pièces 47,50,58,74,113,118,129,
135-137,143,158,164) 135-137,143,158,164)
192 951-12201A Gasket Kit - External Ensemble de joints - externes
(Incl.113,129,135-137,143,158) (Comprend les pièces 113,129,135-137,143,158)
24

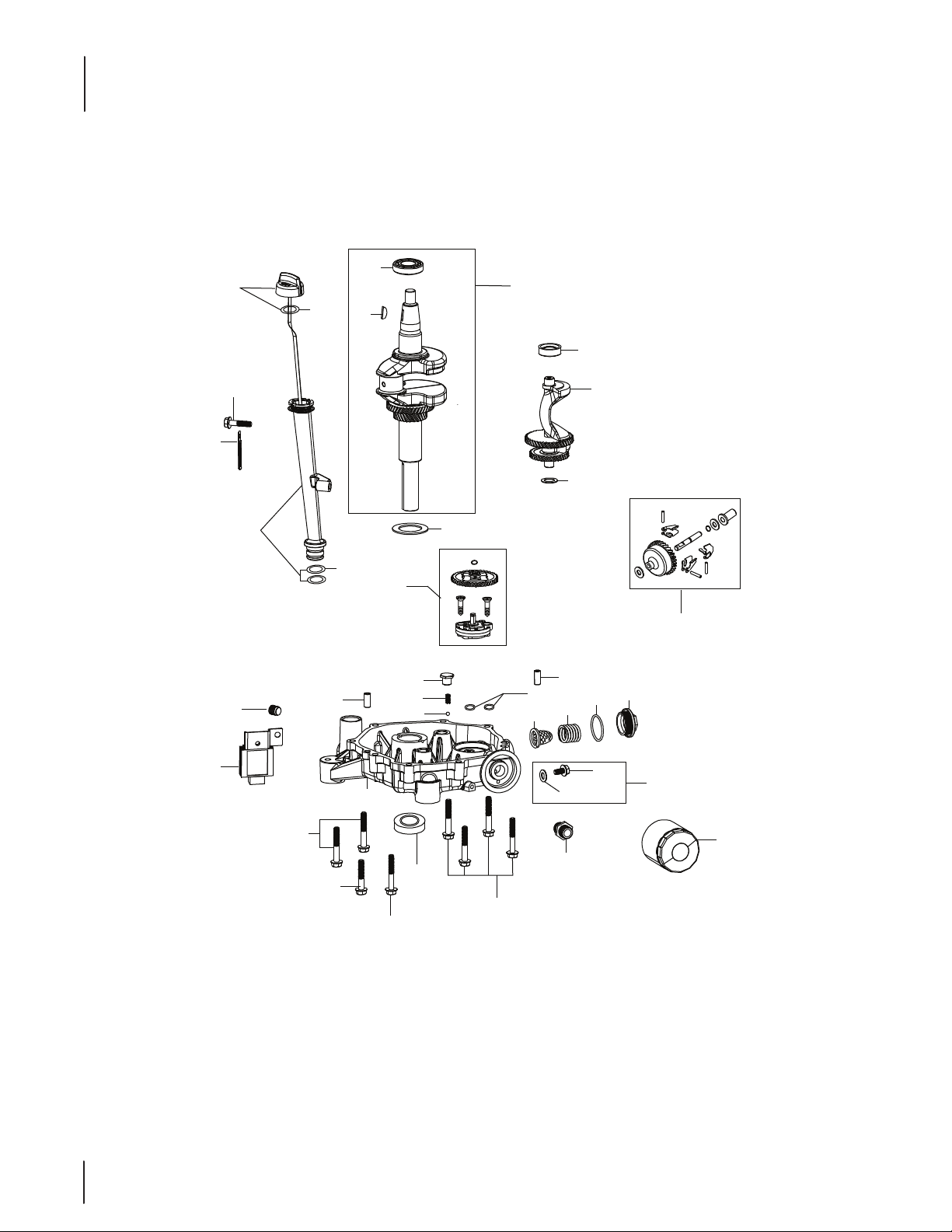

4P90JUD Crankshaft & Crankcase Cover/Vilebrequin & couvercle de carter
79
80
83
5
82
81
76
77
75
91
92
93
90
98
84
85
86
89
88
87
117
119
117
118
117
116
115
114
188
113
112
100
101
102
103
86
99
104
25
4P90JUD Crankshaft & Crankcase Cover/Vilebrequin & couvercle de carter
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
5 951-11622 Flexible Clamp
Collier exible
75 951-12238 Crankshaft Assembly
Vilebrequin
76 951-11969 Main Bearing Roulement principle
77 951-10307 Woodru Key Clavette Woodru
79 951-12239 Dipstick Assembly
Jauge d'huile
80 951-12241 Upper O-Ring
Bague en «O» supérieure
81 951-12363 Lower O-Ring
Bague en «O» inférieure
82 951-12240 Oil Fill Tube Assembly
Tuyau de jauge d'huile
83 710-04980 Bolt M6×35 Boulon M6 x 35
84 710 - 05311 Oil Drain Plug
Bouchon
85 951-12242 Regulator Régulateur
86 715- 04121 Dowel Pin 8 × 14 Goupille 8 x 14
87 951-12243 Ball 6.35 Boule 6,35
88 951-12244 Spring Ressort
89 710 -05312 Bolt Boulon
90 736-04557 Crankshaft Thrust Washer
Rondelle
91 951-12245 Balanceable Shaft Bearing Roulement
92 751-12246 Balanceable Shaft Assembly Arbre
93 736-04559 Balanceable Thrust Washer Rondelle
98 951-12248 Oil Pump Assembly Pompe à huile
99 951-12247 O-Ring 10×2.65
Bague en «O» 10 x 2,65
100 951-12249 Filter Filtre
101 951-12250 Filter Spring Ressort de ltre
102 951-12251 O-Ring 35.5×2.65
Bague en «O» 35,5 x 2,65
103 951-12252 Filter Cover Couvercle de ltre
104 951-11956 Governor Gear/Shaft Assembly
Engrenage de régulateur/arbre
112 710-05313 Bolt M8×15 Boulon M8 x 15
113 736-04560 Oil Drain Plug Washer Rondelle
114 951-12690 Oil Filter Filtre l'huile
115 951-12253 Screw Joint Vis
116 919-05090 Crankcase Cover
Couvercle de carter
951-14704 Crankcase Cover Assembly
Enemble de couvercle de carter
(Incl.87-89,100-104,112,113,116) (Comprend les pièces 87-89,100-104,112,113,116)
117 710-04982 Bolt M8×54 Boulon M8 x 54
118 951-11375 Lower Crankshaft Seal
Joint de carter inférieur
119 710-05314 Bolt M8×43 Boulon M8 x 43
188 951-12194 Oil Drain Plug Assembly
Bouchon
26
4P90JUD Carburetor Assembly/Carburateur
138
138
137
136
135
130
133
133
131
131
132
193 - Carburetor Kit - Major
129
B
C
E
Q
S
T
U
V
W
X
Y
BB
P
O
N
L
K
J
I
F
R
M
K
Z
194 - Fuel Bowl Kit
27
4P90JUD Carburetor Assembly/Carburateur
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
129 951-12258A Manifold Gasket/Add Air Hole Joint du collecteur / Ajouter air trou
130 951-05149 Carburetor Assembly (Hy-4P90F)
Carbureteur
131 951-11731 Fuel Hose Clamp Carburant collier de serrage
132 951-11336 Fuel Line Kit
Trousse - Tuyau à essence
133 723-04071 Plastic Support Clamp Collier - support
135 951-12261 Carburetor Gasket Joint
136 951-12262 Carburetor Insulator
Carbureteur isolant
137 951-12263 Carburetor Insulator Gasket
Joint de carbureteur isolant
138 951-12264 Carb Stud Collier
193 951-14708 Carburetor Kit - Major
Trousse de carburateur - majeur
(Incl.129,135,137,CC,F,G,S,T,U,V,W,X,Y,Z)
(Comprend les nos. 129,135,137,CC,F,G,S,T,U,V,W,X,Y,Z)
194 951-14705 Fuel Bowl Kit
Trousse de bol de carburant
(Incl.129,135,137,Y,Z,AA,CC,DD,GG)
(Comprend les nos. 129,135,137,Y,Z,AA,CC,DD,GG)
A n/a Choke Shaft
Arbre de volet de départ
B n/a Choke Shaft Fiber O-Ring
Bague en « O »
C n/a- Choke Return Spring Étrangleur retour ressort
D n/a Flat Steel Washer Rondelle
E n/a Choke Plate
Plaque de volet de départ
F n/a Idle Jet Assembly
Ensemble de la gicleur
G n/a Idle Jet O-Ring
Gicleur - bague en « O »
H n/a Sheetmetal Housing Tôlerie logement
I n/a Throttle Shaft Arbre
J n/a Throttle Plate Plaque
K n/a Screw M3×5 Vis M3 x 5
L n/a Lock Washer Rondelle plate
M n/a Nylon/Plastic O-Ring
Bague en « O », plastique
N n/a Fiber O-Ring
Bague en « O », bre
O n/a Idle Speed Adjusting Screw Vis
P n/a Idle Mixture Screw Vis
Q n/a Carburetor Body
Corps de carburateur
R n/a Fuel Inlet Admission carburant
S n/a Float Pin
Goupille - otteur
T n/a Emulsion Tube Tuyau
U n/a Needle Valve Soupape
V n/a Main Jet
Gicleur principal
W n/a Needle Valve Spring
Ressort-pointeau
X n/a Float
Flotter
Y n/a Fuel Bowl O-Ring
Bague en «O»
Z n/a Square-Ring Carré anneau
AA n/a Fuel Bowl
Bol de carburant
BB n/a Solenoid Valve Assembly Ensemble de soupape de solenoïde
CC n/a Solenoid Valve Washer Rondelle de soupape de solenoïde
DD n/a Fuel Drain Plug Gasket
Joint
EE n/a Fuel Drain Plug Bouchon
FF n/a O-Ring
Bague en «O»
GG n/a Fuel Bowl Bolt
Boulon de bol de carburant
28
4P90JUD Muffler Assembly/Silencieux
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
48 710-04916 Bolt M6×14 Boulon M6 x 14
157 712-04219 Nut M8 Écrou M8
158 951-14468 Muer Assembly Silencieux
159 951-12271 Exhaust Pipe Gasket Tuyau d'échappement
160 951-14459 Mu Stud M8×47 Clou de silencieux M8 x 47
160 951-14464 Muer Stud Assembly Ensemble de clou de silencieux
183 951-12278 Wire Mesh Shield Protecteur
184 710-05051 Bolt M6×12 Boulon M6 x 12
186 951-12329 Spark Arrestor Pare-étincelles
187 710-05344 Spark Arrestor Screw Vis de pare-étincelles
184
184
184
184
183
158
157
159
160
160
48
186
187
29

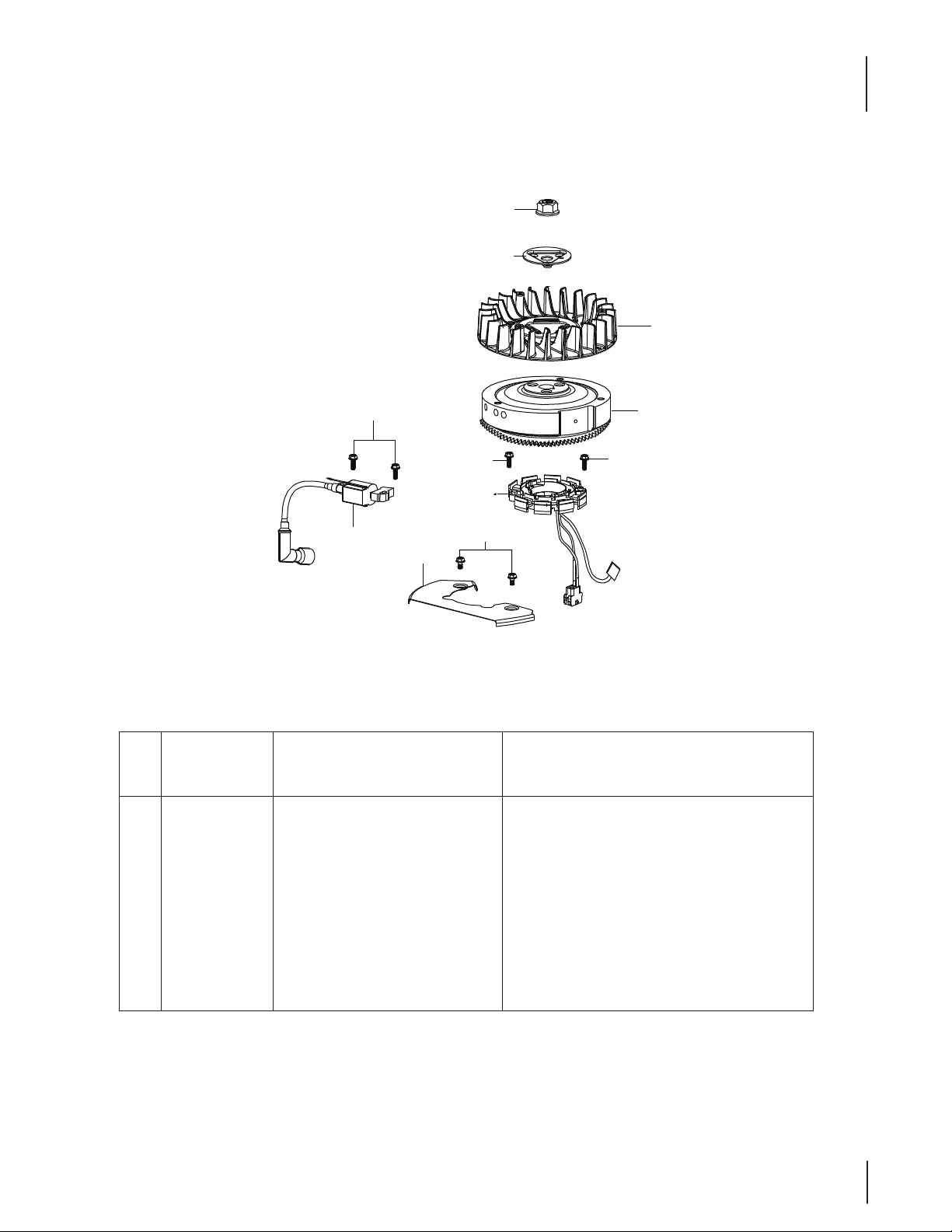

4P90JUD Ignition & Electrical/ Allumage et électriques
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
38 710-04931 Bolt M6×28 Boulon M6 x 28
39 951-12220 Ignition Coil Assembly Bobine
40 712-04220 Flywheel Nut M16×1.5 Écrou de volant
41 951-12221 Plate Plaque
42 951-12222A Cooling Fan Ventilateur
43 919-05089 Flywheel Volant
44 951-12224 Coil Assy. Charge Bobine, charge
45 710-04940 Bolt M6×10 Boulon M6 x 10
46 951-12279 Cowl Capot
40
41
42
43
38
46
45
38
44
38
39
30

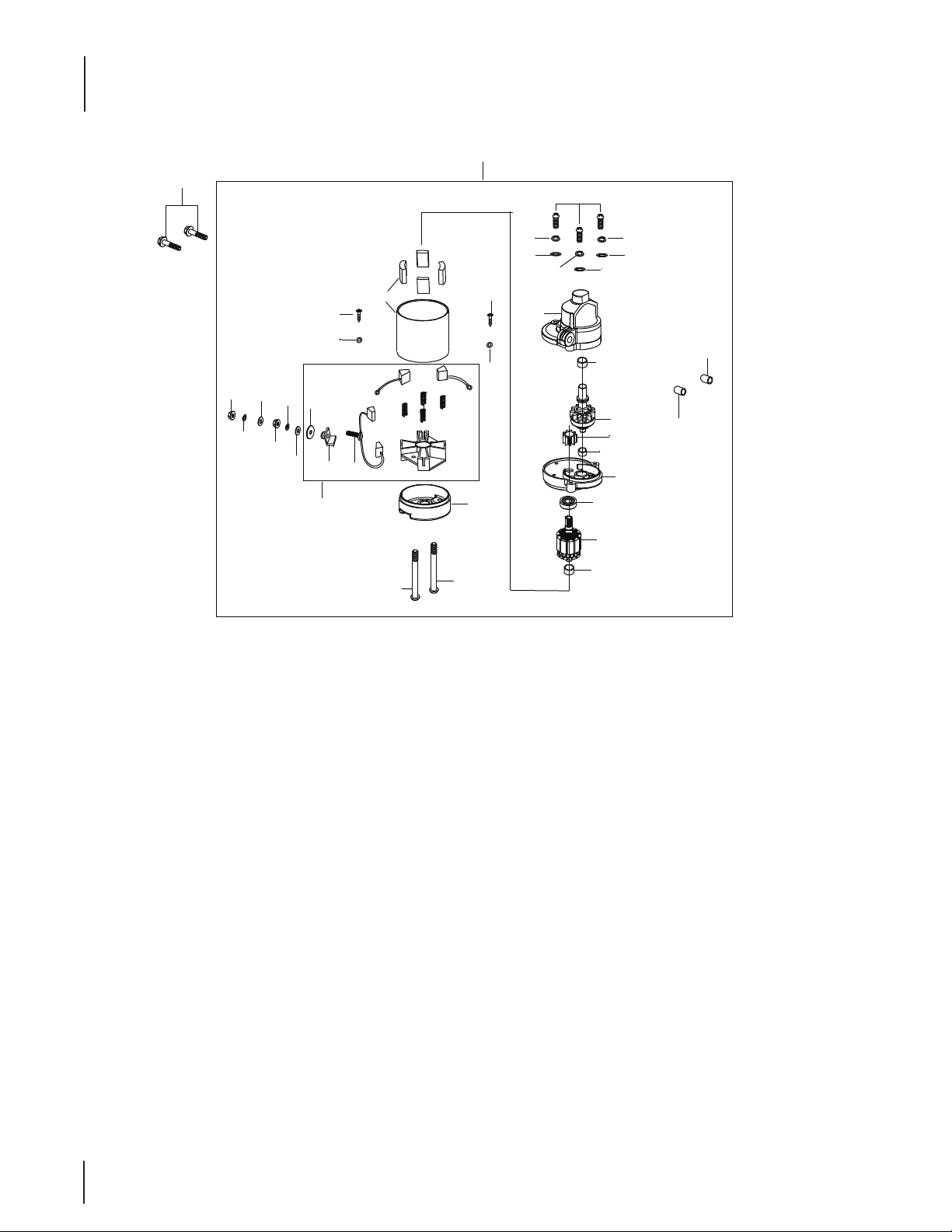

4P90JUD Starter/Démarreur
9
10
11
12
12
12
11
11
13
14
15
16
17
18
19
20
21
37
37
28
24
25
24
25
29
30
30
31
32
33
34
35
36
34
35
36
8
22
31
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
8 710-05306 Bolt M8×40 Boulon M8 x 40
9 951-12207 Starter Assembly Démarreur
10 710-05307 Screw M5×25 Vis M5 x 25
11 736-04554 Lock Washer 5 Rondelle frein 5
12 736-04556 Plain Washer 6 Rondelle frein 6
13 951-12208 Electrical Starter Front Cover Couvercle - avant
14 951-12211 Bearing Roulement
15 951-12210 Pinion/Clutch Assembly Pignon/embrayage
16 951-12312 Gear Engrenage
17 951-12209 Bearing Roulement
18 951-12212 Pinion Cover Couvercle de pignon
19 951-12214 Bearing 6001Zz Roulement
20 951-12215 Starter Armature L'induit du démarreur
21 951-12216 Bearing Roulement
22 951-12528 Starter Housing Assembly Logement démarreur
24 951-12217 Screw Vis
25 736-04554 Lock Washer Rondelle frein
28 951-12529 Brush Assembly Assemblage de brosse
29 951-12219 Electrical Starter Back Cover Démarreur électrique capot arrière
30 710-05308 Bolt M6×100 Boulon M6 x 100
31 710-05309 Bolt M6×30 Boulon M6 x 30
32 951-12324 Waterproof Washer Rondelle étanche
33 736-04555 Insulation Washer Rondelle d'isolation
34 736-04556 Plain Washer 6 Rondelle
35 736-04477 Lock Washer 6 Rondelle frein
36 712-05015 Nut M6 Écrou M6
37 715-04120 Dowel Pin 10×14 Épingle 10 x 14
4P90JUD Starter/Démarreur
32
4P90JUD Air Intake/ Admission d'air
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
120 931-05081 Air Filter Cover Assembly Couvercle, ltre à air
121 951-14466 Air Filter Lock Nut Écrou de blocage, ltre à air
122 951-12255 Air Filter Cover Couvercle, ltre à air
123 951-12256 Sponge Filter Filtre éponge
125 937-05065 Air Filter Assembly Ensemble de ltre à air
126 712-05015 Nut M6 Écrou M6
127 951-12328 Rubber Cap Capuchon en caoutchouc
128 951-12257B Manifold/Add Air Hole Collecteur / ajouter air trou
120
121
122
121
125
123
127
126
126
128
33
4P90JUD Engine Shroud/Capot
Ref.
No./
Réf.
Part No./
No. de
pièce
Description Désignation
1 951-14128A Debris Shield Protecteur
2 712-04290 Nut Écrou
3 750-05320 Engine Shroud Spacer Entretoise
4 951-14454 Starter / Shroud Stud M6×99 Lanceur/clou M6 x 99
5 951-11622 Flexible Clamp Pince exible
6 710-05305 Hook Bolt Boulon
7 751-14455 Air Shield Bouclier de l'air
185 710-05303 Self-Tapping Bolt 5.5×25 Boulon autotaraudeuse 5,5 x 25
1
185
185
2
3
4
5
6
6
7
4
3
2
4
3
2
