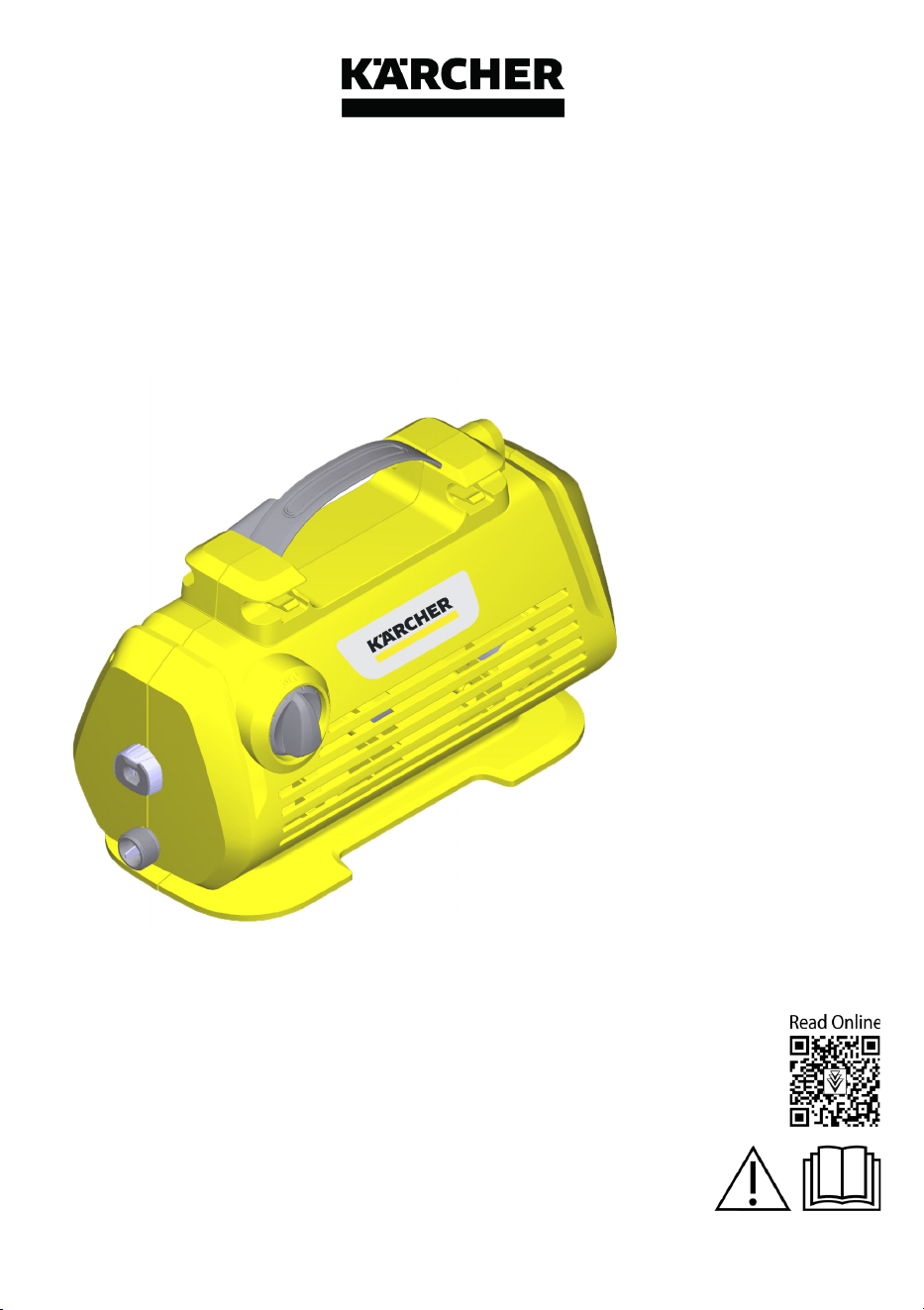

Name: Karcher 1.600-940.0 K 2 Horizontal Ultra-Compact Pressure Washer
Brand: Karcher
SKU: 1.600-940.0
Rating: 80 (1 reviews)

K 2 Horizontal

59802700

(06/24)

English 2

Français 16

Español 31

2English

Contents

General notes

Read and follow these orig-

inal operating instructions

and the enclosed safety instructions

chapter before using the device for the

first time. Proceed accordingly.

Keep the original operating instructions

for future reference or for future own-

ers.

---------------------------------------------------

READ ALL IN-

STRUCTIONS BE-

FORE USING

THIS PRODUCT

---------------------------------------------------

SAVE THESE IN-

STRUCTIONS

---------------------------------------------------

Customer Service

Registration

Your device must be registered in order

to help with any questions or issues

that you have. You can register your

device at www.karcher-register.com

if located in the U.S.A., www.karch-

er.com/ca if located in Canada, or

www.karcher.com/mx if located in

Mexico.

Warranty

In the case of a warranty claim, you

can contact customer support. Please

see the contact information listed be-

low for either the USA, Canada or Mex-

ico. You MUST provide your proof of

purchase in order to file a warranty

claim either via e-mail, phone or fax.

USA Customer Service

You can contact our Customer Service

department by phone at 1-800-537-

4129 or via the website at www.karch-

er-help.com.

Canada Customer Service

You can contact our Customer Service

department by phone at 1-800-465-

4980 or via the website at www.karch-

er.com/ca/support.

Mexico Customer Service

You can contact our Customer Service

department by phone at 01-800-024-

1313 or via the website at www.karch-

er.com/mx.

General notes .................................... 2

Customer Service .............................. 2

SAFETY INSTRUCTIONS ................. 3

Owner/User Responsibility................. 6

Safety devices.................................... 6

Symbols on the device....................... 6

Intended use ...................................... 6

Accessories and spare parts.............. 6

Scope of delivery ............................... 6

Environmental protection ................... 6

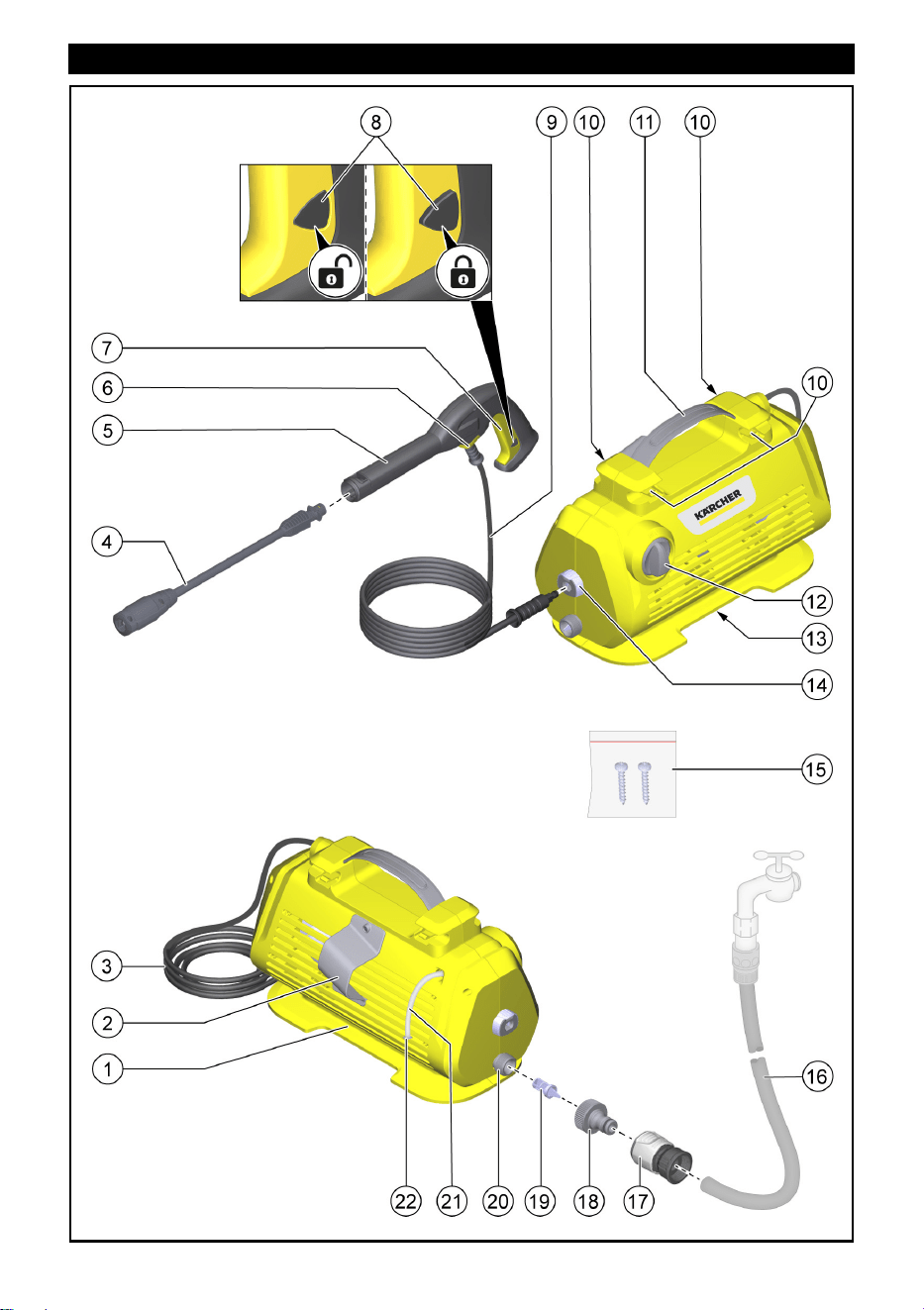

Device description.............................. 8

Installation.......................................... 9

Initial startup....................................... 10

Operation ........................................... 11

Transport............................................ 12

Storage .............................................. 12

Care and maintenance....................... 13

Troubleshooting guide........................ 14

Technical data.................................... 15

English 3

SAFETY INSTRUCTIONS

Hazard levels

 DANGER

● Indication of an imminent threat of

danger that will lead to severe inju-

ries or even death.

몇 WARNING

● Indication of a potentially dangerous

situation that may lead to severe inju-

ries or even death.

몇 CAUTION

● Indication of a potentially dangerous

situation that may lead to minor inju-

ries.

ATTENTION

● Indication of a potentially dangerous

situation that may lead to damage to

property.

IMPORTANT SAFETY

INSTRUCTIONS

 DANGER

● Risk of asphyxiation. Keep packag-

ing film out of the reach of children.

● Operation in explosive atmospheres

is prohibited.

몇 WARNING

When using this product basic precau-

tions should always be followed, in-

cluding the following:

몇 WARNING

● Read all the instructions before using

the product.

● High pressure cleaners must not be

used by children or untrained person-

nel.

● This decice is not intended for use by

persons (including children) with re-

duced physical, sensory or mental

capabilities, or lack of experience

and knowledge, unless they have

been given supervision or instruction

concerning use of the device by a

person responsible for their safety.

● Children should be supervised by a

responsible person to ensure that

they do not play with the device.

● To reduce the risk of injury, close su-

pervision is necessary when a prod-

uct is used near children.

● Know how to stop the product and

bleed pressures quickly. Be thor-

oughly familiar with the controls.

● Stay alert, watch what you are doing

and use common sense when oper-

ating the product.

● Do not operate the product when fa-

tigued or under the influence of

drugs, alcohol or medication.

● Keep children and bystanders away

while operating the product. Distrac-

tions can cause you to lose control.

● Do not overreach or stand on unsta-

ble support. Keep proper footing and

balance at all times.This enables bet-

ter control of the product in unexpect-

ed situations.

● Follow the maintenance instructions

specified in the manual.

● This product is provided with a Class

A Ground Fault Circuit Interrupter

built into the power cord plug. If re-

placement of the plug or cord is need-

ed, use only identical replacement

parts that include Class A GFCI pro-

tection.

● Do not use the device if a supply cord

or important parts of the machine are

damaged, e.g. safety devices, high

pressure hoses, trigger gun.

● This device is capable of producing

high pressure (values see Technical

data). To avoid rupture and injury, do

not operate this device with compo-

nents rated less than these values

4English

(including but not limited to spray

guns, hose and hose connections).

● If connection is made to a potable

water system, the system has to be

protected against back flow.

● Water that has flowed through a

back-flow preventer is considered to

be non-potable.

● Risk of injection or injury – Do not di-

rect discharge stream at persons or

animals.

● High-pressure jets can be dangerous

if misused. The jet must not be direct-

ed at persons, animals, electrical de-

vices, or the product itself.

● The high-pressure jet must not be di-

rected at other persons or the user

him-/herself to clean clothing or foot-

wear.

● High-pressure hoses, fixtures and

couplings are important for the safety

of the product. Only use high-pres-

sure hoses, fixtures and couplings

recommended by the manufacturer.

● Risk of eye injury – Spray can splash

back or propel objects. Always wear

properly rated eye protection such as

safety goggles or face shield while

spraying. (Safety glasses do not pro-

vide full protection.)

● During use of high pressure cleaners,

aerosols may be formed. Inhalation

of aerosols can be hazardous to

health.

● Depending on the application, shield-

ed nozzles can be used for high pres-

sure cleaning, which will reduce the

emission of hydrous aerosols dra-

matically. However, not all applica-

tions allow the use of such a device.

If shielded nozzles are not applicable

for the protection against aerosols, a

respiratory mask of class FFP 2 or

equivalent may be needed, depend-

ing on the cleaning environment.

● Before servicing or cleaning the prod-

uct or removing any parts, shut off

power, pull out the power plug and re-

lieve pressure.

● Risk of explosion – Do not spray

flammable liquids.

● Do not use acids, alkaline, solvents

or any flammable or toxic liquids or

material in this device. These prod-

ucts can cause physical injuries to

the operator and irreversible damage

to the device.

● Risk of electrocution – Inspect cord

before using. Do not use if cord is

damaged.Immediately have dam-

aged cord replaced by an authorized

customer service / electrician.

● Keep all connections dry and off the

ground.

● Do not touch plug with wet hands.

● Do not spray electrical apparatus and

wiring.

● Do not use extension cord with this

product.

● Connect to individual branch circuit

only.

몇 CAUTION

● Gun kicks back – Hold with both

hands. The emitted water jet results

in a repulsionpower acting on the

high pressure gun. Make sure that

you have a firm footing and are also

holding the high pressure gun and-

spray lance firmly.

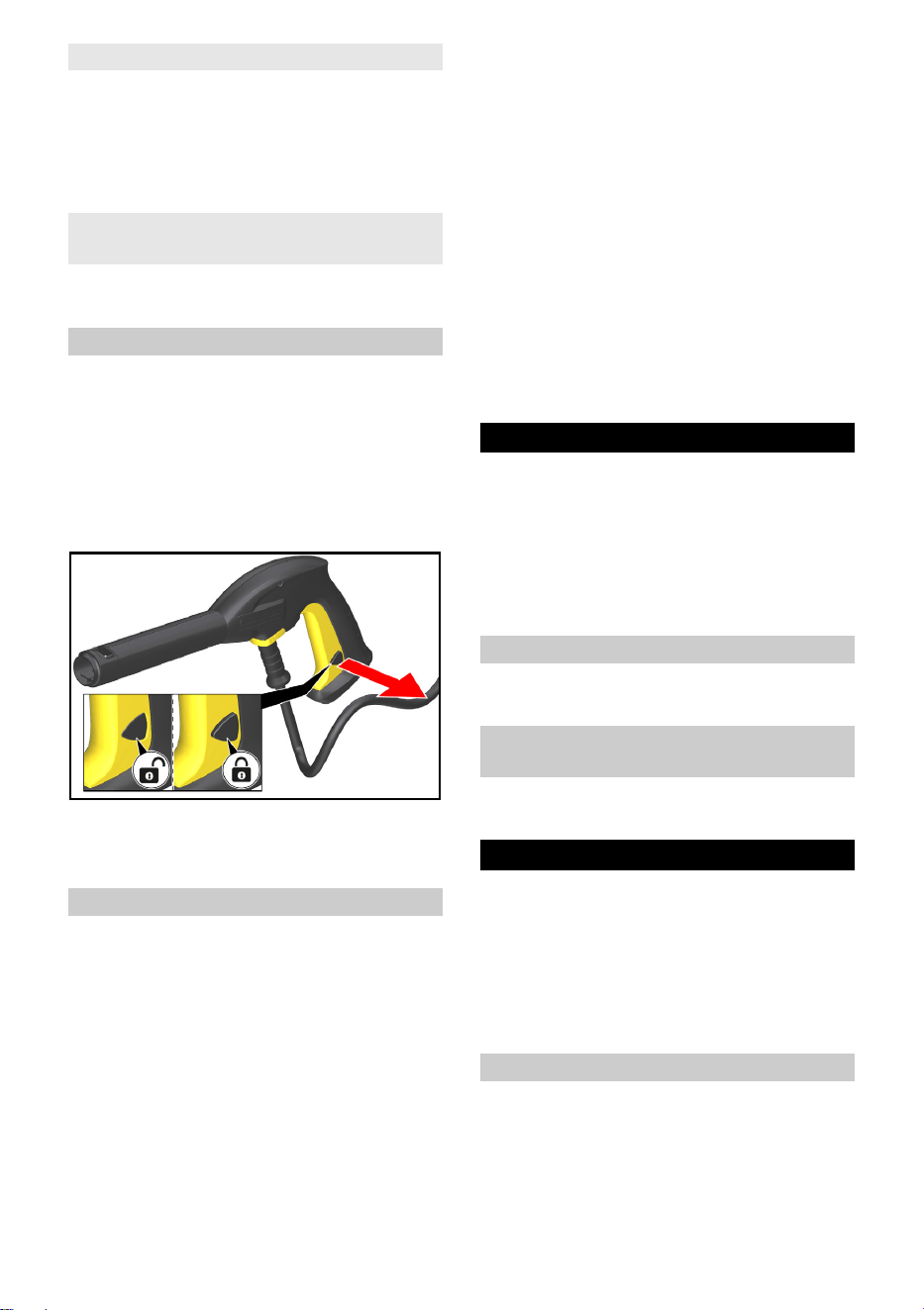

● The trigger gun safety lock prevents

the spray from accidentally being en-

gaged. This safety feature DOES

NOT lock spray in the ON position.

ATTENTION

● This device has been designed for

use with cleaning detergents recom-

mended by the manufacturer. The

use of other cleaning detergents may

English 5

affect the operation of the device and

void the warranty.

GROUNDING INSTRUCTIONS

This device must be grounded. If it

should malfunction or breakdown,

grounding provides a path of least re-

sistance for electric current to reduce

the risk of electric shock. This device is

equipped with a cord having an equip-

ment-grounding conductor and a

grounding plug. The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and or-

dinances.

WARNING:

Improper connection of the equipment-

grounding conductor can result in a

risk of electrocution. Check with a qual-

ified electrician or service personnel if

you are in doubt as to whether the out-

let is properly grounded. Do not modify

the plug provided with the device. If it

will not fit the outlet, have a proper out-

let installed by a qualified electrician.

Do not use any type of adaptor with this

device.

GROUND FAULT CIRCUIT

INTERRUPTER PROTECTION

This electric pressure washer is

equipped with a Class A ground-fault

circuit-interrupter (GFCI) built into the

plug of the power supply cord. This de-

vice provides additional protection

from the risk of electric shock.

The Consumer Product Safety Com-

mission recommends that you test all

GFCI's once a month. Since the fre-

quency of pressure washer use varies,

we recommend that you test the GFCI

as part of your startup procedure each

time you use your pressure washer. It

might need to be reset before working

with the pressure washer. To learn how

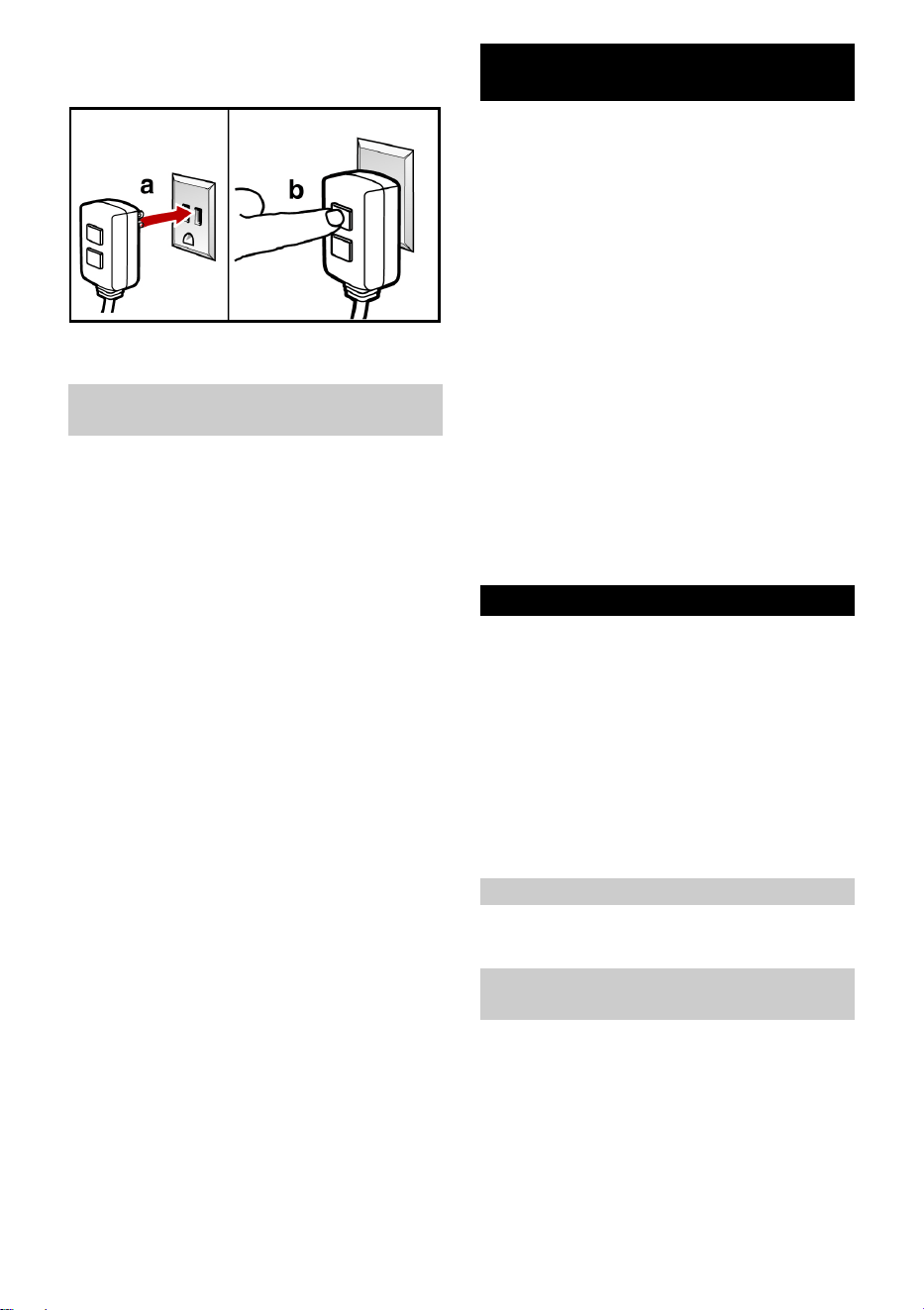

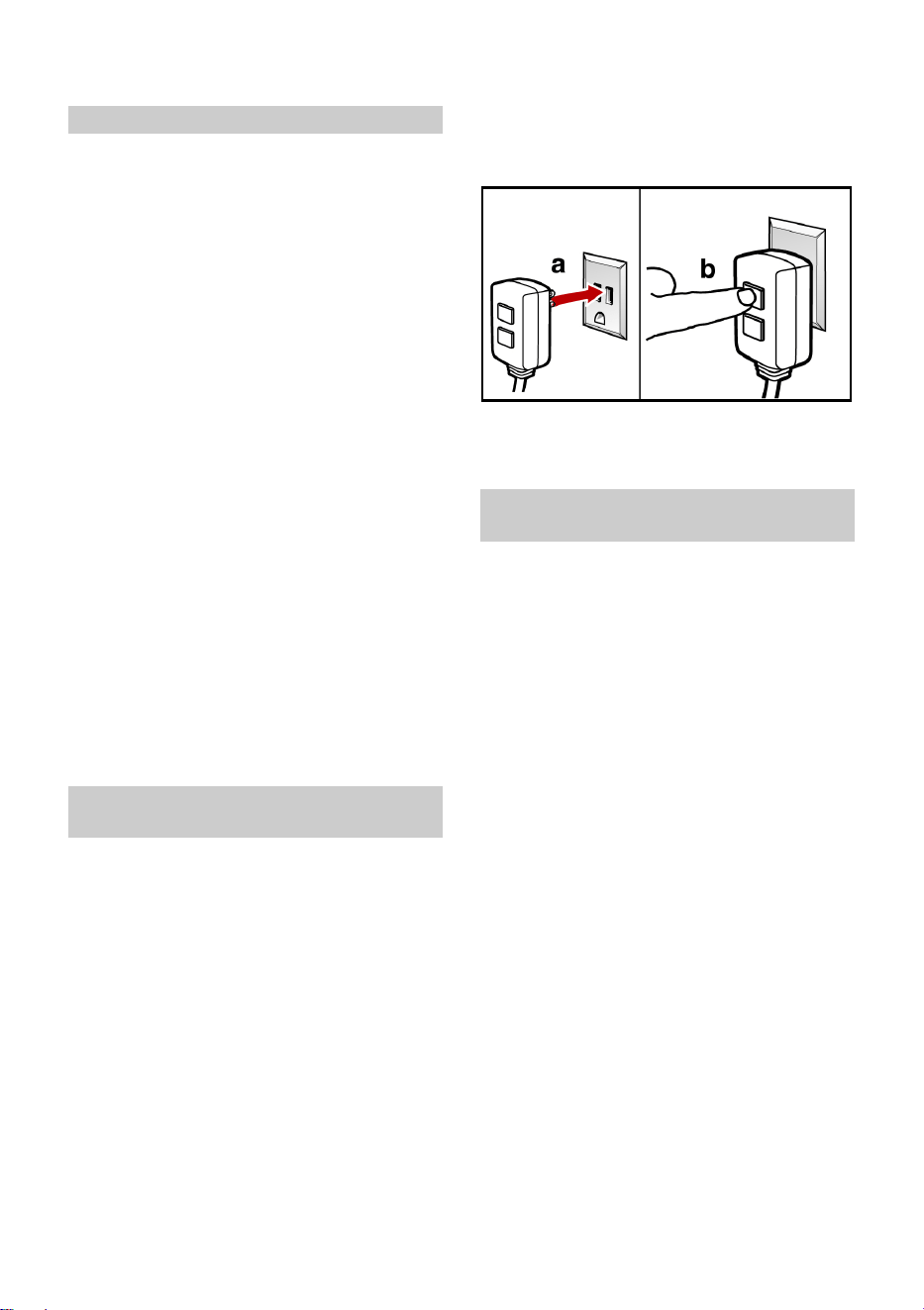

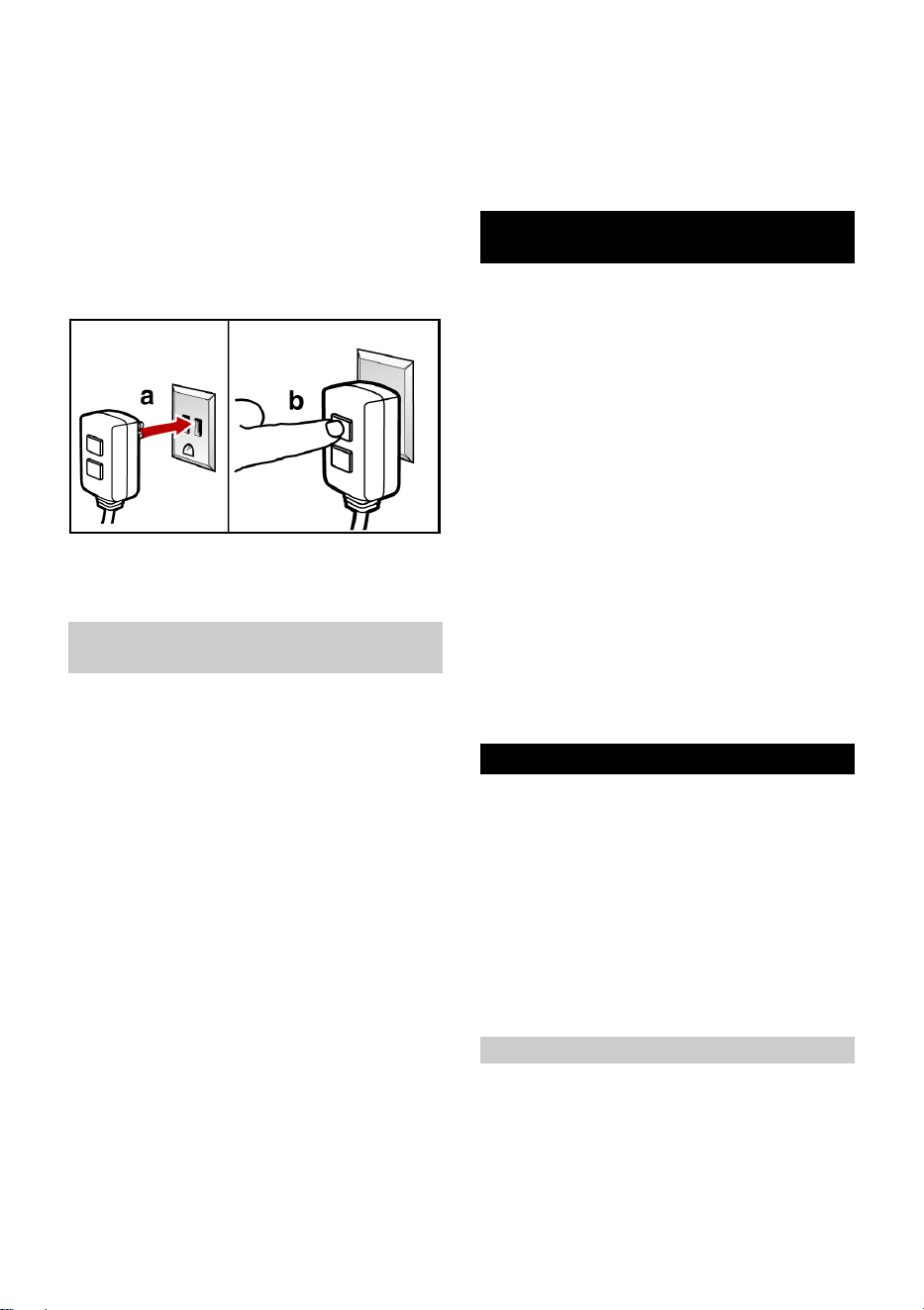

to perform the GFCI test and how to re-

set it, visit http://www.karcher-

help.com and search for GFCI for fur-

ther instructions.

DO NOT USE IF GFCI FAILS TEST.

NOTE: The actual appearance of the

GFCI may be different from this illustra-

tion.

WATER SUPPLY (cold water

only)

몇 CAUTION

When connecting the water inlet

with the water supply mains, local

regulations of your water company

must be observed.

In some areas the unit must not be

connected directly to the public drink-

ing water supply. This is to ensure that

there is no feedback of chemicals into

the water supply.

Direct connection via a receiver tank or

back-flow preventer, for example, is

permitted.

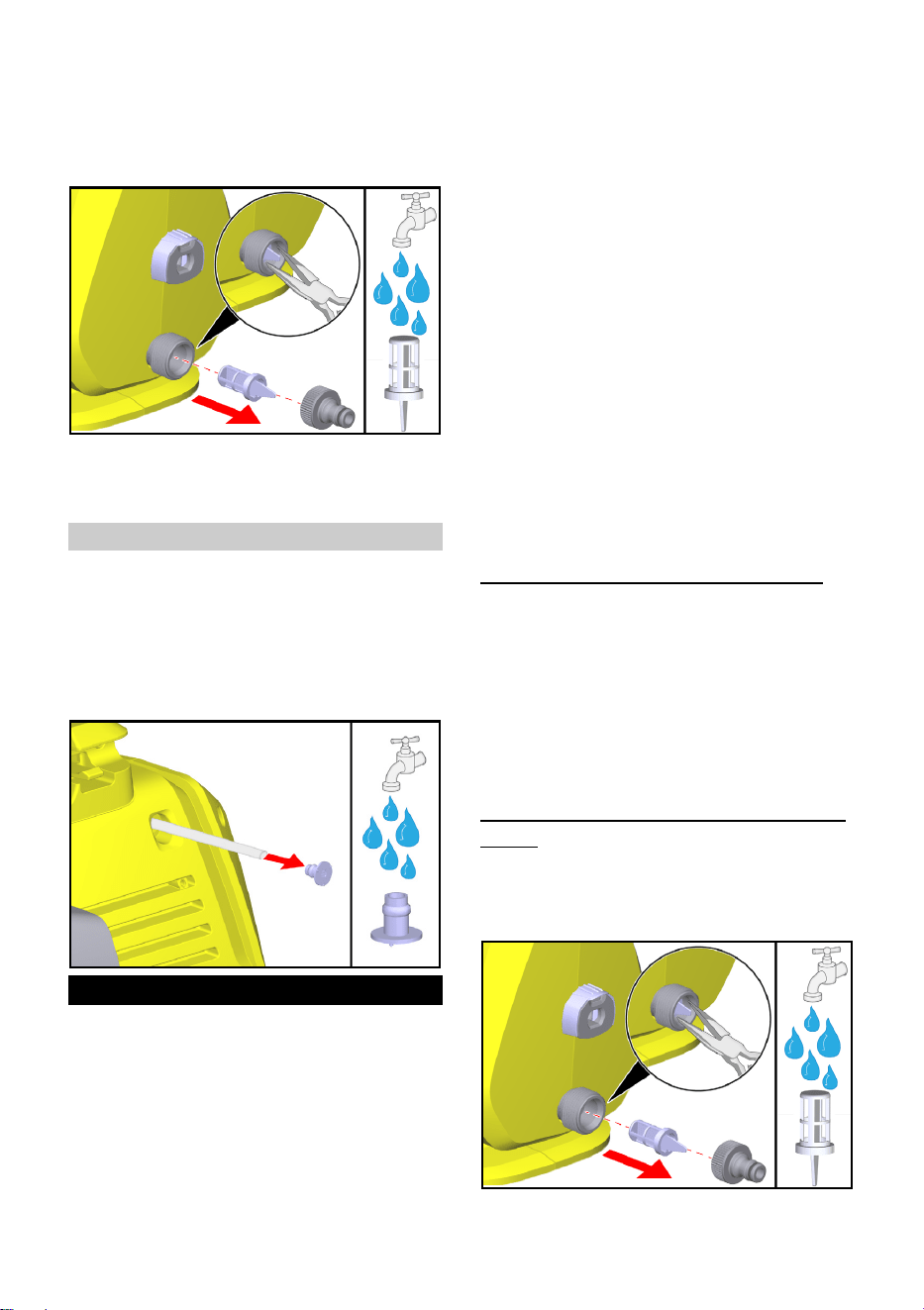

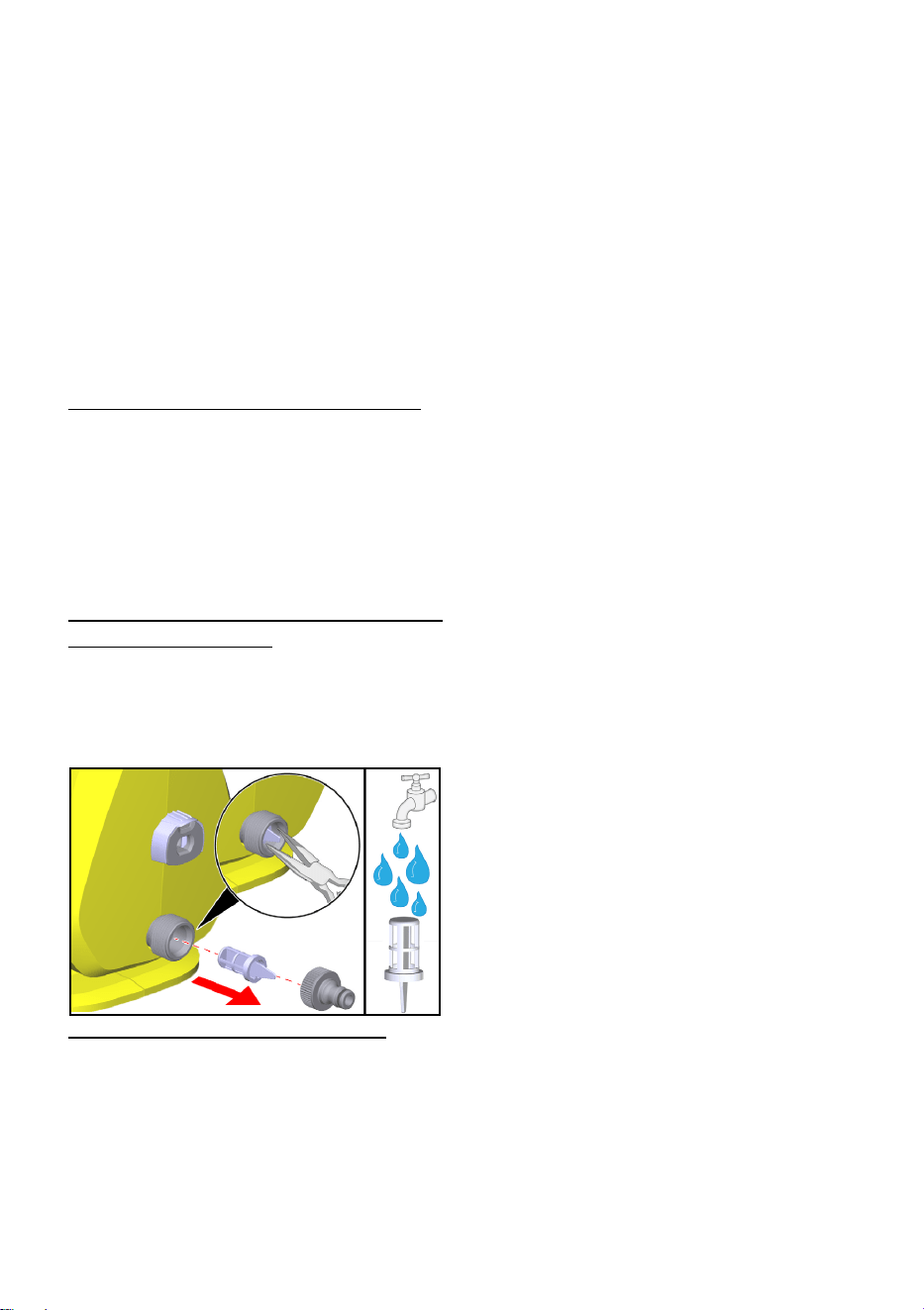

● Dirt in the feed water will damage

the unit. To avoid this risk, we rec-

ommend fitting a water filter.

● Never use the pressure washer to

draw in water contaminated with sol-

vents, e.g. paint thinners, gasoline,

oil etc.

● Always prevent debris from being

drawn into the unit by using a clean

water source.

6English

Owner/User Responsibility

The owner and/or user must have an

understanding of the manufacturer’s

operating instructions and warnings

before using this pressure washer.

Warning information should be empha-

sized and understood.

If the operator is not fluent in English,

the manufacturer’s instructions and

warnings shall be read to and dis-

cussed with the operator in the opera-

tor’s native language by the purchaser/

owner, making sure that the operator

comprehends its contents.

Owner and/or user must study and

maintain the manufacturers’ instruc-

tions for future reference.

Safety devices

몇 WARNING

Danger of injury!

Serious injuries due to missing, modi-

fied or ineffective safety devices.

Do not bypass or remove the safety de-

vices and do not render them ineffec-

tive. Safety devices are provided for

your own protection.

Power switch

The power switch stops you from oper-

ating the device unintentionally.

High-pressure gun lock

The lock blocks the lever of the high-

pressure gun and prevents the device

from starting unintentionally.

Auto-stop function

If the lever on the high-pressure gun is

released, the pressure switch switches

the pump off and the high-pressure jet

stops. If the lever is pressed, the pump

switches on again.

Symbols on the device

Intended use

For home use only!

The high-pressure cleaner is designed

for cleaning machines, vehicles, struc-

tures, tools, facades, terraces, garden

tools, etc. with high-pressure water

streams.

Accessories and spare parts

Only use original accessories and orig-

inal spare parts. They ensure that the

appliance will run fault-free and safely.

Information on accessories and spare

parts can be found at www.kaerch-

er.com.

Scope of delivery

The scope of delivery for the appliance

is shown on the packaging. During un-

packing, check the contents for com-

pleteness. If any accessories are

missing or in the event of any shipping

damage, please notify your dealer.

Environmental protection

The packing materials can be re-

cycled. Please dispose of packag-

ing in accordance with the

environmental regulations.

Electrical and electronic applianc-

es contain valuable, recyclable

materials and often components

such as batteries, rechargeable batter-

ies or oil, which - if handled or disposed

of incorrectly - can pose a potential

threat to human health and the envi-

ronment. However, these components

Do not point the high-pressure

jet at people, animals, live

electrical equipment or at the

device itself.

Protect the device from frost.

The device may not be con-

nected to the public drinking

water network.

English 7

are required for the correct operation of

the appliance. Appliances marked by

this symbol are not allowed to be dis-

posed of together with the household

rubbish.

Cleaning work which produces

waste water containing oil, e.g. en-

gine washing, underbody washing,

may only be carried out at washing sta-

tions with oil separators.

Work with detergents may only be

carried out on liquid-tight work ar-

eas with a connection to the sewage

system. Do not allow detergents to

penetrate water or soil.

Notes on the content materials

(REACH)

Current information on content materi-

als can be found at: www.kaercher.de/

REACH

8English

Device description

English 9

1 Storage for the mains connection

cable

2 Storage for the high-pressure gun

3 Mains connection cable with mains

plug

4 Vario Power spray lance for com-

mon cleaning tasks

The working pressure can be con-

tinuously increased from "SOFT" to

"HARD". To adjust the working pres-

sure, release the trigger gun lever

and turn the spray lance to the de-

sired position. Detergent can be

added to the water jet when the

spray lance is turned all the way in

the SOFT direction.

5 High-pressure gun

6 Clamp for separating the high-pres-

sure hose from the high-pressure

gun

7 High-pressure gun lever

8 High-pressure gun lock

9 High-pressure hose

10 Storage for the spray lance

11 Transport handle

12 Device switch "0/OFF" / "I/ON"

13 Type plate

14 Quick coupling for the high-pres-

sure connection

15 Screws

16 *Garden hose (fabric-reinforced, di-

ameter at least 1/2 inch (13 mm),

length at least 7.5 m, with commer-

cially available quick coupling)

17 Garden hose connector

18 Coupling for the water connection

19 sieve

20 Water connection

21 Suction hose for detergent

22 Detergent filter

* additionally required

Installation

Before initial startup, mount the loose

enclosed parts on the device.

Have the included screws and the ap-

propriate screwdriver ready.

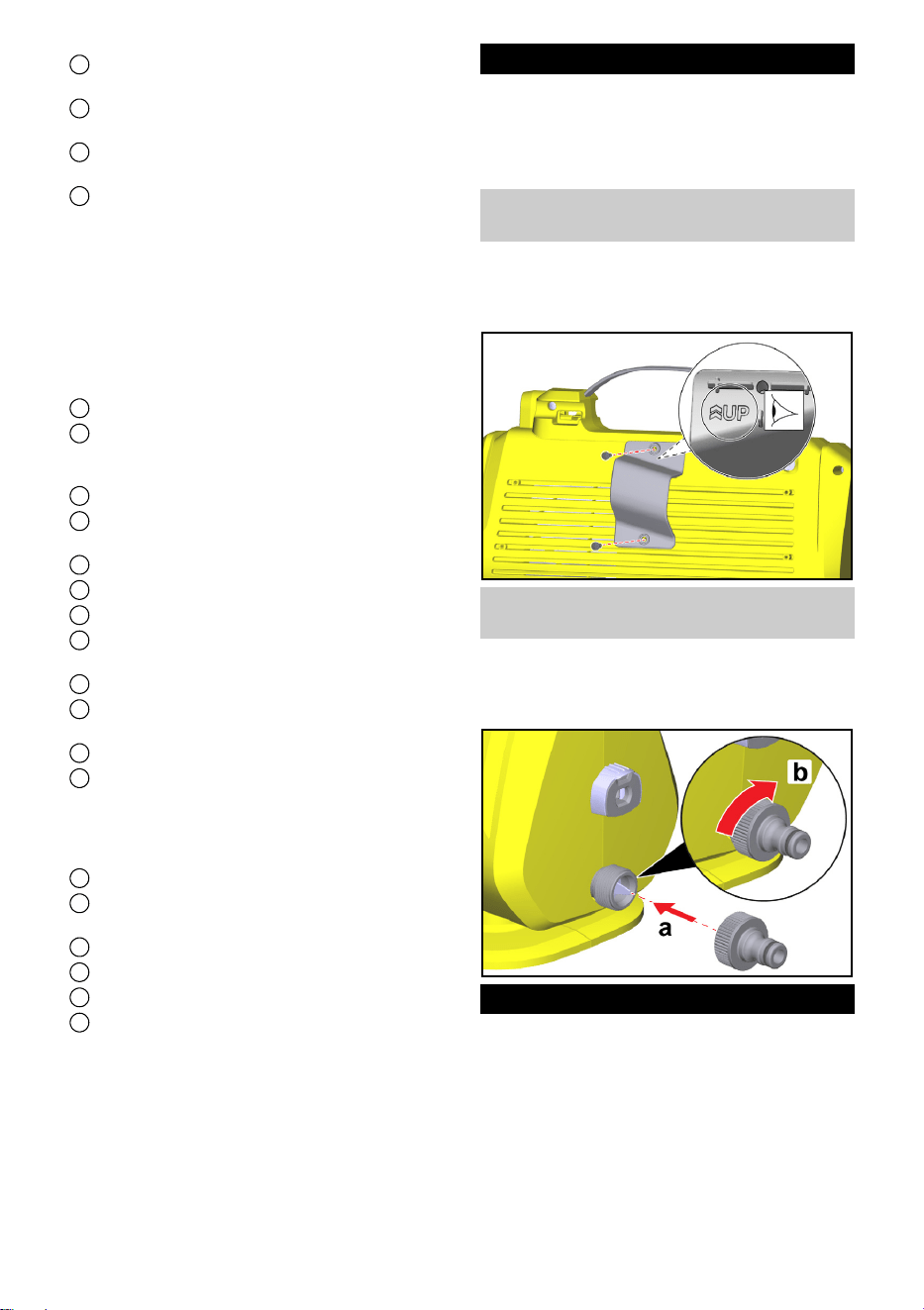

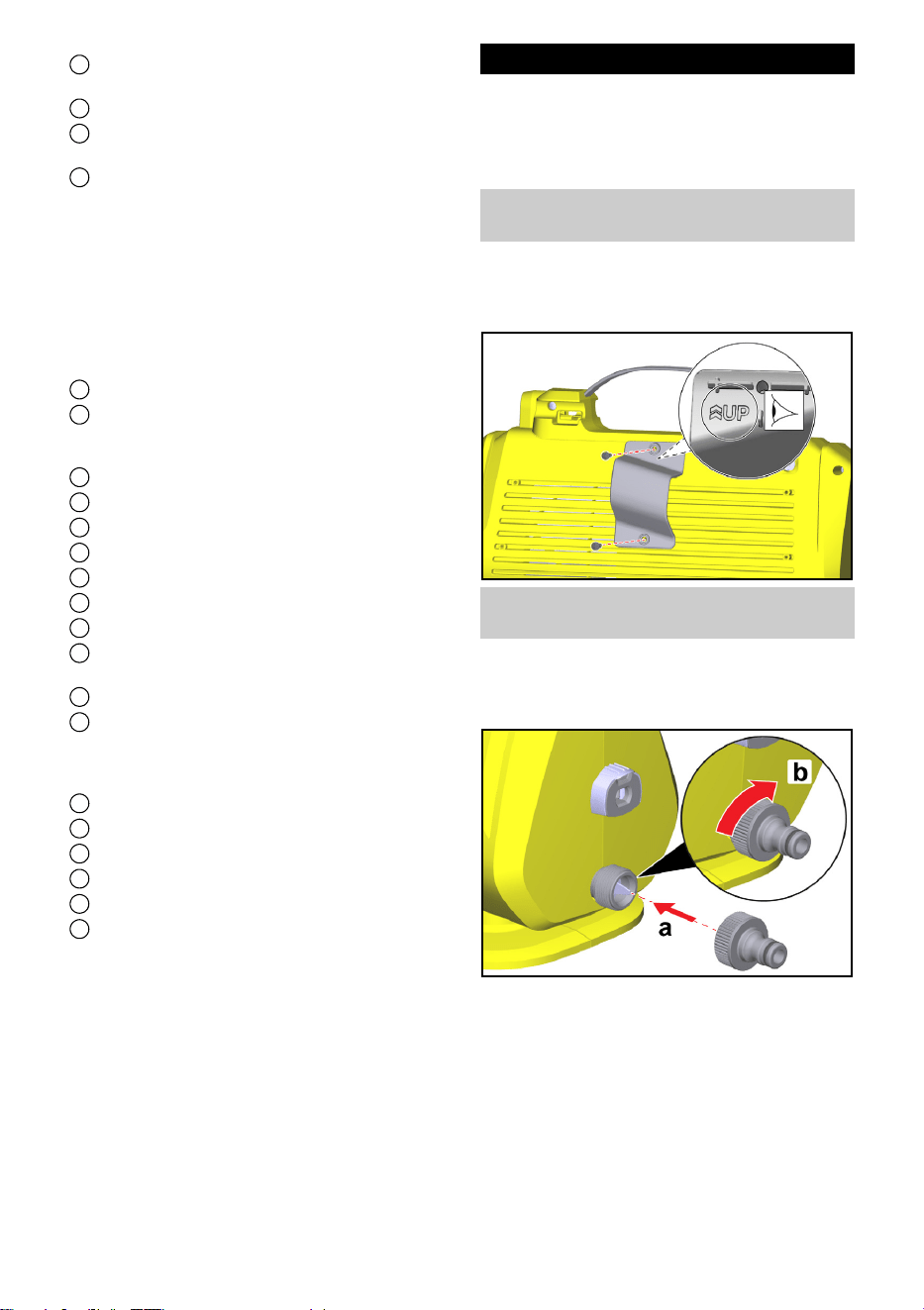

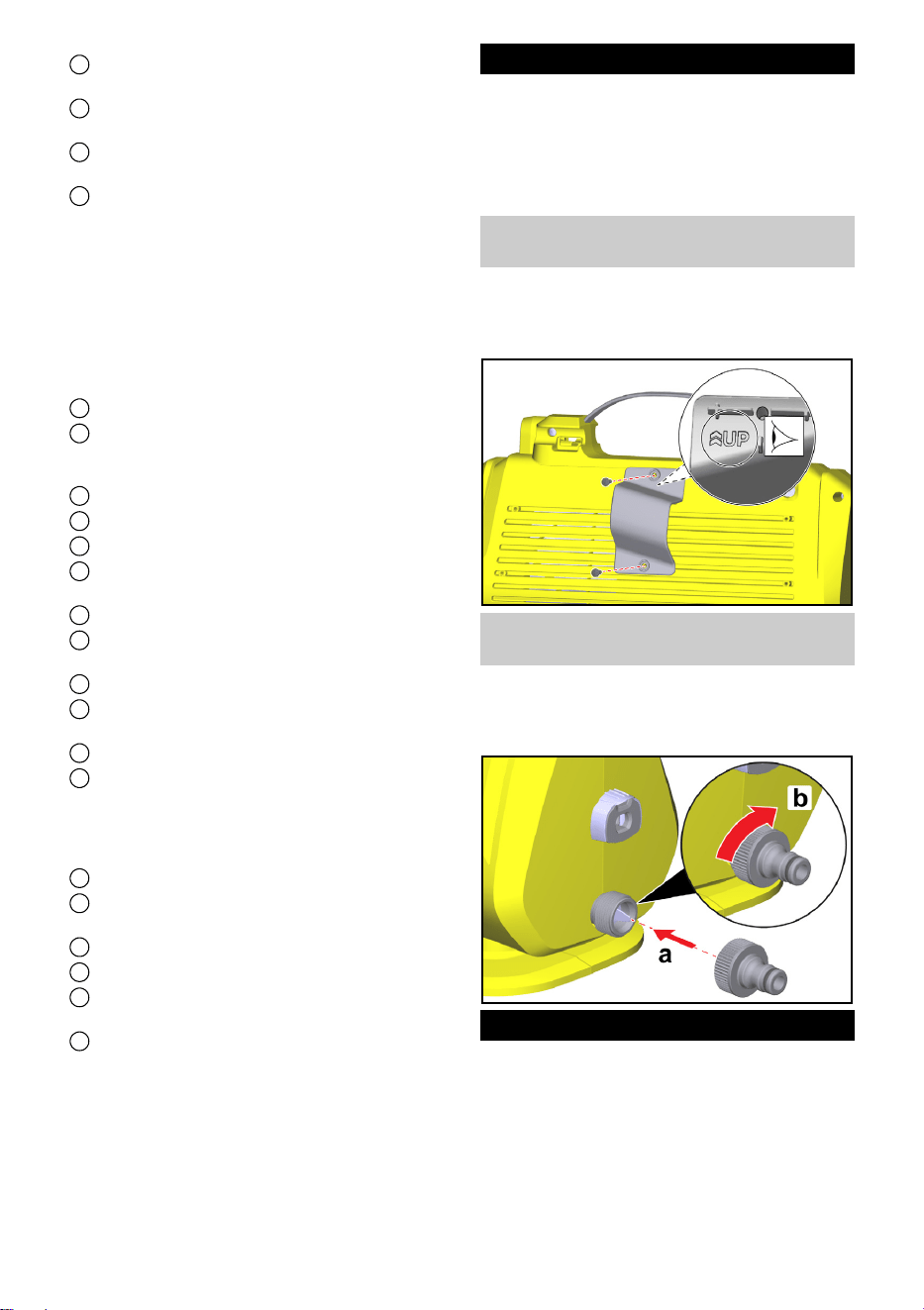

Mounting the storage for the

high-pressure gun

1. Fasten the storage for the high-pres-

sure gun to the device with the two

screws.

Mounting the coupling for the

water connection

1. Screw the coupling for the water

connection onto the water connec-

tion of the device.

10 English

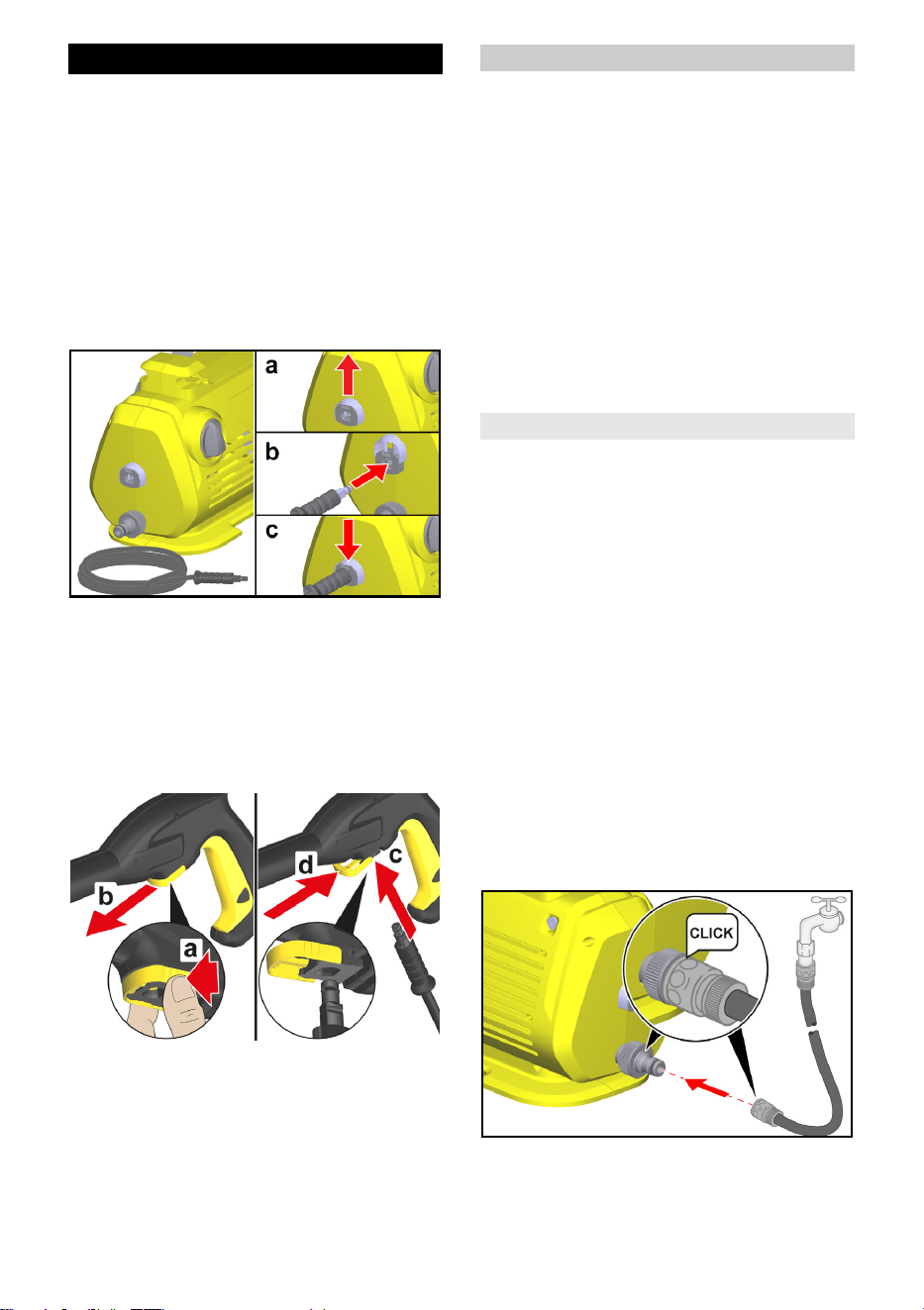

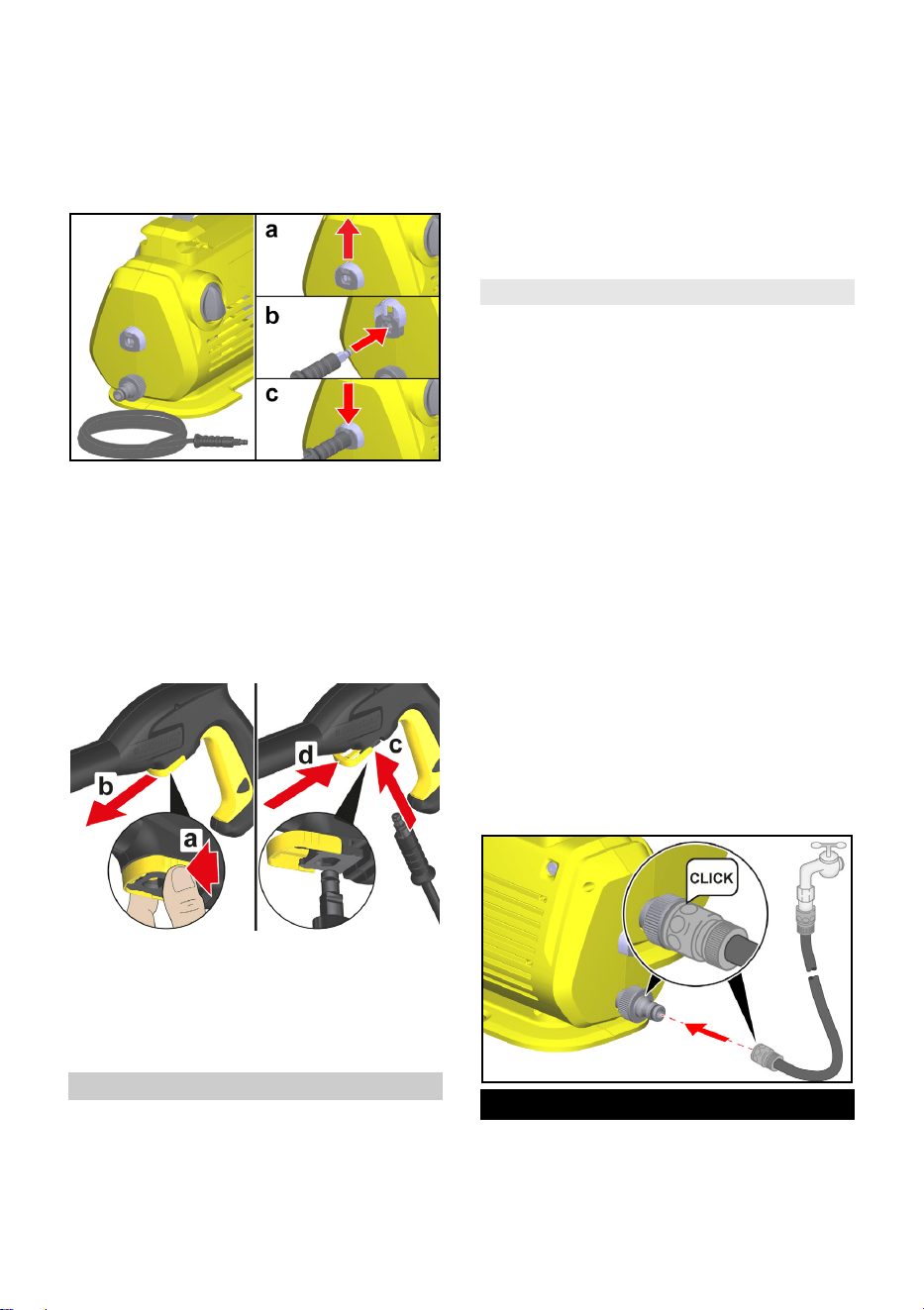

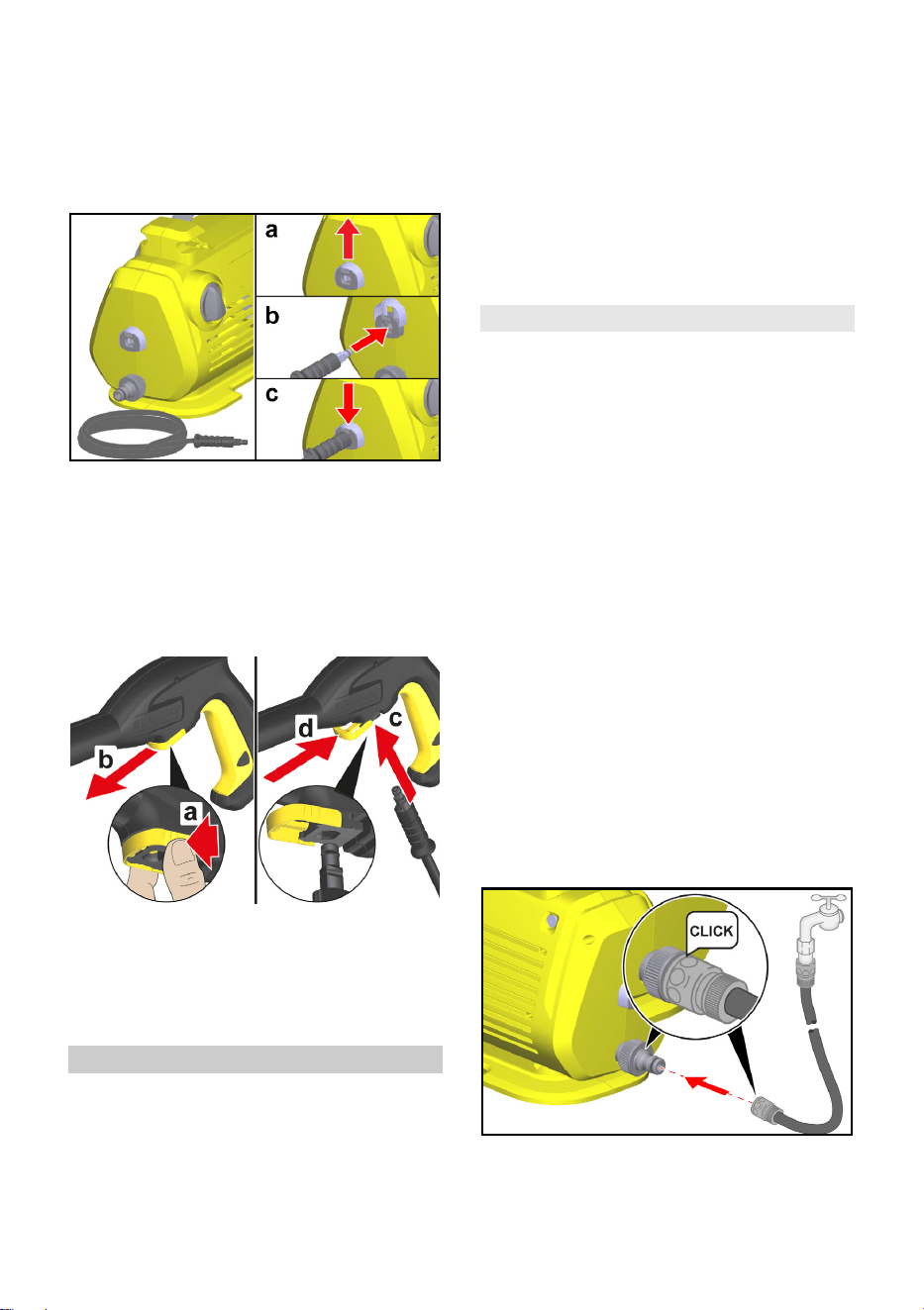

Initial startup

1. Place the device on a level surface.

2. Unwind the high-pressure hose and

release any loops or twists.

3. Connect the high-pressure hose to

the device.

a Pull up the clamp on the coupling.

b Insert the high-pressure gun into

the coupling.

c Press down the clamp on the cou-

pling.

4. Connect the high-pressure hose to

the high-pressure gun.

a Squeeze the clamp together.

b Pull out the clamp.

c Plug in the high-pressure hose.

d Press in the clamp until it clicks in-

to place.

5. Check the secure connections by

pulling on the high-pressure hose.

6. Insert the mains plug into an outlet.

Water supply

For connected loads, see type plate or

chapter Technical data.

Observe the instructions of the water

supply company.

ATTENTION

Damage due to contaminated water

Contaminated water can damage the

pump and accessories.

For protection, KÄRCHER recom-

mends the use of the KÄRCHER water

filter (special accessory, order number

4.730-059).

Connection to the water line

ATTENTION

Hose coupling with aquastop on the

water connection of the device

Damage to the pump

Never use a hose coupling with aquas-

top on the water connection of the de-

vice.

You can use an aquastop coupling on

the tap.

1. Fit the supplied hose connector to

the end of your garden hose.

2. Attach the garden hose to the cou-

pling for the water connection.

3. Connect the garden hose to the wa-

ter line.

4. Open the water tap completely.

English 11

Operation

ATTENTION

Risk of damage!

Damaging the pump during dry run-

ning.

Switch off the device if it does not build

up pressure within 2 minutes.

Proceed according to the instructions

in chapter Troubleshooting guide.

ATTENTION

Risk of damage!

The pump can get damaged if the de-

vice is misaligned.

Only operate the device in a lying (hor-

izontal) position.

High-pressure operation

ATTENTION

Risk of damage!

Damage to painted or sensitive surfac-

es if the spray distance is too short or

an unsuitable spray lance is used.

Keep at least 30 cm spray distance

when cleaning painted surfaces.

Do not clean car tires, paint or delicate

surfaces such as wood with the dirt

grinder.

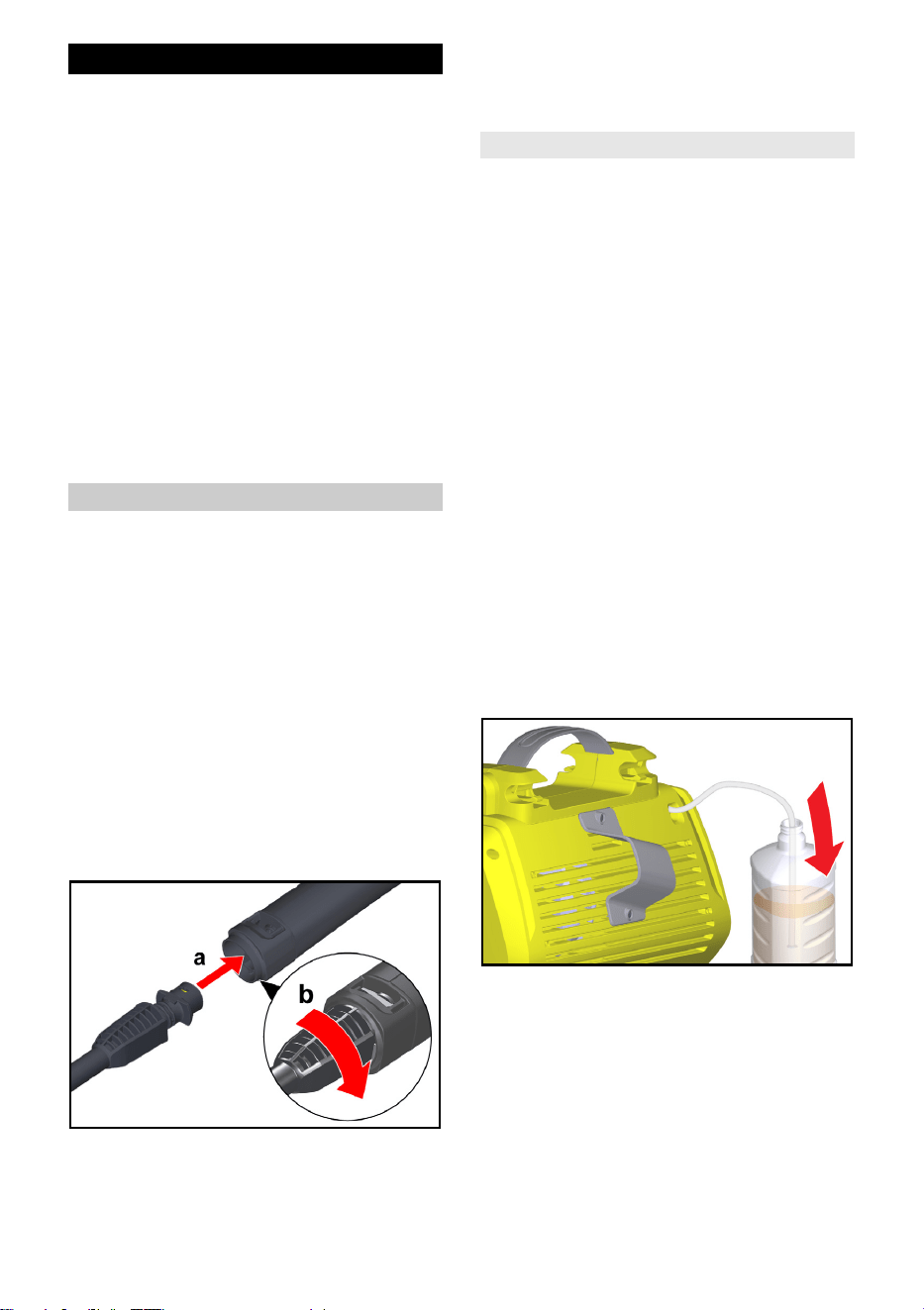

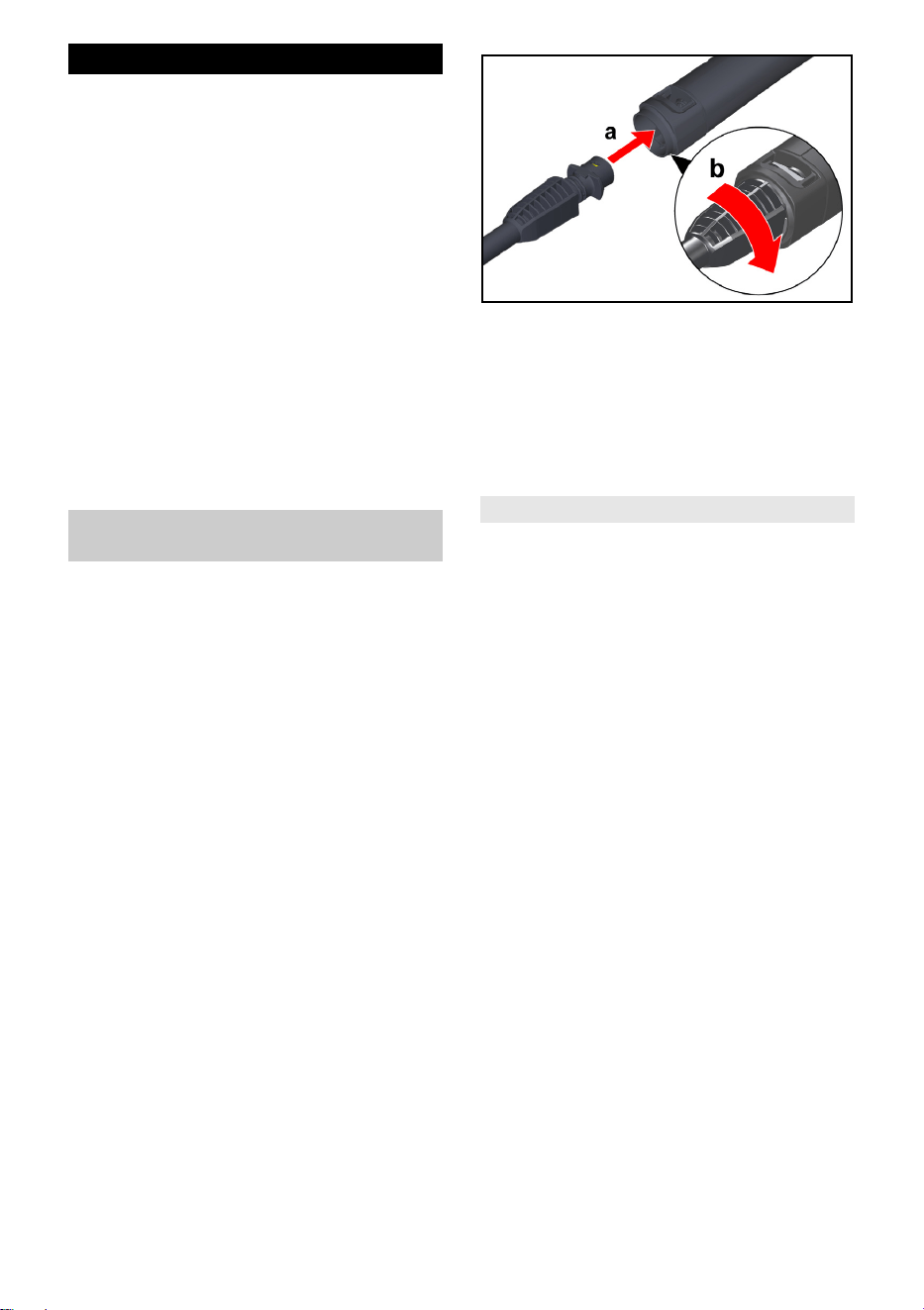

1. Insert a spray lance into the high-

pressure gun and lock it into position

by turning it 90°.

2. Switch the device on ("I/ON").

3. Unlock the lever of the high-pres-

sure gun.

4. Press the lever of the high-pressure

gun.

The device switches on.

Operation with detergent

 DANGER

Health risk!

Serious damage to health due to im-

proper use of detergents.

Observe the detergent manufacturer's

safety data sheet.

Wear the prescribed personal protec-

tive gear.

Note

KÄRCHER detergents guarantee trou-

ble-free work. Ask us for a consulta-

tion, request our catalogue and our

detergent information sheets.

Note

Detergents may only be added at low

pressure.

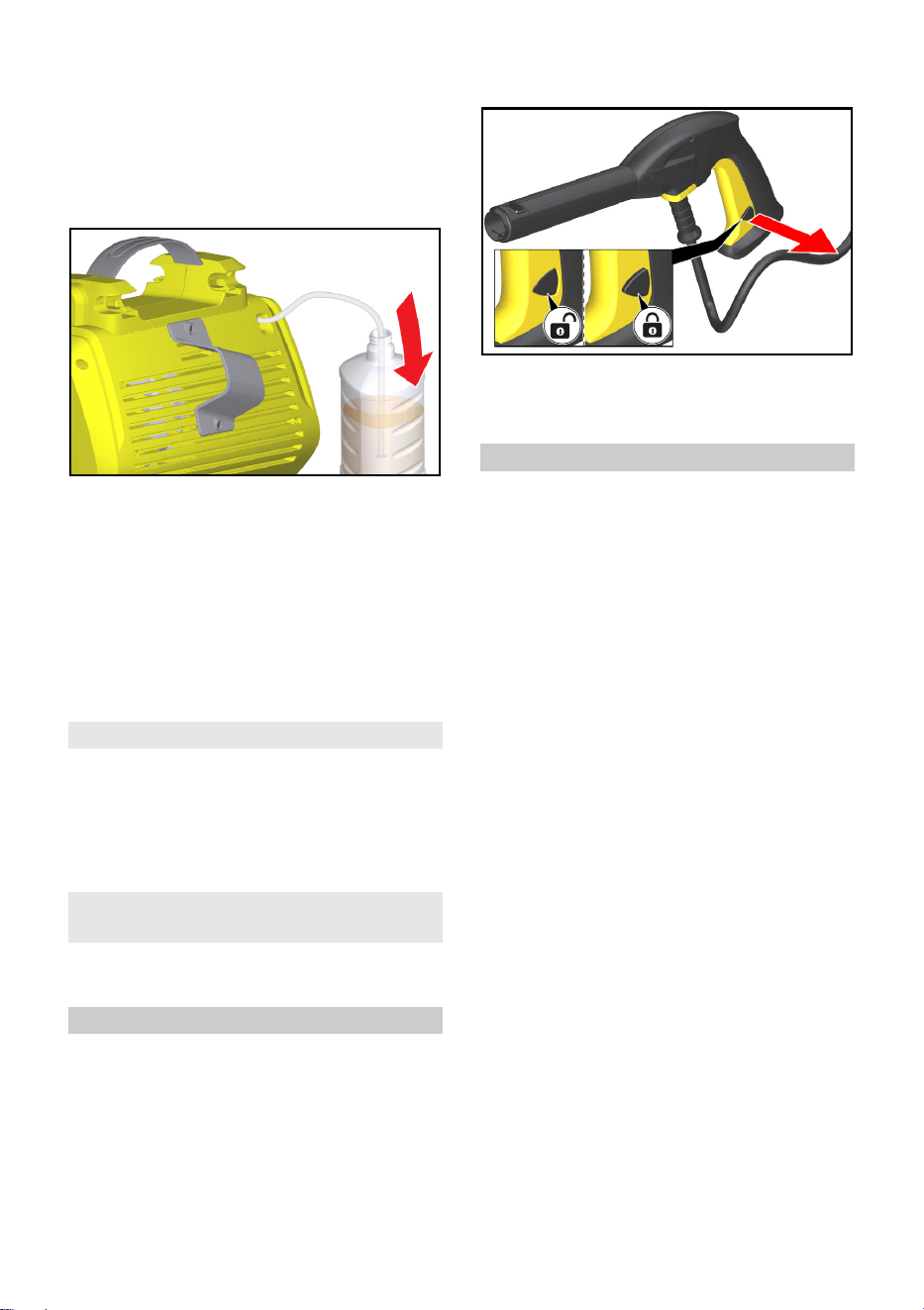

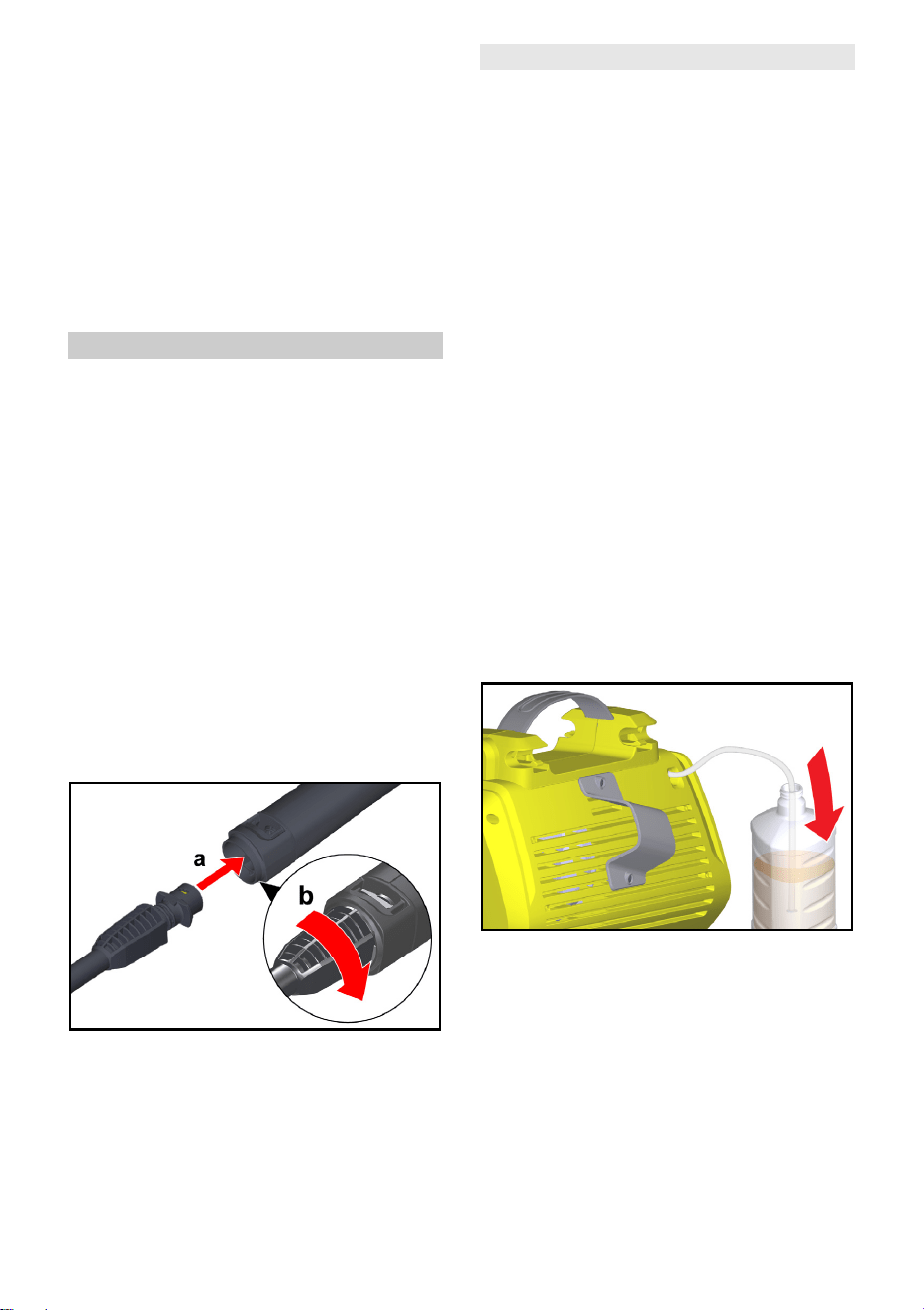

1. Pull the suction hose for the deter-

gent out of the casing to the desired

length.

2. Hang the detergent suction hose in

a container with detergent solution.

3. Use the Vario Power spray lance.

4. Turn the spray lance all the way into

the "SOFT" position.

The detergent solution is mixed with

the water jet during operation.

12 English

Recommended cleaning method

1. Spray the detergent sparingly on the

dry surface and let it work for a while

(do not let it dry).

2. Rinse off the loosened dirt with the

high-pressure jet.

After operation with detergent

1. Rinse the device with clean water for

approx. 30 seconds.

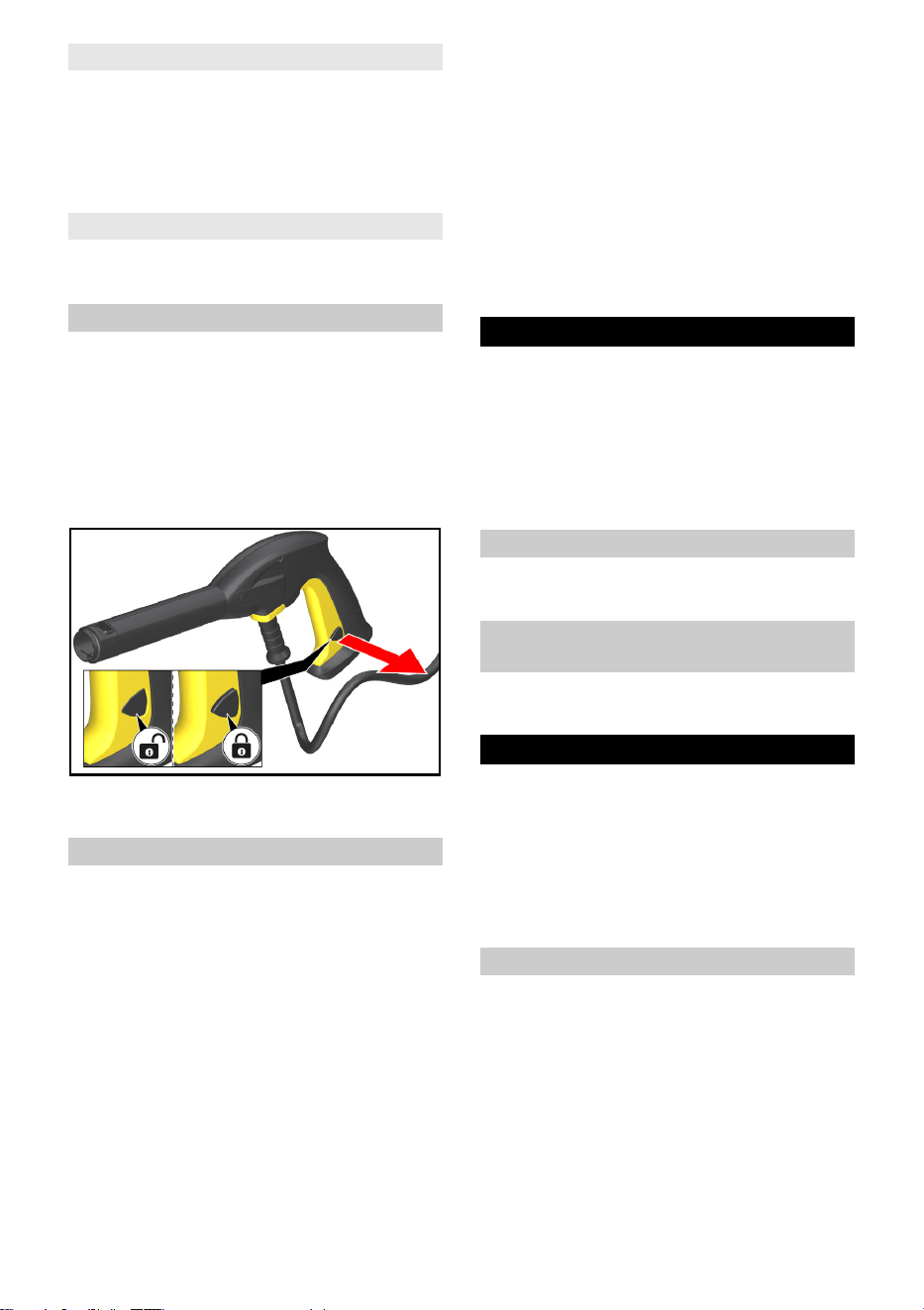

Interrupting operation

1. Release the lever of the high-pres-

sure gun.

When the lever is released, the de-

vice switches off. The high-pressure

in the system is maintained.

2. Lock the lever of the high-pressure

gun.

3. For work breaks longer than 5 min-

utes, switch off the device "0/OFF".

Ending operation

몇 CAUTION

Danger of injury!

Injuries due to uncontrolled water es-

caping under high pressure.

Only disconnect the high-pressure

hose from the high-pressure gun or the

device if there is no pressure in the

system.

1. Release the lever of the high-pres-

sure gun.

2. Close the water tap.

3. Press the lever of the high-pressure

gun for 30 seconds.

The pressure in the system is re-

leased.

4. Release the lever of the high-pres-

sure gun.

5. Lock the lever of the high-pressure

gun.

6. Switch off the device "0/OFF".

7. Disconnect the device from the wa-

ter supply.

8. Pull the mains plug out of the outlet.

Transport

몇 CAUTION

Risk of injury or damage due to the

weight of the device!

Injury and damage.

Be aware of the weight of the device

during transport and storage.

Carrying the device

1. Lift the device by the carrying handle

and carry it.

Transporting the device in a

vehicle

1. Secure the device against shifting

and tipping.

Storage

몇 CAUTION

Risk of injury or damage due to the

weight of the device!

Injury and damage.

Be aware of the weight of the device

during transport and storage.

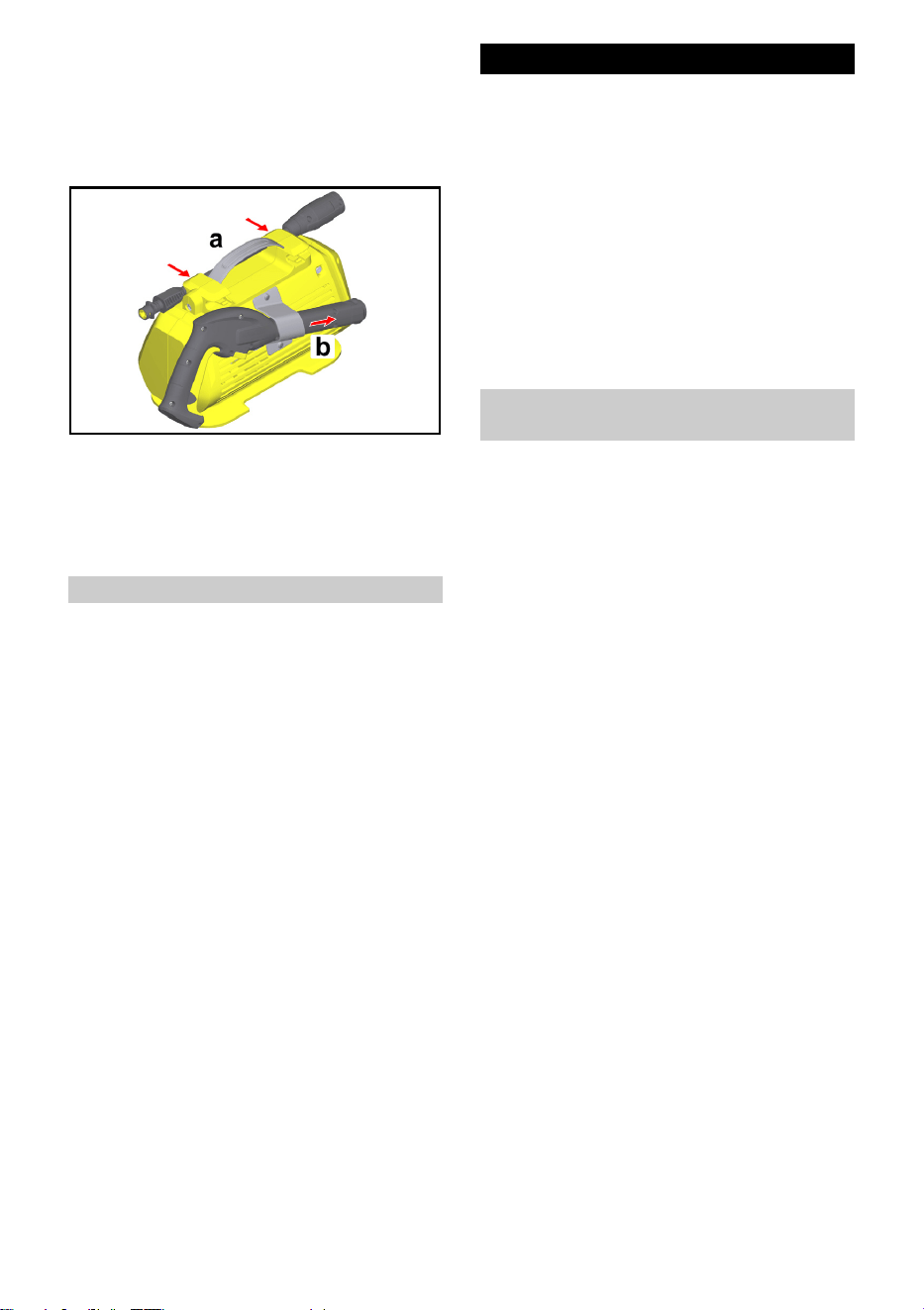

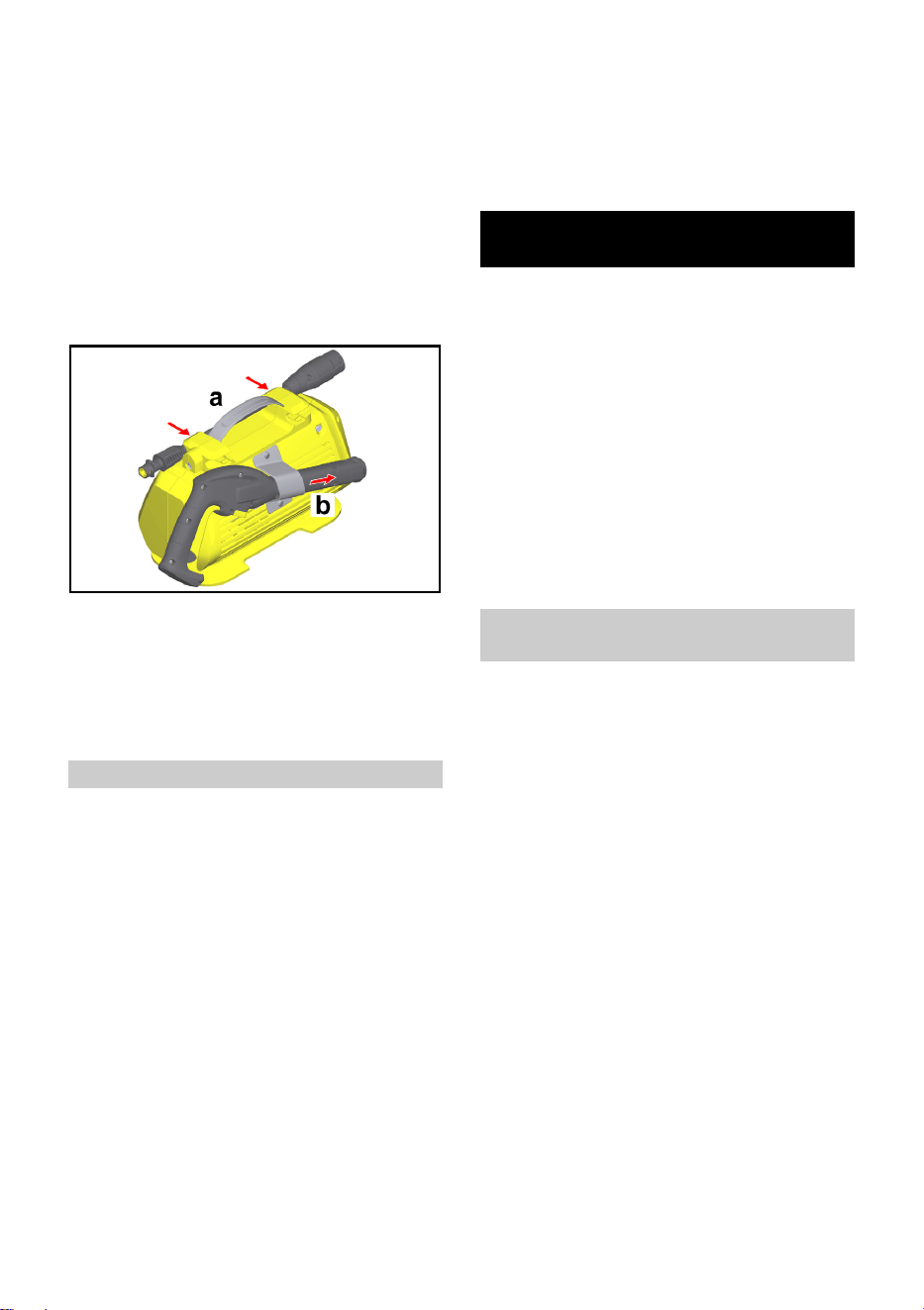

Storing the device

1. Wind up the mains connection cable

at the storage for the mains connec-

tion cable.

2. Place the device on a level surface.

3. Disonnect the high-pressure hose

from the high-pressure gun.

4. Disconnect the spray lance from the

high-pressure gun.

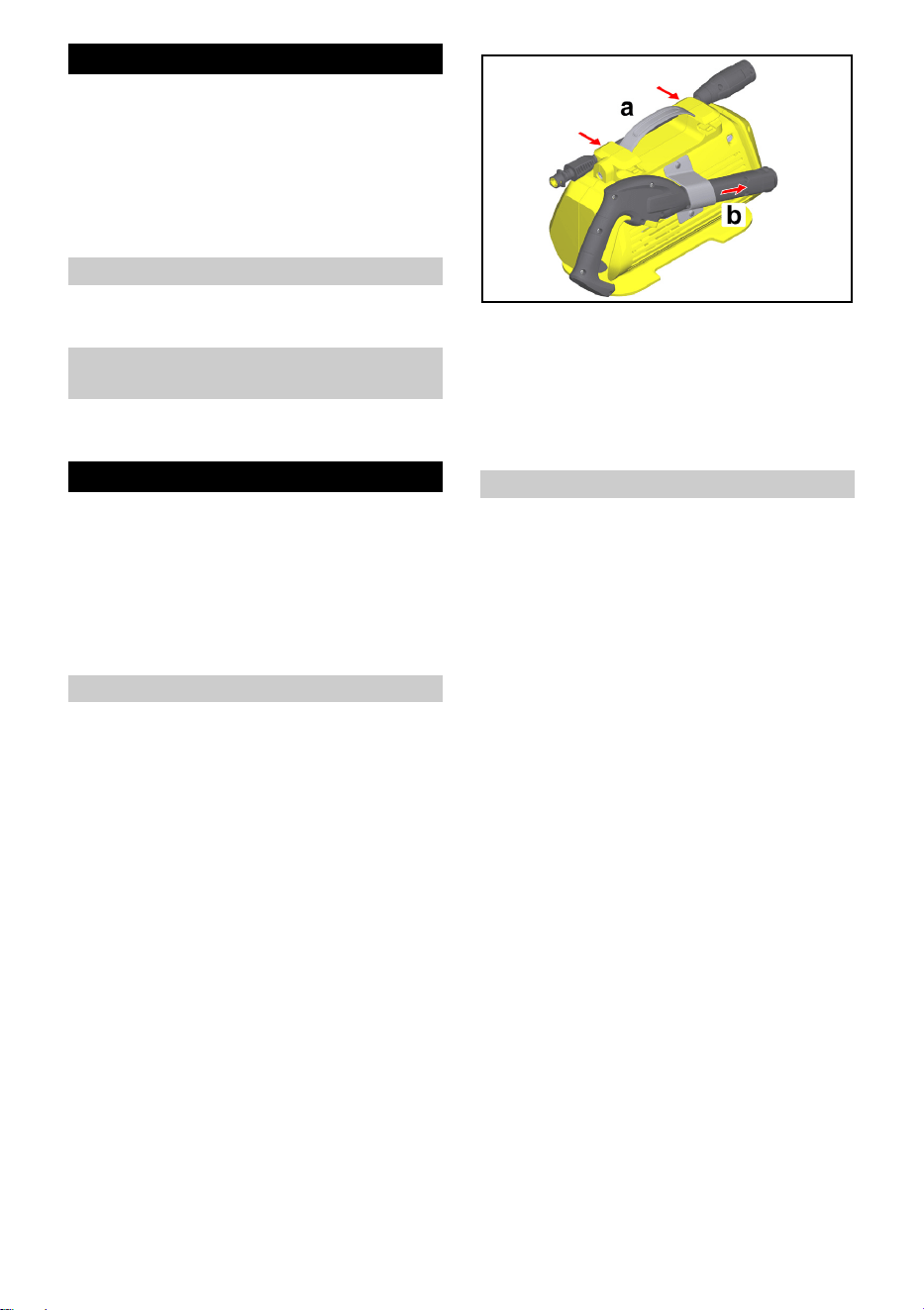

5. Stow the accessories on the device:

English 13

a Snap the spray lance into the stor-

age for the spray lances.

b Push the high-pressure gun into

the high-pressure gun storage

compartment.

6. Disconnect the high-pressure hose

from the device.

Observe the additional notes before

storing the device for a long period of

time, see Care and maintenance.

Frost protection

ATTENTION

Risk of damage!

Damage to the device and accessories

due to freezing water.

Completely empty the device and ac-

cessories after each use.

Protect the device and accessories

from temperatures below or equal to 0

°C (32 °F).

1. Disconnect the water supply from

the device.

2. Remove the high-pressure hose

from the device.

3. Switch the device on ("I/ON").

4. Wait for a maximum of 1 minute until

no more water escapes from the

high-pressure connection.

5. Switch off the device ("0/OFF").

6. Store the device and accessories in

a frost-protected room.

Care and maintenance

 DANGER

Danger of death!

Fatal injuries due to electric shock

when touching live parts.

Do not touch any live parts.

Switch off the device.

Pull the mains plug out of the mains

socket.

The device is maintenance-free, i.e.

you do not need to perform periodic

maintenance work.

Clean the sieve in the water

connection

ATTENTION

Risk of damage!

Damage to the sieve due to improper

cleaning.

Clean the sieve only under running wa-

ter against its flow direction.

Do not use sharp or hard objectse.g.

needles or wire brushes.

ATTENTION

Risk of damage!

Damage to the device and accessories

when operating without a sieve or with

a damaged sieve.

Check the sieve for damage before in-

serting it into the water connection. Re-

place a damaged sieve immediately.

Do not operate the device without a

sieve.

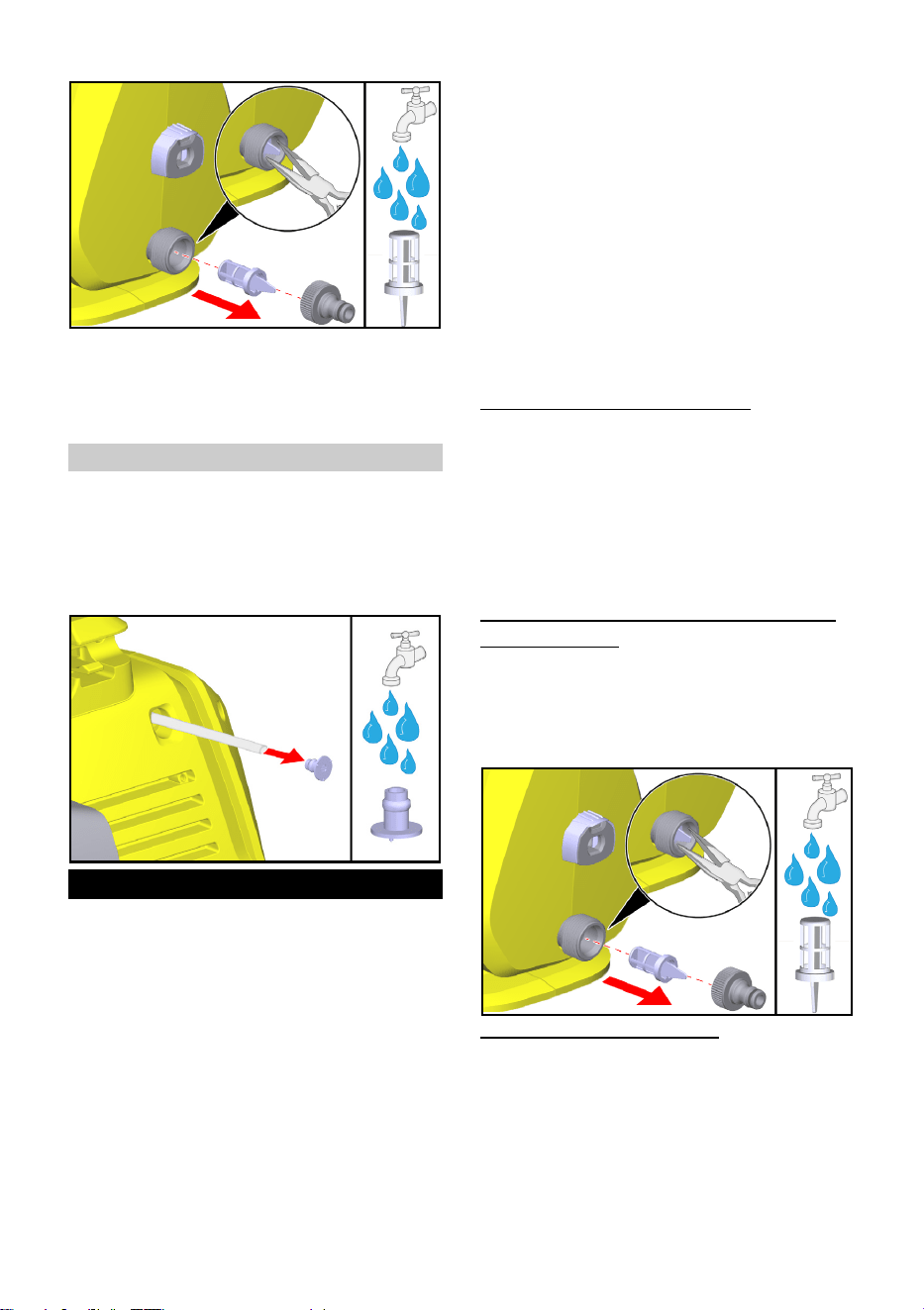

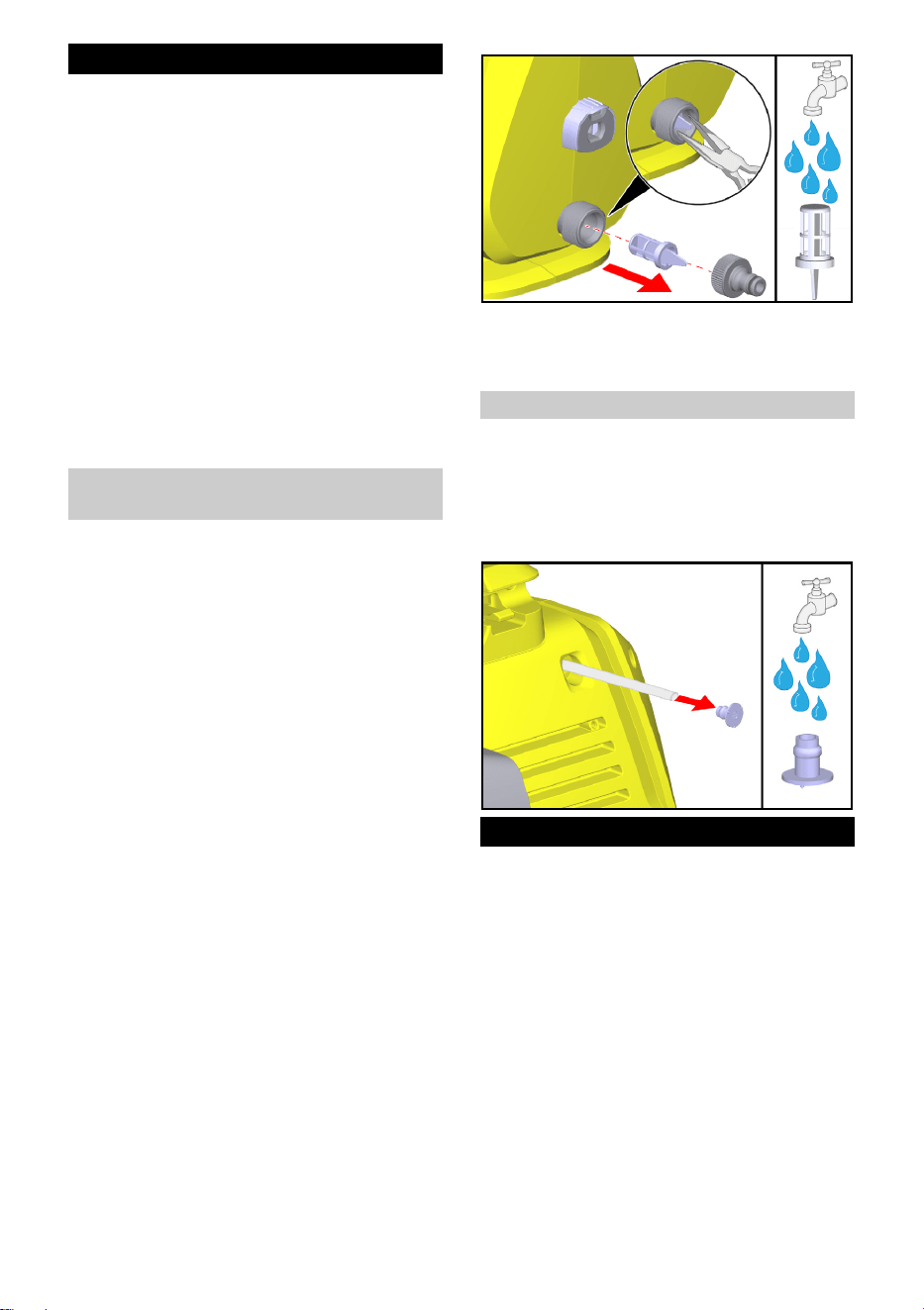

Clean the sieve in the water connec-

tion if necessary.

1. Unscrew the coupling on the water

connection.

14 English

2. Pull out the sieve.

3. Clean the sieve under running wa-

ter.

4. Insert the sieve into the water con-

nection.

Cleaning the detergent filter

Clean the detergent filter before pro-

longed storage.

1. Remove the filter from the detergent

suction hose.

2. Clean the filter under running water.

Troubleshooting guide

Malfunctions often have simple causes

that you can remedy yourself using the

following overview. When in doubt, or

in the case of malfunctions not men-

tioned here, please contact your autho-

rized Customer Service.

 DANGER

Danger of death!

Fatal injuries due to electric shock

when touching live parts.

Do not touch any live parts.

Switch off the device.

Pull the mains plug out of the mains

socket.

Device is not running

1. Press the lever of the high-pressure

gun.

The device switches on.

2. Check if the voltage specified on the

type plate matches the voltage of

the power source.

3. Check the mains connection for

damage.

The device does not reach required

pressure

The water supply is too low.

1. Open the water tap completely.

2. Check the water inlet for sufficient

flow rate.

3. Check the adjustment on the spray

lance.

4. Check that the maximum suction

height is not exceeded.

The sieve in the water connection is

contaminated.

1. Pull out the sieve in the water con-

nection with flat pliers.

2. Clean the sieve under running wa-

ter.

There's air in the device.

1. Vent the device:

a Switch on the device for a maxi-

mum of 2 minutes without the

spray lance connected.

b Press the high-pressure gun and

wait until water comes out of the

English 15

high-pressure gun without bub-

bles.

c Connect the spray lance.

Strong pressure fluctuations

1. Cleaning the high-pressure nozzle:

a Remove contamination from the

nozzle drill with a needle.

b Rinse the high-pressure nozzle

with water from the front.

2. Check the water supply volume.

Device leaking

1. A slight leakage in the device is due

to technical reasons. In case of se-

vere leakage, contact an authorized

Customer Service center.

Detergent is not sucked in

1. Use the Vario Power spray lance

and turn it in the "SOFT" direction as

far as it will go.

2. Clean the filter on the detergent suc-

tion hose.

3. Check the detergent suction hose

for kink points.

Technical data

Subject to technical changes without

notice.

Electrical connection

Voltage V 120

Phase ~ 1

Frequency Hz 60

Connection output kW 1,49

Water connection

Feed pressure (max.) MPa

psi

1,2

175

Input temperature

(max.)

°C

°F

40

104

Input amount (min.) l/min 8

Device performance data

Operating pressure MPa 10

Max. permissable pres-

sure

MPa

psi

11,7

1700

Water flow rate l/min 4,7

Maximum flow rate l/min

gpm

5,5

1.45

Detergent flow rate l/min 0,3

Hand-arm vibration val-

m/s

1,8

Uncertainty K m/s

0,7

Sound pressure level

dB(A) 77

Uncertainty K

dB(A) 3

Dimensions and weights

Typical operating

weight

kg 5,3

Length mm 380

Width mm 197

Height mm 248

16 Français

Contenu

Remarques générales

Lisez et suivez ce manuel

d'instructions original ainsi

que le chapitre ci-joint sur les

consignes de sécurité avant d'utiliser

l'appareil pour la première fois. Procé-

dez en conséquence.

Conservez le manuel d'instructions ori-

ginal pour une utilisation ultérieure ou

pour le pro-priétaire suivant.

---------------------------------------------------

LIRE TOUTES

LES INSTRUC-

TIONS AVANT

L’UTILISATION

DE CE PRODUIT

---------------------------------------------------

CONSERVER

CES INSTRUC-

TIONS

---------------------------------------------------

Service à la clientèle

Enregistrement

Pour obtenir une réponse à toute ques-

tion ou de l’aide pour tout problème,

votre appareil doit être enregistré.

Vous pouvez enregistrer votre appareil

sur www.karcher-register.com s’il

est situé aux États-Unis, sur www.ka-

rcher/ca s’il est situé au Canada, ou

sur www.karcher.com/mx s’il est si-

tué au Mexique.

Garantie

Dans le cas d’une réclamation sous

garantie, vous pouvez contacter le ser-

vice à la clientèle. Veuillez utiliser les

coordonnées ci-dessous pour les

États-Unis, le Canada ou le Mexique.

Vous DEVEZ fournir votre preuve

d’achat pour déposer une réclamation

sous garantie par courriel, téléphone

ou fax.

Service client aux États-Unis

Vous pouvez contacter notre service

client par téléphone au numéro 1-800-

537-4129 ou via le site web à l'adresse

www.karcher-help.com.

Service à la clientèle — Canada

Vous pouvez contacter notre service à

la clientèle par téléphone, au 1-800-

465-4980, ou par l’intermédiaire du site

web, sous www.kaercher.com/ca/

support.

Service à la clientèle — Mexique

Vous pouvez contacter notre service à

la clientèle par téléphone, au 01-800-

Remarques générales........................ 16

Service à la clientèle .......................... 16

CONSIGNES DE SECURITE ............ 17

Responsabilité du propriétaire/utilisa-

teur..................................................... 20

Dispositifs de sécurité........................ 20

Symboles sur l’appareil...................... 21

Utilisation prévue ............................... 21

Accessoires et pièces de rechange ... 21

Etendue de livraison .......................... 21

Protection de l'environnement............ 21

Description de l'appareil..................... 22

Montage ............................................. 23

Mise en service .................................. 23

Fonctionnement ................................. 25

Transport............................................ 27

Stockage ............................................ 27

Entretien et maintenance ................... 28

Dépannage en cas de défaut............. 28

Caractéristiques techniques............... 30

Français 17

024-13-13, ou par l’intermédiaire du

site web, sous www.karcher.com/mx.

CONSIGNES DE SECURITE

Niveaux de danger



DANGER

● Indique un danger immédiat qui peut

entraîner de graves blessures corpo-

relles ou la mort.

몇

AVERTISSEMENT

● Indique une situation potentiellement

dangereuse qui peut entraîner de

graves blessures corporelles ou la

mort.

몇

PRÉCAUTION

● Indique une situation potentiellement

dangereuse qui peut entraîner des

blessures légères.

ATTENTION

● Indique une situation potentiellement

dangereuse qui peut entraîner des

dommages matériels.

IMPORTANTES CONSIGNES DE

SÉCURITÉ



DANGER

● Risque d’asphyxie. Garder la pelli-

cule d’emballage hors de la portée

des enfants.

● Tout fonctionnement dans des at-

mosphères explosives est interdit.

몇

AVERTISSEMENT

Respecter systématiquement les pré-

cautions de base lors de l’utilisation du

produit, y compris les suivantes :

몇

AVERTISSEMENT

● Lire toutes les instructions avant

d’utiliser ce produit.

● Les nettoyeurs haute pression ne

doivent pas être utilisés par des en-

fants ou un personnel non formé.

● Cet appareil n’est pas destiné à être

utilisé par des personnes (y compris

des enfants) dont les capacités phy-

siques, sensorielles ou mentales

sont réduites, ou qui manquent d’ex-

périence et de connaissances, à

moins qu’elles n’aient été supervi-

sées ou instruites sur l’utilisation de

l’appareil par une personne respon-

sable de leur sécurité.

● Les enfants doivent être surveillés

par une personne responsable afin

de s’assurer qu’ils ne jouent pas avec

l’appareil

● Pour réduire le risque de blessure,

une surveillance est nécessaire en

cas d’utilisation auprès d’enfants.

● Vous devez connaître la marche à

suivre pour arrêter l’appareil et le dé-

pressuriser rapidement. Familiarisez-

vous complètement avec les com-

mandes.

● Restez alerte, concentrez-vous sur

ce que vous faites, et faites preuve

de bon sens lors de l’exploitation du

produit.

● N’utilisez pas le produit lorsque vous

êtes fatigué ou sous l’emprise de dro-

gues, d’alcool ou de médicaments.

● Tenir les enfants et les passants à

l’écart pendant l’exploitation du pro-

duit. Toute distraction peut entraîner

une perte de contrôle.

● Ne vous penchez pas ou ne vous te-

nez pas sur un support instable.

Maintenir une position stable et équi-

librée à tout moment, ce qui permet

de mieux contrôler le produit dans

des situations inattendues.

● Suivre les instruction de mainte-

nance spécifiées dans le manuel.

● Ce produit est fourni avec un disjonc-

teur-détecteur de fuites à la terre de

classe A intégré dans la fiche du cor-

don d'alimentation. S’il est néces-

18 Français

saire de remplacer la fiche ou le

câble, utiliser exclusivement des

pièces de rechange identiques com-

prenant une protection GFCI de

classe A.

● Ne pas utiliser l’appareil si un cordon

d’alimentation ou des pièces impor-

tantes de la machine sont endomma-

gés, par exemple des dispositifs de

sécurité, des flexibles haute pres-

sion, la poignée pistolet.

● Cet appareil est capable de produire

une haute pression (voir Caractéris-

tiques techniques pour connaître les

valeurs). Pour éviter toute casse ou

blessure, ne pas utiliser cet appareil

avec des composants calibrés pour

des pressions inférieures à ces va-

leurs (comprenant notamment les

pistolets, flexibles et raccords de

flexible, entre autres).

● Si un raccordement à un système

d’eau potable est établi, il faut proté-

ger le système contre les retours de

flux.

● L’eau qui s’est écoulée à travers un

appareil empêchant les reflux est

considérée comme non potable.

● Risque d’injection ou de blessure –

Ne pas diriger le jet haute pression

vers des personnes ou des animaux.

● Les jets haute pression peuvent être

dangereux s’ils sont mal utilisés. Ne

pas diriger le jet vers des personnes,

des animaux, des équipements élec-

triques ni le produit lui-même.

● Le jet haute pression ne doit pas être

dirigé vers d’autres personnes ou

vers l’utilisateur lui-même pour net-

toyer des vêtements ou des chaus-

sures.

● Les flexibles haute pression, les fixa-

tions et les raccords sont importants

pour la sécurité du produit. N’utiliser

que les flexibles haute pression, les

fixations et les raccords préconisés

par le fabricant.

● Risque de lésions oculaires – La pul-

vérisation peut éclabousser des ob-

jets ou les projeter. Portez toujours

une protection oculaire appropriée,

telle que des lunettes de protection

ou un écran facial lorsque vous pul-

vérisez. (Les lunettes de sécurité

n’offrent pas une protection totale).

● Lors de l’utilisation de nettoyeurs

haute pression, des aérosols

peuvent se former. L’inhalation d’aé-

rosols peut être dangereuse pour la

santé.

● En fonction de l’application, des

buses blindées peuvent être utilisées

pour le nettoyage à haute pression,

ce qui réduit considérablement

l’émission d’aérosols hydriques. Ce-

pendant, toutes les applications ne

permettent pas l’utilisation d’un tel

appareil. Si les buses blindées ne

sont pas applicables pour la protec-

tion contre les aérosols, un masque

respiratoire de classe FFP 2 ou équi-

valent peut être nécessaire, en fonc-

tion de l’environnement de

nettoyage.

● Mettre hors tension et hors pression

et retirer la fiche secteur avant la

maintenance, le nettoyage du produit

ou le retrait de pièces.

● Risque d’explosion – Ne pas pulvéri-

ser de liquides inflammables.

● Ne pas utiliser d’acides, d’alcalins, de

solvants ni de liquides ou de matières

inflammables ou toxiques dans cet

appareil. Ces produits peuvent en-

traîner des blessures physiques pour

l’opérateur et des dommages irréver-

sibles pour l’appareil.

● Risque d’électrocution – Inspecter le

cordon avant utilisation. Ne pas utili-

ser l’appareil si le cordon est endom-

Français 19

magé. Faire remplacer

immédiatement le cordon endomma-

gé par un service après-vente / élec-

tricien agréé.

● Maintenir tous les raccordements

secs et éloignés du sol.

● Ne pas toucher la fiche avec les

mains mouillées.

● Ne pas pulvériser les appareils et

câbles électriques.

● N'utilisez pas de rallonge avec ce

produit.

● Raccorder l’appareil uniquement à

un circuit de dérivation individuel.

몇

PRÉCAUTION

● Attention au recul du pistolet : main-

tenez-le à deux mains. Le jet d’eau

émis entraîne une force de recul

agissant sur le pistolet haute pres-

sion. Assurez-vous que vos pieds

restent bien ancrés au sol et que

vous tenez fermement le pistolet

haute pression et la lance de pulvéri-

sation.

● La fermeture de sécurité de la poi-

gnée pistolet empêche l’enclenche-

ment accidentel du jet. Ce dispositif

de sécurité NE verrouille PAS le jet

en position MARCHE.

ATTENTION

● Cet appareil a été conçu pour être uti-

lisé avec les détergents préconisés

par le fabricant. L’utilisation d’autres

détergents peut affecter le fonction-

nement de l’appareil et annuler la ga-

rantie.

INSTRUCTIONS DE MISE A LA

TERRE

Cet appareil doit être mis à la terre. En

cas de dysfonctionnement ou de

panne, la mise à la terre fournit un che-

min de moindre résistance pour le cou-

rant électrique afin de réduire le risque

de choc électrique. Cet appareil est

équipé d'un câble disposant d'un

connecteur de mise à la terre de l'équi-

pement et d'une fiche de terre. La fiche

doit être branchée dans une prise de

courant adaptée installée et reliée à la

terre conformément à toutes les pres-

criptions et ordonnances légales lo-

cales.

AVERTISSEMENT :

Tout raccordement inapproprié du

conducteur de mise à la terre de l’équi-

pement peut entraîner un risque

d’électrocution. En cas de doute

concernant la mise à la terre correcte

d’une prise de courant, faites appel à

un électricien qualifié ou au personnel

de service. Ne pas modifier la fiche

fournie avec l’appareil. Si elle ne

s’adapte pas à la prise, faites installer

une prise appropriée par un électricien

qualifié. Ne pas utiliser d'adaptateur

avec ce produit.

PROTECTION DE

DISJONCTEUR-DETECTEUR DE

FUITES A LA TERRE

Ce nettoyeur haute pression électrique

es fourni avec un Classe A disjoncteur

de fuite de terre (Ground Fault Circuit

Interrupter, GFCI) intégré à la fiche du

cordon d'alimentation de courant. Cet

appareil offre une protection supplé-

mentaire contre le risque de choc élec-

trique.

La Commission de protection des

consommateurs et de sécurité des pro-

duits recommande de tester tous les

GFCI une fois par mois. Comme la fré-

quence d'utilisation du nettoyeur haute

pression varie, nous vous recomman-

dons de tester le disjoncteur de fuite à

la terre dans le cadre de votre procé-

dure de démarrage chaque fois que

vous utilisez votre nettoyeur haute

pression. Il peut être nécessaire de le

20 Français

réinitialiser avant de travailler avec le

nettoyeur haute pression. Pour savoir

comment effectuer le test du disjonc-

teur de fuite à la terre et comment le ré-

initialiser, visitez le site http://

www.karcher-help.com et cherchez

« GFCI » pour obtenir des instructions

supplémentaires.

NE PAS UTILISER SI LE TEST GFCI

ÉCHOUE.

Note : L'aspect réel du disjoncteur de

fuite à la terre peut être différent de

cette illustration.

ALIMENTATION EN EAU (eau

froide uniquement)

몇

PRÉCAUTION

Lors du raccordement de l’arrivée

d’eau au réseau d’alimentation en

eau, respecter les réglementations

locales du fournisseur d’eau.

Dans certaines zones, l’unité ne peut

pas être raccordée directement à l’ali-

mentation en eau potable publique.

Ce, afin de garantir l’absence de retour

de produits chimiques dans l’alimenta-

tion en eau.

Il est, par exemple, autorisé de raccor-

der l’eau à un réservoir ou un appareil

empêchant les reflux.

● Des impuretés dans l’eau d’alimen-

tation endommagent l’unité. Afin

d’empêcher ce risque, nous recom-

mandons le montage d’un filtre à

eau.

● Ne jamais utiliser le nettoyeur sous

pression pour aspirer de l’eau conta-

minée par des solvants tels que des

diluants pour peinture, de l’essence,

de l’huile, etc.

● Empêcher les débris d’être aspirés

dans l’unité en utilisant de l’eau de

source propre.

Responsabilité du

propriétaire/utilisateur

Le propriétaire et/ou l’utilisateur

doivent comprendre les instructions de

fonctionnement et les avertissements

du fabricant avant d’utiliser le net-

toyeur sous pression.

Les informations d’avertissement

doivent être soulignées et comprises.

Si l’opérateur ne parle pas l’anglais

couramment, le client/propriétaire doit

lire les instructions et avertissements

du fabricant, en discuter avec l’opéra-

teur dans sa langue maternelle et s’as-

surer que celui-ci en comprend le

contenu.

Le propriétaire et/ou l’utilisateur

doivent étudier et conserver les ins-

tructions du fabricant en vue d’une uti-

lisation future.

Dispositifs de sécurité

몇

AVERTISSEMENT

Risque de blessures !

Blessures graves dues à l’absence, à

la modification ou à l’inefficacité des

dispositifs de sécurité.

Ne contournez pas ou n’enlevez pas

les dispositifs de sécurité et ne les ren-

dez pas inefficaces. Les dispositifs de

sécurité servent à vous protéger.

Interrupteur principal

L'interrupteur principal évite un fonc-

tionnement involontaire de l'appareil.

Français 21

Verrouillage du pistolet haute

pression

Le verrouillage bloque le levier du pis-

tolet haute pression et évite un démar-

rage involontaire de l'appareil.

Fonction Auto-Stop

Lorsque le levier sur le pistolet haute

pression est relâché, le pressostat dé-

sactive la pompe et arrête le jet haute

pression. La pompe est réactivée

lorsque le levier est actionné.

Symboles sur l’appareil

Utilisation prévue

Pour usage domestique

uniquement !

Le nettoyeur haute pression est conçu

pour nettoyer les machines, les véhi-

cules, les structures, les outils, les fa-

çades, les terrasses, les outils de

jardinage, etc. avec des jets d'eau à

haute pression.

Accessoires et pièces de

rechange

Utiliser exclusivement des accessoires

et pièces de rechange originaux.

Ceux-ci garantissent le fonctionne-

ment sûr et sans défaut de votre appa-

reil.

Des informations sur les accessoires

et pièces de rechange sont disponibles

sur le site Internet www.kaercher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est

illustrée sur l'emballage. Lors du débal-

lage, vérifiez que le contenu de la li-

vraison est complet. Si un accessoire

manque ou en cas de dommage dû au

transport, veuillez informer votre distri-

buteur.

Protection de

l'environnement

Les matériaux d'emballage sont

recyclables. Veuillez éliminer les

emballages dans le respect de l'envi-

ronnement.

Les appareils électriques et élec-

troniques contiennent des maté-

riaux précieux recyclables et

souvent des composants tels que des

piles, batteries ou de l'huile représen-

tant un danger potentiel pour la santé

humaine et l'environnement, s'ils ne

sont pas manipulés ou éliminés correc-

tement. Ces composants sont cepen-

dant nécessaires pour le

fonctionnement correct de l'appareil.

Les appareils marqués par ce symbole

ne doivent pas être jetés dans les or-

dures ménagères.

Les travaux de nettoyage provo-

quant des eaux usées huileuses, p.

ex. lavage de moteur, lavage de des-

sous de caisse, ne doivent être effec-

tués que sur les pistes de lavage

équipées de séparateur d'huile.

Les travaux avec du détergent ne

doivent être faits que sur des plans

de travail étanches aux liquides, avec

raccord à la canalisation d'eaux usées.

Ne pas laisser le détergent s'infiltrer

dans les eaux ou dans le sol.

Remarques concernant les matières

composantes (REACH)

Les informations actuelles concernant

les matières composantes sont dispo-

nibles sous : www.kaercher.de/

REACH

Ne pas diriger le jet haute pres-

sion sur des personnes, des

animaux, des équipements

électriques sous tension ou sur

l'appareil lui-même.

Protéger l'appareil contre le

gel.

L'appareil ne doit pas être rac-

cordé directement au réseau

d'eau potable public.

22 Français

Description de l'appareil

Français 23

1 Rangement du câble d’alimentation

électrique

2 Rangement pour le pistolet haute

pression

3 Câble d’alimentation électrique

avec fiche secteur

4 Lance Vario Power pour tâches de

nettoyage usuelles :

La pression de travail peut être aug-

mentée en continu de « SOFT » à

« HARD ». Pour régler la pression

de travail, relâcher le levier de la

poignée pistolet et tourner la lance

sur la position souhaitée. Le dé-

tergent peut être dosé lorsque la

lance est tournée jusqu'en butée

dans le sens SOFT.

5 Pistolet haute pression

6 Bride de fixation de séparation du

flexible haute pression et du pistolet

haute pression

7 Levier du pistolet haute pression

8 Verrouillage du pistolet haute pres-

sion

9 Flexible haute pression

10 Rangement pour les lances

11 Poignée de transport

12 Interrupteur principal « 0/OFF »/« I/

ON »

13 Plaque signalétique

14 Coupleur rapide pour le raccord

haute pression

15 Vis

16 *Tuyau d'arrosage (renforcé, dia-

mètre d'au moins 1/2 pouce

(13 mm), longueur d'au moins

7,5 m, avec coupleur rapide stan-

dard)

17 Raccord de tuyau d'arrosage

18 Raccord pour le raccord d'alimenta-

tion en eau

19 Tamis

20 Raccord d'alimentation en eau

21 Tuyau d'aspiration pour détergent

22 Filtre pour détergent

* également nécessaire

Montage

Monter les pièces détachées fournies

sur l'appareil avant sa mise en service.

Préparer les vis fournies et le tournevis

approprié.

Montage du rangement pour

pistolet haute pression

1. Fixer le rangement pour le pistolet

haute pression sur l'appareil à l'aide

des deux vis.

Montage de l'accouplement du

raccord d'alimentation en eau

1. Visser l'accouplement du raccord

d'alimentation en eau sur le raccord

d'alimentation en eau de l'appareil.

Mise en service

1. Placer l'appareil sur une surface

plane.

2. Dérouler le flexible haute pression et

desserrer les boucles et torsions

éventuelles.

3. Ranger le flexible haute pression sur

l'appareil.

24 Français

a Tirer vers le haut l’attache du rac-

cord.

b Enficher le flexible haute pression

dans le raccord.

c Pousser l'attache vers le bas au

niveau du raccord.

4. Relier le flexible haute pression au

pistolet haute pression.

a Serrer l’attache.

b Retirer l’attache.

c Enficher le flexible haute pression.

d Presser l'attache jusqu'à ce qu'elle

s'enclenche.

5. Vérifier si la connexion est correcte

en tirant sur le flexible haute pres-

sion.

6. Brancher la fiche secteur dans une

prise de courant.

Alimentation en eau

La puissance raccordée est indiquée

sur la plaque signalétique ou dans le

chapitre des Caractéristiques tech-

niques.

Respecter les directives de l'entreprise

de distribution d'eau.

ATTENTION

Dommages dus à de l'eau impure

Les impuretés contenues dans l'eau

peuvent endommager la pompe et les

accessoires.

Pour les protéger, KÄRCHER recom-

mande d'utiliser le filtre à eau KÄR-

CHER (accessoire spécial, référence

4.730-059).

Raccordement à une conduite d'eau

ATTENTION

Coupleur rapide du flexible avec

Aquastop sur le raccord d'alimenta-

tion en eau de l'appareil

Détérioration de la pompe

Ne jamais utiliser le coupleur rapide du

flexible avec Aquastop sur le raccord

d'alimentation en eau de l'appareil.

Vous pouvez utiliser un raccord

Aquastop sur le robinet d’eau.

1. Fixer le coupleur rapide du flexible

fourni à l'extrémité du tuyau d'arro-

sage.

2. Enficher le tuyau d'arrosage sur l'ac-

couplement du raccord d'alimenta-

tion en eau.

3. Raccorder le tuyau d'arrosage à la

conduite d'eau.

4. Ouvrir complètement le robinet

d'eau.

Français 25

Fonctionnement

ATTENTION

Risque d’endommagement !

Endommagement de la pompe en cas

de marche à sec.

Éteignez l’appareil s’il ne se met pas

sous pression dans les 2 minutes.

Procédez conformément aux instruc-

tions du chapitre Dépannage en cas

de défaut.

ATTENTION

Risque d'endommagement !

Endommagement de la pompe en cas

de mauvaise orientation de l’appareil.

Ne faites fonctionner l’appareil qu’en

position horizontale.

Fonctionnement avec la haute

pression

ATTENTION

Risque d’endommagement !

Endommagement des surfaces

peintes ou fragiles si la distance du jet

est trop faible ou en cas d’utilisation

d’une lance inadaptée.

Respectez au moins une distance du

jet de 30 cm lors du nettoyage de sur-

faces peintes.

Ne pas nettoyer des pneus de voiture,

de la peinture ou des surfaces sen-

sibles telles que le bois avec la Rota-

buse.

1. Enficher une lance dans le pistolet

haute pression et la fixer par une ro-

tation de 90°.

2. Mettre l'appareil sous tension (« I/

ON »).

3. Déverrouiller le levier du pistolet

haute pression.

4. Appuyer sur le levier du pistolet

haute pression.

L'appareil démarre.

Fonctionnement avec détergent



DANGER

Danger pour la santé !

Graves dommages pour la santé dus à

une utilisation inappropriée des dé-

tergents.

Tenez compte de la fiche de données

de sécurité du fabricant du détergent.

Portez l’équipement de protection indi-

viduel prescrit.

Remarque

Les détergents KÄRCHER garan-

tissent un fonctionnement sans défaut.

Veuillez demander conseil ou com-

mander notre catalogue et nos fiches

d’informations sur les détergents.

26 Français

Remarque

Les détergents ne peuvent être mélan-

gés qu’à basse pression.

1. Sortir le flexible d'aspiration du dé-

tergent de la longueur souhaitée

hors du boîtier.

2. Suspendre le flexible d'aspiration du

détergent dans un réservoir avec

une solution de nettoyage.

3. Utiliser la lance Vario Power.

4. Tourner la lance jusqu'en butée en

position « SOFT ».

En cours de fonctionnement, la solu-

tion de nettoyage est mélangée au

jet d'eau.

Méthode de nettoyage conseillée

1. Vaporiser avec parcimonie le dé-

tergent sur la surface sèche et lais-

ser agir (mais pas sécher).

2. Rincer les salissures détachées

avec le jet haute pression.

Après le fonctionnement avec

détergent

1. Rincer l'appareil à l'eau claire pen-

dant 30 secondes.

Interruption du fonctionnement

1. Relâcher le levier du pistolet haute

pression.

L'appareil se met hors tension

lorsque le levier est relâché. La

haute pression demeure dans le

système.

2. Verrouiller le levier du pistolet haute

pression.

3. Mettre l'appareil hors tension « 0/

OFF » dans le cas de pauses de tra-

vail excédant 5 minutes.

Fin du fonctionnement

몇

PRÉCAUTION

Risque de blessures !

Blessures dues à de l’eau sortant à

haute pression de manière incontrôlée.

Ne séparer le flexible haute pression

du pistolet haute pression ou de l'appa-

reil que lorsque le système est hors

pression.

1. Relâcher le levier du pistolet haute

pression.

2. Fermer le robinet d'eau.

3. Appuyer sur le levier du pistolet

haute pression pendant 30 se-

condes.

La pression résiduelle du système

est évacuée.

4. Relâcher le levier du pistolet haute

pression.

5. Verrouiller le levier du pistolet haute

pression.

6. Mettre l'appareil hors pression « 0/

OFF ».

7. Couper l'appareil de l'alimentation

en eau.

8. Retirer la fiche secteur de la prise de

courant.

Français 27

Transport

몇

PRÉCAUTION

Risque de blessures et d'endomma-

gement dus au poids de l'appareil !

Risque de blessures et de dommages.

Observez le poids de l’appareil pour le

transport et le stockage.

Porter l'appareil

1. Soulever et porter l'appareil par la

poignée de transport.

Transport de l'appareil dans un

véhicule

1. Empêcher l'appareil de glisser et de

se renverser.

Stockage

몇

PRÉCAUTION

Risque de blessures et d'endomma-

gement dus au poids de l'appareil !

Risque de blessures et de dommages.

Observez le poids de l’appareil pour le

transport et le stockage.

Rangement de l’appareil

1. Enrouler le câble d'alimentation au

niveau du rangement pour le câble

d'alimentation.

2. Placer l'appareil sur une surface

plane.

3. Débrancher le flexible haute pres-

sion du pistolet haute pression.

4. Séparer la lance du pistolet haute

pression.

5. Ranger les accessoires sur

l'appareil :

a Enclencher la lance dans le ran-

gement pour les lances.

b Insérer le pistolet haute pression

dans le rangement pour pistolets

haute pression.

6. Débrancher le flexible haute pres-

sion de l'appareil.

Avant le stockage de longue durée, te-

nir compte des remarques complé-

mentaires, voir Entretien et

maintenance.

Protection antigel

ATTENTION

Risque d’endommagement !

Endommagement de l’appareil et des

accessoires dû au gel de l’eau.

Videz entièrement l’appareil et les ac-

cessoires après chaque utilisation.

Protégez l’appareil et les accessoires

des températures inférieures ou

égales à 0 °C (32 °F).

1. Couper l’alimentation en eau de

l’appareil.

2. Démonter le flexible haute pression

de l’appareil.

3. Mettre l'appareil sous tension (« I/

ON »).

4. Attendre maximum 1 minute jusqu'à

ce que de l'eau ne sorte plus du rac-

cord haute pression.

5. Éteindre l’appareil (« 0/OFF »).

6. Ranger l’appareil et les accessoires

dans un local à l’abri du gel.

28 Français

Entretien et maintenance



DANGER

Danger de mort !

Blessures mortelles par électrocution

en cas de contact avec des pièces

conductrices de tension.

Ne touchez aucune pièce conductrice

de tension.

Mettre l’appareil hors tension.

Retirez la fiche secteur de la prise sec-

teur.

L’appareil ne nécessite aucune main-

tenance. C’est-à-dire qu’il est inutile

d’effectuer des travaux de mainte-

nance réguliers.

Nettoyer le filtre dans le raccord

d'alimentation en eau

ATTENTION

Risque d’endommagement !

Endommagement du tamis dû à un

nettoyage inapproprié.

Ne nettoyez le tamis qu’à l’eau cou-

rante, dans le sens inverse de son

écoulement.

N’utilisez pas d’objets pointus ou durs,

tels que des aiguilles ou des brosses

métalliques.

ATTENTION

Risque d’endommagement !

Endommagement de l’appareil et des

accessoires en cas de fonctionnement

sans tamis ou avec un tamis abîmé.

Contrôler si le tamis n'est pas endom-

magé avant de le placer dans le rac-

cord d'alimentation en eau. Remplacez

immédiatement tout tamis abîmé.

Ne faites pas fonctionner pas l’appareil

sans tamis.

Nettoyer si nécessaire le tamis dans le

raccord d’alimentation en eau.

1. Dévisser le raccord sur le raccord

d’alimentation en eau.

2. Sortir le tamis.

3. Nettoyer le tamis à l'eau courante.

4. Mettre le tamis en place dans le rac-

cord d'alimentation en eau.

Nettoyer le filtre du détergent

Nettoyer le filtre pour détergent avant

tout stockage de longue durée.

1. Retirer le filtre du flexible d'aspira-

tion du détergent.

2. Nettoyer le filtre à l'eau courante.

Dépannage en cas de défaut

Les défauts ont souvent des causes

simples que vous pouvez vous-même

éliminer à l'aide de l'aperçu suivant. En

cas de doute, ou en absence de men-

tion des défauts, veuillez vous adres-

ser au service après-vente autorisé.



DANGER

Danger de mort !

Blessures mortelles par électrocution

en cas de contact avec des pièces

conductrices de tension.

Ne touchez aucune pièce conductrice

de tension.

Mettre l’appareil hors tension.

Français 29

Retirez la fiche secteur de la prise sec-

teur.

L'appareil ne fonctionne pas

1. Appuyer sur le levier du pistolet

haute pression.

L'appareil démarre.

2. Vérifier si la tension indiquée sur la

plaque signalétique correspond à la

tension de la source de courant.

3. Vérifier si le câble d'alimentation

électrique n'est pas endommagé.

L’appareil ne se met pas sous pres-

sion

L'alimentation en eau est trop faible.

1. Ouvrir complètement le robinet

d'eau.

2. S'assurer qu'un débit suffisant est

appliqué sur l'arrivée d'eau.

3. Vérifier le réglage sur la lance.

4. Vérifier que la hauteur d'aspiration

maximale n'est pas excédée.

Le tamis dans le raccord d'alimentation

en eau est encrassé.

1. Sortir le tamis dans le raccord d'ali-

mentation en eau à l'aide d'une

pince plate.

2. Nettoyer le tamis à l'eau courante.

De l'air se trouve dans l'appareil.

1. Purger l’appareil :

a Mettre l'appareil sous tension pen-

dant maximum 2 minutes sans

raccorder la lance.

b Appuyer sur le pistolet haute pres-

sion et attendre que l'eau sorte du

pistolet haute pression sans faire

de bulles.

c Raccorder la lance.

Fortes variations de pression

1. Nettoyer la buse haute pression :

a Retirer les salissures de l'orifice

de la buse au moyen d'une

épingle.

b Rincer la buse haute pression par

l’avant à l'eau.

2. Contrôler le débit d'alimentation de

l'eau.

L'appareil n'est pas étanche.

1. Une faible fuite de l'appareil est pu-

rement technique. En cas de forte

fuite, commissionner le Service

après-vente autorisé.

Le détergent n'est pas aspiré

1. Utiliser la lance Vario Power et la

tourner jusqu'en butée dans le sens

« SOFT ».

2. Nettoyer le filtre sur le flexible d'as-

piration du détergent.

3. Vérifier si le flexible d'aspiration du

détergent n'est pas plié.

30 Français

Caractéristiques techniques

Sous réserve de modifications tech-

niques.

Raccordement électrique

Tension V 120

Phase ~ 1

Fréquence Hz 60

Puissance raccordée kW 1,49

Raccord d'alimentation en eau

Pression d'alimentation

(max.)

MPa

psi

1,2

175

Température d'alimen-

tation (max.)

°C

°F

40

104

Débit d'alimentation

(min.)

l/min 8

Caractéristiques de puissance de

l’appareil

Pression de service MPa 10

Pression max. admis-

sible

MPa

psi

11,7

1700

Débit, eau l/min 4,7

Débit maximal l/min

gpm

5,5

1.45

Débit, détergent l/min 0,3

Valeur de vibrations

main-bras

m/s

1,8

Incertitude K m/s

0,7

Niveau de pression

acoustique L

dB(A) 77

Incertitude K

dB(A) 3

Dimensions et poids

Poids opérationnel ty-

pique

kg 5,3

Longueur mm 380

Largeur mm 197

Hauteur mm 248

Español 31

Índice de contenidos

Avisos generales

Lea y siga estas manual de

instrucciones originales y el

capítulo de instrucciones de seguridad

adjunto antes de utilizar el dispositivo

por primera vez. Proceder acorde a.

Conserve el manual de instrucciones

originales para su uso posterior o para

propietarios posteriores.

---------------------------------------------------

LEA TODAS LAS

INSTRUCCIONES

ANTES DE UTILI-

ZAR ESTE PRO-

DUCTO

---------------------------------------------------

GUARDAR ES-

TAS INSTRUC-

CIONES

---------------------------------------------------

Atención al cliente

Registro

Su dispositivo debe estar registrado

para poder ayudarle con cualquier pre-

gunta o problema que tenga. Puede

registrar su dispositivo en www.kar-

cher-register.com si se encuentra en

EE. UU., en www.karcher.com/ca si

se encuentra en Canadá, o en

www.karcher.com/mx si se encuen-

tra en México.

Garantía

Si tiene una reclamación de garantía,

puede contactar al servicio de atención

al cliente. Consulte la información de

contacto que se indica a continuación

para EE.UU., Canadá o México. DEBE

proporcionar su comprobante de com-

pra para presentar una reclamación de

garantía por correo electrónico, teléfo-

no o fax.

Servicio de postventa en EE. UU.

Puede ponerse en contacto con nues-

tro servicio de postventa por teléfono

en el 1-800-537-4129 o a través de la

página web www.karcher-help.com.

Atención al cliente en Canadá

Puede comunicarse con nuestro de-

partamento de Atención al Cliente por

teléfono al 1-800-465-4980 o en la pá-

gina web www.karcher.com/ca/su-

pport.

Servicio al cliente en México

Puede comunicarse con nuestro de-

partamento de Atención al Cliente por

Avisos generales................................ 31

Atención al cliente.............................. 31

INTRUCCIONES DE SEGURIDAD ... 32

Responsabilidad del propietario/usua-

rio ....................................................... 35

Dispositivos de seguridad .................. 35

Símbolos en el equipo ....................... 36

Uso previsto ....................................... 36

Accesorios y repuestos...................... 36

Volumen de suministro....................... 36

Protección del medioambiente........... 36

Descripción del equipo....................... 37

Montaje .............................................. 38

Puesta en funcionamiento ................. 38

Funcionamiento ................................. 39

Transporte.......................................... 41

Almacenamiento ................................ 41

Conservación y mantenimiento.......... 42

Ayuda en caso de fallos..................... 43

Datos técnicos ................................... 44

32 Español

teléfono al 01-800-024-13-13 o en la

página web www.karcher.com/mx.

INTRUCCIONES DE

SEGURIDAD

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que

produce lesiones corporales graves

o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación peli-

grosa que puede producir lesiones

corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peli-

grosa que puede producir lesiones

corporales leves.

CUIDADO

● Aviso de una posible situación peli-

grosa que puede producir daños ma-

teriales.

INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

 PELIGRO

● Riesgo de asfixia. Mantenga la pelí-

cula del embalaje fuera del alcance

de los niños.

● El servicio en atmósferas explosivas

está prohibido.

몇 ADVERTENCIA

Al utilizar este producto, es imprescin-

dible seguir una precauciones básicas,

incluidas las siguientes:

몇 ADVERTENCIA

● Leer todas las instrucciones antes de

usar este producto.

● Los limpiadores de alta presión no

deben ser utilizados por niños ni por

personal no capacitado.

● Este dispositivo no está diseñado pa-

ra que lo usen niños y otras personas

cuyas capacidades físicas, sensoria-

les o mentales o la falta de experien-

cia y conocimiento les impidan usar

el aparato de manera segura sin la

supervisión o instrucción de una per-

sona responsable.

● Los niños deben ser supervisados

por una persona responsable para

asegurarse de que no jueguen con el

dispositivo.

● Para reducir el riesgo de lesiones, se

debe llevar a cabo una supervisión

minuciosa si se utiliza cerca de ni-

ños.

● Es necesario saber cómo detener el

producto y descargar la presión rápi-

damente. Es necesario familiarizarse

completamente con los controles.

● Evite cualquier despiste, no pierda la

concentración en su trabajo y aplique

el sentido común al usar el producto.

● No manejar el producto si se está

cansado o se encuentra bajo la in-

fluencia de las drogas, el alcohol o al-

guna medicación.

● Mantenga alejados a los niños y a

cualquier acompañante mientras usa

el producto. Las distracciones pue-

den hacer que pierda el control.

● No sobrepasar ni permanecer sobre

sujeciones inestables. Mantenga el

equilibrio y la estabilidad en todo mo-

mento, lo que le permitirá controlar

mejor el producto en situaciones im-

previstas.

● Seguir las instrucciones de manteni-

miento especificadas en el manual.

● Este producto se suministra con un

interruptor para circuitos con pérdida

a tierra de clase A instalado en el co-

nector del cable de alimentación de

corriente. Si fuese necesario sustituir

el conector o el cable, utilizar única-

Español 33

mente piezas de repuesto idénticas

con protección GFCI.

● No utilice el dispositivo si un cable de

alimentación o piezas importantes de

la máquina están dañados, por ejem-

plo, dispositivos de seguridad, man-

gueras de alta presión, pistola

pulverizadora.

● Este dispositivo puede producir altas

presiones (si desea consultar los va-

lores, véase Datos técnicos). Para

evitar rupturas y lesiones, no utilice

este dispositivo con componentes

que tengan una presión de trabajo in-

ferior a estos valores (incluidas, entre

otras, pistolas pulverizadoras, man-

gueras y conexiones de mangueras).

● Si la conexión se realiza a un sistema

de agua potable, el sistema debe es-

tar protegido contra el reflujo.

● El agua que ha pasado a través de

un desconector se considera no po-

table.

● Riesgo de inyección o lesiones – No

dirija el chorro de descarga hacia

personas o animales.

● Los chorros de alta presión pueden

ser peligrosos si no se usan adecua-

damente. No dirigir el chorro hacia

personas, animales, dispositivos

eléctricos o hacia el producto.

● El chorro de alta presión no debe di-

rigirse hacia otras personas ni hacia

el usuario con el objetivo de limpiar

ropa o calzado.

● Las mangueras de alta presión, los

accesorios y los acoplamientos son

importantes para la seguridad del

producto. Utilice únicamente man-

gueras de alta presión, accesorios y

acoplamientos recomendados por el

fabricante.

● Riesgo de lesiones oculares – El

chorro puede salpicar o propulsar ob-

jetos. Utilice siempre protección ocu-

lar adecuada, como gafas de

protección o pantalla facial, mientras

pulveriza. (Las gafas de seguridad

no proporcionan una protección to-

tal).

● Durante el uso de limpiadores de alta

presión, pueden formarse aerosoles.

La inhalación de aerosoles puede ser

peligrosa para la salud.

● Dependiendo de la aplicación, pue-

den utilizarse boquillas blindadas pa-

ra la limpieza a alta presión, lo que

reducirá drásticamente la emisión de

aerosoles hídricos. Sin embargo, no

todas las aplicaciones permiten el

uso de un dispositivo de este tipo. Si

las boquillas blindadas no son aplica-

bles para la protección contra aero-

soles, puede ser necesaria una

mascarilla FFP 2 o equivalente, de-

pendiendo del entorno de limpieza.

● Antes de reparar o limpiar el produc-

to o de desmontar cualquier pieza,

desconecte la alimentación, desen-

chufe el cable de alimentación y libe-

re la presión.

● Riesgo de explosión: no pulverizar lí-

quidos inflamables.

● No utilice ácidos, álcalis, disolventes

ni ningún líquido o material inflama-

ble o tóxico en este dispositivo. Estos

productos pueden causar lesiones fí-

sicas al operador y daños irreversi-

bles al dispositivo.

● Riesgo de electrocución - Inspeccio-

ne el cable antes de usarlo. No utilice

el dispositivo si el cable está dañado,

hágalo sustituir inmediatamente por

un electricista o un servicio de pos-

tventa autorizado.

● Mantener todas las conexiones se-

cas y alejadas del suelo.

● No manipular el conector con las ma-

nos mojadas.

34 Español

● No pulverizar el spray sobre aparatos

eléctricos y cables.

● No utilizar un cable de prolongación

con este producto.

● Conectar el equipo únicamente a un

circuito derivado individual.

몇 PRECAUCIÓN

● La pistola ejerce fuerza hacia atrás,

por lo que se debe sostener con am-

bas manos. El chorro de agua emiti-

do provoca una fuerza de repulsión

que actúa sobre la pistola de alta pre-

sión. Asegúrese de que tiene una ba-

se firme y de que sujeta firmemente

la pistola de alta presión y la lanza de

pulverización.

● El bloqueo de seguridad del gatillo de

la pistola pulverizadora impide que el

spray se accione accidentalmente.

Esta función de seguridad NO blo-

quea el spray en la posición de EN-

CENDIDO.

CUIDADO

● Este dispositivo ha sido diseñado pa-

ra ser utilizado con los detergentes

de limpieza recomendados por el fa-

bricante. El uso de otros detergentes

de limpieza puede afectar al funcio-

namiento del dispositivo y anular la

garantía.

INSTRUCCIONES DE CONEXIÓN

A TIERRA

Este dispositivo debe estar conectado

a tierra. En caso de mal funcionamien-

to o avería, la conexión a tierra propor-

ciona una vía de menor resistencia a la

corriente eléctrica para reducir el ries-

go de descarga eléctrica. Este disposi-

tivo está equipado con un cable que

tiene un conductor de puesta a tierra

del equipo y un enchufe con toma de

tierra. El conector debe estar conecta-

do a una toma de tierra adecuada que

esté instalada y puesta a tierra correc-

tamente conforme a todas las normati-

vas locales.

ADVERTENCIA:

La conexión incorrecta del conductor

de puesta a tierra del equipo puede

provocar un riesgo de descarga eléctri-

ca. Consulte a un electricista o técnico

cualificado si tiene dudas sobre si la to-

ma de corriente está correctamente

conectada a tierra. No modifique el en-

chufe suministrado con el dispositivo.

Si no encaja en la toma de corriente,

haga que un electricista cualificado

instale una toma de corriente adecua-

da. No utilice ningún tipo de adaptador

con este dispositivo.

PROTECCIÓN MEDIANTE

INTERRUPTOR DEL CIRCUITO

DE FALLOS DE CONEXIÓN A

TIERRA

Esta limpiadora de alta presión eléctri-

ca está equipada con un Clase A inte-

rruptor de circuito por fallo a tierra

(GFCI) integrado en el enchufe del ca-

ble de alimentación. Este dispositivo

proporciona protección adicional con-

tra el riesgo dedescarga eléctrica.

La Comisión para la Seguridad de los

Productos de Consumo recomienda

comprobar todos los GFCI una vez al

mes. Dado que la frecuencia de uso de

la limpiadora de alta presión varía, le

recomendamos que compruebe el GF-

CI como parte del procedimiento de

puesta en marcha cada vez que utilice

la limpiadora de alta presión. Puede

que sea necesario reajustarlo antes de

trabajar con la limpiadora de alta pre-

sión. Para saber cómo realizar la prue-

ba del GFCI y cómo restablecerlo,

visite http://www.karcher-help.com y

busque GFCI para obtener más ins-

trucciones.

Español 35

NO UTILIZAR SI EL GFCI NO SUPE-

RA LA PRUEBA.

AVISO: El aspecto real del GFCI pue-

de ser diferente al de esta ilustración.

SUMINISTRO DE AGUA (solo

agua fría)

몇 PRECAUCIÓN

Al conectar la toma de agua con la

red de suministro de agua, deben

respetarse las normativas locales

de su compañía suministradora de

agua.

En algunas zonas, la unidad no debe

conectarse directamente al suministro

público de agua potable. Así se garan-

tiza que no se produzca una retroali-

mentación de sustancias químicas al

suministro de agua.

Se permite la conexión directa a través

de un depósito receptor o un antirretor-

no, por ejemplo.

● La suciedad en el agua de alimenta-

ción dañará el equipo. Para evitar

este riesgo, recomendamos instalar

un filtro de agua.

● No utilice nunca la limpiadora de al-

ta presión para aspirar agua conta-

minada con disolventes, como

disolventes de pintura, gasolina,

aceite, etc.

● Evite siempre que entren residuos

en el equipo utilizando una fuente

de agua limpia.

Responsabilidad del

propietario/usuario

El propietario y/o el usuario deben ha-

ber comprendido las instrucciones de

funcionamiento y las advertencias del

fabricante antes de utilizar la limpiado-

ra a presión.

Deben resaltarse y comprenderse los

avisos de advertencia.

Si el operario no sabe inglés, el com-

prador/propietario deberá leer y co-

mentar las instrucciones y las

advertencias del fabricante con el ope-

rario en la lengua materna de este,

asegurándose de que comprende todo

el contenido.

El propietario y/o el usuario deberá

analizar y guardar las instrucciones del

fabricante para poder consultarlas en

un futuro.

Dispositivos de seguridad

몇 ADVERTENCIA

Peligro de lesiones

Lesiones graves debidas a la ausencia

de equipos de seguridad, a su modifi-

cación o a su ineficacia.

No anule ni retire los dispositivos de

seguridad y no los deje sin efecto. Los

dispositivos de seguridad velan por su

seguridad.

Interruptor del equipo

El interruptor del equipo impide el fun-

cionamiento involuntario del equipo.

Cierre de la pistola de alta

presión

El cierre bloquea la palanca de la pis-

tola de alta presión y evita el arranque

involuntario del equipo.

36 Español

Función de parada automática

Cuando se suelta la palanca de la pis-

tola de alta presión, el interruptor de

presión desconecta la bomba y se para

el chorro de alta presión. Al presionar

la palanca, vuelve a conectarse la

bomba.

Símbolos en el equipo

Uso previsto

Solo para uso doméstico.

La limpiadora de alta presión está di-

señada para limpiar máquinas, vehícu-

los, estructuras, herramientas,

fachadas, terrazas, herramientas de

jardín, etc. con chorros de agua a alta

presión.

Accesorios y repuestos

Utilice únicamente accesorios y re-

puestos originales, estos garantizan

un servicio seguro y fiable del equipo.

Encontrará información sobre los ac-

cesorios y repuestos en www.kaer-

cher.com.

Volumen de suministro

El volumen de suministro del equipo se

muestra en el embalaje. Compruebe la

integridad del volumen de suministro

durante el desembalaje. Póngase en

contacto con su distribuidor si faltan

accesorios o en caso de daños de

transporte.

Protección del

medioambiente

Los materiales de embalaje son

reciclables. Eliminar los embalajes

de forma respetuosa con el medio am-

biente.

Los equipos eléctricos y electróni-

cos contienen materiales recicla-

bles y, a menudo, componentes,

como baterías, acumuladores o aceite,

que suponen un peligro potencial para

la salud de las personas o el medio

ambiente en caso de manipularse o

eliminarse de forma inadecuada. Sin

embargo, dichos componentes son ne-

cesarios para un funcionamiento ade-

cuado del equipo. Los equipos

identificados con este símbolo no pue-

den eliminarse con la basura domésti-

ca.

Los trabajos de limpieza que gene-

ran agua sucia con un alto conteni-

do en aceite, p. ej., los lavados de

motores o la limpieza de bajos, deben

realizarse únicamente en estaciones

de lavado con un separador de aceite.

Los trabajos con detergentes deben

realizarse únicamente sobre super-

ficies de trabajo a prueba de filtracio-

nes y conectadas a la canalización de

agua sucia. No permitir que los deter-

gentes penetren en masas de agua o

en la tierra.

Avisos sobre sustancias contenidas

(REACH)

Encontrará información actualizada

sobre las sustancias contenidas en:

www.kaercher.de/REACH

No dirigir el chorro de alta pre-

sión hacia personas, animales

o equipamiento eléctrico activo

ni apuntar con él al propio

equipo.

Proteger el equipo de las hela-

das.

El equipo no debe conectarse

directamente a la red pública

de agua potable.

Español 37

Descripción del equipo

38 Español

1 Almacenaje para el cable de cone-

xión de red

2 Almacenaje para la pistola de alta

presión

3 Cable de conexión de red con co-

nector de red

4 Tubo pulverizador Vario Power para

tareas de limpieza habituales

La presión de trabajo aumenta de

forma continua de «SOFT» a

«HARD». Para reajustar la presión

de trabajo, soltar la palanca de la

pistola pulverizadora y girar el tubo

pulverizador hacia la posición de-

seada. Se puede dosificar el deter-

gente girando el tubo pulverizador

hasta el tope en dirección «SOFT».

5 Pistola de alta presión

6 Abrazadera para separar la man-

guera de alta presión de la pistola

de alta presión

7 Palanca de pistola de alta presión

8 Cierre de la pistola de alta presión

9 Manguera de alta presión

10 Almacenaje para los tubos pulveri-

zadores

11 Asa de transporte

12 Interruptor del equipo «0/OFF»/«I/

ON»

13 Placa de características

14 Acoplamiento de acción rápida para

la conexión de alta presión

15 Tornillos

16 *Manguera de riego (reforzada con

tela, diámetro de al menos 1/

2 pulgadas (13 mm), longitud de al

menos 7,5 m, con acoplamiento de

acción rápida convencional)

17 Conexión de mangueras de riego

18 Acoplamiento de la conexión de

agua

19 Tamiz

20 Conexión de agua

21 Manguera de aspiración para el de-

tergente

22 Filtro de detergente

* se necesita de manera adicional

Montaje

Antes de la puesta en funcionamiento,

montar en el equipo las piezas que se

suministran sueltas.

Preparar los tornillos suministrados y

el atornillador adecuado.

Montaje del almacenaje para la

pistola de alta presión

1. Fijar el almacenaje para la pistola de

alta presión al equipo con los dos

tornillos.

Montaje del acoplamiento de la

conexión de agua

1. Enrosque el acoplamiento de la co-

nexión de agua en dicha conexión

del equipo.

Puesta en funcionamiento

1. Colocar el equipo sobre una superfi-

cie plana.

2. Desenrollar la manguera de alta

presión por completo y deshacer los

posibles bucles y torceduras.

3. Conecte la manguera de alta pre-

sión al equipo.

Español 39

a Levantar la abrazadera del aco-

plamiento.

b Introduzca la manguera de alta

presión en el acoplamiento.

c Presionar hacia abajo la abraza-

dera en el acoplamiento.

4. Conecte la manguera de alta pre-

sión a la pistola de alta presión.

a Apriete la abrazadera.

b Extraiga la abrazadera.

c Inserte la manguera de alta pre-

sión.

d Presionar la abrazadera hasta en-

cajarla.

5. Comprobar que las conexiones son

seguras tirando de la manguera de

alta presión.

6. Conectar el conector de red a un en-

chufe.

Alimentación de agua

Para consultar los valores de cone-

xión, véase la placa de características

o el apartado Datos técnicos.

Respete las normas de la empresa de

suministro de agua.

CUIDADO

Daños por agua sucia

La suciedad en el agua puede dañar la

bomba y los accesorios.

Para protegerlos, KÄRCHER reco-

mienda usar su filtro de agua (acceso-

rio especial, referencia de pedido

4.730-059).

Conexión al conducto de agua

CUIDADO

Acoplamiento de mangueras con

Aquastop en la conexión de agua

del equipo

Daños en la bomba

Nunca use un acoplamiento de man-

gueras con Aquastop en la conexión

de agua del equipo.

Puede usar un acoplamiento Aquastop

en el grifo de agua.

1. Colocar el acoplamiento de man-

gueras suministrado en el extremo

de la manguera de riego.

2. Insertar la manguera de riego en el

acoplamiento de la conexión de

agua.

3. Conectar la manguera de riego al

conducto de agua.

4. Abrir el grifo de agua por completo.

Funcionamiento

CUIDADO

Peligro de daños.

Daños en la bomba tras marcha en va-

cío.

40 Español

Desconecte el equipo si no acumula

presión en 2 minutos.

Actúe según las instrucciones del capí-

tulo Ayuda en caso de fallos.

CUIDADO

Peligro de daños.

Daños en la bomba si el equipo se ali-

nea incorrectamente.

Utilizar el equipo solo en la posición de

apoyo (horizontal).

Funcionamiento con alta presión

CUIDADO

Peligro de daños.

Daños en superficies pintadas o sensi-

bles si la distancia del chorro es dema-

siado corta o se utiliza un tubo de

chorro inadecuado.

Mantenga una distancia con la boquilla

de pulverizado de al menos 30 cm al

limpiar superficies pintadas.

No utilice la boquilla turbo para limpiar

llantas de vehículos, pinturas ni super-

ficies delicadas, como la madera.

1. Introduzca un tubo pulverizador en

la pistola de alta presión y fíjelo con

un giro 90°.

2. Conectar el equipo («I/ON»).

3. Desbloquear la palanca de la pistola

de alta presión.

4. Presionar la palanca de la pistola de

alta presión.

El equipo se conecta.

Funcionamiento con detergente

 PELIGRO

Peligro para la salud.

Problemas de salud graves por un uso

inadecuado de detergentes.

Tenga en cuenta la hoja de datos de

seguridad del fabricante del detergen-

te.

Usar el equipo de protección personal

especificado.

Nota

Los detergentes de KÄRCHER garan-

tizan un trabajo sin problemas. Solici-

tar el asesoramiento oportuno o pedir

nuestro catálogo y nuestra hoja infor-

mativa sobre detergentes.

Nota

Los detergentes solo se pueden añadir

al utilizar baja presión.

1. Extraer la manguera de aspiración

de detergente de la carcasa hasta

alcanzar la longitud deseada.

2. Colgar la manguera de aspiración

de detergente en un recipiente con

solución de detergente.

3. Usar el tubo pulverizador Vario

Power.

4. Girar el tubo pulverizador en direc-

ción «SOFT» hasta llegar al tope.

Durante el funcionamiento, se aña-

de la solución de detergente al cho-

rro de agua.

Español 41

Métodos de limpieza recomendados

1. Pulverizar poco detergente sobre la

superficie seca y dejar que actúe

(no secar).

2. Lavar la suciedad desprendida con

el chorro de alta presión.

Tras el funcionamiento con

detergente

1. Enjuague el equipo con agua limpia

durante unos 30 segundos.

Interrupción del funcionamiento

1. Soltar la palanca de la pistola de alta

presión.

Al soltar la palanca, el equipo se

desconecta. Se mantiene la alta

presión en el sistema.

2. Bloquear la palanca de la pistola de

alta presión.

3. Desconectar el equipo con «0/OFF»

durante las pausas de trabajo de

más de 5 minutos.

Finalización del servicio

몇 PRECAUCIÓN

Peligro de lesiones

Lesiones por la salida incontrolada de

agua a alta presión.

Desconecte la manguera de alta pre-

sión de la pistola de alta presión o del

equipo únicamente cuando no haya

ninguna presión en el sistema.

1. Soltar la palanca de la pistola de alta

presión.

2. Cerrar el grifo de agua.

3. Presionar la palanca de la pistola de

alta presión durante 30 segundos.

Se elimina toda la presión que que-

da en el sistema.

4. Soltar la palanca de la pistola de alta

presión.

5. Bloquear la palanca de la pistola de

alta presión.

6. Desconectar el equipo con «0/

OFF».

7. Desconectar el equipo de la alimen-

tación de agua.

8. Desenchufar el conector de red del

enchufe.

Transporte

몇 PRECAUCIÓN

Peligro de daños y lesiones por el

peso del equipo.

Peligro de lesiones y daños.

Tener en cuenta el peso del equipo pa-

ra su transporte y almacenamiento.

Transporte del equipo

1. Levante y transporte el equipo aga-

rrándolo por el asa de transporte.

Transporte del equipo en

vehículo

1. Asegurar el equipo para evitar que

se desplace o vuelque.

Almacenamiento

몇 PRECAUCIÓN

Peligro de daños y lesiones por el

peso del equipo.

Peligro de lesiones y daños.

Tener en cuenta el peso del equipo pa-

ra su transporte y almacenamiento.

Almacenaje del equipo

1. Enrollar el cable de conexión de red

en el almacenaje para el cable de

conexión de red.

2. Depositar el equipo sobre una su-

perficie plana.

42 Español

3. Desconectar la manguera de alta

presión de la pistola de alta presión.

4. Desconectar el tubo pulverizador de

la pistola de alta presión.

5. Almacenar los accesorios en el

equipo:

a Encajar el tubo pulverizador en el

almacenaje para los tubos pulveri-

zadores.

b Desplazar la pistola de alta pre-

sión en su almacenaje.

6. Desconectar la manguera de alta

presión del equipo.

Tener en cuenta los avisos adicionales

si se va a almacenar el equipo durante

un periodo de tiempo prolongado; véa-

se Conservación y mantenimiento.

Protección anticongelante

CUIDADO

Peligro de daños.

Daños en el equipo y los accesorios

debidos a la congelación del agua.

Vacíe completamente el equipo y los

accesorios después de cada uso.

Proteja el equipo y los accesorios de

temperaturas inferiores o iguales a 0

°C (32 °F).

1. Desconectar el equipo de la alimen-

tación de agua.

2. Desmontar la manguera de alta pre-

sión del equipo.

3. Conectar el equipo («I/ON»).

4. Esperar 1 minuto como máximo

hasta que ya no salga agua de la co-

nexión de alta presión.

5. Desconectar el equipo (0/OFF).

6. Guarde el equipo y los accesorios

en una sala protegida de heladas.

Conservación y

mantenimiento

 PELIGRO

Peligro de muerte

Lesiones mortales por descarga eléc-

trica al tocar piezas bajo tensión.

No toque ninguna pieza con tensión.

Desconecte el equipo.

Desenchufe el conector de red del to-

macorriente.

El equipo no requiere mantenimiento,

es decir, no necesita llevar a cabo tra-

bajos de mantenimiento de forma pe-

riódica.

Limpieza del tamiz de la

conexión de agua

CUIDADO

Peligro de daños.

Daños en el tamiz debido a una limpie-

za inadecuada.

Limpie el tamiz fino solo con agua co-

rriente en sentido contrario a su cau-

dal.

No utilice objetos afilados o duros,

comop. ej., agujas o cepillos de alam-

bre.

CUIDADO

Peligro de daños.

Daños en el aparato y los accesorios al

funcionar sin tamiz o con un tamiz da-

ñado.

Antes de colocarlo en la conexión de

agua, compruebe si el tamiz presenta

daños. Sustituya inmediatamente un

tamiz dañado.

No utilice el equipo sin el tamiz.

Español 43

Limpiar el tamiz de la conexión de

agua en caso necesario.

1. Desenroscar el acoplamiento de

oma de agua.

2. Extraer el tamiz.

3. Limpiar el tamiz con agua corriente.

4. Colocar el tamiz en la conexión de

agua.

Limpieza del filtro de detergente

Limpiar el filtro de detergente si se va

almacenar durante un tiempo prolon-

gado.

1. Retirar el filtro de la manguera de

aspiración de detergente.

2. Limpiar el filtro con agua corriente.

Ayuda en caso de fallos

A menudo, las causas de los fallos son

simples y pueden solucionarse con

ayuda del siguiente resumen. En caso

de duda o fallos no mencionados aquí,

póngase en contacto con el servicio de

posventa.

 PELIGRO

Peligro de muerte

Lesiones mortales por descarga eléc-

trica al tocar piezas bajo tensión.

No toque ninguna pieza con tensión.

Desconecte el equipo.

Desenchufe el conector de red del to-

macorriente.

El equipo no funciona

1. Presionar la palanca de la pistola de

alta presión.

El equipo se conecta.

2. Comprobar si la tensión indicada en

la placa de caracterís

ticas coincide

n la tensión de la fuente de co-

rriente.

3. Comprobar si el cable de conexión

de red presenta daños.

El equipo no genera presión

La entrada de agua es insuficiente.

1. Abrir el grifo de agua por completo.

2. Comprobar que la entrada de agua

cuenta con el volumen transportad

suficient

3. Comprobar el ajuste del tubo pulve-

rizador.

4. Comprobar que no se excede la al-

tura de aspiración máxima.

El tamiz de la conexión de agua está

sucio.

1. Extraer el tamiz de la conexión de

agua con un alicate de boca plana.

2. Limpiar el tamiz con agua corriente.

44 Español

Hay aire en el equipo.

1. Purgar el equipo:

a Conectar el equipo sin tubo pulve-

rizador conectado durante un

máximo de 2 minutos.

b Presionar la pistola de alta presión

y esperar hasta que el agua salga

sin burbujas de la conexión de alta

presión.

c Conectar el tubo pulverizador.

Fuertes variaciones de presión

1. Limpie la boquilla de alta presión:

a Elimine la suci

edad del taladro de

boquilla con

ayuda de una aguja.

b Enjuague la boquilla de alta pre-

sión con agua desde la parte fron-

tal.

2. Compruebe el volumen de entrada

de agua.

Equipo no estanco

1. Desde un punto de vista técnico, el

equipo puede presentar una peque-

ña falta de estanqueidad. En caso

de que la falta de estanqueidad

sea

más gra

ve, informe al servicio de

posventa.

No se aspira el detergente

1. Usar el tubo pulverizador Vari

wer y girarlo en dire

cción

«SOFT

» hasta llegar al tope.

2. Limpiar el filtro de la manguera de

aspiración de detergente.

3. Comprobar si la manguera de aspi-

ración de detergente presenta pun-

tos de flexió

Datos técnicos

Nos reservamos el derecho a realizar

modificaciones.

Conexión eléctrica

Tensi

ón V

120

Fase ~ 1

Frecuencia Hz 60

Potencia conectada kW 1,49

Conexión de agua

Presión de entrada

(máx.)

MPa

psi

1,2

175

Temperatura de entra-

da (máx.)

°C

°F

40

104

Volumen de entrada

(mín.)

l/min 8

Datos de potencia del equipo

Presión de servicio MPa 10

Presión máx. admisible MPa

psi

11,7

1700

Volumen transportado,

agua

l/min 4,7

Volumen transportado

máximo

l/min

gpm

5,5

1.45

Volumen transportado,

detergente

l/min 0,3

Nivel de vibraciones

mano-brazo

m/s

1,8

Inseguridad K m/s

0,7

Nivel de presión acústi-

ca L

dB(A) 77

Inseguridad K

dB(A) 3

Peso y dimensiones

Peso de servicio típico kg 5,3

Longitud mm 380

Anchura mm 197

Altura mm 248

2-2-SC-A5-GS-AW17339

Karcher 1.600-940.0 K 2 Horizontal Ultra-Compact Pressure Washer

Product's Documents

K 2 Horizontal Operating instructions

Videos

Specifications

Karcher 1.600-940.0 Questions and Answers
