Jenn-Air JDAF3924RX 24 Inch Fully Integrated Dishwasher User Manual

W11589935C

W11589939B-SP

STAINLESS STEEL TUB DISHWASHER OWNER'S

MANUAL

GUIDE D’UTILISATION DU LAVE-VAISSELLE AVEC

CUVE EN ACIER INOXYDABLE

Table of Contents/Table des matières

DISHWASHER SAFETY ....................................................2

Dishwasher Safety .........................................................2

DISHWASHER MAINTENANCE AND CARE .........................4

User-Maintenance Instructions .........................................4

INSTALLATION REQUIREMENTS.......................................8

Tools and Parts .............................................................8

Location Requirements ................................................. 11

Cabinet Opening Dimensions ......................................... 11

Drain Requirements ..................................................... 11

Water Supply Requirements........................................... 11

Electrical Requirements ................................................ 12

INSTALLATION INSTRUCTIONS ...................................... 12

Before You Begin......................................................... 13

Prepare Cabinet Opening – New Utilities........................... 13

Install Moisture Barrier (Recommended for Wood

Countertops)............................................................... 14

Prepare Dishwasher..................................................... 14

Remove Access and Toe Panels ..................................... 14

Connect Water Line to Fill Valve...................................... 15

If a Drain Hose Extension is Required .............................. 15

Install Door Handle (on some models) .............................. 16

Place Dishwasher in Cabinet.......................................... 16

Custom Panel Installation (on some models)...................... 17

Electrical Connection.................................................... 19

Direct Wire Connection ................................................. 19

Power Cord Connection ................................................ 20

Junction Box Assembly ................................................. 20

Final Installation Check ................................................. 22

Secure Dishwasher in Cabinet Opening............................ 23

Choose Anchor Attachment Method................................. 25

Connect Water Line to House Shutoff Valve....................... 25

Connect Drain Hose ..................................................... 25

Complete Installation .................................................... 28

Install Access Panel ..................................................... 28

T-Gasket Installation (on some models) ............................ 29

Check Operation.......................................................... 29

If Dishwasher Does Not Operate ..................................... 29

Additional Tips............................................................. 29

SÉCURITÉ DU LAVE-VAISSELLE..................................... 30

Sécurité du lave-vaisselle .............................................. 30

ENTRETIEN ET RÉPARATION DU LAVE-VAISSELLE .......... 32

Instructions d’entretien par l’utilisateur.............................. 32

EXIGENCES D’INSTALLATION ........................................ 37

Outils et pièces............................................................ 37

Exigences d’emplacement ............................................. 40

Dimensions de l’ouverture de l’armoire ............................. 40

Exigences d’évacuation................................................. 40

Spécifications de l’alimentation en eau ............................. 41

Spécifications électriques .............................................. 41

INSTRUCTIONS D’INSTALLATION ................................... 42

Avant de commencer.................................................... 42

Préparation de l’emplacement – nouveaux appareils ........... 43

Installation de la barrière anti-humidité (recommandée pour

les comptoirs en bois) ................................................... 44

Préparation du lave-vaisselle.......................................... 44

Retrait du panneau d’accès et de la plinthe........................ 44

Branchement de l’arrivée d’eau à la valve de distribution ...... 45

Si une rallonge de tuyau de vidange est nécessaire............. 45

Installation de la poignée de porte (sur certains modèles) ..... 46

Placer le lave-vaisselle dans l’armoire .............................. 46

Installation du panneau personnalisé (sur certains

modèles).................................................................... 47

Raccordement électrique............................................... 49

Méthode de raccordement direct ..................................... 49

Branchement du câble d’alimentation............................... 50

Boîtier de raccordement électrique .................................. 50

Vérification finale de l’installation..................................... 52

Fixation du lave-vaisselle dans l’ouverture d’encastrement

de l’armoire ................................................................ 53

Choix de l’option de fixation............................................ 56

Branchement de l’arrivée d’eau au robinet d’arrêt de la

maison ...................................................................... 56

Raccordement du tuyau de vidange ................................. 56

Achever l’installation..................................................... 59

Installation du panneau d’accès ...................................... 59

Installation du joint en T (sur certains modèles) .................. 60

Vérification du fonctionnement........................................ 60

Si le lave-vaisselle ne fonctionne pas ............................... 60

Conseils supplémentaires.............................................. 61

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using your dishwasher, follow basic precautions, including the following:

� Read all instructions before using the dishwasher.

� Use the dishwasher only for its intended function.

� Use only detergents or wetting agents recommended for

use in a dishwasher and keep them out the reach of

children.

� When loading items to be washed:

1. Locate sharp items so that they are not likely to damage

the door seal; and

2. Load sharp knives with the handles up to reduce the

risk of cut-type injuries.

� Do not wash plastic items unless they are marked

“dishwasher safe” or the equivalent. For plastic items not so

marked, check the manufacturer’s recommendations.

� Do not touch the heating element during or immediately

after use.

� Do not operate your dishwasher unless all enclosure

panels are properly in place.

� Do not tamper with controls.

� Do not abuse, sit on, or stand on the door or dish racks of

the dishwasher.

� To reduce the risk of injury, do not allow children to play in

or on a dishwasher.

� Under certain conditions, hydrogen gas may be produced

in a hot-water system that has not been used for two weeks

or more. HYDROGEN GAS IS EXPLOSIVE. If the

hot-water system has not been used for such a period,

before using the dishwasher, turn on all hot-water faucets

and let the water flow from each for several minutes. This

will release any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during this

time.

� Remove the door to the washing compartment when

removing an old dishwasher from service or discarding it.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

SAVE THESE INSTRUCTIONS

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

GROUNDING INSTRUCTIONS

For a grounded, cord-connected appliance:

This appliance must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock by

providing a path of least resistance for electric current. The appliance is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is installed and grounded in accordance

with all local codes and ordinance.

WARNING: Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualified

electrician or serviceman if you are in doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance — If it will not fit the outlet, have a proper outlet installed by a qualified electrician.

For a permanently connected appliance:

This appliance must be connected to a grounded metal, permanent wiring system, or an equipment-grounding conductor must be

run with the circuit conductors and connected to the equipment-grounding terminal or lead on the appliance.

SAVE THESE INSTRUCTIONS

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

DISHWASHER MAINTENANCE

AND CARE

User-Maintenance Instructions

Cleaning the Exterior

Clean the exterior of the dishwasher with only a soft, damp cloth

and mild detergent. If your dishwasher has a stainless steel

exterior, it may have a coating that is resistant to fingerprints.

Avoid using abrasive cleaning products on the exterior of the

dishwasher.

Cleaning and Maintaining the Interior

Many detergents may leave white spots or a white residue on

dishwasher and on the interior of the dishwasher. Over time this

residue can become unsightly and could affect dishwasher

performance. Use of a dishwasher cleaning product such as

affresh

✝

Dishwasher Cleaner can help to remove the residue.

Monthly use of affresh

Dishwasher Cleaner is recommended to

help maintain the dishwasher. Follow package directions.

Another method to remove white residue is to use a vinegar rinse.

However, vinegar is an acid and using it too often could damage

your dishwasher.

Place (do not pour) 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack. Run the

dishwasher through a complete washing cycle using an air-dry or

an energy-saving dry option. Do not use detergent. Vinegar will

mix with the wash water.

NOTE: We recommend the use of high-quality, premeasured

detergent tablets or packs and the use of rinse aid for dishwasher

cleaning and daily care.

If you have a drain air gap, check and clean it if the dishwasher is

not draining well.

To Reduce Risk of Property Damage During

Vacation or Extended Time Without Use

� When you will not be using the dishwasher during the summer

months, turn off the water and power supply to the dishwasher.

� Make sure the water supply lines are protected against

freezing conditions. Ice formations in the supply lines can

increase water pressure and cause damage to your

dishwasher or home. Damage from freezing is not covered by

the warranty.

� When storing your dishwasher in the winter, avoid water

damage by having your dishwasher winterized by authorized

service personnel.

Setting Menu

1. Press and hold the “Hi Temp” button for 5 seconds.

2. Release “Hi Temp” and press the “Start/Resume” button within

2 seconds. If you do not press Start within 2 seconds, then the

display will turn off and you will need to start over and go back

to step 1.

3. To go to a feature other than Water Hardness Level, press the

“Normal” button to move to the feature you would like to

change (Rinse Aid Level, Sound Level, Light in Tub, Kosher

Friendly, Factory Reset). See the table for what is shown on

the display to indicate these features.

4. Press the “Start/Resume” button to select the feature and

enter the sub-menu. The display will change to show the

current setting of the feature. (For example, if you selected

Sound Level and you haven’t changed it before, then “S1” will

show).

5. Press “Normal” button to change the value of the feature

setting. (For example, if you want to turn the sound off, then

press the “Normal” button and “S0” shows on display models).

6. Press the “Start/Resume” button to confirm the new selection.

The feature setting will not be changed until the

“Start/Resume” button is pressed.

The dishwasher will return to the Off state when the Start button is

pressed.

LETTER SETTING

(Features varies by model)

VALUES

(Default - in

bold)

Water Hardness Level

(see “SETTING THE WATER

HARDNESS” and “WATER

HARDNESS TABLE”)

0 │1 │ 2 │ 3 │

4 │ 5

Rinse Aid Level

(see “ADJUSTING THE

DOSAGE OF RINSE AID”)

0 │ 1 │ 2 │ 3 │

4 │ 5 │ 6

Sound

“1” = On, “0” = Off

1 │ 0

Light in the Tub

(on some models)

“1” = On, “0” = Off

1 │ 0

Kosher Friendly mode

“1” = On, “0” = Off

1 │ 0

Display on the floor

(on some models)

“1” = On, “0” = Off

1 │ 0

Factory Settings

Press START/Pause to restore

to the factory default all the

values of the settings included in

the settings menu.

NOTE: Refer to the online Cycle Guide for complete cycle and

setting details.

✝affresh

is a registered trademark of Whirlpool, U.S.A.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Water Softening System

IMPORTANT: If you have hard water (above 15 grains) and do not

have a whole house water softener, the water softener and the

heating element may be damaged as a result of limescale

accumulation. In such instances of hard water, the water softener

in the dishwasher should be used.

The water softener reduces water hardness thereby reducing

calcium buildup on the heater, inside the dishwasher, and on your

dishes. Soft water also allows your detergent to operate more

efficiently. This system regenerates using salt, so it is necessary

to keep the salt reservoir filled. The regeneration process occurs

as needed during a cycle to keep the water softener operating

properly. The frequency of regeneration depends on the water

hardness level setting. The water softener system is “OFF” by

default from the factory, so if the water softener is to be used, the

system must be set to “ON” by selecting a water hardness level

using setting menu. See water hardness setting table.

Water Hardness Setting

Determine your water hardness by obtaining information from a

water quality report from your water supplier or purchase a water

hardness test kit at a hardware store.

The water softening system is turned off from the factory

(hardness setting “0”). To turn on your water softener, you must

set the water hardness level in the “SETTING MENU” using the

hardness setting value from the following “WATER HARDNESS

TABLE”. Once the system is turned on, the salt reservoir must be

filled with special dishwasher softener salt and water.

Water Hardness Table

Level Grains per gallon

(gpg)

Parts per million

(ppm)

Water softener off (factory setting)

0-6 0-100

6-12 100-200

12-18 200-300

18-36 300-600

>36 >600

Filling The Salt Reservoir

The salt reservoir is located in the lower part of the dishwasher

(under the lower rack on the left side). Once your water softener

system is turned on, you must fill the reservoir with dishwasher

softener salt and water. As the salt supply is used up with

successive system regenerations, a low-salt indicator will light on

the control panel indicating it’s time to refill the salt. Once salt is

refilled, the light will turn off.

1. Remove the lower rack and unscrew the reservoir cap (by

turning the cap counter-clockwise).

2. Position a funnel (comes along with your dishwasher) and fill

the salt reservoir right up to its edge (approximately 0.5 kg); it

is not unusual for a little water to leak out.

3. If filling the reservoir for the first time, it is also necessary to fill

the reservoir with water after filling with salt. When refilling

salt, there is no need to add more water.

4. Remove the funnel and wipe any salt residue away from the

opening. Make sure the cap is screwed on tightly so that no

detergent or food can get into the reservoir during the

dishwasher use (this could damage the water softener beyond

repair).

IMPORTANT: Run a cycle every time as soon as you completed

refilling the salt reservoir to avoid corrosion.

Cleaning the Filters

It is very easy to remove and maintain the filters. The chart below

shows the recommended cleaning frequency.

Recommended Time Interval to Clean Your Filter

Number of

loads per

week

If you only

scrape

before

loading*

If you scrape

and rinse

before

If you wash

before

8–12 Every two

months

Every four

months

Once per

year

4–7 Every two

months

Once per

year

Once per

year

1–3 Twice per

year

Once per

year

Once per

year

*Manufacturer’s recommendation: This practice will conserve the

water and energy that you would have used to prepare your

dishes. This will also save you time and effort.

Very Hard Water

If you have hard water (above 15 grains) and you do not have a

whole house water softener system, be sure to turn on and use

the water softener in the dishwasher. Also clean your filter at least

once per month. Building up of white residue on your dishwasher

indicates hard water. For tips on removing spots and stains, see

the online “Troubleshooting” section.

NOTE: Online references can be found in the Quick Start Guide.

Filter Removal Instructions

1. Turn the upper filter assembly 1/4 turn counterclockwise and

lift out.

2. Separate the upper filter assembly by gently pulling apart.

3. Clean the filters as shown.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Cleaning Instructions

IMPORTANT: Do not use wire brush, scouring pad, etc., as they

may damage the filters.

Rinse filter under running water until most soils are removed. If

you have hard-to-remove soils or calcium deposits from hard

water, a soft brush may be required.

For more detailed instructions

on how to install the filter after

cleaning, watch the video by

scanning the QR code:

Error Codes/Blinking Lights

Issue Code

Shown

(7 Seg

Display)

(if present)

Code Shown

on Front Panel

LED *

(# blinks,

Pause, #

blinks)

What will happen? What to do?

Dishwasher fails

to operate fill

valve correctly

F1E1/F1E5 1 Pause 1

Pause - pause,

repeat

Drain sequence will

begin, machine

operation will be

prevented.

Turn off water to unit (if possible).Turn off power to

unit. If the water cannot be turned off, DO NOT turn

off power and keep door closed. Press Cancel key

one time to silence alarm tone. Call service.

Motor controller

failure

F1E2 1 Pause 2

Pause, repeat

Cycle ends. Call service.

No water present

at dishwasher

H2O 8 Pause 1

Pause - pause,

repeat

Cycle is paused. Ensure fill hose is connected to product. Ensure water

supply is turned ON. Press Start to resume cycle. If

alarm still present, call service.

User interface

service

communication

fault

F6E1 6 Pause 1

Pause - pause,

repeat

Product will not able to

start or resume cycles.

Call service.

Wash motor

failure

F7E2 7 Pause 1

Pause, repeat/7

Pause 2 Pause,

repeat

Cycle ends. Call service.

Sensor detects

water left in the

sump

F7E3 7 Pause, 3

Pause - pause,

repeat

Cycle ends. Call service.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Issue Code

Shown

(7 Seg

Display)

(if present)

Code Shown

on Front Panel

LED *

(# blinks,

Pause, #

blinks)

What will happen? What to do?

Dishwasher

overfills

F8E4 8 Pause 4

Pause - pause,

repeat

Drain sequence will

begin, machine

operation will be

prevented.

For Professional Installers

Turn off water to unit (if possible). Turn off power to

unit. If the water cannot be turned off, DO NOT turn

off power and keep door closed. Press Cancel key

one time to silence alarm tone. Call service.

For Self Installers

� Press CANCEL button twice or cycle power. This

may clear the issue.

� Check to see if the wire connector is connected to

the float switch on the drip tray. If the wire is off,

reconnect and then hit the cancel button twice.

� Check to see if there is any water in the drip tray. If

water is in the drip tray, remove the water and

reinstall the drip tray. Make sure to connect the

wiring to the float. Check to see where water may

have leaked into the drip tray (Check the water

inlet fittings to see if they are leaking).

� If water was in the tray and no leaks were found,

run the product on the shortest installation cycle

while checking for leaks. The access panel should

be off to observe any leaks.

� If problem still exists, call for service.

Fill valve stuck

F8E5 8 Pause 5

Pause - pause,

repeat

Drain sequence will

begin, machine

operation will be

prevented.

Turn off water to unit (if possible).Turn off power to

unit. If the water cannot be turned off, DO NOT turn

off power and keep door closed. Press Cancel key

one time to silence alarm tone. Call service.

Dishwasher will

not drain

F9E1 9 Pause 1

Pause - pause,

repeat

Cycle ends. If drain hose is connected to a garbage disposal,

confirm that drain hose is not clogged and disposal

plug has been knocked out. If unit still will not drain,

call service.

Variable Speed

Drain Motor Fault

- Locked Rotor or

Not Primed

F9E3 9 Pause, 3

Pause - pause,

repeat

Cycle ends. Call service.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the recommended tools and parts before starting

installation. Read and follow the instructions provided with any

tools listed here.

Tools Needed:

Pliers Flat-blade screwdriver

#2 Phillips screwdriver Utility knife

5/16" (8 mm) and 1/4"

(6.35 mm) nut drivers or hex

sockets

Small level

Measuring tape

Safety Glasses

10" (254 mm) adjustable

wrench that opens to 1

(29 mm)

Awl

Oscillating Tool Sand paper

Pliers

Wire strippers

With 1

" (38 mm) Forstner

Drill Bit, 3/4" (19 mm) Forstner

Drill Bit, and 1/16" (2.38 mm)

Drill Bit, 1

"-2" (45-50 mm)

Forstner Drill Bit

Double sided adhesive

Portable vacuum cleaner

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Other Useful Items You May Need:

Flashlight

Bucket or Shallow pan

Bath towel

Moving blanket

Floor protector Laser level

Air shim (3)

4 8 12 16

2024 28

4 8 12 16

2024

4 8 12 16

2024 28

8 12 16

2024 28

8 12 16

2024 28

4 8

1216

24 28

4 8 12 16

2024 28

4 8 12 16

2024 28

8 12

2024

4 8 12 16

2024 28

4 8 12 16

4 8

1216 20 24

8 16 24 32 40 48 56

8 16 24

32 4048

8 16 24 32 40 48

8 16 24 32 40 48 56

8 16

2432 40 48

8 16

2432 40 48 56

8 16 24 32 40 48 56

Combination square

Parts Supplied:

Drain hose clamps (2) Red and

Green

Door handle (on some models)

3.5 mm x 18 mm Phillips head

screw (2)

Junction box

Cable fittings (2) inside the

junction box

Wire nuts (3) inside the junction

box

Plastic thick spacers (4) Metal brackets (4)

Side gap covers (2) #4 x 38 mm screws (4) for

Panel ready mount

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

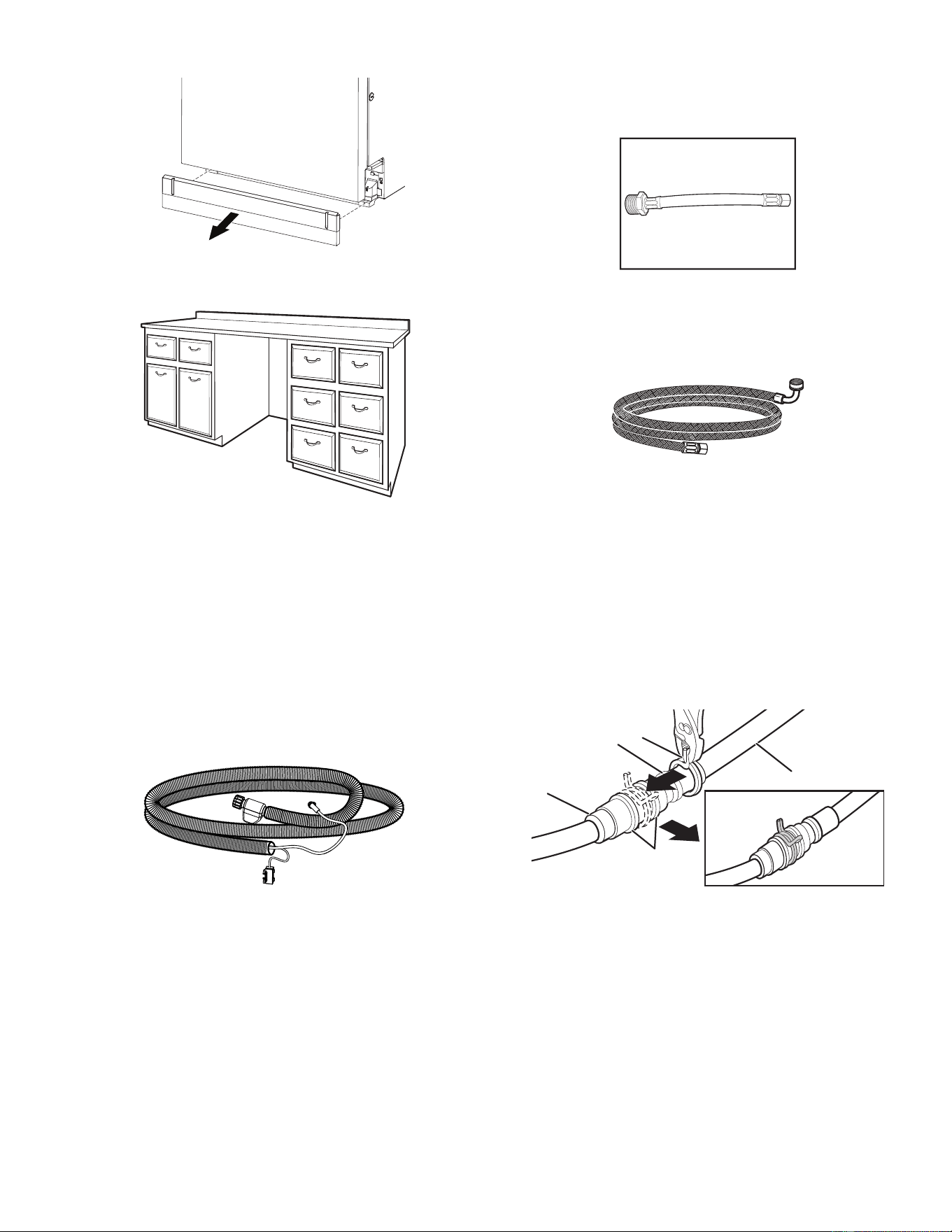

Water Inlet Adapter for hose

with Leak Detection System

(on some models)

Additional/tall Toe Panel

shipped uninstalled at the back

of the dishwasher.

Cabinet Grommet (corrugated

tubing)

For 1

" (38 mm) hole in

cabinet

NOTE: Required for metal

cabinets.

Moisture Barrier Tape

NOTE: Moisture barrier tape is

recommended if installing a

dishwasher under a wooden

countertop.

#3.5 x 18 mm screws (4) for

Cabinet mount

Salt funnel

Floor insulation (on some

models)

Studs (on some models)

T-Gasket (on some models)

Make sure all these parts are included in the literature package.

Optional Accessory Parts Available:

Call us at our toll-free number or visit our website listed on the

Quick Start Guide for optional accessory part information.

First-Time Installations

Check local codes. Check existing electrical supply. See the

“Electrical Requirements” section. It is recommended that

electrical connections be made by a licensed electrical installer.

Additional Parts Needed (not provided):

3/8" (9.5 mm) to 3/4" (19 mm)

elbow fitting adapter with inlet

hose

Whirlpool Part Number,

W10278635RP, 6 ft (1.8 m)

inlet hose

Whirlpool Part Number,

8212486, 12ft (3.6 m) inlet hose

Screw-Type Clamps

"-2" (38 mm-50 mm)

(3 maximum)

Optional – Water Drain

Extension Maximum length

12 ft (3.7 m) with a drain hose

clamp.

Whirlpool Part Number,

8269144A

NOTE: Be sure to purchase only Whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

For Power Cord

Power Cord Kit

Kit typically includes power cord (Cord Kit - Straight: Whirlpool

Part Number W11670634, Right Angle: Whirlpool Part Number

W11645183), Cable fitting.

NOTE: The Cord Kit - Straight: Whirlpool Part Number

W11670634 is recommended for most installations.

For proper installation, refer to the installation instructions

provided with the kit.

NOTE: Be sure to purchase only Whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Location Requirements

Dishwasher must be fully enclosed (top, sides, back, and floor)

upon installation.

An optional moisture barrier accessory is also available for

installing underneath a wooden countertop.

Check location where dishwasher will be installed. The location

must provide:

� Convenient access for loading and unloading dishes. Corner

locations require a 2" (51 mm) minimum clearance between

the side of the dishwasher door and the wall or cabinet.

� Easy access to water, electricity, and drain:

• Grounded electrical supply is required.

• This dishwasher has a water-heating feature and also

requires a connection to a hot water supply line.

• Make sure pipes, wires, and drain hose are within the

shaded area shown in the “Cabinet Opening Dimensions”

section.

• Do not run drain lines, water lines, or electrical wiring where

they can interfere with or contact dishwasher legs.

• Shelter dishwasher and water lines leading to dishwasher

against freezing. Damage from freezing is not covered by

the warranty.

NOTE: If dishwasher will be left unused for a period of time

or in a location where it may be subject to freezing, have it

winterized by authorized service personnel.

� A square opening for proper operation and appearance.

� The cabinet front to be perpendicular to floor.

� A level floor.

Helpful Hint: If floor at front of opening is not level with floor at

rear of opening, shims may be used to level dishwasher. Optional

alignment method using a laser square; review the product help

videos.

NOTE: To avoid shifting during dishwasher operation, shims must

be securely attached to the floor.

� Do not install dishwasher over carpeted flooring.

Cabinet Opening Dimensions

Clearances

Check that all surfaces have no protrusions that would prohibit

dishwasher installation.

A. 32

"-35

" (820-900 mm) measured from the lowest point on the

underside of the countertop.

B. 22

" (560 mm) Minimum

C. 23

" (600 mm) Minimum, measured from narrowest point of opening.

Drain Requirements

� A new drain hose is supplied with your dishwasher. If drain

hose is not long enough, use a drain hose extension with a

maximum length of 12 ft (3.7 m).

� Make sure to connect drain hose to waste tee or disposer inlet

above drain trap in house plumbing and 20" (508 mm)

minimum above the floor. It is recommended that the drain

hose either be looped up and securely fastened to the

underside of the counter or be connected to an air gap.

IMPORTANT: This product is not equipped with a high loop on the

side of the dishwasher. The installer is responsible for adding a

high loop in the adjacent cabinet. A high loop is required if the

dishwasher will drain into a floor drain. This prevents water draw

off from the dishwasher during operation. When the drain is

connected to a sink drain, counter-top air-gap or disposer, the

high loop is generally not required. An check valve internal to the

drain prevents back-flow into the dishwasher.

� Make sure to use an air gap if the drain hose is connected to

house plumbing lower than 20" (508 mm) above subfloor or

floor.

A. Air gap

� If required, the air gap should be installed in accordance with

the air gap installation instructions. When you are connecting

the air gap, a rubber hose (not provided) will be needed to

connect to the waste tee or disposer inlet.

� Use 1/2" (12.7 mm) minimum I.D. drain line fittings.

Water Supply Requirements

� This dishwasher maybe fitted with a smart inlet hose with a

water cut off valve. Do not cut the water inlet hose for any

reason, to install, adapt or shorten.

� This dishwasher has a water heating feature and also requires

a connection to a hot water supply line.

� A hot water line with 20 psi to 120 psi (138 kPa to 827 kPa)

water pressure can be verified by a licensed plumber.

� 120°F (49°C) water at dishwasher

� 3/8" (9.5 mm) O.D. tubing with compression fitting or flexible

braided or non braided water supply line.

� Included water inlet hose with Leak Detection System for some

models.

� Included 3/8" (9.5 mm) Compression x 3/4" (19 mm) Water

inlet adapter (only for models with Leak Detection System).

� If installed in new construction, make sure the house water

supply lines have been flushed prior to connecting the

dishwasher to remove any debris that may exist in the supply

line.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Electrical Requirements

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code,

ANSI/NFPA 70 - latest edition, and all local codes and ordinances.

For a fee, a copy of the above code standards can be obtained

from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

You Must Have:

� 120 V, 60 Hz, AC-only, 15 A or 20 A, fused electrical supply.

� Copper wire only.

� A maximum of 2 field wiring supply conductors (12 AWG

largest size) plus 1 grounding conductor are permitted in the

terminal box.

� An included junction box for electrical connection.

We Recommend:

� Install the dishwasher on a circuit with appropriate interrupter

per your local code. The dishwasher is compatible with time

delay fuses, standard circuit breakers, and GFCI and AFCI

circuit breakers.

Circuit Requirement:

� The dishwasher may be installed on the same circuit as a

garbage disposal providing that the branch circuit cannot

exceed rated circuit load and must comply with all governing

codes and regulations such as but not limited to National

Electrical Code, ANSI/NFPA 70 - latest edition.

� No electrical connections other than the dishwasher power

and ground connections can be made inside of the dishwasher

junction box.

If Connecting Dishwasher with a Power Cord:

� Use a UL-listed power cord kit

marked for use with dishwasher. See

the “Tools and Parts” section for part

details.

� Plug into a grounded 3-prong outlet.

Outlet must meet all local codes and

ordinances.

If Connecting Dishwasher with Direct Wiring:

� Use flexible, armored, or nonmetallic

sheathed copper wire with grounding

wire that meets the wiring

requirements for your home and

local codes and ordinances.

� Use only the supplied plastic cable fittings for flexible and

non-metallic sheathed wiring (Romex, etc.). Do not use

metallic strain reliefs for these wire constructions.

� Use a UL-listed/CSA-approved metallic strain relief for

armored cable installations (21 mm diameter).

INSTALLATION INSTRUCTIONS

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

You Need To:

� Slowly open the dishwasher door while someone grasps the

rear of the dishwasher. Remove shipping materials. Place

included parts and literature aside in a safe place for later.

Close dishwasher door until latched.

A. Cardboard box containing the Accessories

B. Cardboard tube containing the Handle (on some models)

C. 3/8" to 3/4" (9.5 mm to 19 mm) Water Inlet Adapter

D. Assembly accessories

E. Junction box

IMPORTANT: Do not throw away the Cardboard box. It

contains installation materials inside.

NOTE: Each dishwasher is tested at the factory and may

contain some residual water in the tub as a result of the test.

� Observe all governing codes and ordinances.

� Install this dishwasher as specified in these instructions.

� The dishwasher must be installed to meet all electrical and

plumbing national and local codes and ordinances.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

� Be sure when installing or moving the appliance that the power

cord is not kinked or damaged.

WARNING: To reduce the risk of electric shock, fire, or

injury to persons, the installer must ensure that the

dishwasher is completely enclosed at the time of installation.

Before You Begin

WARNING

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit

breaker box before installing appliance.

Failure to do so can result in death or electrical shock.

1. Disconnect power

Disconnect electrical power at the fuse box or circuit breaker

box before installing dishwasher.

2. Shut off water supply

Shut off water supply to the dishwasher.

Prepare Cabinet Opening – New

Utilities

NOTE: The electric and water holes may or may not be on the

same cabinet wall. It will depend on the location of water and

electric connections.

3. Drill hole location for Water Supply and Drain

hose (Preferred hole type)

A. 6" (152 mm), minimum height of allowable area from bottom for

utility connections.

B. 1/2" (12.7 mm), Thickness of back cabinet wall.

C. 2

" width x 6

" height (57.20 x 154.40 mm), Allowable area

for utility connections.

D. 1

" (44.4 mm), Diameter of Oval hole for water supply and drain

hose.

E. 3

" (95.3 mm), Height of Oval hole for water supply and drain

hose.

F. 2

" (57.1 mm), Distance between center of Oval hole to the

back of the cabinet wall.

4. Drill hole locations for Water Supply and Drain

hose (Optional hole type)

A. 6" (152 mm), minimum height of allowable area from bottom for

utility connections.

B. 1/2" (12.7 mm), Thickness of back cabinet wall.

C. 3

" width x 6" height (88.9 x 152.4 mm), Allowable area for

utility connections.

D. 1

" (38.1 mm), Diameter for drain hose hole.

E. 3

" (88.9 mm), Diameter for water supply hose hole.

F. 2

" (57.1 mm), Distance between center of water supply hose

hole to the back of the cabinet wall.

G. 1

" (31.7 mm), Distance between center of Drain hose hole to

the back of the cabinet wall.

5. Drill location for Electrical conduit hole

A. 6" (152 mm), minimum height of allowable area from bottom for

utility connections.

B. 1/2" (12.7 mm), Thickness of back cabinet wall.

C. 1

" width x 12" height (38.1 x 304.8 mm), Allowable area for

utility connections.

D. 1

" (38.1 mm), Diameter for Electrical conduit hole.

E. 1

" (31.7 mm), Distance between center of Electrical conduit

hole to the back of the cabinet wall.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

6. Sand holes smooth

A. Wood cabinet

B. Metal cabinet

Wood cabinet: Sand the hole until smooth.

Metal cabinet: Cover edges of hole with grommet (corrugated

tubing) included with installation materials inside the

dishwasher. Cut length to match hole perimeter.

Install Moisture Barrier

(Recommended for Wood

Countertops)

Moisture barrier/Wood shims

A. Install wood shims

B. Moisture barrier

Make sure the area under the countertop is clean and dry for

installation of the moisture barrier. Remove the backing of the

moisture barrier and apply to underside of the countertop along

the front edge of the counter. Trim the moisture barrier as

required.

NOTE: Install wood shims if side anchoring and the gap between

sides of the dishwasher are greater than 1/2" (12.7 mm) on each

side or are greater than the length of the anchor screws.

7. Built-up floors – add shims as needed

Built-up floors: If the kitchen floor is higher than the cabinet

opening’s floor—for example, the kitchen floor tile does not

extend into the cabinet opening—add shims, as needed, in

the area shown to bring the dishwasher up to 34" (864 mm)

below the countertop.

NOTE: Shims must be securely attached to floor to avoid

movement when the dishwasher is in use.

Prepare Dishwasher

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

Remove Access and Toe Panels

8. Access panel

Using a 1/4" (6.35 mm) nut driver or Phillips screwdriver,

remove 4 screws attaching Access panel to dishwasher.

Slowly lift and remove the Access panel from the hooks of

dishwasher.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

9. Toe panel

After removing the access panel remove the toe panel.

10. Measure cabinet opening

There is a leveling system on the front of the base carrier.

Once the dishwasher is within the cabinet space, use the

leveling adjuster to adjust the dishwasher up to the height of

the cabinet.

Adjust both front and back leveling legs to the same height.

Connect Water Line to Fill Valve

The dishwasher may come with the inlet hose already attached

with a threaded connection. It needs to be connected to the inlet

end on the house connection.

11. Leak Detection System Hose (on some

models)

Use the Leak Detection System hose with included 3/8"

(9.5 mm) to 3/4" (19 mm) water inlet adapter.

12. Add 3/8" (9.5 mm) to 3/4" (19 mm) water inlet

adapter to the Leak Detection System Hose

(on some models)

Connect the 3/8" (9.5 mm) compression fitting of the water

inlet adapter to the water supply line and attach the 3/4"

(19 mm) connection to the Leak Detection System hose .

13. Accessory inlet hose

See the “Tools and Parts” section at the front of the guide for

part details and order. Connect the 3/8" (9.5 mm)

compression fitting to the water supply line and Attach the

3/4" (19 mm) elbow fitting connection to the dishwasher

facing upward as shown above. Confirm the flexible braided

or non braided line is long enough to reach the house water

connection. If the hose is not long enough, have a plumber

install a supply valve closer to the dishwasher.

If a Drain Hose Extension is

Required

14. Slide clamp onto connector

A. Green clamp

B. Rubber drain hose

connector

C. Stop

D. Drain hose stop

E. Drain hose

Using pliers, squeeze open the green drain hose clamp, and

slide it onto the connector between stops.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Install Door Handle (on some

models)

15. Install Door Handle

A. Cardboard box containing the Accessories

B. Cardboard tube containing the Door Handle (on some models)

A. Setscrew (in the bottom of the handle)

B. Hex key

C. Handle

D. Mounting stud

IMPORTANT: Do not scratch the front panel during this

procedure. If door panel has a protective film, peel film back

past the point of the handle studs before installing handle.

Handle is easiest to install while unit is on its back.

Remove the door handle and hex key from the packaging.

Setscrews are already installed in the handle. Place handle

on mounting studs with the setscrews facing towards the

bottom of dishwasher. Push the door handle tightly against

the door. Insert the short end of the hex key into the

setscrews. Tighten the setscrews 1/4 turn past snug.

Retain hex key with Owner’s Manual.

Place Dishwasher in Cabinet

Refer to the section “Electrical Connection” in this Owner’s

Manual for connecting to the power supply before placing the

dishwasher in the cabinet.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

NOTE: Route water supply, drain hose, and power cord out the

rear of the dishwasher.

16. Move dishwasher close to cabinet opening

A. Water line

B. Junction box cable

C. Drain hose

Route the utilities through the holes in the cabinet and pull

the slack out at the same time as the dishwasher is pushed

into the cabinet.

NOTE: Route electrical lines only through the electrical

conduit hole that was previously sanded or protected by a

grommet.

17. Adjust side spacers

Measure the top and bottom width of opening of the frame

less cabinet. Remove and adjust the 4 included dishwasher

spacers, by turning 90 degrees, and removing with a slotted

screwdriver. Each spacer has 3 positions.

NOTE: If the cabinets are not frame less, additional spacers

will be required (included) and need to be applied by the

installer.

Types of Cabinets Types of Attachment

Frame less cabinets Plastic spacers

Face frame cabinets Metal brackets

See section “Secure Dishwasher in Cabinet Opening” in this

Owner’s Manual for Securing dishwasher with different types

of cabinets.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

18. Move Dishwasher into final position

19. Place foam insulation pad below the

dishwasher (on some models)

After pushing the dishwasher in the cabinet opening, adjust

the leveling feet to standard height of 33

" (860 mm) and

up. Then take the floor insulation pad and slide it from the

front (gap between the floor & the drip tray).

The floor pad is designed to go around the leveling legs.

20. Pull slack from utilities

NOTE: Pull slack out of utilities at the same time the

dishwasher is pushed into the cabinet opening to avoid any

kinks.

Custom Panel Installation (on some

models)

Custom Panel Dimension

Make sure that the custom panel is as per the recommended

dimensions. See below image for the recommended dimensions.

A. 23

" (598 mm)

B. 28

"-30" (720-762 mm)

C. 5/8"-1" (16-25 mm)

A customer supplied door panel must weigh no more than 16 lbs

(7.3 kg) with the handle (together). And must be made to specific

dimensions as given above. It is recommended that a cabinet

maker cut the custom panel because of the precise dimensions

needed.

NOTE: The handle for the custom panel is not included.

Custom Panel Installation steps

1. In an area that is flat and clear of debris, place down a blanket

as a work surface.

2. Attach the custom panel handle as you would any other

cabinet handle. Be sure to protect the finished surface with

painters tape when preparing and recessing the rear panel to

conceal attachment hardware.

3. Install the custom hardware handle(s) on the front of the

custom panel, inside dotted line as shown below

A. 6" (152.4 mm)

IMPORTANT: If the handle is attached from the back of the

custom panel, the screw holes should be countersunk for the

screw heads to be flush with the panel. If the handle is

attached to the front of the custom panel, the screw lengths

cannot exceed the panel thickness.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

4. Place the custom panel with the face side down on the

blanket, and note the planned top and bottom of the panel if

applicable.

A. 23

" (600 mm)

B. 22

" (560 mm)

C. 2

" (65 mm)

5. Using a tape measure, measure the top, center and bottom

width of the panel, and mark the center location with either the

edge of a tape piece or with a fine point pencil.

6. Using the straight edge draw a line connecting all the marked

center lines so that the center of the panel is identified.

7. Using the provided template, align the centerline of the

template with the center line of the door.

Awl Center punch

8. Using a center punch or awl, mark the 2 locations on the

template to be used for attaching the door studs. Remove the

template. Attach the 2 door studs to custom panel using the

included screws.

A. 3.5 mm x 18 mm Phillips head screw (2)

B. #2 Phillips screwdriver

C. Studs

9. Attach double sided adhesive to the door panel in the lower

half, to temporarily aid in door alignment. These pieces of

adhesive can be removed later after getting all the holes

perfectly aligned.

Double sided adhesive

10. Insert one of the wood blocks from the packaging across the

door opening to prop the door slightly open.

11. Align the two door studs to the referenced tracks on the door,

lifting up the door until the top panel is flush with the top of the

dishwasher door.

12. While holding the alignment, press on the lower section of the

door, to allow the double sided tape to grab and hold your

alignment.

13. If this process needs adjusting, Use a plastic putty knife

between the panel and the door to relieve the double sided

tape and free the panel.

14. Open the door and panel together to the fully open position,

making sure the panel has not shifted.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

15. Consider the material choice of the custom panel and attach

the 1st of the 4 included door panel screws using a Phillips

screwdriver. Check to ensure the door panel is still aligned.

Repeat the screw installation for the 2

hole.

A. 4 x 38 mm Phillips head screw (4)

B. #2 Phillips screwdriver

C. Custom panel

16. Check to ensure the door panel is still aligned.

17. Repeat the screw installation for the last 2 screws.

18. If desired, remove the screws and the panel to remove the

temporary double sided tape.

19. If the door to cabinet gaps are not even, make an adjustment

to the dishwasher by loosening all 4 screws mounted to the

adjacent cabinets. Make the position adjustment.

20. Retighten all 4 screws mounted to the adjacent cabinets. All

screws need to be tight to prevent the dishwasher from

moving.

Electrical Connection

If house wiring does not reach into the adjacent cabinet to the

dishwasher junction box mounting location, the house wiring will

first need to be corrected by a qualified electrician in conformance

with the National Electrical Code, ANSI/NFPA 70 - latest edition,

and all local codes and ordinances.

WARNING

Fire Hazard

Use only the junction box supplied with the product

when making electrical connections.

Do not bypass the junction box.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Connect wires together inside the junction box using the

supplied wire nuts.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Direct Wire Connection

1. Route the junction box cable from the dishwasher through the

electrical conduit hole in the cabinet wall. Also route the home

wiring through the same hole as shown below.

A. Junction box cable

B. Junction box

C. Cable fittings (2)

D. Home wiring

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

2. Refer to “Junction Box Assembly” section of this Owner’s

Manual to attach cable fitting to the home wiring and its

assembly.

3. After the complete assembly of Junction box with home wiring,

Secure the junction box to the back of the cabinet wall using

four screws (not provided). Be sure to avoid driving screws

into utility lines possibly located in the wall behind the junction

box.

Power Cord Connection

1. Use power cord kit (sold separately per Whirlpool Part

Number W11670634) and Junction box assembly (included)

for connecting the dishwasher to the power supply as shown

below. The power cord kit includes a straight plug that is

recommended for most installations.

NOTE: To ease some installations, a power cord with a right

angle plug is also available per Whirlpool Part Number

W11645183.

A. Junction box cable

B. Junction box

C. Cable fittings (2)

D. Power cord

IMPORTANT: Do not plug cord into an outlet until instructed to

do so.

2. Refer to “Junction Box Assembly” section of this Owner’s

Manual to attach cable fitting to the power cord and its

assembly.

3. After complete assembly of Junction box with Power cord,

Secure the junction box to the back of the cabinet wall using

four screws (not provided). Be sure to avoid driving screws

into utility lines possibly located in the wall behind the junction

box.

Junction Box Assembly

1. The junction box comes in a plastic bag located inside a

cardboard box in the lower rack of the dishwasher (previously

removed at the beginning of the installation process).

DANGER

Electrical Shock Hazard

Disconnect power before servicing.

Fully assemble cable fittings.

Place all wiring inside junction box.

Replace cover before reconnecting power.

Failure to do so can result in death, fire, or electrical

shock.

2. Route the junction box cable from the dishwasher through the

electrical conduit hole in the cabinet wall.

3. Use a #2 Phillips screwdriver to remove the Junction box lid

from the junction box (4 screws).

4. Remove the plastic bag containing cable fittings and wire nuts

from the inside of the junction box. Take out the cable fittings

and wire nuts from plastic bag.

A. Junction box base

B. Cable fittings (2)

C. Wire nuts (3)

D. Junction box lid

E. Screws (4)

5. Remove the mounting nuts from cable fittings as shown

below.

A. Elongated (strain relief) nut

B. Strain relief body

C. Mounting nut

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

6. Attach one cable fitting to the junction box cable from the

dishwasher paying thorough attention to the orientation (see

below figure). The cable fitting shall tighten against the

secondary insulation (PVC jacket).

A. 0.25" (6.35 mm) minimum

Use wrench and/or pliers to fully tighten the elongated (strain

relief) nut against the strain relief body.

7. For Direct (home) wire connection (12-2/14-2 non-metallic

sheathed/Romex), Strip jacket insulation of the home wire to

expose the wires to the length of 5

" (129.3 mm) as shown

below. Strip each wire end by 0.75" (19 mm). Attach the

second cable fitting to home wiring paying attention to the

orientation (see below figure). Use wrench and/or pliers to

fully tighten the elongated (strain relief) nut against the strain

relief body.

A. 3

" (95 mm)

B. 0.75" (19 mm)

C. 0.25" (6.35 mm) minimum

8. For power cord connection, attach the second cable fitting to

the power cord paying attention to the orientation (see below

figure). Use wrench and/or pliers to fully tighten the elongated

(strain relief) nut against the strain relief body.

A. 0.25" (6.35 mm) minimum

NOTE: Non-metallic sheathed wire is for direct wire

connection only.

9. Route wire ends into the junction box through the round holes

on the sides. Securely attach the cable fittings to the junction

box using plastic mounting nuts supplied with the cable

fittings. Hand tighten the mounting nuts to the cable fittings

and then use a crescent wrench to tighten another 1/4 turn.

Use a second wrench or pliers to secure the cable fitting body

when tightening the mounting nut.

10. Connect wires together inside the junction box using the

supplied wire nuts. Connect wires of the same color together

(black to black, white to white, and bare/green to green).

NOTE: Do not pre-twist wires before making connections.

Wiring configuration

Home Wire or

Power Cord

Junction Box

Cable

white

black

bare/green

green

11. To apply a wire nut, hold the stripped/bare ends of wires

parallel to each other with their ends aligned. Firmly push

wires into a wire nut and twist clockwise until secure (the

insulated wires outside the connector begin to twist). Gently

tug on each wire making sure they are secure.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

12. Re-attach the junction box lid using a #2 Phillips screwdriver.

Ensure that wires are not being pinched between the lid and

base of the junction box. Attach Junction box lid with the 4

screws removed in step 3 and ensure lid is fully closed and

snugly attached to base.

A. Junction box cable

B. Power cord or Home wiring

C. Wire nuts (3)

D. Junction box lid

E. Screws (4)

F. Cable fittings (2)

G. Junction box base

Final Installation Check

21. Open and close door

22. Align Dishwasher Flush to Cabinet

Align dishwasher flush to cabinet.

23. Check for plumb and adjust legs if needed

A. 5/16" (8 mm) nut drivers or hexsockets

B. Pliers - Adjustable upto 2" (5.0 cm)

C. Small level

Use an adjustable wrench to adjust the front feet and a 5/16"

(8 mm) socket to adjust the rear foot. Raise the dishwasher

to 1/8" (3 mm) of the counter top. Check that the dishwasher

is centered from left to right in the opening. If needed, adjust

the leveling legs until the dishwasher is plumb.

Helpful Tip: If the front leveling feet are hard to adjust,

protect the customer's floor and use an adjustable wrench.

Or alternately, use of 2 or more air shims to temporarily lift

the front of the dishwasher.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Secure Dishwasher in Cabinet

Opening

24. Double-check dishwasher alignment in

cabinet opening

Check that dishwasher is still level front to back and side to

side in the cabinet opening.

Open dishwasher door and place towel over pump assembly

and spray arm of dishwasher. For some models, you may

have to remove lower dish rack. This will keep screws from

falling into pump area when you are securing dishwasher to

countertop or cabinet.

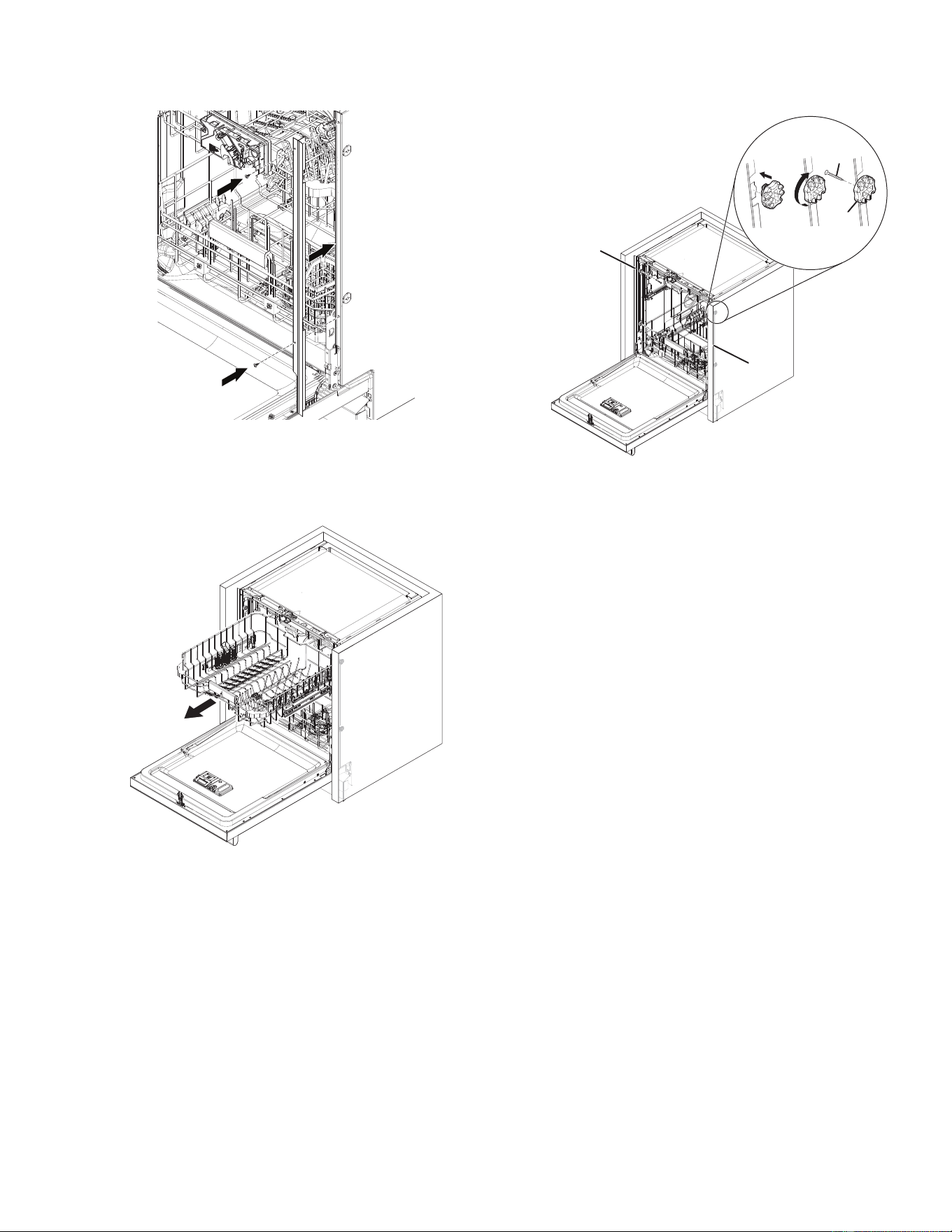

25. Side Gap Covers

1. Remove the Side Gap Covers from the 2

level rack of

the dishwasher.

2. Remove the four screw from dishwasher.

3. Position the Side Gap Cover as shown below and make

sure to install the top screw first and the bottom screw at

last.

4. Repeat above step to install the other Side Gap Cover to

the dishwasher.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

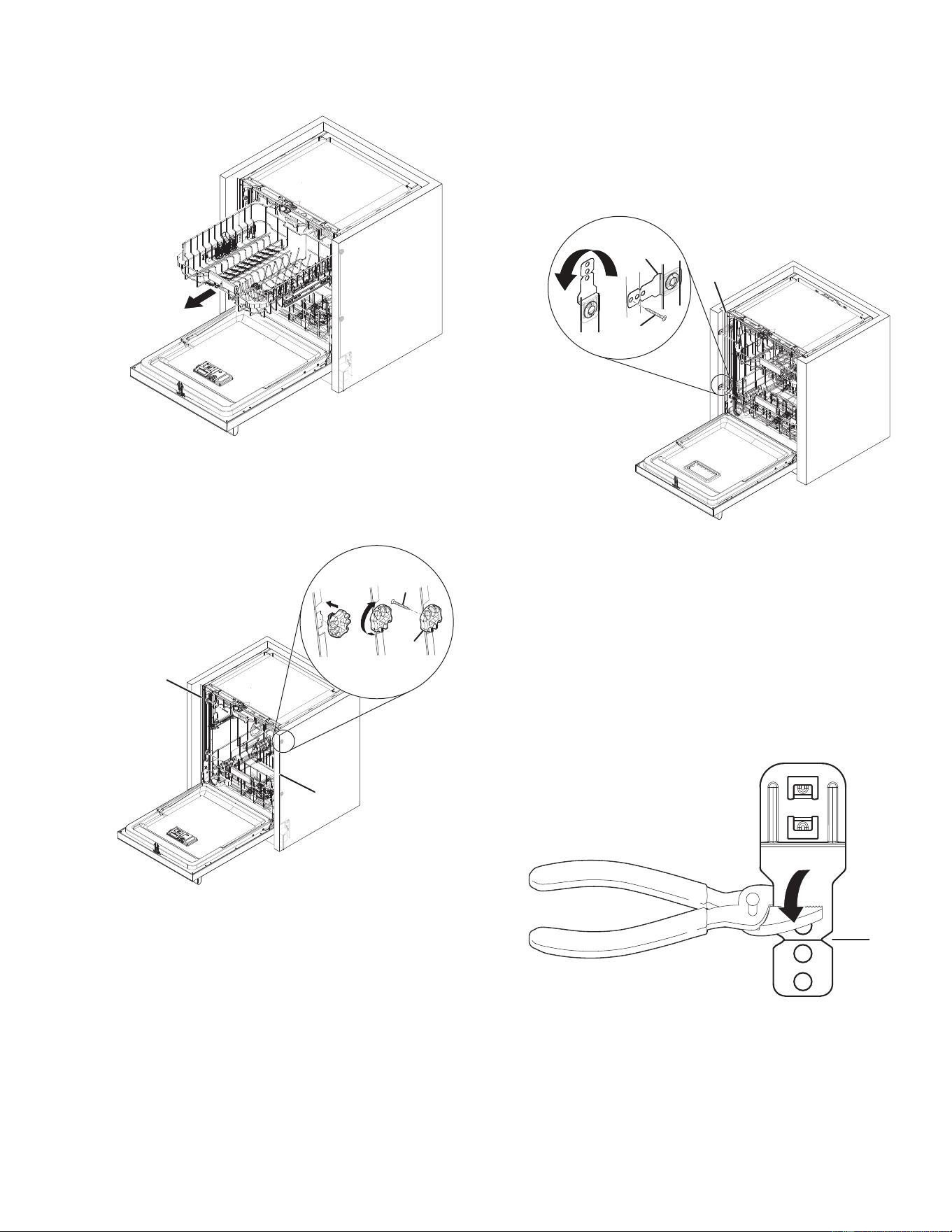

26. For Frame less Cabinets

1. Remove upper rack for easier access.

2. Use four Thick plastic (included) spacers between

cabinet wall and the side wall panels of the dishwasher.

3. Each spacers has three positions depending on the gap

available, insert the spacer into the side panel of the

dishwasher and turn the spacer by 90 degrees.

A. 3.5 mm x 18 mm

Phillips-head screws (4)

B. Thick plastic spacers (4)

C. Side gap covers (2)

4. Once the spacers are locked into the position. Secure the

dishwasher to cabinet with four 3.5 mm x 18 mm

Phillips-head screws (included).

NOTES:

� The dishwasher must be secured to keep it from shifting

when the door is opened or closed.

� Do not drop screws into bottom of dishwasher.

27. For Face Frame Cabinets

1. Use four Metal brackets (included) between Face frame

and the side wall panels of the dishwasher.

2. Each bracket needs to be inserted into the slots at the

side panel of the dishwasher and turn the brackets by 90

degrees towards the cabinet opening.

3. Once the spacers are locked into position, Secure the

dishwasher to cabinet with four 3.5 mm x 18 mm

Phillips-head screws (included).

A. 3.5 mm x 18 mm

Phillips-head screws (4)

B. Metal brackets (4)

C. Side gap covers (2)

NOTES:

� The dishwasher must be secured to keep it from shifting

when the door is opened or closed.

� Do not drop screws into bottom of dishwasher.

28. Break end of the brackets

Depending on the depth of the gap between dishwasher and

the face of the frame, Break off the end of the brackets along

the scored line using pliers to adjust the required length of

the bracket. Use sandpaper to smooth any burrs.

A. Score line

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

29. Check inner spacing

Open door and check that space between dishwasher

cabinet opening and tub is equal on both sides. If spacing is

not equal, loosen bracket screws and shift tub. Tighten

bracket screws.

Choose Anchor Attachment Method

IMPORTANT: The dishwasher must be secured to the cabinet as

one of the final steps. Prepare the dishwasher for this by attaching

the dishwasher to the cabinets using at least 4 of the 6 available

screw holes.

30. Cabinet Attachment:

A. #3.5 x 18 mm screws (4) for Cabinet mount

B. #2 Phillips screwdriver

Remove the short screws from the package and insert them

into four of the six mounting holes provided. Using a Phillips

head screw driver, screw them into the cabinet. If longer

screws are needed, the installer will need to provide.

Connect Water Line to House

Shutoff Valve

31. Attach water supply line

Attach the water supply line (flexible braided line) to the hot

water line using a connection configuration that is in

compliance with local codes and ordinances. The water

supply to the dishwasher should have a manual shutoff valve

located under the sink.

Connect Drain Hose

32. Connect drain hose

Connect drain hose to waste tee or waste disposer using one

of the following options:

� Option A: Waste disposer – no air gap

� Option B: No waste disposer – no air gap

� Option C: Waste disposer – with air gap

� Option D: No waste disposer – with air gap

IMPORTANT: The drain hose connection of the disposer or a

waste tee must be made before the drain trap and at least

20" (508 mm) above the floor where the dishwasher will be

installed.

Helpful Tip: To reduce vibration of the hose, keep the hose

away from the floor.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Option A: Waste disposer – no air gap

A. Disposer inlet

B. Drain trap

C. Drain hose

D. Drain hose clamp (red

color)

Helpful Tip: Remove disposer knockout plug.

1. Fit rubber end (A) of drain hose to waste tee and cut if

needed.

A. Two cut lines

NOTE: Do not cut ribbed section.

2. Using a hammer and screwdriver, knock plug into disposer.

3. Use needle-nose pliers to remove plug.

4. Attach drain hose to disposer inlet with drain hose clamp (red

color) (provided). Use pliers to squeeze clamp open and move

into position.

Option B: No waste disposer – no air gap

A. Waste tee

B. Drain trap

C. Drain hose

D. Drain hose clamp (red

color)

1. Fit rubber end (A) of drain hose to waste tee and cut if

needed.

A. Two cut lines

NOTE: Do not cut ribbed section.

2. Attach rubber end of drain hose to waste tee with a drain hose

clamp (red color) (provided). Use pliers to squeeze clamp

open and move into position. If the drain hose was cut, use a

" to 2" (38 mm to 50 mm) screw-type clamp (not provided).

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Option C: Waste disposer – with air gap

A. Screw-type clamps

B. Disposer inlet

C. Drain trap

D. Drain hose

E. Rubber hose connector

F. Drain hose clamp (red

color)

G. Air gap

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Connect rubber end (A) of drain hose to air gap and cut if

needed.

A. Two cut lines

NOTE: Do not cut ribbed section.

4. Attach drain hose to air gap with drain hose clamp (red color)

(provided). Use pliers to squeeze clamp open and move into

position. If the drain hose was cut, use a 1

” to 2" (38 mm to

50 mm)screw-type clamp (not provided).

5. Use a rubber hose (not provided) with screw-type clamps (not

provided) to connect from air gap to disposer inlet.

Option D: No waste disposer – with air gap

A. Screw-type clamps

B. Waste tee

C. Drain trap

D. Drain hose

E. Rubber hose connector

F. Drain hose clamp (red

color)

G. Air gap

1. Connect rubber end (A) of drain hose to air gap and cut if

needed.

A. Two cut lines

NOTE: Do not cut ribbed section.

2. Attach drain hose to air gap with drain hose clamp (red color)

(provided). Use pliers to squeeze clamp open and move into

position. If the drain hose was cut, use a 1

" to 2" (38 mm to

50 mm) screw-type clamp (not provided).

3. Use a rubber hose (not provided) with screw-type clamps (not

provided) to connect from waste tee to air gap.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Complete Installation

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

33. Power supply cord – Plug into a grounded 3

prong outlet

A. Junction box cable

B. Junction box

C. Cable fittings (2)

D. Power cord

Plug into a grounded 3-prong outlet.

34. Reconnect power

Reconnect electrical power at the fuse box or circuit breaker

box.

NOTE: With the access panel off, start the dishwasher and

allow it to complete the shortest wash cycle. After the first

2 minutes, unlatch door, wait 5 seconds, and then open door.

Check that there is water in the bottom of the dishwasher tub.

Check that dishwasher is working properly.

Install Access Panel

35. Install the toe panel

Install the toe panel as shown in the above image.

36. Check toe panel edge

Check that the lower edge of the toe panel touches the floor.

Adjust if necessary.

IMPORTANT: If there is visible gap to the floor after installing

the toe panel, replace it with alternate (tall) toe panel

supplied with dishwasher, shipped at the back of the

dishwasher.

37. Install access panels

Place the access panel against dishwasher legs. Using a

Phillips screwdriver or 1/4" nut driver, reinstall the screws

through the holes in the access panel.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

38. Tighten screws

Tighten access panel screws.

T-Gasket Installation (on some

models)

If an installer will be using a custom access panel to be mounted

on top of the unit's access panel and if the installer chooses to

cover the seam gap then the T-Gasket bottom could be attached

between the custom front panel & the access panel.

Custom access panel can be attached to the top of the

dishwasher access panel. Installer can use T-Gasket to fill the gap

between custom access panel and custom panel door (as shown

below).

A. T-Gasket

B. Polybag

C. 3/16" (5 mm)

D. Custom Access Panel

E. Custom Panel Door

1. Remove the adhesive strips from the T-Gasket and attach it to

the top surface of custom access panel. Start along the left or

right edge and continue along that edge.

2. Using a paper towel or cloth, press along the front surface of

the T-Gasket to ensure it is flushed well.

Check Operation

� Read the dishwasher Quick Start Guide that came with your

dishwasher.

� Check that all parts have been installed and no steps were

skipped.

If the dishwasher is not working properly, disconnect power or

unplug dishwasher and refer to the “If Dishwasher Does Not

Operate” section.

If Dishwasher Does Not Operate

First try the solutions suggested here to possibly avoid the cost of

a service call.

� Has the circuit breaker tripped or the house fuse blown?

� Is the door closed tightly and latched?

� Has the cycle been set correctly to start the dishwasher?

� Is the water turned on?

If none of these possible solutions work, refer to the contact

information referenced in your Quick Start Guide.

Additional Tips

Expect longer wash times. Your new dishwasher will average

2–5 hours per load but use nearly 40% less energy than older

models. Designed with a low-wattage, low-energy-consumption

motor, your dishwasher washes longer to ensure exceptional

cleaning. Certain models are equipped with an optical water

sensor, so the first cycle will run longer to calibrate the optical

sensor. Selecting certain options could increase cycle time past

3.5 hours.

Rinse aid is necessary for good drying results:

This dishwasher is designed to be used with rinse aid for good

drying performance and controlling hard-water-deposit buildup.

Energy-efficient dishwashers use less water and energy, so they

depend on the water sheeting action of rinse aid for good drying

performance.

Start/Resume light may flash:

When pressing Start/Resume, you must make sure the door is

closed within 4 seconds. If you do not close the door within

4 seconds, the Start/Resume light will flash until you press it

again. (You must also do this when adding a dish during the

middle of a cycle.)

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

SÉCURITÉ DU LAVE-VAISSELLE

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. S’assurer de toujours lire tous

les messages de sécurité et de s’y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Vous courez un risque de décès ou de blessures graves si

vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Lors de l’utilisation du lave-vaisselle, il convient d’observer certaines précautions fondamentales, dont :

� Lire toutes les instructions avant d’utiliser le lave-vaisselle.

� Utiliser le lave-vaisselle uniquement pour laver de la

vaisselle.

� Utiliser seulement des détergents et agents mouillants

recommandés pour les lave-vaisselle. Garder ces produits

hors de la portée des enfants.

� Lors du chargement d’articles à laver :

1. Placer les articles coupants pour qu’ils ne risquent pas

d’endommager le joint de la porte; et

2. Placer les couteaux, la poignée vers le haut, pour

réduire les risques de blessure.

� Ne pas laver d’articles en plastique, sauf s’il est indiqué

« lavable au lave-vaisselle » ou une mention équivalente.

Pour les articles en plastique qui ne sont pas ainsi

identifiés, vérifier les recommandations du fabricant.

� Ne pas toucher les éléments chauffants pendant ou

immédiatement après l’utilisation.

� Ne pas mettre en marche le lave-vaisselle si un panneau

de l’enceinte n’est pas correctement installé.

� Ne pas effectuer d’intervention non autorisée sur les

commandes.

� Ne pas abuser de, s’asseoir sur ou se mettre debout sur la

porte, ou les paniers à vaisselle du lave-vaisselle.

� Pour réduire les risques de blessure, ne pas laisser les

enfants jouer dans ou près d’un lave-vaisselle.

� Dans certaines conditions, un système d’eau chaude qui

n’a pas été utilisé depuis 2 semaines ou plus peut produire

de l’hydrogène. L’HYDROGÈNE EST UN GAZ EXPLOSIF.

Si le système d’eau chaude est resté inutilisé pendant une

telle période, ouvrir tous les robinets d’eau chaude et

laisser l’eau s’en écouler pendant plusieurs minutes avant

d’utiliser le lave-vaisselle. Ceci libérera toute accumulation

d’hydrogène. Le gaz est inflammable : ne pas fumer ou

utiliser une flamme nue durant cette période.

� Enlever la porte du compartiment de lavage lorsqu’on

cesse d’utiliser un vieux lave-vaisselle ou qu’on le jette.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., des pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

CONSERVER CES INSTRUCTIONS

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon d’alimentation :

Cet appareil doit être relié à la terre. En cas d’anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de

décharge électrique en offrant au courant électrique un itinéraire d’évacuation de moindre résistance. L’appareil est doté d’un cordon

électrique comportant un conducteur de mise à la terre d’équipement et une fiche de branchement de liaison à la terre. La fiche doit

être branchée à une prise de courant appropriée, bien installée et reliée à la terre conformément à tous les codes et règlements

locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l’équipement peut causer un risque de

décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l’appareil, consulter un électricien ou un technicien

d’entretien qualifié.

Ne pas modifier la fiche fournie avec l’appareil; si elle ne s’adapte pas à la prise, faire installer une prise appropriée par un électricien

qualifié.

Pour un appareil raccordé en permanence :

Cet appareil doit être raccordé à un système de câblage permanent en métal relié à la terre, ou un conducteur de mise à la terre

d’équipement doit être en fonction avec les conducteurs de circuit, et raccordé à la borne de mise à la terre d’équipement ou la

borne sur l’appareil ménager.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit

complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

ENTRETIEN ET RÉPARATION DU

LAVE-VAISSELLE

Instructions d’entretien par

l’utilisateur

Nettoyage de l’extérieur

Nettoyer l’extérieur du lave-vaisselle seulement avec un chiffon

doux et humide et un détergent doux. Si le lave-vaisselle possède

une surface extérieure en acier inoxydable, il se peut que cette

dernière soit recouverte d’une pellicule résistante aux traces de

doigts. Ne pas utiliser de produits nettoyants abrasifs sur la

surface extérieure du lave-vaisselle.

Nettoyage et entretien de l’intérieur

Plusieurs détergents peuvent laisser des taches ou résidus blancs

sur le lave-vaisselle ou à l’intérieur du lave-vaisselle. Avec le

temps, ces résidus peuvent devenir indésirables et nuire au bon

fonctionnement du lave-vaisselle. L’utilisation d’un produit de

nettoyage pour lave-vaisselle comme affresh

✝

Le nettoyant pour

lave-vaisselle peut aider à éliminer les résidus. Une utilisation

mensuelle du nettoyant pour lave-vaisselle affresh

est

recommandé pour aider à entretenir le lave-vaisselle. Suivre les

indications sur l’emballage.

Il est aussi possible d’effectuer un rinçage au vinaigre pour

éliminer les résidus blancs. Cependant, le vinaigre est un acide et

son utilisation trop fréquente pourrait endommager le

lave-vaisselle.

Verser 2 tasses (500 ml) de vinaigre blanc dans un verre ou une

tasse à mesurer lavable au lave-vaisselle et placer le contenant

dans le panier inférieur (ne pas verser le vinaigre dans le fond du

lave-vaisselle). Faire exécuter au lave-vaisselle un programme de

lavage complet avec séchage à l’air ou une option de séchage

économique. Ne pas utiliser de détergent. Le vinaigre se

mélangera à l’eau de lavage.

REMARQUE : Nous recommandons des pastilles ou des sachets

de détergent prémesuré de grande qualité, ainsi que de l’agent de

rinçage pour effectuer le nettoyage du lave-vaisselle et pour une

utilisation quotidienne.

Inspecter et nettoyer le dispositif anti-refoulement, le cas échéant,

si le lave-vaisselle ne se vidange pas correctement.

Pour réduire le risque de dommages matériels

durant les vacances ou une période d’inutilisation

prolongée

� Si l’on n’utilise pas le lave-vaisselle pendant l’été, couper

l’arrivée d’eau et l’alimentation électrique du lave-vaisselle.

� S’assurer que les tuyaux d’alimentation en eau sont protégés

contre le gel. La formation de glace dans les canalisations

d’arrivée d’eau peut entraîner une élévation de la pression en

eau et endommager le lave-vaisselle ou le domicile. La

garantie de l’appareil ne couvre pas les dommages imputables

au gel.

� Lors du remisage du lave-vaisselle pendant l’hiver, éviter tout

dommage lié à l’eau en faisant hivériser le lave-vaisselle par

un fournisseur de services agréé.

Menu de réglages

1. Appuyer sur le bouton « Hi Temp » (température élevée) et le

maintenir enfoncé pendant 5 secondes.

2. Relâcher le bouton « Hi Temp » (température élevée) et

appuyer sur le bouton « Start/Resume »

(mise en marche/reprise) dans les 2 secondes. Si on n’appuie

pas sur le bouton de mise en marche dans les 2 secondes,

l’affichage s’éteindra et il faudra recommencer à l’étape 1.

3. Pour accéder à une fonction autre que le niveau de dureté de

l’eau, appuyer sur le bouton « Normal » pour passer à la

fonction à modifier (niveau du produit de rinçage, niveau

sonore, lumière dans la baignoire, cashère, réinitialisation aux

valeurs d’usine). Consulter le tableau pour savoir ce qui

s’affiche à l’écran pour indiquer ces caractéristiques.

4. Appuyer sur le bouton « Start/Resume »

(mise en marche/reprise) pour sélectionner la caractéristique

et accéder au sous-menu. L’écran changera pour afficher le

réglage actuel de la caractéristique. (Par exemple, si le niveau

sonore a été sélectionné et qu’il n’a jamais été modifié

auparavant, « S1 » s’affichera).

5. Appuyer sur le bouton « Normal » pour modifier la valeur du

réglage de la fonction. (Par exemple, pour désactiver le son,

appuyer sur le bouton « Normal » et « S0 » apparaît sur les

modèles d’affichage).

6. Appuyer sur le bouton « Start/Resume »

(mise en marche/reprise) pour confirmer la nouvelle sélection.

Le nouveau réglage de caractéristique ne sera pas enregistré

si on n’appuie pas sur le bouton « Start/Resume » (mise en

marche/reprise).

Le lave-vaisselle reviendra à l’état d’arrêt après avoir appuyé sur

le bouton Start (mise en marche).

LETTRE

RÉGLAGE

(Caractéristiques variables

selon le modèle)

VALEURS

(Par défaut –

en gras)

Niveau de dureté de l’eau

(voir « RÉGLAGE DE LA

DURETÉ DE L’EAU » et

« TABLEAU DE DURETÉ DE

L’EAU »)

0 │1 │ 2 │ 3 │

4 │ 5

Rinse Aid Level (Niveau

d’agent de rinçage)

(voir « AJUSTEMENT DU

DOSAGE DE L’AIDE AU

RINÇAGE »)

0 │ 1 │ 2 │ 3 │

4 │ 5 │ 6

✝affresh

est une marque déposée de Whirlpool, U.S.A.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

LETTRE

RÉGLAGE

(Caractéristiques variables

selon le modèle)

VALEURS

(Par défaut –

en gras)

Son

« 1 » = marche, « 0 » = arrêt

1 │ 0

Éclairage dans la cuve

(sur certains modèles)

« 1 » = marche, « 0 » = arrêt

1 │ 0

Mode cachère

« 1 » = marche, « 0 » = arrêt

1 │ 0

Affichage au plancher

(sur certains modèles)

« 1 » = marche, « 0 » = arrêt

1 │ 0

Réglages d’usine

Appuyer sur START/Pause

(mise en marche/pause) pour

rétablir les valeurs d’usine par

défaut de tous les paramètres

inclus dans le menu des

paramètres.

–

REMARQUE : Consulter le guide des programmes en ligne pour

obtenir des informations complètes sur les programmes et les

réglages.

Système d’adoucisseur d’eau

IMPORTANT : Si l’eau est dure (plus de 15 grains) et qu’il n’y a

pas d’adoucisseur d’eau au domicile, l’adoucisseur d’eau et

l’élément chauffant peuvent être endommagés par l’accumulation

de calcaire. Dans un tel cas d’eau dure, il convient d’utiliser

l’adoucisseur d’eau du lave-vaisselle.

L’adoucisseur d’eau réduit la dureté de l’eau, réduisant ainsi

l’accumulation de calcium sur l’élément chauffant, à l’intérieur du

lave-vaisselle et sur la vaisselle. L’eau douce permet également à

votre détergent de fonctionner plus efficacement. Ce système se

régénère à l’aide de sel, il est donc nécessaire de maintenir le

réservoir de sel rempli. Le processus de régénération se produit

au besoin au cours d’un programme pour maintenir le bon

fonctionnement de l’adoucisseur d’eau. La fréquence de

régénération dépend du réglage du niveau de dureté de l’eau. Le

système d’adoucissement de l’eau est « désactivé » par défaut en

usine. Si l’adoucisseur d’eau doit être utilisé, le système doit être

« activé » en sélectionnant un niveau de dureté de l’eau à l’aide

du menu de réglage. Voir le tableau de réglage de la dureté de

l’eau.

Réglage de la dureté de l’eau

Déterminer la dureté de l’eau en obtenant des informations dans

un rapport sur la qualité de l’eau de votre fournisseur d’eau ou en

achetant une trousse d’analyse de la dureté de l’eau dans une

quincaillerie.

Le système d’adoucissement de l’eau est désactivé en usine

(réglage de dureté « 0 »). Pour activer l’adoucisseur d’eau, il faut

régler le niveau de dureté de l’eau dans le « SETTING MENU »

(menu réglage) en utilisant la valeur de réglage de dureté du

« TABLEAU DE NIVEAU DE DURETÉ DE L’EAU » suivant. Une

fois le système activé, le réservoir de sel doit être rempli avec du

sel spécial pour adoucisseur d’eau et de l’eau.

Niveau de dureté de l’eau

Dureté Grains par gallon

(gpg)

Parties par million

(ppm)

Adoucisseur d’eau désactivé (réglage

d’usine)

0-6 0-100

6-12 100-200

12-18 200-300

18-36 300-600

>36 >600

Remplissage du réservoir de sel

Le réservoir de sel est situé dans la partie inférieure du

lave-vaisselle (sous le panier inférieur sur le côté gauche). Une

fois que le système d’adoucissement de l’eau activé, il faut remplir

le réservoir avec du sel d’adoucissement pour lave-vaisselle et de

l’eau. Au fur et à mesure que la réserve de sel est épuisée par les

régénérations successives du système, un témoin de manque de

sel s’allume sur le panneau de commande, indiquant qu’il est

temps de remplir le réservoir de sel. Une fois le sel rempli, le

témoin s’éteint.

1. Retirer le panier inférieur et dévisser le bouchon du réservoir

(en tournant le bouchon dans le sens inverse des aiguilles

d’une montre).

2. Placer un entonnoir (fourni avec le lave-vaisselle) et remplir le

réservoir de sel jusqu’au bord (environ 0,5 kg); il n’est pas rare

qu’un peu d’eau s’écoule.

3. S’il s’agit du premier remplissage du réservoir, il est

également nécessaire de remplir le réservoir d’eau après

l’avoir rempli de sel. Lors du remplissage de sel, il n’est pas

nécessaire d’ajouter de l’eau.

4. Retirer l’entonnoir et essuyer tout résidu de sel sur l’ouverture.

S’assurer que le bouchon est bien vissé afin qu’aucun

détergent ou aliment ne puisse pénétrer dans le réservoir

pendant l’utilisation du lave-vaisselle (cela pourrait

endommager l’adoucisseur d’eau de manière irrémédiable).

IMPORTANT : Effectuer un programme après chaque

remplissage du réservoir de sel afin d’éviter la corrosion.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Nettoyage des filtres

Il est très facile de retirer et d’entretenir les filtres. Le tableau

ci-dessous indique la fréquence de nettoyage recommandée.

Intervalles recommandés pour le nettoyage du filtre

Nombre de

charges par

semaine

Si les plats

ne sont que

grattés

avant le

chargement*

Si les plats

sont grattés

et rincés

avant le

chargement

Si la

vaisselle est

lavée avant

chargement

8 à 12 Tous les deux

mois

Tous les

quatre mois

Une fois par

4 à 7 Tous les deux

mois

Une fois par

1 à 3 Deux fois par

Une fois par

*Conseil du fabricant : Ceci permet d’économiser l’eau et l’énergie

utilisées pour la préparation des plats. Cela vous épargne

également du temps et des efforts.

Eau très dure

Si l’eau est très dure (plus de 15 grains) et qu’il n’y a pas de

système d’adoucissement de l’eau pour toute la maison, s’assurer

d’activer et d’utiliser l’adoucisseur d’eau dans le lave-vaisselle.

Nettoyer aussi le filtre au moins une fois par mois. L’accumulation

de résidus blancs dans le lave-vaisselle est le signe d’une eau

dure. Pour des conseils sur l’élimination des taches, voir la

section en ligne « Dépannage ».

REMARQUE : Les références en ligne se trouvent dans le Guide

de démarrage rapide.

Instructions de retrait du filtre

1. Tourner le filtre supérieur d’un quart de tour dans le sens

antihoraire et le soulever.

2. Séparer le filtre supérieur en le détachant avec précaution.

3. Nettoyer les filtres comme indiqué.

Instructions de nettoyage

IMPORTANT : Ne pas utiliser de brosse métallique, de tampon à

récurer, ou d’objets similaires, car ils peuvent endommager les

filtres.

Rincer le filtre sous l’eau courante jusqu’à ce que la plupart des

saletés soient éliminées. Si l’on remarque la présence de saletés

ou de dépôts de calcaire causés par l’eau dure difficiles à éliminer,

l’emploi d’une brosse douce sera peut-être nécessaire.

Pour des instructions plus

détaillées sur l’installation du

filtre après le nettoyage,

regarder la vidéo en balayant

le code à barres 2D :

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Codes d’anomalies/témoins qui clignotent

Problème Code

affiché

(affichage à

segments)

(si présent)

Code affiché

sur le panneau

avant à DEL*

(No qui

clignote,

pause, no qui

clignote)

Que se passera-t-il? Quoi faire?

Le lave-vaisselle

ne parvient pas à

bien faire

fonctionner

l’électrovanne

F1E1/F1E5 1 pause, 1

pause – pause,

répétition

La séquence de

vidange s’amorce, ce

qui empêche la

machine de

fonctionner.

Fermer l’arrivée d’eau (si possible). Fermer

l’alimentation électrique. S’il est impossible de fermer

l’arrivée en eau, NE PAS fermer l’alimentation

électrique et garder la porte fermée. Appuyer sur la

touche Cancel (annuler) une fois pour arrêter l’alarme

sonore. Faire un appel de service.

Défaillance de la

commande du

moteur

F1E2 1 pause, 2

pauses,

répétition

Le programme prend

fin.

Faire un appel de service.

Il n’y a pas d’eau

dans le

lave-vaisselle

H2O 8 pauses, 1

pause – pause,

répétition

Le programme est en

pause.

S’assurer que le tuyau de remplissage est branché au

produit. S’assurer que l’alimentation en eau est

ouverte. Appuyer sur Start (mise en marche) pour

reprendre le programme. Si l’alarme est toujours

présente, faire un appel de service.

Défaillance de la

communication

d’entretien de

l’interface

utilisateur

F6E1 6 pauses, 1

pause – pause,

répétition

Le produit ne permet

pas de lancer ou de

reprendre un

programme.

Faire un appel de service.

Défaillance du

moteur de lavage

F7E2 7 pauses, 1

pause,

répétition/7

pauses, 2

pauses,

répétition

Le programme prend

fin.

Faire un appel de service.

Le capteur

détecte l’eau

restée dans la

pompe

F7E3 7 pauses, 3

pauses – pause,

répétition

Le programme prend

fin.

Faire un appel de service.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Problème Code

affiché

(affichage à

segments)

(si présent)

Code affiché

sur le panneau

avant à DEL*

(No qui

clignote,

pause, no qui

clignote)

Que se passera-t-il? Quoi faire?

Le lave-vaisselle

se remplit trop

F8E4 8 pauses, 4

pauses – pause,

répétition

La séquence de

vidange s’amorce, ce

qui empêche la

machine de

fonctionner.

Pour les installateurs professionnels

Couper l’eau vers l’appareil (si possible). Débrancher

la source de courant électrique de l’appareil. S’il est

impossible de fermer l’arrivée en eau, NE PAS fermer

l’alimentation électrique et garder la porte fermée.

Appuyer sur la touche Cancel (annuler) une fois pour

arrêter l’alarme sonore. Faire un appel de service.

Pour les personnes qui font l’installation

elles-mêmes

� Appuyer deux fois sur le bouton CANCEL

(annulation) ou réinitialiser la mise sous tension.

Cela peut supprimer le problème.

� Vérifier si le connecteur de fil est connecté au

contacteur du flotteur sur le plateau

d’égouttement. Si le fil est déconnecté, le

reconnecter, puis appuyer deux fois sur le bouton

d’annulation.

� Vérifier s’il y a de l’eau dans le bac d’égouttement.

S’il y a de l’eau dans le bac d’égouttement,

enlever l’eau et réinstaller le bac d’égouttement.

S’assurer de connecter le câblage au flotteur.

Vérifier si de l’eau s’est infiltrée dans le bac

d’égouttage (vérifier les raccords d’arrivée d’eau

pour voir s’ils ne fuient pas).

� Si de l’eau était dans le bac et qu’aucune fuite n’a

été détectée, mettre le produit en marche sur le

programme le plus court de l’installation tout en

recherchant les fuites. Le panneau d’accès doit

être enlevé pour observer toute fuite.

� Si le problème persiste, faire un appel de service.

L’électrovanne

reste coincée

ouverte

F8E5 8 pauses, 5

pauses – pause,

répétition

La séquence de

vidange s’amorce, ce

qui empêche la

machine de

fonctionner.

Fermer l’arrivée d’eau (si possible). Fermer

l’alimentation électrique. S’il est impossible de fermer

l’arrivée en eau, NE PAS fermer l’alimentation

électrique et garder la porte fermée. Appuyer sur la

touche Cancel (annuler) une fois pour arrêter l’alarme

sonore. Faire un appel de service.

Le lave-vaisselle

ne se vidange

pas

F9E1 9 pauses, 1

pause – pause,

répétition

Le programme prend

fin.

Si le tuyau de vidange est raccordé à un broyeur à

déchets, vérifier qu’il n’est pas obstrué et que

l’opercule d’obstruction a été enlevé. Si l’appareil ne

vidange toujours pas, faire un appel de service.

Anomalie avec le

moteur de

vidange à vitesse

variable – Rotor

bloqué ou non

amorcé

F9E3 9 pauses, 3

pauses – pause,

répétition

Le programme prend

fin.

Faire un appel de service.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et composants nécessaires avant

d’entreprendre l’installation. Lire et observer les instructions

fournies avec chacun des outils de la liste suivante.

Outils requis :

Pince Tournevis à tête plate

Tournevis à tête cruciforme

no 2

Couteau à lame rétractable

Tourne-écrou ou clé à douille

de 5/16 po (8 mm) et 1/4 po

(6,35 mm)

Petit niveau

Ruban à mesurer

Lunettes de sécurité

Clé à molette de 10 po

(254 mm) avec ouverture

jusqu’à 1

po (29 mm)

Poinçon

Outil oscillant Papier à poncer

Pince

Pince à dénuder

Avec mèche emporte-pièce

de 1

po (38 mm), mèche

emporte-pièce de 3/4 po

(19 mm) et mèche de 1/16 po

(2,38 mm), mèche

emporte-pièce de

po-2 po (45-50 mm)

Adhésif double face

Aspirateur portable

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Autres articles utiles pouvant être nécessaires :

Lampe de poche

Seau ou plat peu profond

Serviette de bain

Couverture de déménagement

Protecteur de sol Niveau laser

Cale pneumatique (3)

4 8 12 16

2024 28

4 8 12 16

2024

4 8 12 16

2024 28

8 12 16

2024 28

8 12 16

2024 28

4 8

1216

24 28

4 8 12 16

2024 28

4 8 12 16

2024 28

8 12

2024

4 8 12 16

2024 28

4 8 12 16

4 8

1216 20 24

8 16 24 32 40 48 56

8 16 24

32 4048

8 16 24 32 40 48

8 16 24 32 40 48 56

8 16

2432 40 48

8 16

2432 40 48 56

8 16 24 32 40 48 56

Équerre combinée

Pièces fournies :

Brides pour tuyau de décharge

(2) rouge et verte

Poignée de porte (sur certains

modèles)

Vis à tête cruciforme de

3,5 mm x 18 mm (2)

Boîtier de raccordement

électrique

Raccords de câbles (2) à

l’intérieur du boîtier de

raccordement électrique

Capuchons (3) à l’intérieur du

boîtier de raccordement

électrique

Cales en plastique épais (4) Brides en métal (4)

Couvercles pour espaces

latéraux (2)

Vis no 4 x 38 mm (4) pour le

panneau prêt pour l’installation

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Adaptateur d’entrée d’eau pour

tuyau avec système de

détection des fuites

(sur certains modèles)

Plinthe supplémentaire/grand

livrée non installée à l’arrière du

lave-vaisselle.

Œillet pour armoire (tube

ondulé)

Pour trou de 1

po (38 mm)

dans l’armoire.

REMARQUE : Nécessaire pour

les armoires métalliques.

Ruban de barrière

anti-humidité

REMARQUE : Du ruban de

barrière anti-humidité est

recommandé si le

lave-vaisselle est installé sous

un comptoir de cuisine en bois.

Vis no 3,5 x 18 mm (4) pour la

fixation à l’armoire

Entonnoir à sel

Isolation pour le sol (sur

certains modèles)

Goujons (sur certains modèles)

Joint en T (sur certains

modèles)

S’assurer que toutes ces pièces sont comprises avec le sachet

de documentation.

Accessoires facultatifs offerts :

Nous contacter au numéro gratuit ou visiter notre site Web

indiqué dans le guide de démarrage rapide pour obtenir des

informations sur les accessoires en option.

Première installation

Consulter les codes locaux. Vérifier l’alimentation électrique

existante. Voir la section « Spécifications électriques ». Il est

recommandé de faire réaliser tous les raccordements électriques

par un électricien qualifié agréé.

Pièces supplémentaires nécessaires (non

fournies) :

Adaptateur de raccord coudé

de 3/8 po (9,5 mm) à 3/4 po

(19 mm) avec tuyau d’entrée

Numéro de pièce Whirlpool,

W10278635RP, tuyau d’entrée

de 6 pi (1,8 m)

Numéro de pièce Whirlpool,

8212486, tuyau d’entrée de

12 pi (3,6 m)

Bride à vis

po à 2 po (38 mm à

50 mm)

(maximum 3)

Option – Rallonge de vidange

d’eau Longueur maximale de

12 pi (3,7 m) avec un collier de

serrage pour le tuyau de

vidange.

Numéro de pièce Whirlpool,

8269144A

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Pour cordon d’alimentation

Ensemble du cordon d’alimentation

L’ensemble comprend généralement un cordon d’alimentation

(ensemble de cordon – droit : Numéro de pièce Whirlpool

W11670634, angle droit : Numéro de pièce Whirlpool

W11645183), raccord de câble.

REMARQUE : L’ensemble de cordon – droit : Le numéro de

pièce Whirlpool W11670634 est recommandé pour la plupart des

installations.

Pour une bonne installation, se reporter aux instructions

d’installation fournies avec l’ensemble.

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

Exigences d’emplacement

L’appareil doit être entièrement encastré (sur le dessus, les côtés,

à l’arrière et au sol) dès l’installation.

Une barrière anti-humidité en option est également offerte pour

l’installation sous un plan de travail en bois.

Inspecter l’emplacement d’installation du lave-vaisselle.

L’emplacement doit comporter les caractéristiques suivantes :

� Accès facile pour chargement et déchargement de la vaisselle.

Dans le cas de l’installation dans un angle, on doit pouvoir

établir un dégagement de 2 po (51 mm) ou plus entre le côté

de la porte du lave-vaisselle et le mur ou l’armoire.

� Facilité d’accès aux canalisations d’eau et d’évacuation et à la

source d’électricité :

• Une source d’électricité avec liaison à la terre est

nécessaire.

• Ce lave-vaisselle est doté d’une fonction de chauffage de

l’eau et doit être raccordé à la canalisation d’alimentation

en eau chaude.

• Veiller à ce que les canalisations d’eau et d’évacuation et

les câbles électriques se trouvent dans les limites de la

zone marquée en gris illustrée dans la section

« Dimensions de l’ouverture de l’armoire ».

• Ne pas placer de canalisation d’évacuation, canalisation

d’eau ou câblage électrique à un endroit où cela susciterait

interférence ou contact avec les pieds du lave-vaisselle.

• Protéger du gel le lave-vaisselle et les canalisations d’eau

qui l’alimentent. La garantie de l’appareil ne couvre pas les

dommages imputables au gel.

REMARQUE : Si le lave-vaisselle ne doit pas être utilisé

pendant une période prolongée ou s’il est laissé à un

endroit qui pourrait être exposé au gel, veiller à faire

exécuter les opérations de préhivernage par un technicien

compétent.

� Une ouverture carrée offrant l’esthétique appropriée et

permettant un fonctionnement correct.

� La façade des armoires perpendiculaire au plancher.

� Un plancher horizontal et plat.

Conseil utile : S’il y a un écart de niveau sur le plancher entre

l’avant et l’arrière de l’emplacement d’installation, il pourrait être

nécessaire d’utiliser des cales pour établir l’aplomb de l’appareil.

La méthode d’alignement optionnelle s’effectue à l’aide d’une

équerre laser; voir les vidéos d’aide du produit.

REMARQUE : Pour éviter tout déplacement des cales durant le

fonctionnement du lave-vaisselle, les cales doivent être

solidement fixées au plancher.

� Ne pas installer le lave-vaisselle sur un tapis.

Dimensions de l’ouverture de

l’armoire

Distances de dégagement

Vérifier que toutes les surfaces n’ont aucune aspérité qui

empêcherait l’installation du lave-vaisselle.

A. 32

po à 35

po (820 à 900 mm) depuis le point le plus bas de la

face inférieure du plan de travail.

B. Minimum de 22

po (560 mm)

C. 23

po (600 mm) minimum mesuré au point le plus étroit de

l’ouverture.

Exigences d’évacuation

� Un tuyau d’évacuation neuf est fourni avec le lave-vaisselle. Si

le tuyau de vidange n’est pas assez long, utiliser une rallonge

de tuyau de vidange d’une longueur maximale de

12 pi (3,7 m).

� Veiller à raccorder le tuyau d’évacuation à la canalisation

d’égout en Tou au raccord de broyeur à déchets en amont du

siphon du circuit de plomberie du domicile, et à au moins

20 po (508 mm) au-dessus du sol. On recommande de lover le

tuyau d’évacuation et de le fixer solidement sur la face

inférieure du comptoir ou de le raccorder à un dispositif de

brise-siphon.

IMPORTANT : Ce produit n’est pas équipé d’une boucle

surélevée sur le côté du lave-vaisselle. L’installateur est

responsable de l’ajout d’une boucle surélevée dans l’armoire

adjacente. Une boucle surélevée est nécessaire si le

lave-vaisselle s’écoule dans un drain de plancher. Cela permet

d’éviter que l’eau ne s’écoule du lave-vaisselle pendant son

fonctionnement. Lorsque le drain est raccordé à un drain d’évier, à

un dispositif brise-siphon de comptoir ou à un broyeur, la boucle

surélevée n’est généralement pas nécessaire. Un clapet

antiretour interne au drain empêche le reflux dans le

lave-vaisselle.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

� Utiliser un dispositif de brise-siphon si le tuyau d’évacuation

est raccordé au circuit de plomberie du domicile à moins de

20 po (508 mm) au-dessus du sous-plancher ou du plancher.

A. Brise-siphon

� Si nécessaire, le dispositif de brise-siphon doit être installé

conformément aux instructions d’installation de ce dernier.

Lors du raccordement du dispositif de brise-siphon à la

canalisation d’égout en T ou au raccord de broyeur à déchets,

un tuyau en caoutchouc (non fourni) sera nécessaire.

� Utiliser des raccords de canalisation d’évacuation de diamètre

intérieur de 1/2 po (12,7 mm) minimum.

Spécifications de l’alimentation en

eau

� Ce lave-vaisselle peut être équipé d’un tuyau d’arrivée

intelligent avec une vanne de coupure d’eau. Ne pas couper le

tuyau d’arrivée d’eau pour quelque raison que ce soit, pour

l’installer, l’adapter ou le raccourcir.

� Ce lave-vaisselle est doté d’une fonction de chauffage de l’eau

et doit être raccordé à la canalisation d’alimentation en eau

chaude.

� Une canalisation d’eau chaude, sous pression de 20 à

120 lb/po

(138 à 827 kPa), peut être inspectée par un

plombier certifié.

� Température de 120 °F (49 °C) à l’entrée du lave-vaisselle.

� Tube de 3/8 po (9,5 mm) de diamètre externe avec raccord de

compression ou canalisation d’alimentation en eau flexible

avec ou sans tresse d’acier.

� Tuyau d’arrivée d’eau inclus avec le système de détection des

fuites pour certains modèles.

� Adaptateur de compression de 3/8 po (9,5 mm) x 3/4 po

(19 mm) inclus pour l’arrivée d’eau (uniquement pour les

modèles avec système de détection des fuites).

� S’il est installé dans une nouvelle construction, vous assurer

que l’entrée d’eau de la maison a été nettoyée avant

d’effectuer le branchement au lave-vaisselle pour en enlever

les débris possibles.

Spécifications électriques

S’assurer que le raccordement électrique est adéquat et conforme

au code national de l’électricité, ANSI/NFPA 70 – dernière édition,

et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire gratuit des normes des codes

ci-dessus, contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

Il vous faut :

� Alimentation de 120 V CA à 60 Hz, protégée par un fusible de

15 A ou 20 A.

� Conducteurs de cuivre uniquement.

� Un maximum de deux conducteurs d’alimentation (calibre

12 AWG maximum) plus un conducteur de mise à la terre est

autorisé dans le boîtier de connexion.

� Un boîtier de raccordement électrique est inclus pour le

raccordement électrique.

Nous recommandons :

� Installer le lave-vaisselle sur un circuit doté d’un interrupteur

approprié, conformément au code local. Le lave-vaisselle est

compatible avec les fusibles temporisés, les disjoncteurs

standard et les disjoncteurs différentiels (GFCI) et disjoncteurs

d’arc électrique (AFCI).

Spécifications du circuit :

� Le lave-vaisselle peut être installé sur le même circuit que le

broyeur à déchets en s’assurant que ce circuit ne dépasse pas

la charge nominale et qu’il respecte les normes et codes dont,

mais ne se limitant pas, au code national de l’électricité,

ANSI/NFPA 70 – dernière édition.

� Aucun autre raccordement électrique que ceux des

conducteurs d’alimentation et de mise à la terre du

lave-vaisselle ne peuvent être effectués à l’intérieur du boîtier

de raccordement électrique du lave-vaisselle.

Pour le raccordement du lave-vaisselle avec un

cordon d’alimentation électrique :

� Utiliser un cordon d’alimentation

(homologation a UL) conçu pour

utilisation avec un lave-vaisselle.

Voir la section « Outils et pièces »

pour les détails sur les pièces.

� Brancher l’appareil sur une prise à 3

alvéoles reliée à la terre. La prise

doit être conforme à tous les codes

et règlements locaux.

Pour le raccordement direct du lave-vaisselle :

� Utiliser des conducteurs de cuivre

gainés non métalliques ou blindés

souples avec conducteur de liaison

à la terre qui satisfassent aux

exigences de l’installation électrique

du domicile, et qui soient conformes

aux prescriptions des codes et

règlements locaux.

� Utiliser seulement les raccords de câble en plastique fournis

pour les câbles flexibles et les câbles à gaine non métallique

(Romex, etc.). Ne pas utiliser de serre-câbles métalliques pour

ces constructions de fils.

� Utiliser un serre-câbles métallique homologuée UL/CSA pour

les installations de câbles armés (21 mm de diamètre).

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

INSTRUCTIONS D’INSTALLATION

AVERTISSEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit

complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

Il faut :

� Ouvrir lentement la porte du lave-vaisselle tandis qu’une autre

personne saisit l’arrière de l’appareil. Élimination du matériel

d’expédition. Mettre les pièces et la documentation incluses de

côté dans un endroit sûr pour plus tard. Fermer la porte du

lave-vaisselle; elle doit s’enclencher.

A. Boîte en carton contenant les accessoires

B. Tube en carton contenant la poignée (sur certains modèles)

C. Adaptateur d’entrée d’eau de 3/8 po à 3/4 po (9,5 mm à 19 mm)

D. Accessoires d’assemblage

E. Boîtier de raccordement électrique

IMPORTANT : Ne pas jeter la boîte en carton. Elle contient

des matériaux d’installation à l’intérieur.

REMARQUE : Chaque lave-vaisselle a été testé en usine – en

raison de ces tests, il est possible qu’il reste un peu d’eau

dans la cuve du lave-vaisselle.

� Observer les dispositions de tous les codes et règlements en

vigueur.

� Installer le lave-vaisselle conformément aux prescriptions des

présentes instructions.

� Le lave-vaisselle doit être installé conformément aux

dispositions de tous les codes et règlements locaux et

nationaux régissant les installations de plomberie et

d’électricité.

� Lors de l’installation ou du déplacement de l’appareil, veiller à

ce que le cordon d’alimentation ne soit pas plié ou

endommagé.

AVERTISSEMENT : Afin de réduire le risque d’incendie, de

décharge électrique ou de blessures corporelles, l’installateur

doit s’assurer que le lave-vaisselle est complètement

encastré au moment de l’installation.

Avant de commencer

AVERTISSEMENT

Risque de décharge électrique

Interrompre l’alimentation électrique au niveau du

tableau de distribution (fusible ou disjoncteur) avant

d’installer l’appareil.

Le non-respect de ces instructions peut causer un

décès ou une décharge électrique.

1. Déconnecter la source de courant électrique

Interrompre l’alimentation électrique au niveau du tableau de

distribution (fusible ou disjoncteur) avant d’installer le

lave-vaisselle.

2. Couper l’arrivée d’eau

Fermer l’approvisionnement en eau du lave-vaisselle.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Préparation de l’emplacement –

nouveaux appareils

REMARQUE : Les orifices d’alimentation en eau et électricité

peuvent ou non se trouver sur la même paroi de l’armoire. Cela

dépend de l’emplacement des raccordements à l’eau et à

l’électricité.

3. Emplacement pour percer les orifices des

tuyaux d’alimentation en eau et de vidange

(type d’orifice préféré)

A. 6 po (152 mm), hauteur minimale de la zone autorisée à partir du

bas pour les raccordements.

B. 1/2 po (12,7 mm), épaisseur de la paroi arrière de l’armoire.

C. 2

po de largeur x 6

po de hauteur (57,20 x 154,40 mm),

surface autorisée pour les raccordements.

D. 1

po (44,4 mm), diamètre de l’orifice ovale pour l’alimentation

en eau et le tuyau de vidange.

E. 3

po (95,3 mm), hauteur de l’orifice ovale pour l’alimentation

en eau et le tuyau de vidange.

F. 2

po (57,1 mm), distance entre le centre de l’orifice ovale et

l’arrière de la paroi de l’armoire.

4. Emplacements pour percer les orifices des

tuyaux d’alimentation en eau et de vidange

(type d’orifice optionnel)

A. 6 po (152 mm), hauteur minimale de la zone autorisée à partir du

bas pour les raccordements.

B. 1/2 po (12,7 mm), épaisseur de la paroi arrière de l’armoire.

C. 3

po de largeur x 6 po de hauteur (88,9 x 152,4 mm), surface

autorisée pour les raccordements.

D. 1

po (38,1 mm), diamètre de l’orifice du tuyau de vidange.

E. 3

po (88,9 mm), diamètre pour l’orifice de l’alimentation en

eau.

F. 2

po (57,1 mm), distance entre le centre de l’orifice du tuyau

d’alimentation en eau et l’arrière de la paroi de l’armoire.

G. 1

po (31,7 mm), distance entre le centre de l’orifice du tuyau

de vidange et l’arrière de la paroi de l’armoire.

5. Emplacement pour percer l’orifice de la

conduite électrique

A. 6 po (152 mm), hauteur minimale de la zone autorisée à partir du

bas pour les raccordements.

B. 1/2 po (12,7 mm), épaisseur de la paroi arrière de l’armoire.

C. 1

po de largeur x 12 po de hauteur (38,1 x 304,8 mm), surface

autorisée pour les raccordements.

D. 1

po (38,1 mm), diamètre de l’orifice du tuyau Circuit

électrique.

E. 1

po (31,7 mm), distance entre le centre de l’orifice de la

conduite électrique et l’arrière de la paroi de l’armoire.

6. Poncer pour obtenir des tours lisses

A. Armoire de bois

B. Armoire métallique

Armoire de bois : Poncer l’orifice jusqu’à obtenir une surface

lisse.

Armoire métallique : Couvrir les bords de l’orifice avec le

passe-fil (tube ondulé) fourni avec le matériel d’installation à

l’intérieur du lave-vaisselle. Couper la longueur pour qu’elle

corresponde au périmètre de l’orifice.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Installation de la barrière

anti-humidité (recommandée pour

les comptoirs en bois)

Barrière anti-humidité/cales en bois

A. Installation des cales en bois

B. Barrière anti-humidité

Veiller à ce que la zone se trouvant sous le plan de travail soit

propre et sèche avant d’installer la barrière anti-humidité. Ôter la

protection de la barrière anti-humidité et appliquer la barrière sur

le dessous du comptoir le long de la rive avant du comptoir.

Découper la barrière anti-humidité selon les besoins.

REMARQUE : Utiliser des cales en bois si la fixation de côté et

l’espacement entre les côtés du lave-vaisselle sont supérieurs à

1/2 po (12,7 mm) de chaque côté ou supérieurs à la longueur des

vis d’ancrage.

7. Surélever le plancher – ajouter des cales au

besoin

Surélever le plancher : Si le plancher de la cuisine est plus

élevé que le plancher de l’ouverture de l’armoire (par

exemple, le carrelage du plancher de la cuisine n’arrive pas

jusque dans l’ouverture de l’armoire), ajouter des cales selon

le besoin dans la zone indiquée pour placer le lave-vaisselle

à une hauteur maximale de 34 po (864 mm) sous le plan de

travail.

REMARQUE : Pour éviter tout déplacement des cales durant

le fonctionnement du lave-vaisselle, les cales doivent être

solidement fixées au plancher.

Préparation du lave-vaisselle

AVERTISSEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle avant qu’il ne soit

complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de cette instruction peut causer des

blessures ou des coupures graves.

AVERTISSEMENT

Risque de poids excessif

Il faut au moins deux personnes pour déplacer et installer

ou désinstaller l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

Retrait du panneau d’accès et de la

plinthe

8. Panneau d’accès

À l’aide d’un tourne-écrou de 1/4 po (6,35 mm) ou un

tournevis à tête cruciforme, ôter les 4 vis fixant le panneau

d’accès au lave-vaisselle.

Soulever lentement le panneau d’accès et le retirer des

crochets du lave-vaisselle.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

9. Plinthe

Après avoir retiré le panneau d’accès, retirer la plinthe.

10. Mesure de l’ouverture de l’armoire

L’avant du support de base possède un dispositif de

nivellement. Une fois que le lave-vaisselle se trouve dans

l’espace de l’armoire, utiliser le dispositif de nivellement pour

ajuster le lave-vaisselle à la hauteur de l’armoire.

Ajuster les pieds de réglage de l’aplomb avant et arrière à la

même hauteur.

Branchement de l’arrivée d’eau à la

valve de distribution

Le lave-vaisselle peut être livré avec le tuyau d’arrivée déjà fixé

avec un raccord fileté. Il doit être raccordé à l’extrémité de l’entrée

sur l’alimentation domestique.

11. Tuyau du système de détection des fuites (sur

certains modèles)

Utiliser le tuyau du système de détection des fuites avec

l’adaptateur d’entrée d’eau de 3/8 po (9,5 mm) à 3/4 po

(19 mm) inclus.

12. Ajouter un adaptateur d’entrée d’eau de 3/8 po

(9,5 mm) à 3/4 po (19 mm) au tuyau du

système de détection des fuites (sur certains

modèles).

Brancher le raccord à compression de 3/8 po (9,5 mm) de

l’adaptateur d’entrée d’eau à la conduite d’alimentation en

eau et fixer le raccord de 3/4 po (19 mm) au tuyau du

système de détection des fuites.

13. Tuyau d’arrivée d’accessoire

Voir la section « Outils et pièces » sur la couverture du guide

pour des détails sur les pièces et pour commander. Brancher

le raccord à compression de 3/8 po (9,5 mm) à la conduite

d’alimentation en eau et fixer le raccord coudé de

3/4 po (19 mm) au lave-vaisselle en l’orientant vers le haut,

comme indiqué ci-dessus. S’assurer que la conduite flexible

tressée ou non tressée est suffisamment longue pour

atteindre le branchement d’eau de la maison. Si le tuyau

n’est pas assez long, demander à un plombier d’installer un

robinet d’alimentation plus près du lave-vaisselle.

Si une rallonge de tuyau de vidange

est nécessaire

14. Glisser la bride dans le connecteur

A. Bride verte

B. Raccord de tuyau de

vidange en caoutchouc

C. Arrêt

D. Arrêt du raccord du tuyau

de vidange

E. Tuyau d’évacuation

À l’aide d’une pince, ouvrir la bride verte de tuyau

d’évacuation en la serrant et la glisser sur le connecteur,

entre les butées.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Installation de la poignée de porte

(sur certains modèles)

15. Installation de la poignée de porte

A. Boîte en carton contenant les accessoires

B. Tube en carton contenant la poignée de porte (sur certains

modèles)

A. Vis de blocage (au fond de la poignée)

B. Clé à tête hexagonale

C. Poignée

D. Goujon de montage

IMPORTANT : Ne pas érafler le panneau avant au cours de

ce processus. SI le panneau de porte est muni d’une

pellicule de protection, l’enlever jusqu’au point de fixation de

la poignée avant d’installer cette dernière. La poignée est

plus facile à installer lorsque l’appareil est sur le dos.

Retirer les poignées de porte et la clé à tête hexagonale de

leur emballage. Des vis de blocage sont préinstallées sur la

poignée. Placer la poignée sur les poteaux de colombage

avec les vis de blocage orientées vers le bas du

lave-vaisselle. Pousser la poignée de porte fermement en

appui contre la porte. Insérer le côté court de la clé à tête

hexagonale dans les vis de blocage. Serrer les vis de 1/4 de

tour au-delà de la butée.

Conserver la clé hexagonale avec le manuel du propriétaire.

Placer le lave-vaisselle dans

l’armoire

Consulter à la section « Raccordement électrique » de ce manuel

d’utilisation pour effectuer le raccordement à l’alimentation

électrique avant de placer le lave-vaisselle dans l’armoire.

AVERTISSEMENT

Risque de poids excessif

Il faut au moins deux personnes pour déplacer et installer

ou désinstaller l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

REMARQUE : Passer l’arrivée d’eau, le tuyau de vidange et le

cordon d’alimentation par l’arrière du lave-vaisselle.

16. Déplacer le lave-vaisselle près de l’ouverture

d’encastrement

A. Canalisation d’eau

B. Câble du boîtier de

raccordement électrique

C. Tuyau d’évacuation

Passer les raccordements par les trous de l’armoire et tirer

l’excédent en même temps que le lave-vaisselle est

positionné dans son espace.

REMARQUE : Acheminer les lignes électriques uniquement

par le trou du conduit électrique qui a été préalablement

poncé ou protégé par un passe-fil.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

17. Ajuster les cales latérales

Mesurer la largeur de l’ouverture en haut et en bas du cadre

moins l’armoire. Retirer et ajuster les 4 cales pour

lave-vaisselle incluses, en les tournant de 90 degrés et en

les retirant à l’aide d’un tournevis à fente. Chaque cale a 3

positions.

REMARQUE : Si les armoires ne sont pas sans au cadre,

des cales supplémentaires seront nécessaires (incluses) et

devront être posées par l’installateur.

Type d’armoires Type de fixation

Armoires sans cadre Cales en plastique

Armoires avec cadre avant Brides métalliques

Voir la section « Fixation du lave-vaisselle dans l’ouverture

d’encastrement de l’armoire » dans ce manuel du

propriétaire pour fixer le lave-vaisselle dans différents types

d’armoires.

18. Placer le lave-vaisselle à son emplacement

final

19. Placer une mousse isolante sous le

lave-vaisselle (sur certains modèles)

Après avoir poussé le lave-vaisselle dans l’ouverture du

meuble, ajuster les pieds de nivellement à la hauteur

standard de 33

po (860 mm) et plus. Prendre ensuite

l’isolant de plancher et le faire glisser par l’avant (espace

entre le plancher et le bac de récupération).

L’isolant de plancher est conçu pour s’adapter aux pieds de

nivellement.

20. Tirer l’excédent des raccordements

REMARQUE : Tirer l’excédent en même temps que le

lave-vaisselle est poussé en place dans son ouverture pour

éviter la formation de coudes.

Installation du panneau

personnalisé (sur certains modèles)

Dimensions du panneau personnalisé

S’assurer que le panneau sur mesure possède les dimensions

recommandées. Voir l’image ci-dessous pour les dimensions

recommandées.

A. 23

po (598 mm)

B. 28

po à 30 po (720 à 762 mm)

C. 5/8 po à 1 po (16 mm à 25 mm)

Le panneau de porte fourni par le client ne doit pas peser plus de

7,3 kg (16 lb) avec la poignée (ensemble). Ils doivent être

fabriqués selon les dimensions spécifiques indiquées ci-dessus. Il

est recommandé de faire appel à un ébéniste pour découper le

panneau sur mesure en raison des dimensions précises requises.

REMARQUE : La poignée destinée au panneau personnalisé

n’est pas comprise.

Étapes d’installation du panneau personnalisé

1. Dans un endroit plat et sans débris, placer une couverture

comme surface de travail.

2. Fixer la poignée du panneau personnalisé comme pour

n’importe quelle autre poignée de meuble. S’assurer de

protéger la surface finie avec du ruban adhésif de peintre lors

de la préparation et de l’encastrement du panneau arrière

pour dissimuler le matériel de fixation.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

3. Installer la ou les poignées de quincaillerie personnalisées à

l’avant du panneau personnalisé à l’intérieur de la ligne

pointillée comme illustré ci-dessous.

A. 6 po (152,4 mm)

IMPORTANT : Si la poignée est fixée à l’arrière du panneau

personnalisé, les trous de vis doivent être fraisés de façon à

ce que les têtes de vis soient en affleurement avec le

panneau. Si la poignée est fixée à l’avant du panneau

personnalisé, la longueur des vis ne doit pas excéder

l’épaisseur du panneau.

4. Placer le panneau personnalisé, face vers le bas, sur la

couverture, et noter le haut et le bas prévus du panneau, le

cas échéant.

A. 23

po (600 mm)

B. 22

po (560 mm)

C. 2

po (65 mm)

5. À l’aide d’un ruban à mesurer, mesurer la largeur supérieure,

centrale et inférieure du panneau et marquer l’emplacement

du centre soit avec le bord d’un morceau de ruban, soit avec

un crayon à pointe fine.

6. À l’aide de la règle, tracer une ligne reliant toutes les lignes

centrales marquées de manière à identifier le centre du

panneau.

7. À l’aide du gabarit fourni, aligner l’axe du gabarit sur l’axe de

la porte.

Poinçon Pointeau

8. À l’aide d’un pointeau ou d’un poinçon, marquer sur le gabarit

les deux emplacements qui serviront à fixer les montants de la

porte. Retirer le gabarit. Fixer les deux montants de la porte

au panneau personnalisé à l’aide des vis fournies.

A. Vis à tête cruciforme de 3,5 mm x 18 mm (2)

B. Tournevis à tête cruciforme no 2

C. Goujons

9. Fixer de l’adhésif double face sur le panneau de porte dans la

moitié inférieure, pour faciliter temporairement l’alignement de

la porte. Ces morceaux d’adhésif peuvent être enlevés

ultérieurement après avoir aligné parfaitement tous les trous.

Adhésif double face

10. Insérer l’un des blocs de bois de l’emballage en travers de

l’ouverture de la porte pour l’ouvrir légèrement.

11. Aligner les deux montants de la porte sur les rails de

référence de la porte, en soulevant la porte jusqu’à ce que le

panneau supérieur soit aligné avec le haut de la porte du

lave-vaisselle.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

12. Tout en maintenant l’alignement, appuyer sur la partie

inférieure de la porte pour permettre au ruban adhésif double

face de bien coller et de maintenir l’alignement.

13. Si ce processus doit être ajusté, utiliser un couteau à mastic

en plastique entre le panneau et la porte pour décoller le

ruban adhésif double face et libérer le panneau.

14. Ouvrir la porte et le panneau ensemble jusqu’à la position

d’ouverture complète, en s’assurant que le panneau n’a pas

bougé.

15. Tenir compte du choix du matériau du panneau personnalisé

et fixer la première des quatre vis du panneau de porte

fournies à l’aide d’un tournevis cruciforme. Vérifier que le

panneau de porte est toujours aligné. Répéter l’installation de

la vis pour le deuxième trou.

A. Vis à tête cruciforme de 4 x 38 mm (4)

B. Tournevis à tête cruciforme no 2

C. Panneau personnalisé

16. Vérifier que le panneau de porte est toujours aligné.

17. Répéter l’installation de la vis pour les deux dernières vis.

18. Si désiré, retirer les vis et le panneau pour enlever le ruban

adhésif double face temporaire.

19. Si les écarts entre la porte et l’armoire ne sont pas égaux,

ajuster le lave-vaisselle en desserrant les quatre vis fixées

aux armoires adjacentes. Procéder à l’ajustement de la

position.

20. Resserrer les 4 vis montées sur les armoires adjacentes.

Toutes les vis doivent être bien serrées pour éviter que le

lave-vaisselle ne bouge.

Raccordement électrique

Si le câblage domestique n’atteint pas l’emplacement du boîtier

de raccordement électrique du lave-vaisselle dans l’armoire

adjacente, le câblage domestique devra d’abord être corrigé par

un électricien qualifié conformément au Code national de

l’électricité, ANSI/NFPA 70 – dernière édition, et à tous les codes

et ordonnances locaux.

AVERTISSEMENT

Risque d’incendie

Utiliser seulement le boîtier de connexion fourni avec le

produit pour effectuer le raccordement électrique.

Ne pas contourner le boîtier de raccordement électrique.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

AVERTISSEMENT

Risque de décharge électrique

Relier cet appareil à la terre.

Brancher les fils entre eux à l’intérieur du boîtier de

raccordement électrique à l’aide des écrous fournis.

Ne pas utiliser de câble de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Méthode de raccordement direct

1. Faire passer le câble du boîtier de raccordement électrique du

lave-vaisselle par l’orifice du conduit électrique dans la paroi

de l’armoire. Faire également passer le câblage domestique

par le même trou, comme indiqué ci-dessous.

A. Câble du boîtier de raccordement électrique

B. Boîtier de raccordement électrique

C. Raccords de câbles (2)

D. Câblage domestique

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

2. Se rapporter à la section « Boîtier de raccordement

électrique » de ce manuel du propriétaire pour fixer le raccord

de câble au câblage de la maison et à son assemblage.

3. Après l’assemblage complet du boîtier de raccordement

électrique avec le câblage domestique, fixer le boîtier de

raccordement électrique à l’arrière de la paroi de l’armoire à

l’aide de quatre vis (non fournies). S’assurer de ne pas

enfoncer les vis dans les lignes électriques éventuellement

situées dans le mur derrière le boîtier de raccordement

électrique.

Branchement du câble

d’alimentation

1. Utiliser la trousse de cordon d’alimentation (vendu

séparément sous le numéro de pièce Whirlpool W11670634)

et le boîtier de raccordement électrique (inclus) pour

raccorder le lave-vaisselle à l’alimentation électrique, comme

indiqué ci-dessous. La trousse de cordon d’alimentation

comprend une fiche droite recommandée pour la plupart des

installations.

REMARQUE : Pour faciliter certaines installations, un cordon

d’alimentation avec une prise à angle droit est également

disponible sous le numéro de pièce Whirlpool W11645183.

A. Câble du boîtier de raccordement électrique

B. Boîtier de raccordement électrique

C. Raccords de câbles (2)

D. Cordon d’alimentation

IMPORTANT : Ne pas brancher le cordon dans une prise

avant d’en avoir reçu l’instruction.

2. Se rapporter à la section « Boîtier de raccordement

électrique » de ce manuel du propriétaire pour fixer le raccord

de câble au cordon d’alimentation et à son assemblage.

3. Après l’assemblage complet du boîtier de raccordement

électrique avec le cordon d’alimentation, fixer le boîtier de

raccordement électrique à l’arrière de la paroi de l’armoire à

l’aide de quatre vis (non fournies). S’assurer de ne pas

enfoncer les vis dans les lignes électriques éventuellement

situées dans le mur derrière le boîtier de raccordement

électrique.

Boîtier de raccordement électrique

1. Le boîtier de raccordement électrique se trouve dans un sac

en plastique placé à l’intérieur d’une boîte en carton dans le

panier inférieur du lave-vaisselle (préalablement retiré au

début du processus d’installation).

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Attache-câbles complètement assemblés.

Placer tous les câbles dans le boîtier de connexion.

Remettre le couvercle avant de reconnecter

l’alimentation électrique.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

2. Faire passer le câble du boîtier de raccordement électrique du

lave-vaisselle par l’orifice du conduit électrique dans la paroi

de l’armoire.

3. Utiliser un tournevis cruciforme no 2 pour retirer le couvercle

du boîtier de raccordement électrique (4 vis).

4. Retirer le sac en plastique contenant les raccords de câbles et

les capuchons de l’intérieur du boîtier de raccordement

électrique. Retirer les raccords de câble et les capuchons du

sac en plastique.

A. Base du boîtier de

raccordement électrique

B. Raccords de câbles (2)

C. Capuchons (3)

D. Couvercle du boîtier de

raccordement électrique

E. (4) vis

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

5. Retirer les écrous de montage des raccords de câble comme

indiqué ci-dessous.

A. Écrou allongé (serre-câbles)

B. Corps du serre-câbles

C. Écrou de montage

6. Fixer un raccord de câble au câble du boîtier de raccordement

électrique du lave-vaisselle en faisant bien attention à

l’orientation (voir l’illustration ci-dessous). Le raccord de câble

doit être serré contre l’isolation secondaire (gaine en PVC).

A. 0,25 po (6,35 mm) minimum

Utiliser une clé et/ou une pince pour serrer à fond l’écrou

allongé (serre-câbles) contre le corps du serre-câbles.

7. Pour une connexion directe (domestique) (12-2/14-2 avec

gaine non métallique/Romex), dénuder l’isolation de la gaine

du fil domestique pour exposer les fils à une longueur de

po (129,3 mm), comme indiqué ci-dessous. Dénuder

chaque extrémité de fil de 0,75 po (19 mm). Fixer le deuxième

raccord de câble au câblage domestique en faisant attention à

l’orientation (voir l’illustration ci-dessous). Utiliser une clé et/ou

une pince pour serrer à fond l’écrou allongé (serre-câbles)

contre le corps du serre-câbles.

A. 3

po (95 mm)

B. 0,75 po (19 mm)

C. 0,25 po (6,35 mm) minimum

8. Pour la connexion du cordon d’alimentation, fixer le deuxième

raccord de câble au cordon d’alimentation en faisant attention

à l’orientation (voir l’illustration ci-dessous). Utiliser une clé

et/ou une pince pour serrer à fond l’écrou allongé

(serre-câbles) contre le corps du serre-câbles.

A. 0,25 po (6,35 mm) minimum

REMARQUE : Les fils sous gaine non métallique sont

destinés à être branchés directement.

9. Faire passer les extrémités des fils dans le boîtier de

raccordement électrique par les orifices ronds situés sur les

côtés. Fixer solidement les raccords de câble au boîtier de

raccordement électrique à l’aide des écrous de montage en

plastique fournis avec les raccords de câble. Serrer à la main

les écrous de montage sur les raccords de câble, puis utiliser

une clé à molette pour serrer d’un quart de tour

supplémentaire. Utiliser une deuxième clé ou une pince pour

fixer le corps du raccord de câble pendant le serrage de

l’écrou de montage.

10. Brancher les fils entre eux à l’intérieur du boîtier de

raccordement électrique à l’aide des écrous fournis.

Raccorder les fils de même couleur ensemble (noir à noir,

blanc à blanc et nu/vert à vert).

REMARQUE : Ne pas prétordre les fils avant d’effectuer les

connexions.

Configuration de câblage

Câble domestique

ou cordon

d’alimentation

Câble du boîtier

de raccordement

électrique

blanc

noir

nu/vert

vert

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

11. Pour utiliser un capuchon, tenir les extrémités dénudées/nues

des fils parallèlement l’une à l’autre, en alignant leurs

extrémités. Pousser fermement les fils dans le capuchon et

tourner dans le sens horaire jusqu’à ce qu’ils soient bien fixés

(les fils isolés à l’extérieur du connecteur commencent à se

tordre). Tirer doucement sur chaque fil pour s’assurer qu’ils

sont bien fixés.

12. Fixer à nouveau le couvercle du boîtier de raccordement

électrique à l’aide d’un tournevis cruciforme no 2. S’assurer à

ce que les fils ne soient pas pincés entre le couvercle et la

base du boîtier de raccordement électrique. Fixer le couvercle

du boîtier de raccordement électrique à l’aide des 4 vis

retirées à l’étape 3 et s’assurer que le couvercle est

complètement fermé et bien fixé à la base.

A. Câble du boîtier de

raccordement électrique

B. Cordon d’alimentation ou

câblage domestique

C. Capuchons (3)

D. Couvercle du boîtier de

raccordement électrique

E. (4) vis

F. Raccords de câbles (2)

G. Base du boîtier de

raccordement électrique

Vérification finale de l’installation

21. Ouvrir et fermer la porte

22. Aligner le lave-vaisselle en affleurement avec

l’armoire

Aligner le lave-vaisselle en affleurement avec l’armoire.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

23. Vérifier l’aplomb et régler les pieds au besoin

A. Tourne-écrou ou douilles hexagonales de 5/16 po (8 mm)

B. Pince – réglable jusqu’à 2 po (5,0 cm)

C. Petit niveau

Utiliser une clé à molette pour régler les pieds avant et une

douille de 5/16 po (8 mm) pour régler le pied arrière.

Soulever le lave-vaisselle à 3 mm (1/8 po) du plan de travail.

Vérifier que le lave-vaisselle est centré de gauche à droite

dans l’ouverture. Si nécessaire, régler les pieds de

nivellement jusqu’à ce que le lave-vaisselle soit d’aplomb.

Conseil utile : Si les pieds de nivellement avant sont

difficiles à tourner, protéger le sol du client et utiliser une clé

à molette. Il est également possible d’utiliser deux cales

pneumatiques ou plus pour soulever temporairement l’avant

du lave-vaisselle.

Fixation du lave-vaisselle dans

l’ouverture d’encastrement de

l’armoire

24. Vérifier de nouveau l’alignement du

lave-vaisselle avec l’ouverture

Vérifier que le lave-vaisselle est toujours d’aplomb d’avant en

arrière et transversalement dans l’ouverture d’encastrement

de l’armoire.

Ouvrir la porte du lave-vaisselle, placer une serviette sur la

pompe et le bras d’aspersion du lave-vaisselle. Pour certains

modèles, il peut être nécessaire de retirer le panier inférieur.

Ceci empêchera les vis de tomber dans la pompe lors de la

fixation du lave-vaisselle au plan de travail ou à l’armoire.

25. Couvercles pour espaces latéraux

1. Retirer les couvercles pour espaces latéraux de la grille

du deuxième niveau du lave-vaisselle.

2. Retirer les quatre vis du lave-vaisselle.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

3. Positionner le couvercle pour espace latéral comme

indiqué ci-dessous et s’assurer d’installer la vis

supérieure en premier et la vis inférieure en dernier.

4. Répéter l’étape précédente pour installer l’autre

couvercle d’espace latéral sur le lave-vaisselle.

26. Pour les armoires sans cadre

1. Retirer le panier du haut pour faciliter l’accès.

2. Utiliser quatre cales en plastique épais (incluses) entre la

paroi de l’armoire et les panneaux latéraux du

lave-vaisselle.

3. Chaque cale a trois positions en fonction de l’espace

disponible. Insérer la cale dans le panneau latéral du

lave-vaisselle et tourner la cale de 90 degrés.

A. Vis à tête cruciforme de

3,5 mm x 18 mm (4)

B. Cales en plastique

épais (4)

C. Couvercles pour

espaces latéraux (2)

4. Une fois les cales bloquées dans leur position. Assujettir

le lave-vaisselle aux côtés avec quatre vis à

tête cruciformes 3,5 mm x 18 mm (incluses).

REMARQUES :

� Le lave-vaisselle doit être immobilisé pour l’empêcher de

basculer lors de l’ouverture ou de la fermeture de la porte.

� Ne pas faire tomber de vis au fond du lave-vaisselle.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

27. Pour les armoires à cadre avant

1. Utiliser quatre supports métalliques (inclus) entre le

cadre de la face et les panneaux latéraux du

lave-vaisselle.

2. Chaque support doit être inséré dans les fentes du

panneau latéral du lave-vaisselle et tourner les supports

de 90 degrés vers l’ouverture du meuble.

3. Une fois les cales bien en place, assujettir le

lave-vaisselle aux côtés avec quatre vis à

tête cruciformes 3,5 mm x 18 mm (incluses).

A. Vis à tête cruciforme de

3,5 mm x 18 mm (4)

B. Brides en métal (4)

C. Couvercles pour

espaces latéraux (2)

REMARQUES :

� Le lave-vaisselle doit être immobilisé pour l’empêcher de

basculer lors de l’ouverture ou de la fermeture de la porte.

� Ne pas faire tomber de vis au fond du lave-vaisselle.

28. Briser le bout des supports

Selon la profondeur de l’espace entre le lave-vaisselle et le

cadre avant, briser l’extrémité des supports le long de la ligne

en pointillés à l’aide d’une pince afin d’obtenir la longueur

requise du support. Utiliser un papier à poncer pour éliminer

les bavures.

A. Ligne en pointillés

29. Vérifier l’espace intérieur

Ouvrir la porte et vérifier que la distance entre l’ouverture de

l’armoire pour l’installation du lave-vaisselle et la cuve est la

même des deux côtés. Si l’espace n’est pas identique des

deux côtés, desserrer les vis des brides d’arrimage et

déplacer légèrement la cuve. Resserrer les vis de brides.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Choix de l’option de fixation

IMPORTANT : Le lave-vaisselle doit être fixé à l’armoire lors de

l’une des étapes finales. Préparer le lave-vaisselle en le fixant aux

armoires à l’aide d’au moins 4 des 6 trous de vis disponibles.

30. Fixation à l’armoire :

A. Vis no 3,5 x 18 mm (4) pour la fixation à l’armoire

B. Tournevis à tête cruciforme no 2

Retirer les vis courtes de l’emballage et les insérer dans

quatre des six trous de montage prévus. À l’aide d’un

tournevis à tête cruciforme, les visser dans l’armoire. Si des

vis plus longues sont nécessaires, l’installateur devra les

fournir.

Branchement de l’arrivée d’eau au

robinet d’arrêt de la maison

31. Fixer la canalisation d’alimentation en eau

Fixer la canalisation d’alimentation en eau (canalisation

flexible à tresse d’acier) à la canalisation d’eau chaude à

l’aide d’une configuration de raccordement qui soit conforme

à tous les codes et règlements locaux. La canalisation

d’alimentation en eau raccordée au lave-vaisselle doit

comporter un robinet d’arrêt manuel situé sous l’évier.

Raccordement du tuyau de vidange

32. Raccordement du tuyau de vidange

Employer l’une des options suivantes pour raccorder le tuyau

d’évacuation sur un raccord Tou sur un broyeur à déchets :

� Option A : Broyeur de déchets – sans brise-siphon

� Option B : Sans broyeur de déchets – sans brise-siphon

� Option C : Broyeur de déchets – avec brise-siphon

� Option D : Sans broyeur de déchets – avec brise-siphon

IMPORTANT : Le raccordement du tuyau d’évacuation à la

canalisation d’égout en T ou au raccord de broyeur à déchets

doit être réalisé en amont du siphon du circuit d’évacuation et

à au moins 20 po (508 mm) au-dessus du plancher de

l’espace d’installation du lave-vaisselle.

Conseil utile : Afin de minimiser les vibrations du tuyau, le

tenir à distance du plancher.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Option A : Broyeur de déchets – sans

brise-siphon

A. Entrée du broyeur à

déchets

B. Siphon du circuit

d’évacuation

C. Tuyau d’évacuation

D. Bride de fixation du tuyau

de vidange (couleur rouge)

Conseil utile : Ôter l’opercule escamotable du broyeur à déchets.

1. Raccorder l’extrémité en caoutchouc (A) du tuyau

d’évacuation à la canalisation d’égout en T et couper si

nécessaire.

A. Deux petites lignes

REMARQUE : Ne pas couper la section ondulée.

2. À l’aide d’un marteau et d’un tournevis, enfoncer le bouchon

d’obturation dans le broyeur à déchets.

3. Retirer le bouchon d’obturation à l’aide de pinces à pointe

biseautée.

4. Fixer le tuyau de vidange à l’entrée du broyeur à déchets en

utilisant la bride de fixation du tuyau de vidange (couleur

rouge) (incluse). À l’aide de pinces, serrer la bride pour l’ouvrir

et la mettre en position.

Option B : Sans broyeur de déchets – sans

brise-siphon

A. Tuyau d’évacuation

en T

B. Siphon du circuit

d’évacuation

C. Tuyau d’évacuation

D. Bride de fixation du tuyau

de vidange (couleur rouge)

1. Raccorder l’extrémité en caoutchouc (A) du tuyau

d’évacuation à la canalisation d’égout en T et couper si

nécessaire.

A. Deux petites lignes

REMARQUE : Ne pas couper la section ondulée.

2. Fixer l’extrémité en caoutchouc du tuyau d’évacuation à la

canalisation d’égout en T à l’aide d’une bride de fixation du

tuyau de vidange (couleur rouge) (incluse). À l’aide de pinces,

serrer la bride pour l’ouvrir et la mettre en position. Si le tuyau

d’évacuation a été coupé, utiliser une bride à vis de 1

po à

2 po (38 mm à 50 mm) (non fournie).

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Option C : Broyeur de déchets – avec

brise-siphon

A. Bride à vis

B. Entrée du broyeur à

déchets

C. Siphon du circuit

d’évacuation

D. Tuyau d’évacuation

E. Raccord de tuyau en

caoutchouc

F. Bride de fixation du tuyau

de vidange (couleur rouge)

G. Brise-siphon

Conseil utile : Ôter l’opercule escamotable du broyeur à déchets.

1. À l’aide d’un marteau et d’un tournevis, enfoncer le bouchon

d’obturation dans le broyeur à déchets.

2. Retirer le bouchon d’obturation à l’aide de pinces à pointe

biseautée.

3. Raccorder l’extrémité en caoutchouc (A) du tuyau

d’évacuation au dispositif de brise-siphon et couper si

nécessaire.

A. Deux petites lignes

REMARQUE : Ne pas couper la section ondulée.

4. Fixer le tuyau de vidange au brise-siphon en utilisant la bride

de fixation du tuyau de vidange (couleur rouge) (incluse). À

l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en

position. Si le tuyau d’évacuation a été coupé, utiliser une

bride à vis de 1

po à 2 po (38 mm à 50 mm) (non fournie).

5. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis

(non fournie) pour le raccordement du dispositif de

brise-siphon à l’entrée du broyeur à déchets.

Option D : Sans broyeur de déchets – avec

brise-siphon

A. Bride à vis

B. Tuyau d’évacuation

en T

C. Siphon du circuit

d’évacuation

D. Tuyau d’évacuation

E. Raccord de tuyau en

caoutchouc

F. Bride de fixation du tuyau

de vidange (couleur rouge)

G. Brise-siphon

1. Raccorder l’extrémité en caoutchouc (A) du tuyau

d’évacuation au dispositif de brise-siphon et couper si

nécessaire.

A. Deux petites lignes

REMARQUE : Ne pas couper la section ondulée.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

2. Fixer le tuyau de vidange au brise-siphon en utilisant la bride

de fixation du tuyau de vidange (couleur rouge) (incluse). À

l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en

position. Si le tuyau d’évacuation a été coupé, utiliser une

bride à vis de 1

po à 2 po (38 mm à 50 mm) (non fournie).

3. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis

(non fournie) pour le raccordement de la canalisation d’égout

en Tau dispositif de brise-siphon.

Achever l’installation

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

33. Cordon d’alimentation électrique – brancher

dans une prise à trois alvéoles reliée à la terre

A. Câble du boîtier de

raccordement électrique

B. Boîtier de raccordement

électrique

C. Raccords de câbles (2)

D. Cordon d’alimentation

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

34. Rétablir l’alimentation électrique

Reconnecter l’alimentation électrique du tableau de

distribution (fusible ou disjoncteur).

REMARQUE : Avec le panneau d’accès fermé, mettre le

lave-vaisselle en marche et le laisser effectuer complètement

le programme de lavage le plus court. Après les

2 premières minutes, déverrouiller la porte; attendre

5 secondes, puis ouvrir la porte. Vérifier qu’il y a bien de l’eau

au fond de la cuve du lave-vaisselle. Vérifier que le

lave-vaisselle fonctionne correctement.

Installation du panneau d’accès

35. Installation de la plinthe

Installer la plinthe comme indiqué dans l’image ci-dessus.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

36. Inspecter le bord de la plinthe

Vérifier que la rive inférieure de la plinthe est en contact avec

le plancher. La réajuster au besoin.

IMPORTANT : S’il y a un espace visible avec le sol après

l’installation de la plinthe, la remplacer par la plinthe

alternative (grande) fournie avec le lave-vaisselle, expédié à

l’arrière du lave-vaisselle.

37. Installation du panneau d’accès

Placer le panneau d’accès contre les pieds du lave-vaisselle.

À l’aide d’un tournevis à tête cruciforme ou d’un tourne-écrou

de 1/4 po, réinstaller les vis dans les trous du panneau

d’accès.

38. Serrer les vis

Serrer les vis du panneau d’accès.

Installation du joint en T (sur

certains modèles)

Si l’installateur utilise un panneau d’accès personnalisé à monter

au-dessus du panneau d’accès de l’unité et s’il choisit de couvrir

l’espace entre les joints, le joint en T inférieur peut être fixé entre

le panneau avant personnalisé et le panneau d’accès.

Un panneau d’accès personnalisé peut être fixé en haut du

panneau d’accès du lave-vaisselle. L’installateur peut utiliser un

joint en T pour combler l’espace entre le panneau d’accès

personnalisé et la porte du panneau personnalisé (comme illustré

ci-dessous).

A. Joint en T

B. Enveloppe en

polyéthylène

C. 3/16 po (5 mm)

D. Panneau d’accès

personnalisé

E. Panneau de porte

personnalisé

1. Retirer les bandes adhésives du joint en T et le fixer sur la

surface supérieure du panneau d’accès personnalisé.

Commencer par le bord gauche ou droit et continuer le long

de ce bord.

2. À l’aide d’une serviette en papier ou d’un chiffon, appuyer sur

la surface avant du joint en T pour s’assurer qu’il est bien

installé.

Vérification du fonctionnement

� Lire le guide de démarrage rapide du lave-vaisselle compris

avec le lave-vaisselle.

� Vérifier que toutes les pièces ont été installées et qu’aucune

étape n’a été omise.

Si le lave-vaisselle ne fonctionne pas correctement, déconnecter

la source de courant électrique ou débrancher le lave-vaisselle et

consulter la section « Si le lave-vaisselle ne fonctionne pas ».

Si le lave-vaisselle ne fonctionne

pas

Essayer d’abord les solutions suggérées ici pour éviter le coût

d’une intervention de dépannage.

� Un disjoncteur est-il ouvert ou un fusible grillé?

� La porte est-elle bien fermée et enclenchée?

� Le programme a-t-il été correctement sélectionné pour que le

lave-vaisselle puisse se mettre en marche?

� L’arrivée d’eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, consulter les

coordonnées indiquées dans le guide de démarrage rapide.

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

W11589935C

W11589939B-SP

Conseils supplémentaires

Prévoir des durées de séchage plus longues. La durée

d’exécution des programmes de votre nouveau lave-vaisselle est

d’environ 2 à 5 heures par charge, mais il utilise presque 40 %

moins d’énergie que des modèles plus anciens. Conçu pour une

faible consommation d’ensemble avec un moteur à faible

consommation d’énergie, votre lave-vaisselle lave plus longtemps

pour garantir un lavage d’exception. Certains modèles sont dotés

d’un capteur optique de niveau d’eau; pour ces modèles, le

premier programme doit se calibrer en fonction du capteur optique

et est donc plus long que les autres. La sélection de certaines

options peut entraîner l’allongement de la durée du programme et

mener à une durée totale de plus de 3 heures et demie.

L’agent de rinçage est essentiel pour un séchage satisfaisant :

Afin d’obtenir un bon séchage et pour limiter l’accumulation de

dépôts d’eau dure, ce lave-vaisselle est conçu pour être utilisé

avec un agent de rinçage. Les lave-vaisselle éconergiques

consomment moins d’eau et d’énergie. Ils dépendent donc de

l’effet « nappe d’eau » d’un agent de rinçage pour fournir un bon

séchage.

Il est possible que le témoin lumineux Start/Resume (mise en

marche/reprise) clignote :

Lorsque l’on appuie sur Start/Resume (mise en marche/reprise),

refermer la porte dans les 4 secondes qui suivent. Si l’on ne ferme

pas la porte dans les 4 secondes qui suivent, le témoin lumineux

Start/Resume (mise en marche/reprise) continue de clignoter

jusqu’à ce que l’on appuie à nouveau dessus. (Cette opération est

également nécessaire lors de l’ajout d’un plat au cours d’un

programme.)

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

NOTES

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

NOTES

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

NOTES

26-Jun-2023 08:47:55 EDT | RELEASED

In some European factories the letter "W" of the part code mentioned herein will be automatically

replaced by the number "4000" (e.g. "W12345678" becomes "400012345678")

Jenn-Air JDAF3924RX 24 Inch Fully Integrated Dishwasher with 14 Place Settings, Toss & Go 3rd Rack,

Product's Documents

Owner's Manual

Specifications

Jenn-Air JDAF3924RX Questions and Answers
