Troy-Bilt 24A-060E766 Log Splitter User Manual

TROY BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

4/23/2007

FORM NO. 769-00835D

Safety • Assembly • Operation • Maintenance • Troubleshooting • Parts Lists • Warranty

Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-

covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law

(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester

for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,

Ohio 44136-0019.

PRINTED IN U.S.A.

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION

IMPORTANT

OPERATOR’S MANUAL

Yard Vacuum/Chipper/Shredder with Vacuum/Hose

Model Series 060

Finding and Recording Model Number

Please do

NOT

return the unit to the retailer from which it was

purchased, without ﬁrst contacting Customer Support.

Table of Contents

BEFORE YOU START ASSEMBLING

YOUR NEW EQUIPMENT,

please locate the model plate on the equipment and copy

the information to the sample model plate provided to the

right. You can locate the model plate by standing behind the

unit and looking down at the frame below the engine. This

information will be necessary to use the manufacturer’s web

site and/or obtain assistance from the Customer Support

Department or an authorized service dealer.

This Operator’s Manual is an important part of your new chipper shredder vacuum. It will help you assem-

ble, prepare and maintain the unit for best performance. Please read and understand what it says.

Customer Support

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of this

unit, you can seek help from the experts. Choose from the options below:

Customer Support .............................................. 2

Safety Labels ...................................................... 3

Safe Operation Practices ................................... 4

Setting Up Your Chipper Shredder Vacuum ..... 6

Operating Your Chipper Shredder Vacuum ...... 8

Maintaining Your Chipper Shredder Vacuum . 12

Troubleshooting ................................................ 16

Parts List ........................................................... 18

Warranty ............................................................ 22

Español .............................................................. 23

1. Visit

troybilt.com. Click on the Support tab.

2. Phone a

Customer Support Representative at 1 (800) 828-5500.

3. The

engine manufacturer is responsible for all engine-related issues with regards to performance, power-rating, specifica-

tions, warranty and service. Please refer to the engine manufacturer’s Owner’s/Operator’s Manual, packed separately with

your unit, for more information.

www.troybilt.com

TROY-BILT LLC

P. O. BOX

361131

CLEVELAND, OH 44136

800-828-5500

330-558-7220

Safety

Labels

WARNING

DO NOT remove safety

(or any) labels from

chipper shredder

vacuum for any reason.

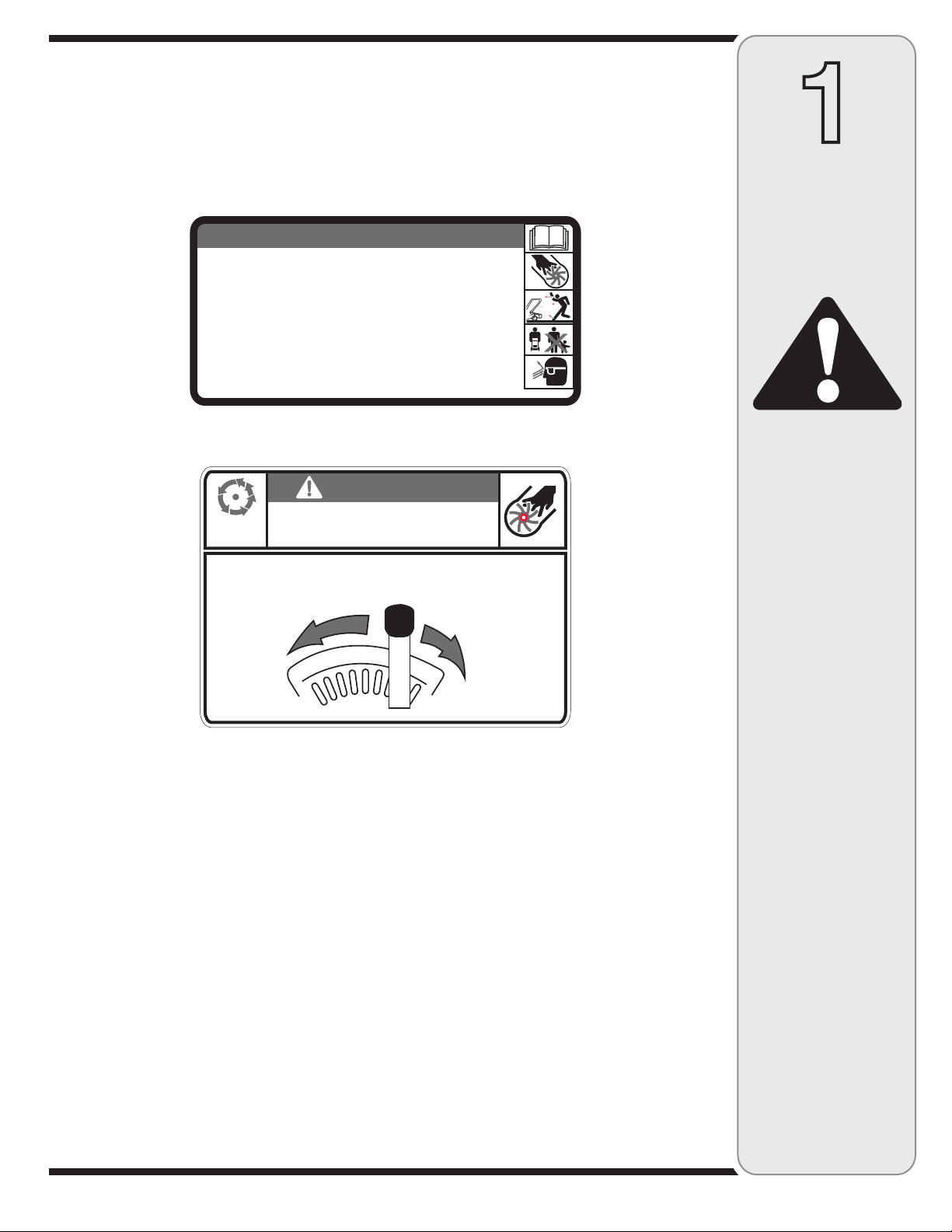

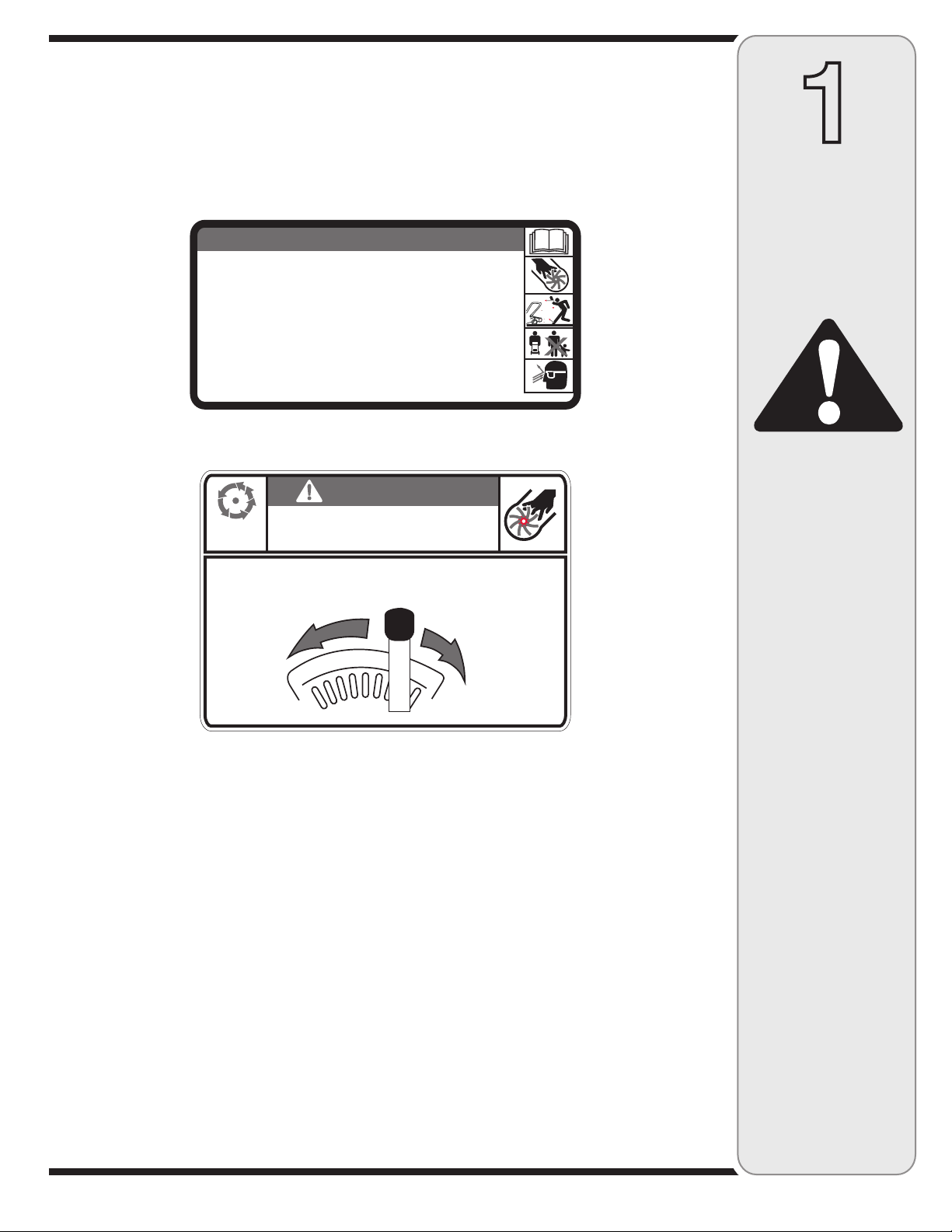

Safety Labels Found On Your

Chipper Shredder Vacuum

TO AVOID SERIOUS INJURY

• READ OPERATOR'S MANUAL.

• KEEP HANDS OUT OF INLET AND DISCHARGE OPENINGS WHILE MACHINE

IS RUNNING. ROTATING BLADES ARE INSIDE.

• TURN ENGINE OFF AND ALLOW IMPELLER TO COME TO COMPLETE STOP

BEFORE REMOVING BAG.

• DO NOT ATTEMPT TO CLEAR A CLOG OR JAM WITH THE ENGINE RUNNING.

• DO NOT OPERATE UNIT WITHOUT BAG OR OPTIONAL BLOWER CHUTE IN

PLACE.

• DO NOT STAND OR WALK IN FRONT OF BLOWER CHUTE OR AIM IT AT BYSTANDERS.

OBJECTS THROWN OUT OF DISCHARGE CAN CAUSE PERSONAL INJURY.

• DO NOT OPERATE WHEN CHILDREN OR OTHERS ARE AROUND.

• WEAR APPROVED SAFETY GLASSES.

DANGER

STOP

DANGER

Keep hands out of inlets while

engine is r unning. Rotating

blades are inside.

FRONT WHEEL / VACUUM NOZZLE HEIGHT

ADJUSTER

HIGH LOW

For use in

grass to pick

up leaves

and debris

To pick up wet

material, pine

cones, acorns

or material on

pavement.

Safe

Operation

Practices

Training

1. Read, understand, and follow all instructions on the ma-

chine and in the manual(s) before attempting to assemble

and operate. Keep this manual in a safe place for future

and regular reference and for ordering replacement parts.

2. Be familiar with all controls and their proper operation.

Know how to stop the machine and disengage them

quickly.

3. Never allow children under 16 years old to operate this

machine. Children 16 years old and over should read and

understand the operation instructions and safety rules in

this manual and should be trained and supervised by a

parent.

4. Never allow adults to operate this machine without proper

instruction.

5. Keep bystanders, helpers, pets, and children at least

75 feet from the machine while it is in operation. Stop

machine if anyone enters the area.

6. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless

and deadly gas.

7. Do not put hands and feet near rotating parts or in the

feeding chambers and discharge opening. Contact with

the rotating impeller can amputate fingers, hands, and

feet.

8. Never attempt to unclog either the feed intake or dis

charge opening, remove or empty vacuum bag, or inspect

and repair the machine while the engine is running. Shut

the engine off and wait until all moving parts have come

to a complete stop. Disconnect the spark plug wire and

ground it against the engine.

Preparation

1. Thoroughly inspect the area where the equipment is to

be used. Remove all rocks, bottles, cans, or other foreign

objects which could be picked up or thrown and cause

personal injury or damage to the machine.

2. Always wear safety glasses or safety goggles during opera

tion or while performing an adjustment or repair, to protect

eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

3. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Loose fitting clothes or jewelry can be

caught in movable parts. Never operate this machine

in bare feet or sandals. Wear leather work gloves when

feeding material in the chipper chute.

4. Before starting, check all bolts and screws for proper tight

ness to be sure the machine is in safe working condition.

Also, visually inspect machine for any damage at frequent

intervals.

5. Maintain or replace safety and instructions labels, as

necessary.

6. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes

which can ignite. Wash your skin and change clothes

immediately.

a. Use only an approved gasoline container.

b. Extinguish all cigarettes, cigars, pipes, and other

sources of ignition.

c. Never fuel machine indoors.

d. Never remove gas cap or add fuel while the engine is hot

or running.

e. Allow engine to cool at least two minutes before refuel

ing.

f. Never over fill fuel tank. Fill tank to no more than 1/2

inch below bottom of filler neck to provide space for fuel

expansion.

g. Replace gasoline cap and tighten securely.

h. If gasoline is spilled, wipe it off the engine and equip

ment. Move machine to another area. Wait 5 minutes

before starting the engine.

i. Never store the machine or fuel container inside where

there is an open flame, spark, or pilot light (e.g. furnace,

water heater, space heater, clothes dryer, etc.).

j. To reduce a fire hazard, keep machine free of grass,

leaves, or other debris build-up. Clean up oil or fuel

spillage and remove any fuel soaked debris.

k. Allow machine to cool at least 5 minutes before storing.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle compo-

nents contain or emit chemicals known to State of California to cause cancer and

birth defects or other reproductive harm.

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this

manual before at-

tempting to operate

this machine. Failure

to comply with these

instructions may result

in personal injury. When

you see this symbol.

HEED ITS WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can

result in serious injury. This machine is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury or death.

Operation

1. Do not put hands and feet near rotating parts or in the

feeding chambers and discharge opening. Contact with the

rotating impeller can amputate fingers, hands, and feet.

2. Before starting the machine, make sure the chipper chute,

feed intake, and cutting chamber are empty and free of all

debris.

3. Thoroughly inspect all material to be shredded and remove

any metal, rocks, bottles, cans, or other foreign objects

which could cause personal injury or damage to the

machine.

4. If the impeller strikes a foreign object or if your machine

should start making an unusual noise or vibration,

immediately shut the engine off. Allow the impeller to come

to a complete stop. Disconnect the spark plug wire, ground

it against the engine and perform the following steps:

a. Inspect for damage.

b. Repair or replace any damaged parts.

c. Check for any loose parts and tighten to assure

continued safe operation.

5. Do not allow an accumulation of processed material to build

up in the discharge area. This can prevent proper discharge

and result in kickback of material through the feed opening.

6. Do not attempt to shred or chip material larger than

specified on the machine or in this manual. Personal injury

or machine damage could result.

7. Never attempt to unclog either the feed intake or discharge

opening while the engine is running. Shut the engine off,

wait until all moving parts have stopped, disconnect the

spark plug wire and ground it against the engine before

clearing debris.

8. Never operate without vacuum bag and discharge chute

properly attached to the machine. Never empty or change

vacuum bag while the engine is running. Zippered end

of vacuum bag must be kept closed at all times during

operation.

9. Never operate without either the inlet nozzle or optional

hose attachment properly attached to the machine. Never

attempt to attach or change either attachment while the

engine is running.

10. Keep all guards, deflectors and safety devices in place and

operating properly.

11. Keep your face and body back and to the side of the chipper

chute while feeding material into the machine to avoid

accidental kickback injuries.

12. Never operate this machine without good visibility or light.

Always be sure of your footing and keep a firm hold on the

handles.

13. Do not operate this machine on a gravel surface.

14. Do not operate this machine while under the influence of

alcohol or drugs.

15. Muffler and engine become hot and can cause a burn. Do

not touch.

16. Never pick up or carry machine while the engine is running.

Maintenance & Storage

1. Never tamper with safety devices. Check their proper

operation regularly.

2. Check bolts and screws for proper tightness at frequent

intervals to keep the machine in safe working condition.

Also, visually inspect machine for any damage and repair,

if needed.

3. Before cleaning, repairing, or inspecting, stop the engine

and make certain the impeller and all moving parts have

stopped. Disconnect the spark plug wire and ground it

against the engine to prevent unintended starting.

4. Do not change the engine governor settings or overspeed

the engine. The governor controls the maximum safe

operating speed of the engine.

5. Maintain or replace safety and instruction labels, as

necessary.

6. Follow this manual for safe loading, unloading, transport

ing, and storage of this machine.

7. Never store the machine or fuel container inside where

there is an open flame, spark or pilot light such as a water

heater, furnace, clothes dryer, etc.

8. Always refer to the operator’s manual for proper instruc

tions on off-season storage.

9. If the fuel tank has to be drained, do this outdoors.

10. Observe proper disposal laws and regulations for gas, oil,

etc. to protect the environment.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice regarding Emissions

Engines which are certiﬁed to comply with California and

federal EPA emission regulations for SORE (Small Off Road

Equipment) are certiﬁed to operate on regular unleaded gaso-

line, and may include the following emission control systems:

Engine Modiﬁcation (EM) and Three Way Catalyst (TWC) if so

equipped.

Your Responsibility

Restrict the use of this power machine to persons who read,

understand and follow the warnings and instructions in this

manual and on the machine.

Safe

Operation

Practices

WARNING

This symbol points

out important safety

instructions, which if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED IT’S WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

Setting

Up Your

Chipper

Shredder

Vacuum

IMPORTANT: This unit is shipped without gasoline or oil

in the engine. Be certain to service engine with gasoline

and oil as instructed in the separate engine manual

before operating your machine.

Loose Parts In Carton

a. Upper and Lower Handle

b. Hose Assembly

c. Safety Glasses

d. Engine Oil (May be located in bag)

e. Bag

NOTE: All references in this manual to the left or right

side of the chipper shredder vacuum is from the operating

position only. Exceptions, if any, will be specified.

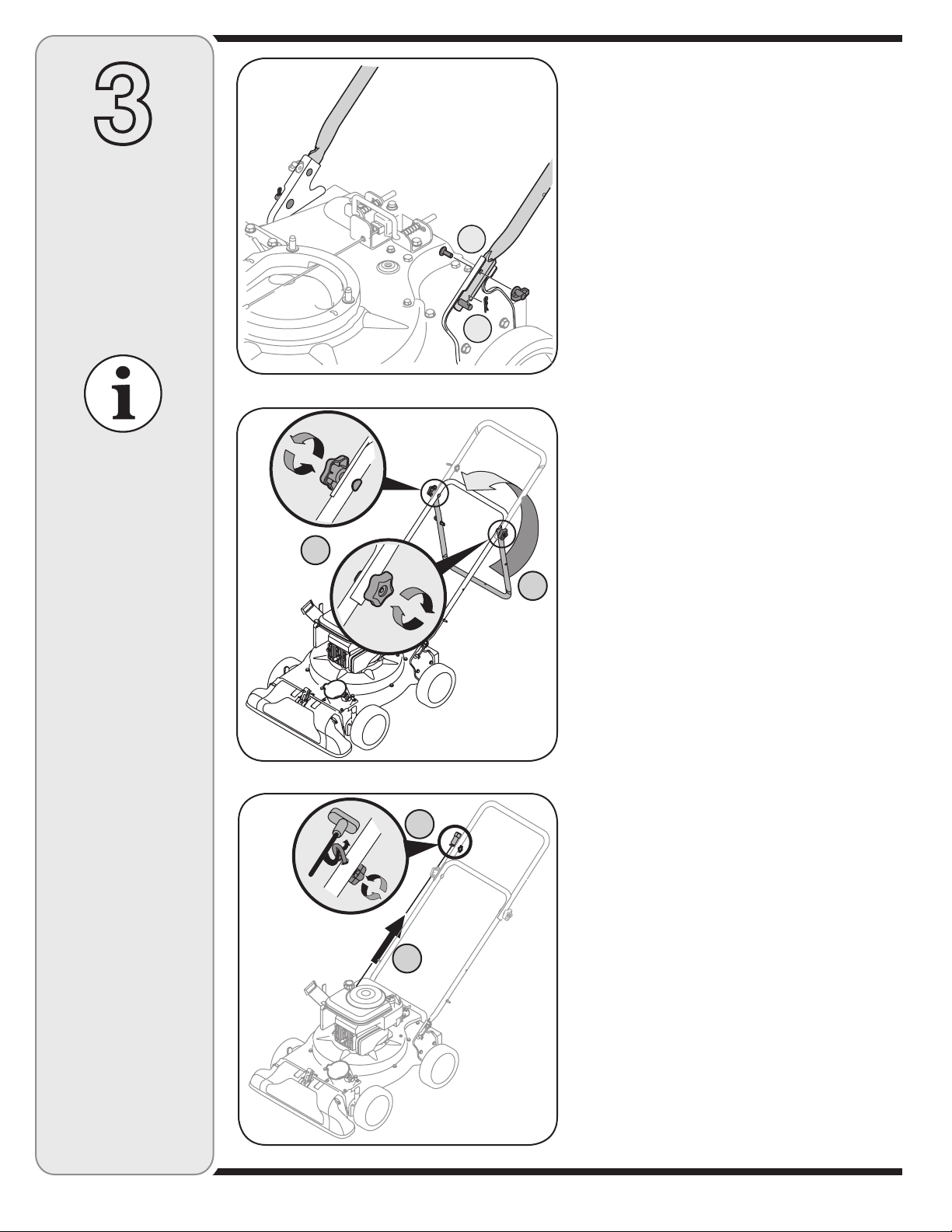

Attaching The Handle

1. Remove the hairpin clips from the handle brackets and

remove the carriage screws and wing nuts from the

lower handle.

a. Place the bottom holes in lower handle over the

pins on the handle brackets and secure with

hairpin clips. See Figure 3-1.

b. Insert carriage screws through upper hole in lower

handle from the inside and secure with wing nuts.

See Figure 3-1.

2. a. Unfold the upper handle until it aligns with lower

handle. Make sure the rope guide is on the right

side of upper handle. See Figure 3-2.

IMPORTANT: Make sure the cables are routed outside

the lower handle. Also, do not crimp the cables while

lifting up the handles.

b. Secure the two handles by tightening the star

knobs (carriage bolts must be seated properly into

the handle). See Figure 3-2.

3. Pull the two cable ties attached to the cables tight

approximately 8 inches from each cable end and place

the cables into the cable guide.

4. Loosen the wing nut that secures the rope guide to the

right side of upper handle.

a. Slowly pull starter rope out of engine.

b. Slip the starter rope into the rope guide. Tighten the

wing nut. See Figure 3-3.

Figure 3-3

Figure 3-2

NOTE: All references

in this manual to the

left or right side of

the chipper shredder

vacuum is from the

operating position only.

Exceptions, if any, will

be specified.

Figure 3-1

IMPORTANT

This unit is shipped

without gasoline or

oil in the engine. Be

certain to service

engine with gasoline

and oil as instructed

in the separate engine

manual before operat-

ing your machine.

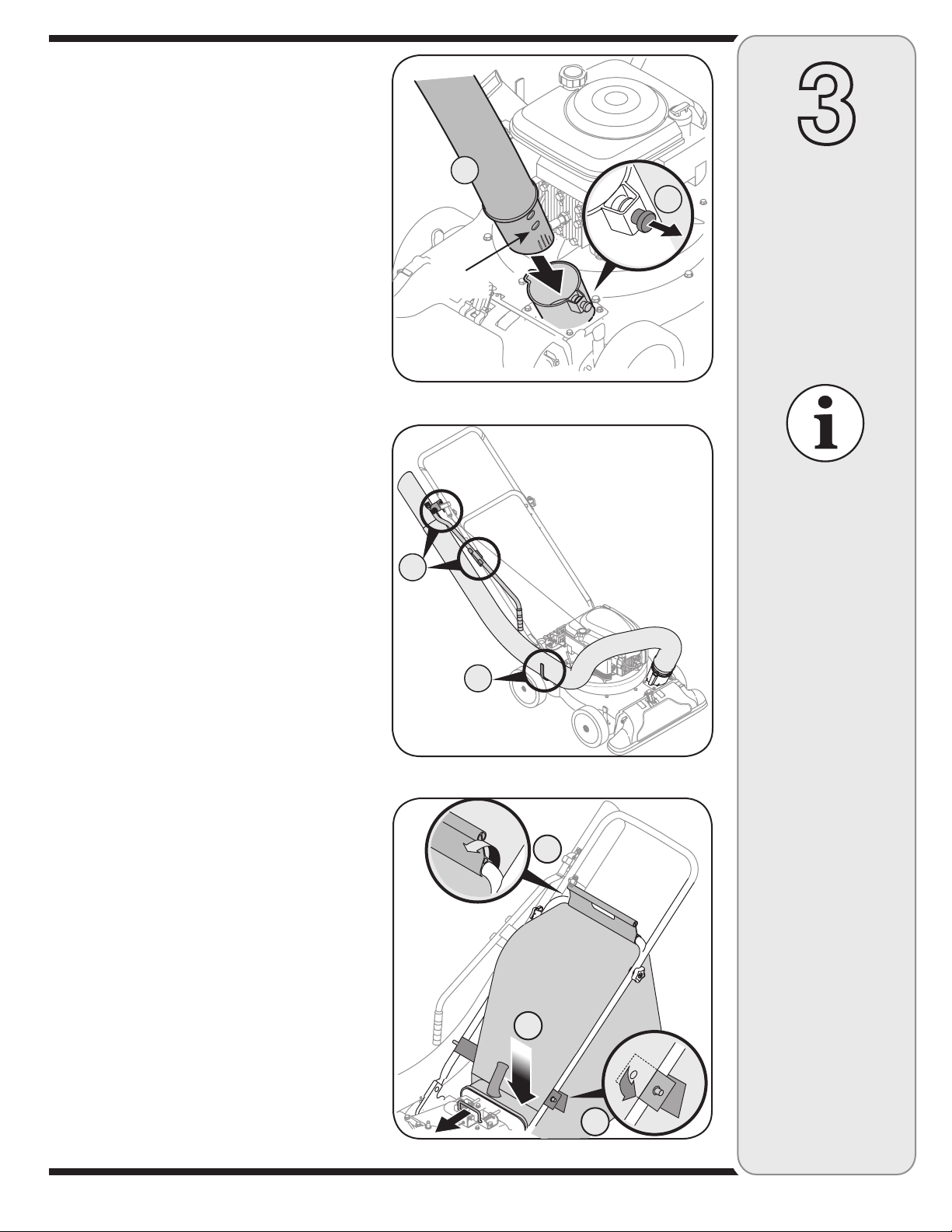

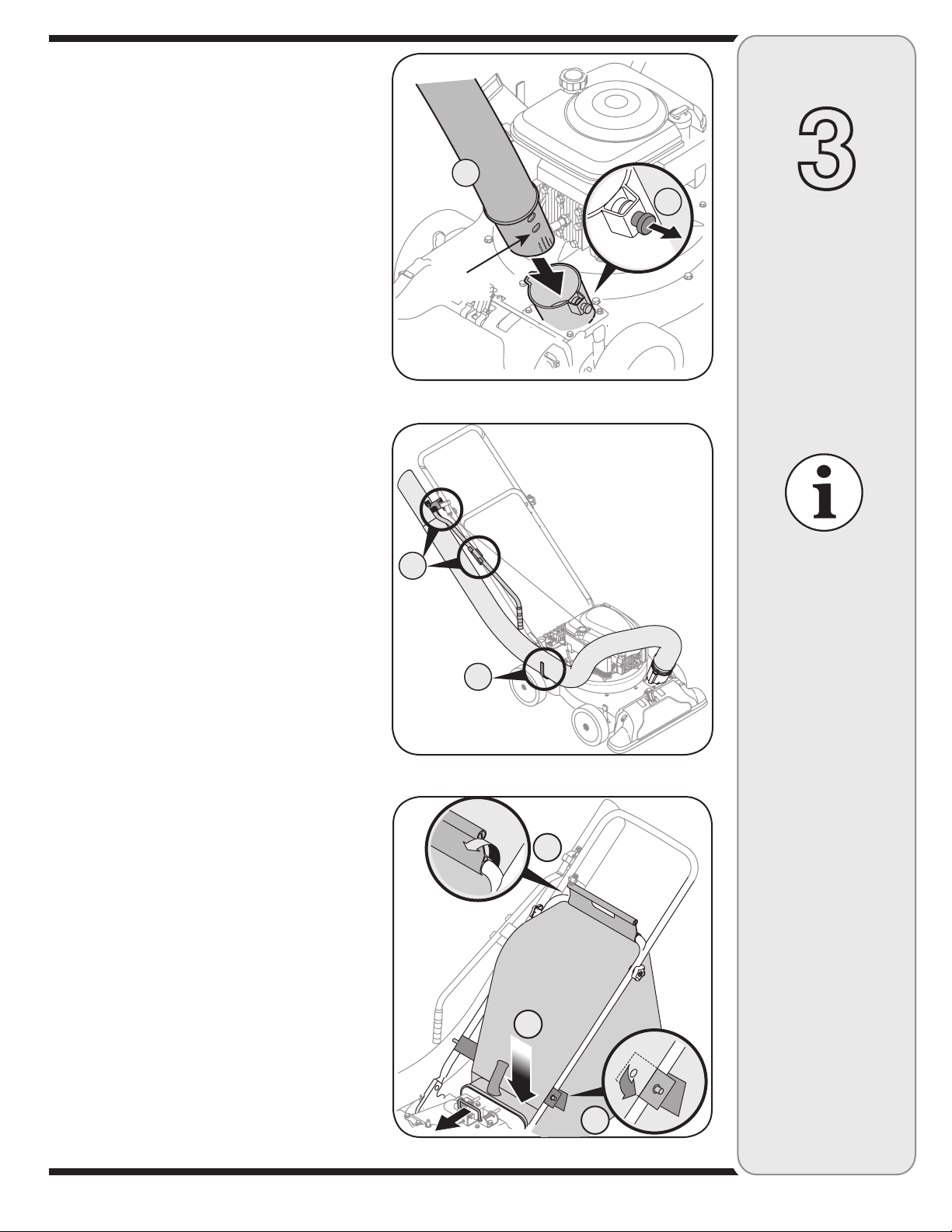

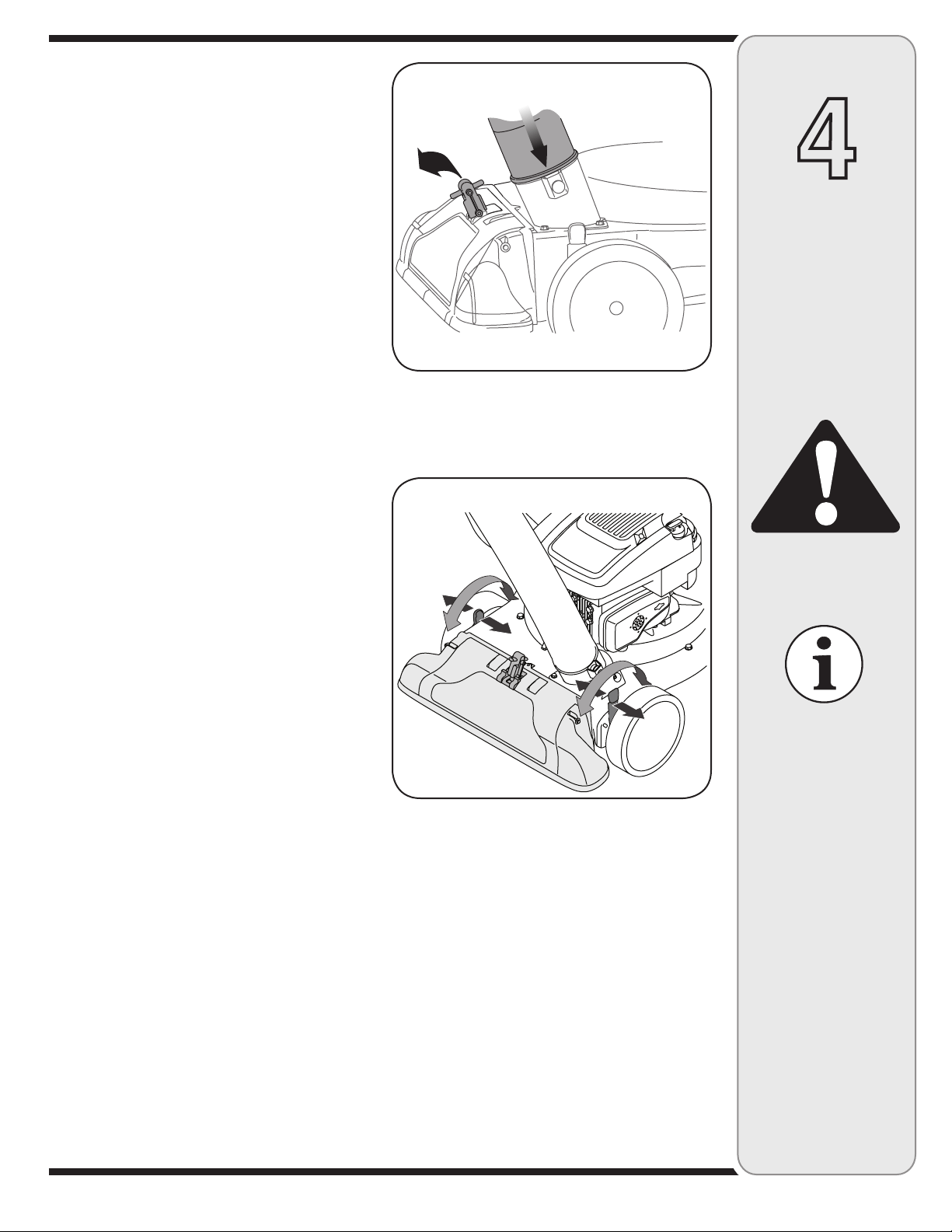

Attaching The Hose Assembly

5. a. Slide hose adapter of hose assembly into the base

adapter located on the left front of the Chipper

shredder Vacuum. See Figure 3-4.

b. Pull spring loaded pin out on the base and align pin

with the first hole (closest to the end of the tube) in

the hose adapter.

c. Release the pin to lock the hose in place.

6. a. Snap the hose handle first into the upper hose

handle bracket and then into the lower hose handle

bracket. See Figure 3-5.

b. Lay hose tubing on hanger bracket next to chipper

chute. See Figure 3-5.

Attaching The Bag

7. Grasp bag handle with one hand and slide locking rod

on mounting bracket with other hand toward engine.

Use the end of mounting bracket as leverage when

sliding the locking rod.

a. Slip bag over the rim of the discharge opening and

release locking rod to secure bag in place. See

Figure 3-6.

b. Snap bag clip to the top of the lower handle.

c. Place the lower straps on the bag over the top

of lower handle, hooking them on the studs. See

Figure 3-6.

NOTE: The bag/chute switch button attached to the

mounting bracket must be fully depressed by the tip of

front tab on bag handle when securing the bag or engine

will not start.

Figure 3-6

Figure 3-5

Figure 3-4

NOTE: The bag/chute

switch button attached

to the mounting

bracket must be fully

depressed by the tip of

front tab on bag handle

when securing the bag

or engine will not start.

Align pin

with this

hole.

Setting

Up Your

Chipper

Shredder

Vacuum

Now that you have set up your chipper shredder

vacuum for operation, get aquainted with its controls

and features. These are described below and illustrated

on this page. This knowledge will allow you to use your

new equipment to its fullest potential.

WARNING: The operation of any

chipper shredder can result in foreign

objects being thrown into the eyes,

which can damage your eyes se-

verely. Always wear the safety glasses

provided with this unit or eye shields

while operating or while performing

any adjustments or repairs.

Chipper Chute

Allows twigs and small branches up to 1-1/2” in diameter

to be fed into the impeller for chipping. See Figure 4-1.

Nozzle Height Adjustment Lever

Used to adjust the nozzle ground clearance ranging

approximately 5/8” to 4 1/8”.

Nozzle

Yard waste such as leaves or pine needles can be

vacuumed up through the nozzle for shredding.

Hose Assembly

Used as an alternative to the nozzle to vacuum yard

waste such as leaves or pine needles in hard to reach

places. See Figure 4-1.

Nozzle/ Hose Vac Lever

The nozzle/hose vac handle is located on top of the

nozzle. Use it to switch vacuum suction between the

nozzle and the hose assembly.

Hose Handle

Used to guide hose assembly when vacuuming.

Bag Handle

Used to grasp bag in order to assist in attaching, remov-

ing, and emptying bag. See Figure 4-1.

Bag

Collects shredded material fed through the chipper chute

or vacuumed through the nozzle or hose.

Starter Handle

The starter handle is attached to the right upper handle.

Stand behind unit and pull the starter handle to start

engine. See Figure 4-1.

Engine Controls

See the separate engine manual for the location and

function of the controls on the engine.

WARNING

The operation of

any chipper shred-

der can result in

foreign objects

being thrown into

the eyes, which can

damage your eyes

severely. Always wear

the safety glasses

provided with this

unit or eye shields

while operating or

while performing

any adjustments or

repairs.

Figure 4-1

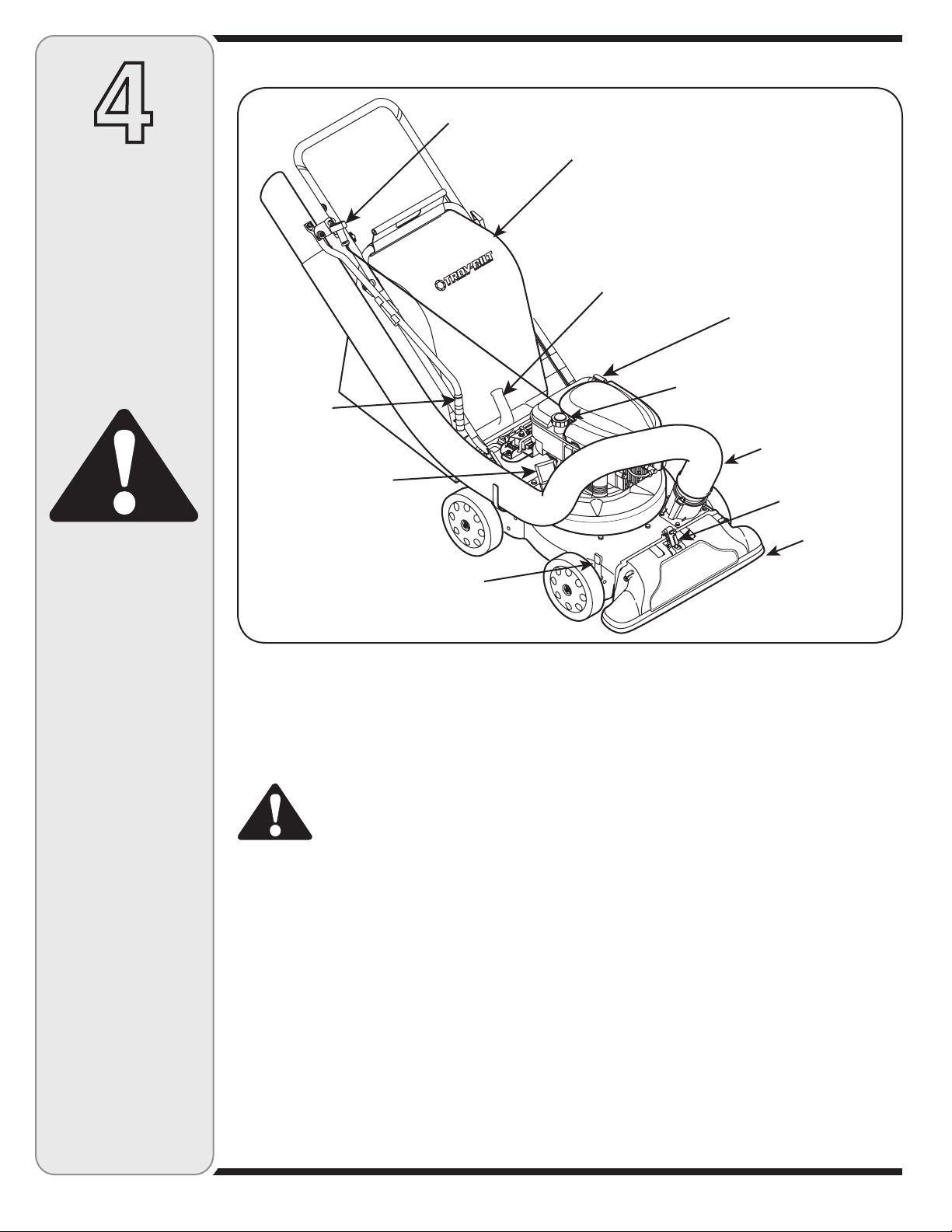

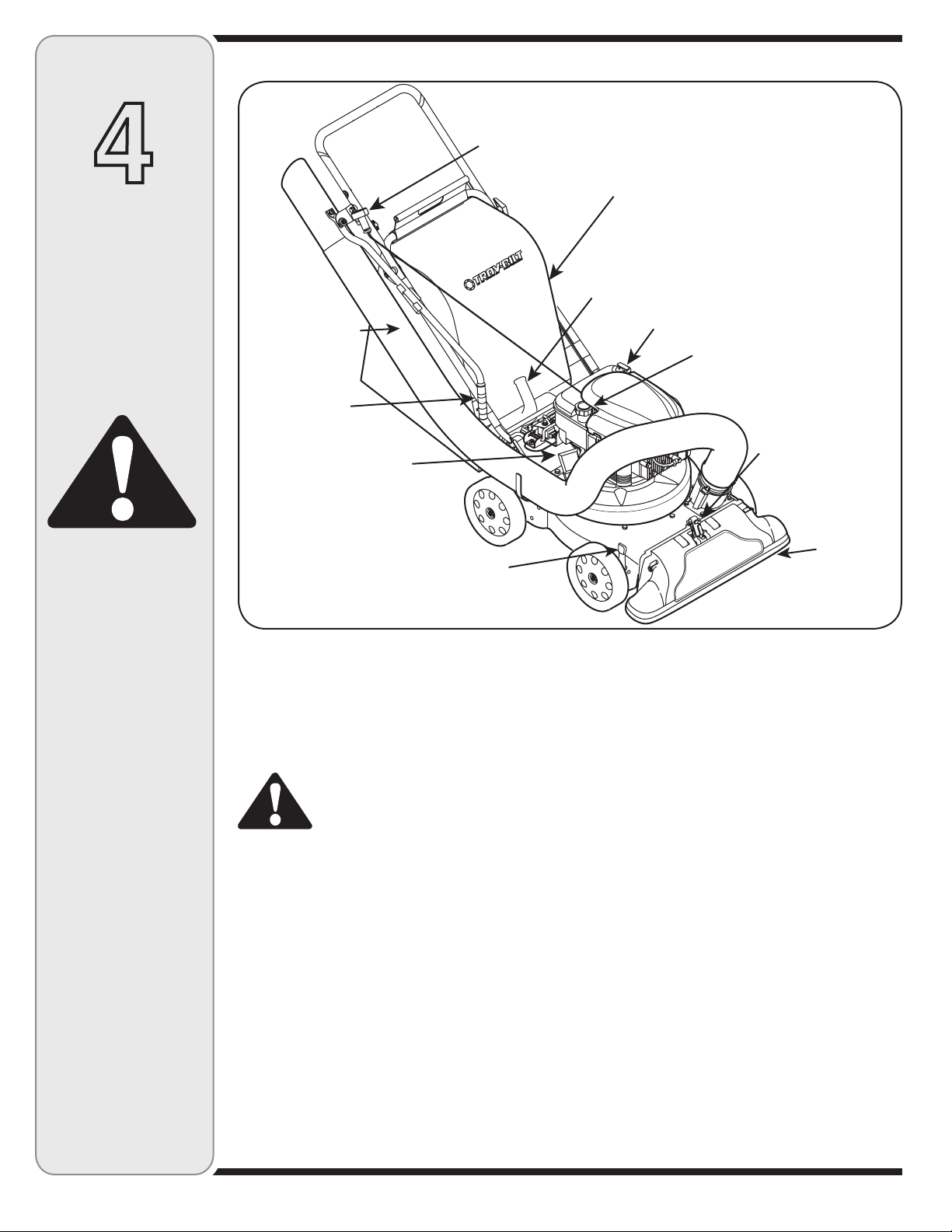

Know Your Chipper Shredder Vacuum

Chipper Chute

Bag Handle

Starter Handle

Oil Fill

Bag

Nozzle

Gasoline Fill

Hose

Assembly

Hose

Handle

Nozzle Height

Adjustment Lever

Nozzle/Hose

Vac Lever

Operating

Your

Chipper

Shredder

Vacuum

WARNING

Never run the engine

indoors or in a poorly

ventilated area. Engine

exhaust contains

carbon monoxide, an

odorless and deadly

gas.

WARNING: Use extreme care when

handling gasoline. Gasoline is ex-

tremely flammable and the vapors are

explosive. Never fuel machine indoors

or while the engine is hot or running.

Extinguish cigarettes, cigars, pipes, and

other sources of ignition.

Gas and Oil Fill-Up

1. Check oil level and add oil if necessary. Follow engine

manual for this. See Figure 4-1 for location of the oil

fill.

2. Service the engine with gasoline as instructed in the

engine manual. See Figure 4-1 for location of gas fill.

WARNING: Never fill fuel tank indoors

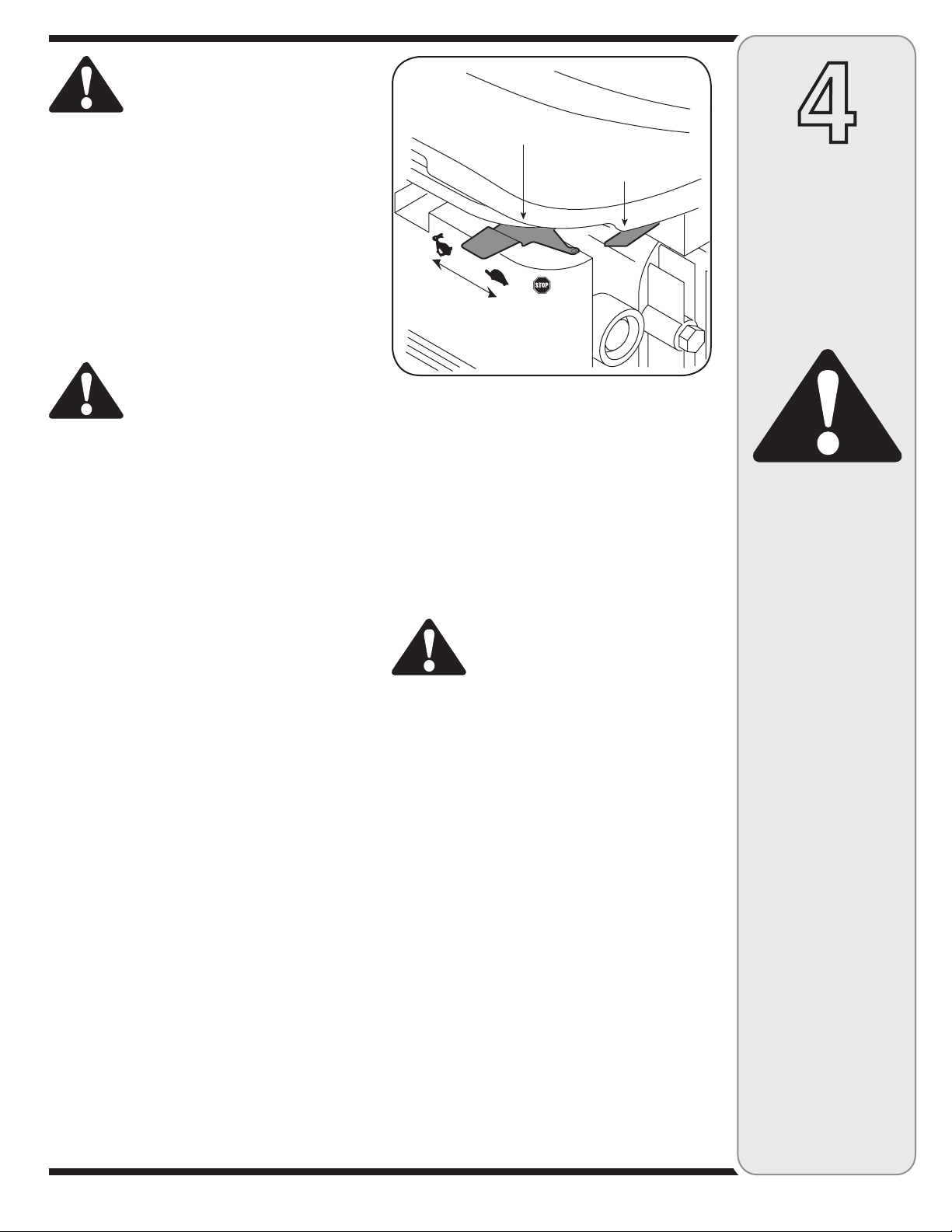

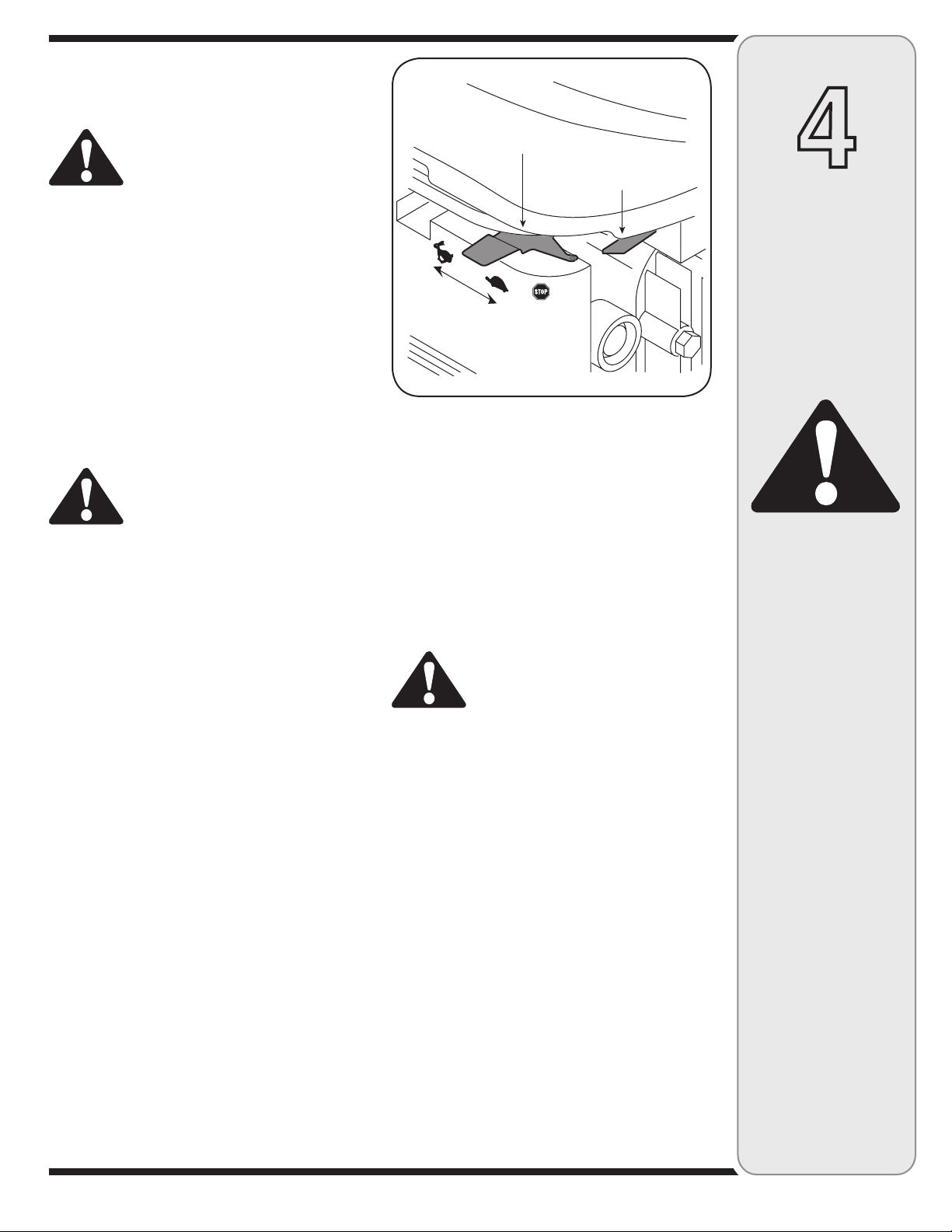

with engine running or until the engine

has been allowed to cool for at least two

minutes after running.

Starting Engine

IMPORTANT: The bag/chute switch button must be fully

depressed by the tip of front tab on bag handle or blower

chute for engine to start.

1. Attach spark plug wire to spark plug.

2. Make sure safety switch wire is connected to engine

and properly grounded to mounting bracket.

Engines with choke lever:

Move choke lever on engine to CHOKE position. (A

warm engine may not require choking).

Engines with primer:

Prime engine as instructed in separate engine manual.

4. The throttle control lever is located on the engine.

Move engine throttle control lever to FAST or START

position. See Figure 4-2.

5. Grasp starter handle and pull rope out slowly until

engine reaches start of compression cycle (rope will

pull slightly harder at this point).

6. Pull rope with a rapid, continuous, full arm stroke.

Keep a firm grip on starter handle. Let rope rewind

slowly.

7. Repeat the previous steps until engine fires. When

engine starts, move choke control (if equipped)

gradually to RUN position.

8. If engine falters, move choke control back toward the

throttle control and repeat steps 5 through 7.

9. ALWAYS keep the throttle control in the START/RUN

position when operating the Chipper shredder

Vacuum.

WARNING: Never run the engine

indoors or in a poorly ventilated area.

Engine exhaust contains carbon

monoxide, an odorless and deadly gas.

Stopping Engine

Move throttle control lever to slow (turtle) position.

Whenever possible, gradually reduce engine speed

before stopping engine.

Move throttle control lever to STOP or OFF

position.

Disconnect spark plug wire and ground it to the

retaining post to prevent accidental starting while

the equipment is unattended.

NOTE: See your engine manual packed with your unit

for more detailed instructions.

Operating

Your

Chipper

Shredder

Vacuum

Figure 4-2

Never fill fuel tank

indoors with engine

running or until the

engine has been

allowed to cool for at

least two minutes after

running.

Use extreme care when

handling gasoline.

Gasoline is extremely

flammable and the

vapors are explosive.

Never fuel machine

indoors or while

the engine is hot or

running. Extinguish

cigarettes, cigars,

pipes, and other

sources of ignition.

Throttle Control

Choke Control

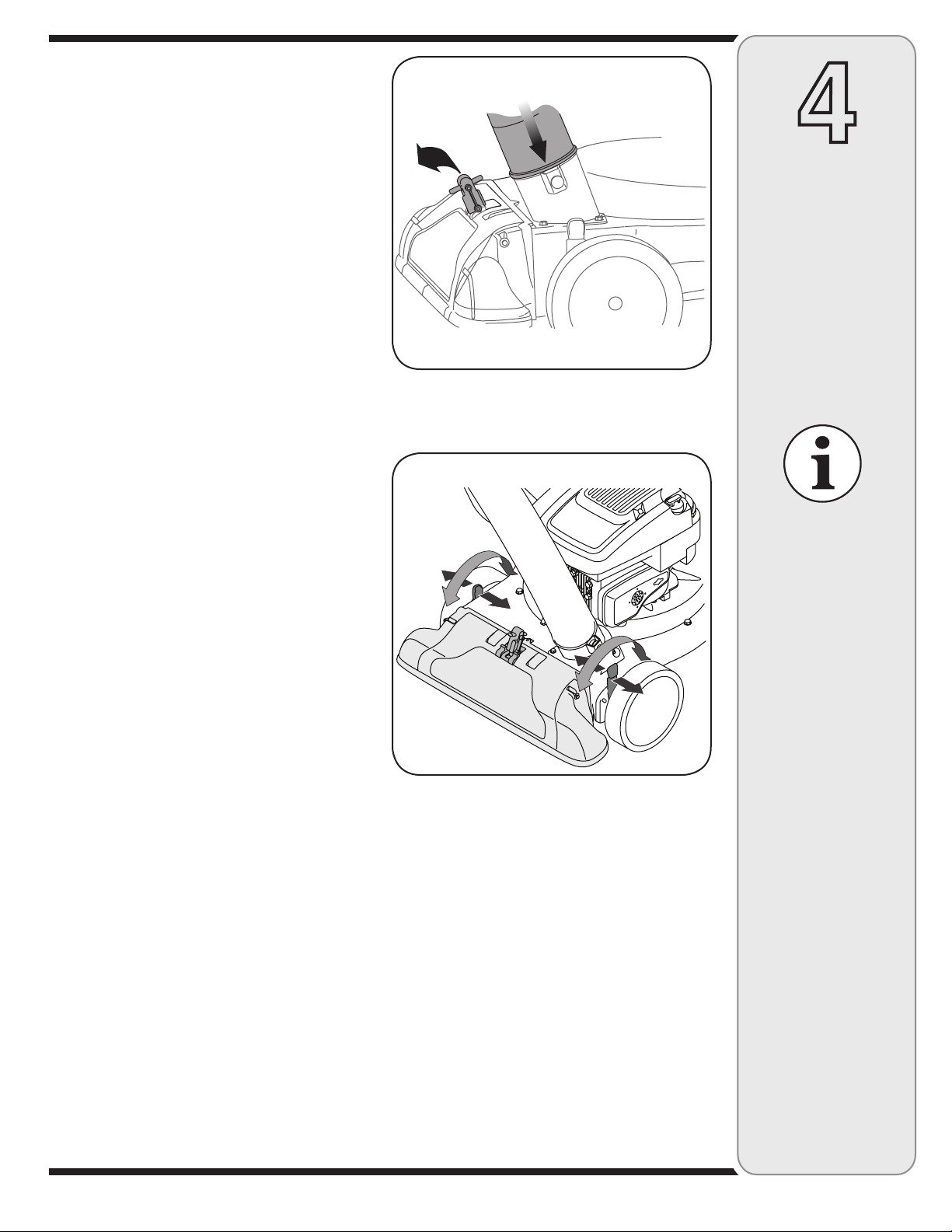

To Empty Bag

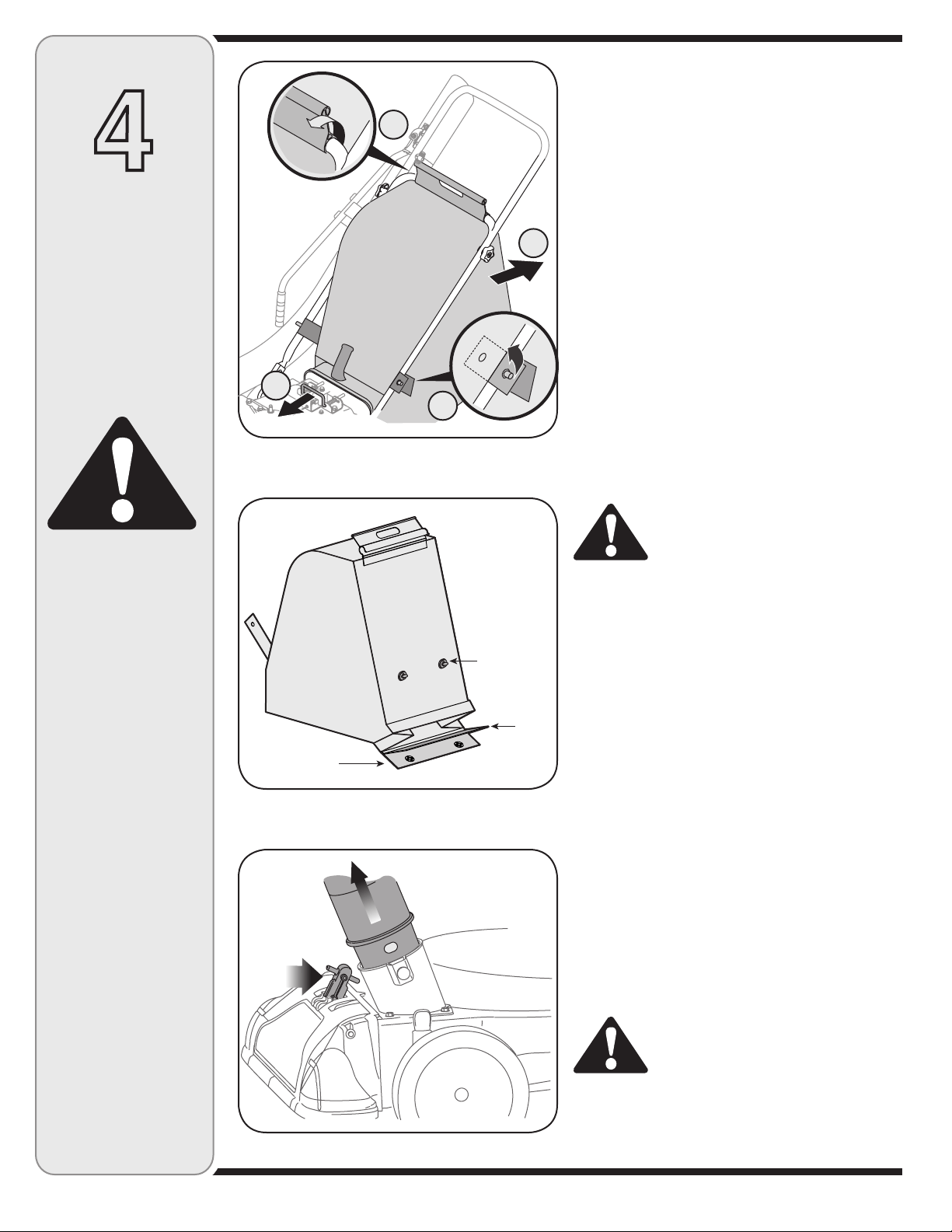

1. a. Unhook bag straps from the lower handle.

b. Unsnap bag clip from the top of lower handle. See

Figure 4-3.

c. Grasp bag handle with one hand and pull lock rod

on mounting bracket with other hand toward engine

to release.

d. Lift bag off back of unit.

2. Twist the two buttons on the back of the bag to unlock

and empty contents. See Figure 4-4. Hold bag handle

and bag clip while emptying the contents.

3. Compress bag opening and fold inner flap over

opening.

4. Fold outer flap over inner flap and insert buttons on

the bag through metal outlets. See Figure 4-4.

5. Twist the buttons to lock bag. Place bag back onto unit

as instructed SETTING UP YOUR CHIPPER SHRED-

DER VACUUM.

WARNING: Do not at any time make

any adjustments without first stopping

engine and disconnecting spark plug

wire.

Using The Nozzle Vacuum

Yard waste such as leaves and pine needles can be

vacuumed up through the nozzle for shredding. After

material has been shredded by the flail blades on the

impeller assembly, it will be discharged into catcher bag.

Do not attempt to shred or chip any material other than

vegetation found in a normal yard (i.e. branches, leaves,

twigs, etc.) Avoid fibrous plants such as tomato vines until

they are thoroughly dried out. Materials such as stalks or

heavy branches up to 1 1/2” in diameter may be fed into

the chipper chute.

1. Place nozzle/hose vac lever in the top position on the

nozzle to vacuum through nozzle. See Figure 4-5.

2. The spring loaded pin must be in the first hole (closest

to the end of the tube) of the hose adapter to operate

the nozzle vac. See Figure 4-5.

3. Place both hands on top of upper handle to push unit

over yard waste.

WARNING: Do not attempt to shred,

chip, or vacuum any material larger

than specified on the machine or in this

manual. Personal injury or damage to the machine

could result.

WARNING

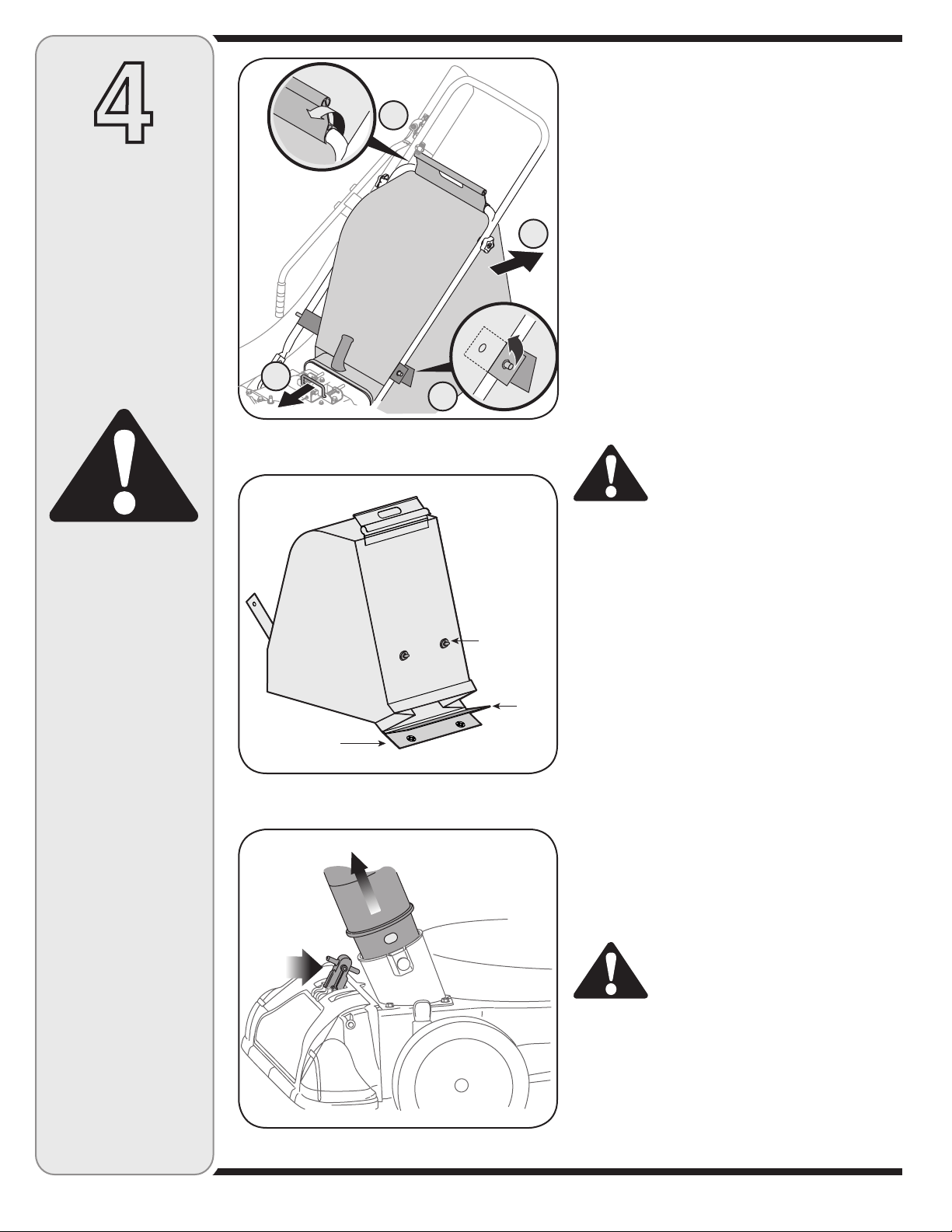

Figure 4-3

Do not at any time

make any adjustments

without first stopping

engine and disconnect-

ing spark plug wire.

Figure 4-4

Figure 4-5

Outer Flap

Inner

Flap

Buttons

Operating

Your

Chipper

Shredder

Vacuum

Do not attempt to

shred, chip, or vacuum

any material larger

than specified on the

machine or in this

manual. Personal

injury or damage to the

machine could result.

NOTE: In general, raise

the nozzle height to vacuum

a thick layer of leaves.

Lower the nozzle height for

smoother surfaces.

Figure 4-6

IMPORTANT: The flail screen is located inside the

housing in the discharge area. If the flail screen becomes

clogged, remove and clean as instructed in MAINTAIN-

ING YOUR CHIPPER SHREDDER VACUUM. For best

performance, it is also important to keep the chipper

blade sharp.

Using The Hose Assembly

1. Place nozzle/hose vac lever in the bottom position on

the nozzle to redirect vacuum to the hose assembly.

See Figure 4-6.

2. The spring loaded pin must be in the second hole of

the hose adapter to operate the hose assembly. See

Figure 4-6.

3. Unhook the hose from upper and lower hose handle

brackets and grasp the hose handle to guide the hose

while vacuuming yard waste such as leaves or pine

needles in hard to reach places.

Nozzle Height Adjustment

The nozzle can be adjusted to any six positions, rang-

ing from 5/8” to 4 1/8” ground clearance. The nozzle

height has to be adjusted according to chipper shredder

conditions.

1. Depress nozzle height adjustment lever towards

wheel. See Figure 4-7.

2. Move the height adjustment lever forward or backward

to adjust the nozzle upwards or downwards. Make

sure both levers are in the same position.

3. Release lever towards deck.

NOTE: In general, raise the nozzle height to vacuum

a thick layer of leaves. Lower the nozzle height for

smoother surfaces.

Figure 4-7

Operating

Your

Chipper

Shredder

Vacuum

WARNING: Always stop engine,

disconnect spark plug, and ground

against engine before cleaning,

lubricating or doing any kind of

maintenance on your machine.

General Recommendations

Always observe safety rules when performing

any maintenance.

The warranty on this chipper/shredder vacuum

does not cover items that have been subjected

to operator abuse or negligence. To receive full

value from warranty, operator must maintain the

equipment as instructed here.

Some adjustments will have to be made periodi-

cally to maintain your unit properly.

Periodically check all fasteners and make sure

these are tight.

•

Lubrication

Wheels: Lubricate each wheel shoulder screw

(rear wheel) and pivot arm axle (front wheel) once a

season with light oil.

Nozzle height adjustment levers: Lubricate the

pivot points of the nozzle height adjustment levers

once a season with light oil.

Locking Rod: Lubricate the locking rod with light oil

to ease the application of attaching on or removing

bag.

Nozzle/Hose Vac Lever: Lubricate the nozzle/hose

vac lever on top of the nozzle once a season with

light oil.

Engine: Follow the separate engine manual packed

with your unit for lubrication instructions.

Equipment Care

Clean the chipper/shredder vacuum thoroughly after

each use.

Wash bag periodically with water. Allow to dry

thoroughly in shade.

If the flail screen becomes clogged, remove and

clean as instructed below.

NOTE: Cleaning with a forceful spray of water is not

recommended as it could contaminate the fuel system.

Engine Care

Refer to the Maintenance section of the Engine Owner/

Operator manual packed with your unit. Read and follow

instructions carefully.

Check engine oil level before each use as

instructed in the separate engine manual.

Clean or replace air cleaner every 25 hours under

normal conditions. Clean every few hours under

extremely dusty conditions. To service the air

cleaner, refer to the separate engine manual.

The spark plug should be cleaned and the gap

reset once a season. Refer to the separate engine

manual for correct plug type and gap specifications.

Clean engine regularly with a cloth or brush. Keep

area around engine clean to permit proper air

circulation. Remove all grass, dirt and combustible

debris from muffler area.

•

Maintaining

Your

Chipper

Shredder

Vacuum

Always stop engine,

disconnect spark

plug, and ground

against engine before

cleaning, lubricating

or doing any kind of

maintenance on your

machine.

WARNING

Maintaining

Your

Chipper

Shredder

Vacuum

Figure 5-1

Figure 5-2

WARNING: Before performing any type

of maintenance on the machine, wait for

all parts to stop moving and disconnect

the spark plug wire. Failure to follow

this instruction could result in personal injury or

property damage.

Removing the Flail Screen

If the discharge area becomes clogged, remove the flail

screen and clean area as follows:

Stop the engine. Make certain the chipper/shredder

vacuum has come to a complete stop.

Before unclogging the discharge chute, disconnect

and ground the spark plug wire to retaining post.

Remove the vacuum bag from the unit as instructed

in the OPERATION section to obtain access to flail

screen.

Remove self tapping screw on right side of unit that

attaches to the flail screen. It may be necessary to

remove the hose bracket hanger to get access to the

screw. See Figure 5-1.

Remove hex screw on top of rear housing near

mounting bracket and the flange lock nut that

secures flail screen. See Figure 5-1.

Remove and clean the screen by scraping or wash-

ing with water. See Figure 5-2.

Reinstall the screen.

Before perform-

ing any type of

maintenance on the

machine, wait for all

parts to stop moving

and disconnect the

spark plug wire.

Failure to follow this

instruction could

result in personal

injury or property

damage.

WARNING

Figure 5-3

Figure 5-4

Figure 5-5

Sharpening or Replacing Chipper

Blade

NOTE: When tipping the unit, empty the oil and fuel tank

and keep engine spark plug side up.

Disconnect and ground the spark plug wire to

retaining post.

Remove bag assembly or blower chute.

Remove the three hex cap screws holding the hose

hanger bracket and chipper chute to the upper

housing. See Figure 5-3.

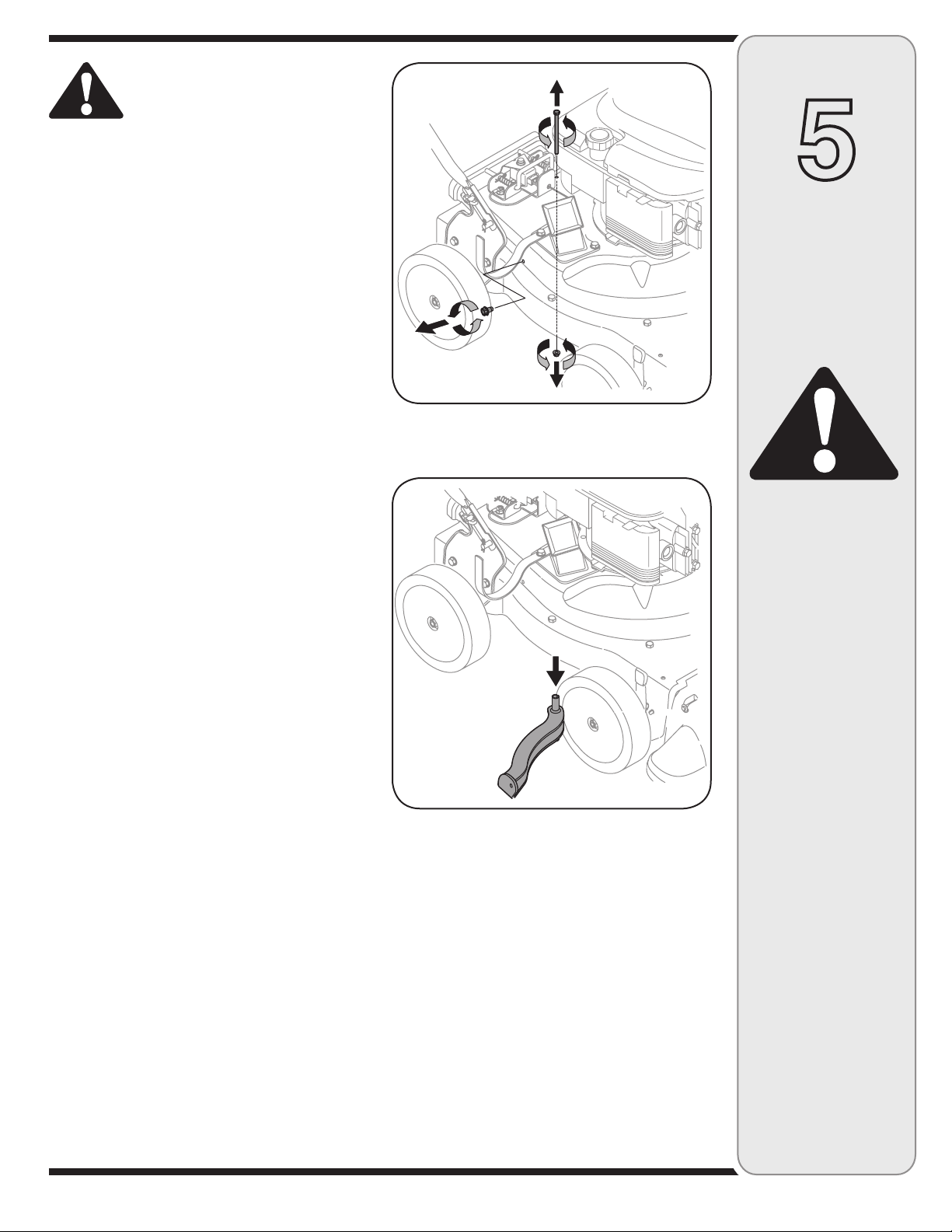

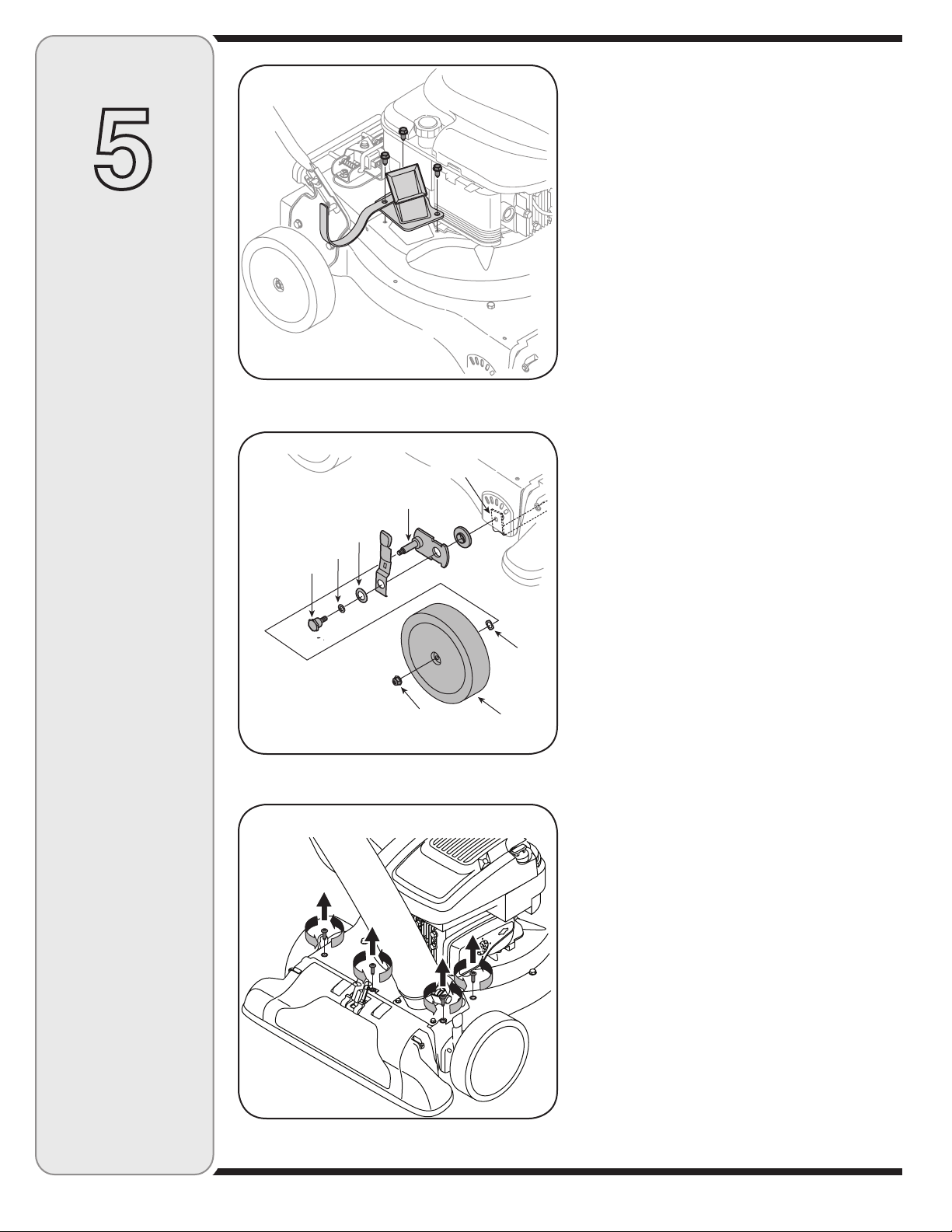

Remove the flange lock nuts, front wheels, and wave

washers that attach to the pivot arm assemblies.

See Figure 5-4.

Remove the shoulder screws, thrust washers, and

bell washers that go through the pivot arms to the

front support brace. The front support brace and lock

nut can be removed at this time as well.

Remove the four screws on the upper housing that

secure the nozzle cover. See Figure 5-5.

Maintaining

Your

Chipper

Shredder

Vacuum

Front Support Brace and Lock Nut

Pivot Arm Assembly

Bell Washer

Thrust Washer

Wave

Washer

Wheel

Lock Nut

Shoulder Screw

Carefully tilt and support the unit up to provide

access underneath to the nozzle mounting hardware

and impeller. Remove the three shoulder bolts

securing the black plastic lower flail housing to the

lower housing. Refer to Figure 5-6.

Tilt top of black plastic lower flail housing toward the

engine to remove.

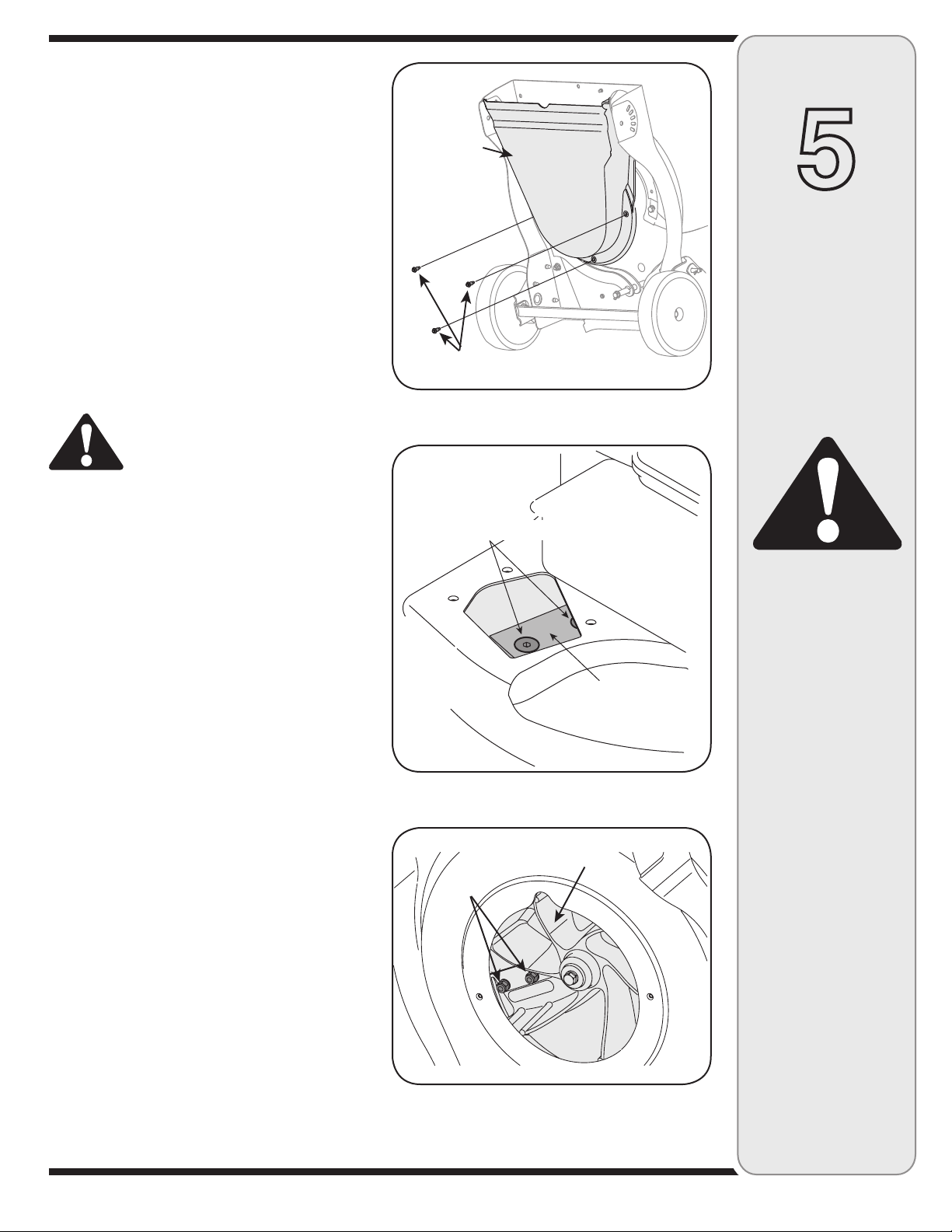

Using a 3/16” allen wrench, remove the flat head cap

screws that hold the chipper blade to the impeller.

These screws are accessible through the opening

created when the chipper chute was removed earlier.

See Figure 5-7.

The nuts on the flat head cap screws can be

reached from underneath using a 1/2-inch socket,

universal, and extension. See Figure 5-8.

Replace or sharpen chipper blade. The blade can be

sharpened with a file or on a grinding wheel.

WARNING: The chipper blade is sharp.

When sharpening blade, wear leather

work gloves to protect your hands and

follow the original angle of grind.

12. Reassemble by performing the previous steps in the

opposite order and manner of removal.

NOTE: Tighten blade screws to 210 - 250 in-lbs. Make

certain chipper blade is reassembled with the sharp edge

facing upward.

Off Season Storage

When storing the chipper/shredder vacuum in an

unventilated or metal storage shed, care should be

taken to rustproof the non-painted surfaces. Using

a light oil or silicone, coat the equipment, especially

any springs, bearings, and cables.

Remove all dirt from exterior of engine and equip-

ment.

Follow lubrication recommendations.

Refer to engine manual for correct engine storage

instructions.

Store equipment in a clean, dry area. Do not store

in an area where equipment is present that may use

a pilot light or has a component that can create a

spark.

10.

11.

•

Maintaining

Your

Chipper

Shredder

Vacuum

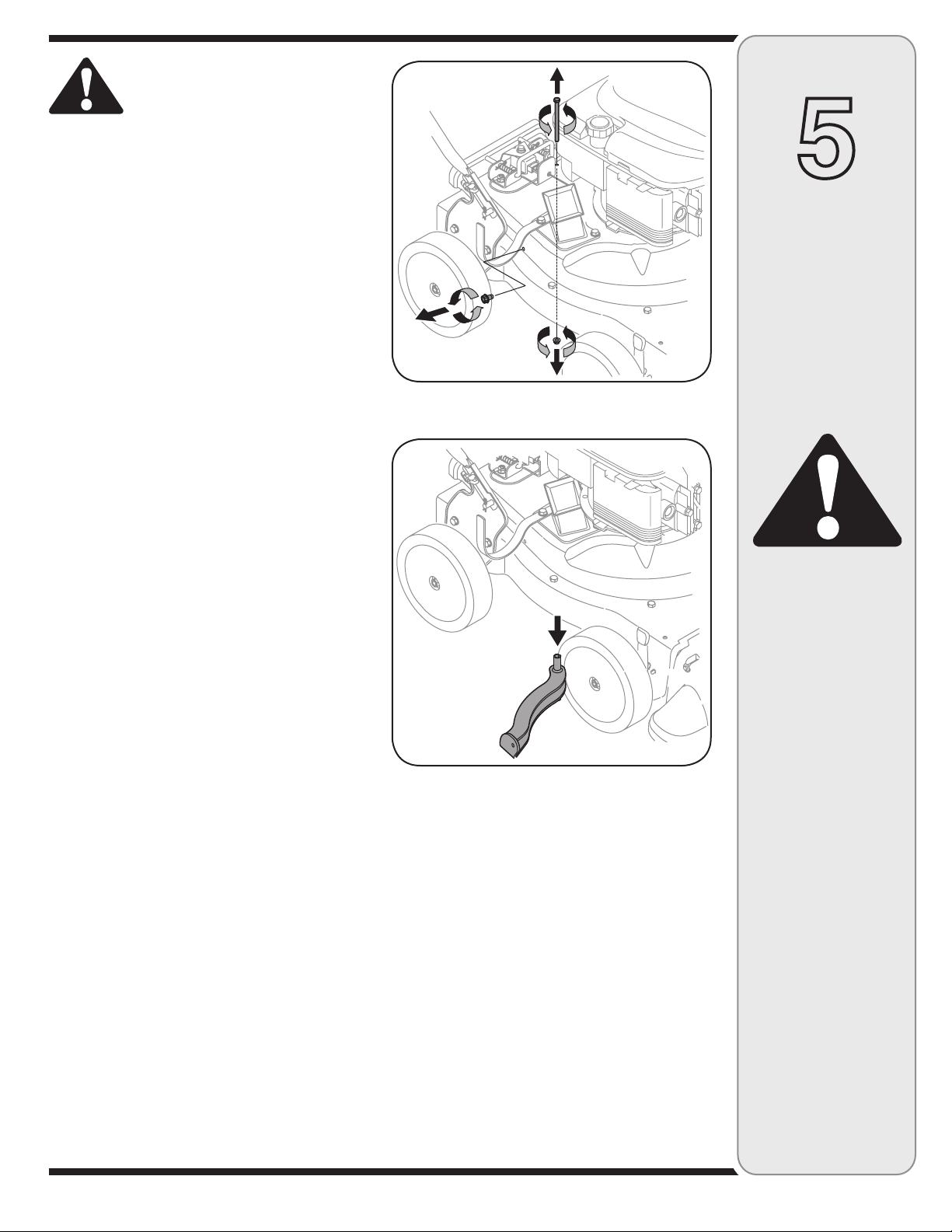

Figure 5-6

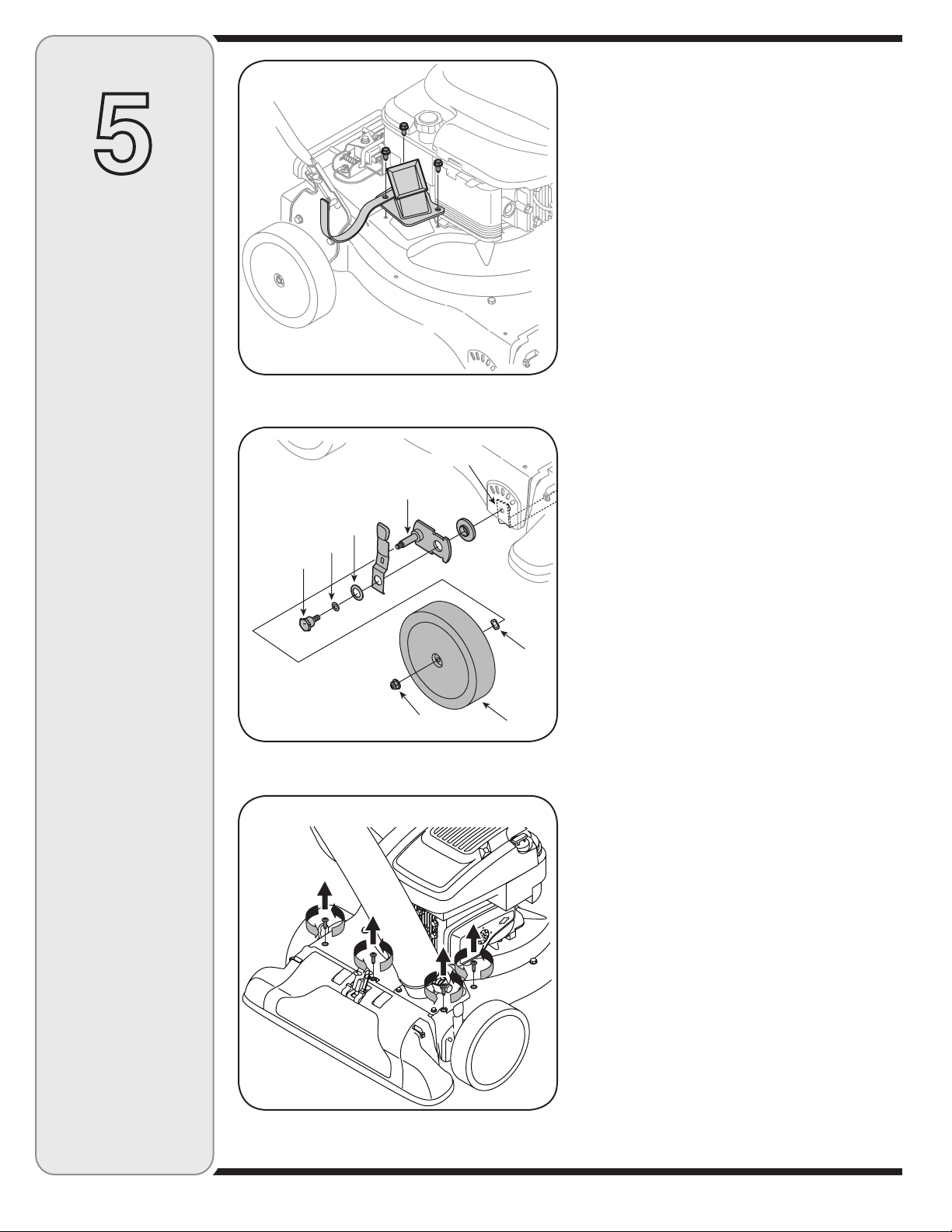

Figure 5-7

Figure 5-8

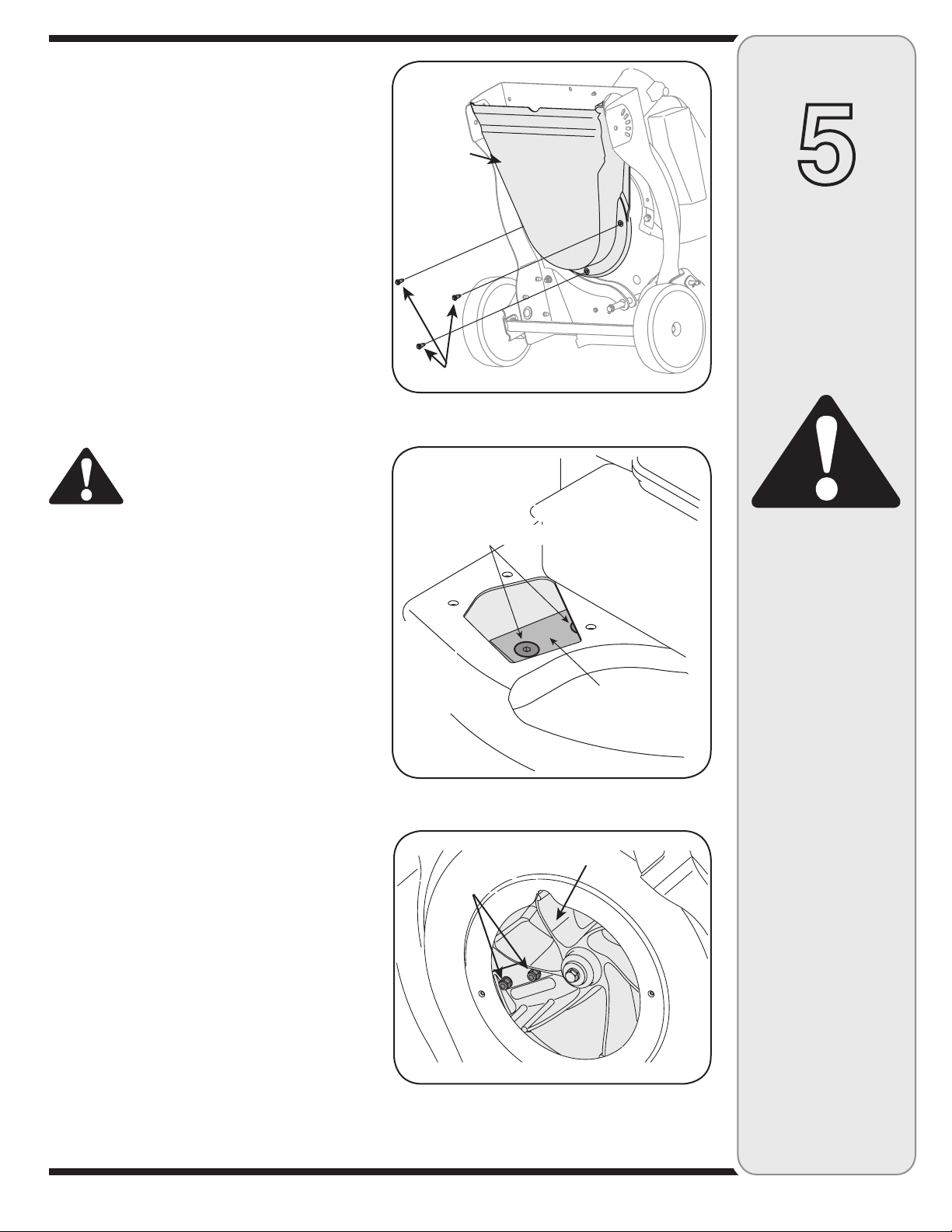

Flat Head Cap Screws

Chipper Blade

Nuts

Impeller

Black Plastic

Nozzle

Shoulder Screws

The chipper blade is

sharp. When sharp-

ening blade, wear

leather work gloves

to protect your hands

and follow the origi-

nal angle of grind.

WARNING

For repairs beyond

the minor adjustments

listed here, contact

an authorized service

dealer.

Trouble

Shooting

CauseProblem Remedy

Engine fails to start

1. Throttle lever not in correct starting

position.

2. Spark plug wire disconnected.

3. Choke not in CHOKE position (if

equipped).

4. Fuel tank empty or stale fuel.

5. Engine not primed (if equipped).

6. Faulty spark plug.

7. Safety switch not depressed.

8. Safety switch wire is not connected to

engine or not properly grounded.

1. Move throttle lever to FAST or

START position.

2. Connect wire to spark plug.

3. Move choke lever to CHOKE

position.

4. Fill tank with clean, fresh gasoline.

5. Prime engine as instructed in

Engine Manual.

6. Clean, adjust gap, or replace.

7. Safety switch must be depressed

by the front tab on the bag handle

when securing the bag.

8. Connect safety switch wire to

engine connector and ground to

mounting bracket.

Engine runs erratic

1. Connect and tighten spark

plug wire.

2. Move choke lever to OFF position.

3. Clean fuel line; fill tank with clean,

fresh gasoline.

4. Always run engine at full throttle.

5. Drain fuel tank. Refill with

fresh fuel.

6. Refer to engine manual.

7. See authorized service dealer.

1. Spark plug wire loose.

2. Unit running on CHOKE (if equipped).

3. Blocked fuel line or stale fuel.

4. Low engine RPM.

5. Water or dirt in fuel system.

6. Dirty air cleaner.

7. Carburetor out of adjustment.

Engine overheats

1. Fill crankcase with proper oil.

2. Refer to engine manual.

3. See authorized service dealer.

1. Engine oil level low.

2. Dirty air cleaner.

3. Carburetor not adjusted properly.

Occasional skips

(hesitates) at

high speed

1. Remove spark plug and adjust gap.

2. See authorized service dealer.

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment

improperly set.

Unit does not

discharge

1. Stop engine immediately and

disconnect spark plug wire. Clean

flail screen and inside of discharge

opening.

2. Stop engine and disconnect spark

plug wire. Remove lodged object.

3. Always run engine at full throttle.

4. Empty bag.

1. Discharge area clogged.

2. Foreign object lodged in impeller.

3. Low engine RPM.

4. Vacuum bag is full.

Rate of discharge

slows considerably

or composition of

discharged material

changes

1. Always run engine at full throttle.

2. Replace chipper blade or see your

authorized service dealer.

1. Low engine RPM.

2. Chipper blade dull.

Excessive

Vibration

1. Loose parts or damaged impeller.

1. See authorized service dealer.

NOTES

Use this page to make notes and write down important information.

Model Series 060

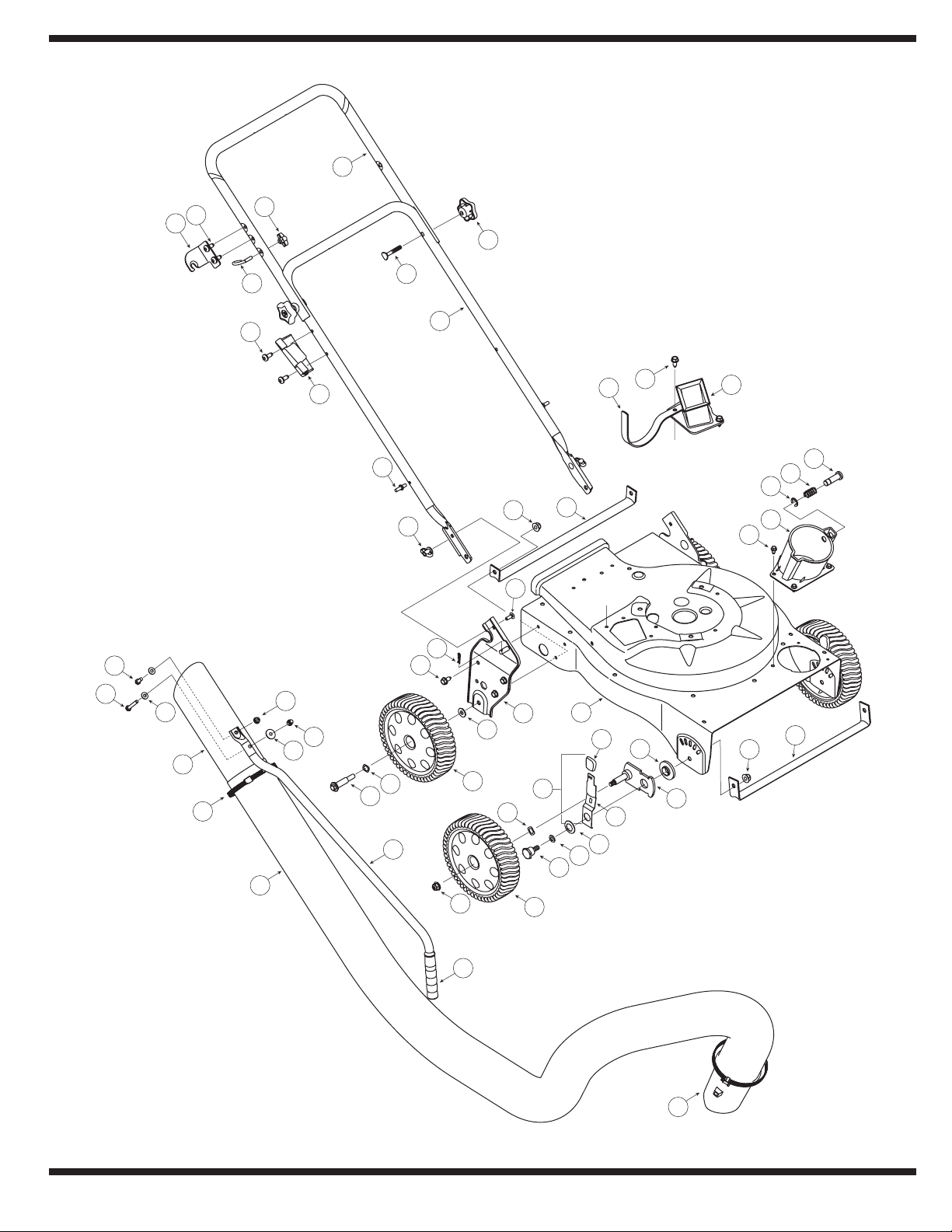

Parts List

To order replacement

parts, contact

1-800-828-5500,

1-330-558-7220

or visit

www.troybilt.com.

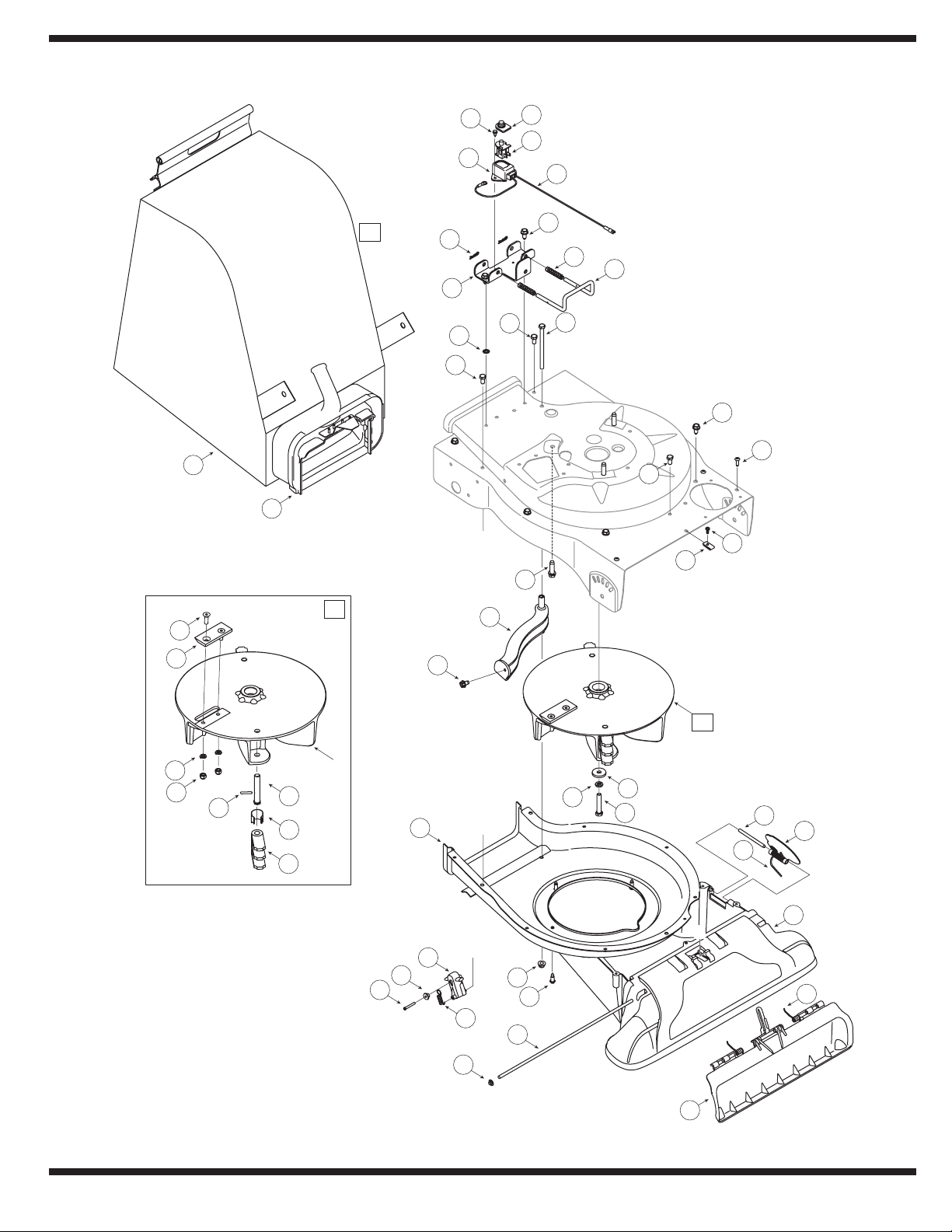

Ref.

No.

Part No. Description

1. 736-0314 Thrust Washer.375 ID x.70 OD

2. 749-04172 Upper Handle

3. 720-0279 Knob

4. 710-0599 Screw, 1/4-20 x.500

5. 710-1205 Eye Bolt

6. 781-1056 Upper Handle Bracket

7. 710-0726 Hex Cap Screw 5/16-12 x.750

8. 720-04072 Star Knob

9. 710-1174 Carriage Bolt

10. 731-04911 Nozzle Handle Clip

11. 749-04165 Lower Handle

12. 711-1293 Studs

13. 710-0703 Carriage Screw 1/4-20 x.75

14. 712-0397 Wing Nut 1/4-20

15. 710-0751 Hex Cap Screw 1/4-20 x.620

16. 681-0195 Hose Base Adapter Assembly

(Incl. Ref.# 17-19)

17. 716-0104 E Ring.500 Dia

18. 732-3035 Compression Spring

19. 711-1571 Clevis Pin

20. 736-3020 Flat Washer.271 ID x.630 OD

21. 781-04071 Upper Flail Housing

22. 681-0122 Chipper Chute Assembly

23. 781-1058 Hose Hanger Bracket

24. 712-04064 Flange Lock Nut, 1/4-20

25. 748-0457 Spacer

26. 731-2478 Hose Nozzle

Ref.

No.

Part No. Description

27. 710-3288 Hex Cap Screw 1/4-20 x 2.625

28. 723-0295 Adjustment Clamp

29. 749-1270 Nozzle Handle

30. 764-0648 Vacuum Hose

31. 07071 Handle Grip

32. 731-2292 Hose Adapter

33. 712-0442 Cap Lock Nut, 1/4-20

34. 710-1611B TT Screw, 5/16-18 x .750

35. 781-04082 Front Wheel Support Brace

36. 781-04081 Rear Wheel Support Brace

37. 681-0156A Handle Bracket Ass’y RH

681-0155A Handle Brkt Ass’y LH

38. 714-0104 Cotter Pin

39. 736-0105 Bell Washer.401 ID x.870 OD

40. 736-0232 Wave Washer.531 ID x.781 OD

41. 738-1015 Shoulder Screw 3/8-16

42. 741-0751 Height Adjustment Bearing

43. 687-02094 Pivot Arm Assembly

44. 720-0426 Height Adjustment Knob

45. 732-1026 Spring Lever

46. 687-02051 Height Lever Assembly

(Incl. Ref.# 44-45)

47. 736-0741 Bell Washer.760 ID x.25 OD

48. 738-1172 Shoulder Screw,.750 x.500

49. 734-04033 Wheel 8 x 2

50. 712-04065 Flange Lock Nut, 3/8-16

51.

Model Series 060

Parts List

To order replacement

parts, contact

1-800-828-5500,

1-330-558-7220

or visit

www.troybilt.com.

Ref.

No.

Part No. Description

1. 664-04031 Bag Assembly

2. 681-0154 Screen Assembly

3. 710-1054 Hex Screw 5/16-24 x 1.0

4. 781-0490 Chipper Blade

5. 781-0735 Pin Clip

6. 719-0329 Flail

7. 715-0166 Spiral Pin

8. 711-1401 Clevis Pin

9. 712-0411 Lock Nut, 5/16-24

10. 736-0119 Lock Washer, 5/16

11. 681-0152 Impeller Assembly

(Incl. Ref.# 3 – 10)

12. 710-1650 Shoulder Screw, #12-24 x.30 x.46

13. 781-0721B Lower Flail Housing

14. 712-04063 Flange Lock Nut 5/16-18

15. 710-0607 Screw, 5/16-18 x.500

16. 747-04297 Hinge Pin

17. 731-2293A Nozzle

18. 781-1064 Base Adapter Door

19. 732-1156 Torsion Spring

20. 726-0106 Cap Speed Nut 1/4

21. 711-1551 Pivot Rod

22. 731-04967 Nozzle Door Lever

23. 710-1256 Hex Screw, #8-18 x 1.25

24. 750-1294 Shoulder Spacer

25. 732-3118 Extension Spring

Ref.

No.

Part No. Description

26. 732-1151A Nozzle Door Torsion Spring

27. 731-2294A Nozzle Door

28. 664-04029 Bag

29. 631-0083 Chute Assembly

30. 710-0726 Hex Index Screw, 5/16-12 x.750

31. 736-0247 Flat Washer.375 ID x 1.25 OD

32. 736-0217 Lock Washer 3/8

33. 710-0818 Hex Cap Screw 3/8-24 x 2.0

34. 725-1700 Switch Cover

35. 725-3166 Safety Switch

36. 731-1613 Safety Switch Cover

37. 710-0224 Hex Washer Screw #10-16 x.50

38. 629-0920A Wire Harness

39. 714-0104 Cotter Pin

40. 732-0962 Compression Spring

41. 781-0778A Mounting Bracket

42. 747-1153 Lock Rod

43. 710-3195 Hex Cap Screw 5/16-18 x 4.5

44. 710-3025 Hex Cap Screw 5/16-18 x.625

45. 710-0502A Hex Washer Screw 3/8-16 x 1.25

46. 710-1220 Screw, #12-16 x.750

47. 710-0351 Screw #10 - 16 x.500

48. 736-0607 External L-Washer 5/16

49. 726-0139 Speed Nut

— 723-0400 Safety Glasses (Not Shown)

MANUFACTURER’S LIMITED WARRANTY FOR

GDOC-100020 REV. A

The limited warranty set forth below is given by Troy-Bilt LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canada

and/or its territories and possessions (either entity respectively,

“Troy-Bilt”).

“Troy-Bilt” warrants this product (excluding its Normal Wear Parts

and Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing on the date

of original purchase and will, at its option, repair or replace, free of

charge, any part found to be defective in materials or workmanship.

This limited warranty shall only apply if this product has been

operated and maintained in accordance with the Operator’s Manual

furnished with the product, and has not been subject to misuse,

abuse, commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because of other

peril or natural disaster. Damage resulting from the installation or

use of any part, accessory or attachment not approved by Troy-Bilt

for use with the product(s) covered by this manual will void your

warranty as to any resulting damage.

Normal Wear Parts are warranted to be free from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items

such as: batteries, belts, blades, blade adapters, tines, grass bags,

wheels, rider deck wheels, seats, snow thrower skid shoes, friction

wheels, shave plates, auger spiral rubber and tires.

Attachments — Troy-Bilt warrants attachments for this product

against defects in material and workmanship for a period of one (1)

year, commencing on the date of the attachment’s original purchase

or lease. Attachments include, but are not limited to items such as:

grass collectors and mulch kits.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service dealer.

To locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages, or contact Troy-Bilt LLC at P.O. Box 361131,

Cleveland, Ohio 44136-0019, or call 1-866-840-6483,

1-330-558-7220 or log on to our Web site at www.troybilt.com.

In Canada

Contact MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-

668-1238 or log on to our Web site at www.mtdcanada.com.

This limited warranty does not provide coverage in the following

cases:

a. The engine or component parts thereof. These items may carry a

separate manufacturer’s warranty. Refer to applicable manufactur-

er’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one-

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. Troy-Bilt does not extend any warranty for products sold or

exported outside of the United States and/or Canada, and their

respective possessions and territories, except those sold through

Troy-Bilt’s authorized channels of export distribution.

f. Replacement parts that are not genuine Troy-Bilt parts.

g. Transportation charges and service calls.

h. Troy-Bilt does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability of ﬁtness for a particular purpose, applies after

the applicable period of express written warranty above as to the

parts as identiﬁed. No other express warranty, whether written or

oral, except as mentioned above, given by any person or entity,

including a dealer or retailer, with respect to any product, shall

bind Troy-Bilt. During the period of the warranty, the exclusive

remedy is repair or replacement of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. Troy-Bilt shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn

care services or for rental expenses to temporarily replace a

warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply

to you.

In no event shall recovery of any kind be greater than the amount of

the purchase price of the product sold. Alteration of safety features of

the product shall void this warranty. You assume the risk and liability

for loss, damage, or injury to you and your property and/or to others

and their property arising out of the misuse or inability to use the

product.

This limited warranty shall not extend to anyone other than the

original purchaser or to the person for whom it was purchased as a

gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238

TROY BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

PRINTED IN U.S.A

Aspiradora Para Patios - Modelo Serie 060

Seguridad•Ensamblaje•Operación•Consejos y Técnicas•Mantenimiento

•

Solución de problemas•Lista de Parte•Grantías

MANUAL DEL OPERADOR

IMPORTANTE

LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES ANTES

DE OPERAR LA ASPIRADORA PARA PATIOS

ADVERTENCIA: Esta unidad está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un

terreno agreste cubierto por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un

amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir). Si se utiliza

un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California

las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de Califor

nia). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales. Su

distribuidor más cercano autorizado para realizar el mantenimiento del motor puede conseguir el amortiguador de chispas

para el silenciador sino usted puede comunicarse con el departamento de servicios al apartado postal P.O. Box 361131

Cleveland, Ohio 44136-0019.

Búsqueda y registro del número de modelo

Por favor, NO devuelva la unidad al minorista a quien se la adquirió sin contactarse

primero con el Departamento de Asistencia al Cliente.

Índice

ANTES DE COMENZAR A ENSAMBLAR SU NUEVO

EQUIPO,

por favor localice la placa del modelo en el equipo y copie la

información en la placa modelo a la derecha. Para encontrar

la placa de modelo colóquese detrás de la unidad en la

posición del operador y mire hacia abajo en la parte posterior

de la cubierta. La presente información resultará necesaria

para el uso del sitio web del fabricante y / o para solicitar

ayuda del Departamento de Asistencia al Cliente o de un

distribuidor autorizado.

Este manual de operador es una parte importante de su nueva máquina aspiradora para patios.

Le ayudará a montar, preparar y mantener la unidad para obtener los mejores resultados.

Por favor lea y comprenda el contenido del manual.

Asistencia al Cliente

Etiquetas de seguridad .................................... 25

Prácticas de seguridad en la operación ......... 26

Conﬁguración de la aspiradora para patios .. 28

Funcionamiento de la aspiradora para patios 30

Mantenimiento de la aspiradora para patios . 34

Solución de problemas .................................... 38

Lista de las piezas ............................................ 18

Garantía ............................................................. 40

En caso de tener problemas para ensamblar este producto o de tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de los expertos. Elija entre las opciones que se presentan a continuación:

1. Visite troybilt.com.

2. Si desea contactarse con un Representante del Departamento de Asistencia al Cliente, por favor comuníquese al 1-800-828-

5500.

3. El fabricante del motor es el responsable de todas las cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Por favor, para mayor confirmación, consulte el manual del propietario/

operador del fabricante del motor que es enviado, en un paquete por separado, junto con su unidad.

www.troybilt.com

TROY-BILT LLC

P. O. BOX

361131

CLEVELAND, OH 44136

800-828-5500

330-558-7220

Etiquetas

seguridad

ADVERTENCIA:

NO retire las etiquetas

de seguridad de la

aspiradora para

patios.

Etiquetas de Seguridad Encontradas En Su

Aspiradora Para Patios

TO AVOID SERIOUS INJURY

• READ OPERATOR'S MANUAL.

• KEEP HANDS OUT OF INLET AND DISCHARGE OPENINGS WHILE MACHINE

IS RUNNING. ROTATING BLADES ARE INSIDE.

• TURN ENGINE OFF AND ALLOW IMPELLER TO C OME TO C OMPLETE STOP

BEFORE REMOVING BAG.

• DO NOT ATTEMPT TO CLEAR A CLOG OR JAM WITH THE ENGINE RUNNING.

• DO NOT OPERATE UNIT WITHOUT BAG OR OPTIONAL BLOWER CHUTE IN

PLACE.

• DO NOT STAND OR WALK IN FRONT OF BLOWER CHUTE OR AIM IT AT BYSTANDERS.

OBJECTS THROWN OUT OF DISCHARGE CAN CAUSE PERSONAL INJURY.

• DO NOT OPERATE WHEN CHILDREN OR OTHERS ARE AROUND.

• WEAR APPROVED SAFETY GLASSES.

DANGER

STOP

DANGER

Keep hands out of inlets while

engine is r unning. Rotating

blades are inside.

FRONT WHEEL / VACUUM NOZZLE HEIGHT

ADJUSTER

HIGH LOW

For use in

grass to pick

up leaves

and debris

To pick up wet

material, pine

cones, acorns

or material on

pavement.

Prácticas de

seguridad

en la

operación

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o emiten productos químicos que el estado de

California considera que pueden producir cáncer, defectos de nacimiento u otros problemas

reproductivos.

ADVERTENCIA

Este símbolo indica in-

strucciones de seguridad

importantes que de no

seguirse, se podría poner

en peligro la seguridad

personal y/o la propiedad

suya y de terceros. Lea y

siga todas las instruccio-

nes en este manual antes

de iniciar la operación de

esta máquina. En caso de

no seguir estas instruc-

ciones podría provocar

lesiones personales.

Cuando vea este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las reglas de seguridad contenidas en este

manual. Al igual que con cualquier tipo de equipo eléctrico, un descuido o error de parte del operador puede

producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos con gran fuerza.

De no respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

Capacitación

1. Lea, entienda y cumpla todas las instrucciones incluidas

en la máquina y en los manuales antes de montarla y

utilizarla. Guarde este manual en un lugar seguro para

consultas futuras y regulares, así como para solicitar

repuestos.

2. Familiarícese con todos los controles y su operación

adecuada. Sepa cómo detener la máquina y cómo

desengranar los controles rápidamente.

3. No permita nunca que los niños menores de 16 años uti

licen esta máquina. Los niños de 16 años y más mayores

deben leer y comprender las instrucciones de operación

y las reglas de seguridad contenidas en este manual, y

también deben ser capacitados y estar supervisados por

uno de los padres.

4. Nunca permita que los adultos operen esta máquina sin

recibir antes la instrucción apropiada.

5. Mantenga a los transeúntes, ayudantes, mascotas y

niños al menos a 75 pies de la máquina mientras está

operando. Detenga la máquina si alguien entra en la zona.

6. Nunca encienda un motor en espacios cerrados o en una

zona con poca ventilación. El escape del motor contiene

monóxido de carbono, un gas inodoro y letal.

7. No ponga las manos o los pies cerca de las piezas

rotatorias o en las cámaras de alimentación ni en la

abertura de descarga. El contacto con el motor rotatorio

puede producir la amputación de dedos, manos o pies.

8. Nunca trate de destapar la toma de alimentación o la

abertura de descarga, ni trate de sacar o vaciar la bolsa

de la aspiradora, ni de revisar y reparar la máquina

mientras el motor está en marcha. Apague el motor y

espere hasta que todas las piezas móviles se hayan

detenido por completo. Desconecte el cable de la bujía y

póngalo de manera que haga masa contra el motor.

Preparativos

1. Inspeccione minuciosamente el área donde utilizará el equipo.

Retire todas las piedras, botellas, latas u otros objetos extraños

que puedan ser levantados o arrojados causando lesiones

personales o daños a la máquina.

2. Para protegerse los ojos utilice siempre anteojos o antipar

ras de seguridad mientras opera la máquina o mientras la

ajusta o repara. Los objetos arrojados que rebotan pueden

lesionar gravemente la vista.

3. Utilice zapatos de trabajo resistentes, de suela fuerte, así

como pantalones y camisas ajustados. Las prendas sueltas

o las alhajas pueden quedar atrapadas en las piezas

móviles. Nunca utilice la máquina descalzo o con sandalias.

Utilice guantes de trabajo de cuero cuando alimente

material por el canal de la cortadora.

4. Antes de encender la máquina controle que todos los pernos y

tornillos estén bien ajustados para comprobar que la máquina

se encuentra en condiciones seguras de operación. Además,

realice una inspección visual de la máquina a intervalos

frecuentes para controlar si la misma está dañada.

5. Mantenga o reemplace las etiquetas de seguridad e instruc

ciones según sea necesario.

6. Para evitar lesiones personales o daños materiales sea

sumamente cuidadoso al manipular la gasolina. La gasolina

es altamente inflamable y sus vapores pueden causar

explosiones. Se puede lesionar gravemente si derrama

gasolina sobre usted o sobre la ropa ya que se puede

encender. Lávese la piel y cámbiese de ropa de inmediato.

a. Utilice sólo recipientes para gasolina autorizados.

b. Apague todos los cigarrillos, cigarros, pipas y otras fuentes

de combustión.

c. Nunca cargue combustible en la máquina en un espacio

cerrado.

d. Nunca saque la tapa del gas ni agregue combustible

mientras el motor está caliente o en marcha.

e. Deje que el motor se enfríe por lo menos dos minutos

antes de volver a cargar combustible.

f. Nunca recargue el tanque de combustible. Llene el

tanque no más de 1/2 pulgada por debajo de la base del

cuello del filtro para dejar espacio para la dilatación del

combustible.

g. Vuelva a colocar la tapa de la gasolina y ajústela bien.

h. Limpie la gasolina derramada sobre el motor y el equipo.

Traslade la máquina a otra zona. Espere 5 minutos antes

de encender el motor.

i. Nunca almacene la máquina o el recipiente de

combustible en un espacio cerrado donde haya fuego,

chispas o luz piloto (por ejemplo, hornos, calentadores

de agua, calefactores, secadores de ropa, etc.)

j. Para reducir el riesgo de incendio mantenga la máquina

limpia de pasto, hojas y de acumulación de otros

desechos. Limpie los derrames de aceite o combustible

y saque todos los desechos embebidos con combus-

tible.

k. Deje que la máquina se enfríe por lo menos 5 minutos

antes de guardarla.

Prácticas de

seguridad

en la

operación

ADVERTENCIA:

Este símbolo in-

dica instrucciones de

seguridad importantes

que de no seguirse, se

podría poner en peligro

la seguridad personal

y/o la propiedad suya y

de terceros. Lea y siga

todas las instrucciones

en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir estas

instrucciones podría

provocar lesiones

personales. Cuando vea

este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

Operación

1. No ponga las manos o los pies cerca de las piezas rotato-

rias o en las cámaras de alimentación ni en la abertura de

descarga. El contacto con el motor rotatorio puede producir

la amputación de dedos, manos o pies.

2. Antes de encender la máquina compruebe que el canal de

la cortadora, la toma de alimentación y la cámara de corte

están vacías y sin desechos.

3. Inspeccione minuciosamente todo el material que desea

triturar y saque los objetos metálicos, piedras, botellas,

latas u otros objetos extraños que pueden ocasionar

lesiones o dañar la máquina.

4. Si el motor golpea un objeto extraño o si la máquina empieza

a producir un sonido poco común o una vibración, apague

el motor de inmediato. Deje que el motor se detenga por

completo. Desconecte el cable de la bujía, póngalo de

manera que haga masa contra el motor y siga estos pasos:

a. Inspeccione la máquina para ver si está dañada.

b. Repare o reemplace las piezas dañadas.

c. Controle si hay piezas flojas y ajústelas para asegurar

que la máquina funcione de manera segura y continua.

5. No permita que se acumule material procesado en la zona

de descarga. El mismo puede obstaculizar la descarga

adecuada y provocar el retorno del material a través de la

abertura de alimentación.

6. No intente triturar ni picar material de mayor tamaño al

especificado en la máquina o en este manual. Se podrían

producir lesiones o daños.

7. Nunca trate de destapar la toma de alimentación o la

abertura de descarga mientras el motor está en marcha.

Apague el motor y espere hasta que todas las piezas que

se mueven se hayan detenido por completo, desconecte

el cable de la bujía y póngalo de manera que haga masa

contra el motor antes de sacar los escombros.

8. Nunca opere la máquina sin que la bolsa de la aspiradora

y el canal de descarga estén conectados a la máquina

como corresponde. Nunca vacíe ni cambie la bolsa de la

aspiradora mientras el motor está en marcha. El extremo

con cierre de la bolsa de la aspiradora debe quedar cerrado

todo el tiempo mientras la opera.

9. Nunca opere la máquina si el pico de ingreso o la unión op

cional para la manguera no están conectados a la máquina

adecuadamente. Nunca intente conectar o cambiar ninguna

de estas uniones mientras el motor está en marcha.

10. Mantenga todos los protectores, desviadores y dispositivos

de seguridad en su lugar y en buenas condiciones.

11. Mientras alimenta material dentro de la máquina mantenga

su rostro y su cuerpo detrás y hacia un costado del

canal de la cortadora para evitar lesiones por retrocesos

accidentales.

12. Nunca opere esta máquina sin buena visibilidad o

iluminación. Siempre debe estar seguro de que está bien

afirmado y sostenga bien las manijas.

13. No opere esta máquina en superficies con grava.

14. No opere esta máquina estando bajo los efectos del alcohol

o de drogas.

15. El silenciador y el motor se calientan y pueden producir

quemaduras. No los toque.

16. Nunca levante o transporte la máquina cuando el motor

está encendido.

Mantenimiento y almace-

namiento

1. Nunca manipule los dispositivos de seguridad de manera

imprudente. Controle periódicamente que funcionen de

forma adecuada.

2. Controle frecuentemente que todos los pernos y tornillos

estén bien ajustados para comprobar que la máquina se

encuentra en condiciones seguras de funcionamiento.

Además, realice una inspección visual de la máquina

para controlar si la misma está dañada y repárela de ser

necesario.

3. Antes de limpiar, reparar o inspeccionar la máquina,

detenga el motor y compruebe que el mismo y que todas

las piezas móviles se hallan detenido. Desconecte el

cable de la bujía y póngalo de manera que haga masa

contra el motor para evitar que se encienda de manera

accidental.

4. No cambie la configuración del regulador del motor ni

acelere demasiado el mismo. El regulador controla la

velocidad máxima segura de operación del motor.

5. Mantenga o reemplace las etiquetas de seguridad e

instrucciones según sea necesario.

6. Siga las instrucciones de este manual para cargar,

descargar, transportar y almacenar de manera segura

esta máquina.

7. Nunca almacene la máquina o el recipiente de combus

tible en un espacio cerrado donde haya fuego, chispas

o luz piloto como por ejemplo, calentadores de agua,

hornos, secadores de ropa, etc.

8. Consulte siempre el manual del operador para conocer

las instrucciones adecuadas para el almacenamiento

fuera de temporada.

9. Si debe vaciar el tanque de combustible, hágalo al aire

libre.

10. Respete las normas referentes a la disposición correcta

y las reglamentaciones sobre gas, combustible, etc. para

proteger el medio ambiente.

No modiﬁque el motor

Para evitar lesiones graves o la muerte, no modiﬁque el motor

bajo ninguna circunstancia. Si cambia la conﬁguración del

regulador el motor puede descontrolarse y operar a velocid-

ades inseguras. Nunca cambie la conﬁguración de fábrica del

regulador del motor.

Aviso referido a emisiones

Los motores que están certiﬁcados y cumplen con las

regulaciones de emisiones federales EPA y de California para

SORE (Equipos Small Off Road Equipment) están certiﬁcados

para operar con gasolina común sin plomo y pueden incluir los

siguientes sistemas de control de emisiones: Modiﬁcación de

motor (EM) y catalizador de tres vías (TWC) si está equipado

de esa manera.

Su responsabilidad:

Esta máquina eléctrica sólo pueden usarla las personas que

lean, comprendan y respeten las advertencias e instrucciones

que aparecen en este manual y en la máquina.

IMPORTANTE: Esta unidad se envía sin gasolina ni

aceite en el motor. Antes de operar la máquina cargue el

motor con gasolina y aceite como se indica en el manual

separado del mismo.

Piezas Sueltas Dentro de la Caja

(Vea la ﬁgura 3-1)

Manija superior e inferior

Montaje de la manguera

Bolsa

Anteojos de seguridad

Aceite para motor (puede estar en el interior de la

bolsa)

NOTA: Las referencias a los lados derecho e izquierdo

de la aspiradora para patios se hacen observando la

máquina desde la posición de operación.

Montaje de la Manija

Saque los broches de horquilla de los soportes de la

manija, y saque los tornillos del carro y las tuercas de

mariposa de la manija inferior.

Sitúe los agujeros inferiores de la manija

inferior sobre los pernos de los soportes de la

manija, y asegúrelos con broches de horquilla.

Vea la figura 3-1.

Inserte los tornillos del carro desde el lado

de afuera a través del agujero superior de la

manija inferior y asegúrelos con tuercas de

mariposa. Vea la figura 3-1.

2. a. Despliegue la manija superior hasta que quede

alineada con la manija inferior. Asegúrese

que la guía de la cuerda esté situada a la

derecha de la manija superior. Vea la figura

3-2.

IMPORTANTE: Asegúrese de enrutar los cables fuera

de la manija inferior. Asimismo, no prense los cables

mientras levanta las manijas.

b. Para sujetar las dos manijas ajuste las perillas

de la manija (los pernos del carro deben estar

colocados de forma adecuada en la manija).

Vea la figura 3-2.

3. Tire de las dos uniones del cable unidas a los

cables, ajuste aproximadamente 8 pulgadas de cada

extremo de cable, y ubique los cables en su guía.

4. Afloje la tuerca de mariposa que sostiene la guía de

la cuerd contra el lado derecho de la manija superior.

a. Tire lentamente de la cuerda de arranque para

sacarla del motor.

b. Deslice la cuerda de arranque en la guía.

Ajuste la tuerca a mariposa. Vea la figura 3-3.

•

NOTA: Las referencias

a los lados derecho

e izquierdo de la

aspiradora para patios

se hacen observando

la máquina desde la

posición de operación.

IMPORTANTE:

Esta unidad se envía

sin gasolina ni aceite

en el motor. Antes de

operar la máquina

cargue el motor con

gasolina y aceite como

se indica en el manual

separado del mismo.

Conﬁguración

de la

Aspiradora

Para Patios

Figura 3-3

Figura 3-2

Figura 3-1

Instalación Del Montaje de la

Manguera

5. a. Deslice el adaptador para manguera del

montaje de la misma hacia el interior del

adaptador base ubicado a la izquierda y al

frente de la aspiradora para patios. Vea la

figura 3-4.

b. Tire del perno con resorte del lado exterior de

la base, y ponga el perno en línea con el

primer agujero (el más cercano al extremo del

tubo) del adaptador para manguera.

c. Suelte el perno para ajustar la manguera en su

lugar.

6. a. Primero, una a presión la manija de la

manguera con el soporte para la manija de

la manguera superior, y después con el soporte

de la manguera inferior. Vea la figura 3-5.

b. Sitúe el caño de la manguera en el gancho de

soporte junto al canal de la cortadora. Vea la

figura 3-5.

Montaje de la Bolsa

7. Sostenga la manija de la bolsa con una mano y

deslice la varilla de seguridad del soporte de

montaje hacia el motor con la otra mano. Use el

extremo del soporte de montaje como palanca

cuando deslice la varilla de seguridad.

a. Deslice la bolsa por encima del borde de la

abertura de descarga y suelte la varilla de segu

dad para ajustar la bolsa en su lugar. Vea la

figura 3-6.

b. Una el broche de la bolsa a presión con la parte

superior de la manija inferior.

c. Coloque las tiras inferiores de la bolsa por

encima de la parte superior de la manija

inferior, enganchándolas en los pernos. Vea la

figura 3-6.

NOTA: El botón interruptor de bolsa / canal, unido a la

ménsula de montaje, debe quedar presionado totalmente

por la punta de la aleta delantera situada en la manija

de la bolsa cuando ajuste dicha bolsa, o el motor no

arrancará.

Conﬁguración

de la

Aspiradora

Para Patios

Figura 3-6

Figura 3-5

Figura 3-4

NOTA: El botón inter-

ruptor de bolsa / canal,

unido a la ménsula de

montaje, debe quedar

presionado totalmente

por la punta de la aleta

delantera situada en

la manija de la bolsa

cuando ajuste dicha

bolsa, o el motor no

arrancará.

Alinee el

pasador con

este orificio

Figura 4-1

Ahora que ya ha ajustado su aspiradora para patios

para la operación, familiarícese con sus controles y

características. Estos se describen y se ilustran en esta

página. Este conocimiento le permitirá utilizar su nuevo

equipo a su máxima capacidad.

ADVERTENCIA: Al operar una corta-

dora trituradora puede ser que objetos

extraños sean arrojados a los ojos

lo cual puede dañarlos gravemente.

Utilice siempre los anteojos de seguridad provistos

con esta unidad o protectores para ojos mientras

opera y mientras realiza ajustes o reparaciones.

Canal de la cortadora

Permite que las ramas pequeñas de hasta 1-1/2” de

diámetro ingresen al motor para picarlas. Vea la figura

4-1.

Palanca

Los desechos que se acumulan en los patios como por

ejemplo las hojas o las agujas de los pinos se pueden

aspirar con el pico para picarlos.

Bolsa

Junta el material triturado que ingresó a través del canal

de picado o que fue aspirado a través del pico o de la

manguera.

Manija de la bolsa

Se utiliza para tomar la bolsa para colocarla, sacarla y vaciarla.

Vea la figura 4-1.

Montaje de la manguera

Se usa como alternativa del uso del pico para aspirar

los desechos que se acumulan en los patios como

por ejemplo las hojas o las agujas de los pinos que se

encuentran en lugares de difícil acceso. Vea la figura 4-1.

Palanca del pico / manguera de la aspira-

dora

La manija del pico / manguera de la aspiradora está

situada en la parte superior del pico. Utilícela para

alternar la succión de la aspiradora entre el pico y el

montaje de la manguera.

Manija de la manguera

Se utiliza para guiar el montaje de la manguera mientras

se aspira.

Palanca de ajuste de la altura del pico

Se utiliza para ajustar la distancia entre el suelo y el pico

que varía aproximadamente de 5/8” a 4 1/8”.

Manija del arrancador

El mango de juez de salida es atado al mango superior

derecho. Soporte detrás de unidad y tirón el mango de

juez de salida para comenzar motor. Vea la figura 4-1.

Conozca las Propiedades de la Aspiradora Para Patios

Funciona-

miento

de la

Aspiradora

Para Patios

ADVERTENCIA:

Al operar una cortadora

trituradora puede ser

que objetos extraños

sean arrojados a los ojos

lo cual puede dañarlos

gravemente. Utilice

siempre los anteojos de

seguridad provistos con

esta unidad o protectores

para ojos mientras opera

y mientras realiza ajustes

o reparaciones.

Canal de la cortadora

Manija de la bolsa

Llenado de combustible

Manija del

arrancador

Llenado de aceite

Bolsa

Palanca

Manija de la

manguera

Palanca de ajuste

de la altura del

pico

Palanca del pico /

manguera de la

aspiradora

Montaje de la

manguera

Mandos de Motor

Ver el manual de motor separado para la posición y la

función de los mandos en el motor.

ADVERTENCIA: Tenga extremo

cuidado cuando manipule la gasolina.

La gasolina es altamente inflamable

y los vapores son explosivos. Nunca le agregue

combustible a la máquina en interiores o mientras

el motor está caliente o en funcionamiento. Apague

los cigarrillos, cigarros, pipas y otras fuentes de

combustión.

Llenado de Gasolina y Aceite

Verifique el nivel del aceite y agregue más de ser

necesario. Siga las instrucciones el manual del

motor. Vea la ubicación del tapón de llenado de

aceite en la Figura 4-1.

Realice el servicio del motor con gasolina como se

indica en el manual del motor. Vea la ubicación del

tapón de llenado de combustible en la Figura 4-1.

ADVERTENCIA: Nunca llene el depósito

de combustible dentro del correr de

motor o hasta que se haya permitido

que el motor se enfríe durante al menos dos minutos

después del correr.

Para Encender El Motor

IMPORTANTE: El botón del interruptor de bolsa / canal debe

quedar presionado totalmente por la punta de la aleta delantera

situada en la manija de la bolsa o en el canal de soplado, ya que

en caso contrario el motor no arrancará.

Conecte el cable de la bujía y la manga de goma a

la misma.

Compruebe que el cable del interruptor de la bolsa /

canal esté conectado al motor y que esté conectado

a tierra mediante la ménsula de montaje.

El tanque de combustible debe llenarse a 3/4 del total

antes de arrancar.

Mueva la palanca de control del estrangulador a la

posición START/RUN (encendido / funcionamiento,

representado por una liebre). Vea la figura 4-2.

Mueva el control del obturador hacia el control del

regulador para obturar el carburador del motor.

(Si el motor está tibio la obturación puede no ser

necesaria). Vea la figura 4-2.

Situado detrás de la unidad, tome la manija del

arrancador y tire de la cuerda hasta que sienta un

tirón.

Tire de la cuerda de manera rápida y continua.

Apriete bien la manija del arrancador. Deje que la

cuerda se enrosque lentamente.

Repita este paso, de ser necesario, hasta que se

encienda el motor. Cuando se enciende el motor

mueva el control de obturación gradualmente lejos

del control del estrangulador.

Si el motor falla, mueva el control del obturador

hacia atrás, en dirección al control del estrangula-

dor, y repita los pasos 6 a 8.

Mantenga SIEMPRE el control del estrangulador

en posición START/RUN (encendido / funciona-

miento) mientras opere la aspiradora para patios.

ADVERTENCIA: Nunca dirijas el motor

dentro o en un área mal ventilada.

Los gases de combustión de motor

contienen el monóxido de carbono, un gas inodoro

y mortal.

Para Detener El Motor

El regulador de movimiento controla la palanca

para reducir la marcha (tortuga) de la posición.

Siempre que posible, gradualmente reduzca la

velocidad de motor antes de parar el motor.

Mueva las palancas de control del regulador a la

posición STOP (detención) u OFF (apagado).

Desconecte el cable de la bujía de la bujía y

colóquelo a masa contra el poste de retención para

evitar que se encienda accidentalmente mientras

no se está prestando atención al equipo.

NOTA: Ver su manual de motor embalado por su unidad

para instrucciones más detalladas.

10.

Funciona-

miento

de la

Aspiradora

Para Patios

Figura 4-2

Control del estrangulador

Control de obturación

ADVERTENCIA:

Tenga extremo cui-

dado cuando manipule la

gasolina. La gasolina es

altamente inflamable y

los vapores son explo-

sivos. Nunca le agregue

combustible a la máquina

en interiores o mientras

el motor está caliente

o en funcionamiento.

Apague los cigarrillos,

cigarros, pipas y otras

fuentes de combustión.

Nunca llene el depósito

de combustible dentro

del correr de motor o

hasta que se haya per-

mitido que el motor se

enfríe durante al menos

dos minutos después del

correr.

Nunca dirijas el motor

dentro o en un área mal

ventilada. Los gases de

combustión de motor

contienen el monóxido de

carbono, un gas inodoro

y mortal.

Descarga de la Bolsa

1. a. Desenganche las tiras de la bolsa de la manija

inferior.

b. Suelte el broche de la bolsa a presión de la parte

superior de la manija inferior. Vea la figura 4-3.

c. Tome la manija de la bolsa con una mano y tire de

la varilla de seguridad del soporte de montaje hacia

el motor con la otra mano para soltarla.

d. Eleve la bolsa fuera de la parte posterior de la

unidad.

2. Gire los dos botones de la parte posterior de la bolsa

para abrirla y vaciar el contenido. Vea la figura 4-4.

Sostenga la manija y el broche de la bolsa mientras

vacía el contenido.

3. Comprima la abertura de la bolsa y doble la aleta interior

sobre la abertura.

4. Doble la aleta exterior sobre la aleta interior e inserte

los botones de la bolsa a través de las salidas

metálicas. Vea la figura 4-4.

5. Gire los botones para cerrar la bolsa. Ubique la bolsa

de nuevo en la unidad como se indica en CONFIGU-

RACIÓN DE LA ASPIRADORA PARA PATIOS.

ADVERTENCIA: Siempre detenga el

motor y desconecte el cable de la bujía

antes de realizar cualquier ajuste.

Uso Del Pico De La Aspiradora

El desecho que se acumula en los patios como por ejemplo

las hojas y las agujas de los pinos pueden aspirarse a través

del pico para triturarlos. Después que ha triturado el material

con las hojas de desgranar del montaje del motor, el mismo

será descargado a la bolsa colectora. Sólo utilice la máquina

para triturar o picar el material integrante de la vegetación

que se encuentra en un patio normal (es decir, ramas, hojas,

ramas pequeñas, etc.) Evite las plantas fibrosas como por

ejemplo las de tomates hasta que estén totalmente secas.

Se pueden introducir materiales como por ejemplo troncos o

ramas pesadas de hasta 1 -1/2” de diámetro en el canal de

la cortadora.

1. Coloque la palanca del pico / manguera de la aspiradora

en la posición superior del pico para aspirar a través del

mismo. Vea la figura 4-5.

2. El perno con resorte debe estar en el primer orificio

(el más cercano al final del tubo) del adaptador de

la manguera para operar el pico de la misma. Vea la

figura 4-5.

3. Con ambas manos situadas en la parte superior de la

manija superior para empuje la unidad por el patio.

ADVERTENCIA: No intente triturar, picar

ni aspirar material de mayor tamaño al

especificado en la máquina o en este

manual. Se podrían producir lesiones o

daños a la máquina.

Figura 4-4

Figura 4-3

Outer Flap

Inner

Flap

Buttons

Funciona-

miento

de la

Aspiradora

Para Patios

ADVERTENCIA:

No intente triturar, picar

ni aspirar material de

mayor tamaño al especifi-

cado en la máquina o en

este manual. Se podrían

producir lesiones o

daños a la máquina.

Figura 4-5

Siempre detenga el motor

y desconecte el cable de

la bujía antes de realizar

cualquier ajuste.

IMPORTANTE: La pantalla de desgranado está ubicada

dentro de la caja en la zona de descarga. Si se tapa

la pantalla de desgranado, sáquela y límpiela como se

indica en la sección de mantenimiento. Para obtener el

mejor resultado es importante también mantener afilada

la hoja de la cortadora.

Uso Del Montaje De La Manguera

1. Coloque la manija del pico / manguera de la aspira-

dora en la posición de la base del pico para volver a

dirigir la aspiración al montaje de la manguera. Vea la

figura 4-6.

2. Para operar el ensamblado de la manguera, el perno

con resorte debe estar en el segundo agujero del

adaptador de la misma. Vea la figura 4-6.

3. Desenganche la manguera del soporte de la manija

superior y tome la manija de la manguera para dirigirla

mientras aspira los desechos que se acumulan en los

patios como por ejemplo hojas o agujas de pinos que

se encuentran en lugares de difícil acceso.

Ajuste De La Altura Del Pico

Puede ajustar el pico en seis posiciones que varían

desde 5/8” a 4 1/8” de distancia del suelo. Debe ajustar

la altura del pico según las condiciones del patio.

1. Oprima la palanca de ajuste de la altura del pico hacia

la rueda. Vea la figura 4-7.

2. Mueva la palanca de ajuste de altura hacia delante

o hacia atrás, para mover el pico arriba o abajo.

Asegúrese de que ambas palancas están en la misma

posición.

3. Libere la palanca hacia la cubierta.

NOTA: En general, levante la altura del pico para

aspirar una capa gruesa de hojas o para usar el canal

de soplado. Baje la altura del pico para superficies más

lisas.

Funciona-

miento

de la

Aspiradora

Para Patios

Figura 4-6

ADVERTENCIA:

Figura 4-7

NOTA: En general,

levante la altura del

pico para aspirar una

capa gruesa de hojas

o para usar el canal de

soplado. Baje la altura

del pico para superfi-

cies más lisas.

ADVERTENCIA: Detenga siempre el

motor, desconecte la bujía y haga

masa contra el motor antes de limpiar,

lubricar o de realizar todo tipo de

mantenimiento de la máquina.

Recomendaciones Generales

Respete siempre las reglas de seguridad cuando

realice tareas de mantenimiento.

La garantía de esta aspiradora para patios no

cubre elementos que han estado sujetos al mal

uso o negligencia del operador. Para recibir el

reembolso total de la garantía, el operador deberá

dar mantenimiento al equipo tal y como se indica

en este manual.

Algunos ajustes deben ser realizados periódi-

camente para el mantenimiento adecuado de la

unidad.

Revise periódicamente todos los sujetadores y

compruebe que estén bien ajustados.

•

Lubricaciòn

Ruedas - Sitúe unas pocas gotas de aceite SAE 30

en cada tornillo con reborde una vez por temporada.

Palancas de ajuste de altura del pico- Lubrique

las palancas de ajuste de altura del pico con aceite

ligero.

Varilla de seguridad- Lubrique la varilla de

seguridad y los resortes de compresión que la unen

a la ménsula de montaje.

Palanca del pico / manguera de la aspiradora

- Lubrique la palanca del pico / manguera de la

aspiradora que la unen a la ménsula de montaje.

Motor: Siga el manual de motor separado embalado

por su unidad para instrucciones de lubricación.

Care de Equipo

Limpie cuidadosamente la aspiradora para patios

después de cada uso.

Lave la bolsa con agua periódicamente. Permita que

se seque bien en un sitio a la sombra.

Si se tapa la pantalla de desgranado, sáquela y

límpiela como se indica abajo.

NOTA: La limpieza con un chorro de agua a presión no

se recomienda, ya que el sistema de combustible podría

resultar contaminado.

Care de Motor

• Verifique el nivel de aceite como se indica en el manual.

• Limpie el filtro de aire cada 25 horas en condiciones

normales de uso. Limpie a intervalos de pocas horas

cuando haya mucho polvo. Consulte el manual del motor.

• Limpie la bujía y restablezca la distancia disruptiva por lo

menos una vez por temporada. Consulte el manual del

motor para conocer las especificaciones para el tipo de

bujía y la distancia disruptiva correctas.

• Limpie el motor regularmente con un trapo o cepillo. Man-

tenga limpio el sistema de enfriamiento (área del soplador)

para permitir la circulación apropiada de aire. Quite todo el

césped, polvo y residuos del área del silenciador.

•

Mantenimiento

de la

Aspiradora

Para Patios

ADVERTENCIA:

Detenga siempre el

motor, desconecte

la bujía y haga masa

contra el motor antes

de limpiar, lubricar o

de realizar todo tipo

de mantenimiento de

la máquina.

Figura 5-2

ADVERTENCIA: Antes de realizar

cualquier tipo del mantenimiento en

la máquina, espere todas las partes

a dejar de moverse y desconectar el

alambre de bujía. El fracaso de seguir esta instruc-

ción podría causar la herida personal o el daño a la

propiedad.

Extracciòn de la Pantalla

de Desgranado

Si la zona de descarga se tapa, saque la pantalla de

desgranado y limpie la zona como se indica a continu-

ación.

Detenga el motor. Compruebe que el vacío de la

cortadora/trituradora se haya detenido por completo.

Antes de destapar el canal de descarga, desco-

necte el cable de la bujía y póngalo de manera

que haga masa contra el poste de retención.

Saque la bolsa de la aspiradora de la unidad, como

se indica en la sección OPERACIÓN, para acceder

a la pantalla de desgranado.

Saque el tornillo autosellante del lado derecho de

la unidad que se une a la pantalla de desgranado.

Puede ser necesario quitar la suspensión de soporte

de manguera para conseguir el acceso al tornillo.

Vea la figura 5-1.

Saque el tornillo de cabeza hexagonal de la parte

superior de la caja posterior cerca del soporte de

montaje, y la tuerca de seguridad de la brida que

une la pantalla de desgranado. Vea la figura 5-1.

Saque la pantalla y límpiela con un cepillo o lávela

con agua. Vea la figura 5-2.

Vuelva a colocar la pantalla.

Mantenimiento

de la

Aspiradora

Para Patios

ADVERTENCIA:

Antes de realizar

cualquier tipo del

mantenimiento en la

máquina, espere to-

das las partes a dejar

de moverse y desco-

nectar el alambre de

bujía. El fracaso de

seguir esta instruc-

ción podría causar la

herida personal o el

daño a la propiedad.

Figura 5-1

Figura 5-3

Figura 5-4

Figura 5-5

Aﬁlado o Reemplazo de Las Hojas

de la Cortadora

NOTA: Cuando incline la unidad, vacíe el depósito de

combustible y aceite, y mantenga el lado de la bujía hacia

arriba.

Desconecte el cable de la bujía y póngalo de

manera que haga masa contra el poste de

retención.

Retire el montaje de la bolsa.

Ajuste los tres tornillos de cabeza hexagonal que

sostienen la suspensión de soporte de manguera

y el canal de la cortadora a la caja superior. Vea la

figura 5-3.

Saque las tuercas de seguridad de brida, las ruedas

delanteras y las arandelas ondulatorias que van

unidas a los montajes del brazo giratorio. Vea la

figura 5-4.

Saque los tornillos con reborde, las arandelas de

arrastre y las arandelas de campana que pasan

por los brazos giratorios hasta la traba de sostén

delantera. La traba de sostén delantera y la tuerca

de seguridad pueden quitarse en este momento

también.

Saque los cuatro tornillos de la caja superior que

ajustan la cubierta del pico. Vea la figura 5-5.

Mantenimiento

de la

Aspiradora

Para Patios

Montaje del brazo giratorio

Arandela de campana

Arandela de arrastre

Arandela

ondulatoria

Rueda

Tuerca de

seguridad

Tornillo con reborde

Traba de sostén delantera y

tuerca de seguridad

Incline la unidad con cuidado y apóyela hacia arriba

para obtener acceso por la parte inferior al material

de montaje del pico y al motor. Retire los tres tornil-

los con reborde que aseguran el pico de plástico

negro a la caja inferior. Consulte la figura 5-6.

Incline la parte superior del pico de plástico negro

hacia el motor para retirarlo.

Mediante una llave Allen de 3/16”, retire los tornillos

de cabeza plana que sujetan la hoja de la cortadora

al motor. Dichos tornillos son accesibles a través de

la abertura que se creó cuando retiró el canal de la

cortadora anteriormente. Vea la figura 5-7.

Es posible alcanzar las tuercas de los tornillos de

cabeza plana desde la parte inferior, mediante una

llave universal de 1/2 pulg. con extensión. Vea la

figura 5-8.

Cambie o afile las hojas de la cortadora. Se puede

afilar la cuchilla con un afilador o con una rueda de

esmalte.

ADVERTENCIA: Cuando afile las hojas,

protéjase las manos mediante el uso

de guantes y siga el ángulo original de

molido.

12. Para realizar el reensamblado siga los pasos

anteriores en orden y manera inversos a la extrac

ción.

NOTA: Ajuste los tornillos de la hoja con un par de

torsión de 210- 250 in-lbs. Compruebe que se reensam-

blen las hojas de la cortadora con el filo hacia arriba.

Almacenamiento Fuera de Tempo-

rada

Almacenando el vacío de yarda en un cobertizo

de almacenaje no ventilado o metálico, el cuidado

debería ser tomado a inoxidable las superficies no

pintadas. Usando un petróleo ligero o silicona, cubra

el equipo, sobre todo cualquier primavera, portes, y

cables.

Quite toda la suciedad del exterior de motor y

equipo.

Siga recomendaciones de lubricación.

Consulte el manual del motor para conocer las

instrucciones para el almacenamiento correcto del

mismo.

Equipo de tienda en un área limpia, seca. No

almacene en un área donde el equipo está presente

que puede usar un piloto o tiene un componente que

puede cree una chispa.

10.

11.

•

Mantenimiento

de la

Aspiradora

Para Patios

de mariposa

Motor

Tornillos de

cabeza plana

Hoja de la

cortadora

Pico de

plástico

negro

Tornillos con reborde

Figura 5-6

Figura 5-7

Figura 5-8

ADVERTENCIA:

Cuando afile las

hojas, protéjase las

manos mediante el

uso de guantes y siga

el ángulo original de

molido.

Si debe realizar

reparaciones más

importantes que las

enunciadas aquí,

comuníquese con

el distribuidor local

autorizado.

Solución de

problemas

Causa Problema Remedio

El motor no arranca

La palanca del regulador no está en

la posición de arranque correcta.

La palanca de obturación no está en

la posición ON (encendido).

Se ha desconectado el cable de la

bujía.

La bujía no funciona correctamente.

El tanque de combustible está vacío

o el combustible es viejo.

No se puede tirar de la cuerda de

retroceso.

El interruptor de seguridad no está

presionado.

El cable del interruptor de seguridad

no está conectado al motor o no

está conectado a tierra como

corresponde.

Mueva la palanca del regulador a

la posición START (inicio)/RUN

(dirigido).

Ponga el interruptor en la

posición CHOKE (obturación).

Conecte el cable a la bujía.

Limpie, ajuste la distancia

disruptiva o cambie.

Llene el tanque con gasolina

limpia y fresca.

Hay una obstrucción en el motor.

Desconecte el cable de la bujía y

retire el objeto atascado.

El interruptor de seguridad debe

ser presionado por la aleta

delantera de la manija de la bolsa

cuando se asegura la bolsa.

Conecte el cable del interruptor

de seguridad al conector del

motor, de manera que haga masa

contra la ménsula de montaje.

El motor funciona de

manera errática

Cambie la palanca de obturación

a la posición OFF (apagado).

Conecte y ajuste el cable de la

bujía.

Llene el tanque con gasolina

limpia y fresca.

Vacíe el tanque del combustible.

Vuelva a llenarlo con combustible

limpio.

Consulte el manual del motor.

Siempre accione el motor con el

estrangulador al máximo.

Consulte el manual del motor.

La unidad está funcionando en la

posición CHOKE (obturación).

El cable de la bujía está flojo.

El combustible es viejo.

Agua o suciedad en el sistema del

combustible.

El filtro de aire está sucio.

RPM del motor bajas

Es necesario ajustar el carburador

El motor recalienta

1. Llene el cárter con aceite

adecuado.

2. Retire el alojamiento del soplador

y límpielo.

3. Consulte el manual del motor.

1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

3. El carburador no está ajustado

correctamente.

Saltos ocasionales

(pausas) a alta

velocidad

1. Quite la bujía y ajuste el hueco.

2. Consulte el manual del motor.

1. La distancia disruptiva de la bujía es

muy pequeña.

2. Ajuste de la mezcla del carburador mal

realizada.

Funciona mal en

marcha lenta

1. Sustituya la bujía y ajuste el

hueco.

2. Consulte el manual del motor.

3. Consulte el manual del motor.

1. Bujía atorada, averiada o exceso de

distancia disruptiva.

2. Carburador ajustado incorrectamente.

3. El filtro de aire está sucio.

La unidad no descarga

Detenga el motor de inmediato y

desconecte el cable de la bujía.

Limpie la pantalla de desgranado

y el interior de la abertura de

descarga.

Detenga el motor y desconecte el

cable de la bujía. Saque el objeto

extraño del motor.

Siempre accione el motor con el

estrangulador al máximo.

Vacíe la bolsa.

El área de descarga está tapada

Hay un objeto extraño en el motor

RPM del motor bajas

La bolsa de la aspiradora está llena.

La tasa de descarga

se reduce de manera

considerable o cambia

la composición del

material descargado

Siempre accione el motor con el

estrangulador al máximo.

Reemplace la hoja de la corta-

dora o contacte a un distribuidor

autorizado.

RPM del motor bajas

La hoja de la cortadora está

desafilada

Demasiada vibración

1. Hay partes que están flojas o el motor

está dañado.

1. Detenga el motor de inmediato y

desconecte el cable de la bujía.

Consulte a un distribuidor

autorizado.

Si debe realizar

reparaciones más

importantes que las

enunciadas aquí,

comuníquese con

el distribuidor local

autorizado.

Solución de

problemas

Causa Problema Remedio

La garantía limitada que se extiende a continuación es otorgada por la

empresa Troy-Bilt LLC y cubre mercaderías nuevas compradas y utilizadas

en los Estados Unidos, sus posesiones y territorios.

“Troy-Bilt” garantiza este producto por defectos de materiales y de fabricación

por un período de dos (2) años a partir de la fecha de la compra original

y reparará o cambiará sin cargo cuando lo considere pertinente todas las

piezas con defectos de materiales o de fabricación. Esta garantía limitada sólo

se aplicará si el producto ha sido operado y mantenido de acuerdo con las

instrucciones del manual del operador que se proporcionan con el producto

y no ha sido sujeto a uso inapropiado, abuso, uso comercial, abandono,

accidente, mantenimiento incorrecto, alteración, vandalismo, robo, incendio,

inundación o algún daño debido a otro peligro o desastre natural. El daño

resultante por la instalación o el uso de piezas, accesorios o uniones no

aprobados por Troy-Bilt para su uso con el(los) producto(s) incluido(s) en

este manual anulará la garantía en lo que respecta a esos daños.Se garantiza

que las piezas con desgaste normal están libres de defectos en los materiales

o de fabricación por un período de treinta (30) días a partir de la fecha de

compra.

Las piezas o componentes sujetos a desgaste normal incluyen pero no

se limitan a: baterías, bandas, hojas, adaptadores para hojas, bolsas para

pasto, ruedas para la plataforma, asientos, zapatas anti-deslizantes, placas,

gomas de corte y neumáticos.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio

de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS

DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO.

Para localizar al distribuidor en su área, busque en las páginas

amarillas de su localidad o contacte a Troy-Bilt LLC al Apartado Postal

361131, Cleveland, Ohio 44136-0019, o llame al 1-866-840-6483 o

1-330-558-7220 o entre a la página Web en www.troybilt.com.

Esta garantía limitada no lo cubrirá en los siguientes casos:

a. El motor y las piezas componentes presentes. Estos productos

tienen una garantía del fabricante por separado. Consulte los

términos y condiciones de la garantía aplicable del fabricante.

b. Las bombas para el corte de madera, las válvulas y los cilindros

tienen una garantía independiente de un año.

c. Los artículos necesarios para el mantenimiento de rutina como por

ejemplo lubricantes, filtros, afiladores de hojas, los ajustes de los

frenos, del embrague o de la plataforma y el deterioro normal del

acabado exterior debido al uso o exposición.

d. Servicio no realizado por el distribuidor autorizado para el

mantenimiento.

e. Troy-Bilt no extiende ninguna garantía para los productos

vendidos o exportados fuera de los Estados Unidos de América,

sus posesiones y territorios, excepto para aquellos vendidos a

través de los canales autorizados de distribución de exportaciones

de Troy-Bilt.

f. Piezas de reemplazo que no son piezas genuinas de Troy-Bilt.

g. Gastos de transporte y llamadas por servicios técnicos.

No se aplican garantías implícitas, incluidas las garantías

implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de aplicación de la garantía

escrita expresa extendida más arriba para las piezas de acuerdo

con su identificación.Ninguna otra garantía expresa, oral o

escrita, excepto la mencionada anteriormente, extendida por

personas o personas jurídicas, incluidos los distribuidores o los

minoristas con respecto a los productos obligará a Troy-Bilt.

Durante el plazo de la garantía el único recurso es la reparación

o reemplazo del producto como se indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso

único y exclusivo que surge de las ventas. Troy-Bilt no será

responsable por pérdidas o daños incidentales o directos,

incluyendo sin límites los gastos incurridos para los servicios

de cuidado del pasto de reemplazo o cambio, o los gastos de

alquiler para reemplazar de manera transitoria un producto bajo

garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración de las

garantías implícitas por lo que las exclusiones o limitaciones mencionadas

anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto del precio

de compra del producto vendido. La alteración de las características

de seguridad del producto anulará esta garantía. Usted asume el

riesgo y la responsabilidad por las pérdidas, daños o lesiones que sufra

Usted y sus bienes y / o otras personas y sus bienes como consecuencia del

uso, del uso incorrecto o de la imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrenda-

tario original o a la persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales específicos y

puede también contar con otros derechos que varían de un estado a otro.

IMPORTANTE: El propietario debe presentar prueba de compra original

para obtener la cobertura de la garantía.

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Tel: 1-866-840-6483, 1-330-558-7220

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Troy-Bilt 24A-060E766 Log Splitter

Product's Documents

OPERATOR’S MANUAL

Specifications

Troy-Bilt 24A-060E766 Questions and Answers
