Queen Size Bed Frame
Cadre de Lit Grand
HU10482-Q
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
02 11
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
02 11
Detail View /Vue Détaillée
10 03
Detail View /Vue Détaillée
10 03

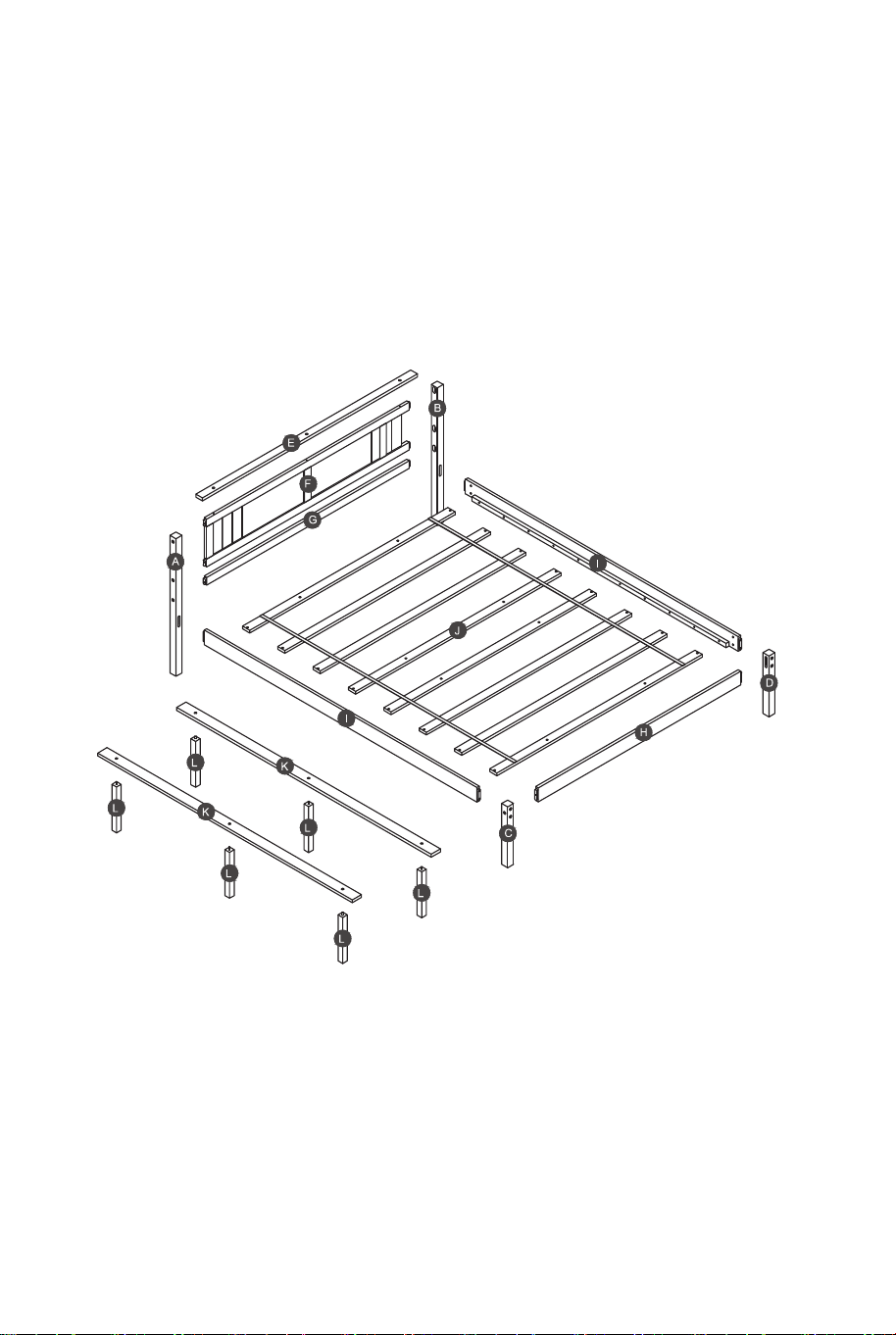

Par t List /Liste des Pièces
A x1 B x1 C x1
Leg HB (Left Front)
/Pied HB (Avant Gauche)
Leg (Left Back)
/Pied HB (Arrière Gauche)
Leg FB (Right Front)
/Pied HB (Avant Droit)
Leg FB (Right Back)
/Pied HB (Arrière Droit)
Cap for Headboard
/Capuchon pour Tête de Lit
Frame headboard
/Cadre de Tête de Lit
Horizontal bar HB
/Barre horizontale HB
Horizontal bar FB
/Barre horizontale FB
Side rail
/Barre horizontale
supérieure
Slats /Lattes
Lower support slat
/Latte de support inférieure
Leg support
/Support de pied
D x1 E x1 F x1
G x1 H x1 I x2
J x1 K x2 L x6
06
04 09

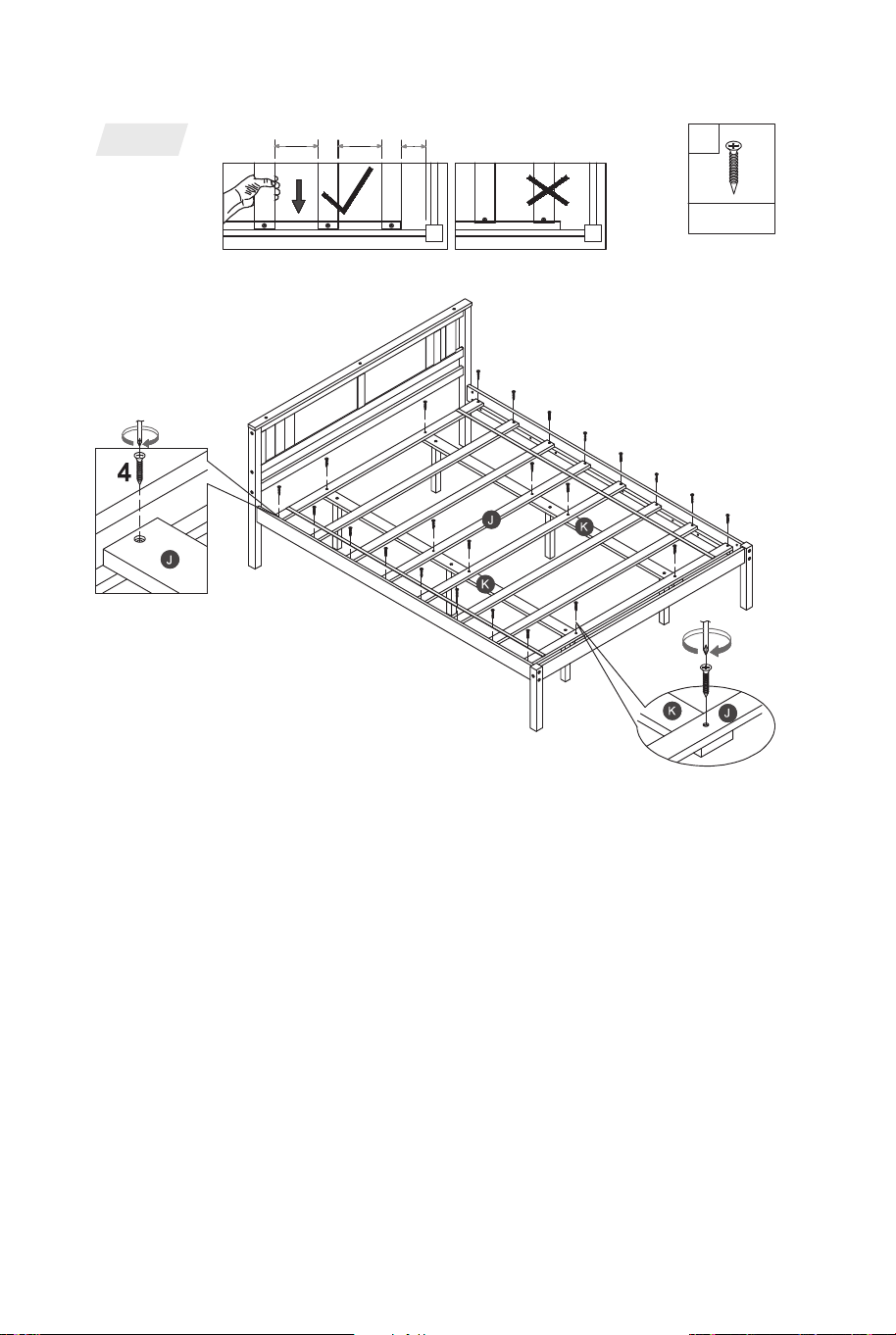

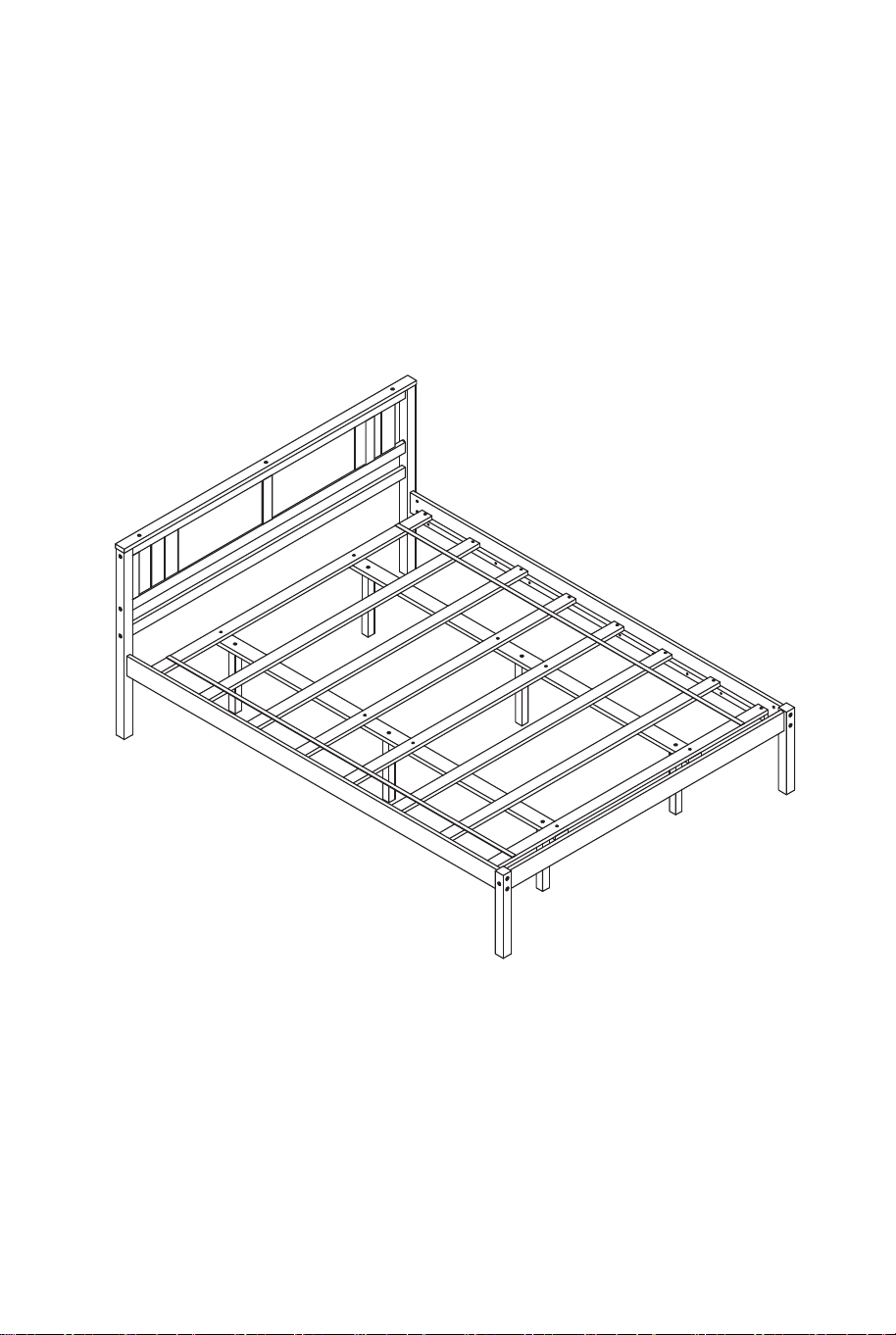

EN: Note: Do not lock the screws of the bed slats to the outermost
edge of the bed slats, you need to leave a certain space at the
edges, otherwise it will cause the board to break.
Do not lock the bed slats on the edge of the wood, please hold
firmly before screwing, hold it in place with one hand, then lock the
screw.
FR: Remarque: Ne verrouillez pas les vis des lattes de lit sur le
bord le plus extérieur des lattes de lit, vous devez laisser un certain
espace sur les bords, sinon cela causera la rupture de la planche.
Ne verrouillez pas les lattes du lit sur le bord du bois, veuillez tenir
fermement avant de visser,maintenez-le en place d'une main, puis
verrouillez la vis.
4
x24
68mm
4
211mm 211mm
Par t List /Liste des Pièces
A x1 B x1 C x1
Leg HB (Left Front)
/Pied HB (Avant Gauche)
Leg (Left Back)
/Pied HB (Arrière Gauche)
Leg FB (Right Front)
/Pied HB (Avant Droit)
Leg FB (Right Back)
/Pied HB (Arrière Droit)
Cap for Headboard
/Capuchon pour Tête de Lit
Frame headboard
/Cadre de Tête de Lit
Horizontal bar HB
/Barre horizontale HB
Horizontal bar FB
/Barre horizontale FB
Side rail
/Barre horizontale
supérieure
Slats /Lattes
Lower support slat
/Latte de support inférieure
Leg support
/Support de pied
D x1 E x1 F x1
G x1 H x1 I x2
J x1 K x2 L x6
06
04 09
EN: Note: Do not lock the screws of the bed slats to the outermost
edge of the bed slats, you need to leave a certain space at the
edges, otherwise it will cause the board to break.
Do not lock the bed slats on the edge of the wood, please hold
firmly before screwing, hold it in place with one hand, then lock the
screw.
FR: Remarque: Ne verrouillez pas les vis des lattes de lit sur le
bord le plus extérieur des lattes de lit, vous devez laisser un certain
espace sur les bords, sinon cela causera la rupture de la planche.
Ne verrouillez pas les lattes du lit sur le bord du bois, veuillez tenir
fermement avant de visser,maintenez-le en place d'une main, puis
verrouillez la vis.
4
x24
68mm
4
211mm 211mm

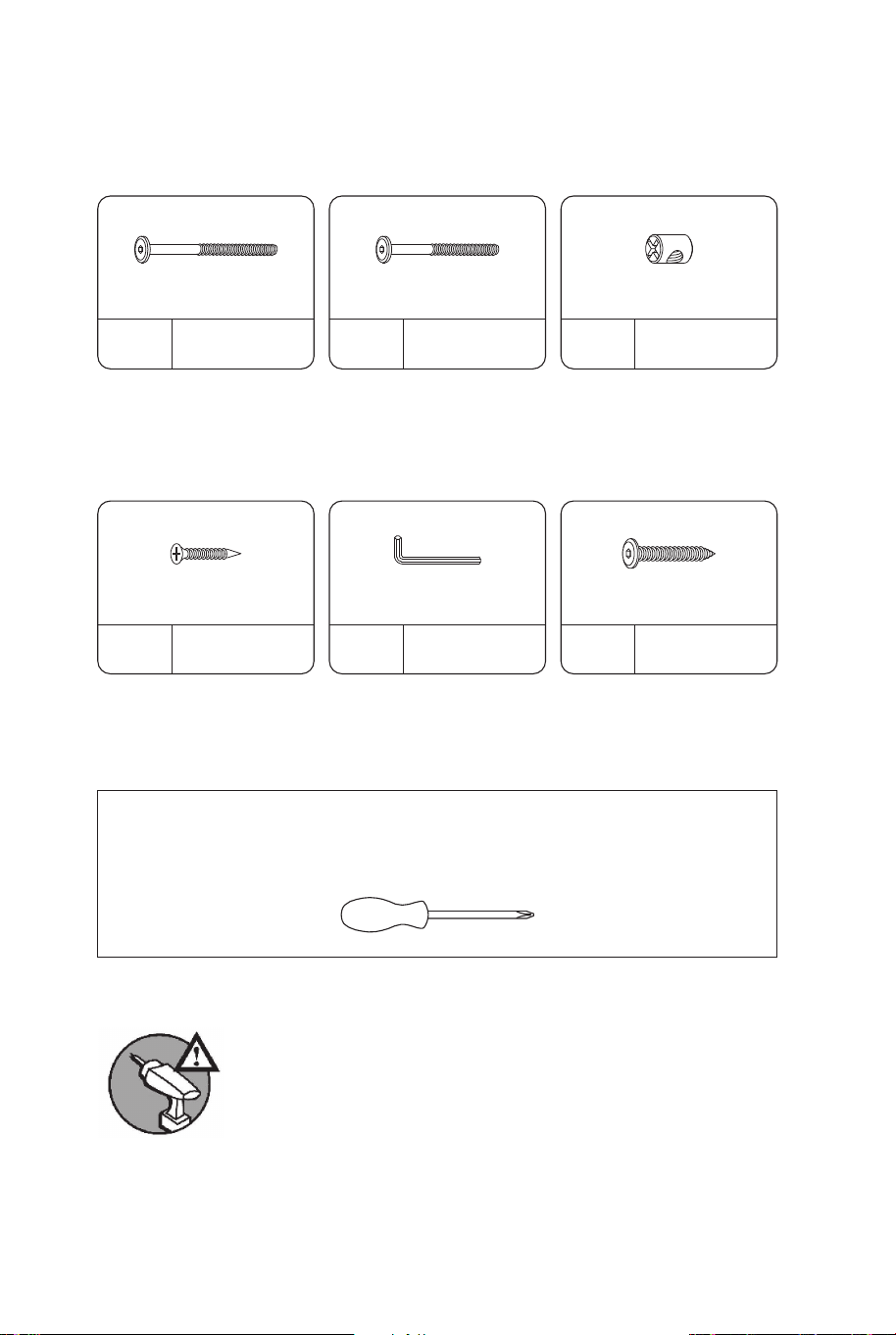

Hardware List /Liste des Accessoires
Hex-Head bolts
/Boulons à tête
hexagonale
x8
(Ø15)1/4”*100mm
1
Horizontal-Hole bolts
/Boulons à trous
horizontaux
1/4”*15(9.5mm)
x16
3
Allen Key
/Clé Allen
x1
(1/4”)*4.5*58mm
5
Screws
/Vis
x24
Ø4*30mm
4
Hex-Head bolts
/Boulons à tête
hexagonale
(Ø15)1/4”*80mm
x8
2
EN: ASSEMBLY TOOLS REQUIRED (NOT INCLUDED)
FR: OUTILS D'ASSEMBLAGE REQUIS (NON INCLUS)
EN: PLEASE BE CAREFUL. DO NOT DAMAGE THE
HOLE POSITION WHEN YOU USE POWER TOOLS !
FR: S'IL VOUS PLAÎT SOYEZ PRUDENTE.
N'ENDOMMAGEZ PAS LA POSITION DU TROU
LORSQUE VOUS UTILISEZ DES OUTILS
ÉLECTRIQUES !
Screws
/Vis
(Ø12)1/4”*40mm
x3
6
05
08 05

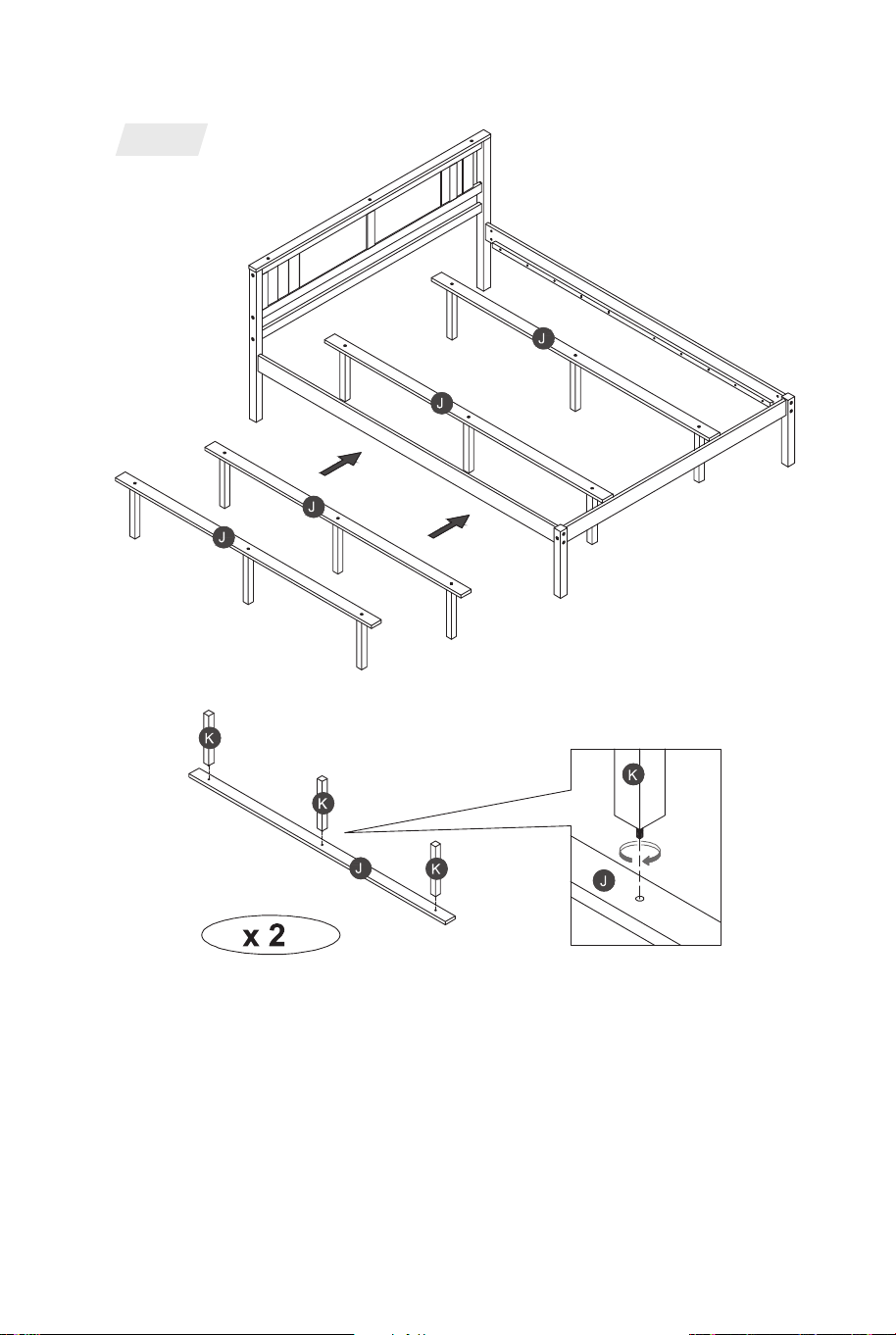

EN: Attach leg support (L) to lower support slat (K), then rotate to
secure. Move support slat inside Queen bed.
FR: Fixez le support de pied (L) à la latte de support inférieure (K),
puis tournez pour fixer. Déplacez la latte de support à l'intérieur du
lit double.
Hardware List /Liste des Accessoires
Hex-Head bolts
/Boulons à tête
hexagonale
x8
(Ø15)1/4”*100mm
1
Horizontal-Hole bolts
/Boulons à trous
horizontaux
1/4”*15(9.5mm)
x16
3
Allen Key
/Clé Allen
x1
(1/4”)*4.5*58mm
5
Screws
/Vis
x24
Ø4*30mm
4
Hex-Head bolts
/Boulons à tête
hexagonale
(Ø15)1/4”*80mm
x8
2
EN: ASSEMBLY TOOLS REQUIRED (NOT INCLUDED)
FR: OUTILS D'ASSEMBLAGE REQUIS (NON INCLUS)
EN: PLEASE BE CAREFUL. DO NOT DAMAGE THE
HOLE POSITION WHEN YOU USE POWER TOOLS !
FR: S'IL VOUS PLAÎT SOYEZ PRUDENTE.
N'ENDOMMAGEZ PAS LA POSITION DU TROU
LORSQUE VOUS UTILISEZ DES OUTILS
ÉLECTRIQUES !
Screws
/Vis
(Ø12)1/4”*40mm
x3
6
05
08 05
EN: Attach leg support (L) to lower support slat (K), then rotate to
secure. Move support slat inside Queen bed.
FR: Fixez le support de pied (L) à la latte de support inférieure (K),
puis tournez pour fixer. Déplacez la latte de support à l'intérieur du
lit double.

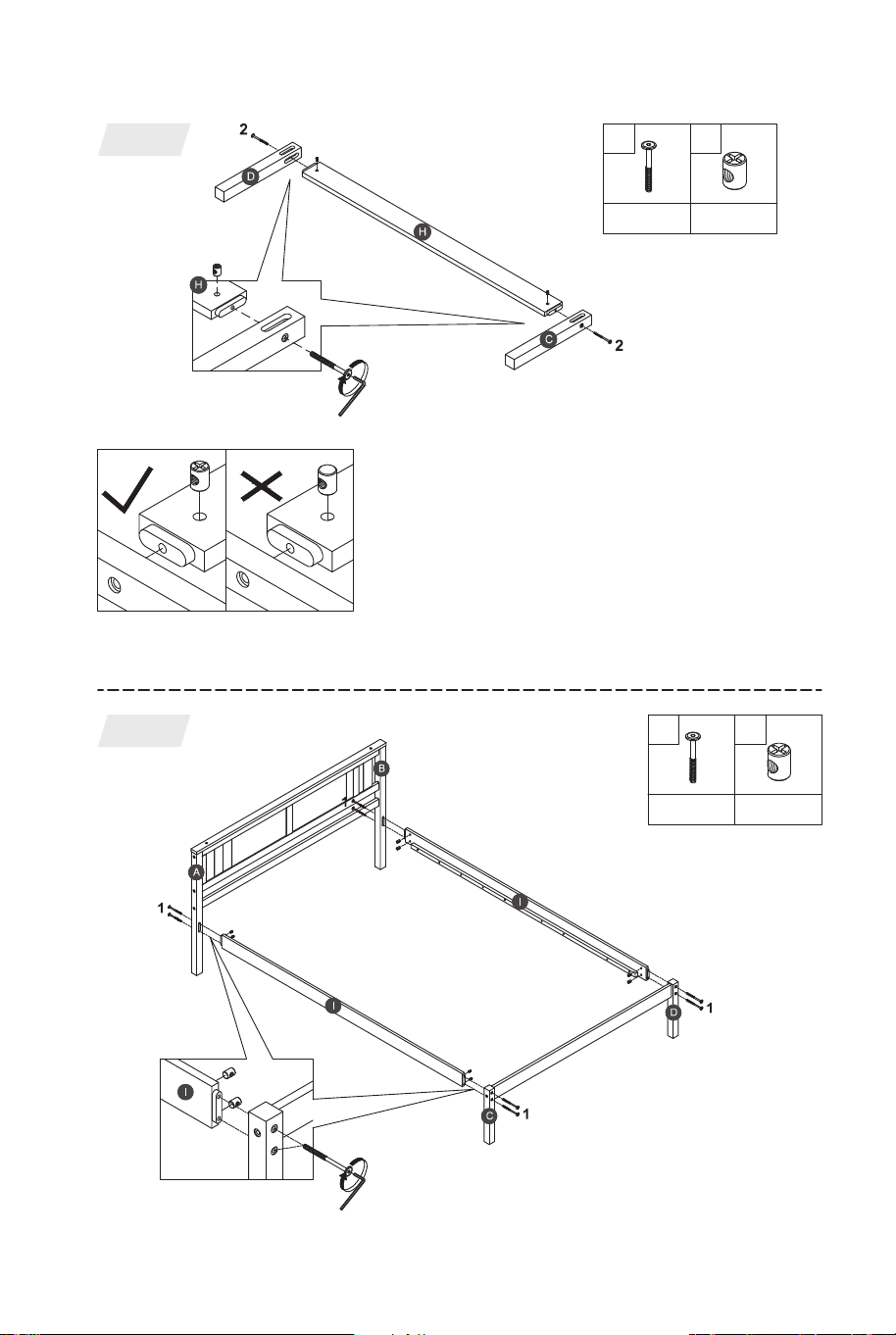

EN: Note: Part 3 will face up with the "x"
mark on it, otherwise it cannot be
tightened.
FR: Remarque : La partie 3 sera
orientée vers le haut avec la marque « x
», sinon elle ne pourra pas être serrée.
3
3
EN: Note: Part 3 will face up with the "x"
mark on it, otherwise it cannot be
tightened.
FR: Remarque : La partie 3 sera
orientée vers le haut avec la marque « x
», sinon elle ne pourra pas être serrée.
3
3
x6
2
3
x6
2
5
3
3
3
01
02
04
03
06 07
6
x3
6
5
x2
2 3
x2
x8
1
3
x8
3
2
5
1
3
5

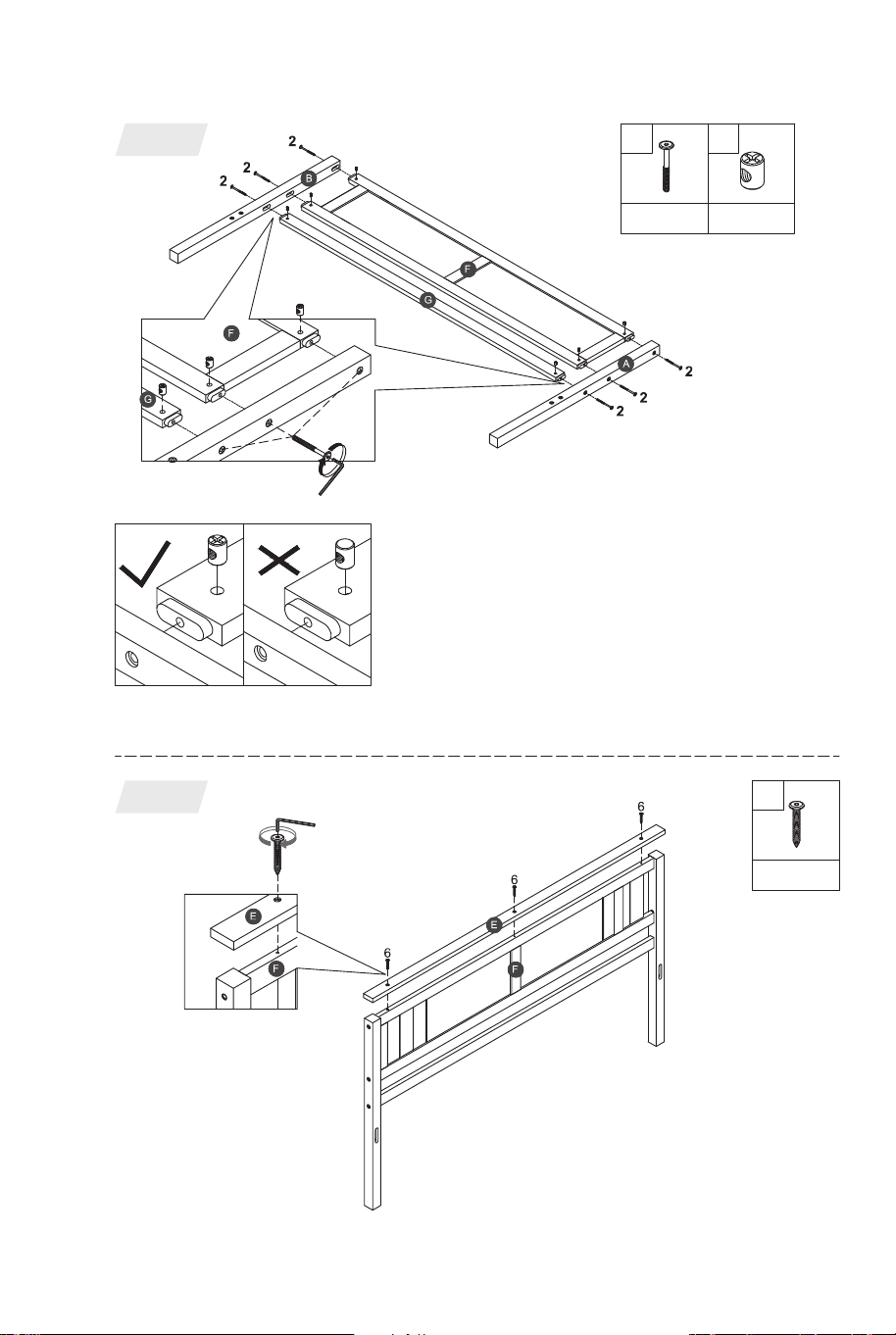

EN: Note: Part 3 will face up with the "x"
mark on it, otherwise it cannot be
tightened.
FR: Remarque : La partie 3 sera
orientée vers le haut avec la marque « x
», sinon elle ne pourra pas être serrée.
3
3
EN: Note: Part 3 will face up with the "x"
mark on it, otherwise it cannot be
tightened.
FR: Remarque : La partie 3 sera
orientée vers le haut avec la marque « x
», sinon elle ne pourra pas être serrée.
3
3
x6
2
3
x6
2
5
3
3
3
01
02
04
03
06 07
6
x3
6
5
x2
2 3
x2
x8
1
3
x8
3
2
5
1
3
5

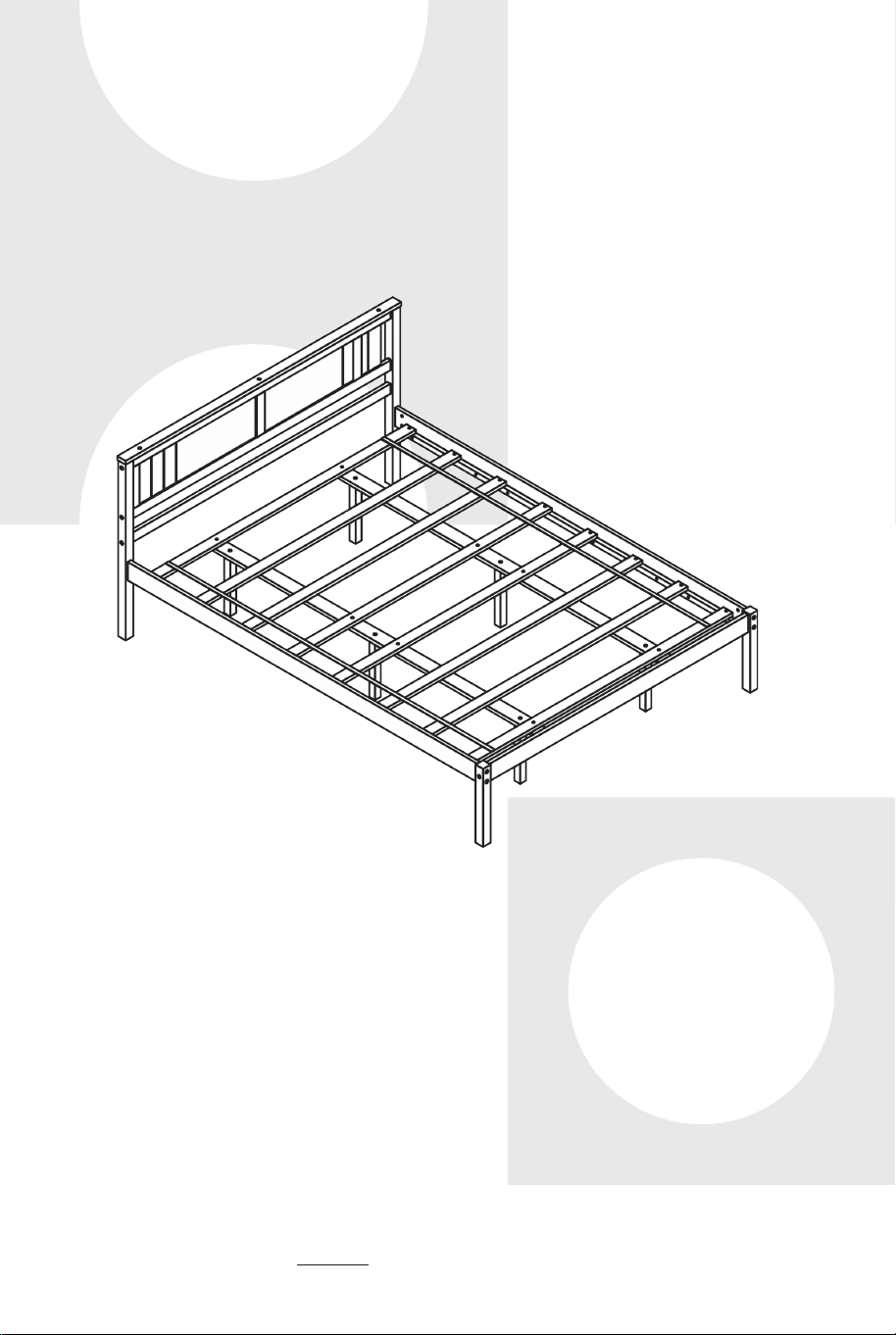

Queen Size Bed Frame
Cadre de Lit Grand
HU10482-Q
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
