HW70984
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

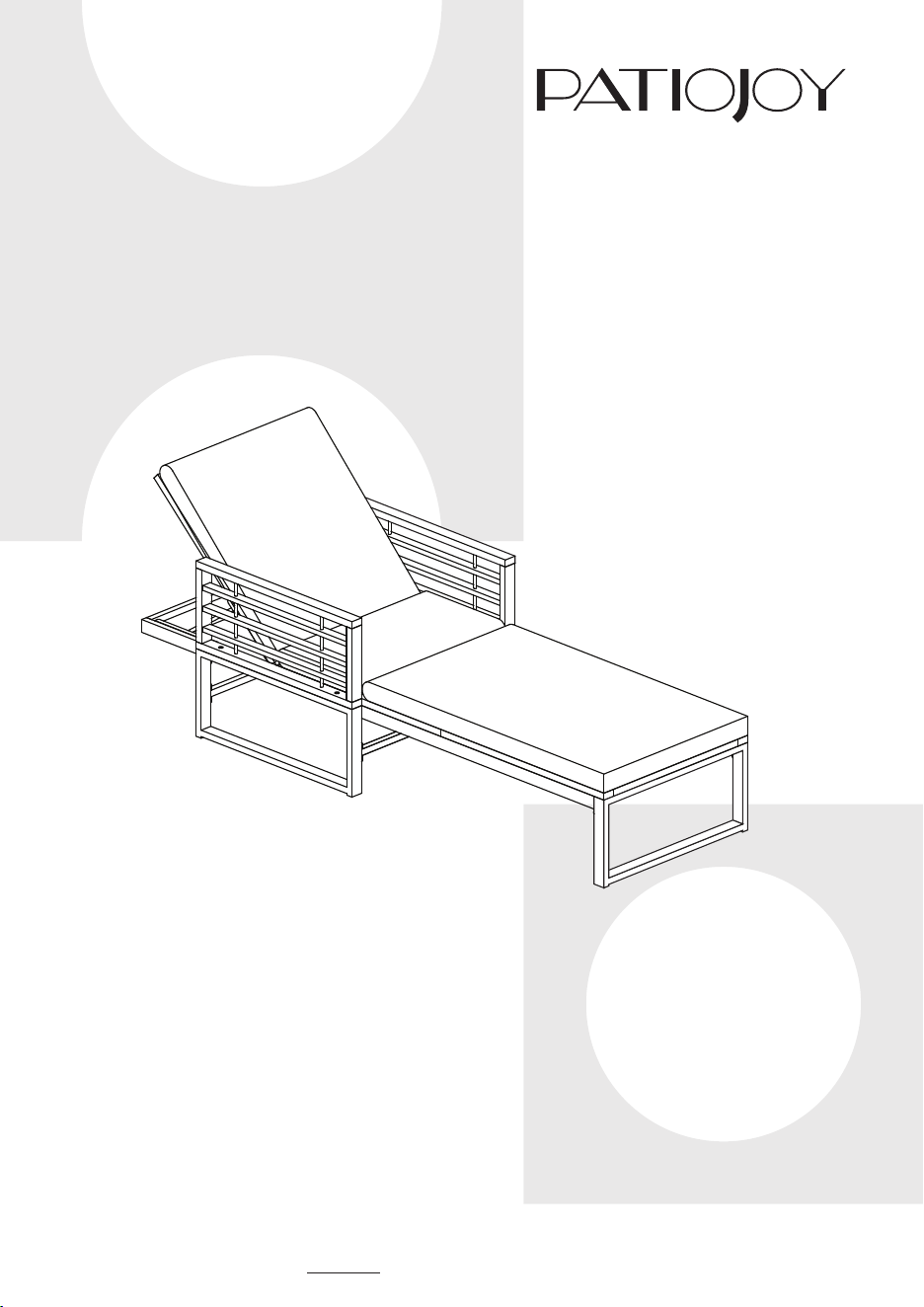

Chaise Lounge with Cushion
Chaise Longue avec Coussin
02
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l'ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d'éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d'emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d'étouffement.
Avant de Commencer
EN
1 x1pc
Seat 1 / Siège 1
2 x1pc
Seat 2 / Siège 2
5 x1pc
Back- Left Rail
/ Rail arrière gauche
3 x1pc
Spindle / Fuseau
4 x1pc
Back- Right Rail
/ Rail arrière droit
03
Part List / Liste des Pièces
8 x1pc
Seat Support Bar
/ Barre de support de siège
6 x1pc
Front- Right Rail
/ Rail avant droit
7 x1pc
Front- Left Rail
/ Rail avant gauche
11 x1pc
Front Leg
/Pied avant
9 x1pc
Right Leg
/Pied droit
10 x1pc
Left Leg
/Pied gauche
B
C
M6x13mm Nut / Écrou
x4pcs
M6x35mm Bolt / Boulon
x10pcs
A
M6x15mm Bolt / Boulon
x12pcs
E
M6x35mm Screw / Vis
x4pcs
D
M6x20mm Screw / Vis
x4pcs
04
G
M4x35mm Screw / Vis
x4pcs
H
M4 Allen Key / Clé Allen
x2pcs
12 x2pcs
Armrest
/ Accoudoir
14 x1pc
Adjustment Frame
/ Cadre de réglage
13 x2pcs
Leg Connector
/Connecteur de pied
15 x2pcs
Wooden Support Connector
/ Connecteur de support en bois
16 x1pc
Cushion
/ Coussin
F
M4x15mm Screw / Vis
x8pcs
05
12
1
3
4
14
5
15
15
13
9
11
2
6
8
7
12
10
13
16
100%
1
2
06
A x2
D x4
100%
1
4
3
5
8
D
D
A
A
07
3
4
F x8
100%
A x2
E x2
100%
6
7
2
F
F
F
F
F
A
E
F
11
08
5
6
13
9
10
A
B
A
A
A
A x8
100%
B x6
50% 100%
50%
09
7
8
EN: Fully tighten all bolts A at these positions and then
turn the product over with help.
FR: Serrez complètement tous les boulons A à ces
positions, puis retournez le produit avec de l'aide.
100%
B x4 C x4 E x2
100%
12
12
B
E
E
B
B
B
C
C
C
C
10
9
10
EN: Pull up the headrest.
FR: Tirez l'appui-tête vers le haut.
14
15
15
11
11
12
100%
G x4
16
100%
G
G
12
13
14
EN: The backrest can be adjusted for more comfort.
FR: Le dossier peut être réglé pour plus de confort.
13
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
