JV10683
Bookcase
Meuble de Rangement
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l'ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d'éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d'emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d'étouffement.
Avant de Commencer
EN
02

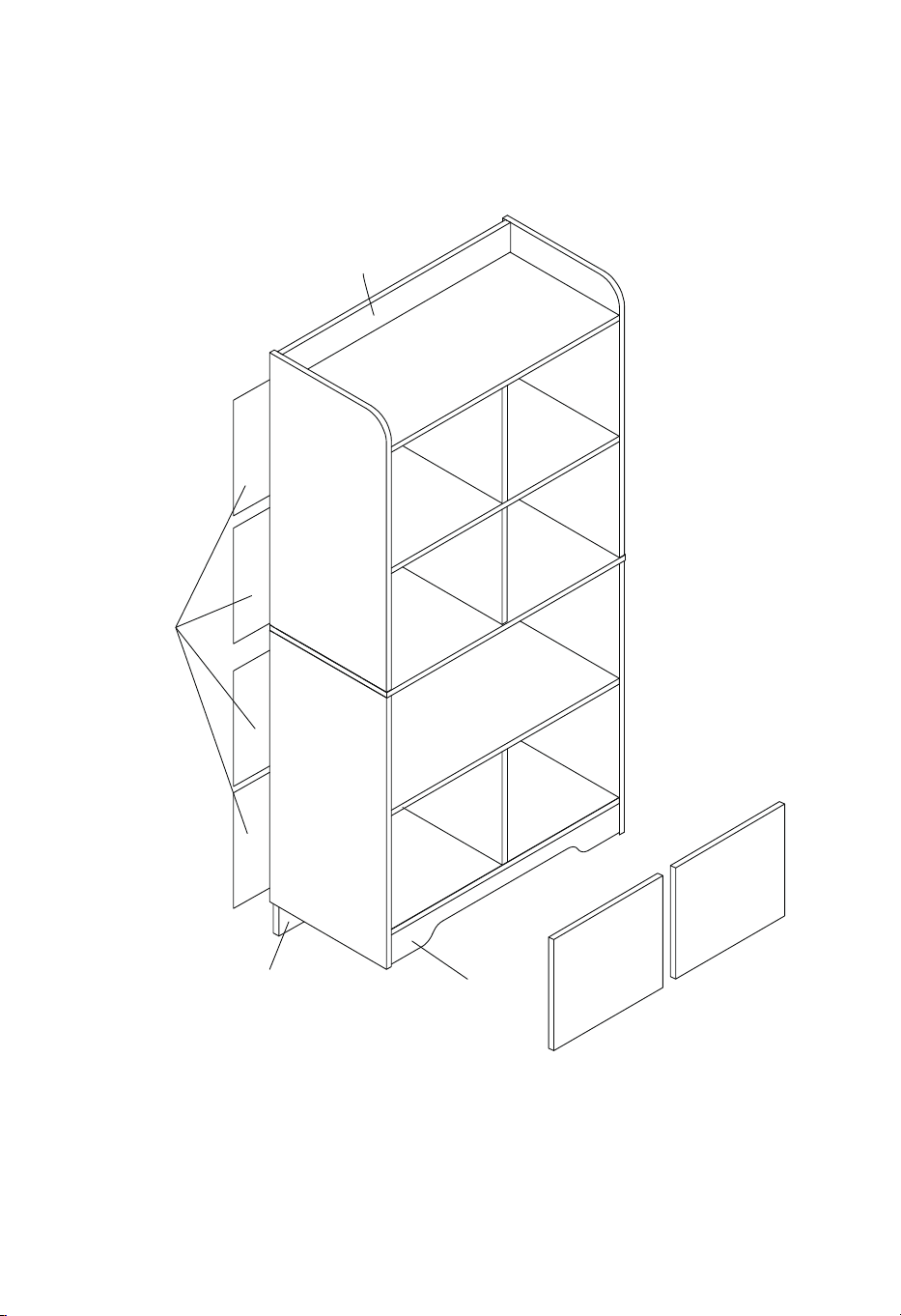

14
11
6
2
10
9
1
3
10
5
4
7
10
8
13
12
15
16
03
THIS ITEM IS MADE OF LAMINATED PARTICLE BOARD AND MEDIUM
DENSITY FIBRE BOARD TO BE ASSEMBLED ON A DRY, SOFT,
SMOOTH AND CLEAN SURFACE. DO NOT USE DETERGENT OR
CHEMICAL. AVOID DAMP AND SUNLIGHT.
CAUTION:
Part List
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
SCREW #9 X 1-1/2"
EURO BOLT
HOUSING D 15/9.5 MM
WOOD DOWEL M6 X 25
KNOB
LEG STUD
SCREW M3 X 20
CORNER BLOCK
STICKER
PAN HEAD SCREW #6 X 20
DOOR SUPPORT
RETRACTABLE W/SPRING
METAL PLATE
SCREW M3.5 X 12
MAGNET WITH LEG
SCREW PAN HEAD 3.5 X 12
WEBBING
FLAT WASHER
WALL PLUG
SCREW TAPPING #6 X 11/4"
x 32
x 10
x 10
x 46
x 2
x 4
x 8
x 8
x 22
x 2
x 4
x 2
x 4
x 2
x1
x1
x1
x1
x1
TOOLS REQUIRED (Not Include)
SCREW DRIVER HAMMER
04

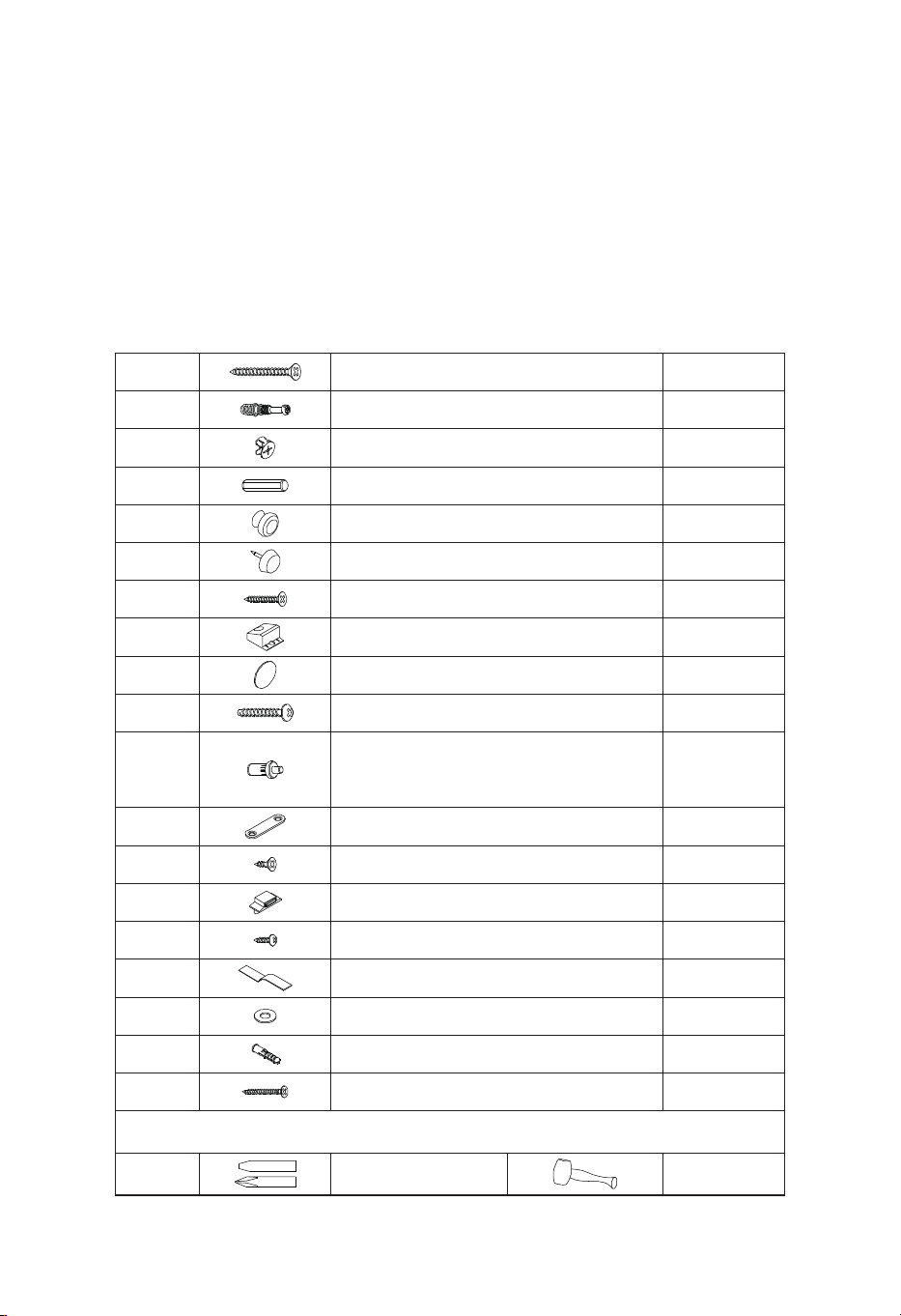

Liste des Pièces
OUTILS NÉCESSAIRES TOURNEVIS (Non inclus)
TOURNEVIS
MARTEAU
CET ARTICLE EST FABRIQUÉ EN PANNEAUX DE PARTICULES
LAMINÉS ET EN PANNEAUX DE FIBRE DE DENSITÉ MOYENNE POUR
ÊTRE ASSEMBLÉ SUR UNE SURFACE SÈCHE, DOUCE, LISSE ET
PROPRE. NE PAS UTILISER DE DÉTERGENT OU CHIMIQUE. ÉVITER
L'HUMIDITÉ ET LA LUMIÈRE DIRECTE DU SOLEIL.
ATTENTION:
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
VIS #9 X 1-1/2"
BOULON EURO
ÉCROU D 15/9,5 MM
CHEVILLE EN BOIS M6 X 25
BOUTON
GOUJON DE PIED
VIS M3X20
BLOC D'ANGLE
AUTOCOLLANT
VIS À TÊTE CYLINDRIQUE #6 X 20
SUPPORT DE PORTE
RÉTRACTABLE AVEC RESSORT
PLAQUE DE MÉTAL
VIS M3.5X12
AIMANT AVEC PIED
VIS À TÊTE CYLINDRIQUE 3.5x12
SANGLE
RONDELLE PLATE
PRISE MURALE
VIS TARAUDAGE #6 X 1 1/4''
x 32
x 10
x 10
x 46
x 2
x 4
x 8
x 8
x 22
x 2
x 4
x 2
x 4
x 2
x1
x1
x1
x1
x1
05

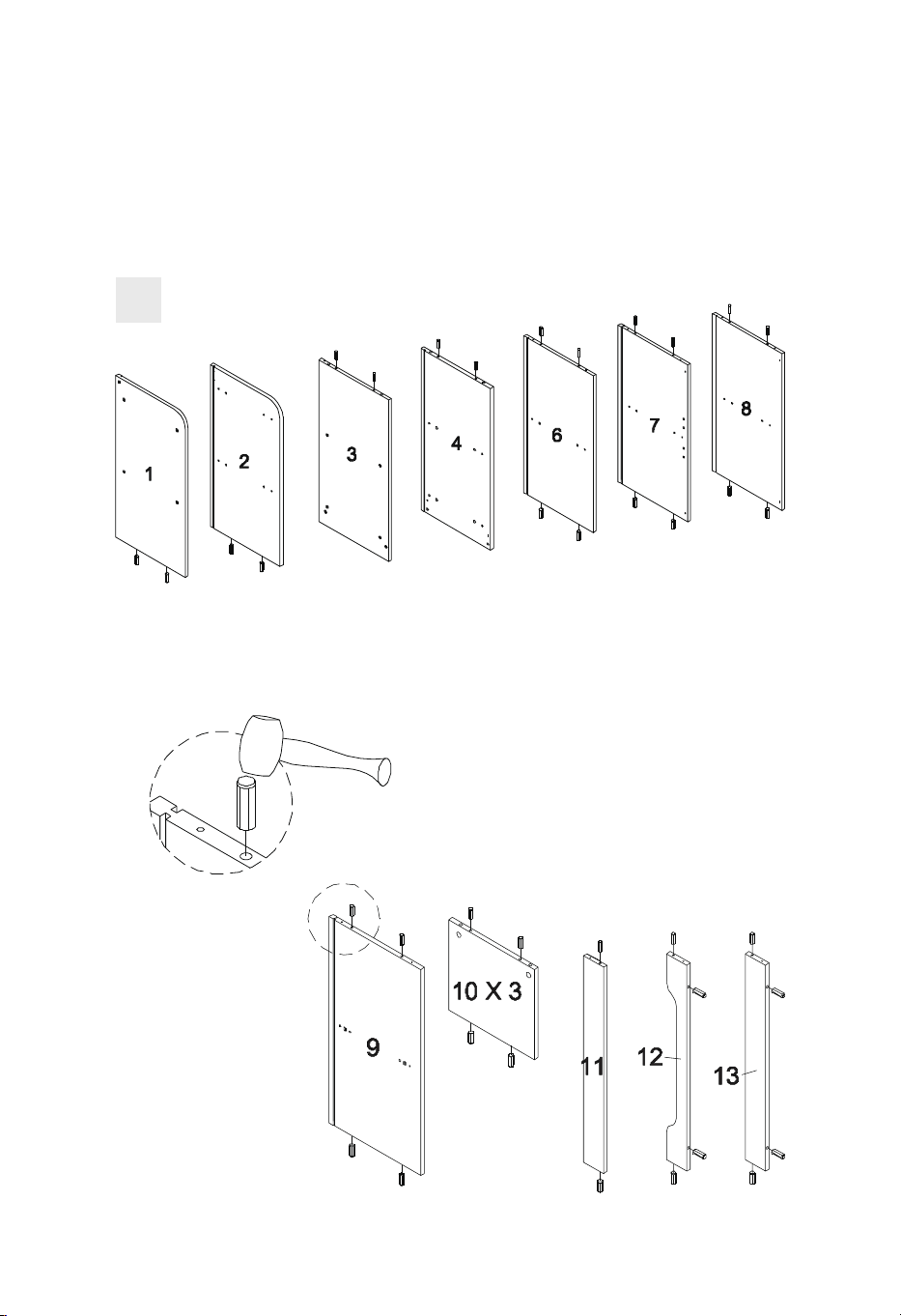

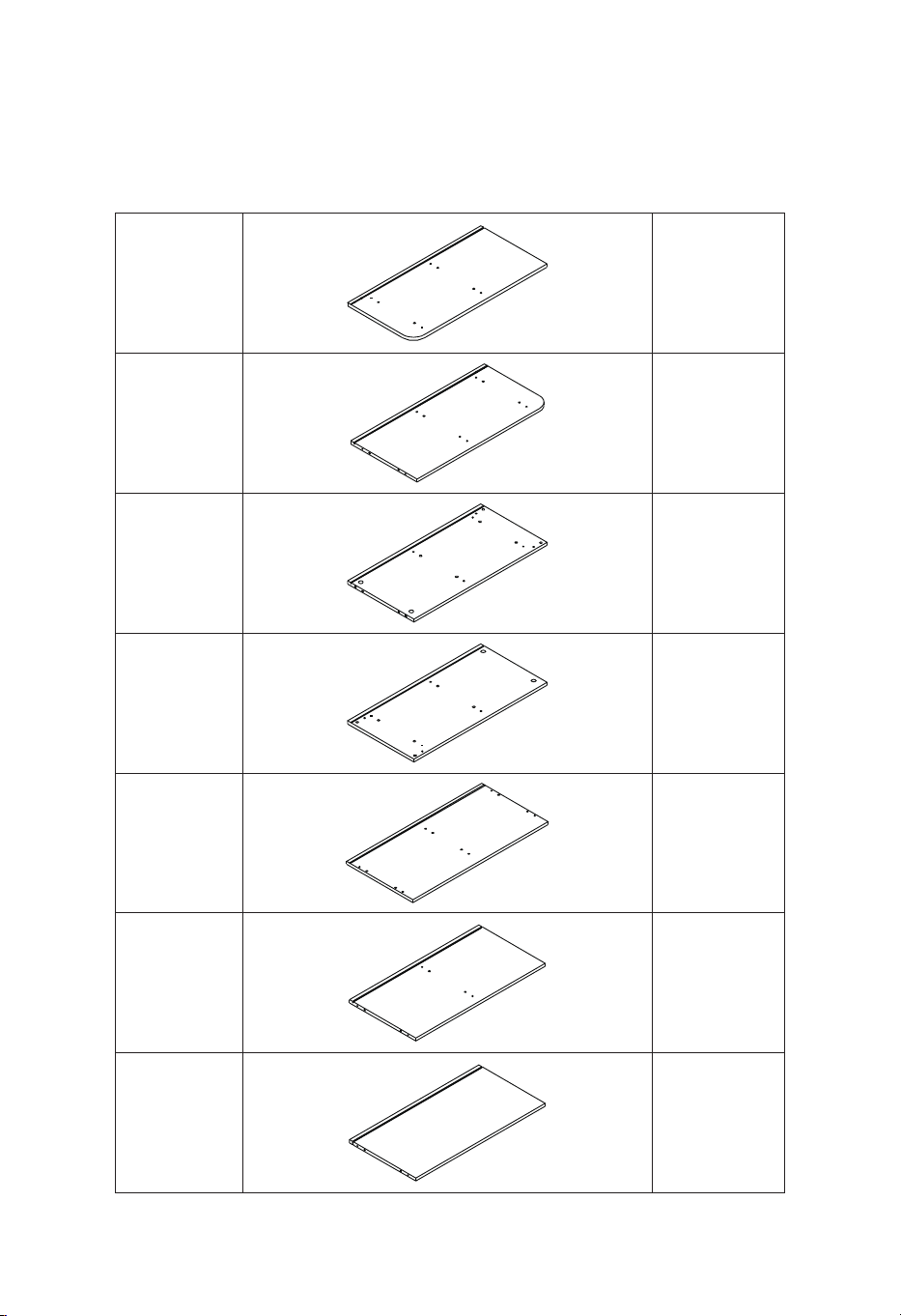

Part List
/Liste des Pièces
1
2
3
4
5
6
7
x 1
x 1
x 1
x 1
x 1
x 1
x 1
06

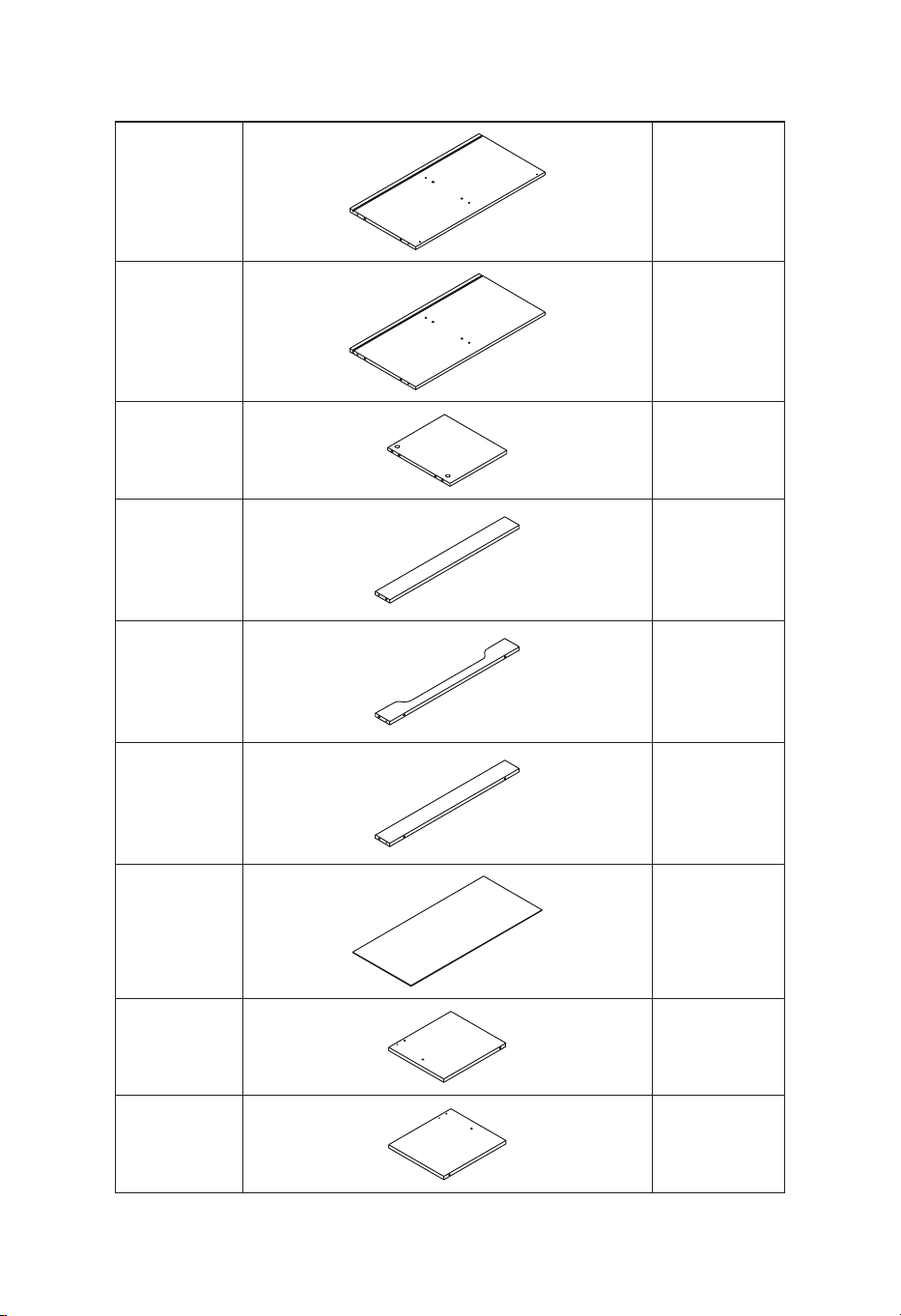

8
9
10
11
12
13
14
15
16
x 3
x 1
x 1
x 1
x 4
x 1
x 1
x 1
x 1
07

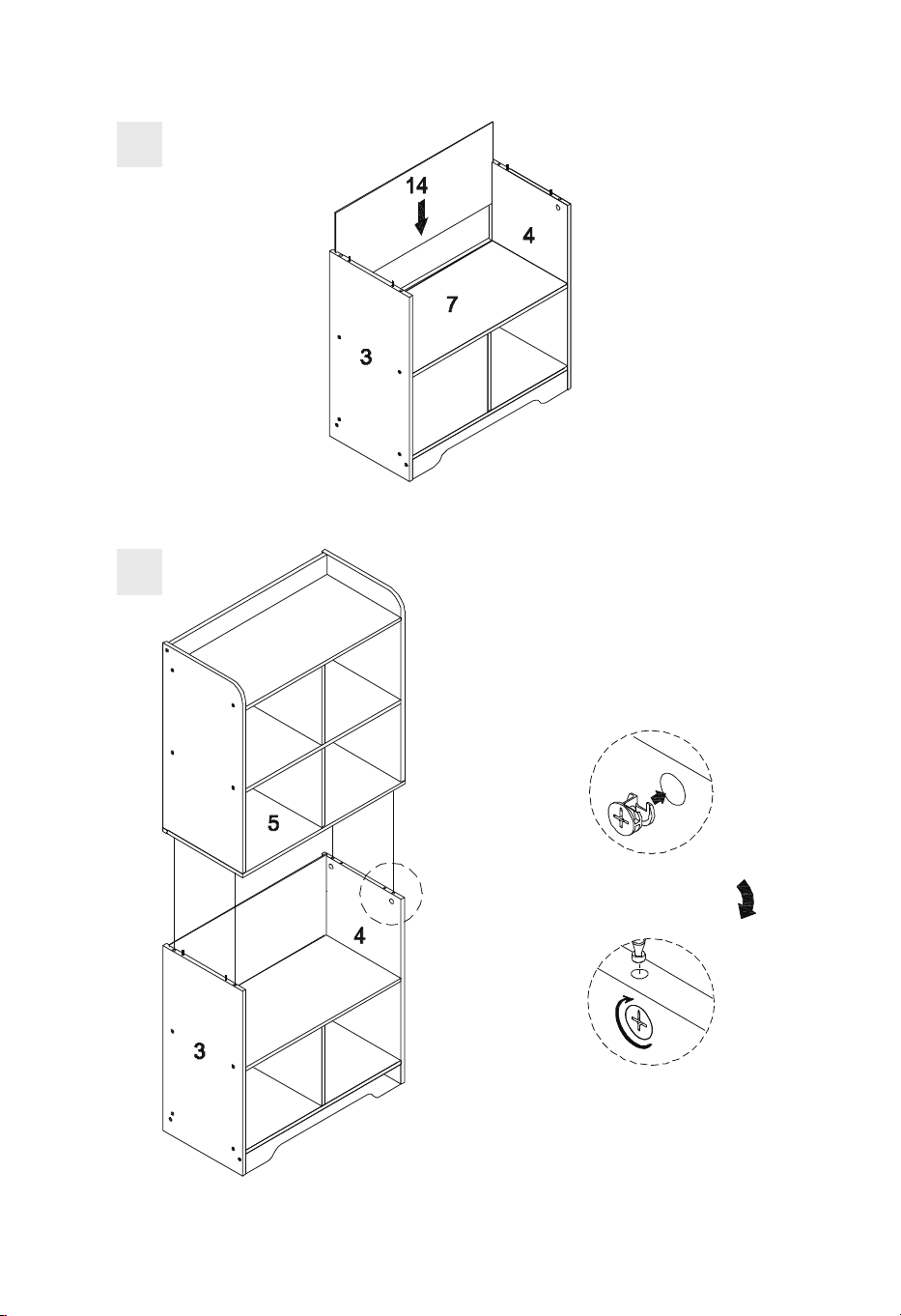

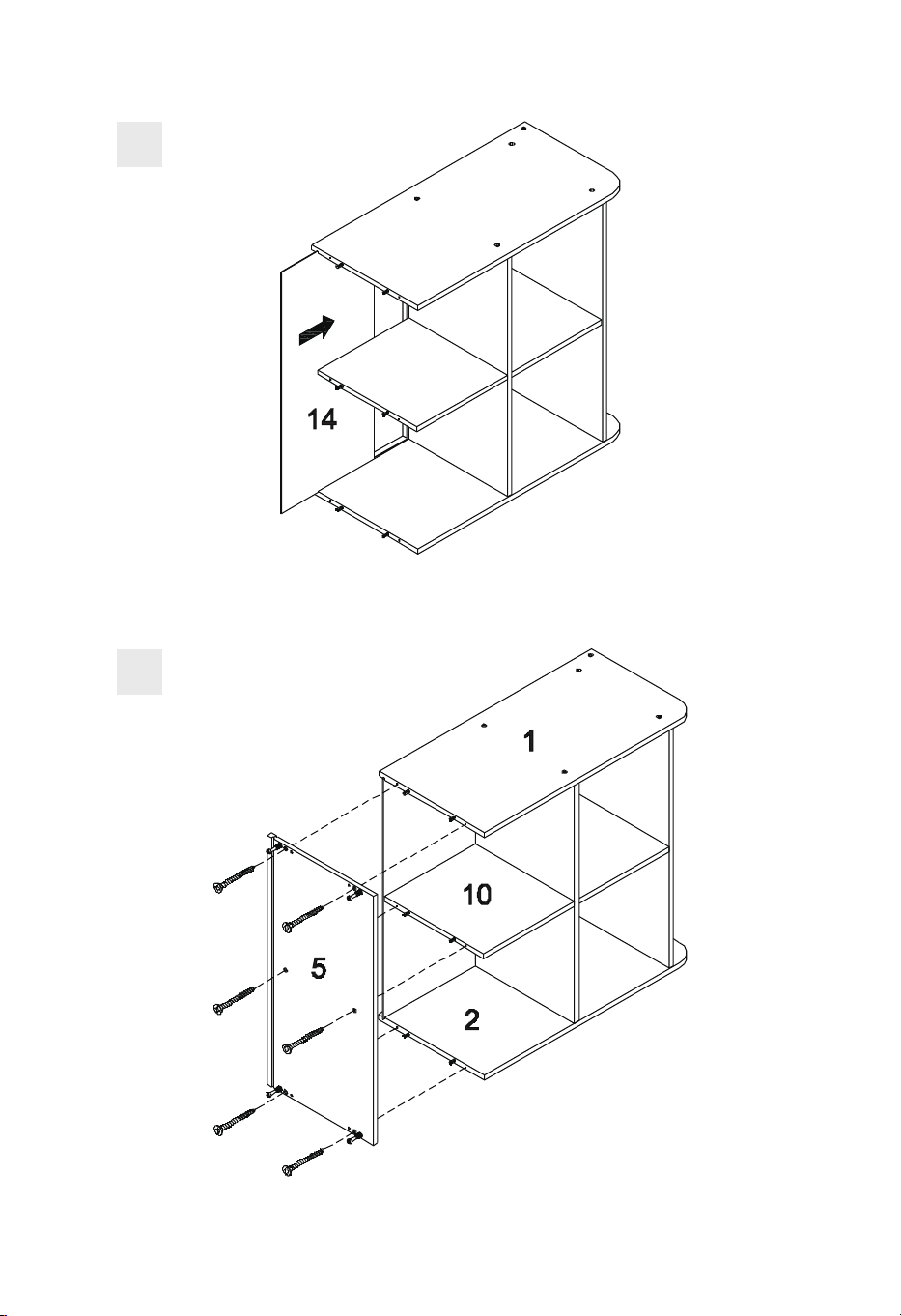

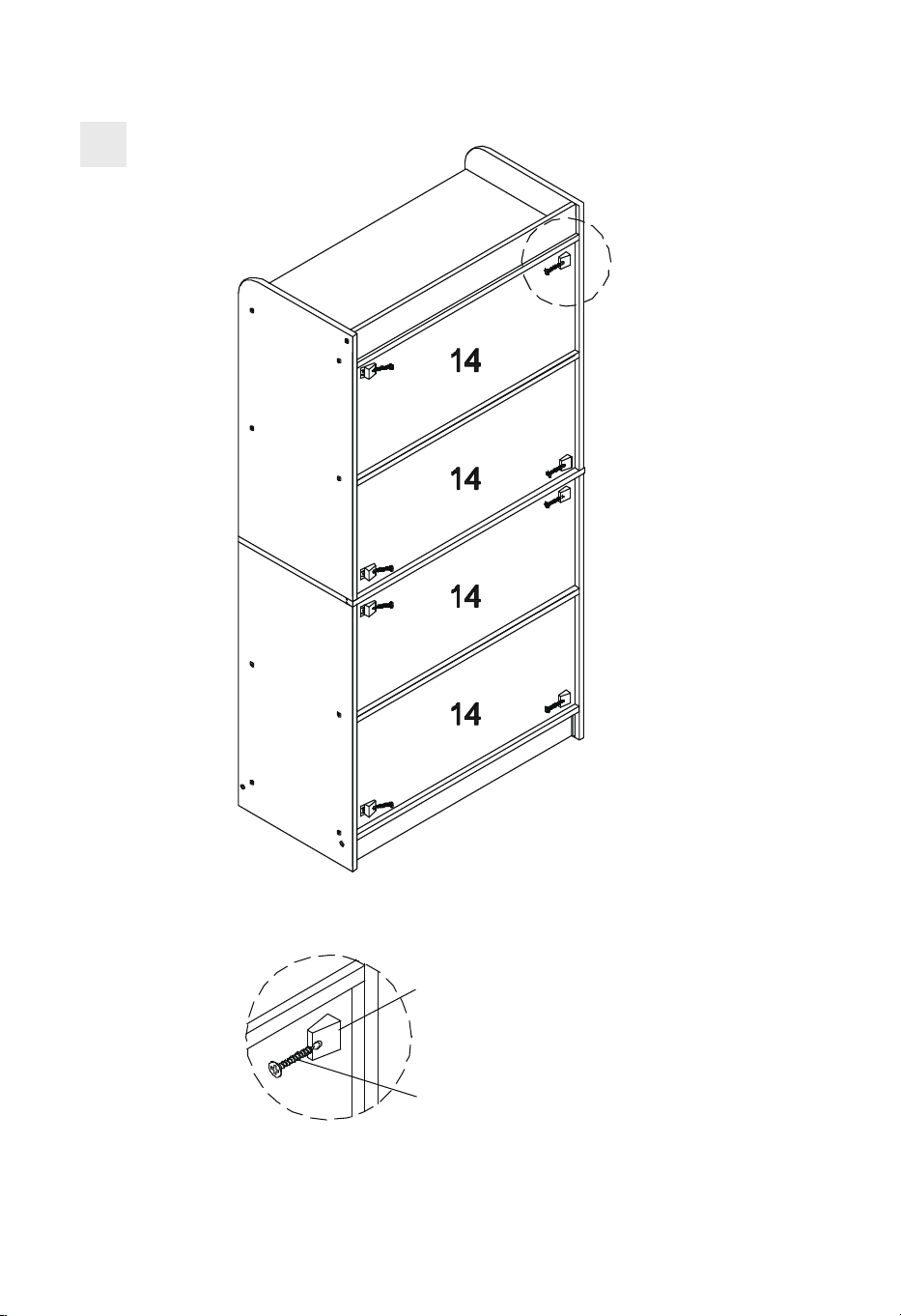

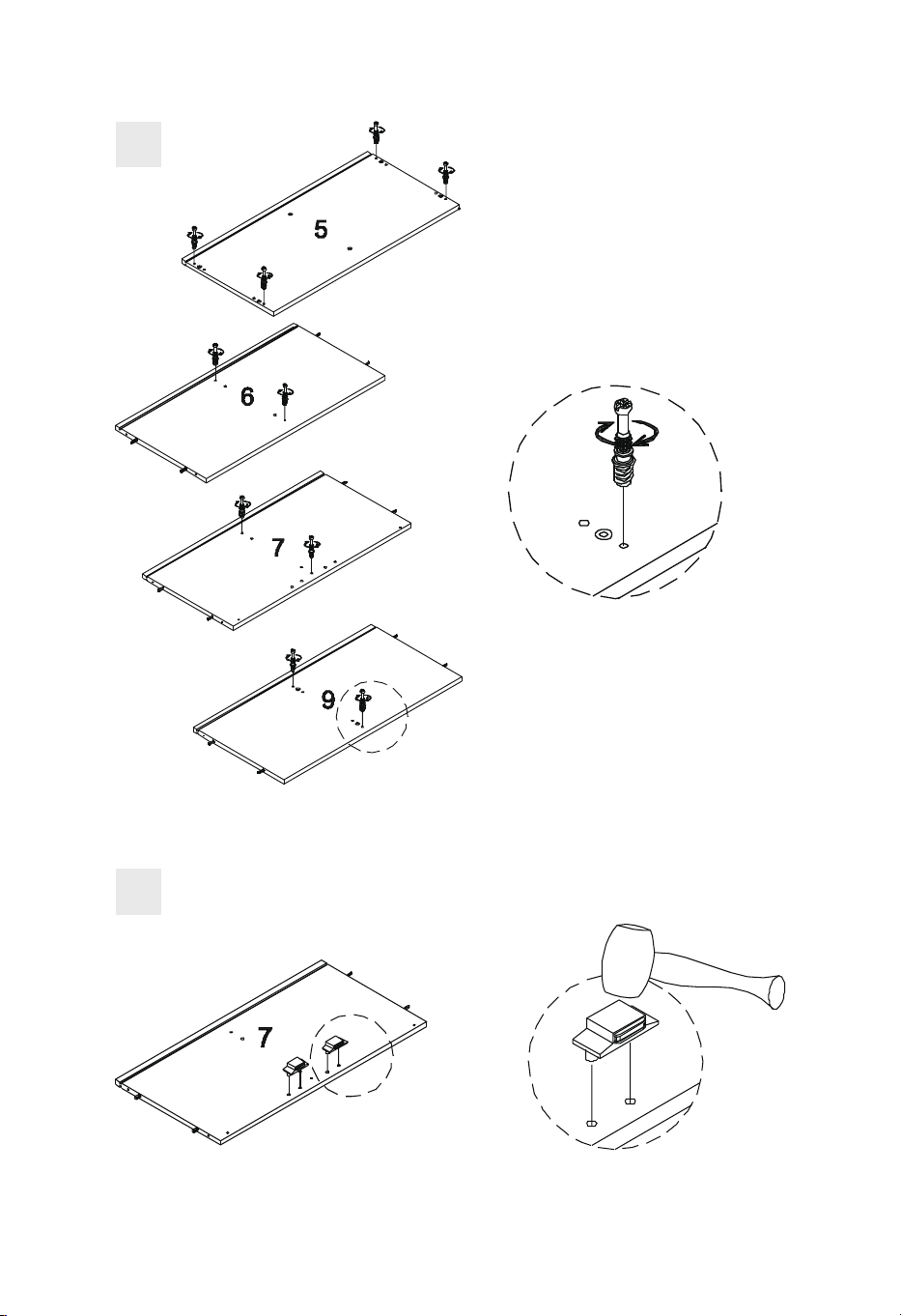

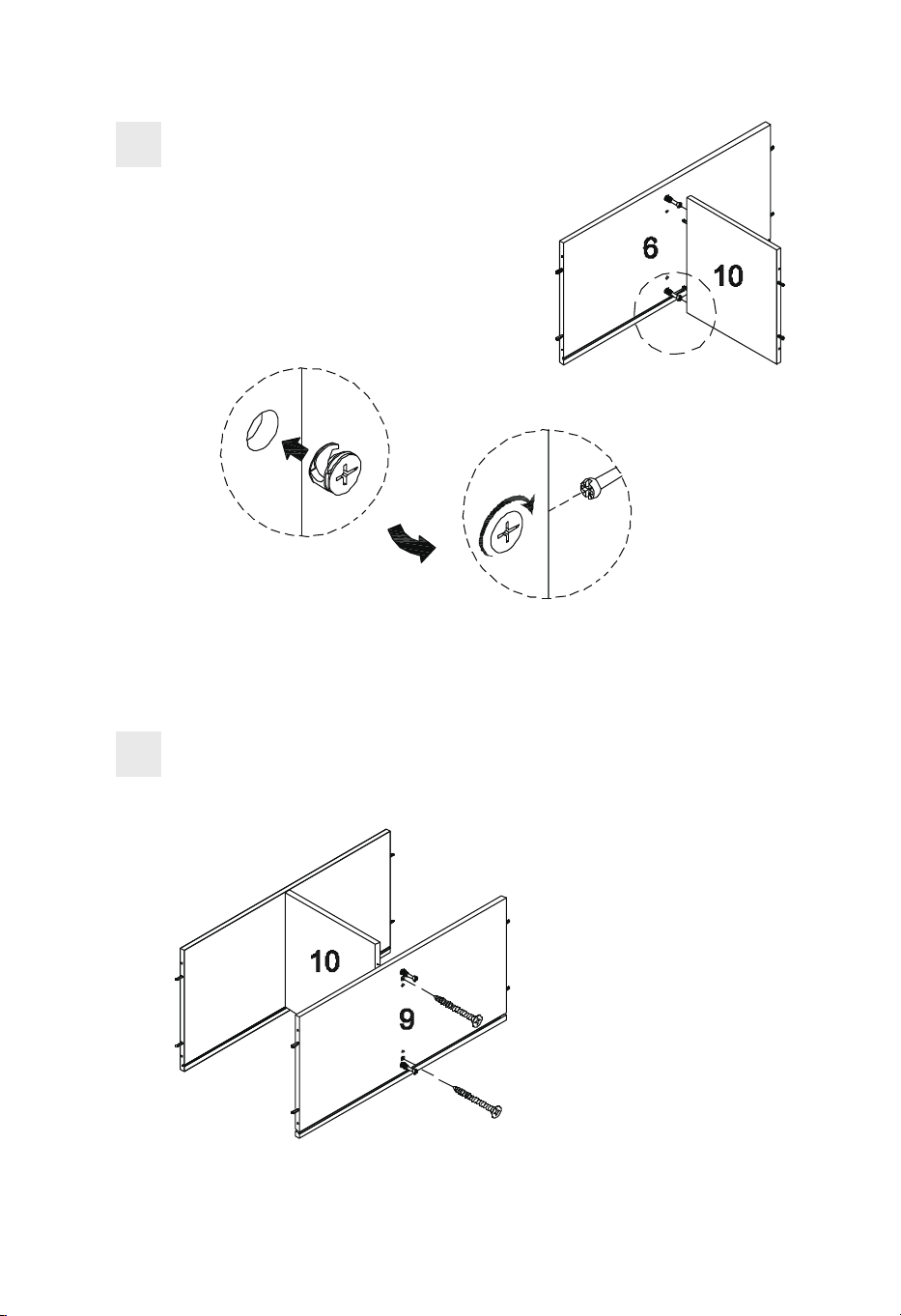

Assembling Instructions
/Instruction de Montage
DETAIL A /DÉTAIL A
1
DETAIL A /DÉTAIL A
WOOD DOWEL /CHEVILLE EN BOIS
M6x25
08
2
DETAIL A /DÉTAIL A
EURO BOLT
/BOUTIQUE EURO
DETAIL A /DÉTAIL A
MAGNET WITH LEG
/AIMANT AVEC PIED
DETAIL A /DÉTAIL A
DETAIL A
/DÉTAIL A
3
09

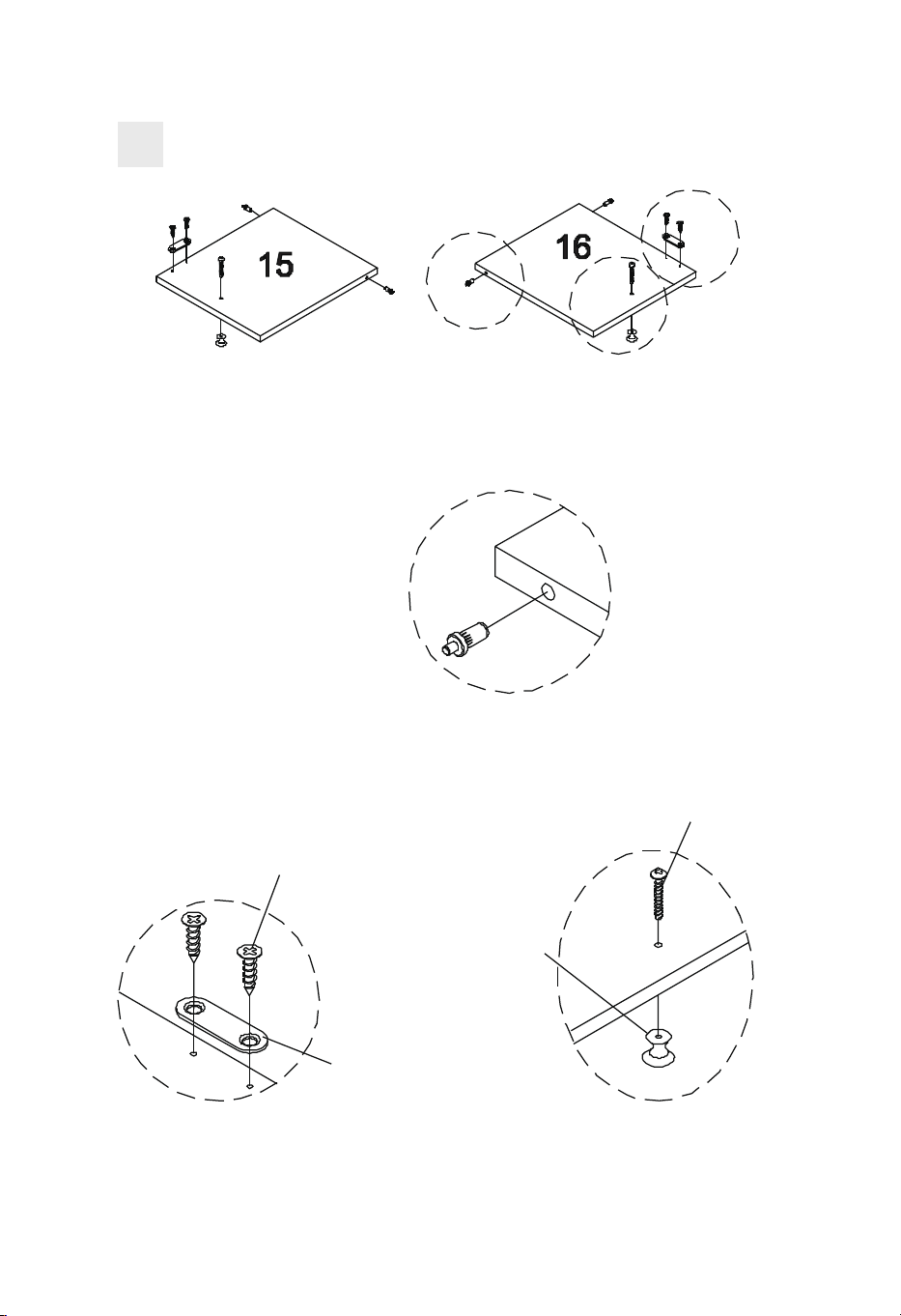

4
DETAIL A
/DÉTAIL A
DETAIL C
/DÉTAIL C
DETAIL B
/DÉTAIL B
DOOR SUPPORT
RECTRACTABLE
W/SPRING
/SUPPORT DE PORTE
RÉTRACTABLE
AVEC RESSORT
DETAIL C
/DÉTAIL C
DETAIL B
/DÉTAIL B
PAN HEAD SCREW
/VIS À TÊTE
CYLINDRIQUE
#6 X 20
KNOB
/BOUTON
DETAIL A
/DÉTAIL A
SCREW /VIS
M3.5x12
METAL PLATE
/PLAQUE DE
MÉTAL

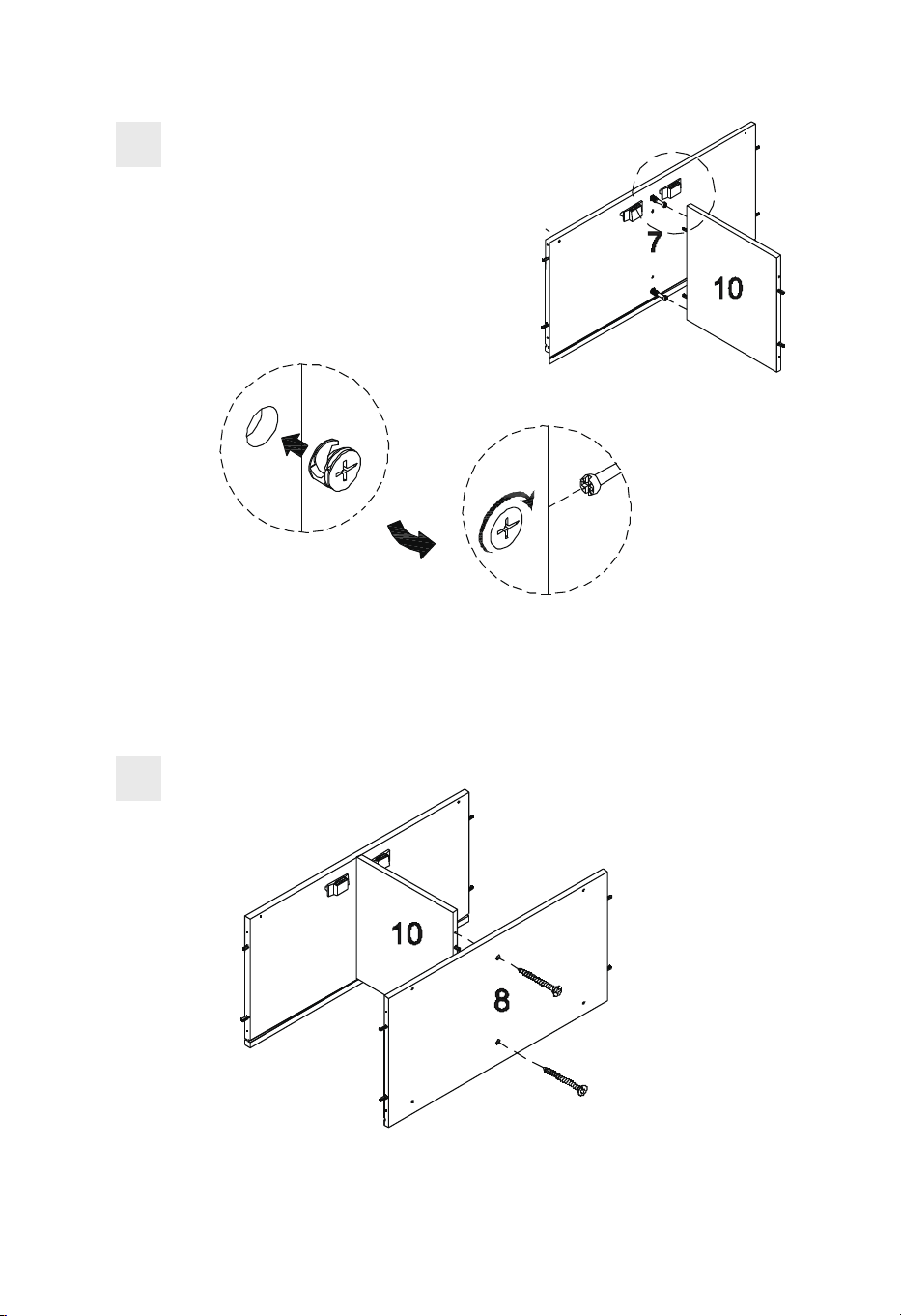

10
5
6
DETAIL A
/DÉTAIL A
DETAIL A
/DÉTAIL A
TURN TO LOCK
/TOURNER POUR VERROUILLER
HOUSING D: 15/9.5MM
/ÉCROU D: 15/9,5 MM
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
11

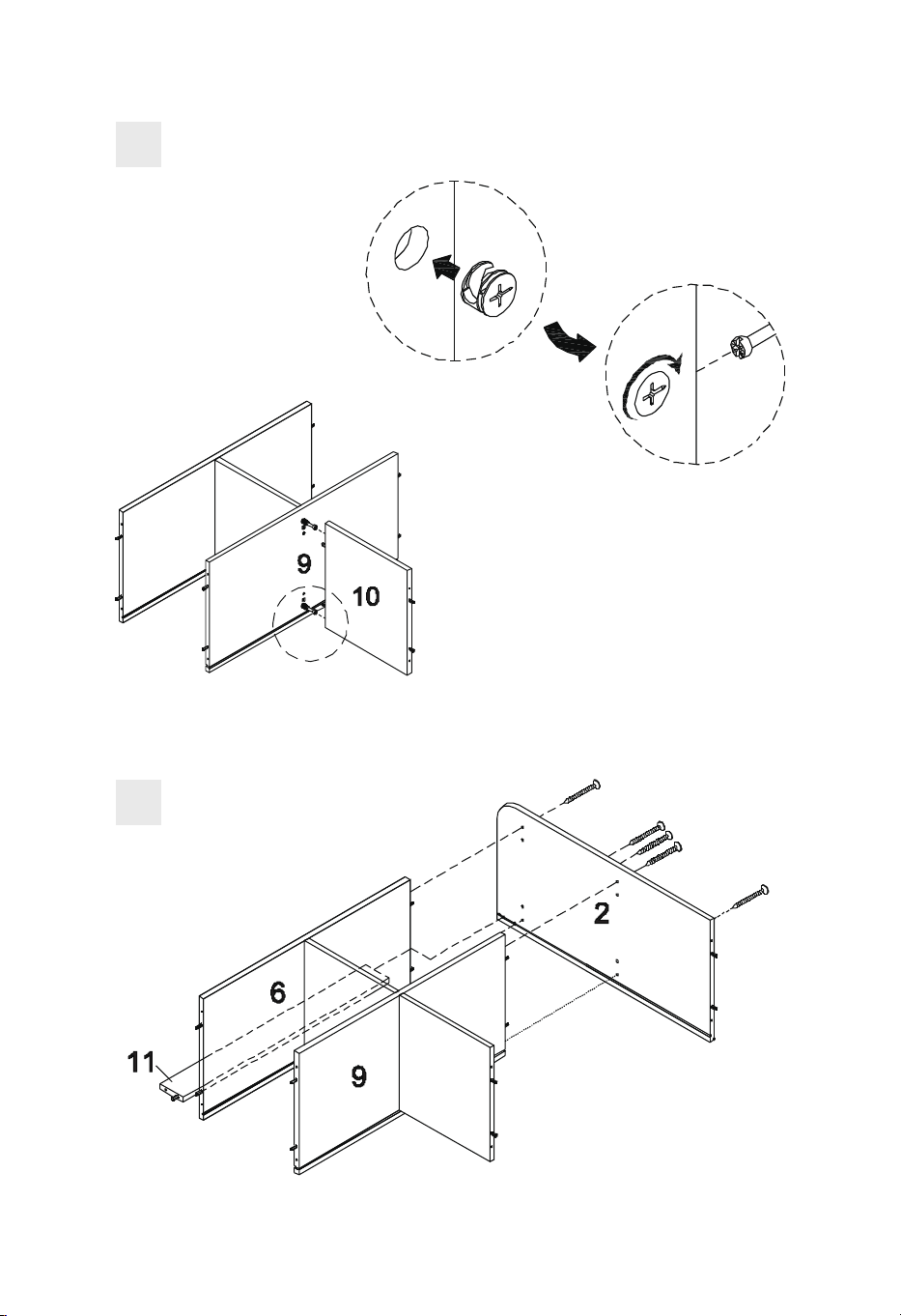

7
DETAIL A
/DÉTAIL A
HOUSING D: 15/9.5MM
/ÉCROU D: 15/9,5 MM
TURN TO LOCK
/TOURNER POUR
VERROUILLER
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
8
DETAIL A
/DÉTAIL A
12

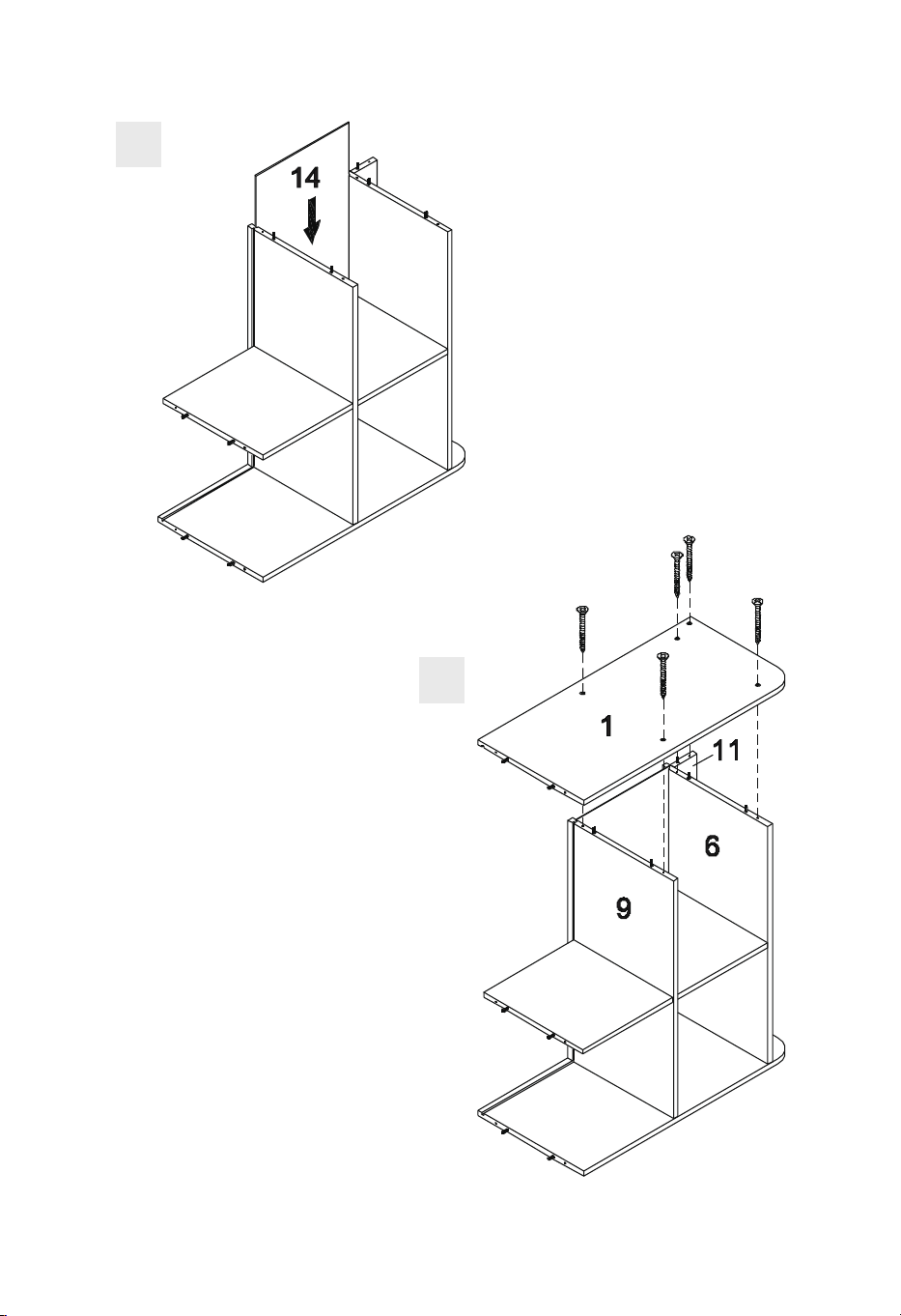

9
10
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
13
11
12
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
14
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
DETAIL A
/DÉTAIL A
TURN TO LOCK
/TOURNER POUR VERROUILLER
HOUSING D: 15/9.5MM
/ÉCROU D: 15/9,5 MM
DETAIL A
/DÉTAIL A
13
14
15
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
15

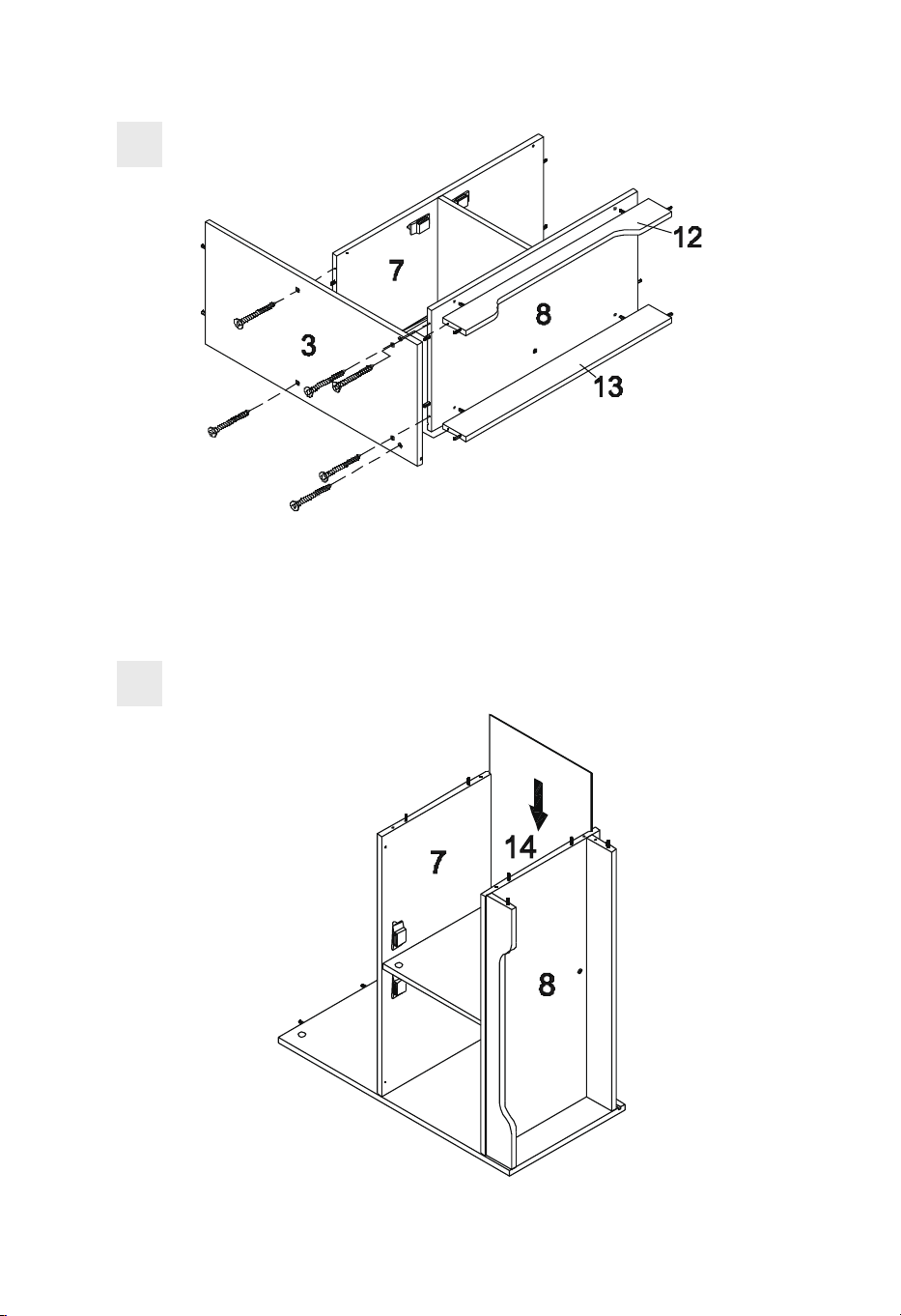

16
16

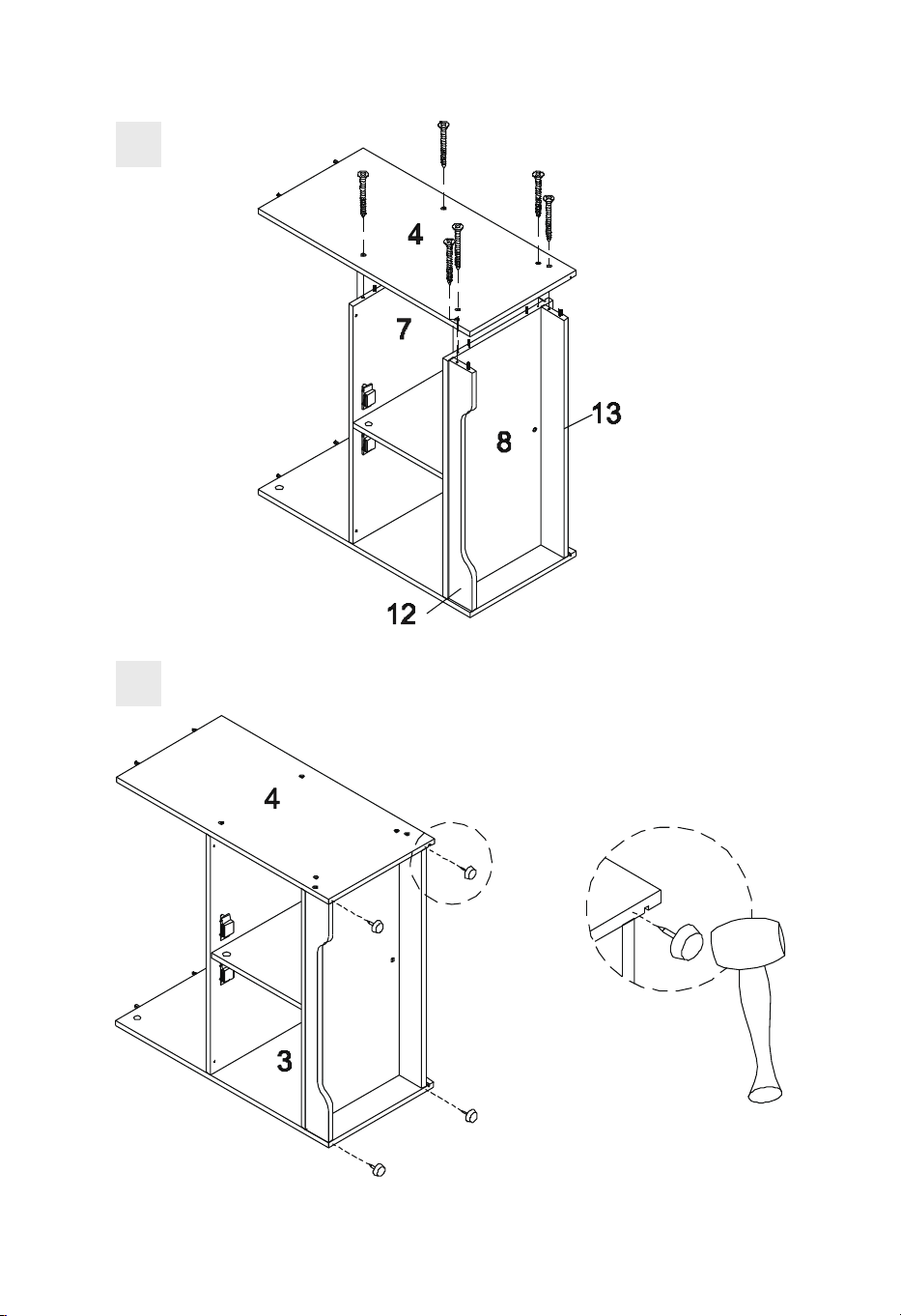

17
18
SCREW #9 X 1-1/2"
/VIS #9 X 1-1/2"
DETAIL A
/DÉTAIL A
DETAIL A
/DÉTAIL A
LEG STUD
/GOUJON DE
PIED
17
DETAIL A
/DÉTAIL A
DETAIL A
/DÉTAIL A
HOUSING D: 15/9.5MM
/ÉCROU D: 15/9,5 MM
TURN TO LOCK
/TOURNER POUR
VERROUILLER
19
20
18

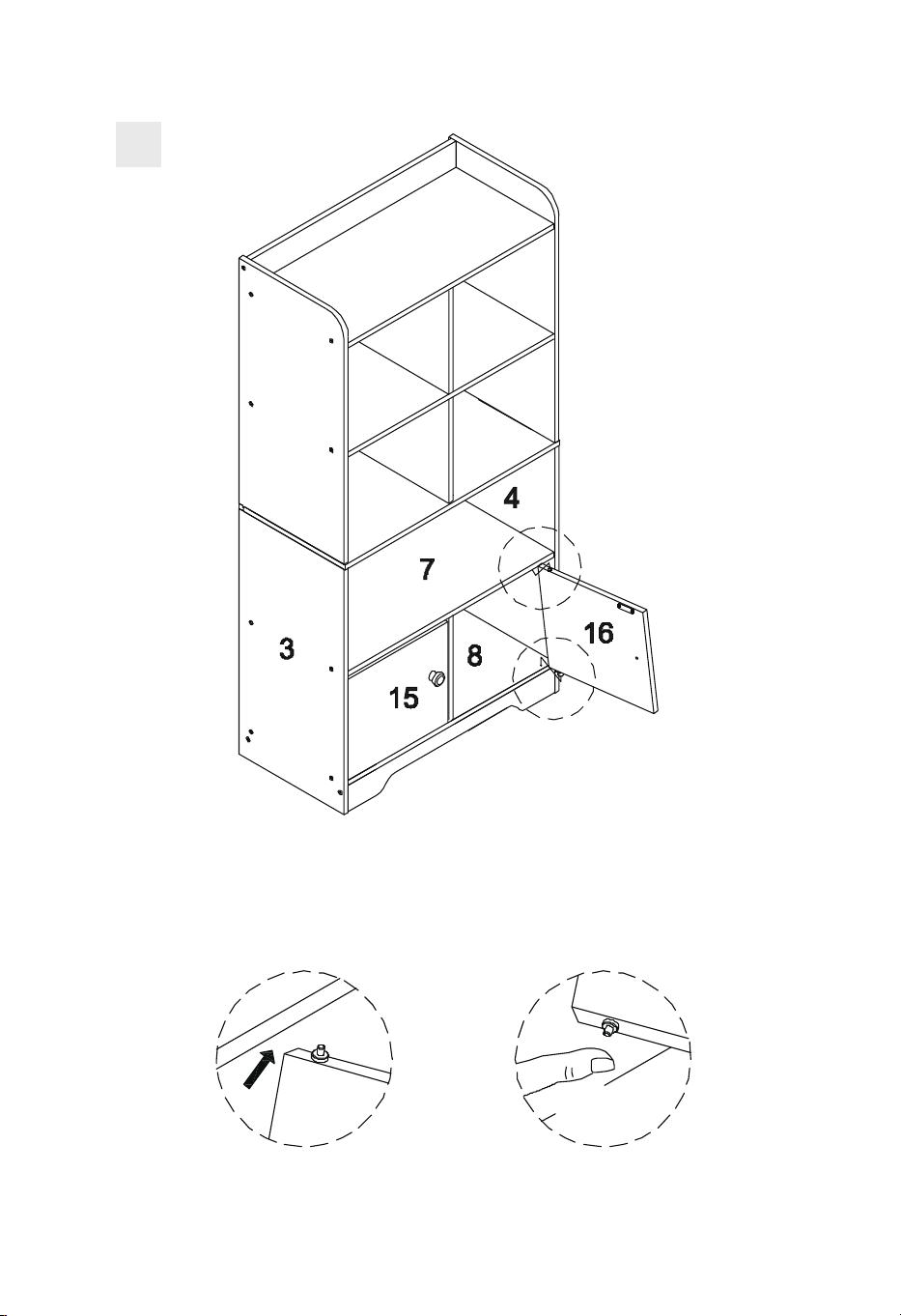

TOP
/HAUT
DETAIL A
/DÉTAIL A
DETAIL B
/DÉTAIL B
BOTTOM
/FOND
21
DETAIL A
/DÉTAIL A
DETAIL B
/DÉTAIL B
19
DETAIL A
/DÉTAIL A
DETAIL A
/DÉTAIL A
CORNER BLOCK /BLOC D'ANGLE
SCREW /VIS M3 X 20

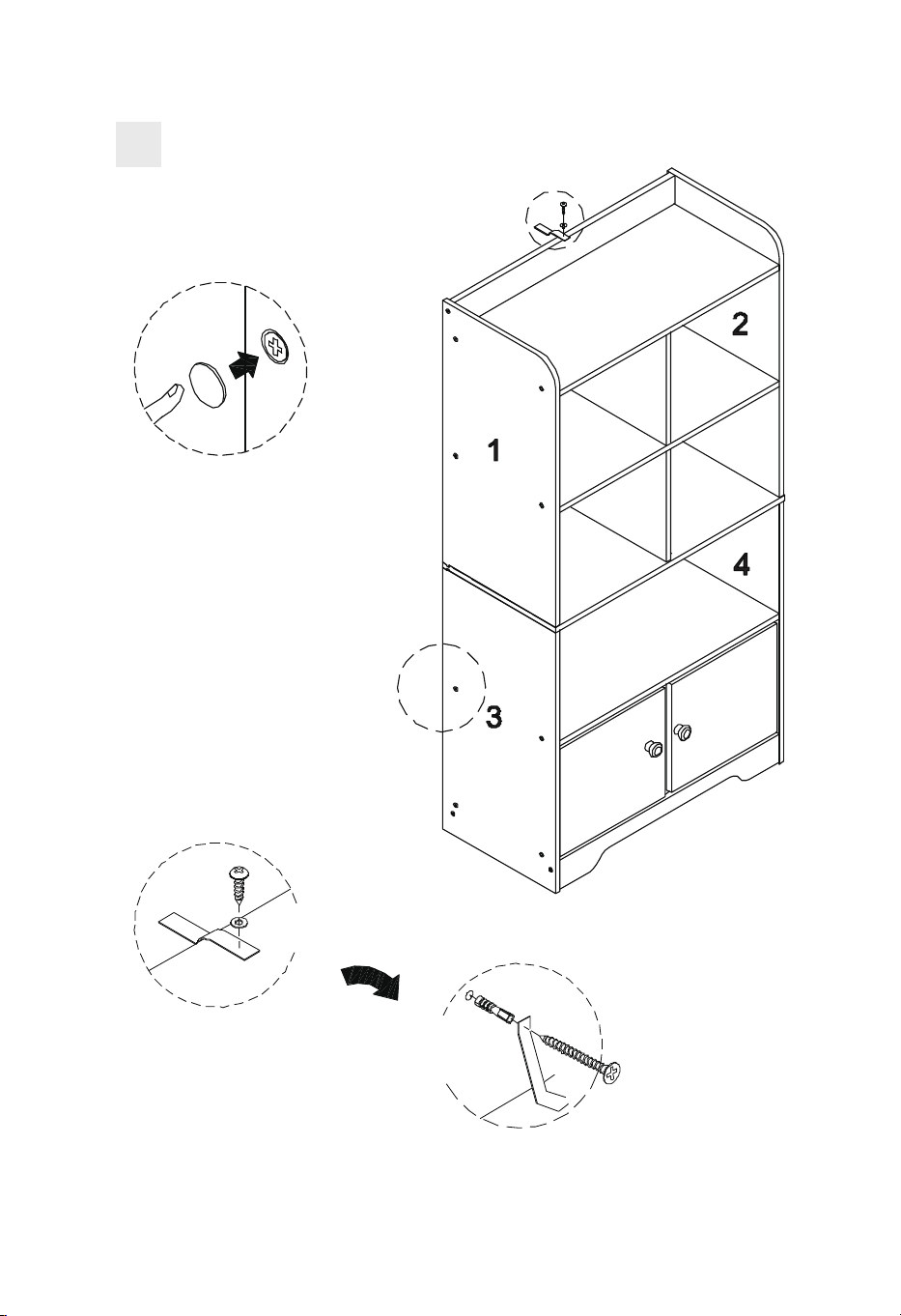

22
20
23
DETAIL A
/DÉTAIL A
STICKER
/AUTOCOLLANT
DETAIL A
/DÉTAIL A
DETAIL B
/DÉTAIL B
WALL PLUG
/PRISE MURALE
SCREW TAPPING /VIS TARAUDAGE
#6 X 1 1/4''
SCREW PAN HEAD
/VIS À TÊTE
CYLINDRIQUE 3.5x12
WEBBING
/SANGLE
FLAT WASHER
/RONDELLE PLATE
21
