Ashley DVAG8N 8,000 BTU Direct Vent Natural Gas Wall Heater User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

INSTALLER: Leave this manual with the appliance.

CONSUMER: Retain this manual for future reference.

Please read this manual BEFORE

installing and operating this unit.

- Do not store or use gasoline or other ammable vapors and liquids in the vicinity of this or any other

appliance.

- WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the re department.

- Installation and service must be performed by a qualied installer, service agency or the gas supplier.

WARNING: If the information in these instructions is not followed exactly, a re or explosion may result

causing property damage, personal injury or loss of life.

* Installation and service must be performed by a qualied installer, service agency or the gas supplier *

854013-1504M

DVAG8

Model Number:

Report Number: F23-147

Certied to ANSI STD Z21.86-2016-R-2021,

Certied to CSA STD 2.32-2016-R-2021, and

Certied to CSA 2.17-2017

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

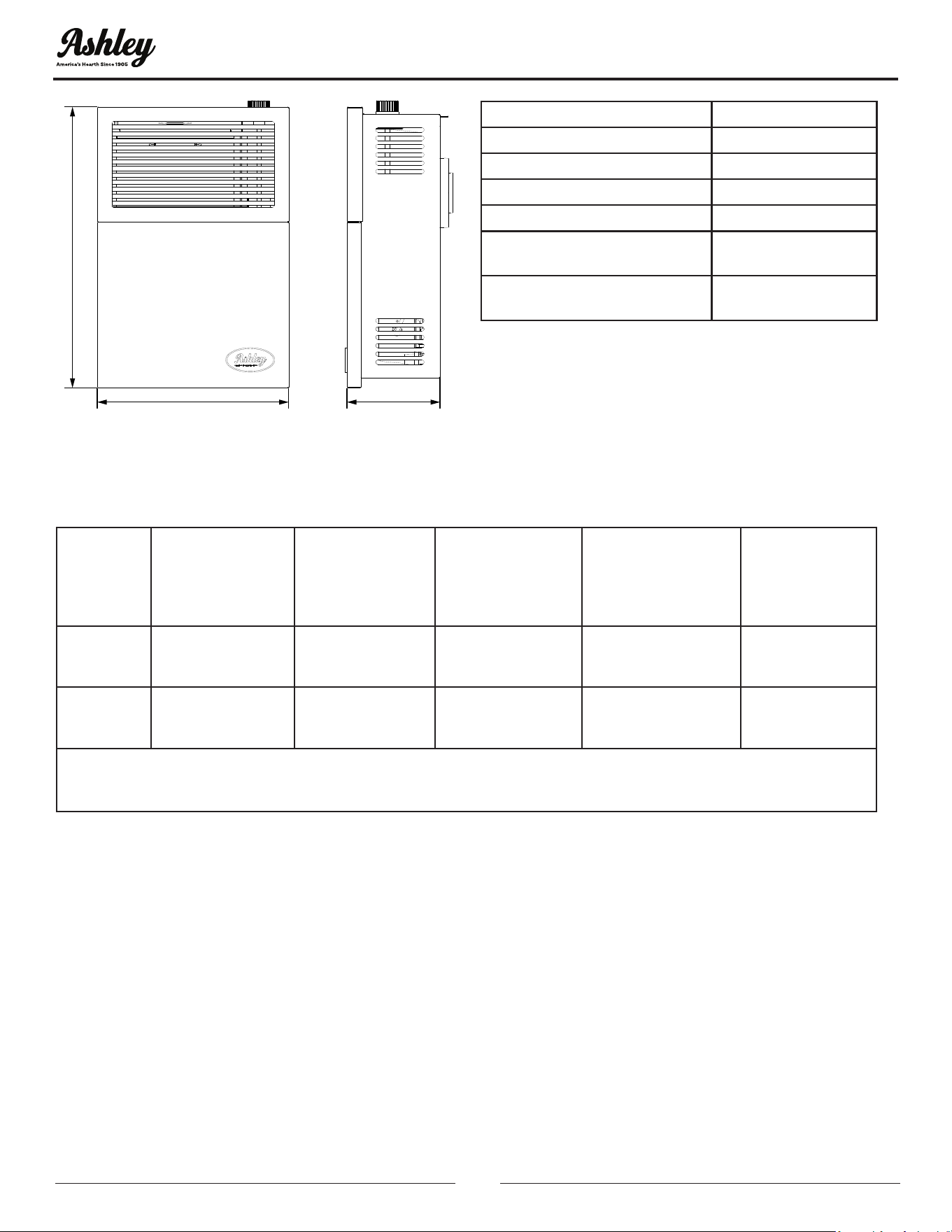

20" (508 mm)

13.6" (346 mm) 6.6" (169 mm)

Height 20 (508 mm)

Width 13.6 (346 mm)

Depth 6.6 (169 mm)

Type of Burner Atmospheric

# of Burners 1

Ignition Piezo-electric ignitor

Standard Heating Space

Square Feet / (m

)

280 sq ft (26 m

)

NOTE: A qualied service person must install the

heater. Follow all local codes. CHECK GAS TYPE! Use

only the type of gas indicated on the rating plate.

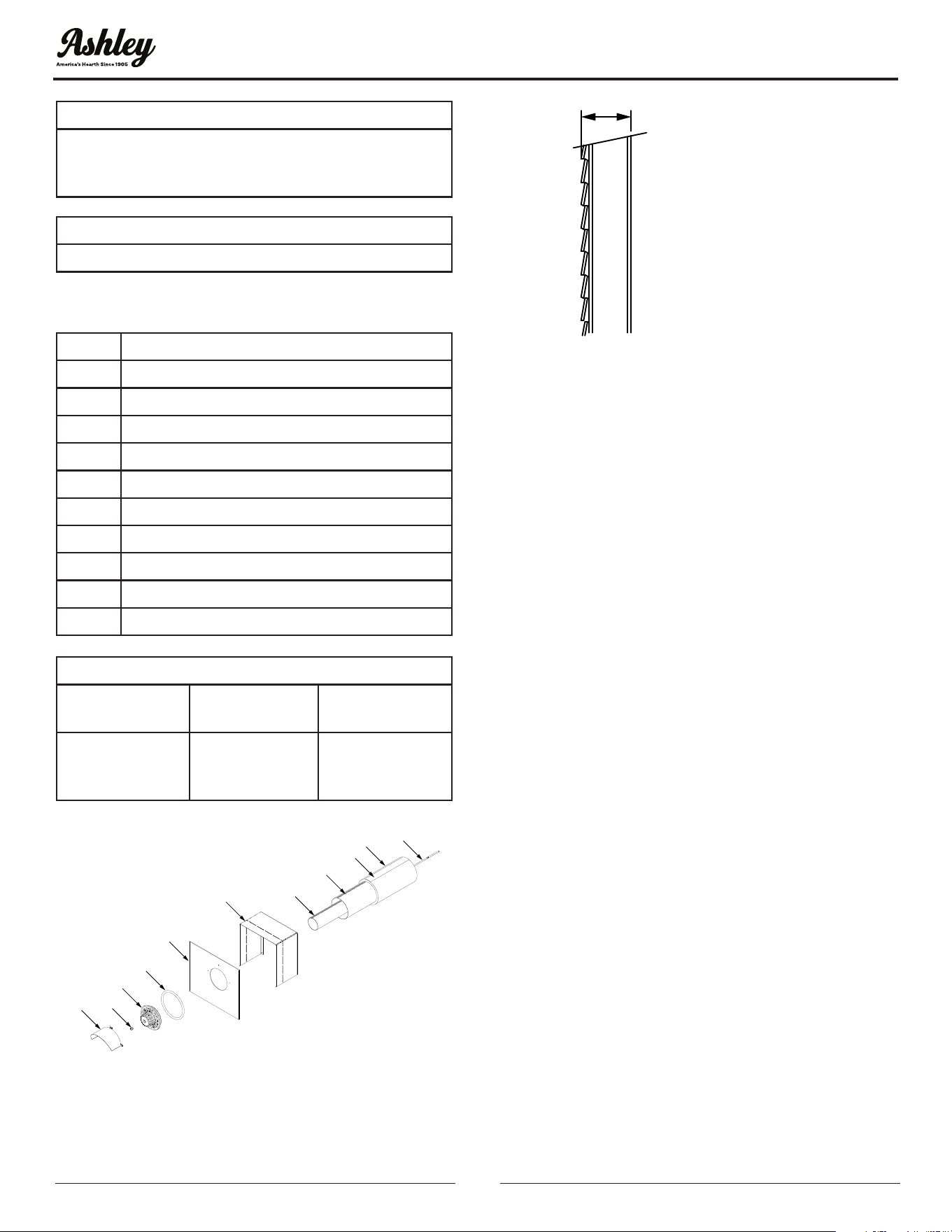

DIMENSIONS

PRODUCT FEATURES

Model No.

Input Power *

Btu/Hr. (kW)

Max. Gas Inlet

Pressure inch

W.C. (mm. W.C.)

Min. Gas Inlet

Pressure inch

W.C. (mm. W.C.)

Pres. Reg. Settings

Manifold inch W.C.

(mm. W.C.)

Valve Type

DVAG8N

8,000 BTU/HR-

(2.34 kW/HR)

10.5 inches W.C.

(267mm)

5.0 inches W.C.

(127mm)

5.0 inches W.C.

(127mm)

Chant K-890SL-

A4D

DVAG8L

8,000 BTU/HR-

(2.34 kW/HR)

14 inches W.C

(356mm)

10 inches W.C.

(254mm)

10 inches W.C.

(254mm)

Chant K-890SL-

A4D

**NOTE: Minimum Gas Inlet Pressure for purpose of input adjustment. The efciency rating of the

appliance is a product thermal efciency rating determined under continuous operating conditions and

was determined independently of any installed system.

* Installation and service must be performed by a qualied installer, service agency or the gas supplier *

INSTALLATION CHECKLIST

Your Gas Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at

www.ncertied.org/public/nd-an-n-pro/

INSTALLER CHECK LIST

This Checklist is to be completed in full by the qualied person who installs this unit. Keep this page for

future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist

will invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand __________________________________

If no, Date of inspection of existing venting system: ______________________________________________________

CHECKLIST

Conrm clearances to combustibles as per installation instructions in this manual .................................................

Conrm the venting system is secure and sealed ...............................................................................................................................

Conrm the stove starts and operates properly ....................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional .............................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that

the appliance as associated work has been installed as per manufacturer’s instructions and following any

applicable building and installation codes.

Signed: ___________________________________Print Name: ______________________________ Date: _____________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

REQUIREMENTS FOR THE

COMMONWEALTH OF

MASSACHUSETTS

The following requirements reference various

Massachusetts and national codes not contained

in this manual. For all sidewall horizontally vented

gas fueled equipment installed in every dwelling,

building or structure used in whole or in part for

residential purposes, including those owned or

operated by the Commonwealth and where the

side wall exhaust vent termination is less than (7)

feet above nished grade in the area of the venting,

including but not limited to decks and porches, the

following requirements shall be satised:

INSTALLATION OF CARBON MONOXIDE

DETECTORS

At time of installation of side wall horizontally vented

gas fueled equipment, the installing plumber or

gas-tter shall observe that a hard wired carbon

monoxide detector with an alarm and battery

back-up is installed on the oor level where the

gas equipment is to be installed. In addition, the

installing plumber or gas-tter shall observe that

a battery operated or hard wired carbon monoxide

detector is installed on each additional level of the

dwelling, building or structure served by the side

wall horizontal vented gas fueled equipment. It shall

be the responsibility of the property owner to secure

the services of qualied licensed professionals for

the installation of hard wired carbon monoxide

detectors. In the event that the side wall horizontally

vented gas fueled equipment is installed in a crawl

space or attic, the hard wired carbon monoxide

detector with alarm and battery back-up may be

installed on the next adjacent oor level. In the

event that the requirements of this subdivision can

not be met at the time of completion of installation,

the owner shall have a period of thirty (30) days to

comply with the above requirements; provided,

however, that during said thirty (30) day period, a

battery operated carbon monoxide detector with

an alarm shall be installed.

APPROVED CARBON MONOXIDE

DETECTORS

Each carbon monoxide detector as required in

accordance with the above provisions shall comply

with NFPA 720 and be ANSI/UL 2034 listed and IAS

certied.

SIGNAGE

A metal or plastic identication plate shall be

permanently mounted to the exterior of the

building at a minimum of eight (8) feet above

grade directly in line with the exhaust vent terminal

for the horizontally vented gas fueled heating the

appliance or equipment. The sign shall read, in

print no less the one-half inch (1/2”) in size, “GAS

VENT DIRECTLY BELOW. KEEP CLEAR OF ALL

OBSTRUCTIONS”.

INSPECTION

The state or local gas inspector of the side wall

horizontally vented gas fueled equipment shall not

approve the installation unless, upon inspection, the

inspector observes carbon monoxide detectors and

signage installed in accordance with the provisions

of 248 CMR 5.08 (2) (a) 1 through 4.

EXEMPTIONS

The following equipment is exempt from 248 CMR

5.08 (2) (a) 1 through 4: The equipment listed in

Chapter 10 entitled “Equipment Not Required To

Be Vented” in the most current edition of NFPA 54

as adopted by the Board; and Product Approved

side wall horizontally vented gas fueled equipment

installed in a room or structure separate from the

dwelling, building or structure used in whole or in

part for residential purposes.

MANUFACTURER REQUIREMENTS

Gas Equipment Venting System Provided: When

the manufacturer of Product Approved side wall

horizontally vented gas equipment provides

a venting system design or venting system

components with the equipment, the instructions

provided by the manufacturer for installation of the

equipment and the venting system shall include:

Detailed instructions for the installation of the

venting system design or the venting system

components; and a complete parts list for the

venting system design or venting system.

GAS EQUIPMENT VENTING SYSTEM NOT

PROVIDED

When the manufacturer of Product Approved side

wall horizontally vented gas equipment does not

provide the parts for venting the ue gases, but

identies “special venting systems”, the following

requirements shall be satised by the manufacturer:

MASSACHUSETTS RESIDENTS

The referenced “special venting systems”

instructions shall be included with the appliance or

equipment installation instructions and;

The “special venting systems” shall be Product

Approved by the Board, and the instructions for

that system shall include a parts list and detailed

installation instructions.

A copy of all installation instructions for all Product

Approved side wall horizontally vented gas fueled

equipment, all venting instructions, all parts lists

for venting instructions, and/or all venting design

instructions shall remain with the appliance or

equipment at the completion of the installation.

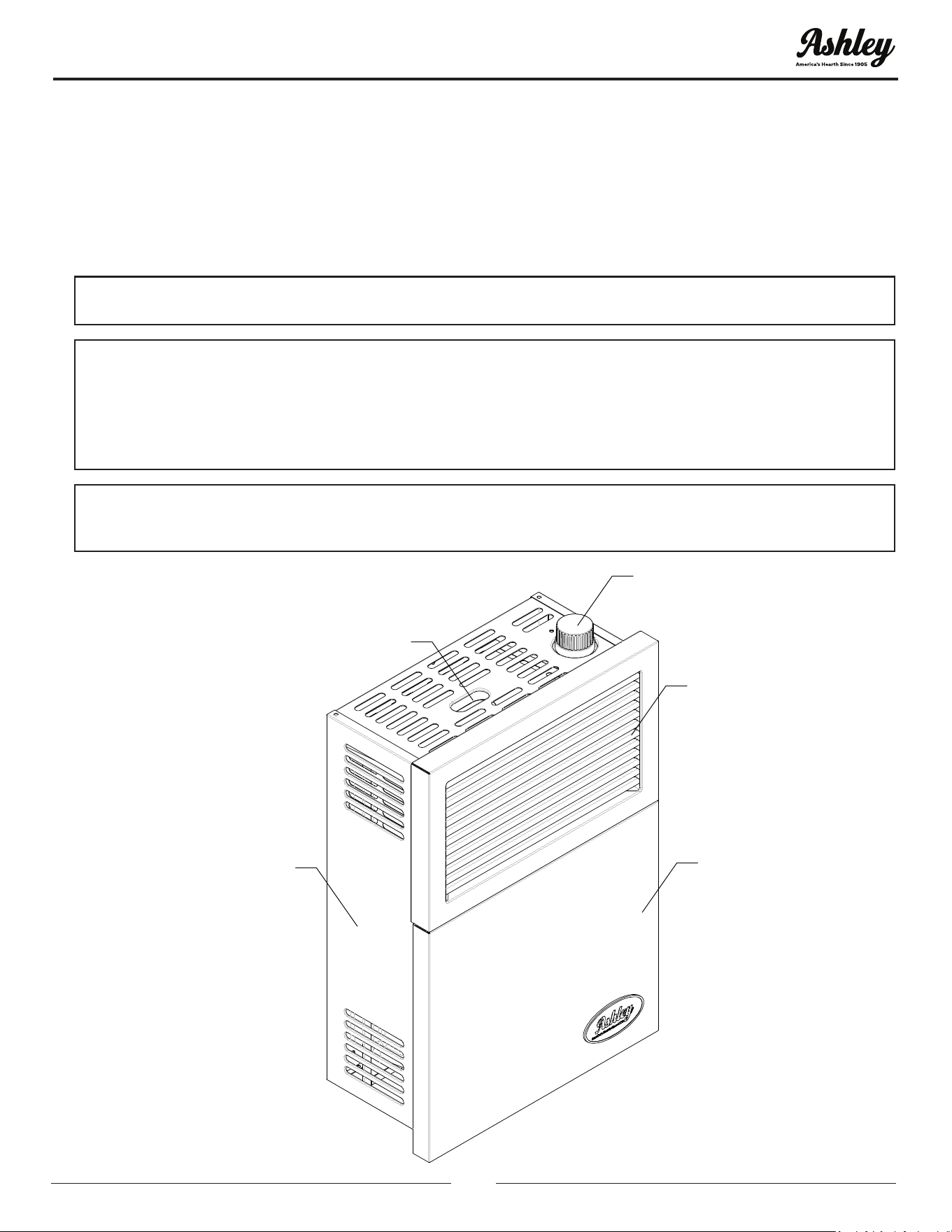

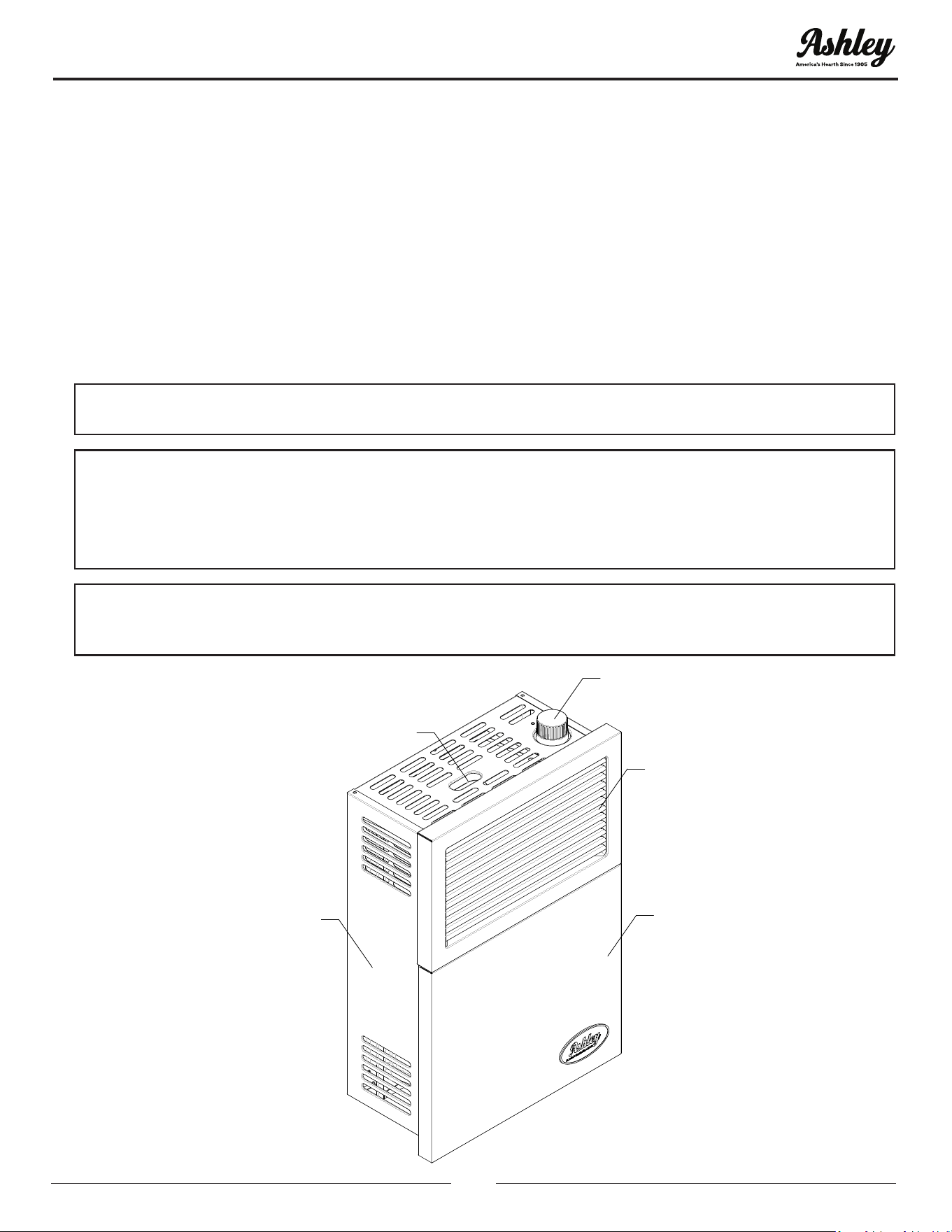

VIEW PORT

CABINET BACK

CONTROL KNOB

GRILL GUARD

FRONT PANEL

PRODUCT IDENTIFICATION

THIS GAS APPLIANCE MUST NOT BE CONNECTED TO A CHIMNEY FLUE SERVING A SEPARATE

SOLID-FUEL BURNING APPLIANCE.

DO NOT USE THIS APPLIANCE IF ANY PART HAS BEEN UNDER WATER. IMMEDIATELY CALL A

QUALIFIED SERVICE TECHNICIAN TO INSPECT THE APPLIANCE AND TO REPLACE ANY PART OF

THE CONTROL SYSTEM AND ANY GAS CONTROL WHICH HAS BEEN UNDER WATER.

IMPORTANT FOR YOUR SAFETY

• IMPROPER INSTALLATION, ADJUSTMENT, ALTERATION, SERVICE, OR MAINTENANCE CAN

CAUSE PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE. REFER TO THIS MANUAL.

• INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER, SERVICE

AGENCY, OR THE GAS SUPPLIER.

INSTALLATION

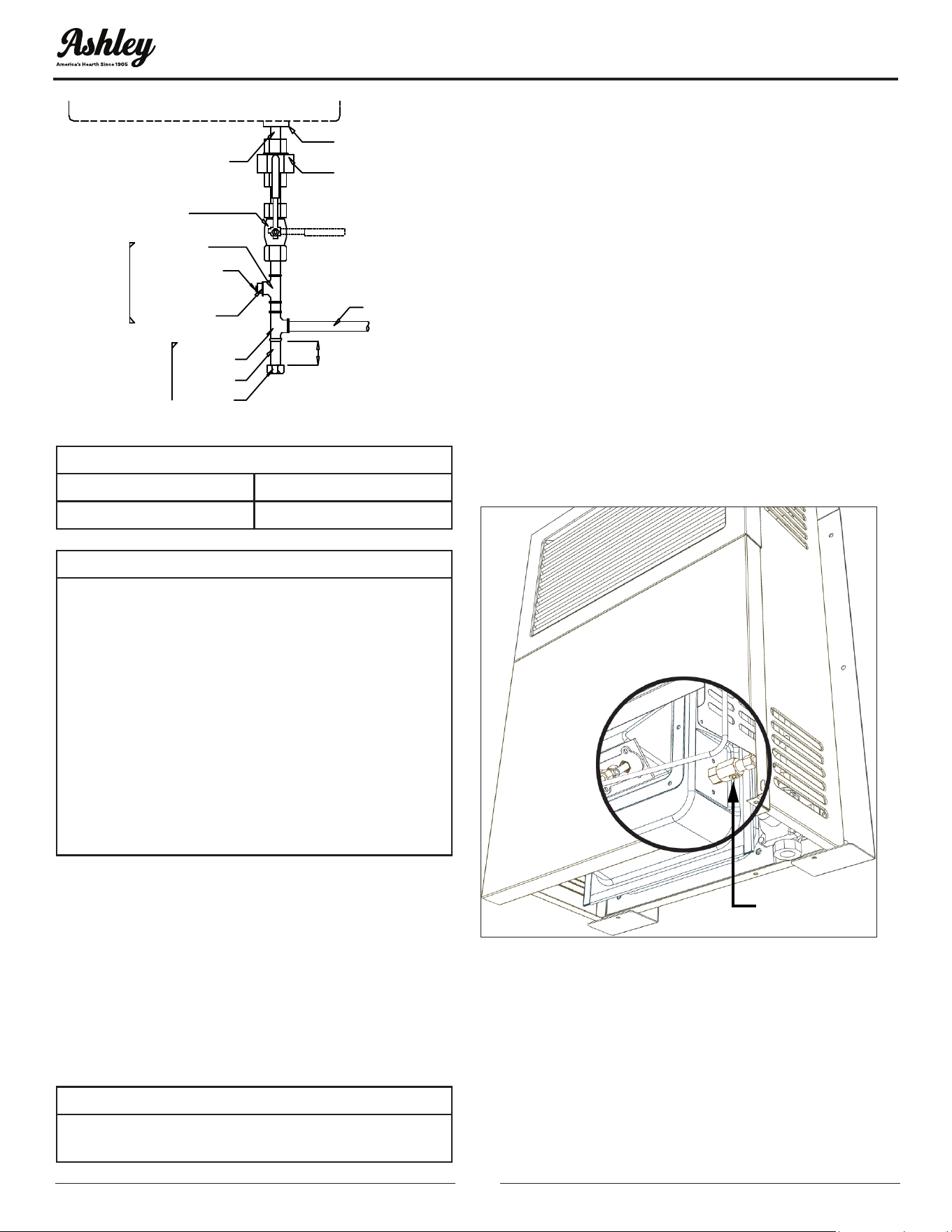

INSTALLATION ITEMS

Before installing heater, make sure you have the

items listed below.

• Piping (check local codes)

• Sealant (resistant to propane gas)

• Manual shutoff valve

• Ground joint union

• Sediment trap

• Tee joint

• Pipe wrench

The installation location shall provide the following:

a. Adequate combustion and ventilation air, and

b. Adequate accessibility clearances for servicing.

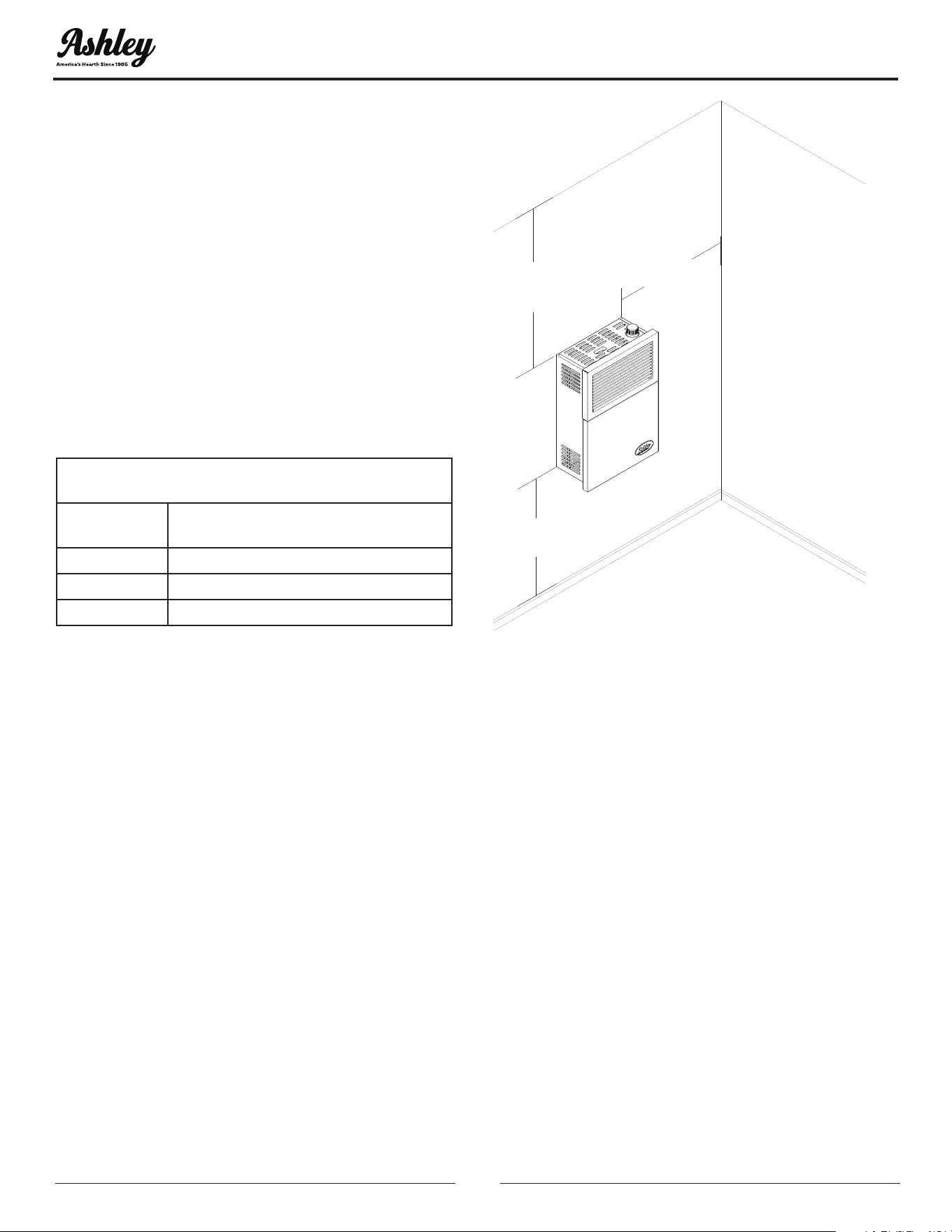

Minimum Clearance From Combustible

Construction

Rear 0.25 inches (with supplied spacers)

Sides 6 inches

Top 36 inches

Floor 5 inches

CEILING

36”

(914 mm) Min.

6”

(152 mm) Min.

6”

(152 mm) Min.

FLOOR

Figure 1

INSTALLATION

†

‡

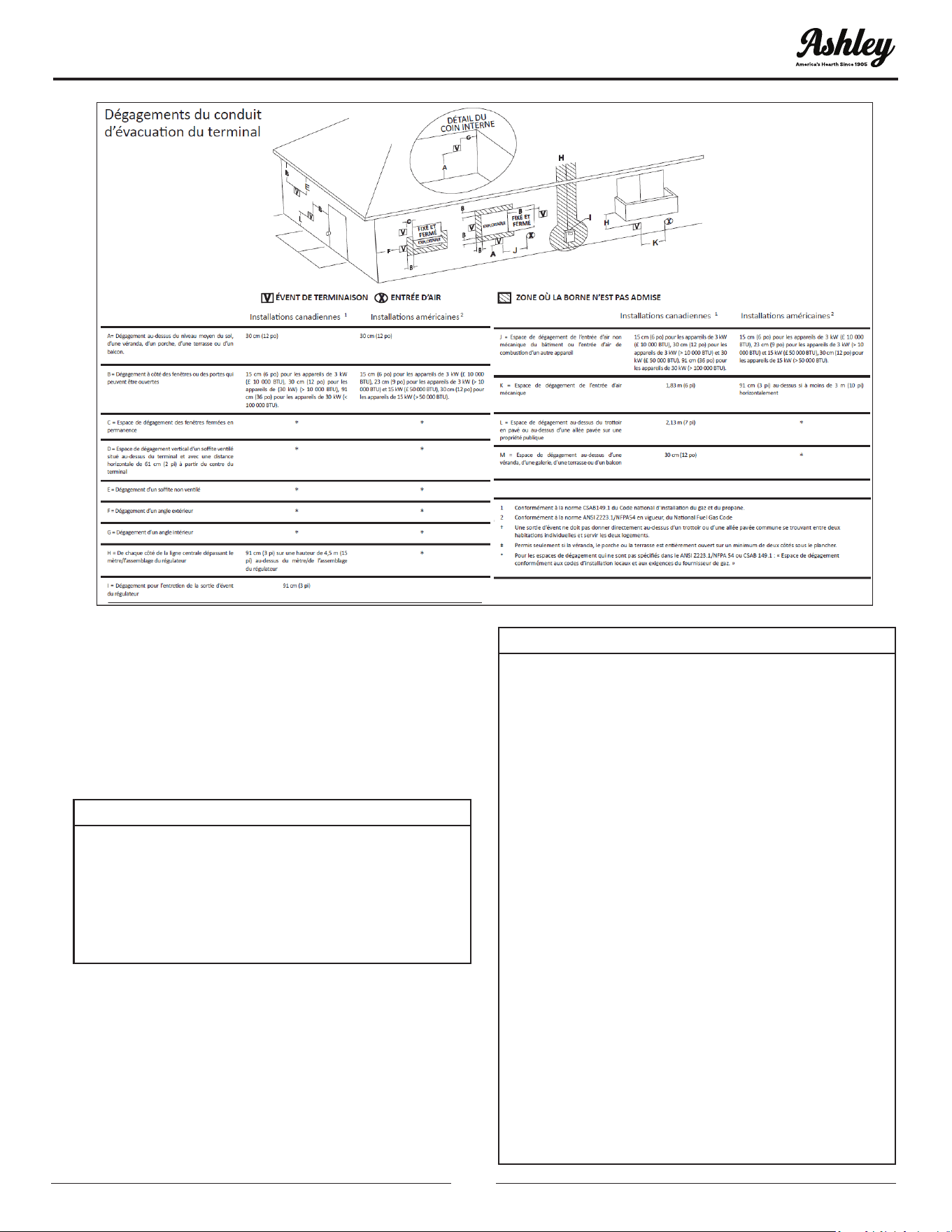

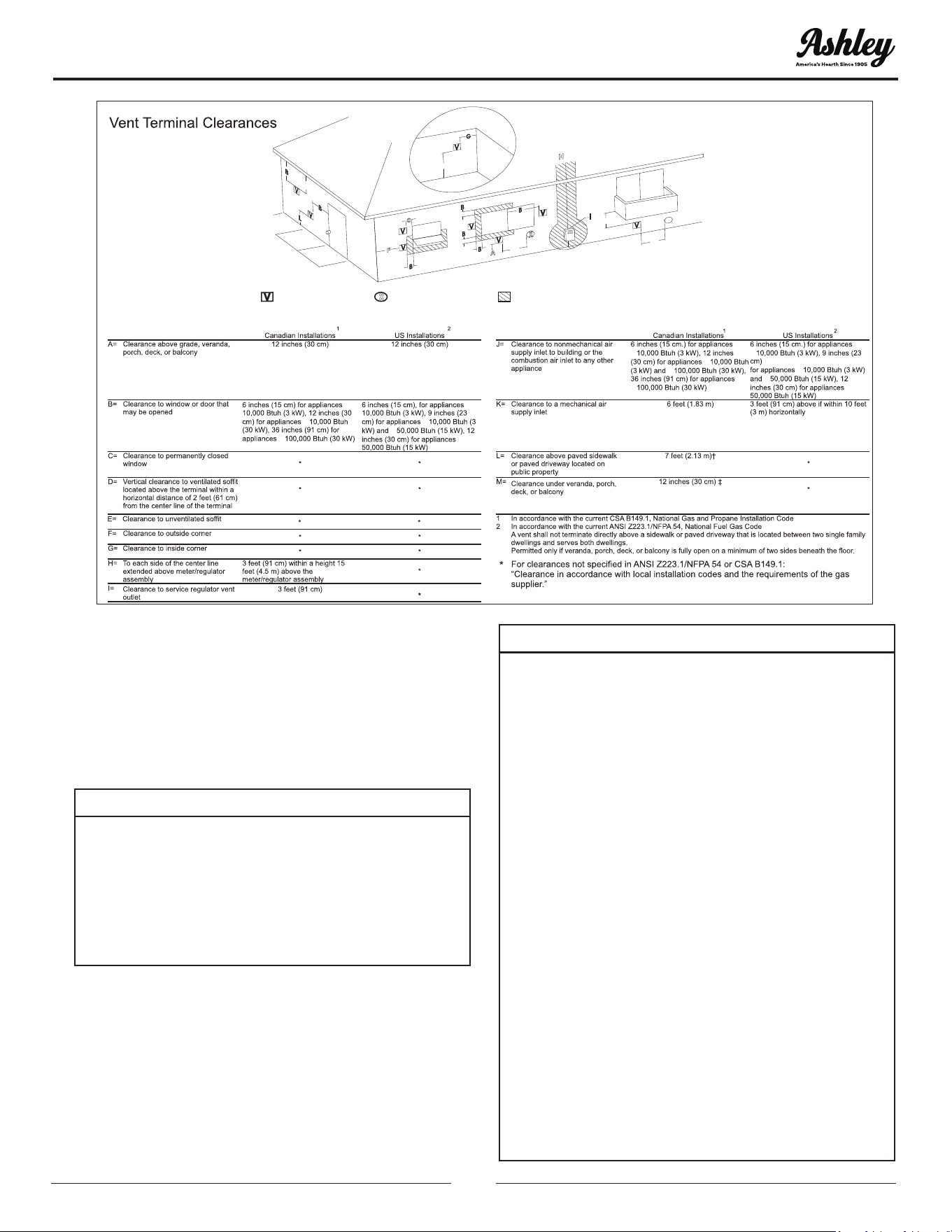

INSIDE

CORNER DETAIL

FIXED

CLOSED

FIXED

CLOSED

OPERABLE

VENT TERMINAL

AIR SUPPLY INLET

AREA WHERE TERMINAL IS NOT PERMITED

This appliance may be installed in an aftermarket,

permanently located, manufactured home (USA

only) or mobile home, where not prohibited by local

codes. This appliance is only for use with the type

of gas indicated on the rating plate. This appliance

is not convertible for use with other gases, unless a

certied kit is used.

IMPORTANT:

THIS APPLIANCE SHOULD ONLY BE

INSTALLED BY A QUALIFIED INSTALLER. THE

INSTALLATION MUST CONFORM WITH LOCAL

CODES OR, IN THE ABSENCE OF LOCAL CODES,

WITH THE NATIONAL FUEL GAS CODE, ANSI

Z223.1/NFPA 54, NATURAL GAS AND PROPANE

INSTALLATION CODE, CSA B149.1.

A manufactured home (USA only) or mobile

home OEM installation must conform with the

Manufactured Home Construction and Safety

Standard, Title 24 CFR, Part 3280, or, when such

standard is not applicable, the Standard for

Manufactured Home Installations, ANSI Z 225.1, or

Standard for Gas Equipped Recreational Vehicles

and Mobile Housing, CSA Z 240.4.

IMPORTANT:

• THE APPLIANCE AREA MUST BE KEPT

CLEAR AND FREE FROM COMBUSTIBLE

MATERIALS, GASOLINE, AND OTHER

FLAMMABLE VAPORS AND LIQUIDS.

• DUE TO HIGH TEMPERATURES, THE

APPLIANCE SHOULD BE LOCATED OUT OF

TRAFFIC AND AWAY FROM FURNITURE

AND DRAPERIES.

• CHILDREN AND ADULTS SHOULD BE

ALERTED TO THE HAZARDS OF HIGH

SURFACE TEMPERATURE AND SHOULD

STAY AWAY TO AVOID BURNS OR CLOTHING

IGNITION.

• YOUNG CHILDREN SHOULD BE CAREFULLY

SUPERVISED WHEN THEY ARE IN THE SAME

ROOM AS THE APPLIANCE.

• CLOTHING OR OTHER FLAMMABLE

MATERIAL SHOULD NOT BE PLACED ON OR

NEAR THE APPLIANCE.

• ANY SAFETY SCREEN OR GUARD REMOVED

FOR SERVICING AN APPLIANCE MUST BE

REPLACED PRIOR TO OPERATING THE

APPLIANCE.

INSTALLATION

IMPORTANT:

INSTALLATION AND REPAIR SHOULD BE

DONE BY A QUALIFIED SERVICE PERSON.

THE APPLIANCE SHOULD BE INSPECTED

BEFORE USE AND AT LEAST ANNUALLY

BY A QUALIFIED SERVICE PERSON. MORE

FREQUENT CLEANING MAY BE REQUIRED

DUE TO EXCESSIVE LINT FROM CARPETING,

BEDDING MATERIAL, ETC. IT IS IMPERATIVE

THAT CONTROL COMPARTMENTS, BURNERS

AND CIRCULATING AIR PASSAGEWAYS OF

THE APPLIANCE BE KEPT CLEAN.

WARNING:

FAILURE TO POSITION THE PARTS IN

ACCORDANCE WITH THESE DIAGRAMS, OR

FAILURE TO USE ONLY PARTS SPECIFICALLY

APPROVED WITH THIS APPLIANCE MAY

RESULT IN PROPERTY DAMAGE OR PERSONAL

INJURY.

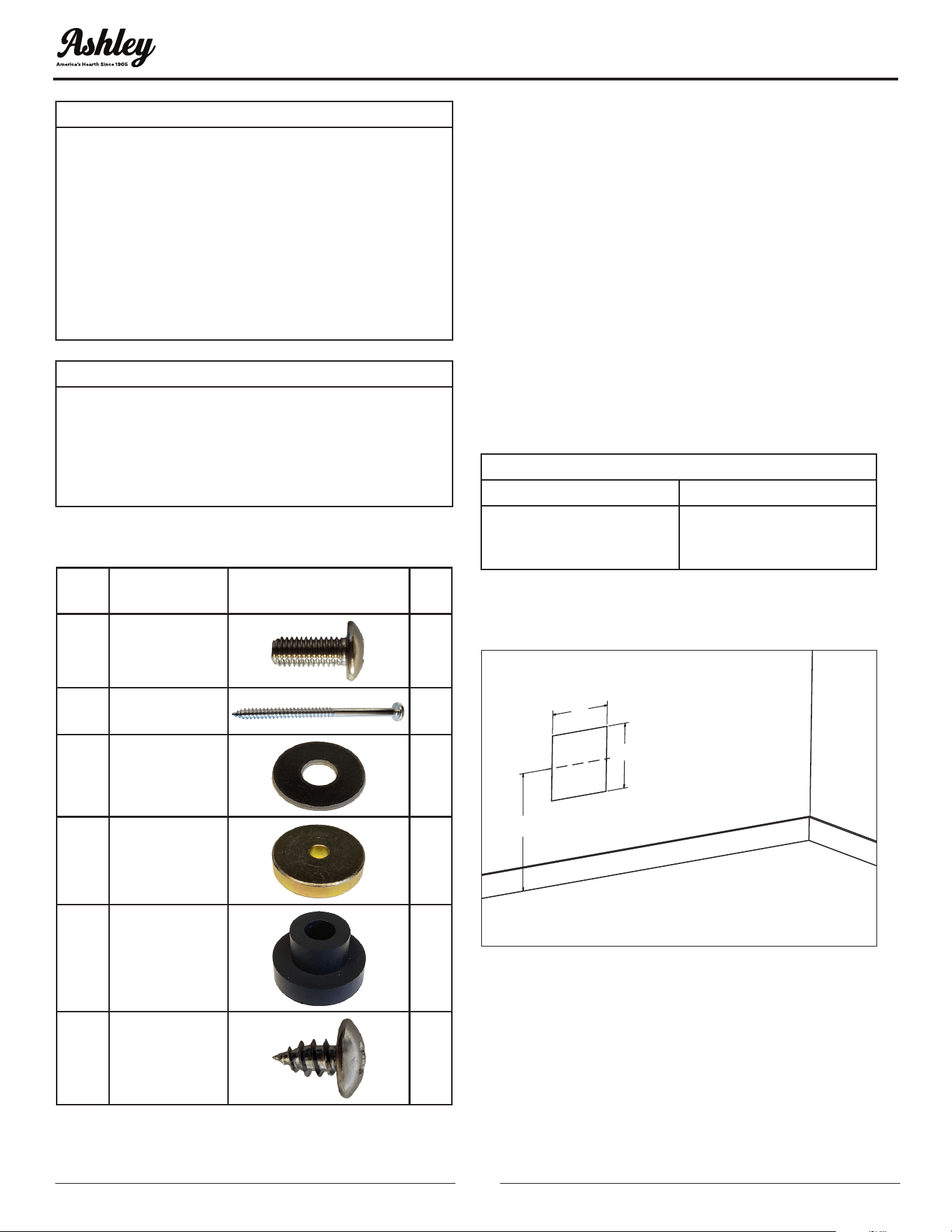

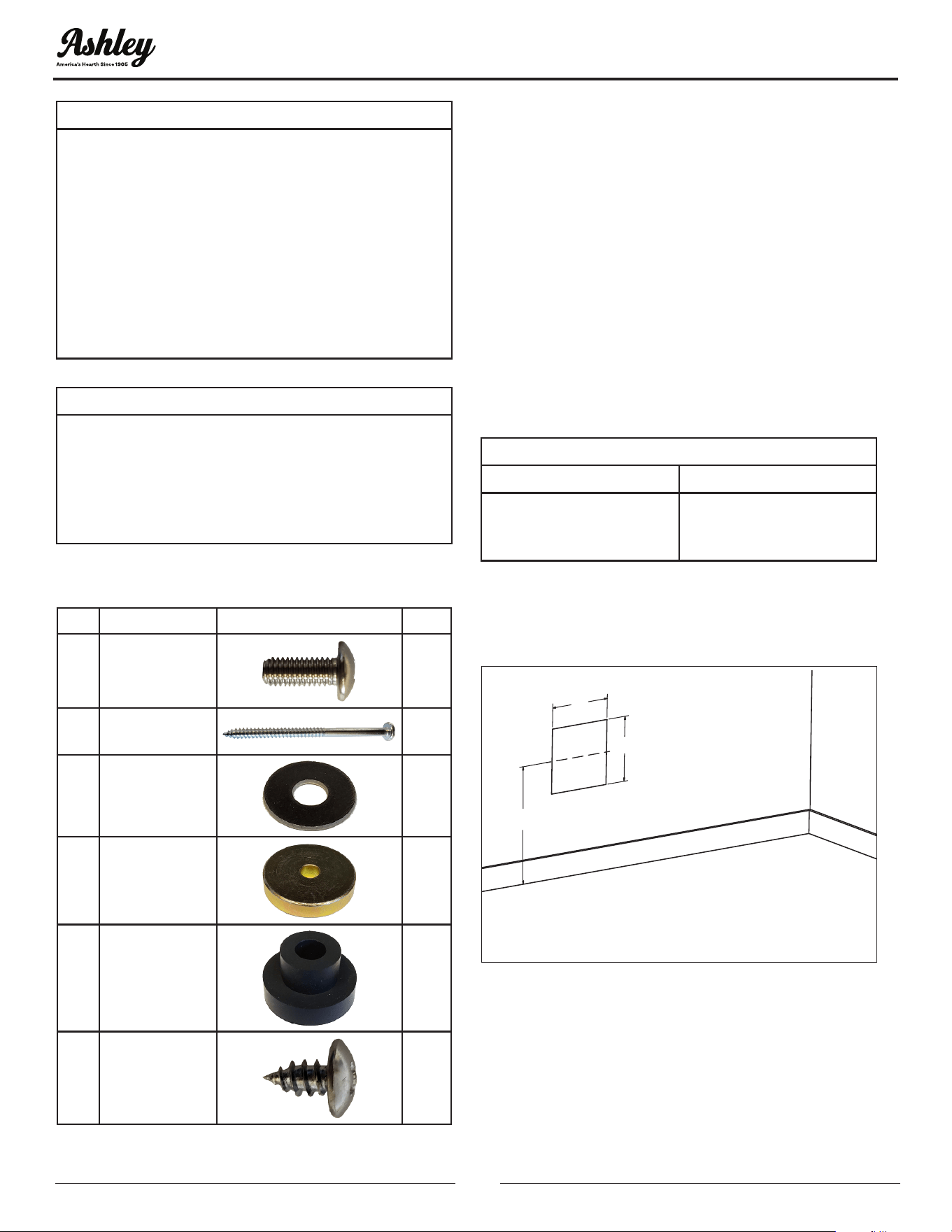

HARDWARE PACKET CONTENTS

KEY DESCRIPTION ITEM QTY

i Medium Screw 3

ii Large Screw 4

iii Washer 4

iv Spacer Washer 4

Rubber

Grommet

vi Small Screw 11

INSTALLING THE APPLIANCE

Separate the hanging bracket from the appliance

by removing two screws on the top and two nuts at

the bottom.

INSTALLING THE HANGING BRACKET

ON A NON-COMBUSTIBLE WALL ( I.E.,

MASONRY BLOCK OR CONCRETE)

1. Draw the position of the hole for the air-

vent intake pipe, taking into account the

minimum clearances mentioned in gure 1. See

dimensions of the square hole “D” and height

to the center “C” in table 1 and gure 5 for the

different models. Height “C” is the minimum

recommended.

TABLE 1

C D

20-7/32” (514 mm)

11-1/4” X 11-1/4”

(286 x 286 mm) square

hole

2. Cut the square hole through the wall according

to the measurements and positions indicated

in gure 2.

FLOOR

Figure 2

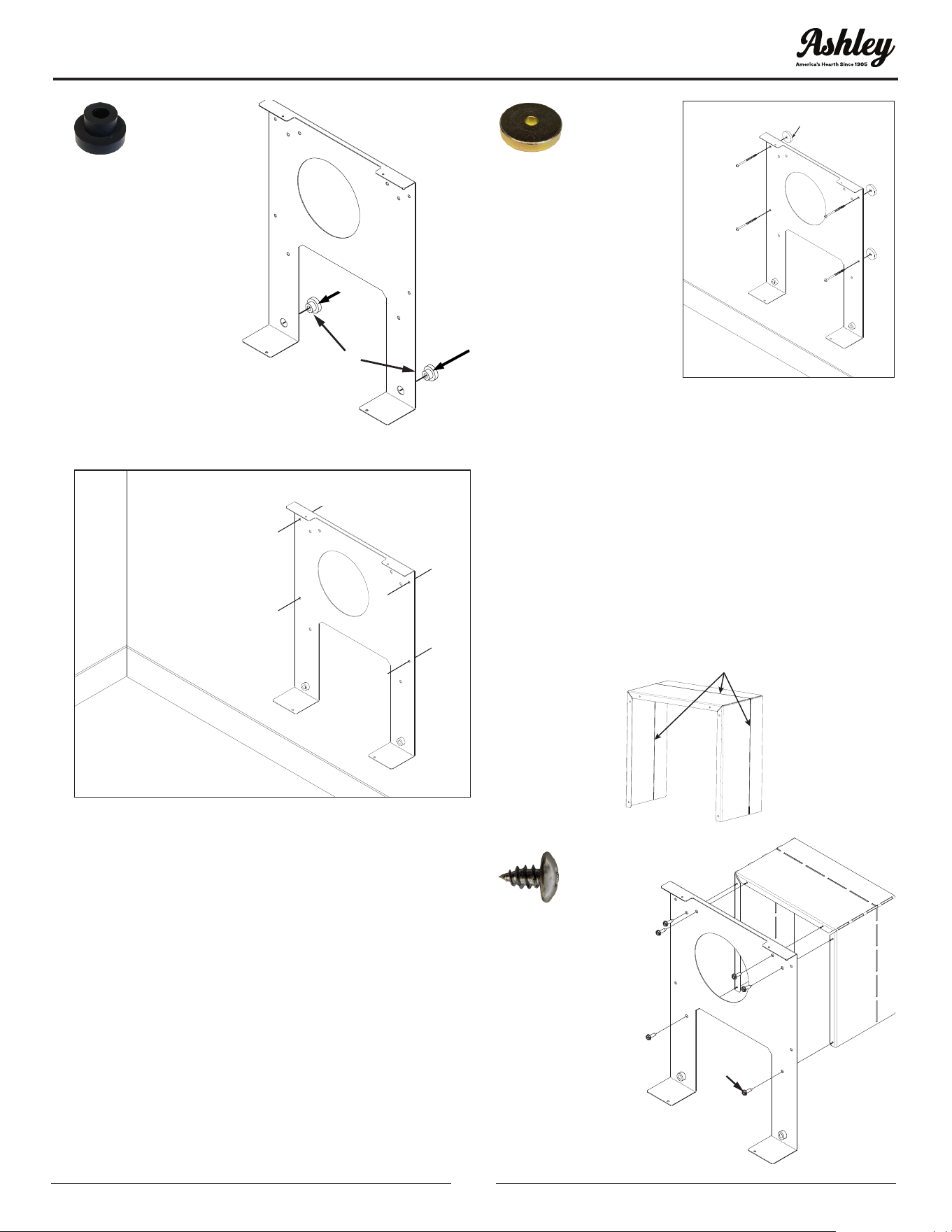

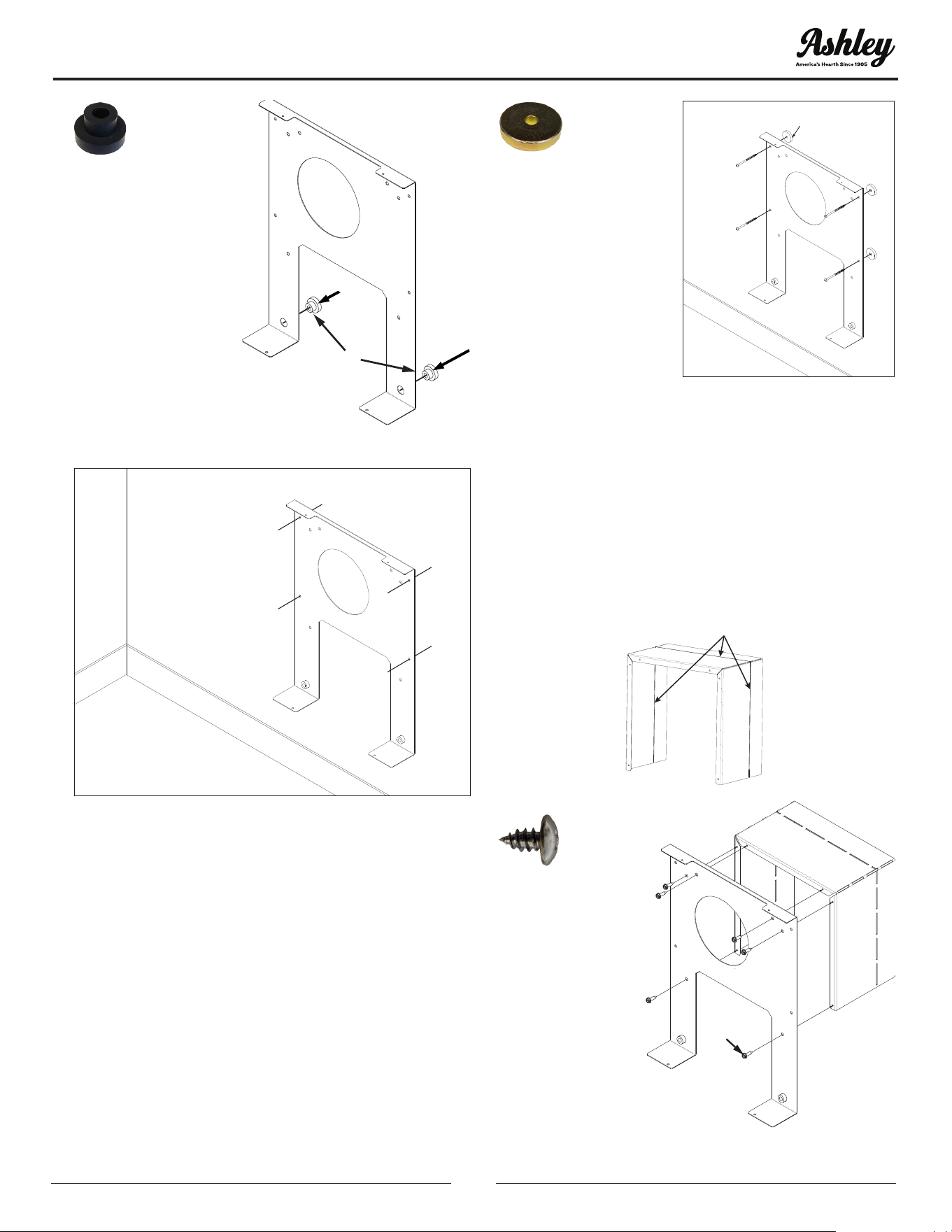

3. Insert the two provided rubber grommets (v)

into the lower bracket as shown in gure 3a.

Place the hanging bracket over the square hole.

Check to see the bracket is level. After leveling

the hanging bracket, mark the four holes as

shown in gure 3b.

Figure 3a

X 2

FLOOR

Figure 3b

4. Remove the hanging bracket and drill the

four holes using a masonry drill bit. NOTE: The

masonry drill bits size must match the size of

the masonry screw that will be used (masonry

screws and drill bit not included). IMPORTANT:

The four 1/4” spacer washers (iv) provided must

be put between the bracket and the wall.

FLOOR

X 4

INSTALLING THE HANGING BRACKET

ON A COMBUSTIBLE WALL (I.E,

DRYWALL/WOODEN WALL)

1. Remove the required heat shield from the box

and fold it as indicated in the illustration (fold

along the perforated lines and break off when

installing in a 2 X 4 wall). Align the holes on the

heat shield with the holes on the mounting

bracket and attach using the six provided small

screws (vi).

HEAT SHIELD

Perforated Line for 2X4

Installation

X 6

INSTALLATION

2. Taking into account the minimum clearances

mentioned in table two, locate the closest wall

stud (which will serve to hold the appliance) and

mark the square hole center at a distance “A”, (if

wall stud is at the right), or “B”, (if the stud is at

the left) (see table 2 and Figures 7 and 8). Note:

Use the heat shield to help hold the bracket in

place when marking the square hole locations.

Note: At least one side of hanging bracket must

be attached to a wall stud.

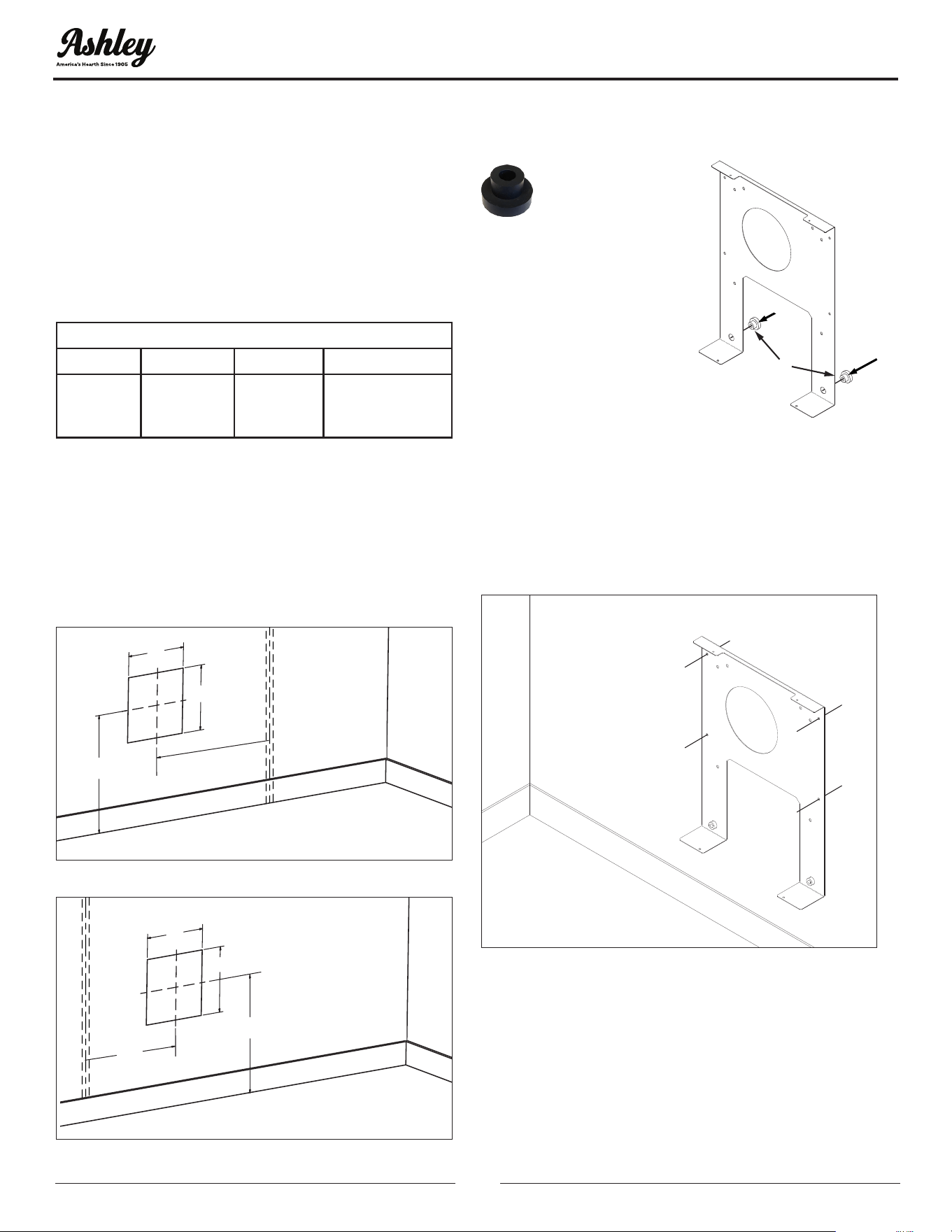

TABLE 2

A B C D

9-1/8”

(233 mm)

6-13/16”

(174 mm)

20-3/16”

(514 mm)

11-1/4” X 11-1/4”

(286 x 286

mm) square

hole

3. Draw the position of the square hole for the

vent-air intake pipe (see dimensions for square

hole “D” and the height to the center “C” in table

2. Height “C” is the minimum recommended.

4. Cut the square hole through the wall according

to the measurements and positions indicated in

gure 4 and 5.

FLOOR

Figure 4

FLOOR

Figure 5

5. Insert the two provided rubber grommets (v)

into the lower bracket as shown.

X 2

6. Place the wall bracket with the heat shield

attached into the square hole. Check to see

that the bracket is level. If not, you may have to

trim the hole you cut to ensure the bracket is

level when installed. After leveling the hanging

bracket, mark the 4 holes as shown.

FLOOR

7. Remove the hanging bracket and drill the four

holes using a 3/32” drill bit.

8. Place the hanging bracket and x it with four

screws (ii) and four washers (iii). IMPORTANT:

The four 1/4” spacer washers (iv) provided must

be put between the bracket and the wall.

INSTALLATION

FLOOR

iii

X 4

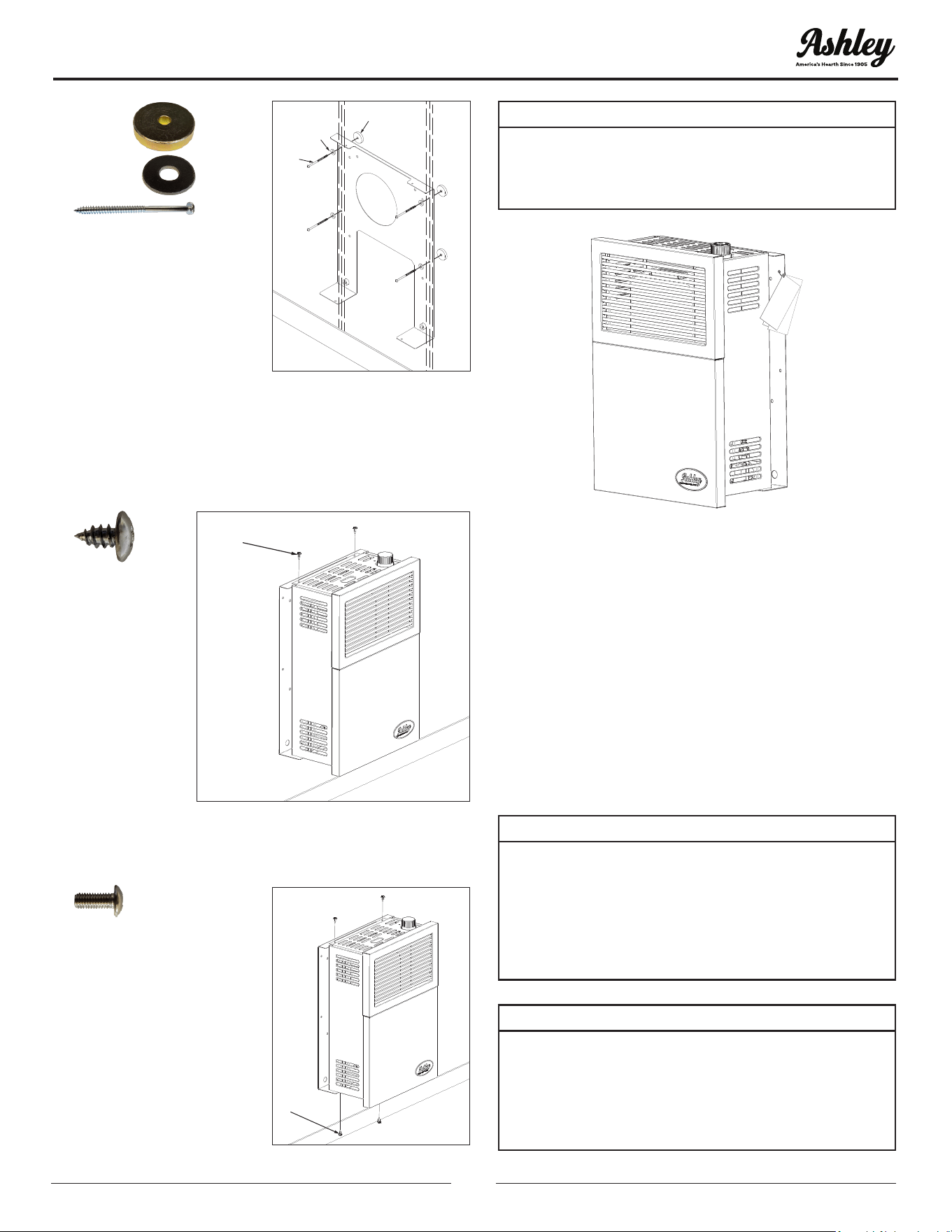

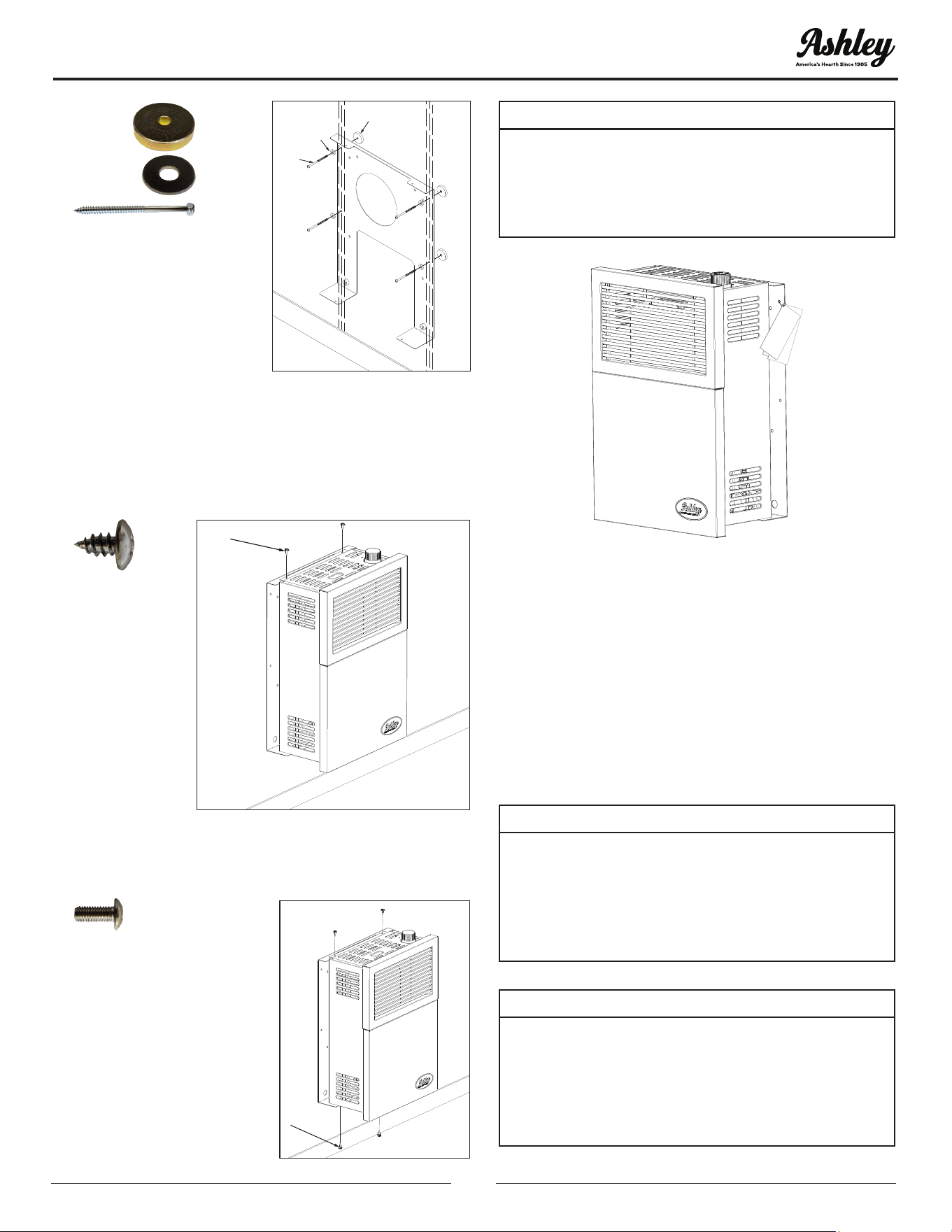

MOUNTING THE HEATER ON HANGING

BRACKET

1. Place the heater on the hanging bracket and

secure with two small screws (vi).

X 2

2. Use two medium screws (i) to secure the bottom

bracket to the unit.

X 2

ATTENTION:

THE ATTACHED SET OF THREE MARKING

PLATES (RATING PLATE, OPERATION

INSTRUCTIONS, AND SAFETY PLATE) MUST

NOT BE REMOVED FROM THE APPLIANCE AT

ANY TIME.

INSTALLING THE VENTING SYSTEM

These models of wall furnaces are designed for direct

venting through a wall. Only venting components

specically approved for these furnaces may be

used. The ow of combustion gases and ventilation

air must not be obstructed. Minimum clearance

between pipes and combustible materials is one

(1) inch (25.4 mm). Vent terminal must be 18.0”

away from an adjacent wall. Minimum clearance

between vent cap and combustible material 1-3/4”.

IMPORTANT:

THE VENT-AIR INTAKE SYSTEM MUST BE

PROPERLY INSTALLED TO ENSURE PROPER

AND SAFE OPERATION. THE VENT-AIR

INTAKE SYSTEM MUST ALSO BE PROPERLY

RE-INSTALLED AND RESEALED TO ENSURE

PROPER AND SAFE OPERATION.

WARNING:

FAILURE TO POSITION THE PARTS IN

ACCORDANCE WITH THESE DIAGRAMS OR

FAILURE TO USE ONLY PARTS SPECIFICALLY

APPROVED WITH THIS APPLIANCE MAY

RESULT IN PROPERTY DAMAGE OR PERSONAL

INJURY.

INSTALLATION

IMPORTANT:

THE APPLIANCE’S VENTING SYSTEM SHOULD

BE INSPECTED AT LEAST ONCE A YEAR AND

IMMEDIATELY CLEANED IF NECESSARY.

CAUTION:

ALL JOINTS MUST BE AIR-TIGHT.

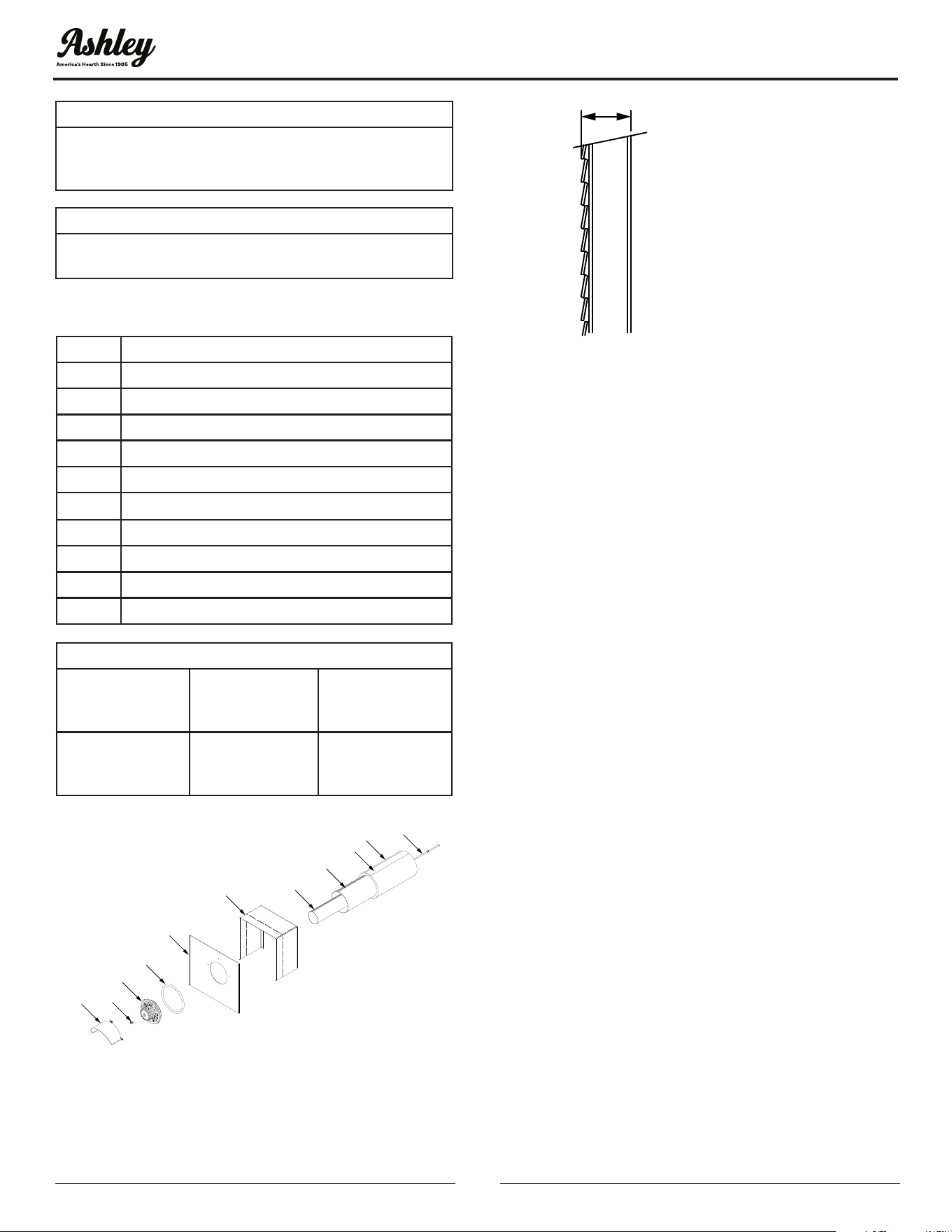

The venting system consists of:

A Vent Cap

B Vent Pipe

C Vent-Air Intake Pipe

D Rod

E Nut

F Outdoor Mounting Plate

G Silicon-Rubber Ring

H Tape

i Insulation

J Rain Shield

K Heat Shield

Table 3 Lengths Of Pipes And Rod.

Vent Pipe (B)

Vent-Air Intake

Pipe (C)

Rod (D)

Wall Thickness

+ 3-3/8“

(86 mm)

Wall Thickness

+ 2-1/2“

(64 mm)

Wall Thickness

+ 5-7/8“

(149.5 mm)

Figure 6

Minimum of

4-1/2” (115 mm)

Wall Thickness

Maximum of

10” (254 mm)

Wall Thickness

Figure 7

Measure thickness of the wall as shown in gure 7.

1. If any of the following are long trim them

according to thickness of the wall, (see table 3):

• (B) vent pipe

• (C) vent-air intake pipe

• (i) insulation

• (D) rod

2. The hole at the outside of the wall must be a

square of 11-1/4” (286 mm) X 11-1/4” (286 mm) (see

gure 9).

3. Slide the heat shield (K) into the 11-1/4” (286

mm) X 11-1/4” (286 mm) square hole. Secure the

heat shield (K) to the wall bracket using the

appropriate hardware.

4. From the outside of the wall, screw the rod

(D) slightly onto support located inside the

appliance ue outlet.

5. Wrap the vent-air intake pipe (C) with the

provided insulation (i) (foil side out) and place

the provided strip of tape (H) down the seam to

secure it.

6. Slide the smaller vent pipe (B) (from outside

your house) through the hole in the wall and

attach to the mounted heater inside your house.

Be sure the vent pipe is snug and engaged to

the heater. Then slide the larger Vent‐Air Intake

Pipe, with the insulation wrapped and taped to

the outside of the pipe, through the same hole

and over the smaller Vent Pipe (B) and attach to

the heater.

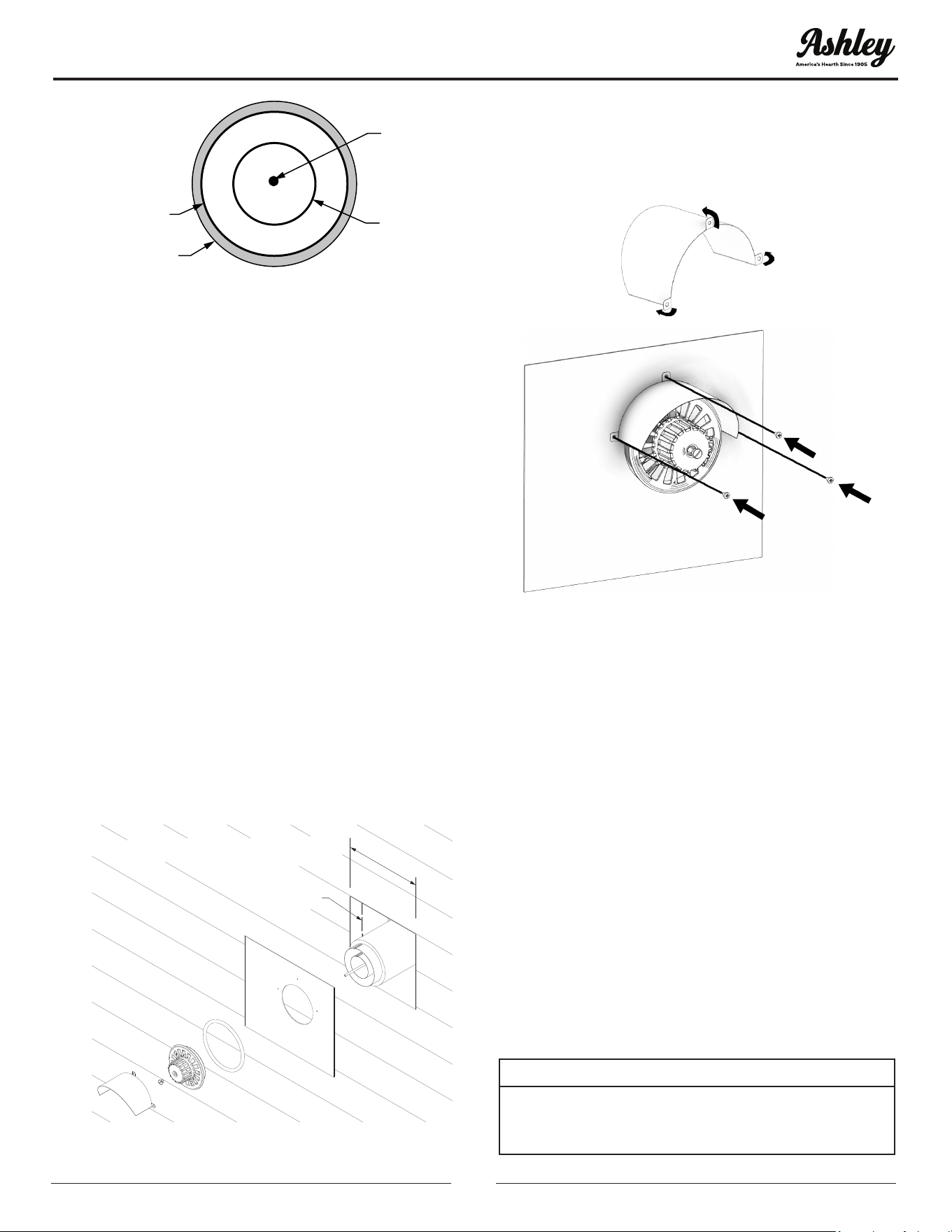

NOTE: It is critical that the insulation wrap (i) be

wrapped and secured with the tape on the outside

of the larger Vent‐Air Intake Pipe (C). The insulation

is NOT to be wrapped in between Vent Pipe (B) and

Vent‐Air Intake Pipe (C) (see gure 8).

INSTALLATION

Rod (D)

Vent Pipe (B)

ent-Air

Int

ake Pipe (C)

Insula�on

Wrap (i)

Figure 8

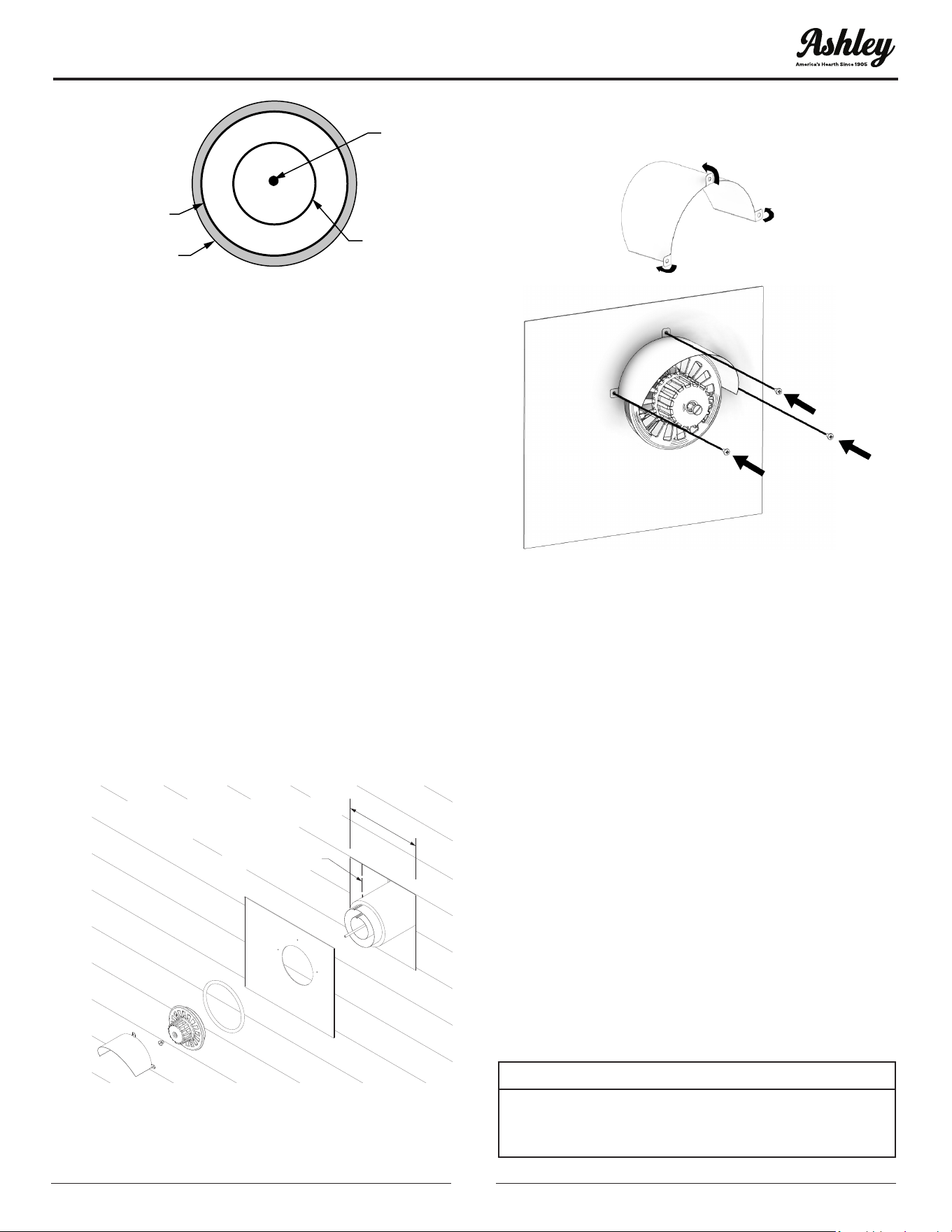

7. The outdoor mounting plate (F) and the silicon-

rubber ring (G) should be installed between

the vent cap (A) and the exterior wall. Note: For

additional security the outdoor mounting plate

(F) can be attached to the outside of the wall

using the appropriate hardware for mounting

to the surface of the building. The outdoor

mounting plate (F) must be positioned ush

to the wall and sealed with a non-hardening

mastic (silicone caulk). When positioning the

outdoor mounting plate (F) for installation

ensure the offset hole is located to the right of

the mounting plate.

8. Before attaching the vent cap (A) to the exterior

wall, run a bead of non-hardening mastic

(silicone caulk) around its outside edge, so

as to make a seal between it and the outdoor

mounting plate (F).

9. Slide the vent cap (A) into position and secure

into place using the provided nut (E). Tighten

nut (E) down until the vent cap (A) leans against

the outdoor mounting plate (F) (see gure 9).

10. Secure the rain shield (J) to the outdoor

mounting plate (F)

11-1/4" (286mm) x 11-1/4" (286mm)

square hole

Heat Shield

Figure 9

11. Bend the three tabs located on the rain shield

(J) out. Hand-bend the rain shield (J) into a

semi-circle and align with the mounting holes

located in the outdoor mounting plate (F).

Figure 10

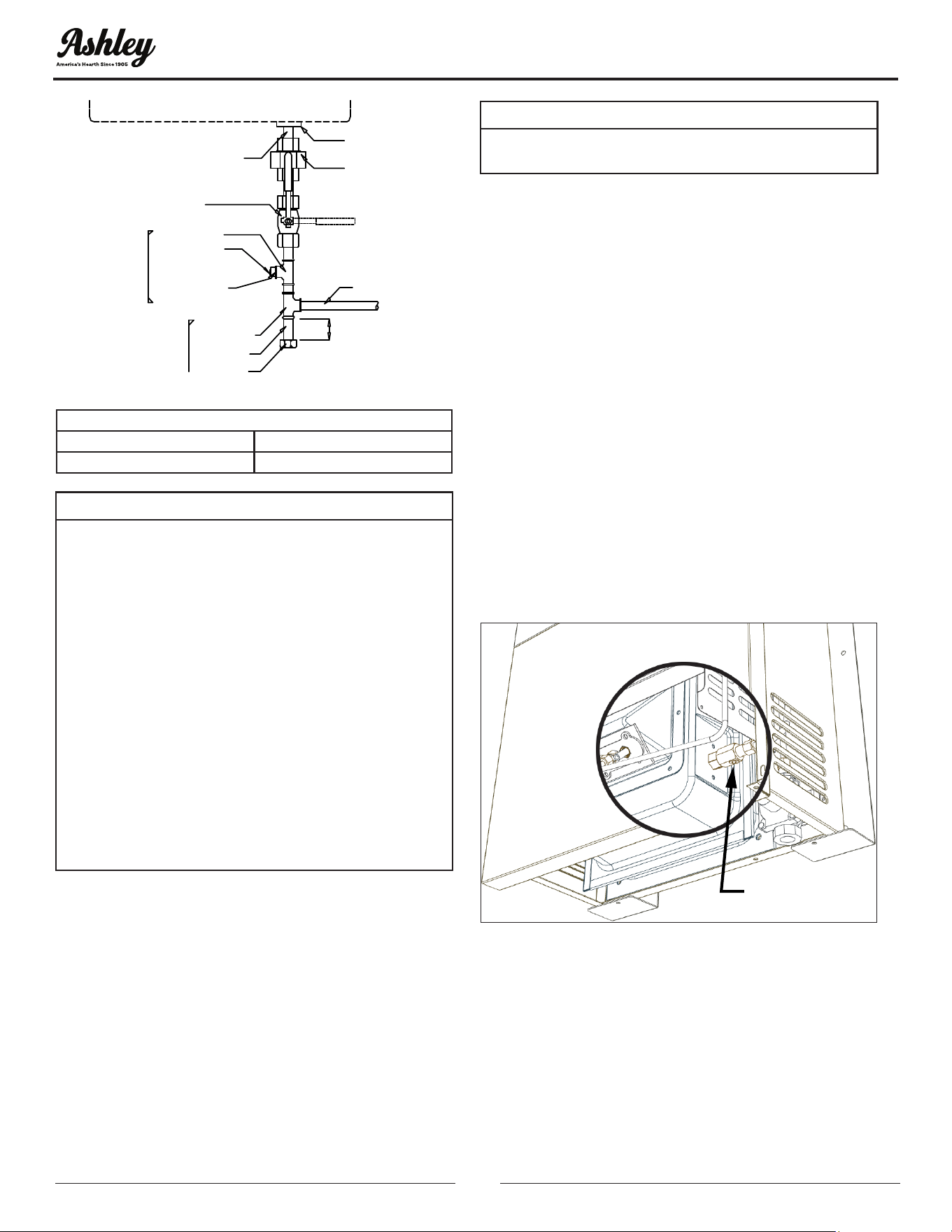

GAS CONNECTION

1. We recommend using only new black iron or

steel pipe. CHECK LOCAL CODES.

2. The gas supply line shall be sized and installed

to provide a sufcient supply of gas to meet

the maximum demand of the heater without

undue loss of pressure.

3. The sealant used on the threaded joints of the

gas pipe must be a type resistant to the action

of L.P. Gas. (This sealant should be applied

lightly to main threads to ensure excess sealant

does not enter lines.)

4. The supply system must include a manual

shut off valve and connection in the line, so the

heater can be disconnected for servicing.

5. Include a drip leg (trap) and a plugged 1/8”

N.P.T. tapping in the line. The tapping should be

accessible for test gauge connections upstream

of the gas supply connection to the heater.

IMPORTANT:

HOLD THE GAS INLET OF THE APPLIANCE

WITH WRENCH WHEN CONNECTING IT TO

GAS PIPING AND/OR FITTINGS.

INSTALLATION

3/8” NPT PIPE NIPPLE

PIPE NIPPLE

1/8” NPT PLUG TAP

REDUCER BUSHING

TO 1/8” NPT

SEDIMENT

TRAP

TEST GAUGE

CONNECTION

TEE JOINT

CLOSED

OPEN

GROUND JOINT UNION

APPLIANCE GAS INLET

FROM GAS ME

TER

3 (76.2 MM)

MINIMUM

CAP

MANUAL SHUTOFF

VALVE

Figure 11

Max Inlet Pressure

Nat. Gas 10.5” W.C.

L.P. Gas 14” W.C.

WARNING:

• FOR L.P. GAS, USE PRESSURE REGULATED

GAS SUPPLY. DO NOT DIRECTLY CONNECT

LP SUPPLY TANK TO THE PRESSURE

REGULATOR ON THE HEATER. THE LP SUPPLY

TANK MUST HAVE ITS OWN SEPARATE

PRESSURE REGULATOR THAT CAN REDUCE

THE SUPPLY TANK GAS PRESSURE DOWN

TO A MAXIMUM OF 14 INCHES (355 MM) OF

WATER COLUMN PRESSURE.

• ALL GAS PIPING AND CONNECTIONS

MUST BE TESTED FOR LEAKS AFTER

INSTALLATION OR SERVICING. ALL LEAKS

MUST BE CORRECTED IMMEDIATELY.

CHECK AFTER GAS CONNECTION

1. Make sure the control of the heater is in the

“OFF” position.

2. Open the manual shut off valve. Test for leaks by

applying liquid detergent to all joints. Check all

joints from gas meter to thermostat gas valve.

(Bubbles forming indicate a gas leak)

3. Correct any leak defect at once.

CAUTION:

NEVER USE AN OPEN FLAME TO CHECK FOR

LEAKS

PRESSURE TESTING SUPPLY LINE

ATTENTION: This appliance and its appliance main

gas valve must be disconnected from the gas

supply piping system during any pressure testing

of that system at test pressures in excess of 1/2 psi

(3,5 kPa). The appliance must be isolated from the

gas supply piping system by closing equipment

shutoff valve during any pressure testing of the gas

supply piping system at test pressures equal to or

less than 1/2 psi (3,5 kPa).

MANIFOLD PRESSURE CHECK

The burner pressure should be checked at the

pressure test point located in the bottom right-

hand side of the unit, next to the rebox assembly.

Note: The manifold pressure tap tting is accessible

through the bottom of the unit.

The pressure should be checked with the heater

burning and the control set to high.

Figure 12

Manifold

Pressure

Tap Fitting

HIGH ALTITUDE INSTALLATIONS

This appliance may be installed at higher altitudes.

Please refer to National Fuel Gas Code ANSI Z223.1/

NFPA 54, CSA-B149.1 Natural Gas and Propane

Installation Code, local authorities, or codes

having jurisdiction in your area regarding derate

guidelines. Per the above referenced codes, for

elevations above 2,000 ft (610 m), input ratings are

to be reduced by 4% for each 1,000 ft (305 m).

INSTALLATION

OPERATION

1. Set thermostat to lowest setting. (If applicable).

2. Turn control knob clockwise to the "OFF" position. Do not Force.

CAUTION:Wait five (5) minutes before re-lighting heater.

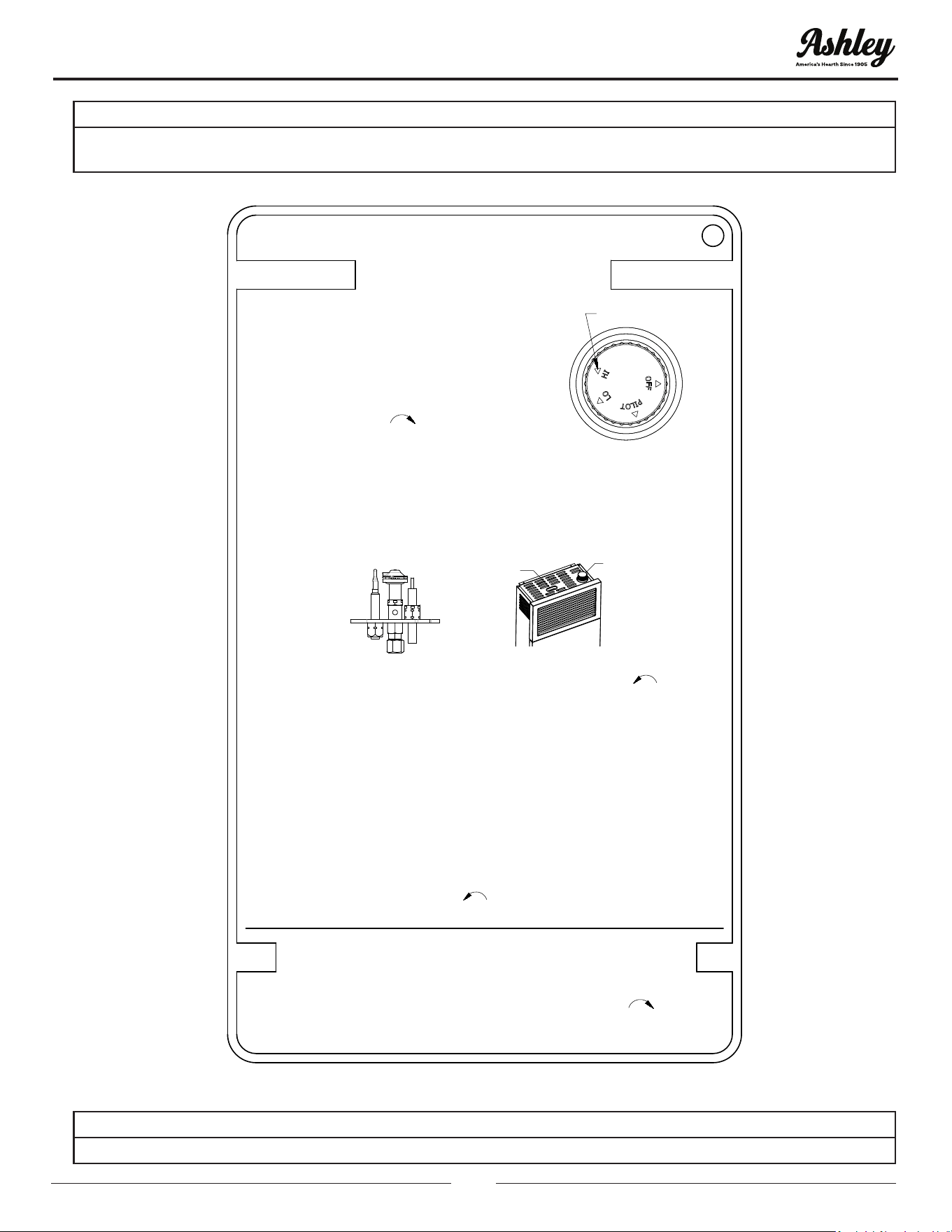

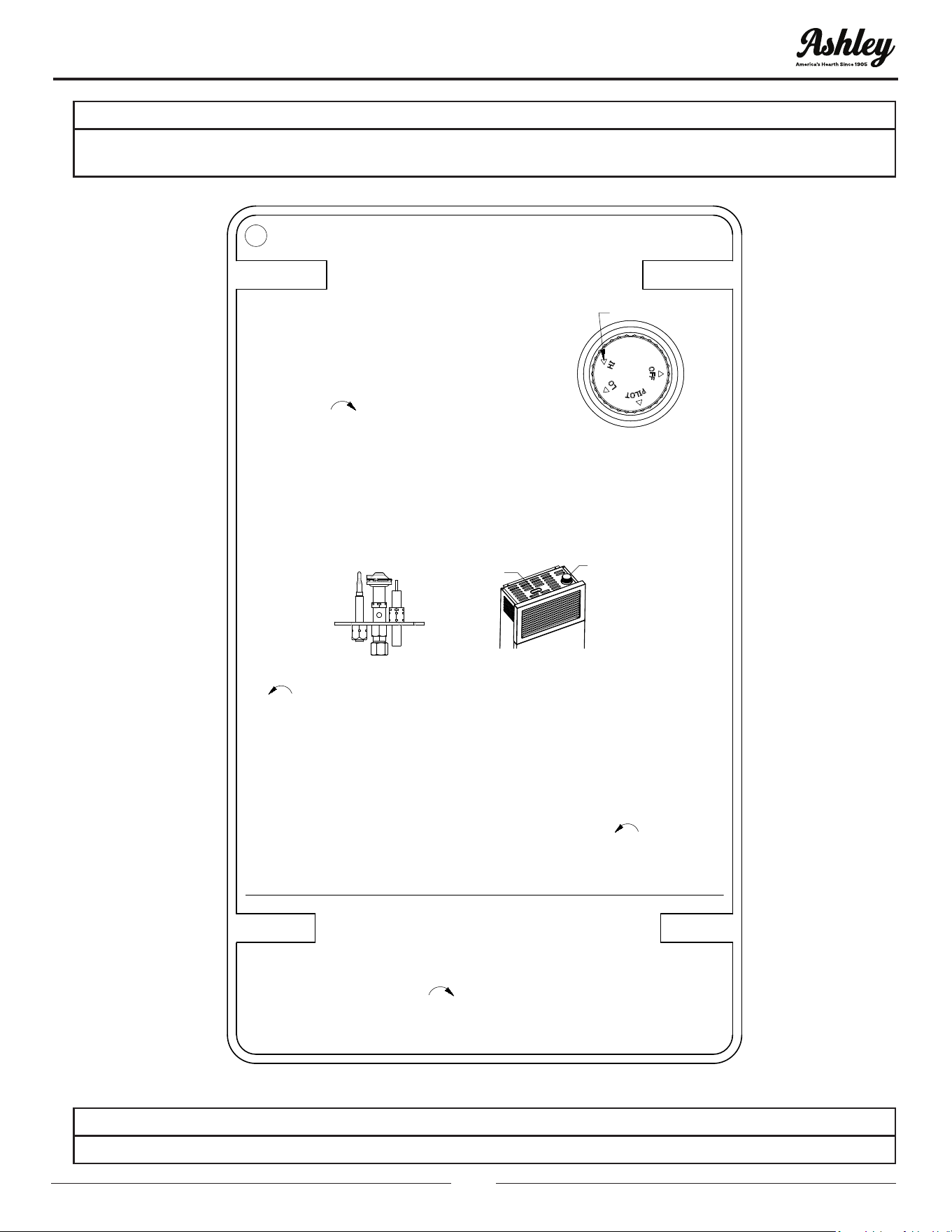

LIGHTING INSTRUCTIONS

854014

Pilot Burner

View Port

Control Knob

POSITION INDICATOR

1. STOP! Read the safety information on the

attached plate.

2. Ensure the gas supply to the heater is on.

3. Set the thermostat to the lowest setting (if

applicable).

4. Slightly push in the gas control knob and turn it

clockwise to the "OFF" position. Do not

force.

NOTE: The knob cannot be turned from "PILOT" to "OFF" unless it is pushed in

slightly. Do not force.

5. Wait five (5) minutes to clear out any gas. If you then smell gas, STOP! Follow

"B" on the attached safety information plate. If you don't smell gas, go to the next

step.

6. Locate the pilot by looking through the view port located on the top of the

appliance.

7. With the control knob slightly pushed in, turn the control knob counterclockwise

to "PILOT". Once the control knob is in the "PILOT" position, fully press the

control knob down. This should cause the spark from the ignitor to light the pilot

gas. Keep the control knob depressed for ten (10) seconds before releasing. If

the pilot does not light, repeat step 6. NOTE: It may be necessary to press the

control knob for thirty (30) seconds if this is the first time the heater is connected

to the gas supply. If the control knob does not pop up when released, STOP and

immediately call your service technician or gas supplier. If the pilot will

not stay

lit after several tries, turn the gas control knob to "OFF" and call your service

technician or gas supplier.

8. When the pilot is lit, turn the control knob counterclockwise to the desired

heating level.

9. Set the thermostat to the desired setting (if applicable).

TO TURN OFF GAS TO APPLIANCE

WARNING:

IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE EXPLOSION MAY RESULT CAUSING

PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.

CAUTION:

DO NOT TRY TO ADJUST HEATING LEVELS BY USING THE MANUAL SHUTOFF VALVE.

Figure 13

OPERATION

FOR YOUR SAFETY READ BEFORE

LIGHTING

WARNING:

IF YOU DO NOT FOLLOW THESE INSTRUCTIONS

EXACTLY, A FIRE OR EXPLOSION MAY RESULT

CAUSING PROPERTY DAMAGE, PERSONAL

INJURY, OR LOSS OF LIFE.

A. This appliance has a pilot which must be lit

manually. When lighting the pilot, follow these

instructions exactly.

B. BEFORE LIGHTING, smell around the appliance

area for gas. Be sure to smell next to the oor

because some gas is heavier than air and will

settle on the oor.

WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electric switch; do not use any

phone in your building.

• Immediately call your gas supplier from a

neighbor’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call the re

department.

C. Use only your hand to turn the gas control

manual valve. Never use tools. If the valve will

not turn by hand, do not try to repair it; call a

qualied service technician. Force or attempted

repair may result in a re or explosion.

D. Do not use this appliance if any part has been

under water. Immediately call a qualied

service technician inspect the appliance and to

replace any part of the control system and any

gas control that has been under water.

LIGHTING INSTRUCTIONS

1. STOP! Read the safety information in this

manual.

2. Ensure the gas supply to the heater is on.

3. Slightly push down the gas control knob and

turn it clockwise to the “OFF” position. Do not

force. NOTE: The knob cannot be turned from

“PILOT” to “OFF” unless it is pushed in slightly

downward. Do not force.

4. If appliance does not light. Wait ve (5) minutes

to clear out any gas. If you then smell gas, STOP!

Follow “B” in the “For Your Safety Read Before

Lighting” section of this manual. If you don’t

smell gas, go to the next step.

5. Locate the pilot by looking through the view

port located on the top of the appliance.

6. With the control knob slightly pushed downward,

turn the control knob counterclockwise to

“PILOT”. Once the control knob is in the “PILOT”

position, fully press the control knob down. This

should cause the spark from the ignitor to light

the pilot gas. Keep the control knob depressed

for ten (10) seconds before releasing. If the pilot

does not light, repeat step 5. NOTE: It may be

necessary to press the control knob for up to

thirty (30) seconds if this is the rst time the

heater is connected to the gas supply. If the

control knob does not pop up when released,

STOP and immediately call your service

technician or gas supplier. If the pilot will not

stay lit after several tries, turn the gas control

knob to “OFF” and call your service technician

or gas supplier.

7. When the pilot is lit, turn the control knob

counterclockwise to the desired heating level.

TO TURN OFF GAS TO APPLIANCE

1. Turn control knob clockwise to the “OFF”

position. Do not Force.

CAUTION:

WAIT FIVE (5) MINUTES BEFORE RE-LIGHTING

HEATER.

IMPORTANT:

• DO NOT DRY CLOTHES OVER THE HEATER.

• DO NOT SPRAY ANY AEROSOL NEAR THE HEATER WHEN FUNCTIONING. DO NOT STORE THESE

ELEMENTS NEAR THE APPLIANCE.

• DO NOT TOUCH GRILL TO AVOID BURNS.

• AVOID BLOCKING AIR INLET AND HOT AIR OUTLET.

• DO NOT SPILL WATER OVER THE HEATER AS IT MAY CAUSE CORROSION OR DAMAGE.

• DO NOT TOUCH VENT CAP WHILE HEATER IS OPERATING, TO AVOID BURNS.

• IF YOU SMELL GAS, SHUT OFF CONTROL VALVE, OPEN DOORS AND WINDOWS AND DO NOT

LIGHT ANY ELECTRICAL FIXTURE NEAR THE HEATER. CALL YOUR GAS SUPPLIER.

NOTE: It is normal for the new wall furnace to give

some odor the rst time it is burned. This is due to

the curing of the paint and any undetected oil from

the manufacturing process. It is recommended to

burn a new wall furnace for at least two (2) hours

the rst time that it is used.

CAUTION:

YOU MUST KEEP CONTROL AREAS AND

CIRCULATING AIR PASSAGEWAYS OF HEATER

CLEAN. INSPECT THESE AREAS OF HEATER

BEFORE EACH USE. HAVE HEATER INSPECTED

YEARLY BY A QUALIFIED SERVICE PERSON.

HEATER MAY NEED MORE FREQUENT

CLEANING DUE TO EXCESSIVE LINT FROM

CARPETING, BEDDING MATERIAL, ETC. VERIFY

PROPER OPERATION AFTER SERVICING.

ATTENTION:

VERIFY PROPER OPERATION AFTER

SERVICING

* Installation and service must be performed by a qualied

installer, service agency or the gas supplier *

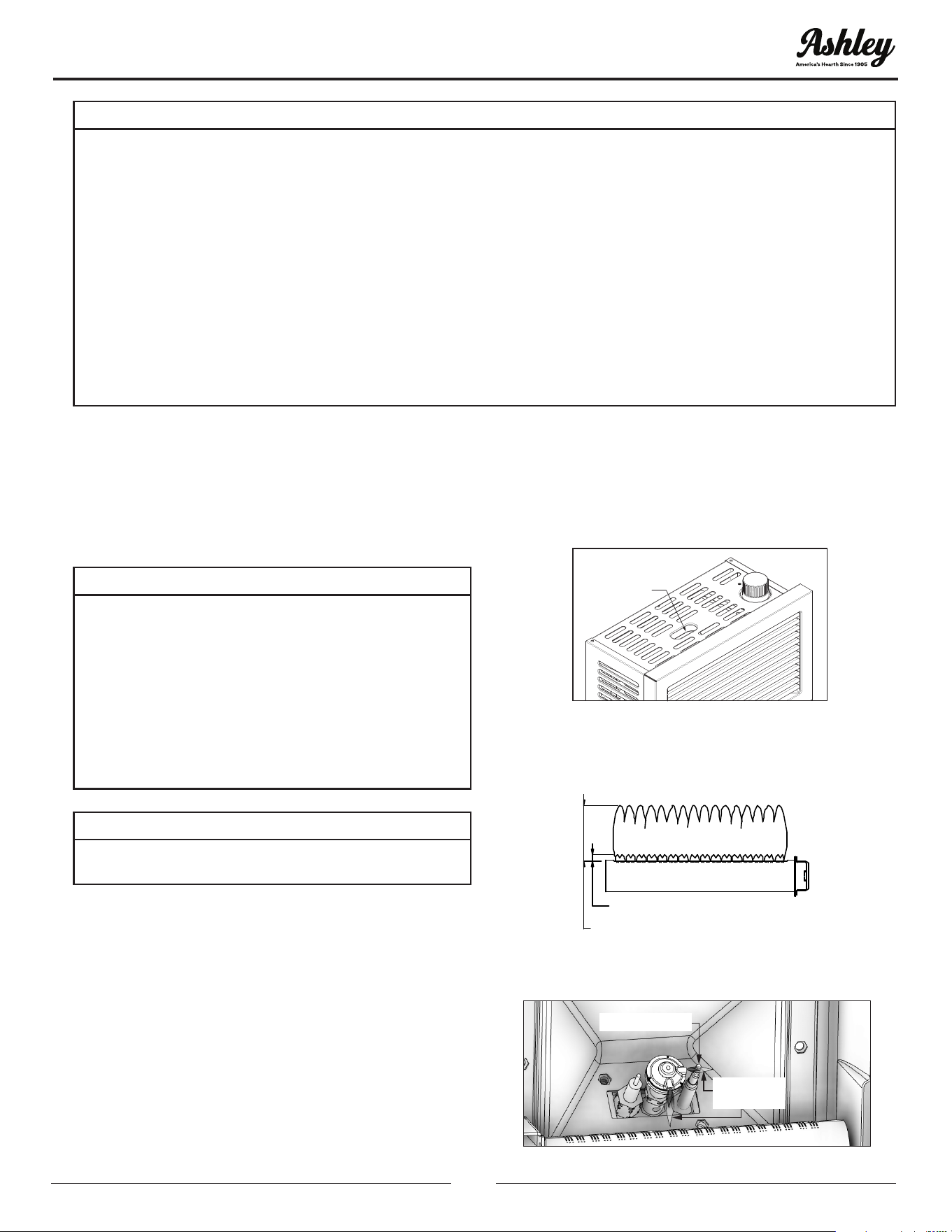

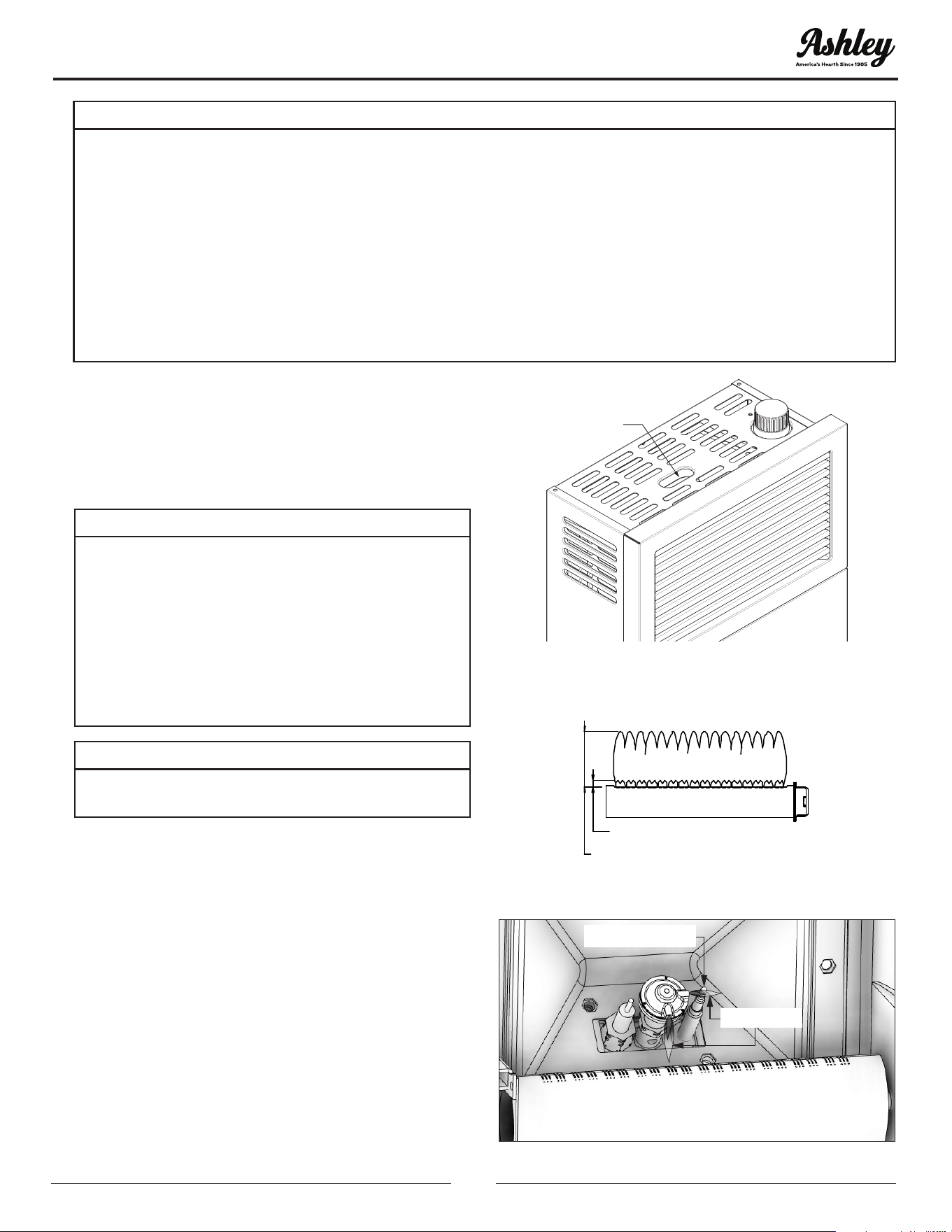

CLEANING & MAINTENANCE

• Exterior - Use a soft cloth dampened with a mild

soap and water mixture. Wipe the cabinet to

remove dust.

• Air Passageways - Use a vacuum cleaner or

pressurized air to clean.

• Vent Cap - Use a vacuum cleaner or pressurized

air to clean.

• Pilot and Burner - Periodically visually check the

pilot and burner ames (view ames through

view port). The correct ame pattern should be

viewed by looking through the view port on top

of the unit.

VIEW PORT

Figure 14

The correct ame pattern of pilot and main burner

are shown in the provided gures.

Figure 15

PRIMARY FLAME: 1/4” - 3/8” (6 - 10 mm)

SECONDARY FLAME: 1” - 4” (25 - 100 mm)

Correct main burner flame pattern

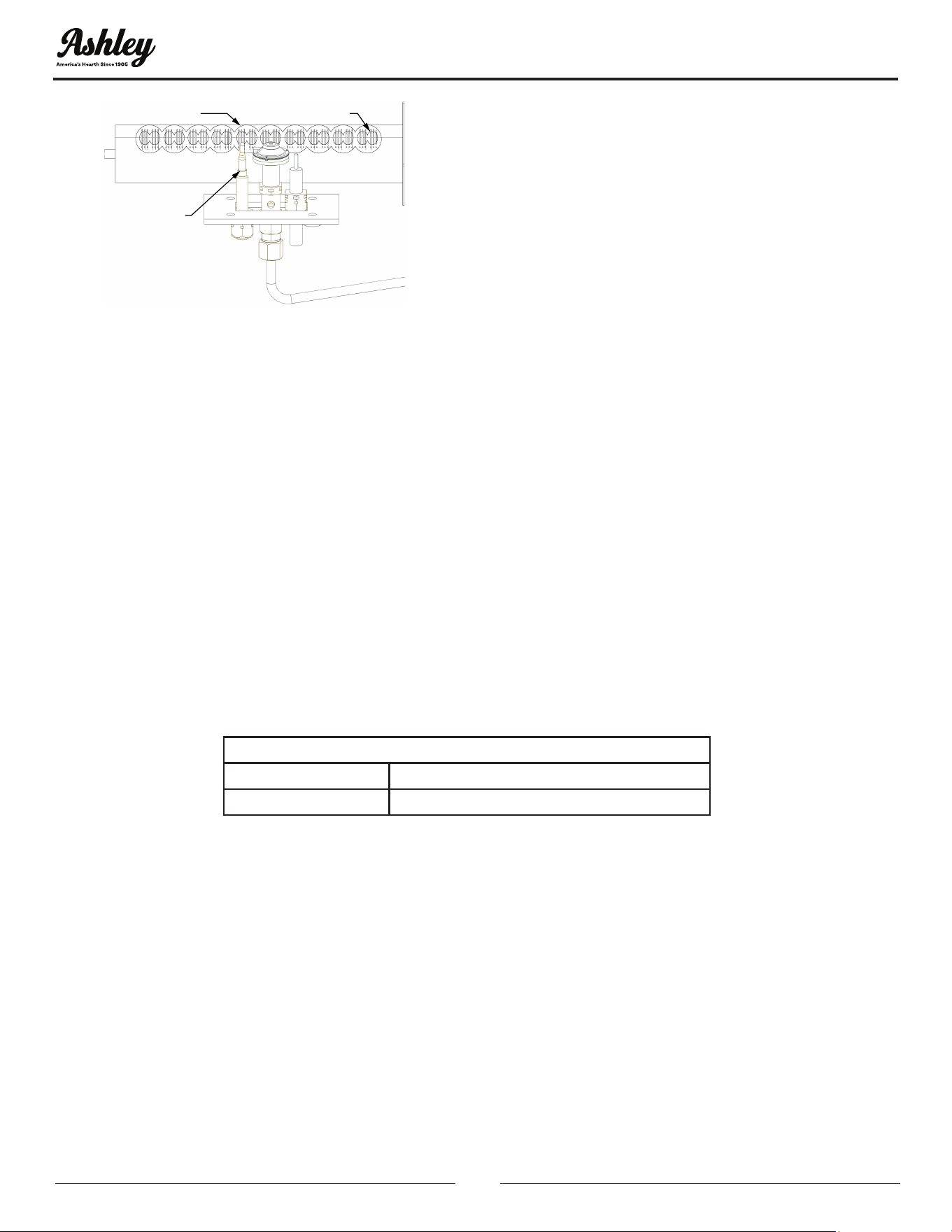

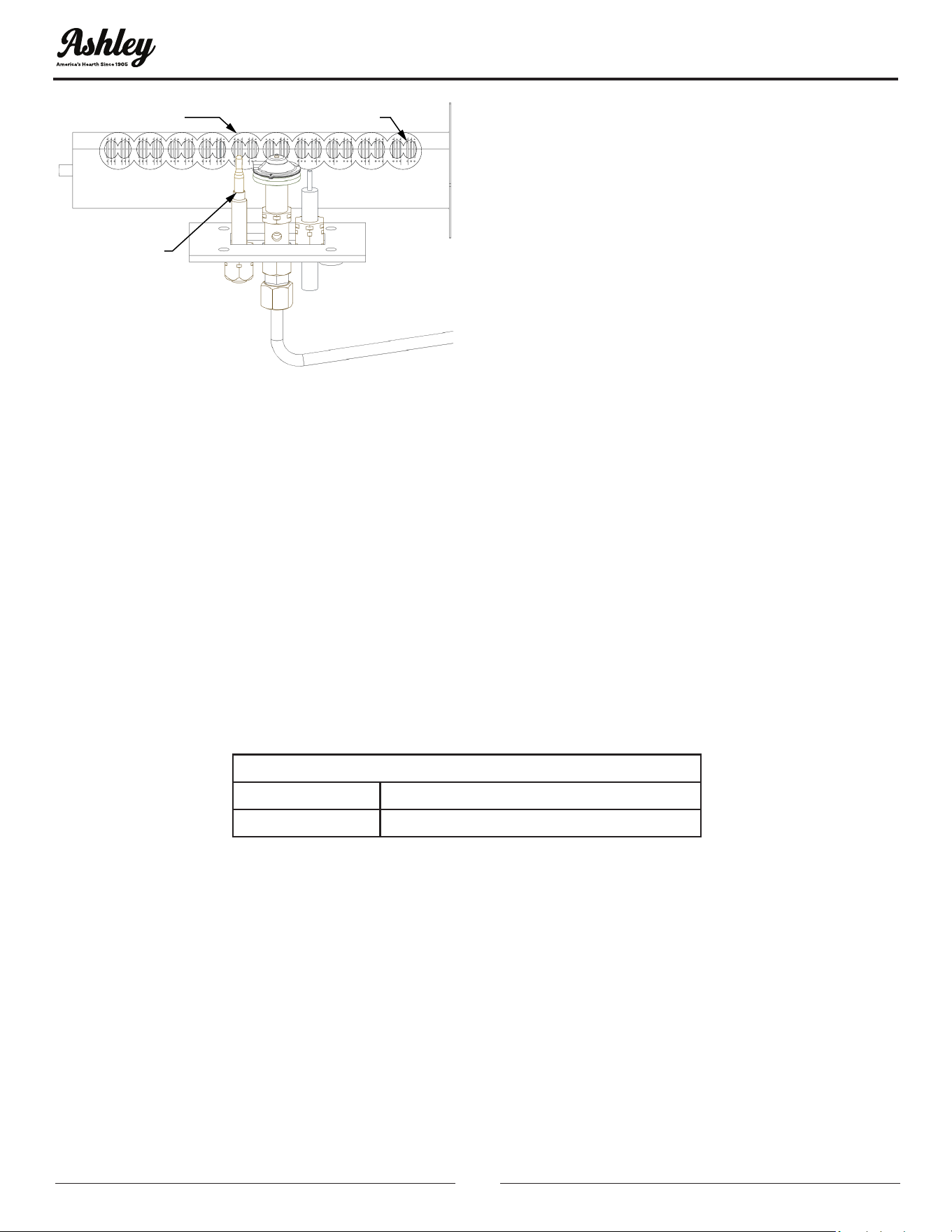

Figure 16

Pilot Flame

Thermocouple

OPERATION

Figure 17

Correct main burner

flame pattern (top view)

SECONDARY FLAME

PRIMARY FLAME

THERMOCOUPLE

CLEANING THE MAIN BURNER ORIFICE

& MAIN BURNER

1. Turn OFF gas supply to the heater.

2. Remove casing assembly.

3. Disconnect burner tubing and remove orice

holder.

4. Apply compressed air to the orice holder

assembly to remove dust, lint or spider webs.

5. Apply compressed air through the hole on the

combustion chamber wall where the orice

holder was originally located to remove dust,

lint or spider webs.

6. As parts are being replaced in reverse order,

check for gas leaks at all gas connections before

replacing the casing assembly.

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specic to your unit. When ordering replacement parts the

information in this manual will help to ensure the correct items are ordered. Before contacting customer

service write down the model number and the serial number of this unit. That information can be found

on the certication label attached to the unit. Other information that may be needed would be the part

number and part description of the item(s) in question. Part numbers and descriptions can be found in the

“Repair Parts” section of this manual. Once this information has been gathered you can contact customer

service by phone 1-800-750-2723 Ext 5051 or Email parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE REMEDY

When ignitor

button is

pressed, there

is no spark at

pilot.

Ignitor electrode broken. Replace ignitor electrode.

Ignitor electrode not connected to

ignitor cable.

Reconnect ignitor cable.

Ignitor cable pinched or wet.

Free ignitor cable if pinched by any metal or

tubing. Keep ignitor cable dry.

Broken ignitor cable. Replace ignitor cable.

Bad piezo ignitor. Replace piezo ignitor.

When ignitor

button is

pressed, there

is spark at pilot

but no ignition.

Gas supply is turned off or manual

shutoff valve closed.

Turn on gas supply or open manual shutoff

valve.

Control knob not in PILOT position. Turn control knob to PILOT position.

Control knob not pressed in while in

pilot position.

Press in control knob while in PILOT position.

Air in gas lines when installed.

Continue holding down control knob. Repeat

igniting operation until air is removed.

Pilot lights but

ame goes

out when

control knob is

released.

Control knob not fully pressed in. Press in control knob fully.

Control knob not depressed long

enough.

After pilot lights, keep control knob pressed

up to 30 seconds.

Manual shutoff valve not fully open. Fully open manual shutoff valve.

Pilot ame not touching thermocouple,

which allows thermocouple to cool,

causing pilot ame to go out. This

problem could be caused by one or

both of the following:

Low gas pressure.

Dirty or partially clogged pilot.

Contact local gas company.

Clean pilot or replace pilot assembly.

Thermocouple damaged. Replace thermocouple.

Control valve damaged. Replace control valve.

Burner does

not light after

pilot is lit.

Burner or orice is clogged.

Clean burner and orice or replace burner

orice.

Burner orice diameter is too small. Replace burner orice.

Inlet gas pressure is too low. Contact local Gas Company.

Slight smoke

or odor

during initial

operation.

Residues from manufacturing

processes.

It is normal for the new wall furnace to give

some odor the rst time it is burned. This is due

to the curing of the paint and any undetected

oil from the manufacturing process. Burn a

new wall furnace for at least two (2) hours the

rst time that it is used.

WARNING:

TURN OFF HEATER AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE PERSON

SHOULD SERVICE AND REPAIR HEATER.

TROUBLESHOOTING

WARNING IF YOU SMELL GAS:

• SHUT OFF GAS SUPPLY.

• DO NOT TRY TO LIGHT ANY APPLIANCE

• DO NOT TOUCH ANY ELECTRICAL SWITCH, DO NOT USE ANY PHONE IN YOUR BUILDING.

• IMMEDIATELY CALL YOUR GAS SUPPLIER FROM A NEIGHBOR’S PHONE. FOLLOW THE GAS

SUPPLIER’S INSTRUCTIONS.

• IF YOU CANNOT REACH YOUR GAS SUPPLIER, CALL THE FIRE DEPARTMENT.

PROBLEM POSSIBLE CAUSE REMEDY

Heater

produces a

clicking/ticking

noise just after

burner is lit or

shut off.

Metal expanding while heating or

contracting while cooling.

This is common with most heaters. If noise is

excessive, contact qualied service person.

Heater shuts

off in use.

Low line pressure. Contact your qualied gas technician

Pilot is partially clogged. Clean pilot.

Gas odor even

when control

knob is in OFF

position.

Gas leak. See WARNING statement

below.

Exit your home immediately and call your

gas supplier from a neighbor’s phone. Follow

the gas supplier’s instructions.

Replace control valve.

Control valve defective.

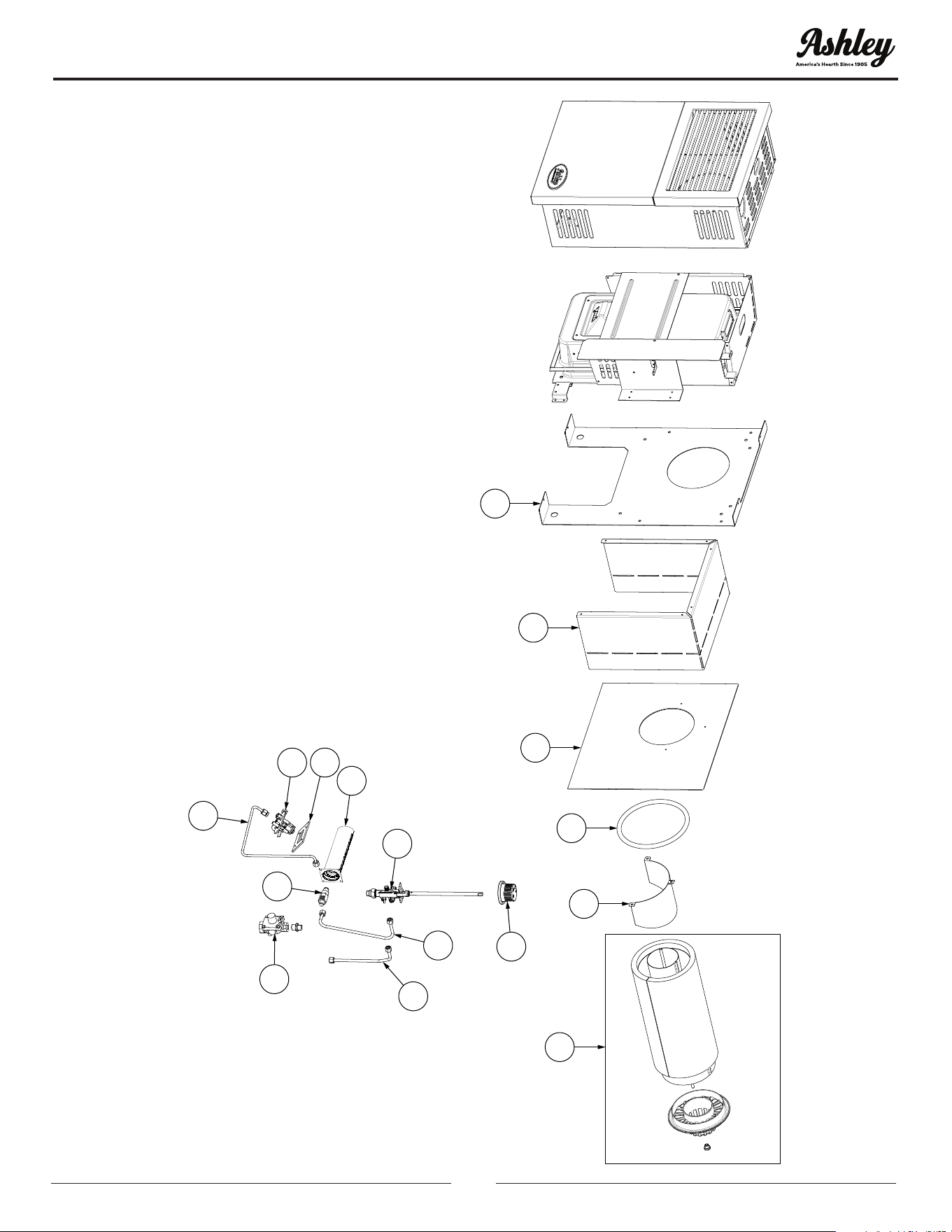

REPLACEMENT PARTS

Includes: Inner Pipe, Outer Pipe, Vent Cap,

Rod and Nut.

REPLACEMENT PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE

APPLIANCE MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

Key Part # Description Qty

1 893984

Vent Pipe Kit (Includes inner/

outer pipe, vent cap, hardware)

2 894008 Rain Shield 1

3 88370 Silicone Seal 1

4 893978 Outdoor Mounting Plate 1

5 28994 Shield 1

6 893952 Wall Bracket 1

7 893999 Control Knob 1

8 81367 Burner Tube Connection 1

9 81368 Regulator Connection Tube 1

81307 Gas Regulator (NAT) 1

81308 Gas Regulator (LP) 1

11 81371 Fitting, Pressure Tap 1

12 81366 Pilot Connection Tube 1

81347 Pilot Assembly (NAT) 1

81303 Pilot Assembly (LP) 1

14 88368 Pilot Gasket 1

15 81369 Burner 1

16 81370 Gas Control Valve 1

81375 Orice - 1.24mm (NAT) 1

81386 Orice - #67 DMS (LP) 1

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval

Record is completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service

as described in the manufacturer’s instructions. Always use the manufacturer's specied spare part when

replacement is necessary.

Service 01 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 03 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 05 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 07 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 02 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 04 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 06 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 08 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

SERVICE RECORD

NOTES

* Toutes les images contenues dans le présent manuel ne sont fournies qu’à titre d’illustration.

Le produit en question peut différer de celui illustré.

CE MANUEL EST SUSCEPTIBLE D'ÊTRE MODIFIÉ SANS PRÉAVIS.

Manuel d'instruction et d'utilisation destiné au propriétaire

Gardez les instructions dans un endroit sécuritaire pour consultation ultérieure.

AVERTISSEMENT DE LA PROPOSITION

65 DE LA CALIFORNIE :

Ce produit peut vous exposer à des produits chimiques,

notamment le monoxyde de carbone, qui est connu

dans l'État de Californie pour provoquer des cancers, des

malformations congénitales et/ou d'autres problèmes

de reproduction. Pour obtenir plus de renseignements,

veuillez consulter le site www.P65warnings.ca.gov

INSTALLATEUR : laissez ce manuel avec l’appareil.

CONSOMMATEUR : conservez ce manuel pour

consultation ultérieure.

Veuillez lire ce manuel AVANT

d’installer et d’utiliser cet appareil.

- Ne stockez pas et n’utilisez pas d’essence ou d’autres vapeurs ou liquides inﬂammables à proximité de cet appareil

ou de tout autre appareil.

- QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ :

• N’allumez aucun appareil.

• N’appuyez sur aucun interrupteur électrique et n’utilisez aucun téléphone dans le bâtiment.

• Rendez-vous chez votre voisin et appelez immédiatement votre fournisseur de gaz. Suivez les instructions

du fournisseur de gaz.

• Si vous n’arrivez pas à joindre votre fournisseur de gaz, appelez le service d’incendie.

- L’installation et l’entretien de l’appareil doivent être effectués par un installateur qualié, un service d’entretien

ou le fournisseur de gaz.

AVERTISSEMENT : Si les informations dans ces instructions ne sont pas respectées, un feu ou une

explosion peut survenir, entraînant des dommages à la propriété, des blessures personnelles ou la mort.

* L’installation et l’entretien de l’appareil doivent être effectués par un installateur qualié,

un service d’entretien ou le fournisseur de gaz *

854013-1504M

DVAG8

Numéro de modèle :

Numéro de rapport : F23-147

Certié selon ANSI STD Z21.86-2016-R-2021,

Certié selon CSA STD 2.32-2016-R-2021 et

Certié selon CSA 2.17-2017

Pour le service à la clientèle, veuillez

appeler :

1 800 750-2723 poste 5050 ou;

envoyez un SMS au 423 301-5624 ou;

envoyez-nous un courriel à :

customerservice@usstove.com

20" (508 mm)

13.6" (346 mm) 6.6" (169 mm)

Hauteur 508 mm (20 po)

Largeur 346 mm (13,6 po)

Profondeur 169 mm (6,6 po)

Type de brûleur Atmosphérique

Nombre de brûleurs 1

Allumage

Allumeur piézo-

électrique

Espace de chauffage standard

en pieds carrés / (m2)

280 pieds carrés

(26 m2)

REMARQUE : Le radiateur ne doit être installé que par

du personnel d’entretien qualié. Suivez tous les codes

locaux. VÉRIFIEZ LE TYPE DE GAZ! N’utilisez que le type

de gaz indiqué sur la plaque signalétique.

DIMENSIONS

CARACTÉRISTIQUES DU PRODUIT

N° du

modèle :

Puissance

d’entrée * BTU/

heure. (kW)

max. Pression

d'entrée du gaz

pouces CE (mm.

CE)

Min. Pression

d'entrée du gaz

pouces CE (mm.

CE)

Réglages de

régulation de

pression du

collecteur pouces

CE (mm. CE)

Type de vanne

DVAG8N

8 000 BTU/h -

(2,34 kW/h)

10,5 pouces de

colonne d’eau

(CE) (267 mm)

5,0 pouces de

colonne d’eau (CE)

(127 mm)

5,0 pouces de

colonne d’eau (CE)

(127 mm)

Chant K-890SL-

A4D

DVAG8L

8 000 BTU/h -

(2,34 kW/h)

14 pouces de

colonne d’eau

(CE) (356 mm)

10 pouces de

colonne d’eau (CE)

(254 mm)

10 pouces de

colonne d’eau (CE)

(254 mm)

Chant K-890SL-

A4D

**REMARQUE : Pression minimale d’entrée de gaz pour l’ajustement de l’entrée. La côte d’efcacité de cet appareil

est une côte d’efcacité thermique déterminée dans des conditions d’utilisation continue et indépendamment de

tout système installé.

* L’installation et l’entretien de l’appareil doivent être effectués par un installateur qualié, un service

d’entretien ou le fournisseur de gaz *

LISTE DE VÉRIFICATION DE L'INSTALLATION

Votre poêle à gaz ne devrait être installé que par un(e) installateur(trice) qualié(e). Vous trouverez un(e) installateur(trice)

qualié(e) NFI à l'adresse www.ncertied.org/public/nd-an-n-pro/

LISTE DE CONTRÔLE DE L'INSTALLATEUR

Cette liste de vérication doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez

cette page pour consultation ultérieure.

Le non-respect de l’installation et de la mise en service conformément aux instructions du fabricant et la non-exécution

de cette liste de vérication annuleront la garantie.

Veuillez imprimer

Nom du client/de la cliente : Numéro de téléphone :

Adresse :

Modèle :

Numéro de

série :

Nom de l’entreprise d’installation : Numéro de téléphone :

Nom du(de la) technicien(ne) d’installation : Numéro de permis :

DESCRIPTION DU TRAVAIL

Emplacement de l'appareil installé : ____________________________________________________________________

Système de ventilation : Nouveau système de ventilation Oui Non Si oui, marque ____________

Si non, date d'inspection du système de ventilation existant : ____________________________________________

LISTE DE CONTRÔLE

Conrmez les dégagements aux combustibles conformément aux directives d’installation de ce manuel ..............

Conrmez que le système de ventilation est sécurisé et scellé ...........................................................................................................................

Conrmez que le poêle démarre et fonctionne correctement ...........................................................................................................................

Assurez-vous qu'un avertisseur de CO (monoxyde de carbone) est installé conformément aux codes

de construction locaux et qu'il est fonctionnel ..................................................................................................................................................................

Expliquez le fonctionnement en toute sécurité, l'utilisation appropriée du carburant, le nettoyage

et les exigences d'entretien de routine ....................................................................................................................................................................................

Déclaration d’achèvement des travaux : En tant que personne qualiée responsable des travaux décrits ci-dessus,

je conrme que l’appareil, en tant que travail associé, a été installé conformément aux instructions du fabricant et

en suivant les codes de construction et d’installation applicables.

Signé : ____________________________________Nom en lettres moulées : _________________ Date : ____________

Propriétaire du logement : CONSERVEZ CES INFORMATIONS POUR CONSULTATION ULTÉRIEURE

EXIGENCES POUR LE COMMONWEALTH DU

MASSACHUSETTS

Les exigences ci-après font référence aux différents

codes du Massachusetts et aux codes nationaux ne

gurant pas dans ce manuel. Pour tous les appareils au

gaz à évacuation horizontale murale installés dans toute

construction, tout logement ou bâtiment utilisé en tout

ou en partie à des ns résidentielles, y compris ceux qui

appartiennent au Commonwealth ou qui sont exploités

par ce dernier, et où la sortie du conduit d'évacuation

dans le mur latéral est à moins de sept (7) pieds au-

dessus du sol ni dans la zone de l'évacuation, il convient

de respecter les exigences suivantes:

INSTALLATION DES DÉTECTEURS DE

MONOXYDE DE CARBONE

Au moment d’installer l’appareil au gaz à évacuation

horizontale murale, le plombier (ou le monteur

d’installations au gaz) doit vérier qu’un détecteur de

monoxyde de carbone câblé avec alarme et batterie de

secours est installé au niveau du sol, où l’appareil au gaz

doit être installé. De plus, le plombier (ou le monteur

d’installations au gaz) doit vérier qu’un détecteur de

monoxyde de carbone câblé ou à batterie, avec alarme,

est installé à tous les autres étages du bâtiment, de

l’habitation ou de la structure desservi par l’appareil

au gaz à évacuation horizontale murale. Il va de la

responsabilité du propriétaire de s’assurer les services

de professionnels agréés qualiés pour l’installation des

détecteurs de monoxyde de carbone. En cas d’installation

de l’appareil au gaz à évacuation horizontale murale dans

un vide sanitaire ou un grenier, le plombier le détecteur

de monoxyde de carbone câblé avec alarme et batterie

de secours peut-être installé au niveau du plancher

le plus proche. Si les exigences de cette sous-section

ne peuvent pas être satisfaites au moment d’achever

l’installation, le propriétaire disposera d’une période de

trente (30) jours pour se conformer aux exigences ci-

dessus, pourvu toutefois qu’au cours de cette période de

trente (30) jours, un détecteur de monoxyde de carbone

à batterie avec alarme devra être installé.

DÉTECTEURS DE MONOXYDE DE CARBONE

AGRÉÉS

Tous les détecteurs de monoxyde de carbone, tel

qu’exigé conformément aux clauses ci-dessus, devront

être conformes à la norme NFPA 720 et être homologués

ANSI/UL 2034 et certiés par l’IAS.

SIGNALÉTIQUE

Une plaque d’identication en métal ou en plastique

doit être xée en permanence à l’extérieur du bâtiment,

à au moins huit (8) pieds au-dessus du sol, directement

aligné avec le tuyau du conduit d'évacuation pour le gaz

évacué horizontalement de l’appareil ou l’équipement

de chauffage. La plaque doit comporter l'inscription

suivante en caractères d'au moins un demi-pouce (1/2

po) : « ÉVACUATION DE GAZ JUSTE EN DESSOUS. NE PAS

OBSTRUER ».

INSPECTION

L’inspecteur du gaz local ou de l'État de l'appareil au gaz

à évacuation horizontale murale ne doit pas approuver

l’installation, sauf s'il observe lors de l’inspection que les

détecteurs de monoxyde de carbone et la signalétique

sont installés conformément aux dispositions de l'article

248 CMR 5.08 (2) (a) 1 à 4.

DISPENSES

L’équipement suivant est dispensé de l'article 248 CMR

5.08 (2) (a) 1 à 4 : L'équipement indiqué au chapitre 10

intitulé « Équipement ne nécessitant pas d'évacuation »

dans la dernière édition de la norme NFPA 54 telle

qu'approuvée par le conseil d'administration ; et

l'équipement au gaz à évacuation horizontale murale

homologué « Produit approuvé » installé dans une

pièce ou une construction distincte du logement, de la

construction ou du bâtiment utilisé en tout ou partie à

des ns résidentielles.

EXIGENCE DU FABRICANT

Système d’évacuation de gaz fourni : lorsque le fabricant

de l'appareil au gaz à ventilation horizontale murale

homologué « Produit approuvé » fournit un plan du

système de ventilation ou des composants du système

avec l’équipement, les instructions fournies par le

fabricant pour l’installation de l’équipement et du

système de ventilation devra comprendre :

Des instructions détaillées pour l'installation du

système d'évacuation ou des composants du système

d'évacuation; et une liste complète des pièces pour le

système d'évacuation ou le système d'évacuation.

SYSTÈME D’ÉVACUATION D'ÉQUIPEMENT

AU GAZ NON FOURNI

Lorsque le fabricant de l'appareil au gaz à évacuation

horizontale murale homologué « Produit approuvé » ne

fournit pas les pièces permettant l’évacuation des gaz

de combustion, mais qu'il détermine des « systèmes

d'évacuation spéciale », ledit fabricant doit respecter les

exigences suivantes :

Les instructions sur les « systèmes d'évacuation spéciale »

indiqués doivent être incluses avec les instructions

d'installation de l'appareil ou l'équipement, et ;

Les « systèmes d’évacuation spéciale » doivent être

homologués « Produit approuvé » par le conseil

d’administration et leurs instructions doivent comprendre

une liste des pièces et des instructions d’installation

détaillées.

RÉSIDENTS DU MASSACHUSETTS

Une copie de toutes les instructions d’installation

de l’appareil au gaz à évacuation horizontale murale

homologué « Produit approuvé », de toutes les

instructions pour le système d’évacuation, ainsi qu’une

liste de toutes les pièces requises pour les instructions de

l’évacuation et/ou toutes les instructions sur la conception

du système d’évacuation, doivent être conservées avec

l’appareil une fois l’installation terminée.

HUBLOT D’OBSERVATION

ARRIÈRE DE L’ENCEINTE

BOUTON DE COMMANDE

PROTÈGE-CALANDRE

PANNEAU AVANT

IDENTIFICATION DU PRODUIT

CET APPAREIL À GAZ NE DOIT PAS ÊTRE RACCORDÉ À UN CONDUIT DE CHEMINÉE DESSERVANT UN AUTRE

APPAREIL À COMBUSTIBLE SOLIDE.

N'UTILISEZ PAS CET APPAREIL SI L'UN DES COMPOSANTS A ÉTÉ IMMERGÉ DANS L'EAU. COMMUNIQUEZ

IMMÉDIATEMENT AVEC UN TECHNICIEN D’ENTRETIEN QUALIFIÉ AFIN QU’IL INSPECTE L’APPAREIL ET QU’IL

REMPLACE TOUTE SYSTÈME DE CONTRÔLE OU CONTRÔLE DE GAZ AYANT ÉTÉ IMMERGÉE DANS L’EAU.

IMPORTANT POUR VOTRE SÉCURITÉ

• LES INSTALLATIONS, RÉGLAGES, MODIFICATIONS, RÉPARATIONS OU ENTRETIENS INCORRECTS PEUVENT

CAUSER DES DOMMAGES MATÉRIELS, DES BLESSURES CORPORELLES OU DES PERTES DE VIE. SE RÉFÉRER

À CE MANUEL.

• L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ, UN

SERVICE D’ENTRETIEN OU LE FOURNISSEUR DE GAZ.

INSTALLATION

PIÈCES ET OUTILS POUR L’INSTALLATION

Avant d’installer le radiateur, assurez d’avoir les pièces et

les outils suivants.

• tuyauterie (vériez les codes locaux)

• Scellant (résistant au gaz propane)

• Vanne d’arrêt manuel

• Raccord-union

• Piège à sédiments

• Raccord en té (droit)

• Clé à tubes

Les lieux où sera installé l’appareil doivent fournir :

a. Une combustion et une circulation d’air adéquates;

b. Des espaces de dégagement sufsants pour

permettre l’entretien de l’appareil.

Espaces de dégagement minimums aux matériaux

combustibles

Arrière

0,635 cm (0,25) pouces (avec les

entretoises fournies)

Côtés 15,2 cm (6 po)

Haut 91,4 cm (36 po)

Plancher 12,7 cm (5 po)

PLAFOND

PLANCHER

Minimum de

914 mm

(36 po)

Minimum de

152 mm (6 po)

Minimum de

152 mm (6 po)

Figure 1

INSTALLATION

Si les codes locaux ne l’interdisent pas, l’appareil peut

être installé dans une maison préfabriquée (États-Unis

seulement) ou mobile provenant du marché secondaire

et installée de manière permanente. Cet appareil n’est

compatible qu’avec le type de gaz indiqué sur la plaque

signalétique. Cet appareil n’est pas compatible avec

d’autres types de gaz, à moins qu’un ensemble certié

ne soit utilisé à cet effet.

IMPORTANT :

CET APPAREIL NE DOIT ÊTRE INSTALLÉ QUE PAR

UN INSTALLATEUR QUALIFIÉ. L’INSTALLATION

DOIT ÊTRE CONFORME AUX CODES LOCAUX OU,

EN L’ABSENCE DE CEUX-CI, AU NATIONAL FUEL

GAS CODE ANSI Z223.1/NFPA 54, ET AU CODE

D’INSTALLATION DU GAZ NATUREL ET DU PROPANE

CSA B149.1.

Si l’installation par le fabricant d’origine est effectuée

dans une maison préfabriquée (États-Unis seulement)

ou mobile, elle doit être respecter le Manufactured

Home Construction and Safety Standard, titre 24 CFR,

Partie 3280. Toutefois, si cette norme n’est pas applicable,

l’installation doit respecter le Standard for Manufactured

Home Installations, ANSI Z 225.1, ou le Standard for Gas

Equipped Recreational Vehicles and Mobile Housing,

CSA Z 240.4.

IMPORTANT :

• LES LIEUX OÙ SE TROUVE L’APPAREIL DOIVENT

ÊTRE EXEMPTS DE MATÉRIAUX COMBUSTIBLES,

D’ESSENCE ET AUTRES LIQUIDES OU VAPEURS

INFLAMMABLES.

• EN RAISON DES HAUTES TEMPÉRATURES QU’IL

DÉGAGE, L’APPAREIL DOIT ÊTRE INSTALLÉ

À L’ÉCART DE LA CIRCULATION, DES MEUBLES

ET DES RIDEAUX.

• LES ENFANTS ET LES ADULTES DOIVENT ÊTRE

INFORMÉS DES RISQUES QUE COMPORTENT

LES SURFACES À HAUTE TEMPÉRATURE ET

DOIVENT DEMEURER À L’ÉCART DE CELLES-CI

POUR ÉVITER LES BRÛLURES CORPORELLES OU

MATÉRIELLES (VÊTEMENTS).

• UNE SURVEILLANCE ÉTROITE DOIT ÊTRE

EXERCÉE LORSQUE DE JEUNES ENFANTS SE

TROUVENT DANS LA PIÈCE OÙ L’APPAREIL EST

INSTALLÉ.

• LES VÊTEMENTS ET AUTRES MATÉRIAUX

INFLAMMABLES NE DOIVENT PAS ÊTRE DÉPOSÉS

SUR L’APPAREIL NI PRÈS DE CELUI-CI.

• TOUT PANNEAU OU ÉCRAN QUI A ÉTÉ

RETIRÉ POUR INSPECTER OU ENTRETENIR

L’APPAREIL DOIT ÊTRE RÉINSTALLÉ AVANT UNE

RÉUTILLISATION DE L’APPAREIL.

INSTALLATION

IMPORTANT :

L'INSTALLATION ET LA RÉPARATION DEVRAIENT

ÊTRE EFFECTUÉES PAR UN(E) TECHNICIEN(NE)

QUALIFIÉ(E). L’APPAREIL DOIT ÊTRE INSPECTÉ

PAR UN PERSONNEL QUALIFIÉ AVANT D’ÊTRE

UTILISÉ, PUIS AU MOINS UNE FOIS PAR ANNÉE PAR

CELUI-CI. UN ENTRETIEN PLUS FRÉQUENT PEUT

ÊTRE NÉCESSAIRE EN RAISON DES PELUCHES DE

TAPIS, DE LITERIE, ETC. IL EST PRIMORDIAL DE

MAINTENIR LA PROPRETÉ DES COMPARTIMENTS

DE CONTRÔLE, DES BRÛLEURS ET DES CANAUX DE

CIRCULATION D’AIR DE L’APPAREIL.

AVERTISSEMENT :

SI LES PIÈCES NE SONT PAS POSITIONNÉES

COMME L’AFFICHENT LES DIAGRAMMES, OU SI DES

PIÈCES AUTRES QUE CELLES APPROUVÉES POUR

CET APPAREIL SONT UTILISÉES, DES BLESSURES

CORPORELLES OU DES DOMMAGES MATÉRIELS

PEUVENT SURVENIR.

CONTENU DU PAQUET MATÉRIEL

CLÉ DESCRIPTION ARTICLE QTÉ

i Vis moyenne

ii Grande vis

iii Rondelle

Rondelle

d'espacement

Oeillet en

caoutchouc

vi Petite vis

INSTALLATION DE L’APPAREIL

Séparez les supports d’accrochage de l’appareil en

dévissant les deux vis situées au-dessus et les deux

écrous situés en dessous.

INSTALLATION DES SUPPORTS

D’ACCROCHAGE SUR UN MUR NON

COMBUSTIBLE (P. EX., EN BLOCS DE

MAÇONNERIE OU EN BÉTON)

1. Marquez au crayon les positions des trous qui serviront

au tuyau de ventilation et d’entrée d’air, en tenant

compte des espaces de dégagement minimaux

indiqués dans la gure 1. Voir les dimensions du

trou carré « D » et la hauteur au centre « C » dans

le tableau 1, ou dans la gure 5 pour les autres

modèles. La hauteur « C » est la hauteur minimale

recommandée.

TABLEAU 1

C D

20-7/32 po (514 mm)

Trou carré de 11-1/4 x 11-1/4

(286 x 286 mm)

2. Découpez le trou carré à travers le mur selon les

mesures et les positions indiquées dans la gure 2.

PLANCHER

Figure 2

3. Insérez les deux œillets en caoutchouc fournis (v)

dans le support inférieur, comme indiqué sur la

gure 3a. Placez le support de suspension par-

dessus le trou carré. Vériez que le support est à

niveau. Mettez à niveau le support d’accrochage,

puis marquez les quatre trous comme le montre

la gure 3b.

Figure 3a

X 2

PLANCHER

Figure 3b

4. Retirez le support de suspension et percez les

quatre trous à l'aide d'une mèche pour maçonnerie.

REMARQUE : La taille de la mèche à maçonnerie doit

correspondre à la taille de la vis à maçonnerie qui sera

utilisée (vis à maçonnerie et mèche non incluses).

IMPORTANT : Les quatre rondelles d'écartement

de 1/4 po (iv) fournies doivent être placées entre le

support et le mur.

FLOOR

X 4

INSTALLATION DU SUPPORT DE

SUSPENSION SUR UN MUR COMBUSTIBLE

(C.-À-D. CLOISON SÈCHE/MUR EN BOIS)

1. Retirez le bouclier thermique requis de la boîte et

pliez-le comme indiqué sur l'illustration (pliez-le le

long des lignes perforées et cassez-le si vous l'installez

dans un mur de 2 X 4). Alignez les trous sur le bouclier

thermique avec les trous sur le support de montage

et xez à l'aide des six petites vis fournies (vi).

ÉCRAN

THERMIQUE

Ligne perforée pour

l’installation de 2X4

X 6

INSTALLATION

2. En tenant compte des espaces de dégagement

minimaux indiqués au tableau 2, localisez le poteau

mural le plus près (qui servira à tenir l’appareil) et

marquez le centre du trou carré à une distance « A »,

(si le poteau mural est positionné à droite), ou « B »

(si le poteau mural est positionné à gauche) (voir le

tableau 2 et les gures 7 et 8). Remarque : Utilisez

l'écran thermique pour aider à maintenir le support

en place lors du marquage des emplacements de

trous carrés. Remarque : Au moins un côté du support

de suspension doit être attaché à un poteau mural

TABLEAU 2

A B C D

9-1/8 po

(233 mm)

6-13/16 po

(174 mm)

20-3/16 po

(514 mm)

Trou carré de 11-

1/4 x 11-1/4 po

(286 x 286 mm)

3. Dessinez la position du trou carré pour le tuyau

d'admission d'air de ventilation (voir les dimensions

pour le trou carré « D » et la hauteur au centre « C »

dans le tableau 2. La hauteur « C » est la hauteur

minimale recommandée.

4. Découpez le trou carré à travers le mur selon les

mesures et les positions indiquées dans les gures

4 et 5.

PLANCHER

Figure 4

PLANCHER

Figure 5

5. Insérez les deux œillets en caoutchouc fournis (v)

dans le support inférieur comme indiqué.

X 2

6. Placez le support mural avec l'écran thermique dans

le trou carré. Vériez que le support est à niveau. Si

ce n'est pas le cas, vous devrez peut-être découper le

trou pour vous assurer que le support est de niveau

lorsqu'il est installé. Mettez à niveau le support

d’accrochage, puis marquez les quatre (4) trous

comme indiqué.

PLANCHER

7. Retirez le support de suspension et percez

les quatre trous à l'aide d'un foret de perçage

de 3/32 po.

8. Placez le support de suspension et xez-le avec

quatre vis (ii) et quatre rondelles (iii). IMPORTANT :

Les quatre rondelles d'écartement de 1/4 po (iv)

fournies doivent être placées entre le support et

le mur.

INSTALLATION

FLOOR

iii

X 4

INSTALLATION DU RADIATEUR SUR

LE SUPPORT D’ACCROCHAGE

1. Placez le radiateur sur le support de suspension

et xez-le à l'aide de deux petites vis (vi).

X 2

2. Utilisez deux vis moyennes (i) pour xer le support

inférieur à l'appareil.

X 2

ATTENTION :

L'ENSEMBLE DE TROIS PLAQUES D'IDENTIFICATION

(PLAQUE SIGNALÉTIQUE, MODE D'EMPLOI ET

PLAQUE DE SÉCURITÉ) NE DOIT EN AUCUN CAS

ÊTRE RETIRÉ DE L'APPAREIL.

INSTALLATION DU SYSTÈME DE

VENTILATION

Ces modèles d’appareil de chauffage mural sont conçus

pour l’évacuation murale directe. Seules les composants

d’évacuation spéciquement approuvés pour ces

foyers peuvent être utilisés. La circulation des gaz de

combustion et de l'air de ventilation ne doit pas être

entravée. L’espace de dégagement minimal entre les

tuyaux et les matériaux combustibles est de un (1) po

(25,4 mm). La sortie d’évacuation doit se trouver à 18 po

(457,2 mm) d’un mur adjacent. L’espace de dégagement

minimal entre le couvercle de ventilation les matériaux

combustibles est de 1-3/4 po (44,5 mm)

IMPORTANT :

LE SYSTÈME DE VENTILATION ET D’ENTRÉE

D’AIR DOIT ÊTRE CORRECTEMENT INSTALLÉ

POUR ASSURER UNE UTILISATION CORRECTE ET

ADÉQUATE. DE PLUS, LE SYSTÈME DE VENTILATION

ET D’ENTRÉE D’AIR DOIT ÊTRE CORRECTEMENT

RÉINSTALLÉ ET RESCELLÉ POUR ASSURER UNE

UTILISATION CORRECTE ET ADÉQUATE.

AVERTISSEMENT :

SI LES PIÈCES NE SONT PAS POSITIONNÉES

COMME L’AFFICHENT LES DIAGRAMMES, OU SI DES

PIÈCES AUTRES QUE CELLES APPROUVÉES POUR

CET APPAREIL SONT UTILISÉES, DES BLESSURES

CORPORELLES OU DES DOMMAGES MATÉRIELS

PEUVENT SURVENIR.

INSTALLATION

IMPORTANT :

LE SYSTÈME DE VENTILATION DE L’APPAREIL DOIT

ÊTRE INSPECTÉ AU MOINS UNE FOIS PAR ANNÉE

ET NETTOYÉ IMMÉDIATEMENT SI NÉCESSAIRE.

AVERTISSEMENT :

TOUS LES JOINTS DOIVENT ÊTRE ÉTANCHES À

L’AIR.

Le système de ventilation est composé de:

A Bouchon de ventilation

B Tuyau d'évent

C Tuyau de ventilation et d’entrée d’air

D Sonde

E Écrou

F Plaque de montage d’extérieur

G Anneau en silicone-caoutchouc

H Ruban

i Isolation

J Bouclier de protection contre la pluie

K Écran thermique

Tableau 3 Longueurs de tuyaux et de tiges.

Tuyau d’évent (B)

Tuyau de

ventilation et

d’entrée d’air (C)

Tige (D)

Épaisseur du

mur + 3-3/8 po

(86 mm)

Épaisseur du

mur + 2-1/2 po

(64 mm)

Épaisseur du

mur + 5-7/8 po

(149,5 mm)

Figure 6

* Épaisseur

minimale du

mur de 115 mm

(4-1/2 po)

Épaisseur

maximale du

mur de 254 mm

(10 po)

Figure 7

Mesurez l’épaisseur du mur comme le montre la gure 7.

1. Si l'un des éléments suivants est long, il doit

être coupé en fonction de l'épaisseur du mur

(voir tableau 3) :

• (B) tuyau d'évent

• (C) tuyau de ventilation et d’entrée d’air

• (i) isolation

• (D) tige

2. Le trou à l'extérieur du mur doit être un carré de 11-1/4

po (286 mm) x 11-1/4 po (286 mm) (voir gure 9).

3. Faites glisser l'écran thermique (K) dans le trou carré

de 11-1/4 po (286 mm) X 11-1/4 po (286 mm). Fixez

l'écran thermique (K) au support mural à l'aide du

matériel approprié.

4. À partir de l’extérieur du mur, percez la tige (D)

légèrement jusque sur le support situé dans la sortie

de conduit de fumée de l’appareil.

5. Enveloppez le tuyau d'admission d'air (C) avec

l'isolant fourni (i) (côté feuille vers l'extérieur) et placez

la bande de ruban adhésif fournie (H) le long du joint

pour le xer.

6. Faites glisser le plus petit tuyau d'évacuation (B)

(de l'extérieur de la maison) à travers le trou dans

le mur et xez-le à l'appareil de chauffage monté à

l'intérieur de la maison. Assurez-vous que le tuyau

d'évacuation est bien serré et engagé dans le poêle.

Glissez ensuite le grand tuyau d'admission d'air, avec

l'isolation enveloppée et collée à l'extérieur du tuyau,

à travers le même trou et par-dessus le petit tuyau

d'évent (B) et xez-le au radiateur.

REMARQUE : Il est essentiel que l'enveloppe isolante (i)

soit enveloppée et xée avec le ruban adhésif à l'extérieur

du plus grand tuyau d'admission d'air (C). L'isolation ne

doit PAS être enroulée entre le tuyau d'évacuation (B) et

le tuyau d'admission d'air (C) (voir gure 8).

INSTALLATION

La Tringle (D

)

Tuyau

de ven�la�on (B)

Vent-Air Tuyau

d'admission(

Isola�on

Envelopper (i)

Figure 8

7. La plaque de montage extérieure (F) et l'anneau

en caoutchouc siliconé (G) doivent être installés

entre le capuchon de l'évent (A) et le mur extérieur.

Remarque : Pour plus de sécurité, la plaque de

montage extérieure (F) peut être xée à l'extérieur du

mur à l'aide du matériel approprié pour le montage

sur la surface du bâtiment. La plaque de montage

extérieure (F) doit être positionnée au ras du mur

et scellée avec un mastic non durcissant (mastic

de silicone). Lorsque vous positionnez la plaque de

montage extérieure (F) pour l'installation, assurez-

vous que le trou de décalage est situé à droite de la

plaque de montage.

8. Avant de xer le chapeau d'évacuation (A) au mur

extérieur, appliquez un cordon de mastic non

durcissant (silicone) autour de son bord extérieur, de

manière à assurer l'étanchéité entre lui et la plaque

de montage extérieure (F).

9. Faites glisser le capuchon d'évent (A) en position et

xez-le à l'aide de l'écrou fourni (E). Serrez l'écrou (E)

jusqu'à ce que le capuchon de ventilation (A) s'appuie

sur la plaque de montage extérieure (F) (voir gure 9).

10. Fixer l'écran pare-pluie (J) à la plaque de montage

extérieure (F)

trou carré de 286 mm (11-1/4 po) x

286 mm (11-1/4 po)

Écran thermique

Figure 9

11. Plier les trois languettes situées sur le pare-pluie

(J) pour les faire sortir. Pliez à la main l'écran pare-

pluie (J) en demi-cercle et alignez-le sur les trous

de montage situés dans la plaque de montage

extérieure (F).

Figure 10

CONNEXION DES TUYAUX DE GAZ

1. Nous recommandons de n’utiliser que des tuyaux en

fer noir ou en acier. VÉRIFIEZ LES CODES LOCAUX.

2. La conduite d’alimentation en gaz doit être

dimensionnée et installée an de fournir un débit

sufsant, tout en respectant la demande maximale

du radiateur et en ne causant aucune perte de

pression excessive.

3. Le scellement à utiliser sur les joints letés ou le tuyau

de gaz doit être d’un type résistant à l’action du gaz

de pétrole liquéé. (Le scellement doit être appliqué

légèrement aux lets mâles pour assurer qu’aucun

excédant de scellement ne s’inltre dans les tuyaux.)

4. Le système d’alimentation doit inclure une vanne

de fermeture manuelle et de raccordement an

que le radiateur puisse être déconnecté à des ns

d’entretien.

5. Ajoutez un collecteur d’écoulement (trappe), ainsi

qu’un taraud de pression et de température normale

de 1/8 po au raccord. Le taraud devrait être accessible

pour tester les connexions des jauges en amont de

la connexion entre l’approvisionnement en gaz et le

radiateur.

IMPORTANT :

MAINTENEZ L’ENTRÉE DE GAZ DE L’APPAREIL AVEC

UNE CLÉ À MOLETTE LORS DE LA CONNEXION À UN

TUYAU DE GAZ ET/OU LORS DES RACCORDS.

INSTALLATION

MAMELON NPT DE 3/8 po

MAMELON

TARAUD DE

CONNEXION NPT

DE 1/8 po

MANCHON

RÉDUCTEURÀ NPT

DE 1/8 po

PIÈGE À SÉDIMENTS

CONNEXION POUR

MANOMÈTRE D’ESSAI

RACCORD EN TÉ

FERMÉ

OUVERT

RACCORD-UNION

ENTRÉE DE GAZ

DE L’APPAREIL

À PARTIR DU COMPTEUR

DE GAZ

76,2 mm (3 po) MINIMUM

CAPUCHON

VANNE D’ARRÊT MANUEL

Figure 11

Pression d'entrée maximale

Gaz nat. Gaz 10,5 po CE

Gaz de pétrole liquéé 14 po CE

AVERTISSEMENT :

• POUR LE GAZ DE PÉTROLE LIQUÉFIÉ, UTILISEZ

UN APPROVISIONNEMENT EN GAZ DONT LA

PRESSION EST RÉGULÉE NE CONNECTEZ PAS

LE RÉSERVOIR D’APPROVISIONNEMENT EN

GAZ DE PÉTROLE LIQUÉFIÉ DIRECTEMENT AU

RÉGULATEUR DU RADIATEUR. LE RÉSERVOIR

D’APPROVISIONNEMENT EN GAZ DE PÉTROLE

LIQUÉFIÉ DOIT POSSÉDER SON PROPRE

RÉGULATEUR DE PRESSION POUVANT

RÉDUIRE LA PRESSION DANS LE RÉSERVOIR

D’APPROVISIONNEMENT EN GAZ JUSQU’À UN

MAXIMUM DE 355 MM (14 PO DE COLONNE

D’EAU).

• TOUS LES TUYAUX DE GAZ ET TOUTES LES

CONNEXIONS DOIVENT ÊTRE SOUMIS À UNE

ÉPREUVE D’ÉTANCHÉITÉ APRÈS L’INSTALLATION

OU L’ENTRETIEN. TOUTES LES FUITES DOIVENT

ÊTRE CORRIGÉES IMMÉDIATEMENT.

VÉRIFICATION APRÈS LA CONNEXION DES

TUYAUX DE GAZ

1. Assurez-vous que la commande du radiateur est sur

la position « OFF » (fermer).

2. Ouvrez la vanne de fermeture manuelle. Vériez s’il

y a des fuites en appliquant du détergent liquide sur

les joints. Vériez tous les joints du compteur de gaz

à la vanne de gaz thermostatique. (Si des bulles se

forment, c’est qu’il y a une fuite.)

3. Corrigez les défauts en même temps.

AVERTISSEMENT :

N’UTILISEZ JAMAIS DE FLAMME OUVERTE POUR

VÉRIFIER LES FUITES

TEST DE PRESSION DE LA CONDUITE

D’ALIMENTATION

ATTENTION : Cet appareil et la vanne de gaz principale

de celui-ci doivent être déconnectés du système de

conduite d’approvisionnement en gaz lors des tests

de pression si la pression excède 3,5 kPa (1/2 psi). Cet

appareil doit être déconnecté du système de conduite

d’approvisionnement en gaz en fermant la vanne d’arrêt

lors des tests de pression si la pression excède 3,5 kPa

(1/2 psi).

CONTRÔLE DE LA PRESSION DANS LE

COLLECTEUR (D’ADMISSION)

La pression du brûleur doit être vériée au point d'essai

de pression situé en bas à droite de l'appareil, à côté de

la boîte à combustion. Remarque : Le raccord de prise de

pression du collecteur (d’admission) est accessible par le

bas de l'appareil.

La pression doit être vériée lorsque le chauffage est en

marche et que la commande est réglée sur la position

haute.

Raccord de prise

de pression

d’admission

Figure 12

INSTALLATIONS EN HAUTE ALTITUDE

Cet appareil peut être installé à haute altitude. Veuillez

vous reporter au National Fuel Gas Code ANSI Z223.1/

NFPA 54, au Code sur l'installation des appareils au

propane et au gaz naturel (CSA-B149.1), aux autorités

locales ou aux codes ayant pouvoir dans votre région au

sujet des directives réduites. Conformément aux codes

susmentionnés, pour les altitudes supérieures à 2 000

pieds (610 m), les valeurs nominales d'entrée doivent être

réduites de 4 % pour chaque 1 000 pieds (305 m).

INSTALLATION

UTILISATION

INSTRUCTIONS D'ALLUMAGE

1. ARRÊTEZ! Lisez les informations de sécurité sur

la plaque attachée.

2. Assurez-vous que l'alimentation en gaz de

l'appareil est activée.

3. Réglez le thermostat sur la température la plus

basse (le cas échéant).

4. Enfoncez légèrement le bouton de commande du

gaz et tournez-le dans le sens des aiguilles d'une

montre sur la position « OFF » (ARRÊT). Ne

le forcez pas.

INDICATEUR DE POSITION

REMARQUE : Vous ne pouvez pas faire passer le bouton « PILOT » (VEILLEUSE)

à « OFF » (ARRÊT) à moins d'appuyer légèrement sur ce dernier. Ne le forcez pas.

5. Attendez cinq (5) minutes afin de dissiper tout gaz. Si vous décelez une odeur de

gaz, ARRÊTEZ! Suivre la rubrique « B » sur la plaque d'information de sécurité

jointe. Si vous ne sentez rien, passez à l'étape suivante.

6. Localisez la veilleuse en regardant à travers le hublot d'observation situé sur le

dessus de l'appareil.

7. Avec

le bouton de commande légèrement enfoncé, tournez le bouton de

commande dans le sens contraire des aiguilles d'une montre sur « PILOT »

(VEILLEUSE). Une fois que le bouton de commande est en position « PILOT »

(VEILLEUSE), appuyez complètement sur le bouton de commande vers le bas.

Cela devrait causer une étincelle dans l'amorceur afin d'allumer le gaz de la

veilleuse. Gardez le bouton de commande enfoncé pendant dix (10) secondes

avant de le relâcher. Si la veilleuse ne s'allume pas, répétez l'étape 6.

REMARQUE : Il pourrait être nécessaire d'appuyer sur le bouton de commande

pendant trente (30) secondes, si la radiateur est connecté à l'approvisionnement

en gaz pour la première fois. Si le bouton de commande ne se déclenche pas

lorsque vous le relâchez, ARRÊTEZ immédiatement et téléphonez au technicien

d'entretien ou au fournisseur de gaz. Si la veilleuse ne reste pas allumée après

plusieurs essais, faites passer le bouton de commande du gaz

en position OFF

(ARRÊT) et communiquez avec votre technicien d'entretien ou avec le

fournisseur

de gaz.

8. Lorsque la veilleuse est allumée, tournez le bouton de commande dans le sens

inverse des aiguilles d'une montre jusqu'au niveau de chauffage souhaité.

9. Réglez le thermostat sur la température souhaitée (le cas échéant).

Veilleuse du brûleur

Hublot

d'observation

Bouton de

commande

COUPEZ L'ALIMENTATION EN GAZ DE L'APPAREIL.

1. Placez le thermostat au paramètre le plus bas. (Le cas échéant).

2. Tournez le bouton de commande en sens horaire à la position « OFF ».

Ne le forcez pas.

ATTENTION : Attendez cinq (5) minutes avant de rallumer le radiateur.

AVERTISSEMENT :

SI VOUS NE RESPECTEZ PAS SCRUPULEUSEMENT CES INSTRUCTIONS, UNE EXPLOSION POURRAIT CAUSER

DES DOMMAGES À LA PROPRIÉTÉ, DES BLESSURES ET MÊME LA MORT.

AVERTISSEMENT :

NE TENTEZ PAS D’AJUSTER LES NIVEAUX À L’AIDE DE LA VANNE D’ARRÊT MANUEL.

Figure 13

UTILISATION

POUR VOTRE SÉCURITÉ, LISEZ AVANT

ALLUMAGE

AVERTISSEMENT :

SI VOUS NE RESPECTEZ PAS SCRUPULEUSEMENT

CES INSTRUCTIONS, UN INCENDIE OU UNE

EXPLOSION POURRAIT CAUSER DES DOMMAGES

MATÉRIELS, DES DOMMAGE CORPORELS, OU LA

MORT.

A. Cet appareil est équipé d'une veilleuse qui doit être

allumée manuellement. Lors de l'allumage de la

veilleuse, suivez ces instructions à la lettre.

B. AVANT D'ALLUMER, essayez de détecter une odeur

de gaz tout autour du poêle. N’oubliez pas de sentir

près du sol, car certains gaz sont plus lourds que l’air

et se déposent au sol.

QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ

• N’allumez aucun appareil.

• N’appuyez sur aucun interrupteur électrique

et n’utilisez aucun téléphone dans le bâtiment.

• rendez-vous chez votre voisin et appelez

immédiatement votre fournisseur de gaz. Suivez les

instructions du fournisseur de gaz.

• si vous n’arrivez pas à joindre votre fournisseur de gaz,

appelez le service d’incendie.

C. Tournez la vanne manuelle de commande du gaz

uniquement à la main. Ne jamais utiliser d’outils. Si la

vanne ne s’allume pas manuellement, n'essayez pas

de la réparer : veuillez appeler un technicien qualié.

L'utilisation de la force ou une tentative de réparation

peut entraîner un incendie ou une explosion.

D. N'utilisez pas cet appareil si l'un des composants a été

immergé dans l'eau. Communiquez immédiatement

avec un technicien d’entretien qualié an qu'il

inspecte l'appareil et qu'il remplace tout système de

contrôle ou contrôle de gaz ayant été immergé dans

l’eau.

INSTRUCTIONS D'ALLUMAGE

1. ARRÊTEZ! Lisez les informations de sécurité dans ce

manuel.

2. Assurez-vous que l'alimentation en gaz de l'appareil

est activée.

3. Enfoncez légèrement le bouton de commande du

gaz et tournez-le dans le sens des aiguilles d'une

montre sur la position « OFF » (ARRÊT). Ne le forcez

pas. REMARQUE : Vous ne pouvez pas faire passer

le bouton « PILOT » (VEILLEUSE) à « OFF » (ARRÊT)

à moins d’appuyer légèrement sur ce dernier. Ne le

forcez pas.

4. Attendez cinq (5) minutes an de dissiper tout gaz. Si

vous décelez une odeur de gaz, ARRÊTEZ! Suivez la

section « B » de la section « Pour votre sécurité, lisez

avant l'éclairage » de ce manuel. Si vous ne détectez

aucune odeur de gaz, allez à l'étape suivante.

5. Localisez la veilleuse en regardant à travers le hublot

d’observation situé sur le dessus de l'appareil.

6. Avec le bouton de commande légèrement enfoncé,

tournez le bouton de commande dans le sens

contraire des aiguilles d'une montre sur « PILOT »

(VEILLEUSE). Une fois que le bouton de commande

est en position « PILOT » (VEILLEUSE), appuyez

complètement sur le bouton de commande vers

le bas. Cela devrait causer une étincelle dans

l’amorceur an d’allumer le gaz de la veilleuse.

Gardez le bouton de commande enfoncé pendant

dix (10) secondes avant de le relâcher. Si la veilleuse

ne s’allume pas, répétez l’étape 6. REMARQUE : Il

pourrait être nécessaire d’appuyer sur le bouton

de commande pendant trente (30) secondes, si la

radiateur est connecté à l’approvisionnement en gaz

pour la première fois. Si le bouton de commande ne

se déclenche pas lorsque vous le relâchez, ARRÊTEZ

immédiatement et téléphonez au technicien

d’entretien ou au fournisseur de gaz. Si la veilleuse

ne reste pas allumée après plusieurs essais, faites

passer le bouton de commande du gaz en position

OFF (ARRÊT) et communiquez avec votre technicien

d’entretien ou avec le fournisseur de gaz.

7. Lorsque la veilleuse est allumée, tournez le bouton de

commande dans le sens inverse des aiguilles d'une

montre jusqu'au niveau de chauffage souhaité.

COUPEZ L’ALIMENTATION EN GAZ DE

L’APPAREIL.

1. Tournez le bouton de commande en sens horaire

à la position « OFF ». Ne le forcez pas.

AVERTISSEMENT :

ATTENDEZ CINQ (5) MINUTES AFIN DE RALLUMER

LE RADIATEUR.

IMPORTANT :

• NE FAITES PAS SÉCHER DE VÊTEMENTS SUR LE RADIATEUR.

• NE PULVÉRISEZ PAS D’AÉROSOL PRÈS DU RADIATEUR LORSQUE CELUI-CI EST EN MARCHE. NE STOCKEZ

PAS CES ÉLÉMENTS PRÈS DE L’APPAREIL.

• AFIN D’ÉVITER LES BRÛLURES, NE TOUCHEZ PAS LA GRILLE.

• ÉVITEZ DE BLOQUER LES ENTRÉES D’AIR ET LES SORTIES D’AIR CHAUD.

• NE RENVERSEZ PAS D’EAU SUR LE RADIATEUR, PUISQUE CELA POURRAIT ENTRAÎNER LA CORROSION OU

DES DOMMAGES.

• AFIN D’ÉVITER LES BRÛLURES LORSQUE LE RADIATEUR EST EN MARCHE, NE TOUCHEZ PAS LE COUVERCLE

DE VENTILATION.

• SI VOUS SENTEZ UNE ODEUR DE GAZ, FERMEZ LA VANNE DE CONTRÔLE, OUVREZ LES PORTES ET LES

FENÊTRES ET N'ALLUMEZ AUCUN APPAREIL ÉLECTRIQUE À PROXIMITÉ DU POÊLE. APPELEZ VOTRE

FOURNISSEUR DE GAZ.

REMARQUE : Il est normal que les nouvelles fournaises

murales aient une certaine odeur lorsqu’elles sont

allumées pour la première fois. Cela est dû au séchage

de la peinture et d’huiles qui n’ont pas été détectées lors

du processus de fabrication. Il est recommandé de laisser

la fournaise murale allumée pendant au moins deux

(2) heures lors de la première utilisation.

AVERTISSEMENT :

VOUS DEVEZ MAINTENIR LES COMMANDES, LE

BRÛLEUR ET LES CANAUX DE CIRCULATION DU

RADIATEUR PROPRES. INSPECTEZ CES ZONES

DE L’APPAREIL DE CHAUFFAGE AVANT CHAQUE

UTILISATION. L’INSPECTION DEVRAIT ÊTRE

EFFECTUÉE PAR UN TECHNICIEN QUALIFIÉ. UN

RADIATEUR POURRAIT NÉCESSITER UN ENTRETIEN

PLUS FRÉQUENT EN RAISON DES PELUCHES DE

CARPETTES, DE LA LITERIE, ETC. VÉRIFIER QUE

L’APPAREIL FONCTIONNE BIEN APRÈS L’ENTRETIEN.

ATTENTION :

VÉRIFIER QUE L’APPAREIL FONCTIONNE BIEN

APRÈS L’ENTRETIEN.

* L’installation et l’entretien de l’appareil doivent

être effectués par un installateur qualié, un service

d’entretien ou le fournisseur de gaz *

DÉGAGEMENT ET ENTRETIEN

• Extérieur : à l’aide d’un chiffon doux humidié à l’aide

d’un mélange d’eau et de savon doux. Essuyez le

caisson pour enlever la poussière.

• Canaux de circulation d’air : utilisez un aspirateur ou de

l’air sous pression pour effectuer le nettoyage.

• Couvercle de ventilation : utilisez un aspirateur ou de

l’air sous pression pour effectuer le nettoyage.

• Veilleuse et brûleur : effectuez une inspection visuelle

périodique de la veilleuse et de la amme du brûleur

(regardez les ammes à travers le hublot d’observation).

La conguration correcte de la amme devrait être

aperçue en regardant à travers le hublot d’observation

situé sur l’appareil.

HUBLOT

D’OBSERVATION

Figure 14

La conguration correcte de la amme de la veilleuse

du brûleur et du brûleur principal est indiquée dans les

gures fournies.

FLAMME PRIMAIRE : Entre 6 et 10 mm (1/4 po et 3/8 po)

FLAMME SECONDAIRE : Entre 25 et 100 mm (1 po et 4 po)

Conﬁgura�on correcte de la ﬂamme du brûleur principal

Figure 15

Flamme de

la veilleuse

Thermocouple

Figure 16

UTILISATION

Figure 17

Configuration correcte de la flamme

principale du brûleur (vue en plongée)

FLAMME SECONDAIRE FLAMME PRIMAIRE

THERMOCOUPLE

NETTOYAGE DE L’ORIFICE DU BRÛLEUR

PRINCIPAL ET DU BRÛLEUR PRINCIPAL

1. FERMEZ l’approvisionnement en gaz du radiateur.

2. Retirez la couverture de l’assemblage.

3. Déconnectez le tubage du brûleur et retirez le

support de l’orice.

4. Poussez de l’air comprimé dans le support

de l’orice pour enlever la poussière, les peluches ou

les toiles d’araignées.

5. Poussez de l’air comprimé dans les trous du mur de

la chambre de combustion où le support de l’orice

se trouvait pour enlever la poussière, les peluches ou

les toiles d’araignées.

6. Comme les pièces sont replacées en ordre inverse,

vériez les fuites de gaz de toutes les connexions

avant de replacer la couverture de l’assemblage.

Pour assistance relative aux pièces détachées : 800 750-2723 poste 5051 ou courriel à : parts@usstove.com

Les informations contenues dans le présent manuel du propriétaire sont spéciques à votre appareil. Lorsque vous

commandez des pièces de rechange, les informations contenues dans ce manuel vous aideront à commander les

articles appropriés. Avant de contacter le service clientèle, notez le numéro de modèle et le numéro de série de cet

appareil. Ces informations se trouvent sur l’étiquette de certication apposée à l’appareil. D’autres informations,

telles que le numéro de pièce et la description de l’article ou des articles en question, peuvent être nécessaires. Les

numéros et descriptions des pièces se trouvent dans la section « Pièces de rechange » du présent manuel. Une fois ces

informations recueillies, vous pouvez contacter le service clientèle par téléphone au 1-800-750-2723, poste 5051 ou par

courriel à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

COMMENT COMMANDER DES PIÈCES DE RECHANGE

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Il n’y a aucune étincelle

sur la veilleuse lorsqu’on

appuie sur le bouton de

l’amorceur.

L’électrode de l’amorceur est brisée. Remplacer l’électrode de l’amorceur.

L’électrode de l’amorceur n’est pas

connectée au câble de l’amorceur.

Reconnecter le câble de l’amorceur.

Le câble de l’amorceur est coincé ou

mouillé.

Décoincez le câble de l’amorceur s’il est

coincé par un morceau de métal ou un tuyau.

Assurez-vous que le câble de l’amorceur soit

sec.

Le câble de l’amorceur est brisé. Remplacer le câble de l’amorceur.

Mauvais amorceur piézo. Remplacer l’amorceur piézo.

Il a une étincelle sur

la veilleuse lorsqu’on

appuie sur le bouton de

l’amorceur, mais rien ne

s’allume.

L’approvisionnement en gaz est arrêté

ou la vanne d’arrêt manuel est fermée.

Ouvrez l’approvisionnement en gaz ou ouvrez

la vanne d’arrêt manuel.

Le bouton de commande n’est pas à

PILOT (VEILLEUSE).

Tournez le bouton de commande à PILOT

(VEILLEUSE).

Le bouton de commande ne peut

pas être pressé lorsqu’il se trouve en

position PILOT (VEILLEUSE).

Appuyez sur le bouton de commande lorsqu’il

se trouve en position PILOT (VEILLEUSE).

Air dans la conduite de gaz lors de

l’installation.

Continuez à appuyer sur le bouton de

commande. Répétez l’opération d’ignition

jusqu’à ce que l’air soit entièrement sorti.

La veilleuse s’allume,

mais la amme s’éteint

lorsque le bouton de

commande est relâché.

Le bouton de commande ne peut pas

être enfoncé au complet.

Enfoncez le bouton de commande

complètement.

Le bouton de commande n’a pas été

pressé assez longtemps.

Dès que la veilleuse s’allume, gardez le bouton

de commande enfoncé pendant 30 secondes.

La vanne d’arrêt manuel n’est pas

complètement ouverte.

Ouvrez la vanne d’arrêt manuel

complètement.

La amme de la veilleuse ne touche

pas le thermocouple, ce qui fait en

sorte que celui-ci refroidit et éteint la

amme. Ce problème pourrait être

causé par l’une ou l’autre des situations

suivantes, ou par les deux :

Faible pression du gaz.

Veilleuse entièrement ou en partie

bouchée.

Communiquez avec l’entreprise de gaz locale.

Nettoyez la veilleuse ou remplacez

l’assemblage de la veilleuse.

Thermocouple endommagé. Remplacer le thermocouple.

La vanne de contrôle est endommagée. Replacer la vanne de contrôle.

Le brûleur ne s’allume

pas après que la

veilleuse se soit allumée.

L’orice du brûleur est bouché. Nettoyer l'orice du brûleur ou le remplacer.

Le diamètre de l’orice du brûleur est

trop petit.

Remplacez l’orice du brûleur.

La pression d’entrée du gaz est trop

faible.

Communiquez avec l’entreprise de gaz locale.

AVERTISSEMENT :

ÉTEINDRE LE RADIATEUR ET LE LAISSER REFROIDIR AVANT L’ENTRETIEN. SEUL UN TECHNICIEN QUALIFIÉ

DEVRAIT ENTRETENIR ET RÉPARER LE RADIATEUR.

DÉPANNAGE

AVERTISSEMENT SI VOUS SENTEZ UNE ODEUR DE GAZ :

• COUPEZ L’ALIMENTATION EN GAZ.

• N’ALLUMEZ AUCUN APPAREIL

• N’APPUYEZ SUR AUCUN INTERRUPTEUR ÉLECTRIQUE ET N’UTILISEZ AUCUN TÉLÉPHONE DANS LE

BÂTIMENT.

• RENDEZ-VOUS CHEZ VOTRE VOISIN ET APPELEZ IMMÉDIATEMENT VOTRE FOURNISSEUR DE GAZ. SUIVEZ

LES INSTRUCTIONS DU FOURNISSEUR DE GAZ;

• SI VOUS N’ARRIVEZ PAS À JOINDRE VOTRE FOURNISSEUR DE GAZ, APPELEZ LE SERVICE D’INCENDIE.

PROBLÈME CAUSE POSSIBLE SOLUTION

Léger dégagement

de fumée ou d’odeur

pendant la première

utilisation.

Résidus du processus de fabrication.

Il est normal que la nouvelle fournaise murale

dégage une certaine odeur la première

fois qu’elle est allumée. Cela est dû au

durcissement de la peinture et à toute huile

non détectée lors du processus de fabrication.

Brûlez une nouvelle fournaise murale pendant

au moins deux (2) heures la première fois

qu’elle est utilisée.

L’appareil de chauffage

produit un cliquetis ou

un claquement juste

après que le brûleur soit

éteint.

Le métal se dilate sous la chaleur et se

contracte lorsqu’il refroidit.

Ceci est commun chez la plupart des appareils

de chauffage. Si le bruit est excessif, contactez

un technicien qualié.

Le radiateur s’éteint

lorsqu’il est utilisé.

Faible pression d’alimentation. Contactez votre technicien gaz qualié

La veilleuse est partiellement bloquée. Nettoyez la veilleuse.

Odeur de gaz, même

lorsque le bouton de

commande est à OFF.

Fuite de gaz. Voir l’AVERTISSEMENT ci-

dessous.

Quittez immédiatement votre maison et

appelez votre fournisseur de gaz depuis le

téléphone d’un voisin. Suivez les instructions

du fournisseur de gaz.

Replacer la vanne de contrôle.

La vanne de contrôle est défectueuse.

PIÈCES DE REMPLACEMENT

Includes: Inner Pipe, Outer Pipe, Vent Cap,

Rod and Nut.

Comprend : Tuyau intérieur,

tuyau extérieur, capuchon d’évent,

Tod et écrou.

PIÈCES DE REMPLACEMENT

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES

D’ORIGINE DU FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS

DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA

GARANTIE.

Comment effectuer la commande de pièces

de réparation

1 800 750-2723 poste 5051 ou;

Envoyez un courriel à : parts@usstove.com

Clé

Nº de

pièce

Description Qté

1 893984

Kit de tuyau d'évent (comprend

le tuyau intérieur/extérieur, le

capuchon d'évent et la quincaillerie)

2 894008

Bouclier de protection contre la

pluie

3 88370 Joint en silicone 1

4 893978 Plaque de montage d’extérieur 1

5 28994 Bouclier 1

6 893952 Support mural 1

7 893999 Bouton de commande 1

8 81367 Raccordement du tube du brûleur 1

9 81368

Tube de raccordement du

régulateur

81307 Régulateur de gaz (NAT) 1

81308 Régulateur de gaz (GPL) 1

11 81371 Raccord, prise de pression 1

12 81366

Tube de raccordement de la

veilleuse

81347 Assemblage de la veilleuse (NAT) 1

81303 Assemblage de la veilleuse (GPL) 1

14 88368 Joint de la veilleuse 1

15 81369 Brûleur 1

16 81370 Vanne de contrôle du gaz 1

81375 Orice - 1,24mm (NAT) 1

81386 Orice - No 67 DMS (GPL) 1

FICHE D’ENTRETIEN

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement

approprié est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le

service tel que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant

lors de remplacement est nécessaire.

Service de 01 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 03 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 05 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 07 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 02 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 04 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 06 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 08 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Ashley DVAG8N 8,000 BTU Direct Vent Natural Gas Wall Heater

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

Ashley DVAG8N Questions and Answers
