30 INCH FREESTANDING DUAL FUEL RANGE
INSTALLATION GUIDE
SPECIFICATIONS, INSTALLATION, AND MORE
MODEL NUMBERS: FFSGS6196-30
Index
Consumer information ................................................................................................................................................................ 1
ANTI-TIP DEVICE .......................................................................................................................................................................... 2
IMPORTANT SAFETY INFORMATION ............................................................................................................................................ 4

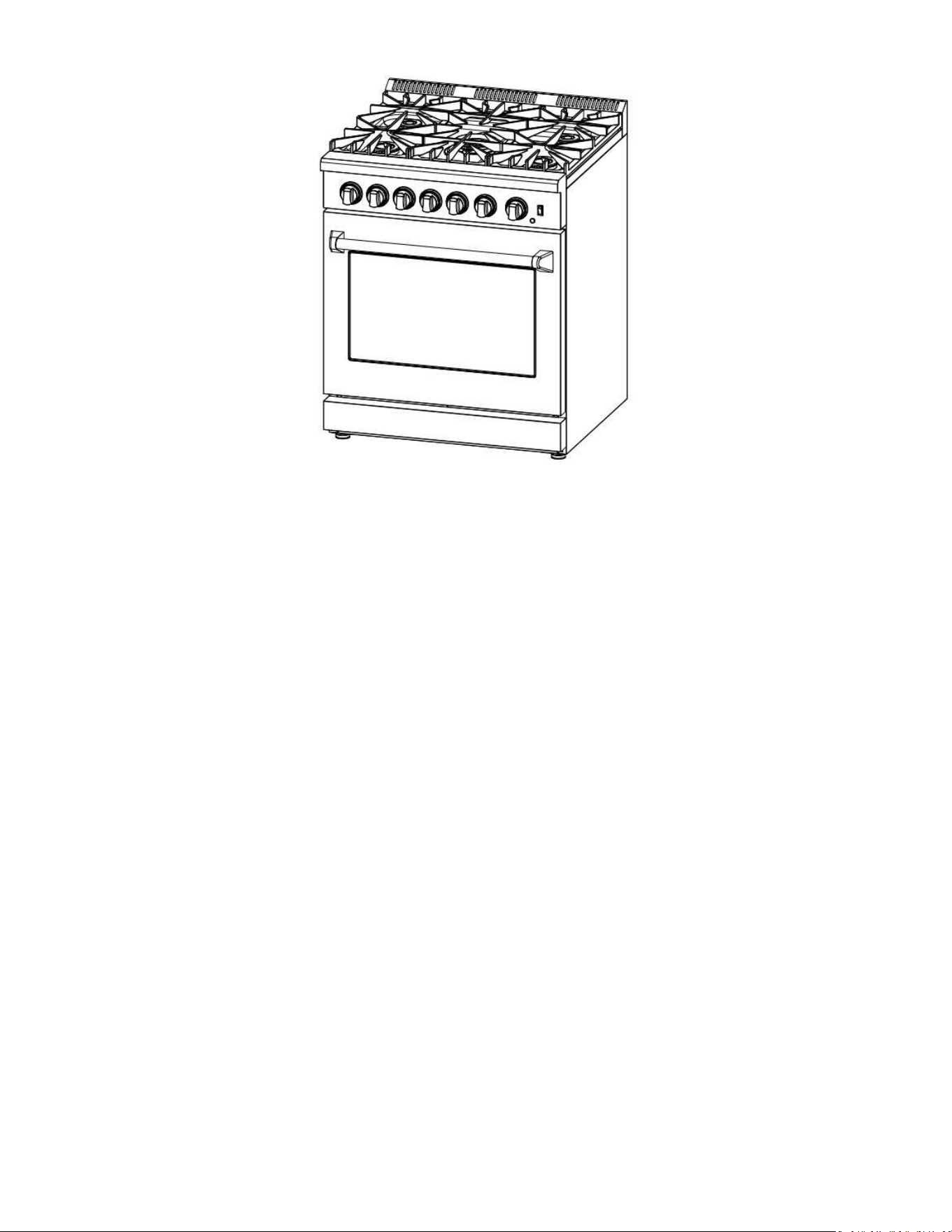

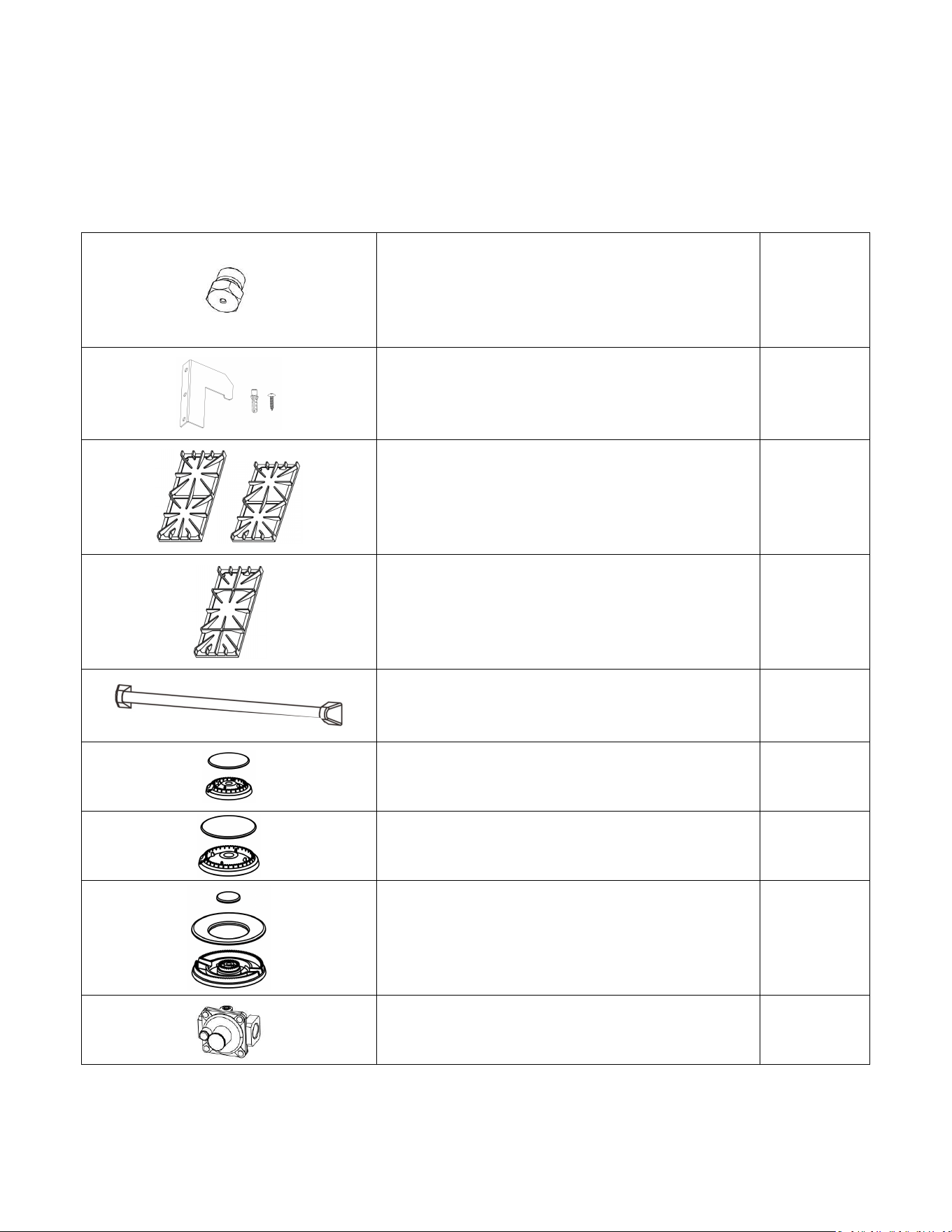

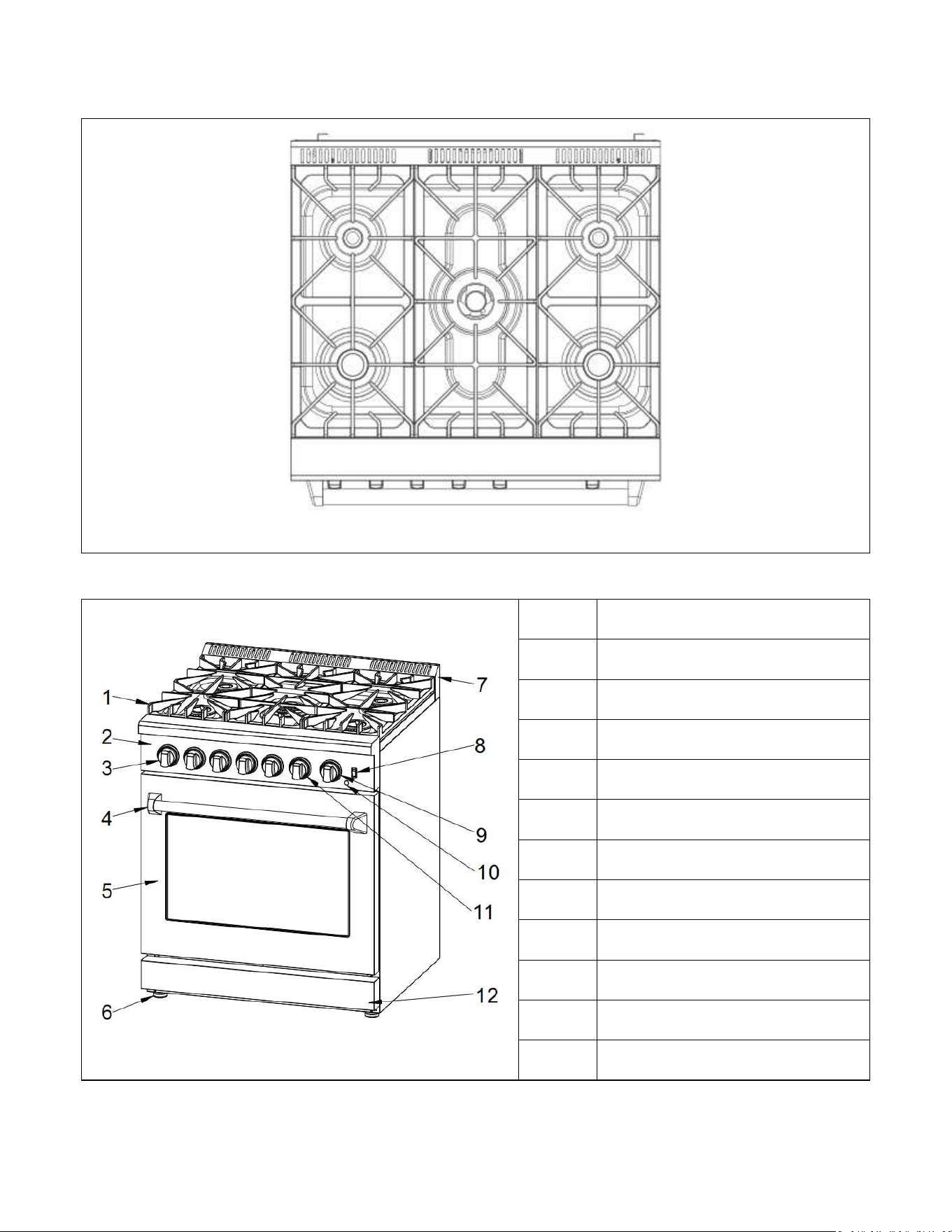

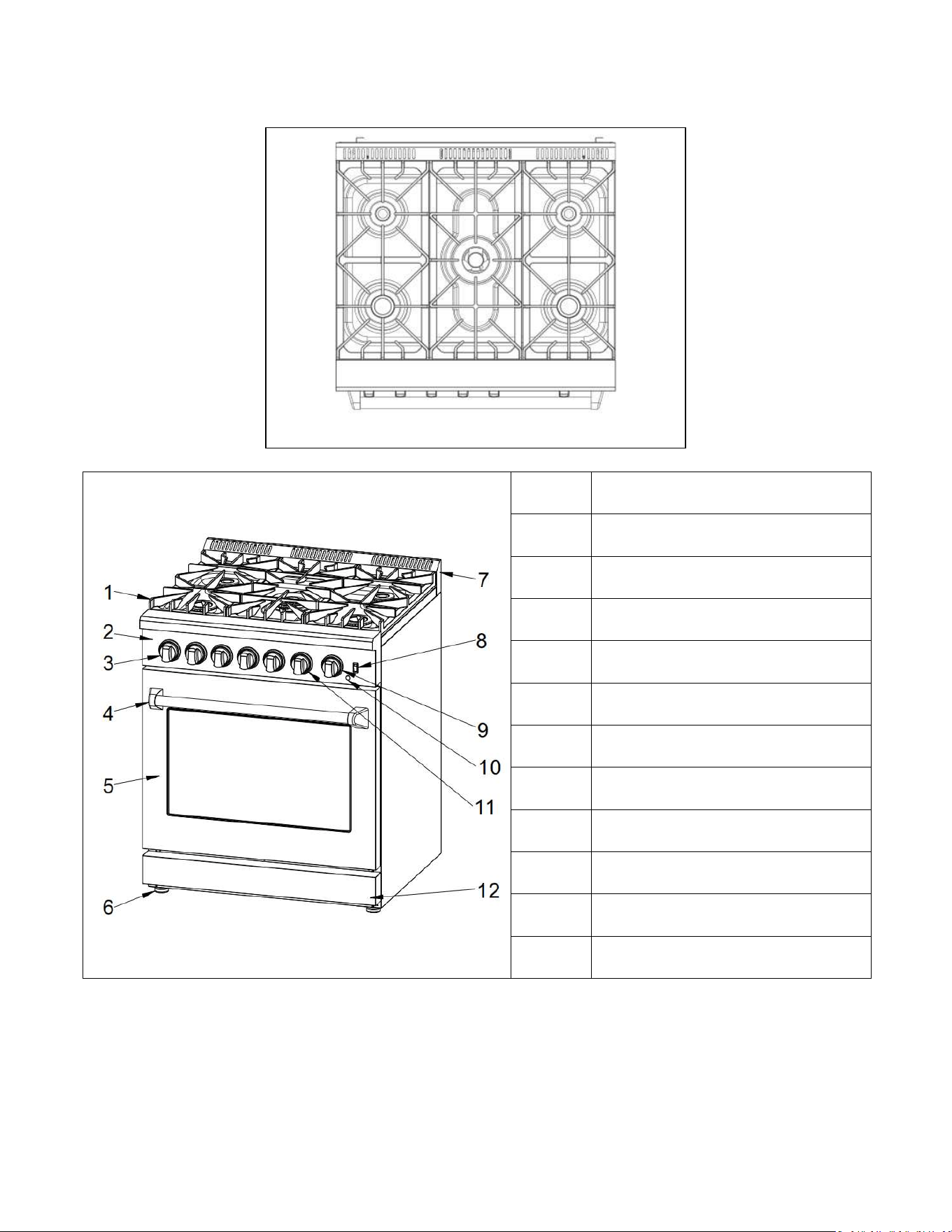

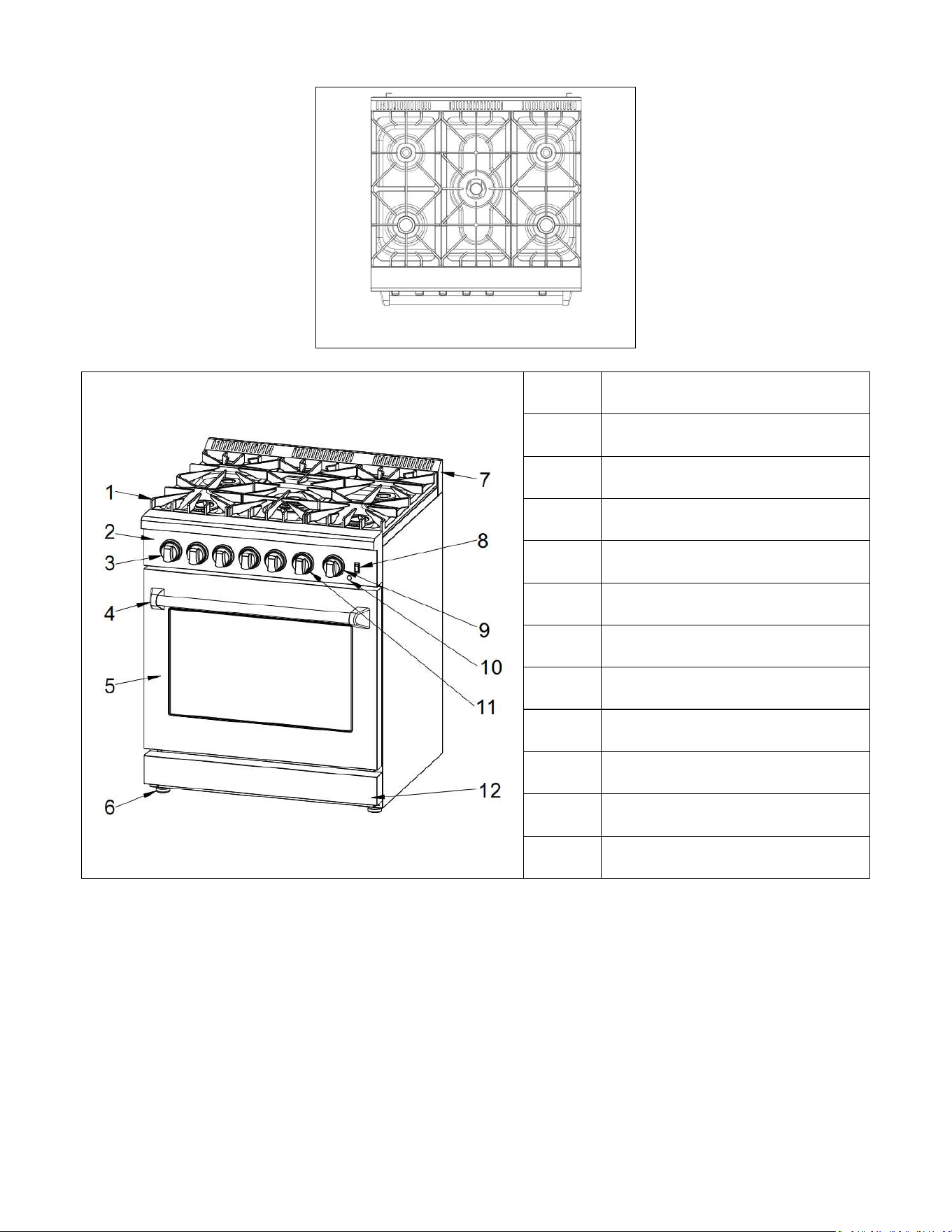

Features of Your Range ................................................................................................................................................................ 8
INSTALLATION INSTRUCTIONS ..................................................................................................................................................... 9

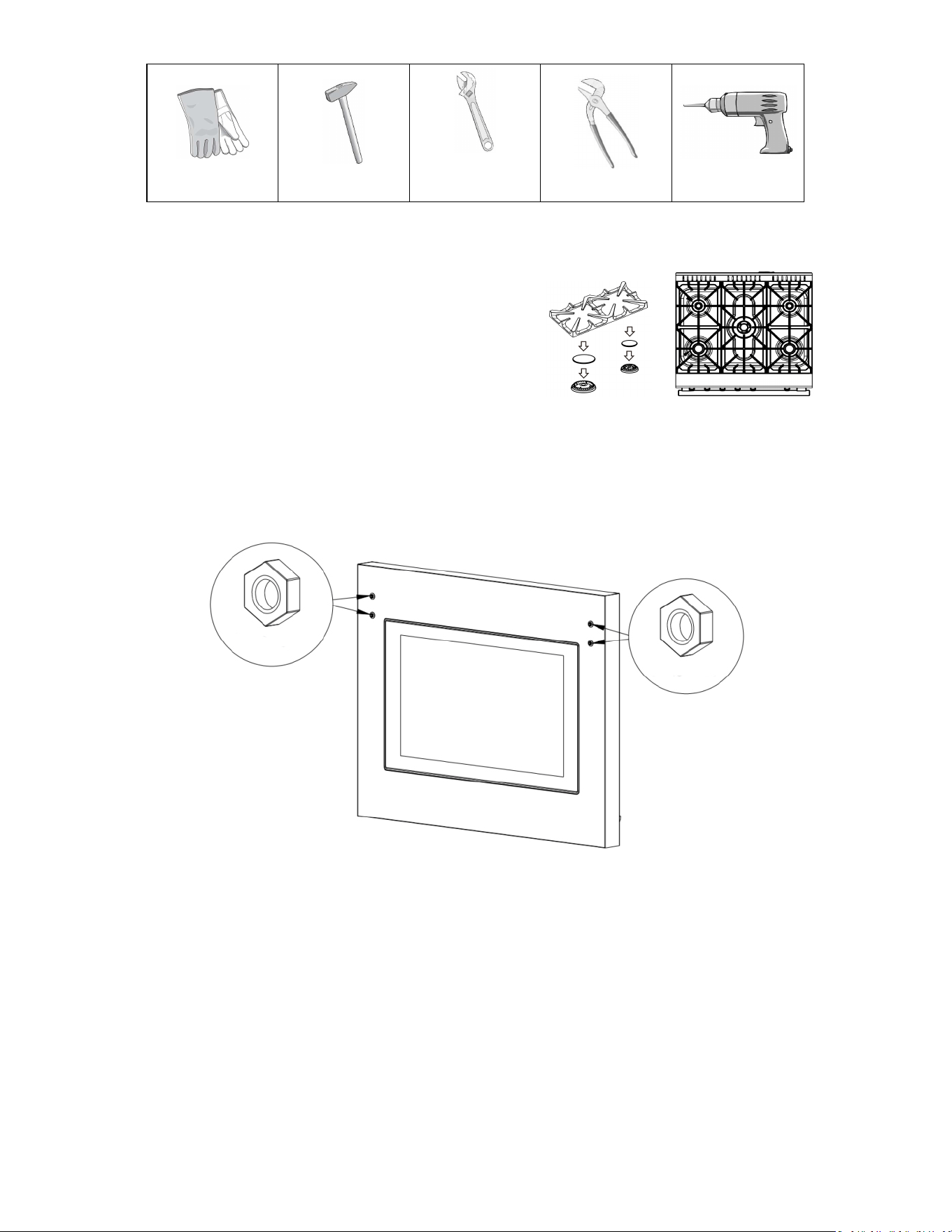

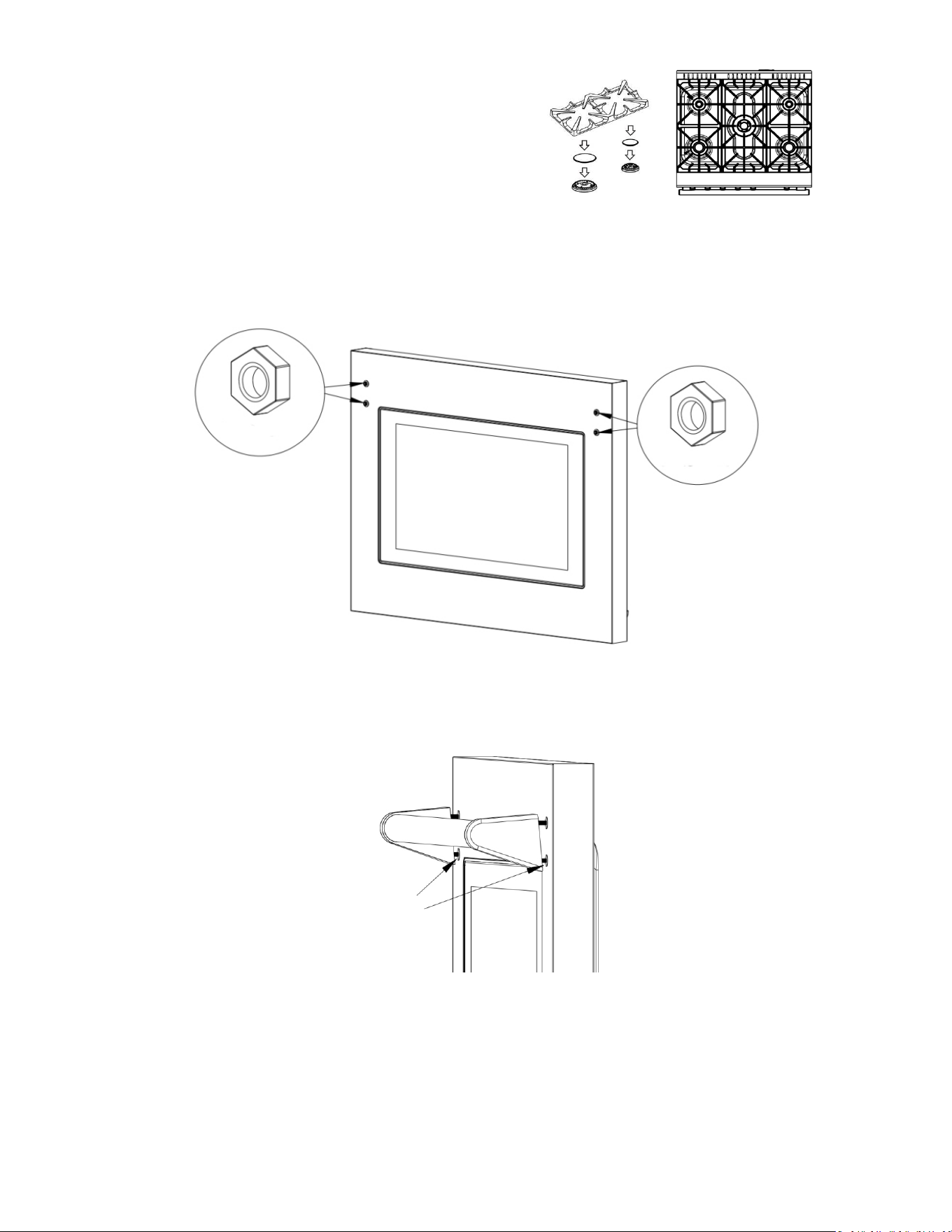

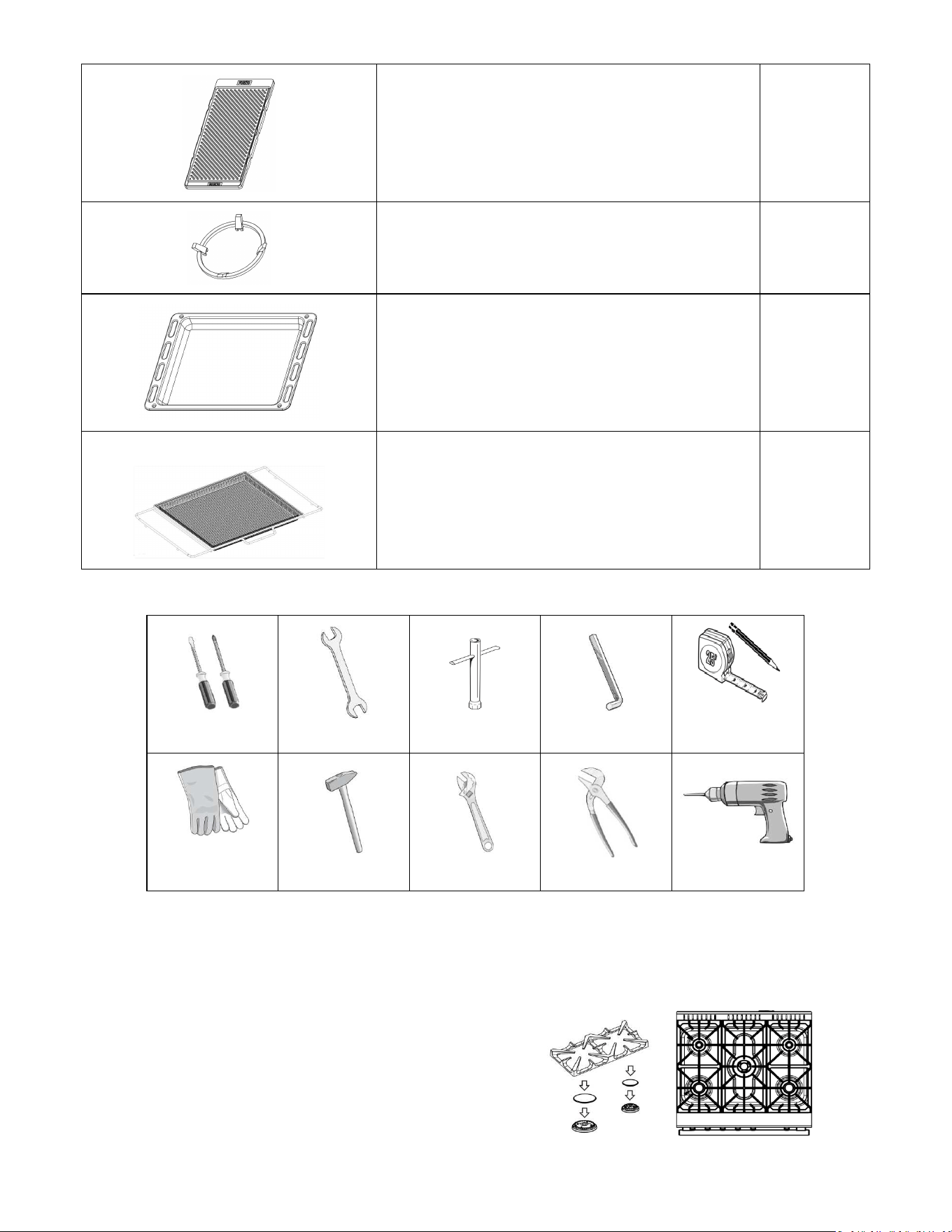

Cooktop Burner Grills Installation ............................................................................................................................................. 11

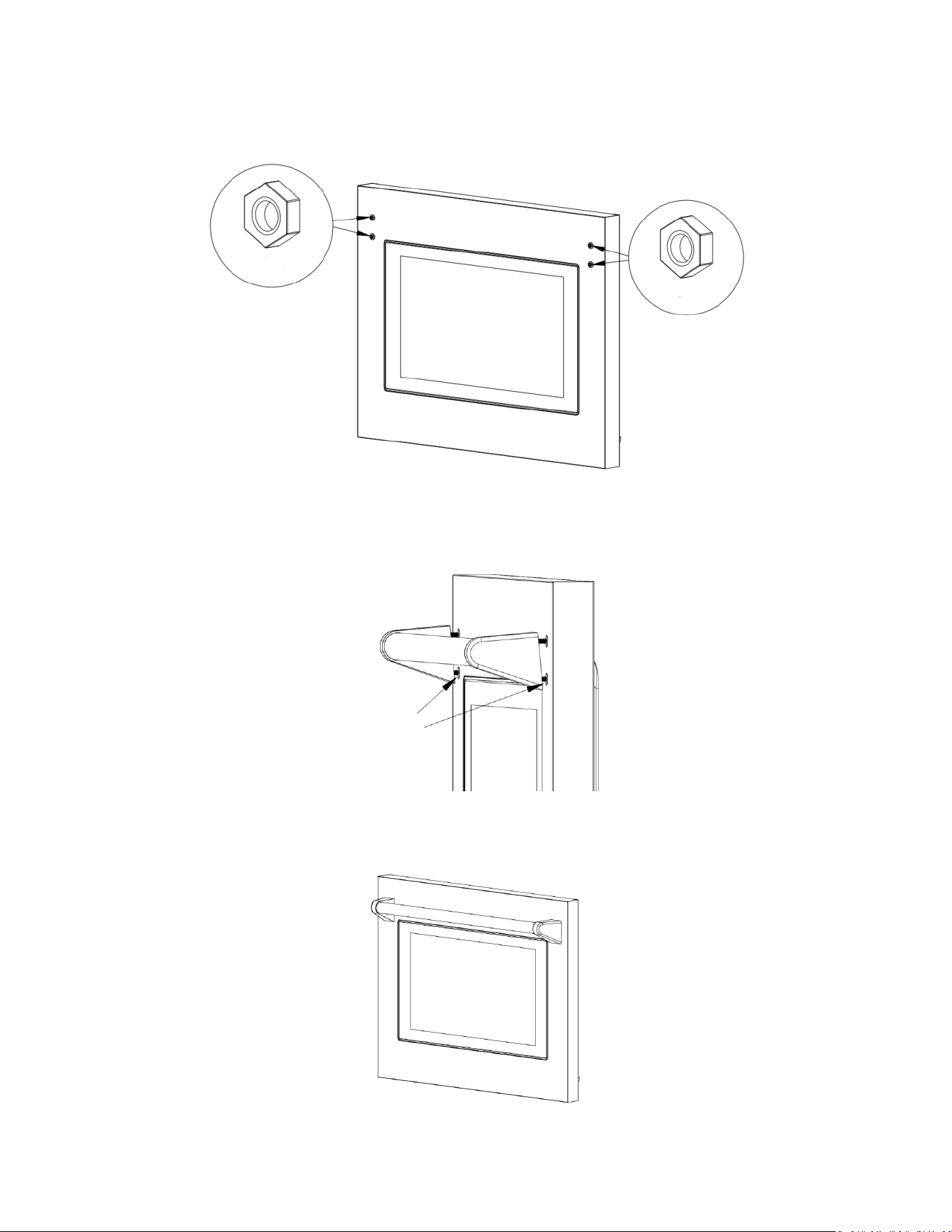

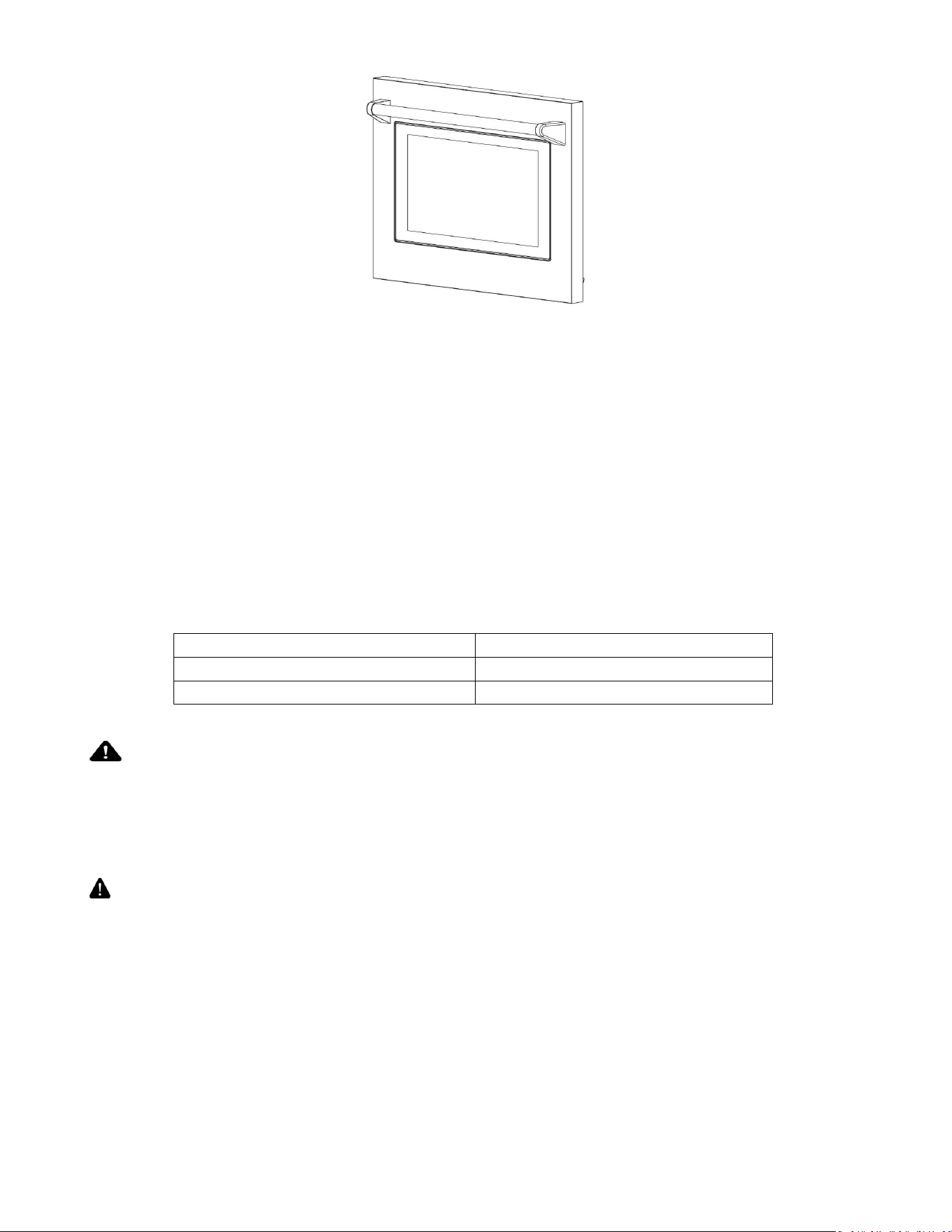

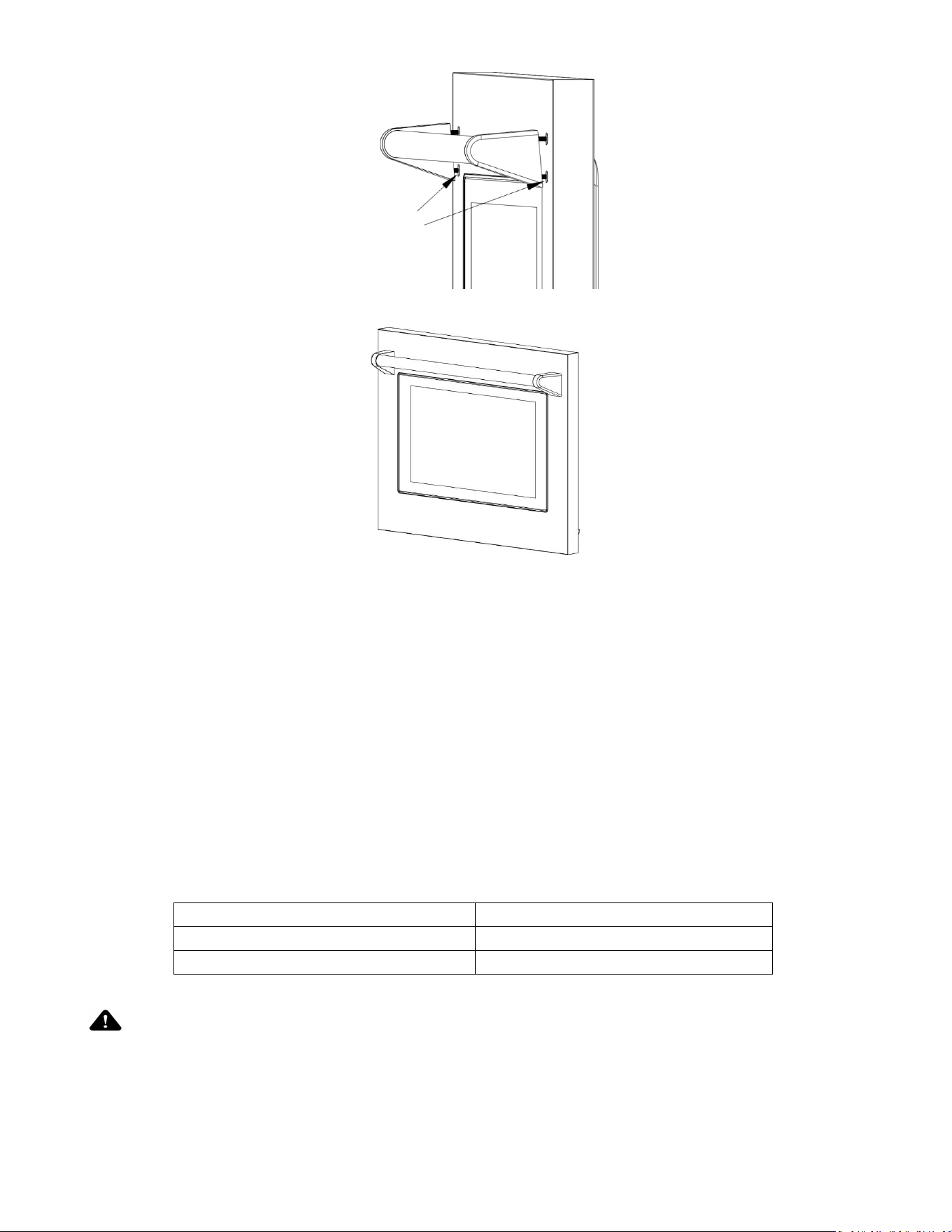

Handle installation guide ........................................................................................................................................................... 11

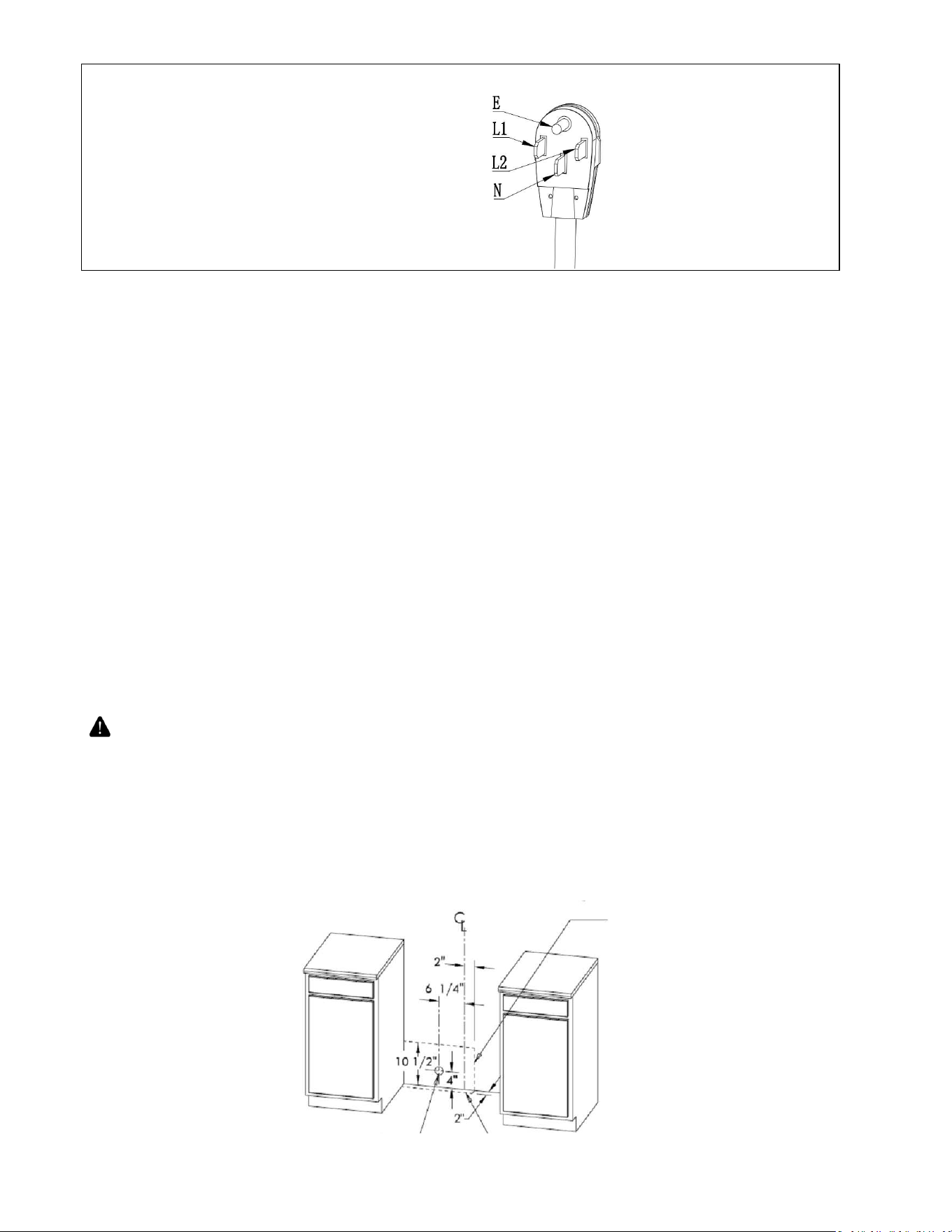

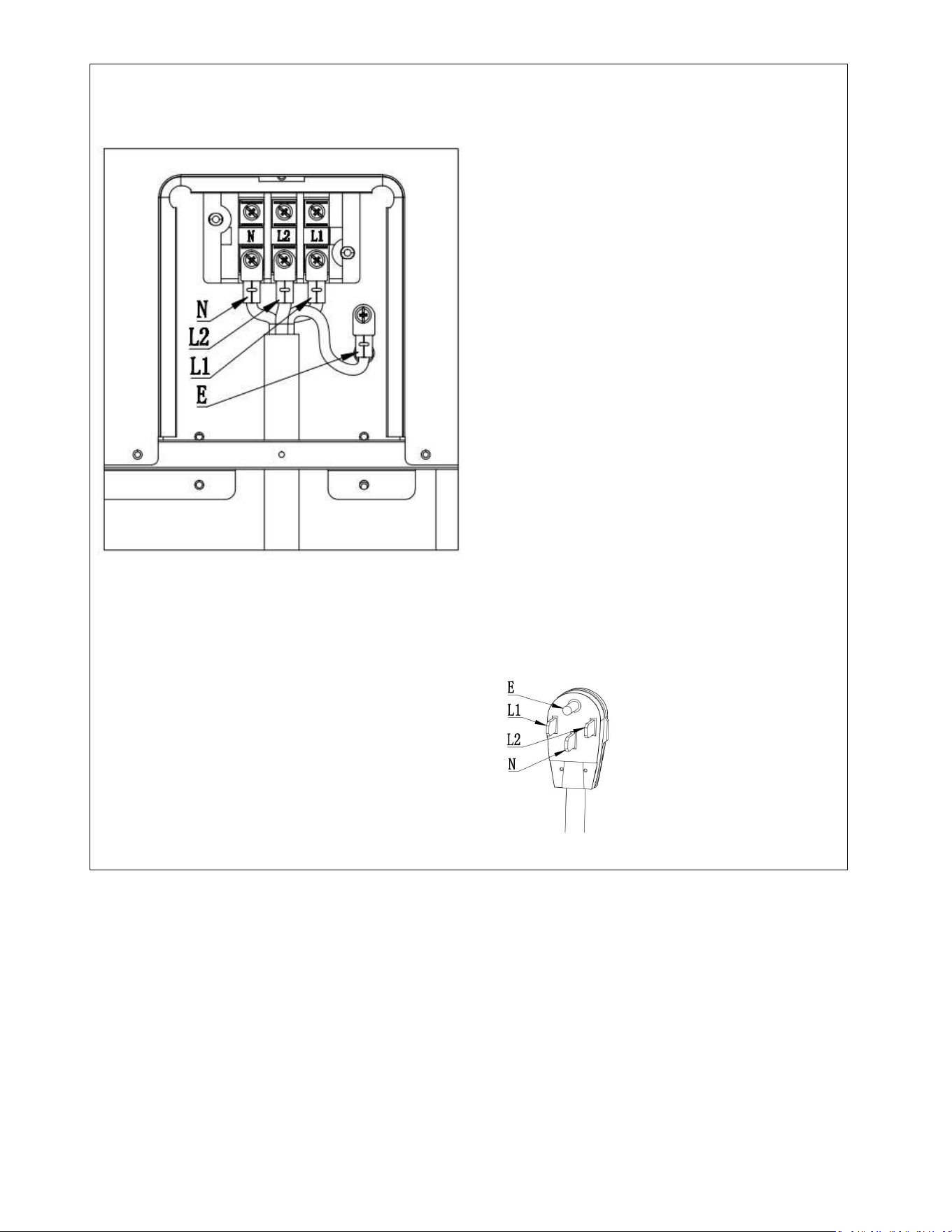

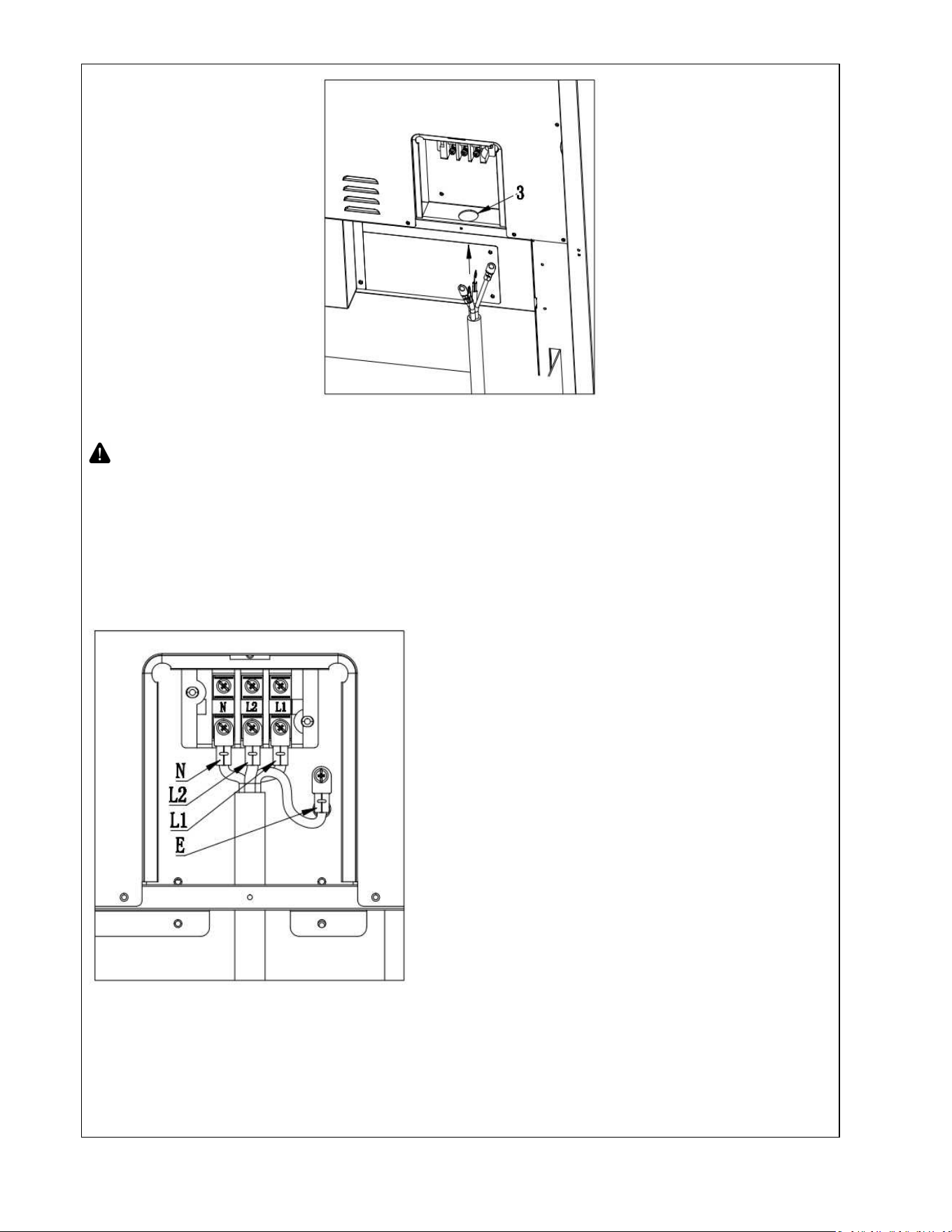

Electrical indication ................................................................................................................................................................... 12

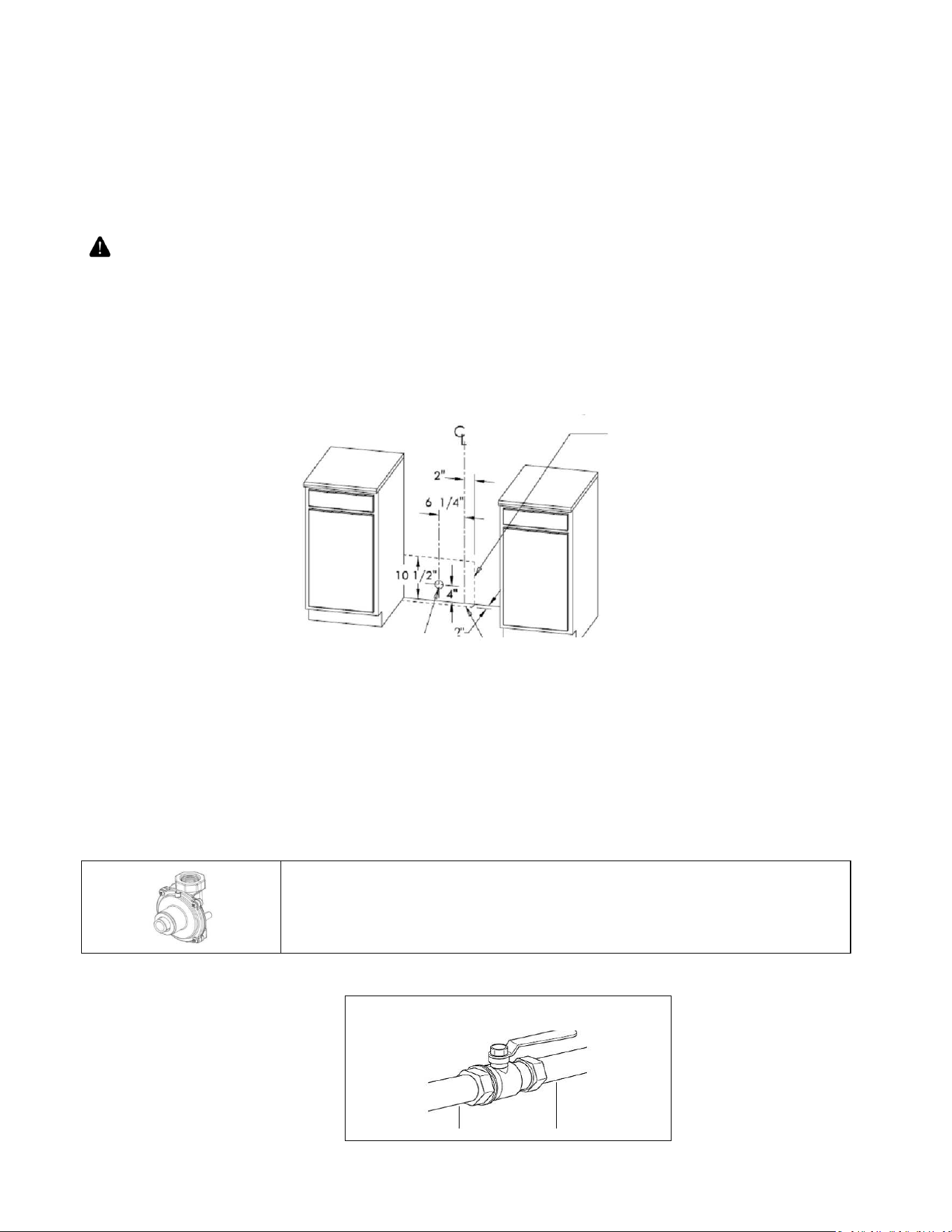

Gas Supply ................................................................................................................................................................................. 15

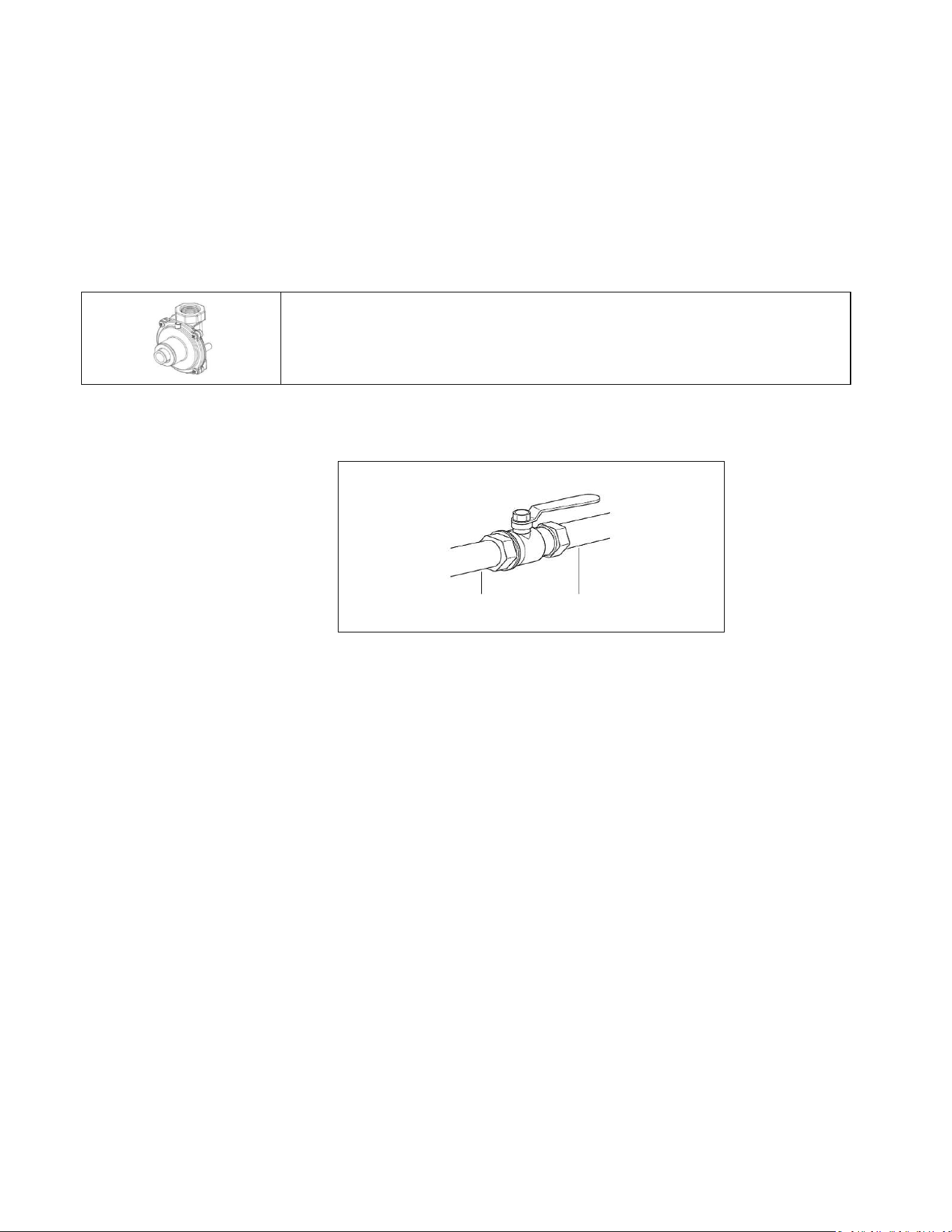

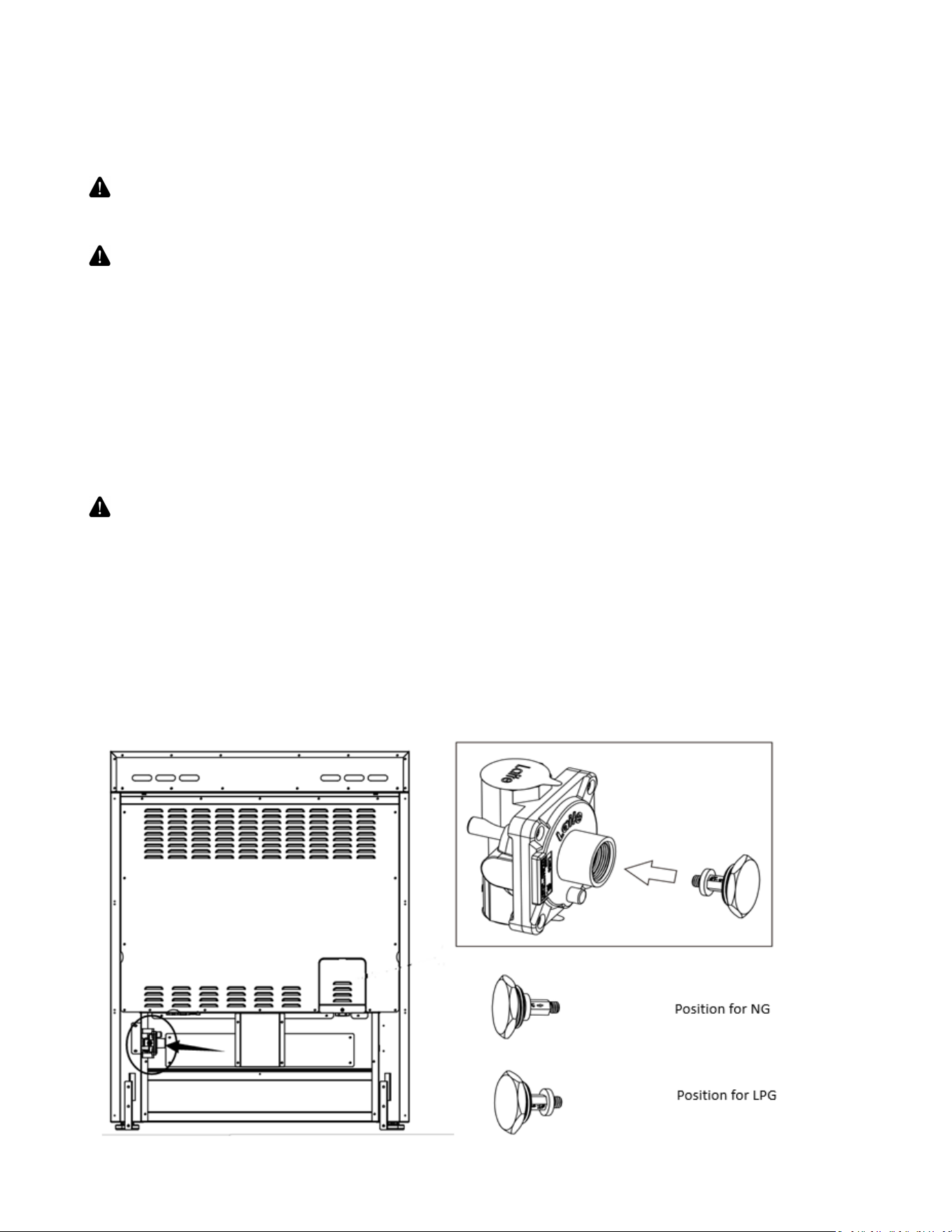

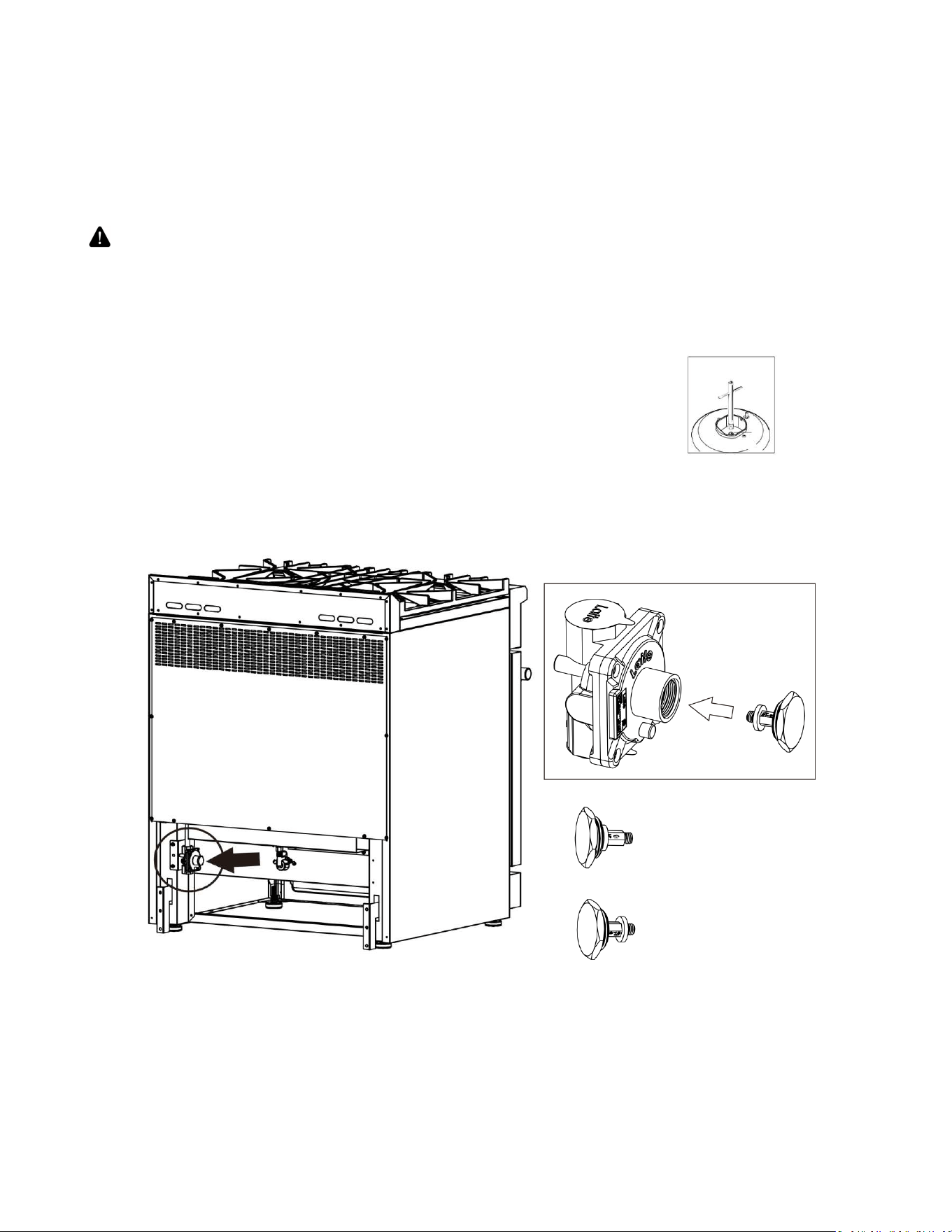

Pressure regulator ..................................................................................................................................................................... 15
Gas Shut-off Valve ...................................................................................................................................................................... 16

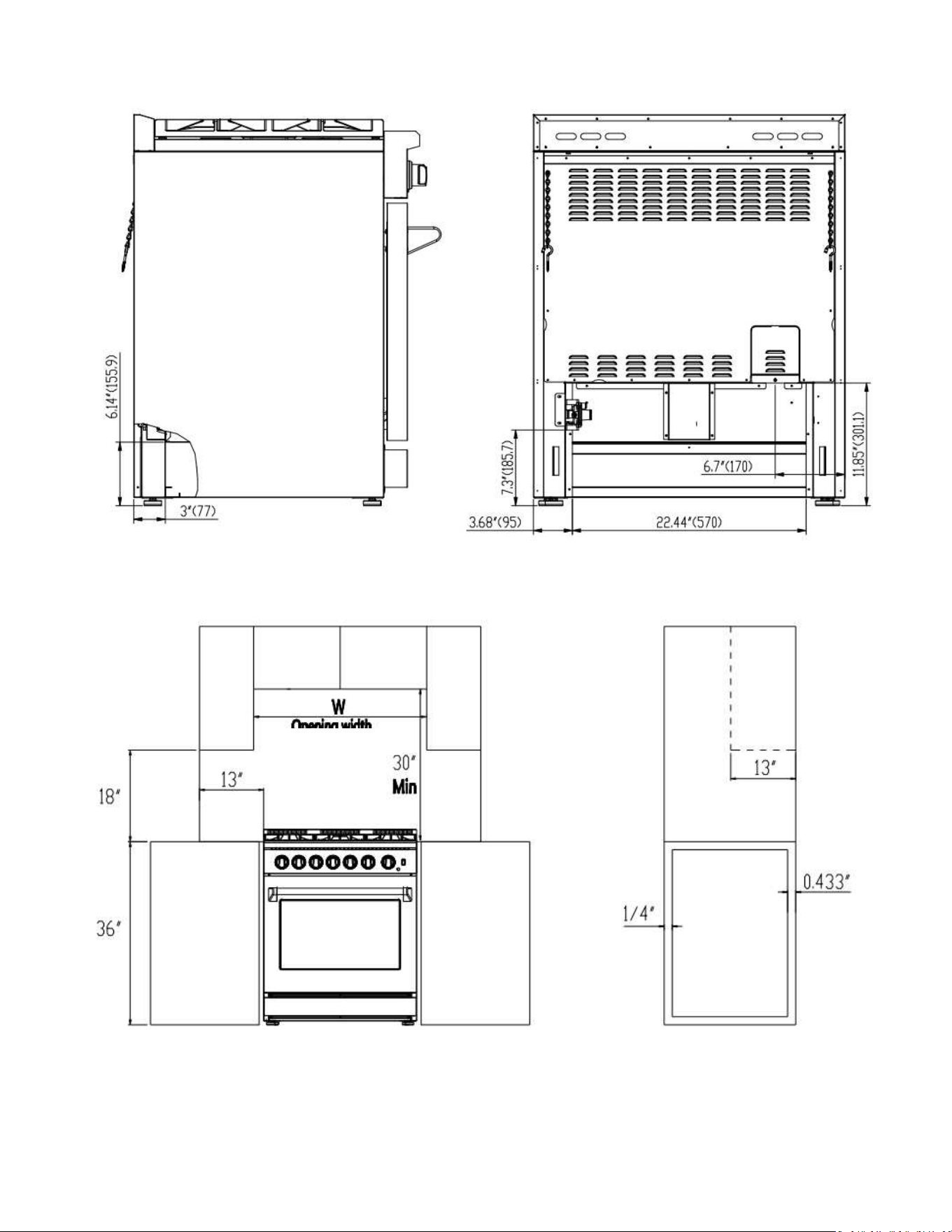

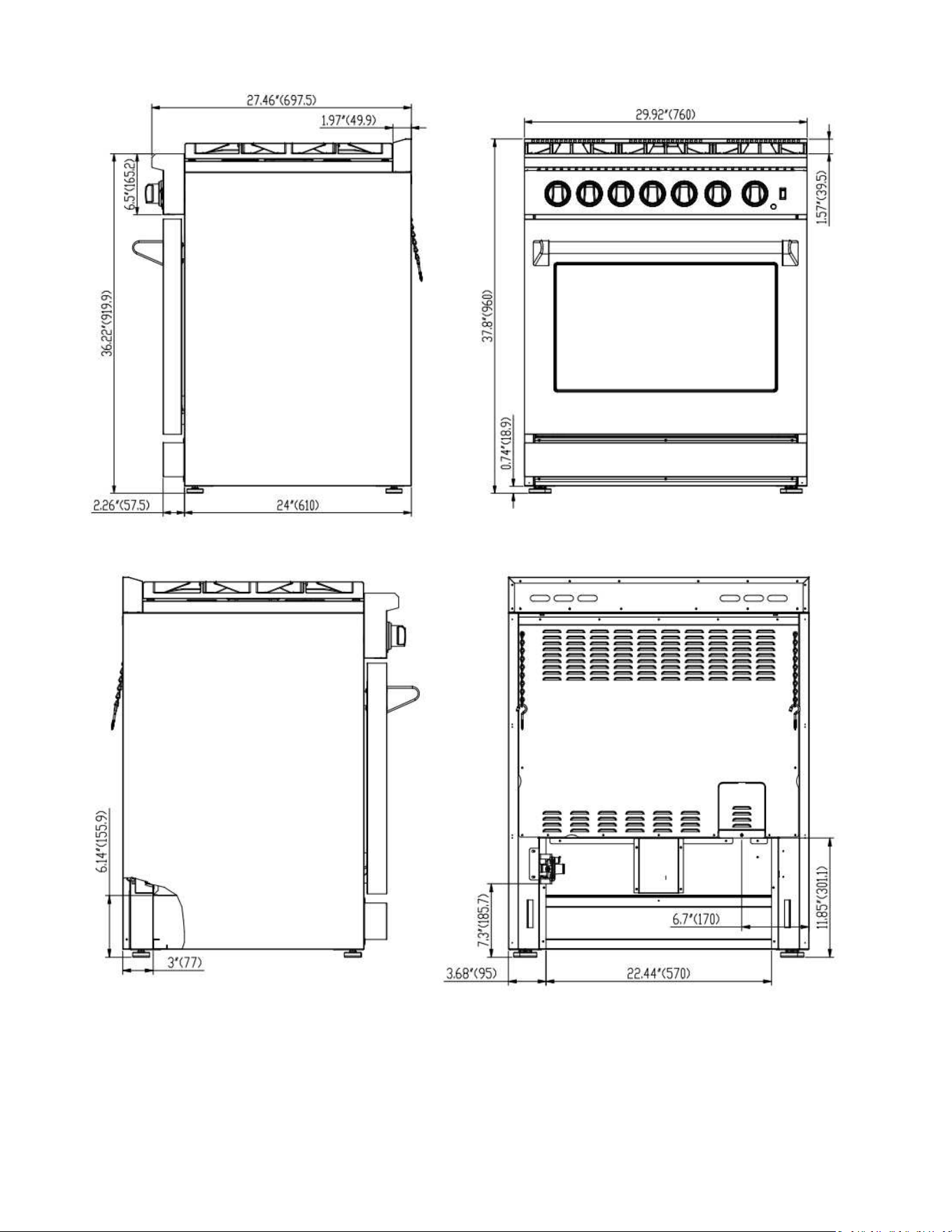

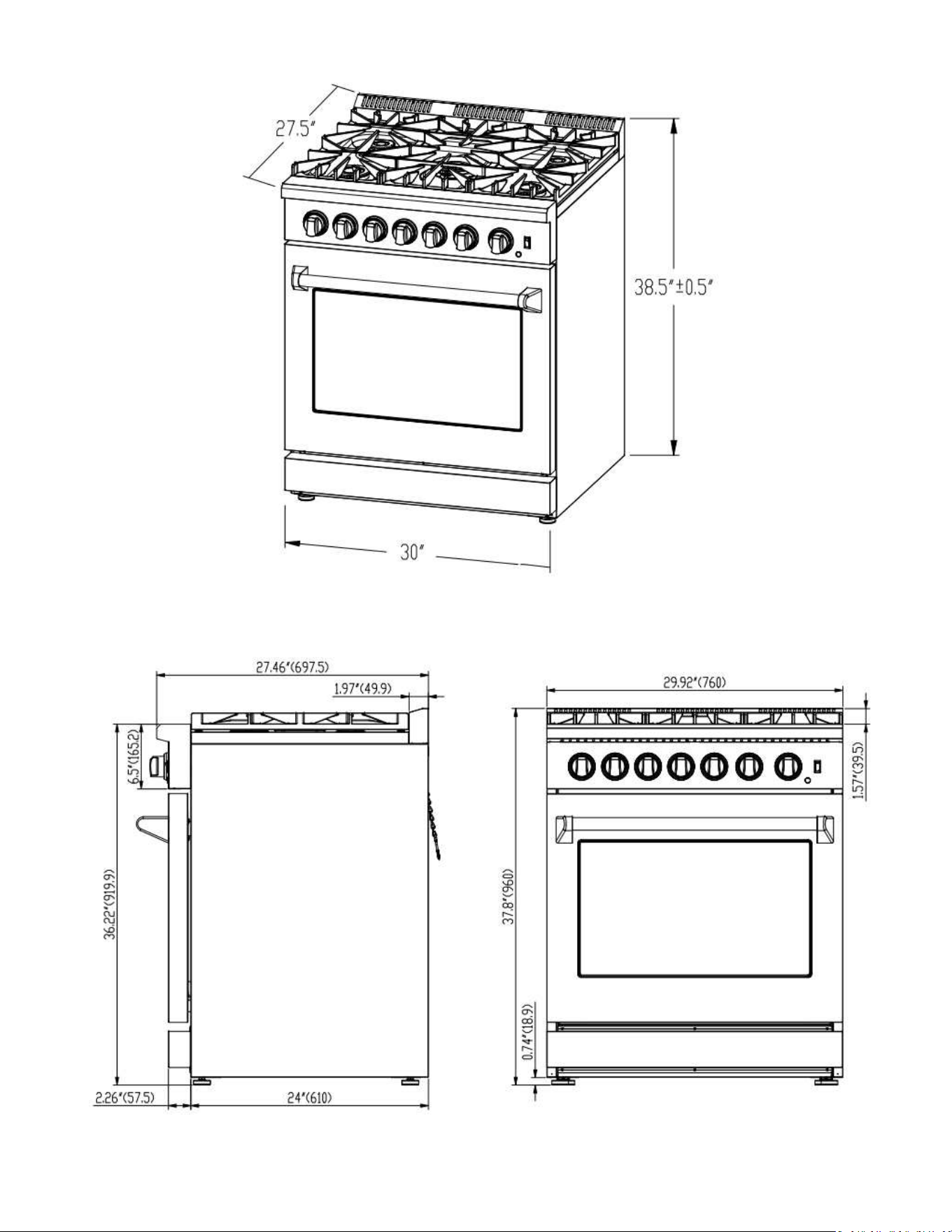

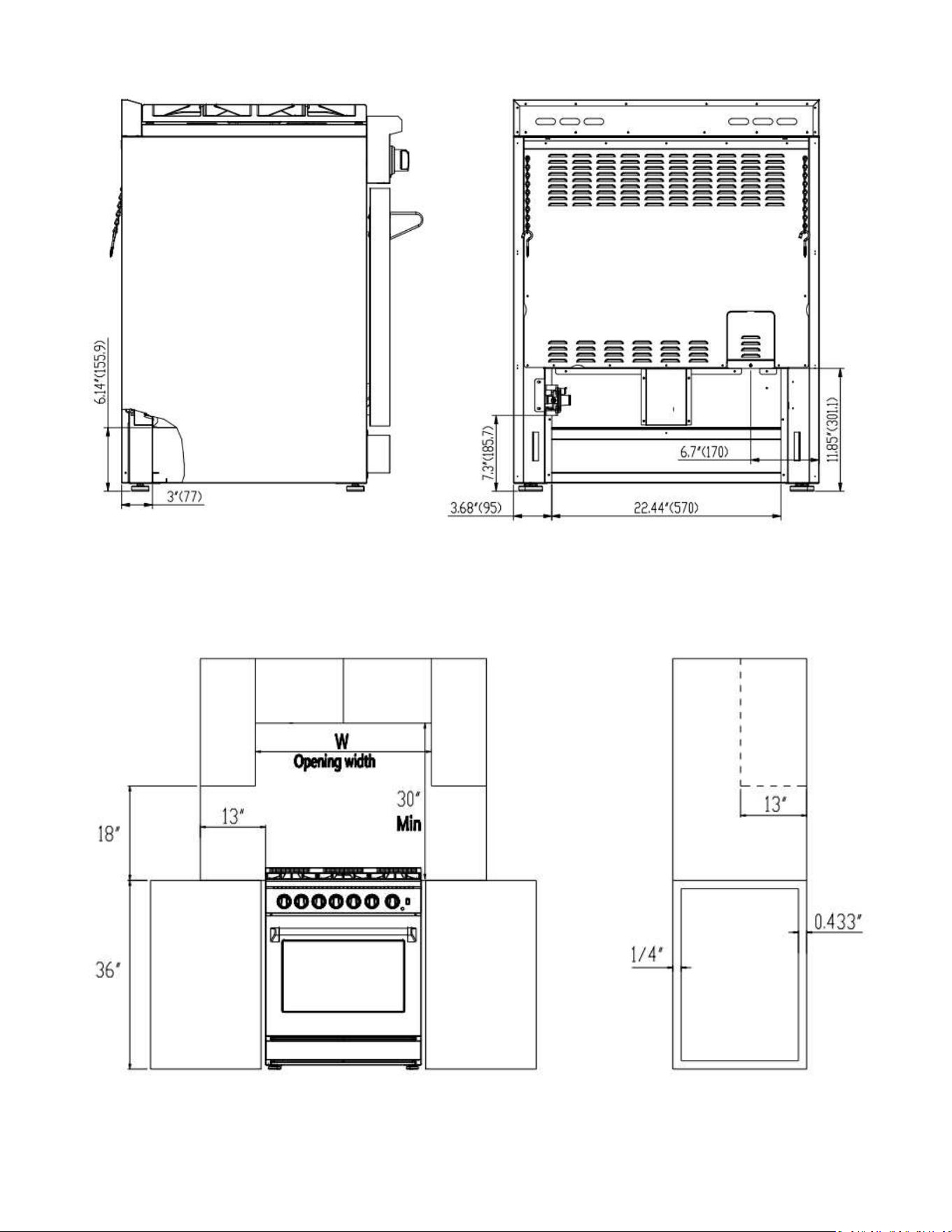

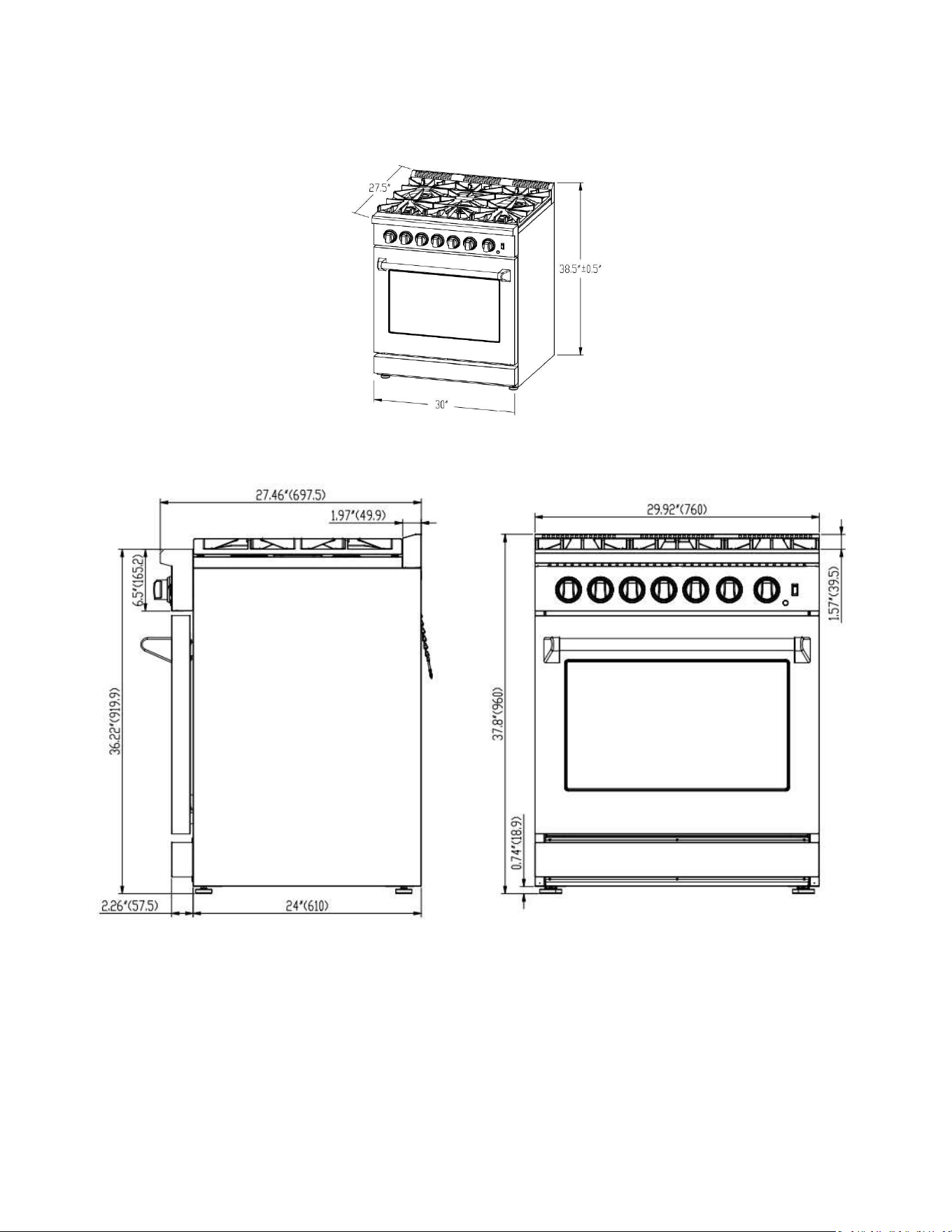

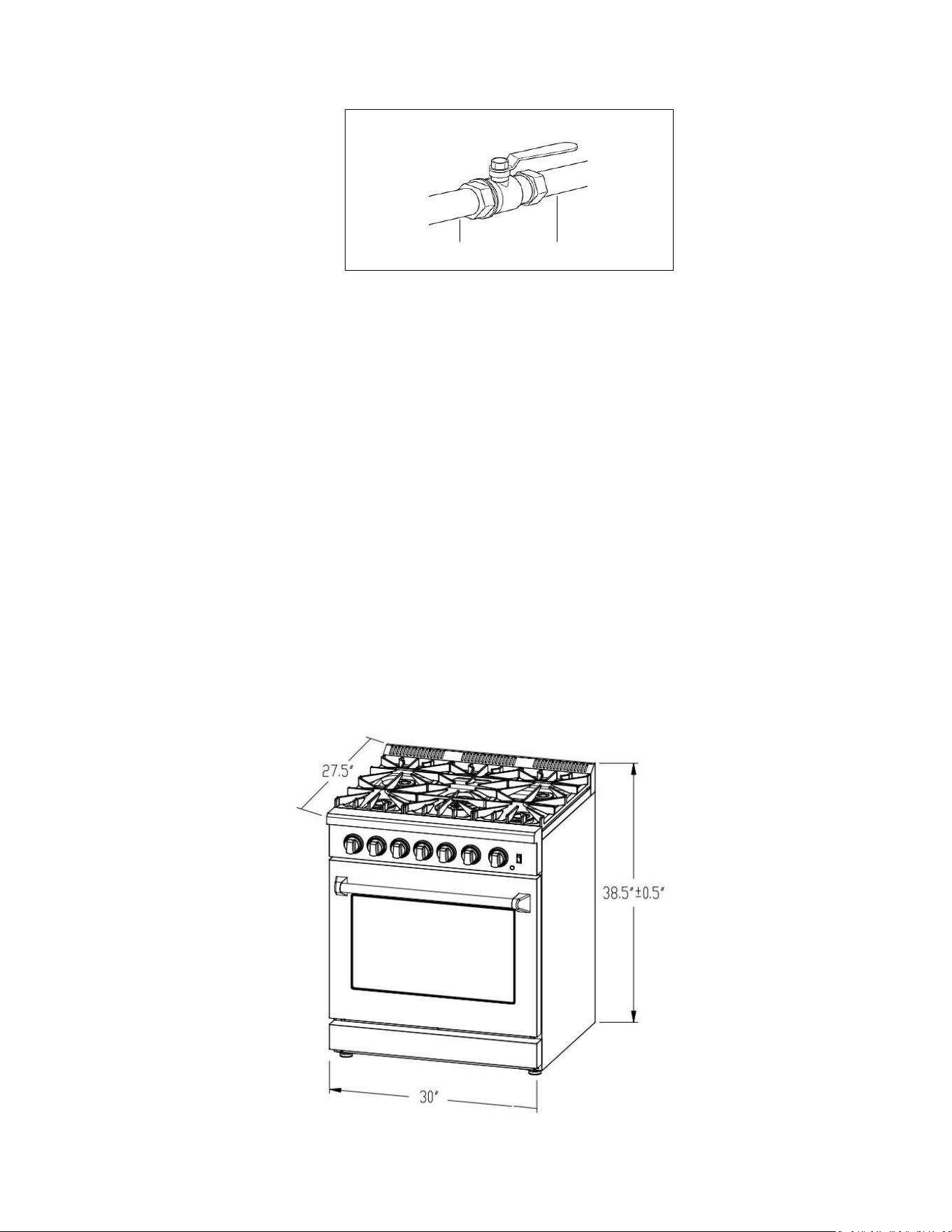

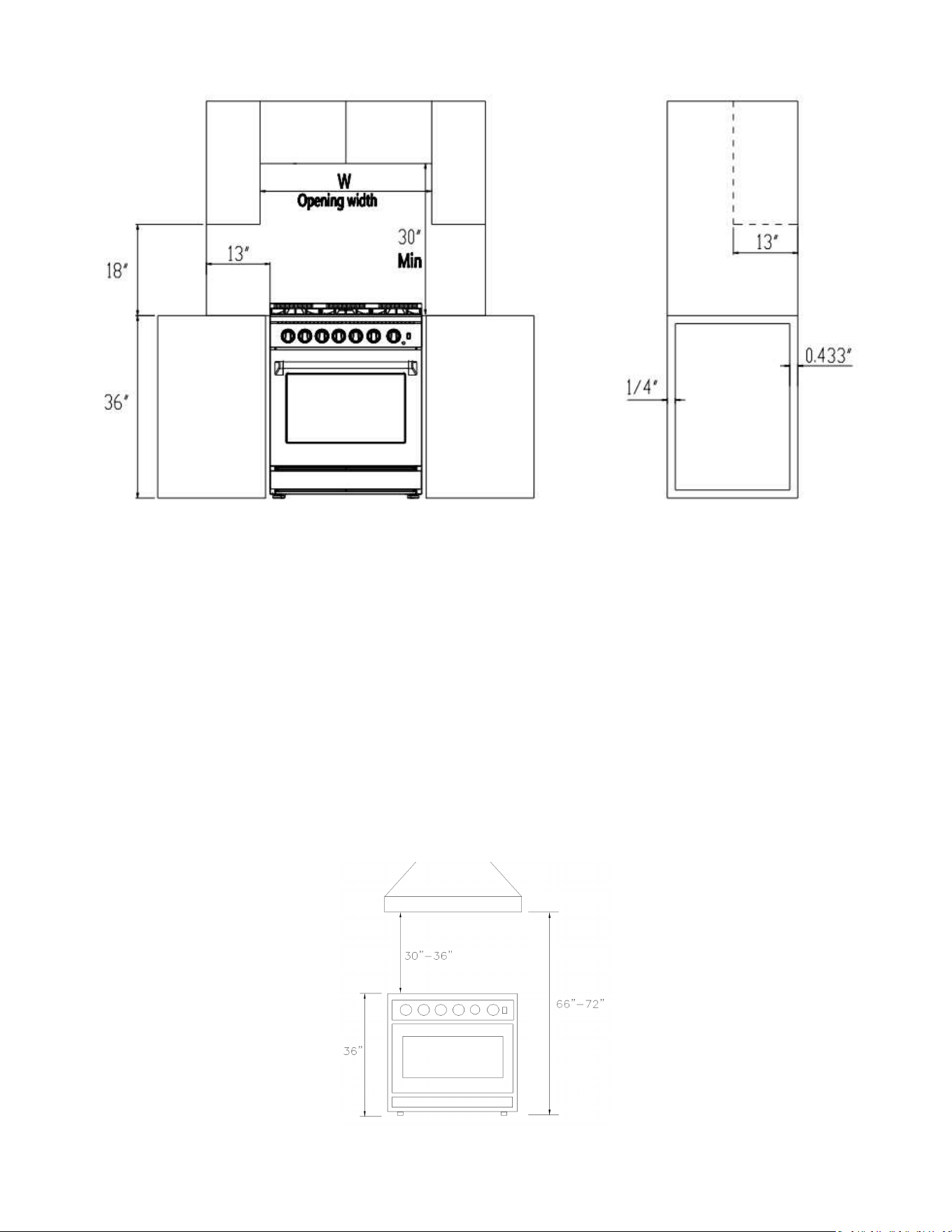

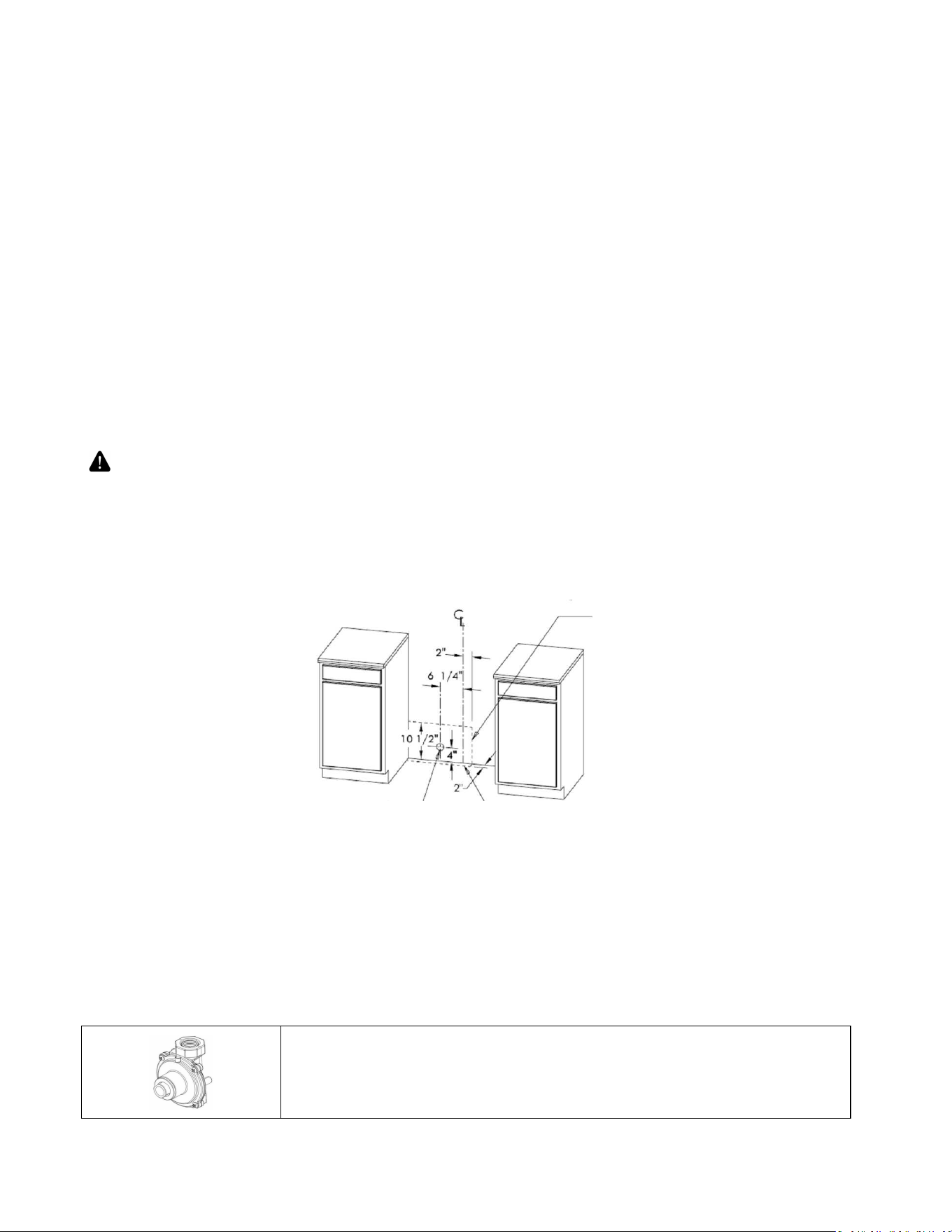

Product Dimensions and Cabinets ............................................................................................................................................. 16
Exhaust Hood Installation .......................................................................................................................................................... 18

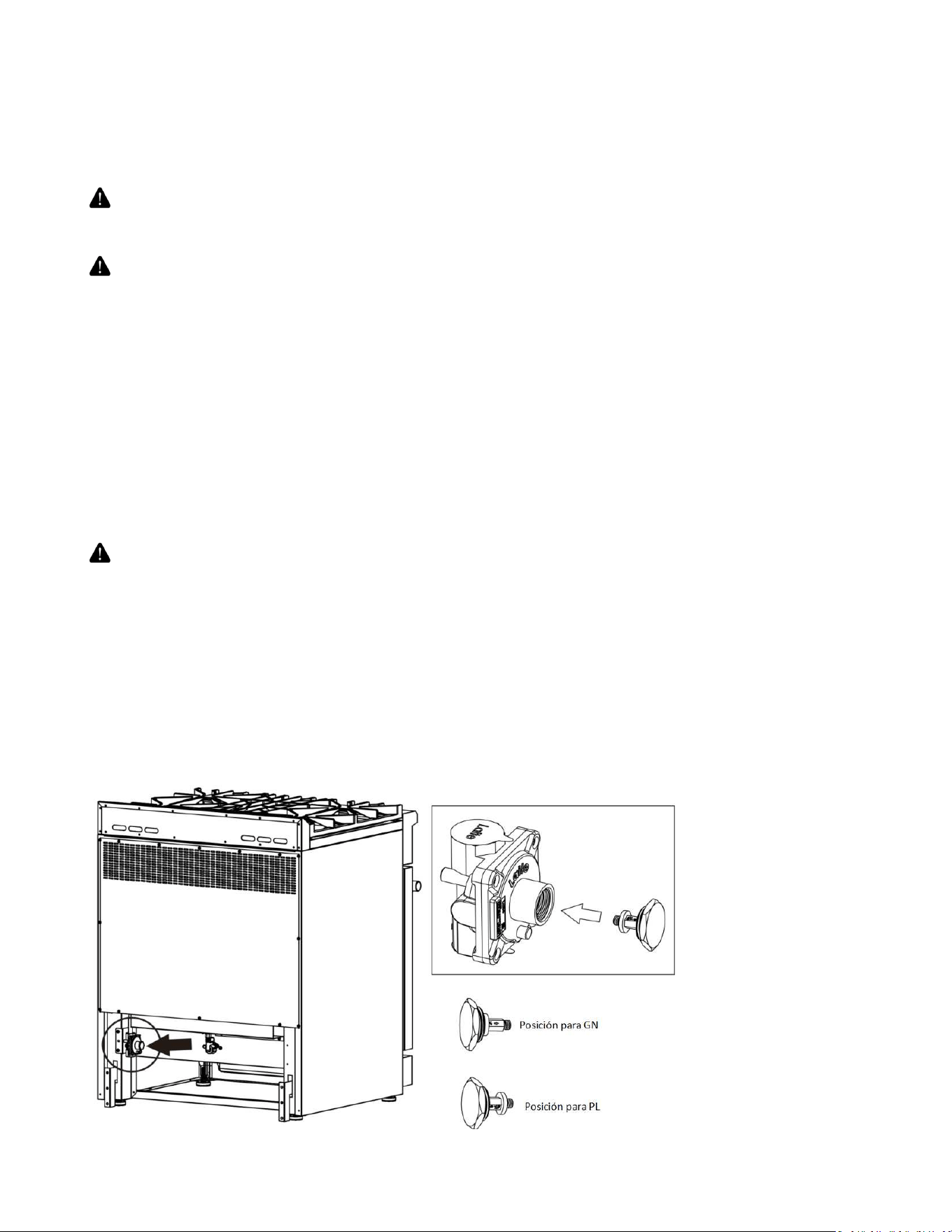

Gas Conversion Operation ......................................................................................................................................................... 19
Gas Supply Connection .............................................................................................................................................................. 21

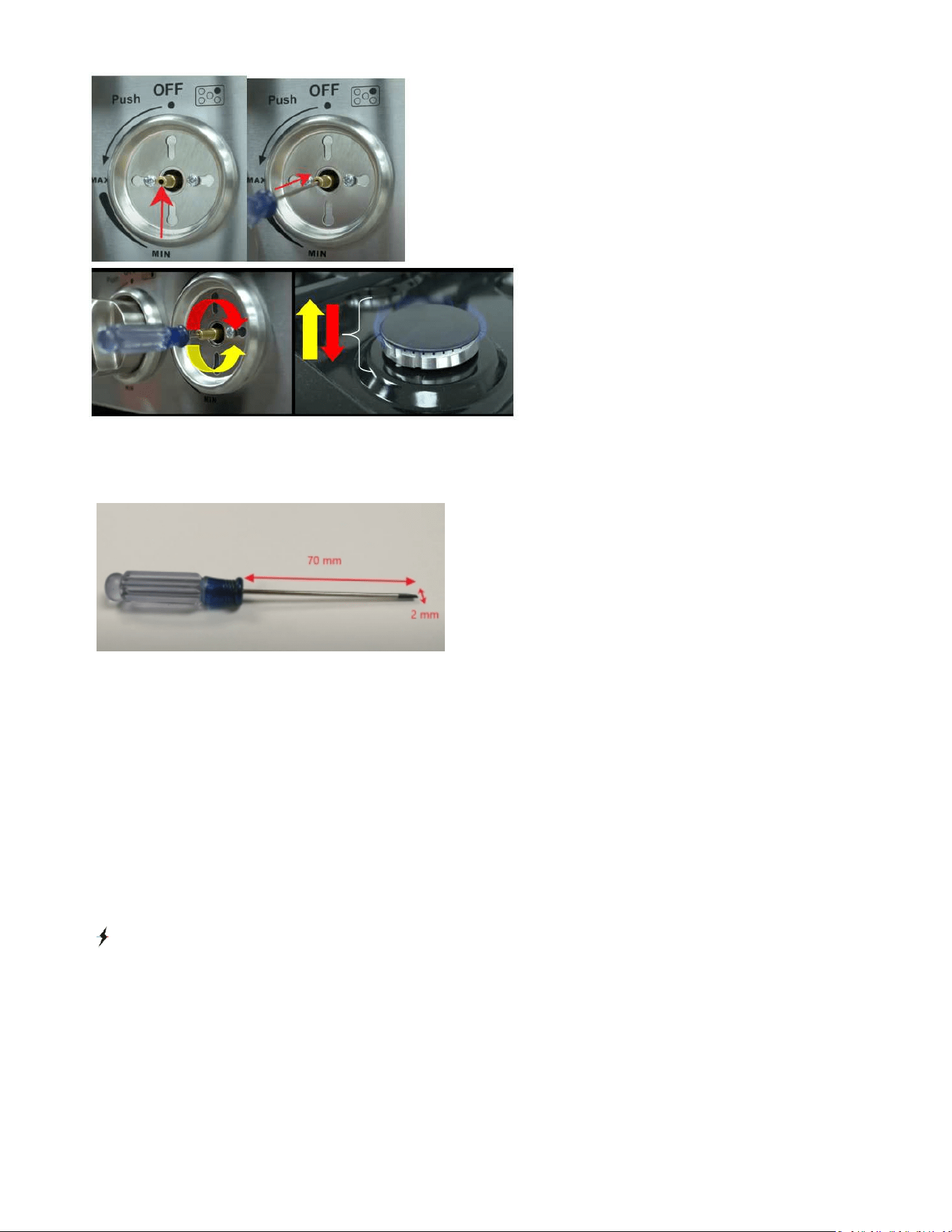

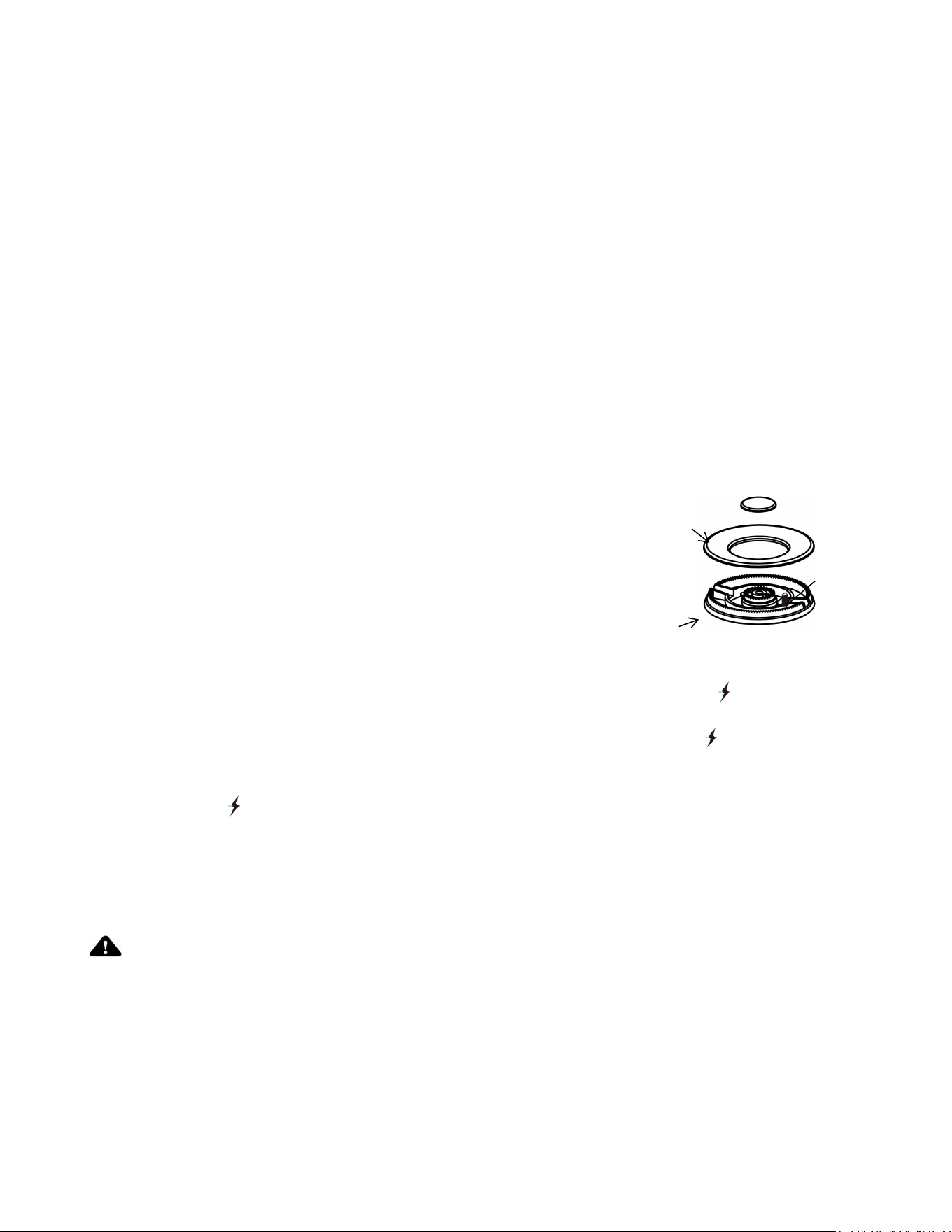

Cooktop Operation .................................................................................................................................................................... 22

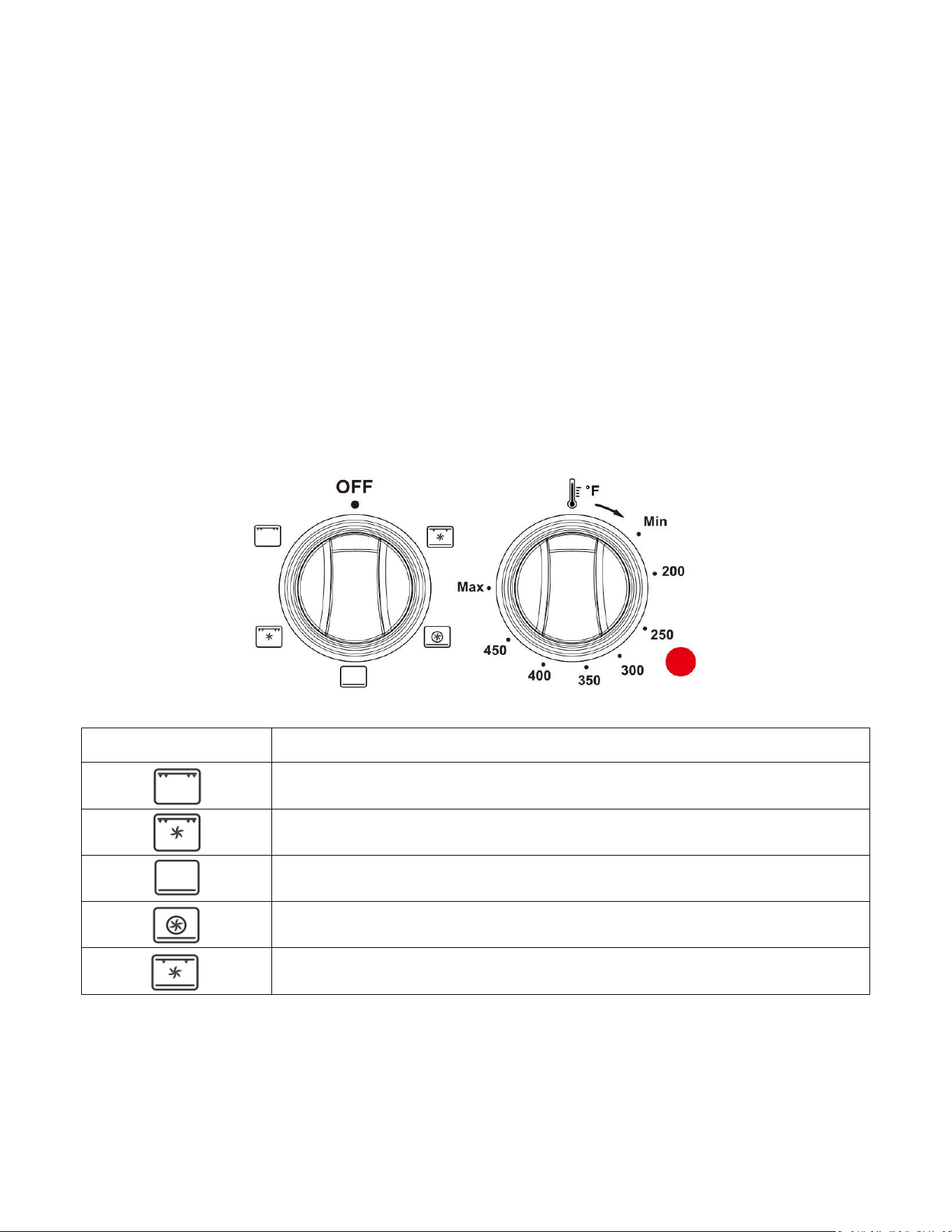

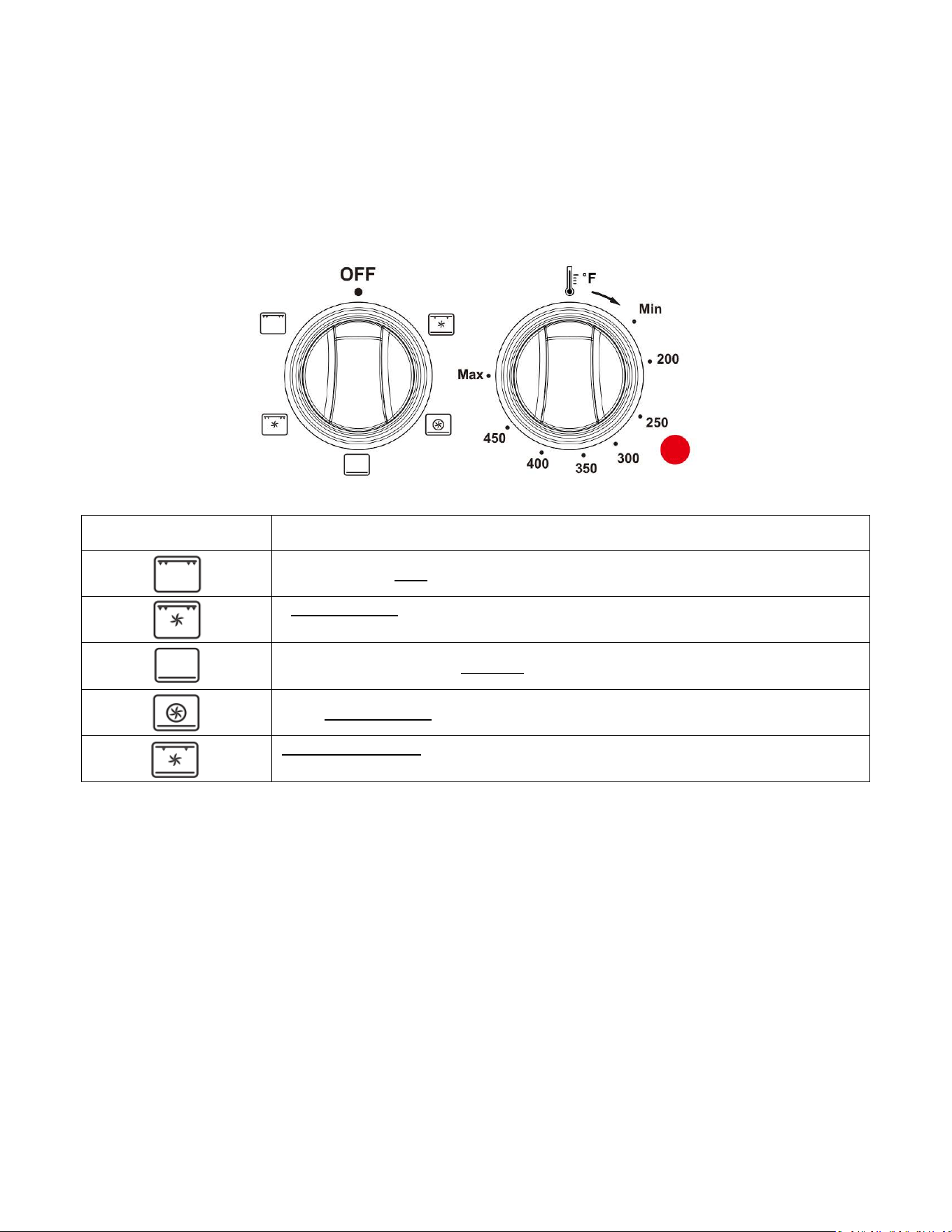

Electric Oven Operation ............................................................................................................................................................ 26
Oven Cleaning Tips .................................................................................................................................................................... 27
Care and Maintenance Recommendations ............................................................................................................................... 28
Troubleshooting Tips ................................................................................................................................................................. 29

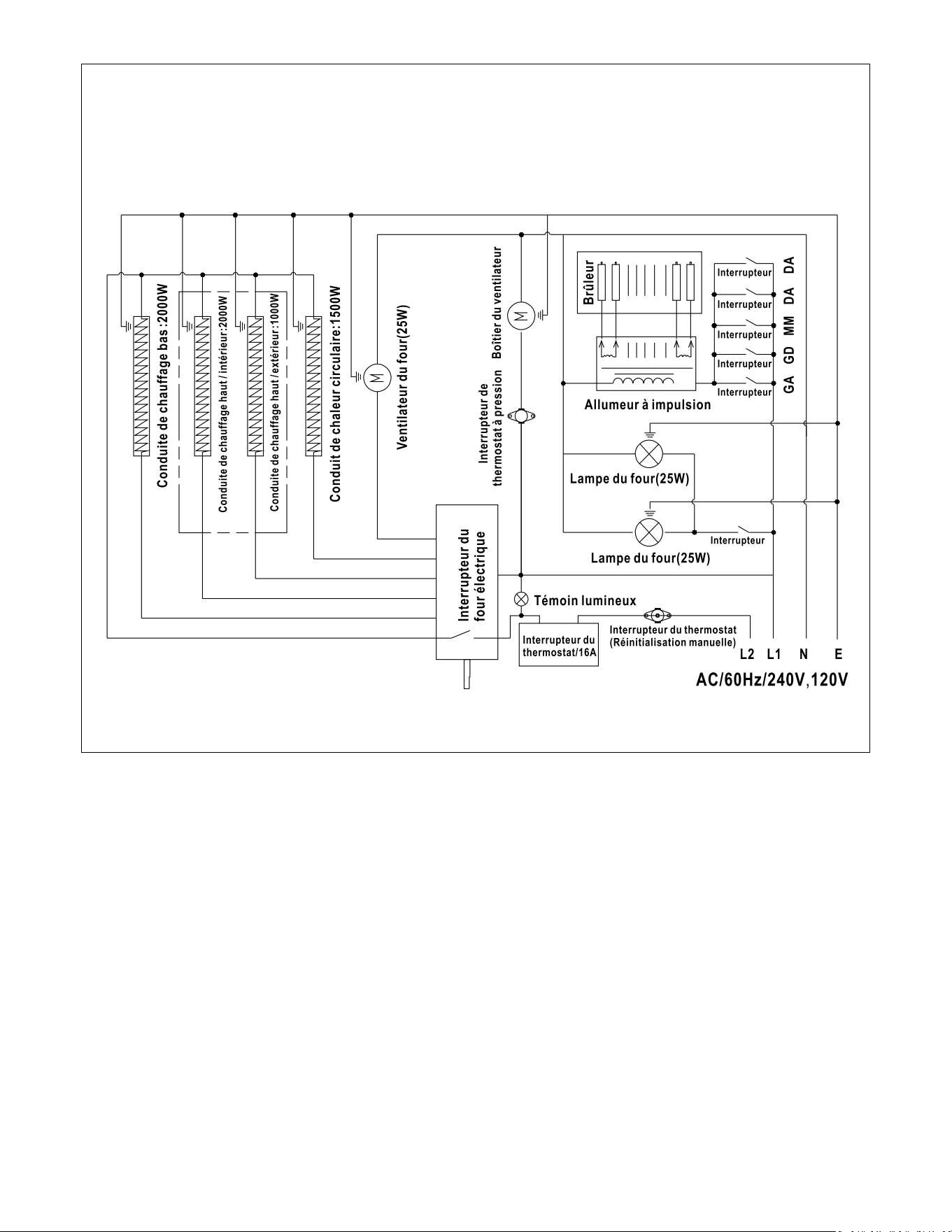

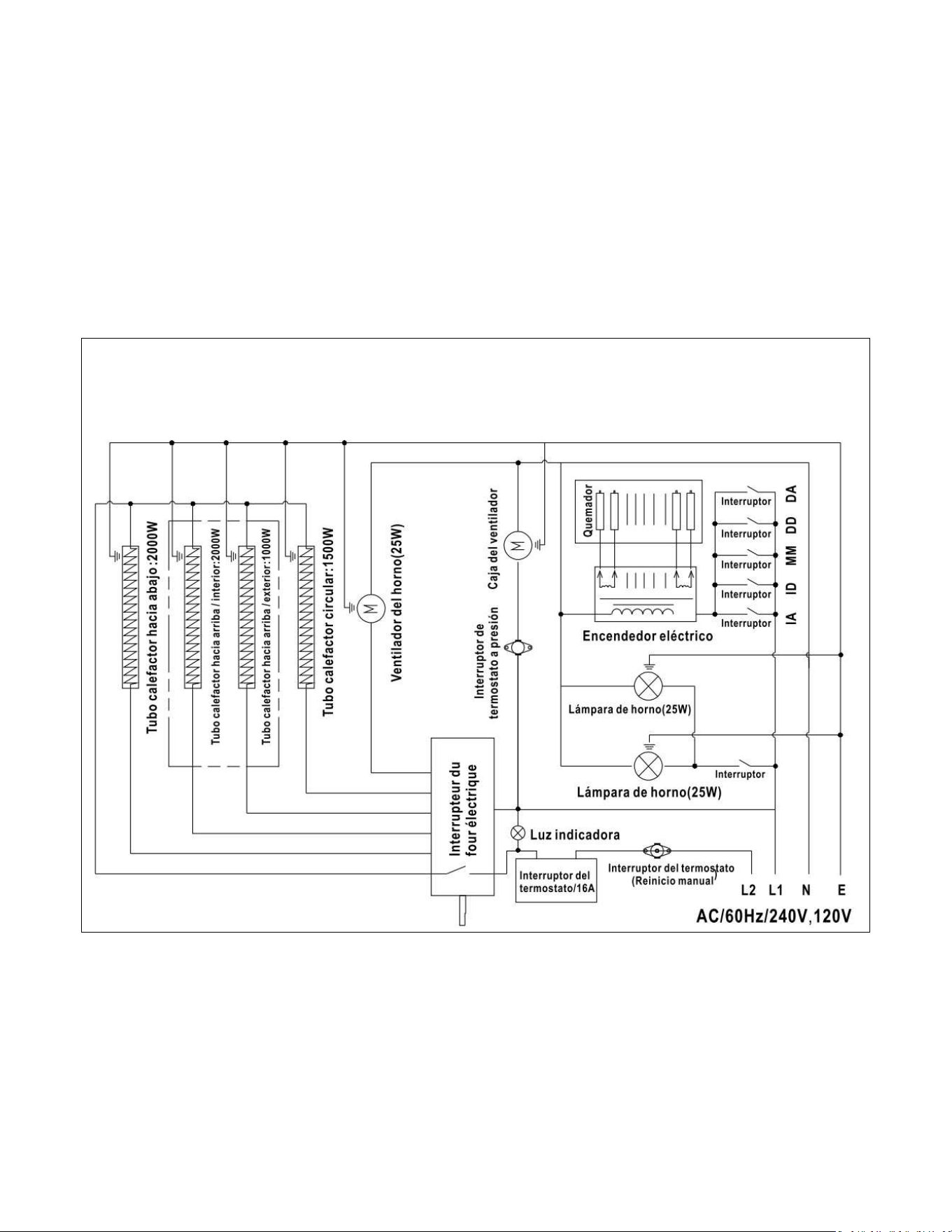

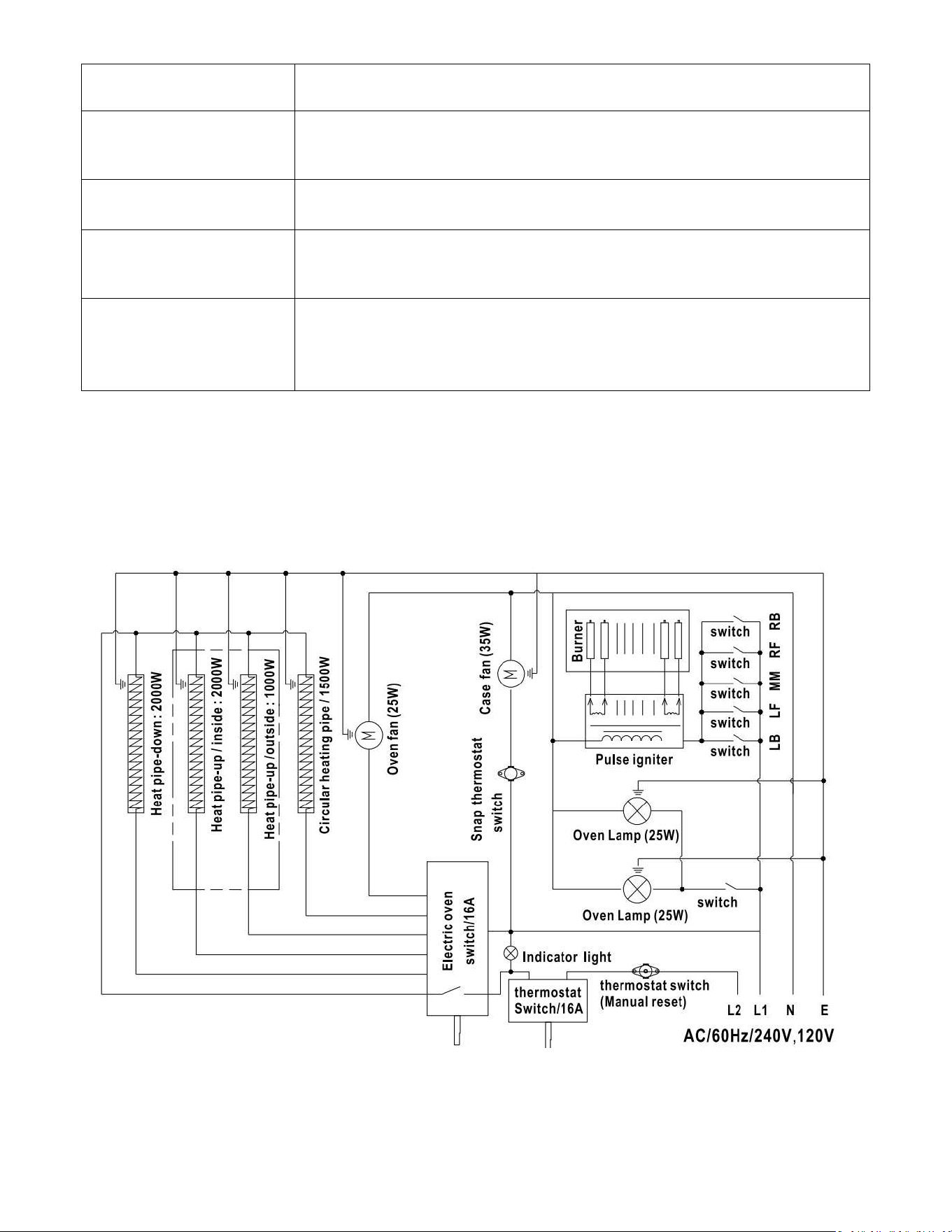

Wire diagram ............................................................................................................................................................................. 30
1
Consumer information
Range Safety
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is a safety alert symbol. It will alert you to potential personal or property safety hazards.
Obey all safety messages to avoid any property damage, personal injury or death.
WARNING
Before using this cooker range, make sure to conduct leakage testing on all connections by
using soapy water solutions. Fail to do so may cause potential personal or property safety
hazards.
WARNING
WARNING indicates a potentially hazardous situation which, if not avoided, could result in
serious injury or death.
CAUTION
CAUTION indicates a moderate hazardous situation which, if not avoided, could result in
minor or moderate injury.
All safety messages will alert you what the potential hazard is, tell you how to reduce the
chance of injury, and let you know what can happen if the instructions are not followed.
WARNING
If the information in this manual is not followed exactly, a fire or explosion may result, causing property
damage, personal injury or death.
Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other
appliance.
- WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.
• If you cannot reach your gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency or the gas supplier.
2

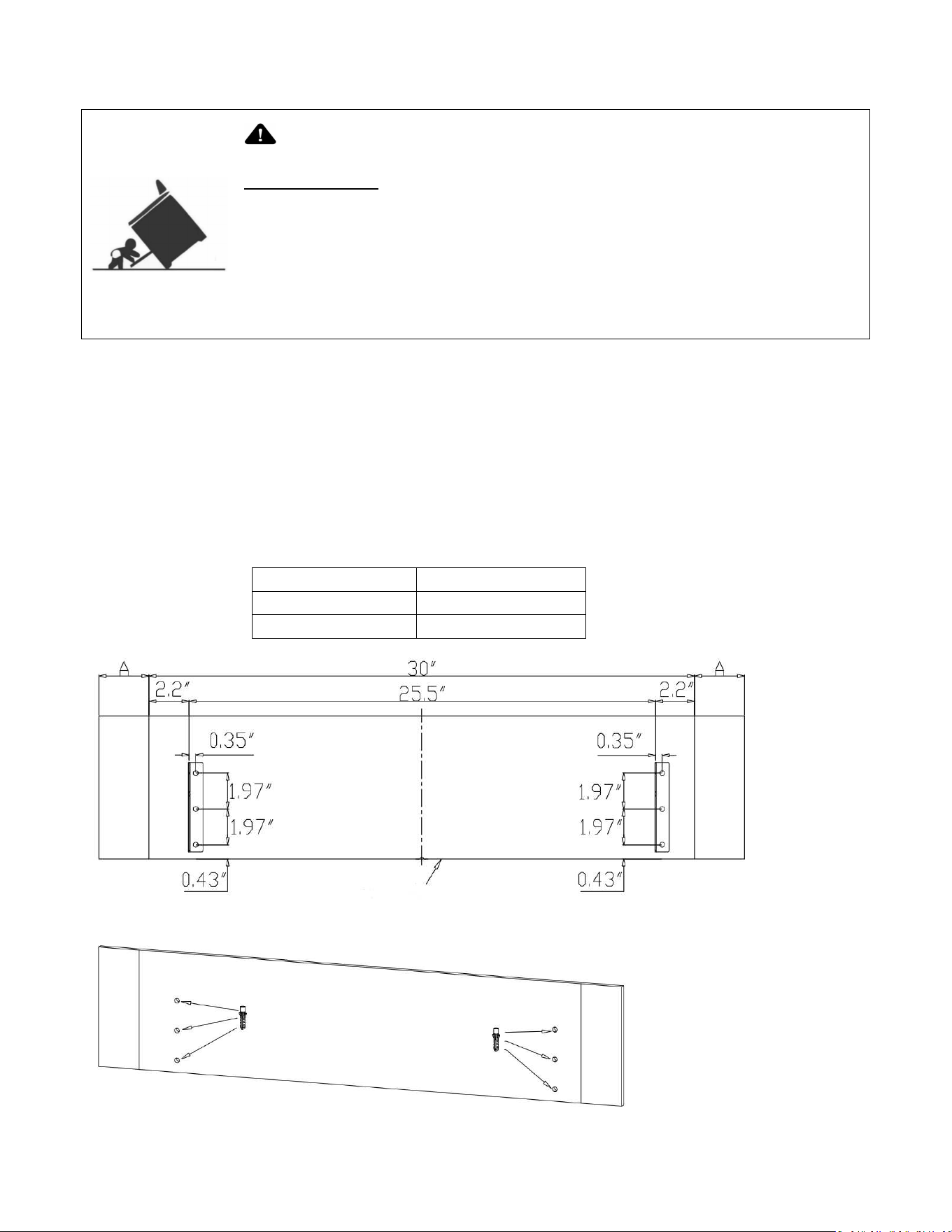

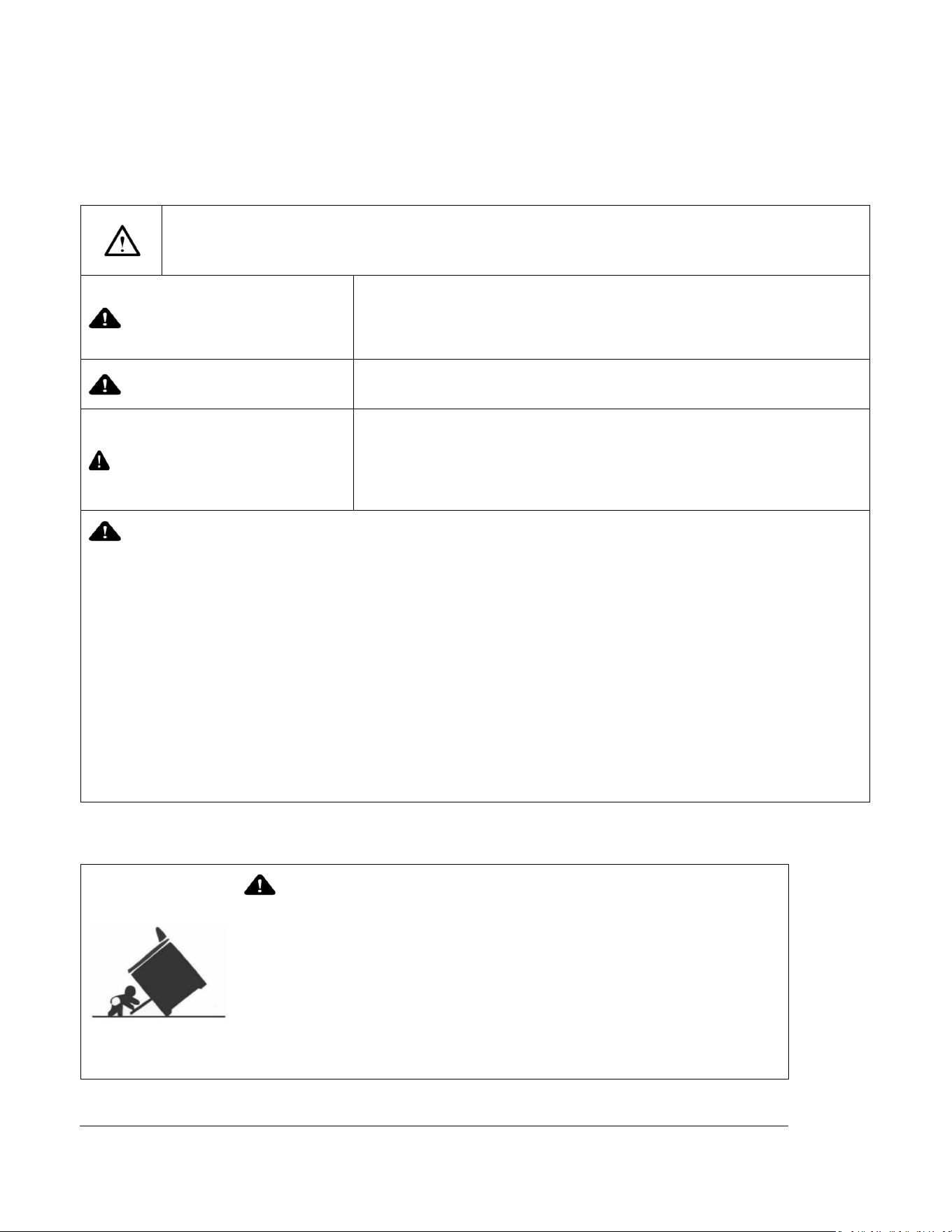

ANTI-TIP DEVICE
WARNING
Tip-over Hazard
A Child or adult can tip the range which can result in serious injuries or death.
Install the anti-tip device to the range and/or structure per installation instructions.
Engage the range to the Anti-tip device installed to the structure.
Re-engage the anti-tip device if the range is removed.
Failure to follow these instructions can result in death or serious injuries and/or burns to children
and adults.
To reduce the risk of tipping the range, the range must be secured by properly installed anti-tip device packed with the
range. See installation instructions shipped with the bracket for complete details before attempting to install.
All ranges can tip and cause injuries.

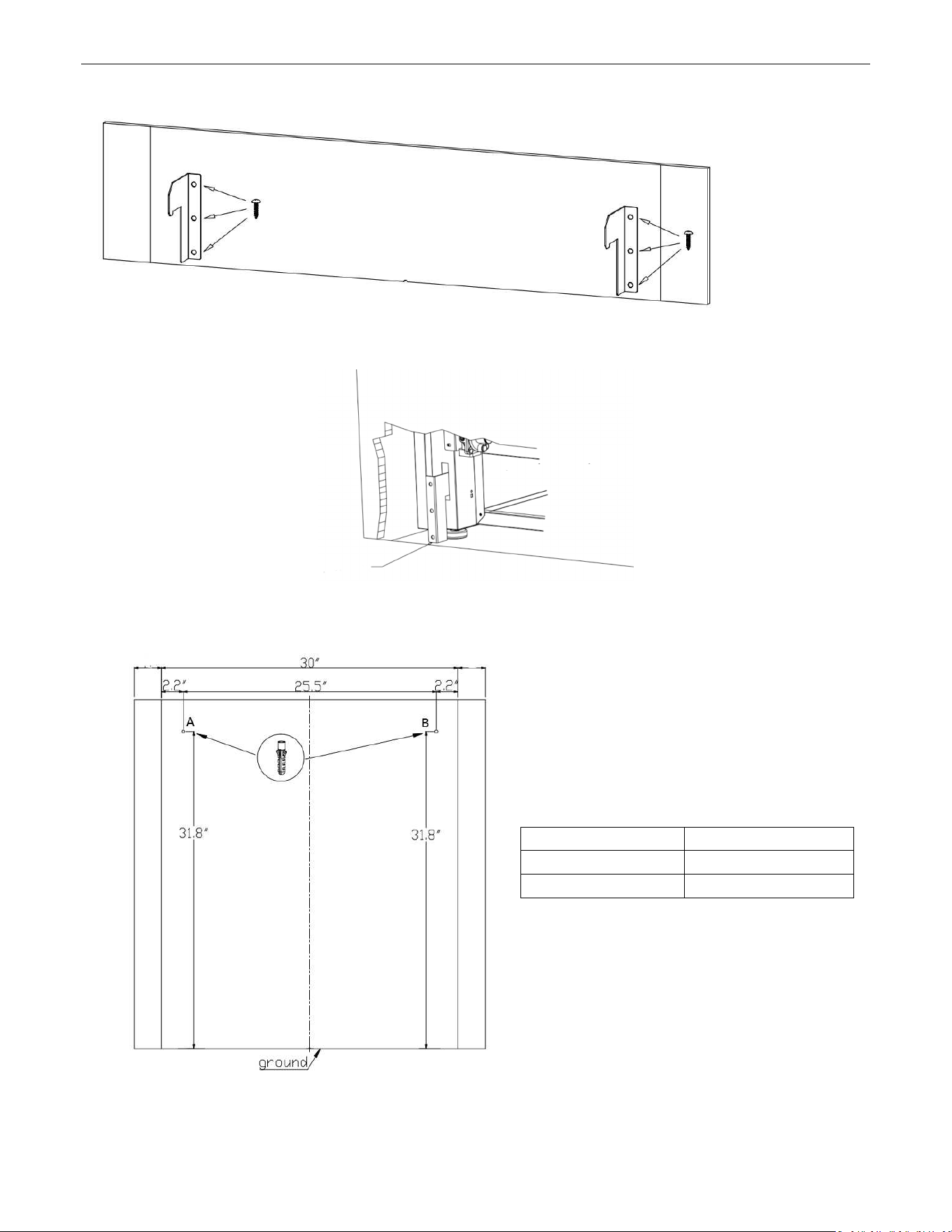

Here are two steps to install the anti-tip device
- Install the anti-tip bracket
- Install the anti-tip hook

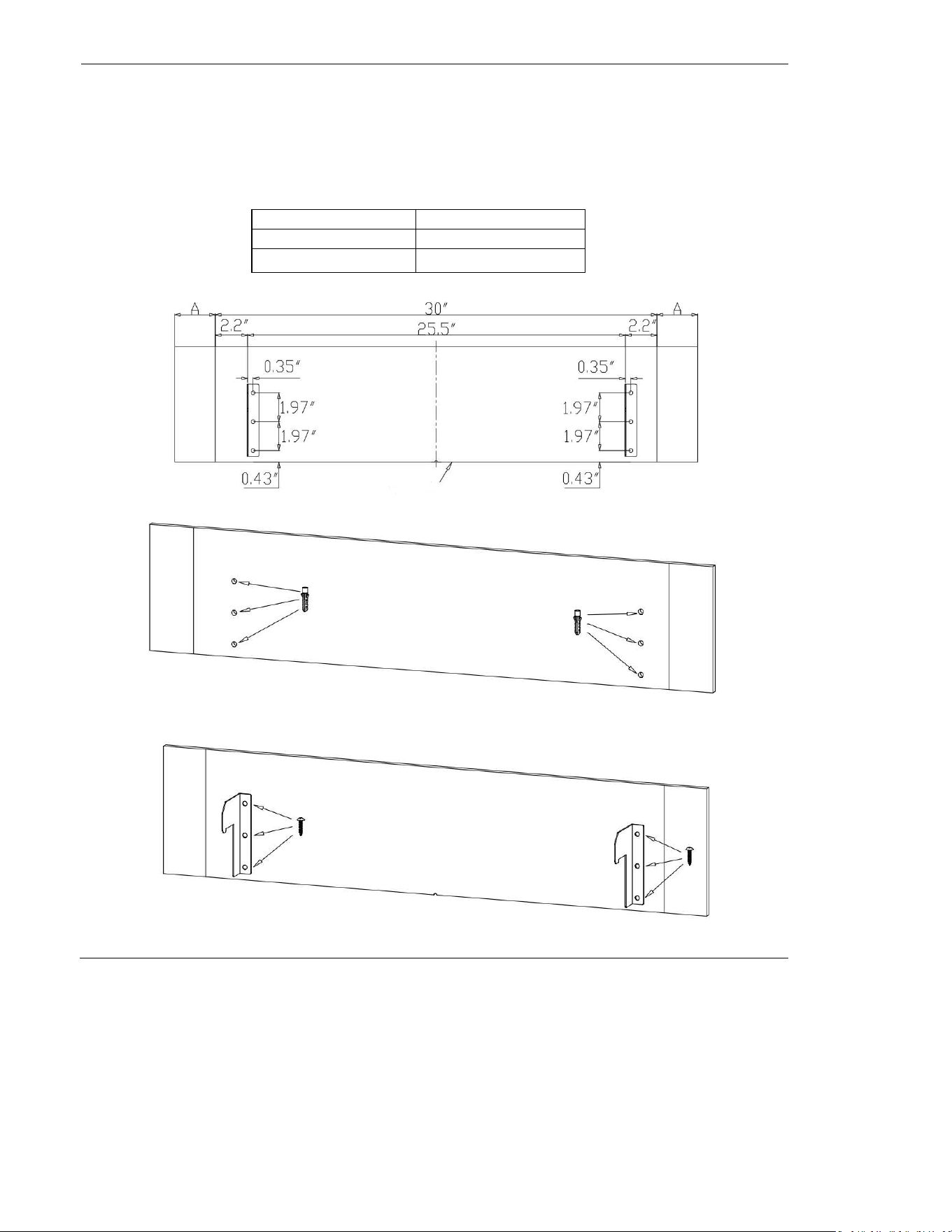

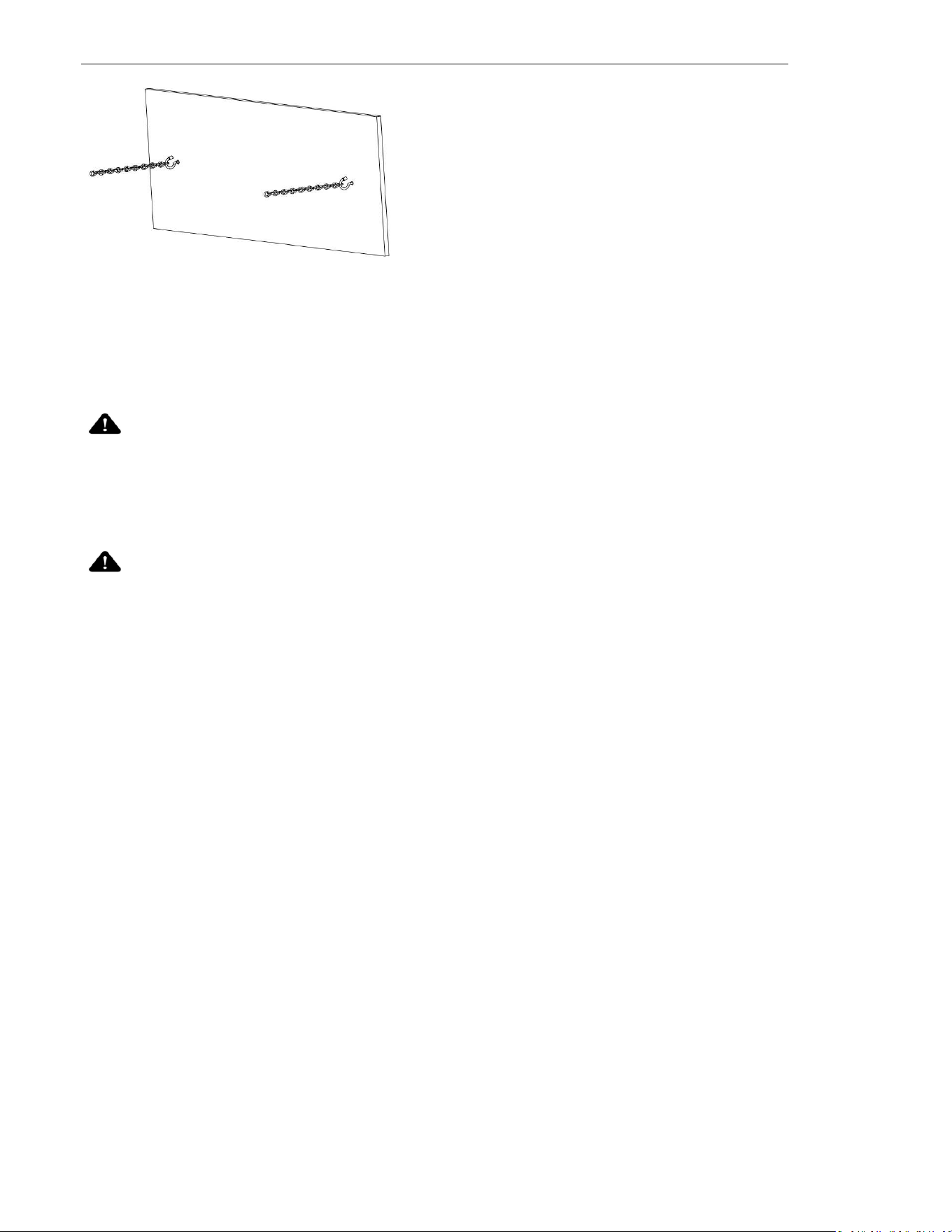

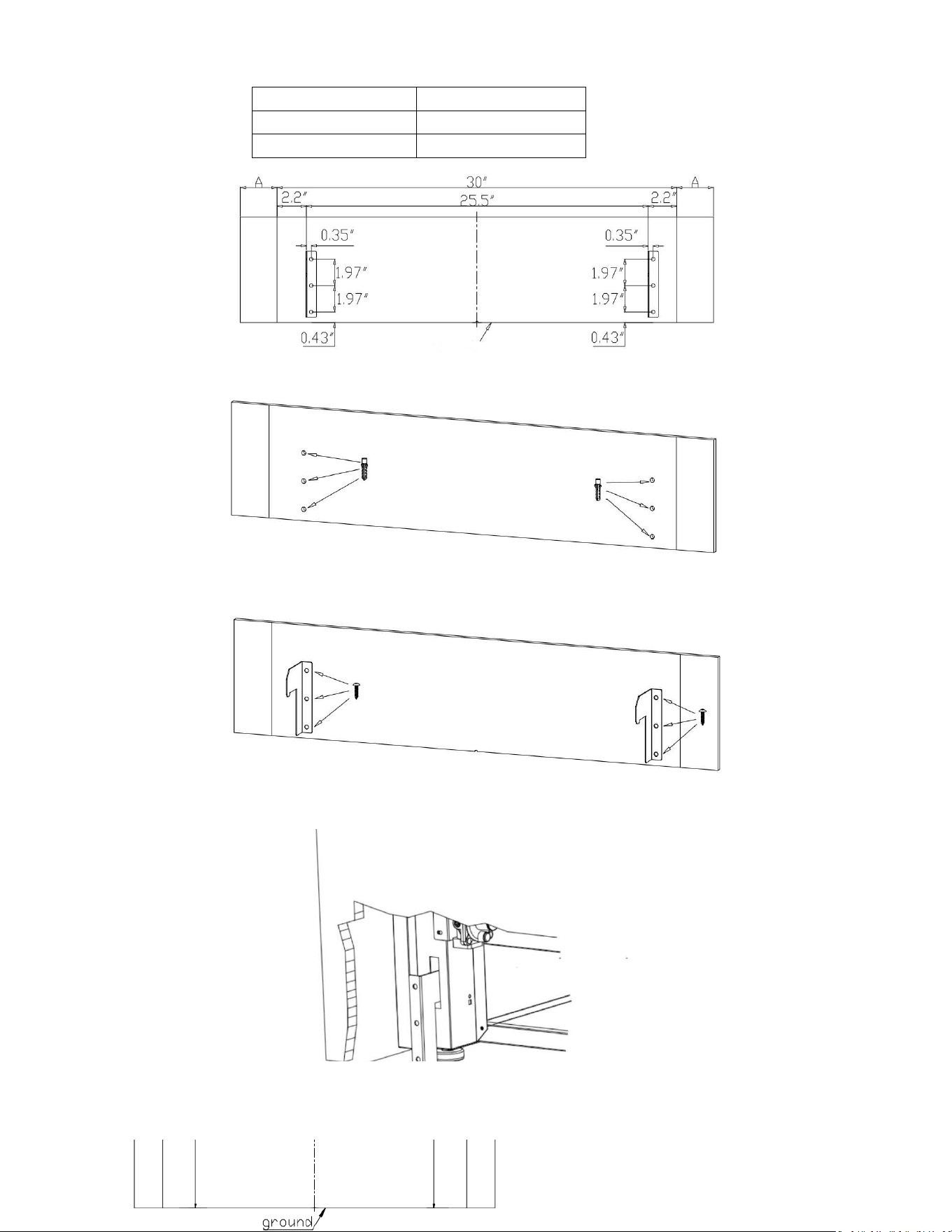

Installing the anti-tip bracket
1. Drill 6 holes on the wall with correct sizes according to below table:
Wall Type Hole diameter
Wooden wall 0.1”
Concrete wall 0.31”
2. Please find the plastic sleeves in the part bag and put them inside the holes of the wall.
3
3. Please find the anti-tip plates in the part bag and fix them on the wall by the screws. Make sure the anti-tip bracket is
securely attached to the wall.
4. Slide the range forward to the anti-tip bracket, make sure the anti-tip bracket insert into two holes on the range back
panel.

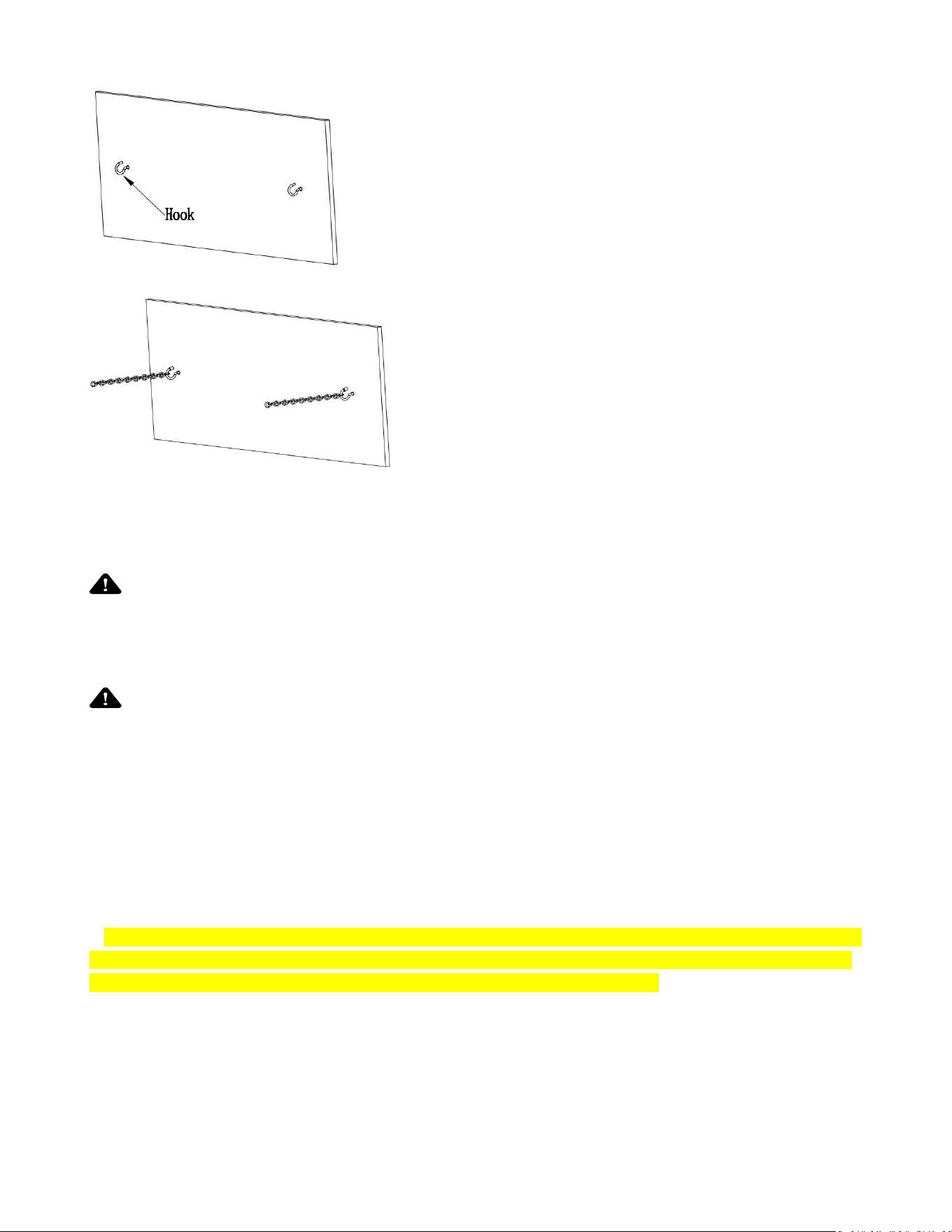

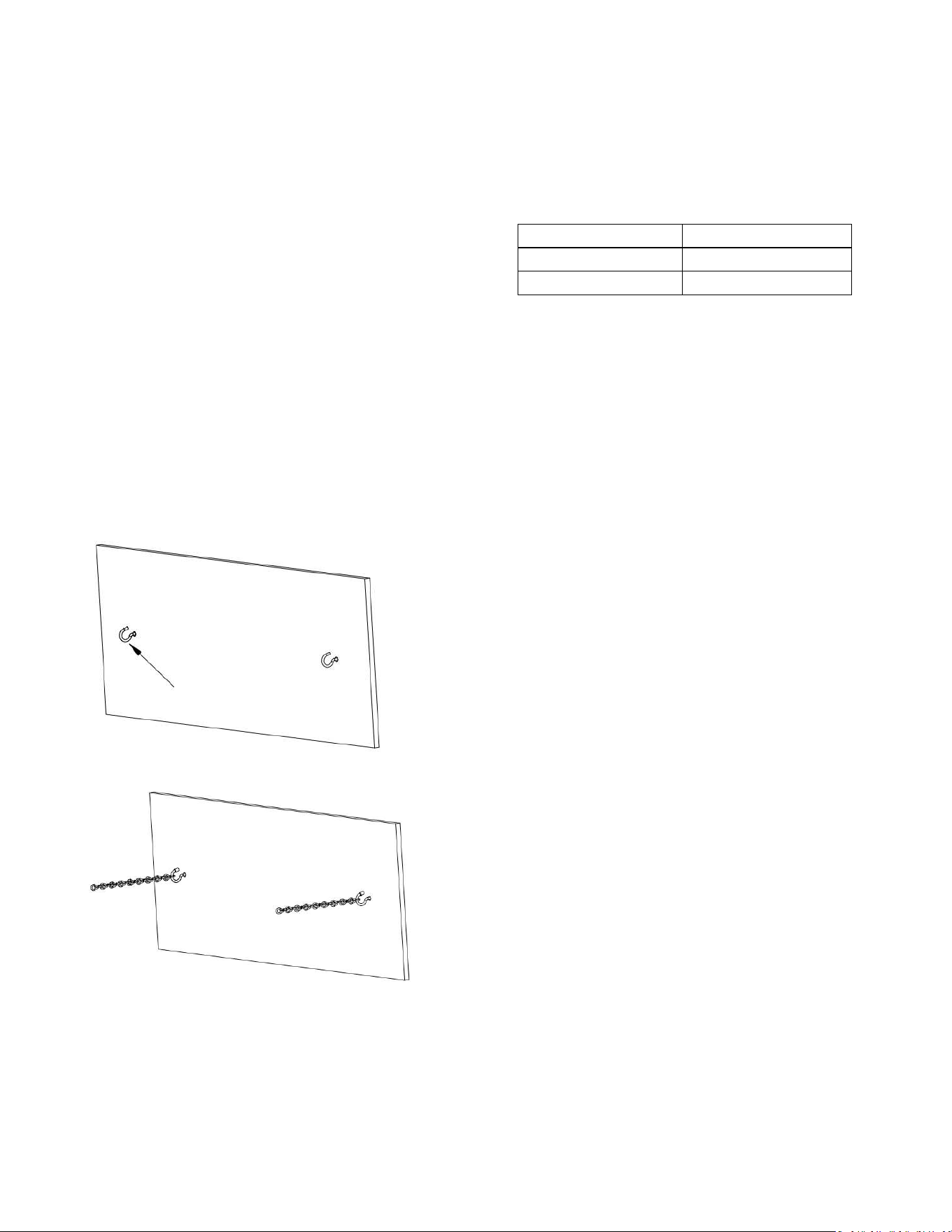

Install the anti-tip hook
2. Check the iron lines at the back side of the unit, take out the hook from the iron lines and put them in the plastic sleeves
Wall Type Hole diameter
Wooden wall 0.1”
Concrete wall 0.31”
Anti
-
tip bracket
Range back panel

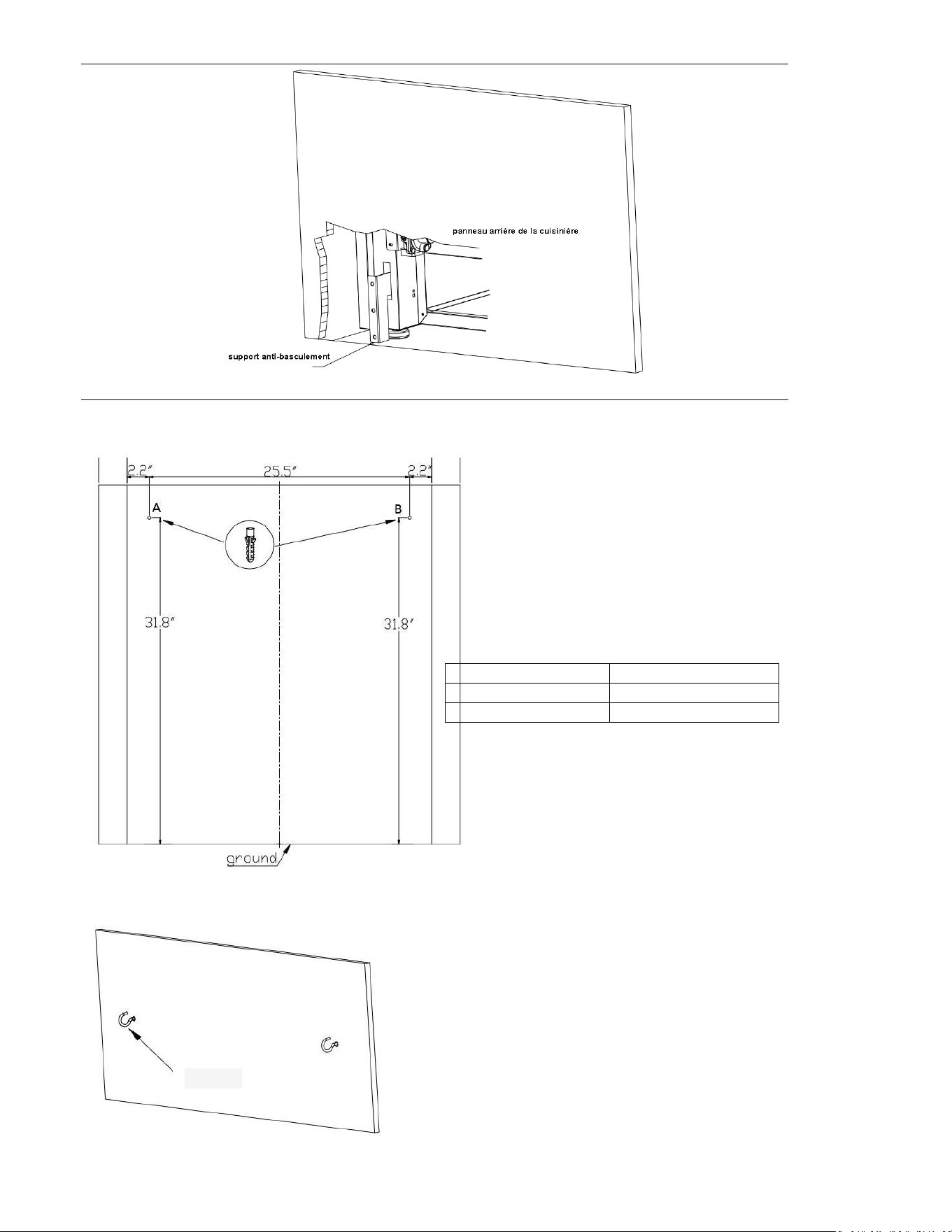

1. Drill 2 holes on the wall with correct sizes
according to below table (at position A and B),
Please find the plastic sleeves in the part bag
and put them inside the holes of the wall.
4
on the wall.
3. Connect the hook and the iron lines again.
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
WARNING
Read all safety instructions before using the product. Failure to follow these instructions
may result in fire, electrical shock, serious injury or death.
GENERAL SAFETY INSTRUCTIONS
WARNING
NEVER use this appliance as a space heater to heat or warm the room. Doing so may
result in carbon monoxide poisoning and overheating of the oven.
1. Use this range for its intended purpose as described in this instruction manual.
2. Have your range installed and properly grounded by a qualified installer in accordance with the provided installation
instructions.
3. Any adjustment and service should be performed only by a qualified gas range installer or service technician. Do not
attempt to repair or replace any part of your range unless it is specifically recommended in this manual.
4. Your range is shipped from the factory set for use with natural gas or propane (LP) gas. It can be converted for use with
either. If required, these adjustments must be made by a qualified technician in accordance with the installation instructions
and local codes. The agency performing this work assumes responsibility for the conversion.
5. Have the installer show you the location of the range gas shut-off valve and how to turn it off if necessary.
6. Plug your range into a 110/120-volt grounded outlet only. Do not removed the grounding prong from the plug. If in doubt
about the grounding of the home electrical system, it is your responsibility and obligation to have an ungrounded outlet in
accordance with the National Electrical Code. Do not use an extension code with this range.
7. Before performing any service, unplug the range or disconnect the power supply at the household distribution panel by
removing the fuse or switching off the circuit breaker.
8. Be sure all packing materials are removed from the range before operating to prevent ignition of these materials.
9. Avoid scratching or impacting glass displays. Doing so may lead to glass breakage. Do not cook on a product with broken
glass. Shock, fire, or cuts may occur.
10. Do not leave children alone or unattended in an area where an appliance is in use. They should never be allowed to
5
climb, sit or stand on any part of the range.
11.
CAUTION Do not store items of interest to children in cabinets above an oven-children who climb onto
the oven to reach items could be seriously injured.
12. Never block the vents (air openings) of the range. They provide the air inlets and outlets that are necessary for the range
to operate properly with correct combustion. Air openings are located at the rear of the cooktop, at the top and bottom of
the oven door, and at the bottom of the range.
13. Use only dry potholders--moist or damp potholders on hot surfaces may result in burns from steam. Do not let
potholders touch surface burners, burner grate, or oven heating element. Do not use a towel or other bulky fabrics in place
of potholders.
14. Do not touch the heating elements or the interior surface of the oven. These surfaces may be hot enough to burn even
though they are dark in color. During and after use, do not touch, or let clothing or other flammable materials contact any
interior area of the oven; allow sufficient time for cooling first. Other surfaces of the appliance may become hot enough to
cause burns. Potentially hot surfaces include the burners, grates, oven vent opening, surfaces near the opening, crevices
around the oven door, metal trim parts above the door, any back guard, or high shelf surface.
15. Do not heat unopened food containers. Pressure could build up and the container could burst, causing any injury.
WARNING
Extremely Heavy.
Proper equipment and adequate manpower are needed when move the range to avoid personal injury or damage to the
unit or the floor.
Failure to follow this advice may result in damage or personal injury.

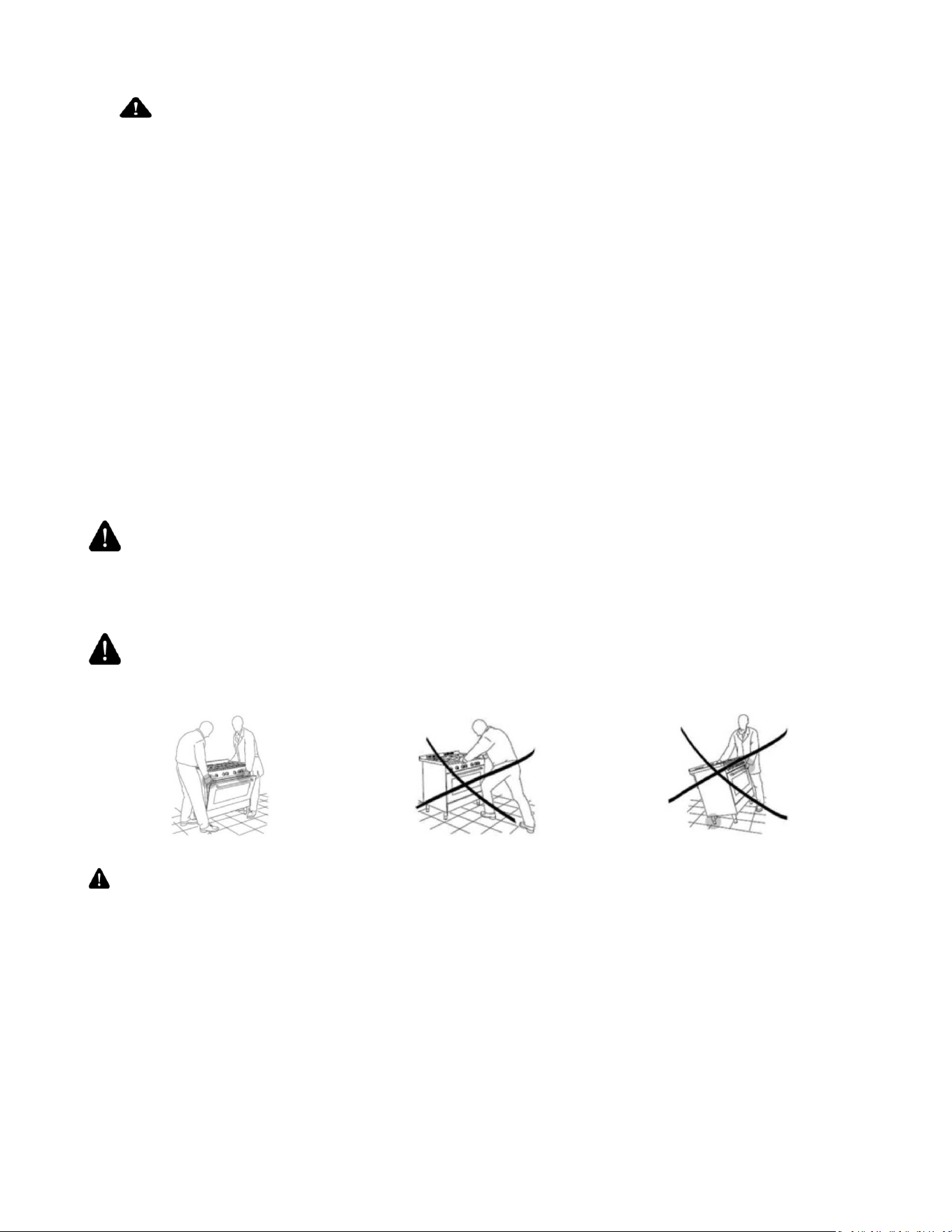

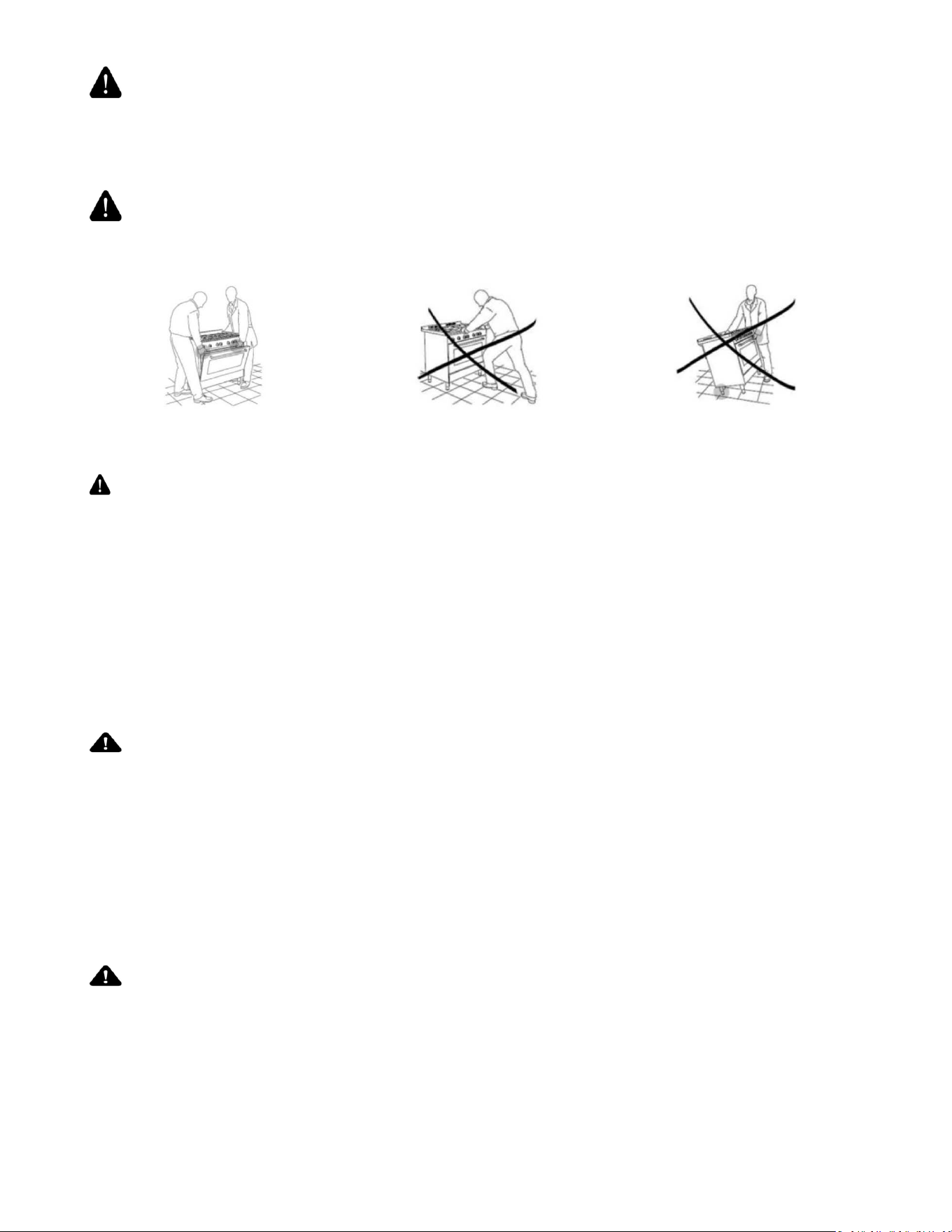

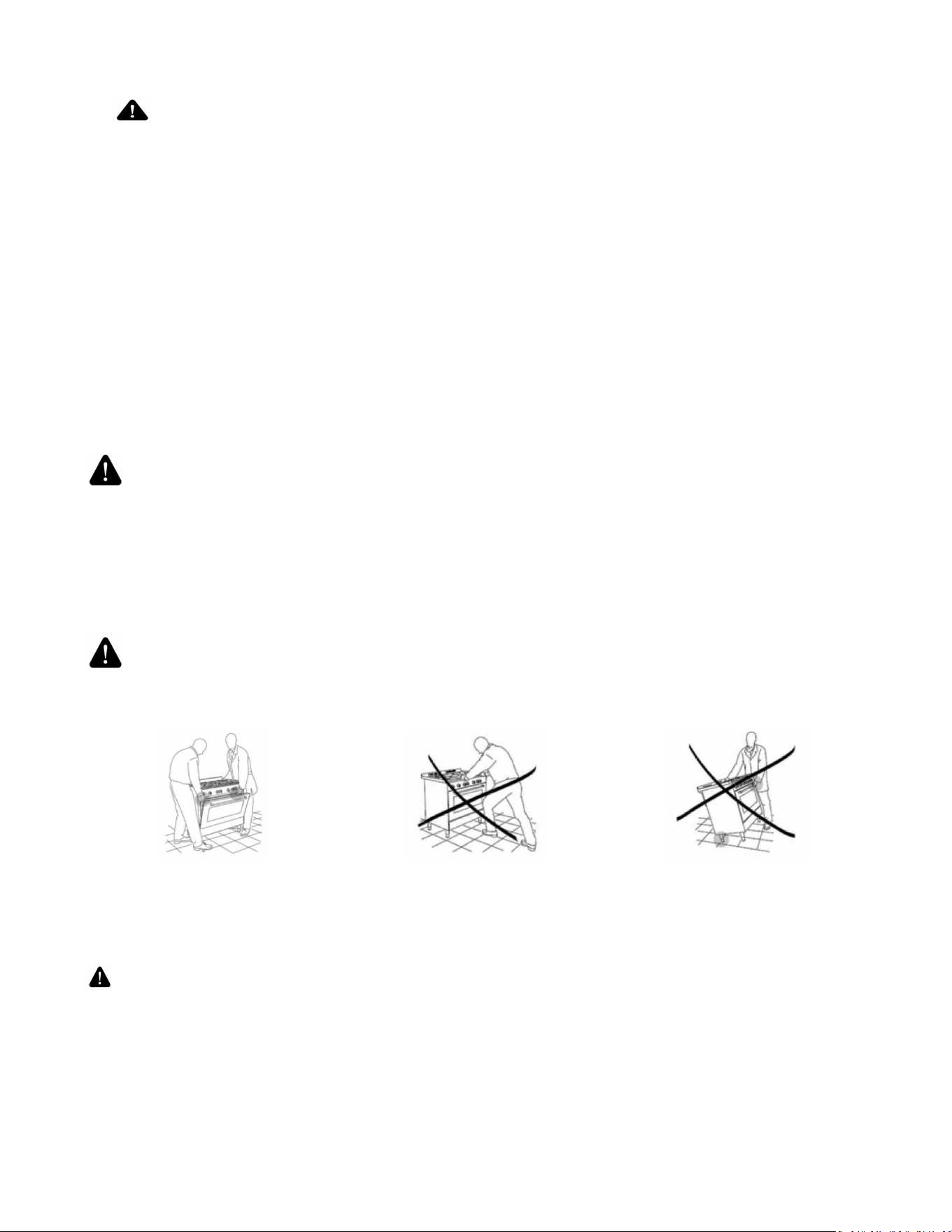

WARNING
When you remove the cooking range, please open the oven door, hold the back side and the oven door chassis. DO NOT
carry or lift the cooking range by holding the oven door handle or the control panel!
CORRECT INCORRECT INCORRET
WARNING
Cook food thoroughly to help protect against foodborne illness. Minimum safe food temperature recommendations can be
found at www.IsItDoneYet.gov and www.fsis.usda.gov. Use a food thermometer to take food temperatures and check
several locations.
Do not allow anyone to climb, stand or hang on the oven door, drawer, or cooktop. They could damage the range or tip it
over causing severe injury or death.
Keep the ventilator hood and grease filter clean to maintain good venting and to avoid grease fires. Turn the ventilator OFF
6
in case of a fire or when intentionally "flaming" liquor or other spirits on the cooktop. The blower if in operation, could
spread the flames.
WARNING KEEP FLAMMABLE MATERIAL AWAY FROM THE RANGE
Failure to do so may result in fire or personal injury.
Do not store or use flammable materials in an oven or near the cooktop, including paper, plastic, potholders, linens, wall
coverings, curtains, drapes and gasoline or other flammable vapors and liquids.
Never wear loose-fitting or hanging garments while using the appliance. These garments may ignite if they contact hot
surfaces causing severe burns.
Do not let cooking grease or other flammable materials accumulate in or near the range.
Grease in the oven or on the cooktop may ignite.
WARNING IN THE EVENT OF A FIRE, TAKE THE FOLLOWING STEP TO
PREVENT INJURY AND FIRE SPREADING.
Do not use water on grease fires. Never pick up a flaming pan. Turn the controls off. Smother a flaming pan on a surface unit
by covering the pan completely with a well-fitting lid, cookie sheet or flat tray. Use a multi-purpose dry chemical or
foam-type fire extinguisher.
If there is a fire in the oven during baking, smother the fire by closing the oven door and turning the oven off or by using a
multi-purpose dry chemical or foam-type fire extinguisher.
If there is a fire in the oven during self-clean, turn the oven off and wait for the fire to go out.
Failure to follow this instruction may result in severe burns.
WARNING COOKTOP SAFETY INSTRUCTIONS
Never leave the surface burners unattended at medium or high heat settings. Foods, especially oily foods, may ignite
resulting in fire that could spread to surrounding cabinets.
Never leave oil unattended while frying. If allowed to heat beyond its smoking point, oil may ignite resulting in fire that may
spread to surrounding cabinets. Use a deep fat thermometer whenever possible to monitor oil temperature.
To avoid oil spillover and fire, use the minimum amount of oil when frying in a shallow pan and avoid cooking frozen foods
with excessive amounts of ice.
Use proper pan size and avoid pans that are unstable or easily tipped. Select cookware that matches the size of the burner.
Burner flames should be adjusted so that they do not extend beyond the bottom of the pan. Excessive flames may be
hazardous.
When using glass/ceramic cookware, make sure it is suitable for cooktop use; others may break because of a sudden change
in temperature.
To minimize the possibility of burns, ignition of flammable materials and spillage, cookware handles should be turned
toward the center of the range without extending over nearby burners.

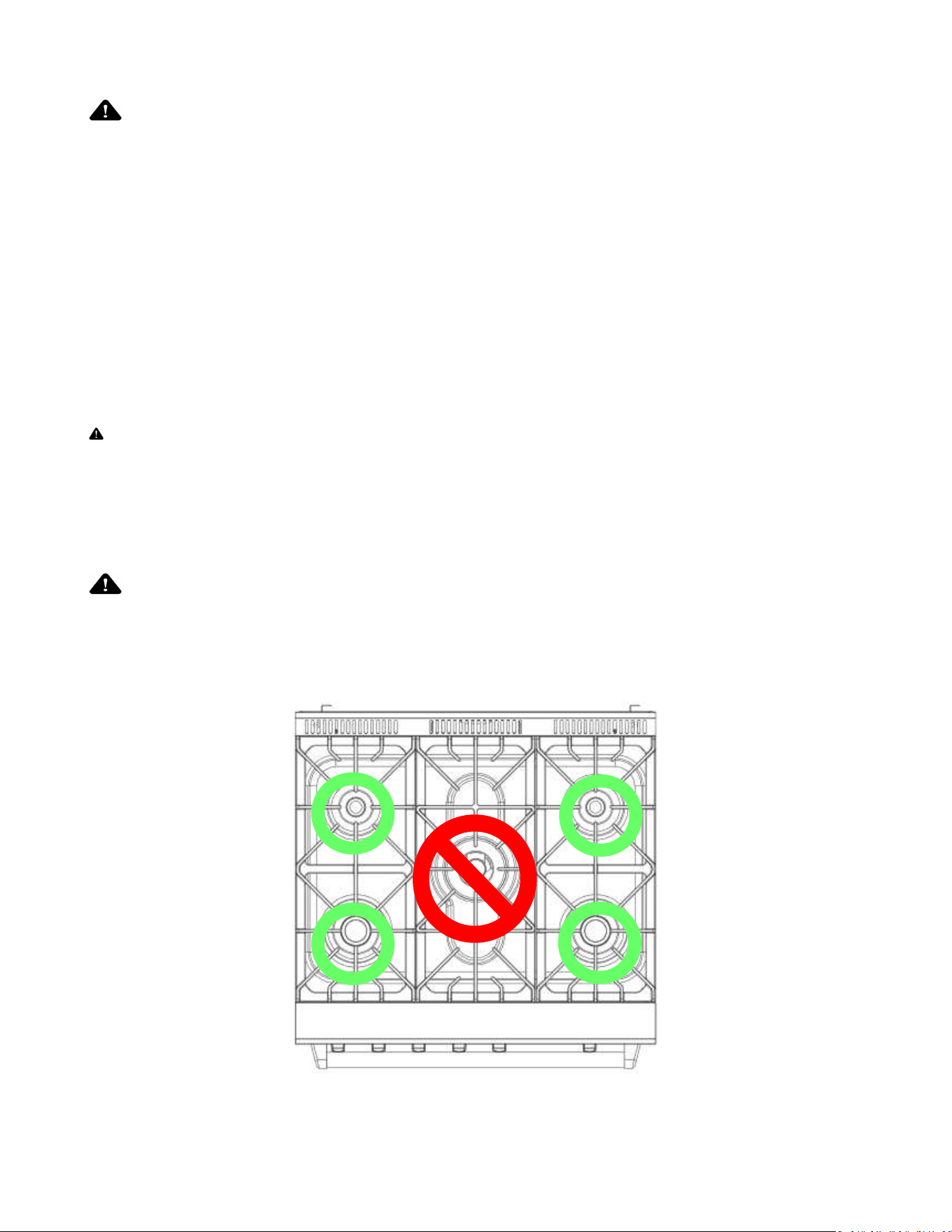

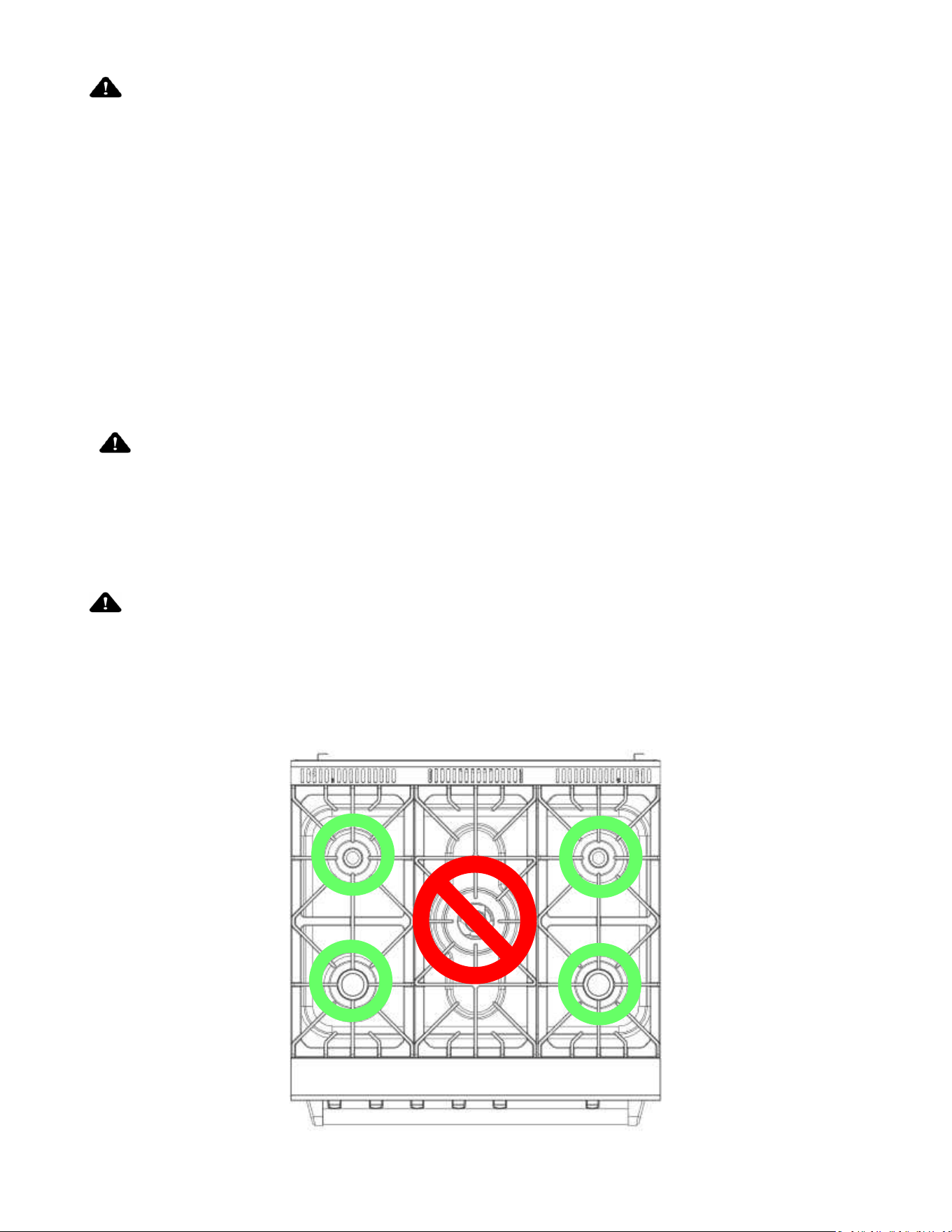

Do not use a wok with a round metal support ring. The ring may trap heat and block air to the burner resulting in a carbon
monoxide hazard.
Do not attempt to lift the cooktop. Doing so may damage the gas tubing to the surface burners resulting in a gas leak and
risk of fire.
Do not use aluminum foil to cover the grills or line any part of the cooktop. Doing so may result in carbon monoxide
poisoning, overheating of the cooktop surfaces, or a potential fire hazard.
7
WARNING OVEN SAFETY INSTRUCTIONS
NEVER cover any slots, holes, or passages in the oven bottom or cover an entire rack with materials such as aluminum foil or
oven liners. Never place foil or oven liners on the oven bottom. They can trap heat causing risk of smoke or fire.
Stand away from the range when opening the oven door. Escaping hot air or steam can cause burns to hands, face and/or
eyes.
Never place cooking utensils, pizza or baking stones, or any type of foil or liner on the oven floor. These items can trap heat
or melt, resulting in damage to the product and risk of shock, smoke or fire.
Place oven racks in desired location while oven is cool. If the rack must be moved while the oven is hot, be careful to avoid
touching hot surfaces.
Do not leave items such as paper, cooking utensils, or food in the oven when not in use. Items stored in an oven can ignite.
Do not leave items on the cooktop near the oven vent. Items may overheat resulting in a risk of fire or burns.
Never broil with the door open. Open-door broiling is not advised due to overheating of control knobs.
WARNING
This product can expose you to chemicals including carbon monoxide, which is known to the State of
California to cause developmental harm. For more information go to www.P65Warnings.ca.gov
To minimize exposure to these substances. Always operate this unit according the Owner’s Manual, and
ensure that you provide proper ventilation.
WARNING
The installation must conform with local codes or, in the absence of local codes, with the National Fuel Gas Code,
& below label:
Warning
Never operate the top surface cooking section of the appliance unattended
Failure to follow this warning statement may result in fire, explosion or burn hazard that could cause property damage,
personal injury or death.
If a fire should occur, keep away from the appliance and immediately call your fire department.

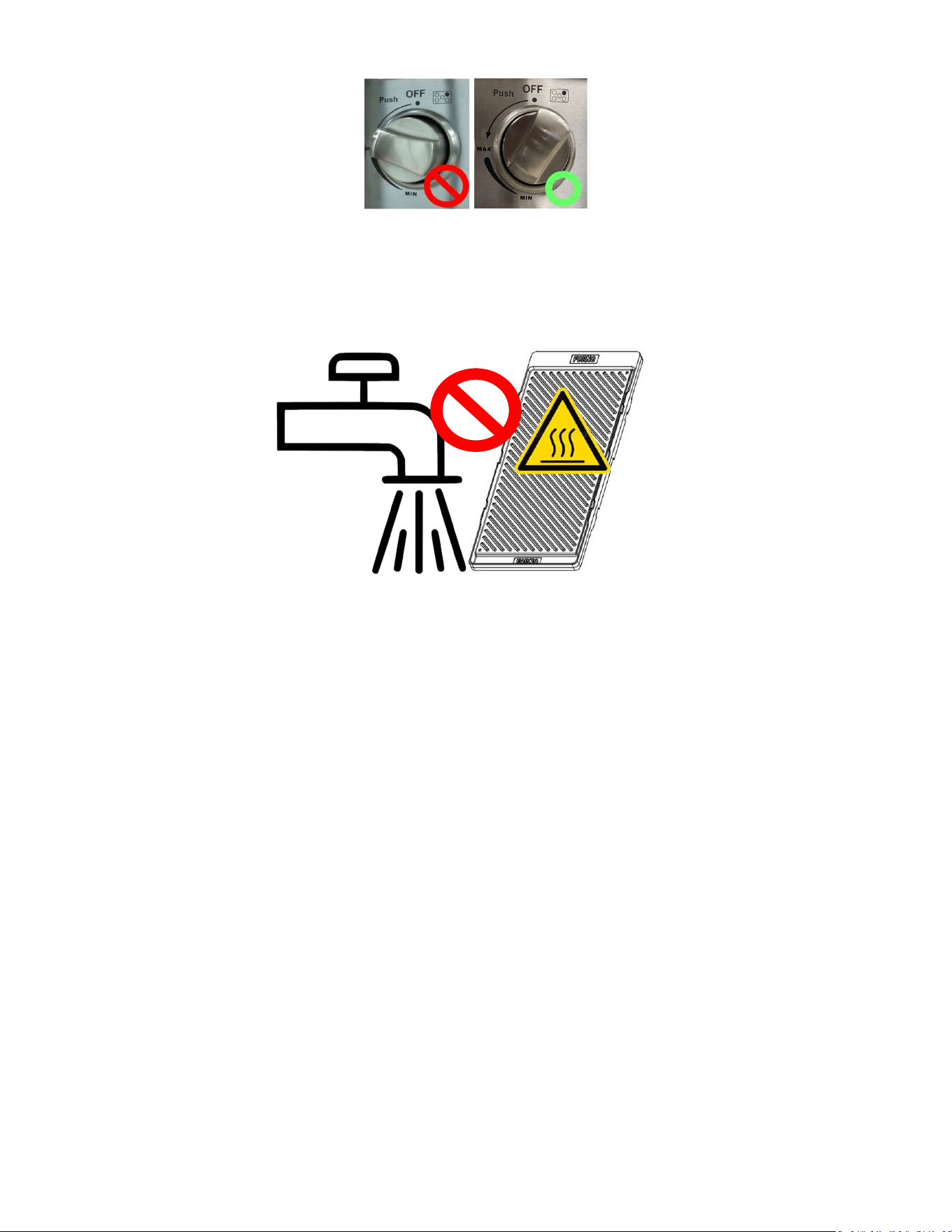

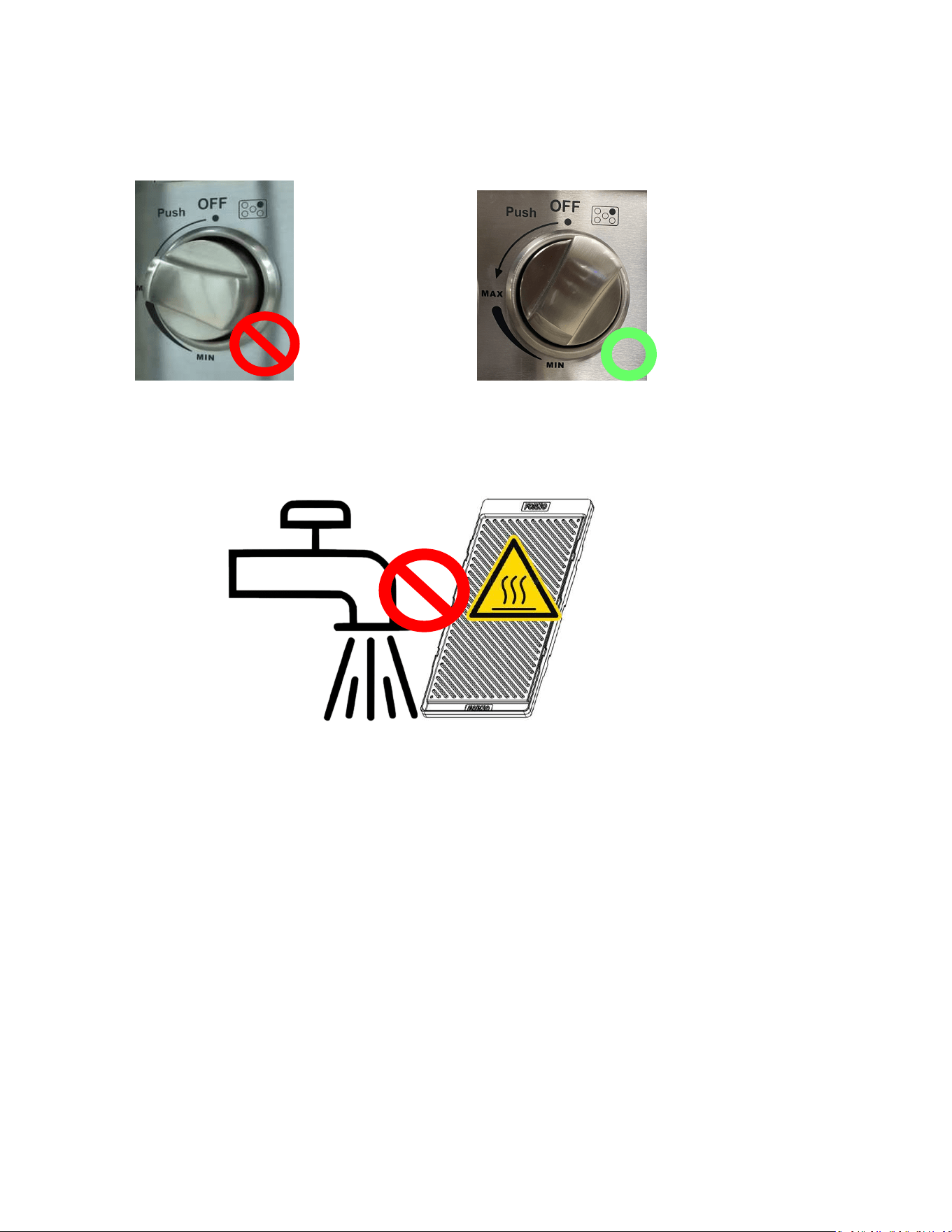

DO NOT ATTEND TO EXTINGUISH AN OIL/GREASE FIRE WITH WATER
WARNING
For fast exhausting the smell of "burning" or "oily" odor emitting from a new oven, turn the oven knob to
Broil or Convection Broil and run for 30 minutes before first use.
8
Features of Your Range
FFSGS6196-30
1 Cooktop Burner Grill
2 Control Panel
3 Cooktop Control Knob
4 Door handle
5 Oven door
6 Leveling System (legs)
7 Oven Vents
8 Oven Lights Switch
9 Oven Control Knob

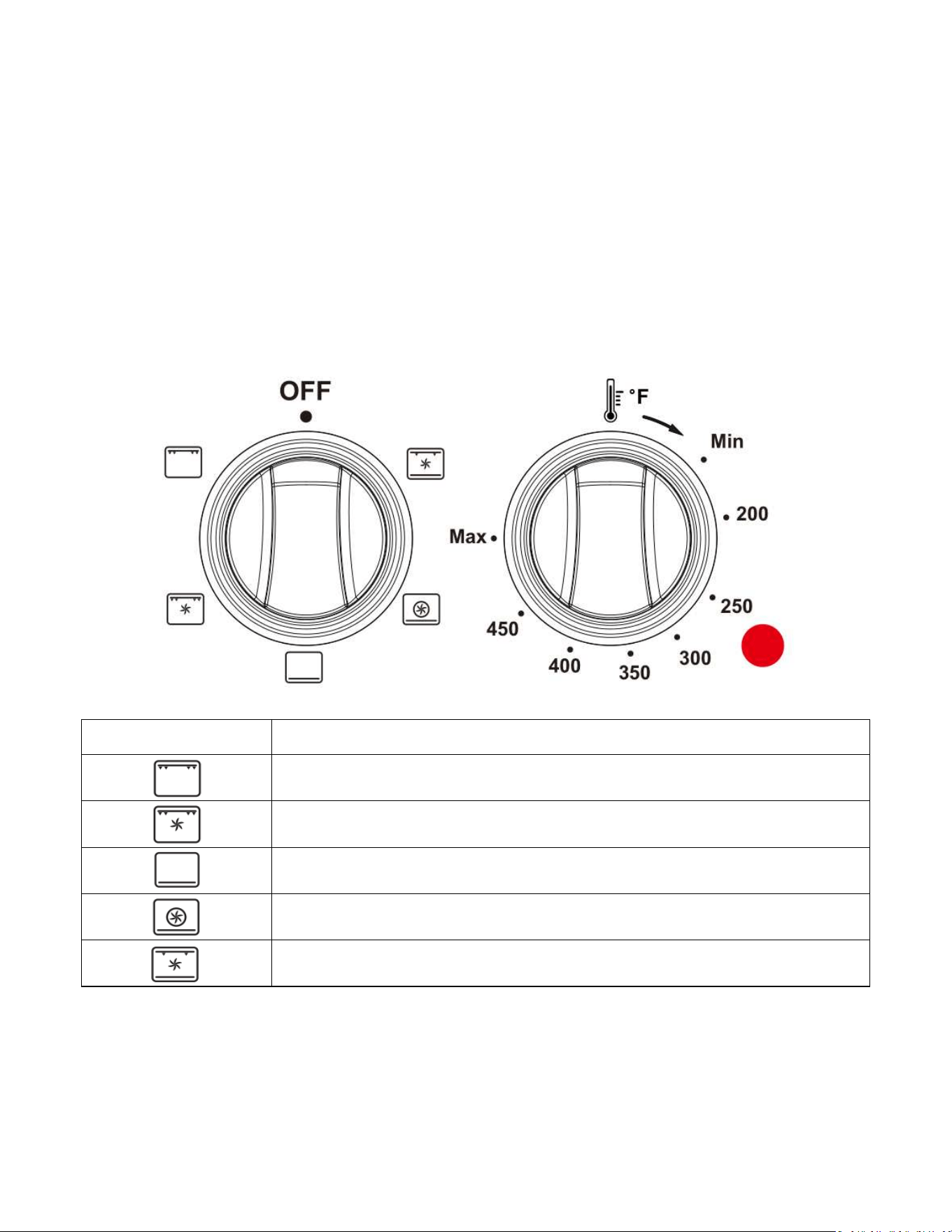

10 Indicating light
11 Oven function choice
12 Front kick plate
9
INSTALLATION INSTRUCTIONS
Before using your range
1. Remove all packaging material.

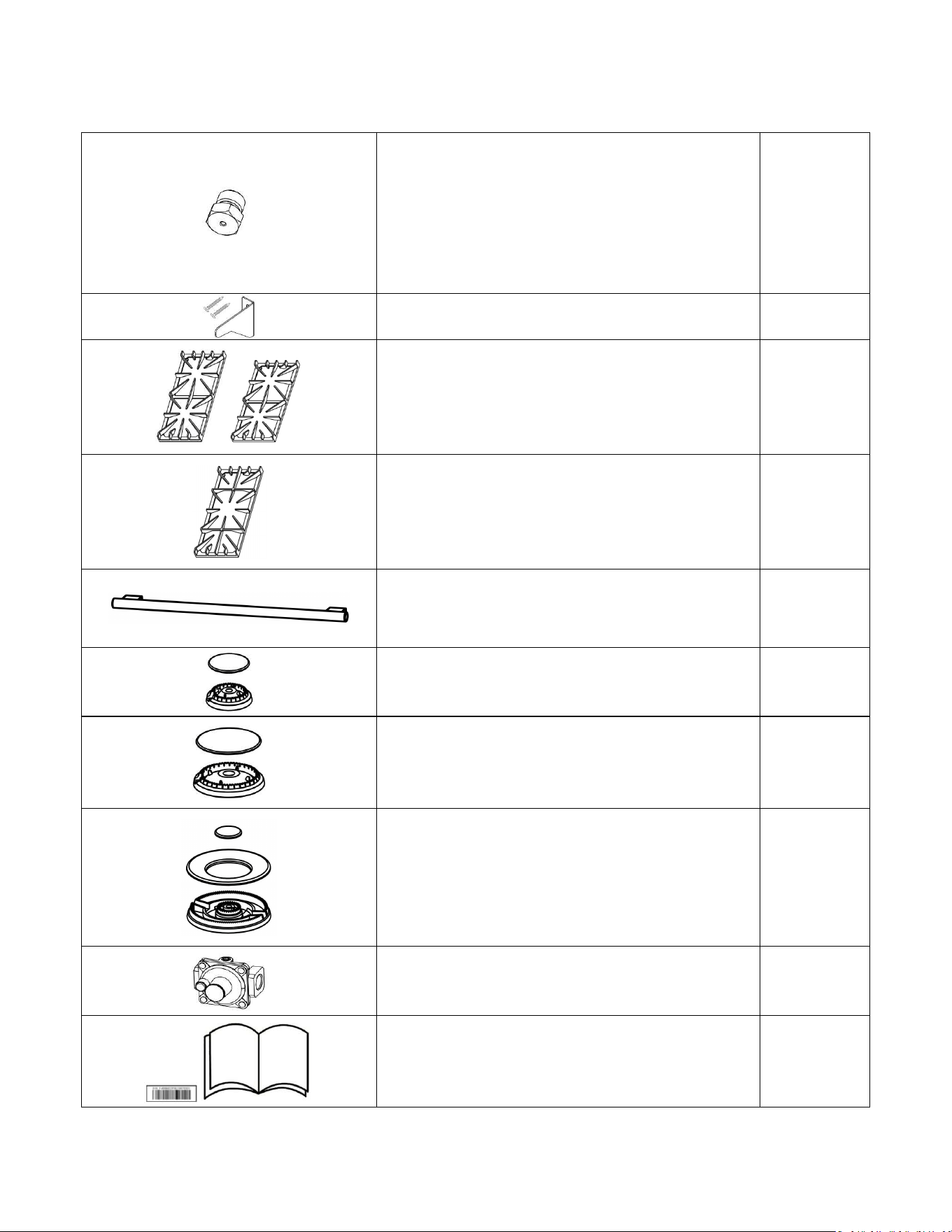

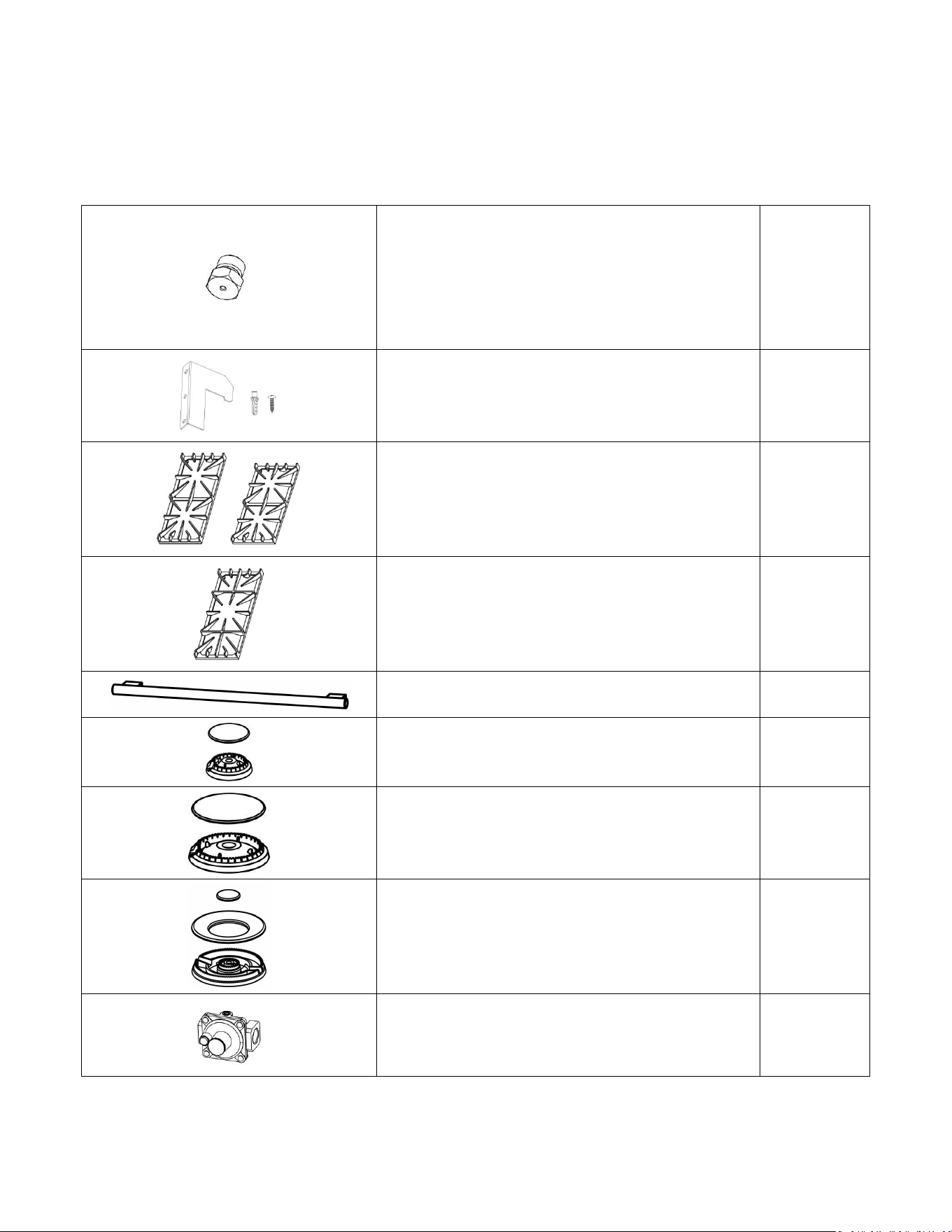

2. Check to make sure you have all of the accessories listed in below table.
Important -Save for the local electrical inspector’s use
LPG injectors:
1 piece 0.5;
2 pieces 0.85;
2 pieces 1.18;
2 pieces 0.9;
1 package
Anti-tip bracket, plastic sleeves and screws 1 set
Left & right grills 1 set
Middle Grill 1 piece
Oven door handle and screws 1 set
Burner & Cap (9500BTU) 2 sets
Burner & Cap (16000BTU) 2 sets
Burner & Cap (19000BTU) 1 set
Regulator (pre-installed) 1 piece
10

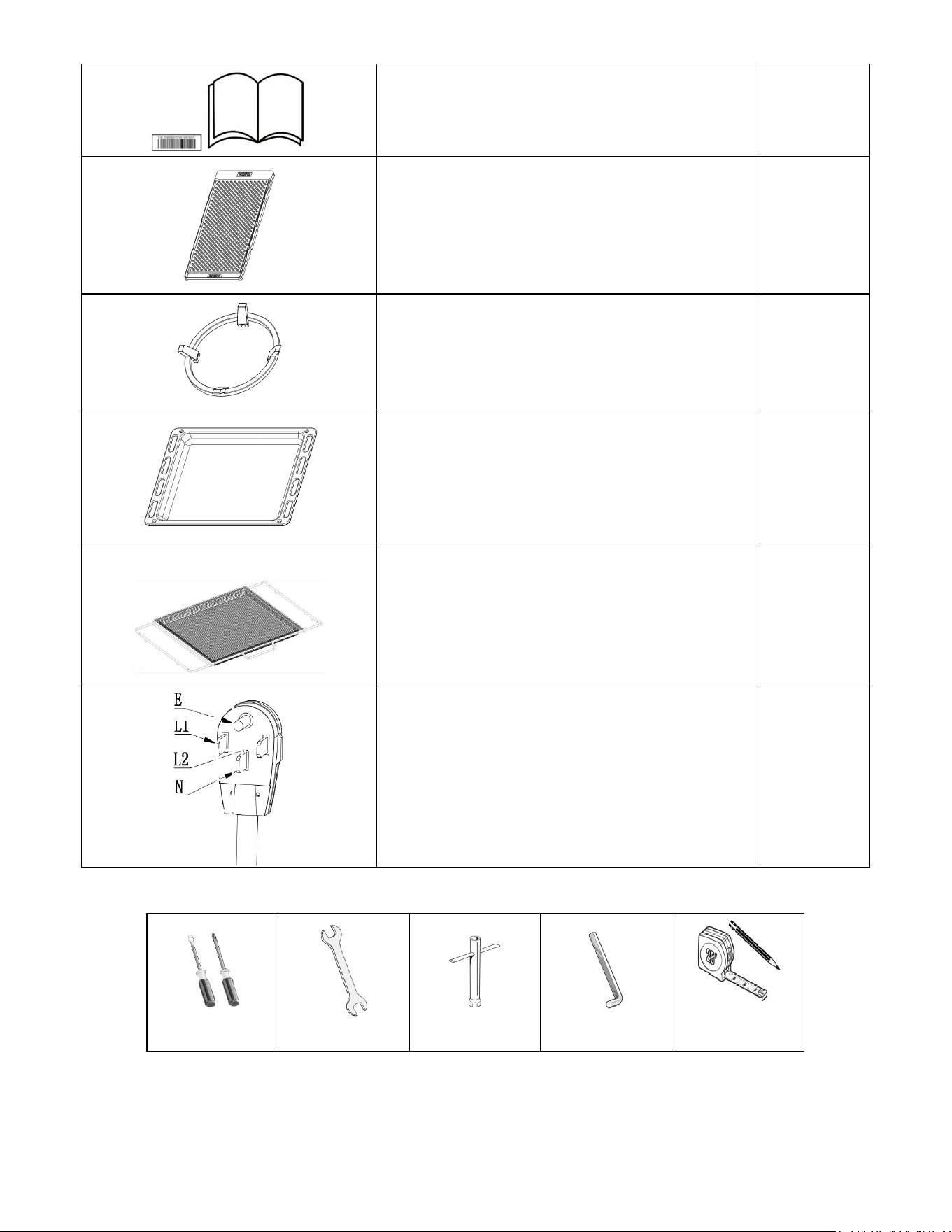

Serial Number Sticker & Instruction Manual 1 set
Top griddle
1 piece
Wok rack 1 piece
Oven tray 1 piece
Air fryer rack and holder 1 set
4-prong (grounding) plug
**NOT
PROVIDED IN
THE USA
**PROVIDED
IN CANADA

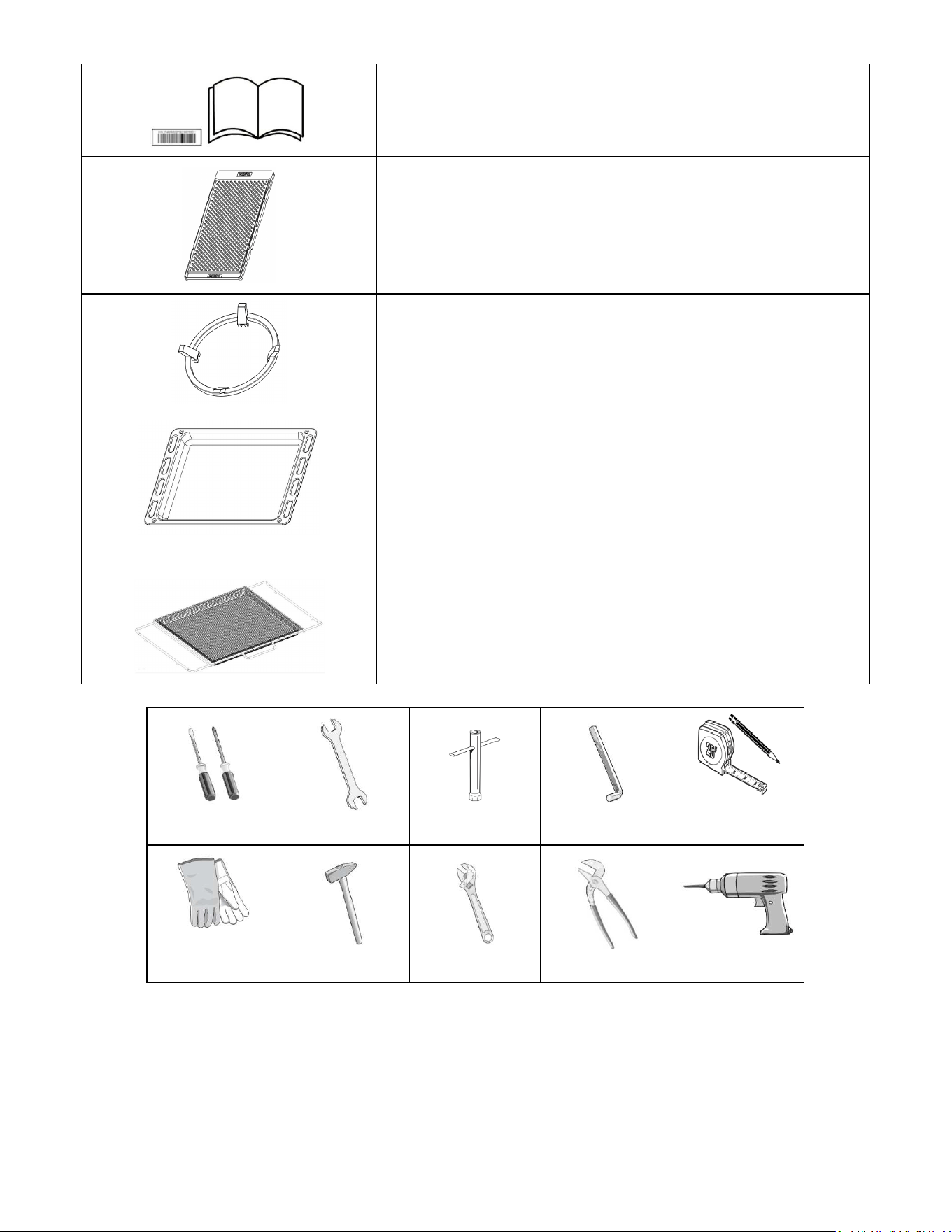

TOOLS NEEDED FOR INSTALLATION (not supplied with the range)
Screwdriver
Wrench
Socket wrench
Allen key
Tape measure
&Pencil
11
Protective gloves
Hammer
Adjustable
wrench
Adjustable pliers
Drill
Cooktop Burner Grills Installation
Remove the packing materials from the cooktop burner grills.
Place the burner grills to the correct position.
Handle installation guide
Step 1: Take out the door handle from the package.
Step 2: Take out four nuts from left and right on the door as illustrated in the pic.
Step 3: Position the handle onto the door at correct direction as illustrated in the pic. Make sure the 4 bolts can be
screwed into the holes underneath handle bases at two ends. Tighten the lower screws at two ends first from the inside
of oven door by using screwdriver. Then tighten the two upper screws.
Remove
Remove
12
Step 4: Check the handle to make sure it is installed correctly and tightly as illustration.
WARNING:
The installation should be finished step by step. DO NOT remove the washer on the screws at the outside of oven door.
Electrical indication
Your range must be electrically grounded in accordance with local codes or, in the absence of local codes, in accordance
with the National Electrical Code (ANSI/NFPA 70, latest edition). In Canada, electrical grounding must be in accordance with
the current CSA C22.1 Canadian Electrical Code Part 1 and/or local codes.
The power supply must be the correct polarity. Reverse polarity will result in continuous sparking of the electrodes, even
after flame ignition. If there is any doubt as to whether the power supply has the correct polarity or grounded, have it
checked by a qualified electrician.
ELECTRICAL REQUIREMENTS
Electrical Supply Grounded, 240V AC, 60 Hz
Service 15 amp or 20 amp dedicated circuit
Receptacle 4-prong grounding-type
WARNING
Electrical grounding Instructions:
For the selling in the USA market, this range is NOT equipped with a 4-prong (grounding) plug. You must buy the plug
according to the electrical requirement and ask the professional technician to arrange the installation.
Assemble the lower screws first
13
CAUTION
Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation.
Verify proper operation after servicing.
Grounding
All cord connected appliance shall include instructions relative to location of the wall receptacle and a warning to the user
to cut or remove the grounding prong from the power cord.
Disconnect electrical power at the circuit breaker box or fuse box before installing the appliance.
Where a standard three-prong wall receptacle is encountered, it is the responsibility and obligation of the customer to have
it replaced with a properly grounded four-prong wall receptacle.
ELECTRICAL SHOCK HAZARD
Disconnect electrical power at the circuit breaker box or fuse box before installing the appliance. Provide appropriate
ground for the appliance. Use copper conductors only. Failure to follow these instructions could result in serious injury or
death.
Wire Connection:
Please read the following instructions very carefully before you connect the electricity. There are a total 4 steps.

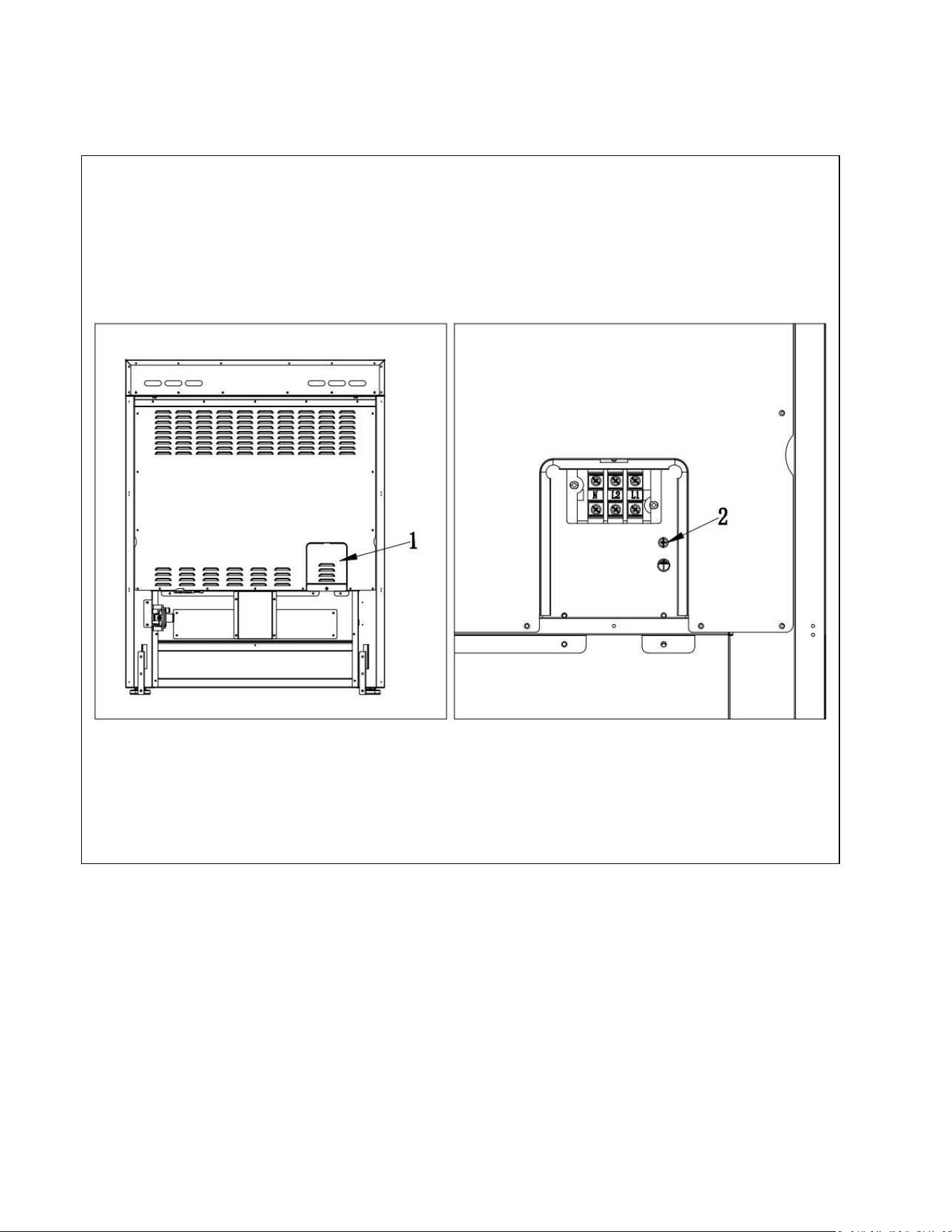

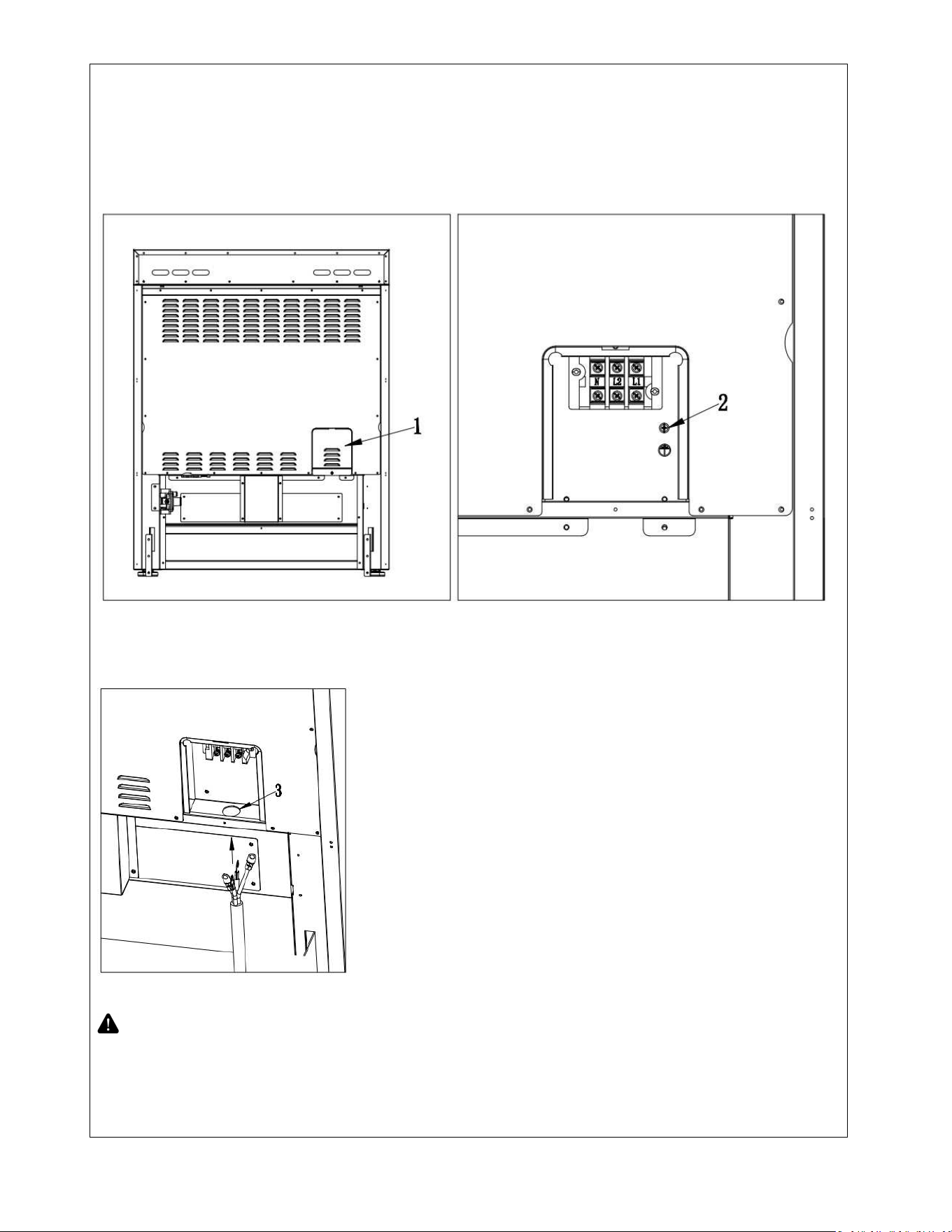

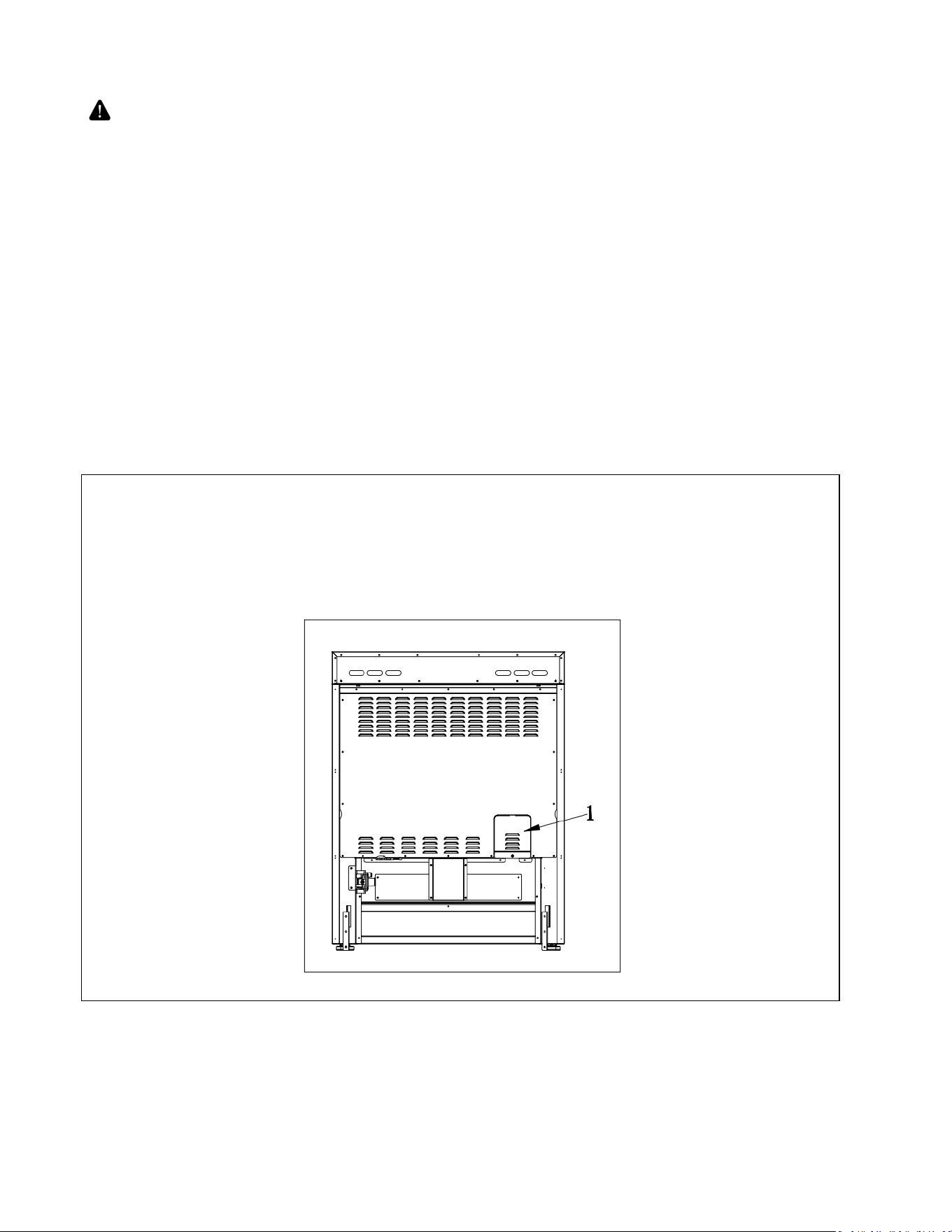

Step 1: Open the connection zone at the back side (Figure 1).
Step 2: Open the small plastic cover and put the wires of the power cord through the hole (Figure 2)
14
WARNING
The plug should be an electric supply cord set 4 wires type with ring terminals (L1, L2, N, Ground) suitable for range use
UL/CSA listed type SRDT/DRT 2X8AWG (L1, L2) + 2X10AWG (N,G) rated 120V/240V, AC 60HZ plug type; cable length
1.5m; in case the supply cord set must be replaced, it shall be replaced with an identical set having the
same technical specs and carefully following the instructions and diagrams from the last page of this manual.
Step 3: Connecting the electric supply cord set 4 wires with ring terminal (L1, L2, N, ground)
1. Connect the L1 receptacle terminal to the incoming electrical supply wire (L1-hot wire).
2. Connect the L2 receptacle terminal to the incoming electrical supply wire (L2-hot wire).
3. Connect the NEUTRAL receptacle terminal to the incoming NEUTRAL electrical supply wire(N).
4. Connect the GROUND receptacle terminal to the incoming GROUND electrical supply wire (E).
Step 4: Fix the screw and put back the cover
15
Gas Supply
Installation must comply with local codes or, in the absence of local codes, with the National Fuel Gas Code, ANSI STD
Z21.1-2018 / NFPA 54. In Canada, installation must conform to the current natural Gas Installation /code, CAN 1-1.1-M81
and with local codes where applicable.
This range has been design-certified according to ANSI STD Z21.1-2018 latest edition.
TYPE OF GAS:
NATURAL GAS WC
Supply Pressure 4"
Minimum Supply Pressure 6"
Max Regulator Pressure 14", 0.5 psi (3.5 kPa)
LP GAS WC
Supply Pressure 10"
Minimum Supply Pressure 11"
Max Regulator Pressure 14", 0.5 psi (3.5 kPa)
WARNING
Do not obstruct the flow of combustion air into the range and ventilation air away from the range
Ventilation: it is recommended that the unit be operated with an oven head, vented exhaust hood of sufficient size and
capacity.
Electric Power Supply Requirements
Pressure regulator
Since service pressure may fluctuate with local demand, every gas cooking range must be equipped with a pressure
regulator on the incoming service line for safe and efficient operation.
The pressure regulator shipped with the range has female threads 1/2" NPT. The regulator shall be installed properly to be
accessible when the appliance is installed in its final position.
Pressure regulator can withstand a maximum input pressure of 0.5 psi (3.5 kPa) and is
set at 4" WC outlet pressure.
Area allows for flush installation with
through-the-wall connection of pipe
stub/shut-off valve and rear wall 120V
outlet.
Shortest connection from hard pipe stub
location to range hook-up.
Area allows for flush installation with through-the-floor
connection of pipe stub/shut-off valve
16
Gas Shut-off Valve (not included)
The supply line must be equipped with an approved external gas shut-off valve located near the range in an accessible
location. Do not block access to the shut-off valve. Refer to the illustration below.
A 3/4" (19mm) ID gas supply line must be provided to the range. If local codes permit, a certified, 3' (900mm) long, 1/2"
(13mm) or 3/4" (19mm) ID flexible metal appliance connector is recommended to connect the unit’s 1/2" NPT female inlet
to the gas supply line. Pipe joint compounds suitable for use with natural or LP gas should be used.
The appliance and its shut-off valve must be disconnected from the gas supply piping system during any pressure testing of
the system at test pressures more than 0.5 psi (3.5 kPa). The appliance must be isolated from the gas supply piping system
by closing its individual manual shutoff valve during any pressure testing of the system at test pressures equal to or less
than 0.5 psi (3.5 kPa).
Product Dimensions and Cabinets
This range may be installed directly adjacent to existing countertop-height cabinets (36" or 91 cm from the floor). To achieve
the best look, the cooktop should be level with the cabinet countertop. This can be accomplished by raising the unit using
the adjustment spindles on the legs.
To eliminate the risk of burns or fire by reaching over heated surface units, cabinet storage space located above the surface
units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a range hood that projects
horizontally a minimum of 5 inches beyond the bottom of the cabinets.
shut-off valve at open position
Connect to appliance
Gas supply
17
18
Opening width W
30" Model 30" (762mm)
Exhaust Hood Installation
The bottom of the hood should be 30" min. to 36" above the countertop. This would typically result in the bottom of the
hood being 66" to 72" above the floor. These dimensions provide safe and efficient operation of the hood.
After Installation:
1. Check ignition of cooktop burners.
2. Check the air shutter adjustment – sharp blue flame, with no yellow tipping or lifting flames.
3. Check ignition of oven burner.
4. Visually check tubular burner (oven burner) re-ignition to be sure both rows of burner ports are relighting each time.
5. Check for gas leaks at all gas connections (using a gas detector, never a flame).
Front edge of the
range side panel
forward from
cabinet
To countertops
below cooktop
and at the
range back
19
Gas Conversion Operation
This cooking range can be used with LP gas and NG gas. It is shipped from the factory adjusted for use with NG (Nature Gas).
Injector for LP gas are included. Follow the instruction shown below for gas conversion.
WARNING Gas conversion shall be conducted by a factory- trained professional. Call the customer service
hotline to identify a factory-trained professional near your home.
WARNING Before carrying out this operation, disconnect the range from gas and electricity. Fail to do so,
may result in fire, or electrical shock hazard can occur and result in injury or death. Do not remove regulator or allow it to
turn during servicing.
The gas conversion procedure for this range includes 4 steps:
1. Pressure regulator 4. Installation of new rating label
2. Cooktop burners
3. Reconnect Gas and Electrical Supply
The conversion is not completed if all 5 steps have not been concluded properly.
Before performing the gas conversion, locate the package containing the replacement injectors shipped with every range.
WARNING Before carrying out this operation, disconnect the range from gas and electricity. Fail to do so,
may result in fire, or electrical shock hazard can occur and result in injury or death. Do not remove regulator or allow it to
turn during servicing.
STEP 1: Pressure Regulator
To access the gas regulator, pull the range away from the cabinet wall. The gas regulator is located at the bottom right
corner of the range.
a. Unscrew the cap from the regulator. Do not remove the spring from the regulator.
b. Unscrew the white insert from the cap and turn it over, so the longer stem is facing the cap. Replace insert on the cap.
Replace the cap on the regulator.
20
CAUTION Handle carefully when removing and replacing gas components. Use proper support to prevent
damage to components.

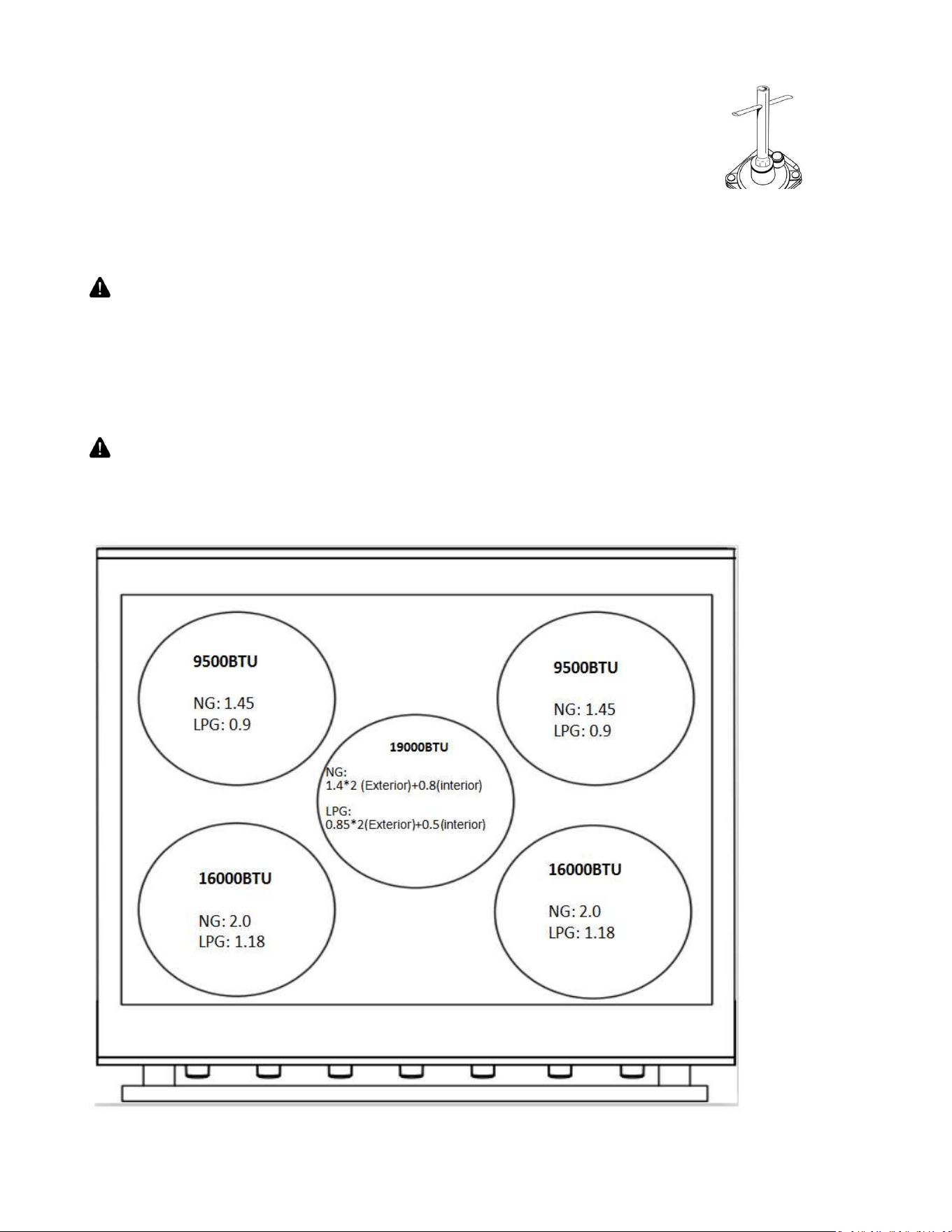

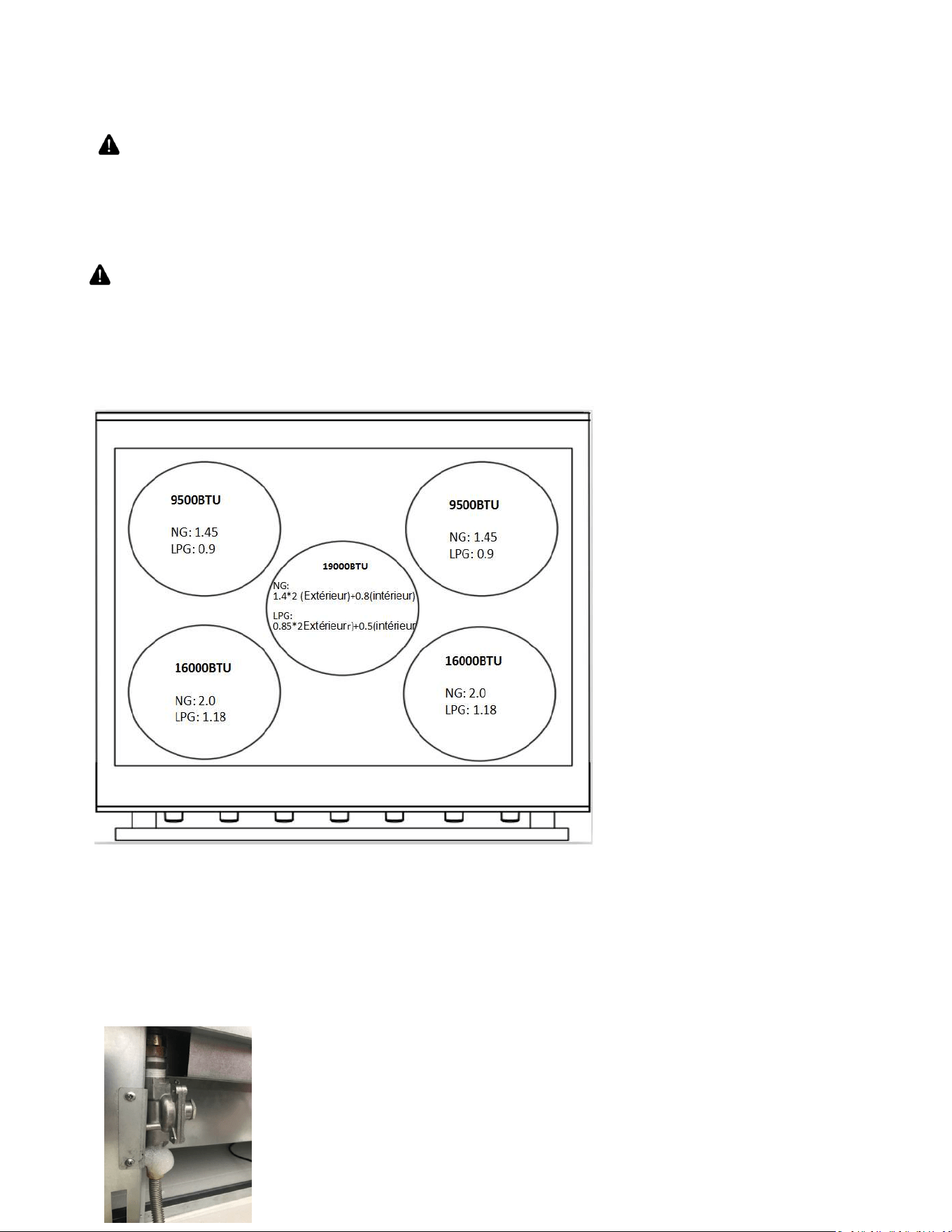

IMPORTANT: Each injector has a number indicating its flow diameter printed on the body. Consult the table below for
matching nozzles with cooktop burners.
CAUTION The Re-ignition system and automatic gas-cut-off system are not equipped on the cooktop
burners. If the flame goes out by accident, need to turn off the valve immediately to cut off the gas supply.
IMPORTANT: Keep the injectors removed from the range for future use.
STEP 2: Cooktop Burners
a. Remove cooking grills and burner caps.
b. Lift off outer burner spreader.
c. Remove the factory installed natural gas nozzles from the center of the nozzle holders
using a 7mm socket wrench. Replace the LP injector in each nozzle holder. Tighten each
injector properly. Do not over tighten the injector.
Socket wrench
21
STEP 3: Reconnect Gas and Electrical Supply
Leakage testing of the range shall be conducted according to the installation instructions provided with the range.
Before operating the range after the gas conversion, always check for leaks with a soapy water solution or other
acceptable method at gas connections installed between the gas inlet pipe of the range, gas regulator, and the manual
shut-off valve.
WARNING DO NOT use a flame to check for gas leakage.

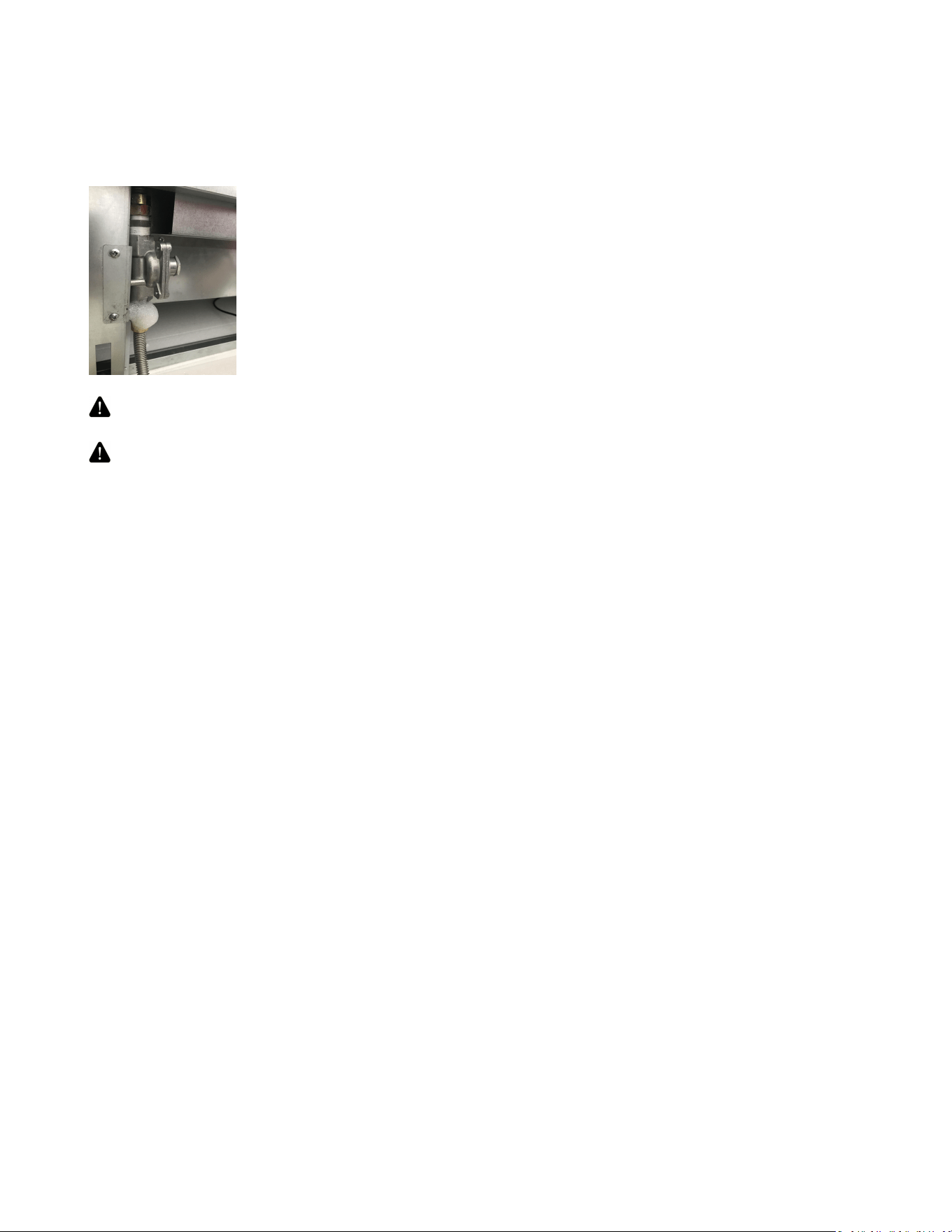

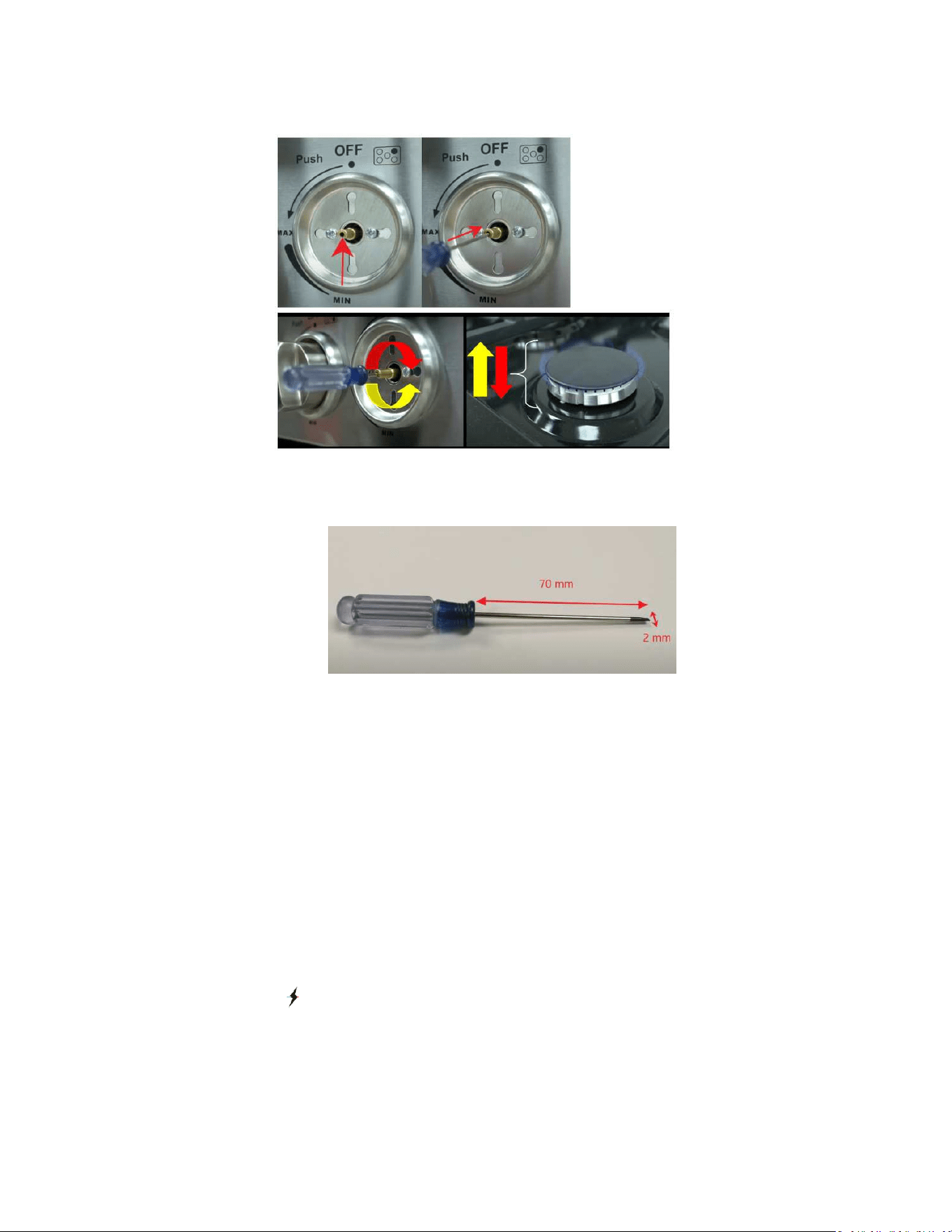

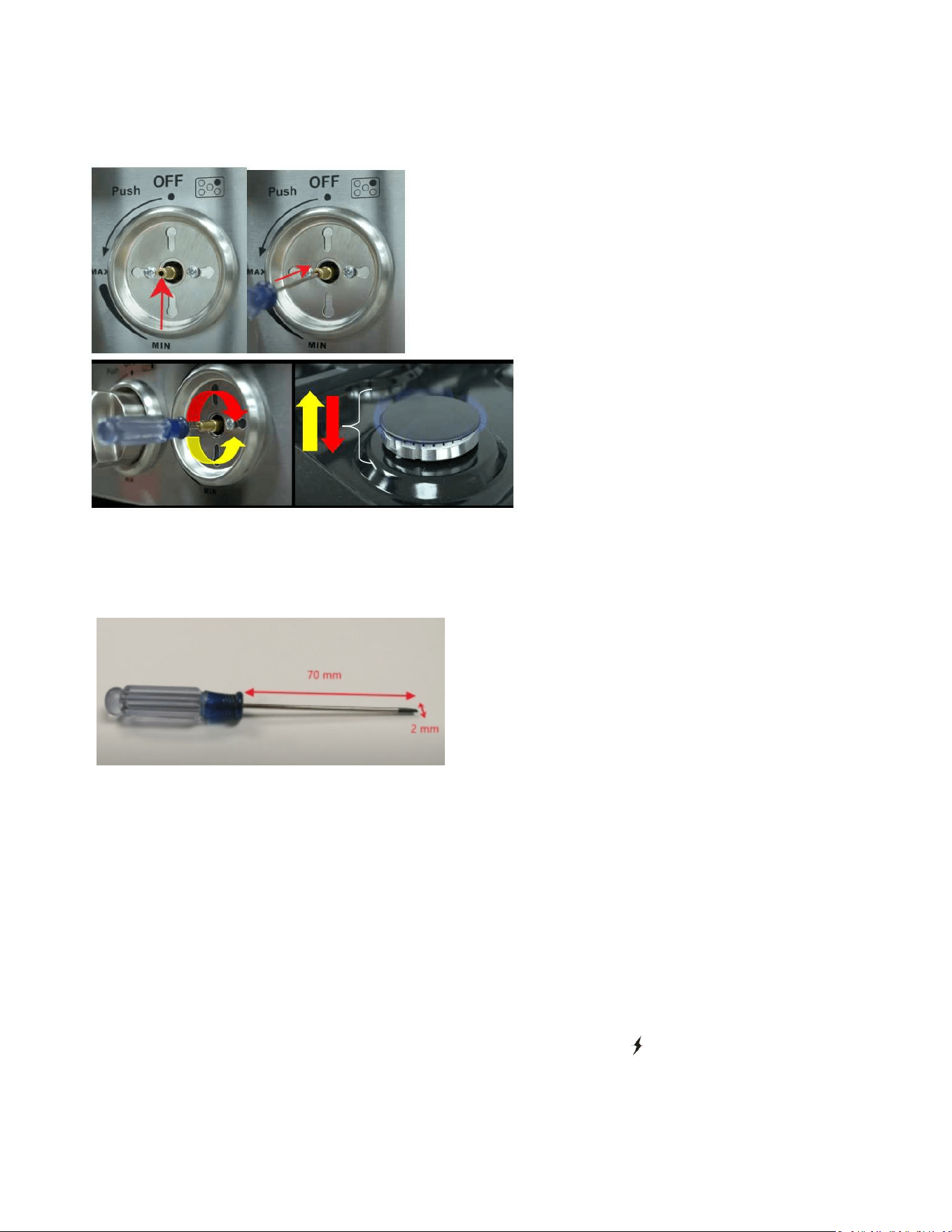

WARNING Please make sure the thermocouple within 2-2.5mm far away from the oven burner. Otherwise,
the thermocouple may not touch the small flame at the minimum level, which will cause the flame out accidentally.
STEP 4: Installation of LPG Conversion Label
Record the model and serial number on the LP / Propane Conversion Label provided in this kit.
The information can be obtained from the existing Rating / Serial label. Place the LPG conversion label as close as possible
to the existing Rating / Serial label on the range.
Preparation
Before moving the range, protect any finished flooring and secure oven door(s) closed to prevent damage.
The oven door(s) can be removed to lighten the load or to fit the unit through a doorway. Only remove if necessary. Do not
remove the griddle or any other component. Door removal should only be done by a certified installer or service technician.
Placement
Do not lift or carry the oven door by the door handle.
Use an appliance dolly to move the range near the opening. Remove and recycle packing materials. Do not discard the
anti-tip bracket supplied with the range.
Leveling
Raise the range to the desired height by adjusting the legs. The legs can be adjusted by rotating clockwise to raise or
counter clockwise to lower the rang.
Anti-Tip Bracket
To prevent the range from tipping forward, the anti-tip bracket must be installed. Refer to the section of ANTI-TIP DEVICE
Gas Supply Connection
All connections to the gas piping must be wrench-tightened. Do not over-tighten or allow pipes to turn when tightening.
When all connections have been made, check that all range controls are in the “OFF” position and turn on the main gas
supply valve.
If a flexible metal connector is being used, verify it is not kinked, then attach the gas supply line to the regulator on the
22
range. Open the valve and check for leakage by placing a liquid detergent solution onto all gas connections. Bubbles around
connections indicate a gas leak. If a leakage is determined, close the shut-off valve, and fix the connections.
Leakage testing of the appliance shall be conducted according to the manufacturer’s instructions. Use some soap water
(50% water and 50% soap) or a leakage detector at all joints and connections to check for leaks in the system. Do not use a
flame to check for gas leaks.
The appliance must be isolated from the building’s gas supply piping system by closing its individual manual shut-off valve
during any pressure testing of the gas supply piping system at test pressure equal to or less than 0.5 psi (3.5kPa).
Getting Started
Before you start cooking, please take the following steps.
• Remove all the exterior and interior packing.
• Remove the protective film on steel and aluminum parts.
• Clean the range thoroughly with hot water and a mild detergent. Rinse and dry with a soft cloth to remove any residual oil
and grease left over from the manufacturing process. Don’t clean the unit by heavy cleaner for example acid or aerosol.
• Check that surface burner components are assembled correctly.
• Furnish the interior of the oven by inserting the shelves and tray.

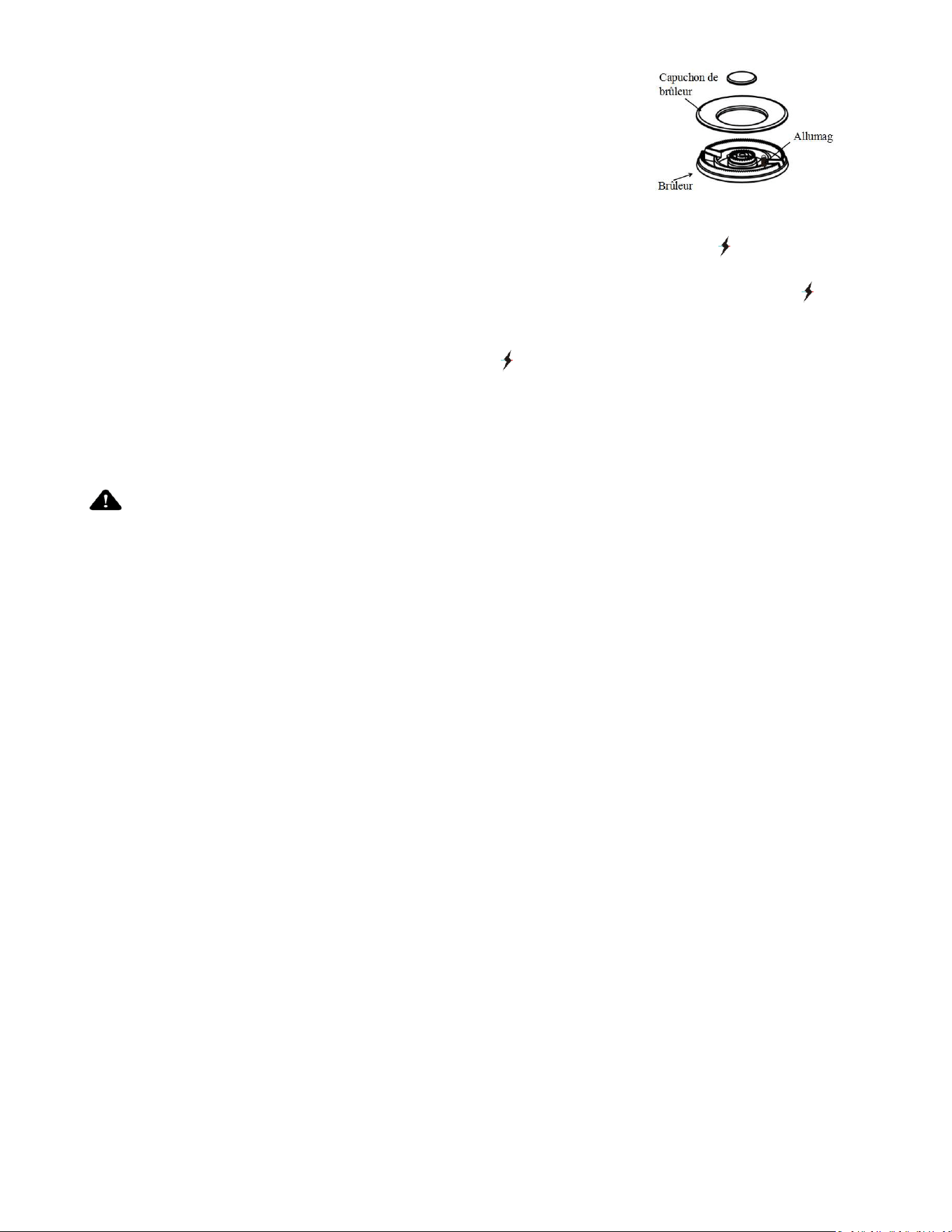

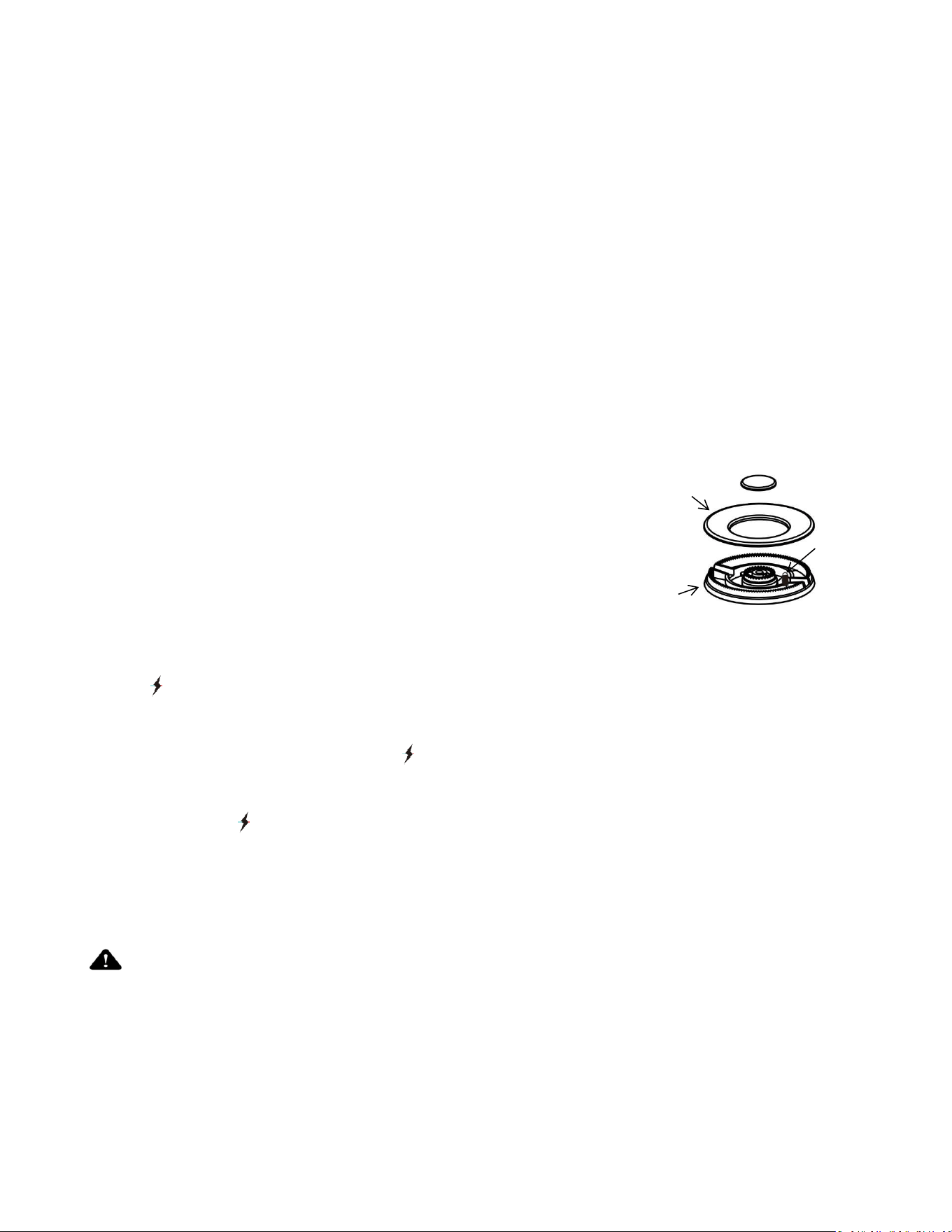

Cooktop Operation
The burner assembly contains all accessories in one set. The burner cap must be seated
on the burner horizontally. Refer to the illustration.
Ignition
To light up the cooktop burners, push the appropriate control knob in and turn counter clockwise to “ ” position. You will
hear clicking noise – the sound of electric spark igniting the burner. When one burner is turned to “
”, all burners will spark.
Sparking will continue until the knob is not pressed, turn the knob to adjust desired flame intensity.
The knob pointing to “
” is at the maximum fire level. Turning the knob to upside or downside can achieve smaller fire.
When the knob is turned to OFF position, the range will stop working and the valve will be shut down.
NOTE: Do not attempt to disassemble or clean around any burner while another burner is on. Do not touch any burner cap,
burner base, or igniter while the igniters are sparking.
CAUTION Never leave pans on a high setting unattended. Be careful when cooking food in fat or grease; it
can become hot enough to ignite.
Small and big flame:
A smaller flame will give the best results when simmering. Small flames offer precise cooking performance for delicate
foods, keeping food warm, melting chocolate or butter, and for cooking over low heat for long period of time.
The highest (larger) flame settings provide the maximum heat that is available on your range. This setting should be used for
heavy cooking jobs such as boiling water and cooking pasts.
Burner cap
Burner
igniter
23

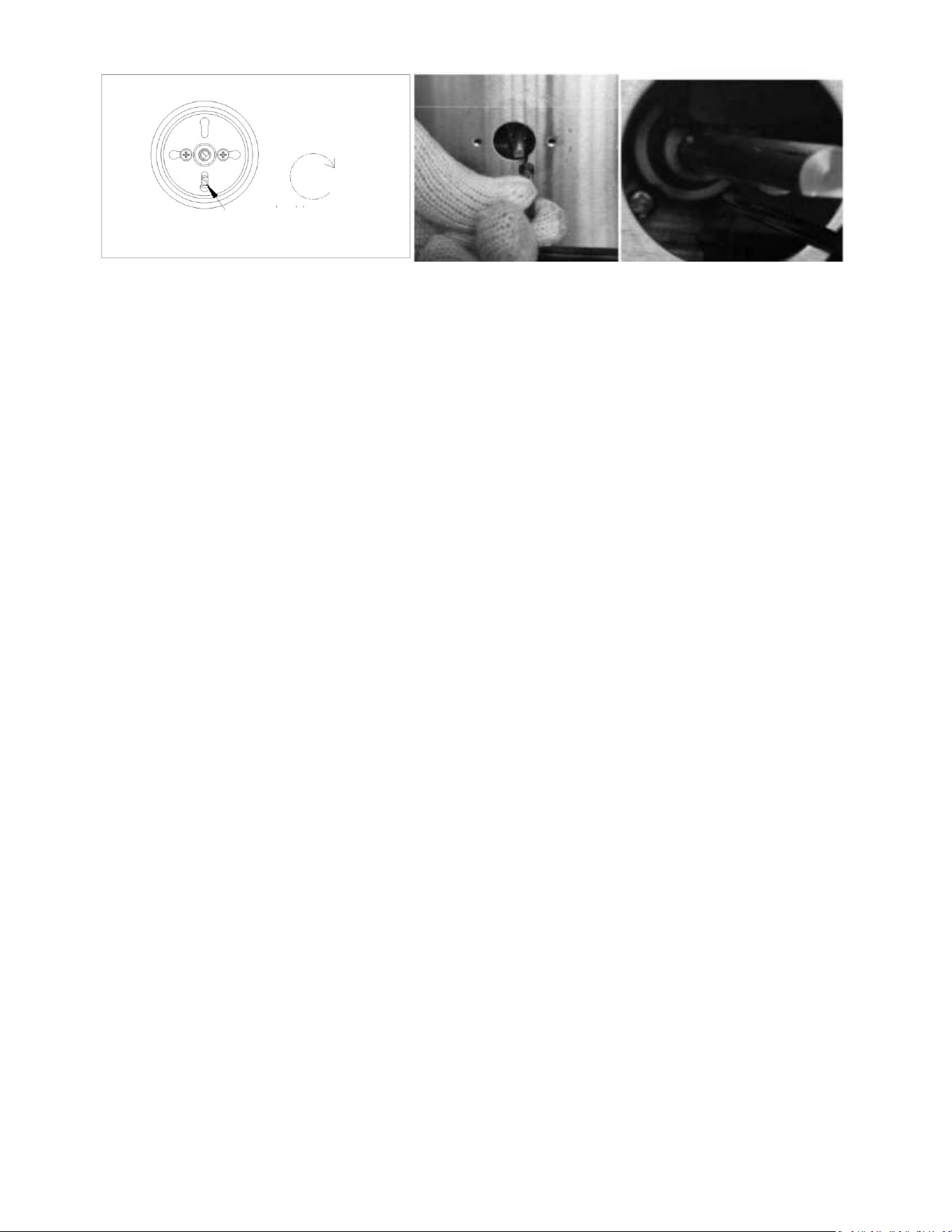

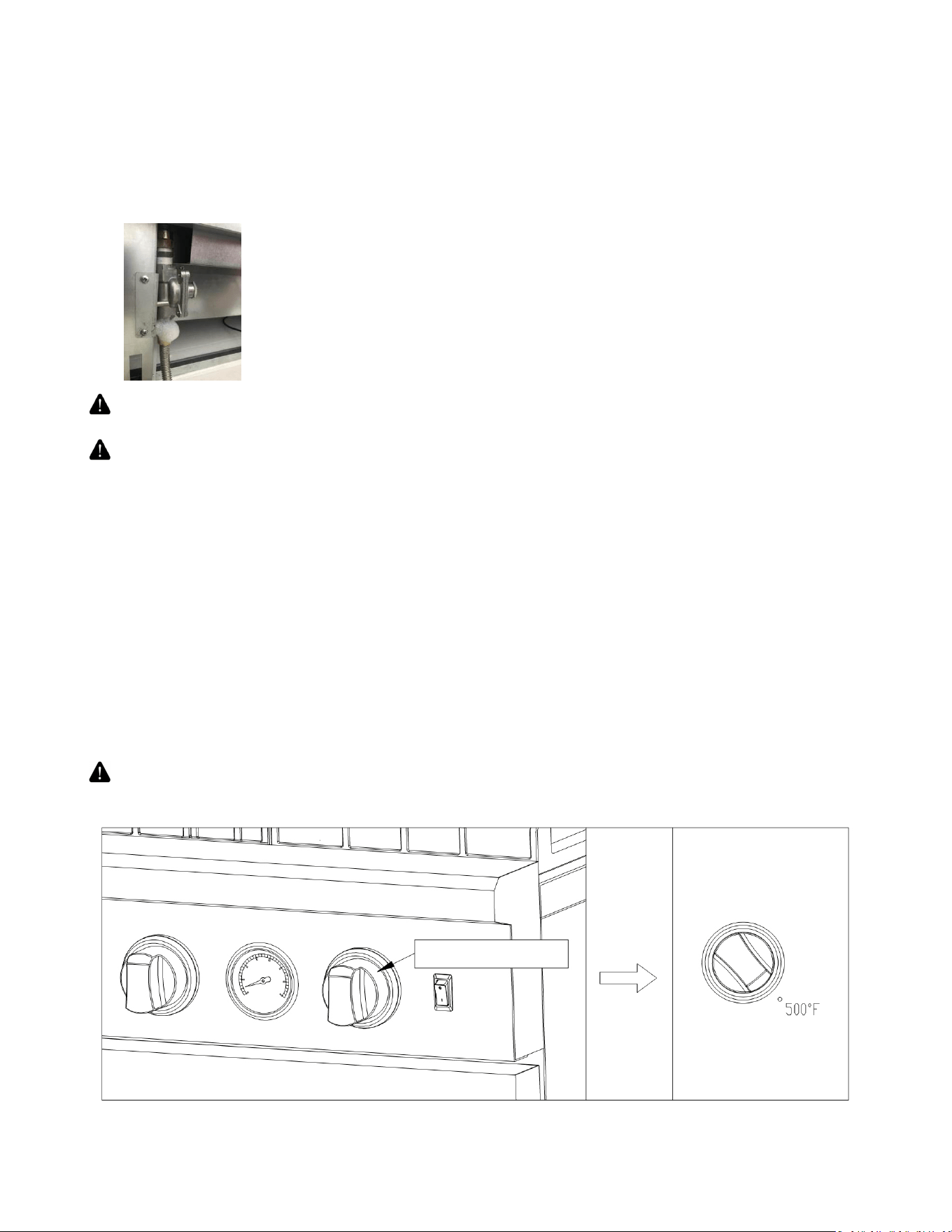

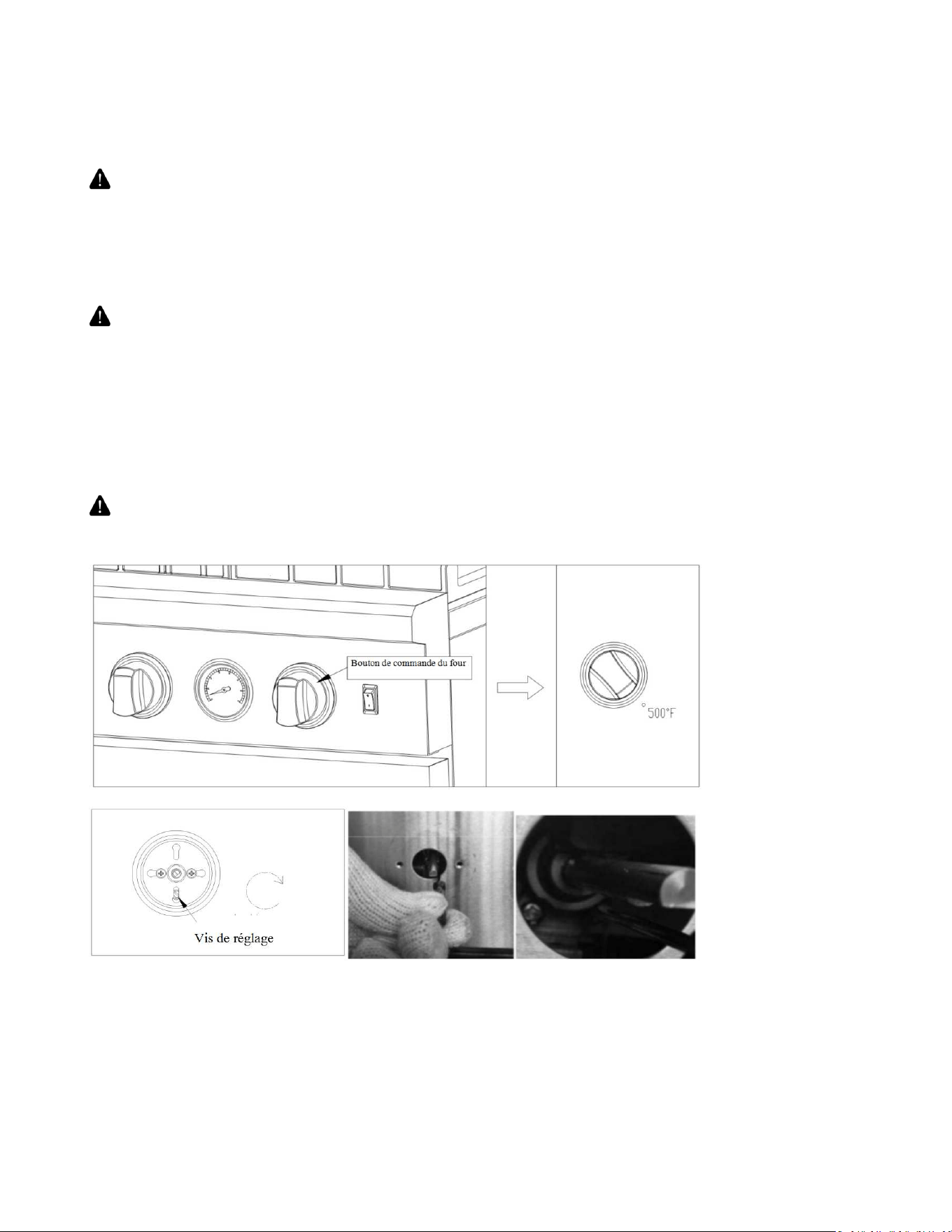

Flame intensity
• To adjust the flame intensity, follow the next step:
A. Pull out the knob to access the regulating screw, located in the middle of the valve stem.
B. Insert a small flat head screwdriver (2 mm wide and 70 mm long) inside the valve stem until you reach the far end.
C. By turning the screwdriver clockwise, the flame intensity will decrease and by turning it counter-clockwise the
flame will increase.
D. When you are turning it clockwise, make sure to not fully tighten the adjustment screw, because if so, the gas will
completely cut and when you turn it counter-clockwise make sure to not loosen it to the maximum.
• When you adjust the flame intensity, watch the flame when you turn the knob.
• Any flame exceeding the bottom of the cookware is wasted.
• The flame should stay steady and blue in color. Impurity in the gas supply may cause an orange flame during initial
operation.
Power Failure
• If the gas does not ignite within four seconds, turn off the valve and allow at least five minutes for any gas to dissipate.
Repeat the lighting procedure.
• In the event of a power failure, the surface burners can be lighted manually. Hold a lighted match near a burner and turn
the knob counter-clockwise to “ ”. After burner lights, turn knob to the desired setting.
Burner Grills
1. The grills must be properly positioned before cooking. Improper installation of the grills may result in scratching of the
cooktop and / or poor combustion.
2. Do not operate the burners without a pan or utensil on the grills.
24
CAUTION
The surface of the grill is hot after use. Please allow sufficient time for the grill to cool before cleaning.
Cooktop cleaning tips
• To prevent the cooktop from discoloring or staining, clean cooktop after each use, and wipe up acidic or sugary spills as
soon as the cooktop is cooled.
• The sealed burners of your range are not secured to the cooktop and are designed to be removed easily. Boil overs or
spills will not seep underneath the cooktop. The burners should be cleaned after each use.
Oven Light
The oven light is controlled by a push switch on the control panel.
The light can be used while cooking or cleaning the oven.
WARNING Before replacing the oven light, make sure power is disconnected from the electrical box and
the oven is cooled completely. Disassemble the light cover and replace the light bulb with a 25-watt halogen bulb. Install
the light cover properly.
Griddle Operation
CAUTION Make sure to follow all the guidelines for a proper usage of the griddle. If you don’t use the
griddle properly you risk damaging it and it will void the warranty.

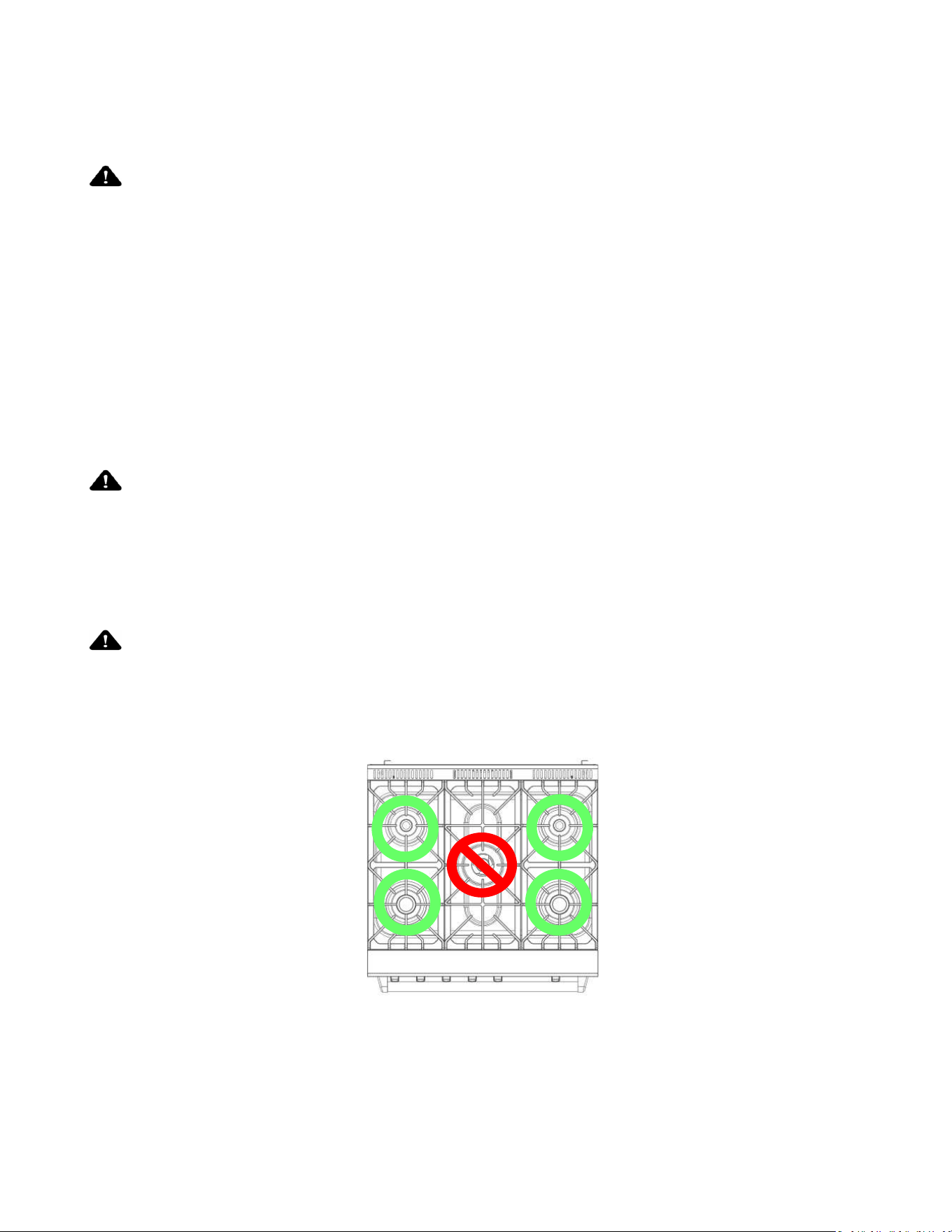

Griddle position
The griddle can not be used on the middle grates. For a proper usage, the griddle needs to be on the left or right grates.
25
Heat setting
The griddle is not designed for high heat usage. Higher temperatures will damage the non-stick coating over time.
Cleaning
To avoid injuries and damaging the griddle, always wait until the griddle has cooled down before washing or soaking it
water.
Air Fryer Operation
To cook your food to the perfect crispy-golden results, please follow the next steps:
Step 1: Move 1 oven rack to the lowest position to hold the oven tray.
Step 2: Place the oven tray on the bottom rack.
Step 3: Put your food onto the air fryer rack and spread it evenly in a single layer.
Step 4: Place the air fryer rack, filled with your food on the air fry holder, and insert them in the middle position of the oven shelf,
then close the door.
Step 5: Turn on the oven and set the temperature between 325℉ and 350℉ and watch closely to the cooking food.
Tips:
1. Air Fry cooking requires little to no oil.
2. High-fat foods such as skin-on chicken wings, bacon or sausage can cause smoke when using the air fry component. Please add
parchment paper or aluminum foil to the baking tray for easy cleaning purpose.
3. Make sure the baking pan is right underneath of the air fry basket, working as the drip tray.
4. Check your food often, because air fry cooking requires less time than regular cooking.
5. Open a door or window to ensure the cooking area is well ventilated.
26
Electric Oven Operation
The left knob is showing about turning the knob to select different functions to make different backing.
The right knob is showing the temperature setting.
The temperature inside the oven will achieve the setting data in different times according to different selected function.
Indications printing Descriptions
Broil: Only broiler tubes (2000W inside +1000W outside)
Convection Broil: Broiler tubes (2000W inside +1000W outside) + Convection fan (no back
heating tube)
Low Bake: Only oven tube (2000W)
Convection Bake: Convection fan (with 1500W back tube) + oven tube (2000W)
Convection High Bake: Convection fan (no back heating tube) + broiler (2000W inside tube) +
oven tube (2000W)
Oven Temperature-control & Cooking times
The numbers on the control panel around the temperature control knob indicate the available oven temperature
setting value (°F). Turn the temperature control knob to select desired setting.
Cooking time will be various according to different kinds of food and quantity. With the cooking guide, it is highly
recommended to watch on the entire steps carefully and study the suitable time for getting good cooking result before
you get familiar.
Oven Baking Tips
1. Never cover any slots, holes or passages in the oven bottom or cover an entire rack with materials such as aluminum foil.
Doing so blocks air flow through the oven and may cause carbon monoxide poisoning. The aluminum foil lining may also
trap heat, causing a fire hazard.
Do not use aluminum foil on any porcelain surface. Doing so will damage the porcelain and affect its durability.
2. Position the racks before preheating the oven.
27
Preheating
Allow the oven to preheat before placing food in the oven. Preheating is necessary for good results when baking cakes,
cookies, pastry, and breads. To preheat the unit, make sure to select the temperature and the function first. For fast
preheating, turn the oven knob to for Convection High Bake function. Wait for the oven to get up to the desire
temperature, it might take a few minutes. The oven will be preheated when the red-light indicator turns off.
Note: Condensation or fogging on the inside of glass of the oven door is normal while preheating and it will evaporate by
the end of the preheating.
Convection High Bake
Two heat elements and fan working together under this function - top and bottom, for faster heat-up and shorter cooking
times at lower temperatures. Better cooking results can be achieved with hot air circulating around the oven cavity evenly.
Ideal for baking or cooking on up to 3 levels. Temperature setting from MIN to MAX
Convection Bake
Bottom heat element and fan working together under this function. Heat is distributed around the oven to allow getting
extra bake at the bottom of pastries. This function provides a more uniform heat result than a conventional oven (seal)
quickly. This setting is ideal for batch baking or a complete meal. It is highly recommended for any cooking style, or for
pre-heating. Temperature setting from MIN to MAX.
Convection Broil
Two strong heat elements at the top and fan working under this function. Spreading heat evenly around the oven, allowing
faster and better cooking results. To be used for roasting larger joints of meat or poultry on one level. Suitable for browning.
Work with temperature setting at MAX for broiling.
Low Bake
Heat elements at the bottom working under this function. Bake on one level. Suitable for cakes, muffins, pizzas, and delicate
egg dishes. Temperature setting from MIN to MAX.
Broil
Two strong heat elements at the top working under this function. It provides direct radiant heat onto the food. To be used
for broiling large quantities of food and cook faster than the normal baking function. Work with temperature setting at MAX
for broiling.
Oven Cleaning Tips
1. After each use, and once the oven is cooled, clean splatters and spills immediately.
2. Do not allow foods with a high sugar or acid content to remain on the oven cavity surface.
3. Use an oven cleaner or steam (see next section) to clean the oven cavity.
4. Please use soft sabe to clean to clean up the enamel cooktop and enamel oven chamber.
28
Steam clean
For an easy cleaning, you can use the power of steam to clean up your oven cavity by following the next steps:
1. Add water to the oven tray that comes with the unit, add enough water that it covers the base of the tray. DO NOT
overfill the oven tray,
2. Place the tray in the oven,
3. Set the oven temperature to 450°F and wait for 20-30 minutes,
4. Once there’s no more water in the tray and the oven is full of steam, turn off the oven,
5. When the unit has cooled down, wipe the grease and the debris from your oven using a damp rag or sponge
Tips:
1. Using distilled or filtered water instead of water from your tap will keep your oven free of water spots and mineral
deposits,
2. Be sure to wait until the unit is completely cool before starting cleaning it,
3. Make sure to clean the racks in the oven as well
4. Do not leave any residual water in the oven for any length of time,
5. This step may get messy, be sure to put old clothes and keep a garbage nearby.
Care and Maintenance Recommendations
Stainless steel
Use non-abrasive stainless-steel cleaner, apply small amount to a soft cloth, slightly wipe the
stainless-steel surface, then towel dry. When wiping on the stainless-steel surface, always follow
the grain of the metal.
Burner grills
Oven rack guides
Clean with hot water and mild detergent or paste of baking soda and water. Do not immerse in
water. Towel dry.
Burner pan
Remove surface debris before cleaning to help speed up the process and decrease the chance of
scratching the surface during cleaning. Using mild abrasive cleaners or spray degreasers, clean and
rinse the surface and dry immediately. To clean hard water stains, use white vinegar and water.
Rinse and dry immediately.
Cooktop burners
After cooling down, use mild detergent or spray degreaser to clean. Rinse with water and towel
dry.
Control knobs
Using a damp cloth, wipe with a mild detergent or spray degreaser; rinse and dry. Do not place in
dishwasher.
Oven interior
Use mild abrasive cleaners, spray degreasers. Use a razor blade to gently remove baked on foods
from oven cavity and window. For stubborn stains, spray with a mild abrasive cleaner or spray
degreaser. Clean the entire oven cavity with soap and water.
Pan To clean the pan, discard grease and wash with hot water and mild detergent. Rinse and dry.
29
Troubleshooting Tips
Before you call for service
Range does not operate Check that power is on.
Check that electrical power to range and home circuit breaker is on.
Burners Do Not Light Or Spark
Randomly
Electrical plug is not connected properly with a live power outlet.
Gas supply not turned on.
Burner parts not replaced correctly.
Holes in the simmer rings or slits in the burner rings are clogged.
Clogged nozzles, or wet burners or electrodes.
A fuse in your home may be blown or circuit breaker tripped.
Burners Have Yellow Or
Yellow-Tipped Flames
Burner parts not replaced correctly.
A. Yellow flames: Call for service.
B. Yellow tips on outer cones: Normal for propane (LP) gas.
C. Soft blue flames: Normal for natural gas.
If burner flames look like
(A), call for service.
Normal burner flames should look like
(B) or (C), depending on
the type of gas.
Burner Flames Very Large Or
Yellow
The range may be connected to the wrong fuel type. Contact the person who installed
your range or made the conversion.
Burner Flames Contain Orange
Flickers
Airborne dust; cool-mist humidifier; debris on or inside burner.
Oven Lights Do Not Work The light bulb is defective. Replace the bulb.
Oven Racks Are Hard To Slide Do not use a cooking spray or other lubricant sprays to make it smooth.
Refer to oven racks cleaning in the Care and Maintenance section.
Food Does Not Bake Or Roast
Properly
The oven controls are improperly set. See the Baking or Roasting section.
Oven not preheated for enough time.
Incorrect cookware or cookware of improper size being used.
Racks in the wrong position. See the Baking or Roasting section.
Use a foil tent to slow down browning during roasting.
Oven thermostat needs adjustment: Please contact the local professional technicians.
Food Does Not Broil Properly This model is designed for closed door broiling only. Always broil with the door closed.
The oven controls are not set at BROIL. See the Broiling section.
Improper rack position.
Cookware is not suited for broiling.
Aluminum foil used on the broiling pan and rack has not been fitted properly and slit as
recommended.
Oven Temperature Too Hot or
Too Cold
Oven thermostat needs adjustment. Please contact the local professional technicians.
Steam From the Vent When using the convection mode, it is normal to see steam coming out of the oven vent.
As the number of racks or amount of food being cooked increases, the amount of visible
steam will increase.
Burning Or Oily Odor Emitting
from The Vent
This is normal in a new oven and will disappear in some time.
30
Strong Odor This is temporary. An odor caused by the insulation around the inside of the oven is
normal for the first few times the oven is used.
Condensation Or Fogging On
The Glass of inside of Oven
Door.
Condensation or fogging on the glass of inside of oven door is normal during the
preheating of the oven and will evaporate usually by the end of the preheating cycle.
Cracking Or Popping Sound
During Cleaning
This is normal. This is the sound of the metal heating and cooling during both the cooking
and cleaning functions.
Excessive Smoking Occurs
During Cleaning
The oven is heavily soiled. Turn the oven control knob to OFF. Open the windows to
exhaust. Wait until the oven is completely cooled. Wipe up excess soil and do the
cleaning again.
Thermostat invalid If the thermostat inside the oven invalid, then the temperature of the electric oven will
keep going up. The safety device at the back side of the oven chamber will cut the
electricity when the surface temperature of the oven chamber exceeds 257Fahrenheit
degree.
Wire diagram
Caution: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and
dangerous operation. Verify proper operation after servicing.
31
CUISINIÈRE AUTOPORTANTE À DOUBLE COMBUSTIBLE DE 30 POUCES
GUIDE D'INSTALLATION
SPÉCIFICATIONS, INSTALLATION ET PLUS
NUMÉROS DE: FFSGS6196-30
32
33
Contenu
INFORMATION POUR LE CLIENT ......................................................................................................................................................... 34
Dispositif anti-basculement ................................................................................................................................................................ 34
Installation du support anti-basculement ........................................................................................................................................... 35
CONSIGNES DE SÉCURITÉ .................................................................................................................................................................. 37
Fonctionnalités de la cuisinière .......................................................................................................................................................... 41
Consignes d’installation ...................................................................................................................................................................... 42
Installation des grilles de brûleur de la table de cuisson .................................................................................................................... 43
Installation de la poignée de porte ..................................................................................................................................................... 44
Indication électrique ........................................................................................................................................................................... 45
Alimentation en gaz ............................................................................................................................................................................ 48
Vanne d'arrêt de gaz (non fournie) ..................................................................................................................................................... 49
Dimensions du produit et des armoires .............................................................................................................................................. 49
Installation de la hotte d’aspiration .................................................................................................................................................... 52
Opération de conversion de gaz ......................................................................................................................................................... 52
Raccord à l'alimentation en gaz .......................................................................................................................................................... 56
Fonctionnement de la table de cuisson .............................................................................................................................................. 56
Fonctionnement du four électrique .................................................................................................................................................... 59
Conseils de nettoyage du four ............................................................................................................................................................ 62
Thermostat du four et indicateur de température ............................................................................................................................. 63
Recommandations d'entretien et de nettoyage ................................................................................................................................. 63
Conseils de dépannage ....................................................................................................................................................................... 63
Diagramme de câblage ....................................................................................................................................................................... 64
34
INFORMATION POUR LE CLIENT
Sécurité de la cuisinière
Votre sécurité et celle d’autres personnes sont très importantes.
De nombreux messages de sécurité importants ont été fournis dans ce guide et sur votre
appareil. Lisez et
Il s’agit d’un symbole d'alerte de sécurité qui vous avertira des dangers potentiels de sécurité des personnes
ou des biens. Respectez tous les messages de sécurité pour éviter tout dommage matériel, blessure
corporelle ou la mort.
AVERTISSEMENT
Avant d'utiliser cette cuisinière, assurez-vous d'effectuer des tests de fuite sur
toutes les connexions en utilisant des solutions d'eau savonneuse. Ne pas le
faire peut entraîner des risques potentiels pour la sécurité des personnes ou des
biens.
AVERTISSEMENT
L’AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle
n'est pas évitée, pourrait causer des blessures graves ou mortelles.
MISE EN GARDE
LA MISE EN GARDE indique une situation de danger modéré qui, si elle n'est pas
évitée, pourrait entraîner des blessures mineures ou modérées.
Tous les messages de sécurité vous alerteront du danger potentiel et le moyen
de réduire les risques de blessure et vous indiqueront ce qui peut se produire si
les consignes ne sont pas suivies
.
AVERTISSEME
Si les informations contenues dans ce guide ne sont pas suivies à la lettre, un incendie ou une explosion peuvent se
produire et causer des dommages matériels, des blessures graves même mortelles.
N’entreposez pas et n’utilisez pas d’essence ou d’autres vapeurs et liquides inflammables près de cet appareil ou de tout
autre appareil.
-QUE DEVEZ- VOUS FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ
• • N'essayez pas d'activer un appareil quel qui soit.
• Ne touchez à aucun interrupteur électrique.
• N'utilisez aucun téléphone se trouvant dans votre immeuble.
• Appelez immédiatement votre fournisseur de gaz en utilisant le téléphone d’un voisin. Suivez les consignes du fournisseur
de gaz
• Si vous ne pouvez pas accéder à votre fournisseur de gaz, appelez le service d'incendie.
L’installation et le service doivent être effectués par un installateur qualifié, un centre de service ou le fournisseur de gaz.
Dispositif anti-basculement
AVERTISSEMENT
Risque de basculement
Un enfant ou un adulte peut faire basculer la cuisinière et cela peut causer des
blessures graves ou mortelles.
Installez le dispositif anti-basculement sur la cuisinière et/ou la structure
conformément aux consignes d'installation.
Engagez la cuisinière sur le dispositif anti-basculement installé sur la structure.
Si la cuisinière est retirée, réengagez le dispositif anti-basculement.
Si ces précautions ne sont pas respectées, la mort ou les blessures graves et/ou des
brûlures peuvent survenir chez les enfants et les adultes.
La cuisinière doit être sécurisée à l'aide d'un dispositif anti-basculement correctement installé et fourni avec la
cuisinière afin de réduire son risque de basculement. Reportez-vous aux consignes d'installation fournies avec
35
la fixation pour obtenir toutes les précisions avant de commencer l'installation. Toutes les cuisinières peuvent
basculer et causer des blessures.
Installation du support anti-basculement
4. Percez 6 trous sur le mur avec les tailles correctes selon le tableau ci-dessous:
Type de mur Diamètre du trou
Mur en bois 0.1”
Mur en béton 0.31”
5. Veuillez trouver les manchons en plastique dans le sac de pièces et les mettre dans les trous du mur.
3. Veuillez trouver les plaques anti-basculement dans le sac de pièces et les fixer au mur à l'aide des vis.
Assurez-vous que le support antibasculement est solidement fixé au mur.
4. Faites glisser la cuisinière vers l'avant sur le support anti-bascule, assurez-vous que le support anti-bascule
s'insère dans deux trous sur le panneau arrière de la cuisinière.
36
Installation du crochet anti-basculement
2.Examinez les chaînes de fer à l'arrière de l'appareil, retirez le crochet des chaînes de fer et mettez-les dans les
manchons en plastique sur le mur.
Type de mur Diametètre du trou
Mur en bois 0,25 cm (0,1 po)
Mur en béton
0,787 cm (0,31 po)
1. Percez 2 trous sur le mur en
respectant les dimensions indiquées
dans le tableau ci-dessous (aux
positions A et B). Veuillez trouver les
manchons en plastique dans le sachet
de pièces et mettez-les dans les trous
du mur.
crochet
37
3. Remettez le crochet et les chaînes de fer en place.
CONSIGNES DE SÉCURITÉ IMPORTANTES
LISEZ TOUTES LES INFORMATIONS AVANT L’UTILISATION DE L'APPAREIL
AVERTISSEME
Lisez toutes les consignes de sécurité avant l’utilisation du produit. Le non
-
respect
de ces consignes peut causer un incendie, une décharge électrique, des blessures
graves ou la mort
.
CONSIGNES DE SÉCURITÉ GÉNÉRALES
AVERTISSEME
N'utilisez jamais cette unité comme appareil de chauffage pour réchauffer ou chauffer
la pièce. Cela pourrait entraîner une intoxication au monoxyde de carbone et une
surchauffe du four.
1. 1.Utilisez cette cuisinière aux fins prévues et décrites dans ce guide d’utilisation.
2. Un installateur qualifié doit installer votre cuisinière avec une mise à la terre adéquate, conformément aux consignes
d'installation fournies.
3. Tout ajustement ou entretien ne doit être effectué que par un installateur ou technicien qualifié pour cuisinière au
gaz. N'essayez pas de faire vous-même la réparation ou le remplacement d’une pièce de votre cuisinière à moins que
cela ne soit spécifiquement recommandé dans ce guide.
4. Votre cuisinière est expédiée de l'usine pour une utilisation avec le gaz naturel ou le gaz propane (PL). Elle peut être
convertie pour une utilisation avec l’un ou l’autre. Ces réglages doivent être effectués par un technicien qualifié
conformément aux consignes d'installation et aux codes locaux si cela est nécessaire. L'agence effectuant ce travail
assume la responsabilité de la conversion.
5. Demandez à l'installateur de vous indiquer l'emplacement de la vanne d'arrêt du gaz de la cuisinière et le moyen de la
fermer, si cela est nécessaire.
6. Branchez votre cuisinière à une prise de courant mise à la terre de 110/120 volts uniquement. Ne retirez pas la broche
de terre ronde de la fiche. En cas de doute sur la mise à la terre du système électrique domestique, vous avez la
responsabilité et l’obligation de disposer d'une prise non mise à la terre conformément au Code National de
l'Electricité. N'utilisez pas de rallonge électrique avec cette cuisinière.
7. Avant d'effectuer tout entretien, débranchez la cuisinière ou l'alimentation électrique du panneau de distribution
domestique en retirant le fusible ou en coupant le disjoncteur.
8. Assurez-vous que tout le matériel d’emballage est retiré de la cuisinière avant utilisation afin d’empêcher
l’inflammation de ce matériel.
9. Évitez d’égratigner ou de heurter les panneaux en verre car cela risque de briser le verre. Ne cuisinez pas sur un
produit au verre brisé. Une décharge électrique, un incendie ou des coupures peuvent se produire.
10. Ne laissez pas les enfants seuls ou sans surveillance dans une zone où cet appareil est utilisé. Ils ne devraient jamais
38
être autorisés à grimper, s'asseoir ou se tenir debout sur une pièce quelconque de la cuisinière.
11.
MISE EN GARDE Ne rangez pas d'objets d'intérêt pour les enfants dans des armoires
situées au-dessus d'un four. Les enfants qui montent dans le four pour atteindre ces objets
pourraient être sérieusement blessés.
12. Ne bloquez jamais les évents de la cuisinière. Ils fournissent les entrées et les sorties d’air nécessaires au bon
fonctionnement de la cuisinière avec une combustion adéquate. Les ouvertures d’aération sont situées à l’arrière de
la table de cuisson, en haut et en bas de la portière du four et au bas de la cuisinière.
13. N'utilisez que des poignées sèches. Les poignées humides ou mouillées sur des surfaces chaudes peuvent causer des
brûlures par la vapeur. Ne laissez pas les poignées toucher aux brûleurs de surface, à la grille du brûleur ou aux
éléments chauffants du four. N'utilisez pas de serviette ni d'autres tissus épais à la place des poignées.
14. Ne touchez pas aux éléments chauffants ou aux parois intérieures du four. Même si les surfaces sont de couleur
foncée, elles peuvent être suffisamment chaudes pour causer des brûlures. Pendant et après l’utilisation, ne touchez
pas et ne laissez pas les vêtements ou autres matériaux inflammables entrer en contact avec l’intérieur du four;
laisser suffisamment de temps pour le refroidissement. Les autres surfaces de l'appareil peuvent devenir très chaudes
et causer des brûlures. Les surfaces potentiellement chaudes incluent les brûleurs, les grilles, l’ouverture de
ventilation du four, les surfaces près de l’ouverture, les crevasses autour de la portière du four, les éléments décoratifs
métalliques au-dessus de la porte, tout support arrière ou la surface de la tablette supérieure.
15. Ne chauffez pas les contenants d'aliments non ouverts. La pression pourrait augmenter et le conteneur pourrait
éclater et causer des blessures.
AVERTISSEMENT
Extrêmement lourd.
Un équipement approprié et une main-d'œuvre adéquate sont nécessaires pour déplacer la cuisinière afin d'éviter des
blessures corporelles ou des dommages à l'appareil ou au sol.
Le
non
-
respect
de ces conseils peut entraîner des dommages ou des blessures.
AVERTISSEMENT
Lorsque vous retirez la cuisinière, veuillez ouvrir la porte du four, tenir la partie arrière et le châssis de la porte du four.
NE PAS porter ou soulever la cuisinière en tenant la poignée de la porte du four ou le panneau de commande !
CORRECT
INCORRECT
INCORRET
AVERTISSEMENT
Cuisez les aliments à fond pour vous protéger contre les maladies d'origine alimentaire. Les recommandations relatives à
la température minimale sécuritaire pour les aliments sont disponibles sur www.IsItDoneYet.gov et www.fsis.usda.gov.
Utilisez un thermomètre pour aliments pour prendre la température des aliments à divers endroits.
Ne laissez personne grimper, se tenir debout ou se suspendre à la portière du four, au tiroir ou à la table de cuisson. Cela
pourrait endommager la cuisinière et celle-ci pourrait basculer et causer des blessures graves ou mortelles. Gardez la
hotte du ventilateur et le filtre à graisses propres pour le maintien d’une bonne ventilation et éviter les incendies de
graisse. ÉTEIGNEZ le ventilateur en cas d'incendie ou en cas de d’utilisation intentionnelle d'alcool ou d'autres essences
pour flamber un aliment sur la table de cuisson. Si le ventilateur est en marche, il pourrait propager des flammes.
39
AVERTISSEMENT GARDEZ LES MATÉRIAUX INFLAMMABLES LOIN DE LA CUISINIÈRE
Le non-respect de cette consigne peut provoquer un incendie ou des
Ne rangez pas et n'utilisez pas de matériaux inflammables dans un four ou près de la table de cuisson. Ceux-ci
comprennent le papier, le plastique, les poignées, les linges, les revêtements muraux, les rideaux, les draperies et le
carburant ou d'autres liquides et vapeurs inflammables.
Lors de l'utilisation de l'appareil, ne portez jamais de vêtements amples ou drapés. Si ces vêtements entrent en contact
avec des surfaces chaudes, ils peuvent s'enflammer et provoquer des brûlures graves.
Ne laissez pas d’huile de cuisson ou d’autres matières inflammables s’accumuler dans la cuisinière ou à proximité de
celle-ci.
Les graisses se trouvant dans le four ou sur la table de cuisson peut s'enflammer.
AVERTISSEMENT
EN CAS D’INCENDIE, PRENEZ LES MESURES SUIVANTES POUR ÉVITER LES BLESSURES ET LA PROPAGATION DU FEU.
N’utilisez pas d'eau sur les incendies de graisse. Ne prenez jamais une casserole en flammes. Arrêtez les commandes.
Étouffez une poêle en flammes sur un élément de surface en la recouvrant complètement avec un couvercle bien ajusté,
une plaque à pâtisserie ou un plateau plat. Utilisez un extincteur polyvalent à poudre chimique ou à mousse.
En cas d’incendie dans le four pendant la cuisson, étouffez le feu en fermant la porte du four et en éteignant le four ou en
utilisant un extincteur polyvalent à poudre chimique ou à mousse. S'il y a un incendie dans le four pendant l'auto-nettoyage,
éteignez le four et attendez que l’incendie se dissipe.
Le non-respect de ces consignes peut entraîner de graves brûlures.
AVERTISSEMENT CONSIGNES DE SÉCURITÉ POUR LA TABLE DE CUISSON
Ne laissez jamais les brûleurs de surface sans surveillance à des réglages de chaleur moyenne ou élevée. Les aliments, et
en particulier les aliments gras peuvent s'enflammer et causer un incendie qui pourrait se propager aux armoires
environnantes.
Ne laissez jamais d'huile sans surveillance pendant la friture. Si on laisse chauffer au-delà de son point de fumée, l'huile
peut s'enflammer et causer un incendie et se propager aux armoires environnantes. Utilisez autant que possible un
thermomètre à friture pour surveiller la température de l'huile.
Pour éviter les débordements d'huile et les incendies, utilisez une quantité minimale d'huile lorsque vous faites frire dans
une casserole peu profonde et évitez de cuire des aliments congelés contenant une quantité excessive de glace.
Utilisez une casserole de taille appropriée et évitez les casseroles instables ou qui basculent facilement. Sélectionnez un
ustensile de cuisine correspondant à la taille du brûleur. Les flammes des brûleurs doivent être ajustées de manière à ne
pas dépasser le fond de la casserole. Les flammes excessives peuvent être dangereuses.
Lorsque vous utilisez des ustensiles de cuisson en verre/céramique, assurez-vous qu'ils conviennent à la table de cuisson;
quelques uns peuvent se briser à cause d'un changement soudain de température.
Pour minimiser les risques de brûlure, d'inflammation de matériaux inflammables et de déversement, les poignées des
casseroles doivent être tournées vers le centre de la cuisinière sans s'étendre sur les brûleurs voisins.
N’utilisez pas de wok avec un support métallique rond. L'anneau peut piéger la chaleur et bloquer l'air se trouvant dans le
brûleur, ce qui présente un risque de monoxyde de carbone.
N'essayez pas de soulever la table de cuisson. Vous risquerez d'endommager les tuyaux de gaz des brûleurs de surface,
entraînant donc une fuite de gaz et un risque d'incendie.
N'utilisez pas de papier en aluminium pour couvrir les grilles ou recouvrir une pièce de la table de cuisson. Cela pourrait
entraîner une intoxication au monoxyde de carbone, une surchauffe des surfaces de la table de cuisson ou un risque
d'incendie.
40
AVERTISSEMENT CONSIGNE DE SÉCURITÉ DU FOUR
NE recouvrez JAMAIS les fentes, les orifices ou les passages au fond du four et ne couvrez pas une grille entière en
utilisant des matériaux tels que le papier en aluminium ou les revêtements de four. Cela bloque la circulation de l'air dans
le four et peut causer une intoxication au monoxyde de carbone. Ne placez jamais de papier d'aluminium ou de
revêtement de four au fond du four. Ils peuvent piéger la chaleur et causer un risque de fumée ou d’incendie.
Éloignez-vous de la cuisinière lorsque vous ouvrez la portière du four. Les fuites d'air chaud ou de vapeur peuvent causer
des brûlures aux mains, au visage et/ou aux yeux.
Ne placez jamais d'ustensiles de cuisine, de pizza ou de pierres de cuisson, ou tout type de papier d'aluminium ou de
support au bas du four. Ces éléments peuvent piéger la chaleur ou fondre, ce qui peut endommager le produit et causer
ue décharge, de la fumée ou un incendie.
Placez les grilles du four à l’endroit désiré après que le four devient froid. Si la grille doit être déplacée alors que le four
est chaud, veillez à ne pas toucher les surfaces chaudes.
Ne laissez pas d'objets tels que du papier, des ustensiles de cuisine ou des aliments dans le four lorsqu'il n’est pas utilisé.
Les articles rangés dans un four peuvent s'enflammer.
Ne laissez pas d'objets sur la table de cuisson près de la ventilation du four. Les articles peuvent surchauffer et entraîner
un risque d'incendie ou de brûlures. N’utilisez jamais la fonction du grilloir alors que la porte du four est ouverte. Le
grillage à porte ouverte n’est pas recommandé en raison de la surchauffe des boutons de commande.
AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, notamment au monoxyde
de carbone, reconnus par I'État de la Californie pour ses effets néfastes sur le développement. Pour plus d'informations,
consultez le site www.P65Warnings.ca.gov.
Pour minimiser l'exposition à ces substances. Utilisez toujours cet appareil conformément au guide de l'utilisateur et veillez
à assurer une ventilation adéquate.
AVERTISSEMENTL'installation doit être conforme aux codes locaux ou, en l'absence de codes
et sous l'étiquette :
AVERTISSEMENT
Ne jamais faire fonctionner la partie supérieure de l'appareil sans surveillance
Le non-respect de cet avertissement peut entraîner un incendie, une explosion ou un risque de brûlure pouvant causer des
dommages matériels, des blessures ou la mort.
En cas d'incendie, tenez-vous à l'écart de l'appareil et appelez immédiatement les pompiers.
NE TENTEZ PAS D'ÉTEINDRE UN FEU D'HUILE OU DE GRAISSE AVEC DE L'EAU
AVERTISSEMENT
Pour évacuer rapidement l'odeur de « brûlé » ou « d’huile » émise par un four neuf, tournez le bouton du four à la position
Tube de chauffage supérieur et laissez fonctionner pendant 30 minutes avant la première utilisation.
41
Fonctionnalités de la cuisinière
FFSGS6196-30
1 Grilles du brûleur de la table de cuisson
2
Panneau de commande
3
Bouton de réglage de la table de cuisson
4 Poignée de porte
5 Porte du four
6
Système de nivellement (pieds)
7 Évents du four
8
Interrupteur de lumière du four
9
Bouton de réglage du four
10 Témoin lumineux
11 Choix de fonctions du four
12 Plaque coup de pied avant
42
Consignes d’installation
Avant d’utiliser votre cuisinière
1. Retirez tout le matériel d’emballage.
2. Assurez-vous d'avoir tous les accessoires énumérés ci-dessous
Important - Conserver pour l'utilisation de l'inspecteur électrique local
Buses GPL:
1 pièce 0,5;
2 pièces 0,85;
2 pièces 1,18;
2 pièces 0,9;
1 pièce 1,18;
1 pièce 0,95.
1 paquet
Support anti-basculement, manchons et vis en plastique 1 jeu
Grilles gauche et droite
1 jeu
Grille centrale
(*pour FFSGS6275-30 seulement)
1 pièce
Poignée de porte de four 1 jeu
Capuchon et brûleur
(95 000 BTU)
2 jeux
Capuchon et brûleur
(160 000 BTU)
2 jeux
Capuchon et brûleur (190 00BTU)
1 jeux
Régulateur (pré-installé) 1 pièce
43
Autocollant portant le numéro de série et manuel
d'instructions
1 jeu
Plaque chauffante supérieure 1 pièce
Support à Wok 1 pièce
Plaque lèchefrite du four 1 pièce
Grille et support pour friteuse à air 1 ensemble
VOUS AVEZ BESOIN D'OUTILS POUR L'INSTALLATION. (non fourni avec la cuisinière)
Tournevis
Clé
Clé à douille
Clé Allen
Ruban à mesurer
et crayon
Gants de
protection
Marteau
Clé ajustable
Pinces adjustables
Perceuse
Installation des grilles de brûleur de la table de cuisson
44
Retirez le matériel d’emballage des grilles des brûleurs de la table
de cuisson. Placez les grilles de brûleur dans la position adéquate.
Installation de la poignée de porte
.Étape 1 : Sortez la poignée de porte du sac.
Étape 2 : Sortez quatre écrous sur la gauche et la droite de la porte, comme illustré.
Étape 3 : Positionnez la poignée sur la porte dans la bonne direction, comme illustré. Assurez-vous que les 4 boulons
peuvent être vissés dans les trous situés sous les bases de la poignée aux deux extrémités. Serrez les vis inférieures aux
deux extrémités en commençant par l'intérieur de la porte du four à l'aide d'un tournevis. Ensuite, serrez les deux vis
supérieures.
Étape 4 : Vérifiez la poignée pour vous assurer qu'elle est installée correctement et solidement, comme illustré.
Retirer
Retirer
Fixez d’abord les vis inférieures
45
AVERTISSEMENT:
L'installation doit être effectuée étape par étape. NE retirez PAS la rondelle des vis situées à l'extérieur de la porte du
Indication électrique
Votre cuisinière doit être mise à la terre conformément aux codes locaux ou, en l’absence de codes locaux, selon le Code
national de l’électricité (ANSI / NFPA 70, dernière édition). Au Canada, la mise à la terre électrique doit être conforme au
Code Canadien de l’électricité CSA C22.1, section 1 et/ou aux codes locaux.
L'alimentation doit avoir la polarité adéquate. Une polarité inversée provoquera en continu des étincelles des électrodes,
même après la flamme d’allumage. En cas de doute sur la polarité appropriée de l'alimentation ou de la mise à la terre,
faites-la vérifier par un électricien qualifié.
EXIGENCES ÉLECTRIQUES
Alimentation électrique Mise à la terre, 120 V / 240 V CA, 60 Hz
Service 15 A ou circuit dédié de 20 A
Prise De type mise à la terre à 4 broches
AVERTISSEMENT
Consignes de mise à la terre électrique : Pour la vente sur le marché américain, cette unité n'est PAS équipée d'une fiche à
4 broches (mise à la terre). Vous devez acheter la fiche en fonction des besoins électriques et demander au technicien
professionnel d'organiser l'installation.
MISE EN GARDE
Mise à la terre
Tout appareil branché avec un cordon d’alimentation doit inclure des instructions relatives à l'emplacement de la prise
murale et un avertissement à l’usage de l'utilisateur de ne pas couper ou retirer la broche de mise à la terre du cordon
d'alimentation.
Couper l'alimentation électrique avant de réparer l'appareil.
Lorsqu'une prise murale standard à trois broches est utilisée, le client a la responsabilité et l'obligation de la faire remplacer
par une prise murale à quatre broches correctement mises à la terre.
RISQUE DE DÉCHARGE ÉLECTRIQUE
46
Débranchez l'alimentation électrique au boîtier du disjoncteur ou au boîtier à fusibles avant d'installer l'appareil. Prévoyez
une mise à la terre appropriée pour l'appareil. Utilisez uniquement des conducteurs en cuivre. Le non-respect de ces
consignes peut entraîner des blessures graves ou la mort.
Branchement des fils:
Veuillez lire très attentivement les instructions suivantes avant de brancher l'électricité. Il y a au total 5 étapes.
Étape 1 : Ouvrez la zone de raccordement à l'arrière (figure 1).
Étape 2 desserrer la vis et raccorder le fil de terre (Figure 2).
Étape 3: ouvrir le petit couvercle en plastique et passer le fil de la prise à travers le trou (Figure 3)
47
WARNING
La fiche doit être un cordon d'alimentation électrique à 4 fils avec des bornes à anneaux (L1, L2, N, mise à la terre),
adapté à une utilisation dans une plage de tension de type SRDT/DRT 2X8AWG (L1, L2) + 2X10AWG (N,G), tension
nominale 120 V / 240 V, type de fiche CA 60Hz ; longueur de câble 1,5m ; au cas où le cordon d'alimentation doit être
remplacé, il doit être remplacé par un cordon identique ayant les mêmes spécifications techniques et respectant
attentivement les instructions et les schémas de la dernière page de ce manuel.
Étape 4 : Connexion du cordon d'alimentation électrique à 4 fils avec la borne à anneau (L1,L2, N, mise à la terre)
1. Connectez la borne de la prise L1 au fil d'alimentation électrique entrant (fil chaud L1).
2. Connectez la borne de la prise L2 au fil d'alimentation électrique entrant (fil chaud L2).
3. Connectez la borne de la prise NEUTRE au fil d'alimentation électrique entrant NEUTRE (N).
4. Connectez la borne de la prise de mise à la TERRE au fil d'alimentation électrique de la mise à la TERRE (E).
48
Étape 5 : Fixez la vis et remettez le couvercle
Alimentation en gaz
L'installation doit être conforme aux codes locaux ou, en l'absence des codes locaux, au Code national de gaz combustible,
norme ANSI STD Z21.1-2018 / NFPA 54. Au Canada, l'installation doit être conforme à la norme actuelle d'installation/code
de gaz naturel, CAN 1-1.1- M81 et aux codes locaux le cas échéant.
Cette cuisinière a été homologuée et conforme à la dernière édition de la norme ANSI STD Z21.1-2018.
Type de gaz:
GAZ NATUREL WC
Pression d'alimentation 4"
Pression d'alimentation minimale 6"
Pression maximale du régulateur 14", 0.5 psi (3.5 kPa)
GAZ PL
WC
Pression d’alimentation
10"
Pression d’alimentation minimale
11"
Pression maximale du régulateur 14", 0.5 psi (3.5 kPa)
AVERTISSEMENT
N’obstruez pas le flux d’air de combustion dans la cuisinière et l’air de ventilation à la sortie de la cuisinière
Ventilation : il est recommandé de faire fonctionner l'appareil avec une hotte d'évacuation ventilée de la tête du four
de dimensions et capacité suffisantes.
Exigences de l’alimentation électrique
*Pour la vente sur le marché
canadien, cette cuisinière est équipée
d'une fiche à 4 broches (mise à la
terre). Veuillez brancher avec une
prise adéquate.
La zone permet une installation
encastrée avec connexion à travers
le mur du bout de tuyau / vanne
d’arrêt et d’une prise de 110/120 V
sur le mur arrière
Connexion la plus courte à partir de l'emplacement du
tuyau rigide et du raccordement de la cuisinière
La zone permet une installation encastrée avec connexion
à travers le plancher du bout de tuyau / de la vanne d'arrêt
49
Régulateur de pression
Étant donné que la pression de service peut fluctuer en fonction de la demande locale, chaque cuisinière à gaz doit être
équipée d'un régulateur de pression sur la ligne d'alimentation entrante pour un fonctionnement sûr et efficace. Le
régulateur de pression livré avec la cuisinière est équipé de deux raccords femelles ½ po NPT. Le régulateur doit être installé
correctement afin d'être accessible lorsque l'appareil est installé dans sa position finale.
Le régulateur de pression peut supporter une pression d'entrée maximale de 3,5 kPa (0,5
psi) et est réglé à une pression de sortie de 4 WC.
Vanne d'arrêt de gaz (non fournie)
La conduite d'alimentation doit être équipée d'une vanne d'arrêt de gaz externe approuvée, située à proximité de la
cuisinière dans un endroit accessible. Ne bloquez pas l'accès à la vanne d'arrêt. Reportez-vous à l'illustration.
Une conduite d’alimentation en gaz d’un diamètre intérieur de ¾ po (19mm) doit être fournie avec la cuisinière. Si les
codes locaux le permettent, il est recommandé d'utiliser un connecteur d'appareil flexible en métal certifié de 3 pi (900mm)
de long, ½ po (13mm) ou ¾ po (19mm) de diamètre intérieur, pour brancher l'entrée femelle NPT de ½ po de l'appareil à la
conduite d'alimentation en gaz. Les composés de joint de tuyau appropriés pour une utilisation avec le gaz naturel ou le
gaz PL doivent être utilisés.
L'appareil et sa vanne d'arrêt doivent être débranchés du système de tuyauterie d'alimentation en gaz lors de tout test de
pression du système à des pressions de test supérieures à 0,5 psi (3,5 kPa). L'appareil doit être isolé du système de
tuyauterie d'alimentation en gaz en fermant sa vanne d'arrêt manuelle individuelle lors de tout test de pression du système
à des pressions de test égales ou inférieures à 0,5 psi (3,5 kPa).
Dimensions du produit et des armoires
Cette cuisinière peut être installée directement à côté des armoires existantes à une hauteur de comptoir (36 po ou 91 cm
du sol). Pour obtenir le meilleur aspect possible, la table de cuisson doit être au même niveau que le comptoir de l'armoire.
Cela peut être obtenu en soulevant l'unité à l'aide des tiges de réglage sur les pieds.
Vane d’arrêt en position ouverte
Raccordé à l’appareil
Alimentation en gaz
50
Pour éliminer le risque de brûlures ou d'incendie en atteignant les unités de surface chauffées, l'espace de rangement dans
les armoires situé au-dessus des unités de surface doit être évité. Si un rangement dans des armoires doit être fourni, le
risque peut être réduit en installant une hotte de cuisine qui dépasse horizontalement d'au moins 5 pouces au-delà du bas
des armoires.
51
LARGEUR D'OUVERTURE
Largeur
Bord avant du panneau
latéral de la cuisinière
vers l’avant à partir de
l’armoire
Vers les comptoirs
sous la table de
cuisson et à la
cuisinière
52
Installation de la hotte d’aspiration
Le bas de la hotte doit se situer entre 30 et 36 po au-dessus du comptoir. Cela signifiera généralement que le bas de la
hotte se situerait entre 66 et 72 po au-dessus du sol. Ces dimensions permettent un fonctionnement sûr et efficace de la
hotte.
Après l'installation:
1. Vérifiez l'allumage des brûleurs de la table de cuisson.
2. Vérifiez le réglage de l'obturateur d'air - flamme bleue vive, sans flamme jaune sautillante ou dansante.
3. Vérifiez l'allumage du brûleur du four.
4. Vérifiez visuellement le ré-allumage du brûleur tubulaire (brûleur du four) pour vous assurer que les deux rangées
d'orifices du brûleur se rallument à chaque fois.
5. Vérifiez les fuites de gaz au niveau de toutes les connexions de gaz (à l'aide d'un détecteur de gaz, jamais de flamme).
6. Vérifiez la cuisson au four et la fonction de cuisson par convection.
Opération de conversion de gaz
Cette cuisinière peut être utilisée avec du gaz propane liquide et du gaz naturel. Elle est expédiée de l’usine pour une
utilisation avec le gaz naturel (NG). Les buses de conversion sont incluses. Pour la conversion de gaz, suivez les
instructions ci-dessous :
AVERTISSEMENT
La conversion du gaz doit être effectuée par un professionnel formé en usine. Appelez le service clientèle à
proximité de votre domicile pour identifier un des professionnels formés en usine.
AVERTISSEMENT Avant d’effectuer cette opération, débranchez la cuisinière du gaz et de l’électricité.
Le non-respect de cette consigne peut entraîner un incendie ou un risque d'électrocution pouvant causer des blessures ou
la mort. Ne retirez pas le régulateur et ne le laissez pas tourner pendant l'entretien.
La procédure de conversion de gaz pour cette cuisinière comprend 5 étapes:
Modèle de 30 po. 30 po.(762mm)
53
1. Régulateur de pression 4. Installation d'une étiquette de conversion au GPL
2. Brûleurs de la table de cuisson 5. Vanne de gaz (le cas échéant)
3. Reconnexion de l'alimentation en gaz et en électricité
La conversion n'est pas terminée si les 5 étapes n'ont pas été correctement effectuées.
Avant d’effectuer la conversion de gaz, identifiez l’emballage contenant les buses de rechange livrées avec chaque cuisinière.
AVERTISSEMENT
Avant d’effectuer cette opération, débranchez la cuisinière du gaz et de l’électricité. Le non-respect de cette consigne peut
entraîner un incendie ou un risque d'électrocution pouvant causer des blessures ou la mort. Ne retirez pas le régulateur et
ne le laissez pas tourner pendant l'entretien.
ÉTAPE 1: Régulateur de pression
Pour accéder au régulateur de gaz, tirez la cuisinière du mur de l'armoire. Le régulateur de gaz est situé dans le
coin inférieur droit de la cuisinière.
a. Dévissez le capuchon du régulateur. Ne retirez pas le ressort du régulateur.
b. Dévissez l'insertion blanche du capuchon et retournez-le de sorte que la tige la plus longue soit tournée vers le bouchon.
Replacez l'insertion sur le capuchon. Replacez le capuchon sur le régulateur.
b.
ÉTAPE 2: Brûleurs de la table de cuisson
a. Retirez les grilles de cuisson et les capuchons de brûleur.
b. Soulevez les têtes de brûleur externes et les bases de brûleur.
c. Retirez les buses de gaz naturel installées en usine du centre des porte-buses à l'aide
d'une clé à douille de 7 mm. Remplacez la buse PL dans chaque porte-buse. Serrez chaque
Clé à douille
Position pour GN
Position pour GPL
54
MISE EN GARDE Des précautions doivent être prises lors du retrait et du remplacement des
composants du gaz. Utilisez un support approprié pour éviter des dommages aux composants.
IMPORTANT: Chaque buse a un numéro indiquant son diamètre de débit imprimé sur le corps. Consultez le tableau
ci-dessous pour connaître les buses et les brûleurs correspondants.
MISE EN GARDE Le système de rallumage et le système de coupure automatique du gaz ne sont pas
équipés sur les brûleurs de la table de cuisson. Si la flamme s'éteint par accident, vous devez immédiatement fermer la
vanne pour couper l'alimentation en gaz.
Brûleur du grilloir (brûleur supérieur du four)
ÉTAPE 3: Reconnectez l'alimentation en gaz et en électricité
Les tests d'étanchéité de la cuisinière doivent être effectués conformément aux consignes d'installation fournies avec la
cuisinière.
Avant d'utiliser la cuisinière après la conversion de gaz, vérifiez toujours les fuites à l’aide d’une solution d'eau
savonneuse ou une autre méthode acceptable sur les raccords de gaz installés entre le tuyau d'entrée de gaz de la
cuisinière, le régulateur de gaz et la vanne d'arrêt manuelle
buse jusqu'à ce qu'elle soit bien ajustée. Veillez à ne pas trop serrer.
55
AVERTISSEMENT N’UTILISEZ PAS de flamme pour vérifier les fuites de gaz !
ÉTAPE 4: Installation d'une étiquette de conversion au GPL
Inscrivez le modèle et le numéro de série sur l'étiquette de conversion PL/Propane fournie dans cette trousse.
L’information peut être obtenue à partir de la plaque signalétique existante. Placez l'étiquette de conversion GPL aussi près
que possible de la plaque signalétique existante de la cuisinière.
AVERTISSEMENT Veuillez vous assurer que le thermocouple est à moins de 2-2,5 mm du brûleur du
four. Sinon, le thermocouple risque de ne pas toucher la petite flamme au niveau minimum, ce qui entraînerait une
extinction accidentelle de la flamme.
Étape 5 : Vanne de gaz (le cas échéant)
Si la flamme du brûleur du four est trop grande ou trop petite, le réglage de l'orifice d'entrée de gaz sur la vanne du four
peut être effectué pour corriger la taille de la flamme. Suivez les instructions de cette section.
ADVERTENCIA Si l'orifice est réglé pour être trop petit, la flamme du brûleur du four peut être éteinte
pendant une utilisation normale. Besoin de réajuster l'orifice au cas où cela se produirait.
A. Tournez le bouton de commande du four en position 500F, tirez le bouton pour accéder à la vis de réglage sur la vanne.
B.Utilisez un tournevis pour régler la vis de réglage. Tourner dans le sens antihoraire pour une plus grande taille de flamme
et dans le sens horaire pour une plus petite taille de flamme.
C.Remettez le bouton. Testez-le et répétez les étapes ci-dessus jusqu'à ce que la flamme du brûleur du four soit parfaite.
Préparation
Avant de déplacer la cuisinière, protégez le fini du revêtement de sol et fermez-la ou les portes du four pour éviter tout
dommage. La/ les porte(s) du four peut être retirée pour alléger la charge ou pour passer l’unité à travers l’embrasure
56
d’une porte. Ne la retirez que si nécessaire. Ne retirez pas la plaque chauffante ni aucun autre composant. Le retrait de la
porte ne doit être effectué que par un installateur ou un technicien d’entretien agréé.
Placement
Ne soulevez ou ne transportez pas la porte du four par la poignée de la porte. Utilisez un chariot pour les électroménagers
afin de déplacer la cuisinière près de l'ouverture. Retirez et recyclez le matériel d'emballage. Ne jetez pas le support
anti-basculement fourni avec la cuisinière.
Nivellement
Élevez la cuisinière à la hauteur souhaitée en ajustant les pieds. Les pieds peuvent être ajustés en tournant dans le
sens horaire pour monter et dans le sens inverse pour descendre.
Fixation anti-basculement
Pour empêcher la cuisinière de basculer vers l’avant, vous devez installer la fixation anti-basculement.
Reportez-vous à la section Dispositif anti-basculement.
Raccord à l'alimentation en gaz
Tous les raccordements à la tuyauterie de gaz doivent être serrés à la clé. Ne serrez pas trop et ne laissez pas les tuyaux
tourner lors du serrage.
Une fois tous les raccords effectués, vérifiez si toutes les commandes de la cuisinière sont en position « OFF » et mettez en
marche la vanne principale d'alimentation en gaz.
Si un connecteur métallique flexible est utilisé, vérifiez s'il n'est pas plié, puis raccordez la conduite d'alimentation en gaz au
régulateur de la cuisinière. Ouvrez la vanne et vérifiez s'il y a des fuites en plaçant une solution de détergent liquide sur tous
les raccords de gaz. Les bulles autour des raccordements sont des signes indiquant une fuite de gaz. Si une fuite apparaît,
fermez la vanne d'arrêt et ajustez les raccordements.
Les tests de fuite de l’appareil doivent être effectués conformément aux consignes du fabricant. Utilisez de l’eau savonneuse
(50 % d’eau et 50 % de savon) ou un détecteur de fuite au niveau de tous les joints et raccords pour vérifier l’étanchéité du
système. N’utilisez pas de flamme pour vérifier les fuites de gaz.
L’appareil doit être isolé du système de tuyauterie d’alimentation en gaz du bâtiment en fermant sa
vanne d’arrêt manuelle individuelle lors de tout test de pression du système de tuyauterie d’alimentation en gaz à une
pression de test égale ou inférieure à 0,5 psi (3,5 kPa).
Préparation
Avant de commencer à cuisiner, veuillez suivre les étapes suivantes.
- Retirez l'emballage extérieur et intérieur.
- Retirez la pellicule de protection sur les pièces en acier et en aluminium.
- Nettoyez la cuisinière à fond avec de l'eau chaude et un détergent doux. Ne nettoyez pas l'appareil avec un nettoyant
puissant, comme un acide ou un aérosol.
- Vérifiez que les composants du brûleur de surface sont assemblés correctement.
- Aménagez l'intérieur du four en insérant les grilles et le plateau.
Fonctionnement de la table de cuisson
57
La conception du brûleur rassemble toutes les pièces du brûleur en un seul assemblage.
Le capuchon du brûleur doit être assis à plat sur le brûleur. Reportez-vous à l'illustration.
Allumage
To light up the cooktop burners, push the appropriate control knob in and turn counter clockwise to “
” position. Vous
entendrez un cliquetis - le bruit d'une étincelle électrique qui allume le brûleur. Lorsqu'un brûleur est en position «
», tous
les brûleurs produisent une étincelle. L'étincelle continuera jusqu'à ce que le bouton soit relâché, tournez le bouton pour
ajuster l'intensité de la flamme souhaitée. Le bouton en position «
» est au niveau de feu maximum. En tournant le bouton
vers le haut ou vers le bas, on peut obtenir un feu plus petit.
Lorsque le bouton est tourné à la position OFF, la cuisinière s'arrête de fonctionner et la vanne est fermée.
REMARQUE : N'essayez pas de démonter ou de nettoyer autour d'un brûleur lorsqu'un autre brûleur est allumé. Ne touchez
pas le capuchon du brûleur, la base du brûleur ou l'allumeur lorsque les allumeurs produisent des étincelles.
MISE EN GARDE Ne laissez jamais les casseroles sur un réglage élevé sans surveillance. Vous devez
être prudent lorsque vous cuisinez des aliments dans l’huile ou la graisse; ils peuvent devenir assez chauds pour
s'enflammer.
Petites et grandes flammes
Une flamme plus petite offrira de meilleurs résultats pour mijoter. Les petites flammes offrent des performances de cuisson
précises pour des aliments délicats, gardent les aliments au chaud, font fondre le chocolat ou le beurre, et permettent une
cuisson à feu doux pendant une longue période. Le réglage pour flammes plus élevés (plus grands) fournit la chaleur
maximale disponible sur votre cuisinière. Ce réglage doit être utilisé pour les cuissons difficiles comme bouillir de l’eau et
cuire des pâtes
.
Intensité de la flamme
Pour régler l'intensité de la flamme, suivez l'étape suivante :
58
A. Tirez sur le bouton pour accéder à la vis de réglage, située au milieu de la tige de la vanne.
B. Insérez un petit tournevis à tête plate (2 mm de large et 70 mm de long) à l'intérieur de la tige de valve jusqu'à ce que
vous atteigniez l'extrémité la plus éloignée.
C. En tournant le tournevis dans le sens des aiguilles d'une montre, l'intensité de la flamme diminuera et en le tournant
dans le sens inverse des aiguilles d'une montre, la flamme augmentera.
D. Lorsque vous le tournez dans le sens des aiguilles d'une montre, assurez-vous de ne pas serrer complètement la vis de
réglage, car si c'est le cas, le gaz se coupera complètement et lorsque vous le tournerez dans le sens inverse des aiguilles
d'une montre, assurez-vous de ne pas le desserrer au maximum.
Panne de courant
• Si le gaz ne s'enflamme pas dans les quatre secondes, fermez la vanne et attendez au moins cinq minutes
pour que tout le gaz se dissipe. Répétez la procédure d'allumage.
• En cas de panne de courant, les brûleurs de surface peuvent être allumés manuellement. Tenez une
allumette allumée près d'un brûleur et tournez le bouton dans le sens antihoraire pour atteindre la position
«
». Une fois que le brûleur est allumé, tournez le bouton sur le réglage souhaité.
Grilles de brûleur
1. Avant la cuisson, les grilles doivent être correctement positionnées. Une installation incorrecte des grilles peut égratigner
la table de cuisson et/ou provoquer une mauvaise combustion.
2. Ne faites pas fonctionner les brûleurs sans casserole ni ustensile sur les grilles.
59
MISE EN GARDE La surface de la grille chauffante est chaude après utilisation. Veuillez allouer
suffisamment de temps pour qu'elle se refroidisse avant de la nettoyer.
Conseils de nettoyage de la table de cuisson
• Pour éviter que la table de cuisson ne se décolore ou ne se tache, nettoyez-la après chaque utilisation et essuyez les
éclaboussures acides ou sucrées dès le refroidissement de la table de cuisson.
• Les brûleurs scellés de votre cuisinière ne sont pas fixés à la table de cuisson et sont conçus pour être enlevés.
Les excès d’ébullition ou les débordements ne s'infiltreront pas sous la table de cuisson. Les brûleurs doivent être nettoyés
après chaque utilisation.
Lumière du four
La lumière du four est contrôlée par un bouton-poussoir se trouvant sur le panneau de commande. Cette lumière peut être
utilisée pendant la cuisson ou le nettoyage du four.
AVERTISSEMENT Vérifiez si l’alimentation est débranchée du boîtier électrique avant de
remplacer l’ampoule. Laissez le four se refroidir complètement, puis dévissez le couvercle de la lampe et retirez
l'ampoule en la dévissant par la base. Remplacez-la par une ampoule halogène de 25 watts.
Utilisation de la plaque chauffante
AVERTISSEMENT Assurez-vous de suivre toutes les directives pour une utilisation appropriée
de la plaque chauffante. Si vous n'utilisez pas correctement la plaque chauffante, vous risquez de l'endommager et cela
annulera la garantie.
Position de la plaque chauffante
La plaque chauffante ne peut pas être utilisée sur les grilles du milieu. Pour une utilisation correcte, la plaque chauffante
doit être sur les grilles gauche ou droite ;
60
Réglage de l’intensité de la chaleur
La plaque chauffante n'est pas conçue pour une utilisation à haute température. Des températures plus élevées
endommageront le revêtement antiadhésif au fil du temps.
Nettoyage
Pour éviter les blessures et endommager la plaque chauffante, attendez toujours que la plaque chauffante ait refroidi avant
de la laver ou de la faire tremper dans l'eau.
Fonctionnement de la friteuse à air
Pour cuire vos aliments jusqu'à obtenir des résultats croustillants et dorés parfaits, veuillez suivre les étapes suivantes :
Étape 1 : Déplacez une grille du four à la position la plus basse pour maintenir la plaque du four.
Étape 2 : Placez la plaque du four sur la grille du bas.
Étape 3 : Placez vos aliments sur la grille de la friteuse à air et étalez-les uniformément en une seule couche.
Étape 4 : Placez la grille de la friteuse à air, remplie de vos aliments sur le support de la friteuse à air, et insérez-les dans la
position médiane de la grille du four, puis fermez la porte.
Étape 5 : Allumez le four et régler la température entre 325℉ et 350℉, et surveillez attentivement la cuisson des aliments.
Astuces :
1. La cuisson Air Fry nécessite peu ou pas d'huile.
61
2. Les aliments riches en matières grasses tels que les ailes de poulet avec la peau, le bacon ou les saucisses peuvent
provoquer de la fumée lors de l'utilisation du composant de friture à l'air. Veuillez ajouter du papier sulfurisé ou du papier
d'aluminium sur la plaque de cuisson pour un nettoyage facile.
3. Assurez-vous que le plat de cuisson se trouve juste en dessous du panier de friture à air chaud, servant de plateau
d'égouttage.
4. Vérifiez souvent vos aliments, car la cuisson à l'air libre nécessite moins de temps qu'une cuisson normale.
5. Ouvrez une porte ou une fenêtre pour vous assurer que la zone de cuisson est bien ventilée.
Fonctionnement du four électrique
Le bouton de gauche indique qu'il faut tourner le bouton pour sélectionner différentes fonctions afin d'obtenir différents
modes de cuisson. Le bouton de droite indique le réglage de la température.
Selon le mode de fonctionnement choisi, le temps d'attente peut varier avant que l’intérieur du four atteigne la
température demandée.
Icônes de sélection Descriptions
Uniquement les tubes à griller (2 000 W à l'intérieur +1 000 W à l'extérieur)
Tubes à griller (2 000 W à l'intérieur +1 000 W à l'extérieur) + ventilateur (pas de tube de
chauffage arrière)
Uniquement le tube du four (2 000 W)
Ventilateur de convection (avec 1 500 W du tube arrière) + tube du for (2 000 W)
Ventilateur de convection + grilloir (2 000 W tube interne) +tube du four (2 000 W)
Contrôle de la température du four et temps de cuisson
Les chiffres sur le panneau de commande autour du bouton de réglage de la température indiquent la valeur de réglage de
la température du four disponible en °F.
Tournez le bouton de contrôle de la température pour sélectionner le réglage souhaité.
62
Le temps de cuisson varie en fonction des différents types d'aliments et de la quantité. Avec le guide de cuisson, il est
fortement recommandé de suivre attentivement toutes les étapes et de déterminer le temps nécessaire pour obtenir un
bon résultat de cuisson avant d'être familier avec les modes de caisson.
Système d'allumage
Lorsque la flamme est allumée, relâchez le bouton, l'étincelle s'arrête.
Conseils pour la cuisson au four
1. Ne couvrez jamais les fentes, orifices ou ouvertures se trouvant au fond du four et ne couvrez pas la grille entière par
des matériaux tels que du papier aluminium. Cette action bloque la circulation de l'air dans le four et peut causer une
intoxication au monoxyde de carbone. Le revêtement en aluminium peut également piéger la chaleur et cela présente
un risque d'incendie.
N'utilisez pas de papier d'aluminium sur une surface en porcelaine. Cela endommagerait la porcelaine et affecterait sa
durabilité.
2. Positionnez les grilles avant de préchauffer le four.
Preheating
Laissez le four préchauffer avant de mettre les aliments au four. Le préchauffage est nécessaire pour obtenir de bons
résultats lors de la cuisson de gâteaux, biscuits, pâtisseries et pains.
Le ventilateur du four s'allume automatiquement lorsque le brûleur inférieur fonctionne. Pour un préchauffage rapide,
tourner le bouton du four à la position « Broil ». Attendre que le four devienne chaud, environ 3 minutes.
Note : La condensation ou la buée à l'intérieur de la vitre de la porte du four est normale pendant le préchauffage et
s'évapore à la fin du préchauffage.
Fonction du four
La cuisson avec circulation d'air naturelle se produit lorsque la chaleur est transférée dans le four à partir des brûleurs situés
au fond de la cavité du four. La chaleur circule ensuite par un flux d'air naturel, c'est un mode de cuisson traditionnel.
Cuisson par convection
Le ventilateur du four s'allume lorsque le brûleur inférieur est en marche. La chaleur est transférée à tout l'intérieur de la
cavité du four. Il assure une répartition plus uniforme de la chaleur à l'intérieur du four que la cuisson régulière.
Rôtir par convection
Le ventilateur de convection fait circuler la chaleur uniformément sur et autour des aliments. La chaleur circule au-dessus
des aliments qui rôtissent.
Fonctionnement du grilloir (broil)
Note : La porte doit être fermée pendant l'opération du grilloir.
Le brûleur du grilloir est situé dans le haut du four. Comme le grillage se fait avec la porte du four fermée, il est normal que
cela ajoute une saveur fumée à l'aliment.
Réglage du grilloir (Broil)
Tournez le bouton de réglage du four dans le sens horaire pour sélectionner la fonction « Broil ». Lors du grillage, la chaleur
rayonne vers le bas à partir du grilloir du four.
Conseils de nettoyage du four
63
1. Après chaque utilisation et une fois le four refroidi, nettoyez immédiatement les éclaboussures et les déversements.
2. Ne laissez pas les aliments riches en sucre ou en acide sur la surface de la cavité du four.
3. Utilisez un nettoyant destiné au four pour nettoyer sa cavité.
4. Veuillez utiliser un sabre doux pour nettoyer pour nettoyer la table de cuisson en émail et la chambre du four en émail.
Thermostat du four et indicateur de température
Les chiffres imprimés sur le panneau de commande indiquent l'augmentation de la température du four (°F). Pour régler la
température, définissez le chiffre souhaité sur l'indicateur du bouton de commande.
La durée de cuisson peut varier en fonction du type d'aliment, de sa densité et de sa quantité. Au cours de la première
cuisson, il est recommandé de surveiller et de vérifier les résultats car les résultats similaires sont obtenus lors de la
préparation de mêmes plats dans les mêmes conditions.
AVERTISSEMENT Si la température de la jauge ne correspond pas correctement à votre réglage
lorsque la cuisinière fonctionne pendant une période, veuillez contacter vos techniciens professionnels locaux pour
vérifier. L'utilisateur n'est PAS autorisé à briser le poêle et à régler directement le thermostat du four.
Recommandations d'entretien et de nettoyage
Acier inoxydable Utilisez un nettoyant pour acier inoxydable non abrasif et appliquez une petite quantité sur un
chiffon doux. Essuyez légèrement l’acier inoxydable avec le chiffon suivi d'un chiffon sec. Suivez
toujours le grain de l'acier inoxydable.
Grilles du brûleur
Guides des grilles du
four
Nettoyez avec de l'eau chaude et un détergent doux ou un mélange de bicarbonate de soude et
d'eau. Ne pas immerger dans l'eau. Asséchez avec une serviette.
Plateau de brûleur Enlevez les débris de surface avant le nettoyage pour accélérer le processus et réduire les risques
d’égratigner la surface pendant le nettoyage. En utilisant des nettoyants abrasifs doux ou des
dégraissants en aérosol, nettoyez et rincez la surface et séchez immédiatement. Pour nettoyer les
taches d’eau calcaire, utilisez du vinaigre blanc et de l’eau. Rincez et asséchez immédiatement.
Brûleurs de la table de
cuisson
Laissez-les se refroidir. Utilisez un détergent doux ou un dégraissant en aérosol pour les nettoyer.
Rincez à l'eau et asséchez à l’aide d’une serviette.
Boutons de commande
À l’aide d’un chiffon humide, essuyez en utilisant un détergent doux ou un dégraissant en
aérosol; rincez et asséchez. Ne pas les placer au lave-vaisselle.
Intérieur du four
Utilisez des nettoyants abrasifs doux et des dégraissants en aérosol. Utilisez une lame de rasoir
pour soulever délicatement les aliments cuits de la cavité du four et de la fenêtre. Pour les taches
tenaces, vaporisez-les d’un nettoyant abrasif doux ou d’un dégraissant en aérosol. Lavez toute la
cavité du four en utilisant du savon et de l’eau.
Lèchefrite
Pour nettoyer la lèchefrite, enlevez la graisse et lavez à l’eau chaude avec un détergent doux.
Rincez et asséchez.
Conseils de dépannage
Avant d'appeler le service d'assistance
La cuisinière ne fonctionne pas
Vérifiez si la cuisinière est mise sous tension.
64
Vérifiez que l'alimentation électrique de la cuisinière et du disjoncteur domestique est
activée.
Les brûleurs ne s'allument pas
ou ne produisent pas
d'étincelles de manière
aléatoire
La prise électrique n’est pas correctement branchée sur une prise de courant sous
tension. L'alimentation en gaz n'est pas activée.
Les pièces du brûleur ne sont pas replacées correctement.
Les orifices dans les anneaux de cuisson ou les fentes des brûleurs sont obstruées.
Buses obstruées, brûleurs ou électrodes humides.
Un fusible dans votre maison peut avoir sauté ou un disjoncteur peut s'être déclenché.
Les brûleurs ont des flammes
jaunes ou
sautillantes
Les pièces du brûleur ne sont pas correctement remplacées.
A. Flammes jaunes: Appelez le service.
B. Extrémités jaunes sur les cônes extérieurs: normal pour le gaz propane (PL).
C. Flammes bleues douces: normal pour le gaz naturel.
Si les flammes du brûleur ressemblent à
(A), contactez le service
d'assistance. Les flammes normales des brûleurs doivent ressembler à
(B)
ou à
(C), selon le type de gaz
Les flammes des brûleurs sont
très grandes ou jaunes
La cuisinière peut être connectée au mauvais type de carburant. Contactez la personne
qui l’a installée ou qui a effectué sa conversion.
Les flammes des brûleurs
contiennent des scintillements
orangés
Poussière en suspension dans l'air; humidificateur à vapeur froide; débris sur ou à
l'intérieur du brûleur
Les lampes du four ne
fonctionnent pas
L'ampoule est défectueuse. Remplacez l’ampoule.
Les grilles du four glissent
difficilement
Ne vaporisez pas d'aérosol de cuisson ou d'autres lubrifiants en aérosol pour les rendre
plus glissantes. Reportez-vous à la section Nettoyage des grilles du four dans les
Recommandations d'entretien et de nettoyage.
La nourriture n’est pas
correctement cuite ou rôtie
Les commandes du four sont mal réglées. Reportez-vous à la section Cuire et rôtir. Le four
n'est pas préchauffé suffisamment longtemps. Utilisation d'ustensiles de cuisson
inadéquats ou de mauvaise taille.
Les grilles de cuisson ne sont pas dans la bonne position. Reportez-vous à la section Cuire
et rôtir.
Utilisez une tente en papier d'aluminium pour ralentir le brunissage pendant la cuisson.
Le thermostat du four doit être ajusté : Veuillez contacter un technicien qualifié de votre
région.
La nourriture ne grille pas
correctement
Ce modèle est destiné au grillage à porte fermée uniquement. Grillez toujours la porte
fermée.
Le bouton de commande du four n'est pas réglé sur la position « BROIL ».
Mauvaise position de la grille de cuisson.
Les ustensiles de cuisine ne conviennent pas au grillage.
Le papier d'aluminium utilisé sur la plaque à griller et la grille n'a pas été ajusté et coupé
correctement comme recommandé.
La température du four est trop Le thermostat du four doit être ajusté. Voir la section Veuillez contacter un technicien
65
haute ou trop basse qualifié de votre région.
Vapeur provenant de l'évent
Lorsque vous utilisez le mode convection, il est normal que de la vapeur s'échappe de
l'évent du four. Plus le nombre de grilles ou la quantité d'aliments cuits augmente, plus la
quantité de vapeur visible augmente.
Odeur de brûlé ou d'huile
émise par
l'évent
Ceci est normal dans un nouveau four et disparaîtra avec le temps.
Odeur forte
Ceci est temporaire. Au cours des premières utilisations du four, une odeur causée par
l'isolation autour de l'intérieur du four est normale.
Ventilateur de convection pas
toujours activé
Veuillez contacter un technicien qualifié de votre région.
Condensation ou buée
à l'intérieur de la vitre de la
porte
Pendant le préchauffage du four, la condensation ou la formation de buée à l'intérieur de
la vitre de la porte du four est normale et elle s'évaporera généralement à la fin du cycle
de préchauffage.
Son de craquement ou
d’éclatement pendant le
nettoyage
Il s'agit d'un bruit normal de dilatation et de contraction du métal causé par le chauffage
et le refroidissement.
Une fumée excessive se produit
pendant le nettoyage
Le four est très sale. Tournez le sélecteur de mode du four et les boutons de température
sur OFF. Ouvrez les fenêtres pour débarrasser la pièce de la fumée. Attendez que le four
soit complètement refroidi et essuyez l'excès de saleté et nettoyez à nouveau.
Thermostat invalide Si le thermostat à l'intérieur du four n'est pas valide, la température du four électrique
continuera à augmenter. Le dispositif de sécurité situé à l'arrière de la chambre du four
coupera l'électricité lorsque la température de surface de la chambre du four dépassera
257 degrés Fahrenheit.
66
Diagramme de câblage
Mise en garde : Étiquetez tous les fils avant de les débrancher lors de l'entretien des commandes. Les erreurs de
câblage peuvent entraîner un fonctionnement incorrect et dangereux. Vérifiez le bon fonctionnement après
l'entretien.
67
COCINA INDEPENDIENTE A COMBUSTIBLE DUAL DE 30 PULGADAS
GUÍA DE INSTALACIÓN
ESPECIFICACIONES, INSTALACIÓN Y MÁS
NÚMEROS DE MODELO:
FFSGS6196-30
68
Indice
INFORMACIÓN PARA EL CLIENTE ........................................................................................................................................................ 69
DISPOSITIVO ANTIVUELCO .................................................................................................................................................................. 69
Instalación del soporte antivuelco ...................................................................................................................................................... 69
INFORMACIÓN IMPORTANTE DE SEGURIDAD .................................................................................................................................... 71
Características de su cocina ................................................................................................................................................................ 75
Instrucciones de instalación ................................................................................................................................................................ 76
Instalación de las rejillas de quemador de la placa de cocción .......................................................................................................... 78
Instalación de la manija de la puerta .................................................................................................................................................. 79
Indicaciones eléctricas ........................................................................................................................................................................ 80
Suministro de gas ................................................................................................................................................................................ 82
Requisitos para el suministro de energía eléctrica ............................................................................................................................. 83
Regulador de presión .......................................................................................................................................................................... 83
Válvula de cierre de gas (no incluida) ................................................................................................................................................. 83
Dimensiones del producto y gabinetes ............................................................................................................................................... 84
Instalación de la campana extractora ................................................................................................................................................. 87
Operación de conversión de gas ......................................................................................................................................................... 88
Funcionamiento de la placa de cocción .............................................................................................................................................. 92
Funcionamiento del horno eléctrico ................................................................................................................................................... 93
Consejos de limpieza del horno .......................................................................................................................................................... 98
Termostato del horno y medidor de temperatura ............................................................................................................................. 98
Consejos para solucionar problemas .................................................................................................................................................. 99
Diagrama de cableado ........................................................................................................................................................................ 98
69
INFORMACIÓN PARA EL CLIENTE
Seguridad de la cocina
Su seguridad y la de los demás son muy importantes.
Este es un símbolo de alerta de seguridad que le advierte sobre posibles riesgos de seguridad para las
personas o para la propiedad. Respete todos los mensajes de seguridad para evitar daños a la propiedad,
lesiones corporales, incluso la muerte.
ADVERTENCIA
ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría
provocar la muerte o lesiones graves.
PRECACUCIÓN
PRECAUCIÓN indica una situación de peligro moderado que, si no se evita, podría
provocar lesiones leves o moderadas.
Todos los mensajes de seguridad le alertarán sobre el peligro potencial y cómo reducir el
riesgo de lesiones y le dirán qué puede suceder si no sigue las instrucciones
.
DISPOSITIVO ANTIVUELCO
ADVERTENCIA
Riesgo de vuelco
Un niño o un adulto puede inclinar la cocina y esto puede causar lesiones graves o la muerte.
Instale el dispositivo antivuelco en la cocina y / o la estructura de acuerdo con las instrucciones de
instalación.
Acople la cocina al dispositivo antivuelco instalado en la estructura.
Si se mueve la cocina, vuelva a reacomodar el dispositivo antivuelco.
Si no se siguen estas precauciones, la muerte o lesiones graves y / o quemaduras pueden ocurrir en
niños y adultos.
La cocina debe asegurarse con un dispositivo antivuelco correctamente instalado para reducir el riesgo de vuelco. Consulte
las instrucciones de instalación que vienen con el documento adjunto para más detalles antes de comenzar la instalación.
Todas las cocinas pueden volcarse y causar lesiones.
Instalación del soporte antivuelco
ADVERTENCIA
Si no sigue minuciosamente la información y consejos en esta guía, puede ocurrir un incendio o explosión y causar daños
a la propiedad, lesiones graves o la muerte.
No almacene ni use gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro electrodoméstico.
- - ¿QUÉ DEBE HACER SI HUELE A GAS?
• No active ningún artefacto.
• No toque ningún interruptor eléctrico.
• No use ningún teléfono en su edificio.
• Llame inmediatamente a su proveedor de gas usando el teléfono de algún vecino externo. Siga las instrucciones del
proveedor de gas.
• Si no puede contactar a su proveedor de gas, llame al departamento de bomberos.
La instalación y el servicio deben llevarse a cabo por un instalador, un centro de servicio o proveedor de gas calificado.
70
6. Taladre 6 agujeros en la pared con los tamaños correctos, de acuerdo con la tabla a continuación:
Tipo de Pared Diámetro del agujero
Pared de madera 0.1”
Pared de cemento 0.31”
7. Busque las fundas de plástico en la bolsa de piezas y colóquelas dentro de los agujeros de la pared.
8. Busque las placas antivuelco en la bolsa de piezas y fíjelas en la pared con los tornillos. Asegúrese de que el soporte
antivuelco esté bien sujeto a la pared
4. Deslice la cocina hacia adelante hasta el soporte antivuelco, asegúrese de que el soporte antivuelco se inserte en los dos
orificios en el panel posterior de la cocina.
Instalación del gancho antivuelco
Panel posterior de la cocina
Fijación antivuelco
71
2.Verifique los cables de acero en la parte trasera de la unidad, saque el gancho de los cables de acero y colóquelos en las
fundas de plástico en la pared.
3.Vuelva a conectar el gancho y los cables de acero.
Tipo de pared Diámetro del orificio
Pared de madera 0.1”
Pared de cemento 0.31”
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODA LA INFORMACIÓN ANTES DE USAR EL DISPOSITIVO
1. Taladre 2 agujeros en la pared con los
tamaños correctos de acuerdo con la siguiente
tabla (en la posición A y B). Busque las fundas
de plástico en la bolsa de piezas y colóquelas
dentro de los orificios de la pared.
Gancho
72
ADVERTENCIA
Lea todas las instrucciones de seguridad antes de usar el producto. No cumplir estas
instrucciones puede provocar incendios, descargas eléctricas, lesiones graves o la
muerte
.
INSTRUCCIONES GENERALES DE SEGURIDAD
ADVERTENCIA
NEVER use this appliance as a space heater to heat or warm the room. Doing so may
result in carbon monoxide poisoning and overheating of the oven.
1. Utilice esta cocina para los fines indicados y descriptos en esta guía del usuario.
2. Un instalador calificado debe instalar su cocina con una conexión a tierra adecuada según las instrucciones de
instalación provistas.
3. Cualquier ajuste o mantenimiento puede ser realizado solamente por un instalador o técnico calificado para cocinas a
gas. No intente reparar ni reemplazar ninguna parte de su cocina a menos que se recomiende específicamente en esta
guía.
4. Su cocina viene de fabricación configurada para uso con gas natural o gas propano (LP). Puede convertirse para su uso
con cualquiera de los dos. Estos ajustes debe realizarlos un técnico calificado según las instrucciones de instalación y los
códigos locales, de ser necesario. La agencia que realice este trabajo asume la responsabilidad de la conversión.
5. Solicite al instalador que indique dónde se ubica la válvula de cierre de gas de la cocina y cómo cerrarla, de ser
necesario.
6. Conecte su cocina a un tomacorriente con conexión a tierra de 110/120 voltios solamente. No retire la clavija de tierra
redonda del enchufe. Si tiene dudas sobre la conexión a tierra del sistema eléctrico de su hogar, es su responsabilidad y
obligación quitar un tomacorriente sin conexión a tierra de acuerdo con el Código Nacional de Electricidad. No debe usar
un cable de extensión con esta cocina.
7. Antes de realizar cualquier mantenimiento, desconecte la cocina o la fuente de alimentación del panel de distribución
en el hogar, retirando el fusible o cortando el disyuntor.
8. Asegúrese de retirar todo el material de embalaje de la cocina antes de usarla para evitar cualquier combustión del
material.
9. Evite rayar o golpear los paneles de vidrio ya que esto puede romper el vidrio. No cocine en un artefacto con un vidrio
roto. Se pueden producir descargas eléctricas, incendios o cortes.
10. No deje a los niños solos o desatendidos en un área donde se usa esta unidad. Nunca se les debe permitir subir, sentarse
o pararse en ninguna parte de la cocina.
11.
PRECACUCIÓN No almacene nada que pueda interesarle a los para niños en los gabinetes u
gabinetes ubicados sobre el horno. Los niños pueden subir al horno para alcanzarlos y podrían lesionarse gravemente.
12. Nunca bloquee las rejillas de ventilación de la cocina. Suministre entradas y salidas de aire necesarias para el buen
funcionamiento de la cocina con una combustión adecuada. Las aperturas de ventilación se encuentran en la parte
posterior de la cocina, en la parte superior e inferior de la puerta del horno y en la parte inferior de la cocina.
13. Utilice solo agarraderas secas. Las agarraderas mojadas en superficies calientes pueden causar quemaduras de vapor. No
permita que las agarraderas toquen los quemadores de superficie, la rejilla del quemador o los calentadores de horno. No
use servilletas ni otras telas gruesas en lugar de agarraderas..
14. No toque los elementos calefactores ni las paredes interiores del horno. Incluso si las superficies son de color oscuro,
pueden estar lo suficientemente calientes como para causar quemaduras. Durante y después del uso, no toque ni deje que
la ropa u otros materiales inflamables entren en contacto con el interior del horno. Deje suficiente tiempo para que se
enfríe. Otras superficies de la cocina pueden calentarse excesivamente y causar quemaduras. Las superficies
potencialmente calientes incluyen los quemadores, las parrillas, la abertura de ventilación del horno, las superficies
cercanas a la abertura, las hendiduras alrededor de la puerta del horno, los elementos decorativos metálicos sobre la
puerta, cualquier rejilla posterior o la superficie del estante superior.
15. No caliente recipientes de comida cerrados. La presión podría aumentar y el recipiente podría explotar y provocar
lesiones.
73
ADVERTENCIA
Extremadamente pesado
Se necesita un equipo y mano de obra adecuados para movilizar la cocina a fin de evitar lesiones corporales o daños a la
unidad o al piso.
Ignorar estos consejos puede provocar daños o lesiones.
ADVERTENCIA
Cuando retire la cocina, abra la puerta del horno, sujete la parte posterior y el chasis de la puerta del horno. ¡NO transporte
ni levante la cocina sujetando la manija de la puerta del horno o el panel de control!
CORRECTO INCORRECTO INCORRETO
ADVERTENCIA
Cocine bien los alimentos para protegerse de las enfermedades que puedan transmitirse en ellos.
Las recomendaciones mínimas de temperatura de cocción de alimentos seguros están disponibles en
www.IsItDoneYet.gov y www.fsis.usda.gov. Use un termómetro para alimentos para medir la temperatura de los alimentos
en varios lugares.
No permita que nadie se suba, se pare o se cuelgue de la puerta, el cajón o la cocina del horno. Esto podría dañar la cocina,
podría volcarse y causar lesiones graves o la muerte. Mantenga la campana del ventilador y el filtro de grasa limpios para
mantener una buena ventilación y evitar incendios ocasionados por la grasa. APAGUE el ventilador en caso de incendio o
uso intencional de alcohol u otra gasolina para el flambeado de alimentos. Si el ventilador está encendido, podría propagar
las llamas.
ADVERTENCIA
MANTENGA LOS MATERIALES INFLAMABLES LEJOS DE LA COCINA
De lo contrario, puede provocar un incendio o lesiones
.
No almacene ni use materiales inflamables en el horno o cerca de la placa de cocción. Estos incluyen papel, plástico,
agarraderas, telas, revestimientos de paredes, manteles, cortinas y combustible u otros líquidos y vapores inflamables.
Al usar este artefacto, nunca use ropa suelta o colgante. Si estas prendas entran en contacto con superficies calientes,
pueden encenderse y causar quemaduras graves.
No permita la acumulación de aceite de cocina u otras sustancias inflamables dentro o cerca de la cocina.
La grasa en el horno o en la placa de cocción puede encenderse.
ADVERTENCIA EN CASO DE INCENDIO, TOME LAS SIGUIENTES
MEDIDAS PARA EVITAR LESIONES Y LA PROPAGACIÓN DEL FUEGO.
No utilice agua en incendios ocasionados por la grasa. Nunca agarre una cacerola en llamas. Detenga el funcionamiento de
la cocina. Apague una cacerola u olla ardiente sobre un elemento de la superficie cubriéndola completamente con una
tapa, bandeja para hornear o bandeja plana que se ajuste bien. Use un extintor multipropósito con polvo químico o
espuma.
74
En caso de incendio en el horno durante la cocción, apague el fuego cerrando la puerta del horno y apagándolo o
utilizando un extintor de incendios de espuma o químico multipropósito. Si ocurre un incendio en el horno durante la
autolimpieza, apague el horno y espere a que el fuego se disipe.
No fuerce la apertura de la puerta. El introducir aire fresco a temperaturas de autolimpieza puede provocar una explosión
de llama en el horno. Ignorar estas instrucciones puede causar quemaduras graves.
ADVERTENCIA INSTRUCCIONES DE SEGURIDAD PARA LA PLACA DE COCCIÓN
Nunca deje los quemadores desatendidos a un nivel de calor medio o alto. Los alimentos, especialmente los alimentos
grasos, pueden encenderse y provocar un incendio que podría extenderse a los gabinetes cercanos.
Nunca deje el aceite desatendido mientras fríe. Si se calienta por encima de su punto normal, el aceite puede encenderse
y provocar un incendio que puede extenderse a los gabinetes cercanos. Use un termómetro para freír, siempre que sea
posible, para controlar la temperatura del aceite.
Para evitar derrames de aceite o incendios, use un mínimo de aceite al freír en una cacerola poco profunda y evite cocinar
alimentos congelados que contengan cantidades excesivas de hielo.
Use una cacerola del tamaño adecuado y evite cacerolas inestables o fácilmente inclinables. Seleccione un utensilio de
cocina que coincida con el tamaño del quemador. Las llamas de los quemadores deben ajustarse para que no excedan el
fondo de la cacerola. Las llamas excesivas pueden ser peligrosas.
Cuando use utensilios de cocina de vidrio/cerámica, asegúrese de que sean adecuados para la cocina; algunos pueden
romperse debido a un cambio repentino de temperatura.
Para minimizar el riesgo de quemaduras, combustión de materiales inflamables y derrames, las manijas de las cacerolas
deben girarse hacia el centro de la cocina sin extenderse sobre los quemadores adyacentes.
No use un wok con un soporte de metal redondo. El anillo puede atrapar el calor y bloquear el aire en el quemador. Esto
representa un riesgo de monóxido de carbono.
No intente levantar la placa de cocción. Puede dañar las tuberías de gas de los quemadores de la superficie, lo que
provocaría fugas de gas y un peligro de incendio.
No use papel de aluminio para cubrir las rejillas ni cubrir una parte de la cocina. Esto podría provocar intoxicación por
monóxido de carbono, sobrecalentamiento de las superficies de la cocina o peligro de incendio.
ADVERTENCIA INSTRUCCIONES DE SEGURIDAD DEL HORNO
NUNCA cubra las ranuras, agujeros o pasajes en el fondo del horno ni cubra una parrilla completa con materiales como
papel de aluminio o revestimientos para hornos. Esto bloquea el flujo de aire hacia el horno y puede causar una
intoxicación por monóxido de carbono. Nunca coloque papel de aluminio o revestimiento en el fondo del horno. Pueden
atrapar el calor y provocar un riesgo de humo o fuego.
Manténgase alejado de la cocina cuando abra la puerta del horno. Las fugas de aire caliente o vapor pueden causar
quemaduras en las manos, la cara y/o los ojos.
Nunca coloque utensilios de cocina, pizzas o piedras para hornear, ni ningún tipo de papel de aluminio o rejillas en el piso
del horno. Estos elementos pueden atrapar el calor o derretirse, lo que puede dañar el producto y provocar una descarga,
humo o fuego.
Coloque las parrillas del horno en el lugar deseado mientras el horno esté frío. Si debe mover la parrilla mientras el horno
está caliente, tenga cuidado de no tocar las superficies calientes.
No deje objetos como papel, utensilios de cocina o alimentos en el horno cuando no esté en uso. Los artículos
almacenados en un horno pueden encenderse.
No deje objetos en la cocina cerca de la ventilación del horno. Los artículos pueden sobrecalentarse y provocar un riesgo
75
de incendio o quemaduras.
Nunca use la función de asado con la puerta del horno abierta. No se recomienda asar con la puerta abierta debido al
sobrecalentamiento de las perillas de control.
ADVERTENCIA
Este producto puede exponerlo a sustancias químicas incluyendo Carbon oxides, la(s) cual(es) el Estado de California sabe
que causa(n) cáncer, defectos congénitos y/o trastornos reproductivos. Para minimizar la exposición a estas sustancias, use
siempre este artefacto en conformidad con la guía del usuario, asegurando una ventilación adecuada. Para obtener más
información, visite www.P65Warnings.ca.gov
ADVERTENCIA
La instalación debe cumplir con los códigos locales o, en ausencia de códigos locales, con el Código Nacional de Gas
Combustible
Y etiqueta a continuación:
ADVERTENCIA
Nunca deje funcionando la placa superior de cocción del aparato sin supervisión.
El incumplimiento de este anuncio de advertencia puede provocar incendios, explosiones o quemaduras, lo que podría
causar daños a la propiedad, lesiones personales o la muerte.
Si se produjera un incendio, manténgase alejado del artefacto y llame de inmediato al departamento de bomberos.
NO INTENTE EXTINGUIR UN FUEGO DE ACEITE / GRASA CON AGUA
ADVERTENCIA
Para extraer rápidamente el olor a "quemado" o "aceitoso" que emite un horno nuevo, gire la perilla del horno a Tubo de
calefacción superior y hágalo funcionar durante 30 minutos antes del primer uso.
Características de su cocina
76
FFSGS6196-30
1
Rejillas de quemador de la placa de cocción
2
Panel de control
3 Perilla de control de la placa de cocción
4 Manija de la puerta
5 Puerta del horno
6 Sistema de nivelación (patas)
7 Respiraderos del horno
8 Interruptor de luces del horno
9 Perilla de control del horno
10 Luz indicadora
11 Elección de la función del horno
12 Placa de protección delantera
Instrucciones de instalación
77
Antes de utilizar su cocina
1. Retire todo el material de embalaje.
2. Verifique que tiene todo lo que se enumera a continuación:
Inyector de GLP:
1 pieza 0.5.
2 piezas 0.85;
2 piezas 1.18;
2 piezas 0.9;
1 pieza 1.18;
1 pieza 0.95.
1 paquete
Soporte antivuelco y tornillos 1 juego
Rejillas izquierda y derecha 1 juego
Rejillas del medio 1 pieza
Manija de la puerta del horno y tornillos 1 juego
Quemador & tapa
(9500BTU)
2 juegos
Quemador & tapa
(16000BTU)
2 juegos
Capuchon et brûleur (190 00BTU) 1 juegos
Regulador (preinstalado) 1 pieza
Etiqueta con el número de serie & Manual de
Instrucciones
1 juego
78
Placa de calentamiento superior 1 pieza
Soporte de Wok 1 pieza
Bandeja de goteo para horno 1 pieza
Rejilla y soporte para freidora de aire 1 juego
NECESITA HERRAMIENTAS PARA LA INSTALACIÓN. (no incluidas con la cocina)
Destornillador
Llave
Llave de tubo
Llave Allen
Cinta métrica y
lápiz
Guantes de
protección
Martillo
Llave inglesa
Pinza ajustable
Taladro
Instalación de las rejillas de quemador de la placa de
cocción
Retire los materiales de embalaje de las rejillas del quemador
de la placa de cocción. Coloque las rejillas en la posición
correcta.
79
Instalación de la manija de la puerta
Paso 1: Saque la manija de la puerta del paquete.
Paso 2: Saque cuatro tuercas de izquierda a derecha en la puerta como se ilustra en la imagen.
Paso 3: Coloque la manija en la puerta en la dirección correcta como se ilustra en la imagen. Asegúrese de que los 4 pernos
se puedan atornillar en los orificios debajo de las bases de la manija en los dos extremos. Apriete los tornillos inferiores en
los dos extremos primero desde el interior de la puerta del horno con un destornillador. Luego apriete los dos tornillos
superiores.
Paso 4: Verifique el mango para asegurarse de que esté instalado correctamente y firmemente como se muestra en la
ilustración.
Eliminar
Eliminar
Ensamble los tornillos inferiores primero
80
ADVERTENCIA:
La instalación debe completarse paso a paso. NO retire la arandela de los tornillos en el exterior de la puerta del horno.
Indicaciones eléctricas
Su cocina debe estar conectada a tierra de acuerdo con los códigos locales o, a falta de códigos locales, de acuerdo con el
Código Eléctrico Nacional (ANSI/NFPA 70, última edición). En Canadá, la conexión a tierra debe cumplir con el Código
Ambiental Canadiense CSA C22.1, Sección 1 y/o códigos locales.
La fuente de alimentación debe tener la polaridad correcta. La polaridad inversa dará como resultado chispas continuas de
los electrodos, incluso después de la llama de encendido.
Si hay alguna duda sobre si la fuente de alimentación tiene la polaridad correcta o está conectada a tierra, haga que un
electricista calificado lo verifique.
REQUERIMIENTOS ELÉCTRICOS
Suministro eléctrico Conexión a tierra, 120V/240V AC, 60 Hz
Servicio Circuito dedicado de 15 o 20 amperios
Receptáculo De tipo de conexión a tierra de 4 clavijas
ADVERTENCIA
Instrucciones de conexión a tierra eléctrica: Para la venta en el mercado de EE. UU, esta cocina NO está equipada con un
enchufe de 4 clavijas (conexión a tierra). Debe comprar el enchufe de acuerdo con los requisitos eléctricos y pedirle al
técnico profesional que realice la instalación.
PRECACUCIÓN
La clavija de conexión a tierra del enchufe no se debe cortar ni quitar. Etiquete todos los cables antes de desconectarlos
cuando realice el mantenimiento de los controles. Los errores de cableado pueden causar una operación incorrecta y
peligrosa. Verifique la operación después del mantenimiento.
Conexión a tierra
Todo aparato conectado con un cable debe incluir instrucciones relativas a la ubicación del receptáculo de pared y una
advertencia al usuario para que no corte o quite la clavija de conexión a tierra del cable de alimentación.
Desconecte el suministro eléctrico antes de utilizar el aparato.
Cuando se encuentre un receptáculo de pared estándar de tres clavijas, es responsabilidad y obligación del cliente
reemplazarlo por un receptáculo de pared de cuatro clavijas debidamente conectado a tierra.
.
PELIGRO DE DESCARGA ELÉCTRICA
Desconecte la energía eléctrica en la caja de disyuntores o la caja de fusibles antes de instalar el artefacto. Proporcione una
conexión a tierra adecuada para el electrodoméstico. Use solo conductores de cobre. El incumplimiento de estas
instrucciones puede provocar lesiones graves o la muerte.
81
Conexión de los cables:
Lea atentamente las siguientes instrucciones antes de conectar la electricidad. Hay un total de 5 pasos.
Paso 1: Abra la zona de conexión en la parte posterior (Figura 1).
Paso 2: afloje los tornillos y conecte el cable de tierra (figura 2).
Paso 3: abra la pequeña tapa de plástico y pase el cable del enchufe a través del agujero (figura 3)
WARNING
El enchufe debe ser un cable de suministro eléctrico del tipo 4 cables con terminales - anillo (L1, L2, N, tierra) adecuado
para uso de cocinas tipo SRDT / DRT listado UL / CSA 2X8AWG (L1, L2) + 2X10AWG (N, G) clasificado 120V / 240V, tipo
de enchufe AC 60HZ; longitud del cable 1,5 m. En caso de que deba reemplazarse el juego de cables de alimentación,
deberá reemplazarse con un juego idéntico que tenga las mismas especificaciones técnicas y siguiendo
82
cuidadosamente las instrucciones y diagramas de la última página de este manual.
Paso 4: Conexión del conjunto de cables de alimentación eléctrica, 4 cables con terminales - anillo (L1, L2, N, tierra)
1. Conecte el terminal del receptáculo L1 al cable de suministro eléctrico entrante (cable L1-vivo).
2. Conecte el terminal del receptáculo L2 al cable de suministro eléctrico entrante (cable L2-vivo).
3. Conecte el terminal del receptáculo NEUTRO al cable de suministro eléctrico NEUTRO entrante (N).
4. Conecte el terminal del receptáculo de TIERRA al cable de suministro eléctrico de TIERRA entrante (E).
Paso 5: Fije el tornillo y vuelva a colocar la tapa
Suministro de gas
La instalación debe cumplir con los códigos locales o, en ausencia de códigos locales, con el Código Nacional de Gas
Combustible, norma ANSI STD Z21.1-2018/NFPA 54. En Canadá, la instalación debe cumplir con el estándar actual de
código de instalación/gas natural, CAN 1-1.1-M81 y códigos locales cuando corresponda.
Esta cocina ha sido certificada y cumple con la última edición de ANSI STD Z21.1-2018.
.
TIPO DE GAS:
GAS NATURAL WC
Presión de alimentación 4"
Presión mínima de suministro 6"
*. Para la venta en el mercado de
Canadá, esta cocina está equipada
con un enchufe de 4 clavijas (conexión
a tierra). Conéctelo a la toma
correcta.
83
Presión máxima del regulador 14", 0.5 psi (3.5 kPa)
GAS LP WC
Presión de alimentación 10"
Presión mínima de suministro
11"
Presión máxima del regulador 14", 0.5 psi (3.5 kPa)
ADVERTENCIA
No obstruya el flujo de aire de combustión dentro de la cocina y el aire de ventilación fuera de la cocina. Ventilación: Se
recomienda utilizar el artefacto con una campana de extracción y de ventilación del cabezal del horno de tamaño y
capacidad suficientes.
Requisitos para el suministro de energía eléctrica
Regulador de presión
Como la presión de operación puede variar según la demanda local, cada cocina de gas debe contar con un regulador de
presión en la línea de suministro entrante para un funcionamiento seguro y eficiente. El regulador de presión que viene con
la cocina cuenta con dos conectores hembra NPT de 1/2". El regulador debe estar instalado correctamente para que sea
accesible cuando se instale el aparato en su posición final.
El regulador de presión puede soportar una presión de entrada máxima de 3.5 kPa (0.5
psi) y se ajusta a una presión de salida de 4"
Válvula de cierre de gas (no incluida)
Posición abierta de la válvula de cierre
Conexión al aparato
Suministro de gas
El área permite la instalación al ras
con la conexión a través de la
pared de la válvula de cierre /
cierre de tubería y la salida de
110/120V de la pared posterior.
.
Conexión más corta desde la ubicación de la tubería
dura hasta el enganche con la cocina.
.
El área permite la instalación al ras con la conexión a través
del piso de la válvula de cierre /extremo de la tubería.
84
La línea de suministro debe contar con una válvula de cierre de gas externa aprobada que se ubique cerca de la cocina en
un lugar accesible. No bloquee el acceso a la válvula de cierre. Puede consultar la imagen.
Toda cocina debe contar con una línea de suministro de gas de diámetro interno de 3/4”. (19mm). Si los códigos locales lo
permiten, se recomienda utilizar un conector de metal flexible certificado de 3 pies (900 mm) de largo, 1/2”. (13mm) o ¾”.
(19mm) para conectar la entrada hembra NPT de ½”. desde la unidad a la línea de suministro de gas. Se deben utilizar
compuestos para juntas de tuberías adecuados para su uso con gas natural o gas LP.
El artefacto y su válvula de cierre deben desconectarse del sistema de tuberías de suministro de gas durante alguna prueba
de presión del sistema a presiones de prueba superiores a 0,5 psi (3,5 kPa). El aparato debe aislarse del sistema de tuberías
de suministro de gas cerrando su válvula de cierre manual individual durante cualquier prueba de presión del sistema a
presiones de prueba iguales o menores a 0.5 psi (3.5 kPa).
Dimensiones del producto y gabinetes
Esta cocina puede instalarse directamente al lado de los gabinetes existentes a una altura de mostrador (36 po o 91 cm del
piso). Para lograr la mejor apariencia posible, la cocina debe estar al ras de la mesada del gabinete. Esto puede lograrse
levantando la unidad usando las barras de ajuste sobre los pies.
Para eliminar el riesgo de quemaduras o fuego al alcanzar las unidades de superficie calientes, se debe evitar el espacio de
almacenamiento del gabinete ubicado sobre las unidades de superficie. Si se va a proporcionar almacenamiento en
gabinetes, el riesgo se puede reducir instalando una campana extractora que se proyecte horizontalmente un mínimo de 5
pulgadas más allá de la parte inferior de los gabinetes.
85
86
ANCHO DE APERTURA
Ancho
30" Model 30" (762mm)
Borde
delantero del
panel lateral de
la cocina hacia
adelante desde
el gabinete
Hacia la mesada
debajo de la placa
de cocción y la
cocina
Ancho de apertura
87
Instalación de la campana extractora
La parte inferior de la campana debe estar entre 30” y 36” por encima de la placa de cocción. Esto generalmente significa
que la parte inferior de la campana está entre 66” y 72” sobre el piso. Estas dimensiones permiten el funcionamiento
seguro y eficiente de la campana.
Después de la instalación:
1. Verifique el encendido de los quemadores en la cocina.
2. Compruebe la configuración del obturador de aire: llama azul brillante, sin parpadeo amarillo ni llama danzante.
3. Compruebe el encendido del quemador del horno.
4. Verifique visualmente el reencendido del quemador tubular (quemador del horno) para asegurarse de que ambas filas
de puertos del quemador se vuelvan a encender cada vez.
5. Compruebe si hay fugas de gas en todas las conexiones de gas (utilizando un detector de gas, nunca con una llama).
6. Verifique el horneado y la cocción por convección.
88
Operación de conversión de gas
Esta cocina se puede usar con gas propano líquido y gas natural. De fabricación, está configurada para su uso con gas
natural (GN). Se incluyen boquillas de conversión. Para la conversión de gas, siga las siguientes instrucciones.
ADVERTENCIA La conversión de gas debe ser realizada por un profesional capacitado en fábrica. Llame al
servicio al cliente cercano para identificar a uno de los profesionales capacitados.
ADVERTENCIA Antes de realizar esta operación, desconecte la cocina de gas y la electricidad. De lo contrario,
puede provocar un incendio o riesgo de descarga eléctrica y provocar lesiones o la muerte. No retire el regulador ni
permita que el mismo gire durante el funcionamiento.
El procedimiento de conversión de gas para esta cocina incluye 5 pasos:
1. Regulador de presión 4. Instalación de la etiqueta de conversión de GLP
2. Quemadores de la superficie de cocción 5. Ajuste de la válvula de gas (operación opcional)
3. Reconexión del suministro eléctrico y de gas
La conversión se completa solamente siguiendo los 5 pasos correctamente.
Antes de realizar la conversión de gas, identifique el embalaje que contiene las boquillas de repuesto suministradas con
cada cocina.
ADVERTENCIA Antes de realizar esta operación, desconecte la cocina de gas y la electricidad. De lo
contrario, puede provocar un incendio o riesgo de descarga eléctrica y provocar lesiones o la muerte. No retire el regulador
ni permita que el mismo gire durante el funcionamiento.
ETAPA 1: Regulador de presión
Para acceder al regulador de gas, aleje la cocina de la pared del gabinete. El regulador de gas está ubicado en la esquina
inferior derecha de la cocina.
a. Desenrosque la tapa del regulador. No retire el resorte del regulador.
b. Desenrosque el inserto de la tapa y dele la vuelta para que el perno más largo quede en dirección a la tapa. Vuelva a
colocar el inserto en la tapa. Vuelva a colocar la tapa en el regulador.
89
PRECACUCIÓN Tenga cuidado al retirar y colocar componentes de gas. Tome las medidas adecuadas para evitar daños a
los componentes.
IMPORTANTE: Cada boquilla tiene un número impreso en el cuerpo que indica su diámetro de flujo. Consulte la tabla a
continuación para ver las boquillas y quemadores correspondientes.
PRECACUCIÓN El sistema de reencendido y el sistema automático de corte de gas no están equipados en los
quemadores de la estufa. Si la llama se apaga por accidente, debe cerrar la válvula inmediatamente para cortar el
suministro de gas.
ETAPA 2: Quemadores en la placa de cocción
a. Retire las parrillas de cocción, las tapas de los
quemadores y los anillos internos del quemador.
b. Levante las cabezas externas del quemador y las bases del quemador.
c. Retire las boquillas de gas natural instaladas de fábrica del centro de los porta boquillas
con una llave de tubo de 7 mm. Recoloque el inyector de LP en cada porta boquilla.
Apriete cada inyector adecuadamente. No apriete demasiado el inyector.
Socket wrench
90
IMPORTANTE: Conserve los inyectores que ha quitado de la cocina para un uso futuro.
ETAPA 3: Reconecte el suministro de gas y electricidad.
Las pruebas de fugas en la cocina deben realizarse según las instrucciones de instalación que vienen con la cocina.
Antes de usar la cocina después de la conversión de gas, siempre verifique si hay fugas con una solución de agua jabonosa u
otro método aceptable en todos los accesorios de gas entre la tubería de entrada de gas de la cocina, el regulador de gas y
la válvula de cierre manual.
ADVERTENCIA ¡NO use una llama para verificar si hay fugas de gas!
ADVERTENCIA Asegúrese de que el termopar esté dentro de 2-2.5 mm lejos del quemador del horno. De lo
contrario, es posible que el termopar no toque la llama pequeña al nivel mínimo, lo que provocará que la llama se apague
accidentalmente.
ETAPA 4: Instalación de la etiqueta de conversión de GLP
Tome nota y registre el modelo y el número de serie en la etiqueta de conversión de LP / propano provista en este kit.
La información se puede obtener de la etiqueta de calificación / número de serie ya existente. Coloque la etiqueta de
conversión de GLP en la cocina lo más cerca posible de la etiqueta de clasificación / serie ya existente.
ETAPA 5: Válvula de gas (en caso necesario)
Si la llama del quemador del horno es demasiado grande o demasiado pequeña, se puede ajustar el orificio de entrada de
gas en la válvula del horno para corregir el tamaño de la llama. Siga las instrucciones en esta sección.
ADVERTENCIA Si el orificio se ajusta para que sea demasiado pequeño, la llama del quemador del horno
podría apagarse durante el uso normal. Necesita reajustar el orificio en caso de que esto ocurra.
Control del horno
91
A. Gire la perilla de control del horno a la posición 500F, extraiga la perilla para acceder al tornillo de regulación de la
válvula.
B. Utilice un destornillador para ajustar el tornillo de regulación. Girando en sentido antihorario para un tamaño de llama
más grande y en sentido horario para un tamaño de llama más pequeño.
C. Vuelva a colocar la perilla. Pruébelo y repita los pasos anteriores hasta que la llama del quemador del horno sea perfecta.
Preparación
Antes de mover la cocina, proteja el acabado del revestimiento del piso y cierre las puertas del horno para evitar
que se dañe.
Las puertas del horno pueden ser removidas para aligerar la carga o para pasar la unidad a través de la puerta. Solo retírelas
si es ser necesario. No retire la placa calefactora u otros componentes. Solo un instalador autorizado o un técnico de
servicio debe retirar la puerta.
Emplazamiento
No levante ni transporte la puerta del horno por la manija de la puerta. Use un carrito para electrodomésticos a fin de
desplazar la cocina. Retire y recicle los materiales de embalaje. No tire el soporte antivuelco que viene con la cocina.
Nivelación
Eleve la cocina a la altura deseada ajustando los pies. Los pies se pueden ajustar girando el pie hexagonal en
sentido horario para levantarlo y en sentido antihorario para bajarlo.
Soporte antivuelco
Para evitar que la cocina se incline hacia adelante, se debe instalar el soporte antivuelco. Consulte la sección de
DISPOSITIVO ANTIVUELCO.
Conexión del suministro de gas
Todas las conexiones a los conductos de gas deben ajustarse con la llave. No apriete demasiado y no permita que los
conductos se doblen al apretar.
Una vez realizadas todas las conexiones, verifique que todos los controles de la cocina estén en la posición "OFF" y abra la
válvula principal de suministro de gas.
Si utiliza un conector de metal flexible, verifique que no esté doblado. Luego, conecte la línea de suministro de gas al
regulador de la cocina. Abra la válvula y verifique si hay fugas colocando una solución de detergente líquido en todas las
conexiones de gas. Las burbujas alrededor de las conexiones indican una fuga de gas. Si se produce una fuga, cierre la
válvula de cierre y ajuste las conexiones.
Las pruebas de fugas del dispositivo deben realizarse siguiendo las instrucciones del fabricante. Use agua jabonosa (50%
de agua y 50% de jabón) o un detector de fugas en todas las juntas y conexiones para verificar si hay fugas en el sistema.
No use una llama para verificar si hay fugas de gas.
Tornillo regulador
92
El aparato debe aislarse del sistema de tuberías de suministro de gas del edificio cerrando su válvula de cierre manual
individual durante cualquier prueba de presión del sistema de tuberías de suministro de gas a una presión de prueba igual
o menor a 0.5 psi (3.5 kPa).
Inicio
Antes de comenzar a cocinar, siga los siguientes pasos.
• Retire el embalaje exterior e interior.
• Retire la película protectora de las piezas de acero y aluminio.
• Limpie a fondo la cocina con agua caliente y un detergente suave. Enjuague y seque con un paño suave para eliminar
cualquier aceite o grasa que haya quedado del proceso de fabricación.No limpie la cocina con un limpiador pesado, por
ejemplo, ácido o aerosol.
• Verifique que los componentes del quemador de superficie estén correctamente ensamblados.
• Organice el interior del horno insertando los estantes y la bandeja.
Funcionamiento de la placa de cocción
Cada quemador contiene todos sus accesorios en un solo conjunto. La tapa del
quemador debe ponerse horizontalmente en el quemador. Consulte la ilustración.
Encendido
Para encender los quemadores de la cocina, presione la perilla de control apropiada y gírela en sentido antihorario a la
posición “ ”. Escuchará un clic: el sonido de la chispa eléctrica que enciende el quemador.
Una vez que se ha logrado el encendido del quemador, gire la perilla de control del quemador para ajustar la intensidad de
llama deseada. Cuando un quemador es girado a “
”, todos los quemadores se encenderán. Las chispas continuarán hasta
que se deje de presionar la perilla, gire la perilla para ajustar la intensidad de llama deseada.
La perilla apuntando a “
” está al nivel máximo de fuego. Girar la perilla hacia arriba o hacia abajo puede disminuir el fuego.
Cuando la perilla se gira a la posición OFF, la cocina dejará de funcionar y la válvula se cerrará.
NOTE: No intente desarmar o limpiar alrededor de un quemador mientras otro quemador esté encendido. No toque las
tapas de los quemadores, las bases de los quemadores ni los encendedores mientras los encendedores producen chispas.
PRECACUCIÓN Nunca deje las cacerolas en una configuración alta sin vigilancia. Debe tener cuidado al cocinar
alimentos en aceite o grasa; pueden calentarse lo suficiente como para incendiarse.
Llamas pequeñas o grandes:
Una llama más pequeña proporcionará mejores resultados para hervir a fuego lento. Las llamas pequeñas
ofrecen un rendimiento de cocción preciso para alimentos delicados, mantienen los alimentos calientes,
funden chocolate o mantequilla y permiten cocinar a fuego lento durante mucho tiempo.
Tapa del quemador
Quemador sellado
Encendedor
93
La configuración para llamas más grandes proporciona el calor máximo en su cocina. Esta configuración debe usarse para
cocciones más intensas, como hervir agua y cocinar pasta.
Intensidad de la llama
• Para ajustar la intensidad de la llama, siga el siguiente paso:
A. Jale la perilla para acceder al tornillo de ajuste, ubicado en el medio del vástago de la válvula.
B. Inserte un destornillador pequeño de punta plana (2 mm de ancho y 70 mm de largo) dentro del vástago de la válvula
hasta que llegue al extremo más alejado.
C. Al girar el destornillador en el sentido de las agujas del reloj, la intensidad de la llama disminuirá y al girarlo en el sentido
contrario a las agujas del reloj, la llama aumentará.
D. Cuando lo gire en el sentido de las agujas del reloj, asegúrese de no apretar completamente el tornillo de ajuste, porque
si lo hace, el gas se cortará por completo y cuando lo gire en el sentido de las agujas del reloj. En el sentido contrario a las
agujas del reloj, asegúrese de no aflojarlo tanto como sea posible.
Corte de electricidad
• Si el gas no se enciende en cuatro segundos, cierre la válvula y espere al menos cinco minutos para que se
disipe todo el gas. Repita el procedimiento de encendido.
• Si no hay electricidad, los quemadores de la superficie pueden encenderse manualmente. Mantenga una cerilla encendida
cerca de un quemador y gire la perilla en sentido antihorario para alcanzar la posición “
”. Una vez que el quemador esté
encendido, gire la perilla a la configuración deseada.
Rejillas del quemador
94
1. Antes de cocinar, deben colocarse correctamente las rejillas. Instalarlas incorrectamente puede rayar la placa de cocción
y/o provocar una combustión inadecuada.
2. No utilice los quemadores sin una cacerola o utensilio sobre las rejillas.
PRECACUCIÓN Lasuperficie de la parrilla está caliente después de su uso. Antes de limpiarla, espere el tiempo
suficiente para que se enfríe.
Consejos para limpiar la placa de cocción
• Para evitar que la placa de cocción se decolore o se manche, límpiela después de cada uso y limpie las salpicaduras ácidas
o azucaradas tan pronto como la cubierta se enfríe.
• Los quemadores sellados de su cocina no están unidos a la cocina y están diseñados para ser retirados.
Los derrames no se filtrarán debajo de la placa de cocción. Los quemadores deben limpiarse después de cada uso.
Luz del horno
La luz del horno se controla mediante un botón ubicado en el panel de control. Se puede usar esta luz mientras cocina o
limpia el horno.
ADVERTENCIA Antes de reemplazar la luz del horno, asegúrese de que la corriente eléctrica esté
desconectada de la caja eléctrica y que el horno esté completamente frío. Desmonte la tapa de la luz y reemplace la
bombilla con una bombilla halógena de 25 vatios. Instale nuevamente la tapa de la luz correctamente.
Usando la placa calefactora
ADVERTENCIA Asegúrese de seguir todas las instrucciones para el uso adecuado de la placa
calefactora. No utilizar correctamente la placa de cocción puede dañarla y anular la garantía.Position de la plaque
chauffante
La zona de cocción no se puede utilizar en las parrillas intermedias. Para un uso correcto, la zona de cocción debe estar en
las rejillas izquierda o derecha;
Ajustar la intensidad del calor
La placa calefactora no está diseñada para uso a altas temperaturas. Las temperaturas más altas dañarán el revestimiento
antiadherente con el tiempo.
95
Limpieza
Para evitar lesiones personales y daños a la placa calefactora, espere siempre hasta que la placa calefactora se haya enfriado
antes de lavarla o sumergirla en agua.
Funcionamiento de la freidora de aire
Para cocinar su comida hasta que obtenga resultados perfectos, crujientes y dorados, siga estos pasos:
Paso 1: Mueva 1 parrilla del horno a la posición más baja para sostener la parrilla del horno.
Paso 2: Coloque la bandeja para hornear en la rejilla inferior.
Paso 3: Coloque su comida en la rejilla de la freidora y extiéndala uniformemente en una sola capa.
Paso 4: Coloque la rejilla de la freidora, llena con su comida en el soporte de la freidora, e insértela en la posición media de
la rejilla del horno, luego cierre la puerta.
Paso 5: Encienda el horno y ajuste la temperatura entre 325 ℉ y 350 ℉, y observe la comida con atención.
Consejos:
1. La cocción Air Fry requiere poco o nada de aceite.
2. Los alimentos con alto contenido de grasa, como las alitas de pollo sin piel, el tocino o las salchichas, pueden producir
humo cuando se utiliza el componente para freír al aire. Agregue papel de hornear o papel de aluminio a la bandeja para
hornear para facilitar la limpieza.
3. Asegúrese de que la fuente para hornear esté justo debajo de la canasta de freír con aire caliente, sirviendo como
bandeja de goteo.
96
4. Revise su comida con frecuencia, ya que cocinar al aire libre requiere menos tiempo que la cocción normal.
5. Abra una puerta o ventana para asegurarse de que la zona de cocción esté bien ventilada.
Funcionamiento del horno eléctrico
La perilla izquierda muestra cómo girar la perilla para seleccionar las funciones para hacer los diferentes horneados.
La perilla derecha muestra el ajuste de temperatura.
La temperatura dentro del horno alcanzará la que ha sido configurada en diferentes momentos de acuerdo con las
diferentes funciones seleccionadas.
Indicaciones impresas Descripciones
Solo tubos para asar (2000 W en el interior + 1000 W en el exterior)
Tubos para asar (2000 W en el interior + 1000 W en el exterior) + ventilador (sin tubo de
calentamiento trasero)
Solo tubo de horno (2000W)
Ventilador de convección (con tubo trasero de 1500W) + tubo de horno (2000W)
Ventilador de convección + asador (tubo interior 2000W) + tubo horno (2000W)
Control de temperatura del horno y tiempos de cocción
Los números en el panel de control alrededor de la perilla de control de temperatura indican el valor de ajuste de
temperatura del horno disponible (° F).
97
Gire la perilla de control de temperatura para seleccionar el ajuste deseado.
El tiempo de cocción variará según los diferentes tipos de alimentos y cantidades. Con la guía de cocción, se
recomienda observar detenidamente todos los pasos y estudiar el tiempo adecuado para poder familiarizarse y
obtener un buen resultado de cocción.
Sistema de encendido
Cuando la llama está encedida, suelte la perilla, y las chispas se detendrán.
Consejos para hornear
1. Nunca cubra ninguna ranura, agujero o la parte inferior del horno, ni cubra una rejilla completa con materiales como
papel de aluminio. Esta acción bloquea el flujo de aire hacia el horno y puede causar envenenamiento por monóxido de
carbono. El revestimiento de aluminio también puede atrapar el calor y provocar un peligro de incendio.
No use papel de aluminio sobre ninguna superficie de porcelana. Esto podría dañar la porcelana y afectar su durabilidad.
2. Coloque las rejillas antes de precalentar el horno.
Precalentamiento
Precaliente el horno antes de colocar la comida. Es necesario precalentar el horno para obtener buenos resultados al
hornear pasteles, galletas, pasteles y panes.
El ventilador del horno se encenderá automáticamente cuando el quemador inferior esté funcionando. Para un
precalentamiento rápido, gire la perilla del horno a la posición "Asar". Espere a que el horno se caliente, por
aproximadamente 3 minutos.
Nota: Es normal que el vidrio de la puerta del horno muestre condensación y ésta generalmente se evapora al final del ciclo
de precalentamiento.
Función del horno
La cocción natural ocurre cuando los quemadores transfieren el calor al horno mediante los quemadores ubicados al fondo
de la cavidad del horno. El calor luego circula a través de la circulación de aire natural. Esta es la configuración de cocción
tradicional.
Horneado por convección
El ventilador del horno se encenderá cuando el quemador inferior esté funcionando. El calor se transfiere a todo el interior
de la cavidad del horno, proporcionando una distribución de calor más uniforme dentro del horno que la cocción regular.
Asado por convección
El ventilador de convección hace circular el calor uniformemente sobre y alrededor de la comida. Hace circular calor sobre
la comida mientras se está asando.
Funcionamiento del asador
Nota: Durante el funcionamiento del asador, la puerta debe permanecer cerrada.
El quemador del asador se ubica en la parte superior del horno.
Como el proceso de asado se hace con la puerta del horno cerrada, es normal que agregue un poco de sabor ahumado a la
comida.
Ajuste del asador
Gire la perilla de control del horno en el sentido horario para seleccionar la función Asar. Al asar, el calor se irradia hacia
abajo desde el asador de horno.
98
Consejos de limpieza del horno
1. Después de cada uso, y una vez que el horno se enfríe, limpie las salpicaduras y los derrames de inmediato.
2. No permita que alimentos con un alto contenido de azúcar o ácido permanezcan en la superficie de la cavidad del horno.
3. Use un limpiador de horno para limpiar la cavidad del horno.
4. Utilice sables suaves para limpiar para limpiar la estufa de esmalte y la cámara del horno de esmalte.Limpieza a vapor
Termostato del horno y medidor de temperatura
El termostato viene equipado con el horno, cuando la temperatura del horno alcanza el ajuste configurado, el termostato
mantendrá la temperatura del horno relativamente estable. La temperatura real del horno se puede leer desde el medidor
en el panel de control.
ADVERTENCIA Si la temperatura del medidor no coincide correctamente con su configuración
cuando la cocina está funcionando por un tiempo, comuníquese con un técnico profesional local para su verificación. NO
está permitido que el usuario rompa la cocina para ajustar el termostato del horno directamente.
Recomendaciones de cuidado y mantenimiento
Acero inoxidable Use un limpiador de acero inoxidable no abrasivo, aplique una pequeña cantidad en un paño
suave, limpie ligeramente la superficie de acero inoxidable y luego seque con una toalla. Cuando
limpie sobre la superficie de acero inoxidable, siga siempre el grano del metal.
Rejillas de quemador
Guías de rejilla del
horno
Lave con agua caliente y detergente suave o con bicarbonato de sodio y agua. No sumergirlos en
agua. Secarlos con una toalla.
Bandeja del quemador Retire los restos de la superficie antes de limpiar para acelerar el proceso y reducir el riesgo de
rayar la superficie durante la limpieza. Use limpiadores abrasivos suaves o desengrasantes en
aerosol, limpie y enjuague la superficie y seque inmediatamente para evitar rayaduras. Para
limpiar las manchas de agua dura, use vinagre blanco y agua. Enjuague y seque inmediatamente.
Quemadores de la
placa de cocción
Deje que se enfríen. Use un detergente suave o un desengrasante en aerosol para limpiarlos.
Enjuague con agua y seque con una toalla.
Perillas de control Con un paño húmedo, limpie con un detergente suave o un desengrasante en aerosol; enjuague y
seque. No las coloque en el lavavajillas.
Interior del horno Use limpiadores abrasivos suaves y desengrasantes en aerosol. Use una cuchilla de afeitar para
levantar suavemente los alimentos cocidos de la cavidad y ventana del horno. Para manchas
difíciles, rocíe con un limpiador abrasivo suave o un desengrasante en aerosol. Limpie toda la
cavidad del horno con agua y jabón.
Sartén Para limpiar la sartén, quite la grasa y lave con agua caliente y detergente suave. Enjuague y
seque.
99
Consejos para solucionar problemas
Antes de llamar al servicio de asistencia
La cocina no funciona Compruebe que haya energía eléctrica.
Compruebe que la energía eléctrica llegue a la cocina y el disyuntor
doméstico esté encendido.
Los quemadores no se encienden ni chispean
aleatoriamente
El enchufe eléctrico no está enchufado a un tomacorriente activo.
El suministro de gas no está activado.
Las piezas del quemador no se reemplazaron correctamente.
Los agujeros en los anillos de cocción o las ranuras de los quemadores
están bloqueados.
Las boquillas, los quemadores o los electrodos mojados están obstruidos.
Es posible que haya saltado un fusible en su casa o que se haya disparado
un disyuntor.
Los quemadores tienen llamas amarillas o
amarillas dispersas
Las piezas del quemador no se reemplazaron correctamente.
A. Llamas amarillas: llame al servicio.
B. Puntas amarillas en conos exteriores: es normal para gas propano
(PL).
C. Llamas azules suaves: es normal para gas natural.
Si las llamas del quemador se parecen a (A), solicite servicio técnico. Las
llamas normales del quemador deben verse como (B) o (C), dependiendo
del tipo de gas.
Las llamas de los quemadores son muy
grandes o amarillas.
La cocina puede estar conectada a un tipo de combustible incorrecto.
Póngase en contacto con la persona que lo instaló o lo convirtió.
Las llamas de los quemadores contienen
parpadeos anaranjados.
Polvo suspendido en el aire; humidificador de vapor frío; desechos en o
dentro del quemador
Las luces del horno no funcionan
Si la bombilla está defectuosa, reemplácela.
Las rejillas del horno son difíciles de deslizar
No rocíe spray de cocina ni otros lubricantes en aerosol. Lea la información
completa sobre Rejillas de horno en la sección Cuidado y limpieza.
La comida no se hornea o se asa
correctamente.
Los controles del horno pueden estar configurados incorrectamente. Vea la
sección Hornear o asar.
El horno no se ha precalentado durante un período suficiente. Utensilios
de cocin
a inadecuados o incorrecto tamaño de la cacerola utilizada. Rejillas
en la posición incorrecta. Vea la sección Hornear o Asar. Use una cobertura
de aluminio para disminuir el dorado mientras cocina
100
Los alimentos no se asan correctamente
Este modelo está diseñado solo para parrillas de puerta cerrada. Cierre la
puerta. Siempre ase con la puerta cerrada.
Los controles del horno no están configurados para ASAR. Ver la sección
ASAR.
Posición incorrecta de la parrilla.
Los utensilios de cocina no son aptos para asar. Use la asadera y la parrilla
provistas con su horno.
El papel de aluminio utilizado sobre la bandeja asadera y la parrilla no se
instalaron correctamente como se recomendó.
Temperatura del horno demasiado alta o
demasiado baja.
Debe ajustarse el termostato del horno. Consulte Configuración del
termostato del horno.
Vapor que proveniente de la ventilación Cuando se usa el modo convección, es normal que salga vapor de la
ventilación del horno. A mayor cantidad de rejillas o más alimentos en
cocción, aumenta la cantidad de vapor visible.
Olor a quemado o aceite emitido por
la ventilación
Esto es normal en un horno nuevo y desaparecerá con el tiempo.
Olor fuerte Es temporal. Las primeras veces que use el horno, es normal que haya un
olor causado por el aislamiento que rodea el interior del horno.
Ventilador de convección no siempre en
funcionamiento
El ventilador de convección (según la función utilizada) se puede encender
y apagar hasta que se complete la función o se abra la puerta para
optimizar el rendimiento.
Esto es normal. El ventilador de convección puede girar en sentido horario
hasta que se complete la función o se abra la puerta.
Condensación o vidrio de la puerta empañado
Durante el precalentamiento del horno, la condensación o el
empañamiento del vidrio de la puerta del horno es normal y generalmente
se evaporará al final del ciclo de precalentamiento.
Crujido o explosión durante la limpieza Es normal. Este es el sonido del metal calentándose y
enfriándose durante
las funciones de cocción y limpieza.
Humo excesivo durante la limpieza. El horno está muy sucio. Gire el selector de modo del horno y las perillas
de temperatura a OFF (apagado). Abra las ventanas para eliminar el humo
de la habitación. Espere hasta que la luz indicadora de puerta cerrada se
apague. Remueva el exceso de suciedad y vuelva a limpiar.
Termostato inválido Si el termostato dentro del horno no funciona, la temperatura del horno
eléctrico seguirá subiendo. El dispositivo de seguridad en la parte posterior
de la cámara del horno cortará la electricidad cuando la temperatura de la
superficie de la cámara del horno supere los 257 grados Fahrenheit.
101
Diagrama de cableado
Precaución: Etiquete todos los cables antes de desconectarlos cuando dan servicio a los controles. Los errores de
cableado pueden provocar un funcionamiento inadecuado y peligroso. Verifique el funcionamiento correcto después
del servicio.
