OASIS™ MODULARE INSELN PLANNING GUIDE
NICHT ALLE PRODUKTE SIND IN ALLEN LÄNDERN / REGIONEN ERHÄLTLICH
BITTE SORGFÄLTIG
AUFBEWAHREN
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Netherlands
eu.inf[email protected]
BEHALTEN SIE DIESE BROSCHÜRE ZUM SPÄTEREN NACHSCHLAGEN.
2
DE
www.napoleon.com N415-0417CE-DE DEC28.20

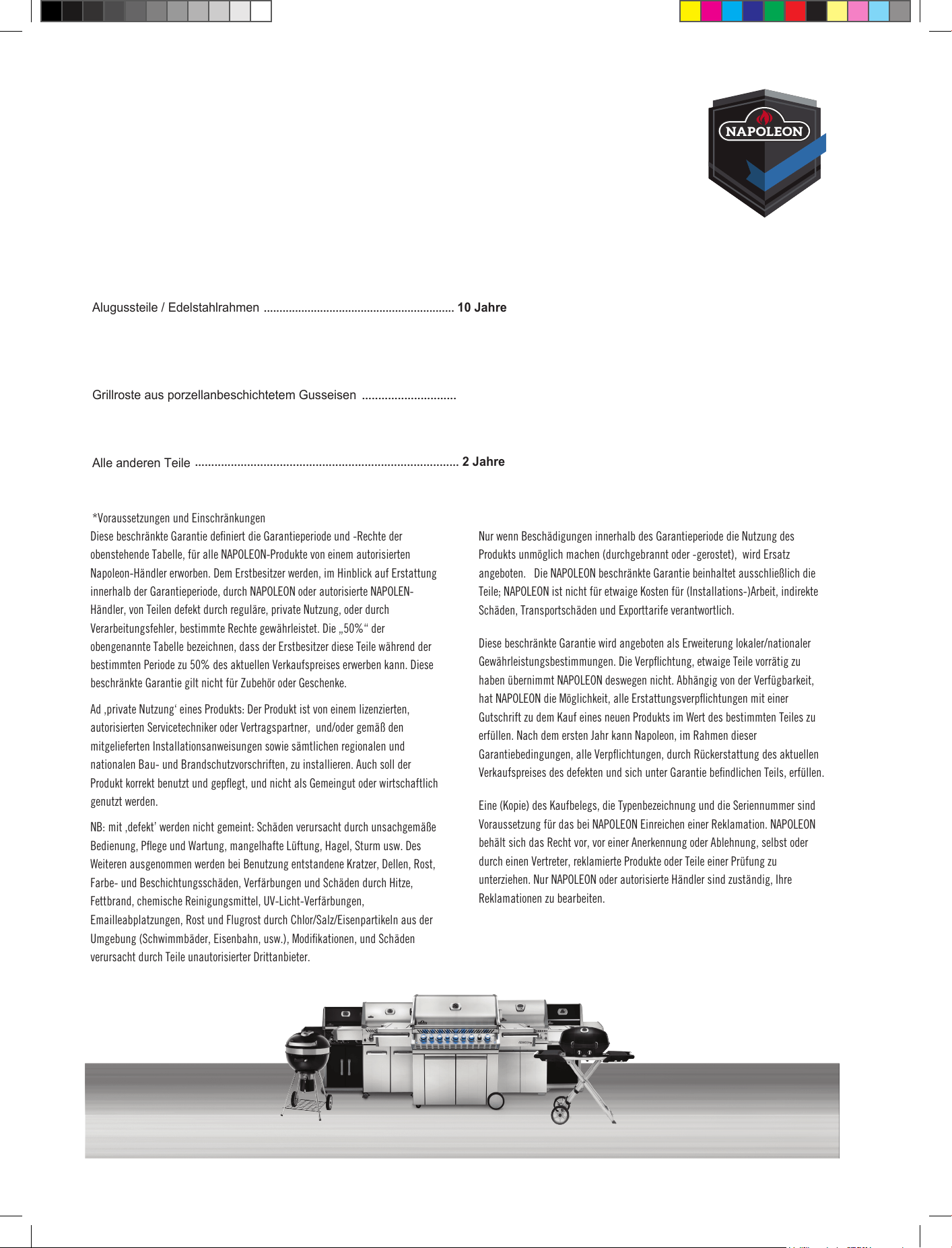

Alugussteile / Edelstahlrahmen
.............................................................
10 Jahre
Grillroste aus porzellanbeschichtetem Gusseisen
.............................
Alle anderen Teile
.................................................................................
2 Jahre
*Voraussetzungen und Einschränkungen
Diese beschränkte Garantie definiert die Garantieperiode und -Rechte der
obenstehende Tabelle, für alle NAPOLEON-Produkte von einem autorisierten
Napoleon-Händler erworben. Dem Erstbesitzer werden, im Hinblick auf Erstattung
innerhalb der Garantieperiode, durch NAPOLEON oder autorisierte NAPOLEN-
Händler, von Teilen defekt durch reguläre, private Nutzung, oder durch
Verarbeitungsfehler, bestimmte Rechte gewährleistet. Die „50%“ der
obengenannte Tabelle bezeichnen, dass der Erstbesitzer diese Teile während der
bestimmten Periode zu 50% des aktuellen Verkaufspreises erwerben kann. Diese
beschränkte Garantie gilt nicht für Zubehör oder Geschenke.
Ad ,private Nutzung‘ eines Produkts: Der Produkt ist von einem lizenzierten,
autorisierten Servicetechniker oder Vertragspartner, und/oder gemäß den
mitgelieferten Installationsanweisungen sowie sämtlichen regionalen und
nationalen Bau- und Brandschutzvorschriften, zu installieren. Auch soll der
Produkt korrekt benutzt und gepflegt, und nicht als Gemeingut oder wirtschaftlich
genutzt werden.
NB: mit ,defekt’ werden nicht gemeint: Schäden verursacht durch unsachgemäße
Bedienung, Pflege und Wartung, mangelhafte Lüftung, Hagel, Sturm usw. Des
Weiteren ausgenommen werden bei Benutzung entstandene Kratzer, Dellen, Rost,
Farbe- und Beschichtungsschäden, Verfärbungen und Schäden durch Hitze,
Fettbrand, chemische Reinigungsmittel, UV-Licht-Verfärbungen,
Emailleabplatzungen, Rost und Flugrost durch Chlor/Salz/Eisenpartikeln aus der
Umgebung (Schwimmbäder, Eisenbahn, usw.), Modifikationen, und Schäden
verursacht durch Teile unautorisierter Drittanbieter.
Nur wenn Beschädigungen innerhalb des Garantieperiode die Nutzung des
Produkts unmöglich machen (durchgebrannt oder -gerostet), wird Ersatz
angeboten. Die NAPOLEON beschränkte Garantie beinhaltet ausschließlich die
Teile; NAPOLEON ist nicht für etwaige Kosten für (Installations-)Arbeit, indirekte
Schäden, Transportschäden und Exporttarife verantwortlich.
Diese beschränkte Garantie wird angeboten als Erweiterung lokaler/nationaler
Gewährleistungsbestimmungen. Die Verpflichtung, etwaige Teile vorrätig zu
haben übernimmt NAPOLEON deswegen nicht. Abhängig von der Verfügbarkeit,
hat NAPOLEON die Möglichkeit, alle Erstattungsverpflichtungen mit einer
Gutschrift zu dem Kauf eines neuen Produkts im Wert des bestimmten Teiles zu
erfüllen. Nach dem ersten Jahr kann Napoleon, im Rahmen dieser
Garantiebedingungen, alle Verpflichtungen, durch Rückerstattung des aktuellen
Verkaufspreises des defekten und sich unter Garantie befindlichen Teils, erfüllen.
Eine (Kopie) des Kaufbelegs, die Typenbezeichnung und die Seriennummer sind
Voraussetzung für das bei NAPOLEON Einreichen einer Reklamation. NAPOLEON
behält sich das Recht vor, vor einer Anerkennung oder Ablehnung, selbst oder
durch einen Vertreter, reklamierte Produkte oder Teile einer Prüfung zu
unterziehen. Nur NAPOLEON oder autorisierte Händler sind zuständig, Ihre
Reklamationen zu bearbeiten.
www.napoleon.com
Napoleon President Beschränkte 10-Jahres-Garantie
Hochwertige Komponenten und Materialien bilden die Grundlage der NAPOLEON Produkte. Sie werden von
gelernten Handwerkern, denen ihre Arbeit mit großem Stolz erfüllt, montiert. Dieses Produkt wurde durch
einen Fachmonteur gründlich geprüft, bevor es verpackt und ausgeliefert wurde, um zu garantieren, dass Sie,
der Kunde, das erwartete Qualitätsprodukt von NAPOLEON erhalten.
NAPOLEON garantiert, dass die Bestandteile Ihres neuen NAPOLEON Produkts ab dem Kaufdatum für den
folgenden Zeitraum frei von Material- und Arbeitsfehlern sein werden:
5 Jahre voller Umfang, abzüglich 50 % bis zum 10. Jahr
Edelstahl-Rohrbrenner
...........................................................................
10 Jahre
Keramik-Infrarotbrenner (ohne Abdeckgitter)
.....................................
5 Jahre voller Umfang, abzüglich 50 % bis zum 10. Jahr
Deckel, Tür und Schubladenabdeckungen aus Edelstahl
..................
5 Jahre voller Umfang, abzüglich 50 % bis zum 10. Jahr
Edelstahl- oder Porzellan- Flammenschutzeinsätze
...........................
5 Jahre voller Umfang, abzüglich 50 % bis zum 10. Jahr
Scharniere, Schieber und Abdeckungen
.............................................
3 Jahre voller Umfang, abzüglich 50 % bis zum 10. Jahr
3
www.napoleon.comN415-0417CE-DE DEC28.20

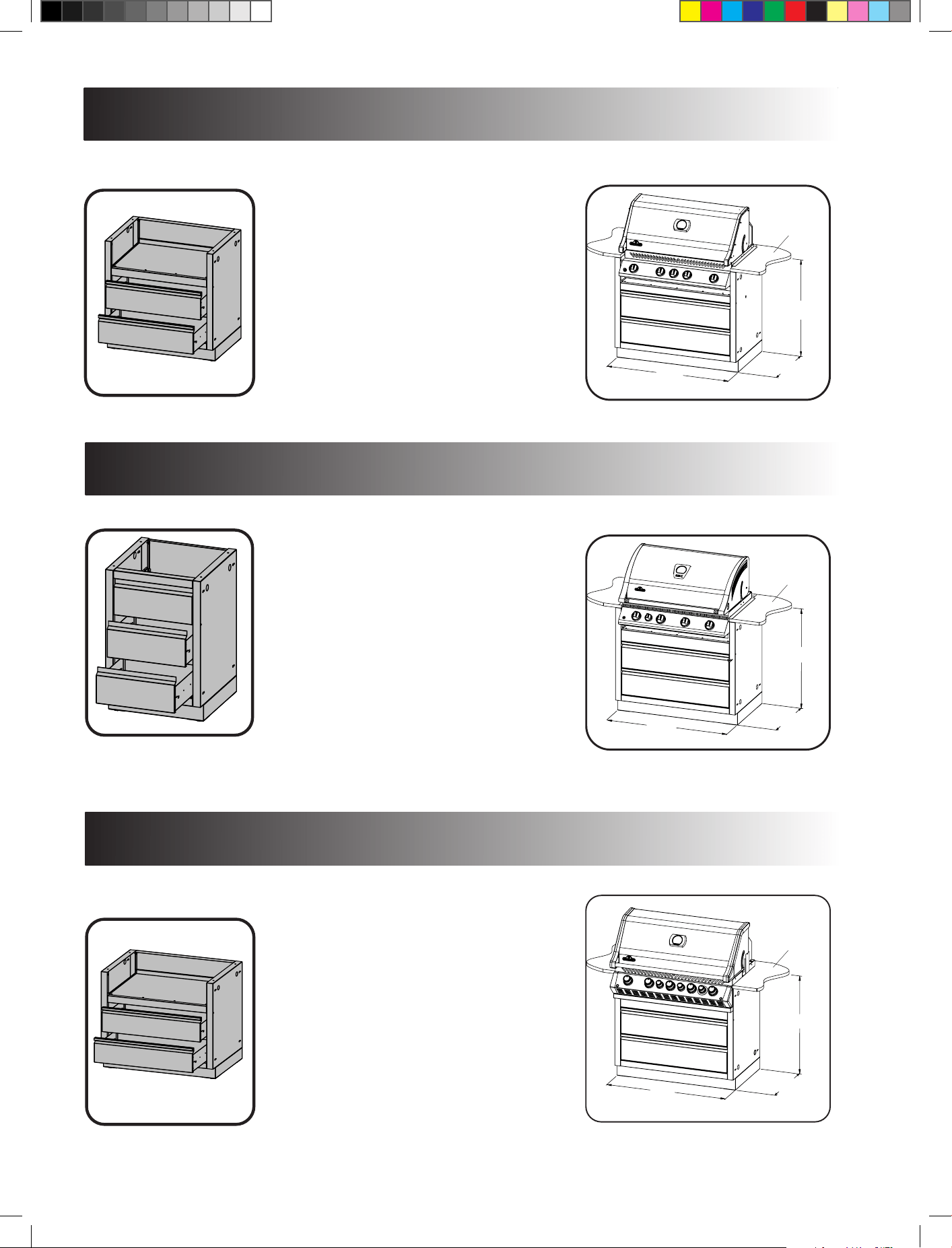

IM-UGC300 245/300 Grill-Unterschrank
• Grill-Unterschrank für BIM485
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-UGC485 485 Grill-Unterschrank
• Grill-Unterschrank für BISZ300 or BISB245
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
• Grill-Unterschrank für BIP500 / BIPRO500
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-UGC500 500 Grill-Unterschrank
Countertop Required
(Not Included)
(24")
610 mm
610 mm
(24")
889 mm
(35")
Arbeitplae auf
Anfrage (nicht im
Lieferumfang)
610 mm
(24")
889 mm
(35")
Countertop Required
(Not Included)
883 mm
(
34.75")
Arbeitplae
auf Anfrage (nicht
im Lieferumfang)
610 mm
(
24"
)
883 mm
(
34.750"
)
889 mm
(
35"
)
Countertop Required
(Not Included)
Arbeitplae
auf Anfrage (nicht
im Lieferumfang)
4
DE
www.napoleon.com N415-0417CE-DE DEC28.20

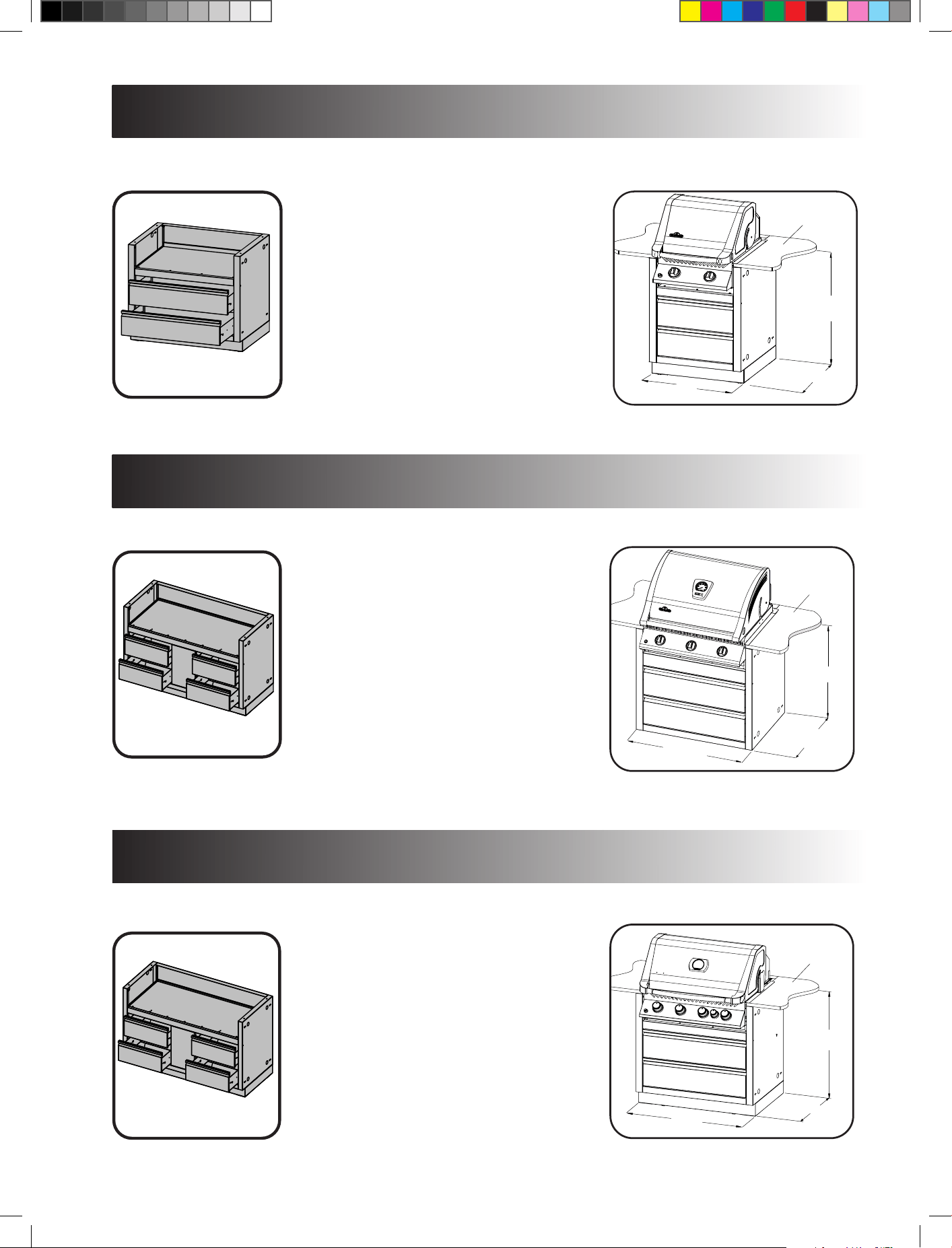

IM-UGC605 605 Grill-Unterschrank
• Grill-Unterschrank für BIM605
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
• Grill-Unterschrank für
BIPRO665
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-UGC665 665 Grill-Unterschrank
(40.50")
1029 mm
Countertop Required
(Not Included)
900 mm
(35.43")
610 m
)
m
(24"
Arbeitplae
auf Anfrage (nicht im
Lieferumfang)
Countertop Required
(Not Included)
889 mm
(35")
610 m
)
m
(24"
(40.50")
1030 mm
Arbeitplae
auf Anfrage (nicht im
Lieferumfang)
IM-UGC600 600 Grill-Unterschrank
• uGrill-Unterschrank für BIPT600 / BIPRO600 units
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
(24")
610mm
(42")
1067
mm)
889 mm
(35")
Countertop Required
(Not Included)
Arbeitplae
auf Anfrage (nicht im
Lieferumfang)
5
www.napoleon.comN415-0417CE-DE DEC28.20

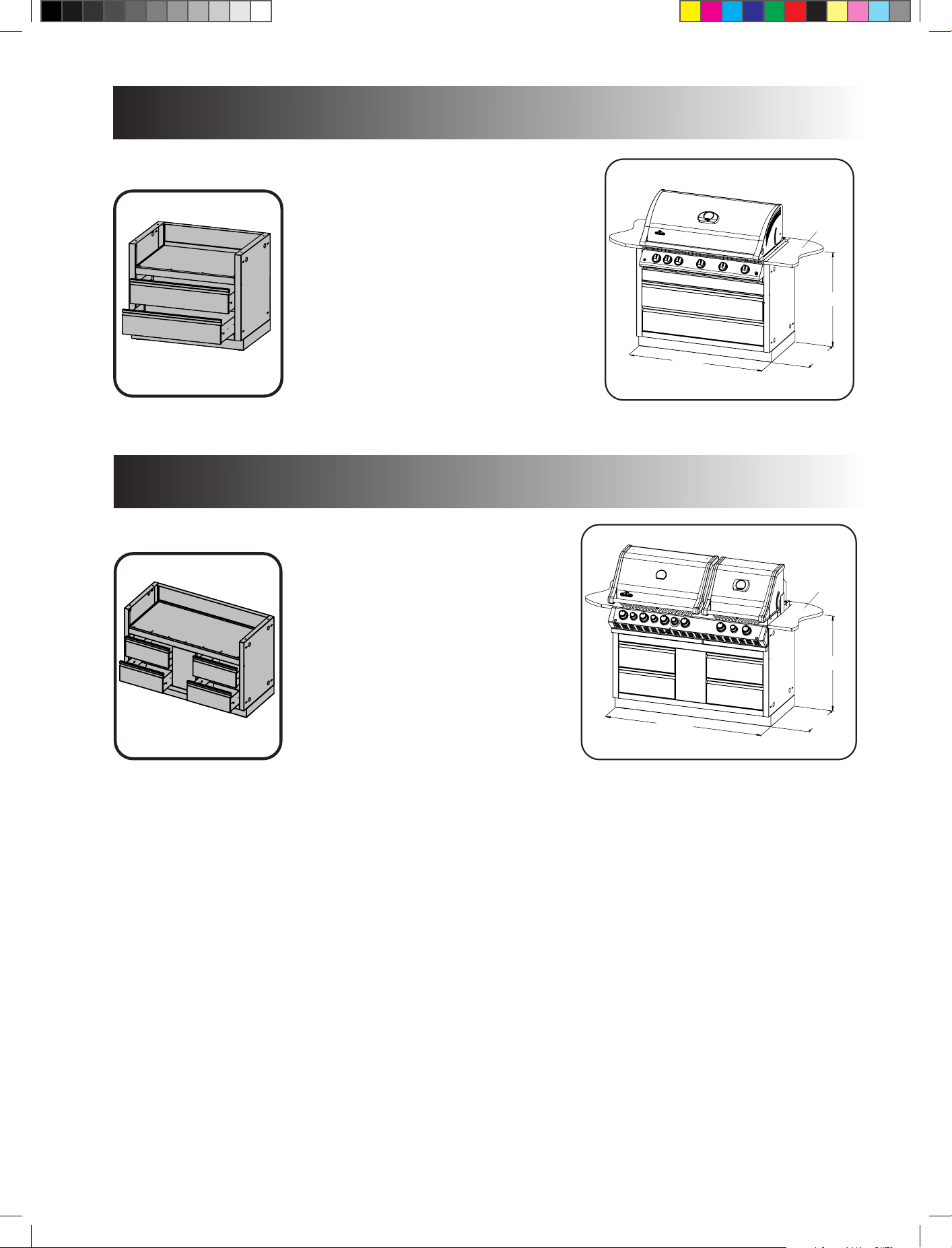

• Grill-Unterschrank für
BIPRO825
• Grillaufsatz nicht im Lieferumfang
enthalten
• 4 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung
für Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-UGC825 825 Grill-Unterschrank
• Grill-Unterschrank für BIM730
• Grillaufsatz nicht im Lieferumfang enthalten
• 2 Schubladen auf Gleitrollschienen
• Hinter- und Seitenpaneel mit Önung für
Gasanschluss
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-UGC730 730 Grill-Unterschrank
1400
mm
(55.00")
Countertop Required
(Not Included)
889 mm
(35")
610 m
)
m
(24"
Arbeitplae
auf Anfrage (nicht
im Lieferumfang)
610mm
(24")
1200
mm
(47.25")
889 mm
(35")
Countertop Required
(Not Included)
Arbeitplae
auf Anfrage (nicht im
Lieferumfang)
6
DE
www.napoleon.com N415-0417CE-DE DEC28.20
IM-3DC 3 Schubladenschrank
• 3 Schubladen auf Gleitrollschienen
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
889 mm
(
35”
)
610 mm
(24
”
)
610 mm
(24”)
IM-2DC 2 Schubladenschrank
• 2 Schubladen auf Gleitrollschienen
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen Anpassung
auf jedem Untergrund
• Erste Schublade ist „blind“ und daher geeignet
für die Installaon eines Seitenbrenners, eines
Eiswürfelbehälters od. einer Spüle
• Vollständig monert geliefert
889 mm
(
35”
)
610 mm
(24
”)
610 mm
(24”)
IM-WDC Küchenrollenhalter & Mülleimerschrank
• Großzügige Mülleimer-Lade auf Gleitrollschienen
• Stabiler, herausnehmbarer Mülleimer
• Küchrollenhalter im oberen Fach
• Fronten aus Edelstahl
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Kann nicht unterhalb eines Seitenbrenners oder
einer Spüle verwendet werden
• Vollständig monert geliefert
889 mm
(
35”
)
610 mm
(24”)
610 mm
(24
”)
7
www.napoleon.comN415-0417CE-DE DEC28.20

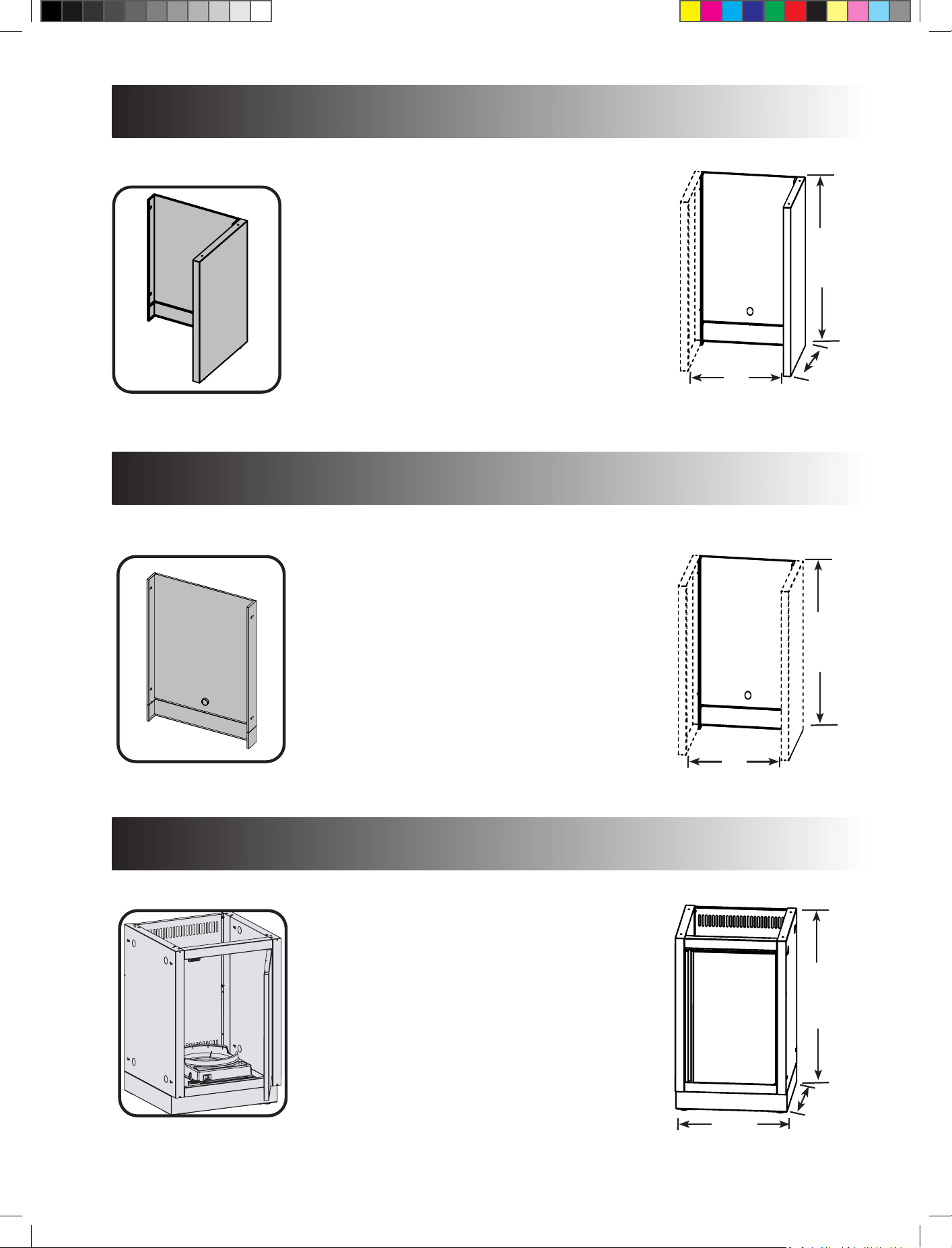

IM-UTC Gasaschen Schrank
• Schrank zur Auewahrung der Propangasasche
• Fronten aus Edelstahl
• Türe rechts oder links anschlagbar
• Auszug zum bequemen Wechseln der Gasasche
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-FEP Kühlschrank
• Nicht direkt neben dem Grill platzieren
• Mindestabstand von 150 mm zwischen Schrankrück- seite
und Wand oder anderen Objekten erforderlich
• 4 juserbare Nivellierfüße zur opmalen Anpassung auf
jedem Untergrund
• Kann nicht unterhalb eines Seitenbrenners oder einer
Spüle verwendet werden
• Napoleon model NFR055ORSS.
889 mm
(
35”
)
610 mm
(24
”)
610 mm
(24”)
889 mm
(
35”
)
610 mm
(24
”
)
610 mm
(24”)
IM-FMP Kühlschrank
889 mm
(
35”
)
610 mm
(24”)
• Nicht direkt neben dem Grill platzieren
• Mindestabstand von 150 mm zwischen Schrankrück- seite
und Wand oder anderen Objekten erforderlich
• 4 juserbare Nivellierfüße zur opmalen Anpassung auf
jedem Untergrund
• Napoleon model NFR055ORSS.
8
DE
www.napoleon.com N415-0417CE-DE DEC28.20

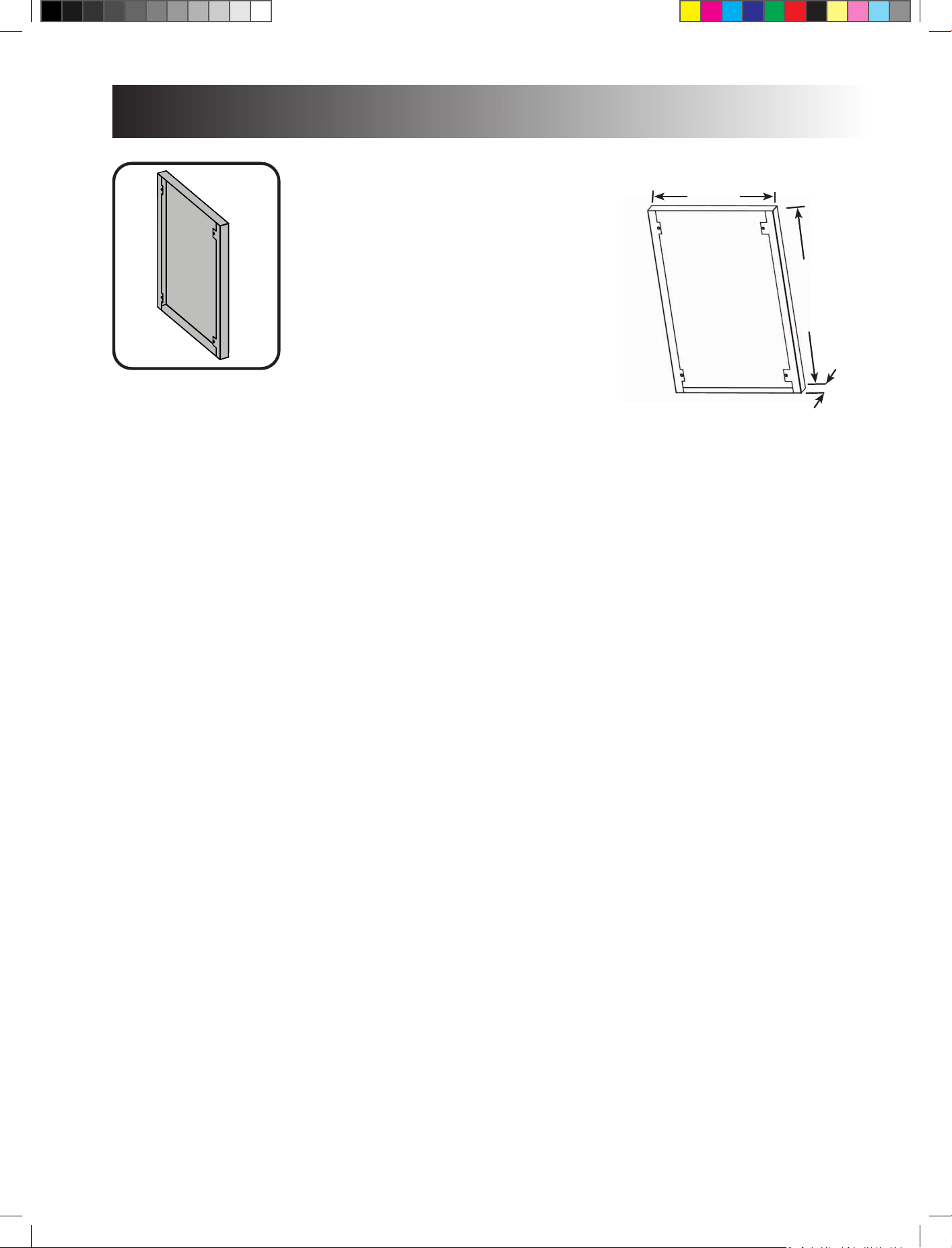

IM-45T 45° Verbindung
889 mm
(
35
”
)
467 mm
(18.375”)
• lackierte Verbindungs-Paneele zur Verbindung von
zwei Schränken im 45 Grad Winkel,
• kann verdoppelt werden, um so einen 90 Grad
Winkel zu schaen
• Wenn Sie die 45° Verbindung direkt vom Grill
weggehen lassen möchten, sollten Sie anschließend
das Modul IM-2DC (2 Schubladenschrank)
verwenden. Andere Module könnten mit dem
Bedienungs-Paneel des Grills zusammenstoßen.
• Fronten aus Edelstahl
• Türe rechts oder links anschlagbar
• Großzügiger Innenraum
• 4 juserbare Nivellierfüße zur opmalen
Anpassung auf jedem Untergrund
• Vollständig monert geliefert
IM-UDC Universal Schrank
889 mm
(
35”
)
610 mm
(24
”)
610 mm
(24”)
• lackierte Paneele als Distanzhalter zwischen Wand/Mauer
und Outdoorküche oder als Abdeckung für Zwischenräume
• maintain required oset for installaons t against wall of
house or landscaping (for lid to open)
• Abstand zu brennbaren Gegenständen muss gemäß
Typenschild eingehalten werden
889 mm
(
35”
)
102 mm
(4”)
38 mm
(1.500”)
IM-WSF Wandabstandshalter
9
www.napoleon.comN415-0417CE-DE DEC28.20
• lackiertes End-Paneel als seitlicher Abschluss
(links/rechts) zum Abdecken von Vorprägungen
und Montagelöchern
IM-CEP End-Paneel
787 mm
(31”)
610 mm
(24”)
51 mm
(2”)
10
DE
www.napoleon.com N415-0417CE-DE DEC28.20
Planen Sie Ihre OASIS™ Outdoorküche mit NAPOLEON®
Mit OASIS™ Modularen Inseln können Sie Ihren Garten in eine wahre Grill-Oase verwandeln. Stellen Sie die
einzelnen Module individuell zusammen und gestalten Sie Ihre Genusszone ganz nach Ihren Wünschen.
OASIS™ Outdoorküchen können freistehend oder an einer nicht brennbaren Mauer monert werden. Der
edle Look, die zahlreichen Features und Stauräume sowie die leistungsstarken Grillaufsätze aus Presge-
und Mirage-Serien setzen Ihren Garten in Szene und sorgen für ein langes, geselliges Grillvergnügen.
Abmessungen
Die Module sind speziell für ein einfaches Kombinieren gestaltet. Alle Module sind 61 cm breit, 61 cm
ef und 90 cm hoch. Der Temperaturregler bendet sich auf der Rückseite des Kühlschranks. Der Schrank
verfügt über eine abnehmbare Klappe, die den Zugang zum Temperaturregler ermöglicht. Stellen Sie sicher,
dass die Klappe frei zugänglich ist, wenn Sie den Schrank auauen. Davon ausgenommen sind diverse
Grillunterschränke, die sich an der Größe der Grilläche orieneren. Jedes Modul ist über vier Nivellierfüße
ganz einfach an Unebenheiten anzupassen.
Gasanschluss
Sie können Ihre OASIS™ Outdoorküche mit Propangas oder Erdgas betreiben. Erdgas ist eine beliebte
Variante für Häuser mit Gasanschluss. Die Gasinstallaonen müssen von einem befugten Installateur
vorgenommen werden. An der Rückseite und an den Seitenteilen der Module nden Sie Önungen für
Gas- und Wasseranschlüsse. Wenn Sie sich für einen Propananschluss entscheiden, nden Sie im IM-UTC
Gasaschen Schrank ein praksches Modul zur Lagerung Ihrer Gasasche.
Montage
Alle Module können freistehend oder an einer nicht brennbaren Hausmauer, freistehenden Mauer oder
Stuckmauer monert werden. Stellen Sie sicher, dass hinter dem Kühlschrank eine ausreichende Entlüung
gegeben ist – der Abstand zwischen der Schrankrückseite und der Wand oder anderen Objekten muss
mindestens 150 mm betragen. Die Entlüungsönungen auf der Rückseite des Schranks dürfen auf keinen
Fall blockiert werden. Wenn diese Bedingungen nicht erfüllt sind, kann dies zu einer Überhitzung des
Kühlschranks führen. Um die Rollhaube bequem önen zu können, muss der Wandabstandshalter (IM-WSF
Wandabstandshalter) monert werden. Der Abstandshalter verschließt außerdem den Spalt zur Wand und
verhindert so Schmutz oder Ablagerungen hinter dem Grill. Nutzen Sie die lackierten End-Paneele um die
Vorprägungen und Önungen Ihrer OASIS™ Outdoorküchen-Module zu verdecken.
Besonderheiten
Wenn Sie Module im 45° oder 90° Winkel aufstellen möchten, bedenken Sie die benachbarten Module
genau. Rollschubladen können sich beim Önen gegenseig behindern. Wenn Sie anschließend an
den Grill im 45° Winkel einen Schubladenschrank moneren möchten, empfehlen wir den IM-2DC 2
Schubladenschrank mit der „blinden“ obersten Lade. Andernfalls ist die oberste Lade nicht vollständig zu
önen, denn das vorstehende Bedienungs-Paneel des Grills behindert die Lade.
Zusatzausstaungen
Seitenbrenner sind eine opmale Zusatzausstaung für Ihre OASIS™ Outdoorküche. Während der Braten
unter der Rollhaube schmort, können Sie am Seitenbrenner schon Beilagen grillen. Am besten moneren
Sie den Seitenbrenner über dem IM-2DC 2 Schubladenschrank. Dieser ist auch zum Einbau einer Spüle oder
eines Eiswürfelbehälters geeignet.
Arbeitsplaen
Aufgrund der vielfälgen Montage- und Gestaltungsmöglichkeiten der Arbeitsplae ist diese nicht im
Lieferumfang enthalten. Bie achten Sie bei der Auswahl Ihrer Arbeitsplae darauf, dass sie feuerfest und
für die Verwendung im Freien geeignet ist.
Arbeitsplaen aus Granit oder Corian® sind besonders widerstandsfähig und auch opsch ein Highlight.
Um die Abtropfschale ordnungsgemäß in die Grillwanne ein- und ausführen zu können, muss sie ein
Stärke zwischen 13 mm und 38 mm haben.
Sie können natürlich auch entsprechende keramische Arbeitsplaen verwenden, wenn diese Ihrer
Umgebung mehr schmeicheln.
11
www.napoleon.comN415-0417CE-DE DEC28.20
Beispiel 1: OASIS™ Outdoorküche mit Grill-Unterschrank IM-UGC605 und
Grillaufsatz BILEX605RB-N an einer nicht brennbaren Wand
Das obige Beispiel zeigt die OASIS™ Outdoorküche mit einem IM-UGC605 Grillaufsatz an einer nicht brennbaren Wand.
Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplae (nicht im Lieferumfang enthalten). Mithilfe von zwei
IM-WSF Wandabstandshalter werden die Module so an der Wand xiert, dass die Rollhaube bequem zu önen und zu
schließen ist. Die Abstandshalter bieten NICHT genug Distanz, um den Grill an einer brennbaren Mauer zu moneren! Die
Arbeitsplae sollte den Spalt zur Wand hin schließen, um Schmutz oder Laub hinter den Modulen zu vermeiden. Außerdem
sehen Sie ein IM-CEP End-Paneel, das die Önungen für Gas- und Wasserleitungen geschickt abdeckt und Ihrer OASIS™
Outdoorküche einen edlen Abschluss verleiht.
*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und
Grill-Unterschrank kombinierbar sind.
MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
IM-UGC605-CN UNDER UNIT CABINET 605 1
BILEX605RB-P LEX 605 BUILTIN PROPANE 1
IM-UDC-CN SINGLE DOOR CABINET 1 IM-UTC-CN PROPANE TANK CABINET 1
IM-3DC-CN THREE DRAWER CABINET 1
IM-CEP-CN CABINET END PANEL 2
Wand des Hauses
IM-WSF
IM-WSF
IM-3DC
IM-UTC
IM-CEP
IM-CEP
IM-UGC605
Grill nicht enthalten
*
*
12
DE
www.napoleon.com N415-0417CE-DE DEC28.20
Beispiel 2: Abgewinkelte, freistehende OASIS™ Outdoorküche mit
Grill-Unterschrank IM-UGC605 und Grillaufsatz BILEX605RB-P
Das obige Beispiel zeigt eine freistehende und zweifach abgewinkelte OASIS™ Outdoorküche mit einem IM-UGC605 Grill-
Unterschrank und einem Grillaufsatz BIM605RB-N.
Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplae (nicht im Lieferumfang enthalten). Mithilfe der IM 45T
Verbindung werden die beiden Seitenteile ganz einfach im 45° Winkel mit dem Grill-Unterschrank verbunden. Die IM-CEP
End-Paneele verdecken die Önungen für Gas- und Wasserleitungen geschickt und verleihen Ihrer OASIS™ Outdoorküche
ein edles Finish.
IM-45T
IM-2DC
IM-CEP
IM-UTC
IM-CEP
IM-UGC605
Grill nicht enthalten
IM-45T
MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
IM-UGC605-CN UNDER UNIT CABINET 605 1
BILEX605RB-P LEX 605 BUILTIN PROPANE 1
IM-UDC-CN SINGLE DOOR CABINET 1 IM-UTC-CN PROPANE TANK CABINET 1
IM-2DC-CN TWO DRAWER CABINET 1
IM-45T-CN 45 DEGREE PANEL KIT 2
IM-CEP-CN CABINET END PANEL 2
*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und
Grill-Unterschrank kombinierbar sind.
*
*
13
www.napoleon.comN415-0417CE-DE DEC28.20

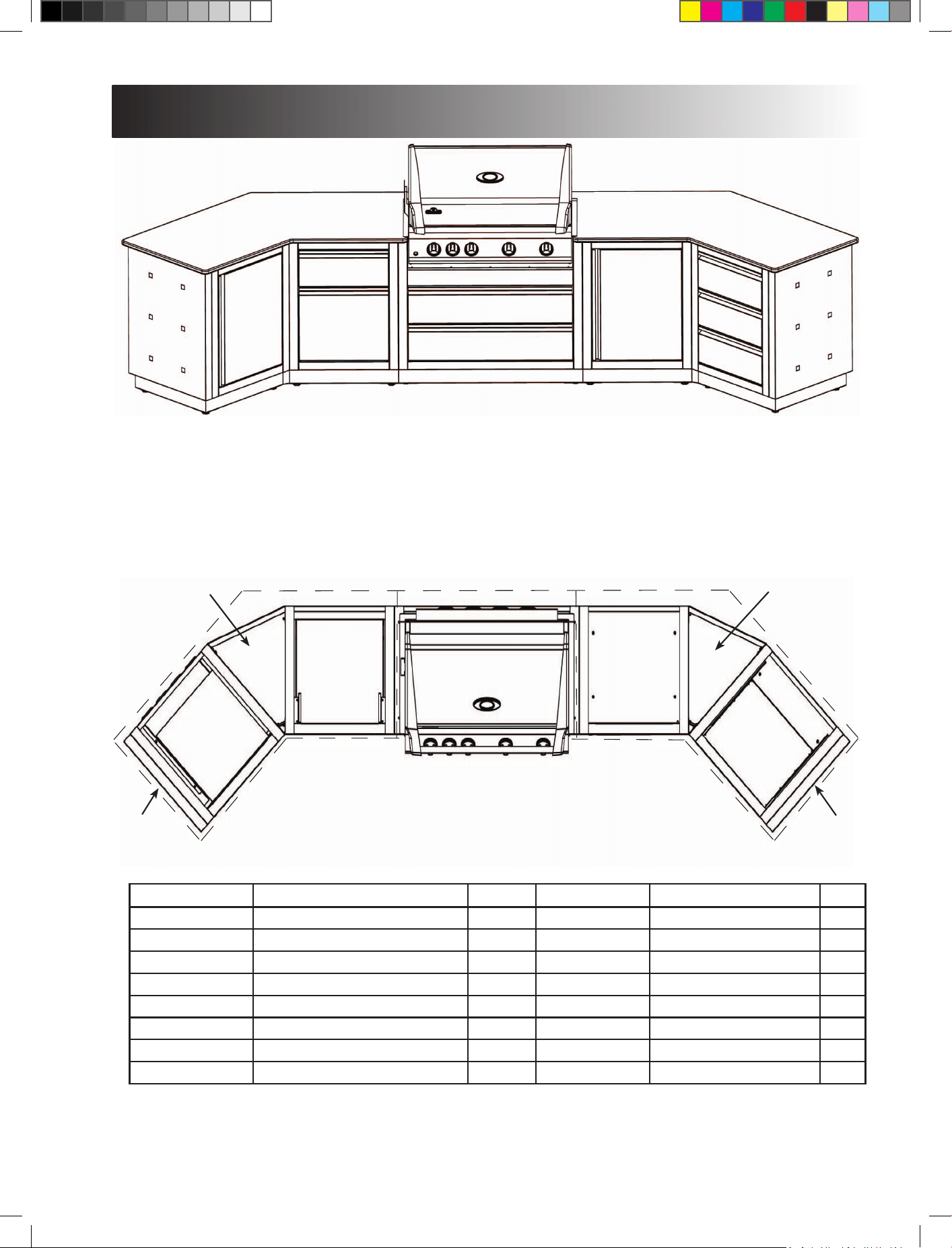

Beispiel 3: Abgewinkelte, freistehende OASIS™ Outdoorküche mit
Grill-Unterschrank IM-UGC605 und Grillaufsatz BIM605RB-P
Das obige Beispiel zeigt eine freistehende und zweifach abgewinkelte OASIS™ Outdoorküche mit einem IM-UGC605 Grill-
Unterschrank und einem Grillaufsatz BIM605RB-P.
Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplae (nicht im Lieferumfang enthalten). Sie schließt
wiederum den Spalt zur Wand hin und verhindert so Ablagerungen oder Schmutz hinter dem Grill.
Mithilfe der IM 45T Verbindung werden die beiden Seitenteile ganz einfach im 45° Winkel mit dem Grill-Unterschrank
verbunden. Die IM-CEP End-Paneele verdecken geschickt die Önungen für Gas- und Wasserleitungen und verleihen Ihrer
OASIS™ Outdoorküche ein edles Finish.
IM-45T
IM-3DC
IM-CEP
IM-UGC605
Grill nicht enthalten
IM-WDC
IM-CEP
IM-FEP
IM-UTC
IM-45T
MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
IM-UGC605-CN UNDER UNIT CABINET 605 1
BILEX605RB-P LEX 605 BUILTIN PROPANE 1
IM-UTC-CN PROPANE TANK CABINET 1 IM-UDC-CN SINGLE DOOR CABINET 1
IM-FEP-CN FRIDGE CABINET END 1 IM-3DC-CN THREE DRAWER CABINET 1
IM-3DC-CN THREE DRAWER CABINET 1 IM-FEP-CN FRIDGE CABINET END 1
IM-WDC-CN WASTE DRAWER CABINET 1
IM-45T-CN 45 DEGREE PANEL KIT 2
IM-CEP-CN CABINET END PANEL 2
*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und
Grill-Unterschrank kombinierbar sind. Napoleon model NFR055ORSS.
*
*
14
DE
www.napoleon.com N415-0417CE-DE DEC28.20

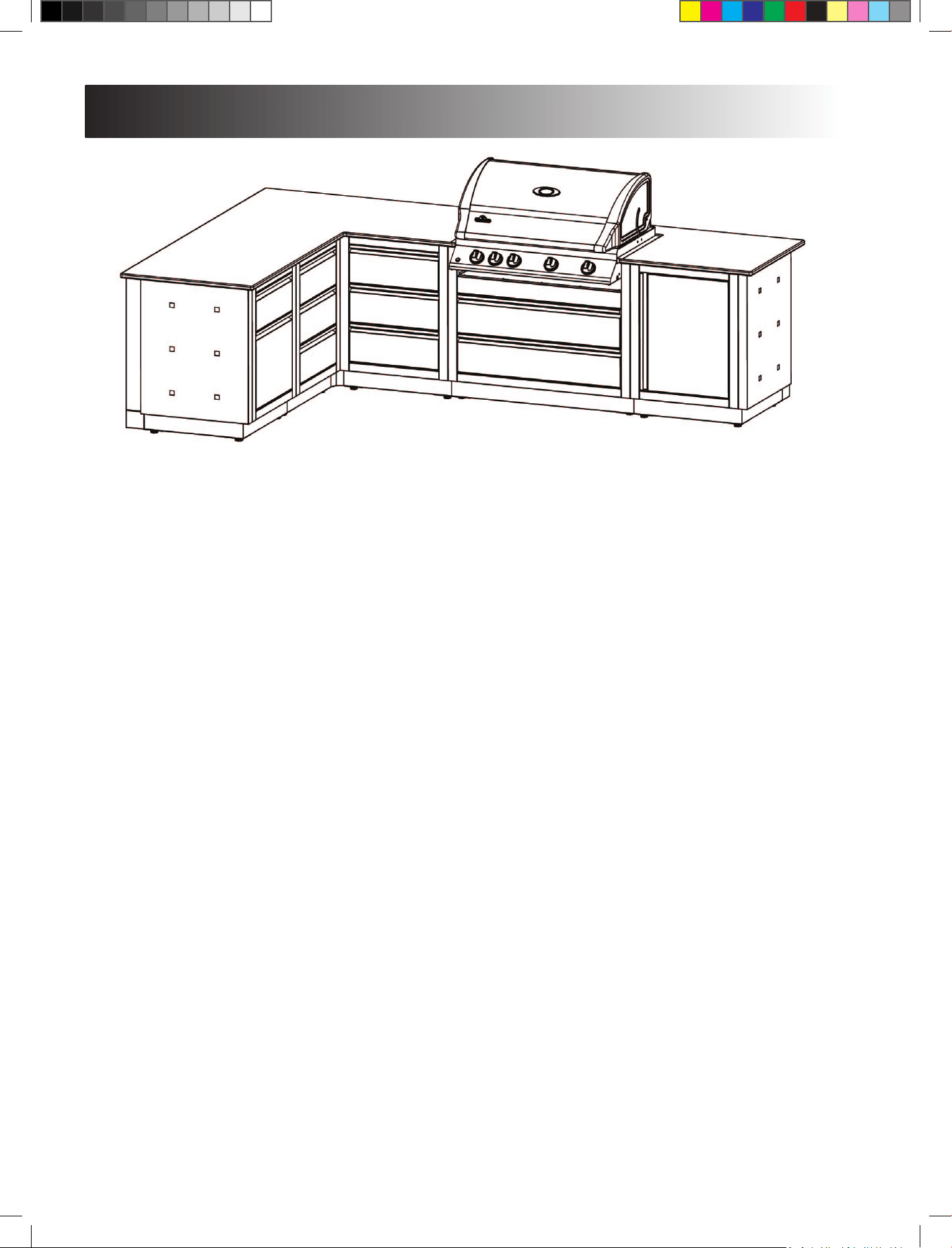

Beispiel 4: 90° abgewinkelte OASIS™ Outdoorküche mit Grill-Unterschrank
IM-UGC605 und Grillaufsatz BIM605RB-P an nicht brennbarer Wand
Das obige Beispiel zeigt eine freistehende und zweifach abgewinkelte OASIS™ Outdoorküche mit einem IM-UGC605 Grill-
Unterschrank und einem Grillaufsatz BIM605RB-N. Die gestrichelte Linie im Bild darunter symbolisiert die Arbeitsplae
(nicht im Lieferumfang enthalten). Mithilfe von vier IM-WSF Wandabstandshalter werden die Module so an der Wand xiert,
dass die Rollhaube bequem zu önen und zu schließen ist. Die Abstandshalter bieten NICHT genug Distanz, um den Grill an
einer brennbaren Mauer zu moneren! Die Arbeitsplae sollte den Spalt zur Wand hin schließen, um Schmutz oder Laub
hinter den Modulen zu vermeiden.
Mithilfe von zwei IM 45T Verbindungen werden zwei benachbarte Module ganz einfach im 90° Winkel miteinander
verbunden. Die IM-CEP End-Paneele verdecken die Önungen für Gas- und Wasserleitungen geschickt und verleihen Ihrer
OASIS™ Outdoorküche ein edles Finish.
15
www.napoleon.comN415-0417CE-DE DEC28.20
Wand des Hauses
Wand des Hauses
IM-45T
IM-WSF
IM-WSF IM-WSF
IM-WSF
IM-CEP
IM-WDC
IM-FMP
IM-3DC
IM-UTC
IM-CEP
IM-UGC605
GRILL NOT INCLUDED
MODULE DESCRIPTION QTY SUBSTITUTE DESCRIPTION QTY
IM-UGC605-CN UNDER UNIT CABINET 605 1
BILEX605RB-P LEX 605 BUILTIN PROPANE 1
IM-3DC-CN THREE DRAWER CABINET 1
IM-FMP-CN FRIDGE CABINET MIDDLE 1 IM-3DC-CN THREE DRAWER CABINET 1
IM-UTC-CN SINGLE DOOR CABINET 1 IM-UTC-CN PROPANE TANK CABINET 1
IM-WDC-CN WASTE DRAWER CABINET 1 IM-FEP-CN FRIDGE CABINET END 1
IM-WSF-CN WALL STANDOFF KIT 4
IM-45T-CN 45 DEGREE PANEL KIT 2
IM-CEP-CN CABINET END PANEL 2
*Sie können auch andere Grillaufsätze verwenden. Achten Sie darauf, dass Grillaufsatz und
Grill-Unterschrank kombinierbar sind. Napoleon model NFR055ORSS.
*
*
N
4
1
5
-
0
4
1
7
C
E
-
D
E
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
