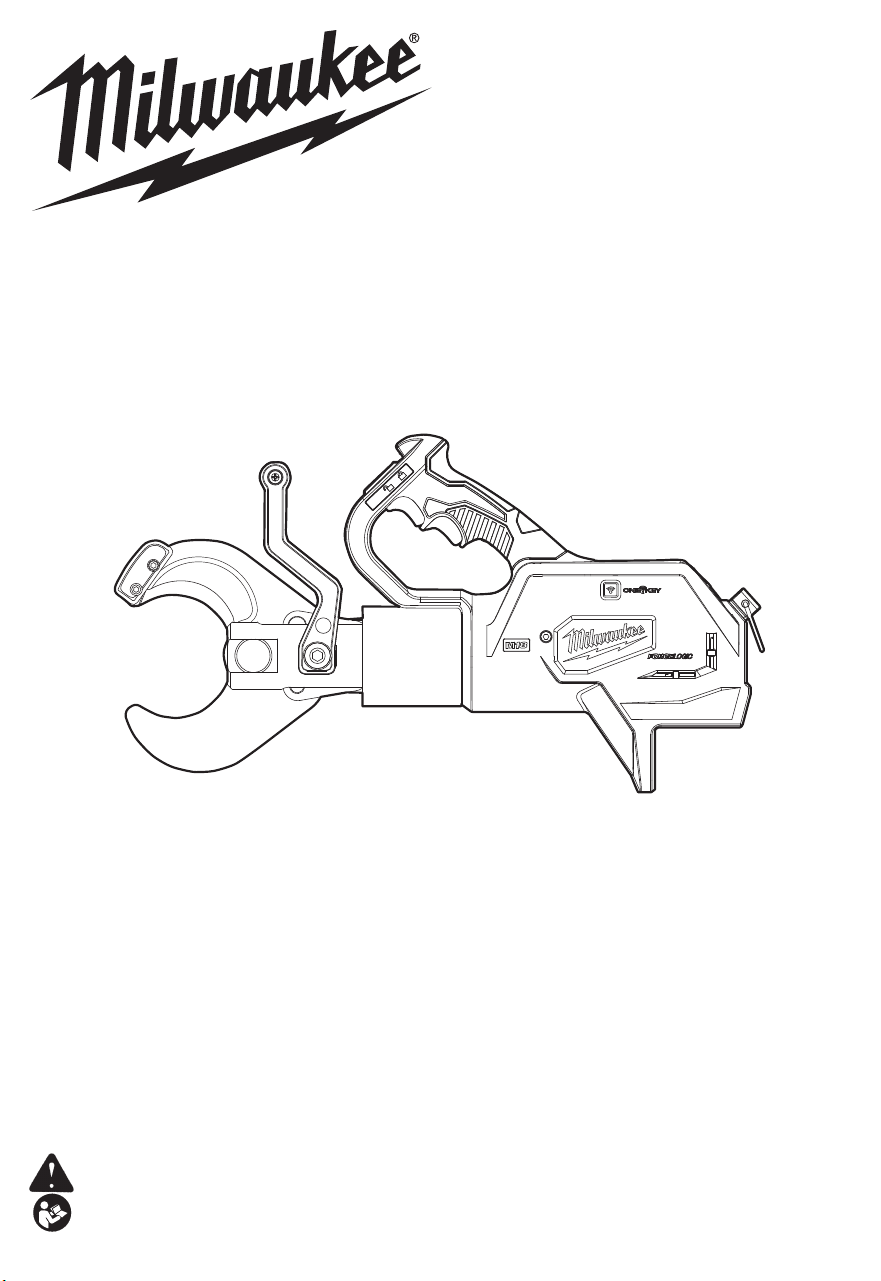

Cat. No. / No de cat.
2776-20
M18™ FORCE LOGIC™ 3" UNDERGROUND CABLE CUTTER
COUPE-CÂBLE SOUTERRAIN DE 76 mm FORCE LOGIC™ M18™
CORTADOR DE CABLE SUBTERRÁNEO DE 76 mm
M18™ FORCE LOGIC™
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien
comprendre le manuel.
ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.
2
GENERAL POWER TOOL
SAFETY WARNINGS
WARNING
Read all safety warnings, instruc-
tions, illustrations and specica-
tions provided with this power tool. Failure to
follow all instructions listed below may result in
electric shock, re and/or serious injury. Save all
warnings and instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-oper-
ated (cordless) power tool.
WORK AREA SAFETY
• Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
• Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and bystanders away while operat-
ing a power tool. Distractions can cause you to lose
control.
ELECTRICAL SAFETY
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
• Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
• When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
• If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of an GFCI reduces
the risk of electric shock.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
• Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat or hearing
protection used for appropriate conditions will reduce
personal injuries.
• Prevent unintentional starting. Ensure the switch
is in the o-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energizing power tools that have the switch
on invites accidents.
• Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
• Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewelry. Keep your hair and clothing away from
moving parts. Loose clothes, jewelry or long hair
can be caught in moving parts.
• If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
• Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action
can cause severe injury within a fraction of a second.
POWER TOOL USE AND CARE
• Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
• Do not use the power tool if the switch does not turn
it on and o. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
• Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
• Maintain power tools and accessories. Check for
misalignment or binding of moving parts, break-
age of parts and any other condition that may
aect the power tool’s operation. If damaged,
have the power tool repaired before use. Many ac-
cidents are caused by poorly maintained power tools.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to
be performed. Use of the power tool for operations
dierent from those intended could result in a hazard-
ous situation.
• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles
and grasping surfaces do not allow for safe handling
and control of the tool in unexpected situations.
BATTERY TOOL USE AND CARE
• Recharge only with the charger specied by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of re when used
with another battery pack.
• Use power tools only with specically designated
battery packs. Use of any other battery packs may
create a risk of injury and re.
• When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or a re.
3
• Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact ac-
cidentally occurs, ush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
• Do not use a battery pack or tool that is dam-
aged or modied. Damaged or modied batteries
may exhibit unpredictable behavior resulting in re,
explosion or risk of injury.
• Do not expose a battery pack or tool to re or
excessive temperature. Exposure to re or tem-
perature above 265°F (130°C) may cause explosion.
• Follow all charging instructions and do not charge
the battery pack or tool outside the temperature
range specied in the instructions. Charging im-
properly or at temperatures outside the specied range
may damage the battery and increase the risk of re.
SERVICE
• Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
• Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
SPECIFIC SAFETY RULES FOR
CABLE CUTTER
• Keep hands away from all cutting edges and
moving parts. Laceration and amputation can occur.
• To reduce the risk of injury, wear safety goggles
or glasses with side shields when operating or
servicing the tool. Material may crack or shatter.
•
WARNING
To reduce the risk of arc ash,
electric shock and property
damage, work on deenergized lines when
possible. Tool is not insulated. Should work
on energized lines be required, ensure all proper
precautions, including those contained in NFPA
70E, have been taken rst.
• Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
• For best results, use only with energy absorbing
lanyards. Ropes, straps or chains may break and
cause failure. Do not use with lanyards at full tension.
• Always use common sense and be cautious when
using tools. It is not possible to anticipate every
situation that could result in a dangerous outcome.
Do not use this tool if you do not understand these
operating instructions or you feel the work is beyond
your capability; contact Milwaukee Tool or a trained
professional for additional information or training.
• Maintain labels and nameplates. These carry im-
portant information. If unreadable or missing, contact
a MILWAUKEE service facility for a free replacement.
•
WARNING
Some dust created by power sanding,
sawing, grinding, drilling, and other
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to
lter out microscopic particles.
SYMBOLOGY
Volts
Direct Current
C
US
UL Listing for Canada and U.S.
WARNING
To reduce the risk of arc
ash, electric shock and
property damage, work on deenergized
lines when possible. Tool is not insulated.
Should work on energized lines be
required, ensure all proper precautions,
including those contained in NFPA 70E,
have been taken rst.
WARNING
Keep hands away from all
cutting edges and moving
parts. Laceration and amputation can
occur.
To reduce the risk of injury, wear safety
goggles or glasses with side shields when
operating or servicing the tool.
Read operator's manual.
FUNCTIONAL DESCRIPTION

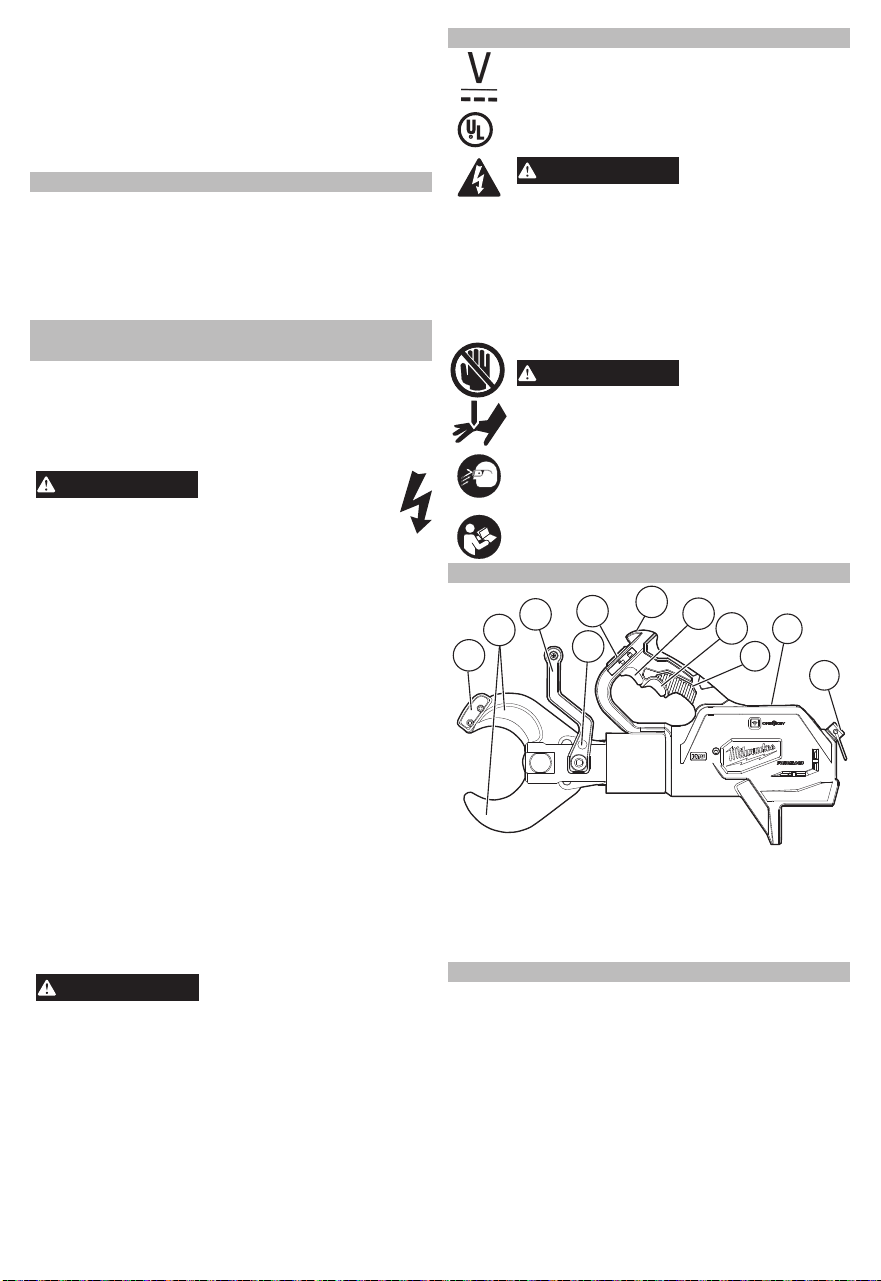

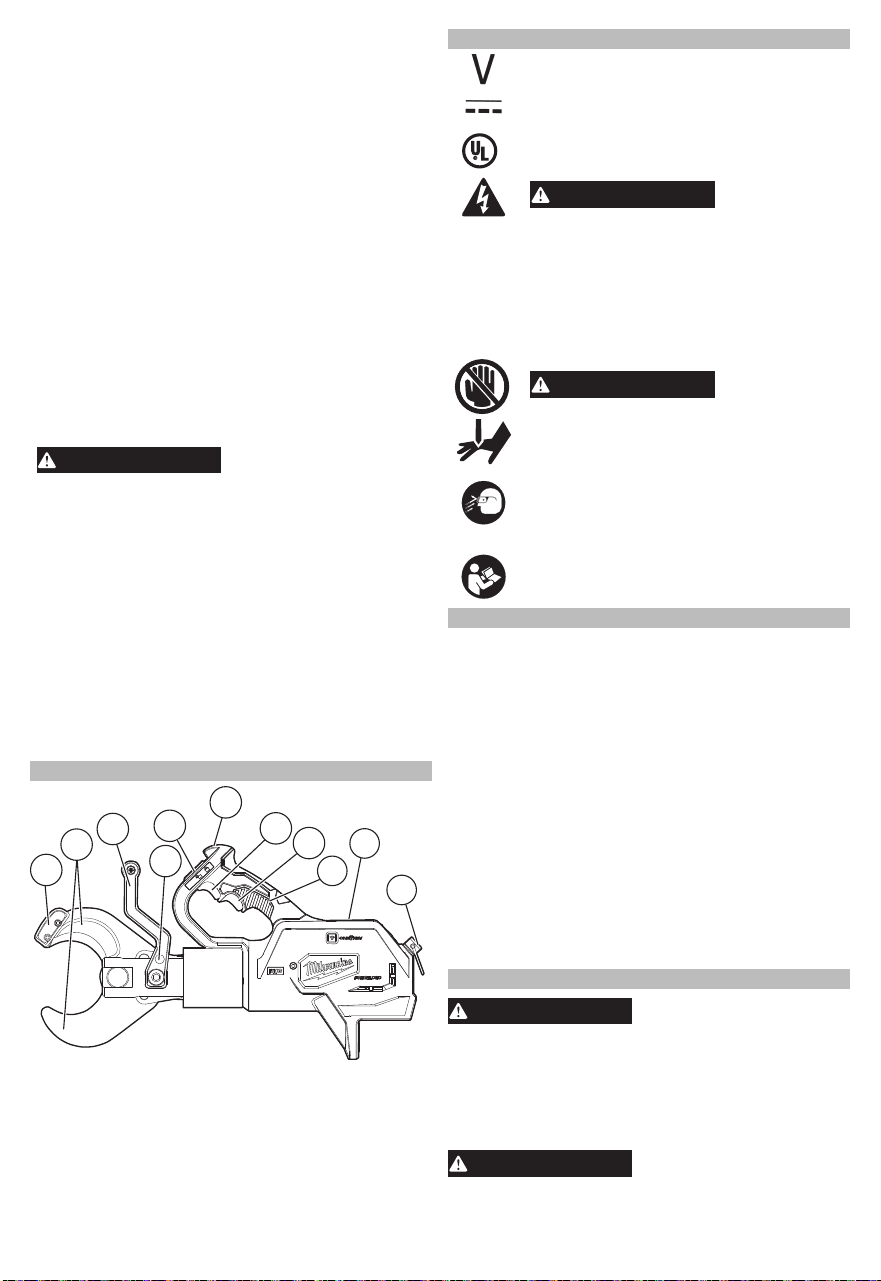

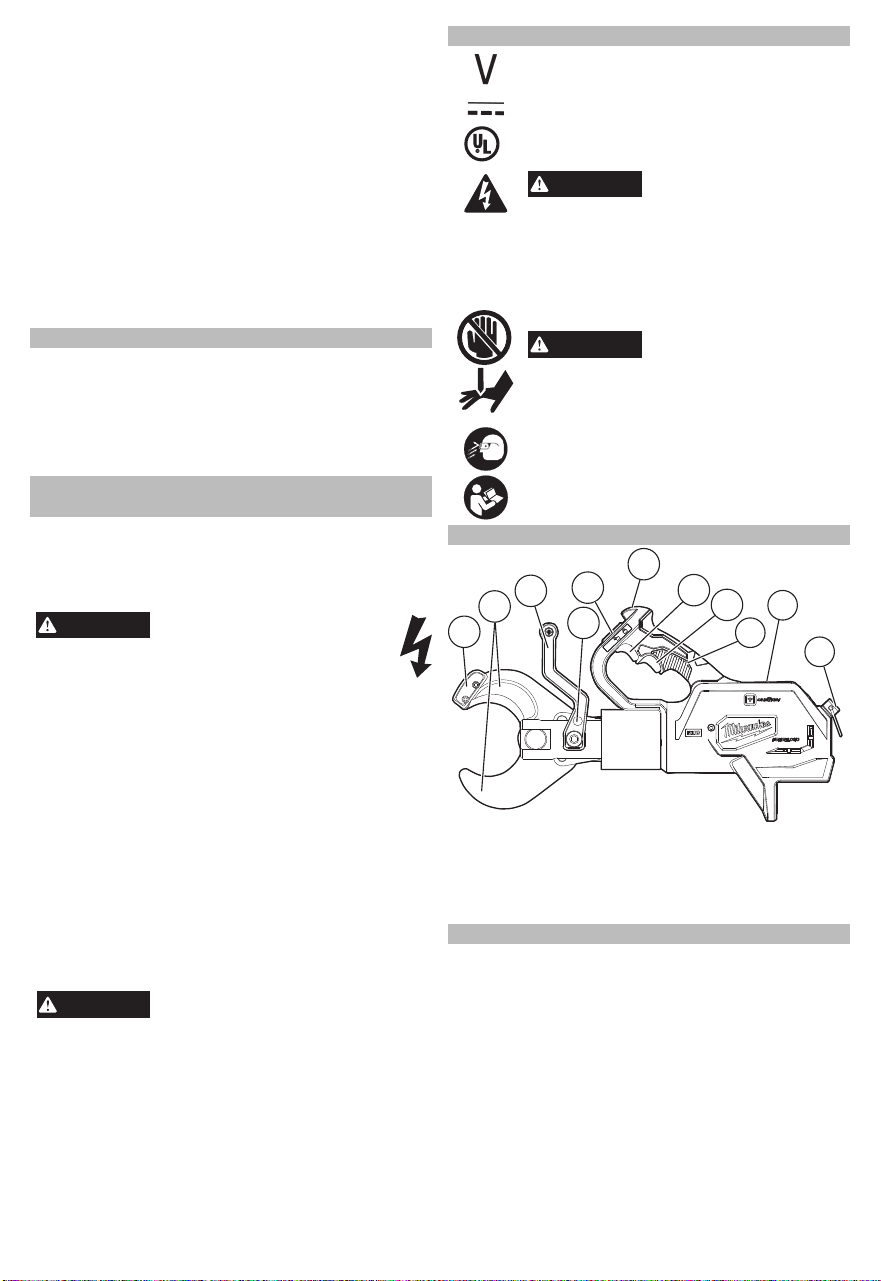

1. Blade retainer
2. Blades
3. Front handle
4. Grounding lug
5. Trigger lock
9
7
5
2
3
8
1
6. LED
7. Trigger
8. Release trigger
9. Handle
10. ONE-KEY™ battery door
11. Hanger
11
6
10
4
SPECIFICATIONS
Cat. No. ..................................................... 2776-20
Volts .............................................................. 18 DC
Battery Type .................................................M18™
Charger Type ................................................M18™
Recommended Ambient
Operating Temperature .................... 0°F to 125°F
High Voltage Field Rating ........................... 34.5 kV
Max Capacity *
Single Conductor ................1500 MCM Cu, 15KV
1500 MCM Al, 46KV
3 Conductors .......................350 MCM Cu, 15 KV
3 Conductor Single Cable............3x500 MCM Cu
3x750 MCM Al
* Do Not Cut Steel
Replacement Blades ..............Cat. No. 49-16-2774
4

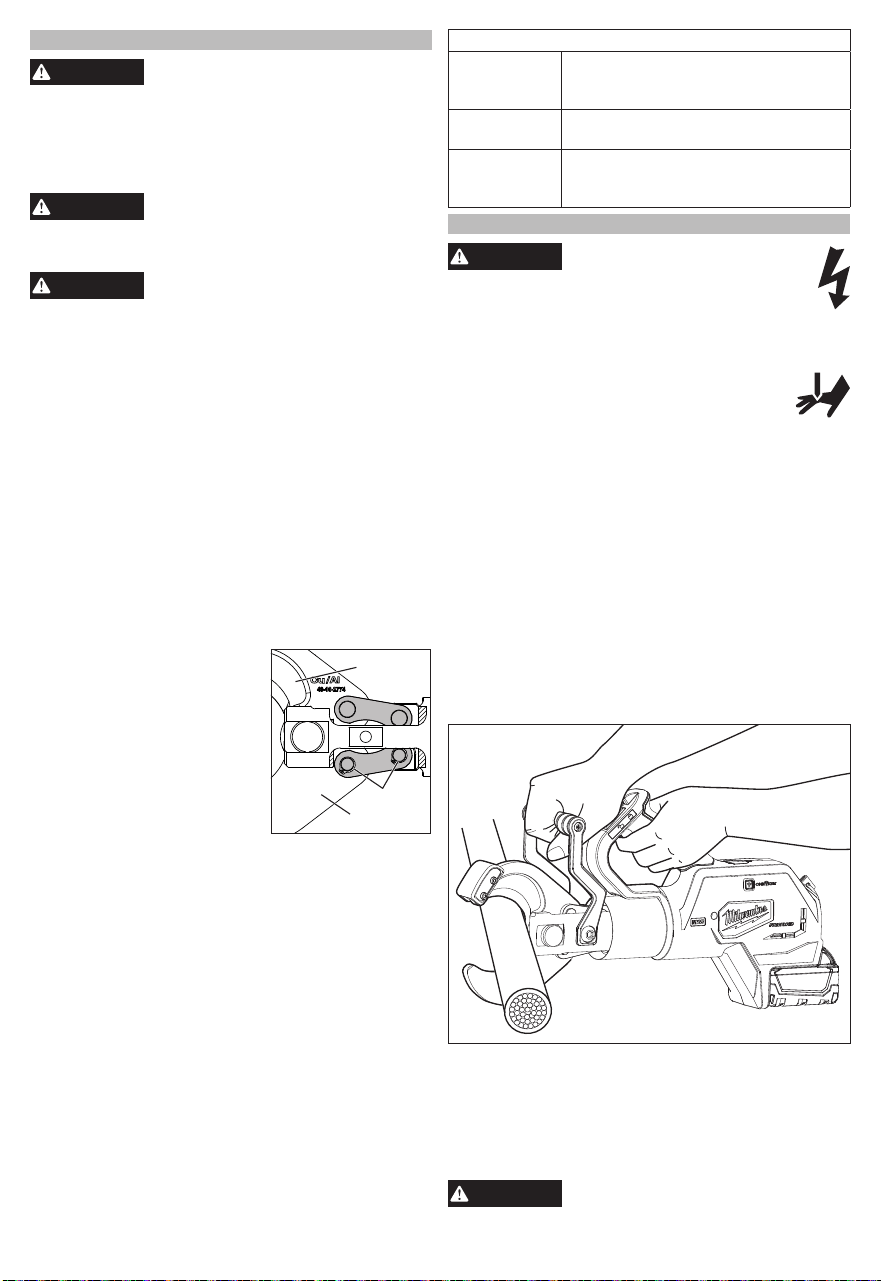

ONE-KEY™ Indicator
Solid Blue Wireless mode is active and ready
to be congured via the ONE-KEY™
app.
Blinking Blue Tool is actively communicating with
the ONE-KEY™ app.
Blinking Red Tool is in security lockout and can
be unlocked by the owner via the
ONE-KEY™ app.
OPERATION
WARNING
To reduce the risk of arc ash,
electric shock and property
damage, work on deenergized lines when
possible. Tool is not insulated. Should work
on energized lines be required, ensure all proper
precautions, including those contained in NFPA
70E, have been taken rst.
Keep hands away from all cutting edges and
moving parts. Laceration and amputation
can occur.
Always remove battery pack before changing or
removing accessories. Only use accessories spe-
cically recommended for this tool. Others may be
hazardous.
Always wear proper eye protection marked to
comply with ANSI Z87.1.
Cutting
• Before cutting, ensure blades are properly installed.
• The tool can be set on the ground or hand held
during use. To set the tool on the ground, rotate
the cutting head 180° to use the front handle as a
"foot". To hold by hand, grasp the tool rmly by both
handles, as shown.
• Insert the workpiece squarely between the blades.
Do not attempt to make angled cuts as it will dam-
age the workpiece and blades.
1. Grasp handle(s) rmly and pull and hold the trigger
through the operation. When the cut is complete or
the tool shuts o, release the trigger. An LED will
light when the trigger is pulled. NOTE: Workpiece
may move slightly during the cut.
2. When the cut is complete, pull the release trigger
to open the blades.
WARNING
To reduce the risk of injury, only
cut recommended materials for the
blades (see "Specications"). Do not attempt to
cut other materials.
ASSEMBLY
WARNING
Recharge only with the charger
specied for the battery. For spe-
cic charging instructions, read the operator’s
manual supplied with your charger and battery.
Removing/Inserting the Battery
To remove the battery, push in the release buttons
and pull the battery pack away from the tool.
WARNING
Always remove battery pack before
changing or removing accessories.
To insert the battery, slide the pack into the body
of the tool. Make sure it latches securely into place.
WARNING
Only use accessories specically
recommended for this tool. Others
may be hazardous.
Blades are sharp. Keep hands away from cutting
edge. Laceration can occur.
Changing the Blades
Replace the blades when they become chipped or
damaged. Always replace blades as a set. Use only
MILWAUKEE blades. Refer to Specications for
replacement blade numbers.
1. Pull the trigger to close the blades slightly. The
retaining rings must be exposed.
2. Remove the battery pack.
3. Use a wrench or pliers to remove the blade nut
and remove the blade bolt. Discard the blade nut.
4. Remove the retaining ring and pull out the pin
from one of the blades.
5. NOTE: Take notice of the blade orientation so the
new blades can be installed the same way. The
blades should be oriented so the at sides contact
and the bevels face away from each other, like a
pair of scissors.
Flat side of blade
Retaining rings
Beveled side
of blade
6. Carefully remove the blade.
7. Install the new blade in the
same orientation.
8. Slide the pin through the
blade and bracket. Replace
the retaining ring. NOTE:
The pins must be installed
with the retaining rings on
the inside of the blades, the
pin heads facing outwards.
9. Repeat steps 4 to 8 for the other blade.
10. Insert the blade bolt.
11. Thread the new blade nut onto the blade bolt.
Tighten the nut to 150 in-lbs, then back it o
between 1/4 and 1/2 turn.
NOTE: To ensure proper installation, perform a test
cut. If the blades bind when opening, loosen the blade
nut slightly until the blades no longer bind.
Locking and Unlocking the Trigger
To lock the trigger, pull the trigger lock back.
To unlock the trigger, push the trigger lock forward.
ONE-KEY™
To learn more about the ONE-KEY™ function-
ality for this tool, please reference the Quick
Start guide included with this product or go to
milwaukeetool.com/One-Key. To download the
ONE-KEY™ app, visit the App Store or Google Play
from your smart device.
5
Cutting Tips
•
Cut farther in from the end of the material to avoid
crooked cuts.
•
Do not attempt angled cuts as it will damage the blades.
Hold the material squarely between the blades.
•
Cut clean material to extend the blade life. Wipe dirt
and debris from material and blades before begin-
ning the cut.
•
Use the trigger lock to lock-o the trigger when the
tool is not in use.
Jammed Blades
Dirt and debris can cause the blades to become
jammed together after a cut. If the blades do not
open when the release trigger is pulled:
1. Press and hold the release trigger to ensure the
tool has reset.
2. Remove the battery pack.
3. While holding in the release trigger, use a rubber
mallet to tap the blade retainer until the blades open.
4. Clean any dirt and debris from the blades before
starting another cut.
MAINTENANCE
WARNING
To reduce the risk of injury, always
unplug the charger and remove the
battery pack from the charger or tool before
performing any maintenance. Never disassemble
the tool, battery pack or charger. Contact a
MILWAUKEE service facility for ALL repairs.
Maintaining Tool
Keep your tool, battery pack and charger in good
repair by adopting a regular maintenance program.
Inspect your tool for issues such as undue noise,
misalignment or binding of moving parts, breakage of
parts, or any other condition that may aect the tool
operation. Return the tool, battery pack, and charger
to a MILWAUKEE service facility for repair. After six
months to one year, depending on use, return the
tool, battery pack and charger to a MILWAUKEE
service facility for inspection.
If the tool does not start or operate at full power with
a fully charged battery pack, clean the contacts on
the battery pack. If the tool still does not work prop-
erly, return the tool, charger and battery pack, to a
MILWAUKEE service facility for repairs.
NOTE: Refer to your ONE-KEY™ App for additional
service interval information.
Cutting Head and Blades
Inspect the cutting head and blades for cracks or damage.
Do not use damaged cutting head or blades. Replace
the blades when they become chipped or damaged.
Service Interval
Refer to the ONE-KEY™ App for information regard-
ing necessary servicing, such as uid replacement.
Return the tool to a MILWAUKEE service facility for
all repairs and maintenance.
ONE-KEY™
WARNING
Chemical Burn Hazard.
This device contains a
lithium button/coin cell battery. A new
or used battery can cause severe in-
ternal burns and lead to death in as
little as 2 hours if swallowed or enters the body.
Always secure the battery cover. If it does not
close securely, stop using the device, remove the
batteries, and keep it away from children. If you
think batteries may have been swallowed or en-
tered the body, seek immediate medical attention.
Internal Battery
An internal battery is used to facilitate full ONE-KEY™
functionality.
To replace the battery:
1. Remove the battery pack.
2. Remove the screw(s) and open the battery door.
3. Remove the old battery, keep it away from children,
and dispose of it properly.
4. Insert the new battery (3V CR2032), with the posi-
tive side facing up.
5. Close the battery door and tighten the screw(s)
securely.
WARNING
To reduce the risk of personal in-
jury and damage, never immerse
your tool, battery pack or charger in liquid or
allow a liquid to ow inside them.
Cleaning
Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild
soap and a damp cloth to clean, since certain clean-
ing agents and solvents are harmful to plastics and
other insulated parts. Some of these harmful agents
include gasoline, turpentine, lacquer thinner, paint
thinner, chlorinated cleaning solvents, ammonia and
household detergents containing ammonia. Never
use ammable or combustible solvents around tools.
Repairs
For repairs, return the tool, battery pack and charger
to the nearest service center.
ACCESSORIES
WARNING
Always remove battery pack before
changing or removing accesso-
ries. Only use accessories specically recom-
mended for this tool. Others may be hazardous.
For a complete listing of accessories, go online to
www.milwaukeetool.com or contact a local distributor.
SERVICE - UNITED STATES
1-800-SAWDUST (1.800.729.3878)
Monday-Friday, 7:00 AM - 6:30 PM CST
or visit www.milwaukeetool.com
Contact Corporate After Sales Service Technical
Support with technical, service/repair, or warranty
questions.
Email: [email protected]
Become a Heavy Duty Club Member at
www.milwaukeetool.com to receive important
notications regarding your tool purchases.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
or visit www.milwaukeetool.ca
LIMITED WARRANTY
USA & CANADA
Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and
workmanship. Subject to certain exceptions, MILWAUKEE will repair or
replace any part on an electric power tool which, after examination, is
determined by MILWAUKEE to be defective in material or workmanship
for a period of ve (5) years** after the date of purchase unless otherwise
noted. Return of the power tool to a MILWAUKEE factory Service Center
location or MILWAUKEE Authorized Service Station, freight prepaid and
insured, is required. A copy of the proof of purchase should be included
with the return product. This warranty does not apply to damage that
MILWAUKEE determines to be from repairs made or attempted by
anyone other than MILWAUKEE authorized personnel, misuse, altera-
6
tions, abuse, normal wear and tear, lack of maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover repair
when normal use has exhausted the life of a part including, but not limited
to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bum-
pers, driver blades, pistons, strikers, lifters, and bumper cover washers.
*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power
Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™
Heated Gear; Reconditioned Product; and Test & Measurement Products.
There are separate and distinct warranties available for these products.
**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts
is
one (1) year from the date of purchase. The warranty period for the
Drain
Cleaning Cables and AIRSNAKE™ Drain Cleaning Air Gun Accessories
is two (2) years from the date of purchase. The warranty period for the
M18™ Compact Heat Gun, 8 Gallon Dust Extractor, and M18™ Fram-
ing Nailers is three (3) years from the date of purchase. The warranty
period for the LED in the LED Work Light and the LED Upgrade Bulb
for the Work Light is the lifetime of the product subject to the limitations
above. If during normal use the LED or LED Bulb fails, the part will be
replaced free of charge.
Warranty Registration is not necessary to obtain the applicable warranty
on a MILWAUKEE power tool product. The manufacturing date of the
product will be used to determine the warranty period if no proof of pur-
chase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-
TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE
LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSE-
QUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR
LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION
OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES,
SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO
YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER
EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT
PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WAR-
RANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WAR-
RANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT
PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED
TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS
DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS
ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER
RIGHTS WHICH VARY FROM STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the ‘Service Center Search’ in the Parts & Service sec-
tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.
SAWDUST (1.800.729.3878) to locate your nearest service facility for
warranty and non-warranty service on a Milwaukee electric power tool.
LIMITED WARRANTY - MEXICO,
CENTRAL AMERICA & CARIBBEAN
TECHTRONIC INDUSTRIES' warranty is for 5 years since the original
purchase date.
This warranty card covers any defect in material and workmanship on
this Product.
To make this warranty valid, present this warranty card, sealed/stamped
by the distributor or store where you purchased the product, to the
Authorized Service Center (ASC). Or, if this card has not been sealed/
stamped, present the original proof of purchase to the ASC.
Call 55 4160-3547 to nd the nearest ASC, for service, parts, acces-
sories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/stamped
by the distributor or store where you purchased the product, and any
faulty piece or component will be replaced without cost for you. We will
cover all freight costs relative with this warranty process.
Exceptions
This warranty is not valid in the following situations
a) When the product is used in a dierent manner from the end-user
guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modied or repaired by people not authorized
by TECHTRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized
Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER
Call to 55 4160-3547
IMPORTED AND COMMERCIALIZED BY
TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte
11520 Colonia Ampliación Granada
Miguel Hidalgo, Ciudad de Mexico, Mexico
Model:
Date of Purchase:
Distributor or Store Stamp:
RÈGLES DE SÉCURITÉ GÉNÉRALES
RELATIVES AUX OUTILS ÉLECTRIQUES
AVERTISSEMENT
Lire toutes les consignes
de sécurité, consignes,
illustrations et spécications fournies avec cet
outil électrique. Ne pas suivre l’ensemble des règles
et instructions peut entraîner une électrocution, un
incendie ou des blessures graves. Conserver les
règles et les instructions à des ns de référence
ultérieure. Le terme «outil électrique» gurant dans
les avertissements ci-dessous renvoie à l’outil élec-
trique à alimentation par le réseau (à cordon) ou par
batterie (sans l).
SÉCURITÉ DU LIEU DE TRAVAIL
• Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
• Ne pas utiliser d’outils électriques dans des at-
mosphères explosives, par exemple en présence
de liquides, gaz ou poussières inammables. Les
outils électriques produisent des étincelles risquant
d'enammer les poussières ou vapeurs.
• S’assurer que les enfants et les curieux se trouvent
à une bonne distance au moment d’utiliser un outil
électrique. Les distractions peuvent causer une perte
de contrôle.
SÉCURITÉ ÉLECTRIQUE
• Les fiches des outils électriques doivent cor-
respondre à la prise secteur utilisée. Ne jamais
modier la che, de quelque façon que ce soit.
Ne jamais utiliser d'adaptateurs de che avec des
outils mis à la terre. Les ches et prises non modiées
réduisent le risque de choc électrique.
• Éviter tout contact avec des surfaces mises à
la terre comme des tuyaux, des radiateurs, des
cuisinières et des réfrigérateurs. Le risque de choc
électrique est accru lorsque le corps est mis à la terre.
• Ne pas exposer les outils électriques à l'eau ou
l'humidité. La pénétration d’eau dans ces outils accroît
le risque de choc électrique.
• Ne pas maltraiter le cordon d'alimentation. Ne
jamais utiliser le cordon d’alimentation pour trans-
porter l’outil électrique et ne jamais débrancher ce
dernier en tirant sur le cordon. Garder le cordon à
l'écart de la chaleur, de l'huile, des objets tranchants
et des pièces en mouvement. Un cordon endom-
magé ou emmêlé accroît le risque de choc électrique.
• Pour les travaux à l’extérieur, utiliser un cordon spé-
cialement conçu à cet eet. Utiliser un cordon conçu
pour l'usage extérieur réduit les risques de choc électrique.
• Si l’utilisation d’un outil électrique est inévita-
ble dans un endroit humide, utiliser une source
d’alimentation munie d’un disjoncteur de fuite de
terre. L’utilisation d’un disjoncteur de fuite de terre
réduit le risque de choc électrique.
SÉCURITÉ INDIVIDUELLE
• Rester attentif, prêter attention au travail et faire
preuve de bon sens lors de l'utilisation de tout outil
électrique. Ne pas utiliser cet appareil en cas de
7
fatigue ou sous l’inuence de l’alcool, de drogues
ou de médicaments. Un moment d’inattention pen-
dant l’utilisation d’un outil électrique peut entraîner des
blessures graves.
• Porter l’équipement de protection individuel requis.
Toujours porter une protection oculaire. Selon les
conditions, porter aussi un masque antipoussières, des
bottes de sécurité antidérapantes, un casque protecteur
ou une protection auditive an de réduire les blessures.
• Empêcher les démarrages accidentels. S’assurer
que la gâchette est en position d’arrêt avant de
brancher l’outil à une source de courant, d’insérer
la batterie, de le ramasser ou de le transporter.
Le fait de transporter un outil électrique en gardant
le doigt sur la gâchette ou de mettre sous tension un
outil électrique lorsque la gâchette est en position de
marche favorise les accidents.
• Retirer les clés de réglage avant de mettre l’outil
en marche. Une clé laissée sur une pièce rotative de
l’outil peut causer des blessures.
• Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Une bonne stabilité procure un
meilleur contrôle de l’outil électrique en cas d’imprévus.
• Porter une tenue appropriée. Ne porter ni vête-
ments amples, ni bijoux. Garder les cheveux et les
vêtements à l’écart des pièces en mouvement. Les
vêtements ottants, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
• Si les outils sont équipés de dispositifs de dépoussié-
rage, s'assurer qu'ils sont connectés et correcte-
ment utilisés. L’utilisation d’un collecteur de poussière
permet de réduire les dangers liés à la poussière.
• Ne pas laisser la familiarité avec l'outil acquise par
une utilisation fréquente vous rendre susant et
vous amener à ignorer les règles de sécurité. Une
utilisation négligée peut causer une blessure grave en
une fraction de seconde.
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
• Ne pas forcer l'outil électrique. Utiliser l'outil élect-
rique approprié pour l'application. Un outil électrique
approprié exécutera le travail mieux et de façon moins
dangereuse s’il est utilisé dans les limites prévues.
• Ne pas utiliser l'outil électrique si le commutateur
ne permet pas de le mettre en marche ou de l'arrêter.
Tout outil électrique qui ne peut pas être contrôlé par
son commutateur est dangereux et doit être réparé.
• Débrancher l'outil et/ou retirer le bloc-piles, si pos-
sible, avant d’eectuer des réglages, de changer
d’accessoire ou de remiser l’outil. Ces mesures de
sécurité préventives réduisent les risques de démar-
rage accidentel de l'outil.
• Entreposer l’outil électrique hors de la portée des
enfants et interdire à quiconque de l’utiliser si la
personne ne connaît pas bien le produit ou les
instructions. Les outils électriques sont dangereux
dans les mains d’utilisateurs novices.
• Entretenir les outils électriques et les acces-
soires. Vérier qu'aucune pièce mobile n'est mal
alignée ou bloquée, qu'aucune pièce n'est brisée
et s'assurer qu'aucun autre problème risque
d'aecter le bon fonctionnement de l'outil. En
cas de dommages, faire réparer l’outil avant de
l’utiliser. Plusieurs accidents sont causés par des
produits mal entretenus.
• Garder les outils bien aûtés et propres. Des outils
correctement entretenus et dont les tranchants sont
bien aûtés risquent moins de se bloquer et sont plus
faciles à contrôler.
• Utiliser l’outil électrique, les accessoires, les em-
bouts etc. conformément à ces instructions en tenant
compte des conditions de travail et de la tâche à eec-
tuer. L'usage d'un outil électrique pour des applications
pour lesquelles il n'est pas conçu peut être dangereux.
• Garder les poignées et les surfaces de préhension
sèches, propres et exemptes d’huile ou de graisse.
Des poignées et des surfaces de préhension glis-
santes ne permettent pas de manipuler et de contrôler
l'outil en toute sécurité en cas de situation imprévue.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
• Pour recharger le bloc-piles, utiliser seulement
le chargeur spécié par le fabricant. Un chargeur
pouvant convenir à un type de bloc-piles peut entraîner
un risque d’incendie lorsqu’il est utilisé avec un autre
type de bloc-piles.
• N’utiliser l’outil électrique qu’avec une batterie
recommandée. L’utilisation de tout autre bloc-piles
peut créer un risque de blessures et d’incendie.
• Lorsque le bloc-piles n’est pas utilisé, le tenir éloi-
gné des objets en métal tels que les trombones,
les pièces de monnaie, les clés, les clous, les vis
ou d’autres petits objets métalliques qui pourraient
connecter les bornes. Le court-circuitage des bornes
d’une pile peut entraîner des brûlures ou un incendie.
• Éviter tout contact avec le liquide pouvant être éjecté
de la pile en cas de manutention abusive. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. Si le liquide entre en contact
avec les yeux, consulter un médecin. Le liquide éjecté
des piles peut causer des irritations ou des brûlures.
• N’utiliser aucun bloc-piles ni aucun outil ayant été
endommagé ou modié. Des piles endommagées ou
modiées peuvent adopter un comportement imprévis-
ible pouvant causer un incendie, une explosion ou le
risque de blessures.
• Ne pas exposer le bloc-piles ou l’outil aux
ammes ou à une température excessive. Une
exposition aux ammes ou à une température supé-
rieure à 130°C (265°F) peut causer une explosion.
• Suivre toutes les instructions de charge et ne pas
charger le bloc-piles ou l’outil en dehors de la plage
de température spéciée. Une charge incorrecte ou à
des températures en dehors de la plage spéciée peut
endommager la pile et augmenter le risque d’incendie.
ENTRETIEN
• Les réparations de l’outil électrique doivent être con-
ées à un technicien qualié, utilisant exclusivement
des pièces identiques à celles d’origine. Le maintien
de la sûreté de l’outil électrique sera ainsi assuré.
• Ne jamais eectuer la réparation d’un bloc-piles
endommagé. La réparation du bloc-piles doit être
réalisée par le fabricant ou les fournisseurs de service
agréés uniquement.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES POUR COUPE-CÂBLE
• Garder les mains à l’écart des rebords tranchants
et des pièces en mouvement. Une lacération ou une
amputation peut se produire.
• Pour réduire le risque de blessure, porter des
lunettes de sécurité ou des lunettes avec écrans
latéraux. Matériau peut se fendre ou de se casser.
•
AVERTISSEMENT
Pour minimiser le
risque d’arc élect-
rique, de choc électrique et d’accidents maté-
riels, travailler sur de lignes sans tension si
possible. L’outil n’est pas isolé. S’il faut faire de
travaux sur de lignes sous tension, veuillez
8
s’assurer que toutes les précautions correspon-
dantes, y compris celles dans NFPA 70E, ont été
prises à l’avance.
•Utiliser les poignée(s) auxiliaire(s) si elles sont
fournie(s) avec l'outil. La perte de contrôle peut
causer des blessures.
• Pour de meilleurs résultats, utiliser avec les longes
d’amortissement d’énergie uniquement. Les cor-
dons, les sangles et les chaînes pourront se casser
et provoquer des échecs. Ne pas l’utiliser avec de
longes totalement tendues.
• Toujours faire preuve de bons sens et procéder
avec prudence lors de l’utilisation d’outils. C’est
impossible de prévoir toutes les situations dont le
résultat est dangereux. Ne pas utiliser cet outil si vous
ne comprenez pas ces instructions d’opération ou si
vous pensez que le travail dépasse votre capacité ;
veuillez contacter Milwaukee Tool ou un professionnel
formé pour recevoir plus d’information ou formation.
• Maintenir en l’état les étiquettes et les plaques
d’identication.Des informations importantes y g-
urent. Si elles sont illisibles ou manquantes, contacter
un centre de services et d’entretien MILWAUKEE pour
un remplacement gratuit.
•
AVERTISSEMENT
Certaines poussières gé-
nérées par les activités de
ponçage, de coupe, de rectication, de perforage et
d’autres activités de construction contiennent des
substances considérées être la cause de malforma-
tions congénitales et de troubles de l’appareil repro-
ducteur. Parmi ces substances gurent:
• le plomb contenu dans les peintures à base de plomb;
• la silice cristalline des briques, du ciment et d’autres
matériaux de maçonnerie, ainsi que
• l’arsenic et le chrome des sciages traités chimiquement.
Les risques encourus par l’opérateur envers ces expo-
sitions varient en fonction de la fréquence de ce type
de travail. Pour réduire l’exposition à ces substances
chimiques, l’opérateur doit: travailler dans une zone
bien ventilée et porter l’équipement de sécurité ap-
proprié, tel qu’un masque anti-poussière spécialement
conçu pour ltrer les particules microscopiques.
DESCRIPTION FONCTIONNELLE
1. Dispositif de
retenue de lame
2. Lames
3. Poignée avant
4. Tenon de mise à
la terre
5. Verrou de
gâchette
9
7
5
2
3
8
1
6. Voyant
7. Gâchette
8. Inverseur du sens de
rotation
9. Poignée
10. Porte du compartiment
de la pile ONE-KEY™
11. Support
11
6
10
4
PICTOGRAPHIE
Volts
Courant direct
C
US
UL Listing Mark pour
Canada et États-unis
AVERTISSEMENT
Pour minimiser le
risque d’arc
électrique, de choc électrique et
d’accidents matériels, travailler sur de
lignes sans tension si possible. L’outil n’est
pas isolé. S’il faut faire de travaux sur de
lignes sous tension, veuillez s’assurer que
toutes les précautions correspondantes,
y compris celles dans NFPA 70E, ont été
prises à l’avance.
AVERTISSEMENT
Garder les mains
à l’écart des
rebords tranchants et des pièces en
mouvement. Une lacération ou une
amputation peut se produire.
Pour réduire le risque de blessure, porter
des lunettes de sécurité ou des lunettes
avec écrans latéraux pendant l’utilisation
ou l’entretien de l’outil.
Lire le manuel d'utilisation.
SPECIFICATIONS
No de Cat. ................................................. 2776-20
Volts ............................................................. 18 DC
Type de batterie ............................................M18™
Type de chargeur..........................................M18™
Température ambiante de fonctionnement
recommandée ...........-18°C à 50°C (0°F à 125°F
Homologué pour un champ
magnétique sous haute tension.................. 34,5 kV
Capacité maximale *
Single Conductor ...................................................
Câble en cuivre 1 500 MCM, 15KV
Câble en aluminium 1 500 MCM, 46KV
3 Conducteurs ......................................................
Câble en cuivre 350 MCM, 15 KV
3 Câble de conducteur simple ..............................
Câble en cuivre 3x500 MCM
Câble en aluminium 3x750 MCM
*Ne pas couper l’acierl
Lames de rechange ............No de Cat. 49-16-2774
MONTAGE DE L'OUTIL
AVERTISSEMENT
Ne recharger la batterie
qu’avec le chargeur spéci-
é. Pour les instructions de charge spéciques,
lire le manuel d’utilisation fourni avec le chargeur
et les batteries.
Insertion/Retrait de la batterie
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l’outil.
AVERTISSEMENT
Il faut toujours retirer la
batterie et verrouiller la
détente de l’outil avant de changer ou d’enlever
les accessoires.
Pour insérer la batterie, la glisser dans le corps de
l’outil. S’assurer qu’elle est xée solidement.
9
AVERTISSEMENT
L’emploi d’accessoires
autres que ceux qui sont
expressément recommandés pour cet outil peut
comporter des risques.
Les lames sont tranchantes. Garder les mains à
l'écart du rebord tranchant. Une lacération peut
se produire.
Remplacement des lames
Remplacer les lames ébréchées ou endommagées.
Les lames doivent toujours être remplacées en
paires. Utiliser uniquement des lames MILWAUKEE.
Se référer aux spécications pour les numéros de
lame de remplacement.
1. Tirer la gâchette pour fermer légèrement les
lames. Les anneaux de retenue doivent être
exposés.
2. Retirer le bloc-piles.
3. Utiliser une clé ou une pince pour retirer les écrous
et les boulon des lame. Jetez l’écrou de lame.
4. Retirer l’anneau de retenue et tirer la goupille de
l’une des lames.
5. REMARQUE : Noter l’orientation des lames pour
installer les nouvelles lames de la même façon.
Les lames doivent être orientées de façon que
les côtés plats soient en contact et les biseaux
doivent faire face à l’opposé l’un de l’autre,
comme une paire de ciseaux.

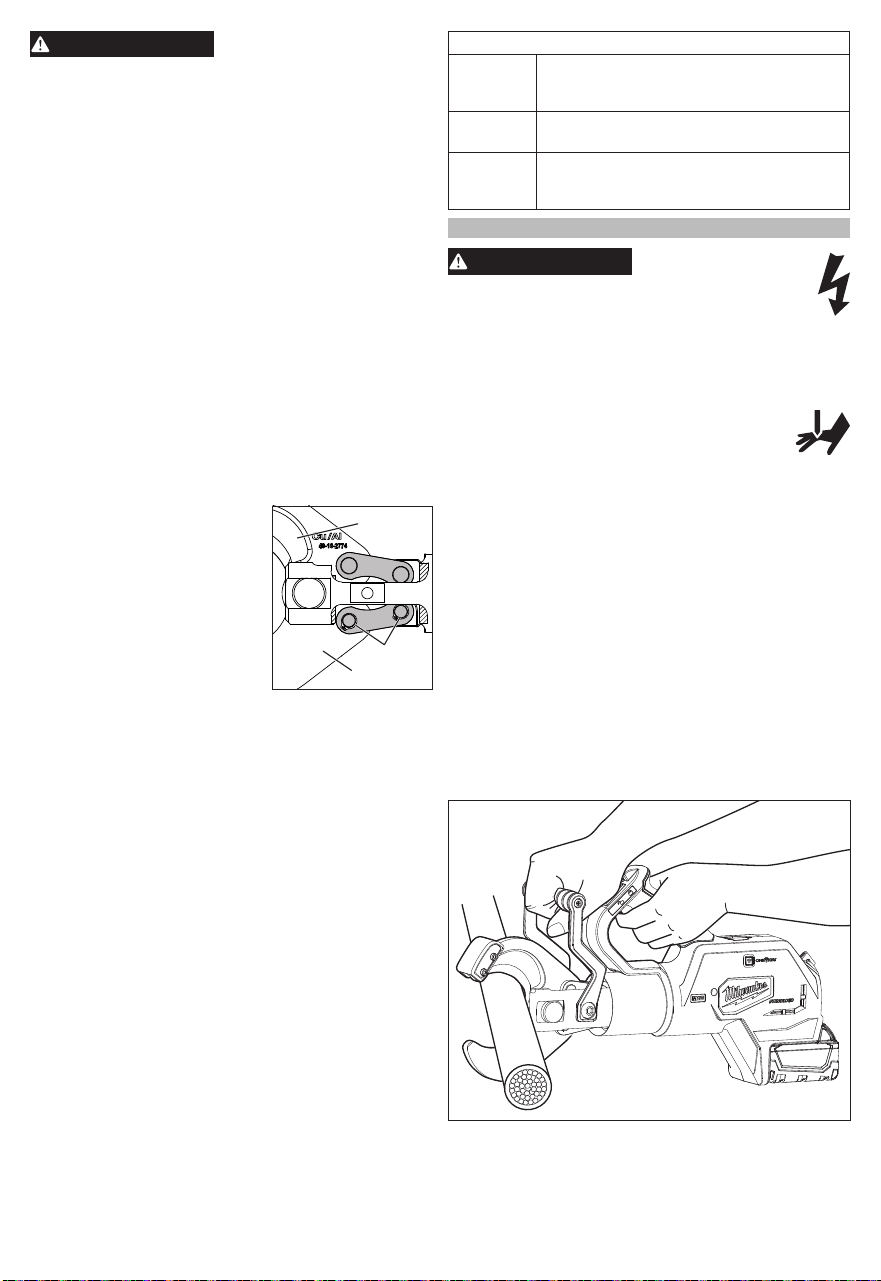

C
ô
t
é
plat de la lame
Anneaus de
retenue
Côté
chanfreiné
de la lame
6. Retirer la lame avec précau-
tion.
7. Installer la nouvelle lame
dans la même direction.
8. Faire glisser la goupille à
travers la lame et le sup-
port. Replacer l’anneau
de retenue. REMARQUE :
Les goupilles doivent être
installés avec d’anneaux de
retenue à l’intérieur des lames, avec leurs têtes
dirigées vers l’extérieur.
9. Répéter les étapes de 4 à 8 pour l’autre lame.
10. Insérer le boulon de la lame.
11. Enlez le nouvel écrou de lame sur le boulon.
Fermez le boulon à 17 N-m (150 in-lbs) ; après
reculez-le, en le tournant entre 1/4 et 1/2.
REMARQUE : Pour vous assurer que le tout soit bien
installé, faites une coupure d'essai. Si les lames plient
lors de l'ouverture, desserrez légèrement l'écrou de
la lame jusqu'à ce que les lames cessent de plier.
Verrouiller et déverrouiller la gâchette
Pour verrouiller la gâchette, tirer le verrou de la
gâchette vers l’arrière.
Pour déverrouiller la gâchette, pousser le verrou de
la gâchette vers l’avant.
ONE-KEY™
Pour en apprendre plus long sur la fonctionnalité
ONE-KEY™ de cet outil, veuillez consulter le Guide
de démarrage rapide fourni avec ce produit ou visitez
le milwaukeetool.com/One-Key. Pour télécharger
l’application ONE-KEY™, visitez l’App Store d’Apple
ou Google Play à l’aide de votre appareil intelligent.
Indicateur ONE-KEY™
Bleu uni Le mode sans l est engagé et prêt
pour le configurer à l'aide de l’appli
ONE-KEY™.
Bleu
clignotant
L’outil établit une communication active
avec l’appli ONE-KEY™.
Rouge
clignotant
L'outil a un blocage sécuritaire et ne
pourra être débloqué que par le pro-
priétaire à l’aide de l’appli ONE-KEY™.
MANIEMENT
AVERTISSEMENT
Pour minimiser le
risque d’arc élect-
rique, de choc électrique et d’accidents
matériels, travailler sur de lignes sans ten-
sion si possible. L’outil n’est pas isolé. S’il faut
faire de travaux sur de lignes sous tension,
veuillez s’assurer que toutes les précautions
correspondantes, y compris celles dans NFPA
70E, ont été prises à l’avance.
Garder les mains à l’écart des rebords
tranchants et des pièces en mouvement.
Une lacération ou une amputation peut se
produire.
Il faut toujours retirer la batterie et verrouiller la
détente de l’outil avant de changer ou d’enlever
les accessoires. L’emploi d’accessoires autres
que ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.
Toujours porter la protection oculaire appropriée
certiée conforme à la norme ANSI Z87.1.
Coupe
• Avant de couper, s’assurer vis à de la lame sont serrées.
• Pendant l’utilisation, l’outil peut être installé sur le sol
ou tenu à la main. Pour installer l'outil sur le sol, tourner
la tête de coupe à 180° et utiliser la poignée avant com-
me un « pied ». Pour une utilisation à main, saisir l’outil
fermement par les deux poignées, comme illustré.
• Insérer la pièce directement entre les lames. Ne
pas tenter de faire des coupes en biais, car cela
endommagera la pièce et les lames.
1. Tirer sur la gâchette et la maintenir pendant l'opération.
Une fois la coupe eectuée ou l’outil s’arrête, relâch-
er la gâchette. Un voyant à DEL s'allume lorsque
la gâchette est tirée. REMARQUE : La pièce
peut se déplacer légèrement pendant la coupe.
2. Une fois la coupe est terminée, tirer l’inverseur de
sens de rotation pour ouvrir les lames.
10

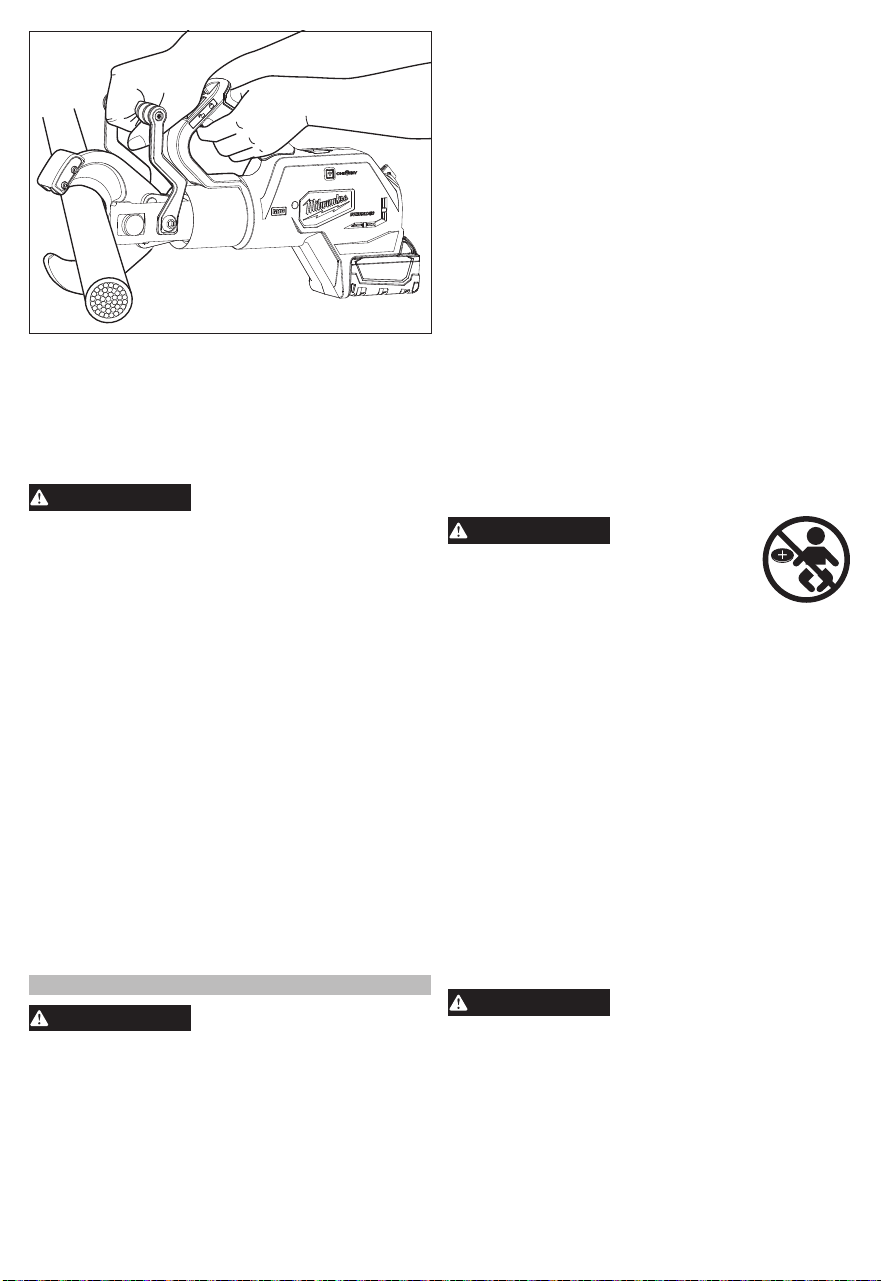

AVERTISSEMENT
Pour réduire les risques
de blessures, ne couper
que des matériaux recommandés pour les
mâchoires (voir « Caractéristiques techniques »).
Ne pas essayer de couper d'autres matériaux.
Conseils de coupe
•Continuer à couper à partir de l'extrémité du maté-
riau an d'éviter les coupures tordues.
•Ne pas essayer de couper en biais. Cela endom-
magera les lames. Tenir le matériau directement
entre les lames.
•Couper du matériau propre pour prolonger la durée
de vie de la lame. Essuyer la saleté et les débris de
matériau et des lames avant de commencer la coupe.
• Utiliser le verrou pour verrouiller la gâchette lorsque
l’outil n’est pas utilisé.
Lames bloquées
La saleté et les débris peuvent bloquer les lames
après une coupe. Si les lames ne s’ouvrent pas une
fois la gâchette de dégagement est tirée :
1. Maintenir l’inverseur de sens de rotation enfoncé
pour réinitialiser l’outil.
2. Retirer le bloc-piles.
3. En maintenant l’inverseur du sens de rotation,
utiliser un maillet en caoutchouc pour tapoter le
dispositif de retenue de la lame jusqu’à ce que les
lames s’ouvrent.
4. Nettoyer la saleté et les débris des lames avant
de commencer une autre coupe.
ENTRETIEN
AVERTISSEMENT
Pour minimiser les risques
de blessures corporelles,
débranchez le chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y eectuer des travaux
d’entretien. Ne démontez jamais l’outil, la batterie
ou le chargeur. Pour toute réparation, consultez un
centre de service MILWAUKEE accrédité.
Entretien de l’outil
Gardez l’outil en bon état en adoptant un programme
d’entretien ponctuel. Inspectez votre outil pour des
questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute
autre condition qui peut aecter le fonctionnement
de l'outil. Retournez votre outil à un centre de service
MILWAUKEE accrédité pour obtenir le service. Après
une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service
MILWAUKEE accrédité pour d'inspection.
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une
batterie complètement chargée, nettoyez les points
de contact entre la batterie et l’outil. Si l’outil ne
fonctionne toujours pas correctement, renvoyez
l’outil, le chargeur et la batterie à un centre de service
MILWAUKEE accrédité.
REMARQUE : Consultez votre application
ONE-KEY™ pour de plus amples informations con-
cernant les intervalles d'entretien.
Tête et lames de coupe
Inspecter la tête et les lames de coupe pour détecter
toute ssure ou endommagement. Ne pas utiliser une
tête ou des lames endommagée(s). Remplacer les
lames ébréchées ou endommagées.
Intervalle d’entretien
Consultez l'application ONE-KEY™ pour plus
d'information concernant les réparations néces-
saires, comme le remplacement du uide. Retournez
l’outil à un centre de service MILWAUKEE pour tout
service d’entretien et de réparation.
ONE-KEY™
AVERTISSEMENT
Risque de brû-
lure chimique.
Ce dis-positif contient une pile bouton
au lithium. Une pile neuve ou usée
peut causer des brûlures internes
graves entraînant la mort en seulement 2 heures
si avalée ou entrée dans le corps. Toujours xer
le couvercle du compartiment des piles. Si le
couvercle ne se ferme pas bien, arrêter d’utiliser
le dispositif, retirer les piles et les garder hors
de la portée des enfants. Si vous soupçonnez
que les piles ont été avalées ou entrées dans le
corps, consultez immédiatement un médecin.
Pile interne
Une pile interne est utilisée pour faciliter la fonction-
nalité complète ONE-KEY™.
Pour remplacer la pile :
1. Retirer le bloc-piles.
2.
Retirer la vis et ouvrir la porte du compartiment de la pile
.
3. Retirer le panneau de la pile et enlever la pile
usagée. Tenez hors de la portée des enfants et
éliminez-la adéquatement.
4. Insérer la nouvelle pile (3V CR2032), avec le côté
positif vers le haut.
5. Fermer la porte du compartiment de la pile et ser-
rer la vis fermement.
AVERTISSEMENT
Pour minimiser les risques
de blessures ou de dom-
mages à l'outil, n'immergez jamais l'outil, la bat-
terie ou le chargeur et ne laissez pas de liquide
s'y inltrer.
Nettoyage
Débarrassez les évents des débris et de la poussière.
Gardez les poignées propres, à sec et exemptes
d’huile ou de graisse. Le nettoyage doit se faire avec
un linge humide et un savon doux. En voici certains
des agents dangereux : l’essence, la térébenthine, les
diluants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents à usage domestique
qui en contiennent. Ne laissez jamais de solvants
inammables ou combustibles auprès des outils.
Réparations
Pour les réparations, retournez outil, batterie et
chargeur en entier au centre-service le plus près.
ACCESOIRES
AVERTISSEMENT
Retirez toujours la batterie
avant de changer ou
d’enlever les accessoires. L’utilisation d’autres
accessoires que ceux qui sont spéciquement
recommandés pour cet outil peut comporter des
risques.
Pour une liste complète des accessoires, visiter le
site internet www.milwaukeetool.com ou contactez
un distributeur local.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
11
GARANTIE LIMITÉE -
AUX ÉTATS-UNIS ET AU CANADA
Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est
garanti à l’acheteur d’origine uniquement pour être exempt de vices
de matériaux et de fabrication. Sous réserve de certaines exceptions,
MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui,
après examen par MILWAUKEE, s’est avérée être aectée d’un vice de
matériau ou de fabrication et ce pendant une période de cinq (5) ans**
à compter de la date d’achat, sauf indication contraire. Retourner l’outil
électrique à un centre de réparation en usine MILWAUKEE ou à un poste
d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie
de la preuve d’achat doit être présentée lors du retour du produit. Cette
garantie ne couvre pas les dommages que MILWAUKEE détermine être
causés par des réparations ou des tentatives de réparation par quiconque
autre que le personnel agréé par MILWAUKEE, ou par des utilisations
incorrectes, des altérations, des utilisations abusives, une usure normale,
une carence d’entretien ou des accidents.
Usure normale : Plusieurs outils électriques requièrent un remplacement
et un entretien périodique de leurs pièces pour un meilleur rendement.
Cette garantie ne couvre pas la réparation des pièces due à l’utilisation
normale de l’outil, y compris, mais sans s’y limiter, les mandrins, les
brosses, les cordes, les sabots de scie, les porte-lames, les joints to-
riques, les joints, les amortisseurs, les lames d’entraînement, les pistons,
les percuteurs, les crochets et les rondelles à couvercle amortisseur.
*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneuma-
tiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils
sans l, aux génératrices d’alimentation portatives à essence, aux outils
à main, aux monte-charges – électriques, à levier et à chaîne, aux vestes
chauantes M12™, aux produits ré-usinés, ni aux produits d’essai et de
mesure. Il existe des garanties séparées distinctes pour ces produits.
**La période de garantie applicable pour les radios de chantier, le port
d’alimentation M12™, la source électrique M18™, le ventilateur de
chantier et les chariots de travail industriels Trade Titan™ est d’une
durée d’un (1) an à compter de la date d’achat. La période de garantie
pour les câbles de nettoyage des drains et les accessoires de pistolet à
air de vidange AIRSNAKE™ est de deux (2) ans à compter de la date
d’achat. La période de garantie pour le Pistolet thermique compact
M18™ et Dépoussiéreur de 8 gallons, et M18™ cloueuses à ossature
est de trois (3) ans à compter de la date d’achat. La période de garantie
couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée à
DEL de la lampe de travail est une garantie à vie du produit soumise aux
limitations ci-dessus. En cas de défaillance de la DEL ou de l’ampoule à
DEL pendant son utilisation normale, la pièce défaillante sera remplacée
gratuitement.
L’enregistrement de la garantie n’est pas nécessaire pour bénécier de
la garantie en vigueur sur un outil électrique MILWAUKEE. La date de
fabrication du produit servira à établir la période de garantie, si aucune
preuve d’achat n’est fournie lorsqu’une demande de service sous
garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE
REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CON-
DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI
VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS
ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL
OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE
DÉPENSE, D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU
DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU
DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES
DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT
L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU
INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS
VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE
ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE
SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA
LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y
COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION
OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE
STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI,
LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA
PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA
EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES
NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES
IMPLICITES, LES RESTRICTIONS CI¬DESSUS PEUVENT DONC NE
PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE
DES DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALE-
MENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À UN AUTRE.
Cette garantie s’applique aux produits vendus aux États-Unis et au
Canada uniquement.
Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-
tion Pièces et Services du site Web de MILWAUKEE, à l’adresse
www.milwaukeetool.com, ou composer le 1-800-SAWDUST
(1-800-729-3878) an de trouver le centre de service de votre région
le plus proche pour l’entretien, sous garantie ou non, de votre outil
électrique Milwaukee.
GARANTIE LIMITÉE – MEXIQUE,
AMÉRIQUE CENTRALE ET CARAÏBES
TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir
de la date d’achat d’origine.
Le présent bon de garantie couvre tous les vices de matériau et de
fabrication que peut acher ce produit.
Pour assurer la validité de la présente garantie, veuillez présenter ce
bon de garantie, estampillé du sceau du distributeur ou du magasin où
le produit a été acheté, au centre de réparations agréé. Si le bon de
garantie n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine
au centre de réparations agréé.
Pour un entretien des pièces, des accessoires ou des composants,
composer 55 4160-3547 an d’obtenir les coordonnées du centre de
réparations agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du
bon de garantie estampillé du sceau du distributeur ou du magasin où
le produit a été acheté. Toute pièce défectueuse ou tout composant
défectueux sera remplacé(e) sans frais. Milwaukee assume tous les
frais de transport liés à ce processus de garantie.
Exceptions
Cette garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une n autre que celle indiquée dans le
guide de l’utilisateur nal ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modié ou réparé par une personne non autorisée
par TECHTRONIC INDUSTRIES.
Remarque : Si le cordon électrique est endommagé, il doit être remplacé
par un centre de réparations agréé pour éviter les risques d’électrocution.
CENTRE DE RÉPARATIONS ET DE SERVICE
Composer le 55 4160-3547
IMPORTÉ ET COMMERCIALISÉ PAR
T E C H T R O N I C I N D U S T R I E S , M E X I Q U E , S . A . D E C . V .
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte
11520 Colonia Ampliación Granada
Miguel Hidalgo, Ciudad de Mexico, Mexico
Modèle :
Date d’achat :
Sceau du distributeur ou du magasin :
ADVERTENCIAS DE SEGURIDAD
GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las advertencias
de seguridad, instrucciones,
ilustraciones y especicaciones con esta her-
ramienta eléctrica. Si no sigue todas las adverten-
cias e instrucciones, se pueden provocar una des-
carga eléctrica, un incendio o lesiones graves.
Guarde todas las advertencias e instrucciones
para consultarlas en el futuro. El término “herra-
mienta eléctrica” en todas las advertencias incluidas
más abajo se reere a su herramienta operada por
conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).
SEGURIDAD EN EL ÁREA
DE TRABAJO
• Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras son propicias para
los accidentes.
• No utilice herramientas eléctricas en atmósferas
explosivas, tales como en presencia de líquidos,
gases o polvos inamables. Las herramientas eléc-
tricas generan chispas que pueden encender el polvo
o los vapores.
• Mantenga a los niños y a los espectadores alejados
mientras utiliza una herramienta eléctrica. Las dis-
tracciones pueden ocasionar la pérdida de control.
SEGURIDAD ELÉCTRICA
• Los enchufes de la herramienta eléctrica deben
coincidir con el tomacorriente. Nunca modique el
enchufe de ninguna manera. No utilice adaptadores
de enchufe con herramientas eléctricas aterrizadas.
Los enchufes y tomacorrientes correspondientes sin
modicar reducirán el riesgo de descarga eléctrica.
• Evite el contacto corporal con superficies ater-
rizadas, tales como tuberías, radiadores, estufas y
12
refrigeradores. Existe un riesgo mayor de descarga
eléctrica si su cuerpo está aterrizado.
• No exponga las herramientas eléctricas a la lluvia ni
a condiciones húmedas. Si se introduce agua en una
herramienta eléctrica, aumentará el riesgo de descarga
eléctrica.
• No maltrate el cable. Nunca utilice el cable para
cargar, jalar o desconectar la herramienta eléctrica.
Mantenga el cable alejado del calor, el aceite, los
bordes alados o las partes en movimiento. Los
cables dañados o enredados aumentan el riesgo de
descarga eléctrica.
• Al utilizar una herramienta eléctrica en exteriores,
utilice una extensión adecuada para uso en exteri-
ores. El uso de una extensión adecuada para el uso en
exteriores disminuye el riesgo de descarga eléctrica.
• Si es inevitable utilizar una herramienta eléctrica en
un lugar húmedo, utilice un alimentador de corriente
protegido con un interruptor de circuito por falla de
conexión a tierra (GFCI). El uso de un GFCI reduce el
riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
• Manténgase alerta, atento a lo que está haci-
endo y utilice el sentido común al utilizar una
herramienta eléctrica. No utilice una herrami-
enta eléctrica mientras está cansado o bajo la
influencia de drogas, alcohol o medicamentos.
Un momento de distracción al utilizar herramientas
eléctricas puede ocasionar lesiones personales graves.
• Utilice equipo de protección personal. Siempre use
protección para los ojos. El equipo de protección, tal
como una máscara contra polvo, calzado antideslizante,
casco o protección auditiva, utilizado para condiciones
adecuadas disminuirá las lesiones personales.
• Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectarlo a una fuente de poder y/o batería, levantar
o trasladar la herramienta. Trasladar herramientas
con el dedo en el interruptor o energizar herramientas
eléctricas que tienen el interruptor encendido propicia
accidentes.
• Retire cualquier llave de ajuste antes de entender
la herramienta. Una llave que se deje insertada en
una parte giratoria de la herramienta eléctrica puede
ocasionar lesiones personales.
• No estire el cuerpo demasiado. Mantenga un buen
contacto entre los pies y el suelo y mantenga el equi-
librio en todo momento. Esto permite un mejor control
de la herramienta eléctrica en situaciones inesperadas.
• Vístase adecuadamente. No utilice ropa o joyería
holgada. Mantenga el cabello y la ropa alejados de las
partes móviles. La ropa holgada, las alhajas o el cabello
largo pueden quedarse atrapados en las partes móviles.
• Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
cerciórese de que estén conectados y se utilicen
correctamente. El uso de dispositivos recolectores de
polvo puede disminuir los riesgos relacionados con el
polvo.
• No permita que la familiaridad por el uso frecuente de
las herramientas lo hagan sentirse seguro e ignorar
los principios de seguridad de las herramientas. Un
descuido puede provocar lesiones graves en una frac-
ción de segundo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
• No fuerce la herramienta eléctrica. Utilice la herrami-
enta eléctrica correcta para su aplicación. La herrami-
enta eléctrica correcta realizará el trabajo mejor y con
mayor seguridad a la velocidad para la que fue diseñada.
• No utilice la herramienta eléctrica si el interruptor no
la enciende y la apaga. Cualquier herramienta eléctrica
que no pueda controlarse con el interruptor es peligrosa
y debe repararse.
•Desconecte el enchufe de la fuente de energía y/o
quite la batería de la herramienta eléctrica, si es
posible, antes de realizar cualquier ajuste, cambiar
accesorios o almacenar las herramientas eléctricas.
Tales medidas preventivas de seguridad disminuyen
el riesgo de que la herramienta eléctrica se encienda
accidentalmente.
• Almacene las herramientas eléctricas que no se
estén utilizando fuera del alcance de los niños y no
permita que personas que no estén familiarizadas
con la herramienta eléctrica o con estas instruc-
ciones la utilicen. Las herramientas eléctricas son
peligrosas en manos de usuarios sin capacitación.
• Dé mantenimiento a las herramientas eléctricas y
accesorios. Verique que no haya desalineación,
amarre de partes móviles, partes rotas o alguna otra
condición que pueda afectar el funcionamiento de
la herramienta eléctrica. Si se daña, asegúrese de
que la herramienta eléctrica sea reparada antes de
que se utilice. Muchos accidentes son ocasionados por
herramientas eléctricas con mantenimiento deciente.
• Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte correctamente
mantenidas con bordes de corte alados son menos
propensas a atorarse y son más fáciles de controlar.
• Utilice la herramienta eléctrica, los accesorios y las
puntas, etc. de acuerdo con estas instrucciones,
tomando en cuenta las condiciones de trabajo y el
trabajo a realizar. El uso de la herramienta eléctrica
para operaciones diferentes a las previstas podría gen-
erar una situación peligrosa.
• Mantenga las empuñaduras y ñas supercies de
sujeción secas, limpias y libres de aceite y grasa. Las
empuñaduras y supercies de sujeción resbalosas no
permiten el manejo y control seguros de la herramienta
en situaciones inesperadas.
USO Y CUIDADO DE LAS
HERRAMIENTAS CON BATERÍA
• Recargue únicamente con el cargador especicado
por el fabricante. Un cargador que es adecuado para
un tipo de batería puede crear un riesgo de incendio si
se utiliza con otra batería.
• Utilice las herramientas eléctricas únicamente
con baterías específicamente diseñadas. El uso
de cualquier otra batería puede producir un riesgo de
lesiones e incendio.
• Cuando la batería no esté en uso, manténgala alejada
de otros objetos metálicos como sujetapapeles,
monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que puedan formar una conex-
ión de una terminal a otra. Crear un corto entre las
terminales de la batería puede ocasionar quemaduras
o un incendio.
• Bajo condiciones de maltrato, el líquido puede ser
expulsado de la batería, evite el contacto. En caso
de contacto accidental, lave con agua. Si el líquido
entra en contacto con los ojos, busque además
ayuda médica. El líquido expulsado de la batería puede
causar irritación o quemaduras.
• No use una batería o herramienta que se haya
dañado o modicado. Las baterías dañadas o modi-
cadas pueden mostrar un comportamiento impredecible,
causando incendios, explosión o riesgo de lesión.
13
• No exponga una batería o herramienta al fuego o a
temperatura excesiva. La exposición a fuego o tempera-
tura a más de 130° C (265° F) puede causar explosiones.
• Siga todas las instrucciones de carga y no cargue
la batería o la herramienta fuera del rango de tem-
peratura especicado en las instrucciones. La carga
incorrecta o a temperaturas fuera del rango especicado
puede dañar la batería y aumentar el riesgo de incendio.
MANTENIMIENTO
• Lleve su herramienta eléctrica a servicio con un
técnico calicado que use únicamente piezas de
reemplazo idénticas. Esto asegurará que la seguridad
de la herramienta eléctrica se mantenga.
• Nunca dé servicio a baterías dañadas. Únicamente el
fabricante o proveedores de servicio autorizados deben
dar servicio a las baterías.
REGLAS ESPECIFICAS DE
SEGURIDAD PARA CORTADOR
• Mantenga las manos alejadas de todos los bordes de
corte y partes movibles. Puede sufrir una laceración y
amputación.
• Para reducir el riesgo de lesiones, utilice gafas o
lentes de seguridad con protectores laterales. Mate-
rial puede agrietarse o romperse.
•
ADVERTENCIA
Para reducir las posibili-
dades de que se pre-
senten riesgos de arco eléctrico, choque eléc-
trico o daños a la propiedad, trabaja en líneas
desenergizadas cuando resulte posible. La her-
ramienta no cuenta con aislamiento. En caso de que
sea necesario trabajar en líneas energizadas,
asegúrese de que se hayan tomado todas las debi-
das precauciones, incluidas aquellas que guran en
NFPA 70E, con anticipación.
• Use mango(s) auxiliares si la herramienta los incluye.
La pérdida de control puede causar una lesión personal.
• Para obtener los mejores resultados, utilice única-
mente con acolladores que absorban la energía.
Las cuerdas, correas o cadenas pueden romperse
y provocar una falla. No utilice con acolladores con
toda la tensión.
• Válgase siempre de su sentido común y sea cuidadoso
cuando utilice herramientas. No es posible anticipar
todas las situaciones que podrían tener un desenlace
peligroso. No utilice esta herramienta si no entiende
estas instrucciones de uso o si considera que el trabajo
a realizar supera sus capacidades, comuníquese con
Milwaukee Tool o con un profesional capacitado para
recibir capacitación o información adicional.
• Conserve las etiquetas y las placas nominales.
Contienen información importante. Si son ilegibles o no
están presentes, comuníquese con un centro de servi-
cio MILWAUKEE para obtener un reemplazo gratuito.
•
ADVERTENCIA
Algunos polvos generados por el
lijado eléctrico, aserrado, pulido,
taladrado y otras actividades de construcción contienen
químicos identicados como causantes de cáncer, de-
fectos congénitos u otros daños reproductivos. Algunos
ejemplos de estos químicos son:
• plomo de pintura basada en plomo
• dióxido de silicio de los ladrillos y el cemento y otros
productos de albañilería y
• arsénico y cromo de madera con tratamiento químico.
Su riesgo por estas exposiciones varía, dependiendo de
la frecuencia con que realice este tipo de trabajo. Para
reducir su exposición a estos químicos: trabaje en un
área bien ventilada y trabaje con equipo de seguridad
aprobado, como mascarillas protectoras contra polvo espe-
cialmente diseñadas para ltrar partículas microscópicas.
SIMBOLOGÍA
Volts
Corriente directa
C
US
UL Listing Mark para
Canadá y Estados Unidos
ADVERTENCIA
Para reducir las
posibili-dades de que
se presenten riesgos de arco eléctrico,
choque eléctrico o daños a la propiedad,
trabaja en líneas desenergizadas cuando
resulte posible. La herramienta no cuenta
con aislamiento. En caso de que sea
necesario trabajar en líneas energizadas,
asegúrese de que se hayan tomado todas
las debidas precauciones, incluidas aquellas
que guran en NFPA 70E, con anticipación.
ADVERTENCIA
Mantenga las manos
alejadas de todos los
bordes de corte y partes movibles. Puede
sufrir una laceración y amputación.
Para reducir el riesgo de lesiones, utilice
gafas o lentes de seguridad con protectores
laterales al operar o dar servicio a la
herramienta.
Lea el manual del operador.
DESCRIPCION FUNCIONAL
1. Retenedor de cuchilla
2. Cuchillas
3. Mango frontal
4. Terminal de puesta a
tierra
5. Bloqueo del accionador
9
7
5
2
3
8
1
6. LED
7. Accionador
8. Interruptor de reversa
9. Mango
10. Tapa de la batería
ONE-KEY™
11. Colgador
11
6
10
4
ESPECIFICACIONES
Cat No. ...................................................... 2776-20
Volts ...............................................................18 cd
Tipo de batería .............................................M18™
Tipo de cargador ..........................................M18™
Temperatura ambiente recomendada
para operar ...............-18°C a 50°C (0°F a 125°F)
Calicación de campo de alto voltaje ......... 34,5 kV
Capacidad máx. *
Conductor sencillo .............1 500 MCM Cu, 15KV
1 500 MCM Al, 46KV
3 Conductores .....................350 MCM Cu, 15 KV
3 Cables conductor sencillo.........3x500 MCM Cu
3x750 MCM Al
* No corte acero
Cuchillas de reemplazo ..........Cat. No. 49-16-2774
14
ENSAMBLAJE
ADVERTENCIA
Recargue la batería sólo con
el cargador especificado
para ella. Para instrucciones especícas sobre
cómo cargar, lea el manual del operador sumin-
istrado con su cargador y la batería.
Como se inserta/quita la batería en la
herramienta
Para retirar la batería, presione los botones de
liberación y jale de la batería para sacarla de la
herramienta.
ADVERTENCIA
Para reducir el riesgo de le-
siones, extraiga siempre la
batería antes de acoplar o desacoplar accesorios.
Para introducir la batería, deslícela en el cuerpo de
la herramienta. Asegúrese de que quede bien rme
en su posición.
ADVERTENCIA
Utilice únicamente acceso-
rios especícamente reco-
mendados para esta herramienta. El uso de ac-
cesorios no recomendados podría resultar
peligroso.
Las hojas están aladas. Mantenga las manos
alejadas del borde de corte. Pueden ocurrir
laceraciones.
Cambiar las cuchillas
Reemplace las cuchillas cuando se hayan astillado
o dañado. Siempre reemplace las cuchillas en con-
junto. Use solamente cuchillas MILWAUKEE. Haga
referencia a las Especicaciones para conocer los
números de las cuchillas de reemplazo.
1. Jale el accionador para cerrar ligeramente las
cuchillas. Los anillos de retención deben estar
expuestos.
2. Retire las baterías.
3. Use una llave inglesa o pinzas para retirar las
tuerca de la cuchilla y retirar el perno de la
cuchilla. Deseche la tuerca de la hoja.
4. Retire el anillo de retención y jale el pasador de
una de las cuchillas.
5. NOTA: tenga en cuenta la
Lado plano de la hoja
Anillo de
retenci
ó
n
Lado
biselado de
la hoja
orientación de la cuchilla
para que las nuevas cuchil-
las puedan instalarse del
mismo modo. Las cuchillas
deben estar orientadas de
modo que los lados planos
tengan contacto y los bise-
les se vean en lado con-
trario, como un par de ti-
jeras.
6. Retire la hoja cuidadosamente.
7. Instale la nueva cuchilla en la misma orientación.
8. Deslice el pasador por la cuchilla y el soporte.
Vuelva a colocar el anillo de retención. NOTA:
Los pasadores deben instalarse con las argollas
en la parte interior de las hojas, los cabezales de
los pasadores viendo hacia afuera.
9. Repita los pasos 4 a 8 para la otra cuchilla.
10. Inserte el perno de la cuchilla.
11. Enrosque la nueva tuerca de la hoja dentro del
perno de la hoja. Apriete la tuerca a 17 N-m (150
in-lbs), luego regrésela entre 1/4 y 1/2 vueltas.
NOTA: Para garantizar la instalación correcta, realice
un corte de prueba. Si la hoja se dobla al abrirla,
aoje ligeramente las tuerca de la hoja hasta que
las hojas ya no se doblen.
Bloquear y desbloquear el accionador
Para bloquear el accionador, jale el bloqueo del
accionador hacia atrás.
Para desbloquear el accionador, empuje el accio-
nador hacia adelante.
ONE-KEY™
Para obtener más información acerca de la funcion-
alidad de ONE-KEY™ para esta herramienta, con-
sulte la Guía de inicio rápido que se incluye con este
producto o visite milwaukeetool.com/One-Key. Para
descargar la aplicación ONE-KEY™, visite la App
Store o Google Play desde su dispositivo inteligente.
Indicador ONE-KEY™
Azul jo El modo inalámbrico está activo y
listo para congurar a través de la
aplicación ONE-KEY™.
Azul
intermitente
La herramienta tiene una comu-
nicación activa con la aplicación
ONE-KEY™.
Rojo
intermitente
La herramienta tiene activo el blo-
queo de seguridad y sólo podrá
desbloquearla el dueño a través de
la aplicación ONE-KEY™.
OPERACION
ADVERTENCIA
Para reducir las posibili-
dades de que se pre-
senten riesgos de arco eléctrico, choque
eléctrico o daños a la propiedad, trabaja en
líneas desenergizadas cuando resulte posible.
La herramienta no cuenta con aislamiento. En
caso de que sea necesario trabajar en líneas
energizadas, asegúrese de que se hayan tomado
todas las debidas precauciones, incluidas aquel-
las que guran en NFPA 70E, con anticipación.
Mantenga las manos alejadas de todos los
bordes de corte y partes movibles. Puede sufrir
una laceración y amputación.
Para reducir el riesgo de lesiones, extraiga
siempre la batería antes de acoplar o desaco-
plar accesorios. Utilice únicamente accesorios
especícamente recomendados para esta her-
ramienta. El uso de accesorios no recomendados
podría resultar peligroso.
Siempre utilice la protección de ojos adecuada
indicada para cumplir con lo dispuesto en la
norma ANSI Z87.1.
Corte
• Antes de cortar, asegúrese de que el pasador de re-
tención esté correctamente asentado y que los tor-
nillos de cabeza hueca de la hoja estén apretados.
• La herramienta puede dejarse en el suelo o sos-
tenerse con la mano durante el uso. Para dejar la
herramienta en el suelo, rote el cabezal de corte
180° para usar el mango frontal como “pata”. Para
sostener en mano, tome la herramienta con rmeza
con ambos mangos, como se ilustra.
• Inserte la pieza de trabajo en escuadra entre las
cuchillas. No intente hacer cortes en ángulo porque
dañará las piezas de trabajo y las cuchillas.
15
1. Jale y sostenga el accionador durante la oper-
ación. Cuando el corte esté terminado o la herra-
mienta se apague, libere el accionador. Una luz de
LED se encenderá cuando se jale el accionador.
NOTA: la pieza de trabajo puede moverse ligera-
mente durante el corte.
2. Cuando el corte esté completo, jale el interruptor
de reversa para abrir las cuchillas.
ADVERTENCIA
Para reducir el riesgo de le-
siones, corte únicamente los
materiales recomendados para las mordazas (vea
"Especificaciones"). No intente cortar otros
materiales.
Sugerencias de corte
• Corte más hacia el interior del extremo del material
para evitar cortes chuecos.
• No intente realizar cortes en ángulo. Hacerlo dañará
las hojas. Sostenga el material recto entre las hojas.
• Corte el material limpio para prolongar la vida de la
hoja. Limpie la suciedad y los desechos del material
y de las hojas antes de empezar el corte.
• Use el bloqueo del accionador para bloquear el ac-
cionador cuando la herramienta no esté en uso.
Cuchillas atascadas
La suciedad y partículas pueden causar que las cuchil-
las se atasquen entre ellas después de un corte. Si las
cuchillas no abren al jalar el liberador del accionador:
1. Presione y sostenga el interruptor de reversa para
asegurar que la herramienta se ha reiniciado.
2. Retire las baterías.
3. Mientras sostiene el interruptor de reversa, use
un mazo de goma para golpear el retenedor de
la cuchilla hasta que estas se abran.
4. Limpie la suciedad y partículas de las cuchillas
antes de hacer otro corte.
MANTENIMIENTO
ADVERTENCIA
Para reducir el riesgo de una
lesión, desconecte siempre
la herramienta antes de darle cualquier manten-
imiento. Nunca desarme la herramienta ni trate
de hacer modicaciones en el sistema eléctrico
de la misma. Acuda siempre a un Centro de Ser-
vicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y
mantenga su herramienta en buenas condiciones.
Inspeccione la herramienta para problemas como
ruidos indebidos, desalineadas o agarrotadas
de partes móviles, piezas rotas o cualquier otra
condición que pueda afectar el funcionamiento de
la herramienta. Envíe su herramienta al Centro de
Servicio MILWAUKEE para reparación. Después
de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio
MILWAUKEE más cercano para la inspección.
Si la herramienta no arranca u opera a toda su
potencia con una batería completamente cargada,
limpie, con una goma o borrador, los contactos de la
batería y de la herramienta. Si aun asi la herramienta
no trabaja correctamente, regrésela, con el cargador
y la batería, a un centro de servicio MILWAUKEE.
NOTA: haga referencia a su aplicación de
ONE-KEY™ para mayor información sobre el inter-
valo de servicio.
Cabezal de corte y cuchillas
Revise que el cabezal de corte y las cuchillas no
estén rotas o dañadas. No use un cabezal de corte o
cuchillas que estén dañados. Reemplace las cuchil-
las cuando se astillen o dañen.
Intervalo de servicio
Haga referencia a la aplicación de ONE-KEY™ para
mayor información acerca los servicios necesarios
como reemplazo de uidos. Devuelva la herramienta
a las instalaciones de servicio de MILWAUKEE para
toda reparación y mantenimiento.
ONE-KEY™
ADVERTENCIA
Riesgo de quem-
adura química.
Este dispositivo contiene una batería
de botón/tipo moneda de litio. Una
batería nueva o usada puede causar
quemaduras internas graves y causar la muerte
tan solo en 2 horas si se ingiere o entra al cu-
erpo. Siempre asegure la cubierta de la batería.
Si no se cierra con rmeza, deje de usar el dis-
positivo, retire las baterías y manténgala alejada
de los niños. Si cree que las baterías pudieron
ser ingeridas o entraron al cuerpo, busque aten-
ción médica de inmediato.
Batería interna
Se usa una batería interna para facilitar toda la
funcionalidad de ONE-KEY™.
Para reemplazar la batería:
1. Retire el paquete de baterías.
2. Retire el tornillo y abra la tapa de la batería.
3. Saque el panel de las baterías y retire la batería
vieja. Mantenga fuera del alcance de los niños y
deseche correctamente.
4. Inserte la nueva batería (3V CR2032), con el lado
positivo hacia arriba.
5. Cierre la tapa de la batería y apriete el tornillo (s)
con rmeza.
ADVERTENCIA
Para reducir el riesgo de una
explosión, no queme nunca
una batería, aun si está dañada, “muerta” o
completamente descargada.
Limpieza
Limpie el polvo y suciedad de las ventilas. Man-
tenga los mangos limpios, secos y libres de aceite
o grasa. Use solo jabón neutro y un trapo húmedo
para limpiar, ya que algunos substancias y solventes
limpiadores son dañinos a los plásticos y partes
aislantes. Algunos de estos incluyen: gasolina,
turpentina,thíner, lacas, thíner para pinturas, solven-
tes para limpieza con cloro, amoníaco y detergentes
caseros que tengan amonia. Nunca usa solventes in-
amables o combustibles cerca de una herramienta.
58140067d5 961012271-03(A)
05/19 Printed in China
MILWAUKEE TOOL
13135 West Lisbon Road
Brookeld, WI 53005 USA
Reparaciones
Si su herramienta, batería o cargador están dañados,
envíela al centro de servicio más cercano.
ACCESORIOS
ADVERTENCIA
Para reducir el riesgo de
lesiones, siempre extraiga la
batería antes de cambiar o retirar accesorios.
Utilice únicamente accesorios especícamente
recomendados para esta herramienta. El uso de
accesorios no recomendados podría resultar
peligroso.
Para una lista completa de accessorios, visite
nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor local.
SOPORTE DE SERVICIO - MEXICO
CENTRO DE ATENCION A CLIENTES
Techtronic Industries Mexico, S.A. de C.V.
Av. Presidente Masarik 29 Piso 7
11560 Polanco V Seccion
Miguel Hidalgo, Distrito Federal, México
01 (800) 030-7777 o (55) 4160-3540
Lunes a Viernes (9am a 6pm)
O contáctanos en www.milwaukeetool.com.mx
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a con-
tinuación) está garantizada para el comprador original únicamente de
que no tenga material y mano de obra defectuosos. Sujeto a ciertas
excepciones, MILWAUKEE reparará o reemplazará cualquier parte en
una herramienta eléctrica que tenga defectos de material o mano de
obra según lo determine MILWAUKEE mediante una revisión, por un
periodo de cinco (5) años** después de la fecha de compra a menos que
se indique lo contrario. Al devolver la herramienta eléctrica a un Centro
de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio
Autorizada de MILWAUKEE, se requiere que el ete esté pagado por
adelantado y asegurado. Se debe incluir una copia del comprobante
de compra con el producto devuelto. Esta garantía no aplica a daños
que MILWAUKEE determine que son ocasionados por reparaciones o
intentos de reparaciones realizados por una persona que no sea per-
sonal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato,
desgaste normal, falta de mantenimiento o accidentes.
Desgaste normal: Muchas herramientas eléctricas necesitan un reem-
plazo periódico de partes y servicio para lograr el mejor desempeño. Esta
garantía no cubre la reparación cuando el uso normal ha agotado la vida
de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas
de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores,
hojas de desatornilladores, pistones, herrajes, levantadores y arandelas
de cubierta de los protectores.
*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola
de pintura a presión, baterías inalámbricas, generadores de energía
portátil de gasolina, herramientas de mano, palanca y cadena de mano
de polipasto - eléctricas, indumentaria calefactada M12™, producto
reacondicionado y productos de prueba y medición. Existen garantías
por separado y distintas disponibles para estos productos.
**El periodo de garantía para los radios para obra, puerto de energía
M12™, fuente de poder M18™, ventiladores para obra y carretillas de
trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de
compra. El período de garantía para los cables de limpieza de drenaje
y AIRSNAKE™ los accesorios de pistola de aire de limpieza de drenaje
es de dos (2) años a partir de la fecha de compra. El periodo de garantía
de la Pistola de calor compacta M18™ de la Extractor de polvo de 8
galones, y M18™ enmarcar clavadoras es de tres (3) años a partir de
la fecha de compra. El periodo de garantía de las lámparas de LED en
la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de
trabajo es por la vida del producto sujeto a las limitaciones anteriores.
Si durante el uso normal el LED o Bulbo de LED falla, la parte será
reemplazada sin cargo.
No se requiere el registro de la garantía para obtener la garantía cor-
respondiente a un producto de herramienta eléctrica de MILWAUKEE.
La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al
solicitar el servicio en garantía.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN
Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CON-
TRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE.
SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL
PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN
CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O
PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GAS-
TOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA
DE ALGÚN DAÑO, FALLA O DEFECTO EN NINGÚN PRODUCTO,
INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE
UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN
O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES
O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EX-
CLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA
ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS
EXPRESAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO
PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA
IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA
IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN
O USO ESPECÍFICO; EN LA MEDIDA EN QUE DICHO DESCONO-
CIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS
IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA
CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.
ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DU-
RACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR
LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE
DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS
TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.
Esta garantía aplica al producto vendido en los Estados Unidos y
Canadá únicamente.
Consulte la “Búsqueda de centro de servicio” en la sección de Partes
y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o
llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de
servicio más cercano para darle servicio con y sin garantía a una her-
ramienta eléctrica de Milwaukee.
PÓLIZA DE GARANTÍA - VALIDA SOLO
PARA MÉXICO, AMÉRICA
CENTRAL Y EL CARIBE
La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de
la fecha original de compra.
Esta tarjeta de garantía cubre cualquier defecto de material y mano de
obra en ese Producto.
Para hacer válida esta garantía, presente esta tarjeta de garantía, cer-
rada/sellada por el distribuidor o la tienda donde compró el producto, al
Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/
sellado, presente la prueba original de compra a ASC.
Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio,
partes, accesorios o componentes.
Procedimiento para hacer válida esta garantía
Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada
por el distribuidor o la tienda donde compró el producto, y cualquier pieza
o componente defectuoso se reemplazará sin costo para usted. Cubri-
remos todos los costos de ete con relación a este proceso de garantía
Excepciones
Esta garantía no tendrá validez en las siguientes situaciones:
a) Cuando el producto se use de manera distinta a la que indica el manual
del usuario nal o de instrucciones.
b) Cuando las condiciones de uso no sean normales.
c)
Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES
modiquen o reparen el producto.
Nota: si el juego de cables está dañado, tiene que reemplazarse en un
Centro de Servicio Autorizado para evitar riesgos eléctricos.
CENTRO DE SERVICIO Y ATENCIÓN
Llame al 55 4160-3547
IMPORTADO Y COMERCIALIZADO POR
TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte
11520 Colonia Ampliación Granada
Miguel Hidalgo, Ciudad de Mexico, Mexico
Modelo:
Fecha de Compra:
Sello del Distribuidor:
