OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT BATTERY CHARGER
CHARGEUR DE PILES DE 18 V
CARGADOR DE BATERÍA DE 18 V
P118B
Safety Rules for Charger ....................2
Symbols ..............................................3
Assembly ............................................ 3
Operation .........................................4-5
Maintenance ....................................... 5
Illustrations .........................................6
Parts Ordering/Service ........Back page
Règles de sécurité pour le chargeur ..2
Symboles ............................................3
Assemblage ........................................3
Utilisation .........................................4-5
Entretien .............................................5
Illustrations .........................................6
Commande de pièces
et réparation ......................Page arrière
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
Reglas de seguridad para el
empleo del cargador .......................... 2
Símbolos ............................................ 3
Armado .............................................. 3
Funcionamiento .............................. 4-5
Mantenimiento ................................... 5
Ilustraciones ...................................... 6
Pedidos de piezas
y servicio ........................ Pág. posterior
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
AVERTISSEMENT :
Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES ÍNDICE DE CONTENIDOTABLE OF CONTENTS
**************** **************** ****************
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
2 — English
Keep cord and charger from heat to prevent damage
to housing or internal parts.
Do not let gasoline, oils, petroleum-based products,
etc. come in contact with plastic parts. They contain
chemicals that can damage, weaken, or destroy plastic.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes resulting in possible
serious injury.
An extension cord should not be used unless absolutely
necessary. Use of improper extension cord could result
in a risk of fire and electric shock. If extension cord must
be used, make sure:
a. That pins on plug of extension cord are the same
number, size and shape as those of plug on charger.
b. That extension cord is properly wired and in good
electrical condition; and
c. That wire size is large enough for AC ampere rating
of charger as specified below:
Cord Length (Feet) 25’ 50’ 100’
Cord Size (AWG) 16 16 16
NOTE: AWG = American Wire Gauge
Do not operate charger with a damaged cord or plug,
which could cause shorting and electric shock. If damaged,
have the charger replaced by an authorized serviceman.
Do not operate charger if it has received a sharp blow,
been dropped, or otherwise damaged in any way. Take
it to an authorized serviceman for electrical check to de-
termine if the charger is in good working order.
Do not disassemble charger. Take it to an authorized
serviceman when service or repair is required. Incorrect
reassembly may result in a risk of electric shock or fire.
Unplug charger from outlet before attempting any
maintenance or cleaning to reduce the risk of electric
shock.
Disconnect charger from the power supply when not in
use. This will reduce the risk of electric shock or damage
to the charger if metal items should fall into the opening.
It also will help prevent damage to the charger during a
power surge.
Risk of electric shock. Do not touch uninsulated portion
of output connector or uninsulated battery terminal.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also
to preven
t misuse of the product and possible injury.
SAFETY RULES FOR CHARGER
WARNING!
READ AND UNDERSTAND ALL INSTRUCTIONS. Failure
to follow all instructions listed below, may result in electric
shock, fire and/or serious personal injury.
Before using charger, read all instructions and cautionary
markings in this manual, on charger, battery, and product
using battery to prevent misuse of the products and
possible injury or damage.
WARNING:
Charge only one lithium-ion rechargeable battery at a time.
Other types of batteries may burst, causing personal injury,
fire, or damage. For compatible battery packs see tool/
appliance/battery pack/charger correlation supplement
987000-432.
Do not use charger outdoors or expose to wet or damp
conditions. Water entering charger will increase the risk
of electric shock.
WARNING:
Do not charge a battery that is wet or has been wet or
exposed to liquids.
Use of an attachment not recommended or sold by the
battery charger manufacturer may result in a risk of
fire, electric shock, or injury to persons. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Donotchargebatteryinadamporwetlocation.Do
not use, store, or charge battery packs or products in
locations where the temperature is less than 50°F or
more than 100°F. Do not store outside or in vehicles.
Do not abuse cord or charger. Never use the cord to carry
the charger. Do not pull the charger cord rather than the
plug when disconnecting from receptacle. Damage to the
cord or charger could occur and create an electric shock
hazard. If cord or charger is damaged, have the charger
replaced by an authorized serviceman.
Make sure cord is located so that it will not be stepped
on, tripped over, come in contact with sharp edges or
moving parts or otherwise subjected to damage or
stress. This will reduce the risk of accidental falls, which
could cause injury, and damage to the cord, which could
result in electric shock.
IMPORTANT SAFETY INSTRUCTIONS
1. SAVE THESE INSTRUCTIONS - DANGER: TO REDUCE RISK OF FIRE
OR ELECTRIC SHOCK CAREFULLY FOLLOW THESE INSTRUCTIONS.
This manual contains important safety and operating instructions for battery charger P118B.
2. Before using battery charger, read all instructions and cautionary markings on battery charger, battery, and product
using battery.
3. CAUTION: To reduce the risk of injury, charge only lithium-ion rechargeable batteries. Other types of batteries
may burst, causing personal injury or damage.
3 — English

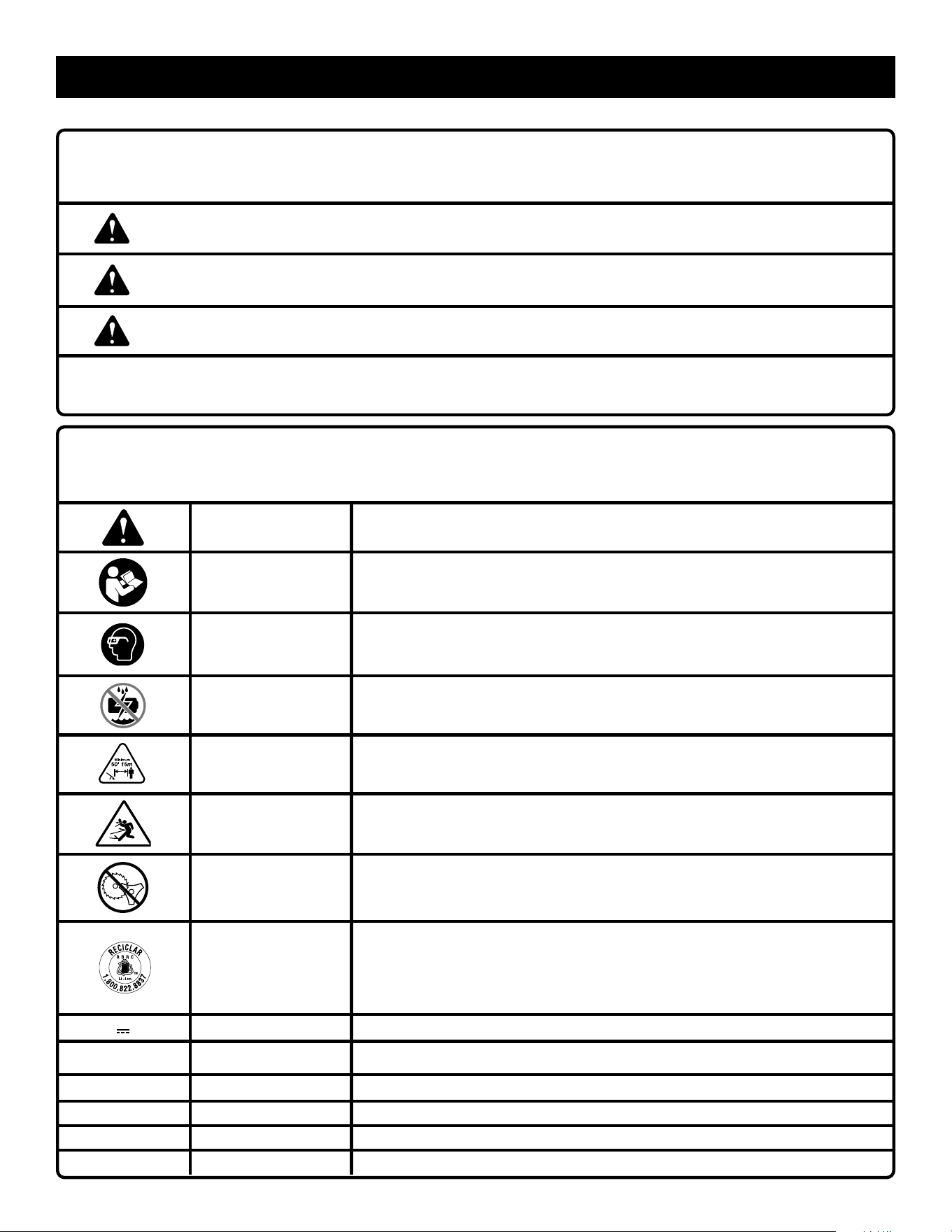

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Wet Conditions Alert
Risk of fire and burns. Do not expose battery, battery compartment,
or electronic components to rain, water, or liquids.
V Volts Voltage
Hz Hertz Frequency (cycles per second)
W Watt Power
Alternating Current Type of current
Direct Current Type or a characteristic of current
SYMBOL NAME
DESIGNATION/EXPLANATION
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
ASSEMBLY
WARNING:
Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories or attachments not recommended for use with this
product. Any such alteration or modification is misuse
and could result in a hazardous condition leading to
possible serious personal injury.
If any parts are damaged or missing, please call 1-800-525-2579 for assistance.
4 — English
OPERATION
WARNING:
Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
APPLICATIONS
You may use this product for the following purpose:
Charging Ryobi
™
18V Li-ion battery packs
NOTICE:
If at any point during the charging process none of the
LEDs are lit, remove the battery pack from the charger
to avoid damaging the product. DO NOT insert another
battery. Return the charger and battery to your nearest
authorized service center for service or replacement.
NOTICE:
Charge in a well-ventilated area. Do not block charger
vents. Keep them clear to allow proper ventilation.
KEY HOLE HANGER
See Figure 1, page 6.
To mount the charger, only use the key hole hanging feature.
Screws should be installed so that the center distance is
2-1/2 in.
CHARGING
See Figure 2, page 6.
Battery packs are shipped in a low charge condition to
prevent possible problems. Therefore, you should charge
them before first use. If the charger does not charge your
battery pack under normal circumstances, return both the
battery pack and charger to your nearest repair center for
electrical check.
Charge time is approximately 1 hour, and is dependent upon
the type of battery pack.
Make sure the power supply is normal household voltage,
120 volts, AC only, 60 Hz.
Connect the charger to a power supply.
Attach the battery pack to the charger by aligning the
raised ribs on the battery pack with the grooves in the
charger, then insert the battery pack into the charger.
Press down on the battery pack to be sure contacts on
the battery pack engage properly with contacts in the
charger. Latches should snap into place to ensure charger
is correctly connected.
Do not place the charger in an area of extreme heat or
cold. It will work best at normal room temperature.
The battery pack may become slightly warm to the touch
while charging. This is normal and does not indicate a
problem.
After charging is complete, the green LED will remain on.
To remove the battery pack from the charger, depress
latches and pull up on the battery pack.
When the battery pack is fully charged, remove it from
the charger.
CHARGING A HOT BATTERY PACK
When using a tool continuously, the battery pack may
become hot. A hot battery pack may be placed directly onto
the charger port but charging will not begin until the battery
temperature cools to within acceptable temperature range.
When a hot battery pack is placed on the charger, the red
LED will begin flashing and the green LED will be off. When
the battery pack cools, the charger will automatically begin
charging.
CHARGING A COLD BATTERY PACK
A cold battery pack may be placed directly onto the charger
port but charging will not begin until the battery temperature
warms to within acceptable temperature range. When a cold
battery pack is placed on the charger, the red LED will begin
flashing and the green LED will be off. When the battery
pack warms, the charger will automatically begin charging.
5 — English
LED FUNCTION OF CHARGER
OPERATION
MAINTENANCE
WARNING:
When servicing use only identical replacement parts. Use
of any other parts can create a hazard or cause product
damage.
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.
STORAGE
Always remove the battery pack before storing the charger
or any time the charger is unplugged.
CHARGER LED
INDICATOR
BATTERY PACK
STATUS
RED
LED
GREEN
LED
ACTION
POWER
Without
battery pack
ON OFF
Ready to charge battery pack.
EVALUATE
Hot battery pack
Flashing OFF
When battery pack reaches cooled temperature,
charger begins charge mode.
Cold battery pack
When battery pack reaches warmed temperature,
charger begins charge mode.
Deeply discharged
Charger pre-charges battery until normal voltage is
reached, then begins charge mode.
ERROR
Pack inserted
Flashing Flashing
Battery pack or charger error.
• Try to repeat the conditions a second time by removing and reinstalling the battery pack. If the LED Error status
repeats a second time, try charging a different battery.
• If a different battery charges normally, dispose of the pack that received the Error (see your battery pack manual
for instructions).
• If a different battery also indicates Error, the charger should be replaced.
CHARGING
Pack inserted OFF Flashing Charging
FULLY
CHARGED
Pack inserted OFF ON Charging complete

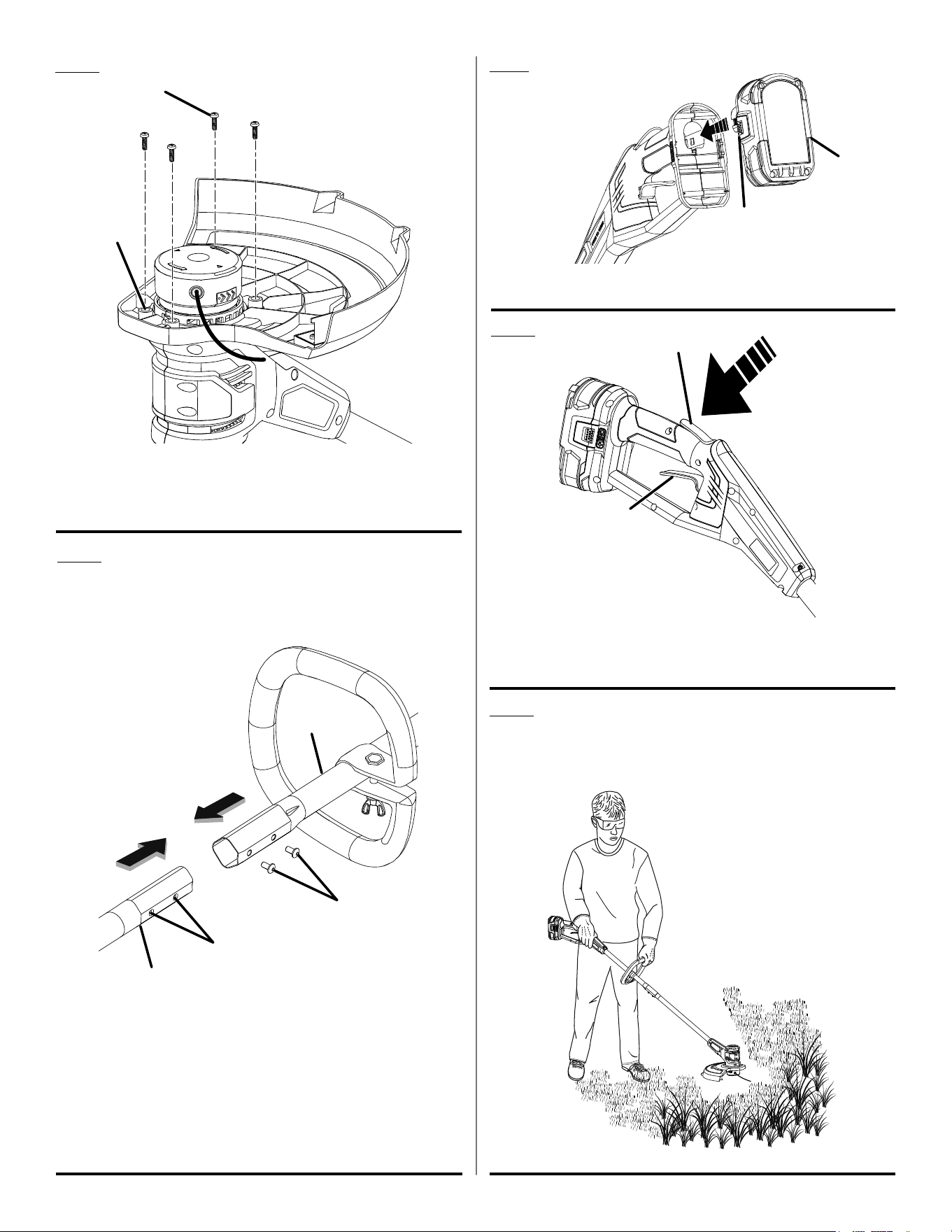

NOTE: ILLUSTRATIONS START ON PAGE 6 AFTER FRENCH AND SPANISH
LANGUAGE SECTIONS.
2 — Français
Garder le cordon et le chargeur à l’écart des sources de
chaleur pour éviter des dommages au boîtier ou aux pièces
internes.
Ne jamais laisser de liquides tels que, l’essence, les produits
à base de pétrole, les huiles pénétrantes, etc., entrer en
contact avec les pièces en plastique. Ces liquides contiennent
des produits chimiques susceptibles d’endommager, d’affaiblir
ou de détruire le plastique.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette
directive pourrait faire que des objets soient projetés dans vos
yeux et causent de graves blessures.
N’utiliser un cordon prolongateur qu’en cas d’absolue
nécessité. L’usage d’un cordon prolongateur incorrect peut
présenter des risques d’incendie et de choc électrique. Si un
cordon prolongateur doit être utilisé, s’assurer :
a. Que la fiche du cordon comporte le même nombre de
broches que celles du chargeur et que ses broches sont de
mêmes forme et taille.
b. Que le cordon est correctement câblé et en bon état élec-
trique ; et
c. Que le calibre des fils est suffisant pour l’intensité c.a. du
chargeur spécifiée ci-dessous :
Longueur du cordon (en pieds) 25 50 100
Calibre du cordon (AWG) 16 16 16
NOTE : AWG = American Wire Gauge (calibre de fils améri-
cain)
Ne pas utiliser un chargeur dont la prise ou le cordon est
endommagé, ce qui pourrait entraîner un court-circuit et un
choc électrique. Le cas échéant, faire remplacer la prise ou le
cordon immédiatement par un réparateur agréé.
Ne pas utiliser le chargeur s’il a été soumis à un choc violent
ou autrement endommagé. Le confier à un réparateur agréé
afin qu’il détermine s’il est en bon état de fonctionnement.
Ne pas démonter le chargeur. Si un entretien ou une réparation
est nécessaire, le confier à un réparateur agréé. Un remontage
incorrect peut entraîner des risques de choc électrique ou
d’incendie.
Pour réduire les risques de choc électrique, débrancher le
chargeur de la prise secteur avant de procéder à tout net-
toyage ou entretien.
Lorsqu’il n’est pas en usage, débrancher le chargeur de
l’alimentation secteur. Ceci réduira le risque de choc électrique
ou de dommages au chargeur si des articles en métal venaient
à tomber dans l’ouverture. Ceci aidera également à éviter des
dommages au chargeur en cas de saute de tension.
Risque de choc électrique. Ne pas toucher les parties non
isolées du connecteur de sortie ou les bornes de piles non
isolées.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si cet
outil est prêté, il doit être accompagné de ces instructions, afin
d’éviter un usage incorrect et d’éventuelles blessures.
RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR
RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR
AVERTISSEMENT !
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES
INSTRUCTIONS. Le non-respect de toutes les instructions
ci-dessous peut entraîner un choc électrique, un incendie et/
ou des blessures graves.
Avant d’utiliser le chargeur de piles, lire toutes les instructions
de sécurité et mises en garde figurant dans ce manuel, sur le
chargeur et sur le produit utilisant le chargeur pour éviter un
usage incorrect et des dommages ou blessures.
AVERTISSEMENT :
Charger seulement une pile rechargeable au lithium-ion à la
fois. Les piles d’autres types peuvent exploser et causer des
blessures et dommages. Pour les bloc-piles compatibles voir
l’information supplémentaire outil/appareil/bloc-pile/chargeur
987000-432.
Ne pas utiliser le chargeur à l’extérieur, ni l’exposer à l’eau
ou l’humidité. La pénétration d’eau dans le chargeur accroît
le risque de choc électrique.
AVERTISSEMENT :
Ne pas charger une pile qui est humide ou qui a été humide ou
exposée à des liquides.
L’usage d’un accessoire non recommandé ou vendu par le
fabricant du chargeur peut causer un risque d’incendie, de
choc électrique ou de blessures. Le respect de cette consigne
réduira les risques d’incendie, de choc électrique et de blessures
graves.
Ne pas recharger le pile dans un endroit humide ou mouillé.
Ne pas utiliser, remiser ou charger le bloc-piles ou produits
dans des emplacements où la température est inférieure
10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger
l’outil à l’extérieur ou dans un véhicule.
Ne pas maltraiter le cordon d’alimentation ou le chargeur.
Ne jamais utiliser le cordon d’alimentation pour transporter le
chargeur. Ne pas débrancher le chargeur en tirant sur le cordon.
Tirer sur la fiche pour la débrancher. Un cordon ou un chargeur
endommagé peut présenter un risque de choc électrique. Si le
cordon d’alimentation ou le chargeur est endommagé, veuillez
le chargeur remplacer immédiatement par un centre de répara-
tions autorisé.
S’assurer que le cordon n’est pas acheminé à un endroit où il
risque d’être piétiné, accroché, endommagé, mis en contact
avec des objets tranchants ou autrement maltraité. Ceci réduira
le risque de chute pouvant entraîner des blessures et des dom-
mages au cordon, susceptible de causer un choc électrique.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
1.
CONSERVER CES INSTRUCTIONS - DANGER : POUR RÉDUIRE LE RISQUE D’INCENDIE OU
DE DÉCHARGE ÉLECTRIQUE, VEUILLEZ SUIVRE ATTENTIVEMENT CES INSTRUCTIONS.
Ce manuel contient d’importantes instructions relatives à la sécurité et au fonctionnement des chargeur de piles P118B.
2. Avant d’utiliser le chargeur de piles, lire toutes les instructions et les mises en garde figurant sur le chargeur de pile, sur la pile
et sur le produit utilisant la pile.
3. ATTENTION : Pour réduire les risques de blessure, ne charger que des piles rechargeables lithium-ion. Les piles
d’autres types peuvent exploser et causer des dommages et blessures.
3 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
Avertissement concernant
l’humidité
Ne pas exposer à la pluie ou l’humidité.
Avertissement concernant
l’humidité
Risque d’incendie et de brûlures. Ne pas exposer la pile, le com-
partiment de la pile, ou les composants électroniques à la pluie,
l’eau ou d’autres liquides.
V
Volts Tension
Hz
Hertz Fréquence (cycles par seconde)
W
Watts Puissance
Courant alternatif Type de courant
Courant continu Type ou caractéristique du courant
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).
ASSEMBLAGE
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou
endommagées. L’utilisation d’un produit dont l’assemblage
est incorrect ou incomplet ou comportant des pièces
endommagées ou absentes représente un risque de
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des pièces
et accessoires non recommandés. De telles altérations ou
modifications sont considérées comme un usage abusif
et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.
4 — Français
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer des
accessoires non recommandés pour l’produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Ne pas suivre
cette directive pourrait faire que des objets soient projetés
dans vos yeux et causent de graves blessures.
APPLICATIONS
Cet produit peut être utilisé pour les applications :
Charge des blocs-piles Ryobi
™
18 V compatibles
AVIS :
Si, à tout moment pendant le processus de charge, aucun
témoin DEL n’est allumé, retirer le piles du chargeur pour
éviter d’endommager le produit. NE PAS insérer un autre
piles. Confier le pile et le chargeur au centre de réparations
agréé le plus proche pour vérification ou remplacement.
AVIS :
Charger dans un endroit bien ventilé. Ne pas bloquer les
évents du chargeur. Veiller à ce qu’ils soient dégagés pour
assurer une bonne ventilation.
TROU DE SERRURE POUR LA SUSPENSION
Voir la figure 1, page 6.
Le chargeur comporte un système d’accrochage commode du
type « trou de serrure ». Les vis doivent être installées à une
distance de 63 mm (2-1/2 po) d’axe en axe.
CHARGE
Voir la figure 2, page 6.
Les bloc-piles sont expédiés avec une faible charge pour éviter
des problèmes. Il est donc nécessaire de charger les bloc-piles
avant d'utiliser l'outil. Si les bloc-piles ne se rechargent pas dans
des conditions normales, les retourner, ainsi que le chargeur
et le stand, au entre de réparation le plus proche, pour une
vérification électrique.
Le temps de charge est d’environ 1 heur, et dépend du type
de pile.
UTILISATION
S’assurer que l’alimentation est de 120 Volts, c.a.
seulement, 60 Hz.
Brancher le chargeur sur une prise secteur.
Fixer le bloc-piles sur le chargeur en alignant les nervures
en saillie du bloc-piles avec les rainures du chargeur, puis
glisser le bloc-piles sur le chargeur.
Appuyer sur le bloc-piles pour assurer que ses contacts
s'engagent correctement sur ceux du chargeur. Les
attaches doivent s'enclencher correctement pour assurer
le raccordement au chargeur.
Ne pas placer le chargeur dans un endroit exposé
à des températures extrêmes (chaud ou froid). Son
fonctionnement optimal est obtenu à température
ambiante.
Pendant la charge, le bloc-piles peut être légèrement chaud
au toucher. Ceci est normal et n'est pas l'indication d'un
problème.
Une fois le chargement terminé, la DÉL verte demeure allu-
mée.
Pour retirer le bloc-pile du chargeur, enfoncer les attaches
de chaque côté de bloc-piles.
Enlever le bloc-piles du chargeur dès que la charge est
terminée.
CHARGE D’UN BLOC-PILE CHAUD
Lorsque cet outil est utilisé continuellement, les piles chauffent.
Un chargeur chaud peut être placé directement sur le port
du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température
acceptable. Lorsqu'un bloc-piles chaud est inséré dans le
chargeur, la DEL rouge commencera à clignoter alors que la DEL
verte sera éteinte. Une fois les bloc-piles refroidies, le chargeur
passe automatiquement en mode de charge.
CHARGE D’UN BLOC-PILE FROID
Un chargeur chaud peut être placé directement sur le port
du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température
acceptable. Lorsqu’un bloc-piles froid est inséré dans le
chargeur, la DEL rouge commencera à clignoter alors que la
DEL verte sera éteinte. Une fois les bloc-piles réchauffer, le
chargeur passe automatiquement en mode de charge.
5 — Français
UTILISATION
SIGNAUX DES TÉMOINS DEL DU CHARGEUR
CHARGER LED
INDICATOR
BATTERY PACK
STATUS
RED
LED
GREEN
LED
ACTION
POWER
Alimentation
Sans bloc-pile MARCHE ARRÊT Prêt à charger le bloc-pile.
EVALUATE
Evaluer
Bloc-pile chaud
Clignotant ARRÊT
Une fois le bloc-pile refroidi, le chargeur passe
en mode de charge.
Bloc-pile frold
Une fois le piles réchauffé, le chargeur passe
en mode de charge.
Decharge profonde
Le chargeur précharge la bloc-pile jusqu’à
ce que la tension normale soit atteinte, puis
passe en mode de charge.
ERROR
Erreur
Pile insérée
Clignotant Clignotant Bloc-pile
ou chargeur erreur.
• Retirer la bloc-pile et la réinsérer pour voir si elle ne se charge toujours pas. Si les DEL indiquent toujours un
problème, essayer de charger une autre bloc-pile.
• Si une bloc-pile différente se charge normalement, éliminée le paquet qui a généré l’erreur (consulter le manuel
de votre bloc-piles pour connaître les instructions).
• Si une pile différente indique également Erreur, le chargeur doit être remplacé.
CHARGING
Chargement
Pile insérée
ARRÊT Clignotant
Chargement
FULLY CHARGED
Complètement
chargée
Pile insérée
ARRÊT MARCHE
Complètement chargée
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant entraîner
des blessures graves, toujours retirer le bloc-piles de l’outil
avant tout nettoyage ou entretien.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
ENTREPOSAGE
Toujours retirer le bloc-piles avant d’entreposer le chargeur ou
chaque fois que le chargeur est débranché.
NOTE : ILLUSTRATIONS COMMENÇANT SUR 6 DE PAGE
APRÈS LA SECTION ESPAGNOL.
2 — Español
No permita que gasolina, aceites, productos a base de
petróleo, etc., lleguen a tocar las piezas de plástico. Dichos
productos contienen compuestos químicos que pueden dañar,
debilitar o destruir el plástico.
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia de
esta advertencia puede permitir que los objetos lanzados hacia
los ojos puedan provocarle lesiones graves.
No debe emplearse un cordón de extensión a menos que
sea absolutamente necesario. El empleo de un cordón de
extensión inadecuado puede significar un riesgo de incendio
o descarga eléctrica. Si es necesario utilizar un cordón de
extensión, asegúrese:
a. De que las patillas de la clavija del cordón de extensión
vengan en el mismo número, tamaño y forma que las de la
clavija del cargador.
b. Que el cordón de extensión esté alambrado correctamente
y en buenas condiciones eléctricas, y
c. Que el tamaño del alambre sea del tamaño suficiente para
el amperaje de CA nominal del cargador como se especifica
a continuación:
Long. cordón (pies) 25’ 50’ 100’
Calibre cordón (AWG) 16 16 16
NOTA: AWG = Calibre conductores norma americana
No utilice el cargador si está dañado el cordón o la clavija,
ya que podría causar un corto circuito y una descarga eléctrica.
Si está dañada una pieza, un técnico de servicio autorizado
debe reemplazar el cargador.
No utilice el cargador si el mismo ha sufrido una caída,
un golpe sólido o un daño de cualquier tipo. Llévelo a un
técnico de servicio autorizado para una revisión eléctrica y
así determinar si el cargador está en buenas condiciones de
funcionamiento.
No desarme el cargador. Llévelo a un técnico de servicio
autorizado si requiere servicio o una reparación. Si se rearma
la unidad de manera incorrecta, puede presentarse un riesgo
de descarga eléctrica o incendio.
Para reducir el riesgo de una descarga eléctrica, desconecte
el cargador de la toma de corriente antes de iniciar una
tarea de mantenimiento o de limpieza.
Cuando no esté en uso el cargador desconéctelo del
suministro de voltaje. De esta manera se reduce el riesgo
de una descarga eléctrica o daños al cargador si artículos
metálicos caen en la abertura. Esto también ayuda a evitar
dañar el cargador en el caso de una subida de voltaje.
Riesgo de descarga eléctrica. No toque ninguna parte sin
aislar del conector de salida, ni ninguna terminal de las baterías
en tales condiciones.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones con el fin de evitar un uso indebido
del producto y posibles lesiones.
REGLAS DE SEGURIDAD PARA EL EMPLEO DEL CARGADOR
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El
incumplimiento de las instrucciones señaladas abajo puede
causar descargas eléctricas, incendios y lesiones serias.
Antes de emplear el cargador de baterías, lea todas las
instrucciones y las marcas precautorias del manual, del
cargador, de la batería y del producto con el cual se utiliza dicha
batería, con el fin de evitar un empleo indebido del producto y
posibles lesiones corporales o daños físicos.
ADVERTENCIA:
Cargue sólo una batería recargable de iones de litio a la vez.
Los otros tipos de baterías pueden explotar y ocasionar daños
y lesiones corporales. Para obtener paquetes de baterías
compatibles, consulte el complemento de correlación de
herramienta/artefacto/paquete de batería/cargador 987000-432.
No utilice el cargador a la intemperie ni lo exponga a
condiciones húmedas o mojadas. La introducción de agua
en el cargador aumenta el riesgo de una descarga eléctrica.
ADVERTENCIA:
No cargue una batería húmeda o que haya estado húmeda o
expuesta a líquidos.
El uso de un accesorio no recomendado o vendido por
el fabricante del cargador de baterías puede significar
un riesgo de incendio, descarga eléctrica o lesiones
corporales. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión seria.
No cargue la batería en lugares mojados o húmedos. No lo
utilice, guarde o cargue la paquete de baterías o la unidad
en lugares donde la temperatura sea inferior a 10 °C (50 °F) o
superior a 38 °C (100 °F). No guarde la herramienta a la intemperie
ni en el interior de vehículos.
No maltrate el cordón eléctrico ni el cargador. Para trasladar
el cargador nunca lo sostenga del cordón. No tire del cordón
del cargador en lugar de tirar de la clavija al desconectar el
aparato de la toma de corriente. Puede dañar el cordón o el
cargador y causar un peligro de descarga eléctrica. Si el cable
o el cargador está dañado, llévelo a un técnico autorizado para
que lo reemplace.
Asegúrese de que el cordón eléctrico esté ubicado de tal
manera que nadie lo pise o se tropiece con él, no toque
bordes afilados o piezas en movimiento ni quede sujeto a
daños ni tensiones. De esta manera se reduce el riesgo de
caídas accidentales que pudieran causar lesiones personales y
daños al cordón, lo cual podría ocasionar una descarga eléctrica.
Mantenga el cordón y el cargador alejados del calor para
evitar dañar el alojamiento o las partes internas de la unidad.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
1.
GUARDE ESTAS INSTRUCCIONES - PELIGRO: PARA REDUCIR EL RIESGO DE INCENDIOS
O DESCARGA ELÉCTRICA, SIGA CUIDADOSAMENTE ESTAS INSTRUCCIONES.
Este manual contiene instrucciones importantes respecto a la seguridad y funcionamiento de los cargador de baterías P118B.
2. Antes de emplear el cargador de baterías lea todas las instrucciones y las indicaciones precautorias del cargador de baterías, de
las baterías y del producto con el que se utilizan las baterías.
3. PRECAUCIÓN: Para reducir el riesgo de lesiones, sólo cargue baterías recargables de iones de litio. Otros tipos de
baterías pueden estallar y causar lesiones corporales así como daños materiales.
3 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
Alerta de condiciones húmedas
Riesgo de incendio y quemaduras. No exponga la batería, el
compartimento de la batería o componentes electrónicos a la lluvia,
el agua o líquidos.
V
Volts Voltaje
Hz
Hertz Frecuencia (ciclos por segundo)
W
Watts Potencia
Corriente alterna Tipo de corriente
Corriente continua Tipo o característica de corriente
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones
serias.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores
o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera importante,
pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad).
ARMADO
ADVERTENCIA:
No use este producto si no está totalmente ensamblado
o si alguna pieza falta o está dañada. El uso de un
producto que no está adecuadamente y completamente
ensamblado o posee partes dañadas o faltantes puede
resultar en lesiones personales graves.
ADVERTENCIA:
No intente modificar este producto ni crear aditamentos o
accesorios que no estén recomendados para usar con este
producto. Dichas alteraciones o modificaciones constituyen
un uso indebido y podrían provocar una situación de riesgo
que cause posibles lesiones personales graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia. En México,
llame al 01-800-843-1111.
4 — Español
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con el producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión seria.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia
de esta advertencia puede permitir que los objetos
lanzados hacia los ojos y otros provocarle lesiones graves.
APLICACIONES
Este producto puede emplearse para los fines siguientes:
Cargar paquetes de baterías Ryobi
™
compatibles de 18 V
AVISO:
Si en cualquier momento durante el proceso de carga
no está encendido ninguno de los diodos luminiscentes,
retire del cargador el paquete de baterías para evitar
dañar el producto. NO introduzca otra batería. Devuelva
el cargador y la batería al centro de servicio autorizado
más cercano para su revisión o reemplazo.
AVISO:
Cargue en un área bien ventilada. No bloquee las rejillas
de ventilación. Manténgalas libres para permitir una
ventilación adecuada.
COLGADOR TIPO BOCALLAVE
Vea la figura 1, página 6.
El cargador dispone de una ranura en forma de bocallave
para colgarlo que permite guardarlo de manera conveniente
y economizadora de espacio. Los tornillos deben instalarse
a una distancia central entre sí de 63 mm (2-1/2 pulg.).
CARGA
Vea la figura 2, página 6.
Los paquetes de baterías se envían con carga baja para evitar
posibles problemas. Por lo tanto, debe cargarlas antes de
usarlas por primera vez. Si el cargador no carga el paquete
de baterías en circunstancias normales, regresea ambos, el
paquete de baterías y el cargador, al centro de reparación
más cercano, para que los revisen eléctricamente.
El tiempo de carga es de aproximadamente 1 hora, y es
dependiente del tipo de batería.
Asegúrese de que el suministro de voltaje sea sólo el
casero normal, de 120 V, sólo corr. alt, 60 Hz.
Conecte el cargador al suministro de corriente.
Conecte el paquete de baterías al cargador; para ello,
alinee las costillas realzadas del primero con las ranuras
del segundo, y después introduzca aquél en éste.
Empuje el paquete de baterías para asegurarse que los
contactos del mismo se conecten adecuadamente con
los contactos del cargador. Los pasadores deben quedar
fijos en su lugar para asegurar que el cargador se conecte
correctamente.
No coloque el cargador ni el paquete de pilas en ningún
área extremadamente calurosa o fría. Funciona mejor a
la temperatura normal del interior.
Es posible que el paquete de baterías se siente un poco
caliente al tacto mientras está cargándose. Esto es
normal y no indica ningún problema.
Una vez que la carga esté completa, el diodo luminiscente
verde permanecerá.
Para extraer el paquete de baterías del cargador, oprima
los pestillos laterales del paquete de baterías.
Cuando el paquete de baterías se haya cargado por
completo, retírelo del cargador.
CARGAR EL PAQUETE DE BATERÍAS CUANDO
ESTÁ CALIENTE
Cuando se usa continuamente esta herramienta, se calienta
el paquete de baterías. Se puede colocar un paquete de
baterías caliente directamente en el puerto del cargador; sin
embargo, la carga no comenzará hasta que la temperatura
de las baterías disminuya y se encuentre dentro del rango de
temperatura aceptable. Lorsqu'un bloc-piles froid est inséré
dans le chargeur, la DEL rouge commencera à clignoter alors
que la DEL verte sera éteinte. Cuando el paquete de baterías
se enfríe, el cargador comenzará a cargar automáticamente.
CARGAR EL PAQUETE DE BATERÍAS CUANDO
ESTÁ FRÍO
Se puede colocar un paquete de baterías frío directamente en
el puerto del cargador; sin embargo, la carga no comenzará
hasta que la temperatura de las baterías aumente y se
encuentre dentro del rango de temperatura aceptable.
Cuando se coloque un paquete de baterías frío en el cargador,
la luz LED roja comenzará a titilar y la luz LED verde se
apagará. Cuando el paquete de baterías se caliente, el
cargador comenzará a cargar automáticamente.
5 — Español
FUNCIONAMIENTO
FUNCIONAMIENTO DE LOS DIODOS LUMINISCENTES DEL CARGADOR
INDICADOR DE
CARGADOR LED
ESTADO DE LA
BATERÍA
DIODO ROJO DIODO
VERDE
ACCIÓN
POWER
Corriente
Sin paquete de
baterías
ENCENDIDO APAGADO Listo para cargar el paquete de baterías.
EVALUATE
Evaluar
Paquete de
baterías
caliente
Destell.
APAGADO
Cuando la temperatura del paquete de
baterías baja al nivel normal, en el cargador
se activa el modo de carga.
Paquete de
baterías frío
Cuando la temperatura del paquete
de baterías sube al nivel normal, en el
cargador se activa el modo de carga.
Muy descargado
El cargador precarga el paquete de baterías
hasta que alcanza el voltaje normal, y
después se activa el modo de carga.
ERROR
Error
Paquete de
baterías instalado
Desvanecimiento
APAGADO
.
Error en la batería o el cargador.
•
Intente repetir las condiciones quitando y volviendo a instalar el paquete de baterías. Si se repite el mismo estado
de los diodos, intente cargar una batería diferente.
• Si una batería diferente se carga normalmemte, desechar el paquete que recibió el error (consulte el manual del
paquete de baterías para ver instrucciones).
• Si la nueva batería también parece tener el ERROR, reemplace el cargador.
CHARGING
Cargando
Paquete de
baterías instalado
APAGADO
Destell. Cargando
FULLY
CHARGED
Batería
con carga
completa
Paquete de
baterías instalado
APAGADO ENCENDIDO Carga completa
MANTENIMIENTO
ADVERTENCIA:
Para el servicio de la unidad sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes puede
causar un peligro o dañar el producto.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre retire el
paquete de baterías de la herramienta al limpiarla o darle
mantenimiento.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.
ALMACENAMIENTO
Siempre retire el paquete de baterías antes de almacenar
el cargador o cada vez que el cargador esté desenchufado.
6
Fig. 1
Fig. 2
A - Red LED (témoin rouge, indicador de rojo)
B - Green LED (témoin vert, indicador de verde)
C - Battery port (port de pile, port de batería)
D - Key hole hanger (trou de serrure pour la suspension, colgador tipo bocallave)
A - Red LED (témoin rouge, indicador de rojo)
B - Green LED (témoin vert, indicador de verde)
A
B
C
D
C - Depress latches to remove battery pack
(enfoncer les attaches pour retirer le bloc-pile,
para extraer el paquete de baterías oprima los
pestillos)
A
B
2-1/2
in
.
(63 mm)
C
C
NOTES / NOTAS
995000562
11-20-19 (REV:10)
OPERATOR’S MANUAL/BATTERY CHARGER
MANUEL D’UTILISATION/CHARGEUR DE PILES
MANUAL DEL OPERADOR/CARGADOR DE BATERÍA
P118B
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
To request service, purchase replacement parts,
locate an Authorized Service Center and obtain Customer or Technical Support:
Visit www.ryobitools.com or call 1-800-525-2579
If any parts or accessories are damaged or missing,
do not return this product to the store. Call 1-800-525-2579 for immediate service.
Please obtain your model and serial number from the product data plate.
This product is covered under a 3-year limited Warranty. Proof of purchase is required.
MODEL NUMBER _______________ SERIAL NUMBER ____________________________
Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un
Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :
Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579
Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner
ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide.
Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit.
Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée.
NUMÉRO DE MODÈLE _______________ NUMÉRO DE SÉRIE ____________________________
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado
y obtener Servicio o Asistencia Técnica al Consumidor:
Visite www.ryobitools.com (en la EE.UU.) o www.ryobitools.mx (en México)
o llame al 1-800-525-2579 (en la EE.UU.) o 01-800-843-1111 (en México).
Si hay alguna pieza o accesorios dañada o faltante, no devuelva este producto a la tienda.
Llame al 1-800-525-2579 (en la EE.UU.) o 01-800-843-1111 (en México) para servicio técnico inmediato.
Obtenga su modelo y número de serie de la placa de datos del producto.
Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.
NÚMERO DE MODELO _______________ NÚMERO DE SERIE ____________________________
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1288, Anderson, SC 29622 • Phone 1-800-525-2579
États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579
www.ryobitools.com
1 - English
SAFETY RULES
When battery pack is not in use, keep it away from
other metal objects like: paper clips, coins, keys, nails,
screws, or other small metal objects that can make
a connection from one terminal to another. Shorting
the battery terminals together may cause sparks, burns,
or a fire.
Always remove battery pack from your tool when you
are assembling parts, making adjustments, cleaning,
or when not in use. Removing battery pack will prevent
accidental starting that could cause serious personal
injury.
Always remove battery pack before storing the device.
When battery becomes fully charged, unplug the
charger from the power supply and remove the battery
pack from the charger.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes and other possible
serious injuries.
Keep battery pack dry, clean, and free from oil and
grease. Always use a clean cloth when cleaning. Never
use brake fluids, gasoline, petroleum-based products, or
any solvents to clean battery pack.
Do not use a battery pack that is damaged or modified.
Damaged or modified batteries may exhibit unpredictable
behavior resulting in fire, explosion or risk of injury.
Do not modify or attempt to repair a battery pack that
has been damaged.
Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265°F (130°C) may cause explosion.
Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.
WARNING!
READ AND UNDERSTAND ALL INSTRUCTIONS. Fail-
ure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.
Battery tools do not have to be plugged into an elec-
trical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.
Following this rule will reduce the risk of electric shock,
fire, or serious personal injury.
Do not place battery tools or their batteries near fire
or heat. This will reduce the risk of explosion and possibly
injury.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject
to explosion. Properly dispose of a dropped or damaged
battery immediately.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk of
serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not charge battery tool in a damp or wet location.
Following this rule will reduce the risk of electric shock.
Charge only with RYOBI
™
18V dual chemistry battery
chargers. Use of other chargers may result in personal
injury, fire, or damage.
Do not charge in an area of extreme heat or cold. It
will work best at normal room temperature. To reduce
the risk of serious personal injury, do not store outside or
in vehicles.
Under extreme usage or temperature conditions, bat-
tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of serious
personal injury.
To register your RYOBI
™
product,
please visit: http://register.
ryobitools.com
Use this battery pack for
RYOBI
™
ONE+
™
18 V cordless
products only. Refer to the
Operator’s Manual provided with
product. Always mention the model number above when
communicating with us regarding this battery pack.
LITHIUM-ION BATTERY PACKS
Lithium-ion batteries deliver fade free power for their entire
run time. Lithium-ion tools will not gradually lose power due
to decreasing battery charge. Instead, power from the battery
pack will drop from full to zero once the full charge has been
drained from the battery. Once this happens, recharging of
the battery is required. It is not necessary to drain the battery
pack completely before recharging.
BATTERY PROTECTION FEATURES
Lithium-ion battery packs are designed with features that
protect the lithium-ion cells and maximize battery life.
If the tool stops during use, release the trigger to reset and
resume operation. If the tool still does not work, the battery
needs to be recharged.
OPERATION
18 V LITHIUM-ION
BATTERY PACK
P190
2 - English
MAINTENANCE
COLD WEATHER OPERATION
The lithium-ion battery pack can be used in temperatures
down to 32°F. Put the battery pack on a tool and use the tool
in a light duty application. After about a minute, the pack will
warm up and begin operating normally.
CHARGING THE BATTERY PACK
Battery packs are shipped in a low charge condition to
prevent possible problems. Therefore, you should charge
prior to first use. If the charger does not charge the battery
pack under normal circumstances, return both the battery
pack and charger to your nearest Authorized Service Center
for electrical check.
Charge the battery pack only with the recommended
charger.
Refer to charger operator’s manual for charging instruc-
tions.
CHARGING A HOT BATTERY PACK
When using a tool continuously, the battery pack may
become hot. A hot battery pack may be placed directly
onto the charger port but charging will not begin until the
battery temperature cools to within acceptable temperature
range. When a hot battery pack is placed on the charger,
the charger may indicate the pack is not ready to charge.
Please refer to charger operator’s manual. When the battery
pack cools, the charger will automatically begin charging.
CHARGING A COLD BATTERY PACK
A cold battery pack may be placed directly onto the charger
port but charging will not begin until the battery temperature
warms to within acceptable temperature range. When a
cold battery pack is placed on the charger, the charger may
indicate the pack is not ready to charge. Please refer to
charger operator’s manual. When the battery pack warms,
the charger will automatically begin charging.
BATTERIES
These batteries have been designed to provide maximum
trouble-free life. However, like all batteries, they will even-
tually wear out. Do not disassemble battery pack and at-
tempt to replace the batteries. Handling of these batteries,
especially when wearing rings and jewelry, could result in
a serious burn.
For battery pack storage longer than 30 days:
Store the battery pack where the temperature is below
80°F and away from moisture.
Store battery packs in a 30%-50% charged condition.
Every six months of storage, charge the pack as normal.
BATTERY PACK REMOVAL AND PREPARATION
FOR RECYCLING
To preserve natural resources, please recycle or dispose of
batteries properly.
This product contains lithium-ion batteries.
Local, state or federal laws may prohibit
disposal of lithium-ion batteries in ordinary
trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.
WARNING!
Upon removal, cover the battery pack’s terminals with
heavy-duty adhesive tape. Do not attempt to destroy or
disassemble battery pack or remove any of its compo-
nents. Batteries must be recycled or disposed of properly.
Also, never touch both terminals with metal objects and/
or body parts as short circuit may result. Keep away from
children. Failure to comply with these warnings could
result in fire and/or serious injury.
SAVE THESE
INSTRUCTIONS
OPERATION
1 - Français
RÈGLES DE SÉCURITÉ
Lorsque le bloc-piles n’est pas en usage, le tenir à l’écart
d’articles métalliques tels que : les attaches trombones,
pièces de monnaie, cléfs, clous, vis et autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut
causer des étincelles, des brûlures ou un incendie.
Toujours retirer le bloc-piles de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et
de procéder au nettoyage, ou lorsque l’outil n’est pas
utilisé. Le fait de retirer le bloc-piles permet d’empêcher un
démarrage accidentel pouvant entraîner des blessures graves.
Toujours retirer le bloc-piles avant d’entreposer le
dispositif.
Une fois les pile complètement chargées, débrancher le
chargeur de la prise secteur et retirer le bloc-pile.
Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Ne
pas suivre cette directive pourrait entraîner des blessures
graves, par exemple si l’appareil projetait des objets dans
vos yeux.
Garder le bloc-piles sec, propre et exempt d’huile et
de graisse. Toujours utiliser un chiffon propre pour le
nettoyage. Ne jamais utiliser de liquide de freins, d’essence,
de produits à base de pétrole ou un quelconque solvant pour
nettoyer le bloc-piles.
Ne pas utiliser un bloc-piles endommagé ou modifié.
Le bris ou la modification du bloc-piles peut causer un
comportement imprévisible et causer un incendie, une
explosion ou des blessures.
Ne pas modifier ou tenter de réparer un bloc-piles ayant
été endommagé.
Ne pas exposer le bloc-piles ou l’outil à un feu ou à des
températures excessives. Une exposition à un incendie
ou à une température supérieure à 130 °C (265 °F) peut
provoquer une explosion.
Demander à un réparateur qualifié d’effectuer la
réparation en utilisant des pièces de rechange identiques.
Ceci assurera la bonne sécurité du produit réparé.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet outil est prêté, il doit être accompagné de ces
instructions.
AVERTISSEMENT !
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES
INSTRUCTIONS. Le non-respect de toutes les instructions
ci-dessous peut entraîner un choc électrique, un incendie
et/ou des blessures graves.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise secteur, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur.
Ceci réduira les risques d’explosion et de blessures.
Ne pas écraser, faire tomber ou endommager le bloc de
piles. Ne jamais utiliser un bloc de piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile
endommagée risque d’exploser. Éliminer immédiatement
toute pile endommagée, selon une méthode appropriée.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques
de blessures graves, ne jamais utiliser un appareil sans fil,
quel qu’il soit, en présence d’une flamme vive. En explosant,
une pile peut projeter des débris et des produits chimiques.
En cas d’exposition, rincer immédiatement les parties
atteintes avec de l’eau.
Ne pas recharger le bloc-piles dans un endroit humide
ou mouillé. Le respect de cette règle réduira les risques de
choc électrique.
Se charge uniquement à l’aide d’un chargeur à
composition chimique double pour piles de RYOBI
™
18 V. L’utilisation d’autres chargeurs peut occasionner des
blessures, un incendie ou des dommages.
Ne pas charger le bloc-piles dans des conditions
extrêmement chaudes ou froides. Il fonctionne le mieux
à température ambiante. Ne pas ranger l’outil à l’extérieur
ou dans un véhicule.
Si l’outil est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincer immédiatement la partie atteinte avec de l’eau
savonneuse. En cas d’éclaboussure dans les yeux, les
rincer à l’eau fraîche pendant au moins 10 minutes, puis
contacter immédiatement un médecin. Le respect de cette
consigne réduira les risques de blessures graves.
Pour enregistrer votre produit de RYOBI
™
, s’il vous plaît la visite :
http://register.ryobitools.com.
Utiliser ce bloc-piles uniquement avec les produits sans fil au
18 V de marque RYOBI
™
ONE+
™
. Consulter le manuel d’utilisation
fourni avec le produit. Toujours mentionner le numéro de modèle
ci-dessus lors de toute communication concernant le bloc-piles.
BLOC-PILES AU LITHIUM-ION
Les bloc-piles au lithium-ion fournissent une puissance sans
affaiblissement durant toute leur durée d’utilisation. Les outils
fonctionnant avec une bloc-pile au lithium-ion ne perdent pas
graduellement leur puissance en raison d’une baisse de la
charge de bloc-pile. Au contraire, la puissance du bloc-piles
passe de pleine à nulle une fois la bloc-pile déchargée. Une
fois que ceci a lieu, la bloc-pile doit être rechargée. Il n’est pas
nécessaire de vider complètement le bloc-piles avant de le
recharger.
CARACTÉRISTIQUES RELATIVES À LA
PROTECTION DES PILES
Les piles au lithium-ion possèdent des caractéristiques visant
à protéger les cellules au lithium-ion et à maximiser la durée
de vie de la pile.
UTILISATION
18 V BLOC-PILE DE
LITHUM-ION
P190
2 - Français
UTILISATION
CONSERVER
CES INSTRUCTIONS
ENTRETIEN
Si l’outil s’arrête en cours d’utilisation, relâcher la gâchette
pour le réenclencher et reprendre l’opération. Si l’outil ne
fonctionne toujours pas, cela signifie qu’il est nécessaire de
recharger la pile.
CHARGE D’UN BLOC-PILES FROID
Le bloc-piles au lithium-ion peut être utilisé à des températures
descendant à 0 °C (32 °F). Mettre le bloc-piles sur l’outil et
utiliser l’outil pour une application légère. Après environ une
minute, le bloc-piles s’est chauffé et commence à fonctionner
normalement.
POUR CHARGER
util ont été expédiées dans un état de charge faible pour éviter
d’éventuels problèmes. Il est donc nécessaire de charger
les bloc-piles avant d’utiliser l’outil. Si les bloc-piles ne se
rechargent pas dans des conditions normales, les retourner,
ainsi que le chargeur et le stand au centre de réparations agréé
le plus proche pour une vérification électrique.
Ne recharger le piles qu’avec l’appareil recommandé.
Pour prendre connaissance des instructions relatives à la
charge, lire le manuel d’utilisation fourni avec le chargeur.
CHARGE D’UN PILE CHAUD
Le bloc-piles peut devenir chaud lorsque l’outil est utilisé
continuellement. Un chargeur chaud peut être placé
directement sur le port du chargeur, mais la charge ne
commencera que lorsque la température de la pile atteindra
la plage de température acceptable. Le chargeur peut indiquer
que la pile n’est pas prête pour la charge si cette dernière est
insérée sur le chargeur alors qu’elle est chaude. Une fois le
bloc-piles refroidit, le chargeur passe automatiquement en
mode de charge.
CHARGE D’UN BLOC-PILES FROID
Un chargeur froid peut être placé directement sur le port
du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température
acceptable. Le chargeur peut indiquer que la pile n’est
pas prête pour la charge si cette dernière est insérée sur
le chargeur alors qu’elle est froid. Une fois le bloc-piles les
réchauffe, le chargeur passe automatiquement en mode de
charge.
BLOC-PILES
Les piles utilisées dans le bloc d’alimentation sont conçues
pour une longue vie utile, sans problèmes. Toutefois,
comme toutes les piles, elles finiront par s’épuiser. Ne pas
démonter le bloc de piles ou essayer de remplacer les piles.
La manipulation de ces piles, en particulier si l’on porte des
bagues ou autres bijoux, peut causer des brûlures graves.
Pour le remisage de bloc-piles pendant plus de 30 jours :
Remiser le bloc de piles dans un local où la température
est inférieure à 27 °C (80 °F) et à l’abri de l’humidité.
Remiser les blocs de piles 30 %-50 % chargés.
Tous les six mois de remisage, charger normalement le
bloc de piles.
RETRAIT ET PRÉPARATION DU BLOC-PILES
POUR LE RECYCLAGE
Pour préserver les ressources naturelles, les
piles doivent être recyclées ou éliminées selon
une méthode appropriée.
Ce produit utilise des piles. Les réglementations
locales ou gouvernementales peuvent interdire
de jeter les piles dans les ordures ménagères.
Consulter les autorités locales compétentes pour les options
de recyclage et/ou l’élimination.
AVERTISSEMENT !
Après avoir retiré le bloc-piles, couvrir ses bornes avec
un ruban adhésif de qualité industrielle. Ne pas essayer
de démonter ou détruire le bloc-piles, ni de retirer des
composants quels qu’ils soient. Les piles épuisées doivent
être recyclées ou éliminées selon une méthode appropriée.
Ne jamais toucher les deux bornes avec des objets en
métal ou une partie du corps, car cela pourrait créer un
court-circuit. Garder hors de la portée des enfants. Le
non-respect de ces mises en garde peut résulter en un
incendie et/ou des blessures graves.
1 - Español
REGLAS DE SEGURIDAD
Si le entra líquido en los ojos, láveselos con agua
limpia por lo menos 10 minutos, y después busque
de inmediato atención médica. Con el cumplimiento
de esta regla se reduce el riesgo de lesiones corporales
serias.
Cuando no esté usando el paquete de baterías, man-
téngala alejado de todo objeto metálico como: clips,
monedas, llaves, clavos, tornillos y otros objetos
metálicos pequeños que puedan establecer conex-
ión entre ambas terminales. Establecer una conexión
directa entre las dos terminales puede causar chispas,
quemaduras o incendios.
Siempre retire el paquete de baterías de la herra-
mienta cuando esté ensamblando partes, realizando
ajustes, limpiando o cuando ésta no esté en uso. Si
retira el paquete de baterías, evitará arranques acciden-
tales que podrían provocar lesiones graves.
Siempre retire el paquete de baterías antes de guardar
el dispositivo.
Cuando la batería esté completamente cargada,
desconecte el cargador del suministro de energía y
retire el paquete de baterías del cargador.
Siempre utilice protección para los ojos con escudos
laterales que cumplan con el estándar ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos hacia los ojos y otras lesiones
graves.
Mantenga el paquete de baterías seco, limpio y sin
aceite ni grasa. Use siempre un paño limpio para lim-
piar. Nunca use líquido de frenos, gasolina, productos
derivados del petróleo o solvente para limpiar el paquete
de baterías.
No utilice un paquete de baterías que esté dañado o
modificado. Las baterías dañadas o modificadas pueden
tener un funcionamiento impredecible que provoque
incendios, explosiones o riesgo de lesiones.
No modifique o intente reparar un paquete de baterías
que esté dañado.
No exponga el paquete de baterías o el artefacto al
fuego o a temperaturas excesivas. La exposición al
fuego o a temperatura sobre los 130 °C (265 °F) puede
provocar explosiones.
Verifique que un técnico de reparación calificado haga
el mantenimiento usando solo repuestos idénticos.
De esta manera se mantiene la seguridad del product.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta herra-
mienta, facilítele también las instrucciones.
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.
El incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
corporales serias.
No se necesita conectar a una toma de corriente las
herramientas de baterías; por lo tanto, siempre están
en condiciones de funcionamiento. Esté consciente
de los posibles peligros cuando no esté usando la
herramienta de baterías o cuando esté cambiando
los accesorios de la misma. Con el cumplimiento de
esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión corporal seria.
No coloque herramientas de baterías ni las baterías
mismas cerca del fuego o del calor. De esta manera
se reduce el riesgo de explosiones y de lesiones.
No aplaste, deje caer o dañe la batería. Nunca utilice
una batería o cargador que se ha caído, aplastado,
recibido un golpe contundente o ha sido dañado(a)
de alguna manera. Las baterías dañadas pueden sufrir
explosiones. Deseche de inmediato toda batería que haya
sufrido una caída o cualquier daño.
Las baterías pueden explotar en presencia de una
fuente de inflamación, como una luz guía. Para re-
ducir el riesgo de lesiones corporales serias, nunca use
un producto inalámbrico en presencia de llamas vivas.
La explosión de una batería puede lanzar fragmentos
y compuestos químicos. Si ha quedado expuesto a la
explosión de una batería, lávese de inmediato con agua.
No cargue ninguna batería en lugares mojados o
húmedos. Con el cumplimiento de esta regla se reduce
el riesgo de una descarga eléctrica.
Se carga únicamente con cargadores químicos dobles
de RYOBI
™
18 V. Usar otros cargadores puede causar
lesiones personales, fuego o daños.
No cargue la batería en áreas de frío o calor extremos.
Es mejor hacerlo a temperatura ambiente normal. No
la guarde a la intemperie ni en el interior de vehículos.
En condiciones extremas de uso o temperatura las
baterías pueden emanar líquido. Si el líquido llega a
tocarle la piel, lávese de inmediato con agua y jabón.
Para registrar su producto de RYOBI
™
, por favor visita:
http://register.ryobitools.com.
Use este paquete de baterías únicamente en productos
inalámbricos que usan baterías RYOBI
™
ONE+
™
de 18 V. Consulte el
manual del operador suministrado con el producto. Al comunicarse
con nosotros en relación con el paquete de baterias, siempre
mencione el número correspondiente del modelo.
PAQUETE DE BATERÍAS
18 V IONES DE LITIO
P190
2 - Español
CÓMO CARGAR LA BATERÍA CUANDO ESTÁ
FRÍA
Se puede colocar un paquete de baterías frío directamente
en el puerto del cargador; sin embargo, la carga no
comenzará hasta que la temperatura de las baterías
aumente y se encuentre dentro del rango de temperatura
aceptable. Si se coloca un paquete de baterías fría en el
cargador, indicarán si el paquete de baterías no está listo
para cargar. Le suplicamos consultar el manual del operador
del cargador. Cuando el paquete de baterías se caliente, se
iniciará la carga de manera automática.
BATERÍAS
Las baterías están diseñadas para proporcionar una larga
vida de servicio sin problemas. No obstante, como todas
las baterías, finalmente se acaban. No desarme el paquete
de baterías para tratar de cambiar las baterías. El manejo
de estas baterías, especialmente cuando se traen puestos
anillos y joyas, puede causar quemaduras serias.
Para guardar el paquete de baterías más de 30 días:
Guarde la batería donde la temperatura sea inferior a 27 °C
(80 °F) y lejos de la humedad.
Guarde el paquete de baterías cargado 30%-50%.
Cargue la batería de manera normal, cada seis meses de
almacenamiento.
REMOCIÓN Y PREPARACIÓN DEL PAQUETE
DE BATERÍAS PARA EL RECICLADO
Para preservar los recursos naturales, le
suplicamos reciclar o desechar debidamente
las baterías.
Este producto contiene baterías. Es posible que
algunas leyes municipales, estatales o federales
prohíban desechar las baterías en la basura normal.
Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de
reciclado y desecho disponibles.
¡ADVERTENCIA!
Al retirar el paquete de baterías, cubra las terminales del
mismo con cinta adhesiva reforzada. No intente destruir
o desarmar el paquete de baterías, ni de desmontar
ninguno de sus componentes. Las baterías de iones
de litio deben reciclarse o desecharse debidamente.
También, nunca toque ambas terminales con objetos
metálicos y partes del cuerpo, ya que puede producirse
un corto circuito. Manténgase fuera del alcance de los
niños. La inobservancia de estas advertencias puede
causar incendios y lesiones corporales serias.
CONSERVER
CES INSTRUCTIONS
PAQUETES DE BATERÍAS DE IÓN DE LITIO
La potencia producida por las baterías de iones de litio
es sin desvanecimientos durante todo el tiempo de
funcionamiento. Las herramientas que emplean baterías
de iones de litio no pierden potencia gradualmente debido
a la disminución de la carga de la batería. Por el contrario,
la potencia de la batería caerá de lleno a cero una vez que
la carga completa de la misma haya sido consumida. Al
ocurrir esto, es necesario recargar la batería.No es necesario
agotar completamente la batería antes de recargarla.
CARACTERÍSTICA DE PROTECCIÓN DE LAS
BATERÍAS
Las baterías de iones de litio están diseñadas con
características que protegen las celdas de iones de litio y
maximizan la duración de las baterías.
Si la herramienta se detiene durante el uso, suelte el gatillo
para reiniciarla y reanude el funcionamiento. Si aun así no
funciona, se debe recargar la batería.
UTILIZACIÓN EN CLIMA FRÍO
La batería de iones de litio puede utilizarse si la temperatura
desciende hasta 0 °C (32°F). Coloque la batería en una
herramienta y utilícela en una aplicación liviana. Después de
aproximadamente un minuto, la batería se habrá calentado
y empezará a funcionar normalmente.
CÓMO CARGAR EL PAQUETE DE BATERÍAS
Los paquetes de baterías se envían con carga baja para
evitar posibles problemas. Por lo tanto, debe cargarlas antes
de usarlas. Si el cargador no carga el paquete de baterías
en circunstancias normales, regrese ambos, el paquete de
baterías y el cargador, al centro de servicio autorizado de su
preferencia, para que los revisen eléctricamente.
Sólo cargue el paquete de baterías con un cargador
recomendado.
Para ver las instrucciones de carga completas, consulte
el manual del operador de los cargadores.
CÓMO CARGAR EL PAQUETE DE BATERÍAS
CUANDO ESTÁ CALIENTE
Cuando se utiliza una herramienta de manera continua, es
posible que el paquete de baterías se caliente. Un paquete
de baterías caliente puede colocarse directamente en el
puerto del cargador, pero la carga solo se iniciará cuando la
temperatura de la batería se enfríe hasta alcanzar un rango
de temperatura aceptable. Cuando se coloque un paquete
de baterías caliente en el cargador, el cargador indicarán si el
paquete de baterías no está listo para cargar. Le suplicamos
consultar el manual del operador del cargador. Cuando el
paquete de baterías se enfríe, se iniciará la carga de manera
automática.
FUNCIONAMIENTO
MANTENIMIENTO
WARNING:
NEVER IMMERSE OR EXPOSE YOUR BATTERY
PACK, TOOL, OR CHARGER TO CORROSIVE OR
CONDUCTIVE FLUIDS OR ALLOW THESE FLUIDS TO
FLOW INSIDE THESE ITEMS.
Corrosive or conductive fluids, such as seawater, chlorine,
certain industrial chemicals, and bleach or bleach
containing products, etc., can cause a short circuit in the
battery pack.
If your battery pack is exposed to a corrosive or conductive
fluid, do not attempt to use or charge the battery pack and
immediately perform the following steps:
Wear appropriate personal protective equipment,
including eye protection and rubber gloves.
AVERTISSEMENT :
NE JAMAIS IMMERGER NI EXPOSER VOTRE BLOC-
PILES, OUTIL OU CHARGEUR AUX LIQUIDES
CORROSIFS OU CONDUCTEURS OU PERMETTRE
À CES LIQUIDES DE S’ÉCOULER À L’INTÉRIEUR DE
CES OBJETS.
Les liquides corrosifs ou conducteurs, tels que l’eau de
mer, le chlore, certains produits chimiques industriels, et
l’eau de Javel ou les produits contenant de l’eau de Javel,
etc., peuvent causer un court-circuit du bloc-piles.
Si votre bloc-piles est exposé à un liquide corrosif ou
conducteur, ne pas essayer de l’utiliser ou de le charger et
effectuer immédiatement les étapes suivantes :
Porter un équipement de protection personnel
approprié, incluant une protection oculaire et des gants
de caoutchouc.
ADVERTENCIA:
NUNCA SUMERJA NI EXPONGA EL PAQUETE DE
BATERÍAS, LA HERRAMIENTA NI EL CARGADOR
A FLUIDOS CORROSIVOS O CONDUCTIVOS, NI
PERMITA QUE ESTOS FLUIDOS PENETREN EN
ESTOS ELEMENTOS.
Los fluidos corrosivos o conductivos, como el agua de
mar, el cloro, ciertos químicos industriales y la lavandina
o los productos con lavandina, etc., pueden causar un
cortocircuito en el paquete de baterías.
Si expone el paquete de baterías a un fluido corrosivo
o conductivo, no intente usar ni cambiar el paquete de
baterías, y realice los siguientes pasos de inmediato:
Use elementos de protección personal, incluidos
protección ocular y guantes de goma.
Place your exposed battery pack in a large bucket, such
as a 5 gallon or similar bucket, and fill the bucket with
regular tap water. Do not place more than two packs in
the bucket.
Locate the bucket outdoors in an area inaccessible to
children and pets and away from all buildings, garages/
sheds, structures, vehicles, and combustible/flammable
materials.
Leave the battery pack(s) in the bucket filled
with tap water and call Customer Service at
1-800-525-2579 for additional instructions on the proper
disposal of the exposed battery pack(s).
Battery packs exposed to corrosive or conductive fluids and
failure to follow the steps above in the event of exposure to
these fluids can result in smoke/fire, serious personal injury,
and/or property damage.
Coloque el paquete de baterías expuesto en un
recipiente grande (por ejemplo, de 18,9 l [5 gal]) y llene
el recipiente con agua regular del grifo. No coloque más
de dos paquetes en el recipiente.
Coloque el recipiente en el exterior en un área inaccesible
para niños y mascotas y lejos de edificios, garajes/
casetas, estructuras, vehículos y material combustible/
inflamable.
Deje los paquetes de baterías en el recipiente con agua
del grifo y llame al Servicio al cliente al 1-800-525-2579
para obtener instrucciones adicionales sobre el desecho
apropiado de los paquetes de baterías.
Los paquetes de baterías expuestos a fluidos corrosivos
o conductivos y no seguir los pasos anteriores en caso de
exposición a estos fluidos podrían resultar en incendios,
lesiones personales graves y daños materiales.
Déposer votre bloc-piles dans un grand seau, tel qu’un
seau de 18,9 l (5 gallons) ou un autre seau similaire,
et remplir le seau avec de l’eau du robinet. Ne pas
déposer plus de deux bloc-piles dans le seau.
Placer le seau à l’extérieur dans un endroit non
accessible aux enfants et aux animaux et loin des
bâtisses, garages, remises, structures, véhicules et
matières combustibles ou inflammables.
Laisser le(s) bloc-piles dans le seau remplit avec de
l’eau du robinet et appeler les Service à la clientèle au
1-800-525-2579 pour de plus amples instructions sur la
bonne façon d’éliminer le(s) bloc-piles exposé(s).
Le défaut de suivre les étapes ci-haut lorsqu’un bloc-piles
est exposé aux liquides corrosifs ou conducteurs peut
causer de la fumée, un feu, des blessures corporelles
graves et/ou des dommages à la propriété.
OPERATOR’S MANUAL/18 V LITHIUM-ION BATTERY PACK
MANUEL D’UTILISATION/18 V BLOC-PILE DE LITHUM-ION
MANUAL DEL OPERADOR/PAQUETE DE BATERÍAS 18 V IONES DE LITIO
P190
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1288, Anderson, SC 29625 • Phone 1-800-525-2579
États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579
www.ryobitools.mx 01-800-843-1111 (en México)
www.ryobitools.com
991000980
12-20-18 (REV:03)
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT STRING TRIMMER
18 V TAILLE-BORDURES À LIGNE
18 V RECORTADORA DE HILO
P20015
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
Important Safety Instructions .......... 2-3
Symbols ..............................................4
Features ..............................................5
Assembly ........................................ 5-6
Operation ........................................ 7-8
Maintenance ................................. 9-10
Troubleshooting ................................10
Parts Ordering/Service ........ Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions importantes concernant la
sécurité ........................................... 2-3
Symboles ............................................4
Caractéristiques ..................................5
Assemblage .................................... 5-6
Utilisation ........................................ 7-8
Entretien ........................................ 9-10
Dépannage ........................................ 10
Commande de pièces /
réparation
.......................... Páge arrière
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Instrucciones de seguridad
importantes
..................................... 2-3
Símbolos .............................................4
Características ....................................5
Armado ........................................... 5-6
Funcionamiento .............................. 7-8
Mantenimiento .............................. 9-10
Corrección de problemas .................10
Pedidos de piezas/
servicio
........................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
ii
See this fold-out section for all the figures
referenced in the operator’s manual.
Voir que cette section d’encart pour toutes les figures
a adressé dans le manuel d’utilisation.
Vea esta sección de la página desplegable para todas las figuras
mencionó en el manual del operador.
Fig. 1 Fig. 2
Fig. 3
A - Switch trigger (gâchette, gatillo del
interruptor)
B - Handle overmold (surmoulage de poignée,
mangos sobremoldeado)
C - Lock-out button (bouton de verrouillage,
botón de seguro de seguro)
D - Front handle (poignée avant, mango
delantero)
E - Grass defector (déflecteur d’herbe, deflector
de hierba)
F - Upper end (extrémité supérieur, extremo
superior)
G - Lower end (extrémité inférieur, extremo
inferior)
H - Release button (bouton de dégagement,
botón de liberación)
A - Front handle (poignée avant, mango
delantero)
B - Wing nut (écrou à oreilles, tuerca de
mariposa)
C - Bolt (boulon, perno)
A
A - Phillips screwdriver (tournevis cruciforme,
destornillador Phillips)
A - Grass deflector (déflecteur d’herbe, deflector
de hierba)
B - String head (tête de ligne, cabezal del línea)
C - Motor housing (boîtier du moteur,
alojamiento del motor)
D - Line cut-off blade (lame de sectionnement
de ligne, cuchilla de corte del hilo)
E - Screws (vis, tornillos)
Fig. 4
A
B
D
C
E
A
H
F
C
D
G
E
B
A
C
B
iii
A - Screw holes (orifices de las vis, agujeros del tornillo)
B - Screws (vis, tornillos)
Fig. 5
A
B
A - Lower end (extrémité inférieur, extremo inferior)
B - Upper end (extrémité supérieur, extremo superior)
C - Phillips head screws (vis cruciformes, tornillos de cabeza Phillips)
D - Indentations (indentations, muescas)
Fig. 6
A
B
C
D
A - Lock-out button (bouton de verrouillage, botón de seguro de seguro)
B - Switch trigger (gâchette, gatillo del interruptor)
Fig. 8
A
B
Fig.7
A - Battery pack (bloc-piles, paquete de baterías)
B - Latch (loquet, pestillo)
A
B
Fig. 9
PROPER TRIMMER OPERATING POSITION
TAILLE-BORDURE POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL MANEJO PARA RECORTAR
iv
Fig. 13
A - Screw (vis, tornillo)
B - Line cut-off blade (lame coupe-ligne, cuchilla de corte)
A
B
A - Direction of rotation (sens de rotation, sentido de la rotación)
B - Best cutting area (d’efficacité, área de corte óptima)
C - Dangerous cutting area (zone de coup dangereuse, área de corte
peligrosa)
Fig. 10
Fig. 11
A - Button (bouton, botón)
B - Line (ligne, línea)
Fig. 12
A
B
C
A - Line cut-off blade (lame coupe-ligne, cuchilla de corte)
B - Line (ligne, línea)
A
B
A
B
Fig. 14
A - Release button (bouton de dégagement, botón de liberación)
AA
v
A - Spool retainer (retenue de bobine, retén del carrete)
B - Spool (bobine, carrete)
C - Tabs (languettes, pestañas)
D - Slot (fente, ranura)
E - Eyelet (trou, agujero)
F - Slot (fente, ranura)
Fig. 16
WIND CLOCKWISE
ENROULER DANS LE SENS HORAIRE
ENROLLE HACIA LA DERECHA
A - Spool (bobine, carrete)
B - Hole (trou, agujero)
Fig. 17
A
B
C
E
D
F
B
A
Fig. 15
2 — English
WARNING:
When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the machine.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.
Use Safety Glasses – Wear a face or dust mask if the
operation is dusty. Always wear safety glasses with side
shields. Everyday glasses have only impact resistant
lenses. They are NOT safety glasses. Following this rule
will reduce the risk of eye injury.
Protect your lungs. Wear a face or dust mask if the op-
eration is dusty. Following this rule will reduce the risk of
serious personal injury.
Dress Properly – Do not wear loose clothing or jewel-
ery. They can be caught in moving parts. Use of rubber
gloves and substantial footwear is recommended when
working outdoors. Wear heavy, long pants, long sleeves,
boots, and gloves. Do not wear short pants, sandals, or
go barefoot. Do not wear jewelry of any kind.
Secure long hair above shoulder level to prevent entangle-
ment in moving parts.
Keep children away – Keep all bystanders, children, and
pets at least 50 ft. away.
Stay alert – Watch what you are doing. Use common sense.
Do not operate this unit when you are tired, ill, upset, or
under the influence of alcohol, drugs, or medication.
Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the
dust or fumes.
Avoid body contact with grounded surfaces such as
pipes,
radiators, ranges, and refrigerators. There is an increased
risk of electric shock if your body is grounded.
Avoid Dangerous Environments – Don’t expose appli-
ance or string trimmer to rain or wet conditions. Water
entering an appliance or string trimmer will increase the
risk of electric shock.
IMPORTANT SAFETY INSTRUCTIONS
Use Right Appliance – Do not force tool. Use the correct
tool for your application. The correct tool will do the job
better and safer at the rate for which it is designed.
Don’t Force Appliance – It will do the job better and with
less likelihood of a risk of injury at the rate for which it
was designed.
Do not operate the equipment while barefoot or when
wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.
Do not overreach – Keep firm footing and balance. Over-
reaching can result in loss of balance.
Avoid accidental starting – Be sure switch trigger is in
the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.
Do not use tool if switch trigger does not turn it on or off.
Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.
Disconnect battery pack – Disconnect battery pack from
the appliance before servicing or changing accessories
such as cutting line. Such preventive safety measures
reduce the risk of starting the tool accidentally.
Use only identical manufacturer’s replacement parts and
accessories. Use of any other parts may create a hazard
or cause product damage.
Maintain appliance with care – Replace string head if
cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Failure to do so can cause serious injury. Keep handles
dry, clean and free from oil and grease.
Check for damaged parts – Before further use of the tool,
any part that is damaged should be carefully checked
to determine that it will operate properly and perform its
intended function. Check for alignment of moving parts,
binding of moving parts, breakage of parts, mounting,
and any other conditions that may affect its operation. A
guard or other part that is damaged should be properly
repaired or replaced by an authorized service dealer.
Make sure all guards, straps, deflectors and handles are
properly and securely attached.
Use only the manufacturer’s replacement line in the
cutting head. Do not use any other cutting attachment,
for example, metal wire, rope, or the like. To install any
other brand of cutting head to this string trimmer can
result in serious personal injury.
Never operate unit without the grass deflector in place
and in good condition.
Maintain a firm grip on both handles while trimming. Keep
string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.
3 — English
Pack/Charger Correlation Supplement 987000-432.
Do not dispose of the batteries in a fire. The cell may
explode. Check with local codes for possible special
disposal instructions.
Do not open or mutilate the batteries. Released electrolyte
is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.
Do not place battery tools or their batteries near fire or
heat. This will reduce the risk of explosion and possibly
injury.
Batteries can explode in the presence of a source of
ignition, such as a pilot light. To reduce the risk of seri-
ous personal injury, never use any cordless product in
the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.
Under extreme usage or temperature conditions, battery
leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water. If liquid gets
into your eyes, flush them with clean water for at least 10
minutes, then seek immediate medical attention. Following
this rule will reduce the risk of serious personal injury.
Recharge only with the charger specified by the manu-
facturer. A charger that is suitable for one type of battery
pack may create a risk of fire when used with another
battery pack.
Use appliances only with specifically designated battery
packs. Use of any other battery packs may create a risk
of injury and fire.
When battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects, that can make a connec-
tion from one terminal to another. Shorting the battery
terminals together may cause burns or a fire.
Follow all charging instructions and do not charge the
battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly
or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.
Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained
Do not modify or attempt to repair the appliance or the
battery pack except as indicated in the instructions for
use and care.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.
Store idle appliances indoors – When not in use, string
trimmer should be stored indoors in a dry, locked place
out of the reach of children.
Never use blades, flailing devices, wire or rope. Unit is
designed for line trimmer use only. Use of any other ac-
cessories or attachments will increase the risk of injury.
Inspect area to be cut. Remove objects (rocks, broken
glass, nails, wire, string, etc.) which can be thrown or
become entangled in cutting head.
Keep the air vents clean and free of debris to avoid over-
heating the motor. Clean after each use.
Stop the motor, wait until all moving parts come to a com-
plete stop, and remove the battery pack before cleaning
or performing any maintenance.
Never use water or any liquids to clean or rinse off your
product and do not expose the product to rain or wet
conditions. Store indoors in a dry area. Corrosive liquids,
water, and chemicals can enter the product’s electronic
components and/or battery compartment and damage
electronic components and/or the battery pack, which can
result in a short circuit, increased risk of fire, and serious
personal injury. Remove any buildup of dirt and debris by
wiping the product clean with a dry cloth occasionally.
Stop the unit and disconnect the power source when not
in use. Carry the unit with the motor stopped.
Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical
outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat-
tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.
Do not use a battery pack or appliance that is damaged
or modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.
Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265°F may cause explosion.
Do not charge battery tool in rain, or damp or wet location.
Following this rule will reduce the risk of electric shock.
Do not use battery-operated appliance in rain.
Remove or disconnect battery when not charging, and
before servicing, cleaning, removing material from the
gardening appliance, or storing.
Use battery only with charger listed. For use with 18V
lithium-ion battery packs. See Tool/Appliance/Battery
IMPORTANT SAFETY INSTRUCTIONS
4 — English
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert
Do not expose battery, battery compartment, or electronic components
to rain, water, or liquids. Do not expose to rain or use in damp locations.
Keep Bystanders
Away
Keep all bystanders at least 50 ft. away.
Ricochet
Thrown objects can ricochet and result in personal injury or property
damage.
No Blade
Do not install or use any type of blade on a product displaying this
symbol.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
V Volts Voltage
Hz Hertz Frequency (cycles per second)
min Minutes Time
5 — English
FEATURES
PRODUCT SPECIFICATIONS
Motor .................................................................. 18 Volt DC
Cutting Swath
.................................................... 11 in./13 in.
KNOW YOUR STRING TRIMMER
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
ADJUSTABLE CUTTING DIAMETER
The cutting diameter is adjustable from 11 in. and 13 in. by
rotating the line cutoff blade.
GRASS DEFLECTOR
The trimmer includes a grass deflector that helps protect
from flying debris.
HANDLE OVERMOLD
Handle overmold provides added user comfort.
LOCK-OUT BUTTON
The lock-out button prevents accidental starting.
TRIMMER/EDGER MODE
The lower end of the tool can be locked in two different
positions for edging and trimming.
Line Size
.................. 0.065 in. diameter round or twisted or
0.080 in. diameter twisted
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
PACKING LIST
String Trimmer (Upper and Lower Ends)
Front Handle
Grass Deflector
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
6 — English
ASSEMBLY
ASSEMBLING THE TOOL
See Figure 6.
WARNING:
Never install, remove, or adjust any attachment while the
motor is running or with the battery pack installed. Failure
to stop the motor or remove the battery pack can result
in serious personal injury.
Remove the battery pack if installed.
Align the two indentations in the lower end with the screws
in the upper end. Insert the lower end into the upper end.
Push the two sections together until the lower end stops.
Turn each of the two Phillips screws until securely
tightened.
WARNING:
Be certain the ends are locked into place before operating
string trimmer; check it periodically for tightness during
use to avoid possible disconnection of ends, which could
result in serious personal injury.
CAUTION:
Be careful when sliding the two ends together to avoid
pinching your hands or fingers.
WARNING:
This string trimmer is designed to use only the provided
trimmer shaft and string head. It is not capable of using
other attachments or cutting heads. Attempting to use
other attachments or cutting heads could result in seri-
ous personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.
TOOLS NEEDED
See Figure 2.
The following tool (not included or drawn to scale) is needed
for assembly:
Phillips Screwdriver
ATTACHING THE FRONT HANDLE
See Figure 3.
Loosen the wing nut and remove bolt from the handle.
Install the handle on the rear handle pole in the area
indicated by the illustration.
Adjust handle up or down, if necessary, to desired
operating position.
Reinstall the bolt and wing nut. Tighten wing nut to secure.
ATTACHING GRASS DEFLECTOR
See Figures 4 - 5.
WARNING:
The line cut-off blade on the grass deflector is sharp.
Avoid contact with the blade. Failure to avoid contact
can result in serious personal injury.
Remove the battery pack.
Fit the grass deflector into the slots on trimmer head.
Line up the screw holes in the grass deflector with the
holes in the motor housing.
Install supplied screws and tighten by turning clockwise
with a Phillips screwdriver.
7 — English
OPERATION
WARNING:
Do not allow familiarity with products to make you care-
less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
Never use blades, flailing devices, wire, or rope on this
product. Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts are
replaced. Please contact customer service or a qualified
service center for assistance.
INSTALLING/REMOVING BATTERY PACK
See Figure 7.
WARNING:
Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.
To install:
Insert the battery pack into the product as shown.
Make sure the latches on each side of the battery pack
snap into place and that battery pack is secured in the
product before beginning operation.
To remove:
Depress the latches and remove the battery pack.
For complete charging instructions, refer to the Operator’s
Manuals for your battery pack and charger.
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.
STARTING/STOPPING THE STRING TRIMMER
See Figure 8.
To start:
Press and hold the lock-out button.
Depress the switch trigger.
To stop:
Release the switch trigger to stop the string trimmer.
Upon release of the switch trigger, the lock-out button
will automatically reset to the locked position.
OPERATING THE TRIMMER
See Figure 9.
Follow these tips when using the string trimmer:
Hold the trimmer with your right hand on the rear handle
and your left hand on the front handle.
Keep a firm grip with both hands while in operation.
Trimmer should be held at a comfortable position with
the rear handle about hip height.
Cut tall grass from the top down. This will prevent grass
from wrapping around the boom housing and string head
which may cause damage from overheating.
If grass becomes wrapped around the string head:
Remove the battery pack.
Remove the grass.
WARNING:
Always hold the string trimmer away from the body keep-
ing clearance between the body and the string trimmer.
Any contact with the string trimmer cutting head while
operating can result in serious personal injury.
8 — English
OPERATION
EDGING
See Figures 14 - 15.
Remove the battery pack.
Depress the release button on the side of the string
trimmer.
Rotate the boom counterclockwise to the edging position.
Make sure the button snaps into place and the boom is
secured before beginning operation.
For trimmer operation:
Remove the battery pack.
Depress the release button on the side of the string
trimmer.
Rotate the boom clockwise to the trimmer position.
Make sure the button snaps into place and the boom is
secured before beginning operation.
WARNING:
Always hold the string trimmer away from the body keep-
ing clearance between the body and the string trimmer.
Any contact with the string trimmer cutting head while
operating can result in serious personal injury.
WARNING:
Never stand directly in the path of the cutting line while
edging. Always stand to the left of the grass deflector
to avoid thrown debris, which could result in serious
personal injury.
CUTTING TIPS
See Figure 10.
Keep the trimmer tilted toward the area being cut; this is
the best cutting area.
The string trimmer cuts when passing the unit from right
to left. This will avoid throwing debris at the operator.
Avoid cutting in the dangerous area shown.
Use the tip of the line to do the cutting; do not force string
head into uncut grass.
Wire and picket fences cause extra line wear, even
breakage. Stone and brick walls, curbs, and wood may
wear line rapidly.
Avoid trees and shrubs. Tree bark, wood moldings, siding,
and fence posts can easily be damaged by the line.
ADVANCING LINE
See Figure 11.
NOTE: The trimmer is equipped with an auto-feed head.
Bumping the head to try to advance the line will damage
the trimmer and void the warranty.
With the trimmer running, release the switch trigger.
Wait two seconds, and press the switch trigger.
NOTE: The line will extend approximately 1/4 in. with each
stop and start of the switch trigger until the line reaches
the length of the grass deflector cut-off blade.
Resume trimming.
ADVANCING THE LINE MANUALLY
See Figure 12.
Remove the battery pack.
Push the button located on the string head while pulling
on line to manually advance the line.
ADJUSTING THE LINE CUT-OFF BLADE
See Figure 13.
This trimmer is equipped with a line cut-off blade on the grass
deflector. For best cutting, advance line until it is trimmed to
length by the line cut-off blade. Advance line whenever you
hear the engine running faster than normal, or when trimming
efficiency diminishes. This will maintain best performance
and keep line long enough to advance properly.
This trimmer is currently set at the 11 in. cutting swath. To
adjust to a cutting swath of 13 in.:
Remove the battery pack.
Loosen the blade screw then rotate the line cut-off
blade 180°.
Tighten the blade screw.
9 — English
MAINTENANCE
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.
SPOOL REPLACEMENT
See Figure 16.
Use only 0.065 in. diameter round or twisted or 0.080 in.
diameter twisted line. Use original manufacturer’s replacement
line for best performance.
Remove the battery pack.
Push in tabs on side of spool retainer.
Pull spool retainer up to remove.
Remove the old spool.
To install the new spool, make sure the line is captured in
the slot on the new spool. Make sure the end of the line
is extended approximately 6 in. beyond the slot.
Install the new spool so that the line and slot align with the
eyelet in the string head. Thread the line into the eyelet.
Pull the line extending from the string head so the line
releases from the slot in the spool.
Reinstall the spool retainer by depressing tabs into slots
and pushing down until spool retainer clicks into place.
LINE REPLACEMENT
See Figures 16 - 17.
Remove the battery pack.
Remove the spool from the string head.
NOTE: Remove any old line remaining on the spool.
Cut a piece of line approximately 9 ft. long. Use only
0.065 in. diameter round or twisted or 0.080 in. diameter
twisted line.
Insert the line into the anchor hole in the upper part of the
spool. Wind the line around the upper part of the spool
clockwise, as shown by the arrows on the spool. Place
line in the slot on upper spool flange, leaving about 6 in.
extended beyond the slot. Do not overfill. After winding the
line, there should be at least 1/4 in. between the wound
line and the outside edge of the spool.
Replace the plastic retainer, spool, and the spool retainer.
Refer to Spool Replacement earlier in this manual.
10 — English
1-800-525-2579
MAINTENANCE
TROUBLESHOOTING
CALL US FIRST
For any questions about operating or maintaining your product,
call the Ryobi Help Line!
Your product has been fully tested prior to shipment
to ensure your complete satisfaction.
PROBLEM POSSIBLE CAUSE SOLUTION
Line will not advance when
using the auto-feed head
Line is welded to itself.
Not enough line on spool.
Line is worn too short.
Line is tangled on spool.
Lubricate with silicone spray.
Install more line. Refer to Line Replacement earlier in
this manual.
Pull line while pressing button.
Remove line from spool and rewind. Refer to Line
Replacement earlier in this manual.
Grass wraps around boom
housing and string head
Cutting tall grass at ground
level.
Cut tall grass from the top down to prevent wrapping.
Motor fails to start when switch
trigger is depressed
Battery is not secure.
Battery is not charged.
Shaft not connected
completely.
To secure the battery pack, make sure the latches on
the battery pack are snapped into place.
Charge the battery pack according to the instructions
included with your model.
Make sure lower end is fully seated in the upper end
and screws are tightened securely.
STORING THE TRIMMER
Remove the battery pack from the string trimmer before
storing.
Clean all foreign material from the trimmer.
Store it in a place that is inaccessible to children.
Keep away from corrosive agents such as garden chemi-
cals and de-icing salts.
REPLACEMENT PARTS
Replacement Spool Part Number:
0.065 in. Twisted ......AC14RSLA (1) or AC14RL3A (3 pk.)
0.080 in. Twisted ...........AC80RL1 (1) or AC80RL3 (3 pk.)
Replacement Spool Cap Part Number
................AC14HCA
This product has a Three-year Limited Warranty for personal,
family, or household use (30 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-525-2579.
NOTES
2 — Français
AVERTISSEMENT :
Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à bien comprendre
toutes les instructions avant d’utiliser ce produit. Respecter
toutes les instructions de sécurité. Le non respect des
instructions de sécurité ci-dessous peut entraîner des blessures
graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu une
formation adéquate utiliser cet produit.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés ou
de se prendre dans la ligne de coupe ou la lame.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation
de ce produit. Le respect de cette règle réduira les risques de
blessures graves.
Porter des lunettes de sécurité – Porter un masque facial ou
un masque antipoussière si le travail produit de la poussière.
Toujours porter des lunettes de sécurité avec écrans latéraux.
Les lunettes de vue ordinaires sont munies seulement de
verres résistants aux impacts. Ce ne sont PAS des lunettes de
sécurité. Le respect de cette règle réduira les risques de lésions
oculaires.
Protection respiratoire. Porter un masque facial ou un masque
antipoussière si le travail produit de la poussière. Le respect de
cette consigne réduira les risques de blessures graves.
Porter des vêtements appropriés – Ne porter ni vêtements
amples, ni bijoux. Ils peuvent être pris dans les parties
en mouvement. On recommande d’utiliser des gants de
caoutchouc et des chaussures solides pour le travail à
l’extérieur. Porter des pantalons longs, manches longue,
des chaussures et des gants épais. Ne pas porter de shorts,
sandales et ne pas travailler pieds nus. Ne porter aucun bijou.
Attacher les cheveux longs pour les maintenir au-dessus des
épaules, afin qu’ils ne se prennent pas dans les pièces en
mouvement.
Tenir les enfants éloignés – Ranger les appareils qui ne sont
pas utilisés – Garder les badauds, enfants et animaux à une
distance de 15 m (50 pi) minimum.
Rester alerte – Se concentrer sur son travail et faire preuve de
bon sens. Ne pas utiliser ce taille-bordures en état de fatigue,
si l’on est souffrant, contrarié ou sous l’influence de l’alcool,
de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent des
étincelles risquant d’enflammer les poussières ou vapeurs.
Éviter tout contact du corps avec des surfaces mises à la terre,
telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est accru lorsque le corps est mis à
la terre.
Éviter les environnements dangereux – Ne pas exposer le
appareil ou outil à la pluie ou l’humidité. La pénétration d’eau
dans ces outils accroît le risque de choc électrique.
Utiliser les appareils appropriés – Ne pas forcer l’produit.
Utiliser un produit approprié pour le travail. Un produit approprié
exécutera le travail mieux et de façon moins dangereuse s’il
fonctionne dans les limites prévues.
Ne pas forcer appareil – Un produit approprié exécutera le travail
mieux et de façon moins dangereuse s’il fonctionne dans les
limites prévues.
Ne pas faire fonctionner l’équipement pied-nu ou en portant
des sandales ou des chaussures légères similaires. Porter des
chaussures de protection qui protègent vos pieds et améliorent
votre équilibre sur des surfaces glissantes.
Ne pas exagérer en se courbant ou en s’étirant – Se tenir bien
campé et en équilibre. Cette façon de travailler pourrait vous
faire perdre l’équilibre.
Éviter les démarrages accidentels – S’assurer que la gâchette
est verrouillée en position d’arrêt avant d’insérer le bloc-piles. Le
transport d’outils avec le doigt sur le commutateur ou l’insertion
du bloc-piles avec le commutateur en position de marche est
une invite aux accidents.
Ne pas utiliser l’produit si le commutateur ne permet pas de le
mettre en marche et de l’arrêter. Tout produit qui ne peut pas
être contrôlé par son commutateur est dangereux et doit être
réparé.
Débrancher le bloc-piles – Débrancher le bloc-piles de l’appareil
avant d’effectuer l’entretien ou de changer d’accessoire comme
la ligne de coupe. Ces mesures de sécurité réduisent les risques
de démarrage accidentel de l’outil.
Utiliser exclusivement des pièces de rechange et accessoire
d’origine. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.
Assurer un entretien soigneux de l’appareil – Si la tête de coupe
est fendue, brisée ou endommagée de quelque façon que ce
soit, la remplacer. S’assurer que la tête de coupe ou la lame
est correctement installée et solidement assujettie. S’il ne le
sont pas, l’opérateur court des risques de blessures graves.
Garder l’outil et sa poignée secs, propres et exempts d’huile
ou de graisse.
Vérifier les pièces endommagées – Quand un protecteur ou une
autre pièce a été endommagé(e), vérifier, avant de continuer
à utiliser l’outil, si cette pièce pourra encore fonctionner
normalement et remplir son rôle. Vérifier l’alignement des pièces
mobiles, détecter les pièces mobiles grippées ou les pièces
rompues, un assemblage déficient ou toute autre condition
pouvant affecter la sécurité d’utilisation. Un protecteur ou une
autre pièce endommagé(e) doit être réparé convenablement
ou remplacé par un centre d’entretien agréé afin d’éviter des
blessures corporelles.
S’assurer que tous les dispositifs de protection, sangles,
déflecteurs et poignées sont correctement installés et
solidement assujettis.
Utiliser exclusivement des lignes de coupe d’origine. Ne pas
utiliser un autre accessoire de coupe, tel que fil métallique,
corde, ou autre. L’utilisation d’une tête de coupe d’autre marque
sur cette tondeuse à fouet peut entraîner des blessures graves.
Ne jamais utiliser l’produit si le protecteur n’est pas en place
et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du sol.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
3 — Français
Pour utiliser avec lithium-ion bloc-piles. Voir « Consignes de
sécurité relatives à l’outil, appareil, à la pile et au chargeur
supplément » 987000-432.
Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier les
codes locaux pour connaître toute instruction spéciale relative
à l’élimination des piles.
Ne pas altérer le bloc-piles. L’électrolyte est un produit corrosif
pouvant causer des lésions cutanées ou oculaires. Il peut être
toxique en cas d’ingestion.
Ne pas placer les outils électriques sans fil ou leurs piles à
proximité de flammes ou d’une source de chaleur. Ceci réduira
les risques d’explosion et de blessures.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques de
blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En cas
d’exposition, rincer immédiatement les parties atteintes avec
de l’eau.
Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne
jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été
écrasé, a reçu un choc violent ou a été endommagé de quelque
façon que ce soit. Une pile endommagée risque d’exploser.
Éliminer immédiatement toute pile endommagée, selon une
méthode appropriée.
Si l’produit est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse.
En cas d’éclaboussure dans les yeux, rincez-les à l’eau fraîche
pendant au moins 10 minutes, puis contactez immédiatement
un médecin. Le respect de cette consigne réduira les risques
de blessures graves.
Pour recharger les batteries, utiliser seulement le chargeur
spécifié par le fabricant. Un chargeur approprié pour un type
de batterie peut créer un risque d’incendie s’il est utilisé avec
un autre type de batterie.
Utilisez exclusivement les blocs de batteries spécifiquement
conçues pour les appareils. L’usage de tout autre bloc peut
créer un risque de blessures et d’incendie.
Lorsque le bloc de batteries n’est pas en usage, le garder
à l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis et autres petits objets métalliques risquant
d’établir le contact entre les deux bornes. La mise en court-
circuit des bornes de batteries peut causer des étincelles, des
brûlures ou un incendie.
Suivre toutes les instructions afférentes à la recharge et ne
pas recharger le bloc-piles ou l’appareil hors des températures
spécifiées dans les instructions. Une recharge incorrecte ou
hors des températures spécifiées peut endommager la pile
et augmenter les risques de feu.
Demander à un réparateur qualifié d’effectuer la réparation en
utilisant des pièces de rechange identiques. Ceci assurera la
bonne sécurité du produit réparé.
Ne modifiez pas ou n’essayez jamais de réparer l’appareil ou
le bloc de batterie, sauf comme indiqué dans les instructions
d’utilisation et d’entretien.
Conserver ces instructions. Les consulter fréquemment et les
utiliser pour instruire les autres utilisateurs éventuels. Si cet
produit est prêté, il doit être accompagné de ces instructions.
Entreposer les outils à l’intérieur – Quand pas dans l’usage,
tondeuse à fouet devrait être emmagasiné à la maison dans un
sec, fermé à clef la remiser dans un endroit inaccessible aux
enfants.
Ne jamais utiliser de lames ou de dispositifs à fléau, fil et cordes.
L’unité est conçue pour être utilisée exclusivement avec un
taille bordures à fil. Le fait d’utiliser l’produit avec tout autre
accessoire ou dispositif fait augmenter le risque de blessures.
Examiner la surface à tondre. Retirer tous les objets (roches,
verre brisé, clous, câble, corde etc.) qui peuvent être projetés
dans les airs ou qui peuvent s’emmêler dans la tête de coupe.
S’assurer que les évents d’aération sont propres et exempts de
débris afin d’éviter que le moteur ne surchauffe. Les nettoyer
après chaque utilisation.
Arrêter le moteur, attendre que toutes les pièces en mouvement
cessent de bouger et retirer le bloc-piles avant tout nettoyage
ou entretien.
Ne jamais utiliser de l’eau ou une autre liquide pour nettoyer
ou rincer la produit et n’exposez pas à la pluie ou conditions
l’humidité. La remiser à l’intérieur dans un endroit sec.
Les liquides corrosifs, l’eau et les produits chimiques
peuvent s’infiltrer dans le composants électroniques et/ou
le compartiment de la pile et endommager les composants
électroniques et/ou le bloc-pile, ce qui peut entraîner un
court-circuit, augmenter le risque d’incendie ou des blessures
corporelles graves. Enlever toute accumulation de la saleté
et les débris sur la produit de temps en temps avec un linge
sec.
Arrêter l’produit et le débrancher de la source d’alimentation
lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.
Ranger l’produit en s’assurant qu’il est débranché et qu’il est
hors de la portée des enfants.
Ne pas suspendre l’produit d’une façon qui enclencherait la
gâchette.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise de courant, ils sont toujours en état de
fonctionnement. Tenir compte des dangers possibles lorsque
l’produit n’est pas en usage et lors du remplacement des piles.
Le respect de cette consigne réduira les risques d’incendie, de
choc électrique et de blessures graves.
En cas d’usage abusif, du liquide peut s’échapper des batteries.
Éviter tout contact avec ce liquide. En cas de contact accidentel,
rincer immédiatement les parties atteintes avec de l’eau. Si
le liquide pénètre dans vos yeux, il faut aussi consulter un
médecin. Le liquide s’échappant des batteries peut causer des
irritations ou des brûlures.
Ne pas utiliser un bloc-piles ou un appareil endommagé ou
modifié. Les piles endommagées ou modifiées peuvent produire
un comportement imprévisible pouvant provoquer un incendie,
une explosion ou des blessures.
Ne pas exposer le bloc-piles ou l’appareil près d’un incendie
ou à une température extrême. L’exposition à un incendie ou
à une température supérieure à 130 °C (265 °F) représente un
risque d’explosion.
Ne pas recharger un produit fonctionnant sur piles dans un
endroit la pluie ou humide ou mouillé. Le respect de cette règle
réduira les risques de choc électrique.
Ne pas utiliser un appareil alimenté par pile sous la pluie.
Retirer ou débrancher la pile pendant la pile n’est pas charge et
avant l’entretien, le nettoyage de l’produit de jardin, d’en retirer
des matériaux, ou pendant de le ranger.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
4 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité
Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée conforme
à la norme ANSI Z87.1.
Avertissement
concernant l’humidité
Ne pas exposer la pile, le compartiment de la pile, ou les composants
électroniques à la pluie, l’eau ou d’autres liquides. Ne pas exposer à la pluie
ou l’humidité.
Ne laisser personne
s’approcher
Garder les badauds à une distance de 15 m (50 pi) minimum.
Danger de ricochet
Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la tête
de coupe rotative.
Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options de
recyclage et / ou l’élimination.
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min
Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
V Volts Tension
Hz
Hertz Fréquence (cycles par seconde)
min Minutes Temps
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
5 — Français
VEILLER À BIEN CONNAÎTRE LA TAILLE-
BORDURES À LIGNE
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
DIAMÈTRE DE COUPE RÉGLABLE
Les diamètres de coupe de 279,4 mm et 330,2 mm (11 po et
13 po) se règlent en tournant la lame de sectionnement du fil.
DÉFLECTEUR D’HERBE
La tondeuse est équipée d’un déflecteur d’herbe qui protège
l’opérateur des débris projetés.
SURMOULAGE POIGNÉE
Le surmoulage poignée procure un confort d’utilisation plus
grand.
BOUTON DE VERROUILLAGE
Le bouton de verrouillage prévient les démarrages accidentels.
MODE TAILLE-BORDURES/COUPE-
BORDURES
L’extrémité inférieure de l’outil se verrouille à deux positions
différentes pour tailler ou couper les bordures.
ASSEMBLAGE
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler
le 1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Taille-bordures à ligne (extrémités supérieur et inférieur)
Poinée avant
Déflecteur d’herbe
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.
CARACTÉRISTIQUES
FICHE TECHNIQUE
Moteur .................................................................18 V C.C
Largeur de coupe .......... 279,4 mm/330,2 mm (11 po/13 po)
Diamètre de ligne
.....................rond ou torsadé de 1,6 mm
(0,065 po) de diamètre ou un fil monofilament torsadé de
2,0 mm (0,080 po) de diamètre
6 — Français
ASSEMBLAGE
ENSEMBLE L’OUTIL
Voir la figure 6.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque
le moteur tourne ou avec le bloc-piles installée. Pour
éviter des blessures graves, arrêter le moteur ou enlever
le bloc-piles.
Si est installé, retirer le bloc de piles.
Alignez les deux indentations sur le extrémité inférieur
avec les vis situées sur le extrémité supérieur. Insérez le
extrémité inférieur dans le extrémité supérieur.
Poussez les deux sections ensemble jusqu’à ce que le
extrémité inférieur soit appuyé.
Tournez les deux vis cruciform jusqu’à ce qu’elle soient
serrées fermement.
AVERTISSEMENT :
Assurez-vous que les extrémités sont verrouillés en
place avant de faire fonctionner le taille-bordures;
vérifiez-le périodiquement pour éviter le débranchement
des extrémités, ce qui pourrait causer des blessures
corporelles graves.
ATTENTION :
Soyez prudent lorsque vous glissez les deux extrémités
ensemble pour éviter de vous pincer les mains ou les
doigts.
AVERTISSEMENT :
Ce taille-bordures est conçu pour utiliser seulement
l’arbre et le bloc moteur fournis. Il ne peut recevoir
d’autres types d’accessoires ou de têtes de coupe. Tenter
d’utiliser d’autres accessoires ou têtes de coupe pourrait
causer des blessures corporelles graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.
OUTILS NÉCESSAIRES
Voir la figure 2.
L’outil suivant (non inclus ou dessiné pour escalader) est
nécessaire pour effectuer l’assemblage :
Tournevis phillips
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 3.
Desserrer le écrou à oreilles et retirer le boulon de la
poignée.
Installer la poignée sur l’arbre de la poignée arrière dans
l’espace indiqué sur la figure.
Ajuster la poignée vers le haut ou vers le bas, si
nécessaire, à la position d’opération désirée.
Réinstaller le boulon et le écrou à oreilles. Serrer l’écrou
à oreilles de manière à le fixer solidement.
FIXATION DU DÉFLECTEUR D’HERBE
Voir les figures 4 et 5.
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.
Retirer le bloc de piles.
Adapter le déflecteur d’herbe dans les fentes de la tête
de la tondeuse.
Aligner les trous du déflecteur d’herbe avec le trous central
de la boîtier du moteur.
Installer la vis fournie et la serrer en tournant dans le sens
horaire avec un tournevis cruciforme.
7 — Français
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Ne jamais utiliser de lames ou de dispositifs à fléau,
fil et cordes sur ce produit. Ne pas utiliser d’outils ou
accessoires non recommandés par le fabricant pour
cet produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations qualifié.
RETRAIT/INSTALLATION DU BLOC-PILES
Voir la figure 7.
AVERTISSEMENT :
Toujours retirer la pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder au
nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de
retirer la pile permet d’empêcher un démarrage accidentel
pouvant entraîner des blessures graves.
Installation :
Insérer la pile dans l’outil comme illustré.
S’assurer que les loquets de chaque côté de la pile
s’enclenchent en place et que la pile est bien fixée à
l’outil avant de mettre l’outil en marche.
Retrait :
Relâcher les loquets et retirer le bloc-piles.
Pour prendre connaissance des consignes de chargement,
consulter les manuels d’utilisation des piles et des chargeurs.
AVERTISSEMENT :
Pour éviter des blessures graves, tojours retirer le bloc-
piles et tenir à distance de mains le bouton de verrouillage
en portant l’outil.
MISE EN MARCHE ET ARRÊT DU TAILLE-
BORDURES
Voir la figure 8.
Pour démarrer :
Maintenir le bouton de verrouillage enfoncé.
Appuyer sur la gâchette.
Pour arrancar :
Pour arrêter le taille-bordures, relâcher la gâchette.
Lorsque la gâchette est relâchée, le bouton de verrouillage
se remet automatiquement en position verrouillée.
UTILISATION DU TAILLE-BORDURES
Voir la figure 9.
Suivre ces conseils lors de l’utilisation de la tondeuse
à fouet :
Tenir la tondeuse à fouet avec la main droite sur la poignée
arrière et la main gauche sur la poignée avant.
Garder une prise ferme sur les deux poignées pendant
le fonctionnement.
Maintenir le taille-bordures dans une position confortable,
la poignée arrière à peu près à hauteur de la taille.
Couper les herbes hautes de haut en bas. Ceci empêchera
l’herbe de s’enrouler sur le perche et la tête de coupe, ce
qui pourrait causer des dommages dus à une surchauffe.
Si l’herbe s’enroule autour de la tête de coupe :
Retirer le bloc-piles.
Éliminer l’herbe.
AVERTISSEMENT :
Toujours tenir le taille-bordures distance de soi en
maintenant un périmètre de sécurité entre le corps et la
tondeuse à fouet. Tout contact avec la tête de coupe de
le taille-bordures en cours d’utilisation peut causer des
blessures graves.
8 — Français
UTILISATION
Cette taille-bordure est actuellement réglée au 279,4 mm
(11 po) largeur de coupe. Pour ajuster à une largeur de coupe
de 330,2 mm (13 po):
Retirer le bloc de piles.
Desserrer la tornillo de la hojatourne alors la lame 180°.
Serrer la tornillo de la hoja.
TAILLE DES BORDURES
Voir les figures 14 et 15.
Retirer le bloc de piles.
Presser sur le bouton de dégagement de la côté du taille-
bordures.
Tourner l’extrémité inférieure de l’outil pour obtenir la
position du coupe-bordures.
S’assurer que le bouton s’enclenchent correctement en
place et que l’extrémité inférieure de l’outil est sécurisée
avant de commencer le travail.
Pour le mode taille-bordures :
Retirer le bloc de piles.
Presser sur le bouton de dégagement de la côté du taille-
bordures.
Tourner l’extrémité inférieure de l’outil pour obtenir la
position du taille-bordures.
S’assurer que le bouton s’enclenchent correctement en
place et que l’extrémité inférieure de l’outil est sécurisée
avant de commencer le travail.
AVERTISSEMENT :
Toujours tenir le taille-bordures distance de soi en
maintenant un périmètre de sécurité entre le corps et la
tondeuse à fouet. Tout contact avec la tête de coupe de
le taille-bordures en cours d’utilisation peut causer des
blessures graves.
AVERTISSEMENT :
Ne jamais se tenir dans la ligne de coupe. Toujours
debout à la gauche du déflecteur d’herbe pour éviter
les débris jetés, ce qui pourrait entraîner des blessures
graves.
CONSEILS
Voir la figure 10.
Pour une efficacité maximum, garder la tondeuse à fouet
inclinée vers la zone de coupe.
La tondeuse à fouet coupe lors du passage de l’unité de
droite à gauche. Ceci évite que les débris soient projetés
en direction de l’opérateur. Éviter de couper dans la zone
dangereuse illustrée.
Couper avec l’extrémité du ligne ; ne pas forcer la tête
de coupe dans l’herbe non coupée.
Les palissades en métal et en bois accélèrent l’usure de
ligne et peuvent le casser. Les murs en pierre et brique,
trottoirs et pièces de bois peuvent accélérer l’usure de ligne.
Contourner les arbres et buissons. L’écorce des arbres,
les moulures en bois, le lambrissage et les piquets de
palissades peuvent être endommagés par la ligne.
AVANCE DE LIGNE DE COUPE
Voir la figure 11.
NOTE : Le taille-bordures est équipé avec une tête d’auto-
nourrit. Frapper la tête pour essayer d’avancer la ligne
endommagera la garantie plus mince et vide.
La tondeuse à fouet en marche, faire tourner le moteur à
plein régime.
Attendre deux secondes puis appuyer sur la gâchette.
NOTE : À chaque activation de la gâchette, la ligne
s’allongera de 6,35 mm (1/4 po) jusqu’à ce qu’elle soit de
la longueur de la lame coupe-ligne du déflecteur d’herbe.
Continuer le travail.
AVANCE MANUELLE DE LIGNE
Voir la figure 12.
Retirer le bloc de piles.
Appuyer sur le bouton situé sur la tête de coupe tout en
tirant sur la ligne pour le faire avancer manuellement.
AJUSTER DE LE LAME DE SECTIONNEMENT
DE LIGNE
Voir la figure 13.
Cette tondeuse est équipée d’une lame coupe-ligne montée
sur le protecteur. Pour obtenir une coupe optimale, faire
progresser le fil jusqu’à ce qu’il soit coupé à la longueur
correcte par la lame coupe-ligne. Le fil doit être avancé
chaque fois que le moteur tourne à une vitesse supérieure à
la normale ou lorsque la coupe devient moins efficace. Ceci
permet de maintenir une efficacité maximum et de maintenir
une longueur de fil suffisante pour avancer correctement.
9 — Français
ENTRETIEN
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le piles
de l’produit avant tout nettoyage ou entretien.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
REMPLACEMENT DE LA BOBINE
Voir la figure 15.
Utiliser seulement un fil rond ou torsadé de 1,6 mm (0,065 po)
de diamètre ou un fil monofilament torsadé de
2,0 mm (0,080 po) de diamètre. Pour une efficacité maximum,
utiliser exclusivement un ligne d’origine.
Retirer le bloc de piles.
Enfoncer les languettes sur le côté de la retenue de bobine.
Tourner la retenue de bobine vers le haut, pour la retirer.
Retirer la bobine.
Lors de l’installation d’une bobine neuve, s’assurer
que la ligne sont engagés dans la fente de la bobine
neuve. S’assurer que l’extrémité du fil dépasse d’environ
152,4 mm (6 po) de la fente.
Installer la nouvelle bobine de sorte que la ligne et le fente
soient alignés avec l’œillet le plus proche de la tête de
coupe. Passer la ligne dans les œillet de la tête de coupe.
Tirer sur la ligne qui dépassent de la tête de coupe afin
de dégager la ligne de fente de la bobine.
Réinstaller la retenue de bobine en insérant les languettes
dans les fentes et en enfonçant jusqu’à ce que la retenue
de bobine s’insère en place.
REMPLACEMENT DE LIGNE
Voir les figures 15 et 16.
Retirer le bloc de piles.
Retirer la bobine de la tête de coupe.
NOTE : Retirer la ligne restant éventuellement sur la
bobine.
Couper un segment de ligne d’une longueur d’environ
2,7 m (9 pi). Utiliser seulement un fil rond ou torsadé de
1,6 mm (0,065 po) de diamètre ou un fil monofilament
torsadé de 2,0 mm (0,080 po) de diamètre.
Insérer la ligne dans le trou d’attache de la partie supérieur
de la bobine. Enrouler la ligne dans la partie supérieure
de la bobine, tel qu’indiqué par les flèches sur la bobine.
Placer la ligne dans la fente de la collerette supérieure
de la bobine, en laissant le laissant dépasser d’environ
152 mm (6 po) de la fente. Ne pas remplir à l’excès. Une
fois enroulé, il devrait y avoir une longueur d’au moins
6 mm (1/4 po) entre la ligne enroulé et la bordure extérieure
de la bobine.
Remettre la retenue en plastique, la bobine et sa retenue
en place. Voir Remplacement de la bobine plus haut
dans ce manuel.
10 — Français
ENTRETIEN
PIÈCES DE REMPLACEMENT
Numéro de pièce de la bobine de remplacement :
1,7 mm (0,065 po)
fil torsadé .....AC14RSLA (1) ou AC14RL3A (paquet de 3)
2,0 mm (0,080 po)
fil torsadé ..........AC80RL1 (1) ou AC80RL3 (paquet de 3)
Numéro de pièce du couvercle de la bobine
de remplacement ......................................................AC14HCA
REMISAGE DU TAILLE-HAIES À LIGNE
Retirer la pile du taille-haies avant de le ranger.
Nettoyer soigneusement le taille-haies.
La remiser dans un endroit inaccessible aux enfants.
Le tenir à l’écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Le ligne n’avancera pas si une tête
à avance automatique est utilisée
Ligne soudée sur elle-même.
Pas assez de ligne sur la bobine.
Ligne trop courte.
Ligne emmêlée sur la bobine.
Lubrifier avec un produit au silicone.
Installer une nouvelle ligne. Voir Remplacement
de ligne, plus haut dans ce manuel.
Tirez la ligne tout en appuyant sur le bouton.
Retirer la ligne du de la bobine et la rembobiner.
Voir Remplacement de la ligne, plus haut dans
ce manuel.
L’herbe s’enroule sur le tube de l’arbre
moteur et la tête de coupe
Coupe de hautes herbes au ras
du sol.
Couper les herbes hautes du haut en bas.
Le moteur ne démarre pas quand
change la gâchette
Le bloc-piles n’est pas fixée.
Le bloc-piles n’est pas chargée.
Raccordement de l’arbre incomplet
Pour la fixer, s’assurer que les loquets du bloc-
piles est enclenché correctement.
Charger la pile conformément aux instructions
fournis avec ce modèle.
S’assurer que l’extrémité inférieur est bien placée
dans le extrémité supérieur et les vis sont bien
serrer fermement.
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien utiliser ce produit,
appeler le service d’assistance téléphonique Ryobi
!
Le taille-bordures à été entièrement testé avant expédition pour assurer la
complète satisfaction de l’utilisateur.
Ce produit est accompagné d’une garantie limitée de
trois (3) ans pour utilisation personnel, familiales ou domestiques
(30 jours pour utilisation affaires ou commerciaux). Pour obtenir
les détails de la garantie, visiter le site www.ryobitools.com
ou appeler (sans frais) au 1-800-525-2579.
APPELER LE
1-800-525-2579
BESOIN D'AIDE?
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
2 — Français
NOTES
2 — Español
¡ADVERTENCIA!
Al utilizar herramientas eléctricas para el cuidado del jardín,
con el fin de reducir el riesgo de incendio, descargas
eléctricas y lesiones corporales, siempre deben seguirse
ciertas medidas básicas de precaución.
LEA TODAS LAS INSTRUCCIONES
Para la operación segura, lea y entienda todas las instrucciones
antes de usar este producto. Siga todas las instrucciones de
seguridad. La inobservancia de todas las instrucciones de
seguridad señaladas abajo puede causar lesiones corporales
graves.
No permita que utilicen esta unidad niños ni personas carentes
de la debida instrucción para su manejo.
Limpie el área de trabajo cada vez antes de usar la unidad.
Retire todos los objetos tales como piedras, vidrios rotos,
clavos, alambre o cuerdas que pudiesen resultar lanzados o
enredados en el hilo de corte o cuchilla, según sea el caso.
Para utlizar este producto póngase anteojos de seguridad o
gafas protectoras marcados con el sello de cumplimiento de
la norma ANSI Z87.1. Con el cumplimiento de esta regla se
reduce el riesgo de lesiones corporales serias.
Use gafas de seguridad – Use una careta o mascarilla contra el
polvo si la operación genera mucho polvo. Siempre use gafas
de seguridad con protección lateral. Los anteojos comunes
sólo tienen lentes resistentes a los impactos. NO son anteojos
de seguridad. Con el cumplimiento de esta regla se reduce el
riesgo de posibles lesiones oculares.
Protéjase los pulmones. se una careta o mascarilla contra el
polvo si la operación genera mucho polvo. Con el cumplimiento
de esta regla se reduce el riesgo de lesiones serias.
Vístase adecuadamente – No vista ropas holgadas ni joyas.
Estas pueden engancharse en las piezas móviles. Se
recomienda el uso de guantes de goma y un calzado resistente
cuando se trabaja a la intemperie. Póngase pantalones largos
de tela gruesa, mangas largo, botas y guantes. No se ponga
pantalones cortos, ni ande descalzo. No se ponga joyas de
ninguna clase.
Recójase el cabello largo arriba del nivel de los hombros para
evitar que se enrede en las piezas móviles.
Mantenga alejados a los niños – Mantenga alejados a todos
los circunstantes, niños y animales a una distancia mínima de
15 m (50 pies).
Permanezca alerta – Preste atención a lo que está haciendo.
Use el sentido común. No use esta unidad cuando se encuentre
fatigado, enfermo, molesto o bajo los efectos del alcohol,
drogas o medicamentos.
No utilice la unidad en condiciones deficientes de iluminación.
Mantenga todas las partes del cuerpo alejadas de toda pieza
en movimiento.
No utilice herramientas motorizadas en atmósferas explosivas,
como las existentes alrededor de líquidos, gases y polvos
inflamables. Las herramientas eléctricas generan chispas que
pueden encender el polvo y los vapores inflamables.
Evite el contacto del cuerpo con objetos conectados a tierra,
como las tuberías, radiadores, estufas y refrigeradores. Existe
un mayor riesgo de descargas eléctricas si el cuerpo está en
contacto con tierra.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Evite los entornos de trabajo peligrosos – No exponga las
aparato or herramienta eléctricas a la lluvia ni a condiciones de
humedad. La introducción de agua en una herramienta eléctrica
aumenta el riesgo de descargas eléctricas.
Vístase adecuadamente – No fuerce la herramienta. Utilice la
herramienta adecuada para cada tarea. El uso de la herramienta
adecuada a la velocidad para la que está diseñada, efectuará
el trabajo de mejor y más segura manera.
No fuerce la herramienta – El uso de la herramienta adecuada
a la velocidad para la que está diseñada, efectuará el trabajo
de mejor y más segura manera.
No accione el equipo cuando esté descalzo o al llevar puestas
sandalias o calzado liviano similar. Use calzado de seguridad
que le proteja sus pies y mejore su postura en superficies
resbaladizas.
No estire el cuerpo para alcanzar mayor distancia – Mantenga
los pies bien afirmados y el equilibrio. No trate de alcanzar
demasiado lejos. Se puede perder el equilibrio al tratar de
alcanzar demasiado lejos.
Evite un arranque accidental de la unidad – Asegúrese de que el
interruptor esté en la posición de aseguramiento o de apagado
antes de instalar el paquete de baterías. Llevar las herramientas
con el dedo en el interruptor o instalar el paquete de baterías
en la herramienta con el interruptor puesto es causa común de
accidentes.
No utilice la herramienta si el interruptor no enciende o no apaga.
Una herramienta que no pueda controlarse con el interruptor
es peligrosa y debe repararse.
Desconecte la batería – Desconecte la batería de la aparato
antes dar servicio, o cambiar accesorios como la del hilo de
corte. Tales medidas preventivas de seguridad reducen el riesgo
de poner en marcha accidentalmente la herramienta.
Sólo utilice piezas de repuesto idénticas y accesorios del
fabricante original. El empleo de piezas diferentes puede causar
un peligro o dañar el producto.
Proporcione mantenimiento con cuidado al aparato –
Cambie el cabezal del hilo, si está agrietado, desportillado
o dañado de cualquier forma. Asegúrese de que el cabezal del
hilo, o cuchilla, según sea el caso, esté debidamente instalado
y firmemente asegurado. La inobservancia de esta advertencia
puede causar lesiones corporales serias.Mantenga la producto
y el mango secos, limpios y sin aceite ni grasa.
Revise para ver si hay piezas dañadas – Antes de seguir utilizando
la herramienta, es necesario inspeccionar cuidadosamente
toda protección o pieza dañada para determinar si funcionará
correctamente y desempeñará la función a la que está
destinada. Verifique la alineación de las partes móviles, que
no haya atoramiento de partes móviles, que no haya piezas
rotas, el montaje de las piezas y cualquier otra condición que
pudiera afectar su funcionamiento. Toda protección o pieza que
esté dañada debe repararse apropiadamente o reemplazarse
en un centro de servicio autorizado para evitar todo riesgo de
lesiones.
Asegúrese de que todas las protecciones, correas, deflectores
y mangos estén firme y correctamente instalados.
En el cabezal de corte use únicamente hilo de repuesto del
fabricante original. No use ningún otro aditamento de corte,
por ejemplo, cable metálico, cuerda o producto similar. Instalar
cualquier otra marca de hilo de corte en esta recortadora de
hilo puede producir lesiones corporales serias.
Nunca utilice la unidad si el deflector de pasto no está montado
en su lugar y en buenas condiciones de funcionamiento.
3 — Español
Quite o desconecte la batería cuando no se está cargando, y antes
de proporcionarle servicio, realizarle una limpieza, quitar material
del aparato para el cuidado del jardín, o antes de almacenarla.
Cargue las baterías solamente con el cargador indicado. Para
utilice con baterías de iones de litio. Vea la “Foletto de correlacion
de herramienta/aparatos/paquete de baterias/cargador” 987000-
432.
No deseche las baterías en el fuego. Las baterías pueden estallar.
Verifique los códigos de la localidad para conocer posibles
instrucciones especiales para desecharlas.
No desarme el paquete de baterías. El electrolito emitido es
corrosivo y puede causar daños en los ojos y en la piel. Puede
ser tóxico si se ingiere.
No coloque herramientas de baterías ni las baterías mismas
cerca del fuego o del calor. De esta manera se reduce el riesgo
de explosiones y de lesiones.
Las baterías pueden explotar en presencia de una fuente de
inflamación, como una luz guía. Para reducir el riesgo de lesiones
corporales serias, nunca use un producto inalámbrico en presencia
de llamas expuestas. La explosión de una pila puede lanzar
fragmentos y compuestos químicos. Si ha quedado expuesto a
la explosión de una pila, lávese de inmediato con agua.
No aplaste, deje caer o dañe la pila. Nunca utilice una pila
o cargador que se ha caído, aplastado, recibido un golpe
contundente o ha sido dañado(a) de alguna manera. Las baterías
dañadas pueden sufrir explosiones. Deseche de inmediato toda
pila que haya sufrido una caída o cualquier daño.
En condiciones extremas de uso o temperatura las baterías
pueden emanar líquido. Si el líquido llega a tocarle la piel, lávese
de inmediato con agua y jabón. Si le entra líquido en los ojos,
láveselos con agua limpia por lo menos 10 minutos, y después
busque de inmediato atención médica. Con el cumplimiento de
esta regla se reduce el riesgo de lesiones corporales serias.
Sólo cargue el paquete de pilas con el cargador especificado
por el fabricante. Un cargador que sea apropiado para un tipo
de batería puede crear riesgo de incendio cuando se use con
otra batería.
Use dispositivos solo con paquetes de baterías diseñados
específicamente. El empleo de paquetes de pilas diferentes
puede presentar un riesgo de incendio.
Cuando no esté utilizándose el paquete de baterías, manténgalo
lejos de otros objetos metálicos como clips, monedas, llaves,
clavos, tornillos y otros objetos metálicos pequeños que puedan
establecer conexión entre ambas terminales. Establecer una
conexión directa entre las dos terminales de las pilas puede
causar quemaduras o incendios.
Siga todas las instrucciones de carga y no cargue el paquete
de baterías ni el aparato fuera del rango de temperaturas
especificado en las instrucciones. Si realiza la carga en forma
incorrecta o fuera de las temperaturas del rango especificado
puede dañar la batería y aumentar el riesgo de incendios.
Verifique que un técnico de reparación calificado haga el
mantenimiento usando solo repuestos idénticos. De esta manera
se mantiene la seguridad del producto.
No modifique ni intente reparar el dispositivo o el paquete de
baterías, excepto según se indica en las instrucciones de uso
y mantenimiento.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
herramienta. Si presta a alguien esta herramienta, facilítele también
las instrucciones.
Al usar la recortadora, sujétela firmemente por ambos mangos.
Mantenga el cabezal del hilo por debajo del nivel de la cintura.
Nunca corte con el cabezal del hilo a más de 762 mm (30 pulg.)
del suelo.
Guarde en el interior los artefactos que no esté usando –
Mientras no se esté utilizando, la recortadora de hilo debe
almacenarse en el interior, en un sitio seco y bajo llave, lejos
del alcance de los niños.
Nunca use hojas, dispositivos movibles, alambre ni cuerdas.
Esta unidad se diseñó para usar con recortadora de hilo
únicamente. El uso de cualquier otro accesorio o aditamento
aumenta el riesgo de lesiones.
Inspeccione el área por cortar. Retire todos los objetos
(piedras, vidrio roto, clavos, alambre, hilo, etc.) que puedan
salir disparados o enredarse en el cabezal de corte.
Mantenga las rejillas de ventilación limpias y sin desechos para
evitar que se recaliente el motor. Límpielas cada vez, después
de usar la herramienta.
Apague el motor, espere hasta que todas las piezas se
detengan y retire la paquete de baterías antes al limpiarla o
darle mantenimiento.
Nunca use agua ni otros líquidos para limpiar o enjuagar la
product y no exponga la unidad a la lluvia ni de condiciones
húmedas. Almacene la unidad en el interior en un lugar seco.
Los líquidos corrosivos, el agua, y los productos químicos
pueden ingresar los componentes eléctricos del producto y/o al
compartimiento de la batería y dañar los componentes eléctricos
o el paquete de la batería, lo que podría resultar en un corto
circuito, mayor riesgo de incendio y lesiones personales graves.
Retire la acumulación de suciedad y los residuos limpiando el
producto con un trapo seco de manera ocasional.
Apague la unidad y desconecte el suministro de corriente cuando
no esté en uso. Traslade la unidad con el motor apagado.
Guarde la unidad desenchufada y fuera del alcance de los niños.
No cuelgue la unidad de modo que el gatillo del interruptor
quede presionado.
Las herramientas de baterías no se necesitan conectar a una
toma de corriente; por lo tanto, siempre están en condiciones
de funcionamiento. Esté consciente de los posibles peligros
cuando no esté usando la herramienta de baterías o cuando esté
cambiando los accesorios de la misma. Con el cumplimiento
de esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión corporal seria.
Si se somete la batería a condiciones extremas, esta puede
despedir un líquido. Evite entrar en contacto con ese líquido.
Si se produce un contacto accidental, lávese con agua. Si el
líquido entra en contacto con los ojos, también busque atención
médica. El líquido que sale expulsado de la batería puede
provocar irritaciones o quemaduras.
No utilice un paquete de baterías o un artefacto que esté dañado o
modificado. Las baterías dañadas o modificadas pueden tener un
funcionamiento impredecible que provoque incendios, explosiones
o riesgo de lesiones.
No exponga el paquete de baterías o el artefacto al fuego o a
temperaturas excesivas La exposición al fuego o a temperaturas
sobre los 130 ºC (265 ºF) puede provocar explosiones.
No cargue herramientas de baterías en lugares mojados o
húmedos. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica.
No use aparatos accionados por baterías en la lluvia.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
4 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
Alerta de
condiciones
húmedas
No exponga la batería, el compartimento de la batería o componentes
electrónicos a la lluvia, el agua o líquidos. No exponga la unidad a la lluvia
ni la use en lugares húmedos.
Mantenga alejadas
a las personas
presentes
Mantenga a los circunstantes a una distancia mínima de 15 m (50 pies).
Rebote
Cualquier objeto lanzado puede rebotar y producir lesiones personales o
daños físicos.
No instale hoja de
corte
No instale ni utilice ningún tipo de hoja de corte en ningún producto con
este símbolo.
Símbolo de reciclado
Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías en
la basura normal. Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de reciclado y desecho
disponibles.
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min
Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
V
Volts Voltaje
Hz
Hertz Frecuencia (ciclos por segundo)
min
Minutos Tiempo
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
5 — Español
CARACTERÍSTICAS
ESPECIFICACIONES
Motor ..................................................................... 18 V c.c.
Ancho de corte
..............279,4 mm/330,2 mm (11 po/13 po)
FAMILIARÍCESE CON SU RECORTADORA DE
HILO
Vea la figura 1.
El uso seguro que este producto requiere la comprensión
de la información impresa en la producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
DIÁMETRO DE CORTE AJUSTABLE
El diámetro de corte se puede ajustar de 279,4 mm
(11 pulg.) y 330,2 mm (13 pulg.) haciendo girar la cuchilla
de corte del hilo.
DEFLECTOR DE HIERBA
La recortadora incorpora un deflector de hierba que ayuda
a proteger al operador de los desechos lanzados por la
producto.
SOBREMOLDEADO MANGO
El sobremoldeado mango proporciona mayor comodidad
para el operador.
BOTÓN DEL SEGURO
El botón del seguro evita los arranques accidentales.
MODO DE RECORTADORA/BORDEADORA
El extremo inferior de la herramienta se puede bloquear en
dos posiciones diferentes para tareas de bordeado y recorte.
Diámetro del hilo
............monofilamento redonda o trenzada
con un diámetro de 1,6 mm (0,065 pulg.) o trenzada con
un diámetro de 2 mm (0,080 pulg.)
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-525-2579, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Recortadora de hilo (extremos superior y inferior)
Mango delantero
Aditamento de recortadora de hilo
Deflector de hierba
Manual del operador
6 — Español
ARMADO
Haga coincidir los orificios del deflector de hierba con el
orificios central del alojamiento del motor.
Instale el tornillo incluido y apriételo girándolo en sentido
horario con un destornillador Phillips.
ARMANDO DE LA HERRAMIENTA
Vea la figura 6.
ADVERTENCIA:
Nunca una ni ajuste ningún aditamento, desmontar o
mientras esté funcionando el motor o con la paquete
de baterías instaladas. Si no puede detener el motor o
retirar el paquete de baterías puede provocar lesiones
personales graves.
Si está instalado, retire el paquete de baterías.
Alinee los dos indicadores del extremo inferior con los
tornillos del extremo superior. Inserte el extremo inferior
en el extremo superior.
Presione las dos secciones para unirlas, hasta que el
extremo inferior haga tope.
Ajuste los dos tornillos de cabeza Phillips hasta que
queden firmes.
ADVERTENCIA:
Asegúrese de que los extremos queden bloqueados en
su lugar antes de usar la recortadora de hilo; durante el
uso, verifique periódicamente que los extremos estén
bien ajustados para evitar la posible desconexión de
los ejes, que podría causar lesiones personales graves.
PRECAUCIÓN:
Tenga cuidado al deslizar un extremo dentro del otro,
porque podría pellizcarse las manos o los dedos.
ADVERTENCIA:
Esta recortadora de hilo está diseñada para usarse
únicamente con el eje de recortadora y el cabezal de hilo
que se proveen. No puede usarse con otros accesorios
ni con otros cabezales de corte. Intentar usar otros
accesorios u otros cabezales de corte podría causar
lesiones personales graves.
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta
producto sin haber reemplazado las piezas dañadas o
faltantes. La inobservancia de esta advertencia puede
causar lesiones graves.
ADVERTENCIA:
No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales serias, siempre desmonte de la
producto el paquete de baterías al montarle piezas a
aquélla.
HERRAMIENTAS NECESARIAS
Vea la figura 2.
Para armar la unidad se necesitan la siguiente herramienta
(no incluido o dibujado para escalar):
Destornillador phillips
MONTAJE DEL MANGO DELANTERO
Vea la figura 3.
Afloje la tuerca de mariposa y retire el perno del mango.
Instale el mango en el alojamiento del eje de impulsión,
en el lugar que indica la etiqueta en el eje.
Si es necesario, suba o baje el mango para ajustarlo a la
posición de manejo deseada.
Reinstale el perno y la tuerca de mariposa. Ajuste la tuerca
de mariposa por seguridad.
MONTAJE DEL DEFLECTOR DE PASTO
Vea las figuras 4 y 5.
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está
afilada. Evite tocar la cuchilla. Si no evita tal contacto
puede originarse lesiones corporales serias.
Retire el paquete de baterías.
Inserte el deflector de hierba en las ranuras del cabezal
de la recortadora.
7 — Español
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia
de esta advertencia puede causar el lanzamiento de
objetos a los ojos, y por consecuencia posibles lesiones
serias.
ADVERTENCIA:
Nunca use hojas, dispositivos movibles, alambre ni
cuerdas en este producto. No utilice ningún aditamento
o accesorio no recomendado por el fabricante de este
producto. El empleo de aditamentos o accesorios no
recomendandos puede causar lesiones serias.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Póngase en contacto con el servicio al cliente o con un
centro de servicio calificado para obtener ayuda.
PARA DESMONTAR Y MONTAR EL PAQUETE
DE BATERÍAS
Vea la figura 7.
ADVERTENCIA:
Retire siempre el paquete de baterías de la herramienta
antes de instalar las piezas, realizar ajustes. limpiarla o
cuando no la utilice. Retirar el paquete de baterías evitará
que la unidad se accione accidentalmente y provoque
lesiones graves.
Para conectar:
Coloque el paquete de baterías en el producto como se
muestra.
Asegúrese de que los pestillos situados a ambos lados del
paquete de baterías entren completamente en su lugar con
un chasquido y de que el paquete quede bien asegurado
en la herramienta antes de com enzar a utilizarla.
Para el desmontaje:
Oprima los pestillos y extraer el paquete de baterías.
Para obtener instrucciones específicas de carga, lea los
manuales del operador que se incluye con el cargador y la
batería.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre desmonte
de la herramienta el paquete de baterías y mantenga
manos vacían del botón del seguro al llevar herramiento.
ENCENDIDO Y APAGADO DE LA RECORTADORA
Vea la figura 8.
Para encendido:
Oprima y no suelte el botón del seguro.
Oprima el gatillo del interruptor.
Para apagado:
Suelte el gatillo cuando desee apagar la recortadora de
hilo.
Al soltar el gatillo, el botón del seguro regresa
automáticamente a la posición de aseguramiento.
MANEJO DE LA RECORTADORA DE HILO
Vea la figura 9.
Siga las siguientes recomendaciones a manejar la
recortadora de hilo:
Sujete la recortadora con la mano derecha en el mango
trasero y la izquierda en el delantero.
Sujete firmemente la unidad con ambas manos durante
la operación.
Se recomienda sujetar la recortadora en una posición
cómoda, con el mango trasero a la altura de la cadera
aproximadamente.
Corte la hierba alta desde arriba hacia abajo. Esto evitará
que la hierba se enrolle alrededor del alojamiento del eje
y del cabezal del brazo, lo que puede causar daños por
calentamiento excesivo.
Si la hierba se enrolla en el cabezal del hilo:
Retire el paquete de baterías.
Quite la hierba.
ADVERTENCIA:
Siempre sujete la recortadora de hilo lejos de su cuerpo,
manteniendo un espacio entre ambos. El contacto con
el cabezal de corte de la recortada de hilo durante su
operación puede causar lesiones personales graves.
8 — Español
FUNCIONAMIENTO
Este recortadora de hilo es puesto actualmente en el
279,4 mm (11 pulg.) ancho de corte. Para ajustar a una ancho
de corte de 330,2 mm (13 pulg.):
Retire el paquete de baterías.
Afloje el tornillo de la hoja entonces gira la hoja 180°.
Apriete el tornillo de la hoja.
RECORTE DE BORDES
Vea las figuras 14 y 15.
Retire el paquete de baterías.
Presione la botón de liberación que se encuentran a el
lado de la recortadora de hilo.
Gire el extremo inferior de la herramienta hasta la posición
de bordeado.
Asegúrese de que la botón encajen en su lugar y de que
el extremo inferior de la herramienta esté firme antes de
poner la máquina en funcionamiento.
Para hacer funcionar la recortadora:
Retire el paquete de baterías.
Presione la botón de liberación que se encuentran a el
lado de la recortadora de hilo.
Gire el extremo inferior de la herramienta hasta la posición
de recortadora.
Asegúrese de que la botón encajen en su lugar y de que
el extremo inferior de la herramienta esté firme antes de
poner la máquina en funcionamiento.
ADVERTENCIA:
Siempre sujete la recortadora de hilo lejos del cuerpo,
manteniendo un espacio entre el cuerpo y la herramienta.
Cualquier contacto del cabezal de corte de la recortadora
de hilo puede producir lesiones serias.
ADVERTENCIA:
Nunca se pare directamente en la línea de corte. Siempre
están a la izquierda del deflector de hierba para evitar los
desechos lanzados, peut entraîner des blessures graves.
RECOMENDACIONES DE CORTE
Vea la figura 10.
Mantenga la recortadora inclinada hacia el área de corte;
ésa es el área óptima.
La recortadora de hilo efectúa el corte al pasar la unidad
de derecha a izquierda. De esta manera se evita el
lanzamiento de desechos hacia el operador. Evite recortar
en el área peligrosa mostrada.
Haga que el recorte sea efectuado por la punta del hilo;
no fuerce el cabezal del hilo en la hierba sin cortar.
Las cercas de alambre y de estacas causan desgaste
adicional del hilo, incluso su ruptura. Los muros de piedra
y de ladrillo, así como las banquetas (aceras) y la madera
pueden desgastar rápidamente el hilo.
Evite el contacto con árboles y arbustos. La corteza de
los árboles, las molduras de madera, los revestimientos
de las paredes y los postes de las cercas pueden resultar
dañados fácilmente por el hilo.
AVANCE DEL HILO
Vea la figura 11.
NOTA: La recortadora es equipado con una cabeza de auto-
comida. Golpear la cabeza para tratar de avanzar la línea
dañará la garantía de trimmer y vacío.
Haga funcionar la recortadora, suelte el gatillo del
interruptor.
Espere dos segundos y oprima el gatillo del interruptor.
NOTA: El hilo se extiende aproximadamente 6,35 mm
(1/4 pulg.) cada vez que se apaga y enciende el gatillo
del interruptor hasta que el hilo alcanza la longitud de la
cuchilla de corte del deflector de pasto.
Reanude el recorte.
AVANCE MANUAL DEL HILO
Vea la figura 12.
Retire el paquete de baterías.
Oprima el botón ubicado en el cabezal del hilo mientras
tira del hilo para avanzar manualmente el hilo.
CÓMO AJUSTAR LA CUCHILLA DE CORTE
DEL HILO
Vea la figura 13.
Esta recortadora está equipada con una cuchilla de corte
instalada en el protección. Para obtener mejores resultados
en el recorte, avance el hilo hasta que la cuchilla lo corte a
la longitud apropiada. Avance el hilo siempre que escuche
que el motor está funcionando más rápido de lo normal, o
cuando disminuya la eficiencia del recorte. Esto mantendrá
un desempeño óptimo y mantendrá el hilo a la suficiente
longitud para que avance correctamente.
9 — Español
MANTENIMIENTO
ADVERTENCIA:
Para evitar lesiones serias, siempre retire el paquete de
baterías de la herramienta cuando la limpie o durante
cualquier mantenimiento.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.
REEMPLAZO DEL CARRETE
Vea la figura 15.
Use únicamente línea monofilamento redonda o trenzada
con un diámetro de 1,6 mm (0,065 pulg.) o trenzada con un
diámetro de 2 mm (0,080 pulg.). Use el hilo de repuesto del
fabricante original para obtener el mejor desempeño.
Retire el paquete de baterías.
Presione hacia dentro las pestañas laterales del retén del
carrete.
Empuje el retén del carrete hacia arriba para extraerlo.
Retire el carrete vacío.
Para instalar el nuevo carrete, asegúrese de que se
capturen la hilo en la ranura en el nuevo carrete. Asegúrese
de que la extremo de hilo se extiende aproximadamente
2,03 mm [0.080 in. (0,080 po) de ranura.
Instale el nuevo carrete de manera que el hilo y las ranuras
queden alineados con el ojillo más cercano del cabezal
del hilo. Pase los hilo por los ojales.
Tire de los hilo desde el cabezal del hilo para que el hilo
se suelte de las ranuras del carrete.
Vuelva a instalar el retén del carrete presionando las
pestañas en sus ranuras y empujándolas hacia abajo
hasta que el retén quede sujeto en su lugar.
REEMPLAZO DEL HILO
Vea las figuras 15 y 16.
Retire el paquete de baterías.
Quite el carrete del cabezal del hilo.
NOTA: Retire todo el hilo sobrante en el carrete.
Corte una pieza de hilo de aproximadamente 2,7 m (9 pies)
de largo. Use únicamente línea monofilamento redonda
o trenzada con un diámetro de 1,6 mm (0,065 pulg.) o
trenzada con un diámetro de 2 mm (0,080 pulg).
Introduzca el hilo en el orificio de sujeción de la parte
superior del carrete. Enrolle hacia la derecha el hilo
alrededor de la parte superior del carrete, según lo indican
las flechas en el carrete. Coloque el hilo en la ranura de
la pestaña superior del carrete, y deje que sobresalga
aproximadamente 152 mm (6 pulg.) de la ranura. No lo
llene en exceso. Después de enrollar el hilo, debe haber
una separación mínima de 6 mm (1/4 pulg.) entre el hilo
enrollado y el borde exterior del carrete.
Vuelva a colocar el retén de plástico, el carrete y el retén
de éste. Consulte la sección Reemplazo del carrete
previamente expuesta en este manual.
10 — Español
MANTENIMIENTO
PIÈCES DE RECHANGE
Núm. pieza del carrete de repuesto:
1,7 mm (0,065 pulg.)
trenzada .......AC14RSLA (1) o AC14RL3A (paquete de 3)
2,0 mm (0,080 pulg.)
trenzada ............AC80RL1 (1) o AC80RL3 (paquete de 3)
Núm. pieza de la tapa del carrete de repuesto
...AC14HCA
ALMACENAMIENTO DE LA RECORTADORA
Retire el paquete de baterías de la recortadora de hilo
antes de almacenarla.
Limpie todos los desechos presentes en la recortadora.
Almacene la unidad en un espacio inaccesible a los niños.
Mantenga la unidad alejada de agentes corrosivos como
los productos químicos para el jardín y las sales para
derretir el hielo.
CORRECCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El hilo no avanza cuando se
usa el cabezal con alimentación
automática
El hilo se pegó a sí mismo.
No hay suficiente hilo en el carrete
El hilo se desgastó hasta quedar
muy corto.
El hilo está enredado en el carrete.
Lubrique con rociador de silicón.
Instale más hilo. Vea la sección Reemplazo del hilo
arriba en este manual.
Tire de hilo secuencias mientras que presiona el
botón.
Retire el hilo del carrete y vuelva a enrollarlo. Vea la
sección Reemplazo del hilo arriba en este manual.
El césped se enrolla alrededor del
alojamiento del eje y del cabezal
del hilo
Se está cortando la hierba alta a
nivel del suelo.
Corte la hierba alta desde la parte superior hacia
abajo.
El motor falla de arranca
cuando disparador de gatillo del
interruptor
La paquete de baterías no está fija.
La paquete de baterías no está
cargada.
El eje no se conecta por completo.
Para fijar el paquete de baterías, asegúrese de que
las trabas del paquete de baterías quede insertada
en su lugar.
Cargue el paquete de baterías según las instrucciones
incluidas con su modelo.
Asegúrese de que el extremo inferior esté firmemente
asentado en el extremo superior y los tornillos estén
bien apretados firmemente.
Este producto tiene una garantía limitada de tres años para fines personales,
familiares o domésticos (30 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a
www.ryobitools.com o llame sin cargo al 1-800-525-2579.
LLÁMENOS PRIMERO
¡Si tiene preguntas sobre el funcionamiento o el mantenimiento este
producto, llame al teléfono de atención al consumidor de Ryobi!
La recortadora ha sido probada enteramente antes de embarcarse
para asegurar la satisfacción del consumidor.
APPELER LE
1-800-525-2579
BESOIN D'AIDE?
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
NOTAS
998000251
9-11-20 (REV:01)
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288, Anderson, SC 29622 USA
1-800-525-2579 • www.ryobitools.com
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
18 VOLT STRING TRIMMER
18 V TAILLE-BORDURES À LIGNE
18 V RECORTADORA DE HILO
P20015
RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________
* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-525-2579.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.
RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.
RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
