WWW.ZEPHYRONLINE.COM
JUN24.1001
PRRD24C2AP
Presrv™ Refrigerator Drawers
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
PRRD24C2AS
PRRD24C1AS
PRRD24C1AS
(single zone)
PRRD24C2AS
(dual zone)
PRRD24C2AP
(dual zone panel ready)
PRRD24C2AS-OD
(dual zone outdoor)
PRRD24C2AS-OD
2
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
3
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ............................................................................4-11
Types of Safety Warnings ................................................................... 4
General Safety ..................................................................................5-7
Save These Instructions ...................................................................... 8
Disposal of Old Appliance................................................................... 8
Before Using Your Appliance ............................................................... 9
Installation of Your Appliance ...........................................................9-10
Attention .............................................................................................10
Electrical Connection .........................................................................11
Introduction ....................................................................................... 12

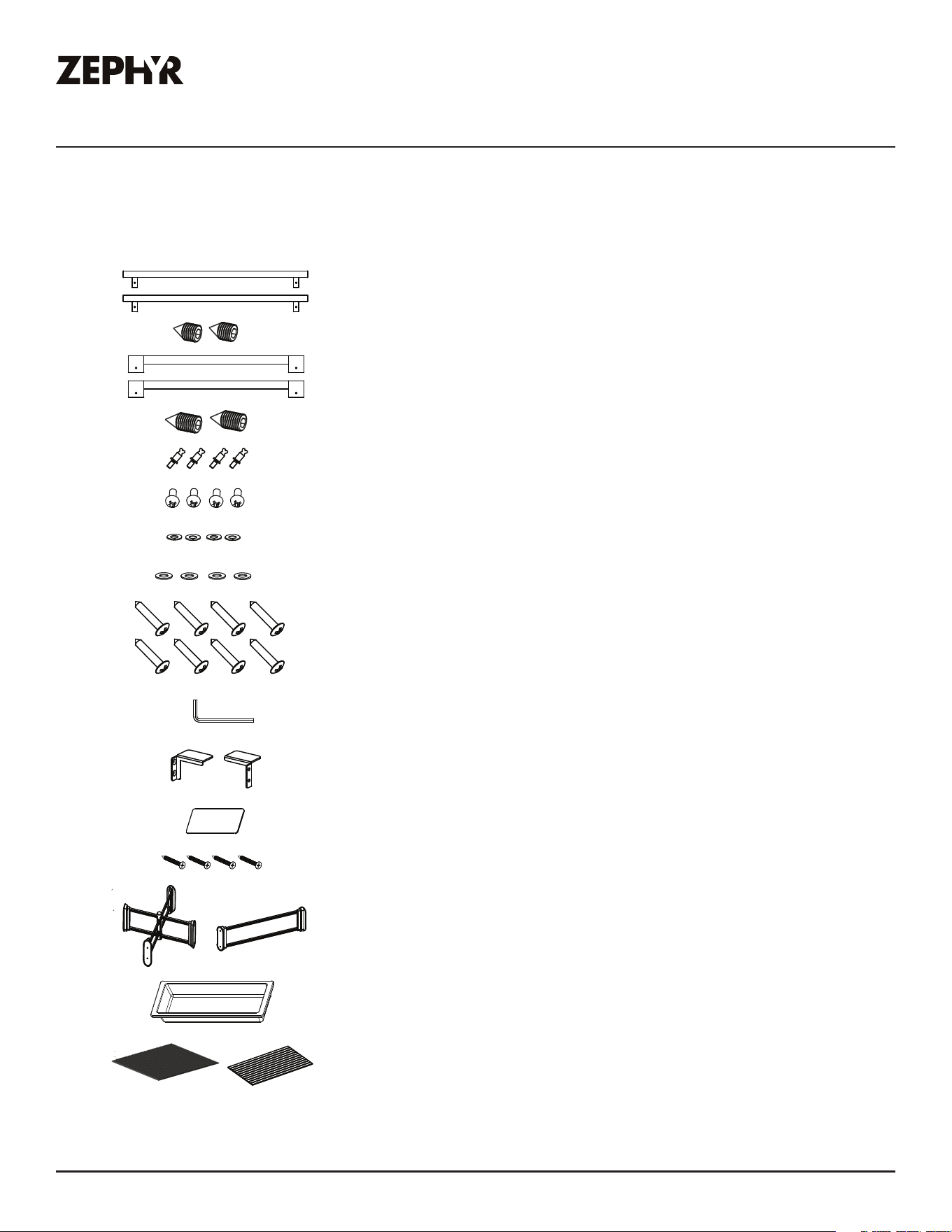

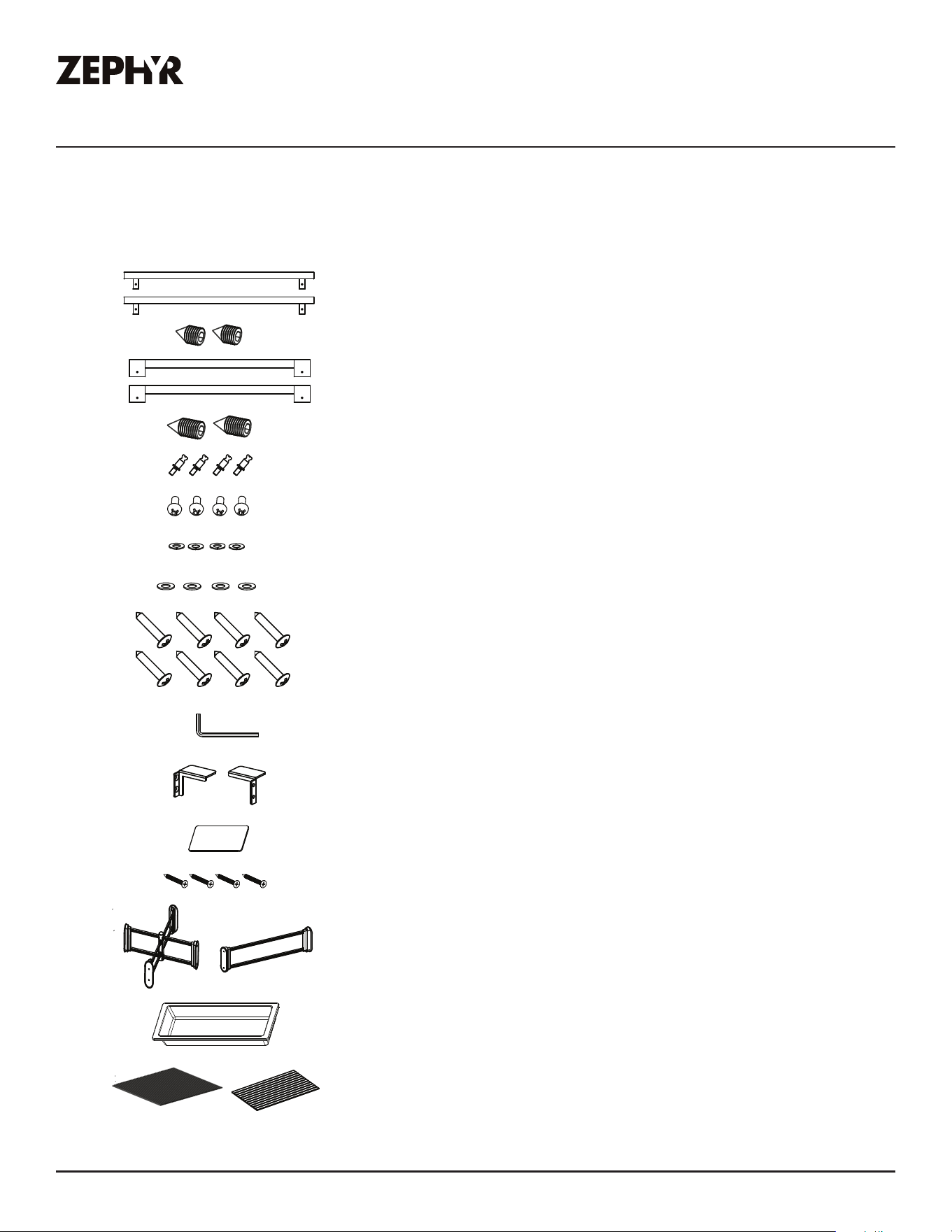

List of Materials .................................................................................. 13
Product Specications ..................................................................... 14-16
Product Summary ..............................................................................14

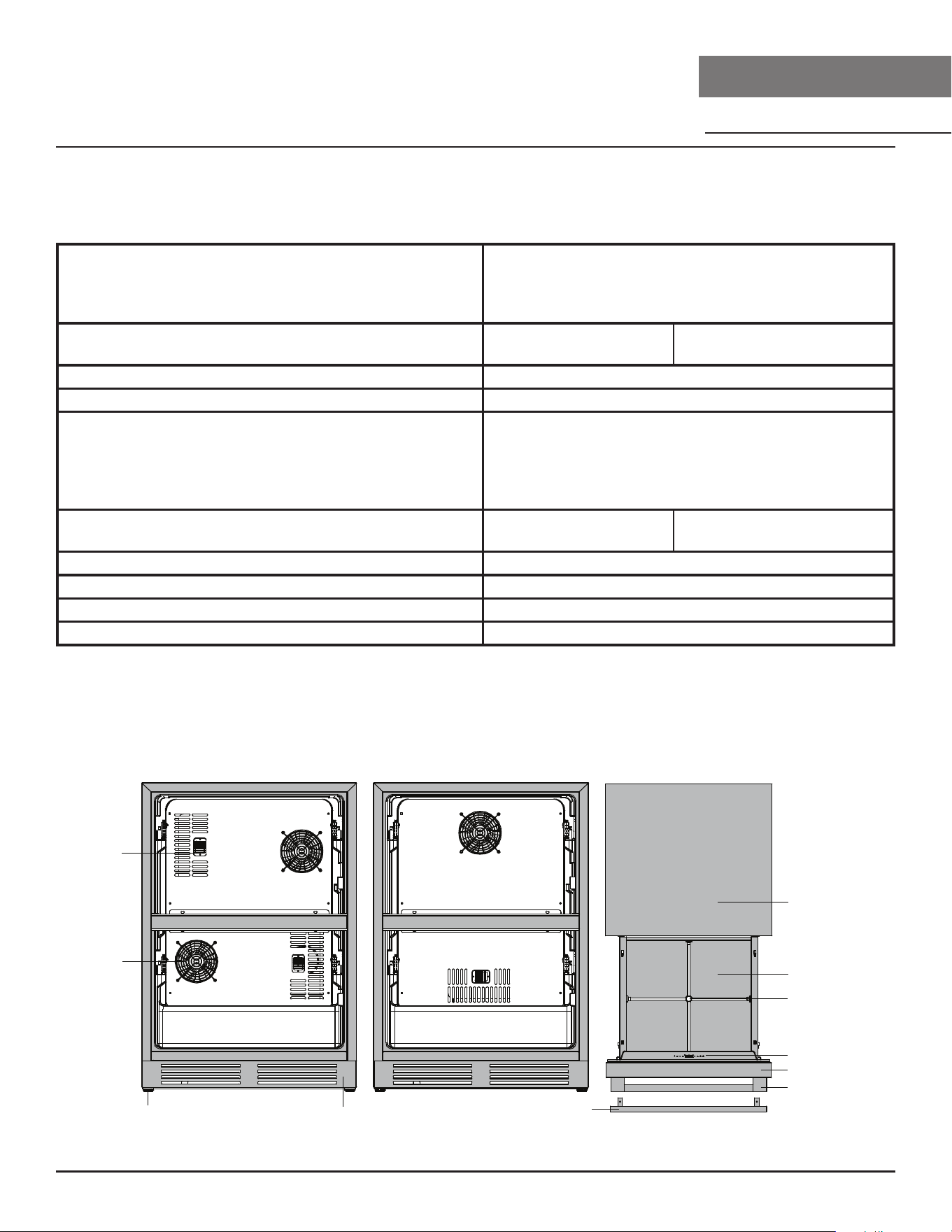

Parts Identification .............................................................................14
Internal Storage Ideas ........................................................................15
Dimensions ...................................................................................... 15-16
Installation Instructions .................................................................... 17-21

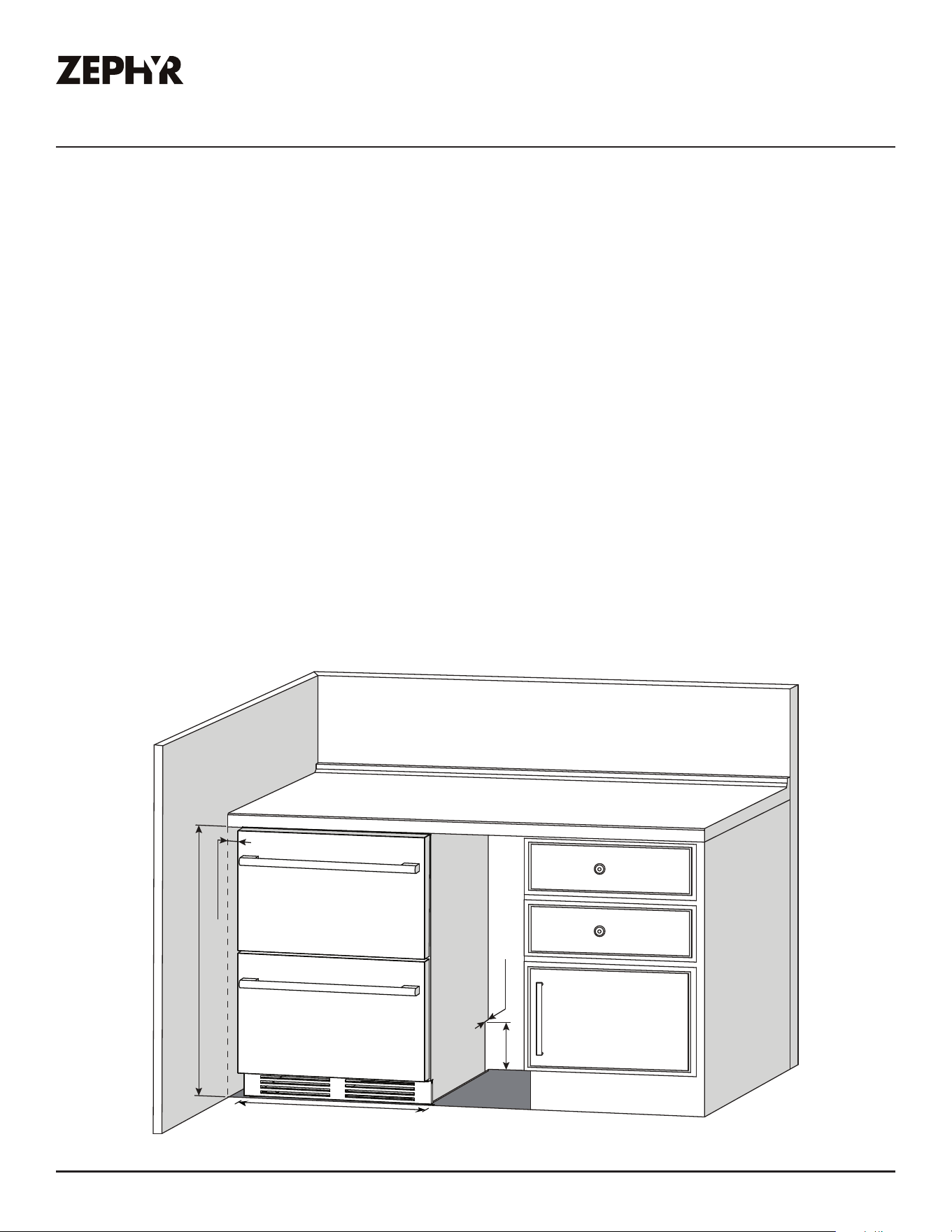

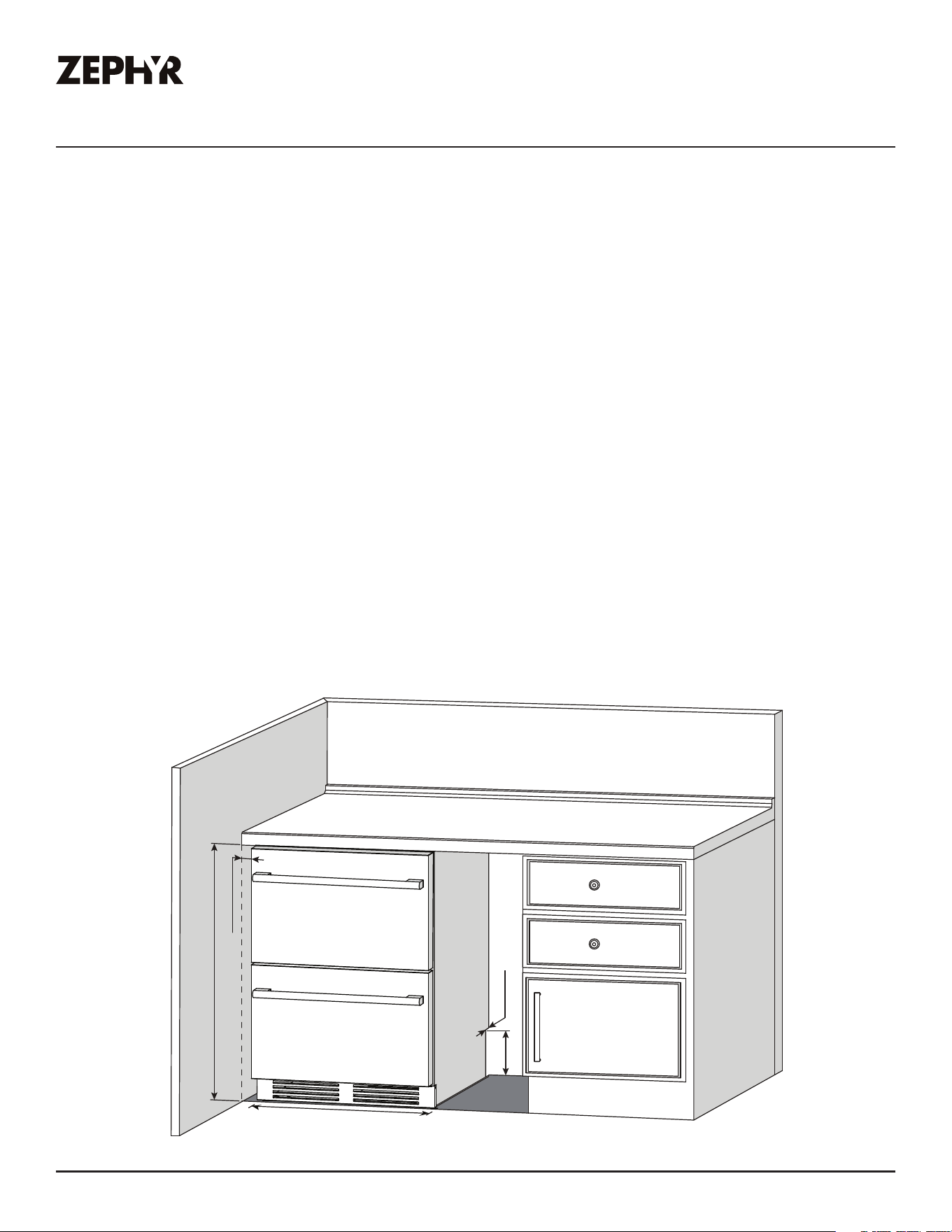

Installation Clearance Requirements ..................................................17

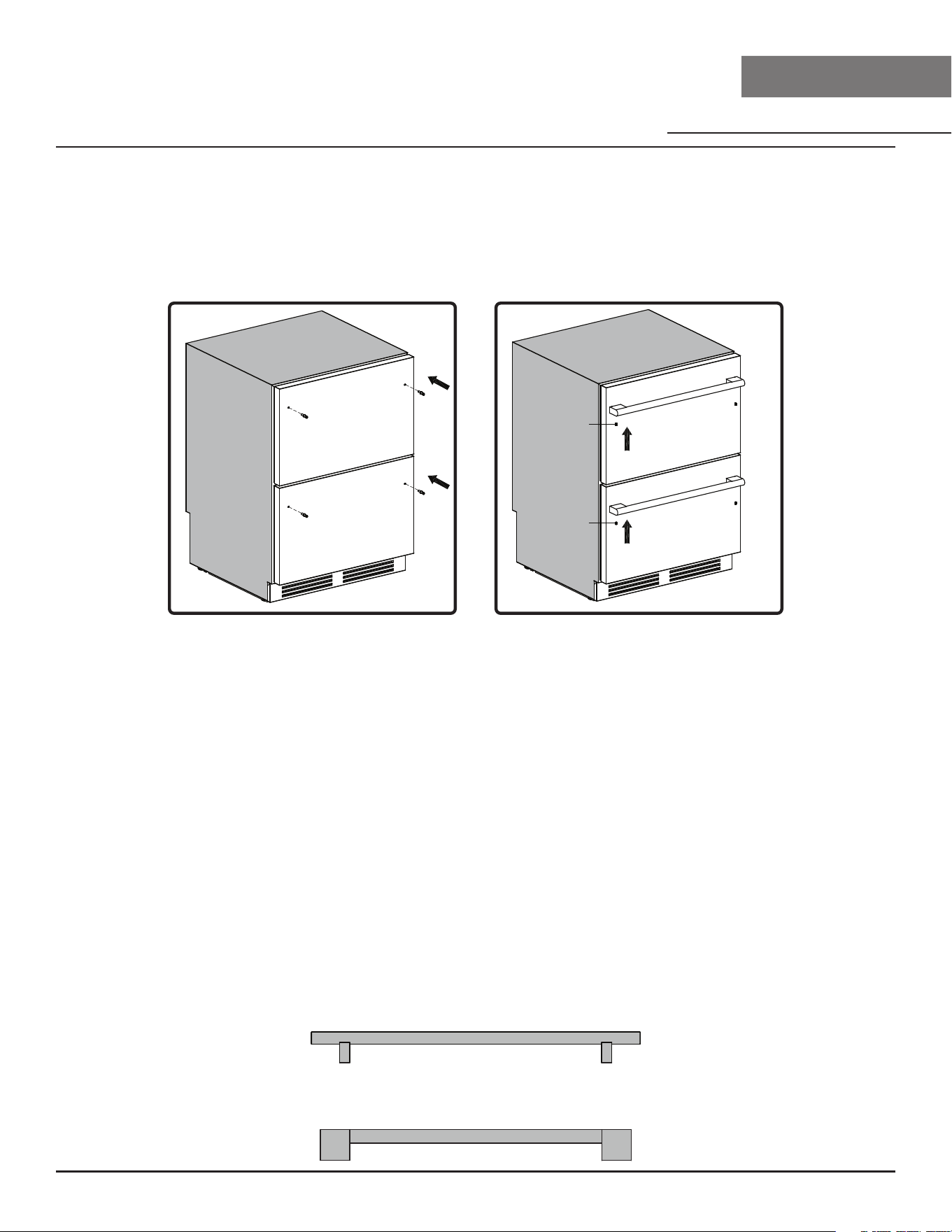

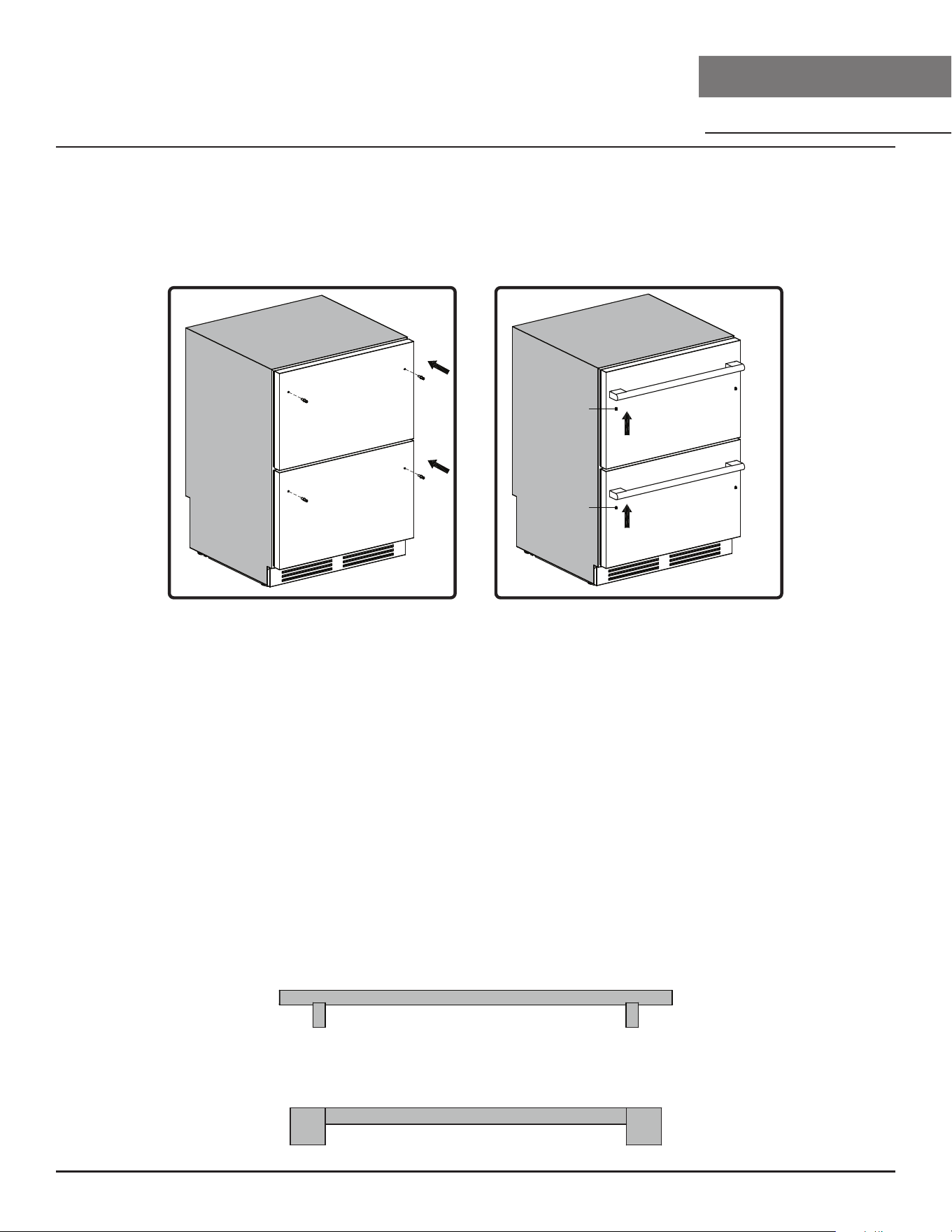

Installing the Drawer Handles .............................................................18

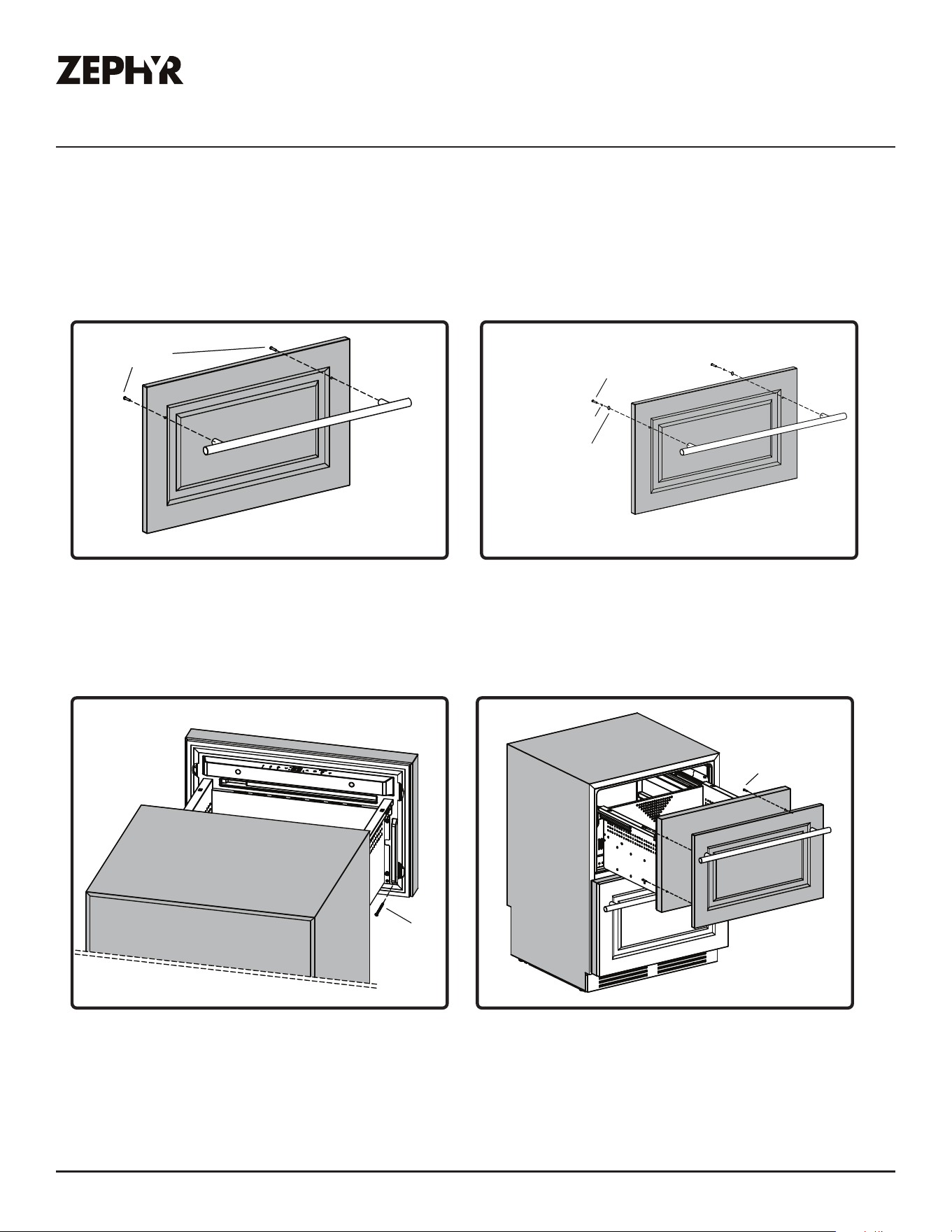

Installing the Drawer Handles and Overlay Panel ............................ 18-19

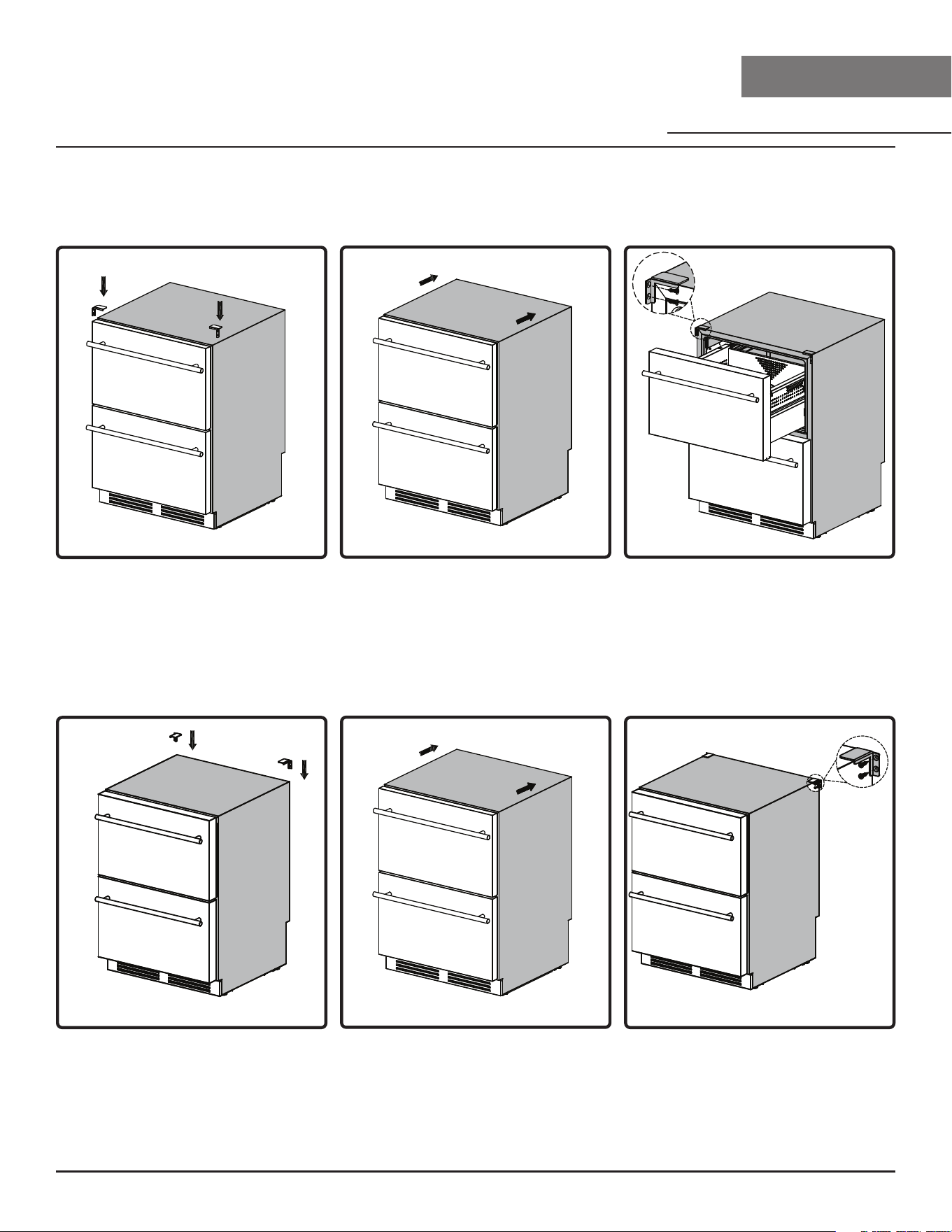

Installing the Anti-tip Bracket ............................................................. 20

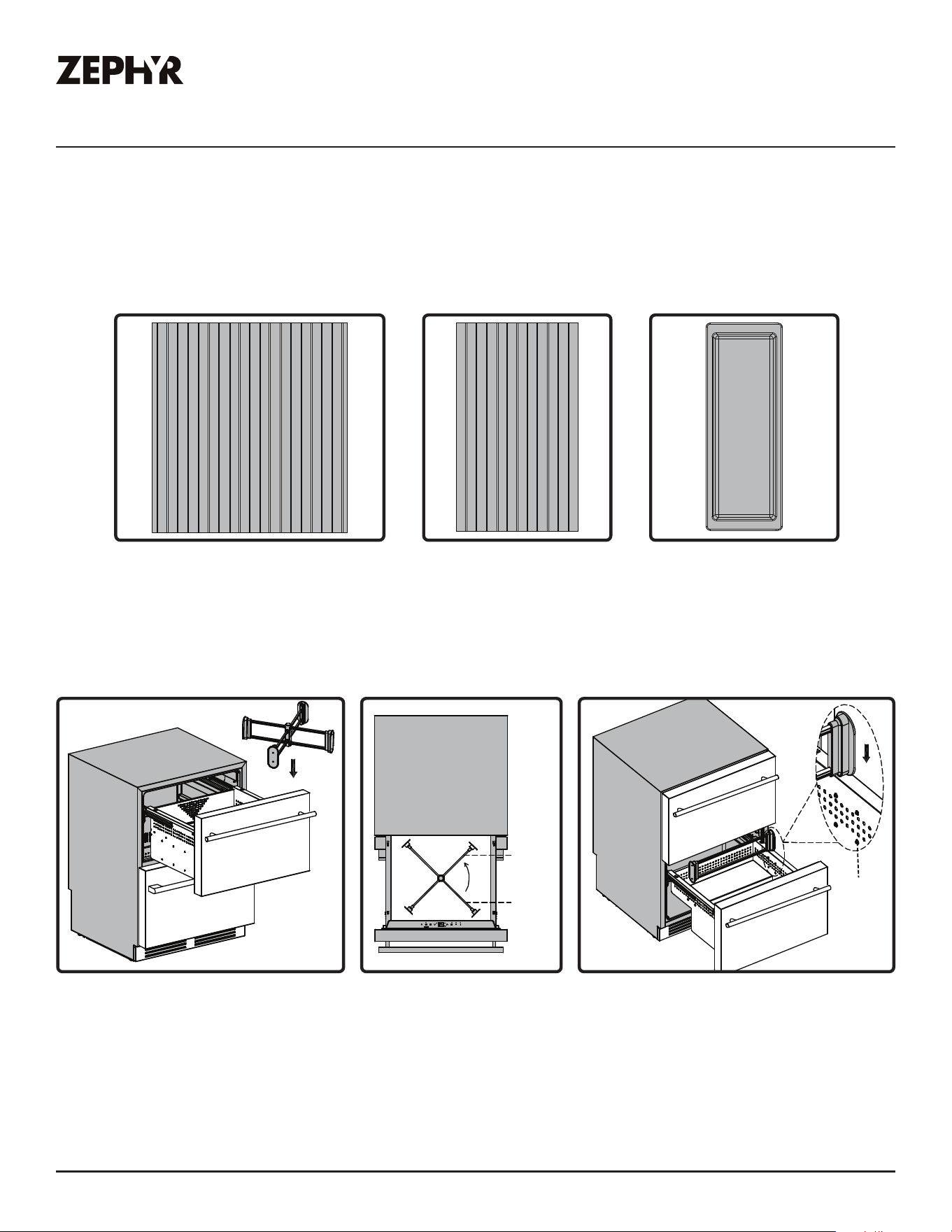

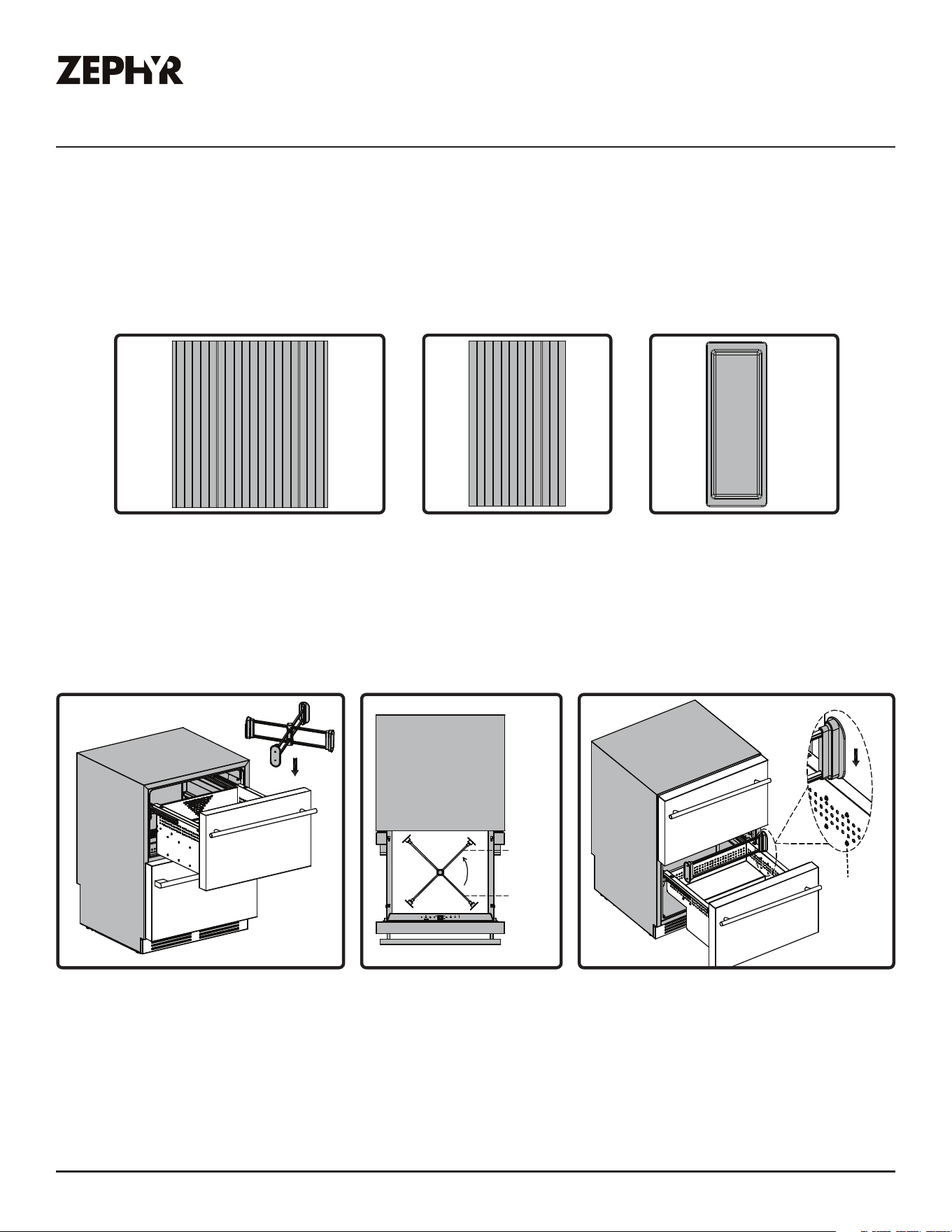

Installing the Silicone Mats and Drawer Tray ......................................21
Installing the Upper and Lower Drawer Dividers ..................................21
Operating Your Appliance ............................................................... 22-24
Using the Control Panel ...................................................................22-23
Demonstration Mode ......................................................................... 23
Sabbath Mode ................................................................................... 24
Drawer Open Alarm ........................................................................... 24
Temperature Alarm ............................................................................ 24
Defrosting .......................................................................................... 24
Care and Maintenance .................................................................... 25-26
Normal Sounds .................................................................................. 25
Cleaning the Unit .............................................................................. 25
Power Failure ..................................................................................... 26
Moving Your Refrigerator Drawers ...................................................... 26
Energy Saving Tips ............................................................................ 26
Troubleshooting............................................................................... 27-28
Limited Warranty ...............................................................................29
Product Registration ...........................................................................30
4
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual for your appliance. Always read
and obey all safety messages.
This is the Safety Alert Symbol. This symbol alerts you to potential hazards that can cause severe
bodily injury or death. All safety messages will follow the Safety Alert Symbol and either the words
“DANGER” “WARNING” or “CAUTION”
DANGER
WARNING
CAUTION
Danger means that failure to heed this safety
statement may result in severe injury or death.
Warning means that failure to heed this safety
statement may result in extensive product damage,
serious personal injury, or death.
Caution means that failure to heed this safety
statement may result in minor or moderate
personal injury, property or equipment damage.
5
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
When using an electrical appliance, basic precautions should
always be followed to reduce the risk of fire, electric shock, and
injury to persons.
DANGER
For your safety, read all instructions carefully before operating the appliance.
To reduce the risk of fire, electric shock or personal injury, unplug
or disconnect the appliance from the power supply before
servicing.
WARNING
Flammable refrigerant used! When handling, moving and use of
the refrigerator, make sure to avoid either damaging the
refrigerant tubing, or increasing the risk of a leak.
CAUTION
► Use this appliance only as described in this manual. Other uses not recommended may cause fire,
electric shock or personal injury.
► This appliance is not intended for use by young children or infirm persons unless they have been
adequately supervised by a responsible person to ensure that they can use the appliance safely.
► Young children should be supervised to ensure that they never play with the appliance.
► To protect against the risk of electric shock, NEVER IMMERSE the unit, cord, or plug in water or
spray any other liquid.
► Unplug the appliance from the plug socket when not in use, when moving from one location to
another and before cleaning.
General Safety
6
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
► To disconnect the appliance, grip the plug and pull it from the wall outlet. Never pull by the cord.
► Never operate the appliance in the presence of explosive and/or flammable fumes.
► Never place the appliance or any of its parts near an open flame, cooking or other heating
appliance.
► Never operate the appliance with a damaged cord or plug, if the product malfunctions, or if it is
dropped or damaged in any manner.
► The use of attachments not recommended by the manufacturer may be hazardous.
► Never operate if the housing is removed or damaged.
► A loose fit between the AC outlet (receptacle) and plug may cause overheating and a distortion of
the plug. Contact a qualified electrician to replace loose or worn outlet.
Prop. 65 Warning for California Residents: This product may
contain chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
WARNING
► Locate the unit away from direct sunlight and sources of heat (stove, heater, radiator, etc.).
► This appliance is CFC and HFC free and contains small quantities of Isobutane (R600a), an
environmentally friendly coolant.
► You must ensure that the cooling circuit is undamaged when installing the appliance. However, if it
becomes damaged, avoid proximity to open fires and heat sources of all kinds. The room in which
the appliance is located should be ventilated properly and according to state and local codes.
► Never use an appliance with a damaged circuit.
► Ensure that the ventilation openings to and from a built-in appliance are never blocked or covered.
► No liability will be accepted for any damage caused by misuse of the appliance, or as a result of
repairs carried out by unqualified person. In this case neither the warranty nor any other liability
claims will apply.
7
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Never operate any other electrical appliance inside this
appliance.
WARNING
► Never attempt to repair or replace any part of your appliance unless it is specifically
recommended in this manual. All other servicing should be referred to a qualified technician.
► Replace all access panels before operating.
► Use two or more people to move and install the appliance. Failure to do so can result in back or
other injury.
► Never clean appliance parts with flammable liquids. These fumes can create a fire hazard or
explosion. Never store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance. The fumes can create a fire hazard or explosion.
► Never connect or disconnect the electric plug with wet hands.
► It is recommended that a separate circuit, serving only your appliance be provided. Use
receptacles that cannot be turned o by a switch or pull chain.
To reduce the risk of fire, electric shock or personal injury, unplug
or disconnect the appliance from the power supply before
servicing.
WARNING
8
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Save These Instructions
If you are experiencing problems, check the Troubleshooting Guide at the back of this manual. It lists
causes of minor operating problems that you can correct yourself.
Disposal of Old Appliance
Dispose of your appliance packaging properly. Refrigeration equipment must be properly disposed
of in a way which protects the environment. This applies to your old appliance and to your new unit
once it has reached the end of its service life.
Please ensure that old, worn appliances are rendered unusable
before disposal by removing the plug, cutting the power cable,
and removing or destroying any snap fastenings or bolts. You will
thus prevent children from locking themselves in the appliance
during play (risk of suocation) or endangering their lives in any
other way.
WARNING
► Risk of child entrapment. Before you throw away your old refrigerator or freezer, take o the doors
and leave the shelves in place so that children may not easily climb inside.
► The appliance must not be disposed with normal household waste collection.
► The coolant circuit, particularly the heat exchange at the back/bottom of the unit, must not be
damaged.
► The symbol on the product or its packaging indicates that this product is not to be handled
as normal household waste but is to be taken to a recycling collection point for electrical and
electronic goods. By correctly disposing of this product you are contributing to the protection of
the environment. Improper disposal endangers health and the environment. Further information
about the recycling of the product may be obtained from your town hall or local waste collection
department.
9
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Before Using Your Appliance
► Remove all exterior and interior packing.
► Before connecting the appliance to the power source, let it stand upright for approximately 2
hours. This will reduce the possibility of a malfunction in the cooling system caused by handling
during transportation.
► Clean the interior surface with warm water using a soft cloth.
Installation of Your Appliance
Do not store or install the appliance in direct sunlight. Indoor
appliances are suitable only for indoor use, and outdoor
appliances can be used both indoors and outdoors.
WARNING
► The appliances are designed for either built-in, or free-standing installation.
► Place your appliance on a floor that is strong enough to support it when it is fully loaded. To level
your appliance, adjust the 4 legs until level.
► Locate the appliance away from direct sunlight and sources of heat (stove, heater, radiator,
etc.). Direct sunlight may aect the acrylic coating and heat sources may increase electrical
consumption. Extreme cold ambient temperatures may also cause the unit not to perform
properly.
► Never place the unit in damp areas.
► Plug the appliance into an exclusive, easily accessible electrical socket.
► Any questions concerning power and/or electrical connection should be directed towards a
qualified electrician or an authorized products service center.
► The air vent at the front of the appliance must never be covered or blocked in any way.
10
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
► The appliance must be installed to all electrical connections in accordance with state and local
codes.
► Use two or more people to move and install the refrigerator. Failure to do so can result in back or
other injury.
► The refrigerator may experience decreased cooling eciency if air flow is restricted due to a fully
loaded cabinet.
► Install the refrigerator in a well-ventilated area where the ambient temperature is above 50ºF and
below 109ºF. For outdoor models, make sure the ambient temperature range is between 50ºF to
115ºF
► The appliance is intended to be used in household and similar applications such as catering and
similar non-retail applications.
Attention
► Never overload the cabinet.
► Never open the drawers unless necessary.
► Never cover drawers with aluminum foil or any other shelf material which may prevent air
circulation.
► Should the appliance be left empty for long periods, it is suggested that the appliance be
unplugged, and, after careful cleaning, leave the drawers ajar to allow air to circulate inside the
cabinet in order to avoid possible condensation, mold or odors from forming.
The refrigerator drawers are top heavy and may present a tip
over hazard, especially when doors are open. These appliances
must be secured with anti-tip brackets to prevent tipping
forward. Please follow the installation instructions on how to
secure the refrigerator drawers.
WARNING
11
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Electrical Connection
Check that the voltage marked on the product corresponds with your supply voltage.
This appliance should be properly grounded for your safety. The power cord of this appliance is
equipped with a three-pin plug which mates with standard three-pin wall outlets to minimize the
possibility of electrical shock.
Never under any circumstances cut or remove the third ground prong from the power cord supplied.
For personal safety, this appliance must be properly grounded.
Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly
grounded. When a standard two-pin wall outlet is encountered, it is your responsibility and obligation
to have it replaced with a properly grounded three-pin wall outlet.
To prevent accidental injury, the cord should be secured behind the appliance and not left exposed or
dangling.
The appliance should always be plugged into its own individual electrical outlet which has a voltage
rating that matches the rating label on the appliance. This provides the best performance and also
prevent overloading wiring circuits that could cause a fire hazard from overheating. Never unplug
the appliance by pulling the power cord. Always grip the plug firmly and pull straight out from the
receptacle. Repair or replace immediately all power cords that have become frayed or otherwise
damaged. Never use a cord that shows cracks or abrasion damage along its length or at either end.
When moving the appliance, be careful not to damage the power cord.
Never use your appliance with an extension cord unless this cord has been checked and tested by a
qualified technician or service person. The extension cord must be a UL/CUL Listed, 3-wire grounding
extension cord that has a grounding plug and outlet and that the electrical rating of the cord is 115
volts and at least 10 amperes.
Improper use of the grounded plug can result in the risk of
electrical shock. If the power cord is damaged, have it replaced
by a qualified electrician or an authorized service center.
WARNING
12
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Introduction
Thank you for purchasing your Zephyr refrigerator. Zephyr is dedicated to developing products that
will enhance your lifestyle with superior quality and distinctive features. Please visit
www.zephyronline.com for more information on your product and other Zephyr products.
This manual contains important information regarding the proper installation, use, and maintenance
of your refrigerator. Following this manual will ensure that your product will work at its peak
performance and eciency.
For Your Records
Please write down the model number and serial number below for future reference. Both numbers are
located on the rating label on the back of your unit and inside the the unit towards the bottom of the
cabinet and are needed to obtain warranty service. You may also want to staple your receipt to this
manual as it is the proof of your purchase and may also be needed for service under warranty.
Model Number:
Serial Number:
Date of Purchase:
To better serve you, please do the following before contacting customer service:
If you received a damaged product, immediately contact the retailer or dealer that sold you the
product.
► Read and follow this instruction manual carefully to help you install, use and maintain your
refrigerator.
► Read the troubleshooting section of this manual as it will help you diagnose and solve common
issues.
► Visit us on the web at http://www.zephyronline.com to download product guides, additional
troubleshooting resources and up-to-date information.
► If you need warranty service, our friendly customer service representatives are available on our
website at http://zephyronline.com/contact.
13
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
List of Materials
M3 Allen key (hex key) (excludes PRRD24C2AP)
Quantity
Anti-tip bracket
Self-tapping screws (ST4*12)
Part
Self-tapping screws (ST4*45) (PRRD24C2AP only)
Contemporary drawer handles (PRRD24C1AS only)
Pro drawer handles (PRRD24C2AS & PRRD24C2AS-OD only)
Handle screws (excludes PRRD24C2AP)
Upper & lower drawer dividers
Double-sided tape
Upper drawer tray
Upper & lower silicone drawer mats (excludes PRRD24C1AS)
PRHAN-Cxxx handle screws (M4*20) (PRRD24C2AP only)
PRHAN-Cxxx flat washers (Φ4.3*Φ8*0.5, M4) (PRRD24C2AP only)
PRHAN-Cxxx spring washers (Φ4*1.1, M4) (PRRD24C2AP only)
Spare handle screws (M6*10) (PRRD24C2AS & PRRD24C2AS-OD only)
Spare handle screws (M6*6) (PRRD24C1AS only)
14
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Top View
Door Handle
(PRRD24C2AS &
PRRD24C2AS-OD)
Control Panel
Drawer Divider
Refrigerator Drawer
Refrigerator
Cabinet
Stainless Steel Front
Front View
(PRRD24C1AS)
Door Handle
(PRRD24C1AS)
Front View
(PRRD24C2AS, PRRD24C2AS-OD,
& PRRD24C2AP)
Front Vent
Leveling Legs
Sensor
Internal Fan

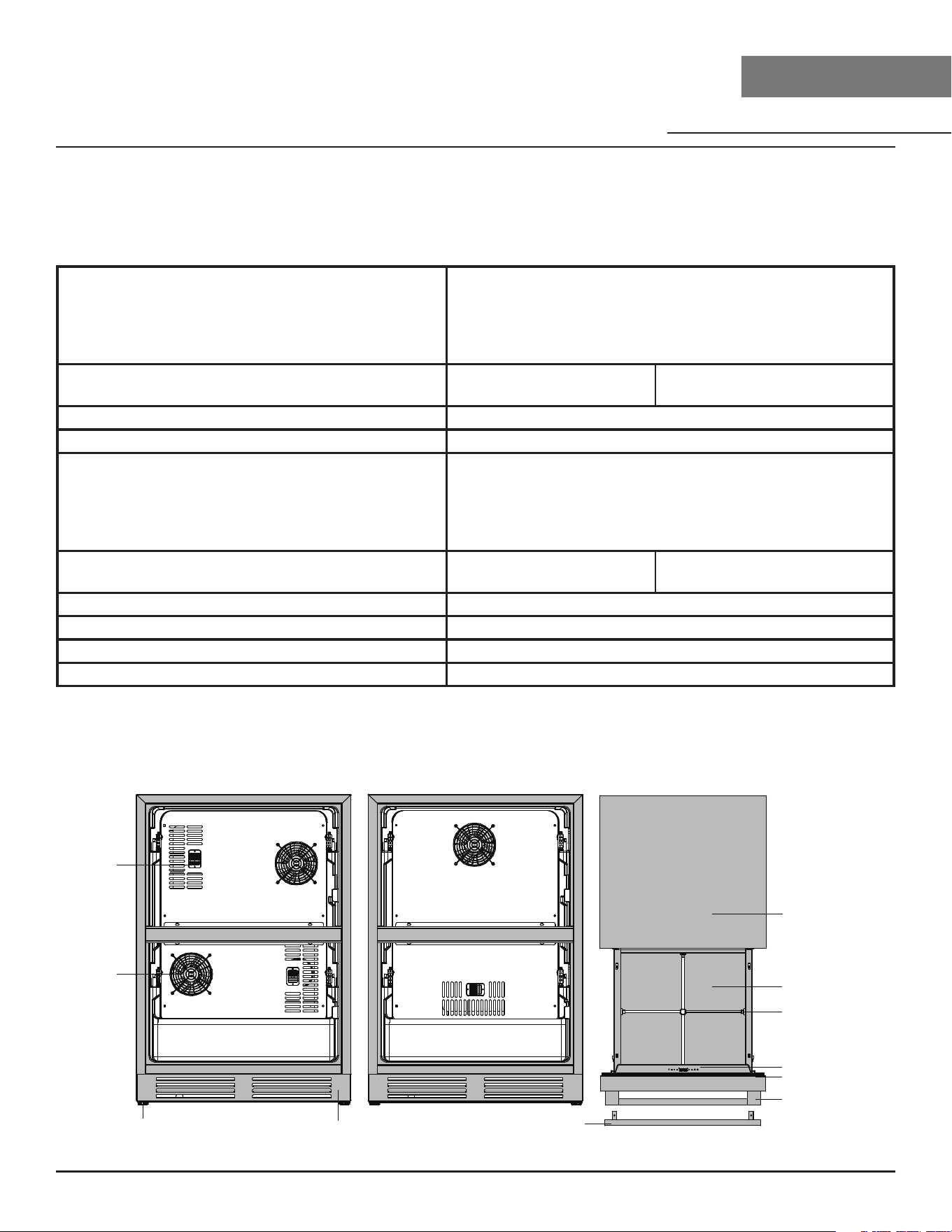

Product Specications
Product Summary
This appliance requires a standard 115/120 Volt AC~60Hz electrical ground outlet.
DESCRIPTION OF PRODUCT Presrv™ Single Zone Refrigerator Drawers
Presrv™ Dual Zone Refrigerator Drawers
Presrv™ Dual Zone Panel Ready Refrigerator Drawers
Presrv™ Dual Zone Outdoor Refrigerator Drawers
MODEL & GROSS WEIGHT (lb) PRRD24C1AS: 150lb
PRRD24C2AS: 152lb
PRRD24C2AP: 134lb
PRRD24C2AS-OD: 148lb
VOLTAGE/FREQUENCY AC 115/60Hz
AMPERAGE 1.5A
COLOR PRRD24C1AS: Black Cabinet with White Drawers
PRRD24C2AS: Black Cabinet with Stainless Steel Drawers
PRRD24C2AP: Black Cabinet with Stainless Steel Drawers
PRRD24C2AS-OD: Stainless Steel Cabinet with Stainless
Steel Drawers
STORAGE CAPACITY* PRRD24C1AS: 5.4 cubic ft
PRRD24C2AS: 5.1 cubic ft
PRRD24C2AP: 5.1 cubic ft
PRRD24C2AS-OD: 5.1 cubic ft
REFRIGERANT R600a
TEMPERATURE RANGE 33°F - 65°F
DIMENSIONS (HxWxD) 33-7/8’’ X 23-7/8’’ X 24’’
WEIGHT CAPACITY (lb) 66lb per drawer
*Storage capacity is based on standard 12 oz. cans and 750 ml. Bordeaux-style wine bottles.
Parts Identication
15
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM

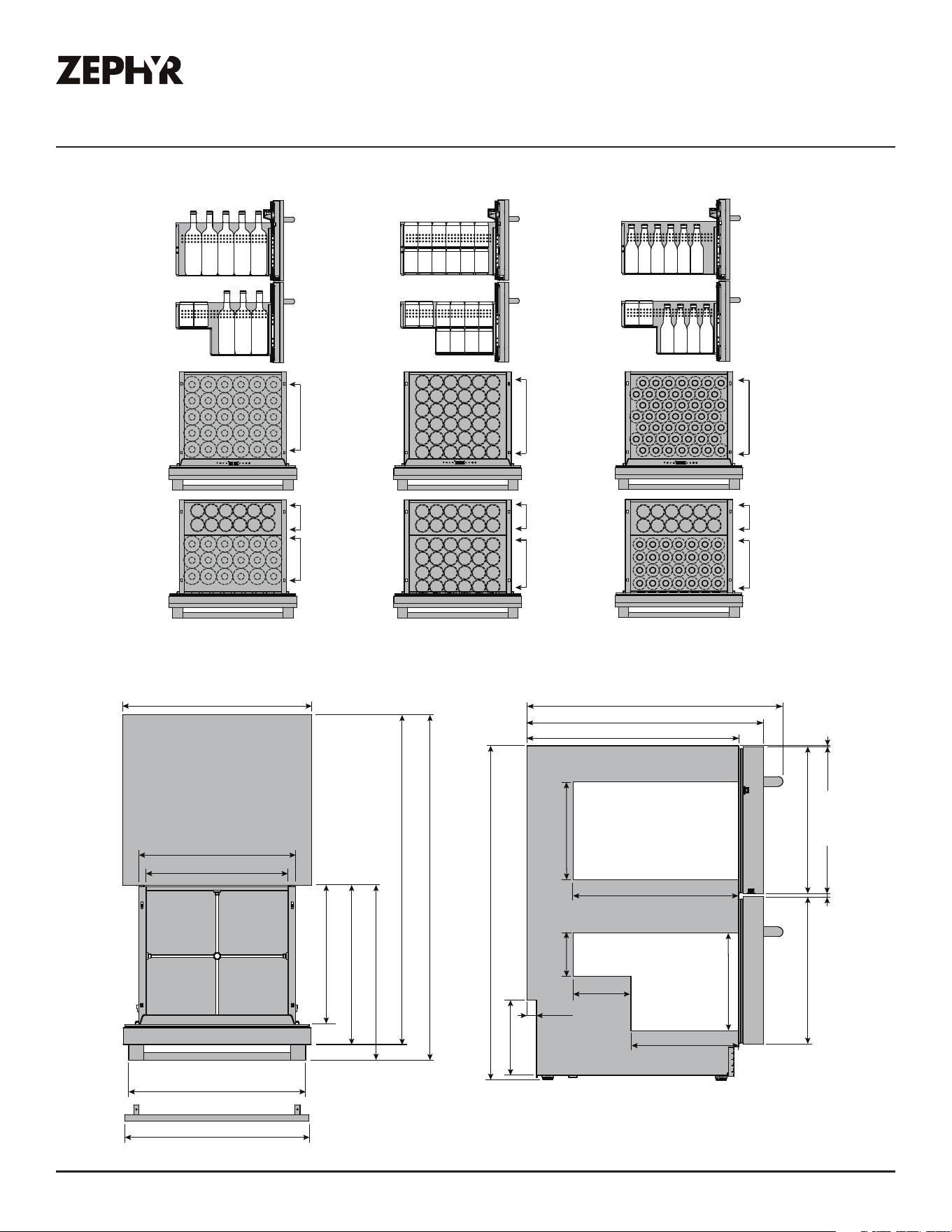

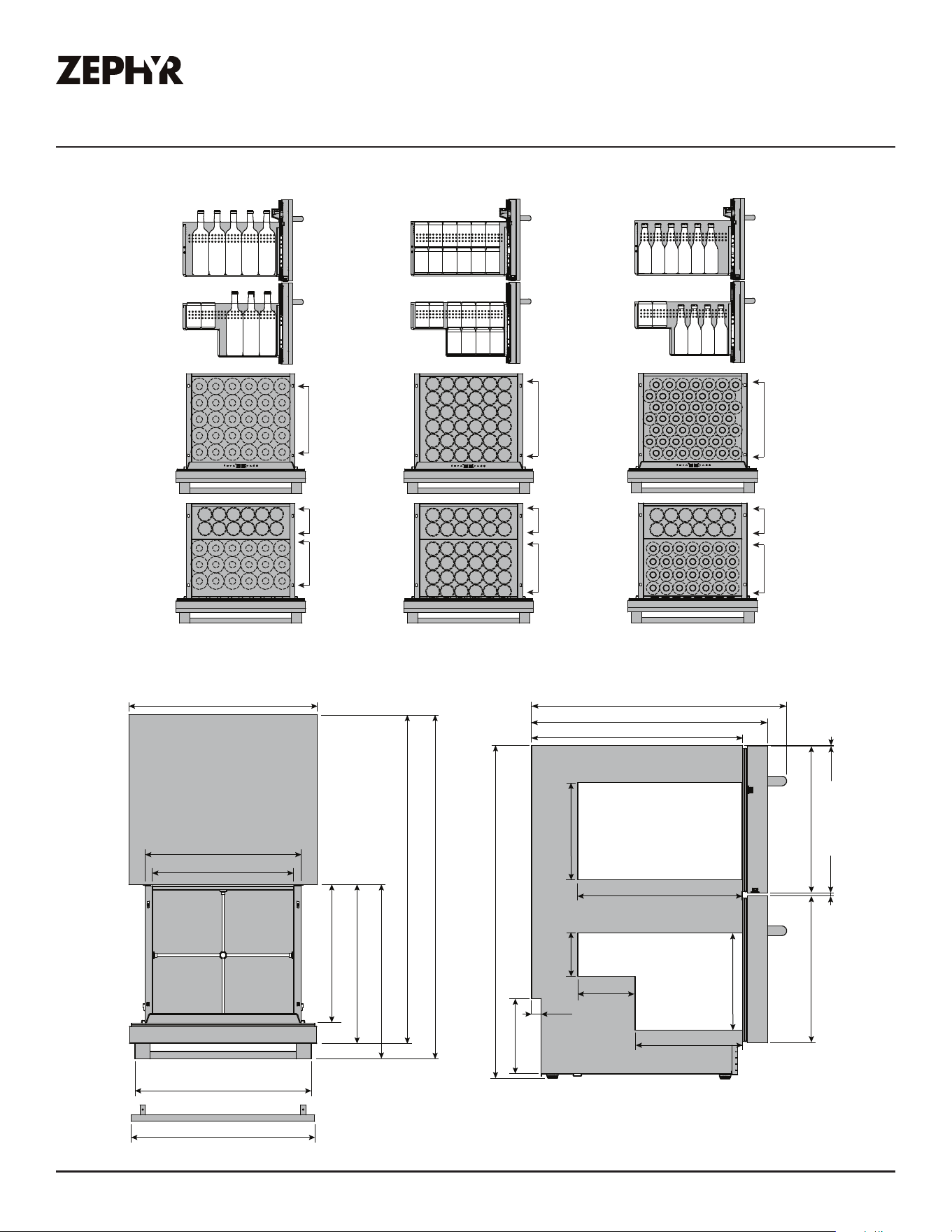

Product Specications
Internal Storage Ideas
Dimensions
Top View
23-7/8”
Side View
43-1/2”
25-15/16”
24”*
21-
7/16”
33-7/8” - 34-7/8”
14-15/16”14-15/16”
19”
40-1/2”
22”
7-5/8”
1”
17-1/2”
10-7/16”
6-1/16”
17-13/16”
19-3/4”
21-3/16” (PRRD24C2AS &
PRRD24C2AS-OD)
22” (PRRD24C1AS)
4-3/4”
16-1/2”
9-5/8”**
* PRRD24C2AP: Depth with 3/4” thick overlay panel
9-5/8”**
** Maximum clearance height inside drawers is 12”
5/16”
1/8”
12 can + 48 wine bottle capacity
or 12 cans + 35 wine bottle capacity
132 can capacity 77 beer bottle + 12 can capacity
Upper Drawer
Lower Drawer
Lower Drawer
Upper Drawer
30 wine bottles
(max.
Ø 3”)
or
20 wine bottles
(max. Ø 3-
1/2”)
12 cans
36 cans x 2
24 cans x 2
12 cans
49 beer bottles
28 beer bottles
12 cans
18 wine bottles
(max.
Ø 3”)
or
15 wine bottles
(max. Ø 3-1/2”)
16
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™

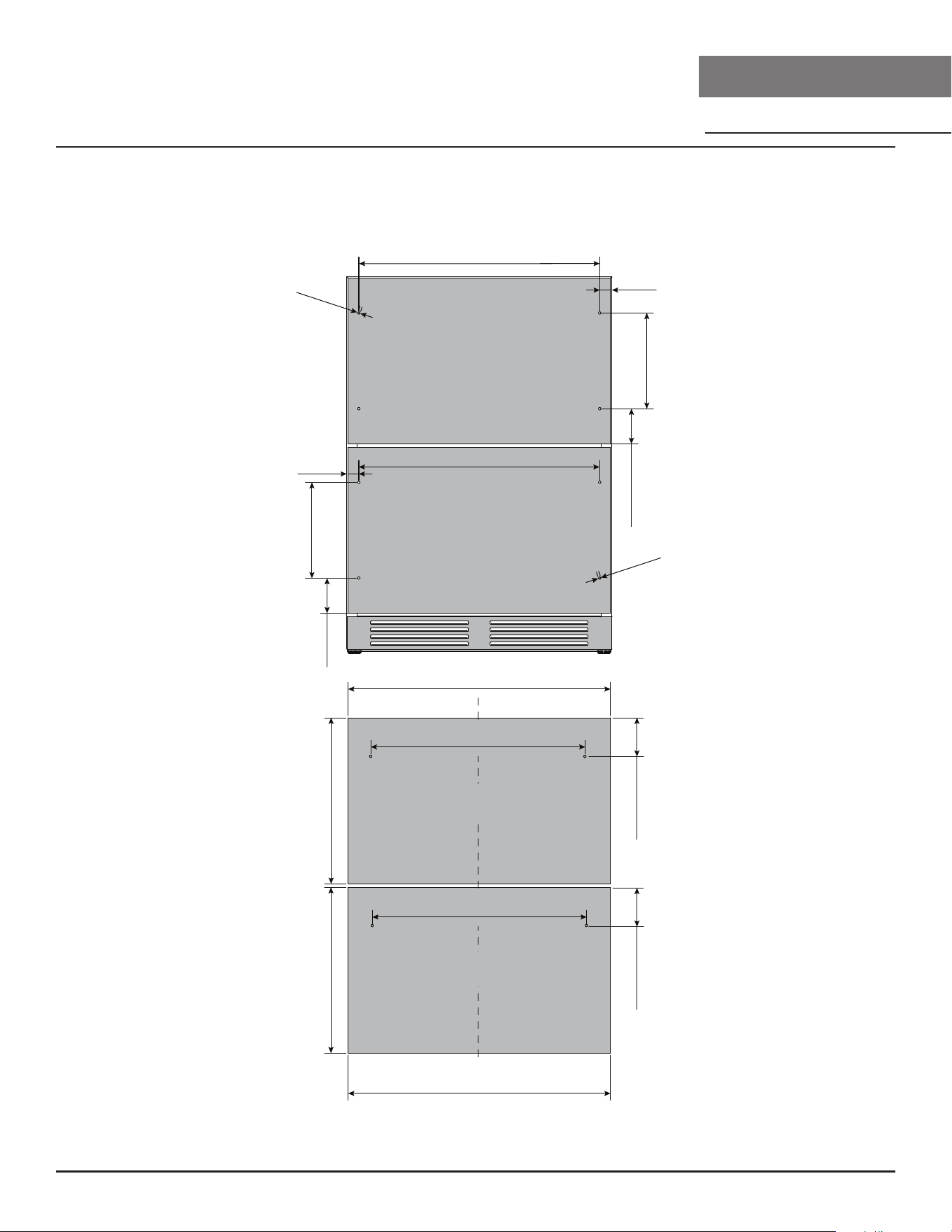

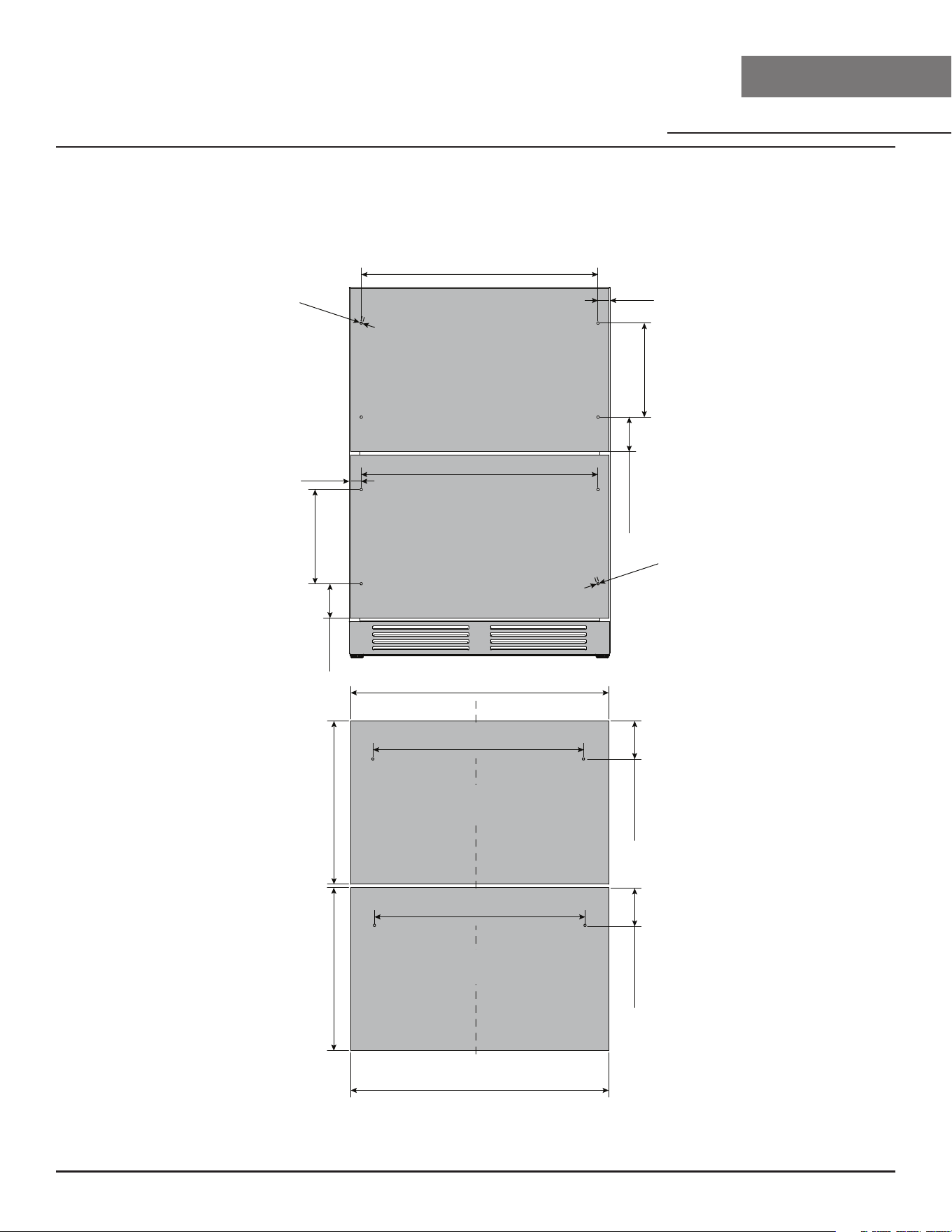

Product Specications
Dimensions
The dimensions below are specifically for the wood overlay panel for the model, PRRD24C2AP.
Panel-ready Door
Panel-ready Door
8-5/8”
8-5/8”
1”
1”
21-
5/8”
21-
5/8”
3-1/8”
3-
1/8”
1/4”
1/4”
23-3/4”
23-
3/4”
14-15/16”
14-
15/16”
3-1/2”3-1/2”
C/L
19-1/4”
(optional Zephyr handle screw holes*)
19-1/4”
(optional Zephyr handle screw holes*)
Overlay Panel
Panel Thickness: 5/8” - 3/4”
Overlay Panel
Panel Thickness: 5/8” - 3/4”
* Hole locations are compatible with Zephyr
handle accessory models PRHAN-Cxxx
17
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Installation Clearance Requirements
When installing the refrigerator drawers under a counter, follow the recommended spacing
dimensions shown.
► The recessed lower back section has a height of 7-5/8” and depth of 1” to accommodate the
electrical plug.
► An installation next to a wall will require a minimum 1/4” clearance.
► The cabinet should allow at least 24” for the width and 34” for the height to accommodate the
refrigerator drawers.
► The power cable is located on the back right of the unit and has a length of 78-3/4” to
accommodate multiple outlet locations.
► Once you are ready to install the unit, you must adjust the feet to level the refrigerator drawers.
An improperly leveled drawer may not close properly.
► This refrigerator can be fully built-in to cabinetry and does not require any additional clearances
besides what is referenced below.
► The installation should allow the unit to be pulled forward for servicing, if necessary.
24”
34” min.
1/4” min.
1”7-5/8”
18
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Installation Instructions
Installing the Drawer Handles
The following instructions for installing the drawer handles apply only for the models, PRRD24C1AS,
PRRD24C2AS, and PRRD24C2AS-OD. The contemporary handles replacement part number per
handle is 50280011, and the part number for each pro handle is 50280012.
Set Screw
Set Screw
1. Secure (4) handle screws onto
the drawers.
2. Install handles onto the
drawers. Using the hex key,
tighten the (2) set screws on
the bottom of each panel.
Zephyr Presrv Contemporary Handles
Zephyr Presrv Pro Handle
Part #: PRHAN-C101
Part #: PRHAN-C102
Part #: PRHAN-C104
Color: Stainless Steel
Color: Brushed Gold
Color: Matte Black
Part #: PRHAN-C001 Color: Stainless Steel
Installing the Drawer Handles and Overlay Panel
Drawer handles are not included with the panel ready model, PRRD24C2AP. You may choose your
own handles that match your cabinetry, or you may purchase Zephyr contemporary or pro handles.
The part numbers are listed below.
NOTE: These handles are not compatible with PRRD24C1AS, PRRD24C2AS, and PRRD24C2AS-OD.
19
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

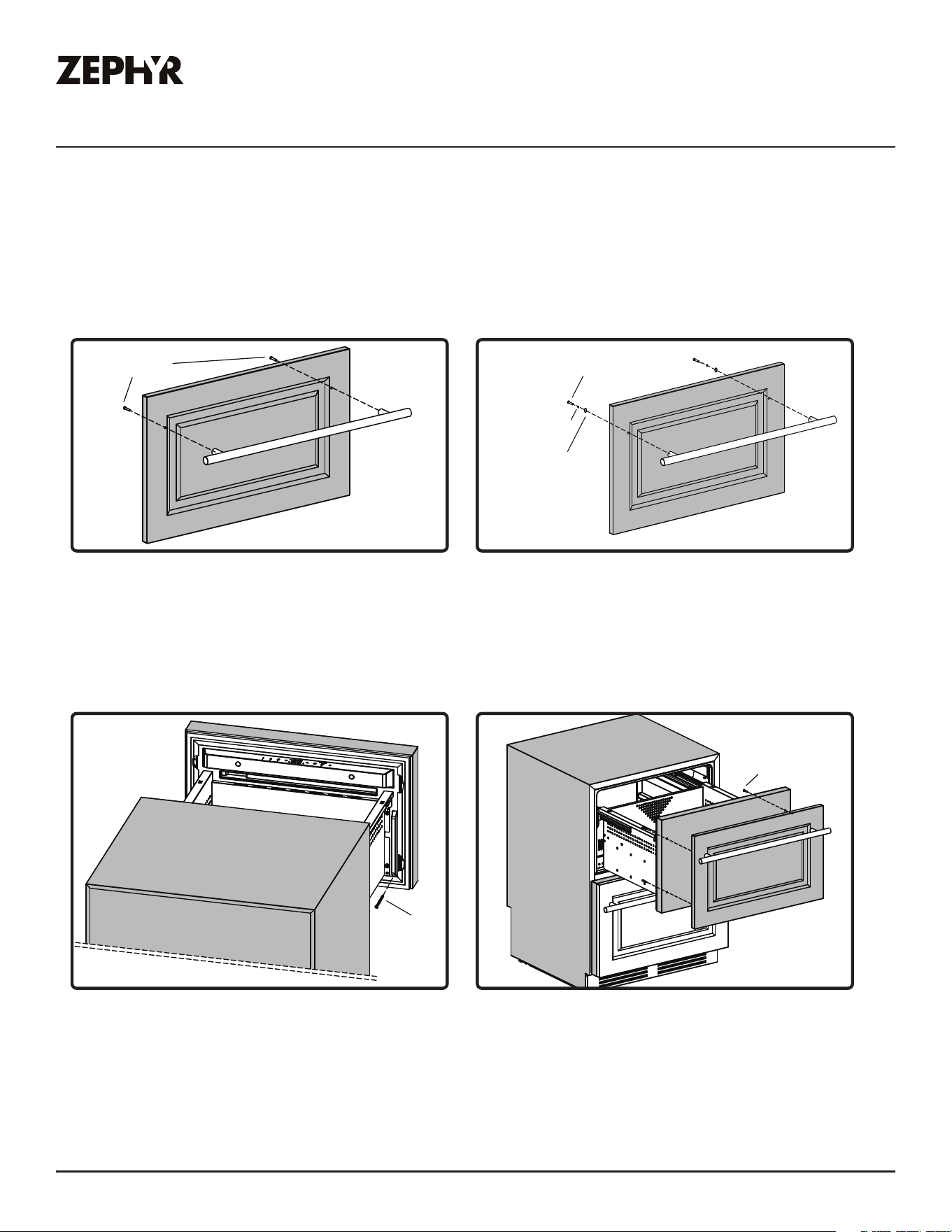

Installing the Drawer Handles and Overlay Panel
The following instructions for installing the drawer handles and overlay panel apply only for the
model, PRRD24C2AP. You may install your own handle onto the wood overlay panel. Take care to
measure and drill the handle screw holes accurately and source the appropriate screws (not included)
unless using Zephyr PRHAN-Cxxx accessory handles.
1. Custom Handles: Drill (2) holes per
overlay panel to install the handles. Refer
to page 16 for measurements. Install each
of the handles onto the overlay panels by
(2) screws.
Screws
Screws
Screws
2. Pull out the drawer and push aside the
door gasket to reveal screw holes where
(4) ST4*45 screws will be inserted per
overlay panel.
3. Clamp the overlay panel with the drawer
door firmly with bar clamps and screw
(4) self-tapping screws for each overlay
panel. Make sure the overlay panel is
completely secured.
1. Zephyr Handles: Drill (2) holes
counterbore per overlay panel to install
the handles. Install each of the handles
onto the overlay panels by (2) M4*20
screws, spring washers, and flat washers.
(M4*20) screws
Spring washers
Flat washers
20
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Installation Instructions
Installing the Anti-tip Bracket
1. Attach the left and right
anti-tip brackets onto the
refrigerator drawers with 3M
tape.
2. Push the refrigerator drawers
against the wall or cupboard.
3. Pull out the upper drawer
and secure the left and right
anti-tip brackets with (2)
ST4*12 screws each.
1. Attach the left and right
anti-tip brackets onto the
refrigerator drawers with 3M
tape.
2. Push the refrigerator drawers
against the back wall.
3. Secure the left and right
anti-tip brackets with (2)
ST4*12 screws each to the
back wall at the back of the
refrigerator.
Underneath a Countertop
Freestanding Against a Wall
21
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Installing the Upper and Lower Drawer Dividers
The upper and lower drawer dividers allow you to organize your contents easier. The upper drawer
divider can slide left and right, front and back, for multiple arrangement options.
Short
Long
Anchor
point
Upper Drawer
1. Pull out the upper drawer and hold the upper drawer
divider at a 45 degree angle as shown above.
2. Place the divider inside the upper drawer and rotate the
divider 45 degrees to the left until aligned correctly.
Lower Drawer
1. Pull out the lower drawer and
place the divider in the middle of
the drawer.
2. Align the drawer with the anchor
points and push the ends down.
Installing the Silicone Mats and Drawer Tray
Place the upper and lower silicone mats and transparent drawer tray in their respective areas in the
refrigerator drawers. With the silicone mats, your contents will less likely slip and make cleanup easier.
The silicone mats are not available for PRRD24C1AS. The replacement part numbers for the silicone
mats are 54290001 (upper) and 54290002 (lower) and 56130056 for the transparent drawer tray.
Upper Silicone Mat
Lower Silicone Mat
Transparent Drawer Tray
22
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Operating Your Appliance
If the unit is unplugged, power lost, or turned o, you must wait 3 to 5 minutes before restarting the
unit. If you attempt to restart before this time delay, the appliance may not start and will not keep the
last set temperature.

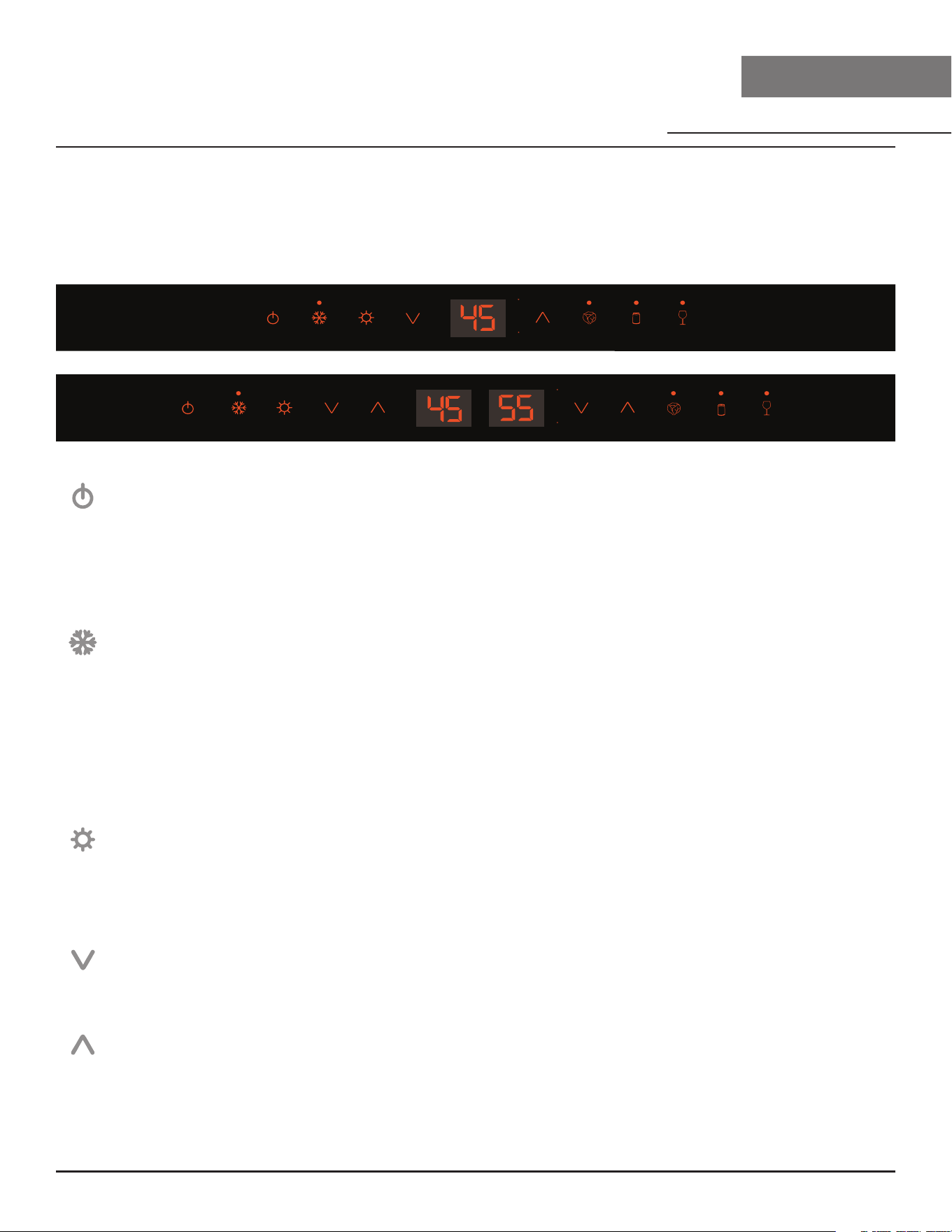

Using the Control Panel
The refrigerator drawers have a temperature range from 33ºF-65ºF.
R
F
C
Quick Chill
R
F
C
Upper Zone Lower Zone
Quick Chill
Preset Temperature Modes
Preset Temperature Modes
Power Button
Press and hold this button for three seconds to power your unit on or o. While the unit is on,
the R “Compressor Running” light may illuminate to indicate the internal compressor is active.
After powering o, all button lights will stay o. Once any button is touched, the power button
will illuminate for five seconds.
Quick Chill
Press this button to activate the Quick Chill setting. The LED indicator will flash 5 times before
setting the temperature to 33ºF. After 24 hours or if the Quick Chill button is pressed again, the
unit will return to the termpature setting prior to entering Quick Chill.
NOTE: For dual zone models, pressing Quick Chill once will activate the upper zone, and the
upper zone display will flash 5 times before setting the temperature to 33ºF. Pressing the
Quick Chill button again while the display is flashing will enable Quick Chill in the lower
zone.
Interior Light
Press this button to cycle through the dierent internal light settings. The lights, display
window, and button colors will be aected. There are three light settings: Cloud White, Deep
Blue and Amber. To turn the lights o and on, press and hold the Interior Light button for three
seconds.
Decrease Temperature
Press this button to decrease the temperature by one (1) degree increments. 33ºF is the lowest
available temperature on this unit.
Increase Temperature
Press this button to increase the temperature by one (1) degree increments. 65ºF is the highest
available temperature on this unit.
ºF/ºC Selector
Hold the Increase and Decrease Temperature buttons at the same time for three seconds to
switch the display temperature.
23
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Operating Your Appliance
Demonstration Mode
In this mode, the compressor and fans never turn on but all other functions remain enabled. When in
Demonstration Mode, the “R” indicator light will slowly blink indicating it is in Demonstration Mode.
To enable or disable Demonstration mode, press and hold the Interior Light button and tap the
Decrease Temperature button twice. For dual zone models, use the left side Decrease Temperature
button.
Preset Temperature Modes
Pressing these buttons will activate their preset temperature setting. Their respective LED
indicator will illuminate and the display window will flash 5 times before the temperature sets.
The default temperature for each preset temperature can be adjusted by pressing the Increase
or Decrease Temperature buttons while the display is flashing. The default temperature and
adjustable temperature range is listed below for each mode.
If the preset temperature mode is enabled, pressing the Increase or Decrease Temperature
buttons will exit the preset temperature mode, allowing manual control over the temperature.
NOTE: For dual zone models, pressing one of the preset temperature modes once will activate
the upper zone, and the upper zone display flash 5 times before the temperature sets.
Pressing one of the preset temperature modes again while the display is flashing will
enable that mode for the lower zone.
Produce Mode
► Default temperature: 39ºF
► Adjustable temperature range: 36ºF - 41ºF
Beverage Mode
► Default temperature: 34ºF
► Adjustable temperature range: 34ºF - 40ºF
Wine Mode
► Default temperature: 50ºF
► Adjustable temperature range: 40ºF - 65ºF
NOTE: The refrigerator drawers is equipped with a memory function. If power is suddenly lost,
the previous setting will be saved, and the refrigerator drawers will return to this setting
once power is restored.
24
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Operating Your Appliance
Sabbath Mode
Sabbath mode disables system responses to user-initiated activities and all external functions,
including lighting, display and audible alarms. The unit will still maintain internal temperatures and
set points.
To enable or disable Sabbath mode, press and hold the Interior Light and tap the Increase
Temperature button twice. For dual zone models, use the left side Increase Temperature button. The
interior light and control display will go dark, excluding the Interior Light and Increase Temperature
buttons until the user disables Sabbath mode.
NOTE: Although the display will not be visible, the temperature settings will remain active and
preserve the internal temperature. Sabbath mode will remain active until it is disabled by the
user.
Drawer Open Alarm
After 3 minutes of the drawers being open, an alarm will sound and the display will flash with 00.
Temperature Alarm
If the interior temperature is higher than 73ºF (23ºC), “HI” is shown on the temperature control panel
and the temperature alarm will sound continuously after one hour. This indicates that the inner
temperature is too high. If the inner temperature is lower than 23ºF (-5ºC), “LO” is shown on the
temperature display panel and the temperature alarm will sound continuously after 15 minutes. If one
of these situations occur, please reference the troubleshooting section for support.
Defrosting
The refrigerator drawers is designed with an automatic defrost system. However, on colder settings,
some frost may build up. Additionally, the more humid the ambient conditions, the more frost may
build up. Keep the drawers closed as much as possible and avoid opening the drawers unnecessarily
to minimize frost build-up.
If frost is preventing the drawers from closing properly, you may need to power the unit o until the
frost melts (possibly up to 24 hours). Use a soft absorbent towel to dry the unit.
25
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Care and Maintenance
Normal Sounds
Your new refrigerator may make sounds that are not familiar to you. Most of the new sounds are
normal. Hard surfaces like the floor or walls can make the sounds seem louder than they actually are.
The following describes the kinds of sounds that might be new to you and what may be making them.
► Rattling noises may come from the flow of the refrigerant or the water line.
► Items stored on top of the refrigerator drawers can also make noises.
► The high eciency compressor may make a pulsating or high-pitched sound.
► Water running from the evaporator to the water bin may make a splashing sound.
► As each cycle ends, you may hear a gurgling sound due to the refrigerant flowing in your
refrigerator.
► You may hear air being forced over the condenser by the condenser fan.
Cleaning the Unit
Periodic cleaning and proper maintenance will ensure eciency, top performance, and long life.
Interior Cleaning
1. Disconnect power to the unit.
2. Open the drawers and remove the divider, tray, and silicone mats. Clean the tray and silicone
mats in the sink.
3. With a clean cloth, wipe down the interior of the unit.
4. Reinsert the dividers, tray, silicone mats and contents.
5. Reconnect power to the unit.
Exterior Cleaning
The drawers and cabinet may be cleaned with a mild detergent and lukewarm water solution such
as two (2) tablespoons of baking soda to one (1) quart of water. Do not use solvent based or abrasive
cleaners. Use a soft sponge and rinse with clean water. Wipe with a soft clean towel to prevent water
spotting. If the drawer panel is stainless steel, it can discolor when exposed to chlorine gas and
moisture. Clean stainless steel with a cloth dampened with a mild detergent and warm water solution.
Never use an abrasive or caustic cleaning agent.
26
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Care and Maintenance
Power Failure
Most power failures are corrected within a few hours and should not aect the temperature of your
appliance if you minimize the number of times the drawers are opened. If the power is going to be o
for a longer period of time, you need to take the proper steps to protect your contents.
Moving Your Refrigerator Drawers
► Remove all items.
► Turn the adjustable leg all the way up (clockwise) to the base to avoid damage.
► Tape the drawers shut.
► Be sure the appliance stays secure in the upright position during transportation. Also protect
outside of appliance with a blanket, or similar item.
Energy Saving Tips
► The appliance should be located in the coolest area of the room, away from heat producing
appliances, and out of the direct sunlight.
► Ensure that the unit is adequately ventilated. Never cover air vents.
► Only open the drawers for as long as necessary.
27
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
Possible Problem Possible Cause Solutions
The appliance does not
operate.
Not plugged in.
Ensure the appliance is plugged in
and the power outlet has power.
The appliance is turned o. Turn on the appliance.
The circuit breaker tripped or has a
blown fuse.
Replace the broken fuse or reset
the breaker.
Sabbath mode may be enabled.
See the Operating Your Appliance
section and verify if Sabbath
mode is disabled.
The appliance is not
cold enough.
Temperature control setting is too
high.
Adjust the set temperature.
External environment may require a
higher setting.
Keep the appliance away from
sunshine or other heat sources.
The drawer is opened too frequently or
for long periods of time.
Close the drawer tightly and
do not open the drawer too
frequently or for a long period of
time.
The drawer gasket is not sealed
properly.
Ensure the drawer gasket is not
loose.
Demonstration mode may be enabled.
See the Operating Your
Appliance section and verify if
Demonstration mode is disabled.
The cooler does not have sucient
ventilation.
Read and follow the “Installation
Clearance Requirements” in the
Installation Instructions section.
The cooler has restricted air flow due
to too much storage.
Open space in the cabinet to
allow air flow.
The appliance turns on
and o frequently.
The room temperature is hotter than
normal.
Run the refrigerator at the
appropriate ambient temperature.
The drawer gasket is not sealed
properly.
Ensure the drawer gasket is not
loose.
The drawer is opened too frequently or
for long periods of time.
Close the drawer tightly and
do not open the drawer too
frequently or for a long period of
time.
The cooler does not have sucient
ventilation.
Read and follow the “Installation
Clearance Requirements” in the
Installation Instructions section.
The drawer is not closed completely
Make sure the drawer is
completely closed.
28
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Troubleshooting
Possible Problem Possible Cause Solutions
The body of the
appliance is electrified.
The unit is not properly grounded.
Contact your local electrician
to test your electrical grounding
system.
Frost is forming in the
appliance.
The environment is too humid.
The unit uses an ‘auto-defrost’
system, under certain conditions,
manual defrosting may be
required. If frost builds up, you
can try running the refrigerator
on a warmer temperature
setting, minimizing the number
of times you open the drawer or
unplugging the unit to allow the
frost to melt.
The ambient temperature is too low.
The drawer is being opened too
frequently.
The appliance makes
too much noise.
The rattling noise may come from
the flow of the refrigerant, which is
normal. As each cycle ends, you may
hear gurgling sounds caused by the
flow of refrigerant in the appliance.
It is normal that as each cooling
cycle ends, you may hearing
ratting or gurgling sounds caused
by the flow of refrigerant in the
appliance. The high eciency
compressor may make a pulsating
or high pitched sound.
Contraction and expansion of the
inside walls may cause popping and
cracking noises.
Some popping or cracking noises
are normal. They are caused by
expansion and contraction of the
inside walls due to temperature
changes.
The unit is not level or is touching
another appliance.
Check to make sure the cooler is
level and that it is non in contact
with another appliance or
furniture.
The drawer will not
close properly.
The appliance is not level.
Make sure the appliance is on a
level surface.
The drawer gasket is not installed
correctly.
Make sure the drawer gasket is
properly installed.
The gasket is dirty. Clean the drawer gasket.
The shelves are out of position. Install the shelves correctly.
29
Refrigerator Drawers Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
ZEPHYRONLINE.COM
Limited Warranty
Five Year Limited Warranty for Compressor: For five
years from the date of your original purchase of the
Products, we will provide, free of charge, compressor
parts to replace those that failed due to manufactur-
ing defects subject to the exclusions and limitations
below.
Two Year Limited Warranty for Parts: For two years
from the date of your original purchase of the Products,
we will provide, free of charge, Products or parts
(including LED light bulbs, if applicable) to replace
those that failed due to manufacturing defects subject
to the exclusions and limitations below. We may
choose, in our sole discretion, to repair or replace parts
before we elect to replace
the Products.
Two Year Limited Warranty for Labor: For two years from
the date of your original purchase of the Products, we
will provide, free of charge, the labor cost associated
with repairing the Products or parts to replace those
that failed due to manufacturing defects subject to the
exclusions and limitations below.
To Obtain Service Under Limited Warranty: To qualify for
warranty service, you must: (a) notify us at
www.zephyronline.com/contact within 60 days of
discovering the defect;(b) give the model number and
serial number; and (c) describe the nature of any
defect in the Product or part. At the time of the request
for warranty service, you must present evidence of your
proof of purchase and proof of the original purchase
date. If we deter-mine that the warranty exclusions
listed above apply or if you fail to provide the necessary
documentation to obtain service, you will be
responsible for all shipping, travel, labor and other costs
related to the services. This warranty is not extended or
restarted upon warranty repair or replacements.
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser
(referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from
defects in materials or workmanship as follows:
Warranty Exclusions:
This warranty covers only repair or
replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including
but not limited to: (a) normal maintenance and service required for
the Products and consumable parts such as filters, light bulbs, fuses;
(b) any Products or parts which have been subject to freight
damage, misuse, negligence, accident, faulty installation or
installation contrary to recommended installation instructions,
improper maintenance or repair (other than by us); (c) commercial
or government use of the Products or use otherwise inconsistent with
its intended purpose; (d) natural wear of the finish of the Products or
wear caused by improper maintenance, use of corrosive and
abrasive cleaning products, pads, and oven cleaner products; (e)
chips, dents or cracks caused by abuse or misuse of the Products;
(f) service trips to your home to teach you how to use the Products;
(g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact
serviceability of the Products. (I) Damage to personal property or
food spoilage from use of this product. If you are outside our service
area, additional charges may apply for shipping costs for warranty
repair at our designated service locations and for the travel cost to
have a service technician come to your home to repair, remove or
reinstall the Products. After the first year from the date of your
original purchase, you are also responsible for all labor costs
associated with this warranty. All Products must be installed by a
qualified professional installer to be eligible for warranty repairs or
service.
Limitations of Warranty: OUR OBLIGATION TO REPAIR OR
REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE
REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT
OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THE
PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION
ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. WE
HEREBY DISCLAIM AND EXCLUDE ALL OTHER EXPRESS WARRANTIES
FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. Some states or provinces do
not allow limitations on the duration of an implied warranty or the
exclusion or limitation of incidental or consequential damages, so
the above limitations or exclusions may not apply to you. To the
extent that applicable law prohibits the exclusion of implied
warranties, the duration of any applicable implied warranty is
limited to the same two-year and one-year periods described
above if permitted by applicable law. Any oral or written descrip-
tion of the Products is for the sole purpose of identifying the
Products and shall not be construed as an express warranty. Prior to
using, implementing or permitting use of the Products, you shall
determine the suitability of the Products for the intended use, and
you shall assume all risk and liability whatsoever in connection with
such determination. We reserve the right to use functionally
equivalent refurbished or reconditioned parts or Products as
warranty replacements or as part of warranty service. This warranty
is not transferable from the original purchaser and only applies to
the consumer residence where the Product was originally installed
located in the United States and Canada. This warranty is not
extended to resellers.
Please check our website for any additional product information, www.zephyronline.com
For warranty support, contact us at www.zephyronline.com/contact
JUN24.0501
30
Refrigerator Drawers Use, Care, and Installation Guide
REFRIGERATOR
DRAWERS
SINGLE & DUAL ZONE
PRESRV™
Product Registration
zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520
• Ensures warranty coverage should you need service
• Ownership verification for insurance purposes
• Notification of product changes or recalls
Don’t Forget to Register your
Zephyr Presrv™ Cooler
Congratulations on your Presrv purchase! Please take a
moment to register your new cooler.
Why is it important?
Prompt registration helps in more ways than one:
While you’re at it, leave a review to let us know how much
you love your cooler.
How about a review?
Register
Review
qrs.ly/c7ea9sj
Search your Presrv model number in
the top navigation bar
zephyronline.com/registration
WWW.ZEPHYRONLINE.COM
JUN24.1001
Tiroirs de réfrigérateur Presrv™
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
PRRD24C2AP
PRRD24C2AS
PRRD24C1AS
PRRD24C1AS
(zone unique)
PRRD24C2AS
(deux zone)
PRRD24C2AP
(prêt pour panneau à
deux zones)
PRRD24C2AS-OD
(extérieur deux zone)
PRRD24C2AS-OD
2
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
3
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ...................................................................... 4-11
Types d’avertissements de sécurité ..................................................... 4
Sécurité générale ............................................................................. 5-7
Conservez les présentes instructions .................................................. 8
Comment mettre votre vieil appareil au rebut .................................... 8
Avant d’utiliser votre appareil ............................................................. 9
Installation de votre appareil ........................................................... 9-10
Attention ............................................................................................ 10
Raccordement électrique.................................................................... 11
Introduction ....................................................................................... 12
Liste de matériel ................................................................................. 13
Spécications du produit ................................................................. 14-16
Informations sur le produit ................................................................. 14
Identification des pièces .................................................................... 14
Idées de stockage interne .................................................................. 15
Dimensions ...................................................................................... 15-16
Instructions d’installation ................................................................. 17-21
Espace libre requis pour l’installation................................................. 17
Installation des poignées de tiroir .......................................................18
Installation des poignées de tiroir et du panneau superposé ........... 18-19
Installation du support anti-basculement .......................................... 20
Installation des tapis en silicone et du plateau de tiroir ....................... 21
Installation des séparateurs de tiroir supérieur et inférieur .................. 21
Fonctionnement de votre appareil ................................................... 22-24
Utilisation du panneau de configuration ..........................................22-23
Mode de démonstration..................................................................... 23
Mode Sabbat .................................................................................... 24
Alarme d’ouverture de tiroir ............................................................... 24
Alarme de température ...................................................................... 24
Décongélation ................................................................................... 24
Entretien .......................................................................................... 25-26
Bruits normaux .................................................................................. 25
Nettoyage et entretien ...................................................................... 25
Panne d’électricité ............................................................................. 26
Déplacer les tiroirs de votre réfrigérateur ........................................... 26
Conseils d’économie d’énergie ........................................................... 26
Dépannage ..................................................................................... 27-28
Garantie limitée ................................................................................. 29
Enregistrement du produit ................................................................. 30
4
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Votre sécurité et celle des gens qui vous entourent sont très importantes.
Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les
messages et conformez-vous-y en tout temps.
Voici le symbole d’alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient
entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole
d’alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
ATTENTION
Le mot « danger » signifie que le fait de ne pas tenir
compte de l’énoncé de sécurité peut entraîner une
blessure grave ou la mort.
Le mot « avertissement » signifie que le fait de
ne pas tenir compte de l’énoncé de sécurité peut
entraîner des dommages importants au produit,
une lésion corporelle grave ou la mort.
Le mot « attention » signifie que le fait de ne pas
tenir compte de l’énoncé de sécurité peut entraîner
une lésion corporelle mineure ou modérée, ou
encore des dommages au produit ou à la propriété.
5
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Consignes de sécurité
Lors de l’utilisation d’un électroménager électrique, vous
devriez toujours prendre des précautions de base pour réduire
les risques d’incendie, de décharge électrique et de lésion
corporelle.
DANGER
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Pour réduire les risques d’incendie, de décharge électrique ou de
lésion corporelle, débranchez l’appareil ou coupez l’alimentation
électrique avant de procéder à son entretien.
AVERTISSEMENT
Cet appareil utilise un fluide réfrigérant inflammable! Pour
réduire les risques de fuite lors de sa manutention, de son
déplacement ou de son utilisation, assurez-vous d’éviter
d’endommager les tubes réfrigérants.
ATTENTION
► N’utilisez cet appareil que de la façon décrite dans le présent manuel. Toute autre utilisation non
recommandée peut causer un incendie, une décharge électrique ou une lésion corporelle.
► Cet appareil n’est pas conçu pour être utilisé par de jeunes enfants ou des personnes
handicapées, à moins qu’un adulte responsable les surveille de près pour veiller à ce qu’ils
l’utilisent en toute sécurité.
► Il est important que les jeunes enfants fassent l’objet d’une surveillance étroite pour veiller à ce
qu’ils ne jouent jamais avec l’appareil.
► Pour vous protéger contre les risques de décharge électrique, n’IMMERGEZ JAMAIS l’appareil, le
câble ou la prise électrique dans l’eau et ne les vaporisez pas avec des liquides.
Sécurité générale
6
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
► Débranchez l’appareil de la prise de courant lorsque vous ne l’utilisez pas, lorsque vous le déplacez
et avant de le nettoyer.
► Pour débrancher l’appareil, serrez fermement la fiche et retirez-la de la prise murale. Ne
débranchez jamais l’appareil en tirant sur le câble.
► Ne faites jamais fonctionner l’appareil en présence de matières explosives ou d’émanations
inflammables.
► Ne placez jamais l’appareil ou l’une de ses pièces près d’une flamme nue ou d’un appareil de
cuisson ou de chauage.
► Ne faites jamais fonctionner l’appareil si le câble ou la fiche sont endommagés, si le produit est
défectueux, s’il est tombé sur le sol ou s’il est endommagé d’une quelconque manière.
► Il peut être dangereux d’utiliser des accessoires que le fabricant ne recommande pas.
► Ne faites jamais fonctionner l’appareil si son boîtier est enlevé ou endommagé.
► Toute fiche branchée dans une prise secteur (prise murale) instable peut présenter un risque de
surchaue et causer la déformation de la fiche. Communiquez avec un électricien qualifié pour
procéder au remplacement de toute prise instable ou endommagée.
► Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de
chaleur (cuisinière, chauerette, radiateur, etc.).
Avertissement Prop. 65 pour les résidents de la Californie: ce
produit peut contenir des produits chimiques reconnus par l’état
de la Californie comme pouvant causer le cancer, des anomalies
congénitales ou d’autres troubles de la reproduction.
AVERTISSEMENT
► Cet appareil est exempt de CFC et de HFC, et contient de faibles quantités d’isobutane (R600a),
un agent de refroidissement respectueux de l’environnement.
► Vous devez vous assurer que le circuit de réfrigération n’est pas endommagé lors de l’installation
de l’appareil. Toutefois, s’il est endommagé ultérieurement, évitez toute source de feu nu ou de
chaleur. La pièce dans laquelle se trouve l’appareil doit être adéquatement aérée, en conformité
avec les codes en vigueur de votre localité, province ou État.
► N’utilisez jamais un appareil dont le circuit est endommagé.
7
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
N’utilisez jamais un électroménager électrique à l’intérieur de
l’appareil.
AVERTISSEMENT
► Ne tentez jamais de réparer ou de remplacer une pièce de l’appareil à moins qu’il soit
expressément recommandé de le faire dans le présent manuel. Tous les travaux d’entretien doivent
être eectués par un technicien qualifié.
► Remettez tous les panneaux d’accès en place avant de faire fonctionner l’appareil.
► Deux personnes ou plus sont requises pour déplacer et pour installer l’appareil. Le non-respect de
cette recommandation peut entraîner une blessure au dos ou d’autres lésions.
► Ne nettoyez jamais des pièces de l’appareil avec un liquide inflammable. Les vapeurs de ce type
de produit peuvent présenter un risque d’incendie ou d’explosion. N’utilisez et n’entreposez jamais
d’essence ou d’autres liquides ou vapeurs inflammables près de cet appareil ou de tout autre
appareil. Ces vapeurs peuvent présenter un risque d’incendie ou d’explosion.
► Ne branchez ou ne débranchez jamais la fiche électrique si vos mains sont mouillées.
► Il est recommandé d’utiliser un circuit dédié servant exclusivement à cet appareil. Utilisez des
prises qui ne peuvent pas être mises hors tension par un interrupteur à bascule ou à tirage.
Pour réduire les risques d’incendie, de décharge électrique ou de
lésion corporelle, débranchez l’appareil ou coupez l’alimentation
électrique avant de procéder à son entretien.
AVERTISSEMENT
► Assurez-vous que les orifices d’aération de l’appareil et les évents se trouvant à proximité de celui-
ci ne sont jamais couverts ou bloqués.
► Nous n’assumons aucune responsabilité pour tout dommage causé par une mauvaise utilisation
de l’appareil ou par des réparations eectuées par une personne non qualifiée. Si l’un ou
l’autre de ces cas se présente, la garantie ne s’appliquera pas et nous n’assumerons aucune
responsabilité.
8
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Conservez les présentes instructions
Si vous éprouvez des dicultés, consultez le guide de dépannage se trouvant à l’arrière du présent
manuel. Il dresse une liste de problèmes de fonctionnement mineurs auxquels vous pouvez remédier
vous-même.
Comment mettre votre vieil appareil au rebut
Mettez l’emballage de votre appareil au rebut de façon adéquate. Le matériel de réfrigération doit
être mis au rebut convenablement et d’une manière respectueuse de l’environnement. Cela s’applique
à vos vieux électroménagers et à votre nouvel appareil à la fin de sa vie utile.
Pour vous assurer de rendre inutilisables vos appareils vieux
et usés avant de les mettre au rebut, enlevez la fiche, coupez
le câble d’alimentation et retirez ou détruisez toute languette
à pression ou tout capuchon à enclenchement. Il sera ainsi
dicile que des enfants s’enferment dans l’appareil en jouant
(risque d’asphyxie) ou mettent leur vie en danger de toute autre
manière.
AVERTISSEMENT
► Risque de piégeage des enfants. Avant de jeter votre vieux réfrigérateur ou congélateur, retirez les
portes et laissez les étagères en place afin que les enfants ne puissent pas facilement grimper à
l’intérieur.
► Cet appareil ne doit pas être mis au rebut avec les ordures ménagères normales.
► Le circuit de refroidissement, particulièrement l’échangeur thermique se trouvant à l’arrière et sous
l’appareil, ne doit pas être endommagé.
► Le symbole sur le produit ou sur son emballage indique que cet appareil ne doit pas être traité
comme une ordure ménagère normale, mais que vous devez l’apporter à un centre de recyclage
pour appareils électroniques et électriques. En mettant convenablement au rebut ce produit,
vous contribuez à la protection de l’environnement. La mise au rebut incorrecte de l’appareil met
en péril l’environnement et présente des risques sanitaires. De plus amples renseignements sur
le recyclage du produit sont disponibles à votre mairie locale ou au service de récupération de
déchets de votre région.
9
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Avant d’utiliser votre appareil
► Enlevez tout l’emballage intérieur et extérieur.
► Avant de brancher l’appareil à l’alimentation électrique, laissez-le en position verticale pendant
environ deux heures. Cela réduira la possibilité que le système de refroidissement fonctionne mal
en raison de sa manutention pendant le transport.
► Nettoyez la surface intérieure de l’appareil avec de l’eau chaude et un chion doux.
Installation de votre appareil
Ne stockez pas et n’installez pas l’appareil à la lumière directe
du soleil. Les appareils intérieurs conviennent uniquement à
une utilisation intérieure et les appareils extérieurs peuvent être
utilisés aussi bien à l’intérieur qu’à l’extérieur.
AVERTISSEMENT
► L’appareil est conçu pour être encastré ou autoportant.
► Installez votre appareil sur un plancher qui est assez solide pour supporter son poids lorsqu’il est
rempli au maximum de sa capacité. Mettez votre appareil de niveau en ajustant les quatre pattes.
► Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de
chaleur (cuisinière, chauerette, radiateur, etc.). La lumière directe du soleil peut altérer le
revêtement acrylique et les sources de chaleur peuvent augmenter la consommation d’électricité.
Les températures ambiantes extrêmement froides peuvent aussi nuire au bon fonctionnement de
l’appareil.
► N’installez jamais l’appareil dans un endroit humide.
► Branchez l’appareil dans une prise électrique dédiée et facile d’accès.
► Pour toute question concernant l’alimentation ou le raccordement électrique, adressez-vous à un
électricien qualifié ou à un centre de service autorisé.
10
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
► L’évent se trouvant à l’avant de l’appareil ne doit jamais être couvert ou bloqué.
► Le raccordement électrique de l’appareil doit être fait en conformité avec les codes de l’électricité
de votre région ainsi que de votre état ou province.
► Deux personnes ou plus sont requises pour déplacer et installer le refroidisseur de boissons. Le
non-respect de cette recommandation peut entraîner une blessure au dos ou d’autres blessures.
► Le rendement du refroidisseur peut diminuer quelque peu si la circulation d’air est restreinte parce
que l’appareil est rempli au maximum de sa capacité.
► Installez le refroidisseur de boissons dans une zone bien ventilée où la température ambiante est
supérieure à 10°C et inférieure à 43°C. Pour les modèles extérieurs, assurez-vous que la plage de
température ambiante est comprise entre 10ºC et 46ºC.
► L’appareil est destiné à être utilisé dans des applications domestiques et similaires telles que la
restauration et des applications similaires non commerciales.
Attention
► Ne surchargez jamais votre appareil.
► N’ouvrez pas les tiroirs à moins que cela soit nécessaire.
► Ne couvrez jamais les tiroirs avec du papier d’aluminium ou tout autre matériau d’étagère qui
pourrait empêcher la circulation de l’air.
► Si l’appareil est vide pendant une longue période, nous vous suggérons de le débrancher et, après
l’avoir bien nettoyé, de laisser les tiroirs entrouverte pour permettre la libre circulation de l’air à
l’intérieur afin de prévenir la formation de condensation, de moisissure ou d’odeurs.
Les tiroirs du réfrigérateur sont lourds et peuvent présenter
un risque de basculement, surtout lorsque les portes sont
ouvertes. Ces appareils doivent être fixés avec des supports
anti-basculement pour éviter tout basculement vers l’avant.
Veuillez suivre les instructions d’installation pour savoir comment
sécuriser les tiroirs du réfrigérateur.
AVERTISSEMENT
11
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Raccordement électrique
Assurez-vous que la tension indiquée sur le produit correspond à la tension d’alimentation.
Pour assurer votre sécurité, cet appareil doit être dûment mis à la terre. Pour minimiser les risques de
décharge électrique, le câble d’alimentation de cet appareil est muni d’une fiche à trois broches qui
s’adapte aux prises murales standards à trois bornes.
Ne coupez pas et n’enlevez pas la troisième broche (mise à la terre) du cordon d’alimentation fourni,
indépendamment des circonstances. Pour votre sécurité personnelle, cet appareil doit être dûment
mis à la terre.
Faites vérifier la prise murale et le circuit par un électricien qualifié pour vous assurer de la mise à
la terre adéquate de l’appareil. Lorsque la prise murale ne compte que deux bornes, il est de votre
responsabilité et de votre obligation de la faire remplacer par une prise murale à trois bornes dûment
mise à la terre.
Pour prévenir toute blessure accidentelle, le câble doit être fixé à l’arrière de l’appareil, ne pas être
exposé et ne pas pendre librement.
L’appareil doit toujours être branché dans une prise électrique individuelle et dédiée dont la tension
nominale correspond à la tension indiquée sur la plaque signalétique de l’appareil. Cela permet
d’obtenir un rendement optimal et prévient la surcharge des circuits de câblage, ce qui peut causer
un risque d’incendie en cas de surchaue. Ne débranchez jamais l’appareil en tirant sur le câble.
Saisissez toujours fermement la fiche et retirez-le de la prise. Réparez ou remplacez immédiatement
tout câble d’alimentation eloché ou endommagé. N’utilisez jamais un câble fissuré ou endommagé
par de l’abrasion. Lorsque vous déplacez l’appareil, prenez soin de ne pas endommager le câble
d’alimentation.
N’utilisez jamais votre appareil avec une rallonge électrique, à moins qu’elle ait été examinée et mise
à l’essai par un technicien qualifié ou par un agent de service. La rallonge électrique doit respecter
la norme UL/CUL, doit être munie de trois broches, dont une de mise à la terre, et doit avoir une
capacité nominale de 115 volts et d’au moins 10 ampères.
L’utilisation incorrecte de la prise de mise à la terre peut
entraîner des risques de décharge électrique. Si le câble
d’alimentation est endommagé, faites-le remplacer par un
électricien qualifié ou par un centre de service autorisé.
AVERTISSEMENT
12
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Introduction
Merci de vous être procuré un refroidisseur de boissons Zephyr.
Zephyr se spécialise dans l’élaboration de produits de qualité supérieure dotés de fonctionnalités
distinctives qui améliorent votre style de vie. Veuillez visiter le www.zephyronline.com pour obtenir de
plus amples renseignements sur votre appareil et sur d’autres produits Zephyr.
Ce manuel contient des renseignements importants relatifs à l’installation, à l’utilisation et à
l’entretien adéquats de votre refroidisseur de boissons. Suivez les instructions de ce manuel pour
maximiser le rendement et l’ecacité de votre appareil.
Pour vos dossiers
Veuillez noter le numéro de modèle et le numéro de série ci-dessous pour référence future. Les
deux numéros se trouvent sur l’étiquette signalétique à l’arrière de votre appareil et à l’intérieur de
l’appareil vers le bas de l’armoire et sont nécessaires pour obtenir le service de garantie. Vous pouvez
également agrafer votre reçu à ce manuel car il s’agit de la preuve de votre achat et peut également
être nécessaire pour le service sous garantie.
Numéro de modèle :
Numéro de série :
Date d’achat :
Pour que nous puissions vous orir un service optimal, veuillez suivre les instructions suivantes lorsque
vous communiquez avec le service à la clientèle de Zephyr :
► Si vous avez reçu un produit endommagé, communiquez immédiatement avec le marchand ou
détaillant qui vous a vendu le produit.
► Lisez et suivez les instructions contenues dans le présent manuel pour bien installer et utiliser votre
refroidisseur de boissons, et en eectuer l’entretien.
► Lisez la section sur le dépannage pour diagnostiquer et pour solutionner les problèmes les plus
fréquents.
► Visitez-nous en ligne à http://www.zephyronline.com pour télécharger des guides sur nos
produits, des ressources de dépannage supplémentaires et des informations actualisées.
► Si vous avez besoin d’un service de garantie, nos sympathiques représentants du service clientèle
sont disponibles sur notre site Web à l’adresse http://zephyronline.com/contact.
13
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Liste de matériel
Clé Allen M3 (clé hexagonale) (exclut PRRD24C2AP)
Quantité
Support anti-basculement
Vis autotaraudeuses (ST4*12)
Partie
Vis autotaraudeuses (ST4*45) (PRRD24C2AP uniquement)
Poignées de tiroir contemporaines (PRRD24C1AS uniquement)
Poignées de tiroir pro (PRRD24C2AS et PRRD24C2AS-OD uniquement)
Vis de poignée (exclut PRRD24C2AP)
Séparateurs de tiroirs supérieurs et
inférieurs
Ruban adhésif double face
Plateau du tiroir supérieur
Tapis de tiroir supérieur et inférieur en silicone
(exclut PRRD24C1AS)
Vis de poignée PRHAN-Cxxx (M4*20) (PRRD24C2AP uniquement)
Rondelles plates PRHAN-Cxxx (Φ4,3*Φ8*0,5, M4)
(PRRD24C2AP uniquement)
Rondelles élastiques PRHAN-Cxxx (Φ4*1.1, M4)
(PRRD24C2AP uniquement)
Vis de poignée de rechange (M6*10) (PRRD24C2AS et PRRD24C2AS-OD)
Vis de poignée de rechange (M6*6) (PRRD24C1AS uniquement)
14
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Vue de dessus
Poignée de porte
(PRRD24C2AS et
PRRD24C2AS-OD)
Panneau de contrôle
Séparateur de tiroir
Tiroir du réfrigérateur
Armoire de
réfrigérateur
Façade en acier
inoxydable
Vue avant
(PRRD24C1AS)
Poignée de porte
(PRRD24C1AS)
Vue avant
(PRRD24C2AS, PRRD24C2AS-OD,
et PRRD24C2AP)
Évent avant
Jambes de nivellement
Capteur
Ventilateur
interne
Spécications du produit
Informations sur le produit
Cet appareil doit être branché à une prise électrique standard mise à la terre de 115/120 volts, c.a. de
~60 Hz.
DESCRIPTION DU PRODUIT Tiroirs de réfrigérateur à zone unique Presrv™
Tiroirs de réfrigérateur à double zone Presrv™
Tiroirs de réfrigérateur à double zone Presrv™ prêts pour les
panneaux
Tiroirs de réfrigérateur extérieur à double zone Presrv™
MODÈLE ET POIDS BRUT (lb) PRRD24C1AS: 150lb
PRRD24C2AS: 152lb
PRRD24C2AP: 134lb
PRRD24C2AS-OD: 148lb
TENSION/FRÉQUENCE AC 115/60Hz
INTENSITÉ DE COURANT 1.5A
COULEUR PRRD24C1AS: Armoire noire avec tiroirs blancs
PRRD24C2AS: Armoire noire avec tiroirs en acier inoxydable
PRRD24C2AP: Armoire noire avec tiroirs en acier inoxydable
PRRD24C2AS-OD: Armoire en acier inoxydable avec tiroirs en
acier inoxydable
CAPACITÉ D’ENTREPOSAGE PRRD24C1AS: 5.4 pied cube
PRRD24C2AS: 5.1 pied cube
PRRD24C2AP: 5.1 pied cube
PRRD24C2AS-OD: 5.1 pied cube
RÉFRIGÉRANT R600a
PLAGE DE TEMPÉRATURES 33°F - 65°F
DIMENSIONS (HxLxP) 33-7/8 po X 23-7/8 po X 24 po
CAPACITÉ DE POIDS (lb) 66lb par tiroir
* La capacité de stockage est basée sur 12 oz standard. boîtes et 750 ml. Bouteilles de vin de style bordelais.
Identication des pièces
15
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Spécications du produit
Idées de stockage interne
Dimensions
Vue de dessus
23-7/8 po
Vue de côté
43-1/2 po
25-15/16 po
24 po*
21-
7/16 po
33-7/8 po - 34-7/8 po
14-15/16 po14-15/16 po
19 po
40-1/2 po
22 po
7-5/8 po
1 po
17-1/2 po
17-13/16 po
19-3/4 po
21-3/16 po (PRRD24C2AS
et PRRD24C2AS-OD)
22 po (PRRD24C1AS)
10-7/16 po
6-1/16 po
4-3/4 po
16-1/2 po
9-5/8 po**
* PRRD24C2AP : Profondeur avec panneau de
recouvrement de 3/4 po d'épaisseur
9-5/8 po**
** La hauteur de dégagement maximale à l'intérieur
des tiroirs est de 12 po
5/16 po
1/8 po
Capacité de 12 canettes + 48 bouteilles de vin ou
12 canettes + capacité de 35 bouteilles de vin
Capacité de 132 canettes Capacité de 77 bouteilles de bière + 12 canettes
Tiroir supérieur
Tiroir inférieur
Tiroir inférieur
Tiroir supérieur
30 bouteilles de vin
(max.
Ø 3 po)
ou
20 bouteilles de vin
(max. Ø 3-
1/2
po)
12 canettes
36 canettes x 2
24 canettes x 2
12 canettes
49 bouteilles de bière
28 bouteilles de bière
12 canettes
18 bouteilles de vin
(max.
Ø 3 po)
ou
15 bouteilles de vin
(max. Ø 3-
1/2
po)
16
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Spécications du produit
Dimensions
Les dimensions ci-dessous concernent spécifiquement le panneau de recouvrement en bois du
modèle PRRD24C2AP.
Porte prête à monter sur panneau
Porte prête à monter sur panneau
8-5/8 po
8-
5/8 po
1 po
1 po
21-
5/8 po
21-
5/8 po
3-1/8 po
3-
1/8 po
1/4 po
1/4 po
23-3/4 po
23-3/4 po
14-15/16 po
14-
15/16 po
3-1/2 po3-1/2 po
C/L
Panneau de superposition
Épaisseur du panneau : 5/8 po - 3/4 po
Panneau de superposition
Épaisseur du panneau : 5/8 po - 3/4 po
19-1/4 po
(trous de vis de poignée Zephyr en option*)
19-1/4 po
(trous de vis de poignée Zephyr en option*)
* Les emplacements des trous sont compatibles avec les
modèles d'accessoires de poignée Zephyr PRHAN-Cxxx
17
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Instructions d’installation
Espace libre requis pour l’installation
Lors de l’installation du refroidisseur de boissons sous un comptoir, veuillez respecter les espaces
libres recommandés ci-dessous.
► La section inférieure du dossier encastrée a une hauteur de 7-5/8 po et une profondeur de 1 po
pour accueillir la prise électrique.
► Une installation à côté d’un mur nécessitera un dégagement de tiroirs d’au moins 1/4 po.
► L’armoire doit prévoir au moins 24 po pour la largeur et 34 po pour la hauteur pour accueillir les
tiroirs du réfrigérateur.
► Le câble d’alimentation est situé à l’arrière à droite de l’unité et a une longueur de 78-3/4 po pour
s’adapter à plusieurs emplacements de prise.
► Une fois que vous êtes prêt à installer l’appareil, vous devez ajuster les pieds pour mettre à niveau
les tiroirs du réfrigérateur. Un tiroir mal mis à niveau pourrait ne pas se fermer correctement.
► Ce réfrigérateur peut être entièrement intégré aux armoires et ne nécessite aucun dégagement
supplémentaire en plus de ce qui est référencé ci-dessous.
► L’installation doit permettre de tirer l’unité vers l’avant pour l’entretien, si nécessaire.
24 po
34 po min.
1/4 po min.
1 po
7-5/8 po
18
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Installation des poignées de tiroir
Les instructions suivantes pour l’installation des poignées de tiroir s’appliquent uniquement aux
modèles PRRD24C1AS, PRRD24C2AS, et PRRD24C2AS-OD. Le numéro de pièce des poignées
contemporaines par poignée est 50280011 et le numéro de pièce de chaque poignée professionnelle
est 50280012.
Vis de réglage
Vis de réglage
1. Fixez les (4) vis de poignée sur
les tiroirs.
2. Installez les poignées sur
les tiroirs. À l’aide de la clé
hexagonale, serrez les (2) vis
de réglage au bas de chaque
panneau.
Poignées contemporaines Zephyr Presrv
Poignée Zephyr Presrv Pro
Partie #: PRHAN-C101
Partie #: PRHAN-C102
Partie #: PRHAN-C104
Couleur: Acier inoxydable
Couleur: Or brossé
Couleur: Noir mat
Partie #: PRHAN-C001 Couleur: Acier inoxydable
Installation des poignées de tiroir et du panneau superposé
Les poignées de tiroir ne sont pas incluses avec le modèle prêt pour le panneau, PRRD24C2AP. Vous
pouvez choisir vos propres poignées qui correspondent à vos armoires, ou vous pouvez acheter des
poignées Zephyr contemporaines ou professionnelles. Les numéros de pièces sont répertoriés ci-
dessous.
REMARQUES: Ces poignées ne sont pas compatibles avec PRRD24C1AS, PRRD24C2AS, et
PRRD24C2AS-OD.
19
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Instructions d’installation
Installation des poignées de tiroir et du panneau superposé
Les instructions suivantes pour l’installation des poignées de tiroir et du panneau superposé
s’appliquent uniquement au modèle PRRD24C2AP. Vous pouvez installer votre propre poignée sur le
panneau de recouvrement en bois. Prenez soin de mesurer et de percer les trous de vis de la poignée
avec précision et de vous procurer les vis appropriées (non incluses), sauf si vous utilisez des poignées
accessoires Zephyr PRHAN-Cxxx.
1. Poignées personnalisées: Percez (2)
trous par panneau de recouvrement pour
installer les poignées. Reportez-vous à
la page 16 pour les mesures. Installez
chacune des poignées sur les panneaux
de recouvrement à l’aide de (2) vis.
Vis
Vis
Vis
2. Retirez le tiroir et écartez le joint de porte
pour révéler les trous de vis où (4) vis
ST4*45 seront insérées par panneau de
recouvrement.
3. Fixez fermement le panneau de
recouvrement avec la porte du tiroir
avec des pinces à barre et vissez (4)
vis autotaraudeuses pour chaque
panneau de recouvrement. Assurez-vous
que le panneau de recouvrement est
complètement sécurisé.
1. Poignées Zephyr: Percez (2) trous lamés
par panneau de recouvrement pour
installer les poignées. Installez chacune
des poignées sur les panneaux de
recouvrement à l’aide de (2) vis M4*20,
rondelles élastiques et rondelles plates.
(M4*20) vis
Rondelles
élastiques
Rondelles
plates
20
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Installation du support anti-basculement
1. Fixez les supports anti-
basculement gauche et droit
sur les tiroirs du réfrigérateur
avec du ruban adhésif 3M.
2. Poussez les tiroirs du
réfrigérateur contre le mur ou
le placard.
3. Retirez le tiroir supérieur
et fixez les supports anti-
basculement gauche et droit
avec (2) ST4*12 vis chacun.
1. Fixez les supports anti-
basculement gauche et droit
sur les tiroirs du réfrigérateur
avec du ruban adhésif 3M.
2. Poussez les tiroirs du
réfrigérateur contre le mur du
fond.
3. Fixez les supports anti-
basculement gauche et droit
avec (2) ST4*12 vis chacun à
la paroi arrière à l’arrière du
réfrigérateur.
Sous un comptoir
Autonome contre un mur
21
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Instructions d’installation
Installation des séparateurs de tiroir supérieur et inférieur
Les séparateurs de tiroirs supérieur et inférieur vous permettent d’organiser plus facilement votre
contenu. Le séparateur de tiroir supérieur peut glisser vers la gauche et la droite, vers l’avant et vers
l’arrière, pour plusieurs options d’agencement.
Court
Long
Point
d'ancrage
Tiroir supérieur
1. Tirez le tiroir supérieur et maintenez le séparateur du tiroir
supérieur à un angle de 45 degrés comme illustré ci-
dessus.
2. Placez le séparateur à l’intérieur du tiroir supérieur et
faites pivoter le séparateur de 45 degrés vers la gauche
jusqu’à ce qu’il soit correctement aligné.
Tiroir inférieur
1. Tirez le tiroir inférieur et placez le
séparateur au milieu du tiroir.
2. Alignez le tiroir avec les points
d’ancrage et poussez les extrémités
vers le bas.
Installation des tapis en silicone et du plateau de tiroir
Placez les tapis en silicone supérieur et inférieur et le plateau de tiroir transparent dans leurs zones
respectives dans les tiroirs du réfrigérateur. Avec les tapis en silicone, votre contenu risque moins de
glisser et facilite le nettoyage. Les tapis en silicone ne sont pas disponibles pour PRRD24C1AS. Les
numéros de pièces de rechange pour les tapis en silicone sont 54290001 (supérieur) et 54290002
(inférieur) et 56130056 pour le plateau de tiroir transparent.
Tapis supérieur en silicone
Tapis inférieur en
silicone
Plateau de tiroir
transparent
22
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Fonctionnement de votre appareil
Si l’appareil est débranché, perdu de courant ou éteint, vous devez attendre 3 à 5 minutes avant
de redémarrer l’appareil. Si vous tentez de redémarrer avant ce délai, l’appareil risque de ne pas
démarrer et de ne pas conserver la dernière température réglée.
Utilisation du panneau de conguration
Les tiroirs du réfrigérateur ont une plage de température de 33 °F à 65 °F.
R
F
C
Quick Chill
R
F
C
Upper Zone Lower Zone
Quick Chill
Preset Temperature Modes
Preset Temperature Modes
Bouton d’alimentation
Appuyez sur ce bouton et maintenez-le enfoncé pendant trois secondes pour allumer ou
éteindre votre appareil. Lorsque l’appareil est allumé, le voyant R «Compresseur en marche»
peut s’allumer pour indiquer que le compresseur interne est actif. Après la mise hors tension,
tous les voyants des boutons resteront éteints. Une fois qu’un bouton est touché, le bouton
d’alimentation s’allume pendant cinq secondes.
Refroidissement rapide
Appuyez sur ce bouton pour activer le réglage Quick Chill. L’indicateur LED clignotera 5 fois
avant de régler la température à 33 ºF. Après 24 heures ou si le bouton Quick Chill est enfoncé
à nouveau, l’appareil reviendra au réglage de température avant d’entrer dans Quick Chill.
REMARQUE: Pour les modèles à double zone, appuyer une fois sur Quick Chill activera la zone
supérieure et l’achage de la zone supérieure clignotera 5 fois avant de régler la température
à 33 ºF. Appuyez à nouveau sur le bouton Quick Chill pendant que l’écran clignote pour activer
Quick Chill dans la zone inférieure.
Lumière intérieure
Appuyez sur ce bouton pour parcourir les diérents paramètres d’éclairage interne. Les
lumières, la fenêtre d’achage et les couleurs des boutons seront aectés. Il existe trois
réglages de lumière : Cloud White, Deep Blue et Amber. Pour éteindre et allumer les lumières,
maintenez enfoncé le bouton Éclairage intérieur pendant trois secondes.
Diminuer la température
Appuyez sur ce bouton pour diminuer la température par incréments d’un (1) degré. 33 °F est la
température la plus basse disponible sur cet appareil.
Augmenter la température
Appuyez sur ce bouton pour augmenter la température par incréments d’un (1) degré. 65 °F est
la température la plus élevée disponible sur cet appareil.
Sélecteur ºF/ºC
Maintenez les boutons d’augmentation et de diminution de la température enfoncés
simultanément pendant trois secondes pour changer la température d’achage.
23
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Fonctionnement de votre appareil
Mode de démonstration
Dans ce mode, le compresseur et les ventilateurs ne s’allument jamais mais toutes les autres fonctions
restent activées. En mode de démonstration, le voyant «R» clignote lentement pour indiquer qu’il est
en mode de démonstration.
Pour activer ou désactiver le mode Démonstration, maintenez enfoncé le bouton Éclairage intérieur
et appuyez deux fois sur le bouton Diminuer la température. Pour les modèles à deux zones, utilisez le
bouton de diminution de la température situé sur le côté gauche.
Modes de température prédénis
Appuyer sur ces boutons activera leur réglage de température prédéfini. Leur indicateur LED
respectif s’allumera et la fenêtre d’achage clignotera 5 fois avant que la température ne se
règle.
La température par défaut pour chaque température prédéfinie peut être ajustée en appuyant
sur les boutons d’augmentation ou de diminution de la température pendant que l’écran
clignote. La température par défaut et la plage de température réglable sont répertoriées ci-
dessous pour chaque mode.
Si le mode de température prédéfinie est activé, appuyer sur les boutons d’augmentation ou
de diminution de la température quittera le mode de température prédéfinie, permettant un
contrôle manuel de la température.
REMARQUES: Pour les modèles à deux zones, appuyer une fois sur l’un des modes de
température prédéfinis activera la zone supérieure et l’achage de la zone
supérieure clignotera 5 fois avant que la température ne se règle. Appuyer à
nouveau sur l’un des modes de température prédéfinis pendant que l’écran
clignote activera ce mode pour la zone inférieure.
Mode de production
► Température par défaut: 39°F
► Plage de température réglable : 36 °F - 41 °F
Mode Boisson
► Température par défaut: 34°F
► Plage de température réglable : 34 °F - 40 °F
Mode vin
► Température par défaut: 50°F
► Plage de température réglable : 40 °F - 65 °F
REMARQUES: Les tiroirs du réfrigérateur sont équipés d’une fonction mémoire. En cas de
coupure de courant soudaine, le réglage précédent sera enregistré et les tiroirs du
réfrigérateur reviendront à ce réglage une fois le courant rétabli.
24
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Fonctionnement de votre appareil
Mode Sabbat
Le mode Sabbat désactive les réponses du système aux activités initiées par l’utilisateur et toutes
les fonctions externes, y compris l’éclairage, l’achage et les alarmes sonores. L’unité maintiendra
toujours les températures internes et les points de consigne.
Pour activer ou désactiver le mode Sabbat, appuyez et maintenez l’éclairage intérieur et appuyez
deux fois sur le bouton Augmenter la température. Pour les modèles à deux zones, utilisez le bouton
d’augmentation de la température du côté gauche. L’éclairage intérieur et l’achage de commande
s’assombriront, à l’exclusion des boutons d’éclairage intérieur et d’augmentation de la température
jusqu’à ce que l’utilisateur désactive le mode Sabbat.
REMARQUES: Bien que l’achage ne soit pas visible, les réglages de température restent actifs et
préservent la température interne. Le mode Sabbat restera actif jusqu’à ce qu’il soit
désactivé par l’utilisateur.
Alarme d’ouverture de tiroir
Après 3 minutes d’ouverture des tiroirs, une alarme retentira et l’achage clignotera avec 00.
Alarme de température
Si la température intérieure est supérieure à 73 ºF (23 ºC), « HI » s’ache sur le panneau de
commande de température et l’alarme de température retentit en continu après une heure. Cela
indique que la température intérieure est trop élevée. Si la température intérieure est inférieure à 23
ºF (-5 ºC), « LO » s’ache sur le panneau d’achage de la température et l’alarme de température
retentit en continu après 15 minutes. Si l’une de ces situations se produit, veuillez consulter la section
de dépannage pour obtenir de l’aide.
Décongélation
Les tiroirs du réfrigérateur sont conçus avec un système de dégivrage automatique. Cependant,
sur des réglages plus froids, du givre peut s’accumuler. De plus, plus les conditions ambiantes sont
humides, plus le givre peut s’accumuler. Gardez les tiroirs fermés autant que possible et évitez d’ouvrir
les tiroirs inutilement pour minimiser l’accumulation de givre.
Si le givre empêche les tiroirs de se fermer correctement, vous devrez peut-être éteindre l’appareil
jusqu’à ce que le givre fonde (peut-être jusqu’à 24 heures). Utilisez une serviette absorbante douce
pour sécher l’appareil.
25
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Entretien
Bruits normaux
Votre refroidisseur de boissons peut émettre des bruits auxquels vous n’êtes pas habitués. La plupart
des bruits sont normaux. Les surfaces dures comme les planchers ou les murs peuvent donner
l’impression que les bruits sont plus forts qu’ils le sont en réalité. Veuillez trouver ci-dessous une liste
de bruits auxquels vous n’êtes peut-être pas habitués ainsi que leur source.
► La circulation de liquide réfrigérant ou d’eau peut produire des cliquetis.
► Les éléments entreposés sur le refroidisseur de boissons peuvent également faire du bruit.
► Le compresseur à haut rendement peut émettre des vibrations ou un son aigu.
► L’écoulement de l’eau entre l’évaporateur et le réservoir peut produire des bruits d’éclaboussure.
► À la fin de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de boissons
peut émettre des gargouillis.
► Il est possible que vous entendiez le ventilateur pousser l’air dans le condensateur.
Nettoyage et entretien
Le nettoyage périodique et l’entretien adéquat de l’appareil assurent son ecacité, son rendement
optimal et sa longévité.
Nettoyage de l’intérieur
1. Coupez l’alimentation de l’appareil.
2. Ouvrez les tiroirs et retirez le séparateur, le plateau et les tapis en silicone. Nettoyez le plateau et
les tapis en silicone dans l’évier.
3. Avec un chion propre, essuyez l’intérieur de l’appareil.
4. Réinsérez les séparateurs, le plateau, les tapis en silicone et le contenu.
5. Rebranchez l’alimentation de l’unité.
Nettoyage extérieur
Les tiroirs et l’armoire peuvent être nettoyées avec un détergent doux et une solution d’eau tiède
comme deux (2) cuillères à soupe de bicarbonate de soude pour un (1) litre d’eau. N’utilisez pas
de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincez à l’eau claire.
Essuyez avec une serviette propre et douce pour éviter les taches d’eau. Si le panneau de tiroirs est
en acier inoxydable, il peut se décolorer lorsqu’il est exposé au chlore et à l’humidité. Nettoyez l’acier
inoxydable avec un chion imbibé d’un détergent doux et d’une solution d’eau tiède.
26
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Entretien
Panne d’électricité
Most power failures are corrected within a few hours and should not aect the temperature of your
appliance if you minimize the number of times the door is opened. If the power is going to be o for a
longer period of time, you need to take the proper steps to protect your contents.
Déplacer les tiroirs de votre réfrigérateur
► Supprimez tous les éléments.
► Tournez le pied réglable à fond (dans le sens des aiguilles d’une montre) vers la base pour éviter
tout dommage.
► Fermez les tiroirs avec du ruban adhésif.
► Assurez-vous que l’appareil reste bien en place en position verticale pendant le transport. Protégez
également l’extérieur de l’appareil avec une couverture ou un article similaire.
Conseils d’économie d’énergie
► Vous devriez installer l’appareil à l’endroit le plus frais de la pièce, loin d’appareils produisant de la
chaleur et à l’abri de la lumière directe du soleil.
► Assurez-vous que l’appareil est convenablement aéré. Ne couvrez jamais les évents.
► Ouvrez les tiroirs le moins longtemps possible.
27
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Dépannage
Problème possible Cause possible Solutions
L'appareil ne fonctionne
pas.
Pas branché.
Assurez-vous que l'appareil est
branché et que la prise de courant
est sous tension.
L'appareil est éteint. Allumez l'appareil.
Le disjoncteur s'est déclenché ou a un
fusible grillé.
Remplacez le fusible cassé ou
réinitialisez le disjoncteur.
Le mode sabbat peut être activé.
Consultez la section
Fonctionnement de votre appareil
et vérifiez si le mode Sabbat est
désactivé.
L'appareil n'est pas
assez froid.
Le réglage du contrôle de la
température est trop élevé.
Réglez la température réglée.
L'environnement externe peut nécessiter
un paramètre plus élevé.
Gardez l'appareil à l'abri du soleil
ou d'autres sources de chaleur.
Les tiroirs est ouverte trop fréquemment
ou pendant de longues périodes.
Fermez bien
les tiroirs et n'ouvrez
pas
les tiroirs trop fréquemment ou
pendant une longue période.
Le joint de
tiroirs n'est pas scellé
correctement.
Assurez-vous que le joint de tiroirs
n'est pas desserré.
Le mode démonstration peut être activé.
Consultez la section
Fonctionnement de votre
appareil et vérifiez si le mode de
démonstration est désactivé.
Le refroidisseur n'a pas une ventilation
susante.
Lisez et suivez les «Exigences de
dégagement d'installation» dans la
section Instructions d'installation.
Le refroidisseur a limité le débit d'air en
raison d'un stockage trop important.
Espace ouvert dans l'armoire pour
permettre la circulation de l'air.
L’appareil s’allume et
s’éteint fréquemment.
La température ambiante est plus
chaude que la normale.
Faites fonctionner le réfrigérateur
à la température ambiante
appropriée.
Le joint de
tiroirs n'est pas scellé
correctement.
Assurez-vous que le joint de tiroirs
n'est pas desserré.
Les tiroirs est ouverte trop fréquemment
ou pendant de longues périodes.
Fermez bien
les tiroirs et n'ouvrez
pas
les tiroirs trop fréquemment ou
pendant une longue période.
Les tiroirs n’est pas complètement
fermée
Assurez-vous que la tiroirs est
complètement fermée.
L’appareil s’allume et
s’éteint fréquemment.
Le refroidisseur n'a pas une ventilation
susante.
Lisez et suivez les «Exigences de
dégagement d'installation» dans la
section Instructions d'installation.
28
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Dépannage
Le corps de l'appareil
est électrifié.
L'unité n'est pas correctement mise à la
terre.
Contactez votre électricien local
pour tester votre système de mise à
la terre électrique.
Du givre se forme dans
l’appareil.
L’environnement est humide.
Bien que l’appareil utilise un
système de dégivrage automatique,
il peut être nécessaire de procéder
au dégivrage manuel dans
certaines conditions. Si le givre
s’accumule, vous pouvez essayer
de régler votre réfrigérateur à une
température plus chaude, minimiser
le nombre de fois où vous ouvrez
l
es tiroirs, ou débrancher l’appareil
pour faire fondre le givre.
La température ambiante est trop
basse.
Les tiroirs est ouverte trop souvent.
L’appareil fait trop de
bruit.
La circulation de liquide réfrigérant peut
produire des cliquetis, ce qui est normal.
À la fin de chaque cycle, le mouvement
du liquide réfrigérant dans votre
refroidisseur de boissons peut émettre
des gargouillis.
À la fin de chaque cycle, il est
normal que le mouvement du
liquide réfrigérant dans votre
refroidisseur de boissons produise
des gargouillis. Le compresseur à
haut rendement peut émettre des
vibrations ou un son aigu.
La contraction et l’expansion des parois
intérieures peuvent créer des bruits de
craquement et d’éclatement.
Certains de ces bruits sont
normaux. Ils sont causés par
l’expansion et la contraction des
parois intérieures en raison des
changements de température.
L’appareil n’est pas nivelé ou est en
contact avec un autre électroménager.
Assurez-vous que le refroidisseur
est de niveau et qu’il n’est
pas en contact avec un autre
électroménager ou avec un meuble.
Les tiroirs ne se ferme
pas bien.
L’appareil n’est pas de niveau.
Assurez-vous que l’appareil se
trouve sur une surface nivelée.
Le joint d’étanchéité est sale.
Nettoyez le joint d’étanchéité de
les
tiroirs.
Les tiroirs ne se ferme
pas bien.
Le joint d’étanchéité de
les tiroirs n’est
pas bien installé.
Assurez-vous que le joint
d’étanchéité de
les tiroirs est bien
installé.
Les étagères ne sont pas à la bonne
position.
Installez les tablettes
adéquatement.
Problème possible Cause possible Solutions
29
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
ZEPHYRONLINE.COM
Garantie limitée
Garantie limitée de cinq ans sur le compresseur : Pour une
période de cinq ans à partir de la date d’achat originale
des produits, nous fournirons sans frais les pièces de
remplacement du compresseur qui ont cessé de fonction-
ner en raison d’un défaut de fabrication, sous réserve des
exclusions et limites énumérées ci-dessous.
Garantie limitée de deux ans sur les pièces : Pour une
période de deux ans à partir de la date d’achat originale
des produits, nous fournirons sans frais les produits ou les
pièces de remplacement (hormis les ampoules DEL, s’il y a
lieu) qui ont cessé de fonctionner en raison d’un défaut de
fabrication, sous réserve des exclusions et limites énumérées
ci-dessous. Nous pouvons choisir, à notre discrétion
exclusive, de réparer ou de remplacer les
pièces avant de décider de remplacer les produits.
Garantie limitée de deux sur la main-d’œuvre : Pour une
période de deux ans à partir de la date d’achat originale
des produits, nous fournirons sans frais la main-d’œuvre
requise pour procéder à la réparation des produits ou des
pièces qui ont cessé de fonctionner en raison d’un défaut
de fabrication, sous réserve des exclusions et limites
énumérées ci-dessous. Un an après la date d’achat original,
vous êtes responsable de tous les frais de
main-d’œuvre associés à la présente garantie.
Pour obtenir du service en vertu de la garantie limitée : Pour
être admissible au service de garantie, vous devez (a) nous
aviser à l’adresse (www.zephyronline.com/contact) dans les
soixante jours qui suivent la découverte du défaut; (b) nous
fournir le numéro de modèle et le numéro de série; (c)
décrire la nature de tout défaut du produit ou de la pièce.
Au moment de présenter la demande de service de
garantie, vous devez fournir une preuve d’achat ainsi
qu’une preuve de la date d’achat originale. Si nous
déterminons que l’une ou l’autre des exclusions de garantie
énumérées ci-dessus s’applique à votre cas ou si vous ne
nous fournissez pas les documents nécessaires pour obtenir
du service, vous serez responsable de tous les frais associés à
l’expédition, au déplacement et à la main-d’œuvre, ainsi
que tous les autres frais liés aux services obtenus. La présente
garantie ne se prolonge pas et ne recommence pas lors
d’une réparation ou d’un remplacement couvert par la
garantie.
Zephyr Ventilation, LLC (appelé aux présentes « nous ») garantit au premier acheteur (appelé aux présentes «
vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de défauts de matériau et de
fabrication, comme suit :
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou
le remplacement, à notre discrétion, des pièces ou produits défectueux. Elle
ne couvre aucun autre coût lié aux produits, y compris, sans s’y limiter, ce qui
suit : (a) services d’entretien et de réparation normaux requis pour les produits
et les pièces non durables, comme des filtres, des ampoules et des fusibles;
(b) dommage à un produit ou à une pièce qui a été endommagé lors de
l’expédition ou en raison d’un mauvais usage, de négligence, d’un accident,
d’une installation fautive ou contraire aux instructions, de travaux d’entretien
inadéquats ou d’une réparation inadéquate (autre que par nous); (c)
utilisation commerciale ou gouvernementale des produits, utilisation allant à
l’encontre de l’usage prévu; (d) usure naturelle du fini ou usure causée par
un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corrosifs,
de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats,
bosselures ou craquelures causés par une mauvaise utilisation des produits;
déplacements à votre domicile pour vous montrer comment utiliser les
produits; dommages aux produits causés par un accident, un incendie, une
inondation, une catastrophe naturelle; (h) installation personnalisée ou
modification ayant une incidence sur l’état de fonctionnement des produits;
(i) dommages à des biens personnels ou altération d’aliments en raison de
l’utilisation des produits. Si vous vous trouvez à l’extérieur de la région que
nous desservons, des coûts supplémentaires pourraient s’appliquer à
l’expédition de pièces pour une réparation sous garantie à l’un de nos points
de service désignés et au déplacement d’un technicien de service à votre
domicile pour réparer, désinstaller ou réinstaller les produits. Un an après la
date d’achat original, vous êtes également responsable de tous les frais de
main-d’œuvre associés à la présente garantie. Tous les produits doivent être
installés par un installateur professionnel qualifié pour pouvoir recevoir des
services d’entretien ou de réparation sous garantie.
Limites de la garantie : NOTRE OBLIGATION DE RÉPARER OU DE
REMPLACER LES PRODUITS, À NOTRE DISCRÉTION, CONSTITUE VOTRE
RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRÉSENTE GARANTIE.
NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUS RESPONSABLES DE
TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU PARTICULIER
ATTRIBUABLE OU LIÉ À L’UTILISATION OU AU RENDEMENT DES
PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTÉRIEURE
SONT EXCLUSIVES ET REMPLACENT TOUTES LES AUTRES GARANTIES
EXPRESSES. NOUS REJETONS ET EXCLUONS AUX PRÉSENTES TOUTES LES
AUTRES GARANTIES EXPRESSES COUVRANT LES PRODUITS AINSI
QUETOUTES LES GARANTIES IMPLICITES EN VERTU DE LA LOI, Y
COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À
L’ADÉQUATION À UN USAGE PARTICULIER.
Dans les états ou provinces ne
permettant pas une limite de la durée d’une garantie implicite, ou une
exclusion ou limite des dommages indirects ou consécutifs, les limites et
exclusions mentionnées ci-dessus ne s’appliquent pas. Dans la mesure où les
lois en vigueur interdisent l’exclusion de garanties implicites, la durée de toute
garantie implicite pertinente se limite aux mêmes périodes d’un an et de
deux ans décrites ci-dessus, si les lois en vigueur le permettent. Toute
description orale ou écrite des produits ne sert qu’à identifier les produits et
ne peut être considérée comme une garantie expresse. Avant d’utiliser, de
mettre en marche ou de permettre l’utilisation des produits, vous devez
déterminer la pertinence des produits pour leur usage prévu, et vous devez
assumer tous les risques et toutes les responsabilités liés d’une manière ou
d’une autre à cette décision. Nous nous réservons le droit d’utiliser des pièces
ou produits réparés ou remis en état dont le fonctionnement est équivalent
aux pièces originales lorsque nous effectuons un remplacement ou une
réparation sous la garantie. Le premier acheteur ne peut transférer cette
garantie, qui n’est valide que dans le domicile du consommateur où le
produit a été installé à l’origine, aux États-Unis ou au Canada. Cette garantie
ne peut être transférée à un revendeur.
Veuillez consulter notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com.
JUN24.0501
30
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
RÉFRIGÉRATEUR
TIROIRS
ZONE UNIQUE ET DOUBLE
PRESRV™
Enregistrement du produit
zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520
•Il assure la couverture de votre garantie si vous
avez besoin de service après-vente.
•À des fins d’assurance, il permet de confirmer
que vous êtes le propriétaire.
•Il vous permet de recevoir des avis concernant
des modifications ou des rappels de produits.
N'oubliez pas d'enregistrer votre
réfrigérateur Zephyr Presrv™
Félicitations pour votre achat dePresrv ! Veuillez prendre
quelques instants pour enregistrer votre nouveau
réfrigérateur.
C’EST IMPORTANT
L'enregistrement de votre produit aide à bien des égards
Que diriez-vous d'un avis?
Pendant que vous y êtes, laissez un commentaire et
dites-nous à quel point vous aimez votre nouveau
réfrigérateur.
Passer en revue
qrs.ly/c7ea9sj
Recherchez votre numéro de modèle Presrv
dans la barre de navigation supérieure
Enregistrer
zephyronline.com/registration
