Milwaukee 2872-21 M18 Brushless Threaded Rod Cutter Kit User Manual

Cat. No. / No de cat.

2872-20

M18™ BRUSHLESS THREADED ROD CUTTER

BRUSHLESS COUPE-TIGE FILETÉE M18™

CORTADOR ROSCADO SIN CEPILLO DE ROD M18™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

• Do not use the power tool if the switch does not turn

it on and o󰀨. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power tool accidentally.

• Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may a󰀨ect

the power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents are

caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations di󰀨erent

from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

THREADED ROD CUTTER

•Do not use tool without cutting dies installed.

Fingers could be crushed with or without cutting

dies in place.

•Cutting dies are sharp. Keep hands away from

cutting edges and moving parts. Avoid

cutting short pieces of material that put

hands near cutting dies. Laceration and

amputation can occur.

• Do not carry tool with nger on the trigger. Acci-

dental actuation could cause laceration or amputation.

• To reduce the risk of injury, always wear proper

eye protection marked to comply with ANSI Z87.1.

Material may crack or shatter.

• To reduce the risk of explosion, electric

shock and property damage, never cut

electrical, gas, or water lines. Tool is NOT

insulated. Contact with a live circuit could result

in severe injury or death.

•

WARNING

To reduce the risk of injury in

applications that produce a con-

siderable amount of dust, use an OSHA compli-

ant dust extraction solution in accordance with

the solution’s operating instructions.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

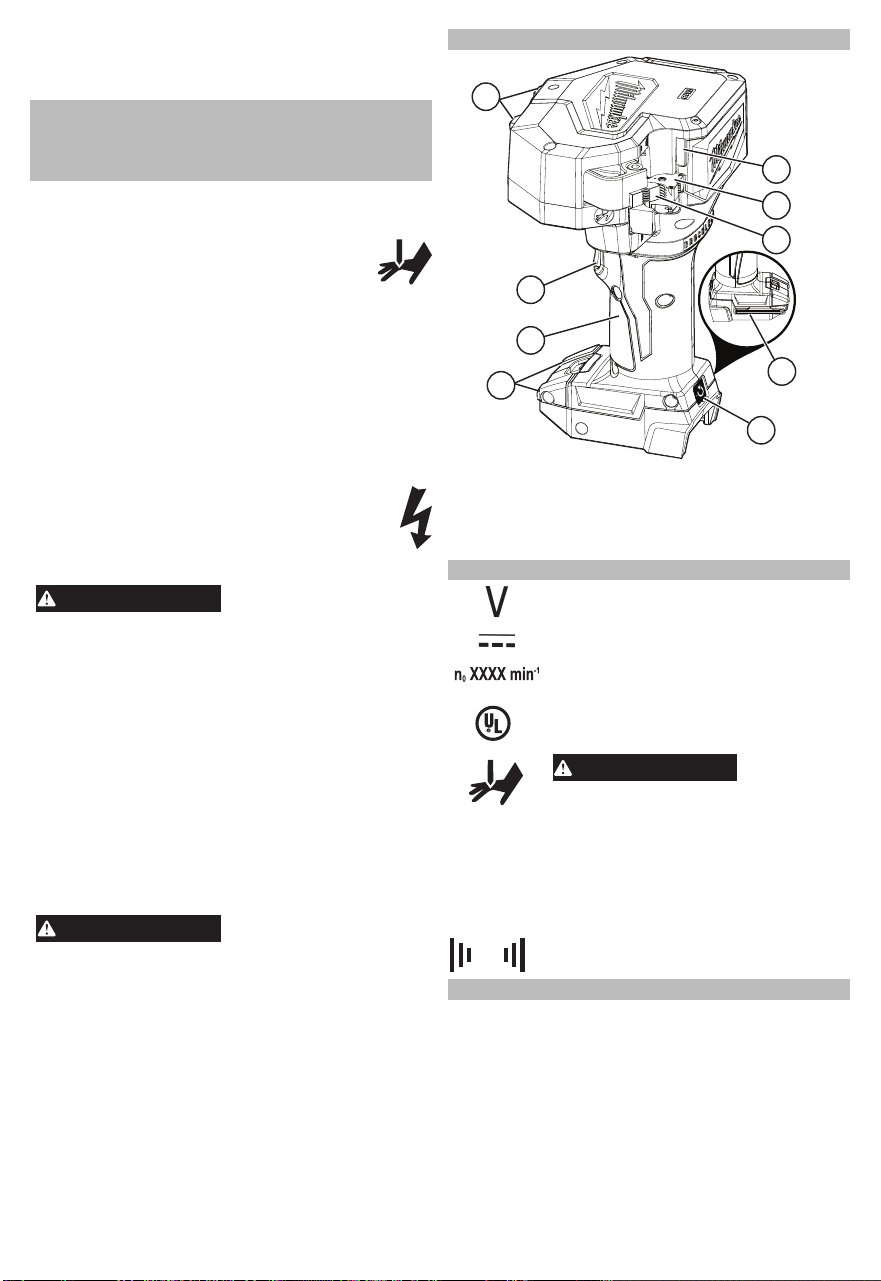

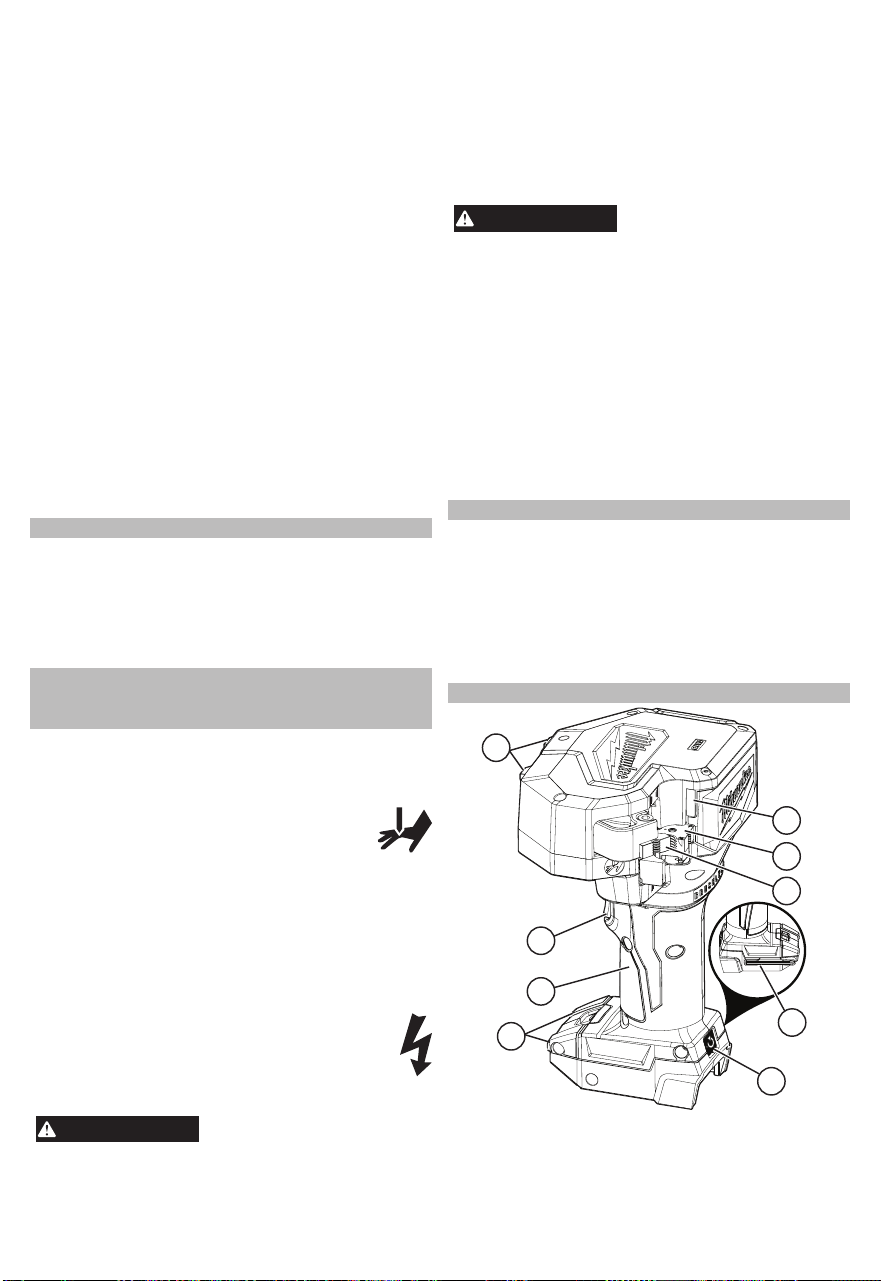

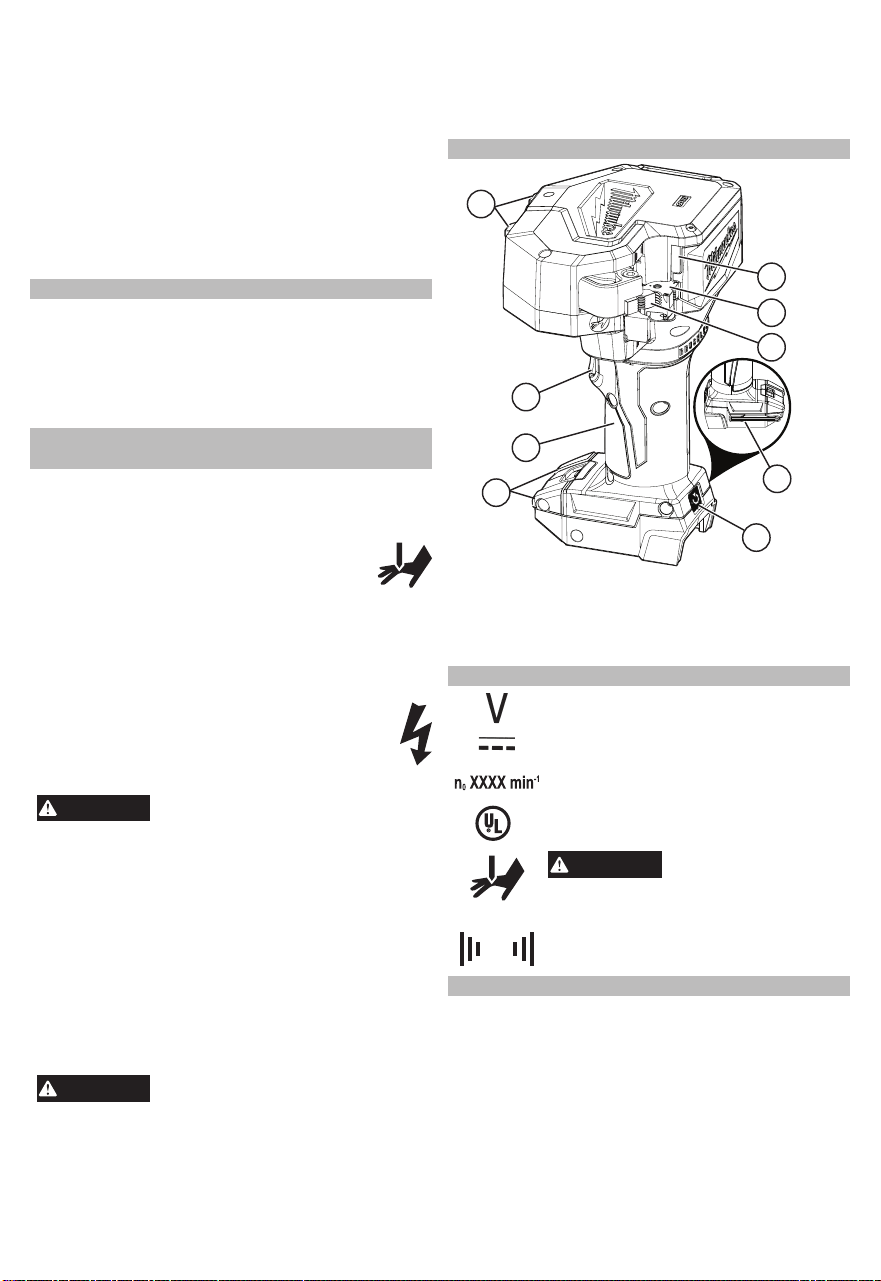

FUNCTIONAL DESCRIPTION

1. Benchtop supports

2. LED worklight

3. Fixed die

4. Movable die

5. Hex wrench (5 mm)

6. Reverse button

7. Handle

8. Trigger

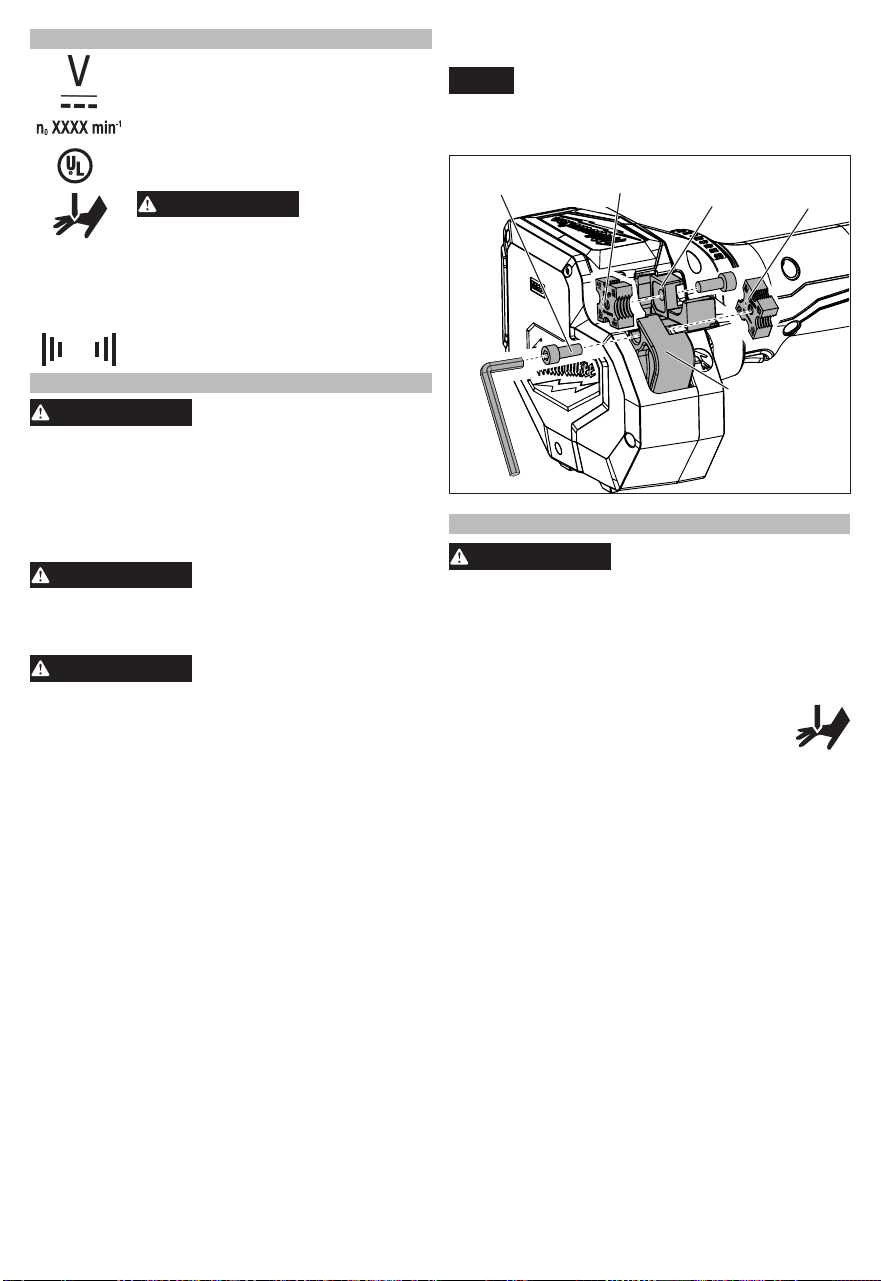

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

UL Listing for Canada and U.S.

WARNING

Cutting dies are sharp.

Keep hands away from

cutting edges and moving parts.

Laceration and amputation can occur.

Align rod evenly between marks,

according to the rod size

SPECIFICATIONS

Cat. No. ..................................................... 2872-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

Recommended Ambient

Operating Temperature .........................0°F to 125°F

Replacement Cutting Dies

Standard ..............................................48-44-2872

Metric ...................................................48-44-2873

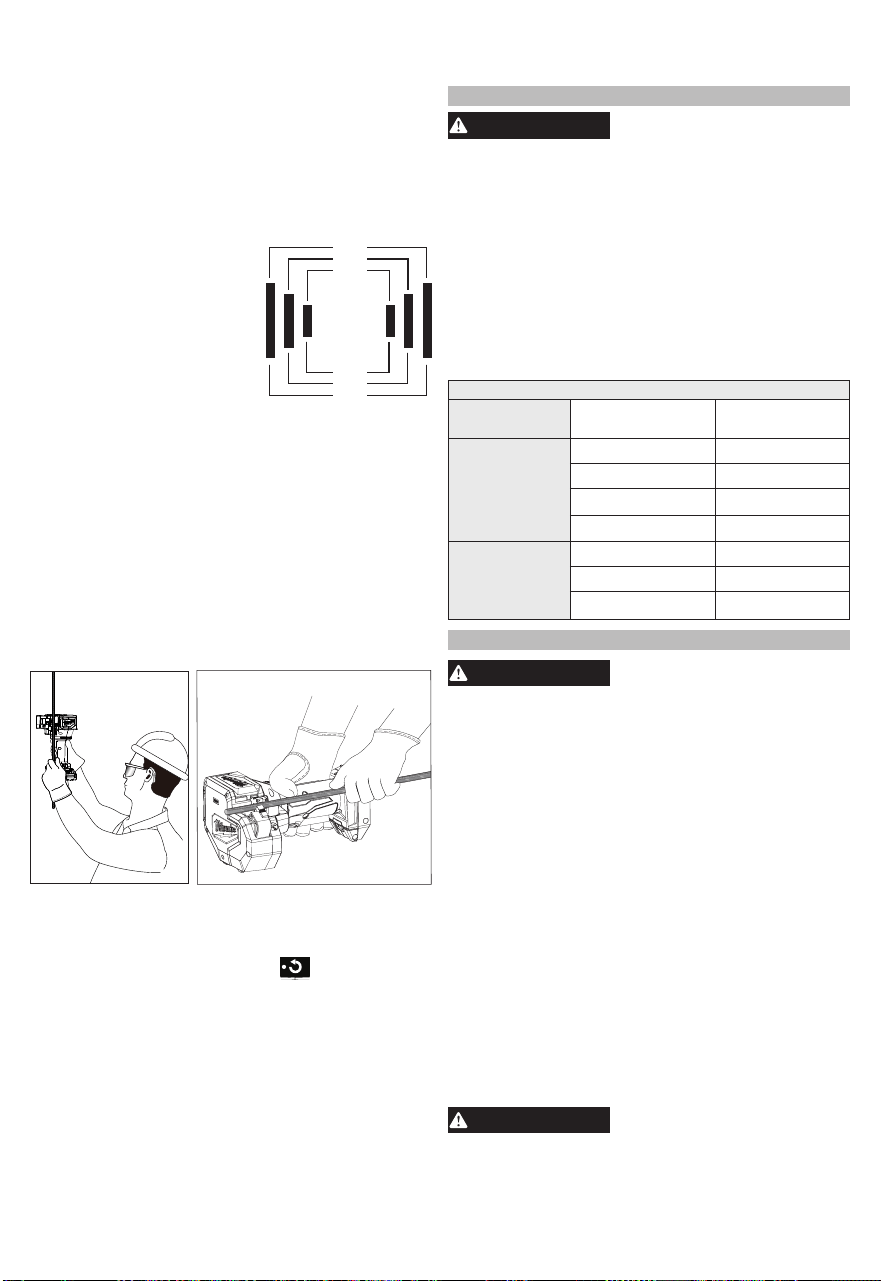

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Cutting dies are sharp. Keep hands away from

cutting edges and moving parts. Avoid

cutting short pieces of material that put

hands near cutting dies. Laceration and

amputation can occur.

During overhead use, ensure BOTH ends of the

rod are secure to avoid pieces falling when the

cut is complete.

Cutting Tips

• Before use, ensure the cutting dies are aligned for

the proper rod size.

• To ensure proper die life, threaded rod must be fully

engaged properly with dies during the cut. For accu-

rate work, always secure the workpiece before cutting.

• Do not attempt angled cuts. Align material in jaws

before cutting to avoid damage to the tool, cutting

dies, and workpiece. Hold the material rmly and se-

curely against xed cutting die when starting the cut.

• Cut clean material to extend the cutting die blade

life. Wipe dirt and debris from material and cutting

dies before beginning the cut.

• Only use the cutting dies on material and size for

which they were designed. Other materials/sizes

could damage the cutting dies and tool. The LED

worklight will ash 4 times and the tool will stop if

an incorrect workpiece is detected during the cut.

• To run in reverse, press the reverse button; the but-

ton light will turn on. Press and hold trigger to reverse.

NOTE: The tool will only enter reverse mode if the

jaws are NOT fully open.

Cutting

1. Ensure the cutting dies are aligned for the proper

rod size.

2. Ensure the hex bolts are tightened securely.

3. Secure the workpiece and mark the length of cut.

NOTICE: Align material in

1/4"

3/8"

1/2"

M10

jaws before cutting to avoid

damage to the tool, cutting

dies, and workpiece.

Use the marks above and

below the jaws to ensure

the material is properly

aligned.

4. Insert the battery pack.

5. Align the threaded rod, hold-

ing it rmly and securely against the cutting groove

in the xed cutting die.

6. Grasp the tool rmly. Keeping hands clear of the

cutting dies, pull and hold the trigger. Ensure the

rod is held straight during the cut.

NOTE: The rod may move slightly during cut.

7. Continue to pull and hold the trigger through the op-

eration. When the jaws return to the fully open, the

tool will shut o󰀨 automatically. Release the trigger.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

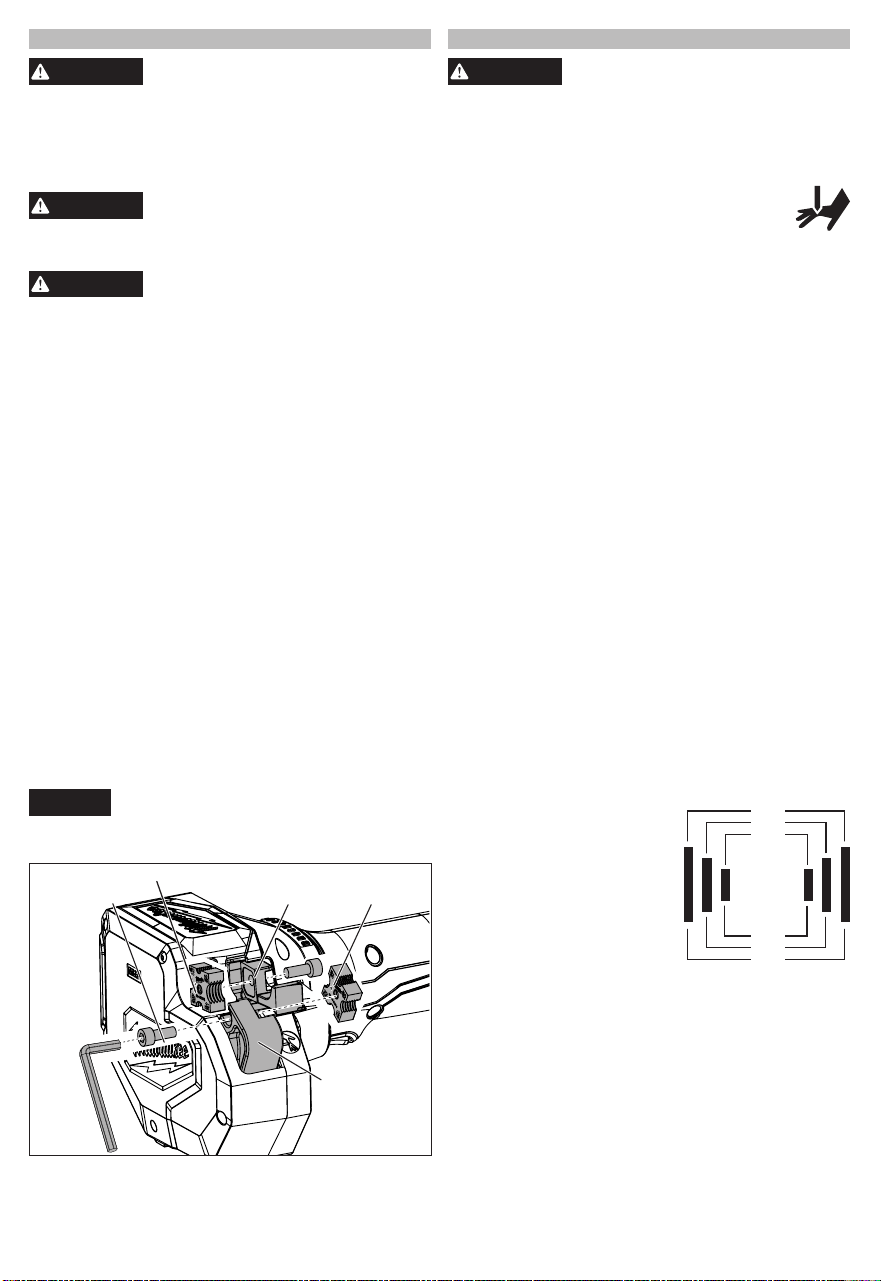

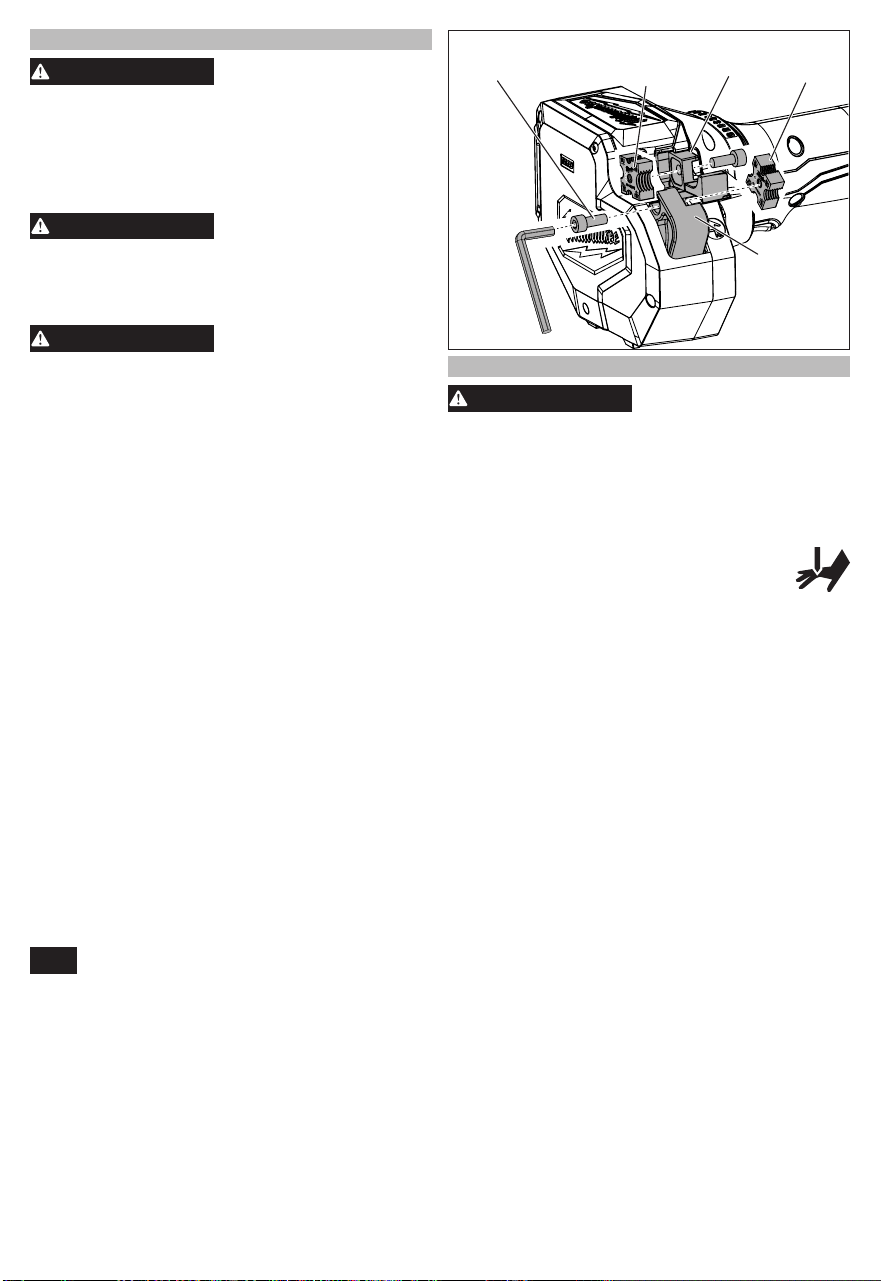

Removing/Replacing the Cutting Dies

Use only MILWAUKEE cutting dies. Do not use with

other die types. Tool damage will occur. Replace the

cutting dies when they become worn, dull, rounded,

chipped, or damaged. Always replace cutting dies

as a set. Refer to Specications for replacement

cutting dies.

1. Remove the battery pack.

2. To remove the cutting dies, loosen and remove the

hex bolts using the 5 mm hex wrench supplied.

3. Carefully slide the cutting dies out of the jaws,

keeping ngers away from the cutting edges.

WARNING! Blades are sharp. Keep hands away

from cutting edge. Lacerations can occur.

4. Line up the cutting die with the single ● into the

movable jaw. The movable jaw is also marked with

a single ●.

5. Rotate the die to align the desired rod size marking

toward the movable jaw.

6. Insert the hex bolt and hand-tighten securely.

7. Line up the cutting die with the double ● ● into

the xed jaw. The xed jaw is also marked with

double ● ●.

8. Rotate the die to align the same rod size marking

as the xed cutting die.

9. Insert the hex bolt and hand-tighten securely.

NOTICE

To avoid tool, cuting die, and work-

piece damage, the correct dies must

be installed into the correct jaws, and the rod size

must be correctly aligned.

Hex Bolts

Double Dot Die

Fixed Jaw

Single

Dot Die

Movable

Jaw

Reverse Button

If the cutting jaws need to be opened without complet-

ing the cutting cycle:

1. Release the trigger.

2. Press the reverse button

. The button light will

turn ON.

3. Pull the trigger and hold the tool rmly until the

cutting jaws open fully.

NOTE: the tool will only

enter reverse mode if the jaws are NOT fully open.

Jammed Cutting Dies

Dirt and debris can cause the cutting dies to become

jammed together after a cut. If the tool shuts o󰀨 and

the cutting jaws are still closed:

1. Press the reverse button and pull the trigger until

the cutting jaws open fully. If this does not work,

2. Remove the battery pack

3. Remove, clean, and reinstall the cutting dies ac-

cording to "Removing/Replacing the Cutting Dies".

APPLICATIONS

WARNING

To reduce the risk of injury, only cut

materials for the cutting dies (see

"Specications"). Do not attempt to cut other

materials.

Intended Use

This tool will cut o󰀨 threaded rod cleanly and burr-

free, allowing nuts to be hand-threaded without ad-

ditional nishing. Workpiece quality, dirt, and scale

could a󰀨ect the ability to hand-thread nuts.

NOTE: Use this tool for cutting the sizes and materi-

als listed below. Other sizes or materials will damage

the tool and workpiece.

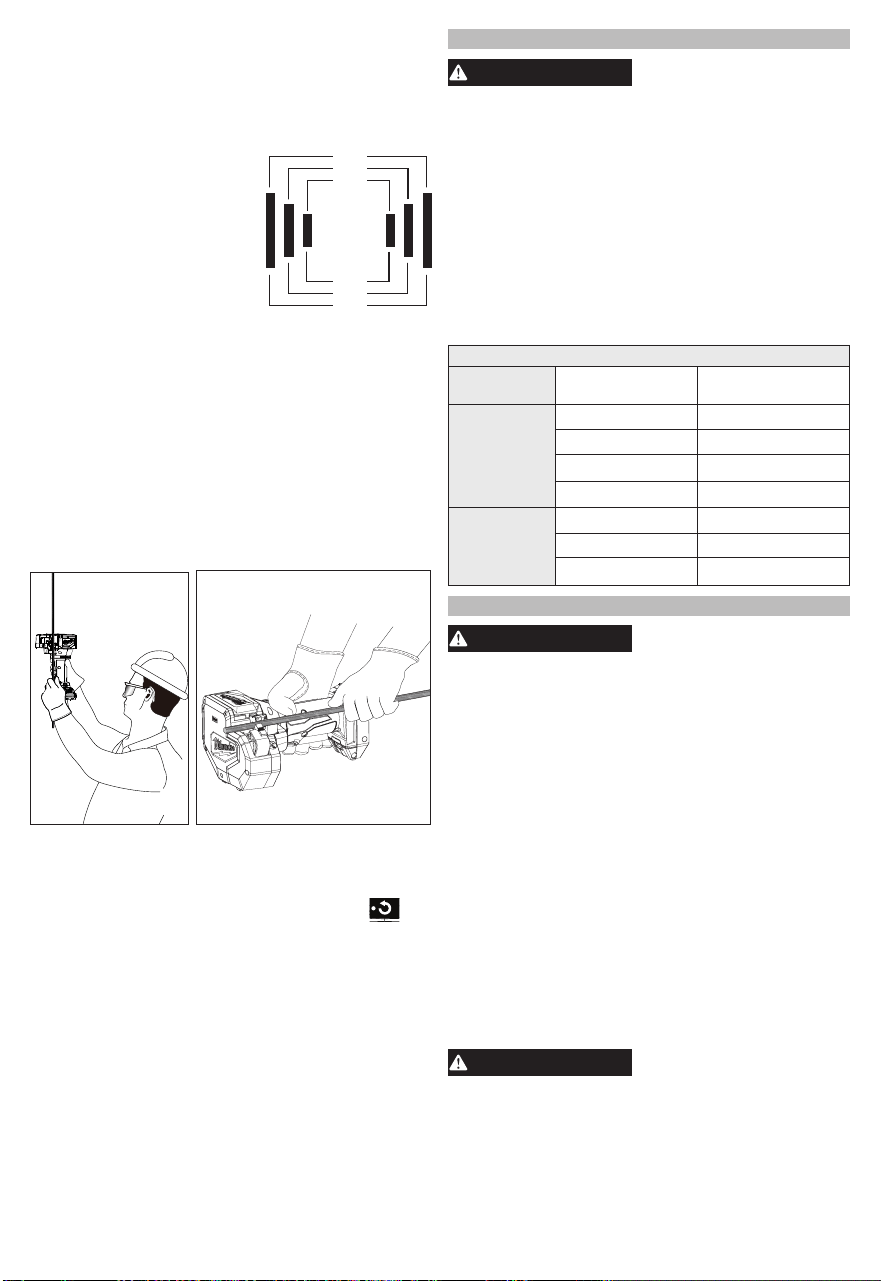

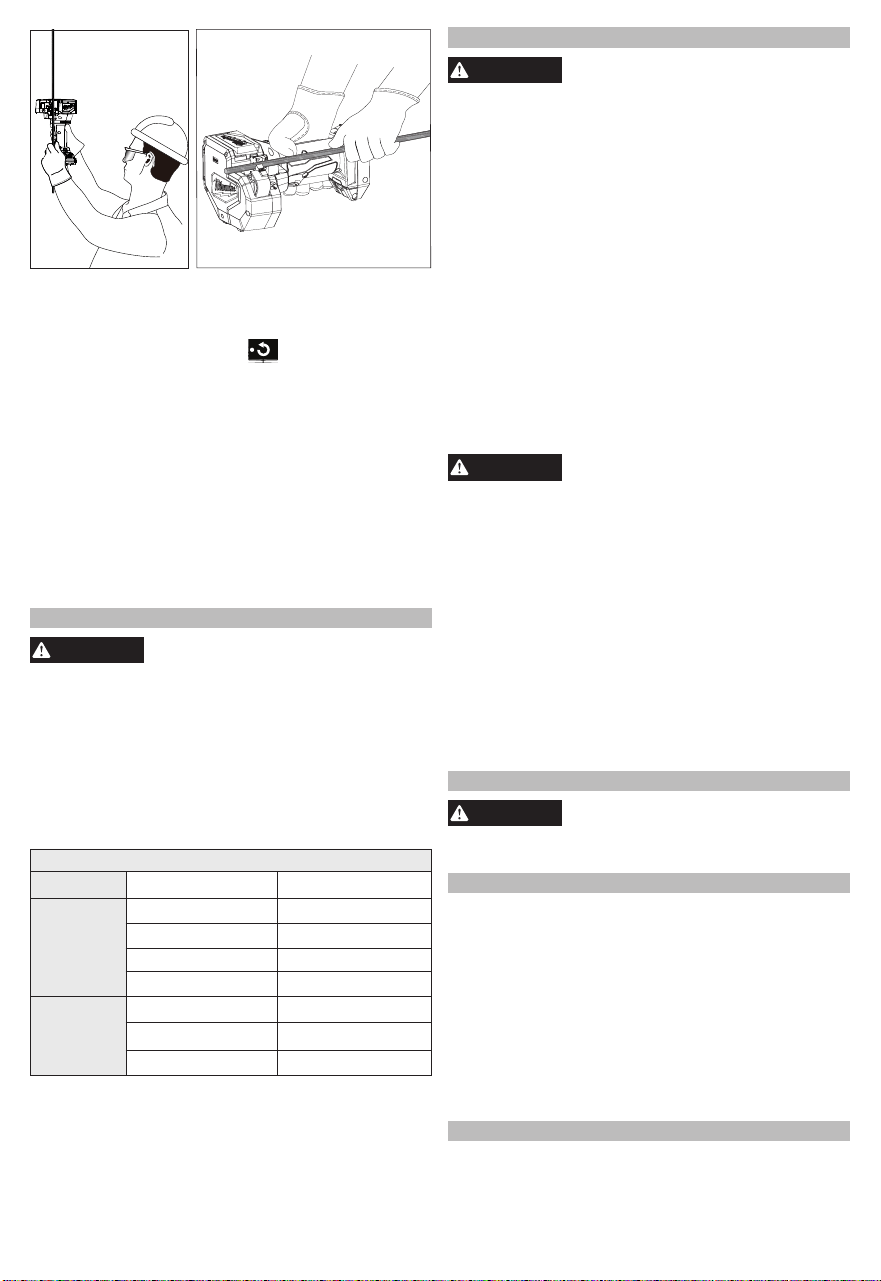

CAPACITIES

Material

Standard Rod Size Metric Rod Size

Mild Steel

(grade A)

1/4"-20 M6 x 1

3/8"-16 M8 x 1.25

1/2"-13 M10 x 1.5

- - M12 x 1.75

Stainless

Steel

1/4"-20 M6 x 1

3/8"-16 M8 x 1.25

- - M10 x 1.5

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from openings. Keep handle

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintena

nce, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover repair

when normal use has exhausted the life of a part including, but not limited

to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bum-

pers, driver blades, pistons, strikers, lifters, and bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer;

Cordless Battery Packs; Gasoline Driven Portable Power Generators;

Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear;

Reconditioned Product; and Test & Measurement Products. There are

separate and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts is

one (1) year from the date of purchase. The warranty period for the Drain

Cleaning Cables and AIRSNAKE™ Drain Cleaning Air Gun Accessories

is two (2) years from the date of purchase. The warranty period for the

M18™ Compact Heat Gun, 8 Gallon Dust Extractor, M18™ Framing

Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled Torque Impact Wrench

w/ ONE-KEY™, and the M18 FUEL™ 1" High Torque Impact Wrench w/

ONE-KEY™ is three (3) years from the date of purchase. The warranty

period for the LED in the LED Work Light and the LED Upgrade Bulb for

the Work Light is the lifetime of

the product subject to the limitations

above. If during normal use the LED or LED Bulb fails, the part will

be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Product.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call 55 4160-3547 to nd the nearest ASC, for service, parts, acces-

sories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and any faulty piece or component will be replaced without cost for

you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations

a) When the product is used in a di󰀨erent manner from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Call to 55 4160-3547

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes, il-

lustrations et spécifications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un in-

cendie ou des blessures graves. Conserver les règles

et les instructions à des ns de référence ultérieure.

Le terme «outil électrique» gurant dans les avertisse-

ments ci-dessous renvoie à l’outil électrique à alimenta-

tion par le réseau (à cordon) ou par batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspon-

dre à la prise secteur utilisée. Ne jamais modier

la che, de quelque façon que ce soit. Ne jamais

utiliser d'adaptateurs de che avec des outils mis

à la terre. Les ches et prises non modiées réduisent

le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à la terre

comme des tuyaux, des radiateurs, des cuisinières

et des réfrigérateurs. Le risque de choc électrique est

accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter

l’outil électrique et ne jamais débrancher ce dernier

en tirant sur le cordon. Garder le cordon à l'écart

de la chaleur, de l'huile, des objets tranchants et

des pièces en mouvement. Un cordon endommagé

ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc

électrique.

• Si l’utilisation d’un outil électrique est inévitable dans

un endroit humide, utiliser une source d’alimentation

munie d’un disjoncteur de fuite de terre. L’utilisation

d’un disjoncteur de fuite de terre réduit le risque de

choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des

blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières, des

bottes de sécurité antidérapantes, un casque protecteur

ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la

poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre su󰀩sant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur ne

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’e󰀨ectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démarrage

accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires.

Vérier qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'a󰀨ecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs

accidents sont causés par des produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien a󰀨ûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les em-

bouts etc. conformément à ces instructions en tenant

compte des conditions de travail et de la tâche à ef-

fectuer. L'usage d'un outil électrique pour des applications

pour lesquelles il n'est pas conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté

de la pile en cas de manutention abusive. En cas de

contact accidentel, rincer immédiatement les parties

atteintes avec de l’eau. Si le liquide entre en contact

avec les yeux, consulter un médecin. Le liquide éjecté

des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis-

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition aux

ammes ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être con-

ées à un technicien qualié, utilisant exclusivement

des pièces identiques à celles d’origine. Le maintien

de la sûreté de l’outil électrique sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

PARTICULIÈRES POUR DES

TROUSSES DE COUPE DE

TIGES FILETÉES

•Ne pas utiliser l’outil sans avoir installées les

matrices à découper. Vos doigts risquent d’être

écrasés même si les matrices sont en place ou non.

•Les matrices à découper sont tranchantes.

Garder les mains à l’écart des rebords

tranchants et des pièces en mouvement.

Ne pas couper de petits morceaux de matériau

qui exigent la mise des mains près des matrices

à découper. Une lacération ou une amputation peut

se produire.

•Ne pas emporter l’outil avec le doigt mis sur la

gâchette. L'activation accidentelle pourra entraîner

des lacérations ou des amputations.

• An de minimiser le risque de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1. Le matériel peut

se ssurer ou se briser.

• Pour réduire le risque d'explosion, de choc

électrique et de dommages matériels, ne

coupez jamais les canalisations électriques,

de gaz ou d'eau. L'outil n'est PAS isolé. Le

contact avec un circuit en direct pourrait entraîner

des blessures graves ou la mort.

•

AVERTISSEMENT

Pour réduire le risque de

blessures dans les appli-

cations qui produisent une quantité considérable

de poussière, utilisez une solution d’extraction

de poussière conforme à l’OSHA conformément

aux instructions d’utilisation de la solution.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

DESCRIPTION FONCTIONNELLE

1. Supports d’établi

2. Lampe à DEL

3. Matrice xe

4 . M a t r i c e a m o v i b l e

5. Clé hexagonale (5 mm)

6. Bouton marche arrière

7. Poignée

8. Gâchette

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

UL Listing Mark pour

Canada et États-unis

AVERTISSEMENT

Les matrices

à découper

sont tranchantes. Garder les mains à

l’écart des rebords tranchants et des

pièces en mouvement. Ne pas

couper de petits morceaux de

matériau qui exigent la mise des

mains près des matrices à découper.

Une lacération ou une amputation

peut se produire.

Aligner la tige uniformément entre les

marques, selon sa taille

SPÉCIFICATIONS

No de Cat. ................................................. 2872-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

Substitution des matrices à découper

Standard ..............................................48-44-2872

Métrique...............................................48-44-2873

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Enlèvement / remplacement des

matrices à découper

Utiliser uniquement les matrices à découper

MILWAUKEE. Ne pas utiliser d’autres types de matri-

ces. D’autres types de matrices peuvent endommag-

er l’outil. Remplacer les matrices à découper émous-

sées, arrondies, ébréchées ou endommagées. Les

matrices à découper doivent toujours être rempla-

cées en paires. Se référer aux spécications pour les

numéros de matrices à découper de remplacement.

1. Retirer le bloc-piles.

2. Pour retirer les matrices à découper, desserrer et

retirer les boulons hexagonaux à l'aide de la clé

hexagonale de 5 mm fournie.

3. Glisser soigneusement les matrices à découper loin

des mâchoires, en gardant les mains à l’écart du re-

bord tranchant. AVERTISSEMENT! Les lames sont

tranchantes. Garder les mains à l'écart du rebord

tranchant. Des lacérations peuvent se produire.

4.Aligner la matrice à découper avec le point ●

unique dans la mâchoire movible. La mâchoire

movible est aussi marquée par un point ● unique.

5. Faire tourner la matrice pour aligner la marque de

taille de tige désirée vers la mâchoire amovible.

6. Insérer le boulon hexagonal et le serrer fermement.

7. Aligner la matrice à découper avec les points

doubles ● ● dans la mâchoire xe. La mâchoire

xe est aussi marquée par des points doubles ● ●.

8. Faire tourner la matrice pour aligner la même marque

de taille de tige qui est dans la matrice à découper xe.

9. Insérer le boulon hexagonal et le serrer fermement.

AVIS

Pour éviter l'outil, la coupe meurent, et les

dommages de pièce de travail, la matrice

correcte doit être installée dans la mâchoire cor-

recte, et la taille de tige doit être correctement

alignée.

Boulons

Hexagonaux

Matrice

à points

doubles

Matrice

à point

unique

Mâchoire

Amovible

Mâchoire

Fixe

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Les matrices à découper sont tranchantes.

Garder les mains à l’écart des rebords

tranchants et des pièces en mouvement.

Ne pas couper de petits morceaux de

matériau qui exigent la mise des mains

près des matrices à découper. Une lacération ou

une amputation peut se produire.

Durant l’utilisation en hauteur, veuillez s’assurer

que TOUS LES DEUX bords de la tige soient mis

en sûreté an d’éviter que des pièces ne tombent

lorsque la coupe est terminée.

Conseils de coupe

• Avant de l’utiliser, veuillez s’assurer que les ma-

trices à découper soient alignées par rapport à la

taille de tige appropriée.

• Pour garantir une vie utile de matrice appropriée,

la tige letée doit être correctement engagée aux

matrices durant la coupe. Pour des travaux de

précision, toujours immobiliser la pièce à travailler.

• Ne pas essayer de couper en biais. Aligner le maté-

riau dans les mâchoires avant d’e󰀨ectuer la coupe,

ceci évitera les dommages sur l’outil, les matrices

à découper et la pièce. Lorsque vous commencez

la coupe, tenir le matériau fermement contre la

matrice à découper xe.

• Couper du matériau propre pour prolonger la durée

de vie de la lame de matrice à découper. Essuyer

la saleté et les débris de matériau ainsi que les

matrices à découper avant de commencer la coupe.

• N'utilisez que les lières de coupe sur le matériau

et la taille pour lesquels elles ont été conçues.

D'autres matériaux/tailles pourraient endommager

les matrices de coupe et l'outil. Le voyant DEL

lampe clignotera 4 fois et l'outil s'arrêtera si une

pièce défectueuse est détectée pendant la coupe.

•

Pour démarrer l’outil en marche arrière, appuyer sur le

bouton marche arrière ; le témoin du bouton s’allumera.

Appuyer et maintenir la gâchette sous pression pour

activer la marche arrière de l’outil. REMARQUE : que

l’outil n’entrera pas en mode de marche arrière si les

mâchoires NE sont PAS bien ouvertes.

Coupe

1. S’assurer que les matrices à découper soient

alignées par rapport à la taille de tige appropriée.

2. S’assurer que les boulons hexagonaux soient

serrés fermement.

3. Immobiliser la pièce à travailler et marquer la

longueur de la coupe.

AVIS : Aligner le matériau

1/4"

3/8"

1/2"

M10

danles mâchoires avant

d’e󰀨ectuer la coupe, ceci

évitera les dommages sur

l’outil, les matrices à dé-

couper et la pièce.

Se servir des marques

au-dessus des mâchoires

et en dessous d’elles pour

s’assurer que le matériau soit bien aligné.

4. Insérer le bloc-piles.

5. Aligner la tige letée en la tenant fermement contre

la rainure de coupe qui se trouve sur la matrice à

découper xe.

6. Tenir l’outil fermement. Garder les mains à l’écart

des matrices à découper ; appuyer sur la gâchette

et ne pas la relâcher. S’assurer que la tige est

tenue droite durant la coupe.

REMARQUE : La tige peut se bouger légèrement

pendant la coupe.

7. Maintenir la gâchette appuyée, sans la relâcher,

pendant l’opération. Lorsque les mâchoires se-

ront totalement ouvertes encore une fois, l’outil

s’arrêtera automatiquement. Relâcher la gâchette

Bouton marche Arrière

S’il faut réouvrir les mâchoires coupantes sans avoir

terminé le cycle de coupe :

1. Relâcher la gâchette.

2. Appuyer sur le bouton marche arrière . Le

témoin du bouton s’allumera.

3. Appuyer sur la gâchette et tenir l’outil fermement

jusqu’à ce que les mâchoires coupantes soient

totalement ouvertes. REMARQUE : que l’outil

n’entrera pas en mode de marche arrière si les

mâchoires NE sont PAS bien ouvertes.

Matrices à Découper Coincées

La saleté et les débris peuvent causer le coincement des

matrices à découper après une coupe. Si l'outil s'arrête

et les mâchoires coupantes sont toujours fermées :

1. Appuyer sur le bouton marche arrière et appuyer sur

la gâchette jusqu’à ce que les mâchoires coupantes

soient totalement ouvertes. En cas d'insuccès,

2. Retirer le bloc-piles.

3. Retirer, nettoyer et remettre en place les matrices à

découper selon les consignes de la section « Enlève-

ment / remplacement des matrices à découper ».

APPLICATIONS

AVERTISSEMENT

Pour minimiser les risques

de blessures, ne couper

que de matériaux indiqués pour les matrices à

découper (voir « Spécications »). Ne pas es-

sayer de couper d'autres matériaux.

Application

Cet outil coupera des tiges letées proprement et

sans provoquer aucunes bavures, ce qui permet-

tra que les boulons soient letés à main sans avoir

besoin d’une nition supplémentaire. La qualité, la

saleté et l’échelle de la pièce pourront a󰀨ecter la

capacité de leter les boulons à main.

REMARQUE: Utiliser cet outil pour couper les ma-

tériaux et les tailles indiquées ci-dessous. D’autres

matériaux et d’autres tailles endommageront l’outil

et la pièce.

CAPACITÉS

Matériau

Taille de Tige

Taille de

tige métrique

Acier doux

(degré A)

1/4"-20 M6 x 1

3/8"-16 M8 x 1,25

1/2"-13 M10 x 1,5

- - M12 x 1,75

Acier

Inoxydable

1/4"-20 M6 x 1

3/8"-16 M8 x 1,25

- - M10 x 1,5

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des travaux

d’entretien. Ne démontez jamais l’outil, la batterie

ou le chargeur. Pour toute réparation, consultez un

centre de service MILWAUKEE accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage des

pièces mobiles, de pièces cassées ou toute autre condi-

tion qui peut a󰀨ecter le fonctionnement de l'outil. Re-

tournez votre outil à un centre de service MILWAUKEE

accrédité pour obtenir le service. Après une période

pouvant aller de 6 mois à un an, selon l’usage, retournez

votre outil à un centre de service MILWAUKEE accrédité

pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à pleine

puissance alors qu’il est branché sur une batterie com-

plètement chargée, nettoyez les points de contact entre

la batterie et l’outil. Si l’outil ne fonctionne toujours pas

correctement, renvoyez l’outil, le chargeur et la batterie

à un centre de service MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la batterie

ou le chargeur et ne laissez pas de liquide s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire avec

un linge humide et un savon doux. Certains nettoyants

tels l’essence, la térébenthine, les diluants à laque ou

à peinture, les solvants chlorés, l’ammoniaque et les

détergents d’usage domestique qui en contiennent

pourraient détériorer le plastique et l’isolation des

pièces. Ne laissez jamais de solvants inammables ou

combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au

autorisé

centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est

garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et

de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui,

après examen par MILWAUKEE, s’est avérée être a󰀨ectée d’un vice de

matériau ou de fabrication et ce pendant une période de cinq (5) ans**

à compter de la date d’achat, sauf indication contraire. Retourner l’outil

électrique à un centre de réparation en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine être

causés par des réparations ou des tentatives de réparation par quiconque

autre que le personnel agréé par MILWAUKEE, ou par des utilisations

incorrectes, des altérations, des utilisations abusives, une usure normale,

une carence d’entretien ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplacement et

un entretien périodique de leurs pièces pour un meilleur rendement. Cette

garantie ne couvre pas la réparation des pièces due à l’utilisation normale

de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les

cordes, les sabots de scie, les porte-lames, les joints toriques, les joints,

les amortisseurs, les lames d’entraînement, les pistons, les percuteurs,

les crochets et les rondelles à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneuma-

tiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils

sans l, aux génératrices d’alimentation portatives à essence, aux outils

à main, aux monte-charges – électriques, à levier et à chaîne, aux vestes

chau󰀨antes M12™, aux produits ré-usinés, ni aux produits d’essai et de

mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de chantier

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1)

an à compter de la date d’achat. La période de garantie pour les câbles

de nettoyage des drains et les accessoires de pistolet à air de vidange

AIRSNAKE™ est de deux (2) ans à compter de la date d’achat. La période

de garantie pour le Pistolet thermique compact M18™, Dépoussiéreur de

8 gallons, M18™ cloueuses à ossature, M18 FUEL™ 1/2" clé à chocs

de enclume prolongé, couple contrôlé avec ONE-KEY™, et M18 FUEL™

1" clé à chocs de couple élevé avec ONE-KEY™ est de trois (3) ans à

compter de la date d’achat. La période de garantie couvrant la DEL de

la lampe

de travail à DEL et l’ampoule améliorée à DEL de la lampe

de travail est une garantie à vie du produit soumise aux limitations ci-

dessus. En cas de

défaillance de la DEL ou de l’ampoule à DEL pendant

son utilisation normale, la pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur sur un outil électrique MILWAUKEE. La date de

fabrication du produit servira à établir la période de garantie, si aucune

preuve d’achat n’est fournie lorsqu’une demande de service sous garantie

est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE

CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS

ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT

ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL

OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE

DÉPENSE, D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU

DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU

DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES

DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU

INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE

ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE

SOIT VERBALE OU ÉC

RITE. DANS LA MESURE PERMISE PAR

LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y

COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE

DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION

OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI,

LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA

PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES

NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI¬DESSUS PEUVENT DONC NE

PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES

DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir

de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de

fabrication que peut a󰀩cher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce

bon de garantie, est

ampillé du sceau du distributeur ou du magasin où le

produit a été acheté, au centre de réparations agréé. Si le bon de garantie

n’a pas été estampi

llé, veuillez fournir la preuve d’achat d’origine au

centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants,

composer 55 4160-3547 an d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bon de garantie estampillé du sceau du distributeur ou du magasin où

le produit a été acheté. Toute pièce défectueuse ou tout composant

défectueux sera remplacé(e) sans frais. Milwaukee assume tous les

frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être

remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR

T E C H T R O N I C I N D U S T R I E S , M E X I Q U E , S . A . D E C . V .

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas

las advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inflamables. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los vapores.

• Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies ater-

rizadas, tales como tuberías, radiadores, estufas

y refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia ni a

condiciones húmedas. Si se introduce agua en una herra-

mienta eléctrica, aumentará el riesgo de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección, tal

como una máscara contra polvo, calzado antideslizante,

casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el in-

terruptor esté en la posición de apagado antes de co-

nectarlo a una fuente de poder y/o batería, levantar o

trasladar la herramienta. Trasladar herramientas con el

dedo en el interruptor o energizar herramientas eléctricas

que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el equi-

librio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las

partes móviles. La ropa holgada, las alhajas o el cabello

largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

cerciórese de que estén conectados y se utilicen cor-

rectamente. El uso de dispositivos recolectores de polvo

puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de

las herramientas lo hagan sentirse seguro e ignorar

los principios de seguridad de las herramientas.

Un descuido puede provocar lesiones graves en una

fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica correcta para su aplicación. La herramienta

eléctrica correcta realizará el trabajo mejor y con mayor

seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía y/o quite

la batería de la herramienta eléctrica, si es posible,

antes de realizar cualquier ajuste, cambiar accesorios

o almacenar las herramientas eléctricas. Tales medidas

preventivas de seguridad disminuyen el riesgo de que

la herramienta eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones

de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada

de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos me-

tálicos pequeños que puedan formar una conexión de

una terminal a otra. Crear un corto entre las terminales

de la batería puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado

o modicado. Las baterías dañadas o modicadas

pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a

temperatura excesiva. La exposición a fuego o tempera-

tura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de tem-

peratura especicado en las instrucciones. La carga

incorrecta o a temperaturas fuera del rango especicado

puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA EL CORTADOR

DE VARILLA ROSCADA

•No utilice la herramienta sin los troqueles cortadores

instalados. Los dedos podrían aplastarse con o sin

los troqueles de corte en posición.

•Los troqueles de corte están losos. Mantenga las

manos alejadas de todos los bordes de corte

y de las piezas móviles. Evite cortar piezas

de material de poca longitud que pongan

las manos cerca de los troqueles de corte. Pueden

ocurrir laceraciones y amputaciones.

•No cargue la herramienta con el dedo en el gatillo.

La operación accidental podría provocar una laceración

o amputación.

• Con el n de minimizar el riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada para

cumplir con lo dispuesto en la norma ANSI Z87.1.

El material puede agrietarse o romperse.

• Para reducir el riesgo de explosión, des carga

eléctrica y daños a la propiedad, nunca corte

las líneas eléctricas, de gas o de agua. La

herramienta no está aislada. El contacto con

un circuito en vivo podría resultar en lesiones

graves o la muerte.

•

ADVERTENCIA

Para reducir el riesgo de le-

siones en aplicaciones que

producen una cantidad considerable de polvo, use

una solución de extracción de polvo que cumpla

con OSHA de acuerdo con las instrucciones de

operación de la solución.

• Válgase siempre de su sentido común y sea cui-

dadoso cuando utilice herramientas. No es posible

anticipar todas las situaciones que podrían tener un

desenlace peligroso. No utilice esta herramienta si no

entiende estas instrucciones de uso o si considera que el

trabajo a realizar supera sus capacidades, comuníquese

con Milwaukee Tool o con un profesional capacitado

para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servicio

MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

ESPECIFICACIONES

Cat. No.. .................................................... 2872-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Temperatura ambiente recomendada

para operar ...............-18°C a 50°C (0°F a 125°F)

Troqueles de corte de reemplazo

Estándar ............................................ 48-44-2872

Métricas ............................................. 48-44-2873

DESCRIPCION FUNCIONAL

1. Soportes para la

supercie de la mesa

2. Luz de trabajo LED

3. Troquel jo

4 . T r o q u e l m o v i b l e

5. Llave hexagonal

de (5 mm)

6. Botón de reversa

7. Empuñadura

8. Gatillo

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

UL Listing Mark para

Canadá y Estados Unidos

ADVERTENCIA

Los troqueles de

corte están filo-

sos. Mantenga las manos alejadas de

todos los bordes de corte y de las piezas

móviles. Evite cortar piezas de material

de poca longitud que pongan las manos

cerca de los troqueles de corte. Pueden

ocurrir laceraciones y amputaciones.

Alinee la varilla uniformemente entre las

marcas, según el tamaño de la misma

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de liber-

ación y jale de la batería para sacarla de la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesio-

nes, extraiga siempre la bat-

ería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de la herra-

mienta. Asegúrese de que quede bien rme en su posición.

ADVERTENCIA

Utilice únicamente accesorios

especícamente recomenda-

dos para esta herramienta. El uso de accesorios

no recomendados podría resultar peligroso.

Retirar/reemplazar los troqueles de corte

Use únicamente troqueles cortadores MILWAUKEE.

No utilice con ningún otro tipo de troquel. Otros tipos

de troquel pueden ocasionar daños a la herramienta.

Cambie los troqueles de corte cuando pierdan lo,

pierdan punta, se desportillen o se dañen. Siempre

reemplace los troqueles de corte en conjunto. Con-

sulte en las especicaciones los números del troquel

de corte de reemplazo.

1. Extraiga la batería.

2. Para retirar los troqueles de corte, aoje y retire

los pernos hexagonales con la llave hexagonal de

5 mm incluida.

3. Deslice cuidadosamente los troqueles de corte para

sacarlas de las mordazas, mantenga los dedos ale-

jados de los bordes de corte. ¡ADVERTENCIA! Las

hojas están aladas. Mantenga las manos alejadas

del borde de corte. Pueden ocurrir laceraciones.

Alinee el troquel de corte con el único punto ● en

la mandíbula móvil. La mandíbula móvil también

está marcada con un solo punto ●.

5. Gire el troquel para alinear la marca del tamaño

deseado de varilla hacia la mordaza movible.

6. Inserte el perno hexagonal y apriete rmemente

con la mano.

7. Alinee el troquel de corte con los puntos dobles

● ● en la mandíbula ja. La mandíbula ja también

está marcada con puntos dobles ● ●.

8. Gire el troquel para alinear la misma marca del

tamaño de varilla que el troquel de corte jo.

9. Inserte el perno hexagonal y apriete rmemente

con la mano.

AVISO

Para evitar herramientas, troqueles de

corte y daños en la pieza de trabajo, el

troquel correcto debe instalarse en la mordaza

correcta, y el tamaño de la varilla debe estar cor-

rectamente alineado.

Pernos

Hexagonales

Troquel de

punto doble

Troquel

de punto

único

Mordaza

Movible

Mordaza

Fija

OPERACION

ADVERTENCIA

Con el fin de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada para

cumplir con lo dispuesto en la norma ANSI Z87.1.

Al momento de realizar trabajos en situaciones donde

haya presencia de polvo, utilice la protección respi-

ratoria adecuada o utilice una solución de extracción

de polvo que cumpla con los requisitos de la OSHA.

Los troqueles de corte están losos. Mantenga las

manos alejadas de los bordes de corte y de

las piezas móviles. Evite cortar piezas de-

material de poca longitud que pongan las

manos cerca de los troqueles de corte. Pueden

ocurrir laceraciones y amputaciones.Cuando se

utilice en una supercie elevada, asegúrese de que

AMBOS extremos de la varilla estén jos para evi-

tar que caigan piezas cuando el corte esté listo.

Consejos para cortar

• Antes de usar, asegúrese de que los troqueles de corte

estén alineados con el tamaño de varilla correcto.

• Para asegurar una duración adecuada del troquel, la va-

rilla enroscada debe estar totalmente insertada con los

troqueles durante el corte. Siempre je la pieza de tra-

bajo antes de cortar para garantizar un trabajo preciso.

• No intente realizar cortes en ángulo. Alinee el mate-

rial entre las mordazas antes de realizar el corte,

esto con el n de evitar daños en la herramienta,

los troqueles de corte y la pieza. Sostenga con

rmeza el material contra el troquel de corte jo al

momento de iniciar el corte.

• Corte material limpio para extender la duración de

la hoja del troquel de corte. Limpie la suciedad y

desperdicios del material, y los troqueles de corte

antes de iniciar el corte.

• Utilice únicamente los troqueles de corte en el mate-

rial y el tamaño para los que fueron diseñados. Otros

materiales/tamaños podrían dañar los troqueles de

corte y la herramienta. El LED luz se destellará 4

veces y la herramienta se detendrá si se detecta

una pieza de material incorrecta durante el corte.

• Para operar en reversa, oprima el botón de reversa;

se encenderá la luz del botón. Oprima y sostenga

el gatillo para operar en reversa. NOTA: la herra-

mienta entrará en modo de reversa únicamente si

las mordazas NO están completamente abiertas.

Corte

1. Asegúrese de que los troqueles de corte estén

alineados con el tamaño de varilla correcto.

2. Asegúrese de que los pernos hexagonales estén

apretados con rmeza.

3. Asegure la pieza de trabajo y marque la longitud

del corte.

AVISO: Alinee el material

1/4"

3/8"

1/2"

M10

entre las mordazas antes

de realizar el corte, esto con

el n de evitar daños en la

herramienta, los troqueles

de corte y la pieza.

Apóyese de las marcas que

están arriba y abajo de las

mordazas para asegurarse

de que está bien alineado el material.

4. Inserte la batería.

5.Alinee la varilla roscada sosteniéndola rmemente

contra la ranura de corte que está en el troquel

de corte jo.

6. Sostenga la herramienta con rmeza. Mantenga

las manos alejadas de los troqueles de corte, jale

y sostenga el gatillo. Asegúrese de que la varilla

se sostenga recta durante el corte.

NOTA: la varilla puede moverse ligeramente

durante el corte.

7. Continúe jalando sin soltar el gatillo durante toda

la operación. Cuando las mordazas regresen a la

posición completamente abierta, la herramienta

se apagará automáticamente. Suelte el gatillo.

De Reversa

Si necesitan abrirse las mordazas de corte antes de

terminar el ciclo de corte:

1. Suelte el gatillo.

2. Oprima el botón de reversa . Se encenderá

la luz del botón.

3. Jale el gatillo y sostenga la herramienta con r-

meza hasta que las mordazas de corte se abran

completamente. NOTA: la herramienta entrará en

modo de reversa únicamente si las mordazas NO

están completamente abiertas.

Troqueles de corte Atascados

La suciedad y los desechos pueden causar que los

troqueles de corte se atoren entre sí después de un

corte. Si la herramienta se apaga y las mordazas de

corte aún están cerradas:

1. Oprima el botón de reversa y jale el gatillo hasta

que las mordazas de corte se abran completa-

mente. Si esto no funciona,

2. Extraiga la batería.

3. Retire, limpie y vuelva a instalar los troqueles de

corte siguiendo los pasos de “Retirar/reemplazar

los troqueles de corte”.

APPLICACIONES

ADVERTENCIA

Para reducir el riesgo de lesio-

nes, corte únicamente los

materiales para los troqueles de corte (vea "Espe-

cicaciones"). No intente cortar otros materiales.

USO INDICADO

Esta herramienta cortará la varilla enroscada

uniformemente y sin rebaba, permitiendo que las

tuercas puedan enroscarse con la mano sin termi-

nado adicional. La calidad de la pieza de trabajo, la

suciedad y la escala pueden afectar la capacidad de

enroscar las tuercas con la mano.

NOTA: Utilice esta herramienta para cortar los tama-

ños y los materiales enumerados a continuación.

Otros tamaños o materiales dañarán la herramienta

y la pieza de trabajo.

CAPACIDADES

Material

Tamaño de Rod

Tamaño de varilla

métrica

Acero Dulce

(grado A)

1/4"-20 M6 x 1

3/8"-16 M8 x 1,25

1/2"-13 M10 x 1,5

- - M12 x 1,75

Acero

Inoxidable

1/4"-20 M6 x 1

3/8"-16 M8 x 1,25

- - M10 x 1,5

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de lesio-

nes, descarga eléctrica o daño

a la herramienta, nunca la sumerja en líquidos ni

permita que estos uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a con-

tinuación) está garantizada para el comprador original únicamente de

que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté

pagado por adelantado y asegurado. Se debe incluir una copia del

comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona

que no sea personal autorizado de MILWAUKEE, uso indebido, alter-

aciones, maltrato, desgaste normal, falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo

periódico de partes y servicio para lograr el mejor desempeño. Esta

garantía no cubre la reparación cuando el uso normal ha agotado la vida

de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas

de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores,

hojas de desatornilladores, pistones, herrajes, levantadores y arandelas

de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías

por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de

compra. El período de garantía para los cables de limpieza de drenaje

y AIRSNAKE™ los accesorios de pistola de aire de limpieza de drenaje

es de dos (2) años a partir de la fecha de compra. El periodo de garantía

de la pistola de calor compacta M18™, Extractor de polvo de 8 galones,

M18™ enmarcar clavadoras, M18 FUEL™ 1/2" yunque prolongado torque

controlado llave de impacto con ONE-KEY™, y M18 FUEL™ 1" llave de

impacto de alto esfuerzo de torsión con ONE-KEY™ es de tres (3) años

a partir de la fecha de compra. El periodo de garantía de las lámparas

de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para

la Luz de trabajo es por la vida del producto sujeto a las limitaciones

anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte

será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía corre-

spondiente a un producto de herramienta eléctrica de MILWAUKEE. La

fecha de manufactura del producto se utilizará para determinar el periodo

de garantía si no se proporciona comprobante de compra al solicitar el

servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN

Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CON-

TRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI

USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRO-

DUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE

DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS

NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDI-

DAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN

DAÑO, FALLA O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO,

ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES.

ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE

RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO

APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEM-

PLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U

ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE

DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN

LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILI-

DAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN LA MEDIDA

EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA

LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN

DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DE-

SCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN

LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA,

POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A

USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS

Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN

DE UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y Canadá

únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes y

servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame

al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio

más cercano para darle servicio con y sin garantía a una herramienta

eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/

sellada por el distribuidor o la tienda donde compró el producto, al Centro

de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado,

presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio,

partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada

por el distribuidor o la tienda donde compró el producto, y cualquier pieza

o componente defectuoso se reemplazará sin costo para usted. Cubri-

remos todos los costos de ete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual

del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

c) Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un

Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58140133d5 961013551-01(A)

11/19 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Milwaukee 2872-21 M18 Brushless Threaded Rod Cutter Kit

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2872-21 Questions and Answers
