WWW.ZEPHYRONLINE.COM
NOV20.0101
Airflow Control Technology
TM
C

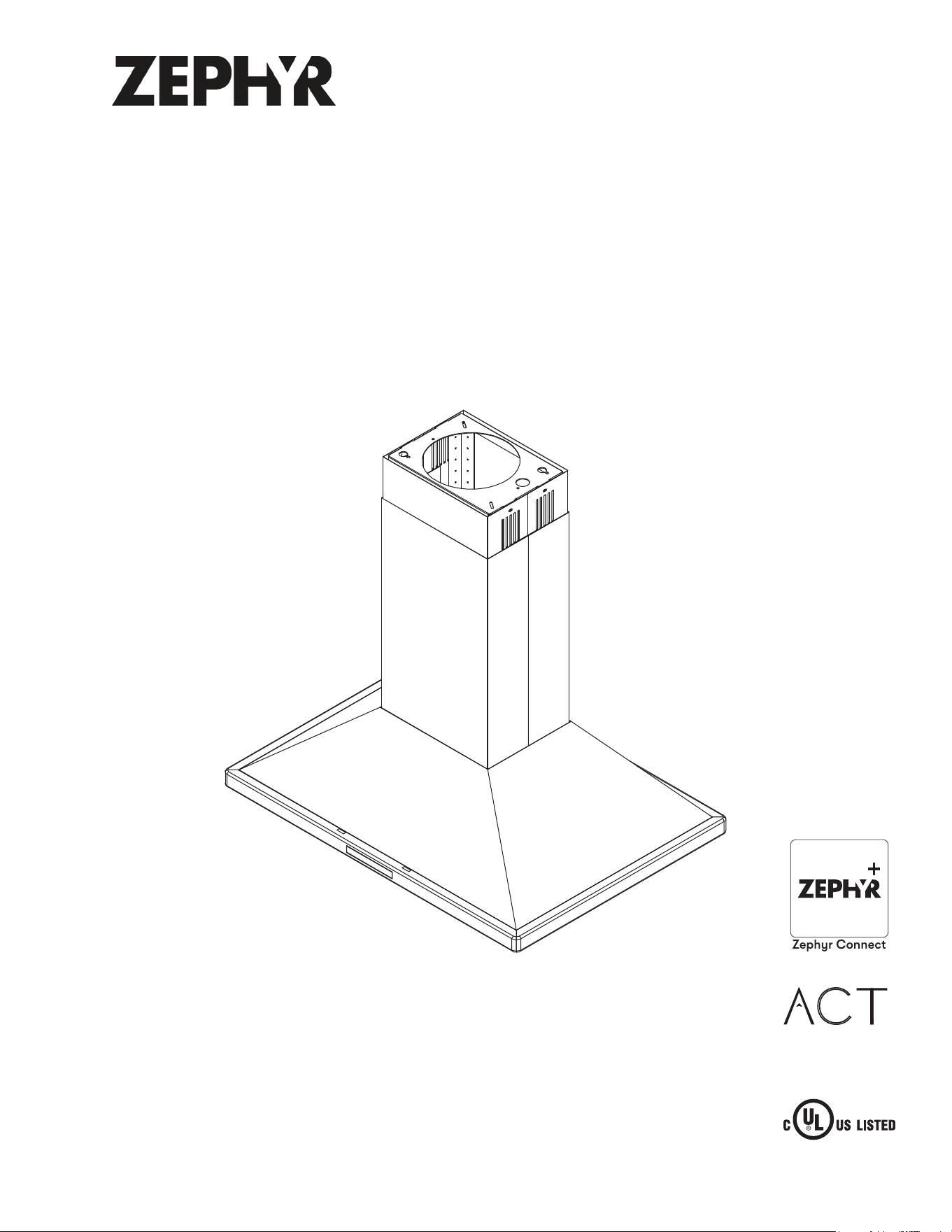

Napoli
ZNA-M90DS, ZNA-E42DS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
2
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
3
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ............................................................................ 4-6
Types of Safety Warnings ................................................................... 4
General Safety ..................................................................................4-5
Operation ........................................................................................... 6
Electrical Requirements ...................................................................... 6
Federal Communication Commission Interface Statement ................. 6
List of Materials ................................................................................... 7
Installation Instructions .................................................................... 8-20
Ducting Calculation Sheet .................................................................. 8

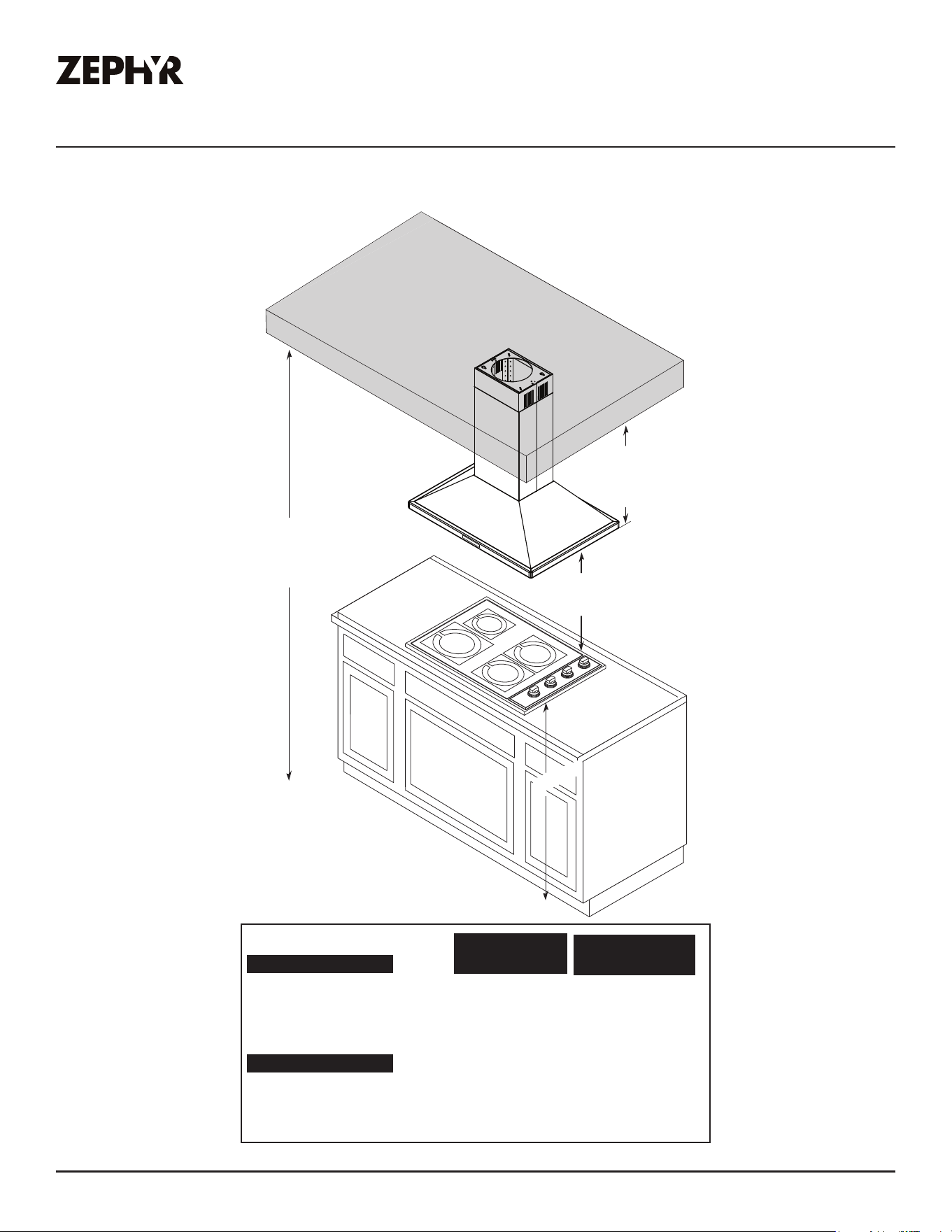

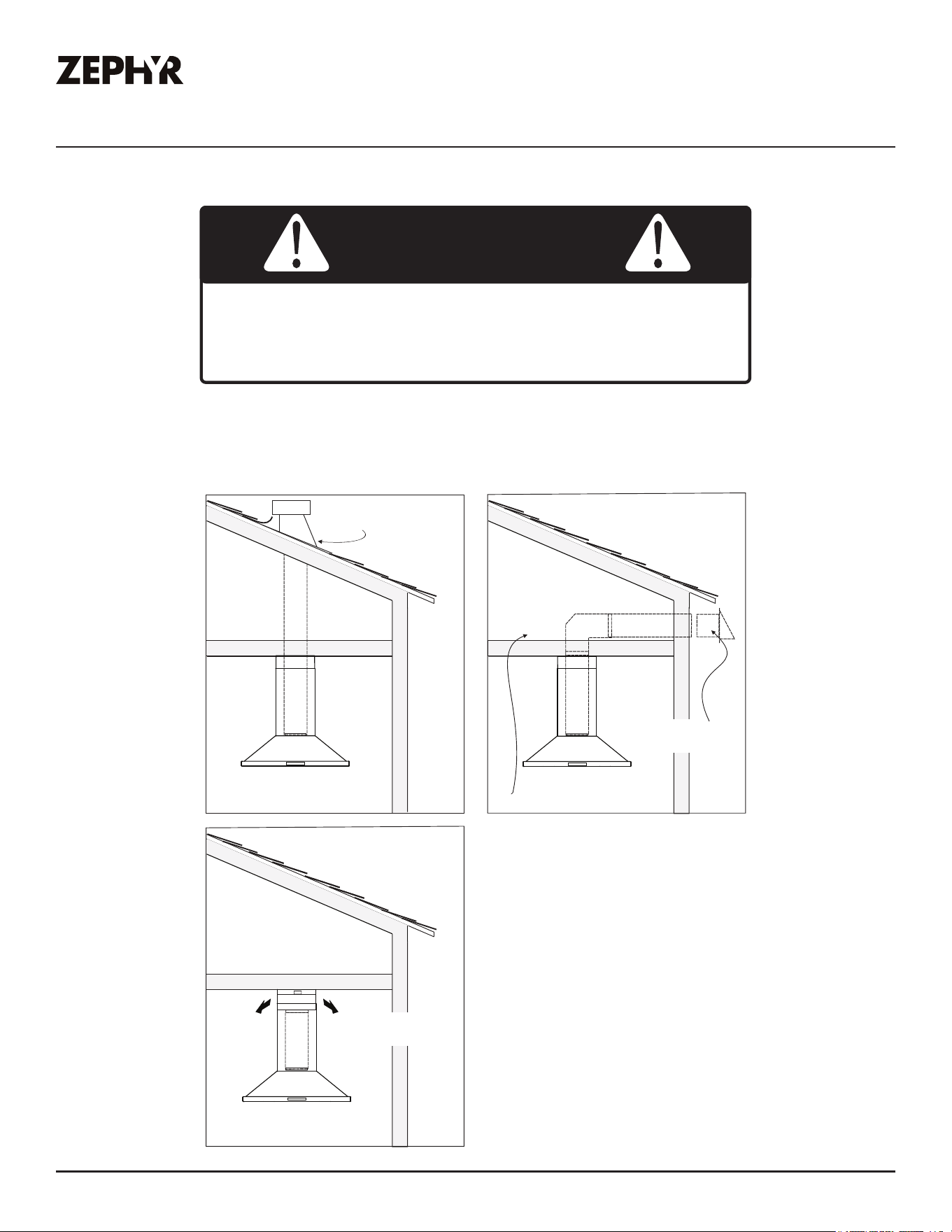

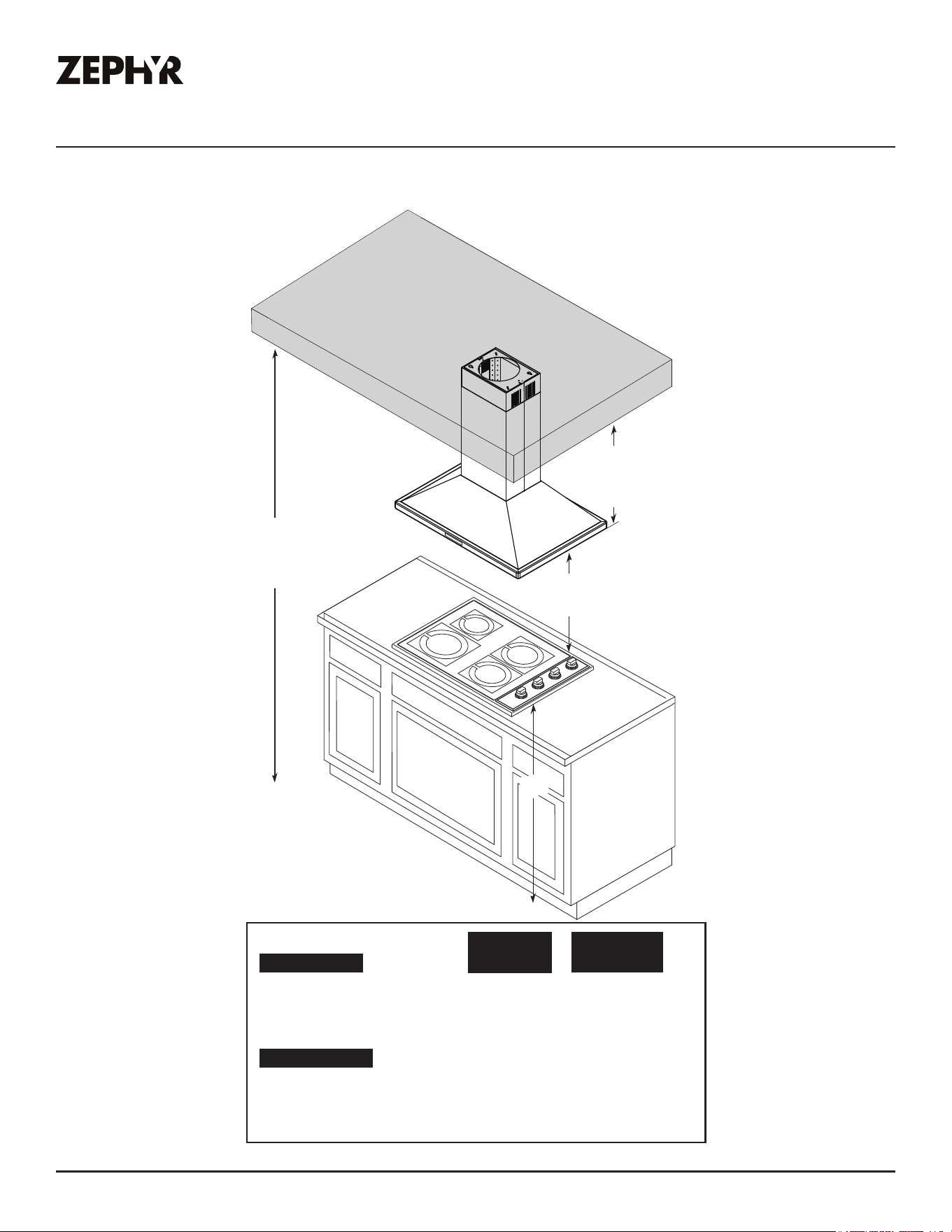

Mounting Height, Clearance, & Ducting ...........................................9-10
Ducting Options .................................................................................11

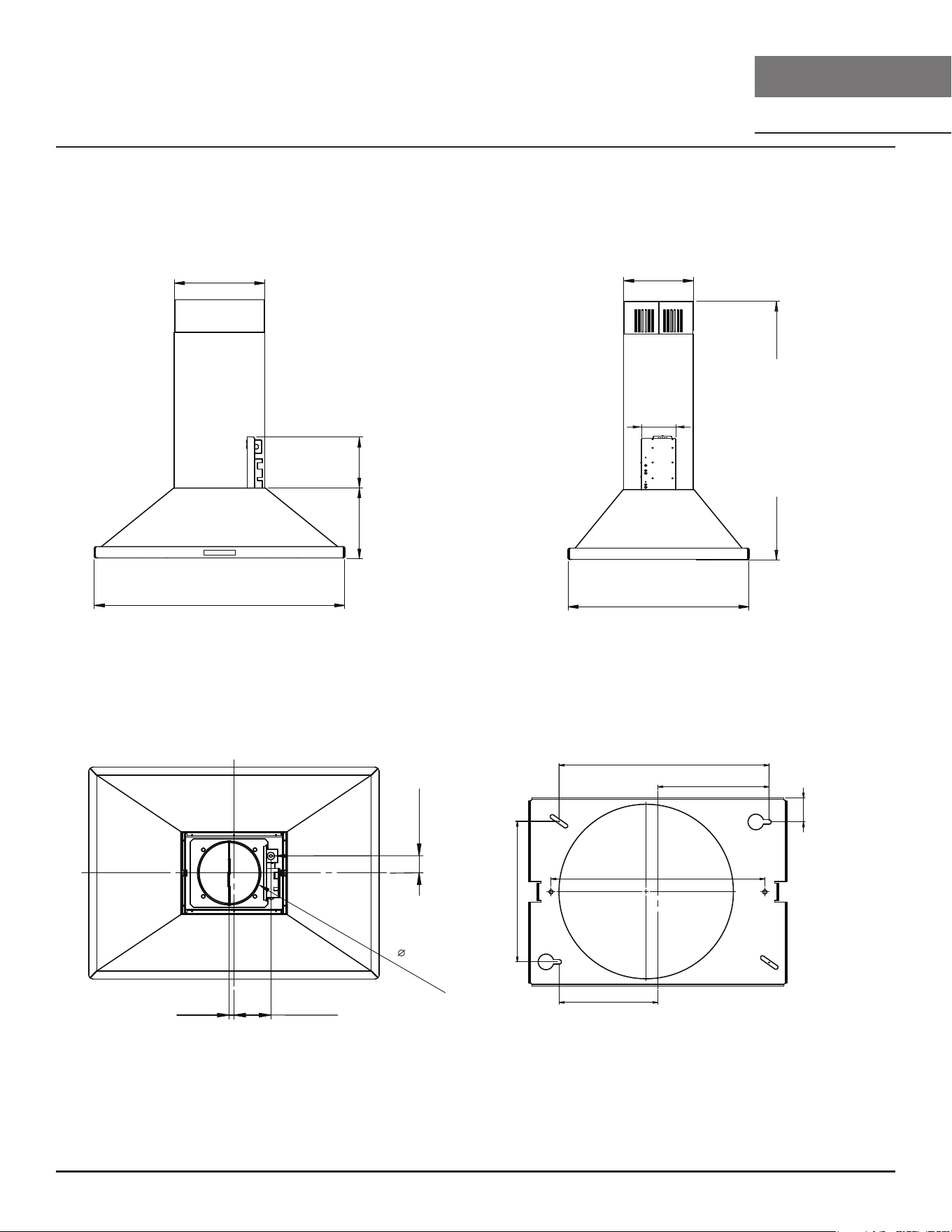

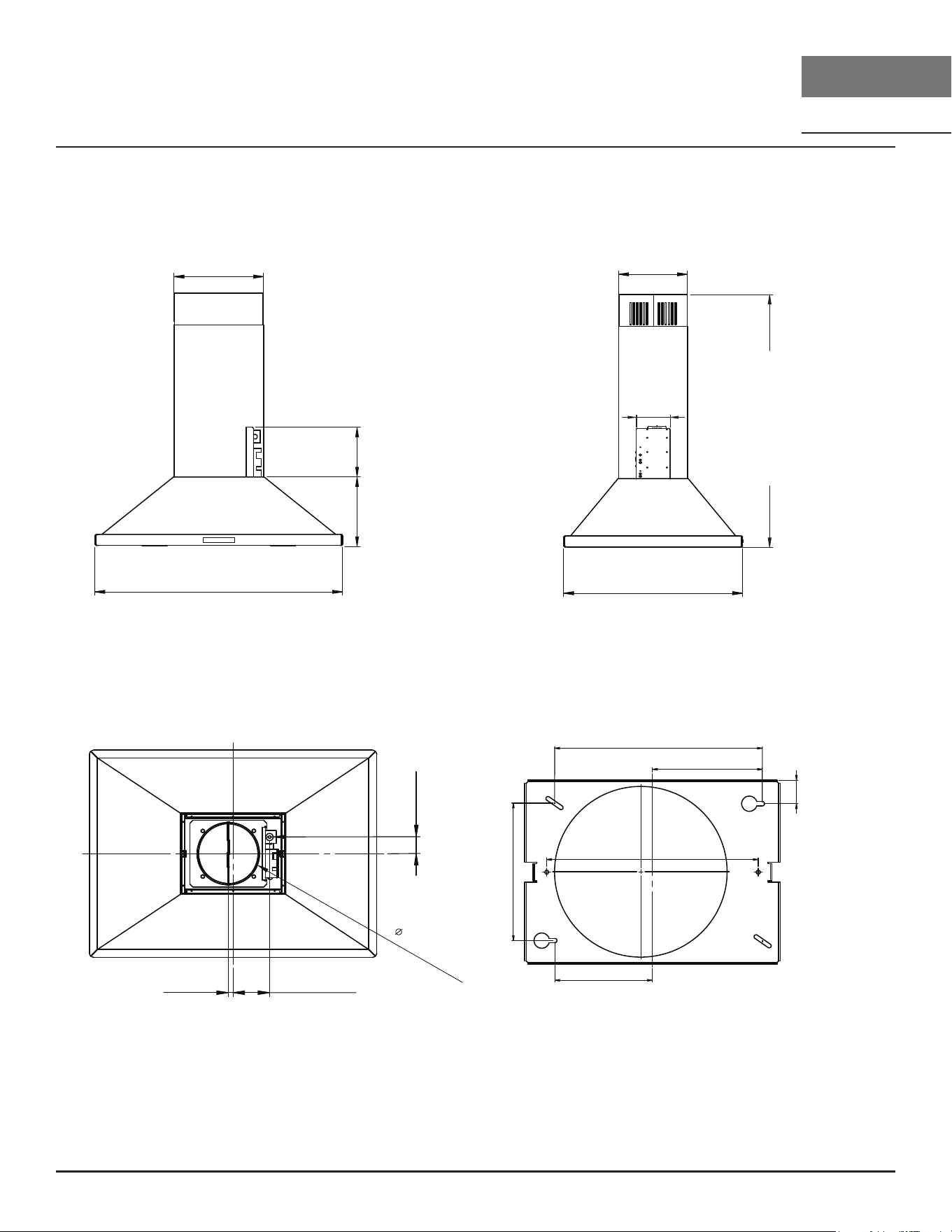

Hood Specifications ............................................................................12
Electrical Supply .................................................................................13
Cable Lock .........................................................................................13

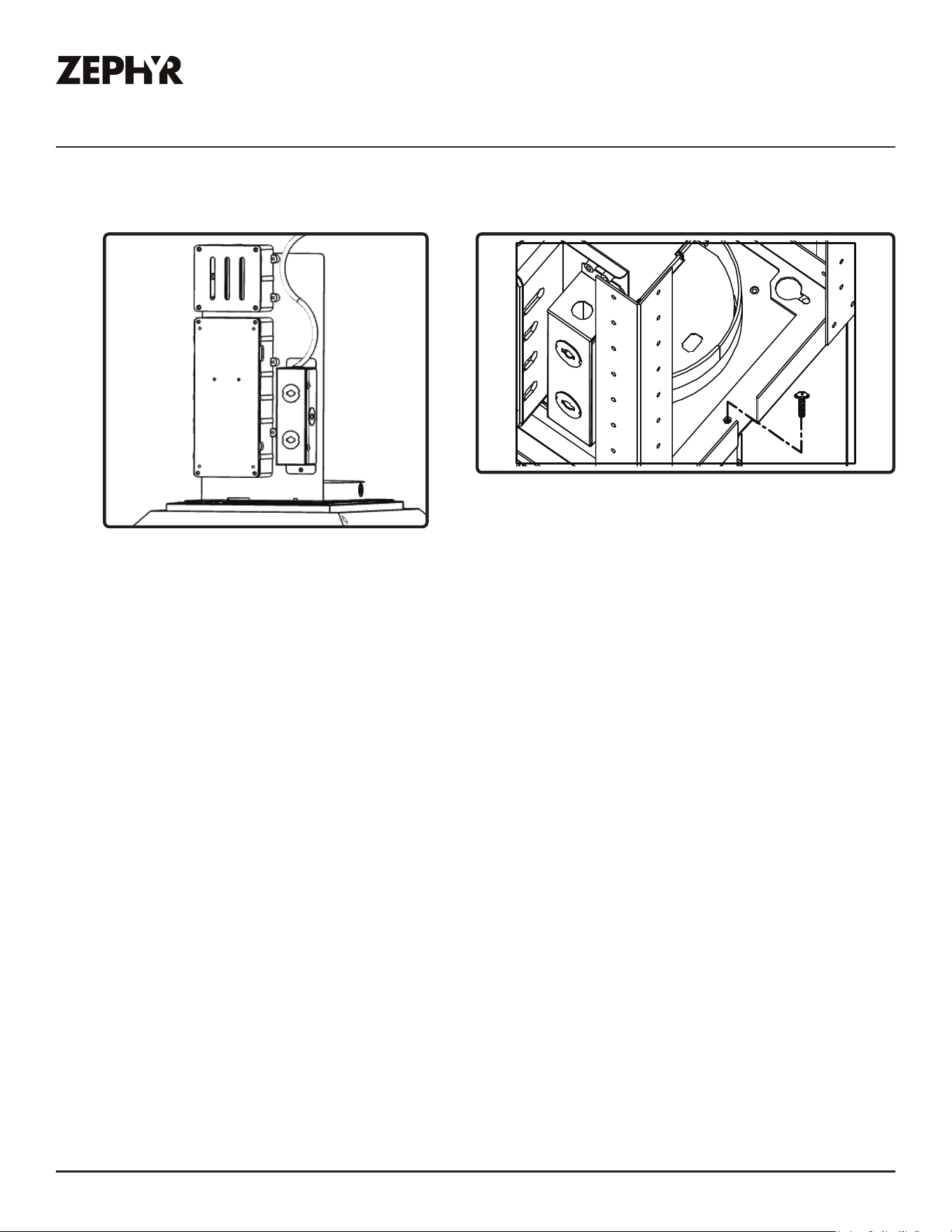

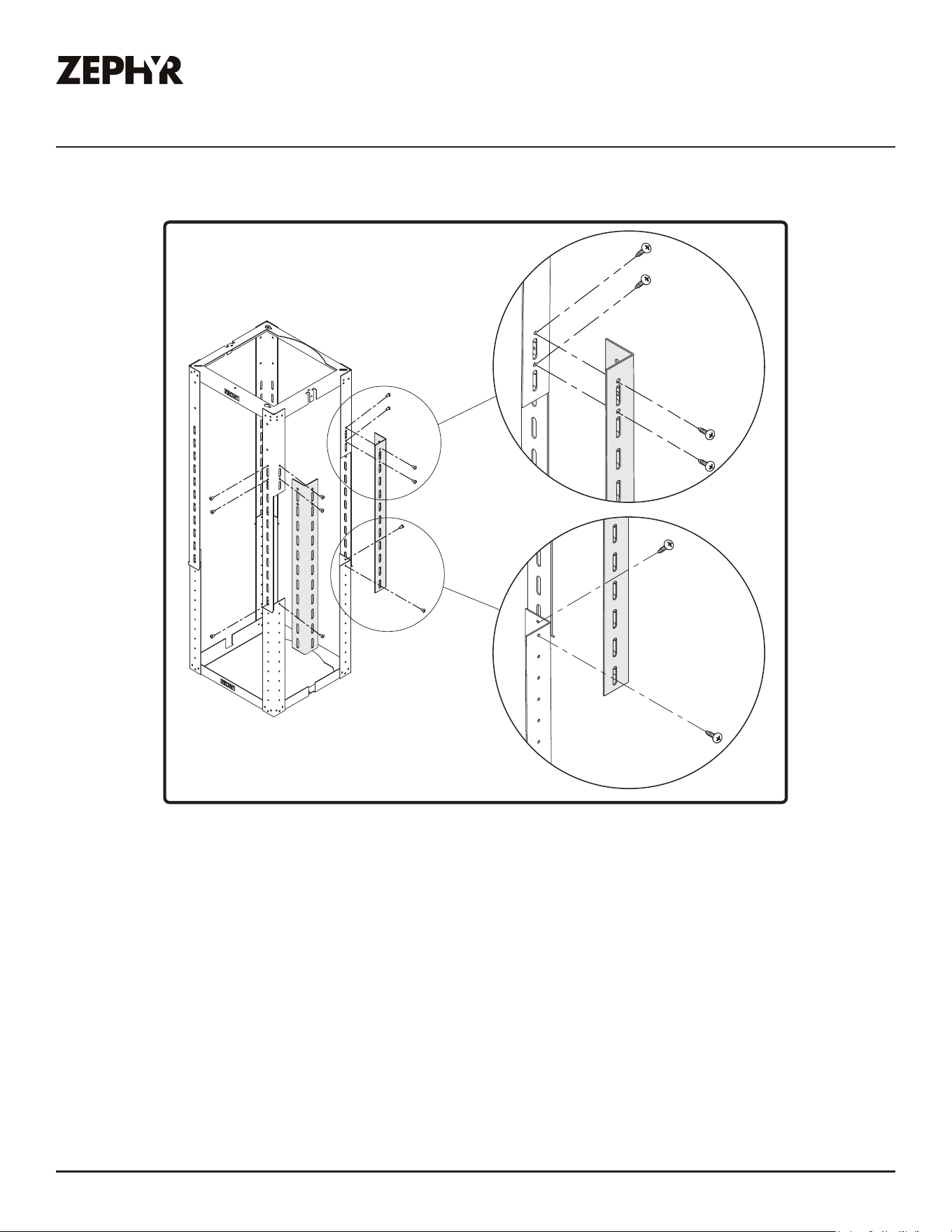

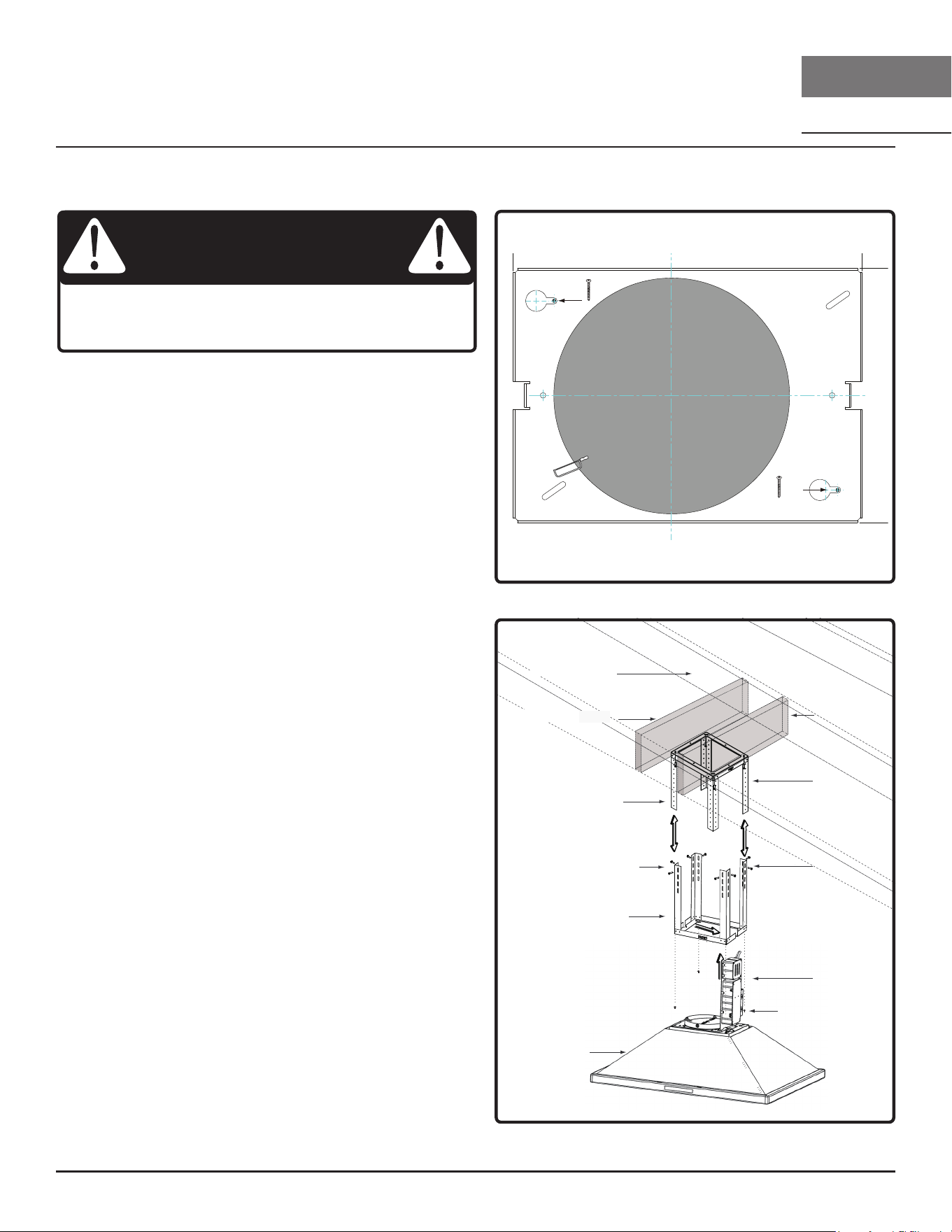

Mounting the Hood .......................................................................... 14-18

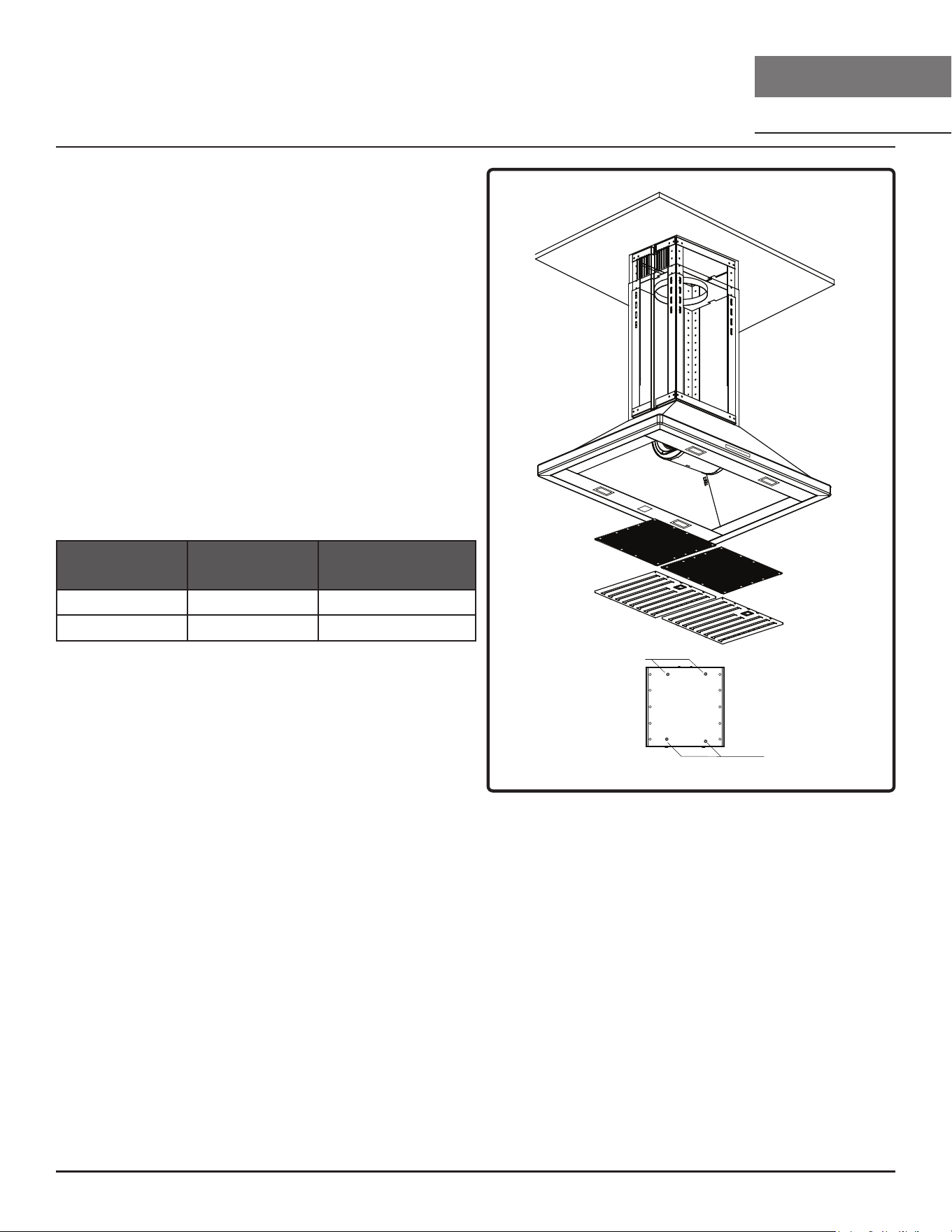

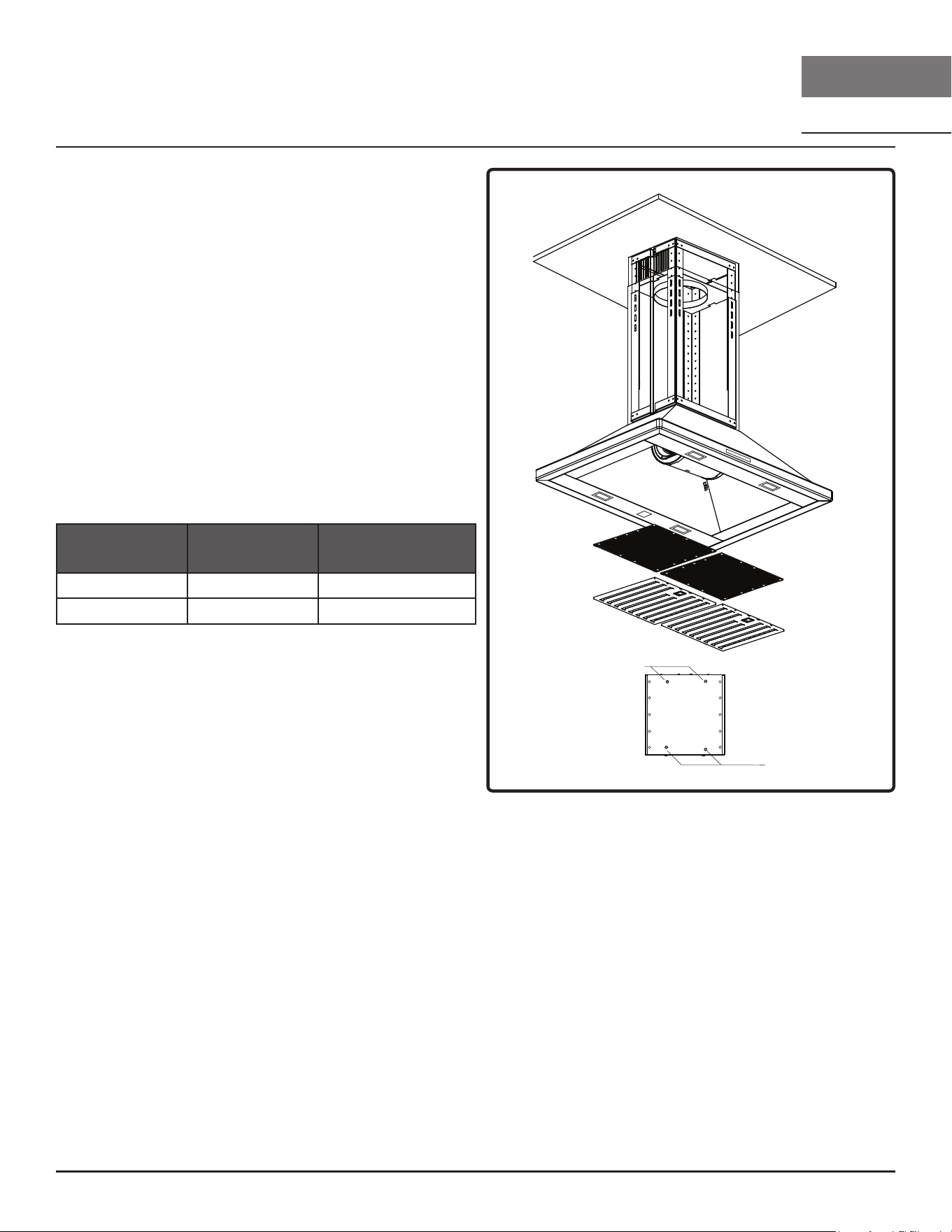

Ductless Recirculation .....................................................................19-20
Features & Controls ..........................................................................21-27

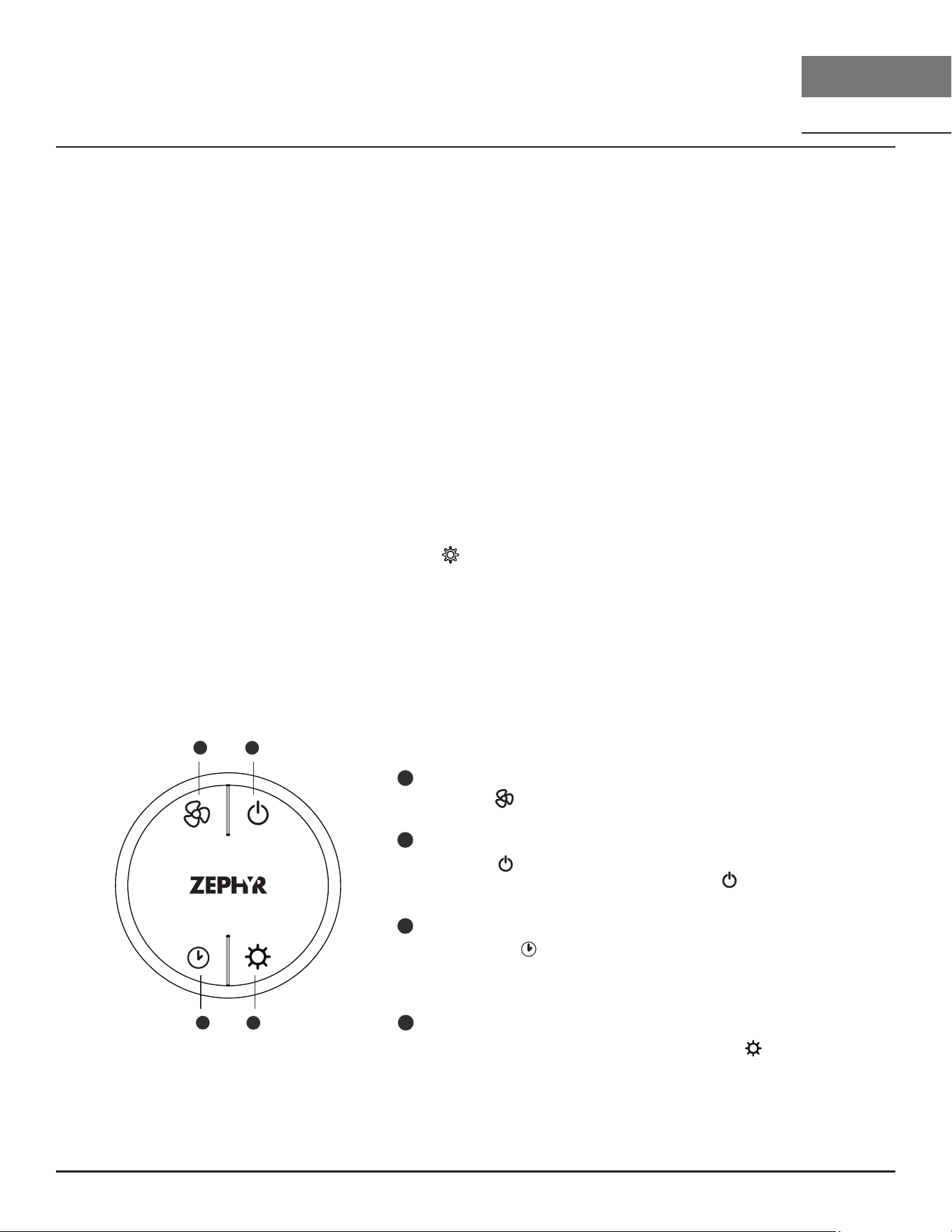

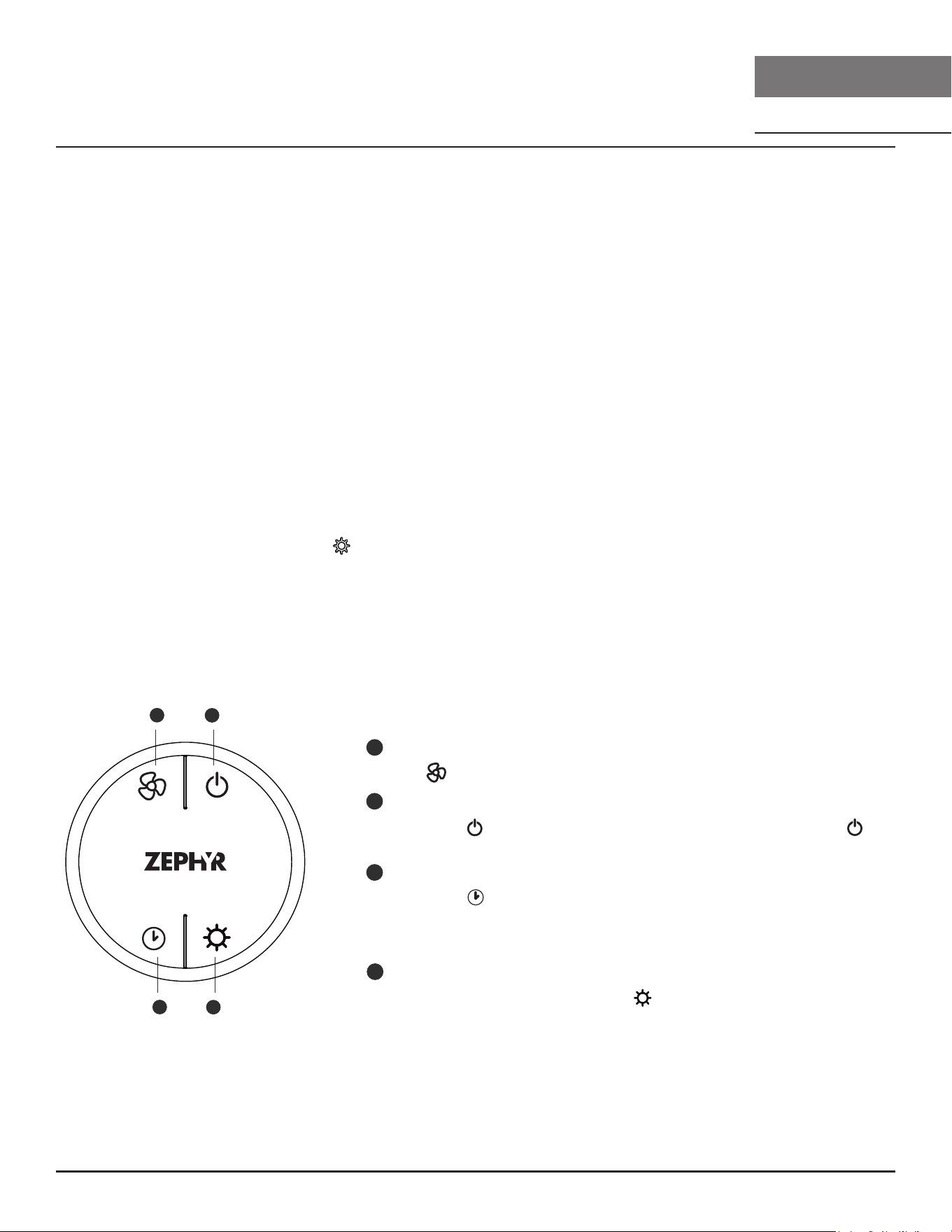

Proximity Controls ...........................................................................21-23

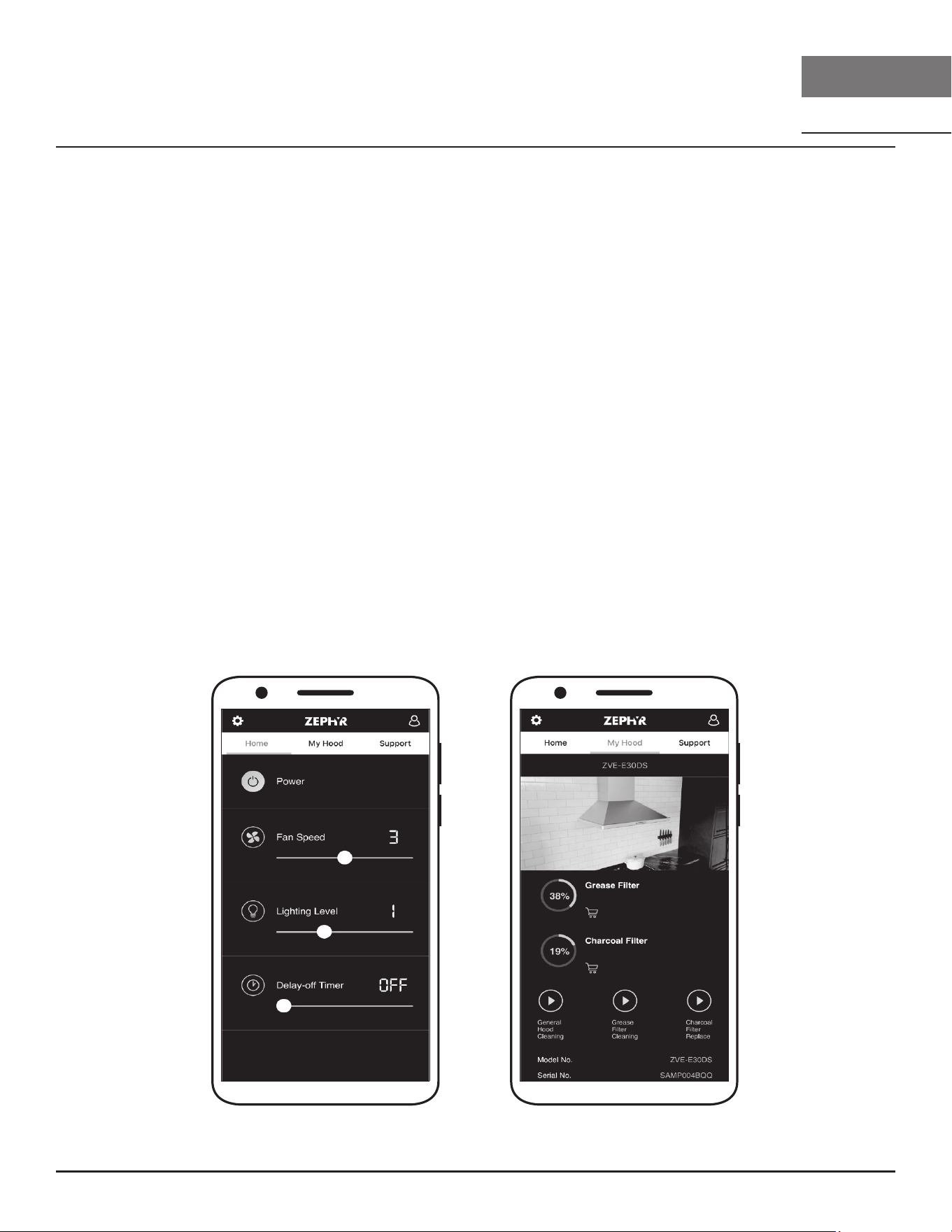

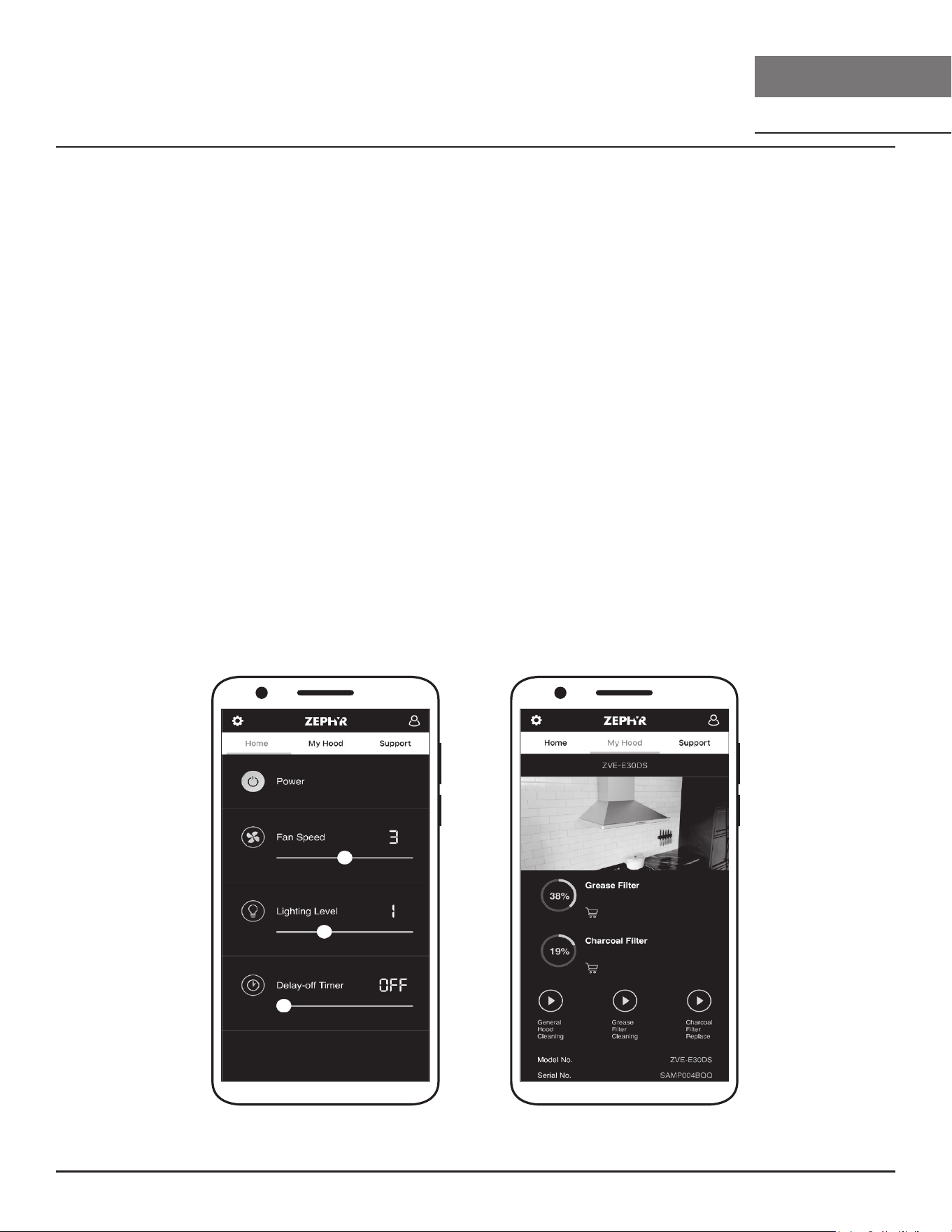

Zephyr Connect ..............................................................................24-25

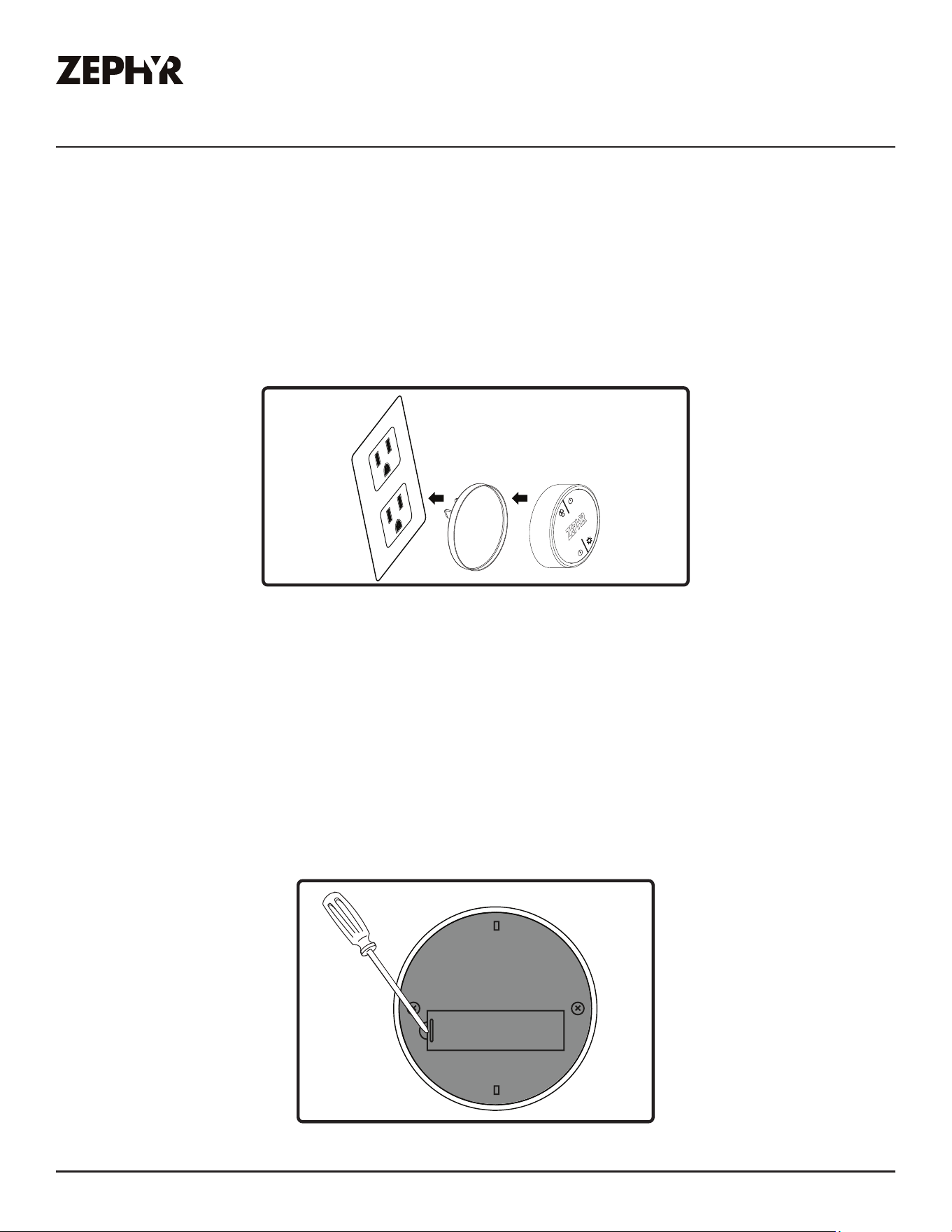

Optional RF Remote Control ............................................................26-27
Maintenance ................................................................................... 28-30
Hood & Filter Cleaning .....................................................................28-29
LumiLight LED ................................................................................... 30
ACT™ Conversion .............................................................................31-32
Airflow Control Technology (ACT™) ....................................................31

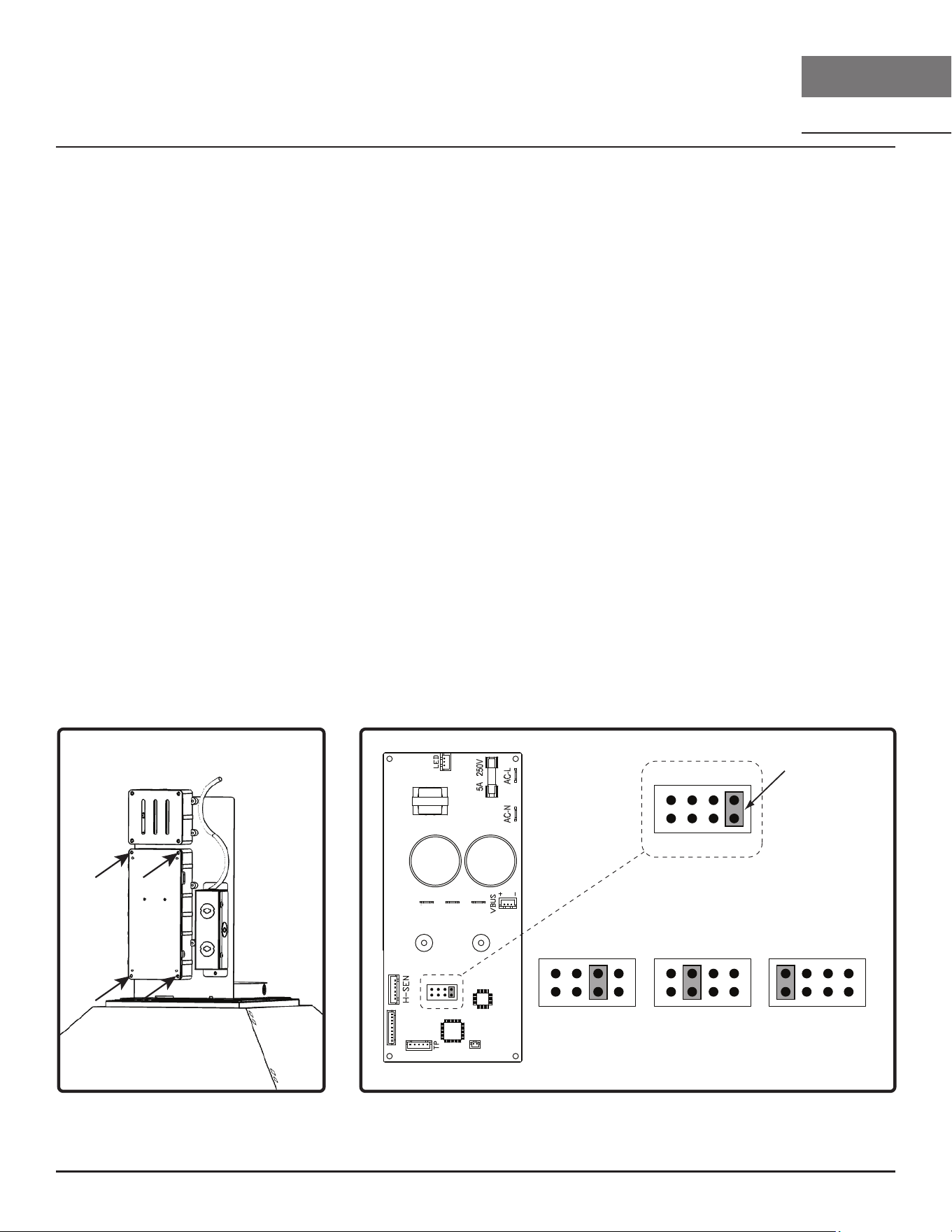

Enabling ACT™ .................................................................................. 32

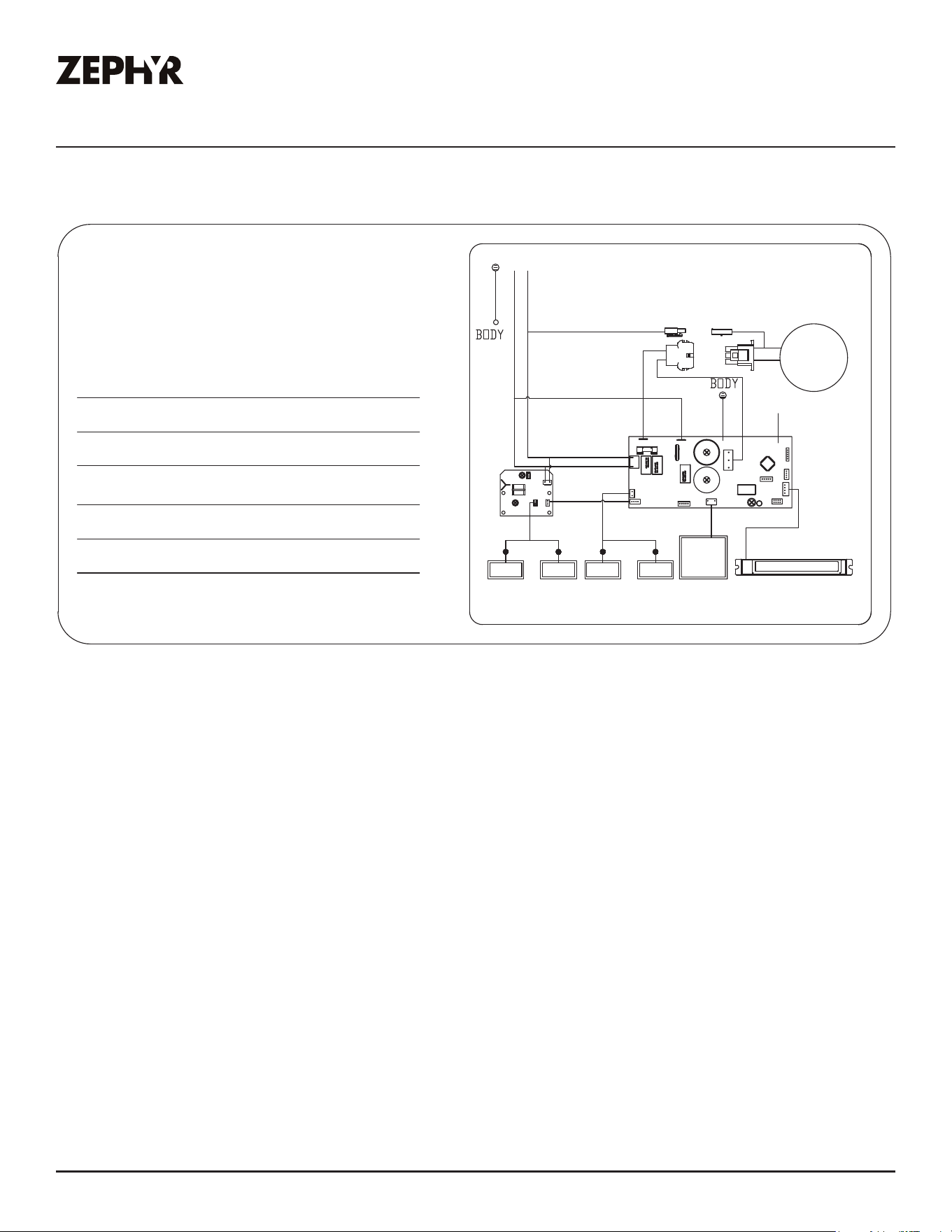

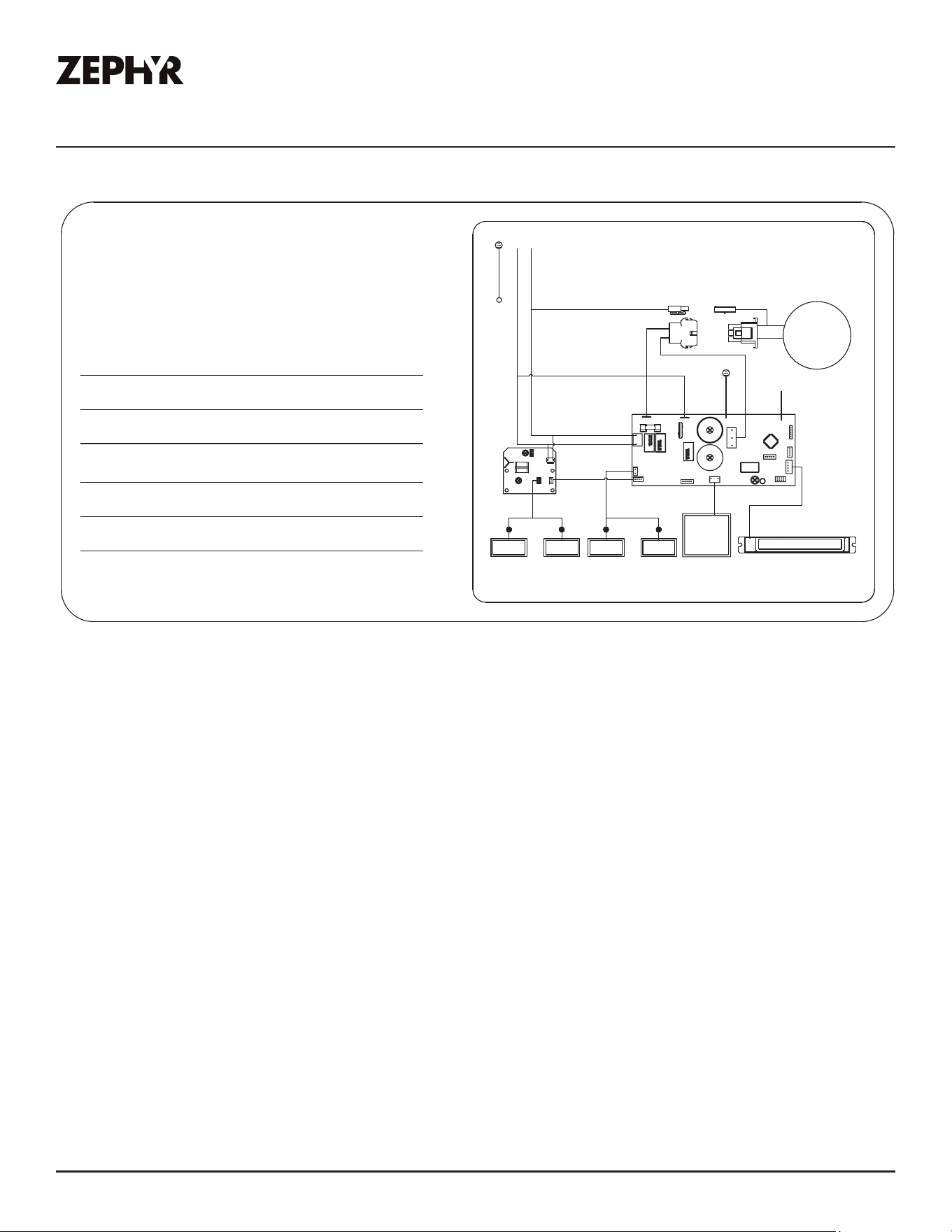

Wiring Diagram ..................................................................................33
Troubleshooting............................................................................... 34-36
List of Parts & Accessories .................................................................. 37
Notes ..................................................................................................38
Limited Warranty ...............................................................................39
Product Registration ...........................................................................40
4
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this
manual for your appliance. Always read and obey all safety
messages.
This is the Safety Alert Symbol. This symbol alerts you to
potential hazards that can cause severe bodily injury or death.
All safety messages will follow the Safety Alert Symbol and either
the words “DANGER” “WARNING” or “CAUTION”
DANGER
Danger means that failure to heed this safety statement may
result in severe injury or death.
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.
b) Before servicing or cleaning unit, switch power o at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
General Safety
WARNING
Warning means that failure to heed this safety statement
may result in extensive product damage, serious personal
injury, or death.
CAUTION
Caution means that failure to heed this safety statement
may result in minor or moderate personal injury, property or
equipment damage.
WARNING
To reduce the risk of fire or electric shock, do not use this fan
with any solid-state control device.
WARNING
CAUTION
For General Ventilating Use Only. Do Not Use To Exhaust
Hazardous Or Explosive Materials And Vapors. Take care
when using cleaning agents or detergents. Suitable for use in
household cooking area.
WARNING
WARNING - TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or
when flambeing food. (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
5
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
WARNING
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWINGa:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn o the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels – a
violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a Class ABC extinguisher, and you
already know how to operate it.
2) The fire is small and contained in the area where it
started.
3) The fire department is being called.
4) You can fight the fire with your back to an exit
aBased on “Kitchen Firesafety Tips” published by NFPA.
WARNING
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
CAUTION
To reduce risk of fire and to properly exhaust air outside, do
not vent exhaust air into spaces within walls, ceilings, attics,
crawl spaces, or garages.
WARNING
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes and
standards, including fire-rated construction.
b) Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety standards such
as those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
e) If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit.
WARNING
Prop. 65 Warning for California Residents: This product may
contain chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
6
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Safety Information
Operation
Ź Always leave safety grilles and filters in place. Without these components, operating blowers could catch onto hair, fingers and
loose clothing.
Ź The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to improper maintenance.
NOTE: Please check www.zephyronline.com for revisions before doing any custom work.
Electrical Requirements
Important:
Ź Observe all governing codes and ordinances.
Ź It is the customer’s responsibility to be aware of these below:
Ź To contact a qualified electrical installer.
Ź To assure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70 latest
edition* or CSA standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91 - latest edition** and all local codes
and ordinances.
Ź If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path
is adequate.
Ź Do not ground to a gas pipe.
Ź Check with a qualified electrician if you are not sure the range hood is properly grounded.
Ź Do not have a fuse in the neutral or ground circuit.
Ź This appliance requires a 120V 60Hz electrical supply and connected to an individual properly grounded branch circuit protected
by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire with ground. Please also refer to Electrical Diagram
on product.
Ź A cable locking connector (not supplied) might also be required by local codes. Check with local requirements, purchase and
install appropriate connector if necessary.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
Federal Communication Commission Interface Statement
Ź This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Ź This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one of the following
measures:
Ź Reorient or relocate the receiving antenna.
Ź Increase the separation between the equipment and receiver.
Ź Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
Ź Consult the dealer or an experienced radio/TV technician for help.
READ AND SAVE THESE INSTRUCTIONS
7
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM

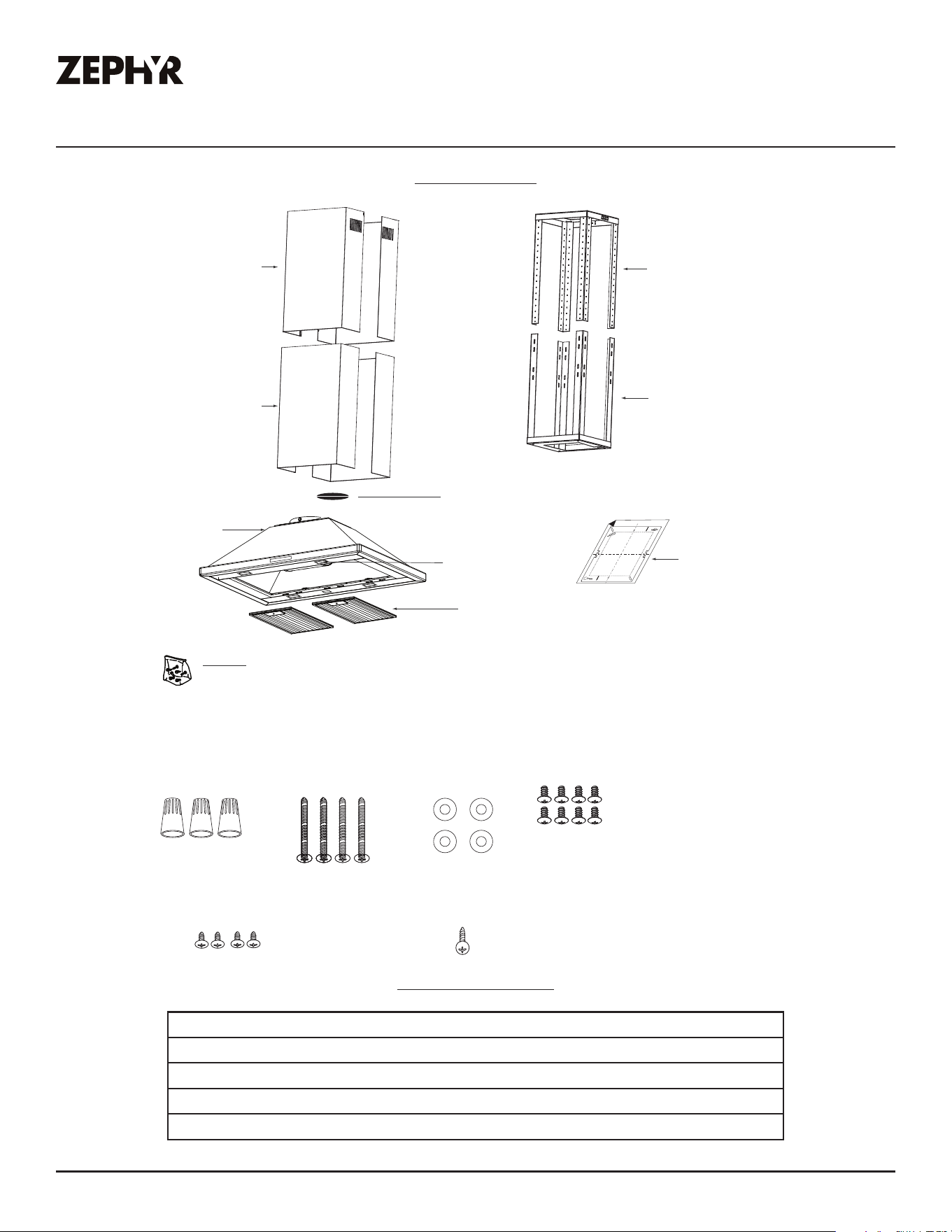

List of Materials
(3) Wire Nuts
(4) ø12 OD / ø5
ID Washers
(4) #6 x 1”
wood srews
(4) 3/16 x 1/4” pan-head
machine screws
(1) Hardware package
(1) 8” round damper (pre-installed)

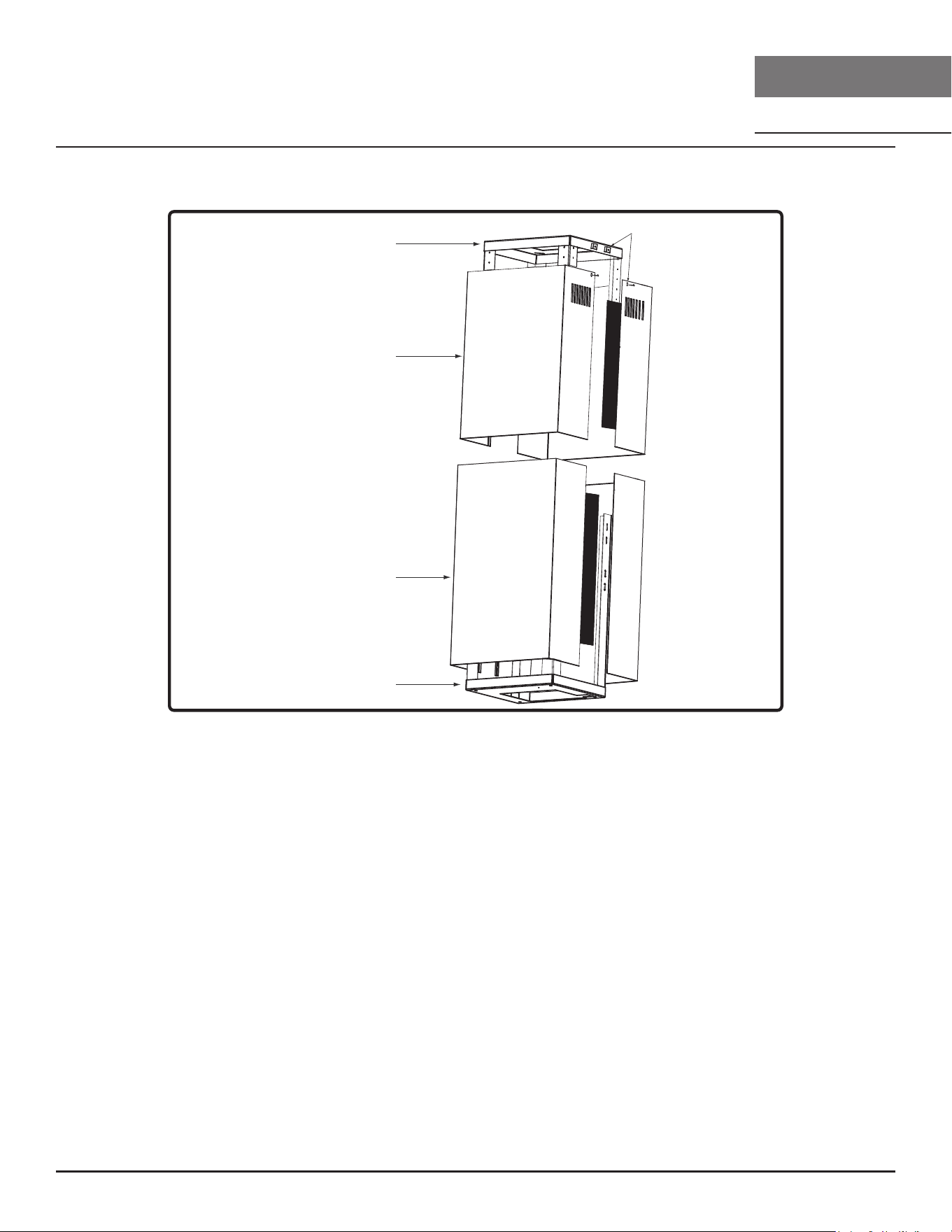

(2) Top Duct Covers
(1) Top Support Frame
(2) Bottom Duct Covers
(1) Bottom Support Frame
(1) Hood Body
(4) LumiLight LED, 6W
(2) Bae Filters
(1) M4 x 12
safety screw
A
B
Front of Hood
C
L
/
Cut-Out Shaded Area
(1) Paper ceiling template
(8) M4 x 8
Parts Not Supplied
Ducting, conduit and all installation tools
Cable locking connector (if required by local codes)
Duct cover extension accessory
Recirculating kit
RF remote control
Parts Supplied
8
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE

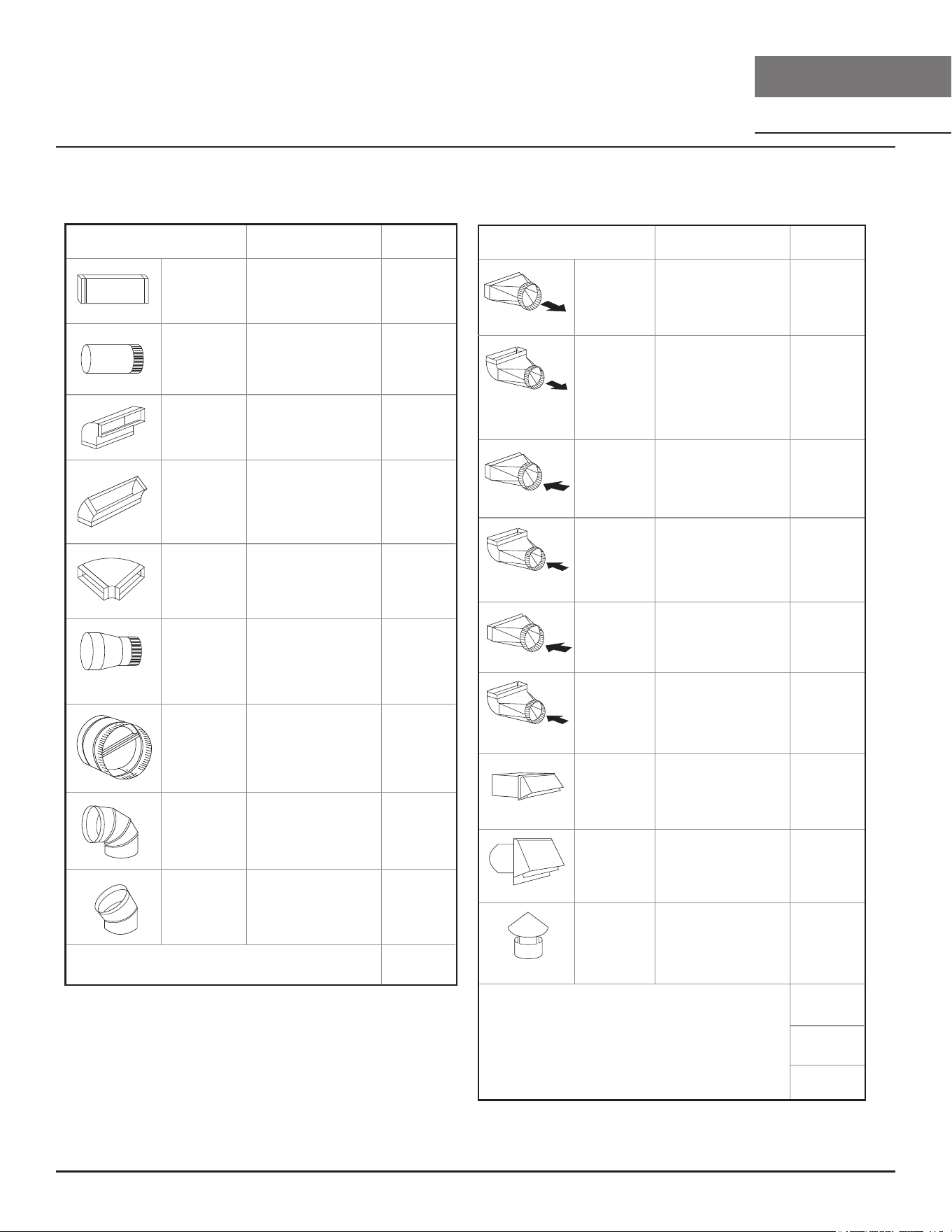

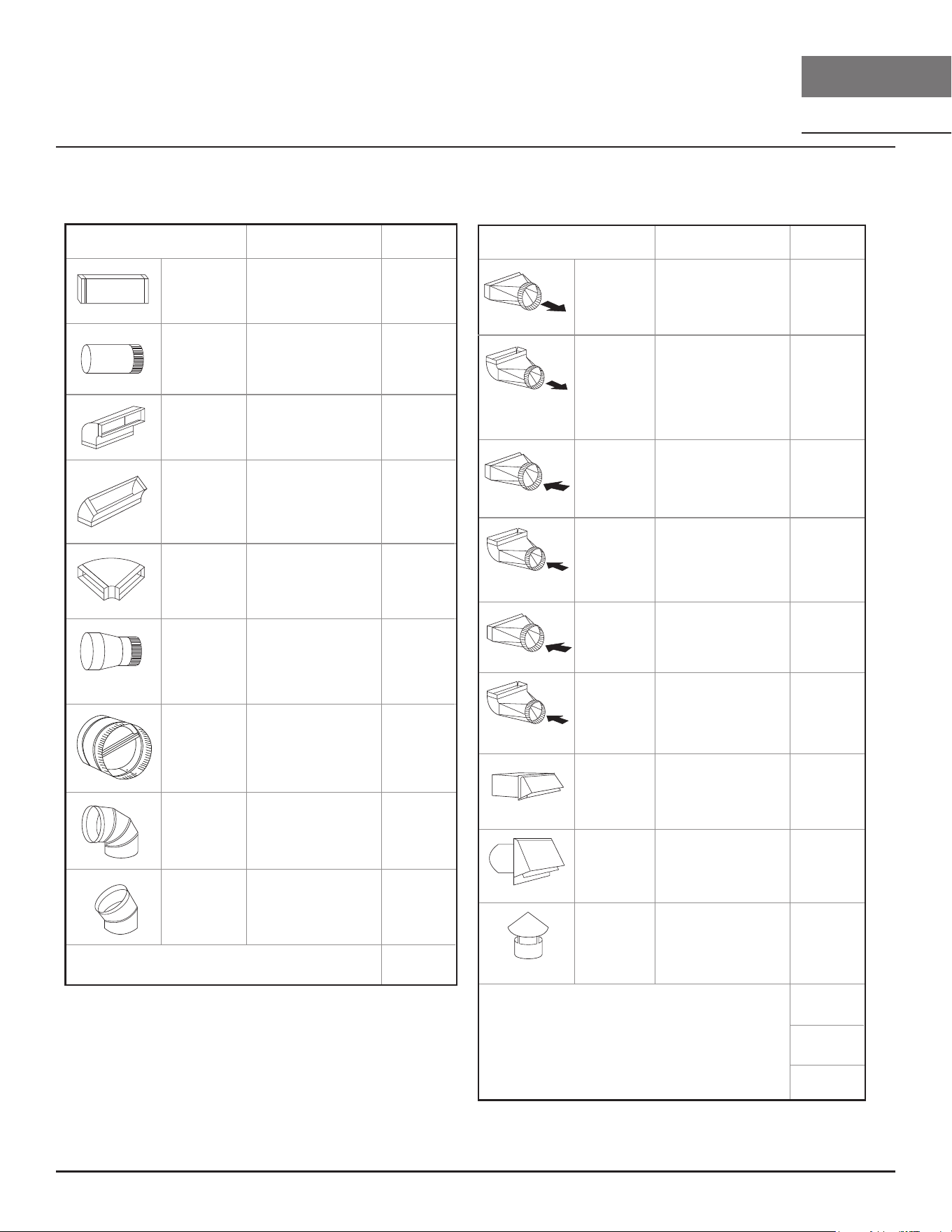

Installation Instructions
Duct pieces
To t al
Equivalent number
length x used =
3- 1/ 4” x 10”
Rect.,
straight
1 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
5 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
90
0
elbow
20 Ft. x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
90
0
15 Ft.
x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
45
0
9 Ft. x ( ) =
Ft.
Ft.
6”, 7”, 8”, 10”
Round,
straight
1 Ft. x ( ) =
Ft.
Subtotal column 1 =
Duct pieces
To t al
Equivalent number
length x used =
6”, 7”, 8”, 10”
Round, wall
cap with
damper
30 Ft. x ( ) =
Ft.
Ft.
Ft.
Ft.
6”, 7”, 8”, 10”
Round
roof cap
30 Ft. x ( ) =
Ft.
Subtotal column 2 =
Subtotal column 1 =
Total ductwork =
Maximum Duct Length: For satisfactory air movement,
the total duct length
should not exceed 150 equivalent feet.
6” round to
3- 1/ 4” x 10”
rect.
transition
1 Ft. x ( ) =
Ft.
6” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
16 Ft. x ( ) =
Ft.
7” round to
3 1/ 4” x 10”
rect.
transition
8 Ft. x ( ) =
Ft.
7” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
23 Ft. x ( ) =
Ft.
elbow
elbow
7” to 6” or
8” to 7” Round
tapered
reducer
25 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
elbow
15 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 45
0
elbow
9 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
flat elbow
24 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect.
wall cap
with damper
30 Ft. x ( ) =
Ft.
Ft. x ( ) =
Ft.
15
6”, 7“, 8”
Round
in-line
damper
Ducting Calculation Sheet
9
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Mounting Height, Clearance, & Ducting
min. A
min. B
max. C
Standard Extension
Hood Heights Duct Cover Duct Cover
minimum ducted (A) 32” 49“
minimum recirculating (B) 36-
1/2” 53-1/2“
maximum (C) 50” 80”
Ceiling Heights
minimum ducted (D) 92” (7’ 8”) 109“ (9’ 1”)
minimum recirculating (E) 96
1/2” (8’ 1/2”) 113 1/2“ (9’5-1/2”)
maximum (F) 120” (10’) 150” (12’ 6”)
36”
24” min.
34” max.
min. D
min. E
max. F
10
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Installation Instructions
Mounting Height, Clearance, & Ducting
A minimum of 8” round duct is recommended to maintain maximum air flow eciency.
Always use rigid type metal ducts only. Flexible ducts could restrict air flow by up to 50%.
Also use the ducting calculation sheet (on page 11) to compute total available duct run when using
elbows, transitions and caps.
ALWAYS, when possible, reduce the number or transitions and turns. If long duct run is required,
increase duct size from 8” to 10”.
If turns or transitions are required; install as far away from hood duct output and as far apart,
between the two as possible.
Minimum mount height between range top to hood bottom should be no less than 24”.
Maximum mount height should be no higher than 34”.
It is important to install the hood at the proper mounting height. Hoods mounted too low could result
in heat damage and fire hazard; while hoods mounted too high will be hard to reach and will lose its
performance and eciency.
If available, also refer range manufacturer’s height clearance requirements and recommended hood
mounting height above range. Always check your local codes for any dierences.
Duct cover extension kit available for ceiling heights up to 12 feet. Turn to the list of parts and
accessories section for part number and ordering information.
For shipment and installation damages:
Ź Please fully inspect unit for damage before installation.
Ź If the unit is damaged in shipment, return the unit to the store in which it was bought for repair or
replacement.
Ź If the unit is damaged by the customer, repair or replacement is the responsibility of the customer.
Ź If the unit is damaged by the installer (if other than the customer), repair of replacement must be
made by arrangement between customer and installer.
11
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

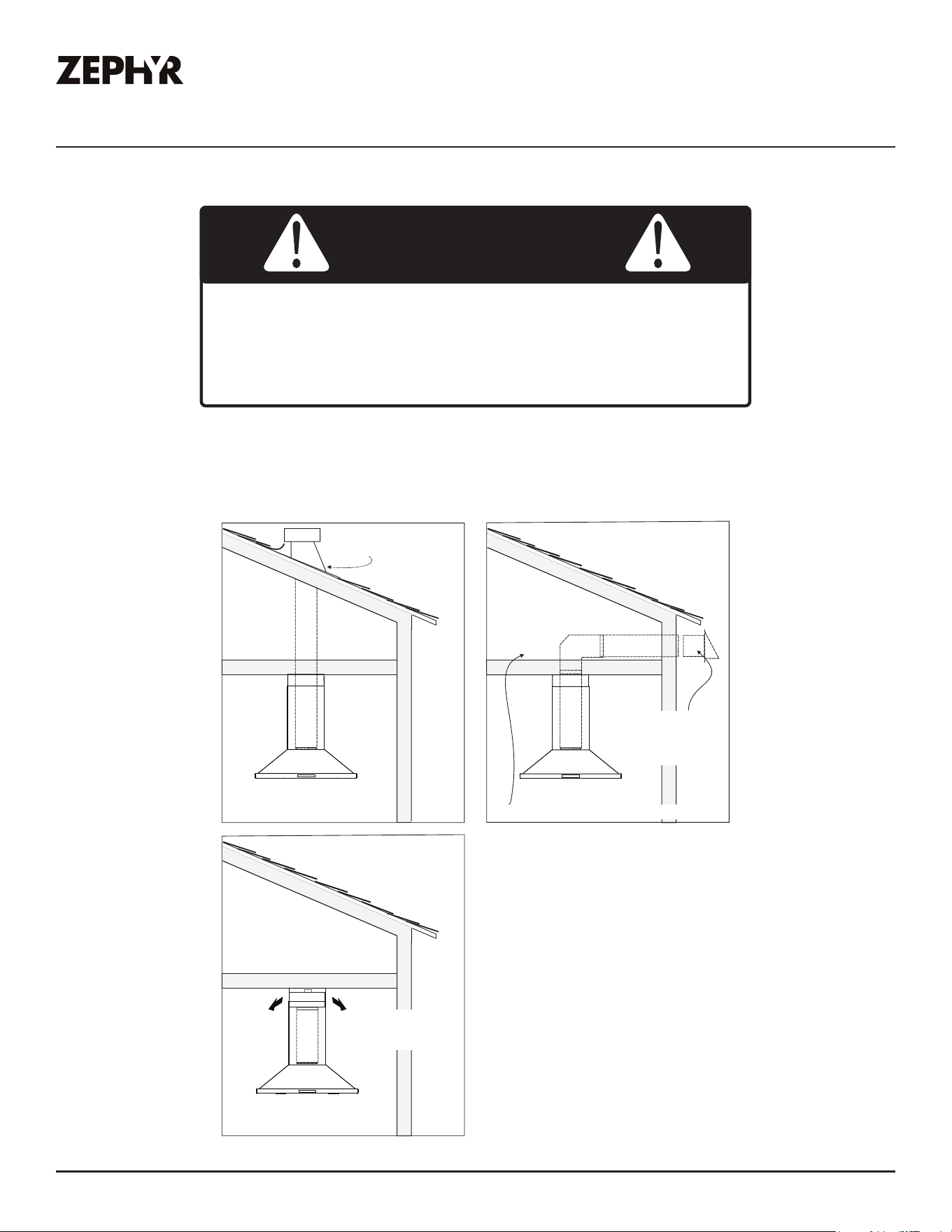

Ducting Options
Ź Use single wall rigid metal ductwork only.
Ź Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or Duct
Tape.
Fire Hazard: NEVER exhaust air or terminate ductwork into
spaces between walls, crawl spaces, ceilings, attics, or garages.
All exhaust must be ducted to the outside, unless using the
recirculating option.
WARNING
Sot or crawl space
Roof Pitch w/
Flashing & Cap
side wall cap
w/ gravity damper
ductless
recirculating
12
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Installation Instructions
Ů
FRONT SIDE
TOP of HOOD TOP SUPPORT FRAME
(top view)
1-1/8”
5-5/16”
STANDARD
min. ducted- 32”
min. recirc. - 36-
1/2”
max. - 50”
Z1C-02NA
min. ducted - 49”
min. recirc. - 53-
1/2”
max. - 80”
9-13/16”
25-
9/16”
12-13/16”
35-
7/16”, 41-15/16”
13-1/8”
10-
5/16”
7-
13/16
”
7/8”
Elec. KO
C/L
C/L
4-13/16”
9/16”
FRONT
10-1/16”
10-
1/14”
C/L
4-3/14”
6-3/4”
6-1/2”
13
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Electrical Supply
Electrical wiring must be done by qualified person(s) in
accordance with all applicable codes and standards. Turn o
electrical power at service entrance before wiring.
WARNING
For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not
use extension cord or adapter plug with this appliance.
Follow national electrical codes or prevailing local codes and ordinances.
This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly
grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring
must be 2 wire w/ ground. Please also refer to the Electrical Diagram labeled on product.
Cable Lock
A cable locking connector (not supplied) might be required by local codes. Check with local
requirements and codes, purchase and install appropriate connector if necessary. (FIG. A)
Cable Lock
FIG. A
14
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Installation Instructions

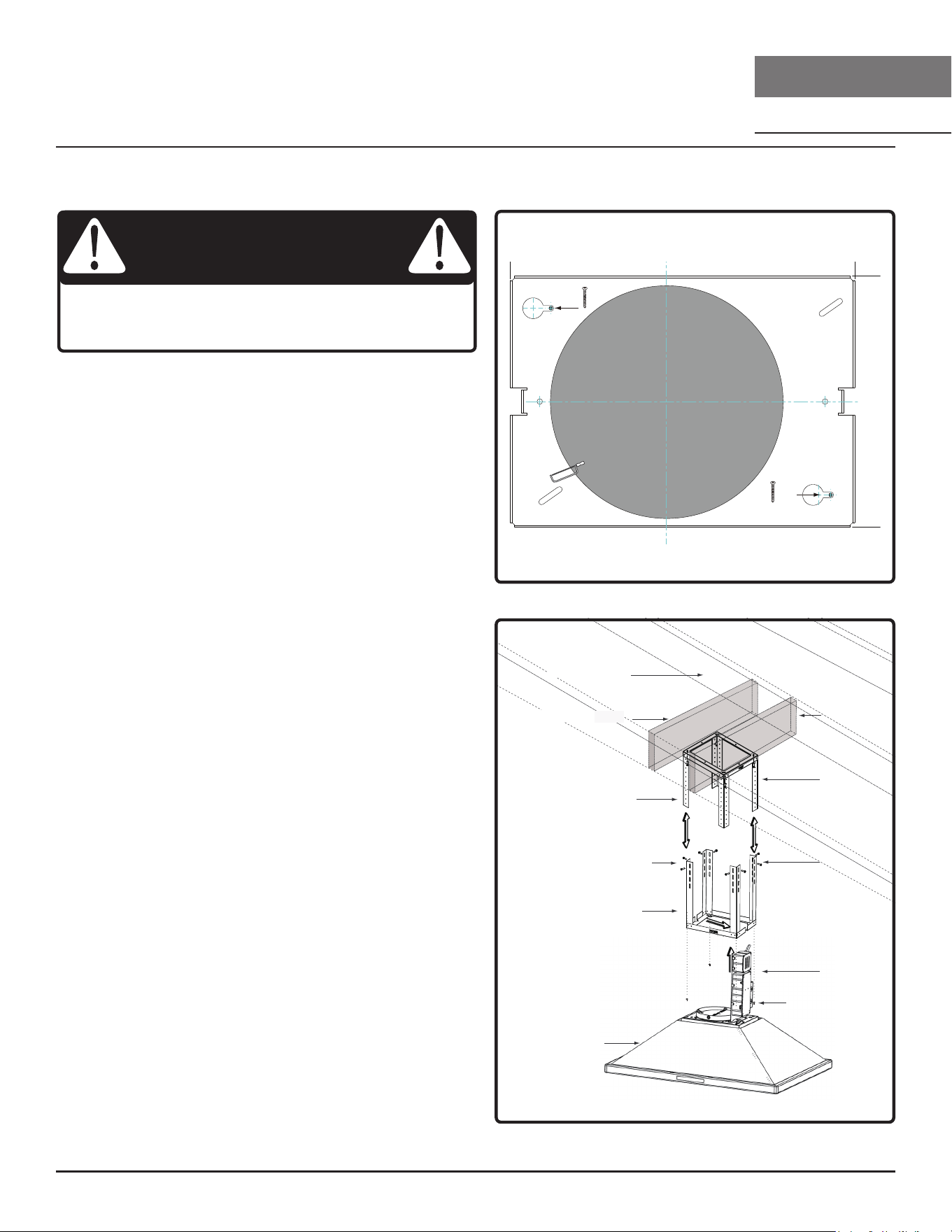

Mounting the Hood
Ceiling Preparation
1. Determine hood mounting location and
temporarily tape paper template (included with
the hood) to the ceiling.
2. Cut-out internal shaded area of template
to allow the ducting and electrical to pass
through.
3. Add wood blocking (min. 2” x 4”) onto ceiling
joists to reinforce ceiling above the drywall.
(FIG. C1).
4. Secure (2) #6 x 1” wood screws into points A
and B of the paper template (FIG. B). Do not
completely tighten screws, leave approximately
1/4” exposed.
Hood Preparation
5. Remove screws securing top and bottom
support frames together.
6. Adjust support frame to accommodate the
desired hood height and re-assemble the frame
using the previously removed screws (2 screws
for each support frame arm). (FIG. C2).
1
2
Ceiling Joists
Wood Blocking
Top Support Frame
Support Frame Arm
Bottom Support Frame
Hood Body
3
Mounting Screws
(pre-installed)
4
FIG. C
Hood is intended to be mounted to a finished
ceiling.
CAUTION
XP022220
A
B
Cut-Out Shaded Area
FIG. B
Front of Hood
15
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Mounting the Hood
FIG. D
16
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE

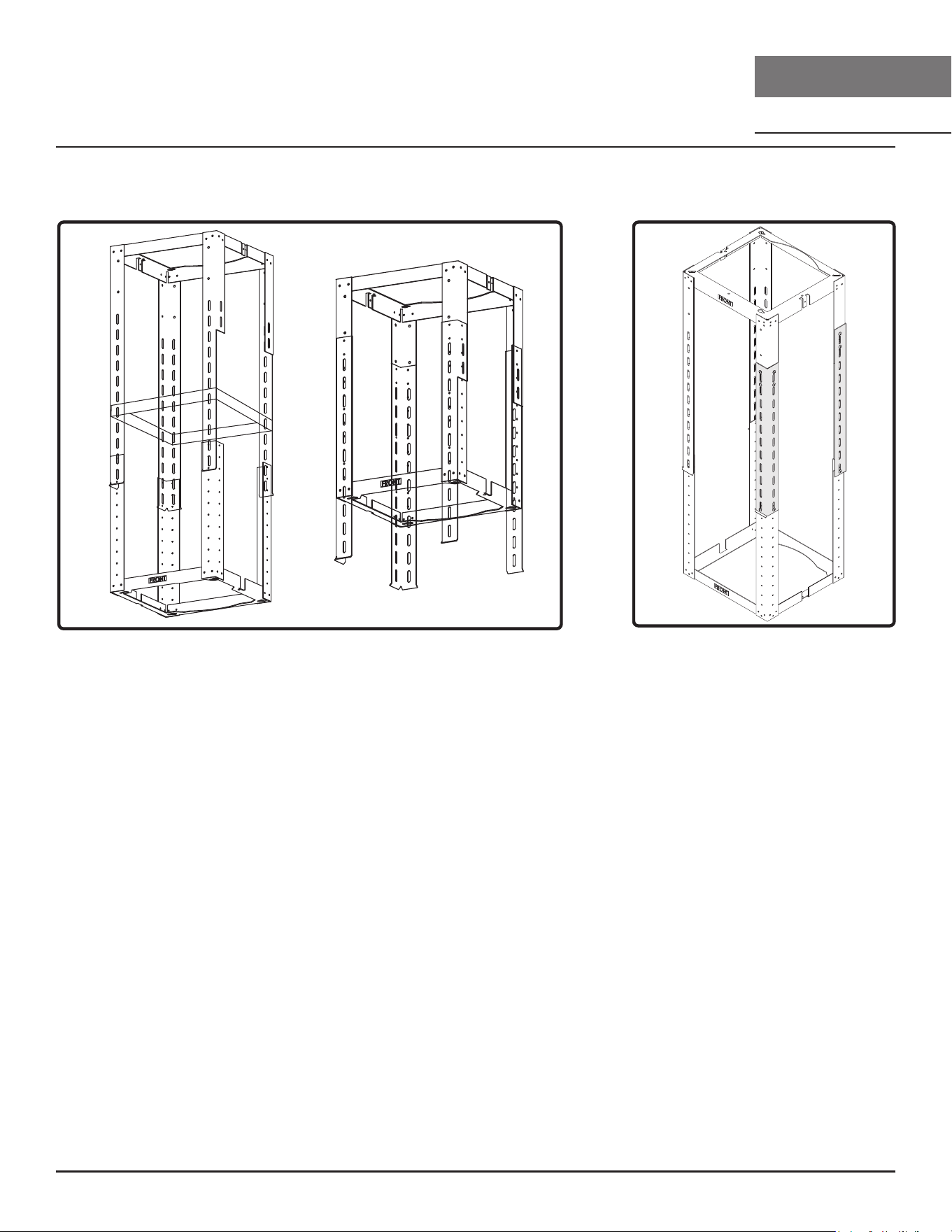

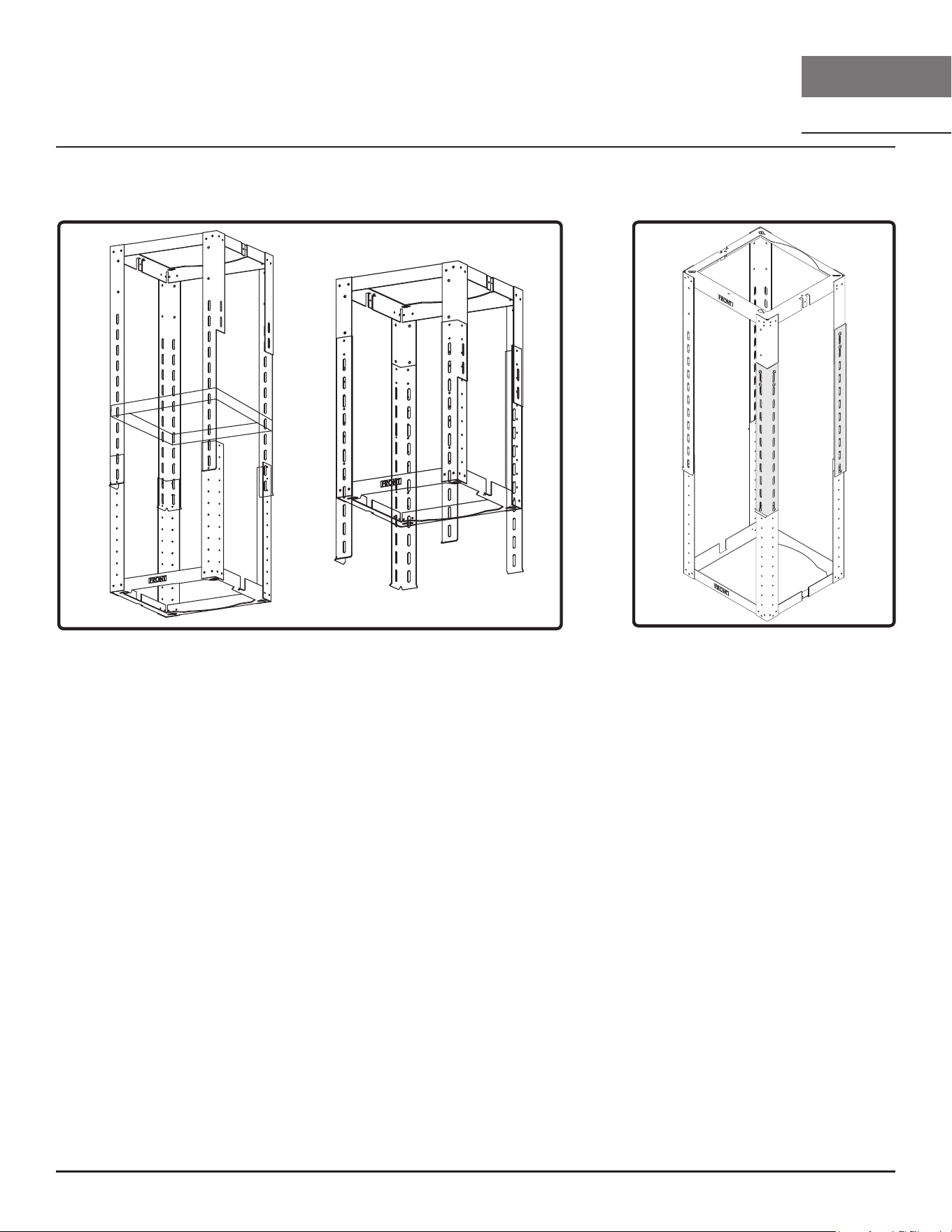

7. Hood heights between 40” to 50” require lateral support brackets to be installed to the two top
support frame cut o arms and their corresponding bottom support frame arms. Install lateral
support brackets by (12) M4 x 8 sheet metal screws shown in FIG. D.
8. Hood heights between 45” to 50” require a square support bracket to be installed inside the
support frame. Install square support bracket to top support frame arms by (8) M4 x 8 sheet metal
screws. (FIG. E1) Top support frame arms extend past lower support frame bracket with shorter
hood heights. (FIG. E2).
9. Lift support frame assembly up to the ceiling making sure the word “front” on the top support
frame faces the front of the hood where the controls will be located (FIG. F). The key-holes on the
top support frame should cover the wood screws previously installed in the ceiling. Slide support
frame towards narrow end of key-holes to lock the frame in place.
10. Install the last (2) #6 x 1” wood screws with washers into the two remaining corners of the top
support frame to secure it to the ceiling. Tighten all screws.
Installation Instructions
Mounting the Hood
FRONT
FRONT
FIG. E
FIG. F
12
17
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Mounting the Hood
FIG. G

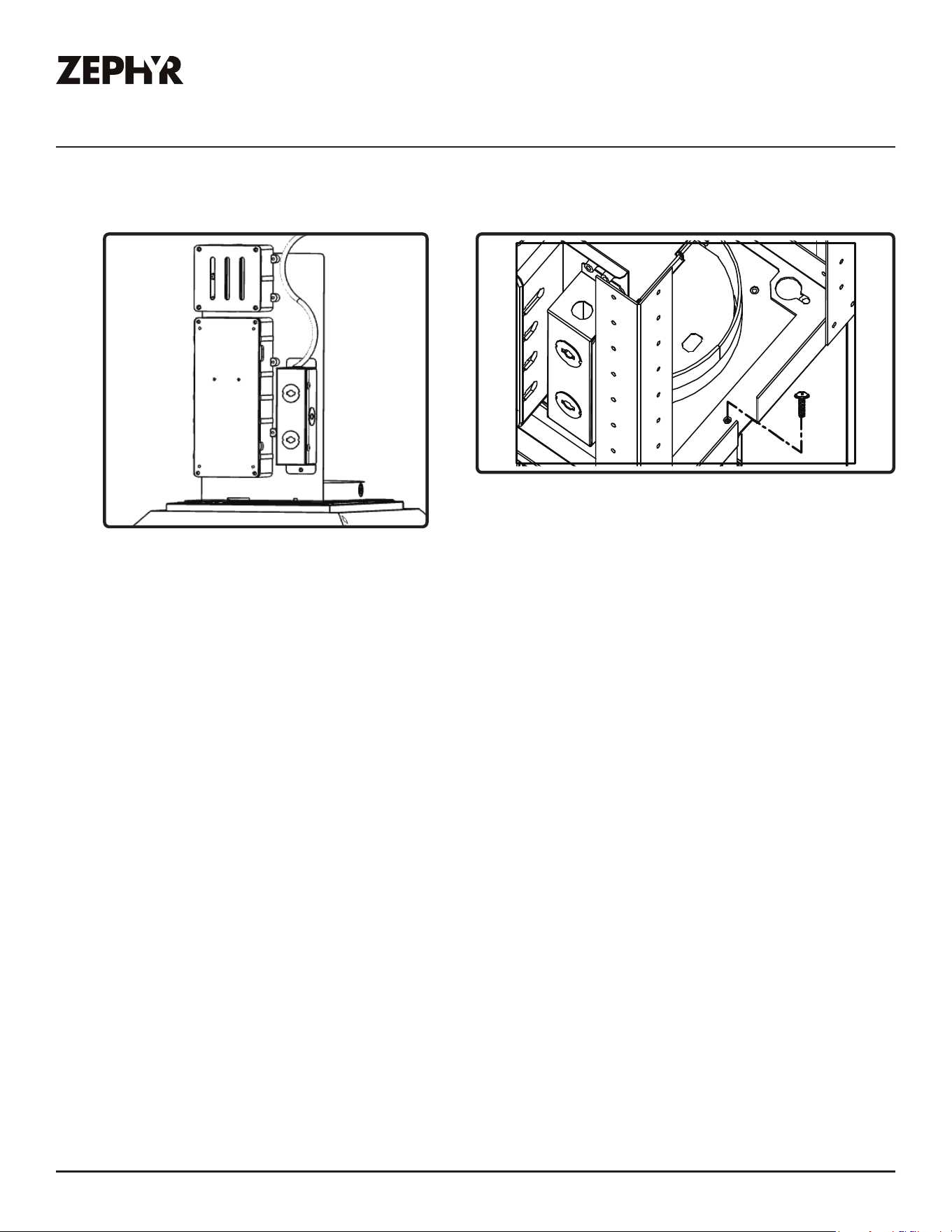

11. Lift hood and align the (4) pre-installed mounting screws located on top of the unit body (FIG. C4)
with the (4) key holes on the bottom of support frame. Slide hood towards the narrow end of key
holes to lock into place. Hand tighten each of the (4) screws with a screwdriver to secure hood to
bottom support frame. Further secure bottom support frame to unit body by one M4 x 12 safety
screw (FIG. H).
12. Remove tape securing electronics mounting bracket to hood. Remove (3) screws from top of hood
body and set screws aside. Position electronics mounting brackets and secure to hood body using
the (3) previously removed screws (FIG. G).
13. Install electrical and duct work. Seal duct work with aluminum duct tape.
14. Unwrap the blue antenna wire and position it behind the duct cover from step 16-18. There is no
need to secure it.
15. Power up hood, verify all functions and check for leaks around duct tape.
16. Assemble top duct covers (with louver holes) together over top support frame, secure top duct
covers together by magnetic strips.
NOTE: If using hood in ductless recirculating mode you must install the air diverter plate to the top
support frame prior to assembling the duct covers. Turn to page 19 for more details.
17. Secure top duct covers to top support frame by using (4) 3/16 x 1/4 screws (2 screws for each top
duct cover). (FIG. I1).
18. Assemble bottom duct covers together over top duct covers and secure together by magnetic
strips. Bottom duct covers should rest on top of the hood body.
FIG. H
18
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Installation Instructions
Mounting the Hood

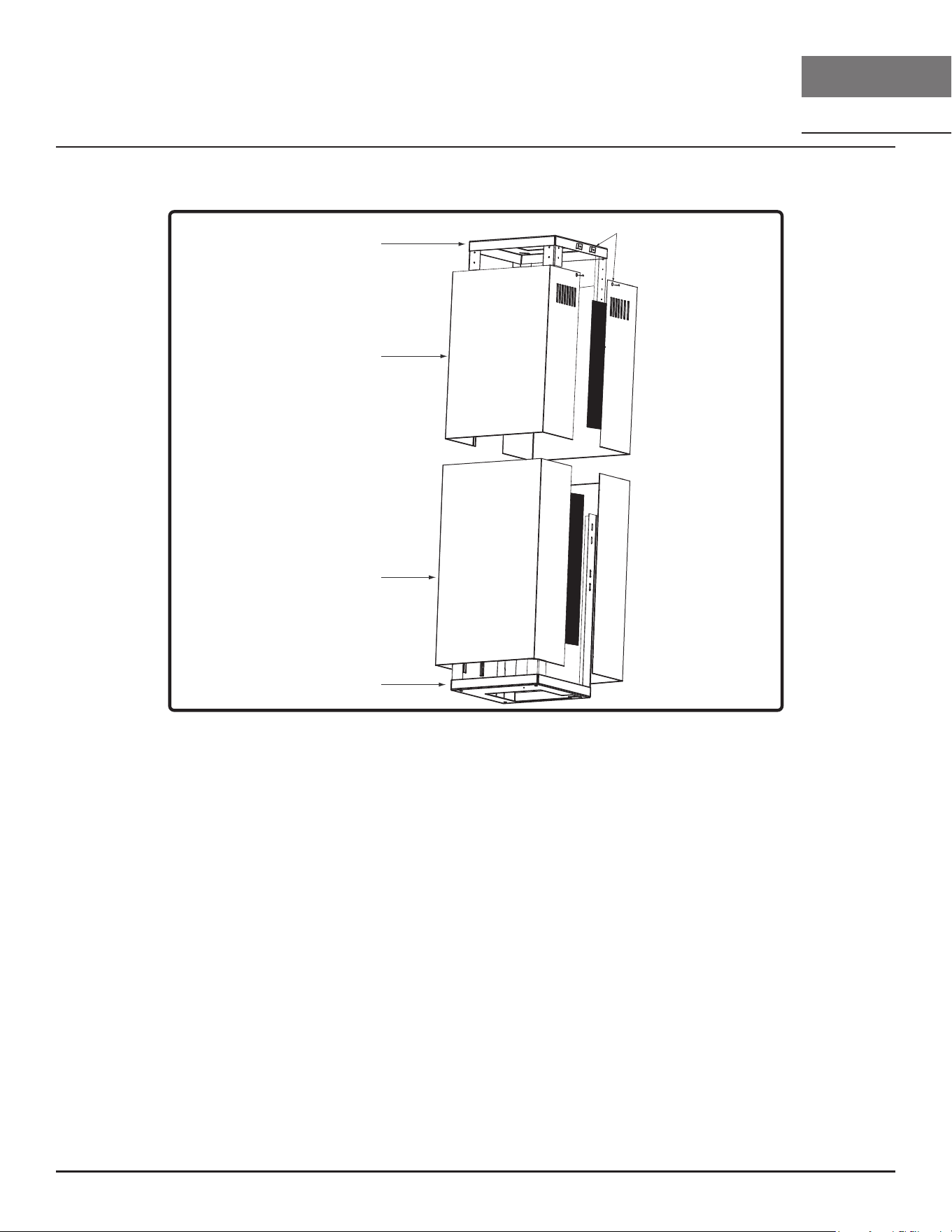

1
Top Duct Covers
Top Support Frame
Bottom Duct Covers
Bottom Support Frame
FIG. I
19
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Ductless Recirculation
Ductless recirculation is intended for applications where an exhaust duct work is not possible to be
installed. When converted, the hood functions as a recirculating hood rather than an exhaust hood.
Fumes and exhaust from cooking are drawn and filtered by a set of optional charcoal filters. The air is
then purified and re-circulated back within the home.
We recommend to ALWAYS exhaust air outside of the home by employing existing or installing new
duct work, if possible. The hood is most eective and ecient as an exhaust hood. Only when the
exhaust option is not possible should you recourse to converting the hood into a recirculating hood.
When converted to be a recirculating hood, a set of charcoal filters are required on top of its standard
Metal Filter set. Order according to its part number below. The standard mesh filters are intended to
capture residue from cooking, and the optional charcoal filters help to purify fumes exhausted from
cooking for recirculation.
Recirculating Kit Installation (required if no ducting is used)
Kit includes the charcoal filters and the air diverter plate.
Hood Model Part Number Filters in Package
ZNA-M90DS ZRC-03NA 2
ZNA-E42DS ZRC-03NA 2
1. Purchase recirculating kit per the part number above.
2. Secure air diverter plate to top support frame (FIG. J). Open sides of air diverter plate should face
left and right to direct air through the louver holes located on the top duct cover. Run 8” ducting
from top of hood and secure to air diverter plate.
3. Remove bae filters from hood. Plate the charcoal filters to the back side of the bae filters.
Secure the charcoal filters in place with rubber clips.
4. Reinstall bae filters.
20
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Installation Instructions
5. Enable recirculating mode on the proximity
controls. (Refer details to pg. 23)
6. Charcoal filters must be replaced after every
200 hours of use (or approximately every 3 to 6
months based on the average of 1 - 2 hours of
daily cooking time). After 200 hours of use, the
notification bell icon will display. When the bell
is tapped, the LCD display will cycle between
showing “REPLACE CHARCOAL FLTR” and
“HOLD UP TO RESET” every 2 seconds.
Charcoal Filter Replacements
Hood Model Part Number
Quantity to
Order
ZNA-M90DS Z0F-C005 2
ZNA-E42DS Z0F-C005 2

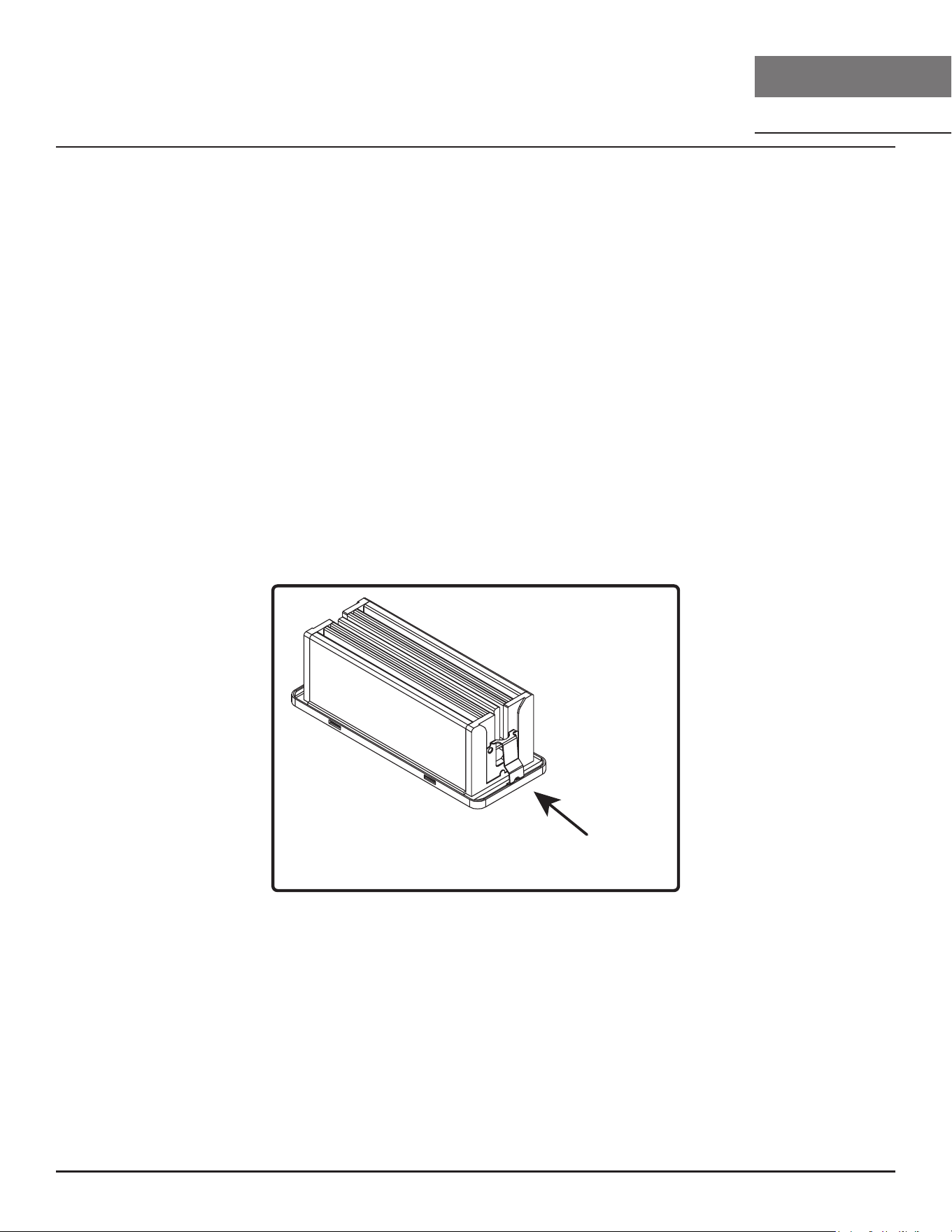

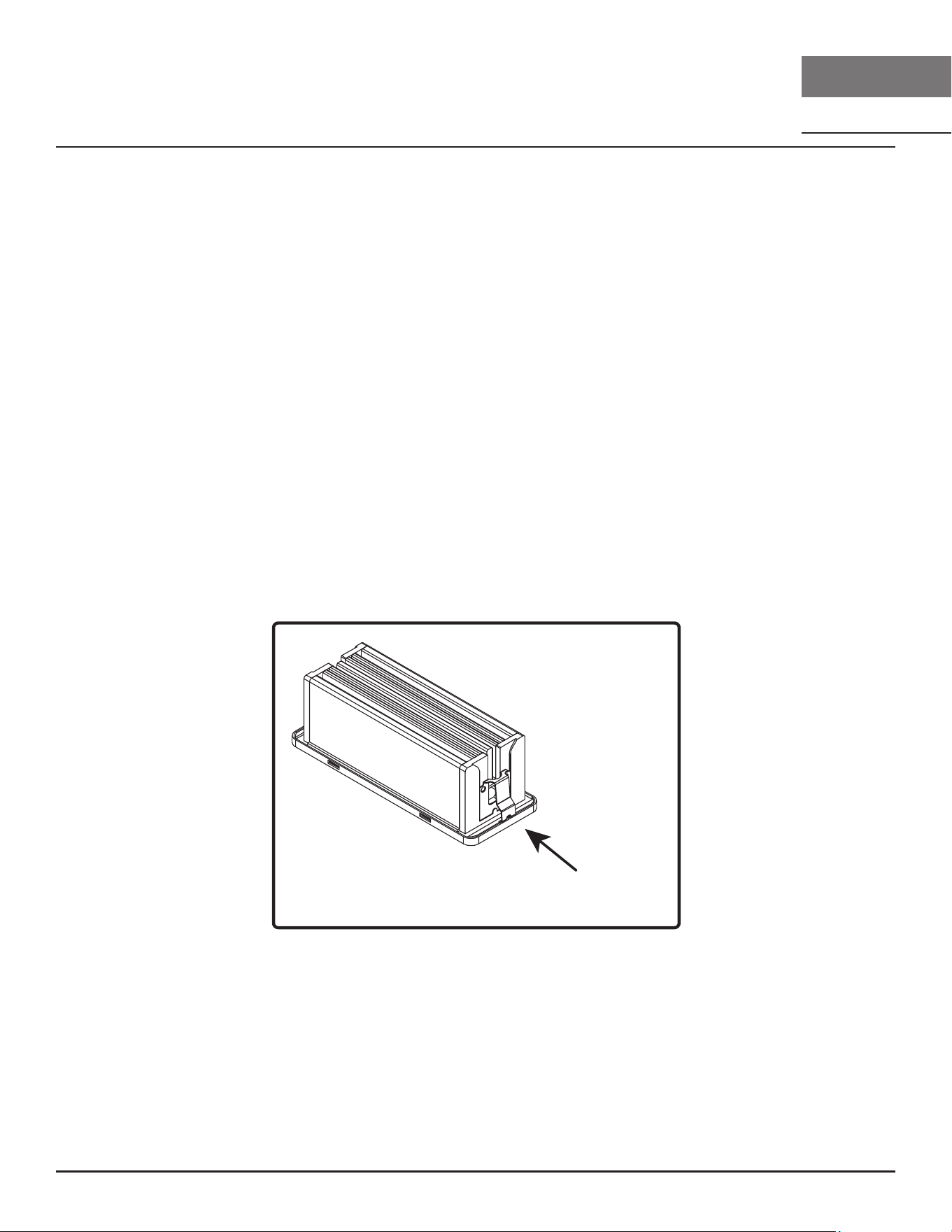

DO NOT WASH CHARCOAL FILTERS. Charcoal
filters may need to be changed more often
depending on cooking habits.
Clip
Clip
FIG. J
21
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Proximity Controls
Power Lights
Adjust 6 Speed Levels
Display & Icons
PROXIMITY SENSOR
Ź When approaching the hood while it is powered o, the Power, Fan Decrease, Fan Increase,
and Light icons will illuminate, and “HELLO” will appear on the LCD display for 2 seconds.
Ź If neither the fan nor lights are turned on within 60 seconds, the icons will turn o, and
“GOODBYE” will appear on the LCD display for 2 seconds.
Ź The icons will not disappear until the fan and lights are turned o.
CONTROL ICONS
Power
Ź Press the power icon to power on or o the fan and lights.
Ź The hood has a memory function to remember the last used settings for the fan and lights.
Ź After pressing the power icon to power o the hood, “GOODBYE” will appear on the LCD
display for 2 seconds.
Ź The 3s icon under the power icon only illuminates when the fan is powered on. It is an
indicator to enable Automatic Delay O by pressing and holding the power button
for 3 seconds.
Decrease Fan Speed
Ź Press the icon to decrease fan speed from 6, 5, 4, 3, 2, 1, o.
Increase Fan Speed
Ź Press the icon to increase fan speed from o, 1, 2, 3, 4, 5, 6.
Lights
Ź Press the lights icon to change lighting level from 1, 2, 3, o.
22
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Features & Controls
Proximity Controls
DISPLAY ICONS & FUNCTIONS
Ů
Ź The notification bell icon will illuminate when an action needs to be taken. Tapping the
icon will cycle through the notifications. The notification bell will remain illuminated until all
notifications are resolved. The notification bell will not illuminate when the hood and controls
are powered o.
Bluetooth®
Ź The Bluetooth® icon will illuminate the device when connected with the hood via Bluetooth®.
The words “BLUETOOTH CONNECTED” or “BLUETOOTH DISCONNECT” will appear on the
LCD display whenever the connection changes.
Wi-Fi
Ź The Wi-Fi icon will illuminate when the hood is connected to the Wi-Fi. The words “WIFI
CONNECTED” or “WIFI DISCONNECTED” will appear on the LCD display whenever the
connection changes which will be managed via the Zephyr Connect app.
Ű
Ź While the fan is on, press and hold for 3 seconds to enable the delay o timer. The fan will
change to speed 1, the timer display will illuminate, the LCD display will show “AUTOMATIC
DELAY OFF”, and the timer will begin counting down from 10 minutes. After the timer reaches
0, the fan and lights will power o.
Ź The automatic delay o function timer begins at 10 minutes by default. The Zephyr Connect
app provides the options for either 5 or 10 minutes.
CleanAir
Ź When the fan is o, press and hold and simultaneously for 3 seconds to enable or
disable the CleanAir function. The LCD display will show “CLEAN AIR ENABLED” or “CLEAN
AIR DISABLED”.
Ź When enabled, the fan will turn on speed 1 every 4 hours for 10 minutes. While the fan is
running, the LCD display will show “CLEAN AIR ACTIVE” and the CleanAir icon will illuminate.
23
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Proximity Controls
ĻŮ

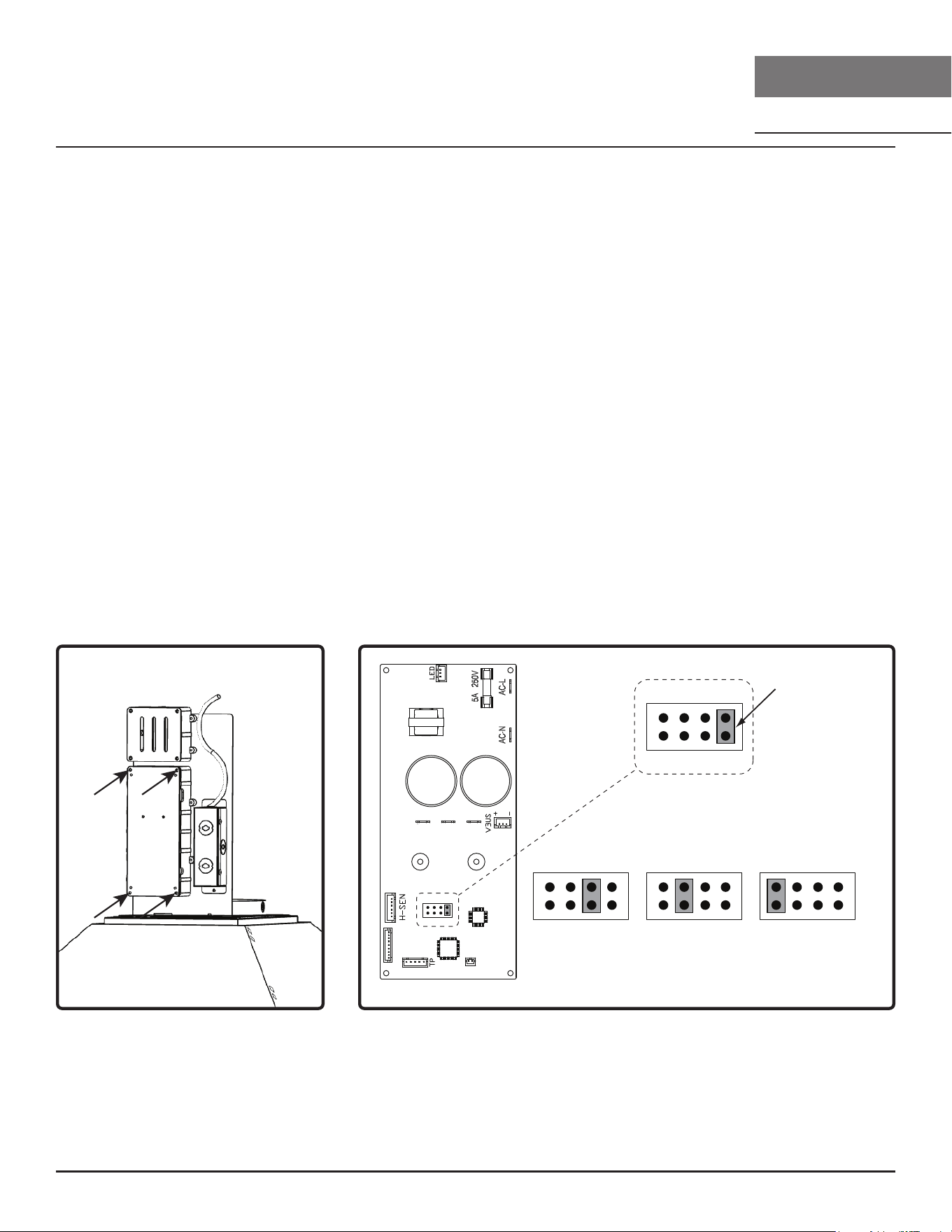

Ź Airflow Control Technology (ACT™) allows the installer to set the maximum fan CFM to align
with local codes and regulations. When the fan is o, press and hold
for 3 seconds to
display ACT™ status.
Ź ACT 290 = 3 speeds, ACT 390 = 4 speeds, ACT 590 = 5 speeds.
Grease Filter Clean Reminder
Ź After 60 hours of fan use, the notification bell icon will illuminate. When the bell is tapped,
the LCD display will cycle between showing “CLEAN GREASE FILTERS” and then “HOLD
DOWN TO RESET” every 2 seconds. If no action is taken for 30 seconds, the display turns o
and the notification bell icon will remain illuminated.
Ź To hold down and reset, press and hold the fan decrease button for 3 seconds to
reset. The Zephyr Connect app provides the option to reset the reminder.
Recirculating Mode - Charcoal Filter Replacement Reminder
Ź Hold and for 3 seconds to enable or disable recirculating mode which will remind you
to replace the charcoal filter. The LCD display will show “RECIRCULATING ENABLED” to
enable and “RECIRCULATING DISABLE” to disable for 2 seconds.
Ź After 200 hours of fan use, the notification bell icon will illuminate. When the bell is tapped,
the LCD display will cycle between showing “REPLACE CHARCOAL FLTR” and “HOLD UP TO
RESET” every 2 seconds. If no action is taken for 30 seconds, the display turns o and the
notification bell will remain illuminated.
Ź To hold up and reset, press and hold the fan increase button for 3 seconds to reset.
The Zephyr Connect app provides the option to reset the reminder.
Remote Control Pairing Mode
Ź Hold for 3 seconds to enable remote control pairing mode. Once pairing mode is enabled,
the LCD display will illuminate “REMOTE PAIRING”. Press a button on the remote control to
synchronize it with the hood.
24
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Features & Controls
Zephyr Connect
Votre hotte de cuisine est compatible avec notre application Zephyr Connect. Tout ce dont vous avez
besoin est une connexion WiFi avec accès à Internet qui peut atteindre l’emplacement de votre hotte.
Zephyr Connect vous permet de contrôler votre hotte de cuisine de n’importe où à l’aide d’un appareil
mobile ou de votre enceinte intelligente Amazon Alexa ou Google Home. Zephyr Connect comprend
également des diagnostics en temps réel et vous fournit des informations importantes sur le produit.
L’application Zephyr Connect est disponible sur les appareils iOS utilisant iOS 11.0 ou version
ultérieure ou les appareils Android utilisant la version Android 8 ou ultérieure. Visitez l’Apple App Store
ou le Google Play Store pour plus d’informations.
Si votre hotte n’est pas connectée au WiFi, la fonctionnalité fonctionnera de la même manière qu’une
hotte de cuisine classique sans connectivité WiFi.
Veuillez consulter le guide de démarrage rapide Zephyr Connect inclus pour plus d’informations.
Si vous avez connecté votre hotte à des enceintes intelligentes Amazon Alexa ou Google Home, vous
disposez désormais de capacités de commande vocale. La liste des commandes pour Amazon Alexa
et Google Home se trouve sur la page suivante.
REMARQUE: Amazon Alexa et Google Home ne prennent pas en charge les commandes vocales en
français.
25
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Zephyr Connect
Control Type Amazon Alexa Voice Commands Description
Power
Alexa, turn on [Hood Name] Turn on range hood power
Alexa, turn o [Hood Name] Turn o range hood power
Fan
Alexa, increase [Hood Name] Fan Speed Increase fan speed on range hood
Alexa, decrease [Hood Name] Fan Speed Decrease fan speed on range hood
Alexa, set [Hood Name] Fan Speed to [1-6] Set range hood to specific fan speed
Alexa, set [Hood Name] Fan Speed to Maximum Set fan speed to 6 on range hood
Alexa, set [Hood Name] Fan Speed to Minimum Set fan speed to 1 on range hood
Light
Alexa, turn on [Hood Name] Light Turn on the light on range hood
Alexa, turn o [Hood Name] Light Turn o the light on range hood
Alexa, increase [Hood Name] Light(s) Increase light level on range hood
Alexa, decrease [Hood Name] Light(s) Decrease light level on range hood
Alexa, set [Hood Name] Light(s) to High
Alexa, set [Hood Name] Light(s) to Bright
Set light level to High on range hood
Alexa, set [Hood Name] Light(s) to Low
Alexa, set [Hood Name] Light(s) to Dim
Set light level to Low on range hood
Alexa, set [Hood Name] Light(s) to [1-3] Set range hood to specific light level
Delay-O
Alexa, set delay time to 1 minute on [Hood Name]
Alexa, set delay time to 2-10 minutes on [Hood Name]
Enable delay timer for 1-10 minutes. After 1-10
minutes, the hood will be power o.
Alexa, [Start/Enable] [Hood Name] Delay O Timer Enable delay o timer for 10 minutes. After 10
minutes, the hood will power o.
Alexa, [Stop/Disable] [Hood Name] Delay O Timer Disable delay o timer
Control Type Google Home Voice Command Description
Power
Hey Google, turn on [Hood Name] Turn on range hood power
Hey Google, turn o [Hood Name] Turn o range hood power
Fan
Hey Google, increase [Hood Name] speed Increase fan speed on range hood
Hey Google, decrease [Hood Name] speed Decrease fan speed on range hood
Hey Google, set [Hood Name] to speed [1-6] Set range hood to specific fan speed
Hey Google, set [Hood Name] to maximum speed Set fan speed to the maximum on range hood
Hey Google, set [Hood Name] to minimum speed Set fan speed to the minimum on range hood
Light
Hey Google, turn on [Hood Name] light(s) Turn on the light on range hood
Hey Google, turn o [Hood Name] light(s) Turn o the light on range hood
Hey Google, set [Hood Name] light(s) to High
Hey Google, set [Hood Name] light(s) to Bright
Set light level to High on range hood
Hey Google, set [Hood Name] light(s) to Low
Hey Google, set [Hood Name] light(s) to Dim
Set light level to Low on range hood
Hey Google, set [Hood Name] light(s) to 1-3 Set range hood to specific light level
Hey Google, Run [Hood Name] for 1-10 minutes Enable delay timer for 1-10 minutes. After 1-10
minutes, the hood will be power o.
Hey Google, Start 1-10 minute timer on [Hood Name] Enable delay timer for 1-10 minutes. After 1-10
minutes, the hood will be power o.
Delay-O
Hey Google, Stop [Hood Name] timer Disable delay timer
Hey Google, Cancel [Hood Name] timer Disable delay timer
26
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Features & Controls
Optional RF Remote Control
To order the RF remote control, the part number is 14000005. The blue antenna wire needs to be
extended for optimal signal. Unwrap the antenna wire and position it behind the duct cover. It does
not need to be secured.
FCC Caution
To assure continued compliance, any changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operate this equipment. (Example -
use only shielded interface cables when connecting to computer or peripheral device. This device
complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions. (1)
This device may not cause harmful interference, and (2) This device must accept any interference
received, including interference that may cause undesired operation.
Synchronization
To create a unique link between your hood and remote control please follow these steps.
1. With hood o, press and hold
on the hood until the controls display “REMOTE PAIRING”.
2. Press a button on the remote, and the remote control will be synchronized with the hood.
RF Remote Control Functions
Blower On / Speed Selection
Press to power on blower and cycle through all six blower speeds.
Blower On / Power O
By pressing , the blowers will power on at the last speed setting. Press
again and the entire hood will power o, including lights.
Delay O
Lights 1/2/3/O
Switch between light levels by pressing . Turn o the lights by cycling through
the dierent light levels.
Blower On/
Speed Selection
1
1
2
3
4
Blower On/
Power O
2
10 Min Delay O
3
Lights 1/2/3/O
4
By pressing , the blower and lights will enter Automatic Delay O mode. The
clock icon will illuminate and the controls will display “AUTOMATIC DELAY OFF”.
The blower will change to speed 1 and a 10 minute timer will begin counting
down.
27
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Optional RF Remote Control
RF Remote Features

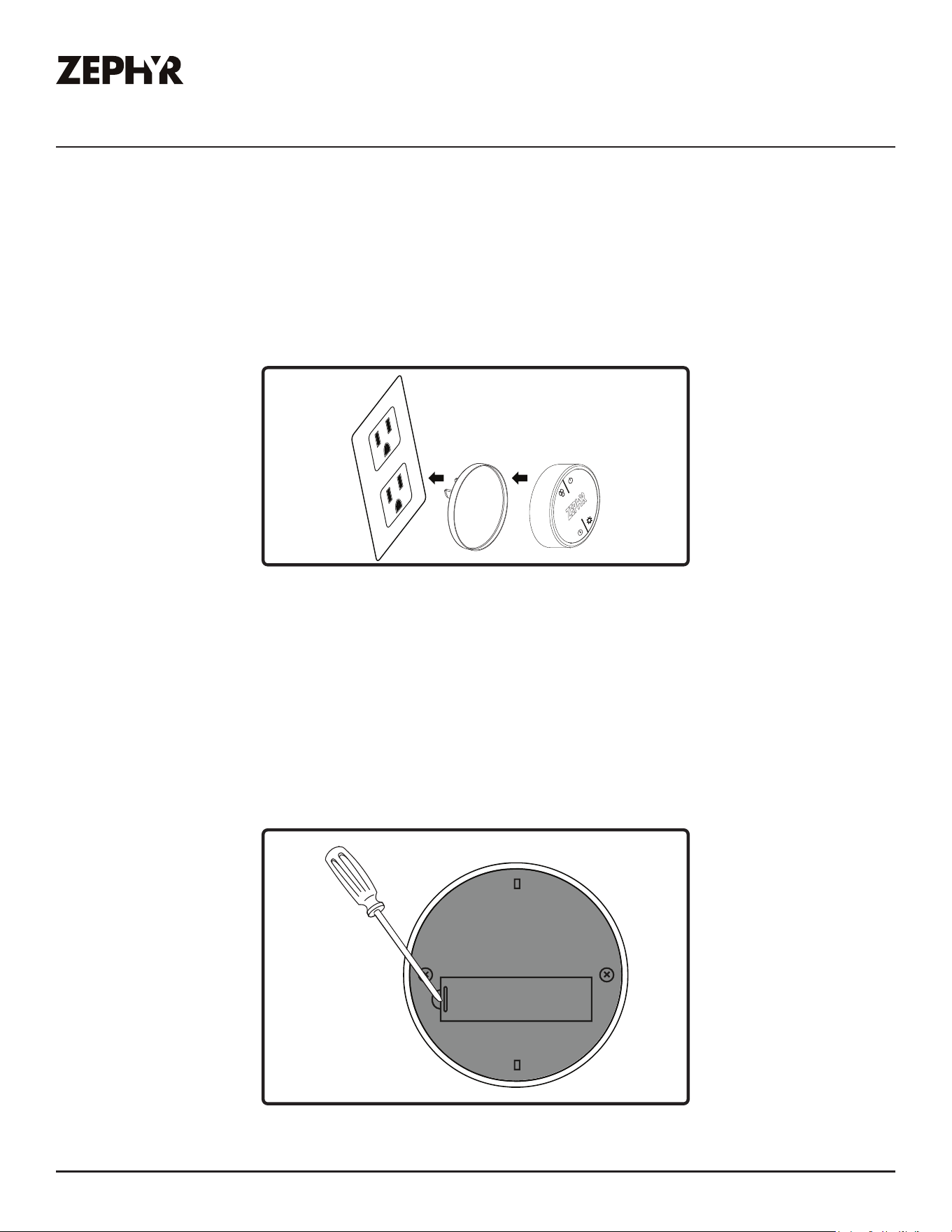

The RF remote control is equipped with a magnet on the back for easy storage. The remote may be
placed on any magnetic surface such as a refrigerator or the Zephyr remote holder, FIG. K. The
remote holder can be inserted into a standard electrical outlet for easy storage. Note: The remote
holder does not charge the RF remote.
Maximum remote control communication distance is 15 feet from the liner.
RF Remote Maintenance
Clean the remote control using non abrasive detergents.
Follow instructions below for replacing battery. Using a small flat head screwdriver, raise the cover of
the battery door (A) in order to access the battery compartment. FIG. L.
Remove the battery and replace with battery type A23 12V. Negative end of battery should face the
spring inside the remote.
Re-install battery door and recycle old battery.
FIG. K
A
-
+
FIG. L
28
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Hood & Filter Cleaning
Surface Maintenance
Ź Do not use corrosive detergents, abrasive detergents or oven cleaners.
Ź Do not use any product containing chlorine bleach or any product containing chloride.
Ź Do not use steel wool or abrasive scrubbing pads which will scratch and damage surface.
Cleaning Stainless Steel
Clean periodically with warm soapy water and clean cotton cloth or micro fiber cloth. Always rub
in the direction of the stainless steel grain. To remove heavier grease build up use a liquid degreaser
detergent.
After cleaning use a non-abrasive stainless steel polish/cleaners, to polish and bu out the stainless
luster and grain. Always scrub lightly, with clean cotton cloth or micro fiber cloth and bu in the
direction of the stainless steel grain.
Ų
The stainless steel baffle filters are intended to trap residue and grease from cooking. Although the
filters should never need replacing, they are required to be cleaned every 30 days or more often
depending on cooking habits.
Filters may be placed in dishwasher at low heat or soaked in hot soapy water Dry filters and re-install
before using hood.
Maintenance
29
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Maintenance
ŲĬĘĭė

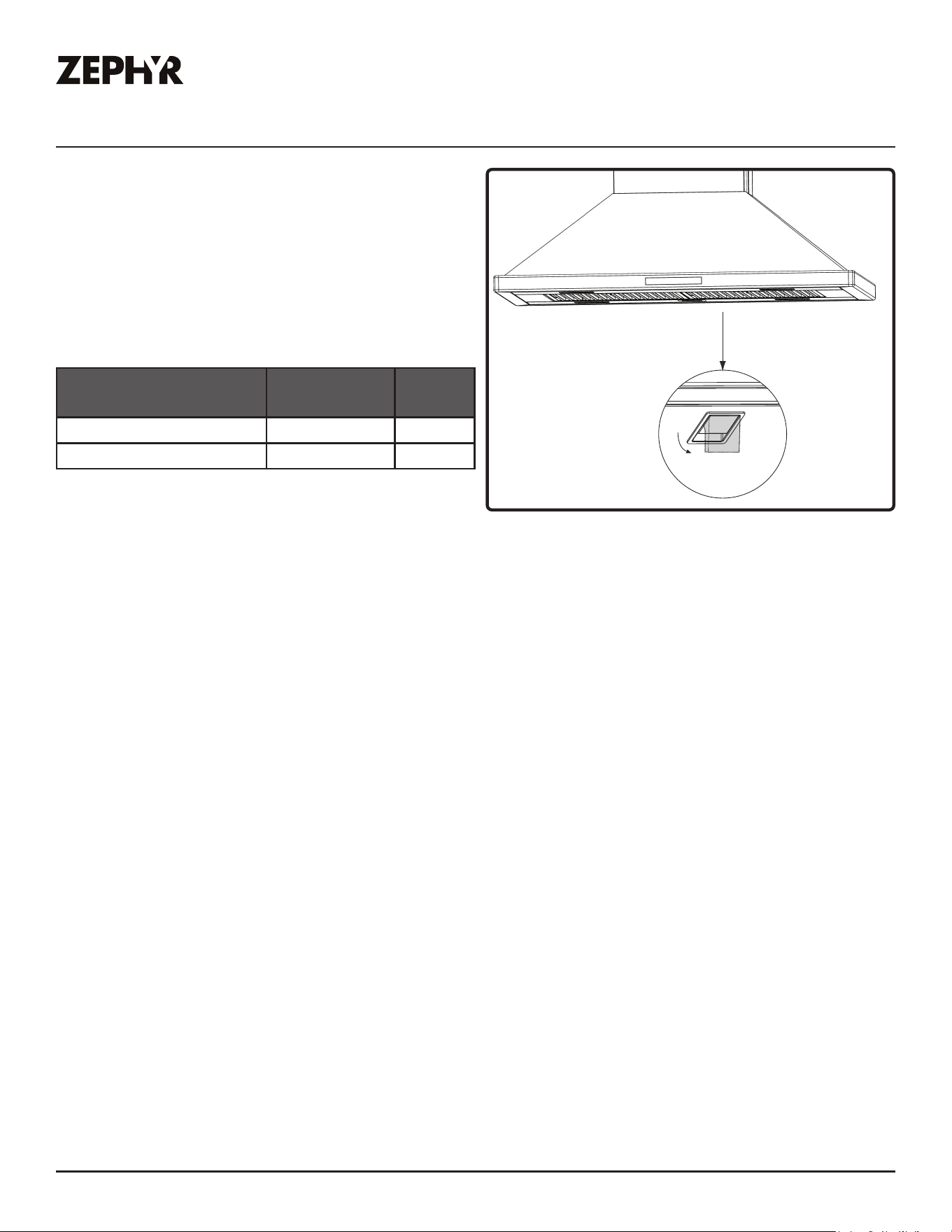

1. Pull on latch to disengage filter.
2. Pull down on filter handle to remove filter.
Ų
Hood Model Part Number Qty. to
Order
ZNA-M90DS 50210037 2
ZNA-E42DS 50210037 2
To order parts, visit us online at
http://store.zephyronline.com.
FIG. M
30
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Maintenance
LumiLight LED
In the unlikely event that your LumiLight LED fails, please contact Zephyr to order replacement parts.
See the list of parts and accessories page for part numbers and contact information.
ĬĘĭė
1. Remove bae filters.
2. Remove each side panels by two screws and light panel by two screws.
3. Disconnect LED light quick connector.
4. Push in the two side clips on the ends of the LED light.
5. Push LED light through the light panel opening.
Push the clip
FIG. N
31
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Hood must be disconnected from the main power prior to
performing the conversion instructions listed below. Failure to do
so could result in personal injury or damage to the product.
CAUTION
After re-positioning the jumper and powering on the hood, the
CFM cannot be changed again.
CAUTION
ACT™ Conversion
ůĬĻĭ
Some local codes limit the maximum amount of CFM a range hood can move. ACT™ allows you
to control the maximum blower CFM of select Zephyr Ventilation range hoods without the need for
expensive make up air kits. ACT™ enables the installer to easily set the maximum blower speed to one
of three most commonly specified CFM levels; 590, 390, or 290 CFM. The usage of ACT™ may not be
necessary for your installation. Please check your local codes for CFM restrictions.
32
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
ACT™ Conversion
FIG. O
1357
2468
1357
2468
1357
2468
1357
2468
Jumper 7-8
DEFAULT POSITION
Max. Blower CFM
590
Jumper 5-6
Max. Blower CFM
390
Jumper 3-4
Max. Blower CFM
290
Jumper 1-2
1357
2468
PC Board
Jumper Pins
Plastic
Jumper
FIG. P
Enabling ACT™
Before hood installation, gain access to PC board by following the steps below:
1. PC board is located on top of motor housing. Unscrew (4) screws and remove PC board from PC
board box shown in FIG. O.
NOTE: Take care when removing PC board as there are many wires connected to the board.
Disconnecting all the wires is not necessary as long as you can easily access the jumper pins
shown in FIG. P.
2. Change plastic jumper position as shown in FIG. P. to the set desired maximum blower CFM.
3. Re-attach PC board to the PC board box. When hood is first powered on, the new maximum
blower CFM will appear on the LCD for two seconds. Maximum blower CFM can also be displayed
on the LCD by pressing the Power Button for three seconds (with hood o.)
4. Remove the appropriate blower CFM sticker included with this sheet and place inside the hood
body below the wiring diagram label or in a clearly visible location.
NOTE: After re-positioning the jumper and powering on the hood, the CFM cannot be changed
again. Please contact Zephyr if you need further assistance.
33
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Wiring Diagram
Model: ZNA-E42DS
Lamp: LED 6W Max.
Fan: 280W
Power consumption
Voltage: 120VAC 60Hz
Total: 304W
ZNA-M90DS
LED LED
WIFI
LED LED
ANT
MOTOR
Black
White
Green
WIRING DIGRAM
Black
Red
White
White
Black
Green
Black
34
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Troubleshooting
Possible Problem Possible Cause Solutions
After installation, the
unit doesn’t work.
The power source is not turned ON. Make sure the circuit breaker and the unit’s
power is ON.
The power line and the cable
locking connector is not connecting
properly.
Check the power connection with the unit is
connected properly.
The switch board or control board
wirings are disconnected.
Make sure the wirings at the switch board
and control board are connected properly.
The switch board or control board is
defective.
Change the switch board or control board.
The wires on control board are loose. Make sure the wires on the control board
are connected properly.
Light works, but blower
is not turning.
The blower wire is not connected. Check all wirings from the blower to be sure
all cables are properly connected.
The thermally protected system
detects if the blower is too hot to
operate and shuts the blower down.
The blower will function properly after the
thermally protected system cool down.
The switch board or control board is
defective.
Change defective part.
The blower is defective, possibly
seized.
Change the blower.
The unit is vibrating. The blower is not secured in place. Tighten the blower in place.
Damaged blower wheel. Replace the blower.
The hood is not secured in place. Check the installation of the hood.
The unit is whistling. A filter is not in the correct position. Adjust the filters until the whistling stops.
The duct pipe connections are not
sealed or connected properly.
Check the duct pipe connections to be sure
all connections are sealed properly.
The blower is working,
but the LumiLight LEDs
are not.
The LumiLight LED connector is
disconnected.
Connect the LumiLight LED connector.
Defective LumiLight LED. Change the LumiLight LED.
The switch board or control board is
defective.
Change the switch board or control board.
35
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
The hood is not venting
out properly.
Using the wrong size of ducting. Change the ducting to the correct size.
The hood might be hanging to high
from the cook top.
Adjust the distance between the cook top
and the bottom of the hood within 24” and
34” range.
The wind from the opened windows
or opened doors in the surrounding
area are aecting the ventilation of
the hood.
Close all the windows and doors to eliminate
the outside wind flow.
Blockage in the duct opening or
ductwork.
Remove all the blocking from the duct work
or duct opening.
The unit turns on by
itself.
Remote control may be paired
incorrectly.
Resynchronize the remote control to
connect to a dierent channel
Someone is controlling the hood via
the Zephyr Connect app.
Determine who is controlling the hood with
the app.
Filter is vibrating. Filter is loose. Adjust or change the filter.
Spring clip is broken on the filter. Change the spring clip.
RF Remote control does
not work.
Battery is dead. Replace battery with type A23 12v.
Poor communication with the hood. Remote control must be within 15 ft of hood.
RF Remote lost communication with
the hood.
Reset hood and remote by switching power
o at the circuit breaker for 5 minutes.
Place remote on counter top near the hood
and switch the circuit breaker back on.
Blue antenna wire is not extended. Extend the blue antenna wire behind the
light panel.
The range hood and
user’s device won’t pair
via Bluetooth®.
The user’s phone does not have
Bluetooth® enabled.
Enable Bluetooth® on the user’s phone.
The user’s phone may be out of
range.
Move closer towards the range hood.
User hasn’t inputted the Bluetooth®
code to successfully pair.
Enter the pairing code, 123456.
Range hood is not in Bluetooth®
pairing mode.
Hold
and simultaneously for 5
seconds to put the hood into pairing mode.
There are multiple errors preventing
the user’s phone from pairing with
the range hood.
Restart the user’s phone and try again.
Possible Problem Possible Cause Solutions
36
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Troubleshooting
The range hood won’t
connect to Wi-Fi.
The user’s router or modem is turned
o.
Turn on the router or modem.
The user’s router is connected to a 5
GHz wireless frequency.
Connect to the 2.4 GHz band and attempt
to reconnect.
The user’s coaxial cables are loose. Tighten the coaxial cables connecting to the
router or modem.
The Wi-Fi on the user’s phone is
disabled.
Enable Wi-Fi on the phone.
User is connecting to the wrong Wi-Fi
network.
Verify that the correct Wi-Fi network is
being connected to. The default Wi-Fi
network name/SSID can be found on the
router.
The range hood is not in range of the
Wi-Fi connection.
Move the router and modem closer to the
range hood to increase connection strength.
There are obstacles obstructing the
Wi-Fi signal strength.
Move the router and modem closer to
the range hood or move objects that are
directly blocking the pathway to the range
hood. Walls may reduce signal strength.
User cannot change
Wi-Fi connections.
The range hood and user’s phone
have already connected.
Enter Bluetooth® settings and forget the
device to reset the process on the phone.
Cannot bind the hood
to my Zephyr Connect
account.
Only one Zephyr Connect account
can be bound to the hood.
Log in using the Zephyr Connect account
that is already bound to the hood. Multiple
devices can login using the same account.
Zephyr Connect app
won’t register user
inputs.
Wi-Fi is unstable and the range hood
may have disconnected.
Ensure the router and modem are both
turned on. Allow the range hood to
reconnect.
Range hood is experiencing
diculties connecting to the user’s
phone.
Check on the Wi-Fi connection and restart
the application.
Zephyr Connect app
stuck on “Loading”.
Wi-Fi is unstable and the range hood
may have disconnected.
Ensure the router and modem are both
turned on. Allow the range hood to
reconnect.
Range hood is experiencing
diculties connecting to the user’s
phone.
Check on the Wi-Fi connection and restart
the application.
Possible Problem Possible Cause Solutions
37
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
List of Parts & Accessories
Description Part Number
Replacement Parts
LumiLight LED, 6W Z0B0047
Bae Filter 50210037
Optional Accessories
Recirculating Kit ZRC-03NA
Replacement Charcoal Filter Z0F-C005
RF Remote Control 14000005
Duct Cover Extension Z1C-02NA
Make-up Air Kit MUA008A
To order parts, visit us online at http://store.zephyronline.com.
38
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Notes
39
Napoli Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
MAY20.0401
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein
as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or
workmanship as follows:
Three Year Limited Warranty for Parts: For three years from the date of your original purchase of the Products, we will
provide, free of charge, Products or parts (including LED light bulbs, if applicable) to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or
replace parts before we elect to replace the Products.
One Year Limited Warranty for Labor: For one
year from the date of your original purchase of the Products, we will
provide, free of charge, the labor cost associated with repairing the Products or parts to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. After the first year from the date of your original
purchase, you are responsible for all labor costs associated with this warranty.
Warranty Exclusions: This warranty covers only repair or replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including but not limited to: (a) normal maintenance and service
required for the Products and consumable parts such as fluorescent, incandescent or halogen light bulbs, mesh and char-
coal filters and fuses; (b) any Products or
parts which have been subject to freight damage, misuse, negligence, accident,
faulty installation or installation contrary to recommended installation instructions, improper maintenance or repair (other
than by us); (c) commercial or government use of the Products or use otherwise inconsistent with its intended purpose; (d)
natural wear of the finish of the Products or wear caused by improper maintenance, use of corrosive and abrasive cleaning
products, pads, and oven cleaner products; (e) chips, dents or cracks caused by abuse or misuse of the Products; (f) service
trips to your home to teach you how to use the Products; (g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact serviceability of the Products. If you are outside our service
area, additional charges may apply for shipping costs for
warranty repair at our designated service locations and for the
travel cost to have a service technician come to your home to repair, remove or reinstall the Products. After the first year
from the date of your original purchase, you are also responsible for all labor costs associated with this warranty. All Products
must be installed by a qualified professional installer to be eligible for warranty repairs or service.
Limitations of Warranty. OUR OBLIGATION TO REPAIR OR REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE USE OR
PERFORMANCE OF THE PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION ARE
EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRE
SS WARRANTIES. WE HEREBY DISCLAIM AND EXCLUDE ALL
OTHER EXPRESS WARRANTIES FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states or provinces do not allow limitations on the duration of an implied warranty or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. To the extent that
applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the
same three-year and one-year periods described above if permitted by applicable law. Any oral or written description of the
Products is for the sole purpose of identifying the Products and shall not be construed as an express warr
anty. Prior to
using, implementing or permitting use of the Products, you shall determine the suitability of the Products for the intended
use, and you shall assume all risk and liability whatsoever in connection with such determination. We reserve the right to
use functionally equivalent refurbished or reconditioned parts or Products as warranty replacements or as part of warranty
service. This warranty is not transferable from the original purchaser and only applies to the consumer residence where the
Product was originally installed located in the United States and Canada. This warranty is not extended to resellers.
To Obtain Service Under Limited Warranty: To qualify for warranty service, you must: (a) notify us at the address or
telephone number stated below within 60 days of the discovery of the defect; (b) give the model number and serial
number;
and (c) describe the nature of any defect in the Product or part. At the time of the request for warranty service, you must
present evidence of your proof of purchase and proof of the original purchase date. If we determine that the warranty
exclusions listed above apply or if you fail to provide the necessary documentation to obtain service, you will be responsible
for all shipping, travel, labor and other costs related to the services. This warranty is not extended or restarted upon warranty
repair or replacements.
Please check our website for any additional Product information, www.zephyronline.com.
Zephyr Ventilation Service Department, 2277 Harbor Bay Parkway, Alameda, CA 94502 1-888-880-8368
40
Napoli Use, Care, and Installation Guide
NAPOLI
ISLAND
CORE
Product Registration
Congratulations on the purchase of your
Zephyr product! Please take a moment to
register your new Zephyr product at
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Prompt registration helps in more ways
than one.
IT’S IMPORTANT
Ensures warranty coverage should you need
service.
Ownership verification for insurance purposes.
Notification of product changes or recalls.
WWW.ZEPHYRONLINE.COM
NOV20.0101
Airflow Control Technology
TM
C
Napoli
ZNA-M90DS, ZNA-E42DS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
2
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
3
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ....................................................................... 4-6
Types d’avertissements de sécurité ..................................................... 4
Sécurité générale ...............................................................................4-5
Opération ........................................................................................... 6
Exigences électriques ......................................................................... 6
Déclaration d’interface de la Federal Communication Commission ... 6
Liste de matériel .................................................................................. 7
Instructions d’installation ..................................................................8-18
Feuille de calcul pour le conduit d’aération ......................................... 8
Hauteur de montage, dégagement et gaine .....................................9-10
Options de conduits ........................................................................... 11
Spécifications de la hotte ...................................................................12
Fourniture électrique ..........................................................................13
Raccord de câble ...............................................................................13
Montage de la hotte ........................................................................ 14-18
Recirculation sans conduit ...............................................................19-20
Fonctionnalités et commandes .........................................................21-27
Contrôles de proximité .....................................................................21-23
Zephyr Connect ..............................................................................24-25
Télécommande RF en option ............................................................26-27
Entretien .......................................................................................... 28-30
Nettoyage de la hotte et du filtre .....................................................28-29
LumiLight LED ................................................................................... 30
Conversion ACT™ .............................................................................31-32
Technologie de contrôle du débit d’air (ACT™) ....................................31
Activer ACT™ ..................................................................................... 32
Schéma de câblage ............................................................................33
Dépannage ..................................................................................... 34-36
Liste des pièces et accessoires ........................................................... 37
Remarques .........................................................................................38
Garantie limitée ................................................................................. 39
Enregistrement du produit ..................................................................40
4
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Consignes de sécurité
Votre sécurité et celle des gens qui vous entourent sont très
importantes.
Ce manuel contient de nombreux messages de sécurité relatifs
à votre appareil. Lisez tous les messages et conformez-vous-y
en tout temps.
Voici le symbole d’alerte à la sécurité. Ce symbole vous informe
de possibles dangers qui pourraient entraîner de graves lésions
corporelles ou la mort. Tous les messages de sécurité suivent
le symbole d’alerte à la sécurité et comportent les mots «
DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
Le mot « danger » signifie que le fait de ne pas tenir compte
de l’énoncé de sécurité peut entraîner une blessure grave ou
la mort.
Le mot « avertissement » signifie que le fait de ne pas
tenir compte de l’énoncé de sécurité peut entraîner des
dommages importants au produit, une lésion corporelle
grave ou la mort.
Le mot « attention » signifie que le fait de ne pas tenir
compte de l’énoncé de sécurité peut entraîner une lésion
corporelle mineure ou modérée, ou encore des dommages
au produit ou à la propriété.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES,
RESPECTEZ LES SUIVANTS:
a) N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant l’entretien ou le nettoyage de l’unité, coupez
l’alimentation au panneau de service et verrouillez les moyens
de déconnexion de service pour éviter toute mise sous tension
accidentelle. Lorsque le moyen de déconnexion de service
ne peut pas être verrouillé, fixez solidement un dispositif
d’avertissement bien visible, tel qu’une étiquette, au panneau
de service.
Sécurité générale
ATTENTION
Pour réduire le risque d’incendie ou de choc électrique,
n’utilisez pas ce ventilateur avec un dispositif de commande
à semi-conducteurs.
ATTENTION
AVERTISSEMENT
ATTENTION
Pour Une Ventilation Générale Uniquement. Ne Pas Utiliser
Pour Évacuer Des Matières Et Des Vapeurs Dangereuses Ou
Explosives. Soyez prudent lorsque vous utilisez des produits
de nettoyage pour détergents. Convient pour une utilisation
dans la zone de cuisson domestique.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D’INCENDIE DE
GRAISSE SUR LE HAUT DE CUISINIÈRE:
a) Ne laissez jamais les unités de surface sans surveillance
à des réglages élevés. Les débordements provoquent de la
fumée et des débordements graisseux qui peuvent s’enflammer.
Chauer les huiles lentement à des réglages faibles ou
moyens.
b) Allumez toujours la hotte lorsque vous cuisinez à feu vif
ou lorsque vous flambez des aliments. (c’est-à-dire Crêpes
Suzette, Cerises Jubilee, Boeuf au Poivre Flambé »).
c) Nettoyez fréquemment les ventilateurs de ventilation. La
graisse ne doit pas s’accumuler sur le ventilateur ou le filtre.
d) Utilisez une taille de casserole appropriée. Utilisez toujours
des ustensiles de cuisine adaptés à la taille de l’élément de
surface.
5
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE
DES PERSONNES EN CAS D’INCENDIE DE GRAISSE SUR LE
HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUITa:
a) DES FLAMMES PLUS INTELLIGENTES avec un couvercle bien
ajusté, une plaque à biscuits ou un plateau en métal, puis
éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE DÉPARTEMENT DES INCENDIES.
b) NE JAMAIS RAMASSER UNE PLAQUE ENFLAMME - Vous
pourriez être brûlé.
c) N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes
humides - une violente explosion de vapeur en résultera.
d) Utilisez un extincteur UNIQUEMENT si:
1) Vous savez que vous possédez un extincteur de classe
ABC et vous savez déjà comment l’utiliser.
2) Le feu est petit et contenu dans la zone où il a
commencé.
3) Le service d’incendie est appelé.
4) Vous pouvez combattre le feu dos à une sortie
aBasé sur “Kitchen Firesafety Tips” publié par la NFPA.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX
PERSONNES, RESPECTEZ CE QUI SUIT:
a) Les travaux d’installation et le câblage électrique doivent
être eectués par des personnes qualifiées conformément à
tous les codes et normes applicables, y compris la construction
résistant au feu.
b) Une quantité d’air susante est nécessaire pour une
combustion et une évacuation correctes des gaz par le conduit
de fumée (cheminée) de l’équipement à combustible pour
empêcher le refoulement. Suivez les directives et les normes
de sécurité du fabricant de l’équipement de chauage, telles
que celles publiées par la National Fire Protection Association
(NFPA), l’American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE) et les autorités locales du
code.
c) Lorsque vous coupez ou percez dans un mur ou un plafond,
n’endommagez pas le câblage électrique et les autres services
publics cachés.
d) Les ventilateurs à conduit doivent toujours être ventilés vers
l’extérieur.
e) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être marqué comme approprié pour
l’application et être connecté à un circuit de dérivation protégé
par un disjoncteur de fuite à la terre (GFCI).
AVERTISSEMENT
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS MÉTALLIQUES.
ATTENTION
Pour réduire les risques d’incendie et pour évacuer
correctement l’air extérieur, ne pas évacuer l’air évacué dans
les espaces à l’intérieur des murs, plafonds, greniers, vides
sanitaires ou garages.
AVERTISSEMENT
Prop. 65 Avertissement pour les résidents de Californie: Ce
produit peut contenir des produits chimiques reconnus par
l’État de Californie comme pouvant provoquer le cancer,
des malformations congénitales ou d’autres troubles de la
reproduction.
6
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Opération
Ź Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les souantes en fonctionnement pourraient
s’accrocher aux cheveux, aux doigts et aux vêtements amples.
Ź Le fabricant décline toute responsabilité en cas de non-respect des instructions données ici pour l’installation, la maintenance et
l’utilisation appropriée du produit. Le fabricant décline en outre toute responsabilité en cas de blessure due à une négligence et la
garantie de l’unité expire automatiquement en raison d’un mauvais entretien.
REMARQUE: veuillez consulter www.zephyronline.com pour les révisions avant d’eectuer tout travail personnalisé.
Exigences électriques
Important:
Ź Respectez tous les codes et ordonnances en vigueur.
Ź Il est de la responsabilité du client d’en prendre connaissance ci-dessous:
Ź Pour contacter un installateur électrique qualifié.
Ź Pour garantir que l’installation électrique est adéquate et conforme au National Electrical Code, ANSI / NFPA 70 dernière édition *
ou aux normes CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 No.0-M91 - dernière édition ** et tous les codes et
ordonnances locaux.
Ź Si les codes le permettent et qu’un fil de terre séparé est utilisé, il est recommandé qu’un électricien qualifié détermine que le
chemin de terre est adéquat.
Ź Ne pas mettre à la terre un tuyau de gaz.
Ź Vérifiez auprès d’un électricien qualifié si vous n’êtes pas sûr que la hotte est correctement mise à la terre.
Ź Ne pas avoir de fusible dans le circuit neutre ou de terre.
Ź Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et est connecté à un circuit de dérivation individuel
correctement mis à la terre protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils
avec mise à la terre. Veuillez également vous référer au schéma électrique du produit.
Ź Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales,
achetez et installez le connecteur approprié si nécessaire.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
Déclaration d’interface de la Federal Communication Commission
Ź Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des
règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation
résidentielle.
Ź Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux
instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que
des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à
la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est
encouragé à essayer de corriger les interférences par l’une des mesures suivantes:
Ź Réorientez ou déplacez l’antenne de réception.
Ź Augmentez la séparation entre l’équipement et le récepteur.
Ź Connectez l’équipement à une prise sur un circuit diérent de celui sur lequel le récepteur est connecté.
Ź Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l’aide.
7
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste de matériel
Pièces non fournies
Conduits, conduits et tous les outils d’installation
Raccord de câble (si requis par les codes locaux)
Accessoire d'extension de couvercle de conduit
Kit de recirculation
Télécommande RF
Pièces fournies
(3) Capuchons
de connexion
(4) rondelles
ø12 OD / ø5
(4) vis à bois
#6 x 1”
(4) 3/16 x 1/4
Vis de mécanique
(1) Trousse de quincaillerie
(1) Registre circulaire de 8” (préinstallé)
(2) Pièces de recouvrement
supérieures pour le conduit
(1) Cadre de fixation supérieur
(2) Pièces de recouvrement
inférieures pour le conduit
(1) Cadre de fixation inférieur
(1) Boîtier de
la hotte
(4) Ampoules DEL 3W
(2) Filtres à deflecteur
(1) vis de sûreté
M4 x 12
A
B
Devant de la hotte
C
L
/
Zone de découpage ombragée
(1) Gabarit de plafond en papier
(8) M4 x 8
8
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
To t a l
=
3- 1/ 4” x 10”
1 pi x ( ) =
pi
5 pi x ( ) =
pi
20 pi x ( ) =
pi
6”, 7”, 8”, 10”
15 pi
x ( ) =
pi
6”, 7”, 8”, 10”
9 pi x ( ) =
pi
pi
6”, 7”, 8”, 10”
1 pi x ( ) =
pi
To t a l
=
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
pi
pi
pi
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
1 pi x ( ) =
pi
16 pi x ( ) =
pi
8 pi x ( ) =
pi
23 pi x ( ) =
pi
7” to 6” or
8” to 7” circ.
reducteur
conique
25 pi x ( ) =
pi
3- 1/ 4” x 10”
15 pi x ( ) =
pi
3- 1/ 4” x 10”
9 pi x ( ) =
pi
3- 1/ 4” x 10”
24 pi x ( ) =
pi
30 pi x ( ) =
pi
pi x ( ) =
pi
15
6”, 7“, 8”
circ.
bouchone de
l’air
Pièces de conduit
Longueur x
Nombre utilisé
rect., droit
circ., droit
rect.,
coude à 90º
rect.,
coude à 45º
rect.,
coude plat
à 90º
circ.,
coude à 90º
coude à 45º
Sous-total - colonne 1=
Longueur maximale du conduit d’aération :
Pour un mouvement d’air convenable, la longueur totale d’un conduit
d’aération ne devrait pas compter plus que l’équivalent de 150 pieds.
Pièces de conduit
Longueur x
Nombre utilisé
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
7” circ. à
rect. de
3-1/4" x 10"
7” circ. à
rect. de
3-1/4" x 10",
coude à 90º
3-1/ 4” x 10”
embout mural
rect./registre
embout
mural
circ./registre
chapeau de
toiture circ.
Sous-total - colonne 2 =
Sous-total - colonne 1 =
Total du conduit =
Feuille de calcul pour le conduit d’aération
9
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Hauteur de montage, dégagement et gaine
min. A
min. B
max. C
36 po
24 po min.
34 po max.
min. D
min. E
max. F
minimum avec conduit (A) 32 po 49 po
minimum avec reprise d’air (B) 36-1/2 po 53-1/2 po
maximum (C) 50 po 80 po
minimum avec conduit (D) 92 po (7 pi 8 po) 109 po (9 pi 1 po)
minimum avec reprise d’air (E) 96-1/2 po (8 pi 1/2 po) 113-1/2 po (9 pi 5-1/2 po)
maximum (F) 120 po (10 pi) 150 po (12 pi 6 po)
Hauteur de la hotte
Recouvrement de
conduit standard
Prolongement de
recouvrement de
conduit
Hauteur de plafond
10
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
Hauteur de montage, dégagement et gaine
Un conduit rond d’au moins 8 po est recommandé pour maintenir une ecacité maximale du débit
d’air.
Utilisez toujours uniquement des conduits métalliques de type rigide. Les conduits flexibles peuvent
restreindre le débit d’air jusqu’à 50%.
Utilisez également la feuille de calcul des gaines (à la page 11) pour calculer la longueur totale des
gaines disponibles lorsque vous utilisez des coudes, des transitions et des capuchons.
TOUJOURS, si possible, réduire le nombre de transitions et de virages. Si un long trajet de conduit est
requis, augmentez la taille du conduit de 8 po à 10 po.
Si des virages ou des transitions sont nécessaires; installer aussi loin que possible de la sortie du
conduit de la hotte et aussi loin que possible entre les deux.
La hauteur minimale de montage entre le haut de la cuisinière et le bas de la hotte ne doit pas être
inférieure à 24 po.
La hauteur de montage maximale ne doit pas dépasser 34 po.
Il est important d’installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas
peuvent entraîner des dommages causés par la chaleur et un risque d’incendie; tandis que les hottes
montées trop haut seront diciles à atteindre et perdront leurs performances et leur ecacité.
Si disponible, reportez-vous également aux exigences de dégagement en hauteur du fabricant de la
cuisinière et à la hauteur de montage recommandée de la hotte au-dessus de la cuisinière. Vérifiez
toujours vos codes locaux pour toute diérence.
Kit d’extension de couvercle de conduit disponible pour des hauteurs de plafond allant jusqu’à 12
pieds. Consultez la section Liste des pièces et accessoires pour connaître le numéro de pièce et les
informations de commande.
Pour les dommages liés à l’expédition et à l’installation:
Ź Veuillez inspecter complètement l’unité pour déceler tout dommage avant l’installation. Si
l’appareil est endommagé lors de l’expédition, renvoyez-le au magasin où il a été acheté pour
réparation ou remplacement.
Ź Si l’appareil est endommagé par le client, la réparation ou le remplacement est à la charge du
client.
Ź Si l’unité est endommagée par l’installateur (si autre que le client), la réparation du remplacement
doit être eectuée par arrangement entre le client et l’installateur.
11
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Options de conduits
Ź Utilisez uniquement des conduits métalliques rigides à paroi simple.
Ź Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du
ruban adhésif.
Risque d’incendie: NE JAMAIS évacuer l’air ni terminer de
conduits dans des espaces entre les murs, les vides sanitaires,
les plafonds, les greniers ou les garages. Tout l’échappement
doit être canalisé vers l’extérieur, à moins d’utiliser l’option de
recirculation.
ATTENTION
Bouche d’aération
de mur latéral avec
clapet antirefoulement
Pente de la toiture
avec solin et chapeau
Reprise
d’air sans conduit
Retombée de plafond ou vide sanitaire
12
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
¯Ů
1-
1/8
po
5-
5/16
po
9-
13/16
po
25-
9/16
po
12-
13/16
po
35-
7/16
po, 41-
15/16
po
13-
1/8
po10-
5/16
po
7-
13/16
po
7/8 po
Entrée CA
C/L
C/L
4-
13/16
po
9/16
po
DEVANT
10-
1/16
po
10-
1/14
po
C/L
4-
3/14
po
6-
3/4
po
6-
1/2
po
DEVANT
CÔTÉ
DESSUS de la HOTTE
CADRE DE FIXATION SUPÉRIEUR
(vue du dessus)
STANDARD
Min. avec conduit - 32 po
Min. avec reprise d’air - 36-
1/2
po
max. - 50 po
Z1C-02NA
Min. avec conduit - 49 po
Min. avec reprise d’air - 53-
1/2
po
max. - 80 po
13
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Fourniture électrique
Pour votre sécurité personnelle, retirez le fusible de la maison ou ouvrez le disjoncteur avant de
commencer l’installation. N’utilisez pas de rallonge ni de fiche d’adaptateur avec cet appareil.
Suivez les codes électriques nationaux ou les codes et règlements locaux en vigueur.
Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et est connecté à un circuit de
dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères
ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au
schéma électrique étiqueté sur le produit.
Le câblage électrique doit être eectué par des personnes
qualifiées conformément à tous les codes et normes applicables.
Cette hotte doit être correctement mise à la terre. Coupez
l’alimentation électrique à l’entrée de service avant le câblage.
ATTENTION
Raccord de câble
Un connecteur de verrouillage de câble (non fourni) peut être requis par les codes locaux. Vérifiez les
exigences et les codes locaux, achetez et installez le connecteur approprié si nécessaire. (FIG. A)
Raccord de câble
FIG. A
14
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
Montage de la hotte
Préparation du plafond
1. Déterminez l’emplacement de montage de la
hotte et collez temporairement le gabarit en
papier (inclus avec la hotte) au plafond.
2. Découpez la zone ombrée interne du gabarit
pour permettre le passage des conduits et de
l’électricité.
3. Ajouter des blocs de bois (min. 2 po x 4 po) sur
les solives de plafond pour renforcer le plafond
au-dessus de la cloison sèche. (FIG. C1).
4. Fixez (2) vis à bois de #6 x 1 po aux points A et
B du gabarit en papier (FIG. B). Ne serrez pas
complètement les vis, laissez environ 1/4 po
exposé.
Préparation de la hotte
5. Retirez les vis fixant ensemble les cadres de
support supérieur et inférieur.
6. Ajustez le cadre de support pour s’adapter à la
hauteur de hotte souhaitée et réassemblez le
cadre à l’aide des vis précédemment retirées
(2 vis pour chaque bras de cadre de support).
(FIG C2).
1
2
Solives de plafond
Blocage en bois
Cadre de support
supérieur
Bras de cadre de
support
Cadre de support
inférieur
Corps de
capot
3
Vis de montage
(Pre installé)
4
FIG. C
La hotte est destinée à être montée sur un
plafond fini.
ATTENTION
XP022220
A
B
Zone de découpage ombragée
FIG. B
Devant du capot
15
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Montage de la hotte
FIG. D
16
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
7. Les hauteurs de capot entre 40 po et 50 po nécessitent que des supports latéraux soient installés
sur les deux bras coupés du cadre de support supérieur et leurs bras de cadre de support
inférieurs correspondants. Installez les supports latéraux à l’aide de (12) vis à tôle M4 x 8 illustrées
à la FIG. D.
8. Les hauteurs de hotte comprises entre 45 po et 50 po nécessitent l’installation d’un support
carré à l’intérieur du cadre de support. Installez le support carré sur les bras supérieurs du cadre
de support à l’aide de (8) vis à tôle M4 x 8. (FIG. E1) Les bras du cadre de support supérieur
dépassent le support du cadre de support inférieur avec des hauteurs de capot plus courtes. (FIG.
E2).
9. Soulevez l’ensemble du cadre de support jusqu’au plafond en vous assurant que le mot «avant»
sur le cadre de support supérieur fait face à l’avant de la hotte où les commandes seront situées
(FIG. F). Les trous de serrure sur le cadre de support supérieur doivent couvrir les vis à bois
précédemment installées dans le plafond. Faites glisser le cadre de support vers l’extrémité étroite
des trous de clé pour verrouiller le cadre en place.
10. Installez les 2 dernières vis à bois #6 x 1 po avec rondelles dans les deux coins restants du cadre de
support supérieur pour le fixer au plafond. Serrez toutes les vis.
Montage de la hotte
FRONT
FRONT
FIG. E
FIG. F
12
17
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Montage de la hotte
FIG. G
11. Soulevez le capot et alignez les (4) vis de montage préinstallées situées sur le dessus du corps de
l’unité (FIG. C4) avec les (4) trous de clé sur le bas du cadre de support. Faites glisser le capot
vers l’extrémité étroite des trous de clé pour verrouiller en place. Serrez à la main chacune des (4)
vis avec un tournevis pour fixer la hotte au cadre de support inférieur. Fixez en outre le cadre de
support inférieur au corps de l’unité à l’aide d’une vis de sécurité M4 x 12 (FIG. H).
12. Retirez le ruban fixant le support de montage de l’électronique au capot. Retirez les (3) vis du
haut du corps de la hotte et mettez les vis de côté. Positionnez les supports de montage de
l’électronique et fixez-les au corps de la hotte à l’aide des (3) vis retirées précédemment (FIG. G).
13. Installer les travaux électriques et les conduits. Sceller les conduits avec du ruban adhésif en
aluminium.
14. Déroulez le fil d’antenne bleu et placez-le derrière le couvercle du conduit de l’étape 16-18. Il n’est
pas nécessaire de le sécuriser.
15. Mettez la hotte sous tension, vérifiez toutes les fonctions et recherchez les fuites autour du ruban
adhésif.
16. Assemblez les couvercles de conduit supérieurs (avec les trous de persiennes) sur le cadre
de support supérieur, fixez les couvercles de conduit supérieurs ensemble par des bandes
magnétiques. REMARQUE: Si vous utilisez la hotte en mode de recirculation sans conduit, vous
devez installer la plaque de dérivation d’air sur le cadre de support supérieur avant d’assembler les
couvercles de conduit. Allez à la page 19 pour plus de détails.
17. Fixez les couvercles de conduit supérieurs au cadre de support supérieur à l’aide de (4) vis 3/16 x
1/4 (2 vis pour chaque couvercle de conduit supérieur). (FIG. I1).
FIG. H
18
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
Montage de la hotte
1
Couvre-conduits
supérieurs
Cadre de support
supérieur
Couvercles de
conduit inférieurs
Cadre de support
inférieur
FIG. I
18. Assemblez les couvercles de conduit inférieurs ensemble sur les couvercles de conduit supérieurs
et fixez-les ensemble par des bandes magnétiques. Les couvercles de conduit inférieurs doivent
reposer sur le dessus du corps de la hotte.
19
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Recirculation sans conduit
La recirculation sans conduit est destinée aux applications où un conduit d’évacuation ne peut
pas être installé. Une fois convertie, la hotte fonctionne comme une hotte à recirculation plutôt que
comme une hotte aspirante. Les fumées et les gaz d’échappement de la cuisson sont aspirés et filtrés
par un ensemble de filtres à charbon en option. L’air est ensuite purifié et recirculé dans la maison.
Nous recommandons de TOUJOURS évacuer l’air à l’extérieur de la maison en utilisant des conduits
existants ou en installant de nouveaux conduits, si possible. La hotte est la plus ecace et la plus
ecace en tant que hotte aspirante. Ce n’est que lorsque l’option d’échappement n’est pas possible
que vous devriez recourir à la conversion de la hotte en hotte à recirculation.
Lorsqu’il est converti en hotte à recirculation, un ensemble de filtres à charbon est requis en plus de
son ensemble de filtres métalliques standard. Commandez selon son numéro de pièce ci-dessous.
Les filtres à mailles standard sont destinés à capturer les résidus de cuisson et les filtres à charbon en
option aident à purifier les fumées épuisées de la cuisson pour la recirculation.
Installation du kit de recirculation (requis si aucun conduit n’est utilisé)
Le kit comprend les filtres à charbon et la plaque de dérivation d’air.
Modèle de hotte Numéro de pièce Filtres et supports par paquet
ZNA-M90DS ZRC-03NA 2
ZNA-E42DS ZRC-03NA 2
1. Achetez un kit de recirculation conformément au numéro de pièce ci-dessus
2. Fixez la plaque de déviation d’air au cadre de support supérieur (FIG. J) Les côtés ouverts de la
plaque de déviation d’air doivent être tournés vers la gauche et la droite pour diriger l’air à travers
les trous de persiennes situés sur le couvercle de conduit supérieur. Faites passer un conduit de 8
po à partir du haut de la hotte et fixez-le à la plaque de dérivation d’air.
3. Retirez les filtres déflecteurs de la hotte. Plaquez les filtres à charbon à l’arrière des filtres
déflecteurs. Fixez les filtres à charbon en place avec des clips en caoutchouc.
4. Réinstallez les filtres déflecteurs.
5. Activez le mode de recirculation sur les commandes de proximité. (Reportez-vous aux détails p. 23)
20
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Instructions d’installation
6. Les filtres à charbon doivent être remplacés
toutes les 200 heures d’utilisation (ou environ
tous les 3 à 6 mois sur la base d’une durée
moyenne de 1 à 2 heures de cuisson par jour).
Après 200 heures d’utilisation, l’icône de la
cloche de notification s’ache. Lorsque vous
appuyez sur la cloche, l’écran LCD alterne
entre l’achage de «REPLACE CHARCOAL
FLTR» et «HOLD UP TO RESET» toutes les 2
secondes.
Ů£
Modèle de
hotte
Numéro de
pièce
Quantité à
commander
ZNA-M90DS Z0F-C005 2
ZNA-E42DS Z0F-C005 2
NE PAS LAVER LES FILTRES À CHARBON. Les filtres
à charbon peuvent devoir être changés plus
souvent selon les habitudes de cuisson.
Agrafe
Agrafe
FIG. J
21
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Contrôles de proximité
Allumer Lumières
Ajuster 6 niveaux de vitesse
űÙ
CAPTEUR DE PROXIMITÉ
Ź Lorsque vous vous approchez de la hotte lorsqu’elle est hors tension, les icônes
d’alimentation, de diminution du ventilateur, d’augmentation du ventilateur et d’éclairage
s’allument et «BONJOUR» apparaît sur l’écran LCD pendant 2 secondes.
Ź Les icônes restent allumées pendant que le capteur de proximité détecte quelqu’un près
de la hotte. Si personne ne se trouve à proximité de la hotte et que ni le ventilateur ni
les lumières ne sont allumés, les icônes s’éteindront après 60 secondes et «GOODBYE»
apparaîtra sur l’écran LCD pendant 2 secondes.
Ź Les icônes ne disparaîtront pas tant que le ventilateur et les lumières ne seront pas
éteints.
ICÔNES DE CONTRÔLE
Allumer
Ź Appuyez sur l’icône d’alimentation pour allumer ou éteindre le ventilateur et les lumières.
Ź La hotte a une fonction de mémoire pour mémoriser les derniers réglages utilisés pour le
ventilateur et les lumières.
Ź Après avoir appuyé sur l’icône d’alimentation pour éteindre la hotte, «GOODBYE» apparaîtra
sur l’écran LCD pendant 2 secondes.
Ź L’icône 3s sous l’icône d’alimentation ne s’allume que lorsque le ventilateur est sous
tension. Il s’agit d’un indicateur permettant d’activer le délai d’arrêt automatique
en appuyant sur le bouton d’alimentation et en le maintenant enfoncé pendant 3
secondes.
Diminuer la vitesse du ventilateur
Ź Appuyez sur l’icône pour diminuer la vitesse du ventilateur de 6, 5, 4, 3, 2, 1, arrêt.
Augmenter la vitesse du ventilateur
Ź Appuyez sur l’icône pour augmenter la vitesse du ventilateur de OFF, 1, 2, 3, 4, 5, 6.
22
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Fonctionnalités et commandes
Contrôles de proximité
Lumières
Ź Appuyez sur l’icône des lumières pour changer le niveau d’éclairage de 1, 2, 3, désactivé.
AFFICHER ICÔNES et FONCTIONS
Ů
Ź L’icône de la cloche de notification s’allumera lorsqu’une action doit être entreprise. Appuyez
sur l’icône pour parcourir les notifications. La cloche de notification restera allumée jusqu’à
ce que toutes les notifications soient résolues. La cloche de notification ne s’allume pas
lorsque le capot et les commandes sont hors tension.
Bluetooth®
Ź L’icône Bluetooth® illumine l’appareil lorsqu’il est connecté à la hotte via Bluetooth®. Les
mots «BLUETOOTH CONNECTED» ou «BLUETOOTH DISCONNECT» apparaissent sur l’écran
LCD chaque fois que la connexion change.
Wi-Fi
Ź L’icône Wi-Fi s’allume lorsque la hotte est connectée au Wi-Fi. Les mots «WIFI CONNECTED»
ou «WIFI DISCONNECTED» apparaîtront sur l’écran LCD chaque fois que la connexion
change, ce qui sera géré via l’application Zephyr Connect.
Retard automatique désactivé
Ź Pendant que le ventilateur est en marche, maintenez enfoncé pendant 3 secondes
pour activer la minuterie d’extinction. Le ventilateur passera à la vitesse 1, l’achage de
la minuterie s’allumera, l’écran LCD achera «AUTOMATIC DELAY OFF» et la minuterie
commencera à compter à rebours à partir de 10 minutes. Une fois que la minuterie atteint 0,
le ventilateur et les lumières s’éteignent.
Ź La minuterie de la fonction d’arrêt automatique du délai commence à 10 minutes par défaut.
L’application Zephyr Connect fournit les options pendant 5 ou 10 minutes.
L’air pur
Ź Lorsque le ventilateur est éteint, appuyez simultanément sur et pendant 3 secondes
pour activer ou désactiver la fonction CleanAir. L’écran LCD achera «CLEAN AIR ENABLED»
ou «CLEAN AIR DISABLED».
Ź Lorsqu’il est activé, le ventilateur se met en marche à la vitesse 1 toutes les 4 heures pendant
10 minutes. Pendant que le ventilateur fonctionne, l’écran LCD achera «CLEAN AIR
ACTIVE» et l’icône CleanAir s’allumera.
23
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Contrôles de proximité
¯ŮĻ
Ź La technologie de contrôle du flux d’air (ACT™) permet à l’installateur de régler le CFM
maximum du ventilateur pour s’aligner sur les codes et réglementations locaux. Lorsque
le ventilateur est éteint, appuyez et maintenez
pendant 3 secondes pour acher l’état
ACT™.
Ź ACT 290 = 3 vitesses, ACT 390 = 4 vitesses, ACT 590 = 5 vitesses.
Ů£
Ź Après 60 heures d’utilisation du ventilateur, l’icône de la cloche de notification s’allumera.
Lorsque vous appuyez sur la cloche, l’écran LCD alterne entre l’achage de «CLEAN
GREASE FILTER» et de «HOLD DOWN TO RESET» toutes les 2 secondes. Si aucune action
n’est entreprise pendant 30 secondes, l’écran s’éteint et l’icône de la cloche de notification
reste allumée.
Ź Pour maintenir et réinitialiser, appuyez et maintenez le bouton de diminution du
ventilateur pendant 3 secondes pour réinitialiser. L’application Zephyr Connect ore
la possibilité de réinitialiser le rappel.
ĚŮ£
Ź Maintenez et pendant 3 secondes pour activer ou désactiver le mode de recirculation
qui vous rappellera de remplacer le filtre à charbon. L’écran LCD achera «RECIRCULATING
ENABLED» pour activer et «RECIRCULATING DISABLE» pour désactiver pendant 2 secondes.
Ź Après 200 heures d’utilisation du ventilateur, l’icône de la cloche de notification s’allumera.
Lorsque vous appuyez sur la cloche, l’écran LCD alterne entre l’achage de «REPLACE
CHARCOAL FLTR» et «HOLD UP TO RESET» toutes les 2 secondes. Si aucune action n’est
entreprise pendant 30 secondes, l’écran s’éteint et la cloche de notification reste allumée.
Ź Pour maintenir et réinitialiser, appuyez sur le bouton d’augmentation du ventilateur
et maintenez-le enfoncé pendant 3 secondes pour réinitialiser. L’application Zephyr
Connect ore la possibilité de réinitialiser le rappel.
Mode de couplage de la télécommande
Ź Maintenez pendant 3 secondes pour activer le mode de couplage de la télécommande.
Une fois le mode d’appairage activé, l’écran LCD allumera «REMOTE PAIRING». Appuyez sur
un bouton de la télécommande pour la synchroniser avec la hotte.
24
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Fonctionnalités et commandes
Zephyr Connect
Votre hotte de cuisine est compatible avec notre application Zephyr Connect. Tout ce dont vous avez
besoin est une connexion WiFi avec accès à Internet qui peut atteindre l’emplacement de votre hotte.
Zephyr Connect vous permet de contrôler votre hotte de cuisine de n’importe où à l’aide d’un appareil
mobile ou de votre enceinte intelligente Amazon Alexa ou Google Home. Zephyr Connect comprend
également des diagnostics en temps réel et vous fournit des informations importantes sur le produit.
L’application Zephyr Connect est disponible sur les appareils iOS utilisant iOS 11.0 ou version
ultérieure ou les appareils Android utilisant la version Android 8 ou ultérieure. Visitez l’Apple App Store
ou le Google Play Store pour plus d’informations.
Si votre hotte n’est pas connectée au WiFi, la fonctionnalité fonctionnera de la même manière qu’une
hotte de cuisine classique sans connectivité WiFi.
Veuillez consulter le guide de démarrage rapide Zephyr Connect inclus pour plus d’informations.
Si vous avez connecté votre hotte à des enceintes intelligentes Amazon Alexa ou Google Home, vous
disposez désormais de capacités de commande vocale. La liste des commandes pour Amazon Alexa
et Google Home se trouve sur la page suivante.
REMARQUE: Amazon Alexa et Google Home ne prennent pas en charge les commandes vocales en
français.
25
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Zephyr Connect
Type de contrôle Commandes vocales Amazon Alexa La description
Puissance
Alexa, turn on [Hood Name] Allumez la hotte
Alexa, turn o [Hood Name] Coupez l'alimentation de la hotte
Ventilateur
Alexa, increase [Hood Name] Fan Speed Augmenter la vitesse du ventilateur sur la hotte
Alexa, decrease [Hood Name] Fan Speed Diminuez la vitesse du ventilateur sur la hotte
Alexa, set [Hood Name] Fan Speed to [1-6] Réglez la hotte à une vitesse de ventilateur spécifique
Alexa, set [Hood Name] Fan Speed to Maximum Réglez la vitesse du ventilateur à 6 sur la hotte
Alexa, set [Hood Name] Fan Speed to Minimum Réglez la vitesse du ventilateur sur 1 sur la hotte
Lumière
Alexa, turn on [Hood Name] Light Allumez la lumière sur la hotte
Alexa, turn o [Hood Name] Light Éteignez la lumière de la hotte
Alexa, increase [Hood Name] Light(s) Augmenter le niveau d'éclairage sur la hotte
Alexa, decrease [Hood Name] Light(s) Diminuer le niveau d'éclairage sur la hotte
Alexa, set [Hood Name] Light(s) to High
Alexa, set [Hood Name] Light(s) to Bright
Réglez le niveau d'éclairage sur Élevé sur la hotte
Alexa, set [Hood Name] Light(s) to Low
Alexa, set [Hood Name] Light(s) to Dim
Réglez le niveau d'éclairage sur Faible sur la hotte
Alexa, set [Hood Name] Light(s) to [1-3] Réglez la hotte à un niveau d'éclairage spécifique
Délai d'arrêt
Alexa, set delay time to 1 minute on [Hood Name]
Alexa, set delay time to 2-10 minutes on [Hood Name]
Activer le temporisateur de 1 à 10 minutes. Après 1 à
10 minutes, la hotte sera mise hors tension.
Alexa, [Start/Enable] [Hood Name] Delay O Timer Activer la minuterie d'arrêt pendant 10 minutes. Après
10 minutes, la hotte s'éteint.
Alexa, [Stop/Disable] [Hood Name] Delay O Timer Désactiver le temporisateur d'arrêt
Type de contrôle Commande vocale Google Home La description
Puissance
Hey Google, turn on [Hood Name] Allumez la hotte
Hey Google, turn o [Hood Name] Coupez l'alimentation de la hotte
Ventilateur
Hey Google, increase [Hood Name] speed Augmenter la vitesse du ventilateur sur la hotte
Hey Google, decrease [Hood Name] speed Diminuez la vitesse du ventilateur sur la hotte
Hey Google, set [Hood Name] to speed [1-6] Réglez la hotte à une vitesse de ventilateur spécifique
Hey Google, set [Hood Name] to maximum speed Réglez la vitesse du ventilateur au maximum sur la
hotte
Hey Google, set [Hood Name] to minimum speed Réglez la vitesse du ventilateur au minimum sur la
hotte
Lumière
Hey Google, turn on [Hood Name] light(s) Allumez la lumière sur la hotte
Hey Google, turn o [Hood Name] light(s) Éteignez la lumière de la hotte
Hey Google, set [Hood Name] light(s) to High
Hey Google, set [Hood Name] light(s) to Bright
Réglez le niveau d'éclairage sur Élevé sur la hotte
Hey Google, set [Hood Name] light(s) to Low
Hey Google, set [Hood Name] light(s) to Dim
Réglez le niveau d'éclairage sur Faible sur la hotte
Hey Google, set [Hood Name] light(s) to 1-3 Réglez la hotte à un niveau d'éclairage spécifique
Hey Google, Run [Hood Name] for 1-10 minutes Activer le temporisateur de 1 à 10 minutes. Après 1 à
10 minutes, la hotte sera mise hors tension.
Hey Google, Start 1-10 minute timer on [Hood Name] Activer le temporisateur de 1 à 10 minutes. Après 1 à
10 minutes, la hotte sera mise hors tension.
Délai d'arrêt
Hey Google, Stop [Hood Name] timer Désactiver la minuterie de retard
Hey Google, Cancel [Hood Name] timer Désactiver la minuterie de retard
26
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Fonctionnalités et commandes
Télécommande RF en option
Pour commander la télécommande RF, la référence est 14000005. Le fil d’antenne bleu doit être
rallongé pour un signal optimal. Déroulez le fil d’antenne et placez-le derrière le couvercle du conduit.
Il n’a pas besoin d’être sécurisé.
Attention FCC
Pour assurer la conformité continue, tout changement ou modification non expressément approuvé
par la partie responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet
équipement. (Exemple - utilisez uniquement des câbles d’interface blindés lors de la connexion
à un ordinateur ou à un périphérique. Cet appareil est conforme à la partie 15 des règles FCC.
Son fonctionnement est soumis aux deux conditions suivantes. (1) Cet appareil ne doit pas causer
d’interférences nuisibles, et (2 ) Cet appareil doit accepter toute interférence reçue, y compris les
interférences susceptibles de provoquer un fonctionnement indésirable.
Synchronisation
Pour créer un lien unique entre votre hotte et la télécommande, veuillez suivre ces étapes.
1. Avec le capot éteint, appuyez et maintenez
sur le capot jusqu’à ce que les commandes
achent «REMOTE PAIRING».
2. Appuyez sur un bouton de la télécommande et la télécommande sera synchronisée avec la hotte.
Fonctions de la télécommande RF
Ventilateur Allumer/Choix de vitesses
Appuyez sur pour mettre le ventilateur en marche et choisir l’une des six
vitesses de fonctionnement.
Ventilateur Marche/Arrêt
Appuyez sur pour allumer le ventilateur à la vitesse à laquelle ilfonctionnait
lorsque vous l’avez éteint. Appuyez de nouveau sur et toutes les fonctions
de l’appareil s’éteignent, y compris les lumières.
Arrêt à retardement
Lumières 1/2/3/éteintes
Basculez entre les niveaux d'éclairage en appuyant sur . Éteignez les lumières
en parcourant les diérents niveaux d'éclairage.
Ventilateur Marche/Choix
de vitesses
1
1
2
3
4
Ventilateur
Marche/Arrêt
2
Arrêt à retardement
de 10 min.
3
Lumières 1/2/3/éteintes
4
En appuyant sur , le ventilateur et les lumières passeront en mode d'arrêt
automatique. L'icône de l'horloge s'allumera et les commandes acheront
«AUTOMATIC DELAY OFF». Le ventilateur passera à la vitesse 1 et un compte à
rebours de 10 minutes commencera.
27
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Télécommande RF en option
Caractéristiques de la télécommande RF
La télécommande RF est équipée d’un aimant à l’arrière pour un rangement facile. La télécommande
peut être placée sur n’importe quelle surface magnétique telle qu’un réfrigérateur ou le support
de télécommande Zephyr, FIG. K. Le support à distance peut être inséré dans une prise électrique
standard pour un rangement facile. Remarque: le support de télécommande ne charge pas la
télécommande RF.
La distance de communication maximale de la télécommande est de 15 pieds de la doublure.
Maintenance à distance RF
Nettoyez la télécommande avec des détergents non abrasifs.
Suivez les instructions ci-dessous pour remplacer la batterie. À l’aide d’un petit tournevis à tête plate,
soulevez le couvercle du couvercle du logement des piles (A) pour accéder au compartiment des piles.
FIG. L.
Retirez la batterie et remplacez-la par une batterie de type A23 12V. L’extrémité négative de la pile doit
faire face au ressort à l’intérieur de la télécommande.
Réinstallez le couvercle de la batterie et recyclez l’ancienne batterie.
FIG. K
A
-
+
FIG. L
28
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Entretien
Ů
Entretien de surface
Ź N’utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour four.
Ź N’utilisez aucun produit contenant un agent de blanchiment chloré ou un produit contenant du
chlorure.
Ź N’utilisez pas de laine d’acier ou de tampons à récurer abrasifs qui pourraient rayer et
endommager la surface.
Nettoyage de l’acier inoxydable
Nettoyez périodiquement avec de l’eau chaude savonneuse et un chion en coton propre ou un
chion en microfibres. Frottez toujours dans le sens du grain de l’acier inoxydable. Pour éliminer les
accumulations de graisse plus lourdes, utilisez un détergent dégraissant liquide.
Après le nettoyage, utilisez un produit de polissage / nettoyant pour acier inoxydable non abrasif
pour polir et polir le lustre et le grain de l’acier inoxydable. Frottez toujours légèrement avec un chion
en coton propre ou en microfibres et polissez dans le sens du grain de l’acier inoxydable.
Ů¯ů
Les baf fl e fi ltres en acier inoxydable sont destinés à piéger les résidus et les graisses de cuisson.
Bien que les filtres ne devraient jamais avoir besoin d’être remplacés, ils doivent être nettoyés tous les
30 jours ou plus souvent selon les habitudes de cuisson.
Les filtres peuvent être placés au lave-vaisselle à basse température ou trempés dans de l’eau chaude
savonneuse. Sécher les filtres et les réinstaller avant d’utiliser la hotte.
29
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Entretien
Ů¯ůĬĘĭė
1. Tirez sur le loquet pour désengager le filtre.
2. Tirez sur la poignée du filtre pour retirer le filtre.
Ů¯ů
Modèle de hotte Numéro de
pièce
Quantité
ZNA-M90DS 50210037 2
ZNA-E42DS 50210037 2
Pour commander des pièces, visitez-nous en ligne
à http://store.zephyronline.com.
FIG. M
30
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Entretien
LumiLight LED
Dans le cas peu probable où votre LumiLight LED tombe en panne, veuillez contacter Zephyr pour
commander des pièces de rechange.
Voir la page de la liste des pièces et accessoires pour les numéros de pièces et les coordonnées.
ĬĘĭė
1. Retirez les filtres déflecteurs.
2. Retirez chaque panneau latéral par deux vis et le panneau lumineux par deux vis.
3. Débranchez le connecteur rapide de la lumière LED.
4. Poussez les deux clips latéraux aux extrémités de la lumière LED.
5. Poussez la lumière LED à travers l’ouverture du panneau lumineux.
Poussez le clip
FIG. N
31
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
La hotte doit être débranchée de l’alimentation principale avant
d’eectuer les instructions de conversion répertoriées ci-dessous.
Ne pas le faire peut entraîner des blessures ou endommager le
produit.
AVERTISSEMENT
Après avoir repositionné le cavalier et mis le capot sous tension,
le CFM ne peut plus être changé.
AVERTISSEMENT
Conversion ACT™
Ù¯ĠĬĻĭ
Certains codes locaux limitent la quantité maximale de CFM qu’une hotte de cuisinière peut déplacer.
ACT™ vous permet de contrôler le CFM maximum du ventilateur de certaines hottes de cuisinière
Zephyr Ventilation sans avoir besoin de kits d’air d’appoint coûteux. ACT™ permet à l’installateur de
régler facilement la vitesse maximale du ventilateur à l’un des trois niveaux CFM les plus couramment
spécifiés; 590, 390 ou 290 CFM. L’utilisation d’ACT™ peut ne pas être nécessaire pour votre
installation. Veuillez vérifier vos codes locaux pour les restrictions CFM.
32
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Conversion ACT™
Activer ACT™
Avant l’installation de la hotte, accédez au tableau de circuits imprimés en suivant les étapes ci-
dessous:
1. La carte de circuit imprimé est située au-dessus du boîtier du moteur. Dévissez les (4) vis et retirez
la carte de circuit imprimé du boîtier de carte de circuit imprimé illustré à la FIG. O.
REMARQUE: Faites attention lorsque vous retirez la carte de circuit imprimé car de nombreux
fils sont connectés à la carte. La déconnexion de tous les fils n’est pas nécessaire tant que vous
pouvez facilement accéder aux broches de cavalier illustrées à la FIG. P.
2. Changez la position du cavalier en plastique comme illustré à la FIG. P. au maximum désiré de la
souerie CFM.
3. Remettez la carte de circuit imprimé sur le boîtier de la carte de circuit imprimé. Lorsque la hotte
est mise en marche pour la première fois, le nouveau CFM maximum du ventilateur apparaît sur
l’écran LCD pendant deux secondes. Le maximum de CFM du ventilateur peut également être
aché sur l’écran LCD en appuyant sur le bouton d’alimentation pendant trois secondes (avec le
capot éteint).
4. Retirez l’autocollant CFM du ventilateur approprié inclus avec cette feuille et placez-le à l’intérieur
du corps de la hotte sous l’étiquette du schéma de câblage ou dans un endroit clairement visible.
REMARQUE: après le repositionnement du cavalier et la mise sous tension de la hotte, le CFM
ne peut plus être changé. Veuillez contacter Zephyr si vous avez besoin d’une assistance
supplémentaire.
FIG. O
1357
2468
1357
2468
1357
2468
1357
2468
Cavalier 7-8
POSITION PAR DÉFAUT
1357
2468
Carte de circuits imprimés
Broches de cavaliers
Cavalier de
plastique
Débit maximal du
ventilateur, 390
Cavalier 3-4
Débit maximal du
ventilateur, 290
Cavalier 1-2
Débit maximal du
ventilateur, 590
Cavalier 5-6
FIG. P
33
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Schéma de câblage
Modèle: ZNA-E42DS
Lampe: LED 6W Max.
Ventilateur: 280W
Consommation d'énergie
Voltage: 120VAC 60Hz
Total: 304W
ZNA-M90DS
LED LED
WIFI
LED LED
ANT
MOTEUR
Noir
Blanc
Vert
SCHÉMA
Noir
Rouge
Blanc
Blanc
Noir
Vert
Noir
Corps
Corps
34
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Dépannage
Possible Problem Possible Cause Solutions
Après l'installation,
l'appareil ne fonctionne
pas.
La source d'alimentation n'est pas
allumée.
Assurez-vous que le disjoncteur et l’appareil
sont sous tension.
La ligne d'alimentation et le
connecteur de verrouillage du câble
ne se connectent pas correctement.
Vérifiez que la connexion électrique avec
l'appareil est correctement connectée.
Les câblages du tableau de
commande ou du tableau de
commande sont déconnectés.
Assurez-vous que les câbles du tableau de
commande et du tableau de commande
sont correctement connectés.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer le tableau de commande ou le
tableau de commande.
Les fils du tableau de commande
sont desserrés.
Assurez-vous que les fils de la carte de
commande sont correctement connectés.
La lumière fonctionne,
mais le ventilateur ne
tourne pas.
Le fil du ventilateur n'est pas
connecté.
Vérifiez tous les câblages du ventilateur
pour vous assurer que tous les câbles sont
correctement connectés.
Le système thermiquement protégé
détecte si le ventilateur est trop
chaud pour fonctionner et arrête le
ventilateur.
Le ventilateur fonctionnera correctement
après le refroidissement du système
thermiquement protégé.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer la pièce défectueuse.
Le ventilateur est défectueux,
éventuellement grippé.
Changer le ventilateur.
L'unité vibre. Le ventilateur n'est pas fixé en place. Serrez le ventilateur en place.
Roue de souante endommagée. Remplacez le ventilateur.
Le capot n'est pas fixé en place. Vérifiez l'installation de la hotte.
L'unité sie. Un filtre n'est pas dans la bonne
position.
Ajustez les filtres jusqu'à ce que le siement
s'arrête.
Les raccords des tuyaux de conduit
ne sont pas scellés ou correctement
connectés.
Vérifiez les connexions des tuyaux de
conduit pour vous assurer que toutes les
connexions sont correctement scellées.
Le ventilateur
fonctionne, mais les
LED LumiLight ne le
sont pas.
Le connecteur LED LumiLight est
déconnecté.
Branchez le connecteur LED LumiLight.
LED LumiLight défectueuse. Changez la LED LumiLight.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer le tableau de commande ou le
tableau de commande.
35
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
La hotte ne s'échappe
pas correctement.
Utilisation de la mauvaise taille de
conduit.
Changer le conduit à la bonne taille.
La hotte est peut-être suspendue
trop haut de la table de cuisson.
Ajustez la distance entre la plaque de
cuisson et le bas de la hotte dans les limites
de 24 po et 34 po.
Le vent provenant des fenêtres
ouvertes ou des portes ouvertes
dans la zone environnante aecte la
ventilation de la hotte.
Fermez toutes les fenêtres et portes pour
éliminer le vent extérieur.
Obstruction dans l'ouverture du
conduit ou dans les conduits.
Retirez tout le blocage du conduit ou de
l'ouverture du conduit.
L’unité s’allume d’elle-
même.
La télécommande n'est peut-être
pas couplée correctement.
Resynchronisez la télécommande pour vous
connecter à un autre canal
Quelqu'un contrôle la hotte via
l'application Zephyr Connect.
Déterminez qui contrôle la hotte avec
l'application.
Le filtre vibre Le filtre est lâche. Ajustez ou changez le filtre.
Le clip à ressort est cassé sur le filtre. Changer le clip à ressort.
La télécommande RF ne
fonctionne pas.
La batterie est morte. Remplacez la batterie par un type A23 12v.
Mauvaise communication avec la
hotte.
La télécommande doit être à moins de 15
pieds de la hotte.
La télécommande RF a perdu la
communication avec la hotte.
Réinitialisez la hotte et la télécommande
en coupant l'alimentation au disjoncteur
pendant 5 minutes. Placez la télécommande
sur le comptoir près de la hotte et rallumez
le disjoncteur.
Le fil d’antenne bleu n’est pas
prolongé.
Prolongez le fil d’antenne bleu derrière le
panneau lumineux.
La hotte et l'appareil
de l'utilisateur ne
seront pas couplés via
Bluetooth®.
Bluetooth® n'est pas activé sur le
téléphone de l'utilisateur.
Activez Bluetooth® sur le téléphone de
l'utilisateur.
Le téléphone de l'utilisateur est peut-
être hors de portée.
Rapprochez-vous de la hotte.
L'utilisateur n'a pas saisi le code
Bluetooth® pour réussir le couplage.
Entrez le code d'appairage, 123456.
La hotte n'est pas en mode
d'appairage Bluetooth®.
Maintenez
et simultanément pendant
5 secondes pour mettre la hotte en mode
d'appairage.
Plusieurs erreurs empêchent
le téléphone de l'utilisateur de
s'associer à la hotte.
Redémarrez le téléphone de l'utilisateur et
réessayez.
Problème possible Cause possible Solutions
36
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Dépannage
La hotte ne se connecte
pas au Wi-Fi.
Le routeur ou le modem de
l’utilisateur est désactivé.
Allumez le routeur ou le modem.
Le routeur de l’utilisateur est
connecté à une fréquence sans fil de
5 GHz.
Connectez-vous à la bande 2,4 GHz et
essayez de vous reconnecter.
Les câbles coaxiaux de l’utilisateur
sont desserrés.
Serrez les câbles coaxiaux se connectant au
routeur ou au modem.
Le Wi-Fi sur le téléphone de
l'utilisateur est désactivé.
Activez le Wi-Fi sur le téléphone.
L'utilisateur se connecte au mauvais
réseau Wi-Fi.
Vérifiez que le bon réseau Wi-Fi est
connecté. Le nom / SSID du réseau Wi-Fi
par défaut se trouve sur le routeur.
La hotte n'est pas à portée de la
connexion Wi-Fi.
Rapprochez le routeur et le modem de la
hotte pour augmenter la puissance de la
connexion.
Des obstacles bloquent la force du
signal Wi-Fi.
Rapprochez le routeur et le modem de la
hotte ou déplacez les objets qui bloquent
directement le chemin vers la hotte. Les
murs peuvent réduire la puissance du signal.
L'utilisateur ne peut pas
modifier les connexions
Wi-Fi.
La hotte et le téléphone de
l'utilisateur sont déjà connectés.
Entrez les paramètres Bluetooth® et oubliez
l'appareil pour réinitialiser le processus sur
le téléphone.
Impossible de lier la
hotte à mon compte
Zephyr Connect.
Un seul compte Zephyr Connect
peut être lié au capot.
Connectez-vous en utilisant le compte
Zephyr Connect qui est déjà lié au capot.
Plusieurs appareils peuvent se connecter en
utilisant le même compte.
L'application Zephyr
Connect n'enregistre
pas les entrées des
utilisateurs.
Le Wi-Fi est instable et la hotte peut
s'être déconnectée.
Assurez-vous que le routeur et le modem
sont tous deux allumés. Laissez la hotte se
reconnecter.
La hotte éprouve des dicultés
à se connecter au téléphone de
l’utilisateur.
Vérifiez la connexion Wi-Fi et redémarrez
l'application.
L'application Zephyr
Connect est bloquée
sur «Chargement».
Le Wi-Fi est instable et la hotte peut
s'être déconnectée.
Assurez-vous que le routeur et le modem
sont tous deux allumés. Laissez la hotte se
reconnecter.
La hotte éprouve des dicultés
à se connecter au téléphone de
l’utilisateur.
Vérifiez la connexion Wi-Fi et redémarrez
l'application.
Problème possible Cause possible Solutions
37
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste des pièces et accessoires
La description Numéro d’article
Pièces de rechange
LumiLight LED, 6W Z0B0047
Filtre à chicane 50210037
Accessoires optionnels
Kit de recirculation ZRC-03NA
Filtre à charbon de rechange Z0F-C005
Télécommande RF 14000005
Extension de couvercle de conduit Z1C-02NA
Kit air d'appoint MUA008A
Pour commander des pièces, visitez-nous en ligne à
http://store.zephyronline.com.
38
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Remarques
39
Napoli Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Garantie limitée
POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L’ENTRETIEN,
veuillez communiquer avec nous au 1-888-880-8368
Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux
présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts
de défauts de fabrication ou de main-d’œuvre selon les conditions suivantes :
Garantie de trois ans sur les pièces : Garantie de trois ans à partir de la date d’achat originale du Produit. Nous
fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui com-
portaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des
pièces avant de prendre la décision de remplacer le Produit.
Garantie limitée d’un an sur la main-d’œuvre : Garantie d’un an à partir de la date d’achat originale du Produit. Nous
couvrirons sans frais les frais de main-d’œuvre afférents à la réparation du Produit ou des pièces de remplacement qui
comportaient des défauts de fabrication. Un an après la date d’achat originale, vous serez responsable de tous les frais
de main-d’œuvre associés à la présente garantie.
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou
de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s’y limiter, les frais liés : (a) à
l’entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence
ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été
endommagé durant le transport ou étant le résultat d’un mauvais usage, d’une négligence, d’un accident, d’une installa-
tion incorrecte ou ne respectant pas les notices d’installation recommandées, d’un entretien ou d’une réparation inap-
proprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l’utilisa-
tion pour laquelle les Produits sont conçus; (d) à l’usure naturelle du fini, à l’usure due à un entretien inadéquat, à l’utili-
sation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e)
aux éclats, entailles ou fissures résultant d’un abus ou d’une mauvaise utilisation du Produit; (f) aux déplacement d’un
technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par
un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont
un impact maintenabilité du Produit. Si vous vous trouvez à l’extérieur du territoire que nous desservons, des frais
supplémentaires pourraient s’appliquer pour la livraison des produits à nos points de service désignés pour une répara-
tion sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que
le Produit soit réparé, enlevé ou réinstallé. Un an après la date d’achat originale du Produit, vous êtes également
responsable de tous les frais de main-d’œuvre associés à la présente garantie.
Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT
CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS
PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT
UN LIEN AVEC L’UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SEC-
TION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES
PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET
TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ
MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou
provinces n’autorisent pas les restrictions sur la durée d’une garantie implicite ou l’exclusion ou la restriction des dommag-
es indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas
s’appliquer à votre cas. Dans la mesure où une loi applicable interdit l’exclusion de garanties implicites, la durée de
toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L’unique objectif de toute descrip-
tion orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse.
Avant d’utiliser ou de permettre l’utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisa-
tions prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons
le droit d’utiliser des pièces reconstruites ou remises à neuf pour remplacer l’une des fonctionnalités dans le cadre de
la présente garantie ou de l’une des parties de la présente garantie. L’acheteur original ne peut transférer la présente
garantie et celle-ci n’est valide qu’aux États-Unis et au Canada.
Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir
en utilisant l’adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut;
(b) donner le numéro du modèle, le numéro d’identification de la pièce ainsi que le numéro de série; et (c) décrire la
nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez
présenter votre preuve d’achat et la preuve de la date d’achat originale. Si nous déterminons que les exclusions de la
garantie énumérées ci-dessus s’appliquent ou si vous vous trouvez dans l’incapacité de nous fournir la documentation
nécessaire pour obtenir du service, vous serez responsable de tous les frais d’expédition, de déplacement, de
main-d’œuvre ou de tout autre coût afférent au service.
Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
Zephyr Ventilation Service Department, 2277 Harbor Bay Parkway, Alameda, CA 94502 1-888-880-8368
MAY20.0501
40
Napoli Guide d’utilisation, d’entretien et d’installation
NAPOLI
ÎLE
CORE
Enregistrement du produit
Nous vous félicitons d’avoir acheté une produit
Zephyr. Veuillez prendre un moment pour enregis-
trer votre nouvelle produit au
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Cet enregistrement rapide est utile à bien des
égards.
C’EST IMPORTANT
Il assure la couverture de votre garantie si vous avez
besoin de service après-vente.
À des fins d’assurance, il permet de confirmer que vous
êtes le propriétaire.
Il vous permet de recevoir des avis concernant des
modifications ou des rappels de produits.
