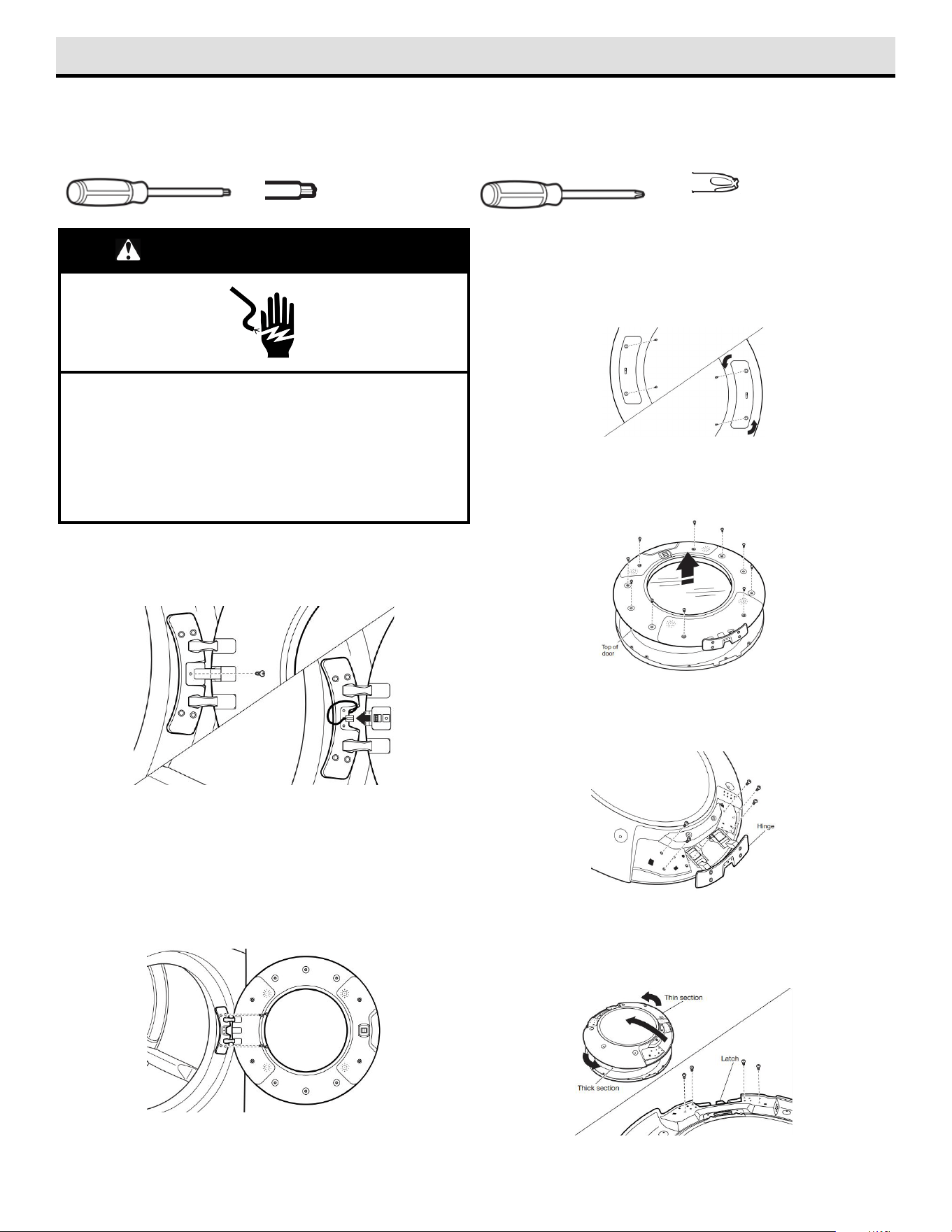

DDRRYYEERR DDOOOORR RREEVVEERRSSAALL IINNSSTTRRUUCCTTIIOONNSS
Round Doors with Electrical Wiring:
Tools Needed
Minimum 8" (203 mm) long TORX
®
, T20
®
, and T25
®
star drivers #2 Phillips screwdriver
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
1. Disconnect wiring from door
Using a Phillips screwdriver, remove middle screw in hinge.
Disconnect wiring. Tuck wiring into opening.
2. Remove door from dryer
IMPORTANT: If the protective film has not yet been removed from
the dryer, peel the film from the dryer door before proceeding.
Using a T25
®
screwdriver, remove the four screws securing the
door hinge to the dryer and lift the door up and out to remove. Place
the door on a soft towel or other non-scratch surface.
3. Move the door strike
Using a T25
®
screwdriver, remove the two screws securing the
door strike to the door frame of the dryer. Rotate the strike 180°
and attach to the opposite side of dryer door frame with the two
screws removed earlier, as shown.
4. Remove inner door from outer door
Position the door with the inside of the door facing up. Using a
Phillips screwdriver, remove the 10 screws securing the inner door
to the outer door.
5. Remove hinge
Remove cover plate to reveal hinge assembly. Then, using a T20
®
screwdriver, remove the six screws holding the hinge assembly in
place.
6. Remove latch
Flip and rotate the inner door 180° so that the thin section is at the
top and the thick section is at the bottom. Using a T25
®
screwdriver, remove the four screws securing the latch plate in
place.
TORX, T20 and T25 are trademarks of Acument Intellectual Property, LLC.
2

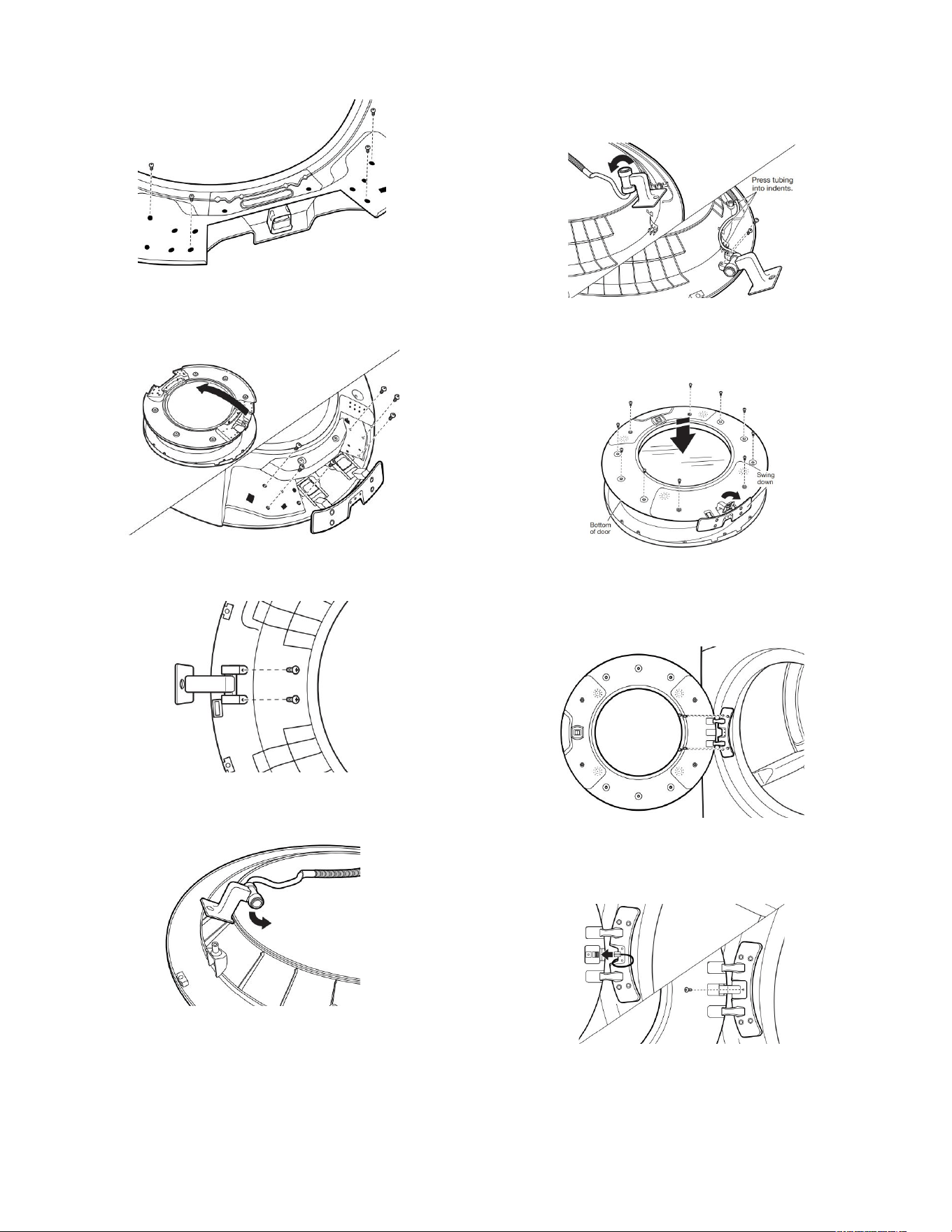

7. Reinstall latch on opposite side
Using a T25
®
screwdriver, reinstall the latch plate on the opposite
side from which it was removed with the four screws removed
earlier.
8. Reinstall hinge assembly on opposite side
Flip over the inner door to the left. Using a T20
®
screwdriver,
reinstall the hinge assembly on the opposite side from which it was
removed.
9. Remove rotating assembly
Lift off inner door assembly. Using a Phillips screwdriver, remove
the two screws securing the rotating assembly to the door.
10. Reposition rotating assembly and tubing
Reposition rotating assembly and tubing 180° to opposite side of
the door.
11. Rotate assembly bottom and fasten
IMPORTANT: Make sure to swing hinge down in front of rotating
assembly (see Step 12).
Rotate bottom of assembly 180° towards you and secure assembly
with the two screws removed earlier, using a Phillips screwdriver.
Press tubing into indents and reinstall hinge assembly cover plate.
12. Reinstall inner door assembly
Position the door with the inside of the door facing up. Using a
Phillips screwdriver, reinstall the 10 screws removed earlier,
securing the inner door to the outer door.
13. Reinstall door on dryer
Doors with electrical wiring: Pull the wire through the front panel
opening before reinstalling the door. Insert the tabs on the hinge
into the mounting slot and slide down to engage the top tab.
Secure in place with the four T25
®
screws removed earlier.
14. Reconnect wiring (doors with electrical
wiring)
Plug in wire. Using a Phillips screwdriver, secure the rotating
assembly to the hinge with the screw removed earlier.
Troubleshooting
See your Owner’s Manual or visit our website and reference Frequently Asked Questions to possibly avoid the cost of a service call.
3
IINNSSTTRRUUCCTTIIOONNSS PPOOUURR IINNVVEERRSSIIOONN DDEE PPOORRTTEE DDEE SSÉÉCCHHEEUUSSEE
Portes rondes avec câblage électrique :
Outils nécessaires
Tournevis mm) long TORX
®
, T20
®
et Tournevis Phillips n° 2 T25
®
†
de 8" (203 mm) min. de long
Tournevis cruciforme no 2
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l’entretien.
Replacer pièces et panneaux avant de faire la mise en
marche.
Le non-respect de ces instructions peut causer un décès
ou un choc électrique.
1. Déconnecter le câblage de la porte
À l’aide d’un tournevis cruciforme, retirer la vis centrale de la
charnière. Débrancher le câblage. Passer le câblage dans
l’ouverture.
2. Retirer la porte de la sécheuse
IMPORTANT : Si l’on n’a pas encore retire la pellicule protectrice de
la sécheuse, la décoller de la porte de la sécheuse avant de
continuer.
À l’aide d’un tournevis T25
®
, retirer les quatre vis fixant la charnière
de porte à la sécheuse et soulever la porte vers le haut et l’extérieur
pour l’enlever. Placer la porte sur une serviette douce ou sur une
surface lisse.
3. Déplacer la gâche de la porte
À l’aide d’un tournevis T25
®
, retirer les deux vis fixant la gâche de
la porte au châssis de la porte de la sécheuse. Faire pivoter la
gâche de 180° et la fixer au côté opposé du châssis de la porte de
la sécheuse à l’aide des deux vis enlevées précédemment,
comme indiqué.
4. Dégager la porte interne de la porte externe
Positionner la porte de façon à ce que l’intérieur de la porte soit
orienté vers le haut. À l’aide d’un tournevis cruciforme, retirer les
10 vis fixant l’intérieur de porte à l’extérieur de porte.
5. Enlever la charnière
Retirer la plaque de couvercle pour révéler la charnière. À l’aide
d’un tournevis T20
®
, retirer les six vis maintenant en place la
charnière.
6. Enlever le loquet
Inverser et faire pivoter l’intérieur de porte de 180° pour que la
section mince se situe en haut et la section épaisse en bas. À
l’aide d’un tournevis T25
®
, retirer les quatre vis maintenant en
place la plaque du loquet.
TORX, T20 et T25 sont les marques de commerce déposées de Acument Intellectual Properties, LLC.
4

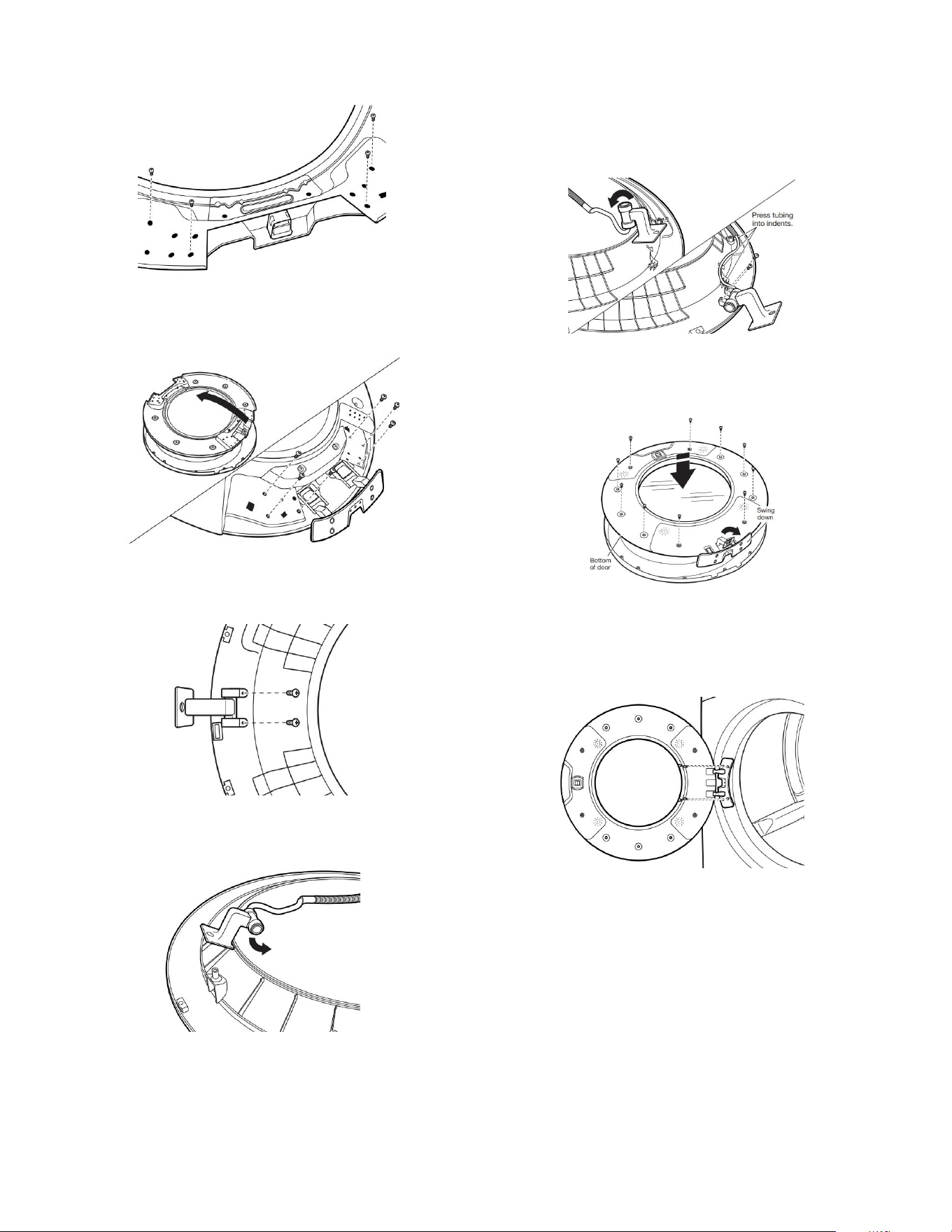

7. Réinstaller le loquet sur l’autre côté
À l’aide d’un tournevis T25
®
, réinstaller la plaque du loquet sur le
côté opposé (par rapport à celui d’où il a été enlevé) en utilisant les
quatre vis enlevées précédemment.
8. Réinstaller la charnière sur l’autre côté
Inverser l’intérieur de porte vers la gauche. À l’aide d’un tournevis
T20
®
, réinstaller la charnière sur le côté opposé (par rapport à celui
d’où il a été enlevé).
9. Enlever l’ensemble de rotation
Soulever le panneau interne de porte. À l’aide d’un tournevis
cruciforme, retirer les deux vis fixant l’ensemble de rotation à la
porte.
10. Replacer l’ensemble de rotation et le tube
Replacer l’ensemble de rotation et le tube de 180°, du côté opposé
de la porte.
11. Faire tourner la base de l’ensemble et
serrer
IMPORTANT : S’assurer d’ouvrir la charnière vers le bas en avant
de l’ensemble de rotation (voir l’étape 12).
Faire tourner la base de l’ensemble de 180° vers vous et le fixer à
l’aide des deux vis enlevées précédemment à l’aide d’un tournevis
cruciforme. Insérer la canalisation dans les fentes et réinstaller la
plaque de couvercle de la charnière.
12. Réinstaller l’intérieur de porte
Positionner la porte de façon à ce que l’intérieur de la porte soit
orienté vers le haut. À l’aide d’un tournevis cruciforme, retirer les
10 vis fixant l’intérieur de porte à l’extérieur de porte.
13. Réinstaller la porte sur la sécheuse
Portes avec câblage électrique : Passer le câblage par
l’ouverture du panneau avant, avant de réinstaller la porte. Insérer
les onglets sur la charnière dans l’encoche de montage et les faire
glisser vers le bas pour engager l’onglet supérieur. Fixer avec les
quatre vis T25
®
enlevées précédemment.
5

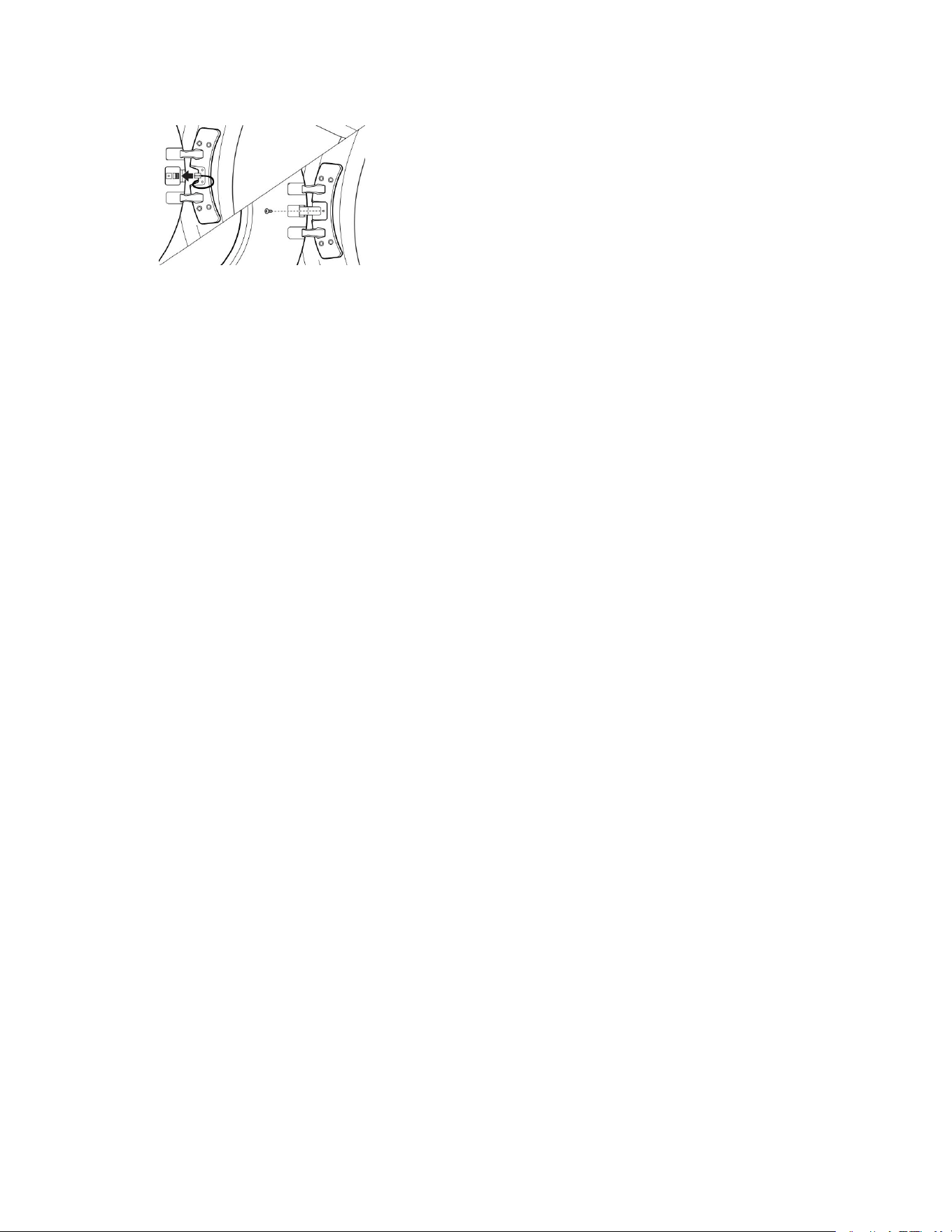

14. Rebrancher le câblage (portes avec
câblage électrique)
Brancher le câblage. À l’aide d’un tournevis cruciforme, fixer
l’ensemble de rotation à la charnière en utilisant la vis enlevée
précédemment.
Dépannage
Voir le manuel d’utilisation ou consulter notre site Web et la Foire aux questions pour éventuellement éviter le coût d’une intervention de
réparation.
6
IINNSSTTRRUUCCCCIIOONNEESS PPAARRAA IINNVVEERR TTIIRR EELL SSEENNTTIIDDOO DDEE AABBEERRTTUURRAA DDEE LLAA
PPUUEERRTTAA DDEE LLAA SSEECCAADDOORRAA
Puertas redondas con cableado eléctrico:
Herramientas necesarias
Destornillador TORX
®
, T20
®
y T25
®
† de 8" (203 mm) de largo
como mínimo
Tournevis cruciforme no 2
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía antes de darle
servicio.
Vuelva a colocar todas las piezas y paneles antes de
ponerlo a funcionar.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
1. Desconecte el cableado de la puerta
Use un destornillador Phillips para quitar el tornillo del medio de la
bisagra. Desconecte el cableado. Pliegue el cableado al abrir.
2. Quite la puerta de la secadora
IMPORTANTE: Si aún no se ha retirado la película protectora de la
secadora, quítela de la puerta de la secadora antes de seguir.
Con un destornillador T25
®
, quite los cuatro tornillos que aseguran
la bisagra de la puerta a la secadora, levante y saque la puerta.
Coloque la puerta sobre una toalla suave u otra superficie que no
raye.
3. Mueva el tope de la puerta
Con un destornillador T25
®
, quite los dos tornillos que fijan el tope
de la puerta al marco de la puerta de la secadora. Gire el tope
180° y asegúrelo al lado opuesto del marco de la puerta de la
secadora, como se muestra.
4. Quite la puerta interior de la puerta exterior
Coloque la puerta con el lado interior mirando hacia arriba. Con un
destornillador Phillips, vuelva a colocar los 10 tornillos que retiró
anteriormente y asegure la puerta interior con la exterior.
5. Quite la bisagra
Quite la placa de la tapa para ver el ensamblaje de la bisagra.
Luego, con un destornillador T20
®
retire los seis tornillos que fijan
el ensamblaje de la bisagra en su lugar.
6. Retire el cierre
Coloque y gire la puerta interior 180° de modo que la sección
delgada quede en la parte superior y la sección gruesa en la
inferior. Con un destornillador T25
®
, retire los cuatro tornillos que
fijan la placa del pestillo en su lugar.
TORX, T20 y T25 son marcas registradas de Acument Intellectual Properties, LLC.
7

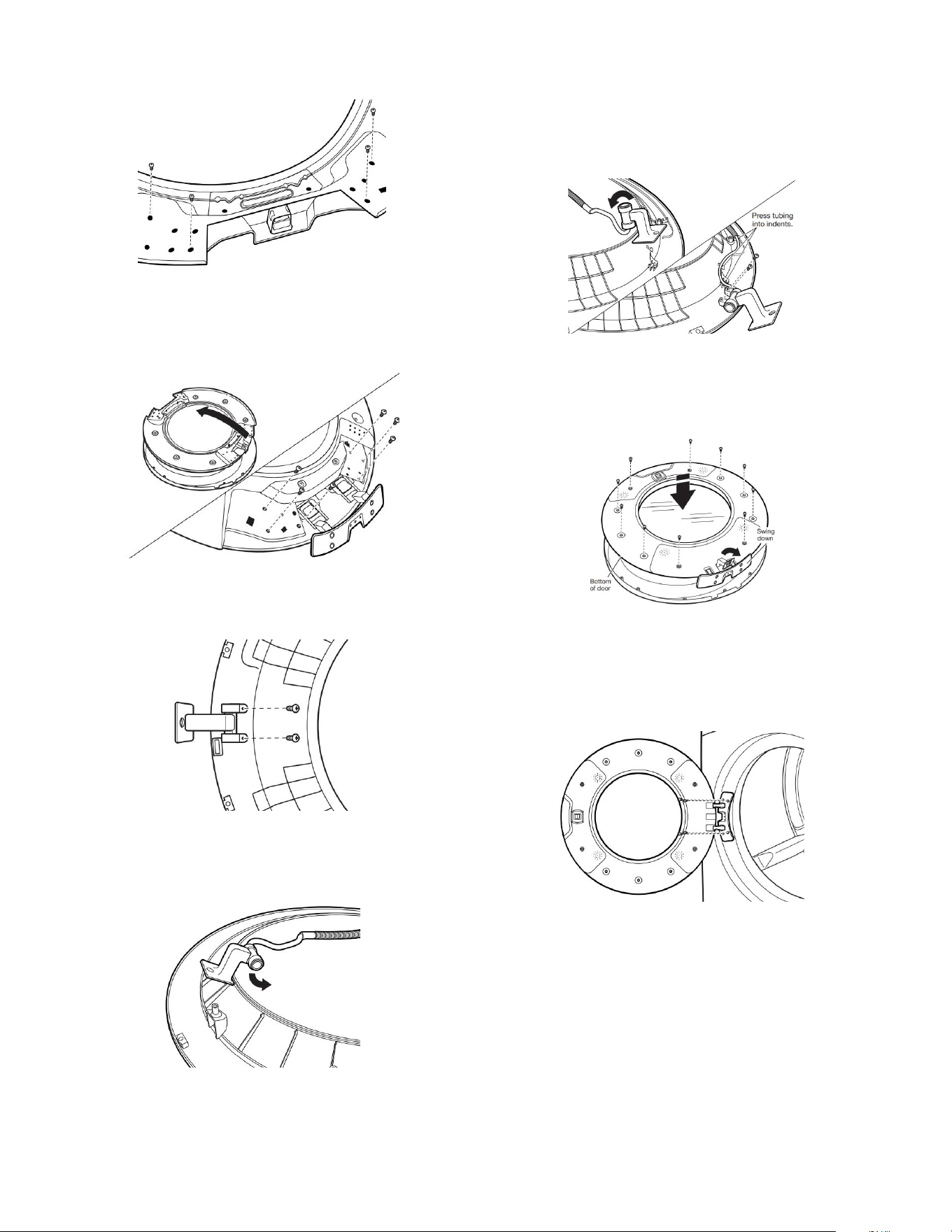

7. Vuelva a instalar el cierre en el lado opuesto
Con un destornillador T25
®
, vuelva a instalar la placa del pestillo
en el lado opuesto desde el cual se retiró con los cuatro tornillos
retirados anteriormente.
8. Vuelva a instalar el conjunto de la bisagra
en el lado opuesto
Dé la vuelta a la puerta interior hacia la izquierda. Con un
destornillador T20
®
, vuelva a instalar el ensamblaje de la bisagra
en el lado opuesto del que se retiró.
9. Retire el conjunto giratorio
Levante y saque el conjunto interior de la puerta. Con un
destornillador Phillips, quite los dos tornillos que aseguran el
ensamblaje giratorio a la puerta.
10. Vuelva a colocar el ensamblaje giratorio y
la tubería
Vuelva a colocar el ensamblaje giratorio y la tubería 180° al lado
opuesto de la puerta.

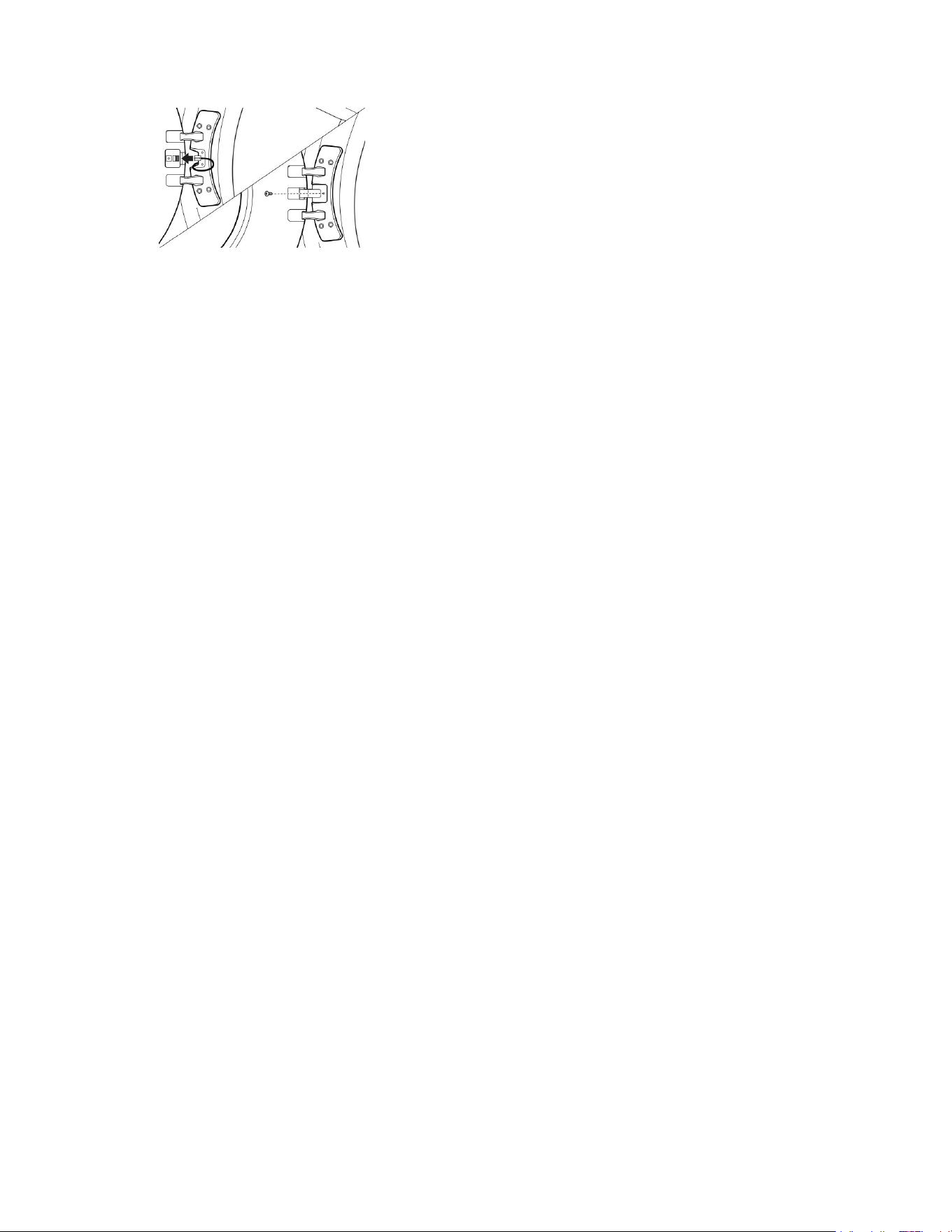

11. Gire la parte inferior del conjunto y
asegúrelo en su lugar
IMPORTANTE: Asegúrese de oscilar la bisagra hacia abajo frente
al ensamblaje giratorio (ver paso 12).
Gire la parte inferior del ensamblaje 180° hacia usted y asegure el
ensamblaje con los dos tornillos retirados anteriormente, con un
destornillador Phillips. Presione la tubería en las hendiduras y
vuelva a instalar la placa de la tapa del ensamblaje de la bisagra.
12. Vuelva a instalar el conjunto de la puerta
interior
Coloque la puerta con el lado interior mirando hacia arriba. Con un
destornillador Phillips, vuelva a colocar los 10 tornillos que retiró
anteriormente y asegure la puerta interior con la exterior.
13. Vuelva a instalar la puerta en la secadora
Puertas con cableado eléctrico: Tire el cable a través de la
abertura del panel frontal antes de volver a instalar la puerta.
Inserte las lengüetas de la bisagra en la ranura de montaje y
deslícela hacia abajo para enganchar la lengüeta superior.
Asegúrela en su lugar con los cuatro tornillos T25
®
retirados
anteriormente.
W11385861A
©2020 All rights reserved. Used under license in Canada.
Tous droits réservés. U�lisé sous licence au Canada.
Todos los derechos reservados. Se usa bajo licencia en Canadá.
14. Vuelva a conectar el cableado (puertas con
cableado eléctrico)
Conecte el cable. Con un destornillador Phillips, fije el ensamblaje
a la bisagra con el tornillo retirado anteriormente.
Solución de problemas
Consulte el Manual del usuario o visite nuestro sitio web y consulte la sección de "Preguntas frecuentes", para evitar posiblemente el
costo de una visita de servicio técnico.
