Whirlpool WFW5720RW 4.5 cu. ft. Smart Front Load Washer User Manual

W11712046A

FRONT LOAD WASHER PRODUCT GUIDE

GUIDE DU PRODUIT DE LA LAVEUSE À

CHARGEMENT FRONTAL

OWNER’S MANUAL .........................................................3

WASHER SAFETY .....................................................3

Washer Safety......................................................3

Internet Connectivity Guide for Connected

Appliances Only....................................................4

CHOOSING THE RIGHT DETERGENT...........................5

Choosing the Right Detergent..................................5

Adding Laundry Products .......................................5

WASHER MAINTENANCE AND CARE ..........................6

Cleaning the Washer Location .................................6

Water Inlet Hoses .................................................6

Washer Care........................................................6

Clean Washer Cycle Reminder ................................7

Removing the Dispenser ........................................7

Nonuse and Vacation Care .....................................8

Winter Storage Care..............................................8

Transporting Your Washer ......................................8

Reinstalling/Using Washer Again..............................8

Cleaning the Drain Pump Filter/Draining Residual

Water .................................................................9

Additional Cleaning ...............................................9

INSTALLATION INSTRUCTIONS .................................10

REQUIREMENTS......................................................10

Tools and Parts ...................................................10

Location Requirements .........................................10

Drain System ..................................................... 11

Electrical Requirements ...... .... ........................... 12

INSTALLATION ............................ ........................... 13

Unpacking.............................. ........................... 13

Connect Drain Hose ................. ........................... 13

Connect Inlet Hoses ................. ........................... 14

Level Washer.......................... ........................... 15

Complete Installation Checklist ... ........................... 16

QUICK

START GUIDE.......................... ........................... 17

Quick Start Guide............................... ........................... 17

CYCLE GUIDE.................................... ........................... 19

Cycle Guide.................................. ........................... 19

TROUBLESHOOTING.......................... ........................... 23

Troubleshooting............................. ........................... 23

Table of Contents/Table des matières

GUIDE D’UTILISA TION .................................................. . 32

SÉCURITÉ DE LA LAVEUSE ........................................... 32

Sécurité de la laveuse................................................... 32

Guide de connexion Internet pour les appareils connectés

uniquement ................................................................ 33

Choix du détergent approprié

.............

.................................... 34

Ajout de produits de lessive............................................ 34

ENTRETIEN ET RÉPARATION DE LA LAVEUSE ................. 35

Nettoyage de l’emplacement de la laveuse........................ 35

Tuyaux d’arrivée d’eau.................................................. 35

Entretien de la laveuse.................................................. 35

Rappel de lancement du programme de Clean Washer

(Nettoyage de la laveuse) .............................................. 37

Retrait du distributeur ................................................... 37

Non-utilisation et entretien avant les vacances ................... 37

Entretien pour entreposage hivernal................................. 37

Transport de la laveuse ................................................. 38

Réinstallation/réutilisation de la laveuse............................ 38

Nettoyage du filtre de la pompe de vidange/vidange de l’eau

résiduelle ................................................................... 38

Nettoyage supplémentaire.............................................. 39

INSTALLATION INSTRUCTIONS ...................................... 39

SPÉCIFICATIONS .......................................................... 39

Outils et pièces............................................................ 39

Exigences d’emplacement ............................................. 40

Système de vidange ..................................................... 41

Spécifications électriques .............................................. 42

INSTALLATION.............................................................. 43

Déballage................................................................... 43

Raccordement du tuyau de vidange ................................. 43

Raccordement des tuyaux d’alimentation .......................... 44

Réglage de l’aplomb de la laveuse................................... 45

Liste de vérification pour l’installation terminée ................... 46

GUIDE DE DÉMARRAGE RAPIDE .................................... 47

Guide de démarrage rapide............................................ 47

GUIDE DES PROGRAMME S ......................................... 50

Guide des programmes................................................. 50

DÉPANNAGE ................................................................ 56

Dépannage ................................................................ 56

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,

including the following:

� Read all instructions before using the appliance.

� Do not wash articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-cleaning

solvents, or other flammable or explosive substances, as

they give off vapors that could ignite or explode.

� Do not add gasoline, dry-cleaning solvents, or other

flammable or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

� Under certain conditions, hydrogen gas may be produced

in a hot-water system that has not been used for 2 weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot-water

system has not been used for such a period, before using a

washing machine, turn on all hot-water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

� Risk of Suffocation and Injury from Entrapment: Do not

allow children to play on or in the appliance. Close

supervision of children is necessary when the appliance is

used near children.

� Before the appliance is removed from service or discarded,

remove the door.

� Do not reach into the appliance if the tub or agitator is

moving.

� Do not install or store this appliance where it will be

exposed to the weather.

� Do not tamper with controls.

� Do not repair or replace any part of the appliance or attempt

any servicing unless specifically recommended in the

user-maintenance instructions or in published user-repair

instructions that you understand and have the skills to carry

out.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� See the Installation Instructions for grounding requirements

and installation.

SAVE THESE INSTRUCTIONS

WARNING

Certain internal parts are intentionally not grounded and may present a risk of electric shock only during servicing.

Service Personnel – Do not contact the thermostat bracket while the appliance is energized.

Internet Connectivity Guide for Connected Appliances Only

IMPORTANT: Proper installation of your appliance prior to use is your responsibility. Be sure to read and follow the installation

instructions that came with your appliance.

Connectivity requires Wi-Fi and account creation. App features and functionality are subject to change. Data rates may apply. Once

installed, launch the app. You will be guided through the steps to set up a user account and to connect your appliance.

You Will Need:

� A home wireless router supporting Wi-Fi, 2.4 Ghz with WPA2 security. If you are unsure of your router’s capabilities, refer to the router

manufacturer’s instructions.

� The router to be on and have a live internet connection.

� The 10–character SAID code for your appliance. The SAID code is either printed on a label on the appliance or found on the LCD

screen.

Federal Communications Commission (FCC) Compliance Notice

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the

equipment.

Industry Canada (IC) Compliance Notice

This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:

1. This device may not cause interference.

2. This device must accept any interference, including interference that may cause undesired operation of the device.

Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain

approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain

should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful

communication.

To comply with FCC and Industry Canada RF radiation exposure limits for general population, antenna(s) used for this transmitter must

be installed such that a minimum separation distance of 20 cm is maintained between the radiator (antenna) and all persons at all times

and must not be co-located or operating in conjunction with any other antenna or transmitter.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one of the following measures:

� Reorient or relocate the receiving antenna.

� Increase the separation between the equipment and receiver.

� Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

� Consult the dealer or an experienced radio/TV technician for

help.

Connecting your front load smart appliance

NOTE: You may also go to www.whirlpool.com/connect for further instructions.

1. To start, tap the tools icon located on the bottom right side of the appliance LCD touchscreen.

2. Scroll down the options on screen, choose WiFi, and select “Connect to Network.” Then, click “next” to reveal the QR code.

3. Open the Whirlpool mobile app on your smartphone or tablet, log in, and select “add appliance”.

4. Using Whirlpool’s scan-to-connect technology, scan the QR code displayed on the appliance touchscreen with your smart device.

5. After scanning, it might take a few moments for the app to load instructions for on-appliance setup. Once loaded, do not hit next until

the following steps are completed:

� On your appliance touchscreen, choose “manually” and “search for network.” Do not select “My network isn’t listed” while the

yellow searching icon is on screen. The search for your network might take 1-2 minutes.

� Once found, select your “Home WiFi” network and enter your case sensitive password - taking notice your appliance touchscreen

keyboard defaults to all caps. Then, tap ok.

� Network connection could take up to two minutes to be established. When the sync is successful, tap done on the appliance LCD

screen.

6. On the Whirlpool mobile app, select “next” to finish the connection process, which can take up to 2 minutes.

7. Congratulations, register your appliance by giving it a name and tap “finish” to complete the setup process. Now you’re ready to

manage laundry day right - from your smartphone or tablet.

Remember to press remote enable before using these features and to re-enable after opening and closing your appliance door.

Video Link: https://youtu.be/PbDvrx8uMDo

CHOOSING THE RIGHT

DETERGENT

Use only High Efficiency detergents. The package will be marked

“HE” or “High Efficiency.” Low-water washing creates excessive

sudsing with a non-HE detergent. Using non-HE detergent will

likely result in longer cycle times and reduced rinsing

performance. It may also result in component failure and, over

time, buildup of mold or mildew. HE detergents should be

low-sudsing and quick-dispersing to produce the right amount of

suds for the best performance. They should hold soil in

suspension so it is not redeposited onto clean clothes. Not all

detergents labeled as High Efficiency are identical in formulation

and their ability to reduce suds. For example, natural, organic, or

homemade HE detergents may generate a high level of suds. If

you use one of these and see a message about excessive

sudsing error code appear in the display, consider using a

different HE detergent. Always follow the detergent

manufacturer’s instructions to determine the amount of detergent

to use. Do not go over the Max line on the dispenser.

ADDING LAUNDRY PRODUCTS

Adding HE detergent to basket:

Single-dose laundry packets,

Oxi-type boosters, color-safe

bleach, or scented crystals can be

added to the drum prior to adding

laundry. When using single-dose

laundry packets, make sure that the

bulk dispenser is disabled (on

some models) or off.

NOTE: Follow the manufacturer’s instructions to determine the

amount of laundry products to use.

Adding liquid chlorine bleach to single-load dispenser:

Add liquid chlorine bleach to

the bleach compartment. Do

not overfill, dilute, or use more

than 2/3 cup (165 mL). Do not

use color-safe bleach or Oxi in

the same cycle with liquid

chlorine bleach.

IMPORTANT:

� Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

� Do not fill beyond the “MAX” line. Overfilling could cause

garment damage.

� Do not use thickened, easy-pour, or no-splash bleach when

running the Clean Washer with affresh

cycle, as excess suds

may occur.

� On some models: Do not add liquid chlorine bleach to the bulk

dispenser.

� Slowly close dispenser drawers. Make sure the drawers are

closed completely (on some models).

Adding liquid fabric softener to single-load dispenser:

Pour a measured amount of

liquid fabric softener into liquid

fabric softener compartment.

Always follow manufacturer’s

directions for correct amount

of fabric softener, based on

your load size.

Fabric softener is always dispensed in the last rinse, even if

Extra Rinse is selected.

IMPORTANT: Do not overfill, dilute, or use more than the

manufacturer-recommended quantity of fabric softener. Do not fill

past the “MAX” line. Overfilling dispenser will cause fabric softener

to immediately dispense into washer.

� Do not spill or drip any fabric softener onto the clothes.

� Do not use liquid fabric softener dispenser balls in this washer.

They will not dispense correctly.

� Do not use fabric softener sheets, as they can stain the load.

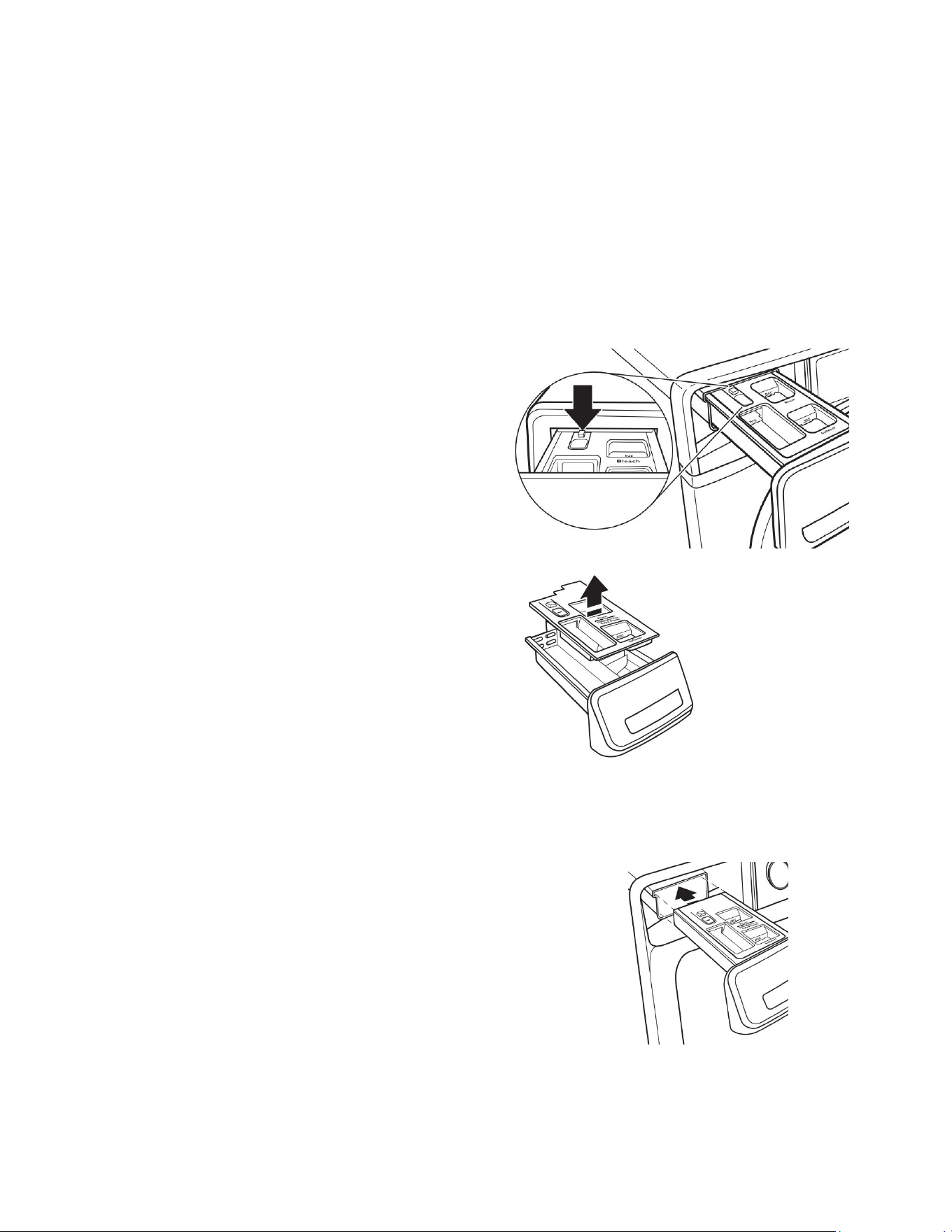

Adding HE detergent to single-load dispenser:

Pour a measured amount of HE

detergent into detergent

compartment. For powdered

detergent, lift the selector to the high

position. For liquid detergent, push

down the selector to the low position.

Do not overfill; adding too much detergent may cause detergent

to be dispensed into the washer too early.

Powdered detergent: Liquid detergent:

Lift the selector to the high

position. Add directly to the

compartment.

Push down the selector to the

low position. Add directly to

the compartment.

WASHER MAINTENANCE AND

CARE

Cleaning the Washer Location

Keep washer area clear and free from items that would block

airflow. This includes clearing piles of laundry in front of the

washer.

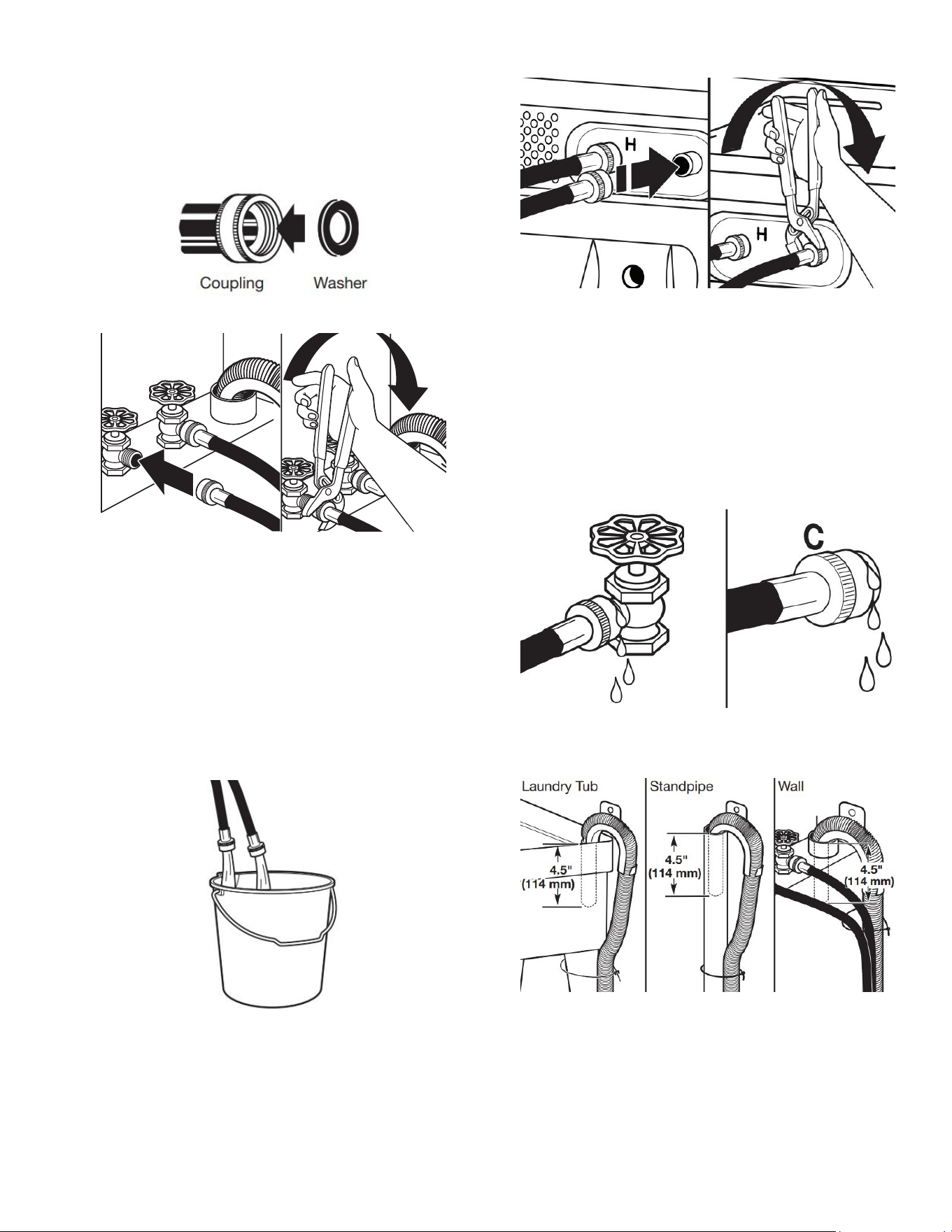

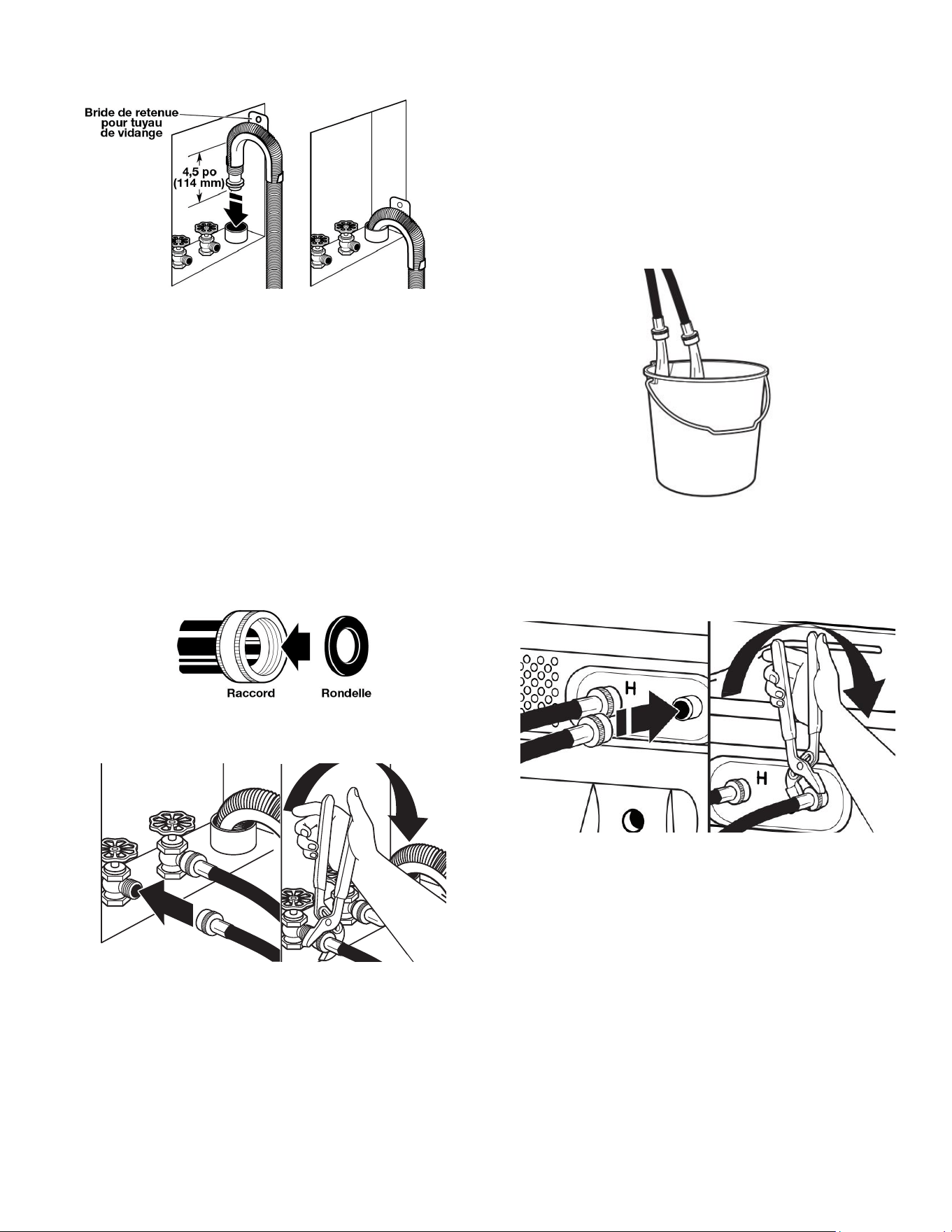

Water Inlet Hoses

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses:

� Mark the date of replacement on the label with a permanent

marker.

� Check that the old washers are not stuck on the washer inlet

valves.

� Use new washers in the new inlet hoses to ensure a proper

seal.

Washer Care

Recommendations to Help Keep Your Washer

Clean and Performing at Its Best

1. Always use High Efficiency (HE) detergents and follow the HE

detergent manufacturer’s instructions regarding the amount of

HE detergent to use. Do not use more than the recommended

amount because that may increase the rate at which

detergent and soil residue accumulate inside your washer,

which, in turn, may result in undesirable odor.

2. Use warm or hot water washes sometimes (not exclusively

cold water washes), because they do a better job of

controlling the rate at which soils and detergent accumulate.

3. Always leave the washer door open between uses to help dry

out the washer and avoid the buildup of odor-causing residue.

4. Periodically clean residue from all interior surfaces of the

window. For better care, wipe the entire inside of the door with

a damp cloth.

Cleaning Your Front-Loading Washer

Read these instructions completely before beginning the routine

cleaning processes recommended below. This Washer

Maintenance Procedure should be performed, at a minimum,

once per month or every 30 wash cycles, whichever occurs

sooner, to control the rate at which soils and detergent may

otherwise accumulate in your washer.

Cleaning the Door Seal

1. Open the washer door and remove any clothing or items from

the washer.

2. Inspect the gray-colored seal between the door opening and

the drum for stained areas, soil buildup, or lint. Pull back the

seal to inspect all areas under the seal and to check for

foreign objects or lint.

3. If stained areas, soil buildup, or lint are found, wipe down

these areas of the seal using either of the following two

procedures:

a. Affresh

®®

Machine Cleaning Wipes Procedure:

I. When the cycle is complete, gently pull back the

rubber door seal and clean the entire surface with the

textured side of an affresh

Machine Cleaning Wipe.

b. Dilute Liquid Chlorine Bleach Procedure:

I. Mix a dilute bleach solution, using 3/4 cup (177 mL) of

liquid chlorine bleach and 1 gallon (3.8 L) of warm tap

water.

II. Wipe the seal area with the dilute solution, using a

damp cloth.

III. Let stand 5 minutes.

IV. Wipe down area thoroughly with a dry cloth and let

washer interior air dry with door open.

IMPORTANT:

� Wear rubber gloves when cleaning with bleach.

� Refer to the bleach manufacturer’s instructions for proper

use.

Cleaning the Inside of the Washer

This washer has a special cycle that uses higher water volumes in

combination with affresh

Washer Cleaner or regular liquid

chlorine bleach to thoroughly clean the inside of the washer.

Steam washer models also utilize steam to enhance cleaning in

this special cycle.

IMPORTANT: Do not use thickened, easy-pour, or no-splash

bleach when running the Clean Washer with affresh

cycle as

excess suds may occur.

NOTE: Read these instructions completely before beginning the

cleaning process.

Begin Procedure

1. Clean Washer with affresh

®®

Cycle Procedure

(Recommended for best performance):

a. Open the washer door and remove any clothing or items.

b. Use an affresh

Machine Cleaning Wipe or a soft, damp

cloth or sponge to clean the inside door window.

c. Add an affresh

Washer Cleaner tablet to the washer

drum.

d. Do not add the affresh

Washer Cleaner tablet to the

dispenser drawer.

e. Do not add any detergent or other chemical to the washer

when following this procedure.

f. Close the washer door.

g. Select the Clean Washer with affresh

cycle.

h. Touch the FanFresh

option or run a Dry Drum cycle to

help dry the washer interior after the cycle is complete.

NOTE: The washer remembers your last option selection and

will use it for future wash cycles until you deselect that option.

i. Touch and hold Start/Pause to begin the cycle. See the

“Description of Clean Washer with affresh

Cycle

Operation” section.

2. Chlorine Bleach Procedure:

a. Open the washer door and remove any clothing or items.

b. Open the dispenser drawer and add liquid chlorine bleach

to the Max level in both the bleach compartment and the

fabric softener compartment. Either traditional or HE

chlorine bleach can be used.

IMPORTANT: Do not use thickened, easy-pour, or no-splash

bleach as excess suds may occur.

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause washer damage over time.

c. Close the washer door and the dispenser drawer.

d. Do not add any detergent or other chemicals to the

washer when following this procedure.

e. Select the Clean Washer with affresh

cycle.

f. Touch the FanFresh

option or run a Dry Drum cycle

to help dry the washer interior after the cycle is

complete.

NOTE: The washer remembers your last option selection and

will use it for future wash cycles until you deselect that option.

g. Touch and hold Start/Pause to begin the cycle. See the

“Description of Clean Washer with affresh

Cycle

Operation” section.

NOTE: For best results, do not interrupt cycle.

Description of Clean Washer with affresh

®®

Cycle

Operation

1. The Clean Washer with affresh

cycle will determine whether

clothing or other items are in the washer.

2. If no items are detected in the washer, it will proceed with the

cycle.

a. If any items are detected in the washer, a message will be

displayed. The door will unlock. Open washer and

remove any garments from the washer drum.

b. Touch Power to clear the message.

c. Touch and hold Start/Pause to restart the cycle.

3. Steam models only: During the first 20 minutes of the cycle,

it will activate the steamer but the drum will not spin or fill with

water. You may see condensation on the door window during

this initial phase. If you are using an affresh

Washer Cleaner

tablet, it will not dissolve completely during the steam phase.

This is normal.

After the cycle is complete, leave the door open slightly to

allow for better ventilation and drying of the washer interior.

Cleaning the Dispensers

After a period of using your washer, you may find some residue

buildup in the washer’s dispensers.

For the Single-Load dispenser: Remove the drawer and wipe

the surfaces with an affresh

Machine Cleaning Wipe or a damp

cloth, and towel dry either before or after you run the Clean

Washer with affresh

cycle. Use an all-purpose surface cleaner, if

needed.

Replace the dispenser in the washer cabinet and make sure that it

is correctly seated.

IMPORTANT: Dispensers are not dishwasher-safe.

Cleaning the Outside of the Washer

IMPORTANT: To avoid damaging the washer’s finish, do not use

abrasive products.

Use an affresh

Machine Cleaning Wipe or a soft, damp cloth or

sponge to wipe up any spills. Occasionally wipe the outside of

your washer to help keep it looking new. Use an affresh

Machine

Cleaning Wipe or mild soap and water.

Clean Washer Cycle Reminder

The Clean Washer with affresh

message will flash at the end of a

wash cycle when the washer has run 30 wash cycles. This is a

reminder to run the Clean Washer with affresh

cycle.

If the Clean Washer with affresh

cycle is not run, the message

will stop flashing at the end of a wash cycle after running three

more regular wash cycles. After 30 more wash cycles are

completed, the Clean Washer with affresh

message will again

flash at the end of a wash cycle as a reminder.

Removing the Dispenser

Single-Load Dispenser Drawer

To remove:

1. Pull dispenser drawer out until it stops.

2. Press down on the release tab and pull straight out to remove

the dispenser.

3. Lift off cover panel by pulling straight up.

To replace:

1. Position cover panel back onto posts on dispenser. Apply

slight pressure on cover panel to seat it.

2. Align edges of dispenser with guides in washer; then slide

dispenser back into slot.

Nonuse and Vacation Care

FOR FRONT LOAD MODELS ONLY:

IMPORTANT: Call for service to install new transport bolts. Do not

reuse transport bolts. Washer must be transported in the upright

position. To avoid structural damage to your washer, it must be

properly set up for relocation by a certified technician.

Operate your washer only when you are home. If moving, or not

using your washer for a period of time, follow these steps:

1. Unplug or disconnect power to washer.

2. Turn off water supply to washer to avoid flooding due to water

pressure surges.

HELPFUL TIP: Attach a reminder note to the washer to turn

the water back on before washer's next use.

3. Clean the dispensers. See “Cleaning the Dispensers.”

Winter Storage Care

IMPORTANT: To avoid damage, install and store washer where it

will not freeze. Because some water may stay in hoses, freezing

can damage washer. If storing or moving during freezing weather,

winterize your washer.

IMPORTANT: Call for service to install new transport bolts. Do not

reuse transport bolts. Washer must be transported in the upright

position. To avoid structural damage to your washer, it must be

properly set up for relocation by a certified technician.

To winterize washer:

1. Shut off both water faucets; disconnect and drain water inlet

hoses.

HELPFUL TIP: Attach a reminder note to the washer to turn

the water back on before washer’s next use.

2. Remove drain pump filter.

3. Put 1 quart (1 L) of R.V.-type antifreeze in drum and run

washer on Normal cycle for about 2 minutes to mix antifreeze

and remaining water.

4. Unplug washer or disconnect power.

Transporting Your Washer

IMPORTANT: Call for service to install new transport bolts. Do not

reuse transport bolts. Washer must be transported in the upright

position. To avoid structural damage to your washer, it must be

properly set up for relocation by a certified technician.

1. Shut off both water faucets. Disconnect and drain water inlet

hoses.

2. If washer will be moved during freezing weather, follow

“Winter Storage Care” directions before moving.

3. Disconnect drain hose from drain system and from back of

washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside drum.

6. Bundle power cord with a rubber band or cable tie to keep it

from hanging to the ground.

Reinstalling/Using Washer Again

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

IMPORTANT: Call for service to install new transport bolts. Do not

reuse transport bolts. Washer must be transported in the upright

position. To avoid structural damage to your washer, it must be

properly set up for relocation by a certified technician.

To reinstall washer after nonuse, vacation, winter

storage, or moving:

1. Refer to Installation Instructions to locate, level, and connect

washer.

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water-inlet hoses.

3. Turn on both water faucets.

4. Plug into a grounded 3-prong outlet or reconnect power.

5. Run washer through Heavy Duty/Power Wash cycle to clean

washer and remove antifreeze, if used. Use only HE

detergent. Use half the manufacturer’s recommended amount

for a medium-size load.

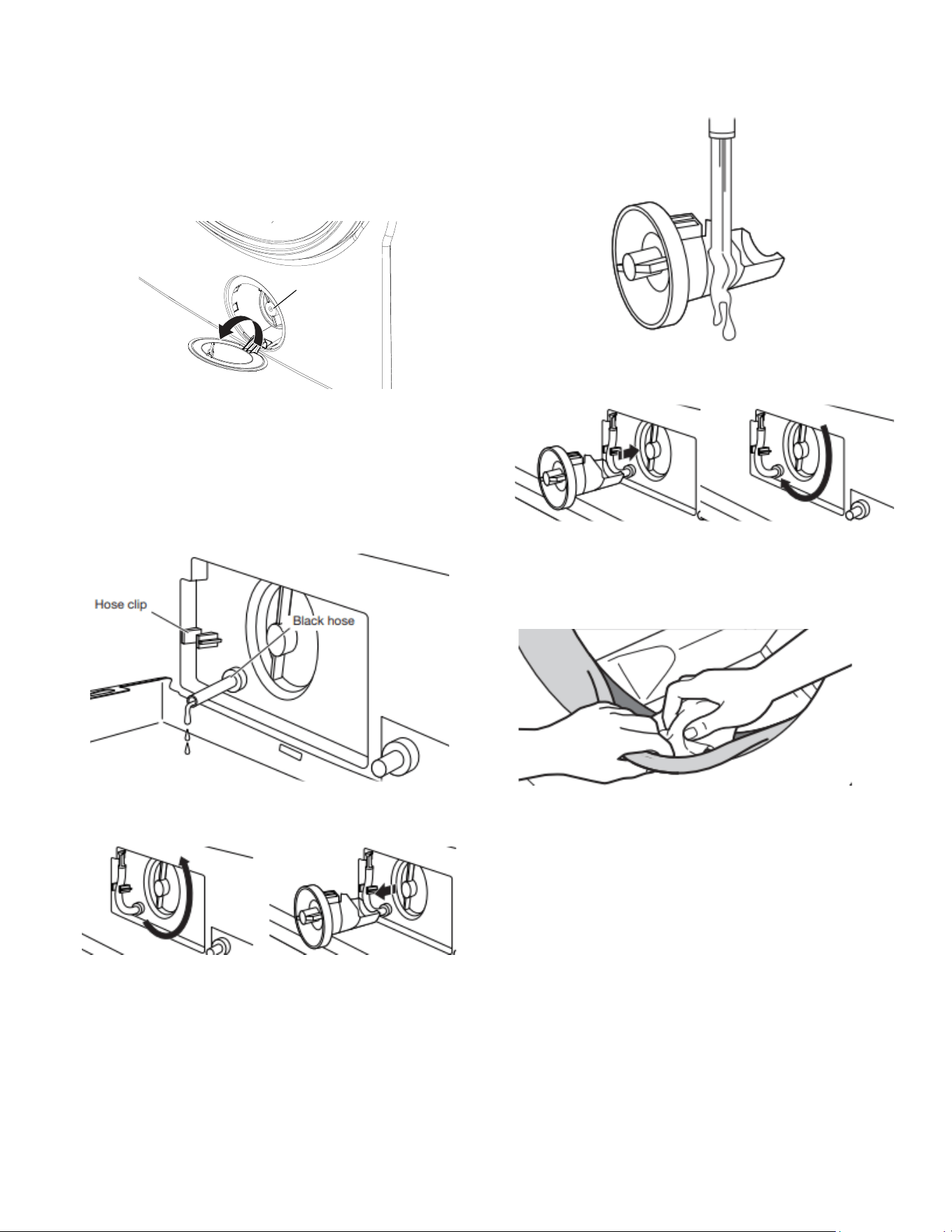

Cleaning the Drain Pump

Filter/Draining Residual Water

IMPORTANT: Make sure the washer is off before cleaning the

drain pump filter.

NOTE: Perform the following procedure occasionally.

1. Open the flap by pushing in on the flap. This will reveal the

drain pump filter. Remove the drawer by releasing the tab on

each side.

Drain pump

filter

2. Place a broad, flat container beneath the drain pump filter to

collect the drain water. Release the black hose from the hose

clip, remove the plug, and drain the hose into the container.

Empty the container. Repeat this procedure if necessary until

all the water has drained. Make sure that the black hose is

completely dry, replace the plug, and secure the hose in the

clip.

NOTE: If water does not drain well, push in hose slightly to

remove any possible kinks.

3. Lay a cotton cloth beneath the drain pump filter to absorb any

water still in it. Then remove the drain pump filter by turning it

counterclockwise.

4. Remove large clumps of lint by hand from the filter and place

lint in a suitable waste container. Remove remaining residue

from the filter by rinsing with water.

5. Reinsert the drain pump filter by turning it clockwise. Make

sure to turn it in as far as it will go, with the filter handle

remaining as close as possible to the vertical position.

Additional Cleaning

Gently pull back the rubber door seal and clean any stained areas,

soil buildup, or lint with the textured side of an affresh

Machine

Cleaning Wipe.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

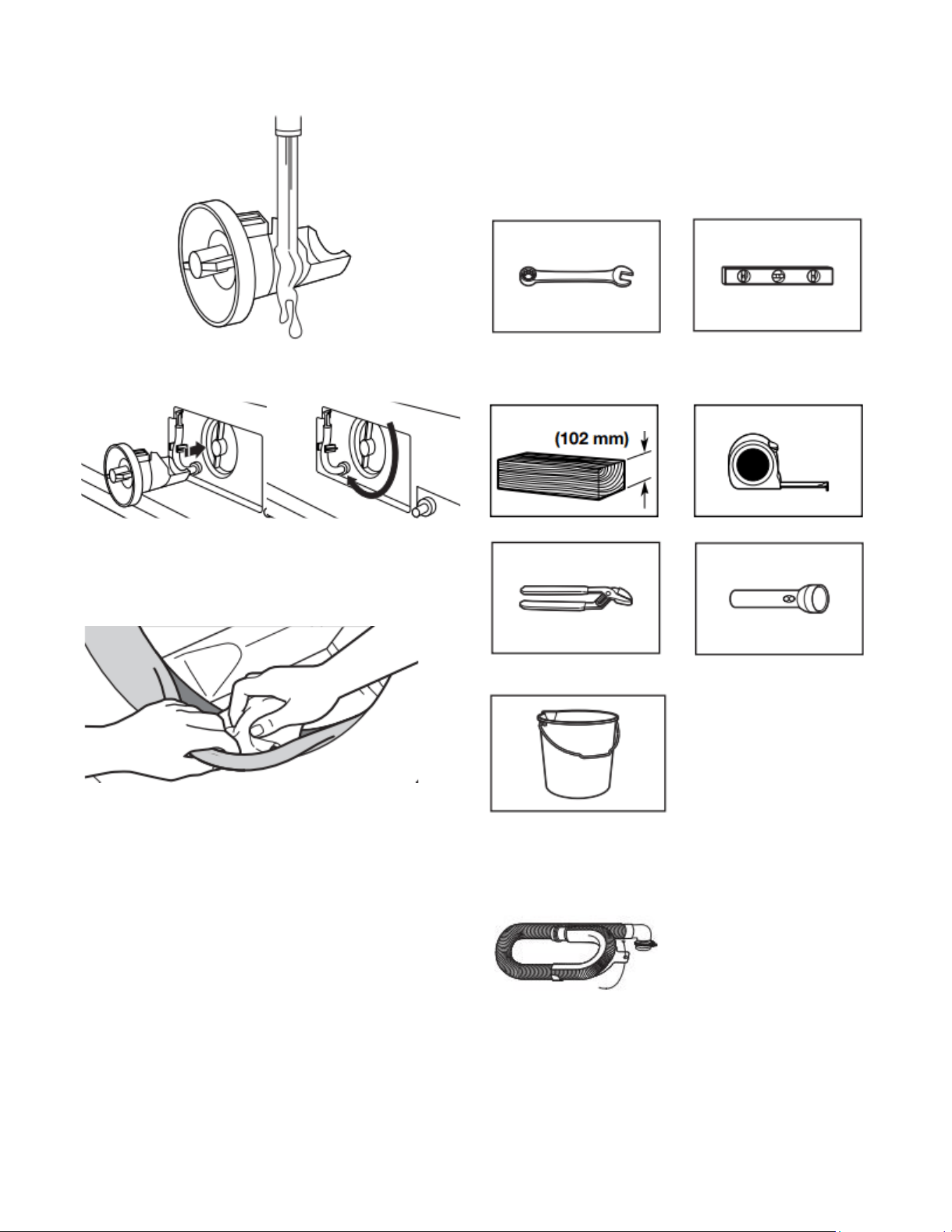

Tools and Parts

Gather required tools and parts before starting installation.

Tools Needed:

Adjustable or open end

wrenches 1/2" (13 mm), 5/8"

(16 mm), and 9/16" (14.3 mm)

Level

minimum

Wood block Ruler or measuring tape

Adjustable pliers that

open to 1

" (39.7 mm)

Flashlight

Bucket

Parts Supplied:

NOTE: All parts supplied for installations are in the washer.

Drain hose with clamp, U-form, and cable tie

Parts Needed: (if not supplied with washer)

Available Accessories

An optional matching pedestal is available for your washer. Please

contact your retailer for ordering information.

Alternate Parts (not supplied with washer)

Your installation may require additional parts. To order, please

refer to contact information on your Quick Start Guide.

If you have: You will need:

Overhead sewer Standard 20 gallons (76 L)

39" (990 mm) tall drain tub or utility

sink, sump pump, and connectors

(available from local plumbing

suppliers)

Location Requirements

IMPORTANT: Do not install, store, or operate washer where it will

be exposed to weather or in temperatures below 32°F (0°C).

Water remaining in washer after use may cause damage in low

temperatures. See “Washer Maintenance and Care” for

winterizing information.

Select proper location for your washer to improve performance

and minimize noise and possible “washer walk.” Install your

washer in a basement, laundry room, closet or recessed area.

Proper installation is your responsibility.

You will need

� A water heater set to 120°F (49°C).

� A grounded electrical outlet located within 6 feet (1.8 m) of

power cord on back of washer.

� Hot and cold water faucets located within 4 feet (1.2 m) of hot

and cold water fill valves on washer, and water pressure of

20-100 psi (137.9-689.6 kPa).

� A level floor with maximum slope of 1" (25 mm) under entire

washer. Installing on carpet or surfaces with foam backing is

not recommended.

� Floor must support washer’s total weight (with water and load)

of 315 pounds (143 kg).

All dimensions show minimum spacing allowed. For each

arrangement, consider allowing more space for ease of

installation and servicing, and spacing for companion appliances

and clearances for walls, doors, and floor moldings. Space must

be large enough to allow door to fully open. Add spacing of

1" (25 mm) on all sides of washer to reduce noise transfer. Doors

must be louvered or equivalent and have at least 24 in

(155 cm

)

bottom and 48 in

(310 cm

) top open area.

Inlet hoses with flat washers

NOTE: Various inlet hose

options are available; check

your Quick Start Guide for

ordering information.

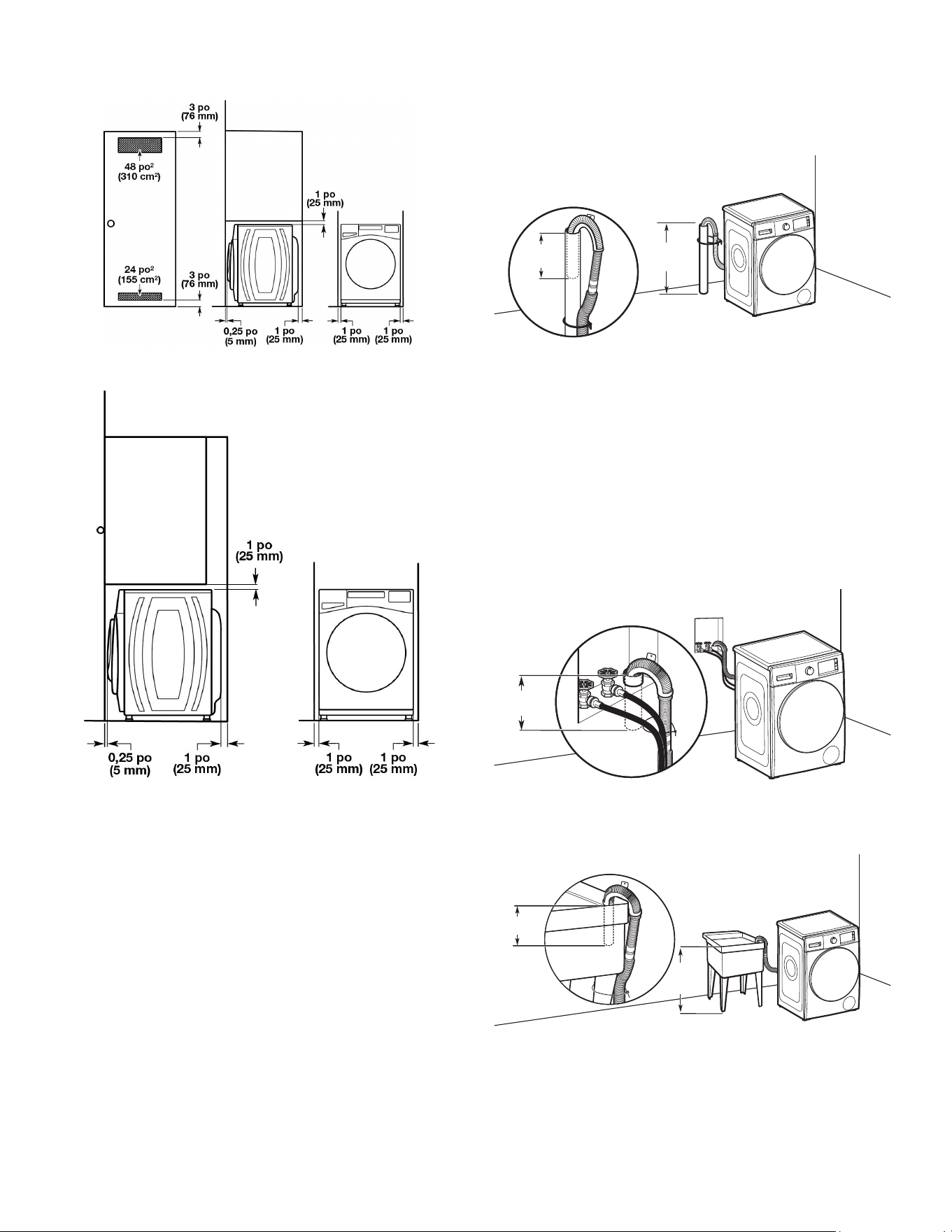

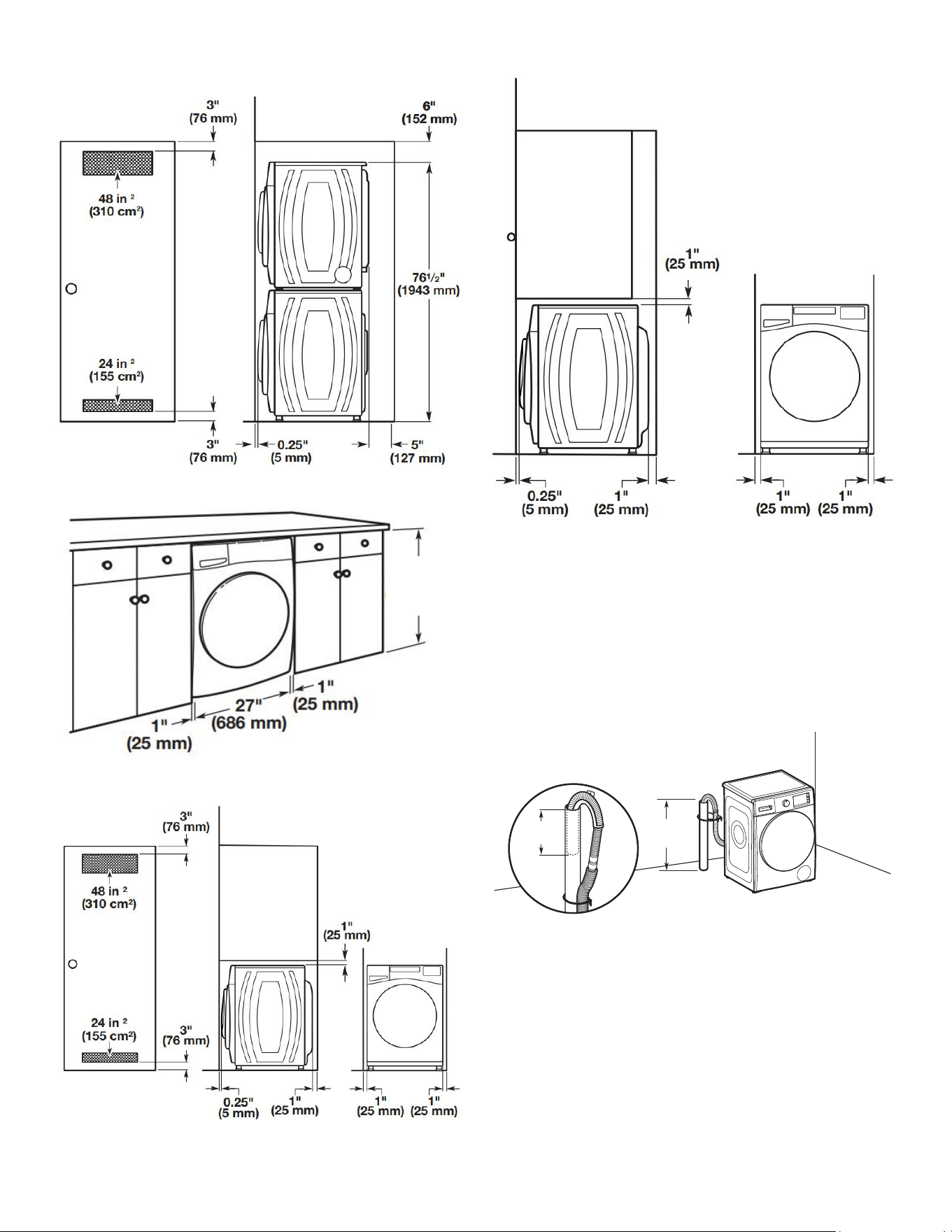

Recessed area or closet installation (stacked

washer and dryer)

Custom cabinet installation

Drain System

It is the responsibility of the installer to install and secure the drain

hose in to the provided plumbing/drain in a manner that will avoid

the drain hose coming out of or leaking from the plumbing/drain.

Drain system can be installed using a floor drain, wall standpipe,

floor standpipe, or laundry tub. Select the method you need.

IMPORTANT: To avoid siphoning, only 4.5" (114 mm) of drain

hose should be inside standpipe. Always secure drain hose with

cable tie.

Floor standpipe drain system

4.5"

(114 mm)

39"

(991 mm)

Minimum diameter for a standpipe drain: 2" (51 mm). Minimum

carry-away capacity: 17 gallons (64 L) per minute. A 1/4" (6 mm)

diameter to 1" (25 mm) diameter Standpipe Adapter Kit is

available; refer to the Quick Start Guide for online ordering

information. Top of standpipe must be at least 39" (762 mm) high;

install no higher than 48" (1.2 m) from bottom of washer. If you

have an overhead sewer and need to pump higher than

48" (1.2 m), a sump pump and associated hardware are needed.

See “Alternate Parts.”

Recessed area or closet installation (washer only)

Custom under counter installation

39''

minimum

(991 mm)

Wall standpipe drain system

4.5"

(114 mm)

See requirements in “Floor standpipe drain system.”

Laundry tub drain system

39"

(991 mm)

min

4.5"

(114 mm)

Minimum capacity: 20 gallons (76 L). Top of laundry tub must be

at least 39" (991 mm) from the floor; install no higher than

48" (1.2 m) from bottom of washer.

(991 mm)

minimum

4.5"

(114 mm)

Floor drain system

Floor drain system requires a Siphon Break Kit, 2 Connector Kits,

and an Extension Drain Hose that may be purchased separately;

refer to the Quick Start Guide for online ordering information.

Minimum siphon break height: 28" (710 mm) from bottom of

washer. (Additional hoses may be needed.)

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

� A 120 V, 60 Hz AC only, 15 A, fused electrical supply is

required. A time-delay fuse or circuit breaker is recommended.

It is recommended that a separate circuit breaker serving only

this appliance be provided.

� This washer is equipped with a power supply cord having a

3-prong grounding plug.

� To minimize possible shock, the cord must be plugged into a

mating, 3-prong, grounding-type outlet, grounded in

accordance with local codes and ordinances. If a mating outlet

is not available, it is the personal responsibility and obligation

of the customer to have the properly grounded outlet installed

by a qualified electrician.

� If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

� Do not ground to a gas pipe.

� Check with a qualified electrician if you are not sure the

washer is properly grounded.

� Do not have a fuse in the neutral or ground circuit.

GROUNDING INSTRUCTIONS

For a grounded, cord-connected appliance:

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. This appliance is equipped with a cord having

an equipment-grounding conductor and a grounding plug.

The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance: If it will not fit

the outlet, have a proper outlet installed by a qualified

electrician.

SAVE THESE INSTRUCTIONS

INSTALLATION

Unpacking

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Move washer

48"

(1.2 m)

It is necessary to remove all shipping materials for proper

operation and to avoid excessive noise from washer.

Move washer to within 4 feet (1.2 m) of its final location. It

must be in a fully upright position.

2. Locate transport bolts

Locate four transport bolts on rear of washer.

3. Remove transport bolts from washer

Loosen bolts with a 5/8" (16 mm) wrench. Slide each bolt and

spacer to center of hole. Pull bolts and plastic spacers from

back of washer. Discard bolts and spacers.

IMPORTANT: Do not plug washer in until installation has

been completed.

Connect Drain Hose

4. Attach drain hose to drain port

A - Ribs

If clamp is not already in place on elbow end of drain hose,

squeeze clamp with pliers and slide it over end of hose,

centering it between the ribs, as shown. Squeeze clamp with

pliers and slide elbow end of drain hose onto drain port and

secure with clamp.

For a laundry tub or standpipe drain, go to step 6.

For a floor drain, remove the preinstalled drain hose form as

shown in step 5. You may need additional parts with separate

directions. See “Alternate Parts.”

It is the responsibility of the installer to install and secure the

drain hose into the provided plumbing/drain in a manner that

will avoid the drain hose coming out of or leaking from the

plumbing/drain.

5. Remove drain hose form (floor drain

installations only)

For floor drain installations, you will need to remove the drain

hose form from the end of the drain hose. You may need

additional parts with separate directions; refer to the Quick

Start Guide.

6. Place drain hose in standpipe

Place hose into standpipe (shown in picture) or over side of

laundry tub.

IMPORTANT: 4.5" (114 mm) of drain hose should be inside

standpipe; do not force excess hose into standpipe or lay on

bottom of laundry tub. Drain hose form must be used.

Connect Inlet Hoses

IMPORTANT: To avoid leaks, check that your water inlet hoses

have flat washers at both ends. Washer must be connected to

water faucets with new inlet hoses with flat washers (not

provided). Do not use old hoses. Do not use hoses without

washers.

7. Insert new flat washers

8. Connect inlet hoses to water faucets

IMPORTANT: Do not overtighten or use tape or sealants on

valve when attaching to faucets or washer. Damage can

result.

Attach the hose labeled hot to hot water faucet. Screw on

coupling by hand until it is seated on washer. Use adjustable

pliers to tighten couplings an additional two-thirds turn.

Repeat this step with the hose labeled cold for the cold water

faucet. Both hoses must be connected for washer to work

properly.

HELPFUL TIP: Make note of which hose is connected to hot

water to help in attaching hoses to washer correctly. In most

standard configurations, hoses will cross over each other

when attached correctly.

9. Clear water lines

Run water for a few seconds through hoses into a laundry

tub, drainpipe, or bucket to avoid clogs. Water should run until

clear.

10. Connect inlet hoses to washer

IMPORTANT: To reduce risk of hose failure, replace the

hoses every 5 years. Record hose installation or replacement

dates for future reference.

� Do not overtighten hose or use tape or sealants on the

valve. Damage to the valves can result.

� Periodically inspect and replace hoses if bulges, kinks,

cuts, wear, or leaks are found.

Attach hot water hose to hot water inlet valve. Screw

coupling by hand until it is snug. Use adjustable pliers to

tighten couplings an additional two-thirds turn. Repeat with

cold water inlet valve.

11. Check for leaks

Slowly turn on water faucets to check for leaks. A small

amount of water may enter washer. It will drain later.

12. Secure drain hose

Secure drain hose to laundry tub leg, drain standpipe, or inlet

hoses for wall standpipe with cable tie or beaded tie strap.

It is the responsibility of the installer to install and secure the

drain hose in to the provided plumbing/drain in a manner that

will avoid the drain hose coming out of or leaking from the

plumbing/drain.

Level Washer

IMPORTANT: Leveling your washer properly reduces excess

noise and vibration.

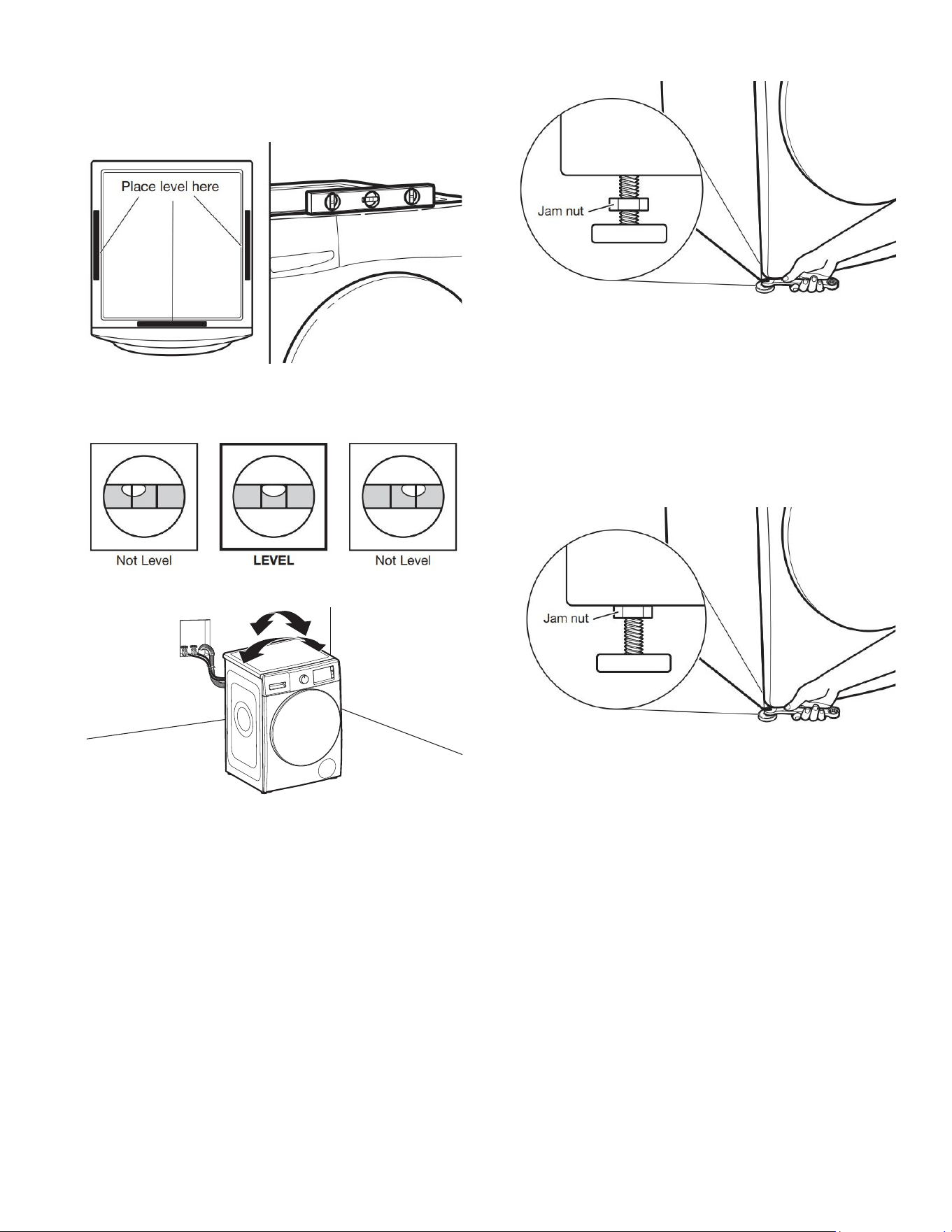

13. Check levelness of washer

Remove cardboard from beneath washer. Place a level on

top edges of washer, checking each side and front. If not

level, tip washer and adjust feet up or down as shown in

steps 15 and 16, repeating as necessary.

14. Rock washer to test foot contact

Grip washer from top and rock back and forth, making sure

all four feet are firmly on floor. Repeat, rocking washer from

side to side. If washer rocks, go to step 15 and adjust leveling

feet. If all four feet are in firm contact with floor, go to step 16.

15. Adjust leveling feet

If washer is not level, use a 9/16" (14.3 mm) open-end or

adjustable wrench to turn jam nuts clockwise on feet until

they are about 1/2" (13 mm) from the washer cabinet. Then

turn the leveling foot clockwise to lower the washer or

counterclockwise to raise the washer. Do not exceed

2" (50 mm) from bottom of foot to bottom of cabinet. Recheck

levelness of washer and that all four feet are firmly in contact

with the floor. Repeat as needed.

HELPFUL TIP: You may want to prop up front of washer

about 4" (102 mm) with a wood block or similar object that

will support weight of washer.

16. Tighten leveling feet

When washer is level and all four feet are firmly in contact

with the floor, use a 9/16" (14.3 mm) open-end or adjustable

wrench to turn jam nuts counterclockwise on leveling feet

tightly against washer cabinet.

HELPFUL TIP: You may want to prop washer again with a

wooden block.

NOTE: Leveling the washer is critical to the proper

functioning of the machine.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

17. Plug into a grounded 3 prong outlet

Complete Installation Checklist

� Check electrical requirements. Be sure you have correct

electrical supply and recommended grounding method.

� Check that all parts are now installed. If there is an extra part,

go back through steps to see what was skipped.

� Check that you have all of your tools.

� Check that shipping materials were completely removed from

washer.

� Check that the washer is level.

� Check that water faucets are on.

� Check for leaks around faucets and inlet hoses.

� Remove protective film from console and any tape remaining

on washer.

� Check that washer is plugged into a grounded 3-prong outlet.

� Dispose of/recycle all packaging materials.

� Read the “Washer Maintenance and Care” section.

� To test and clean your washer, press Power and choose the

Quick cycle and run it without clothes. Use only HE detergent.

Use 1/2 the manufacturer’s recommended amount for a

medium-size load.

QUICK START GUIDE

CONTROL PANEL AND FEATURES

2 56 6 1

Designed to use only HE High Efficiency detergents.

NOTE: Before washing clothes for the first time, add liquid or powdered HE detergent to the detergent dispenser. Choose the Quick

Wash cycle and run it without clothes. Use only HE detergent. This initial cycle serves to ensure the interior is clean and the dispenser

drawer is ready for use before washing clothes.

Button Descriptions

1. POWER

Touch to turn the washer on and off. Touch again to cancel a cycle

at any time.

2. WASH CYCLE KNOB

Turn the knob to select a cycle for your laundry load. Custom

Cycles available in the Whirlpool App include Wrinkle Control,

Active Wear, Jeans, Towels and Swimwear. Download the

Whirlpool App to use these custom cycles.

See “Cycle Guide” for detailed descriptions of cycles.

3. START/PAUSE

Touch and hold for 1 second to start a cycle or touch once while a

cycle is in process to pause it. If you want to add a garment, you

can touch Start/Pause when the “Add Garment” message is

on screen. Touch again to continue cycle.

4. LCD DISPLAY AND SETTINGS

When you select a cycle, its default settings will light up and the

Estimated Time Remaining will be displayed. Factors such as load

size, wash temperature, and water pressure may affect the time

shown in the display. Tightly packing, unbalanced loads, or

excessive suds may cause the washer to lengthen the cycle time

as well. Touch the desired setting on the display to adjust. See

“Cycle Guide” for available settings on each cycle.

NOTE: A Clean Washer message will appear on the control

screen when the washer has run 30 cycles as a reminder to run

the cycle.

Spin

This washer automatically selects the spin speed based on the

cycle selected. Some preset speeds can be changed.

� Faster spin speeds mean shorter dry times, but may

increase wrinkling in your load.

� Slower spin speeds reduce wrinkling, but will leave your

load more damp.

Temp

The recommended wash temperature is preset for each

cycle.

Some preset temperatures can be changed. You may select a

different wash temperature based on the level of soil and type of

fabric being washed. For best results, use the warmest wash

water safe for your fabric, following the garment label instructions.

All wash temperatures feature a cold rinse.

Soil

Soil Level (wash time) is preset for each wash cycle. When you

change the soil setting, the cycle time will increase or decrease in

the Estimated Cycle Time display. For most loads, use the soil

level that is preset with the cycle you have chosen. For heavily

soiled and sturdy fabrics, use the Soil Level setting to select a

higher soil level. For lightly soiled and delicate fabrics, use the Soil

Level setting to select a lower soil level. Lower soil level settings

will help reduce tangling and wrinkling.

5. CYCLE STATUS

The LCD screen will display the estimated time remaining for the

selected cycle settings along with other useful information.

6. OPTIONS

Touch to activate additional wash options or additional features on

the washer.

Delay Start

Touch this option to delay the start of the wash cycle by up to 12

hours.

Remote Start 3 Sec for WI-FI

Touch each time you want to remotely control via the Whirlpool

app. Follow the instructions in the “GET THE WHIRLPOOL

APP

AND GET CONNECTED”.

PreSoak

The PreSoak option lets you skip soaking outside of the washer.

Extra time is added in the washer before the wash cycle will start

automatically.

Control Lock

Touch and hold for 3 seconds to lock the controls to avoid

unwanted changes or operation. Touch and hold 3 seconds again

to unlock. For each second Control Lock is held down, the display

will count down 1 second; you will see “3,” then “2,” then “1.” You

may still touch Power to turn off the washer.

Steam (available on some models)

The Steam option adds additional soak and wash time to many

cycles to help remove tough stains as well as a steam boost for

added cleaning power. An integrated heater helps to maintain

optimal wash temperatures.

Extra Rinse

Activate this option to add an extra rinse to most cycles. You can

also touch and hold Extra Rinse for 3 seconds to disable/enable

the Control Lock.

NOTE: Touch Extra Rinse with Drain & Spin for a Rinse and Spin

option.

OPERATING INSTRUCTIONS

WARNING

Fire Hazard

Never place items in the washer that are dampened with

gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS,

located in your appliance’s Owner’s Manual, before operating this

appliance.

NOTES:

� If your model has a touch interface, the control panel features

a sensitive surface that responds to a light touch of your finger.

To ensure your selections are registered, touch the control

panel with your fingertip, not your fingernail. When selecting a

setting or option, simply touch its name.

� At cycle completion, your setting and option choices will be

remembered for the next cycle.

Add HE Detergent & Laundry Products to Dispenser then close

the dispenser drawer.

NOTE: See the “Adding Laundry Products” section for more

information on adding HE detergent, fabric softener, and/or

bleach.

Step 2. Load Clothes

Sort & load laundry then close the door.

Step 3. Touch Power

to Turn On the Washer.

FanFresh

Option

The FanFresh

option will periodically tumble the load after the

end of the cycle for up to 12 hours while the integrated fan

circulates air through the washer to reduce humidity. To turn on

the FanFresh

option, touch FanFresh. If, however, the

FanFresh

option is turned on, it will stay on for all future cycles

until turned back off—the washer remembers the last on/off

status set. To turn off the FanFresh

option, touch FanFresh.

To turn off the FanFresh

option when it is running, touch Power.

Cycle Signal

Touch and hold Cycle Signal for about 3 seconds. The display will

count down. You will see “3,” then “2,” then “1.” The display will

start displaying the sound levels. You will see “1,” then “2,” then

“3,” then “Off.” When the Cycle Signal is released, the last value

shown will be the current selection.

WiFi Connect

Download the Whirlpool(TM) App and follow the instructions to

connect your appliance to your home WiFi network. You may also

visit www.whirlpool.com/connect. In Canada, visit

www.whirlpool.ca/connect.

FACTORY RESET

Press/hold both Spin and Soil keys until display count-down has

completed. Unit will power back on with “Select Language”

display message.

Step 1. Add HE Detergent

Step 4. Select the Desired Cycle for your Load.

Step 5. Adjust Cycle Setting, if desired.

Step 6. Touch Additional Options.

Step 7. Touch and Hold Start/Pause to Begin Cycle.

CYCLE GUIDE

Settings and options shown in bold are default settings for that wash cycle. For best fabric care, choose the cycle, options, and settings

that best fit the load being washed. Always read and follow fabric care labels and laundry product instructions. Avoid tightly packing the

washer. The washer will not rinse well or spin correctly if tightly packed. Not all settings are available with each cycle, and some options

cannot be used together. Not all options are available on all models.

WARNING: To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS, located in

your appliance’s Owner’s Manual, before operating this appliance.

Items to Wash Cycle Soil Level Wash

Temp

Spin Speed Wash Options Description

Normally soiled

cottons, linens,

sheets, and mixed-

garment loads

Normal/

Regular

Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle combines

medium-speed tumbling and an

extra-high-speed spin. This

cycle is designed to provide the

most energy efficiency.

Sturdy colorfast

fabrics and heavily

soiled garments

Heavy Duty/

Towels

Extra

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle uses fast-speed

tumbling and warmer water

temperatures to help provide

optimal cleaning.

Sheer fabrics,

lingerie, sweaters,

and lightly soiled

dress clothes

Delicates Extra Heavy

Heavy

Normal

Light

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle combines cooler

water temperatures and

slow-speed tumbling for gentle

fabric care.

Soiled white fabrics

and garments

Whites Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle uses a longer wash

time with fast-speed tumbling to

clean white garments.

Items to Wash Cycle Soil Level Wash

Temp

Spin Speed Wash Options Description

Clothing, bedding,

and towels

requiring

sanitization

Sanitize Extra

Heavy

Normal

Light

Extra Hot Fast

Medium

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

The Sanitize cycle uses

increased water temperature to

eliminate 99.9% of common

household bacteria. Check

recommended wash

temperature of your items.

NOTE: Bacteria tested were K.

pneumoniae, P. aeruginosa, S.

aureus.

Customized Cycle Custom

Cycle

NA NA NA NA Create customized cycles in just

a few steps for commonly used

cycles.

Small loads of 2–4

lightly soiled

garments

Quick Wash Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle uses moderate

tumbling and warm wash

temperatures to clean items

quickly.

Bright or darkly

colored casual and

mixed loads

Cold Wash Extra Heavy

Heavy

Normal

Light

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

Fan Fresh: On

or Off

This cycle utilizes cold water

with additional wash action to

help lift stains while caring for

fabrics.

Large items such

as sleeping bags,

small comforters,

and jackets

Bedding Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle uses a specific

tumbling pattern, warm water

and medium spin speed to

accommodate bulky items.

NOTE: Do not tightly pack the

basket.

Wet loads Drain &

Spin

NA NA Fast

Medium

Slow

Off

Extra Rinse: On

or Off

Fan Fresh: On

or Off

This cycle removes excess

water from the load.

NOTE: If you touch no spin, the

machine will perform a drain

only.

No clothes in

washer

Drum Dry NA NA NA NA This cycle reduces access

moisture in the drum. After a

wash cycle ends, transfer

clothes to the dryer and select

the Dry Drum cycle. A built-in

fan and tumbling will reduce the

excess moisture from the

washer drum and door, helping

reduce odor.

Items to Wash Cycle Soil Level Wash

Temp

Spin Speed Wash Options Description

No clothes in

washer

Clean

washer with

affresh

NA NA NA FanFresh: On

or Off

Use this cycle every 30 washes

to keep the inside of your

washer fresh and clean. This

cycle uses a higher water level.

Use with affresh

Washer

Cleaner tablet or liquid chlorine

bleach to thoroughly clean the

inside of your washer. This cycle

should not be interrupted. See

“Washer Maintenance and Care”

in the Product Guide.

IMPORTANT: Do not place

garments or other items in the

washer during the Clean

Washer with affresh

cycle. Use

this cycle with an empty wash

tub.

Custom Cycle

Lightly soiled

shirts, blouses,

trousers, pants,

and dresses

Wrinkle

Control

Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle combines low-speed

tumbling and medium-speed

spin for gentle fabric care and

reduced wrinkling.

Workout wear,

athletic uniforms or

synthetic garments

Active Wear Extra Heavy

Heavy

Normal

Light

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

Steam Clean:

On or Off

This cycle uses slow tumbling

and medium spin to gently clean

athletic wear.

Jeans and denim Jeans Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

This cycle uses cooler water

temperatures and lower spin

speeds to care for jeans. This

cycle uses cooler water

temperatures in combination

with moderate tumbling to clean

denim items.

Sturdy towels and

wash clothes

Towels Extra Heavy

Heavy

Normal

Light

Extra Hot

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

Fan Fresh: On

or Off

Steam Clean:

On or Off

This cycle provides extra water

for absorbent loads, long wash

time and an extra fast spin

speed to shorten drying time.

Swimwear Swimwear Extra Heavy

Heavy

Normal

Light

Hot

Warm

Cool

Cold

Fast

Medium

Slow

Off

Extra Rinse: On

or Off

PreSoak: On or

Off

FanFresh: On

or Off

This cycle is designed to gently

clean swimwear.

NOTE: All rinses are cold.

NOTE: Spin speed varies by model.

NOTE: Normal cycle is recommended for washing normally soiled cotton or linen clothes. This clothes washer’s government energy

certifications were based on the Normal/Regular with Fast Spin, Medium Soil and all wash temperature selections offered in the cycle. It

was tested as an Automatic Water Fill Control System clothes washer. The settings as shipped are Normal/Regular cycle, Warm Wash

Temp and Auto Water level. Cycles that are available for post-sale download may use more energy than the

Normal/Regular cycle, which the energy use rating of this washer is based upon.

WARNING

Fire Hazard

Never place items in the washer that are dampened with

gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

Sort and Prepare Your Laundry

� Sort items by recommended cycle, water temperature, and

colorfastness.

� Separate heavily soiled items from lightly soiled. Separate

delicate items from sturdy fabrics.

� Treat stains promptly and check for colorfastness by testing

stain remover products on an inside seam.

� Empty pockets. Loose change, buttons, or any small object

can plug pumps and may require a service call.

� Close zippers, fasten hooks, tie strings and sashes, and

remove non-washable trim and ornaments.

� Mend rips and tears to avoid further damage to items during

washing.

� When washing waterproof or water-resistant items, load

evenly.

� Use mesh garment bags to help avoid tangling when washing

delicate or small items.

� Turn knits inside out to avoid pilling. Separate lint-takers from

lint-givers. Synthetics, knits, and corduroy fabrics will pick up

lint from towels, rugs, and chenille fabrics.

� Promptly remove garments after cycle has completed to avoid

odor, reduce wrinkling, and prevent rusting of metal hooks,

zippers, and snaps.

� Do not dry garments if stains remain after washing because

heat can set stains into fabrics.

NOTE: Always read and follow fabric care label instructions to

avoid damage to your items.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Error Code Appears in Display (for 2- and 3-digit displays)

Once any possible issues are corrected, touch POWER once to clear the code. Reselect and restart the cycle.

“Excessive sudsing”

appears in display

Excessive suds in washer. Washer is

running a suds reduction routine.

Allow the washer to continue. Use only HE detergent. Always

follow the detergent manufacturer’s instructions to determine

the amount of detergent to use, and base detergent quantity on

load size. Not all detergents labeled as High Efficiency are

identical in formulation and their ability to reduce suds. For

example, natural, organic, or homemade HE detergents may

generate a high level of suds. If you use one of these and see

a “SUD” error code appear in the display, consider using a

different HE detergent.

“No water detected” or

F8 E1 appears in display

Check for proper water supply. Unit will drain for 8 minutes while door remains locked. The

drain cycle must be allowed to complete, or the error code

cannot reset. When complete, touch POWER once to clear the

code. Then touch POWER again and restart the washer. If

code appears again, call for service.

Both hoses must be attached and have water flowing to the

inlet valve.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hose.

If used, auto shut-off connectors and hoses must be properly

installed and in working order.

Check for proper inlet hoses. Use only manufacturer’s recommended inlet hoses.

“Check that the drain is

clear” or F9 E1 appears in

display

Check for proper drain hose

installation.

Ensure top of drain pipe is installed at least 39" (991 mm)

above the floor. Ensure drain hose extends no farther than

" into standpipe.

Check plumbing for correct drain hose

installation. Drain hose extends into

standpipe farther than 4

" (114 mm).

Make sure the drain hose is not kinked, pinched, or blocked.

Remove any clogs from drain hose.

Use drain hose form and securely attach to drainpipe or tub.

Lower drain hose if the end is higher than 96" (2.4 m) above

the floor.

Ensure drain hose extends no farther than 4

" (114 mm) into

standpipe.

Not using HE detergent or using too

much HE detergent.

Use only HE detergent. Always measure detergent and follow

manufacturer’s directions based on load size and soil level.

“Washer must be empty

remove contents” appears

in display

Load detected in drum during Clean

Washer with affresh

cycle.

Remove items from washer drum and restart Clean Washer

with affresh

cycle.

Loc Control is locked. This is not an error code but just an indication that the control

is locked. Press and hold the Control Lock key for three

seconds to unlock.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Error Code Appears in Display (for 2- and 3-digit displays) (cont.)

F# E# or F## E## code

other than as described

above appears in display

System error code. Touch POWER once to clear the code. Then touch POWER

again and restart the washer. If code appears again, call for

service. Unplug washer for 30 seconds; then plug back in.

“Open and close door to

start cycle” appears in

display

Door not closed. Close the door completely.

"Recommend Clean

Washer every 30 cycles"

appears in display

The washer has run 30 wash cycles

and is indicating a reminder to run the

Clean Washer with affresh

cycle.

Run the Clean Washer with affresh

cycle. If the Clean Washer

with affresh

cycle is not turned on, the LED will stop flashing

at the end of a wash cycle after running three more regular

wash cycles. After 30 more wash cycles are completed, the

Clean Washer with affresh

LED will again flash at the end of a

wash cycle as a reminder.

Washer won’t start Control Lock could be enabled. To check whether the unit is in Control Lock, try powering On

the unit. On doing that if you see a message on the display

about holding Pet Pro to unlock, then you know that control is

locked. To unlock controls press and hold the ‘Control Lock’

key for three seconds

Be sure the door is closed.

Make sure you press and hold the start button for 1 full second.

Make sure the door has been opened and closed since the last

cycle was run.

"Power outage" appears in

display

Appears upon recovery from power

loss, if power was lost while running a

cycle.

Touch POWER once to clear the code. Then touch POWER

again and restart the washer.

"Load is unbalanced"

appears in display

Off balance load detected. This means

that your washer detected an off

balance load and that caused the cycle

to take longer than usual or the clothes

to be more wet than usual.

Touch POWER once to clear the code. Then touch POWER

again and restart the washer.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Vibration or Off-Balance

Vibration, rocking, or

“walking”

Feet may not be in contact with the

floor and locked.

Front and rear feet must be in firm contact with floor, and

washer must be level to operate properly. Jam nuts must be

tight against the bottom of the cabinet.

Washer may not be level. Check floor for flexing or sagging. If flooring is uneven, a

3/4" (19 mm) piece of plywood under your washer will reduce

sound. Do not install washer on a raised wooden platform.

See “Level Washer” in Installation Instructions.

Load could be unbalanced or too large. Avoid tightly packing the load. Avoid washing single items.

Balance a single item such as a rug or jean jacket with a few

extra items.

Item or load not suitable for selected cycle. See “Cycle Guide”.

The shipping bolts are still in the back

of the washer.

See “Remove transport bolts from washer” in the Installation

Instructions.

Noises

Clicking or metallic noises Door locking or unlocking. After starting a cycle the drum will make a partial turn and the

door will lock. The door will remain locked until the end of

cycle. This is normal.

Objects caught in washer drain

system.

Empty pockets before washing. Loose items such as coins

could fall between washer drum and tub or may block pump. It

may be necessary to call for service to remove items.

It is normal to hear metal items on clothing such as metal

snaps, buckles, or zippers touch against the stainless steel

drum.

Gurgling or humming Washer may be draining water. The pump may make a humming sound with periodic gurgling

or surging as final amounts of water are removed during the

spin/drain cycles. This is normal at certain stages of the cycle.

Rolling or sloshing and

occasional clicking (on

slow-speed spin)

Steel balls in the balancing system are

balancing the load.

This is normal at certain stages of the cycle.

Water Leaks

Check the following for

proper installation

Fill hoses not attached tightly. Tighten fill-hose connection.

Fill hose washers. Properly seat all four fill-hose flat washers.

Drain hose connection. Check that the drain hose is properly secured to drainpipe or

laundry tub.

One some models: Drain pump filter is

not properly seated.

One some models: Make sure filter is correctly placed in the

housing. See “Cleaning the Drain Pump Filter/Draining

Residual Water.”

Check household plumbing for leaks or

clogged sink or drain.

Water can back up out of a clogged sink or drainpipe. Check all

household plumbing for leaks (laundry tubs, drain pipe, water

pipes, and faucets.)

Strainer (or nylon stocking) on end of

drain hose is clogged.

Remove strainer/stocking from drain hose.

Water or suds leaking from

door or rear of cabinet

Not using HE detergent or using too

much HE detergent.

Only use HE detergent. Suds from regular detergents can

cause leaking from the door or rear of cabinet. Always

measure detergent and follow manufacturer’s directions based

on your load requirements.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Water Leaks (cont.)

Water or suds leaking from

door or rear of cabinet

(cont.)

Using thickened, easy-pour, or

no-splash bleach when running the

Clean Washer with affresh

cycle.

Use affresh

tablet or regular, non-thickened chlorine bleach

when running the Clean Washer with affresh

cycle.

Residue on door window. Periodically clean the underside of the window to avoid

potential leaks.

Door opened during “Add Garment.” Water can drip off the inside of the door when the door is

opened after the start of a cycle.

Leaking around door Hair, lint, or other debris on inner door

window preventing proper seal with

rubber door seal.

Clean inner door window and seal. See “Cleaning the Door

Seal” in the “Washer Maintenance and Care” section.

Washer Not Performing As Expected

Load not completely

covered in water

Water level not visible on door or does

not cover clothes.

This is normal for an HE front-load washer. The washer senses

load sizes and adds the correct amount of water for optimal

cleaning.

Washer won’t run or fill;

washer stops working

Check for proper water supply. Both hoses must be attached and have water flowing to the

inlet valve.

Both hot and cold water faucets must be turned on.

Check that inlet valve screens have not become clogged.

Check for any kinks in inlet hoses, which can restrict water

flow.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

Washer won’t run or fill;

washer stops working

(cont.)

Check proper electrical supply

Plug power cord into a grounded 3 prong outlet.

Do not use an extension cord.

Ensure there is power to outlet.

Do not plug into a GFCI (Ground Fault Circuit Interrupter).

Check electrical source or call an electrician to check if voltage

is low.

Reset a tripped circuit breaker. Replace any blown fuses.

NOTE: If problems continue, contact an electrician.

The load size is being sensed. After the load size is sensed, the estimated time based on load

size will be displayed and water will be added.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Washer won’t run or fill;

washer stops working

(cont.)

Normal washer operation. Door must be completely closed and latched for washer to run.

The washer pauses for about 2 minutes during certain cycles.

Allow the cycle to continue. Some cycles feature periods of

tumbling and soak.

Washer may be stopped to reduce suds. Use only a proper

amount of HE detergent.

Cold Wash uses less water in the beginning of the cycle to

provide a high concentration of detergent for optimal cleaning

action. Following this concentrated tumbling, more water is

used to complete the wash.

During the first 20 minutes of the Clean Washer with affresh

cycle, it will activate the steamer but the drum will not spin or fill

with water. You may see condensation on the door window

during this initial phase. If you are using an affresh

Washer

Cleaner tablet, it will not dissolve completely during the steam

phase. This is normal.

The washer door is not firmly shut. The door must be closed during operation.

Washer not loaded as recommended. Remove several items and rearrange load evenly in washer

drum. Close door; then touch and hold START/PAUSE.

Do not add more than one or two additional items after cycle

has started to avoid tightly packing or unbalancing.

Do not add more water to the washer.

Not using HE detergent or using too

much HE detergent.

Only use HE detergent. Suds from regular detergents can slow

or stop the washer. Always measure detergent, following

manufacturer’s directions based on your load requirements.

To remove suds, cancel cycle. Touch DRAIN & SPIN with

Extra Rinse. Touch START/PAUSE. Do not add more

detergent.

Door not opened between cycles. After any wash cycle is completed, the door must be opened

and then closed before a new cycle can begin.

Washer not

draining/spinning; loads

are still wet

Drain hose extends into standpipe

farther than 4.5" (114 mm).

Check drain hose for proper installation. Use drain hose form

and securely attach to drainpipe or tub. Do not tape over drain

opening.

The drain hose is clogged, or the end

of the drain hose more than 96" (2.4 m)

above the floor.

Lower drain hose if the end is higher than 96" (2.4 m) above

the floor. Remove any clogs from drain hose. See “Installation

Instructions” section.

Strainer/stocking on end of drain hose. Remove strainer/stocking from drain hose.

The drain hose fits too tightly in the

standpipe, or it is taped to the

standpipe.

The drain hose should be loose yet fit securely. Do not seal the

drain hose with tape. The hose needs an air gap. See “Drain

System” section.

Using cycles with a slower spin speed. Cycles with slower spin speeds remove less water than cycles

with fast spin speeds. Use the recommended cycle/speed spin

for your garment.

Washer not loaded as recommended. A tightly packed or unbalanced load may not allow the washer

to spin correctly, leaving the load wetter than normal. See the

Cycle Guide for load size recommendation for each cycle.

The load may be out of balance. Avoid washing single items. Balance a single item, such as a

rug or jeans jacket with a few extra items.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Washer not

draining/spinning; loads

are still wet (cont.)

Not using HE detergent or using too

much HE detergent.

Use only HE detergent. Suds from regular detergent or using

too much detergent can slow or stop draining or spinning.

Always measure and follow manufacturer’s directions for your

load. To remove extra suds, Touch DRAIN & SPIN with Extra

Rinse. Do not add detergent.

Small items may have been caught in

the pump or stuck between the washer

drum and the outer tub.

Check the drum for any items sticking through the drum holes.

Empty pockets and use garment bags when washing small

items.

There are too many clothes in the

Wash & Dry cycle.

Only use the Wash & Dry cycle for two to four lightly soiled

synthetic garments, athletic uniforms, or workout wear.

One some models: Drain pump filter is

dirty.

One some models: Clean drain pump filter. See “Cleaning the

Drain Pump Filter/Draining Residual Water.”

Wash cycle has been canceled and

door opened before water has drained.

Run Drain & Spin to remove any excess water.

Washer is spinning clothes

without water

The washer is measuring the mass of

the dry load.

This measurement is normal and ensures the best cycle time

for your load.

Door locked at end of

wash cycle

Water remaining in washer after cycle. Touch DRAIN & SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

Door will not unlock Door locks when cycle has started. If the “Add Garment” light is lit, touch START/PAUSE once.

The door will unlock.

Incorrect or wrong wash or

rinse temperatures

Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached to both washer and faucet, and

have both hot and cold water flowing to inlet valve.

Check that inlet valve screens are not clogged.

Remove any kinks in hoses.

Washing many loads. Your hot water tank may not have enough hot water to keep up

with the number of hot or warm washes. This is normal.

Desired setting or option

cannot be selected

For best performance, not all settings

are available with each cycle, and

some options cannot be used together.

See “Cycle Guide” for the available settings and options for

each cycle.

Load not rinsed Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached and have water flowing to the

inlet valves.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hoses.

Not using HE detergent or using too

much HE detergent.

The suds from non-HE detergent can cause the washer to

operate incorrectly.

Use only HE detergent. Always measure detergent and follow

manufacturer’s directions based on load size and soil level.

Washer not loaded as recommended. Avoid tightly packing the washer. The washer will not rinse well

if tightly packed. Load with dry items only. See “Cycle Guide”

for load size recommendations for each cycle.

Use cycle designed for the fabrics being washed.

Add only one or two garments after washer has started.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Load not rinsed (cont.) The load may be out of balance. When load imbalance occurs, a washing process will start to

redistribute the load. This may lengthen the cycle time. Avoid

washing single items. Balance a single item, such as a rug or

jeans jacket, with a few extra items.

Load is wrinkled, twisted,

or tangled

Washer not loaded as recommended. Add load loosely. Items need to move freely to reduce wrinkling

and tangling. See “Cycle Guide” for load size

recommendations for each cycle.

Reduce tangling by mixing types of load items. Use the

recommended cycle for the type of garments being washed.

Wash action too long for load. Select a lower soil level. Note that items will not be cleaned as

deeply as when using a higher soil level.

Spin speed too fast for load. Select a slower spin speed. Note that items will be wetter than

when using a faster spin speed.

The washer is not unloaded promptly. Unload the washer as soon as it stops or use FanFresh

option if you will not be able to unload the washer at the end of

the cycle.

Not choosing the right cycle for the

load being washed.

Use the Delicates cycle or another cycle with a slow spin

speed to reduce wrinkling.

The wash water was not warm enough

to relax wrinkles.

If acceptable for load, use warm or hot wash water.

Not cleaning or removing

stains

Washer not loaded as recommended. Add load loosely. Items need to move freely for best cleaning.

See “Cycle Guide” for load size recommendations for each

cycle.

Add only one or two garments after washer has started.

Not using HE detergent or using too

much HE detergent.

Use only HE detergent. Always measure detergent and follow

manufacturer’s directions based on load size and soil level.

Hard water or high level of iron (rust) in

water.

You may need to install a water softener and/or iron filter.

Fabric softener dispensing ball used. Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

Powdered detergent used for slow

speed cycle.

Consider using liquid detergent.

Not using correct cycle for fabric type. Use a higher soil level setting and warmer wash temperature to

improve cleaning.

If using Quick Wash cycle, wash only a few items.

Use Whites and Heavy Duty cycles for tough cleaning.

Add an extra rinse for heavily soiled loads.

Not using dispensers. Use dispensers to avoid chlorine bleach and fabric softener

staining.

Load dispensers before starting a cycle.

Avoid overfilling.

Do not add products other than those specified directly to load.

Dispense cartridge is empty. Fill dispense cartridge to the “MAX” line with HE liquid

detergent.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Not cleaning or removing

stains (cont.)

Detergent dispenser is not securely in

place.

Pull out the dispenser, fill with detergent, and slide it back in

place.

Not washing like colors together. Wash like colors together and remove promptly after the cycle

is complete to avoid dye transfer.

Not enough detergent used, or hard

water.

Use more detergent for washing heavy soils in cold or hard

water.

Odors Monthly maintenance not done as

recommended.

Run the Clean Washer with affresh

cycle monthly or every 30

wash cycles. See “Washer Care” in the “Washer Maintenance”

section.

Unload washer as soon as cycle is complete. Use the

FanFresh

option if load cannot be removed immediately after

the wash is complete.

Not using HE detergent or using too

much HE detergent.

Use only HE detergent. Be sure to measure correctly. Always

follow the manufacturer’s directions.

See the “Washer Care” section.

Door not left open after use. This washer has a tight seal to avoid water leaks. To avoid

odors, leave the door open to allow the washer to dry between

uses.

Fabric damage Sharp items were in pockets during

wash cycle.

Empty pockets, zip zippers, and snap or hook fasteners before

washing to avoid snags and tears.

Strings and straps could have tangled. Tie all strings and straps before starting wash load.

Items may have been damaged before

washing.

Mend rips and broken threads in seams before washing.

Fabric damage can occur if washer is

tightly packed.

Avoid tightly packing the washer. Load with dry items only.

Use cycle designed for the fabrics being washed.

Add only one or two garments after washer has started.

Fabric damage can occur if washer

door is closed on an item, trapping it

between the door window and the

rubber seal.

Do not overfill the washer.

Push wash load fully into the washer.

Liquid chlorine bleach may have been

added incorrectly.

Do not pour liquid chlorine bleach directly onto load. Wipe up

bleach spills.

Undiluted bleach will damage fabrics. Do not use more than

recommended by manufacturer.

Gray whites, dingy colors Load not sorted properly. The transfer of dye can occur when mixing whites and colors in

a load. Sort dark clothes from whites and lights.

Wash temperatures too low.

Use hot or warm temperatures if acceptable for the load.

Make sure your hot water system is adequate to provide a

hot water wash.

Not enough detergent used, or hard

water.

Use more detergent for washing heavy soils in cold or hard

water.

Incorrect dispenser

operation

Clogged dispensers or laundry

products dispensing too soon.

Do not overfill dispenser. Overfilling causes immediate

dispensing.

Load dispensers before starting a cycle.

First try the solutions suggested here or visit our website at www.whirlpool.com/owners (in Canada

www.whirlpool.ca/owners) for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Incorrect dispenser

operation (cont.)

Clogged dispensers or laundry

products dispensing too soon (cont.).

Homes with low water pressure may result in residual powder

in the dispenser. To avoid, select a warmer wash temperature if

possible, depending on your load.

Liquid chlorine bleach not used in

bleach compartment.

Use only liquid chlorine bleach in the bleach compartment.

Water in dispenser after cycle has

finished.

It is normal for small amounts of water to remain in dispenser

at the end of the cycle.

Single-dose laundry

packet not dissolving

Adding laundry packet incorrectly. Be sure laundry packet is added to washer drum before adding

clothes. Do not add packet to dispenser. Follow the

manufacturer’s instructions to avoid damage to your garments.

Cycle time changes or

cycle time too long

Normal washer operation. The cycle times vary automatically based on your water

pressure, water temperature, detergent, and clothes load. The

options you select will also affect the cycle times.

Excessive suds in washer. When excessive suds are detected, a special suds routine

automatically starts to remove extra suds and ensure proper

rinsing of your garments. This routine will add time to the

original cycle.

Load may be out of balance. When load unbalance occurs, a washing process will start to

redistribute the load. This extends the cycle time. Avoid

washing single items. Balance a single item such as a rug or

jeans jacket with a few extra items.

Not using correct cycle for load type. The Quick Wash cycle is designed for smaller load sizes (2–4

items) of lightly soiled garments. If larger loads are washed in

this cycle, cycle time will be increased.

When using the Quick Wash or Delicates cycle, you should

wash small loads. This ensures a gentle wash for your

garments without increasing cycle time.

The controls are not

responding

Control Lock is On. Touch and hold Control Lock for three seconds to turn off

Control Lock. For each second Control Lock is held down, the

display will count down one second: you will see “3,” then “2,”

then “1.”

Sécurité de la laveuse

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

� Lire toutes les instructions avant d’utiliser l’appareil.

� Ne pas laver d’articles qui ont été précédemment nettoyés,

lavés, trempés ou tachés avec de l’essence, des solvants

pour nettoyage à sec ou d’autres substances inflammables

ou explosives; ces substances dégagent des vapeurs qui

pourraient s’enflammer ou exploser.

� Ne pas ajouter d’essence, de solvants pour nettoyage à

sec ou d’autres substances inflammables ou explosives à

l’eau de lavage. Ces substances dégagent des vapeurs qui

pourraient s’enflammer ou exploser.

� Dans certaines conditions, un système d’eau chaude qui

n’a pas été utilisé depuis 2 semaines ou plus peut produire

de l’hydrogène. L’HYDROGÈNE EST UN GAZ EXPLOSIF.

Si le système d’eau chaude est resté inutilisé pendant une

telle période, ouvrir tous les robinets d’eau chaude et

laisser l’eau s’y écouler pendant plusieurs minutes avant

d’utiliser la laveuse. Ceci libérera toute accumulation

d’hydrogène. Le gaz est inflammable : ne pas fumer ou

utiliser une flamme nue durant cette période.

� Risque de suffocation et de blessure par coincement : Ne

pas laisser des enfants jouer sur l’appareil ou à l’intérieur

de celui-ci. Une surveillance étroite des enfants est

nécessaire lorsque l’appareil est utilisé à proximité

d’enfants.

� Retirer la porte de l’appareil avant de le retirer du service

ou de le mettre au rebut.

� Ne pas accéder à l’intérieur de l’appareil si le tambour ou

l’agitateur sont en mouvement.

� Ne pas installer ou entreposer l’appareil dans un endroit où

il serait exposé aux intempéries.

� Ne pas effectuer d’intervention non autorisée sur les

commandes.

� Ne pas réparer ou remplacer une quelconque pièce de

l’appareil ou effectuer tout entretien qui ne serait pas

expressément recommandé dans le

guide d’entretien ou dans des instructions de réparation par

l’utilisateur et s’assurer de bien comprendre ces

instructions et d’être capable de les exécuter.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Voir les instructions d’installation pour les exigences de

mise à la terre et l’installation.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Certaines pièces internes sont intentionnellement non reliées à la terre et peuvent présenter un risque de décharge

électrique uniquement lors d’une intervention de dépannage.

Personnel d’entretien – Ne pas toucher le support de thermostat lorsque l’appareil est sous tension.

Guide de connexion Internet pour les appareils connectés uniquement

IMPORTANT : Il est de la responsabilité de l’utilisateur de bien installer l’appareil avant de l’utiliser. Bien lire et suivre le guide

d’installation qui accompagne l’appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d’un compte. Les fonctions de l’application peuvent changer. Des frais de

transfert de données peuvent s’appliquer. Une fois installée, lancer l’application. Suivre les étapes de configuration du compte

d’utilisateur et de connexion de l’appareil.

Il faut :

� Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel

d’instructions du fabricant du routeur.

� Le routeur devra être en marche et connecté à Internet.

� Le numéro SAID à 10 caractères de l’appareil. Le numéro SAID est imprimé sur une étiquette collée sur l’appareil ou affiché à l’écran

ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage dommageable et

2. Cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

Tout changement ou toute modification n’ayant pas été expressément approuvés par la partie responsable de la conformité pourraient

annuler l’autorité de l’utilisateur à utiliser l’appareil.

Avis de conformité d’Industrie Canada (IC)

Cet appareil satisfait aux prescriptions des documents CNR/RSS d’Industrie Canada (utilisation sans licence). Le bon fonctionnement de

l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage.

2. Cet appareil doit être compatible avec n’importe quelle interférence, y compris des interférences causées par l’utilisation involontaire

de l’appareil.

En vertu des règlements d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’à l’aide d’une antenne d’un type et de gain

maximum (ou moins) approuvé pour l’émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres

utilisateurs, le type d’antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne

dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d’Industrie Canada sur les l’exposition aux radiations de radiodiffusion, les antennes utilisées

avec cet émetteur doivent être installées de telle sorte qu’il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne)

et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu’une autre antenne ou qu’un émetteur.

Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, elles peuvent être déterminées par le fait d’allumer et

d’éteindre l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences en suivant l’un ou plusieurs des conseils suivants :

� Réorienter ou déplacer l’antenne de réception.

� Augmenter la distance séparant l’appareil du récepteur.

� Brancher l’appareil sur un circuit différent de celui où le

récepteur est branché.

� Contacter un revendeur ou un technicien radio/télévision

qualifié pour obtenir de l’aide.

Connexion de votre appareil intelligent à chargement frontal

REMARQUE : Visiter le www.whirlpool.com/connect pour obtenir des instructions supplémentaires.

1. Pour commencer, appuyer sur l’icône des outils située en bas à droite de l’écran ACL tactile de l’appareil.

2. Faire défiler les options à l’écran, choisir Wi-Fi et sélectionnez « Connect to Network » (Connecter au réseau). Cliquer ensuite sur

« next » (suivant) pour faire apparaître le code à barres 2D.

3. Ouvrir l’application mobile Whirlpool sur votre téléphone intelligent ou tablette, effectuer la connexion et sélectionner « add

appliance » (ajouter un appareil).

4. En utilisant la technologie Balayer-connecter de Whirlpool, balayer le code à barres 2D affiché sur l’écran tactile de l’appareil avec

votre appareil intelligent.

5. Après le balayage, l’application peut prendre quelques instants pour charger les instructions d’installation sur l’appareil. Une fois le

chargement effectué, ne pas appuyer sur « next » (suivant) tant que les étapes suivantes ne sont pas terminées :

� Sur l’écran tactile de votre appareil, choisir « manually » (manuellement) et « search for network » (recherche de réseau). Ne pas

sélectionner « My network isn’t listed » (Mon réseau ne s’affiche pas) lorsque l’icône jaune de recherche est affichée à l’écran. La

recherche de votre réseau peut prendre 1 à 2 minutes.

� Une fois trouvé, sélectionner votre réseau « Home WiFi » (Wi-Fi de la maison) et entrer votre mot de passe sensible à la casse;

noter que le clavier de l’écran tactile de votre appareil est par défaut en majuscules. Appuyer ensuite sur OK.

� La connexion au réseau peut prendre jusqu’à deux minutes. Lorsque la synchronisation est réussie, appuyer sur « done »

(terminé) sur l’écran ACL de l’appareil.

6. Sur l’application mobile Whirlpool, sélectionnez « next » (suivant) pour terminer le processus de connexion, qui peut prendre jusqu’à

2 minutes.

7. Félicitations, enregistrer votre appareil en lui donnant un nom et appuyer sur « finish » (terminer) pour terminer le processus de

configuration. Il est maintenant possible de gérer la journée de la lessive comme il se doit, depuis votre téléphone intelligent ou votre

tablette.

Ne pas oublier d’appuyer sur le bouton d’activation à distance avant d’utiliser ces fonctions et de la réactiver après avoir ouvert et fermé

la porte de votre appareil.

Lien vidéo : https://youtu.be/PbDvrx8uMDo

CHOIX DU DÉTERGENT

APPROPRIÉ

Utiliser uniquement des détergents haute efficacité. L’emballage

portera la mention « HE » ou « High Efficiency » (Haute efficacité).

Un lavage avec faible consommation d’eau produit un excès de

mousse avec un détergent non HE. Il est probable que l’utilisation

d’un détergent autre que HE prolonge la durée des programmes

et réduise la performance de rinçage. Ceci peut aussi entraîner

des défaillances des composants et, avec le temps, une

accumulation de moisissure. Les détergents HE devraient

produire

peu de mousse et se dissoudre rapidement et créer une quantité

de mousse idéale pour une performance optimale. Ils ne devraient

pas retenir les particules de saleté en suspension de sorte

qu’elles ne se redéposent pas sur les vêtements propres. Les

détergents identifiés HE ne sont pas tous identiques et ne

produisent pas tous la même quantité de mousse. Par exemple,

les détergents HE, naturels, organiques et faits maison peuvent

produire une plus grande quantité de mousse. Si l’un de ces

produits est utilisé et qu’un message concernant un code d’erreur

de mousse excessive apparaît à l’écran, envisager d’utiliser un

autre détergent HE. Suivre toujours les recommandations du

fabricant de détergent pour déterminer la quantité de détergent à

utiliser. Ne pas remplir au-delà de la ligne MAX sur le distributeur.

AJOUT DE PRODUITS DE

LESSIVE

� Fermer lentement les tiroirs

distributeurs. S’assurer que les

tiroirs sont fermés complètement (sur certains modèles).

Verser de l’assouplissant de tissu liquide dans le distributeur

pour charge unique :

Verser une mesure de

l’assouplissant de tissu liquide

dans le compartiment

d’assouplissant de tissu

liquide. Toujours suivre les

instructions du fabricant pour

connaître la quantité

d’assouplissant de tissu

adéquate en fonction de la

taille de la charge.

L’assouplissant de tissu est toujours distribué lors du rinçage

final, même si l’on a sélectionné Extra Rinse (Rinçage

supplémentaire).

IMPORTANT : Ne pas remplir excessivement le distributeur, diluer

le produit ou utiliser plus de la quantité d’assouplissant

recommandée par le fabricant. Ne pas remplir au-delà du niveau

« MAX ». Si l’on remplit excessivement le distributeur,

l’assouplissant de tissu sera distribué dans la laveuse

immédiatement.

� Ne pas renverser ou faire couler d’assouplissant de tissu sur

les vêtements.

� Ne pas utiliser de boules distributrices d’assouplissant de tissu

dans cette laveuse. Ces produits ne se dissoudront pas

correctement.

� Ne pas utiliser de feuilles d’assouplissant, car elles peuvent

tacher la charge.

Ajouter du détergent HE au distributeur pour charge unique :

Verser une mesure de détergent HE

dans le compartiment à détergent.

Pour du détergent en poudre,

soulever le sélecteur vers la position

supérieure. Pour le détergent liquide,

abaisser le sélecteur jusqu’en

position inférieure.

Ne pas faire remplir excessivement le distributeur – le fait

d’ajouter trop de détergent peut entraîner sa distribution

prématurée dans la laveuse.

Détergent en poudre : Détergent liquide :

Soulever le sélecteur en

position élevée. Ajouter

directement dans le

compartiment.

Appuyer sur le sélecteur pour

le placer en position basse.

Ajouter directement dans le

compartiment.

Ajouter du détergent HE au panier :

On peut ajouter des sachets de

lessive à dose unique, des

activateurs de lessive de type Oxi,

de javellisant non décolorant ou

des cristaux parfumés dans le

tambour avant d’ajouter le linge.

Lors de l’utilisation de sachets de

lessive à dose unique, s’assurer

que le distributeur en vrac est

désactivé (sur certains modèles) ou

éteint.

REMARQUE : Suivre les instructions du fabricant pour déterminer

la quantité de produits de lessive à utiliser.

Verser de l’eau de Javel dans le distributeur pour charge

unique :

Verser l’eau de Javel dans le

compartiment pour eau de

Javel. Ne pas remplir

excessivement le distributeur,

diluer le produit ou utiliser plus

de 2/3 tasse (165 ml). Ne pas

utiliser de javellisant non

décolorant ni de produit Oxi

avec un programme utilisant

de l’eau de Javel.

IMPORTANT :

� Toujours mesurer la quantité d’eau de Javel. Utiliser une tasse

à mesurer avec un bec verseur; ne pas utiliser une quantité

approximative.

� Ne pas remplir au-delà du niveau « MAX ». Un remplissage

excessif pourrait endommager les vêtements.

� Ne pas utiliser de l’eau de Javel épaisse, facile à verser ou

anti-éclaboussure lorsque le programme Clean Washer with

affresh

est en cours, car cela peut entraîner une

surproduction de mousse.

� Sur certains modèles : Ne pas verser de l’eau de Javel dans le

distributeur en vrac.

ENTRETIEN ET RÉPARATION DE

LA LAVEUSE

Nettoyage de l’emplacement de la

laveuse

S’assurer que la zone de la laveuse est dégagée et exempte

d’objets susceptibles de bloquer la circulation de l’air. Ceci

implique de dégager également les éventuelles piles de

vêtements placées devant la laveuse.

Tuyaux d’arrivée d’eau

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance intempestive. Inspecter

périodiquement les tuyaux; les remplacer en cas de renflement,

de déformation, de coupure et d’usure ou de fuite.

Lors du remplacement de vos tuyaux d’arrivée d’eau :

� Noter la date de remplacement au marqueur indélébile sur

l’étiquette.

� Vérifier que les vieilles rondelles ne sont pas coincées dans

les valves d’arrivée d’eau de la laveuse.

� Utiliser de nouvelles rondelles avec les nouveaux tuyaux

d’entrée pour assurer une bonne étanchéité.

Entretien de la laveuse

Recommandations pour une laveuse propre et

pour un niveau de performance optimal

1. Utiliser toujours un détergent HE (Haute efficacité) et

employer la quantité de détergent recommandée par le

fabricant du détergent HE. Ne pas utiliser plus que la quantité

recommandée de détergent, car ceci peut augmenter le taux

d’accumulation de résidus de détergent et de souillures à

l’intérieur de la laveuse, ce qui pourrait entraîner la formation

d’odeurs indésirables.

2. Exécuter périodiquement des lavages avec de l’eau tiède ou

chaude (pas exclusivement des lavages à l’eau froide), car

l’eau chaude facilite l’élimination des résidus de détergent et

de souillures.

3. Veiller à toujours laisser la porte de la laveuse ouverte entre

deux utilisations pour qu’elle puisse sécher, et pour éviter

l’accumulation de résidus générateurs d’odeurs.

4. Nettoyer périodiquement les résidus s’accumulant sur les

surfaces intérieures du hublot. Pour un meilleur entretien,

passer un linge humide sur toute la partie intérieure de la

porte.

Nettoyage de la laveuse à chargement par l’avant

Lire complètement ces instructions avant d’entreprendre les

opérations de nettoyage de routine recommandées ci-dessous.

Le processus d’entretien de la laveuse doit être exécuté au moins

une fois par mois ou à intervalles de 30 lavages (selon la période

la plus courte des deux); ceci permettra de contrôler la vitesse à

laquelle les résidus de détergent et les souillures s’accumulent

dans la laveuse.

Nettoyage du joint de la porte

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article

de la laveuse.

2. Inspecter le joint gris entre l’embrasure de la porte et le

tambour – noter toute zone tachée, l’accumulation de

souillures ou de charpie. Tirer sur le joint pour examiner

complètement la zone qui se trouve en dessous et vérifier

qu’elle est libre de tout objet étranger ou de toute charpie.

3. S’il y a des zones tachées, d’accumulation de souillures ou de

charpie, nettoyer ces zones du joint par essuyage, selon l’une

des deux méthodes ci-dessous :

a. Procédure de nettoyage avec lingettes affresh

®®

I. Une fois le programme terminé, tirer doucement sur

le joint en caoutchouc de la porte et nettoyer toute la

surface avec la face rugueuse de la lingette de

nettoyage pour laveuse affresh

b. Procédure de nettoyage avec de l’eau de Javel

diluée :

I. Préparer une solution diluée d’eau de Javel – 3/4

tasse (177 mL) d’eau de Javel et 1 gallon (3,8 L)

d’eau tiède puisée au robinet.

II. Essuyer la zone du joint avec la solution diluée, en

utilisant un chiffon humide.

III. Laisser agir pendant 5 minutes.

IV. Essuyer parfaitement la surface du joint avec un

chiffon sec, et laisser la porte de la laveuse ouverte

pour que l’intérieur puisse sécher.

IMPORTANT :

� Porter des gants de caoutchouc lors du nettoyage avec de

l’eau de Javel.

� Consulter les instructions du fabricant de l’eau de javel

pour une utilisation correcte.

Nettoyage de l’intérieur de la laveuse

Cette laveuse comporte un programme spécial qui utilise un

volume d’eau plus important en conjonction avec le nettoyant pour

laveuse affresh

ou l’eau de Javel ordinaire pour nettoyer à fond

l’intérieur de la laveuse. Les modèles avec génération de vapeur

utilisent également la vapeur avec ce programme spécial pour le

nettoyage approfondi de l’appareil.

IMPORTANT : Ne pas utiliser de l’eau de Javel épaisse, facile à

verser ou anti-éclaboussure lorsque le programme Clean Washer

with affresh

(Nettoyage de la laveuse avec affresh

) est en

cours, car cela peut entraîner une surproduction de mousse.

REMARQUE : Lire ces instructions complètement avant de lancer

la procédure de nettoyage.

Début de la procédure

1. Nettoyer la laveuse à l’aide du programme Clean Washer

with affresh

®®

(Nettoyage de la laveuse avec affresh

®®

)

(recommandé pour une performance optimale) :

a. Ouvrir la porte de la laveuse; retirer tous les articles

présents dans la laveuse.

b. Utiliser une lingette de nettoyage pour machine affresh

un tissu doux mouillé ou une éponge pour nettoyer

l’intérieur de la porte en verre.

c. Ajouter une pastille de nettoyant pour laveuse affresh

dans le tambour de la laveuse.

d. Ne pas ajouter la pastille de nettoyant pour laveuse

affresh

dans le tiroir distributeur.

e. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette procédure.

f. Fermer la porte de la laveuse.

g. Sélectionner le programme Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

h. Sélectionner l’option FanFresh

ou lancer un

programme Drum dry (Tambour sec) pour mieux

sécher l’intérieur de la machine une fois le programme

terminé.

REMARQUE : La laveuse garde en mémoire la dernière

sélection d’option et la sélectionnera pour les prochains

programmes de lavage, à moins que cette option soit retirée.

i. Toucher et maintenir enfoncé le bouton Start/Pause (Mise

en marche/Pause) pour démarrer le programme.

Consulter la section « Description de l’utilisation du

programme de nettoyage de la machine avec affresh

».

2. Méthode avec de l’eau de Javel :

a. Ouvrir la porte de la laveuse; retirer tous les articles

présents dans la laveuse.

b. Ouvrir le tiroir du distributeur et ajouter de l’agent de

blanchiment au chlore au niveau Max à la fois dans les

compartiments d’agent de blanchiment et d’assouplissant

pour tissu. On peut utiliser un agent de blanchiment au

chlore HE ou traditionnel.

IMPORTANT : Ne pas utiliser d’agent de blanchiment épaissi,

facile à verser ou anti-éclaboussure, car cela peut entraîner

une surproduction de mousse.

REMARQUE : L’emploi d’une quantité d’eau de Javel

supérieure à ce qui est recommandé ci-dessus pourrait

endommager la laveuse avec le temps.

c. Fermer la porte de la laveuse et le tiroir distributeur.

d. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette procédure.

e. Sélectionner le programme Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

f. Toucher l’option FanFresh® ou lancer un programme

Dry Drum (Tambour sec) pour mieux sécher l’intérieur

de la machine une fois le programme terminé.

REMARQUE : La laveuse garde en mémoire la dernière

sélection d’option et la sélectionnera pour les prochains

programmes de lavage, à moins que cette option soit retirée.

g. Toucher et maintenir enfoncé le bouton Start/Pause (Mise

en marche/Pause) pour démarrer le programme.

Consulter la section « Description de l’utilisation du

programme de Clean Washer with affresh

(Nettoyage

de la laveuse avec affresh

)

».

REMARQUE : Pour de meilleurs résultats, ne pas interrompre

le programme.

Description du programme Clean Washer with

affresh

®®

(Nettoyage de la laveuse avec affresh

®®

)

1. Le programme Clean Washer with affresh

(Nettoyage de la

laveuse avec affresh

) détecte la présence éventuelle de

vêtements dans la laveuse.

2. Si aucun article n’est détecté dans la laveuse, l’exécution du

programme se poursuit.

a. Si des articles sont détectés dans la laveuse, un message

s’affiche pour indiquer qu’il faut retirer la charge. La porte

se déverrouille. Ouvrir la laveuse et retirer tout le linge qui

se trouve dans le tambour de la laveuse.

b. Appuyer une fois sur le bouton Power (Mise sous tension)

pour effacer le message.

c. Toucher et maintenir enfoncé le bouton Start/Pause (Mise

en marche/Pause) pour redémarrer le programme.

3. Modèles à vapeur uniquement : Durant ses 20 premières

minutes, le programme active la génération de vapeur, mais le

tambour ne tourne pas et ne se remplit pas d’eau. De la

condensation peut se former sur la porte en verre durant cette

phase initiale. En cas d’utilisation d’une pastille de nettoyant

pour laveuse affresh

, celle-ci ne se dissout pas entièrement

durant la phase de génération de vapeur. Ceci est normal.

À la fin du programme, laisser la porte entrouverte pour

permettre une meilleure ventilation et pour que l’intérieur de la

laveuse puisse sécher.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut parfois

constater une accumulation de résidus dans les distributeurs de la

laveuse.

Pour le distributeur pour charge unique : Retirer le distributeur

et essuyer les surfaces avec une lingette de nettoyage pour

laveuse affresh

ou un chiffon humide et une serviette pour

sécher avant ou après l’exécution du programme Clean Washer

with affresh

(Nettoyage de la laveuse avec affresh

). Si

nécessaire, utiliser un nettoyant tout usage.

Replacer le distributeur dans la caisse de la laveuse en s’assurant

qu’il est bien placé.

IMPORTANT : Les distributeurs ne sont pas lavables au

lave-vaisselle.

Nettoyage de l’extérieur de la laveuse

IMPORTANT: Afin d’éviter d’endommager le revêtement de la

laveuse, ne pas utiliser de produits abrasifs.

Utiliser une lingette de nettoyage pour laveuse affresh

ou un

chiffon doux mouillé ou une éponge pour essuyer tout

renversement. Essuyer de temps en temps les surfaces externes

de la laveuse pour entretenir son aspect neuf. Utiliser une lingette

de nettoyage pour laveuse affresh

ou de l’eau et du savon doux.

Rappel de lancement du programme

de Clean Washer (Nettoyage de la

laveuse)

Le message Clean Washer with affresh

(Nettoyage de la laveuse

avec affresh

) clignote à la fin d’un programme, après que la

laveuse a effectué 30 programmes de lavage. Il fait office de

rappel indiquant à l’utilisateur qu’il faut faire fonctionner le

programme Clean Washer with affresh

(Nettoyage de la laveuse

avec affresh

Si le programme Clean Washer with affresh

(Nettoyage de la

laveuse avec affresh

) n’est pas activé, le message cesse de

clignoter à la fin d’un programme de lavage après que la laveuse

a effectué 3 programmes de lavage ordinaires supplémentaires.

Après que la laveuse a effectué 30 programmes de lavage

supplémentaires, le message Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

) clignote à nouveau à la fin

d’un programme de lavage en guise de rappel.

Retrait du distributeur

Tiroir distributeur pour charge unique

Pour enlever :

1. Retirer le tiroir distributeur jusqu’en butée.

2. Appuyer sur la patte de déverrouillage et dégager le

distributeur en le tirant tout droit.

3. Soulever le couvercle et le tirer tout droit vers le haut pour le

retirer.

Pour replacer :

1. Positionner le couvercle sur les ergots du distributeur.

Appliquer une légère pression sur le couvercle pour le mettre

en place.

2. Aligner les bords du distributeur avec les guides situés dans la

laveuse, puis réinsérer le distributeur dans la fente en le

faisant glisser.

Non-utilisation et entretien avant les

vacances

POUR LES MODÈLES À CHARGEMENT FRONTAL

SEULEMENT :

IMPORTANT : Demander une intervention de dépannage si l’on

doit installer de nouveaux boulons de transport. Ne pas réutiliser

les boulons de transport. La laveuse doit être transportée en

position verticale. Afin d’éviter d’endommager la structure de la

laveuse, celle-ci doit être correctement installée pour pouvoir être

déplacée par un technicien agréé.

Faire fonctionner la laveuse seulement lorsqu’on est présent. Lors

d’un déménagement ou si la laveuse n’est pas utilisée pendant

longtemps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source de courant

électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter toute

inondation due à une surpression.

CONSEIL UTILE : Fixer une note à la laveuse pour rappeler

d’ouvrir de nouveau l’eau avant de l’utiliser à nouveau.

3. Nettoyer les distributeurs. Voir la section « Nettoyage des

distributeurs ».

Entretien pour entreposage hivernal

IMPORTANT : Pour éviter tout dommage, installer et remiser la

laveuse à l’abri du gel. L’eau qui peut rester dans les tuyaux risque

d’abîmer la laveuse en temps de gel. Si la laveuse doit faire l’objet

d’un déménagement ou d’un entreposage au cours d’une période

de gel, hivériser la laveuse.

IMPORTANT

Demander une intervention de dépannage si l’on doit installer de

nouveaux boulons de transport. Ne pas réutiliser les boulons de

transport. La laveuse doit être transportée en position verticale.

Afin d’éviter d’endommager la structure de la laveuse, celle-ci doit

être correctement installée pour pouvoir être déplacée par un

technicien agréé.

1. Fermer les deux robinets d’eau; déconnecter et vidanger les

tuyaux d’arrivée d’eau.

CONSEIL UTILE : Fixer une note de rappel à la laveuse

d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.

2. Retirer le filtre de la pompe de vidange.

Hivérisation de la laveuse :

3. Placer 1 pte (1 L) d’antigel pour véhicule récréatif dans le

tambour et faire fonctionner la laveuse sur un programme

Normal pendant environ 2 minutes pour mélanger l’antigel et

l’eau restante.

4. Débrancher la laveuse ou déconnecter la source de courant

électrique.

Transport de la laveuse

IMPORTANT : Appeler un service pour installer de nouveaux

boulons de transport si l’ensemble d’origine est égaré. La laveuse

doit être transportée en position verticale. Afin d’éviter

d’endommager la structure de la laveuse, celle-ci doit être

correctement installée pour pouvoir être déplacée par un

technicien agréé.

1. Fermer les deux robinets d’eau. Débrancher et vidanger les

tuyaux d’arrivée d’eau.

2. Pour déplacer la laveuse pendant une période de gel, suivre

les instructions de la section « Entretien pour entreposage

hivernal » avant de le déplacer.

3. Déconnecter le tuyau d’évacuation du système d’évacuation

et de l’arrière de la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau et le tuyau d’évacuation

dans le tambour.

6. Enrouler le cordon d’alimentation et l’attacher avec un

élastique ou avec un attache-câbles pour l’empêcher de

traîner sur le plancher.

Réinstallation/réutilisation de la

laveuse

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

IMPORTANT : Appeler un service pour installer de nouveaux

boulons de transport si l’ensemble d’origine est égaré. La laveuse

doit être transportée en position verticale. Afin d’éviter

d’endommager la structure de la laveuse, celle-ci doit être

correctement installée pour pouvoir être déplacée par un

technicien agréé.

Pour réinstaller la laveuse après une période de

non-utilisation, de vacances, de remisage pour

l’hiver ou après un déménagement :

1. Consulter les instructions d’installation pour choisir

l’emplacement, régler l’aplomb de la laveuse et la raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux.

2. Rebrancher les tuyaux d’arrivée d’eau.

3. Ouvrir les deux robinets d’eau.

4. Brancher sur une prise à 3 alvéoles reliée à la terre ou

reconnecter la source de courant électrique.

5. Faire exécuter à la laveuse le programme Heavy Duty/Power

Wash (service intense/lavage puissant) pour nettoyer la

laveuse et éliminer l’antigel, le cas échéant. Utiliser

uniquement un détergent HE. Utiliser la moitié de la quantité

recommandée par le fabricant pour une charge de taille

moyenne.

Nettoyage du filtre de la pompe de

vidange/vidange de l’eau résiduelle

IMPORTANT: S’assurer que la laveuse est éteinte avant de

nettoyer le filtre de la pompe de vidange.

REMARQUE: Effectuer la procédure suivante de temps en temps.

1. Ouvrir le rabat en poussant dessus. Ceci permet de révéler le

filtre de la pompe de vidange. Retirer le tiroir en relâchant les

languettes de chaque côté.

Filtre de la pompe

de vidange

2. Placer un récipient plat sous le filtre de la pompe de vidange

pour ramasser l’eau de vidange. Dégager le tuyau noir du

collier de serrage, retirer le bouchon et vidanger le tuyau dans

le récipient. Vider le contenant. Répéter au besoin la

procédure jusqu’à ce qu’il n’y ait plus d’eau. S’assurer que le

tuyau noir est complètement sec, replacer le bouchon et fixer

le tuyau dans l’attache.

REMARQUE : Si l’eau ne se vidange pas bien, pousser

légèrement le tuyau pour éliminer de possibles plis.

3. Placer un chiffon en coton sous le filtre de la pompe de

vidange pour absorber l’eau restante. Retirer ensuite le filtre

de la pompe de vidange en le tournant en sens antihoraire.

4. Retirer la charpie du filtre à la main et la jeter de façon

appropriée. Enlever les résidus restants du filtre en le rinçant

à l’eau.

5. Replacer le filtre de la pompe de vidange en le tournant en

sens horaire. S’assurer de tourner aussi loin que possible en

gardant la poignée du filtre en position verticale.

NETTOYAGE SUPPLÉMENTAIRE

Retirer doucement le joint de porte en caoutchouc et nettoyer les

zones tachées, l’accumulation de saleté ou de charpie avec le

côté texturé d’une lingette de nettoyage pour laveuse affresh

INSTALLATION INSTRUCTIONS

SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et composants nécessaires avant

d’entreprendre le processus d’installation.

Outils requis :

Clés plates ou clés

à molette de 1/2 po (13 mm),

5/8 po (16 mm) et 9/16 po

(14,3 mm)

Niveau

4 po minimum

Cale en bois Règle ou mètre ruban

Pince – ouverture

jusqu’à 1

po (39,7 mm)

Lampe de poche

Seau

Pièces fournies :

REMARQUE : Toutes les pièces fournies pour l’installation se

trouvent dans le panier de la laveuse.

Tuyau d’évacuation avec bride,

forme en U et serre-câbles

Pièces nécessaires : (si non fournies avec la

laveuse)

Tuyaux d’arrivée d’eau avec

rondelles plates.

REMARQUE : Différentes

options de tuyau d’arrivée

d’eau sont offertes; consulter

votre guide de démarrage

rapide pour les informations de

commande.

Accessoires disponibles

Un piédestal facultatif assorti pour la laveuse est aussi offert.

Contacter votre détaillant pour obtenir des informations sur la

commande.

Pièces alternatives (non fournies avec la laveuse)

Il se peut que l’installation nécessite des pièces supplémentaires.

Pour commander, consulter les coordonnées dans le guide de

démarrage rapide.

Si vous avez : Il faut :

Égout surélevé

Tuyau rigide d’évacuation standard de

20 gallons (76 L) de

39 po (990 mm) de haut ou évier de

décharge, pompe de puisard et

connecteurs (offerts chez les vendeurs

de matériel de plomberie locaux)

EXIGENCES D’EMPLACEMENT

IMPORTANT : Ne pas installer, remiser ou faire fonctionner la

laveuse à un emplacement où elle sera exposée aux intempéries

ou à des températures inférieures à 32 °F (0 °C). De l’eau restée

dans la laveuse après utilisation peut causer des dommages à

basse température. Voir "Entretien de la laveuse" pour des

renseignements sur la préparation de la laveuse pour l'hiver.

Le choix d’un emplacement approprié pour la laveuse en améliore

le rendement et réduit au minimum le bruit et le “déplacement”

possible de la laveuse. La laveuse peut être installée dans un

sous-sol, une salle de buanderie, un placard ou un encastrement.

C’est à l’utilisateur qu’incombe la responsabilité de réaliser une

installation correcte.

Il vous faudra

� Un chauffe-eau réglé à 120 °F (49 °C).

� Une prise électrique reliée à la terre et située à moins de 6 pi

(1,8 m) du cordon d’alimentation à l’arrière de la laveuse.

� Des robinets d’eau chaude et d’eau froide situés à moins de

4 pi (1,2 m) des électrovannes de remplissage d’eau chaude

et d’eau froide sur la laveuse, et une pression d’eau de

20 à 100 lb/po² (137,9 à 689,6 kPa).

� Un plancher de niveau avec une pente maximale de 1 po

(25 mm) sous l’ensemble de la laveuse. Il n’est pas

recommandé de l’installer sur un tapis, de la moquette ou des

surfaces avec endos en mousse.

� Un plancher capable de supporter le poids total de 315 lb

(143 kg) de la laveuse (eau et charge compris).

Les dimensions indiquées correspondent à l’espacement minimal

permis. Pour chaque type de configuration, prévoir davantage de

dégagement pour faciliter l’installation et l’entretien et laisser

suffisamment de dégagement pour les appareils ménagers

voisins et pour les murs, les portes et les plinthes. L’espacement

doit être assez grand pour permettre d’ouvrir complètement la

porte. Ajouter un espace supplémentaire de 1 po (25 mm) de tous

les côtés de la laveuse pour réduire le transfert de bruit. Les

portes doivent être à persiennes ou l’équivalent, et avoir une

surface ouverte d’au moins 24 po

(155 cm

) en bas et 48 po

(310 cm

) en haut.

Installation dans un encastrement ou armoire

(laveuse et sécheuse superposée)

Installation sous comptoir personnalisée

Installation dans un encastrement ou armoire

(laveuse seulement)

Installation dans un placard personnalisée

Système de vidange

Il incombe à l’installateur d’installer et de fixer solidement le tuyau

de vidange à la canalisation d’évacuation de manière que le tuyau

de vidange ne puisse sortir et causer d’éventuelles fuites de la

canalisation d’évacuation.

Le système de vidange peut être installé à l’aide d’un conduit

d’évacuation au plancher, un tuyau rigide de rejet à l’égout mural,

un tuyau rigide de rejet à l’égout au plancher ou un évier de

buanderie. Sélectionner la méthode à utiliser.

IMPORTANT : Pour éviter un effet de siphon, pas plus de 4,5 po

(114 mm) de tuyau de vidange ne devrait être inséré à l’intérieur

de la canalisation d’évacuation. Toujours immobiliser le tuyau de

vidange avec un serre-câbles.

Système de vidange avec tuyau de rejet à l’égout

au plancher

4.5 po

(114 mm)

39 po

(991 mm)

Diamètre minimum pour un tuyau de rejet à l’égout : 2 po

(51 mm). Capacité minimale d’acheminement : 17 gallons (64 L)

par minute. Un adaptateur de 1/4 po (6 mm) à 1 po (25 mm) de

diamètre est offert pour le tuyau de rejet à l’égout; consulter le

Guide de démarrage rapide pour les renseignements de

commande en ligne. Le sommet du tuyau de rejet à l’égout doit

avoir une hauteur d’au moins 39 po (762 mm); ne pas l’installer à

plus de 48 po (1,2 m) du bas de la laveuse. Si la canalisation de

vidange est au-dessus de la tête et que l’eau doit être pompée à

plus de 48 po (1,2 m), une pompe de puisard et sa quincaillerie

seront nécessaires. Voir la section « Pièces supplémentaires ».

Système de vidange avec tuyau de rejet à l’égout

mural

4.5 po

(114 mm)

Voir les exigences pour le « Système de vidange avec tuyau de

rejet à l’égout au plancher ».

Système de vidange dans un évier de buanderie

39 po

(991 mm)

min

4.5 po

(114 mm)

Capacité minimale : 20 gallons (76 L). Le haut de l’évier de

buanderie doit être à au moins 39 po (991 mm) du sol, mais pas à

plus de 48 po (1,2 m) du bas de la laveuse.

(991 mm)

minimum

4,5 po

(114 mm)

Système de vidange au sol

Le système de vidange au plancher nécessite un ensemble

brise-siphon, deux ensembles de raccordement et une rallonge

de tuyau de vidange qui peuvent être achetés séparément;

consulter le Guide de démarrage rapide pour les renseignements

de commande en ligne. Hauteur minimale du brise-siphon : 28 po

(710 mm) à partir du fond de la laveuse. (Des tuyaux

supplémentaires peuvent être requis.)

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

� L’appareil doit être alimenté par une source de 120 V CA à

60 Hz seulement et protégé par fusible de 15 A. On

recommande d’utiliser un fusible ou un disjoncteur temporisé.

Il est recommandé de raccorder l’appareil sur un circuit distinct

exclusif à cet appareil.

� Cette laveuse comporte un cordon d’alimentation électrique à

trois broches pour liaison à la terre.

� Pour réduire le risque de décharge électrique, on doit brancher

le cordon sur une prise de courant de configuration

correspondante, à 3 alvéoles, reliée à la terre et installée

conformément aux codes et règlements locaux. Si une prise

de courant de configuration correspondante n’est pas

accessible, le client a la responsabilité et l’obligation de faire

installer par un électricien qualifié une prise de courant

correctement reliée à la terre.

� Si les codes le permettent et si on utilise un conducteur distinct

de mise à la terre, il est recommandé qu’un électricien qualifié

vérifie la qualité de la mise à la terre.

� Ne pas utiliser une tuyauterie de gaz pour le raccordement à la

terre.

� En cas de doute quant à la qualité de la mise à la terre de la

laveuse, consulter un électricien qualifié.

� Ne pas installer un fusible dans le conducteur neutre ou le

circuit de mise à la terre.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon

d’alimentation :

Cet appareil doit être relié à la terre. En cas d’anomalie de

fonctionnement ou de panne, la liaison à la terre réduira le

risque de décharge électrique en offrant au courant électrique

un itinéraire d’évacuation de moindre résistance. L’appareil

est doté d’un cordon électrique comportant un conducteur de

mise à la terre d’équipement et une fiche de branchement de

liaison à la terre. La fiche doit être branchée sur une prise de

courant appropriée qui soit bien installée et reliée à la terre

conformément à tous les codes et règlements locaux.

AVERTISSEMENT: Un raccordement inapproprié du

conducteur de mise à la terre de l’équipement peut causer un

risque de décharge électrique. En cas de doute quant à la

qualité de la mise à la terre de l’appareil, consulter un

électricien ou un technicien d’entretien qualifié. Ne pas

modifier la fiche fournie avec cet appareil : Si elle ne

correspond pas à la prise de sortie, faire installer une fiche

appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Déplacer la laveuse

48 po

(1,2 m)

Il est nécessaire de retirer tout le matériel d’expédition pour

un fonctionnement correct et pour éviter que la laveuse ne

fasse trop de bruit.

Approcher la laveuse jusqu’à environ 4 pi (1,2 m) de son

emplacement d’installation final. Elle doit être en position

debout.

2. Localiser les boulons de transport

Repérer les quatre boulons de transport à l’arrière de la

laveuse.

3. Retirer les boulons de transport de la laveuse

Desserrer les boulons avec une clé à molette de 5/8 po

(16 mm). Glisser chaque boulon et cale au centre du trou.

Retirer les boulons et cales d’espacement en plastique de

l’arrière de la laveuse. Jeter les boulons et cales

d’espacement.

brancher la laveuse avant la fin de

IMPORTANT : Ne pas

l’installation.

Raccordement du tuyau de vidange

4. Fixation du tuyau de vidange à l’orifice de

vidange

A – Côtes

Si la bride n’est pas déjà installée sur l’extrémité coudée du

tuyau de vidange, serrer la bride avec une pince et faire

glisser la bride sur l’extrémité du tuyau en la centrant entre

les rainures comme illustré. Serrer la bride avec une pince et

faire glisser l’extrémité coudée du tuyau de vidange sur

l’orifice de vidange de la laveuse, puis fixer avec la bride.

Pour un évier de buanderie ou un tuyau de rejet à l’égout

rigide, passer à l’étape 6.

Pour une vidange au plancher, retirer la bride retenue pour

tuyau de vidange préinstallée, comme indiqué à l’étape 5.

Des pièces supplémentaires avec des directives distinctes

seront peut-être nécessaires. Voir la section « Pièces

supplémentaires ».

Il incombe à l’installateur d’installer et de fixer solidement le

tuyau de vidange à la canalisation d’évacuation de manière

que le tuyau de vidange ne puisse sortir et causer

d’éventuelles fuites de la canalisation d’évacuation.

INSTALLATION

Déballage

5. Retirer le tuyau de vidange (installation avec

vidange au plancher uniquement)

Pour les installations avec vidange au plancher, il faut retirer

la bride de retenue pour tuyau de vidange de l’extrémité du

tuyau de vidange. Des pièces supplémentaires avec des

directives distinctes seront peut-être nécessaires; consulter

le Guide de démarrage rapide.

6. Placer le tuyau de vidange dans le tuyau de

rejet à l’égout

Placer le tuyau dans le tuyau de rejet à l’égout (illustré à

l’image) ou par-dessus le côté de l’évier de buanderie.

IMPORTANT : 4,5 po (114 mm) de tuyau de vidange soit se

trouver à l’intérieur du tuyau de rejet à l’égout; ne pas forcer

l’excédent du tuyau dans le tuyau de rejet à l’égout ni le

placer dans l’évier de buanderie. On doit utiliser la bride de

retenue pour tuyau de vidange.

Raccordement des tuyaux

d’alimentation

IMPORTANT : Afin d’éviter toute fuite, vérifier que les tuyaux

d’arrivée d’eau comportent des rondelles d’étanchéité plates aux

deux extrémités. La laveuse doit être raccordée aux robinets

d’eau à l’aide des tuyaux d’arrivée d’eau et des rondelles neufs

(non compris). Ne pas utiliser de tuyaux usagés. Ne pas utiliser

de tuyaux sans installer de rondelles d’étanchéité.

7. Insérer les rondelles plates neuves

8. Connecter les tuyaux d’arrivée d’eau aux

robinets.

IMPORTANT : Ne pas serrer excessivement ni utiliser de

ruban adhésif ou de dispositifs d’étanchéité lors de la fixation

des robinets ou de la machine. Cela pourrait entraîner des

dommages.

Fixer le tuyau dont l’étiquette porte la mention « hot » (chaud)

au robinet d’eau chaude. Visser le raccord à la main pour qu’il

repose sur la rondelle. Serrer les raccords de deux tiers de

tour supplémentaires à l’aide d’une pince réglable. Répéter

cette étape avec le tuyau portant la mention « cold » (froide)

pour le robinet d’eau froide. Les deux tuyaux doivent être

raccordés pour que la laveuse fonctionne correctement.

CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau

chaude pour permettre une fixation correcte des tuyaux à la

machine. Dans la plupart des configurations standard, les

tuyaux se croisent lorsque fixés correctement.

9. Purger les canalisations d’eau

Faire couler de l’eau dans les tuyaux de l’évier de buanderie,

le tuyau rigide de rejet à l’égout ou le seau pendant quelques

secondes pour éviter toute obstruction. On doit laisser couler

l’eau jusqu’à ce qu’elle soit limpide.

10. Connecter les tuyaux d’arrivée d’eau à la

laveuse

IMPORTANT : Pour réduire le risque de défaillance des

tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date

d’installation ou de remplacement des tuyaux pour référence

ultérieure.

� Ne pas serrer excessivement le tuyau ou utiliser du ruban

adhésif ou un calfeutrant sur le robinet. Les robinets

risquent d’être endommagés.

� Inspecter périodiquement les tuyaux et les remplacer en

cas de renflement, de déformation, de coupure, d’usure

ou de fuite.

Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau

chaude. Visser le raccord à la main jusqu’à ce qu’il soit bien

serré. Serrer les raccords de deux tiers de tour

supplémentaires à l’aide d’une pince réglable. Répéter pour

le robinet d’eau froide.

11. Recherche de fuites

Ouvrir doucement les robinets d’eau pour vérifier qu’il n’y a

pas de fuites. Une petite quantité d’eau peut entrer dans la

laveuse. Elle s’évacuera plus tard.

12. Immobiliser le tuyau de vidange

Fixer le tuyau de vidange avec le serre-câbles ou la fixation

perlée au pied de l’évier de buanderie, au tuyau rigide de

rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de

rejet à l’égout mural rigide.

Il incombe à l’installateur d’installer et de fixer solidement le

tuyau de vidange à la canalisation d’évacuation de manière

que le tuyau de vidange ne puisse sortir et causer

d’éventuelles fuites de la canalisation d’évacuation.

Réglage de l’aplomb de la laveuse

IMPORTANT : Le nivellement de la laveuse permet de réduire le

bruit et les vibrations excessifs.

13. Vérifier le bon aplomb de la laveuse

14. Faire basculer la laveuse pour tester la

stabilité des pieds sur le plancher

Saisir la laveuse par le dessus et la faire basculer d’avant en

arrière tout en s’assurant que les quatre pieds sont en

contact ferme avec le sol. Faire de nouveau basculer la

laveuse transversalement. Si la laveuse bascule, passer à

l’étape 15 et ajuster les pieds de nivellement. Si les quatre

pieds sont en contact ferme avec le sol, passer à l’étape 16.

15. Ajuster les pieds de nivellement

Si la laveuse n’est pas d’aplomb, utiliser une clé plate de

9/16 po (14,3 mm) ou une clé à molette pour tourner les

contre-écrous dans le sens horaire sur les pieds jusqu’à ce

qu’ils se trouvent a environ 1/2 po (13 mm) de la caisse de la

laveuse. Tourner ensuite le pied de nivellement dans le sens

horaire pour abaisser la laveuse ou antihoraire pour la

soulever. Ne pas dépasser 2 po (50 mm) du bas du pied au

bas de l’armoire. Contrôler à nouveau l’aplomb de la laveuse

et vérifier que les quatre pieds sont en contact ferme avec le

sol. Répéter si nécessaire.

CONSEIL UTILE : Il serait judicieux de soulever l’avant de la

laveuse d’environ 4 po (102 mm) à l’aide d’une cale en bois

ou d’un objet similaire qui soutiendra le poids de la laveuse.

16. Serrer les pieds de nivellement

Une fois la laveuse d’aplomb et les quatre pieds en contact

ferme avec le sol, tourner les contre-écrous dans le sens

antihoraire sur les pieds de nivellement à l’aide d’une clé à

fourche ou d’une clé à molette de 9/16 po (14,3) mm jusqu’à

ce qu’ils soient bien serrés contre la caisse de la laveuse.

CONSEIL UTILE : On devra peut-être de nouveau soulever

légèrement la laveuse à l’aide d’une cale de bois.

REMARQUE : La mise à niveau de la laveuse est essentielle

au bon fonctionnement de la machine.

Enlever le morceau de carton placé sous la laveuse. Placer

un niveau sur les bords supérieurs de la laveuse en

contrôlant chaque côté et l’avant. Si elle n’est pas d’aplomb,

faire basculer la laveuse et régler les pieds vers le haut ou

vers le bas comme indiqué dans les étapes 15 et 16, et

recommencer si nécessaire.

Placer le niveau à

cet endroit

Pas d’aplomb

D’APLOMB

Pas d’aplomb

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

17. Brancher l’appareil dans une prise à

3 alvéoles reliée à la terre

Liste de vérification pour

l’installation terminée

� Consulter les spécifications électriques. S’assurer de disposer

d’une source d’électricité appropriée, et d’une liaison à la terre

conforme à la méthode recommandée.

� Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

� Vérifier la présence de tous les outils.

� Vérifier que tout le matériel d’expédition a été retiré de la

laveuse.

� Vérifier que la laveuse est de niveau.

� Vérifier que les robinets d’eau sont ouverts.

� Vérifier qu’il n’y a pas de fuite autour des robinets et des

tuyaux d’arrivée d’eau.

� Ôter la pellicule protectrice de la console et tout ruban adhésif

resté sur la laveuse.

� Vérifier que la laveuse est branchée sur une prise de courant à

3 alvéoles reliée à la terre.

� Éliminer/recycler tous les matériaux d’emballage.

� Lire la section « Entretien et réparation de la laveuse ».

� Pour tester et nettoyer votre laveuse, appuyer sur Power (Mise

sous tension), et choisir le programme Quick (Rapide) et la

faire fonctionner sans vêtements. Utiliser uniquement du

détergent HE. Utiliser la moitié de la quantité recommandée

par le fabricant pour une charge de taille moyenne.

Conçue pour l’utilisation d’un détergent haute efficacité seulement.

REMARQUE : Avant de laver des vêtements pour la première fois, ajouter du détergent HE liquide ou en poudre dans le distributeur de

détergent. Choisir le programme Quick Wash (Lavage rapide) et le lancer sans vêtements. Utiliser uniquement du détergent HE. Le

programme initial sert à assurer que l’intérieur est propre et que le distributeur est prêt à l’utilisation avant de laver des vêtements.

Description des boutons

1. POWER (MISE SOUS TENSION)

Toucher ce bouton pour mettre la laveuse en marche et pour

l’éteindre. Toucher ce bouton de nouveau pour annuler un

programme à tout moment.

2. BOUTON DE PROGRAMME DE LAVAGE

Tourner le bouton de programme pour sélectionner un programme

correspondant à la charge de vêtements. Les programmes

personnalisés disponibles dans l’application Whirlpool

comprennent Wrinkle Control (Commande antifroissement), Active

Wear (Vêtements de sport), Jeans/Towels (Jeans/Serviettes) et

Swimwear (Maillots). Télécharger l’application Whirlpool pour

utiliser ces programmes personnalisés.

Consulter le « Guide de programmes » pour une description

détaillée des programmes.

3. START/PAUSE (mise en marche/pause)

Appuyer pendant 1 seconde sur ce bouton pour démarrer un

programme ou appuyer une fois dessus pendant qu’un

programme est en cours pour le suspendre. Pour ajouter un

vêtement, on peut toucher le bouton Start/pause (Mise en

marche/pause), le message « Add Garment » (Ajouter un

vêtement) s’allume à l’écran. Toucher à nouveau pour continuer le

programme.

4. AFFICHAGE ACL ET RÉGLAGES

Lorsqu’on sélectionne un programme, ses réglages par défaut

s’allument et la durée restante estimée s’affiche. Des facteurs

comme la taille de la charge, la température et la pression de

l’eau peuvent affecter la durée indiquée sur l’afficheur. La laveuse

peut également ajuster la durée du programme si le linge est

tassé, la charge est déséquilibrée ou si la mousse produite est

excessive. Toucher le réglage souhaité sur l’afficheur pour ajuster.

Voir « Guide de programmes » pour découvrir les réglages

disponibles sur chaque programme.

REMARQUE : Un message Clean Washer (Nettoyer la laveuse)

apparaîtra sur l’écran de commande lorsque la laveuse aura

exécuté 30 programmes pour vous rappeler de lancer le

programme.

Spin (essorage)

Cette laveuse sélectionne automatiquement la vitesse d’essorage

en fonction du programme sélectionné. Certaines vitesses

préréglées peuvent être modifiées.

� Des vitesses d’essorage plus élevées signifient des

durées de séchage plus courtes, mais elles peuvent

augmenter le froissement de la charge.

� Des vitesses d’essorage moins élevées signifient moins de

froissement, mais laissent la charge plus humide.

56 6 1

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

GUIDE DE DÉMARRAGE RAPIDE

Temp (température)

La température de lavage recommandée est préréglée pour

chaque programme. Certaines températures préréglées peuvent

être modifiées. Il est possible de sélectionner une température de

lavage différente en fonction du type de tissu et de saleté à laver.

Pour des résultats optimaux, suivre les instructions sur l’étiquette

du vêtement et utiliser la température d’eau de lavage la plus

chaude possible qui reste sans danger pour le tissu. Toutes les

fonctions de température de lavage sont accompagnées d’un

rinçage à l’eau froide.

Soil (saleté)

Soil Level (Niveau de saleté) (durée de lavage) est préréglé pour

chaque programme de lavage. Lorsqu’on modifie le réglage du

niveau de saleté, la durée du programme augmente ou diminue

sur l’affichage de la durée du programme estimée. Pour la plupart

des charges, utiliser le niveau de saleté préréglé pour le

programme choisi. Pour les tissus robustes et très sales, utiliser le

réglage Soil Level (Niveau de saleté) pour sélectionner un niveau

de saleté plus élevé. Pour les tissus délicats et peu sales, utiliser

le réglage Soil Level (Niveau de saleté) pour sélectionner un

niveau de saleté inférieur. Des réglages de niveau de saleté

inférieurs aideront à réduire l’emmêlement et le froissement.

5. ÉTAT DU PROGRAMME

L’écran ACL affichera le temps estimé restant pour les réglages

de programme sélectionnés ainsi que d’autres informations utiles.

6. OPTIONS

Toucher pour activer des options de lavage ou des

caractéristiques supplémentaires. Certaines options ne sont pas

disponibles sur certains modèles.

DELAY START (mise en marche différée)

Toucher ce bouton pour différer le démarrage d’un programme de

lavage jusqu’à 12 heures.

Remote Start 3 Sec for WI-FI (Activation à distance

3 secondes pour Wi-Fi)

Toucher ce bouton chaque fois pour activer la commande à

distance sur l’application Whirlpool

. Suivre les instructions dans

la section « OBTENIR L’APPLICATION WHIRLPOOL

ET SE

CONNECTER ».

PreSoak (Prétrempage)

L’option PreSoak (Prétrempage) vous permet d’éviter le trempage

à l’extérieur de la laveuse. Du temps supplémentaire est ajouté à

la laveuse avant que le programme de lavage ne démarre

automatiquement.

Control Lock (verrouillage des commandes)

Toucher pendant 3 secondes pour verrouiller les commandes afin

d’éviter tout changement ou manipulation involontaire. Toucher de

nouveau pendant 3 secondes pour déverrouiller. Pour chaque

seconde que le bouton Control Lock (Verrouillage des

commandes) est appuyé, l’affichage effectue le compte à rebours

de 1 seconde et indique d’abord « 3 », ensuite « 2 » et enfin « 1 ».

L’on peut tout de même appuyer sur le bouton Power

(Alimentation) pour éteindre la laveuse.

Steam (Vapeur (disponible sur certains modèles

L’option Steam (Vapeur) ajoute un trempage supplémentaire et

prolonge le nettoyage sur de nombreux programmes pour aider à

éliminer les taches. Il ajoute également un jet de vapeur pour un

nettoyage encore plus efficace. Un dispositif de chauffage intégré

aide à maintenir des températures de lavages idéales.

Extra Rinse (Rinçage supplémentaire

Activer cette option pour ajouter un rinçage supplémentaire à la

plupart des programmes. On peut également toucher Extra Rinse

(Rinçage supplémentaire) pendant 3 secondes pour

activer/désactiver Control Lock (Verrouillage des commandes).

REMARQUE : Sélectionner Extra Rinse (Rinçage

supplémentaire) avec Drain & Spin (Vidange et essorage) pour

une option de rinçage et d’essorage.

FanFresh

L’option FanFresh

entraîne le culbutage périodique de la charge

après la fin du programme pendant une durée maximale de

12 heures, alors que le ventilateur intégré fait circuler l’air dans la

laveuse pour réduire le taux d’humidité. Pour activer l’option

FanFresh

, toucher le bouton FanFresh

(Ventilation fraîcheur).

Si l’option FanFresh

est activée, elle restera activée pour tous

les programmes suivants jusqu’à ce qu’on la désactive à

nouveau, la laveuse mémorise le dernier statut programmé

(activé/désactivé). Pour désactiver l’option FanFresh

, toucher le

bouton FanFresh

(Ventilation fraîcheur).

Pour désactiver l’option FanFresh

lorsqu’elle est en cours

d’exécution, toucher le bouton Power (Mise sous tension).

Cycle signal (signal de programme

Appuyer sur Cycle Signal (Signal de programme) pendant environ

3 secondes. L’affichage présente le compte à rebours de la durée.

Les nombres « 3 »,« 2 » puis « 1 » s’affichent successivement.

L’écran commence à afficher les niveaux sonores. Les nombres

« 1 »,« 2 », « 3 » puis « Off » (Arrêt) s’affichent successivement.

Lorsque Cycle signal (Signal de programme) est activé, la

dernière valeur affichée sera la sélection en cours.

WiFi Connect (Connexion Wi-Fi

Télécharger l’application Whirlpool (TM) et suivre les instructions

pour connecter votre appareil au réseau Wi-Fi de votre maison. Il

est aussi possible de visiter le www.whirlpool.com/connect. Au

Canada, visiter le www.whirlpool.ca/connect.

RÉTABLISSEMENT DES PARAMÈTRES D’USINE

Appuyer sur les touches Spin (Essorage) et Soil (Saleté) jusqu’à

ce que le compte à rebours affiché soit terminé. L’appareil se

remet sous tension une fois le message « Select Language

» (Sélectionner langue) s’affiche.

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT

Risque d’incendie

Ne jamais mettre des articles humectés d'essence ou

d'autres fluides inflammables dans la laveuse.

Aucune laveuse ne peut complètement enlever l'huile.

Ne pas faire sécher des articles qui ont été salis par tout

genre d'huile (y compris les huiles de cuisson).

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

AVERTISSEMENT : Pour réduire le risque d’incendie, de

décharge électrique ou de blessures, lire les INSTRUCTIONS

IMPORTANTES DE SÉCURITÉ du guide d’utilisation de votre

appareil avant de faire fonctionner cet appareil.

REMARQUES :

� Si le modèle comporte une interface tactile, la surface du

tableau de commande est très sensible et il suffit d’un léger

toucher pour l’activer. Pour s’assurer que les sélections ont été

sauvegardées, toucher le tableau de commande du bout du

doigt et non avec l’ongle. Pour sélectionner un réglage ou une

option, il suffit de toucher le nom qui lui correspond.

� À la fin du programme, la laveuse garde en mémoire les choix

de réglages et d’options pour une utilisation ultérieure de ce

programme.

Étape 1. Ajouter le détergent HE

REMARQUE : Voir « Ajout de produits de lessive » (ci-dessous)

pour plus d’informations sur l’ajout de détergent HE,

d’assouplissant et/ou d’eau de Javel.

Étape 2. Charger les vêtements

Trier et charger les articles de lavage, puis fermer la porte.

Étape 3. Toucher le bouton Power (Mise sous tension) sur la

laveuse.

Étape 4. Sélectionner le programme souhaité pour la charge.

Étape 5. Modifier le réglage du programme, si désiré.

Étape 6. Sélectionner des options supplémentaires.

Étape 7. Toucher et maintenir enfoncé le bouton Start/Pause

(Mise en marche/Pause) pour démarrer le programme.

GUIDE DES PROGRAMMES

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme de lavage. Pour un meilleur soin des tissus,

choisir le programme, les options et les réglages qui conviennent le mieux à la charge à laver. Toujours lire et suivre les instructions

figurant sur les étiquettes de soin des tissus et sur les produits de lessive. Éviter de tasser les vêtements dans la laveuse. La laveuse ne

rince ou n’essore pas bien si les vêtements sont tassés. Les réglages ne sont pas tous offerts sur tous les programmes et certaines

options ne peuvent pas être combinées. Certaines options ne sont pas disponibles sur certains modèles.

AVERTISSEMENT : Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES

DE SÉCURITÉ du guide d’utilisation de votre appareil avant de faire fonctionner cet appareil.

Articles à laver Program-

Soil Level

(Niveau de

saleté)

Wash

Temp

(Tempé-

rature de

lavage)

Spin Speed

(Vitesse

essor)

Options de

lavage

Description

Charges d’articles

en coton, de linge

de maison, de

draps et de

vêtements mixtes

présentant un

niveau de saleté

normal

Normal/

Regular

(Normal/

Ordinaire)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme combine un

culbutage à vitesse moyenne et

un essorage à vitesse très

élevée. Ce programme est

conçu pour fournir la meilleure

efficacité écoénergétique.

Vêtements

robustes, aux

couleurs grand

teint et très sales

Heavy Duty/

Towels

(Service

intense/

Serviettes)

Extra

Heavy (Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme utilise un

culbutage rapide et des

températures d’eau plus

chaudes pour aider à fournir un

nettoyage optimal.

Articles à laver Program-

Soil Level

(Niveau de

saleté)

Wash

Temp

(Tempé-

rature de

lavage)

Spin Speed

(Vitesse

essor)

Options de

lavage

Description

Tissus

transparents,

lingerie, pulls et

vêtements habillés

légèrement sales

Delicates

(Articles

délicats)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light

(Léger)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme combine une

eau plus fraîche et un culbutage

à basse vitesse pour assurer un

soin délicat des tissus.

Tissus et

vêtements blancs

sales

Whites

(Blancs)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme utilise un temps

de lavage plus long avec un

culbutage rapide pour nettoyer

les vêtements blancs.

Vêtements, articles

de literie et

serviettes

nécessitant un

assainissement

Sanitize

(Assainisse-

ment)

Extra

Heavy (Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Fast (Rapide)

Medium

(Moyenne)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Le programme Sanitize

(Assainissement) utilise une eau

plus chaude pour éliminer

99,9 % des bactéries de maison

communes. Vérifier la

température de lavage

recommandée pour les articles à

laver.

REMARQUE : Les tests

portaient sur les bactéries K.

pneumoniae, P. aeruginosa et S.

aureus.

Customized Cycle

(Programme

personnalisé)

Custom

Cycle

(Program-

personnali-

sé)

N. D. N. D. N. D. N. D. Créer des programmes

personnalisés en quelques

étapes seulement pour les

programmes couramment

utilisés.

Articles à laver Program-

Soil Level

(Niveau de

saleté)

Wash

Temp

(Tempé-

rature de

lavage)

Spin Speed

(Vitesse

essor)

Options de

lavage

Description

Petites charges de

2 à 4 vêtements

légèrement sales

Quick Wash

(Lavage

rapide)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme utilise un

culbutage moyen et une eau

tiède pour laver rapidement les

articles.

Vêtements tout

aller de couleurs

vives ou foncées et

charges mixtes

Cold Wash

(Lavage à

l’eau froide)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Ce programme utilise de l’eau

froide avec une action de lavage

supplémentaire pour aider à

éliminer les taches tout en

prenant soin des tissus.

Articles de grande

taille comme les

sacs de couchage,

les petits duvets et

les vestes

Bedding

(Literie)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme utilise un modèle

de culbutage spécifique, de

l’eau tiède et une vitesse

d’essorage moyenne pour

accueillir les articles

volumineux. REMARQUE : Ne

pas tasser le linge dans le

panier.

Charges mouillées Drain &

Spin

(Vidange et

essorage)

N. D. N. D. Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Ce programme enlève toute

l’eau restée dans la charge.

REMARQUESi aucun essorage

n’est sélectionné, la machine

n’effectuera qu’une vidange.

Articles à laver Program-

Soil Level

(Niveau de

saleté)

Wash

Temp

(Tempé-

rature de

lavage)

Spin Speed

(Vitesse

essor)

Options de

lavage

Description

Pas de vêtements

dans la laveuse

Drum Dry

(Tambour

sec)

N. D. N. D. N. D. N. D. Ce programme réduit l’excès

d’humidité dans le tambour. À la

fin d’un programme de lavage,

transférez les vêtements dans la

sécheuse et sélectionnez le

programme Dry Drum (Tambour

sec). Un ventilateur intégré et le

culbutage réduisent l’excès

d’humidité dans le tambour et

sur la porte de la laveuse, ce qui

contribue à réduire les odeurs.

Pas de vêtements

dans la laveuse

Clean

Washer

with

affresh

(Nettoyage

de la

laveuse

avec

affresh

)

N. D. N. D. N. D.

FanFresh : On

(Activé) ou Off

(Désactivé)

Utiliser ce programme à l’issue

de chaque série de 30 lavages

pour que l’intérieur de la laveuse

reste frais et propre. Ce

programme utilise un niveau

d’eau plus élevé. Utiliser une

tablette de nettoyant pour

laveuse affresh

ou de l’eau de

Javel pour nettoyer

soigneusement l’intérieur de la

laveuse. Ce programme ne doit

pas être interrompu. Voir

« Entretien de la laveuse » dans

le Guide du produit.

IMPORTANT : Ne pas placer de

vêtements ou d’autres articles

dans la laveuse pendant le

programme Clean Washer with

affresh

(Nettoyage de la

laveuse avec affresh

). Utiliser

ce programme avec une cuve

de lavage vide.

Custom Cycle (Programme personnalisé)

Les chemises,

chemisiers,

pantalons et robes

légèrement sales

Wrinkle

Control

(Antifroisse-

ment)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme combine un

culbutage à basse vitesse avec

un essorage à vitesse moyenne

pour assurer un soin délicat des

tissus et réduire le froissement.

Articles à laver Program-

Soil Level

(Niveau de

saleté)

Wash

Temp

(Tempé-

rature de

lavage)

Spin Speed

(Vitesse

essor)

Options de

lavage

Description

Vêtements de

travail, tenues de

sport ou vêtements

synthétiques

Active Wear

(Vêtements

de sport)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Refroi-

disse-

ment)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On

(Activé) ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme utilise un

culbutage lent et un essorage

moyen pour nettoyer en douceur

les vêtements de sport.

Jeans et denims Jeans Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On

(Activé) ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Ce programme utilise une eau

plus fraîche et une vitesse

d’essorage plus lente pour

prendre soin des jeans. Ce cycle

utilise une eau plus fraîche et

une vitesse de culbutage

modéré pour nettoyer les

articles en denim.

Serviettes et

débarbouillettes

résistantes

Towels

(Serviettes)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light (Léger)

Extra Hot

(Très

chaude)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On (Activé)

ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Steam Clean

(Nettoyage à la

vapeur) : On

(Activé) ou Off

(Désactivé)

Ce programme ajoute plus d’eau

pour les charges absorbantes,

prolonge la durée de lavage et

utilise une vitesse d’essorage

très rapide pour réduire la durée

de séchage.

Swimwear

(Maillots)

Swimwear

(Maillots)

Extra Heavy

(Très

intense)

Heavy

(Intense)

Normal

Light

(Léger)

Hot

(Chaude)

Warm

(Tiède)

Cool

(Fraîche)

Cold

(Froide)

Fast (Rapide)

Medium

(Moyenne)

Slow (Lente)

Off

(Désactivée)

Extra Rinse

(Rinçage

supplémentai-

re) : On

(Activé) ou Off

(Désactivé)

PreSoak

(Prétrempage) :

On (Activé) ou

Off (Désactivé)

FanFresh : On

(Activé) ou Off

(Désactivé)

Ce programme est conçu pour

nettoyer en douceur les maillots

de bain.

REMARQUE : Tous les rinçages se font à l’eau froide.

REMARQUE: La vitesse d’essorage varie selon le modèle.

REMARQUE : Le programme Normal (Normal) est recommandé pour laver des vêtements en coton ou en lin avec un degré de saleté

normal. Les certifications énergétiques gouvernementales de cette laveuse étaient basées sur le programme Normal/Regular

(Normal/Ordinaire) avec essorage rapide, saleté moyenne et toutes les sélections de température de lavage offertes dans le

programme. La laveuse a été testée en tant que laveuse de vêtements avec système de commande de remplissage d’eau

automatique. Les réglages livrés sont les programmes Normal/Regular (Normal/Ordinaire), température de lavage Warm (Tiède) et

niveau Auto Water (Eau automatique). Les programmes disponibles pour le téléchargement après-vente peuvent consommer plus

d’énergie que le programme Normal/Regular (Normal/Ordinaire), sur lequel la cote de consommation d’énergie de cette laveuse est

basée.

AVERTISSEMENT

Risque d’incendie

Ne jamais mettre des articles humectés d'essence ou

d'autres fluides inflammables dans la laveuse.

Aucune laveuse ne peut complètement enlever l'huile.

Ne pas faire sécher des articles qui ont été salis par tout

genre d'huile (y compris les huiles de cuisson).

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Trier et préparer les articles

� Trier les articles en fonction du programme et de la

température d’eau recommandés, ainsi que de la solidité des

teintures.

� Séparer les articles très sales des articles peu sales. Séparer

les articles délicats des tissus résistants.

� Traiter les taches sans délai et contrôler la solidité des

teintures pour tester les produits d’élimination de taches sur

une couture intérieure.

� Vider les poches. Les pièces de monnaie, boutons et autres

petits objets peuvent obstruer les pompes et nécessiter une

intervention de dépannage.

� Fermer les fermetures à glissière, attacher les crochets,

cordons et ceintures en tissu, et retirer tout accessoire et

ornement non lavables.

� Réparer les déchirures pour éviter que les articles ne

s’endommagent encore davantage lors du nettoyage.

� Lors du lavage d’articles étanches ou résistants à l’eau,

charger la machine de façon uniforme.

� Utiliser des sacs en filet pour aider à empêcher l’emmêlement

lors du lavage d’articles délicats ou de petits articles.

� Retourner les tricots pour éviter le boulochage. Séparer les

articles qui retiennent la charpie des articles qui la

transmettent. Les articles synthétiques, tricots et articles en

velours retiennent la charpie provenant des serviettes, des

tapis et des tissus chenille.

� Retirer rapidement les vêtements une fois le programme

terminé pour empêcher la formation d’odeurs, réduire le

froissement et empêcher les crochets métalliques, fermetures

à glissière et boutons-pression de rouiller.

� Ne pas sécher les vêtements si les taches sont toujours

présentes après le lavage car la chaleur pourrait fixer les

taches sur les tissus.

REMARQUE : Toujours lire et suivre les instructions de l’étiquette

de soin des tissus pour éviter d’endommager les articles.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

Le code d’erreur s’affiche sur l’afficheur (pour les affichages à 2 et 3 caractères)

Une fois que tout problème éventuel a été résolu, toucher le bouton POWER (INTERRUPTEUR) pour effacer le code. Sélectionner à

nouveau et remettre le programme en marche.

« Mousse excessive »

apparaît à l’écran

Il y a trop de mousse dans la laveuse.

La laveuse exécute une procédure de

réduction de la quantité de mousse.

Laisser la machine continuer. Utiliser uniquement du détergent

HE. Toujours suivre les recommandations du fabricant de

détergent pour déterminer la quantité de détergent à utiliser.

La quantité de détergent doit aussi tenir compte de la charge à

laver. Les détergents identifiés HE ne sont pas tous identiques

et ne produisent pas tous la même quantité de mousse. Par

exemple, les détergents HE, naturels, organiques et faits

maison peuvent produire une plus grande quantité de mousse.

Si l’un de ces produits est utilisé et que le code d’erreur

« SUD » s’affiche à l’écran, l’utilisation d’un autre détergent HE

est conseillée.

« Aucune eau détectée »

F8 E1 apparaît à l’écran

Vérifier que l’alimentation en eau est

adéquate.

L’appareil évacue l’eau pendant 8 minutes tandis que la porte

reste verrouillée. Le programme de vidange doit pouvoir se

terminer pour que les codes d’erreurs puissent être supprimés.

Une fois terminé, toucher une fois le bouton POWER

(INTERRUPTEUR) pour effacer le code. Appuyer ensuite de

nouveau sur le bouton POWER (MISE SOUS TENSION) et

redémarrer la laveuse. Si le code réapparaît, faire un appel de

service.

Les deux tuyaux doivent être fixés et l’eau doit pénétrer dans

la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts

tous les deux.

Les tamis des valves d’arrivée d’eau de la laveuse sont

peut-être obstrués.

Éliminer toute déformation des tuyaux d’arrivée d’eau.

Si utilisés, les raccords d’arrêt automatique et les tuyaux

doivent être installés correctement et en bon état de

fonctionnement.

Vérifier que les tuyaux d’arrivée d’eau

sont appropriés.

Utiliser uniquement les tuyaux d’arrivée d’eau recommandés

par le fabricant.

« Vérifier que l’évacuation

est dégagée » ou F9 E1

apparaît à l’écran

Vérifier que l’installation du tuyau de

vidange est correcte.

S’assurer que le haut du tuyau de renvoi est installé à au

moins 39 po (991 mm) au-dessus du niveau du plancher.

S’assurer que le tuyau de vidange ne se prolonge pas de plus

de 4

po (114 mm) dans le tuyau de rejet à l’égout.

Inspecter le circuit de plomberie pour

vérifier que le tuyau de vidange est

correctement installé. Le tuyau de

vidange se prolonge dans le tuyau

rigide de rejet à l’égout au-delà de

po (114 mm).

Vérifier que le tuyau d’évacuation n’est pas déformé, écrasé

ou obstrué.

Retirer toute obstruction du tuyau de vidange.

Utiliser la bride de retenue pour tuyau de vidange et la fixer

solidement au tuyau rigide de rejet à l’égout ou à la cuve.

Abaisser le tuyau de vidange si l’extrémité se trouve à plus de

96 po (2,4 m) au-dessus du plancher.

S’assurer que le tuyau de vidange ne se prolonge pas de plus

de 4

po (114 mm) dans le tuyau de rejet à l’égout.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

Le code d’erreur s’affiche sur l’afficheur (pour les affichages à 2 et 3 caractères) (suite)

« Vérifier que l’évacuation

est dégagée » ou F9 E1

apparaît à l’écran (suite)

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement du détergent HE. Toujours mesurer le

détergent et suivre les instructions du fabricant en fonction de

la taille et du niveau de saleté de la charge.

« La laveuse doit être vide,

retirer le contenu »

s’affiche à l’écran.

Charge détectée dans le tambour

durant le programme Clean Washer

with affresh

(Nettoyage de la laveuse

avec affresh

Retirer les articles du tambour et redémarrer le programme

Clean Washer with affresh

(Nettoyage de la laveuse avec

affresh

Loc La commande est verrouillée. Il ne s’agit pas d’un code d’anomalie, mais d’une information

qui indique que la commande est verrouillée. Appuyer sur la

touche de verrouillage des commandes pendant trois

secondes pour déverrouiller.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Un code F# E# or F## E##

autre que les codes décrits

ci-dessus apparaît sur

l’afficheur

Code d’erreur du système. Appuyer une fois sur le bouton POWER (MISE SOUS

TENSION) pour effacer le code. Appuyer ensuite de nouveau

sur le bouton POWER (MISE SOUS TENSION) et redémarrer

la laveuse. Si le code réapparaît, faire un appel de service.

Débrancher la laveuse pendant 30 secondes, puis la

rebrancher.

« Ouvrir et fermer la porte

pour démarrer le

programme » apparaît à

l’écran.

La porte n’est pas fermée. Fermer la porte complètement.

« Recommend Clean

Washer every 30 cycles »

(Recommande nettoyer la

laveuse tous les

30 programmes) s’affiche

à l’écran.

La laveuse a effectué 30 programmes

de lavage et un témoin de rappel

indiquant à l’utilisateur qu’il doit faire

fonctionner le programme Clean

Washer with affresh

Fermerlaporte

complètement.(Nettoyage de la

laveuse avec affresh

Faire fonctionner le programme Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

). Si le programme

Clean Washer with affresh

(Nettoyage de la laveuse avec

affresh

) n’est pas activé, le témoin DEL cesse de clignoter à

la fin d’un programme de lavage après que la laveuse a

effectué trois programmes de lavage ordinaires

supplémentaires. Après que la laveuse a effectué

30 programmes de lavage supplémentaires, le témoin DEL

de Clean Washer with affresh

(Nettoyage de la laveuse

avec affresh

) clignote à nouveau à la fin d’un programme de

lavage en guise de rappel.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

Le code d’erreur s’affiche sur l’afficheur (pour les affichages à 2 et 3 caractères) (suite)

La laveuse ne se met pas

en marche

La commande Control Lock

(Verrouillage des commandes) peut

être verrouillée.

Pour vérifier si les commandes sont verrouillées, essayer

d’abord d’allumer l’appareil. Si un message s’affiche à l’écran

indiquant d’appuyer sur le bouton Pet Pro (Animaux) pour

déverrouiller, cela indique que les commandes sont

verrouillées. Pour déverrouiller la commande, appuyer sur la

touche Control Lock (Verrouillage des commandes) pendant

trois secondes.

Vérifier que la porte est fermée.

S’assurer d’appuyer sur le bouton Start (Mise en marche)

pendant toute 1 seconde. S’assurer que la porte a été ouverte

et fermée depuis le dernier programme mis en marche.

« Power outage » (Panne

de courant) apparaît à

l’écran

S’affiche à la suite du retour de

l’alimentation, si l’alimentation

électrique a été coupée pendant un

programme.

Appuyer une fois sur le bouton POWER (MISE SOUS

TENSION) pour effacer le code. Appuyer ensuite de nouveau

sur le bouton POWER (MISE SOUS TENSION) et redémarrer

la laveuse.

« Load is unbalanced » (La

charge est déséquilibrée)

apparaît à l’écran

Détection d’une charge déséquilibrée.

Votre laveuse détecte une charge

déséquilibrée, le programme est ainsi

plus long ou les vêtements plus

humides qu’à l’habitude.

Appuyer une fois sur le bouton POWER (MISE SOUS

TENSION) pour effacer le code. Appuyer ensuite de nouveau

sur le bouton POWER (MISE SOUS TENSION) et redémarrer

la laveuse.

Vibrations ou déséquilibre

Vibrations, balancement

ou effet de « marche » de

la machine

Les pieds ne sont peut-être pas

verrouillés ou en contact avec le

plancher.

Les pieds avant et arrière doivent être en contact ferme avec le

plancher et la laveuse doit être d’aplomb pour fonctionner

correctement. Les contre-écrous doivent être bien serrés

contre le bas de la caisse.

La laveuse n’est peut-être pas

d’aplomb.

Vérifier que le plancher n’est pas incurvé ou qu’il ne s’affaisse

pas. Si le plancher est irrégulier, un morceau de contreplaqué

de 3/4 po (19 mm) placé sous la laveuse permettra de réduire

le bruit. Ne pas installer la laveuse sur une plateforme

surélevée en bois.

Voir « Réglage de l’aplomb de la laveuse » dans les

Instructions d’installation.

La charge est peut-être déséquilibrée

ou de trop grande taille.

Éviter de tasser la charge. Éviter de laver un article seul.

Compenser le poids d’un article seul tel qu’un tapis ou une

veste en jeans par quelques articles supplémentaires pour

équilibrer le tout.

L’article ou la charge ne convient pas au programme

sélectionné. Voir la section « Guide de programmes ».

Les boulons d’expédition se trouvent

toujours à l’arrière de la laveuse.

Voir « Retrait des boulons d’expédition de la laveuse » dans les

Instructions d’installation.

Bruits

Cliquetis ou bruits

métalliques

Porte qui se verrouille ou se

déverrouille.

Après avoir démarré un programme, le tambour tourne

partiellement et la porte se verrouille. La porte demeure

verrouillée jusqu’à la fin du programme. Ceci est normal.

Des objets sont coincés dans le

système de vidange de la laveuse.

Vider les poches avant le lavage. Les articles mobiles comme

des pièces de monnaie sont susceptibles de tomber entre le

tambour et la cuve de la laveuse; ils peuvent aussi obstruer la

pompe. Un appel pour intervention de dépannage s’avéra

peut-être nécessaire pour retirer ces objets.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

Bruits (suite)

Cliquetis ou bruits

métalliques (suite)

Des objets sont coincés dans le

système de vidange de la laveuse.

(suite)

Il est normal d’entendre des articles métalliques faisant partie

des articles comme les boutons-pression métalliques, boucles

ou fermetures à glissière toucher le tambour en acier

inoxydable.

Gargouillement ou

bourdonnement

La laveuse est peut-être en train

d’évacuer de l’eau.

La pompe peut produire un bourdonnement accompagné de

gargouillements ou de bruits de pompage périodiques lorsque

les quantités d’eau restantes sont éliminées au cours des

programmes d’essorage/de vidange. Ceci est normal pour

certaines étapes du programme.

Roulement, ballotement ou

cliquetis occasionnel (pour

un essorage à faible

vitesse)

Les boules d’acier du système

d’équilibrage équilibrent la charge.

Ceci est normal pour certaines étapes du programme.

Fuites d’eau

Vérifier ce qui suit pour

que l’installation soit

correcte :

Les tuyaux de remplissage ne sont pas

solidement fixés.

Serrer le raccord du tuyau de remplissage.

Rondelles d’étanchéité des tuyaux de

remplissage.

Bien mettre en place les quatre rondelles des tuyaux d’arrivée

d’eau.

Raccord du tuyau de vidange. Vérifier que le tuyau d’évacuation est bien fixé au tuyau de

rejet à l’égout ou à l’évier de buanderie.

Sur certains modèles : Le filtre de la

pompe de vidange n’est pas

correctement installé.

Sur certains modèles : Vérifier que le filtre est bien placé dans

son logement. Voir la section « Nettoyage du filtre de la pompe

de vidange/vidange de l’eau résiduelle. »

Inspecter le circuit de plomberie du

domicile pour vérifier qu’il n’y a pas de

fuites ou que l’évier ou le tuyau de

vidange n’est pas obstrué.

De l’eau pourrait refouler de l’évier ou du tuyau de rejet à

l’égout obstrué. Inspecter tout le circuit de plomberie du

domicile (éviers de buanderie, tuyau de vidange, conduites

d’eau et robinets) pour vérifier qu’il n’y a aucune fuite.

La grille (ou le bas de nylon) située au

bout du tuyau de vidange est bouchée.

Retirer la grille ou le bas du tuyau de vidange.

Eau ou mousse suintant

par la porte ou par l’arrière

de la caisse.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement un détergent HE. La mousse produite par

des détergents ordinaires peut causer des fuites au niveau de

la porte ou de l’arrière de la caisse. Toujours mesurer la

quantité de détergent et suivre les instructions du détergent en

fonction des modalités de nettoyage de la charge.

Ne pas utiliser d’agent de blanchiment

épaissi, facile à verser ou

anti-éclaboussure lorsque le

programme Clean Washer with

affresh

(Nettoyage de la laveuse avec

affresh

) est en cours.

Utiliser une pastille affresh

ou de l’eau de Javel ordinaire non

épaissie lorsque le programme Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

) est en cours.

Résidus sur la porte en verre. Nettoyer régulièrement le dessous de la porte en verre pour

éviter toute fuite éventuelle.

Porte ouverte pendant que la fonction

« Add Garment » (Ajouter vêtement)

est activée.

De l’eau peut suinter de l’intérieur de la porte si celle-ci est

ouverte après le début d’un programme.

Fuite autour de la porte Des cheveux, de la charpie ou d’autres

débris sur l’intérieur de la porte en

verre empêchent la fermeture étanche

de la porte.

Nettoyer l’intérieur de la porte en verre et le joint. Voir

« Nettoyage du joint de la porte » dans la section « Entretien

de la laveuse ».

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu

La charge n’est pas

complètement submergée

dans l’eau

Niveau d’eau non visible par la porte

ou eau ne recouvrant pas les

vêtements.

Ceci est normal pour une laveuse HE à chargement frontal. La

laveuse détecte la taille de la charge et ajoute la quantité d’eau

adéquate pour un nettoyage optimal.

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

Vérifier que l’alimentation en eau est

adéquate.

Les deux tuyaux doivent être fixés et l’eau doit pénétrer dans

la valve d’arrivée.

Les deux robinets d’eau chaude et d’eau froide doivent être

ouverts.

Vérifier que les tamis des valves d’arrivée ne sont pas

obstrués.

Vérifier que les tuyaux d’arrivée d’eau ne sont pas déformés;

ceci peut réduire le débit.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

(suite)

Vérifier que l’alimentation électrique à

la machine est correcte.

Brancher le cordon d’alimentation dans une prise à 3 alvéoles

reliée à la terre.

Ne pas utiliser de rallonge.

Vérifier que la prise est alimentée.

Ne pas brancher dans un DDFT (disjoncteur différentiel de

fuite à la terre).

Inspecter la source de courant électrique ou appeler un

électricien pour vérifier si la tension est basse.

Réarmer le disjoncteur déclenché. Remplacer tout fusible

grillé.

REMARQUE : Si le problème persiste, appeler un électricien.

La détection de la taille de la charge

est en cours.

Une fois la charge de linge détectée par la machine, la durée

de lavage estimée en fonction de la taille de la charge s’affiche

et l’eau est ajoutée.

Fonctionnement normal de la laveuse. La porte doit être complètement fermée et verrouillée pour que

la laveuse puisse fonctionner.

La laveuse fait une pause d’environ 2 minutes au cours de

certains programmes. Laisser le programme se poursuivre.

Certains programmes comprennent des périodes de culbutage

et de trempage.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

(suite)

Fonctionnement normal de la laveuse.

(suite)

On peut arrêter la laveuse pour réduire la production de

mousse. Utiliser toujours la bonne quantité de détergent HE.

Le programme de lavage à l’eau froide utilise moins d’eau au

début du programme afin de permettre une concentration

élevée de détergent et un lavage optimal. Après ce culbutage

dans une eau concentrée en détergent, le lavage se poursuit

avec davantage d’eau.

Durant ses 20 premières minutes, le programme Clean

Washer with affresh

(Nettoyage de la laveuse avec affresh

)

active la génération de vapeur, mais le tambour ne tourne pas

et ne se remplit pas d’eau. De la condensation peut se former

sur la porte en verre durant cette phase initiale. En cas

d’utilisation d’une pastille de nettoyant pour laveuse affresh

celle-ci ne se dissout pas entièrement durant la phase de

génération de vapeur. Ceci est normal.

La porte de la laveuse n’est pas bien

fermée.

La porte doit être fermée lorsque la laveuse est en marche.

La laveuse n’a pas été chargée

comme recommandé.

Retirer plusieurs articles et ré-agencer la charge dans le

tambour de la laveuse. Fermer la porte, puis toucher et

maintenir enfoncé le bouton START/PAUSE (MISE EN

MARCHE/PAUSE).

Ne pas ajouter plus d’un ou deux articles supplémentaires

après le début du programme afin d’éviter un tassement

excessif de la charge ou un déséquilibre.

Ne pas ajouter d’eau dans la laveuse.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement un détergent HE. La mousse produite par

des détergents ordinaires peut ralentir ou arrêter la laveuse.

Toujours mesurer la quantité de détergent et suivre les

instructions du détergent en fonction des modalités de

nettoyage de la charge.

Pour éliminer la mousse, annuler le programme. Sélectionner

DRAIN & SPIN (VIDANGE ET ESSORAGE) avec EXTRA

RINSE (RINÇAGE SUPPLÉMENTAIRE). Toucher le bouton

START/PAUSE (MISE EN MARCHE/PAUSE). Ne pas ajouter

de détergent.

La porte n’a pas été ouverte entre

deux programmes.

Lorsqu’un programme de lavage est terminé, la porte doit être

ouverte puis refermée avant qu’un nouveau programme puisse

commencer.

La laveuse ne se

vidange/n’essore pas; les

charges restent mouillées

Le tuyau de vidange se prolonge dans

le tuyau rigide de rejet à l’égout

au-delà de 4,5 po (114 mm).

Vérifier que le tuyau de vidange est correctement installé.

Utiliser la bride de retenue pour tuyau de vidange et la fixer

solidement au tuyau rigide de rejet à l’égout ou à la cuve. Ne

pas placer de ruban adhésif sur l’ouverture du système de

vidange.

Le tuyau de vidange est obstrué, ou

l’extrémité du tuyau de vidange se

trouve à plus de 96 po (2,4 m)

au-dessus du plancher.

Abaisser le tuyau de vidange si l’extrémité se trouve à plus de

96 po (2,4 m) au-dessus du plancher. Retirer toute obstruction

du tuyau de vidange. Voir la section « Instructions

d’installation ».

Grille ou bas situé au bout du tuyau de

vidange.

Retirer la grille ou le bas du tuyau de vidange.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne se

vidange/n’essore pas; les

charges restent mouillées

(suite)

Le tuyau de vidange est trop serré

dans le tuyau rigide de rejet à l’égout,

ou est fixé au tuyau rigide de rejet à

l’égout avec du ruban adhésif.

Le tuyau de vidange doit être lâche, mais bien fixé. Ne pas

sceller le tuyau de vidange avec du ruban adhésif. Le tuyau a

besoin d’une ouverture pour l’air. Voir la section « Système de

vidange ».

Utiliser des programmes comportant

une vitesse d’essorage plus lente.

Les programmes avec vitesses d’essorage plus lentes

éliminent moins d’eau que les programmes qui comportent des

vitesses d’essorage rapides. Utiliser la vitesse d’essorage/le

programme recommandé approprié pour le vêtement.

La laveuse n’a pas été chargée

comme recommandé.

Des vêtements tassés ou une charge déséquilibrée

empêchent la laveuse d’essorer correctement, ce qui laisse la

charge plus mouillée qu’elle ne devrait l’être. Voir le Guide des

programmes pour consulter le volume de charge recommandé

pour chaque programme.

La charge est peut-être déséquilibrée.

Éviter de laver un article seul. Compenser le poids d’un article

seul tel qu’un tapis ou une veste en jeans par quelques articles

supplémentaires pour équilibrer le tout.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement du détergent HE. Un excès de mousse

causé par l’utilisation d’un détergent ordinaire ou d’un surplus

de détergent peut ralentir ou arrêter la vidange ou l’essorage.

Toujours mesurer le détergent et suivre les instructions du

fabricant en fonction de la charge. Pour retirer plus de mousse,

toucher DRAIN & SPIN (VIDANGE ET ESSORAGE) avec

EXTRA RINSE (RINÇAGE SUPPLÉMENTAIRE). Ne pas

ajouter de détergent.

Des petits articles sont peut-être

coincés dans la pompe ou entre le

tambour et la partie externe de la cuve

de la laveuse.

Inspecter le tambour pour vérifier qu’aucun article ne dépasse

par les trous du tambour. Vider les poches et utiliser des sacs

à linge pour laver les petits articles.

Il y a trop de vêtements dans la

machine pour le programme Wash &

Dry (Lavage et séchage).

Utiliser le programme Wash & Dry (Lavage et séchage)

uniquement pour deux à quatre vêtements synthétiques ou

tenues de sport légèrement sales.

Sur certains modèles : Le filtre de la

pompe de vidange est sale.

Sur certains modèles : Nettoyer le filtre de la pompe de

vidange. Voir la section « Nettoyage du filtre de la pompe de

vidange/vidange de l’eau résiduelle. »

Le programme de lavage a été annulé

et la porte s’est ouverte avant que

l’eau ne soit vidée.

Faire fonctionner le programme Drain & Spin (Vidange et

essorage) pour éliminer l’eau restée dans la machine.

La laveuse essore les

vêtements sans eau

La laveuse mesure la masse de la

charge sèche.

Cette mesure est normale et assure la meilleure durée du

programme pour la charge.

Porte verrouillée à la fin du

programme de lavage

Il reste de l’eau dans la laveuse après

le programme.

Toucher DRAIN & SPIN (VIDANGE ET ESSORAGE) pour

évacuer toute eau restée dans la laveuse. La porte de la

laveuse se déverrouille à la fin de la vidange.

La porte ne se déverrouille

pas.

La porte se verrouille une fois que le

programme a démarré.

Si le témoin lumineux « Add Garment » (Ajouter vêtement),

toucher une fois le bouton START/PAUSE (MISE EN

MARCHE/PAUSE). La porte se déverrouille.

Températures de lavage

ou de rinçage incorrectes

Vérifier que l’alimentation en eau est

adéquate.

Vérifier que les tuyaux d’arrivée d’eau chaude et d’eau froide

ne sont pas inversés.

Les deux tuyaux doivent être raccordés à la fois à la laveuse et

au robinet, et la valve d’arrivée doit recevoir à la fois de l’eau

chaude et de l’eau froide.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Températures de lavage

ou de rinçage incorrectes

(suite)

Vérifier que l’alimentation en eau est

adéquate. (suite)

Vérifier que les tamis des valves d’arrivée ne sont pas

obstrués.

Éliminer toute déformation des tuyaux.

Lavage de plusieurs charges Votre réservoir d’eau chaude n’a peut-être pas suffisamment

d’eau chaude à fournir pour le nombre de lavages à l’eau

chaude ou tiède requis. Ceci est normal.

L’option ou le réglage

souhaité ne peut pas être

sélectionné

Pour une performance idéale, tous les

réglages ne sont pas disponibles sur

tous les programmes et certaines

options ne peuvent pas être

combinées.

Consulter le « Guide des programmes » pour connaître les

réglages et options possibles pour chaque programme.

Charge non rincée Vérifier que l’alimentation en eau est

adéquate.

Vérifier que les tuyaux d’arrivée d’eau chaude et d’eau froide

ne sont pas inversés.

Les deux tuyaux doivent être fixés et l’eau doit pénétrer dans

les vannes d’arrivée d’eau.

Les robinets d’eau chaude et d’eau froide doivent être ouverts

tous les deux.

Les tamis des valves d’arrivée d’eau de la laveuse sont

peut-être obstrués.

Éliminer toute déformation des tuyaux d’arrivée d’eau.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

La mousse produite par un détergent non HE peut empêcher

la laveuse de fonctionner correctement.

Utiliser uniquement du détergent HE. Toujours mesurer le

détergent et suivre les instructions du fabricant en fonction de

la taille et du niveau de saleté de la charge.

La laveuse n’a pas été chargée

comme recommandé.

Éviter de tasser le linge dans la laveuse. La laveuse ne rincera

pas bien si les vêtements sont tassés. Charger la machine

uniquement avec des articles secs. Voir « Guide des

programmes » pour consulter le volume de charge

recommandé pour chaque programme.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

La charge est peut-être déséquilibrée. En cas de déséquilibre de la charge, un processus de lavage

est lancé pour répartir à nouveau la charge. Ceci peut

rallonger la durée du programme. Éviter de laver un article

seul. Compenser le poids d’un article seul tel qu’un tapis ou

une veste en jeans par quelques articles supplémentaires pour

équilibrer le tout.

La charge est froissée,

entortillée ou enchevêtrée

La laveuse n’a pas été chargée

comme recommandé.

Ajouter les vêtements sans les tasser. Les articles doivent

pouvoir se déplacer librement pour réduire le froissement et

l’emmêlement. Voir « Guide des programmes » pour consulter

le volume de charge recommandé pour chaque programme.

Réduire l’emmêlement en mêlant plusieurs types d’articles

dans la charge. Utiliser le programme recommandé

correspondant aux types de vêtements à laver.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La charge est froissée,

entortillée ou enchevêtrée

(suite)

L’action de lavage dure trop longtemps

pour la charge.

Sélectionner un niveau de saleté plus faible. Noter que les

articles ne seront pas nettoyés aussi profondément que

lorsqu’un niveau de saleté plus élevé est utilisé.

La vitesse d’essorage est trop rapide

pour la charge.

Sélectionner une vitesse d’essorage plus basse. Notons que

les articles seront plus mouillés que si l’on utilise une vitesse

d’essorage rapide.

Les vêtements n’ont pas été retirés

immédiatement.

Décharger la laveuse dès qu’elle s’arrête ou utiliser l’option

FreshHold

si l’on n’est pas en mesure de décharger la

laveuse dès la fin du programme.

Le programme choisi ne correspond

pas au programme qui doit être utilisé

pour la charge de lavage.

Utiliser le programme Delicates (Articles délicats) ou un autre

programme avec vitesse d’essorage lente pour réduire le

froissement.

L’eau de lavage n’est pas

suffisamment chaude pour réduire le

froissement.

Si c’est sans danger pour la charge, utiliser une eau de lavage

tiède ou chaude.

Ne nettoie ou ne détache

pas

La laveuse n’a pas été chargée

comme recommandé.

Ajouter les vêtements sans les tasser. Les articles doivent

pouvoir se déplacer librement pour un nettoyage idéal. Voir

« Guide des programmes » pour consulter le volume de

charge recommandé pour chaque programme.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement du détergent HE. Toujours mesurer le

détergent et suivre les instructions du fabricant en fonction de

la taille et du niveau de saleté de la charge.

Eau dure ou niveau élevé de fer

(rouille) dans l’eau.

Il faut peut-être installer un adoucisseur d’eau et/ou un filtre à

fer.

Une boule distributrice d’assouplissant

de tissu a été utilisée.

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Verser un assouplissant de tissu liquide

dans le compartiment pour assouplissant de tissu.

Du détergent en poudre a été utilisé

pour le programme à vitesse lente.

Envisager l’utilisation d’un détergent liquide.

Programme utilisé incorrect par rapport

au type de tissu.

Utiliser un réglage de niveau de saleté plus élevée et une

température de lavage plus chaude pour améliorer le

nettoyage.

Si l’on utilise un programme Quick Wash (Lavage rapide), ne

laver que quelques articles.

Utiliser les programmes Whites (Blancs) et Heavy Duty

(Service intense) pour un nettoyage puissant.

Ajouter un rinçage supplémentaire pour les charges très sales.

Les distributeurs ne sont pas utilisés. Utiliser les distributeurs pour éviter que l’eau de Javel ou

l’assouplissant de tissu ne tachent les vêtements.

Remplir les distributeurs avant de démarrer un programme.

Éviter de les remplir excessivement.

Ne pas ajouter de produits autres que ceux spécifiés

directement pour le chargement.

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Ne nettoie ou ne détache

pas (suite)

La cartouche du distributeur est vide. Remplir la cartouche du distributeur jusqu’à la ligne « MAX »

avec du détergent liquide HE.

Le distributeur de détergent n’est pas

bien en place.

Tirer le distributeur, le remplir de détergent et le réinsérer en le

faisant coulisser.

Les couleurs similaires ne sont pas

lavées ensemble.

Laver ensemble les couleurs semblables et les retirer

immédiatement une fois le programme terminé pour éviter tout

transfert de teinture.

Quantité de détergent utilisée

insuffisante ou eau dure.

Utiliser plus de détergent pour laver des articles très sales à

l’eau froide ou dure.

Odeurs L’entretien mensuel n’est pas effectué

tel que recommandé.

Faire fonctionner le programme Clean Washer with affresh

(Nettoyage de la laveuse avec affresh

) tous les mois ou tous

les 30 programmes de lavage. Voir « Entretien de la laveuse »

dans la section « Entretien de la laveuse ».

Décharger la laveuse dès que le programme est terminé.

Utiliser l’option FanFresh

si l’on ne peut pas retirer

immédiatement la charge une fois le lavage terminé.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

Utiliser uniquement du détergent HE. Veiller à mesurer

correctement. Toujours suivre les directives du fabricant.

Voir la section « Entretien de laveuse ».

La porte n’est pas restée ouverte après

utilisation.

Cette laveuse dispose d’une fermeture étanche pour éviter les

fuites d’eau. Pour éviter la formation d’odeurs, laisser la porte

ouverte afin de permettre à la laveuse de sécher entre deux

utilisations.

Tissu endommagé Des objets pointus se trouvaient dans

les poches au moment du programme

de lavage.

Vider les poches, fermer les fermetures à glissière, les boutons

pression et les agrafes avant le lavage pour éviter d’accrocher

et de déchirer le linge.

Les cordons et les ceintures se sont

peut-être emmêlés.

Attacher tous les cordons et les ceintures avant de démarrer le

nettoyage de la charge.

Les articles étaient peut-être

endommagés avant le lavage.

Raccommoder les déchirures et repriser les fils cassés des

coutures avant le lavage.

Les tissus peuvent subir des

dommages si l’on tasse le linge dans la

laveuse.

Éviter de tasser le linge dans la laveuse. Charger la machine

uniquement avec des articles secs.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

Les tissus peuvent être endommagés

si la porte de la laveuse est fermée sur

un article, le coinçant entre la porte en

verre et le joint en caoutchouc.

Ne pas surcharger la laveuse.

Pousser entièrement la charge à laver dans la laveuse.

L’eau de Javel n’a peut-être pas été

ajoutée correctement.

Ne pas verser d’eau de Javel directement sur la charge.

Essuyer tous les renversements d’eau de Javel.

De l’eau de Javel non diluée endommagera les tissus. Ne pas

utiliser plus que la quantité recommandée par le fabricant.

Blanc grisâtre, couleurs

défraîchies

La charge n’a pas été correctement

triée.

Le transfert de teinture peut se produire lors du mélange

d’articles blancs et de couleur dans une même charge.

Séparer les articles de teinte foncée des articles blancs ou

clairs.

W11712046A

09/24

Essayer d’abord les solutions suggérées ici ou consulter notre site Web www.whirlpool.com/owners (au

Canada, www.whirlpool.ca/proprietaire) pour obtenir de l’aide et éviter une intervention de réparation.

Si les problèmes

suivants surviennent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Blanc grisâtre, couleurs

défraîchies (suite)

Les températures de lavage sont trop

basses.

Utiliser les températures chaude ou tiède si celle-ci est sans

danger pour la charge. S’assurer que le système d’eau chaude

est adéquat pour fournir un lavage à l’eau chaude.

Quantité de détergent utilisée

insuffisante ou eau dure.

Utiliser plus de détergent pour laver des articles très sales à

l’eau froide ou dure.

Fonctionnement incorrect

du distributeur

Distributeurs obstrués ou produits de

lessive distribués trop tôt.

Ne pas remplir excessivement le distributeur. Un remplissage

excessif peut entraîner une distribution immédiate.

Remplir les distributeurs avant de démarrer un programme.

Pour les domiciles présentant une basse pression d’eau, il est

possible qu’il reste de la poudre dans le distributeur. Pour

éviter cela, sélectionner une température de lavage plus

chaude (si possible - en fonction de la charge).

L’eau de Javel n’a pas été versée dans

le compartiment pour eau de Javel.

Utiliser seulement de l’eau de Javel dans le compartiment pour

eau de Javel.

Il reste de l’eau dans le distributeur

une fois le programme terminé.

Il est normal qu’il reste de petites quantités d’eau dans le

distributeur une fois le programme terminé.

Le sachet de lessive à

dose unique ne se dissout

pas

Sachet de lessive mal utilisé. Veiller à placer le sachet de lessive dans le tambour de la

laveuse avant d’ajouter les vêtements. Ne pas placer de

sachet dans le distributeur. Suivre les instructions du fabricant

pour éviter d’endommager les vêtements.

La durée du programme

varie ou la durée du

programme est trop longue

Fonctionnement normal de la laveuse. Les durées de programme varient automatiquement en

fonction de la pression et de la température de l’eau, du

détergent et de la charge de vêtements. Les options

sélectionnées affecteront également les durées du

programme.

Il y a trop de mousse dans la laveuse. Lorsqu’un excès de mousse est détecté, une procédure

spéciale contre la mousse se met en marche automatiquement

pour éliminer l’excès de mousse et assurer un rinçage efficace

pour les vêtements. Cette procédure prolonge la durée initiale

du programme.

La charge est peut-être déséquilibrée. En cas de déséquilibre de la charge, un processus de lavage

est lancé pour répartir à nouveau la charge. Ceci prolonge la

durée du programme. Éviter de laver un article seul.

Compenser le poids d’un article seul tel qu’un tapis ou une

veste en jeans par quelques articles supplémentaires pour

équilibrer le tout.

Programme utilisé incorrect par rapport

au type de tissu.

Le programme Quick Wash (Lavage rapide) est conçu pour les

plus petites charges (2-4 articles) de vêtements légèrement

sales. Si on lave des charges plus importantes avec ce

programme, la durée du programme sera plus longue.

Les programmes Quick Wash (Lavage rapide) ou Delicates

(Articles délicats) doivent être utilisés pour des charges de

petite taille. Ceci garantit un lavage en douceur des vêtements

sans pour autant prolonger le programme.

Les commandes ne

répondent pas

Le verrouillage des commandes est

activé.

Pour désactiver le verrouillage des commandes, appuyer sur

Control Lock (Verrouillage des commandes) pendant

3 secondes. Pour chaque seconde que le bouton Control Lock

(Verrouillage des commandes) est appuyé, l’affichage effectue

le compte à rebours de 1 seconde et indique d’abord « 3 »,

ensuite « 2 » et enfin « 1 ».

Whirlpool WFW5720RW 4.5 cu. ft. Smart Front Load Washer with FreshFlow Vent System

Product's Documents

Quick Start Guide

Specifications

Whirlpool WFW5720RW Questions and Answers
