RIDGID K-7500 Drum Machine User Manual

Drain Cleaning

Machine

• Français – 19

• Castellano – pág. 39

WARNING!

Read this Operator’s Manual

carefully before using this tool.

Failure to understand and fol-

low the contents of this manual

may result in extensive prop-

erty damage and/or serious

personal injury.

K-7500 Manual

Table of Contents

Recording Form for Machine Serial Number ..............................................................................................................1

General Safety

Work Area Safety ........................................................................................................................................................2

Electrical Safety...........................................................................................................................................................2

Personal Safety ...........................................................................................................................................................2

Tool Use and Care ......................................................................................................................................................3

Service ........................................................................................................................................................................3

Specific Safety Information

Drain Cleaner Safety ...................................................................................................................................................3

Description, Specifications and Standard Equipment

Description ..................................................................................................................................................................4

Specifications ..............................................................................................................................................................4

Standard Equipment....................................................................................................................................................4

Cables and Flexible Leaders.......................................................................................................................................5

Tools and Replacement Blades ..................................................................................................................................5

Machine Assembly

Instructions for Installing Handle .................................................................................................................................5

Instructions For Installing AUTOFEED........................................................................................................................6

Instructions for Installing Cable ...................................................................................................................................6

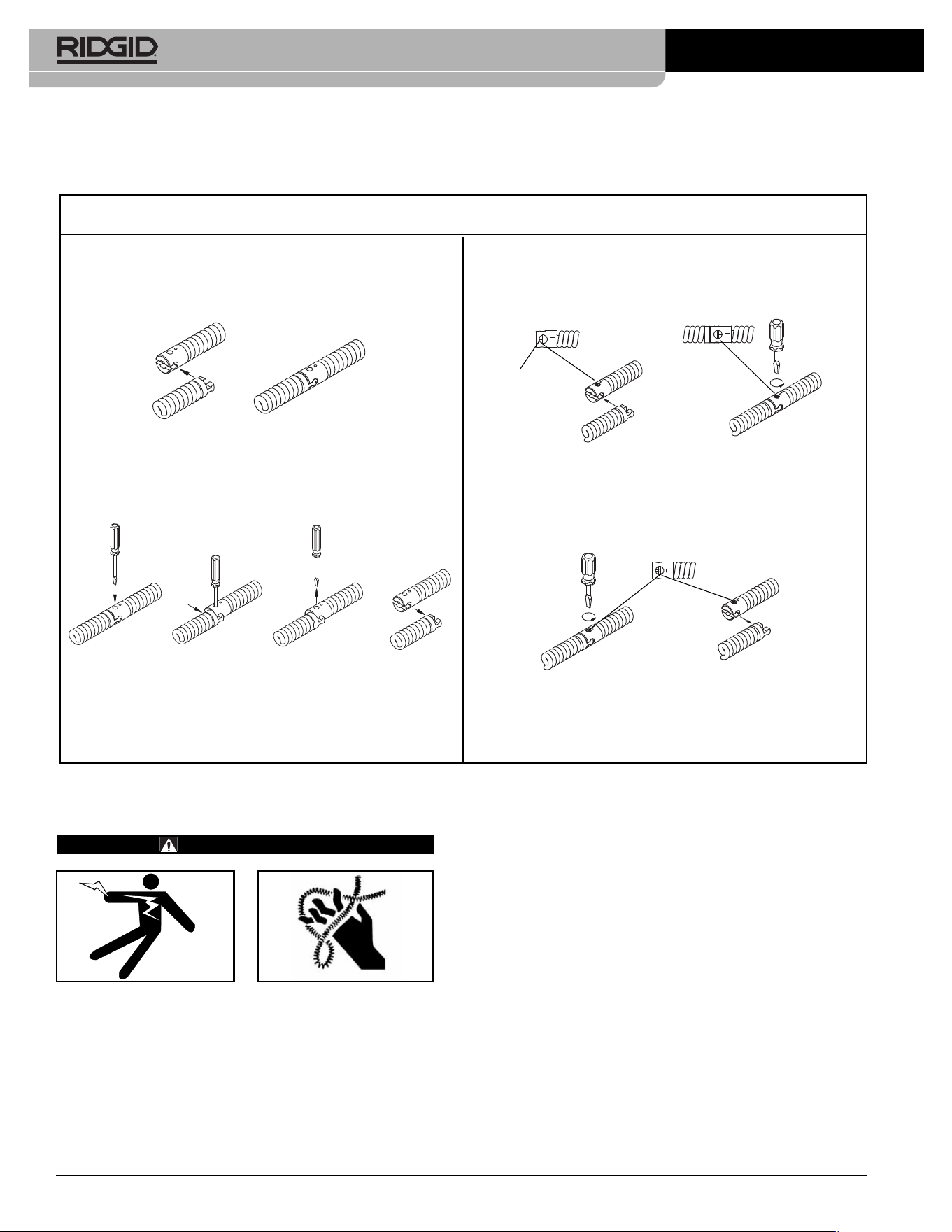

Connecting/Disconnecting

" and

" Drum Machine Cable Couplings .....................................................................6

Machine Inspection .......................................................................................................................................................7

Machine Set-Up..............................................................................................................................................................7

Operating Instructions

Using AUTOFEED Machine ........................................................................................................................................9

Using Manual Feed Machine.....................................................................................................................................10

Special Applications Procedure

Main Sewer or Septic Tank Overrun .........................................................................................................................11

Reverse Operation ....................................................................................................................................................11

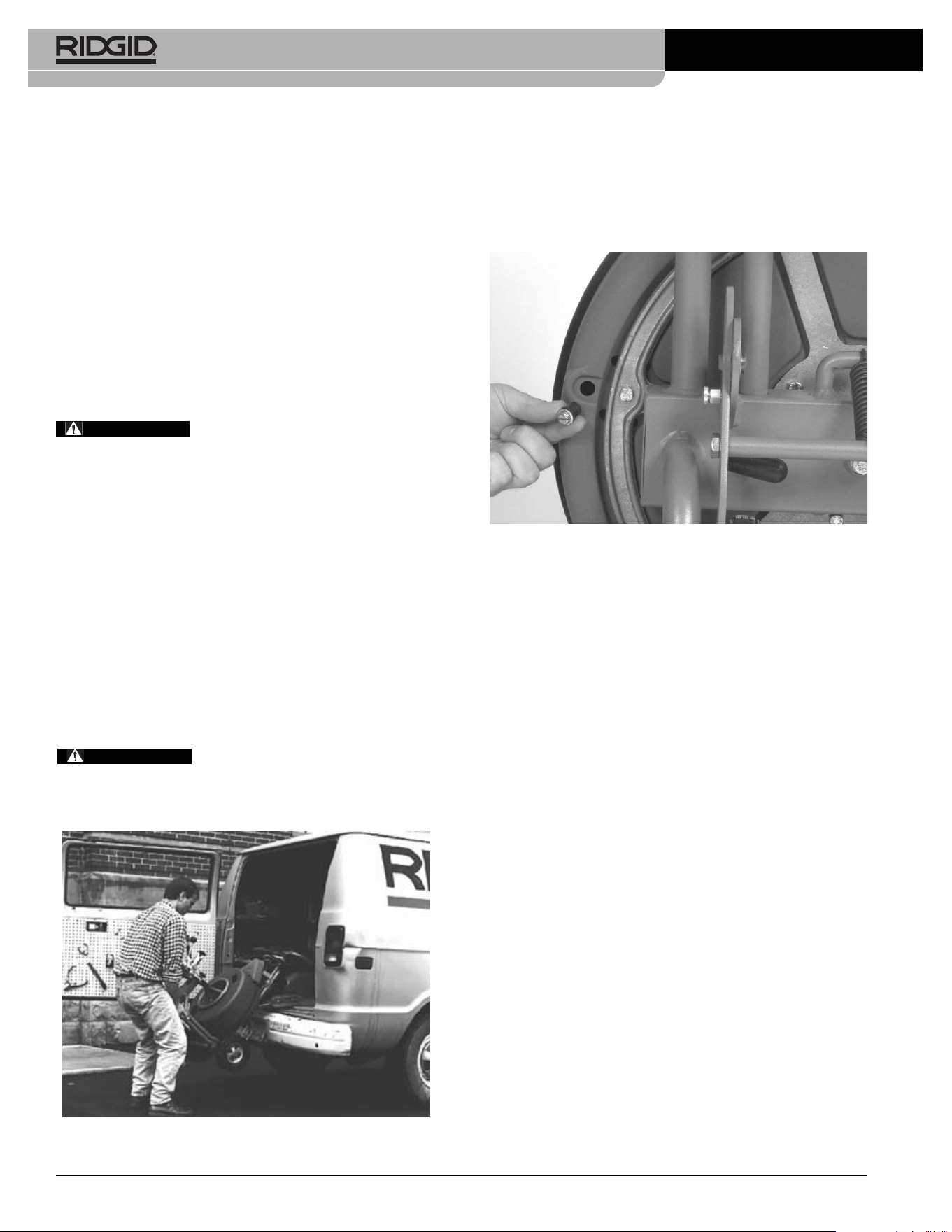

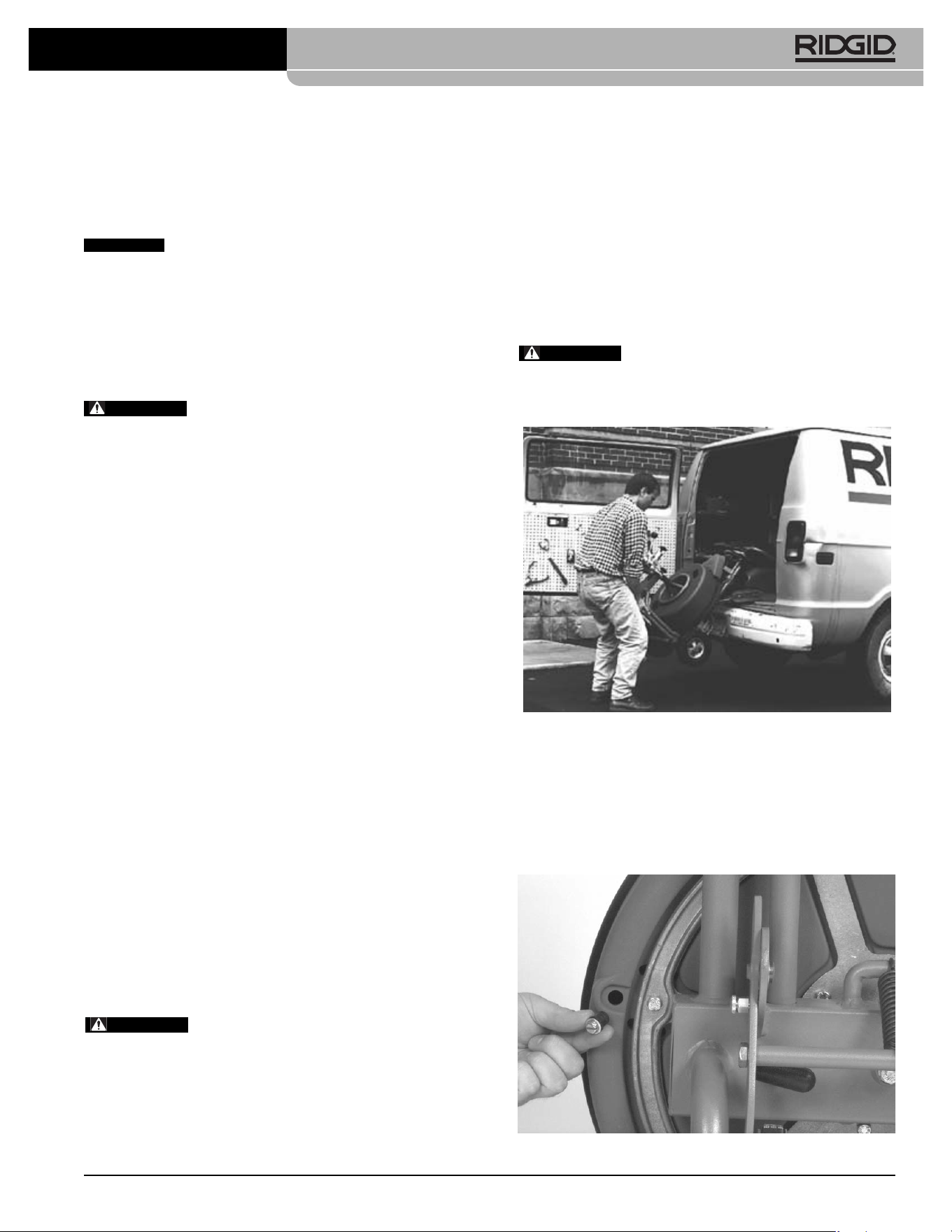

Loading the Machine On Vehicle ..............................................................................................................................11

Draining Drum ...........................................................................................................................................................11

AUTOFEED Adjustment Procedure ..........................................................................................................................12

Operating Machine In Reclined Position ...................................................................................................................13

Drum Assembly Removal and Installation.................................................................................................................13

Installing Extra Drum (Additional Cable) ...................................................................................................................14

Pigtail Removal and installation ................................................................................................................................14

Proper Tool Selection................................................................................................................................................15

Accessories ................................................................................................................................................................15

Maintenance Instructions

AUTOFEED Assembly ..............................................................................................................................................15

Lubrication.................................................................................................................................................................16

Cables .......................................................................................................................................................................16

Machine Storage..........................................................................................................................................................16

Service and Repair ......................................................................................................................................................16

Troubleshooting ..........................................................................................................................................................17

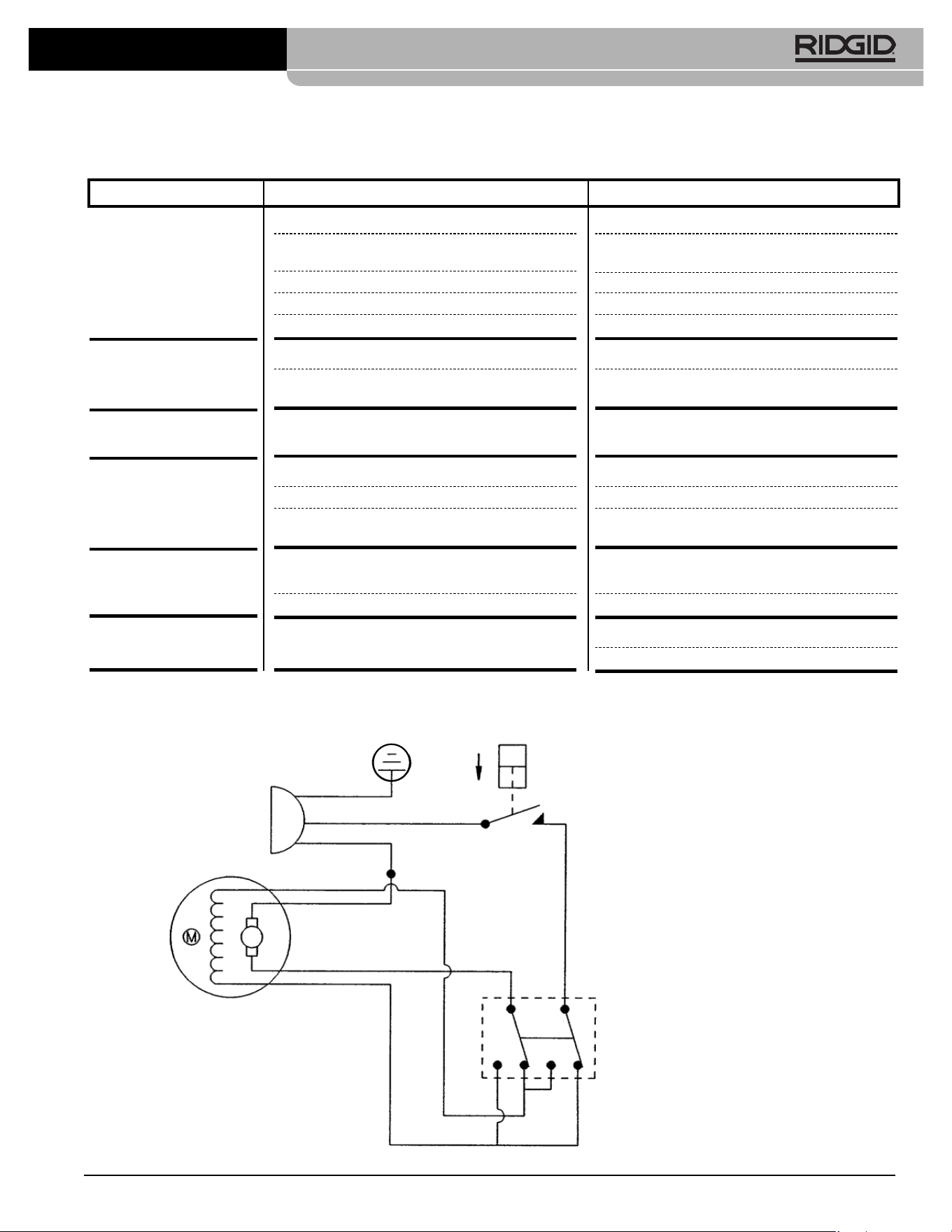

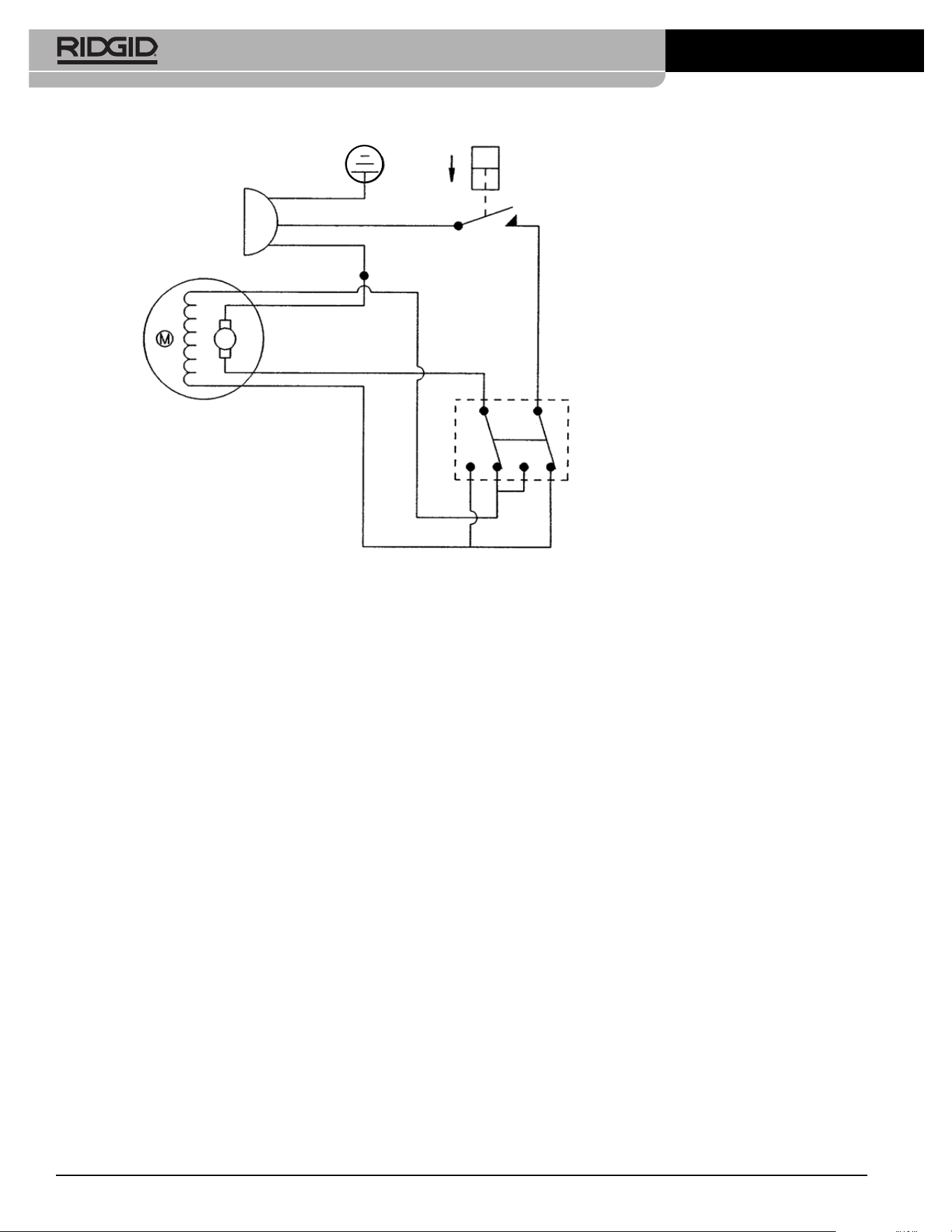

Wiring Diagram ............................................................................................................................................................17

Lifetime Warranty..........................................................................................................................................Back Cover

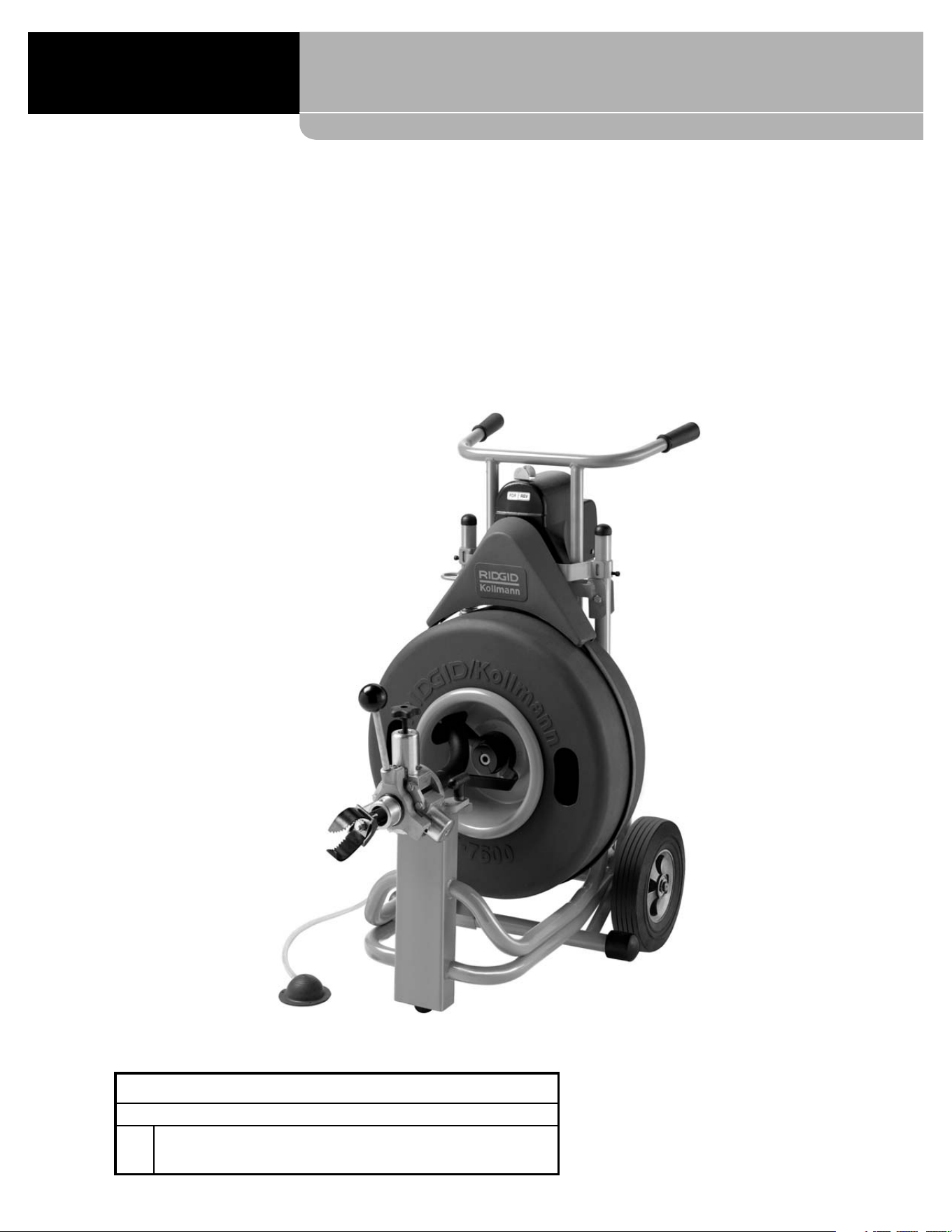

K-7500 Drain Cleaning Machine

Record Serial Number below and retain product serial number which is located on nameplate.

Serial

No.

K-7500

Drain Cleaning Machine

K-7500

K-7500 Drain Cleaning Machine

General Safety Information

WARNING! Read and understand all instructions. Failure

to follow all instructions listed below may

result in electric shock, fire, and/or serious

personal injury.

SAVE THESE INSTRUCTIONS!

Work Area Safety

• Keep your work area clean and well lit. Cluttered

benches and dark areas invite accidents.

• Do not operate tools in explosive atmospheres,

such as in the presence of flammable liquids, gas -

es, or dust. Tools create sparks which may ignite the

dust or fumes.

• Keep bystanders, children, and visitors away while

operating a tool. Distractions can cause you to lose

control.

Electrical Safety

• Grounded tools must be plugged into an outlet,

properly installed and grounded in accordance

with all codes and ordinances. Never remove the

grounding prong or modify the plug in any way.

Do not use any adapter plugs. Check with a qual-

ified electrician if you are in doubt as to whether

the outlet is properly grounded. If the tools should

electrically malfunction or break down, grounding pro-

vides a low resistance path to carry electricity away

from the user.

• Avoid body contact with grounded surfaces such

as pipes, radiators, ranges and refrigerators. There

is an increased risk of electrical shock if your body is

grounded.

• Don’t expose electrical tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electrical shock.

• Do not abuse cord. Never use the cord to carry the

tools or pull the plug from an outlet. Keep cord

away from heat, oil, sharp edges or moving parts.

Replace damaged cords immediately. Damaged

cords increase the risk of electrical shock.

• When operating a tool outside, use an outdoor ex-

tension cord marked “W-A” or “W”. These cords are

rated for outdoor use and reduce the risk of electrical

shock.

• Use only three-wire extension cords which have

three-prong grounding plugs and three-pole re-

ceptacles which accept the machine’s plug. Use of

other extension cords will not ground the tool and in-

crease the risk of electrical shock.

• Use proper extension cords.

(See chart.)

Insufficient

conductor size will cause excessive voltage drop and

loss of power.

• Before using, test the Ground Fault Circuit Inter -

rupter (GFCI) provided with the power cord to

insure it is operating correctly. GFCI reduces the risk

of electrical shock.

• Extension cords are not recommended unless

they are plugged into a Ground Fault Circuit Inter -

rupter (GFCI) found in circuit boxes or receptacles.

The GFCI on the machine power cord will not pre-

vent electrical shock from the extension cords.

• Keep all electrical connections dry and off the

ground. Do not touch plug with wet hands. Reduces

the risk of electrical shock.

Personal Safety

• Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not

use tool while tired or under the influence of drugs,

alcohol, or medications. A moment of inattention

while operating power tools may result in serious per-

sonal injury.

• Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep your hair and

clothing away from moving parts. Loose clothes,

jewelry, or long hair can be caught in moving parts.

• Avoid accidental starting. Be sure switch is OFF be-

fore plugging in. Carrying tools with your finger on the

switch or plugging tools in that have the switch ON in-

vites accidents.

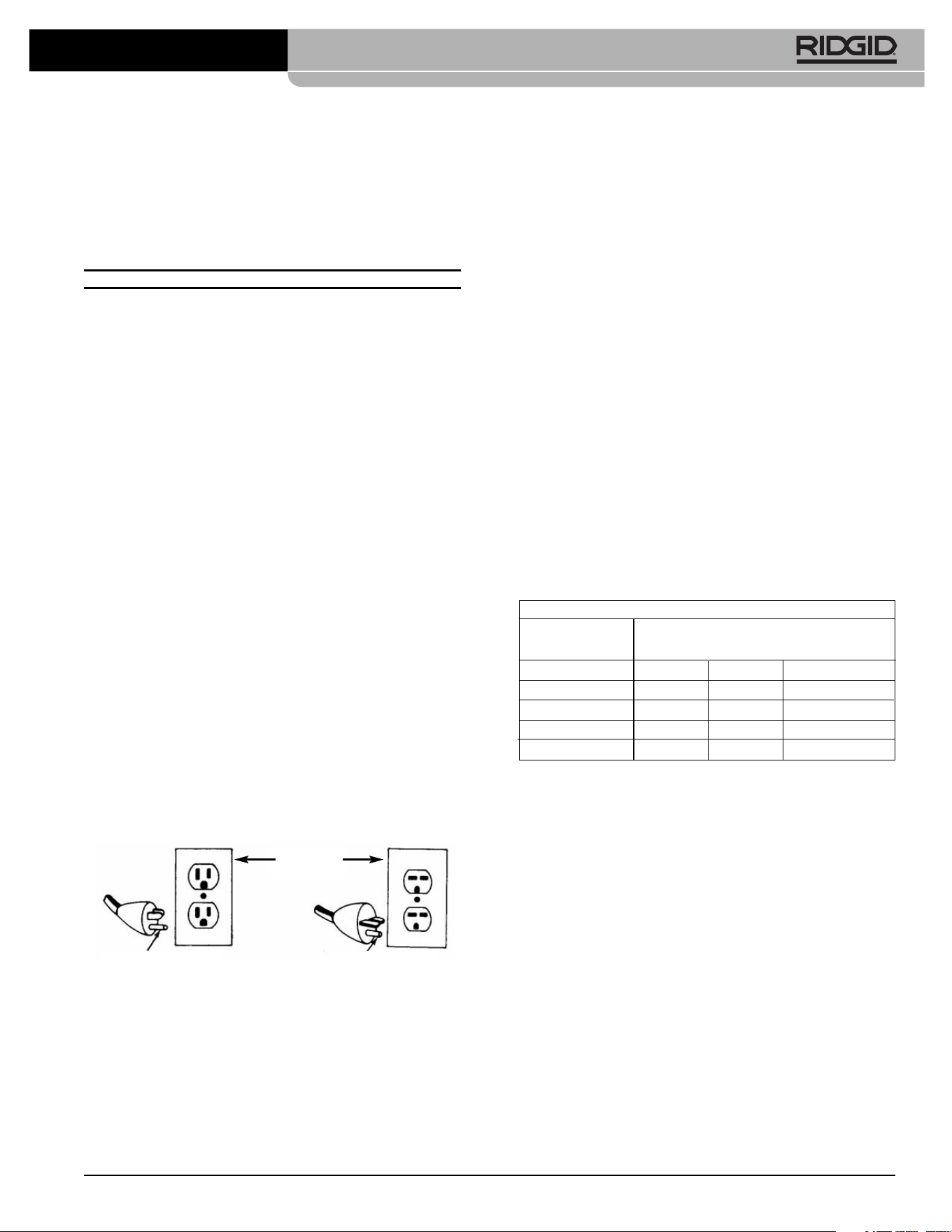

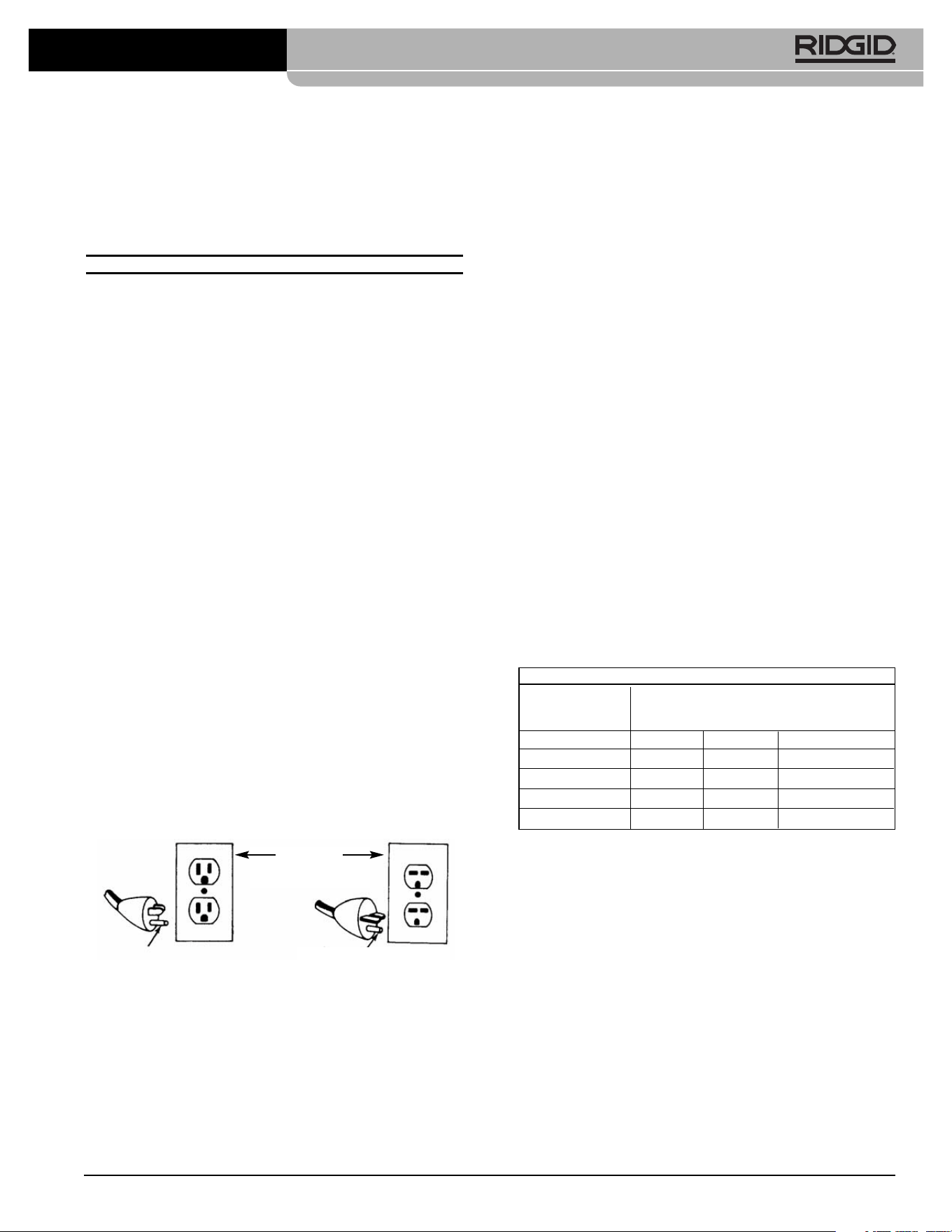

Grounding prong

Cover of

grounded

outlet box

Grounding prong

Minimum Wire Gauge for Extension Cord

Nameplate

Amps

Total Length (in feet)

0 – 25 26 – 50 51 – 100

0 – 6 18 AWG 16 AWG 16 AWG

6 – 10 18 AWG 16 AWG 14 AWG

10 – 12 16 AWG 16 AWG 14 AWG

12 – 16 14 AWG 12 AWG

NOT RECOMMENDED

• Remove adjusting keys or wrenches before turning

the tool ON. A wrench or a key that is left attached to

a rotating part of the tool may result in personal injury.

• Do not over-reach. Keep proper footing and bal-

ance at all times. Proper footing and balance enables

better control of the tool in unexpected situations.

• Use safety equipment. Always wear eye protec-

tion. Dust mask, non-skid safety shoes, hard hat, or

hearing protection must be used for appropriate con-

ditions.

Tool Use and Care

• Use clamp or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable

and may lead to loss of control.

• Do not force tool. Use the correct tool for your

application. The correct tool will do the job better

and safer at the rate for which it is designed.

• Do not use tool if switch does not turn it ON or

OFF. Any tool that cannot be controlled with the switch

is dangerous and must be repaired.

• Disconnect the plug from the power source before

making any adjustments, changing accessories, or

storing the tool. Such preventive safety measures re-

duce the risk of starting the tool accidentally.

• Store idle tools out of the reach of children and

other untrained persons. Tools are dangerous in

the hands of untrained users.

• Maintain tools with care. Keep cutting tools sharp

and clean. Properly maintained tools with sharp cutting

edges are less likely to bind and are easier to control.

• Check for misalignment or binding of moving

parts, breakage of parts, and any other condition

that may affect the tool's operation. If damaged,

have the tool serviced before using. Many acci-

dents are caused by poorly maintained tools.

• Use only accessories that are recommended by the

manufacturer for your model. Ac cessories that may

be suitable for one tool may become hazardous when

used on another tool.

• Keep handles dry and clean; free from oil and

grease. Allows for better control of the tool.

Service

• Tool service must be performed only by qualified

repair personnel. Service or maintenance performed

by unqualified repair personnel could result in injury.

K-7500 Drain Cleaning machine

• When servicing a tool, use only identical replace-

ment parts. Follow instructions in the Maintenance

Section of this manual. Use of unauthorized parts or

failure to follow maintenance instructions may create a

risk of electrical shock or injury.

Specific Safety Information

WARNING

Read this Operator’s Manual carefully before using

the RIDGID

K-7500 Drain Cleaner. Failure to un-

derstand and follow the contents of this manual

may result of electrical shock, fire and/or severe per-

sonal injury.

Call the Ridge Tool Company, Technical Service Depart -

ment at (800) 519-3456 if you have any questions.

Drain Cleaner Safety

• Wear gloves provided with the machine. Never

grasp a rotating cable with a rag or loose fitting

cloth glove. Could become wrapped around the cable

and cause serious injury.

• Do not overstress cables. Keep one hand on the

cable for control when the machine is running.

Overstressing cables because of obstruction may

cause twisting or kinking or breaking of the cable and

result in serious injury.

• Position machine within three feet of inlet. Use

Front Guide Hose or properly support exposed

cable when it is difficult to locate the machine near

the access or clean out. Greater distances can result

in cable twisting, kinking or control problems.

• The K-7500 is designed for one-person operation.

Operator must control foot switch and cable.

• Use foot switch to operate K-7500 while main-

taining good footing and balance. Do not operate

machine in (REV) reverse. Operating machine in

reverse can result in cable damage and is used only

to briefly back tool out of an obstruction.

• Keep hands away from rotating drum and guide

tube. Do not reach into drum unless machine is un-

plugged. Hand may be caught in the moving parts

resulting in serious injury.

• Use kickstand during operation. The kickstand sta-

bilizes machine to prevent tipping.

• Be careful when cleaning drains where cleaning

compounds have been used. Avoid direct contact

with skin and eyes. Serious burns can result from

some drain cleaning compounds.

Motor Type ...................115V 60Hz Reversible,

Universal AC Motor

Rating: ..........................

HP, 200 RPM

AMPS ............................6.0

Weight

(Machine Only).............116 lbs.

Width ............................21″

Length ..........................31″

Standard Equipment

For

″ Cable

• K-7500 Machine with AUTOFEED, toolbox and stan-

dard tools which include:

– 1 Pair Work Gloves

– T-403 P-Trap Cutter, 3″

– T-406 Spear Blade

– T-407 Retrieving Auger

– T-408 Sawtooth Cutter

– T-411 Double Cutter, 2″

– T-413 Double Cutter, 3″

– T-414-B Double Cutter Blade Only, 4″

– T-416-B Double Cutter Blade Only, 6″

– T-468

″ Flexible Leader

– 4 Spacers for AUTOFEED adjustment

–

″ Hex Key

• K-7500 Machine with AUTOFEED, toolbox, standard

tools and C-100 Cable (

″ x 100′ Inner-Core)

• K-7500 Machine with AUTOFEED, toolbox, standard

tools and C-75 Cable (

″ x 75′ Inner-Core)

• K-7500 Machine with AUTOFEED, toolbox, standard

tools and C-100 Cable HC (

″ x 100′ Hollow-Core)

• K-7500 Machine with manual feed, standard tools

• K-7500 Machine with manual feed, toolbox, standard

tools and C-100 Cable (

″ x 100′ Inner-Core)

• K-7500 Machine with manual feed, toolbox, standard

tools and C-100 HC Cable (

″ x 100′ Hollow-Core)

For

″ Cable

• K-7500 Machine with AUTOFEED, toolbox and stan-

dard tools which include:

– 1 Pair Work Gloves

– T-403 P-Trap Cutter, 3″

– T-406 Spear Blade

– T-407 Retrieving Auger

– T-408 Sawtooth Cutter

– T-411 Double Cutter, 2″

– T-413 Double Cutter, 3″

– T-414-B Double Cutter Blade Only, 4″

– T-458

″ Flexible Leader

–

″ Hex Key

K-7500 Drain Cleaning Machine

• Do not operate machine if operator or machine is

standing in water. Will increase the risk of electrical

shock.

• Wear safety glasses and rubber soled, non-slip

shoes. Use of this safety equipment may prevent se-

rious injury.

• Only use the K-7500 to clean drain lines 4″ to 10″ in

diameter. Follow instructions on the use of the

machine. Other uses or modifying the drain cleaner for

other applications may increase the risk of injury.

Description, Specifications and

Standard Equipment

Description

The RIDGID K-7500 Drain Cleaning Machine will clean

drain lines 4″ to 10″ in diameter and up to 250 feet in

length. The

HP universal motor spins

″ and

″ cable

at 200 RPM. When the cable hits the blockage, the motor

gears down automatically to deliver greater power and en-

hance operator control.

The molded polyethylene drum includes an inner drum that

guards against cable flip over. An integral Ground Fault

Interrupter (GFCI) is built into the line cord and a “kick-

stand” base is provided for machine stability during

operation. A pneumatic foot actuator provides ON/OFF

control of the motor.

The drum powers a

″ or

″ cable that has a quick

change coupling system for connecting or disconnecting

tools. The cable is fed in an out of the drain by a AUTO -

FEED™ assembly at a rate of 0-28 feet/min.

Specifications

Line Capacity.................Generally recommended for

all drain lines 4″ to 10″ but de-

pends on choice of cable.

Refer to the following chart for

specifics.

Figure 1

NOTE! 3/4″ Inner-core is not recommended for use through

P-Trap and severe bends in lines smaller than 4″.

Drum Capacity .............125′ of

″ Cable,

150′ of

″ Cable

Cable Size

& Type

5/8″ Hollow-Core

5/8″ Inner-Core

5/8″ Solid Core

3/4″ Hollow-Core

3/4″ Inner-Core

Recommended Line Size and Reach

Line Size Reach

3″ to 4″ 250′

3″ to 6″ 250′

4″ to 6″ 250′

4″ to 10″ 250′

• K-7500 Machine with AUTOFEED, toolbox, stan-

dard tools and C-24 Cable (

″ x 100′ Inner-Core)

K-7500 Drain Cleaning machine

Machine Assembly

WARNING

To prevent serious injury, proper assembly of the

Drain Cleaner is required. The following procedures

should be followed:

Instructions for Installing Handle

Raise the stair climber to the upper position by pulling out

the locking pin and lifting the stair climber by the cross

member until the pin locks into the upper position

(Figure

3).

Insert handle through the motor table rail supports and

through the two holes on rear support

(Figure 4)

. Insert the

two hairpin cotter fasteners through the holes in the bot-

tom of the handle

(Figure 5)

. Adjust handle to desired

height. Securely tighten the two T-shaped mounting

knobs on rear support. Lower the stair climber.

Catalog

No.

92460

92465

92470

43647

32737

58192

95762

95757

95752

95747

92475

92480

41212

41697

47427

47432

92555

92560

44122

44117

Model

No.

C-25

C-26

C-27

C-24

C-27HC

C-24HC

C-25 IW

C-26 IW

C-27 IW

C-24 IW

C-28

C-29

C-75

C-100

C-75HC

C-100HC

T-458

T-468

—

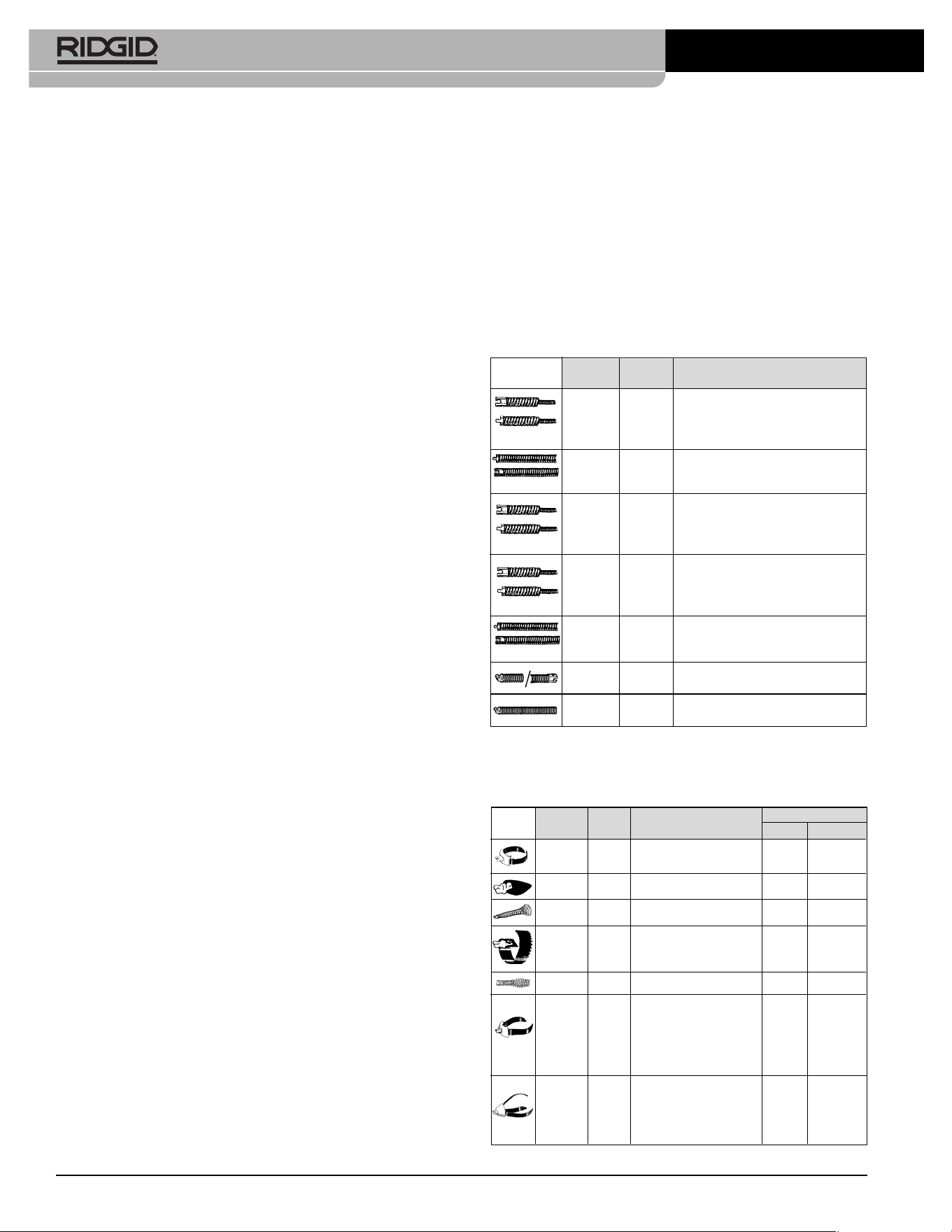

Cables and Flexible Leaders

″ (16mm)

″ (20mm)

Description

25′ I.C. Cable (7,6m)

50′ I.C. Cable (15,2m)

75′ I.C. Cable (22,9m)

100′ I.C. Cable (30,5m)

75′ Hollow-Core (22,9m)

100′ Hollow-Core (30,5m)

25′ I.W. Cable (7,6m)

50′ I.W. Cable (15,2m)

75′ I.W. Cable (22,9m)

100′ I.W. Cable (30,5m)

25′ I.C. Cable (7,6m)

50′ I.C. Cable (15,2m)

75′ I.C. Cable (22,9m)

100′ I.C. Cable (30,5m)

75′ Hollow-Core (22,9m)

100′ Hollow-Core (30,5m)

″ x 2′ Leader

″ Pigtail

Tools and Replacement Blades — Fits C-24,

C-25, C-26, C-27,C-28, C-29, C-75, C-100,

C-24HC, C-27HC, C-75HC and C-100HC

Catalog

No.

92485

92490

92495

92500

92505

51762

92510

92515

92520

92525

92530

92535

92540

92545

92550

Model

No.

T-403

T-404

T-406

T-407

T-408

T-409

T-411

T-412

T-413

T-414

T-416

T-432

T-433

T-434

T-436

Blade(s)

92835

92840

92850

—

92890

—

92815

92820

92825

92830

92855

92860

92865

92870

92875

Holder*

92900

92915

—

92915

—

92905

92910

92895

Description

P-Trap Cutter, 3″

P-Trap Cutter, 3

″

Spear Blade

Retrieving Auger

Sawtooth Cutter

H-D Bulb Auger

Double Cutter, 2″

Double Cutter, 2

″

Double Cutter, 3″

Double Cutter, 4″

Double Cutter, 6″

3-Blade Cutter, 2″

3-Blade Cutter, 3″

3-Blade Cutter, 4″

3-Blade Cutter, 6″

Replacement

Fastener*

Blade

Holder

Coupling*

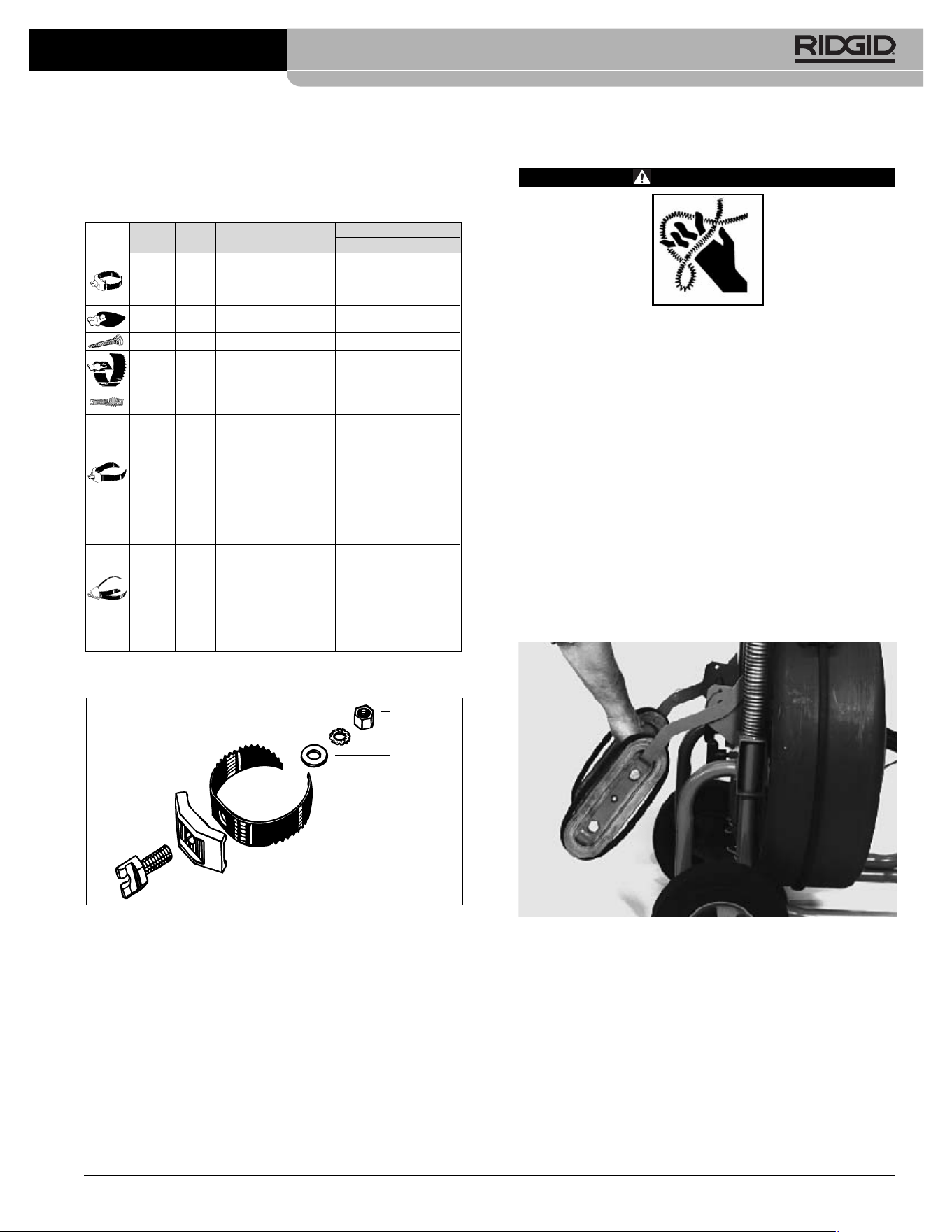

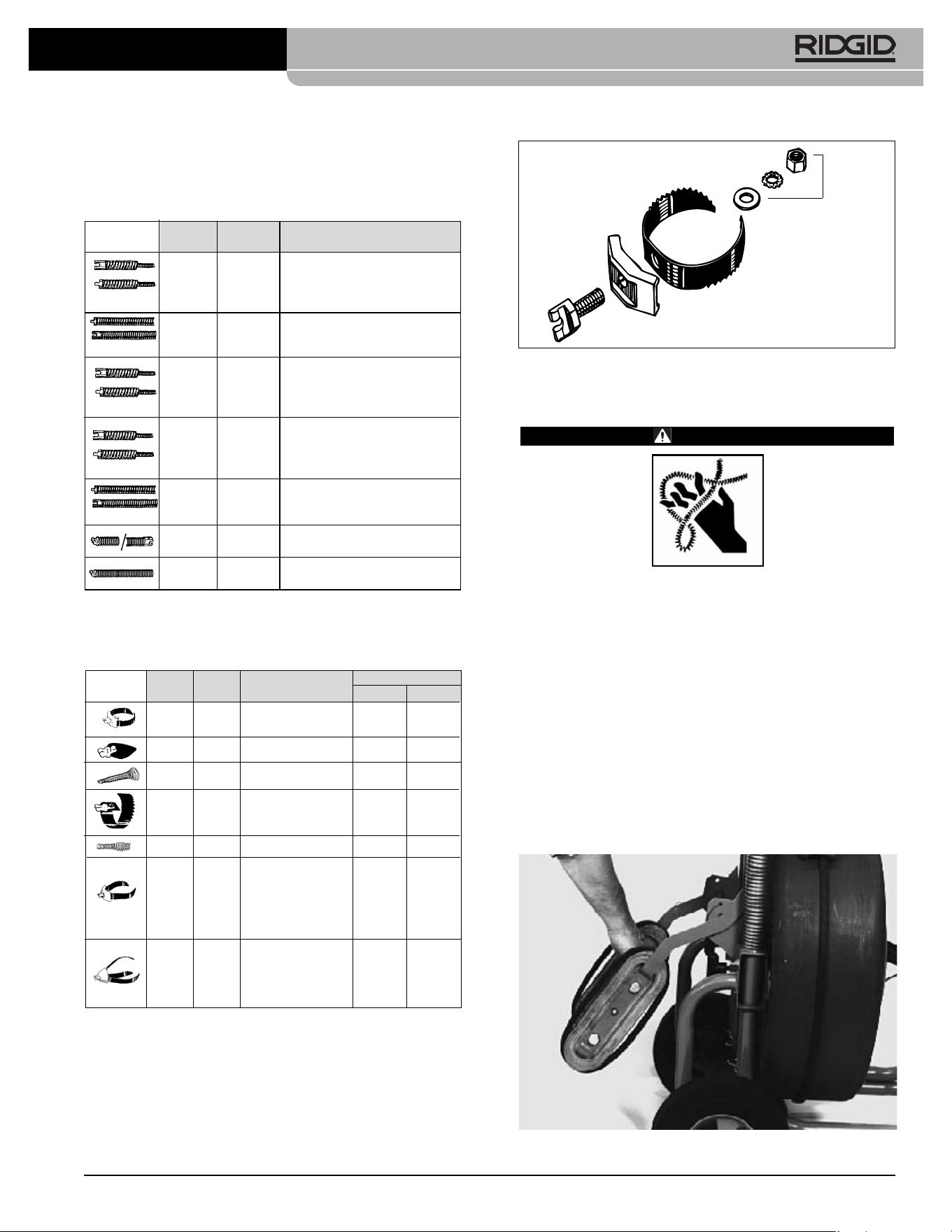

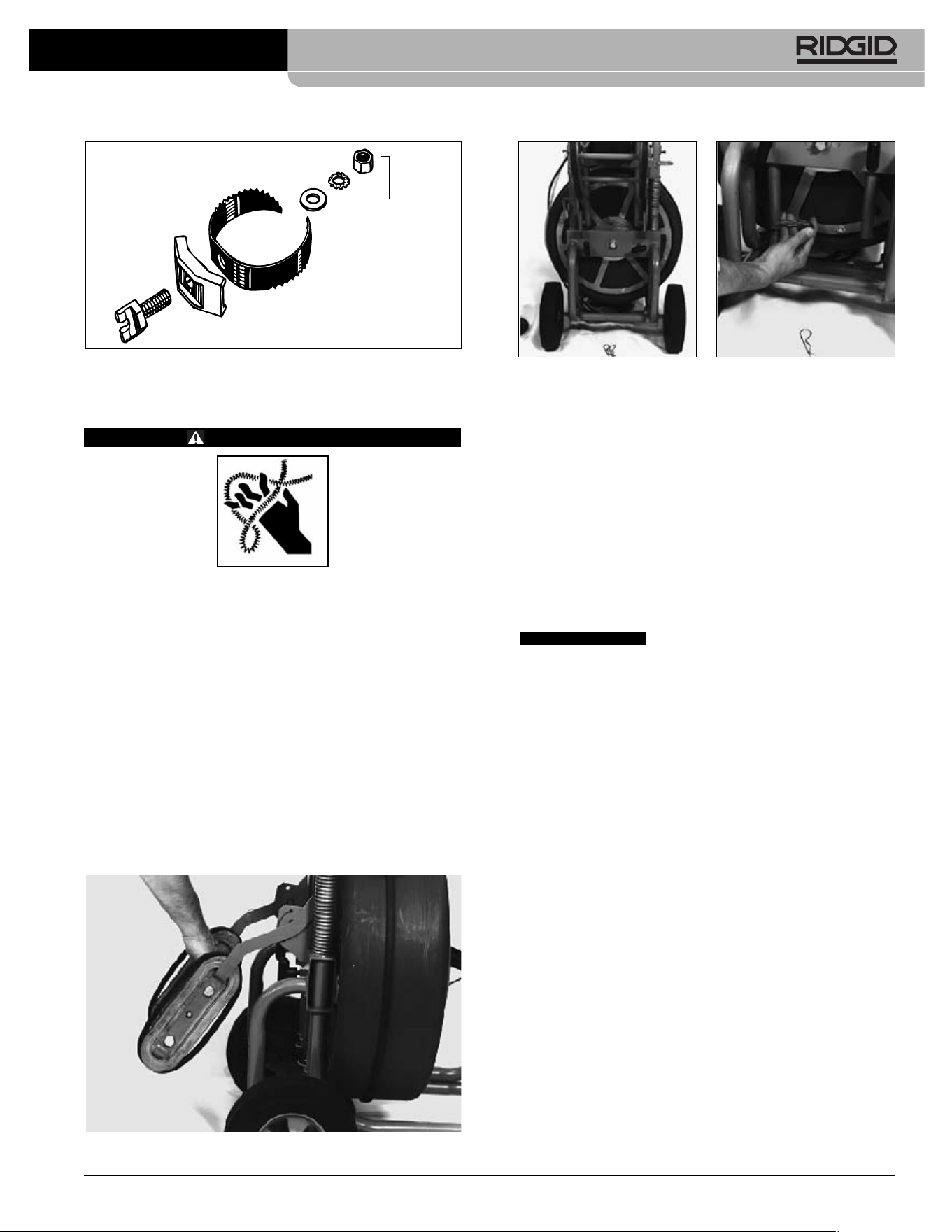

Figure 2 – Tool Assembly

″ (16mm)

Figure 3 – Raising Stair Climbers

* Identifies components

included with holder

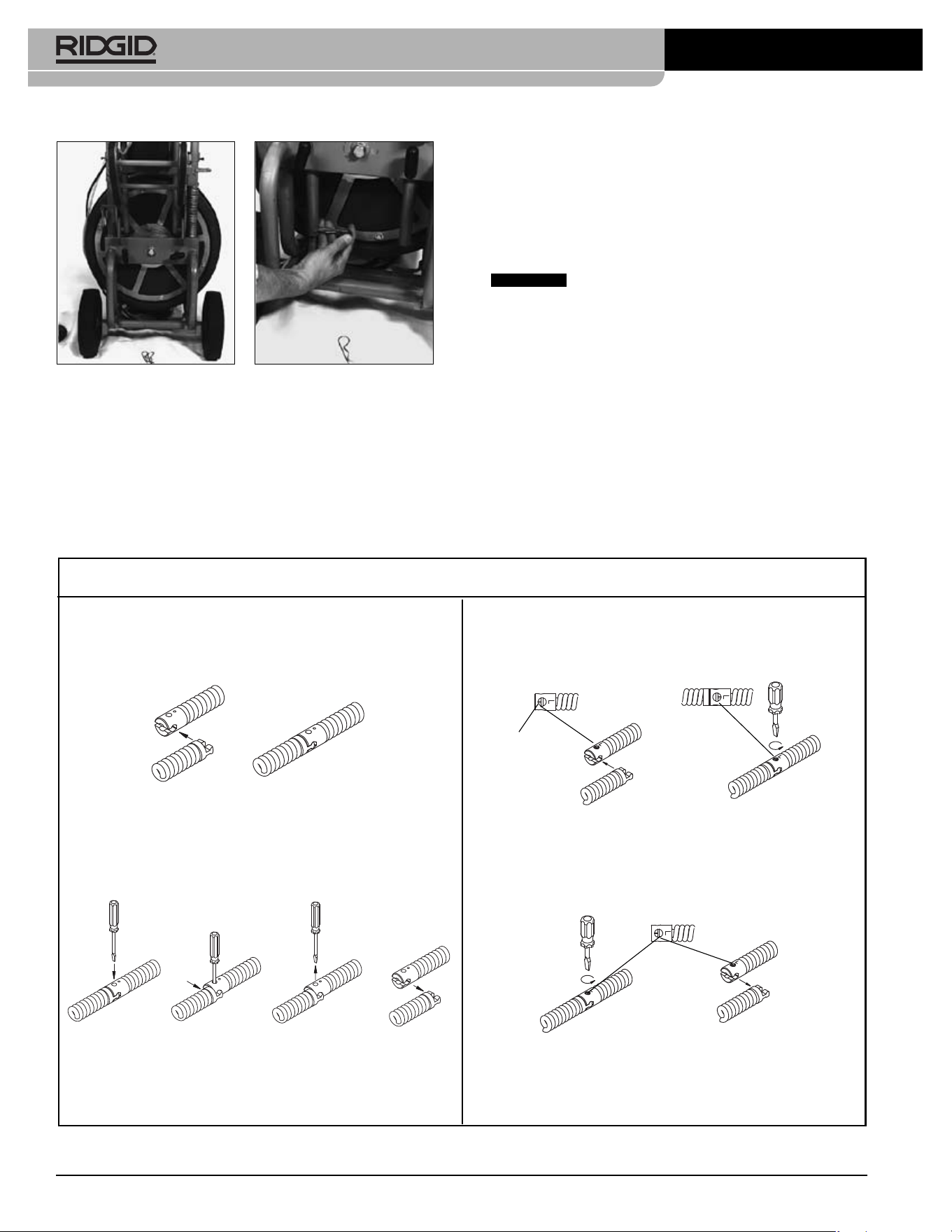

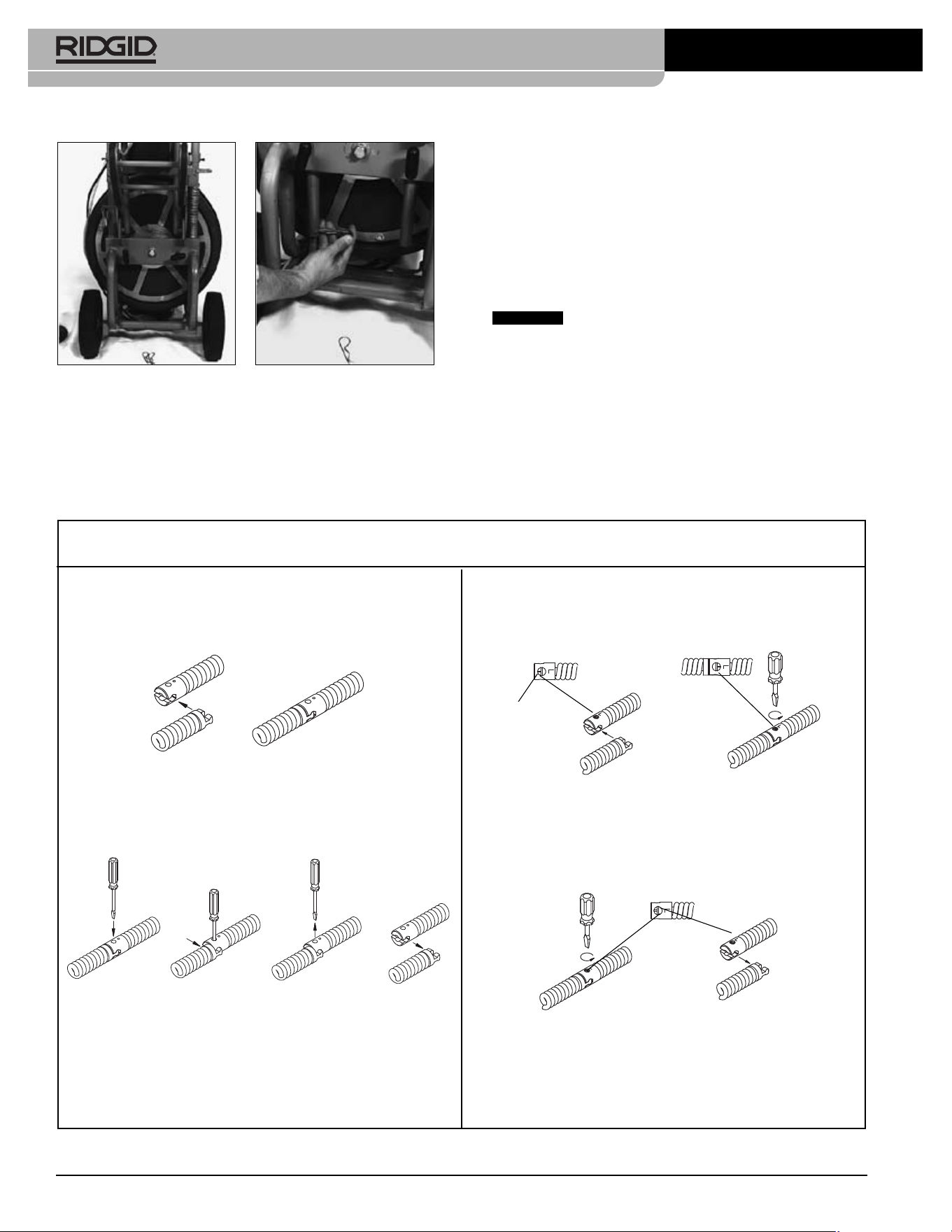

Connecting/Disconnecting 5/8" and 3/4" Drum Machine

Cable Couplings

Keep couplings clean and lubricated. Plunger pin must move freely and fully extend to secure connection.

Instructions for Installing AUTOFEED

Loosen the knob on the top bearing housing and slide the

AUTOFEED onto the pigtail. Secure the AUTOFEED by

tightening the T-shaped mounting knobs.

Instructions for Installing Cable

Do not remove bands or staples from cable

shipping carton. Cable is under tension and will whip,

causing injury.

Retrieve end of cable through the center hole of carton and

remove enough cable to connect with drum pigtail. Connect

the male coupling of the cable to the pigtail coupling

(see

Figure 6)

. Confirm connection is secure. Feed cable into

drum.

K-7500 Drain Cleaning Machine

Figure 4 – Inserting

Handle

Figure 5 – Secure Handles

with Cotter

Pins. Tighten

Two (2) “T”

Shaped Knobs

CAUTION

New style – Plunger pin

Screwdriver required.

Connecting

1. Slide the couplings together. If needed, depress plunger

pin.

2. Confirm connection is secure. (plunger pin fully ex-

tended).

Disconnecting

1. Insert the screwdriver to depress the plunger pin.

2. Push the couplings apart until the male coupling con-

tacts the screwdriver.

3. Remove the screwdriver and push the couplings apart.

Old style – Rotating pin

Screwdriver required.

Connecting

1. Slide the couplings together.

2. Rotate pin so hash mark is away from end of cable (to-

wards “L” stamped on coupling). Confirm connection is

secure.

Disconnecting

1. Rotate pin so hash mark is towards end of cable (away

from “L” stamped on coupling).

2. Push the couplings apart.

3b2

Hash Mark

Figure 6

Machine Inspection

WARNING

To prevent serious injury, inspect your Drain

Cleaning Machine. The following inspection proce-

dures should be performed before each use.

1. Make sure the Drain Cleaning Machine is unplugged

and the directional switch is set to the OFF position.

2. Make sure the foot switch is present and attached to

the Drain Cleaning Machine

(Figure 10)

. Do not oper-

ate the Drain Cleaning Machine without a foot switch.

3. Check the belt guard to ensure that it avoids contact

with the drum when drum is rotating. Reposition guard

if necessary and tighten bolts. Gap between belt

guard and drum should not exceed

″.

4. Inspect the power cord, Ground Fault Circuit Inter -

rupter (GFCI) and plug for damage. If the plug has

been modified, is missing the grounding prong drum or

if the cord is damaged, do not use the Drain Cleaning

Machine until the cord has been replaced.

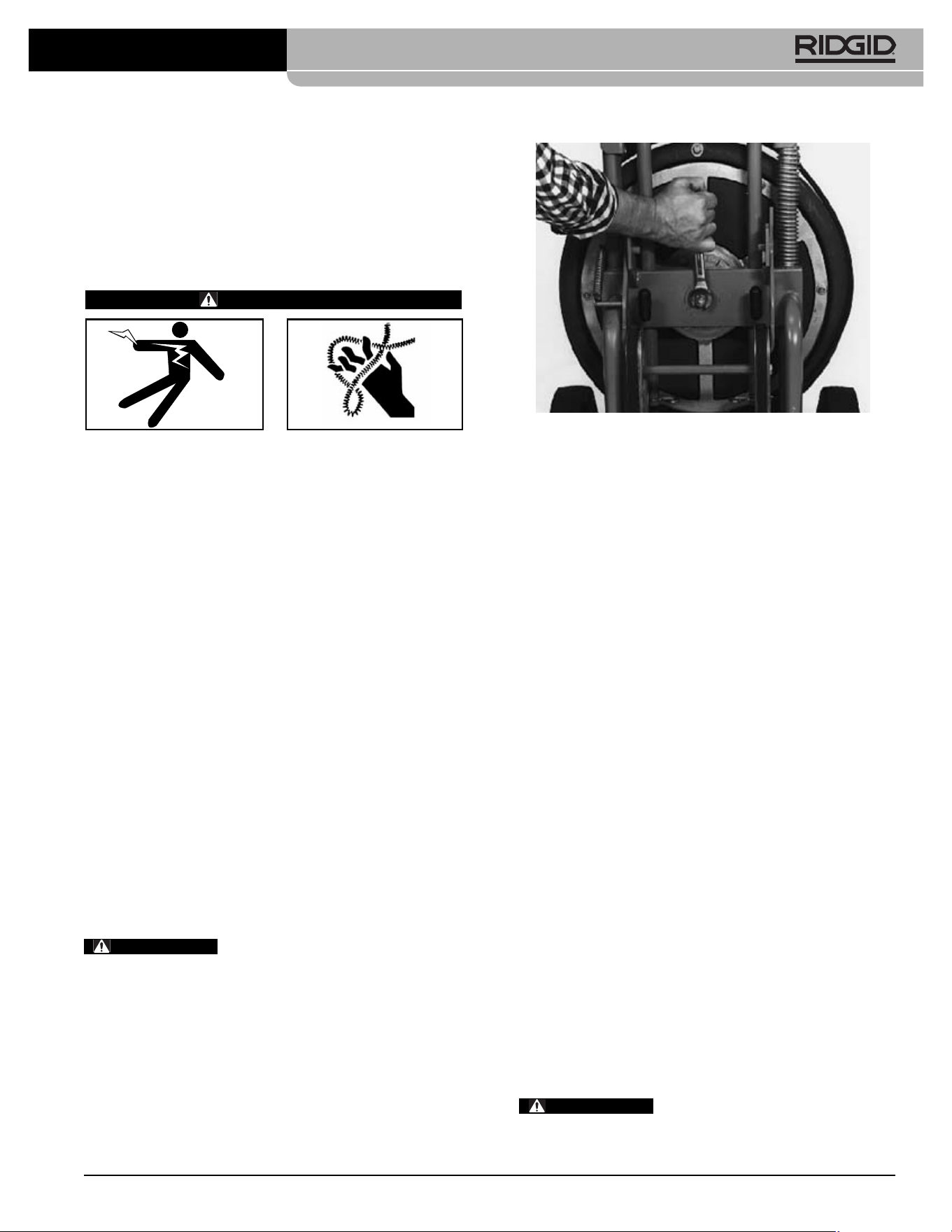

5. Check the rear support bolt that fastens the drum

assembly to the machine frame is securely tightened

(Figure 7)

Unsecured drum assembly could result in

serious injury and machine damage.

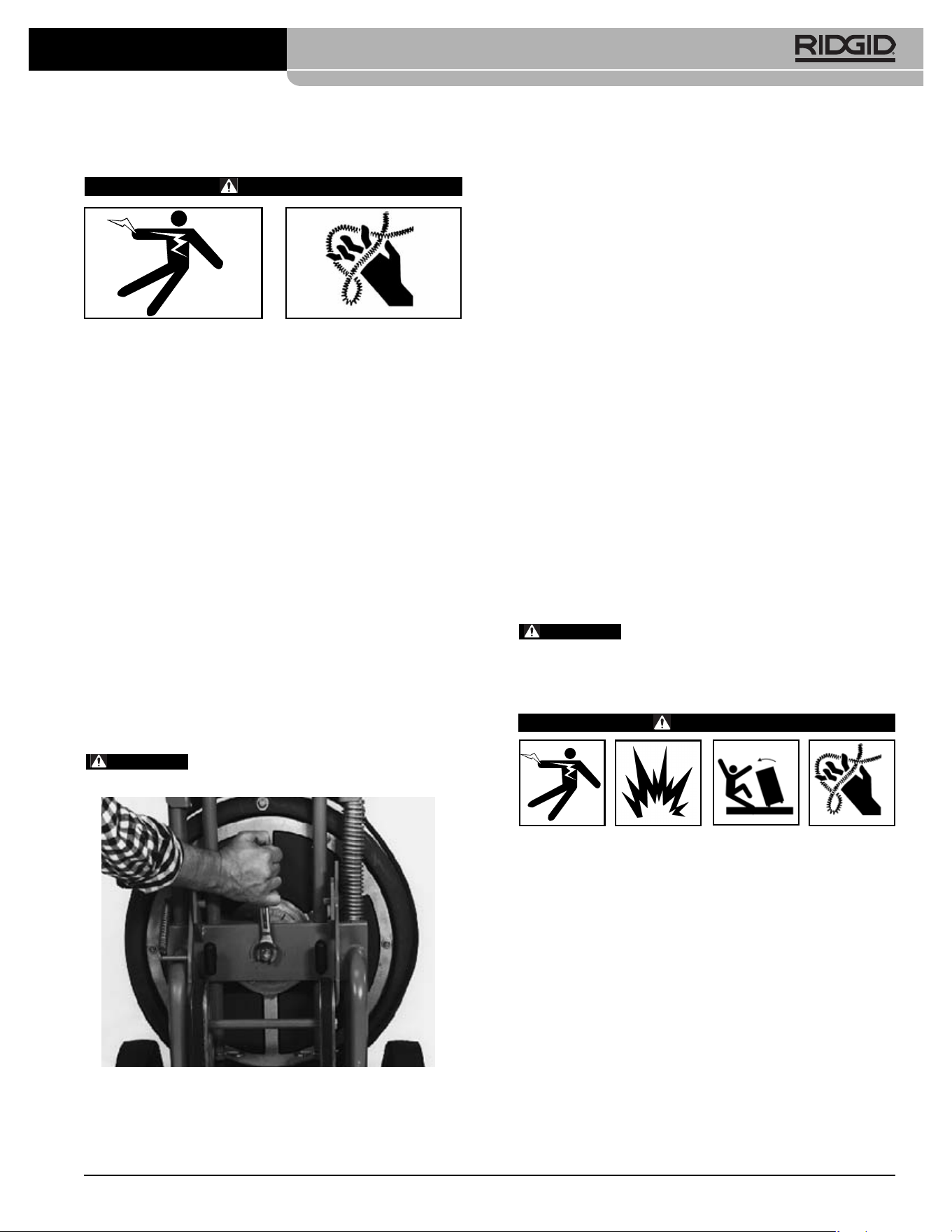

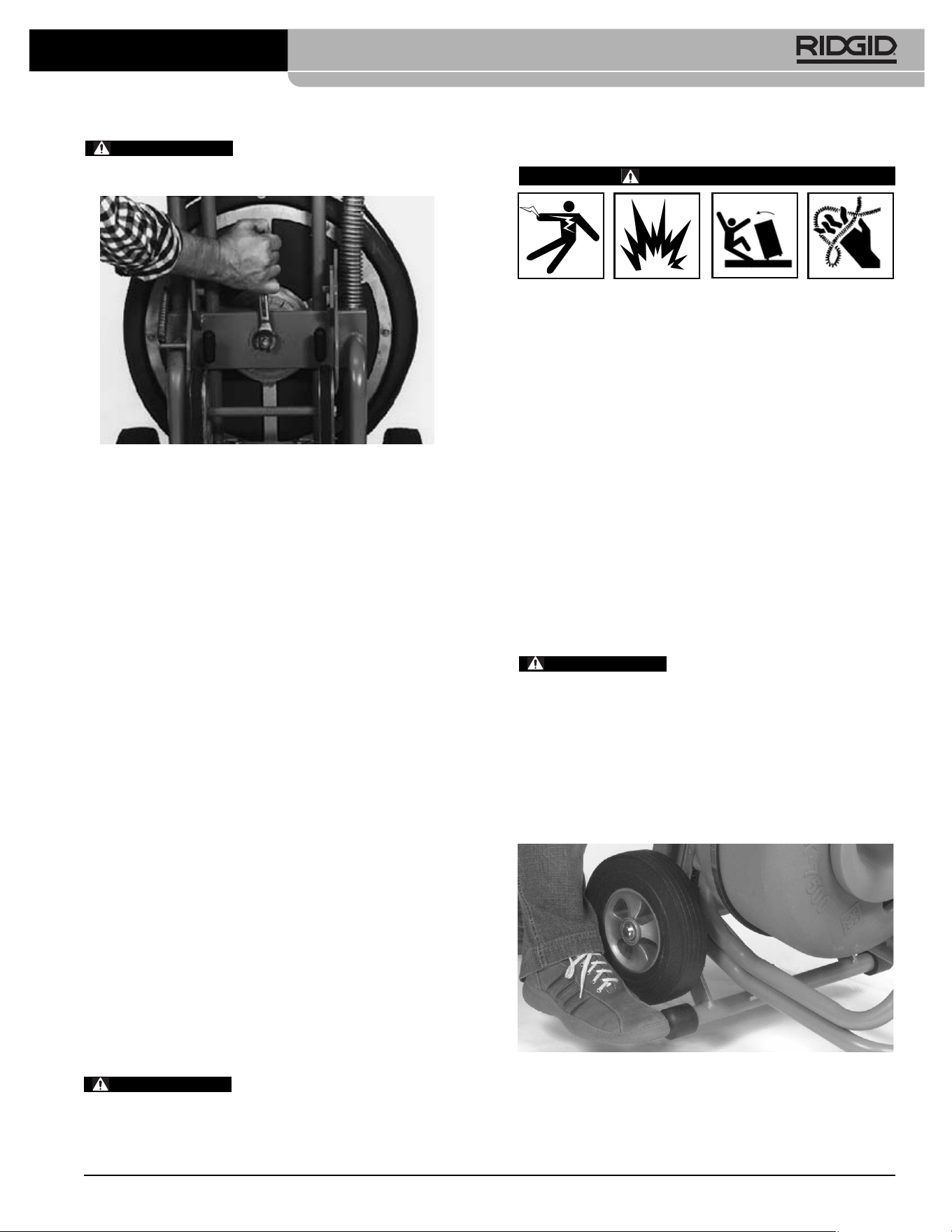

Figure 7 – Check Bolt to Ensure Tightness

6. Inspect the Drain Cleaning Machine for any broken,

missing, misaligned or binding parts as well as any

other conditions which may affect the safe and normal

operation of the machine. If any of these conditions are

present, do not use the Drain Cleaning Machine until

any problem has been repaired.

7. Lubricate the Drain Cleaning Machine, if necessary,

according to the Maintenance Instructions.

8. Use tools and accessories that are designed for your

drain cleaner and meet the needs of your application.

The correct tools and accessories will allow you to do

the job successfully and safely. Accessories suitable

for use with other equipment may be hazardous when

used with this drain cleaner.

9. Clean any oil, grease or dirt from all equipment han-

dles and controls. This reduces the risk of injury due

to a tool or control slipping from your grip.

10. Inspect the cutting edges of your tools. If necessary,

have them sharpened or replaced prior to using the

Drain Cleaning Machine. Dull or damaged cutting

tools can lead to binding and cable breakage.

11. Inspect cables and couplings for wear and damage.

Cables should be replaced when they become se -

verely worn or corroded. A worn cable can be iden tified

when the outside coils become flat.

Worn or damaged cables can break

causing serious injury.

Machine Set-Up

WARNING

To prevent serious injury, proper set-up of the ma-

chine and work area is required. The following

procedures should be followed to set-up the ma-

chine:

1. Check work area for:

• Adequate lighting

• Grounded electrical outlet

• Clear path to the electrical outlet that does not

contain any sources of heat or oil, sharp edges or

moving parts that may damage electrical cord.

• Dry place for machine and operator. Do not place

the machine in water.

• Flammable liquids, vapors or dust that may ignite.

K-7500 Drain Cleaning machine

WARNING

2. Position the Drain Cleaning Machine within 3′ of

sewer inlet.

If sewer inlet is greater than 3′ from the

front of the machine, the cable will have a greater tendency

to twist or kink. Use a front guide hose or properly support

exposed cable.

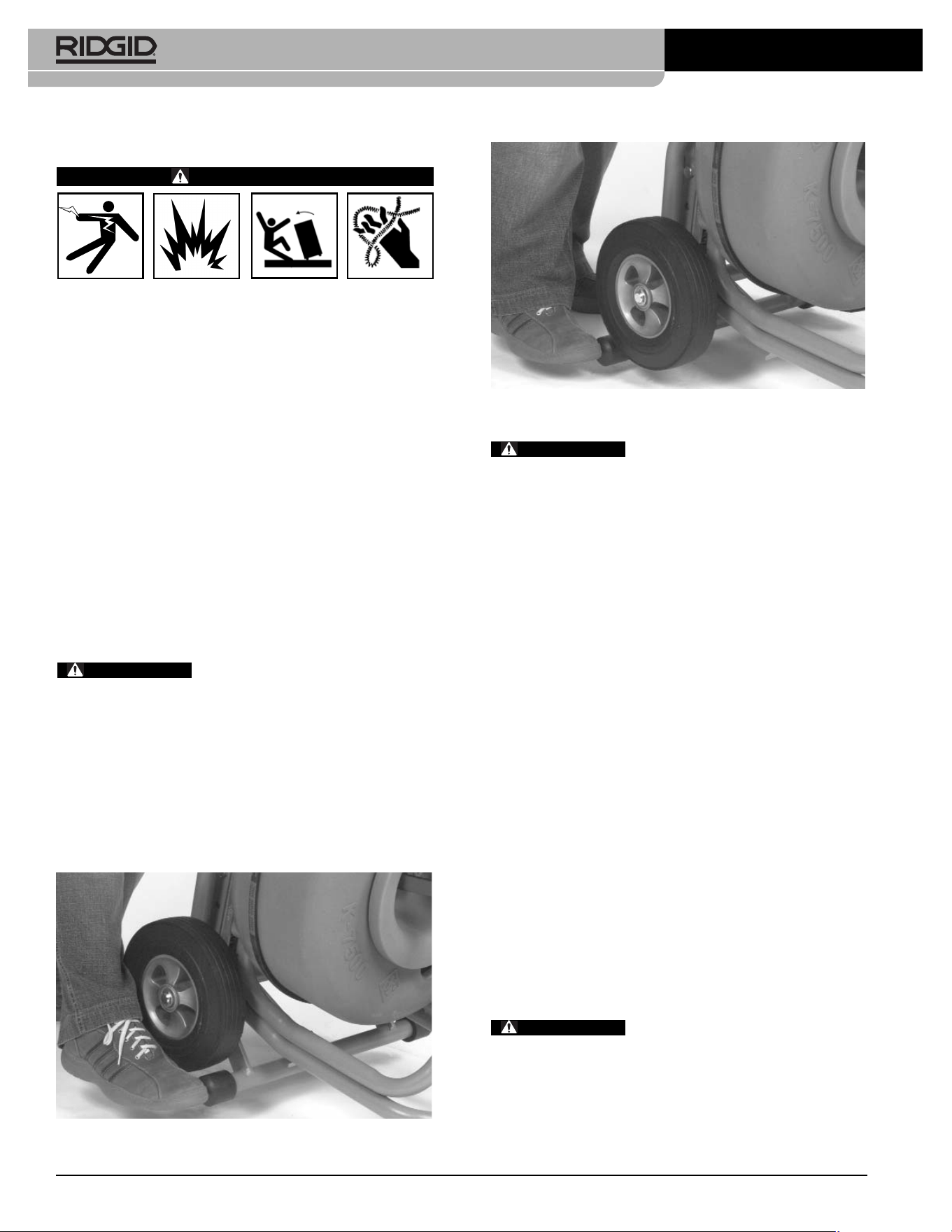

3. Set the spring loaded kickstand bar by tilting the ma-

chine forward to allow the bar to pivot behind the

tires

(Figure 8)

. Make sure the machine rests firmly on

the bar before continuing. The tires should not contact

the ground.

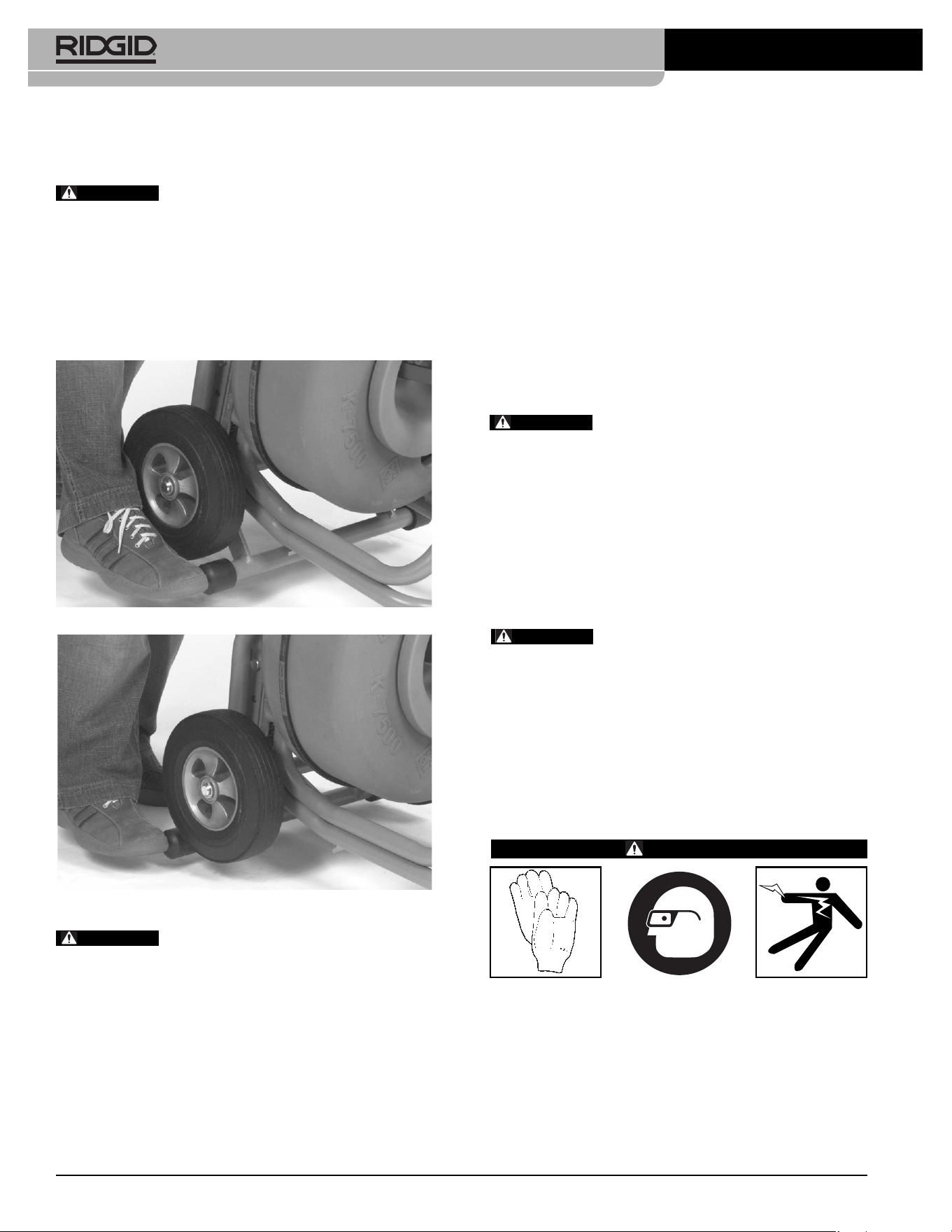

Figure 8 – Setting Kickstand Bar

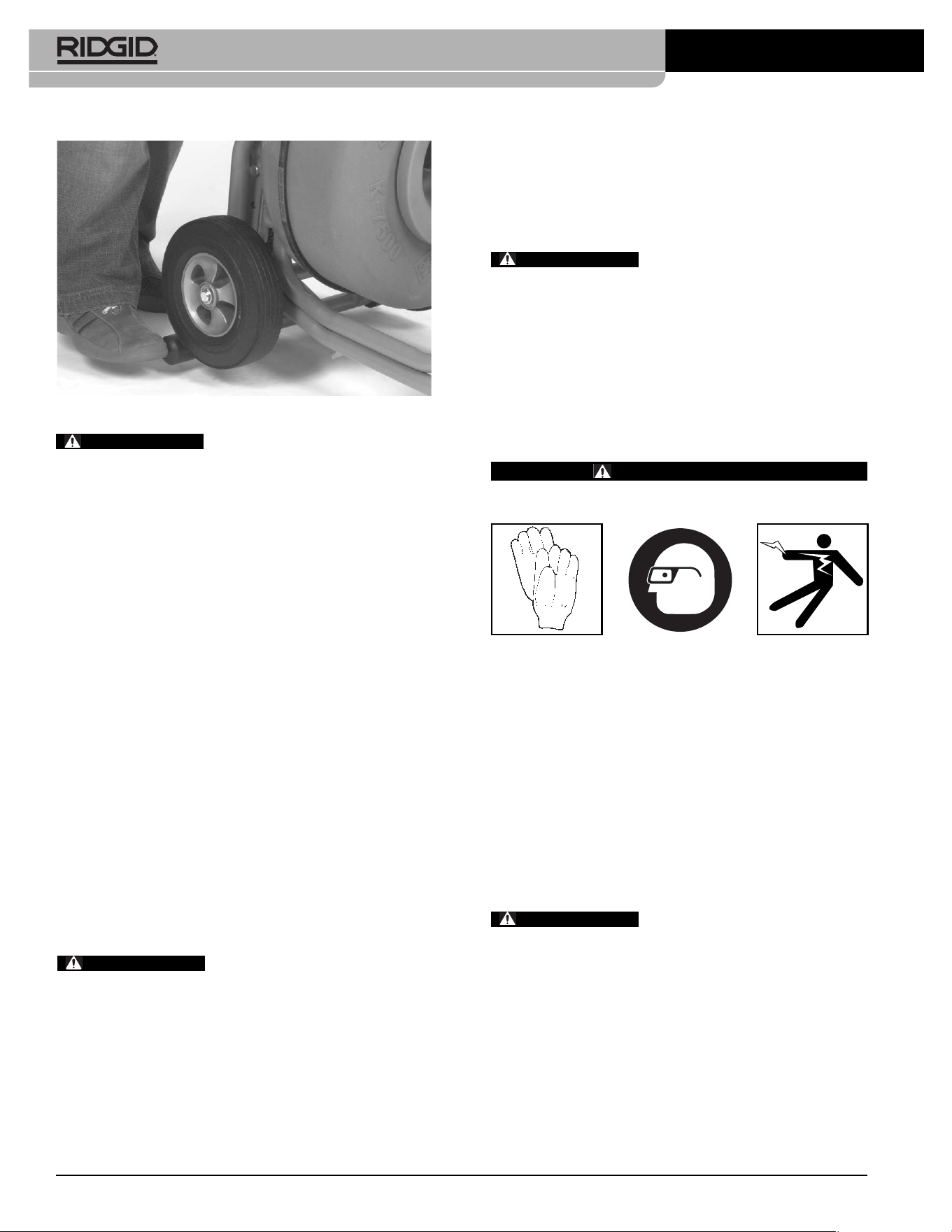

Figure 9 – Releasing Kickstand Bar

To prevent tipping during use, machine

should rest firmly on the kickstand.

4. Position the air foot switch pedal for easy operator

accessibility. Machine is designed for one person op-

eration

(Figure 9)

5. Make sure FOR/OFF/REV switch is in the OFF po-

sition.

6. Select and install the proper tool/cutter to the end of

the cable. Securely install tool on the end of the cable

(See Figure 6)

. If the connection is not secure, the cut-

ting tool may fall off in use.

NOTE!

″ inner core cables are not recommended for

use through P- traps and sewer bends in lines

smaller than 4″. For larger lines, flexible leaders

should be used to negotiate traps. Failure to

use flexible leaders may result in cable damage.

7. Plug the Drain Cleaning Machine into the electrical

outlet, making sure to position the power cord along

the clear path selected earlier. If the power cord does

not reach the outlet, use an extension cord in good

condition.

To avoid electric shock and electrical

fires, never use an extension cord that is damaged or does

not meet the following requirements:

• The cord has a three-prong plug similar to shown in

Electrical Safety section.

• The cord is rated as “W” or “W-A” if being used out-

doors.

• The cord has sufficient wire thickness (16 AWG below

50’/14 AWG 50′ - 100′). If the wire thickness is too

small, the cord may overheat, melting the cord’s insu-

lation or causing nearby objects to ignite.

To reduce risk of electrical shock, keep all

electrical connections dry and off the ground. Do not

touch plug with wet hands. Test the Ground Fault Circuit

Interrupter (GFCI) provided with the electric cord to insure

it is operating correctly. When test button is pushed in, the

indicator light should go off. Reactivate by pushing the

reset button in. If indicator light goes on, the machine is

ready to use. If the GFCI does not function correctly, do not

use the machine.

Operating Instructions

WARNING

Wear gloves provided with machine. Never grasp a

rotating cable with a rag or loose fitting cloth glove

that may become wrapped around the cable causing

serious injury.

Always wear eye protection to protect your eyes

against dirt and other foreign objects. Wear rub-

ber soled, non-slip shoes.

K-7500 Drain Cleaning Machine

WARNING

4. Exert sufficient downward pressure on cable to keep

it in sewer line while depressing air foot switch pedal

to start cable rotating.

5. Move the feed lever in the opposite direction of the ro-

tating drum to advance the cable

(Figure 10).

The rate

at which the cable is fed (0 – 28’ per minute) into the

sewer is controlled by the position of the feed lever

away from neutral (vertical) position. The further from

vertical, the faster the feed rate. Always keep one

hand on the cable to feel tension.

6. Continue to feed the cable into the line until resistance

or obstruction is encountered. This condition will gen-

erally become apparent to the operator as the motor

will “lug” down and/or the cable will have a tendency

to twist sideways in the operator’s hands.

If the cable shows signs that the cutter has stopped ro-

tating fully reverse feed lever (move handle in the

same direction of the drum rotation) to back the cutter

away and to relieve the load. Gradually feed the cable

into the obstruction, allowing cutter to advance slowly.

Occasionally move AUTOFEED lever to neutral to

allow cutter to work through the obstruction. Repeat

this process until the obstruction is clear. Remember,

make sure the cutters are rotating at all times and

never force the cable.

TIP: If cable continues to get hung up in blockage, dis-

continue use of the auto feed and work cable by

hand.

7. Once flow is established, use running water to wash

debris and roots down the drain while finishing the job.

WARNING

Do not allow tension to build up in the cable. This

will happen if the cutting tool hits a snag and stops

turning, but the motor and its drum continue to ro-

tate. Torque builds until the cable suddenly twists,

potentially wrapping around your hand or arm. This

can happen quickly without warning, so proceed

slowly and carefully as you feed the cable into the

drain. If tool gets hung up in an obstruction, refer to

Reverse Operating Instructions in the “Special

Procedures Section”.

Be very careful when cleaning drains where clean-

ing compounds have been used. Avoid direct

contact to the skin and especially the eyes and fa-

cial area as serious burns can result.

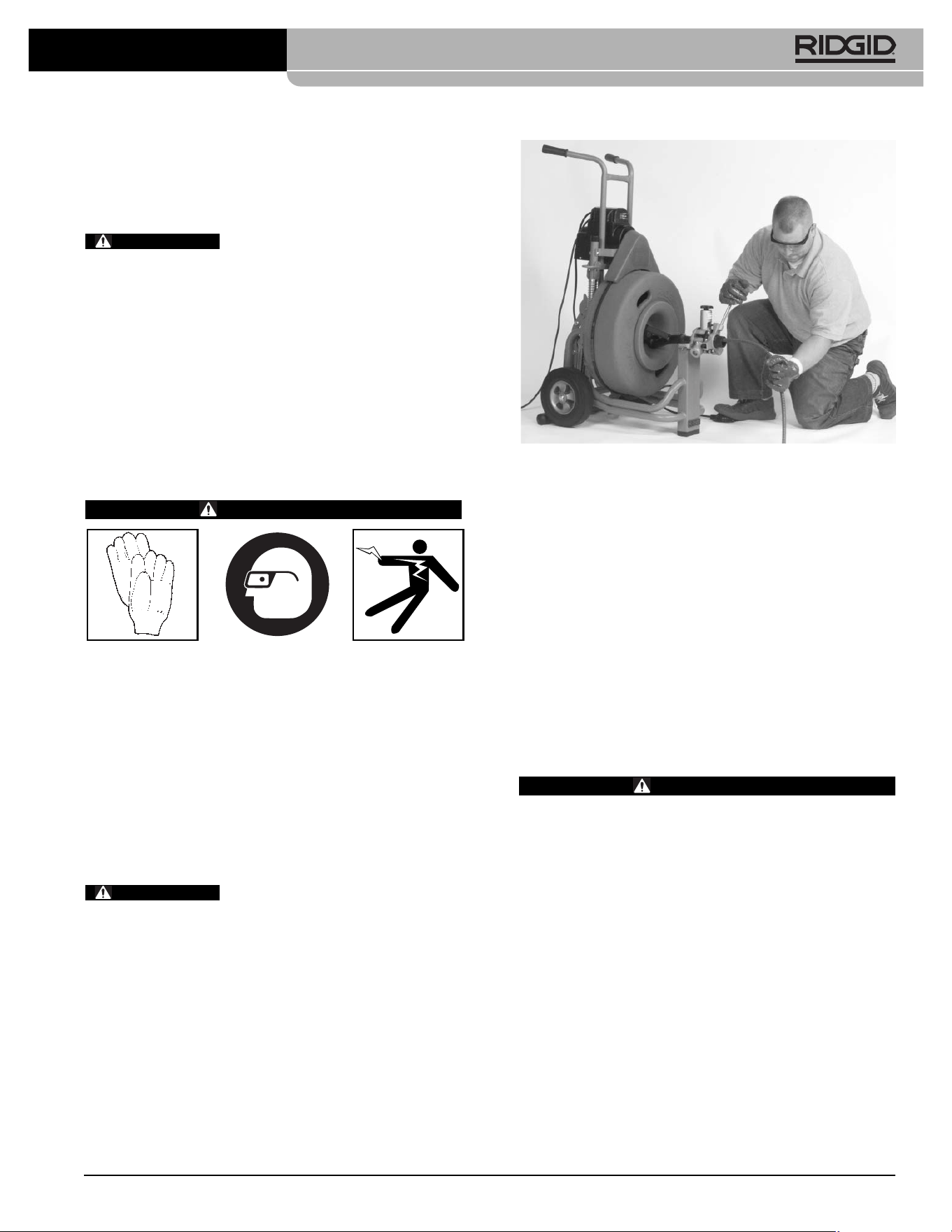

Always assume the correct operating

posture in order to maintain proper balance

(Figure 10)

Should an unexpected situation arise, this posture provides

you with the opportunity to safely keep control of the ma-

chine and cable.

• Be sure you can quickly remove your foot from the

foot switch.

• Hand must be on the cable to control its twisting

action when it hits an obstruction.

• Keep hands away from rotating guide tube and

drum. Do not reach into drum unless machine is

unplugged.

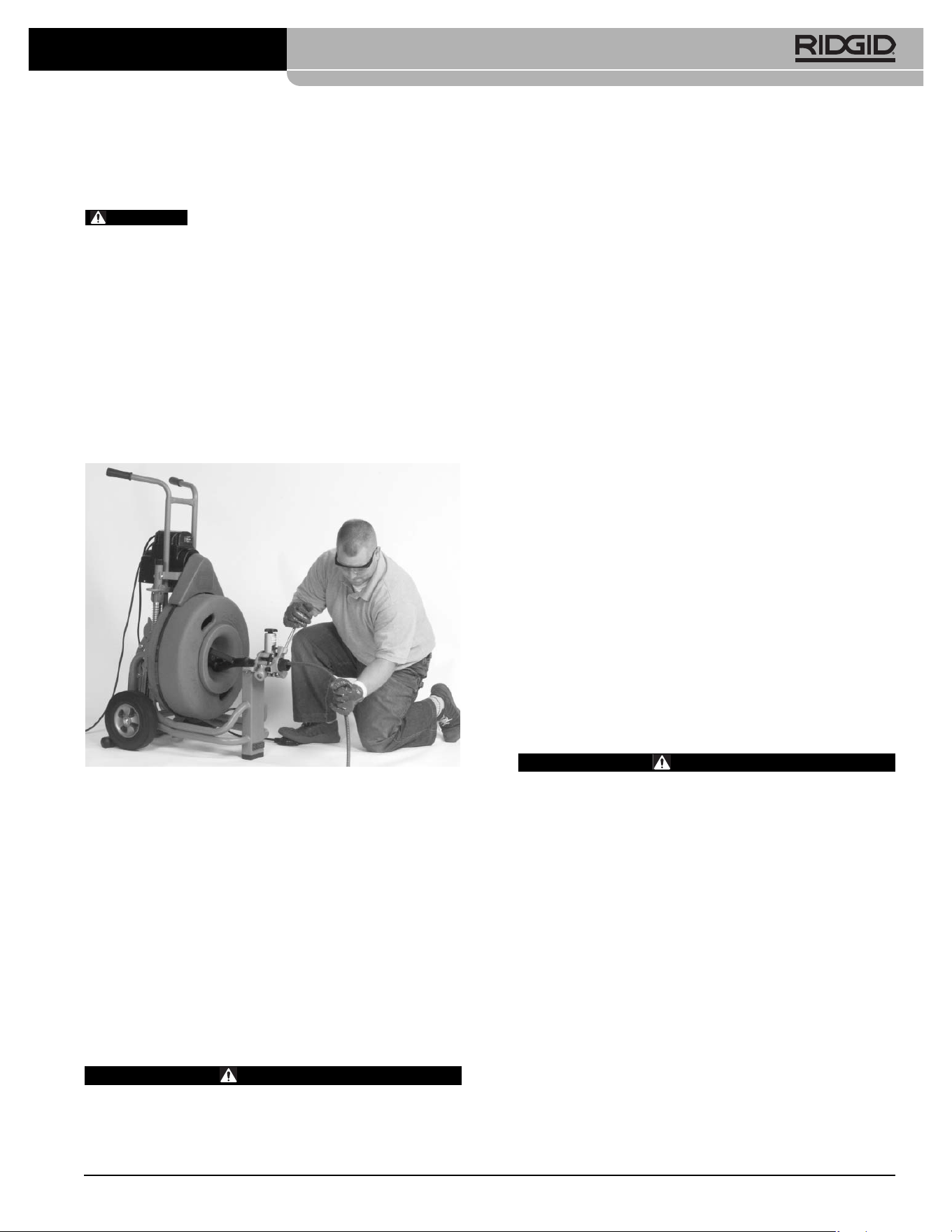

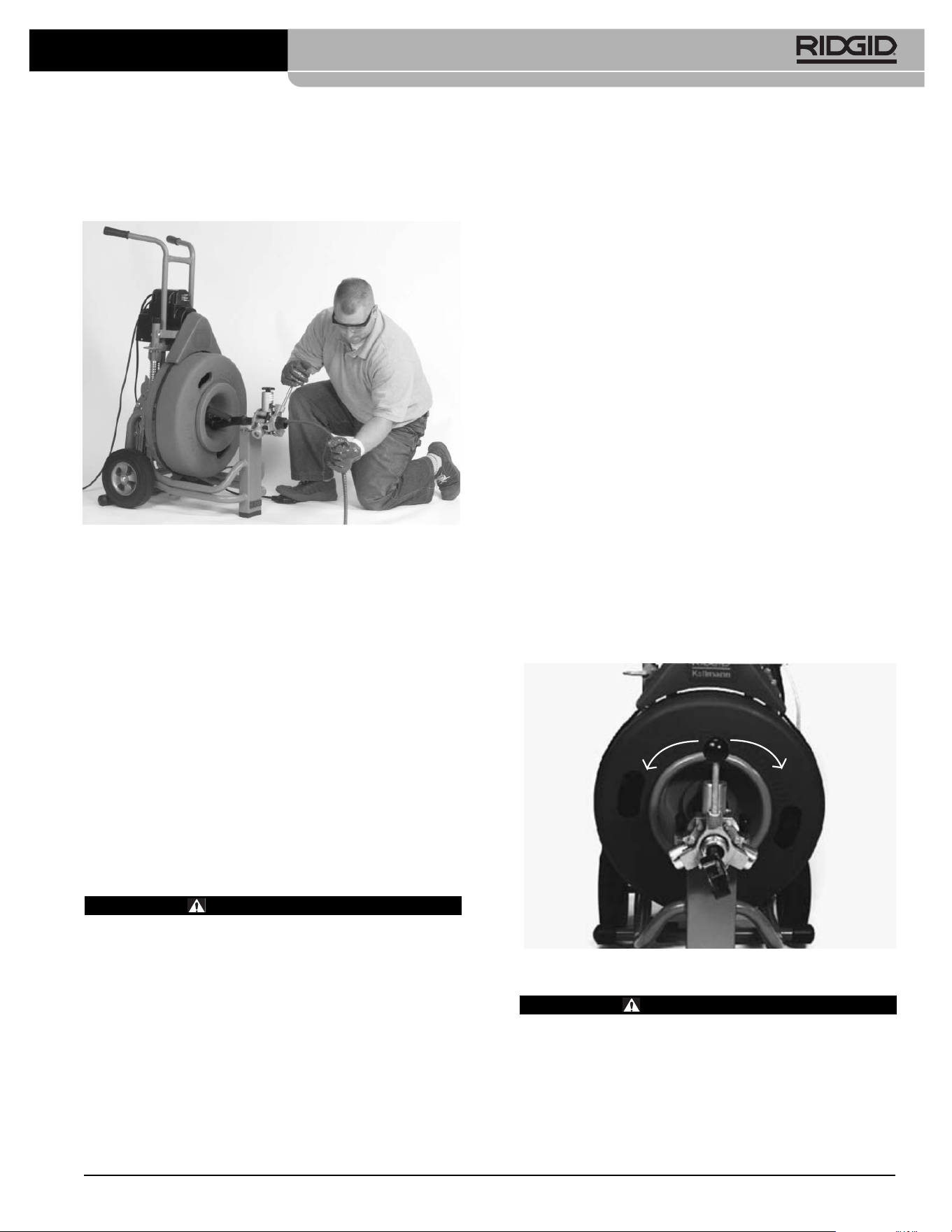

Figure 10 – Proper Operating Position

Using AUTOFEED Machine

1. Loosen the feed knob to ensure AUTOFEED is not

engaged. Manually pull a sufficient length of cable out

of the drum and manually push the tool and cable into

the sewer inlet.

2. Move FOR/OFF/REV switch into FOR (forward) po-

sition. Do not step on the air foot switch pedal at this

time.

3. To use auto feed, turn feed knob down until top bear-

ing makes contact with the cable; then turn one full

additional turn. Do not over-tighten.

WARNING

Before starting machine, operator’s gloved hand

must be on the cable.

K-7500 Drain Cleaning machine

WARNING

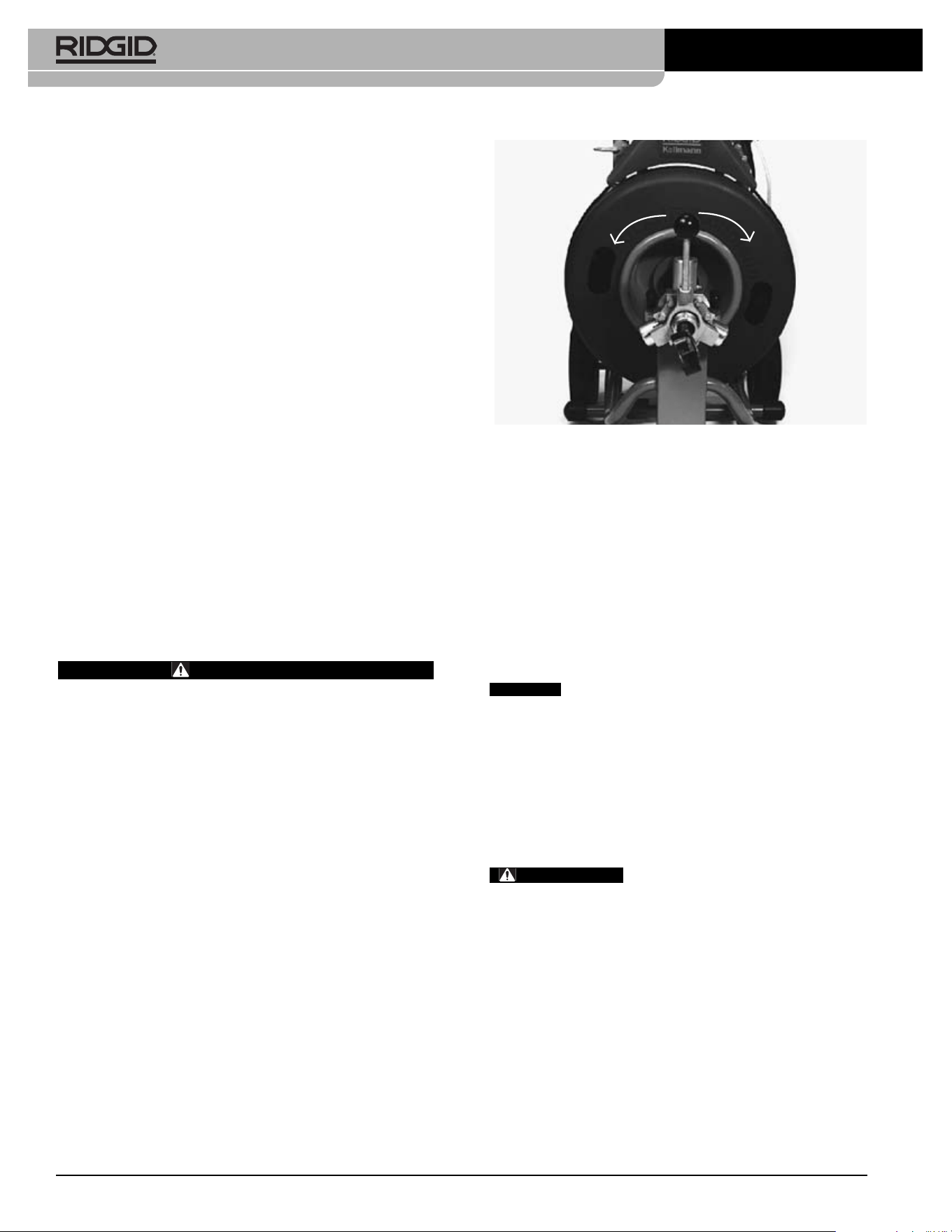

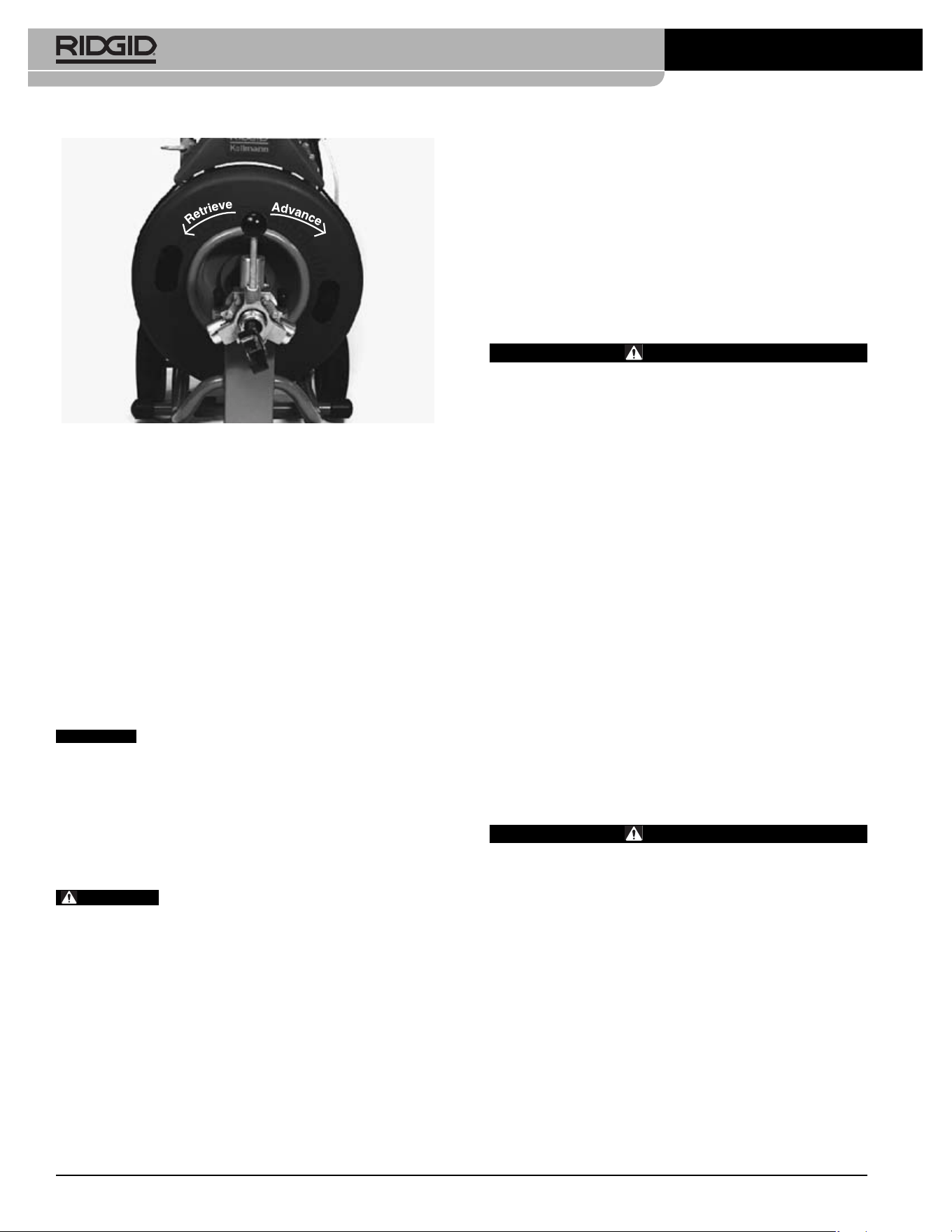

Figure 11 – Feed Lever Operation

8. Several passes at thoroughly blocked drain lines are

recommended. Start with a grease cutter or 2″ blade

or a blade typically 2″ smaller than the drain size.

After establishing drain flow, increase cutter size to

thoroughly clean the lines.

TIP: Know approximately where you are going. Over -

running cable into city sewers septic tanks can cause

cable damage and retrieval problems.

NOTE! Additional cable may be added if required. Refer

to Special Applications Procedure section.

9. To retrieve the cable from the sewer line, move the

AUTOFEED handle in the same direction of the drum

rotation.

Do not put the machine in reverse. The ma-

chine should be kept running during the retrieval process

for thorough cleaning.

NOTE! A continuous flush of water should be used to

clean the cable and tool as they are retrieved.

10. When the tool is inside the sewer inlet, release the air

foot switch pedal and allow the machine to come to a

complete stop.

Never retract tool from sewer inlet while

cable is rotating. Tool can whip causing serious injury.

11. Turn FOR/OFF/REV switch to OFF position and re-

move cord from power source.

12. Loosen the feed knob and pull the remaining cable

and tool from the sewer. Hand feed the cable into the

machine.

13. Disengage the spring loaded kickstand bar by tilting

the machine forward and forcing the bar forward of the

tires

(Figure 8)

Using Manual Feed Machine

1. Manually pull a sufficient length of cable out of the

drum to form a slight loop and push the tool and

cable into the sewer inlet. Apply downward pressure

with both hands on cable.

NOTE! Do not force cable. Allow it to feed itself into

the drain.

2. Move FOR/OFF/REV switch into FOR (forward) po-

sition.

WARNING

Before starting machine, operator’s gloved hand

must be on the cable.

3. Exert sufficient downward pressure on cable to keep

it in sewer line while depressing air foot switch pedal

to start cable rotating.

4. Pull cable out of drum and allow cable to feed itself into

the line. Always keep hand on the cable to feel the ten-

sion.

5. Continue to feed the cable into the line until resistance

or obstruction is encountered. The condition will gen-

erally become apparent to the operator as the motor

will “lug” down and/or the cable will have a tendency to

twist sideways in the operator’s hands.

If the cable shows signs that the cutter has stopped ro-

tating, pull back sharply on the cable to free the cutter

and relieve the load on the cable. Slowly advance

the cable back into the obstruction. Repeat this process

until the obstruction is clear. Remember, make sure the

cutter is rotating at all times and never force the cable.

6. Once flow is established, use running water to wash

debris and roots down the drain while finishing the job.

WARNING

Do not allow tension to build up in the cable. This

will happen if the cutting tool hits a snag and stops

turning, but the motor and its drum continue to ro-

tate. Torque builds until the cable suddenly twists,

potentially wrapping around your hand or arm. This

can happen quickly without warning, so proceed

slowly and carefully as you feed the cable into the

drain. If tool gets hung up in an obstruction, refer to

Reverse Operating Instructions in the “Special

Procedures Section”.

7. Several passes at thoroughly blocked drain lines are

recommended. Start with a grease cutter or 2″ blade,

or a blade typically 2″ smaller than the drain size.

After establishing drain flow, increase cutter size to

thoroughly clean the lines.

K-7500 Drain Cleaning Machine

CAUTION

WARNING

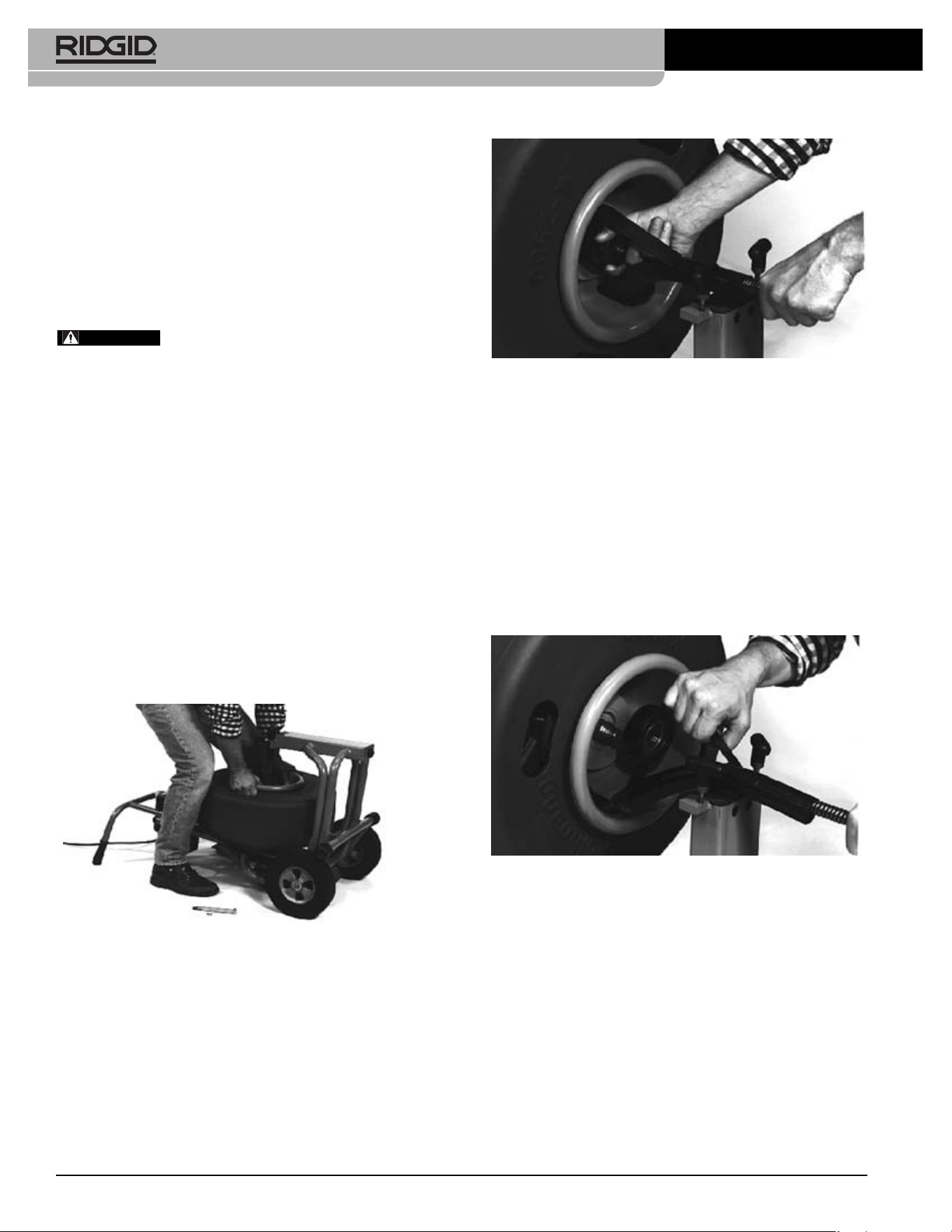

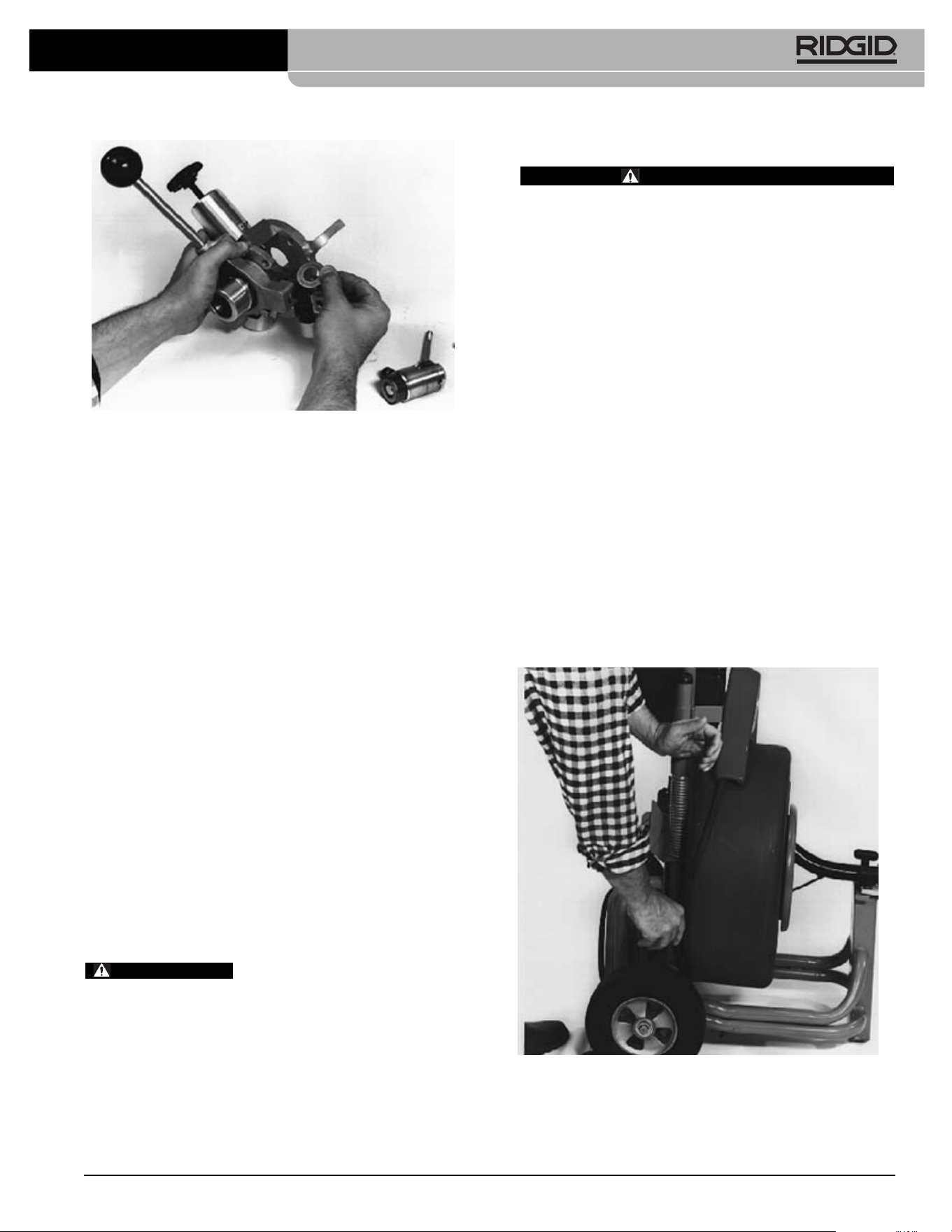

Loading The Machine On Vehicle

The stair climber can be raised from the lower position

(used to move the machine up and down stairs) to the

upper position (used to load the machine onto truck beds).

To place the stair climber in the upper position, raise the

stir climber by pulling out the locking pin and lifting the

cross member until the pin locks in the upper position. Tip

the machine backwards and rest the stair climbers on

the truck bed. Lift up on the front of the machine and

slide it onto the truck

(Figure 12)

Use proper lifting technique – lift with

your legs, not your back!!

NOTE! Take care not to damage electrical cord or air

foot switch hose.

Figure 12 – Lifting Unit Onto Vehicle

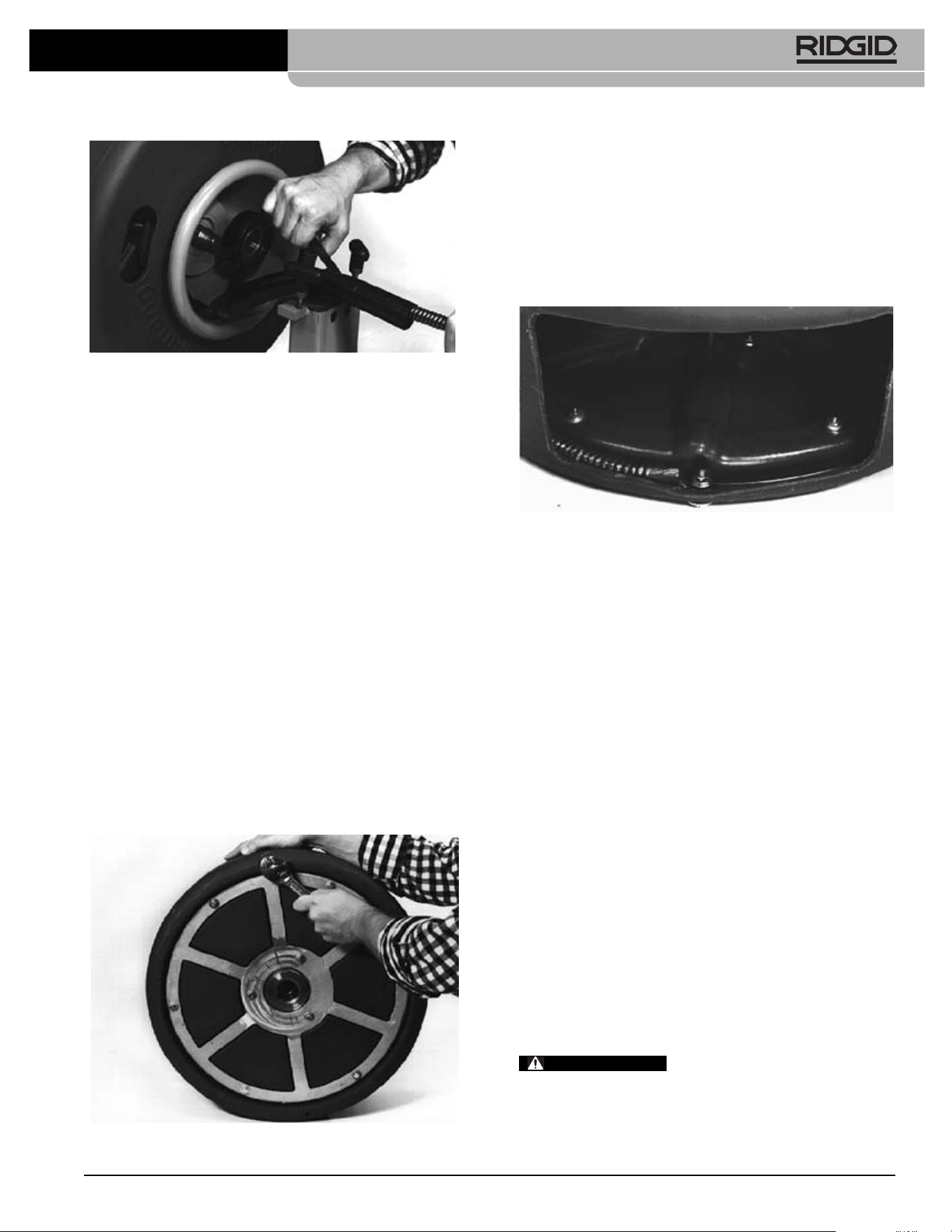

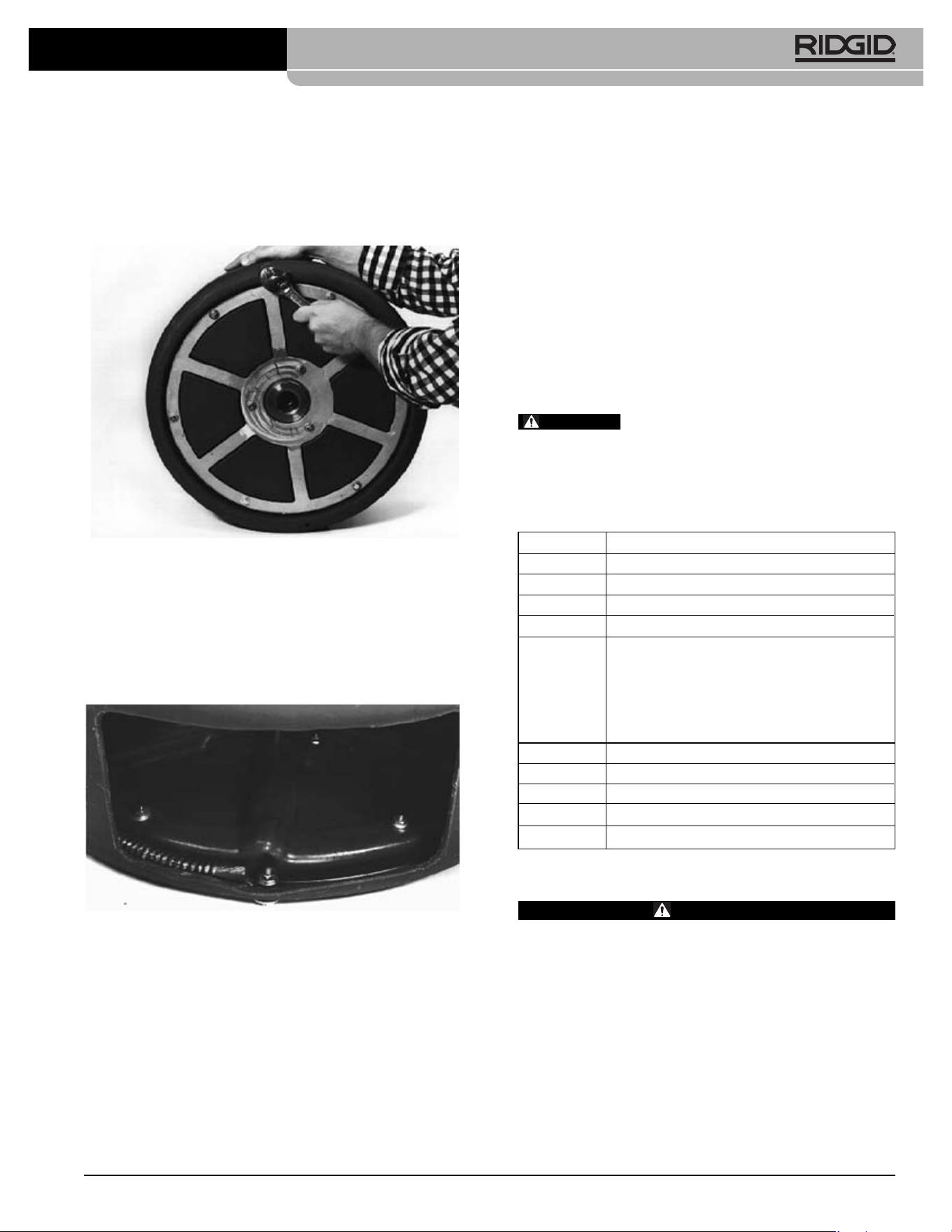

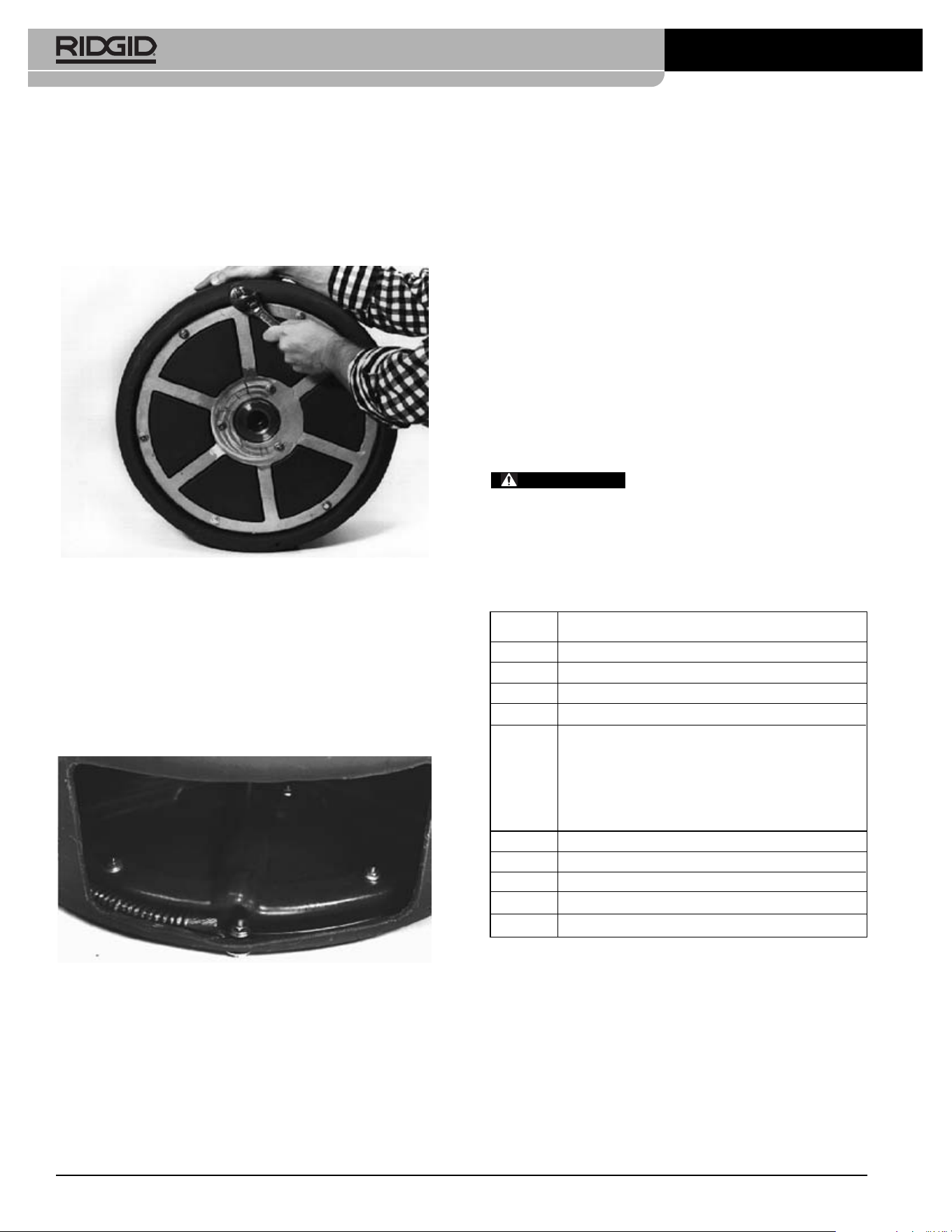

Draining The Drum

Water can be drained from the drum by removing the

screw plug located in the rear of the drum

(Figure 13)

and

resting the machine on its back. Be sure the screw drain

plug is replaced before transporting the machine.

Figure 13 – Drum Drain Hole

K-7500 Drain Cleaning machine

TIP: Know approximately where you are going. Over -

running cable into city sewers or septic tanks can

cause cable damage and retrieval problems.

NOTE! Additional cable may be added if required. Refer

to Special Applications Procedure section.

Do not put the machine in reverse. The ma-

chine should be kept running during the retrieval process

for thorough cleaning.

NOTE! A continuous flush of water should be used to

clean the cable and tool as they are retrieved.

8. When the tool is just inside the sewer inlet, release the

air foot switch pedal and allow the machine to come to

a complete stop.

Never retract tool from sewer inlet while

cable is rotating. Tool can whip causing serious injury.

9. Turn FOR/OFF/REV switch to OFF position and re-

move cord from power source.

10. Pull the remaining cable and tool from the sewer and

feed into the machine.

11. Disengage the spring loaded kickstand bar by tilting

the machine forward, forcing the bar forward of the

tires

(Figure 9)

Special Procedures

Main Sewer Or Septic Tank Overrun

It is very important to know the approximate distance from

inlet to main sewer or septic tank. Over-running cable too

far into main sewer or septic tank can allow cables to

knot-up and prevent their return through small lines.

Reverse Operation

Running machine in reverse will cause premature failure

of cable. Use reverse only to free a tool caught in an ob-

struction. If this should occur, immediately remove foot

from air foot switch pedal and allow machine to come to a

full and complete stop. Place FOR/OFF/REV switch to

REV (reverse) position. If machine has automatic feed,

loosen feed knob. Grasp cable with gloved hands and pull

while jogging air foot switch pedal. When tool is dislodged

and drum has stopped rotating, place FOR/OFF/REV

switch in FOR (forward) position and follow normal oper-

ating procedure.

Never operate this machine in REV (re-

verse) for any other purpose. Operating in reverse can

damage a cable and cause serious injury.

CAUTION

WARNING

Loosen slightly the lower bolt. Pivot the bearing holder

housing downward until the actuator pin is free of the

actuator plate

(Figure 16)

NOTE! The housing will pivot easier if the bolts on the

top bearing holder housing are loosened slightly.

6. Unscrew the actuator pin and then remove the bear-

ing holder from the housing.

7A. If changing from

″ to

″ cable: Insert two spacer

washers into the bottom of the housing

(Figure 17)

7B. If changing from

″ to

″ cable: Remove the two

spacer washers in the bottom of the housing.

Figure 16 – Pivot Bearing Housing Downward

Figure 17 – Insert 2 Spacers for

″ Cable

8. Insert bearing holder into housing and replace actu-

ator pin. Pivot the housing back into place making

sure the actuator pin engages the slot on the actua-

tor plate. Insert/tighten bolts.

9. Repeat Steps 5-8 on the other lower bearing holder

and housing.

10. Grease all bearing housings via the grease fittings.

K-7500 Drain Cleaning Machine

AUTOFEED Adjustment Procedure

1. The K-7500 AUTOFEED comes from the factory

set-up to run the cable size you selected for your ma-

chine (

″ or

″). If the operator wishes to change

cable size, adjust the AUTOFEED by following Steps

2-9.

2. Make sure FOR/OFF/REV switch is in the OFF po-

sition and machine is unplugged from power source.

3. Remove tool from cable. Loosen the knob on the

top bearing housing until the cable can slide freely in

and out of the drum.

4. Loosen both T-shaped mounting knobs until the

AUTOFEED can slide off the machine.

NOTE! It is not necessary to completely remove the

mounting knobs from their base

(Figure 14)

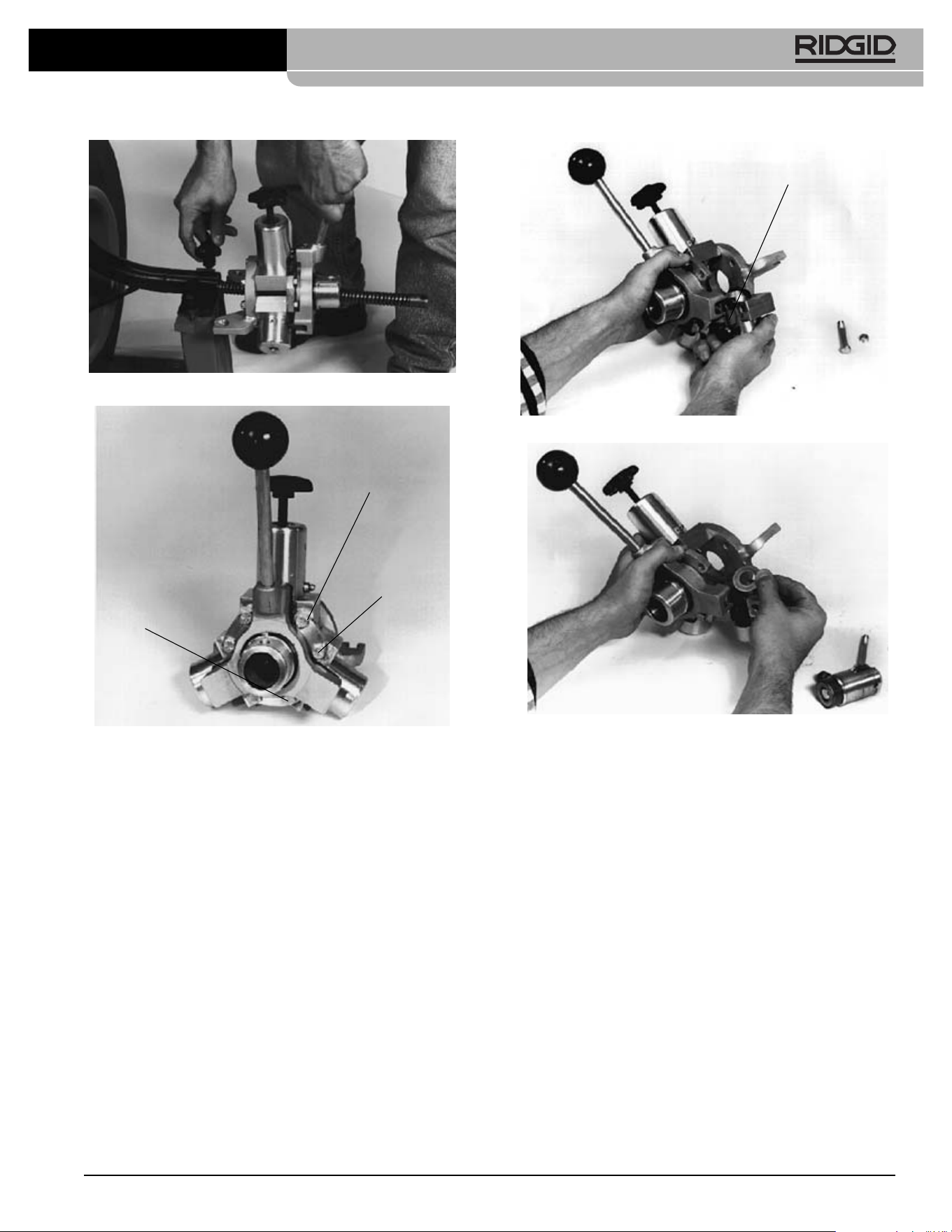

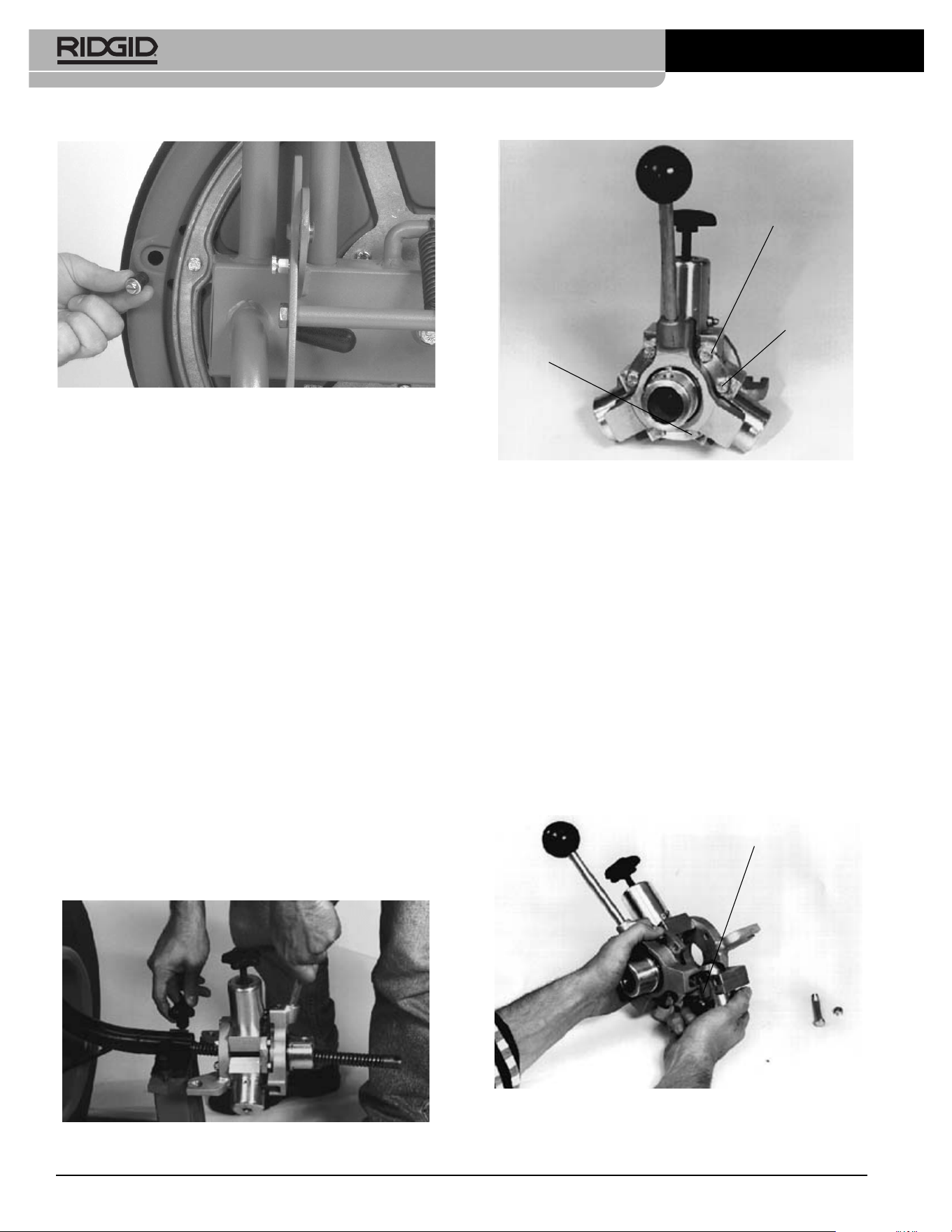

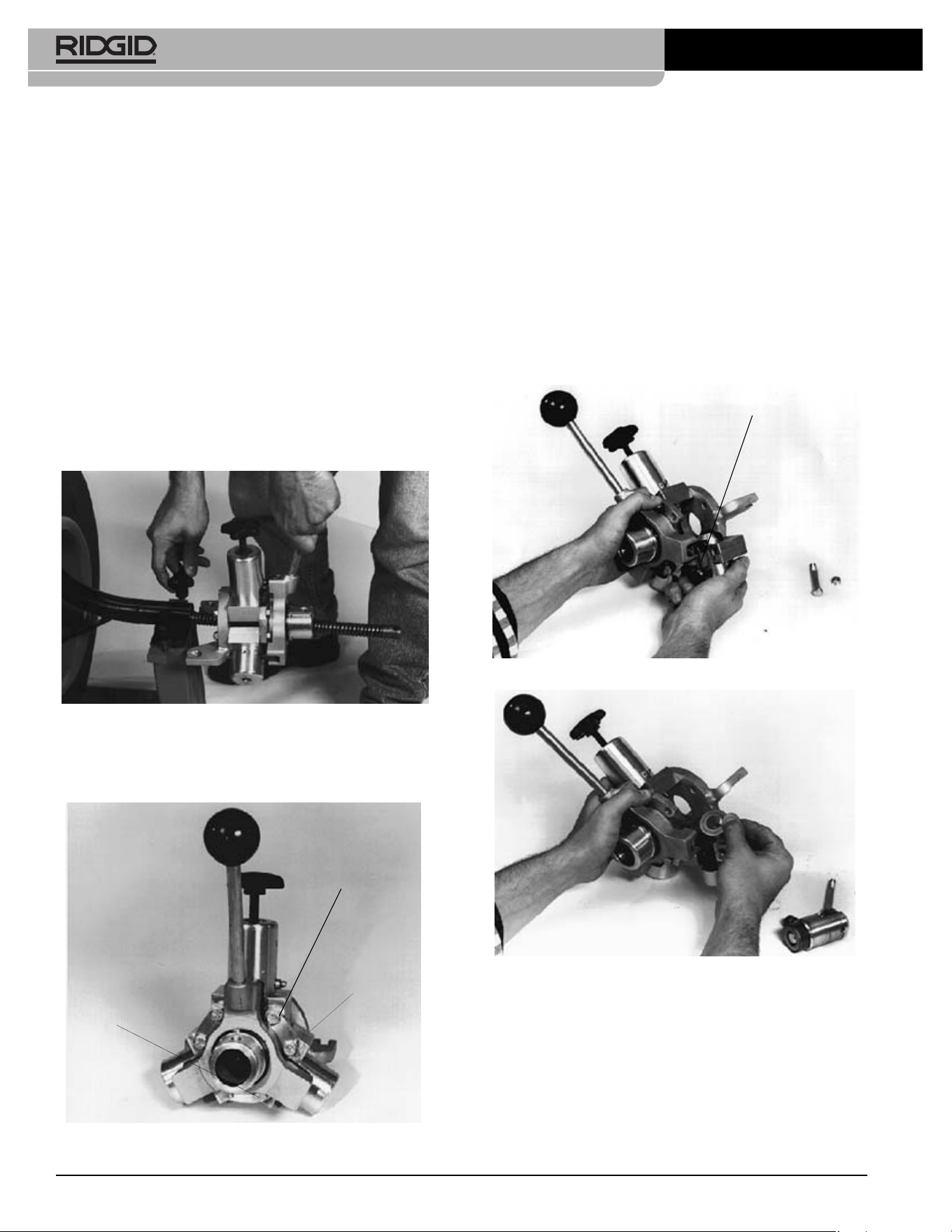

Figure 14 – Removing AUTOFEED

5. Put the AUTOFEED handle in the vertical position.

Remove the top bolt on one of the lower bearing

holder housings

(Figure 15)

Figure 15 – Removing/Loosening Bolts

Actuator pin

Loosen bolt

Remove bolt

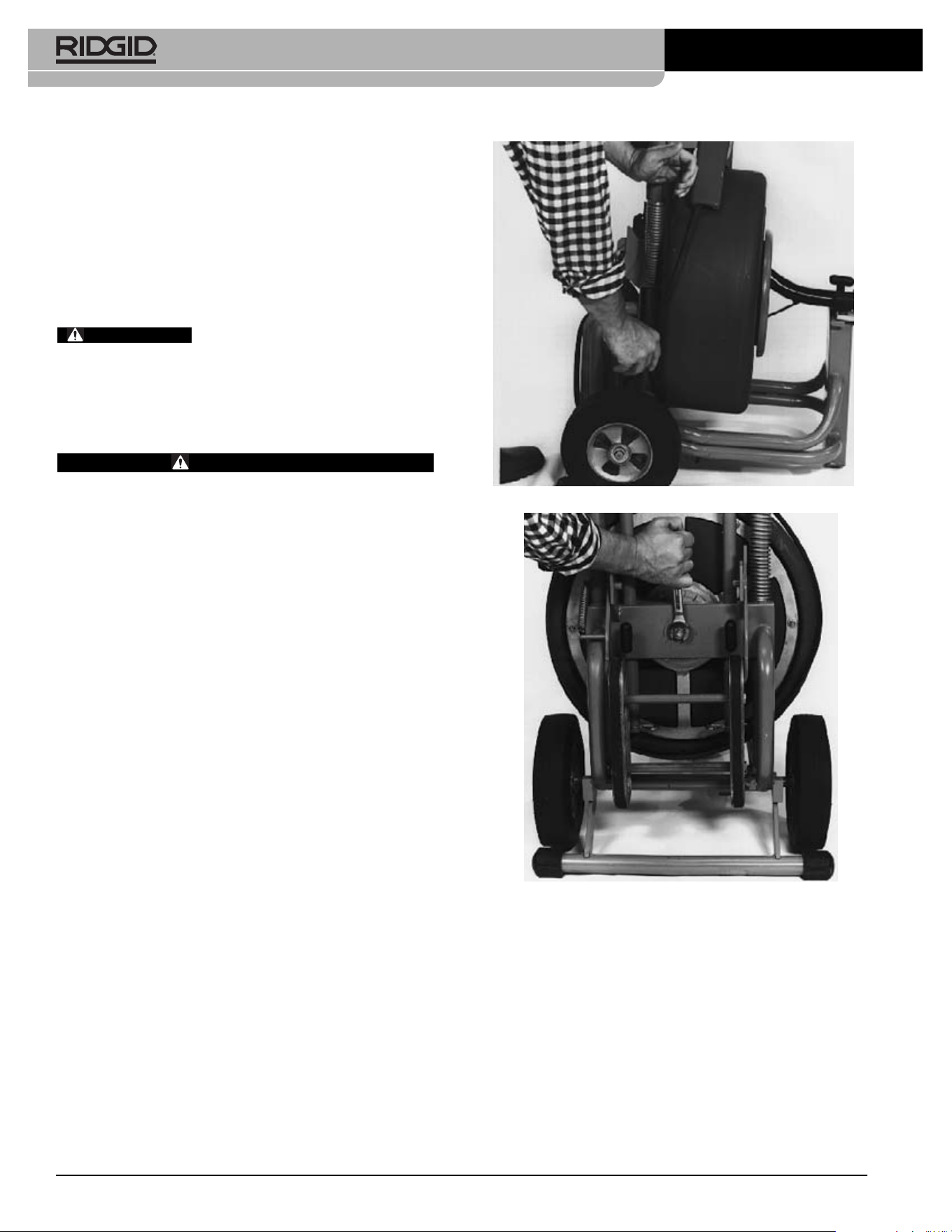

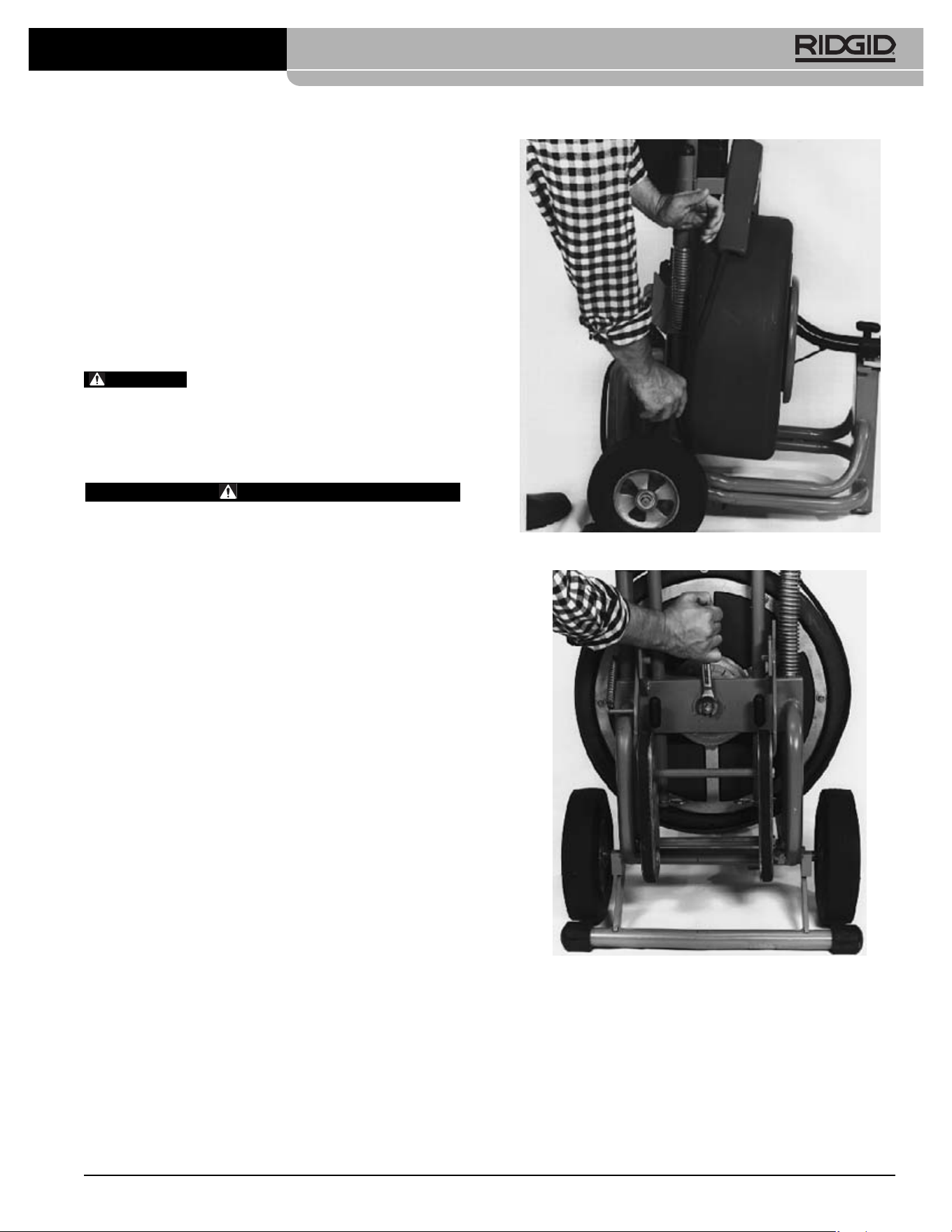

Figure 18 – Release Belt Tension

Figure 19 – Removing Rear Support Bolt

5. At the back of the machine, remove the rear support

bolt located in the center of the rear support. (This fas-

tens the drum assembly to the machine frame)

(Figure 19).

6. The assembly can now be removed by grasping the

drum via the holes on the drum front and sliding the

assembly off the mounting boss.

NOTE! When running

″ cable, it is best to use a

″

pigtail to avoid premature failure of the AUTO -

FEED bearings. To change a pigtail,

see Pigtail

Removal and Installation section.

Operating Machine in Reclined Position

The machine can be operated in the reclined position to

access overhead waste lines. The K-7500 provides two

angles of operation. The lowest angle occurs when the

machine rests on its handles. A more moderate angle of

operation occurs when the machine rests on the stair

climber in the upright position.

If sewer inlet is greater than 3’ from the

front of the machine, the cable will have a greater ten-

dency to twist or kink. Use a front guide hose or properly

support exposed cable.

Drum Removal & Installation Procedure

WARNING

Make sure FOR/OFF/REV switch is in the OFF posi-

tion and machine is unplugged from power source.

Removal

1. Set kickstand in the operating position to keep the ma-

chine from moving.

2. Loosen the top AUTOFEED knob to make sure the

top bearing is not in contact with the cable and re-

move the cutter.

3. Loosen the two T-shaped mounting knobs located on

the drum side of the AUTOFEED assembly. It is not

necessary to remove the knobs, just loosen enough

to allow the AUTOFEED assembly to slide off the front

support. Slide the assembly off the cable also.

4. Push down on motor table handle to release belt

tension and slip the belt off the drum

(Figure 18)

K-7500 Drain Cleaning machine

WARNING

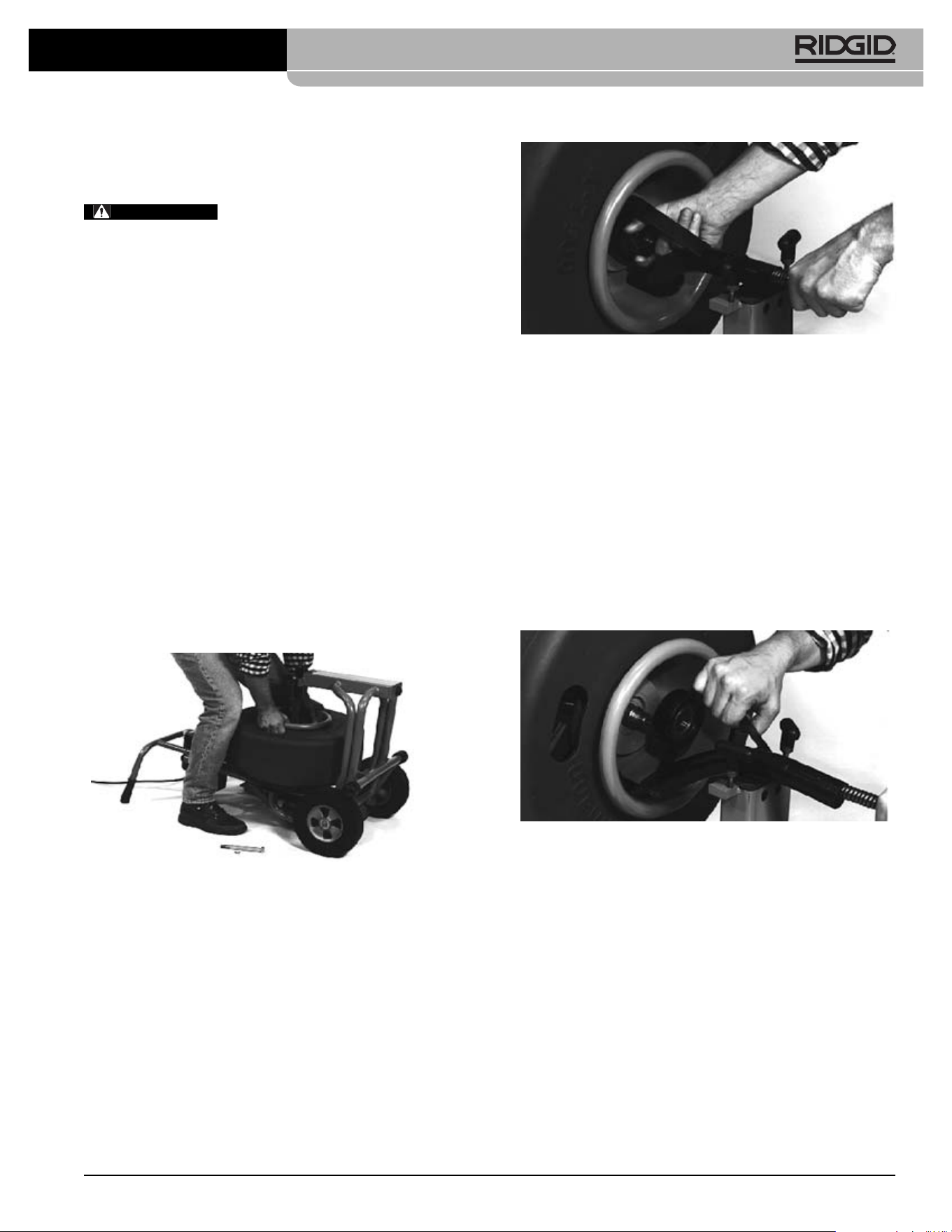

Figure 21 – Removing Knob From Center Shaft

5. Pull the guide tube assembly off the shaft and off the

cable

(Figure 22)

6. Remove the inner drum.

7. Push down on motor table handle to release belt

tension and slip belt off drum.

8. At the back of the machine, remove the rear support

bolt.

9. Remove the drum from the mounting boss.

10. Install the extra drum with cable by lifting it onto the

mounting boss.

Figure 22 – Removing Guide Tube Assembly

11. Reverse Steps 3-8. Be sure to place the cable through

the inner drum before completing Step 6. Make sure

the rear support bolt and the set screw on the knob on

the center shaft (front of machine) are securely tight-

ened before operation.

12. Attach the cable from the extra drum to the cable in

the drain.

Pigtail Removal And Installation

1. Set the kickstand.

2. Remove all cable from the drum except the pigtail.

NOTE! If the drum sticks on the mounting boss, tilt the

machine forward until the drum slides off the

mounting boss.

Installation

1. Set the kickstand to keep machine from moving.

2. Grasp the drum assembly via the holes on the drum

front and lift the assembly onto the mounting boss lo-

cated on the middle front of the frame.

Use proper lifting technique – lift with

your legs, not your back!

An alternate method is to lift the drum assembly onto

the frame with the casting hole near the mounting boss.

Lower the machine onto its back. Grasp the drum via the

holes and lift onto the mounting boss. Gently raise ma-

chine and follow Step 3 below

(Figure 20)

3. Reverse Steps 4-6 in the Removal Section. Make

sure the rear support bolt is securely tightened before

beginning operation.

Installing Extra Drum (Additional Cable)

The operator may wish to carry a second drum (minus the

guide tube and inner drum) with cable for runs greater

than 100’. For this application, the guide tube and inner

drum can be removed from the original drum and in-

stalled on the extra drum.

1. Set the kickstand to keep machine from moving.

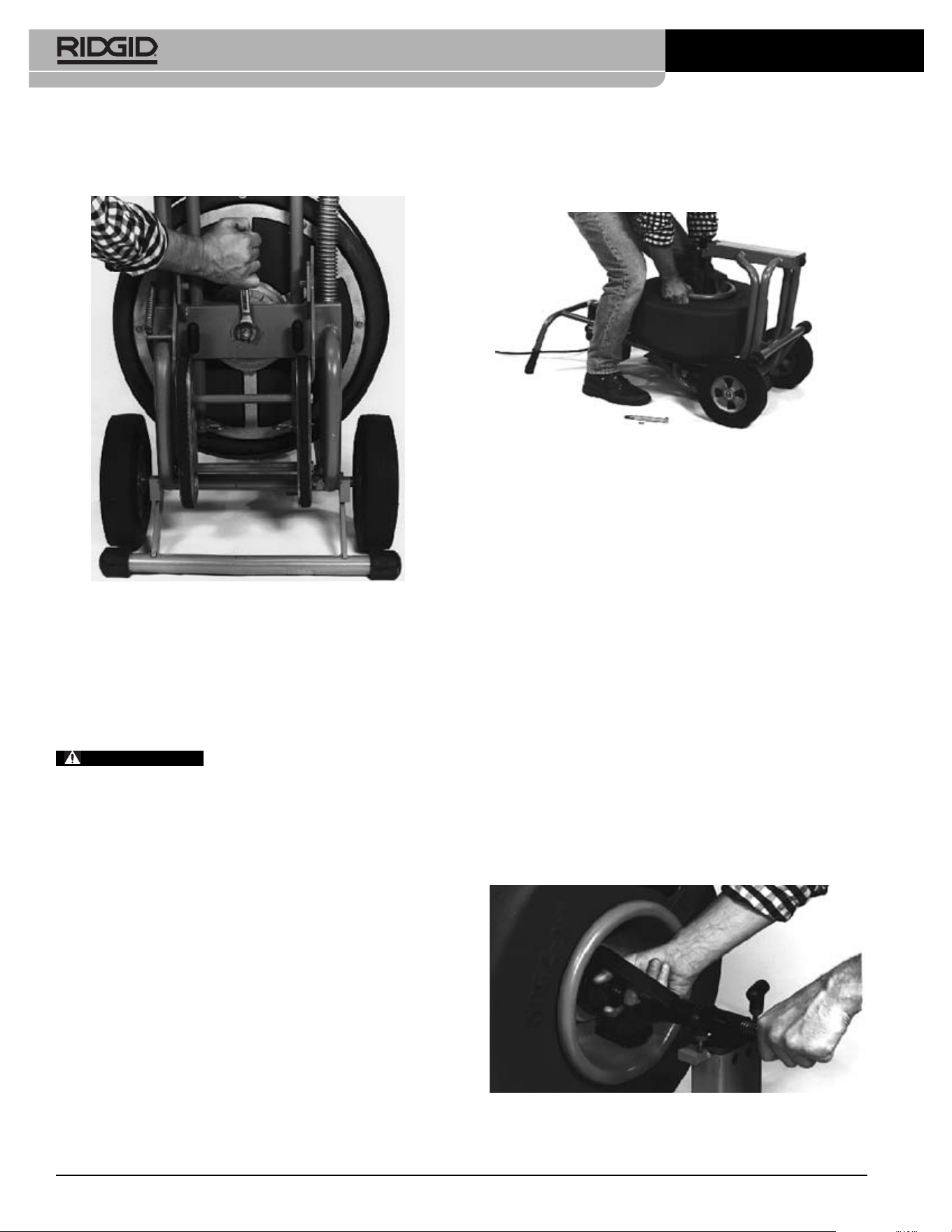

Figure 20 – Lifting Drum Assembly Onto Frame

2. Disconnect the original cable from the pigtail sec-

tion. Secure the cable to keep it from falling into the

drain.

3. Remove the AUTOFEED assembly as described in

Steps 3-4 of Drum Assembly Removal section.

4. Remove the set screw on the knob on the center

shaft. Unscrew knob and pull off shaft

(Figure 21)

K-7500 Drain Cleaning Machine

WARNING

3. Remove the AUTOFEED assembly, guide tube, inner

drum and main drum as described in Steps 3-9 in

Installing Extra Drum (Additional Cable) section.

4. Remove the bolt anchoring the pigtail. It is located on

the back of the drum

(Figure 23)

Figure 23 – Removing Pigtail Anchoring Bolt

5. Remove the pigtail from drum and insert new pigtail

into the drum.

6. Align hole in pigtail fastener with the hole in the back

of the drum. Insert bolt, washers and nut and tighten

securely. Push the remainder of the pigtail into drum

(Figure 24)

Figure 24 – Anchoring of Pigtail in Drum

7. Install drum onto the mounting boss and insert rear

support bolt. Securely tighten bolt.

8. Grasp the end of pigtail and reverse Steps 3-7 in

Installing Extra Drum (Additional Cable) section.

Tighten all fasteners, especially the set screw on the

knob on the center shaft.

Proper Tool Selection

A good rule of thumb is to make the first pass with either

a spear cutter or blade cutter that is 2″ smaller than the

drain size. For additional passes, larger tools may be

used. However, tools should always be at least 1″ smaller

than the drain size.

The style of the tool is determined by the nature of the job

and is left to the discretion of the operator.

Flexible leaders should be used to negotiate bends and

traps in lines.

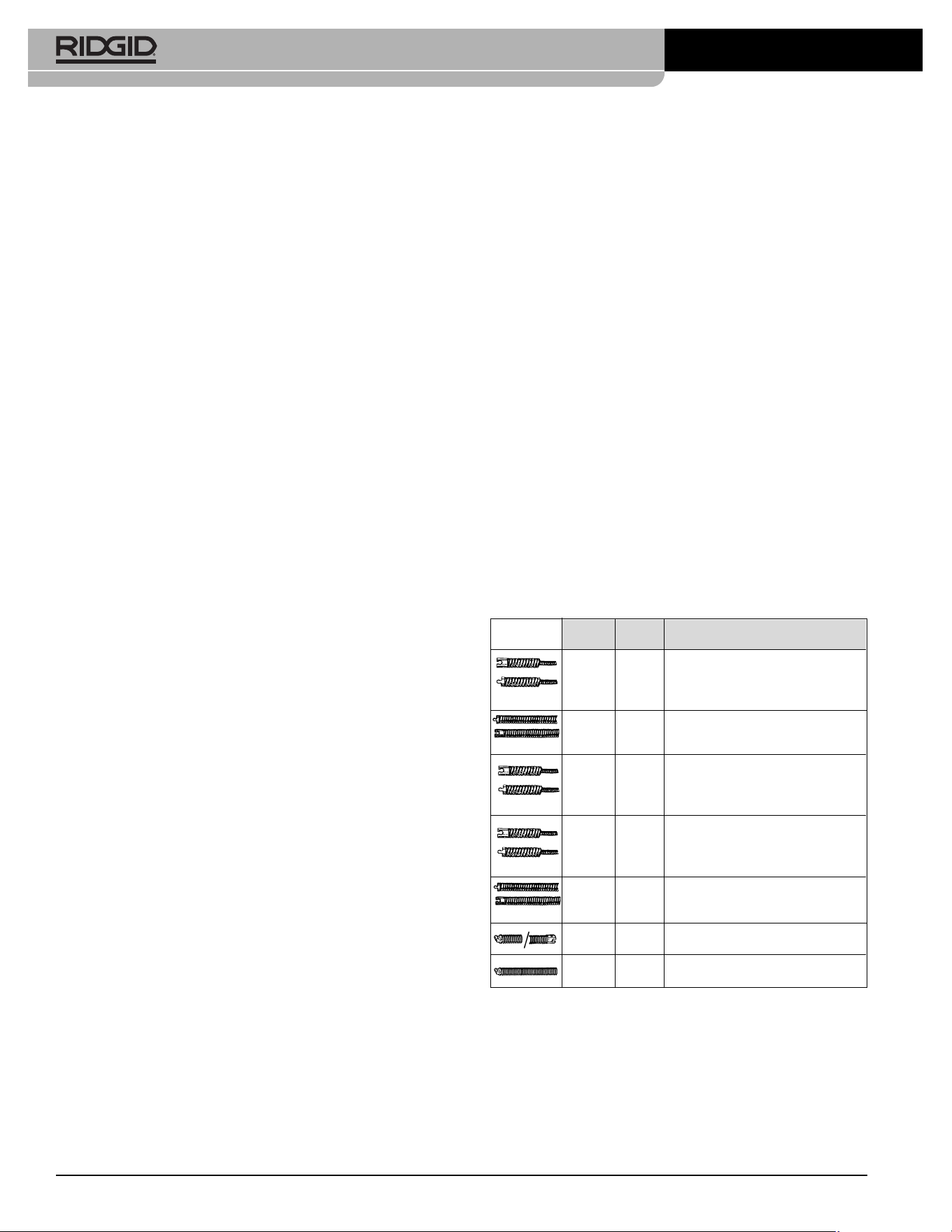

Accessories

Only the following RIDGID products have

been designed to function with the K-7500 Drain Cleaning

Machine. Other accessories suitable for use with other

tools may become hazardous when used on the K-7500.

To prevent serious injury, use only the accessories listed

below.

Maintenance Instructions

WARNING

Make sure machine is unplugged from power source

before performing maintenance or making any ad-

justment.

AUTOFEED Assembly

Proper cleaning and lubrication of the AUTOFEED is ad-

vised for long, trouble-free operation. After each use, hose

out AUTOFEED with water and grease bearings.

K-7500 Drain Cleaning machine

Description

Drum Assembly w/

″ Pigtail

Drum Assembly w/

″ Pigtail

Drum Only

AUTOFEED Assembly

″ Repair Splicer

″ Male Coupling

″ Female Coupling

″ Repair Splicer

″ Male Coupling

″ Female Coupling

Pair of Work Gloves

Tool Box

Front Guide Hose Assembly

Cable Rust Inhibitor, 1 Qt.

Cable Rust Inhibitor, 1 Gal.

Catalog No.

60042

61107

60047

60032

31487

92805

92810

31492

92880

92885

41937

59360

49032

59982

59987

WARNING

K-7500 Drain Cleaning Machine

Lubrication

Grease all exposed, moving and rotating parts as re-

quired.

Cables

Drain drum after every use. Flush drum periodically, re-

move sediment that can corrode cable.

Cables should be thoroughly flushed with water to prevent

damaging effects of drain cleaning compounds. Periodi -

cally lubricate cables and couplings with RIDGID Cable

Rust Inhibitor.

When not in use, store cables indoors to prevent deteri-

oration by the elements.

Cables should be replaced when the become severely

corroded or worn. A worn cable can be identified when

outside coils of cable become flat.

Machine Storage

Motor-driven equipment must be kept

indoors or well covered in rainy weather. Store the ma-

chine in a locked area that is out of reach of children

and people unfamiliar with drain cleaners. This machine

can cause serious injury in the hands of untrained users.

Service and Repair

WARNING

Other service and repair work on this Drain Cleaner must

be performed only by qualified repair personnel. Drain

Cleaner should be taken to a RIDGID Authorized Service

Center or returned to the factory. When servicing this

machine, only identical replacement parts should be

used. Failure to follow these steps may create a risk of

electrical shock or other serious injury.

For information on your nearest RIDGID

Independent

Service Center or any service or repair questions:

• Contact your local RIDGID distributor.

• Visit www.RIDGID.com or www.RIDGID.eu to find

your local RIDGID contact point.

• Contact Ridge Tool Technical Service Department at

[email protected] or in the U.S. and

Canada call (800) 519-3456

WARNING

K-7500 Drain Cleaning machine

GREEN

BLACK

YELLOW

WHITE

BLACK

RED

BLUE

AIR SWITCH

F/O/R SWITCH

Cable is being forced.

Cable used is incorrect pipe diameter.

Motor switched to reverse.

Cable exposed to acid.

Cable worn out.

Hole in pedal or hose.

Hole in diaphragm switch.

Faulty reverse switch.

Damaged power cord.

Short circuit in motor.

Faulty Ground Fault Circuit Interrupter.

AUTOFEED is not routinely cleaned and fills with

debris.

AUTOFEED is not greased enough.

Kickstand not engaged.

Do Not Force Cable! Let the cutter do the work.

Use

″ cables in 3″ to 6″ lines and use

″ cables

in 4″ to 10″ lines. Use Trap Leader.

Use REVERSE only if cable gets caught in pipe.

Clean and oil cables routinely.

If cable is worn, replace it.

Replace damaged component.

If no problem found with pedal or hose, replace

diaphragm switch.

Replace switch.

Replace cord set.

Take motor to authorized service center.

Replace cord set that includes a Ground Fault

Circuit Interrupter.

Disassemble AUTOFEED and clean monthly.

Apply grease to fittings weekly.

Engage kickstand.

Set on level surface.

PROBLEM CAUSE CORRECTION

Cable kinking

or breaking.

Drum stops while pedal

is depressed. Restarts

when pedal is re-pressed.

Drum turns in one direc-

tion but not the other.

Ground fault Interrupter

trips when machine is

plugged in or when foot

pedal is depressed.

AUTOFEED does not

work properly.

Machine wobbles or

moves when cleaning a

drain.

Chart 1. Troubleshooting

Wiring Diagram

K-7500 Drain Cleaning Machine

Dégorgeoir électrique

K-7500

Dégorgeoir électrique K-7500

Inscrivez ci-dessous le numéro de série de la plaque signalétique l’appareil pour future référence.

N° de

série :

K-7500

Table des matières

Fiche d’enregistrement du numéro de série de la machine ....................................................................................19

Consignes générales de sécurité

Sécurité du chantier ..................................................................................................................................................21

Sécurité électrique.....................................................................................................................................................21

Sécurité individuelle ..................................................................................................................................................21

Utilisation et entretien de l’appareil ...........................................................................................................................22

Service après-vente ..................................................................................................................................................22

Consignes de sécurité particulières

Sécurité du dégorgeoir ..............................................................................................................................................23

Description, spécifications et équipements de base

Description ................................................................................................................................................................23

Spécifications ............................................................................................................................................................23

Equipements de base................................................................................................................................................24

Câbles et guide-câbles..............................................................................................................................................24

Outils et lames de rechange......................................................................................................................................24

Assemblage de la machine

Installation des poignées...........................................................................................................................................25

Montage du système d’entraînement AUTOFEED ...................................................................................................25

Installation des câbles ...............................................................................................................................................25

Accouplement/désaccouplement de raccords rapides

" et

" pour câbles de dégorgeoir à tambour ...................26

Inspection de la machine............................................................................................................................................26

Préparation de la machine..........................................................................................................................................27

Utilisation de la machine

Machine à entraînement AUTOFEED .......................................................................................................................29

Machine à entraînement manuel...............................................................................................................................30

Procédés spéciaux

Débordement dans l’égout ou la fosse septique .......................................................................................................31

Utilisation de la marche arrière..................................................................................................................................31

Chargement de la machine sur véhicule ...................................................................................................................31

Vidange du tambour ..................................................................................................................................................31

Réglage du système d’entraînement AUTOFEED ....................................................................................................32

Utilisation de la machine en position couchée ..........................................................................................................33

Dépose et installation du tambour.............................................................................................................................33

Installation d’un tambour supplémentaire (câble supplémentaire) ............................................................................34

Retrait et installation des queues de cochon.............................................................................................................35

Sélection des outils appropriés .................................................................................................................................35

Accessoires .................................................................................................................................................................35

Entretien

Système d’entraînement AUTOFEED.......................................................................................................................36

Lubrification ...............................................................................................................................................................36

Câbles .......................................................................................................................................................................36

Stockage de la machine..............................................................................................................................................36

Service après-vente et réparations............................................................................................................................36

Dépannage ...................................................................................................................................................................37

Schéma électrique.......................................................................................................................................................38

Garantie à vie ...........................................................................................................................................Page de garde

Dégorgeoir électrique K-7500

Consignes générales de sécurité

MISE EN GARDE ! Familiarisez-vous complètement avec

l’ensemble des instructions. Le non-re-

spect de ces consignes augmenterait

les risques de choc électrique, d’in -

cendie et/ou de graves blessures

corporelles.

CONSERVEZ CES INSTRUCTIONS !

Sécurité du chantier

• Maintenez le chantier propre et bien éclairé. Les

établis encombrés et le manque d’éclairage sont à

l’origine de nombreux accidents.

• N’utilisez pas d’appareils électriques en présence

de combustibles tels que les liquides, gaz ou pous-

sières inflammables. Les appareils électriques

produisent des étincelles capables d’enflammer les

poussières et les émanations combustibles.

• Ecartez les curieux, les enfants et les visiteurs

lorsque vous utilisez un appareil électrique. Les dis-

tractions éventuelles peuvent vous faire perdre le

contrôle de l’appareil.

Sécurité électrique

• Les appareils électriques avec terre doivent être

branchés sur une prise avec terre appropriée et

conforme aux normes en vigueur. Ne jamais en-

lever la barrette de terre ou tenter de modifier la

fiche d’aucune manière. Ne jamais utiliser

d’adaptateurs de prise. Consultez un électricien

qualifié en cas de doute sur la bonne mise à la terre

de la prise. En cas de panne ou de défaillance élec-

trique de l’appareil, la mise à la terre assure un passage

de faible résistance qui éloigne le courant électrique de

l’opérateur.

• Evitez tout contact avec les masses telles que

tuyaux, radiateurs, cuisinières ou réfrigérateurs.

Les risques de choc électrique augmentent lorsque

votre corps est en contact avec une masse.

• N’exposez pas les appareils électriques à la pluie

ou aux intempéries. Toute pénétration d’eau à

l’intérieur d’un appareil électrique augmente les risques

de choc électrique.

• Ne maltraitez pas le cordon électrique de l’appareil.

Ne jamais porter l’appareil par son cordon élec-

trique, ni tirer sur celui-ci pour débrancher l’ap -

pareil. Gardez le cordon à l’abri des sources de

chaleur, de l’huile, des angles tranchants et des

pièces mobiles. Remplacez immédiatement tout

cordon endommagé. Les cordons endommagés aug-

mentent les risques de choc électrique.

• Lorsque vous utilisez l’appareil à l’extérieur, utilisez

une rallonge électrique portant la désignation “W-A”

ou “W”. Ce type de rallonge est prévu pour être utilisé

à l’extérieur et réduit les risques de choc électrique.

• Utilisez exclusivement des rallonges à trois fils

équipées d’une fiche bipolaire plus terre à trois

barrettes et d’une prise bipolaire plus terre qui

correspond à la fiche de l’appareil. L’utilisation

d’autres types de rallonge électrique n’assurera pas la

mise à la terre de l’appareil et augmentera les risques

de choc électrique.

• Utilisez la section de rallonge appropriée

(voir

tableau)

. Une section de conducteurs insuffisante

provoquerait une perte de tension excessive, d’où un

manque de puissance.

• Vérifiez le bon fonctionnement du disjoncteur dif-

férentiel du cordon d’alimentation avant d’utiliser

l’appareil. Le disjoncteur différentiel réduit les risques

de choc électrique.

• L’utilisation de rallonges électriques est décon-

seillée sauf si celles-ci sont branchées sur une

boite de dérivation ou une prise équipée d’un dis-

joncteur différentiel. Le disjoncteur différentiel du

cordon d’alimentation de la machine n’assure aucune

protection contre les décharges électriques venant

des rallonges.

• Gardez les connexions électriques au sec et

surélevées. Ne touchez pas la fiche avec les mains

mouillées. Cela réduit les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, concentrez-vous sur ce que vous

faites et faites preuve de bon sens lorsque vous

utilisez un appareil électrique. N’utilisez pas ce

Section minimale des fils conducteurs des rallonges

Ampères indiqués

sur la plaque Longueur totale (en pieds)

signalétique

0 à 25 26 à 50 51 à 100

0 à 6 18 AWG 16 AWG 16 AWG

6 à 10 18 AWG 16 AWG 14 AWG

10 à 12 16 AWG 16 AWG 14 AWG

12 à 16 14 AWG 12 AWG

Déconseillé

Barrette de terre

Cache-prise

avec terre

Barrette de terre

Dégorgeoir électrique K-7500

type d’appareil lorsque vous êtes fatigués ou

lorsque vous prenez des médicaments, de l’alcool

ou des produits pharmaceutiques. Un instant

d’inattention peut entraîner de graves blessures lorsque

l’on utilise un appareil électrique.

• Habillez-vous de manière appropriée. Ne portez

pas de vêtements amples ou de bijoux. Attachez

les cheveux longs. Gardez vos cheveux, vos vête-

ments et vos gants à l’écart du mécanisme. Les

vêtements amples, les bijoux et les cheveux longs

peuvent s’entraver dans le mécanisme.

• Evitez les risques de démarrage accidentel.

Assurez-vous que l’interrupteur marche/arrêt est en

position OFF (arrêt) avant de brancher l’appareil. Le

fait de porter l’appareil avec un doigt sur la gâchette ou

le brancher lorsque son interrupteur est en position de

marche (ON) est une invitation aux accidents.

• Enlevez les clés de réglage et autres outils avant de

mettre l’appareil en marche. Une clé laissée sur

une partie rotative de l’appareil peut entraîner des

blessures corporelles.

• Ne vous mettez pas en porte-à-faux. Maintenez

une bonne assise et un bon équilibre à tous mo-

ments. Une bonne assise et un bon équilibre vous

permettent de mieux contrôler l’appareil en cas

d’imprévu.

• Utilisez les équipements de sécurité appropriés.

Portez systématiquement des lunettes de sécu-

rité. Un masque à poussière, des chaussures de

sécurité, le casque et/ou une protection auditive doivent

être portés selon les conditions d’utilisation.

Utilisation et entretien de l’appareil

• Utilisez un serre-joint ou autre moyen approprié

pour arrimer l’ouvrage sur une plate-forme sta-

ble. Tenir l’ouvrage à la main ou contre le corps peut

vous mettre en position d’instabilité et vous faire perdre

le contrôle de l’appareil.

• Ne forcez pas l’appareil. Utilisez un appareil qui soit

adapté au travail prévu. L’outil approprié assurera un

meilleur travail et une meilleure sécurité s’il est utilisé au

régime prévu.

• N’utilisez pas un appareil dont l’interrupteur ne

permet pas de le mettre en marche ou de l’arrêter.

Tout appareil qui ne peut pas être contrôlé par son in-

terrupteur est dangereux et doit être réparé.

• Débranchez l’appareil avant tout réglage ou

change ment d’accessoires, et avant de le ranger.

De telles mesures préventives réduisent le risque de

démarrage accidentel de l’appareil.

• Rangez les appareils non utilisés hors de la portée

des enfants et des personnes non initiées. Ces

appareils sont dangereux entre les mains de personnes

non initiées.

• Entretenez les appareils consciencieusement.

Maintenez les outils de coupe bien affûtés et en

bon état de propreté. Les outils bien entretenus et af-

fûtés réduisent les risques de grippage et sont plus

faciles à contrôler.

• Examinez la machine pour signes de mauvais

alignement ou de grippage des mécanismes ou

autres conditions qui pourraient entraver le bon

fonctionnement de l’appareil. Le cas échéant, faire

réparer l’appareil avant de vous en servir. De nom-

breux accidents sont le résultat d’un appareil mal

entretenu.

• N’utilisez que les accessoires recommandés par le

fabricant pour votre appareil particulier. Des ac-

cessoires prévus pour un certain type d’appareil peuvent

être dangereux lorsqu’ils sont montés sur un autre.

• Gardez les poignées de la machine propres, sèches

et dépourvues d’huile ou de graisse. Cela vous

permettra de mieux contrôler l’appareil.

Service après-vente

• Toutes réparations de l’appareil doivent être con-

fiées à un réparateur qualifié. La réparation ou

l’entretien de l’appareil par du personnel non qualifié

peut entraîner des blessures.

• Lors de la réparation de l’appareil, utilisez exclu-

sivement des pièces de rechange identiques à

celles d’origine. Suivez les instructions de la sec-

tion “Entretien” du mode d’emploi. L’utilisation de

pièces de rechange non homologuées et le non-respect

des consignes d’entretien peut créer un risque de

choc électrique ou de blessure corporelle.

Consignes de sécurité

particulières

AVERTISSEMENT

Lisez soigneusement ce manuel avant d’utiliser le

dégorgeoir RIDGID K-7500. Le non-respect des con-

signes ci-devant augmenterait les risques de choc

électrique, d’incendie et/ou de graves blessures

corporelles.

Veuillez adresser toutes questions éventuelles aux ser-

vices techniques de la Ridge Tool Company en composant

le (800) 519-3456.

Dégorgeoir électrique K-7500

des canalisations d’évacuation de 4 à 10 po de

diamètre. Respectez les consignes d’utilisation de la

machine. Toute autre utilisation, ainsi que la modifi-

cation du dégorgeoir pour d’autres applications

augmente les risques d’accident.

Description, spécifications et

équipements de base

Description

Le dégorgeoir RIDGID K-7500 est prévu pour le curage

des canalisations de 4 à 10 po de diamètre d’une longueur

maximale de 250 pieds. Son moteur universel de

entraîne les câbles de

et de

po de diamètre à un

régime de 200 t/min. Lorsque le câble rencontre un ob-

stacle, le régime du moteur se réduit automatiquement

pour assurer un plus grand couple et un meilleur contrôle.

Le tambour en polyéthylène moulé comprend un tam-

bour interne qui empêche le renversement du câble. Le

cordon d’alimentation de la machine est équipé d’un dis-

joncteur différentiel, et sa ‘béquille’ sert à la stabiliser lors

de son fonctionnement. La commande marche/arrêt de la

machine est assurée par une pédale pneumatique.

Le tambour entraîne un câble de

de po de di-

amètre équipé d’un système à raccord rapide pour le

montage des outils de curage. Un système d’entraînement

électrique assure l’entraînement et le retrait des câbles à

un régime de 0 à 28 pieds par minute.

Spécifications

Section de conduite ....Généralement recommandé

pour les conduites de 4 à 10

pouces de diamètre, selon la

section de câble utilisé. Se re-

porter au tableau suivant pour

les applications spécifiques.

Figure 1

NOTA ! Les câbles de

po à âme interne ne sont pas

recommandés pour le franchissement des siphons

ou des coudes serrés de moins de 4 po de di-

amètre.

Capacité du tambour...125 pieds de câble Ø

150 pieds de câble Ø

Sécurité du dégorgeoir

• Portez les gants avec la machine. Ne jamais tenter

de prendre en main un câble tournant avec un chif-

fon ou un gant en tissu mal ajusté. Ceux-ci pourraient

s’entortiller autour du câble et provoquer de graves

blessures.

• Ne forcez pas les câbles. Gardez les deux mains

sur le câble afin de le contrôler durant sa rota-

tion. Forcer les câbles à la rencontre d’un obstacle

risque de provoquer leur bouclage ou leur pincement et

entraîner de graves blessures.

• Positionnez la machine à moins de trois pieds de

l’entrée de la canalisation. Utilisez le guide-câble

avant ou tout autre moyen approprié pour soutenir

le câble lorsque la machine ne peut pas être posi-

tionnée à proximité du point d’entrée ou du bou -

chon de dégorgement. Un écartement plus impor-

tant risque de provoquer le bouclage ou le plissage

du câble.

• Le K-7500 est prévu pour un seul opérateur. Cet

opérateur doit contrôler à la fois la pédale de com-

mande et le câble.

• Utilisez la pédale de commande pour faire tourner

le K-7500 tout en maintenant une bonne assise et

un bon équilibre. Ne faites pas tourner la machine

en marche arrière (REV). L’utilisation de la marche ar-

rière peut endommager le câble. La marche arrière est

réservée au retrait du câble lorsqu’il rencontre une

obstruction.

• Gardez vos mains à l’écart du tambour et du guide-

câble. N’introduisez pas votre main à l’intérieur

de la machine avant de l’avoir préalablement dé -

branché. Votre main risque d’être entraînée dans le

mécanisme et sérieusement blessée.

• Déployez systématiquement la béquille lors de

l’utilisation de la machine. La béquille stabilise sert de

stabilisateur et empêche son renversement.

• Prenez les précautions nécessaires lors du curage

des canalisations ayant été traité avec des pro-

duits chimiques. Evitez le contact direct avec la

peau et les yeux. Certains produits de curage peuvent

provoquer de graves brûlures.

• N’utilisez pas cette machine lorsque l’opérateur

et/ou la machine ont les pieds dans l’eau. Cela

augmenterait les risques de choc électrique.

• Portez des lunettes de sécurité et des chaussures

à semelle en caoutchouc. Ces équipements de sécu-

rité peuvent éviter de graves blessures corporelles.

• Utilisez le K-7500 exclusivement pour le curage

Type et section

de câble

Câble creux Ø 5/8 po

Câble armé Ø 5/8 po

Câble plein Ø 5/8 po

Câble creux Ø 3/4 po

Câble armé Ø 3/4 po

Section et longueur de canalisation

Section de conduite Longueur de la canalisation

Ø 3 à Ø 4 po 250 pieds

Ø 3 à Ø 6 po 250 pieds

Ø 4 à Ø 6 po 250 pieds

Ø 4 à Ø 10 po 250 pieds

Dégorgeoir électrique K-7500

Moteur ..........................Moteur universel réversible à

courant alternatif de 115V/60

Puissance

nominale :.....................

CV à 200 t/min.

Intensité de courant ....6,0 A

Poids

(Machine seule) ...........116 livres

Largeur .........................21 po

Longueur......................31 po

Equipements de base

Pour câble Ø

• Machine K-7500 avec entraînement AUTOFEED,

boîte à outils et outils de base comprenant :

– Paire de gants de travail

– Couteau à siphons Ø 3 po, réf. T-403

– Lame de lance, réf. T-406

– Mèche de récupération, réf. T-407

– Couteau dents de scie, réf. T-408

– Couteau double Ø 2 po, réf. T-411

– Couteau double Ø 3 po, réf. T-413

– Lame de couteau double Ø 4 po, réf. T-414-B

– Lame de couteau double Ø 6 po, réf. T-416-B

– Guide-câble Ø

po, réf. T-468

– 4 cales de réglage pour système d’entraînement

– Clé 6-pans de

• Dégorgeoir K-7500 à entraînement AUTOFEED,

avec boîte à outils, outils de base, et câble C-100

(câble armé Ø

po de 100 pieds)

• Dégorgeoir K-7500 à entraînement AUTOFEED,

avec boîte à outils, outils de base, et câble C-75

(câble armé Ø

po de 75 pieds)

• Dégorgeoir K-7500 à entraînement AUTOFEED,

avec boîte à outils, outils de base, et câble C-100 HC

(câble creux Ø

po de 100 pieds)

• Dégorgeoir K-7500 à entraînement manuel, avec

outils de base

• Dégorgeoir K-7500 à entraînement manuel, avec

boîte à outils, outils de base, et câble C-100 (câble

armé Ø

po de 100 pieds)

• Dégorgeoir K-7500 à entraînement manuel, avec

boîte à outils, outils de base, et câble C-100 HC

(câble creux Ø

po de 100 pieds)

Pour câbles Ø

• Machine K-7500 à entraînement AUTOFEED, avec

boîte à outils et outils de base comprenant :

– Paire de gants de travail

– Couteau à siphons Ø 3 po, réf. T-403

– Lame de lance, réf. T-406

– Mèche de récupération, réf. T-407

– Couteau dents de scie, réf. T-408

– Couteau double Ø 2 po, réf. T-411

– Couteau double Ø 3 po, réf. T-413

– Lame de couteau double Ø 4 po, réf. T-414-B

– Guide-câble Ø

po, réf. T-458

– Clé 6-pans de

• Machine K-7500 à entraînement AUTOFEED, avec

boîte à outils, outils de base et câble C-24 (câble ren-

forcé Ø

po de 100 pieds)

Réf.

Catalogue

92460

92465

92470

43647

32737

58192

95762

95757

95752

95747

92475

92480

41212

41697

47427

47432

92555

92560

44122

44117

Modèle

C-25

C-26

C-27

C-24

C-27HC

C-24HC

C-25 IW

C-26 IW

C-27 IW

C-24 IW

C-28

C-29

C-75

C-100

C-75HC

C-100HC

T-458

T-468

—

Câbles et guide-câbles

″ (16mm)

″ (20mm)

Désignation

Câble renforcé de 25 pieds (7,60 m)

Câble renforcé de 50 pieds (15,20 m)

Câble renforcé de 75 pieds (22,90 m)

Câble renforcé de 100 pieds (30,50 m)

Câble creux de 75 pieds (22,90 m)

Câble creux de 100 pieds (30,50 m)

Câble IW de 25 pieds (7,60 m)

Câble IW de 50 pieds (15,20 m)

Câble IW de 75 pieds (22,90 m)

Câble IW de 100 pieds (30,50 m)

Câble renforcé de 25 pieds (7,60 m)

Câble renforcé de 50 pieds (15,20 m)

Câble renforcé de 75 pieds (22,90 m)

Câble renforcé de 100 pieds (30,50 m)

Câble creux de 75 pieds (22,90 m)

Câble creux de 100 pieds (30,50 m)

Guide-câble Ø

po de 2 pieds

Guide-câble Ø

po de 2 pieds

Queue de cochon de

Outils et lames de rechange pour C-24,

C-25, C-26, C-27, C-28, C-29, C-75, C-100,

C-24HC, C-27HC, C-75HC et C-100HC

Réf.

Catalogue

92485

92490

92495

92500

92505

51762

92510

92515

92520

92525

92530

92535

92540

92545

92550

Porte-lame*

92900

92915

—

92915

—

92905

92910

92895

Désignation

Couteau à siphons Ø 3 po

Couteau à siphons Ø 3

Lame de lance

Mèche de récupération

Couteau à dents de scie

Tulipe Industrielle

Couteau double Ø 2 po

Couteau double Ø 2

Couteau double Ø 3 po

Couteau double Ø 4 po

Couteau double Ø 6 po

Couteau 3-lames Ø 2 po

Couteau 3-lames Ø 3 po

Couteau 3-lames Ø 4 po

Couteau 3-lames Ø 6 po

Rechange

″ (16mm)

Modèle

T-403

T-404

T-406

T-407

T-408

T-409

T-411

T-412

T-413

T-414

T-416

T-432

T-433

T-434

T-436

Lame(s)

92835

92840

92850

—

92890

—

92815

92820

92825

92830

92855

92860

92865

92870

92875

Dégorgeoir électrique K-7500

Assemblage de la machine

AVERTISSEMENT

Ce dégorgeoir doit être correctement assemblé afin

d’éviter les risques d’accident. Respectez systéma-

tiquement la méthode d’assemblage suivante :

Montage de la poignée

Relevez le monte-marches en tirant sur sa broche de

verrouillage, puis en relevant l’ensemble par sa traverse

jusqu’à ce que la broche s’engage à nouveau dans la po-

sition relevée

(Figure 3)

. Introduisez la poignée via les

supports de rail de la table du moteur, puis dans les deux

orifices du support arrière

(Figure 4)

. Introduisez les deux

goupilles dans les orifices en bas des poignées

(Figure 5)

Ajustez les poignées à la hauteur voulue. Serrez les deux

manettes en forme de T qui se trouvent sur le support ar-

rière. Rabaissez le monte-marches.

Installation du système

d’entraînement AUTOFEED

Desserrez la manette qui se trouve en tête du logement de

palier et enfilez le système d’entraînement AUTOFEED sur

la queue de cochon. Arrimez le système d’entraînement

AUTOFEED en serrant les manettes en forme de T.

Installation des câbles

N’enlevez pas les bandes ou les

agrafes du carton d’expédition du câble. Le câble est

sous tension et fouettera, provoquant des blessures.

Retirez une longueur de câble suffisante via l’orifice central

du carton pour le raccorder à la queue de cochon du tam-

bour. Engagez le raccord mâle du câble au raccord de la

queue de cochon

(Figure 6)

. Vérifiez le raccordement,

puis engagez le câble dans le tambour.

Figure 4 – Insertion de la

poignée

Figure 5 – Verrouillage des

poignée à l’aide

des goupilles.

Serrage des deux

(2) manettes et

forme de T.

Attaches*

Lame

Porte-lame

Couplage*

Figure 2 – Assemblage des outils

Figure 3 – Relevage du monte-marches

AVERTISSEMENT

Dégorgeoir électrique K-7500

Inspection de la machine

AVERTISSEMENT

L’inspection du dégorgeoir vous permettra de limiter

les risques d’accident. Le processus d’inspection

suivant devrait précéder chaque utilisation de la

machine.

1. Assurez-vous que le dégorgeoir est débranché et

que son commutateur directionnel se trouve en posi-

tion OFF (arrêt).

2. Assurez-vous que la pédale de commande est rac-

cordée au dégorgeoir

(Figure 10)

. Ne pas utiliser cet

appareil sans pédale de commande.

3. Vérifiez que le carter de courroie ne touche pas le tam-

bour lorsque cette dernière tourne. Le cas échéant,

ralinguez le carter et serrez ses boulons. L’espace

entre le carter de courroie et le tambour ne doit pas dé-

passer

po.

4. Examinez le cordon d’alimentation, le disjoncteur dif-

férentiel et la fiche du cordon pour signes de

détérioration. Si la fiche a été modifiée, qui lui manque

sa barrette de terre ou que le cordon d’alimentation est

endommagé, n’utilisez pas le dégorgeoir avant que le

cordon ait été remplacé.

5. Assurez-vous que le boulon de fixation du tambour est

suffisamment serré

(Figure 7).

Accouplement/désaccouplement de raccords rapides

"et

" pour

câbles de dégorgeoir à tambour

Nettoyez et lubrifiez les raccords. La goupille de verrouillage doit de déplacer librement sur toute sa course.

Nouveau modèle – Goupille plongeante

Tournevis nécessaire.

Accouplement

1. Engagez les deux raccords. Au besoin, enfoncez la

goupille.

2. Vérifiez l’accouplement (goupille entièrement déployée).

Désaccouplement

1. Introduisez le tournevis pour enfoncer la goupille.

2. Désengagez les deux raccords jusqu’à ce que le rac-

cord mâle entre en contact avec le tournevis.

3. Retirez le tournevis et désengagez les raccords.

Ancien modèle – Goupille tournante

Tournevis nécessaire.

Accouplement

1. Engagez les deux raccords.

2. Tournez la goupille jusqu’à ce que son trait soit orienté

vers le repère « L » du raccord (à l’opposé de l’ex -

trémité du câble). Vérifiez l’accouplement.

Désaccouplement

1. Tournez la goupille jusqu’à ce que son trait soit orienté

vers l’extrémité du câble (à l’opposé du repère « L » du

raccord).

2. Désengagez les raccords.

3b2

Trait

Figure 6

Dégorgeoir électrique K-7500

Un tambour mal arrimé risque de

provoquer des blessures corporelles et d’endommager

la machine.

Figure 7 – Vérifiez le serrage du boulon

6. Examinez le dégorgeoir pour signes de pièces en-

dommagées, manquantes, désalignées ou grippées,

ainsi que pour toute autre anomalie qui pourrait nuire

au bon fonctionnement et à la sécurité de la ma-

chine. Le cas échéant, n’utilisez pas le dégorgeoir

avant que toute anomalie ait été réparée.

7. Si nécessaire, lubrifiez la machine et son guide-câble

selon les consignes de la section Entretien.

8. Utilisez les outils et accessoires prévus pour cet ap-

pareil et adaptés au chantier en question. Les outils et

accessoires appropriés vous permettront de faire le

travail correctement et en toute sécurité. Les acces-

soires prévus pour d’autres types d’appareil peuvent

être dangereux lorsqu’ils sont utilisés avec ce type de

dégorgeoir.

9. Eliminez toutes traces d’huile de graisse ou de crasse

des commandes et poignées du matériel. Cela réduira

les risques de blessure lorsqu’un outil ou une com-

mande s’échappe de votre main.

10. Examinez le tranchant des outils utilisés. Si néces-

saire, faites-les affûter ou remplacer avant d’utiliser le

dégorgeoir. Des outils émoussés ou endommagés

peuvent éventuellement provoquer le grippage et le

bris des câbles

11. Examinez les câbles et les raccords pour signes

d’usure et de détérioration. Les câbles doivent être

remplacés dès qu’ils deviennent excessivement usés

ou corrodés. Un câble est considéré usé lorsque les

brins extérieurs s’aplatissent.

Les câbles usés ou endommagés

risquent de rompre et de provoquer de graves blessures

corporelles.

Préparation de la machine

AVERTISSEMENT

Une bonne préparation de la machine et du chantier

permettra de limiter les risques d’accident. Le pro-

cessus de préparation suivant doit être respecté lors

de l’installation de la machine :

1. Examinez le chantier pour :

• Un éclairage suffisant.

• Une prise de courant avec terre.

• Un passage dégagé jusqu’à la prise de courant,

dépourvu de sources de chaleur, d’huile, d’arêtes

vives et de mécanismes qui risquent d’endom -

mager le cordon électrique.

• Un endroit sec pour la machine et son utilisateur.

N’utilisez pas la machine lorsque vous avez les

pieds dans l’eau.

• La présence de liquides, de gaz ou de poussières

inflammables qui risquent de s’enflammer.

2. Positionnez le dégorgeoir à moins de 3 pieds du

point d’entrée.

Si le point d’entrée se trouve à

plus de trois pieds de la machine, le câble aura plus ten-

dance à se boucler ou se plisser. Utilisez le guide-câble

avant ou un autre moyen approprié pour soutenir le câble

exposé.

3. Déployez la béquille de l’appareil en penchant la ma-

chine en avant pou permettre à la béquille de passer

derrière les roues

(Figure 8)

. Assurez-vous que la ma-

chine est fermement assise sur la béquille avant de

continuer. Les roues ne doivent pas toucher le sol.

Figure 8 – Engagement de la béquille

MISE EN GARDE

Dégorgeoir électrique K-7500

et 14 AWG de 50 à 100 pieds de longueur). Une section

de conducteurs insuffisante risque de provoquer la sur-

chauffe de la rallonge au point de fondre son isolation et

enflammer les objets à proximité.

Afin de limiter les risques de choc électrique, gardez

toutes connexions électriques au

sec et surélevées. Ne touchez pas

les fiches avec les mains mouillées. Testez le disjoncteur

différentiel fourni avec le cordon d’alimentation afin de vous

assurer de son bon fonctionnement. Lorsque la touche

d’essai est enfoncée, le témoin lumineux doit s’éteindre.

Réactivez-le en appuyant sur la touche de réarmement. Si

le témoin lumineux s’allume, c’est que la machine est

prête à fonctionner. Si le disjoncteur différentiel ne fonc-

tionne pas correctement, n’utilisez pas la machine.

Utilisation de la machine

AVERTISSEMENT

Portez les gants fournis avec la machine. Ne ja-

mais tenter d’attraper un câble en rotation avec

un chiffon ou des gants en tissu mal ajustés qui ris-

queraient de s’entortiller autour du câble et

provoquer de graves blessures.

Portez systématiquement des lunettes de sécurité

afin de protéger vos yeux contre la projection de

débris ou autres objets divers. Portez des chaus-

sures antidérapantes avec semelles en caoutchouc.

Faites particulièrement attention lors du curage

de canalisations qui ont été préalablement traités

aux produits chimiques. Portez des gants lors de la

manipulation des câbles, et évitez tout contact di-

rect avec la peau et surtout avec les yeux et le

visage, car de graves brûlures pourraient en résulter.

Mettez-vous en position appropriée afin de maintenir

votre équilibre

(Figure 10)

. En cas

d’imprévu, cette position vous per-

mettra de garder le contrôle de la machine et du câble en

toute sécurité.

• Assurez-vous de pouvoir lâcher le levier d’embray -

age instantanément.

• Vous devez garder une main sur le câble pour

l’empêcher de fouetter lorsqu’il rencontre un ob-

stacle.

Figure 9 – Replis de la béquille

La machine doit toujours reposer

sur sa béquille afin d’éviter son renversement en cours

d’utilisation.

4. Positionnez la pédale de commande pneumatique

de manière à pouvoir y accéder à tout moment. Cette

machine ne nécessite qu’un seul opérateur

(Figure 10)

5. Assurez-vous que le sélecteur FOR/OFF/REV se

trouve en position OFF (arrêt).

6. Sélectionnez l’outil ou le couteau approprié, puis

montez-le en bout du câble selon les indications de la

Figure 6

, et vérifiez son verrouillage afin d’éviter qu’il

ne se détache en cours d’opération.

NOTA ! Il est déconseillé d’utiliser les câbles renforcés

po dans les siphons et coudes de moins

de 4 po de diamètre. Dans le cas des con-

duites de section plus importante, des flexibles

de guidage devraient être utilisés pour le fran-

chissement des siphons, faute de quoi, le câble

risque d’être endommagé.

7. Branchez le dégorgeoir sur la prise électrique en

vous assurant que son cordon d’alimentation suit le

chemin dégagé précédemment sélectionné. Si le cor-

don d’alimentation n’arrive pas jusqu’à la prise,

servez-vous d’une rallonge en bon état.

Afin d’éviter les risques de choc et d’incendie électrique,

ne jamais utiliser une rallonge électrique endommagée ou

qui ne répond pas aux critères

suivants :

• Toute rallonge électrique doit être équipée d’une fiche

à trois barrettes, semblable à celle indiquée à la sec-

tion Sécurité électrique.

• Toute rallonge électrique utilisée à l’extérieur doit être du

type “W” ou “W-A”.

• La rallonge électrique utilisée doit avoir des conduc-

teurs de section suffisante (16 AWG jusqu’à 50 pieds

MISE EN GARDE

Dégorgeoir électrique K-7500

• Ecartez vos mains du guide-câble et du tambour

lorsqu’ils tournent. Ne pas introduire votre main

dans le tambour sans avoir préalablement dé -

branché la machine.

Figure 10 – Position de travail appropriée

Utilisation des machines à entraîne-

ment AUTOFEED

1. Desserrez la manette d’entraînement afin de vous

assurer que le système d’entraînement AUTOFEED

n’est pas engagé. Retirez manuellement une longueur

suffisante de câble du tambour, puis enfoncez l’outil et

le câble dans le point d’entrée.

2. Mettez le sélecteur FOR/OFF/REV en position FOR

(marche avant), mais sans appuyer sur la pédale de

commande pneumatique.

3. Pour engager le système d’entraînement AUTOFEED,

vissez la manette d’entraînement jusqu’à ce que le

palier supérieur vienne en contact avec le câble ;

ensuite, serrez-la d’un tour supplémentaire. Faites

attention de ne pas trop la serrer.

AVERTISSEMENT

L’utilisateur doit systématiquement avoir sa main

gantée sur le câble avant de démarrer la machine.

4. Tout en appuyant sur la pédale de commande pneu-

matique, appuyez sur le câble avec suffisamment de

force pour l’empêcher de sortir de la canalisation.

5. Poussez le levier d’entraînement en direction op-

posée à celle de la rotation du tambour pour faire

avancer le câble

(Figure 11)

. La vitesse d’entraîne -

ment du câble, allant de 0 à 28 pieds/minute, dépend

de la position du levier d’entraînement par rapport au

neutre (position verticale). Plus le levier s’éloigne de la

verticale, plus le câble avance rapidement. Maintenez

toujours une main sur le câble afin de déceler une ré-

sistance éventuelle.

6. Continuez à faire avancer le câble jusqu’à ce que

vous rencontriez une résistance ou un obstacle. De

manière générale, cela se manifestera par un ralen-

tissement du moteur et/ou la tendance du câble à

se tortiller latéralement entre les mains de l’utilisateur.

Dès que le câble indique que l’outil a cessé de tourné,

mettez immédiatement le levier d’entraînement en

marche arrière (dans le sens de rotation du tambour)

afin de dégager l’outil et soulager le câble. Ensuite,

avancez le câble lentement afin de permettre à l’outil

de franchir l’obstacle progressivement. Ramenez oc-

casionnellement le levier d’entraînement au point

mort afin de permettre au couteau de se tailler un

chemin à travers l’obstacle. Répétez ce processus

jusqu’à ce que l’obstacle soit éliminé. N’oubliez pas

que les couteaux ne doivent jamais cesser de tourner

et qu’il ne faut jamais forcer le câble.

CONSEIL : Si le câble continue à s’accrocher dans un

blocage, désengagez le système d’entraîne -

ment AUTOFEED et procédez à la main.

7. Une fois le fil d’eau rétabli, ouvrez l’eau afin d’évacuer

tous débris et racines éventuels de la canalisation

tandis que vous terminez le travail.

Figure 11 – Utilisation du levier d’entraînement

AVERTISSEMENT

Ne jamais permettre au câble de se mettre en

charge. Cela arrivera lorsque l’outil de coupe

s’accroche et s’immobilise, tandis que le moteur

et le câble continuent à tourner. La torsion du câble

augmente jusqu’à ce que le câble se boucle,

éventuellement autours de votre bras ou de votre

main. Cela peut arriver soudainement et sans

préavis, d’où l’importance de procéder lentement et

Dégorgeoir électrique K-7500

2. Mettez le sélecteur FOR/OFF/REV à la position FOR

(marche avant).

AVERTISSEMENT

La main gantée de l’utilisateur doit être appuyée sur

le câble avant le démarrage de la machine.

3. Tout en appuyant sur le câble avec suffisamment de

force pour l’empêcher se ressortir de la canalisation,

appuyez sur la pédale de commande pneumatique

pour lancer sa rotation.

4. Tout en gardant une main sur le câble afin d’en juger

la résistance, retirez le câble du tambour à un régime

suffisant pour lui permettre d’avancer le long de la

canalisation.

5. Continuez à faire avancer le câble jusqu’à ce que

vous rencontriez une résistance ou un obstacle. De

manière générale, cela se manifestera par un ralen-

tissement du moteur et/ou la tendance du câble à se

tortiller latéralement entre les mains de l’utilisateur.

Si le câble s’arrête de tourner, retirez-le sèchement

afin de libérer le couteau et soulager le câble. Ensuite,

avancez le câble lentement vers l’obstacle. Répétez

ce processus jusqu’à ce que l’obstacle ait été éliminé.

N’oubliez pas que le couteau ne doit jamais cesser de

tourner et qu’il ne faut jamais forcer le câble.

6. Une fois le fil d’eau rétabli, laissez courir l’eau afin

d’évacuer tous débris et racines éventuels de la

canalisation tandis que vous terminez le travail.

AVERTISSEMENT

Ne jamais permettre au câble de se mettre en

charge. Cela arrivera lorsque l’outil de coupe

s’accroche et s’immobilise, tandis que le moteur

et le tambour continuent à tourner. La torsion du

câble augmente jusqu’à ce que le câble se boucle,

éventuellement autours de votre bras ou de votre

main. Cela peut arriver soudainement et sans

préavis, d’où l’importance de procéder lentement et

précautionneusement lorsque vous faites avancer le

câble dans la canalisation. Le fait de lâcher le levier

d’embrayage arrêtera la rotation du câble et le

soulagera. Lorsqu’un outil s’entrave dans un obsta-

cle, reportez-vous au chapitre ‘Utilisation de la

marche arrière’ de la section ‘Procédés spéciaux’.

7. Il est conseillé d’effectuer plusieurs passes dans les

canalisations complètement bouchées. Commencez

en utilisant un couteau à graisse ou une lame dont la

section est de 2 po inférieure à celle de la canalisation.

Une fois le fil d’eau rétabli, augmentez la section du

couteau afin de parfaire le curage.

précautionneusement lorsque vous faites avancer le

câble dans la canalisation. Le fait de lâcher le levier

d’embrayage arrêtera la rotation du câble et le

soulagera. Lorsqu’un outil s’entrave dans un obsta-

cle, reportez-vous au chapitre ‘Utilisation de la

marche arrière’ de la section ‘Procédés spéciaux’.

8. Il est conseillé d’effectuer plusieurs passes dans les

canalisations complètement bouchées. Commencez

par un couteau dont la section est de 2 po inférieure à

celle de la canalisation. Une fois le fil d’eau rétabli, aug-

mentez la section du couteau afin de parfaire le curage.

CONSEIL : Sachez approximativement où vous allez.

Le débordement du câble dans l’égout ou

dans une fosse septique risque d’en dom -

mager le câble et de créer des problèmes au

niveau de sa récupération.

NOTA ! Au besoin, il est possible de rajouter des

longueurs de câble supplémentaires. Reportez-

vous à la section ‘Procédés spéciaux’.

9. Pour retirer le câble de la canalisation, poussez le

levier d’entraînement dans la direction de rotation du

câble.

Ne mettez pas la machine en marche

arrière. La machine doit continuer à tourner normalement

durant le processus de retrait afin de parfaire le nettoyage

de la canalisation.

NOTA ! Maintenez le courant d’eau afin de nettoyer le

câble et l’outil lors de leur retrait.

10. Lorsque l’outil arrive au point d’entrée, lâchez la pé-

dale de commande pneumatique et laissez la machine

s’arrêter complètement.

Ne jamais retirer l’outil de la canal-

isation tant que le câble tourne, car il risque de fouetter

dangereusement.

11. Mettez le sélecteur FOR/OFF/REV en position OFF,

puis débranchez l’appareil.

12. Desserrez la manette d’entraînement, puis retirez le

restant de câble et l’outil de la canalisation. Réin -

troduisez le câble manuellement dans la machine.

13. Désengagez la béquille en penchant la machine en

avant et en poussant la béquille vers les pneus

(Figure 9)

Utilisation des machines à entraîne-

ment manuel

1. Retirez une longer suffisante de câble du tambour

pour former une boucle, puis introduisez l’outil et le

câble dans la canalisation. Appuyez sur le câble des

deux mains.

NOTA ! Ne forcez pas le câble. Laissez-le avancer tout

seul dans la canalisation.

AVERTISSEMENT

MISE EN GARDE

Dégorgeoir électrique K-7500

Ne jamais utiliser la position REV

(marche arrière) pour d’autres raisons quelconques.

L’utilisation de la marche arrière risque d’endommager le

câble et provoquer de graves blessures.

Chargement de la machine sur véhicule

Le monte-marches peut aller de la position basse (utilisée

pour monter et descendre les escaliers) à la position

haute (utilisée pour le chargement et le déchargement de

la machine sur plateau de camion). Pour mettre le monte-

marches en position haute, soulevez-le en retirant la

broche de verrouillage et en ramenant son entretoise

vers le haut jusqu’à ce que la broche se verrouille en po-

sition haute. Renversez la machine en arrière, puis

reposez le monte-marches sur le plateau du camion.

Soulevez l’avant de la machine et glissez-la sur le camion

(Figure 12)

Utilisez la technique de manuten-

tion appropriée – utilisez vos jambes et non votre dos pour

lever l’appareil !

NOTA ! Faites attention de ne pas endommager le cor-

don électrique ou le flexible de la pédale

pneumatique.

Figure 12 – Montage de l’appareil sur véhicule

Vidange du tambour

L’eau du tambour peut être vidangée en retirant le bou-

chon fileté qui se trouve à l’arrière du tambour

(Figure 13)

puis en reposant la machine sur son dos. N’oubliez pas

de réinstaller le bouchon de vidage avant de transporter

la machine.

CONSEIL : Sachez approximativement où vous allez.

Le débordement du câble dans l’égout ou

dans une fosse septique risque d’endom -

mager le câble et de créer des problèmes

au niveau de sa récupération.

NOTA ! Au besoin, il est possible de rajouter des

longueurs de câble supplémentaires. Reportez-

vous à la section ‘Procédés spéciaux’.

Ne mettez pas la machine en marche

arrière. La machine doit tourner constamment lors du

processus de retrait afin de parfaire le nettoyage.

NOTA ! Laissez courir l’eau durant le retrait de l’outil et

du câble afin de les nettoyer.

8. Lâchez la pédale de commande pneumatique dès

que l’outil arrive à proximité du point d’entrée et lais-

sez la machine s’arrêter complètement.

Ne jamais retirer l’outil de la canal-

isation tant que le câble tourne, car il risque de fouetter

dangereusement.

9. Mettez le sélecteur FOR/OFF/REV à la position OFF

et débranchez le cordon d’alimentation.

10. Retirez le câble restant de la canalisation, puis rem-

bobinez-le dans la machine.

11. Repliez la béquille en penchant la machine en avant

afin de forcer la barre en avant des pneus

(Figure 9)

Procédés spéciaux

Débordement dans l’égout ou dans une

fosse septique

Il est essentiel de connaître la distance approximative

entre le point d’entrée et l’égout ou la fosse septique à

l’autre bout. Tout débordement excessif du câble dans

ceux-ci risque de le boucler et d’empêcher son retrait.

Utilisation de la marche arrière

L’utilisation de la marche arrière entraînera la défaillance

prématurée du câble. N’utilisez la marche arrière que

pour déloger un outil entravé dans un obstacle. Le cas

échéant, retirez immédiatement votre pied de la pédale de

commande pneumatique et laisser la machine s’arrêter

complètement. Mettez le commutateur FOR/OFF/REV

en position REV (marche arrière). Si la machine est

équipée d’un système d’entraînement AUTOFEED, des -

serrez la manette d’entraînement. Tirez sur le câble avec

vos mains gantées tout en tapotant sur la pédale de com-

mande pneumatique. Lorsque l’outil est dégagé et que le

tambour ne tourne plus, mettez le sélecteur FOR/OFF/REV

en position FOR (marche avant), puis reprenez le travail

normal.

AVERTISSEMENT

MISE EN GARDE

Dégorgeoir électrique K-7500

Figure 15 – Retrait et desserrage des boulons

Desserrez légèrement le boulon inférieur. Pivotez le lo-

gement de palier vers le bas jusqu’à ce que la broche

d’engagement se dégage de la plaque d’engagement

(Figure 16)

NOTA ! Le logement pivotera plus facilement si les

boulons en tête du logement sont légèrement

desserrés.

6. Dévissez la broche d’engagement et retirez le support

de palier du logement.

7A. Pour aller d’un câble de

po à un câble de

po, in-

stallez deux rondelles d’écartement au fond du

logement

(Figure 17)

7B. Pour aller d’un câble de

po à un câble de

po, re-

tirez les deux rondelles d’écartement du fond du

logement.

Figure 16 – Pivoter le logement de palier vers le bas

Figure 13 – Orifice de vidange du tambour

Réglage du système d’entraînement

AUTOFEED

1. Le système d’entraînement AUTOFEED du K-7500

est livré d’usine réglé pour la section de câble que

vous aviez initialement choisi (

po). Si vous

désirez changer de section de câble, vous pouvez ré-

gler le système d’entraînement selon la méthode

décrite aux étapes 2 à 9 :

2. Assurez-vous que le sélecteur FOR/OFF/REV se

trouve en position OFF et que la machine est dé -

branchée.

3. Enlevez l’outil du câble. Desserrez la manette qui se

trouve en tête du logement de palier jusqu’à ce que le

câble coulisse librement depuis et vers le tambour.

4. Desserrez les deux manettes en T jusqu’à ce que le

système d’entraînement puise être dégagé de la

machine.

NOTA ! Il n’est pas nécessaire d’enlever les manettes

(Figure 14)

5. Mettez le levier du système d’entraînement AUTO -

FEED à la verticale. Enlevez le boulon supérieur

d’un des logements de palier inférieur

(Figure 15).

Figure 14 – Retrait du système d’entraînement AUTO -

FEED

Broche d’engagement

Desserrer le boulon

Remove bolt

Dégorgeoir électrique K-7500

Dépose et installation du tambour

AVERTISSEMENT

Vérifiez que le sélecteur FOR/OFF/REV est en posi-

tion OFF (arrêt) et que la machine est débranchée.

Dépose

1. Déployez la béquille afin d’immobiliser la machine.

2. Desserrez la manette supérieure du système d’en -

traîne ment AUTOFEED afin de vous assurer que le

palier supérieur n’est pas en contact avec le câble,

puis enlevez le couteau.

3. Desserrez les deux manettes en T situées du côté

tambour du système d’entraînement AUTOFEED. Il

n’est pas nécessaire d’enlever ces manettes, mais

simplement de les desserrer suffisamment pour que

le système d’entraînement AUTOFEED puisse être

retiré du support avant. Glissez l’ensemble par dessus

le câble également.

4. Appuyez sur la poignée de la table du moteur afin de

soulager la courroie et pouvoir l’enlever du tambour

(Figure 18)

5. A l’arrière de la machine, enlevez le boulon du sup-

port arrière qui se trouve au centre du support. Ce

boulon retient le tambour au cadre de la machine

(Figure 19)

Figure 18 – Soulagement de la courroie

6. L’ensemble peut alors être retiré en tenant le tambour

par les trous de sa face avant et en le tirant du

bossage de montage.

Figure 17 – Installer deux rondelles d’écartement pour

câble de

8. Introduisez le support de palier dans le logement et

réinstallez la broche d’engagement. Ramenez le lo-

gement à sa position initiale en vous assurant que la

broche d’engagement s’engage dans la fente de la

plaque d’engagement. Réinstallez et serrez les

boulons.

9. Répétez les étapes 5 à 8 sur l’autre logement et

support de palier inférieur.

10. Graissez les logements de palier à l’aide des grais-

seurs prévus.

NOTA ! Lors de l’utilisation des câbles de

po, il est

également conseillé d’utiliser une queue de

cochon de

po afin d’éviter la défaillance pré-

maturée des paliers du système d’entraînement

AUTOFEED. Remplacez la queue de cochon

selon les indications de la section ‘Retrait et in-

stallation des queues de cochon’.

Utilisation de la machine en position

inclinée

Cette machine peut fonctionner en position inclinée afin

d’accéder aux canalisations en élévation ou en plafond. Le

K-7500 offre deux possibilités d’inclinaison. L’une consiste

à reposer la machine sur ses poignées, et l’autre, plus ver-

ticale, à la reposer sur le monte-marches.

Lorsque le point d’entrée de la

canalisation se trouve à plus de 3 pieds de l’avant de la

machine, le câble aura plus tendance à boucler ou vriller.

Utilisez un guide-câble avant ou soutenez la partie ex-

posée du câble de manière appropriée.

MISE EN GARDE

Dégorgeoir électrique K-7500

NOTA ! Si le tambour a tendance à coller au bossage,

penchez la machine en avant jusqu’à ce que le

tambour glisse du bossage.

Figure 19 – Retrait du boulon du support arrière

Installation

1. Déployez la béquille afin d’immobiliser la machine.

2. Soulevez le tambour par les trous de sa face avant et

positionnez-le sur le bossage situé au milieu de la par-

tie avant du cadre.

Utilisez la technique de levage

appropriée – soulevez avec vos jambes, et non avec

votre dos !

Il est également possible de poser le tambour sur le cadre

avec son orifice près du bossage, de basculer la ma-

chine sur son dos, puis de reprendre le tambour par les

trous avant pour le positionner sur le bossage. Ensuite,

relevez la machine délicatement avant de procéder à la

prochaine étape

(Figure 20)

3. Inversez le processus décrit dans les étapes 4 à 6 de

la section ‘Dépose’. Assurez-vous du bon serrage

du boulon du support arrière avant d’utiliser la ma-

chine.

Installation d’un tambour

supplémentaire (câble supplémentaire)

Lorsqu’il s’agit de curer des canalisations sur des dis-

tances supérieures à 100 pieds, il est possible d’ajouter un

tambour supplémentaire (sans guide-câble ou tambour in-

terne). Le cas échéant, le guide-câble et le tambour

interne du tambour d’origine peuvent être enlevés et réin-

stallés sur le tambour supplémentaire.

1. Déployez la béquille afin d’immobiliser la machine.

Figure 20 – Positionnement du tambour sur le cadre

2. Déconnectez le câble d’origine de la queue de co-

chon. Arrimez le câble afin de l’empêcher de

s’échapper dans la canalisation.

3. Enlevez le système d’entraînement AUTOFEED selon

les étapes 3 et 4 de la section ‘Dépose du tambour’.

4. Enlevez la vis de blocage de la manette de l’arbre

central. Dévissez la manette et retirez l’arbre

(Figure

21)

5. Retirez le guide-câble de l’arbre et du câble

(Figure

22)

6. Enlevez le tambour interne.

7. Appuyez sur la poignée de la table du moteur afin de

soulager la courroie et l’enlever du tambour.

8. Enlevez le boulon du support arrière qui se trouve au

dos de la machine.

9. Retirez le tambour du bossage de montage.

10. Installez le tambour supplémentaire et son câble sur

le bossage.

Figure 21 – Retrait de la manette de l’arbre central

MISE EN GARDE

5. Retirez la queue de cochon du tambour, puis intro-

duisez une nouvelle queue de cochon dans le

tambour.

6. Alignez l’orifice du collier de fixation de la queue de

cochon sur l’orifice au dos du tambour. Introduisez le

boulon, installez les rondelles et l’écrou, puis serrer à

fond. Repoussez le reste de la queue de cochon à

l’intérieur du tambour

(Figure 24)

Figure 24 – Arrimage de la queue de cochon à l’intérieur

du tambour

7. Installez le tambour sur le bossage de montage,

puis installez le boulon du support arrière. Vissez le

boulon à fond.

8. Prenez le bout de la queue de cochon et inversez le

processus décrit dans les étapes 3 à 7 de la section

‘Installation d’un tambour supplémentaire (câble sup-

plémentaire)’. Serrez toute la boulonnerie, et surtout

la vis de blocage de la manette de l’arbre central.

Sélection de l’outil approprié

En règle générale, il est préférable d’effectuer une pre-

mière passe en utilisant un outil d’un diamètre de 2

pouces inférieur à celui de la canalisation. Les passes

successives peuvent utiliser des outils de diamètre plus

important, mais ceux-ci doivent toujours avoir un di-

amètre d’au moins 1 pouce de moins que la canalisation.

Dans la mesure où le type d’outil utilisé dépendra de la

nature du travail, son choix est laissé à la discrétion de

l’utilisateur.

Des câbles de guidage flexibles devraient être prévus

pour la négociation des coudes et des siphons.

Accessoires

Seuls les produits RIDGID suiv-

ants sont adaptés au dégorgeoir K-7500. Toute tentative

d’adaptation d’accessoires prévus pour d’autres types

d’appareils peut s’avérer dangereuse. Afin d’éviter les

risques de blessure grave, n’utilisez que les accessoires

ci-après.

Figure 22 – Retrait du guide-câble

11. Inversez le processus décrit dans les étapes 3 à 8.

N’oubliez pas de passer le câble à travers le tambour

interne avant de procéder à l’étape 6. Assurez-vous

que le boulon du support arrière et que la vis de

blocage de la manette de l’arbre central (à l’avant)

sont correctement serrés avant d’utiliser la machine..

12. Raccordez le câble du tambour supplémentaire à

celui qui se trouve dans la canalisation.

Dépose et installation des queues de

cochon

1. Déployez la béquille.

2. Retirez tout le câble du tambour, à l’exception de la

queue de cochon.

3. Enlevez le système d’entraînement AUTOFEED, le

guide-câble, le tambour interne et le tambour princi-

pal selon les indications des étapes 3 à 9 de la

section ‘Installation d’un tambour supplémentaire

(câble supplémentaire)’.

4. Enlevez le boulon de fixation de la queue de cochon.

Celui-ci se trouve au dos du tambour

(Figure 23)

Figure 23 – Retrait du boulon de fixation de la queue de

cochon

Dégorgeoir électrique K-7500

MISE EN GARDE

Entretien

AVERTISSEMENT

Assurez-vous que la machine est débranchée avant

toute intervention.

Système d’entraînement AUTOFEED

Le nettoyage et la lubrification appropriés du système

d’entraînement AUTOFEED sont essentiels à sa longévité

et à sa fiabilité. Suite à chaque intervention, le système

d’entraînement AUTOFEED doit être rincé à l’eau et lu-

brifié avec de l’huile minérale légère.

Lubrification

Graissez tous les mécanismes exposés selon besoin.

Câbles

Vidangez le tambour suite à chaque intervention. Rincez

le tambour périodiquement afin d’éliminer les dépôts qui

risqueraient de faire rouiller le câble.

Les câbles doivent être soigneusement rincés à l’eau

afin d’éliminer toutes traces de dépôts et des produits

de nettoyage corrosifs. Lubrifiez les câbles et les rac-

cords régulièrement avec de l’huile Cable Rust Inhibitor de

RIDGID.

Stockez les câbles non utilisés à l’intérieur afin de les

protéger contre les intempéries.

Tout câble excessivement corrodé ou usé doit être rem-

placé. Un câble usé se voit par l’aplatissement de ses fils

extérieurs.

Stockage de la machine

Tout matériel électrique doit être

stocké à l’intérieur ou convenablement protégé contre la

pluie. Stockez la machine dans un endroit clos, hors de la

portée des enfants et des personnes non familiarisés

avec les dégorgeoirs. Cette machine peut être très dan-

gereuse entre les mains d’un novice.

Entretien et réparations

AVERTISSEMENT

Toutes autres interventions doivent être adressées à un ré-

parateur RIDGID autorisé. Le dégorgeoir doit être alors

confié à un réparateur RIDGID autorisé ou renvoyé à

l’usine. Utilisez exclusivement des pièces de rechange

d’origine lors de la réparation de cette machine. Des

chocs électriques ou de graves blessures corporelles

peuvent résulter du non-respect de cette consigne.

Pour localiser le réparateur RIDGID le plus proche, ou bien

pour poser d’éventuelles questions visant la révision ou la

réparation de l’appareil, veuillez :

• Consulter le point de vente RIDGID le plus proche.

• Visiter le site www.RIDGID.com ou www.RIDGID.eu

pour localiser le contact RIDGID le plus proche.

• Consulter les services techniques Ridge Tool par mail

adressé à : [email protected], ou par

téléphone en composant le 800-519-3456 depuis les

Etats-Unis ou le Canada.

Dégorgeoir électrique K-7500

Description

Tambour avec queue de cochon Ø

Tambour seul

Système d’entraînement AUTOFEED

Raccord de réparation Ø

Raccord mâle Ø

Raccord femelle Ø

Raccord de réparation Ø

Raccord mâle Ø

Raccord femelle Ø

Paire de gants de travail

Boîte à outils

Guide-câble avant

Antirouille Cable Rust Inhibitor (1 pinte) 1 Qt.

Antirouille Cable Rust inhibitor (1 gallon)

Réf. Catalogue

60042

61107

60047

60032

31487

92805

92810

31492

92880

92885

41937

59360

49032

59982

59987

MISE EN GARDE

Dégorgeoir électrique K-7500

Câble forcé.

Câble mal adapté au diamètre du tuyau.

Moteur en marche arrière.

Câble exposé aux acides.

Câble usé.

Trou dans la pédale ou son flexible.

Trou dans l’interrupteur à membrane.

Défaillance du sélecteur

Cordon d’alimentation endommagé.

Court circuit au niveau du moteur.

Disjoncteur différentiel défectueux.

Le système manque d’entretien et se remplit de

débris

Le système manque de graisse.

La béquille n’est pas déployée.

Ne pas forcer le câble. Laissez le couteau faire le

travail.

Utilisez des câbles de

po dans les canalisa-

tions de 3 à 6 po de diamètre et des câbles de

po dans celles de 4 à 10 po de diamètre.

N’utilisez la marche arrière que pour débloquer le

câble.

Nettoyez et lubrifiez les câbles régulièrement.

Remplacez le câble usé.

Remplacez le composant défectueux.

En l’absence d’anomalie au niveau de la pédale ou

du flexible, replacez l’interrupteur à membrane.

Remplacez le sélecteur.

Remplacez le cordon d’alimentation.

Confiez le moteur à un réparateur agréé.

Remplacez le cordon d’alimentation et son

disjoncteur différentiel incorporé

Démontez et nettoyez le système d’entraînement

AUTOFEED une fois par mois.

Graissez les graisseurs une fois par semaine.

Déployez la béquille.

Installez l’appareil sur une surface de niveau.

PROBLEME RAISONS POSSIBLES SOLUTION

Plissage ou bris du

câble.

Le tambour s’arrête

tandis que la pédale est

appuyée. Il redémarre

lorsqu’on appui à

nouveau sur la pédale.

Le tambour tourne dans

un sens, mais pas l’autre

Le disjoncteur différentiel

disjoncte dès le branche-

ment de la machine ou la

dépression de la pédale de

commande.

Le système d’entraîne ment

AUTOFEED ne fonctionne

pas correctement.

La machine oscille ou

se déplace en cours

de curage.

Tableau 1 : Dépannage

Dégorgeoir électrique K-7500

VERT

NOIR

JAUNE

BLANC

NOIR

ROUGE

BLEU

COMMUTATEUR PNEUMATIQUE

SELECTEUR F/O/R

Schéma électrique

Limpiadora de desagües

K-7500

Limpiadora de desagües K-7500

A continuación apunte y retenga el número de serie de la máquina que se encuentra en su

placa de características.

No. de

serie

K-7500

Índice

Ficha para apuntar el Número de Serie de la máquina............................................................................................39

Información general de seguridad

Seguridad en la zona de trabajo ...............................................................................................................................41

Seguridad eléctrica....................................................................................................................................................41

Seguridad personal ...................................................................................................................................................42

Uso y cuidado de la máquina ....................................................................................................................................42

Servicio......................................................................................................................................................................42

Información específica de seguridad

Seguridad de la limpiadora de desagües ..................................................................................................................43

Descripción, especificaciones y equipo estándar

Descripción................................................................................................................................................................43

Especificaciones........................................................................................................................................................43

Equipo estándar ........................................................................................................................................................44

Cables y punteros (líderes) flexibles .........................................................................................................................44

Barrenas y cuchillas de repuesto ..............................................................................................................................45

Montaje de la máquina

Instrucciones para instalar los mangos .....................................................................................................................45

Instrucciones para instalar el aparato AUTOFEED...................................................................................................46

Instrucciones para instalar el cable ...........................................................................................................................46

Conexión y desconexión de acoplamientos de 5/8" y 3/4" de la máquina de tambor...............................................46

Revisión de la máquina...............................................................................................................................................47

Preparación de la máquina.........................................................................................................................................48

Instrucciones para el funcionamiento

Con aparato AUTOFEED ..........................................................................................................................................49

Con alimentación manual..........................................................................................................................................51

Procedimientos para usos especiales

Exceso de cable en la alcantarilla principal o el pozo séptico...................................................................................51

Funcionamiento en reversa.......................................................................................................................................52

Cómo subir la máquina a un vehículo .......................................................................................................................52

Cómo desaguar el tambor.........................................................................................................................................52

Procedimiento para regular el aparato AUTOFEED .................................................................................................52

Funcionamiento de la máquina en posición reclinada ..............................................................................................54

Extracción e instalación del conjunto del tambor ......................................................................................................54

Instalación de cable adicional ...................................................................................................................................55

Extracción e instalación de la “colita de cerdo” .........................................................................................................55

Selección de la barrena adecuada............................................................................................................................56

Accesorios ...................................................................................................................................................................56

Instrucciones de mantenimiento

Conjunto AUTOFEED ...............................................................................................................................................57

Lubricación ................................................................................................................................................................57

Cables .......................................................................................................................................................................57

Almacenaje de la máquina..........................................................................................................................................57

Servicio y reparaciones ..............................................................................................................................................57

Detección de averías...................................................................................................................................................58

Diagrama de cableado ................................................................................................................................................59

Garantía vitalicia ..................................................................................................................................carátula posterior

Limpiadora de desagües K-7500

Información general de seguridad

ADVERTENCIA! Lea y comprenda todas las instrucciones.

Pueden ocurrir golpes eléctricos, in-

cendios y/o lesiones corporales graves

si no se siguen todas las instrucciones

detalladas a continuación.

GUARDE ESTAS INSTRUCCIONES!

Seguridad en la zona de trabajo

• Mantenga su zona de trabajo limpia y bien alum-

brada. Los bancos de trabajo desordenados y las

zonas oscuras provocan accidentes.

• No haga funcionar máquinas motorizadas en at-

mósferas explosivas, como por ejemplo en la pre -

sencia de líquidos, gases o polvos inflamables.

Las máquinas a motor generan chispas que pueden

encender el polvo o los gases.

• Al hacer funcionar una máquina a motor, man-

tenga apartados a los espectadores, niños y visit -

antes. Las distracciones pueden hacerlo perder el

control de la máquina.

Seguridad eléctrica

• Las máquinas provistas de una conexión a tierra

deben ser enchufadas a un tomacorriente debida-

mente instalado y conectado a tierra de acuerdo

con todos los códigos y reglamentos. Nunca elimi -

ne del enchufe la clavija de conexión a tierra ni lo

modifique de manera alguna. No use ningún tipo

de enchufe adaptador. Si tiene dudas acerca de la

conexión a tierra del enchufe, consulte con un

electricista calificado. En caso de que la máquina

sufra una avería eléctrica o de otro tipo, la conexión a

tierra proporciona una vía de baja resistencia para

conducir la electricidad lejos del usuario.

• Evite el contacto del cuerpo con superficies conec-

tadas a tierra tales como cañerías, radiadores, estu -

fas, cocinas o refrigeradores. Si su cuerpo ofrece

conducción a tierra, aumenta el riesgo de que se pro-

duzca un choque eléctrico.

•No se deben exponer las máquinas eléctricas a la

lluvia o a condiciones mojadas. Si agua penetra

en una máquina a motor, aumenta el riesgo de que se

produzca un golpe eléctrico.

• No maltrate el cordón. Nunca use el cordón para

transportar una máquina o para retirar el enchufe

del tomacorriente. Mantenga el cordón lejos del

calor, aceite, bordes cortantes o piezas movibles.

Recambie los cordones dañados inmediatamente.

Los cordones dañados aumentan el riesgo de que se

produzca un choque eléctrico.

• Al hacer funcionar una máquina eléctrica al aire

libre, emplee un cordón de extensión fabricado

para uso exterior y rotulado “W-A” o “W”. Estos cor-

dones han sido diseñados para su empleo al aire libre

y reducen el riesgo de que se produzca un choque

eléctrico.

• Sólo use cordones de extensión de tres alambres

que vengan equipados con enchufes para conexión

a tierra de tres clavijas, y conéctelos únicamente a

tomacorrientes tripolares que acepten el enchufe de

la máquina. Otros cordones de extensión no conec-

tarán la máquina a tierra y aumentarán los riesgos de

que se produzca una descarga eléctrica.

• Use cordones de extensión apropiados

(vea la

tabla)

. Una dimensión insuficiente del conductor

causará una caída excesiva del voltaje, una pérdida de

potencia.

• Antes de usarla, pruebe el Interruptor del Circuito

de Pérdida a Tierra (GFCI) incorporado en el

cordón de suministro para cerciorarse de que fun-

ciona correctamente. El GFCI reduce el riesgo de que

ocurran choques eléctricos.

• No se recomienda el uso de cordones de extensión

al menos que vayan enchufados a un Interruptor

del Circuito de Pérdida a Tierra (GFCI) situados en

cajas de circuitos o tomacorrientes. El interruptor

GFCI en el cordón de la máquina no impedirá la ocu -

rrencia de choques eléctricos provenientes de un

cordón de extensión.

• Mantenga todas las conexiones eléctricas secas y

levantadas del suelo. No toque el enchufe con las

manos mojadas. De esta manera se evita un choque

eléctrico.

Dimensión mínima de alambre para cordones de extensión

Amperios en

la placa de Longitud total (en pies)

características

0-25 26-50 51-100

0-6 18 AWG 16 AWG 16 AWG

6-10 18 AWG 16 AWG 14 AWG

10-12 16 AWG 16 AWG 14 AWG

12-16 14 AWG 12 AWG

NO SE RECOMIENDA

Clavija de

conexión a tierra

Tapa del

enchufe conectado

a tierra

Clavija de

conexión a tierra

Limpiadora de desagües K-7500

Seguridad personal

• Manténgase alerta, preste atención a lo que está ha-

ciendo y use sentido común cuando trabaje con

una máquina a motor. No la use si está can sado o

se encuentra bajo la influencia de drogas, alcohol o

medicamentos. Sólo un breve descuido mientras hace

funcionar una máquina motorizada puede resultar en le-

siones personales graves.

• Vístase adecuadamente. No lleve ropa suelta ni

joyas. Amarre una cabellera larga. Mantenga su ca-

bello, ropa y guantes apartados de las piezas en

movimiento. La ropa suelta, las joyas o el pelo largo

pueden engancharse en las piezas móviles.

• Evite echar a andar la máquina sin querer. Antes de

enchufarla, asegure que su interruptor se en-

cuentre en la posición OFF (apagada). Se producen

accidentes cuando se enchufan máquinas que tienen

su interruptor en la posición de encendido (ON).

• Antes de encender la máquina, extraiga todas las

llaves de regulación. Una llave mecánica o una llave

que se haya dejado acoplada a una pieza giratoria de

la máquina puede ocasionar lesiones corporales.

• No trate de extender su cuerpo para alcanzar algo.

Mantenga sus pies firmes en tierra y un buen equi-

librio en todo momento. Al mantener el equilibrio y los

pies firmes, tendrá mejor control sobre la máquina en

situaciones inesperadas.

• Use equipo de seguridad. Siempre lleve protec-

ción para la vista. Cuando las condiciones lo re-

quieran, debe usar mascarilla para el polvo, calzado de

seguridad antideslizante, casco duro o protección para

los oídos.

Uso y cuidado de la máquina

• Use clamp or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable

and may lead to loss of control.

• No fuerce la máquina. Use la barrena o herramienta

adecuada para el trabajo que va a realizar. La bar-

rena correcta hará un trabajo mejor, en forma segura

y a la velocidad para la cual fue diseñada.

• Si el interruptor de la máquina no la enciende o

apaga, no use la máquina. Cualquier máquina que no

pueda ser controlada mediante su interruptor es peli-

grosa y debe ser reparada.

• Antes de efectuar trabajos de regulación, de cam-

biar accesorios o de almacenar la máquina, des -

conecte el enchufe de la fuente de corriente eléc-

trica. Este tipo de seguridad preventiva reduce el

riesgo de poner la máquina en marcha involuntaria-

mente.

• Almacene las máquinas que no estén en uso fuera

del alcance de los niños y de otras personas sin

entrenamiento. Las máquinas son peligrosas en

manos de usuarios no capacitados.

• Efectúele cuidadoso mantenimiento a su máquina.

Mantenga las barrenas de corte afiladas y limpias.

Es menos probable que una máquina bien mantenida

y con barrenas de corte afiladas se trabe, y es más fácil

de controlar.

• Revise que no haya piezas movibles desalineadas

o agarrotadas, piezas quebradas, o alguna otra

condición que pueda afectar el buen funcion amien -

to de la máquina. En el caso de estar dañada, antes

de usar la máquina, hágala componer. Num e rosos

accidentes son causados por máquinas que no han

recibido mantenimiento adecuado.

• Solamente use los accesorios recomendados por

el fabricante para su modelo. Los accesorios que son

los adecuados para una máquina pueden ser peli-

grosos acoplados a otra máquina.

• Mantenga los mangos limpios y secos, libres de

aceite y grasa. Esto permite un mejor control de la

máquina.

Servicio

• Los trabajos de reparación y mantenimiento de

la máquina sólo deben ser efectuados por per-

sonal técnico calificado. El mantenimiento o repar -

aciones practicados por personal no calificado puede

ocasionar lesiones.

• Cuando se le haga servicio a la máquina, deben us-

arse únicamente repuestos o piezas de recambio

idénticas. Siga las instrucciones en la sección de

Mantenimiento de este manual. Pueden producirse

choques eléctricos o lesiones si no se emplean piezas

y partes autorizadas o si no se siguen las instruc-

ciones de mantenimiento.

Información específica

de seguridad

ADVERTENCIA

Lea este Manual del Operario detenidamente antes

de hacer funcionar la Limpiadora de Desagües

K-7500 de RIDGID. Si no se siguen o no se com-

prenden las instrucciones de este manual, es posible

que ocurran choques eléctricos, incendios y/o le-

siones personales graves.

Limpiadora de desagües K-7500

• Use anteojos de seguridad y zapatos con suelas de

goma antideslizantes. Así se evitan lesiones de

gravedad.

• Emplee la K-7500 únicamente para limpiar desa -

gües de entre 4 y 10 pulgadas de diámetro. Siga las

instrucciones sobre el uso de la máquina. Si se

somete la limpiadora de desagües a otros usos o se la

modifica para efectuar con ella trabajos para los cuales

no fue hecha, aumenta el riesgo de que provoque le-

siones.

Descripción, especificaciones

y equipo estándar

Descripción

La máquina limpiadora de desagües RIDGID K-7500

limpia desagües de 4 a 10 pulgadas de diámetro hasta

una distancia de 250 pies. El motor universal de

hace girar un cable de

ó de

pulgada a 200 rpm.

Cuando el cable topa con una obstrucción, el motor reduce

la velocidad (por engranajes) automáticamente para

generar más fuerza y aumentar la capacidad de control del

operario.

El tambor moldeado de polietileno contiene otro tambor in-

terno, cuya misión es evitar que el cable se voltee o dé la

vuelta. El cordón de suministro de la Limpiadora trae in-

corporado un Interruptor del Circuito de Pérdida a Tierra

(GFCI, en inglés). Una base o apoyapiés le da estabilidad

a la máquina durante su funcionamiento. Un accionador

neumático de pie permite el control ON/OFF (encen-

dido/apagado) del motor.

El tambor propulsa cables de

pulgada de diámetro

provisto de un sistema de acoplamiento rápido en su

punta para conectarle o desconectarle barrenas. Una ali -

mentación autopropulsada hace avanzar o retrae el cable

por el desagüe, a razón de 0 a 28 pies por minuto.

Especificaciones

Capacidad ....................recomendada en general para

desagües de 4 a 10 pulgs. de

diámetro, según el cable que

se elija. Consulte la tabla

Figura 1

Si tiene cualquier pregunta, llame al Departamento de

Servicio Técnico de Ridge Tool Company al (800) 519-

3456.

Seguridad de la Limpiadora de Desagües

• Use los guantes provistos con la máquina. Nunca

agarre un cable que está girando con un trapo o

con un guante de tela que le queda suelto. Pueden

enredarse en el cable y lesionarlo gravemente.

• No someta los cables a un esfuerzo excesivo.

Cuando la máquina esté en marcha, mantenga una

mano sobre el cable para controlarlo. Cuando se

está tratando de atravesar una obstrucción, no

someta el cable a demasiada tensión. El cable se

puede doblar, enroscar o romper y lesionar grave-

mente al operario.

• Coloque la máquina a menos de tres pies de la en-

trada al desagüe. Cuando no sea posible ubicar la

máquina cerca del acceso al desagüe, emplee un

tubo guía delantero o sujete debidamente el cable

que se encuentra fuera del tambor. Si se sitúa la

máquina demasiado lejos, el cable se puede torcer o

enroscar y se hará difícil controlarlo.

• La Limpiadora K-7500 fue diseñada para ser mane-

jada por una persona. El operario debe controlar

tanto el interruptor de pie como el cable.

• Emplee el interruptor de pie para hacer funcionar

la máquina K-7500; mantenga sus pies firmes en

tierra y un buen equilibrio. No haga funcionar la

máquina en marcha atrás o reversa (REV). El em-

pleo de la marcha atrás puede dañar el cable.

Sólo se usa la reversa brevemente para retraer la ba -

rrena fuera de una obstrucción.

• Mantenga las manos apartadas del tambor que

gira y del tubo-guía. No meta las manos dentro del

tambor, salvo que la máquina esté desenchufada.

Puede enganchársele una mano en las piezas movi-

bles y sufrir lesiones graves.

• Emplee el soporte o carretilla durante el funcion -

amiento de la máquina. La carretilla estabiliza la

máquina para que no se vuelque.

• Tenga cuidado cuando limpie desagües por los

cuales se han vaciado compuestos químicos de

limpieza. Procure que sus ojos y piel no hagan

contacto con el cable. Ciertos agentes químicos

provocan quemaduras de gravedad.

• No haga funcionar la máquina si el operario o la

máquina estarán parados sobre agua. Esto au-

menta la posibilidad de una descarga eléctrica.

Tipo y diámetro

del cable

pulg. de alma hueca

pulg. de alma interior

pulg. de alma maciza

pulg. de alma hueca

pulg. de alma interior

Recomendada para:

Diámetro del desagüe Alcance del cable

3 a 4 pulgs. 250 pies

3 a 6 pulgs. 250 pies

4 a 6 pulgs. 250 pies

4 a 10 pulgs. 250 pies

Limpiadora de desagües K-7500

NOTA! No se recomienda el empleo de un cable de alma

interior de

pulg. para atravesar trampillas en P,

u otros codos difíciles, en desagües de menos de

4 pulgadas de diámetro.

Capacidad

del tambor ....................Cable de

pulg. de diámetro

por 125 pies de largo, cable

pulg. de diámetro por

150 pies de largo

Motor Tipo:...................universal, corriente alterna,

115V/60Hz, reversible

Potencia y velocidad...

hp, 200 rpm

Amperios......................6,0

Peso

(máquina solamente) ...116 libras

Ancho ...........................21 pulgadas

Longitud .......................31 pulgadas

Equipo estándar

Para cable de

pulgada

• Máquina K-7500 con autoalimentadora, caja de he -

rramientas y barrenas estándar, incluye:

– un par de guantes de trabajo

– Barrena cortadora de 3 pulg. para sifón en P, T-403

– Barrena con cuchilla de lanza, T-406

– Barrena recuperadora T-407

– Cortadora de cuchilla serrada T-408

– Barrena cortadora doble, 2 pulgs., T-411

– Barrena cortadora doble, 3 pulgs., T-413

– Barrena cortadora doble solamente, 4 pulgs.,

T-414-B

– Barrena cortadora doble solamente, 6 pulgs.

T-416-B

– Líder flexible de

pulg., T-468

– 4 espaciadores para el ajuste de la autoalimentadora

– llave hexagonal de

pulg.

• Máquina K-7500 con AUTOFEED, caja de he -

rramientas, barrenas estándar y cable C-100 de

alma interior (

pulg. x 100 pies)

• Máquina K-7500 con AUTOFEED, caja de he -

rramientas, barrenas estándar y cable C-75 de alma

interior (

pulg. x 75 pies)

• Máquina K-7500 con AUTOFEED, caja de he -

rramientas, barrenas estándar y cable C-100 HC de

alma hueca (

pulg. x 100 pies)

• Máquina K-7500 con alimentación manual y ba -

rrenas estándar

• Máquina K-7500 con alimentación manual, caja de

herramientas, barrenas estándar y cable C-100 de

alma interior (

pulg. x 100 pies)

• Máquina K-7500 con alimentación manual, caja de

herramientas, barrenas estándar y cable C-100 HC

de alma hueca (

pulg. x 100 pies)

Para cable de

pulgada

• Máquina K-7500 con AUTOFEED, caja de he -

rramientas y barrenas estándar, incluye:

– un par de guantes de trabajo

– Barrena cortadora de 3 pulg. para sifón en P, T-403

– Barrena con cuchilla de lanza, T-406

– Barrena recuperadora T-407

– Cortadora de cuchilla serrada T-408

– Barrena cortadora doble, 2 pulgs., T-411

– Barrena cortadora doble, 3 pulgs., T-413

– Barrena cortadora doble solamente, 4 pulgs.,

T-414-B

– Líder flexible de

pulg., T-458

– llave hexagonal de

pulg.

• Máquina K-7500 con AUTOFEED, caja de he -

rramientas, barrenas estándar y cable C-24 de alma

interior (

pulg. x 100 pies)

No. en el

catálogo

92460

92465

92470

43647

32737

58192

95762

95757

95752

95747

92475

92480

41212

41697

47427

47432

92555

92560

44122

44117

Cables y punteros flexibles

″ (16mm)

″ (20mm)

Descripción

Cable de alma interior de 25 pies (7,6 m)

Cable de alma interior de 50 pies (15,2 m)

Cable de alma interior de 75 pies (22,9 m)

Cable de alma interior de 100 pies (30,5 m)

Cable de alma hueca de 75 pies (22,9 m)

Cable de alma hueca de 100 pies (30,5m)

Cable IW* de 25 pies (7,6 m)

Cable IW* de 50 pies (15,2 m)

Cable IW* de 75 pies (22,9 m)

Cable IW* de 100 pies (30,5 m)

25′ I.C. Cable (7,6m)

50′ I.C. Cable (15,2m)

75′ I.C. Cable (22,9m)

100′ I.C. Cable (30,5m)

Cable de alma hueca de 75 pies (22,9 m)

Cable de alma hueca de 100 pies (30,5 m)

Puntero flexible de 5/8 pulg. x 2 pies

Puntero flexible de 3/4 pulg. x 2 pies

Colita de cerdo de 5/8 pulg.

Colita de cerdo de 3/4 pulg.

*Cable IW: intra-embobinado

″ (16mm)

Modelo

No.

C-25

C-26

C-27

C-24

C-27HC

C-24HC

C-25 IW

C-26 IW

C-27 IW

C-24 IW

C-28

C-29

C-75

C-100

C-75HC

C-100HC

T-458

T-468

—

Limpiadora de desagües K-7500

Montaje de la máquina

ADVERTENCIA

Para prevenir lesiones graves, se requiere montar la

máquina correctamente. Deben seguirse los sigu-

ientes procedimientos:

Instrucciones para instalar el mango

Alce el trepaescaleras hasta su posición superior tirando

del pasador de enclavamiento y levantando el traves-

año del trepaescaleras hasta que el pasador se enclave

en la posición superior

(Figura 3)

. Introduzca el mango a

través de los soportes de los rieles de la tabla del motor y

a través de los dos agujeros en el soporte trasero

(Figura

. Introduzca las dos chavetas de sujeción a través de los

dos agujeros situados en la parte inferior de los mangos

(Figura 5)

. Regule los mangos a la altura deseada. Apriete

las dos perillas de montaje en forma de T en el soporte

trasero. Baje el trepaescaleras.

Barrenas y cuchillas de repuesto – para

colocar en cables C-24, C-25, C-26, C-27,

C-28, C-29, C-75, C-100, C-24HC, C-27HC,

C-75HC y C-100HC

No. en el

catálogo

92485

92490

92495

92500

92505

51762

92510

92515

92520

92525

92530

92535

92540

92545

92550

cuchilla(s)

92835

92840

92850

—

92890

—

92815

92820

92825

92830

92855

92860

92865

92870

92875

Descripción

Barrena cortadora de

3 pulg. para sifón en P

Barrena cortadora de

3,5 pulg. para sifón en P

Barrena cortagrasa de

cuchilla de lanza

Barrena recuperadora

Cortadora de cuchilla

serrada

Barrena de bulbo de tipo

industrial

Barrena cortadora doble,

2 pulgs.

Barrena cortadora doble,

pulg.

Barrena cortadora doble,

3 pulgs.

Barrena cortadora doble,

4 pulgs.

Barrena cortadora doble,

6 pulgs.

Barrena cortadora de

triple cuchilla, 2 pulgs.

Barrena cortadora de

triple cuchilla, 3 pulgs.

Barrena cortadora de

triple cuchilla, 4 pulgs.

Barrena cortadora de

triple cuchilla, 6 pulgs.

Repuesto

Piezas de

sujeción*

Cuchilla

placa de sujeción

de la cuchilla

Tornillo de

acoplamiento*

Figura 2 – Ensamble de la barrena cortadora

Figura 3 – Cómo levantar el trepaescaleras

** Cable HC: de alma hueca

Modelo

No.

T-403

T-404

T-406

T-407

T-408

T-409

T-411

T-412

T-413

T-414

T-416

T-432

T-433

T-434

T-436

portaherramienta*

92900

92915

—

92915

—

92905

92910

92895

Limpiadora de desagües K-7500

Instrucciones para instalar

el AUTOFEED

Afloje la perilla situada en el alojamiento del rodamiento

superior y meta el AUTOFEED por la colita de cerdo.

Asegure el AUTOFEED apretando las perillas de montaje

en forma de T.

Instrucciones para instalar el cable

No extraiga las bandas o las grapas de la caja

de cartón en que viene embalado el cable. Dentro de la

caja el cable se encuentra bajo tensión y, al salirse, dará

latigazos que pueden herir a una persona.

Saque el extremo del cable a través del agujero central de

la caja de cartón y extraiga la suficiente longitud de cable

Figura 4 – Inserción del

mango

Figura 5 – Asegure el mango

con las chavetas

de sujeción. Apriete

las dos (2) perillas

en forma de T

CUIDADO

Modo de acoplar y desacoplar los cables de

pulgada Ø de las

limpiadoras de desagües de tambor

Mantenga los acopladores limpios y lubricados. El pasador debe hundirse y subir sin atascarse, y quedar completa-

mente extendido para sujetar la conexión.

Estilo nuevo – Pasador

Se requiere un destornillador.

Conexión

1. Deslice la mitad macho del acoplador por la ranura de

la otra mitad hembra, para juntarlas. Si fuera necesario,

oprima el pasador.

2. Confirme que la conexión esté firme y que el pasador

no haya quedado hundido.

Desconexión

1. Con el destornillador presione la cabeza del pasador

hacia abajo, para hundirlo.

2. Separe las dos partes del acoplador hasta que la

parte macho tope con el destornillador.

3. Retire el destornillador y separe las dos partes del

acoplador por completo..

Estilo antiguo – Pasador giratorio

Se requiere un destornillador.

Conexión

1. Deslice la mitad macho del acoplador por la ranura de

la otra mitad hembra, para juntarlas.

2. Con el destornillador, gire la cabeza del pasador hasta

que la marquita quede apuntando hacia la “L” estam-

pada en el acoplador. Confirme que la conexión haya

quedado firme.

Desconexión

1. Gire la cabeza del pasador hasta que la marquita

apunte hacia el lado contrario de la ¨L¨ estampada

en el acoplador.

2. Separe las dos partes del acoplador.

3b2

Marquita

Figura 6

Limpiadora de desagües K-7500

para lograr conectarlo con la “colita de cerdo” del tambor.

Conecte el acoplamiento macho del cable al acoplamiento

de colita de cerdo

(vea la Figura 6)

. Confirme que la

conexión esté bien trabada. Meta el cable dentro del

tambor.

Revisión de la máquina

ADVERTENCIA

Revise su Limpiadora de Desagües para evitar le-

siones corporales graves. Antes de cada uso deben

realizarse los siguientes procedimientos de in-

spección.

1. Asegure que la máquina limpiadora esté desenchu-

fada y el interruptor direccional esté en la posición de

OFF.

2. Asegure que el interruptor de pie está presente y

acoplado a la Limpiadora

(Figura 10)

. No use la

Limpiadora sin su interruptor de pie.

3. Revise la cubierta protectora de la correa para ase-

gurar que evita el contacto entre la correa y el tambor

que gira. En caso necesario, acomode la cubierta

protectora de la correa y apriete sus pernos. El es-

pacio entre la cubierta de la correa y el tambor no

debe ser mayor a

pulgada.

4. Revise el cordón de suministro, el interruptor GFCI y

el enchufe, por si están dañados. Si el enchufe ha sido

modificado, le falta su clavija de conexión a tierra, o si

el cordón se encuentra dañado, no use la Limpiadora

hasta que el cordón haya sido cambiado.

5. Revise que el perno del soporte trasero, que sujeta el

conjunto del tambor contra la el bastidor de la

máquina, esté bien apretado.

Un tambor que no se encuentra

firmemente sujeto puede causar graves lesiones y daños

a la máquina.

Figura 7 – Revise el perno para asegurar que se encuen-

tra apretado

6. Revise la máquina limpiadora de desagües por si

alguna de sus partes está quebrada, faltando, de-

salineada o agarrotada, y si existe cualquiera otra

condición que pueda afectar el funcionamiento normal

y seguro de la máquina. Si detecta algún daño, no

use la Limpiadora de Desagües hasta que haya sido

reparada.

7. Lubrique la Limpiadora de Desagües, si es nece-

sario, de acuerdo a las Instrucciones de Man ten -

imiento.

8. Emplee las barrenas y accesorios diseñados para us-

arse con su limpiadora y que son los requeridos para

cada uso determinado. Los accesorios y barrenas co -

rrectos le permitirán realizar su labor en forma exitosa

y segura. Los accesorios de otras máquinas pueden

resultar peligrosos si se usan con esta limpiadora

de desagües.

9. Limpie el aceite, grasa o mugre de todos los mangos

y controles de la máquina. Esto reduce el riesgo de

que la máquina se resbale de sus manos lesionán-

dolo.

10. Revise los filos de corte de las barrenas que se

acoplan a la punta del cable. Si es necesario, hágalas

afilar o cámbielas antes de usar la Limpiadora de

Desagües. Las barrenas desafiladas o dañadas

pueden atascarse y romper el cable.

11. Revise los cables y acoplamientos por si estuvieran

desgastados o dañados. Los cables deben cambiar -

se cuando se vuelvan muy desgastados o co rroí dos.

Un cable está desgastado cuando sus espirales ex-

teriores se han aplanado.

Los cables desgastados o dañados

pueden cortarse y causar graves lesiones.

ADVERTENCIA

Limpiadora de desagües K-7500

Figura 9 – Incline la máquina hacia adelante para desen-

ganchar la barra apoyapiés

Para impedir que se vuelque du-

rante su funcionamiento, la máquina debe quedar firme-

mente apoyada en la barra apoyapiés.

4. Sitúe el interruptor de pie neumático donde el operario

lo pueda alcanzar con facilidad. La máquina fue dis-

eñada para funcionar al mando de un operario

(Figura

10)

5. Asegure que el interruptor de FOR/OFF/REV (ade-

lante/apagado/reversa) esté en la posición de OFF

(apagado).

6. Seleccione e instale la barrena o cortadora adecuada

en el extremo del cable, para que quede trabada

(vea la Figura 6)

. Si la conexión no está bien tra-

bada, podría caerse la barrena o la cortadora du-

rante el uso.

NOTA! No se recomienda el uso de cables de alma in-

terna de

pulgada para avanzar por trampillas

o sifones en forma de P o a través de codos en

desagües de menos de 4 pulgadas de diáme -

tro. Para sortear trampillas en desagües de

mayor diámetro deben emplearse líderes o

punteros flexibles. El cable puede dañarse si no

se usan líderes flexibles.

7. Enchufe la Limpiadora de Desagües en el tomaco -

rriente, asegurando que el cordón de suministro se

extienda por la zona despejada seleccionada con

anterioridad. Si el cordón de suministro eléctrico no al-

canza a llegar a la salida de corriente, utilice un

cordón de extensión en buenas condiciones.

Para evitar un choque eléctrico e

incendios eléctricos, jamás use un cordón de extensión

dañado o que no cumpla con los siguientes requisitos:

• tener un enchufe de tres clavijas similar al que se

muestra en la sección Seguridad Eléctrica.

• tener una clasificación “W” ó “W-A” si se lo va a usar a

la intemperie.

Preparación de la máquina

ADVERTENCIA

Para evitar lesiones graves, se requiere preparar la

máquina y la zona de trabajo debidamente. Para

preparar la máquina para su uso deben seguirse

los siguientes procedimientos:

1. Verifique que la zona de trabajo:

• tenga suficiente luz.

• tenga una salida de corriente con conexión a

tierra.

• tenga un camino despejado hacia la salida del

suministro de corriente, sin fuentes de calor o

aceite, bordes afilados o piezas movibles que

puedan dañar el cordón eléctrico.

• tenga un lugar seco para el operario y la máquina.

No ponga la máquina donde hay agua.

• no tenga líquidos inflamables, vapores o polvo

que puedan provocar un incendio.

2. Sitúe la Limpiadora de Desagües a menos de 3 pies

de la entrada al desagüe.

Si la parte delantera de la máquina

se sitúa a más de 3 pies del acceso al desagüe, el cable

tendrá más tendencia a doblarse o enroscarse. Emplee un

tubo guía delantero o sujete firmemente la parte expuesta

del cable.

3. Incline la máquina hacia adelante para permitir que la

barra apoyapiés a resorte pase hasta la parte poste-

rior de las llantas de la carretilla o soporte

(Figura 8)

Asegure que la máquina descanse firmemente sobre

la barra antes de continuar. Las llantas no deben

tocar el suelo.

Figura 8 – Enganche de la barra apoyapiés en posición

de trabajo

ADVERTENCIA

Limpiadora de desagües K-7500

• tener un grosor de alambre suficiente (16 AWG cuando

mide menos de 50 pies, y 14 AWG cuando mide entre

50 y 100 pies de largo). Si el grosor del alambre es in-

ferior al necesario, el cordón puede recalentarse, derretir

el aislante del cordón o inflamar objetos cercanos.

Para reducir el peligro de que se

produzca un choque eléctrico, mantenga todas las co -

nexiones secas y levantadas del suelo. No toque el

enchufe con las manos mojadas. Pruebe el Interruptor del

Circuito de Pérdida a Tierra (GFCI) incorporado al cordón

eléctrico para asegurar que funciona correctamente.

Cuando se oprime el botón de prueba (test button), la luz

del indicador debe apagarse. Reactívelo oprimiendo el

botón de prueba. Si la luz del indicador se enciende, la

máquina está lista para usarse. Si el GFCI no funciona de-

bidamente, no use la máquina.

Instrucciones para

el funcionamiento

ADVERTENCIA

Use los guantes provistos con la máquina. Nunca

agarre un cable que se encuentra girando con un

trapo o un guante de tela que le queda suelto porque

pueden enrollarse en el cable y lesionarlo grave-

mente.

Siempre use protección para los ojos para evitar que

les entren mugre u otros objetos extraños. Use za-

patos con suela de goma y antideslizantes.

Tenga mucho cuidado cuando vaya a limpiar des -

agües por los cuales se han vaciado compuestos

químicos de limpieza. Evite el contacto del líquido

con la piel y, en especial, con los ojos y su cara

porque puede causar quemaduras.

Siempre adopte la postura correcta

para mantener el equilibrio mientras hace funcionar la

máquina

(Figura 10)

. Cuando se presente una situación in-

esperada, esta postura le permitirá controlar la máquina y

el cable.

• Asegure que puede retirar rápidamente su pie

del interruptor de pie.

• Su mano debe estar sobre el cable para controlar

su acción giratoria cuando penetra en un atasco.

• Mantenga sus manos apartadas del tambor que

gira y del tubo guía. No meta sus manos dentro

del tambor si la máquina está enchufada.

Figura 10 – Postura correcta para trabajar

Funcionamiento con aparato AUTOFEED

1. Afloje la perilla de alimentación para asegurar que el

AUTOFEED no esté activado y manualmente saque

la suficiente longitud de cable fuera del tambor e in-

troduzca la barrena y el cable en el acceso al de-

sagüe.

2. Mueva el interruptor de FOR/OFF/REV a la posición

de FOR (adelante). No pise el interruptor de pie to-

davía.

3. Para usar el AUTOFEED, gire la perilla de la ali-

mentación hacia abajo hasta que el rodamiento su-

perior haga contacto con el cable. Dele otra vuelta

completa, pero no la apriete demasiado.

ADVERTENCIA

Antes de poner en marcha la máquina, la mano en-

guantada del operario debe estar sobre el cable.

4. Ejerza suficiente presión hacia abajo sobre el cable

para mantenerlo dentro del desagüe mientras oprime

el pedal del interruptor de pie para iniciar el giro del

cable.

5. Para que avance el cable, mueva la palanca de ali-

mentación en dirección opuesta al tambor que gira

(Figura 11)

. La velocidad con que el cable se ali-

menta por la alcantarilla ( 0 a 20 pies por minuto) de-

pende de cuan apartada se encuentre la palanca de

alimentación con respecto a su posición neutral (ver-

tical). Mientras más lejos se encuentre de la posición

vertical, más rápidamente entrará el cable. Mantenga

siempre una mano sobre el cable para sentir su ten-

sión.

6. Continúe introduciendo el cable por el desagüe hasta

ADVERTENCIA

Limpiadora de desagües K-7500

Figura 11 – Funcionamiento de la palanca del AUTOFEED

CONSEJO: Sepa anticipadamente hasta donde quiere

llegar con el cable. Si se introduce el cable

demasiado lejos adentrándolo en alcantar-

illas municipales o pozos sépticos, puede

dañarlo o tener problemas para retraerlo.

NOTA! Si es necesario, puede agregar más cable.

Consulte la sección “Procedimientos para usos

especiales”.

9. Para retraer el cable del desagüe, mueva la palanca

del AUTOFEED en la misma dirección que gira el

tambor.

No ponga la máquina en reversa. Se debe

mantener la máquina funcionando mientras se retrae el

cable para lograr una limpieza exhaustiva.

NOTA! Se recomienda verter un chorro continuo de

agua para limpiar el cable y la barrena a medida

que se retraen del desagüe.

10. Cuando la barrena esté casi por salir del desagüe,

suelte el interruptor neumático de pie y deje que la

máquina se detenga por su cuenta, completamente.

Nunca retraiga la barrena desde la

entrada al desagüe mientras el cable está girando. La ba -

rrena puede dar latigazos y causar graves lesiones.

11. Gire el interruptor de FOR/OFF/REV a la posición

de OFF y desenchufe la máquina.

12. Afloje la perilla de alimentación y saque el resto del

cable y la barrena fuera del desagüe. A mano, de-

vuelva el cable hacia el interior de la máquina.

13. Desenganche la barra apoyapiés con resorte incli-

nando la máquina hacia delante. Empuje la barra

para que quede delante de las llantas de la carretilla

(Figura 9)

que oponga resistencia o encuentre una obstruc-

ción. El operario generalmente se dará cuenta de

esto porque al motor “se le hará cuesta arriba” y/o el

cable tenderá a irse de costado de las manos del ope -

rario.

Si el cable da indicios de que la cortadora en su

punta no se encuentra girando, ponga la palanca de

alimentación completamente en reversa (mueva la

palanca en la misma dirección que gira el tambor)

para retraer la barrena cortadora y desengancharla

del atasco. Poco a poco vuelva a hacer a avanzar el

cable para que la barrena cortadora penetre lenta-

mente en la obstrucción. De vez en cuando mueva la

palanca del AUTOFEED a la posición neutral para

permitir que la cortadora se abra paso por la obs -

trucción. Repita este procedimiento hasta que se

haya limpiado el atasco. Recuerde, las cortadoras o

barrenas deben estar girando en todo momento y

nunca fuerce el cable.

CONSEJO: Si el cable continúa quedándose atascado

en una obstrucción, suspenda el uso de la

Autoalimentadora y maneje el cable con la

mano.

7. Una vez restablecido el flujo, haga correr agua por el

desagüe con el fin de escurrir los desechos y raíces

mientras completa el trabajo.

ADVERTENCIA

No permita que se acumule tensión en el cable.

Esto ocurrirá si la barrena de corte se queda en-

ganchada y cesa de girar, aunque el motor y el tam-

bor continúan girando. Puede acumularse tal

momento torsor que el cable se tuerce, pudiendo en-

roscársele en la mano o el brazo. Esto puede su -

ceder rápidamente, sin previo aviso, por lo tanto,

proceda lenta y cuidadosamente cuando vaya ali-

mentando el cable por el desagüe. Si la barrena

se queda enganchada en un atasco, consulte las

Instrucciones para el Funcionamiento en Reversa en

la sección “Procedimientos especiales”.

8. Se recomienda efectuar varias pasadas por un de-

sagüe que se encuentra considerablemente obs -

truido. Comience usando una barrena cortagrasa o

cuchilla de 2 pulgs., o una barrena generalmente 2

pulgs. más angosta que el diámetro del desagüe.

Una vez restablecido el flujo, coloque progresiva-

mente cortadoras de mayor tamaño para limpiar el

desagüe a fondo.

CUIDADO

ADVERTENCIA

Limpiadora de desagües K-7500

7. Se recomienda efectuar varias pasadas por un des -

agüe que se encuentra considerablemente obs -

truido. Comience usando una barrena cortagrasa o

cuchilla de 2 pulgs., o una barrena generalmente 2

pulgs. más angosta que el diámetro del desagüe.

Una vez restablecido el flujo, coloque progresiva-

mente cortadoras de mayor tamaño para limpiar el

desagüe a fondo.

CONSEJO: Sepa anticipadamente hasta donde quiere

llegar con el cable. Si se introduce el cable

demasiado lejos adentrándolo en alcantari -

llas municipales o pozos sépticos, puede

dañarlo o tener problemas para retraerlo.

NOTA! Si es necesario, puede agregar más cable.

Consulte la sección “Procedimientos para usos

especiales”.

No ponga la máquina en reversa. Para lo-

grar una limpieza a fondo, la máquina debe seguir fun-

cionando mientras se retrae el cable.

NOTA! Se recomienda verter un chorro continuo de

agua para limpiar el cable y la barrena a me-

dida que se extraen del desagüe.

8. Cuando la barrena venga de regreso y se encuentre

casi a la entrada del desagüe, suelte el interruptor de

pie y permita que la máquina se detenga por com-

pleto.

Nunca retire la barrena desde la

entrada al desagüe mientras el cable gira. La barrena

puede dar sacudidas y causar graves lesiones.

9. Gire el interruptor de FOR/OFF/REV a la posición de

OFF y desenchufe la máquina.

10. Retraiga el resto del cable y la barrena del interior del

desagüe y devuélvalo a la máquina manualmente.

11. Desenganche la barra del apoyapiés inclinando la

máquina hacia delante. Así la barra pasa hacia de-

lante de las ruedas.

Procedimientos especiales

Exceso de cable en la alcantarilla

principal o el pozo séptico

Es muy importante conocer la distancia aproximada que

existe desde la entrada o acceso al desagüe hasta la al-

cantarilla pública principal o el pozo séptico. Si el cable se

introduce demasiado lejos dentro de la red de alcantari -

llado o del pozo séptico, puede anudarse y no caber de

regreso por la tubería de menor diámetro.

Funcionamiento con alimentación

manual

1. Saque la suficiente longitud de cable fuera del tambor

para formar una lazada y empujar la barrena y el

cable hacia dentro del desagüe. Empuje el cable

hacia abajo con ambas manos.

NOTA! No fuerce el cable. Permítale avanzar por sí

solo.

2. Mueva el interruptor de FOR/OFF/REV a la posi-

ción de FOR (adelante).

ADVERTENCIA

Antes de echar a andar la máquina, la mano en-

guantada del operario debe estar sobre el cable.

3. Ejerza la suficiente presión hacia abajo sobre el

cable, para que no se salga del desagüe, mientras

carga su pie sobre el interruptor de pie, el que comen-

zará a hacer girar el cable.

4. Extraiga cable fuera del tambor y deje que el cable

avance por sí solo por el desagüe. Mantenga siempre

la mano sobre el cable para sentir su tensión.

5. Continúe introduciendo el cable en el desagüe hasta

que encuentre resistencia o una obstrucción. Esto se

hará evidente para el operario porque oirá que el

motor se esfuerza y/o el cable tenderá a irse de

costado de sus manos.

Si el cable da indicios de que la barrena cortadora ha

dejado de girar, dele un fuerte tirón para liberar a la

cortadora y aliviarlo. Lentamente vuelva a meter el

cable en la obstrucción. Repita el procedimiento

hasta que se haya despejado la obstrucción.

Recuerde, asegure que la cortadora esté girando

constantemente y nunca fuerce el cable.

6. Una vez restablecido el flujo, haga correr agua por el

desagüe para vaciar la mugre y las raíces mientras

completa su faena.

ADVERTENCIA

No permita que se concentre tensión en el cable.

Esto ocurrirá si la barrena de corte se queda en-

ganchada y cesa de girar, aunque el motor y el

tambor continúan girando. Se acumula momento

torsor hasta que el cable de repente se retuerce pu-

diendo enroscársele en la mano o el brazo. Esto

puede suceder rápidamente sin previo aviso, por lo

tanto, proceda lenta y cuidadosamente al hacer

avanzar el cable por el desagüe. Si la barrena se

queda enganchada en un atasco, consulte las

Instrucciones para el Funcionamiento en Reversa

en la sección “Procedimientos especiales”.

CUIDADO

ADVERTENCIA

Limpiadora de desagües K-7500

Cómo desaguar el tambor

Puede vaciar el agua del tambor extrayendo el tapón

de tornillo ubicado en la parte posterior del tambor

(Figura

13)

y recostando la máquina de espaldas. Asegure de re-

poner el tapón antes de transportar la máquina.

Figura 13 – Tapón de tornillo en agujero para desaguar

el tambor

Procedimiento para regular el AUTOFEED

1. El AUTOFEED de la K-7500 viene regulada de

fábrica para funcionar con el tamaño de cable que

usted seleccionó al adquirir la máquina (

pul-

gada). Si el operario desea emplear un cable de

otra dimensión, siga los pasos 2 al 9 siguientes para

ajustar el AUTOFEED.

2. Asegure que el interruptor de FOR/OFF/REV (ade-

lante/apagado/reversa) está en la posición de OFF

(apagado) y la máquina, desenchufada.

3. Extraiga la barrena que se encuentre en la punta del

cable. Afloje la perilla ubicada en el alojamiento del ro-

damiento superior hasta que el cable pueda entrar y

salir con facilidad del tambor.

4. Afloje las dos perillas de montaje en forma de T

hasta que el AUTOFEED pueda retirarse de la

máquina.

NOTA! No es necesario extraer las perillas de montaje

completamente fuera de sus bases

(Figura 14)

5. Mueva el mango el AUTOFEED a la posición vertical.

Extraiga el perno superior del alojamiento de uno

de los rodamientos inferiores

(Figura 15)

Funcionamiento en reversa

El funcionamiento de la máquina en marcha atrás o re-

versa dañará al cable prematuramente. Use la reversa

sólo para liberar una barrena trabada en una obstruc-

ción. Si esto ocurre, inmediatamente suelte el interruptor

de pie y permita que la máquina se detenga completa-

mente. Ponga el interruptor de FOR/OFF/REV (ade-

lante/apagado/reversa) en la posición de REV (reversa).

Afloje la perilla de la alimentación. Agarre el cable con las

manos enguantadas y tire de él mientras le da unos to-

quecitos con el pie al interruptor de pie. Cuando la barrena

se haya zafado y el tambor haya dejado de girar, ponga el

inte rruptor de FOR/OFF/REV en la posición de FOR

(ade lante) y continúe haciéndola funcionar normalmente.

Nunca haga funcionar esta máquina

en REV (REVERSA) por algún otro motivo. El funcion -

amiento de la máquina en REV (reversa) puede dañar el

cable y causar lesiones de gravedad.

Cómo subir la máquina a un vehículo

El trepaescaleras puede alzarse de su posición inferior

(para subir y bajar escaleras con la máquina) a la posición

superior (para subir la máquina a la plataforma de una

camioneta). Para alzar el trepaescaleras a la posición su-

perior, levante el trepaescaleras tirando del pasador de

enclavamiento y levantando el travesaño del trepa -

escaleras hasta que el pasador se enclave en la posición

superior. Recline la máquina y asiente el trepaescaleras

en la plataforma de la camioneta. Levante la parte de-

lantera de la máquina y empújela hacia dentro del ve -

hículo

(Figura 12)

Use la técnica debida para levantar

objetos. ¡Levante con sus piernas, nunca con su espalda!

NOTA! Cuide de no dañar el cordón eléctrico o la man -

guera del interruptor neumático de pie.

Figura 12 – Técnica para subir la máquina a una

camioneta

ADVERTENCIA

Limpiadora de desagües K-7500

Figura 16 – Gire el soporte del rodamiento hacia abajo

Figura 17 – Introduzca dos arandelas espaciadoras

cuando emplee cable de

pulg.

8. Introduzca el soporte del rodamiento en el alojamiento

y vuelva a colocar el pasador del accionamiento.

Devuelva el alojamiento a su lugar y asegure que el

pasador del accionamiento se enganche en la ranura

situada en la placa del accionamiento. Introduzca y

apriete los pernos.

9. Repita los pasos 5 al 8 para ensamblar el otro soporte

del rodamiento y el alojamiento.

10. Engrase los alojamientos de todos los rodamientos a

través de los orificios correspondientes.

NOTA! Al trabajar con cable de

pulgada, es mejor

usar una colita de cerdo de

pulgada para así

evitar la falla prematura de los rodamientos

de la autoalimentadora. Para cambiar una col-

ita de cerdo, consulte la sección Extracción e

instalación de la colita de cerdo.

Figura 14 – Extracción del AUTOFEED

Figura 15 – Pernos que se extraen o aflojan

Afloje el perno inferior ligeramente. Gire el soporte del

rodamiento hacia abajo hasta que el pasador del

accionamiento se libere de la placa del accionamiento

(Figura 16)

NOTA! El alojamiento girará con mayor facilidad si los

pernos en la parte superior del soporte del ro-

damiento son aflojados levemente.

6. Desatornille el pasador del accionamiento y en

seguida extraiga el soporte del rodamiento fuera del

alojamiento.

7A. Si se está cambiando de un cable de

pulgada a

uno de

pulgada, introduzca dos arandelas espa-

ciadoras dentro de la parte inferior del alojamiento

(Figura 17)

7B. Si se está cambiando de un cable de

pulgada a

uno de

pulgada, extraiga las dos arandelas espa-

ciadoras que se encuentran en la parte inferior del

alojamiento.

Pasador del

accionamiento

Afloje el perno

Extraiga el perno

Funcionamiento de la máquina en

posición reclinada

Puede hacerse funcionar la K-7500 en posición recli-

nada para acceder a desagües que se encuentran ele-

vados del suelo o por sobre su cabeza. La K-7500 puede

funcionar inclinada en dos posiciones: la posición más baja

se logra al colocar la máquina apoyada en sus mangos.

La Limpiadora funciona menos inclinada cuando se apoya

en su trepaescaleras, colocada en posición vertical.

Si el acceso al desagüe se encuen-

tra distante más de tres pies de la parte delantera de la

máquina, el cable tendrá más tendencia a doblarse o

enroscarse. Emplee un tubo guía delantero o sujete el

cable expuesto firmemente.

Extracción e instalación del tambor

ADVERTENCIA

Asegure que el interruptor de FOR/OFF/REV esté

en la posición de OFF (apagado) y que la máquina

esté desenchufada de la fuente de suministro.

Extracción

1. Asegure que el interruptor de FOR/OFF/REV está en

OFF (apagado) y la máquina, desenchufada.

2. Coloque la barra apoyapiés en su posición de fun-

cionamiento para que la máquina no se mueva.

3. Afloje la perilla superior del AUTOFEED para asegurar

que el rodamiento superior no está haciendo contacto

con el cable. Extraiga la barrena cortadora.

4. Afloje las dos perillas de montaje en forma de T ubi-

cadas en el AUTOFEED por el lado del tambor. No es

necesario extraer las perillas, sólo aflójelas lo sufi-

ciente para permitir que el AUTOFEED se salga del

soporte delantero. Asimismo, desmonte la autoali-

mentadora del cable.

5. Empuje la manija de la mesa del motor hacia abajo

para aflojar la tensión de la correa y extraiga la correa

fuera del tambor

(Figura 18)

6. En la parte trasera de la máquina, extraiga el perno

del soporte trasero situado en el centro del soporte (es

el que sujeta el conjunto del tambor contra el bastidor

de la máquina)

(Figura 19)

Figura 18 – Afloje la tensión de la correa

Figura 19 – Extracción del perno en el soporte trasero

7. Ahora se puede extraer el tambor: agárrelo por los bo-

quetes en su parte delantera y levántelo del cubo

para el montaje.

NOTA! Si el tambor no se desprende del cubo de mon-

taje, incline la máquina hacia delante para que

el tambor se deslice hacia fuera.

Instalación

1. Ponga la barra apoyapiés en la posición que impide

que la máquina se mueva.

Limpiadora de desagües K-7500

ADVERTENCIA

Figura 21 – Extracción de la perilla del eje central

5. Extraiga el conjunto de el tubo guía fuera del eje y

fuera del cable

(Figura 22)

6. Extraiga el tambor interior.

7. Empuje la manija de la mesa del motor hacia abajo

para aflojar la tensión de la correa y extraiga la correa

fuera del tambor.

8. En la parte trasera de la máquina, extraiga el perno

del soporte trasero.

9. Extraiga el tambor fuera del cubo para el montaje.

10. Monte el tambor adicional con su cable sobre el

cubo de montaje.

Figura 22 – Extracción del tubo guía

11. Invierta los pasos 3 al 8. Asegure de pasar el cable a

través del tambor interior antes de completar el Paso

6. Antes de poner en marcha la máquina, asegure que

el perno del soporte trasero y el tornillo de sujeción en

la perilla situada sobre el eje central (parte delantera

de la máquina) hayan sido apretados firmemente.

12. Acople el cable del tambor adicional al que ya está en

el desagüe.

Extracción e instalación de la “colita

de cerdo”

1. Fije la barra apoyapiés.

2. Extraiga todo el cable del tambor, excepto la “colita de

cerdo”.

2. Agarre el tambor por los boquetes en su parte de-

lantera y móntelo sobre el cubo ubicado en el centro

de la parte delantera del bastidor.

Levante como es debido: ¡con sus

piernas, no con su espalda!

Otro método para montar el conjunto del tambor en el

bastidor consiste en tomarlo del agujero fundido, cer-

cano al cubo de montaje. Coloque la máquina de espal -

das. Levante el tambor por sus boquetes y métalo en el

cubo. Ponga la máquina de pie cuidadosamente y siga el

paso 3 que sigue

(Figura 20)

3. Siga los pasos 4 a 6 de la sección Extracción a la in-

versa. Asegure que el perno del soporte trasero esté

totalmente apretado antes de poner la máquina en

funcionamiento.

Instalación de cable adicional

Se recomienda que el operario lleve un segundo tambor

de cable (sin manguera guía y tambor interno) para efec-

tuar recorridos de más de 100 pies. En estos casos,

puede extraerse del tambor original el tubo guía y el

tambor interno para ser instalados en el tambor adi-

cional.

1. Ponga la barra apoyapiés en la posición que impide

que la máquina se mueva.

Figura 20 – Cómo se levanta el tambor para montarlo en

el bastidor

2. Desconecte el cable primario de la zona de la colita

de cerdo. Asegure el cable primario para que no se

vaya por el desagüe.

3. Extraiga el conjunto del AUTOFEED como se de-

scribe en los pasos 3 y 4 de la sección “Extracción del

tambor”.

4. Extraiga el tornillo de sujeción que se encuentra en la

perilla del eje central. Desatornille la perilla y ex-

traiga la alineación del eje

(Figura 21)

Limpiadora de desagües K-7500

ADVERTENCIA

Limpiadora de desagües K-7500

3. Extraiga el conjunto del AUTOFEED, el tubo guía, el

tambor interior y el tambor principal, tal como se de-

scribe en los Pasos 3 al 9 en la sección Instala ción de

cable adicional.

4. Extraiga el perno que sujeta la colita de cerdo. Se en-

cuentra en la parte trasera del tambor

(Figura 23)

Figura 23 – Extracción del perno de sujeción de la colita

de cerdo

5. Extraiga la colita de cerdo del tambor e introduzca la

nueva colita al tambor.

6. Alinee el agujero en la pieza de sujeción de la colita

con el agujero en la parte trasera del tambor. Intro -

duzca el perno, las arandelas y la tuerca y apriételos

debidamente. Empuje el resto de la colita de cerdo

hacia dentro del tambor

(Figura 24).

Figura 24 – Sujeción de la colita de cerdo dentro del

tambor

7. Coloque el tambor sobre el cubo de montaje e intro-

duzca el perno del soporte trasero.

8. Agarre el extremo de la colita de cerdo e invierta los

Pasos 3 al 7 en la sección Instalación del tambor.

Apriete todas las piezas de sujeción, en particular el

tornillo de sujeción en la perilla ubicada en el eje

central.

Selección de la barrena adecuada

Como regla general es recomendable efectuar la primera

carrera por el desagüe ya sea con una barrena cortagrasa

o una cortadora de cuchilla 2 pulgadas más pequeña que

el diámetro de la cañería. En los recorridos siguientes, se

pueden usar barrenas de mayor tamaño. No obstante, las

barrenas deberán ser por lo menos una pulgada más an-

gostas que el diámetro de la cañería.

El tipo de barrena que se emplee depende de la natu-

raleza del trabajo de limpieza y queda a criterio del op-

erario.

Deberán emplearse punteros o líderes flexibles para

atravesar recodos y sifones o trampillas en la tubería.

Accesorios

Sólo los siguientes productos

RIDGID han sido fabricados para funcionar con la

Limpiadora de Desagües K-7500. Otros accesorios aptos

para usarse con otras máquinas pueden resultar peli-

grosos si se montan a la K-7500. Para evitar lesiones cor-

porales graves, emplee únicamente los accesorios listados

a continuación.

Description

Tambor con colita de cerdo de

pulgada

Tambor con colita de cerdo de

pulgada

Tambor solamente

Conjunto AUTOFEED

Empalmador para reparaciones, de

pulg.

Acoplamiento macho de

pulg.

Acoplamiento hembra de

pulg.

Empalmador para reparaciones, de

pulg.

Acoplamiento macho de

pulg.

Acoplamiento hembra de

pulg.

Un par de guantes de trabajo

Caja de herramientas

Conjunto de la manguera guía delantera

Inhibidor de la oxidación del cable, un cuarto de galón

Inhibidor de la oxidación del cable, un galón

No. en el

catálogo

60042

61107

60047

60032

31487

92805

92810

31492

92880

92885

41937

59360

49032

59982

59987

ADVERTENCIA

Instrucciones para

el mantenimiento

ADVERTENCIA

Asegure que la máquina esté desenchufada de la

fuente de suministro antes de hacerle cualquier

mantenimiento o ajuste.

Conjunto AUTOFEED

Se recomienda la limpieza y lubricación adecuadas de la

unidad de alimentación propulsada para asegurarle una

larga vida útil, libre de averías. Después de cada uso,

lávela con agua (con manguera) y lubrique sus ro-

damientos.

Lubricación

Engrase todas las piezas expuestas, movibles y giratorias,

según sea necesario.

Cables

Vacíe el tambor después de cada uso. Enjuáguelo perió -

dicamente, extráigale el sedimento pegado que puede

corroer el cable.

Los cables deben lavarse a fondo con agua para prevenir

los efectos dañinos de compuestos químicos usados en

la limpieza de desagües. Periódicamente lubrique los

cables y acoplamientos con Inhibidor de la oxidación de

cables RIDGID.

Cuando no estén en uso, almacene los cables dentro,

bajo techo, para evitar su deterioro.

Los cables deben recambiarse cuando se vuelvan sev-

eramente corroídos o desgastados. Un cable está des-

gastado cuando sus espirales exteriores se han aplanado.

Almacenaje de la máquina

Los equipos propulsados a motor

deben guardarse dentro o bien tapados en tiempo de llu-

via. Almacene la limpiadora de desagües bajo llave

donde no la puedan alcanzar los niños y personas inex-

pertas. En manos de personas sin entrenamiento, esta

máquina puede causar graves lesiones.

Limpiadora de desagües K-7500

Servicio y reparaciones

ADVERTENCIA

Cualquier servicio o reparación de esta Limpiadora de

Desagües debe ser efectuado únicamente por un técnico

autorizado de RIDGID. La limpiadora debe llevarse a

un Servicentro Autorizado Independiente RIDGID o de-

vuelta a la fábrica. Sólo deben usarse piezas de recam-

bio idénticas cuando se le hace mantenimiento a esta

máquina. Si no se siguen estas instrucciones, pueden pro-

ducirse choques eléctricos u otras lesiones graves.

Si necesita información sobre su Servicentro Autorizado

Independiente de RIDGID más cercano o si tiene pre-

guntas sobre el servicio o reparación:

• Comuníquese con el distribuidor RIDGID en su locali -

dad.

• Visite www.RIDGID.com o www.RIDGID.eu para

averiguar dónde se encuentran los centros autorizados

de RIDGID más cercanos.

• Comuníquese con el Departamento de Servicio Téc -

nico de Ridge Tool en rtctechservices@emer son.com,

o llame por teléfono desde EE. UU. o Canadá al (800)

519-3456.

ADVERTENCIA

Limpiadora de desagües K-7500

Se está forzando el cable.

Cable en uso es incorrecto para el diámetro del

desagüe.

El motor está puesto en reversa.

El cable ha sido expuesto a ácidos.

El cable se ha desgastado.

Hay un agujero en el interruptor de pie o su

manguera de conexión.

Hay un agujero en el interruptor del diafragma.

Interruptor de reversa defectuoso.

Cordón de suministro dañado.

Cortocircuito en el motor.

Interruptor del Circuito de Pérdida a Tierra

(GFCI) defectuoso.

No se ha limpiado el AUTOFEED rutinariamente

y se llena de mugre.

El AUTOFEED no está bien engrasado.

Barra apoyapiés no está enganchada.

¡No fuerce el cable! Deje que la barrena o corta-

dora haga el trabajo.

Use cable de

pulg. en desagües de 3 a 6 pulgs.

de diámetro y, cable de

pulg. en desagües de 4 a

10 pulgs. Emplee un puntero o líder para atravesar

sifones o trampillas.

Use REVERSA únicamente cuando el cable se

engancha dentro del desagüe.

Limpie y aceite los cables rutinariamente.

Si el cable está desgastado, cámbielo.

Recambie el componente dañado.

Si no se encuentra una falla en el interruptor de pie

o en la manguera, cambie el interruptor del di-

afragma.

Cambie el interruptor.

Cambie el cordón de suministro.

Lleve el motor a un servicentro autorizado.

Cambie el cordón que lleva incluido el Interruptor

del Circuito de Pérdida a Tierra.

Desmonte el AUTOFEED y límpielo cada mes..

Semanalmente engrase por los fittings.

Enganche la barra apoyapiés.

Ponga la máquina sobre una superficie nivelada.

PROBLEMA POSIBLES CAUSAS SOLUCION

Cable se tuerce o se

rompe.

El tambor se detiene cuan -

do el interruptor de pie se

encuentra oprimido. Vuel -

ve a ponerse en marcha

cuando de nuevo se op -

rime el interruptor de pie.

El tambor gira en un sen-

tido pero no en el otro.

El Interruptor del Circuito

de Pérdida a Tierra (GFCI)

se desconecta cuando

se enchufa la máquina

o cuando se oprime

el interruptor de pie.

El AUTOFEED no funcio -

na correctamente.

Máquina se tambalea o se

mueve mientras limpia un

desagüe.

Tabla 1 Detección de averías

Limpiadora de desagües K-7500

Verde

Negro

Amarillo

Banco

Negro

Rojo

Azul

Interruptor neumático

Interruptor de ade-

lante/apagado/reversa

Diagrama de cableado

Limpiadora de desagües K-7500

Against Material Defects

& Workmanship

FULL LIFETIME

WARRANTY

Ridge Tool Company

400 Clark Street

Elyria, Ohio 44035-6001

U.S.A.

What is covered

RIDGID

tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

tool. Warranty coverage ends when the product

becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to

RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID

INDEPENDENT SERVICE CENTER.

Pipe wrenches and other hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge;

or, if after three attempts to repair or replace during the warranty period the product is still defective,

you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE

TOOL shall not be responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you

may also have other rights, which vary, from state to state, province to province, or country to coun-

try.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

products. No em-

ployee, agent, dealer, or other person is authorized to alter this warranty or make any other

warranty on behalf of the RIDGE TOOL COMPANY.

Qué cubre

Las herramientas RIDGID

están garantizadas contra defectos de la mano de obra y de los

materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

durante toda su vida útil. La cobertura de la garantía

ca du ca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de

obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto

a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID. Las llaves

para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y de-

vuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces

durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su

compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace

responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales

o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija

para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros dere-

chos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID. Ningún em-

pleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer

cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

sont garantis contre tous vices de matériaux et de main d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID

. La couverture cesse dès lors que

le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé

à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID

agréé. Les clés

à pipe et autres outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis ré-

expédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période

de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander le rem-

boursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette

garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.

L’influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se

peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des

droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre lég-

islation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits

RIDGID

. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à of-

frir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

EMERSON. CONSIDER IT SOLVED.

™

Printed in U.S.A. 2/14

999-997-067.10

EC40314 REV. B

Parts are available online at RIDGIDParts.com

RIDGID K-7500 Drum Machine

Product's Documents

K-7500 Manual

Specifications

RIDGID K-7500 Questions and Answers
