BTicino NT4451 Flush mounted timer thermostat User Manual

Flush mounting

chronothermostat

Istruzioni d’uso • Instruction sheet

U0589G-01PC-21W17

HC/HS/HD4451 L/N/NT4451 AM5721

Flush mounting chronothermostat

ITALIAN 3

DEUTSCH 68

ENGLISH 24

NEDERLANDS 112

FRANÇAIS 46

PORTUGUÊS 134

ESPAÑOL 90

156

يبرع

Indice

1 Introduzione e funzioni base 4

1.1 Informazioni generali 6

1.1.1 Il frontale 6

1.1.2 Il display 7

1.1.3 La simbologia 7

1.2 Il tuo Cronotermostato: usalo subito! 8

1.2.1 Prima attivazione 8

1.2.2 I tasti di navigazione 8

1.2.3 Visualizza la modalità di funzionamento 8

1.2.4 Scorri le modalità 9

1.2.5 Modifica la modalità Settimanale 9

1.2.6 Modifica la modalità Manuale 9

1.2.7 Modifica la modalità Ferie 9

1.2.8 Modifica la modalità Temporizzato 10

1.2.9 Modifica la modalità Antigelo 10

1.2.10 Modifica la modalità Off 10

1.2.11 Sostituzione delle batterie 10

2 Personalizzazioni 12

2.1 Menù Impostazioni 12

2.1.1 Imposta il funzionamento Estate/Inverno 12

2.1.2 Imposta i livelli delle Temperature 12

2.1.3 Imposta Data e Ora 12

2.1.4 Imposta Ora legale 12

2.1.5 Imposta l'unità di misura della temperatura 13

2.1.6 Abilita/disabilita il Controllo remoto 13

2.1.7 Regola il Contrasto del display 13

2.1.8 Seleziona lo Screen Saver 13

2.1.9 Seleziona la Lingua 13

2.1.10 Seleziona la Regolazione della temperatura 14

2.1.11 Taratura della sonda termica 14

2.1.12 Seleziona la funzione della Sonda esterna 15

2.1.13 Visualizza/azzera le Ore di accensione 15

2.1.14 Reset del Cronotermostato 15

3 Programmazione 16

3.1 Menù Programmazione 18

3.1.1 Rinomina un programma Settimanale 18

3.1.2 Modifica un programma Settimanale 18

3.1.3 Copia un programma Settimanale 23

3.1.4 Visualizza un programma Settimanale 23

3.1.5 Elimina un programma Settimanale 23

1 Introduzione e funzioni base

Descrizione

Flush mounting chronothermostat

1.1 Informazioni generali 6

1.2 Il tuo Cronotermostato: usalo subito! 8

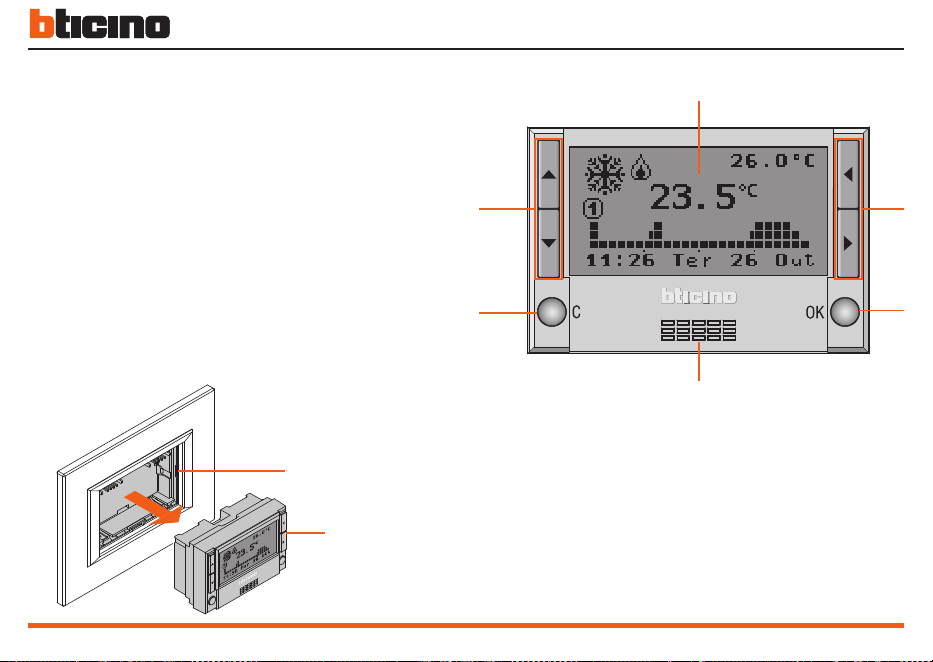

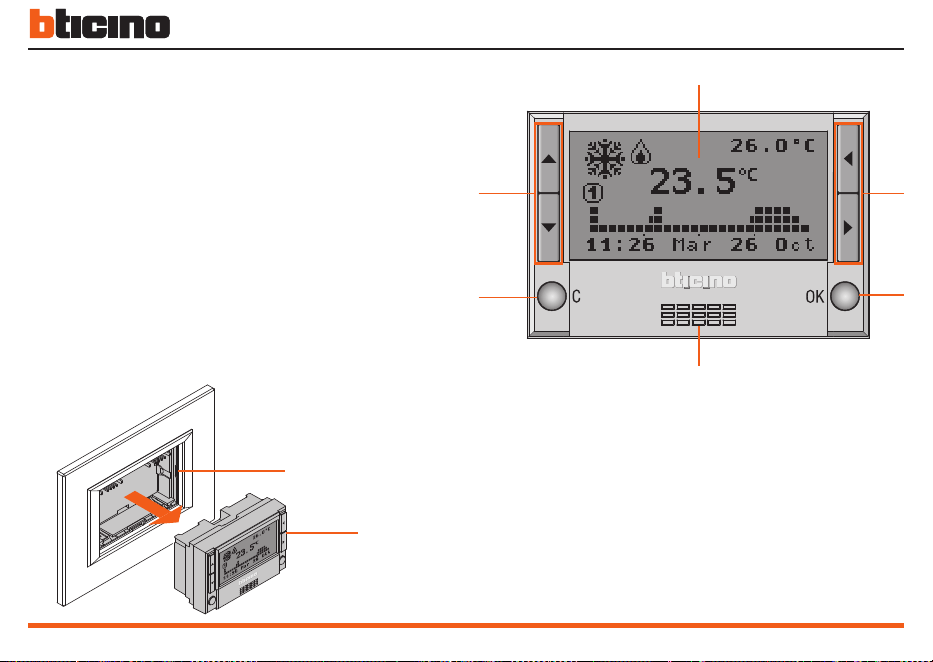

1.1 Informazioni generali

1 - Display grafico: visualizza i messaggi che guidano le operazioni di

programmazione e lo stato dell’impianto

2 - Tasti di selezione: mentre è visualizzata la schermata principale,

permettono di ciclare tra le modalità di funzionamento; all'interno

dei menù, quando presenti, la selezione delle funzioni

3 - Tasto OK: entra nel menù principale, conferma la selezione visualiz-

zata o i dati inseriti

4 - Sensore: esegue la misurazione della temperatura ambiente

5 - Tasto C: annulla la selezione e ritorna alla pagina precedente, se

tenuto premuto torna alla pagina iniziale

6 - Tasti di scorrimento: mentre è visualizzata la schermata principale,

permettono la modifica della temperatura impostata; all'interno dei

menù di scorrere l'elenco delle voci presenti

Il Cronotermostato 4451 è un dispositivo da incasso utilizzabile per

impianti di riscaldamento e di condizionamento, consente tramite

diverse possibilità di programmazione di effettuare la regolazione della

temperatura per ogni ora del giorno e, in modo differenziato, per tutti i

giorni della settimana.

È possibile scegliere l'impiego di un programma standard (già memo-

rizzato ma modificabile in base alle esigenze dell'utente) o crearne uno

nuovo mediante una semplice procedura di programmazione.

Un ampio display retroilluminato permette di visualizzare in qualsiasi

momento il programma impostato, lo stato dell'impianto e la tempera-

tura dell'ambiente.

Il Cronotermostato è costituito da una base per i collegamenti elettrici

all'impianto e dal frontale estraibile, per consentire all'utente di effettuare

più comodamente le operazioni di programmazione e sostituzione delle

batterie.

Frontale

estraibile

Base

6 2

1.1.1 Il frontale

1 Introduzione e funzioni base

Flush mounting chronothermostat

Settimanale

Prolo di temperatura e

numero del programma

attivo

Sul grafico lampeggia il tratto corrispondente all'ora corrente (ad esempio

alle 11:26 lampeggia il quadrato corrispondente all'ora dalle 11:00 alle 12:00).

1.1.2 Il display

Durante il normale funzionamento il display grafico presenta le seguenti

informazioni di base:

1.1.3 La simbologia

In funzione della modalità di funzionamento selezionata il display è

caratterizzato dalla seguente simbologia:

Temperatura

prevista

Temperatura

misurata

Prolo

giornaliero

Stato impianto

Estate/Inverno

Programma

settimanale

Ora

Data

Carico

acceso

In caso di batteria scarica sul display viene visualizzata la relativa icona

di segnalazione (in qualsiasi modalità anche con screen saver attivo). Se

lampeggia il dispositivo non funziona e si devono cambiare le batterie.

Se al Cronotermostato è collegata una sonda esterna e la funzione impo-

stata è "Temp. esterna", sul display viene visualizzata la relativa icona.

Ogni 2 secondi si alterna (nella stessa posizione) la visualizzazione della

temperatura esterna con quella ambiente (vedi capitolo 2.1.12).

Sonda esterna

Icona di segnalazione temperatura esterna

Batteria

Icona di segnalazione batteria scarica

Manuale

Icona (mano) della modalità Manuale

Antigelo

Icona della modalità Antigelo (inverno)

o Protezione termica (estate)

OFF

Icona della modalità OFF

Ferie

Icona modalità Antigelo o Protezione termica,

ora e data di fine programma Ferie

Temporizzato

Icona modalità Manuale e numero di ore e minuti al

termine del programma Temporizzato

Per rendere operativo il Cronotermostato:

• seleziona la Lingua di funzionamento

• imposta Data /Ora

• il Cronotermostato si imposta automaticamente in funzionamento

Inverno e modalità Settimanale PROGRAMMA1.

Sul display è evidenziata la selezione attualmente impostata.

(Impostazione di fabbrica Italiano)

• Con i tasti  puoi scorrere l'elenco e selezionare la lingua

• Premi il tasto OK per confermare

Confermando, il Cronotermostato passa automaticamente al menù di

impostazione DATA e ORA

• Imposta ora e data, con i tasti:  aumenta/diminuisce la cifra sele-

zionata,  scorre le cifre di ora e data

• Premi il tasto OK per confermare

• Per uscire dal menù e tornare alla pagina principale tieni premuto il

tasto C

Il Cronotermostato assume automaticamente la seguente imposta-

zione:

- funzionamento Inverno

- modalità Settimanale-PROGRAMMA1

Per impostare funzionamento Estate

• premi il tasto OK per accedere ai menù

• con il tastoseleziona Impostazioni

• premi OK per confermare

Completa l'impostazione seguendo la procedura descritta nel capitolo 2.1

Ora legale: mantenendo l'impostazione predefinita "Manuale"

deve essere aggiornata manualmente, per impostare la moda-

lità di aggiornamento "Automatica" vedere il paragrafo 2.1.4

"Imposta l'Ora legale"

Quando sul display è visualizzata la schermata principale tramite i tasti

di navigazione sono possibili le seguenti operazioni:

Tasto OK entra nel menù Principale - conferma

Tasto C annulla e torna alla modalità precedente

Tasti  in funzione della modalità impostata:

Settimanale - Manuale - Temporizzato: aumento/

diminuzione della temperatura corrente;

Ferie - Antigelo - OFF: nessun eetto

Tasti  ciclano tra le modalità di funzionamento

1.2 Il tuo Cronotermostato: usalo subito!

1.2.1 Prima attivazione

1.2.2 I tasti di navigazione

Quando il display del Cronotermostato visualizza lo Screen saver (o è

spento), premendo un tasto qualsiasi viene visualizzare la modalità di

funzionamento impostata.

1.2.3 Visualizza la modalità di funzionamento

1 Introduzione e funzioni base

Flush mounting chronothermostat

Quando il display del Cronotermostato visualizza lo Screen saver (o è

spento), premendo un tasto qualsiasi viene visualizzare la modalità di

funzionamento impostata.

• Utilizza i tasti  per visualizzare le altre modalità: S ettima n a l e ,

Manuale, Ferie, Temporizzato, Antigelo e O.

Lampeggia il nome della modalità selezionata, per indicare lo stato di

modica: se non viene confermata (premendo il tasto OK), trascorsi 10

secondi di inattività dall'ultima pressione di un tasto, l'operazione viene

annullata e viene visualizzata la schermata principale con la modalità

corrente.

Per impostare la modalità di funzionamento visualizzata:

• Conferma con il tasto OK

il Cronotermostato funziona ora secondo la nuova modalità.

In funzione della modalità selezionata, sono possibili le funzioni di modica

descritte di seguito.

1.2.4 Scorri le modalità

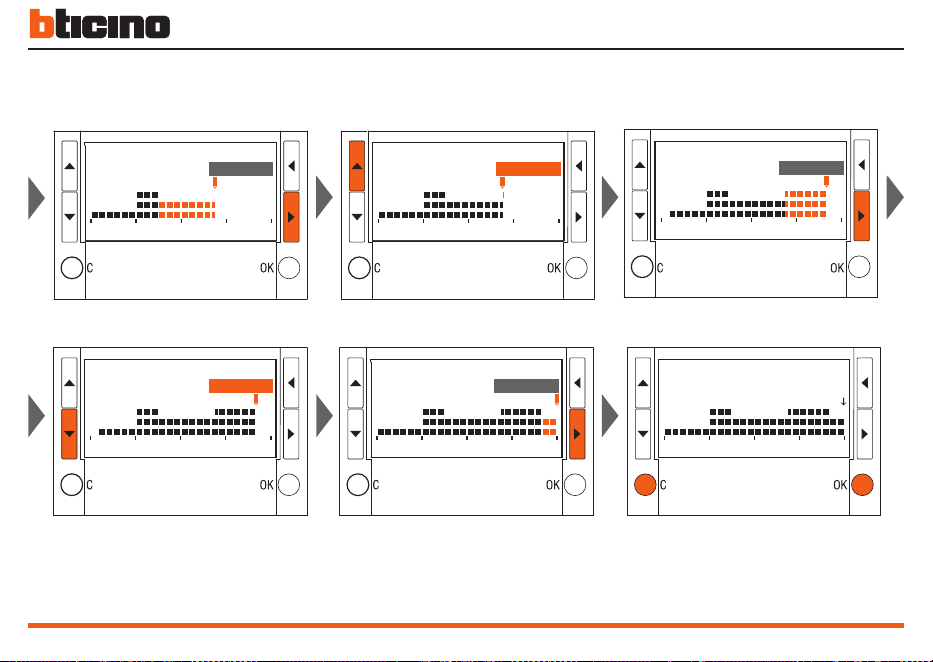

• Utilizza i tasti  per selezionare la modalità "Settimanale"

Lampeggia il numero del programma attivo ed il quadrato corrispondente

all'ora.

• Utilizza i tasti  per scorrere i tre programmi e visualizzare il prolo

giornaliero.

Selezionato il programma desiderato, quando il numero del programma

termina di lampeggiare è possibile modicare il livello della temperatura

corrente.

• Utilizza i tasti  per selezionare il livello di temperatura desiderato.

Il prolo visualizzato, partendo dal quadrato lampeggiante viene modi-

cato con il nuovo livello di temperatura, no al cambio di livello successivo.

• Conferma con il tasto OK

1.2.5 Modica la modalità Settimanale

• Utilizza i tasti  per selezionare la modalità "Manuale".

• Utilizza i tasti  per aumentare o diminuire il valore della tempera-

tura impostata.

• Conferma con il tasto OK

oppure

con il tasto C annulla e torna alla modalità precedente.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.6 Modica la modalità Manuale

• Utilizza i tasti  per selezionare la modalità "Ferie".

• Conferma con il tasto OK

Confermando viene visualizzato il menù di impostazione Modalità Ferie;

• Utilizza i tasti  e  per impostare ora e data:

 aumenta/diminuisce la cifra selezionata

  scorre le cifre di ora e data

• Conferma con il tasto OK

• Seleziona con i tasti  il programma settimanale da ripristinare al

termine del periodo Ferie.

• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Antigelo o Protezione

termica e l'ora e data di ne programma Ferie.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.7 Modica la modalità Ferie

• Utilizza i tasti  per selezionare la modalità "Temporizzato".

• Utilizza i tasti  per aumentare o diminuire il valore di temperatura

impostato.

• Conferma con il tasto OK

Confermando viene visualizzato il menù di impostazione Modalità Tem-

porizzato;

• Utilizza i tasti  e  per impostare temperatura e ore/minuti

  aumenta/diminuisce la cifra selezionata

  passa da temperatura a ore/minuti

• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Manuale e il tempo al

termine del programma Temporizzato.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.8 Modica la modalità Temporizzato

• Utilizza i tasti  per selezionare la modalità "Antigelo".

• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Antigelo per il funzio-

namento Inverno, oppure l'icona della modalità Protezione termica per il

funzionamento Estate.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.9 Modica la modalità Antigelo

• Utilizza i tasti  per selezionare la modalità "O".

• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità O.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.10 Modica la modalità O

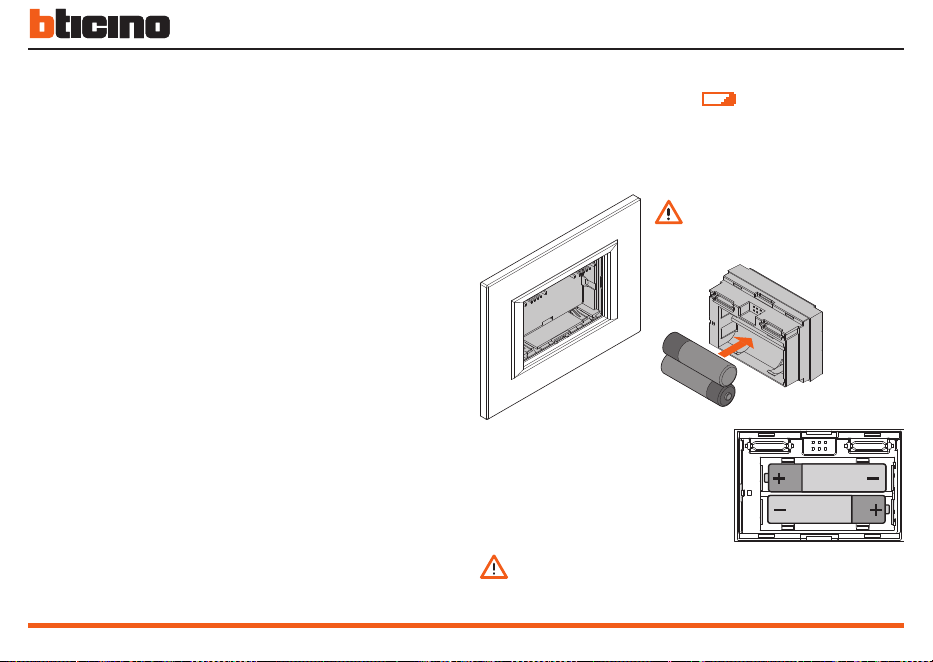

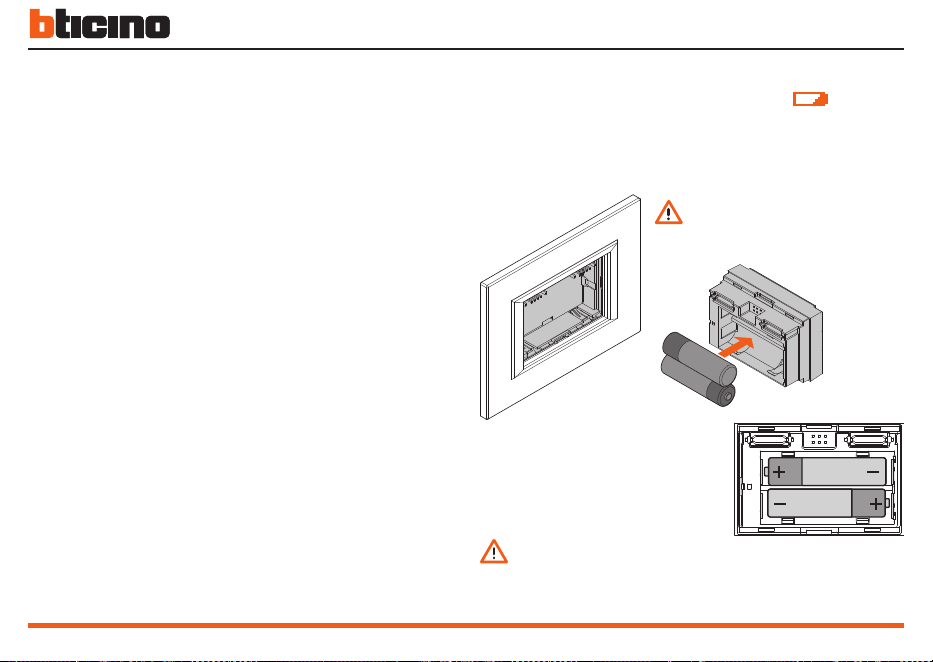

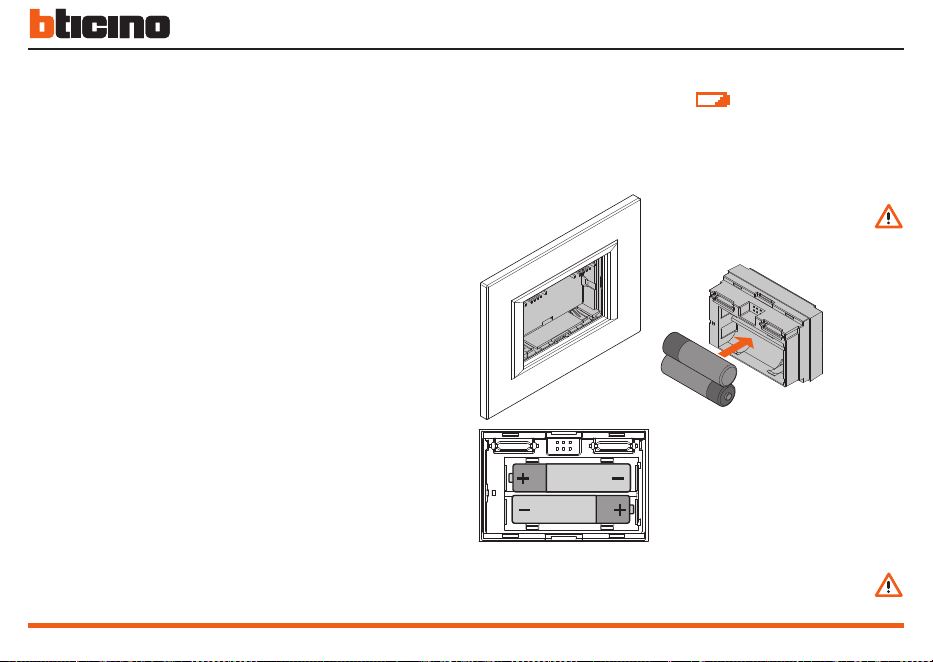

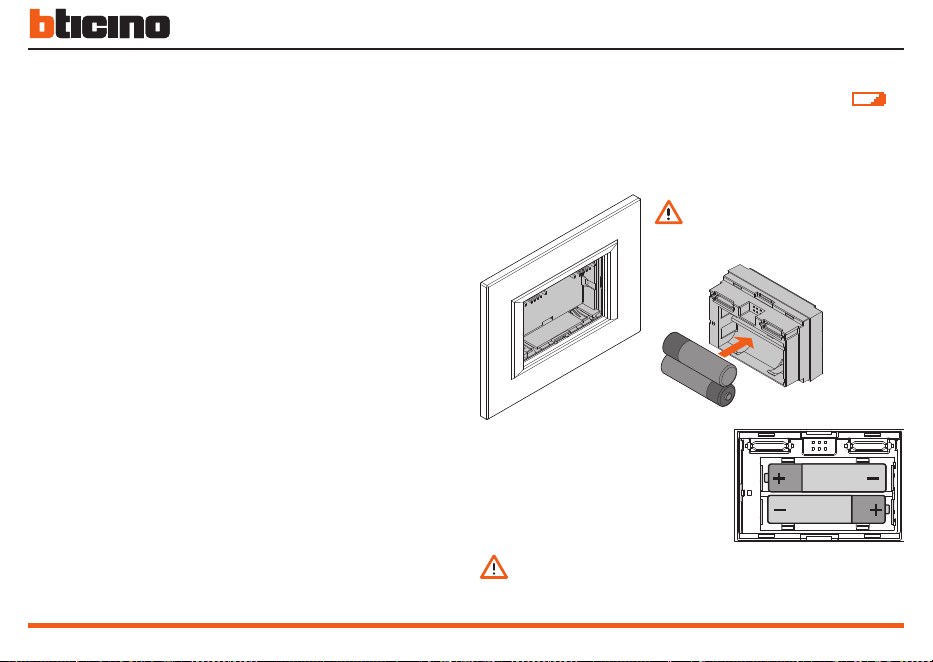

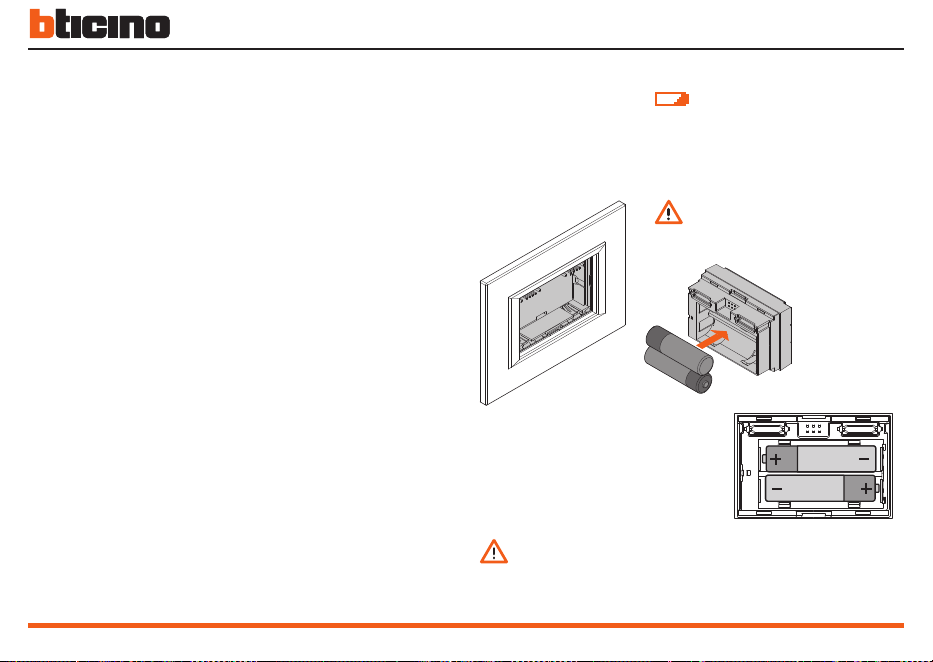

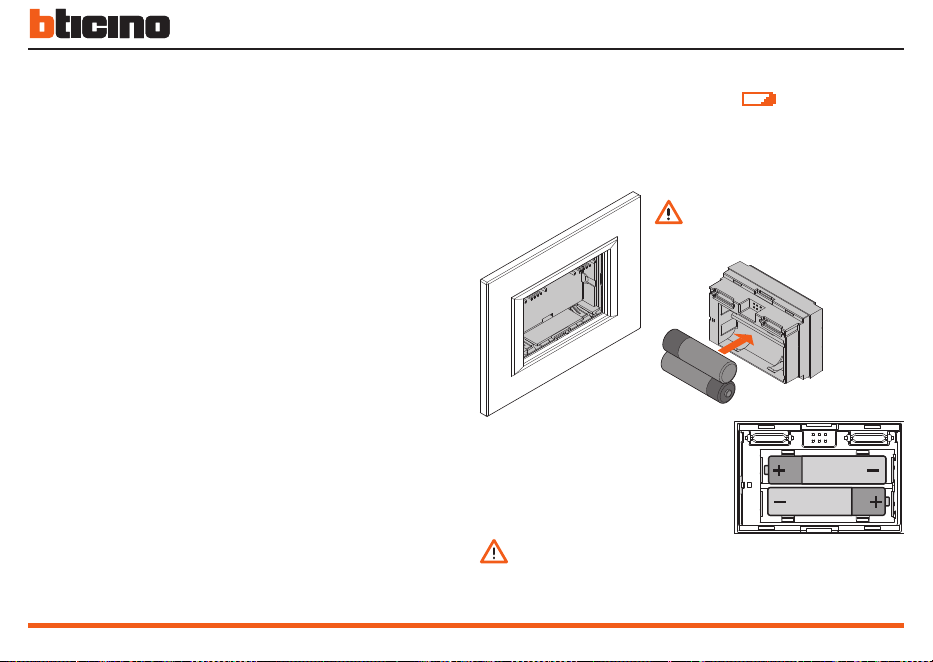

Inserimento batterie

- Estrarre il Cronotermostato dalla base

- Inserire le 2 batterie alcaline da 1,5V di

tipo LR6/AA a lunga durata (consigliate

per applicazioni fotografiche) rispet-

tando le polarità indicate nel disegno.

Si consiglia, dopo la sostituzione

delle batterie di vericare Data e

Ora del Cronotermostato.

1.2.11 Sostituzione delle batterie

Quando, sul display viene visualizzato il seguente simbolo è

necessario procedere alla sostituzione delle batterie. Se lampeggia il

dispositivo non funziona e si devono cambiare le batterie.

La segnalazione di batteria scarica compare circa un mese prima delle

completo esaurimento delle batterie.

Durante la sostituzione delle batterie i dati inseriti rimangono in

memoria.

La durata media delle batterie è non inferiore a 1 anno.

La durata dipende dal tipo di batterie, dallo screen saver selezio-

nato (vedi capitolo 2.1.8) e dal tempo di accensione del display

(circa 5 secondi ogni pressione di un tasto).

1 Introduzione e funzioni base

Descrizione

Flush mounting chronothermostat

2.1 Menù impostazioni 12

Il menù Impostazioni ti consente di personalizzare alcuni parametri o

modalità di funzionamento del Cronotermostato.

2.1 Menù Impostazioni

Imposta il funzionamento dell’impianto (predenito Inverno):

Estate = rarescamento, Inverno = riscaldamento

• Con i tasti  seleziona la voce "Estate/Inverno"

• Premi il tasto OK per confermare

Sul display viene visualizzata la schermata con l’indicazione del modo di

funzionamento in uso.

• Premi il tasto OK per commutare il modo di funzionamento

• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

Dopo la commutazione l’impianto si imposta in modalità Antigelo (per

Inverno) o Protezione termica (per Estate).

2.1.1 Imposta il funzionamento Estate/Inverno

Puoi impostare il livello della temperatura Antigelo o Protezione ter-

mica T* ed i livelli di temperatura T1, T2 e T3 utilizzati nei programmi

settimanali.

I valori predeniti sono:

Inverno T*=7°C, T1=18°C, T2=20°C, T3=22°C

Estate T*=35°C, T1=20°C, T2=23°C, T3=25°C

• Con i tasti  seleziona la voce "Temperature"

2.1.2 Imposta i livelli delle Temperature

Per un corretto funzionamento del tuo impianto è importante che la

data e l’ora impostate siano corrette.

• Con i tasti  seleziona la voce "Data e Ora"

• Premi il tasto OK per confermare

• Imposta ora e data, con i tasti:

  aumenta/diminuisce la cifra selezionata,

  scorre le cifre di ora e data;

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modica.

2.1.3 Imposta Data e Ora

Per un corretto funzionamento del tuo impianto è importante che la

data e l’ora impostate siano corrette.

• Con i tasti  seleziona la voce "Ora legale"

• Premi il tasto OK per confermare

Sul display viene visualizzata la schermata con l’indicazione dello stato.

• Premi il tasto OK per commutare il modo di funzionamento

• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

2.1.4 Imposta Ora legale

PRINCIPALE

Modalità

Programmazione

Impostazioni

• Premi il tasto OK per confermare

• Con i tasti  seleziona il livello di temperatura

• Con i tasti  imposta il valore di temperatura desiderato

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modica.

2 Personalizzazioni

Flush mounting chronothermostat

Imposta l'unità di misura della temperatura, selezionando tra gradi

Celsius o Fahrenheit (predefinita Celsius).

• Con i tasti  seleziona la voce "Gradi"

• Premi il tasto OK per confermare

Sul display viene visualizzata la schermata con l’indicazione dell'unita di

misura impostata.

• Premi il tasto OK per cambiare l'unità di misura

• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

2.1.5 Imposta l'unità di misura della temperatura

Abilita/disabilita il controllo remoto tramite un attuatore telefonico

del Cronotermostato (predefinito Abilitato).

Il contatto remoto viene così gestito:

Chiuso= attivazione modalità antigelo

Aperto= ultimo programma settimanale impostato

• Con i tasti  seleziona la voce "Controllo remoto"

• Premi il tasto OK per confermare

Sul display viene visualizzato lo stato impostato.

• Premi il tasto OK per cambiare lo stato

• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

2.1.6 Abilita/disabilita il Controllo remoto

Regola il contrasto del display grafico.

• Con i tasti  seleziona la voce "Contrasto"

• Premi il tasto OK per confermare

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modica.

2.1.7 Regola il Contrasto del display

Seleziona cosa visualizzare sul display del Cronotermostato in condizioni

di riposo (predefinito Temp/data/ora).

Puoi selezionare:

1: Solo Temp. - temperatura misurata

2: Temp./data/ora - temperatura misurata e data/ora

3: Principale - schermata principale completa

4: Spento - display completamente spento

• Con i tasti  seleziona la voce "Screen Saver"

• Premi il tasto OK per confermare

Sul display è evidenziata la selezione attualmente impostata.

• Con i tasti  seleziona lo Screen Saver

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modifica.

2.1.8 Seleziona lo Screen Saver

Seleziona la lingua per il menù (predenita Italiano).

• Con i tasti  seleziona la voce "Lingua"

• Premi il tasto OK per confermare

Sul display è evidenziata la selezione attualmente impostata.

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modica.

2.1.9 Seleziona la Lingua

Avvertenza:

la massima autonomia delle batterie è garantita a display Spento.

Questa impostazione ti permette di scegliere la tipologia di regolazione

della temperatura in funzione del tipo d'impianto.

1: Standard predenito (scelta consigliata)

2: Proporz. 5min impianti a bassa inerzia (fan-coil)

3: Proporz. 10min impianti a media inerzia (radiatori alluminio)

4: Proporz. 20min impianti ad alta inerzia (radiatori ghisa)

• Con i tasti  seleziona la voce "Regolazione"

• Premi il tasto OK per confermare

Sul display è evidenziata la selezione attualmente impostata.

• Con i tasti  seleziona la regolazione desiderata

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modifica.

2.1.10 Seleziona la Regolazione della temperatura

Questa impostazione ti permette di tarare la misurazione sia della sonda

interna che di quella esterna.

• Con i tasti  seleziona la voce "Taratura"

• Premi il tasto OK per confermare

Se la sonda esterna è impostata come sonda a pavimento o per temperatura

esterna, viene proposta la selezione della sonda.

• Con i tasti  seleziona la sonda

• Premi il tasto OK per confermare

Se la sonda esterna non è attiva, viene visualizzato direttamente il menù di

taratura della sonda interna.

Se la sonda esterna è impostata come misurazione della temperatura

ambiente, viene visualizzato direttamente il menù di taratura della sonda

esterna (sonda interna inattiva).

• Con i tasti  modifica la temperatura

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modifica.

2.1.11 Taratura della sonda termica

In caso di RESET del Cronotermostato viene rimosso l'oset di

temperatura impostato durante la Taratura.

2 Personalizzazioni

Flush mounting chronothermostat

Seleziona la funzione della sonda esterna (predefinita Non attiva).

Puoi selezionare:

1: Non attiva - la sonda non viene letta

2: Temp. ambiente - misura la temperatura ambiente al posto del sensore

interno al Cronotermostato

3: Pavimento - misura la temperatura del pavimento e spegne il carico

se supera il valore impostato

4: Temp. esterna - misura la temperatura esterna; se selezionata, sul

display ogni 2 secondi si alterna (nella stessa posizione) la visualizzazione

della temperatura esterna con quella ambiente.

• Con i tasti  seleziona la voce "Sonda esterna"

• Premi il tasto OK per confermare

• Con i tasti  seleziona la funzione

• Premi il tasto OK per confermare

Se imposti la funzione "Pavimento" viene visualizzata la schermata che ti

permette di impostare la soglia d'intervento della sonda (range: da 15 a

55°C; predenita 35°C).

• Con i tasti  modifica la temperatura di soglia

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure il tasto C per uscire dal menù e tornare alla pagina precedente

annullando la modifica.

2.1.12 Seleziona la funzione della Sonda esterna

Con questa funzione puoi visualizzare/azzerare le ore di funzionamento

dell'impianto.

• Con i tasti  seleziona la voce "Ore accensione"

• Premi il tasto OK per confermare

Sul display vengono visualizzate le ore di funzionamento dell'impianto.

• Premi il tasto OK per confermare e tornare alla pagina precedente,

oppure per azzerare il contatore, seleziona con i tasti  la funzione

"Azzera"

• Premi il tasto OK per confermare, C per tornare alla pagina precedente.

2.1.13 Visualizza/azzera le Ore di accensione

Consente di eseguire un reset totale del Cronotermostato, vengono

ripristinate tutte le impostazioni di fabbrica.

• Con i tasti  seleziona la voce "Reset"

• Premi il tasto OK per confermare

Sul display viene visualizzata una richiesta di conferma

• Premi il tasto OK per confermare il Reset del Cronotermostato e tornare

alla pagina precedente, oppure il tasto C per annullare e tornare alla

pagina precedente.

2.1.14 Reset del Cronotermostato

Con questa operazione la congurazione del Cronotermostato e

tutte le programmazioni eseguite vengono perse!

3 Programmazione

Descrizione

Flush mounting chronothermostat

3.1 Menù programmazione 18

3.1 Menù Programmazione

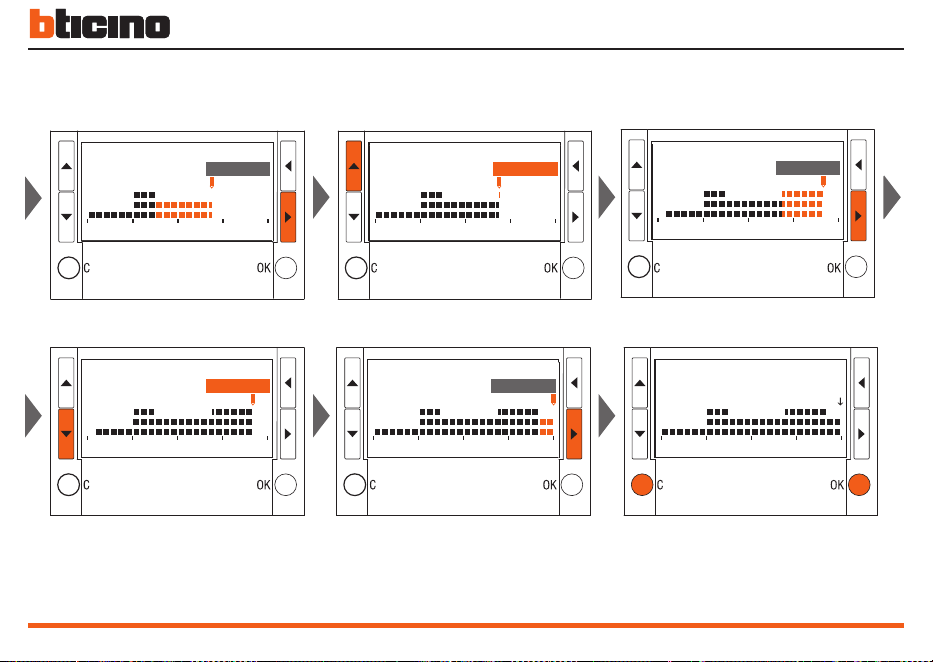

Consente di modicare/programmare i proli giornalieri dei 3 programmi

settimanali per la modalità di funzionamento (Estate/Inverno) selezionata.

All’interno dei programmi è possibile dierenziare le temperature nell’arco

delle 24 ore e per ogni giorno della settimana.

Il "PROGRAMMA 1" è preimpostato ma modicabile.

Seleziona il programma settimanale da personalizzare:

PRINCIPALE

Modalità

Programmazione

Impostazioni

Rinomina

Modifica

Copia da

Visualizza

Elimina

PROGRAMMAZIONE

PROGRAMMA 1

PROGRAMMA 2

PROGRAMMA 3

Rinomina

Nel menù Principale con i tasti 

seleziona “Programmazione”

premi il tasto OK per confermare

seleziona  il programma che vuoi

modicare

per il programma selezionato sono

disponibili le seguenti funzioni:

Con i tasti  seleziona la funzione

desiderata.

I tasti  scorrono i caratteri alfanumerici (solo maiuscoli), numeri e speciali nel

seguente ordine: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4,

5, 6, 7, 8, 9, spazio, punto, trattino, apice.

Selezionando questa funzione puoi personalizzare il nome del

programma (max 13 caratteri).

• Con i tasti  seleziona il Programma da rinominare

• Premi il tasto OK per confermare

• Componi il nuovo nome da assegnare al Programma utilizzando i tasti:

 per spostare il cursore

  per scorrere i caratteri

• Premi il tasto OK per memorizzare, oppure C per annullare.

3.1.1 Rinomina un programma Settimanale

Selezionando questa funzione puoi modicare il programma settimanale

selezionato.

• Con i tasti  seleziona il Programma da modificare

• Premi il tasto OK per confermare

• Con i tasti  seleziona il giorno

Per il giorno selezionato sono disponibili anche le funzioni:

Copia da e Visualizza selezionabili con i tasti



• Premi il tasto OK per confermare la funzione di modifica

È ora possibile modicare il prolo visualizzato utilizzando i tasti di naviga-

zione come mostrato in dettaglio nelle pagine seguenti.

3.1.2 Modica un programma Settimanale

3 Programmazione

Flush mounting chronothermostat

LUNEDI’

00:00 T1 18.0°C

0612 18 24

LUNEDI’

00:00 T1 18.0°C

0612 18 24

Strumenti di modifica profilo giornaliero

asse temporale

livello di temperatura

riferito alla posizione del

cursore

Giorno della settimana

ora corrispondente alla

posizione del cursore

cursore

Informazioni visualizzate sul display:

Copiare la programmazione da un giorno ad un altro.

• Con i tasti  seleziona il giorno in cui copiare il profilo

• Seleziona



la funzione Copia da

• Premi il tasto OK per confermare

• Con i tasti  seleziona il giorno da copiare

• Premi il tasto OK per confermare.

Copia un profilo giornaliero

Visualizza il profilo del giorno selezionato.

• Con i tasti  seleziona il giorno

• Seleziona



la funzione Visualizza

• Con i tasti  puoi scorrere tutti i giorni della settimana

• Premi il tasto OK oppure C per uscire dalla visualizzazione

Visualizza un profilo giornaliero

Sono presenti due modalità di lavoro:

• SCORRIMENTO

Caratterizzato dal cursore a forma di “freccia”, ti consente utilizzan-

do i tasti



di spostare il cursore lungo l’asse temporale senza

apportare nessuna modica al prolo giornaliero.

LUNEDI’

00:00 T1 18.0°C

0612 18 24

cursore

freccia

• MODIFICA

Caratterizzato dal cursore a forma di “matita” e dal livello di tempe-

ratura evidenziato, ti consente, utilizzando i tasti



, di spostare

il cursore lungo l’asse temporale per impostare il livello di tempe-

ratura selezionato.

LUNEDI’

00:00 T1 18.0°C

0612 18 24

cursore

matita

livello di temperatura

Crea un nuovo profilo giornaliero

Ti consigliamo di seguire passo passo la procedura descritta in questo

esempio, come utile strumento per familiarizzare con le modalità di

lavoro "Modica" e "Scorrimento" e l’utilizzo dei tasti di navigazione.

Esempio: creazione del seguente prolo di temperatura giornaliero per il giorno

"Lunedì" del programma "SETT. INVERNO".

1 - dalle ore 00:00 alle ore 06:00 - 18°C (T1)

2 - dalle ore 06:00 alle ore 09:00 - 22°C (T3)

3 - dalle ore 09:00 alle ore 16:30 - 20°C (T2)

4 - dalle ore 16:30 alle ore 22:00 - 22°C (T3)

5 - dalle ore 22:00 alle ore 24:00 - 20°C (T2)

Livelli di temperatura impostati

T1= 18°C T2= 20°C T3= 22°C

Terminata la procedura, sarà possibile utilizzando la funzione “Copia

da” (vedi capitolo 3.1.2), copiare il prolo del giorno “Lunedì” su altri

giorni della programma settimanale "SETT. INVERNO".

SETT. INVERNO

Lunedì

Martedì

Mercoledì

Modifica

Con i tasti  seleziona Lunedì

e premi OK per confermare la

funzione Modica

3 Programmazione

Flush mounting chronothermostat

0612 18 24

LUNEDI’

06:00 T1 18.0°C

0612 18 24

LUNEDI’

00:00 T1 18.0°C

LUNEDI’

00:00 T* 7.0°C

0612 18 24

LUNEDI’

06:00 T3 22.0°C

0612 18 24

LUNEDI’

09:00 T3 22.0°C

0612 18 24

LUNEDI’

09:00 T2 20.0°C

0612 18 24

LUNEDI’

16:30 T2 20.0°C

0 6121824

LUNEDI’

16:30 T3 22.0°C

61218240

LUNEDI’

22:00 T3 22.0°C

6121824

LUNEDI’

22:00 T2 20.0°C

0612 18 24

LUNEDI’

23:45 T2 20.0°C

LUNEDI’

23:45 T2 20.0°C

6121824

Procedura:

OK conferma e passa alla modalità

SCORRIMENTO; C annulla e torna all'elenco

giorni

3 Programmazione

0612 18 24

LUNEDI’

06:00 T1 18.0°C

0612 18 24

LUNEDI’

00:00 T1 18.0°C

LUNEDI’

00:00 T* 7.0°C

0612 18 24

LUNEDI’

06:00 T3 22.0°C

0612 18 24

LUNEDI’

09:00 T3 22.0°C

0612 18 24

LUNEDI’

09:00 T2 20.0°C

0612 18 24

LUNEDI’

16:30 T2 20.0°C

0 6121824

LUNEDI’

16:30 T3 22.0°C

61218240

LUNEDI’

22:00 T3 22.0°C

6121824

LUNEDI’

22:00 T2 20.0°C

0612 18 24

LUNEDI’

23:45 T2 20.0°C

LUNEDI’

23:45 T2 20.0°C

6121824

Flush mounting chronothermostat

Questa funzione ti permette di copiare un programma settimanale in un

altro. Per esempio, copiare il Programma 1 (preimpostato in fabbrica) in

SETT. INVERNO.

• Con i tasti  seleziona il programma nel quale copiare

• Con i tasti



seleziona la funzione "Copia da"

• Premi il tasto OK per confermare

• Con i tasti  seleziona il programma da cui copiare

• Premi il tasto OK per confermare

Sul display viene visualizzata una schermata di conferma

3.1.3 Copia un programma Settimanale

Questa funzione ti permette di visualizzare (in modalità "scorrimento") il

profilo del giorno selezionato.

• Con i tasti  seleziona il programma

• Con i tasti



seleziona la funzione "Visualizza"

• Premi il tasto OK per confermare

• Con i tasti  seleziona il giorno

• Premi il tasto OK per confermare

Sul display viene visualizzato il profilo associato al giorno selezionato

• Con i tasti  è possibile scorrere i profili giornalieri di tutta la setti-

mana.

3.1.4 Visualizza un programma Settimanale

Questa funzione ti permette di eliminare un programma personalizzato e

ripristinare le impostazioni predefinite.

• Con i tasti  seleziona il programma da eliminare

• Con i tasti



seleziona la funzione "Elimina"

• Premi il tasto OK per confermare

Sul display viene visualizzata una richiesta di conferma.

• Premi il tasto OK per confermare

Il programma viene cancellato e ripristinate le impostazioni predenite

(prolo e nome).

3.1.5 Elimina un programma Settimanale

Contents

1 Introduction et fonctions de base 26

1.1 General information 28

1.1.1 The front side 28

1.1.2 The display 29

1.1.2 Symbols 29

1.2 Your Chronothermostat: use it now! 30

1.2.1 First activation 30

1.2.2 Navigation keys 30

1.2.3 View the functioning modes 30

1.2.4 Scroll the modes 31

1.2.5 Change the Weekly mode 31

1.2.6 Change the Manual mode 31

1.2.7 Change the Holidays mode 31

1.2.8 Change the Timed mode 32

1.2.9 Change the Antifreeze mode 32

1.2.10 Change the Off mode 32

1.2.11 Replacing the batteries 32

2 Customizations 34

2.1 Setup menu 34

2.1.1 Set the Summer/Winter functioning mode 34

2.1.2 Set the Temperature levels 34

2.1.3 Set the Date and Time 34

2.1.4 Set the Daylight saving time 34

2.1.5 Set the measurement unit of the temperature 35

2.1.6 Enable/Disable the Remote control 35

2.1.7 Adjust the Display contrast 35

2.1.8 Select the Screen Saver 35

2.1.9 Select the Language 35

2.1.10 Select the Temperature adjustment 36

2.1.11 Calibrating the thermal probe 36

2.1.12 Select the function of the external Probe 37

2.1.13 View/Reset the activation Hours 37

2.1.14 Resetting the Chronothermostat 37

3 Programming 38

3.1 Programming menu 40

3.1.1 Rename a Weekly program 40

3.1.2 Change a Weekly program 40

3.1.3 Copy a Weekly program 45

3.1.4 View a Weekly program 45

3.1.5 Remove a Weekly program 45

1 Introduction et fonctions de base

Descrizione

Flush mounting chronothermostat

1.1 General information 28

1.2 Your Chronothermostat: use it now! 30

1.1 General information

1 - Graphic display: displays the messages which determine the program-

ming operations as well as the system status

2 - Selection Keys: these let you cycle through the functioning modes

inside the menu, if any, while the main screen is being viewed;

3 - OK Key: accesses the main menu, conrms the selection displayed or

the data entered

4 - Sensor: measures the ambient temperature

5 - C Key: cancels the selection and returns to the previous page; if held

down, it returns to the initial page

6 - Scroll Keys: these let you change the set temperature while the main

screen is being viewed; when inside the menu, you can scroll the list of

the options available

The 4451 Chronothermostat is a ush-mounting device which can be

used for heating and air-conditioning systems; it is possible – through

several programming possibilities – to adjust the temperature at any

time of the day and in a dierentiated manner, every day of the week.

It is possible to choose how to use a standard program (already stored

but can be changed according to the specic needs of the user) or to

create a new one with a simple programming procedure.

A large back-lit display shows you at all times the programme set-

ting, the status of the system and the temperature of the room.

The Chronothermostat consists of a base used for the system electric

connections and a removable front part to allow the user to execute

the programming operations and to replace the batteries more easily.

Removable

front part

Base

6 2

1.1.1 The front side

1 Introduction and standard functions

Weekly

Temperature prole and

number of the operational

program

The range of the corresponding time will ash on the graph (for example,

11:26 will ash on the square corresponding to the time from 11:00 to 12:00).

1.1.2 The display

During normal operation, the graphic display shows the following

background information:

1.1.2 Symbols

Depending on the functioning mode selected, the display may be char-

acterised by the following symbols:

Expected

temperature

Temperature

measured

Daily prole

System status

Summer/Winter

Weekly

program

Time

Date

Load On

Battery

Flat battery signaling Icon

Manual

Manual mode Icon (hand)

Antifreeze

Antifreeze (winter)

or Thermal protection (summer) mode Icon

OFF

OFF mode Icon

Holidays

Antifreeze or Thermal protection Icon, time and date

of Holidays program end

When the battery is at, its signaling icon will be displayed (in any mode,

even when the screen saver is functioning). If ashing, the device will not

work, thus the batteries need to be replaced.

If an external probe is connected to the Chronothermostat and the

preset function is “External Temp.”, its associated icon will be shown on

the display. Every 2 seconds the outside temperature and the ambient

temperature will be displayed alternately (in the same position). (See

chapter 2.1.12).

External probe

External temperature signaling Icon

Timed

Manual mode Icon and number of hours and minutes

to the end of the Timed program

Flush mounting chronothermostat

To enable the Chronothermostat:

• select the functioning Language

• set Date / Time

• the Chronothermostat automatically sets to Winter mode andWeek-

ly Program1 mode.

The display shows the currently set selection.

(Italian factory setting)

•

The  keys can be used to scroll the list and select the language

• Press OK to conrm

After confirming, the Chronothermostat switches to the Set DATE and

TIME menu

• Set time and date with keys:  increases/decreases the selected

digit,  scrolls the time and date digits

• Press OK to conrm

• Hold down the C key to exit the menu and return to the main page

The Chronothermostat will automatically set up as follows:

- Winter mode

- Weekly-Program1 mode

To set the Summer mode

• press OK to access the menus

• select Setup with thekey

• press OK to conrm

Complete the setup by following the procedure described on see chapter 2.1.

Daylight saving time: if the default setup is kept, “Manual” must

be updated manually; to set up the “Automatic” update mode,

see paragraph “Set Daylight saving time” on see chapter 2.1.4).

When the main screen is displayed, the following operations can be

executed with the navigation keys:

OK Key accesses the Main menu - conrm

C Key cancels and returns to the previous mode

 Keys depending on the preset mode:

Weekly – Manual – Timed: increase / decrease in the current

temperature;

Holidays – Antifreeze – OFF: no eect

Keys cycle through the functioning modes

1.2 Your Chronothermostat: use it now!

1.2.1 First activation

1.2.2 Navigation keys

When the Chronothermostat display shows the Screen saver (or when it

is o), the preset functioning mode will be displayed if any key is pressed.

1.2.3 View the functioning modes

1 Introduction and standard functions

When the Chronothermostat display shows the Screen saver (or when it

is o), the preset functioning mode will be displayed if any key is pressed.

• Use the  keys to view the other modes: Weekly, Manual, Holidays,

Timed, Antifreeze and O.

The name of the selected mode ashes to indicate the modication status:

if it is not conrmed (by pressing OK) or, if a key is not pressed for more

than 10 seconds, the operation will be cancelled, thus displaying the main

screen with the current mode.

To set the functioning mode displayed:

• Use the OK key to conrm

the Chronothermostat is now working under the new mode.

Depending on the mode selected, the following modication functions

will be possible.

1.2.4 Scroll the modes

• Use the  keys to select the “Weekly” mode

The number of the operative program ashes as well as the square cor-

responding to the time.

• Use the  keys to scroll the three programs and to display the daily

prole.

Select the required program; when the number of the program stops ashing,

it will be possible to change the level of the current temperature.

• Use the  keys to select the level of the required temperature.

The prole displayed, starting from the ashing square, will be modied with

the new temperature level, until the next level is changed.

• Use the OK key to conrm

1.2.5 Change the Weekly mode

• Use the  keys to select the “Manual” mode.

• Use the  keys to increase or decrease the value of the preset

temperature.

• Use the OK key to conrm

the C key to cancel and return to the previous mode.

The Chronothermostat is now working under the new preset mode.

1.2.6 Change the Manual mode

• Use the  keys to select the “Holidays” mode.

• Use the OK key to conrm

When conrming, the Holidays Mode setup menu will be displayed;

• Use the  and  keys to set the time and data:

 increases/decreases the selected digit

  scrolls the time and date digits

• Use the OK key to conrm

• Use the  keys to select the weekly program to be reset at the end

of the Holidays period.

• Use the OK key to conrm

The display shows the Antifreeze or Thermal protection mode Icon as well

as the time and date of the Holidays program end.

The Chronothermostat is now working under the new preset mode.

1.2.7 Change the Holidays mode

Flush mounting chronothermostat

• Use the  keys to select the “Timed” mode.

• Use the  keys to increase or decrease the value of the preset

temperature.

• Use the OK key to conrm

When conrming, the Timed Mode setup menu will be displayed;

• Use the  and  keys to set the temperature and hours/minutes

  increases/decreases the selected digit

  toggles from temperature to hours/minutes

• Use the OK key to conrm

The Manual mode Icon and the time to the end of the Timed program will

be displayed.

The Chronothermostat is now working under the new preset mode.

1.2.8 Change the Timed mode

• Use the  keys to select the “Antifreeze” mode.

• Use the OK key to conrm

The display shows the Antifreeze mode Icon for Winter functioning or the

Thermal protection mode Icon for Summer functioning.

The Chronothermostat is now working under the new preset mode.

1.2.9 Change the Antifreeze mode

• Use the  keys to select the “O” mode.

• Use the OK key to conrm

The O mode Icon will be displayed.

The Chronothermostat is now working under the new preset mode.

1.2.10 Change the O mode

1.2.11 Replacing the batteries

Putting in the batteries

- Remove the Chronothermostat from the base

- Put in the two long-lasting LR6/AA (recom

mended for photographic applications) 1.5V

alkaline batteries according to the polarity

shown in the drawing.

After replacing the batteries, it is

recommended to check the Date

and Time of the Chronothermostat.

When the symbol below is displayed

it is necessary to replace the

batteries. If ashing, the device will not work, thus the batteries need to

be replaced. The “dead battery” signal appears about one month before

the batteries totally run out.

When replacing the batteries, the data stored will be saved.

The batteries will last for at least 1 year. The duration depends

on the type of batteries, on the screen saver selected (See chap-

ter 2.1.8) and on the display activation time (about 5 seconds

every time a key is pressed).

1 Introduction and standard functions

Descrizione

Flush mounting chronothermostat

2.1 Setup menu 34

The setup menu lets you customize some parameters or functioning

modes of the Chronothermostat.

2.1 Setup menu

Sets the system functioning mode (default is Winter):

Summer = cooling, Winter = heating

• Use the  keys to select the option "Summer/Winter"

• Press OK to conrm

A screen will be displayed showing the indication of the functioning mode

being used.

• Press OK to switch over the functioning mode

• Press C to exit the menu and to return to the previous page.

After switching over, the system will set to the Antifreeze mode (for Winter)

or Thermal protection (for Summer).

2.1.1 Set the Summer/Winter functioning mode

You can set the level of the Antifreeze temperature or Thermal protection

T* and the temperature levels T1, T2 and T3 used in the weekly

programs.

The default values are:

Winter T*=7°C, T1=18°C, T2=20°C, T3=22°C

Summer T*=35°C, T1=20°C, T2=23°C, T3=25°C

• Use the  keys to select the option "Temperature"

2.1.2 Set the Temperature levels

For proper operation of your system, make sure that the date and time

are set correctly.

• Use the  keys to select the option “Date and Time”

• Press OK to conrm

• Set time and date with keys:

  increases/decreases the selected digit,

  scrolls the time and date digits;

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.3 Set the Date and Time

For proper operation of your system, make sure that the date and time

are set correctly.

• Use the  keys to select the option "Daylight saving time"

• Press OK to conrm

A screen will be displayed showing the indication of the status.

• Press OK to switch over the functioning mode

• Press C to exit the menu and to return to the previous page.

2.1.4 Set the Daylight saving time

MAIN SCREEN

Mode

Programming

Setup

• Press OK to conrm

• Use the  keys to select the temperature level

• Use the  keys to set the value of the required temperature

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancel-

ling the change.

2 Customizations

Sets the measurement unit of the temperature: Celsius or Fahrenheit

(default is Celsius).

• Use the  keys to select the option "Degrees"

• Press OK to conrm

A screen will be displayed showing the indication of the preset measure-

ment unit.

• Press OK to change the measurement unit

• Press C to exit the menu and to return to the previous page.

2.1.5 Set the measurement unit of the temperature

Enables/Disables the remote control using a telephone actuator of the

Chronothermostat (default is Enabled).

The remote contact is managed as follows:

Closed= antifreeze mode activation

Open= last set weekly program

• Use the  keys to select the option “Remote control”

• Press OK to conrm

The display shows the preset status.

• Press OK to change the status

• Press C to exit the menu and to return to the previous page.

2.1.6 Enable/Disable the Remote control

Adjusts the contrast of the graphic display.

• Use the  keys to select the option "Contrast"

• Press OK to conrm

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.7 Adjust the Display contrast

Selects what you want to show on the Chronothermostat display when

in idle condition (default is Temp/date/time).

You can select the following:

1: Only Temp. - temperature measured

2: Temp./date/time - temperature measured and date/time

3: Main - complete main screen

4: O - display completely o

• Use the  keys to select the option “Screen Saver”

• Press OK to conrm

The display shows the currently set selection.

• Use the  keys to select the “Screen Saver”

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.8 Select the Screen Saver

Selects the language for the menu (default is Italian).

• Use the  keys to select the option "Language"

• Press OK to conrm

The display shows the currently set selection.

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.9 Select the Language

Please note:

maximum battery duration is guaranteed when the display is OFF.

Flush mounting chronothermostat

This setting lets you choose the type of temperature adjustment accord-

ing to the type of system.

1: Standard default (recommended)

2: Proport. 5min low-inertia systems (fan-coil)

3: Proport. 10min medium-inertia systems (aluminium radiators)

4: Proport. 20min high-inertia systems (cast iron radiators)

• Use the  keys to select the option "Adjustment"

• Press OK to conrm

The display shows the currently set selection.

• Use the  keys to select the required adjustment

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.10 Select the Temperature adjustment

This setting lets you calibrate the measurement of the internal and

external probe.

• Use the  keys to select the option "Calibration"

• Press OK to conrm

If the external probe is set as a oor probe or used for the outside temperature,

the selection of the probe will be given.

• Use the  keys to select the probe

• Press OK to conrm

If the external probe is not operative, the calibration menu of the internal

probe will be displayed directly.

If the external probe is set for measuring the ambient temperature, the

calibration menu of the external probe (internal probe inoperative) will be

displayed directly.

• Use the  keys to change the temperature

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.11 Calibrating the thermal probe

If you RESET the Chronothermostat, the temperature oset

determined during the Calibration will be removed.

2 Customizations

Select the function of the external probe (default is Not active).

You can select the following:

1: Not active - the probe will not be read

2: Ambient Temp - measures the ambient temperature in lieu of the

Chronothermostat internal sensor

3: Floor - measures the temperature of the oor and turns o the load

if it exceeds the set value

4: External Temp. - measures the external temperature; when selected,

every 2 seconds the outside temperature and the ambient temperature

will be displayed alternately (in the same position).

• Use the  keys to select the option “External probe”

• Press OK to conrm

• Use the  keys to select the function

• Press OK to conrm

If you set the “Floor” function, a screen will be displayed which will let you

set the threshold temperature of the probe (range: from 15 to 55°C; default

is 35°C).

• Use the  keys to change the threshold temperature

• Press OK to conrm and to go back to the previous page or press C

to exit the menu and to return to the previous page, hence cancelling

the change.

2.1.12 Select the function of the external Probe

This function enables you to display/reset the functioning hours of

the system.

• Use the  to select the option "Operation time"

• Press OK to conrm

The display will show the functioning hours of the system.

• Press OK to conrm and to go back to the previous page or, to reset

the counter, use the  lkeys to select the “Reset” function

• Press OK to conrm, C to go back to the previous page.

2.1.13 View/Reset the activation Hours

This lets you totally reset the Chronothermostat; all factory settings will

be retrieved.

• Use the  keys to select the option "Reset"

• Press OK to conrm

The display will show a conrmation request.

• Press OK to Reset the Chronothermostat and to go back to the previous

page or press C to cancel and to return to the previous page.

2.1.14 Resetting the Chronothermostat

After executing this operation, the Chronothermostat conguration

as well as all the programming operations will be lost!

Flush mounting chronothermostat

3 Programming

Descrizione

Flush mounting chronothermostat

3.1 Programming Menu 40

3.1 Programming menu

Here, you will be able to change/program the weekly proles of the 3 weekly

programs for the selected functioning mode (Summer/Winter).

Within these programs, it will be possible to dierentiate the temperatures around

the clock and for each day of the week.

"PROGRAM 1" is set in advance but can be changed.

Select the weekly program to be customized:

MAIN SCREEN

Mode

Programming

Setup

Rename

Modify

Copy from

Visualize

Erase

PROGRAMMING

PROGRAM 1

PROGRAM 2

PROGRAM 3

Rename

Select “Programming” in the Main

menu with the  keys

Press OK to conrm

select  the progra you want to

change

the following functions are available for

the selected program:

Use the  keys to select the

required function

The  keys scroll alphanumeric characters (only uppercase), numbers and special

characters in the following order: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U,

V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, space, dot, hyphen, prime.

When you select this function you can customize the name of the program

(maximum 13 characters).

• Use the  keys to select the Program to be renamed

• Press OK to conrm

• Use the following keys to enter the new name for the Program:

 to move the cursor

  to scroll the characters

• Press OK to save or C to cancel.

3.1.1 Rename a Weekly program

When you select this function you can change the selected weekly

program.

• Use the  keys to select the Program to be changed

• Press OK to conrm

• Use the  keys to select the day

The following functions are also available for the day selected:

Copy from and View which can be selected with the



keys

• press OK to conrm the modication function

It is now possible to modify the prole displayed with the navigation keys,

as shown specically in the following pages.

3.1.2 Change a Weekly program

3 Programming

MONDAY

00:00 T1 18.0°C

0612 18 24

MONDAY

00:00 T1 18.0°C

0612 18 24

Daily prole modication tools

timeline

temperature level referred

to the position of the

cursor

Day of the week

time corresponding

to the position of the

cursor

Information displayed:

Copy the program from one day to another.

• Use the  keys to select the day you want to copy the prole in

• Select



the function Copy from

• Press OK to conrm

• Use the  keys to select the day you want to copy

• Press OK to conrm.

Copy a daily prole

Displays the prole of the selected day.

• Use the  keys to select the day

• Select



the function Display

• Use the  keys to scroll all the days of the week

• Press OK or C to exit the viewing mode.

Display a daily prole

Flush mounting chronothermostat

There are two working modes:

• SCROLLING

The arrow-shaped cursor lets you move the cursor, using the



keys, along the timeline without making any changes to the daily

prole.

MONDAY

00:00 T1 18.0°C

0612 18 24

arrow

cursor

• MODIFYING

The pencil-shaped cursor and the temperature level shown let you

move the cursor, using the



, keys, along the timeline in order

to set the selected temperature level.

MONDAY

00:00 T1 18.0°C

0612 18 24

pencil cursor

temperature level

Create a new daily prole

It is recommended to follow the procedure described in this example

step by step. It will be useful to get you acquainted with the “Modifying”

and “Scrolling” modes and with the navigation keys.

Example: creation of the following daily temperature prole for “Monday” of

the “WEEK. WINTER” program.

1 - from h 00:00 to h 06:00 - 18°C (T1)

2 - from h 06:00 to h 09:00 - 22°C (T3)

3 - from h 09:00 to h 16:30 - 20°C (T2)

4 - from h 16:30 to h 22:00 - 22°C (T3)

5 - from h 22:00 to h 24:00 - 20°C (T2)

Temperature levels set

T1= 18°C T2= 20°C T3= 22°C

After completing the procedure, use the “Copy from” function (See

chapter 3.1.2) to copy the “Monday” prole to other days of the “WEEK.

WINTER” weekly program.

WEEK. WINTER

Monday

Tuesday

Wednesday

Modify

Use the  keys to select Mon-

day and press OK to

conrm the

Modify function

3 Programming

0612 18 24

MONDAY

06:00 T1 18.0°C

0612 18 24

MONDAY

00:00 T1 18.0°C

MONDAY

00:00 T* 7.0°C

0612 18 24

MONDAY

06:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T2 20.0°C

0612 18 24

MONDAY

16:30 T2 20.0°C

0 6121824

MONDAY

16:30 T3 22.0°C

61218240

MONDAY

22:00 T3 22.0°C

6121824

MONDAY

22:00 T2 20.0°C

0612 18 24

MONDAY

23:45 T2 20.0°C

MONDAY

23:45 T2 20.0°C

6121824

Procedure:

Flush mounting chronothermostat

0612 18 24

MONDAY

06:00 T1 18.0°C

0612 18 24

MONDAY

00:00 T1 18.0°C

MONDAY

00:00 T* 7.0°C

0612 18 24

MONDAY

06:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T2 20.0°C

0612 18 24

MONDAY

16:30 T2 20.0°C

0 6121824

MONDAY

16:30 T3 22.0°C

61218240

MONDAY

22:00 T3 22.0°C

6121824

MONDAY

22:00 T2 20.0°C

0612 18 24

MONDAY

23:45 T2 20.0°C

MONDAY

23:45 T2 20.0°C

6121824

OK conrms and goes to the SCROLLING

mode; C cancels and goes back to the days list

3 Programming

This function lets you copy a weekly program into another one. For

example, copy Program 1 (preset at factory) to WEEK. WINTER.

• Use the  keys to select the program you want to copy

• Use the



keys to select the function Copy from

• Press OK to conrm

• Use the  keys to select the program to be copied

• Press OK to conrm

The display will show a conrmation screen

3.1.3 Copy a Weekly program

This function lets you display (in “scrolling” mode) the prole of the

selected day.

• Use the  keys to select the program

• Use the



keys to select the function View

• Press OK to conrm

• Use the  keys to select the day

• Press OK to conrm

The display shows the prole associated with the selected day

• Use the  keys let you scroll the daily proles of the whole week.

3.1.4 View a Weekly program

This function lets you to eliminate a customized program and restore the

default settings.

• Use the  keys to select the program you want to eliminate

• Use the



keys to select the function Erase

• Press OK to conrm

The display will show a conrmation request.

• Press OK to conrm

The program will be removed and all default settings will be restored (prole

and name).

3.1.5 Remove a Weekly program

Flush mounting chronothermostat

1 Introduction et fonctions de base 48

1.1 Informations générales 50

1.1.1 La façade 50

1.1.2 Le moniteur 51

1.1.3 Symboles utilisés 51

1.2 Le Chronothermostat: utilisez-le dès maintenant! 52

1.2.1 Première activation 52

1.2.2 Touches de navigation 52

1.2.3 Visualisation du mode de fonctionnement 52

1.2.4 Défilement des modes 53

1.2.5 Modification du mode Hebdomadaire 53

1.2.6 Modification du mode Manuel 53

1.2.7 Modification du mode Vacances 53

1.2.8 Modification du mode Temporisé 54

1.2.9 Modification du mode Hors gel 54

1.2.10 Modification du mode Off 54

1.2.11 Changement des piles 54

2 Personnalisations 56

2.1 Menu Réglages 56

2.1.1 Sélection du fonctionnement Été/Hiver 56

2.1.2 Réglage des niveaux de température 56

2.1.3 Réglage de Date et Heure 56

2.1.4 Réglage de l’Heure légale 56

2.1.5 Sélection de l’unité de mesurée de la température 57

2.1.6 Activation/désactivation du Contrôle à distance 57

2.1.7 Réglage du contraste du moniteur graphique 57

2.1.8 Sélection de l’économiseur d’écran 57

2.1.9 Sélection de la langue 57

2.1.10 Sélection de la régulation de la température 58

2.1.11 Réglage de la sonde thermique 58

2.1.12 Sélection de la fonction de la sonde extérieure 59

2.1.13 Visualisation/remise à zéro du temps de fonctionnement 59

2.1.14 Remise à zéro du Chronothermostat 59

3 Programmation 60

3.1 Menu Programmation 62

3.1.1 Modifier le nom d’un programme hebdomadaire 62

3.1.2 Modifier un programme hebdomadaire 62

3.1.3 Copier un programme hebdomadaire 67

3.1.4 Visualiser un programme hebdomadaire 67

3.1.5 Supprimer un programme Hebdomadaire 67

Table des matières

1 Introduction et fonctions de base

Descrizione

Flush mounting chronothermostat

1.1 Informations générales 50

1.2 Le Chronothermostat: utilisez-le dès maintenant! 52

1.1 Informations générales

1 - Moniteur graphique: visualise les messages dont la fonction est de guider les

opérations de programmation et d’indiquer l’état de l’installation.

2 - Touches de sélection: quand la page principale est achée, elles permettent

de faire déler les diérents modes de fonctionnement ; dans les menus,

elles permettent de sélectionner les fonctions.

3 - Touche OK: permet d’accéder au menu principal, de conrmer la sélection

visualisée ou les données saisies.

4 - Capteur: assure la mesurée de la température ambiante.

5 - Touche C: annule une sélection et permet de revenir à la page précédente ; en

la maintenant enfoncée, elle permet de revenir à la page initiale.

6 - Touches de délement: quand la page principale est achée, elles per

mettent de modier la température programmée ; à l’intérieur des menus,

elles permettent de faire déler la liste des options présentes.

Le Chronothermostat 4451 est un dispositif encastrable utilisable sur des

installations de chauffage et de climatisation. Il permet, grâce à diverses

possibilités de programmation, d’effectuer la régulation de la tempéra-

ture pour chaque heure du jour et, de manière différenciée, pour tous

les jours de la semaine.

Il permet de sélectionner un programme standard (déjà mémorisé mais

modifiable en fonction des besoins de l’utilisateur) ou d’en créer un

nouveau par l’intermédiaire d’une simple procédure de programmation.

Un grand moniteur à rétro-éclairage permet de visualiser à tout moment

le programme sélectionné, l’état de l’installation et la température

ambiante.

Le Chronothermostat est constitué d’une base pour les branchements

électriques et d’une façade extractible, pour permettre à l’utilisateur

d’effectuer plus commodément les opérations de programmation et le

changement des piles.

Façade

extractible

Base

6 2

1.1.1 La façade

1 Introduction et fonctions de base

Hebdomadaire

Prol de température et

numéro du programme

actif.

Sur le graphique, le carré correspondant à l’heure actuelle clignote (par

exemple à 11:26, le carré correspondant à l’heure comprise entre 11:00 et

12:00 clignote).

1.1.2 Le moniteur

Durant le fonctionnement normal, le moniteur graphique ache les

informations de base suivantes:

1.1.3 Symboles utilisés

En fonction du mode de fonctionnement sélectionné, le moniteur peut

présenter les symboles suivants:

Température

prévue

Température

mesurée

Prol

journalier

État installation

Été/Hiver

Programme

hebdomadaire

Heure

Date

Charge

allumée

Dans le cas où les piles seraient déchargées, sur le moniteur, s’ache l’icône

correspondante (quel que soit le mode et y compris quand l’écran est en

mode veille). Si elle clignote, cela indique que le dispositif ne fonctionne

pas et qu'il est nécessaire de changer les piles.

Si le Chronothermostat est relié à une sonde externe et que la fonction

active est la fonction "Temp. externe", sur le moniteur, s'ache l'icône

correspondante. Toutes les 2 secondes s'alternent (dans la même posi-

tion) la visualisation de la température externe et celle de la température

ambiante (Voir la section 2.1.12).

Sonde extérieure

Icône d'indication de la température externe

Pile

Icône indiquant que les piles sont déchargées.

Manuel

Icône (main) du mode Manuel.

Hors gel

Icône du mode Hors gel (hiver)

ou Protection thermique (été).

OFF

Icône du mode OFF.

Vacances

Icône mode Hors gel ou Protection thermique, heure

et date de n de programme.

Temporisé

Icône modalité Manuel et heures et minutes avant la

n du programme Temporisé.

Flush mounting chronothermostat

Pour rendre opératif le Chronothermostat:

• sélectionner la Langue de fonctionnement.

• régler Date / Heure.

• le Chronothermostat se place automatiquement en fonctionnement

Hiver et en mode Hebdomadaire PROGRAMME 1.

Sur le moniteur, s’ache la sélection actuellement programmée.

(programmation usine Italien)

• À l’aide des touches  il est possible de faire défiler la liste et de

sélectionner la langue.

• Appuyer sur la touche OK pour conrmer.

En conrmant, le Chronothermostat passe automatiquement au menu de

réglage de DATE et HEURE.

• Régler heure et date à l’aide des touches: pour augmenter/dimi-

nuer le chiffre sélectionné ; les touches,  permettent de faire déler

les chires de date et heures.

• Appuyer sur la touche OK pour conrmer.

• Pour quitter le menu et revenir à la page principale, maintenir enfoncée

la touche C

Le Chronothermostat se place automatiquement dans la condition sui-

vante:

- fonctionnement Hiver

- mode Hebdomadaire - PROGRAMME 1

Pour sélectionner le fonctionnement Été

• appuyer sur la touche OK pour accéder aux menus.

• à l’aide de la touchesélectionner Réglages

• appuyer sur OK pour conrmer.

Compléter ensuite les réglages en suivant la procédure décrite voir la section 2.1.

Heure légale: en maintenant le réglage prédéni “Manuel”, l’heure légale doit être

mise à jour manuellement ; pour sélectionner le mode de mise à jour “Automatique”,

se reporter au chapitre “Régler l’heure légale”, voir la section 2.1.4.

Quand la page principale est achée sur le moniteur, les touches de

navigation permettent de procéder aux opérations suivantes:

Touche OK accès au menu Principal - conrmation

Touche C annulation et retour au mode précédent

Touches  en fonction du mode programmé:

Hebdomadaire - Manuel - Temporisé:

augmentation diminution de la température actuelle;

Vacances - Hors gel - OFF: aucun eet

Touches délement des modes de fonctionnement

1.2 Le Chronothermostat: utilisez-le dès maintenant!

1.2.1 Première activation

1.2.2 Touches de navigation

Quand le moniteur du Chronothermostat est en mode veille (ou qu’il est

éteint), en appuyant sur une quelconque touche, s’ache le mode de

fonctionnement programmé.

1.2.3 Visualisation du mode de fonctionnement

1 Introduction et fonctions de base

Quand le moniteur du Chronothermostat est en mode veille (ou qu’il est

éteint), en appuyant sur une quelconque touche, s’ache le mode de

fonctionnement programmé.

• Utiliser les touches  pour visualiser les autres modes:

Hebdomadaire, Manuel, Vacances, Temporisé, Hors gel et O.

Le nom de la modalité sélectionnée clignote pour indiquer l'état de

modication: en l'absence de conrmation (par pression sur la touche

OK), au bout de 10 secondes sans qu'aucune opération n'ait été eec-

tuée, l'opération est annulée puis s'ache la page principale indiquant

la modalité actuelle.

Pour sélectionner le mode de fonctionnement visualisé:

• Conrmer en appuyant sur la touche OK

Le Chronothermostat fonctionne à présent dans le nouveau mode.En fonc-

tion du mode sélectionné, sont disponibles les fonctions de modication

décrites ci-après.

1.2.4 Délement des modes

• Utiliser les touches  pour sélectionner le mode “Hebdomadaire”.

Le numéro du programme actif et le carré correspondant à l’heure clignotent.

• Utiliser les touches  pour faire déler les trois programmes et pour

visualiser le prol journalier.

Après avoir sélectionné le programme voulu, quand le numéro du

programme cesse de clignoter, il est possible de modier le niveau de la

température actuelle.

• Utiliser les touches  pour sélectionner le niveau de température

voulu.

Le prol visualisé, à partir du carré clignotant, est modié sur la base du

nouveau niveau de température, jusqu’au changement de niveau suivant.

• Conrmer en appuyant sur la touche OK

1.2.5 Modication du mode Hebdomadaire

• Utiliser les touches  pour sélectionner le mode “Manuel”.

• Utiliser les touches  pour augmenter ou diminuer la valeur de la

température programmée.

• Conrmer en appuyant sur la touche OK

annuler et revenir au mode précédent à l’aide de la touche C.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélec-

tionné.

1.2.6 Modication du mode Manuel

• Utiliser les touches  pour sélectionner le mode “Vacances”.

• Conrmer en appuyant sur la touche OK

En conrmant, s’ache le menu de programmation du mode Vacances.

• Utiliser les touches  et  pour régler heure et date:

 augmente/abaisse le chire sélectionné

  fait déler les chires de heure et date

• Conrmer en appuyant sur la touche OK

• Sélectionner à l’aide des touches  le programme hebdomadaire à

rétablir au terme de la période de la Vacances.

• Conrmer en appuyant sur la touche OK

Sur le moniteur, s’ache l’icône du mode Hors gel ou Protection thermique

et l’heure et la date de n du programme Vacances.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélec-

tionné.

1.2.7 Modication du mode Vacances

Flush mounting chronothermostat

• Utiliser les touches  pour sélectionner le mode “Temporisé”

• Utiliser les touches  pour augmenter ou diminuer la valeur de

température programmée.

• Conrmer en appuyant sur la touche OK

En conrmant, s’ache le menu de programmation du mode Temporisé;

• Utiliser les touches

 et  pour régler température et heures/

minutes.

  augmente/abaisse le chire sélectionné

  permet de passer de température à heures/minutes

• Conrmer en appuyant sur la touche OK

Sur le moniteur, s'ache l'icône de la modalité Manuel et le temps restant

avant la n du programme Temporisé.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélec-

tionné.

1.2.8 Modication du mode Temporisé

• Utiliser les touches  pour sélectionner le mode “Hors gel”.

• Conrmer en appuyant sur la touche OK

Sur le moniteur, s’ache l’icône du mode Hors gel pour le fonctionnement

Hiver ou l’icône du mode Protection thermique pour le fonctionnement Été.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélec-

tionné.

1.2.9 Modication du mode Hors gel

• Utiliser les touches  pour sélectionner le mode “O”.

• Conrmer en appuyant sur la touche OK

Sur le moniteur s’ache l’icône du mode O.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélec-

tionné.

1.2.10 Modication du mode O

1.2.11 Changement des piles

Quand le moniteur ache le symbole cela indique qu’il est néces-

saire de changer les piles. Si elle clignote, cela indique que le dispositif ne

fonctionne pas et qu'il est nécessaire de changer les piles.

Le signal indiquant que les piles sont déchargées s'ache environ un mois

avant que les piles ne soient totalement déchargées. Lors du changement

des piles, les données rentrées restent mémorisées.

Mise en place des piles

- Extraire le Chronothermostat de la base.

Mettre en place 2 piles alcalines de 1,5V de type

LR6/AA longue durée (il est recommandé de

faire usage de piles pour appareils-photos) en

veillant à respecter les polarités indiquées sur

le dessin ci-contre.

Après le changement des piles, il

est recommandé de contrôler Date

et Heure du Chronothermostat.

La durée moyenne des piles n'est pas inférieure à 1 an.

La durée dépend du type de piles, de l'écran de veille sélec-

tionné (voir la section 2.1.8) et du temps d'allumage du moniteur

(environ 5 secondes à chaque pression sur une touche).

1 Introduction et fonctions de base

Descrizione

Flush mounting chronothermostat

2.1 Menu réglages 56

Le menu Réglages permet de personnaliser certains paramètres ou

certains modes de fonctionnement du Chronothermostat.

2.1 Menu Réglages

Permet de sélectionner le fonctionnement de l’installation (prédéni Hiver):

Été = rafraîchissement, Hiver = chauage

• À l’aide des touches  sélectionner l’option "Été/Hiver"

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur s’ache la page indiquant le mode de fonctionnement

utilisé.

• Appuyer sur la touche OK pour commuter le mode de fonctionnement.

• Appuyer sur la touche C pour quitter le menu et revenir à la page

précédente.

Après la commutation, l’installation se place en mode Hors gel (pour Hiver)

ou Protection thermique (pour Été).

2.1.1 Sélection du fonctionnement Été/Hiver

Il est possible de régler le niveau de la température Hors gel ou Protection

thermique T* et les niveaux de température T1, T2 et T3 utilisés par les

programmes hebdomadaires.

Les valeurs prédénies sont les suivantes:

Hiver T*=7°C, T1=18°C, T2=20°C, T3=22°C

Été T*=35°C, T1=20°C, T2=23°C, T3=25°C

• À l’aide des touches  sélectionner l’option "Températures"

2.1.2 Réglage des niveaux de température

Pour garantir le bon fonctionnement de l’installation, il est important

que date et heure soient correctement réglées.

• À l’aide des touches  sélectionner l’option "Date et Heure"

• Appuyer sur la touche OK pour conrmer.

• Régler heure et date à l’aide des touches:

  augmente/abaisse le chire sélectionné,

  permet de faire déler les chires de heure et date;

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.3 Réglage de Date et Heure

Pour garantir le bon fonctionnement de l’installation, il est important

que date et heure soient correctement programmées.

• À l’aide des touches  sélectionner l’option "Heure légale"

• Appuyer sur la touche OK pour conrmer

Sur le moniteur s’ache la page indiquant l’état.

• Appuyer sur la touche OK pour commuter le mode de fonctionnement.

• Appuyer sur la touche C pour quitter le menu et revenir à la page

précédente.

2.1.4 Réglage de l’Heure légale

PRINCIPAL

Mode

Programmation

Réglages

• Appuyer sur la touche OK pour conrmer.

• À l’aide des touches  sélectionner le niveau de température.

• À l’aide des touches  régler la valeur de température voulue.

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2 Personnalisations

Permet de sélectionner l’unité de mesurée de la température: en degrés

Celsius ou en degrés Fahrenheit (prédéni Celsius).

• À l’aide des touches  sélectionner l’option "Degrés"

• Appuyer sur la touche OK pour conrmer

Sur le moniteur s’ache la page indiquant l’unité de mesurée programmée.

• Appuyer sur la touche OK modier l’unité de mesurée.

• Appuyer sur la touche C pour quitter le menu et revenir à la page

précédente.

2.1.5 Sélection de l’unité de mesurée de la température

Permet d’activer/désactiver le contrôle à distance par l’intermédiaire d’un

actionneur téléphonique du Chronothermostat (prédéni Activé).

Le contact à distance est géré comme suit:

Fermé= activation mode hors gel

Ouvert= dernier programme hebdomadaire programmé

•

À l’aide des touches  sélectionner l’option "Contrôle à distance"

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur s’ache l’état programmé.

• Appuyer sur la touche OK pour modier l’état.

• Appuyer sur la touche C pour quitter le menu et revenir à la page

précédente.

2.1.6 Activation/désactivation du Contrôle à distance

Permet de régler le contraste du moniteur graphique.

• À l’aide des touches  sélectionner l’option "Contraste"

• Appuyer sur la touche OK pour conrmer.

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.7 Réglage du contraste du moniteur graphique

Permet de sélectionner la donnée à visualiser sur le moniteur du Chronother-

mostat en condition de veille (prédéni Temp/date/heure).

Il est possible de sélectionner:

1: Temp. uniquement - température mesurée

2: Temp./date/heure - température mesurée et date/heure

3: Principale - page principale complète

4: Éteint - moniteur complètement éteint

• À l’aide des touches  sélectionner l’option "Écran de veille"

• Appuyer sur la touche OK pour conrmer

Sur le moniteur est indiquée la sélection actuellement active.

• À l’aide des touches  sélectionner l’économiseur d’écran

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.8 Sélection de l’économiseur d’écran

Permet de sélectionner la langue du menu (prédénie Italien).

• À l’aide des touches  sélectionner l’option "Langue"

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur est indiquée la sélection actuellement sélectionnée.

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.9 Sélection de la langue

Attention:

l’autonomie maximum des piles est garantie quand le moniteur est éteint.

Flush mounting chronothermostat

Cette option permet de sélectionner le type de réglage de la température

en fonction du type d’installation.

1: Standard prédéni (sélection conseillée)

2: Proport. 5min

installations à faible iniertie (ventilo-convecteurs)

3: Proport. 10min installations à inertie moyenne (radiateurs en

aluminium)

4: Proport. 20min

installations à haute inertie (radiateurs en fonte)

• À l’aide des touches  sélectionner l’option "Régulation"

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur est indiquée la sélection actuellement active.

• À l’aide des touches  sélectionner la régulation voulue

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.10 Sélection de la régulation de la température

Cette option permet de calibrer les mesurées assurées par la sonde

intérieure et par la sonde extérieure.

• À l’aide des touches  sélectionner l’option "Réglage"

• Appuyer sur la touche OK pour conrmer

Si la sonde extérieure est programmée comme sonde au sol ou sonde pour

température externe, est proposée la sélection de la sonde.

• À l’aide des touches  sélectionner la sonde

• Appuyer sur la touche OK pour conrmer

Si la sonde extérieure n’est pas active, s’ache directement le menu de réglage

de la sonde intérieure.

Si la sonde extérieure est programmée pour la mesurée de la température

ambiante, s’ache directement le menu de réglage de la sonde extérieure

(sonde intérieure inactive).

• À l’aide des touches  modier la température

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.11 Réglage de la sonde thermique

En cas de REMISE À ZÉRO du Chronothermostat, l’o-set de

température programmé durant le réglage est eacé.

2 Personnalisations

Permet de sélectionner la fonction de la sonde extérieure (prédénie

Non active).

Il est possible de sélectionner:

1: Non active - la sonde n’est pas lue

2: Temp. ambiante - mesurée la température ambiante à la place du

capteur interne du Chronothermostat.

3: Sol - mesurée la température du sol et éteint la charge si la valeur

programmée est dépassée.

4: Temp. externe - mesurée la température externe ; si cette option est

sélectionnée, sur le moniteur, s’alternent toutes les 2 secondes (dans la

même position) la visualisation de la température externe et celle de la

température ambiante.

•

À l’aide des touches  sélectionner l’option "Sonde extérieure"

• Appuyer sur la touche OK pour conrmer

• À l’aide des touches  sélectionner la fonction

• Appuyer sur la touche OK pour conrmer.

En cas de sélection de la fonction “Sol” s’ache la page qui permet de pro-

grammer le seuil d’intervention de la sonde (sur une plage comprise entre

15 et 55°C; prédéni 35°C).

•

À l’aide des touches  modier la température du seuil d’intervention.

• Appuyer sur la touche OK pour conrmer et revenir à la page pré-

cédente ou sur la touche C pour quitter le menu et revenir à la page

précédente en annulant la modication.

2.1.12 Sélection de la fonction de la sonde extérieure

Cette fonction permet de visualiser/remettre à zéro les heures de fonc-

tionnement de l’installation.

• À l’aide des touches  sélectionner l’option "Temps de fonction"

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur s’ache le temps de fonctionnement de l’installation.

• Appuyer sur la touche OK pour conrmer et revenir à la page précé-

dente ou pour remettre à zéro le compteur, sélectionner à l’aide des

touches  la fonction "Reset"

• Appuyer sur la touche OK pour conrmer, sur la touche C pour revenir

à la page précédente.

2.1.13 Visualisation/remise à zéro du temps de

fonctionnement

Permet d’eectuer une remise à zéro totale du Chronothermostat: dans

ce cas toutes les congurations usine sont rétablies.

• À l’aide des touches  sélectionner l’option "Remise à zéro"

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur s'ache une demande de conrmation.

• Appuyer sur la touche OK pour conrmer la remise à zéro du Chro-

nothermostat et revenir à la page précédente ou sur la touche C pour

annuler et revenir à la page précédente.

2.1.14 Remise à zéro du Chronothermostat

Cette opération a pour eet d’efacer la conguration et les pro-

grammations du Chronothermostat!

Flush mounting chronothermostat

3 Programmation

Descrizione

Flush mounting chronothermostat

3.1 Menu programmation 62

3.1 Menu Programmation

Permet de modier/programmer les prols journaliers des 3 programmes hebdo-

madaires pour le mode de fonctionnement (Été/Hiver) sélectionné. A l’intérieur

des programmes, il est possibile de diérencier les températures sur les 24 heures

de la journée et pour chaque jour de la semaine.

Le "PROGRAMME 1" est préétabli mais peut être modié.

Sélectionner le programme hebdomadaire à personnaliser:

PRINCIPAL

Mode

Programmation

Réglages

Modifier nom

Modifier

Copier le

Visualiser

Supprimer

Programmation

PROGRAMME 1

PROGRAMME 2

PROGRAMME 3

Modifier nom

Dans le menu Principal, sélectionner

“Programmation” à l’aide des touches



appuyer sur la touche OK pour

conrmer.

sélectionner à l’aide de  le pro-

gramme à modier.

pour le programme sélectionné, sont dispo-

nibles les fonctions suivantes:

À l’aide des touches  sélectionner

la fonction voulue.

Les touches  permettent de faire déler les lettres (majuscules uniquement),

les nombres et les caractères spéciaux dans l’ordre suivant: A, B, C, D, E, F, G, H, I, J,

K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, espace, point, tiret, abcisse.

En sélectionnant cette fonction, il est possible de personnaliser le nom

du programme (13 caractères maximum).

•

À l’aide des touches  sélectionner le programme à renommer

• Appuyer sur la touche OK pour conrmer

• Composer le nouveau nom à attribuer au Programme à l’aide des

touches:

 pour déplacer le curseur

  pour passer d’un caractère à l’autre

• Appuyer sur la touche OK pour enregistrer ou sur la touche C pour

annuler.

3.1.1 Modier le nom d’un programme hebdomadaire

En sélectionnant cette fonction, il est possible de modier le programme

hebdomadaire sélectionné.

• À l’aide des touches  sélectionner le programme à modier.

• Appuyer sur la touche OK pour conrmer.

• À l’aide des touches  sélectionner le jour.

Pour le jour sélectionné, sont également disponibles les fonctions suivantes:

Copier le et Visualiser sélectionnables à l’aide des touches



•

Appuyer sur la touche OK pour conrmer la fonction de modication

Il est à présent possible de modier le prol visualisé en utilisant les touches

de navigation comme indiqué en détail aux pages suivantes.

3.1.2 Modier un programme hebdomadaire

3 Programmation

LUNDI

00:00 T1 18.0°C

0612 18 24

LUNDI

00:00 T1 18.0°C

0612 18 24

Instruments de modication du prol journalier

axe temporel

niveau de température en

référence à la position du

curseur

Jour de la semaine

heure correspondant

à la position du

curseur

Informations achées sur le moniteur:

Permet de copier la programmation d’un jour sur un autre.

•

À l’aide des touches  sélectionner le jour sur lequel le prol doit être copié.

• Sélectionner à l’aide de



la fonction Copier le

• Appuyer sur la touche OK pour conrmer.

• À l’aide des touches  sélectionner le jour à copier.

• Appuyer sur la touche OK pour conrmer.

Copier un prol journalier

Permet de visualiser le prol du jour sélectionné.

• À l’aide des touches  sélectionner le jour.

• Sélectionner à l’aide de



la fonction Visualiser

• À l’aide des touches  il est possible de faire déler tous les jours

de la semaine

• Appuyer sur la touche OK ou C pour quitter la visualisation.

Visualiser un prol journalier

Flush mounting chronothermostat

Deux modes de travail sont présents:

• DÉFILEMENT

Dans cette mode, le curseur, en forme de “èche”, peut être

déplacé, en utilisant les touches



, le long de l’axe du temps

sans apporter de modication au prol journalier.

LUNDI

00:00 T1 18.0°C

0612 18 24

curseur

èche

• MODIFICATION

Dans ce mode, le curseur, en forme de “crayon”, peut être déplacé,

en utilisant les touches



, et à partir du niveau de température

mis en évidence, le long de l’axe du temps pour programmer le

niveau de température sélectionné.

LUNDI

00:00 T1 18.0°C

0612 18 24

Curseur

crayon

niveau de température

Créer un nouveau prol journalier

Il est recommandé de suivre phase après phase la procédure décrite

dans le présent exemple, qui constitue un instrument utile pour se

familiariser avec les modes de travail “Modication” et “Délement”

et avec l’utilisation des touches de navigation.

Exemple: création du prol de température journalier ci-dessous pour le “Lundi”

du programme “HEBD. HIVER”.

1 - de 00:00 à 06:00 - 18°C (T1)

2 - de 06:00 à 09:00 - 22°C (T3)

3 - de 09:00 à 16:30 - 20°C (T2)

4 - de 16:30 à 22:00 - 22°C (T3)

5 - de 22:00 à 24:00 - 20°C (T2)

Niveaux de température programmés

T1= 18°C T2= 20°C T3= 22°C

Une fois la procédure terminée, il est possible, en utilisant la fonction

“Copier le” (voir la section 3.1.2), de copier le prol “Lundi” sur d’autres

jours du programme hebdomadaire “HEBD. HIVER”.

HEBD. HIVER

Lundi

Mardi

Mercedi

Modifier

À l’aide des touches  sélection-

ner Lundi et appuyer sur OK pour

conrmer la fonction Modier.

3 Programmation

0612 18 24

LUNDI

06:00 T1 18.0°C

0612 18 24

LUNDI

00:00 T1 18.0°C

LUNDI

00:00 T* 7.0°C

0612 18 24

LUNDI

06:00 T3 22.0°C

0612 18 24

LUNDI

09:00 T3 22.0°C

0612 18 24

LUNDI

09:00 T2 20.0°C

0612 18 24

LUNDI

16:30 T2 20.0°C

0 6121824

LUNDI

16:30 T3 22.0°C

61218240

LUNDI

22:00 T3 22.0°C

6121824

LUNDI

22:00 T2 20.0°C

0612 18 24

LUNDI

23:45 T2 20.0°C

LUNDI

23:45 T2 20.0°C

6121824

Procédure:

Flush mounting chronothermostat

0612 18 24

LUNDI

06:00 T1 18.0°C

0612 18 24

LUNDI

00:00 T1 18.0°C

LUNDI

00:00 T* 7.0°C

0612 18 24

LUNDI

06:00 T3 22.0°C

0612 18 24

LUNDI

09:00 T3 22.0°C

0612 18 24

LUNDI

09:00 T2 20.0°C

0612 18 24

LUNDI

16:30 T2 20.0°C

0 6121824

LUNDI

16:30 T3 22.0°C

61218240

LUNDI

22:00 T3 22.0°C

6121824

LUNDI

22:00 T2 20.0°C

0612 18 24

LUNDI

23:45 T2 20.0°C

LUNDI

23:45 T2 20.0°C

6121824

OK pour conrmer et passer au mode

DÉFILEMENT ; C pour annuler et revenir à la

liste des jours.

3 Programmation

Cette fonction permet de copier un programme hebdomadaire sur un

autre. Par exemple, copier le Programme 1 (préétabli par défaut) sur

HEBD. HIVER.

• À l’aide des touches  sélectionner le programme sur lequel la copie

doit s’eectuer.

• À l’aide des touches



sélectionner la fonction Copier le

• Appuyer sur la touche OK pour conrmer.

• A l'aide des touches  sélectionner le programme à partir duquel

la copie doit être effectuée

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur, s'ache une page de conrmation.

3.1.3 Copier un programme hebdomadaire

Cette fonction permet de visualiser (en mode “délement”) le prol du

jour sélectionné.

• À l’aide des touches  sélectionner le programme

• À l’aide des touches



sélectionner la fonction Visualiser

• Appuyer sur la touche OK pour conrmer.

• À l’aide des touches  sélectionner le jour

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur s’ache le prol associé au jour sélectionné.

• À l’aide des touches  il est possibile de faire déler les prols

journaliers de toute la semaine.

3.1.4 Visualiser un programme hebdomadaire

Cette fonction permet de supprimer un programme personnalisé et de

rétablir les réglages prédénis.

• À l’aide des touches  sélectionner le programme à supprimer.

• À l’aide des touches



sélectionner la fonction Supprimer

• Appuyer sur la touche OK pour conrmer.

Sur le moniteur s’ache une demande de confermation

• Appuyer sur la touche OK pour conrmer.

Le programme est eacé et les réglages prédénis sont rétablis (prol et nom).

3.1.5 Supprimer un programme Hebdomadaire

Flush mounting chronothermostat

Inhaltsverzeichnis

1 Einleitung und grundlegende Funktionen 70

1.1 Allgemeine Informationen 72

1.1.1 Die Fronttafel 72

1.1.2 Das Display 73

1.1.3 Die Symbole 73

1.2 Ihr Zeitthermostat: sofort einsatzbereit! 74

1.2.1 Erstmaliges Einschalten 74

1.2.2 Die Navigationstasten 74

1.2.3 Operationsmodus anzeigen 74

1.2.4 Modi abrollen 75

1.2.5 Wöchentlicher Modus bearbeiten 75

1.2.6 Manueller Modus bearbeiten 75

1.2.7 Ferienmodus bearbeiten 75

1.2.8 Zeitgesteuerter Modus bearbeiten 76

1.2.9 Frostschutz Modus bearbeiten 76

1.2.10 Modus AUS bearbeiten 76

1.2.11 Batterien auswechseln 76

2 Kundenspezifische Einstellungen 78

2.1 Menü Setup 78

2.1.1 Sommer / Winter Operation einstellen 78

2.1.2 Temperaturstufen einstellen 78

2.1.3 Datum und Zeit einstellen 78

2.1.4 Standard Zeit einstellen 78

2.1.5 Maßeinheit der Temperatur einstellen 79

2.1.6 Fernsteuerung aktivieren/deaktivieren 79

2.1.7 Displaykontrast regulieren 79

2.1.8 Screen Saver wählen 79

2.1.9 Sprache wählen 79

2.1.10 Temperaturregulierung wählen 80

2.1.11 Einstellung des Temperaturfühlers 80

2.1.12 Funktion des externen Fühlers wählen 81

2.1.13 Einschaltzeit anzeigen/Reset 81

2.1.14 Reset des Zeitthermostats 81

3 Programmieren 82

3.1 Menü Programmieren 84

3.1.1 Ein wöchentliches Programm umbenennen 84

3.1.2 Ein wöchentliches Programm bearbeiten 84

3.1.3 Ein wöchentliches Programm kopieren 89

3.1.4 Ein wöchentliches Programm anzeigen 89

3.1.5 Ein wöchentliches Programm löschen 89

1 Einleitung und grundlegende Funktionen

Descrizione

Flush mounting chronothermostat

1.1 Allgemeine Informationen 72

1.2

Ihr Zeitthermostat: sofort einsatzbereit!

1.1 Allgemeine Informationen

1 - Graphisches Display: hier werden die Meldungen angezeigt, die die Program-

mierungsvorgänge und den Anlagenstatus beschreiben

2 - Wahltasten: wenn der Hauptschirm angezeigt ist, kann man durch diese

Tasten von einem Operationsmodus zum anderen übergehen; im Inneren

der Menüs kann man die Funktionen wählen (falls vorhanden)

3 - TASTE OK: ruft das Hauptmenü ab, bestätigt die angezeigte Wahl oder die

eingerichteten Daten

4 - Fühler: misst die Umgebungstemperatur

5 -

TASTE C: annulliert die Wahl und schaltet auf die vorhergehende Seite zurück; hält

man diese Taste gedrückt, so wird die Hauptseite wieder abgerufen

6 - Bildrolltasten: wenn der Hauptschirm angezeigt ist, kann man durch diese

Tasten die eingerichtete Temperatur ändern; im Inneren der Menüs kann

man die Liste der vorhandenen Einträge abrollen

Der Zeitthermostat 4451 ist eine Vorrichtung für die UP-Montage

die für Heiz- und Klimaanlagen verwendet werden kann und es über

verschiedene Programmierungsmöglichkeit gestattet, die Temperatur

für jede Tagesstunde und unterschiedlich auch für jeden Wochentag

einzustellen.

Sie können ein beliebiges Standardprogramm wählen (das schon

gespeichert ist aber nach Bedarf geändert werden kann)oder ein neues

Programm über eine sehr einfache Prozedur selbst erstellen.

Ein großes rückbeleuchtetes Display zeigt jederzeit das eingestellte

Programm, den Anlagenstatus und die Umgebungstemperatur an.

Der Zeitthermostat besteht aus einer Unterlage für die elektrischen

Anschlüsse mit der Anlage und aus der Fronttafel die der Benutzer

abnehmen kann um die Programmierungsvorgänge bequemer vor-

nehmen und die Batterie ersetzen zu können.

Abnehmbare

Fronttafel

Unterlage

6 2

1.1.1 Die Fronttafel

1 Einleitung und grundlegende Funktionen

Wöchentlich

Temperaturprol und Num-

mer des aktiven Programms

An der graphischen Darstellung blinkt das Kästchen das der aktuellen Uhr-

zeit entspricht; Beispiel: um 11:26 blinkt das Kästchen der Stunde zwischen

11:00 und 12:00 Uhr.

1.1.2 Das Display

Während des normalen Betriebs zeigt das Display folgende grundlegende

Informationen an:

1.1.3 Die Symbole

Je nach dem gewählten Operationsmodus, werden am Display folgende

Symbole angezeigt:

Vorgesehene

Temperatur

Gemessene

Temperatur

Tägliches

Prol

Status der Anlage

Sommer/Winter

Wöchentliches

Programm

Zeit

Datum

Last ein

Batterie

Symbol das meldet, dass die Batterie erschöpft ist

Manuell

Symbol (Hand) des manuellen Modus

Frostschutz

Symbol des Modus Frostschutz (Winter)

oder Wärmeschutz (Sommer)

AUS

Symbol des Modus AUS

Ferien

Symbol des Modus Frostschutz oder Wärmeschutz

bis zum eingegebenen Ende (Datum und Zeit) des

Ferienprogramms

Bei erschöpfter Batterie wird am Display das entsprechende Symbol an-

gezeigt (unabhängig vom eingerichteten Modus, auch bei aktivem Screen

Saver). Wenn es blinkt, ist eine Störung an der Vorrichtung aufgetreten;

in diesem Fall muss die Batterie ersetzt werden.

Wenn der Zeitthermostat mit einer äußeren Sonde verbunden ist und

die Funktion „Externe Temperatur“ eingerichtet ist, wird am Display

das entsprechende Symbol angezeigt. Die Außentemperatur und die

Raumtemperatur werden abwechselnd (an derselben Stelle) alle 2

Sekunden angezeigt (Siehe Abschnitt 2.1.12).

Externer Fühler

Symbol zur Meldung der Außentemperatur

Zeitgesteuert

Symbol für manueller Modus, Anzahl der Stunden

und Minuten die bis zum Ende des zeitgesteuerten

Programms fehlen

Flush mounting chronothermostat

Um den Zeitthermostat zu aktivieren, folgendermaßen vorgehen:

• Sprache des Betriebs wählen

• Datum und Zeit eingeben

• der Zeitthermostat schaltet automatisch auf den Winterbetrieb und

den wöchentlichen Modus PROGRAMM 1.

Am Display wird die gewählte Einstellung angezeigt.

(Werkseitig auf Italienisch eingestellt)

• Mit den Tasten  können Sie die Liste abrollen und die Sprache wählen

•

Taste OK zur Bestätigung drücken

Indem die Einstellung bestätigt wird, schaltet der Zeitthermostat automatisch

auf das Menü der Einstellung des DATUMS und der ZEIT

• Datum und Zeit über die folgenden Tasten eingeben:  erhöhen/

verringern die gewählte Zahl,  dienen zum Abrollen der Zahlen

der Zeit und des Datums

• Taste OK zur Bestätigung drücken

• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten,

halten Sie die Taste C gedrückt

Der Zeitthermostat übernimmt automatisch folgende Einstellung:

- Winterbetrieb

- wöchentlicher Modus PROGRAMM 1

Um den Sommerbetrieb einzustellen

• Taste OK drücken, um die Menüs abzurufen

• mit der Tastedie Einstellungen wählen

• OK drücken, um den Vorgang zu bestätigen

Vervollständigen Sie dann die Einstellung indem Sie die auf siehe Abschnitt 2.1

beschriebene Prozedur durchführen.

Standard Zeit: Wird der Modus „Manuell“ voreingestellt, so muss die

Standard Zeit von Hand aktualisiert werden; soll der Zeitthermostat auf

die „automatische“ Aktualisierung geschaltet werden, siehe Paragraph

„Einstellung der Standard Zeit“ auf siehe Abschnitt 2.1.4.

Wenn am Display der Hauptschirm angezeigt ist, kann man über die

Navigationstasten folgende Vorgänge durchführen:

Taste OK Hauptmenü abrufen - bestätigen

Taste C annullieren und zurück zum vorhergehenden Modus

Tasten  je nach eingestelltem Modus:

wöchentlich – manuell – zeitgesteuert: erhöhen/verrin-

gern der aktuellen Temperatur;

Ferien – Frostschutz - AUS:

nicht aktiv

Tasten 

schalten von einem Operationsmodus auf den anderen

1.2 Ihr Zeitthermostat: sofort einsatzbereit!

1.2.1 Erstmaliges Einschalten

1.2.2 Die Navigationstasten

Wenn das Display des Zeitthermostats den Screen Saver angezeigt (oder

das Display ausgeschaltet ist), kann man durch Drücken einer beliebigen

Taste den eingestellten Operationsmodus anzeigen lassen.

1.2.3 Operationsmodus anzeigen

1 Einleitung und grundlegende Funktionen

Wenn das Display des Zeitthermostats den Screen Saver angezeigt (oder

das Display ausgeschaltet ist), kann man durch Drücken einer beliebigen

Taste den eingestellten Operationsmodus anzeigen lassen.

•

Verwenden Sie die Tasten  um die anderen Modi anzeigen zu lassen:

Wöchentlich, manuell, Ferien, zeitgesteuert, Frostschutz und AUS.

Der Name des gewählten Modus blinkt um den Status der Änderung

zu melden: Wenn die Wahl nicht bestätigt (Taste OK drücken) oder

keine weitere Taste innerhalb von 10 Sekunden gedrückt wird, wird der

Vorgang gelöscht und es wird wieder die Hauptseite mit dem aktuellen

Modus angezeigt.

Um den angezeigten Operationsmodus einzustellen:

• OK drücken, um ihn zu bestätigen

Der Zeitthermostat funktioniert nun im neuen Modus.

Je nach dem gewählten Modus, können Änderungen laut nachstehender

Beschreibung vorgenommen werden.

1.2.4 Modi abrollen

•

Verwenden Sie die Tasten  um den Modus „wöchentlich“ zu wählen

Es blinkt die Nummer des aktiven Programms und das Kästchen der Stunde.

• Verwenden Sie die Tasten  um die drei Programme abzurollen und

das tägliche Prol anzeigen zu lassen.

Nachdem das gewünschte Programm gewählt worden ist und wenn die

Programmnummer aufhört zu blinken, kann man die aktuelle Tempera-

turstufe ändern.

• Über die Tasten  die gewünschte Temperaturstufe wählen.

Das angezeigte Prol wird ab dem blinkenden Kästchen mit der neuen

Temperaturstufe bis zum nächsten Temperaturwechsel geändert.

• OK drücken, um den Vorgang zu bestätigen

1.2.5 Wöchentlicher Modus bearbeiten

• Verwenden Sie die Tasten  um den Modus „manuell“ zu wählen

• Über die Tasten  den Wert der eingestellten Temperatur erhöhen

oder verringern.

• OK drücken, um den Vorgang zu bestätigen

oder

über die Taste C den Vorgang annullieren und zurück auf den vorher-

gehenden Modus schalten.

Der Zeitthermostat funktioniert nun im neuen Modus.

1.2.6 Manueller Modus bearbeiten

• Verwenden Sie die Tasten  um den Modus „Ferien“ zu wählen

• OK drücken, um den Vorgang zu bestätigen

Nach der Bestätigung wird das Menü zur Einstellung des Ferienmodus

angezeigt;

• Verwenden Sie die Tasten  und  um das Datum und die Zeit

einzustellen:

 erhöhen/verringern die gewählte Zahl

  rollen die Zahlen der Zeit und des Datums ab

• OK drücken, um den Vorgang zu bestätigen

• Über die Tasten  das wöchentliche Programm wählen, das nach

den Ferien wieder eingestellt werden soll.

• OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol des Modus Frostschutz oder Wärmeschutz bis

zum eingegebenen Ende (Datum und Zeit) des Ferienprogramms angezeigt.

Der Zeitthermostat funktioniert nun im neuen Modus.

1.2.7 Ferienmodus bearbeiten

Flush mounting chronothermostat

• Verwenden Sie die Tasten  um den Modus „zeitgesteuert“ zu

wählen.

• Über die Tasten  den Wert der eingestellten Temperatur erhöhen

oder verringern.

• OK drücken, um den Vorgang zu bestätigen

Nach der Bestätigung wird das Menü zur Einstellung des zeitgesteuerten

Modus angezeigt;

• Über die Tasten   die Temperatur und die Stunde/Minuten

einstellen

  erhöhen/verringern die gewählte Zahl

  schaltet von Temperatur auf Stunde/Minuten

• OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol für den manuellen Modus und die Zeit angezeigt,

die bis zum Ende des zeitgesteuerten Programms fehlt.

Der Zeitthermostat funktioniert nun im neuen Modus.

1.2.8 Zeitgesteuerter Modus bearbeiten

• Verwenden Sie die Tasten  um den Modus „Frostschutz“ zu wählen.

• OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol des Modus Frostschutz für den Winterbetrieb

oder des Modus Wärmeschutz für den Sommerbetrieb angezeigt.

Der Zeitthermostat funktioniert nun im neuen Modus.

1.2.9 Frostschutz Modus bearbeiten

• Verwenden Sie die Tasten  um den Modus „AUS“ zu wählen

• OK drücken, um den Vorgang zu bestätigen

Am Display wird das Symbol des Modus AUS angezeigt.

Der Zeitthermostat funktioniert nun im neuen Modus.

1.2.10 Modus AUS bearbeiten

1.2.11 Batterien auswechseln

Batterien einsetzen

Den Zeitthermostat aus der Unterlage nehmen

- Zwei Alkali-Batterien zu 1,5V des Typs LR6/

AA mit langer Lebensdauer (wie die die für

fotographische Anwendungen verwendet

werden) einsetzen und dabei die abgebildeten

Polen beachten.

Wir empfehlen nach dem Auswech-

seln der Batterien, das Datum und

die Uhrzeit des Zeitthermostats zu

kontrollieren.

Wenn am Display das Symbol angezeigt wird, müssen die Batterie

ersetzt werden. Wenn es blinkt, ist eine Störung an der Vorrichtung aufge

treten; in diesem Fall muss die Batterie ersetzt werden.

Die Meldung dass die Batterie erschöpft ist, wird ungefähr ein Monat

im Voraus gemeldet.

Beim Auswechseln der Batterien bleiben die eingerichteten Daten

gespeichert.

Die durchschnittliche Lebensdauer der Batterien beträgt

mindestens 1 Jahr.

Die Dauer ist vom Typ der Batterie, vom gewählten Screen Saver

(siehe Abschnitt 2.1.8) und von der Betriebszeit des Displays (ca.

5 Sekunden nach jedem Tastendruck) abhängig.

1 Einleitung und grundlegende Funktionen

Descrizione

Flush mounting chronothermostat

2.1 Menü Setup 78

Das Setup Menü ermöglicht es einige Parameter oder den Operationsmodus

des Zeitthermostats den eigenen Bedürfnissen anzupassen.

2.1 Menü Setup

Anlagenbetrieb einstellen (voreingestellt: Winter):

Sommer = kühlen, Winter = heizen

• Über die Tasten  den Eintrag “Sommer/Winter” wählen

• Taste OK zur Bestätigung drücken

Am Display wird die Seite mit dem aktuellen Operationsmodus angezeigt.

• Taste OK drücken, um auf einen anderen Operationsmodus zu schalten

• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschal-

ten, drücken Sie die Taste C.

Nach dem Umschalten, schaltet die Anlage auf den Modus Frostschutz

(Winter) oder Wärmeschutz (Sommer).

2.1.1 Sommer / Winter Operation einstellen

Sie können die Temperaturstufe für Frostschutz oder Wärmeschutz T*

und die Temperaturstufen T1, T2 und T3 der wöchentlichen Programme

einstellen.

Die voreingestellten Werte sind:

Winter T*=7°C, T1=18°C, T2=20°C, T3=22°C

Sommer T*=35°C, T1=20°C, T2=23°C, T3=25°C

• Über die Tasten  den Eintrag „Temperaturen“ wählen

• Taste OK zur Bestätigung drücken

2.1.2 Temperaturstufen einstellen

Für einen einwandfreien Betrieb Ihrer Anlage ist es wichtig, dass das

Datum und die Zeit richtig eingestellt werden.

• Über die Tasten  den Eintrag „Datum und Zeit“ wählen

• Taste OK zur Bestätigung drücken

• Datum und Zeit über die folgenden Tasten eingeben:

  erhöhen/verringern die gewählte Zahl,

  rollen die Zahlen der Zeit und des Datums ab;

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung zu

löschen.

2.1.3 Datum und Zeit einstellen

Für einen einwandfreien Betrieb Ihrer Anlage ist es wichtig, dass das

Datum und die Zeit richtig eingestellt werden.

• Über die Tasten  den Eintrag „Standard Zeit“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird die Seite mit dem aktuellen Status angezeigt.

• Taste OK drücken, um auf einen anderen Operationsmodus zu schalten

• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten,

drücken Sie die Taste C.

2.1.4 Standard Zeit einstellen

• Über die Tasten  die Temperaturstufe wählen

• Über die Tasten  den Wert der gewünschten Temperatur wählen

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung zu

löschen.

HAUPTSCHIRM

Modus

Programmieren

Setup

2 Kundenspezifische Einstellungen

Hier kann angegeben werden in welcher Maßeinheit die Temperatur

angezeigt werden soll, ob in Grad Celsius oder Fahrenheit (werkseitig

auf Celsius eingestellt).

• Über die Tasten  den Eintrag „Grad“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird die Seite mit der eingerichteten Maßeinheit angezeigt.

• Drücken Sie die Taste OK um die Maßeinheit zu ändern

• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten,

drücken Sie die Taste C.

2.1.5 Maßeinheit der Temperatur einstellen

Aktiviert/deaktiviert die Fernsteuerung durch den Telefonaktuator des

Zeitthermostats (werkseitig auf aktiviert voreingestellt).

Der Kontakt der Fernsteuerung wird folgendermaßen verwaltet:

Geschlossen = Frostschutzmodus aktivieren

Oen = zuletzt eingestelltes Wochenprogramm

• Über die Tasten  den Eintrag „Fernsteuerung“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird der eingestellte Status angezeigt.

• Drücken Sie die Taste OK um den Status zu ändern

• Um das Menü zu verlassen und auf den Hauptschirm zurückzuschalten,

drücken Sie die Taste C

2.1.6 Fernsteuerung aktivieren/deaktivieren

Regelt den Kontrast des graphischen Displays.

• Über die Tasten  den Eintrag „Kontrast“ wählen

• Taste OK zur Bestätigung drücken

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung zu

löschen.

2.1.7 Displaykontrast regulieren

Hier kann angegeben werden, was am Display des Zeitthermostats an-

gezeigt werden soll, wenn dieser auf Ruhestand geschaltet ist (werkseitig

Temp/Datum/Zeit voreingestellt).

Sie können unter folgenden Möglichkeiten wählen:

1: Nur Temp. - Gemessene Temperatur

2: Temp./Datum/Zeit – gemessene Temperatur und Datum/Zeit

3: Hauptschirm – vollständiger Hauptschirm

4: Aus – ausgeschaltetes Display

• Über die Tasten  den Eintrag „Screen Saver“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird die gewählte Einstellung angezeigt.

• Über die Tasten  den Eintrag „Screen Saver“ wählen

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung zu

löschen.

2.1.8 Screen Saver wählen

Menüsprache wählen (werkseitig auf Italienisch voreingestellt).

• Über die Tasten  den Eintrag „Sprache“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird die gewählte Einstellung angezeigt.

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung zu

löschen.

2.1.9 Sprache wählen

Hinweis:

Die maximale Lebensdauer der Batterien ist bei ausgeschaltetem Dis-

play gewährleistet.

Flush mounting chronothermostat

Mit dieser Einstellung können Sie die Art der Temperaturregelung je

nach Anlagentyp wählen.

1: Standard voreingestellt (empfohlene Wahl)

2: Proport. 5min Anlagen mit niedriger Wärmeträgheit (Fan-coil)

3: Proport. 10min Anlagen mit mittlerer Wärmeträgheit (Alu-Heiz-

körper)

4: Proport. 20min Anlagen mit hoher Wärmeträgheit (Gussei-

sen-Heizkörper)

• Über die Tasten  den Eintrag „Regelung“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird die gewählte Einstellung angezeigt.

• Über die Tasten  die gewünschte Regelung wählen

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung zu

löschen.

2.1.10 Temperaturregulierung wählen

Mit dieser Einstellung kann sowohl der interne als auch der externe

Fühler geeicht werden.

• Über die Tasten  den Eintrag „Einstellung“ wählen

• Taste OK zur Bestätigung drücken

Wenn der externe Fühler als Bodenfühler oder für die Außentemperatur

eingestellt ist, wird die Wahl des Fühlers vorgeschlagen.

• Über die Tasten  den Fühler wählen

• Taste OK zur Bestätigung drücken

Wenn der externe Fühler nicht aktiv ist, wird automatisch das Einstellungs-

menü des internen Fühlers angezeigt.

Wenn der externe Fühler zur Messung der Umgebungstemperatur eingerich-

tet ist, wird automatisch das Einstellungsmenü des externen Fühlers (interner

Fühler nicht aktiv) angezeigt.

• Ändern Sie über die Tasten  die Temperatur

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende

Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung

zu löschen.

2.1.11 Einstellung des Temperaturfühlers

Sollte ein RESET des Zeitthermostats vorgenommen werden,

so wird das Offset der bei der Einstellung eingerichteten

Temperatur gelöscht.

2 Kundenspezifische Einstellungen

Funktion des externen Fühlers wählen (auf nicht aktiv voreingestellt).

Sie können unter folgenden Möglichkeiten wählen:

1: Nicht aktiv – der Fühler wird nicht abgelesen

2: Temp.Umgebung – misst die Umgebungstemperatur anstelle des

internen Fühlers des Zeitthermostats

3: Boden – misst die Bodentemperatur und schaltet die Last aus wenn

diese den voreingestellten Wert überschreitet

4: Ext.Temp. – misst die externe Temperatur; wenn gewählt, wechselt

die Anzeige am Display alle 2 Sekunden (in derselben Position) von

Außentemperatur auf Umgebungstemperatur.

• Über die Tasten  den Eintrag „externer Fühler“ wählen

• Taste OK zur Bestätigung drücken

• Über die Tasten  die Funktion wählen

• Taste OK zur Bestätigung drücken

Wird die Funktion „Boden“ gewählt, wird die Seite angezeigt in der die

Schaltschwelle des Fühlers eingestellt werden kann (Bereich: von 15 bis 55°C,

voreingestellt auf 35°C).

• Ändern Sie über die Tasten  die Temperaturschwelle

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehende

Seite zurückzuspringen oder die Taste C um das Menü zu verlassen

und die vorhergehende Seite wieder abzurufen und die Änderung

zu löschen.

2.1.12 Funktion des externen Fühlers wählen

Mit dieser Funktion können Sie die Betriebsstunden der Anlage anzeigen

lassen oder auf Null zurückstellen.

• Über die Tasten  den Eintrag „Einschaltzeit“ wählen

• Taste OK zur Bestätigung drücken

Am Display werden die Betriebsstunden der Anlage angezeigt.

• Drücken Sie die Taste OK zur Bestätigung und um auf die vorhergehen-

de Seite zurückzuspringen oder wählen sie über die Tasten  die

Funktion „Reset“ um den Zähler auf Null zurückzustellen.

• Drücken Sie die Taste OK zur Bestätigung oder die Taste C um die

vorhergehende Seite wieder abzurufen.

2.1.13 Einschaltzeit anzeigen/Reset

Hiermit können der Zeitthermostat zurückgestellt und die werkseitigen

Einstellungen wieder hergestellt werden.

• Über die Tasten  den Eintrag „Reset“ wählen

• Taste OK zur Bestätigung drücken

Am Display wird eine Bestätigung verlangt.

• Drücken Sie die Taste OK um das Reset des Zeitthermostats zu bestä-

tigen oder um die vorhergehende Seite wieder abzurufen, oder die

Taste C um den Vorgang zu annullieren und die vorhergehende Seite

wieder abzurufen.

2.1.14 Reset des Zeitthermostats

Durch diesen Vorgang werden sowohl die Konguration des Zeit-

thermostats als auch alle vorgenommenen Programmierungen

gelöscht !

Flush mounting chronothermostat

3 Programmieren

Descrizione

Flush mounting chronothermostat

3.1 Menü Programmieren 84

3.1 Menü Programmieren

Hiermit können Sie die Tagesprole der 3 wöchentlichen Programme für je-

den gewählten Operationsmodus (Sommer/Winter) ändern/programmieren.

Im Inneren der Programme können Sie die Temperatur über 24 Stunden für

jeden Wochentag unterschiedlich einstellen.

Das „PROGRAMM 1“ ist voreingestellt, kann aber geändert werden.

Wählen Sie das wöchentliche Programm das Sie ändern möchten:

HAUPTSCHIRM

Modus

Programmieren

Setup

Umbenennen

Bearbeiten

Kopieren von

Anzeigen

Löschen

PROGRAMMIEREN

PROGRAMM 1

PROGRAMM 2

PROGRAMM 3

Umbenennen

Wählen Sie im Hauptmenü über die

Tasten  den Eintrag „Program-

mieren”

Taste OK zur Bestätigung drücken

Wählen Sie über die Tasten  das

Programm das Sie ändern möchten

Dem gewählten Programm stehen

folgende Funktionen zur Verfügung:

Wählen Sie über die Tasten



die

gewünschte Funktion.

Über die Tasten  kann man die alphanumerischen Zeichen (nur Großbuchsta-

ben), Nummern und Sonderzeichen in der folgenden Reihenfolge abrollen: A, B, C,

D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Leerzeichen,

Punkt, Strich, Apex.

Indem Sie diese Funktion wählen, können Sie einen beliebigen Pro-

grammname eingeben (max. 13 Zeichen).

• Wählen Sie über die Tasten  das Programm das umbenannt

werden soll

• Taste OK zur Bestätigung drücken

• Fügen Sie den neuen Namen ein, der dem Programm zugeteilt werden

soll und verwenden Sie dazu die Tasten:

 um den Cursor zu verschieben

  um die Zeichen abzurollen

• Taste OK drücken um den Vorgang zu speichern oder C drücken um

ihn zu annullieren.

3.1.1 Ein wöchentliches Programm umbenennen

Mit dieser Funktion kann man das gewählte wöchentliche Programm

ändern.

• Wählen Sie über die Tasten  das Programm das umbenannt

werden soll

• Taste OK zur Bestätigung drücken

• Über die Tasten  den Tag wählen

Dem gewählten Programm stehen folgende Funktionen zur Verfügung:

Kopieren von und Anzeigen, die über die Tasten



gewählt werden können.

• Taste OK drücken, um die Funktion der Änderung zu bestätigen

Nun kann man das angezeigte Prol über die Navigationstaten, wie in den

nachstehenden Seiten beschrieben, ändern.

3.1.2 Ein wöchentliches Programm bearbeiten

3 Programmieren

MONTAG

00:00 T1 18.0°C

0612 18 24

MONTAG

00:00 T1 18.0°C

0612 18 24

Änderungsmöglichkeiten für das tägliche Profil

Zeitachse

Temperaturstufe bezogen

auf die Cursorposition

Wochentag

Stunde, entspricht

der Position des

Cursors

Cursor

Am Display angezeigte Informationen:

Die Programmierung eines Tages kopieren und für einen anderen Tag

verwenden.

• Über die Tasten  den Tag wählen dessen Profil kopiert werden soll

• Über die Tasten



die Funktion „Kopieren von“ wählen

• Taste OK zur Bestätigung drücken

• Über die Tasten  den zu kopierenden Tag wählen

• Taste OK zur Bestätigung drücken

Ein tägliches Prol kopieren

Das Prol des gewählten Tages anzeigen lassen.

• Über die Tasten  den Tag wählen

• Über die Tasten



die Funktion Anzeigen wählen

• Mit den Taste  können Sie alle Tage der Woche abrollen

•

Taste OK drücken oder C drücken um die Anzeige abzubrechen.

Ein tägliches Prol anzeigen

Flush mounting chronothermostat

Es stehen zwei Betriebsmöglichkeiten zur Verfügung:

• VERSCHIEBEN

Hier kann man den “Pfeilcursor“ mit Hilfe der Tasten



entlang

der Zeitachse verschieben ohne das tägliche Prol zu ändern.

MONTAG

00:00 T1 18.0°C

0612 18 24

Pfeilcursor

• ÄNDERN

Hier kann man den “Bleistiftcursor” mit den Tasten



entlang

der Zeitachse verschieben, um die gewählte Temperaturstufe

einzustellen.

MONTAG

00:00 T1 18.0°C

0612 18 24

Bleistiftcursor

Temperaturstufe

Neues tägliches Prol erstellen

Wir empfehlen Ihnen die in diesem Beispiel beschriebene Prozedur

Schritt für Schritt zu befolgen, um sich mit den Funktionen Ändern/

Verschieben und dem Gebrauch der Navigationstasten vertraut zu

machen.

Beispiel: erstellen eines täglichen Temperaturprols für „Montag“ im Programm

„WÖCHENTL. WINTER“.

1 - ab 00:00 Uhr bis 06:00 Uhr - 18°C (T1)

2 - ab 06:00 Uhr bis 09:00 Uhr - 22°C (T3)

3 - ab 09:00 Uhr bis 16:30 Uhr - 20°C (T2)

4 - ab 16:30 Uhr bis 22:00 Uhr - 22°C (T3)

5 - ab 22:00 Uhr bis 24:00 Uhr - 20°C (T2)

Eingestellte Temperaturstufen

T1= 18°C T2= 20°C T3= 22°C

Nach beendeter Prozedur kann man die Funktion „Kopieren von“

(Siehe Abschnitt 3.1.2) verwenden um das Prol des „Montags“ für

andere Tage des wöchentlichen Programms „WÖCHENTL. WINTER“

zu verwenden.

WÖCHENTL. WINTER

Montag

Dienstag

Mittwoch

Bearbeiten

Bearbeiten Über die Tasten 

Montag und OK drücken, um die

Funktion der Änderung zu bestäti-

gen

3 Programmieren

0612 18 24

MONTAG

06:00 T1 18.0°C

0612 18 24

MONTAG

00:00 T1 18.0°C

MONTAG

00:00 T* 7.0°C

0612 18 24

MONTAG

06:00 T3 22.0°C

0612 18 24

MONTAG

09:00 T3 22.0°C

0612 18 24

MONTAG

09:00 T2 20.0°C

0612 18 24

MONTAG

16:30 T2 20.0°C

0 6121824

MONTAG

16:30 T3 22.0°C

61218240

MONTAG

22:00 T3 22.0°C

6121824

MONTAG

22:00 T2 20.0°C

0612 18 24

MONTAG

23:45 T2 20.0°C

MONTAG

23:45 T2 20.0°C

6121824

Prozedur:

Flush mounting chronothermostat

0612 18 24

MONTAG

06:00 T1 18.0°C

0612 18 24

MONTAG

00:00 T1 18.0°C

MONTAG

00:00 T* 7.0°C

0612 18 24

MONTAG

06:00 T3 22.0°C

0612 18 24

MONTAG

09:00 T3 22.0°C

0612 18 24

MONTAG

09:00 T2 20.0°C

0612 18 24

MONTAG

16:30 T2 20.0°C

0 6121824

MONTAG

16:30 T3 22.0°C

61218240

MONTAG

22:00 T3 22.0°C

6121824

MONTAG

22:00 T2 20.0°C

0612 18 24

MONTAG

23:45 T2 20.0°C

MONTAG

23:45 T2 20.0°C

6121824

OK dient der Bestätigung und dem Übergang

zum Modus VERSCHIEBEN; C annulliert den

Vorgang und springt zurück auf die Liste

der Tage

3 Programmieren

Mit dieser Funktion kann man ein zuvor programmiertes wöchentliches

Programm kopieren und in ein anderes einfügen. Beispielsweise das

Programm 1 kopieren (im Werk voreingegeben) und in WÖCHENTL.

WINTER einfügen.

• Über die Tasten  das Programm wählen in das die Kopie eingefügt

werden soll

• Über die Tasten



die Funktion „Kopieren von“ wählen

• Taste OK zur Bestätigung drücken

•

Über die Tasten  das Programm wählen, das kopiert werden soll

• Taste OK zur Bestätigung drücken

Am Display wird ein Fenster zur Bestätigung angezeigt

3.1.3 Ein wöchentliches Programm kopieren

Mit dieser Funktion kann man das tägliche Prol anzeigen das gewählt

worden ist (im Modus „Verschieben“).

• Über die Tasten  das Programm wählen

• Über die Tasten



die Funktion Anzeigen wählen

• Taste OK zur Bestätigung drücken

• Über die Tasten  den Tag wählen

• Taste OK zur Bestätigung drücken

Am Display wird das Prol angezeigt das dem gewählten Tag zugeteilt

worden ist

• Über die Tasten  kann man die täglichen Profile der gesamten

Woche abrollen.

3.1.4 Ein wöchentliches Programm anzeigen

Mit dieser Funktion kann man ein zuvor programmiertes wöchentliches Pro-

gramm löschen und die voreingegebenen Einstellungen wieder herstellen.

• Über die Tasten  das Programm wählen, das gelöscht werden soll

• Über die Tasten



die Funktion Löschen wählen

• Taste OK zur Bestätigung drücken

Am Display wird eine Bestätigungsfrage angezeigt.

• Taste OK zur Bestätigung drücken

Das Programm wird gelöscht und die voreingegebenen Einstellungen (Prol

und Name) werden wieder hergestellt.

3.1.5 Ein wöchentliches Programm löschen

Flush mounting chronothermostat

Índice

1 Introducción y funciones básicas 92

1.1 Información general 94

1.1.1 El frontal 94

1.1.2 La pantalla 95

1.1.3 La simbología 95

1.2 Su Cronotermostato: ¡úselo ya! 96

1.2.1 Primera activación 96

1.2.2 Las teclas de navegación 96

1.2.3 Visualizar las modalidades de funcionamiento 96

1.2.4 Desplazar las modalidades 97

1.2.5 Modificar la modalidad Semanal 97

1.2.6 Modificar la modalidad Manual 97

1.2.7 Modificar la modalidad Vacaciones 97

1.2.8 Modificar la modalidad Temporizado 98

1.2.9 Modificar la modalidad Antihielo 98

1.2.10 Modificar la modalidad OFF 98

1.2.11 Cambio de las baterías 98

2 Personalizaciones 100

2.1 Menú Ajustes 100

2.1.1 Establecer el funcionamiento Verano/Invierno 100

2.1.2 Establecer los niveles de temperaturas 100

2.1.3 Establecer Fecha y Hora 100

2.1.4 Establecer la hora legal 100

2.1.5 Establecer la unidad de medida de la temperatura 101

2.1.6 Habilitar/Deshabilitar el control remoto 101

2.1.7 Regular el contraste de la pantalla 101

2.1.8 Seleccionar el Salvapantalla 101

2.1.9 Seleccionar el idioma 101

2.1.10 Seleccionar la regulación de la temperatura 102

2.1.11 Calibrado de la sonda térmica 102

2.1.12 Seleccionar la función de la sonda externa 103

2.1.13 Visualizar/restaurar las horas de encendido 103

2.1.14 Reset del Cronotermostato 103

3 Programación 104

3.1 Menú Programación 106

3.1.1 Renombrar un programa Semanal 106

3.1.2 Modificar un programa Semanal 106

3.1.3 Copiar un programa Semanal 111

3.1.4 Visualizar un programa Semanal 111

3.1.5 Eliminar un programa Semanal 111

1 Introducción y funciones básicas

Descrizione

Flush mounting chronothermostat

1.1 Información general 94

1.2 Su Cronotermostato: ¡úselo ya! 96

1.1 Información general

1 - Pantalla gráca: Visualiza los mensajes de guían para las operaciones

de programación y el estado del sistema

2 -

Teclas de selección: mientras se visualiza la página principal, permiten

la visualización cíclica de las modalidades de funcionamiento; en los

menús, cuando presentes, seleccionar las funciones

3 - Tecla OK: accede al menú principal, conrma la selección visualizada o

los datos insertados.

4 - Sensor: mide la temperatura ambiente

5 - Tecla C: cancela la selección y regresa a la página anterior, si se mantie

ne presionado, regresa a la página inicial.

6 - Teclas de desplazamiento: mientras se visualiza la página principal,

permiten modicar la temperatura programada; en los menús, correr

la lista de opciones presentes

El Cronotermostato Art. L4451 es un instrumento empotrable utilizable

en sistemas de calefacción y acondicionamiento que permite mediante

distintas opciones de programación, regular la temperatura de cada hora

del día y, de manera diferenciada, de todos los días de la semana.

Es posible seleccionar un programa estándar (ya memorizado pero que

se puede modicar de acuerdo con las exigencias del usuario) o crear uno

nuevo mediante un sencillo procedimiento de programación.

Una amplia pantalla retroiluminada permite visualizar en todo momento

el programa establecido, el estado de la instalación y la temperatura

ambiente.

El Cronotermostato está formado por una base para las conexiones

eléctricas a la instalación y el frontal extraíble, para permitir al usuario

efectuar con comodidad las operaciones de programación y sustitución

de las baterías.

Frontal

extraíble

Base

6 2

1.1.1 El frontal

1 Introducción y funciones básicas

Semanal

Perl de temperatura y

número del programa

activado

En el gráco parpadea la raya correspondiente a la hora actual (por ejemplo

a las: 11:26 parpadea el cuadrado correspondiente a la hora desde las 11:00

hasta las 12:00).

1.1.2 La pantalla

Durante el funcionamiento normal la pantalla gráca presenta la siguiente

información básica:

1.1.3 La simbología

En función de la modalidad de funcionamiento seleccionado, la pantalla

presenta la siguiente simbología:

Temperatura

prevista

Temperatura

medida

Perl diario

Estado instalación

Verano/Invierno

Programa

semanal

Hora

Fecha

Carga

encendida

Sonda externa

Icono de señalización temperatura exterior

Batería

Icono de señalización batería agotada

Manual

Icono (mano) de la modalidad Manual

Antihielo

Icono de la modalidad Antihielo (invierno)

o Protección térmica (verano)

OFF

Icono de la modalidad OFF

Vacaciones

Icono modalidad Antihielo o Protección térmica, hora

y fecha de n programa Vacaciones

En caso de batería agotada en la pantalla se visualiza el relativo icono

de señalización (en cualquier modalidad, inclusive con el salvapantalla

activado). Si el dispositivo parpadea, signica que no funciona y que hay

que cambiar las baterías.

Si al Cronotermóstato está conectado a una sonda exterior y la fun-

ción establecida es "Temp. externa", en el display se visualiza el icono

correspondiente. Cada 2 segundos se alterna (en la misma posición)

la visualización de la temperatura exterior con la de ambiente (véase

la Sección 2.1.12)

Temporizado

Icono modo manual y número de horas y minutos al

terminar el programa Temporizado

Flush mounting chronothermostat

Para activar el Cronotermostato:

• seleccione el idioma de funcionamiento

• establezca Fecha /Hora

• el Cronotermostato se pone automáticamente en funcionamiento

Invierno y modalidad Semanal PROGRAMA1.

En la pantalla se resalta la selección actualmente establecida. (conguración

de fábrica Italiano)

• Con las teclas  puede correr la lista y seleccionar el idioma

• Pulse la tecla OK para conrmar

Al conrmar, el Cronotermostato pasa automáticamente al menú de pro-

gramación FECHA y HORA

• Establezca la hora y fecha, con las teclas:  aumenta/disminuye la

cifra seleccionada,  corre las cifras de la hora y fecha

• Pulse la tecla OK para conrmar

• Para salir del menú y regresar a la página principal mantenga presio-

nada la tecla C

El Cronotermostato asume automáticamente la siguiente congura-

ción:

- funcionamiento Invierno

- modalidad Semanal-PROGRAMA1

Para establecer el funcionamiento Verano

• pulse la tecla OK para acceder a los menús

• con la teclaseleccione Ajustes

• Pulse OK para conrmar

Complete la programación siguiendo el procedimiento descrito en la véase la Sección 2.1.

Hora legal: manteniendo la conguración predenida “Manual”,

se debe actualizar manualmente, para establecer la modalidad

de actualización “Automático”, véase el párrafo “Establecer la

hora legal” en la véase la Sección 2.1.4

Cuando en la página principal se visualiza la página principal mediante

las teclas de navegación es posible efectuar las siguientes operaciones:

Tecla OK accede al menú Principal - conrmar

Tecla C cancela y regresa a la modalidad anterior

Teclas  en función de la modalidad establecida:

Semanal – Manual – Temporizado: Aumenta/disminuye

la temperatura corriente;

Vacaciones – Antihielo – OFF: ningún efecto

Teclas 

visualizan cíclicamente las modalidades de funcionamiento

1.2 Su Cronotermostato: ¡úselo ya!

1.2.1 Primera activación

1.2.2 Las teclas de navegación

Cuando la pantalla del Cronotermostato visualiza el salvapantalla (o

está apagado), pulsando cualquier tecla se visualiza la modalidad de

funcionamiento establecida.

1.2.3 Visualizar las modalidades de funcionamiento

1 Introducción y funciones básicas

Cuando la pantalla del Cronotermostato visualiza el salvapantalla (o

está apagado), pulsando cualquier tecla se visualiza la modalidad de

funcionamiento establecida.

• Utilice las teclas  para visualizar las demás modalidades:

Semanal, Manual, Vacaciones, Temporizado, Antihielo y O.

Parpadea el nombre del modo seleccionado para indicar el estado de edi-

ción: si no se conrma (presionando la tecla OK), al pasar 10 segundos de

inactividad desde la última vez que se ha pulsado una tecla, la operación

se debe cancelar y se visualiza la pantalla principal con el modo corriente.

Para establecer la modalidad de funcionamiento visualizada:

• Conrme con la tecla OK

el Cronotermostato funciona ahora de acuerdo con la nueva modalidad. En

función de la modalidad seleccionada, se pueden seleccionar las funciones

de modicación descritas a continuación:

1.2.4 Desplazar las modalidades

• Utilice las teclas  para seleccionar la modalidad “Semanal”

Parpadea el número del programa activado y el cuadrado correspondiente

a la hora.

• Utilice las teclas  para correr los tres programas y visualizar el perl

diario.

Una vez seleccionado el programa deseado, cuando el número del progra-

ma termina de parpadear, es posible modicar el nivel de la temperatura

corriente.

• Utilice las teclas  para seleccionar el nivel de temperatura deseado.

El perl visualizado, comenzando por el cuadrado parpadeante, se modica

con el nuevo nivel de temperatura, hasta cambiar sucesivamente el nivel.

• Conrme con la tecla OK

1.2.5 Modicar la modalidad Semanal

• Utilice las teclas  para seleccionar la modalidad “Manual”.

• Utilice las teclas  para aumentar o disminuir el valor de la tempe-

ratura establecida.

• Conrme con la tecla OK

con la tecla C cancele y regrese a la modalidad anterior.

El Cronotermostato funciona ahora de acuerdo con la modalidad esta-

blecida.

1.2.6 Modicar la modalidad Manual

• Utilice las teclas  para seleccionar la modalidad “Vacaciones”

• Conrme con la tecla OK

Al confirmar, se visualiza el menú de programación de la modalidad

Vacaciones;

• Utilice las teclas  y  para establecer la hora y fecha:

 aumenta/disminuye la cifra seleccionada

  corre las cifras de la hora y fecha

• Conrme con la tecla OK

• Seleccione con las teclas  el programa semanal que se restablecerá

al terminar el periodo Vacaciones.

• Conrme con la tecla OK

En la pantalla se visualiza el icono de la modalidad Antihielo o Protección

Térmica y la hora y fecha del n del programa Vacaciones. El Cronotermostato

funciona ahora de acuerdo con la nueva modalidad.

1.2.7 Modicar la modalidad Vacaciones

Flush mounting chronothermostat

•

Utilice las teclas  para seleccionar la modalidad “Temporizado”.

• Utilice las teclas  para aumentar o disminuir el valor de la tempe-

ratura establecida.

• Conrme con la tecla OK

Al confirmar, se visualiza el menú de programación de la modalidad

Temporizado;

• Utilice las teclas  y  para establecer temperatura y horas/minutos

  aumenta/disminuye la cifra seleccionada

  pasa de temperatura a horas/minutos

• Conrme con la tecla OK

En el display se visualiza el icono del modo manual y el tiempo que falta para

terminar el programa temporizado.El Cronotermostato funciona ahora de

acuerdo con la nueva modalidad.

1.2.8 Modicar la modalidad Temporizado

• Utilice las teclas  para seleccionar la modalidad “Antihielo”

• Conrme con la tecla OK

En la pantalla se visualiza el icono de la modalidad Antihielo para el fun-

cionamiento Invierno, o el icono de la modalidad Protección Térmica para

el funcionamiento Verano.

El Cronotermostato funciona ahora de acuerdo con la nueva modalidad.

1.2.9 Modicar la modalidad Antihielo

• Utilice las teclas  para seleccionar la modalidad “OFF”.

• Conrme con la tecla OK

En la pantalla se visualiza el icono de la modalidad OFF.

El Cronotermostato funciona ahora de acuerdo con la nueva modalidad

establecida.

1.2.10 Modicar la modalidad OFF

Introducción de las baterías

Extraiga el Cronotermostato de la base

Introduzca las 2 baterías alcalinas de 1,5V

de tipo LR6/AA de larga duración (reco

mendadas para aplicaciones fotográcas),

respetando las polaridades indicadas en el

dibujo.

1.2.11 Cambio de las baterías

Cuando en la pantalla se visualiza el siguiente símbolo es necesario

cambiar las baterías. Si el dispositivo parpadea, signica que no funciona

y que hay que cambiar las baterías.

La señal de batería agotada aparece aproximadamente un mes antes de

que se agoten del todo las baterías.

Durante el cambio de las baterías los datos introducidos permanecen

memorizados.

La duración media de las baterías es superior a 1 año

La duración depende del tipo de baterías, del salvapantalla

seleccionado (véase la Sección 2.1.8) y del tiempo de encendido

del display (unos 5 segundos cada vez que se pulsa una tecla).

Después de sustituir las baterías se

aconseja vericar Fecha y Hora del

Cronotermostato.

1 Introducción y funciones básicas

Descrizione

Flush mounting chronothermostat

2.1 Menú Ajustes 100

El menú Ajustes le permite personalizar algunos parámetros o modali-

dades de funcionamiento del Cronotermostato.

2.1 Menú Ajustes

Establecer el funcionamiento de la instalación (predenido Invierno):

Verano = Refrigeración, Invierno = calefacción

• Con las teclas  seleccione la opción "Verano/Invierno"

• Pulse la tecla OK para conrmar

En la pantalla se visualiza la página con la indicación de la modalidad de

funcionamiento utilizada.

• Pulse la tecla OK para conmutar la modalidad de funcionamiento

• Pulse la tecla C para salir del menú y regresar a la página anterior.

Después de la conmutación se establece en la modalidad Antihielo (para

Invierno) o Protección térmica (para Verano).

Para un correcto funcionamiento de su instalación es importante que la

fecha y la hora se hayan establecido correctamente.

• Con las teclas  seleccione la opción “Fecha y hora”

• Pulse la tecla OK para conrmar

• Establezca hora y fecha, con las teclas:

  aumenta/disminuye la cifra seleccionada,

  corre las cifras de la hora y fecha;

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.3 Establecer Fecha y Hora

Para un correcto funcionamiento de su instalación es importante que la

fecha y la hora se hayan establecido correctamente.

• Con las teclas  seleccione la opción "Hora legal"

• Pulse la tecla OK para conrmar

En la pantalla se visualiza la página con la indicación del estado.

• Pulse la tecla

para conmutar la modalidad de funcionamiento

• Pulse la tecla

para salir del menú y regresar a la página anterior.

2.1.4 Establecer la hora legal

2.1.1 Establecer el funcionamiento Verano/Invierno

Puede establecer el nivel de la temperatura Antihielo o Protección

Térmica T* y los niveles de temperatura T1, T2 y T3 utilizados en los

programas semanales.

Los valores predenidos son:

Invierno T*=7°C, T1=18°C, T2=20°C, T3=22°C

Verano T*=35°C, T1=20°C, T2=23°C, T3=25°C

• Con las teclas  seleccione la opción "Temperaturas"

2.1.2 Establecer los niveles de temperaturas

PRINCIPAL

Modalidad

Programación

Ajustes

• Pulse la tecla OK para conrmar

• Con las teclas  seleccione el nivel de temperatura

• Con las teclas  establezca el valor de temperatura deseado

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

100

2 Personalizaciones

Establezca la unidad de medida de la temperatura, seleccionando entre

grados Celsius o Fahrenheit (predenida Celsius).

• Con las teclas  seleccione la opción "Grados"

• Pulse la tecla OK para conrmar

En la pantalla se visualiza la página con la indicación de la unidad de

medida establecida.

• Pulse la tecla OK para cambiar la unidad de medida

• Pulse la tecla C para salir del menú y regresar a la página anterior.

2.1.5 Establecer la unidad de medida de la temperatura

Habilita/deshabilita el control remoto mediante actuador telefónico del

Cronotermostato (predenido Habilitado).

El contacto remoto es gestionado de la siguiente manera:

Cerrado= activación de la modalidad antihielo

Abierto= último programa semanal establecido

• Con las teclas  seleccione la opción "Control remoto"

• Pulse la tecla OK para conrmar

En la pantalla se visualiza el estado establecido.

• Pulse la tecla OK para cambiar el estado

• Pulse la tecla

para salir del menú y regresar a la página anterior.

2.1.6 Habilitar/Deshabilitar el control remoto

Regula el contraste de la pantalla.

• Con las teclas  seleccione la opción "Contraste"

• Pulse la tecla OK para conrmar

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.7 Regular el contraste de la pantalla

Seleccione lo que desea visualizar en la pantalla del Cronotermostato en

condiciones de reposo (predenido Temp/Fecha/Hora).

Puede seleccionar:

1: Sólo Temp. - temperatura medida

2: Temp./Fecha/Hora - temperatura medida y fecha/hora

3: Principaly - página principal completa

4: Apagado - pantalla completamente apagada

• Con las teclas  seleccione la opción "Salvapantalla"

• Pulse la tecla OK para conrmar

En la pantalla se resalta la selección actualmente establecida.

• Con las teclas  seleccione la opción “Salvapantalla”

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.8 Seleccionar el Salvapantalla

Seleccione el idioma de visualización del menú (predenido Italiano).

• Con las teclas  seleccione la opción "Idioma"

• Pulse la tecla OK para conrmar

En la pantalla se resalta la selección actualmente establecida.

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.9 Seleccionar el idioma

Advertencia:

la máxima autonomía de las baterías se garantiza con la pantalla apagada.

Flush mounting chronothermostat

101

Esta opción le permite seleccionar el tipo de regulación de la temperatura

en función de la instalación.

1: Estándar Predenido (elección aconsejada)

2: Proporc. 5min instalaciones con baja inercia (fan-coil)

3: Proporc. 10min instalaciones con inercia media (radiadores de

aluminio)

4: Proporc. 20min instalaciones con inercia alta (radiadores en

hierro fundido)

• Con las teclas  seleccione la opción "Regulación"

• Pulse la tecla OK para conrmar

En la pantalla se resalta la selección actualmente establecida.

• Con las teclas  seleccione la regulación deseada.

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.10 Seleccionar la regulación de la temperatura

Este ajuste le permite calibrar la medida de la sonda interna y externa.

• Con las teclas  seleccione la opción "Calibrado"

• Pulse la tecla OK para conrmar

Si la sonda externa se ha establecido como sonda de suelo o para tempera-

tura exterior, se propone la selección de la sonda.

• Con las teclas  seleccione la sonda

• Pulse la tecla OK para conrmar

Si la sonda externa no está activada, se visualiza directamente el menú de

calibrado de la sonda interna.

Si la sonda externa se ha establecido para medir la temperatura ambiente,

se visualiza directamente el menú de calibrado de la sonda externa (sonda

interna apagada).

• Con las teclas  modique la temperatura

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.11 Calibrado de la sonda térmica

En caso de RESET del Cronotermostato se elimina el oset de

temperatura establecido durante el calibrado.

102

2 Personalizaciones

Seleccione la función de la sonda externa (predenida desactivada).

Puede seleccionar:

1: Apagada - la sonda no se lee

2: Temp. Ambiente - mide la temperatura ambiente en lugar del sensor

interior del Cronotermostato

3: Suelo - mide la temperatura del suelo y se apaga la carga si excede

el valor establecido

4: Temp. exterior - mide la temperatura exterior; si está seleccionada, en la

pantalla cada 2 segundos se alterna (en la misma posición) la visualización

de la temperatura exterior con la ambiente.

• Con las teclas  seleccione la opción "Sonda externa"

• Pulse la tecla OK para conrmar

• Con las teclas  selecciona la función

• Pulse la tecla OK para conrmar

Al establecer la función “Suelo” se visualiza la página que le permite

establecer el umbral de intervención de la sonda (campo: de 15 a 55°C;

predenida 35°C).

• Con las teclas  modique la temperatura del umbral

• Pulse la tecla OK para conrmar y regresar a la página anterior o la

tecla C para salir del menú y regresar a la página anterior cancelando

la modicación.

2.1.12 Seleccionar la función de la sonda externa

Con esta función puedes visualizar/restaurar las horas de funcionamiento

de la instalación.

• Con las teclas  seleccione la opción "Horas de encendido"

• Pulse la tecla OK para conrmar

En la pantalla se visualizan las horas de funcionamiento de la instalación.

• Pulse la tecla OK para conrmar y regresar a la página anterior o para

restaurar el contador, seleccione con las teclas  la función “Restau-

rar”

• Pulse la tecla OK para confirmar, C para regresar a la página anterior.

2.1.13 Visualizar/restaurar las horas de encendido

Permite efectuar un reset total del Cronotermostato, se restablecen todas

las conguraciones de fábrica.

• Con las teclas  seleccione la opción "Reset"

• Pulse la tecla OK para conrmar

En el display se visualiza el pedido de conrmación

• Pulse la tecla OK para confirmar el reset del Cronotermostato y re-

gresar a la página anterior o la tecla C para cancelar y regresar a la

página anterior.

2.1.14 Reset del Cronotermostato

¡Con esta operación la conguración del Cronotermostato y todas

las programaciones efectuadas se perderán!

Flush mounting chronothermostat

103

104

3 Programación

Descrizione

Flush mounting chronothermostat

105

3.1 Menú Programación 106

3.1 Menú Programación

Permite modicar/programar los perles diarios de los 3 programas sema-

nales para la modalidad de funcionamiento (Verano/Invierno) seleccionada.

En los programas, es posible diferenciar las temperaturas a lo largo de las 24

horas y para cada día de la semana.

El “PROGRAMA 1” es de tipo predenido pero se puede modicar.

Seleccione el programa semanal que desea personalizar:

PRINCIPAL

Modalidad

Programación

Ajustes

Renombrar

Modificar

Copiar de

Visualizar

Eliminar

PROGRAMACIÓN

PROGRAMA 1

PROGRAMA 2

PROGRAMA 3

Renombrar

En el menú Principal con las teclas

 seleccione “Programación”

Pulse la tecla OK para conrmar

seleccione con  el programa que

desea modicar

Para el programa seleccionado están

disponibles las siguientes funciones:

Con las teclas  seleccione la

función deseada.

Las teclas  corren los caracteres alfanuméricos (sólo mayúsculas), números y

especiales en el siguiente orden: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U,

V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, espacio, punto, raya, ápice.

Al seleccionar esta función, es posible personalizar el nombre del pro-

grama (máx. 13 caracteres).

• Con las teclas  seleccione el programa al cual desea cambiar de

nombre

• Pulse la tecla OK para conrmar

• Introduzca el nombre nuevo que asignará al programa utilizando las

teclas:

 para mover el cursor

  para correr los caracteres

• Pulse la tecla OK para memorizar o C para cancelar.

3.1.1 Renombrar un programa Semanal

Al seleccionar esta función puede modificar el programa semanal

seleccionada.

• Con las teclas  seleccione el programa que desea modicar

• Pulse la tecla OK para conrmar

• Con las teclas  seleccione el día

Para el día seleccionado están disponibles también las funciones:

Copiar de y Visualizar se pueden seleccionar con las teclas



• Pulse la tecla OK para confirmar la función de modificación

Ahora es posible modicar el perl visualizado utilizando las teclas de

navegación, como se ilustra en las páginas siguientes.

3.1.2 Modicar un programa Semanal

106

3 Programación

LUNES

00:00 T1 18.0°C

0612 18 24

LUNES

00:00 T1 18.0°C

0612 18 24

Herramientas de modicación del perl diario

eje temporal

nivel de temperatura

referido a la posición del

cursor

día de la semana

hora correspondiente a

la posición del cursor

cursor

Información visualizada en la pantalla:

Copiar la programación de un día a otro.

• Con las teclas  seleccione el día en que copiar el perl

• Seleccione con



la función Copiar de

• Pulse la tecla OK para conrmar

• Con las teclas  seleccione el día que desea copiar

• Pulse la tecla OK para conrmar.

Copiar un Perl diario

Visualizar el perl del día seleccionado.

• Con las teclas  seleccione el día

• Seleccione con



la función Visualizar

• Con las teclas  es posible correr todos los días de la semana

• Pulse la tecla OK ó C para salir de la visualización.

Visualizar un perl diario

Flush mounting chronothermostat

107

Están disponibles dos modalidades de trabajo:

• DESPLAZAMIENTO

Caracterizado por el cursor en forma de “echa”, utilizando las te-

clas



le permite desplazar el cursor a lo largo del eje temporal,

sin modicar el perl diario.

LUNES

00:00 T1 18.0°C

0612 18 24

cursor

echa

• MODIFICACIÓN

Caracterizado por el cursor en forma de “lápiz” y del nivel de tem-

peratura resaltado, le permite utilizando las teclas



, desplazar

el cursor a lo largo del eje temporal para establecer el nivel de

temperatura seleccionado.

LUNES

00:00 T1 18.0°C

0612 18 24

cursor lápiz

nivel de temperatura

Crear un nuevo perl diario

Le aconsejamos seguir paso a paso el procedimiento descrito en este

ejemplo, ya que representa una herramienta útil para familiarizar con

las modalidades de trabajo Modicación/Desplazamiento y el uso de

las teclas de navegación.

Ejemplo: creación del siguiente perl de temperatura diario para el día “Lunes”

del] programa “SEM. INVIERNO”.

1 - de la hora 00:00 a las horas 06:00 - 18°C (T1)

2 - de la hora 06:00 a las horas 09:00 - 22°C (T3)

3 - de la hora 09:00 a las horas 16:30 - 20°C (T2)

4 - de la hora 16:30 a las horas 22:00 - 22°C (T3)

5 - de la hora 22:00 a las horas 24:00 - 20°C (T2)

Niveles de temperatura establecidos

T1= 18°C T2= 20°C T3= 22°C

Una vez terminado el procedimiento, será posible utilizando la función

“Copiar de” (véase la Sección 3.1.2), copiar el perl del día “Lunes” en

los demás días del programa semanal “Sem.. INVIERNO”.

SEM . INVIERNO

Lunes

Martes

Miércoles

Modificación

Con las teclas  seleccione Lunes

y pulse OK para conrmar la función

Modicación.

108

3 Programación

0612 18 24

LUNES

06:00 T1 18.0°C

0612 18 24

LUNES

00:00 T1 18.0°C

LUNES

00:00 T* 7.0°C

0612 18 24

LUNES

06:00 T3 22.0°C

0612 18 24

LUNES

09:00 T3 22.0°C

0612 18 24

LUNES

09:00 T2 20.0°C

0612 18 24

LUNES

16:30 T2 20.0°C

0 6121824

LUNES

16:30 T3 22.0°C

61218240

LUNES

22:00 T3 22.0°C

6121824

LUNES

22:00 T2 20.0°C

0612 18 24

LUNES

23:45 T2 20.0°C

LUNES

23:45 T2 20.0°C

6121824

Procedimiento:

Flush mounting chronothermostat

109

0612 18 24

LUNES

06:00 T1 18.0°C

0612 18 24

LUNES

00:00 T1 18.0°C

LUNES

00:00 T* 7.0°C

0612 18 24

LUNES

06:00 T3 22.0°C

0612 18 24

LUNES

09:00 T3 22.0°C

0612 18 24

LUNES

09:00 T2 20.0°C

0612 18 24

LUNES

16:30 T2 20.0°C

0 6121824

LUNES

16:30 T3 22.0°C

61218240

LUNES

22:00 T3 22.0°C

6121824

LUNES

22:00 T2 20.0°C

0612 18 24

LUNES

23:45 T2 20.0°C

LUNES

23:45 T2 20.0°C

6121824

OK conrma y pasa a la modalidad DESPLA-

ZAMIENTO; C Cancela y regresa a la lista

de días

110

3 Programación

Esta función le permite copiar un programa semanal en otro. Por ejemplo,

copiar el Programa 1 (predenido en la fábrica) en SEM. INVIERNO.

• Con las teclas  seleccione el programa en el cual copiar

• Con las teclas



seleccione la función Copiar de

• Pulse la tecla OK para conrmar

• Con las teclas  seleccione el programa desde el cual copiar

• Pulse la tecla OK para conrmar

En el display se visualiza una ventana de conrmación

3.1.3 Copiar un programa Semanal

Esta función le permite visualizar (en la modalidad “Desplazamiento”) el

perl del día seleccionado.

• Con las teclas  seleccione un programa

• Con las teclas



seleccione la función Visualizar

• Pulse la tecla OK para conrmar

• Con las teclas  seleccione el día

• Pulse la tecla OK para conrmar

En la pantalla se visualiza el perl asociado al día seleccionado.

• Con las teclas  es posible correr los perles diarios de toda la

semana.

3.1.4 Visualizar un programa Semanal

Esta función le permite eliminar un programa personalizado y restablecer la

conguración predenida.

• Con las teclas  seleccione el programa que desea eliminar

• Con las teclas



selecciona la función Eliminar

• Pulse la tecla OK para conrmar

En la pantalla se visualiza el pedido de conrmación.

• Pulse la tecla OK para conrmar

El programa es borrado y se restablece la conguración predenida (perl

y nombre).

3.1.5 Eliminar un programa Semanal

Flush mounting chronothermostat

111

112

Inhoud

1 Inleiding en basisfuncties 114

1.1 Algemene inlichtingen 116

1.1.1 Het voorpaneel 116

1.1.2 Het display 117

1.1.3 De symbolen 117

1.2 Je Chronothermostaat: gebruik hem onmiddellijk! 118

1.2.1 Eerste activering 118

1.2.2 De surftoetsen 118

1.2.3 Visualiseer de werkwijze 118

1.2.4 Doorloop de modaliteiten 119

1.2.5 Wijzig de modaliteit Wekelijks 119

1.2.6 Wijzig de modaliteit Manueel 119

1.2.7 Wijzig de modaliteit Vakantie 119

1.2.8 Wijzig de modaliteit Vertraagd 120

1.2.9 Wijzig de modaliteit Antivries 120

1.2.10 Wijzig de modaliteit Off 120

1.2.11 Vervanging van de batterijen 120

2 Verpersoonlijkingen 122

2.1 Menu Instellingen 122

2.1.1 Stel de werking Zomer/Winter in 122

2.1.2 Stel de niveaus van de Temperaturen in 122

2.1.3 Stel Datum en Uur in 122

2.1.4 Stel de Officiële tijd in 122

2.1.5 Stel de meeteenheid van de temperatuur in 123

2.1.6 Activeer/deactiveer de Afstandsbediening 123

2.1.7 Regel het Contrast van het display 123

2.1.8 Selecteer de Screen Saver 123

2.1.9 Selecteer de Taal 123

2.1.10 Selecteer de Regeling van de temperatuur 124

2.1.11 Ijken van de thermische sonde 124

2.1.12 Selecteer de functie van de Externe sonde 125

2.1.13 Visualiseer en stel de Uren van inschakeling op nul af 125

2.1.14 Reset van de Chronothermostaat 125

3 Programmatie 128

3.1 Menu Programmatie 128

3.1.1 Herbenoem een Wekelijks programma 128

3.1.2 Wijzig een Wekelijks programma 128

3.1.3 Kopieer een Wekelijks programma 133

3.1.4 Visualiseer een Wekelijks programma 133

3.1.5 Wis een Wekelijks programma 133

113

114

1 Inleiding en basisfuncties

Descrizione

Flush mounting chronothermostat

115

1.1 Algemene inlichtingen 116

1.2 Je Chronothermostaat: gebruik hem onmiddellijk! 118

1.1 Algemene inlichtingen

1 - Grasch display: visualiseert de boodschappen die de operaties van

programmatie en de staat van de installatie begeleiden

2 - Selectietoetsen: terwijl het hoofdscherm gevisualiseerd is, staan deze

toe tussen de werkwijzen, binnen in het menu, indien aanwezig, de

selectie van de functies uit te voeren.

3 - Toets OK: gaat naar het hoofdmenu, bevestigt de gevisualiseerde

selectie of de ingevoerde gegevens

4 - Sensor: voert het meten van de omgevingstemperatuur uit

5 -

Toets C: annuleert de selectie en keert terug naar de vorige pagina,

indien ingedrukt gehouden keert men terug naar de beginpagina.

6 -

Toetsen van doorlopen: terwijl het hoofdscherm gevisualiseerd is, staan

deze de wijziging van de ingestelde temperatuur toe; binnen in de

menu’s staan ze het doorlopen van de aanwezige posten toe.

De Chronothermostaat 4451 is een inbouwinrichting die gebruikt kan

worden voor installaties van verwarming en conditioning en die middels

verschillende mogelijkheden van programmatie toestaat de regeling

van de temperatuur uit te voeren voor ieder uur van de dag en, op een

gedierentieerde manier, voor alle dagen van de week.

Het is mogelijk het gebruik van een standaard programma te kiezen (reeds

in het geheugen opgeslagen maar wijzigbaar op basis van de behoeften

van de gebruiker) of er een nieuw te creëren middels een eenvoudige

procedure van programmatie.

Een ruim display met een achterbelichting staat toe op gelijk welk ogenblik

het ingesteld programma, de staat van de installatie en de omgevingstem

peratuur te visualiseren.

De Chronothermostaat bestaat uit een basis voor de elektrische aanslui

tingen op de installatie en uit een uittrekbaar voorpaneel, om aan de

gebruiker toe te staan de operaties van programmatie en vervanging van

de batterijen gemakkelijker te kunnen uitvoeren.

Uittrekbaar

voorpaneel

Basis

6 2

1.1.1 Het voorpaneel

116

1 Inleiding en basisfuncties

Wekelijks

Proel van temperatuur

en nummer van het actief

programma

Op de grafiek knippert het stuk dat overeenstemt met het lopend uur

(bijvoorbeeld te 11:26 knippert het vierkant dat overeenstemt met het uur

van 11:00 tot 12:00).

1.1.2 Het display

Tijdens de normale werking geeft het grasch display de volgende

basisinlichtingen:

1.1.3 De symbolen

In functie van de geselecteerde werkwijze is het display gekenmerkt

door de volgende symbolen:

Voorziene

temperatuur

Gemeten

temperatuur

Dagelijks

proel

Staat installatie

Zomer/winter

Wekelijks

programma

Uur

Datum

Lading

aan

Batterij

Icoon van signalering batterij ontladen

Manueel

Icoon (hand) van de modaliteit Manueel

Antivries

Icoon van de modaliteit Antivries (winter)

of Thermische beveiliging (zomer)

OFF

Icoon van de modaliteit OFF

Vakantie

Icoon van de modaliteit Antivries of Thermische beveiligin-

guur en datum van einde programma Vakantie.

In geval van een ontladen batterij wordt op het display de desbetreende

icoon van signalering gevisualiseerd (in gelijk welke modaliteit ook met

screen saver actief). Indien deze knippert werkt de inrichting niet en

moeten de batterijen veranderd worden.

Indien er met de Chronothermostaat een externe sonde verbonden is en

indien de ingestelde functie "Externe Temp." is, wordt op het display de

desbetreende icoon gevisualiseerd. Alle 2 seconden wordt (in dezelfde

stand) de visualisering van de externe temperatuur afgewisseld met die

van het milieu (zie paragraaf 2.1.12).

Externe sonde

Icoon van melding externe temperatuur

Vertraagd

Icoon Manuele modaliteit en aantal uren en minuten

op het einde van het programma Vertraagd

Flush mounting chronothermostat

117

Om de Chronothermostaat operationeel te maken:

• selecteer de Taal van werking

• stel Datum/Uur in

• de Chronothermostaat wordt automatisch ingesteld in de werking

Winter en in de modaliteit Wekelijks PROGRAMMA 1.

Op het display wordt de op het huidig ogenblik ingestelde selectie benadrukt

(Instelling fabrieksaf in Italië)

•

Met de toetsen  kan men de lijst doorlopen en de taal selecteren

• Op de toets OK drukken om te bevestigen

Wanneer men bevestigt, gaat de Chronothermostaat automatisch naar het

menu van instelling DATUM en UUR.

•

Stel uur en datum in met de toetsen:  vermeerdert/vermindert het

geselecteerde cijfer,  doorloopt de cijfers van uur en datum

• Op de toets OK drukken om te bevestigen

• Om het menu te verlaten en terug te keren naar de hoofdpagina, de

toets C ingedrukt houden.

De Chronothermostaat neemt automatisch de volgende instelling aan:

- werking winter

- modaliteit Wekelijks-PROGRAMMA 1

Om de werking Zomer in te stellen

• drukken op de toets OK om naar het menu te gaan

• met de toetsInstellingen selecteren

• op OK drukken om te bevestigen

Voltooi de instelling volgens de procedure beschreven op zie paragraaf 2.1.

Ociële tijd: terwijl men de vooraf bepaalde instelling “Ma-

nueel” behoudt, moet deze manueel worden bijgewerkt, om

de modaliteit van bijwerking “Automatisch” in te stellen, zie

de paragraaf “Stel de Ociële Tijd in” op zie paragraaf 2.1.4.

Wanneer op het display het hoofdscherm gevisualiseerd is, zijn met de

surftoetsen de volgende operaties mogelijk:

Toets OK ga naar het Hoofdmenu. Bevestig

Toets C annuleer en keer terug naar de vorige modaliteit

Toetsen   in functie van de ingestelde modaliteit:

Wekelijks- Manueel- Vertraagd: vermeerdering/

vermindering van de lopende temperatuur;

Vakantie- Antivries- OFF: geen enkel eect

Toetsen bewegen zich tussen de werkwijzen.

1.2 Je Chronothermostaat: gebruik hem onmiddellijk!

1.2.1 Eerste activering

1.2.2 De surftoetsen

Wanneer het display van de Chronothermostaat de Screen saver visu-

aliseert (of wanneer dit uitgeschakeld is) wordt met een druk op een

willekeurige toets de ingestelde werkwijze gevisualiseerd.

1.2.3 Visualiseer de werkwijze

118

1 Inleiding en basisfuncties

Wanneer het display van de Chronothermostaat de Screen saver visuali-

seert (of uitgeschakeld is), wordt met een druk op een willekeurige toets

de ingestelde werkwijze gevisualiseerd.

•

Gebruik de toetsen  om de andere modaliteiten te visualiseren:

Wekelijks, Manueel, Vakantie, Vertraagd, Antivries en O.

De naam van de geselecteerde modaliteit knippert om de staat van

wijziging aan te duiden: indien niet bevestigd (door te drukken op de

toets OK),wordt na verloop van 10 seconden van inactiviteit sinds de

laatste druk op een toets de operatie geannuleerd en wordt het hoofd-

scherm gevisualiseerd met de lopende modaliteit. Om de gevisualiseerde

werkwijze in te stellen:

• Bevestig met de toets OK.

Nu werkt de Chronothermostaat volgens de nieuwe modaliteit.

In functie van de geselecteerde modaliteit zijn de hierna beschreven functies

van wijziging mogelijk.

1.2.4 Doorloop de modaliteiten

•

Gebruik de toetsen  om de modaliteit "Wekelijks" te selecteren.

Het nummer van het actief programma en het vierkant dat overeenstemt

met het uur knipperen.

• Gebruik de toetsen  om de drie programma’s te doorlopen en het

dagelijks proel te visualiseren.

Wanneer het gewenst programma geselecteerd is en wanneer het nummer

van het programma ophoudt met knipperen, is het mogelijk het niveau van

de lopende temperatuur te wijzigen.

• Gebruik de toetsen  om het gewenst niveau van temperatuur te

selecteren.

Het gevisualiseerd proel, vertrekkend van het knipperend vierkant, wordt

gewijzigd met het nieuw niveau van temperatuur, tot aan de verandering

van het volgend niveau.

• Bevestig met de toets OK

1.2.5 Wijzig de modaliteit Wekelijks

• Gebruik de toetsen  om de modaliteit “Manueel” te selecteren.

• Gebruik de toetsen  om de gewenste waarde van temperatuur te

vermeerderen of te verminderen

• Bevestig met de toets OK

ofwel

met de toets C annuleer en keer terug naar de vorige modaliteit.

De Chronothermostaat werkt nu volgens de nieuwe ingestelde modaliteit.

1.2.6 Wijzig de modaliteit Manueel

• Gebruik de toetsen  om de modaliteit “Vakantie” te selecteren.

• Bevestig met de toets OK

Wanneer men bevestigt, wordt het menu van instelling Modaliteit Vakantie

gevisualiseerd;

• Gebruik de toetsen  en  om uur en datum in te stellen:

 vermeerdert/vermindert het geselecteerde cijfer

  doorloopt de cijfers van uur en datum

• Bevestig met de toets OK

• Selecteer met de toetsen  het wekelijks programma, te herstellen

op het einde van de periode Vakantie.

• Bevestig met de toets OK

Op het display wordt de icoon van de modaliteit Antivries of Thermische

beveiliging en het uur en de datum van einde programma Vakantie gevi-

sualiseerd.

De Chronothermostaat werkt nu volgens de nieuwe ingestelde modaliteit.

1.2.7 Wijzig de modaliteit Vakantie

Flush mounting chronothermostat

119

•

Gebruik de toetsen  om de modaliteit "Vertraagd" te selecteren

• Gebruik de toetsen  om de ingestelde waarde van temperatuur

te vermeerderen of te verminderen.

• Bevestig met de toets OK

Wanneer men bevestigt wordt het menu van instelling Modaliteit Vertraagd

gevisualiseerd;

• Gebruik de toetsen  en  om temperatuur en uren/minuten in

te stellen

  vermeerdert/vermindert het geselecteerde cijfer

  gaat van temperatuur naar uren/minuten

• Bevestig met de toets OK

Op het display wordt de icoon van de Manuele modaliteit en de tijd gevisu-

aliseerd op het einde van het programma Vertraagd.

De Chronothermostaat werkt nu volgens de nieuwe ingestelde modaliteit.

1.2.8 Wijzig de modaliteit Vertraagd

• Gebruik de toetsen  om de modaliteit "Antivries" te selecteren

• Bevestig met de toets OK

Op het display wordt de icoon gevisualiseerd van de modaliteit Antivries voor

de werking Winter, ofwel de icoon van de modaliteit Thermische beveiliging

voor de werking Zomer.

De Chronothermostaat werkt nu volgens de nieuwe ingestelde modaliteit.

1.2.9 Wijzig de modaliteit Antivries

• Gebruik de toetsen  om de modaliteit “O” te selecteren.

• Bevestig met de toets OK

Op het display wordt de icoon van de modaliteit O gevisualiseerd.

De Chronothermostaat werkt nu volgens de nieuwe ingestelde modaliteit.

1.2.10 Wijzig de modaliteit O

Invoer batterijen

De Chronothermostaat uit de basis trekken.

- De 2 alkaline batterijen van 1,5V van het type

LR6/AA van lange tijdsduur (aanbevolen

voor fotograsche toepassingen) invoeren

en hierbij de polariteiten aangeduid op de

tekening respecteren.

1.2.11 Vervanging van de batterijen

Wanneer op het display het volgend symbool gevisualiseerd wordt,

moet men overgaan tot de vervanging van de batterijen. Indien deze knip

pert werkt de inrichting niet en moeten de batterijen veranderd worden. De

melding van batterij ontladen verschijnt circa een maand vóór de ontlading

van de batterijen.

Tijdens de vervanging van de batterijen blijven de ingevoerde gegevens

in het geheugen.

! Men raadt aan, na de vervanging

van de batterijen, Datum en Uur

van de Chronothermostaat te

veriëren.

De gemiddelde tijdsduur van de batterijen is niet minder dan

1 jaar. De tijdsduur is afhankelijk van het type van batterij, van

de geselecteerde screen saver (zie paragraaf 2.1.8) en van de

tijd van inschakeling van het display (circa 5 seconden iedere

druk van een toets).

120

1 Inleiding en basisfuncties

Descrizione

Flush mounting chronothermostat

121

2.1 Menu Instellingen 122

Het menu Instellingen geeft je de mogelijkheid sommige parameters of

werkwijzen van de Chronothermostaat te verpersoonlijken.

2.1 Menu Instellingen

Stel de werking van de installatie in (vooringesteld Winter):

Zomer = koeling, Winter = verwarming

• Met de toetsen  de post “Zomer/Winter”

• Op de toets OK drukken om te bevestigen

Op het display wordt het beeldscherm gevisualiseerd met de aanduiding

van de werkwijze in gebruik.

• Druk op de toets OK om de werkwijze om te schakelen

• Druk op de toets C om het menu te verlaten en terug te keren naar

de vorige pagina.

Na de omschakeling stelt de installatie zich in de modaliteit Antivries (voor

de Winter) of Thermische beveiliging (voor de Zomer).

Voor een correcte werking van je installatie is het belangrijk dat de

ingestelde datum en het ingestelde uur correct zijn.

• Met de toetsen  de post “Datum en Uur”

• Op de toets OK drukken om te bevestigen

• Stel uur en datum in met de toetsen:

  vermeerdert/vermindert het geselecteerd cijfer

  doorloopt de cijfers van uur en datum

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.3 Stel Datum en Uur in

Voor een correcte werking van je installatie is het belangrijk dat de

ingestelde datum en het ingestelde uur correct zijn.

• Selecteer met de toetsen  de post “Ociële tijd”

• Druk op de toets OK om te bevestigen

Op het display wordt het beeldscherm gevisualiseerd met de aanduiding

van de staat.

• Druk op de toets OK om de werkwijze om te schakelen

• Druk op de toets C om het menu te verlaten en terug te keren naar de

vorige pagina.

2.1.4 Stel de Ociële tijd in

2.1.1 Stel de werking Zomer/Winter in

Je kunt het niveau van de temperatuur Antivries of Thermische

beveiliging T* en de niveaus van temperatuur T1, T2 en T3 instellen

gebruikt in de wekelijkse programma’s.

De vooraf bepaalde waarden zijn:

Winter T*=7°C, T1=18°C, T2=20°C, T3=22°C

Zomer T*=35°C, T1=20°C, T2=23°C, T3=25°C

• Met de toetsen  de post "Temperaturen"

2.1.2 Stel de niveaus van de Temperaturen in

HOOFDMENU

Modaliteit

Programmatie

Instellingen

• Op de toets OK drukken om te bevestigen

• Met de toetsen  het niveau van temperatuur

• Met de toetsen  de gewenste waarde van temperatuur in

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

122

2 Verpersoonlijkingen

Stel de meeteenheid van de temperatuur in en selecteer hierbij tussen

graden Celsius of Fahrenheit (vooringesteld Celsius).

• Met de toetsen  de post “Graden”

• Op de toets OK drukken om te bevestigen

Op het display wordt het beeldscherm gevisualiseerd met de aanduiding

van de ingestelde meeteenheid.

• Druk op de toets OK om de meeteenheid te veranderen

• Druk op de toets C om het menu te verlaten en terug te keren naar de

vorige pagina.

2.1.5 Stel de meeteenheid van de temperatuur in

Activeer/deactiveer de afstandsbediening middels een telefonische

activator van de Chronothermostaat (vooringesteld Geactiveerd)

Het remote contact wordt als volgt bestuurd:

Gesloten= activering modaliteit antivries

Open= laatste ingesteld wekelijks programma

• Met de toetsen  de post “Afstandsbediening”

• Op de toets OK drukken om te bevestigen

Op het display wordt de ingestelde staat gevisualiseerd.

• Druk op de toets OK om de staat te veranderen

• Druk op de toets C om het menu te verlaten en terug te keren naar de

vorige pagina.

2.1.6 Activeer/deactiveer de Afstandsbediening

Regel het Contrast van het grasch display.

• Met de toetsen  de post "Contrast"

• Op de toets OK drukken om te bevestigen

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.7 Regel het Contrast van het display

Selecteer wat je wenst te visualiseren op het display van de Chronothermo-

staat in de ruststand (vooringesteld Temp/datum/uur).

Je kunt selecteren:

1: Alleen Temp. - gemeten temperatuur

2: Temp./datum/uur - gemeten temperatuur en datum/uur

3: Hoofdmenu - volledig hoofdscherm

4: Uit - display volledig uitgeschakeld

• Met de toetsen  de post “Screen Saver”

• Op de toets OK drukken om te bevestigen

Op het display wordt de op het huidig ogenblik ingestelde selectie benadrukt.

• Selecteer met de toetsen  de Screen Saver

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.8 Selecteer de Screen Saver

Selecteer de taal voor het menu (vooringesteld Italiaans).

• Selecteer met de toetsen  de post “Taal”

• Op de toets OK drukken om te bevestigen

Op het display wordt de op het huidig ogenblik ingestelde selectie benadrukt.

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.9 Selecteer de Taal

Waarschuwing:

De maximum autonomie van de batterijen is gegarandeerd met een

uitgeschakeld display.

Flush mounting chronothermostat

123

Deze instelling geeft je de mogelijkheid de typologie van regeling van de

temperatuur te kiezen in functie van het type van installatie.

1: Standaard vooringesteld (aanbevolen keuze)

2: Proport. 5min installaties met lage inertie (fan-coil)

3: Proport. 10min installaties met gemiddelde inertie (aluminium

radiators)

4: Proport. 20min installaties met hoge inertie (gietijzeren radia-

tors)

• Selecteer met de toetsen  de post “Regeling”

• Op de toets OK drukken om te bevestigen

Op het display wordt de op het huidig ogenblik ingestelde selectie benadrukt.

• Selecteer met de toetsen  de gewenste regeling.

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.10 Selecteer de Regeling van de temperatuur

Deze instelling geeft je de mogelijkheid het meten te kalibreren zowel

van de interne als van de externe sonde.

• selecteer met de toetsen  de post “Ijken”

• Op de toets OK drukken om te bevestigen

Indien de externe sonde ingesteld is als sonde op de vloer of voor buitentem-

peratuur, wordt de selectie van de sonde voorgesteld.

• Selecteer met de toetsen  de sonde

• Op de toets OK drukken om te bevestigen

Indien de externe sonde niet actief is, wordt rechtstreeks het menu van ijken

van de interne sonde gevisualiseerd.

Indien de externe sonde ingesteld is als meting van de omgevingstempera-

tuur, wordt rechtstreeks het menu van ijken van de externe sonde gevisua-

liseerd (interne sonde inactief).

• Wijzig de temperatuur met de toetsen 

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.11 Ijken van de thermische sonde

In geval van RESET van de Chronothermostaat wordt de oset van

temperatuur ingesteld tijdens het Ijken verwijderd.

124

2 Verpersoonlijkingen

Selecteer de functie van de externe sonde (vooringesteld Niet actief).

Je kunt selecteren:

1: Niet actief - de sonde wordt niet gelezen

2: Omgevingstemp - meet de omgevingstemperatuur in de plaats van

de interne sonde van de Chronothermostaat

3: Vloer - meet de temperatuur van de vloer en schakelt de lading uit

indien de ingestelde waarde wordt overschreden

4: Buitentemp. - meet de buitentemperatuur; indien geselecteerd, wisselt

op het display alle 2 seconden (in dezelfde stand) de visualisering van de

buitentemperatuur en de omgevingstemperatuur af.

• Selecteer met de toetsen  de post “Externe sonde”

• Op de toets OK drukken om te bevestigen

• Selecteer met de toetsen  de functie

• Op de toets OK drukken om te bevestigen

Indien je de functie “Vloer” instelt, wordt het beeldscherm gevisualiseerd dat

je de mogelijkheid geeft de drempel van ingreep van de sonde in te stellen

(rang: van 15 tot 55°C; vooringesteld 35°C).

• Wijzig met de toetsen  de drempeltemperatuur

•

Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel op de toets C om het menu te verlaten en terug te keren

naar de vorige pagina en hierbij de wijziging te annuleren.

2.1.12 Selecteer de functie van de Externe sonde

Met deze functie kun je de uren van werking van de installatie visuali-

seren/op nul afstellen.

• Selecteer met de toetsen  de post “Uren inschakeling”

• Druk op de toets OK om te bevestigen

Op het display worden de uren van werking van de installatie gevisualiseerd.

• Druk op de toets OK om te bevestigen en terug te keren naar de vorige

pagina, ofwel om de teller op nul af te stellen, selecteer met de toetsen

 de functie “Stel op nul af”

• Druk op de toets OK om te bevestigen, op C om terug te keren naar

de vorige pagina.

2.1.13 Visualiseer en stel de Uren van inschakeling op nul af

Staat toe een volledige reset van de Chronothermostaat uit te voeren,

alle instellingen van fabrieksaf worden hersteld.

• Selecteer met de toetsen  de post “Reset”

• Druk op de toets OK om te bevestigen

Op het display wordt een vraag tot bevestiging gevisualiseerd

• Druk op de toets OK om de reset van de Chronothermostaat te beves-

tigen en terug te keren naar de vorige pagina, ofwel op de toets C om

te annuleren en terug te keren naar de vorige pagina.

2.1.14 Reset van de Chronothermostaat

Met deze operatie gaan de conguratie van de Chronothermostaat

en alle uitgevoerde programmaties verloren!

Flush mounting chronothermostat

125

126

2 Verpersoonlijkingen

Descrizione

Flush mounting chronothermostat

127

3.1 Menu programmatie 128

3.1 Menu Programmatie

Staat toe de dagelijkse proelen van de 3 wekelijkse programma’s voor de

geselecteerde werkwijze (Zomer/Winter) te wijzigen/programmeren. Binnen

in de programma’s is het mogelijk de temperaturen te dierentiëren in een

tijdspanne van 24 uren en voor iedere dag van de week.

Het “PROGRAMMA 1” is vooringesteld maar kan gewijzigd worden.

Selecteer het te verpersoonlijken wekelijks programma:

HOOFDMENU

Modaliteit

Programmatie

Instellingen

Herbenoem

Wijzig

Kopieer van

Visualiseer

Wis

PROGRAMMATIE

PROGRAMMA 1

PROGRAMMA 2

PROGRAMMA 3

Herbenoem

Selecteer in het Hoofdmenu met de

toetsen  seleziona “Program-

matie”

Druk op de toets OK om te bevestigen

Selecteer met  het programma

dat je wenst te wijzigen

Voor het geselecteerd programma zijn de

volgende functies beschikbaar:

Selecteer met de toetsen  de

gewenste functie

De toetsen  doorlopen de alfanumerieke karakters (alleen hoofdletters),

nummers en speciale tekens in de volgende volgorde: A, B, C, D, E, F, G, H, I, J, K, L,

M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, spatie, punt, streepje, superscript.

Wanneer men deze functie selecteert kun je de naam van het programma

verpersoonlijken (max. 13 karakters).

• Selecteer met de toetsen  het te herbenoemen Programma.

• Druk op de toets OK om te bevestigen.

• Stel de nieuwe naam samen om aan het Programma te geven, gebruik-

makend van de toetsen:

 om de cursor te verplaatsen

  om de karakters te doorlopen

• Druk op de toets OK om in het geheugen op te slaan, ofwel op C om

te annuleren.

3.1.1 Herbenoem een Wekelijks programma

Wanneer men deze functie selecteert, kun je het geselecteerde wekelijks

programma wijzigen.

• Selecteer met de toetsen  het te wijzigen Programma

• Druk op de toets OK om te bevestigen

• Selecteer met de toetsen  de dag.

Voor de geselecteerde dag zijn ook de volgende functies beschikbaar:

Kopieer van en Visualiseer die geselecteerd kunnen worden met de toetsen



• Druk op de toets OK om de functie van wijziging te bevestigen.

Nu is het mogelijk het gevisualiseerd proel te wijzigen gebruikmakend

van de surftoetsen zoals in detail op de volgende pagina’s wordt getoond.

3.1.2 Wijzig een Wekelijks programma

128

3 Programmatie

MAANDAG

00:00 T1 18.0°C

0612 18 24

MAANDAG

00:00 T1 18.0°C

0612 18 24

Instrumenten van wijziging dagelijks proel

Tijdsas

niveau van temperatuur

met verwijzing naar de

stand van de cursor

Dag van de week

uur overeenstemmend

met de stand van de

cursor

Inlichtingen gevisualiseerd op het display:

De programmatie kopiëren van de ene op de andere dag.

• Selecteer met de toetsen  de dag waarop het proel moet geko-

pieerd worden

• Selecteer met de toetsen



de functie Kopieer van

• Druk op de toets OK om te bevestigen

• Selecteer met de toetsen  de te kopiëren dag

• Druk op de toets OK om te bevestigen

Kopieer een dagelijks proel

Het proel van de geselecteerde dag visualiseren.

• Selecteer met de toetsen  de dag

• Selecteer met de toetsen



de functie Visualiseer

• Met de toetsen  kun je alle dagen van de week doorlopen

• Druk op de toets OK ofwel op C om de visualisering te verlaten.

Visualiseer een dagelijks proel

Flush mounting chronothermostat

129

Er zijn twee werkwijzen aanwezig:

• DOORLOPEN

Gekenmerkt door de cursor in de vorm van een “pijl”, geeft je de

mogelijkheid, gebruikmakend van de toetsen



de cursor te

verplaatsen langs de tijdsas zonder enige wijziging aan het dage-

lijks proel aan te brengen.

MAANDAG

00:00 T1 18.0°C

0612 18 24

Pijlcursor

• WIJZIG

Gekenmerkt door de cursor in de vorm van een “potlood” en door

het benadrukt niveau van temperatuur, geeft je de mogelijkheid,

gebruikmakend van de toetsen



, de cursor te verplaatsen

langs de tijdsas om het geselecteerd niveau van temperatuur in

te stellen.

MAANDAG

00:00 T1 18.0°C

0612 18 24

Potlood-cursor

Niveau van temperatuur

Creëer een nieuw dagelijks proel

We raden je aan de in dit voorbeeld beschreven procedure stap voor stap

te volgen, als nuttig instrument om vertrouwd te raken met de werk-

wijzen “Wijzig” en “Doorlopen” en met het gebruik van de surftoetsen.

Voorbeeld: creatie van het volgend dagelijks proel van temperatuur voor de

dag “Maandag” van het programma “WEK. WINTER”..

1 - van 00:00 tot 06:00 uur - 18°C (T1)

2 - van 06:00 tot 09:00 uur - 22°C (T3)

3 - van 09:00 tot 16:30 uur - 20°C (T2)

4 - van 16:30 tot 22:00 uur - 22°C (T3)

5 - van 22:00 tot 24:00 uur - 20°C (T2)

Ingestelde niveaus van temperatuur

T1= 18°C T2= 20°C T3= 22°C

Wanneer de procedure beëindigd is, zal het mogelijk zijn, gebruikma-

kend van de functie “Kopieer van” (zie paragraaf 3.1.2), het proel

van de dag “Maandag” te kopiëren op andere dagen van het wekelijks

programma “WEK. WINTER”.

WEK. WINTER

Maandag

Dinsdag

Woensdag

Wijzig

Selecteer met de toetsen 

Maandag en druk op OK om de

functie Wijzig te bevestigen

130

3 Programmatie

0612 18 24

MAANDAG

06:00 T1 18.0°C

0612 18 24

MAANDAG

00:00 T1 18.0°C

MAANDAG

00:00 T* 7.0°C

0612 18 24

MAANDAG

06:00 T3 22.0°C

0612 18 24

MAANDAG

09:00 T3 22.0°C

0612 18 24

MAANDAG

09:00 T2 20.0°C

0612 18 24

MAANDAG

16:30 T2 20.0°C

0 6121824

MAANDAG

16:30 T3 22.0°C

61218240

MAANDAG

22:00 T3 22.0°C

6121824

MAANDAG

22:00 T2 20.0°C

0612 18 24

MAANDAG

23:45 T2 20.0°C

MAANDAG

23:45 T2 20.0°C

6121824

Procedure:

Flush mounting chronothermostat

131

0612 18 24

MAANDAG

06:00 T1 18.0°C

0612 18 24

MAANDAG

00:00 T1 18.0°C

MAANDAG

00:00 T* 7.0°C

0612 18 24

MAANDAG

06:00 T3 22.0°C

0612 18 24

MAANDAG

09:00 T3 22.0°C

0612 18 24

MAANDAG

09:00 T2 20.0°C

0612 18 24

MAANDAG

16:30 T2 20.0°C

0 6121824

MAANDAG

16:30 T3 22.0°C

61218240

MAANDAG

22:00 T3 22.0°C

6121824

MAANDAG

22:00 T2 20.0°C

0612 18 24

MAANDAG

23:45 T2 20.0°C

MAANDAG

23:45 T2 20.0°C

6121824

OK bevestig en ga over naar de modaliteit

DOORLOPEN; C annuleer en keer terug naar

de lijst dagen.

132

3 Programmatie

Deze functie geeft je de mogelijkheid een wekelijks programma in

een ander te kopiëren. Bijvoorbeeld, het Programma 1 (vooringesteld

fabrieksaf) kopiëren in WEK. WINTER.

• Selecteer met de toetsen  het programma waarin te kopiëren

• Selecteer met de toetsen



de functie Kopieer van

• Druk op de toets OK om te bevestigen

• Met de toetsen  wordt het programma van waaruit te kopiëren

geselecteerd

• Druk op de toets OK om te bevestigen

Op het display wordt een beeldscherm van bevestiging gevisualiseerd

3.1.3 Kopieer een Wekelijks programma

Deze functie geeft je de mogelijkheid (in de modaliteit “doorlopen”) het

proel van de geselecteerde dag te visualiseren.

• Selecteer met de toetsen  het programma

• Selecteer met de toetsen



de functie Visualiseer

• Druk op de toets OK om te bevestigen

• Selecteer met de toetsen  de dag

• Druk op de toets OK om te bevestigen

Op het display wordt het proel gevisualiseerd gekoppeld aan de geselec-

teerde dag.

• Met de toetsen  is het mogelijk de dagelijkse proelen van de hele

week te doorlopen.

3.1.4 Visualiseer een Wekelijks programma

Deze functie geeft je de mogelijkheid een verpersoonlijkt programma te

wissen en de vooringestelde instellingen te herstellen.

• Selecteer met de toetsen  het te wissen programma

• Selecteer met de toetsen



de functie Wis

• Druk op de toets OK om te bevestigen

Op het display wordt een vraag van bevestiging gevisualiseerd

• Druk op de toets OK om te bevestigen

Het programma wordt gewist en de vooringestelde instellingen (proel en

naam) worden hersteld.

3.1.5 Wis een Wekelijks programma

Flush mounting chronothermostat

133

134

Índice

1 Introdução e funções de base 136

1.1 Informações gerais 138

1.1.1 O frontal 138

1.1.2 O ecrã 139

1.1.3 A simbologia 139

1.2 O seu Cronotermostato: use-o logo! 140

1.2.1 Primeira activação 140

1.2.2 As teclas de navegação 140

1.2.3 Visualizar o modo de funcionamento 140

1.2.4 Deslocar os modos 141

1.2.5 Modificar o modo Semanal 141

1.2.6 Modificar o modo Manual 141

1.2.7 Modificar o modo Férias 141

1.2.8 Modificar o modo Temporização 142

1.2.9 Modificar o modo Antigelo 142

1.2.10 Modificar o modo Off 142

1.2.11 Substituição das pilhas 142

2 Personalizações 144

2.1 Menu das Configurações 144

2.1.1 Configurar o funcionamento Verão/Inverno 144

2.1.2 Configurar os níveis das Temperaturas 144

2.1.3 Configurar a Data e a Hora 144

2.1.4 Configurar a Hora Standard 144

2.1.5 Configurar a unidade de medida da temperatura 145

2.1.6 Activar/desactivar o Controlo remoto 145

2.1.7 Regular o Contraste do ecrã 145

2.1.8 Seleccionar o Screen Saver 145

2.1.9 Seleccionar a Língua 145

2.1.10 Seleccionar a Regulação da temperatura 146

2.1.11 Ajuste da sonda térmica 146

2.1.12 Seleccionar a função da Sonda Externa 147

2.1.13 Visualizar/ restabelecer as Horas de ligação 147

2.1.14 Restabelecer do Cronotermostato 147

3 Programação 148

3.1 Menu programação 150

3.1.1 Mudar o nome de um Programa Semanal 150

3.1.2 Modificar um programa Semanal 150

3.1.3 Copiar um programa Semanal 155

3.1.4 Visualizar um programa Semanal 155

3.1.5 Eliminar um programa Semanal 155

135

136

1 Introdução e funções de base

Descrizione

Flush mounting chronothermostat

137

1.1 Informações gerais 138

1.2 O seu Cronotermostato: use-o logo! 140

1.1 Informações gerais

1 - Ecrã gráco: visualiza as mensagens que guiam as operações de pro-

gramação e o estado da instalação

2 - Teclas de selecção: ao mesmo tempo que se visualiza a página princi

pal, permitem fazer clique entre os modos de funcionamento; dentro

do menu, quando houver, a selecção das funções

3 - Tecla OK: entra no menu principal, conrma a selecção visualizada ou

os dados inseridos

4 - Sensor: mede a temperatura da divisão

5 - Tecla C: elimina a selecção e retorna à página anterior, se for mantida

carregada voltará para a página inicial

6 - Tecla de deslocamento: ao mesmo tempo que se visualiza a página

principal, permitem modicar a temperatura congurada; dentro do

menu de deslocamento a lista dos itens existentes

O Cronotermostato 4451 é um dispositivo para encaixar que pode ser uti-

lizado em instalações de aquecimento e de condicionamento, permite por

intermédio de várias possibilidades de programação efectuar a regulação

da temperatura para cada hora do dia e, de maneira diferenciada, para

todos os dias da semana.

É possível escolher a utilização de um programa standard (já memorizado

mas que pode ser modicado com base nas exigências do utilizador) ou

criar um programa novo mediante um método simples de programação.

Um amplo ecrã iluminado por trás permite visualizar a qualquer mo-

mento o programa congurado, o estado da instalação e a temperatura

da divisão.

O Cronotermostato possui uma base para as conexões eléctricas com

a instalação e possui também um frontal extraível, para permitir que o

utilizador efectue mais confortavelmente as operações de programação

e substituição das pilhas.

Frontal

extraível

Base

6 2

1.1.1 O frontal

138

1 Introdução e funções de base

Semanal

Perl de temperatura e nú-

mero do programa activado

O trecho correspondente à hora actual (por exemplo às 11:26 pisca o qua-

drado correspondente à hora das 11:00 às 12:00) ca a piscar no gráco.

1.1.2 O ecrã

Durante o funcionamento normal o ecrã gráco apresenta as seguintes

informações de base:

1.1.3 A simbologia

Em função do modo de funcionamento seleccionado o ecrã é caracteri-

zado pela seguinte simbologia:

Temperatura

prevista

Temperatura

medida

Perl diário

Estado da instalação

Verão/Inverno

Programa

semanal

Hora

Datos

Carga

acesa

Se a pilha estiver descarregada se visualizará no ecrã o relativo ícone de

sinalização (em qualquer modo também com o screen saver activado). Se

lampejar o dispositivo não está a funcionar e as pilhas devem ser trocadas.

Pilha

Ícone de sinalização de pilha descarregada.

Manual

Ícone (mão) do modo Manual.

Antigelo

Ícone do modo Antigelo (Inverno)

ou Protecção térmica (Verão)

OFF

Ícone do modo OFF.

Férias

Ícone do modo Antigelo ou Protecção térmica, hora

e data do m do programa das Férias.

Se estiver conectada uma sonda externa com o Cronotermostato e a

função congurada for "Temp. exterior", será visualizado no mostrador

o ícone relativo. A cada dois segundos alterna-se (na mesma posição)

a visualização da temperatura externa com aquela da divisão (veja a

Seção 2.1.12).

Sonda externa

Ícone de sinalização da temperatura externa

Temporização

Ícone da modalidade Manual e número de horas e minutos

para o término do programa Temporização

Flush mounting chronothermostat

139

Para que o seu Cronotermostato que operativo:

• Seleccione a Língua de funcionamento.

• Programe a Data/a Hora.

• O Cronotermostato se congura automaticamente em funcionamen-

to Inverno e modo Semanal PROGRAMA 1.

A selecção que está activada actualmente ca evidenciada no ecrã. (con-

guração de fábrica Italiano)

• Pode deslocar a lista e seleccionar a língua com as teclas 

• Pressione a tecla OK para conrmar.

Conrmando, o CRONOTERMOSTATO passa automaticamente para o menu

de conguração da DATA e da HORA.

• Programe a hora e a data com as teclas:  aumenta/diminui o algarismo

seleccionado,  desloca os algarismos da hora e da data.

• Pressione a tecla OK para conrmar.

• Para sair do menu e voltar para a página principal mantenha pressio-

nada a tecla C

O Cronotermostato assume automaticamente a seguinte conguração:

- funcionamento Inverno

- modo Semanal – PROGRAMA 1

Para congurar o funcionamento Verão

• Pressione a tecla OK para aceder ao menu

• Seleccione Congurações com a tecla

• Pressione a tecla OK para conrmar.

Complete a conguração seguindo o método que está descrito na veja a Seção 2.1.

Hora standard: mantendo a conguração predenida “Manual”

deve ser actualizada manualmente, para congurar o modo de

actualização “Automática” veja o parágrafo “Congurar a Hora

standard” (Veja a Seção 2.1.4).

Quando ca visualizada a página principal no ecrã é possível por intermédio

das teclas de navegação realizar as seguintes operações:

Tecla OK entra no menu Principal – conrma

Tecla C elimina e volta para o modo anterior

Teclas  em função do modo congurado:

Semanal – Manual – Temporização: aumento/diminuição

da temperatura actual;

Férias – Antigelo – OFF: nenhum efeito

Teclas  movimentam-se entre os modos de funcionamento.

1.2 O seu Cronotermostato: use-o logo!

1.2.1 Primeira activação

1.2.2 As teclas de navegação

Quando se estiver a visualizar o Screen saver (ou estiver desligado) no ecrã

do Cronotermostato, se qualquer tecla for pressionada será visualizado

o modo de funcionamento congurado.

1.2.3 Visualizar o modo de funcionamento

140

1 Introdução e funções de base

Quando se estiver a visualizar o Screen saver (ou estiver desligado) no ecrã

do Cronotermostato, se qualquer tecla for pressionada será visualizado

o modo de funcionamento congurado.

• Utilize as teclas  para visualizar os outros modos: Semanal – Manual

– Temporização - Antigelo e OFF.

Lampeja o nome da modalidade seleccionada para indicar o estado

da modicação (premindo a tecla OK), depois que tiverem transcor-

rido 10 segundos de inactividade da última pressão de uma tecla, a

operação será anulada e será visualizada a página principal com a

modalidade actual.

Para congurar o modo de funcionamento visualizado:

• Conrme com a tecla OK

O Cronotermostato agora funciona segundo o novo modo.

São possíveis as funções de modicação descritas a seguir em função do

modo seleccionado.

1.2.4 Deslocar os modos

• Utilize as teclas  para seleccionar o modo “Semanal”.

O número do programa activado lampeja assim como o quadrado corres-

pondente à hora.

• Utilize as teclas  para deslocar os três programas e visualizar o

perl diário.

Depois de ter seleccionado o programa desejado, e o número do programa

tiver terminado de piscar é possível modicar o nível da temperatura actual.

• Utilize as teclas  para seleccionar o nível da temperatura desejada.

O perl visualizado, iniciando do quadrado lampejante se modica com o

novo nível de temperatura, até mudar para o nível sucessivo.

• Conrme com a tecla OK

1.2.5 Modicar o modo Semanal

• Utilize as teclas  para seleccionar o modo “Manual”.

• Utilize as teclas  para aumentar ou diminuir o valor da temperatura

programada.

• Conrme com a tecla OK

ou então

com a tecla C anule e volte para o modo anterior..

O Cronotermostato agora funciona segundo o novo modo congurado

1.2.6 Modicar o modo Manual

• Utilize as teclas  para seleccionar o modo “Férias”.

• Conrme com a teclaOK

Conrmando cará visualizado o menu de Conguração do modo Férias.

• Utilize as teclas  e  para programar a hora e a data:

 aumenta/diminui o algarismo seleccionado

  desloca os algarismos da hora e da data

• Conrme com a tecla OK

• Seleccione o programa a ser restabelecido ao término do período de

Férias com as teclas .

• Conrme com a tecla OK

O ícone do modo antigelo ou Protecção térmica e a hora e a data de m do

programa Férias cam visualizados no ecrã.

O Cronotermostato agora funciona segundo o novo modo congurado.

1.2.7 Modicar o modo Férias

Flush mounting chronothermostat

141

• Utilize as teclas  para seleccionar o modo “Temporização”.

• Utilize as teclas  para aumentar ou diminuir o valor da temperatura

programada.

• Conrme com a tecla OK

Conrmando cará visualizado o menu de Conguração do Modo Tem-

porização.

• Utilize as teclas

 e  para configurar temperatura e horas/minutos

  aumenta/diminui o algarismo seleccionado

  passa de temperatura para horas/minutos

• Conrme com a tecla OK

Será visualizado no mostrador o ícone da modalidade Manual e o tempo de

término do programa Temporização.

O Cronotermostato agora funciona segundo o novo modo congurado.

1.2.8 Modicar o modo Temporização

• Utilize as teclas  para seleccionar o modo “Antigelo”.

• Conrme com a tecla OK

O ícone do modo antigelo para o funcionamento de Inverno, ou então

o ícone do modo Protecção térmica para o funcionamento de Verão ca

visualizado no ecrã.

O Cronotermostato agora funciona segundo o novo modo congurado.

1.2.9 Modicar o modo Antigelo

• Utilize as teclas  para seleccionar o modo “O”

• Conrme com a tecla OK

O ícone do modo O ca visualizado no ecrã.

O Cronotermostato agora funciona segundo o novo modo congurado.

1.2.10 Modicar o modo O

Introdução das pilhas

- Extrair o Cronotermostato da sua base

- Inserir as 2 pilhas alcalinas de 1,5V de tipo

LR6/AA de longa duração (recomendadas

para aplicações fotográcas) respeitando

as polaridades indicadas no desenho.

Aconselha-se, depois de ter substi-

tuído as pilhas, vericar a Data e a

Hora do Cronotermostato.

1.2.11 Substituição das pilhas

Quando se visualizar o seguinte símbolo no ecrã, será necessário

substituir as pilhas. Se lampejar o dispositivo não está a funcionar e as

pilhas devem ser trocadas.

A sinalização de pilha descarregada aparecerá por cerca de um mês antes

que se esgotem completamente.

Durante a substituição das pilhas os dados inseridos permanecem na

memória.

A duração média das pilhas não é inferior a 1 ano. A duração

depende do tipo de pilhas, do screen saver seleccionado (Veja

a Seção 2.1.8) e do tempo de acendimento do mostrador (cerca

de 5 segundos a cada pressão de uma tecla).

142

1 Introdução e funções de base

Descrizione

Flush mounting chronothermostat

143

2.1 Menu das Congurações 144

O menu das congurações permite-lhe personalizar alguns parâmetros

ou modos de funcionamento do Cronotermostato.

2.1 Menu das Configurações

Congure o funcionamento da instalação (predenido Inverno):

Verão = arrefecimento, Inverno = aquecimento

• Seleccione o item “Verão/Inverno” com as teclas 

• Pressione a tecla OK para conrmar.

Ficará visualizada no ecrã a página com a indicação do modo de funcio-

namento que está a ser usado.

• Pressione a tecla OK para mudar o modo de funcionamento.

• Pressione a tecla C para sair do menu e voltar para a página anterior.

Depois de ter sido comutada a instalação se congurará no modo Antigelo

(para Inverno) ou Protecção térmica (para Verão).

2.1.1 Congurar o funcionamento Verão/Inverno

Pode congurar o nível da temperatura Antigelo ou Protecção térmica

T* e os níveis de temperatura T1, T2 e T3 utilizados nos programas

semanais.

Os valores predenidos são:

Inverno T*=7°C, T1=18°C, T2=20°C, T3=22°C

Verão T*=35°C, T1=20°C, T2=23°C, T3=25°C

• Seleccione o item “Temperaturas” com as teclas 

2.1.2 Congurar os níveis das Temperaturas

Para que a sua instalação funcione correctamente é importante que a

data e a hora programadas estejam certas.

• Seleccione o item “Data e Hora” com as teclas 

• Pressione a tecla OK para conrmar.

• Programe a hora e a data com as teclas:

  aumenta/diminui o algarismo seleccionado,

  desloca os algarismos da hora e da data;

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.3 Congurar a Data e a Hora

Para que a sua instalação funcione correctamente é importante que a

data e a hora programadas estejam certas.

• Seleccione o item “ Hora Standard” com as teclas 

• Pressione a tecla OK para conrmar.

A página com a indicação do estado cará visualizada no ecrã.

• Pressione a tecla OK para comutar o modo de funcionamento.

• Pressione a tecla OK para sair do menu e voltar para a página anterior.

2.1.4 Congurar a Hora Standard

PRINCIPAL

Modo

Programação

Configurações

• Pressione a tecla OK para conrmar.

• Seleccione o nível da temperatura com as teclas 

• Programe o valor da temperatura desejado com as teclas 

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

144

2 Personalizações

Congure a unidade de medida da temperatura, seleccionando entre

graus Celsius ou Fahrenheit (predenido Celsius).

• Com as teclas  seleccione o item "Graus"

• Pressione a tecla OK para conrmar.

A página com a indicação da unidade de medida programada ficará

visualizada no ecrã.

• Pressione a tecla OK para mudar a unidade de medida.

• Pressione a tecla C para sair do menu e voltar para a página anterior.

2.1.5 Congurar a unidade de medida da temperatura

Active/Desactive o controlo remoto por meio de um actuador telefónico

do Cronotermostato (predenido Activado).

O controlo remoto será gerido desta maneira:

Fechado = activação do modo antigelo

Aberto = último programa semanal congurado

• Seleccione o item “Controlo Remoto” com as teclas 

• Pressione a tecla OK para conrmar.

O estado programado cará visualizado no ecrã.

• Pressione a tecla OK para mudar o estado.

• Pressione a tecla C para sair do menu e voltar para a página anterior.

2.1.6 Activar/desactivar o Controlo remoto

Regule o contraste do ecrã gráco.

• Seleccione o item “Contraste” com as teclas 

• Pressione a tecla OK para conrmar.

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.7 Regular o Contraste do ecrã

Seleccione o que visualizar no ecrã do Cronotermostato em condições

de pausa (predenido Temp/data/hora).

Pode seleccionar:

1: Só Temp. - temperatura medida

2: Temp./data/hora - temperatura medida e data/hora

3: Principal - página principal completa

4: Desligado - ecrã completamente apagado

• Seleccione o item “Screen Saver” com as teclas 

• Pressione a tecla OK para conrmar

a selecção actualmente congurada Ficará evidenciada no ecrã.

• Seleccione o item “Screen Saver” com as teclas 

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.8 Seleccionar o Screen Saver

Seleccione a língua para o menu (predenida Italiano).

• Seleccione o item “Língua” com as teclas 

• Pressione a tecla OK para conrmar

A selecção actualmente congurada cará evidenciada no ecrã.

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.9 Seleccionar a Língua

Advertência:

A autonomia máxima das pilhas é garantida com o ecrã Desligado.

Flush mounting chronothermostat

145

Esta conguração permite-lhe escolher a tipologia de regulação da

temperatura em função do tipo de instalação.

1: Standard predenido (escolha aconselhada)

2: Proporc. 5min instalações de inércia baixa (fan-coll)

3: Proporc. 10min instalações de inércia média (radiadores de

alumínio)

4: Proporc. 20min instalações de inércia alta (radiadores de ferro

fundido)

• Seleccione o item “Regulação” com as teclas 

• Pressione a tecla OK para conrmar

A selecção actualmente congurada cará evidenciada no ecrã.

• Seleccione a regulação desejada com as teclas 

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.10 Seleccionar a Regulação da temperatura

Esta conguração permite-lhe ajustar a medida quer da sonda interna

quer da sonda externa.

• Seleccione o item “Ajuste” com as teclas 

• Pressione a tecla OK para conrmar.

Se a sonda externa estiver congurada como sonda de piso ou para tempe-

ratura externa, será proposta a selecção da sonda.

• Seleccione a sonda com as teclas 

• Pressione a tecla OK para conrmar.

Se a sonda externa não estiver activada, cará visualizado directamente o

menu de ajuste da sonda interna.

Se a sonda externa estiver congurada como medida da temperatura da

divisão, cará visualizado directamente o menu de ajuste da sonda externa

(sonda interna inactiva).

• Modique a temperatura com as teclas 

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.11 Ajuste da sonda térmica

Em caso de RESTABELECER do Cronotermostato o oset de

temperatura congurado durante o ajuste será removido.

146

2 Personalizações

Seleccione a função da sonda externa (predenida Desactivada).

Pode seleccionar:

1: Desactivada - a sonda não será lida

2: Temp. divisão - mede a temperatura da divisão no lugar do sensor

interno do Cronotermostato

3: Piso - mede a temperatura do piso e desliga a carga se ultrapassar o

valor congurado.

4: Temp. externa - mede a temperatura externa; se for seleccionada se

alternará (na mesma posição) no ecrã a cada 2 segundos a visualização

da temperatura externa com a temperatura da divisão.

• Seleccione o item “Sonda externa” com as teclas 

• Pressione a tecla OK para conrmar.

• Seleccione a função com as teclas 

• Pressione a tecla OK para conrmar.

Se congurar a Função “Piso” será visualizada a página que lhe permite

congurar o limiar da intervenção (range: de 15 a 55°C; predenida 35°C).

• Modicar o limiar da temperatura com as teclas 

• Pressione a tecla OK para conrmar e voltar para a página anterior

ou então a tecla C para sair do menu e voltar para a página anterior

eliminando a modicação.

2.1.12 Seleccionar a função da Sonda Externa

Com esta função pode visualizar/restabelecer as horas de funcionamento

da instalação.

• Seleccione o item “Horas de acendimento” com as teclas 

• Pressione a tecla OK para conrmar.

Ficarão evidenciadas as horas de funcionamento da instalação no ecrã.

• Pressione a tecla OK para conrmar e voltar para a página anterior ou

então restabelecer o contador, seleccione a função “Restabelecer” com

as teclas 

• Pressione a tecla OK para conrmar, e a tecla C para voltar para a página

anterior.

2.1.13 Visualizar/ restabelecer as Horas de ligação

Permite executar um restabelecer total do Cronotermostato, todas as

congurações de fábrica carão restabelecidas.

• Seleccione o item “Restabelecer”com as teclas 

• Pressione a tecla OK para conrmar.

Será visualizado no mostrador um pedido de conrmação.

• Pressione a tecla OK para conrmar o Restabelecer do Cronotermostato

e voltar para a página anterior ou então a tecla C para anular ou voltar

para página anterior.

2.1.14 Restabelecer do Cronotermostato

Com esta operação a conguração do Cronotermostato e todas as

programações executadas carão perdidas!

Flush mounting chronothermostat

147

148

3 Programação

Descrizione

Flush mounting chronothermostat

149

3.1 Menu programação 150

3.1 Menu programação

Permite modicar /programar os pers diários dos 3 programas semanais

para o modo de funcionamento (Verão/Inverno) seleccionado. Dentro dos

programas é possível diferenciar as temperaturas no período das 24 horas

e para cada dia da semana.

O "PROGRAMA 1" foi congurado previamente mas pode ser modicado.

Seleccione o programa semanal a ser personalizado:

PRINCIPAL

Modo

Programação

Configurações

Mudar nome

Modificar

Copiar de

Visualizar

Apagar

PROGRAMAÇÃO

PROGRAMA 1

PROGRAMA 2

PROGRAMA 3

Mudar nome

Seleccione “Programação” no menu

principal com as teclas 

Pressione a tecla OK para conrmar.

Seleccione o programa que deseja

modicar com as teclas 

Estão disponíveis as seguintes funções para

o programa seleccionado:

Seleccione a função desejada com as

teclas 

As teclas  deslocam os caracteres alfanuméricos (só maiúsculos), números

especiais na seguinte ordem: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V,

Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, espaço, ponto, hífen, ápice.

Com esta função pode personalizar o nome do programa (13 caracteres

ao máximo)

• Seleccione o programa a ser mudado de nome com as teclas 

• Pressione a tecla OK para conrmar.

• Digite o novo nome a ser dado ao Programa utilizando as teclas:

 para movimentar o cursor

  para deslocar os caracteres

• Pressione a tecla OK para memorizar ou então a tecla C para eliminar.

3.1.1 Mudar o nome de um Programa Semanal

Seleccionando esta função pode modicar o programa semanal se-

leccionado.

• Seleccione o Programa a ser modicado com as teclas 

• Pressione a tecla OK para conrmar.

• Seleccione o dia com as teclas 

Para o dia seleccionado estão disponíveis também as funções:

Copiar de e Visualizar que podem ser seleccionadas com as teclas



• Pressione a tecla OK para conrmar a função de modicação

Agora é possível modicar o perl visualizado utilizando as teclas de nave-

gação como está mostrado detalhadamente nas páginas a seguir.

3.1.2 Modicar um programa Semanal

150

3 Programação

SEGUNDA-FEIRA

00:00 T1 18.0°C

0612 18 24

SEGUNDA-FEIRA

00:00 T1 18.0°C

0612 18 24

Ferramentas de modicação do perl diário

eixo temporal

nível da temperatura refe-

rida à posição do cursor

Dia da semana

hora correspondente à

posição do cursor

cursor

Informações visualizadas no ecrã:

Copiar a programação de um dia para o outro.

•  Seleccione o dia em que copiar o perl com as teclas

• Seleccione a função Copiar de com as teclas



• Pressione a tecla OK para conrmar.

• Seleccione o dia a ser copiado com as teclas 

• Pressione a tecla OK para conrmar.

Copiar um perl diário

Visualize o perl do dia seleccionado.

• Seleccione o dia com as teclas 

• Seleccione a função Visualizar com as teclas



• Pode deslocar todos os dias da semana com as teclas 

• Pressione a tecla OK para conrmar ou então a tecla C para sair da

visualização

Visualizar um perl diário

Flush mounting chronothermostat

151

Existem dois modos de funcionamento:

• DESLOCAMENTO

Caracterizado pelo cursor em forma de “echa”, permite-lhe, utili-

zando as teclas



deslocar o cursor ao longo do eixo temporal

sem realizar nenhuma modicação ao perl diário.

SEGUNDA-FEIRA

00:00 T1 18.0°C

0612 18 24

Cursor echa

• MODIFICAR

Caracterizado pelo cursor em forma de “lápis” e pelo nível de

temperatura evidenciado, permite-lhe, utilizando as teclas



deslocar o cursor ao longo do eixo temporal para congurar o

nível da temperatura seleccionada.

SEGUNDA-FEIRA’

00:00 T1 18.0°C

0612 18 24

cursor lápis

nível de temperatura

Criar um perl diário novo

Aconselhamos-lhe seguir passo a passo o método descrito neste

exemplo, como instrumento útil para familiarizar com os modos de

funcionamento “Modicar” e “Deslocar” e a utilização das teclas de

navegação.

Exemplo: criação do seguinte perl de temperatura diária para o dia “Segunda-

-feira” do programa “SEMANAL INVERNO”

1 - das 00:00 horas às 06:00 horas - 18°C (T1)

2 - das 06:00 horas às 09:00 horas - 22°C (T3)

3 - das 09:00 horas às 16:30 horas - 20°C (T2)

4 - das 16:30 horas às 22:00 horas - 22°C (T3)

5 - das 22:00 horas às 24:00 horas - 20°C (T2)

Níveis de temperatura congurados

T1= 18°C T2= 20°C T3= 22°C

Depois de ter terminado este método, será possível copiar o perl do

dia “Segunda-feira” em outros dias do programa semanal “SEMANA

INVERNO” utilizando a função “Copiar de” (Veja a Seção 3.1.2)

SEMANAL INVERNO

Segunda-feira

Terça-feira

Quarta-feira

Modificar

Seleccione Segunda-feira com as

teclas  e pressione a tecla OK

para conrmar a função Modicar

152

3 Programação

0612 18 24

SEGUNDA-FEIRA

06:00 T1 18.0°C

0612 18 24

SEGUNDA-FEIRA

00:00 T1 18.0°C

SEGUNDA-FEIRA

00:00 T* 7.0°C

0612 18 24

SEGUNDA-FEIRA

06:00 T3 22.0°C

0612 18 24

SEGUNDA-FEIRA

09:00 T3 22.0°C

0612 18 24

SEGUNDA-FEIRA

09:00 T2 20.0°C

0612 18 24

SEGUNDA-FEIRA

16:30 T2 20.0°C

0 6121824

SEGUNDA-FEIRA

16:30 T3 22.0°C

61218240

SEGUNDA-FEIRA

22:00 T3 22.0°C

6121824

SEGUNDA-FEIRA

22:00 T2 20.0°C

0612 18 24

SEGUNDA-FEIRA

23:45 T2 20.0°C

SEGUNDA-FEIRA

23:45 T2 20.0°C

6121824

Método:

Flush mounting chronothermostat

153

0612 18 24

SEGUNDA-FEIRA

06:00 T1 18.0°C

0612 18 24

SEGUNDA-FEIRA

00:00 T1 18.0°C

SEGUNDA-FEIRA

00:00 T* 7.0°C

0612 18 24

SEGUNDA-FEIRA

06:00 T3 22.0°C

0612 18 24

SEGUNDA-FEIRA

09:00 T3 22.0°C

0612 18 24

SEGUNDA-FEIRA

09:00 T2 20.0°C

0612 18 24

SEGUNDA-FEIRA

16:30 T2 20.0°C

0 6121824

SEGUNDA-FEIRA

16:30 T3 22.0°C

61218240

SEGUNDA-FEIRA

22:00 T3 22.0°C

6121824

SEGUNDA-FEIRA

22:00 T2 20.0°C

0612 18 24

SEGUNDA-FEIRA

23:45 T2 20.0°C

SEGUNDA-FEIRA

23:45 T2 20.0°C

6121824

OK conrma e passa para a modalidade

DESLOCAMENTO; C elimina e volta para a

lista dos dias.

154

3 Programação

Esta função permite-lhe copiar um programa semanal em um outro. Por

exemplo, copiar o Programa 1 (congurado previamente na fábrica)

em Semanal Inverno.

• Seleccione o programa no qual copiar com as teclas 

• Seleccione a função Copiar de com as teclas



• Pressione a tecla OK para conrmar.

• Seleccione o programa do qual copiar com as teclas

• Pressione a tecla OK para conrmar.

Será visualizada no mostrador uma página de conrmação.

3.1.3 Copiar um programa Semanal

Esta função permite-lhe visualizar (na modalidade “deslocamento”) o

perl do dia seleccionado.

• Seleccione o programa com as teclas 

• Seleccione a função Visualizar com as teclas



• Pressione a tecla OK para conrmar.

• Seleccione o dia com as teclas 

• Pressione a tecla OK para conrmar.

Ficará evidenciada o perl associado ao dia seleccionado no ecrã.

• Com as teclas  é possível deslocar os pers diários da semana

inteira.

3.1.4 Visualizar um programa Semanal

Esta função permite-lhe eliminar um programa personalizado e restabelecer

as congurações predenidas.

• Seleccione o programa a ser eliminado com as teclas 

• Seleccione a função Eliminar com as teclas



• Pressione a tecla OK para conrmar.

Ficará visualizado um pedido de conrmação no ecrã.

• Pressione a tecla OK para conrmar.

O programa será eliminado e serão restabelecidas as congurações denidas

anteriormente (perl e nome)

3.1.5 Eliminar um programa Semanal

Flush mounting chronothermostat

155

156

158   ةيساسافئاظولاوةمدقملا1

160    ةماعتامولعم1.1

160    ةيماماةهجاولا1.1.1

161    ضرعلاةشاش1.1.2

161    زومرلاةمئاق1.1.3

162 !روفلاىلعهمدختسا:كبصاخلاةجمربلللباقلاةرارحلامظنم1.2

162    ةرملوطيشنتلا1.2.1

162    لقنتلارارزأ1.2.2

162    ليغشتلاعضوضرع1.2.3

163    عاضوانيبريرمتلا1.2.4

163   يعوبساعضولاليدعت1.2.5

163    يوديلاعضولاليدعت1.2.6

163    تازاجاعضوليدعت1.2.7

164   توقوملاعضولاليدعت1.2.8

164   دمجتللداضملاعضولانييعت1.2.9

164   ليغشتلافاقيإعضونييعت1.2.10

164    تايراطبلالادبتسا1.2.11

166    تاصيصختلا2

166    تادادعاةمئاق2.1

166  يوتشلا/يفيصلاليغشتلانييعت2.1.1

166   ةرارحلاتاجردتايوتسمنييعت2.1.2

166   تقولاوخيراتلانييعت2.1.3

166   يفيصلاتيقوتلانييعت2.1.4

167   ةرارحلاةجردسايقةدحونييعت2.1.5

167  دع

بنعمكحتلانيكمتءاغلإ/نيكمت2.1.6

167   ةشاشلانيابتطبض2.1.7

167   فقوتلاةشاشرايتخا2.1.8

167    ةغللارايتخا2.1.9

168   ةرارحلاةجردطبضرايتخا2.1.10

168   يرارحلاسا



سحلاةرياعم2.1.11

169   يجراخلاسا



سحلاةفيظورايتخا2.1.12

169  ليغشتلاتاقوأطبضةداعإ/ضرع2.1.13

169  ةجمربلللباقلاةرارحلامظنمطبضةداعإ2.1.14

170     ةجمربلا3

172    ةجمربلاةمئاق3.1

172   يعوبسأجمانربةيمستةداعإ3.1.1

172   يعوبسأجمانربليدعت3.1.2

177   يعوبسأجمانربخسن3.1.3

177   يعوبسأجمانربضرع3.1.4

177   يعوبسأجمانربفذح3.1.5

سرهف

157

158

ةيساسافئاظولاوةمدقملا1

160      ةماعتامولعم 1.1

162  !روفلاىلعهمدختسا:كبصاخلاةجمربلللباقلاةرارحلامظنم 1.2

Descrizione

Flush mounting chronothermostat

159

160      ةماعتامولعم 1.1

162  !روفلاىلعهمدختسا:كبصاخلاةجمربلللباقلاةرارحلامظنم 1.2

6 2

يفمادختسلمئمجمدمزاهجوه4451ةجمربلللباقلاةرارحلامظنم

ةجمربللةفلتخمتايناكمإلخنمحمسيو،فييكتلاوةئفدتلاتاموظنم

عوبسامايأعيمجلومويلاتاعاسنمةعاسلكلةرارحلاةجردطبضبمايقلاب

.ةفلتخمةقيرطب

ا

قفوليدعتلللباقنكلولعفلابظوفحم(يسايقجمانربمادختسارايتخانكم

.طيسبةجمربءارجإلخنمديدججمانربقلخوأ)مدختس

ملاتاجايتح

ةرارحةجردوةموظنملاةلاحودع

ملاجمانربلاةيفلخةءاضإبةريبكةشاشضرعت

.تاقوانمتقويأيفناكملا

ةيئابرهكلاتيصوتللةدعاقنمنوكمةجمربلللباقلاةرارحلامظنم

تايلمعبمايقلابمدختس

مللحامسللةلازلةلباقةيمامأةهجاونمو،ةموظنملاب

.ةحاررثكأةقيرطبتايراطبلالادبتساوةجمربلا

ةدعاقلا

ةيماماةهجاولا

ةلازلةلباقلا

ةلاحوةجمربلاتايلمعهجوتيتلالئاسرلاضرعت:ةيموسرضرعةشاش-1

.ةموظنملا

عاضوأنيبريرمتلابحمست،ةيسيئرلاةحفصلاضرعدنع:رايتخارارزأ-2

.فئاظولارايتخابحمست،اهدوجودنع،مئاوقلالخاديفو؛ليغشتلا

تانايبلاوأضورعملارايتخاديكأتوةيسيئرلاةمئاقلاىلإلوخدلل:"OK"رز-3

.اهلاخدإمتيتلا

.ناكملاةرارحةجردسايقبموقي:سا



سحلا-4

يفرارمتسادنعو؛ةقباسلاةحفصلاىلإةدوعلاورايتخاءاغل:"C"رزلا-5

.ةيادبلاةحفصىلإعوجرلامتي،هيلعطغضلا

ةرارحلاةجردليدعتبحمست،ةيسيئرلاةحفصلاضرعدنع:ريرمتلارارزأ-6

ةدوجوملارصانعلاةمئاقلخادريرمتلابحمست،مئاوقلالخادو؛ةطوبضملا

ةيماماةهجاولا1.1.1

160

ةيساسافئاظولاوةمدقملا1

ةماعتامولعم1.1

:ةيلاتلاةيساساتامولعملاةيموسرلاةشاشلاضرعت،داتعملاليغشتلاءانثأ

ةموظنمةلاح

ءاتشلا/فيصلا ةلماعلاةلومحلا ةددحملاةرارحلاةجرد

جمانربلا

يعوبسا

ةرارحلاةجرد

ةساق

ملا

يمويلاطمنلا

خيراتلا

تقولا

:ةيلاتلازومرلابضرعلاةشاشزيمتت،راتخ

ملاليغشتلاعضولا

قفو

يعوبسا

جمانربلامقروةرارحلاةجردطمن

.طشنلا

ليبسىلع(ةيلاحلاةعاسللفدارملامسقلاضموي،ةيموسرلاةشاشلاىلع

.)12:00ىلإ11:00نمةعاسللفدارملاعبرملاضموي11:26ةعاسلادنعلاثملا

يوديلا

يوديلاعضولابةصاخلا)ديلا(ةنوقيأ

تازاجا

تقووةيرارحلاةيامحلاوأدمجتللداضملاعضولاةنوقيأ

.تازاجاجمانربءاهتناخيراتو

توقوملا

ىتحةيقابلاقئاقدلاوتاعاسلاددعويوديلاعضولاةنوقيأ

.توقوملاجمانربلاةياهن

دمجتللداضملا

ةيرارحلاةيامحلاوأ)ءاتشلا(دمجتللداضملاعضولاةنوقيأ

.)فيصلا(

ليغشتلافاقيإ

.ليغشتلافاقيإعضوةنوقيأ

ةدعملاةفيظولاو،يجراخسا



سحبصتمةجمربلللباقلاةرارحلامظنمناكاذإ

لك.ةشاشلاىلعةلصلاتاذةنوقياضرعمتي،"ةيجراخلاةرارحلاةجرد"يه

ةرارحةجردعمةيجراخلاةرارحلاةجردضرع)عضوملاسفنيف(لدبتينيتيناث

.)2.1.12مسقلارظنا(ناكملا

عضويأيف(ةلصلاتاذةراشاةنوقيأضرعمتي،ةفيعضةيراطبلاتحبصأاذإ

رييغتبجيولمعيزاهجلاف،ضموتتناكاذإ.)فقوتلاةشاشطيشنتعما

ضيأ

.تايراطبلا

يجراخلاسا



سحلا

.جراخلايفةرارحلاةجردىلإةراشاةنوقيأ

ةيراطبلا

.ةفيعضةيراطبلانأىلإةراشاةنوقيأ

Flush mounting chronothermostat

161

ضرعلاةشاش1.1.2

زومرلاةمئاق1.1.3

همدختسا:كبصاخلاةجمربلللباقلاةرارحلامظنم1.2

!روفلاىلع

:ةجمربلللباقلاةرارحلامظنمليغشتل

.ليغشتلاةغلرايتخابمق•

.تقولا/خيراتلانييعتبمق•

يوتشلاليغشتلاىلعيئاقلتلكشبةجمربلللباقلاةرارحلامظنمطبضمتي•

.1جمانربلا-يعوبساعضولاو

.يلاحلاتقولايفدع

ملارايتخاةشاشلاىلعرهظي

ةيلاطياةغللايهعنصملاتادادعإ(

.ةغللارايتخاوةمئاقلايفلقنتلاكنكم

ي،##رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

خيراتلادادعإةمئاقىلإا

يئاقلتةجمربلللباقلاةرارحلامظنملقتني،ديكأتلادعب

.تقولاو

.مقرلاضفخ/ةدايزل##:رارزامادختسابخيراتلاوتقولانييعتبمق•

.خيراتلاوتقولاماقرأنيبلقنتلاب##موقي،رايتخادعب

.ديكأتللOKرزلاىلعطغضا•

.Cرزلاىلعطغضلايفرمتسا،ةيسيئرلاةحفصلاىلإةدوعلاوةمئاقلانمجورخلل•

:يلاتلادادعاىلعيئاقلتلكشبةجمربلللباقلاةرارحلامظنمطبضمتي

.يوتشلاليغشتلا-

.1جمانربلا-يعوبساعضولا-

:يفيصلاليغشتلانييعتل

.مئاوقلاىلإلوصوللOKرزلاىلعطغضا•

.تادادعارايتخابمق،##رزلامادختساب•

.ديكأتللOKىلعطغضا•

).2.1مسقلارظنا(يفحضوملاءارجاعابتابدادعالمكأ

نأبجي،"يوديلا"ا

قبس

مددح

ملادادعابظافتحاب:يفيصلاتيقوتلا

نييعت"ةرقفرظنا،"يئاقلتلا"ثيدحتلاعضونييعتل؛ا

يوديثيدحتلامتي

).2.1.4مسقلارظنا(يفيصلاتيقوتلا

مايقلللقنتلارارزأمادختسانكم

ي،ةيسيئرلاةحفصلاةشاشلاضرعتامدنع

:ةيلاتلاتايلمعلاب

.ديكأتلا-ةيسيئرلاةمئاقلاىلإلوخدلل OKرزلا

.قباسلاعضولاىلإةدوعلاوءاغلل Cرزلا

:دع

ملاعضوللا

قفو 

رارزا

؛ةيلاحلاةرارحلاةجردضفخ/ةدايز:توقوملا-يوديلا-يعوبسا 

.رثؤت:ليغشتلافاقيإ-دمجتللداضملا-تازاجا 

.ليغشتلاعاضوأنيبلقنتلل

 رارزا

ريغنوكتوأ(فقوتلاةشاشةجمربلللباقلاةرارحلامظنمةشاشضرعتامدنع

.طوبضملاليغشتلاعضوضرعمتي،رزيأىلعطغضلابو)ةلماع

162

ةيساسافئاظولاوةمدقملا1

ةرملوطيشنتلا1.2.1

لقنتلارارزأ1.2.2

ليغشتلاعضوضرع1.2.3

عاضوانيبريرمتلا1.2.4

ريغنوكتوأ(فقوتلاةشاشةجمربلللباقلاةرارحلامظنمةشاشضرعتامدنع

.طوبضملاليغشتلاعضوضرعمتي،رزيأىلعطغضلابو)ةلماع

:ىرخ

اعاضواضرعل

رارزامدختسا•

.ليغشتلافاقيإودمجتللداضملاوتوقوملاوتازاجاويوديلاويعوبسا

ديكأتلامتيملاذإ:ليدعتلاةلاحىلإةراشلراتخ

ملاعضولامساضموي

ىلعةطغضرخآدعبطيشنتلامدعنم

ناوث10ترمو)"OK"رزلاىلعطغضلاب(

.يلاحلاعضولابةيسيئرلاةحفصلاضرعوةيلمعلاءاغلإمتي،رزلا

:ضورعملاليغشتلاعضونييعتل

.OKرزلاىلعطغضلابديكأتلابمق•

.ديدجلاعضوللا

قفوناةجمربلللباقلاةرارحلامظنملمعي

.هاندأةحضوملاليدعتلافئاظومادختسانكم

ي،راتخ

ملاعضوللا

قفو

عاضوانيبريرمتلا1.2.5

."يعوبسا"عضولارايتخرارزامدختسا•

.تقوللفدارملاعبرملاوطشنلاجمانربلامقرضموي

.يمويلاطمنلاضرعوجماربةثثنيبريرمتلل

رارزامادختسا•

نم،ضيمولانعجمانربلامقرفقوتيامدنعوهيفبوغرملاجمانربلارايتخادعب

.ةيلاحلاةرارحلاةجرديوتسمليدعتنكم

ملا

.هيفبوغرملاةرارحلاةجردىوتسمرايتخ

رارزامدختسا•

ةرارحلاةجردىوتسمبهليدعتمتي،ضماولاعبرملانمةيادبضورعملاطمنلا

.يلاتلاىوتسملارييغتىتحديدجلا

.OKرزلامادختسابديكأتلابمق•

يوديلاعضولاليدعت1.2.6

."يوديلا"عضولارايتخرارزامدختسا•

.اهنييعتمتيتلاةرارحلاةجردةميقضفخوأةدايزل

رارزامادختسا•

.OKرزلاىلعطغضلابديكأتلابمق•

وأ

.قباسلاعضولاىلإةدوعلاوءاغللCرزلامدختسا

.هنييعتمتيذلاديدجلاعضوللا

قفوناةجمربلللباقلاةرارحلامظنملمعي

تازاجاعضوليدعت1.2.7

."تازاجا"عضولارايتخرارزامدختسا•

.OKرزلاىلعطغضلابديكأتلابمق•

؛تازاجاعضودادعإةمئاقضرعمتي،ديكأتلادعب

:خيراتلاوتقولانييعتل

ورارزامادختسا•

.راتخ

ملامقرلاضفخ/ةدايزل



.خيراتلاوتقولاماقرأنيبلقنتلل

.OKرزلاىلعطغضلابديكأتلابمق•

ءاهتنادنعهتداعتسامتيسيذلايعوبساجمانربلا

رارزامادختسابرتخا•

.تازاجاةرتف

.OKرزلاىلعطغضلابديكأتلابمق•

تقووةيرارحلاةيامحلاوأدمجتللداضملاعضولاةنوقيأةشاشلاىلعرهظت

.تازاجاجمانربءاهتناخيراتو

.هنييعتمتيذلاديدجلاعضوللا

قفوناةجمربلللباقلاةرارحلامظنملمعي

Flush mounting chronothermostat

163

."توقوملا"عضولارايتخرارزامدختسا•

.اهنييعتمتيتلاةرارحلاةجردةميقضفخوأةدايزل

رارزامادختسا•

.OKرزلاىلعطغضلابديكأتلابمق•

؛توقوملاعضولادادعإةمئاقضرعمتي،ديكأتلادعب

:قئاقدلا/تاعاسلاوةرارحلاةجردنييعتل

ورارزامادختسا•

.راتخ

ملامقرلاضفخ/ةدايزل



.قئاقدلا/تاعاسلاىلإةرارحلاةجردنملاقتنل

.OKرزلاىلعطغضلابديكأتلابمق•

جمانربلاءاهتناىتحيقبتملاتقولاويوديلاعضولاةنوقيأةشاشلاضرعت

.توقوملا

.هنييعتمتيذلاديدجلاعضوللا

قفوناةجمربلللباقلاةرارحلامظنملمعي

توقوملاعضولاليدعت1.2.8

."دمجتللداضملا"عضولارايتخرارزامدختسا•

.OKرزلاىلعطغضلابديكأتلابمق•

عضوةنوقيأوأ،يوتشلاليغشتللدمجتللداضملاعضولاةنوقيأةشاشلاضرعت

.يفيصلاليغشتللةيرارحلاةيامحلا

.هنييعتمتيذلاديدجلاعضوللا

قفوناةجمربلللباقلاةرارحلامظنملمعي

دمجتللداضملاعضولاليدعت1.2.9

."ليغشتلافاقيإ"عضورايتخرارزامدختسا•

.OKرزلاىلعطغضلابديكأتلابمق•

.ليغشتلافاقيإعضوةنوقيأةشاشلاضرعت

.هنييعتمتيذلاديدجلاعضوللا

قفوناةجمربلللباقلاةرارحلامظنملمعي

ليغشتلافاقيإعضوليدعت1.2.10

لادبتسابمايقلايرورضلانم،يلاتلا زمرلاةشاشلاىلعرهظيامدنع

.تايراطبلارييغتبجيولمعيزاهجلاف،ضموتتناكاذإ.تايراطبلا

.لماكلابتايراطبلاغرفتنألبقرهشيلاوحةفيعضةيراطبلانأةراشإرهظت

.ةركاذلايفةظوفحماهلاخدإمتيتلاتانايبلاىقبت،تايراطبلالادبتساءانثأ

تايراطبلالادبتسا1.2.11

دكأتلابتايراطبلالادبتسادعبيصون

لباقلاةرارحلامظنمتقووخيراتنم

.ةجمربلل

تايراطبلابيكرت

نمةجمربلللباقلاةرارحلامظنملزأ-

.ةدعاقلا

تلوف1,5ةيولقلاتايراطبلانمجوزلخدأ-

ىصوي(رم

علاةليوط"LR6/AA"عونلانم

ةاعارمعم)ةيفارجوتوفلاتاقيبطتللاهب

.مسرلايفاهيلإراش

ملاةيبطقلا

رظنا(ةراتخملافقوتلاةشاشىلعواهعونىلعتايراطبلارم

عدمتعي

.)رزةطغضلك

ناوث5يلاوح(ةشاشلاليغشتنمزىلعو

.)2.1.8مسقلا

164

ةيساسافئاظولاوةمدقملا1

166      تادادعاةمئاق2.1

Descrizione

Flush mounting chronothermostat

165

166      تادادعاةمئاق2.1

تادادعاةمئاق2.1

ليغشتعاضوأوأةتباثلاميقلاضعبصيصختبتادادعاةمئاقكلحمست

.ةجمربلللباقلاةرارحلامظنم

MAIN SCREEN

Mode

Programming

Setup

:)يوتشلاوهيضارتفاعضولا(ةموظنملاليغشتنييعتبمق

.ةئفدتلا=يوتشلاو،ديربتلا=يفيصلا

."يوتشلا/يفيصلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.مدختس

ملاليغشتلاعضوىلإريشتيتلاةحفصلاةشاشلاضرعت

.ليغشتلاعضوليدبتلOKرزلاىلعطغضا•

.ةقباسلاةحفصلاىلإةدوعلاوةمئاقلانمجورخللCرزلاىلعطغضا•

عضووأ)ءاتشلل(دمجتللداضملاعضولاىلعةموظنملاطبضمتي،ليدبتلادعب

.)فيصلل(ةيرارحلاةيامحلا

يوتشلا/يفيصلاليغشتلادادعإ2.1.1

ةيامحلاعضووأدمجتللداضملاعضولاةرارحةجردىوتسمنييعتكنكم

يفةمدختس

ملا"T3"و"T2"و"T1"ةرارحلاتاجردتايوتسمو"*T"ةيرارحلا

.ةيعوبساجماربلا

:يهةيضارتفاميقلا

T*=7°Cءاتشلا

T11=18°T22=20°T3=22°C

T*=35°Cفيصلا

T11=20°T22=23°T3=25°C

ةرارحلاتاجردتايوتسمنييعت2.1.2

."ةرارحلاةجرد"رصنعرايتخابمقرارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ةرارحلاةجردىوتسمرايتخابمقرارزامادختساب•

.اهيفبوغرملاةرارحلاةجردةميقنييعتبمقرارزامادختساب•

جورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلانم

خيراتلانييعتمهملانم،كبةصاخلاةموظنمللحيحصليغشتىلعلوصحلل

.حيحصلكشبتقولاو

."تقولاوخيراتلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

:رارزامادختسابخيراتلاوتقولانييعتبمق•

،راتخ

ملامقرلاضفخ/ةدايزل



.خيراتلاوتقولاماقرأنيبلقنتلل

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

تقولاوخيراتلانييعت2.1.3

خيراتلانييعتمهملانم،كبةصاخلاةموظنمللحيحصليغشتىلعلوصحلل

.حيحصلكشبتقولاو

."يفيصلاتيقوتلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ةلاحلاىلإريشتيتلاةحفصلاةشاشلاضرعت

.ليغشتلاعضوليدبتلOKرزلاىلعطغضا•

.ةقباسلاةحفصلاىلإةدوعلاوةمئاقلانمجورخللCرزلاىلعطغضا•

يفيصلاتيقوتلانييعت2.1.4

166

تاصيصختلا2

تياهنرهفلاوأةيوئملاةجردلانيبرايتخابةرارحلاةجردسايقةدحونييعتبمق

.)ةيوئملاةجردلاوهيضارتفاعضولا(

."تاجردلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.اهنييعتمتيتلاسايقلاةدحوىلإريشتيتلاةحفصلاةشاشلاضرعت

.سايقلاةدحورييغتلOKرزلاىلعطغضا•

.ةقباسلاةحفصلاىلإةدوعلاوةمئاقلانمجورخللCرزلاىلعطغضا•

ةرارحلاةجردسايقةدحونييعت2.1.5

مظنمليفتاهلالغش

ملالخنمدع

بنعمكحتلانيكمتءاغلإ/نيكمتبمق

.)نيكمتلاوهيضارتفاعضولا(ةجمربلللباقلاةرارحلا

:يلاتلاوحنلاىلعدع

بنعلاصتاةرادإمتت

.دمجتللداضملاعضولاطيشنت=قلغم

.دع

ميعوبسأجمانربرخآ=حوتفم

."دع

بنعمكحتلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.اهنييعتمتيتلاةلاحلاةشاشلاضرعت

.ةلاحلارييغتلOKرزلاىلعطغضا•

.ةقباسلاةحفصلاىلإةدوعلاوةمئاقلانمجورخللCرزلاىلعطغضا•

دع

بنعمكحتلانيكمتءاغلإ/نيكمت2.1.6

.ةيموسرلاةشاشلانيابتطبضبمق

."نيابتلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

ةشاشلانيابتطبض2.1.7

ةجمربلللباقلاةرارحلامظنمةشاشىلعاهضرعمتييتلارصانعلارايتخابمق

.)تقولا/خيراتلا/ةرارحلاةجرديضارتفاعضولا(ةحارلاتاحيف

:رايتخاكنكم

.ةساق

ملاةرارحلاةجرد-.ةرارحلاةجردطقف:1

.تقولا/خيراتلاوةساق

ملاةرارحلاةجرد-تقولا/خيراتلا/ةرارحلاةجرد:2

.ةلماكةيسيئرلاةحفصلا-ةيسيئرلا:3

.لماكلابةلماعريغةشاشلا-ةلماعريغ:4

."فقوتلاةشاش"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.يلاحلاتقولايفدع

ملارايتخاةشاشلاضرعت

.فقوتلاةشاشرايتخابمق

رارزامادختساب•

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

:ريذحت

.ةلماعريغةشاشلانوكتامدنعتايراطبللرم

عىصقأنمضن

فقوتلاةشاشرايتخا2.1.8

.)ةيلاطيايهةيضارتفاةغللا(ةمئاقلاةغلرايتخابمق

."ةغللا"رصنعرايتخابمق،##رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.يلاحلاتقولايفدع

ملارايتخاةشاشلاضرعت

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

ةغللارايتخا2.1.9

Flush mounting chronothermostat

167

.ةموظنملاعونلا

قفوةرارحلاةجردطبضعونرايتخابدادعااذهكلحمسي

.)هبىصوملارايتخا(يضارتفايسايقلا:1

فلملاةدحو(ليلقلايتاذلاروصقلاتاذتاموظنمللقئاقد5يبسانتلا:2

.)ةيحورملا

تاعشم(طسوتملايتاذلاروصقلاتاذتاموظنمللقئاقد10يبسانتلا:3

.)موينمولا

ديدحلاتاعشم(يلاعلايتاذلاروصقلاتاذتاموظنمللةقيقد20يبسانتلا:4

.)بلصلا

."طبضلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.يلاحلاتقولايفدع

ملارايتخاةشاشلاضرعت

.هيفبوغرملاطبضلارايتخابمق

رارزامادختساب•

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

ةرارحلاةجردطبضرايتخا2.1.10

.يجراخلاوأيلخادلاسا



سحلاءاوسسايقةرياعمبدادعااذهكلحمسي

."ةرياعملا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

،ةيجراخلاةرارحلاةجردلوأةيضرلسا



سحكا

دع

ميجراخلاسا



سحلاناكاذإ

.سا



سحلارايتخاضرعمتي

.سا



سحلارايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

يلخادلاسا



سحلاةرياعمةمئاقضرعمتي،طشنريغيجراخلاسا



سحلاناكاذإ

.ةرشابم

ةمئاقضرعمتي،ناكملاةرارحةجردلسايقمكا

دعميجراخلاسا



سحلاناكاذإ

.)طشنريغيلخادلاسا



سحلا(ةرشابميجراخلاسا



سحلاةرياعم

.ةرارحلاةجردليدعتبمق

رارزامادختساب•

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

يرارحلاسا



سحلاةرياعم2.1.11

ةلباقمفذحمتي،ةجمربلللباقلاةرارحلامظنمطبضةداعإةلاحيف

.ةرياعملاءانثأةدع

ملاةرارحلاةجرد

168

تاصيصختلا2

.)طشنريغلاوهيضارتفاعضولا(يجراخلاسا



سحلاةفيظورايتخابمق

:رايتخاكنكم

.سا



سحلاةءارقمتت-طشنريغ:1

يلخادلاسا



سحلانمدبناكملاةرارحةجردسيقي-ناكملاةرارحةجرد:2

.ةجمربلللباقلاةرارحلامظنمل

ةميقلاتزواجتاذإةلومحلاليغشتفقويوةيضراةرارحةجردسيقي-ةيضرا:3

.ةدع

ملا

لدبتي،اهرايتخامتاذإو؛ةيجراخلاةرارحلاةجردسيقي-ةيجراخلاةرارحلاةجرد:4

كلتوةيجراخلاةرارحلاةجردضرع)عضوملاسفنيف(نيتيناثلكةشاشلاىلع

.ناكملابةصاخلا

."يجراخلاسا



سحلا"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ةفيظولارايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

نييعتبكلحمستيتلاةحفصلاضرعمتي،"ةيضرا"ةفيظونييعتبتمقاذإ

يهةيضارتفاةميقلا؛ةيوئمةجرد55ىلإ15نم:قاطنلا(سا



سحلالخدت

دح

.)ةيوئمةجرد35

.ةيدحلاةرارحلاةجردليدعتبمق

رارزامادختساب•

نمجورخللCرزلاوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

.ليدعتلاا

يغةقباسلاةحفصلاىلإةدوعلاوةمئاقلا

يجراخلاسا



سحلاةفيظورايتخا2.1.12

.ةموظنملاليغشتتاقوأطبضةداعإ/ةدهاشمكنكم

ي،ةفيظولاهذهب

."ليغشتلاتاقوأ"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ةموظنملاليغشتتاقوأةشاشلاضرعت

طبضةداعوأةقباسلاةحفصلاىلإةدوعلاوديكأتللOKرزلاىلعطغضا•

."طبضلاةداعإ"ةفيظورايتخ

رارزامدختسادا



دعلا

.ةقباسلاةحفصلاىلإةدوعللCرزلاوديكأتللOKرزلاىلعطغضا•

ليغشتلاتاقوأطبضةداعإ/ضرع2.1.13

ةداعتسامتتو،ةجمربلللباقلاةرارحلامظنمللماكطبضةداعإبمايقلابحمسي

.عنصملاتادادعإعيمج

."طبضلاةداعإ"رصنعرايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ديكأتلابلطةشاشلاضرعت

ةدوعلاوةجمربلللباقلاةرارحلامظنمطبضةداعإديكأتلOKرزلاىلعطغضا•

.ةقباسلاةحفصلاىلإةدوعلاوءاغللCرزلاوأةقباسلاةحفصلاىلإ

ةجمربلللباقلاةرارحلامظنمطبضةداعإ2.1.14

عيمجوةجمربلللباقلاةرارحلامظنمدادعإدقفت،ةيلمعلاهذهب

.تمتيتلاةجمربلاتايلمع

Flush mounting chronothermostat

169

170

ةجمربلا3

172      ةجمربلاةمئاق 3.1

Descrizione

Flush mounting chronothermostat

171

172      ةجمربلاةمئاق 3.1

ةجمربلاةمئاق3.1

عضوليعوبساجماربلانمةثثليمويلاطامناةجمرب/ليدعتبحمست

تاجردطبضنكم

ملانم،جماربلالخاد.راتخ

ملا)يوتشلا/يفيصلا(ليغشتلا

.عوبسامايأنممويلكلوةعاس24ـلارادمىلعةفلتخمةرارح

.هليدعتنكم

ينكلو،يضارتفاوه"1جمانرلا"ـلا

:هصيصختدار

ملايعوبساجمانربلارايتخابمق

رارزامدختسا،ةيسيئرلاةمئاقلايف

."ةجمربلا"رايتخ

.ديكأتللOKرزلاىلعطغضا

.هليدعتيفبغرتيذلاجمانربلا

رتخا

فئاظولارفوتت،راتخ

ملاجمانربللةبسنلاب

:ةيلاتلا

ةفيظولارايتخابمق

رارزامادختساب

.اهيفبوغرملا

.)ا

فرح13ىصقأدح(جمانربلامساصيصختكنكم

ي،ةفيظولاهذهرايتخاب

.هتيمستةداعإدار

ملاجمانربلارايتخابمق



رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

:رارزامادختسابجمانربللهنييعتديرتيذلاديدجلامسابتكا•

.رشؤملاكيرحتل



.فرحانيبلقنتلل

.ءاغللCرزلاوأظفحللOKرزلاىلعطغضا•

)ةريبكلافرحاطقف(ةيمقرلاةيدجبافرحانيبلقنتلل

رارزامدختس

A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,:يلاتلابيترتلابةصاخلازومرلاوماقراو

،ةلصاوةطرش،ةطقن،ةفاسم-,P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9

.ايلعةلصاف

يعوبسأجمانربةيمستةداعإ3.1.1

MAIN SCREEN

Mode

Programming

Setup

Rename

Modify

Copy from

Visualize

Erase

PROGRAMMING

PROGRAM 1

PROGRAM 2

PROGRAM 3

Rename

.راتخ

ملايعوبساجمانربلاليدعتكنكم

ي،ةفيظولاهذهرايتخاب

.هليدعتدار

ملاجمانربلارايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.مويلارايتخابمق

رارزامادختساب•

ضرعلاكلذكونمخسنلا:ةيلاتلافئاظولاا

ضيأرفوتت،راتخ

ملامويللةبسنلاب



رارزاةطساوبرايتخلةلباقلا

.ليدعتلاةفيظوديكأتلOKرزلاىلعطغضا•

حضوموهامكلقنتلارارزأمادختسابضورعملاطمنلاليدعتنكم

ينا

.ةيلاتلاتاحفصلايفليصفتلاب

يعوبسأجمانربليدعت3.1.2

172

ةجمربلا3

.رخآىلإموينمةجمربلاخسنبمق

.هيفطمنلاخسندار

ملامويلارايتخابمق

رارزامادختساب•

.نمخسنلاةفيظو



رتخا•

.ديكأتللOKرزلاىلعطغضا•

.هخسندار

ملامويلارايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

يمويطمنخسن

.راتخ

ملايمويلاطمنلادهاش

.مويلارايتخابمق

رارزامادختساب•

.ضرعلاةفيظو



رتخا•

.عوبسامايأعيمجنيبريرمتلاكنكم

ي

رارزامادختساب•

.ضرعلانمجورخللCرزلاوأOKرزلاىلعطغضا•

يمويطمنضرع

يمويلاطمنلاليدعتتاودأ

:ةشاشلاىلعةضورعملاتامولعملا

.عوبسامايأنمموي

عضوملةفدارملاةعاسلا

.رشؤملا

MONDAY

00:00 T1 18.0°C

0612 18 24

عضومىلإعجارلاةرارحلاةجردىوتسم

.رشؤملا

ينمزلاروحملا

MONDAY

00:00 T1 18.0°C

0612 18 24

Flush mounting chronothermostat

173

MONDAY

00:00 T1 18.0°C

0612 18 24

MONDAY

00:00 T1 18.0°C

0612 18 24

:لمعللناتقيرطكانه

ريرمتلا•

كيرحتب



رارزاا

مدختسمكلحمستو،"مهس"لكشىلعرشؤمبزيمتت

.يمويلاطمنلاىلعليدعتيأءارجإنودينمزلاروحملالوطىلعرشؤملا

ليدعتلا•

كلحمستو،رهاظلاةرارحلاةجردىوتسمبو"ملق"لكشىلعرشؤمبزيمتت

ىوتسمنييعتلينمزلاروحملالوطىلعرشؤملاكيرحتب



رارزاا

مدختس

.راتخ

ملاةرارحلاةجرد

.مهسلارشؤملا

ملقلارشؤملا

.ةرارحلاةجردىوتسم

ديدجيمويطمنقلخ

ةديفمةادأهنوكلةوطخبةوطخلاثملااذهيفحضوملاءارجاعابتابكيصون

.لقنتلارارزأمادختساو"ريرمتلا"و"ليدعتلا"لمعلايتقيرطىلعفرعتلل

دادعا"جمانربل"نينثا"مويليلاتلايمويلاةرارحلاةجردطمنقلخ:لاثم

."يوتشلا

)18°C)T1-ص06:00ةعاسلاىلإم00:00ةعاسلانم-1

)22°C)T3-ص09:00ةعاسلاىلإص06:00ةعاسلانم-2

)20°C)T2-م04:30ةعاسلاىلإص09:00ةعاسلانم-3

)22°C)T3-م10:00ةعاسلاىلإم04:30ةعاسلانم-4

)20°C)T2-ص12:00ةعاسلاىلإم10:00ةعاسلانم-5

ةدع

ملاةرارحلاتاجردتايوتسم

T1=18°CT2=20°CT3=22°C

WEEK. WINTER

Monday

Tuesday

Wednesday

Modify

نينثارايتخ رارزامادختسا

.ليدعتلاةفيظوديكأتلOKىلعطغضاو

"نمخسنلا"ةفيظومادختسانكم

ملانمنوكيس،ءارجانمءاهتنادنع

يعوبساجمانربلايفىرخ

أماي"نينثا"مويطمنخسنو)14ةحفصلارظنا(

."يوتشلادادعا"

174

ةجمربلا3

0612 18 24

MONDAY

06:00 T1 18.0°C

0612 18 24

MONDAY

00:00 T1 18.0°C

MONDAY

00:00 T* 7.0°C

0612 18 24

MONDAY

06:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T2 20.0°C

0612 18 24

MONDAY

16:30 T2 20.0°C

0 6121824

MONDAY

16:30 T3 22.0°C

61218240

MONDAY

22:00 T3 22.0°C

6121824

MONDAY

22:00 T2 20.0°C

0612 18 24

MONDAY

23:45 T2 20.0°C

MONDAY

23:45 T2 20.0°C

6121824

:ءارجا

Flush mounting chronothermostat

175

0612 18 24

MONDAY

06:00 T1 18.0°C

0612 18 24

MONDAY

00:00 T1 18.0°C

MONDAY

00:00 T* 7.0°C

0612 18 24

MONDAY

06:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T3 22.0°C

0612 18 24

MONDAY

09:00 T2 20.0°C

0612 18 24

MONDAY

16:30 T2 20.0°C

0 6121824

MONDAY

16:30 T3 22.0°C

61218240

MONDAY

22:00 T3 22.0°C

6121824

MONDAY

22:00 T2 20.0°C

0612 18 24

MONDAY

23:45 T2 20.0°C

MONDAY

23:45 T2 20.0°C

6121824

ءاغللC،ريرمتلاعضوىلإلاقتناوديكأتللOK

.ماياةمئاقىلإةدوعلاو

176

ةجمربلا3

يعوبسأجمانربخسن3.1.3

ليبسىلع.رخآجمانربيفيعوبسأجمانربخسنبةفيظولاهذهكلحمست

.يوتشلادادعايف)عنصملايفا

قبس

مدع

ملا(1جمانربلاخسنبمق،لاثملا

.هيفخسنلادار

ملاجمانربلارايتخابمق

رارزامادختساب•

.نمخسنلاةفيظورايتخابمق



رارزامادختساب

.ديكأتللOKرزلاىلعطغضا•

.هخسندار

ملاجمانربلارايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ديكأتلاةحفصةشاشلاضرعت

يعوبسأجمانربضرع3.1.4

.راتخ

ملايمويلاطمنلا)"ريرمتلا"عضويف(ضرعبةفيظولاهذهكلحمست

.جمانربلارايتخابمق

رارزامادختساب•

.ضرعلاةفيظورايتخابمق



رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.مويلارايتخابمق

رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.راتخ

ملامويلابقلعتملاطمنلاةشاشلاضرعت

.هلمكأبعوبسلةيمويلاطامنانيبريرمتلاكنكم

ي

رارزامادختساب•

يعوبسأجمانربفذح3.1.5

ةددح

ملاتادادعاةداعتساوصصخ

مجمانربفذحبةفيظولاهذهكلحمست

.ا

قبس

.هفذحدار

ملاجمانربلارايتخابمق

رارزامادختساب•

.فذحلاةفيظورايتخابمق



رارزامادختساب•

.ديكأتللOKرزلاىلعطغضا•

.ديكأتلابلطةشاشلاضرعت

.ديكأتللOKرزلاىلعطغضا•

.)مساوطمنلا(ا

قبس

مةددح

ملاتادادعاةداعتساوجمانربلاءاغلإمتي

Flush mounting chronothermostat

177

Note

178

Note

Flush mounting chronothermostat

179

BTicino SpA

Viale Borri, 231

21100 Varese - Italy

www.bticino.com

Servizo Clienti

Timbro installatore

Installer stamp

BTicino SpA si riserva il diritto di variare in qualsiasi momento i contenuti illustrati nel presente stampato

e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.

BTicino SpA reserves at any time the right to modify the contents of this booklet and to communicate,

in any form and modality, the changes brought to the same.

BTicino NT4451 Flush mounted timer thermostat

Product's Documents

User Manual

Specifications

BTicino NT4451 Questions and Answers
