1
av0123-0
PGQP3663ZA
• Before attempting to connect or install this product, please read these instructions carefully
and save this manual for future use.
• The external appearance and other parts shown in this manual may differ from the actual
product within the scope that will not interfere with normal use due to improvement of the
product.
i-PRO Co., Ltd. assumes no responsibility for injuries or property damage
resulting from failures arising out of improper installation or operation
inconsistent with this documentation or through use of parts other than this
product, such as locally procured parts.
Mount Bracket
Model No. WV-QSR508
Installation Guide
WV-QSR508-W
© i-PRO Co., Ltd. 2023
https://www.i-pro.com/
Included Installation Instructions
“<Control No.: C****>” used in these documents should be used to search for
information on our technical information website (https://i-pro.com/global/en/
surveillance/training-support/support/technical-information) and will guide you to the
right information.
2
Caution:
• Before attempting to connect or operate
this product, please read these instruc-
tions carefully.
Notice:
• This product is not suitable for use in loca-
tions where children are likely to be pres-
ent.
• Do not install this product in locations
where ordinary persons can easily reach.
• For information about screws and other
parts required for installation, refer to the
corresponding section of this document.
Do not hang down from this product or use this product as a pedestal.
Failure to observe this may cause injury or accidents.
Do not use this bracket except with suitable cameras.
Failure to observe this may cause a drop resulting in injury or accidents.
Refer installation work to the dealer.
Installation work requires technique and experience.
Failure to observe this may cause fire, electric shock, injury, or damage to the product.
Be sure to consult the dealer.
Take measures of protection against this product falling.
QSR508F
QSR508M
QSR508F1
QSR508M1
Failure to observe this may cause a drop resulting in injury or accidents.
Be sure to install the safety wire.
The screws and bolts must be tightened to the specied torque.
Failure to observe this may cause a drop resulting in injury or accidents.
Install the product accurately and securely on the bracket in accordance with the
installation instructions.
Failure to observe this may cause injury or accidents.
Do not rub the edges of metal parts with your hand.
Failure to observe this may cause injury.
When using this product, also read the “Precautions” described in the operating
instructions for the camera to be attached.
Precautions
3
Preface
This product is a mount bracket for a camera. Use this product when connecting a camera to
a ceiling mount bracket, wall mount bracket or a locally procured bracket.
The latest information about the supported cameras <Control No.: C0501>

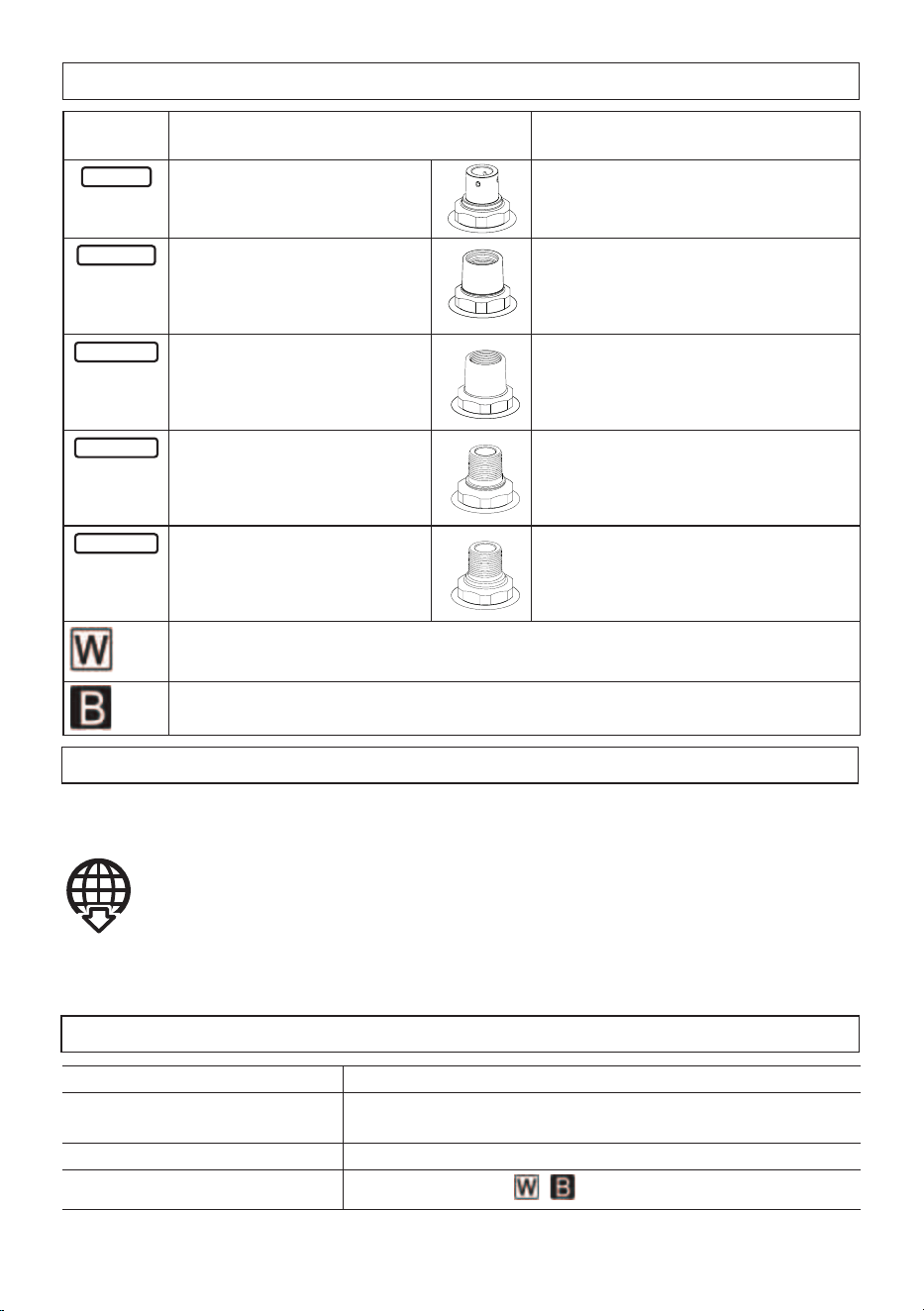

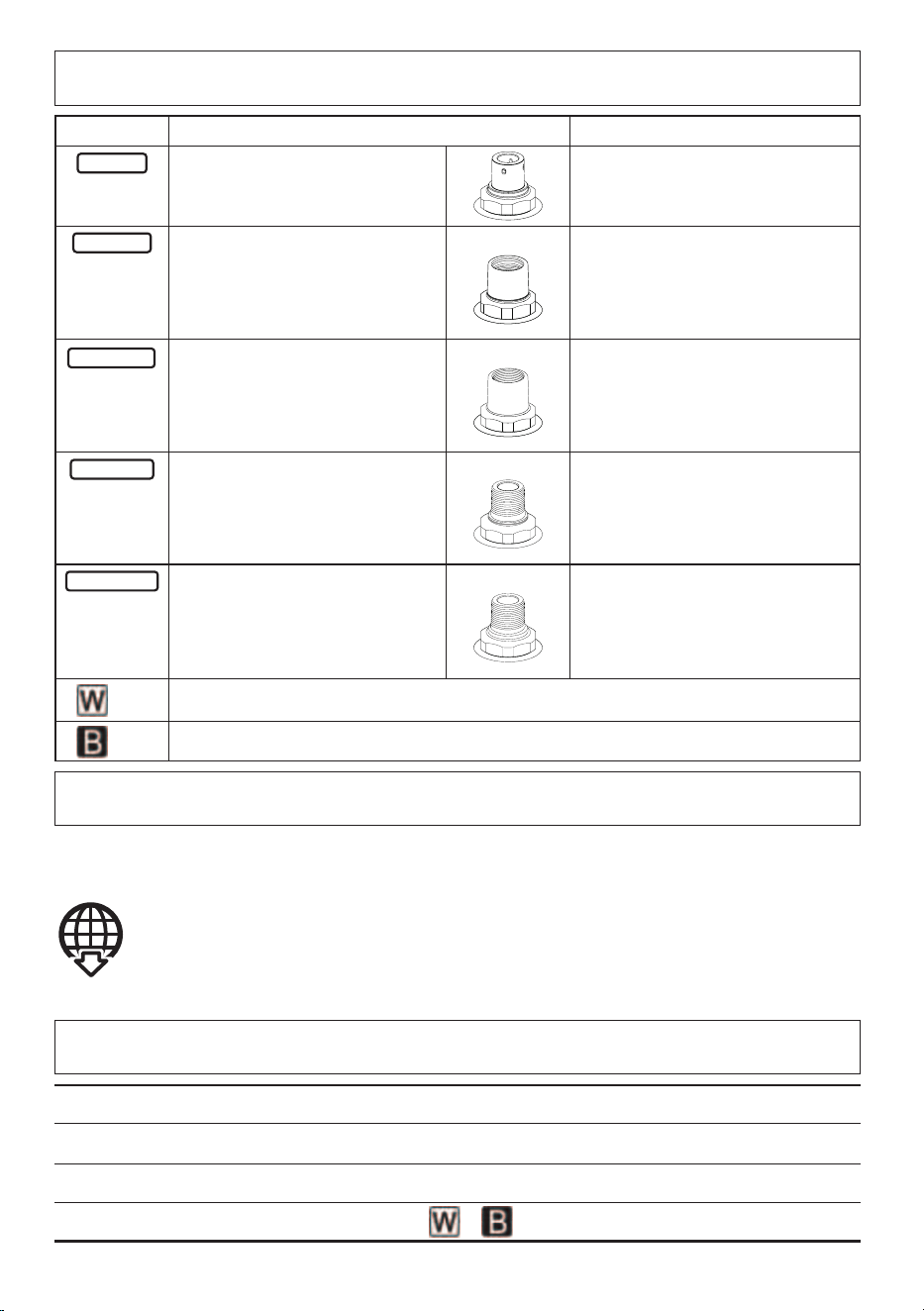

About notations
Connection part
specifications of this product
Mount bracket
corresponding with this product
QSR508
4 holes WV-QCL501
WV-QWL501
QSR508F
Female parallel pipe
thread (ISO)
40A, Rp 1-1/2, 11crest
depth 25.4mm {1 inch}
Locally procured
40A, R 1-1/2, 11crest
length 25.4mm {1 inch} or more
(male taper pipe thread)
QSR508F1
Female parallel pipe
thread (ANSI)
40A, NPSC 1-1/2, 11.5 crest
depth 25.4mm {1 inch}
Locally procured
40A, NPT 1-1/2, 11.5 crest
length 25.4mm {1 inch} or more
(male taper pipe thread)
QSR508M
Male taper pipe thread
(ISO)
40A, R 1-1/2, 11 crest
length 25.4mm {1 inch}
Locally procured
40A, Rp 1-1/2, 11 crest
depth 25.4mm {1 inch} or more
(female parallel pipe thread)
QSR508M1
Male taper pipe thread
(ANSI)
40A, NPT 1-1/2, 11.5 crest
length 25.4mm {1 inch}
Locally procured
40A, NPSC 1-1/2, 11.5 crest
depth 25.4mm {1 inch} or more
(female parallel pipe thread)
i-PRO White
Black
Ambient operating temperature: –50 °C to +60 °C {–58 °F to +140 °F}
Dimensions: Maximum diameter: ø256 mm {10-3/32 inches}
Height: 79 mm {3-1/8 inches}
Mass: Approx. 980 g {2.16 lbs}
Finish:
Aluminum die cast,
Specifications
The model number is abbreviated in some descriptions in this manual.
4
In order to prevent injury, this product must be securely mounted to a bracket
according to Installation Guide.
Mounting method for this product
This product is designed to be used as a pendant mount camera. If it is mounted on a desk-
top or at a slant, the camera may not work correctly and its lifetime may be shortened.
Make sure to remove this product if it will no longer be used.
Precautions for installation
Standard Accessories
Screw (Spare screw for connect bracket: M4 x 8 mm {5/16 inches})................................1 pc.
Screw (Fixing screw for the attachment plate: M4 x 8 mm {5/16 inches})........................5 pcs.
(of them, 1 for spare)
Wire specification: SUS ø1.5 mm {1/16 inches}, 7x7
Wire strength (including terminal processed part):
1127 N {253 lbf} or higher
Inside dimension
34 mm {1-11/32 inches} or more
Crimping process
Inside dimension
17 mm
{21/32 inches}
or more
Installation
surface
Length: Distance from the installation surface to the mount port of
the bracket on the camera through the inside of the
bracket + 140 mm {5-1/2 inches}
• Select a fixing method in accordance with the installation place surface for a part
where the safety wire is to be fixed.
• Use the dedicated tool when processing the wire.
• Maximum weight of locally procured bracket: 5 kg {11 lbs}
Other items that are needed (not included)
Common
• Screws to fix a locally procured bracket on the installation surface.
• Use a screw having a pull-out strength that is enough to hold the sum of weight of the
camera, this bracket, locally procured bracket, wire and cables.
QSR508
• 5 mm {3/16 inches} (distance between
two parallel sides of a hexagon) hex
wrench
QSR508F
QSR508M
• Sealant for waterproof treatment
• Safety wire
• Fixing screw for safety wire
QSR508F1 QSR508M1
5

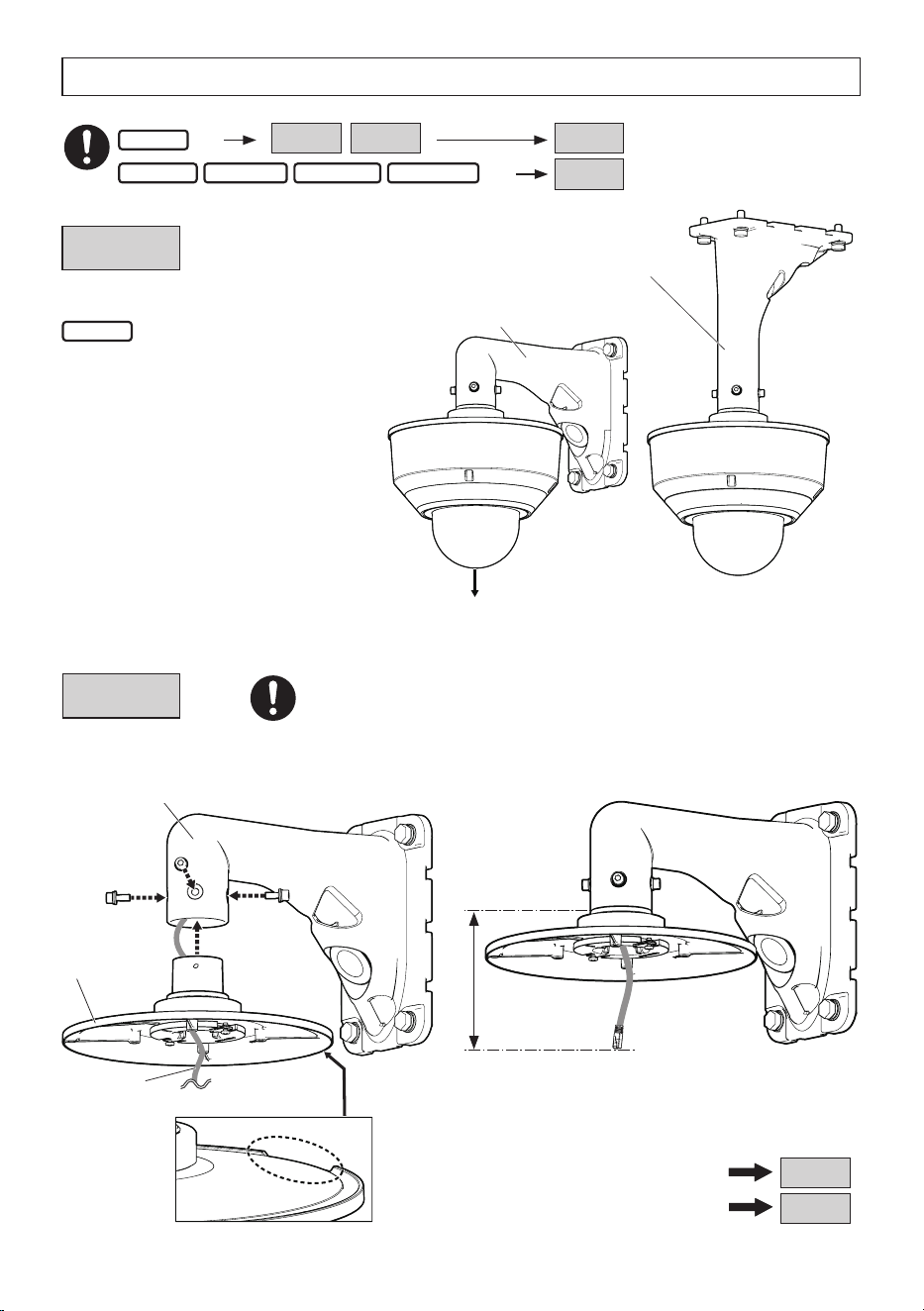

Installation

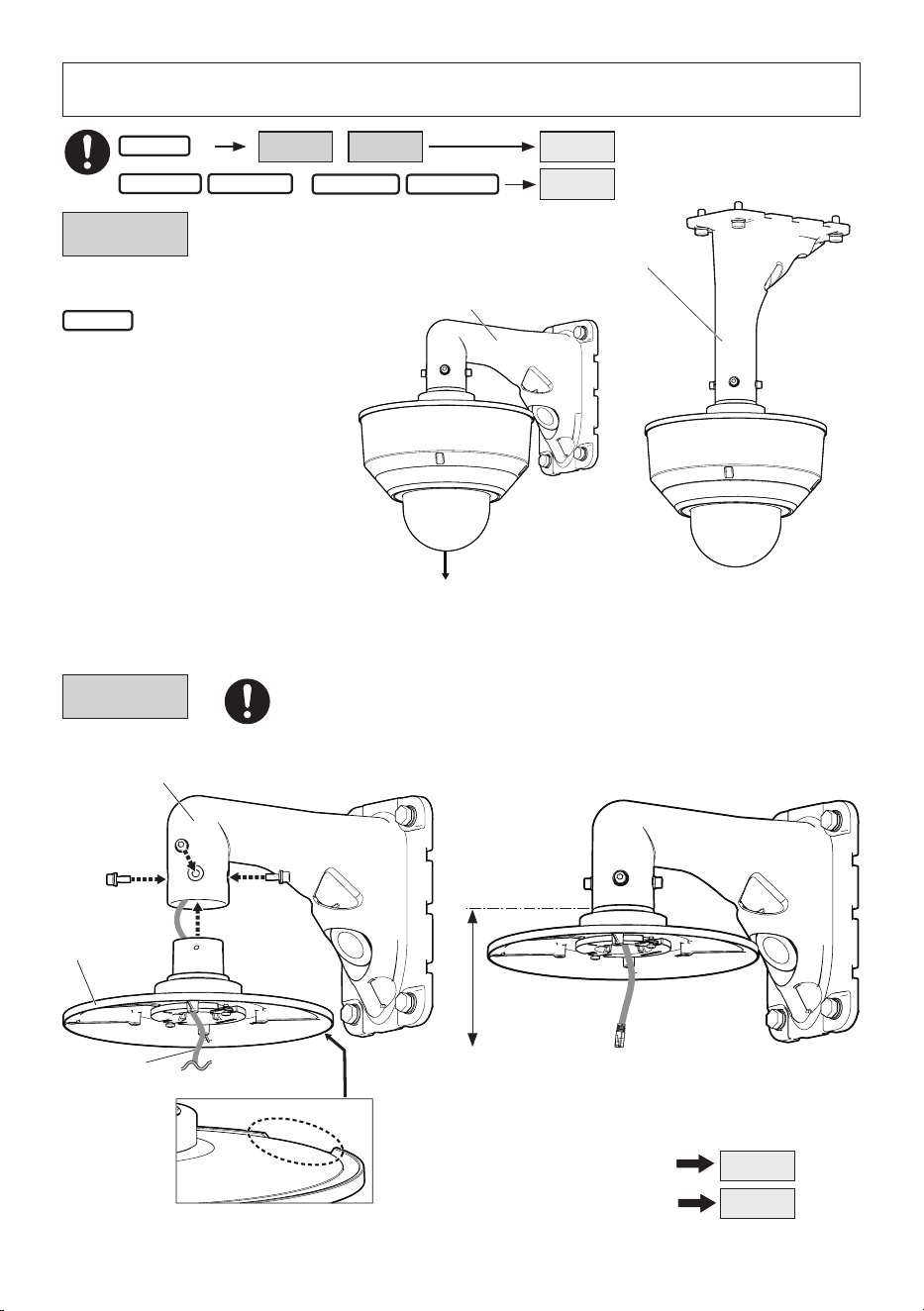

Check of combination of brackets
QSR508
+ WV-QCL501
(Ceiling mount bracket)
+ WV-QWL501
(Wall mount bracket)
Step 1
Step 2
QSR508
QSR508F
QSR508M
QSR508F1
QSR508M1
Step 1 Step 2 Step 4
Step 3
WV-QCL501
WV-QWL501
WV-QWL501
For WV-X86531-Z2/WV-X86530-Z2 series
Approx. 350 mm {13-25/32 inches}
Approx. 350 mm
The camera angle
when adjusting
when using in the factory
setup position
Hexagon screws (4 pcs.)
(M6: WV-QWL501 accessory)
Recommended tightening torque:
2.45 N·m {1.81 lbf·ft}
This product
Example of explanation for installation
Step 4
Step 7
Water drain
Cables
6

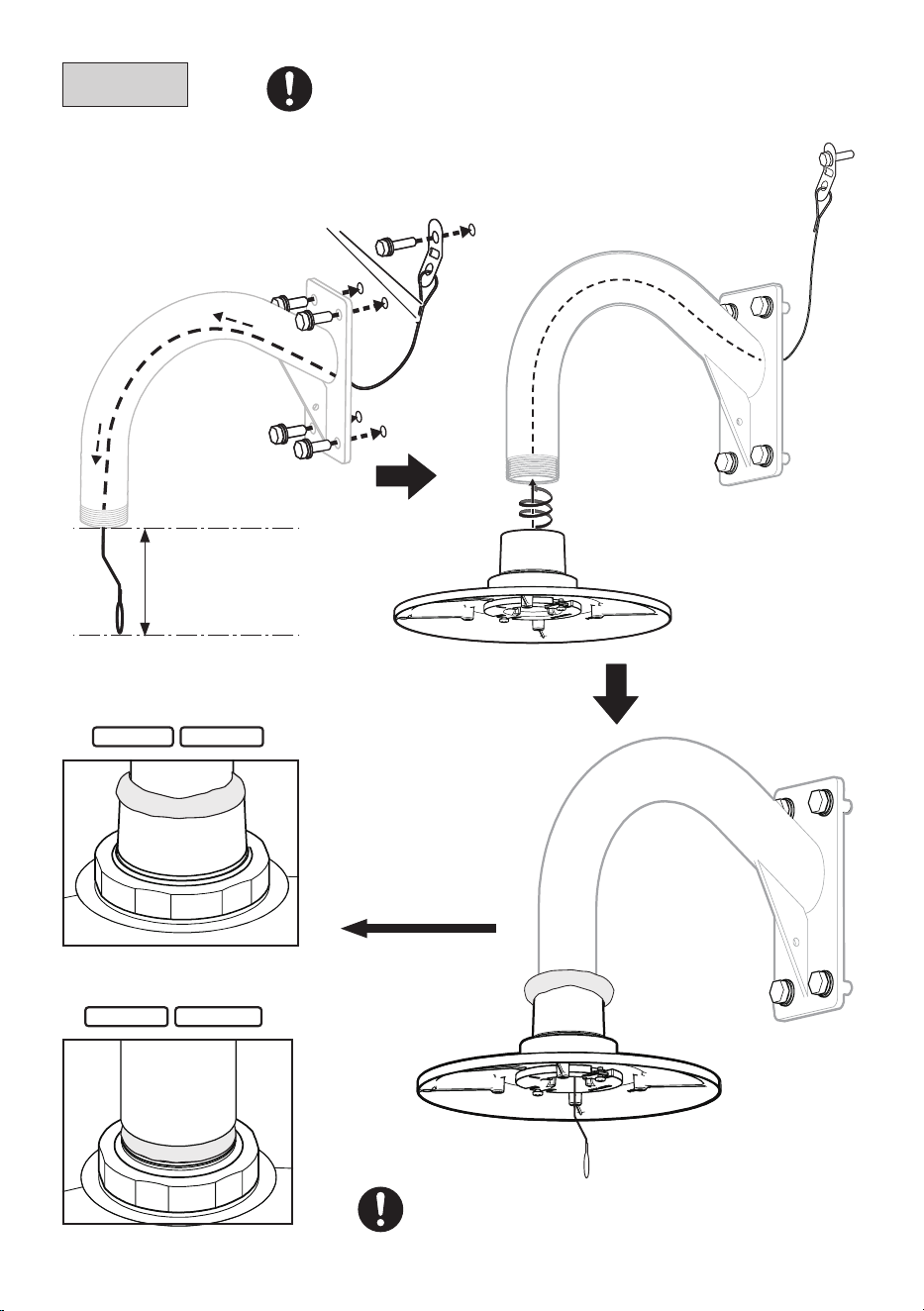

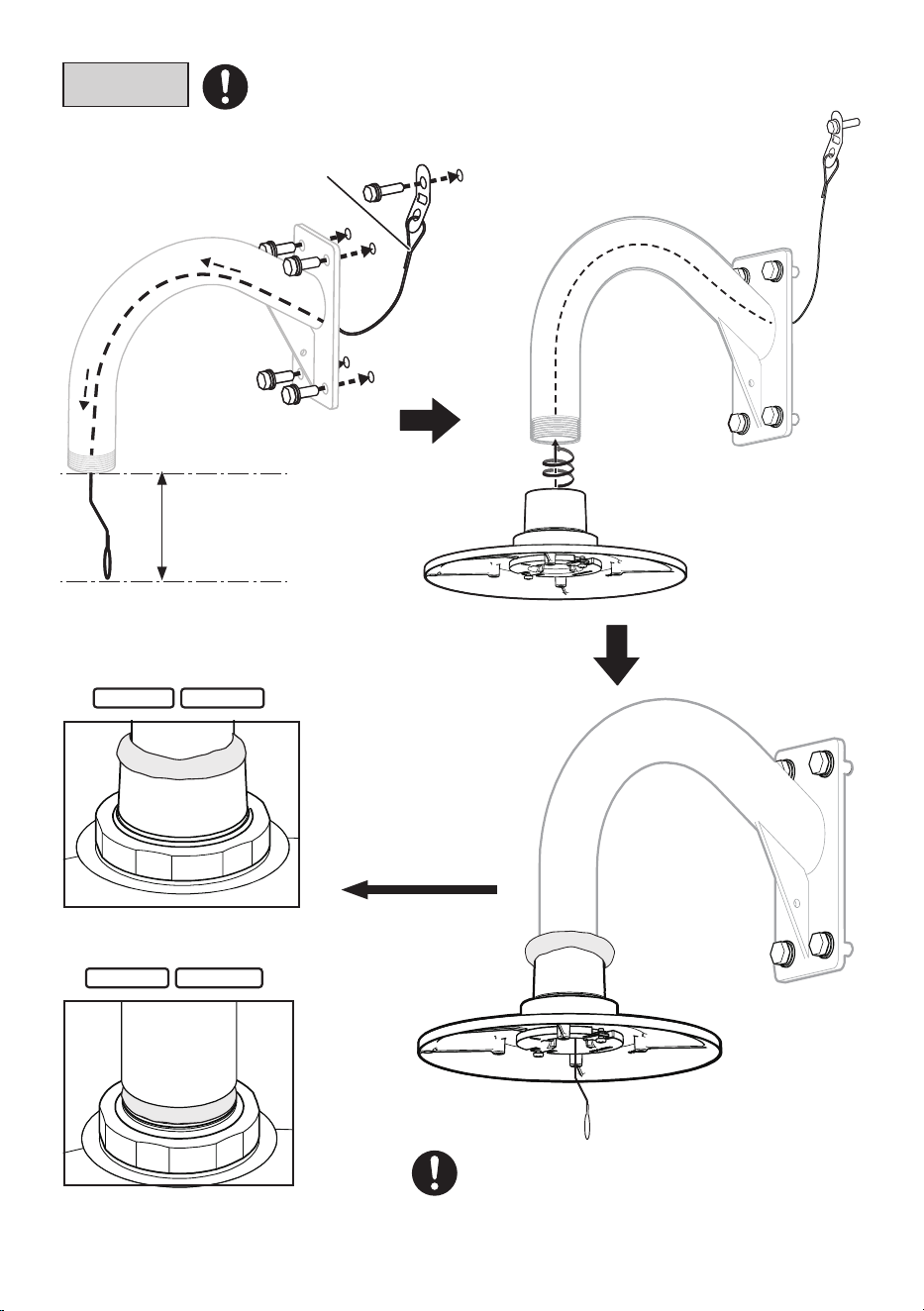

Step 3
②
140 mm {5-1/2 inches}
①
③
Safety wire
(locally procured)
• Securely fasten when fixing this product.
(Due to the thread of the fastening section, this product’s fixing posi-
tion is not consistent.)
QSR508F
QSR508F1
QSR508M
QSR508M1
• Make sure to waterproof the connection
this product and the mount bracket.
7

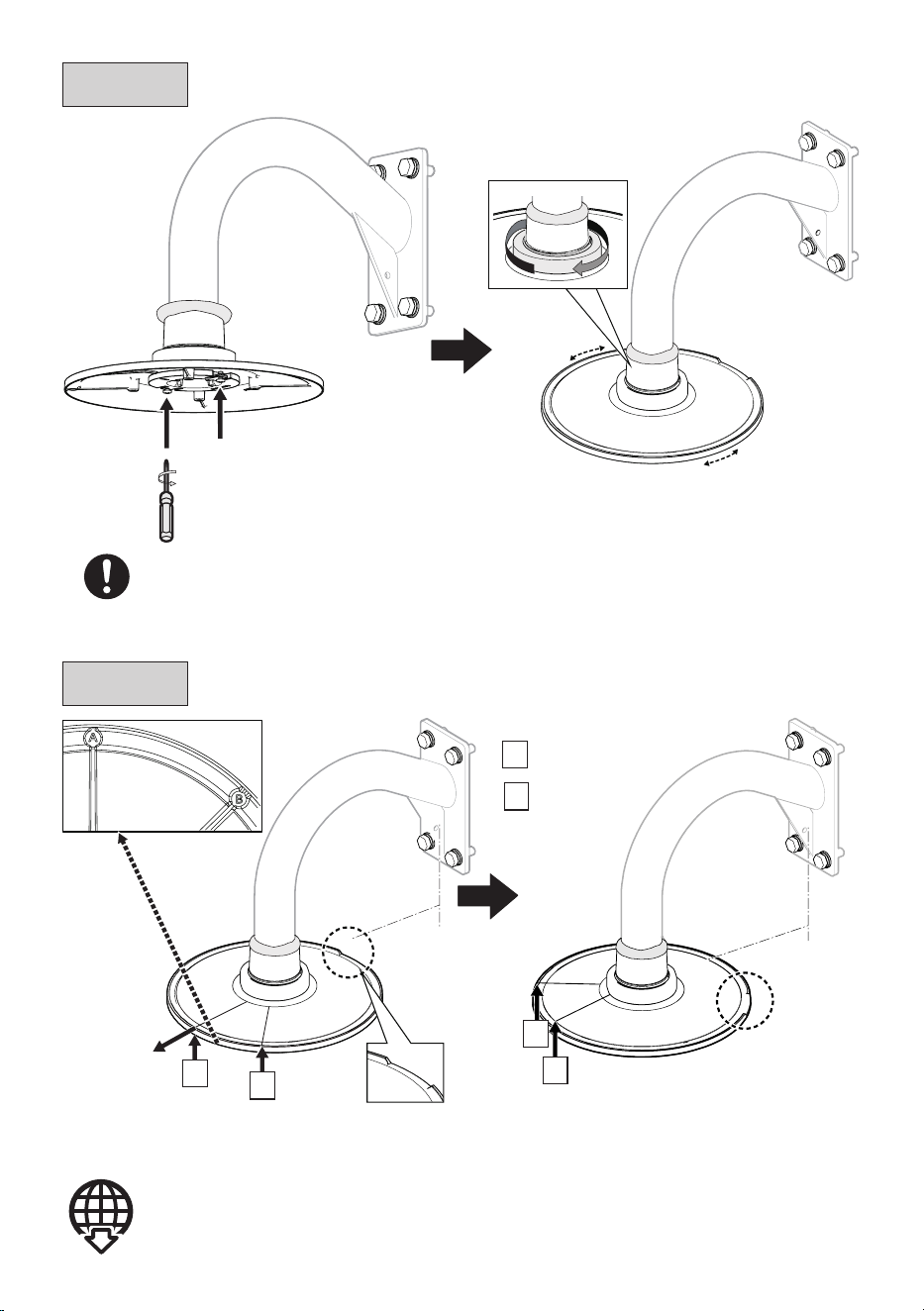

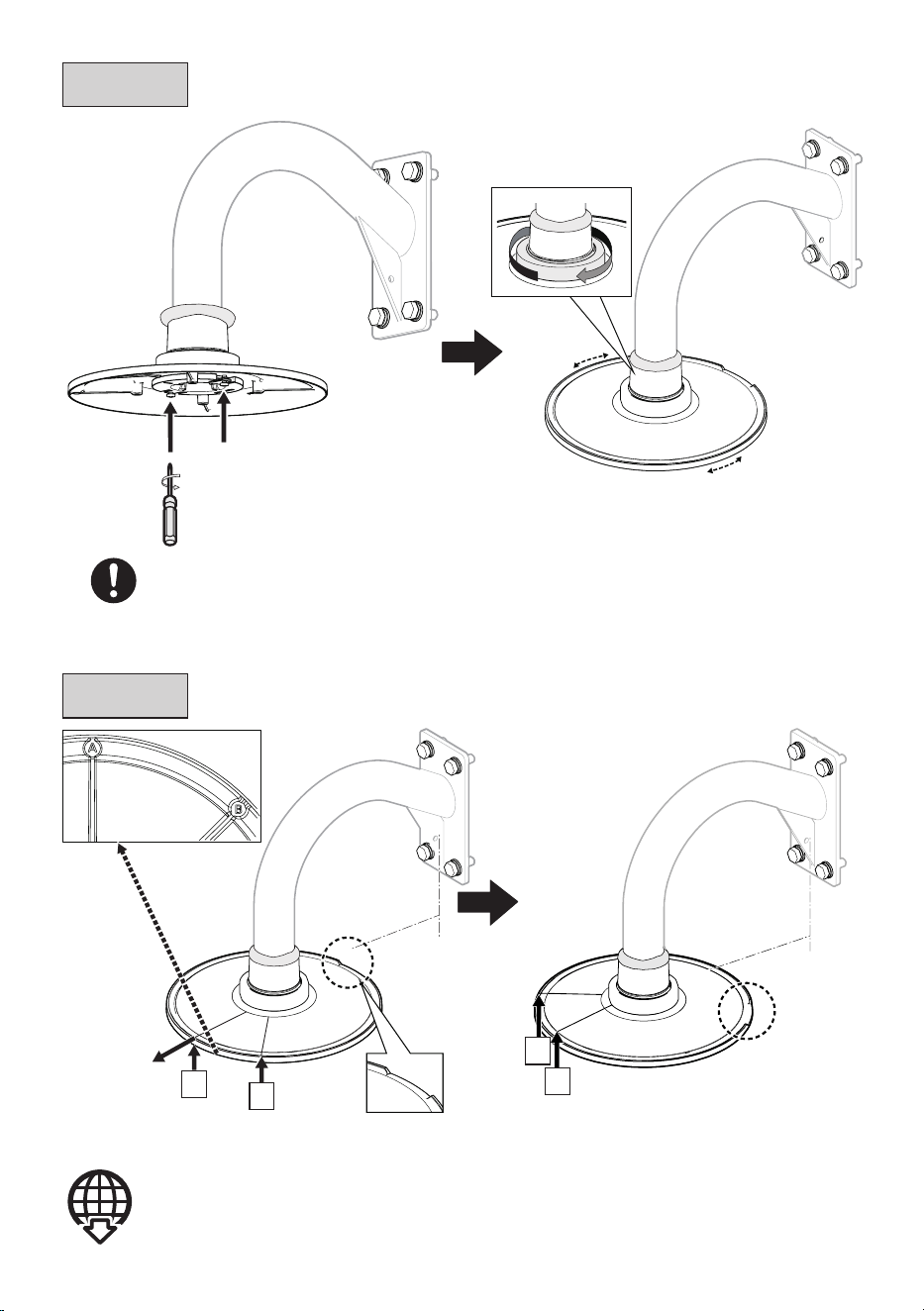

Step 5
Installation orientation of the camera and positional relationship on
the each camera.
Step 4
①
② Loosen the nut
• Do not loosen the fixing
scews more than four turns.
4 eyes camera:
Camera 2 is the center direction
3 eyes camera:
Normally not used in position B
Hereafter, illustrations are created using WV-QSR508F installation as an
example. Also, cables and safety wire may be omitted.
Using this product by shifting to a position other than “A” and “B” above
Refer to our technical information website <Control No.: C0513> for further information.
4 eyes camera:
Center direction between
camera 2 and 3
3 eyes camera:
Camera 2 is the center direction
A
B
Center direction of
the shooting screen
Water drain
B
A
A
Camera 2 of 3 eyes
camera
B
Camera 2 of 4
eyes camera
②
8

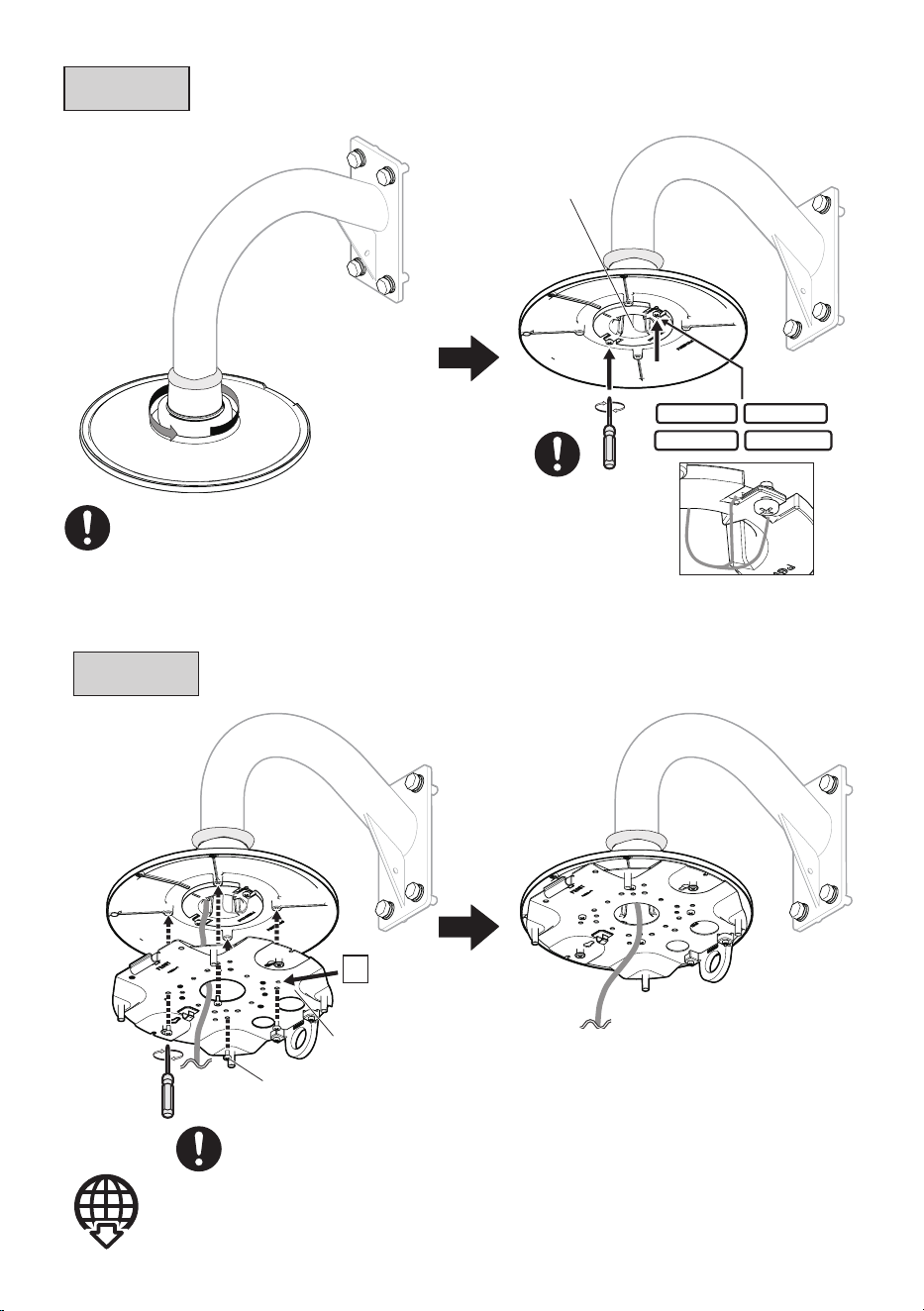

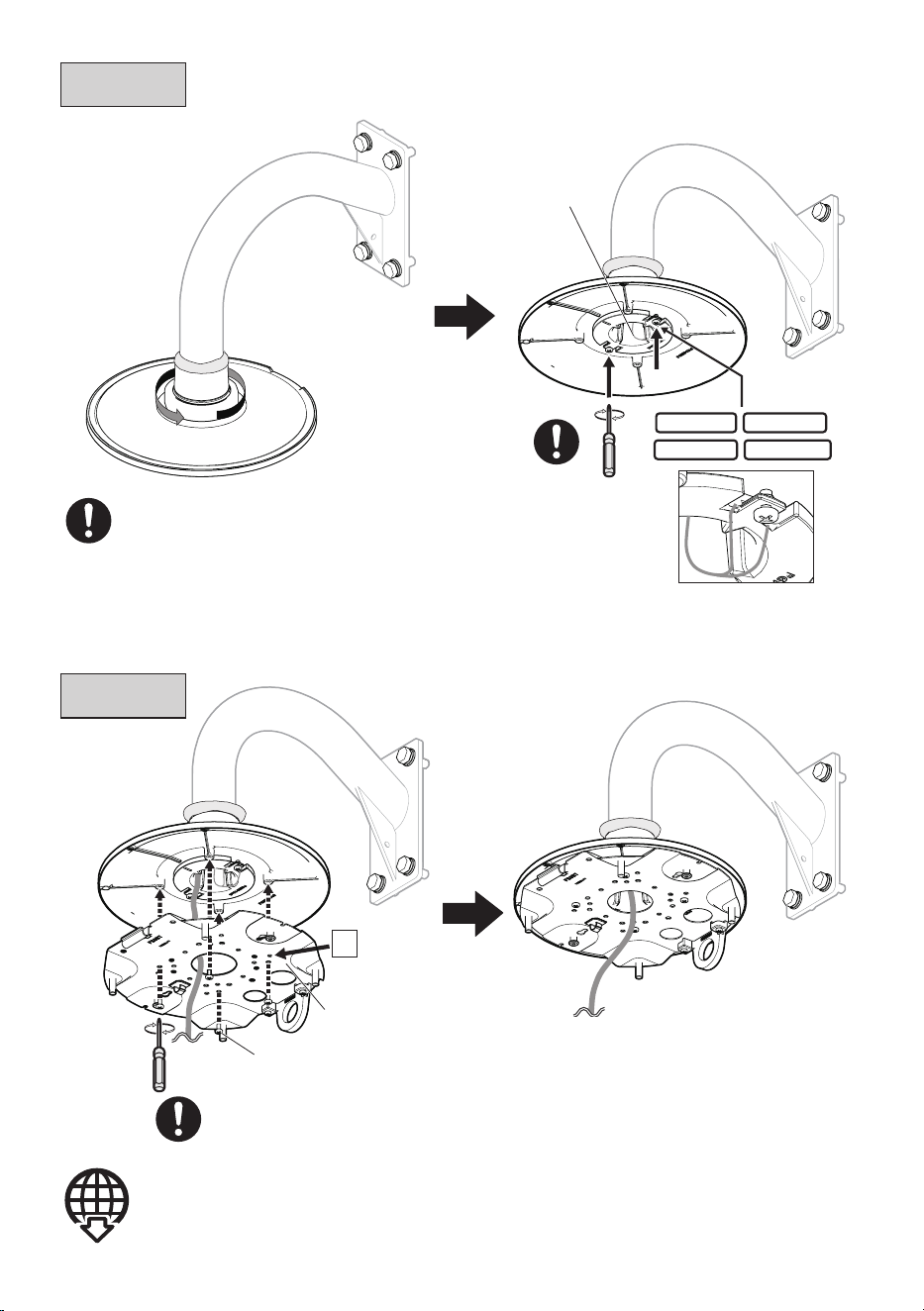

Step 6
Step7
Follow the installation procedure described in the installation guide or in
the installation procedure leaflet of the camera for the subsequent
procedures.
Attachment plate
(camera accessory)
Screw (4 pcs.)
(M4: accessory)
①
Safety wire
(locally procured)
②
③
Recommended
tightening torque:
0.78 N·m {0.58 lbf·ft}
QSR508M
QSR508M1
QSR508F
QSR508F1
Recommended tightening torque:
0.78 N·m {0.58 lbf·ft}
A
• Tighten the nut until the bracket
is fixed.
9
取扱説明書
工事説明付き
吊り下げ金具
品番
WV-QSR508
このたびは、弊社製品をお買い上げいただき、まことにありがとうございます。
取扱説明書をよくお読みのうえ、正しく安全にお使いください。
ご使用前に「安全上のご注意」を必ずお読みください。
この取扱説明書は大切に保存してください。
製品の改良などにより、ご使用上影響のない範囲で、記載されている外観などが実際の
製品と異なる場合があります。
i-PRO Co., Ltd. 2022
https://www.i-pro.com/
WV-QSR508-W
設置ガイド
取扱説明書に記載されていない方法や、指定の部品を使用しない方法で施工されたこ
と、および現地調達の部品など本機以外の要因により事故や損害が生じたときには、
当社では責任を負えません。また、その施工が原因で故障が生じた場合は、製品保証
の対象外となります。
i-PRO製品の「お問い合わせ」については、以下の弊社サポートウェブ
サイトを参照してください。
https://i-pro.com/jp/ja/support_portal
※「日本エリア」でお使いの場合に限ります。日本以外でお使いの場合の
サ ービスはい たしかねます。
取扱説明書に記載されている「<管理番号：Cxxxx>」は、以下の弊社技術
情報ウェブサイト内で該当する情報を検索する際に使用する番号です。
https://i-pro.com/jp/ja/support_portal/technical_information
10
警告
■ ぶら下がらない。足場代わりにしない
（けがや事故の原因となります。）
■ 専用のカメラ以外は取り付けない
（落下によるけがや事故の原因となります）
■ 工事は販売店に依頼する
（工事には技術と経験が必要です。火災、感電、けが、器物損壊の原因となります。）
⇒ 必ず販売店に依頼してください。
■ 落下防止対策を施す
QSR508F
QSR508M
QSR508F1
QSR508M1
(落下によるけがの原因となります。)
⇒ 落下防止ワイヤーを必ず取り付けてください。
■ ねじやボルトは指定されたトルクで締め付ける
（落下によるけがや事故の原因となります。）
■ 設置の説明にしたがって金具に正しくしっかり取り付ける
（けがや事故の原因となります。）
注意
■ 金属のエッジで手をこすらない
（強くこするとけがの原因となります。）
本金具をご使用の際は、取り付けるカメラの取扱説明書に記載された「安全上のご
注意」とあわせてお読みください。
安全上のご注意
必ずお守りください
■ お守りいただく内容を次の図記号で説明しています。（次は図記号の例です）
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
してはいけない内容です。
実行しなければならない内容
です。
注意：
取扱説明書をよくお読みのうえ、正しく安全にお使いください。
注記：
本金具は子供がいる可能性のある場所での使用には適していません。
一般の人が容易に触れることができる場所への設置はしないでください。
設置に必要なねじやそのほかの部材などの情報については本書の該当部分を参照してください。
「死亡や重傷を負うおそ
れがある内容」です。
警告
注意
「
軽傷を負うことや、財産の損害が
発生するおそれがある内容」です。
11
記号について
本製品の接続部分の仕様 本製品と組み合わせる取付金具
QSR508
4穴 WV-QCL501WUX
WV-QWL501WUX
QSR508F
管用平行雌ねじ（ISO）
40A、Rp1-1/2、11山
深さ25.4mm
現地調達
40A、R 1-1/2、11山
長さ25.4mm以上
（管用テーパ雄ねじ）
管用平行雌ねじ（ANSI）
40A、NPSC 1-1/2、11.5
山 深さ25.4mm
現地調達
40A、NPT 1-1/2、11.5山
長さ25.4mm以上
（管用テーパ雄ねじ）
QSR508M
管用テーパ雄ねじ（ISO）
40A、R1-1/2、11山
長さ25.4mm
現地調達
40A、Rp1-1/2、11山
深さ25.4mm以上
（管用平行雌ねじ）
QSR508M1
管用テーパ雄ねじ（ANSI）
40A、NPT 1-1/2、11.5山
長さ25.4mm
現地調達
40A、NPSC 1-1/2、11.5山
深さ25.4mm以上
（管用平行雌ねじ）
i-PROホワイト
ブラック
商品概要
本金具は、カメラ用の吊り下げ金具です。カメラをカメラ天井吊り下げ金具、カメラ壁取
付金具または現地調達金具と接続して使用する際に使用します。
取り付け可能なカメラの最新情報 ＜管理番号：C0501＞
本書では、品番の一部を省略している場合があります。
仕様
使用温度範囲 −50 ℃〜＋60 ℃
寸法 最大外径：φ256 mm／高さ：79 mm
質量 約980 g
仕上げ アルミダイカスト
QSR508F1
12
設置上のお願い
■ 設置工事は電気設備技術基準に従って実施してください。
設置面に落下防止ワイヤーを固定する部分は、設置場所に応じて固定方法を選定
してください。
ワイヤーを加工する際は専用工具を使用してください。
現地調達金具最大質量：5 ㎏
本金具の設置・接続を始める前に必要な周辺機器やケーブルを確認し、準備してください。
接続する前に、カメラ、PCなど接続する機器の電源を切ってください。
■ 傷害防止のため、本金具は、設置の説明に従って取付金具にしっかりと取り付
ける必要があります。
■ カメラの取付方法について
本金具は吊り下げ専用です。据え置きや傾けた状態で使用すると、カメラが正常に動作し
なかったり、寿命が短くなる場合があります。
■ 本金具を使用しなくなった場合は放置せず、必ず撤去してください。
付属品をご確認ください
ねじ（金具固定用予備ねじ：M4×8 mm）........................................................................1本
ねじ（アタッチメント金具固定用：M4×8 mm）............................5本（うち1本は予備ねじ）
付属品以外に必要なもの
共通
ワイヤー仕様 ：SUS φ1.5 mm 7x7
ワイヤー強度(末端処理部含む)：1127 N {115 kgf} 以上
内寸 34 mm以上
カシメ処理
内 寸 17 mm
以上
設置面
長さ： 設置面から金具内部を通して本金具の取付口までの距離＋140 mm
対辺5 mmの六角レンチ
QSR508
QSR508F
QSR508M
防水処理用シーリング材
落下防止ワイヤー
落下防止ワイヤー固定用ねじ
QSR508F1 QSR508M1
カメラ質量、本金具、現地調達金具、ワイヤー・ケーブル類の総質量に耐えうる引
抜き強度を持ったねじをお使いください。
現地調達金具を設置面に固定するためのねじ
13
■ 金具の組み合わせ確認
QSR508
+ WV-QCL501
（カメラ天井吊り下げ金具）
+ WV-QWL501
（カメラ壁取付金具）
Step1
Step2
設置する
■WV-X86531-Z2シリーズ
の場合約350 mm
WV-QCL501
WV-QWL501
WV-QWL501
約350 mm
■カメラの角度を
調整して使用する場合
工場出荷位置で使用する場合
六角穴付ねじ（4本）
（M6：WV-QWL501付属品）
推奨締付トルク：
2.45 N・m｛25 kgf・cm｝
Step1 Step2 Step4
Step3
QSR508
QSR508F
QSR508M
QSR508F1 QSR508M1
設置説明事例
本金具
Step4
Step7
排水溝
ケーブル類
14
Step3
①③
落下防止ワイヤー
（現地調達）
140 mm
②
本金具の固定はしっかりと締めてください。
（固定部分のねじ山によって、本金具の固定位置は一定
の位置にはなりません。
QSR508F
QSR508F1
QSR508M
QSR508M1
本金具と取付金具の連結部分を確実に防水処理
してください。
15
Step4
①
固定ねじは4ターン以上は
緩めないでください 。
Step5
カメラ本体の設置向きと各カメラの位置関係
本金具取り付けを上記「A」「B」以外の位置にずらして使用する方法
技術情報ウェブサイト<管理番号:C0513>
A
B
カメラ２とカメラ３の間がセンター方向
カメラ２がセンター方向
A
B
撮影画面の
センター方向
排水溝
②
②ナットを緩める
以降は、WV-QSR508F を設置する場合を例としてイラストを作成しています。
また、ケーブルや落下防止ワイヤーは省略されている場合があります。
16
Step6
Step7
以降はカメラの設置編、または設置手順チラシの設置手順に従ってください。
アタッチメント金具
（カメラ付属品）
ねじ（4本）
（M4：付属品）
推奨締付トルク：
0.78 N·m {8 kgf·cm}
①
落下防止ワイヤー
（現地調達）
②
③
QSR508M
QSR508M1
QSR508F
QSR508F1
本金具が固定されるまでナッ
トを締め込んでください。
推奨締付トルク：
0.78 N·m {8 kgf·cm}
A
