Milwaukee 2674-22C M18 Short Throw Press Tool Kit with PEX User Manual

Cat. No. / No de cat.

2674-20

M18™ SHORT THROW PRESS TOOL

OUTIL DE PRESSAGE À COURTE PORTÉE M18™

HERRAMIENTA DE PRENSADO DE DISTANCIA CORTA M18™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to

lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or battery pack, picking up or carry-

ing the tool. Carrying power tools with your nger

on the switch or energizing power tools that have

the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it was designed.

• Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci-

dentally occurs, ush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instructions.

Charging improperly or at temperatures outside

the specied range may damage the battery and

increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES

• Use tool only as directed. Only trained personnel

should operate tool.

• Do not use tool without jaws installed. Fingers

could be crushed.

• Keep hands away from jaws while tool is in use.

Fingers could be crushed.

• To reduce the risk of injury, wear safety goggles

or glasses with side shields.

• Inspect and discard workpieces with cracks or

wear before use. Materials may crack or shatter.

• Use tool only with MILWAUKEE jaws, and to

press-t pipes and ttings for which they are

designed. Other uses may cause injury or damage

to the tool, accessories, and pipes. Leaking may

result.

• Only use MILWAUKEE jaws designed for use on

this tool.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to lter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

Underwriters Laboratories, Inc.

United States and Canada

To reduce the risk of injury, wear safety

goggles or glasses with side shields

when operating or servicing the tool.

Read operator's manual.

Align tting properly. Incorrectly aligned

ttings could result in jaw damage.

SPECIFICATIONS

Cat. No. ..................................................... 2674-20

Volts .............................................................. 18 DC

Battery Charger ............................................M18™

Charger Type ................................................M18™

Operating Temp ................................... 23° - 122° F

Compression Range ..............................< = 1" PEX

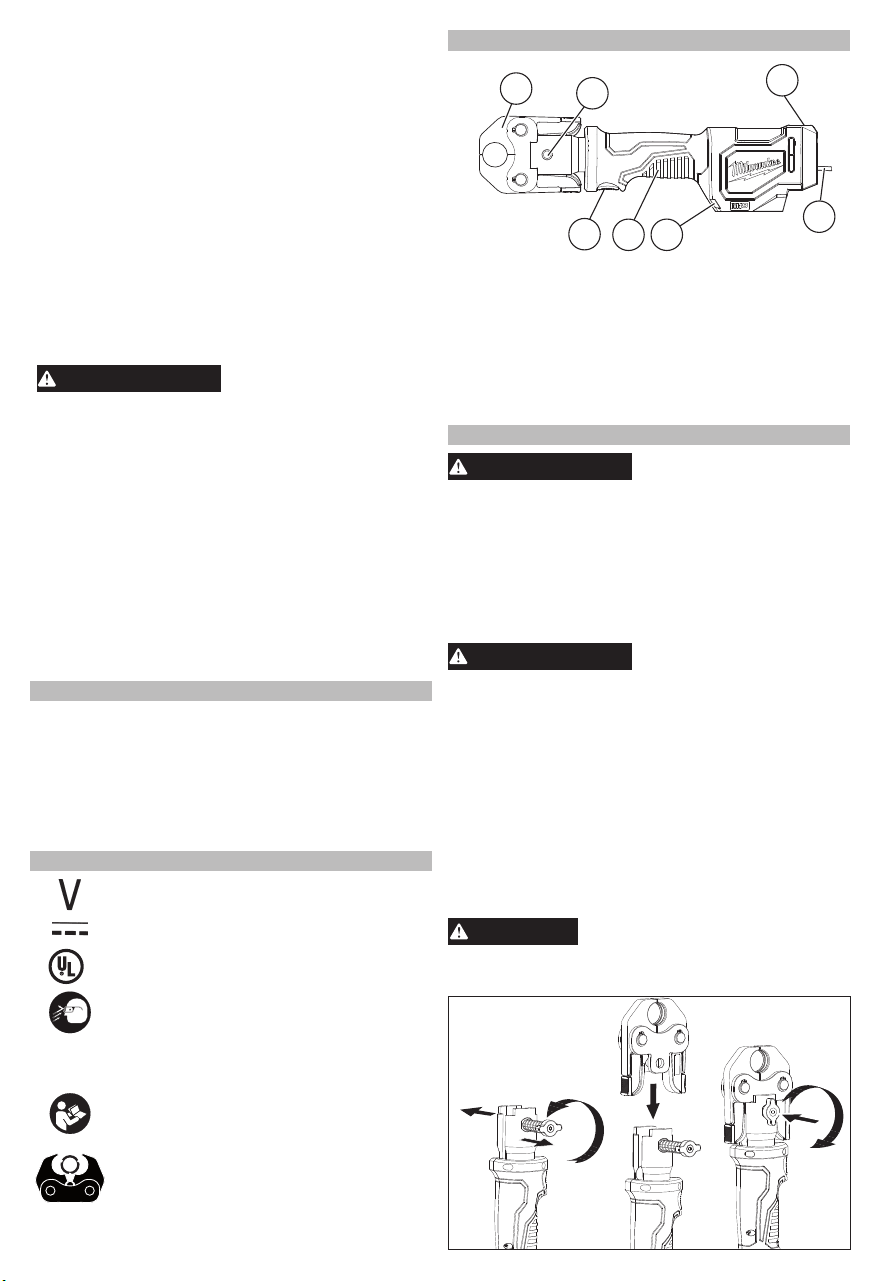

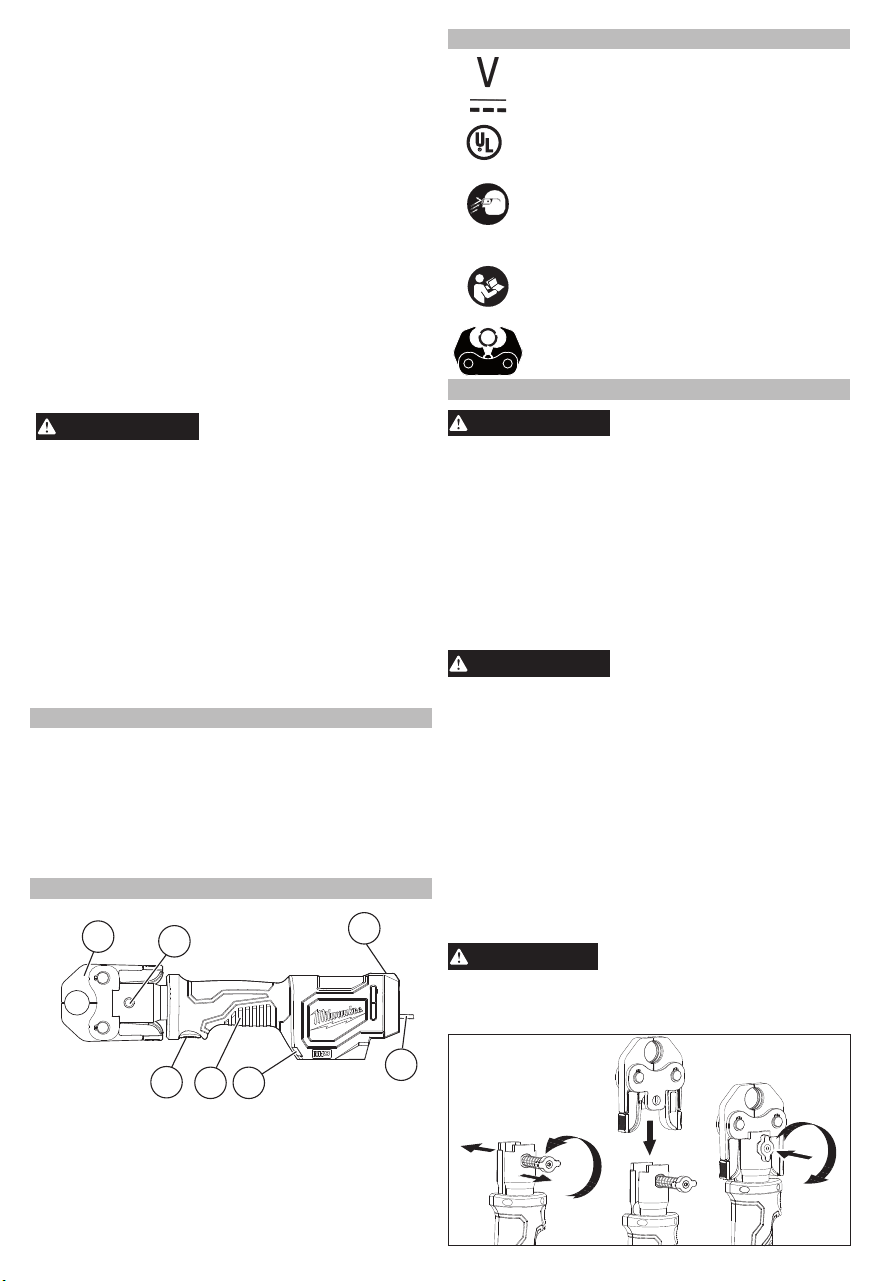

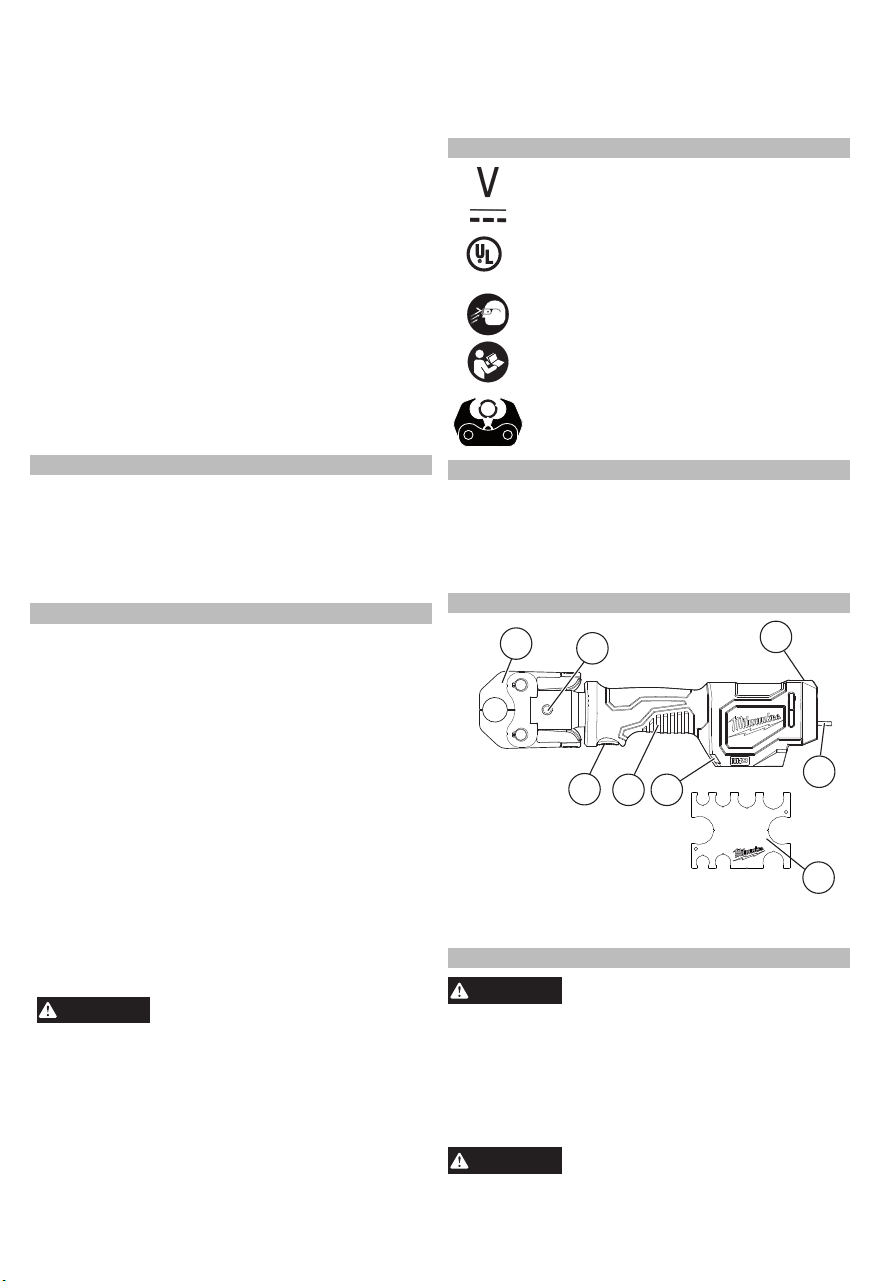

FUNCTIONAL DESCRIPTION

1. Retaining pin

2. Jaws

3. Trigger

4. Handle

5. LEDs

6. Hanger

7. Full cycle indicator

8. Gauge (Cat. No. 49-11-0080 or 49-11-0081)

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Always remove battery pack before

changing or removing accesso-

ries. Only use accessories specically recom-

mended for this tool. Others may be hazardous.

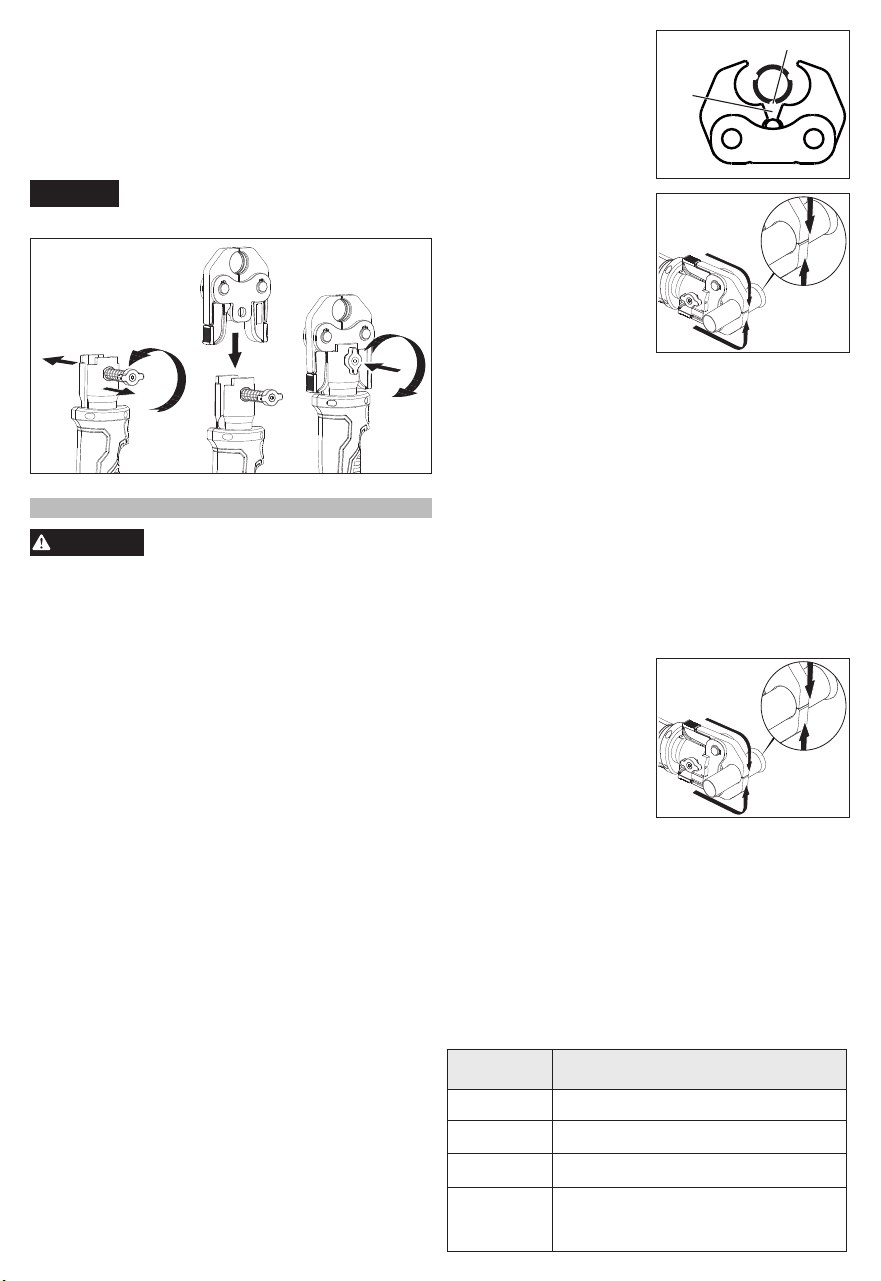

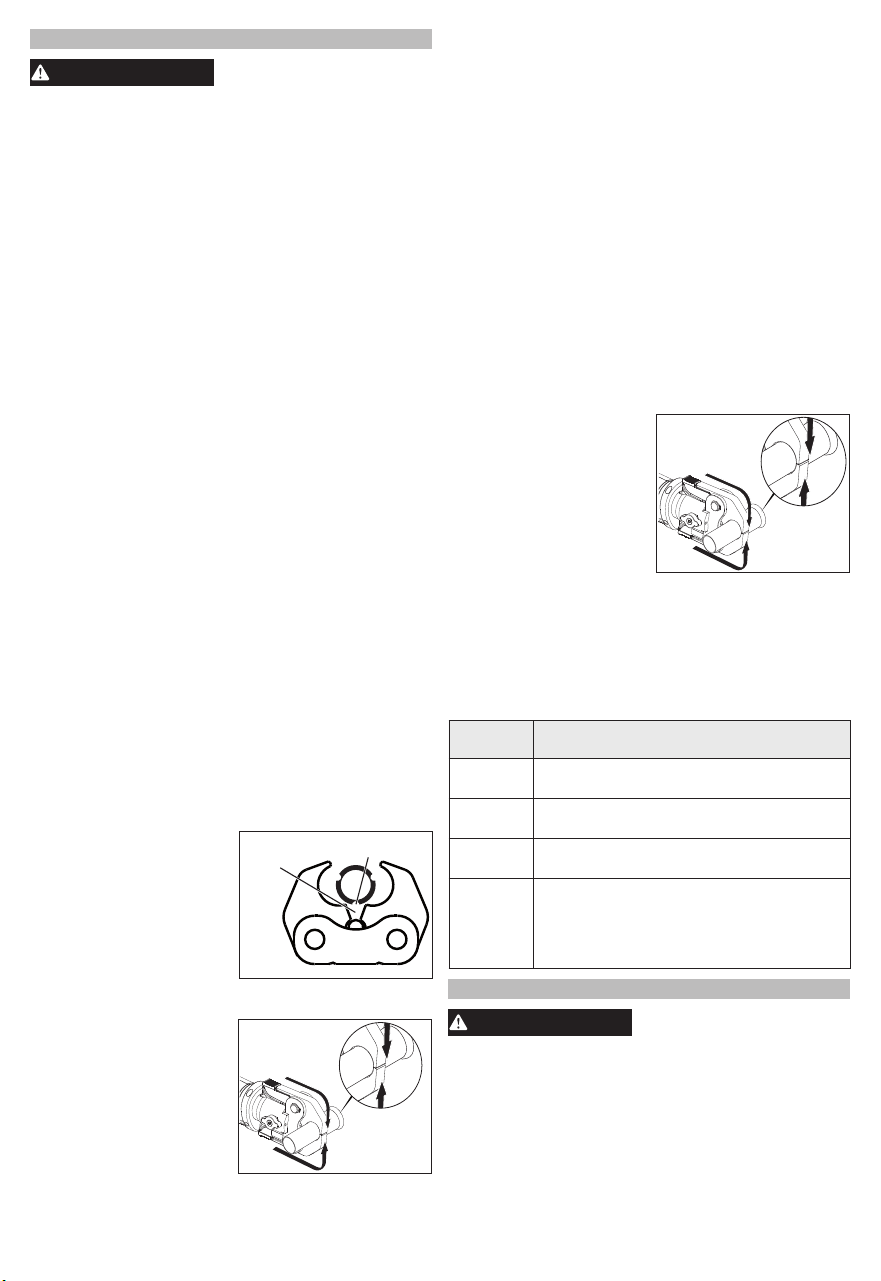

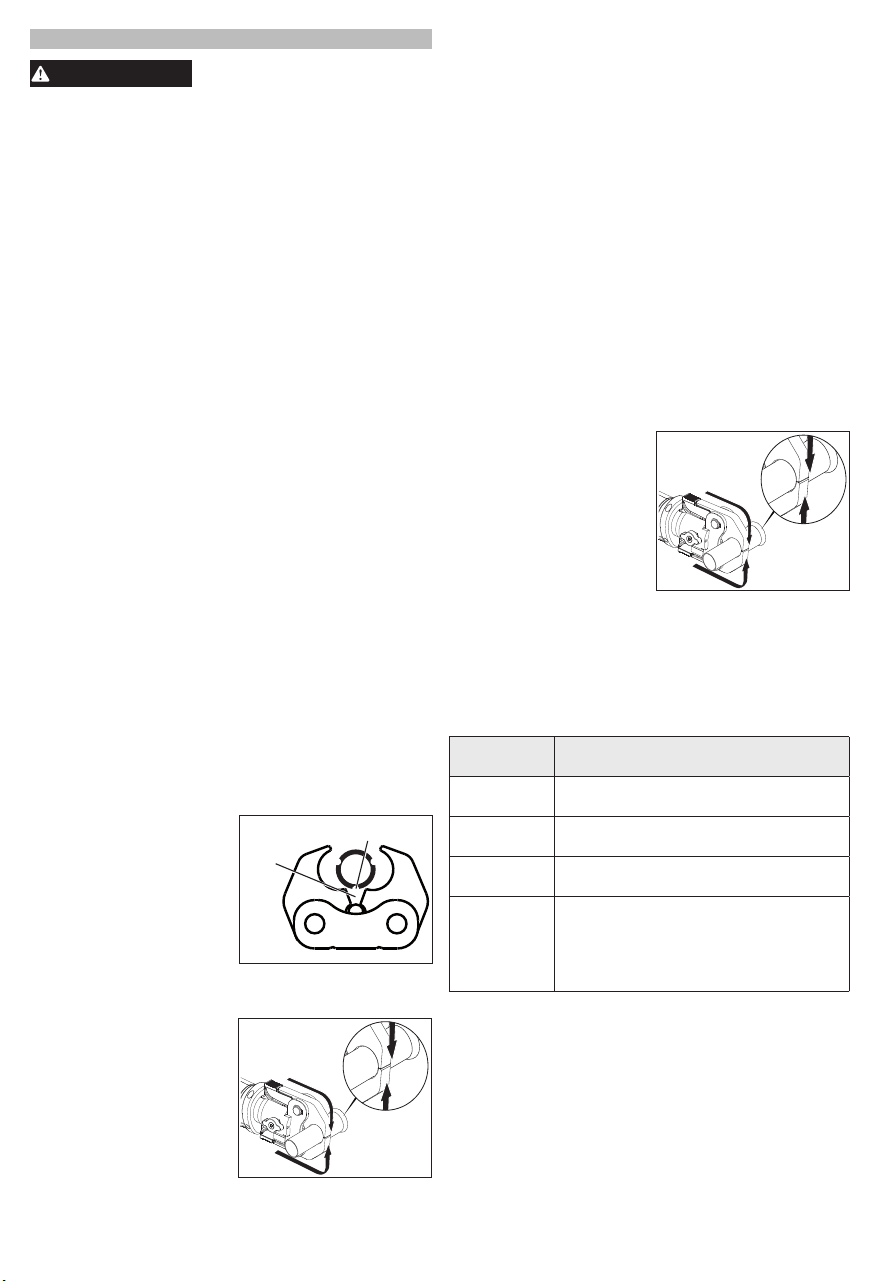

4. Align one of the tting's

Fitting Viewing Hole

Jaw

"V"

viewing holes with the

open "V" between the

two jaw halves. The jaws

must t square to the

tubing. CAUTION! Im-

properly aligned ttings

may damage the jaws,

generating excessive

ash during pressing.

5. Hold tool securely.

Press and hold the trig-

ger. Two LEDs will light

the workpiece when the

trigger is pulled.

6. Once engaged, the tool

automatically completes

its cycle. Release the

trigger.

7. When the cycle is complete the tool will switch off,

return, and the indicator will light. See "Indicators"

for more information.

8. Inspect and correct the crimp according to the t-

ting manufacturer's instructions and local codes.

Use the supplied gauge to determine if the ash/

ag is within the acceptable range. If the ash/

ag extends beyond the notch allowed, perform

a test crimp on a spare piece of PEX to determine

if there is damage to the jaws (see "Jaws" in the

Maintenance section).

Using

Crimp Jaws for use with Fittings designed to

F1807 & F2159 standards

1. Insert battery pack.

2. Prepare the materials according to the manufac-

turer's instructions.

3. Place jaws around the

tting.

4. Properly align the t-

ting in the jaws.The jaws

must t square to the

tubing. CAUTION! Im-

properly aligned ttings

may damage the jaws,

generating excessive

ash during pressing.

5. Hold tool securely. Press and hold the trigger. Two

LEDs will light the workpiece when the trigger is

pulled.

6. Once engaged, the tool automatically completes

its cycle. Release the trigger.

7. When the cycle is complete the tool will switch off,

return, and the indicator will light. See "Indicators"

for more information.

8. Inspect the crimp using the supplied gauge and

according to the tting manufacturer's instructions

and local codes.

Indicators

LED

Indicator Denition

Solid Green Tool has achieved crimp force.

Solid Red Tool requires service.

Flashing Red Tool has NOT achieved crimp force.

Flashing

Red/Green

Tool is reaching required service interval.

Return tool to a

MILWAUKEE service

facility.

Inserting/Removing the Jaws

1. Remove the battery pack.

2. Push in, then rotate the retaining pin counterclock-

wise 90°. The pin will pop out.

3. Insert the jaws. Line up the center hole with the

retaining pin.

4. Push in the retaining pin, then rotate clockwise

90°.

CAUTION

Do not operate the tool without the

retaining pin fully inserted and locked

into position. Damage to the tool may occur.

OPERATION

WARNING

Use only correctly sized jaws and

ttings. Jaws and ttings must be

used in an approved combination. Others may

result in faulty connections, which could cause

property damage.

Keep hands away from jaws while tool is in use.

Fingers could be crushed.

Always remove battery pack before changing

or removing accessories. Only use accessories

specically recommended for this tool. Others

may be hazardous.

To reduce the risk of injury, wear safety goggles

or glasses with side shields.

Using the Tool

Before pressing:

• Jaws and ttings must be used in an APPROVED

COMBINATION. Improper combinations can result

in a faulty connection.

• Inspect the jaws for cracks or other damage. Do not

use damaged jaws. Contact a MILWAUKEE service

facility.

• Ensure retaining pin is properly seated.

• For Press Jaws, check for ash/ag (see "Jaws" in

the Maintenance section).

• Inspect and discard workpieces with cracks or wear

before use. Materials may crack or shatter.

• Follow tting manufacturers' installation instructions.

Other uses may cause damage to the tool, acces-

sories, and workpiece.

Using

Press Jaws for use with Viega PureFlow

Fittings

1. Insert battery pack.

2. Prepare the materials according to the manufac-

turer's instructions.

3. Place jaws around the tting.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

Jaws

Keep jaws clean. Lubricate moving parts of jaws to

prevent wear. Jaws should open easily and spring

back to a closed position. Inspect the jaws for cracks

or other damage. Do not use damaged jaws. Do not

attempt to repair jaws.

For

Press Jaws for use with

Acceptable

NOT Acceptable

Viega PureFlow

Fittings:

Use the supplied gauge to

heck for excess ash or ag

on the tting. If the crimped

tting diameter is too large

to fully enter the gauge, or

the ash/ag on the tting

prevents the gauge from

seating ush to the tting,

repeat with another tting. If

the ash/ag continues to fail

the gauge test, the jaws may

be damaged. Replace the

jaws before continuing use.

CAUTION! Do not continue

to use jaws that continually

create excess ash/ag. Failure of the crimp could

occur.

For Crimp Jaws for use with Fittings designed to

F1807 & F2159 standards, the crimped tting diameter

must t fully in the gauge.

If the crimped tting diameter

is too large to fully enter the gauge, the tool or jaws

may need to be serviced.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

Press Jaws for use with

Viega PureFlow

Fittings

49-16-2630P

3/8" Viega PureFlow

Fittings

49-16-2631P

1/2" Viega PureFlow

Fittings

49-16-2632P

5/8" Viega PureFlow

Fittings

49-16-2633P

3/4" Viega PureFlow

Fittings

49-16-2634P

1" Viega PureFlow

Fittings

49-11-0080

Gauge

Crimp Jaws for use with

Fittings designed to F1807 & F2159 standards

49-16-2630C

3/8" Fittings designed to

F1807 & F2159 standards

49-16-2631C

1/2" Fittings designed to

F1807 & F2159 standards

49-16-2632C

5/8" Fittings designed to

F1807 & F2159 standards

49-16-2633C

3/4" Fittings designed to

F1807 & F2159 standards

49-16-2634C

1" Fittings designed to

F1807 & F2159 standards

49-11-0081

F1807 Gauge

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

• to receive important notications regarding your

purchase

• to ensure that your tool is protected under the warranty

• to become a Heavy Duty club member

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes, il

lustrations et spécications fournies avec cet outil

électrique. Ne pas suivre l’ensemble des règles et in-

structions peut entraîner une électrocution, un incendie

ou des blessures graves. Conserver les règles et les

instructions à des ns de référence ultérieure. Le

terme «outil électrique» gurant dans les avertissements

ci-dessous renvoie à l’outil électrique à alimentation par

le réseau (à cordon) ou par batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inflammables.

Les outils électriques produisent des étincelles

risquant d'enflammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspon-

dre à la prise secteur utilisée. Ne jamais modier

la che, de quelque façon que ce soit. Ne jamais

utiliser d'adaptateurs de che avec des outils mis

à la terre. Les ches et prises non modiées réduisent

le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon

à l'écart de la chaleur, de l'huile, des objets tran-

chants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc

électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc

électrique.

• Si l’utilisation d’un outil électrique est inévita-

ble dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique. sécurité individuelle

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

LIMITED WARRANTY USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted to the

original purchaser only to be free from defects in material and workmanship.

Subject to certain exceptions, MILWAUKEE will repair or replace any part on an

electric power tool which, after examination, is determined by MILWAUKEE to be

defective in material or workmanship for a period of ve (5) years** after the date

of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE

factory Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase should

be included with the return product. This warranty does not apply to damage

that MILWAUKEE determines to be from repairs made or attempted by anyone

other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal

wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and service

to achieve best performance. This warranty does not cover repair when normal

use has exhausted the life of a part including, but not limited to, chucks, brushes,

cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons,

strikers, lifters, and bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer;

Cordless Battery Packs; Gasoline Driven Portable Power Generators; Hand

Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Reconditioned

Product; and Test & Measurement Products. There are separate and distinct

warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™ Power

Source, Jobsite Fan and Trade Titan™ Industrial Work Carts is one (1) year from

the date of purchase. The warranty period for the Cables for the Drain Snake

is two (2) years from the date of purchase. The warranty period for the LED in

the LED Work Light and the LED Upgrade Bulb for the Work Light is the lifetime

of the product subject to the limitations above. If during normal use the LED or

LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable warranty on a

MILWAUKEE power tool product. The manufacturing date of the product will be

used to determine the warranty period if no proof of purchase is provided at the

time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REM

EDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE

PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO

THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO

EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL,

CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, AT

TORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A

CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY

PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF

PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITA

TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE

LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY

IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES,

WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE

DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR

TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT

PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE

DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED

ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN

IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY

TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU

MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of

MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST

(1.800.729.3878) to locate your nearest service facility for warranty and non-

warranty service on a MILWAUKEE electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.

This warranty card covers any defect in material and workmanship on this

Power Tool.

To make this warranty valid, present this warranty card, sealed/stamped by the

distributor or store where you purchased the product, to the Authorized Service

Center (ASC). Or, if this card has not been sealed/stamped, present the original

proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts, acces

sories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by

the distributor or store where you purchased the product, and there any faulty

piece or component will be replaced without cost for you. We will cover all freight

costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user guide

or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized by

TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service

Center to avoid electric risks.

SERVICE AND ATTENTION CENTER:

Presidente Masarik No.29 Piso 7

Col. Polanco V Sección

Miguel Hidalgo C.P.11560 Mexico, DF.

Ph. 52 55 4160-3547

IMPORTED AND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Presidente Masarik No.29 Piso 7

Col. Polanco V Sección

Miguel Hidalgo C.P.11560 Mexico, DF.

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des bles-

sures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières, des

bottes de sécurité antidérapantes, un casque protecteur

ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le

doigt sur la gâchette ou de mettre sous tension un outil

électrique lorsque la gâchette est en position de marche

favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité pro-

cure un meilleur contrôle de l’outil électrique en cas

d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la

poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre sufsant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élect-

rique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démar-

rage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires.

Vérier qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'affecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs ac-

cidents sont causés par des produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien affûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu peut

être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN DE LA

BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloi-

gné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement les

parties atteintes avec de l’eau. Si le liquide entre

en contact avec les yeux, consulter un médecin. Le

liquide éjecté des piles peut causer des irritations ou

des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis-

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux

ammes ou à une température excessive. Une

exposition aux ammes ou à une température supé-

rieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être

conées à un technicien qualié, utilisant exclu-

sivement des pièces identiques à celles d’origine.

Le maintien de la sûreté de l’outil électrique sera ainsi

assuré.

• Ne jamais effectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

• Utiliser l'outil seulement comme indiqué. Seul le

personnel qualié devrait utiliser l'outil.

• N'utilisez pas l'outil sans les mâchoires installées.

Vos doigts risquent d’être écrasés.

• Gardez vos mains loin des mâchoires lorsque vous

utilisez l'outil. Vos doigts risquent d’être écrasés.

DESCRIPTION FONCTIONNELLE

1. Clavette

d'arrêt

2. Mâchoire

3. Gâchette

4. Poignée

5. DEL

6. Support

7. Indicateur de cycle terminé

8. Calibre (No de Cat. 49-11-0080 ou 49-11-0081)

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Insertion/retrait des mâchoires

1. Retirez le bloc-piles.

2. Appuyez, puis tournez la clavette d’arrêt dans le

sens contraire des aiguilles d’une montre sur 90°.

La clavette se dégagera.

3. Insérez les mâchoires de sertissage. Alignez le

trou central sur la clavette d’arrêt.

4. Appuyez sur la clavette d’arrêt, puis tournez dans

le sens des aiguilles d’une montre 90°.

ATTENTION

Pour éviter d'endommager l'outil,

n'utilisez pas l'outil sans la cla-

vette d'arrêt complètement insérée et verrouillée

en place. Cela pourrait endommager le cylindre.

• Pour réduire le risque de blessure, porter des

lunettes de sécurité ou des lunettes avec écrans

latéraux pendant l’utilisation ou l’entretien de l’outil.

• Inspectez et jetez les pièces présentant des ssures

ou usées avant l’utilisation. Les matériaux peuvent

se ssurer ou se briser.

• Utiliser l'outil uniquement avec des mâchoires MIL-

WAUKEE et emmancher les tuyaux et les raccords

pour lesquels elles sont conçues. D’autres utilisa-

tions peuvent provoquer des blessures ou endommager

l’outil, les accessoires et les tuyaux. Cela peut entraîner

des fuites.

• Utiliser seulement des mâchoires MILWAUKEE

conçues spécialement pour cet outil.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y g

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malformations

congénitales et de troubles de l’appareil reproducteur.

Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces exposi-

tions varient en fonction de la fréquence de ce type de

travail. Pour réduire l’exposition à ces substances chi-

miques, l’opérateur doit: travailler dans une zone bien

ventilée et porter l’équipement de sécurité approprié,

tel qu’un masque anti-poussière spécialement conçu

pour ltrer les particules microscopiques.

SPECIFICATIONS

No de Cat. ................................................. 2674-20

Volts ................................................................18 cd

Type de batterie ............................................M18™

Type de chargeur..........................................M18™

Température de fonctionnement ......... -5° C - 50° C

(23° - 122° F)

Gamme de compressions.............. < = 25 mm PEX

(< = 1" PEX)

PICTOGRAPHIE

Volts

Tension CD seul

Underwriters Laboratories, Inc.

États-Unis et Canada

Pour réduire le risque de blessure, porter

des lunettes de sécurité ou des lunettes

avec écrans latéraux pendant l’utilisation

ou l’entretien de l’outil.

Lire le manuel d'utilisation.

Aligner correctement le raccord. Un

mauvais alignement des raccords

pourrait endommager les mâchoires.

MANIEMENT

AVERTISSEMENT

Utiliser uniquement les

mâchoires et les raccords

de la dimension appropriée. L’utilisation de di-

mension inappropriée peut entraîner de mau-

vaises connexions, ce qui peut causer des dom-

mages matériels.

Gardez vos mains loin des mâchoires de sertis-

sage lorsque vous utilisez l'outil. Vos doigts

risquent d’être écrasés.

Il faut toujours retirer la batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Pour minimiser les risques de blessures, portez

des lunettes à coques latérales.

Utilisation de l’outil

• Inspecter les mâchoires pour détecter toute ssure

ou endommagement. Ne pas utiliser des mâchoires

endommagées. Communiquer avec un centre de

réparations MILWAUKEE.

• S’assurer que la clavette d’arrêt est correctement

ajustée.

• Les mâchoires et les connecteurs doivent être

utilisés dans des COMBINAISONS APPROUVÉES.

Des combinaisons incorrectes peuvent entraîner

une connexion défectueuse.

• Pour les mâchoires de pressage, vérier la bavure/

le drapeau (voir « Mâchoires » dans la section En-

tretien).

•Inspectez et jetez les pièces présentant des ssures

ou usées avant l’utilisation. Les matériaux peuvent

se ssurer ou se briser.

•Suivez les instructions d'installation du fabricant des

connecteurs. D’autres utilisations peuvent endom-

mager l’outil, les accessoires et les pièces.

Utilisation des mâchoires de pressage avec des

raccords Viega PureFlow

1. Insérez le bloc-piles.

2. Préparer les équipements conformément aux

instructions du fabricant.

3. Placez les mâchoires installées autour du con-

necteur.

4. Aligner correctement le

Trous d’observation

du raccord

"V" du

mâchoires

raccord dans les

mâchoires. L’un des

trous d’observation du

raccord doit être aligné

avec le « V » ouvert

entre les deux moitiés

du mâchoires. Les

mâchoires doivent être alignés au tuyau. ATTEN-

TION! Un mauvais alignement des raccords en-

dommagerait les mâchoires.

5. Tenez l'outil fermement.

Appuyez et maintenez

la gâchette. Deux voy-

ants DEL éclairent la

pièce à travailler quand

la gâchette est tirée.

6. Une fois enclenché,

l’outil complète automa-

tiquement son cycle. Relâcher la gâchette.

7. Une fois le cycle est terminé, l'outil s'arrête,

retourne et le voyant s'allume.Consulter « Indi-

cateurs » pour de plus amples renseignements.

8. Inspecter et corriger le sertissage conformé-

ment aux instructions du fabricant du raccord

et aux codes locaux. Utiliser le calibre fourni

pour déterminer si la bavure/le drapeau est dans

la plage admissible. Si la bavure/le drapeau

dépasse l’encoche admissible, réaliser des

sertissages d’essai supplémentaires pour déter-

miner si les mâchoires ont été endommagés (voir

« Mâchoires » dans la section Entretien).

Utilisation des mâchoires de sertissage avec

les raccords conçus conformément aux normes

F1807 et F2159

1. Insérez le bloc-piles.

2. Préparer les équipements conformément aux

instructions du fabricant.

3. Placez les mâchoires installées autour du con-

necteur.

4. Aligner correctement le raccord dans les

mâchoires. Les mâchoires doivent être alignés

au tuyau. ATTENTION! Un mauvais alignement

des raccords endommagerait les mâchoires.

5. Tenez l'outil fermement.

Appuyez et maintenez

la gâchette. Deux voy-

ants DEL éclairent la

pièce à travailler quand

la gâchette est tirée.

6. Une fois enclenché,

l’outil complète automa-

tiquement son cycle.

Relâcher la gâchette.

7. Une fois le cycle est terminé, l'outil s'arrête,

retourne et le voyant s'allume. Consulter « Indi-

cateurs » pour de plus amples renseignements.

8. Inspecter le sertissage en utilisant le calibre fourni

et conformément aux instructions du fabricant du

raccord et aux codes locaux.

Indicateurs

Voyant

Indicateur Dénition

Vert xe

L’outil a accompli la force de sertissage.

Rouge xe

L’outil exige un service.

Rouge

clignotant

L’outil n’a PAS accompli la force de

sertissage.

Clignotant

Rouge/vert

(après Vert

et Rouge

xe)

L’outil a atteint son intervalle de service.

Renvoyer l'outil à un centre de réparations

MILWAUKEE.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE

accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

ACCESOIRES

AVERTISSEMENT

Retirez toujours la batterie

avant de changer ou

d’enlever les accessoires. L’utilisation d’autres ac-

cessoires que ceux qui sont spéciquement recom-

mandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur local.

Utilisation des mâchoires avec des raccords

Viega PureFlow

49-16-2630P Raccords Viega PureFlow

9,5 mm (3/8")

49-16-2631P Raccords Viega PureFlow

13 mm (1/2")

49-16-2632P Raccords Viega PureFlow

16 mm (5/8")

49-16-2633P Raccords Viega PureFlow

19 mm (3/4")

49-16-2634P Raccords Viega PureFlow

25 mm (1")

49-11-0080

Calibre

Utilisation des mâchoires de sertissage avec

les raccords conçus conformément aux

normes F1807 et F2159

49-16-2630C Raccords de 9,5 mm (3/8")

conçus conformément aux

normes F1807 et F2159

49-16-2631C Raccords de 13 mm (1/2") con-

çus conformément aux normes

F1807 et F2159

49-16-2632C Raccords de 16 mm (5/8") con-

çus conformément aux normes

F1807 et F2159

49-16-2633C Raccords de 19 mm (3/4") con-

çus conformément aux normes

F1807 et F2159

49-16-2634C Raccords de 25 mm (1")

conçus conformément aux

normes F1807 et F2159

49-11-0081

F1807

Calibre

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti

à l’acheteur d’origine uniquement pour être exempt de vices de matériaux et de

fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou

remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE,

s’est avérée être affectée d’un vice de matériau ou de fabrication et ce pendant

une période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Le retour de l’outil électrique, à un centre de réparations en usine

MILWAUKEE ou à un centre d’entretien agréé MILWAUKEE, est requis en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée avec le

produit retourné. Cette garantie ne couvre pas les dommages que MILWAUKEE

détermine être causés par des réparations ou des tentatives de réparation par

quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations

incorrectes, des altérations, des utilisations abusives, une usure normale, une

carence d’entretien ou des accidents

autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Mâchoires

Garder les mâchoires propres. Lubrier les pièces

mobiles des mâchoires pour empêcher l’usure. Les

mâchoires doivent s’ouvrir et se refermer facile-

ment. Inspecter les mâchoires pour détecter les

ssures ou tout autre dommage. Ne pas utiliser des

mâchoires endommagés. Ne pas essayer de réparer

les mâchoires.

Pour les mâchoires de

Acceptable

NON Acceptable

pressage utilisés avec des

raccords Viega PureFlow

: Utiliser le calibre fourni pour

vérier l’excédant de bavure/

drapeau sur le raccord. Si

le diamètre du raccord serti

est trop large pour entrer

entièrement dans le calibre,

ou si la bavure/le drapeau

sur le raccord empêche

le calibre de s’insérer dans

le raccord, répéter l’essai. Si

l’outil présente toujours un

défaut, les mâchoires peu-

vent être endommagés.

Remplacer les mâchoires

avant de continuer l’utilisation. ATTENTION! Ne pas

continuer à utiliser des mâchoires qui créent con-

tinuellement un excès de bavure/drapeau. Un défaut

de sertissage pourrait se produire.

Pour les mâchoires de sertissage à utiliser avec

des raccords conçus aux normes F1807 et F2159,

le diamètre du raccord serti doit s’insérer entièrement

dans le calibre. Si le diamètre du raccord serti est

trop large pour s’insérer entièrement dans le calibre,

l’outil ou les mâchoires doivent être entretenus.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

Usure normale : Plusieurs outils électriques requièrent un remplacement et un

entretien périodique de leurs pièces pour un meilleur rendement. Cette garantie

ne couvre pas la réparation des pièces due à l’utilisation normale de l’outil, y

compris, mais sans s’y limiter, les mandrins, les brosses, les cordes, les sabots

de scie, les portes-lames, les joints toriques, les joints, les amortisseurs, les

lames d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques,

aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans l, aux

génératrices d’alimentation portatives à essence, aux outils à main, aux monte-

charges – électriques, à levier et à chaîne (manuels), aux vestes chauffantes

M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des

garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de chantier et les

chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à compter

de la date d’achat. La période de garantie pour les Câbles de la sonde spirale est

de deux (2) ans à compter de la date d’achat. La période de garantie couvrant

la DEL de la lampe de travail à DEL et l’ampoule améliorée à DEL de la lampe

de travail est une garantie à vie du produit soumise aux limitations ci-dessus.

En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son utilisation

normale, la pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la garantie

en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit

servira à établir la période de garantie si aucune preuve d’achat n’est fournie

lorsqu’une demande de service sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REM

PLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CONDITION DU

CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ

PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN

AUCUN CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT

DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉ

RÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE,

DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT

LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMET

TANT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS

OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS

VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REM

PLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU

ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À

TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE

GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE

UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE

TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI,

LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT

PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS

DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRIC

TIONS CI- DESSUS PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES.

LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS;

VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada

uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces

et Services du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com,

ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre de

service de votre région le plus proche pour l’entretien, sous garantie ou non, de

votre outil électrique MILWAUKEE.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de

la date d’achat d’origine. Le présent bon de garantie couvre tous les vices de

matériau et de fabrication que peut afcher cet outil électrique. Pour assurer

la validité de la présente garantie, veuillez présenter le bon de commande,

estampillé du sceau du distributeur ou du magasin où le produit a été acheté,

au centre de réparations agréé. Si le bon de commande n’a pas été estampillé,

veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour

un entretien, des pièces, des accessoires ou d’autres composants, composer

sans frais le 1-800-832-1949 an d’obtenir les coordonnées du centre de répara

tions agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de

commande estampillé du sceau du distributeur ou du magasin où le produit

a été acheté. Toute pièce défectueuse ou tout composant défectueux sera

remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce

processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans le guide

de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée par

TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre

de réparations agréé pour éviter les risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE:

Presidente Masarik No.29 Piso 7

Col. Polanco V Sección

Miguel Hidalgo C.P.11560 Mexico, DF.

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Presidente Masarik No.29 Piso 7

Col. Polanco V Sección

Miguel Hidalgo C.P.11560 Mexico, DF.

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica, un

incendio o lesiones graves. Guarde todas las adver-

tencias e instrucciones para consultarlas en el fu-

turo. El término “herramienta eléctrica” en todas las

advertencias incluidas más abajo se reere a su her-

ramienta operada por conexión (cable) a la red eléc-

trica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras son propicias

para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas eléc-

tricas generan chispas que pueden encender el polvo

o los vapores.

• Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterriza-

das. Los enchufes y tomacorrientes correspondientes

sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies aterri-

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica.

Si se daña, asegúrese de que la herramienta

eléctrica sea reparada antes de que se utilice.

Muchos accidentes son ocasionados por her-

ramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de

sujeción secas, limpias y libres de aceite y grasa.

Las empuñaduras y supercies de sujeción resbalosas

no permiten el manejo y control seguros de la her-

ramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o modi-

cadas pueden mostrar un comportamiento impredec-

ible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a

temperatura excesiva. La exposición a fuego o temper-

atura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no car-

gue la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguri-

dad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURIDAD

• Use la herramienta únicamente como se indica. Solo

el personal capacitado debe operar la herramienta.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección,

tal como una máscara contra polvo, calzado antidesli-

zante, casco o protección auditiva, utilizado para condi-

ciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el equi-

librio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las herrami-

entas. Un descuido puede provocar lesiones graves

en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herrami-

enta eléctrica correcta para su aplicación. La herram-

ienta eléctrica correcta realizará el trabajo mejor y con

mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verifique que no haya desalin-

• No utilice la herramienta sin las mordazas instala-

das. Los dedos podrían aplastarse.

• Mantenga las manos alejadas de las mordazas

mientras la herramienta esté en uso. Los dedos

podrían aplastarse.

• Para reducir el riesgo de lesiones, utilice gafas o

lentes de seguridad con protectores laterales al

operar o dar servicio a la herramienta.

• Inspeccione y descarte las piezas de trabajo con

suras o desgaste antes de usarlas. Los materiales

pueden surarse o quebrarse.

• Use la herramienta únicamente con las mordazas

MILWAUKEE y para prensar las tuberías y las

conexiones para las que está diseñada. Otros usos

pueden causar lesiones o daños a la herramienta, los

accesorios y las tuberías. Esto puede ocasionar fugas.

• Utilice únicamente las mordazas MILWAUKEE

diseñadas para esta herramienta.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de se-

guridad aprobado, como mascarillas protectoras contra

polvo especialmente diseñadas para ltrar partículas

microscópicas.

ESPECIFICACIONES

Cat. No. ..................................................... 2674-20

Volts ................................................................18 cd

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Temp. de operación ............................-5° C - 50° C

(23° - 122° F)

Rango de compresión ................... < = 25 mm PEX

(< = 1" PEX)

DESCRIPCION FUNCIONAL

1. Pasador de

retención

2. Mordaza

3. Gatillo

4. Empuñadura

5. LED

6. Colgador

7. Indicador de ciclo completo

8. Calibre (Cat. No. 49-11-0080 o 49-11-0081)

SIMBOLOGÍA

Volts

Corriente directa

Underwriters Laboratories, Inc.

Estados Unidos y Canadá

Para reducir el riesgo de lesiones,

utilice gafas o lentes de seguridad con

protectores laterales al operar o dar

servicio a la herramienta.

Lea el manual del operador.

Alinee el conector correctamente. Los

conectores alineados incorrectamente

pueden resultar en daño a la mordaza.

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

Inserción/extracción de las mordazas

1. Extraiga la batería.

2. Empuje hacia dentro y luego gire el pasador de

retención hacia la izquierda 90°. El pasador se

botará.

3. Inserte las mordazas crimpadoras. Alinee el oricio

central con el pasador de retención.

4. Introduzca el pasador de retención y gírelo 90°

hacia la derecha.

PRECAUCIÓN

Para evitar daños a la herra-

mienta, no opere la herra-

mienta sin el pasador de retención totalmente

insertado y bloqueado en su posición. Pueden

presentarse daños al cilindro.

OPERACION

ADVERTENCIA

Use only correctly sized jaws

and ttings. Others may re-

sult in faulty connections, which could cause

property damage.

Mantenga las manos alejadas de las mordazas

crimpadoras mientras se esté usando la herra-

mienta. Los dedos podrían aplastarse.

Para reducir el riesgo de lesiones, extraiga

siempre la batería antes de acoplar o desaco-

plar accesorios. Utilice únicamente accesorios

especícamente recomendados para esta her-

ramienta. El uso de accesorios no recomendados

podría resultar peligroso.

Para reducir el riesgo de lesiones, use siempre

lentes de seguridad o anteojos con protectores

laterales.

Usar la herramienta

• Inspeccione las mordazas para detectar suras

u otros daños. No utilice mordazas dañadas. Co-

muníquese con un centro de servicio MILWAUKEE.

• Asegúrese de que el pasador de retención esté

correctamente asentado.

• Las mordazas y los conectores deben utilizarse en

una COMBINACIÓN APROBADA. Las combina-

ciones inadecuadas pueden producir una conexión

defectuosa.

• Para las mordazas de prensado, revise que no haya

rebaba/bandera (ver "Mordazas” en la sección de

Mantenimiento). .

• I

nspeccione y descarte las piezas de trabajo con

suras o desgaste antes de usarlas. Los materiales

pueden surarse o quebrarse.

•

Siga las instrucciones de instalación del fabricante

de la máquina. Otros usos pueden causar daños a

la herramienta, los accesorios y la pieza de trabajo.

Usar las mordazas de prensado con conectores

Viega PureFlow

1. Inserte la batería.

2. Prepare los materiales siguiendo las instrucciones

del fabricante.

3. Coloque las mordazas alrededor del conector.

4. Alinee correctamente el

Oricios de inspección

del conector

"V" de la

mordaza

conector en las morda-

zas. Uno de los oricios

de inspección del co-

nector debe alinearse

con la “V” abierta entre

las dos mitades de la

mordaza. Las mordazas

deben embonar alin-

eadas con los tubos. ¡PRECAUCIÓN! Los conec-

tores alineados incorrectamente dañarán las

mordazas.

5. Sostenga la herra-

mienta firmemente.

Presione sin soltar el

gatillo. Dos LED en-

cenderán la pieza de

trabajo cuando se jale

el accionador.

6. Una vez activada, la

herramienta automáti-

camente completa su ciclo. Suelte el gatillo.

7. Cuando el ciclo haya nalizado, la herramienta se

apagará, regresará y el indicador se iluminará. Ver

"Indicadores" para mayor información.

8. Inspeccione y corrija el presionador siguiendo

las instrucciones del fabricante del conector y

los códigos locales. Use el calibre provisto para

determinar si la rebaba/bandera se encuentra den-

tro del rango aceptable. Si la rebaba/bandera se

extiende más allá de la muesca permitida, realice

presiones de prueba adicionales para determinar

si las mordazas están dañadas (ver “Mordazas”

en la sección de mantenimiento).

Usar mordazas de prensado para conectores

diseñados para normas F1807 y F2159

1. Inserte la batería.

2. Prepare los materiales según las instrucciones

del fabricante.

3. Coloque las mordazas alrededor del conector.

4. Alinee correctamente el conector en las mordazas.

Las mordazas deben embonar alineadas con los

tubos. ¡PRECAUCIÓN! Los conectores alineados

incorrectamente dañarán las mordazas.

5. Sostenga la herra-

mienta rmemente. Pre-

sione sin soltar el gatillo.

Dos LED encenderán la

pieza de trabajo cuando

se jale el accionador.

6. Una vez activada, la

herramienta automáti-

camente completa su

ciclo. Suelte el gatillo.

7. Cuando el ciclo haya nalizado, la herramienta se

apagará, regresará y el indicador se iluminará.Ver

"Indicadores" para mayor información.

8. Inspeccione y corrija el presionador siguiendo

las instrucciones del fabricante del conector y los

códigos locales.

Indicadores

LED

Indicador Denición

Verde jo

La herramienta ha alcanzado la fuerza

de crimpado.

Rojo jo

La herramienta requiere servicio.

Rojo

destellando

La herramienta NO ha alcanzado la

fuerza de crimpado.

Destellando

Rojo/Verde

(después

Verde y Rojo

jo)

La herramienta se está acercando al

intervalo de servicio requerido. Devuelva

la herramienta a un centro de servicio

MILWAUKEE.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de

Servicio MILWAUKEE para TODAS las reparacio-

nes.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como rui-

dos indebidos, desalineadas o agarrotadas de partes

móviles, piezas rotas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta.

Envíe su herramienta al Centro de Servicio

MILWAUKEE para reparación. Después de 6

meses a un año, dependiendo del uso dado,

envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

Mordazas

Mantenga las mordazas limpias. Lubrique las partes

movibles de las mordazas para prevenir el desgaste.

Las mordazas deben abrirse fácilmente y regresarse

a su posición cerrada. Inspeccione las mordazas

para ver que no estén cuarteadas o tengan otro

daño. No use mordazas dañadas. No intente reparar

las mordazas.

Para mordazas de prensado

Aceptable

NO Aceptable

para conectores Viega

PureFlow

: Use el calibre

provisto para revisar si hay

un exceso de rebaba o ban-

dera en el conector. Si el

diámetro del conector pre-

sionado es muy grande para

que entre en el calibre por

completo, o la rebaba/ban-

dera en el conector evita que

el calibre del conector se

alinee con el conector, repita

la prueba. Si la herramienta

sigue fallando, las mordazas

pueden estar dañadas. Re-

emplace las mordazas antes

de continuar con el uso. ¡PRECAUCIÓN! No siga

usando las mordazas que crean continuamente un

exceso de rebaba/bandera. Podrían dejar de pre-

sionar.

Para mordazas de prensado con conectores dise-

ñados para normas F1807 y F2159, el diámetro del

conector engarzado debe embonar completamente

en el calibre. Si el diámetro del conector engarzado

es muy grande para entrar completamente por el

calibre, la herramienta o las mordazas necesitan

servicio.

ADVERTENCIA

Para reducir el riesgo de una

explosión, no queme nunca

una batería, aun si está dañada, “muerta” o

completamente descargada.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

ACCESORIOS

ADVERTENCIA

Para reducir el riesgo de

lesiones, siempre extraiga la

batería antes de cambiar o retirar accesorios.

Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor local.

Mordazas de prensado para usarse con

conectores Viega PureFlow

49-16-2630P Conexiones Viega PureFlow

de 9,5 mm (3/8")

49-16-2631P Conexiones Viega PureFlow

de 13 mm (1/2")

49-16-2632P Conexiones Viega PureFlow

de 16 mm (5/8")

49-16-2633P Conexiones Viega PureFlow

de 19 mm (3/4")

49-16-2634P Conexiones Viega PureFlow

de 25 mm (1")

49-11-0080

Calibre

Mordazas de prensado para usarse con conec-

tores diseñados para normas F1807 y F2159

49-16-2630C Conexiones de 9,5 mm (3/8")

diseñadas según las normas

F1807 y F2159

49-16-2631C Conexiones de 13 mm (1/2")

diseñadas según las normas

F1807 y F2159

49-16-2632C Conexiones de 16 mm (5/8")

diseñadas según las normas

F1807 y F2159

49-16-2633C Conexiones de 19 mm (3/4")

diseñadas según las normas

F1807 y F2159

49-16-2634C Conexiones de 25 mm (1")

diseñadas según las normas

F1807 y F2159

49-11-0081

F1807

Calibre

58140002d3 961011711-03(A)

10/16 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* MILWAUKEE (vea las excepciones

más adelante) se garantiza al comprador original únicamente contra

defectos en materiales y mano de obra. Sujeto a ciertas excepciones,

MILWAUKEE reparará o reemplazará cualquier parte de una her-

ramienta eléctrica que, tras una revisión, MILWAUKEE determine que

tiene defectos en material o mano de obra durante un período de cinco

(5) años** después de la fecha de compra, a menos que se indique

lo contrario. Se requiere que se envíe la herramienta eléctrica a un

Centro de Servicio de fábrica de MILWAUKEE o a una Estación de

Servicio Autorizada de MILWAUKEE, con ete prepagado y asegurado.

Debe incluirse una copia del comprobante de compra con el producto

enviado. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones

realizados por una persona que no sea personal autorizado de

MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan reempla-

zos periódicos de partes y servicio para lograr el mejor rendimiento.

Esta garantía no cubre la reparación cuando el uso normal ha agotado

la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos,

cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos,

parachoques, cuchillas de propulsión, pistones, percutores, elevadores

y arandelas de la cubierta del parachoques.

*Esta garantía no cubre las clavadoras y grapadoras neumáticas,

pulverizador de pintura sin aire, baterías inalámbricas, generadores

portátiles accionados por gasolina, herramientas manuales, polipasto

eléctrico, de palanca y cadena manual, prendas calefactadas M12™;

productos reacondicionados, y productos de prueba y medición. Hay

garantías independientes y distintas disponibles para estos productos.

**El periodo de garantía de los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventilador para obra y carros de

trabajo industriales Trade Titan™ es de un (1) año a partir de la fecha

de compra. El periodo de garantía de los cables de la sonda exible

para desagües es de dos (2) años a partir de la fecha de compra. El

periodo de garantía del LED de la lámpara de trabajo LED y el foco

de cambio a LED para la lámpara de trabajo es por toda la vida del

producto, sujeto a las limitaciones mencionadas anteriormente. Si

durante el uso normal falla el LED o el foco LED, la parte se reemp-

lazará sin cargo alguno.

No es necesario el registro de la garantía para obtener la garantía cor-

respondiente para un producto de herramienta eléctrica MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPAR-

ACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSA-

BLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES,

EMERGENTES O PUNITIVOS, NI DE NINGÚN COSTO, HONO-

RARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS

COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN

NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMA-

CIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO

PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD

POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA

ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE

EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TO-

DAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES.

EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE

DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO,

SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMER-

CIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN

LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PER-

MITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN

A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE

SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS

NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA

GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN

PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA

DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS

TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica a productos vendidos en los Estados Unidos y

en Canadá únicamente.

Consulte la ‘Búsqueda de Centros de Servicio’ en la sec-

ción de Refacciones y Servicio del sitio web de MILWAUKEE

www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878)

para localizar el centro de servicio más cercano para servicio dentro

y fuera de la garantía para una herramienta eléctrica MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a

partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas,

componentes y la mano de obra contenidas en este producto Para

América Central y el Caribe se debe conrmar en el Centro de Servicio

Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Ser-

vicio Autorizado la Póliza de Garantía sellada por el establecimiento

en donde adquirió el producto. Si no la tienen, podrá presentar el

comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por

correo electrónico a la dirección "[email protected]", para

ubicar el Centro de Servicio Autorizado más cercano a su domicilio,

en el cual además podrá adquirir partes, componentes, consumibles

y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía

sellada por el establecimiento donde realizó la compra. Ahí se reem-

plazará cualquier pieza o componente defectuoso sin cargo alguno

para el usuario nal. La empresa se hace responsable de los gastos

de transportación razonablemente erogados que se deriven del

cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas

a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el

instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas

no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser rem-

plazado por el fabricante o por un Centro de Servicio Autorizado

para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Presidente Masarik No.29 Piso 7

Col. Polanco V Sección

Miguel Hidalgo C.P.11560 Mexico, DF.

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.

Presidente Masarik No.29 Piso 7

Col. Polanco V Sección

Miguel Hidalgo C.P.11560 Mexico, DF.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 2674-22C M18 Short Throw Press Tool Kit with PEX Crimp Jaws

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2674-22C Questions and Answers
