HW65358
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Bunk Bed With Trundle
Lit Superposé avec Lit Gigogne
EN
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
02

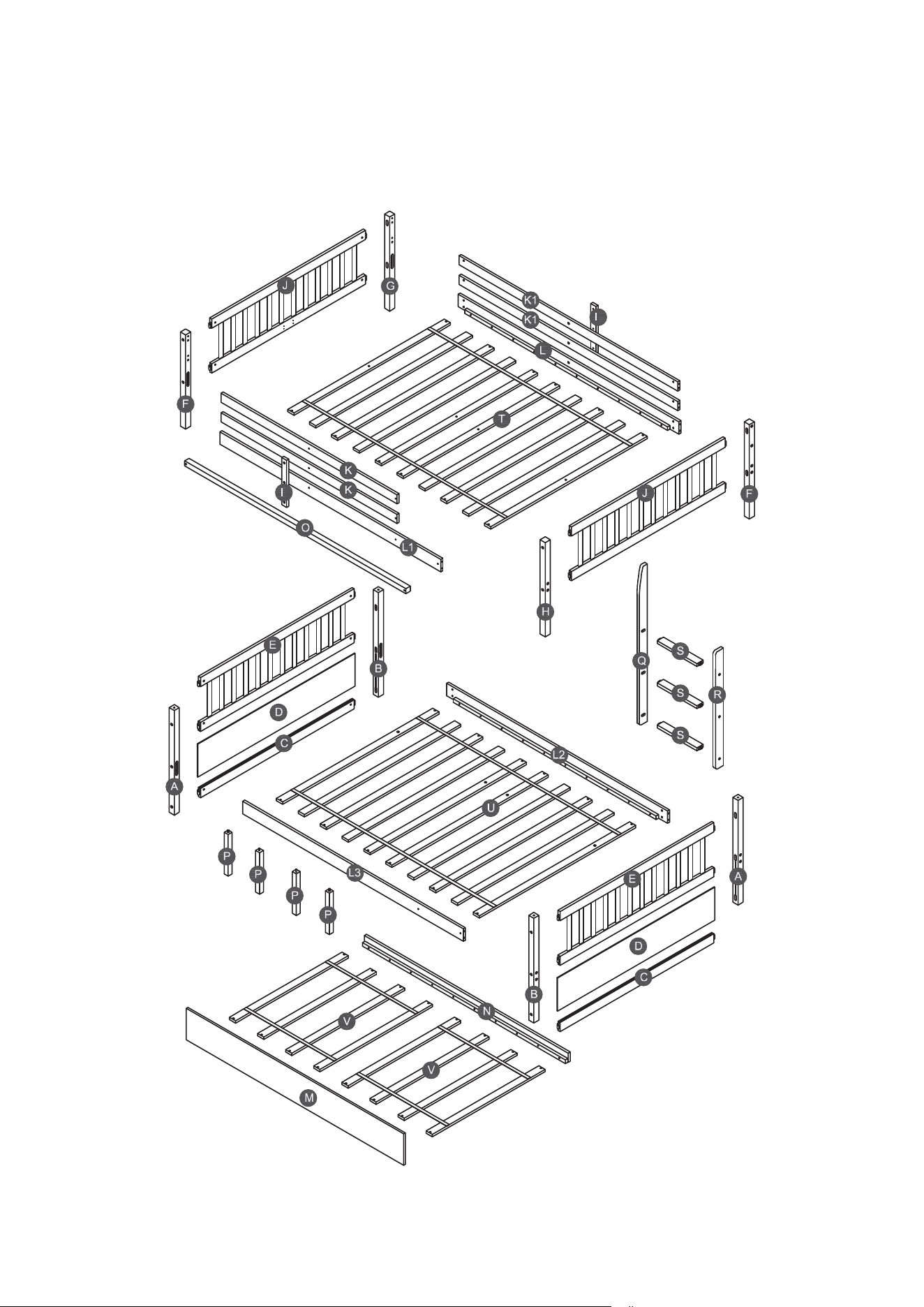

DETAIL VIEW / VUE DÉTAILLÉE
03

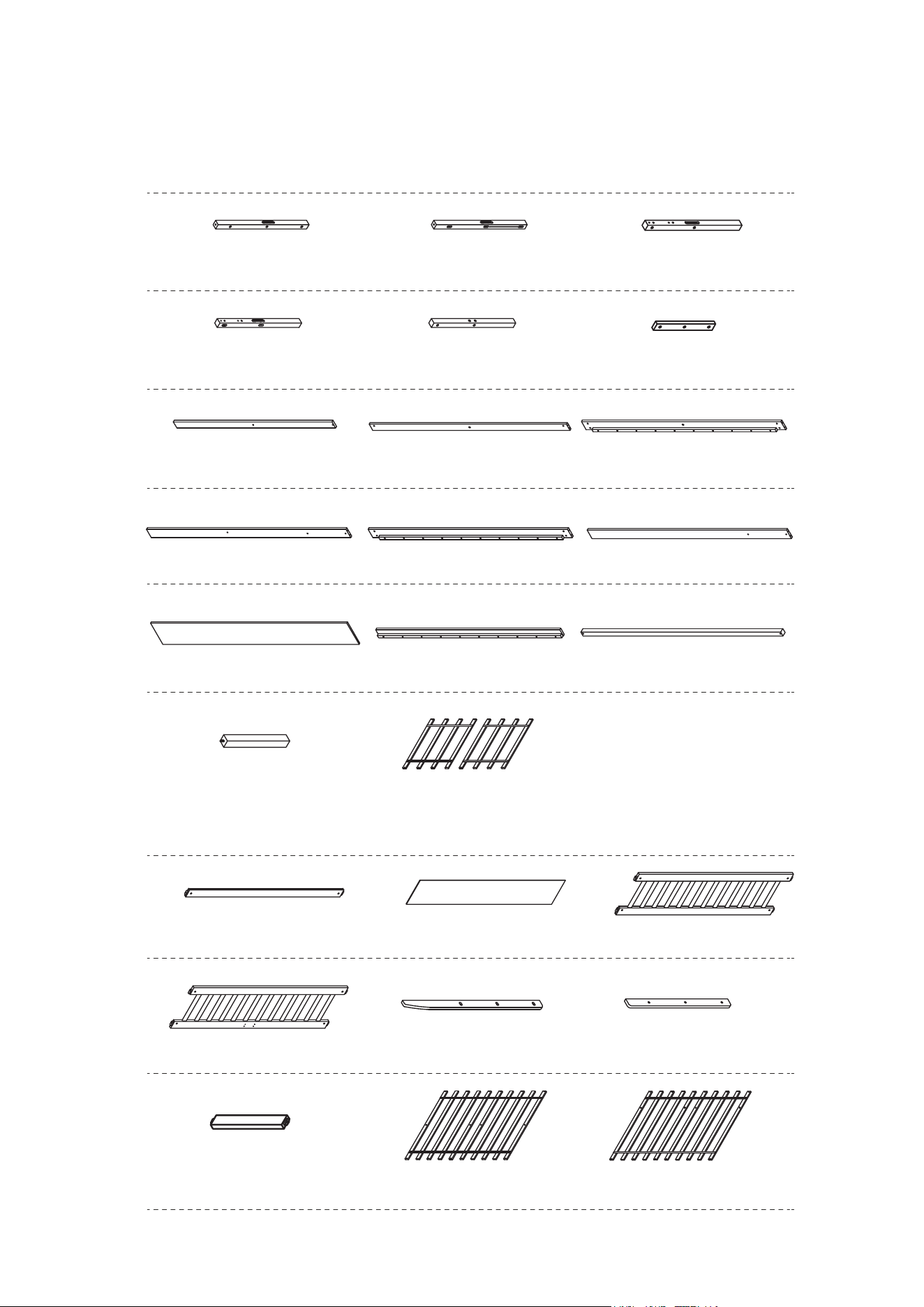

PARTS LIST / LISTE DES PIÈCES
HW65358-12
V
F
G
H I
K K1 L
L1 L2 L3
M N
O
P
A B
C
D E
Q R
S
T U
J
HW65358-22
x2 x2 x2
x1 x1 x2
x2 x2 x1
x1 x1 x1
x1 x1
x4 x8
x1
x2 x2 x2
x2 x1 x1
x3 x10 x10
EN: Lower leg Left Front /Right Back
FR: Pied inférieur avant
gauche/arrière droit
EN: Lower leg Left Back/Right Front
FR: Pied inférieur arrière
gauche/avant droit
EN: Upper leg Left Front /Right Back
FR: Pied supérieur avant
gauche/arrière droit
EN: Upper leg HB (Left Back)
FR: Pied supérieur HB (arrière
gauche)
EN: Upper leg FB (Right Front)
FR: Pied supérieur FB (avant droit)
EN: Vertical guard rail
FR: Garde-corps vertical
EN: Upper guard rail (front)
FR: Garde-corps supérieur (avant)
EN: Upper guard rail (back)
FR: Garde-corps supérieur (arrière)
EN: Upper side rail (back)
FR: Barre latérale supérieure
(arrière)
EN: Upper side rail (front)
FR: Barre latérale supérieure (avant)
EN: Lower side rail (back)
FR: Barre latérale inférieure (arrière)
EN: Lower side rail (front)
FR: Barre latérale inférieure (avant)
EN: Front panel of trundle
FR: Panneau avant du lit gigogne
EN: Back panel of trundle
FR: Panneau arrière du lit gigogne
EN: Lower slat support
FR: Support de latte inférieur
EN: Trundle Slat
FR: Latte du lit gigogne
EN: Upper slat support
FR: Support de latte supérieur
EN: Horizontal bar
FR: Barre horizontale
EN: Lower Side panel
FR: Panneau latéral inférieur
EN: Lower HB&FB
FR: HB&FB inférieur
EN: Upper HB&FB
FR: HB&FB supérieur
EN: Left side ladder
FR: Échelle latérale gauche
EN: Right side ladder
FR: Échelle latérale droite
EN: Step ladder
FR: Échelle à marches
EN: Upper Slat - 1set
FR: Latte supérieure - 1 jeu
EN: Lower Slat - 1set
FR: Latte inférieure - 1 jeu
04

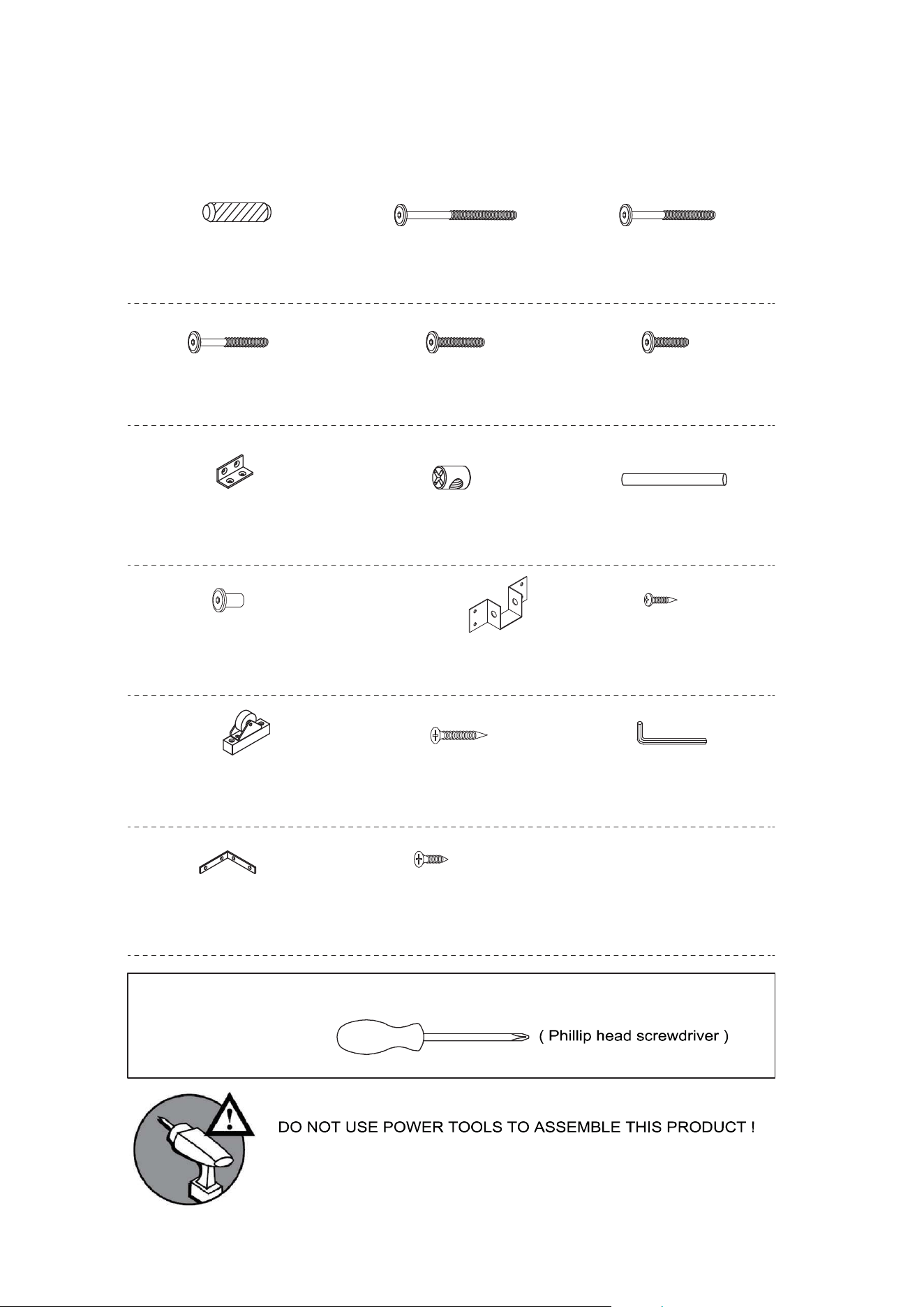

HARDWARE LIST / LISTE DES ACCESSOIRES
1
x6 x22 x20
x6 x8 x6
x2 x48 x4
x2 x2 x8
x4 x52
x2 x16
x2
2 3
5 6
10
13
Ø10*40mm (Ø15)1/4"*100mm (Ø15)1/4"*80mm
(Ø12)1/4"*40mm
ASSEMBLY TOOLS REQUIRED ( NOT INCLUDED ) / OUTILS D'ASSEMBLAGE
REQUIS (NON INCLUS)
15
(1/4")4.5*58mm
8 9
1/4"*15 (9.5mm)
Ø9*90mm
(Ø12)1/4"*30mm
14
Ø4*30mm
11
(Ø13)1/4" x 9/16"
12
4
(Ø12)1/4"*60mm
40*18*18*2mm
95*95*18*3mm
116*40*27mm
1716
7
100*63*20mm
EN: Wood dowel
FR: Cheville en bois
EN: Hex-Head bolts
FR: Boulons à tête hexagonale
EN: Hex-Head bolts
FR: Boulons à tête hexagonale
EN: Hex-Head bolts
FR: Boulons à tête hexagonale
EN: Hex-Head bolts
FR: Boulons à tête hexagonale
EN: Hex-Head bolts
FR: Boulons à tête hexagonale
EN: Horizontal-Hole bolts
FR: Boulons à trou horizontal
EN: Metal bracket
FR: Support métallique
EN: Connecting bar
FR: Barre de connexion
EN: Hooks
FR: Crochets
EN: Hex Cap
FR: Capuchon hexagonal
Ø3.5*15mm
EN: Screws
FR: Vis à bois
EN: Screws
FR: Vis à bois
EN: Wheels
FR: Roues
Ø3.5*15mm
EN: Screws
FR: Vis à bois
EN: Metal bracket
FR: Support métallique
EN: Allen key
FR: Clé Allen
/(Tournevis à tête cruciforme)
/N'UTILISEZ PAS D'OUTILS ÉLECTRIQUES POUR
ASSEMBLER CE PRODUIT !
05
x8 x8
2 8
x 2
3
15
8
15
2
8
L2
x12 x12
3 8
01
02
06

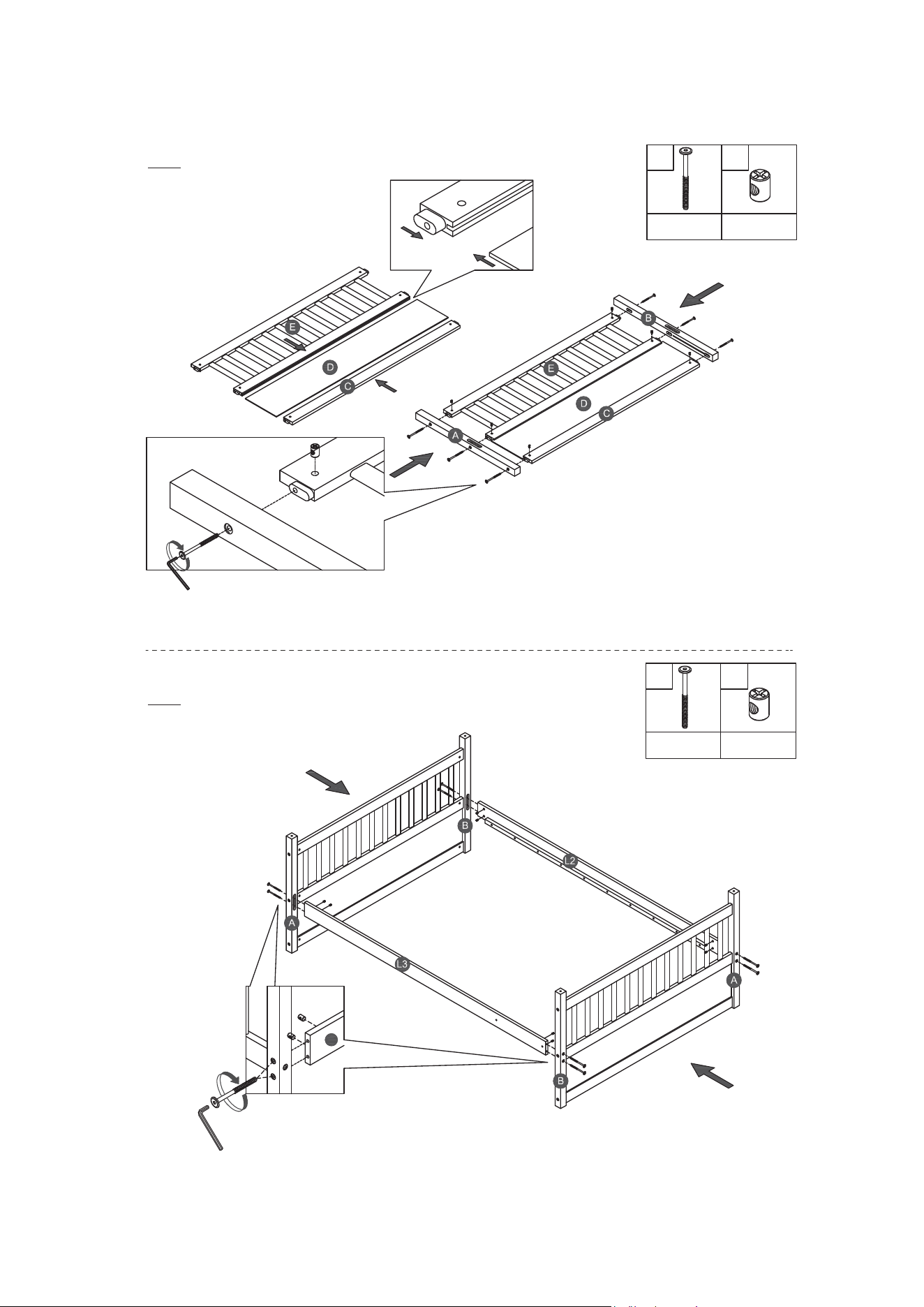

3
15
8
x8
3 8
x8
6
x6x14
2
8
x14
x6
1
03
04
07

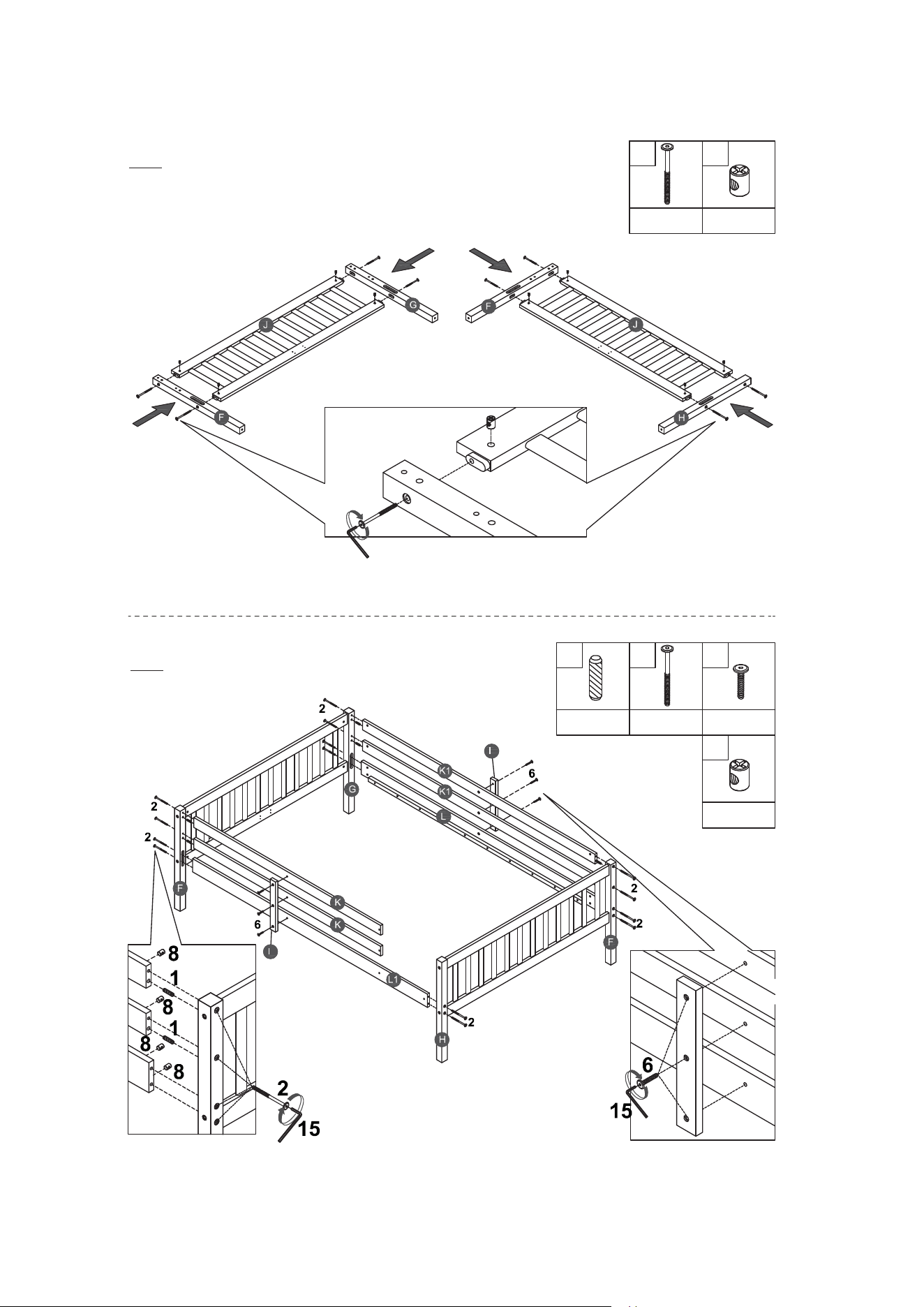

x4
9
15
x6
4 8
x6
8
4
05
06
08

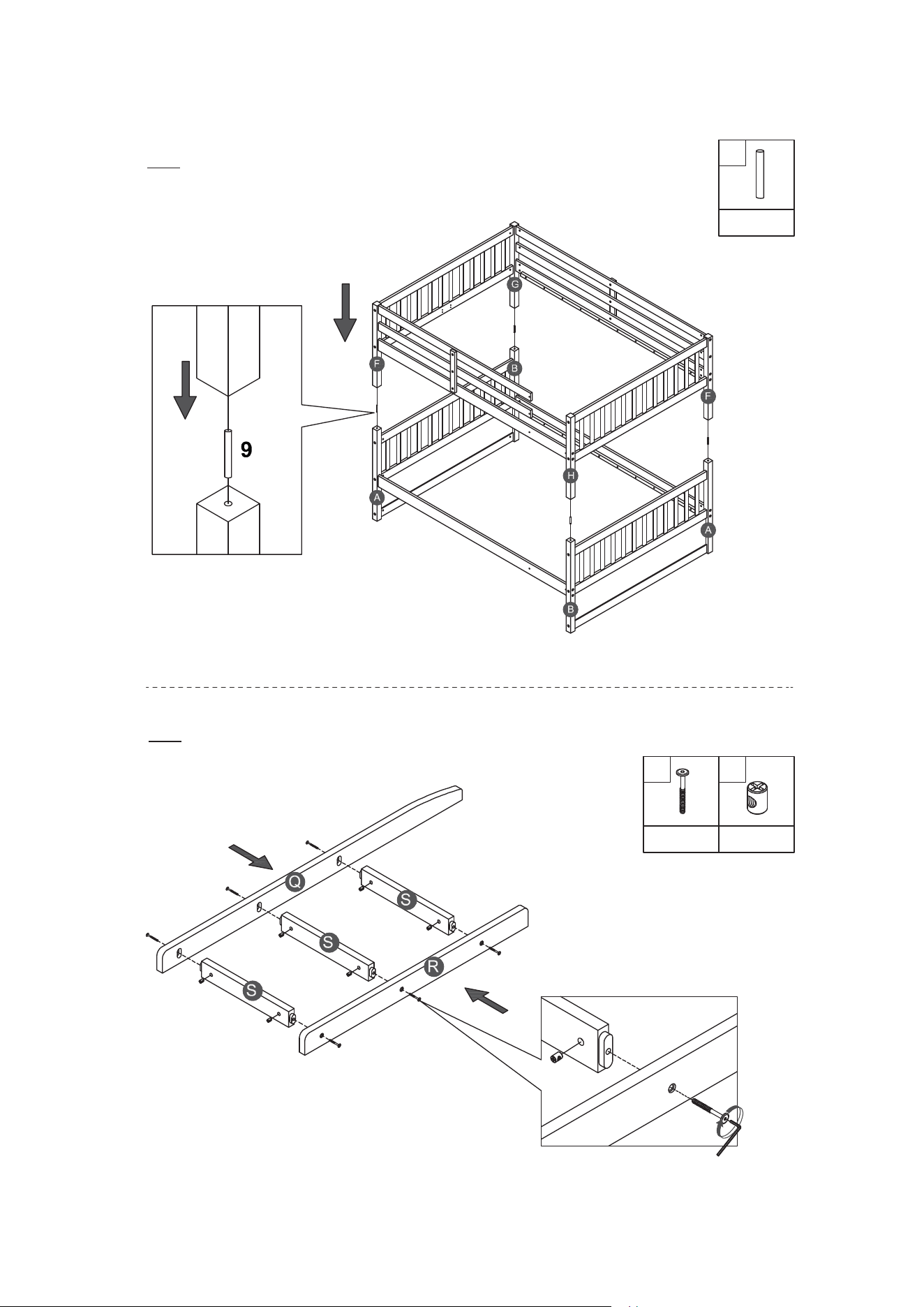

12
x8
5
x8
10
x2
11
x2
15
5
5
15
5
10
15
15
11
12
07
08
09

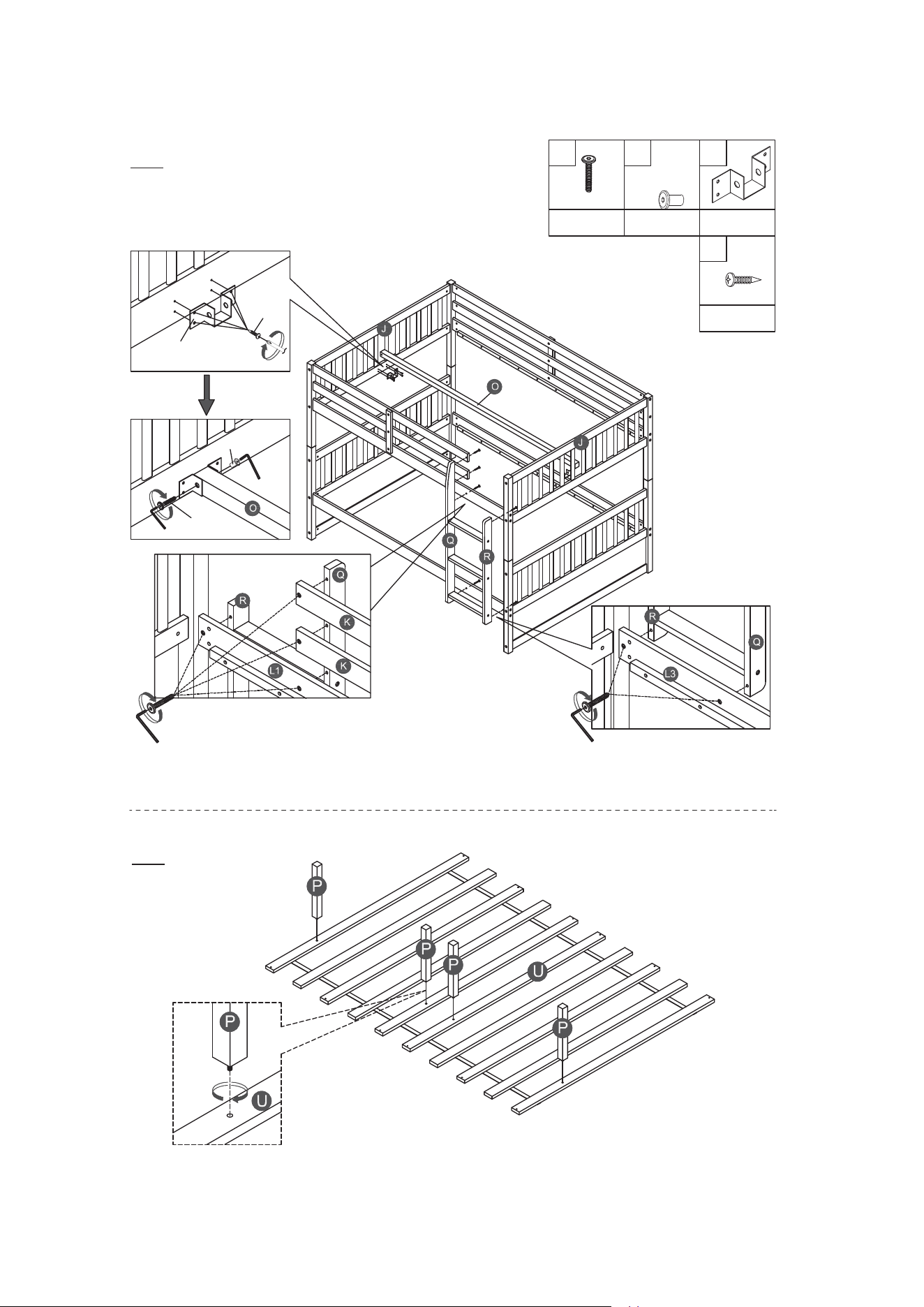

14
x28
14
14
14
x8x4
13
14
13
69mm(2.7")

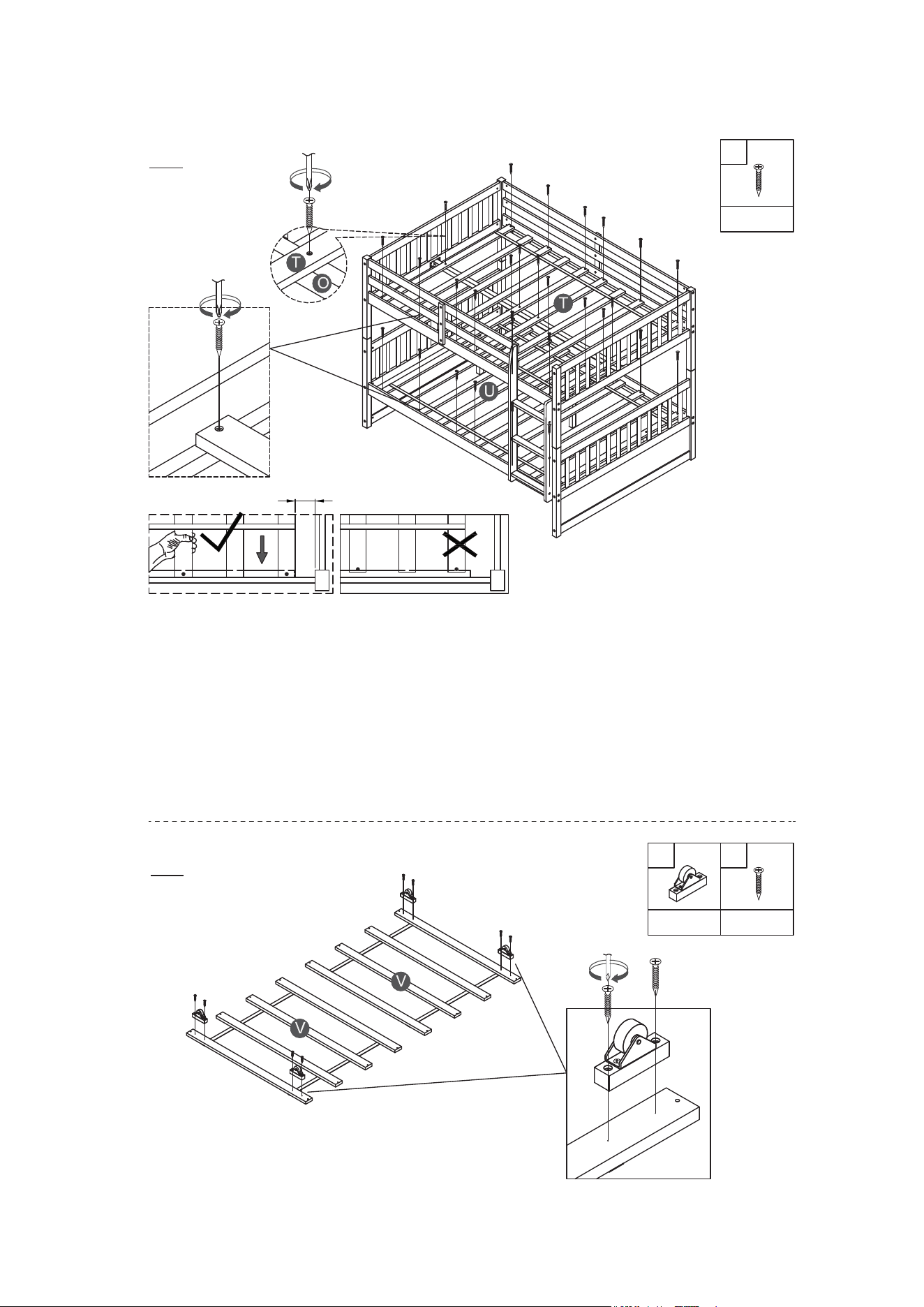

EN: Note: Do not lock the screws of the bed slats to the outermost edge of the bed
slats, you need to leave a certain space at the edges, otherwise it will cause the
board to break. Do not lock the bed slats on the edge of the wood, please hold firmly
before screwing, hold it in place with one hand, then lock the screw.
FR: Remarque : Ne verrouillez pas les vis des lattes du lit sur le bord le plus extérieur
des lattes du lit, vous devez laisser un certain espace sur les bords, sinon la planche
se brisera. Ne verrouillez pas les lattes du lit sur le bord du bois, tenez-les fermement
avant de les visser, maintenez-les en place d'une main, puis verrouillez la vis.
09
10
10

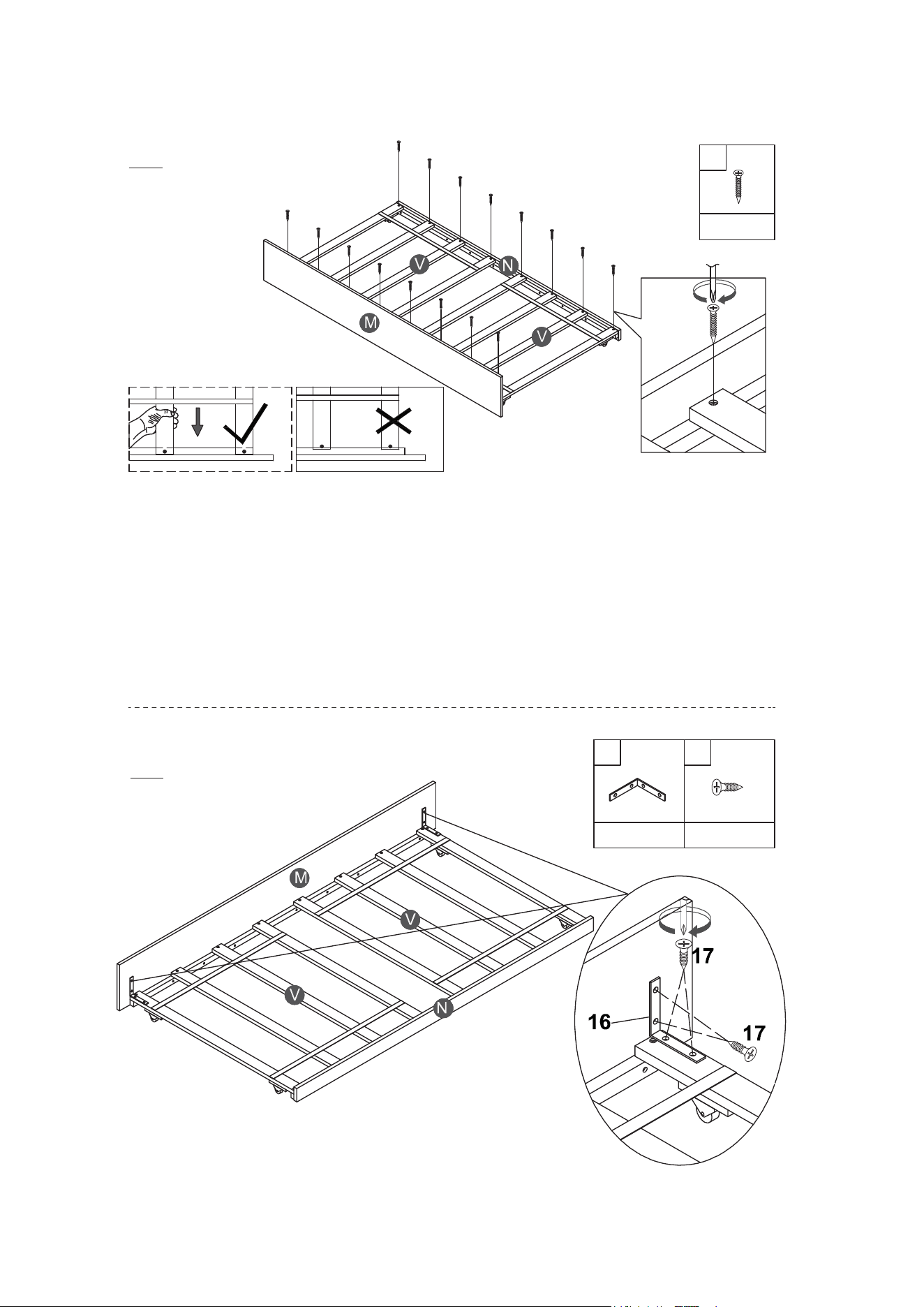

EN: Note: Do not lock the screws of the bed slats to the outermost edge of the bed
slats, you need to leave a certain space at the edges, otherwise it will cause the
board to break. Do not lock the bed slats on the edge of the wood, please hold firmly
before screwing, hold it in place with one hand, then lock the screw.
FR: Remarque : Ne verrouillez pas les vis des lattes du lit sur le bord le plus extérieur
des lattes du lit, vous devez laisser un certain espace sur les bords, sinon la planche
se brisera. Ne verrouillez pas les lattes du lit sur le bord du bois, tenez-les fermement
avant de les visser, maintenez-les en place d'une main, puis verrouillez la vis.
14
x16
14
x8x2
16 17
11
12
11

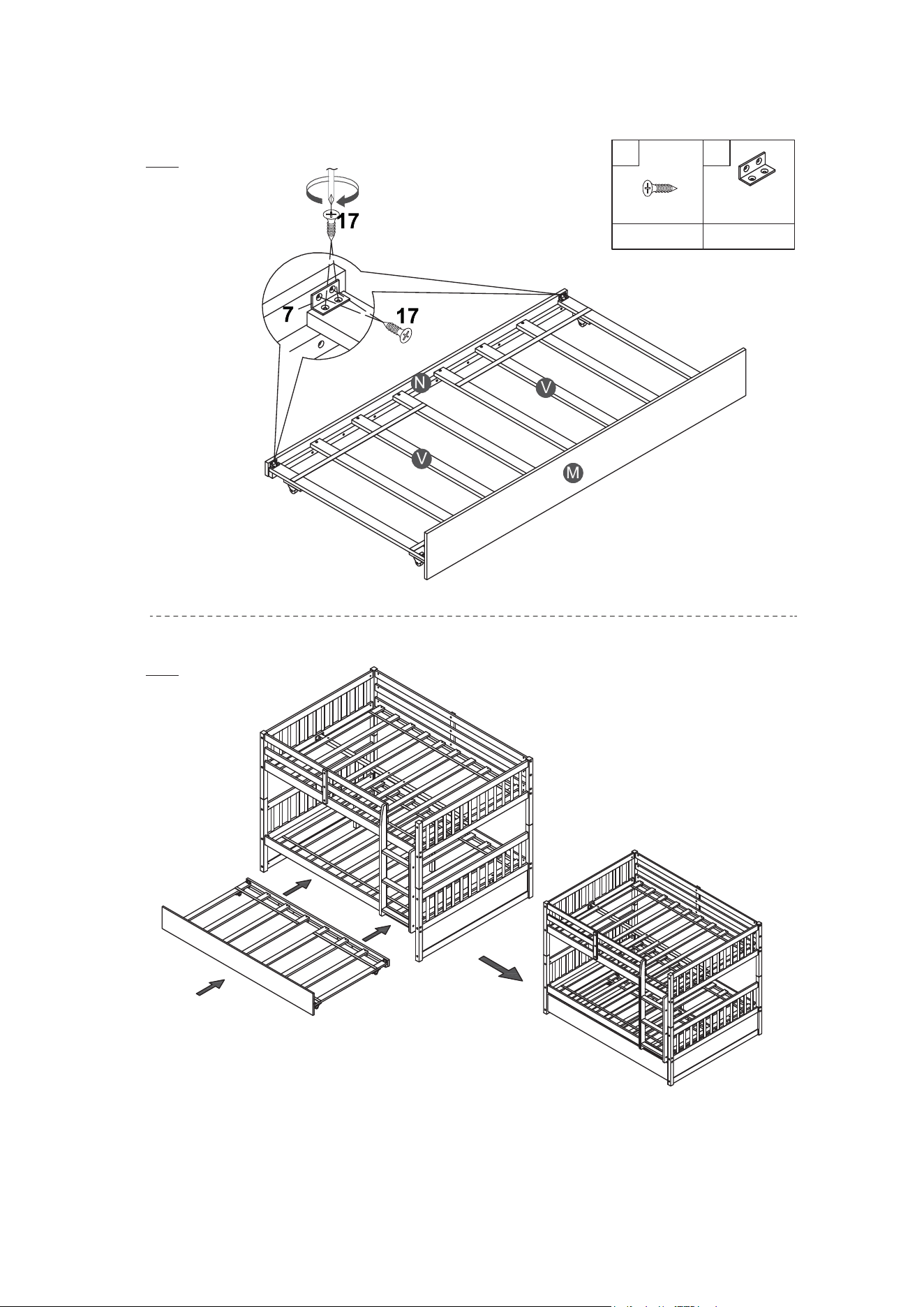

EN: Push Trundle under the bottom of Bunk bed.
FR: Poussez le lit gigogne sous la partie inférieure du lit superposé.
x8 x2
17 7
13
14
12

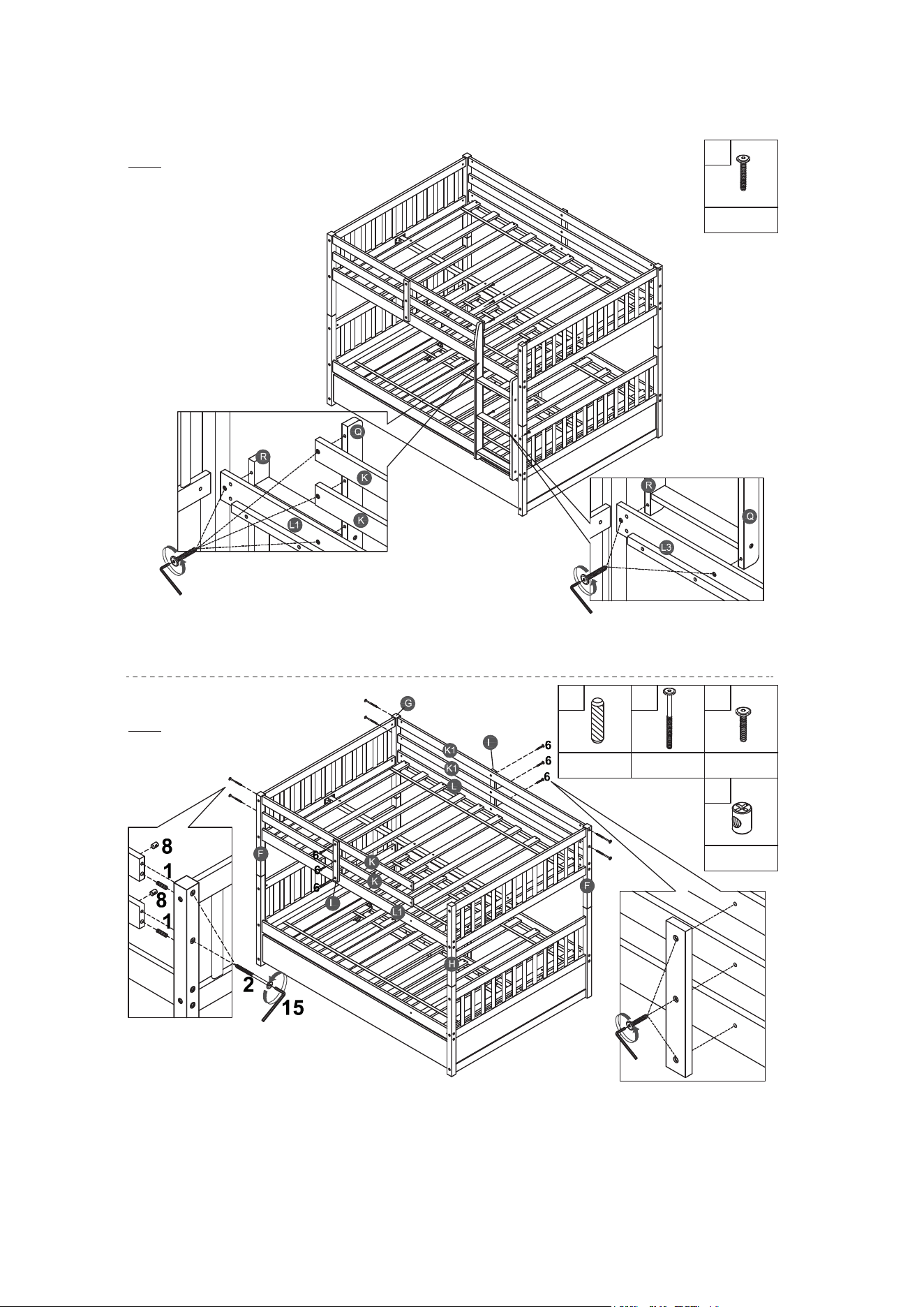

EN: Remove Hex-Head bolts (6,2), Wood dowel(1), Horizontal-Hole bolts (8) from the
Vertical guard rail (I), Upper guard rail (K,K1), the Leg(F,G) and the Upper lower side
rail (L&L1).
FR: Retirez les boulons à tête hexagonale (6, 2), la cheville en bois (1), les boulons à
trou horizontal (8) du garde-corps vertical (I), du garde-corps supérieur (K, K1), du
pied (F, G) et de la barre latérale inférieure supérieure (L et L1).
FR: Retirez les boulons à tête hexagonale (5) de
l'échelle (R et Q), du garde-corps supérieur (K) et de
la barre latérale inférieure supérieure (L1 et L3).
EN: Remove
Hex-Head bolts (5)
from the ladder
(R&Q), the Upper
guard rail (K) and the
Upper lower side rail
(L1&L3).
15
5
5
15
5
x6
x6 x6 x6
x6
15
6
62
8
1
15
16
13

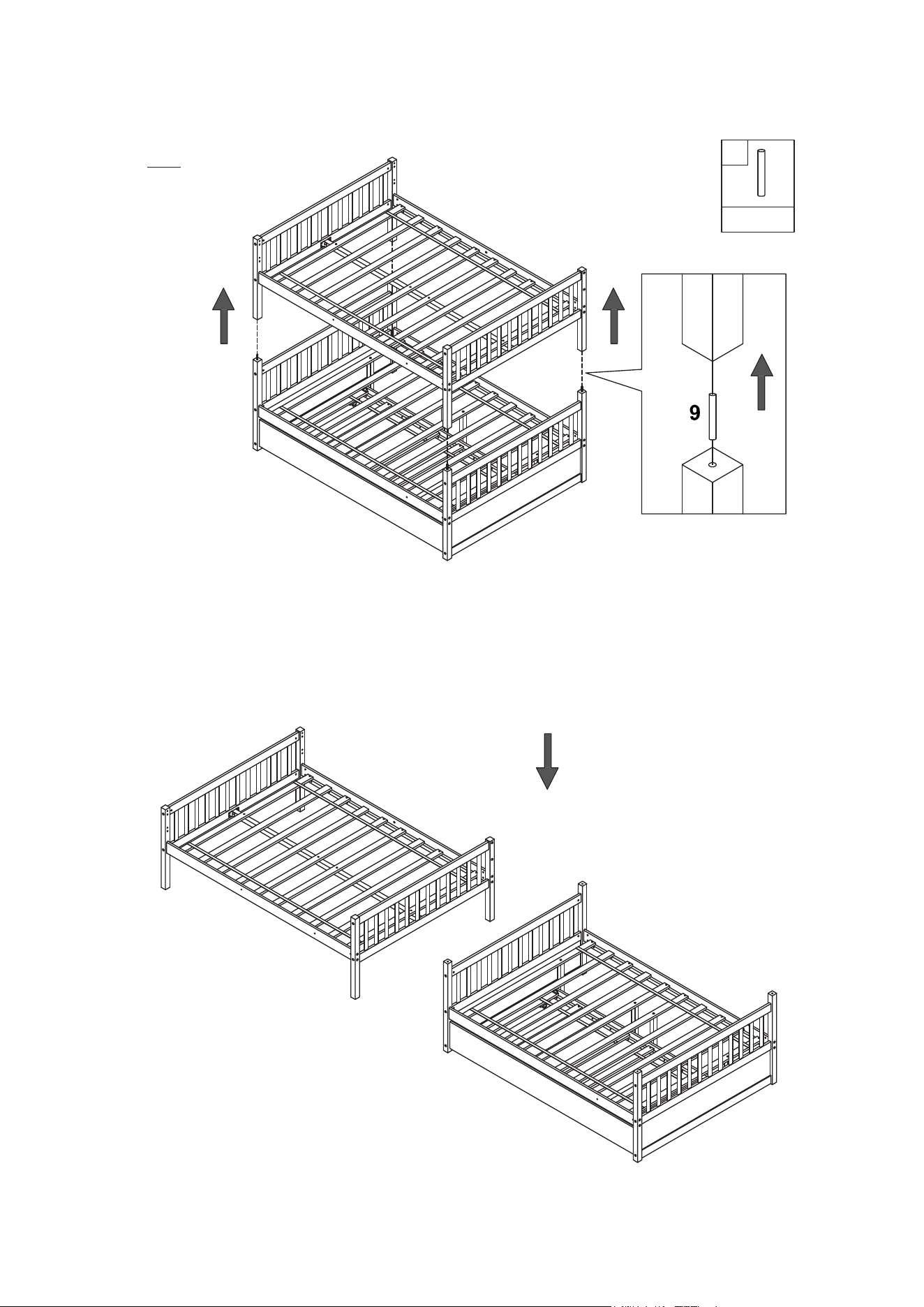

EN: To remove Upper Bunk Bed,
take connecting bar (9) out of the
Lower Bunk Bed.
FR: Pour retirer le lit superposé
supérieur, retirez la barre de
connexion (9) du lit superposé
inférieur.
x4
9
Upper Bunk Bed
/Lit superposé supérieur
Lower Bunk Bed
/Lit superposé inférieur
17
