MICROWAVE HOOD COMBINATION
BUMP OUT KIT
INSTALLATION INSTRUCTIONS
If cabinets are deeper than 14"(35.6 cm) but no more than 15"(38.1 cm), use the bump out mounting kit to replace the mounting bracket
that comes with your unit.
These installation instructions are only for the Bump out mounting kit, for full microwave hood combination installation, please refer to
the installation instructions that came with the microwave hood combination.
This installation instruction is suitable for two product height dimensions. Before installation, please measure your product height and
choose section I or section II for installation. If your product height is around 17
1
/
8
"
(43.5 cm), please see Section I. If your product
height is around 10
5
/
16
" (26.2 cm), please see Section II.
Section I
See section I installation in the following pages.
Section II
See section II installation in the following pages.
Table of Contents
17
"
(43.5 cm)
1
/
8
10
"
(26.2 cm
)
5
/
16
MICROWAVE HOOD COMBINATION SAFETY ..............................................2
SECTION I & II ..................................................................................................3
INSTALLATION REQUIREMENTS ...................................................................3
Tools and Parts ...............................................................................................3
Location Requirements ..................................................................................3
Locate Wall Stud(s) ........................................................................................4
SECTION I ONLY ..............................................................................................5
Product Dimensions .......................................................................................5
Mark Rear Wall ...............................................................................................6
Drill Holes in Rear Wall ...................................................................................7
Attach Mounting Plate to Wall .......................................................................7
Prepare Upper Cabinet ..................................................................................8
SECTION II ONLY .............................................................................................9
Product Dimensions .......................................................................................9
Mark Rear Wall ...............................................................................................9
Drill Holes in Rear Wall ................................................................................ 11
Attach Mounting Plate to Wall .................................................................... 11
Prepare Upper Cabinet ............................................................................... 12
W11266762A
MICROWAVE HOOD COMBINATION SAFETY
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
3
SECTION I & II
INSTALLATION REQUIREMENTS
Tools and Parts
Tools needed
Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.
■ Measuring tape
■ Pencil
■ Masking tape or thumbtacks
■ Scissors
■ Duct tape
■ Diagonal wire cutting pliers
■ Stud nder
■ 7/16" socket wrench
(or box wrench) for
1/4" x 2" lag screws
■ No. 3 Phillips screwdriver for
1/4"- 20 x 3" bolts
■ Drill
■ 3/16"
(4.8 mm), 3/8"
(9.5mm), 5/8" (1.6 cm) drill
bits
■ 3/4" (1.9 cm) hole saw
■ 1½" (3.8 cm) diam. hole
drill bit for wood or metal
cabinet
■ Keyhole saw
■ Caulking gun and
weatherproof caulking
compound
Materials Needed
■ Standard fittings for wall or roof venting. See “Venting Design Specifications” section.
Parts Included:
■ Mounting Bracket ■ Installation Instructions
■ Wall Template (for SECTION I only)
■ Upper Cabinet Template
Location Requirements
IMPORTANT: Check the opening where the microwave oven will be installed. The location must provide:
■ Minimum installation dimensions. See the “Installation Dimensions” illustration.
■ Minimum one 2" x 4" (50.8 x 101.6 mm) wood wall stud and minimum 3/8" (1 cm) thickness drywall or plaster/lath within cabinet
opening.
■ Support for weight of 150 lbs (68 kg) which includes microwave oven and items placed inside the microwave oven and upper
cabinet.
■ Grounded electrical outlet inside upper cabinet. See the “Electrical Requirements” section.
NOTES:
■ If installing the microwave oven near a left sidewall, make sure there is at least 6" (15.2 cm) of clearance between the wall and the
microwave oven so that the door can open fully.
■ Some cabinet and building materials are not designed to withstand the heat produced by the microwave oven for cooking. Check
with your builder or cabinet supplier to make sure that the materials used will not discolor, delaminate, or sustain other damages.
Special Requirements
For Wall Venting Installation Only:
■ Cutout must be free of any obstructions so that the vent ts properly and the damper blade opens freely and fully.
For Roof Venting Installation Only:
■ If you are using a rectangular-to-round transition piece, the 3" (7.6 cm) clearance needs to exist above the microwave oven
so that the damper blade can open freely and fully. See “Rectangular to Round Transition” illustration in the “Venting Design
Specications” section.
4

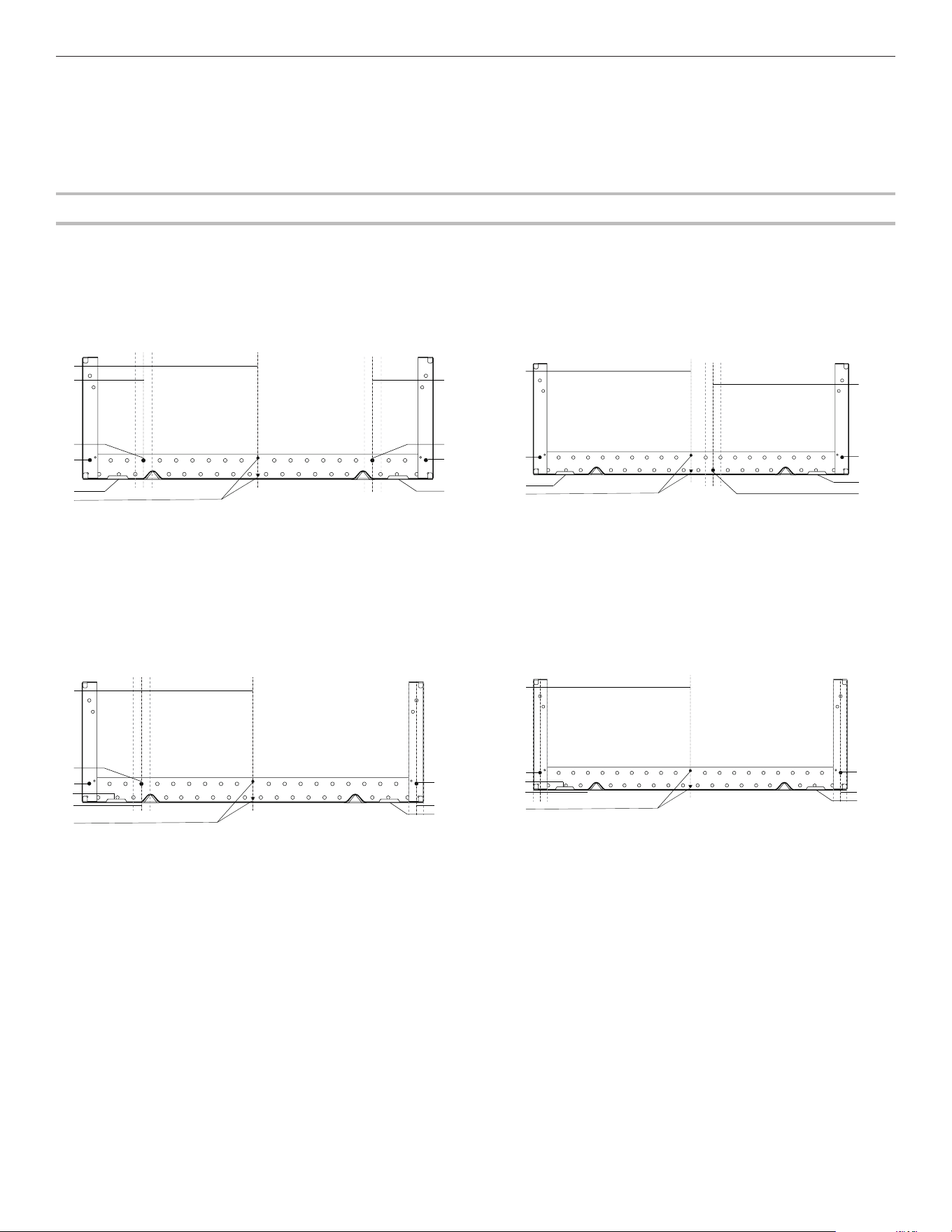

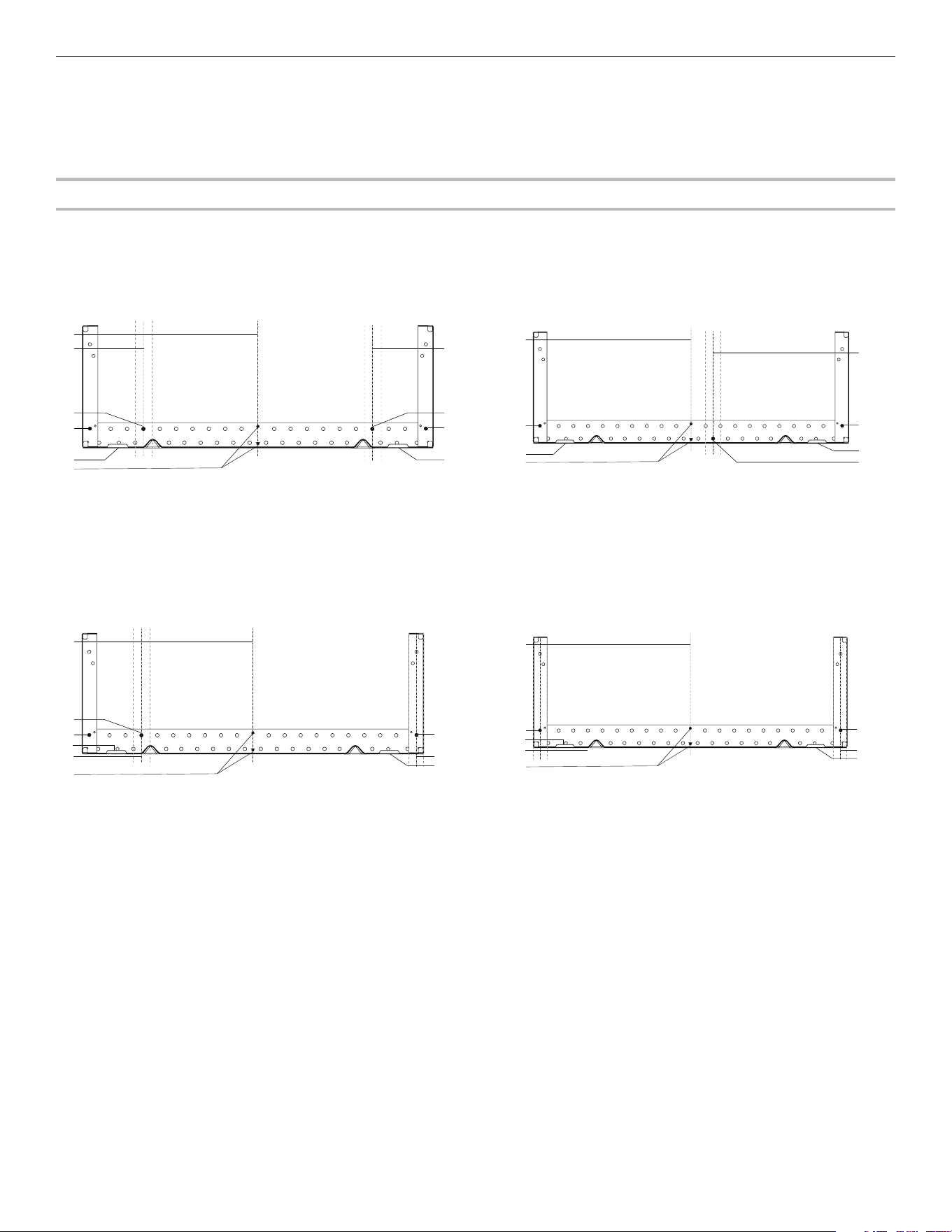

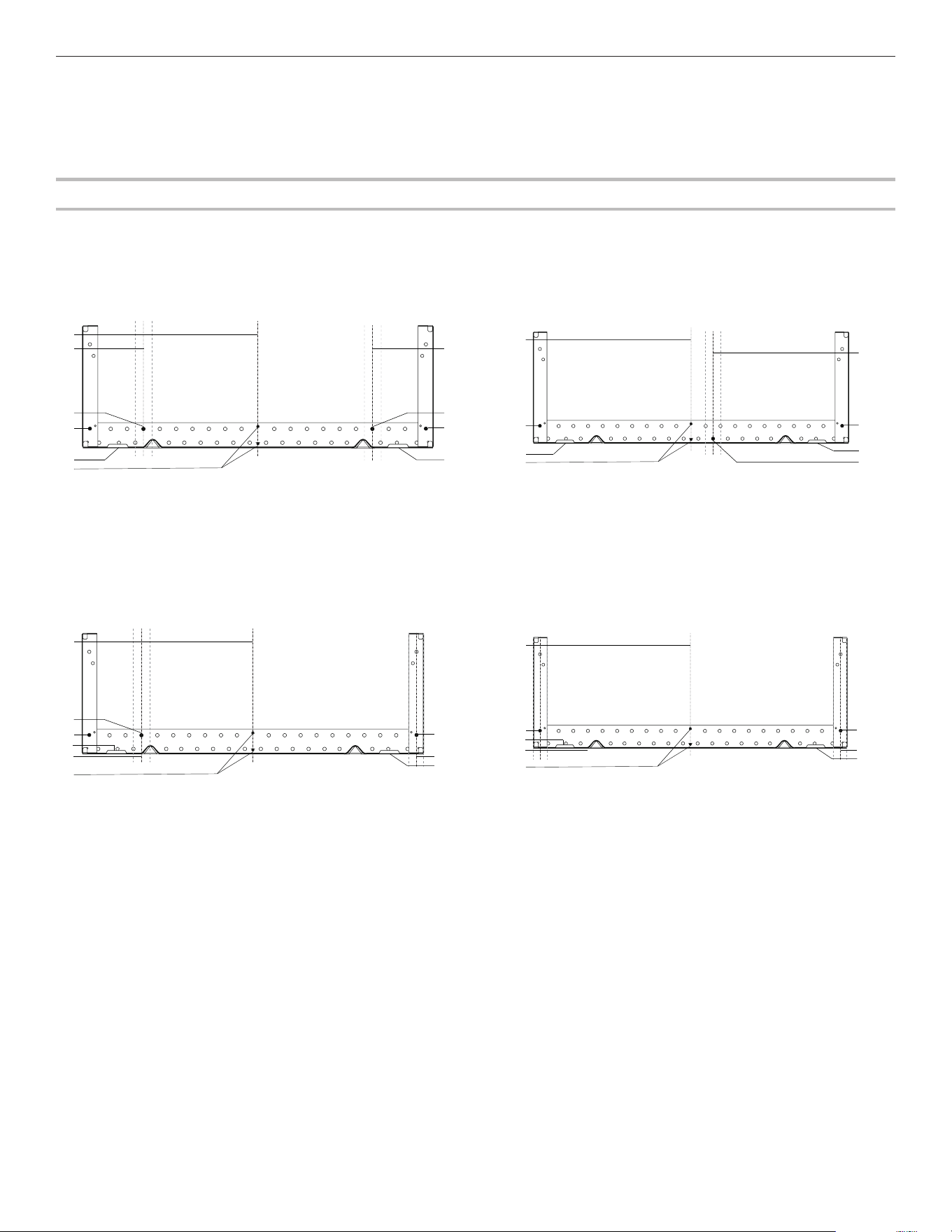

Locate Wall Stud(s)
NOTE: If no wall studs exist within the cabinet opening, do not
install the microwave oven.
See illustrations in “Possible Wall Stud Configurations.”
1. Using a stud finder, locate the edges of the wall stud(s)
within the opening.
2. Mark the center of each stud and draw a plumb line down
each stud center. See illustrations in “Possible Wall Stud
Configurations.”
Possible Wall Stud Configurations
These depictions show examples of preferred installation configurations with the mounting plate.
No Wall Studs at End Holes
Figure 1
Wall Studs at End Holes
Figure 3
No Wall Studs at End Holes
Figure 2
NOTE: If wall studs is within 6" (15.2 cm) of the vertical
centerline (see “Mark Rear Wall” section), only recirculation or
roof venting installation can be done.
Wall Studs at End Holes
Figure 4
F
E
A
D
C
B
E
A
D
C
F
E
A
D
C
B
E
A,D
C
F
E
A
D
B
E
A
C
F
E
A,D
C
B
E
A,D
C
A. End holes (on mounting plate)
B. Cabinet opening vertical centerline
C. Wall stud centerlines
D. Holes for lag screws
E. Support tabs
F. Mounting plate center markers
5
SECTION I only
This section is used for around 17
1
/
8
" (43.5 cm) product height
installation.

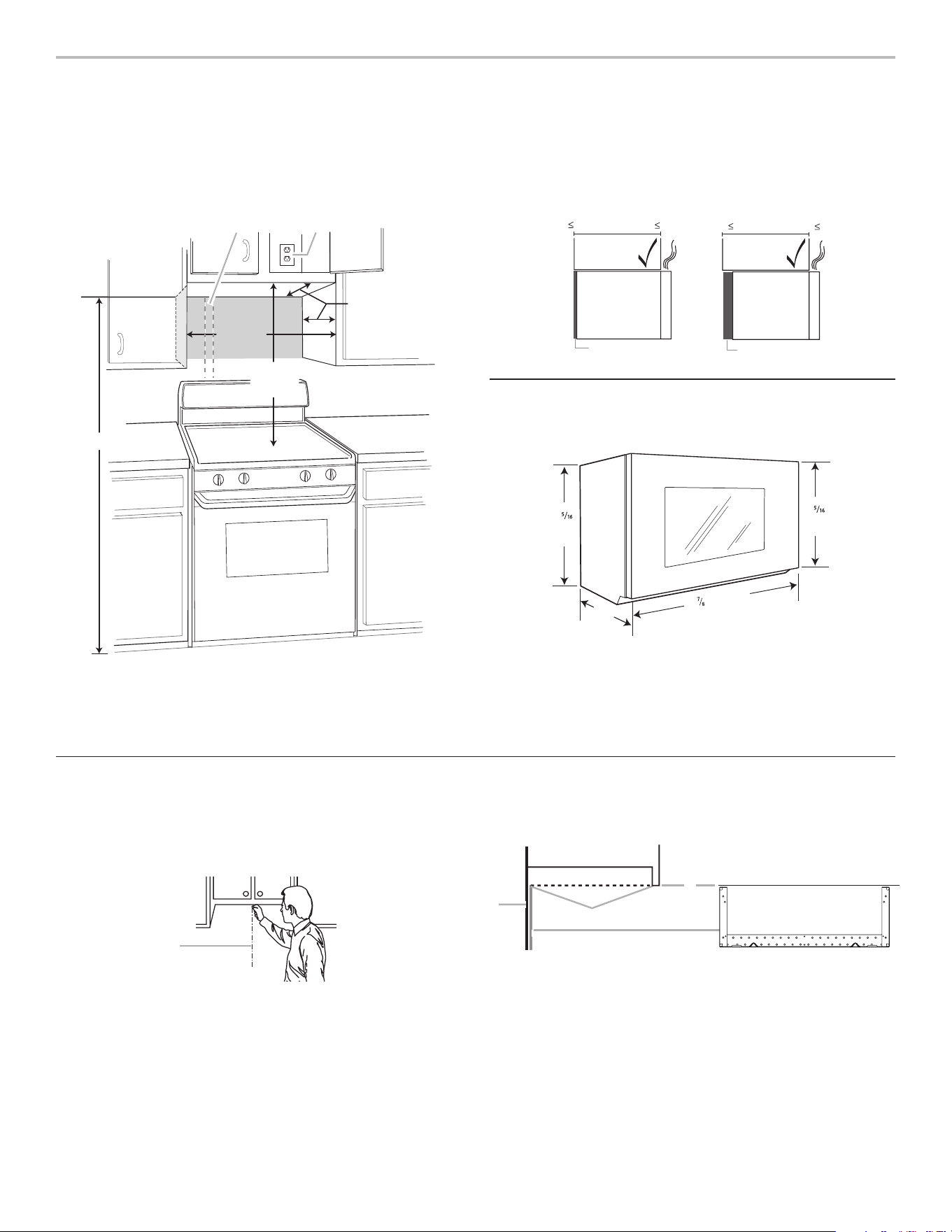

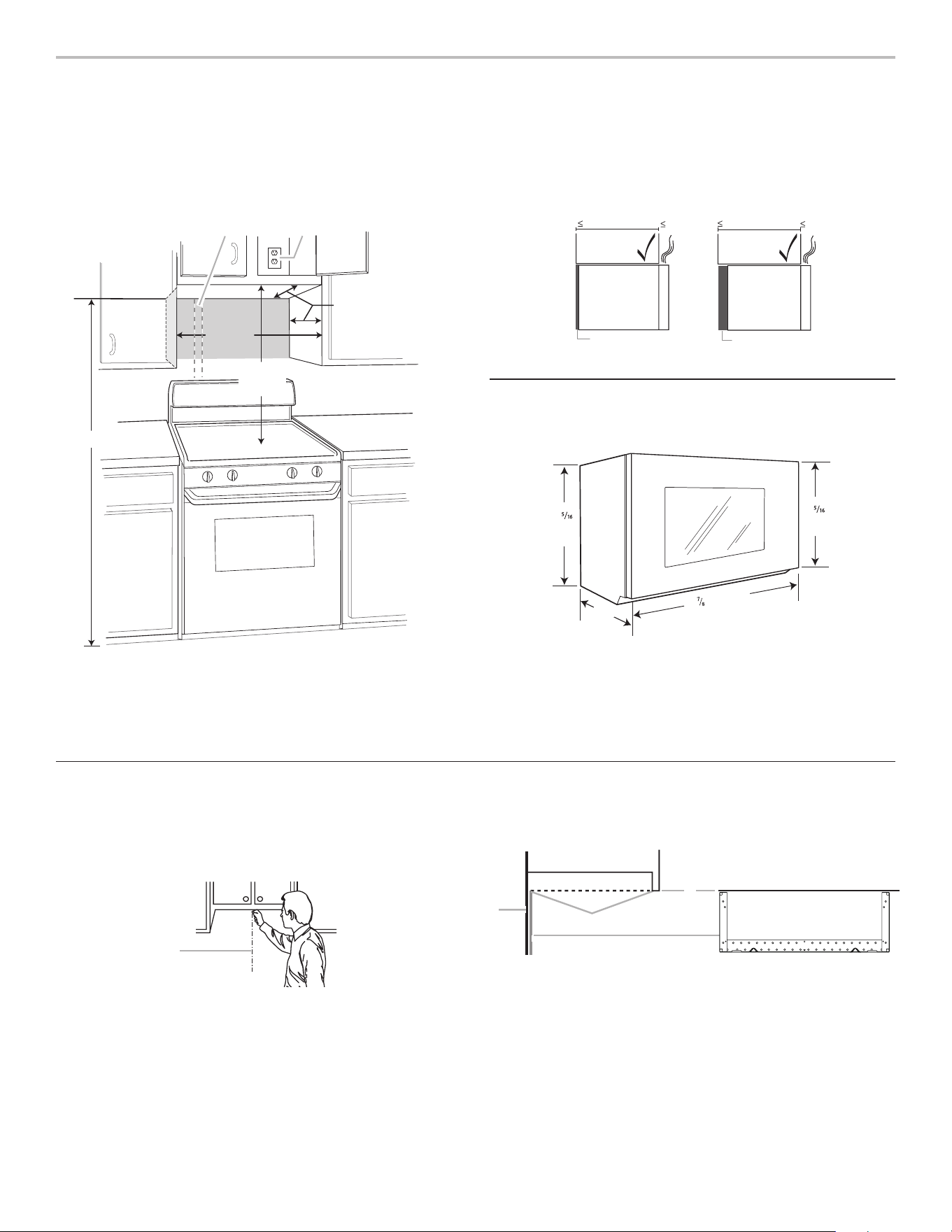

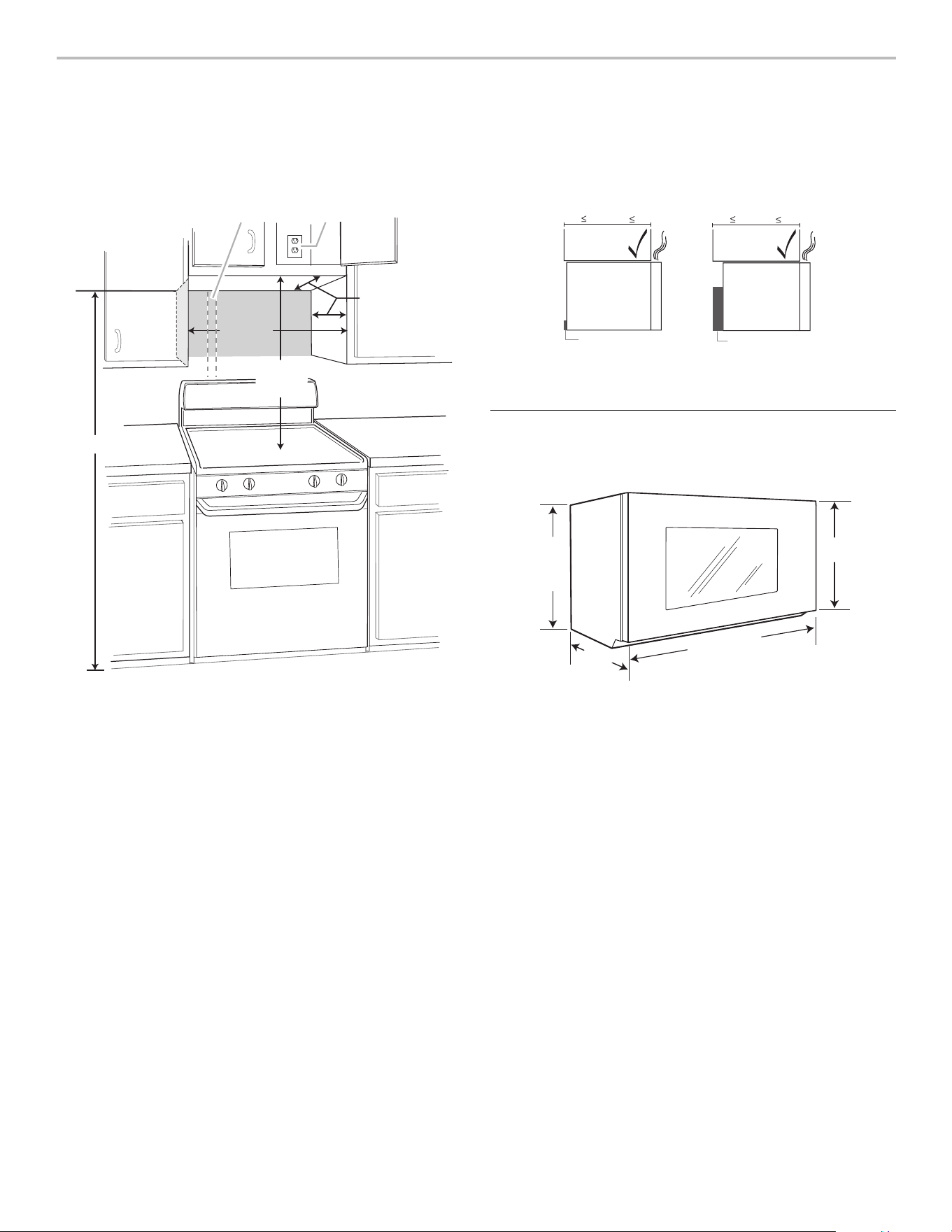

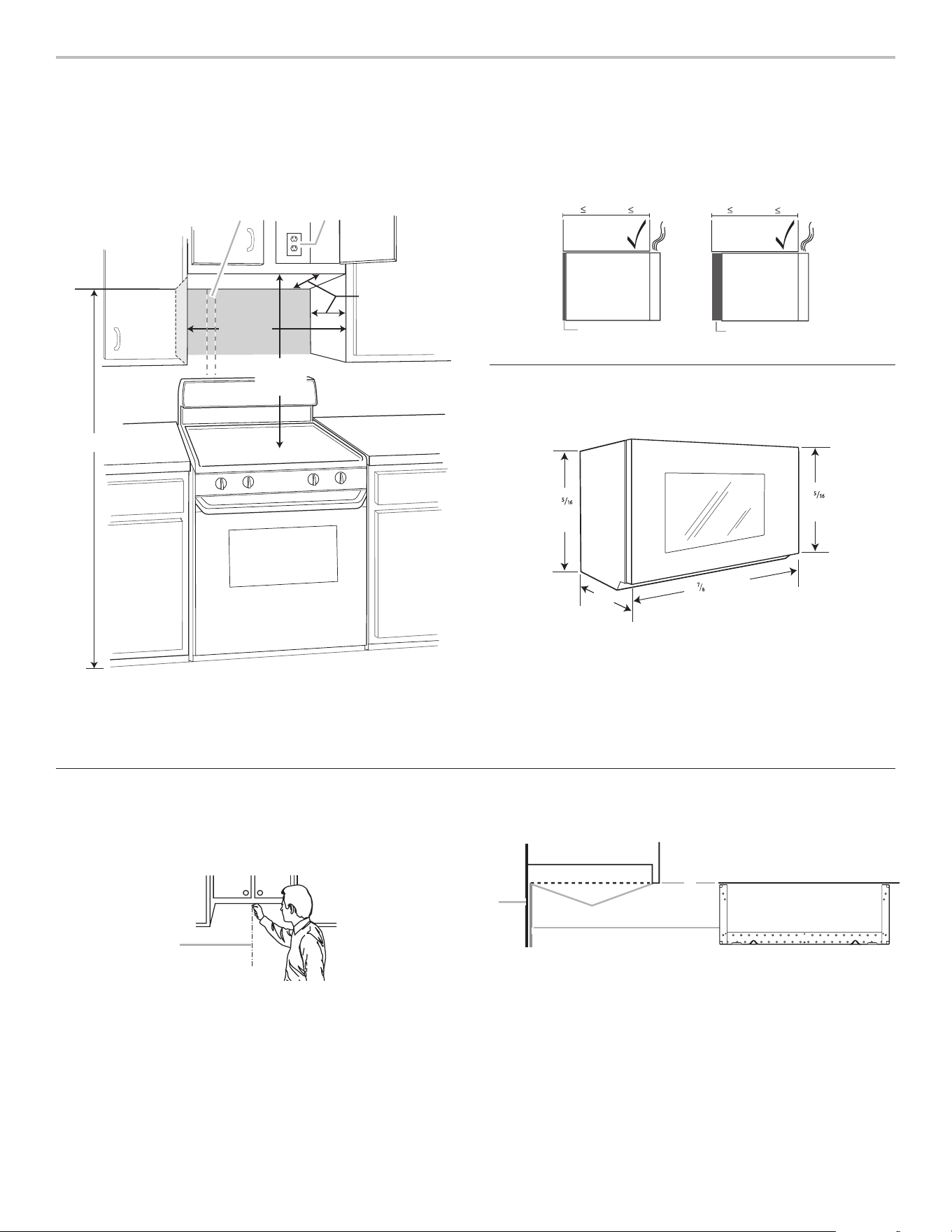

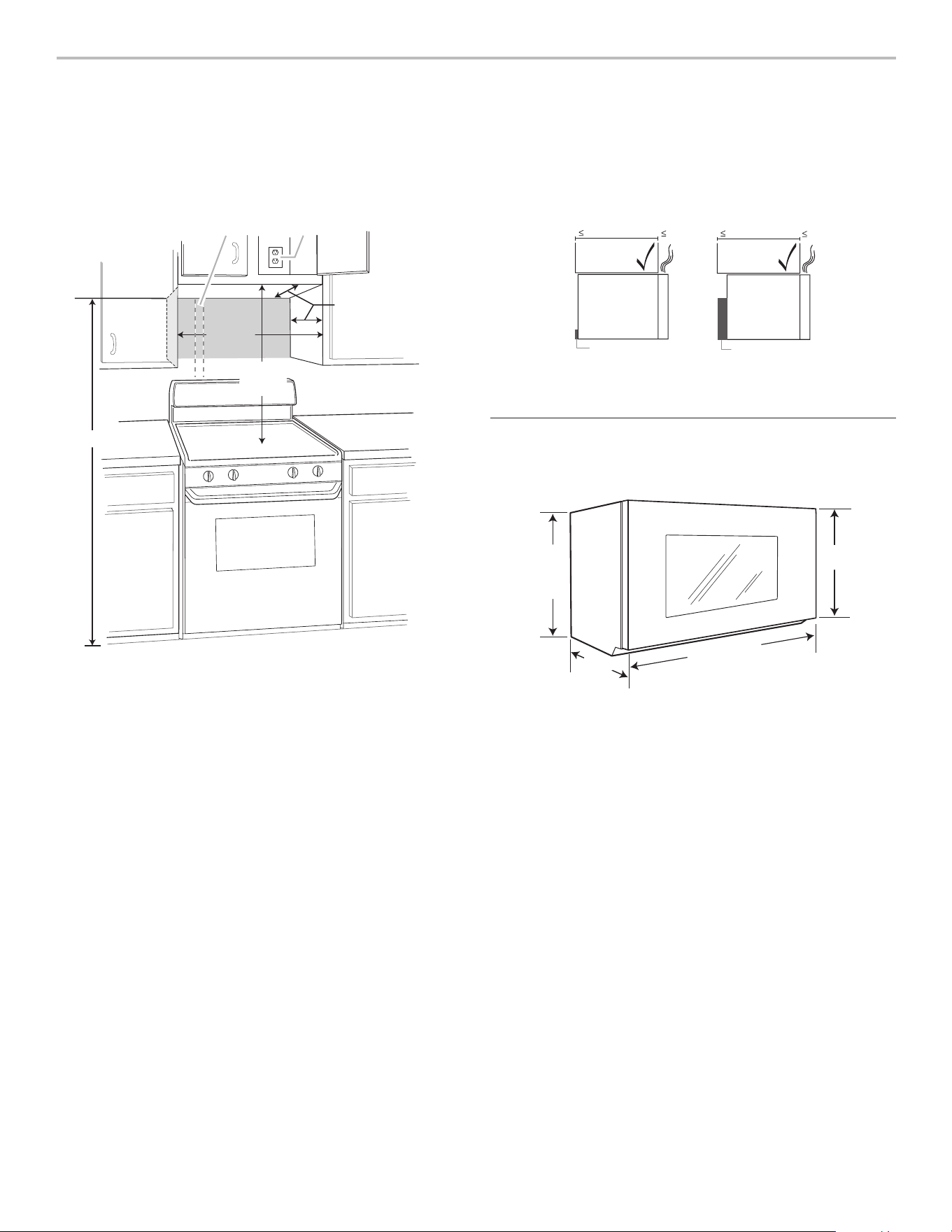

Installation Dimensions
NOTE: The grounded 3 prong outlet must be inside the upper
cabinet. See the “Electrical Requirements” section.
*30" (76.2 cm) is typical for 66" (167.6 cm) installation height.
Exact dimensions may vary depending on type of range/cooktop
below.
NOTE: To ensure good performance, do not obstruct top vent
airow. If cabinets are deeper than 14" (35.6 cm) but no more
than 15" (38.1cm), use the bump out mounting kit replacing the I
bar mounting plate from the wall. The bump out mounting kit
(part # W11185746) is not provided and can be sourced
independently from Whirlpool.

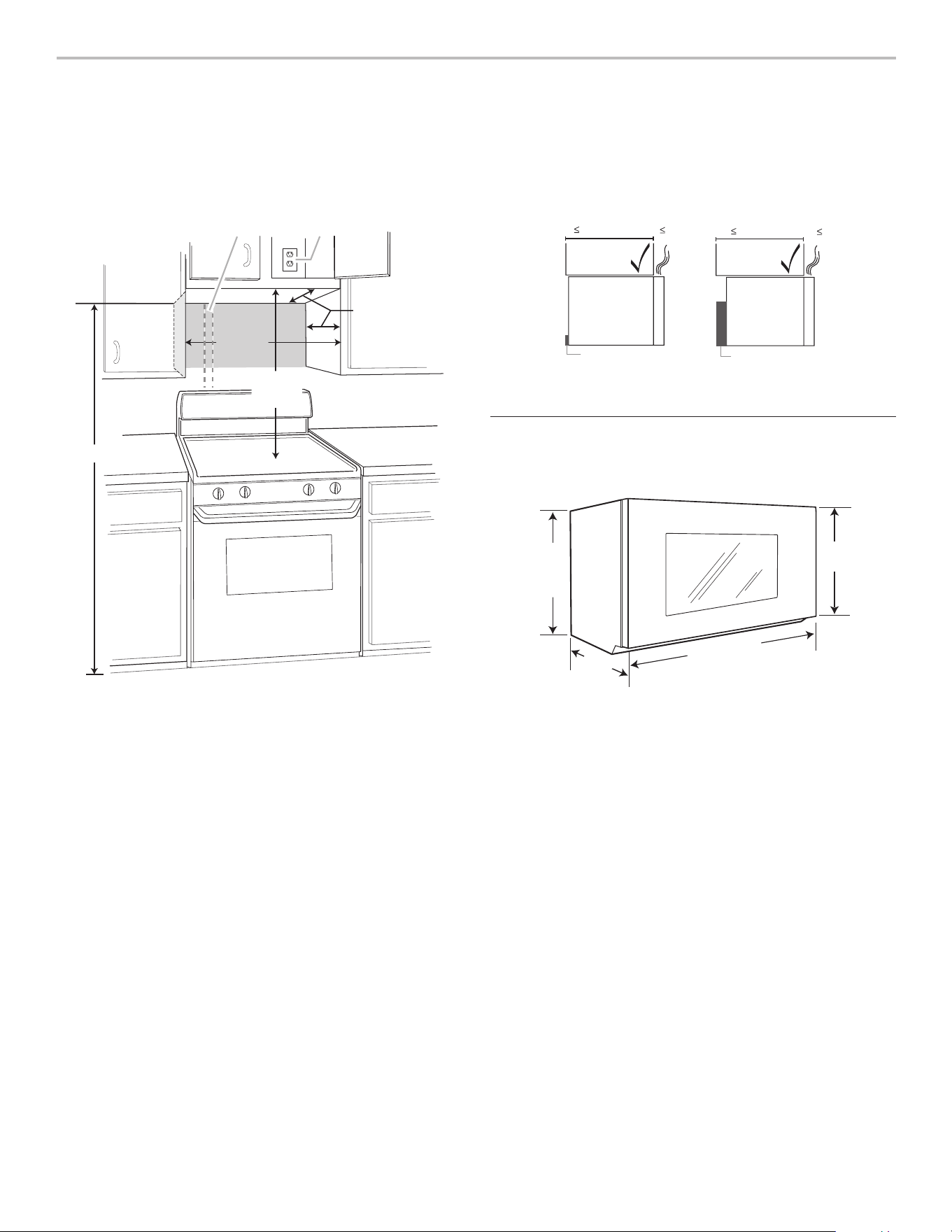

Product Dimensions
*Overall depth of product will vary slightly depending on door
design.
A. 2" x 4" (5.1 cm x 10.2 cm) wall stud
B. Grounded 3 prong outlet
12" (30.5 cm) min.
14" (35.6 cm) max.
30"
(76.2 cm)
min.
AB
upper cabinet and
side cabinet depth
30"
typical*
)mc2.67 (
66" (167.6 cm) min.
14"
I bar mounting plate
12"
DEEPER
15"
Bump out mounting
bracket
14"
DEEPER
(41.3 cm
)
16
1
/
4
"
17
"
(43.5 cm
)
+/- "
(0.5 cm)
16
Up to
4
"
cm)
/
"29
7
8
(76.0
3
/
16
1
/
8
(42.5 cm)
*
3
/
6

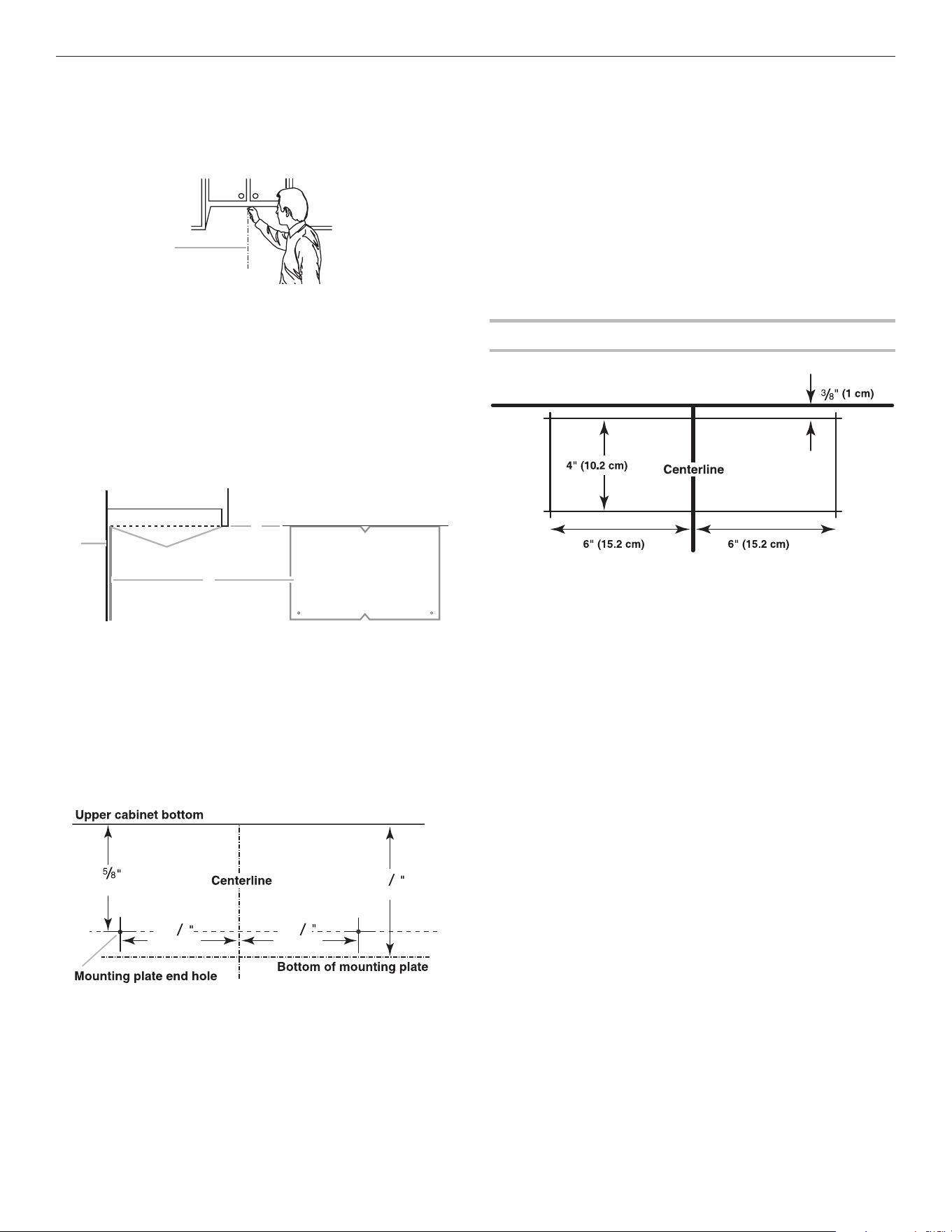

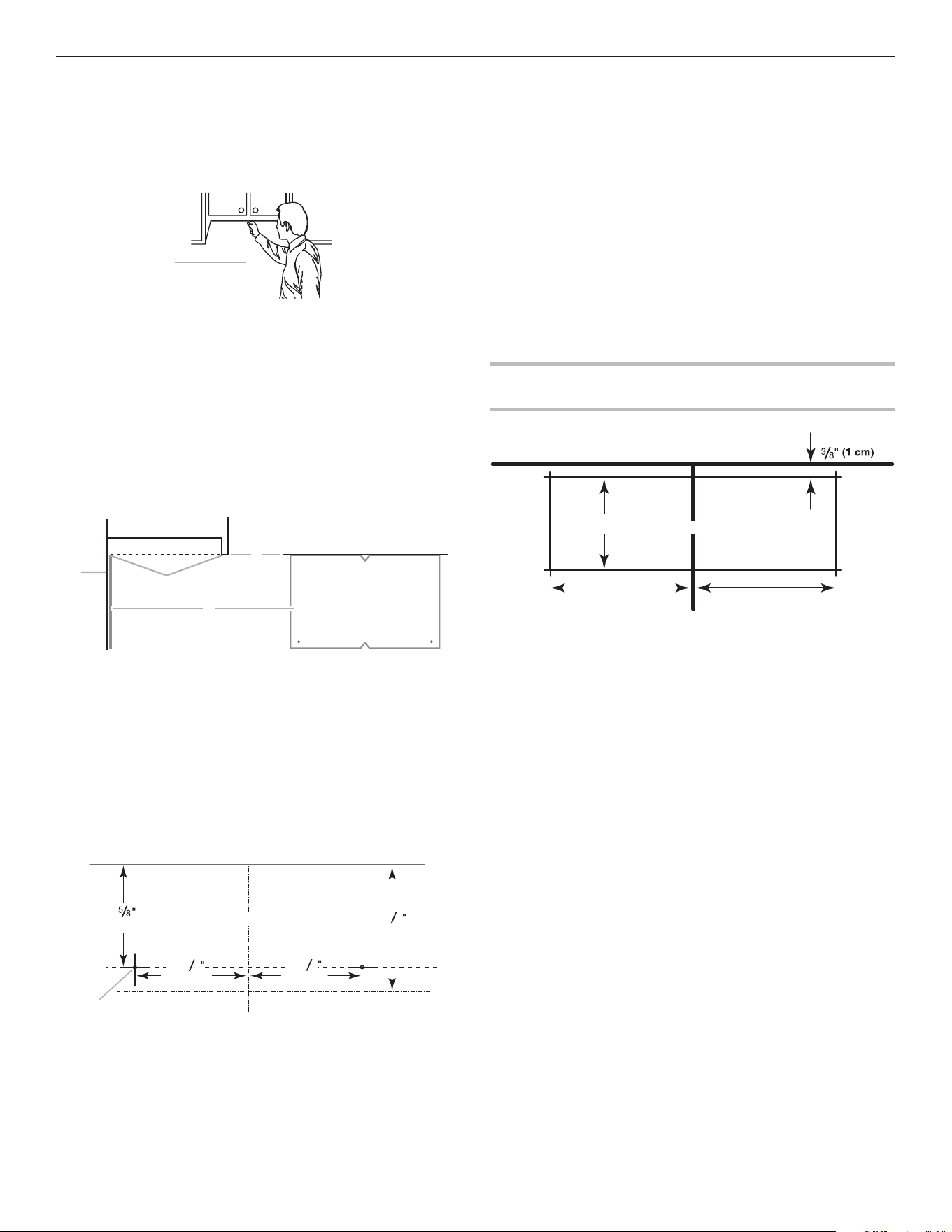

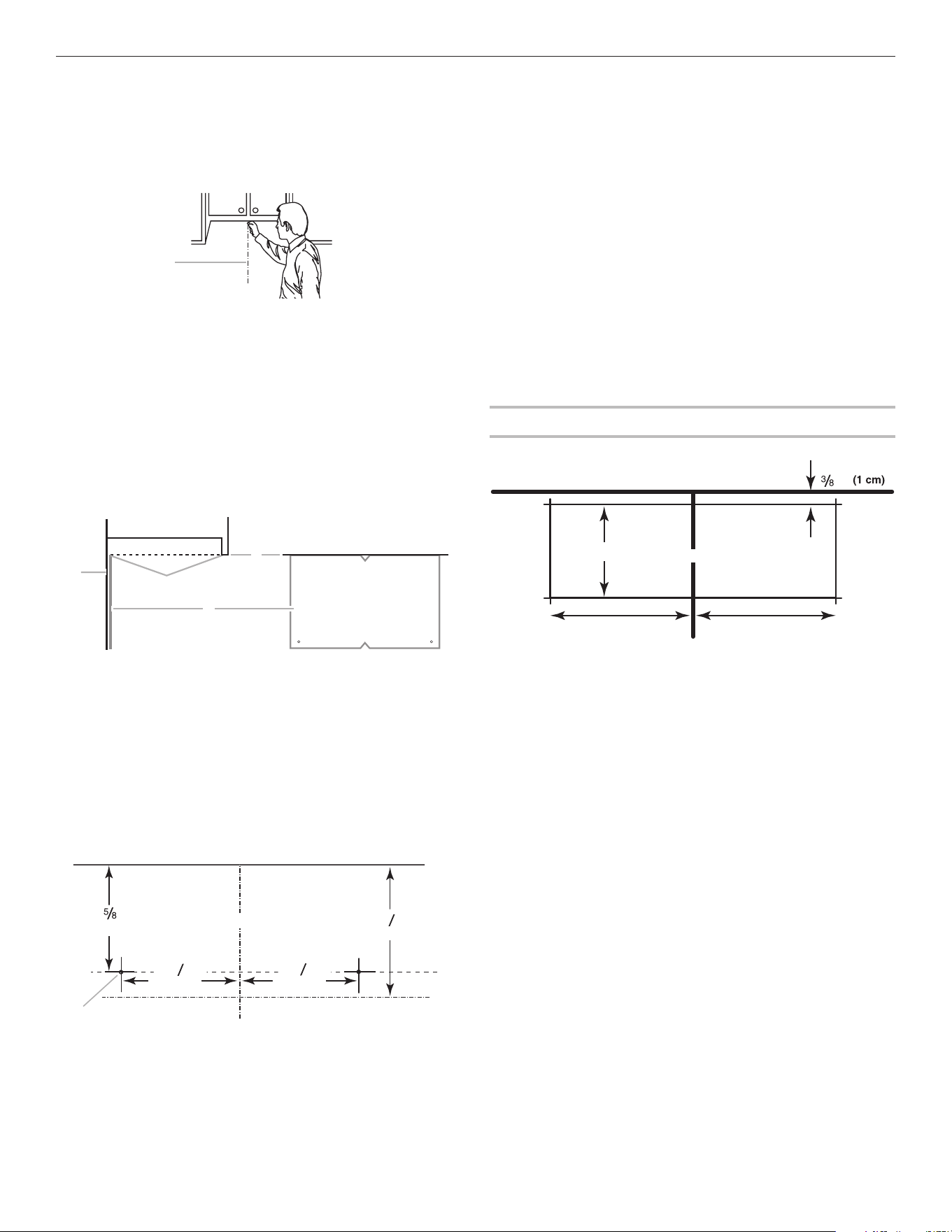

Mark Rear Wall
The microwave oven must be installed on a minimum of 1 wall
stud, preferably 2, using a minimum of 1 lag screw, preferably 2.
1. Using measuring tape, find and clearly mark the vertical
centerline of the opening.
2. Align the center markers on the wall template to the
centerline on the wall, making sure it is level, and that the top
of the wall template is butted up against the bottom edge of
the upper cabinet.
NOTES:
■ If the front edge of the upper cabinet is lower than the back
edge, lower the wall template so that its top is level with the
front edge of the cabinet.
■ If the wall template is damaged or unusable, measure and
mark the wall with the dimensions described in Step 4.
3. Holding the wall template in place, mark both holes in the
lower corners and draw a horizontal line across the bottom
edge of the wall template. These represent the wall plate’s
end holes and bottom edge.
4. Remove the wall template and check the markings:
■ The bottom edge line must be 17
1
/
2
" (44.5 cm) from the
bottom of the upper cabinet and must be level.
■ The end holes must be 15
5
/
8
" (39.7 cm) from the bottom
edge of the upper cabinet and must be on a level line with
each other. They must each be 14
1
/
8
" (35.9 cm) from the
centerline.
5. With the support tabs facing forward (see illustrations in
the “Locate Wall Stud(s)” section), align the mounting plate
center markers to the centerline on the wall, making sure its
bottom edge is aligned to the horizontal line drawn in Step 3
and that the end holes are properly marked. Make sure the
mounting plate is level.
6. Holding the mounting plate in place, find the wall stud
centerline(s) drawn in Step 2 of “Locate Wall Stud(s)” and
mark at least 1, preferably 2 hole(s) through the mounting
plate, closest to the wall stud centerline(s). See figures 1,
2, and/or 3 in “Possible Wall Stud Configurations” in the
“Locate Wall Stud(s)” section. The blackened holes in the
shaded areas are ideal hole locations.
7. Set the mounting plate aside.
Wall Venting Installation Only
8. Mark the centerline 3/8" (1 cm) down from the bottom edge
of the upper cabinet.
9. Using measuring tape, measure out 6" (15.2 cm) on both
sides of the centerline, and mark.
10. Measure down 4" (10.2 cm) from the mark made in Step 8
and mark.
11. Using a straightedge, draw the 2 horizontal, level lines
through the marks made in steps 8 and 10.
12. Draw the 2 vertical plumb lines down from the marks made
in Step 9 to complete the 12" x 4" (30.5 x 10.2 cm) rectangle.
This is the venting cutout area.
13. Cut a 3/4" (1.9 cm) hole in one corner of the cutout area.
14. Using a keyhole saw, cut out the venting cutout area.
A
A. Rear wall
B. Wall Template
C. Top of wall template must align
with front edge of cabinet
D. Front edge of upper cabinet
A
C
B
D
2
1
(44.5 cm)
17
15
(39.7 cm)
14
1
8
(35.9 cm)
14
1
8
(35.9 cm)
Upper cabinet bottom
7

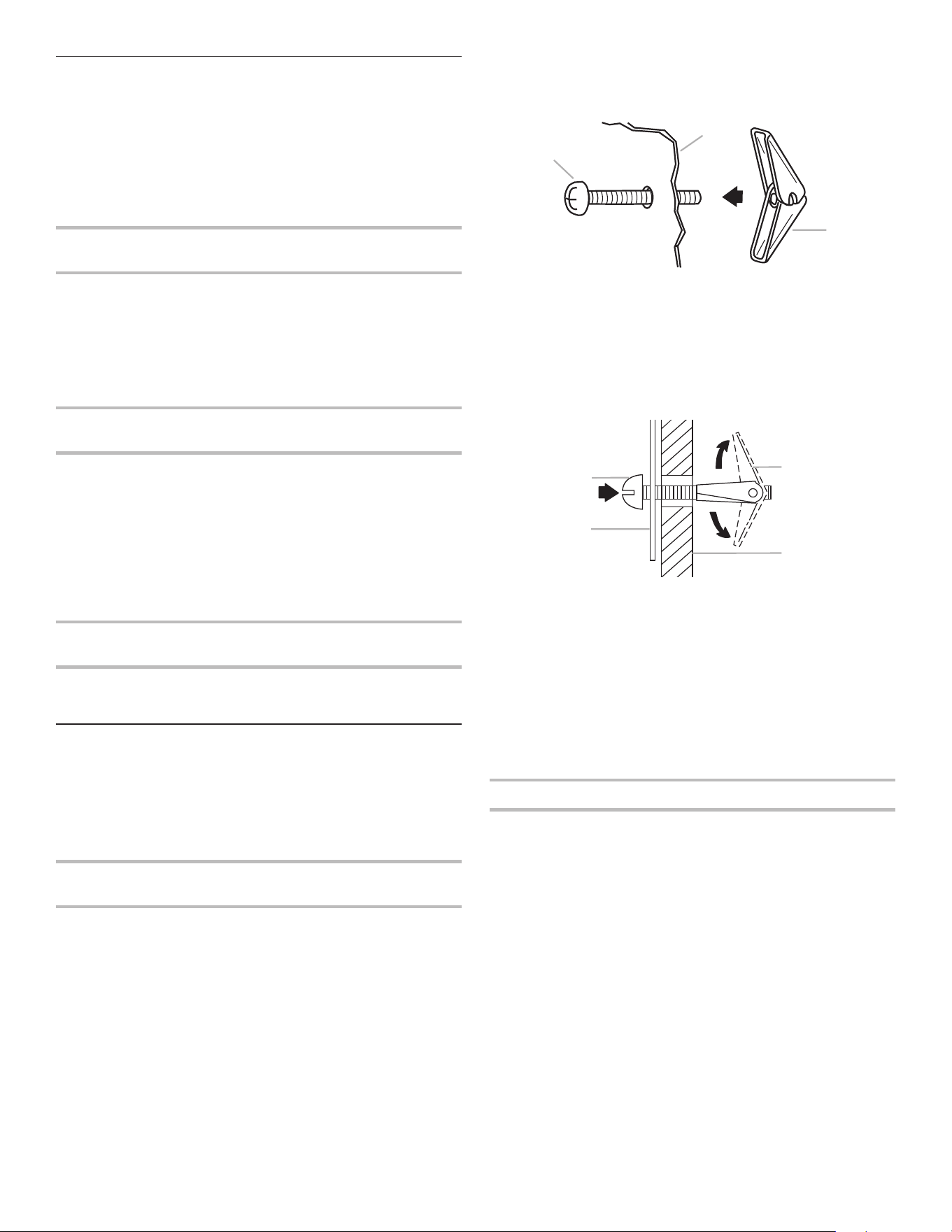

Drill Holes in Rear Wall
In addition to being installed on at least 1 wall stud, the
mounting plate must attach to the wall at both end holes. If the
end holes are not over wall studs, use two
3
/
16
-24 x 3" (7.62 cm)
round-head bolts with toggle nuts; if 1 end hole is over a wall
stud, use 1 lag screw and one
3
/
16
-24 x 3" (7.62 cm) round-head
bolt with toggle nut; or if both end holes are over wall studs, use
2 lag screws. Following are 3 installation configurations.
Installation for No Wall Studs at End Holes
(Figures 1 and 2)
1. Drill 5/8" (1.6 cm) holes through the wall at both end holes
marked in Step 3 of the “Mark Rear Wall.”
2. Drill 3/16" (5 mm) hole(s) into the wall stud(s) at the hole(s)
marked in Step 6 of the “Mark Rear Wall.” Refer to figures
1 and 2 in “Possible Wall Stud Configurations” in the
“Locate Wall Stud(s)” section.
Installation for Wall Stud at One End Hole (Figure 3)
1. Drill a 3/16" (5 mm) hole into the wall stud at the end hole
marked in Step 3 of the “Mark Rear Wall.”
2. If installing on a second wall stud, drill a 3/16" (5 mm) hole
into the wall stud at the other hole marked in Step 6 of the
“Mark Rear Wall.” Refer to Figure 3 in “Possible Wall Stud
Configurations” in the “Locate Wall Stud(s)” section.
3. Drill a 5/8" (1.6 cm) hole through the wall at the other end
hole.
Installation for Wall Studs at Both End Holes
(Figure 4)
1. Drill 3/16" (5 mm) holes into the studs at the end holes
marked in Step 3 of the “Mark Rear Wall.”

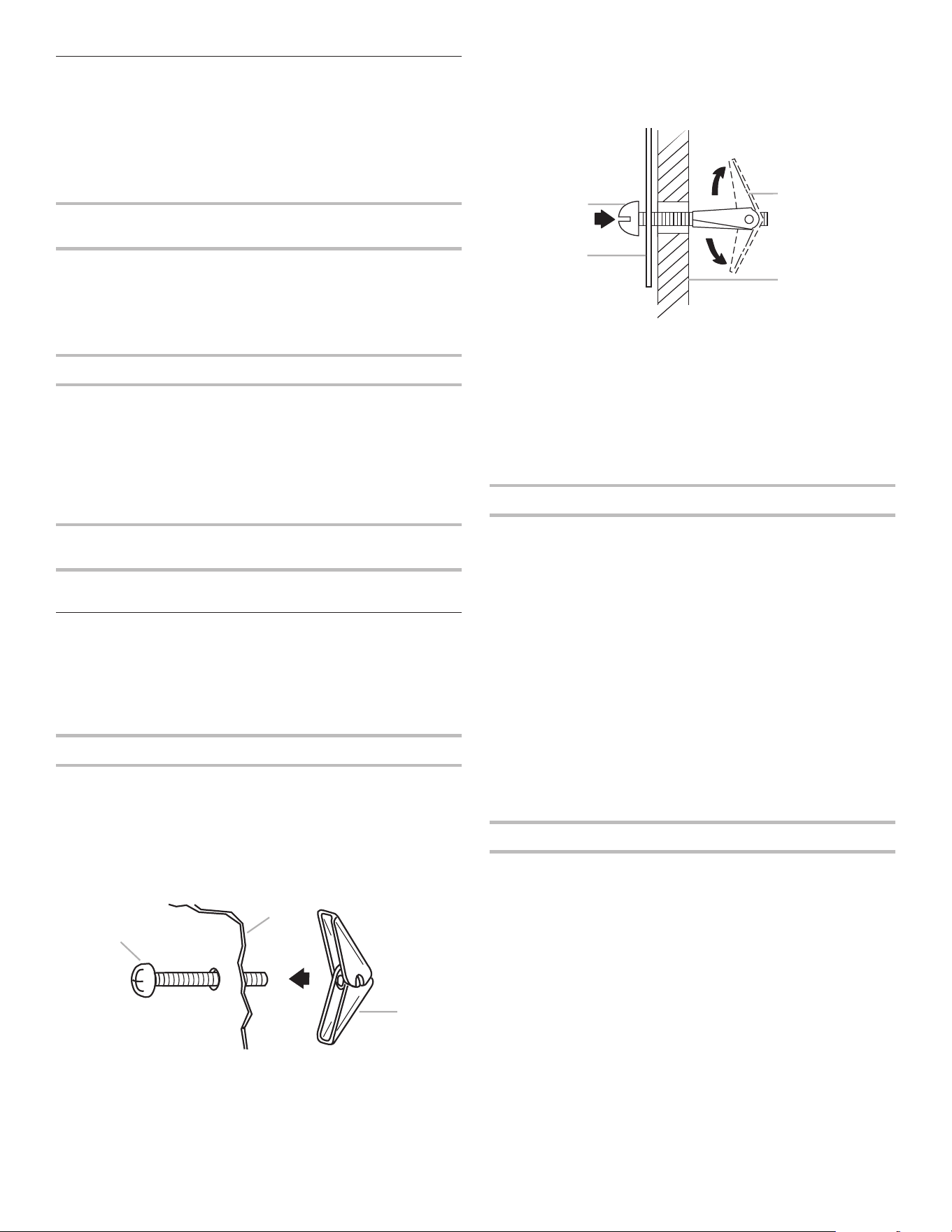

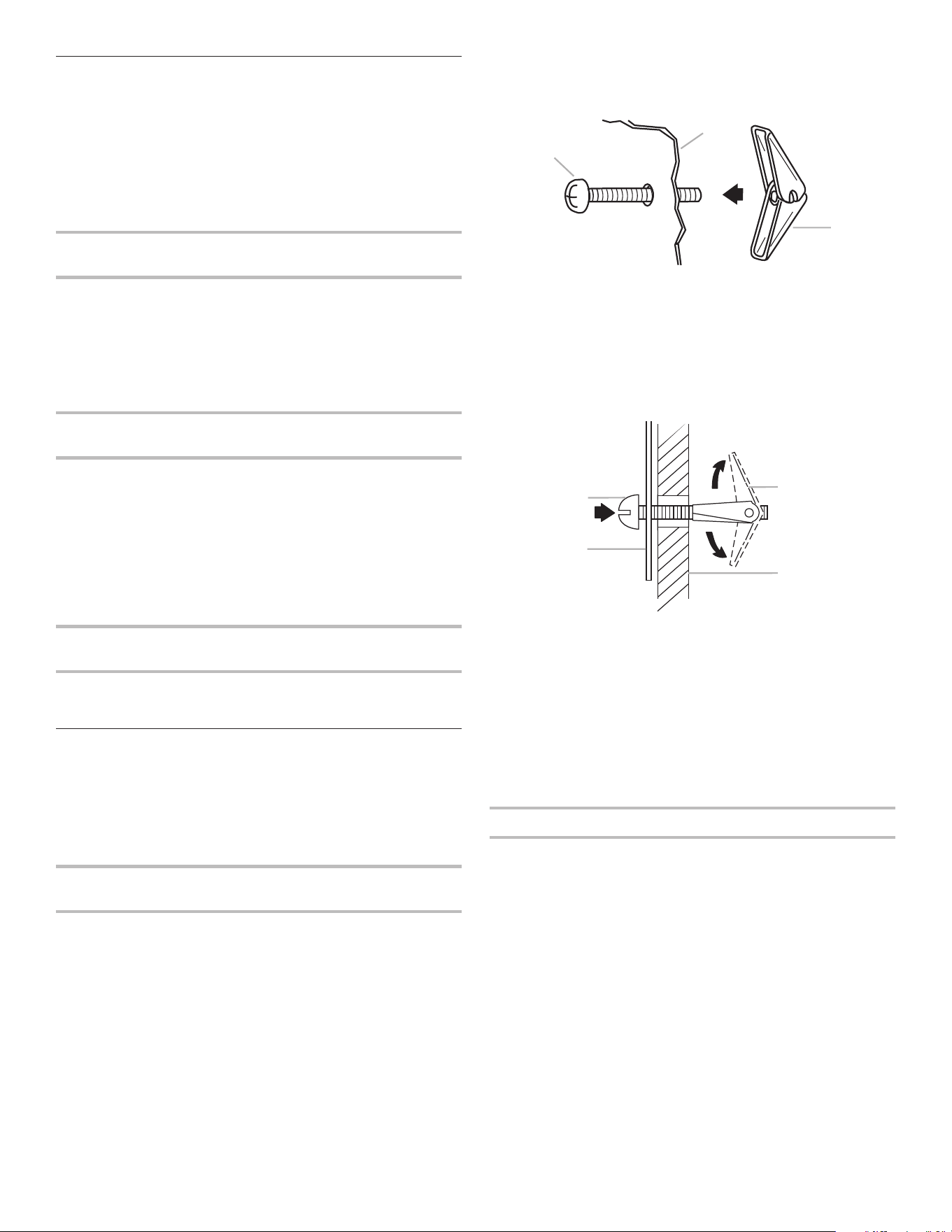

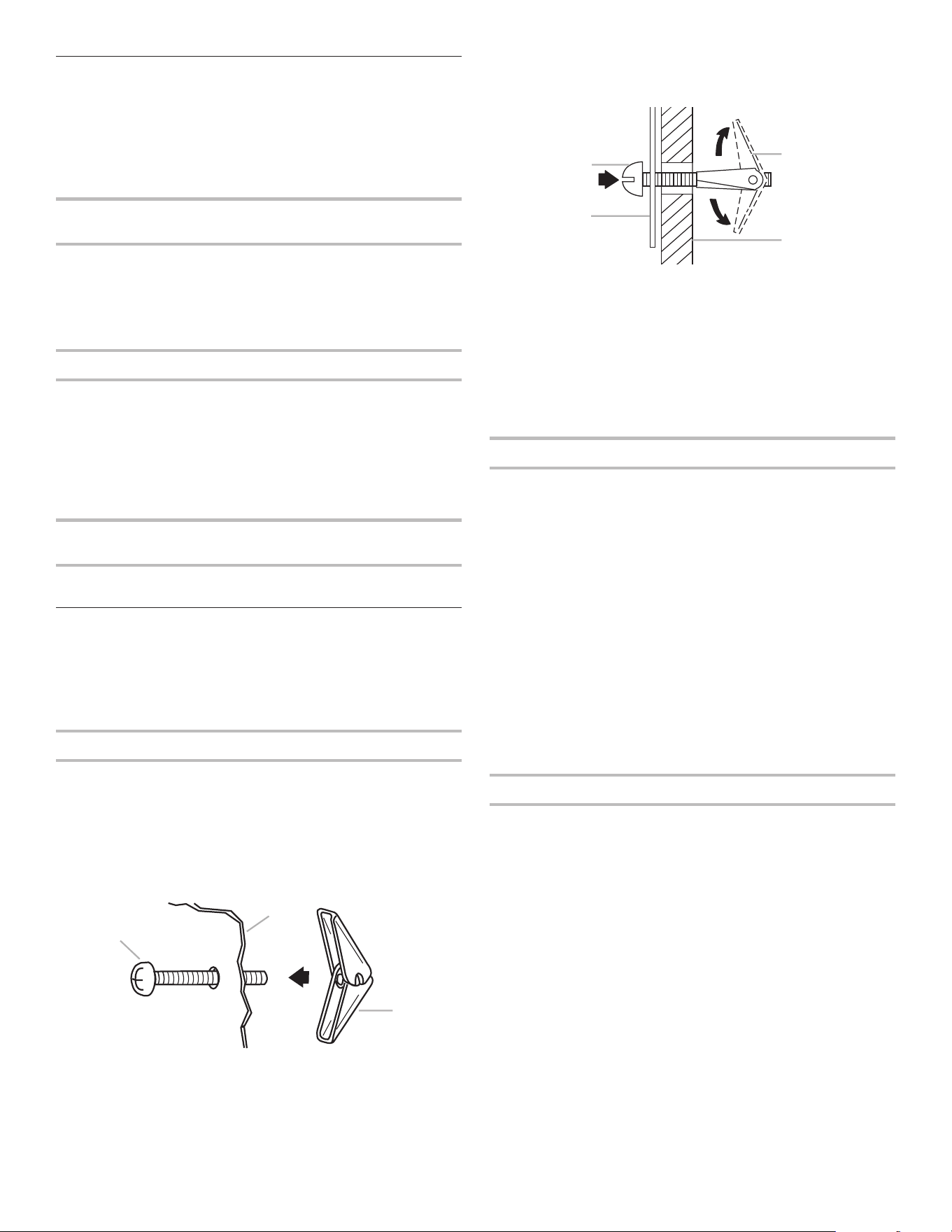

Attach Mounting Plate to Wall
NOTE: Secure the mounting plate to the wall at both end holes
drilled into the wall studs and/or drywall using either
3
/
16
-24 x 3"
round-head bolts and toggle nuts or
1
/
4
x 2" lag screws.
Refer to illustrations in “Possible Wall Stud Configurations” in the
“Locate Wall Stud(s)” section.
No Wall Studs at End Holes (Figures 1 and 2)
NOTE: The mounting plate must be secured to the wall on at
least 1 wall stud as well as at both ends.
1. With the support tabs of the mounting plate facing forward,
insert
3
/
16
-24 x 3" round-head bolts through both end holes
of mounting plate.
2. Start toggle nuts on bolts from the back of the mounting
plate. Leave enough space for the toggle nuts to go through
the wall and to open.
3. Position mounting plate on the wall.
4. Push the 2 bolts with toggle nuts through the drywall, and
finger tighten the bolts to make sure toggle nuts have
opened against drywall.
5. Insert lag screw(s) into the hole(s) drilled into wall stud(s) in
Step 2 of “Installation for No Wall Studs at End Holes” in the
“Drill Holes in Rear Wall” section.
6. Check alignment of mounting plate, making sure it is level.
7. Securely tighten all lag screws and bolts.
Wall Stud at One End Hole (Figure 3)
1. With the support tabs of the mounting plate facing forward,
insert a
3
/
16
-24 x 3" round-head bolt through the end hole
that fits over the 5/8" (1.6 cm) hole drilled in Step 3 of
“Installation for Wall Stud at One End Hole” in the “Drill Holes
in Rear Wall” section.
2. Start a toggle nut on the bolt from the back of the mounting
plate. Leave enough space for the toggle nut to go through
the wall and to open.
3. Position mounting plate on the wall.
4. Push the bolt with toggle nut through the drywall, and finger
tighten the bolt to make sure toggle nut has opened against
drywall.
5. Insert a lag screw into the remaining end hole.
6. If installing on a second wall stud, insert a lag screw into the
other hole drilled in Step 2 of “Installation for Wall Stud at
One End Hole” in the “Drill Holes in Rear Wall” section.
7. Check alignment of mounting plate, making sure it is level.
8. Securely tighten the lag screw(s) and bolt.
Wall Studs at Both End Holes (Figure 4)
1. Position mounting plate on the wall.
2. Insert lag screws into both end holes.
3. Check alignment of mounting plate, making sure it is level.
4. Securely tighten the lag screws.
C
A
B

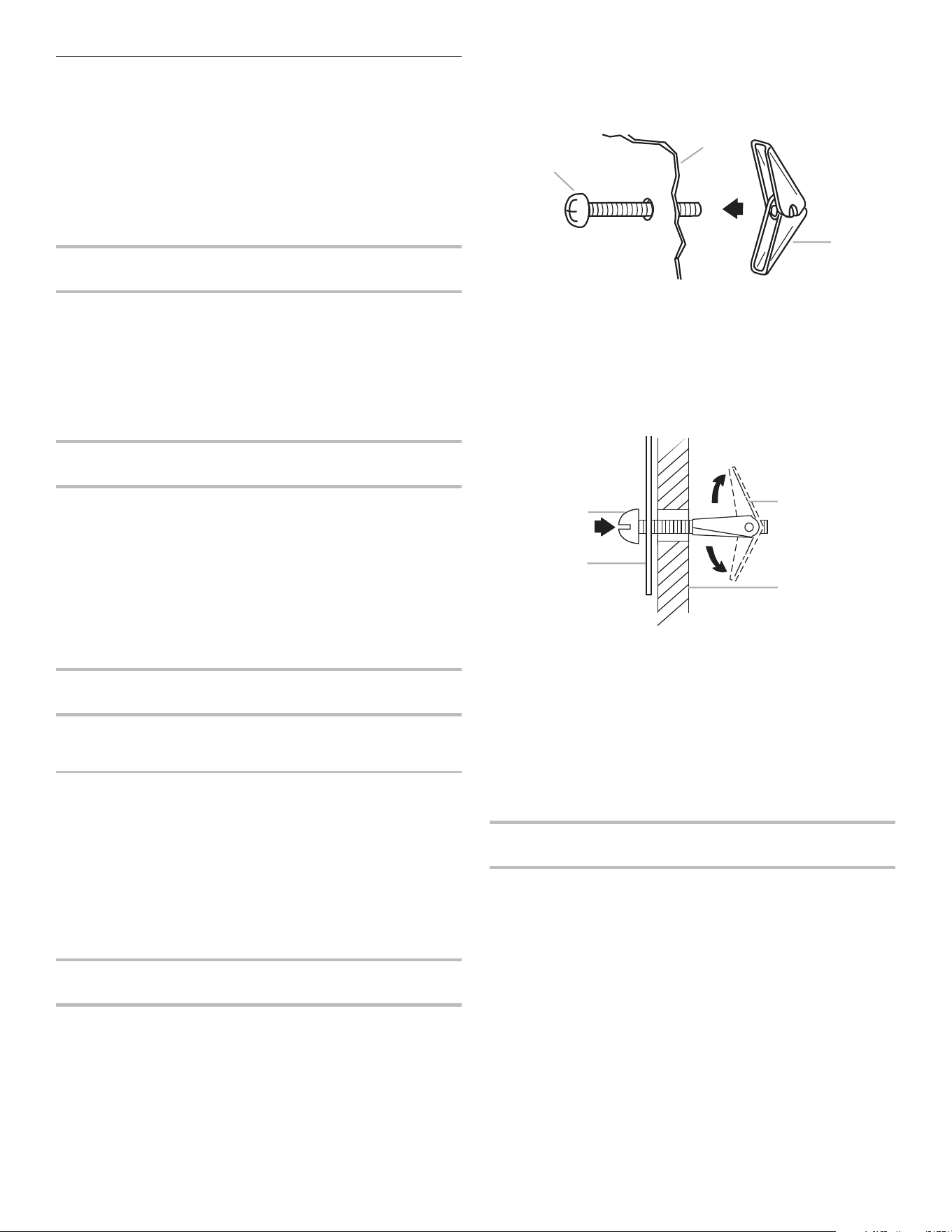

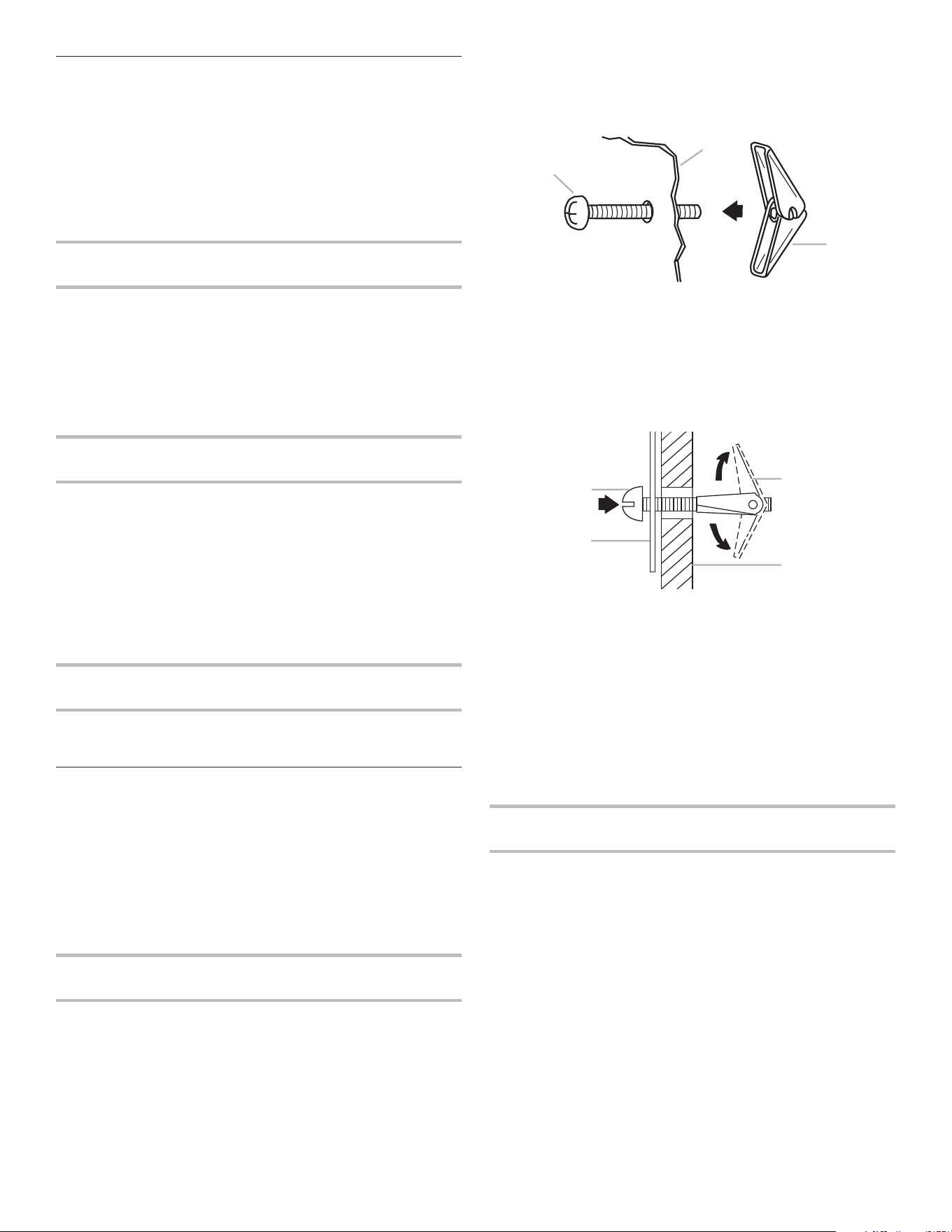

A.
3
/
16
-24 x 3" round-head bolt
B. Mounting plate
C. Spring toggle nut
A
B
C
D
A.
3
/
16
-24 x 3" round head bolt
B. Mounting plate
C. Spring toggle nut
D. Drywall
8

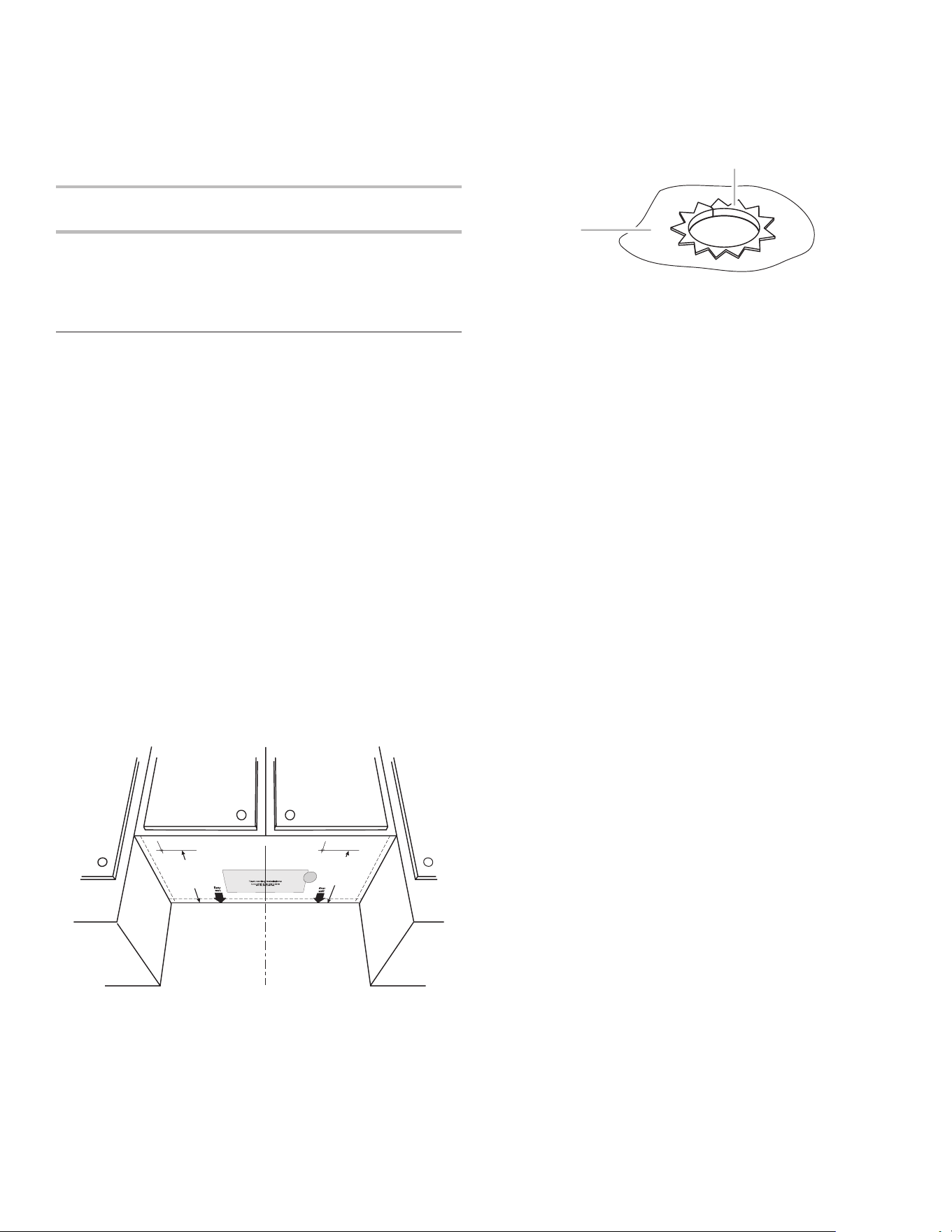

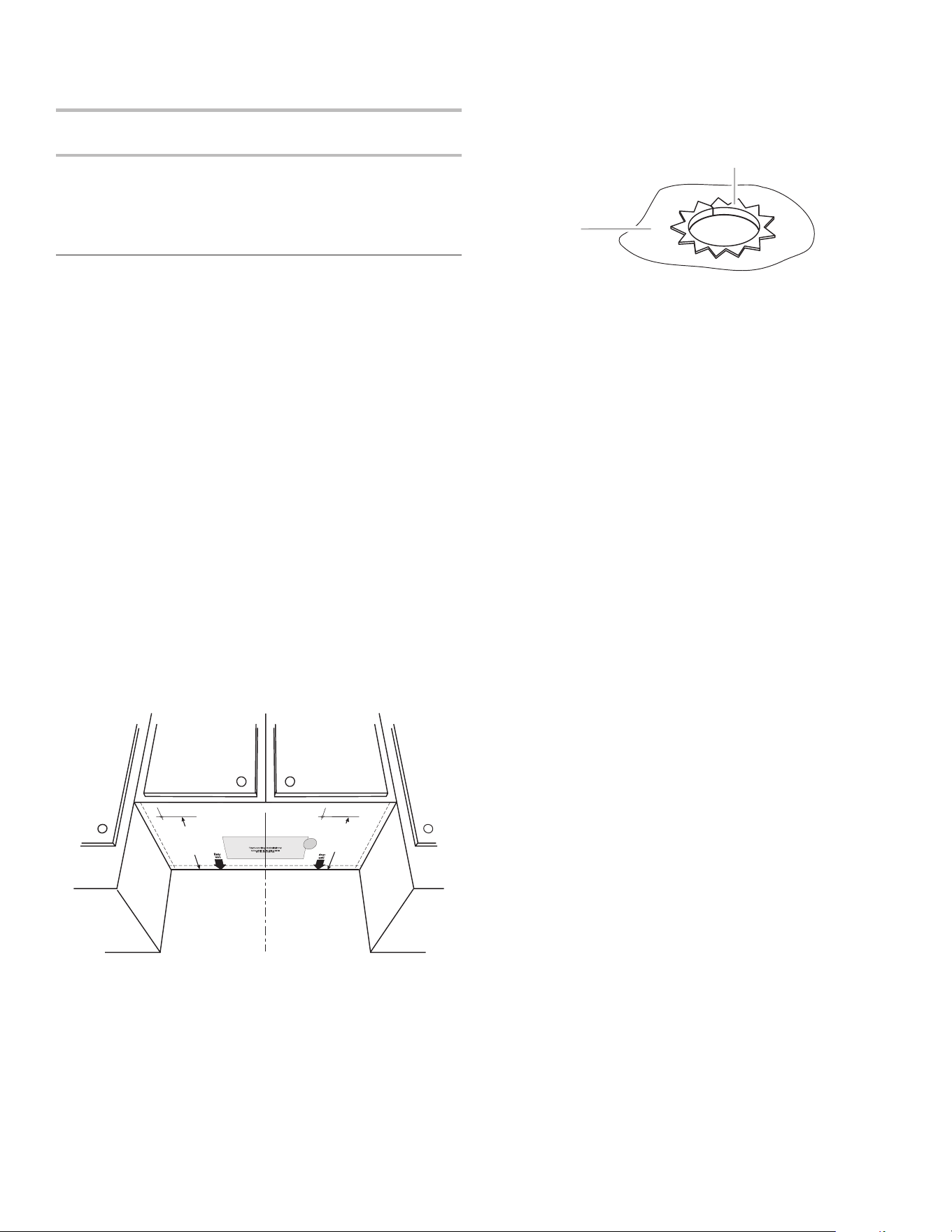

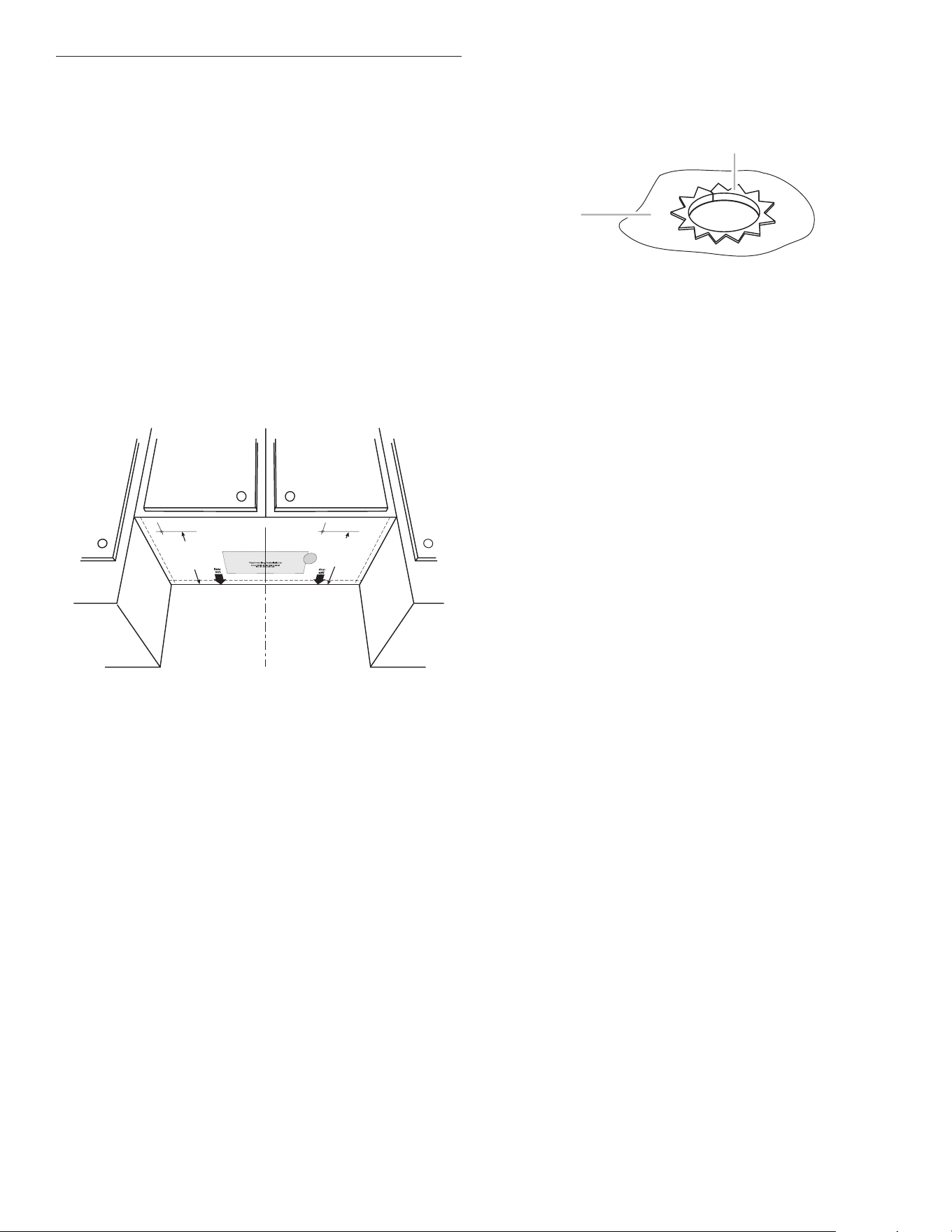

Prepare Upper Cabinet
1. Disconnect power to outlet.
2. Remove all contents from upper cabinet.
3. Place Upper Cabinet Template against the bottom of the
upper cabinet, and attach with tape or thumbtacks. Make
sure the template centerline aligns with the vertical centerline
on the rear wall.
The “rear wall” arrows must be against the rear wall so that
the holes cut into the upper cabinet align with the holes in
the top of the microwave oven.
NOTES:
■ If the upper cabinet has a frame around it, trim the template
edges so that it fits inside the frame, against the upper
cabinet bottom. The template has trim lines to use as guides.
■ If the wall behind the microwave oven (as installed) has a
partial wall covering (for example, tile backsplash), be sure
the “Rear Wall” arrows align to the thickest part of the rear
wall (for example, the thickness of the tiles rather than the
drywall).
4. Make sure the 11" (27.9 cm) dimension from the rear wall to
points “D” and “E” on the template is maintained.
5. Cut the 1
1
/
2
" (3.8 cm) diameter hole at the circular shaded
area “G” on the template. This hole is for the power supply
cord.
NOTE: If upper cabinet is metal, the supply cord bushing needs
to be installed around the supply cord hole as shown.
6. Drill 3/8" (1 cm) holes at points “D” and “E” on the template.
These are for two -20 x 3" bolts and washers used to secure
the microwave oven to the upper cabinet.
For Roof Venting Installation Only:
7. Cut 3/4" (1.9 cm) hole at one corner of the shaded
rectangular area “F” on Upper Cabinet Template.
8. Using a keyhole saw, cut out the rectangular area.
D
E
G
(27.9 cm)
F
11"
(27.9 cm)
U
p
p
e
r
-
c
a
b
i
ne
t
t
e
m
p
l
a
t
e
11"
A
B

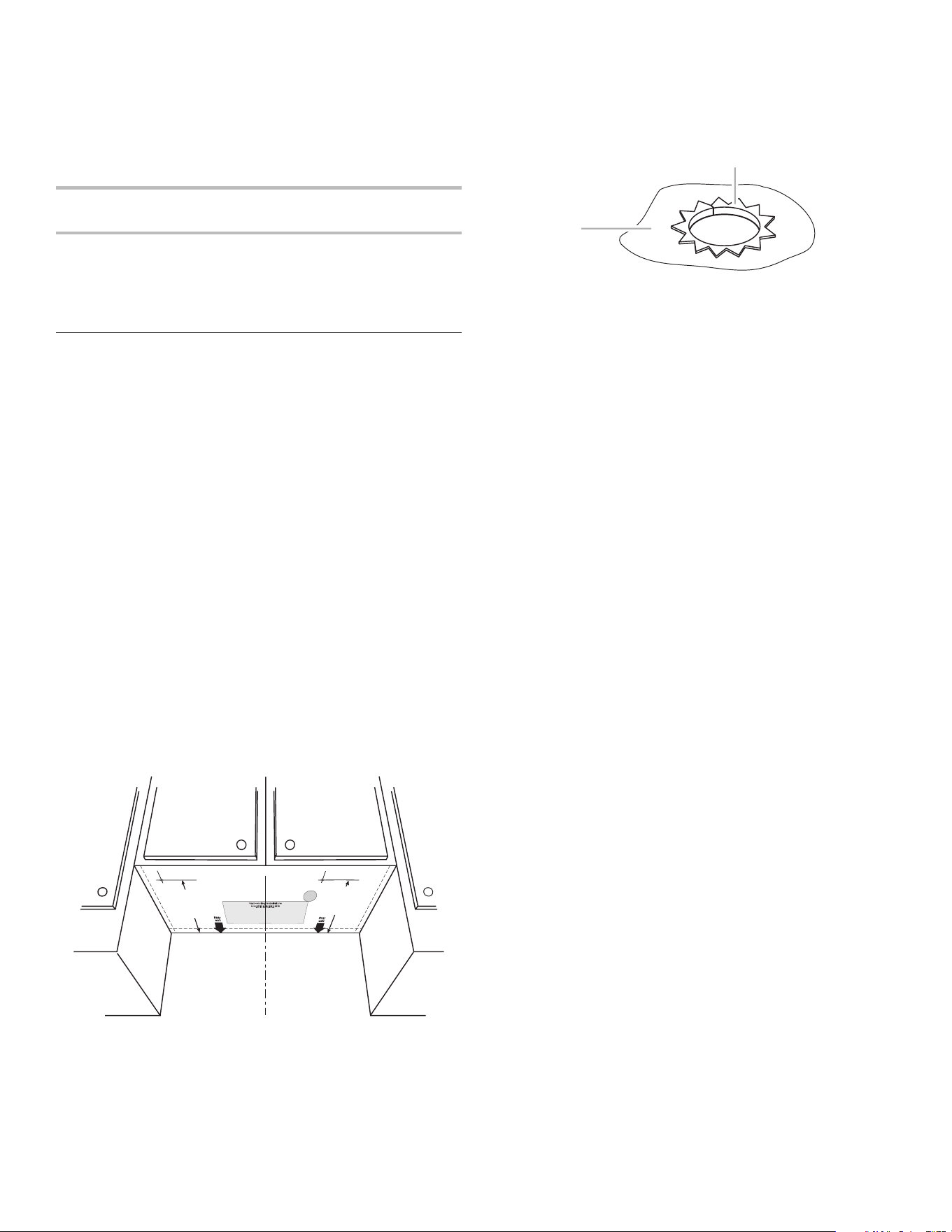

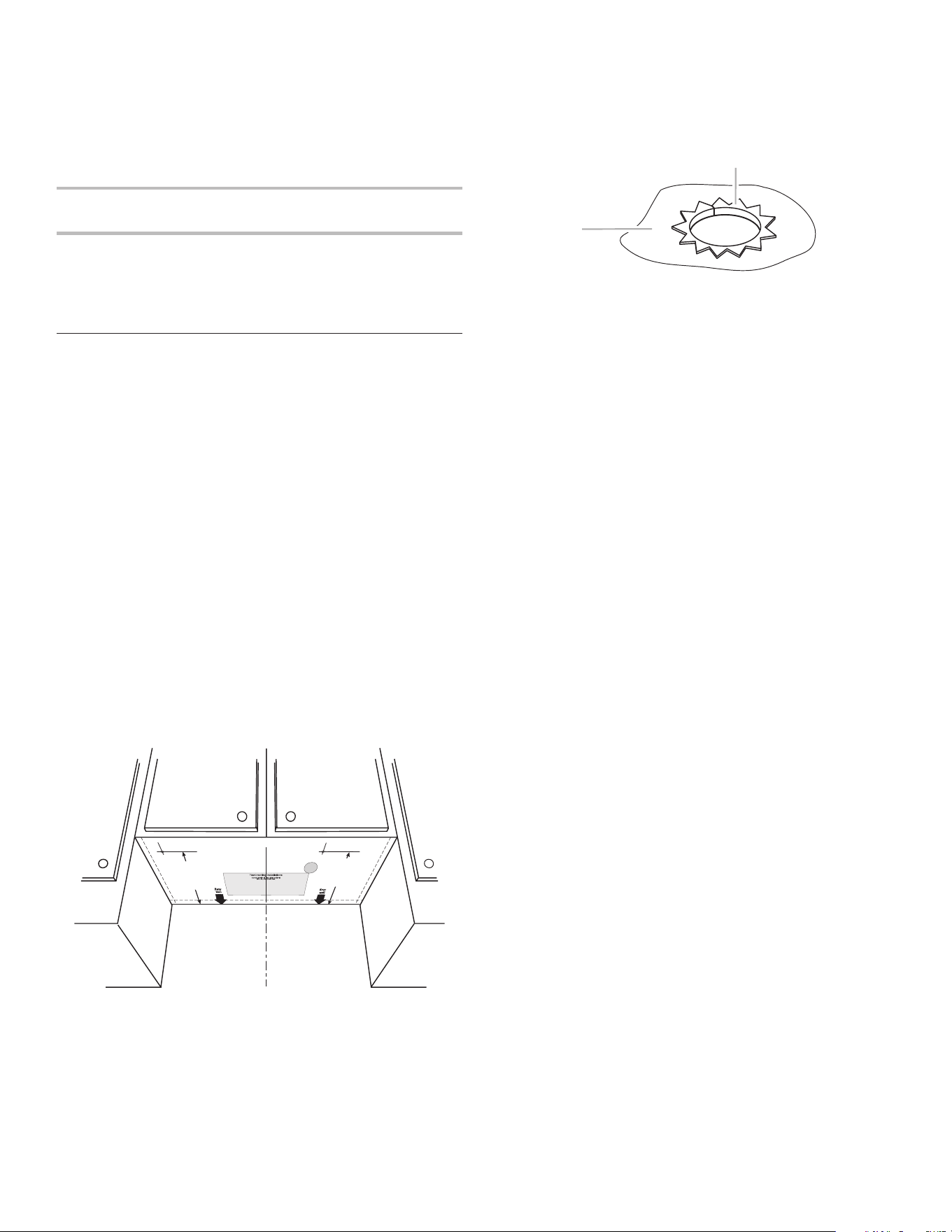

A. Metal cabinet
B. Power supply cord bushing
9
SECTION II only
This section is used for around 10
5
/
16
" (26.2 cm) product height
installation.
Installation Dimensions
NOTE: The grounded 3 prong outlet must be inside the upper
cabinet. See the “Electrical Requirements” section.
*24" (61 cm) is typical for 60" (152.4 cm) installation height.
Exact dimensions may vary depending on type of range/
cooktop below.
NOTE: To ensure good performance, do not obstruct top vent
airflow. If cabinets are deeper than 14" (35.6 cm) but no more
than 15" (38.1cm), use the bump out mounting kit replacing the
mounting plate from the wall. The bump out mounting kit (part #
W11185746) is not provided and can be sourced independently
from Whirlpool.
Product Dimensions
*Overall depth of product will vary slightly depending on door
design.
Mark Rear Wall
The microwave oven must be installed on a minimum of 1 wall
stud, preferably 2, using a minimum of 1 lag screw, preferably 2.
1. Using measuring tape, find and clearly mark the vertical
centerline of the opening.
2. Align the center markers on the mounting template to the
centerline on the wall, making sure it is level, and that the top
of the mounting template is butted up against the bottom
edge of the upper cabinet.
NOTES:
■ If the front edge of the upper cabinet is lower than the back
edge, lower the mounting template so that its top is level
with the front edge of the cabinet.
■ If the mounting template is damaged or unusable, measure
and mark the wall with the dimensions described in Step 4.
3. Holding the mounting template in place, mark both holes
in the lower corners and draw a horizontal line across the
bottom edge of the mounting template. These represent the
mounting plate’s end holes and bottom edge.
12" (30.5 cm) min.
14" (35.6 cm) max.
30"
(76.2 cm)
min.
AB
upper cabinet and
side cabinet depth
24"
typical*
(61 cm)
60" ( 152.4 cm) min.
A. 2" x 4" wall stud
B. Grounded 3 prong outlet
12"
DEEPER
14"
mounting plate
14"
DEEPER
15"
Bump out mounting
bracket
cm)
29 " (76.0
10
(26.2cm)
18"
(45.5cm)
10
(26.2 cm
)
"
"
A
A. Centerline
A
C
B
D
A. Rear wall
B. Mounting Template
C. Top of mounting template must
align with front edge of cabinet
D. Front edge of upper cabinet
10

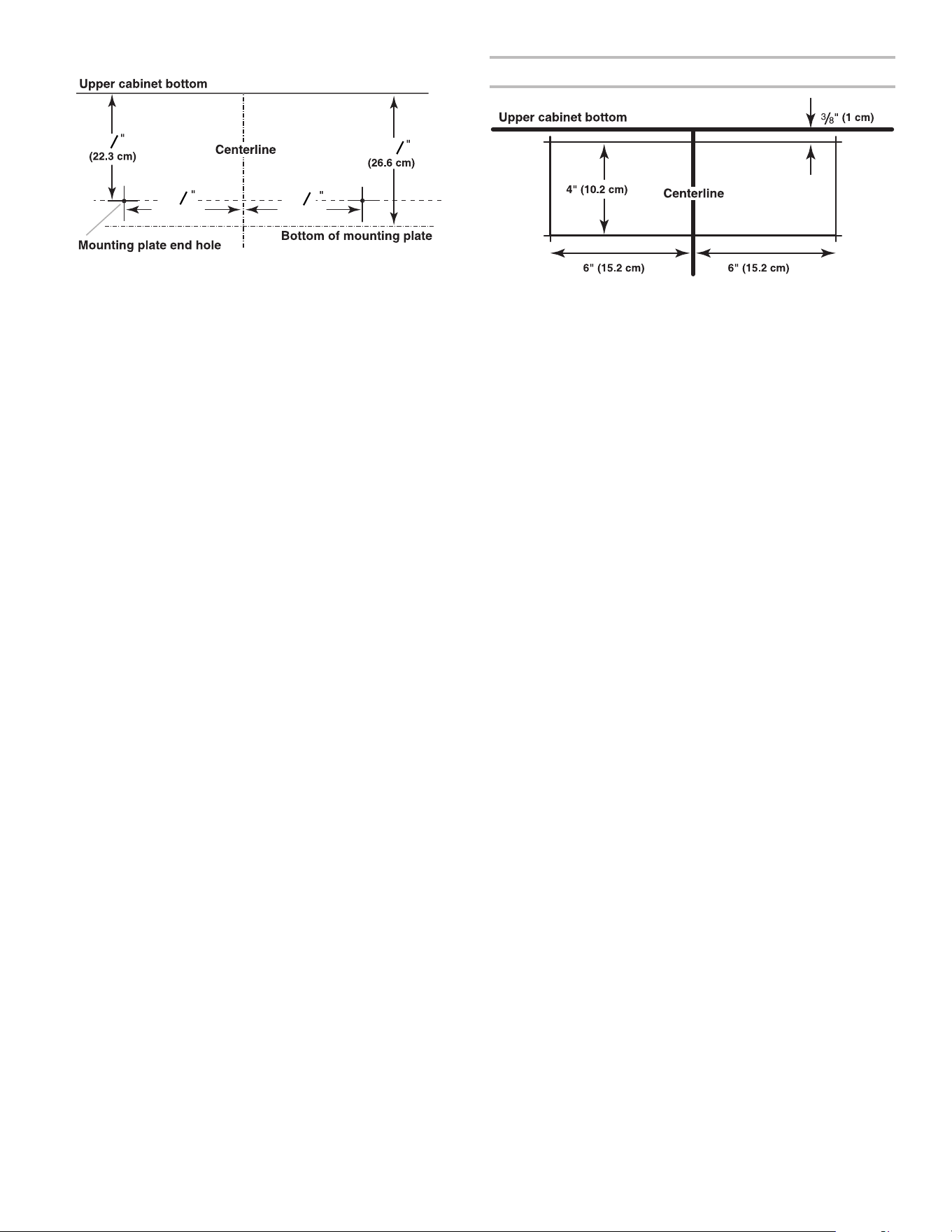

4. Remove the mounting template and check the markings:
■ The bottom edge line must be 10
1
/
2
" (26.6 cm) from the
bottom of the upper cabinet and must be level.
■ The end holes must be 8
3
/
4
" (22.3 cm) from the bottom edge
of the upper cabinet and must be on a level line with each
other. They must each be 14
3
/
16
" (36 cm) from the centerline.
5. With the support tabs facing forward (see illustrations in
the “Locate Wall Stud(s)” section), align the mounting plate
center markers to the centerline on the wall, making sure its
bottom edge is aligned to the horizontal line drawn in Step 3
and that the end holes are properly marked. Make sure the
mounting plate is level.
6. Holding the mounting plate in place, find the wall stud
centerline(s) drawn in Step 2 of “Locate Wall Stud(s)” and
mark at least 1, preferably 2 hole(s) through the mounting
plate, closest to the wall stud centerline(s). See figures 1,
2, and/or 3 in “Possible Wall Stud Configurations” in the
“Locate Wall Stud(s)” section. The blackened holes in the
shaded areas are ideal hole locations.
7. Set the mounting plate aside.
Wall Venting Installation Only
8. Mark the centerline 3/8" (1 cm) down from the bottom edge
of the upper cabinet.
9. Using measuring tape, measure out 6" (15.2 cm) on both
sides of the centerline, and mark.
10. Measure down 4" (10.2 cm) from the mark made in Step 8
and mark.
11. Using a straightedge, draw the 2 horizontal, level lines
through the marks made in steps 8 and 10.
12. Draw the 2 vertical plumb lines down from the marks made
in Step 9 to complete the 12" x 4" (30.5 x 10.2 cm) rectangle.
This is the venting cutout area.
13. Cut a 3/4" (1.9 cm) hole in one corner of the cutout area.
14. Using a keyhole saw, cut out the venting cutout area.
8
3
4
10
1
2
14
1
8
14
1
8
(35.9 cm) (35.9 cm)
11
Drill Holes in Rear Wall
In addition to being installed on at least 1 wall stud, the
mounting plate must attach to the wall at both end holes. If the
end holes are not over wall studs, use two 3/16-24 x 3" round-
head bolts with toggle nuts; if 1 end hole is over a wall stud, use
1 lag screw and one 3/16-24 x 3" round-head bolt with toggle
nut; or if both end holes are over wall studs, use 2 lag screws.
Following are 3 installation congurations.
Installation for No Wall Studs at End Holes
(Figures 1 and 2)
1. Drill 5⁄8" (1.6 cm) holes through the wall at both end holes
marked in Step 3 of “Mark Rear Wall.”
2. Drill 3⁄16" (4.8 mm) hole(s) into the wall stud(s) at the hole(s)
marked in Step 6 of “Mark Rear Wall.” Refer to gures 1
and 2 in “Possible Wall Stud Congurations” in “Locate Wall
Stud(s)” section.
Installation for Wall Stud at One End Hole (Figure 3)
1. Drill a 3⁄16" (4.8 mm) hole into the wall stud at the end hole
marked in Step 3 of “Mark Rear Wall.”
2. If installing on a second wall stud, drill a 3⁄16" (4.8 mm)
hole into the wall stud at the other hole marked in Step 6 of
“Mark Rear Wall.” Refer to Figure 3 in “Possible Wall Stud
Congurations” in “Locate Wall Stud(s)” section.
3. Drill a 5⁄8" (1.6 cm) hole through the wall at the other end
hole.
Installation for Wall Studs at Both End Holes
(Figure 4)
1. Drill 3⁄16" (4.8 mm) holes into the studs at the end holes
marked in Step 3 of “Mark Rear Wall.”
Attach Mounting Plate to Wall
NOTE: Secure the mounting plate to the wall at both end holes
drilled into the wall studs and/or drywall using either
3
/
16
-24 x 3"
round-head bolts and toggle nuts or 1/
4
x 2" lag screws.
Refer to illustrations in “Possible Wall Stud Congurations” in
“Locate Wall Stud(s)” section.
No Wall Studs at End Holes (Figures 1 and 2)
NOTE: The mounting plate must be secured to the wall on at
least 1 wall stud as well as at both ends.
1. With the support tabs of the mounting plate facing forward,
insert 3/16-24 x 3" round-head bolts through both end holes
of mounting plate.
2. Start toggle nuts on bolts from the back of the mounting
plate. Leave enough space for the toggle nuts to go through
the wall and to open.
3. Position mounting plate on the wall.
4. Push the 2 bolts with toggle nuts through the drywall, and
nger tighten the bolts to make sure toggle nuts have
opened against drywall.
5. Insert lag screw(s) into the hole(s) drilled into wall stud(s) in
Step 2 of “Installation for No Wall Studs at End Holes” in the
“Drill Holes in Rear Wall” section.
6. Check alignment of mounting plate, making sure it is level.
7. Securely tighten all lag screws and bolts.
Wall Stud at One End Hole (Figure 3)
1. With the support tabs of the mounting plate facing forward,
insert a 3/16-24 x 3" round-head bolt through the end
hole that ts over the 5/8" (1.6 cm) hole drilled in Step 3 of
“Installation for Wall Stud at One End Hole” in the “Drill Holes
in Rear Wall” section.
2. Start a toggle nut on the bolt from the back of the mounting
plate. Leave enough space for the toggle nut to go through
the wall and to open.
3. Position mounting plate on the wall.
4. Push the bolt with toggle nut through the drywall, and nger
tighten the bolt to make sure toggle nut has opened against
drywall.
5. Insert a lag screw into the remaining end hole.
6. If installing on a second wall stud, insert a lag screw into the
other hole drilled in Step 2 of “Installation for Wall Stud at
One End Hole” in the “Drill Holes in Rear Wall” section.
7. Check alignment of mounting plate, making sure it is level.
8. Securely tighten the lag screw(s) and bolt.
Wall Studs at Both End Holes (Figure 4)
1. Position mounting plate on the wall.
2. Insert lag screws into both end holes.
3. Check alignment of mounting plate, making sure it is level.
4. Securely tighten the lag screws.
C
A
B
A. 3/16-24 x 3" round-head bolt
B. Mounting plate
C. Spring toggle nut
A
B
C
D
A. 3/16-24 x 3" round-head bolt
B. Mounting plate
C. Spring toggle nut
D. Drywall
12
Prepare Upper Cabinet
1. Disconnect power to outlet.
2. Remove all contents from upper cabinet.
3. Place Upper Cabinet Template against the bottom of the
upper cabinet, and attach with tape or thumbtacks. Make
sure the template centerline aligns with the vertical centerline
on the rear wall.
The “rear wall” arrows must be against the rear wall so that
the holes cut into the upper cabinet align with the holes in
the top of the microwave oven.
NOTES:
■ If the upper cabinet has a frame around it, trim the template
edges so that it ts inside the frame, against the upper
cabinet bottom. The template has trim lines to use as guides.
■ If the wall behind the microwave oven (as installed) has a
partial wall covering (for example, tile backsplash), be sure
the “Rear Wall” arrows align to the thickest part of the rear
wall (for example, the thickness of the tiles rather than the
drywall).
4. Make sure the 113/
4
" (29.8 cm) dimension from the rear wall
to points “D” and “E” on the template is maintained.
5. Cut the 1
1
/
2
" (3.8 cm) diameter hole at the circular shaded
area “G” on the template. This hole is for the power supply
cord.
NOTE: If upper cabinet is metal, the supply cord bushing needs
to be installed around the supply cord hole as shown.
6. Drill 3/8" (9.5 mm) holes at points “D” and “E” on the
template. These are for two
1
/
4
-20 x 3" bolts and washers
used to secure the microwave oven to the upper cabinet.
For Roof Venting Installation Only
7. Cut 3/4" (1.9 cm) hole at one corner of the shaded
rectangular area “F” on Upper Cabinet Template.
8. Using a keyhole saw, cut out the rectangular area.
D
E
(29.8 cm)
(29.8 cm)
U
p
p
e
r
-
c
a
b
i
ne
t
t
e
m
p
l
a
t
e
3
11 "
/
4
3
11 "
/
4
G
F
A
B
A. Metal cabinet
B. Power supply cord bushing
INSTRUCCIONES DE INSTALACIÓN DE KIT
DE COMBINACIÓN DE MICROONDAS
Y CAMPANA SOBRESALIENTE
Si los gabinetes tienen una profundidad mayor a 35,6 cm (14") pero no mayor a 38,1 cm (15"), use el kit de montaje sobresaliente para
reemplazar la placa de montaje que viene con la unidad.
Estas instrucciones de instalación se aplican solamente al kit de montaje sobresaliente, para la instalación completa de la
combinación de la cubierta del microondas, consulte las instrucciones de instalación que se incluyeron con la combinación de la
cubierta del microondas”.
Estas instrucciones de instalación son adecuadas para dos dimensiones de altura de producto. Antes de la instalación, mida la altura
de su producto y elija la sección I o la sección II para la instalación. Si altura de su producto es de alrededor de 17
1
/
8
" (43,5 cm),
consulte la Sección I. Si la altura de su producto es de alrededor de 10
5
/
16
" (26,2 cm), consulte la Sección II.
Sección I
Consulte la sección I instalación en las siguientes páginas.
Sección II
Consulte la sección II instalación en las siguientes páginas.
Índice
17
"
(43,5 cm)
1
/
8
10
"
(26,2 cm
)
5
/
16
SEGURIDAD DE LA COMBINACIÓN DE MICROONDAS Y CAMPANA ... 14
SECCIÓN II Y I ............................................................................................... 15
REQUISITOS DE INSTALACIÓN .................................................................. 15
Herramientas y piezas ................................................................................. 15
Requisitos de ubicación .............................................................................. 15
Ubique la(s) viga(s) de pared ....................................................................... 16
SECCIÓN I ÚNICAMENTE ............................................................................ 17
Dimensiones del producto .......................................................................... 17
Marque la pared posterior ........................................................................... 18
Taladre orificios en la pared posterior ......................................................... 19
Fije la placa de montaje a la pared ............................................................. 19
Preparación del gabinete superior .............................................................. 20
SECCIÓN II ÚNICAMENTE ........................................................................... 21
Dimensiones del producto .......................................................................... 21
Marque la pared posterior ........................................................................... 21
Taladre orificios en la pared posterior ......................................................... 23
Fije la placa de montaje a la pared ............................................................. 23
Preparación del gabinete superior .............................................................. 24
SEGURIDAD DE LA COMBINACIÓN DE MICROONDAS
YCAMPANA
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
15
SECCIÓN II Y I
REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Herramientas necesarias
Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de
las herramientas detalladas aquí.
■ Cinta métrica
■ Lápiz
■ Cinta de enmascarar
otachuelas
■ Tijeras
■ Cinta para ductos
■ Alicate de corte diagonal
para cable
■ Detector de vigas
■ Llave de cubo (o llave de
punta hexagonal) de 7/16"
para tirafondos de 1/4" x 12"
■ Destornillador Phillips n.° 3
para pernos de 1/420 x 3"
■ Taladro
■ Brocas de barrena de 3/16"
(4,8 mm), 3/8" (9,5mm),
5/8" (1,6 cm)
■ Sierra perforadora de 3/4"
(1,9 cm)
■ Broca de barrena para un
oricio con un diám. de 1½"
(3,8 cm) para el gabinete de
madera o de metal
■ Sierra caladora
■ Pistola para calafateo y
compuesto para calafateo
impermeable
Materiales necesarios
■ Accesorios estándar para la ventilación a través de la pared o del techo. Vea la sección “Especificaciones para el diseño de la
ventilación”.
Piezas incluidas:
■ Soporte de montaje ■ Instrucciones de instalación
■ Plantilla de pared (para SECCIÓN I únicamente)
■ Plantilla del gabinete superior
Requisitos de ubicación
IMPORTANTE: Verique la abertura donde se instalará el horno microondas. La ubicación debe ofrecer:
■ Dimensiones de instalación mínimas. Consulte la ilustración “Dimensiones de instalación”.
■ Al menos una viga para pared de madera de 2" x 4" (50,8 x 101,6 mm) y un muro de mampostería o yeso/listón con un espesor
mínimo de 3/8" (1 cm) dentro de la abertura del gabinete.
■ Soporte para un peso de 150 libras (68 kg), lo cual incluye el horno de microondas y los objetos que se coloquen en su interior,
asícomo en el gabinete superior.
■ Un contacto eléctrico conectado a tierra dentro del gabinete superior. Consulte la sección “Requisitos eléctricos”.
NOTAS:
■ Si va a instalar el horno de microondas cerca de una pared lateral izquierda, asegúrese de dejar un espacio de al menos 6"
(15,2cm) entre la pared y el horno de microondas, para que la puerta se pueda abrir en toda su extensión.
■ Algunos gabinetes y materiales de construcción no están diseñados para resistir el calor que produce el horno de microondas
durante la cocción. Verique con el constructor o con el distribuidor de armarios para asegurarse de que los materiales que se
usen no cambien de color, se astillen ni sufran otros daños.
Requisitos especiales
Solamente para la instalación con ventilación en la pared:
■ El recorte deberá estar libre de cualquier obstrucción para que el tubo de ventilación encaje como es debido y la hoja de la
compuerta de tiro se abra libremente y por completo.
Solamente para la instalación con ventilación en el techo:
■ Si usa un tubo de transición de rectangular a redondo, deberá haber un espacio de 3" (7,6 cm) por encima del horno de microondas,
para que la hoja de la compuerta de tiro pueda abrirse libremente y por completo. Consulte la ilustración “Tubo de transición
rectangular a redondo” en la sección “Especicaciones para el diseño de la ventilación”.
16
Ubique la(s) viga(s) de pared
NOTA: Si no hay pies derechos de pared dentro de la abertura
del gabinete, no instale el horno microondas.
Vea las ilustraciones en “Posibles configuraciones de las vigas
de pared”.
1. Ubique los bordes de las vigas de pared dentro de la
abertura con un detector de vigas.
2. Marque el centro de cada viga y trace una línea a plomo hacia
abajo desde el centro de cada viga. Vea las ilustraciones en
“Posibles configuraciones de las vigas de pared”.
Posibles configuraciones de las vigas de pared
Estas representaciones muestran ejemplos de las configuraciones de instalación preferidas con la placa de montaje.
Sin vigas de pared en los oricios de extremo
Figura 1
Vigas de pared en oricios de extremo
Figura 3
Sin vigas de pared en los oricios de extremo
Figura 2
NOTA: si las vigas de pared están a no más de 6" (15,2 cm) de
la línea central vertical (consulte la sección “Marque la pared
posterior”), solamente se podrá hacer una instalación con
recirculación o una instalación con ventilación en el techo.
Vigas de pared en oricios de extremo
Figura 4
F
E
A
D
C
B
E
A
D
C
F
E
A
D
C
B
E
A,D
C
F
E
A
D
B
E
A
C
F
E
A,D
C
B
E
A,D
C
A. Orificios de extremo (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Líneas centrales de las vigas de pared
D. Orificios para tirafondos
E. Lengüetas de soporte
F. Marcas centrales de la placa de montaje
17
SECCIÓN I únicamente
Esta sección se usa para la instalación de productos de una
altura de alrededor de 17
1
/
8
" (43,5 cm).
Dimensiones de instalación
NOTA: El tomacorriente de pared de 3 terminales con conexión
a tierra debe estar dentro del gabinete superior. Consulte la
sección “Requisitos eléctricos”.
*30" (76,2 cm) es lo típico para una altura de instalación de 66"
(167,6 cm). Las medidas exactas pueden variar según el tipo de
estufa/supercie de cocción que haya debajo.
NOTA: Para asegurar un buen rendimiento, no obstruya el ujo
de aire de la ventilación superior. Si los gabinetes tienen una
profundidad mayor a 14" (35,6 cm) pero no mayor a 15"
(38,1cm), use el kit de montaje sobresaliente para reemplazar
laplaca de montaje de barra en I del muro. El kit de montaje
sobresaliente (n.° de parte W11185746) no se incluye y se
puedeadquirir de forma independiente con Whirlpool.
Dimensiones del producto
*La profundidad global del producto variará ligeramente según
eldiseño de la puerta.
A. Viga de pared de 2" x 4" (5,1 cm x 10,2 cm)
B. Tomacorriente de 3 terminales con conexión a tierra
12" (30,5 cm) min.
14" (35,6 cm) max.
30"
(76,2 cm)
min.
A
B
Profundidad del gabinete
superior y del gabinete
lateral
30"
típico*
)mc,267 (
66" (167,6 cm) min.
14"
Placa de montaje
de barra en I
12"
PRONFUNDIDAD
15"
Soporte de montaje
sobresaliente
14"
PRONFUNDIDAD
(41,3 cm)
16
1
/
4
"
17
"
(43,5 cm
)
+/- "
(0,5 cm)
16
hasta
4
"
cm)
/
"29
7
8
(76,0
3
/
16
1
/
8
(42,5 cm)
*
3
/
18
Marque la pared posterior
El horno de microondas deberá instalarse como mínimo sobre
1 viga de pared, preferentemente 2, usando como mínimo
1 tirafondo, preferentemente 2.
1. Con la cinta de medir, ubique y marque claramente la línea
central vertical de la abertura.
2. Alinee las marcas centrales de la plantilla de pared con la
línea central en la pared; asegúrese de que esté nivelada
y que la parte superior de la plantilla de pared esté a tope
contra el borde inferior del gabinete superior.
NOTAS:
■ si el borde frontal del gabinete superior está más bajo que el
borde posterior, baje la plantilla de pared para que la parte
superior quede nivelada con el borde frontal del gabinete.
■ Si la plantilla de pared está dañada o no puede usarse, mida
y marque la pared con las dimensiones descritas en el paso
4.
3. Mientras sujeta la plantilla de muro, marque ambos orificios
en las esquinas inferiores y trace una línea horizontal por
el borde inferior de la plantilla de muro. Estas marcas
representan los orificios de extremo de la placa de muro
y el borde inferior.
4. Retire la plantilla de pared y verifique las marcas:
■ La línea del borde inferior debe estar a 17
1
/
2
" (44,5 cm) de la
parte inferior del gabinete superior y debe estar nivelada.
■ Los orificios de extremo deben estar a 15
5
/
8
" (39,7 cm) del
borde inferior del gabinete superior y deben estar alineados
entre sí. Deben estar a 14
1
/
8
" (35,9 cm) de la línea central.
5. Con las lengüetas de soporte mirando hacia adelante (vea
las ilustraciones en la sección “Ubique las vigas”), alinee
las marcas centrales de la placa de montaje con la línea
central de la pared y asegúrese de que el borde inferior
esté alineado con la línea horizontal trazada en el paso 3 y
que los orificios de extremo estén debidamente marcados.
Cerciórese de que la placa de montaje esté nivelada.
6. Sostenga la placa de montaje en su lugar y busque las
líneas centrales de las vigas de la pared trazadas en el paso
2 de “Ubique las vigas de pared”; marque al menos 1 o
preferentemente 2 orificios a través de la placa de montaje
lo más cercano a las líneas centrales. Vea las figuras 1, 2
y/o 3 en “Posibles configuraciones de las vigas de pared”
en la sección “Ubique las vigas de pared”. Los orificios
ennegrecidos en las áreas sombreadas son las ubicaciones
ideales para los orificios.
7. Reserve la placa de montaje.
Solamente para la instalación con ventilación por
la pared
8. Marque la línea central de 3/8" (1 cm) hacia abajo desde el
extremo inferior del gabinete superior.
9. Usando una cinta de medir, mida hacia afuera 6" (15,2 cm)
a ambos lados de la línea central y marque.
10. Mida hacia abajo 4" (10,2 cm) desde la marca que hizo en el
paso 8 y marque.
11. Trace con una regla 2 líneas niveladas horizontales a través
de las marcas que hizo en los pasos 8 y 10.
12. Trace las 2 líneas verticales a plomo hacia abajo desde las
marcas hechas en el paso 9 para completar el rectángulo de
12" x 4" (30,5 x 10,2 cm). Esa es el área de recorte para la
ventilación.
13. Corte un orificio de 3/4" (1,9 cm) en una esquina del área de
recorte.
14. Corte el área de recorte de la ventilación con una sierra
caladora.
A
A. Pared posterior
B. Plantilla de pared
C. La parte superior de la plantilla de pared deberá
alinearse con el borde frontal del gabinete
D. Borde frontal del gabinete superior
A
C
B
D
2
1
(44,5 cm)
17
15
(39,7 cm)
14
1
8
(35,9 cm)
14
1
8
(35,9 cm)
Parte inferior del gabinete superior
Línea central
Orificio de extremo de la placa
de montaje
Parte inferior de la placa de
montaje
Parte inferior del gabinete superior
6" (15,2 cm) 6" (15,2 cm)
4" (10,2 cm)
Línea central
19
Taladre oricios en laparedposterior
Además de instalar la placa de montaje en al menos 1 viga, se
la debe sujetar a la pared en ambos orificios de extremo. Si los
orificios de extremo no están sobre vigas de pared, use dos
pernos de cabeza redonda de
3
/
16
-24 x 3" (7,62 cm) con tuercas
de palanca; si 1 orificio de extremo está sobre una viga de
pared, use 1 tirafondo y 1 perno de cabeza redonda de
3
/
16
-24 x
3" (7,62 cm) con una tuerca de palanca; o si ambos orificios de
extremo se encuentran sobre vigas de pared, use 2 tirafondos.
A continuación se incluyen 3 configuraciones de instalación.
Instalación sin vigas de pared en los orificios de
extremo (figuras 1 y 2)
1. Taladre orificios de 5/8" (1,6 cm) a través de la pared en los
dos orificios de extremo que se marcaron en el paso 3 de
“Marque la pared posterior”.
2. Taladre orificios de 3/16" (5 mm) en las vigas de pared en
los orificios que se marcaron en el paso 6 de “Marque la
pared posterior”. Consulte las figuras 1 y 2 en “Posibles
configuraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
Instalación de una viga de pared en un orificio de
extremo (figura 3)
1. Taladre un orificio de 3/16" (5 mm) a través de la viga de
pared en el orificio de extremo que se marcó en el paso 3
de “Marque la pared posterior”.
2. Si instala una segunda viga de pared, taladre un orificio de
3/16" (5 mm) a través de la viga de pared en el otro orificio
marcado en el paso 6 de “Marque la pared posterior”.
Consulte la figura 3 en “Posibles configuraciones de las
vigas de pared” de la sección “Ubique las vigas de pared”.
3. Taladre un orificio de 5/8" (1,6 cm) a través de la pared en el
otro orificio de extremo.
Instalación para vigas de pared en ambos orificios
de extremo (figura 4)
1. Taladre un orificio de 3/16" (5 mm) a través de la viga de
pared en los orificios de extremo que se marcaron en el paso
3 de “Marque la pared posterior”.
Fije la placa de montaje a la pared
NOTA: asegure la placa de montaje a la pared en ambos
orificios de extremo perforados en las vigas de pared y/o en
la mampostería con pernos de cabeza redonda de
3
/
16
-24 x 3"
y tuercas de palanca o con tirafondos de
1
/
4
x 2".
Consulte las ilustraciones de “Posibles configuraciones de las
vigas de pared” en la sección “Ubique las vigas de pared”.
Sin vigas de pared en los orificios de extremo
(figuras 1 y 2)
NOTA: la placa de montaje se debe asegurar a la pared en al
menos 1 viga de pared y también en ambos extremos.
1. Con las lengüetas de soporte de la placa de montaje
mirando hacia adelante, inserte pernos de cabeza redonda
de
3
/
16
-24 x 3" a través de ambos orificios de extremo de la
placa de montaje.
2. Coloque tuercas de palanca en los pernos de la parte
posterior de la placa de montaje. Deje suficiente espacio
para que las tuercas de palanca atraviesen la pared y se
abran.
3. Coloque la placa de montaje en la pared.
4. Empuje los 2 pernos con las tuercas de palanca a través
de la mampostería y apriete manualmente los pernos para
asegurarse de que las tuercas de palanca se hayan abierto
contra la mampostería.
5. Inserte los tirafondos en los orificios taladrados en las vigas
de pared en el paso 2 de “Instalación sin vigas de pared en
los orificios de extremo” en la sección “Taladre orificios en la
pared posterior”.
6. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
7. Ajuste bien todos los tirafondos y pernos.
Viga de pared en un orificio de extremo (figura 3)
1. Con las lengüetas de soporte de la placa de montaje
mirando hacia adelante, inserte un perno de cabeza
redonda de
3
/
16
-24 x 3" a través del orificio de extremo que
encaje en el orificio de 5/8" (1,6 cm) taladrado en el paso
3 de “Instalación para una viga de pared en un orificio
de extremo” en la sección “Taladre orificios en la pared
posterior”.
2. Coloque una tuerca de palanca en el perno de la parte
posterior de la placa de montaje. Deje suficiente espacio
para que la tuerca de palanca pueda atravesar la pared y
abrirse.
3. Coloque la placa de montaje en la pared.
4. Empuje el perno con la tuerca de palanca a través de
la mampostería y apriete manualmente el perno para
asegurarse que la tuerca de palanca se haya abierto
contra la mampostería.
5. Inserte un tirafondo en el orificio de extremo restante.
C
A
B
A. Perno de cabeza redonda de
3
/
16
-24 x 3"
B. Placa de montaje
C. Tuerca de palanca con resorte
A
B
C
D
A. Perno de cabeza redonda de
3
/
16
-24 x 3"
B. Placa de montaje
C. Tuerca de palanca con resorte
D. Mampostería
20
6. Si se hace la instalación en una segunda viga de pared,
inserte un tirafondo en el otro orificio taladrado en el paso
2 de “Instalación para una viga de pared en un orificio
de extremo” en la sección “Taladre orificios en la pared
posterior”.
7. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
8. Apriete con firmeza los tirafondos y el perno.
Vigas de pared en ambos orificios de extremo
(figura 4)
1. Coloque la placa de montaje en la pared.
2. Inserte los tirafondos en ambos orificios de extremo.
3. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
4. Ajuste firmemente los tirafondos.
Preparación del gabinete superior
1. Desconecte el suministro eléctrico que alimenta el contacto
de pared.
2. Retire todo el contenido del gabinete superior.
3. Coloque la plantilla del gabinete superior contra la parte
inferior del gabinete superior; fije con cinta adhesiva o con
tachuelas. Asegúrese de que la línea central de la plantilla
quede alineada con la línea central vertical en la pared
posterior.
Las flechas que indican “Rear Wall” (Pared posterior) deben
estar contra la pared posterior para que los orificios que se
cortaron en el gabinete superior queden alineados con los
orificios de la parte superior del horno de microondas.
NOTAS:
■ si el gabinete superior tiene un marco alrededor, recorte
los bordes de la plantilla para que encaje dentro del marco,
contra el fondo del gabinete superior. La plantilla tiene líneas
de recorte que sirven de guía.
■ Si la pared detrás del horno de microondas (según se haya
instalado) tiene un revestimiento de pared parcial (p. ej.
protección contra salpicaduras de baldosas), asegúrese de
que las flechas que indican “Rear Wall” (Pared posterior) se
alineen con la parte más gruesa de la pared posterior (por
ejemplo, el espesor de las baldosas y no el del panel de yeso).
4. Asegúrese de mantener la medida de 11" (27,9 cm) de la
pared posterior a los puntos “D” y “E” en la plantilla.
5. Recorte un orificio de 1
1
/
2
" (3,8 cm) de diámetro en el área
sombreada circular “G” en la plantilla. Este orificio será para
el cable de suministro de energía.
NOTA: si el gabinete superior es de metal, el buje del cable de
suministro se debe instalar alrededor del orificio del cable de
suministro, como se muestra.
6. Taladre orificios de 3/8" (1 cm) en los puntos “D” y “E” de
la plantilla. Son para dos pernos de -20 x 3" y las arandelas
que se usan para asegurar el horno de microondas al
gabinete superior.
Solamente para la instalación con ventilación en el
techo:
7. Recorte un orificio de 3/4" (1,9 cm) en una esquina del
área sombreada rectangular “F” en la plantilla del gabinete
superior.
8. Recorte el área rectangular con una sierra caladora.
D
E
G
(27,9 cm)
F
11"
(27,9 cm)
11"
Plantilla del
gabinete
superior
A
B
A. Gabinete de metal
B. Buje del cable de suministro de electricidad
21
SECCIÓN II únicamente
Esta sección se usa para la instalación de productos de una
altura de alrededor de 10
5
/
16
" (26,2 cm).
Dimensiones de instalación
NOTA: El tomacorriente de pared de 3 terminales con conexión
a tierra debe estar dentro del gabinete superior. Consulte la
sección “Requisitos eléctricos”.
*24" (61 cm) es lo típico para una altura de instalación de 60"
(152,4 cm). Las medidas exactas pueden variar según el tipo
de estufa/superficie de cocción que haya debajo.
NOTA: Para asegurar un buen rendimiento, no obstruya el flujo
de aire de la ventilación superior. Si los gabinetes tienen una
profundidad mayor a 14" (35,6 cm) pero no mayor a 15"
(38,1cm), use el kit de montaje sobresaliente para reemplazar
la placa de montaje del muro. El kit de montaje sobresaliente
(n.° de parte W11185746) no se incluye y se puede adquirir de
forma independiente con Whirlpool.
Dimensiones del producto
*La profundidad global del producto variará ligeramente según
el diseño de la puerta.
Marque la pared posterior
El horno de microondas deberá instalarse como mínimo sobre
1 viga de pared, preferentemente 2, usando como mínimo
1 tirafondo, preferentemente 2.
1. Con la cinta de medir, ubique y marque claramente la línea
central vertical de la abertura.
2. Alinee las marcas centrales de la plantilla de montaje con la
línea central en la pared; asegúrese de que esté nivelada y
que la parte superior de la plantilla de montaje esté a tope
contra el borde inferior del gabinete superior.
NOTAS:
■ si el borde frontal del gabinete superior está más bajo que el
borde posterior, baje la plantilla de montaje para que la parte
superior quede nivelada con el borde frontal del gabinete.
■ Si la plantilla de montaje está dañada o no puede usarse,
mida y marque la pared con las dimensiones descritas en
el Paso 4.
3. Mientras sujeta la plantilla de montaje, marque ambos
orificios en las esquinas inferiores y trace una línea horizontal
por el borde inferior de la plantilla de montaje. Estas marcas
representan los orificios de extremo de la placa de montaje
y el borde inferior.
12" (30,5 cm) min.
14" (35,6 cm) max.
30"
(76,2 cm)
min.
A
B
Profundidad del gabinete
superior y del
gabinete lateral
24"
típico*
(61 cm)
60" ( 152,4 cm) min.
A. Viga de pared de 2" x 4"
B. Contacto de 3 terminales con conexión a tierra
12"
PRONFUNDIDAD
14"
placa de montaje
Soporte de montaje
sobresaliente
14"
PRONFUNDIDAD
15"
cm)
29 " (76,0
10
(26,2cm)
18"
(45,5cm)
10
(26,2 cm
)
"
"
A
A. Línea central
A
C
B
D
A. Pared posterior
B. Placa de montaje
C. La parte superior de la plantilla
de montaje debe alinearse con
el borde frontal del gabinete
D. Borde frontal del gabinete superior
22
4. Retire la plantilla de montaje y verifique las marcas:
■ La línea del borde inferior debe estar a 10
1
/
2
" (26,6 cm) de la
parte inferior del gabinete superior y debe estar nivelada.
■ Los orificios de extremo deben estar a 8
3
/
4
" (22.3 cm) del
borde inferior del gabinete superior y deben estar alineados
entre sí. Deben estar a 14
3
/
16
" (36 cm) de la línea central.
5. Con las lengüetas de soporte mirando hacia adelante (vea
las ilustraciones en la sección “Ubique las vigas”), alinee
las marcas centrales de la placa de montaje con la línea
central de la pared y asegúrese de que el borde inferior
esté alineado con la línea horizontal trazada en el paso 3 y
que los orificios de extremo estén debidamente marcados.
Cerciórese de que la placa de montaje esté nivelada.
6. Sostenga la placa de montaje en su lugar y busque las
líneas centrales de las vigas de la pared trazadas en el paso
2 de “Ubique las vigas de pared”; marque al menos 1 o
preferentemente 2 orificios a través de la placa de montaje
lo más cercano a las líneas centrales. Vea las figuras 1, 2
y/o 3 en “Posibles configuraciones de las vigas de pared”
en la sección “Ubique las vigas de pared”. Los orificios
ennegrecidos en las áreas sombreadas son las ubicaciones
ideales para los orificios.
7. Reserve la placa de montaje.
Solamente para la instalación con ventilación por
la pared
8. Marque la línea central de 3/8" (1 cm) hacia abajo desde el
extremo inferior del gabinete superior.
9. Usando una cinta de medir, mida hacia afuera 6" (15,2 cm)
a ambos lados de la línea central y marque.
10. Mida hacia abajo 4" (10,2 cm) desde la marca que hizo en el
paso 8 y marque.
11. Trace con una regla 2 líneas niveladas horizontales a través
de las marcas que hizo en los pasos 8 y 10.
12. Trace las 2 líneas verticales a plomo hacia abajo desde las
marcas hechas en el paso 9 para completar el rectángulo de
12" x 4" (30,5 x 10,2 cm). Esa es el área de recorte para la
ventilación.
13. Corte un orificio de 3/4" (1,9 cm) en una esquina del área de
recorte.
14. Corte el área de recorte de la ventilación con una sierra
caladora.
8
3
4
10
1
2
14
1
8
14
1
8
(35,9 cm) (35,9 cm)
Parte inferior del gabinete superior
Orificio de extremo de la placa
de montaje
Parte inferior de la placa de montaje
(22,3 cm)
Línea central
(26,6 cm)
Parte inferior del gabinete superior
Línea central
4"(10,2 cm)
6" (15,2 cm) 6" (15,2 cm)
23
Taladre oricios en laparedposterior
Además de instalar la placa de montaje en al menos 1 viga,
se la debe sujetar a la pared en ambos oricios de extremo.
Si los oricios de extremo no están sobre vigas de pared, use
dos pernos de cabeza redonda de 3/16-24 x 3" con tuercas
de palanca; si 1 oricio de extremo está sobre una viga de
pared, use 1 tirafondo y 1 perno de cabeza redonda de 3/16-
24 x 3" con una tuerca de palanca; o si ambos oricios de
extremo se encuentran sobre vigas de pared, use 2 tirafondos.
Acontinuación se incluyen 3 conguraciones de instalación.
Instalación sin vigas de pared en los orificios de
extremo (figuras 1 y 2)
1. Taladre oricios de 5/8" (1,6 cm) a través de la pared en los
dos oricios de extremo que se marcaron en el paso 3 de
“Marque la pared posterior”.
2. Taladre oricios de 3/16" (4,8 mm) en las vigas de pared
en los oricios que se marcaron en el paso 6 de “Marque
la pared posterior”. Consulte las guras 1 y 2 en “Posibles
conguraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
Instalación de una viga de pared en un orificio de
extremo (figura 3)
1. Taladre un oricio de 3/16" (4,8 mm) a través de la viga de
pared en el oricio de extremo que se marcó en el paso 3
de“Marque la pared posterior”.
2. Si instala una segunda viga de pared, taladre un oricio
de 3/16" (4,8 mm) a través de la viga de pared en el otro
oricio marcado en el paso 6 de "Marque la pared posterior".
Consulte la gura 3 en “Posibles conguraciones de las
vigas de pared” de la sección “Ubique las vigas de pared”.
3. Taladre un oricio de 5/8" (1,6 cm) a través de la pared en el
otro oricio de extremo.
Instalación para vigas de pared en ambos orificios
de extremo (Figura 4)
1. Taladre oricios de 3/16" (4,8 mm) a través de las vigas en
los oricios de extremo que se marcaron en el paso 3 de
“Marque la pared posterior”.
Fije la placa de montaje a la pared
NOTA: asegure la placa de montaje a la pared en ambos
oricios de extremo perforados en las vigas de pared y/o en la
mampostería con pernos de cabeza redonda de
3
/
16
-24 x 3" y
tuercas de palanca o con tirafondos de 1/
4
" x 2".
Consulte las ilustraciones de “Posibles conguraciones de las
vigas de pared” en la sección “Ubique las vigas de pared”.
Sin vigas de pared en los orificios de extremo
(figuras 1 y 2)
NOTA: la placa de montaje se debe asegurar a la pared en
almenos 1 viga de pared y también en ambos extremos.
1. Con las lengüetas de soporte de la placa de montaje
mirando hacia adelante, inserte pernos de cabeza redonda
de 3/16-24 x 3" a través de ambos oricios de extremo de la
placa de montaje.
2. Coloque tuercas de palanca en los pernos de la parte
posterior de la placa de montaje. Deje suciente espacio
para que las tuercas de palanca atraviesen la pared y se
abran.
3. Coloque la placa de montaje en la pared.
4. Empuje los 2 pernos con las tuercas de palanca a través de
la mampostería y apriete manualmente los pernos para
asegurarse de que las tuercas de palanca se hayan abierto
contra la mampostería.
5. Inserte los tirafondos en los oricios taladrados en las vigas
de pared en el paso 2 de "Instalación sin vigas de pared en
los oricios de extremo” en la sección "Taladre oricios en
lapared posterior".
6. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
7. Ajuste bien todos los tirafondos y pernos.
Viga de pared en un orificio de extremo (figura 3)
1. Con las lengüetas de soporte de la placa de montaje
mirando hacia adelante, inserte un perno de cabeza
redonda de 3/16-24 x 3" a través del oricio de extremo
que encaje en el oricio de 5/8" (1,6 cm) taladrado en el
paso 3 de "Instalación para una viga de pared en un oricio
de extremo" en la sección "Taladre oricios en la pared
posterior".
2. Coloque una tuerca de palanca en el perno de la parte
posterior de la placa de montaje. Deje suciente espacio
para que la tuerca de palanca pueda atravesar la pared y
abrirse.
3. Coloque la placa de montaje en la pared.
4. Empuje el perno con la tuerca de palanca a través de
la mampostería y apriete manualmente el perno para
asegurarse que la tuerca de palanca se haya abierto contra
la mampostería.
5. Inserte un tirafondo en el oricio de extremo restante.
6. Si se hace la instalación en una segunda viga de pared,
inserte un tirafondo en el otro oricio taladrado en el paso
2 de “Instalación para una viga de pared en un oricio
de extremo” en la sección “Taladre oricios en la pared
posterior”.
C
A
B
A. Perno de cabeza redonda de 3/16-24 x 3"
B. Placa de montaje
C. Tuerca de palanca con resorte
A
B
C
D
A. Perno de cabeza redonda de 3/16-24 x 3"
B. Placa de montaje
C. Tuerca de palanca con resorte
D. Mampostería
24
7. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
8. Apriete con rmeza los tirafondos y el perno.
Vigas de pared en ambos orificios de extremo
(figura 4)
1. Coloque la placa de montaje en la pared.
2. Inserte los tirafondos en ambos oricios de extremo.
3. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
4. Ajuste rmemente los tirafondos.
Preparación del gabinete superior
1. Desconecte el suministro eléctrico que alimenta el contacto
de pared.
2. Retire todo el contenido del gabinete superior.
3. Coloque la plantilla del gabinete superior contra la parte
inferior del gabinete superior; je con cinta adhesiva o con
tachuelas. Asegúrese de que la línea central de la plantilla
quede alineada con la línea central vertical en la pared
posterior.
Las echas que indican “Rear Wall" (Pared posterior) deben
estar contra la pared posterior para que los oricios que se
cortaron en el gabinete superior queden alineados con los
oricios de la parte superior del horno de microondas.
NOTAS:
■ si el gabinete superior tiene un marco alrededor, recorte
los bordes de la plantilla para que encaje dentro del marco,
contra el fondo del gabinete superior. La plantilla tiene líneas
de recorte que sirven de guía.
■ Si la pared detrás del horno de microondas (según se haya
instalado) tiene un revestimiento de pared parcial (p. ej.
protección contra salpicaduras de baldosas), asegúrese de
que las echas que indican “Rear Wall" (Pared posterior) se
alineen con la parte más gruesa de la pared posterior (por
ejemplo, el espesor de las baldosas y no el del panel de
yeso).
4. Asegúrese de mantener la medida de 113/
4
" (29,8cm) de la
pared posterior a los puntos “D” y “E” en la plantilla.
5. Recorte un oricio de 1
1
/
2
" (3,8cm) de diámetro en el área
sombreada circular “G” en la plantilla. Este oricio será para
el cable de suministro de energía.
NOTA: si el gabinete superior es de metal, el buje del cable de
suministro se debe instalar alrededor del oricio del cable de
suministro, como se muestra.
6. Taladre oricios de 3/8" (9,5 mm) en los puntos “D” y
“E” de la plantilla. Son para dos pernos de
1
/
4
-20 x 3"
y las arandelas que se usan para asegurar el horno de
microondas al gabinete superior.
Solamente para la instalación con ventilación en
el techo
7. Recorte un oricio de 3/4" (1,9cm) en una esquina del
área sombreada rectangular “F” en la plantilla del gabinete
superior.
8. Recorte el área rectangular con una sierra caladora.
D
E
(29,8 cm)
(29,8 cm)
3
11 "
/
4
3
11 "
/
4
G
F
Plantilla del
gabinete
superior
A
B
A. Gabinete de metal
B. Buje del cable de suministro de electricidad
INSTRUCTIONS D’INSTALLATION DE LA TROUSSE
DE MONTAGE DE BOURRELET POUR ENSEMBLE
HOTTE/FOUR À MICRO-ONDES
Si la profondeur des armoires est plus de 14 po (35,6 cm) mais pas plus de 15 po (38,1 cm), utiliser l’ensemble de montage de bourrelet
pour remplacer la plaque de montage qui accompagner l’appareil.
Ces instructions d’installation ne sont conçues que pour l’ensemble de montage de bourrelet, pour les instructions d’installation
complètes de l’ensemble hotte/micro-ondes, consulter les instructions d’installation qui accompagnaient l’ensemble hotte/micro-
ondes.
Ces instructions d’installation conviennent aux dimensions de hauteur de deux produits. Avant l’installation, mesurer la hauteur de
votre produit et choisir la section I ou sectionII pour l’installation. Si la hauteur de votre produit est d’environ 17
1
/
8
po (43,5cm),
passer à la section I. Si la hauteur de votre produit est d’environ 10
5
/
16
po (26,2cm), passer à la sectionII.
Section I
Consulter la section I de l’installation aux pages suivantes.
Section II
Consulter la section II de l’installation aux pages suivantes.
Table des matières
17
po
(43,5 cm)
1
/
8
10 po
(26,2 cm)
5
/
16
SÉCURITÉ DE L’ENSEMBLE HOTTE/FOUR À MICRO-ONDES ............... 26
SECTIONS I ET II ........................................................................................... 27
EXIGENCES D’INSTALLATION .................................................................... 27
Outils et pièces ............................................................................................ 27
Exigences d’emplacement .......................................................................... 27
Identification de la position des montants de cloison ................................ 28
SECTION I SEULEMENT .............................................................................. 29
Dimensions du produit ................................................................................ 29
Tracé sur le mur arrière ............................................................................... 30
Perçage de trous dans le mur arrière ......................................................... 31
Fixation de la plaque de montage au mur ................................................. 31
Préparation de l’armoire supérieure............................................................ 32
SECTION II SEULEMENT ............................................................................. 33
Dimensions du produit ................................................................................ 33
Tracé sur le mur arrière ............................................................................... 33
Perçage de trous dans le mur arrière ......................................................... 35
Fixation de la plaque de montage au mur ................................................. 35
Préparation de l’armoire supérieure............................................................ 36
26
SÉCURITÉ DE L’ENSEMBLE HOTTE/FOUR À MICRO-ONDES
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
27
SECTIONS I ET II
EXIGENCES D’INSTALLATION
Outils et pièces
Outils nécessaires
Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
■ Ruban à mesurer
■ Crayon
■ Ruban-cache ou punaises
■ Ciseaux
■ Ruban adhésif pour conduit
■ Pince coupante
■ Détecteur de montant
■ Clé à douille (ou clé
polygonale) de 7/16 po pour
tirefonds de 1/4 po x 2 po
■ Tournevis à tête cruciforme
no3 pour les boulons de
1/4po – 20 x 3po
■ Perceuse
■ Mèches de 3/16 po
(4,8 mm), 3/8 po (9,5 mm)
et 5/8 po (1,6 cm)
■ Scie à guichet de 3/4 po
(1,9 cm)
■ Scie à trou de 1 ½ po
(3,8cm) pour armoire de
bois ou de métal
■ Scie à guichet
■ Pistolet à calfeutrage et
calfeutrant étanche
Matériaux nécessaires
■ Composants standard pour décharge à travers le mur ou à travers le toit. Voir la section “Spécifications/conception du circuit
d’évacuation”.
Parts Included:
■ Support de montage ■ Instructions d’installation
■ Gabarit de montage (pour SECTION I seulement)
■ Gabarit pour armoire supérieure
Exigences d’emplacement
IMPORTANT: Inspecter l’ouverture où le four à micro-ondes sera installé. Il doit comporter les caractéristiques suivantes:
■ Dimensions minimales à respecter lors de l’installation. Voir l’illustration “Dimensions à respecter lors de l’installation”.
■ Au moins un montant de cloison en bois de 2po x 4po (50,8mm x 101,6mm) et parement de plâtre/support d’enduit ou panneau
de gypse d’une épaisseur de 3/8 po (1cm) ou plus dans l’ouverture de l’armoire.
■ Capacité de support de charge de 150lb (68kg), ceci inclut le four à micro-ondes et les articles placés à l’intérieur du four à
micro-ondes et de l’armoire supérieure.
■ Prise de courant électrique reliée à la terre à l’intérieur de l’armoire supérieure. Voir la section “Spécications électriques”.
REMARQUES :
■ Dans le cas de l’installation du four à micro-ondes à proximité d’une paroi latérale sur le côté gauche, laisser un espace libre de
6po (15,2cm) ou plus entre le mur et le four à micro-ondes, pour permettre la manœuvre d’ouverture complète de la porte.
■ Les matériaux de certaines armoires et certains matériaux de construction peuvent ne pas résister à la chaleur émise par le four à
micro-ondes lors des opérations de cuisson. Consulter le constructeur de la maison ou le fabricant des armoires pour déterminer
si les matériaux utilisés pourraient subir un changement de couleur, une déstratication ou d’autres dommages.
Exigences spéciales
Pour une installation avec décharge murale seulement :
■ L’ouverture découpée doit être exempte d’obstruction pour l’ajustement adéquat du conduit d’évacuation et pour que le clapet
antiretour puisse manœuvrer complètement et librement.
Pour une installation avec décharge à l’extérieur à travers le toit seulement :
■ Si on utilise un raccord de transition rectangulaire/rond, on doit disposer d’un espace libre de 3po (7,6cm) au-dessus du
four à micro-ondes an que le clapet puisse manœuvrer complètement et librement. Voir l’illustration “Raccord de transition
rectangulaire/rond” dans la section “Spécications/conception du circuit d’évacuation”.
28
Identication de la position des montants de cloison
REMARQUE : S’il n’y a aucun montant de cloison dans
l’ouverture d’encastrement de l’armoire, ne pas installer le four
à micro-ondes.
Voir les illustrations dans “Configurations possibles des
montants de cloison”.
1. Utiliser un détecteur de montant pour localiser dans
l’ouverture les bords des montants de cloison.
2. Marquer la position du centre de chaque montant de cloison
et tracer l’axe de chaque montant à l’aide d’un fil à plomb.
Voir les illustrations dans “Configurations possibles des
montants de cloison”.
Configurations possibles des montants de cloison
Les illustrations ci-dessous présentent des exemples des configurations préférentielles d’installation avec la plaque de montage.
Aucun montant de cloison à la position
destrousd’extrémité
Figure 1
Montants de cloison à la position
destrousd’extrémité
Figure 3
Aucun montant de cloison à la position
destrousd’extrémité
Figure 2
REMARQUE : Si les montants de cloison se trouvent à moins de
6 po (15,2 cm) de l’axe central vertical (voir la section “Tracé sur
le mur arrière”, seule une installation sans décharge à l’extérieur
(recyclage) ou une installation avec décharge par le toit peut être
réalisée.
Montants de cloison à la position
destrousd’extrémité
Figure 4
F
E
A
D
C
B
E
A
D
C
F
E
A
D
C
B
E
A,D
C
F
E
A
D
B
E
A
C
F
E
A,D
C
B
E
A,D
C
A. Trous d’extrémité (sur la plaque de montage)
B. Axe vertical central de l’ouverture dans l’armoire
C. Axes verticaux du montant de cloison
D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur plaque de montage
29
SECTION I seulement
Cette section est utilisée pour l’installation d’un produit d’une
hauteur d’environ 17
1
/
8
po (43,5 cm).
Dimensions d’installation
REMARQUE: La prise de courant à 3 alvéoles reliée à la terre
doit être située à l’intérieur de l’armoire supérieure. Voir la
section “Spécications électriques”.
*30po (76,2cm) est typique pour une hauteur d’installation de
66po (167,6cm). Les dimensions exactes peuvent varier en
fonction du type de cuisinière/table de cuisson ci-dessous.
REMARQUE : Pour garantir de bons résultats, ne pas obstruer
l’ouverture d’évacuation supérieure. Si la profondeur des
armoires est de plus de 14po (35,6cm), mais pas plus de 15po
(38,1cm), utiliser l’ensemble de montage de bourrelet pour
remplacer la plaque de montage1 barre sur le mur. L’ensemble
de montage de bourrelet (no de pièceW11185746) n’est pas
fourni et peut provenir d’une source autre que Whirlpool.
Dimensions du produit
La profondeur totale du produit varie légèrement selon la
conception de la porte.
A. Évacuation rectangulaire murale de 2 po x 4 po (5,1 cm x 10,2 cm)
B. Prise à 3 alvéoles reliée à la terre
12 po (30,5 cm) min.
14 po (35,6 cm) max.
30 po
(76,2 cm)
min.
AB
armoire supérieure
et profondeur de
l’armoire latérale
30 po
typique*
)mc2,67 (
66 po (167,6 cm) min.
14 po
Plaque de montage
1 barre
12 po
PLUS PROFOND
Support de montage
de bourrelet
15 po
14 po
PLUS PROFOND
(41,3 cm)
16
1
/
4
"
17
"
(43,5 cm
)
+/- "
(0,5 cm)
16
Up to
4
"
cm)
/
"29
7
8
(76,0
3
/
16
1
/
8
(42,5 cm)
*
3
/
30
Tracé sur le mur arrière
Le four à micro-ondes doit être fixé sur au moins 1 montant de
cloison, mais de préférence sur 2 montants; on utilise pour cela
au moins 1 vis d’ancrage, mais de préférence 2.
1. Utiliser un ruban à mesurer; déterminer et marquer
clairement la position de l’axe central vertical de l’ouverture.
2. Aligner les repères du gabarit mural avec le repère central au
mur, en faisant attention qu’il soit bien de niveau et que le
haut du gabarit est bien positionné bout à bout avec le bas
de l’armoire.
REMARQUES :
■ Si la rive avant de l’armoire supérieure est plus basse que
la rive arrière, abaisser le gabarit mural de manière à ce
que son sommet soit au même niveau que la rive avant
de l’armoire.
■ Si le gabarit mural est endommagé ou inutilisable, mesurer et
inscrire les dimensions sur le mur, comme décrit à l’étape 4.
3. Tout en maintenant le gabarit mural en place, marquer
l’emplacement des deux trous dans les coins inférieurs et
tracer une ligne horizontale en travers de la rive inférieure du
gabarit mural. Ils correspondent aux trous d’extrémités de la
plaque murale ainsi qu’au bord inférieur.
4. Ôter le gabarit mural et vérifier les points de marquage :
■ La ligne du bord inférieur doit être située à 17 1/2 po
(44,5 cm) de la partie inférieure de l’armoire supérieure
et doit être d’aplomb.
■ Les trous d’extrémités doivent être situés à 15 5/8 po
(39,7 cm) du bord inférieur de l’armoire supérieure et
doivent être alignés les uns avec les autres. Ils doivent
être situés à 14 1/8 po (35,9 cm) de l’axe central.
5. Les brides de support orientées vers l’avant, (voir les
illustrations de la section « Localisation du/des poteau(x)
de colombage »), aligner le marquage du centre de la plaque
de montage avec l’axe central sur le mur, en s’assurant que
sa rive inférieure est alignée avec l’axe horizontal tracé à
l’étape 3, et que les trous d’extrémité sont correctement
indiqués. S’assurer que la plaque de montage est d’aplomb.
6. En maintenant la plaque de montage en place, repérer
l’axe central/les axes centraux des poteaux du colombage
tracés à l’étape 2 de la section “Identifier la position du/des
poteaux du colombage mural”, et marquer la position d’au
moins 1, et de préférence 2, trou(s) à travers la plaque de
montage – le plus près possible de l’axe central/des axes
centraux de chaque poteau du colombage. Voir les figures 1,
2 et (ou) 3 du paragraphe “Configurations possibles du
colombage mural” dans la section “Identifier la position du/
des poteaux du colombage mural”. Les trous à utiliser de
préférence sont ceux qui sont marqués en noir dans les
zones grisées.
7. Conserver la plaque de montage à part.
Installation avec décharge murale uniquement
8. Marquer un point sur l’axe central à 3/8 po (1 cm) au-
dessous de la rive inférieure de l’armoire supérieure.
9. Utiliser un ruban à mesurer; marquer un point à 6 po
(15,2 cm) de chaque côté de l’axe central.
10. Marquer un point à 4 po (10,2 cm) au-dessous de la marque
tracée à l’étape 8.
11. Utiliser une règle; tracer 2 lignes horizontales entre les
marques tracées aux étapes 8 et 10.
12. Tracer 2 lignes verticales avec un fil à plomb à partir des
marques faites à l’étape 9, pour obtenir un rectangle complet
de 12 po x 4 po (30,5 cm x 10,2 cm). Ce rectangle délimite la
zone à découper pour le passage du conduit d’évacuation.
13. Découper un trou de 3/4 po (1,9 cm) dans un coin de la zone
à découper.
14. À l’aide d’une scie à guichet, découper la zone à découper
pour le passage du conduit d’évacuation.
A
A. Mur arrière
B. Gabarit de montage
C Le sommet du gabarit mural doit être
aligné avec la rive avant de l’armoire
D. Bord avant de l’armoire supérieure
A
C
B
D
2
1
(44,5 cm)
17 po
15 po
(39,7 cm)
14 po
1
8
(35,9 cm)
14 po
1
8
(35,9 cm)
Dessous de l’armoire supérieure
Axe central
Tr
ou d’extrémité de la plaque
de montage
Dessous de la plaque de montage
Dessous de l’armoire supérieure
4 po (10,2 cm)
6 po (15,2 cm)
Axe central
6 po (15,2 cm)
po
31
Perçage de trous dans le mur arrière
En plus d’être fixé sur au moins un montant de cloison, on doit
également fixer la plaque de montage sur le mur au niveau des
deux trous d’extrémité. Si la position des trous ne coïncide
pas avec des montants de la cloison, utiliser deux vis à tête
ronde de
3
/
16
-24 x 3 po (7,62 cm) avec écrou articulé; s’il y a un
trou d’extrémité qui coïncide avec les montants de la cloison,
utiliser une vis d’ancrage et une vis à tête ronde de
3
/
16
-24 x
3 po (7,62 cm) avec écrou articulé; si les deux trous coïncident
avec les montants de la cloison, utiliser deux vis d’ancrage.
On présente ci-dessous 3 configurations d’installation.
Installation lorsqu’aucun montant de cloison ne
coïncide avec les trous d’extrémité (Figures 1 et 2)
1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à
l’emplacement des deux trous d’extrémité marqués à
l’étape 3 de la section “Tracé sur le mur arrière”.
2. Percer des trous de 3/16 po (5 mm) dans les poteaux de
colombage à l’emplacement des trous marqués à l’étape 6
de la section “Tracé sur le mur arrière”. Voir les figures 1 et 2
du paragraphe “Configurations possibles des montants de
cloison” à la section “Identifier la position des montants de
cloison”.
Installation avec un montant de cloison coïncident
avec un trou d’extrémité (Figure 3)
1. Percer un trou de 3/16 po (5 mm) à travers le montant à
l’emplacement du trou d’angle marqué à l’étape 3 dans
“Tracé sur le mur arrière”.
2. Si on souhaite fixer l’appareil sur un second montant de
cloison, percer un trou de 3/16 po (5 mm) dans le montant à
l’emplacement de l’autre trou marqué à l’étape 6 dans “Tracé
sur le mur arrière”. Voir la figure 3 de la partie “Configurations
possibles des montants de cloison” de la section “Identifier
la position des montants de la cloison”.
3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, face à
l’autre trou d’angle.
Installation lorsque les montants de cloison
coïncident avec deux trous d’extrémité (Figure 4)
1. Percer des trous de 3/16 po (5 mm) à travers le montant à
l’emplacement des trous d’angle marqués à l’étape 3 dans
“Tracé sur le mur arrière”.
Fixation de la plaque de
montageaumur
REMARQUE : Fixer la plaque de montage sur le mur; utiliser les
organes de fixation appropriés dans les deux trous d’extrémité
percés dans les montants de cloison ou à travers le panneau de
gypse – vis à tête ronde de 3/16-24 x 3 po avec écrou articulé
ou tirefond de 1/4 po x 2 po.
Voir les illustrations de “Configurations possibles des montants
de cloison” à la section “Identification de la position des
montants de cloison”.
Aucun montant de cloison ne coïncide avec les
trous d’extrémité (Figures 1 et 2)
REMARQUE : La plaque de montage doit être fixée sur le mur à
au moins un montant de cloison, ainsi qu’aux deux extrémités.
1. Alors que les pattes de support de la plaque de montage
sont orientées vers l’avant, insérer des vis à tête ronde de
3/
16
-24 x 3 po dans les deux trous d’extrémité de la plaque
de montage.
2. Engager un écrou articulé sur chaque vis par l’arrière de
la plaque de montage. Veiller à disposer de suffisamment
d’espace pour que les écrous articulés puissent traverser
le panneau de gypse et se déployer à l’intérieur de la cavité
murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser les deux vis avec écrou articulé à travers le panneau
de gypse; visser les vis à la main pour vérifier que chaque
écrou articulé s’est déployé et prend appui contre le
panneau de gypse.
5. Insérer les tirefonds dans les trous percés dans les montants
de cloison à l’étape 2 du paragraphe “Installation lorsqu’aucun
montant de cloison ne coïncide avec les trous d’extrémité ” de
la section “Perçage des trous dans le mur arrière”.
6. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
7. Serrer solidement tous les écrous et tirefonds.
Montant de cloison coïncident avec un trou
d’extrémité (Figure 3)
1. Alors que les pattes de support de la plaque de montage
sont orientées vers l’avant, insérer une vis à tête ronde de
3/
16
-24 x 3 po dans le trou d’angle coïncidant avec le trou de
5/8 po (1,6 cm) percé à l’étape 3 du paragraphe “Installation
avec un montant de cloison coïncident avec un trou
d’extrémité ” de la section “Perçage des trous dans le mur
arrière”.
2. Engager un écrou articulé sur la vis par l’arrière de la plaque
de montage. Veiller à disposer de suffisamment d’espace
pour que l’écrou articulé puisse traverser le panneau de
gypse et se déployer à l’intérieur de la cavité murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser la vis avec écrou articulé à travers le panneau de
gypse; visser la vis à la main pour vérifier que chaque écrou
articulé s’est déployé et prend appui contre le panneau de
gypse.
5. Insérer un tirefond dans le trou d’extrémité restant.
C
A
B
A. Vis à tête ronde de
3
/
16
-24 x 3 po
B. Plaque de montage
C. Écrou articulé à ressort
A
B
C
D
A. Vis à tête ronde de
3
/
16
-24 x 3 po
B. Plaque de montage
C. Écrou articulé à ressort
D. Panneau de gypse
32
6. S’il est possible de fixer également l’appareil sur un second
montant de cloison, insérer une vis d’ancrage dans l’autre
trou percé à l’étape 2 du paragraphe “Installation avec un
montant de cloison coïncident avec un trou d’extrémité ”
de la section “Perçage des trous dans le mur arrière”.
7. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
8. Serrer solidement toutes les pièces d’ancrage.
Montant de cloison coïncident avec deux trous
d’extrémité (Figure 4)
1. Positionner la plaque de montage sur le mur.
2. Insérer les vis d’ancrage dans les deux trous d’extrémité.
3. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
4. Serrer solidement les vis d’ancrage.
Préparation de l’armoire supérieure
1. Interrompre l’alimentation électrique.
2. Retirer tout le contenu de l’armoire supérieure.
3. Placer le gabarit pour armoire supérieure contre le bas
de l’armoire supérieure, puis la fixer à l’aide de ruban ou
de punaises. Veiller à aligner l’axe central du gabarit avec
l’axe vertical central tracé sur le mur arrière.
Les flèches “rear wall/mur arrière” doivent être contre le mur
arrière, pour qu’on puisse obtenir l’alignement des trous
découpés dans l’armoire supérieure avec les trous situés
au sommet du four à micro-ondes.
REMARQUES :
■ Si l’armoire supérieure est munie d’un cadre, couper le
contour du gabarit pour qu’il puisse être placé à l’intérieur
du cadre, contre la base de l’armoire supérieure. Le gabarit
est muni de lignes de coupe à utiliser comme guide.
■ Si le mur derrière le four à micro-ondes (comme installé)
comporte un revêtement mural partiel (par exemple, dosseret
de carreaux), assurez-vous que les flèches “rear wall/mur
arrière” s’alignent sur la partie la plus épaisse du mur arrière
(par exemple l’épaisseur des carreaux plutôt que le panneau
de gypse).
4. Veiller à établir la dimension de 11 po (27,9 cm) entre le mur
arrière et les points “D” et “E” sur le gabarit.
5. Percer le trou de diamètre 1 1/2 po (3,8 cm) dans la zone
circulaire grisée “G” du gabarit. Il s’agit du trou utilisé pour
le passage du cordon d’alimentation.
REMARQUE : Si l’armoire supérieure est en métal, la garniture
du cordon d’alimentation nécessite d’être installée autour du
trou de passage du cordon d’alimentation – voir l’illustration.
6. Percer des trous de 3/8 po (1 cm) aux points “D” et “E” du
gabarit. Ces trous sont utilisés pour le passage de deux
vis de -20 x 3 po avec rondelles qui sont utilisées pour la
fixation du four à micro-ondes contre l’armoire supérieure.
Pour une installation avec décharge à l’extérieur à
travers le toit seulement :
7. Percer un trou de 3⁄4 po (1,9 cm) dans un coin de la zone
ombrée rectangulaire “F” du gabarit pour armoire supérieure.
8. À l’aide d’une scie à guichet, découper la zone rectangulaire.
D
E
G
(27,9 cm)
F
11"
(27,9 cm)
Gabarit
pour
armoire
supéri
eure
11"
A
B
A. Armoire métallique
B. Garniture du trou de passage
du cordon d’alimentation
33
SECTION II seulement
Cette section est utilisée pour l’installation d’un produit d’une
hauteur d’environ 10
5
/
16
po (26,2 cm).
Dimensions d’installation
REMARQUE : La prise de courant à 3 alvéoles reliée à la terre
doit être située à l’intérieur de l’armoire supérieure. Voir la
section “Spécifications électriques”.
*24 po (61 cm) est typique pour une hauteur d’installation de
60 po (152,4 cm). Les dimensions exactes peuvent varier en
fonction du type de cuisinière/table de cuisson ci-dessous.
REMARQUE : Pour garantir de bons résultats, ne pas obstruer
l’ouverture d’évacuation supérieure. Si la profondeur des
armoires est de plus de 14 po (35,6 cm), mais pas plus de 15 po
(38,1 cm), utiliser l’ensemble de montage de bourrelet pour
remplacer la plaque de montage sur le mur. L’ensemble de
montage de bourrelet (no de pièce W11185746) n’est pas
fourni et peut provenir d’une source autre que Whirlpool.
Dimensions du produit
La profondeur totale du produit varie légèrement selon la
conception de la porte.
Tracé sur le mur arrière
Le four à micro-ondes doit être fixé sur au moins 1 montant de
cloison, mais de préférence sur 2 montants; on utilise pour cela
au moins 1 vis d’ancrage, mais de préférence 2.
1. Utiliser un ruban à mesurer; déterminer et marquer
clairement la position de l’axe central vertical de l’ouverture.
2. Aligner les repères du gabarit de montage avec le gabarit
central au mur, en faisant attention qu’il soit bien de niveau
et que le haut du gabarit de montage est bien positionné
bout à bout avec le bas de l’armoire.
REMARQUES :
■ Si le bord avant de l’armoire supérieure est plus bas que le
bord arrière, abaisser le gabarit de montage de manière à ce
que le sommet du gabarit de montage soit au même niveau
que le bord avant de l’armoire.
■ Si le gabarit de montage est endommagé ou inutilisable,
mesurer et inscrire les dimensions sur le mur, comme décrit
à l’étape 4.
3. Tout en maintenant le gabarit de montage en place, marquer
l’emplacement des deux trous dans les coins inférieurs et
tracer une ligne horizontale en travers de la rive inférieure du
gabarit de montage. Ceci représente les trous de l’extrémité
de la plaque de montage ainsi que la rive inférieure.
12 po (30,5 cm) min.
14 po (35,6 cm) max.
30 po
(76,2 cm)
min.
AB
armoire supérieure et
profondeur de
l’armoire latérale
24po
typique*
(61 cm)
60
po ( 152,4 cm) min.
A. Montant de cloison de 2 po x 4 po
B. Prise à 3 alvéoles reliée à la terre
12 po
PLUS PROFOND
14 po
14 po
PLUS PROFOND
15 po
Plaque de montage
Support de montage
de bourrelet
cm)
29 " (76,0
10
(26,2cm)
18"
(45,5cm)
10
(26,2 cm
)
"
"
A
A. Axe central
A
C
B
D
A. Mur arrière
B. Gabarit de montage
C. Le sommet de la plaque de montage doit
être aligné avec le bord avant de l’armoire
D. Bord avant de l’armoire supérieure
34
4. Ôter le gabarit de montage et vérifier les points de
marquage :
■ La ligne du bord inférieur doit être située à 10 1/2 po
(26,6 cm) de la partie inférieure de l’armoire supérieure
et doit être d’aplomb.
■ Les trous d’extrémités doivent être situés à 8 3/4 po
(22,3 cm) du bord inférieur de l’armoire supérieure et doivent
être alignés les uns avec les autres. Ils doivent être situés à
14 3/16 po (36 cm) de l’axe central.
5. Les brides de support orientées vers l’avant, (voir les
illustrations de la section « Localisation du/des poteau(x)
de colombage »), aligner le marquage du centre de la plaque
de montage avec l’axe central sur le mur, en s’assurant que
sa rive inférieure est alignée avec l’axe horizontal tracé à
l’étape 3, et que les trous d’extrémité sont correctement
indiqués. S’assurer que la plaque de montage est d’aplomb.
6. En maintenant la plaque de montage en place, repérer
l’axe central/les axes centraux des poteaux du colombage
tracés à l’étape 2 de la section “Identifier la position du/des
poteaux du colombage mural”, et marquer la position d’au
moins 1, et de préférence 2, trou(s) à travers la plaque de
montage – le plus près possible de l’axe central/des axes
centraux de chaque poteau du colombage. Voir les figures 1,
2 et (ou) 3 du paragraphe “Configurations possibles du
colombage mural” dans la section “Identifier la position du/
des poteaux du colombage mural”. Les trous à utiliser de
préférence sont ceux qui sont marqués en noir dans les
zones grisées.
7. Conserver la plaque de montage à part.
Installation avec décharge murale uniquement
8. Marquer un point sur l’axe central à 3/8 po (1 cm) au-
dessous de la rive inférieure de l’armoire supérieure.
9. Utiliser un ruban à mesurer; marquer un point à 6 po
(15,2 cm) de chaque côté de l’axe central.
10. Marquer un point à 4 po (10,2 cm) au-dessous de la marque
tracée à l’étape 8.
11. Utiliser une règle; tracer 2 lignes horizontales entre les
marques tracées aux étapes 8 et 10.
12. Tracer 2 lignes verticales avec un fil à plomb à partir des
marques faites à l’étape 9, pour obtenir un rectangle complet
de 12 po x 4 po (30,5 cm x 10,2 cm). Ce rectangle délimite la
zone à découper pour le passage du conduit d’évacuation.
13. Découper un trou de 3/4 po (1,9 cm) dans un coin de la zone
à découper.
14. À l’aide d’une scie à guichet, découper la zone à découper
pour le passage du conduit d’évacuation.
8 po
3
4
10 po
1
2
14 po
1
8
14 po
1
8
Dessous de l’armoire supérieure
Axe central
(22,3 cm)
(26,6 cm)
(35,9 cm)
(35,9 cm)
Trou d’extrémité de la plaque
de montage
Dessous de la plaque de montage
Dessous de l’armoire supérieure
4 po (10,2 cm)
6 po (15,2 cm)
Axe central
6 po (15,2 cm)
po
35
Perçage de trous dans le mur arrière
En plus d’être xé sur au moins un montant de cloison, on doit
également xer la plaque de montage sur le mur au niveau des
deux trous d’extrémité. Si la position des trous ne coïncide pas
avec des montants de la cloison, utiliser deux vis à tête ronde
de 3/16-24 x 3po avec écrou articulé; s’il y a un trou d’extrémité
qui coïncide avec les montants de la cloison, utiliser une vis
d’ancrage et une vis à tête ronde de 3/16-24 x 3po avec écrou
articulé; si les deux trous coïncident avec les montants de la
cloison, utiliser deux vis d’ancrage. On présente ci-dessous
3congurations d’installation.
Installation lorsqu’aucun montant de cloison ne
coïncide avec les trous d’extrémité (Figures 1 et 2)
1. Percer des trous de 5/8 po (1,6cm) à travers le mur à
l’emplacement des deux trous d’extrémité marqués à
l’étape3 de la section “Tracé sur le mur arrière”.
2. Percer des trous de 3/16 po (4,8mm) dans les montants de
cloison à l’emplacement des trous marqués à l’étape6 de
la section “Tracé sur le mur arrière”. Voir les gures1 et 2
du paragraphe “Congurations possibles des montants de
cloison” à la section “Identier la position des montants de
cloison”.
Installation avec un montant de cloison coïncident
avec un trou d’extrémité (Figure 3)
1. Percer un trou de 3/16 po (4,8mm) à travers le montant
à l’emplacement du trou d’angle marqué à l’étape3 dans
“Tracé sur le mur arrière”.
2. Si on souhaite xer l’appareil sur un second montant
de cloison, percer un trou de 3/16 po (4,8mm) dans le
montant à l’emplacement de l’autre trou marqué à l’étape6
dans “Tracé sur le mur arrière”. Voir la gure3 de la partie
“Congurations possibles des montants de cloison” de la
section “Identier la position des montants de la cloison”.
3. Percer un trou de 5/8 po (1,6cm) à travers le mur, face à
l’autre trou d’angle.
Installation lorsque les montants de cloison
coïncident avec deux trous d’extrémité (Figure 4)
1. Percer des trous de 3/16 po (4,8mm) à travers le montant à
l’emplacement des trous d’angle marqués à l’étape3 dans
“Tracé sur le mur arrière”.
Fixation de la plaque de montage
aumur
REMARQUE : Fixer la plaque de montage sur le mur; utiliser les
organes de xation appropriés dans les deux trous d’extrémité
percés dans les montants de cloison ou à travers le panneau de
gypse – vis à tête ronde de
3/
16-24 x 3po avec écrou articulé ou
tirefond de 1/4 po x 2po.
Voir les illustrations de “Congurations possibles des montants
de cloison” à la section “Identication de la position des
montants de cloison”.
Aucun montant de cloison ne coïncide avec les trous
d’extrémité (Figures 1 et 2)
REMARQUE : La plaque de montage doit être xée sur le mur à
au moins un montant de cloison, ainsi qu’aux deux extrémités.
1. Alors que les pattes de support de la plaque de montage
sont orientées vers l’avant, insérer des vis à tête ronde de
3/16-24 x 3po dans les deux trous d’extrémité de la plaque
de montage.
2. Engager un écrou articulé sur chaque vis par l’arrière de la
plaque de montage. Veiller à disposer de sufsamment
d’espace pour que les écrous articulés puissent traverser
lepanneau de gypse et se déployer à l’intérieur de la cavité
murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser les deux vis avec écrou articulé à travers le panneau
de gypse; visser les vis à la main pour vérier que chaque
écrou articulé s’est déployé et prend appui contre le
panneau de gypse.
5. Insérer les tirefonds dans les trous percés dans les
montants de cloison à l’étape2 du paragraphe “Installation
lorsqu’aucun montant de cloison ne coïncide avec les trous
d’extrémité ” de la section “Perçage des trous dans le mur
arrière”.
6. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
7. Serrer solidement tous les écrous et tirefonds.
Montant de cloison coïncident avec un trou
d’extrémité (Figure 3)
1. Alors que les pattes de support de la plaque de montage
sont orientées vers l’avant, insérer une vis à tête ronde
de 3/16-24 x 3po dans le trou d’angle coïncidant avec le
trou de 5/8 po (1,6cm) percé à l’étape 3 du paragraphe
“Installation avec un montant de cloison coïncident avec
untrou d’extrémité ” de la section “Perçage des trous dans
le mur arrière”.
2. Engager un écrou articulé sur la vis par l’arrière de la plaque
de montage. Veiller à disposer de sufsamment d’espace
pour que l’écrou articulé puisse traverser le panneau de
gypse et se déployer à l’intérieur de la cavité murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser la vis avec écrou articulé à travers le panneau de
gypse; visser la vis à la main pour vérier que chaque écrou
articulé s’est déployé et prend appui contre le panneau de
gypse.
5. Insérer un tirefond dans le trou d’extrémité restant.
C
A
B
A. Vis à tête ronde de 3/16-24 x 3 po
B. Plaque de montage
C. Écrou articulé à ressort
A
B
C
D
A. Vis à tête ronde de 3/16-24 x 3 po
B. Plaque de montage
C. Écrou articulé à ressort
D. Panneau de gypse
6. S’il est possible de xer également l’appareil sur un second
montant de cloison, insérer une vis d’ancrage dans l’autre
trou percé à l’étape2 du paragraphe “Installation avec un
montant de cloison coïncident avec un trou d’extrémité ” de
la section “Perçage des trous dans le mur arrière”.
7. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
8. Serrer solidement toutes les pièces d’ancrage.
Montant de cloison coïncident avec deux trous
d’extrémité (Figure 4)
1. Positionner la plaque de montage sur le mur.
2. Insérer les vis d’ancrage dans les deux trous d’extrémité.
3. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
4. Serrer solidement les vis d’ancrage.
Préparation de l’armoire supérieure
1. Interrompre l’alimentation électrique.
2. Retirer tout le contenu de l’armoire supérieure.
3. Placer le gabarit pour armoire supérieure contre le bas de
l’armoire supérieure, puis la xer à l’aide de ruban ou de
punaises. Veiller à aligner l’axe central du gabarit avec l’axe
vertical central tracé sur le mur arrière.
Les èches “rear wall/mur arrière” doivent être contre le mur
arrière, pour qu’on puisse obtenir l’alignement des trous
découpés dans l’armoire supérieure avec les trous situés
ausommet du four à micro-ondes.
REMARQUES :
■ Si l’armoire supérieure est munie d’un cadre, couper le
contour du gabarit pour qu’il puisse être placé à l’intérieur
ducadre, contre la base de l’armoire supérieure. Le gabarit
est muni de lignes de coupe à utiliser comme guide.
■ Si le mur derrière le four à micro-ondes (comme installé)
comporte un revêtement mural partiel (par exemple, dosseret
de carreaux), assurez-vous que les èches “rear wall/mur
arrière” s’alignent sur la partie la plus épaisse du mur arrière
(par exemple l’épaisseur des carreaux plutôt que le panneau
de gypse).
4. Veiller à établir la dimension de 11 3/4 po (29,8 cm) entre le
mur arrière et les points “D” et “E” sur le gabarit.
5. Percer le trou de diamètre 1 1/2 po (3,8 cm) dans la zone
circulaire grisée “G” du gabarit. Il s’agit du trou utilisé pour le
passage du cordon d’alimentation.
REMARQUE : Si l’armoire supérieure est en métal, la garniture
du cordon d’alimentation nécessite d’être installée autour du
trou de passage du cordon d’alimentation – voir l’illustration.
6. Percer des trous de 3/8 po (9,5mm) aux points “D” et “E”
du gabarit. Ces trous sont utilisés pour le passage de deux
vis de 1/4-20 x 3 po avec rondelles qui sont utilisées pour la
fixation du four à micro-ondes contre l’armoire supérieure.
Pour une installation avec décharge à l’extérieur à
travers le toit seulement
7. Percer un trou de 3⁄4 po (1,9 cm) dans un coin de la zone
ombrée rectangulaire “F” du gabarit pour armoire supérieure.
8. À l’aide d’une scie à guichet, découper la zone rectangulaire.
D
E
(29,8 cm)
(29,8 cm)
3
11
po
/
4
3
11
po
/
4
G
F
Gabarit
pour
armoire
supéri
eure
A
B
A. Armoire métallique
B. Garniture du trou de passage du cordon d’alimentation
07/18
©2018 All rights reserved.
Todos los derechos reservados.
Tous droits réservés.
W11266762A
