FireAngle SW10-EUT Optical Smoke Alarm, Mains Powered User Manual

1. POSITIONING

2. INSTALLATION

TROUBLESHOOTING GUIDE WARRANTY AND DISPOSAL

220-240 V AC 50-60 Hz mains powered smoke alarm. Replaceable non-rechargeable 9V lithium battery back-up.

WARNING: Wiring should be installed by a qualiﬁed electrician in accordance with local building standards. The wiring must conform to current regulations for

electrical installations. Check with local building and ﬁre regulations for your property, to ensure compliance.

Optical smoke alarms are suitable for detecting slow smouldering ﬁres. Like other smoke alarms, they can be subject to nuisance alarms from steam and

should not be placed near bathrooms.

For the earliest warning, we recommend smoke alarms are ﬁtted in all rooms where the temperature is between 0°C (32°F) and 40°C (104°F).

Prolonged exposure to temperatures outside those stated above will reduce product life.

This smoke alarm is not intended for any non-residential, commercial or industrial application, nor for any other purpose than described above.

SW10 OPTICAL SMOKE ALARM

WITH LONG LIFE BATTERY BACK-UP

USER MANUAL

0905-CPR-00650

EN 14604:2005 +AC:2008

Smoke alarm devices

DOP: FSTDOP19005

IMPORTANT: The circuit used to Power the alarm must be a 24 hour voltage circuit that cannot be turned off by a switch.

In accordance with BS 5839: Part 6, we recommend: For mains powered alarms, each with an integral standby supply, the mains

electricity supply should take the form of either a) an independent circuit at the dwelling’s main circuit board, in which case no

other electrical equipment should be connected to this circuit (other than a dedicated monitoring device installed to indicate failure

of the mains electricity supply to the alarms); or b) a separately electrically protected, regularly used local lighting circuit. Check

with local building and ﬁre regulations for your property, to ensure compliance.

Ensure dust cover is removed before operation.

The red LED on the front of the alarm should ﬂash once every 32 seconds (approx.) to show that the alarm sensor is in actively

monitoring for smoke. When the test button is pressed, the alarm will ﬂash once every 8 seconds for 8 minutes.

If desired, the alarm can be interconnected with up to 11 other smoke, heat or carbon monoxide alarms

from the FireAngel range via the 'I' connector. (See Optional Interconnecting Feature).

FireAngel Safety Technology Limited warrants to the original purchaser that its enclosed smoke alarm be free from defects in materials and

workmanship under normal residential use and service for a period of 5 (ﬁve) years from the date of purchase (not including the replaceable

battery). Provided product is sent back to FireAngel Safety Technology Limited with proof and date of purchase, FireAngel Safety Technology

Limited hereby warrants that during the 5 (ﬁve) year period commencing from the date of purchase FireAngel Safety Technology Limited, at its

discretion, agrees to replace the unit free of charge. The warranty on any replacement SW10 alarm, will last for the remainder of the period of

the original warranty in respect of the alarm originally purchased – that is from the date of original purchase and not from the date of receipt of

the replacement product. FireAngel Safety Technology Limited reserves the right to offer an alternative product similar to that being replaced if

the original model is no longer available or in stock. This warranty applies to the original retail purchaser from the date of original retail purchase

and is not transferable. Proof of purchase is required.

This warranty does not cover damage resulting from accident, misuse, disassembly, abuse or lack of reasonable care of the product, or

applications not in accordance with the user manual. It does not cover events and conditions outside of FireAngel Safety Technology Limited’s

control, such as Acts of God (ﬁre, severe weather etc.). It does not apply to retail stores, service centres or any distributors or agents. FireAngel

Safety Technology Limited will not recognise any changes to this warranty by third parties.

FireAngel Safety Technology Limited shall not be liable for any incidental or consequential damages caused by the breach of any expressed or

implied warranty. Except to the extent prohibited by applicable law, any implied warranty of merchantability or ﬁtness for a particular purpose is

limited in duration for 5 (ﬁve) years.

This warranty does not affect your statutory rights. Except for death or personal injury, FireAngel Safety Technology Limited shall not be liable

for any loss of use, damage, cost or expense relating to this product or for any indirect, or consequential loss, damages or costs incurred by

you or any other user of this product.

DISPOSAL

Waste electrical and electronic equipment should not be disposed of with your other household waste. The alarm is ideally suited for disposal

within the waste electrical and electronic equipment (WEEE) recycling scheme.

Please recycle where facilities exist. Check with your local authority, retailer or contact our Technical Support team for recycling/disposal advice

as regional variations apply.

Once the battery is removed, the low battery warning chirp will stop. The battery should always be removed before disposal.

Do not attempt to open. Do not burn.

6. LOW BATTERY WARNING

Your alarm requires 1 x 9V Lithium (PP3) battery. Under normal use, the battery should last the lifetime of the alarm.

Use of a battery other than the recommended battery may have a detrimental effect on the alarm:

EVE CR9V/P Lithium / Energizer L522.

When the alarm battery is low, the alarm will ‘chirp’

and the LED will ﬂash every 32 seconds.

Twist alarm

anti-clockwise to

remove from base

plate and disconnect

power adapter.

Replace the battery and re-install.

(See 'Installation')

Always test the alarm after replacing

the battery.

Switch off electricity supply.

For multiple alarm installations use a ‘three core and earth’ style cable between all the alarms to be interconnected.

Connect the interconnect cable between each alarm's power connector from the white wire.

Test each alarm and ensure every connected alarm

sounds within 10 seconds.

Up to 12 FireAngel mains smoke (SW1/SW10), heat (HW1) or carbon monoxide (CW1) alarms

can be interconnected on a single network.

4. OPTIONAL INTERCONNECTING FEATURE

On an interconnected network, only the alarm that senses the ﬁre will sound and ﬂash its LED. Other connected alarms will sound a

warning but will not ﬂash their LED. Do not connect more than 12 devices.

The interconnect wire (minimum 0.75 mm2 cable) must be treated as Live, it should be insulated and sheathed.

Mains 230V AC

Power Supply

WIRING KEY

= Live

= Interconnect

= Neutral

= Earth

To other alarms

if ﬁtted

Press and hold the Test / button for

5 seconds. The alarm will sound.

Switch off electricity supply.

Remove the baseplate by twisting the alarm anti-clockwise.

Connect the house wiring to the power connector provided.

Ensure a permanent connection is made in a suitable junction

box (not provided).

No connection should

be made to the mains

electricity supply

earth terminal.

Terminate house

wiring earth in spare

connector.

Fit the base to ceiling

using the screws

provided. Feed the

wiring through the

hole in the base plate

and connect the

power adapter to

the alarm.

Unwrap battery. Insert battery into battery compartment

(match ‘+’ to ‘+’). Remove dust cover. Press and hold the

Test / button for 5 seconds. The alarm will sound.

Press and hold the

Test / button for 5

seconds.

In a known false alarm, the alarm can be silenced temporarily.

3. SILENCE FEATURE

Smoke alarms can react to cooking fumes or other non emergency situations. Your alarm features ‘Silence’ technology.

In the event of a known false alarm you can temporarily silence it by pressing the Test / button. After 8 minutes your alarm will

automatically return to full sensitivity.

The red LED on the front of the alarm will ﬂash once every 8 seconds to show that it is in Silence mode.

The alarm will sound continuously and the red LED will ﬂash every second when the alarm senses smoke.

NEVER IGNORE ANY ALARM. If an alarm is sounding, it is warning you of a potentially hazardous situation. Do not ignore it.

Ignoring the alarm may result in injury or death. If your smoke alarm activates and you are not absolutely certain of the source of

smoke, get everyone out of the house immediately.

The alarm will silence for

8 minutes.

Technical Support

Online: www.ﬁreangeltech.com/support

E-mail: technicalsupport@ﬁreangeltech.com

Phone: 0330 094 5830 (EIRE Phone: 1-800 523 171)

GN5594R4

Vanguard Centre, Coventry CV4 7EZ, United Kingdom.

www.ﬁreangeltech.com

Note: This user manual is also available in large text and other formats.

Please email: technicalsupport@ﬁreangeltech.com or call 0330 094 5830 for further information.

Push and twist the alarm clockwise onto the base plate.

Turn the electricity supply back on and check that the

green LED is on.

5. MAINTENANCE

Test the alarm every month.

Press the Test / button for 5

seconds. The alarm will sound.

Vacuum your alarm

every 3 months.

Do not use cleaners or solvents.

Do not paint the alarm.

Replace the alarm every

10 years.

Do not use any other test method except

the process described in this manual.

Remove locking plug from baseplate.

Insert into hole between base plate and alarm

OPTIONAL LOCKING FEATURE

• Check the location of your smoke alarm.

• Clean the smoke alarm.

• Check the location of your smoke alarm.

• Clean the smoke alarm.

• Check that your alarm is connected to the power supply and that the

battery is installed correctly.

• If testing after installation, allow a few seconds for the alarm to settle.

• Push and hold the centre of the Test / button ﬁrmly for 5 seconds.

• Check that the alarm is properly connected to the mains power.

• Check the location of your smoke alarm.

• Check that your smoke alarm is deﬁnitely the source of the chirping;

make sure the noise isn’t coming from another alarm.

• If the alarm ‘chirps’ every 32 seconds and the red LED ﬂashes at the

same time - replace the battery.

• If the alarm ‘chirps’ every 32 seconds without a red LED ﬂash, a fault is

indicated - contact Technical Support.

• Check that your smoke alarm is connected to the power

supply and that the battery is correctly installed.

If the green LED does not light when the alarm

is connected to power:

If your smoke alarm does not sound during

testing:

If your smoke alarm activates when no smoke

is visible:

If your smoke alarm sounds unusual or

‘chirps’ intermittently:

If you experience frequent unwanted alarms:

Brown (live)

Blue (neutral)

Black or grey (interlink)

Earth

White

Baseplate

Brown

Blue

Power connector

Junction box

(not provided)

To enable removal of the alarm,

withdraw the locking plug with a

pair of pliers.

DÉTECTEUR DE FUMÉE OPTIQUE SW10 MANUEL UTILISATEUR

La version originale en anglais de ce manuel, utilisée pour ces

traductions, a été approuvée de manière indépendante. En cas de

différence avec les versions traduites, FireAngel Safety Technology

Limited conﬁrme que le guide en anglais est exact et correct.

AVERTISSEMENT : le câblage doit être effectué par un électricien qualiﬁé

conformément aux normes locales du bâtiment. Le câblage doit être

conforme aux réglementations en vigueur concernant les installations

électriques.

À des ﬁns de conformité, vériﬁer les réglementations locales relatives aux

bâtiments et aux incendies applicables à votre propriété.

Les détecteurs de fumée optiques conviennent pour détecter des feux

lents couvants. Tout comme d’autres détecteurs de fumée, ils sont enclins

aux alarmes intempestives provoquées par la vapeur. Il ne faut donc pas

les installer à proximité de la salle de bains.

Pour une alerte la plus précoce possible, il est recommandé d’installer des

détecteurs de fumée dans toutes les pièces où la température est

comprise entre 0 et 40 °C.

Toute exposition prolongée à des températures hors de cette plage aura

pour effet de réduire la durée de vie du produit.

Ce détecteur de fumée n’est pas conçu pour une utilisation non

résidentielle, commerciale ou industrielle ni à aucune autre ﬁn que celles

décrites ci-dessus.

Remarque : ce manuel utilisateur est également disponible en

caractères plus grands et dans d’autres formats. Veuillez nous écrire

à l’adresse supporttechnique@ﬁreangeltech.com ou nous appeler au

0800 940 078 pour plus d’informations.

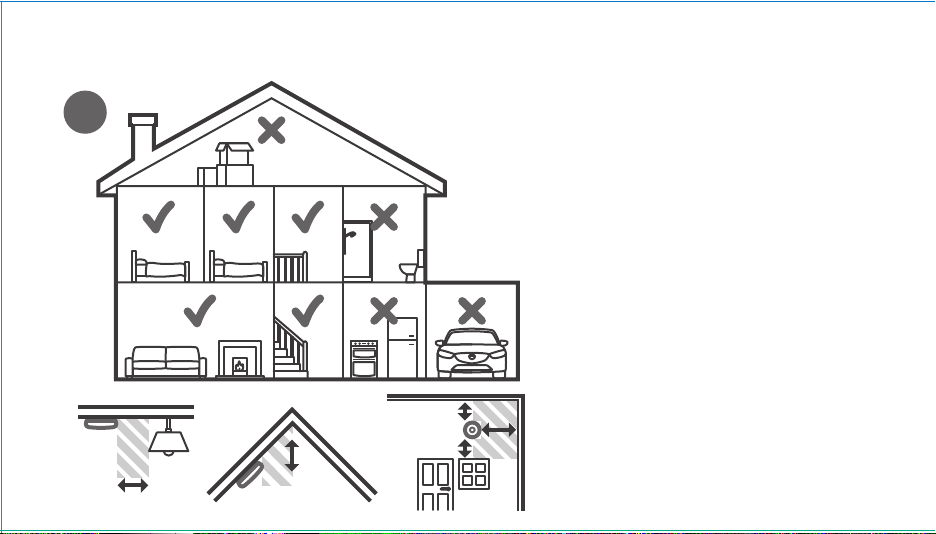

1. POSITIONNEMENT

Le détecteur de fumée convient pour le palier, le hall d’entrée, les

chambres, le salon et la salle à manger.

Les détecteurs de fumée doivent être installés à 30 cm minimum des

luminaires et des murs. Il est recommandé de les positionner au plafond le

plus au centre possible de la pièce.

En présence d’un éclairage ﬂuorescent, les détecteurs de fumée doivent

être installés à au moins 1,5 m de cet éclairage et du câblage. Laisser au

moins 1 m d’espace entre le câblage et l’éclairage ﬂuorescent. Ne pas

utiliser de circuits comportant des raccords ou variateurs de lampes

ﬂuorescentes.

Les détecteurs de fumée doivent être placés à 60 cm maximum

verticalement au-dessous du point le plus haut de la pièce.

Lorsque le détecteur de fumée est placé au mur, le haut de l'appareil doit

être situé entre 15 et 30 cm du plafond, et 30 cm au moins du mur le plus

près.

L’emplacement des détecteurs doit être conforme à la norme BS 5839 :

partie 6 ou en cas de doute, aux réglementations applicables relatives aux

bâtiments.

2. INSTALLATION

2a. Déballer la pile. Insérer la pile dans le logement de la pile (faire

correspondre le « + » avec le « + »). Retirer le cache anti-poussière. Maintenir

le bouton Test / enfoncé pendant 5 secondes. L’alarme retentit.

2b. Couper l’alimentation électrique.

Retirer la plateforme de montage en tournant dans le sens contraire des

aiguilles d’une montre.

Raccorder le câblage du logement au connecteur d’alimentation fourni.

S’assurer qu’un branchement permanent est effectué dans une boîte de

dérivation appropriée (non fournie).

Aucune connexion ne doit être effectuée avec la borne de terre de

l’alimentation secteur.

Raccorder le câble relié à la terre du logement au connecteur de réserve.

Fixer la plateforme de montage au plafond à l’aide des vis fournies. Faire

passer le câble par l’oriﬁce situé sur la plateforme de montage et

connecter l’adaptateur d’alimentation au détecteur.

2c. Tourner le détecteur dans le sens des aiguilles d’une montre en

l’appuyant contre la plateforme de montage.

Rebrancher l’alimentation électrique et vériﬁer que le voyant lumineux vert

est allumé.

Si vous le souhaitez, jusqu’à 11 autres détecteurs de fumée, de chaleur ou

de monoxyde de carbone de la gamme sur secteur FireAngel peuvent être

interconnectés en ﬁlaire à ce détecteur via le connecteur « I ». (Voir la

section Fonction facultative d’interconnexion).

2d. Maintenir le bouton Test /

enfoncé

pendant 5 secondes. L’alarme

retentit.

FONCTION FACULTATIVE DE VERROUILLAGE

2e. Retirer l’ergot de verrouillage de la plateforme de montage. L’insérer

entre la plateforme de montage et le détecteur.

Pour pouvoir retirer le détecteur, il faut retirer l’ergot de verrouillage à l’aide

d’une pince.

IMPORTANT : le circuit utilisé pour alimenter le détecteur doit être un

circuit sous tension 24 heures/24 qui ne peut pas être désactivé via un

interrupteur. Conformément à la norme BS 5839 : partie 6, nous

recommandons : pour les détecteurs sur secteur, chacun doté d’une

alimentation de secours intégrée, l’alimentation secteur doit être soit a) un

circuit indépendant sur le tableau électrique principal du logement et, sur

lequel aucun autre équipement électrique ne doit être connecté à (en

dehors d’un dispositif de surveillance dédié installé pour indiquer une

panne secteur aux détecteurs) ; ou b) un circuit d’éclairage local, utilisé

régulièrement et électriquement protégé séparément. À des ﬁns de

conformité, vériﬁer les réglementations locales relatives aux bâtiments et

aux incendies applicables à votre propriété.

Veiller à retirer le cache anti-poussière avant d’utiliser le détecteur.

Le voyant rouge à l’avant du détecteur doit clignoter une fois toutes les 32

secondes (environ) pour montrer que le détecteur de fumée est

opérationnel. Lorsque le bouton Test est enfoncé, le détecteur clignote une

fois toutes les 8 secondes pendant 8 minutes.

3. FONCTION SILENCE

En cas d’alerte intempestive avérée, le détecteur peut être

temporairement passé en mode « Silence ».

3a. Maintenir le bouton Test /

enfoncé

pendant 5 secondes.

3b. L’alarme sonore sera désactivée pendant 8 minutes.

Les détecteurs de fumée peuvent réagir aux fumées de cuisson ou à

d’autres situations non urgentes. Votre détecteur est doté de la

technologie « Silence ».

En cas d’alerte intempestive avérée, le son peut être temporairement

désactivé en appuyant sur le bouton Test / . Après 8 minutes, le

détecteur revient automatiquement en mode à sensibilité complète.

Le voyant lumineux rouge à l’avant du détecteur clignote une fois toutes

les 8 secondes pour montrer que le détecteur est en mode « Silence ».

L’alarme sonore retentit en continu et le voyant lumineux rouge clignote

chaque seconde lorsque le détecteur détecte de la fumée.

NE JAMAIS IGNORER UNE ALARME. Tout déclenchement de l’alarme

est un avertissement d’une situation potentiellement dangereuse. Il ne faut

pas l’ignorer.

Ignorer une alerte peut entraîner des blessures, voire un décès. Si le

détecteur de fumée se déclenche et que la source de fumée n’est pas

évidente, évacuer immédiatement les lieux.

4. FONCTION FACULTATIVE D’INTERCONNEXION

Jusqu'à 12 détecteurs de fumée (SW1/SW10), de chaleur (HW1) ou

monoxyde de carbone (CW1) FireAngel alimentés sur secteur peuvent

être interconnecté dans un seul réseau.

4a. Pour une installation à plusieurs détecteurs, utiliser un câble de type «

3 brins + terre » entre les détecteurs à interconnecter.

Reliez le câble d'interconnexion entre le connecteur d'alimentation de

chaque détecteur avec le ﬁl blanc.

4b. Tester chaque détecteur et s’assurer que chaque détecteur

interconnecté sonne dans les 10 secondes.

Sur un réseau interconnecté, seul le détecteur qui détecte l’incendie sonne

et son voyant lumineux clignote. L’alarme sonore des autres détecteurs

connectés retentit, mais leur voyant lumineux ne clignote pas.

Ne pas connecter plus de 12 appareils.

Le câble d’interconnexion (câble d’au moins 0,75 mm2) doit être utilisé

considéré comme sous tension. Il doit également être isolé et gainé.

5. ENTRETIEN

5a. Tester le détecteur une fois par mois.

Appuyer sur le bouton Test /

pendant

5 secondes. L’alarme retentit.

5b. Passer l’aspirateur sur le détecteur tous les 3 mois.

5c. Ne pas utiliser d’agents nettoyants ou de solvants.

5d. Ne pas peindre le détecteur.

5e. Remplacer le détecteur tous les 10 ans.

Ne pas utiliser d’autre méthode de test que celle décrite dans le présent

manuel.

6. SIGNAL DE PILE FAIBLE

6a. Lorsque la pile du détecteur est presque à plat, le détecteur émet des

bips et le voyant lumineux clignote toutes les 32 secondes.

6b. Couper l’alimentation électrique.

6c. Tourner le détecteur dans le sens contraire des aiguilles d’une montre

pour le retirer de la plateforme de montage et débrancher l’adaptateur

d’alimentation.

6d. Remplacer la pile, puis remonter le détecteur. (Voir la section

« Installation »)

6e. Toujours tester le détecteur après remplacement de la pile.

Votre détecteur fonctionne avec une batterie lithium 9V (PP3). Dans le

cadre d’une utilisation normale, l’autonomie de la batterie devrait durer

toute la durée de vie du détecteur.

Utiliser une pile autre que celles recommandées ci-après pourrait avoir un

effet néfaste sur le détecteur : EVE CR9V/P Lithium / Energizer L522

GUIDE DE DÉPANNAGE

Si le voyant vert ne s’allume pas lorsque le détecteur est connecté à

l’alimentation :

• Vériﬁer que le détecteur de fumée est connecté à l’alimentation et que la

pile est correctement positionnée.

Si le détecteur de fumée ne sonne pas pendant le test :

• Vériﬁer que le détecteur est connecté à l’alimentation et que la pile est

correctement positionnée.

• Lors d’un test après la première installation, attendre quelques secondes

pour que le détecteur soit opérationnel.

• Appuyer fermement au milieu du bouton Test /

pendan

t 5 secondes.

• Vériﬁer que le détecteur est correctement connecté au secteur.

Si le détecteur de fumée s’active alors qu’il n’y a aucune fumée visible :

• Vériﬁer l’emplacement du détecteur de fumée.

• Nettoyer le détecteur de fumée.

Si le détecteur de fumée retentit de manière inhabituelle ou émet des

bips intermittents :

• Vériﬁer l’emplacement du détecteur de fumée.

• Vériﬁer que le détecteur de fumée est bien la source de ces bips ;

s’assurer que le bruit ne vient pas d’un autre détecteur.

• Si le détecteur émet des bips toutes les 32 secondes et que le voyant

rouge clignote en même temps - Remplacer la pile.

• Si le détecteur émet des bips toutes les 32 secondes et que le voyant

rouge ne clignote pas, cela indique une défaillance - Contacter le support

technique

Si des alertes intempestives se produisent fréquemment :

• Vériﬁer l’emplacement du détecteur de fumée.

• Nettoyer le détecteur de fumée.

GARANTIE ET MISE AU REBUT

FireAngel Safety Technology Limited

garantit à l’acheteur initial que son détecteur

de fumée est exempt de tout défaut matériel et de fabrication dans le cadre

d’une utilisation domestique et dans des conditions normales, pendant une

période de 5 (cinq) ans à compter de la date d’achat (à l’exclusion de la pile

remplaçable). À condition que le produit soit retourné à

FireAngel Safety

Technology Limited

avec la preuve d’achat datée,

FireAngel Safety Technology

Limited

accepte de remplacer gratuitement l’appareil, à sa discrétion, pendant la

période de 5 (cinq) ans à partir de la date d’achat. La garantie sur tout

remplacement de détecteur SW10 durera jusqu’à la ﬁn de la période de garantie

d’origine concernant le détecteur acheté initialement (soit à partir de la date

d’achat initiale et non à compter de la date de réception du produit de

remplacement).

FireAngel Safety Technology Limited

se réserve le droit de fournir

un autre produit similaire à celui qui doit être remplacé si le modèle d’origine

n’est plus disponible ou n’est pas en stock. Cette garantie s’applique à

l’acheteur initial à partir de la date de l’achat initial et n’est pas transférable. Une

preuve d’achat datée est requise.

Cette garantie ne couvre pas les dommages résultant d’un accident, d’une

mauvaise utilisation, d’un démontage, d’abus ou d’un manque de soin

raisonnable relatif au produit, ou d’utilisations non conformes au manuel

utilisateur. Elle ne couvre pas les événements ou les conditions en dehors du

contrôle de

FireAngel Safety Technology Limited

, tels que des cas de force majeure

(incendie, conditions climatiques défavorables, etc.).

Elle ne s’applique pas aux magasins de détail, aux centres de service, aux

distributeurs ou aux agents.

FireAngel Safety Technology Limited

ne reconnaîtra

aucune modiﬁcation de la présente garantie apportée par des tiers.

FireAngel Safety Technology Limited

décline toute responsabilité en cas de

dommages accessoires ou indirects dus au non-respect des clauses expresses

ou implicites de la garantie. Sauf dans la mesure où cela est interdit par la loi en

vigueur, toute garantie implicite de qualité marchande ou d’adéquation à un

usage particulier est limitée à une durée de 5 (cinq) ans.

Cette garantie n’affecte pas vos droits statutaires. Sauf en cas de décès ou de

dommages corporels,

FireAngel Safety Technology Limited

ne peut être tenue

responsable de toute perte d’utilisation, de tout dommage, de tout coût ou toute

dépense concernant ce produit ou de tout dommage indirect, ou d’une perte

consécutive, de dommages ou de frais encourus par vous ou tout autre

utilisateur de ce produit.

MISE AU REBUT

Les produits électriques usagés ne doivent pas être éliminés avec les ordures

ménagères. Le détecteur est parfaitement adapté au processus de recyclage des

déchets d’équipements électriques et électroniques (DEEE).

Procéder au recyclage dans les installations existantes. Consulter l’autorité locale

compétente, votre détaillant ou contacter notre équipe de support technique

pour en savoir plus sur le recyclage ou la mise au rebut des déchets, car des

variantes peuvent exister localement.

Une fois la pile retirée, le signal de pile faible s’arrête. La pile doit toujours être

retirée avant la mise au rebut.

Ne pas tenter d’ouvrir. Ne pas brûler.

SW10 OPTISCHE ROOKMELDER

De oorspronkelijke Engelse versie van deze handleiding, waarvan

deze vertalingen zijn gemaakt, is onafhankelijk getest en goedgekeurd.

Indien de vertaalde tekst afwijkt van de originele tekst, bevestigt FireAngel

Safety Technology Limited dat de Engelse handleiding juist en correct is.

WAARSCHUWING: De bedrading moet worden geïnstalleerd volgens plaatselijk

geldende bouwnormen door een gekwaliﬁceerde elektricien. De bedrading moet

voldoen aan de huidige voorschriften voor elektrische installaties. Controleer aan

de hand van lokale bouw en regelgeving of u deze voorschriften naleeft.

Optische rookmelders zijn geschikt voor detectie van langzame smeulbranden. Net

als andere rookmelders zijn ze gevoelig voor vocht en condens en mogen daarom

niet in de buurt van badkamers worden geplaatst.

Voor de snelste waarschuwing raden wij aan rookmelders te plaatsen in alle

kamers met een temperatuur tussen 0 °C (32 °F) en 40 °C (104 °F).

Langdurige blootstelling aan temperaturen buiten de bovengenoemde range

verkort de levensduur van het product.

Deze rookmelder mag niet worden toegepast voor commerciële of industriële

doeleinden of in gebouwen zonder woonbestemming. Ook niet voor alle andere

doeleinden zoals hierboven beschreven.

OPMERKING: Deze gebruikershandleiding is ook verkrijgbaar in grotere

letters en andere formaten via email: klantenservice@ﬁreangeltech.com,

of telefoon NL: 0800 311 1111, BE: 0800 29097.

1. PLAATSING

Uw rookmelder is geschikt voor de overloop, gang, slaapkamer, woonkamer en

eetkamer.

Rookmelders moeten minstens op 300 mm afstand worden geplaatst van

armaturen en muren. Het beste is op een zo centraal mogelijke positie in de kamer.

Bij tl-armaturen moeten rookmelders minstens op 1500 mm afstand van deze

armaturen en bedradingen worden geïnstalleerd. Alle bedrading moet op minstens

1000 mm afstand worden gehouden van tl-armaturen. Dit produkt mag niet worden

aangesloten op een eindgroep waar dimmers, mechanische ventilatie, of andere

apparaten de werking van de rookmelder nadelig beinvloeden.

De locatie van de rookmelders moet minimaal overeenkomen zoals beschreven

staat in NEN 2555 en relevante bouw- en installatievoorschriften.

2. INSTALLATIE

2a Haal de back-up batterij uit de verpakking. Stop de back-up batterij in de

back-up batterijhouder (de '+' bij de '+'). Verwijder de stofkap. Druk en houd de

test / knop 5 seconden ingedrukt. Het alarmsignaal gaat af.

2b Schakel de stroomvoorziening uit.

Verwijder de bodemplaat door de rookmelder tegen de klok in te draaien.

Verbind de bedrading van de woning met de meegeleverde voedingsaansluiting.

Zorg ervoor dat de permanente aansluiting plaatsvindt in een geschikte

centraaldoos (niet meegeleverd).

Er mag geen verbinding worden gemaakt met de aardekabel van het lichtnet.

Sluit de aardedraden van uw woning aan op een vrije connector.

Maak de onderkant vast aan het plafond met de meegeleverde schroeven. Doe de

draad door het gat in de bodemplaat en verbind de voedingsaansluiting met de

rookmelder.

2c Druk en draai de rookmelder met de klok mee op de bodemplaat.

Sluit de stroomvoorziening weer aan en controleer of het groene ledlampje brandt.

Indien gewenst kan de rookmelder onderling worden verbonden met in totaal 11

andere rook-, hitte- of koolmonoxidermelders van de FireAngel-serie via de

'I'-connector. (zie optie 'Onderling met elkaar verbinden').

2d Druk en houd de test / knop 5 seconden ingedrukt. Het alarmsignaal gaat af.

OPTIE 'VERGRENDELEN'

2e Verwijder het vergrendellipje van de bodemplaat.

Stop deze in het gat tussen de bodemplaat en de rookmelder

Om de rookmelder te verwijderen, trek het vergrendellipje eruit met een tang.

BELANGRIJK: De voeding van de groep waarop de rookmelder is aangesloten,

moet een continu 230V aansluiting zijn die niet met een schakelaar kan worden

uitgezet.

In overeenstemming met: NEN 2555 adviseren wij: De voeding van de groep

waarop de rookmelder is aangesloten, moet een continue 230V aansluiting zijn, die

niet met een schakelaar kan worden uitgezet. Voor rookmelders die op het lichtnet

werken, elk met een geïntegreerde back-up batterij, moet de stroomvoorziening via

het lichtnet aanwezig zijn in de vorm van a) een aparte groep in de woning, waarbij

geen enkel ander elektrische apparaat, ventilatiesysteem, CV, of dimmers op deze

groep is aangesloten (anders dan een controle apparaat dat is geïnstalleerd om

storingen van de stroomvoorziening aan te geven; of b) een aparte elektrisch

beveiligde groep voor verlichting en die regelmatig wordt gebruikt.

Controleer aan de hand van lokale bouw-, en regelgeving of u deze voorschriften

naleeft en of er aanvullende eisen zijn gesteld.

Zorg ervoor dat de stofkap wordt verwijderd voor gebruik, maar niet voordat de

woning schoon en stofvrij is.

Het rode ledlampje op de voorkant van de rookmelder moet om de 32 seconden

(ong.) knipperen om aan te geven dat de sensor van de rookmelder is geactiveerd.

Wanneer de testknop wordt ingedrukt, zal de rookmelder gedurende 8 minuten om

de 8 seconden gaan knipperen.

3. SILENCE

FUNCTIE

Bij een ongewenste melding kan de rookmelder tijdelijk worden onderdrukt.

3a Druk en houd de test / knop 5 seconden ingedrukt.

3b De rookmelder zal 8 minuten worden uitgeschakeld.

Rookmelders kunnen reageren op kookdampen, douche of ander niet-noodsitu-

aties. Uw rookmelder beschikt over 'Silence'-technologie.

Wanneer u weet dat het een ongewenste melding betreft, kunt u de rookmelder

tijdelijk uitzetten door op de test- / pauzeknop te drukken. Na 8 Minuten keert

uw rookmelder automatisch weer terug naar de volledige gevoeligheid.

Het rode ledlampje op de voorkant van de rookmelder zal om de 8 seconden

knipperen om aan te geven dat de rookmelder in de 'Silence'-modus staat (slimme

alarmpauze-modus).

Wanneer de rookmelder rook detecteert, zal het alarmsignaal continu afgaan en het

rode ledlampje knippert elke seconde.

NEGEER NOOIT EEN ALARMSIGNAAL. Als een rookmelder-alarm afgaat, is dit

een waarschuwingssignaal voor een mogelijk gevaarlijke situatie. Negeer dit

alarmsignaal nooit.

Het negeren van een alarmsignaal kan letsel of de dood tot gevolg hebben. Indien

de rookmelder afgaat en u weet niet 100% zeker wat de oorzaak is, laat dan

iedereen onmiddellijk het huis verlaten.

4. OPTIE 'ONDERLING MET ELKAAR VERBINDEN'

Tot maximaal 12 FireAngel 230V rook- (SW1/SW10), hitte- (HW1) of

koolmonoxide (CW1) melders kunnen samen als een intern netwerk worden

aangesloten op het lichtnet. Alle rook-, hitte- of koolmonixidemelders moeten

op dezelfde groep worden aangesloten.

4a De rookmelder moet met 2,5 mm² draad worden aangesloten. Voor de

doorkoppeldraad moet minimaal 0,75 mm2 gebruikt worden -niet dunner- de

doorkoppeldraad heeft een afwijkende kleur (bv rood, wit of oranje).

BELANGRIJK: Gekoppelde melders moeten op dezelfde groep zijn aangesloten.

Sluit de doorkoppeldraad tussen de voedingen van alle rookmelders met de witte

draad aan.

4b Test elke rookmelder en controleer of bij alle doorverbonden rookmelders

binnen 10 seconden een alarmsignaal afgaat.

Binnen een doorverbonden netwerk geeft alleen de rookmelder die de rook

detecteert een alarmsignaal af en het ledlampje van deze rookmelder gaat

knipperen. Andere onderling verbonden rookmelders geven een waarschuwings-

signaal af maar het rode ledlampje gaat niet knipperen. Niet meer dan 12

rookmelders met elkaar verbinden.

De doorkoppeldraad (minimaal 0,75 mm2 kabel) moet worden behandeld als een

fasedraad. De draad moet geïsoleerd zijn en een mantel bevatten.

5. ONDERHOUD

5a Test de rookmelder elke maand.

Druk 5 seconden op de test / knop. Het alarmsignaal gaat af.

5b Stofzuig uw rookmelder elke 3 maanden.

5c Gebruik geen schoonmaak- of oplosmiddelen.

5d De rookmelder niet schilderen.

5e Vervang de rookmelder na 10 jaar.

Gebruik geen andere testmethode behalve de in deze handleiding beschreven

procedure.

6. LEGE BACK-UP BATTERIJ WAARSCHUWING

6a Als de back-up batterij van de rookmelder leeg is, zal de rookmelder gaan

'piepen' en het ledlampje gaat om de 32 seconden knipperen.

6b Schakel de stroomvoorziening uit.

6c Draai de rookmelder tegen de klok in om de bodemplaat te verwijderen en

ontkoppel de netadapter

6d Vervang de back-up batterij en plaats ze terug. (zie 'Installatie')

6e Altijd de rookmelder testen na vervangen van de back-up batterij.

Uw rookmelder vereist een 1 x 9 V Lithium (PP3) batterij. De back-up batterij gaat

bij normaal gebruik, net zolang mee als de levensduur van de rookmelder.

Een andere back-up batterij, anders dan hier aanbevolen, kan een nadelig effect

hebben op de werking van de rookmelder: EVE CR9V/P Lithium / Energizer L522.

PROBLEMEN OPLOSSEN

Als het groene ledlampje niet brandt wanneer de rookmelder op het net is

aangesloten:

• Controleer of uw rookmelder is aangesloten op de stroomtoevoer en dat de

back-up batterij op de juiste wijze is geplaatst.

Als uw rookmelder niet afgaat tijdens de test:

• Controleer of uw rookmelder is aangesloten op het lichtnet en dat de back-up

batterij op de juiste wijze is geplaatst.

• Bij een test na installatie heeft de rookmelder een paar seconden nodig om in te

stellen.

• Duw en houd de test / knop 5 seconden stevig ingedrukt.

• Controleer of uw rookmelder op de juiste wijze is aangesloten op het

elektriciteitsnet.

Als uw rookmelder afgaat terwijl er geen rook te zien is:

• Controleer de locatie van uw rookmelder.

• Maak de rookmelder schoon.

Als uw rookmelder vreemd klinkt of af en toe piept:

• Controleer de locatie van uw rookmelder.

• Controleer of uw rookmelder inderdaad de bron is van het piepgeluid; ga na of

het geluid niet van een andere rookmelder afkomstig is.

• Als de rookmelder om de 32 seconden 'piept' en tegelijkertijd het rode ledlampje

knippert - vervang de back-up batterij.

• Als de rookmelder om de 32 seconden 'piept' zonder dat een rood ledlampje

knippert, is dit een indicatie voor een storing - neem contact op met de installateur

of de klantenservice.

Als u vaak last hebt van ongewenste meldingen:

• Controleer de locatie van uw rookmelder.

• Maak de rookmelder schoon.

GARANTIE EN VERWIJDERING

FireAngel Safety Technology Limited

garandeert de oorspronkelijke koper dat de

bijgesloten rookmelder van

FireAngel Safety Technology Limited

geen materiaalfouten

en fabricagefouten bevat bij normaal binnenshuis gebruik en onderhoud gedurende een

periode van 5 (vijf) jaar vanaf de datum van aankoop (exclusief de vervangbare back-up

batterij). Mits het product wordt teruggestuurd naar

FireAngel Safety Technology

Limited

met geldig bewijs en datum van aankoop, garandeert

FireAngel Safety

Technology Limited

hierbij dat gedurende de periode van 5 (vijf) jaar ingaande op de

datum van aankoop

FireAngel Safety Technology Limited

, naar eigen keuze, verklaart

de unit kosteloos te vervangen. De garantie op vervangende SW10-rookmelders zal

gelden voor de resterende periode van de oorspronkelijke garantie van de oorspronkelijk

gekochte rookmelder – dat wil zeggen, vanaf de datum van de oorspronkelijke aankoop

en niet vanaf de datum van ontvangst van het vervangende product.

FireAngel Safety

Technology Limited

behoudt zich het recht voor om een alternatief product

gelijkwaardig aan het product dat moet worden vervangen aan te bieden, als het

oorspronkelijke model niet meer leverbaar of op voorraad is. Deze garantie geldt alleen

voor de oorspronkelijke koper bij de detailhandel vanaf de oorspronkelijke

aankoopdatum bij de detailhandel en is niet overdraagbaar. Aankoopbewijs is vereist.

Deze garantie dekt niet de schade die ontstaat door ongelukken, misbruik, demontage,

verkeerd gebruik of onlogisch onderhoud aan het product, of toepassingen die niet in

overeenstemming zijn met de gebruikershandleiding. Deze garantie dekt niet de

gebeurtenissen en omstandigheden die buiten de controle van

FireAngel Safety

Technology Limited

vallen, zoals overmacht (brand, uitzonderlijke weersomstan-

digheden enz.). Deze garantie is niet van toepassing op de detailhandelszaken,

servicecentra, distributeurs of vertegenwoordigers.

FireAngel Safety Technology

Limited

zal geen enkele wijzigingen met betrekking tot deze garantie door derden

erkennen.

FireAngel Safety Technology Limited

is niet aansprakelijk voor incidentele schade of

gevolgschade als gevolg van schending van enige expliciete of impliciete garantie. Voor

zover niet uitgesloten door toepasselijke wetgeving, is elke impliciete garantie van

verhandelbaarheid of geschiktheid voor een bepaald doel beperkt tot de duur van 5 (vijf)

jaar.

Deze garantie tast uw wettelijke rechten niet aan. Behalve in geval van overlijden of

persoonlijk letsel is

FireAngel Safety Technology Limited

niet aansprakelijk voor enig

verlies van gebruik, schade, kosten of uitgaven met betrekking tot dit product of voor

enige indirecte, of gevolgschade, schade of kosten die zijn opgelopen door u of enige

andere gebruiker van dit product, als gevolg van het gebruik.

AFVOER

Afgedankte elektrische producten mogen niet samen met uw andere huishoudelijk afval

worden verwijderd. De rookmelder is uitstekend geschikt voor afvoer binnen het

recyclingsysteem voor afgedankte elektrische en elektronische apparaten (AEEA).

Informeer bij uw plaatselijke autoriteiten, detailhandelaar verkooppunt of neem contact

op met onze technische klantenservice voor advies over recycling/afvoer. Dit is namelijk

per gemeente verschillend.

Zodra de back-up batterijen worden verwijderd, stopt het waarschuwingspiepje voor het

'lege back-up batterij' signaal. Voor het afvoeren van de rookmelder moeten altijd eerst

de back-up batterijen worden verwijderd.

Open de rookmelder niet. Dan vervalt de garantie. Niet verbranden.

SW10 OPTISCHER RAUCHWARNMELDER

Die ursprüngliche englische Version des Benutzer, von dem diese

Übersetzungen stammen, wurde unabhängig genehmigt. Im Falle einer

Diskrepanz mit übersetzten Teilen bestätigt "FireAngel Safety Technology

Limited", dass der englische Leitfaden richtig ist. Optische Rauchwarn-

melder sind zur Erkennung langsam schwelender Brände geeignet. Wie

andere Rauchwarnmelder lösen sie eventuell durch Dampf einen

Fehlalarm aus und sollten nicht in der Nähe von Badezimmern angebracht

werden.

WARNUNG: Die Verkabelung ist von einem qualiﬁzierten Elektriker gemäß den

örtlichen Bauschutzverordnungen durchzuführen. Die Verkabelung muss den

aktuellen Verordnungen für elektrische Installationen entsprechen. Prüfen Sie

die örtliche Bau- und Brandschutzverordnung für Ihre Immobilie, um eine

Einhaltung der Norm sicherzustellen.

Optische Rauchwarnmelder sind zur Erkennung langsam schwelender Brände

geeignet. Wie andere Rauchwarnmelder lösen sie eventuell durch Dampf einen

Fehlalarm aus und sollten nicht in der Nähe von Badezimmern angebracht

werden.

Zur Auslösung der frühestmöglichen Warnung empfehlen wir, dass

Rauchwarnmelder in allen Räumen installiert werden, in denen die Temperatur

zwischen 0°C (32°F) und 40°C (104°F) liegt.

Eine längere Exposition gegenüber Temperaturen, die sich außerhalb des oben

angegebenen Bereiches beﬁnden, mindert die Produktlebensdauer.

Dieser Rauchwarnmelder ist für keinerlei Objekte, die nicht zu Wohnzwecken

dienen, den gewerblichen oder industriellen Einsatz noch für irgendeinen

anderen Zweck als den oben beschriebenen Zweck vorgesehen.

Hinweis: Dieses Benutzerhandbuch ist auch in großer Schrift und anderen

Formaten erhältlich. Für weitere Informationen rufen Sie uns bitte an, Tel.

0800 330 5103 per E-Mail: technik@ﬁreangeltech.com

1. MONTAGEORT

Ihr Rauchwarnmelder ist für das Treppenhaus, den Flur, das Schlafzimmer, das

Wohn- und Speisezimmer geeignet.

Rauchwarnmelder sollten mindestens 300 mm von Beleuchtungskörpern und

Wänden entfernt sein. Idealerweise möglichst mittig im Zimmer.

Falls es eine Fluoreszenzleuchte gibt, sollten die Rauchwarnmelder mindestens

1500 mm von dem Leuchtmittel und Kabeln entfernt installiert werden. Kabel

sind mindestens 1000 mm von den Fluoreszenzleuchten entfernt zu halten.

Verwenden Sie keine Schaltkreise mit Fluoreszenzleuchten oder Dimmschal-

tern.

Rauchwarnmelder sollten nicht höher als 600 mm vertikal unter dem höchsten

Punkt im Zimmer angebracht werden.

Wenn Sie Ihren Rauchwarnmelder an der Wand montieren, muss die Oberkante

des Warnmelders zwischen 150 mm und 300 mm unter der Decke und

mindestens 300 mm von der angrenzenden Wand entfernt sein.

Die Standorte der Alarme müssen im Zweifelsfall entweder DIN-Norm 14676

oder den einschlägigen Bauvorschriften entsprechen.

2. INSTALLATION

2a Packen Sie die Batterie aus. Legen Sie die Batterie in das Batteriefach

(verbinden Sie „+“ und „+“). Nehmen Sie den Staubschutz ab. Betätigen Sie

und halten Sie den Test-Knopf 5 Sekunden lang gedrückt. Der Alarm wird

ertönen.

2b Schalten Sie die Stromversorgung aus.

Entfernen Sie die Grundplatte, indem Sie den Warnmelder gegen den

Uhrzeigersinn drehen.

Verbinden Sie die Verkabelung im Haus mit dem zur Verfügung gestellten

Netzanschluss.

Stellen Sie sicher, dass eine permanente Verbindung mit der Hausinstallation in

einem geeigneten Verteilerkasten hergestellt ist (nicht enthalten).

Stellen Sie keine Verbindung mit der Erdungsklemme der Netzstromversorgung

her.

Unterbrechen Sie Erdvernetzung an der freiliegenden Verbindung.

Befestigen Sie die Grundplatte mit den beiliegenden Schrauben an der Decke.

Ziehen Sie die Kabel durch die Öffnung der Grundplatte und verbinden Sie den

Netzadapter mit dem Warnmelder.

2c Drücken Sie und drehen Sie den Warnmelder im Uhrzeigersinn an die

Grundplatte.

Schalten Sie die Stromversorgung wieder ein und überprüfen Sie, dass die

grüne LED-Lampe eingeschaltet ist.

Falls gewünscht kann der Warnmelder mittels eines „I“-Anschlusses mit bis zu

11 anderen Rauch-, Hitze- oder Kohlenmonoxid-Warnmeldern aus dem

Sortiment von FireAngel verbunden werden. (Siehe optionale Verbindungsfunk-

tion)

2d Betätigen Sie und halten Sie den Test-Knopf 5 Sekunden lang gedrückt.

Der Alarm wird ertönen.

OPTIONALE SICHERUNGSFUNKTION

2e Entfernen Sie die Verschlusskappe von der Grundplatte.

Greifen Sie in die Öffnung zwischen der Grundplatte und dem Warnmelder, um

den Warnmelder zu lösen und ziehen Sie die Verschlusskappe mit einer Zange

heraus.

WICHTIG: Der Stromkreis, der den Warnmelder versorgt, muss ein

ununterbrochener Spannungskreis sein, der nicht mit einem Schalter

ausgeschaltet werden kann. In Einklang mit BS 5839: Teil 6 empfehlen wir: Bei

Warnmeldern, die über das Stromnetz betrieben werden und jeweils mit einer

eingebauten Standby-Versorgung ausgestattet sind, sollte die Hauptstromver-

sorgung entweder über a) einen unabhängigen Stromkreis im Sicherungskas-

ten des Gebäudes erfolgen, in welchem Fall keine anderen elektrischen Geräte

mit diesem Stromkreis verbunden werden sollten (mit Ausnahme eines fest

zugeordneten Überwachungsgeräts, das installiert wurde, um den

Warnmeldern Fehler der Stromnetzversorgung anzuzeigen) oder b) über einen

regelmäßig genutzten Lichtstromkreis, der separat elektrisch geschützt ist.

Prüfen Sie die örtliche Bau- und Brandschutzverordnung für Ihre Immobilie, um

eine Einhaltung der Norm sicherzustellen.

Stellen Sie sicher, dass der Staubschutz vor der Inbetriebnahme entfernt

wurde.

Die rote LED-Lampe auf der Vorderseite des Warnmelders sollte einmal alle

(ungefähr) 32 Sekunden aufblinken, um anzuzeigen, dass der Sensor des

Warnmelders aktiv den Rauch überwacht. Wenn die Test-Taste gedrückt wird,

blinkt der Warnmelder einmal alle 8 Sekunden für 8 Minuten auf.

3. SILENCE-MERKMAL FÜR INTELLIGENTES ERLÖSCHEN DES TONS

Im Falle eines bekannten Fehlalarms kann der Warnmelder zeitweise

stumm geschaltet werden.

3a Betätigen Sie und halten Sie den Test-Knopf 5 Sekunden lang

gedrückt.

3b Der Warnmelder wird dann 8 Minuten lang stumm geschaltet.

Warnmelder können auf Kochdunst oder andere Situationen, die keinen Notfall

darstellen, reagieren. Ihr Warnmelder verfügt über die

„Silence“-Technologie.

Im Falle eines bekannten Fehlalarms können Sie diesen zeitweise stumm

schalten, indem Sie die Test-Taste betätigen. Nach 8 Minuten wird Ihr

Alarm automatisch zur vollen Sensitivität zurückkehren.

Die rote LED auf der Vorderseite des Warnmelders blinkt dann alle 8 Sekunden,

um anzuzeigen, dass sich der Warnmelder im Silence-Modus beﬁndet.

Wenn der Warnmelder Rauch erfasst, wird der Alarmton ununterbrochen

ertönen und jede Sekunde die rote LED auﬂeuchten.

IGNORIEREN SIE NIEMALS EINEN ALARM. Wenn ein Alarmton ertönt, stellt

dies für Sie eine Warnung vor einer potenziell gefährlichen Situation dar.

Ignorieren Sie dies nicht.

Einen Alarm zu ignorieren, kann zu einer Körperverletzung oder dem Tod

führen. Wenn Ihr Rauchwarnmelder aktiviert wird und Sie sich der Rauchquelle

nicht absolut sicher sind, tragen Sie unverzüglich allen Personen auf, das Haus

zu verlassen.

4. OPTIONALE VERBINDUNGSFUNKTION

Bis zu 12 FireAngel Rauch- (SW1/SW10), Hitze- (HW1) oder Kohlenmonox-

id (CW1) -Warnmelder können in einem einzigen Netzwerk miteinander

verbunden werden.

4a Um mehrere Warnmelder zu installieren und miteinander zu verbinden,

benutzen Sie ein dreiadriges Kabel mit Schutzleiter.

Verbinden Sie das Interconnect-Kabel mit dem Netzanschluss der weißen Ader

eines jeden Warnmelders.

4b Testen Sie jeden Warnmelder und stellen Sie sicher, dass jeder verbundene

Alarm innerhalb von 10 Sekunden ertönt.

Bei einem zusammenhängenden Netz lässt nur der Warnmelder, der das Feuer

erfasst, den Alarm ertönen und die LED-Lampe aufblinken. Andere verbundene

Warnmelder lassen einen Alarm ertönen, aber die LED-Lampe blinkt nicht.

Verbinden Sie nicht mehr als 12 Geräte.

Das Interconnect-Kabel (mindestens ein 0,75 mm

Kabel) muss als

spannungsführend betrachtet werden und sollte isoliert und ummantelt sein.

5. WARTUNG

5a Testen Sie den Warnmelder monatlich.

Halten Sie die Test-Taste für 5 Sekunden gedrückt. Der Alarm wird ertönen.

5b Saugen Sie Ihren Warnmelder alle 3 Monate mit dem Staubsauger ab.

5c Verwenden Sie keine Reiniger oder Lösungsmittel.

5d Malen Sie den Warnmelder nicht an.

5e Tauschen Sie den Warnmelder alle 10 Jahre aus.

Verwenden Sie kein anderes Testverfahren als das in diesem Handbuch

beschriebene Verfahren.

6. WARNMELDUNG ÜBER EINE SCHWACHE BATTERIE

6a Wenn die Batterie des Warnmelders schwach ist, „piept“ der Warnmelder

und die LED leuchtet alle 32 Sekunden auf.

6b Schalten Sie die Stromversorgung aus.

6c Drehen Sie den Warnmelder gegen den Uhrzeigersinn, um ihn von der

Grundplatte zu lösen, und trennen Sie den Netzadapter.

6d Tauschen Sie die Batterie aus und installieren Sie das Gerät neu. (Siehe

„Installation“)

6e Testen Sie stets den Warnmelder, nachdem Sie die Batterie ausgetauscht

haben.

Ihr Alarm erfordert 1 x 9 V Lithium (PP3) Batterie. Bei normalem Gebrauch sollte

die Batterie die gesamte Lebensdauer des Alarms bestehen. Die Verwendung

einer anderen als der empfohlenen Batterie kann sich nachteilig auf den Alarm

auswirken: EVE CR9V/P Lithium / Energizer L522.

ANLEITUNG ZUR PROBLEMBEHEBUNG

Falls die grüne LED-Lampe nicht auﬂeuchtet, wenn der Warnmelder mit

dem Strom verbunden ist:

• Überprüfen Sie, ob Ihr Rauchwarnmelder mit der Stromversorgung

verbunden ist und ob die Batterie korrekt eingelegt wurde.

Wenn Ihr Rauchwarnmelder während des Testverfahrens keinen Alarm

abgibt:

• Überprüfen Sie, ob Ihr Warnmelder mit der Stromversorgung verbunden ist

und ob die Batterie korrekt eingelegt wurde.

• Warten Sie beim Test nach der Installation einige Sekunden, bis sich der

Alarm ausgeschaltet hat.

• Betätigen Sie und halten Sie die Mitte der Test-Taste 5 Sekunden lang

festgedrückt.

• Überprüfen Sie, ob der Warnmelder korrekt mit der Stromversorgung

verbunden ist.

Wenn Ihr Rauchwarnmelder aktiviert wird, obwohl kein Rauch sichtbar ist:

• Überprüfen Sie den Standort Ihres Rauchwarnmelders.

• Säubern Sie den Rauchwarnmelder.

Wenn Ihr Rauchwarnmelder ungewöhnlich klingt oder zeitweise „piept":

• Überprüfen Sie den Standort Ihres Rauchwarnmelders.

• Überprüfen Sie, ob Ihr Rauchwarnmelder deﬁnitiv die Quelle des Pieptons ist;

überprüfen Sie, ob das Geräusch nicht von einem anderen Warnmelder kommt.

• Wenn der Alarm alle 32 Sekunden „piept“ und gleichzeitig die rote

LED-Lampe aufblinkt, müssen Sie die Batterie austauschen.

• Wenn der Alarm alle 32 Sekunden „piept‘, ohne dass die rote LED-Lampe

aufblinkt, zeigt dies einen Fehler an - kontaktieren Sie den technischen

Kundendienst.

Wenn Sie häuﬁge unerwünschte Alarme vernehmen:

• Überprüfen Sie den Standort Ihres Rauchwarnmelders.

• Säubern Sie den Rauchwarnmelder.

GEWÄHRLEISTUNG UND ENTSORGUNG

Die FireAngel Safety Technology Limited gewährleistet gegenüber dem Erstkäufer,

dass sein beigefügter Rauchwarnmelder während eines Zeitraums von 5 (fünf) Jahren

ab dem Kaufzeitpunkt (mit Ausnahme der austauschbaren Batterie) bei normaler

Nutzung in Wohnräumen und Instandhaltung frei von Material- und Verarbeitungsfe-

hlern ist. Das gelieferte Produkt ist mit dem Kaufbeleg unter Nachweis des

Kaufdatums an die FireAngel Safety Technology Limited zurückzusenden. In diesem

Fall gewährleistet die FireAngel Safety Technology Limited, dass sie während des

Zeitraums von 5 (fünf) Jahren ab dem Kaufdatum nach ihrem Ermessen die

Produkteinheit kostenlos austauscht. Die Gewährleistung für einen Austausch des

SW10-Warnmelders gilt für den restlichen Zeitraum der ursprünglichen Gewährleis-

tungszeit in Bezug auf den ursprünglich erworbenen Warnmelder – das heißt, ab dem

Datum des ursprünglichen Erwerbs und nicht ab dem Datum des Empfangs des

Austauschprodukts. Die FireAngel Safety Technology Limited behält sich das Recht

vor, ein alternatives Produkt, das dem ersetzten Produkt ähnelt, anzubieten, wenn das

ursprüngliche Modell nicht länger verfügbar oder auf Lager ist. Diese Gewährleistung

gilt für den ursprünglichen Einzelhandelskäufer ab dem Datum des ursprünglichen

Einzelhandelskaufs und ist nicht übertragbar. Ein Kaufbeleg ist erforderlich.

Diese Gewährleistung deckt keine Schäden ab, die sich durch einen Unfall, eine nicht

vorgesehene Verwendung, eine Demontage, einen unsachgemäßen Gebrauch oder

mangelnde angemessene Pﬂege des Produkts oder nicht mit der Bedienungsanlei-

tung im Einklang stehende Anwendungen ergeben. Sie deckt keine Vorfälle und

Bedingungen außerhalb der Kontrolle der FireAngel Safety Technology Limited, wie

z.B. höhere Gewalt (Brand, widrige Witterungsbedingungen usw.), ab. Sie gilt nicht für

Einzelhandelsgeschäfte, Kundenzentren oder etwaige Vertriebe oder Vermittler. Die

FireAngel Safety Technology Limited erkennt keine Änderungen an dieser

Gewährleistungszusage durch Dritte an.

Die FireAngel Safety Technology Limited haftet nicht für etwaige beiläuﬁge oder

Folgeschäden, die durch einen Verstoß gegen eine ausdrückliche oder stillschweigen-

de Gewährleistung hervorgerufen werden. Jegliche stillschweigende Gewährleistung

zur Marktgängigkeit oder Eignung für einen bestimmten Zweck wird soweit gesetzlich

zulässig auf eine Dauer von 5 (fünf) Jahren begrenzt.

Diese Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte. Abgesehen vom

Tod oder einer Körperverletzung haftet die FireAngel Safety Technology Limited nicht

für einen Ausfall von Verwendungszwecken, Schäden, Kosten oder Ausgaben im

Zusammenhang mit diesem Produkt oder für etwaige mittelbare oder Folgeschäden,

Schäden oder Kosten, die Ihnen oder einem anderen Nutzer dieses Produkts

entstehen.

ENTSORGUNG

Elektroschrott darf nicht zusammen mit Ihrem Hausmüll entsorgt werden. Der

Warnmelder ist ideal für die Verschrottung im Rahmen des Recycling-Systems für

Elektro- und Elektronikaltgeräte (WEEE) geeignet.

Recyceln Sie bitte, falls entsprechende Einrichtungen dies ermöglichen. Holen Sie bei

Ihrer örtlichen Behörde, beim Einzelhändler oder technischen Kundendienst-Team

Ratschläge zum Recycling/zur Entsorgung ein, da regionale Abweichungen

Anwendung ﬁnden.

Sobald die Batterie entfernt ist, hört der Warnton bei schwacher Batterie auf. Der

Akku sollte vor der Entsorgung immer entfernt werden.

Versuchen Sie nicht, das Gerät oder die Batterien zu öffnen. Das Gerät nicht

verbrennen.

300mm

150mm

600mm

Your smoke alarm is suitable for the landing,

hallway, bedroom, living room and dining

room

Smoke alarms should be sited at least 300mm

from light fittings and walls. Ideally as central

as possible in the room.

If there is fluorescent lighting, smoke alarms

should be installed at least 1500mm from

these fittings and wiring. Keep any wiring at

least 1000mm from fluorescent lighting. Do

not use circuits containing fluorescent light

fittings or dimmer switches.

Smoke alarms should be positioned at no

more than 600mm vertically below the highest

point in the room.

If positioning your smoke alarm on the wall,

the top of the alarm must be between 150mm

and 300mm below the ceiling, and at least

300mm from a neighbouring wall.

Locations of alarms must be compliant

with either BS 5839: Part 6 or relevant

Building Regulations if in any doubt.

FireAngel Safety Technology Limited. Email: (UK) technicalsupport@ﬁreangeltech.com, (DE) technik@ﬁreangeltech.com, (FR) supporttechnique@ﬁreangeltech.com, (NL) klantenservice@ﬁreangeltech.com, (INT) Internationalsupport@ﬁreangeltech.com

GN5594

Siterwell

W = 297 mm H = 420 mm60 GSM White Paper

R1: Initial Product Release

R2: Battery name change

R3: Typo removed

R4: Battery information

1 of 1

SW10-EUT

User manual

Dimensions & Information

Pantone Rhodamine Red C

Die Cut Lines

Pantone Medium Blue C

Fold Lines

Pantone Bright Green

Glue Areas

Pantone Bright Red C

Product Indication

Pantone Medium Yellow

Artwork Information & Signoff

IMPORTANT INFORMATION: Ensure that you are printing / manufacturing from the original artwork file and not a low-quality preview file

CONFIDENTIAL: The information provided in this document is proprietary to FireAngel Saftey Technology Ltd. and as such should only be

used/shared for the exclusive manufacture of those products specified.

Artwork Key:

Drawing No:

Drawing Information: Graphic Information:

Supplier:

Revision No:

Sheet No:

Product / Pack Code:

Material:

Size:

Notes & Instructions:

Tschaka R-M

24/09/2020

Drawn By:

Date:

Description / Title:

Black

Print Colours:

Content Quality Product Info Cert Marks

TRM

CCB

Design & Brand Barcode & UIC Messaging

ACL

Marketing

Customer Service

Approval:

297 mm

420 mm
