Troy-Bilt 11A-B2RQ563 Push Lawn Mower User Manual

Safe Operation Practices • Set-Up • Operation • Service • Troubleshooting

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

Operator’s Manual

Model Series A0, A1, A2, A9, B0, B1, B2, & B9

For Customer Service - 1-800-668-1238

Form No. 769-11916

(Jan 23, 2017)

Safe Operation Practices

........................................ 2

Assembly & Set-Up .................................................. 6

Controls & Operation .............................................. 8

Service ...................................................................... 9

Troubleshooting .....................................................11

French ......................................................................13

Parts/Warranty .............. See Separate Supplement

Table of Contents

NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all

models and the model depicted may differ from yours.

Push Mower

Important Safe Operation Practices

WARNING! This symbol points out

important safety instructions

which, if not followed, could

endanger the personal safety and/

or property of yourself and others.

Read and follow all instructions in this manual

before attempting to operate this machine.

Failure to comply with these instructions may

result in personal injury. When you see this

symbol.

HEED ITS WARNING!

DANGER: This machine was built

to be operated according to the

safe operation practices in this

manual. As with any type of power

equipment, carelessness or error

on the part of the operator can result in serious

injury. This machine is capable of amputating

fingers, hands, toes and feet and throwing

foreign objects. Failure to observe the following

safety instructions could result in serious injury

or death.

General Operation

1. Read this operator’s manual carefully in

its entirety before attempting to assemble

this machine. Read, understand, and

follow all instructions on the machine and

in the manual(s) before operation. Keep

this manual in a safe place for future and

regular reference.

2. Be completely familiar with the controls

and the proper use of this machine before

operating it.

3. This machine is a precision piece of power

equipment, not a plaything. Therefore,

exercise extreme caution at all times. This

machine has been designed to perform

one job: to mow grass. Do not use it for

any other purpose.

4. Never allow children under 14 years of

age to operate this machine. Children 14

and over should read and understand the

instructions and safe operation practices in

this manual and on the machine and should

be trained and supervised by an adult.

5. Only responsible individuals who are

familiar with these rules of safe operation

should be allowed to use this machine.

CALIFORNIA PROPOSITION 65

WARNING! Engine Exhaust,

some of its constituents, and

certain vehicle components

contain or emit chemicals

known to State of California to cause cancer

and birth defects or other reproductive

harm. Battery posts, terminals, and related

accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and

reproductive harm. Wash hands after

handling.

6. Thoroughly inspect the area where the

equipment is to be used. Remove all

stones, sticks, wire, bones, toys and other

foreign objects, which could be tripped

over or picked up and thrown by the

blade. Thrown objects can cause serious

personal injury.

7. Plan your mowing pattern to avoid

discharge of material toward roads,

sidewalks, bystanders and the like. Also,

avoid discharging material against a

wall or obstruction, which may cause

discharged material to ricochet back

toward the operator.

8. To help avoid blade contact or a thrown

object injury, stay in operator zone behind

handles and keep children, bystanders,

helpers and pets at least 75 feet from

mower while it is in operation. Stop

machine if anyone enters area.

9. Always wear safety glasses or safety

goggles during operation and while

performing an adjustment or repair to

protect your eyes. Thrown objects which

ricochet can cause serious injury to the

eyes.

10. Wear sturdy, rough-soled work shoes and

close-fitting slacks and shirts. Shirts and

pants that cover the arms and legs and

steel-toed shoes are recommended. Never

operate this machine in bare feet, sandals,

slippery or light-weight (e.g. canvas)

shoes.

11. Do not put hands or feet near rotating

parts or under the cutting deck. Contact

with blade can amputate fingers, hands,

toes and feet.

12. A missing or damaged discharge cover

can cause blade contact or thrown object

injuries.

13. Many injuries occur as a result of the

mower being pulled over the foot during

a fall caused by slipping or tripping. Do

not hold on to the mower if you are falling;

release the handle immediately.

14. Never pull the mower back toward

you while you are walking. If you must

back the mower away from a wall or

obstruction first look down and behind to

avoid tripping and then follow these steps:

a. Step back from mower to fully

extend your arms.

b. Be sure you are well balanced with

sure footing.

c. Pull the mower back slowly, no

more than half way toward you.

d. Repeat these steps as needed.

15. Do not operate the mower while under

the influence of alcohol or drugs.

16. Do not engage the self-propelled

mechanism on machines so equipped

while starting engine.

17. The blade control is a safety device. Never

attempt to bypass its operation. Doing

so makes the safety device inoperative

and may result in personal injury through

contact with the rotating blade. The

blade control must operate easily in both

directions and automatically return to the

disengaged position when released.

18. Never operate the mower in wet grass.

Always be sure of your footing. A slip

and fall can cause serious personal

injury. If you feel you are losing your

footing, release the blade control handle

immediately and the blade will stop

rotating within three seconds.

19. Mow only in daylight or good artificial

light. Walk, never run.

20. Stop the blade when crossing gravel

drives, walks or roads.

21. If the equipment should start to vibrate

abnormally, stop the engine and check

immediately for the cause. Vibration is

generally a warning of trouble.

22. Shut the engine off and wait until the

blade comes to a complete stop before

removing the grass catcher or unclogging

the chute. The cutting blade continues to

rotate for a few seconds after the blade

control is released. Never place any part

of the body in the blade area until you are

sure the blade has stopped rotating.

23. Never operate mower without proper

trail shield, discharge cover, grass catcher,

blade control or other safety protective

devices in place and working. Never

operate mower with damaged safety

devices. Failure to do so can result in

personal injury.

24. Muffler and engine become hot and can

cause a burn. Do not touch.

25. Never attempt to make a wheel or cutting

height adjustment while the engine is

running.

26. Only use parts and accessories made for

this machine by the manufacturer. Failure

to do so can result in personal injury.

27. When starting engine, pull cord slowly

until resistance is felt, then pull rapidly.

Rapid retraction of starter cord (kickback)

will pull hand and arm toward engine

faster than you can let go. Broken bones,

fractures, bruises or sprains could result.

28. If situations occur which are not covered

in this manual, use care and good

judgement. Contact Customer Support

for assistance or the name of the nearest

service dealer.

3Section 2 — ASSembly & Set-Up

Slope Operation

Slopes are a major factor related to slip and

fall accidents, which can result in severe injury.

Operation on slopes requires extra caution. The

machine is heavy and can speed up when going

downhill. Be prepared to maintain control of

the machine. If you feel uneasy on a slope, do

not mow it. For your safety, use the slope gauge

included as part of this manual to measure

slopes before operating this machine on a

sloped or hilly area. If the slope is greater than 15

degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up

and down to avoid loss of control.

2. Exercise extreme caution when changing

direction on slopes; turn uphill not down.

3. Watch for holes, ruts, rocks, hidden

objects, or bumps which can cause you to

slip or trip. Tall grass can hide obstacles.

4. Always be sure of your footing. A slip

and fall can cause serious personal

injury. If you feel you are losing your

balance, release the blade control handle

immediately and the blade will stop

rotating within three (3) seconds.

Do Not:

1. Do not mow near drop-offs, ditches

or embankments, you could lose your

footing or balance.

2. Do not mow slopes greater than 15

degrees as shown on the slope gauge.

3. Do not mow on wet grass. Unstable

footing could cause slipping.

Children

Tragic accidents can occur if the operator is not

alert to the presence of children. Children are

often attracted to the mower and the mowing

activity. They do not understand the dangers.

Never assume that children will remain where

you last saw them.

1. Keep children out of the mowing area and

under watchful care of a responsible adult

other than the operator.

2. Be alert and turn mower off if a child

enters the area.

3. Before and while moving backwards, look

behind and down for small children.

4. Use extreme care when approaching blind

corners, doorways, shrubs, trees, or other

objects that may obscure your vision of a

child who may run into the mower.

5. Keep children away from hot or running

engines. They can suffer burns from a hot

muffler.

6. Never allow children under 14 years of

age to operate this machine. Children 14

and over should read and understand the

instructions and safe operation practices

in this manual and on the machine and be

trained and supervised by an adult.

7. After stopping engine, remove Electric

Start Push Key (if equipped) and keep it in

a safe place out of the reach of children.

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property

damage use extreme care in handling

gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious

personal injury can occur when gasoline is

spilled on yourself or your clothes, which

can ignite. Wash your skin and change

clothes immediately.

2. Use only an approved gasoline container.

3. Never fill containers inside a vehicle or on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

4. Remove gas-powered equipment from the

truck or trailer and refuel it on the ground.

If this is not possible, then refuel such

equipment on a trailer with a portable

container, rather than from a gasoline

dispenser nozzle.

5. Keep the nozzle in contact with the rim of

the fuel tank or container opening at all

times until fueling is complete. Do not use

a nozzle lock-open device.

6. Extinguish all cigarettes, cigars, pipes and

other sources

of ignition.

7. Never fuel machine indoors because

flammable vapors will accumulate in the

area.

8. Never remove gas cap or add fuel while

engine is hot or running. Allow engine to

cool at least two minutes before refueling.

9. Never over fill fuel tank. Fill tank to no

more than 1 inch below bottom of filler

neck to provide for fuel expansion.

10. Replace gasoline cap and tighten securely.

11. If gasoline is spilled, wipe it off the engine

and equipment. Move machine to another

area. Wait 5 minutes before starting

engine.

12. Never store the machine or fuel container

near an open flame, spark or pilot light as

on a water heater, space heater, furnace,

clothes dryer or other gas appliances.

13. To reduce fire hazard, keep machine free

of grass, leaves, or other debris build-up.

Clean up oil or fuel spillage and remove

any fuel soaked debris.

14. Allow machine to cool at least 5 minutes

before storing.

General Service:

1. Never run an engine indoors or in a poorly

ventilated area. Engine exhaust contains

carbon monoxide, an odorless and deadly gas.

2. Before cleaning, repairing, or inspecting,

make certain the blade and all moving

parts have stopped. Disconnect the spark

plug wire and ground against the engine

and remove Electric Start Push Key (if

equipped) to prevent unintended starting.

3. Check the blade and engine mounting

bolts at frequent intervals for proper

tightness. Also, visually inspect blade

for damage (e.g., bent, cracked, worn).

Replace blade with the original equipment

manufacture’s (O.E.M.) blade only, listed

in this manual. “Use of parts which

do not meet the original equipment

specifications may lead to improper

performance and compromise safety!”

4. Mower blades are sharp and can cut. Wrap

the blade or wear gloves, and use extra

caution when servicing them.

5. Keep all nuts, bolts, and screws tight to

be sure the equipment is in safe working

condition.

6. Never tamper with safety devices. Check

their proper operation regularly.

7. After striking a foreign object, stop

the engine, disconnect the spark plug

wire and ground against the engine.

Thoroughly inspect the mower for any

damage. Repair the damage before

starting and operating the mower.

8. Never attempt to make a wheel or cutting

height adjustment while the engine is

running.

9. Grass catcher components, discharge

cover, and trail shield are subject to wear

and damage which could expose moving

parts or allow objects to be thrown.

For safety protection, frequently check

components and replace immediately

with original equipment manufacturer’s

(O.E.M.) parts only, listed in this manual.

“Use of parts which do not meet the

original equipment specifications may

lead to improper performance and

compromise safety!”

10. Do not change the engine’s governor

setting or over-speed the engine. The

governor controls the maximum safe

operating speed of the engine.

11. Check fuel line, tank, cap, and fittings

frequently for cracks or leaks. Replace if

necessary.

12. Do not crank engine with spark plug

removed.

13. Maintain or replace safety and instruction

labels, as necessary.

14. Observe proper disposal laws and

regulations. Improper disposal of fluids

and materials can harm the environment.

15. According to the Consumer Products

Safety Commission (CPSC) and the U.S.

Environmental Protection Agency (EPA),

this product has an Average Useful Life of

seven (7) years, or 140 hours of operation.

At the end of the Average Useful Life

have the machine inspected annually by

an authorized service dealer to ensure

that all mechanical and safety systems

are working properly and not worn

excessively. Failure to do so can result in

accidents, injuries or death.

4 Section 2 — ASSembly & Set-Up

WARNING! Your Responsibility—Restrict the use of this power machine to persons who read, understand and follow the warnings

and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

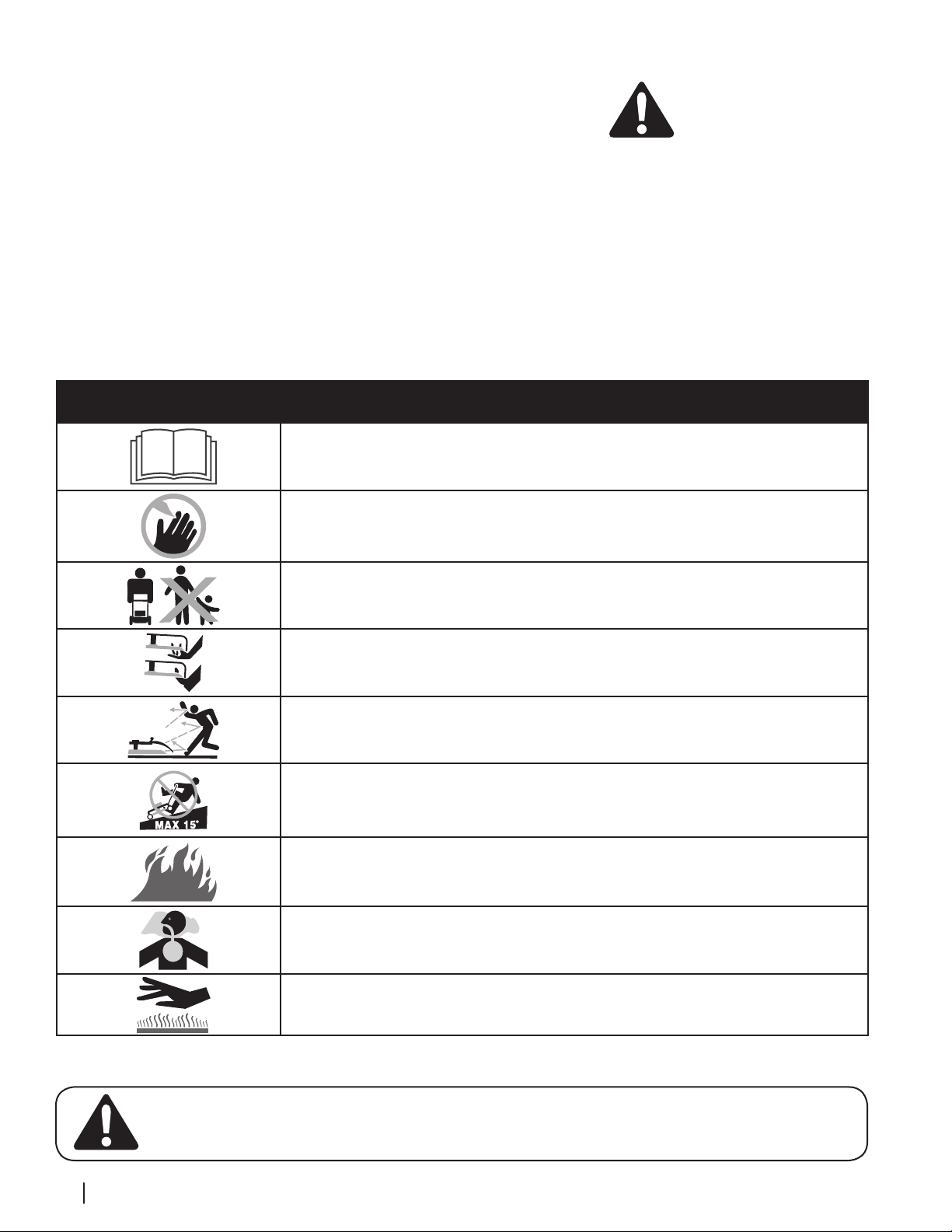

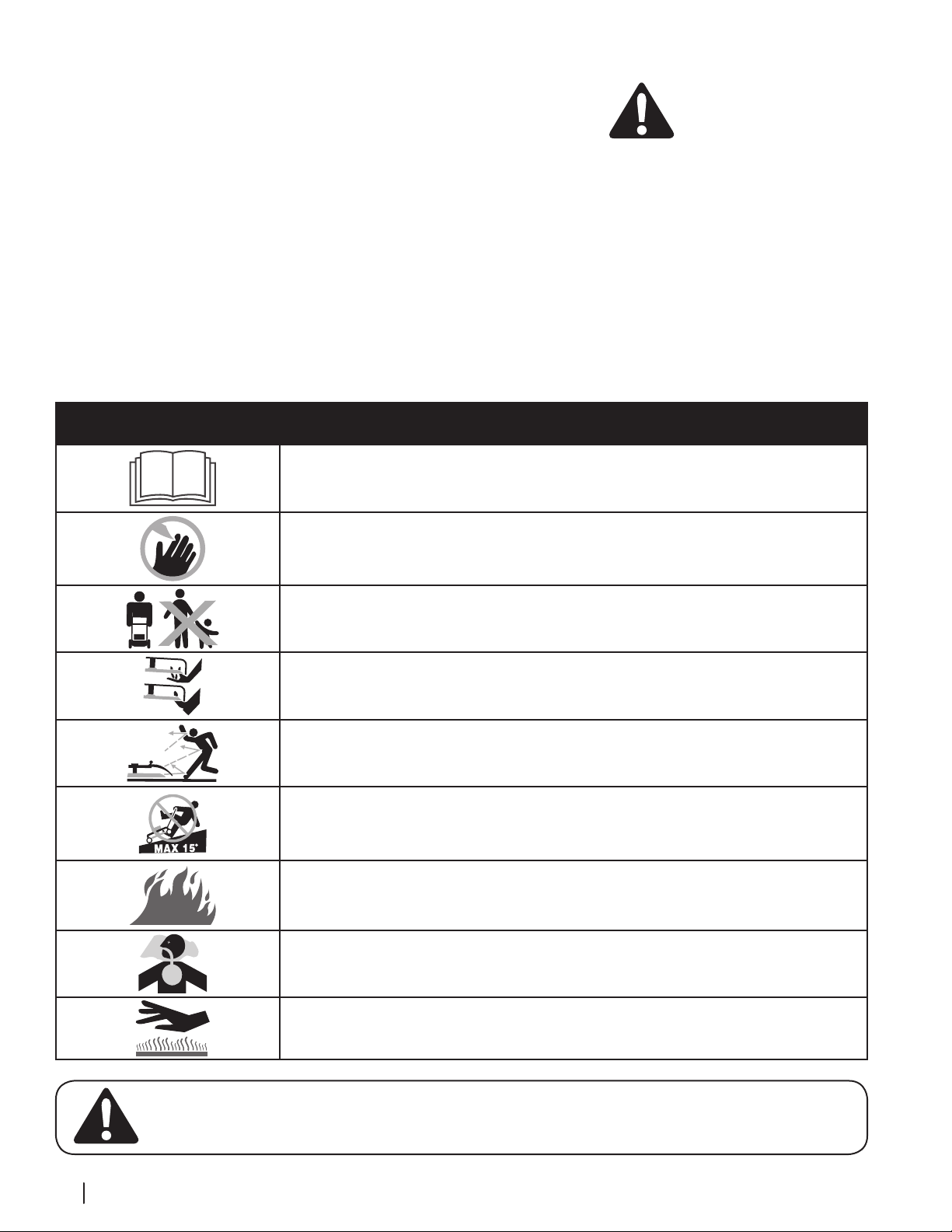

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before

attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate.

DANGER — ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover or grass catcher is

in its proper place. If damaged, replace immediately.

DANGER — BYSTANDERS

Do not mow when children or others are around.

DANGER — HAND/ FOOT CUT

Keep hands and feet away from rotating parts.

DANGER — THROWN DEBRIS

Remove objects that can be thrown by the blade in any direction. Wear safety glasses.

DANGER — SLOPES

Use extra caution on slopes. The machine is heavy and can speed up when going downhill. Be prepared to maintain

control of the machine. To avoid loss of control, operate across slopes, not up and down. When turning, turn uphill,

not down. Do not operate on slopes greater than 15°.

WARNING—GASOLINE IS FLAMMABLE

Allow the engine to cool at least two minutes before refueling.

WARNING— CARBON MONOXIDE

Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon monoxide, an

odorless and deadly gas.

WARNING— HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine and muffler to cool

before touching.

Do not modify engine

To avoid serious injury or death, do not modify

engine in any way. Tampering with the governor

setting can lead to a runaway engine and cause

it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice Regarding Emissions

Engines which are certified to comply with

California and federal EPA emission regulations

for SORE (Small Off Road Equipment) are

certified to operate on regular unleaded

gasoline, and may include the following

emission control systems: Engine Modification

(EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so

equipped.

Spark Arrestor

WARNING: This machine is

equipped with an internal

combustion engine and should

not be used on or near any

unimproved forest-covered, brush

covered or grass-covered land unless the

engine’s exhaust system is equipped with a spark

arrestor meeting applicable local or state laws (if

any).

If a spark arrestor is used, it should be maintained

in effective working order by the operator.

A spark arrestor for the muffler is available

through your nearest engine authorized service

dealer.

Section 1 — important Safe operation practiceS

(OK) (TOO STEEP)

USE THIS SLOPE GAUGE TO DETERMINE

IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!

To check the slope, proceed as follows:

1. Remove this page and fold along the dashed line.

2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)

3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).

4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).

5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).

15° dashed line

Slope Gauge

Figure 2Figure 1

15° Slope

WARNING! Slopes are a major factor related to slip and fall accidents which can result in severe injury or death.

The machine is heavy and can speed up when going downhill. Be prepared to maintain control of the machine. To avoid loss of control, operate across slopes, not up and down. When turning,

turn uphill, not down. Do not operate machine on slopes in excess of 15 degrees.

Assembly & Set-Up

Thank you for purchasing your new equipment. It was carefully engineered

to provide excellent performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment. It

instructs you how to safely and easily set up, operate and maintain your

machine. Please be sure that you, and any other persons who will operate

the machine, carefully follow the recommended safety practices at all

times. Failure to do so could result in personal injury or property damage.

All information in this manual is relative to the most recent product

information available at the time of printing. Review this manual frequently

to familiarize yourself with the machine, its features and operation. Please

be aware that this Operator’s Manual may cover a range of product

specifications for various models. Characteristics and features discussed

and/or illustrated in this manual may not be applicable to all models. The

manufacturer reserves the right to change product specifications, designs

and equipment without notice and without incurring obligation.

The engine manufacturer is responsible for all engine-related issues with

regards to performance, power-rating, specifications, warranty and service.

Please refer to the engine manufacturer’s Owner’s/Operator’s Manual,

packed separately with your machine, for more information.

If you have any problems or questions concerning the machine, phone your

local authorized service dealer or contact us directly. We want to ensure

your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the machine

are observed from the operating position.

Thank You

NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all models and the

model depicted may differ from yours. Handle assembly is the same on all units, however, refer to Figure 3-1 in the Controls & Operation section to

determine the handle controls your model has and pages 10-11 for instruction on how to use them.

NOTE: This unit is shipped without gasoline or

oil in the engine. Fill up with gasoline and oil

as instructed in the Engine Operator’s Manual

BEFORE operating your mower.

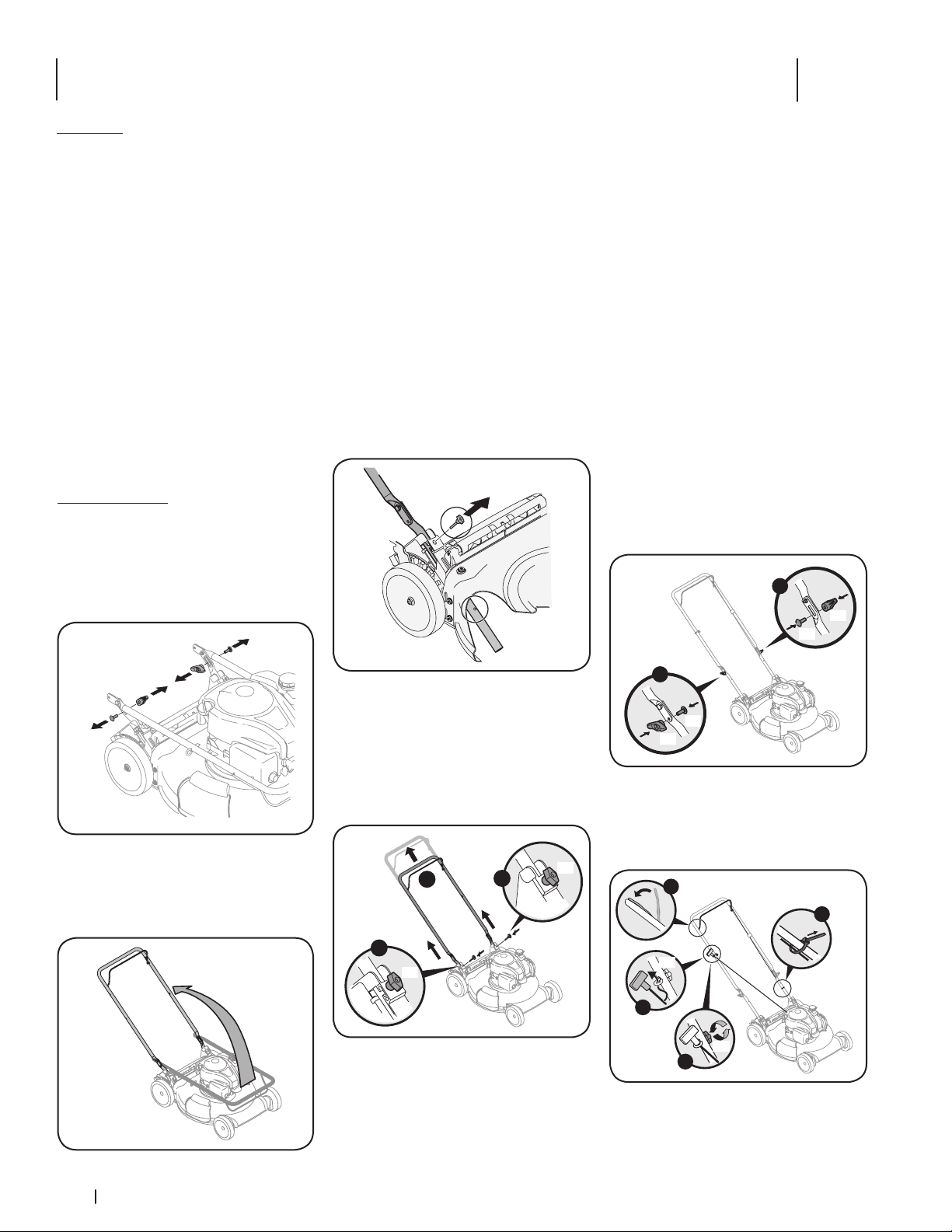

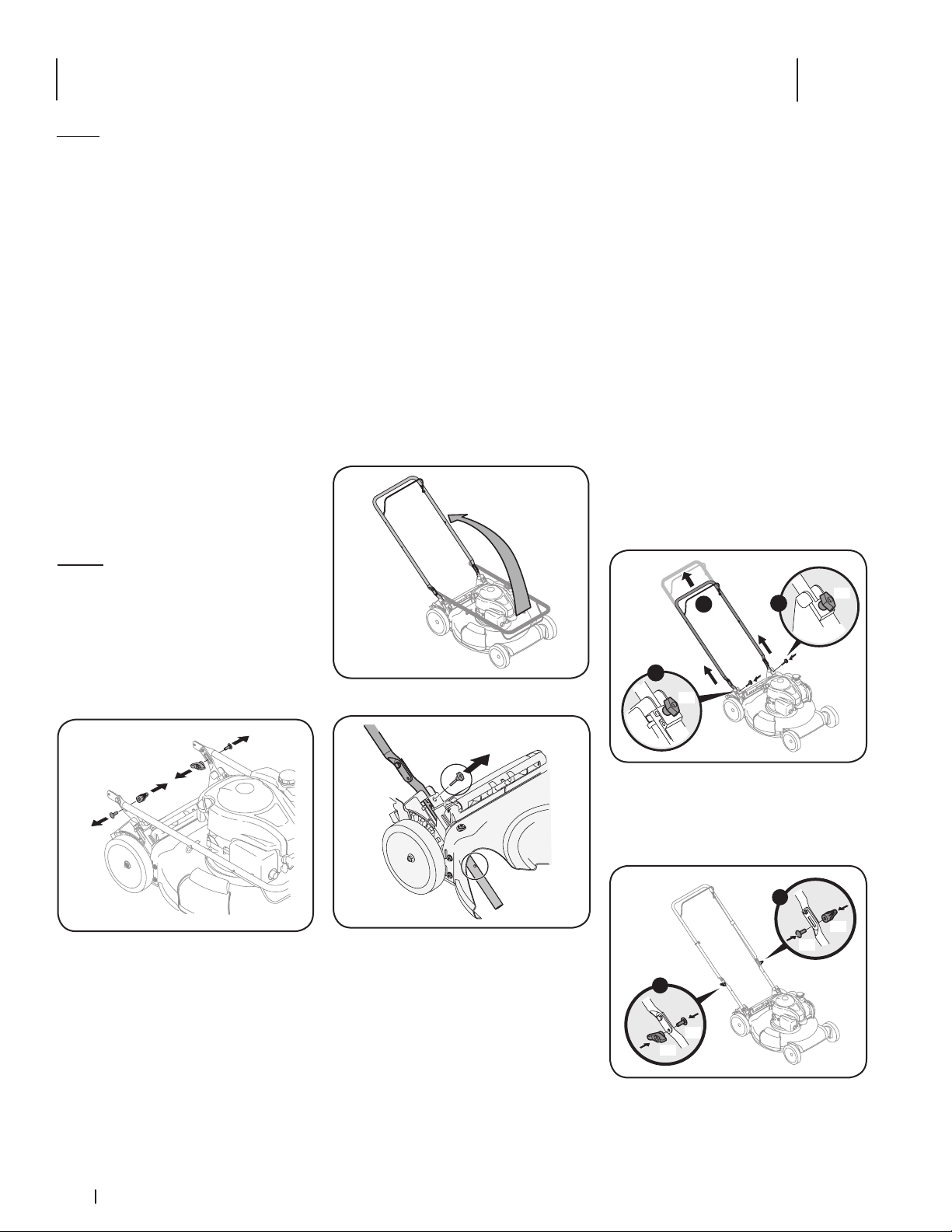

Handle Assembly

1. Remove any packing material which may

be between upper and lower handles

2. Remove wing knobs (a) and carriage bolts

(b) from handle as shown in Figure 2-1. Do

not loosen or remove adjacent hex head

screws.

(a)

(b)

(a)

Figure 2-1

3. While stabilizing mower so it doesn’t

move, pivot upper handle up as shown in

Figure 2-2. Do not crimp cable while lifting

the handle up.

Figure 2-2

4. Remove the T-bolts (a) from the handle

brackets as shown in Figure 2-3.

(a)

Figure 2-3

5. Follow the proceeding steps to complete

handle assembly:

a. Pull upward on the handle until holes

in lower handle (shown in Figure 2-3

deck cutaway) line up with holes in

handle bracket.

See Figure 2-4.

(a)

Figure 2-4

NOTE: When pulling upward on handle,

make sure to not pull handle all the way

out.

b. Insert the T-bolts (a) removed in Step

4 through the handle brackets and

lower handle and tighten securely to

secure the handle in place. See Figure

2-4.

c. Reattach wing knobs (a) and carriage

bolts (b) removed in Step 2 into lower

holes of handle as shown in Figure 2-5.

(a)

(b)

Figure 2-5

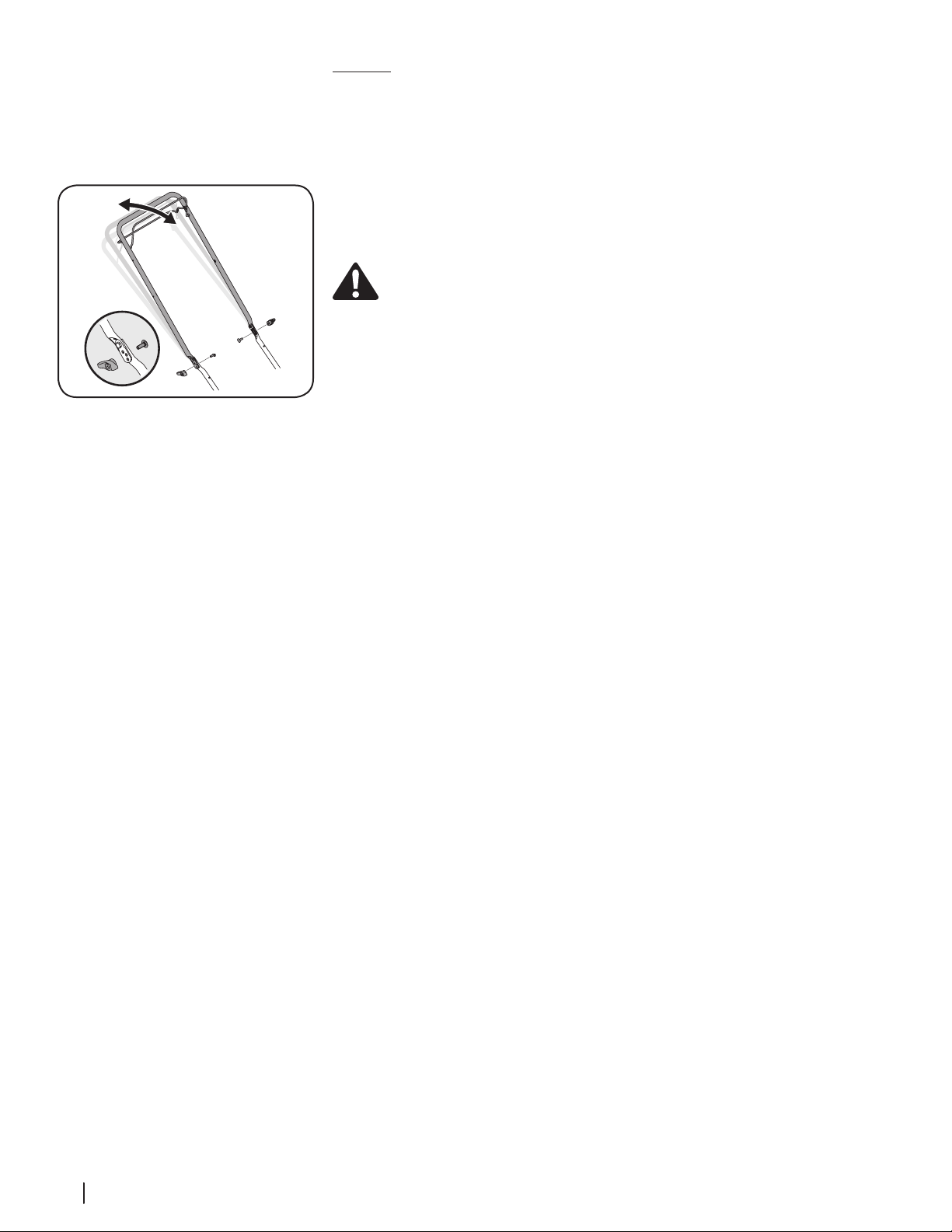

6. The rope guide is attached to the right

side of the upper handle. Loosen the wing

knob (a) which secures the rope guide. See

Figure 2-6.

(a)

Figure 2-6

a. Hold blade control against upper

handle.

7Section 2 — ASSembly & Set-Up

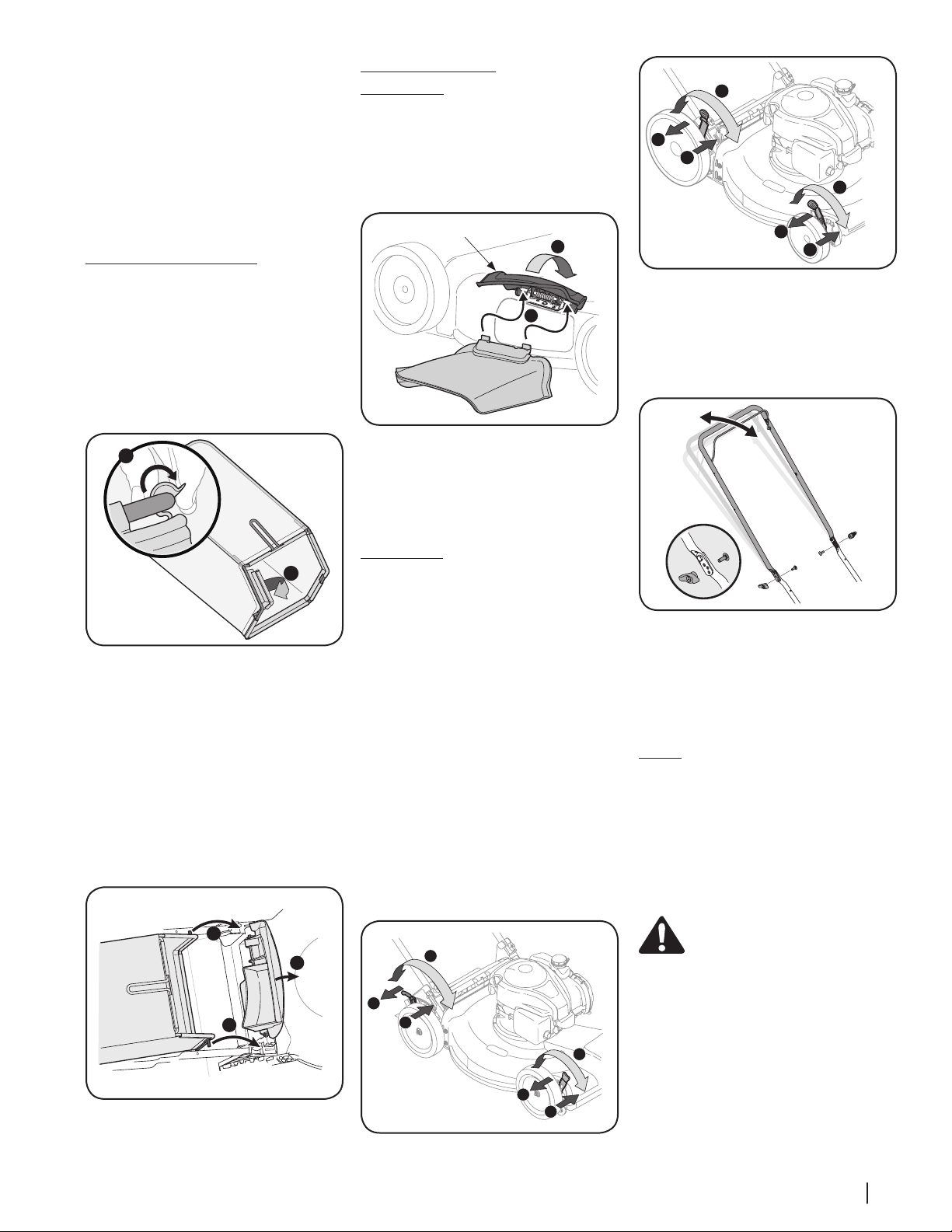

Side Discharge Chute

(If Equipped)

Your mower may be shipped as a mulcher.

To convert to side discharge, make sure grass

catcher (if equipped) is off the unit and mower

rear discharge door (if equipped) is closed.

1. On the side of the mower, lift the mulch

plug. See Figure 2-9.

Mulch Plug

Figure 2-9

2. Slide two hooks of side discharge chute

under hinge pin on mulch plug assembly.

Lower the mulch plug.

NOTE: Do not remove side mulch plug at

any time.

Adjustments

Cutting Height

The cutting height adjustment lever is located

above the front and rear right wheel.

1. Pull the cutting height adjustment lever

towards wheel.

2. Move lever to desired position for a change

in cutting height. See Figure 2-10 for low

wheel and Figure 2-11 for high wheel.

NOTE: For mowers with low wheels, the

cutting height adjustment levers move

in the opposite direction to adjust; for

mowers with high wheels, the levers move

in the same direction.

IMPORTANT: Both the front and rear

wheels must be placed in the same relative

position. For rough or uneven lawns, move

the height adjustment levers to a higher

position. This will stop scalping of grass.

3. Release lever towards deck. See

Figure 2-10 and Figure 2-11.

Lower

Higher

Low Wheel

Figure 2-10

b. Slowly pull starter rope handle from

engine and slip starter rope into the

rope guide.

c. Tighten rope guide

wing knob (a).

d. Use cable tie(s) to secure cable(s) to

lower handle.

IMPORTANT: To reduce wear and allow

for proper operation, make sure to leave

some slack in the upper portion of the

cable(s).

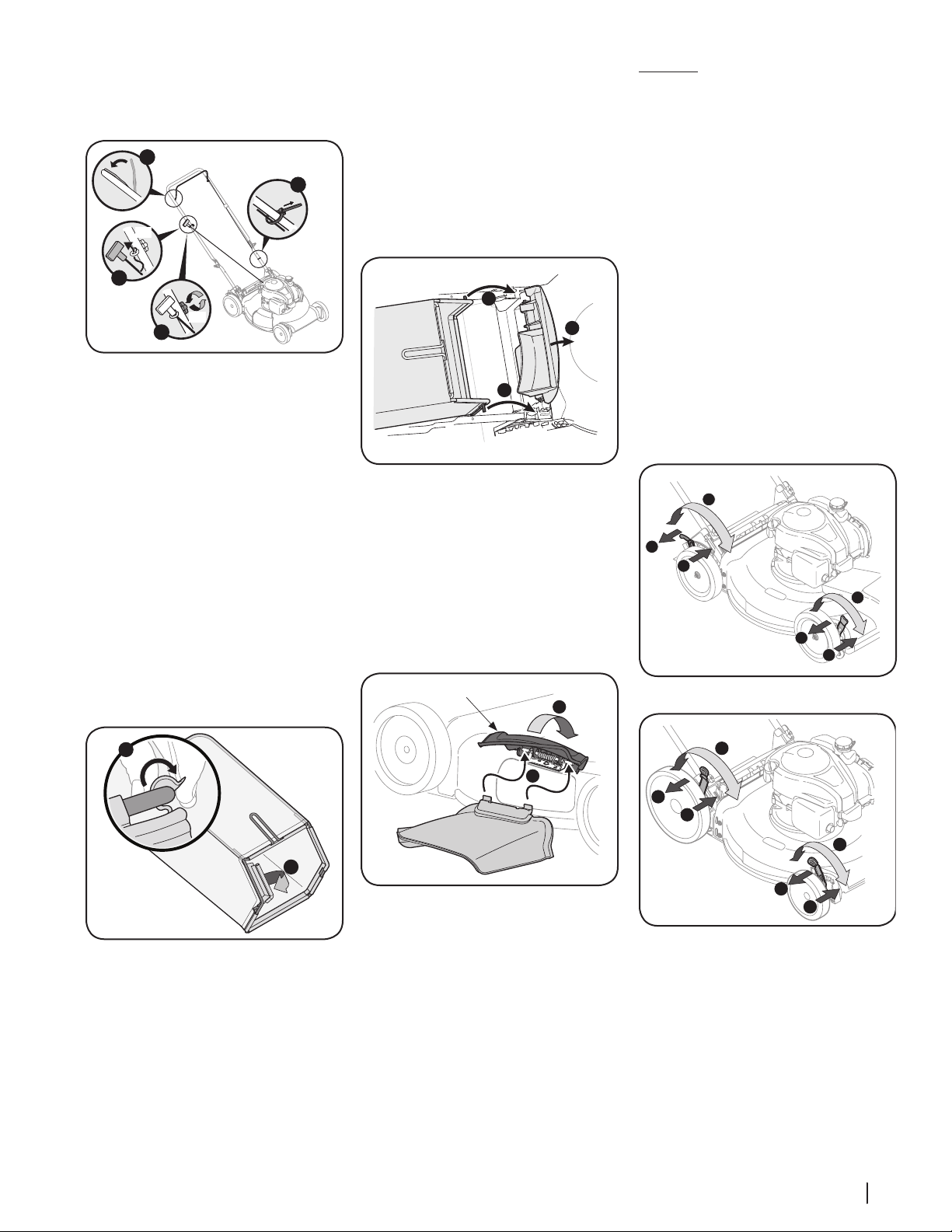

Grass Catcher (If Equipped)

1. Follow steps below to assemble the grass

catcher (if needed). Make certain bag is

turned right side out before assembling

(warning label will be on the outside). See

Figure 2-7.

a. Place bag over frame so that its black

plastic side is at the bottom.

b. Slip plastic channel of grass bag over

hooks on the frame.

Figure 2-7

2. Follow steps below to attach grass

catcher. See Figure 2-8.

a. Lift mower rear discharge door.

b. Place grass catcher into the slots

in the handle brackets. Release

discharge door so that it rests onthe

grass catcher.

To remove grass catcher, lift mower rear

discharge door. Lift grass catcher up and off the

slots in the handle brackets. Release mower rear

discharge door to allow it to close rear opening

of mower.

Figure 2-8

Lower

Higher

High Wheel

Figure 2-11

Handle Pitch (If Equipped)

If equipped, the pitch of the handle can be

adjusted as follows:

1. Remove wing nuts (a) and carriage

bolts (b) from handle. See Figure 2-12.

(b)

(a)

Figure 2-12

2. Position the handle in one of the three

positions that is most comfortable.

See Figure 2-12 inset.

3. Secure into position with wing nuts (a) and

carriage bolts (b) removed in Step 1.

Set-Up

Gas and Oil Fill-Up

Refer to the Engine Operator’s Manual for

additional engine information.

1. Add provided oil before starting unit for

the first time.

2. Service the engine with gasoline as

instructed in the Engine Operator’s

Manual.

WARNING: Use extreme care when

handling gasoline. Gasoline is extremely

flammable and the vapors are explosive.

Never fuel the machine indoors or while

the engine is hot or running. Extinguish

cigarettes, cigars, pipes and other

sources of ignition.

Controls & Operation

Blade Control

The blade control is attached to the upper

handle of the mower. Depress and squeeze it

against the upper handle to operate the unit.

Release it to stop engine and blade.

WARNING: The blade control is a safety

device. Never attempt to bypass its

operations.

Cutting Height Adjustment Lever

One adjustment lever is located on the right

rear wheel and one is located on the right front

wheel. Both levers must be at the same relative

position to ensure a uniform cut. To adjust

the cutting height, refer to Cutting Height

Adjustment on page 7.

NOTE: On select models, the front cutting height

adjustment lever is located above the front left

wheel.

Grass Catcher (If Equipped)

The grass catcher, located at the rear of the

mower, is used to bag the grass clippings for

disposal. Once the bag is full, remove it up

through the handles using the grass catcher

handle and empty it.

Mulch Plug (If Equipped)

The mulch plug is used for mulching purposes.

Instead of collecting the grass clippings in a grass

catcher or using the side discharge chute, some

mower models have the option of recirculating

the clippings back to the lawn. This is called

mulching.

Side Discharge Chute (If Equipped)

Your mower may be shipped as a mulcher. To

discharge the grass clippings to the side, follow the

instructions for Side Discharge Chute section on

page 7 to attach the side discharge chute.

WARNING: Keep hands and feet away

from the chute area on cutting deck.

Refer to warning label on the unit.

Deck Wash (If Equipped)

Your mower’s deck may be equipped with a fast

attach deck wash nozzle on its surface as part of

its deck wash system. Use the deck wash to rinse

grass clippings from the deck’s underside.

Recoil Starter

The recoil starter is attached to the right upper

handle. Stand behind the unit and pull the recoil

starter rope to start the unit.

Starting & Stopping Engine

Refer to the Engine Operator’s Manual for

instructions on starting and stopping the engine.

Using Your Lawn Mower

Be sure lawn is clear of stones, sticks, wire, or

other objects which could damage lawn mower

or engine. Such objects could be accidently

thrown by the mower in any direction and cause

serious injury to the operator, others, or the

equipment.

WARNING: The operation of any lawn

mower can result in foreign objects

being thrown into the eyes, which can

damage your eyes severely. Always wear

safety glasses while operating the mower, or while

performing any adjustments or repairs on it.

Using as Mulcher (If Equipped)

For mulching grass, remove the side discharge

chute (if equipped) or the grass catcher (if

equipped) and allow the rear discharge door (if

equipped) to close the rear opening of mower.

For effective mulching, do not cut wet grass. If

the grass has been allowed to grow in excess of

four inches, mulching is not recommended. Use

the grass catcher to bag clippings instead.

Using Grass Catcher (If Equipped)

Use the grass catcher to collect clippings while

you are operating the mower.

1. Attach grass catcher following instructions

in the Grass Catcher section on page 7.

Grass clippings will automatically collect

in bag as you run mower. Operate mower

until grass bag is full.

2. Stop engine completely by releasing the

blade control. Make sure that the unit has

come to a complete stop.

3. Lift discharge door and pull grass bag up

and away from the mower to remove the

bag. Dispose of the grass clippings and

reinstall the bag when complete.

WARNING: If you strike a foreign object,

stop the engine. Remove wire from the

spark plug, thoroughly inspect mower

for any damage, and repair damage

before restarting and operating. Extensive

vibration of mower during operation is an

indication of damage. The unit should be promptly

inspected and repaired.

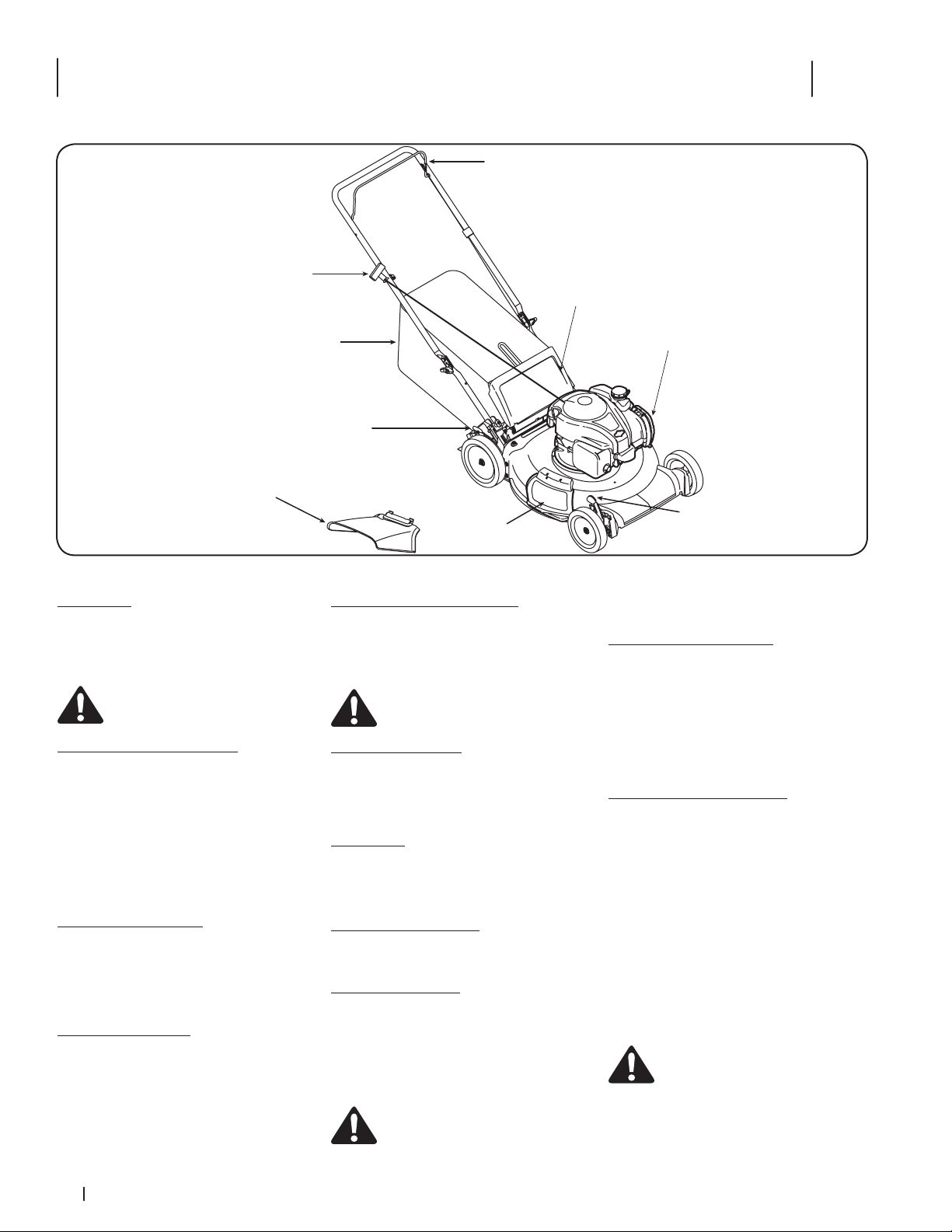

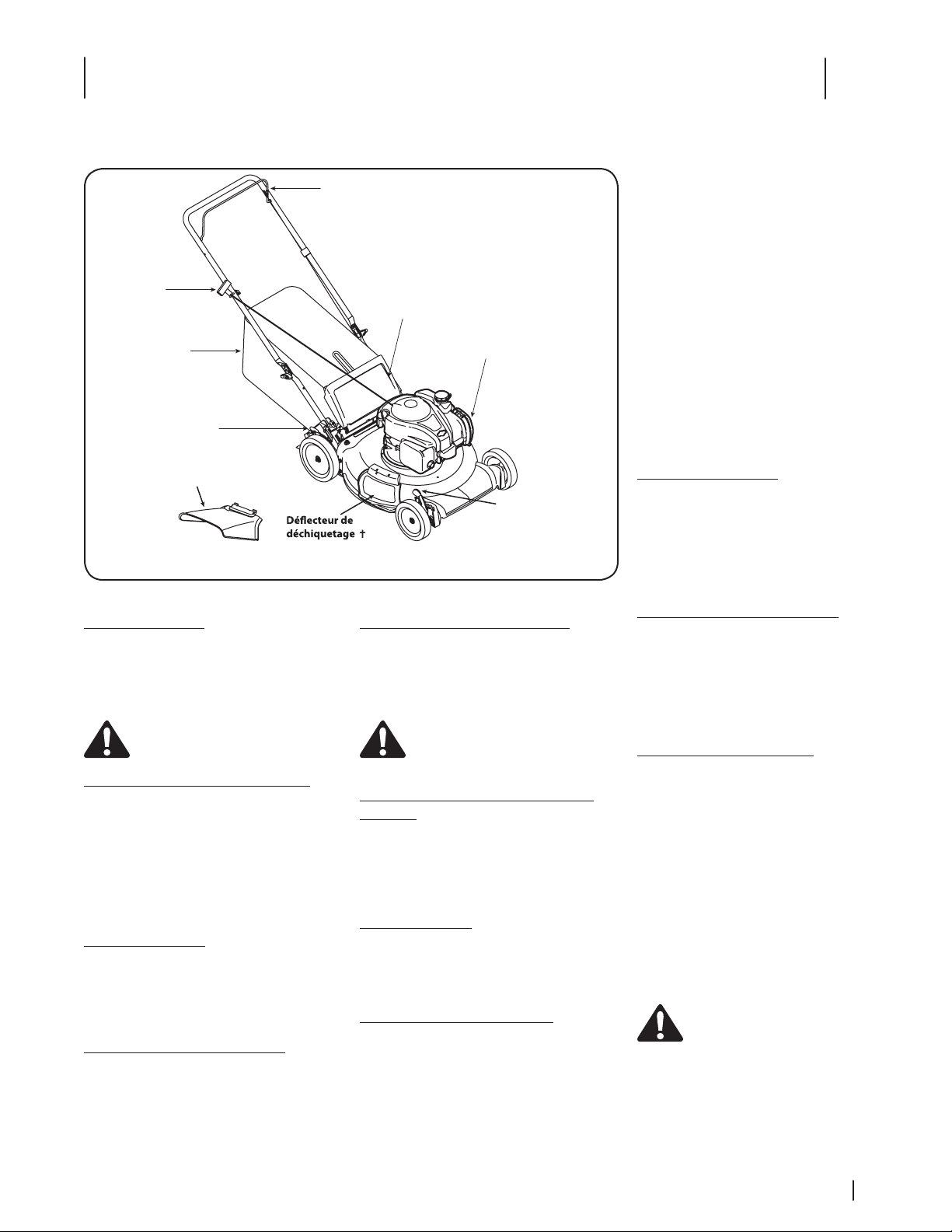

Blade Control

Recoil Starter

Mulch Plug †

Cutting Height

Adjustment Lever

Cutting Height

Adjustment Lever

Grass Catcher †

Side Discharge

Chute †

Deck Wash †

Rear Discharge Door

† If Equipped

Figure 3-1

Service

Maintenance

General Recommendations

• Always observe safety rules when

performing any maintenance.

• The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from warranty, operator must

maintain the lawn mower as instructed

here.

• Changing of engine-governed speed will

void engine warranty.

• All adjustments should be checked at least

once each season.

• Periodically check all fasteners and make

sure these are tight.

WARNING: Always stop engine, allow

engine to cool, disconnect spark plug,

and ground against engine before

performing any type of maintenance on

your machine.

Lubrication

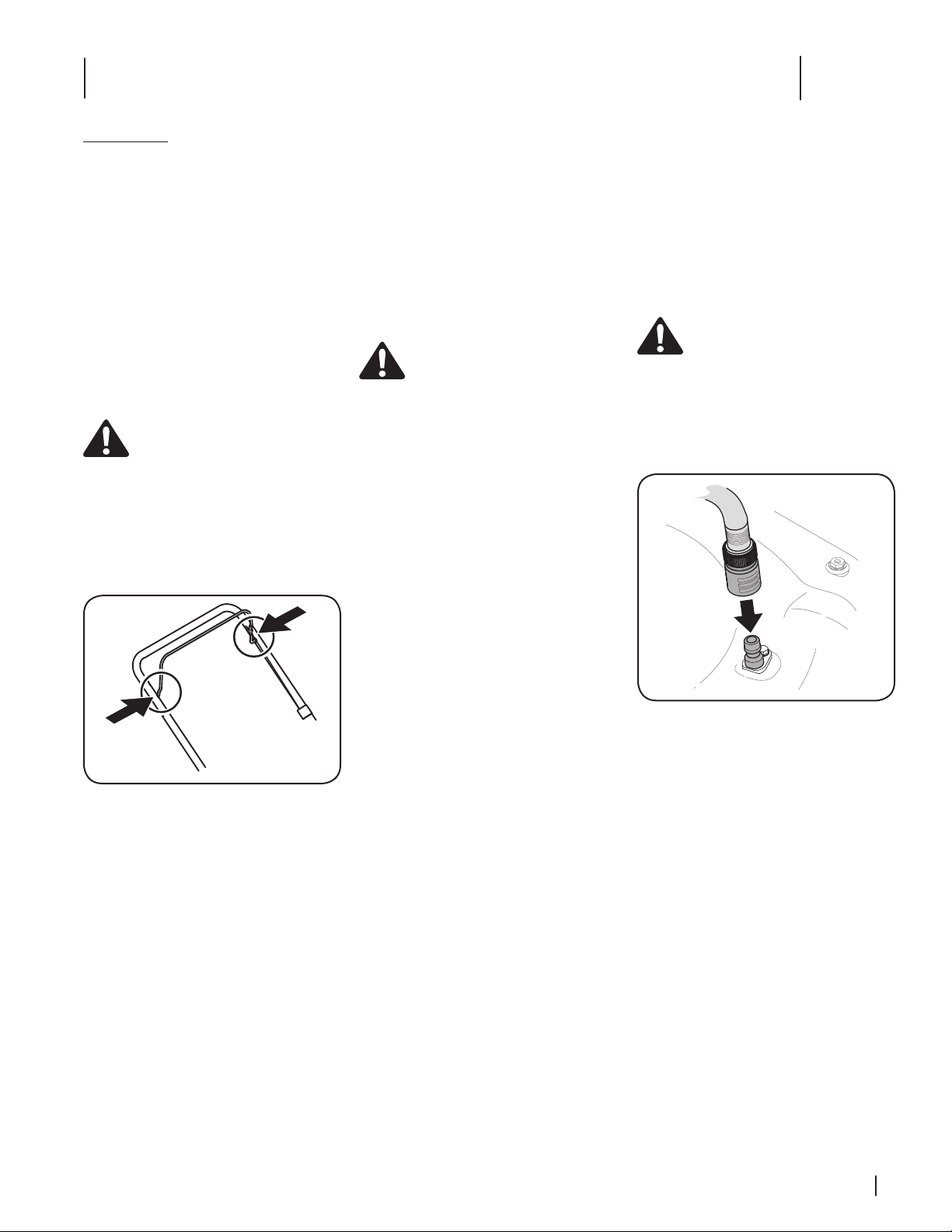

1. Lubricate pivot points on the blade and

drive controls at least once a season with

light oil. These controls must operate

freely in both directions. See Figure 4-1.

Figure 4-1

2. If your mower is equipped with ball

bearing wheels, lubricate at least once

a season with a light oil, all other types

require no lubrication. However, if the

wheels are removed for any reason,

lubricate the surface of the axle bolt and

the inner surface of the wheel with light

automotive oil.

3. Follow the Engine Operator’s Manual for

lubrication schedule and instruction for

engine lubrication.

Deck Care

Clean underside of the mower deck after each

use to prevent build-up of grass clippings or

other debris. Follow steps below for proper

cleaning.

1. Allow the engine to run until it is out of

fuel. Do not attempt to pour fuel from the

engine. Disconnect spark plug wire. Refer

to Engine Operator’s Manual.

2. Tip mower so that it rests on the housing.

Keep the side with the air cleaner facing

up. Hold mower firmly.

WARNING: Never tip the mower more

than 90º in any direction and do not

leave the mower tipped for any length

of time. Oil can drain into the upper part

of the engine causing a starting

problem.

3. Scrape and clean the underside of the

deck with a suitable tool.

4. Put the mower back on its wheels on the

ground.

Engine Care

A list of key engine maintenance jobs required

for good performance by the mower are listed

below. Follow the Engine Operator’s Manual for a

detailed list and instructions.

• Maintain oil level as instructed in Engine

Operator’s Manual.

• Under normal conditions service air cleaner

as instructed in the separate engine manual

packed with your unit. Clean every few

hours under extremely dusty conditions.

Poor engine performance and flooding

usually indicates that the air cleaner should

be serviced.

• Clean spark plug and reset the gap once

a season. Spark plug replacement is

recommended at the start of each mowing

season. Check Engine Operator’s Manual for

correct plug type and gap specifications.

NOTE: This ignition system spark vehicle meets

all requirements of the Regulations of the

Canadian Interference equipment.

• Clean engine regularly with a cloth or brush.

Keep the top of the engine clean to permit

proper air circulation. Remove all grass, dirt,

and combustible debris from muffler area.

• Engines stored more than 30 days need

to be treated with a gasoline stabilizer

to prevent deterioration and gum from

forming in fuel system or on essential

carburetor parts.

Deck Wash (If Equipped)

Your mower’s deck may be equipped with a

water port on its surface as part of its deck wash

system.

Use the deck wash to rinse grass clippings from

the deck’s underside and prevent the buildup

of corrosive chemicals. Complete the following

steps AFTER EACH MOWING:

1. Push the mower to a level, clear location

on your lawn. Ensure your garden hose

can reach your mower.

CAUTION: Make certain the mower’s

discharge chute is directed AWAY from

your house, garage, parked cars, etc.

2. Remove the fast attach deck wash nozzle

from the mower deck and thread it onto

the end of your garden hose.

3. Attach garden hose with the deck wash

nozzle to the water port on your deck’s

surface. See Figure 4-2.

Figure 4-2

4. Turn the water ON.

5. Start the engine as described in the

Engine Operator’s Manual.

6. Run the engine for a minimum of two

minutes, allowing the underside of the

cutting deck to thoroughly rinse.

7. Release blade control to stop the engine

and blade.

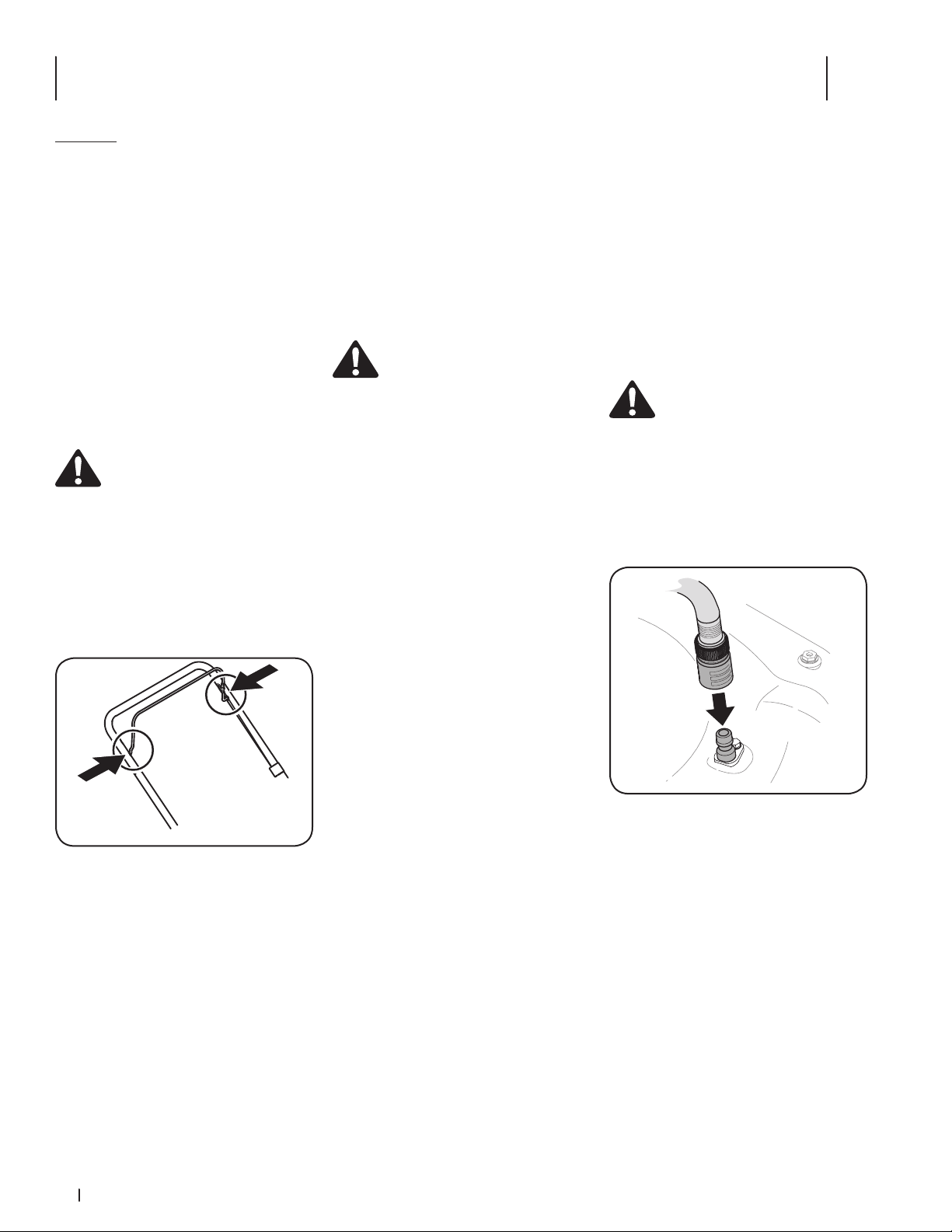

8. Turn the water OFF and detach the deck

wash nozzle from the water port on your

deck’s surface.

After cleaning your deck, restart the mower.

Keep the engine and blade running for a

minimum of two minutes, allowing the

underside of the cutting deck to thoroughly dry.

10 Section 4— Service

Blade Care

WARNING: When removing the cutting

blade for sharpening or replacement,

protect your hands with a pair of heavy

gloves or use a heavy rag to hold the

blade.

Periodically inspect the blade adapter for cracks,

especially if you strike a foreign object. Replace

when necessary. Follow the steps below for

blade service.

1. Allow the engine to run until it is out of

fuel. Do not attempt to pour fuel from the

engine. Disconnect spark plug wire. Refer

to Engine Operator’s Manual.

2. Turn mower on its side making sure that

the air filter and the carburetor are facing

up.

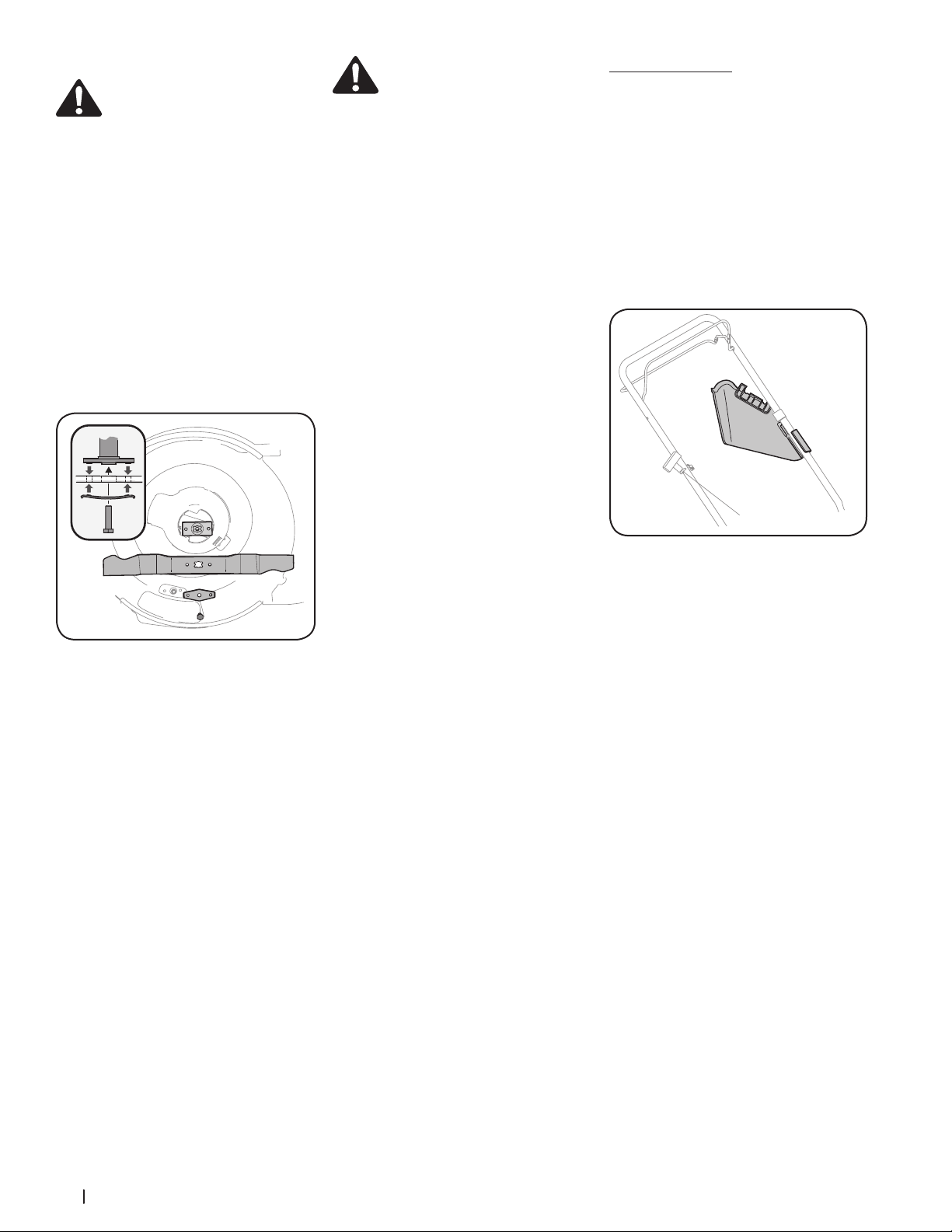

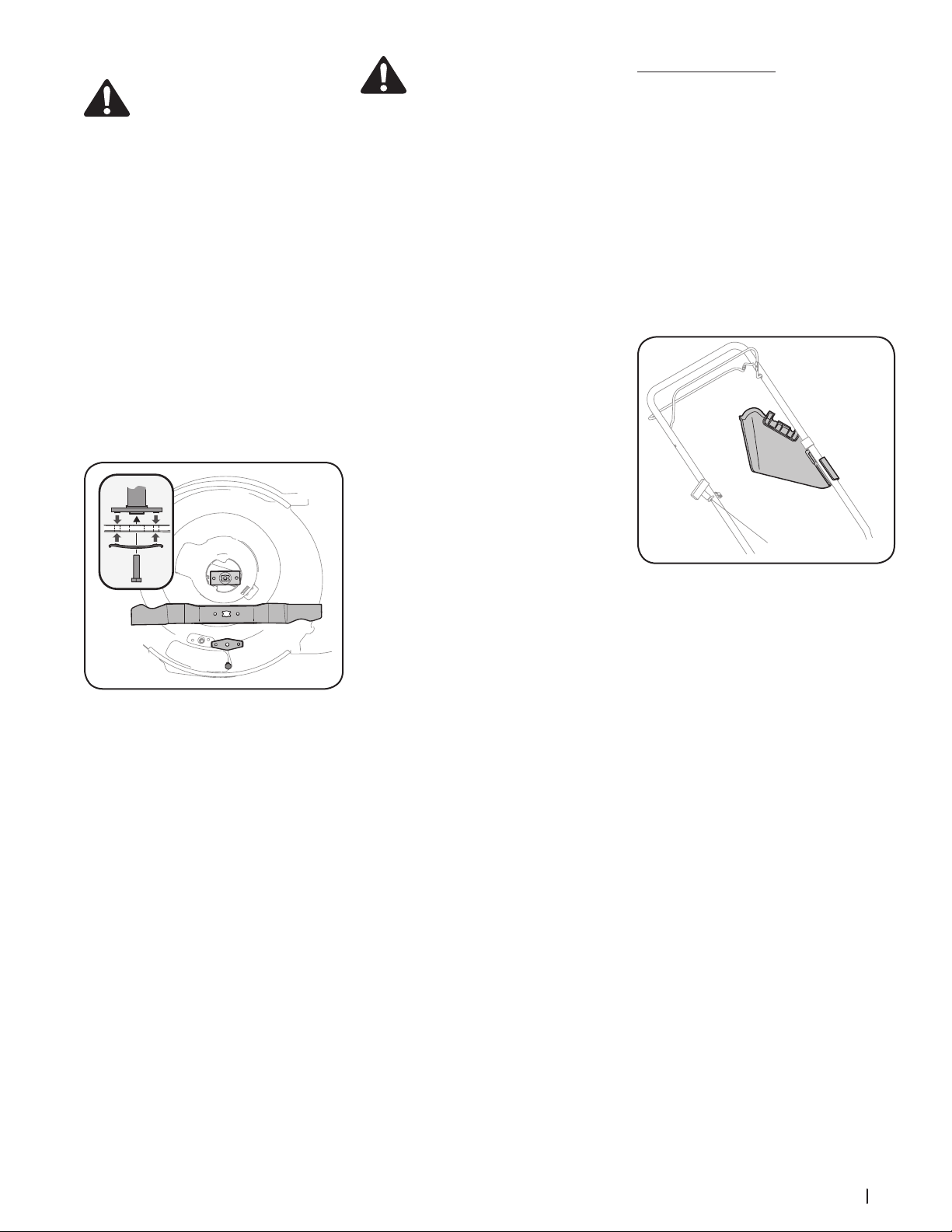

3. Remove bolt (a) and blade bell

support (b) which hold the blade and the

blade adapter to the engine crankshaft.

See Figure 4-3.

(a)

(c)

(d)

(b)

Figure 4-3

4. Remove blade (c) and adapter (d) from the

crankshaft. See Figure 4-3.

5. Remove blade from the adapter for testing

balance. Balance the blade on a round

shaft screwdriver to check. Remove metal

from the heavy side until it balances

evenly. When sharpening the blade, follow

the original angle of grind. Grind each

cutting edge equally to keep the blade

balanced.

WARNING: An unbalanced blade will

cause excessive vibration when rotating

at high speeds. It may cause damage to

mower and could break causing

personal injury.

6. Lubricate the engine crankshaft and the

inner surface of the blade adapter with

light oil. Slide the blade adapter (d) onto

the engine crankshaft. Place the blade on

the adapter such that the side of the blade

marked “Grass Side” (or with part number)

faces the ground when the mower is in

the operating position. Make sure that the

blade is aligned and seated on the blade

adapter flanges. See Figure 4- inset.

7. Place blade bell support (b) on the

blade (c). Align notches on the blade bell

support with small holes in blade.

8. Replace hex bolt (a) and tighten hex bolt

to torque: 450 in-lb (min.), 600 in-lb (max.).

To ensure safe operation of your mower,

periodically check the blade bolt for correct

torque.

Off-Season Storage

Mower

The following steps should be taken to prepare

your lawn mower for storage.

• Clean and lubricate mower thoroughly as

described in Lubrication section on page

• Apply a coat of chassis grease to mower’s

cutting blade to prevent rusting.

• Refer to Engine Operator’s Manual for

correct engine storage instructions.

• Secure side discharge chute to handle (if

applicable) as shown in Figure 4-4.

Figure 4-4

• Do not use a pressure washer to clean your

unit.

• Store mower in a dry, clean area. Do not

store next to corrosive materials, such as

fertilizer.

When storing any type of power equipment in

a poorly ventilated or metal storage shed, care

should be taken to rust-proof the equipment.

Using a light oil or silicone, coat the equipment,

especially cables and all moving parts of your

lawn mower before storage.

Troubleshooting

Problem Cause Remedy

Engine Fails to start 1. Blade control disengaged.

2. Spark plug boot disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed (if equipped with primer).

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

8. Fuel valve (if equipped) closed.

9. Engine not choked (if equipped with choke).

1. Engage blade control.

2. Connect wire to spark boot.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in the Operation

section.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do not

prime.

8. Open fuel valve. See engine manual.

9. Choke engine. See engine manual.

Engine runs erratic 1. Spark plug boot loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Unit running with CHOKE applied or in the

“ON” position (if equipped).

1. Connect and tighten spark plug boot.

2. Clean fuel line; fill tank with clean, fresh

gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with fresh fuel.

5. Refer to engine manual.

6. Put CHOKE in the “OFF” position.

Engine overheats 1. Engine oil level low.

2. Air flow restricted.

1. Fill crankcase with proper oil.

2. Clean area around and on top of engine.

Occasional skips (hesitates)

at high speed

1. Spark plug gap too close. 1. Adjust gap to .030”. Refer to engine manual.

Idles poorly 1. Spark plug fouled, faulty, or gap too wide.

2. Dirty air cleaner.

1. Reset gap to .030” or replace spark plug.

2. Refer to engine manual.

Excessive Vibration 1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance blade.

2. See an authorized service dealer.

Mower will not

mulch grass (if equipped)

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

1. Do not mow when grass is wet; wait until

later to cut.

2. Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting path.

3. Sharpen or replace blade.

Uneven cut 1. Wheels not positioned correctly.

2. Dull blade.

1. Place front and rear wheels in same height

position.

2. Sharpen or replace blade.

Notes

Consignes de sécurité • Montage • Fonctionnement • Service • Dépannage

Notice d’utilisation

AVERTISSEMENT

PRIÈRE DE LIRE TOUTES LES INSTRUCTIONS FIGURANT DANS CETTE NOTICE D’UTILISATION

AVANT D’ESSAYER DE VOUS SERVIR DE CETTE MACHINE. LE NON-RESPECT DE CES

INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES CORPORELLES.

Service à la clientèle : 1-800-668-1238

Formulaire N

. 769-11916

(23 jan 2017)

Consignes de sécurité.............................................. 2

Assemblage et Montage

......................................... 6

Commandes & Fonctionnement ............................ 9

Service technique ...................................................10

Dépannage .............................................................12

Pièces de rechange/Garantie

...........................................Voir document séparé

Table des matières

NOTE : Cette notice d’utilisation se rapporte à plusieurs modèles. Les caractéristiques peuvent varier selon le modèle. Certaines

caractéristiques décrites dans cette notice peuvent ne pas s’appliquer à tous les modèles. Votre appareil peut différer du modèle illustré.

Tondeuse poussée

Modèles/Séries A0, A1, A2, A9, B0, B1, B2, & B9

Consignes de sécurité

AVERTISSEMENT : Ce symbole

attire votre attention sur des

consignes de sécurité importantes

qui, si elles ne sont pas respectées,

peuvent mettre en danger non

seulement votre personne et vos biens, mais

aussi ceux d’autrui. Prière de lire toutes les

instructions figurant dans cette notice

d’utilisation avant d’essayer de vous servir de

cette machine. Le non-respect de ces

instructions peut entraîner des blessures

corporelles.

RESPECTEZ L’AVERTISSEMENT

QUI ACCOMPAGNE CE SYMBOLE!

DANGER: Cette machine doit

être utilisée conformément aux

consignes de sécurité qui figurent

dans la notice d’utilisation.

Comme avec tout appareil

motorisé, une négligence ou une erreur de la

part de l’utilisateur peut entraîner des blessures

graves. Cette machine peut amputer mains et

pieds et projeter des débris. Par conséquent, le

non-respect de ces consignes peut causer des

blessures corporelles graves et même mortelles.

Utilisation en général

1. Veuillez lire attentivement la notice

d’utilisation avant d’essayer d’assembler la

machine. Assurez-vous de lire et de bien

comprendre toutes les instructions qui

figurent sur la machine et dans la notice

d’utilisation avant de la mettre en marche.

Conservez cette notice d’utilisation à

un endroit sûr pour toute consultation

ultérieure et pour commander des pièces

de rechange.

2. Familiarisez-vous avec les commandes et les

conseils d’utilisation de la machine avant de

vous en servir.

3. Cette machine motorisée est un outil de

précision, pas un jouet. Soyez par conséquent

toujours très prudent. Le seul rôle de cette

machine est de tondre le gazon. Ne l’utilisez

jamais dans un autre but.

4. Ne permettez jamais à des enfants

de moins de 14 ans de se servir de la

machine. Des enfants plus âgés doivent

lire et comprendre le mode d’emploi de la

PROPOSITION 65 – Californie

AVERTISSEMENT: Les gaz

d’échappement de ce produit

contiennent des produits

chimiques reconnus dans

l’État de Californie comme

causant le cancer, des anomalies

congénitales ou d’autres problèmes liés à la

reproduction.Les bornes et cosses de

batterie et d’autres accessoires annexes

contiennent du plomb et des mélanges à

base de plomb, soit des produits chimiques

reconnus cancérigènes et responsables

d’anomalies congénitales ou autres par l’État

de Californie. Il est impératif de bien se laver

les mains après toute manutention.

machine et les consignes de sécurité qui

figurent dans cette notice d’utilisation. Un

adulte doit leur apprendre à se servir de

cette machine et les surveiller.

5. Seules des personnes mûres ayant pris

connaissance des consignes de sécurité

doivent être autorisées à utiliser cette

machine.

6. Examinez soigneusement la zone de

travail. Ramassez les pierres, bâtons, fils

métalliques, os, jouets et autres objets

qui pourraient vous faire trébucher ou qui

risquent d’être ramassés et projetés par la

lame. Les objets projetés par la machine

peuvent causer des blessures graves.

7. Prévoyez de travailler en évitant de projeter

l’herbe vers des rues, des trottoirs, des

spectateurs, etc. Évitez d’éjecter l’herbe

en direction d’un mur ou d’un obstacle. De

cette façon, les débris éventuels ne risquent

pas de ricocher et de blesser quelqu’un.

8. Pour éviter tout risque de contact avec

la lame ou de blessure par un projectile,

éloignez les enfants, passants et animaux à

au moins 75 pieds de la tondeuse pendant

qu’elle fonctionne. Arrêtez la machine si

quelqu’un s’approche.

9. Portez toujours des lunettes de sécurité

en utilisant la machine ou en effectuant

un réglage ou une réparation. Un objet

peut en effet être projeté, ricocher et vous

blesser aux yeux.

10. Portez des chaussures robustes à semelle

épaisse et des vêtement bien ajustés. Une

chemise et un pantalon qui protègent les

bras et les jambes et des chaussures à bout

d’acier sont recommandés. N’utilisez jamais

la tondeuse si vous êtes pieds nus ou si

vous portez des sandales ou des tennis.

11. Ne placez jamais vos mains ou vos pieds

près d’une pièce en mouvement ou sous le

plateau de coupe. La lame peut amputer

mains et pieds.

12. L’absence du clapet de la goulotte

d’éjection ou un clapet endommagé peut

causer des blessures en cas de contact avec

la lame ou projeter des objets.

13. De nombreuses blessures se produisent

lorsque la tondeuse passe sur le pied

à la suite d’une chute. Ne retenez pas

la tondeuse si vous tombez. Lâchez

immédiatement le guidon.

14. Ne tirez jamais la tondeuse vers vous en

marchant. S’il faut faire reculer la tondeuse

près d’un mur d’un autre obstacle, regardez

d’abord par terre et derrière vous, puis

procédez comme suit:

a. Éloignez-vous de la tondeuse à bout

de bras.

b. Assurez votre stabilité.

c. Reculez la tondeuse lentement

et d’une demi-longueur de bras

seulement.

d. Répétez selon les besoins.

15. N’utilisez jamais la tondeuse en

état d’ébriété ou si vous prenez des

médicaments ralentissant les réactions.

16. Dégagez le dispositif d’auto-propulsion

ou l’embrayage d’entraînement, le cas

échéant, avant de faire démarrer le moteur.

17. La poignée de commande de la lame est

un dispositif de sécurité. Ne tentez jamais

de contourner son rôle. Ceci empêche

le dispositif de sécurité de fonctionner

correctement et peut causer des blessures

en cas de contact avec la lame. La poignée

de commande de la lame doit bouger

facilement dans les deux sens et revenir

automatiquement à la position non

énclenchée quand on la lâche.

18. N’utilisez jamais la tondeuse si le gazon est

mouillé. Soyez toujours bien en équilibre.

Faites attention de ne pas glisser et de

ne pas tomber pour éviter des blessures

graves. Si vous perdez votre équilibre,

lâchez la poignée de commande de la lame

immédiatement et la lame arrêtera de

tourner en trois secondes.

19. Utilisez la tondeuse seulement dans la

lumière du jour ou dans la bonne lumière

artificielle. Marchez, ne courrez pas.

20. Arrêtez la lame avant de traverser des

allées, trottoirs ou chemins recouverts de

gravier.

21. Si la machine commence à vibrer d’une

manière anormale, arrêtez le moteur

et cherchez immédiatement la cause.

En général, toute vibration indique un

problème.

22. Arrêtez le moteur et attendez que la lame

se soit immobilisée avant de détacher le sac

à herbe ou de déboucher la goulotte. La

lame continue à tourner pendant quelques

secondes après que le moteur s’est éteint.

Ne placez jamais une partie du corps dans

le secteur de la lame avant d’être certain

que celle-ci est immobile.

23. N’utilisez jamais la tondeuse si l’abattant de

protection arrière, la goulotte d’éjection, un

sac à herbe, la poignée de commande de

la lame ou tout autre dispositif de sécurité

approprié n’est pas en place et qui en bon

état de fonctionnent. N’utilisez jamais la

tondeuse avec des dispositifs de sécurité

endommagés. Le non-respect de ces

consignes peut causer des blessures graves.

24. Le silencieux et le moteur deviennent très

chauds et peuvent causer des brûlures. Ne

les touchez pas.

25. N’essayez jamais d’ajuster une roue ou de

changer la hauteur de coupe pendant que

la moteur tourne.

26. N’utilisez que des accessoires

recommandés par le fabricant de la

machine. Le non-respect de ce consigne

peut causer des blessures graves.

27. Pour mettre le moteur en marche, tirez

lentement la poignée du démarreur à

lanceur jusqu’à ce que vous sentiez une

légère résistance, puis tirez-la rapidement.

Le retour rapide de la corde du démarreur

(le recul) attirera votre main et votre

bras vers le moteur plus vite que vous ne

pourrez lâcher la poignée. Des fractures

des os, hématomes ou foulures peuvent en

résulter.

3Section 2 — importanteS conSigneS de Sécurité

28. En cas de situations non mentionnées

dans cette notice, soyez prudent et faites

preuve de bon sens. Contactez le service

à la clientèle pour obtenir le nom du

concessionaire local.

Utilisation sur une pente

Les pertes de contrôle et les renversements se

produisent souvent sur des pentes et peuvent

causer de graves blessures. Travailler sur un

terrain en pente demande des précautions

supplémentaires. Cet appareil est lourd et risque

d’accélérer en descendant une pente. Assurez-

vous de maintenir le contrôle de l’appareil en

tout temps. Si vous ne vous sentez pas à l’aise

sur la pente, n’y travaillez pas. Par mesure de

sécurité utilisez l’inclinomètre fourni dans la

notice d’utilisation pour mesurer la pente du

terrain avant de commencer à travailler. Si

selon l’inclinomètre, la pente est supérieure à

15°, n’utilisez pas la tondeuse pour éviter toute

blessure grave.

À faire:

1. Tondez à travers les pentes, et non de haut

en bas, pour éviter la perte de contrôle.

2. Faites très attention en changeant de direction

sur une pente ; effectuez des virages en

remontant la pente.

3. Faites attention aux trous et ornières. La

machine peut se retourner sur un terrain

accidenté. Des herbes hautes peuvent

cacher des obstacles.

4. Vérifiez toujours votre équilibre. Vous

risquez de glisser, de tomber et de vous

blesser grièvement. Si vous sentez que

vous allez perdre l’équilibre, lâchez

immédiatement le guidon, et la lame

arrêtera de tourner en trois secondes.

À ne pas faire:

1. Ne tondez pas près d’une falaise ou d’un

talus. Le conducteur peut facilement perdre

l’équilibre.

2. Ne tondez pas sur une pente supérieure à

15° selon l’inclinomètre.

3. Ne tondez pas de l’herbe mouillée. La

traction réduite peut provoquer un

dérapage.

Enfant

Un accident grave risque de se produire si

le conducteur n’est pas toujours vigilant en

présence d’enfants. Les enfants sont souvent

attirés par la machine et la tonte de l’herbe. Ils

ne comprennent pas les dangers. Ne supposez

jamais qu’ils vont rester là où vous les avez vus.

1. Éloignez les enfants de la zone de travail et

placez-les sous la surveillance d’un adulte

autre que le conducteur de la machine.

2. Restez vigilant et arrêtez la machine si des

enfants s’approchent de la zone de travail.

3. Regardez toujours derrière vous et par terre

avant de reculer et en reculant.

4. Faites très attention en approchant d’angles

morts, de buissons, d’autres objets qui

peuvent gêner votre visibilité.

5. Éloignez les enfants des moteurs chauds ou

en cours d’utilisation. Les enfants peuvent

subir des brûlures graves au contact d’un

silencieux chaud.

6. Ne permettez jamais à des enfants de

moins de 14 ans d’utiliser la tondeuse. Des

adolescents âgés de 14 ans ou plus doivent

lire la notice d’utilisation, bien comprendre le

fonctionnement de la machine et respecter

les consignes de sécurité. Ils doivent

apprendre à utiliser la machine et s’en servir

sous la surveillance étroite d’un adulte.

7. Une fois le moteur arrêté, retirez la clé à

pousser du démarreur électrique (le cas

échéant) et rangez-la dans un endroit sûr,

hors de la portée des enfants.

Entretien

Manipulation de l’essence:

1. Pour éviter toute blessure ou dégât

matériel, faites très attention en manipulant

de l’essence. Il s’agit d’un produit

extrêmement inflammable et les vapeurs

risquent d’exploser. Vous pouvez être

grièvement blessé si des éclaboussures

sur votre peau ou sur vos vêtements

s’enflammaient. Rincez votre peau et

changez immédiatement de vêtements.

2. Remissez le carburant dans des bidons

homologués seulement.

3. Ne faites jamais le plein dans un véhicule, ni à

l’arrière d’une camionnette dont le plancher

est recouvert d’un revêtement en plastique.

Placez toujours les bidons par terre et loin de

votre véhicule avant de les remplir.

4. Dans la mesure du possible, déchargez

l’équipement motorisé de la remorque et

faites le plein par terre. Si cela n’est pas

possible, faites le plein avec un bidon plutôt

que directement de la pompe à essence.

5. Maintenez le gicleur en contact avec

le bord du réservoir d’essence ou avec

l’ouverture du bidon jusqu’à ce que le

plein soit terminé. N’utilisez pas un gicleur

équipé d’un dispositif de blocage en

position ouverte.

6. Éteignez toute cigarette ou pipe,

tout cigare ou toute autre chaleur

incandescente.

7. Ne faites jamais le plein à l’intérieur car

des vapeurs inflammables risquent de

s’accumuler.

8. N’enlevez jamais le capuchon d’essence

et n’ajoutez pas d’essence pendant que le

moteur tourne ou s’il est chaud. Laissez le

moteur refroidir pendant au moins deux

minutes avant de faire le plein.

9. Ne faites jamais déborder le réservoir.

Laissez un espace d’un demi-pouce environ

pour permettre l’expension du carburant.

10. Resserrez bien le capuchon d’essence.

11. En cas de débordement, essuyez toute

éclaboussure de carburant ou d’huile et

enlevez tous les débris imbibés d’essence.

Déplacez la machine à un autre endroit.

Attendez 5 (cinq) minutes avant de mettre

en marche le moteur.

12. Ne remisez jamais la machine ou les bidons

d’essence à l’intérieur s’il y a une flamme,

une étincelle (chauffe-eau à gaz, radiateur,

sèche-linge, etc.).

13. Limitez les risques d’incendie en

débarrassant le moteur des brins d’herbe,

feuilles et autres saletés. Essuyez les

éclaboussures de carburant ou d’huile et

enlevez tous les débris imbibés d’essence.

14. Laissez la machine refroidir pendant au

moins 5 minutes avant de la remiser.

Entretien général:

1. Ne faites jamais fonctioner la machine dans

un local clos car les gaz d’échappement

du moteur contiennent du monoxyde de

carbone, un gaz inodore très dangereux.

2. Avant de nettoyer, de réparer ou

d’examiner la machine, vérifiez que la

lame et toutes les pièces mobiles se

sont immobilisées. Débranchez le fil de

la bougie et mettez-le à la terre contre

le moteur et retirez la clé à poussser du

démarreur électrique (le cas échéant)

pour empêcher tout démarrage non

intentionnel.

3. Vérifiez souvent que la lame et les boulons

de montage du moteur sont bien serrés.

Examinez visuellement la lame pour

détecter toute usure excessive, tout

fendillement. Remplacez-la avec une lame

authentique seulement (de la liste de pièces

qui se trouve dans cette notice). «L’emploi de

pièces non conformes aux caractéristiques

de l’équipement d’origine peut causer

des performances inférieures et réduire la

sécurité.»

4. La lame est coupante et peut causer des

blessures graves. Enveloppez-la avec un

chiffon ou portez des gants et faites très

attention en la manipulant.

5. Assurez-vous que tous les écrous, boulons et

vis sont bien serrés pour que l’équipement

soit toujours en bon état de marche.

6. Ne modifiez jamais les dispositifs

de sécurité. Vérifiez souvent qu’ils

fonctionnent bien.

7. Si vous heurtez un objet, arrêtez

immédiatement le moteur, débranchez le

fil de la bougie et examinez soigneusement

la machine. Réparez les dégâts éventuels

avant de remettre la machine en marche.

8. N’essayez jamais d’ajuster une roue ou de

changer la hauteur de coupe pendant que

la moteur tourne.

9. Les pièces du sac à herbe et le clapet de

la goulotte d’éjection peuvent s’user et

être endommagés et, par conséquent,

exposer les pièces mobiles ou causer

la projection de débris. Par mesure de

sécurité, vérifiez souvent les pièces et

remplacez-les immédiatement avec des

pièces authentiques seulement (de la liste

de pièces qui se trouve dans cette notice).

«L’emploi de pièces non conformes aux

caractéristiques de l’équipement d’origine

peut causer des performances inférieures

et réduire la sécurité.»

10. Ne modifiez pas le réglage du régulateur

et ne laissez pas le moteur s’emballer.

Le régulateur maintient le moteur à son

régime maximal de fonctionnement sans

danger.

11. Vérifiez souvent l’état des conduites

d’essence, du réservoir, du bouchon

d’essence et autres raccords. Remplacez-les si

vous détectez un fendillement ou une fuite.

12. Ne faites pas tourner le moteur si la bougie

n’est pas installée.

13. Prenez soin des étiquettes d’instructions et

remplacez-les au besoin.

14. Respectez les règlements concernant

l’élimination des déchets et liquides

qui risquent de nuire à la nature et à

l’environnement.

4 Section 2 — importanteS conSigneS de Sécurité

AVERTISSEMENT : Votre responsabilité. Cette machine ne doit être utilisée que par des personnes qui peuvent lire, comprendre et

respecter les avertissements et instructions qui figurent dans cette notice et sur la machine.

CONSERVEZ CES INSTRUCTIONS!

Symboles de sécurité

Cette page illustre et explique les symboles de sécurité qui peuvent se trouver sur cette machine. Veuillez lire et suivre toutes les instructions sur la

machine et vous assurer de bien les comprendre avant d’essayer d’assembler et d’utiliser la machine.

Symbol Description

VEUILLEZ LIRE LA OU LES NOTICES D’UTILISATION.

Veuillez lire et suivre toutes les instructions sur la machine et vous assurer de bien les comprendre avant

d’essayer d’assembler et d’utiliser la machine.

DANGER – LAMES EN MOUVEMENT

Pour éviter les risques de blessures, n’approchez jamais les mains ni les pieds des pièces en mouvement.

N’utilisez pas la machine si le déflecteur de la goulotte ou si le sac à herbe n’est pas en place. S’ils sont

endommagés, remplacez-les immédiatement.

DANGER – SPECTATEURS

Ne tondez pas si des enfants ou autres spectateurs sont à proximité.

DANGER – AMPUTATION DES MAINS/PIEDS

N’’approchez jamais les mains ni les pieds des pièces en mouvement.

DANGER – OBJETS PROJETÉS

Enlevez tous les objets qui pourraient être projetés par les lames dans des directions différentes. Portez des

lunettes de sécurité.

DANGER — SLOPES

Use extra caution on slopes. The machine is heavy and can speed up when going downhill. Be prepared to maintain

control of the machine. To avoid loss of control, operate across slopes, not up and down. When turning, turn uphill,

not down. Do not operate on slopes greater than 15°.

AVERTISSEMENT – L’ESSENCE EST UN PRODUIT INFLAMMABLE.

Laissez le moteur refroidir pendant au moins deux minutes avant de refaire le plein.

AVERTISSEMENT – MONOXYDE DE CARBONE

Ne faites jamais fonctionner un moteur à l’intérieur ou dans un bâtiment mal ventilé. Les gaz d’échappement

contiennent du monoxyde de carbone, un gaz inodore et mortel.

AVERTISSEMENT – SURFACE CHAUDE

Les pièces du moteur, en particulier le silencieux, ont tendance à chauffer pendant le fonctionnement de la

machine. Laissez le moteur et le silencieux refroidir avant de les toucher.

15. D’après la Consumer Products Safety

Commission (CPSC - Commission sur la

sécurité des produits de consommation) et

la “U.S. Environmental Protection Agency”

(EPA - Agence américaine de protection de

l’environnement), ce produit a une durée

de vie utile moyenne de sept (7) ans, ou

140 heures de fonctionnement. Au terme

de cette durée de vie utile moyenne,

achetez une machine neuve ou faites

inspecter la machine chaque année par

une station technique agréée pour vous

assurer que tous les dispositifs mécaniques

et de sécurité sont en bon état de marche

et ne sont pas usés de façon excessive.

Le non-respect de ces recommandations

peut causer des accidents et des blessures

graves ou mortelles.

Ne modifiez pas le moteur

Pour éviter toute blessure grave ou fatale,

ne modifiez pas du tout le moteur. Toute

modification du réglage du régulateur peut

provoquer l’emballement du moteur et entraîner

son fonctionnement à des vitesses dangereuses.

Ne modifiez jamais le réglage de l’usine du

régulateur.

Avis concernant les émissions de gaz

Les moteurs certifiés conformes aux normes

régulatrices de la Californie et de l’agence EPA

fédérales pour SORE (petit équipement hors

route) sont certifiés pour fonctionner avec de

l’essence sans plomb ordinaire et peuvent être

dotés des systèmes de contrôle des émissions de

gaz suivants : Engine Modification (EM) et Three

Way Catalyst (TWC) le cas échéant.

Pare-étincelles

AVERTISSEMENT: Cette

machine est équipée d’un moteur

à combustion interne et elle ne

doit pas être utilisée sur un terrain

non entretenu, recouvert de broussailles ou

d’herbe si le système d’échappement du moteur

n’est pas muni d’un pare-étincelles,

conformément aux lois et règlements

provinciaux ou locaux (le cas échéant).

Si un pare-étincelles est utilisé, il doit être

maintenu en bon état de marche par l’utilisateur

de la machine.

La station technique agréée la plus proche

peut vous fournir un pare-étincelles pour le pot

d’échappement de cette machine.

Section 2 — importanteS conSigneS de Sécurité

(OK)

Ligne pointillée à 15°

Figure 2Figure 1

(TROP ABRUPTE)

Procédez comme suit pour vérier la pente :

1. Détachez cette page et pliez-la en suivant la ligne pointillée.

2. Trouvez un objet vertical sur ou derrière la pente (un poteau téléphonique, une clôture, un arbre, etc.).

3. Alignez un côté de cette page avec l’objet (Voir les Figures 1 et 2).

4. Remontez ou abaissez l’inclinomètre jusqu’à ce que le coin gauche touche la pente (Voir les Figures 1 et 2).

5. S’il y a un espace sous l’inclinomètre, la pente est trop abrupte pour y travailler en toute sécurité. (Voir la Figure 2 ci-dessus).

Pente à 15°

Inclinomètre

Pente à 15°

UTILISEZ CET INCLINOMÈTRE POUR DÉTERMINER SI UNE PENTE EST TROP

ABRUPTE POUR PERMETTRE L’UTILISATION SANS DANGER DE LA MACHINE.

AVERTISSEMENT: Les accidents provoqués par des chutes et des glissades, qui surviennent souvent sur des pentes, peuvent

causer des blessures graves. Travailler sur un terrain en pente demande des précautions supplémentaires. Si vous ne vous

sentez pas à l’aise sur la pente, n’y travaillez pas.

Assemblage et Montage

NOTE : Ce manuel de l’utilisateur se rapporte à plusieurs modèles. Les caractéristiques peuvent varier selon le modèle. Certaines caractéristiques décrites

dans ce manuel peuvent ne pas s’appliquer à tous les modèles. Votre appareil peut différer du modèle illustré. Tous les modèles sont dotés du même

type de poignée. Référez-vous à la Figure 3-1 de la section Commandes et utilisation aux pages 10 et 11 de ce manuel pour plus d’informations sur les

commandes d’utilisation de votre modèle. .

REMARQUE : Cette machine est expédiée SANS

HUILE NI ESSENCE. Après l’assemblage, faites les

pleins d’essence et d’huile conformément aux

instructions de la notice d’utilisation du moteur

fournie avec la machine. .

Guidon

1. Retirez les pièces détachées et les

garnitures d’emballage qui peuvent se

trouver entre les guidons supérieur et

inférieur.

2. Enlevez les écrous à oreilles (a) et les

boulons ordinaires (b) du guidon, comme

à la Figure 2-1. Ne desserrez pas ou

n’enlevez pas les vis à tête hex. adjacentes.

(a)

(b)

(a)

Figure 2-1

3. Stabilisez la tondeuse pour qu’elle

ne bouge pas, puis relevez le guidon

supérieur, comme à la Figure 2-2. Ne

pincez pas le câble en redressant le

guidon.

4. Retirez les boulons à tête en T (a) des

supports du guidon, comme la Figure 2-3.

Figure 2-2

(a)

Figure 2-3

5. Suivez les instructions ci-dessous pour

terminer l’assemblage du guidon .

a. Relevez le guidon jusqu’à ce que les

trous du guidon inférieur (voir l’éclaté

de la Figure 2-3) s’alignent avec les

trous des supports du guidon. Voir la

Figure 2-4.

NOTE : Quand vous relevez le guidon, assurez-

vous de ne pas le dégager complètement.

b. Insérez les boulons à tête en T, enlevés

au paragraphe 1b, dans les supports

du guidon et dans le guidon inférieur

et serrez à fond pour maintenir le

guidon en place. Voir la Figure 2-4.

(a)

Figure 2-4

c. Remettez les écrous à oreilles et les

boulons ordinaires dans les trous

inférieurs du guidon, comme à la

Figure 2-5.

(a)

(b)

Figure 2-5

Merci d’avoir acheté votre nouvel équipement. Ce véhicule a été

soigneusement conçu pour vous offrir des performances remarquables s’il

est correctement utilisé et entretenu.

Veuillez lire cette notice d’utilisation au complet avant d’utiliser

l’équipement. Elle vous explique comment préparer la machine et comment

l’utiliser et l’entretenir facilement et en toute sécurité. Veuillez vous assurer

que toute personne qui utilisera la machine suivra soigneusement les

consignes de sécurité énoncées. Le non respect de ces consignes peut

causer des blessures corporelles ou des dégâts matériels.

Tous les renseignements fournis ici sont les plus récents qui sont

disponibles à propos de ce produit au moment de l’impression de

cette notice d’utilisation. Consultez souvent cette notice d’utilisation

pour vous familiariser avec la machine, ses caractéristiques et son

fonctionnement. Sachez que cette notice peut mentionner une vaste

gamme de spécifications techniques concernant différents modèles. Les

caractéristiques et les avantages mentionnés et/ou illustrés dans cette

notice peuvent ne pas s’appliquer à tous les modèles. Le fabricant se

réserve le droit de modifier les caractéristiques techniques du produit, les

modèles et l’équipement sans préavis et sans obligation.

Le fabricant du moteur est responsable pour tous les problèmes concernant

la performance, la puissance, les caractéristiques techniques, la garantie

et l’entretien du moteur. Veuillez consulter la notice d’utilisation du

moteur, fournie séparément avec la machine, pour obtenir de plus amples

renseignements.

En cas de problème ou de question concernant cette machine, adressez-

vous au concessionnaire de service de votre localité ou appelez-nous

directement. Nous voulons nous assurer que nos clients seront toujours

satisfaits.

Les mentions de droite et de gauche dans cette notice d’utilisation

s’entendent à partir du poste de conduite.

Merci !

7Section 2 — ASSemblAge et montAge

2. Procédez comme suit pour installer le sac à

herbe. Voir la Figure 2-8.

a. Relevez le clapet d’éjection arrière.

b. Installez le sac à herbe dans les fentes

aménagées dans les supports du

guidon. Lâchez le clapet pour qu’il

repose sur le sac à herbe.

Pour enlever le sac à herbe, relevez le clapet

d’éjection arrière de la tondeuse. Relevez le sac à

herbe et dégagez-le des fentes des supports du

guidon. Lâchez le clapet d’éjection arrière pour

fermer l’ouverture sur l’arrière de la tondeuse.

Figure 2-8

Déflecteur d’éjection latérale (si équipé)

La tondeuse a été expédiée pour fonctionner

comme une tondeuse déchiqueteuse. Si la

tondeuse est adaptée pour éjecter l’herbe

sur le côté, assurez-vous que le sac à herbe a

été démonté de la tondeuse et que le clapet

d’éjection arrière (si équipé) est fermé.

1. Relevez le bouchon de déchiquetage

à charnière qui se trouve sur le côté du

plateau de coupe. Voir la Figure 2-9.

Bouchon de déchiquetage

Figure 2-9

2. Glissez les deux crochets du déflecteur

d’éjection latérale sous la goupille de la

charnière du bouchon de déchiquetage

à charnière. Rabaissez le bouchon de

déchiquetage à charnière.

NOTE: Ne retirez jamais le bouchon de

déchiquetage à charnière, même quand

vous ne déchiquetez pas.

6. Le guide de la corde du démarreur est

installé sur la droite du guidon supérieutr.

Desserrez le boulon à oreilles qui

maintient le guide de la corde en place.

Voir la Figure 2-6.

(a)

Figure 2-6

a. Tenez la commande de la lame contre

le guidon supérieur.

b. Dégagez lentement la poignée du

démarreur à lanceur du moteur et

faites passer la corde dans son guide..

c. Serrez le bouton à oreilles du guide (a).

d. Utilisez l’attache-câble pour maintenir

les câbles contre le guidon inférieur.

Sac à herbe (si équipé)

1. Procédez comme suit pour installer le

sac à herbe sur la tondeuse s’il n’est pas

déjà installé. Vérifiez que le sac à herbe

est bien à l’endroit avant l’assemblage

(l’étiquette d’avertissement doit se

trouver sur l’extérieur). Voir la Figure 2-7.

a. Glissez le sac sur l’armature (côté en

plastique noir sur le dessous).

b. Attachez le sac sur l’armature en

accrochant les glissières sur l’armature.

Figure 2-7

Réglages

Hauteur de coupe

La manette de réglage de la hauteur de coupe

se trouve au-dessus des roues avant et arrière

droites.

1. Tirez la manette de réglage vers la roue.

2. Placez la manette à la position désirée

pour changer la hauteur de coupe. Voir les

Figures 2-10 et 2-11.

REMARQUE : Les manettes de réglage

de la hauteur bougent dans la direction

opposée sur les tondeuses à petites roues.

Les manettes de réglage bougent dans

la même direction sur les tondeuses à

grandes roues.

IMPORTANT: Les roues avant et arrière

doivent être réglées à la même position

relative. Pour travailler sur un terrain

accidenté, placez le levier à une hauteur

plus élevée. Vous éviterez ainsi d’arracher

l’herbe.

3. Laissez la manette revenir vers le plateau

de coupe. Voir les Figures 2-10 et 2-11.

Baiser

Lever

Petite roue

Figure 2-10

Grande roue

Baiser

Lever

Figure 2-11

8 Section 2 — ASSemblAge et montAge

tInclinaison du guidon (si équipé)

Il est possible d’ajuster l’inclinaison du guidon

pour faciliter l’utilisation de la tondeuse.

Procédez comme suit :

1. Retirez les écrous à oreilles (a) et les

boulons ordinaires (b) du guidon. Voir la

Figure 2-12.

(b)

(a)

Figure 2-12

2. Choisissez la position la plus confortable

parmi les trois positions possibles. Voir le

détail de la Figure 2-12.

3. Remettez en place les écrous à oreilles (a)

et les boulons ordinaires (b) retirés plus

tôt.

Montage

Pleins d’essence et d’huile

Consultez la notice d’utilisation du moteur pour

tout renseignement supplémentaire concernant

le moteur.

1. Faites le plein avec l’huile fournie la

première fois que vous utilisez la machine

après son assemblage.

2. Faites le plein d’essence conformément

aux instructions fournies dans la notice

d’utilisation du moteur.

AVERTISSEMENT : Faites très attention

en manipulant de l’essence. L’essence

est extrêmement inflammable et les

vapeurs sont explosives. Ne faites jamais

le plein d’essence à l’intérieur, pendant que le

moteur tourne ou quand le moteur est chaud.

Éteignez toute cigarette ou pipe, tout cigare ou

toute autre source incandescente.

Commandes et caractéristiques

Commande de la lame

La commande de la lame se trouve sur le guidon

supérieur de la tondeuse. Il faut serrer cette

commande contre le guidon pour que la tondeuse

fonctionne. Le fait de lâcher la commande de la

lame arrête le moteur et la lame.

AVERTISSEMENT: La commande de la

lame est un dispositif de sécurité.

N’essayez jamais d’éviter son emploi.

Leviers de réglage de la hauteur de coupe

Un levier de réglage se trouve sur la roue arrière

droite et un autre est placé sur la roue avant

droite. Les deux leviers doivent se trouver à la

même position relative pour assurer une tonte

uniforme. Pour modifier la hauteur de coupe,

consultez le chapitre « Assemblage et montage ».

NOTE : Sur certains modèles, le levier de réglage

est situé sur la roue avant gauche.

Sac à herbe (si equipé)

Le sac à herbe, placé à l’arrière de la tondeuse,

sert à ramasser les brins d’herbe coupée pour

les jeter ailleurs. Lorsque le sac est plein, il faut

le détacher de la tondeuse et le vider avant de

continuer à tondre.

Bouchon de déchiquetage (si equipé)

Il est utilisé pour le déchiquetage de l’herbe.

Au lieu de ramasser les brins d’herbe coupée

dans un sac à herbe ou d’utiliser une goulotte

d’éjection latérale, certaines tondeuses offrent

l’option de les renvoyer dans la pelouse après les

avoir déchiquetés.

Goulotte d’éjection latérale (si equipé)

La tondeuse expédiée est prête pour

déchiqueter l’herbe. Si vous préférez éjecter

l’herbe sur le côté, suivez les instructions du

chapitre « Assemblage et montage » pour

installer la goulotte d’éjection latérale.

AVERTISSEMENT : Éloignez les pieds et

les mains de la proximité de la goulotte

sur le plateau de coupe. Lisez l’étiquette

d’avertissement placée sur la machine.

Système de nettoyage du plateau de coupe

(si equipé)

Un orifice à eau peut être incorporé au plateau

de coupe de cette tondeuse et fait partie du

système de nettoyage de celui-ci. Servez-vous

du système de nettoyage pour éliminer les brins

d’herbe du dessous du plateau de coupe.

Démarreur à lanceur

Il est installé sur la droite du guidon supérieur.

Tenez-vous derrière la tondeuse et tirez sur

le démarreur à lanceur pour faire démarrer la

tondeuse.

Mise en marche et arrêt du moteur

Consultez la notice d’utilisateur du moteur

emballé avec votre tondeuse pour les

instructions concernant la mise en marche et

l’arrêt du moteur.

Utilisation de la tondeuse

Vérifiez qu’il n’y a plus de pierres, de morceaux

de bois, de fils métalliques ou autres objets sur la

pelouse, qui risquent d’endommager la tondeuse

ou le moteur. Ces objets pourraient être projetés

par la tondeuse dans une direction ou une autre

et blesser grièvement le conducteur ou toute

autre personne présente, ou de l’équipement.

Fonction de déchiquetage (si equipé)

Pour déchiqueter l’herbe, enlevez le sac à herbe

et la goulotte d’éjection latérale de la tondeuse.

Pour de meilleurs résultats, ne déchiquetez

pas une herbe mouillée. Le déchiquetage est

déconseillé si l’herbe mesure plus de quatre

pouces de longueur. Utilisez plutôt le sac à

herbe.

Emploi du sac à herbe (si equipé)

Vous pouvez utiliser le sac à herbe pour ramasser

l’herbe coupée pendant que vous travaillez.

1. Installez le sac à herbe selon les

instructions du chapitre « Installation ». Les

brins d’herbe sont automatiquement mis

en sac pendant que vous travaillez. Tondez

l’herbe jusqu’à ce que le sac soit plein.

2. Arrêtez le moteur en lâchant la commande

de la lame et assurez-vous que celle-ci est

tout à fait immobile.

3. Relevez le clapet d’éjection et soulevez le

sac à herbe en l’éloignant de la tondeuse

pour le retirer. Videz le sac et remettez-le

en place.

AVERTISSEMENT: Arrêtez le moteur si

vous heurtez un objet quelconque.

Débranchez le fil de la bougie, cherchez

soigneusement tout signe de dégât à la

tondeuse et réparez-la avant de la

remettre en marche et de vous en servir.

Des vibrations importantes de la

tondeuse indiquent des dégâts. Faites

examiner et réparer la machine

rapidement.

Figure 3-1

Levier de réglage de

la hauteur de coupe

Sac à herbe

†

Démarreur à

lanceur

Levier de réglage de

la hauteur de coupe

Goulotte d’éjection

latérale

†

Commande

de la lame

Nettoyage du plateau

de coupe †

Clapet d’éjection arrière

† If Equipped

Service

Entretien

Recommandations d’ordre général

• Suivez toujours les consignes de sécurité

lors de tout entretien.

• La garantie de cette tondeuse ne s’applique

pas à toute pièce qui a fait l’objet d’un

emploi abusif ou d’une négligence. Pour

bénéficier au maximum de la garantie,

l’utilisateur doit entretenir la tondeuse

conformément aux instructions de cette

notice.

• La garantie sera nulle et non avenue si une

modification est apportée au régulateur du

moteur.

• Vérifiez tous les réglages au moins une fois

par saison.

• Vérifez régulièrement que toute la

boulonnerie est bien serrée.

AVERTISSEMENT: Arrêtez toujours le

moteur et débranchez le fil de la bougie

et mettez-le à la masse contre le moteur

avant tout nettoyage, toute lubrification

ou autre entretien sur la machine.

Lubrification

1. Lubrifiez les points de pivot de la poignée

de commande de la lame au moins une

fois par saison avec une huile légère. La

commande de la lame doit fonctionner

facilement dans les deux sens. Voir la See

Figure 4-1.

Figure 4-1

2. Lubrifiez les roulements à billes (s’il en est)

des roues au moins une fois par saison

avec de l’huile fluide. Tous les autres types

de roues n’ont pas besoin d’être lubrifiées.

Toutefois, si les roues doivent être

démontées pour une raison quelconque,

lubrifiez la surface du boulon d’essieu et la

surface intérieure de la roue avec une huile

automobile légère.

3. La transmission a été lubrifiée et scellée

à l’usine et il n’est pas néceesaire de la

lubrifier.

4. Consultez la notice d’utilisation du moteur

pour les instructions de lubrification.

Entretien du plateau de coupe

Nettoyez le dessous du plateau de coupe après

chaque utilisation de la tondeuse pour éviter toute

accumulation de débris. Procédez comme suit :

1. Laissez le moteur tourner jusqu’à ce qu’il

tombe en panne d’essence. N’essayez pas

de verser l’essence du moteur. Débranchez

le fil de la bougie. Consultez la notice

d’utilisation du moteur.

2. Inclinez la tondeuse pour qu’elle repose

sur l’habitacle. Le côté du filtre à air doit

se trouver sur le dessus. Tenez bien la

tondeuse.

AVERTISSEMENT: Ne basculez jamais la

tondeuse à plus de 90º dans toute

direction et ne la laissez pas dans cette

position longtemps. L’huile peut couler

dans la partie supérieure du moteur et

causer des problèmes au démarrage.

3. Grattez et nettoyez le dessous du plateau

de coupe avec un outil adéquat. N’utilisez

pas un jet d’eau.

4. Redressez la tondeuse sur ses 4 roues.

Moteur

Pour améliorer la performance de la tondeuse,

consultez la liste des travaux d’entretien

importants du moteur ci-dessous. Consultez

la notice d’utilisation du moteur pour les

instructions et la liste détaillée des travaux

d’entretien.

• Utilisez l’huile à moteur recommandée dans

la notice d’utilisation du moteur fournie

avec la tondeuse.

• Dans des conditions normales nettoyez le

filtre à air selon les recommandations de

la notice d’utilisation du moteur fournie

avec la tondeuse. Nettoyez-le à intervalles

plus rapprochés dans des conditions très

poussiéreuses. Une mauvaise performance

du moteur et sa «noyade» sont des

indications que le filtre à air doit être

nettoyé.

• Nettoyez la bougie et ajustez l’écartement

une fois par saison. Il est recommandé de

remplacer la bougie au début de chaque

saison. Vérifiez le type de bougie à utiliser

et l’écartement correct dans la notice

d’utilisation du moteur.

REMARQUE: Ce système d’allumage par étincelle

de véhicule respecte toutes les exigences du

Règlement sur le matériel brouilleur du Canada.

• Nettoyez le moteur régulièrement avec un

linge ou une brosse. Gardez le système de

refroidissement (à proximité du ventilateur)

propre pour assurer la bonne circulation

d’air essentielle aux bonnes performances

et à la longévité du moteur. Enlevez tous

les brins d’herbe, la saleté et autres débris

combustibles se trouvant à proximité du

silencieux.

• Moteurs remisé plus de 30 jours doivent

être traités avec un stabilisateur d’essence

pour empêcher toute détérioration et toute

formation de gomme dans les conduits

d’essence ou sur les pièces principales du

carburateur.

Système de nettoyage du plateau de coupe

(si equipé)

Un orifice à eau peut être incorporé au plateau

de coupe de cette tondeuse et fait partie du

système de nettoyage de celui-ci.

Servez-vous du système de nettoyage pour

éliminer les brins d’herbe du dessous du plateau

de coupe et pour empêcher toute accumulation

de produits chimiques corrosifs. Procédez

comme suit APRÈS CHAQUE UTILISATION:

1. Stationnez la tondeuse sur une surface

plane et dégagée sur la pelouse,

suffisamment proche d’un robinet d’eau

pour pouvoir y brancher un boyau

d’arrosage.

ATTENTION : Vérifiez que la goulotte

d’éjection de la tondeuse n’est pas

dirigée vers un bâtiment, un garage, des

véhicules, etc.

2. Vissez le raccord pour boyau d’arrosage

(fourni avec cette notice d’utilisation) sur

l’extrémité du boyau d’arrosage.

3. Attachez le raccord pour boyau d’arrosage

à l’orifice incorporé à la surface du plateau

de coupe. Voir la Figure 4-2.

Figure 4-2

4. Ouvrez le robinet d’eau.

5. Faites démarrer le moteur selon les

instructions dans le chapitre «Utilisation».

6. Laissez tourner le moteur pendant au

moins deux minutes pour que le dessous

du plateau de coupe soit bien rincé.

7. Lâchez la commande de la lame pour

arrêter le moteur et la lame.

8. Fermez le robinet d’eau et débranchez le

raccord du boyau d’arrosage de l’orifice

sur la surface du plateau de coupe.

Une fois le nettoyage du plateau de coupe

terminé, faites à nouveau démarrer la tondeuse.

Laissez tourner le moteur et la lame pendant

au moins deux minutes pour que le dessous du

plateau de coupe puisse bien sécher.

11Section 4 — Service

Entretien de la lame

AVERTISSEMENT : En enlevant la lame

pour la remplacer ou l’aiguiser, portez

toujours des gants épais ou utilisez un

chiffon épais pour la tenir.

Examinez périodiquement l’adaptateur de lame

pour y détecter tout fendillement éventuel,

surtout après avoir heurté un objet. Remplacez-

le au besoin. Procédez comme suit pour

l’entretien de la lame:

1. Laissez le moteur tourner jusqu’à ce qu’il

tombe en panne d’essence. N’essayez pas

de verser l’essence du moteur. Débranchez

le fil de la bougie. Consultez la notice

d’utilisation du moteur.

2. Inclinez la tondeuse pour qu’elle repose

sur le plateau de coupe. Le côté du filtre

à air et du carburateur doit se trouver sur

le haut.

3. Enlevez le boulon (a) et le support de

la lame (b) qui maintiennent la lame et

l’adaptateur sur le vilebrequin. Voir la

Figure 4-3.

(a)

(c)

(d)

(b)

Figure 4-3

4. Remove blade (c) and adapter (d) from the

crankshaft. See Figure 4-3.

5. Remove blade from the adapter for testing

balance. Balance the blade on a round

shaft screwdriver to check. Remove metal

from the heavy side until it balances

evenly. When sharpening the blade, follow

the original angle of grind. Grind each

cutting edge equally to keep the blade

balanced.

AVERTISSEMENT: Une lame

déséquilibrée peut causer des vibrations

excessives à vitesse élevée. Elle risque

aussi d’endommager la tondeuse et, si

elle se brise, elle peut causer des

blessures corporelles.

6. Lubrifiez le vilebrequin et la surface

intérieure de l’adaptateur de la lame avec

une huile légère. Glissez l’adaptateur de

la lame sur le vilebrequin et positionnez

la lame sur l’adaptateur de façon que le

côté « Bottom » (ou le numéro de pièce) se

trouve sur le dessous (vers le sol) pendant

le fonctionnement. Assurez-vous que la

lame est bien alignée et qu’elle repose sur

les paliers de l’adaptateur. Voir le détail de

la Figure 4-3.

7. Placez le support coudé (b) sur la lame (c).

Alignez les encoches du support coudé

avec les petits trous de la lame.

8. Remettez le boulon hex. en place et

serrez-le à un couple de 450 po-lb min.,

600 po-lb max.

Vérifiez périodiquement que TOUS les écrous et

boulons de la machine sont bien serrés.

Remisage hors saison

Tondeuse

Procédez de la manière suivante pour préparer

votre tondeuse pour un entreposage prolongé.

• Nettoyez et lubrifiez soigneusement

la tondeuse selon les instructions de

lubrification à la page 11.

• Enduisez la lame de la tondeuse d’une

graisse à châssis pour l’empêcher de

rouiller.

• Consultez la notice d’utilisation du moteur

quant aux instructions d’entreposage du

moteur.

• Fixez le déflecteur d’éjection sur la poignée

(le cas échéant). Voir la Figure 4-4.

Figure 4-4

• N’utilisez jamais un nettoyeur sous pression

pour nettoyer votre appareil.

• Entreposez la tondeuse dans un endroit

sec et propre. Ne la remisez pas près de

produits corrosifs, comme des engrais.

Il est très important de bien protéger le matériel

contre la rouille s’il doit être entreposé dans un

abri métallique non ventilé. Enduisez toute la

machine, en particulier les câbles et toutes les

pièces mobiles, avec une huile légère ou de la

silicone.

Dépannage

Problème Cause Solution

Le moteur ne

démarre pas.

1. La poignée de commande de la lame

n’est pas embrayée.

2. Fil de la bougie débranché.

3. Le réservoir est vide ou l’essence est

éventée.

4. Moteur non amorcé.

5. La bougie est défectueuse.

6. Canalisation de carburant bouchée.

7. Le moteur est noyé.

8. La soupape de carburant (le cas échéant)

est fermée.

9. Le volet de départ (le cas échéant) n’a pas

été utilisé.

1. Embrayez la commande de la lame.

2. Branchez le fil à la bougie.

3. Faites le plein avec une essence propre et

fraîche.

4. Consultez la notice d’utilisation du moteur.

5. Nettoyez, réglez l’écartement ou remplacez la

bougie.

6. Nettoyez la canalisation.

7. Attendez quelques minutes avant d’essayer de

faire démarrer le moteur sans l’amorcer.

8. Ouvrez la soupape de carburant. Voir la notice

d’utilisation du moteur.

9. Utilisez le volet de départ. Voir la notice

d’utilisation du moteur.

Le moteur tourne

irrégulièrement.

1. Fil de la bougie desserré.

2. La canalisation de carburant est bouchée

ou l’essence est eventée.

3. L’évent du capuchon du réservoir est

bouché.

4. De l’eau ou une saleté est présente dans

le système.

5. Le filtre à air est sale.

6. Le volet de départ est fermé ou à la

position « ON » ( marche) (le cas échéant).

1. Branchez et serrez le fil de la bougie.

2. Nettoyez la canalisation. Faites le plein avec une

essence propre et fraîche.

3. Débouchez l’évent.

4. Videz le réservoir à carburant. Faites

le plein avec une essence fraîche.

5. Consultez la notice d’utilisation du moteur.

6. Placez le volet de départ à la position « OFF »

(arrêt).

Le moteur surchauffe.

1. Niveau d’huile trop bas.

2. La circulation d’air est gênée.

1. Faites le plein d’huile du carter.

2. Démontez l’habitacle du ventilateur et

nettoyez-le.

Le moteur hésite parfois à

régime élevé.

1. L’écartement de la bougie est trop petit.

1. Réglez l’écartement à 0,030 po. Consultez la

notice d’utilisation du moteur.

Le moteur tourne

irrégulièrement.

1. La bougie est sale, défectueuse ou

l’écartement est trop grand.

2. Le filtre à air est sale.

1. Réglez l’écartement à 0,030 po ou remplacez

la bougie. Consultez la notice d’utilisation du

moteur.

2. Consultez la notice d’utilisation du moteur.

Vibrations excessives.

1. La lame est desserrée ou mal équilibrée.

2. La lame est déformée.

1. Serrez la lame et l’adaptateur. Équilibrez la lame.

2. Remplacez la lame.

La tondeuse ne

déchiquette pas l’herbe.

(si equipé)

1. L’herbe est mouillée.

2. L’herbe est trop haute.

3. La lame est émoussée.

1. Ne tondez pas quand l’herbe est mouillée.

Attendez qu’elle sèche.

2. Coupez l’herbe à un réglage élevé, puis tondez

à nouveau à la hauteur voulue ou sur une

largeur plus étroite.

3. Aiguisez ou remplacez la lame.

La coupe est irrégulière

1. Les roues ne sont pas bien positionnées.

2. La lame est émoussée.

1. Placez les quatre roues à la même hauteur.

2. Aiguisez ou remplacez la lame.

Troy-Bilt 11A-B2RQ563 Push Lawn Mower

Product's Documents

Operator’s Manual

Specifications

Troy-Bilt 11A-B2RQ563 Questions and Answers
