Keystone KSTHW08A 8,000 BTU Window/Wall Air Conditioner User Manual

WINDOW/WALL TYPE

ROOM AIR CONDITIONER

Before using your air conditioner, please read

this manual carefully and keep it for future reference.

TABLE OF CONTENTS

Installation Instructions

...............................................10

4-9

Normal Sounds

....................................

......................................

Important Safety Instructions..........................1-3

Troubleshooting Tip 13-14

.....................................

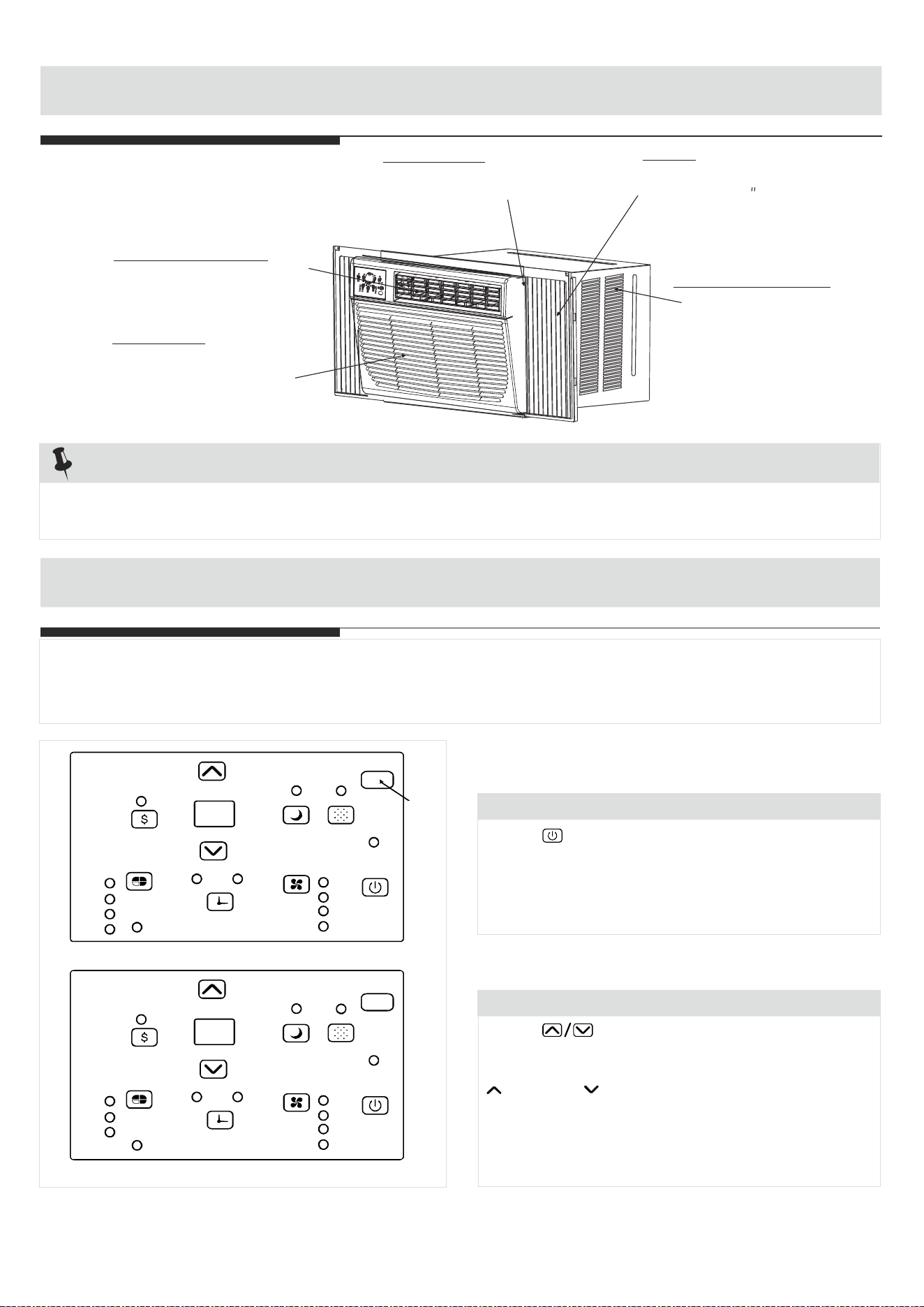

Air Conditioner Features 10-12

.............................

Care and Cleaning 12-13

Model: KSTHW08A

KSTHW12A

Producto

1 866 646 4332

MIDEA AMERICA CORPORATION

PRODUCT REGISTRATION CENTER

11800 NW 100 ROAD STE 4

MEDLEY FL 33178-1037

IMPORTANT SAFETY INSTRUCTIONS

Inside you will find many helpful hints on how to use and maintain your air conditioner

properly. Just a little preventive care on your part can save you a great deal of time

and money over the life of your air conditioner. You'll find many answers to common

problems in the chart of troubleshooting tips. If you review our chart of Troubleshooting

Tips first, you may not need to call for service at all.

To prevent injury to the user or other people and property damage, the following

instructions must be followed. Incorrect operation due to ignoring of instructions may

cause harm or damage. The seriousness is classified by the following indications.

This symbol indicates the possibility of death or serious injury.

Always do this.

Never do this.

CAUTION

This symbol indicates the possibility of injury or damage to property.

WARNING

Plug in power plug

properly.

Do not modify power cord length or share the

outlet with other appliances.

Always ensure effective

grounding.

Unplug the unit if strange

sounds, smell, or smoke

comes from it.

Keep firearms away.

Ventilate room before operating air conditioner if there is

a gas leakage from another appliance.

Otherwise, it may cause electric

shock or fire due to excess heat

generation.

It may cause electric shock or fire due to heat generation.

Incorrect grounding may cause

electric shock.

It may cause fire and electric

shock.

It may cause fire.

It may cause explosion, fire and, burns.

It may cause electric shock or fire

due to heat generation.

It may cause electric shock.

It may cause failure of machine

or electric shock.

It may cause fire and electric

shock.

It may cause fire and electric

shock.

It may cause electric shock or fire.

If the power cord is damaged, it must be replaced by the

manufacturer or an authorised service centre or a similarly

qualified per son in order to avoid a hazard.

This could damage your health.

Incorrect installation may cause

fire and electric shock.

It may cause electric shock.

It may cause an explosion or fire.

It may cause failure and electric shock.

Do not operate or stop the

unit by inserting or pulling

out the power plug.

Do not operate with wet

hands or in damp

environment.

Do not allow water to run

into electric parts.

Do not use the socket if it is

loose or damaged.

Do not use the power cord

close to heating appliances.

Do not damage or use an unspecified power

cord.

Do not direct airflow at room occupants only.Always install circuit

breaker and a dedicated

power circuit.

Do not open the unit during operation.

Do not use the power cord near flammable gas

or combustibles, such as gasoline, benzene,

thinner, etc.

Do not disassemble or modify unit.

READ THIS MANUAL

When the air filter is to be

removed, do not touch the metal

parts of the unit.

It may cause an injury.

Do not clean unit when power is on

as it mayc ausefi rean del ectricsh ock,

it may cause an injury.

Operation with windows opened

may cause wetting of indoor and

soaking of household furniture.

When the unit is to be cleaned,

switch off, and turn off the circuit

breaker.

Use caution when unpacking and

installing. Sharp edges could cause injury.

Do not clean the air conditioner

with water.

Water may enter the unit and

degrade the insulation. It may

cause an electric shock.

This could injure the pet or plant.

It may cause electric shock and

damage.

Do not put a pet or house plant

where it will be exposed to direct

air flow.

Ventilate the room well when

used together with a stove, etc.

An oxygen shortage may occur.

Do not use this air conditioner to

preserve precision devices, food,

pets, plants, and art objects.It may

cause deterioration of quality, etc.

It may cause failure of product or

fire.

Do not use for special purposes.

If water enters the unit, turn the unit off at the power

outlet and switch off the circuit breaker. Isolate

supply by taking the power-plug out and contact a

qualified service technician.

It may cause failure of appliance

or accident.

Appearance may be deteriorated

due to change of product color or

scratching of its surface.

If bracket is damaged, there is

concern of damage due to falling

of unit.

There is danger of fire or electric

shock.

Operation without filters maycause

failure.

It contains contaminants and

could make you sick.

Stop operation and close the

window in storm or hurricane.

Do not use strong detergent

such as wax or thinner but use

a soft cloth.

Ensure that the installation bracket of the

outdoor appliance is not damaged due

to prolonged exposure.

Hold the plug by the head of the

power plug when taking it out.

Turn off the main power

switch when not using the

unit for a long time.

Always insert the filters securely.

Clean filter once everyt wow eeks.

Do not place heavy object on the power

cord and ensure that the cord is not

compressed.

Do not drink water drained

from air conditioner.

This appliance is not intended for use by persons

(including children) with reduced physical ,sensory

or mental capabilities or lack of experience and

knowledge, unlesst heyh aveb eengi vensu pervision

or instruction concerning use of the appliance by

a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the appliance.

If the supply cord is damaged, it must be replaced

by the manufacturer, its service agent or similarly

qualified persons in order to avoid a hazard.

CAUTION

Do not place obstacles around

air-inlets or inside of air-outlet.

The appliance shall be installed in accordance

with national wiring regulations.

Do not operate your air conditioner in a wet room

such as a bathroom or laundry room.

The appliance with electric heater shall have at

l east 1m eters paceto th eco mbustiblematerials.

Contact the authorised service technician for

repair or maintenance of this unit.

Contact the authorised installer for installation

of this unit.

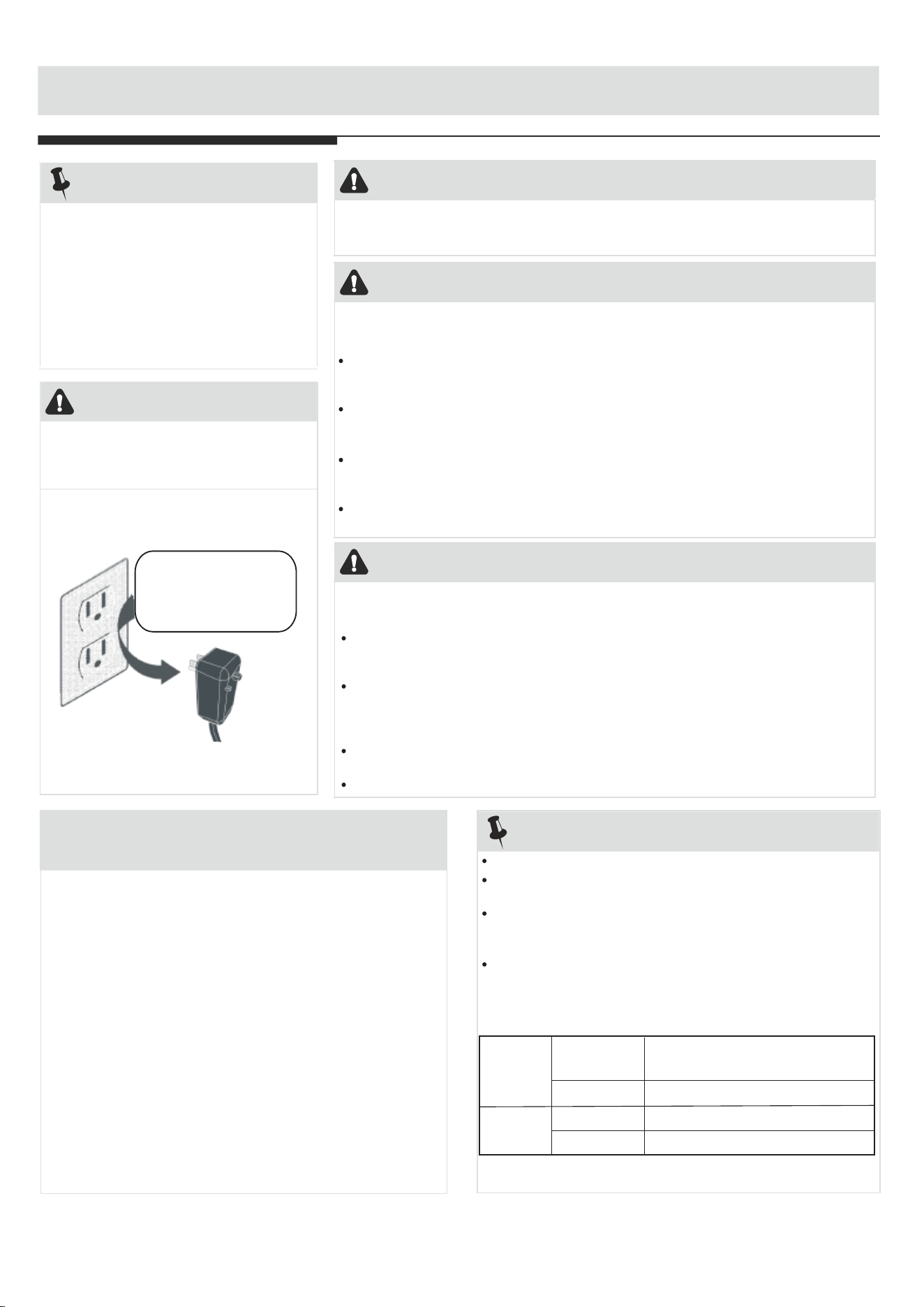

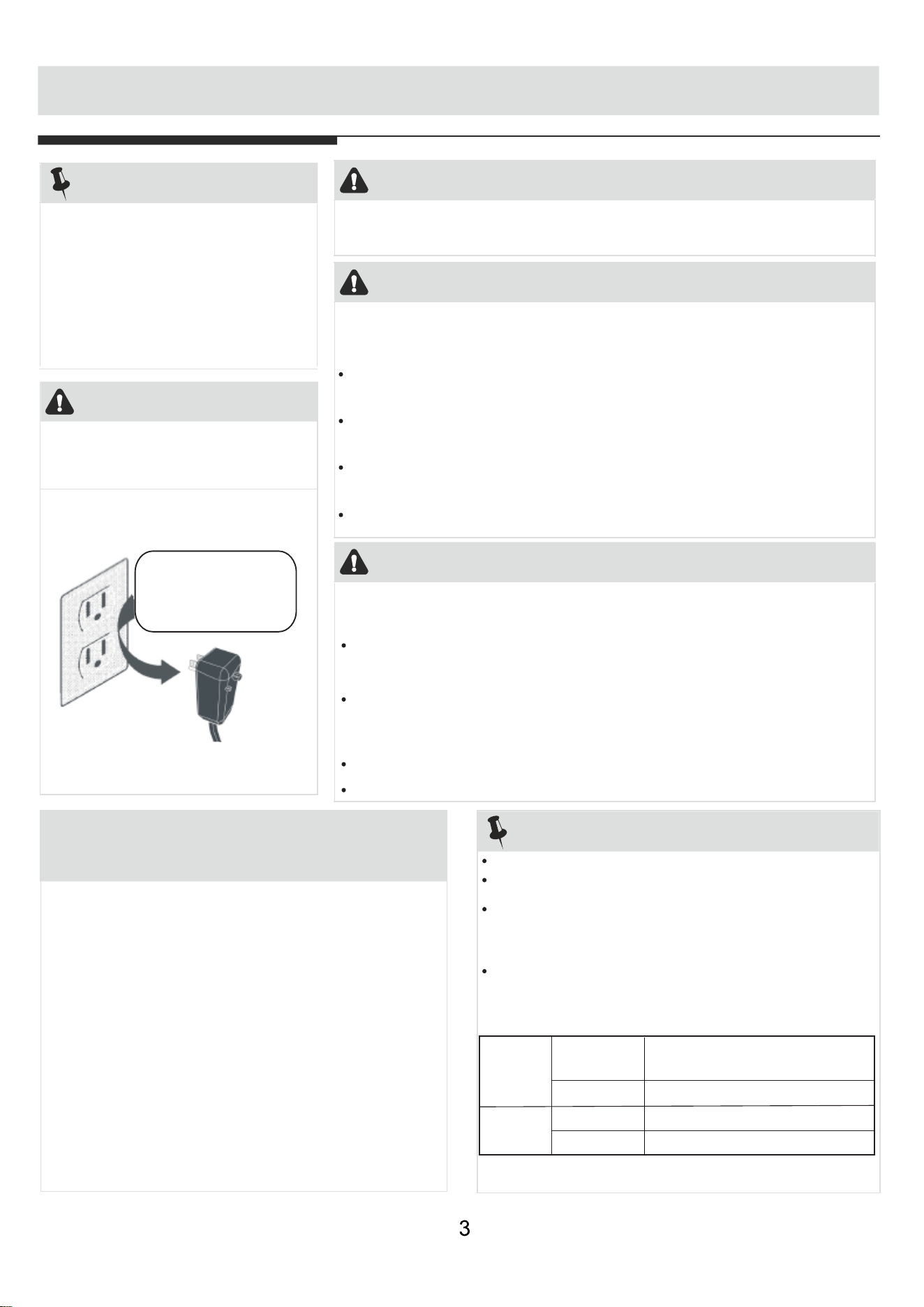

IMPORTANT SAFETY INSTRUCTIONS

Do not, under any

circumstances, cut,

remove, or bypass

the grounding prong.

Power supply cord

with 3-prong grounding plug

and current detection device

Grounding type wall

receptacle

WARNING

NOTE:

The power supply cord with this air

conditioner contains a current detection

device designed to reduce the risk of fire.

Please refer to the section Operation

of Current Device for details.In the event

that the power supply cord is damaged,

it cannot be repaired-it must be replaced

with ac ordf romt heP roductM anufacturer.

Avoid fire hazard or electric shock. Do not

use an extension cord or an adaptor plug.

Do not remove any prong from the power

cord.

WARNING

For Your Safety

WARNING

Prevent Accidents

WARNING

Electrical Information

Do not store or use gasoline or other flammable vapors and liquids in the vicinity

of this or any other appliance.

Operation of Current Device

(Applicable to the unit adopts current detection

device only )

The power supply cord contains a current device that senses

damage to the power cord. To test your power supply cord do

the following:

1. Plug in the Air Conditioner.

2. The power supply cord will have TWO buttons on the plug

head. Press the TEST button, you will notice a click as the

RESET button pops out.

3. Press the RESET button, again you will notice a click as

the button engages.

4. The power supply cord is now supplying electricity to the

unit. (On some products this it also indicated by a light on

the plug head.)

To reduce the risk of fire, electrical shock, or injury to persons when using your

air conditioner, follow basic precautions, including the following:

Be sure the electrical service is adequate for the model you have chosen. This

information can be found on the serial plate, which is located on the side of the

the cabinet and behind the grille.

If the air conditioneri st ob ein stalledin a w indow, yo u w ill pr obably w ant to cl ean

both sides of theg lassf irst.I fth ew indowis a tri ple-track ty pe w ith a sc reen pa nel

included, remove the screen completely before installation.

Be sure the airc onditionerh asb eens ecurelya nd c orrectlyin stalled a ccording to

the installation instructions in this manual. Save this manual for possible future

use in removing or installing this unit.

When handling the air conditioner, be careful to avoid cutsf rom s harp m etal f ins

on front and rear coils.

The complete electical rating of your new room air conditioner is stated on the

serial plate. Refer to the rating when checking the electrical requirements.

Be sure the air conditioner is properly grounded. To minimize shock and fire

hazards, proper grounding is important. The power cord is equipped with a

three-prong grounding plug for protection against shock hazards.

Your air conditioner must be used in a properly grounded wall receptacle. If the

wall receptacle you intend to use is not adequately grounded or protected by a

time delay fuse or circuit breaker, have a qualified electrician install the proper

receptacle. Ensure the receptacle is accessible after the unit installation.

Do not run air conditioner without side protective cover in place.This could

result in mechanical damage within the air conditioner.

Do not use an extension cord or an adapter plug.

IMPORTANT SAFETY INSTRUCTIONS

Do not use this device to turn the unit on or off.

Always make sure the RESET button is pushed in for

correct operation.

The power supply must be replaced if it fails reset when

either the TEST button is pushed, or it cannot be reset. A

new one can be obtained from the product manufacturer.

If power supply cord is damaged, it cannot be repaired. It

MUST be replaced by one obtained from the product

manufacturer.

NOTE:

NOTE:This air conditioner is designed to be operated

under condition as follows:

Cooling

operation

Outdoor temp:

Indoor temp:

Heating

operation

Outdoor temp:

23-76F/C-5-24

Indoor temp:

32-80F/

0-27C

OOOO

64-109F/18-43C (64-125F/18-52C

for special tropical models)

62-90F/

17-32C

Note: Performance may be reduced outside of these

operating temperatures.

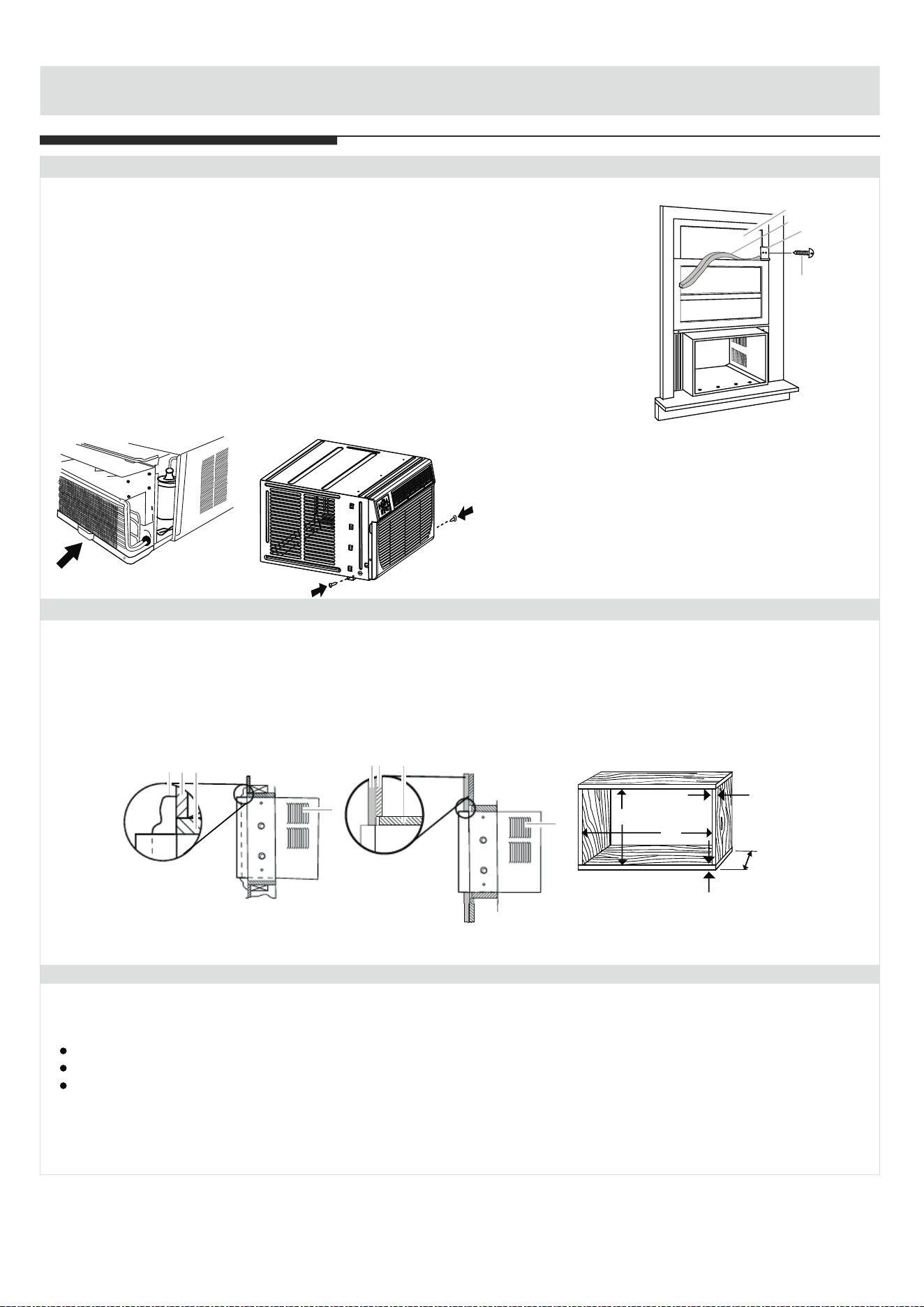

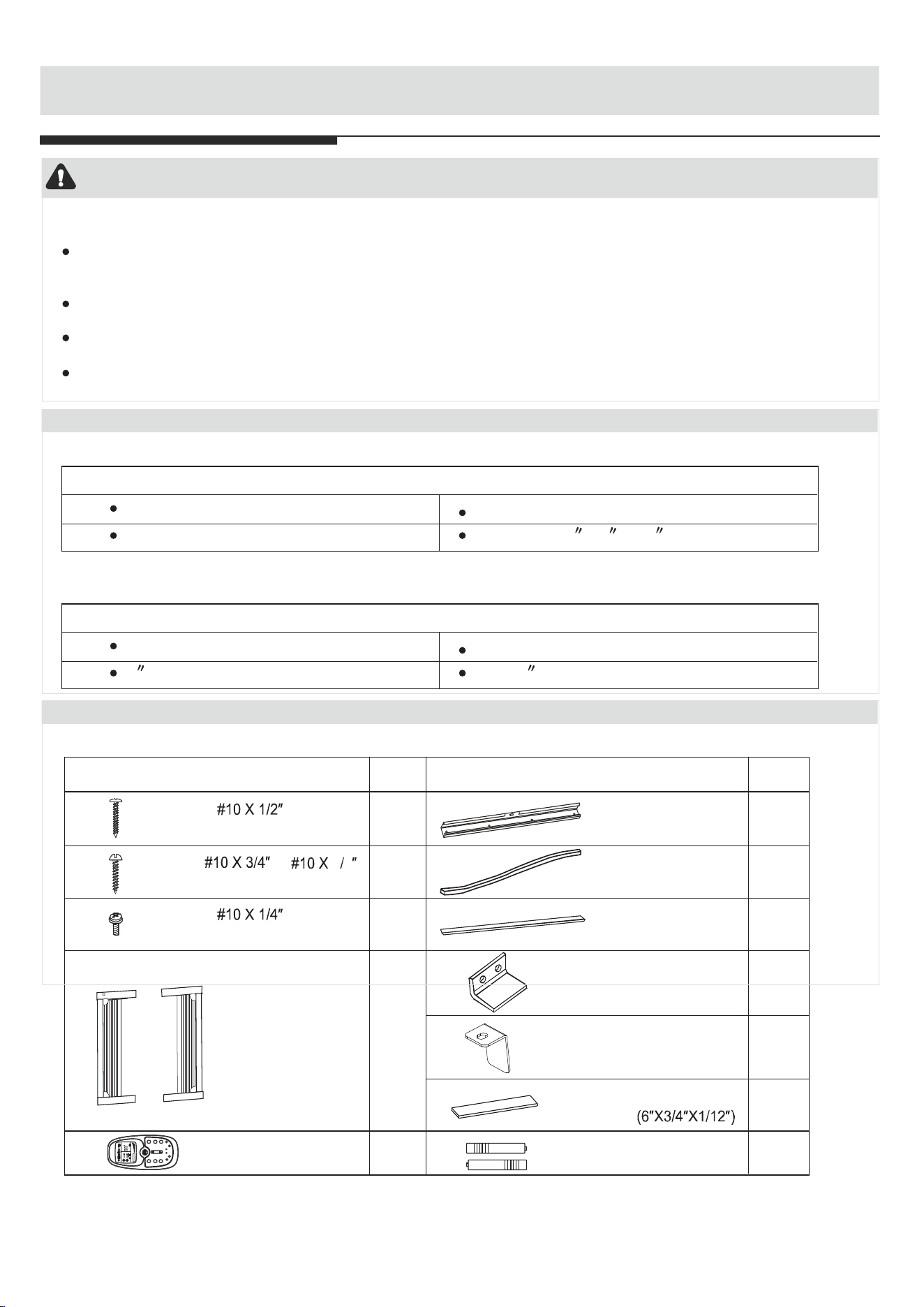

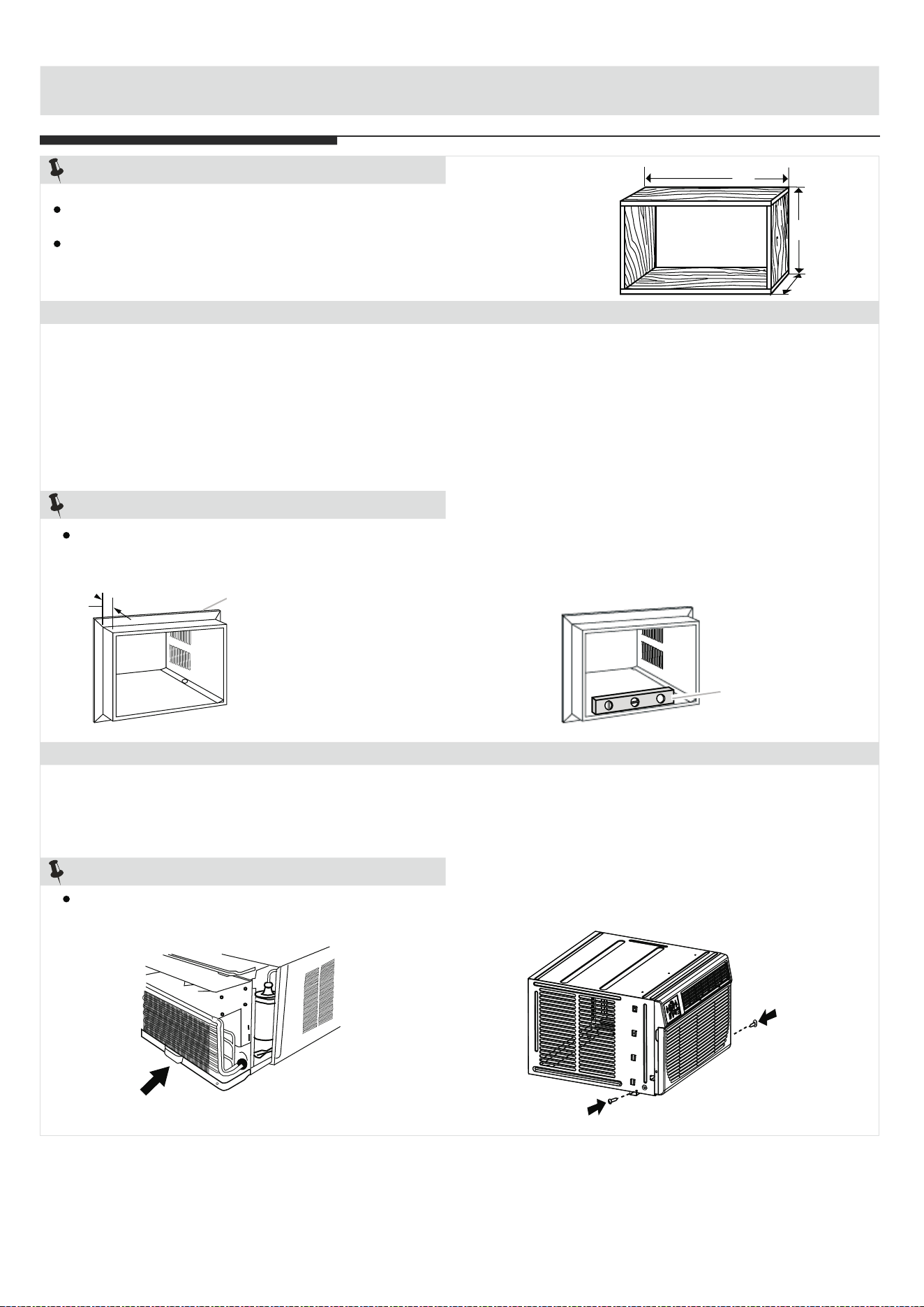

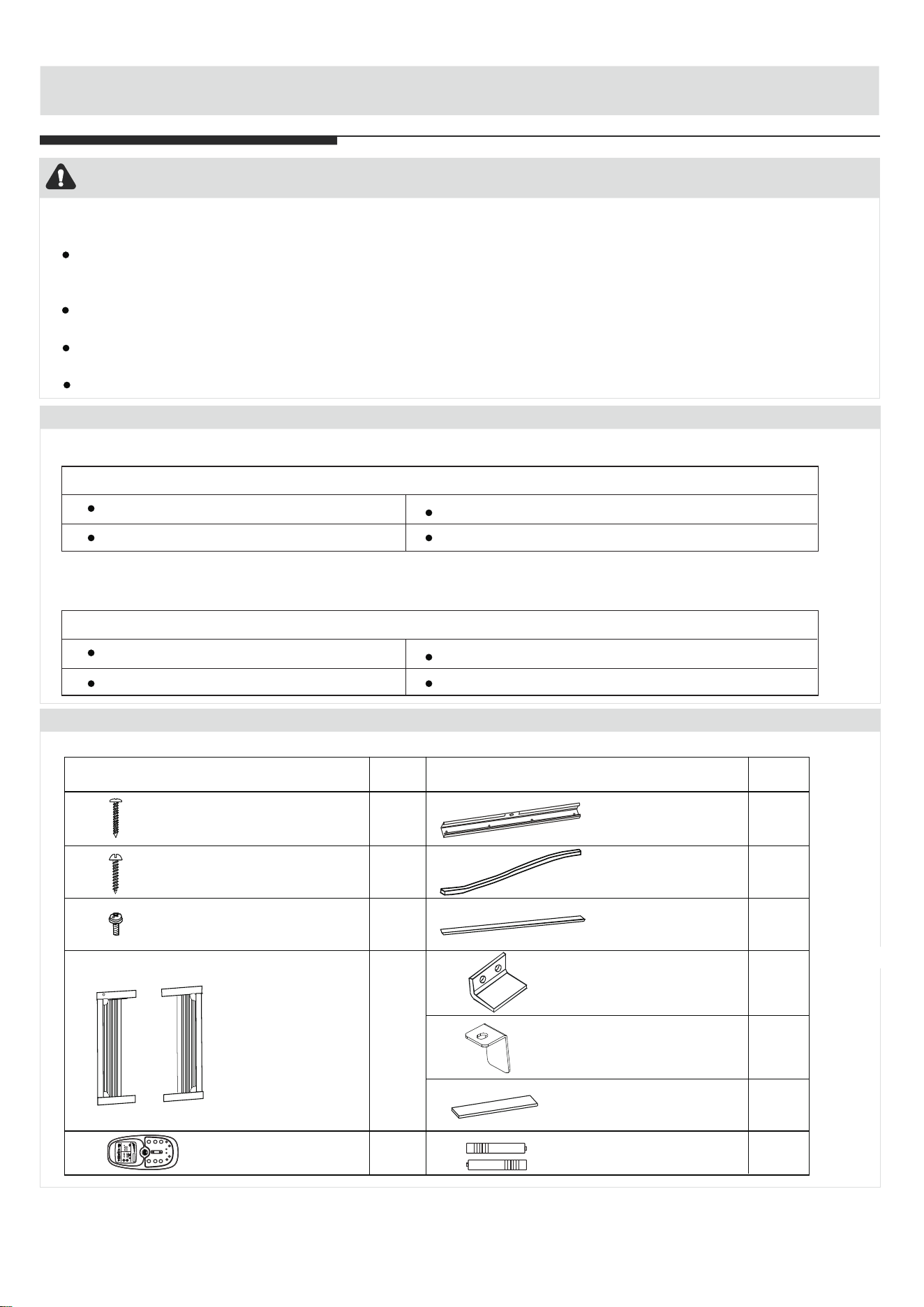

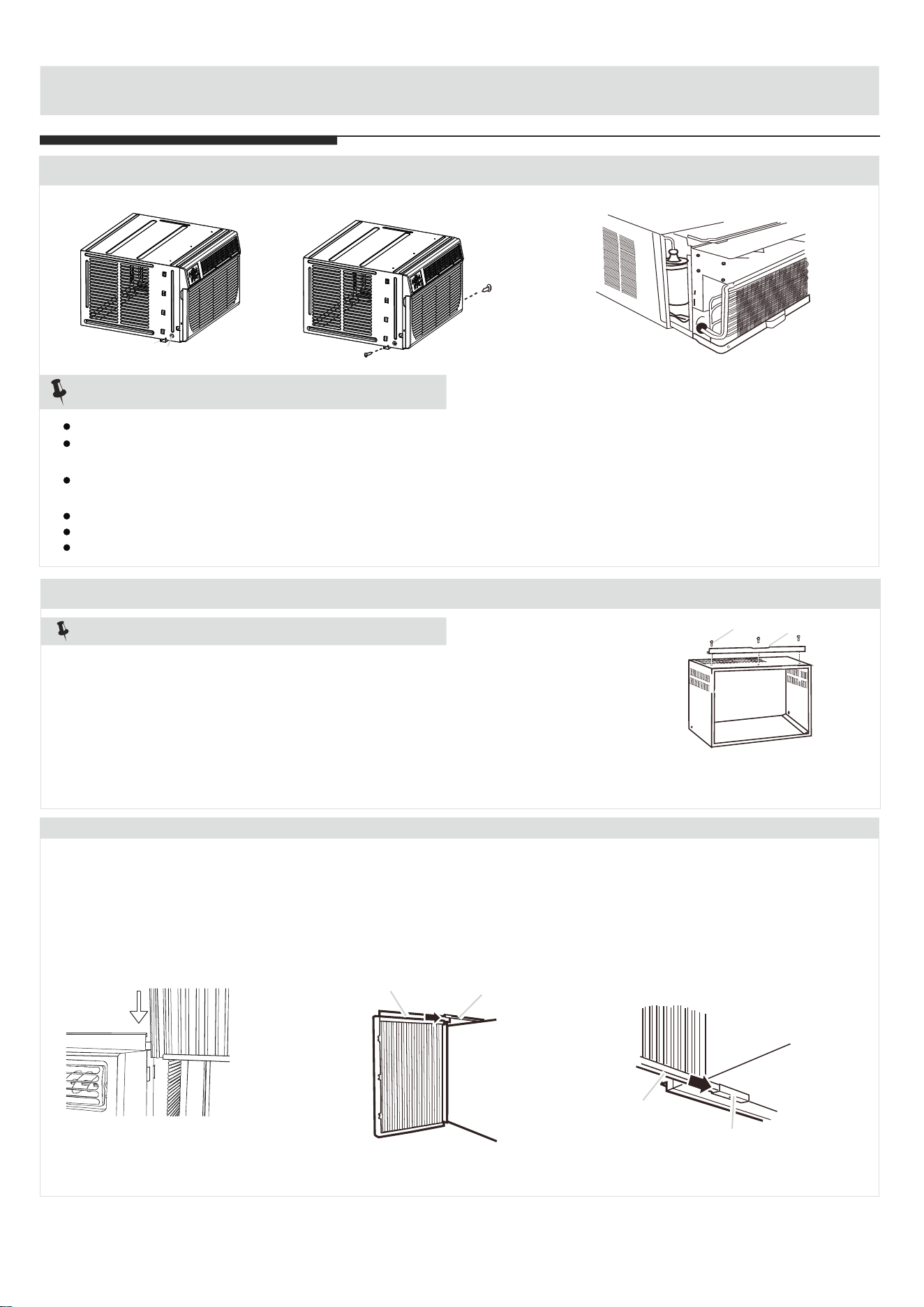

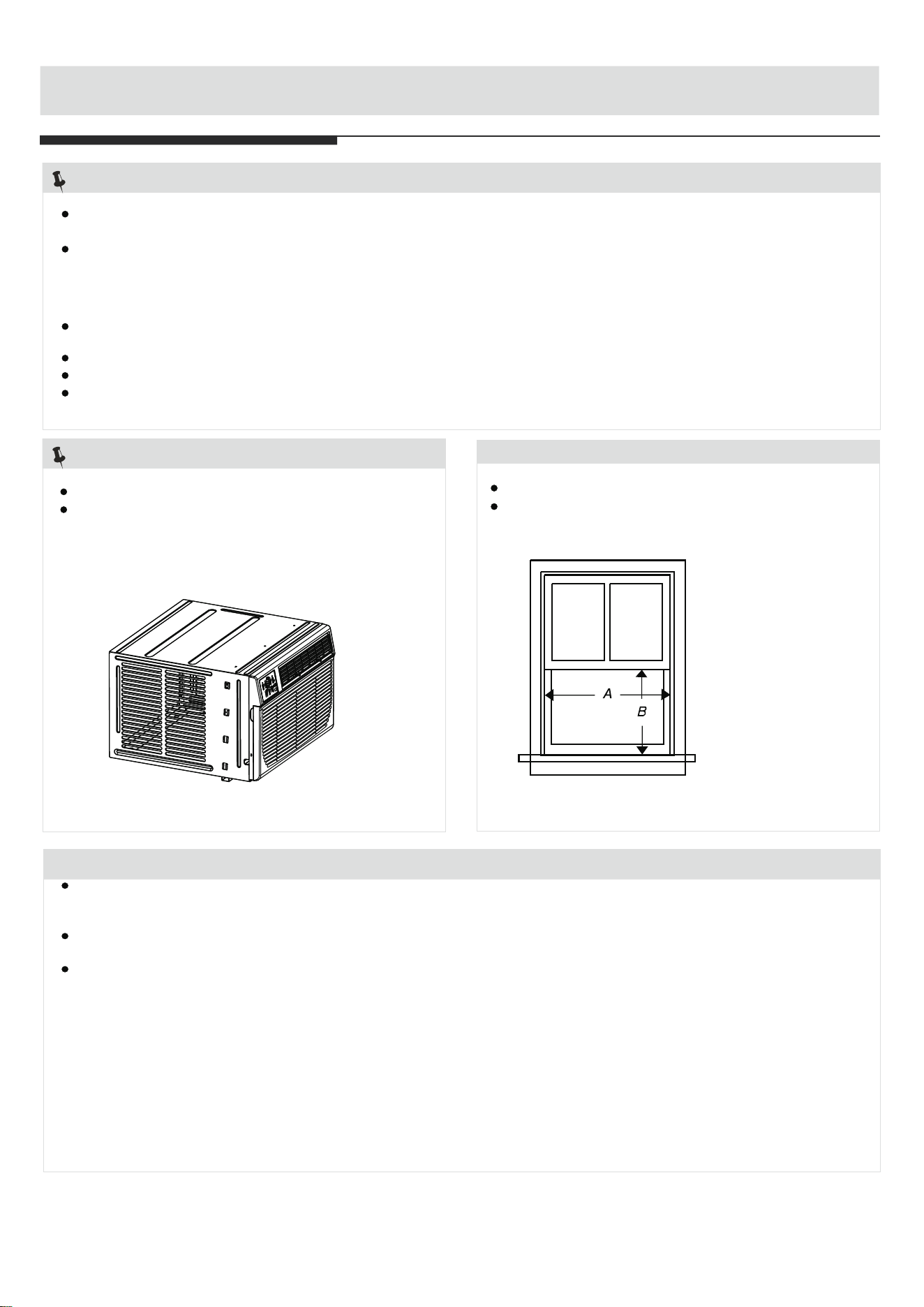

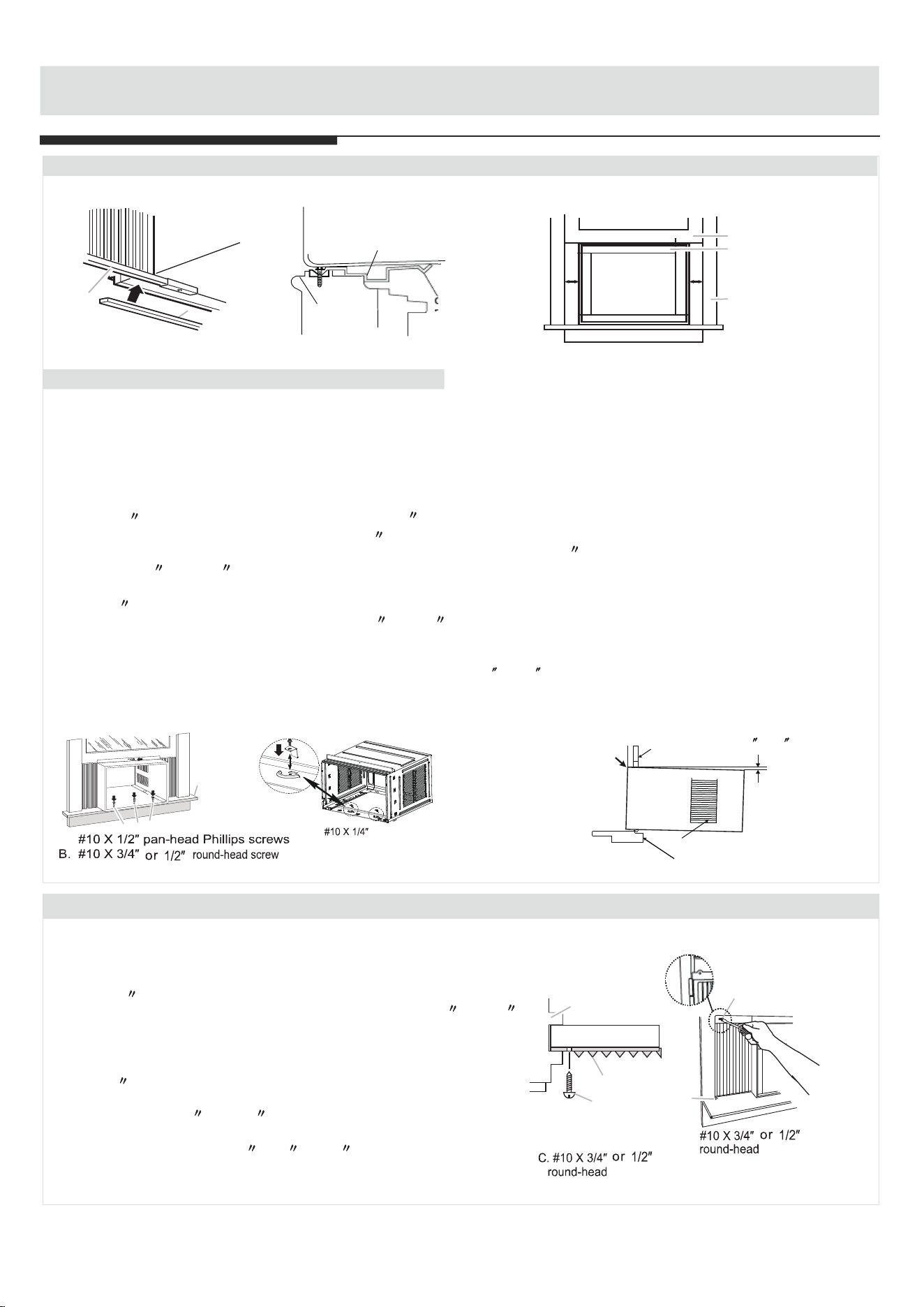

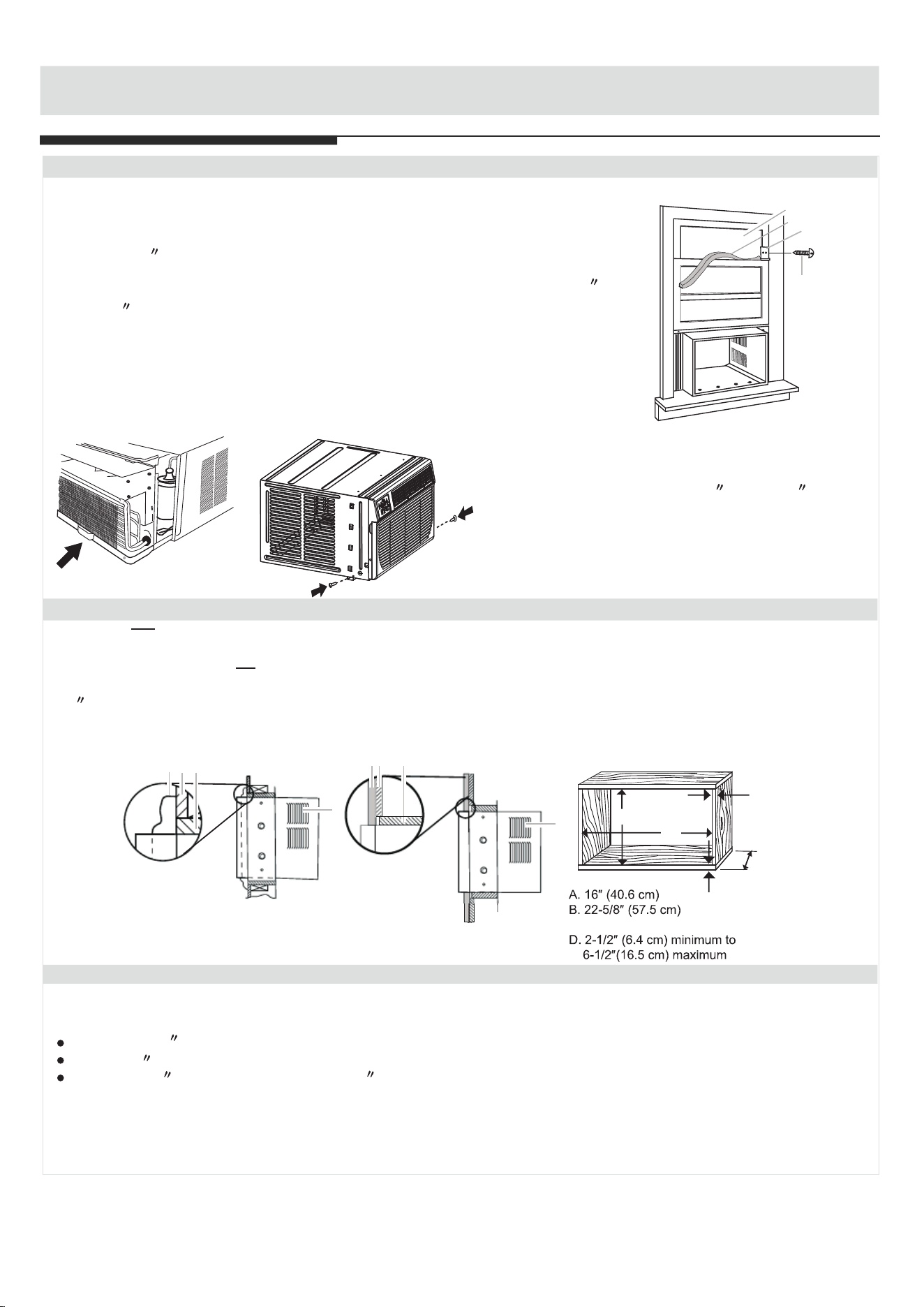

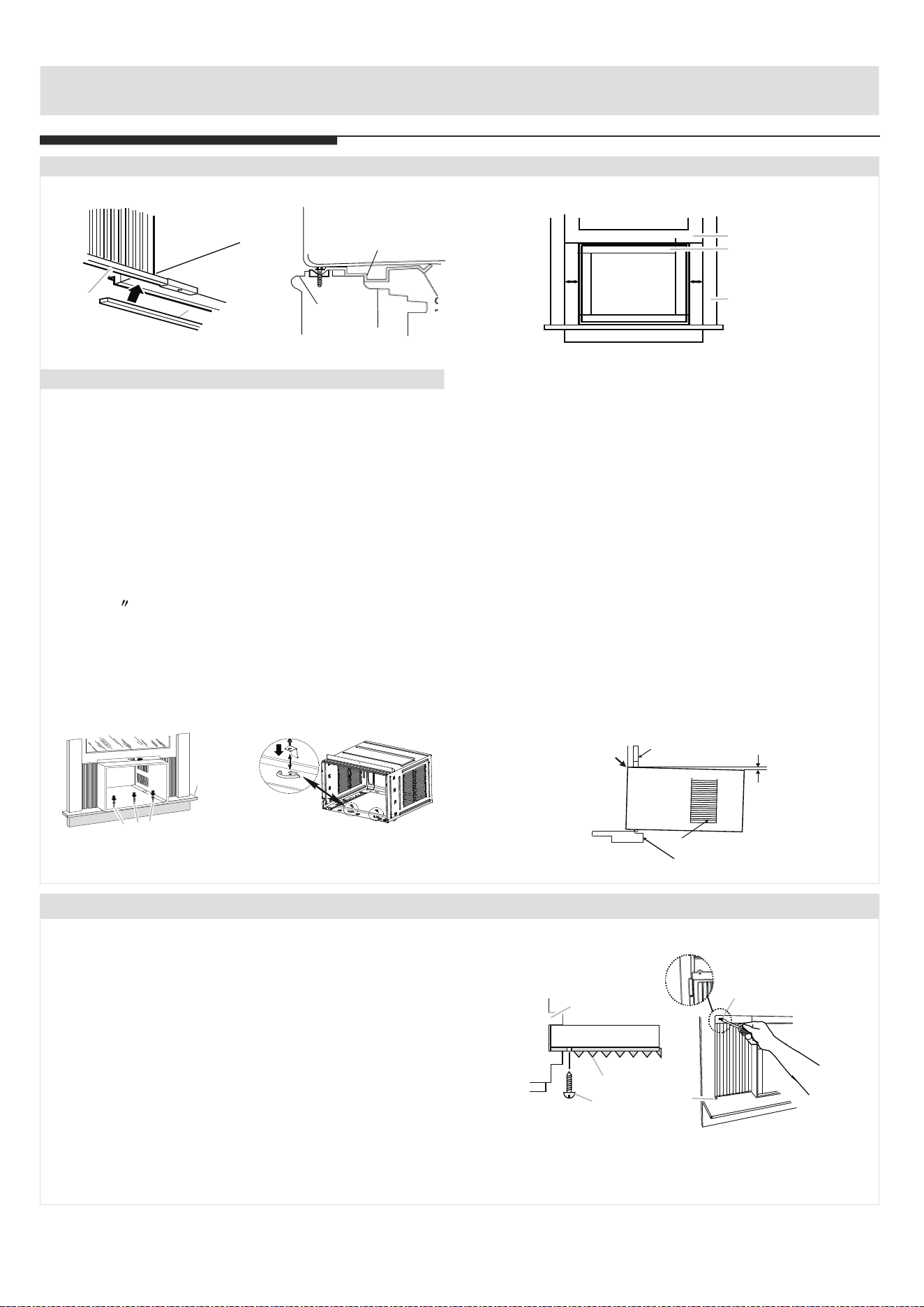

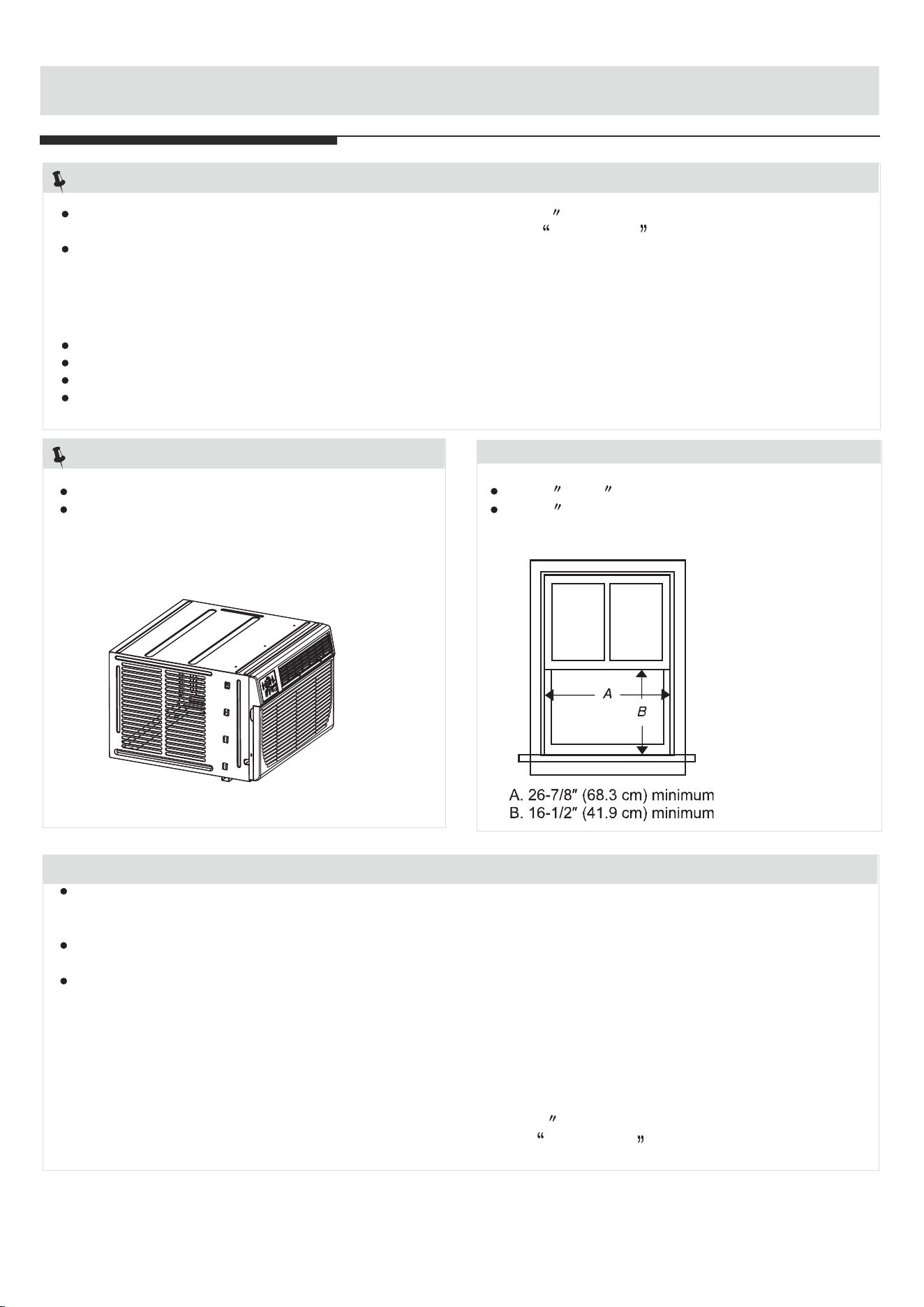

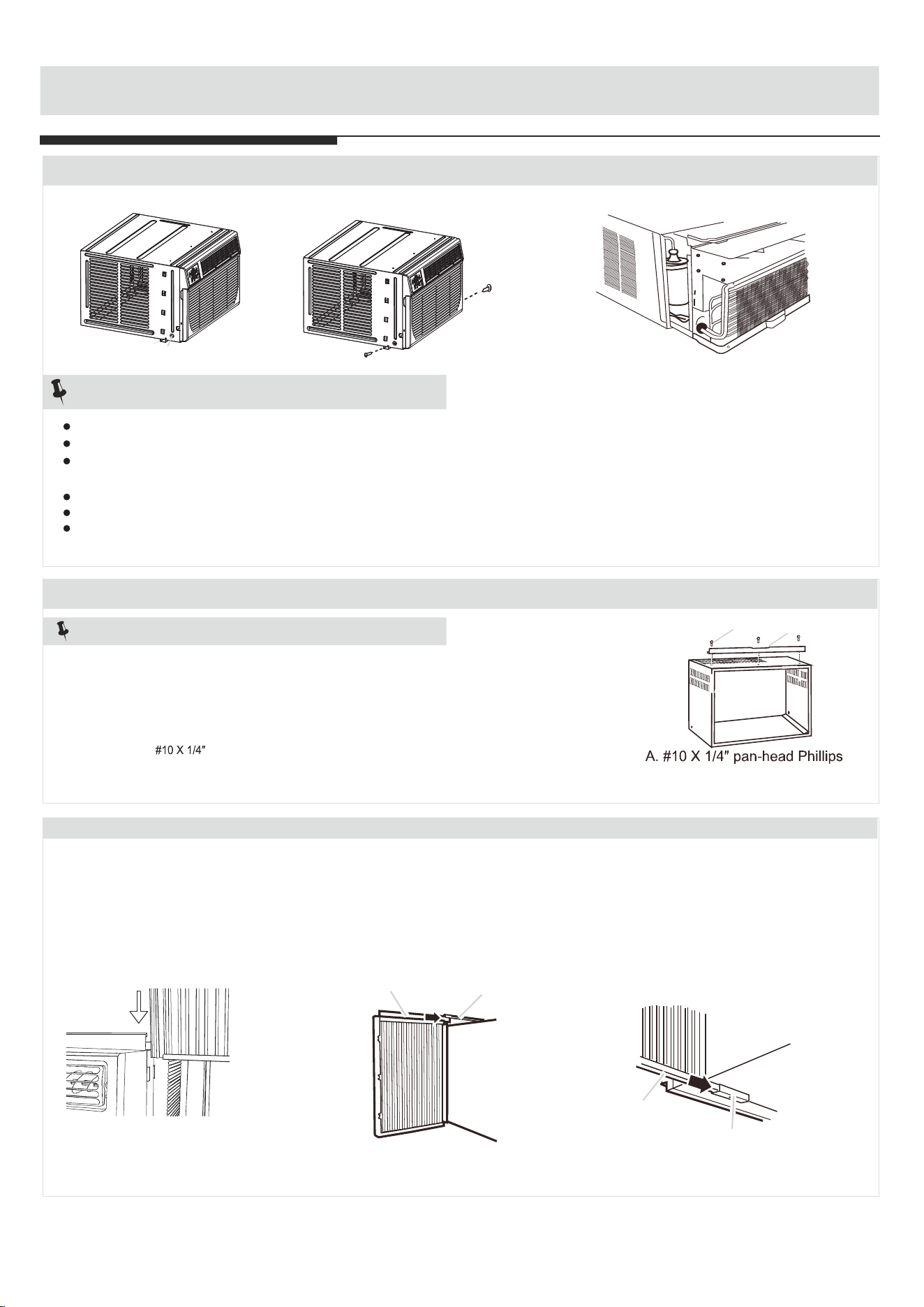

INSTALLATION INSTRUCTIONS

CAUTION

To avoid risk of personal injury, property damage, or product damage due to the weight of this device

and sharp edges that may be exposed:

Air conditioners covered in this manual pose an excessive weight hazard. Two or more people are

needed to move and install the unit.To prevent injury or strain, use proper lifting and carrying

techniques when moving unit.

Carefully inspect location where air conditioner will be installed. Be sure it will support the weight of

the unit over.

Handle air conditioner with care. Wear protective gloves whenever lifting or carrying the unit. AVOID

the sharp metal fins of front and rear coils.

Make sure air conditioner does not fall during installation.

Tools and Parts:

Gather the required tools and parts before starting installation. Read and follow the instructions

provided with any tools listed here.

TOOLS NEEDED

Flat-blade and Phillips screwdrivers

Tape measure

Level

Drill and 3/16 , 1/8 , 3/32 , or smaller drill bit

Through-the-wall Installation:

In addition to the tools listed above, the following tools are needed for through-the-wall installation.

TOOLS NEEDED

Saw

Caulk

1 (2.5 cm) or thicker lumber

#10 X 1 wood screws (7)

Parts Supplied:

Check that all parts are included in parts package:

Hardware

Qty.

pan - head

Phillipsscrews

Qty.

round - head

screws

pan - head

Philli

screws

Top channel

Windowsashseal

Hardware

Foam seal

side curtains

Window lock bracket

Safety Lock

(for Vinyl-Clad window)

weather seals

Remote Control

Remote Battery

MODE

ENERG Y SAVER

CLEA N AIR

FOLLO W ME

SLEEP

LED

CLOC K

CANC EL

TIME R

FAN

RESET

LOCK

CLOCK

OFF

SET TEMP.

FAN SPEED

AUTO

INSTALLATION INSTRUCTIONS

Location Requirements:

IMPORTANT:Observe all governing codes and ordinances. Check the location where air conditioner

will be installed.Proper installation is your responsibility. Make sure you have everything necessary

for correct installation.

Grounded electrical outlet within 4 ft (122 cm) of where the power cord exits the air conditioner.

Free movement of air in room to be cooled.

A large enough opening for the air conditioner.

Adequate wall support for weight of air conditioner. Air conditioner weights between 70 and 85 Ibs

(32 to 40 kgs).

Do not use an extension cord.

Cabinet louvers must not be obstructed. Air must

be able to pass freely through the cabinet louvers.

(FIG.1)

FIG.2

FIG.1

A. Cabinet louvers

Remove and dispose of / recycle packaging materials. Remove tape and glue residue from surfaces

before installing the air conditioner. Rub a small amount of liquid dish soap over the adhesive with

your fingers. Wipe with warm water and dry.

Do not use sharp instruments, rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your air conditioner.

Handle the air conditioner gently.

1. Remove the air conditioner from the carton and place it on cardboard.

2. Remove 1 shipping screw from each side of the cabinet (FIG.3).

3. Remove front panel by removing 1 Phillips screw from each side of the front panel. Set screws a

side and save (FIG.4).

4. Pull on the handles to slide the air conditioner out of the cabinet. Place the air conditioner on

cardboard (FIG.5).

NOTE:

Installation parts are supplied for double-hung windows up to 36 (91.4 cm) wide. A special Wide

Window Kit is available from your dealer or service center. See Accessories .

Do not use any screws other than those specified here.

Installation parts are supplied for double-hung windows up to 36 (91.4 cm) wide. A special Wide

Window Kit is available from your dealer or service center. See Accessories .

Do not use any screws other than those specified here.

Remove packaging material:

NOTE:

Window Installation:

Window opening measurements (FIG.2) :

26-7/8 to 36 (68.3 cm to 91.4 cm) opening width.

16-1/2 (41.9 cm) minimum opening height.

INSTALLATION INSTRUCTIONS

Remove packaging material:

FIG.3FIG.4FIG.5

Handle the air conditioner gently.

Be sure your air conditioner cabinet does not fall out of the opening during installation or removal.

The place where the power cord exits the air conditoner should be no more than 4 ft (122 cm) from a

grounded 3 prong outlet.

Do not block the louvers on the front panel.

Do not block the louvers on the outside of air conditioner.

Do not lift, pull or remove any expanded polystyrene (foam) from inside of the air conditioner. It is

not packing material

NOTE:

Attach Top Channel (FIG.6):

Attach the top channel and side curtains to the air conditioner cabinet before

placing the cabinet in the window.

1. Locate provided bag of screws.

2. Place the top channel on top of the air conditioner cabinet, lining up the three

holes in the top channel with the three holes on top of the air conditioner cabinet.

3. Using three pan-head Phillips thread cutting screws, attach the top

channel to the air conditioner cabinet.

B.Top channel

FIG.6

thread cutting screws

NOTE:

FIG.7BTop view

FIG.7A

FIG.7C

A. Side Curtain

A. Curtain housing

B. Curtain top channel

on air conditioner

A. Curtain housing

B. Curtain bottom channel

on air conditioner

Bottom view

Attach Side Curtains :

1. Locate provided bag of screws.

2. Insert the right-hand curtain connector tab into the curtain housing channels on the air conditioner

(FIG.7A).

3. Insert the top and then the bottom of the right-hand curtain housing in the top and bottom curtain

channels on theair conditioner (FIG.7B, FIG.7C).

4. Slide the curtain housing into the curtain guides as far as it could go.

5. Repeat the above steps for the left-hand curtain.

INSTALLATION INSTRUCTIONS

FIG.8

FIG.10

FIG.9

screw

FIG.14A

screw

FIG.14B

window

cabinet

Bracket

window

outer sill

on edge of inner sill.

A. Curtain housing

B. Foam adhesive seal

inner sill

Angle of cabinet

bracket securely seated

A. Window sash

B. Empty cabinet

C. Window channel

A. Window channel

B. Left-hand curtain

B. Slotted hole in the

bottom of the curtain

Attach foam adhesive seal:

Attach foam adhesive seal along the bottom of the curtain bottom channel (FIG.8).

Install Cabinet into Window:

1. Center empty cabinet in window:

Check that lower rail of air conditioner cabinet is behind and against back side of window sill. Maintain

a firm hold on the air conditioner cabinet (FIG.9). Lower window sash to hold the cabinet in place.

Measure the distance between the right side of the cabinet and the inside of the window channel

(FIG.10). Repeat for the left side. Adjust the cabinet until the distance on each side is the same.

2. Attach the cabinet to window:

A: For wooden window:

Use a 3/16 drill bit to drill three starter holes 3/8 deep through the three holes in the cabinet and into

the window sill,and drill one starter hole 3/8 deep through the hole in the middle of top rail and into the

window frame (FIG.11). Attach cabinet to window with three #10 x 1/2 pan-head Phillips screws and

one #10 X 3/4 or (1/2 )round-head screw (FIG.11).

B: For Vinyl-Clad window:

Use a 1/8 drill bit to drill one hole through the hole in the middle of top rail and into the window frame.

Attach cabinet to window with one #10 x 3/4 or(1/2 )round-head Phillips screw (FIG.11). Place two

safety locks into the holes that located in the bottom of the cabinet and drive two locking screws

through the safety locks into the cabinet as shown (FIG.12)

3. Check that air conditioner cabinet is tilted back about 1/to1/

8 2

(See F IG.13).

1OO

(tilted about 3t o 4 downward t oth e o utside).

After proper installation, condensate should not drain from the overflow drainh ole d uringn ormalu se, correct

the slope otherwise.

Attach Side Curtains to Window Frame:

1. Extend the side curtains out against the window frame

(FIG.11).

2. Drill holes and drive locking screws:

A: For wooden windows:

Use a 3/32 drill bit to drill 4 starter holes through the holes in

the side curtains into the window. Drive four #10 X 3/4 or (1/2 )

Lockingscrews through the holes in the side curtains into the

window sill and window frame(FIG.14A, FIG.14B).

B: For Vinyl-Clad windows:

Use a 1/8 drill bit to drill two holes through the holes in the

side curtains into the window frame as shown (FIG.14A).

Drive two #10 X 3/4 or (1/2 )locking screws through the

holes in the side curtains into the window sash (FIG.14A)

3. Trim the weather seal (6 X3/4 X1/12 ) with a proper length,

peel off the protective backing and plug any gaps if needed

as shown (FIG.14B).

( )

FIG

.11

FIG.13

FIG.12

Side Louvers

Window Sash

Windo

Sill

A. Pan-head Phillips screws

B. Safety Lock

Only for Vinly-Clad Window

C. Window channel

( )

Measure

from the

cabinet

edge.

About 1/to 1/

8 2

INSTALLATION INSTRUCTIONS

ABC

A. Molding

B. Inside wall

C.Wood frame

D. Louvers

C.Wood frame

D. Louvers

FIG.15

FIG.18FIG.19

FIG.20

FIG.16

FIG.17

C.Wood thickness

A. Window lock bracket

B. Upper window glass

C. Window sash seal

D. #10X3/4 or or (1/2 )

round-head screws

Complete Installation:

1. Insert window sash seal behind the top of the lower window sash and

against the glass of the upper window (FIG.15).

2. Place the window-lock bracket on top of lower window and against upper

window sash on right side of the window (FIG.15).

3. Use a 3/32 drill bit to drill starter holes through the holes in the bracket

into the window sash (FIG.15).

4. Attach the window lock-bracket to the window sash with two #10 X 3/4

or or (1/2 )round-head screws to secure window in place (FIG.15).

5. Insert air conditioner into cabinet (FIG.16).

6. Insert front tabs of front panel into top of cabinet and swing front into place.

7. Attach bottom front of panel with front panel screws (FIG.17).

8. Plug into a grounded 3 prong outlet.

9. Press RESET on the power supply cord.

Through-the-Wall Cabinet Installation:

Option 1 wood, metal or plastic molding:

When using a wood, metal or plastic molding, the wood frame should line up with the inside wall as

shown FIG.18 Option 2 Plastered wall with no molding:

If the plastered wall is to be flush with the cabinet and no molding is used, the wood frame must be set

1/2 (13mm) into the inside wall FIG.19.

Install Wood Frame:

1. Construct the wood frame. See FIG.20 for dimensions.

2. Measure the outside width and height of frame to determine wall opening dimensions. The wall

opening measurements should be :

A. Plastered wall

B. Inside wall

Width : 22-5/8 (57.5 cm) plus twice thickness of wood used to build frame.

Height: 16 (40.6 cm) plus twice thickness of wood used to build frame.

Depth : 2-1/2 (6.4 cm) minimum to 6-1/2 (16.5 cm) maximum.

3. Cut the opening through the wall. Remove and save insulation.

4. Apply the wood preservative to the outside exposed surface.

5. Insert the frame in the wall opening. Square and level frame.

6. Attach frame securely to the wall.

INSTALLATION INSTRUCTIONS

B.Trim

A. level

FIG.21

FIG.22FIG.23

FIG.24

FIG.25

A. Outside width

B. Outside height

C. Depth

Dimension for depth depends on wall thickness and type of molding

(FIG.21).

Do not block louvers in air conditioner cabinet.

Use 1 (2.5 cm) or thicker lumber for wood frame.

Install Cabinet into Wood Frame:

1. Insert cabinet into the framed wall opening. The top of the cabinet should extend 3/4 (19.1 mm)

into the room. If there is trim, the cabinet should extend 3/4 (19.1 mm) past trim (FIG.22).

2. Use a level to check that cabinet is level side to side (FIG.23).

3. Check that air conditioner cabinet is tilted to the outside so that water could run to the outside. The

cabinet should slop at least half-a-bubble towards the rear.

4. Reuse the insulation to seal opening between cabinet and frame.

5. Use existing holes in sides and top of cabinet and seven #10 X 1 wood screws (not provided) to

attach cabinet to frame.

6. Caulk all outside wall openings around cabinet.

Do not overtighten screws or the cabinet will distort and provide a poor air seal between cabinet

and air conditioner.

Complete Installation:

1. Insert air conditioner into cabinet (FIG.24).

2. Insert front tabs of front panel into top of cabinet and swing front into place.

3. Attach bottom front of panel with front panel screws (FIG.25).

4. Plug into a grounded 3 prong outlet.

5. Press RESET on the power supply cord.

Handle the air conditioner gently .

For through-the-wall installations, if needed, install molding around the room side of cabinet.

NOTE:

NORMAL SOUNDS

All the illustrations in this manual are for explanation purpose only. Your air

conditioner may be slightly different. The actual shape shall prevail.

NOTE:

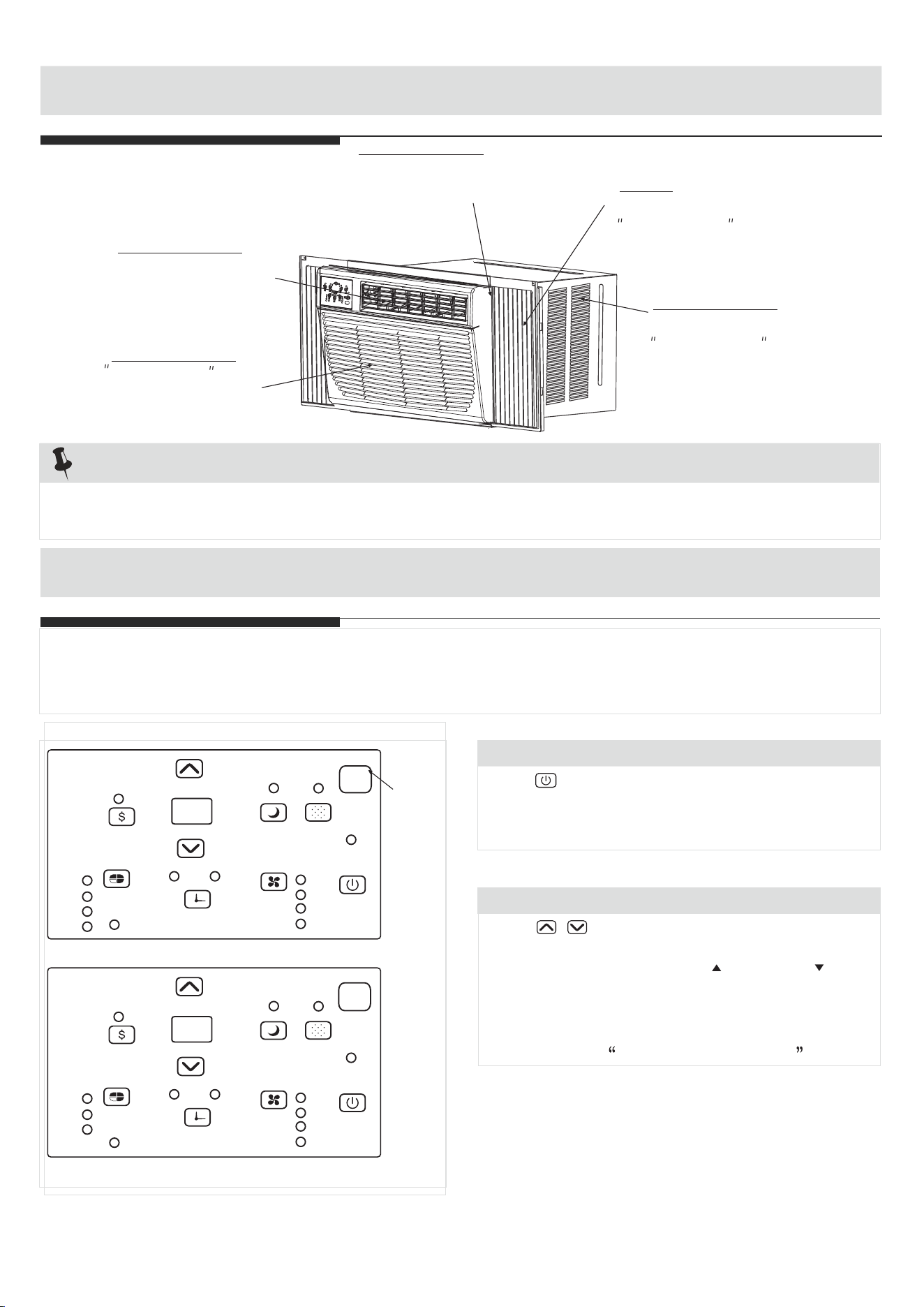

AIR CONDITIONER FEATURES

Before you begin, thoroughly familiarize yourself with the control panel as shown below and all its

functions, then follow the symbol for the functions you desire. The unit can be controlled by the unit

control alone or with the remote.

ELECTRONIC CONTROL OPERATING INSTRUCTIONS

TO TURN UNIT ON OR OFF:

Press ON/OFF button tot urnu nito no ro ff.

NOTE:The unit wil l initiate a utomatically the Energy

Saver function underC ool,Dry, Auto(only Au to-Cooling

and Auto-Fan) modes.

TO CHANGE TEMPERATURE SETTING:

Press / UP/DOWN button to change

temperature setting.

NOTE:Press or hold either UP( ) or DOWN ( ) button

until the desired temperature is seen on the display.

This temperature will be automatically maintained

OOOO

anywhere between 62F(17C) and 86F(30C). If

you want the display to read the actual room

temperature, see To Operate on Fan Only section.

Sound of Rushing Air

At the front of the unit, you may

hear the sound of rushing air

being moved by the fan

High Pitched Chatter

High efficiency compressors

may have a high pitched chatter

during the cooling cycle.

Gurgle/Hiss

Gurgling or hissing noise may

be heard due to refrigerant

passing through evaporator

during normal operation.

Pinging or Switching

Droplets of water hitting condenser

during normal operation may cause

pinging or switching sounds.

Vibration

Unit may vibrate and make noise

because of poor wall or window

construction or incorrect installation.

(Cooling Only Models)

(Electric Heating Models)

REMOTE SIGNAL

RECEPTOR

TEMP/TIMER

Fan

Mode

Sleep

Timer

Check

Filter

Energy

Saver

Auto

High

Med

Low

Off

Auto

Fan

Cool

Dry

TEMP/TIMER

Heat

TEMP/TIMER

Fan

Mode

Sleep

Timer

Check

Filter

Energy

Saver

Auto

High

Med

Low

Off

Auto

Fan

Cool

Dry

TEMP/TIMER

AIR CONDITIONER FEATURES

TO ADJUST FAN SPEEDS:

Press to select the Fan Speed in four steps-Auto,

Low, Med or High. Each time the button is pressed,

the fan speed mode is shifted.For some models, the

fan speed can not be adjusted under HEAT mode.

On Dry mode,the fan speed is controlled at Low

automatically.

TO SELECT THE OPERATING MODE:

To choose operating mode, press Mode button.Each

time you press the button, a mode is selected in a

sequence that goes from Auto, Cool, Dry ,heat(cooling

only models without)and Fan. The indicator light beside

will be illuminated and remained on once the mode is

selected.

To operate on Auto feature:

In this mode, the fan speed cannot be adjusted, it starts

automatically at a speed according to the room

temperature.

To operate on Fan Only:

Use this function only when cooling is not desired,such

as for room air circulation or to exhaust stale air(on

some models). (Remember to open the vent during this

function, but keep it closed during cooling for maximum

cooling efficiency.) You can choose any fan speed you

prefer.

During this function, the display will show the actual

room temperature, not the set temperature as in the

cooling mode.

To operate on Dry mode:

In this mode, the air conditioner will generally operate

in the form of a dehumidifier. Since the conditioned

space is a closed or sealed area, some degree of

cooling will continue.

When you set the air conditioner in AUTO mode, it will

automatically select cooling, heating(cooling only models

without), or fan only operation depending on what

temperature you have selected and the room temperature.

The air conditioner will control room temperature

automatically round the temperature point set by you.

In Fan only mode ,the temperature is not adjusted.

The unit will initiate automatically the Energy Saver

function under Cool, Dry, Auto(only Auto-Cooling and

Auto-Fan) modes.

SLEEP FEATURE:

Press Sleep button to initiate the sleep mode. In

this mode the selected temperature will increase

(cooling) or decrease (heating) by 2F/1(or 2)C 30

minutes after the mode iss elected.T het emperature

will then increase (cooling) or decrease (heating)b y

another 2F/1(or 2)C after an additional 30 minutes.

T hisn ew t emperaturew ill be m aintained f or6 h ours

beforei tr eturnsto th eoriginallyse lectedtem perature.

This ends the Sleep mode and theu nit w ill c ontinue

t o o perate as originally programmed. The Sleep

mode program can be cancelled at any time during

operation by pressing the Sleep button again.

Press Check filter button to initiate theis feature.

This feature is a reminder to clean the Air Filter for

more efficient operation. The LED(light) will illumi-

nate after 250 hours of operation. To reset after

cleaning the filter, press the Check Filter button and

the light will go off.

CHECK FILTER FEATURE:

ENERGY SAVER FEATURE:

Press Energy saver button to initiate this function.

This function is available on COOL, DRY, AUTO

(only AUTO-COOLING and AUTO-FAN) modes.The

fan will continue to run for 3 minutes after the

compressor shuts off.The fan then cycles on for 2

minutes at 10 minute intervals until the room

temperature is above the set temperature, at which

time the compressor turns back on and Cooling

Starts.

FOLLOW ME FEATURE:(on some models)

Light flashing

This feature can be activated from the remote

control ONLY. The remote control serves as

a remote thermostat allowing for the precise

temperature control at its location.

To activate the Follow Me feature, point the remote

control towards the unit and press the Follow Me

button. The remote display is actual temperature at

its location. The remote control will send this signal

to the air conditioner every 3 minutes interval until

press the Follow Me button again.If the unit does not

receive the Follow Me signal during any 7 minutes

interval, the unit will beep to indicate the Follow Me

mode has ended.

When the unit is on or off, first press Timer button, the

TIMER ON indicator light illuminates. It indicates the Auto

Start program is initiated.

When the time of TIMER ON is displayed ,press the Timer

button again, the TIMER OFF indicator light illuminates.

It indicates the Auto Stop program is initiated.

Press or hold the UP or DOWN button to change the Auto

time by 0.5 hour increments, up to 10 hours,then at 1 hour

increments up to 24 hours.The control will count down the

time remaining until start.

The selected time will register in 5 seconds, and the system

will automatically revert back to display the previous

temperature setting or room temperature when the unit is

on.(when the unit is off,there is no display.)

Turning the unit ON or OFF at any time or adjusting the

timer setting to 0.0 will cancel the Auto Start/Stop timed

program.

TIMER: AUTO START/STOP FEATURE:

AIR CONDITIONER FEATURES

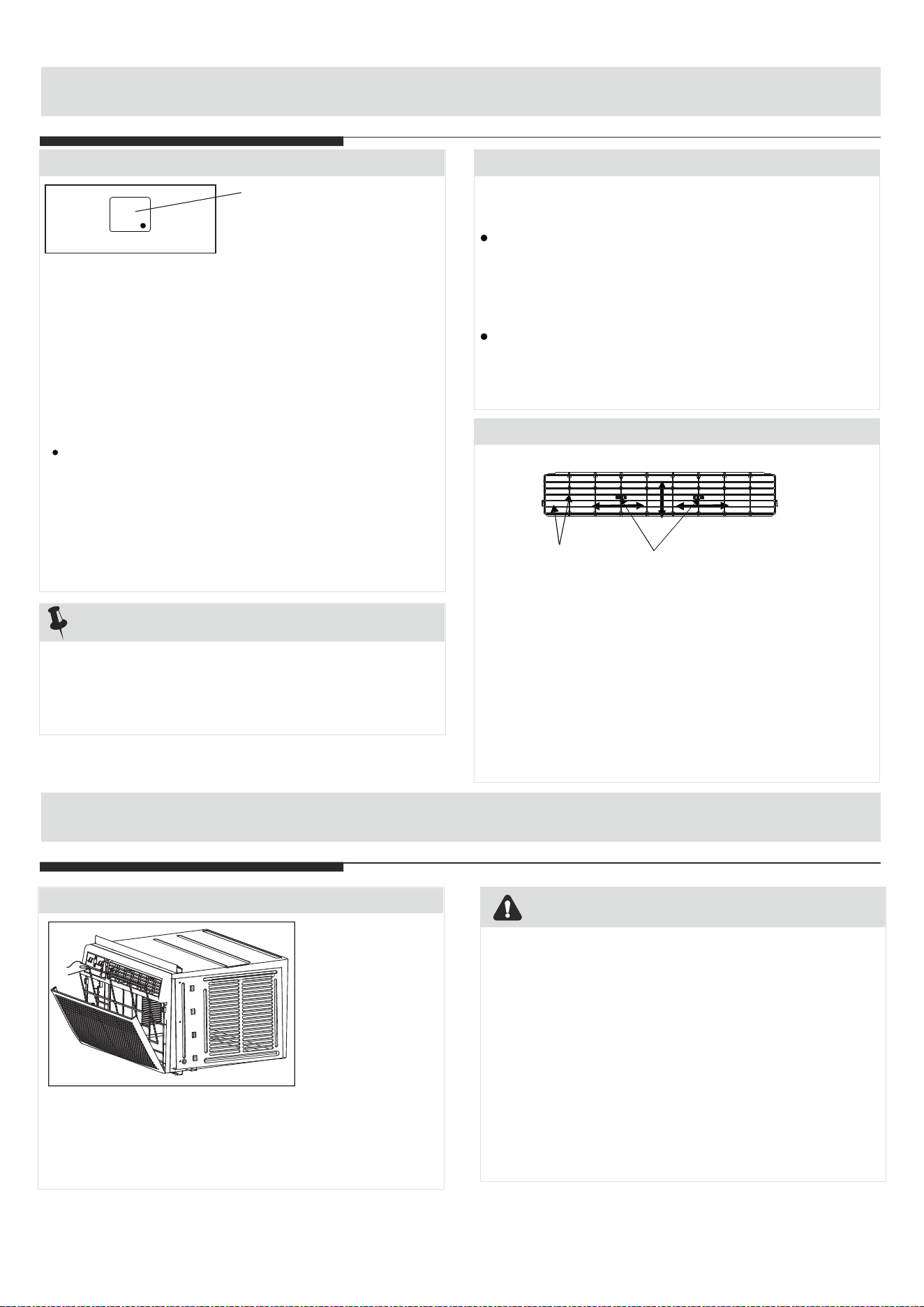

Displays

Shows the set temperature in " C" or " F" and the

Auto-timer settings.While on Fan only mode,it shows

the room temperature.

DISPLAYS:

-Evaporator temperature sensor error-Unplug the

unit and plug it back in.If error repeats, call for

service.

NOTE: " "is displayed as shown in the left picture.

HS -Electric heating sensor error-Unplug the unit and

plug it back in.If error repeats, call for service.

Error codes:

AS-Room temperature sensor error-Unplug the unit

and plug it back in.If error repeats, call for service.

NOTE:In Fan only mode,it will display"LO" or "HI".

If the unit breaks off unexpectedly due to the power

cut, it will restart with the previous function setting

automatically when the power resumes.

DISPLAYS:

NOTE:

Air Directional Louvers

ADDITIONAL THINGS YOU SHOULD KNOW

Now that you have mastered the operating procedure,

here are more features in your control that you should

become familiar with.

The Cool circuit has an automatic 3 minute time

delayed start if the unit is turned off and on quickly.

This prevents overheating of the compressor and

possible circuit breaker tripping.The fan will

continue to run during this time.

The control is capable of displaying temperature in

degrees Fahrenheit or degrees Celsius. To convert

from one to the other, press and hold the Left and

Right Temp/Timer buttons at the same time, for 3

seconds.

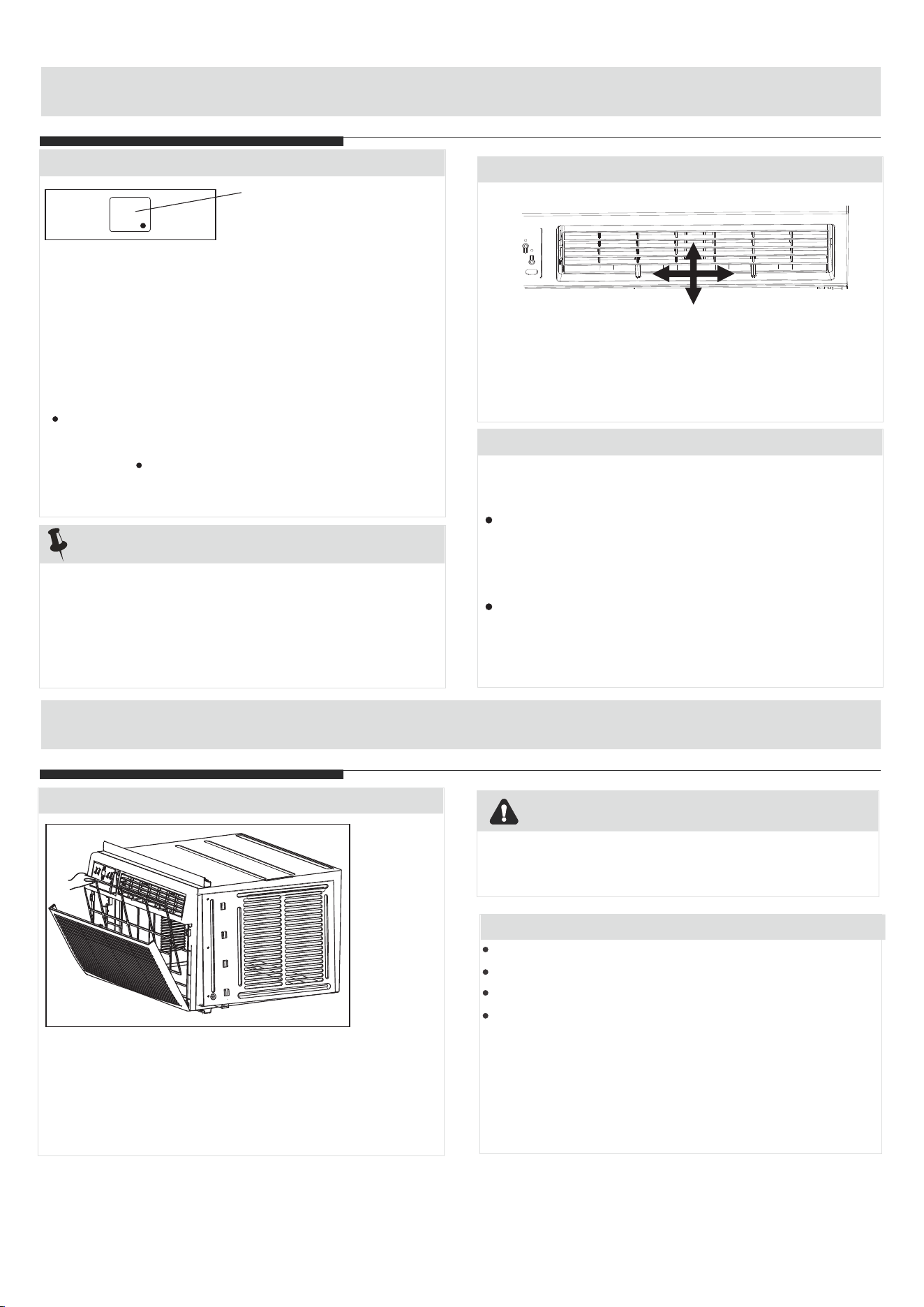

Air Directional Louvers

Air Direction(4- way)

The 4-way air directional louvers allow you to

direct the air flow Up or Down(on some models)

and Left or Right throughout the room as needed.

To adjust the air directional louvers side-to -side,

use the center handles as you move it side-to-side.

Air Filter Cleaning

CARE AND CLEANING

Air Filter Cleaning

。。

Note: Never use hot water over 40C(104F)to cl ean th e

a i r fil ter. Never attempt to operate the unit without the air

filter.

Open the front panel.

Take the filter by the center and pull up and out.

Wash the filteru singl iquidd ishwashing d etergent a nd w arm

water. Rinse filter thoroughly. Gently shake excess water

from the filter. Be sure the filter is thoroughly dry before

replacing. Or, instead of washing you may vacuum the filter

clean.

CAUTION

Clean your air conditioner occasionally to keep it looking

new. Be sure to unplug the unit before cleaning to

prevent chock or fire hazards.

The air filter should be checked at least once a month to see

if cleaning is necessary. Trapped particles in the filter can

build up and cause an accumulation of frost on the cooling

coils.

CARE AND CLEANING

Winter Storage

If you plan to store the air conditioner during the winter,

remove it carefully from the window according to the

installation instructions. Cover it with plastic or return it to

the original carton.

Cabinet Cleaning

Be sure to unplug the air conditioner to prevent shock or fire

hazard. The cabinet and front may be dusted with an oil-free

cloth or washed with a cloth dampened in a solution of warm

water and mild liquid dishwashing detergent. Rinse thoroughly

and wipe dry.

Never use harsh cleaners, wax or polish on the cabinet front.

Be sure to wring excess water from the cloth before wiping

around the controls. Excess water in or around the controls

may cause damage to the air conditioner.

Plug in air conditioner.

TROUBLESHOOTING TIPS

Before calling for service, review this list. It may save your time and expense. This list includes common

occurrences that are not the result of defective workman-ship or materials in this appliance.

Solution

Air conditioner

does not start

Wall plug disconnected. Push plug firmly into wall outlet.

House fuse blown or circuit breaker tripped. Replace fuse with time delay type or

reset circuit breaker.

Plug Current Device Tripped. Press the RESET button.

Problem

Air from unit does

not feel cold

enough

Set to a Lower temperature.

Room temperature below 62F(17C ). Cooling may not occur until room temperature

rises above 62F(17C).

Thermostat set too cold for night-time cooling. To defrost the coil, set to FAN ONLY

mode. Then, set temperature to a Higher setting.

Temperature sensing behind air filter element touching cold coil. Keep it from the cold

coil.

Air filter may be dirty. Clean filter. Refer to Care and Cleaning section. To defrost,

set to FAN ONLY mode.

Power is OFF. Turn power ON.

Air conditioner

cooling, but room

is too warm- ice

forming on cooling

coil behind

decorative front.

Outdoor temperature below 64F(18C). To defrost the coil, set FAN ONLY mode.

Compressor stopped when changing modes. Wait for 3 minutes after set to the COOL

mode.

TROUBLESHOOTING TIPS

Solution

Problem

Dirty air filter- air restricted. Clean air filter. Refer to Care and Cleaning section.

Unit recently turned on in hot room. Allow additional time to remove Stored heat from

walls, ceiling, floor and furniture.

Air conditioner

cooling, but room

is too warm- NO

ice forming on

cooling coil behind

decorative front.

Temperature is set too High, set temperature to a Lower setting.

Air directional louvers positioned improperly. Position louvers for better air distribution.

Front of units is blocked by drapes, blinds, furniture, etc. - restricts air distribution.

Clear blockage in front of unit.

Doors, windows, registers, etc. Open- cold air escapes. Close doors, windows, registers.

Air conditioner turns on

and off rapidly

Noise when unit is

cooling

Water dripping

INSIDE when

unit is cooling.

Improper installation. Tilt air conditioner slightly to the outside to allow water drainage.

Refer to installation instructions - check with installer.

Dirty air filter- air restricted. Clean air filter.

Air movement sound. This is normal . If too loud, set to a slower FAN setting.

Outside temperature extremely hot. Set FAN speed to a Higher setting to bring air past

cooling coils more frequently.

Window vibration - poor installation. Refer to installation instructions or check with installer.

Water dripping

OUTSIDE when

unit is cooling.

Remote Sensing

Deactivating

Prematurely

(some models)

Remote control not located within range. Place remote control within 20 feet & 180 ,

radius of the front of the unit.

Remote control signal obstructed. Remove obstruction.

Room too cold

Set temperature too low. Increase set temperature.

Unit removing large quantity of moisture from humid room. This is normal during

excessively humid days.

The design and specifications are subject to change without prior notice for product

improvement. Consult with the sales agency or manufacturer for details.

TABLA DE CONTENIDO

Soluciones para instalación

.............................4-17

Normales Sonidos.

...........................................18

Instrucciones importantes de seguridad

..............1-3

Consejo de solución para problemas

.............21-22

Rasgo de aire acondicionado

........................18-20

Cuidado y limpio

.........................................20-21

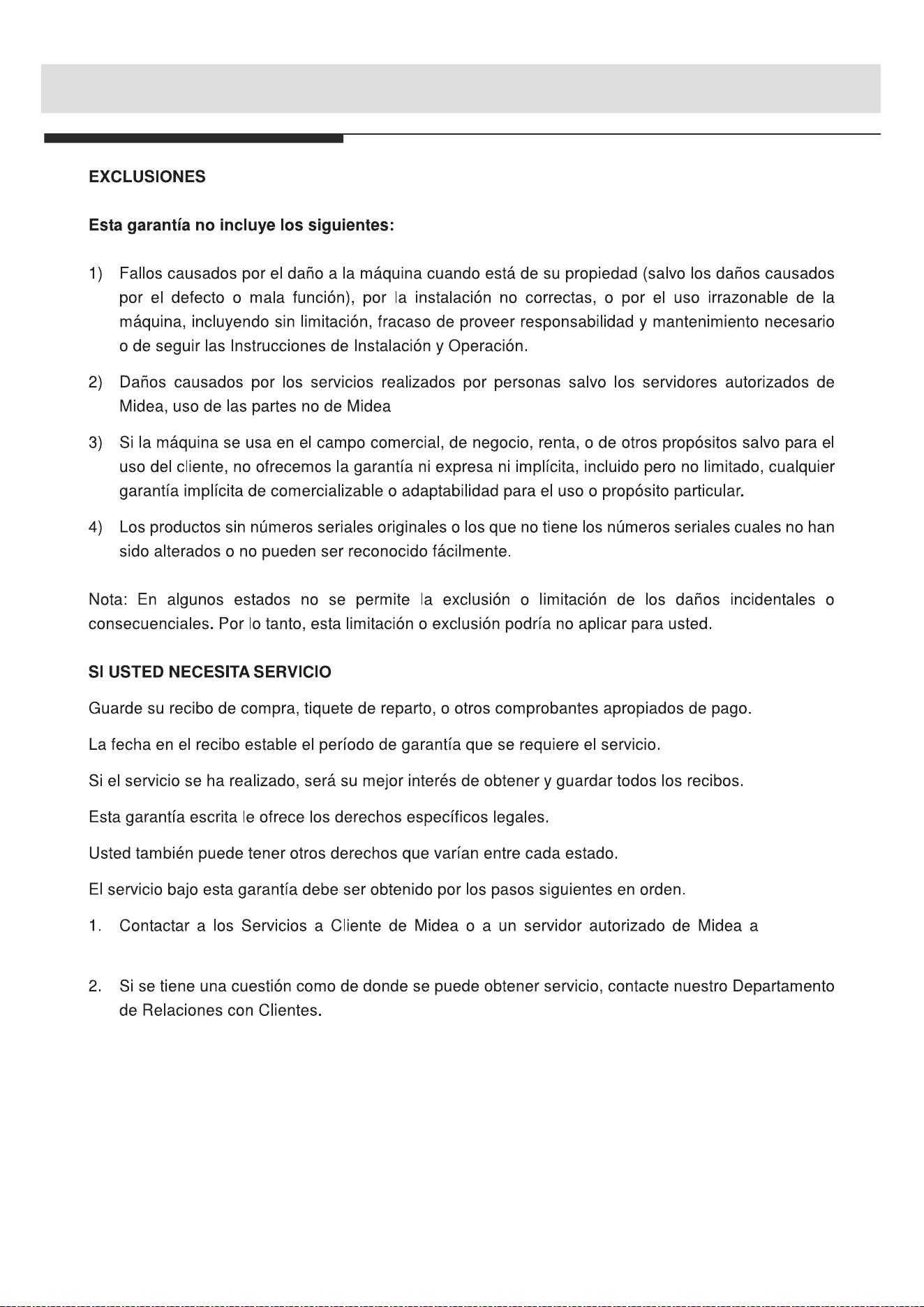

Plazo De Garantía

...........................................23

Model: KSTHW08A

KSTHW12A

INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD

Dentro de este manual podría encontrar muchos consejos ayudables diciendo cómo usa

y mantener su aire acondicionado correctamente.le cuesta un poco cuidado antes, le

ahorrará mucho tiempo y dinero en su aire acondicionado.Puede encontrar muchas

respuestas a los problemas communes en el cuadro de las soluciones de problemas.

Si lea nuestro cuadro de las soluciones de problemas primero, quizá no será necesario

llamar por servicio.

Para evitar los daños a los usuarios u otra persona, deben seguir las instrucciones

siguientes. Las operaciones incorrectas por la ignora de las instrucciones puede causar

lesiones o daños. El grado de seriedad está clasificado por lo que indica siguiente.

Este símbolo indica la posibilidad de muerto o lesiones graves.

Siempre hacerlo.

Nunca lo hace.

CAUTION

Este símbolo indica la posibilidad de lesiones o daños a la propiedad.

WARNING

Encúfalo en el enchufe

adecuadamente

No modifique la longitude del cable eléctrica

ni compartiri el enchufe con otros aparatos.

Siempre asegúrese que

está puesto a una tierra

eficaz.

Si emite sonido, olor o

humo extraño ,

desenchuúfelo.

Mantener las armas de

fuego lejos.

Ventile la habitación antes de operar el aire acondicionado

si hay una fuga de gas desde otros aparatos.

Si no, podría causar una

descarga eléctrica o incendio

por la generación del calor.

Podría causar una descarga eléctrica o incendio por la

generación del calor.

La tierra incorrecto podría causar

una descarga eléctrica.

Podría causar incendio u

descarga eléctrica.

Podría causar incendio.

Podría causar una explosion, incendio y quemaduras.

Podría causar una descarga

eléctrica por la generación del

calor

Podría causar una descarga

eléctrica.

Podría causar un fallo de esta

máquina o una descarga eléctrica.

Podría causar incendio u

descarga eléctrica.

Podría causar incendio y una

descarga eléctrica.

Podría causar descarga eléctrica o incendio.

Si el cable eléctrico está dañado, para evitar el peligro,

debe reemplazarlo por un fabricante o un servicio autorizado

o unidad con cualificación similar.

Podría hacer daños a su salud.

La instalación incorrecta podría

causar incendio o descarga

eléctrica.

Podría causar descarga eléctrica.

Podría causar una explosión o incendio.

Podría causar fallo y descarga eléctrica.

No la enciende o apaga la unidad

con la manera de meter o tirar su

calbe en la encufa.

No lo maneje con las manos

mojados o en un ambiente

húmedo.

No permite entrar el agua

en las piezas eléctricas.

No lo usa el enchufe si

está suelto o dañado.

No lo use el cable electrico

que está cerca de los

apraratos de calefacciones.

No lo hace daño o usar un cable eléctrico

sospechoso.

No dirije el flujo del aire solamente a un

ocupante de la habitación.

Siempre instala el

interruptor y un circuito

de potencia dedicado.

No la abre la unidad durante su operación.

No lo usa el cable electrico cerca de gas

inflammable o combustibles, como gasolina,

benceno, disolvente, etc.

No desmonte ni modifique la unidad.

Lea este manual

Cuando el filtro del aire está

eliminado, no la toca las partes

metálicas de la unidad.

Podría causar una lesion.

La operación con la ventana

abierta podría causar

humedecimiento y remojo de

muebles dentro de la casa.

Cuando la unidad se va a limpiar,

apague y desconecte el disyuntor.

Tenga cuidado al desembalar e instalarlo.

Su bordes afilados podrían provocar

lesiones.

No lo limpie el aire

acondicionado con agua.

Podría hacer daño a su mascot o

planta.

Podría causar descarga eléctrica

y daños.

No lo guarda una mascot o planta

donde sera expuesto al flujo del

aire directo.

Ventile bien la habitación

cuando se utilize junto con

una estufa, etc.

Podría ocurrir la escasez de

oxígeno.

No lo use este aire acondicionado a

conservar dispositivos de precision,

alimentos, mascotas, plantas y

objectos artístas.Podría causar

deterioro de su calidad, etc.

Podría causar fallo del product o

incendio.

No lo usa para fines especiales.

Si entra agua en la unidad, apágue la energía fuera

y apague el disyuntor.Aisla el suministro mediante

la tira de su calbe energetic y contactelo a un

servicio técnico cualificado.

Podría causar fallos de aplicación

o accidente.

La apariencia podría deteriorarse

por el cambio del color del producto

u arañazos en su superficie.

Si el soporte está dañado,. podría

producir daños por el fallo de la

unidad.

Podría causar fallos de aplicación

o accidente.

La operación sin filtro podría

causar fallo.

Contiene producer contaminación

y podría hacerle enfermo.

El agua podría entrar en la unidad

y disminuir la aislación. Podría

causar una descarga eléctrica.

No la limpie la unidad cuando está

encendido porque podría causar

incendio y una descarga eléctrica,

lo cual produciría lesiones.

Detenga el funcionameinto y

cierre la ventana en la tormenta

o huracán.

No utilice detergente fuerte

como cera o algo más delgado,

sino usa un paño suave.

Asegúrese de que el soporte de la

instalación del aparato al aire libre no está

dañado por una exposición prolongada.

Sujete la clavija por la cabeza

de la clavija de alimentación

cuando la saque.

Apaque el interruptor principal de

la alimentación cuando la unidad

ni hace ruido un largo tiempo.

Siempres inserte el filtro

correctamente.Limpie el filtro

una vez cada dos semanas.

No coloque objetos pesados sobre el

cable electrico y aseguúrese que el

cable no está comprimido.

No beba el agua drenada del

aire acondicionado.

Este aparato no está diseñado para ser utilizado

por las personas(incluso los niños)con capacidad

reducida o falta de experiencia o los conocimientos

físicos, sensoriales o mentales ,a menos que sean

enseñado o instruidos el uso del aparato por la

gente responsible se su seguridad.

Los niños deben ser supervisados para asegurar

que no lo jueguen con el aparato.

Si el cable electrico está dañado, debe ser

reemplazado por un fabricante , agente de

servicio o personas cualificados para evitar peligro.

CAUTION

No coloque obstáculos en

alrededor de la entrada de

aire o dentro de la salida del aire.

El aparato debe ser instalado de acuerdo con

reglas escritas nacionales.

No lo utilice el aire acondicionado en una

habitación mojada somo el baño o lavandería.

Eeste aparato con su calentador electrico deben

tener al menos 1 metro lejos a los materials

combustibles.

Póngase en contacto con el servicio técnico

autorizado para la reparación o mantenimiento

de esta unidad.

Póngase en contacto con el instalador autorizado

para la instalación de esta unidad.

INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD

Nunca, en ningún

caso, corte, remueve

ni pasar por la

conexión a la tierra.

El cable de energía con conexión a

tierra de 3 patas y un dispositivo de

detección de corriente.

Varada Tipo Pared

Receptáculo

WARNING

NOTA:

El cable de energía con el aire acondicionado

contienen un dispositivo de detección de

corriente, lo cual está diseñado para reducir

el riesgo de incendio.Por favor consulte la

sección de Operación del dispositivo de

Corriente los detalles.En el caso que el

cable de energía está dañado, no puede

ser reparado, debe reemplazarlo por un

cable del Fabricante del Producto.

Evita el incendio o descarga eléctrica.No

utilice cable de extención ni enchufe

adoptado.No remueve ninguna clavaja

del cable de energía.

WARNING

Para su seguridad

WARNING

Evitar accidentes

WARNING

Información Eléctrica

No guarda o usar gasolina u otros vapors y líquidos inflammables en la

proximidad de este o cualquier otro electrodoméstico.

Operación de Dispositivos de

Corriente (Sólo applicable a la unidad que

adopta dispositivo de detección de corriente)

El cable de energía contiene un despositivo que detecta

daños en el cable electrico.Para comprobar su cable

electrico sigue los siguientes:

1. Enchufe el aire acondicionado.

2. El cable de suministro de corriente tundra dos botones

en el enchufe.Pluse el botón de TEST, le darás cuanta

de un clic cuando el botón TEST salta.

3. Pulse el botón RESET, vuelve a ver un clic cuando tl

botón activa.

4. El cable de suministro de corriente ahora suministra la

electricidad a la unidad.(En algunos productos este

también está indicado por una luz en la cabeza del

enchufe.)

Para reducer el riesgo de incendio, descarga eléctrica o lesiones a la gente cuando

usted usa el aire acondicionado, siga las precauciones básicas, incluyendo las

siguientes:

Asegúrese de que sel servicio electrico sea adecuado para el modelo elegido.

Esta información podría ser encontrado en este serie de places, los cuales están

situado en un lado del armario y detrás de la rejilla.

Si el aire acondicionado va a ser instalado en una ventana, quizá quiere limpiar

ambos lados de los vidrios primero.Si la ventana es un tipo de triple pista con un

panel de pantalla incluído, remueva la pantalla completamente antes de la instalación.

Asegúrese de que el aire acondicionado está instalado a una manera segura y

correcta según las instrucciones de intalación en este manual. Guarda este manual

para quitar lo intalarlo en el future.

Al manipular el aire acondicionado, tenga cuidado para evitar cortes de las aletas

metálicas afiladas en los serpentines frontales y traseros.

Las especificaciones eléctricas completas de su nuevo aire acondicionado de la

habitación está indicada en el serie de placa.Consulte a las especificaciones

cuando comproba los requisites eléctricos:

Asegúrese de que al aire acondiconado está puesto bien.Para minimizar los

riesgos de choque electrico e incendio, es muy important ponerlo bien.El cable

de energía está equipado conun enchufe de 3 clavijas conectado a la tierra

para protección contra posibles descargas eléctricas.

Su aire acondicionado debe ser utilizado en una manera correcta puesta en la

teirra.Si el tomacorriente que pretende usar no está adecuadamente conectado

a tierra o protegido por un fusible de retard o un interruptor de cirtuito, pida a un

electricista calificado que instale el tomacorriente adecuado.Asegúrese de que

el recipient sea accessible despúes de la instalación de la unidad.

No funciona el aire acondicionado sin cubierta protectora lateral.Este podría

resultar daño mecánico dentro del aire acondicionado.

No utilice un cable de extension ni un adaptador.

INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD

No ultilice este dispositivo a encender o apagar la unidad.

Siempre asegúrese de que el botón RESET está

presionado bajo una operación correcta.

La fuente de corriente debe ser reemplazado si falle a

restablecerlo ni con el botón TEST o RESET.Se puede

obtener un nuevo del fabricante del producto. Si el cable

de energia está dañado, no puede ser reparado.

DEBE ser reemplazado por uno obtenido del fabricante

del producto.

NOTA:

NOTA:Este aire acondicionado es diseñado para

funcionar bajo las siguientes condiciones:

Funcionamiento

de enfriamiento

Temperatura fuera:

Funcionamiento

de calefacción

23-76F/C-5-2

32-80F/

0-27C

OOOO

64-109F/18-43C (64-125F/18-52C

Para los modelos tropicales especiales)

62-90F/

17-32C

Nota: Su rendimiento podría reducir fuera de estas

temperaturas operativas.

Temperatura interior:

Temperatura fuera:

Temperatura interior:

INSTRUCCIONES DE INSTALACIÓN

PRECAUCIÓN

Para evitar riesgos de lesiones personales, daño de propiedad o productos por el peso de este dispositivo y

bordes filosos que pueden estar expuestos:

Los acondicionadores de aire cubiertos en este manual suponen un riesgo de peso excesivo. Se necesitan

dos o más personas para mover e instalar la unidad. Para evitar lesiones o torceduras, use las técnicas

adecuadas al levantar y transportar la unidad.

Inspeccione minuciosamente el lugar donde instalará el acondicionador de aire. Asegúrese de que resista el

peso de la unidad encima.

Manipule el acondicionador de aire con cuidado. Utilice guantes protectores al levantar o transportar la

unidad. EVITE las aletas metálicas filosas de las bobinas delantera y trasera.

Asegúrese de que el acondicionador de aire no se caiga durante la instalación.

Herramientas y piezas:

Reúna las herramientas y piezas necesarias antes de empezar la instalación. Lea y siga las instrucciones

proporcionadas con las herramientas detalladas aquí.

HERRAMIENTAS NECESARIAS

Destornilladores de cabeza plana y Philips

Cinta métrica

Nivel

Taladro y brocas de 3/16", 1/8", 3/32" o más pequeñas

Instalación a través de la pared:

Además de las herramientas detalladas arriba, se necesitan las siguientes herramientas para la instalación a

través de la pared.

HERRAMIENTAS NECESARIAS

Sierra

Sellador

Listón de 1" (2,5 cm) o más grueso

Tornillos de madera de 10 x 1" (7)

Piezas incluidas:

Revise que todas las piezas estén incluidas en el paquete:

Accesorios

Canal superior

Accesorios

Junta de espuma

cortinas laterales

Soporte de bloqueo

de ventana

Cierre de seguridad

(para ventana con

revestimiento de vinilo)

Burletes de 6" x 3/4" x 1/3"

(152 mm x 19 mm x 8,5 mm)

Control remoto

Batería del control remoto

MODE (MODO)

ENERGY SAVER (AHORRO DE ENERGÍA)

CLEAN AIR (LIMPIAR AIRE)

FOLLOW ME (SEGUIRME)

SLEEP (ESPERA)

LED (LED)

CLOCK (RELOJ)

CANCEL (CANCELAR)

TIMER

FAN (VENTILADOR)

RESET

LOCK

CLOCK (RELOJ)

enciende

apaga

SET TEMP. (TEMPERATURA FIJA)

FAN SPEED (VELOCIDAD DEL VENTILADOR)

AUTO (AUTOMÁTICO)

Cant.

Tornillos Philips cabeza plana

de 10 x 1/2"

Tornillos cabeza redonda de

10 x 3/4" o 10 x 1/2"

Tornillos Philips cabeza plana

de 10 x 1/4"

Sello de hoja de ventana

INSTRUCCIONES DE INSTALACIÓN

Requisitos de ubicación:

IMPORTANTE: Respete todos los códigos y reglamentaciones vigentes. Revise el lugar donde se instalará el acondicionador

de aire. La instalación correcta es su responsabilidad. Asegúrese de tener todo lo necesario para la instalación correcta.

Enchufe eléctrico con conexión a tierra dentro de los 4 pies (122 cm) de la salida del cable de alimentación del

acondicionador de aire.

Movimiento libre de aire en la habitación a acondicionar.

Una apertura suficientemente grande para el acondicionador de aire.

Soporte de pared adecuado para el peso del acondicionador de aire. El acondicionador de aire pesa entre 70 y 85 libras

(32 a 40 kg).

No use un cable de extensión.

No se deben obstruir las rejillas del gabinete. El aire

debe circular libremente por las rejillas del gabinete.

(Fig. 1)

Fig. 2

Fig. 1

A. Rejillas del gabinete

Se incluyen piezas de instalación para ventanas de guillotina doble de hasta 36" (91,4 cm) de ancho. También se

ofrece un Kit para ventanas amplias disponible en su distribuidor o centro de servicio. Consulte "Accesorios".

No use otros tornillos que no sean los detallados aquí.

Retirar el material de empaque:

Quite y deseche/recicle los materiales de empaque. Retire residuos de cinta y adhesivos de las superficies

antes de instalar el acondicionador de aire. Coloque una pequeña cantidad de detergente líquido sobre los

adhesivos con los dedos. Limpie con agua caliente y seque.

No use instrumentos filosos, ni alcohol de fricción, líquidos inflamables ni limpiadores abrasivos para quitar cinta

o pegamento. Estos productos pueden dañar la superficie de su acondicionador de aire.

Trate al acondicionador de aire con cuidado.

1. Retire el acondicionador de aire de la caja y colóquelo sobre cartón.

2. Retire 1 tornillo de envío de cada lado del gabinete (Fig. 3).

3. Retire el panel delantero quitando 1 tornillo Philips de cada lado del panel delantero. Coloque los tornillos a un

costado y guárdelos (Fig. 4).

4. Tire de las manijas para sacar el acondicionador de aire del gabinete. Coloque el acondicionador de aire

sobre cartón (Fig. 5).

NOTA:

Se incluyen piezas de instalación para ventanas de guillotina doble de hasta 36" (91,4 cm) de ancho. También

se ofrece un Kit para ventanas amplias disponible en su distribuidor o centro de servicio. Consulte "Accesorios".

No use otros tornillos que no sean los detallados aquí.

NOTA:

Instalación en ventana:

Medidas de la apertura de la ventana (Fig. 2):

26-7/8" a 36" (68,3 cm a 91,4 cm) de ancho.

16-1/2" (41,9 cm) de alto mínimo.

A. 26-7/8" (68,3 cm) mínimo

B. 16-1/2" (41,9 cm) mínimo

INSTRUCCIONES DE INSTALACIÓN

Retirar el material de empaque:

Fig. 3 Fig. 4 Fig. 5

Trate al acondicionador de aire con cuidado.

Asegúrese de que el gabinete del acondicionador de aire no se caiga de la apertura durante la instalación

o extracción.

El lugar de donde sale el cable de alimentación del acondicionador de aire no debe ser mayor a 4 pies (122 cm)

de un enchufe con 3 patas y cable a tierra.

No bloquee las rejillas del panel delantero.

No bloquee las rejillas de la parte exterior del acondicionador de aire.

No levante, tire, ni quite telgopor (espuma) de adentro del acondicionador de aire. No es material de empaque

NOTA:

Conectar canal superior (Fig. 6):

Coloque el canal superior y las cortinas laterales en el gabinete del

acondicionador de aire colocando el gabinete en la ventana.

1. Busque la bolsa de tornillos incluida.

2. Coloque el canal superior en la parte superior del gabinete del acondicionador

de aire, con los tres orificios del canal superior alineados con los orificios de la

parte superior del gabinete del acondicionador de aire.

3. Use tres tornillos autoperforantes Philips cabeza plana de 10 x 1/4", coloque en

el canal superior del gabinete del acondicionador de aire.

A B

Fig. 6

NOTA:

Fig. 7B Vista superior

Fig. 7A

Fig. 7C

A. Cortina lateral

A. Soporte de cortina

B. Canal superior de cortina

en acondicionador de aire

A. Soporte de cortina

B. Canal inferior de cortina en

acondicionador de aire

Vista desde abajo

Coloque las cortinas laterales:

1. Busque la bolsa de tornillos incluida.

2. Inserte la lengüeta del conector de cortina del lado derecho en los canales del soporte de cortina en el

acondicionador de aire (Fig. 7A).

3. Inserte la parte superior y luego la inferior del soporte de cortina derecha en los soportes de cortina inferior

y superior del acondicionador de aire (Fig. 7B, Fig. 7C).

4. Deslice el soporte de cortina en las guías de cortina hasta donde llegue.

5. Repita los pasos anteriores para la cortina izquierda.

A. Tornillos autoperforantes Philips

cabeza plana de 10 x 1/4"

B. Canal superior

INSTRUCCIONES DE INSTALACIÓN

Fig. 8

Fig. 10

Fig. 9

Fig. 14A

Fig. 14B

umbral exterior

de ventana

A. Soporte de cortina

B. Sello adhesivo de espuma

Ángulo del soporte del

gabinete apoyado sobre el

borde del umbral interior.

A. Hoja de ventana

B. Gabinete vacío

C. Canal de ventana

A. Canal de ventana

B. Cortina izquierda

C. Tornillos cabeza

redonda de 10 x 3/4"

(o 1/2")

Coloque el sello adhesivo de espuma:

Coloque el sello adhesivo de espuma en la parte inferior del canal inferior de cortina (Fig. 8).

Instalar gabinete en ventana:

1. Centre el gabinete vacío en la ventana:

Revise que el riel inferior del gabinete del acondicionador de aire esté detrás y contra la parte posterior del umbral

de ventana. Sostenga con firmeza el gabinete del acondicionador de aire (Fig. 9). Baje la hoja de ventana para

sostener el gabinete en su lugar. Mida la distancia entre el lado derecho del gabinete y la parte interior del canal de

ventana (Fig. 10). Repita en el lado izquierdo. Ajuste el gabinete hasta que la distancia de cada lado sea la misma.

2. Sujete el gabinete a la ventana:

A: Para ventana de madera:

Use una broca de 3/16" para perforar tres orificios guía de 3/8" por los tres orificios del gabinete y en el umbral de

ventana, y perfore un orificio guía de 3/8" por el orificio del medio del riel superior y en el bastidor de ventana

(Fig. 11). Sujete el gabinete a la ventana con tres tornillos Philips cabeza plana de 10 x 1/2" y un tornillo de cabeza

redonda de 10 x 3/4" (o 1/2") (Fig. 11).

B: Para ventana con revestimiento de vinilo:

Use una broca de 1/8" para perforar un orificio en el medio del riel superior y en el bastidor de ventana. Sujete el

gabinete a la ventana con un tornillo Philips de cabeza redonda de 10 x 3/4" (o 1/2") (Fig. 11). Coloque dos cierres

de seguridad en los orificios ubicados en la parte inferior del gabinete y coloque dos tornillos de cierre en los cierres

de seguridad del gabinete según se muestra (Fig. 12).

1 1

3. Revise que el gabinete del acondicionador de aire esté inclinado hacia atrás 1 / " (3,5 cm) a 1 / " (14 cm),

8 2

inclinado unos 3° a 4° hacia abajo y afuera). Después de la instalación correcta, si la condensación no drena por el

orificio de drenaje de derrame en el uso normal, corrija la inclinación. (Consulte la Fig. 13).

Colocar cortinas laterales al bastidor de ventana:

1. Extienda las cortinas laterales contra el bastidor de ventana (Fig. 11).

2. Perfore los orificios y coloque los tornillos de cierre:

A: Para ventanas de madera:

Use una broca de 3/32" para perforar 4 orificios guía en los orificios

de las cortinas laterales en la ventana. Coloque cuatro tornillos de

cierre de 10 x 3/4" (o1/2") en los orificios de las cortinas laterales

en el umbral y bastidor de ventana (Fig. 14A, Fig. 14B).

B: Para ventanas con revestimiento de vinilo:

Use una broca de 1/8" para perforar 2 orificios en los orificios de las

cortinas laterales en el bastidor de ventana según se muestra

(Fig. 14A). Coloque dos tornillos de cierre de 10 x 3/4" (o 1/2") en los

orificios de las cortinas laterales en la hoja de ventana (Fig. 14A).

3. Corte el burlete de 6" x 3/4" x 1/12" (152 mm x 19 mm x 2,11 mm)

con la longitud correcta, quite la parte trasera y tape huecos si es

necesario (Fig. 14B).

FIG

.11

Fig. 13

Fig. 12

Rejillas laterales

Hoja de ventana

Umbral de ventana

A. Tornillos Philips cabeza plana de 10 x 1/2"

B. Cierre de seguridad

Solo para ventana con revestimiento de vinilo

C. Canal de ventana

Mida desde

el borde del

gabinete.

Aproximadamente 11/8" a

11/2" (35 mm x 140 mm)

A. Tornillos Philips cabeza plana de 10 x 1/2"

B. Tornillos cabeza redonda de 10 x 3/4"

A. Tornillos cabeza redonda

de 10 x 3/4" (o 1/2")

B. Orificio ranurado en la

parte inferior de la cortina

umbral interior

de ventana

soporte del

gabinete

INSTRUCCIONES DE INSTALACIÓN

A B C

A. Moldura

B. Pared interior

C. Bastidor de madera

D. Rejillas

C. Bastidor de madera

D. Rejillas

Fig. 15

Fig. 18 Fig. 19

Fig. 20

Fig. 16

Fig. 17

A. Soporte de bloqueo de ventana

B. Vidrio de ventana superior

C. Sello de hoja de ventana

D. Tornillos cabeza redonda de

10 x 3/4" (o 1/2")

Completar instalación:

1. Inserte el sello de hoja de ventana detrás de la parte superior de la hoja de ventana y

contra el vidrio de la ventana superior (Fig. 15).

2. Coloque el soporte de bloqueo de ventana sobre la parte inferior y contra la hoja de

ventana superior en el lado derecho de la ventana (Fig. 15).

3. Use una broca de 3/32" para perforar orificios guía en los orificios del soporte de la

hoja de ventana (Fig. 15).

4. Coloque el soporte de bloqueo de ventana en la hoja de ventana con dos tornillos de

cabeza redonda de 10 x 3/4" (o 1/2") para asegurar la ventana en su lugar (Fig. 15).

5. Inserte el acondicionador de aire en el gabinete (Fig. 16).

6. Inserte las lengüetas en el panel delantero por la parte superior del gabinete y

coloque en su lugar.

7. Coloque la parte delantera inferior del panel con los tornillos (Fig. 17).

8. Conecte en el enchufe de 3 patas y conexión a tierra.

9. Presione RESET (restablecer) en el cable de alimentación eléctrica.

Instalación del gabinete a través de la pared:

Opción 1: moldura de madera, metal o plástico:

Al usar una moldura de madera, metal o plástico, el bastidor de madera se debe alinear con la pared interior como se

muestra en la Fig. 18.

Opción 2: pared de yeso sin moldura:

Si la pared de yeso se nivela con el gabinete y no se usan molduras, se debe colocar el bastidor de madera a 1/2"

(13 mm) dentro de la pared interior Fig. 19.

Instalar bastidor de madera:

1. Construya el bastidor de madera. Consulte la Fig. 20 para ver dimensiones.

2. Mida el ancho y alto exterior del bastidor para determinar las dimensiones de apertura de pared. Las medidas

de la apertura de pared deben ser:

A. Pared de yeso

B. Pared interior

Ancho: 22-5/8" (57,5 cm) más el doble de espesor de madera usada para armar el bastidor.

Alto: 16" (40,6 cm) más el doble de espesor de madera usada para armar el bastidor.

Profundidad: 2-1/2" (6,4 cm) mínimo a 6-1/2" (16,5 cm) máximo.

3. Corte la apertura en la pared. Retire y guarde el aislamiento.

4. Aplique el conservante de madera en la superficie exterior expuesta.

5. Inserte el bastidor en la apertura de la pared. Encuadre y nivele el bastidor.

6. Coloque el bastidor seguro en la pared.

A. 16" (40,6 cm)

B. 22-5/8" (57,5 cm)

C. Espesor de madera

D. 2-1/2" (6,4 cm) mínimo a 6-1/2"

(16,5 cm) máximo

INSTRUCCIONES DE INSTALACIÓN

A. 3/4" (19,1 mm) extensión en habitación

B. Moldura

A. Nivel

Fig. 21

Fig. 22 Fig. 23

Fig. 24

Fig. 25

A. Ancho exterior

B. Alto exterior

C. Profundidad

La dimensión de profundidad depende del espesor de pared

y el tipo de moldura (Fig. 21).

No bloquee las rejillas del gabinete del acondicionador de aire.

Use un listón de 1" (2,5 cm) o más grueso para el bastidor

de madera.

Instalar gabinete en bastidor de madera:

1. Inserte el gabinete en la apertura de la pared con armazón. La parte superior del gabinete debe extenderse 3/4"

(19,1 mm) en la habitación. Si hay moldura, el gabinete debe extenderse 3/4" (19,1 mm) más allá de la moldura (Fig. 22).

2. Use un nivel para revisar que el gabinete esté nivelado lado a lado (Fig. 23).

3. Revise si el gabinete del acondicionador de aire está inclinado hacia afuera para que el agua se drene al exterior. El

gabinete debe estar inclinado al menos media burbuja hacia la parte posterior.

4. Reutilice el aislamiento para sellar la apertura entre el gabinete y el bastidor.

5. Use los orificios existentes de los lados y la parte superior del gabinete y siete tornillos para madera de 10 x 1" (no

incluidos) para sujetar el gabinete al bastidor.

6. Selle todas las aperturas de la pared exterior alrededor del gabinete.

No ajuste de más los tornillos porque el gabinete se deformará y el aislamiento de aire no será eficiente entre el

gabinete y el acondicionador.

Completar instalación:

1. Inserte el acondicionador de aire en el gabinete (Fig. 24).

2. Inserte las lengüetas en el panel delantero por la parte superior del gabinete y coloque en su lugar.

3. Coloque la parte delantera inferior del panel con los tornillos (Fig. 25).

4. Conecte en el enchufe de 3 patas y conexión a tierra.

5. Presione RESET (restablecer) en el cable de alimentación eléctrica.

Trate al acondicionador de aire con cuidado.

Para instalaciones a través de la pared, si es necesario, instale la moldura del lado de la habitación del gabinete.

NOTA:

NORMALES SONIDOS

Todas las ilustraciones de este manual son para fines de explicación solamente.

Su aire acondicionador puede ser ligeramente diferente. La forma real prevalecerá.

NOTA:

CARACTERÍSTICAS DE AIRE ACONDICIONADO

Antes de empezar, debe familiarizarse completamente con el panel de control como se muestra a

continuación y todas sus funciones, a continuación, siga el símbolo de las funciones que usted desea.

La unidad puede ser controlada por la unidad de control solo o con el mando a distancia.

INSTRUCCIONES DE OPERACIÓN DE CONTROL ELECTRÓNICO

PARA ENCENDER UNIDADON OR OFF:

Presar ON/OFF botón para encender la

unidad de encendido o apagado.

NOTA: La unidad iniciará automáticamente la función

de ahorro de energía bajo fresco, seco y Auto (sólo

automático Refrigeración y Auto-Fan) modos.

Sonido de ráfagas de aire

En la parte delantera de la unidad,

es posible queescuchar el sonido

de ráfagas de aire

Traqueteo agudo

Alta eficiencia del compresor s

ma y tiene un traqueteo agudo

durante el ciclo de ing cool.

Gurgle / silbido

ser oído debido a refrigerante

pas cantar a través del evaporador

durante el funcionamiento normal.

Gorgoteo o siseo" puede

Hacer ping o conmutación

Las gotas de agua que caen sobre el

condensador durante el funcionamiento

normal puede causarping o cambiar los

sonidos.

vibración

La unidad puede vibrar y hacer ruido

debido a la mala pared o ventana

construcción o instalación incorrecta

(Modelos sólo fríos)

(Modelos de calefacción eléctrica)

Para cambiar Instalación de temperatura:

Presar UP/DOWN button para cambiar

Instalación de temperatura.

NOTA: Pulse o mantenga presionado el botón ARRIBA

() o ABAJO () hasta que la temperatura deseada se

ve en la pantalla. Esta temperatura se mantiene de

forma automática en cualquier lugar entre 62F(17C)

y 86F(30C). Si desea que la pantalla para leer la

temperatura actual, consulte Para operar en la sección

Sólo Fan.

TEM P/TIMER

Fan

Mode

Sleep

Tim er

Check

Filter

En ergy

Saver

Auto

Low

Med

High

Off

Auto

Fan

Cool

Dry

TEM P/TIMER

Heat

TEM P/TIMER

Fan

Mode

Sleep

Tim er

Check

Filter

En ergy

Saver

Auto

Low

Med

High

Off

Auto

Fan

Cool

Dry

TEM P/TIMER

Receptor de

senal remota

CARACTERÍSTICAS DE AIRE ACONDICIONADO

PARA AJUSTAR VELOCIDAD DE FAN:

Pulse para seleccionar la velocidad del ventilador

en cuatro copas-Auto, Bajo, Medio o Alto. Cada vez

que se pulsa el botón, el modo de velocidad del

ventilador es shifted.For algunos modelos, la

velocidad del ventilador no se puede ajustar en el

modo CALOR. En el modo seco, la velocidad del

ventilador se controla a baja automáticamente.

PARA SELECCIONAR MODELO DE OPERACIÓN:

Para elegir el modo de funcionamiento, pulse Modo

botón.Cada vez que pulse el botón, se selecciona un

modo en una secuencia que va de Auto, Refrescar,

Secar, el calor (modelos sólo frío y sin) y ventilador.

La luz indicadora lado se ilumina y se mantuvo en una

vez que se selecciona el modo.

Para operar en función Auto:

En este modo, la velocidad del ventilador no se puede

ajustar, se inicia de forma automática a una velocidad

de acuerdo con la temperatura ambiente.

Para operar el ventilador Sólo:

Utilice esta función sólo cuando no se está enfriando,

como la circulación de aire ambiente o aire manido del

escape (en algunos modelos). (Recuerde abrir el

respiradero durante esta función, pero mantenerlo

cerrado durante el enfriamiento para la máxima

eficiencia de enfriamiento.) Usted puede elegir

cualquier velocidad del ventilador que prefiera.

En esta función, la pantalla mostrará la temperatura

ambiente actual, no la temperatura de ajuste como en

el modo de refrigeración

Para operar en modelo de Secar:

En este modo, el acondicionador de aire, generalmente,

operar en la forma de un deshumidificador. Dado que el

espacio acondicionado es un sistema cerrado o sellado

están, cierto grado de enfriamiento continuará.

Cuando se programa el aire acondicionado en el modo AUTO,

se seleccionará automáticamente, calefacción (modelos sólo

frío fuera), o sólo ventilador de refrigeración en función de lo

que la temperatura seleccionada y la temperatura ambiente.

El aire acondicionado controla automáticamente la temperatura

ambiente alrededor de la temperatura programada por usted.

En el modo de sólo ventilador, la temperatura no está ajustado

La unidad iniciará automáticamente la función de

ahorro de energía bajo fresco, seco y Auto (sólo

automático Refrigeración y Auto-Fan) modos.

RASGO DE DESCANSO:

Pulse el botón descanso para iniciar el modo de reposo.

En este modo la temperatura seleccionada aumentará

(enfriamiento) o disminuir (calefacción) por 2F/1(or 2)C 30

minutos después de que el modo está seleccionado. La

temperatura entonces aumentará (enfriamiento) o disminuir

(calefacción) por otro 2F/1(or 2)C después de un período

adicional de 30 minutos. Esta nueva temperatura se

mantuvo durante 6 horas antes de que vuelva a la

temperatura seleccionada originalmente. Esto termina el

modo de sueño y la unidad seguirá funcionando según lo

programado originalmente. El programa de modo de reposo

se puede cancelar en cualquier momento durante la

operación pulsando de nuevo el botón de reposo.

Presione botón Comprobar filtro para iniciar esta

función. Esta función es un recordatorio para limpiar

el filtro de aire para un funcionamiento más eficiente.

El LED (luz) se iluminará después de 250 horas de

funcionamiento. Para reestablecer después de

limpiar el filtro, presione el botón Comprobar filtro y

la luz se apagará.

RASGO DE FILTRO DE CHEQUE:

RASGO DE AHORRO DE ENERGÍA:

Pulse el botón de ahorro de energía para iniciar esta

función. Esta función está disponible en fresco, seco y

AUTO (sólo AUTO-REFRIGERACIÓN Y AUTO-FAN)

modelos.El ventilador continuará funcionando durante

3 minutos después de que el compresor se apaga.El

entonces ciclos durante 2 minutos a intervalos de 10

minutos hasta que la temperatura ambiente está por

encima de la temperatura del sistema, momento en el

cual el compresor se vuelve a encender y comienza a

refrigerar.

SIGA REPORTAJE:(en algunos modelos)

luz parpadeando

TEsta función se puede activar desde el mando

a distancia controlar SOLAMENTE. El mando a

distancia sirve como un termostato de control

remoto que permite el preciso control de la

temperatura en su ubicación.

Para activar la función Sígueme, apunte el control remoto

el control hacia la unidad y pulse el Follow Me

botón. La pantalla remota es la temperatura real en su

ubicación. El mando a distancia envía esta señal al

acondicionador de aire cada intervalo de 3 minutos hasta

que pulse el botón Follow Me de nuevo. Si la unidad no

recibe la señal e M seguimiento durante cualquier intervalo

de 7 minutos, la unidad emitirá un sonido para indicar el

modo de Follow Me ha terminado.

Cuando enciende la unidad, primero presiona el botón reloj,

el indicador TIMER ON luz ilumina.Este indica que el

programa de Auto Empezar está iniciado.

Cuando se muestra el tiempo de temporizador, presione el

botón del temporizador de nuevo, el OFF TIMER luz

indicadora se ilumina. Se indica que se inició el programa

de parada automática..

Pulse o mantenga pulsado el botón ARRIBA o ABAJO para

cambiar el tiempo de Auto por incrementos de 0,5 horas,

hasta 10 horas, y luego a intervalos de 1 hora hasta 24

horas.El control de la cuenta regresiva del tiempo restante

hasta el inicio.

El tiempo seleccionado se registrará en 5 segundos, y el

sistema volverá automáticamente a mostrar la configuración

de la temperatura anterior oa temperatura ambiente cuando

la unidad está encendida. (Cuando la unidad está apagada,

la pantalla está apagada.)

Encendido de la unidad o desactivar en cualquier momento

o el ajuste de la configuración del temporizador de 0.0, se

cancelará la función Auto Start / Stop programa asignado.

TIEMPO: RASGO DE AUTO INICIO/CESO :

Fo llow

CARACTERÍSTICAS DE AIRE ACONDICIONADO

Pantallas

Muestra la temperatura programada en " C" o " F" y

la instalación.Cuando Auto-temporizador en modo de

sólo ventilador, muestra la temperatura de ambiente.

PANTALLAS:

-Sensor de temperatura del evaporador de errores

desenchufe la unidad y vuelva a enchufarlo in.If se

repite el error, llame al servicio técnico.

NOTA: "●"en la pantalla como se muestra en la

imagen de la izquierda.

HS -sensor eléctrico calefacción errores Desenchufe la

unidad y conéctelo de nuevo in.If error se repite,

llame al servicio técnico.

Códigos de error:

AS-sensor de temperatura ambiente de errores

Desenchufe la unidad y vuelva a conectarla in.If

error se repite, llame al servicio técnico.

NOTA: En el modo sólo ventilador, se mostrará

"LO" o "HI".

Si la unidad se interrumpe de forma inesperada

debido al corte de suministro eléctrico, se reiniciará

con la configuración de la función anterior de manera

automática cuando se restablece el suministro

eléctrico.

PANTALLSA:

NOTAS:

Ahora que ya domina los procedimientos de

operación, aquí tiene más funciones en su control

que usted debe estar familiarizado.

El circuito de frío tiene un tiempo de 3 minutos de

inicio automático demorado si la unidad se apaga

y se enciende rápidamente. Esto evita el sobrecale

ntamiento del compresor y el posible interruptor

tripping.The ventilador continuará funcionando

durante este tiempo.

El control es capaz de mostrar la temperatura en

grados Fahrenheit o grados Celsius. Para pasar

de una a otra, mantenga pulsada la Izquierda y

Derecha Temporal / botones del temporizador al

mismo tiempo durante 3 segundos.

ADVERTENCIA

Limpie su aparato de aire acondicionado para mantener

su aspecto nuevo. Asegúrese de desconectar la

unidad antes de limpiarla para evitar descargas

eléctricas o riesgo de incendios.

Limbia de filtro de aire

El filtro de aire debe ser revisado al menos una vez al mes

para ver si es necesario limpiar. Las partículas atrapadas

en el filtro pueden acumularse y causar una acumulación

de escarcha en los serpentines de enfriamiento.

Dirección de aire(4- vía)

centro maneja Air direccional rejillas de control de flujo

de aire dirección.Tu acondicionador de aire tiene la 4-

vía sistema direccional descrito persianas siguientes.

Le permitirá dirigir el flujo de aire hacia arriba o

horizontal, y la izquierda o hacia la derecha por toda la

habitación como necesita.Use el centro asas para

ajustar la dirección de rejillas de lado a lado del aire

hasta que la dirección izquierda o derecha deseado es

obtained.Pivot persianas horizontales con los dedos

hasta que la desea! o dirección horizontal es obtained.

Hay una de las 4 posibles orientaciones direccionales

de aire disponible con este sistema

Rejillas

COSAS ADICIONALES QUE DEBES SABER

Aire rejillas direccionales

CUIDADO Y LIMPIA

Manijas del Centro

Aire rejillas direccionales

MANTENIMIENTO Y LIMPIEZA

La Limpieza del Filtro de Aire

Empuje la palanca de ventilación en la posición de Cerrada

Vent (en su caso). Abra el panel frontal.

Tomar el filtro por el centro y tire hacia arriba y hacia fuera.

Lave el filtro con un liquid detergente para lavar los platos,

en agua caliente..En juague el filtro.Suavemente sacuda el

exceso de agua del filtro.Asegúrese de que el filtro está seco

antes de volver.Si no, en lugar de lavar, podría aspirar el filtro.

O O

Nota: Nunca usar el agua más caliente que 40 C (104 F H)

a limpiar el filtro de aire.Nunca trata de operar la unidad sin

el filtro.

La Limpieza del Gabinete

Asegúrese de desconectar el AC para protegerlo de descarga

eléctrica o incendio.El gabinete y su frontera pueden ser

limpiado por un paño libre de aceite o un paño humedecido

en agua caliente con liquid detergente para limpiar los platos.

Enjuaquelo bien y séquelo.

Nunca use limpiadores abrasives, ceras ni pulimento en el

frente del gabinete.

Asegúrese de quitar el agua en el paño antes de limpiar los

controles.El exceso de agua dentro o alrededor del control

podría causar daños al AC.

Enchufe el aparato.

SOLUCIONES DE PROBLEMAS

Antes de llamar al servicio, revisa esta lista.Le podría ahorrar tiempo y molestia.Esta lista incluye las ocurrencias

communes, los cuales no son resultado por un defecto del hechura o los materiales de la fábrica.

Solución

El aire acondicionado

no funciona

Enchufe de pared desconectado.Presione el enchufe con mucha esfuerza en la toma de corriente.

El fusible domestico estropeado o disyuntor abierto.Reemplace fusible por un retardante

o volver a encender el disyuntor.

Se desconecta el dispositivo de corriente.Presiona el botón RESET.

Problema

El aire de la unidad no

es tan fría

Ajuste a una temperatura más baja.

O O

La temperatura de la habitación está bajo 62 F(17 C ). No empieza a enfriar hasta la

O O

tempetura llega más que 62 F(17 C).

Los elemtos del sensor de la temperatura detrás del filtro toca la bobina fría.Déjalo lejos

de la bobina fría.

El filtro de aire podría ser sucio.Limpie el filtro.Consulte la sección del Mantenimiento y

Limpieza. Para descongelarlo, cambie al modo FAN ONLY.

Se apague. Enciendalo.

El aire acondicionado

enfria, pero la habitación

hace calor – forma hielo

en la bobina fría detrás

el frente decorativo

O O

La temperatura fuera está bajo 64 F(18 C). Para descongelar la bobina de O O,

cambie al modo FAN ONLY.

El compresro para cuando cambia el modo.Espere 3 minutos despúes de elegir el

modo Frío.

El termostato ha ajustado demasiado frío durante su funcionamiento de la noche.Para

descongelarla, cambie al modo FAN ONLY. Despúes, elige la una temperatura más alta.

Almacenamiento en en Invierno

Si va a almacenar el aire acondicionado durante el invierno,

eliminelo de la ventana con mucho cuidado según las

instrucciones de la instalación.Cubralo con plástico o

vuelvalo en la caja.

SOLUCIONES DE PROBLEMAS

Solución

Problema

Un seco filtro de air- aire limitado. Limpie el filtro. Consulte a la sección del Mantenimiento

y limpieza.

La uniadad funciona en una habitación caliente recientemente. Perimitalo un plazo de tiempo

adicional para eliminar los calores guardados por los paredes, el techo, el suelo o los muebles.

El aire acondicionado

enfria, pero la habitación

hace mucho calor – no

forma hielo en la bobina

fría detrás el frente

decorativo

Ha elegido una temperatura tan alta, elige una temperatura baja.

Ha puesto la rejillas direccionales incorrectamente.. Ponga la rejilla en un lugar con

mejor distribución del aire.

La frontera de la unidad está cubierta con cortinas, persianas, muebles, etc. – distribución

de aire limitado.

Elimine la obstrucción en la frontera de la unidad.

Se escape el aire frío por las puertas, ventanas, rejillas, etc.Cierre la puerta, ventana o rejilla.

El aire acondicionado

se enciende y apaga

rápidamente

Hace ruido cuando la

unidad enfria

Un seco filtro de aire- aire limitado. Limpie el filtro.

El sonido del movimiento del aire Es normal .Si hace tanto ruido, cambie a una opción

de FAN más baja.

La temperatura fuera es demasiado alto. Elige la velocidad del FAN a una opción más

alto para traer más aires pasando por la babina fría.

La vibración de la ventana – mala instalación. Consulte las instrucciones de instalación

o consulte al instalador.

El agua que gotea

INTERIOR cuando

unidad está enfriando.

La instalación incorrecta. Inclina acondicionador de aire ligeramente hacia el exterior

para permitir el drenaje del agua.Consulte las instrucciones de instalación - consulte con

el instalador.

El agua que gotea

EXTERIOR cuando

unidad está enfriando.

Unidad eliminar gran cantidad de humedad del ambiente húmedo. Esto es normal durante

días excesivamente húmedos.

Teledetección

desactivación

Antes de tiempo

(algunos modelos)

El control remoto no encuentra dentro del alcance. Coloque el control remoto dentro de

20 pies & 180º,radio de la parte frontal de la unidad.

Señal de control remoto obstruido. Retire la obstrucción.

Habitación demasiado

fría

Ajuste la temperatura demasiado baja. Aumente la temperatura de la unidad.

Su producto está protegido por esta garantía:

Reparaciones bajo garantía deben ser obtenidos de Centro de Servicios al Consumidor de Midea

o con un administrador de Midea.

PERIODO DE

GARANTIA

MIDEA , A TRAVES DE SU

CENTRO DE SERVICIO

AUTORIZADO, VA A

EL CONSUMIDOR VA A SER

RESPONSABLE PARA

GARANTIA

COMPLETA DE UNO

AÑOS

años a partir de

fecha de compra

original

Pago de la totalidad de los

costos de reparación o

reemplazo de las partes de

este dispositivo que se

comprueba defectuosos en

materiales o mano de obra.

Los costos de las llamadas de

servicio que se encuentra

bajo RESPONSABILIDADES DEL

CONSUMIDOR NORMALES

GARANTIA LIMITADA

DE 2DO A 5TO AÑOS

(sistema sellado)

Año a partir de la fecha

de compra original

Reparar o reemplazar

cualquier parte en la

Sistema Sellado de

refrigeración (compresor, el

condensador, el evaporador

y el tubo)se comprueban

defectuosos en materiales

de la mano de obra.

Diagnóstico, retirada

reinstalación necesarioS delos

costos de los servicios que no sean

con respecto al sistema de

refrigeración Sellado

Repuestos de Midea se utilizarán y se justifican únicamente por el período restante de la garantía

original

Responsabilidades de los consumidores NORMALES

Esta garantía se aplica sólo a los productos de uso doméstico ordinario, y el consumidor es el

responsable de los temas que figuran a continuación;

1. El uso adecuado del dispositivo, de conformidad con las instrucciones provistas con el producto.

2. Correcta instalación por un profesional de servicio autorizado, de conformidad con las instrucciones

provistas con el dispositivo, y de conformidad con todos los plomería local , electricidad y / o códigos

de gas.

3. Una buena conexión a tierra a una fuente de alimentación de voltaje suficiente, de sustitución de

fusibles quemados, la reparación de los defectos sueltos o las conexiones de cableado en casa.

4. Los gastos para hacer que el dispositivo llegue al centro de la prestación de servicios.

5. Los daños a perfeccionar después de la instalación.

Uno

Segundo hasta quinto

GARANTIA DE AIR ACONDICIONADO

1-866-646-4332.

GARANTIA DE AIR ACONDICIONADO

El diseño y especificación se publican sin previo aviso de las mejoras del producto.

Consulte a la agencia de ventas o el fabricante sobre más informaciones.

Keystone KSTHW08A 8,000 BTU Window/Wall Air Conditioner

Product's Documents

User Manual

Specifications

Keystone KSTHW08A Questions and Answers
