Introduction

Congratulations on your purchase of the Rower.

FLUID is proud to present the Rower as home use product featuring patented Adjustable Fluid

Resistance.

Our unique combination of precision steel and solid wood frames incorporate only the highest

quality American Ash which is collected using the latest technology in sustainable harvesting from

renewable plantations.

Note that slight variations of colour are normal and part of Mother nature’s artistry. The wood

grain patterns and subtle hues of each Rower makes every unit highly individual and designed to

compliment any environment.

Follow all instructions carefully for correct assembly, Tank lling, Water Treatment, service and

safety.

Access to our world-wide distributor and service network is available at

www.tunturi.com

Check contents of Box 1 and 2 to ensure all parts are present and correct prior to assembly.

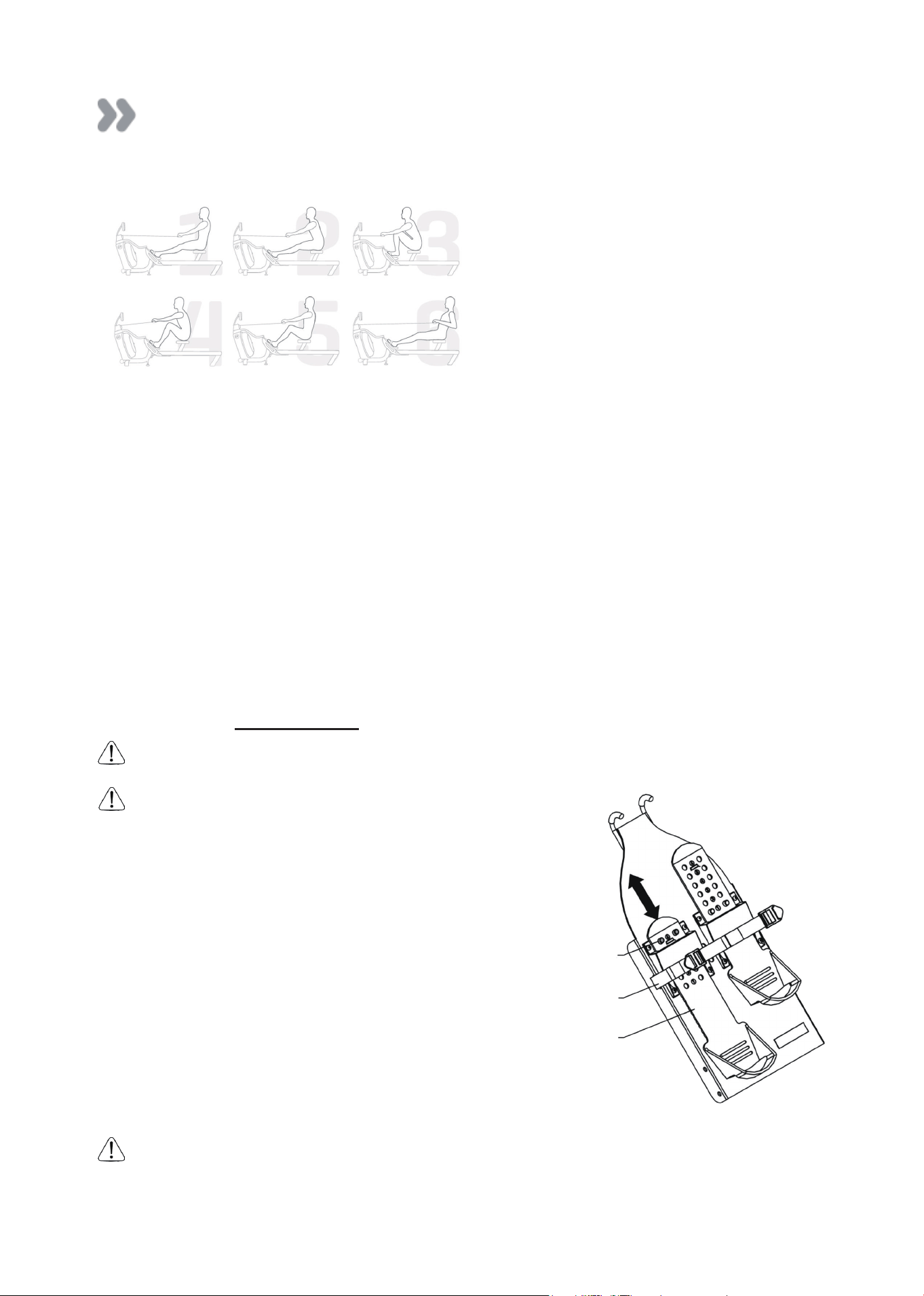

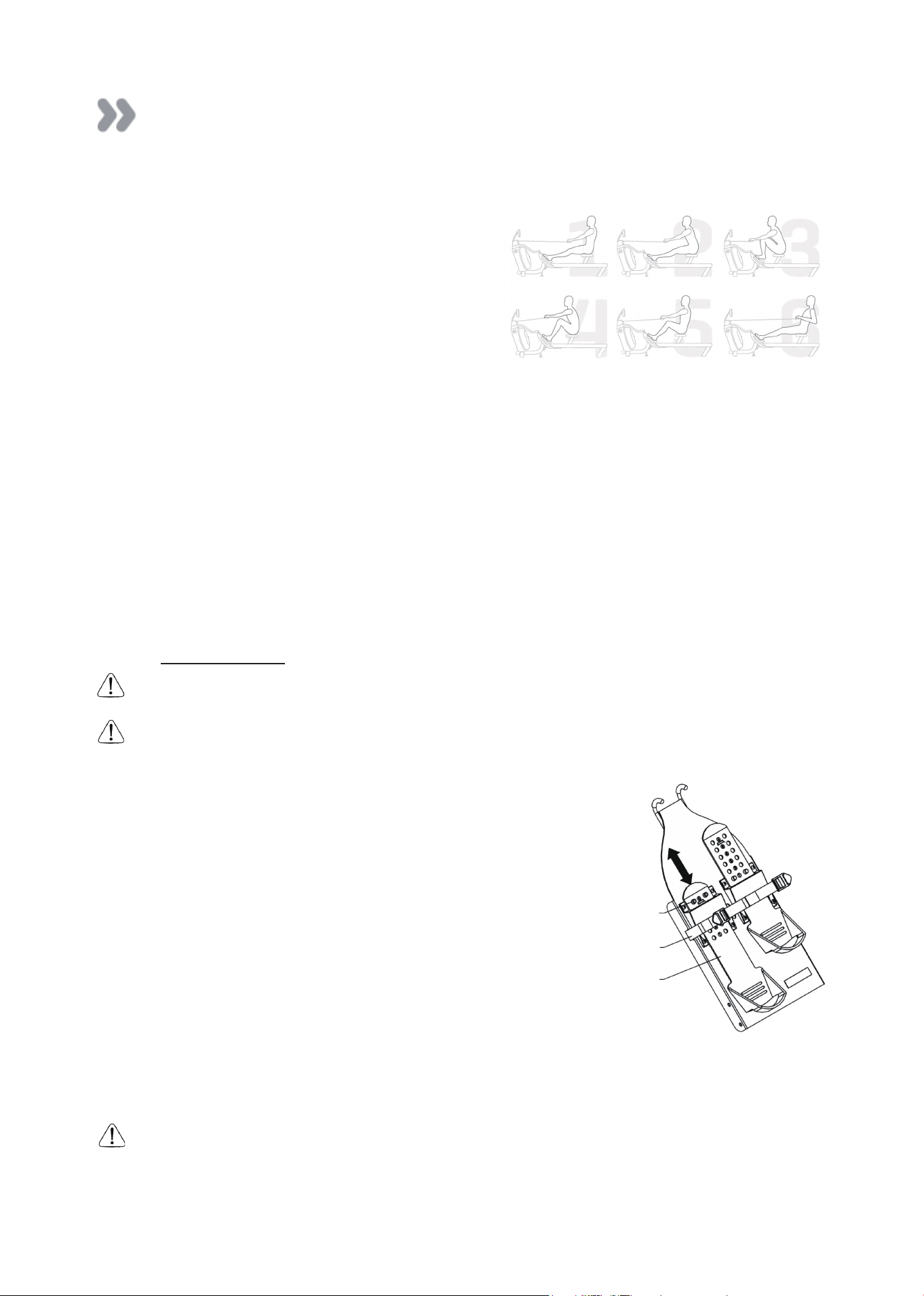

Training With the Rower

1. As with any piece of fitness equipment, consult a physician before beginning your Rower exercise

program.

2. Follow instructions provided in this manual for correct foot position and basic rowing techniques.

3. For more detailed rowing techniques, please refer to our international website at www.tunturi.

com

..........................................................................................................................................................

Safety

Safety Information

•

Before using this product, it is essential to read this ENTIRE operation manual and ALL

instructions. The Rower is intended for use solely in the manner described in this manual.

•

UNDERSTANDING EACH AND EVERY WARNING TO THE FULLEST IS IMPORTANT

•

As with any piece of tness equipment, consult a physician before beginning your Rower exercise

program.

•

Please be aware that any tness regime, before being undertaken, is best preceded by a physical

checkup from a certied physician.

•

Injuries to health may result from incorrect or excessive training.

•

Stop the machine immediately if any signs of excessive wearing is present on the Belts, Pulleys

and Bungee cords. Do not use unit until said parts are repaired or replaced.

•

Do not allow children unattended access to the machine.

•

The Rower can stand vertically for storage. When doing so, please follow the instructions given in

the manual.

•

If any of the adjustment devices are left projecting, they could interfere with the user’s

movement.

•

Do not store in freezing conditions with water in the Tank as it can expand and crack the

components.

Proper Usage

• Do not use any equipment in any way other than designed or intended by the manufacturer. It is

imperative that FLUID equipment is used properly to avoid injury.

• Injuries may result if exercising improperly or excessively. It is recommended that all individuals

consult a physician prior to commencing an exercise program. If at any time during exercise you

feel faint, dizzy or experience pain, STOP EXERCISING and consult your physician.

• Keep body parts (hands, feet, hair, etc.), clothing and jewelry away from moving parts to avoid

injury.

• Follow instructions provided in this manual for correct foot position and basic rowing techniques.

• For more detailed rowing techniques, please refer to our International website

www.tunturi.com

Inspection

• DO NOT use or permit use of any equipment that is damaged and/or has worn or broken parts.

For all Tunturi New Fitness BVequipment use only replacement parts supplied by FLUID.

• Cables and Belts pose an extreme liability if used when frayed. Always replace any cable or Belt

at first sign of wear (consult FLUID if uncertain).

• EQUIPMENT MAINTENANCE - Preventative maintenance is the key to smooth operating quipment

as well as to keep your liability to a minimum. Equipment needs to be inspected at regular

intervals.

• Ensure that any person(s) making adjustments or performing maintenance or repair of any kind

is qualified to do so.

• DO NOT ATTEMPT TO USE OR REPAIR ANY ACCESSORY APPROVED FOR USE WITH THE FLUID

BVEQUIPMENT WHICH APPEARS TO BE DAMAGED OR WORN.

• Check all Belts, pulleys and bungee cords regularly for signs of wear, and replace if needed.

• Check regularly and follow all instructions for maintenance as specified in this manual.

• Replace immediately any defective parts and do not operate unit until all repairs are complete.

..........................................................................................................................................................

Safety

Operating Warnings

• Keep children away from the equipment. Parents or others supervising children must provide

close supervision of children if the equipment is used in the presence of children.

• Do not allow users to wear loose fitting clothing or jewelry while using quipment. It is also

recommended to have users secure long hair back and up to avoid contact with moving parts.

• All bystanders must stay clear of all users, moving parts and attached accessories and

components while machine is in operation.

• WARNING Do not insert fingers into Tank!

• CAUTION After rowing exercise, please allow the unit to sit for 5 minutes before standing it up

for storage.

• CAUTION Do not fill past the calibration mark as indicated on the Tank level sticker or water

spillage can occur.

• WARNING Never operate this Rower without feet properly secured in Footstraps, or without the

sliding portion of the Slider Footplate locked into position!

CAUTION

• Keep hands and fingers away from moving parts, as indicated in this manual.

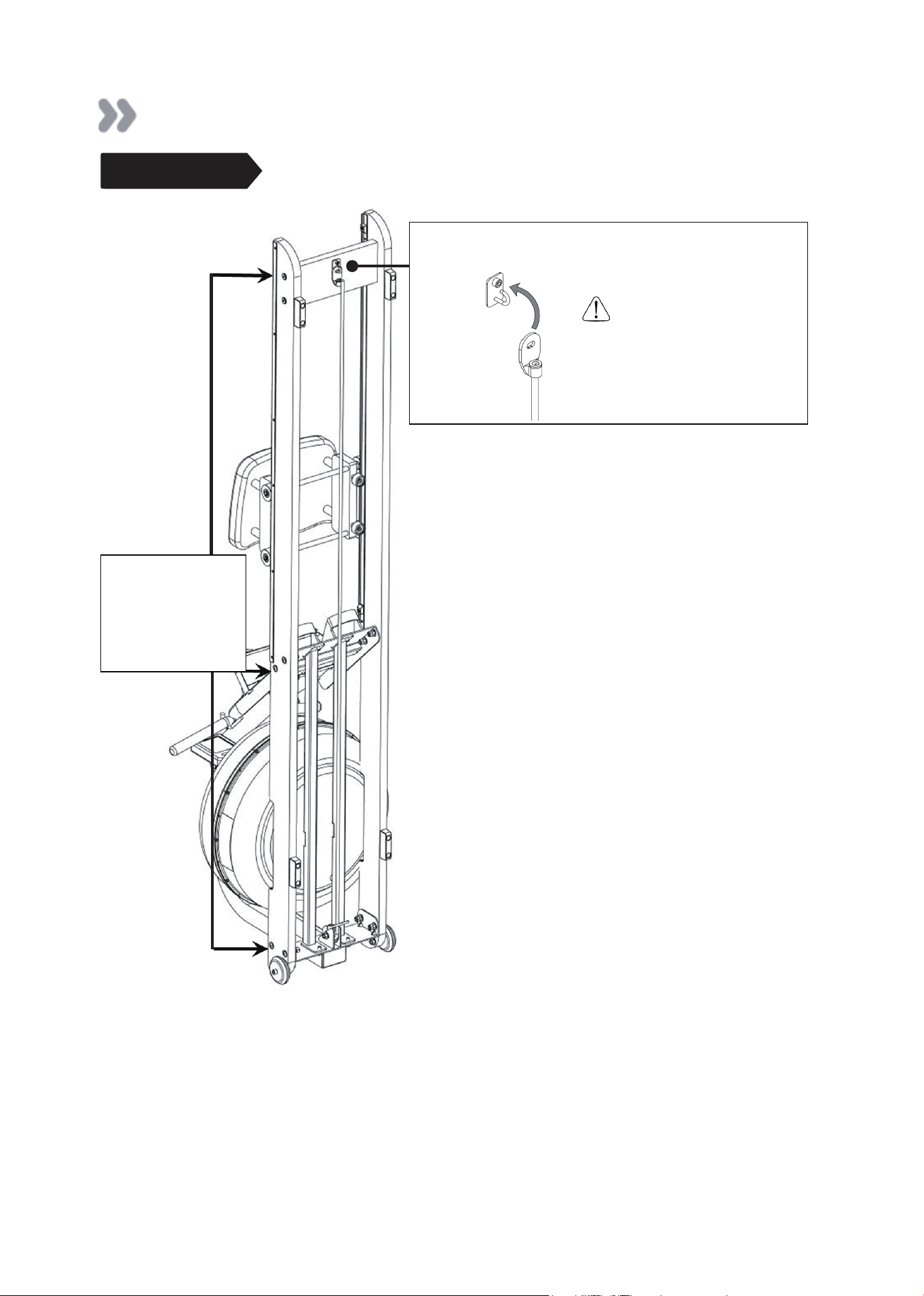

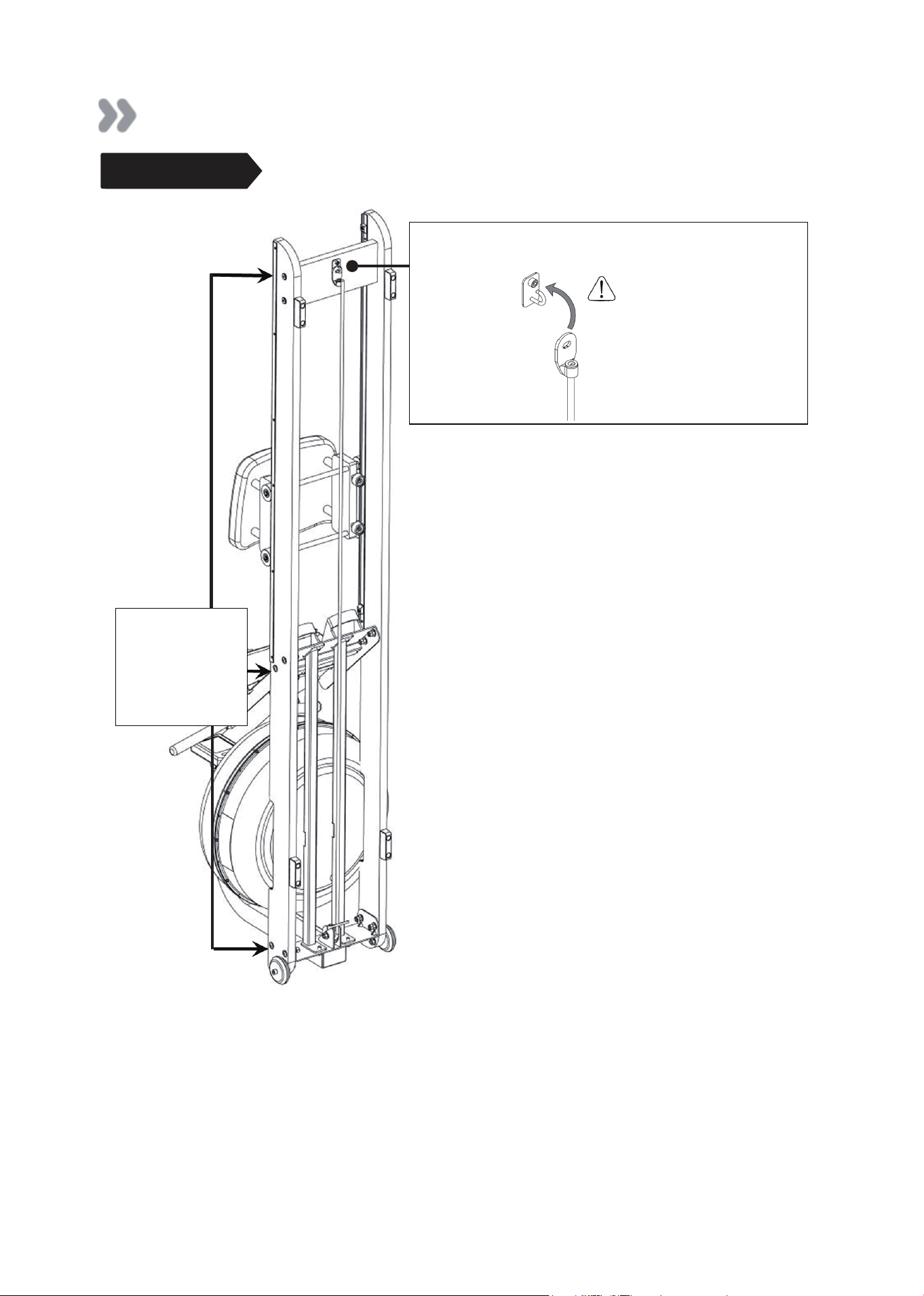

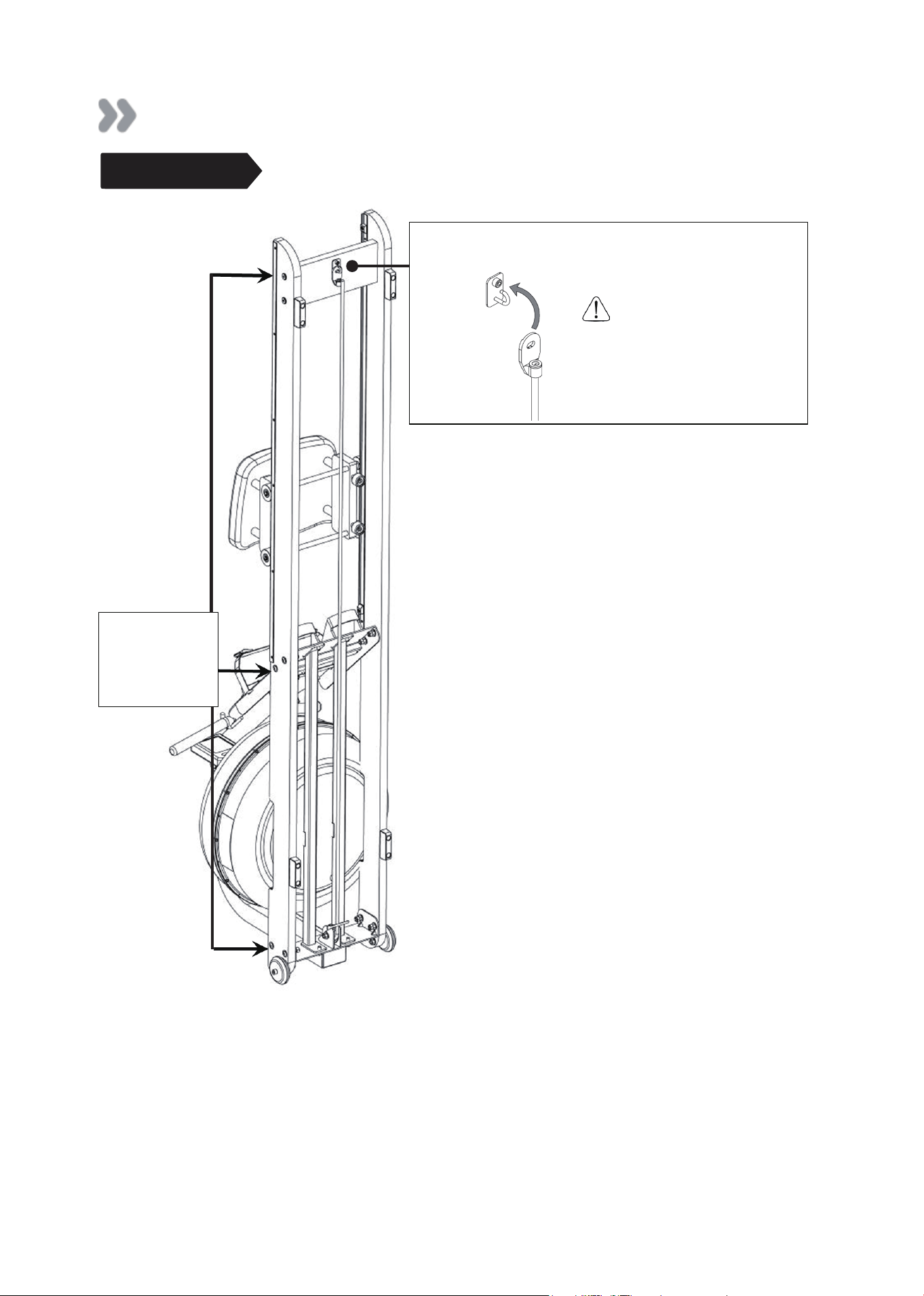

• The Rower can stand vertically for storage. Make sure a secure location is chosen, such as the

corner of a room or against a wall on an even, secure surface.

• It is recommended not to expose the machine to the direct sunlight. It may cause accelerated

aging of the plastic material, reduce the life of the tank shell and even lead to deformation and

rupture.

If the storage area is not level, an additional xture is required (sold separately) to keep the Rower

stable with vertical storage position.

NOTE

..........................................................................................................................................................

Assembly

Product Specifications

Product Class: HC

raking System: Speed Independent

Product Net Weight: 31.84kg (70.19lb)

Product Gross Weight: 37.79kg (83.31lb)

Minimum Safe Operating Surface Area: 333cm (131.09”) x 172cm (67.71”)

Dimensions: 2130mm (83.86”) Length x 520mm (20.47”)

Width x 560mm (22.04”) Height

Maximum User Weight: 150kg (330lb)

Compact Footprint: 2130 x 520mm or upright 560 x 540mm

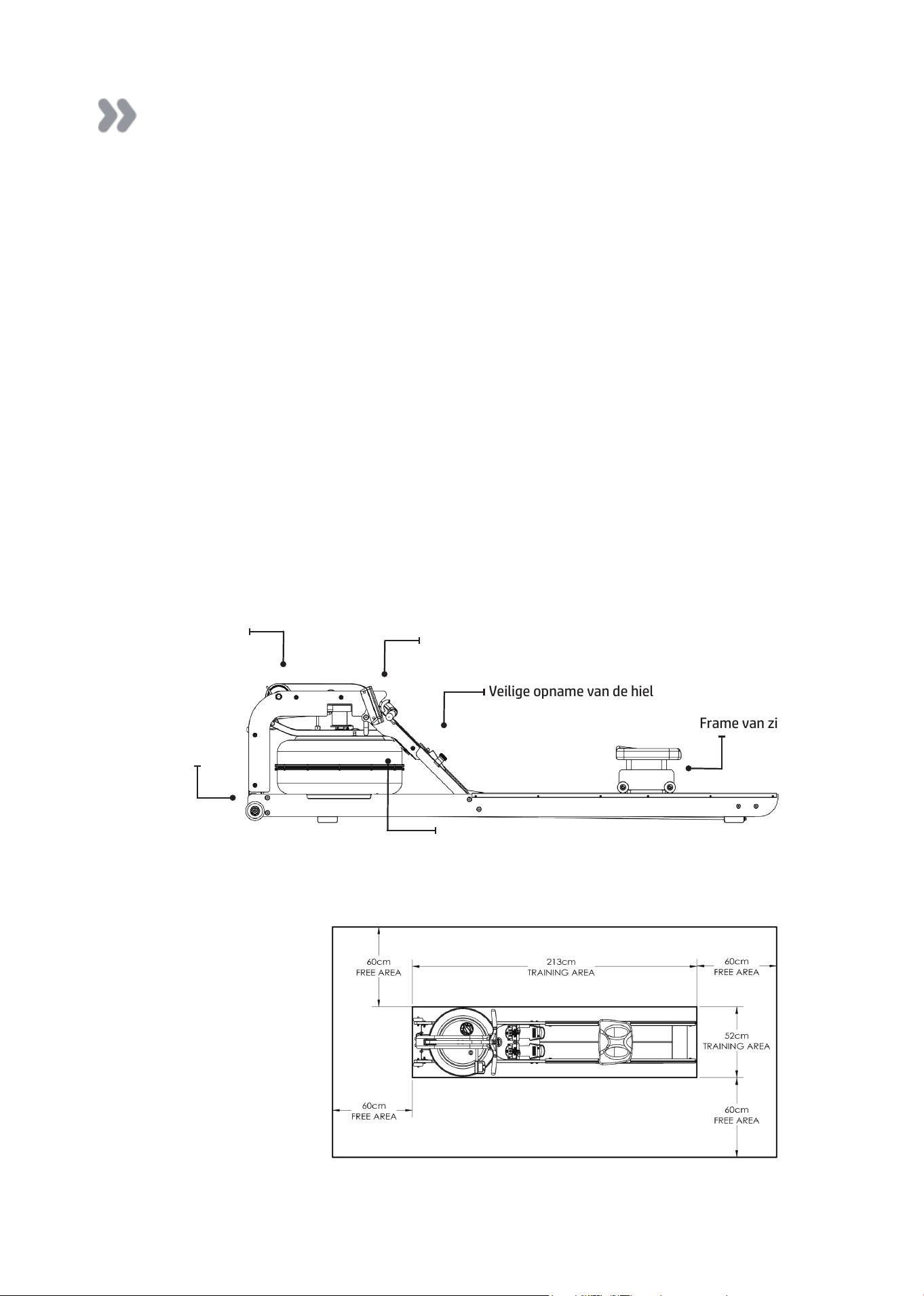

Product Highlights

Live Area and Training Area

The live area shall be not less than 60cm (23.62”) greater than the training area in the directions

from which the equipment is accessed. The live area must also include the

area for emergency

dismount.

Note: Rower is not suitable for therapeutic purposes.

Installation

• Place on a stable, flat surface in a horizontal position during use for maximum stability.

• Check all Belts, pulleys and bungee cords regularly for signs of wear, and replace if needed.

• Check regularly and follow all instructions for maintenance as specified in this manual.

• Replace immediately any defective parts and do not operate unit until all repairs are complete.

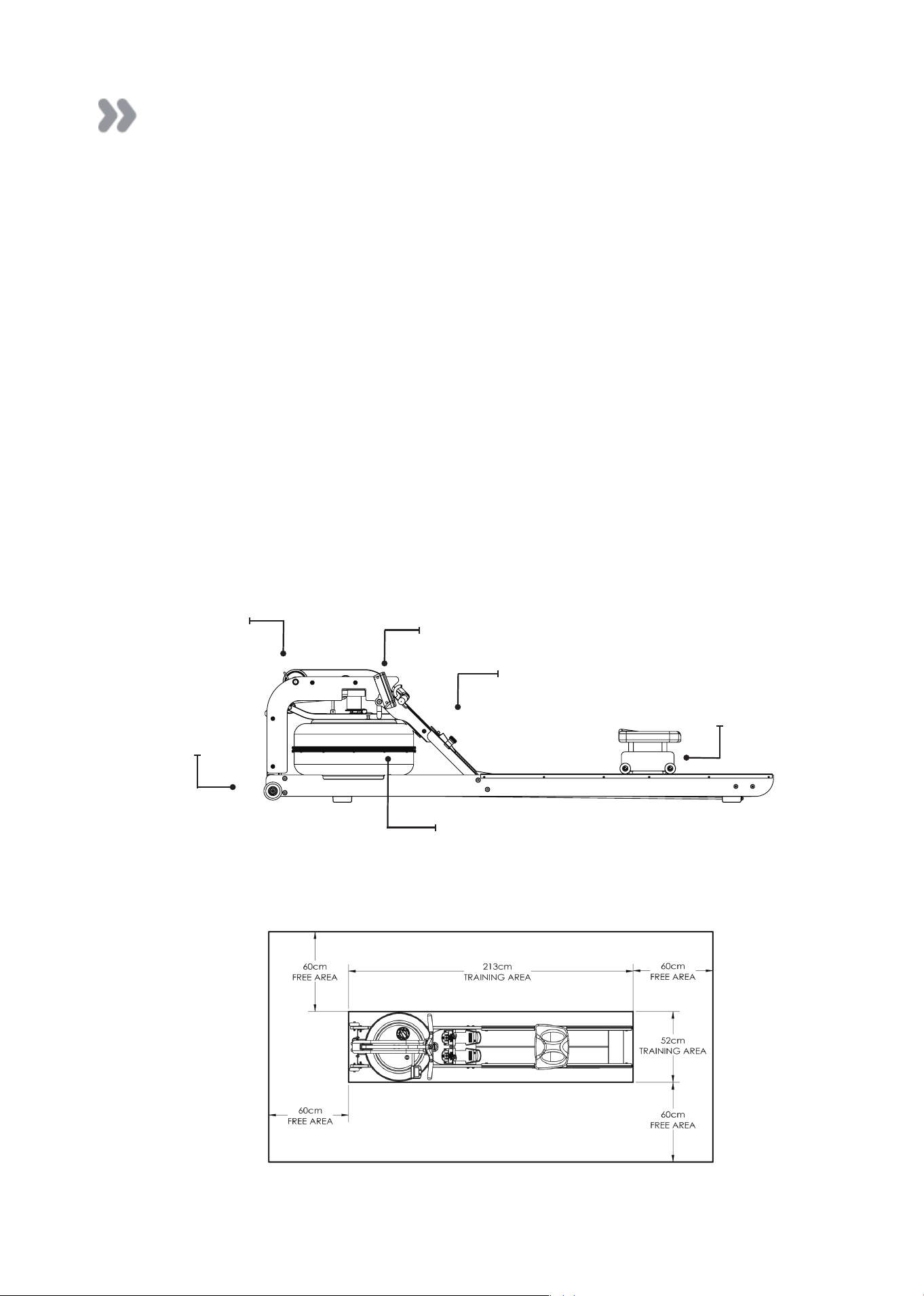

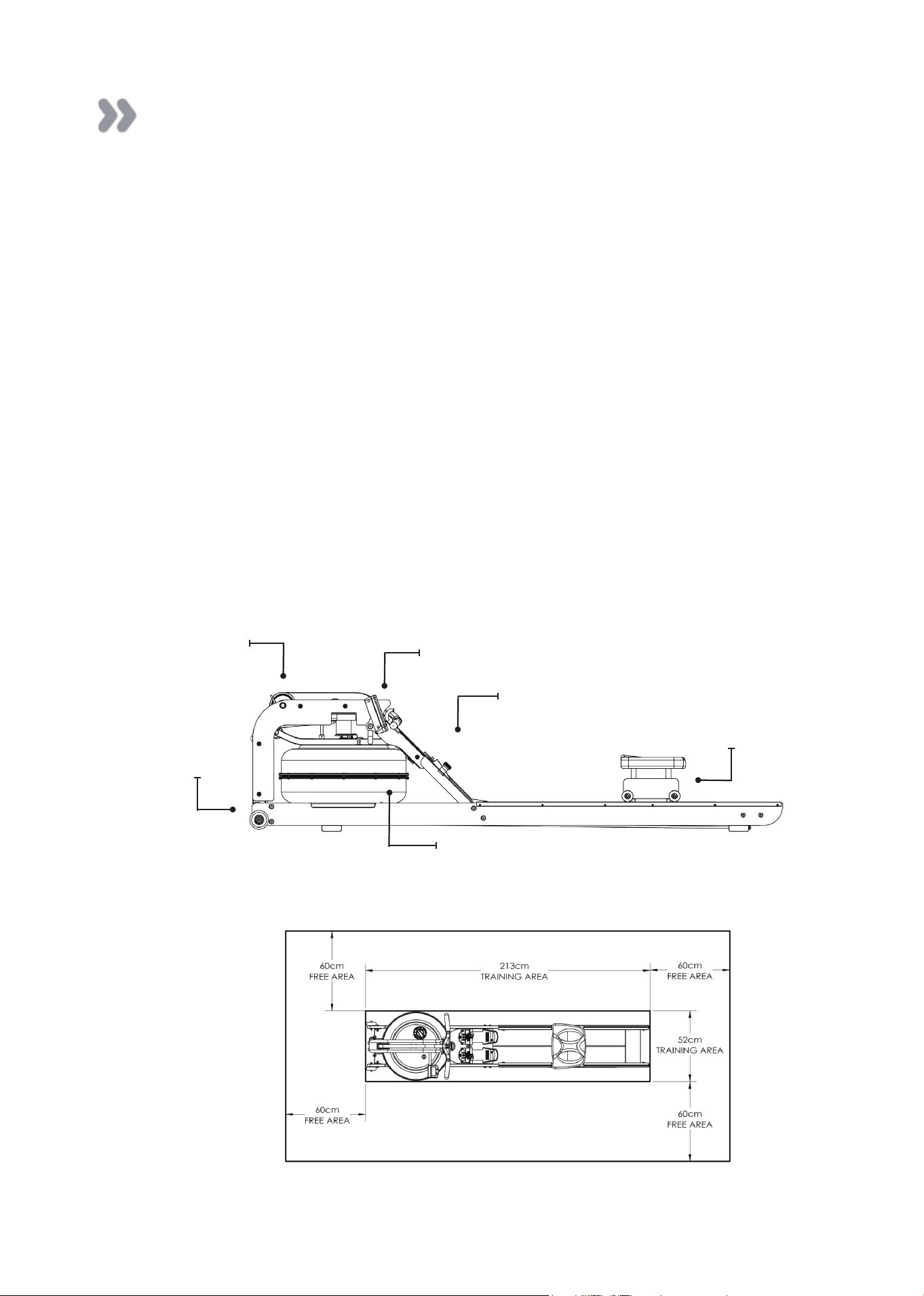

Seat Frame

Secure heel capture

Ergonomic handle design

Patented Twin Tank Design

Transport Wheels

Durable Belt drive with

active recoil system

..........................................................................................................................................................

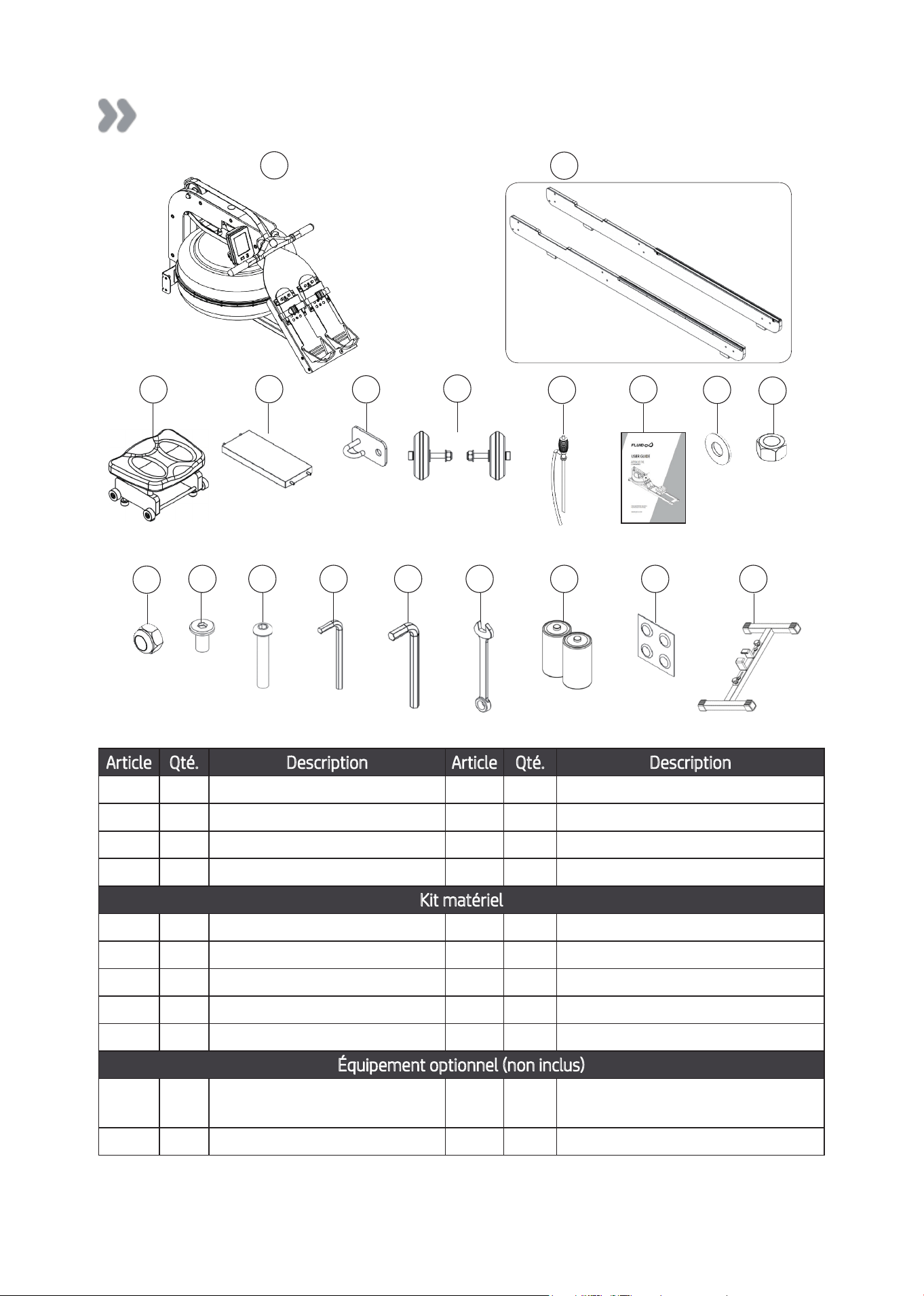

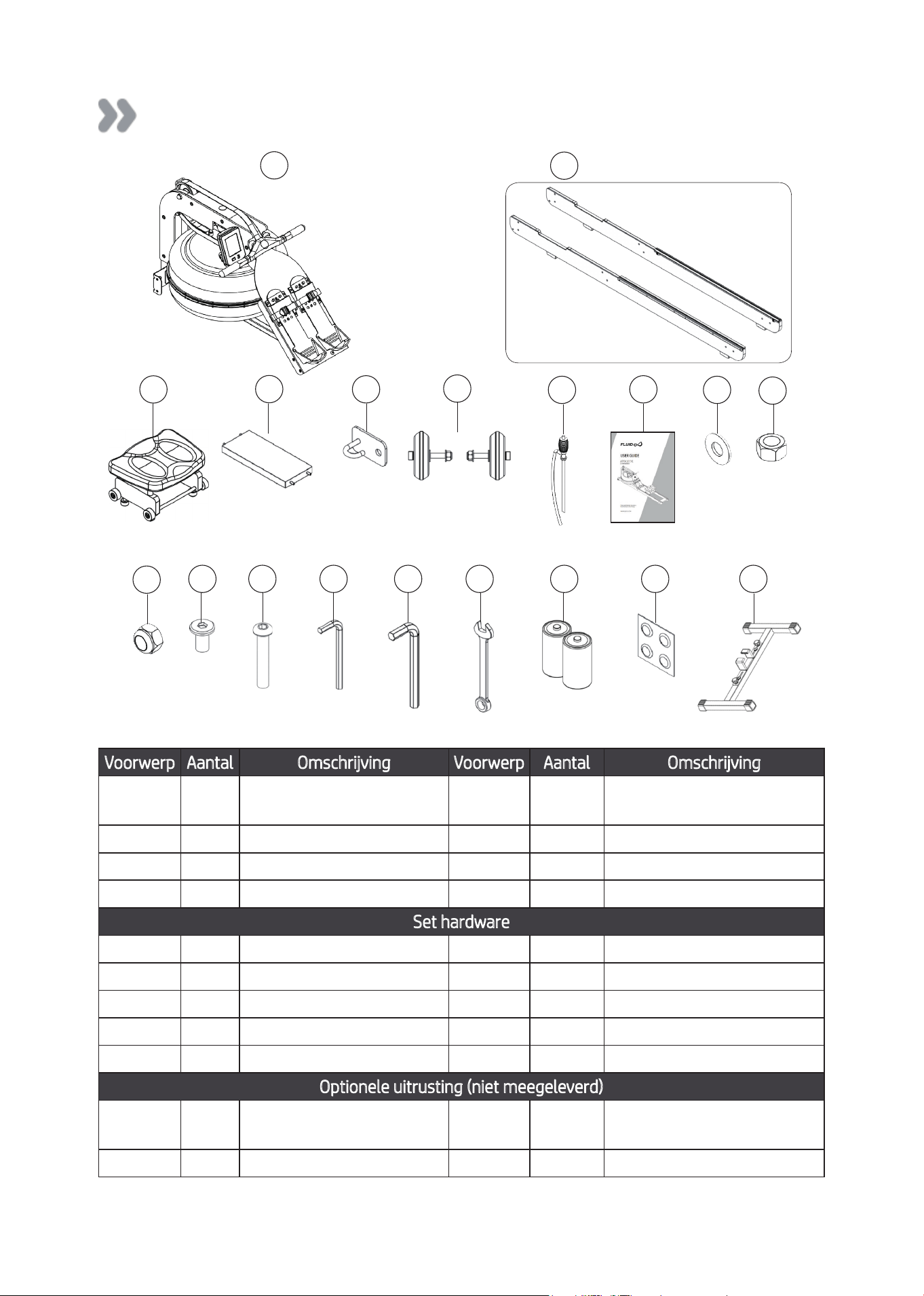

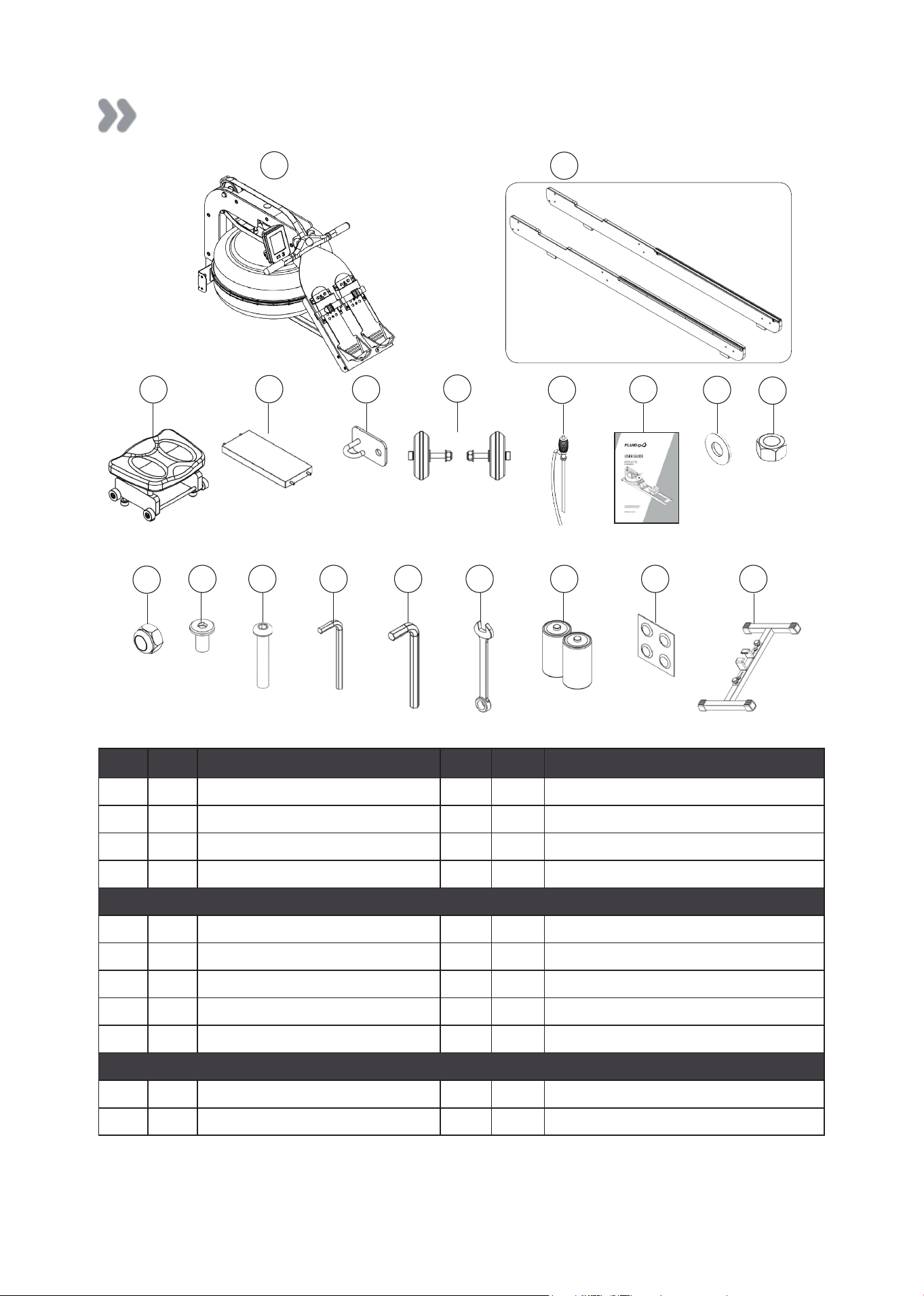

Rower Box 1 & 2 Contents

1918171615141312

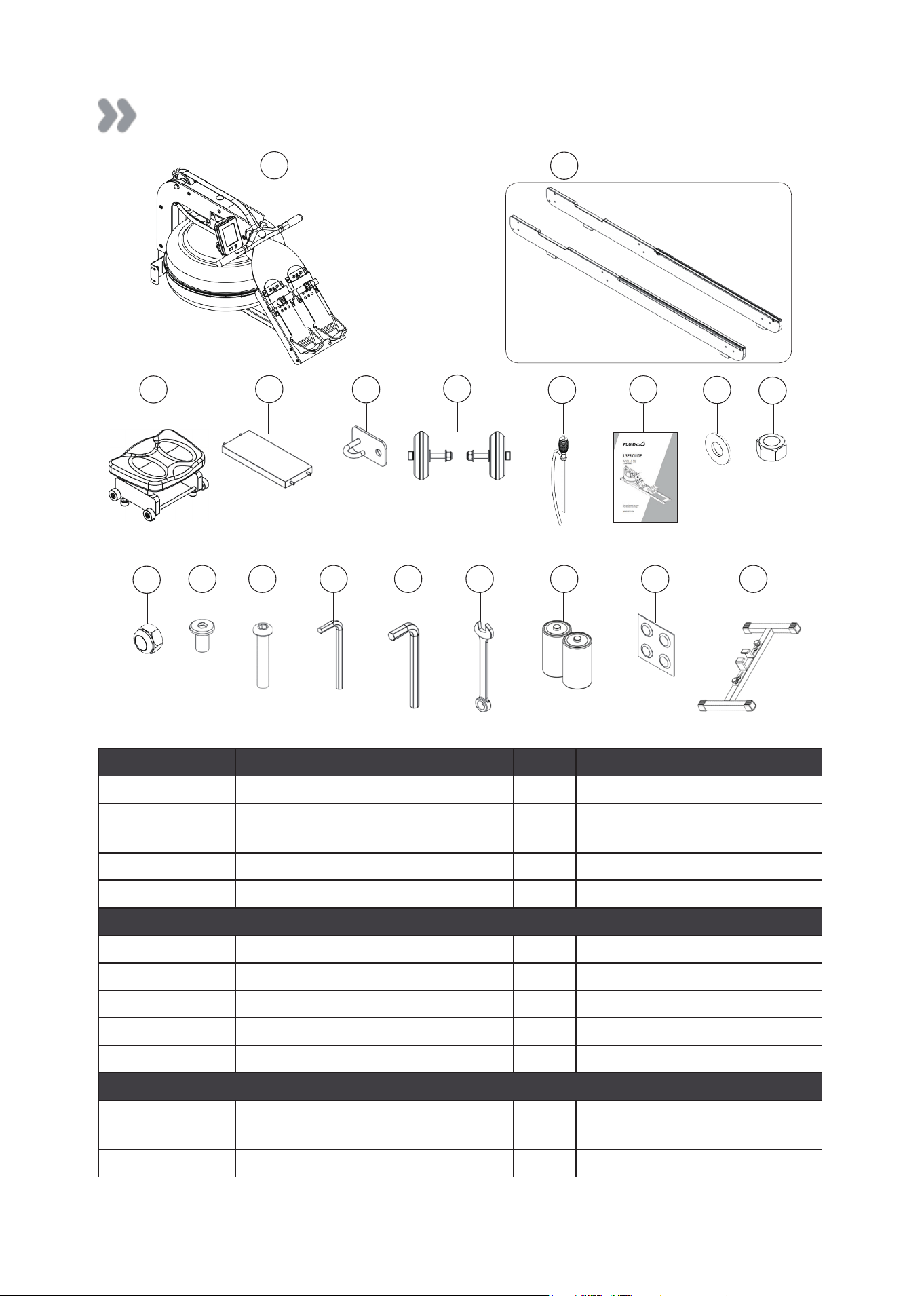

Item Qty. Description Item Qty. Description

1 1 Main Frame 5 1 Bungee Hook Mount

2 2 Left / Right Side Rail 6 2 Transport Wheel Assembly

3 1 Rower Seat 7 1 Siphon

4 1 Rear Brace 8 1 User Guide

Hardware KIT

9 16 M8 Washer 14 1 5mm Allen Key

10 8 M8 Standard Nut 15 1 6mm Allen Key

11 8 M8 Nyloc Nut 16 1 13mm Spanner

12 4 M6x15mm Bolt 17 2 D Cell Battery

13 8 M8x45mm Bolt 18 4 Water Treatment Tablet

Optional Equipment (Not Included)

19 1 Storage Support Bracket 21 1 Touch Heart Rate Handle

20 1 Elevate Kit 22 1 Smart Phone Holder

Box 2 Contents

Box 1 Contents

..........................................................................................................................................................

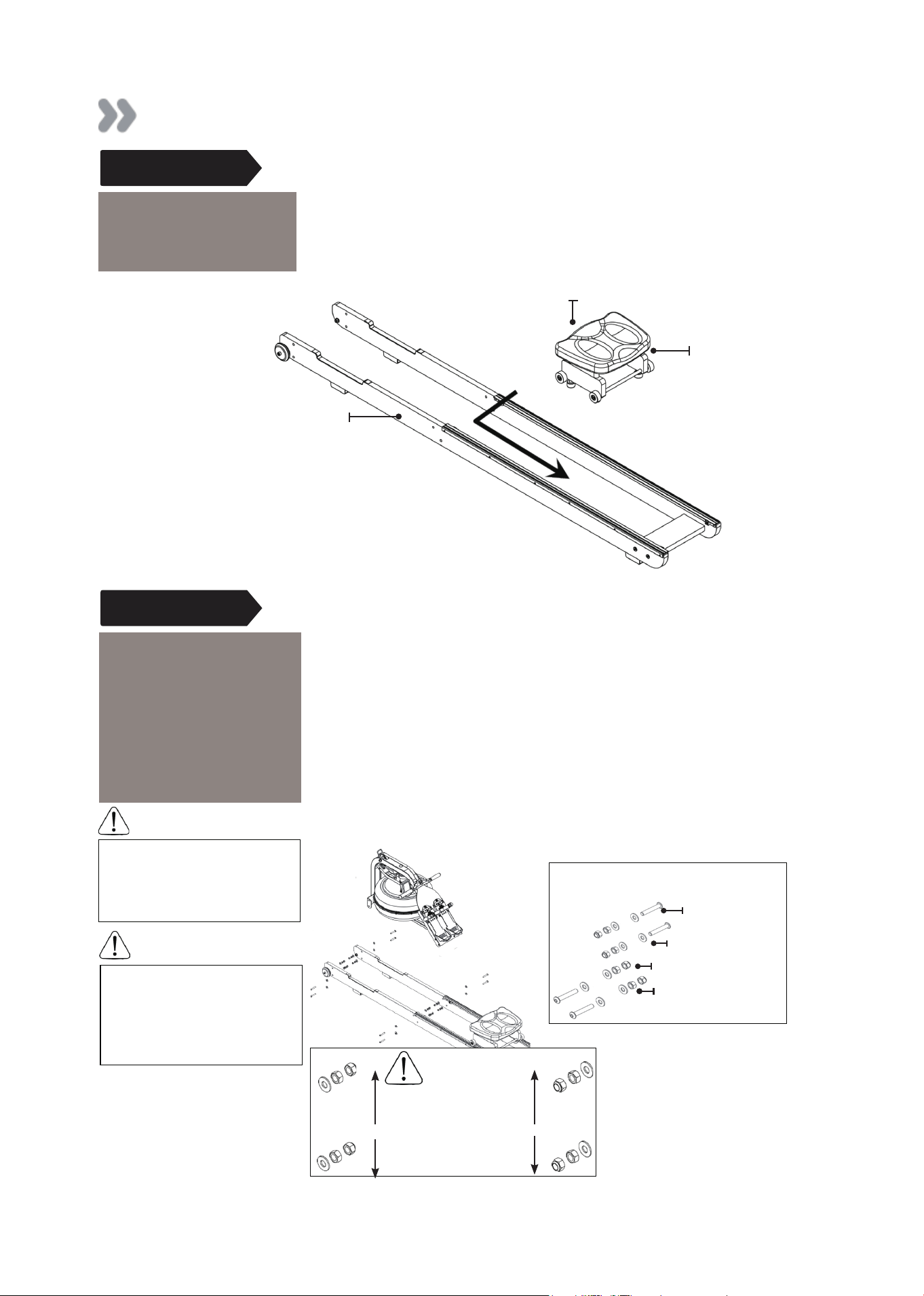

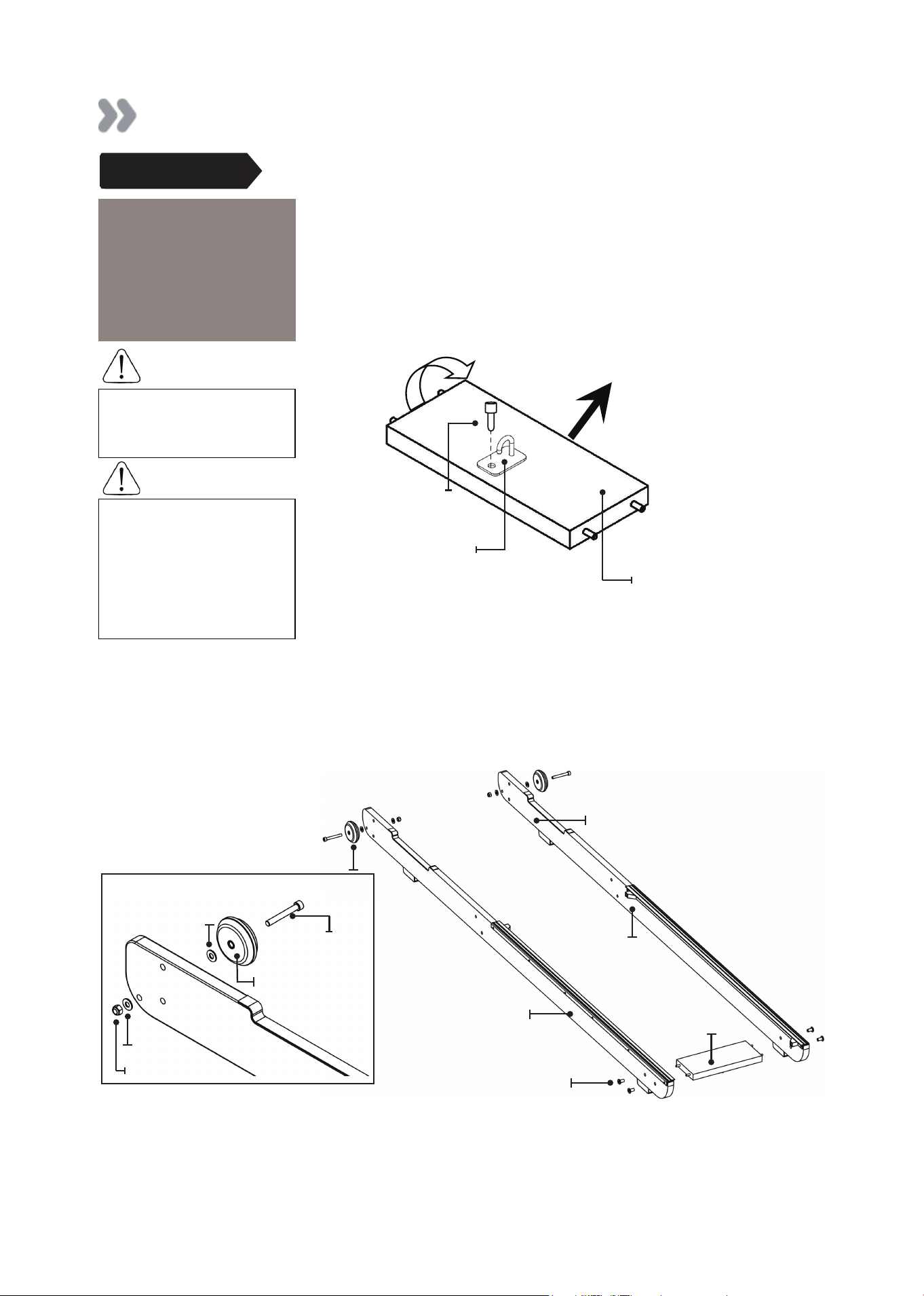

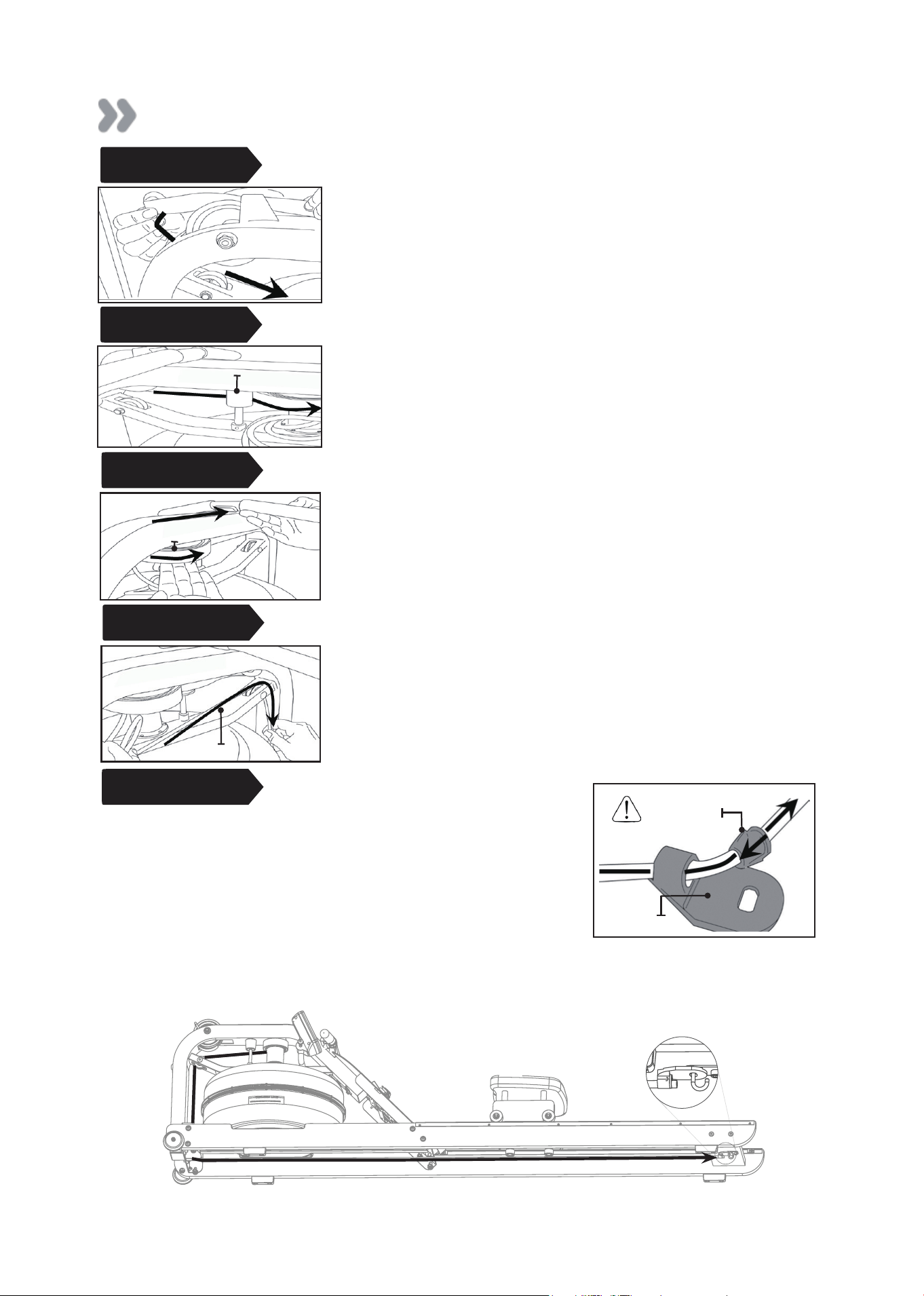

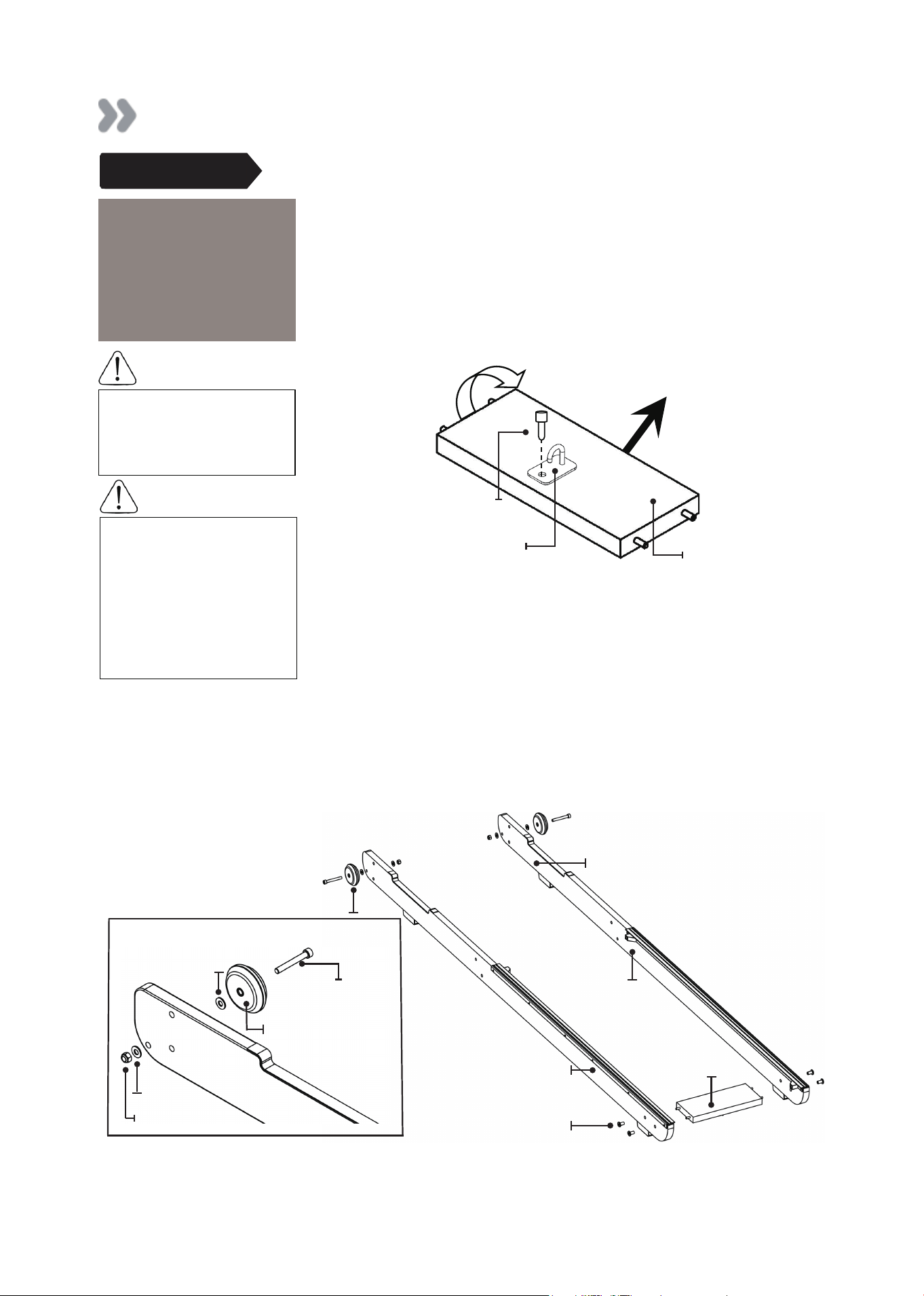

Assembly Instructions

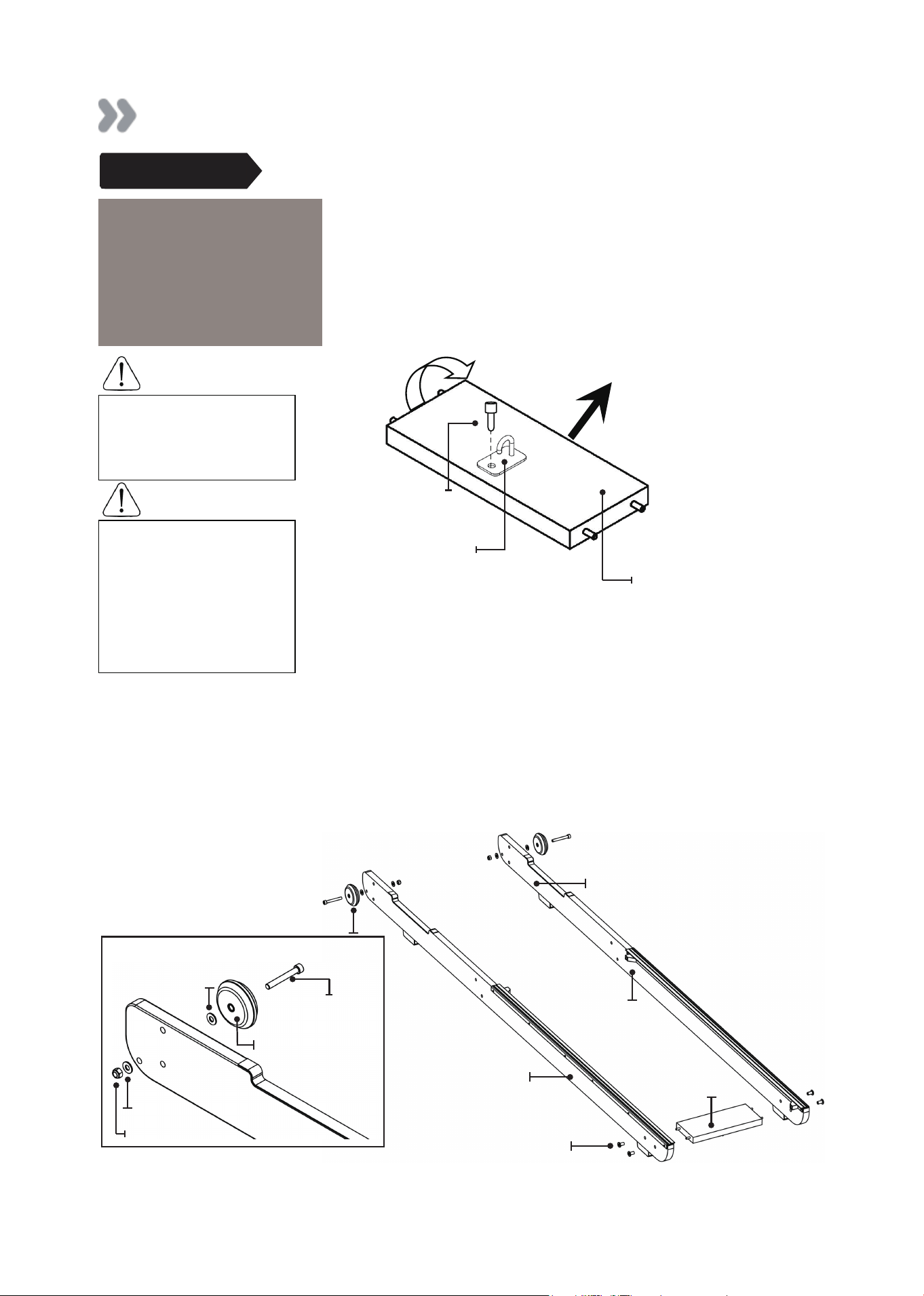

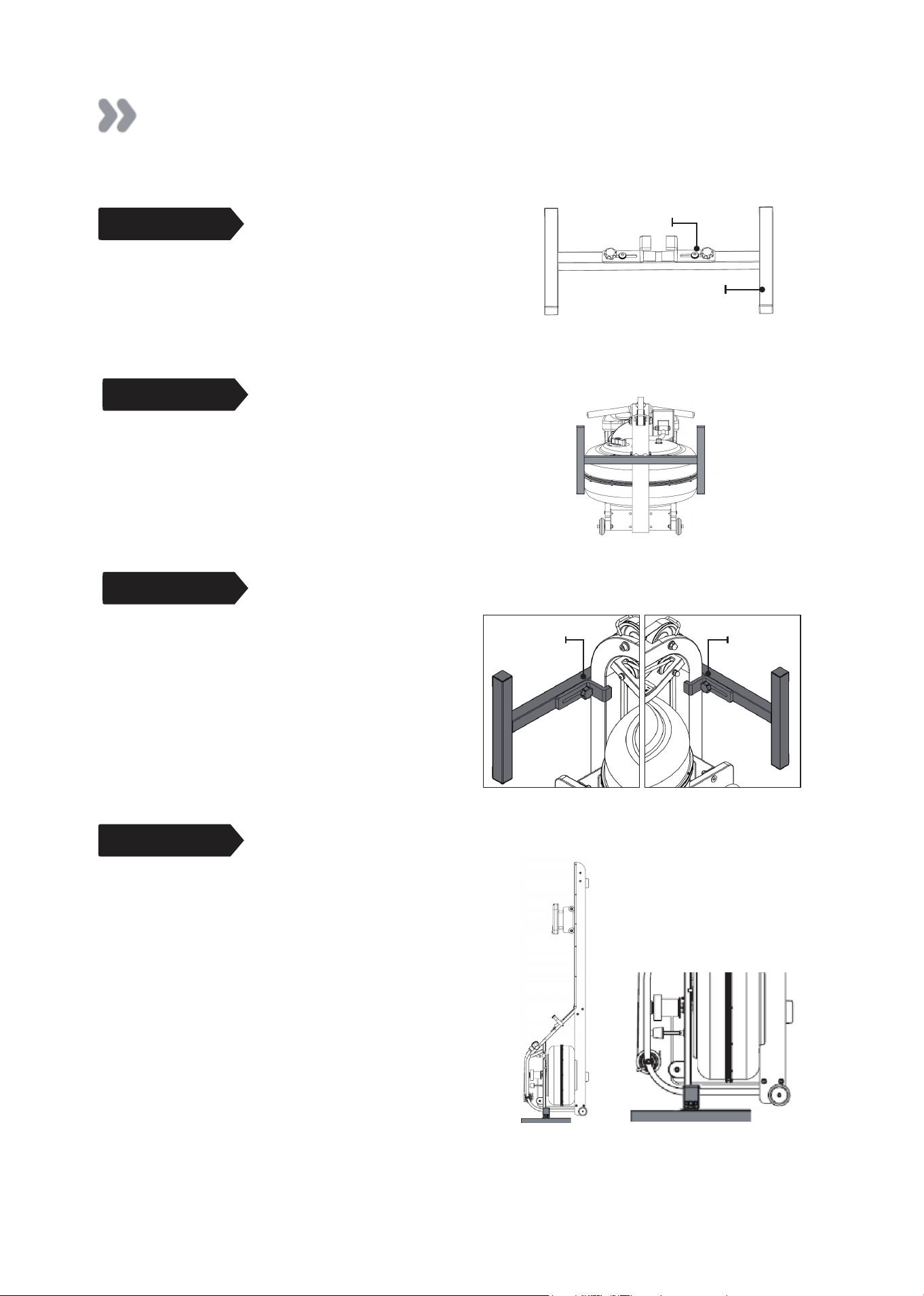

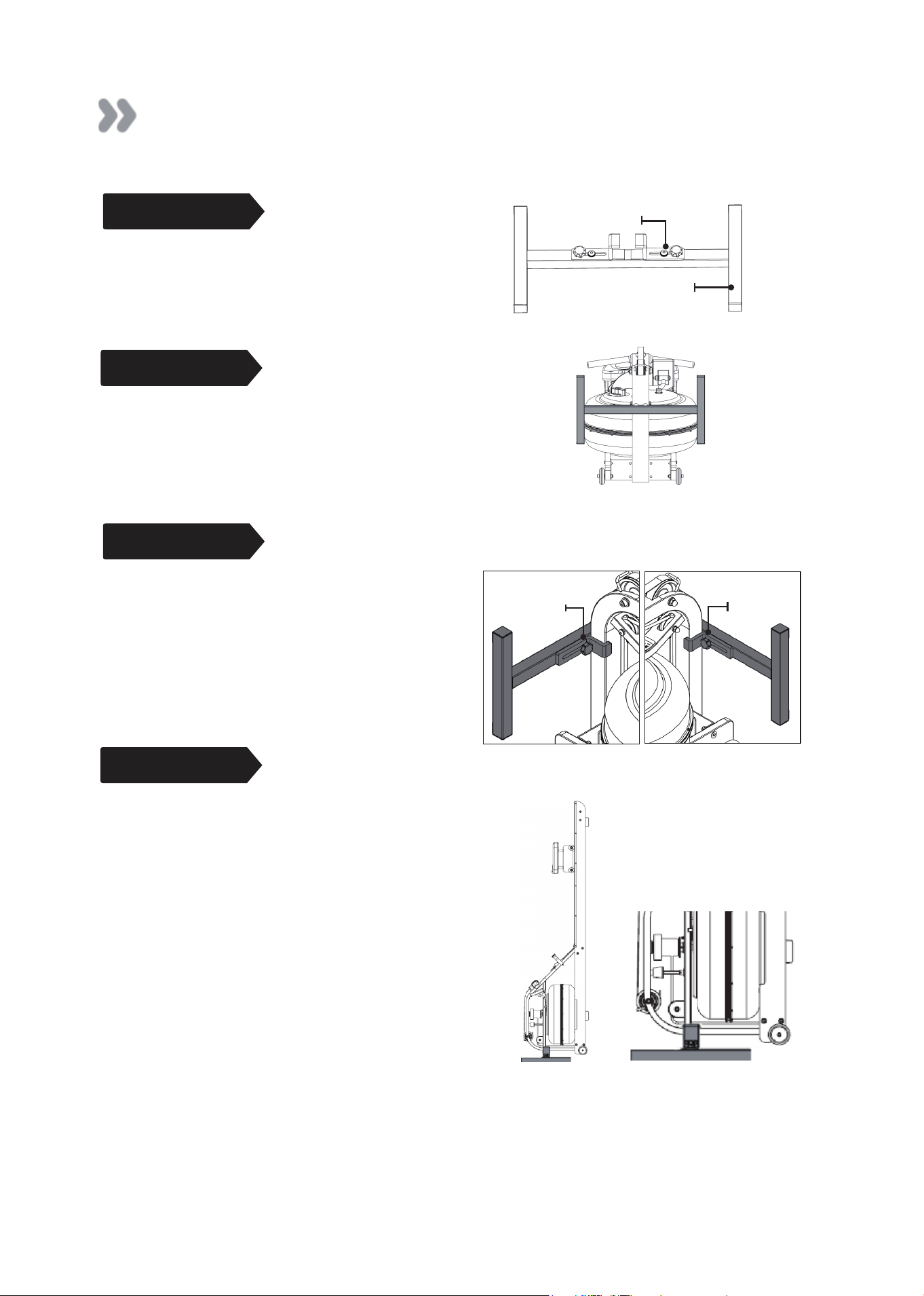

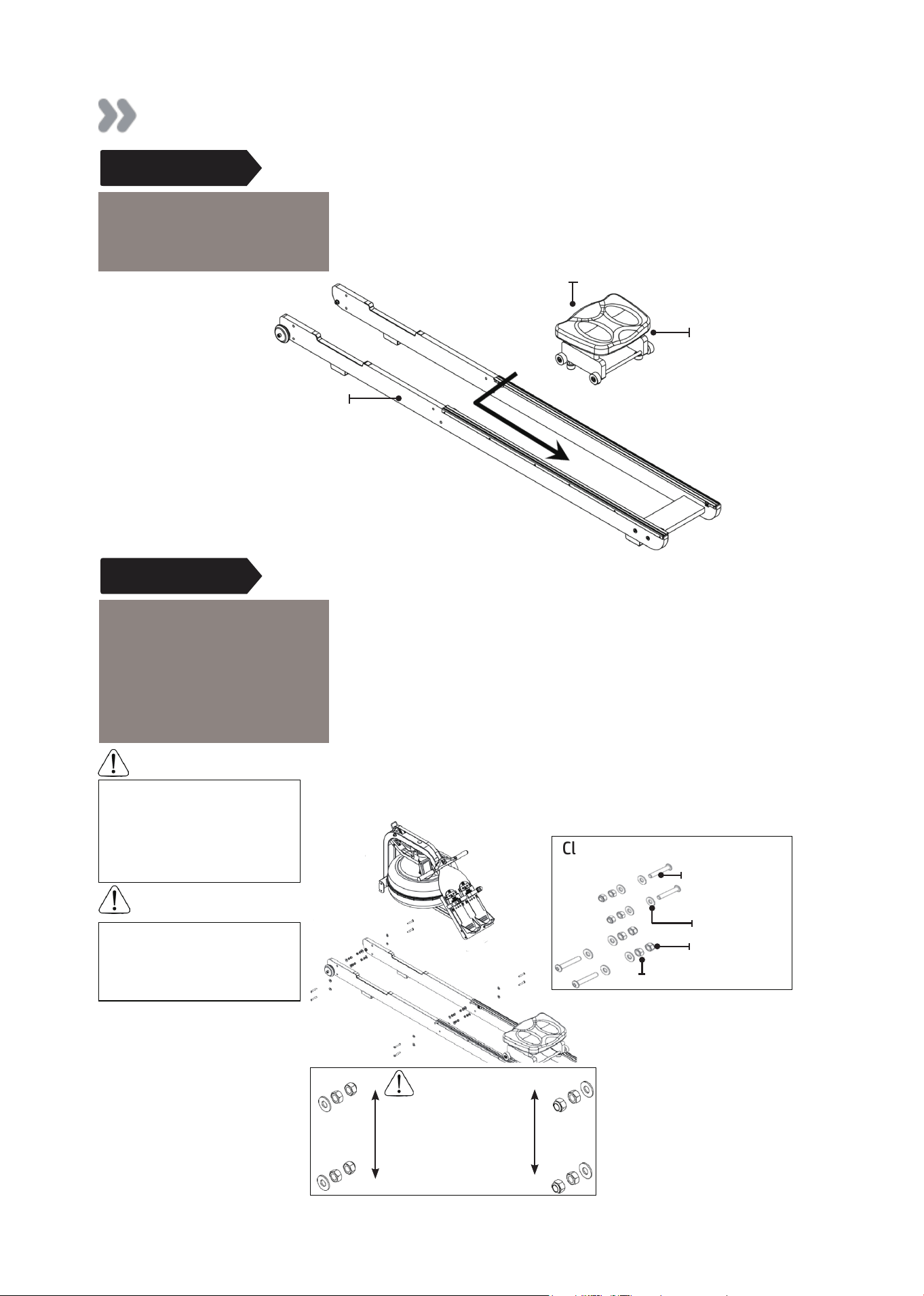

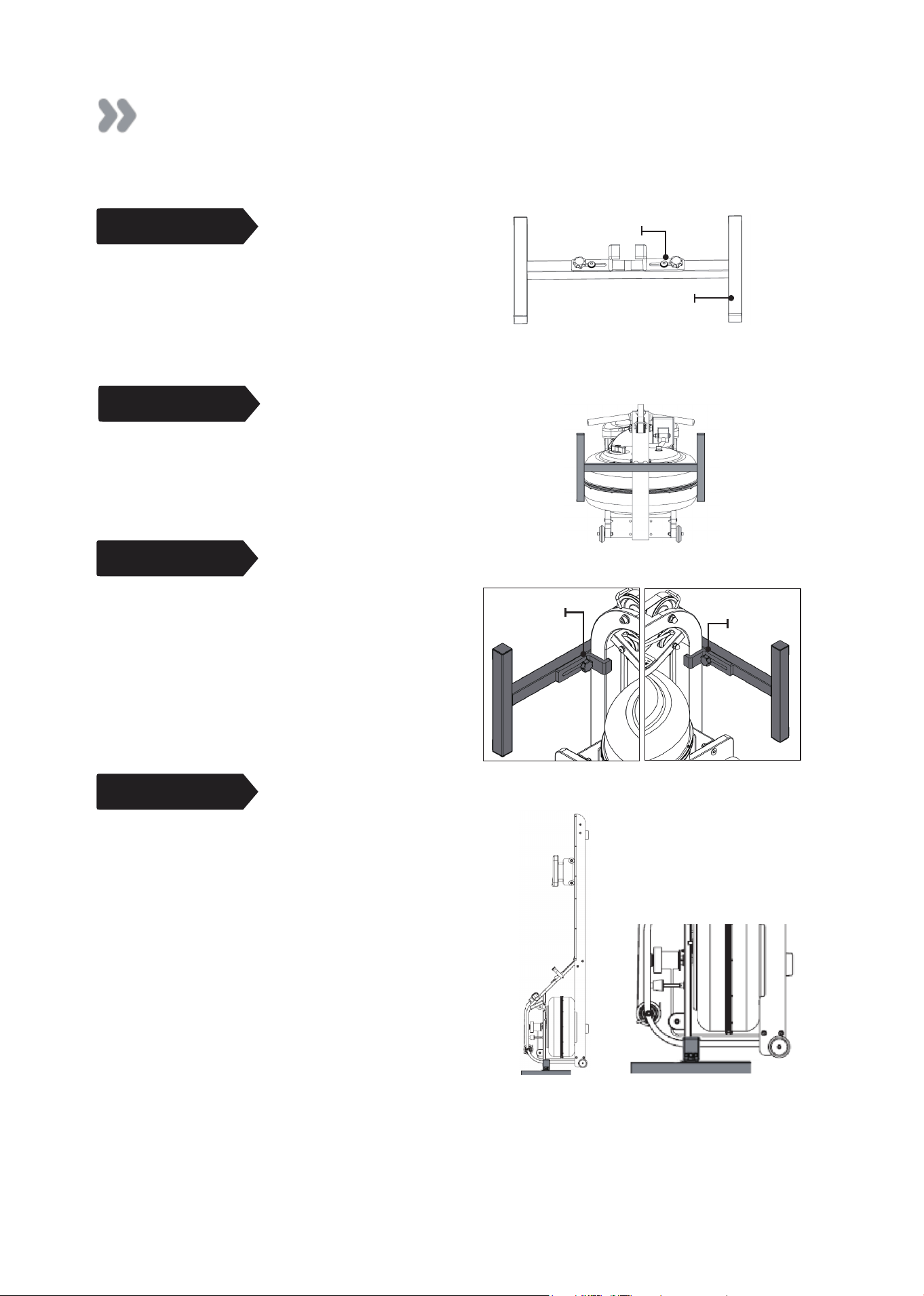

Installing the Rear Brace and Transport Wheel Assembly

to the Side Rails

STEP 1

REQUIRED

Side Rail Left / Right [2]

Rear Brace

[4]

Bungee Hook Mount [5]

Transport Wheel Assembly [6]

4x M6x15mm Bolts [12]

A) Start with the Rear Brace and on the underside you will nd a Pre-

installed bolt. From the Hardware Kit, take the Bungee Hook Mount

and install it onto the Rear Brace as shown. Note the orientation

of the Brace and Hook must be correct in order to hold the end of

the Bungee Shock Cord as depicted by the arrow in the illustration,

which points toward the front of Rower.

Rotate Rear Brace to correct

orientation before assembly

onto Side Rails

WARNING

Transport Wheels must be

mounted on the outside of

Side Rails as shown below.

Do not over tighten the

Transport Wheel Axle as it

may inhibit Transport Wheel

rotation.

NOTE

B) Next, connect the Side Rail Left and Side Rail Right[2] using 4x

M6x15mm Bolts[12] and Rear Brace[4]. DO NOT TIGHTEN.

Tip: Bumpstops facing inside of rail for correct assembly orientation.

C) Once the Rear Brace and Side Rails are assembled, mount the

Transport Wheel Assembly[6] onto the Left/Right Side Rails[2].

Note: One Washer on outside and one Washer on the inside of the

side rail.

Towards Front of Rower

Rear Brace (Underside)

Bungee Hook Mount

Pre-installed Bolt

Side Rail Right

Bumpstop

Side Rail Left

M6x15mm Bolts

Rear Brace

M8 x 60mm Bolt

M8 Washer

Transport Wheel

M8 Washer

M8 Nylock Nut

Transport Wheel Assembly

..........................................................................................................................................................

Assembly Instructions

REQUIRED

Left / Right Side Rail [2]

Rower Seat [3]

REQUIRED

Main Frame [1]

Side Rails Assembly [2]

16x M8 Washers [9]

8x M8 Standard Nuts [10]

8x M8 Nyloc Nuts [11]

8x M8x45mm Bolts [13]

Nyloc Nuts must be

outside the

standard Nut and Washer to

properly

secure assembly.

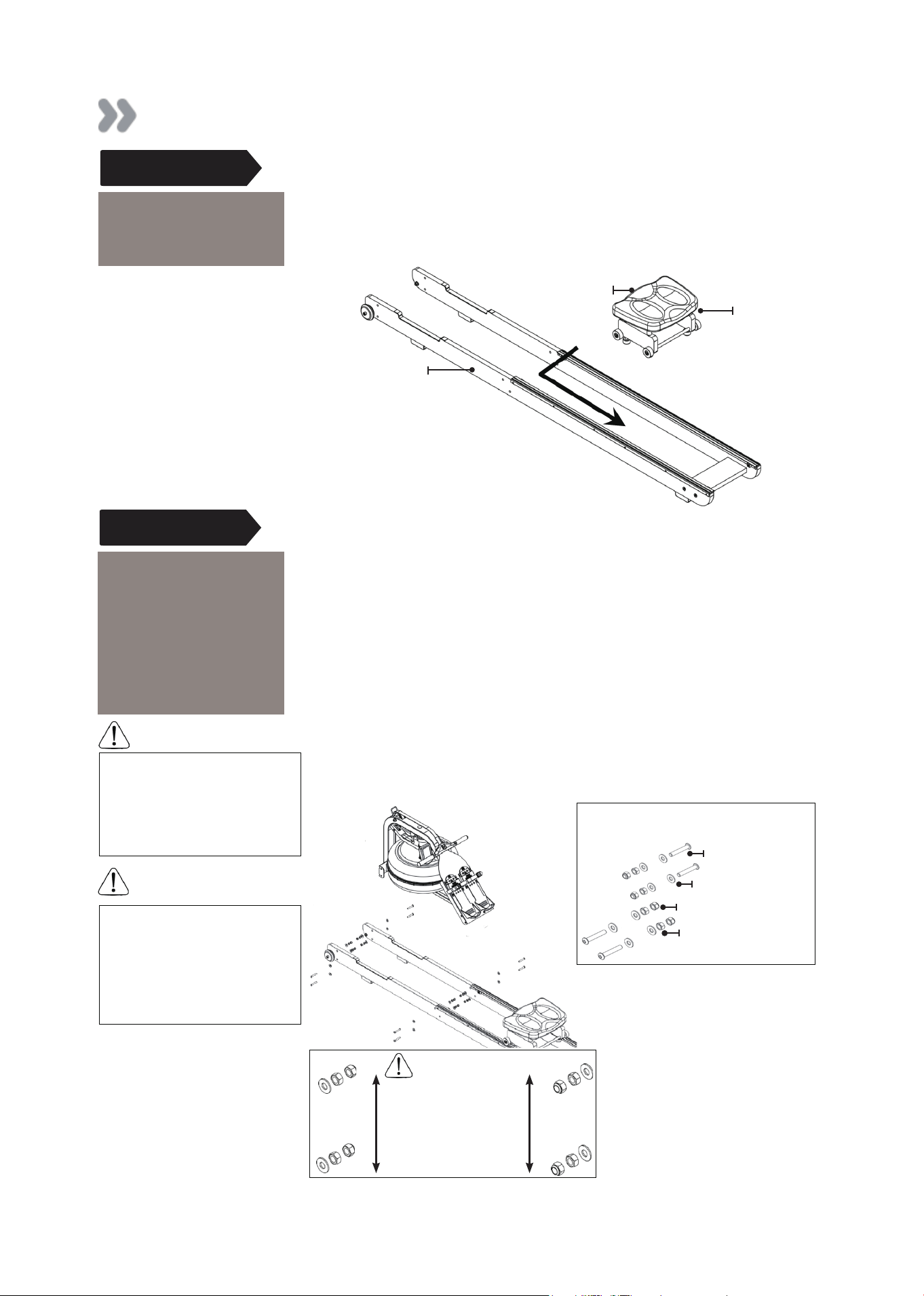

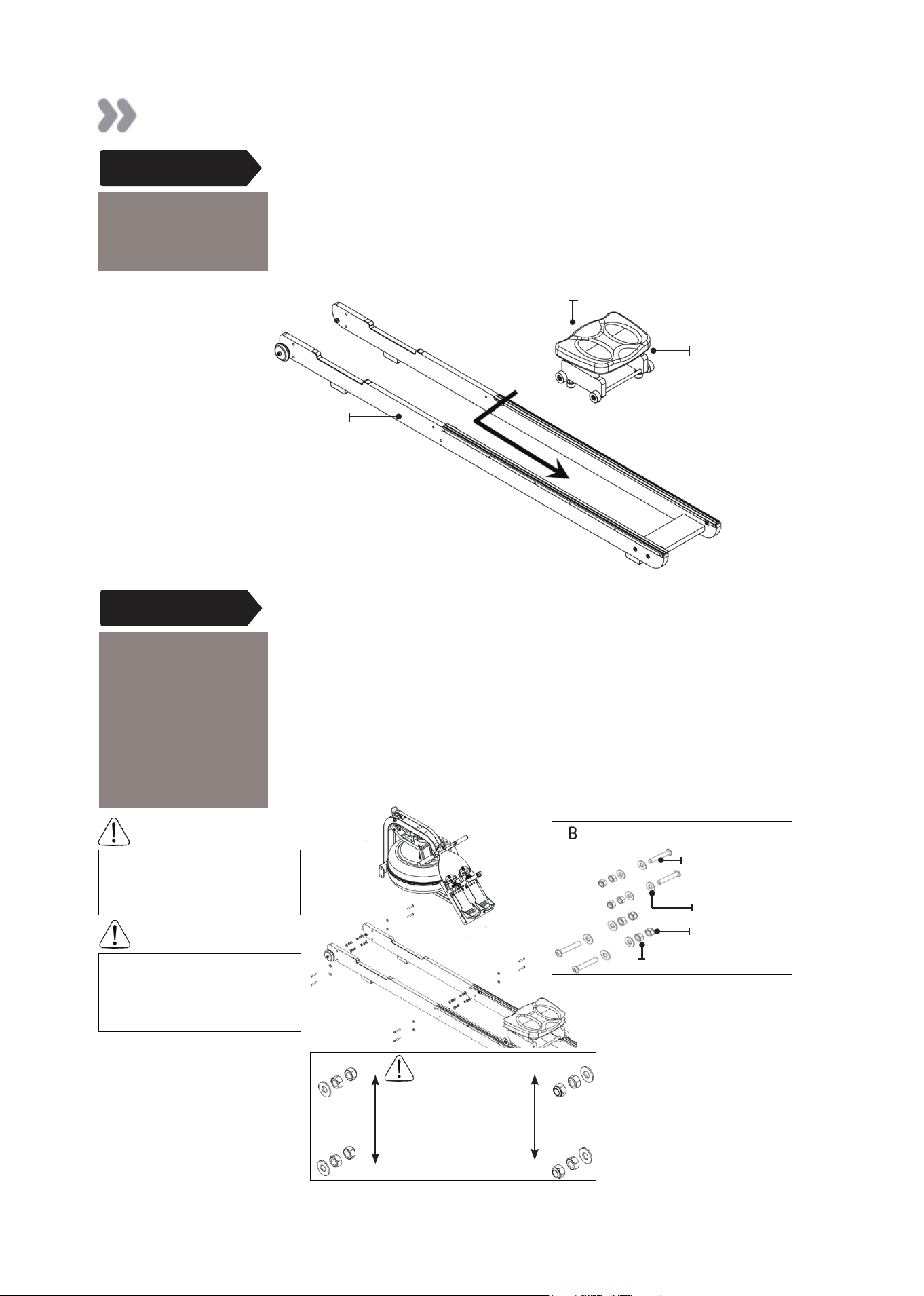

To Install the Rower Seat, spread the Left/Right Side Rails[2] slightly

and drop the Rower Seat[3] into the track.

Note: Seat Indentation must face rearward.

Mounting Rower Seat and Upper Main Frame

STEP 2

STEP 3

CAUTION

NOTE

Seat Indentation

Rower Seat

Left/Right Side Rails

Next, install the Main Frame[1] onto the Side Rail Assembly[2] as

shown. You will need 8x M8x45mm Bolts[13], 16x M8 Washers[9], 8x

M8 Standard Nuts[10] and 8x M8 Nyloc Nuts[11].

Secure the front Lower Bracket rst, then the Footboard but DO NOT

TIGHTEN. You may nd that the Lower Bracket Bolts can be dicult

to access. You can tighten these bolts completely once the Rower is

standing in the vertical position so for the moment, simply align and

loosely thread lower Bolts/Nuts.

Bolt Assembly Close Up

M8x45mm Bolt

M8 Washer

M8 Nyloc Nut

M8 Standard Nut

Nyloc Nuts must be

outside the standard Nut

and Washer to properly

secure assembly.

Nyloc

Nuts

Nyloc

Nuts

Clean Wheels and tracks weekly

with a soft dry cloth in order to

decrease the rate of wear on

both Wheels and track.

..........................................................................................................................................................

Assembly Instructions

STEP 4

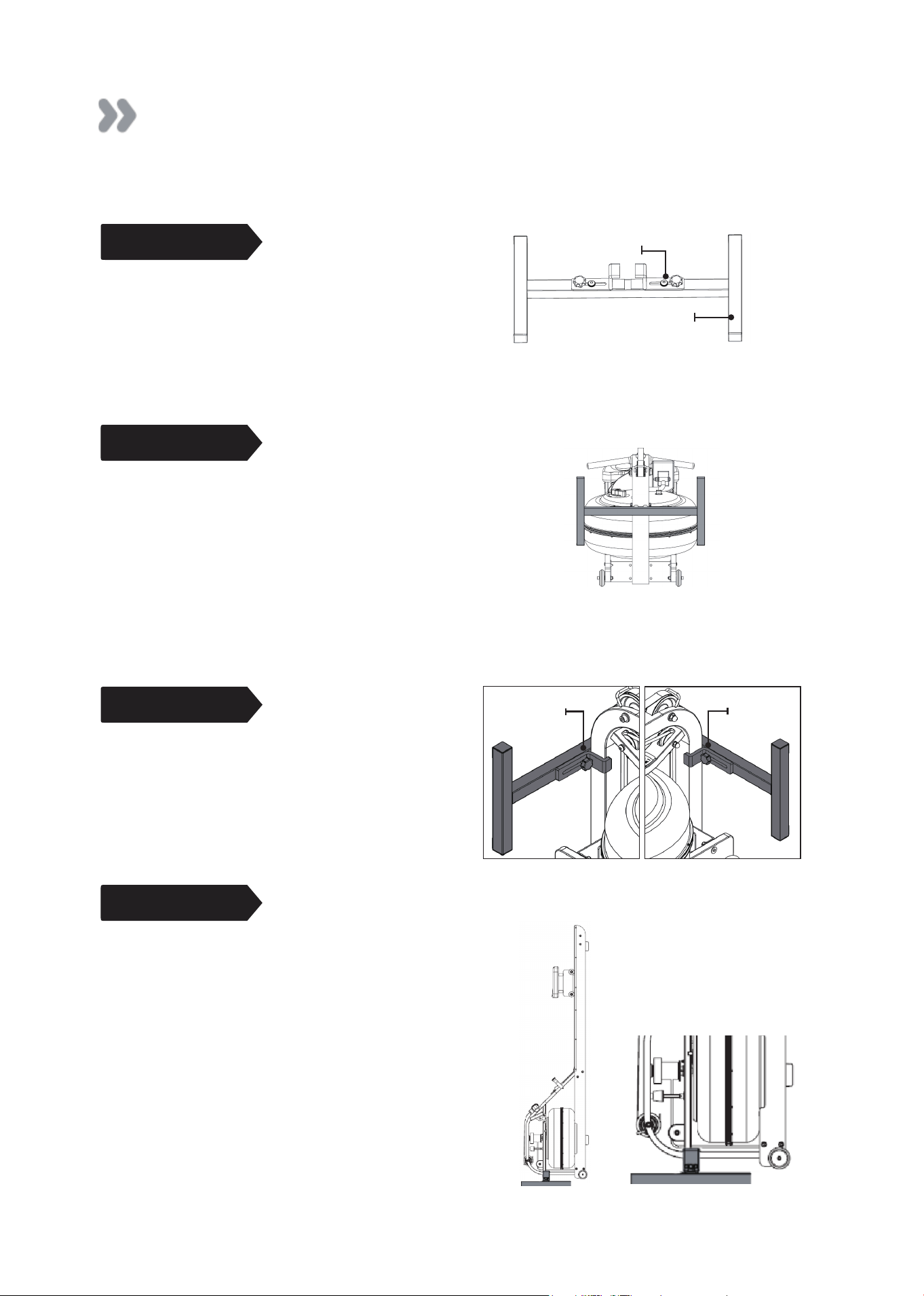

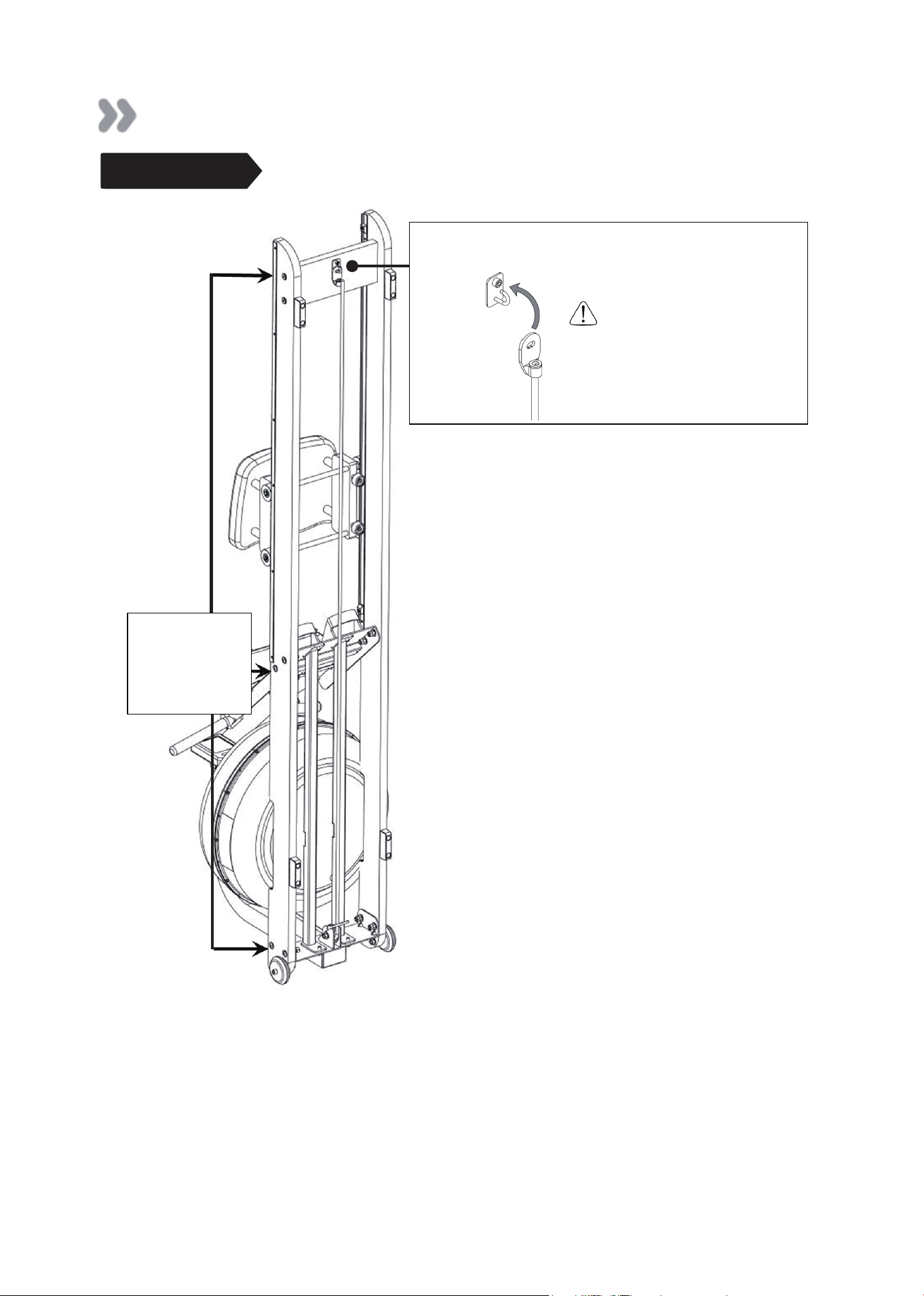

Once the Bungee Cord is attached to the Rear Brace,

tighten the Bolts holding the Footboard, the Main Frame

to Side Rail Bolts as they are easier to access from the

vertical position.

Lower the Rower back to the Horizontal position and test

for proper bungee recoil.

Check Seat Rollers/Runners for dirt or debris before

sitting on the Rower Seat. Small objects captured

between the Seat Rollers and Runners can damage the

Wheels or running surface. Check Runners for debris prior

to each use and clean regularly.

Note: The Rower Frame Bolts require periodic checking

for tightness. Do this at the end of the rst month of use

and again after every 12 months.

Choose a suitable location when standing the product for

storage.

The Rower Frame can be polished with any high grade

furniture polish to further highlight the rich luster of the

wood nish.

Install supplied 2x D Cell Battery and check Monitor

function. Details regarding can be found in the Monitor

section of this manual.

Choose a at, level surface on which to use your Rower,

to avoid rocking and potential premature wear.

Tighten Frame

Bolts securely

once Rower is

standing.

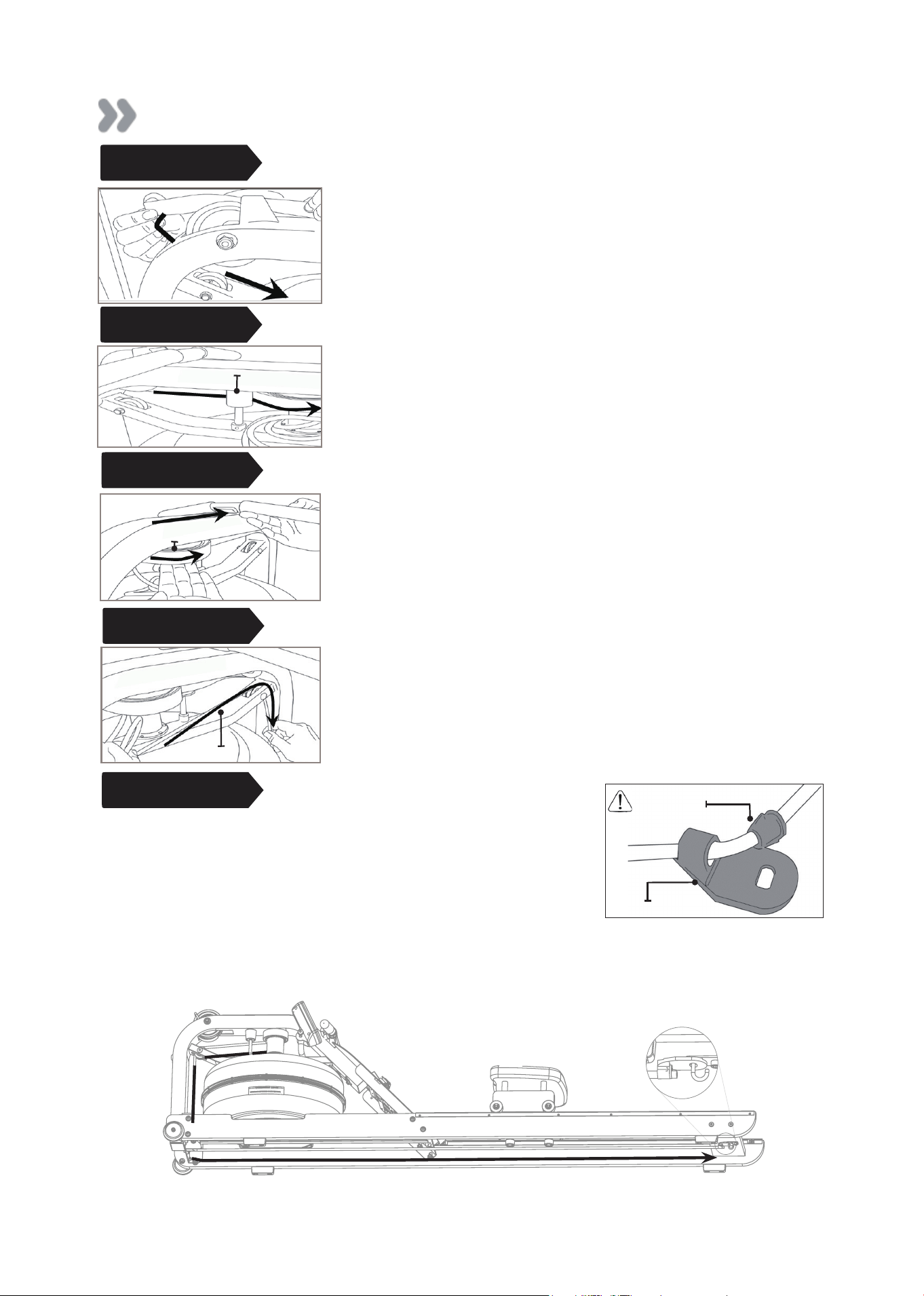

Pull Bungee Cord and Hook Bungee End onto the

Bungee Hook Mount[5] as shown.

Do not cut Bungee tie

wrap before Bungee cord

is attached to rear of

Rower as shown here.

Attach Bungee Code And Completing the Rower Assembly

..........................................................................................................................................................

Operation Instructions

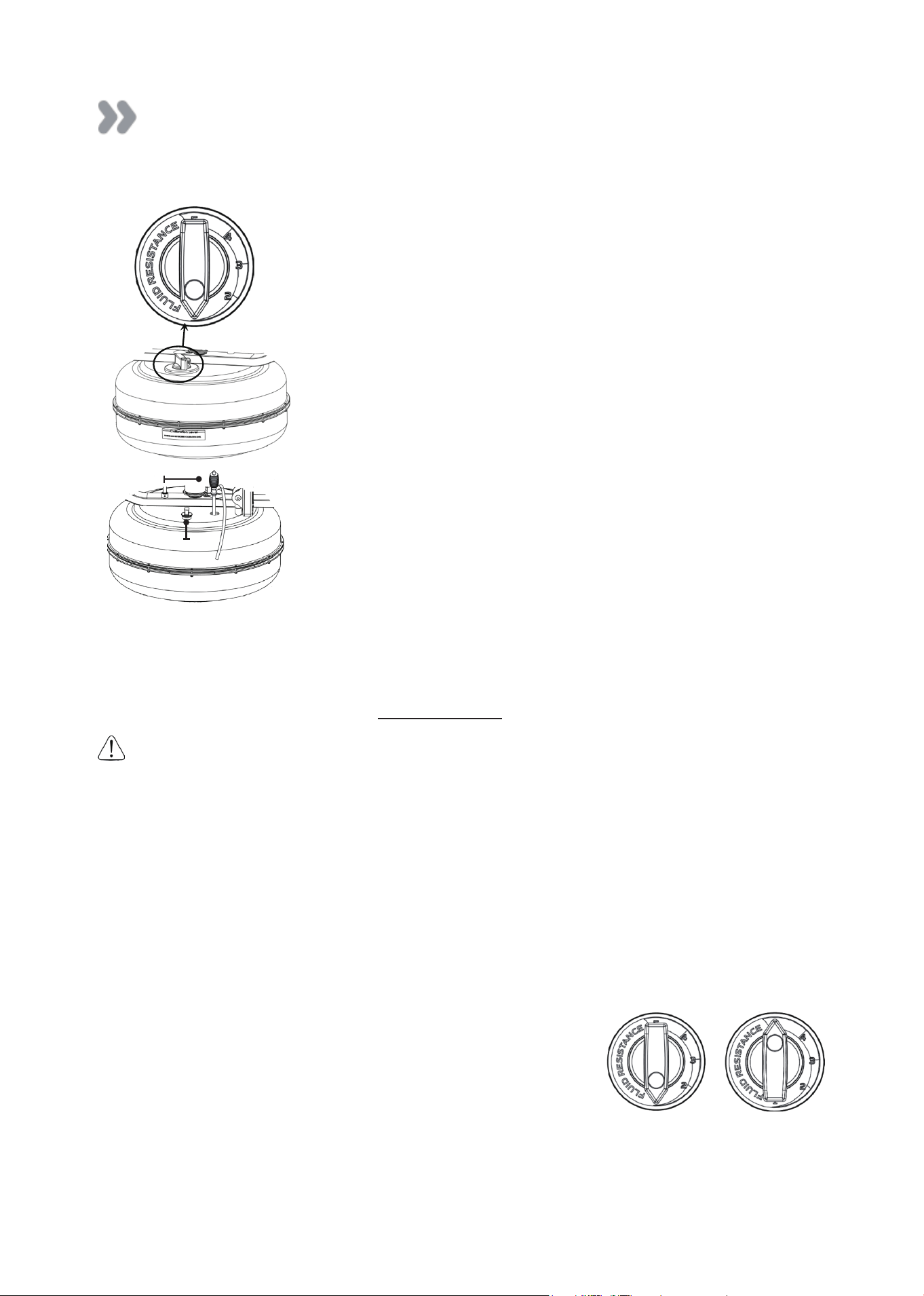

Adjustable Resistance (AR) Tank

The adjustable resistance (AR) Tank, developed and patented by Tunturi New Fitness BV. offers a true

multi-level experience. Water is moved between the "storage" and "active" chambers of the AR Tank.

Your new rowing ergometer can adapt - at the turn of a dial - to the resistance preferred by each

user.

Getting Started

To achieve minimum resistance, select "1" on the Tank adjuster. It takes 10 strokes to fill the central

(storage) tank, leaving a minimal amount of water in the outer (active) tank. This process is always

required if minimum resistance is desired. Row hard at a steady pace (20 to 25 strokes per minute

[SPM]) and put some effort into the stroke, ensuring that good form is maintained. You can make

adjustments to the resistance level while you row. Your AR Tank will adapt almost instantly to

increases in resistance but will take up to 10 strokes to reduce the effort required, as the central

(storage) Tank fills up.

Developing Your Routine

Once you have found a level that gives you the exercise required, changes can be made to SPM

and to stroke intensity to further vary your energy input. Interval training is used by most Rowers,

where a period of low intensity is combined with short intervals of high intensity. Your FLUID rowing

ergometer allows for changes 'on the fly', to achieve multi-level resistance profiles during a single

workout. For more information on exercise routines, please visit our website at

www.tunturi.com

REQUIRED

Siphon [7]

Resistance adjuster must be

set to LEVEL 5 to allow for

accurate filling capacity.

Do not overfill the tank

beyond the maximum

indicated level of 17 liters.

Refer to the Tank Level decal

on the lower side of the tank.

In areas where tap water

quality is known to be

poor, FLUID recommends

the use of distilled water.

CAUTION

WARNING

NOTE

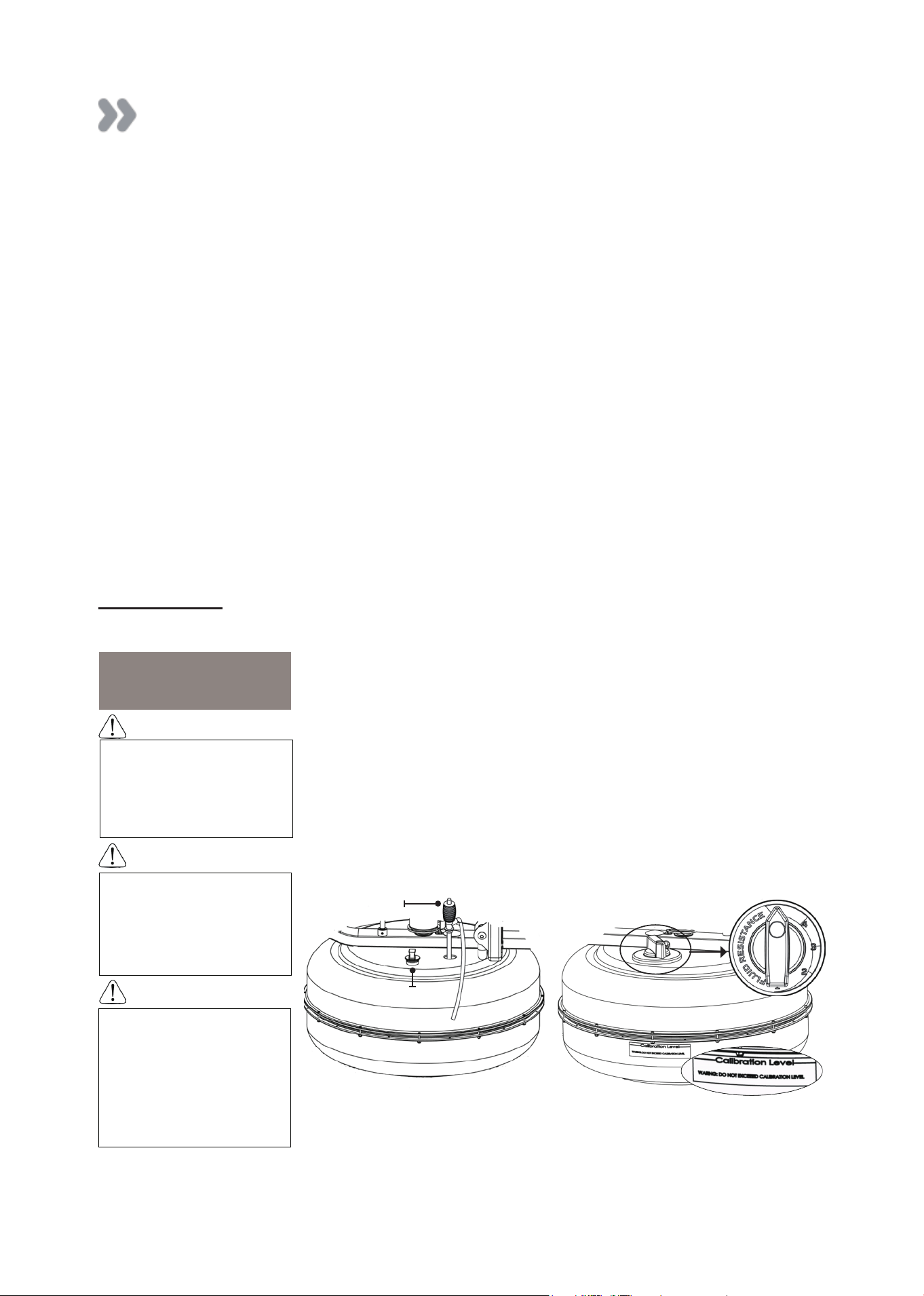

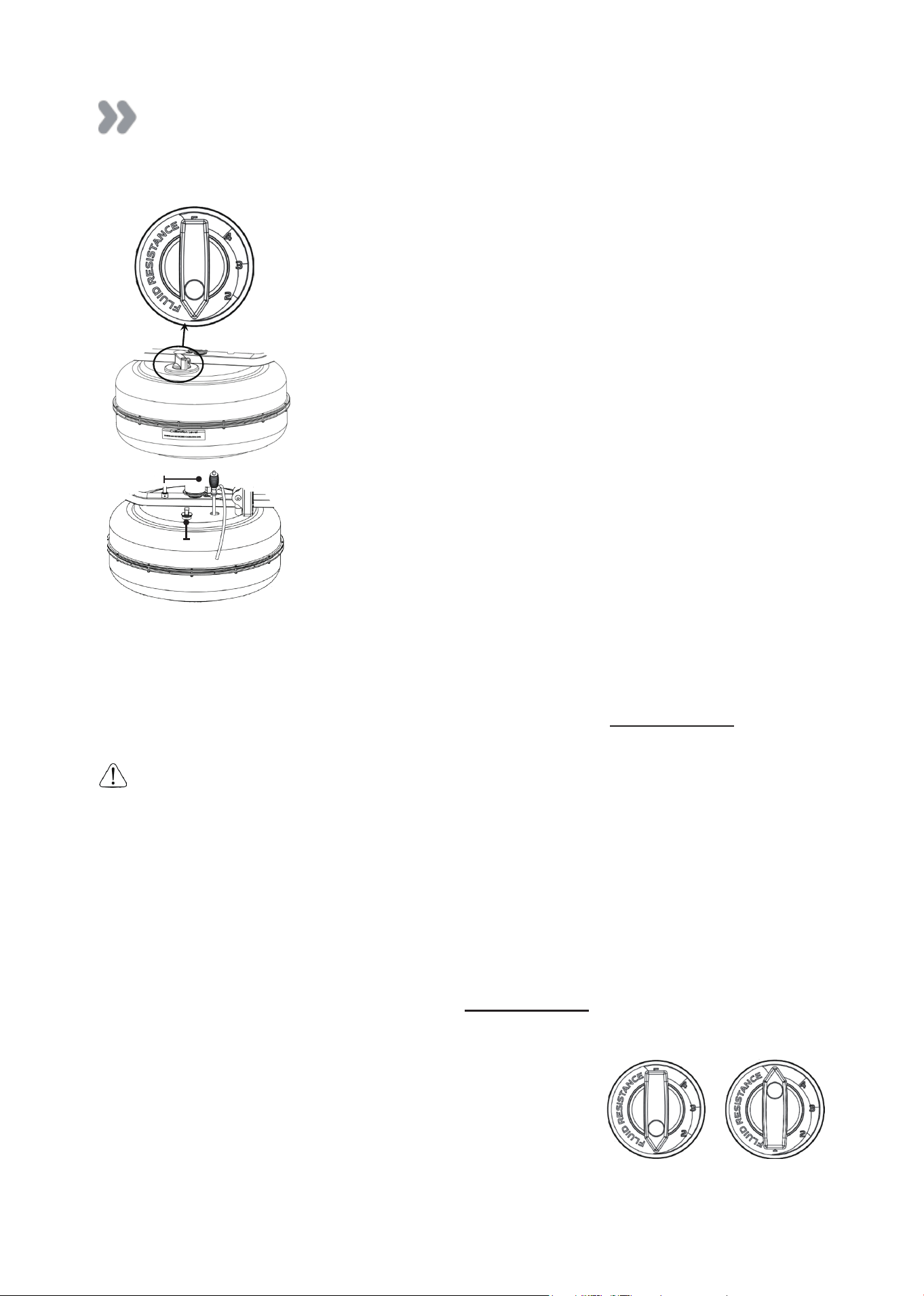

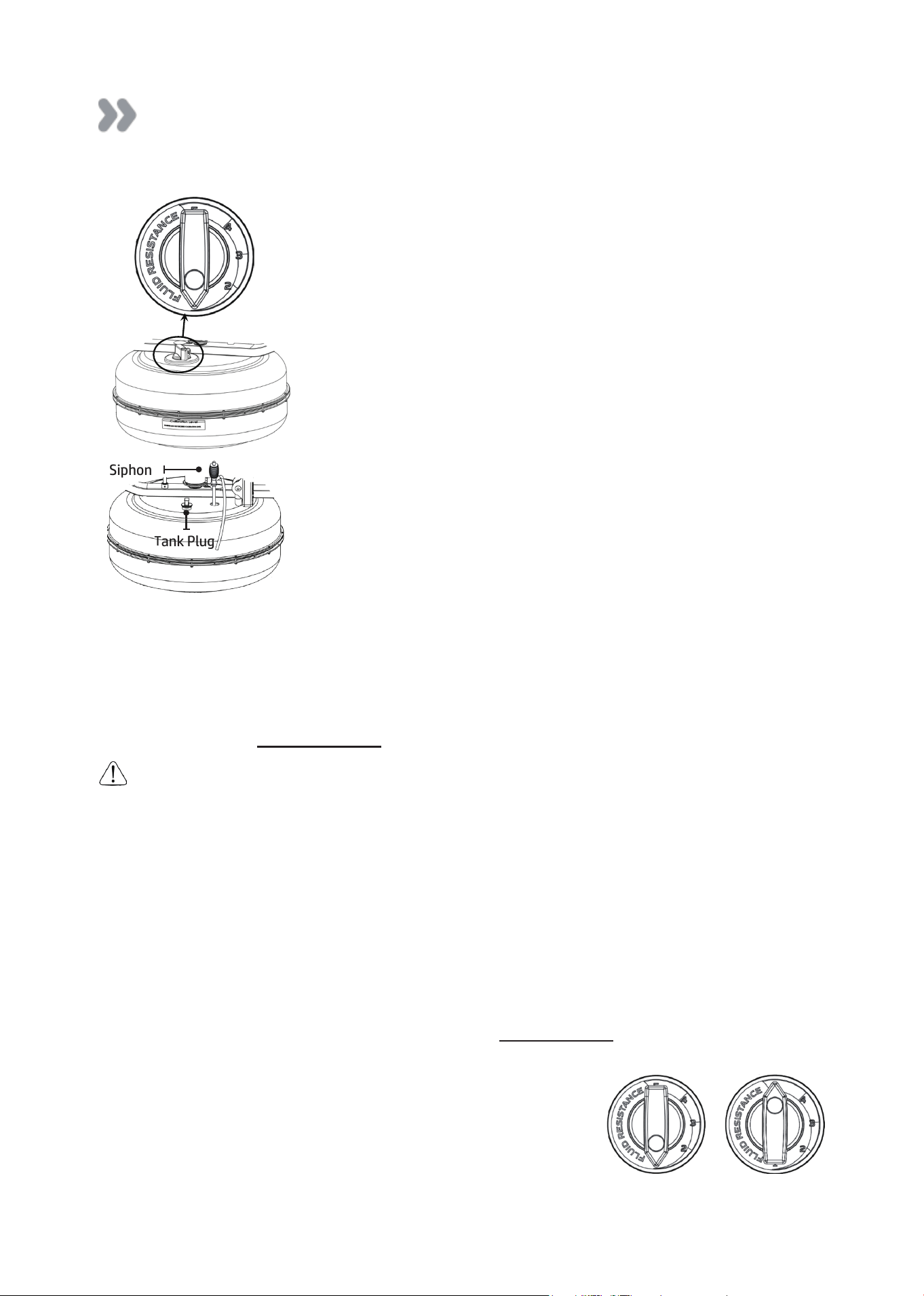

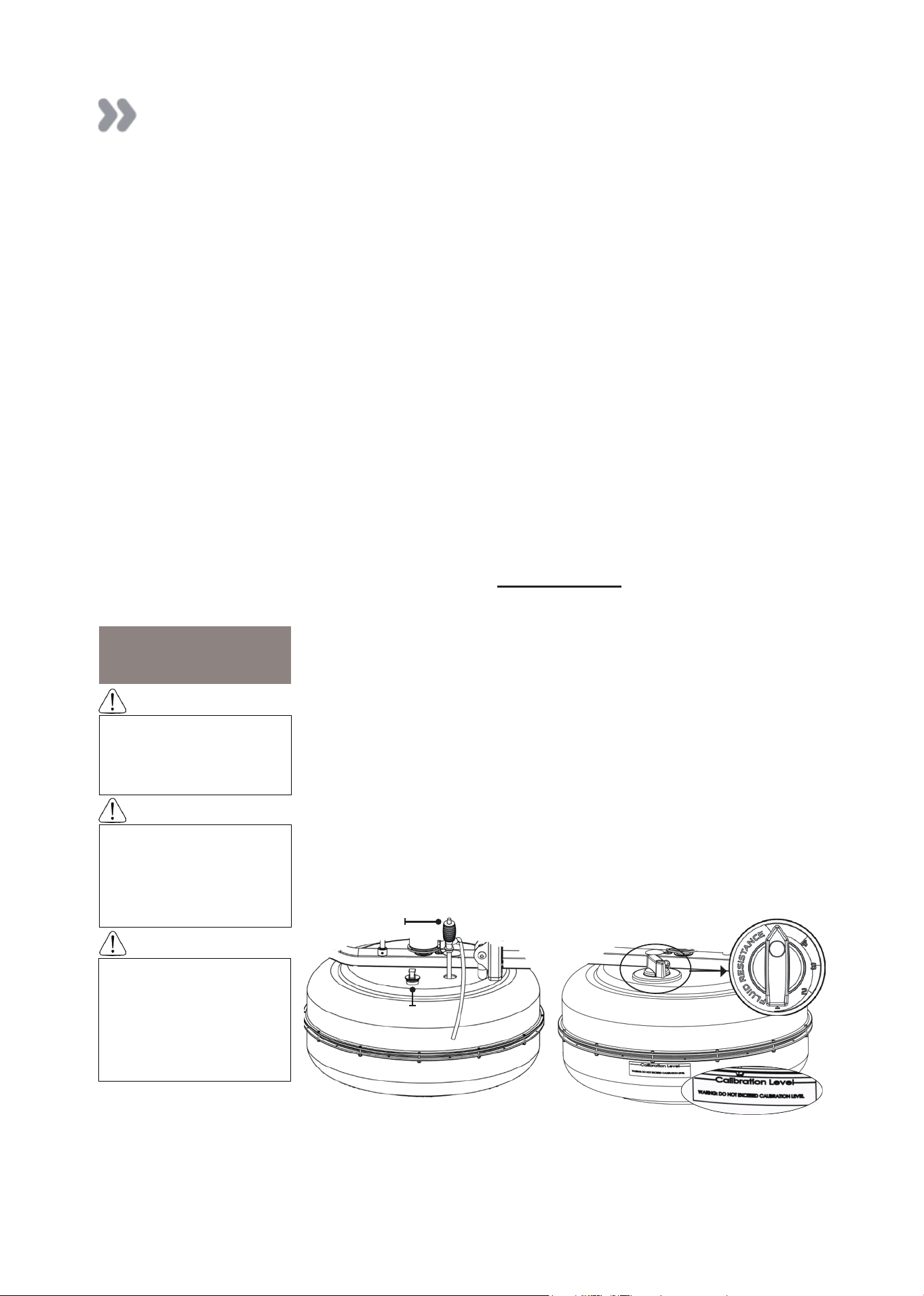

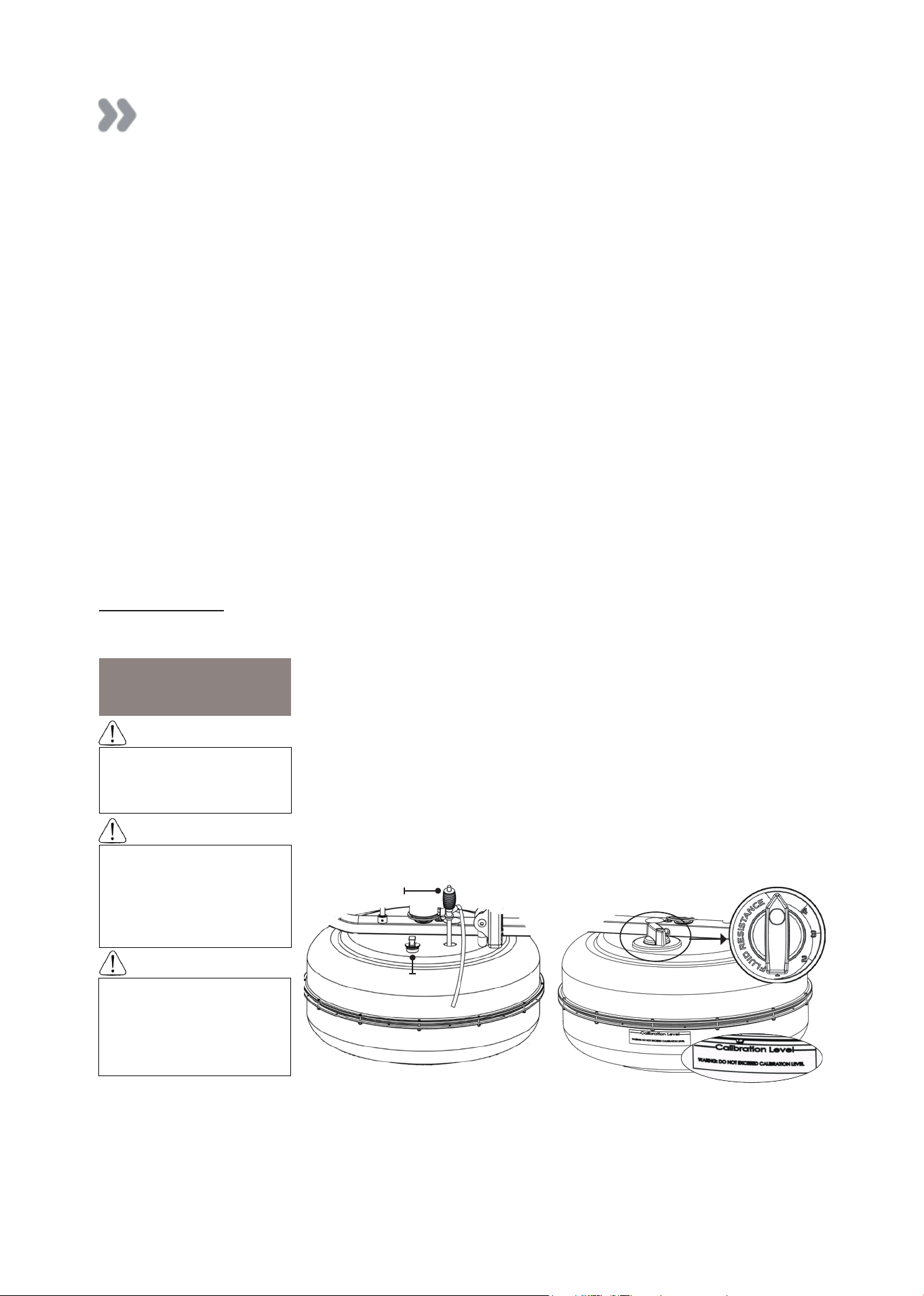

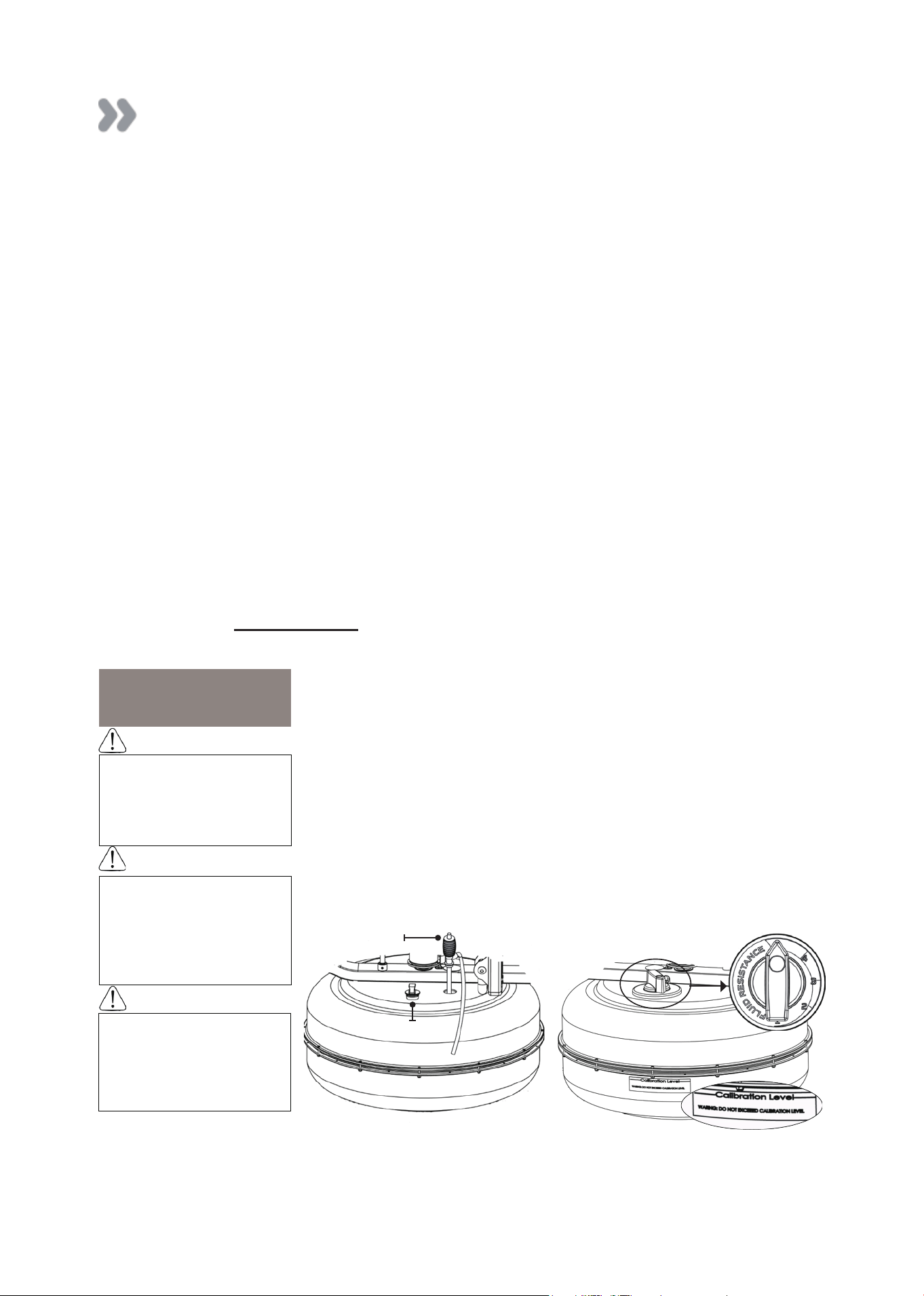

A) Remove Tank Plug from the top of the Tank.

B) Place a large bucket of water next to the Rower. Position the

Siphon[7] with rigid hose in the bucket,and exible hose in the Tank.

NOTE: Make sure small breather valve on siphon is closed before

lling.

C) Squeeze siphon to begin lling. Important: Do not overll Tank.

D) When full, open the valve on the top of the Siphon to allow excess

water to escape.

E) Once lling is completed follow the water treatment schedule below,

then replace the Tank Plug.

Level 1: This setting keeps a portion of the water in reserve creating light resistance.

Level 5 : This setting allows the maximum amount of water to reach the flywheel for heaviest

resistance .

Siphon

ank Plug

..........................................................................................................................................................

Tank Filling and Water Treatment Procedures

CAUTION

Initial Water Treatment

Add One Water Treatment Tablet per full Tank. DO NOT, UNDER ANY CIRCUMSTANCE, USE A WATER

TREATMENT TABLET OTHER THAN THOSE SUPPLIED WITH YOUR UNIT.

Your unit purchase includes 4xWater Treatment Tablets, which is sucient for several years of use.

The amount of time between water treatments can vary greatly depending on your unit’s location

and exposure to sunlight. Typically you can expect to treat your Tank water every 12-24 months.

If water becomes discolored or shows signs of algae / bacterial growth simply add one Water

Treatment Tablet. To purchase additional Water Treatment Tablets, please consult your nearest

regional dealer/distributor or check our website at www.tunturi.com

Operation Instructions

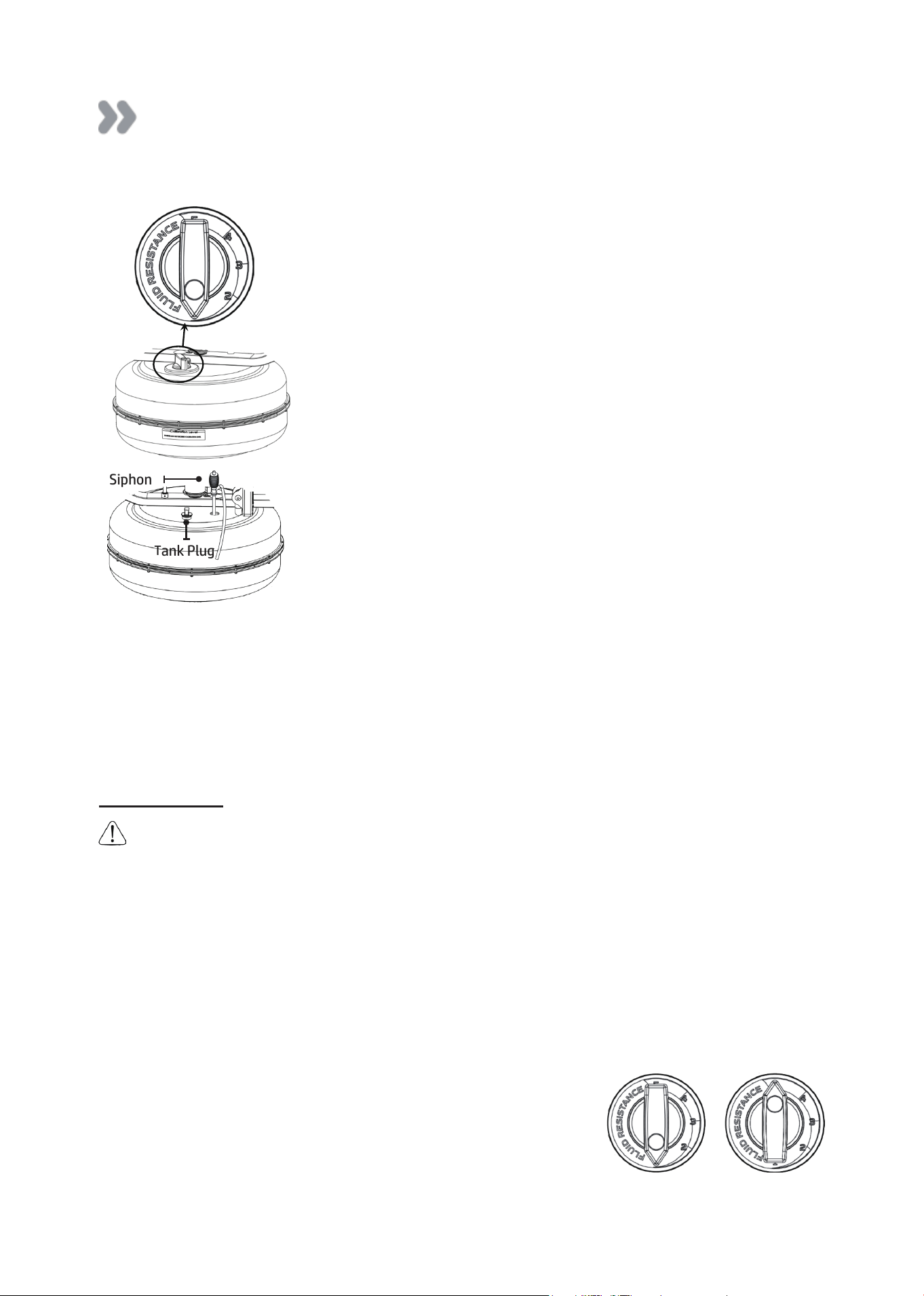

Removing/Changing Tank Water

Siphon

ank Plug

NOTE:

• The valve on top of the siphon must be closed to allow proper

drainage.

• Water treatment will preclude the need to change tank water if the

treatment schedule is maintained.

• Additional Water Treatment Tablet is required only when discoloration

appears in the water.

• Exposure to full sunlight reduces the life of the Water Treatment

Tablets. Storing the Rower away from direct sunlight will extend the

time between water treatments.

• Approximately 40% of tank water will remain. It is not possible to

completely drain the A/R tank without disassembly.

NOTE:

For simple, fast and efficient filling and/or drainage of the Tank, we have a battery operated

pump (rechargeable via USB) available as an option.Werecommend this to any commercial facility,

with multiple units, that has a need to drain and refill Tanks from time to time.To purchase, contact

your nearest Tunturi New Fitness BVdistributor or go to our website on www.tunturi.com for details.

It is strongly recommended that a drop cloth be used under the Tank whenever the

Tank Plug is opened for water treatment.

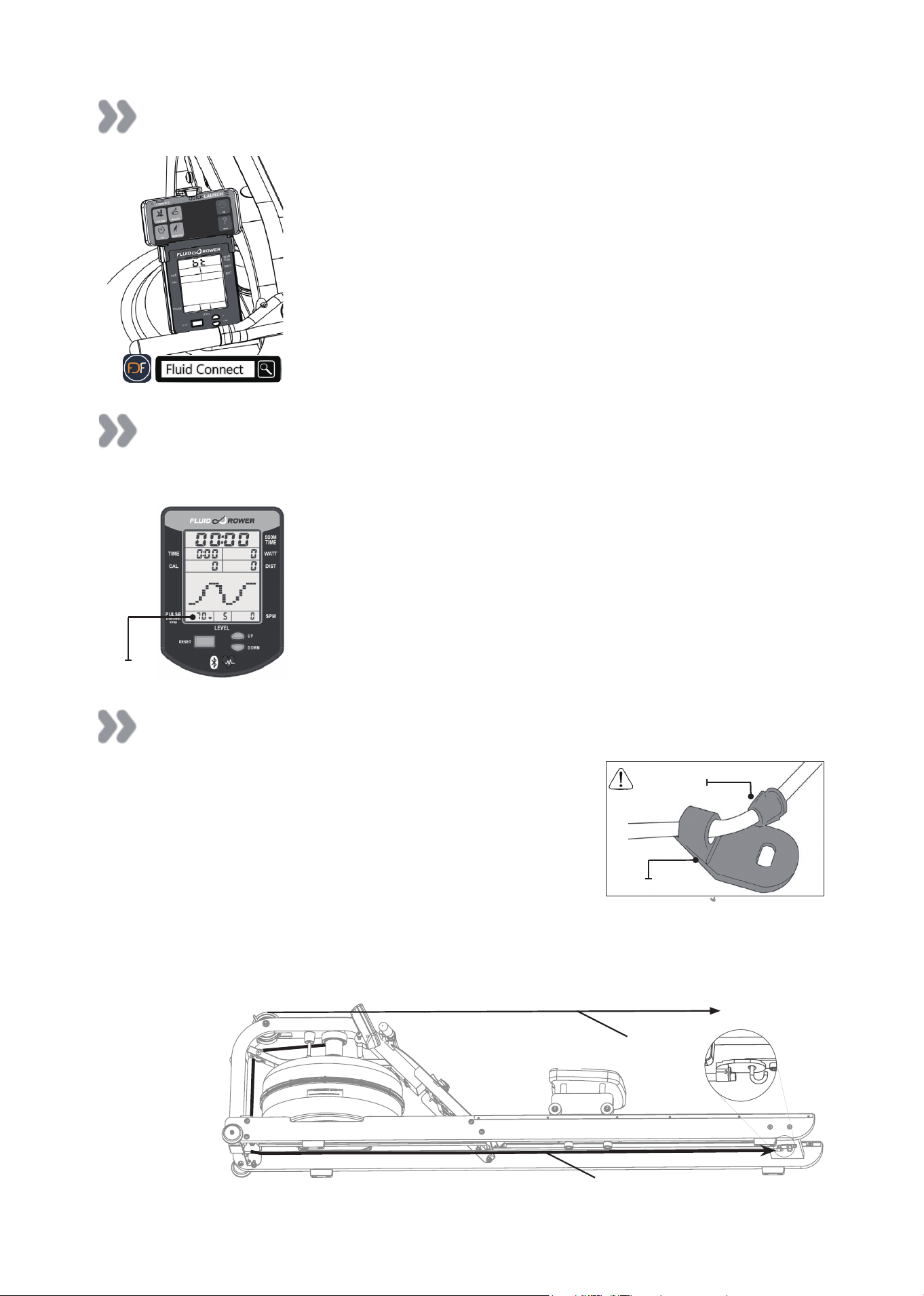

How to Adjust Resistance

Select your preferred Fluid Resistance.

NOTE: The Monitor level will automatically reflect the Fluid

Resistance selected at the Tank.

When adjusting resistance level, allow two strokes to feel an increase

and ten strokes to feel a decrease.

MINIMUM MAXIMUM

A) Set Adjuster Knob to “1”

B) Row at least ten strokes to ll the storage reservoir as completely as

possible.

C) Remove Tank Plug.

D) Insert rigid end of siphon into the Tank, and exible hose into a large

bucket.

E) Drain Tank (approx. 40% of water will remain) and then rell

following directions for Tank lling as described in the Tank Filling

section of this manual.

..........................................................................................................................................................

Operation Instructions

Start Rowing

There are six phases to completing a rowing stroke

1. Sit with straight legs and back, leaning forward slightly at the hips with arms out straight and

hands level with the lower ribs. Swing back.

2. Legs and back straight, leaning slightly forward from the hips, arms out in front. Lean and slide

forward.

Note: Hands should now be around your knees, keeping legs straight.

3. Legs come forward, aiming to get the shins vertical. Back is still straight, and posture leaning

slightly forward with arms still out front. Now drive hard, this is the CATCH.

4. Knees partially straightened so seat is now at mid-point of travel, back and arms still straight.

Maintain the stroke.

5. Knees are nearly straight, back is still straight but now leaning slightly back from the hips. Arms

straight. Now squeeze through.

6. Legs now fully extended. Back straight and leaning slightly back, now pull with the arms so they

are close to the chest, forearms horizontal and elbows close in to the rib cage. This is the FINISH.

For more information on correct rowing technique and workout tips visit our website

www.tunturi.com

CAUTION: Always consult a doctor before beginning an exercise program. Stop immediately if

you feel faint or dizzy.

CAUTION: Do not row to one side.

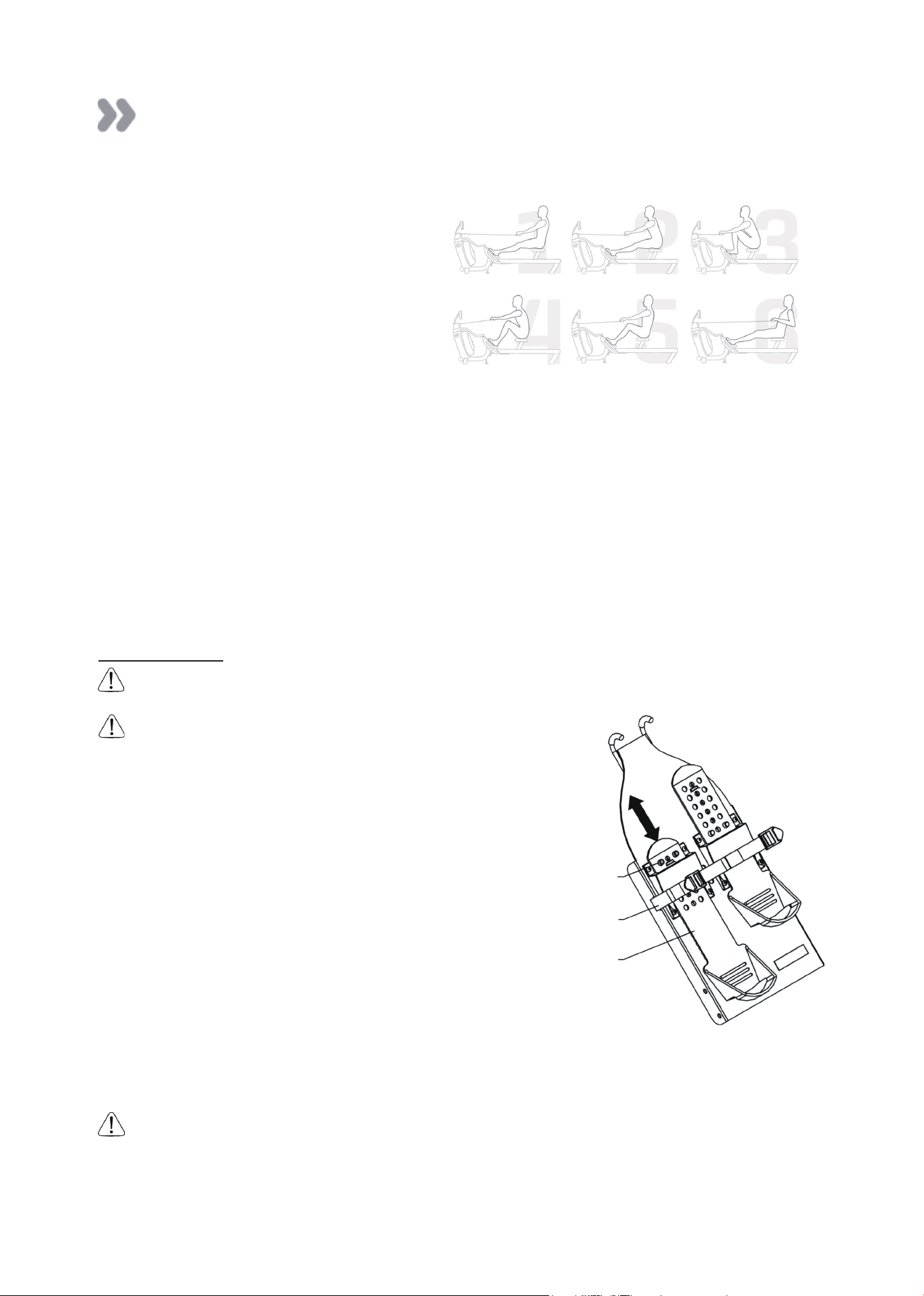

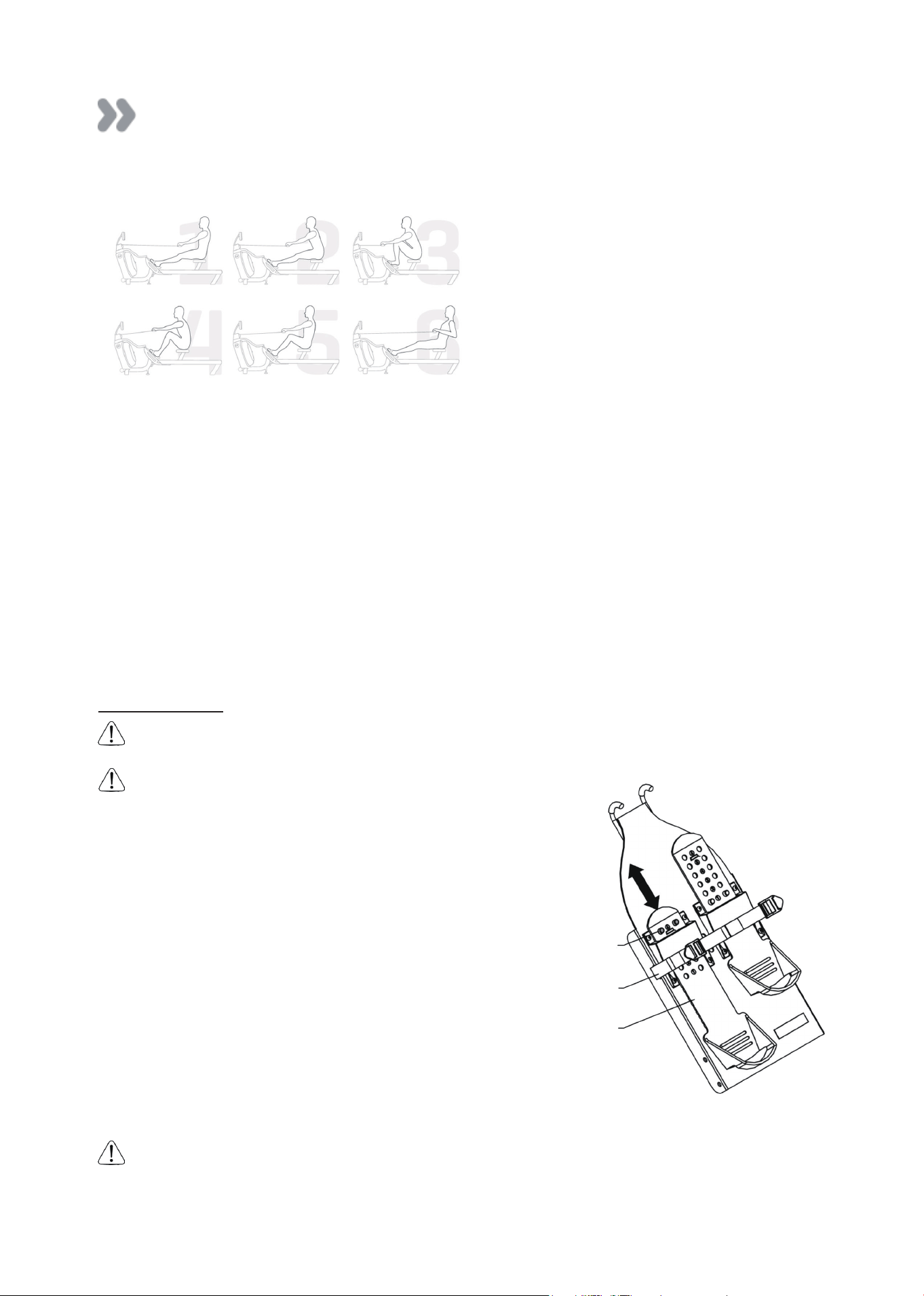

Adjust Footplates

The Footplate Slider accommodates most foot sizes, and

is designed to keep your feet securely in place as you row.

The feet should be positioned so that the foot strap covers

the section of the foot naturally bend as row. (e.g. The

board of the foot)

TO ADJUST:

Lift the top of the Footplate from the mounting pegs and

slide vertically between 1-6 to suit your foot length. Secure

by hooking the Footplate back onto the mounting pegs and

pushing down firmly to lock it into position. Place feet on

the foot plates and tighten the Footstraps to ensure your

feet sit firmly against the heel captures.

Note: The heel capture should bend to allow your foot to

pivot naturally as you row.

WARNING: Never operate this Rower without feet properly secured in Footstraps, or without the

sliding portion of the Footplate Slider locked into position!

Footplate Slider

Footstrap

Mounting Pegs

..........................................................................................................................................................

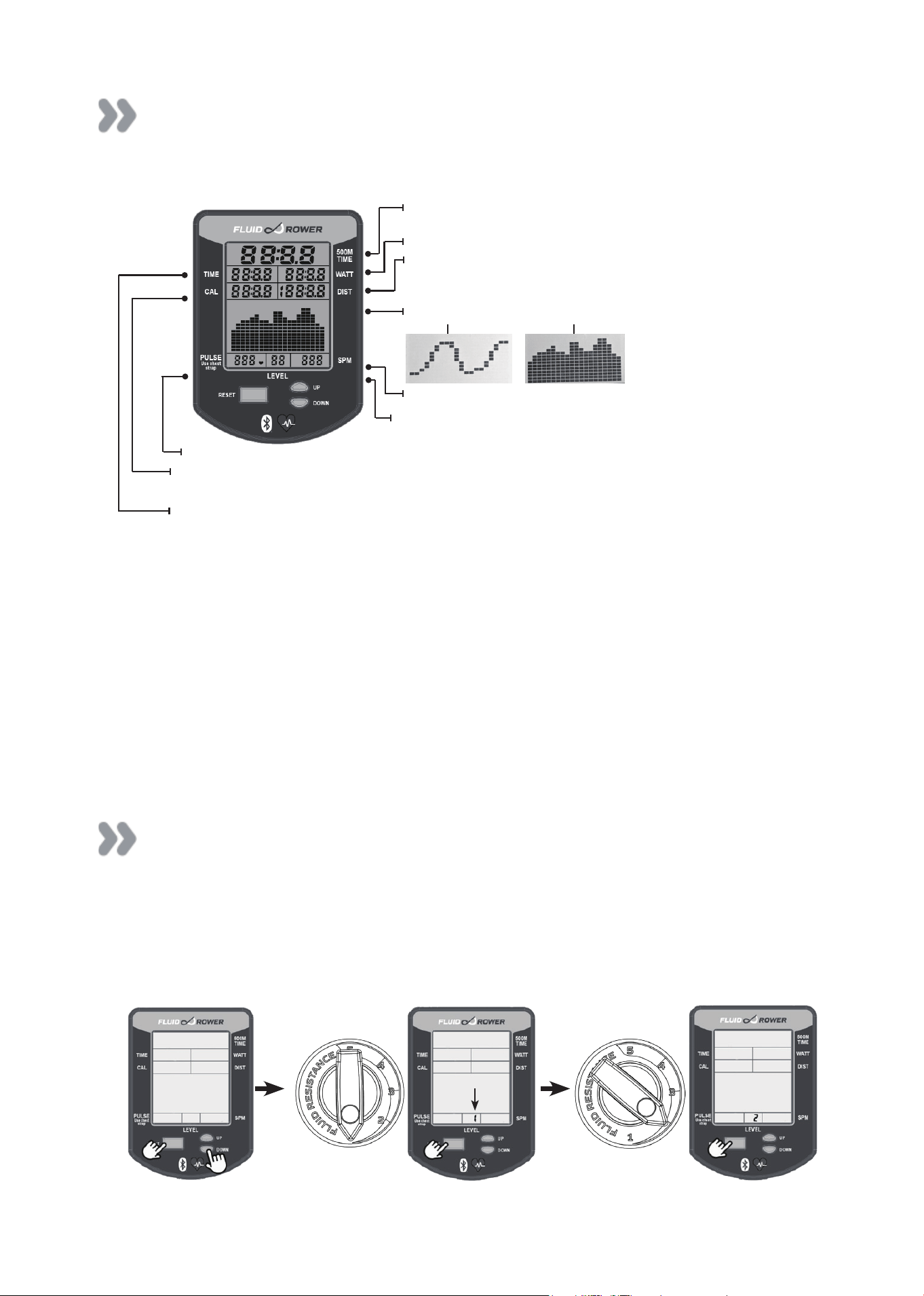

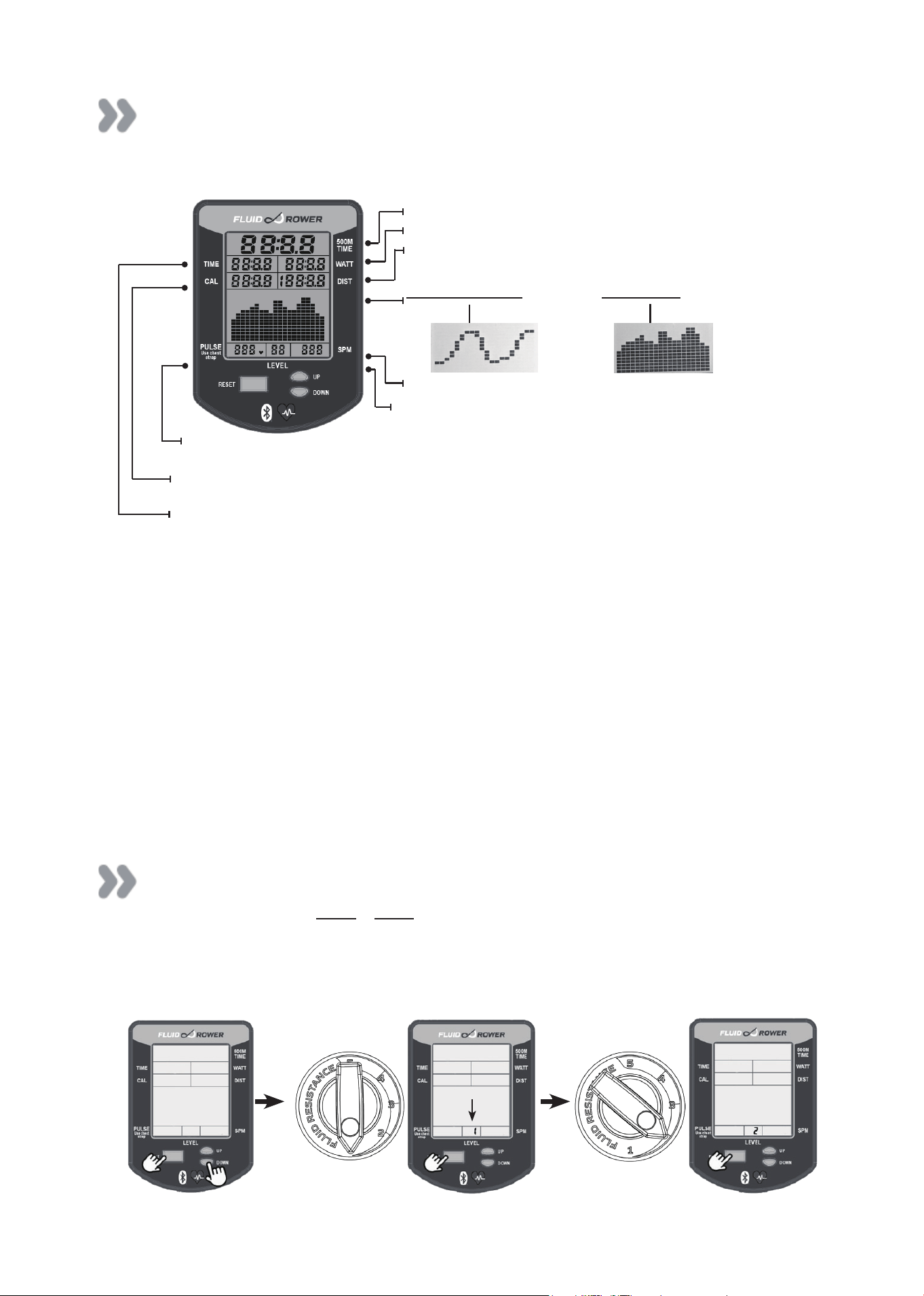

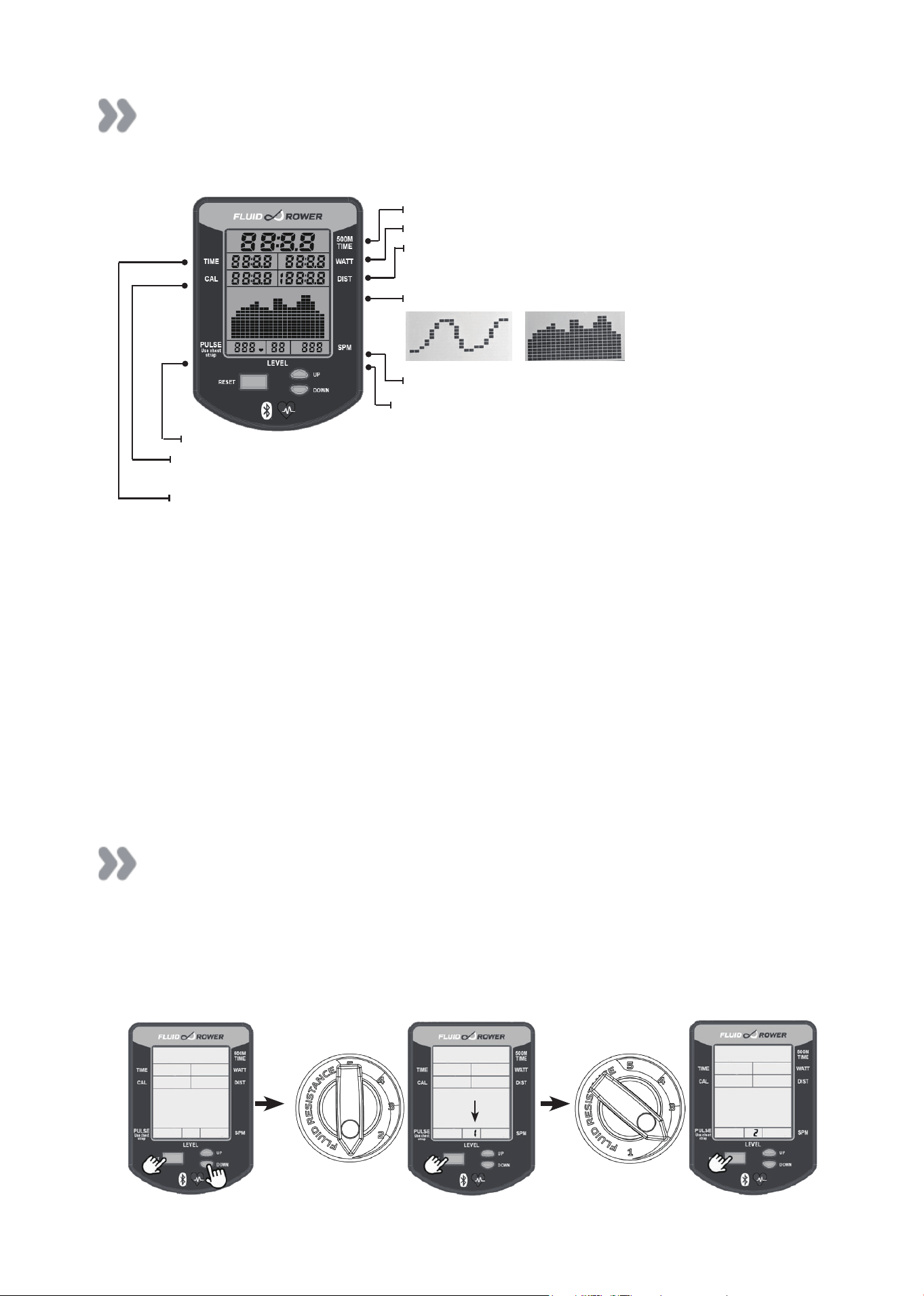

Bluetooth Auto-Adjust Monitor

Auto Start: Commence exercise to activate.

Reset all values: Press and hold RESET button for 3 seconds.

Auto Power Down: Over 5 minutes. All values revert to zero after restart.

WATT: Measures peak power in watts, calculating the strength and acceleration provided to accurately measure a user’s

power.

TRAINING DATA: Data gathered from each workout is displayed in a power curve and cumulative power graph, enabling

real-time comparisons for effective progressive training.

AUTO ADJUST LEVEL: Built in potentiometer automatically adjusts the monitor’s resistance level according to the position

of the Adjuster Knob on the tank.

BLUETOOTH CONNECTIVITY: Each Rower is fitted with the most advanced Monitor technology, enabling Bluetooth

connectivity with any compatible smart device. Designed to integrate with rowing and fitness apps, the Monitor will assist

with effective training progression, capturing and comparing data for the competitive individual. Including FLUID Rowing

APP available via FLUID Website. It is compatible with 3rd party APP and Software Update via Bluetooth.

NOTE: Heart Rate Chest Strap and Touch Heart Rate Handle is sold separately.

BATTERY WARNING: To prevent batteries from leaking, remove them from the Monitor if you plan on not using the

equipment for more then 30 days.

WARNING:Heart rate monitoring systems may be inaccurate, Over exercising may result in serious injury or death. If you

feel faint stop exercising immediately and seek professional medical advice.

500M TIME: Time to row 500 meters.

WATT: Unit of power updated per rowing stroke.

DISTANCE: Updated every second.

POWER GRAPH: Press RESET to change display from

Power Curve to Cumulative Power Graphsecond.

SPM: Strokes per minute updated each stroke.

LEVEL: Auto-level adjust to the Adjuster Knob on the tank.

PULSE: Compatible with Polar H7,H10 Chest Strap and FLUID Touch Heart Rate Handle (Optional).

CAL: Calories burned per hour at the current Watts. Shows total calories burned when exercise is stopped.

TIME: Auto start elapsed time.

Calibration Procedure

Press and hold Reset and Down for 5 seconds. Display will show “ Level 1“

Turn the Tank Handle to Level 1.

Press Reset. Display will now show Level 2. Level 1 Calibration is complete.

Turn the Tank Handle to Level 2. Press Reset.

Display will now show Level 3. Level 2 Calibration is complete.

Repeat for 3,4,5. Level 5 Press Reset. Calibration is complete.

(1)

(2)

..........................................................................................................................................................

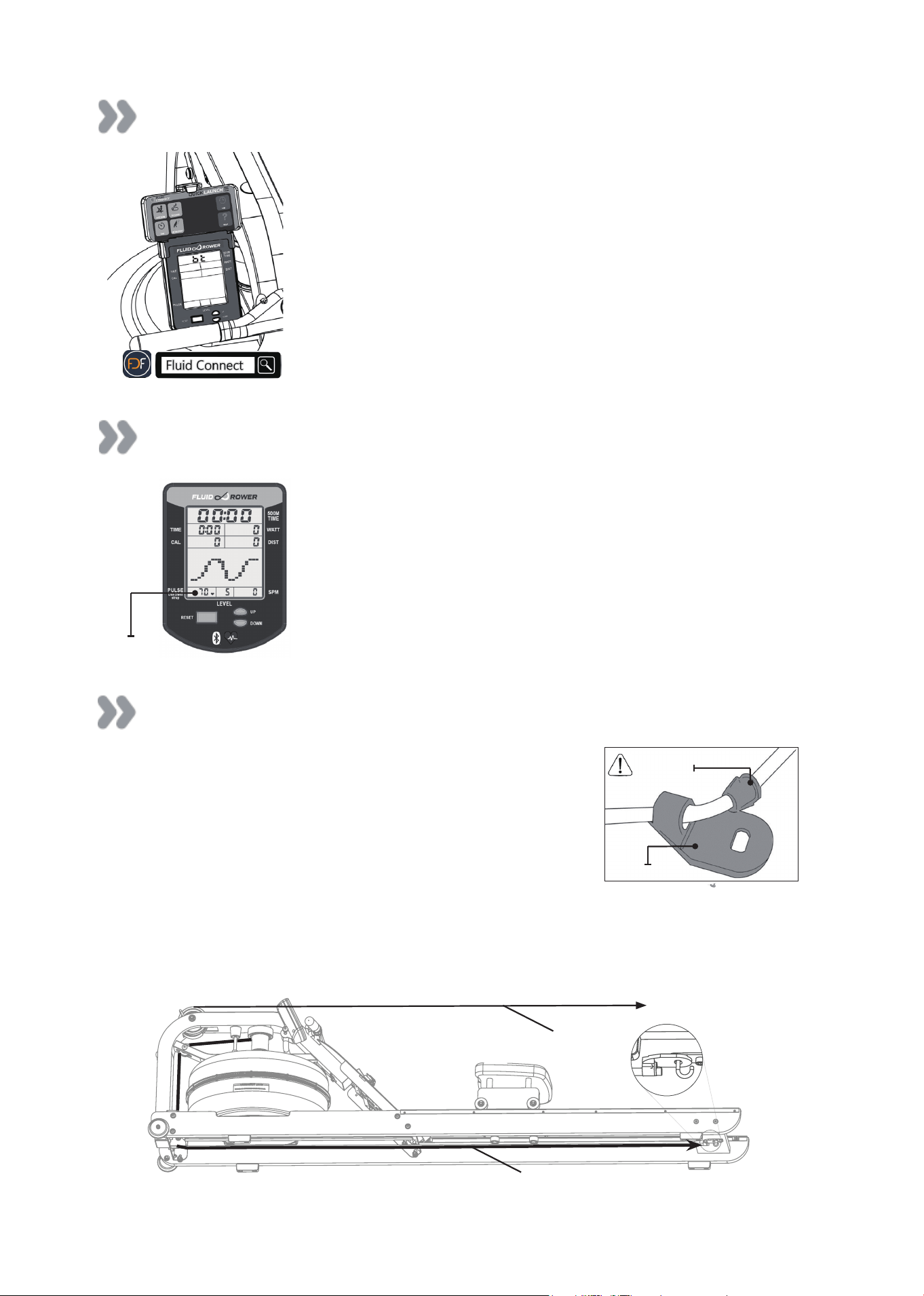

Monitor and APP Connectivity

1. Download the “Fluid Connect” App on the [App store] or [Google Play].

2. While the Monitor is ON, the Bluetooth will start scanning to link to the

Phone/Pad.

3. Turn on the FLUID CONNECT app in you phone.

4. Push any work out icon, the APP will search the available Monitor near

by.

5. Choose the Monitor that you wish to link.

6. After the Monitor link to the APP, the display of the Monitor will only

show BT on the screen.

Bluetooth Heart Rate Pairing

NOTE: Heart Rate Chest Strap and Touch Heart Rate Handle is sold separately.

The Monitor will automatically pair with the nearest Bluetooth heart rate

device.

When pairing is complete, the Monitor will begin to display the heart rate.

Heart Rate

..........................................................................................................................................................

Detaching the Rower Belt

1. To detach Belt, simply pull beyond the range of the normal

rowing stroke until the Belt detaches from the Belt bungee

pulley.

Tip: You’ll hear the Velcro separating just before the Belt

detaches.

Inner Clip

Bungee Hook

2. Unhook the Bungee Shock Cord from the Rear Brace. Then, push out the Inner Clip from the

Bungee Hook.Pull the Bungee through the Inner Clip until free. This will allow for the Bungee

Shock Cord to be threaded completely out of the Main Frame and up to the Belt Bungee Pulley

where it will be re-attached once the Rower Belt is in the proper position.

Bungee Pulley

..........................................................................................................................................................

Reattaching the Rower Belt

Begin reattaching the Rower Belt by threading around the Rower Belt

Pulley with the Velcro side facing upward as illustrated.

STEP 1

Next, thread the Belt around the Idle Wheel as shown. Once around

the Idle Wheel, attach the Rower Belt to the Belt/Bungee Pulley.

There is an obvious “lip” at the attachment point.

STEP 2

Wind the Rower Belt onto the Belt/Bungee Pulley until the Rower

Handle is as it’s furthest forward position.

STEP 3

Rethread the Bungee Shock Cord (on opposite side of the Idle Wheel)

back through the Bungee Pulleys and tie o at the Attachment Point.

STEP 4

Recoil tension will decrease over time as the Bungee Shock Cord

stretches. To increase recoil tension, simply push the Inner Clip

out of the Bungee Hook from behind, pull the required amount of

Bungee through the Inner Clip and replace the Inner Clip into the

Bungee Hook as shown below.

STEP 5

Inner Clip

Bungee Hook

Reattaching the Rower Belt

Hint: Before reattaching the Inner Clip/Bungee Hook, tie a slip knot under slight tension at the Lower

Bungee Pulley. This will keep the Bungee under tension while reassembling the Bungee Hook.

Bungee Shock Cord

Rower Handle

Belt/Bungee Pulley

Idle Wheel

Velcro Facing Upward

Maintenance

Item

Time Frame Instructions

Seat Rails and Wheels Weekly Wipe down Side Rails and Seat Wheels with lint free cloth.

Frame Weekly Wipe down Frame with lint free cloth.

Tank Shell Weekly

Only use water and a clean cloth to wipe the Tank Shell.

Do NOT use any chemical cleaner to wipe the Tank Shell

Tank and Water

Treatment

12 months to 2 years

Follow instructions as specified in the “Water Treatment Procedure”

section of this manual.

Bungee Cord

Check every hundred

hours for correct tension

and for signs of wear.

The Bungee Cord should last for many years. If a Bungee Cord change

is required, please contact your local service representative or go

online at www.tunturi.com for further details.

Rowing Belt

Check every hundred

hours for correct tension

and for signs of wear.

The Rowing Belt should provide many years of trouble free use.

If a Rowing Belt change is required, please contact your local service

representative or go online at www.tunturi.com for further details.

All preventive maintenance activities must be performed on a regular basis. Performing routine preventive maintenance

actions can aid in providing safe, trouble-free operation of all Tunturi New Fitness BVequipment.

Tunturi New Fitness BVis not responsible for performing regular inspection and maintenance actions for your machines.

Instruct all personnel in equipment inspection and maintenance actions and also in accident reporting and recording.

Wipe and clean the Tank, Rails, and the Seat Wheels with clean water.

Do not use any chemical cleaner.

CAUTION

Troubleshooting

Fault Probable Cause Solution

Water changes color or

becomes cloudy.

Rower is in direct sunlight or

has not had water treatment.

Local tap water is of poor

quality.

Change Rower location to reduce direct exposure to sunlight.

Add Water Treatment or change Tank water as directed in

the Water Treatment section of this manual. Consider using

distilled water to refill Tank.

Rower Belt slipping off

Belt/ Bungee Pulley.

Bungee not under enough

tension.

Recoil not strong enough.

Tighten Bungee Cord following the instructions in "Reattaching

the Rower Belt" section of this

manual at “Step 5”.

Inconsistent readings on

the Monitor for 500meter

split time and SPM

(strokes per minute).

Sensor gap

Faulty Sensor

Sensor has moved out of

position

Wiring harness

Use the battery cover of the Monitor as a “Gap Tool” to check

the gap between Sensor Head and Magnetic Ring, or see if the

Sensor Head has moved out of position.

Please contact your nearest FLUID

customer service center for details.

The Monitor does not

illuminate after battery

installation.

Batteries installed incorrectly

or need replacing.

Replace/reinstall batteries in correct position and try again.

If the LCD screen fails to illuminate, try rotating the batteries

slightly in the Monitor.

If this fails, contact your local service center.

The Monitor screen

illuminates, but does not

Loose or failed connection.

Sensor gap too wide

Check that the Monitor lead is connected properly. If it is

connected then contact your local service center. Check Sensor

gap.

The Monitor LEVEL is not

synchronized with the

Tank LEVEL.

Monitor LEVEL needs to be

recalibrated.

Please refer to "Calibration Procedure" page 13 of this manual.

..........................................................................................................................................................

Anweisungen zur Aufbewahrungsstützhalterung

Eine Aufbewahrungsstützhalterung für aufrechte Aufbewahrung kann separat erworben werden.

Install the Z Bracket onto the Storage Base.

Note: Do not tighten the Knob and the Bolt.

Z Bracket

Storage Bracket

Install the Bracket onto the Rower as shown.

Tighten the Z Bracket Knob to fix to the Rower.

Note: Ensure the Z Bracket is Under the middle

crossbar secure

Stand the Rower up vertically with the main

frame on the floor. Using the 8mm Allen Wrench

tighten the Bolts.

Z Bracket

..........................................................................................................................................................

STEP 1

STEP 2

STEP 3

STEP 4

International Warranty

HOME USE

Tunturi New Fitness BV Limited warrants that the R90W Rower, purchased from an authorized agent and in its

undamaged original packaging, is free from defects in materials and workmanship.Tunturi New Fitness BV Limited or

its agent will, at their discretion, repair or replace parts that become defective within the warranty period, subject to the

specific inclusions and exclusions below.

Main Frame – 5 Year Limited Warranty

Tunturi New Fitness BV will repair or replace the Metal Main Frame of the Rower should it fail due to any defect in

materials or workmanship within 5 years of the original purchase. Warranty does not apply to frame coating.

Polycarbonate Tank & Seals – Lifetime Warranty

Tunturi New Fitness BV will repair or replace the polycarbonate Tank or seals should they fail due to any defect in

materials or workmanship within the lifetime of the original purchaser. To qualify for this warranty, product serial

number must be registered on the Tunturi New Fitness BV Limited website or with an authorised distributor within three (3)

months of purchase.

Mechanical Components (of a non-wearing nature) – 2 Year Limited Warranty

Tunturi New Fitness BV will repair or replace any mechanical component should it fail due to any defect in materials or

workmanship within 2 years of the original purchase.

Specific Inclusions

Seat Frame

Seat Rails

Shaft and Impeller Assembly

All Other Components (of a wearing nature) – 2 Year Limited Warranty

Tunturi New Fitness BV will repair or replace any component should it fail due to any defect in materials or workmanship

within 2 year of the original purchase.

Specic Inclusions

Bungee Recoil Cord

Hand Grips & Footstraps

Polyester Rowing Belt

Seat and Seat Runners

All Pulleys, Rollers & Bearings

All rubber components

Monitor & Speed Sensor (excluding replaceable batteries)

Footplates (pivoting & sliding)

General Exclusions

Damage to the finish of any part of the machine

Damage due to neglect, abuse, incorrect assembly or use of the machine

Any charges for freight or customs clearance associated with the return or dispatch of parts

Any damage to or loss of goods during transport of any kind

Any labour cost associated with a warranty claim

General Conditions

•

The serial number of the machine must be correctly registered with Tunturi New Fitness BV or one of its appointed

distributors

•

Tunturi New Fitness BV reserve the right to examine any part where replacement is claimed under warranty

•

Warranty period applies only to the original purchaser from the date of purchase and is not transferable

•

The product must be returned to your place of purchase in original packaging with transportation, insurance and

associated charges paid for by you and risk of loss or damage assumed by you

•

Tunturi New Fitness BV makes no other warranties except as stated here and expressly disclaims all warranties

not stated in this warranty. Neither Tunturi New Fitness BV nor its associates shall be responsible for incidental or

consequential damages

•

Manufacturer's warranty automatically commences upon sale of the product to end user or upon the expiration of

one (1) year from month of manufacture, whichever occurs first

..........................................................................................................................................................

Einführung

Glückwunsch zum Kauf ihres Rower Rudergerät.

FLUID ist stolz Ihnen den Rower als einen Teil einer exklusiven Reihen von Produkten

für den heim und den kommerziellen Gebrauch welche alle die patentierte einstellbare

Flüssigkeitswiderstandstechnologie verwenden.

Unsere einzigartige Kombination aus Präzisionsstahl und Holzrahmen welche nur die aller beste

Qualität von Amerikanischer Esche verwenden, gefällt und gewachsen mit Hilfe der neuesten

Technologien für nachhaltige Bewirtschaftung und kommrn nur aus erneuerbaren Nutzwäldern.

Beachten Sie bitte das leichte unterschiede in der Farbgebung der hölzernen Seitenschienen sowie

der Querstreben bei Sitz und Hauptrahmen normal sind und einfach auf das natürlich Wachstum

zurück zu führen sind. Die Künstlerhand von Mutter Natur macht mit leichten Veränderungen der

Maserung und Farbe jeden einzelnen Rower einzigartig und ist entworfen um sich in jede Umgebung

nahtlos einzufügen.

Bitte befolgen sie die Anweisungen genau um sicher zu stellen, das sie einen korrekten

Zusammenbau, die richtige Tankbefüllung, die richtige Wasserbehandlung sowie für die korrekte

Wartung ausführen und die Sicherheitshinweise eingehalten werden. Zugang zu unserem weltweiten

Vertriebs – und Servicenetzwerk können mittels unserer Webpage unter www.tunturi.com erhalten.

Überprüfen Sie den Inhalt der Verpackung 1 und Verpackung 2 um sicher zu gehen, dass alle Teile

vorhanden sind und korrekt sind bevor Sie mit dem Zusammenbau beginnen.

Trainieren mit dem Rower

1. Wie bei jedem Fitnessgerät sollten Sie vor dem Trainingsbeginn mit Ihrem Rower Ihren Arzt

kontaktierenFollow instructions provided in this manual for correct foot position and basic rowing

techniques.

2. Folgen Sie den Anweisungen in dieser Bedienungsanleitung in Bezug auf die korrekte Fußposition

und die grundlegende Rudertechnik.

3. Eine detailierte Beschreibung von Rudertechniken finden Sie auf unserer internationalen

Internetseite unter www.tunturi.com

..........................................................................................................................................................

Sicherheit

Sicherheitsinformationen

•

Bitte lesen Sie vor der Benutzung dieses Geräts unbedingt das GESAMTE Benutzerhandbuch und

ALLE Anweisungen durch. Das Rower ist ausschließlich für Verwendung gemäß der Beschreibung

in diesem Handbuch vorgesehen.

•

ALLE WARNHINWEISE MÜSSEN VOLLSTÄNDIG VERSTANDEN WERDEN.

•

Wir empfehlen allen Benutzern von Rower Trainingsgeräten, vor dem Gebrauch

folgende

Informationen zu beachten.

•

Wie für jedes andere Fitnessgerät gilt: Lassen Sie sich vor Beginn des Trainings mit dem Rower

medizinisch untersuchen.

•

Falsches oder übermäßiges Training kann zu Verletzungen oder Gesundheitsproblemen führen..

•

Bei Zeichen von Verschleiß an den Riemen, Scheiben oder Gummiseilen muss das Gerät sofort

angehalten werden. Es darf erst wieder verwendet werden, wenn die entsprechenden Teile

repariert oder ausgetauscht wurden.

•

Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Gerät aufhalten.

•

Der Rower kann aufrecht aufbewahrt werden. Befolgen Sie dazu die Anweisungen im Kapitel

„Grundlegende Vorgehensweisen“ in diesem Handbuch.

•

Wenn Einstellungshilfen aus dem Gerät herausragen, können sie die Bewegung des Benutzers

beeinträchtigen.

•

Das Gerät darf bei gefülltem Tank nicht unter dem Gefrierpunkt aufbewahrt werden. Das Wasser

dehnt sich aus, wodurch Komponenten beschädigt werden können.

Richtige Verwendung

• Das Gerät dar keinesfalls zweckentfremdet werden. Es ist unter Beachtung der Rower

Herstelleranweisungen zu benutzen, um Verletzungen zu vermeiden.

• Falsches oder übermäßiges Training kann zu Verletzungen führen. Konsultieren Sie vor Beginn

eines Trainingsprogramms einen Arzt. Wenn beim Training Schwäche, Schwindelgefühl oder

Schmerzen auftreten, brechen Sie das Training SOFORT ab, und konsultieren Sie einen Arzt.

• Halten Sie Körperteile (Hände, Füße, Haare usw.), Bekleidung und Schmuck von beweglichen

Teilen fern, um Verletzungen zu vermeiden.

• Befolgen Sie im Hinblick auf die korrekte Fußhaltung und die grundlegende Rudertechnik die

Anweisungen in diesem Handbuch.

• Weitere Hinweise zur Rudertechnik finden Sie auf unserer internationalen Website.

www.tunturi.com

Inspektion

• Geräte, die beschädigt sind und/oder an denen Teile verschlissen oder gebrochen sind, dürfen

nicht benutzt werden. Verwenden Sie für alle Rower-Geräte ausschließlich Rower-Ersatzteile.

• Ausgefranste Seilzüge und Riemen stellen ein großes Verletzungsrisiko dar. Tauschen Sie

Seilzüge oder Riemen stets beim ersten Anzeichen von Verschleiß aus (bei Fragen hierzu wenden

Sie sich bitte an Rower).

• GERÄTEWARTUNG - Dieses Gerät muss vorbeugend gewartet werden, um den ordnungsgemäßen

Betrieb sicherzustellen und das Verletzungsrisiko zu minimieren. Das Gerät muss regelmäßig

untersucht werden.

• Stellen Sie sicher, dass Einstellungs-, Wartungs- oder Reparaturarbeiten ausschließlich von

qualifizierten Personen durchgeführt werden.

• VERWENDEN SIE KEIN ZUBEHÖR, DAS ZWAR FÜR DIE VERWENDUNG MIT ROWER GERÄTEN

ZUGELASSEN, ABER OFFENSICHTLICH BESCHÄDIGT ODER VERSCHLISSEN IST.

..........................................................................................................................................................

Sicherheit

• Überprüfen Sie alle Riemen, Scheiben und Gummiseile regelmäßig auf Zeichen von Verschleiß

und tauschen Sie sie gegebenenfalls aus.

• Warten Sie das Gerät regelmäßig gemäß der Anweisungen in diesem Handbuch.

• Tauschen Sie defekte Teile umgehend aus und verwenden Sie das Gerät erst wieder, wenn alle

Reparaturarbeiten abgeschlossen sind.

Warnhinweise für die Bedienung

• Kinder vom Rower Gerät fern halten. Eltern oder andere Personen, die mit der Beaufsichtigung

von Kindern betraut wurden, müssen Kinder stets im Auge haben, wenn das Gerät in der

Gegenwart von Kindern benutzt wird.

• Benutzer des Geräts dürfen keine locker sitzende Bekleidung oder Schmuck tragen. Außerdem

sollten Benutzer lange Haare zurückbinden und den Kontakt mit sich bewegenden Teilen

vermeiden.

• Alle umstehenden Personen müssen sich fern von Personen, beweglichen Teilen und

befestigtem/n Zubehör und Komponenten halten, während die Maschine benutzt wird.

• WARNUNG Stecken Sie Ihre Finger nicht in den Tank!

• VORSICHT Nach dem Rudern Übung, lassen Sie bitte das Gerät für 5 Minuten sitzen, bevor Sie es

für die Lagerung.

• VORSICHT Die Kalibrierungsmarkierung auf dem Tank (Aufkleber) darf nicht überschritten

werden. Ansonsten kann Wasser austreten.

• WARNUNG Beim Training auf diesem Rudergerät müssen die Füße immer sicher mit den

Fußriemen fixiert werden und der bewegliche Teil der Fußstütze muss in den passenden Position

einrasten!

ACHTUNG

• Achten Sie darauf Ihre Hände und Finger von bewegten Teilen fernzuhalten so wie es in der

Betriebsanleitung erklärt wird.

• Der Rower kann zum leichteren Verstauen senkrecht gestellt werden. Stellen Sie dazu sicher, daß

eine geeigneter und sicherer Platz dafür verwendet wird wie z. Bsp. in der Ecke eines Raumes

oder gegen eine Wand.

• Es wird empfohlen, die Maschine nicht direktem Sonnenlicht auszusetzen. Dies kann zu

beschleunigter Alterung des Kunststoffmaterials führen, die Lebensdauer der Tankhülle

verringern und sogar zu Verformung und Bruch führen.

Wenn der Lagerbereich nicht eben ist, wird eine zusätzliche Vorrichtung benötigt (separat erhältlich),

um den Ruderer in stabiler vertikaler Lagerposition zu halten.

HINWEIS

..........................................................................................................................................................

Aufbau

Spezifikationen

Produktklasse: HC

Bremssystem: Geschwindigkeitsunabhängig

Nettogewicht: 31.84kg (70.19lb)

Bruttogewicht: 37.79kg (83.31lb)

Min Benutzergewicht: 333cm (131.09”) Länge x 172cm (67.71”) Breite

Abmessungen: 2130mm (83.86”) Länge x 520mm (20.47”) Breite x 560mm (22.04”) Höhe

Max Benutzergewicht: 150kg (330lb)

Kompakter Fußabdruck: 2130 x 520mm or upright 560 x 520mm

Produkt Höhepunkte

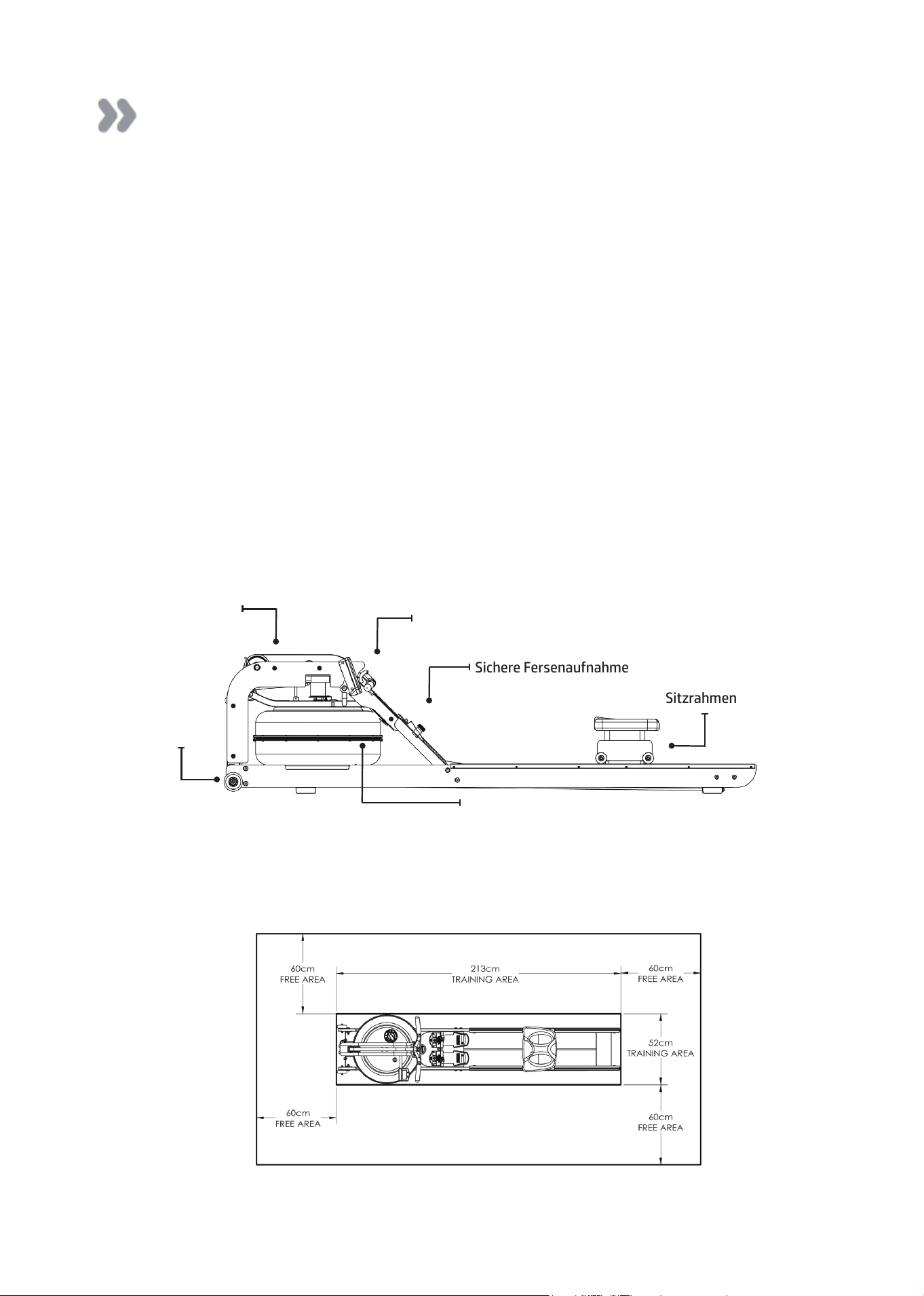

Bewegungsbereich und Trainingsbereich

Der Bewegungsbereich muss im Aufstiegsbereich mindestens 23.62” (60 cm) größer sein als der

eigentliche Trainingsbereich. Dazu zählt auch der Bereich Für den Notabstieg.

Hinweis: Rower ist nicht für therapeutische Zwecke geeignet

Einbau

• Stellen Sie das Gerät für das Training auf eine stabile, ebene Fläche.

• Überprüfen Sie alle Riemen, Scheiben und Gummiseile regelmäßig auf Zeichen von Verschleiß

und tauschen Sie sie gegebenenfalls aus.

• Warten Sie das Gerät regelmäßig gemäß der Anweisungen in diesem Handbuch.

• Tauschen Sie defekte Teile umgehend aus und verwenden Sie das Gerät erst wieder, wenn alle

Reparaturarbeiten abgeschlossen sind.

..........................................................................................................................................................

Sitzrahmen

Sichere Fersenaufnahme

Ergonomisches Griffdesign

Patentierte Zwillings-Tank-Design

Transporträder

Langlebiger

Riemenantrieb

mit aktivem

Rückstoßsystem

Inhalt der Rower Packung

1918171615141312

Element Anzahl Beschreibung Element Anzahl Beschreibung

1 1 Hauptrahmen 5 1 Gummizug-Hakenbefestigung

2 2 Seitliche Schiene links /

rechts

6 2 Transportrad-Baugruppe

3 1 Rudersitz 7 1 Handpumpe

4 1 Hintere Strebe 8 1 Bedienungsanleitung

Hardware KIT

9 16 M8-Unterlegscheibe 14 1 5mm Inbusschlüssel

10 8 M8-Standardmutter 15 1 6mm Inbusschlüssel

11 8 M8 Nyloc Nut 16 1 13mm Schraubenschlüssel

12 4 M8 Stoppmutter 17 2 D Cell Batterien

13 8 M8x45mm-Schraube 18 4 Tablette zur Wasseraufbereitung

Optionale Ausrüstung (nicht im Lieferumfang enthalten)

19 1 Optionaler Ständer 21 1

Griff zur Messung der

Herzfrequenz durch Berührung

20 1 Erhöhungsset 22 1 Smartphone-Halter

Inhalt Verpackung 2

Inhalt Verpackung 1

..........................................................................................................................................................

Zur Vorderseite des

Rudergerätes

Hintere Strebe

(Unterseite)

Gummizug-Hakenbefestigung

Vorinstallierte Schraube

Montageanweisungen

Hintere Strebe und Transportrad-Baugruppe an der

Sitzschiene installieren

SCHRITT 1

ERFORDERLICH

Seitliche Schiene links / rechts [2]

Hintere Strebe [4]

Gummizug-Hakenbefestigung [5]

Transportrad-Baugruppe [6]

4 x Schraube, M6x15mm [12]

A) Beginnen Sie mit der hinteren Strebe, an der Unterseite nden

Sie eine vorinstallierte Schraube. Nehmen Sie die Gummizug-

Hakenbefestigung aus dem Montageset und installieren Sie sie wie

abgebildet an der hinteren Strebe. Hinweis: Die Ausrichtung von

Strebe und Haken muss stimmen, damit das Ende des Gummizugs

wie durch den Pfeil in der Abbildung dargestellt (er zeigt auf die

Vorderseite des Rudergerätes) gehalten wird.

Hintere Strebe zur Korrektur

der Ausrichtung vor Montage

an den seitlichen Schienen

drehen.

WARNING

Transporträder müssen wie

nachstehend abgebildet an der

Außenseite der Sitzschienen

montiert werden.

Ziehen Sie die

Transportradachse nicht zu

fest, da das Transportrad

andernfalls blockieren könnte

HINWEIS

B) Verbinden Sie dann die seitliche Schiene links und die seitliche

Schiene rechts [2] mit 4 x M6x15mm-Schraube [12] und der

hinteren Strebe [4]. NICHT FESTZIEHEN.

Tipp: Anschlagpuer zeigt bei der richtigen Montage zur

Innenseite

der Schiene.

C) Sobald die hintere Strebe und die seitlichen Schienen montiert sind,

montieren Sie die Transportrad-Baugruppe [6] an den seitlichen

Schienen links/rechts [2].

Hinweis: Eine Unterscheibe an der Außenseite und eine

Unterlegscheibe an der Innenseite der seitlichen Schiene.

..........................................................................................................................................................

Seitliche Schiene rechts

Anschlagpuffer

Seitliche Schiene links

M6x15mm-Schrauben

Hintere Strebe

M8x60mm-Schraube

M8-Unterlegscheibe

Transportrolle

M8-Unterlegscheibe

M8-Stoppmutter

Transportrad-Baugruppe

Montageanweisungen

ERFORDERLICH

Seitliche Schiene links/rechts [2]

Rudersitz [3]

ERFORDERLICH

Hauptrahmen [1]

Seitliche Schienenbaugruppe [2]

16 x M8-Unterlegscheibe [9]

8 x M8-Standardmutter [10]

8 x M8 Stoppmutter [11]

8 x M8x45mm-Schraube [13]

Zur Gewährleistung einer

sicheren Montage müssen

sich Stoppmuttern außerhalb

der Standardmutter und

Unterlegscheibe befinden.

Installieren Sie den Sitz, indem Sie die seitlichen Schienen links/rechts

[2] leicht ausbreiten und den Sitz [3] in die Schiene absenken.

Hinweis: Die Sitzvertiefung muss nach hinten zeigen.

Rudersitz und oberen Hauptrahmen montieren

SCHRITT 2

SCHRITT 3

CAUTION

HINWEIS

Installieren Sie dann den Hauptrahmen [1] wie abgebildet an der

seitlichen Schienenbaugruppe [2]. Sie benötigen 8 x M8x45mm-

Schraube [13], 16 x M8-Unterlegscheibe [9], 8 x M8-Standardmutter

[10] und 8 x M8-Stoppmutter [11].

Befestigen Sie zunächst die untere vordere Halterung, dann das

Fußbrett, aber NICHT FESTZIEHEN. Möglicherweise sind die Schrauben

der unteren Halterung schwer zugänglich. Sie können diese Schrauben

vollständig festziehen, sobald das Rudergerät vertikal steht; richten

Sie sie also zunächst einfach nur aus und fädeln Sie die unteren

Schrauben/Mutter locker ein.

..........................................................................................................................................................

Sitzvertiefung

Rudersitz

Seitliche Schienen

links/rechts

Detailansicht der

Schraubenmontage

M8x45mm Schrauben

M8 Beilagscheibe

M8 Sicherungsmutter

M8 Standardmutter

Zur Gewährleistung

einer sicheren

Montage müssen sich

Stoppmuttern außerhalb

der Standardmutter und

Unterlegscheibe befinden

Stoppmuttern

Reinigen Sie Räder und

Schienen wöchentlich mit

einem weichen, trockenen

Tuch; dadurch können Sie

den Verschleiß an Rädern und

Schienen reduzieren

Montageanweisungen

SCHRITT 4

Sobald der Gummizug an der hinteren Strebe angebracht

ist, ziehen Sie die Schrauben an, die das Fußbrett und

den Hauptrahmen an den seitlichen Schienenschrauben

halten, da sie aus der vertikalen Position leichter

zugänglich sind.

Senken Sie die Rückseite des Rudergerätes in die

horizontale Position und prüfen Sie auf angemessenen

Rückstoß des Gummizugs.

Prüfen Sie Sitzrollen/Läufer auf Schmutz, bevor Sie sich

auf den Sitz setzen. Kleine Gegenstände zwischen den

Sitzrollen und Läufern können die Räder oder Lauäche

beschädigen. Prüfen Sie die Läufer vor jeder Nutzung auf

Schmutz und reinigen Sie sie regelmäßig.

Hinweis: Die Rahmenschrauben des Rudergerätes

müssen regelmäßig auf festen Sitz geprüft werden.

Führen Sie dies am Ende des ersten Monats und dann

erneut alle 12 Monate durch.

Lagern Sie das Produkt an einem geeigneten Ort.

Der Rower Rahmen kann mit jeder hochwertigen

Möbelpolitur poliert werden. Dies hilft noch zusätzlich die

feine Maserung der Oberäche hervor zu heben.

Installieren Sie zwei D Cell-Duracell-Batterien und prüfen

Sie die Computerfunktion. Einzelheiten nden Sie im

Abschnitt zum Computer dieser Anleitung.

Verwenden Sie Ihr Rudergerät auf einem achen, ebenen

Untergrund, damit das Gerät nicht wackelt und/oder

vorzeitig verschleißt.

Ziehen Sie Gummizug und Hakenende wie abgebildet

an die Gummizug-Hakenbefestigung[5].

Schneiden Sie den Kabelbinder

des Gummizugs nicht durch,

bevor der Gummizug wie hier

abgebildet an der Rückseite des

Rudergerätes angebracht ist.

Anbringen des Bungee-Codes und Abschließen der Ruderer-Montage

..........................................................................................................................................................

Ziehen Sie die

Rahmenschrauben

sicher fest, sobald

das Rudergerät

steht.

Bedienungsanweisungen

Tank mit regelbarem Widerstand

Der von Tunturi New Fitness BVentwickelte und patentierte Tank mit regelbarem Wiederstand bietet

ein echtes mehrstufiges Erlebnis. Wasser wird zwischen Speicher- und Aktivkammern des Tanks mit

regelbarem Widerstand bewegt. Ihr neues Ruderergometer kann durch Drehen des Reglers auf den

gewünschten Widerstand des jeweiligen Nutzers eingestellt werden.

Erste Schritte

Wählen Sie zur Erzielung eines minimalen Widerstands „1“ am Tankregler. Es erfordert 10 Züge,

den zentralen Tank (Speichertank) zu füllen, wodurch eine minimale Wassermenge im Außentank

(Aktivtank) verbleibt. Dieser Vorgang ist immer erforderlich, wenn minimaler Widerstand gewünscht

wird. Rudern Sie intensiv und kraftvoll bei einem gleichmäßigen Tempo (20 bis 25 Züge pro Minute

[ZPM]), wahren Sie dabei eine gute Form. Sie können den Widerstand beim Rudern anpassen. Ihr

Ruderergometer passt sich fast sofort an die Erhöhung des Widerstands an; dies erfordert jedoch bis

zu 10 Züge.

Ihre Routine entwickeln

Sobald Sie die gewünschte Stufe erreicht haben, können zum Variieren des Trainings Änderungen

an der Anzahl Züge pro Minute oder an der Intensität vorgenommen werden. Die meisten Ruderer

nutzen Intervalltraining, bei dem ein Zeitraum geringer Intensität mit kurzen Intervallen hoher

Intensität kombiniert wird. Ihr FLUID-Ruderergometer ermöglicht spontane Änderungen zur

Erzielung mehrerer Widerstandsprofile während eines einzigen Trainings. Weitere Informationen zu

Trainingsroutinen finden Sie auf unserer Website unter www.tunturi.com

ERFORDERLICH

Siphon [7]

Der Widerstandsregler muss

zur Realisierung einer exakten

Füllkapazität auf „Max“

eingestellt werden.

Füllen Sie den Tank nicht über

den maximalen Füllstand von

17 Litern hinaus. Beachten Sie

den Tankstandaufkleber im

unteren Bereich des Tanks.

In Gebieten, in denen die

Qualität des Leitungswassers

als schlecht bekannt

ist, empfiehlt FLUID die

Verwendung von destilliertem

Wasser.

VORSICHT

WARNUNG

HINWEIS

A) Entfernen Sie den Gummi-Füllverschluss an der Oberseite des Tanks

B) Platzieren Sie einen großen Eimer Wasser neben dem Rudergerät.

Positionieren Sie den Siphon [7] mit dem robusten Schlauch im Eimer

und dem exiblen Schlauch im Tank.

Hinweis: Achten Sie vor dem Füllen darauf, dass das kleine

Entlüftungsventil am Siphon geschlossen ist.

C) Drücken Sie zum Starten des Füllens den Siphon zusammen.

Wichtig: Füllen Sie den Tank nicht übermäßig.

D) Sobald er voll ist, önen Sie das Ventil an der Oberseite des Siphons,

damit überschüssiges Wasser entweichen kann.

E) Durchlaufen Sie gleich nach der Befüllung die folgenden Schritte zur

Wasseraufbereitung und setzen Sie dann den Tankverschluss wieder

auf.

Level 1: Diese Einstellung hält zur Erzeugung eines leichten Widerstands Wasser in der Reserve.

Level 5: Diese Einstellung sorgt dafür, dass für größten Widerstand die maximale Menge Wasser das

Schwungrad erreicht.

Siphon

ank Plug

..........................................................................................................................................................

Befüllung des Tanks und Wasseraufbereitung

HINWEIS

Nachhaltige Wasseraufbereitung und grundlegende Bedienung

Verwenden Sie ausschließlich die mit diesem Gerät gelieferten Tabletten zur Wasseraufbereitung.

Weitere Tabletten erhalten Sie bei einem FIRST-DEGREE-FITNESS-Händler in Ihrer Nähe.

Die Zeitabstände der Wasseraufbereitung für den FLUID ROWER variieren je nach

Sonnenlichteinstrahlung auf die Flüssigkeitstanks, betragen erfahrungsgemäß aber 8 bis 12 Monate

neben einem hellen, sonnenbeschienen Fenster und zwei Jahre oder länger an dunkleren Stellen.

Sollten Sie leicht getrübtes Wasser vornden, geben Sie eine Wasseraufbereitungstablette hinzu.

Bedienungsanweisungen

Removing/Changing Tank Water

Siphon

ank Plug

Hinweis:

• Das Ventil an der Oberseite des Siphons muss für eine

angemessene

Entleerung geschlossen sein.

• Durch die Wasseraufbereitung müssen Sie das Wasser im Tank nicht

wechseln, sofern Sie den Aufbereitungsplan einhalten.

• Zusätzliche Tabletten zur Wasseraufbereitung sind nur erforderlich,

wenn sich das Wasser sichtbar verfärbt hat.

• Durch die Aussetzung von Sonnenlicht reduzieren Sie die

Lebensdauer von Tabletten zur Wasseraufbereitung. Wenn Sie das

Rudergerät von direktem Sonnenlicht fernhalten, verlängert sich die

Zeit zwischen den Wasseraufbereitungen.

• Ca. 40 % des Tankwassers bleiben zurück. Ohne Demontage kann der

A/R-Tank nicht vollständig entleert werden.

HINWEIS: Für einfaches, schnelles und effizientes Befüllen und/oder Entleeren des Tanks bieten

wir optional eine batteriebetriebene Pumpe an (über USB aufladbar). Wir empfehlen diese Option

besonders für gewerbliche Einrichtungen mit mehreren Geräten, die gelegentlich Tanks ablassen

und nachfüllen müssen. Um den Kauf abzuschließen, wenden Sie sich an den nächstgelegenen

Vertriebspartner von Tunturi New Fitness BVoder besuchen Sie unsere Website unter

www.tunturi.com für weitere Informationen.

Es wird dringendst empfohlen, ein Tuch als Tropfauang unter den Flüssigkeit-

stank zu legen, wenn der Tankverschluss für die Wasseraufbereitung geönet wird.

So stellen Sie den Widerstand ein

Wählen Siedie gewünschte Flssigkeitswiderstand

HINWEIS: Der am Tank ausgewählte Flüssigkeitswiderstand wird

automatisch auf die Konsole angezeigt.

Lassen Sie beim Einstellen des Widerstands Niveaus zwei Schläge

eine Zunahme und zehn Schläge eine Abnahme des Widerstands zu

MINIMUM MAXIMUM

A) Stellen Sie den Reglergri auf „1“ ein.

B) Machen Sie mindestens zehn Züge, um den Speichertank so weit wie

möglich zu füllen.

C) Entfernen Sie den Tankverschluss.

D) Stecken Sie das feste Ende des Siphons in den Tank und den exiblen

Schlauch in einen großen Eimer.

E) Leeren Sie den Tank (ca. 40 % des Wassers bleiben zurück), füllen

Sie ihn dann wieder auf, indem Sie die Schritte im Abschnitt zur

Tankbefüllung dieser Anleitung befolgen.

..........................................................................................................................................................

Bedienungsanweisungen

Rudertraining beginnen

Ein vollständiger Ruderschlag ist in sechs Phasen unterteilt

Arme sind nach vorne ausgestreckt. Beugen Sie sich vorwärts und gleiten Sie nach vorne.

Hinweis: Die Hände sollten sich jetzt auf Kniehöhe befinden, Beine bleiben ausgestreckt.

3. Bewegen Sie die Beine nach vorne, sodass die Schienbeine möglichst senkrecht stehen. Der

Rücken bleibt bei leicht nach vorne gebeugter Haltung gerade, wobei die Arme weiterhin nach

vorne ausgestreckt sind. Jetzt beginnt sofort der kräftige DURCHZUG.

4. Die Knie werden halb durchgedrückt, wobei der Sitz bis in die Mitte der Ruderschienen fährt;

Rücken und Arme sind weiterhin gerade. Führen Sie den Ruderschlag weiter.

5. Die Knie werden fast durchgedrückt; der Rücken bleibt gerade, lehnt sich in den Hüften aber

leicht nach hinten. Die Arme sind gerade. Drücken Sie jetzt ganz durch.

6. Die Beine sind jetzt ganz ausgestreckt. Der Rücken ist gerade und leicht nach hinten gelehnt;

ziehen Sie jetzt die Arme bis auf Brustnähe zurück, wobei die Unterarme in eine horizontale

Position kommen und die Ellbogen sich in der Nähe des Brustkorbs befinden. Das ist der Endzug.

Weitere Informationen über die korrekte Rudertechnik und Trainingstipps nden Sie auf unserer

Website www.tunturi.com

VORSICHT: Konsultieren Sie vor Beginn eines Trainingsprogramms immer einen Arzt. Brechen Sie

sofort ab, wenn Sie sich benommen oder schwindlig fühlen.

VORSICHT: Nicht einseitig rudern.

Fußstütze anpassen

Die Fußplattenrutsche bietet Platz für die meisten Fußgrößen und

ist so konzipiert, dass Ihre Füße während des Ruderns sicher fixiert

werden. Die Füße sollten so positioniert werden, dass der Fußgurt

den Abschnitt des Fußes abdeckt, der sich natürlich beim Rudern

beugt (z. B. die Fußsohle).

ZUR ANPASSUNG:

Heben Sie die Oberseite der Fußplattenrutsche von den

Montagezapfen an und schieben Sie sie vertikal zwischen den

Markierungen 1-6, um sie an Ihre Fußlänge anzupassen. Sichern Sie

sie, indem Sie die Fußplattenrutsche wieder auf die Montagezapfen

haken und fest nach unten drücken, um sie in Position zu verriegeln.

Legen Sie Ihre Füße auf die Fußplatten und ziehen Sie die Fußriemen

WARNUNG:

Beim Training auf diesem Rudergerät müssen die Füße immer sicher mit den Fußriemen fixiert

werden und der bewegliche Teil der Fußstütze muss in den passenden Position einrasten

Zur Einstellung

anheben und

verschieben

Befestigungsstifte

..........................................................................................................................................................

1. Sitzen Sie mit ausgestreckten Beinen und geradem

Rücken und beugen Sie sich in den Hüften leicht

nach vorne, wobei die Arme ausgestreckt sind

und die Hände sich auf Höhe der unteren Rippen

befinden. Schwingen Sie wieder zurück.

2. Beugen Sie sich mit ausgestreckten Beinen und

geradem Rücken in den Hüften leicht nach vorne;

Fußplatte

fest, um sicherzustellen, dass Ihre Füße fest gegen die Fersenhalterungen sitzen.

Hinweis: Die Fersenhalterung sollte sich beugen, um Ihrem Fuß ein natürliches Drehen während des Ruderns zu

ermöglichen.

Automatisch einstellbarer Bluetooth-Monitor

Automatischer Start: Beginnen Sie mit dem Training, um das Gerät zu aktivieren.

Zurücksetzen aller Werte: Halten Sie die Taste ZURÜCKSETZEN 3 Sekunden lang gedrückt.

Automatisches Abschalten: Nach 5 Minuten. Alle Werte sind nach dem Neustart auf Null zurückgesetzt.

WATT: Misst die Spitzenleistung in Watt und berechnet die Kraft und Beschleunigung, um die Leistung eines Nutzers

genau zu bemessen.

TRAININGSDATEN: Die pro Trainingseinheit erfassten Daten werden in einer Leistungskurve und einer kumulierten

Leistungskurve angezeigt, sodass Sie Vergleiche für einen effektiven Trainingsfortschritt in Echtzeit ziehen können.

AUTO-PEGELANPASSUNG: Das eingebaute Potentiometer passt die Widerstandsstufe des Computers gemäß der Position

des Verstellknopfes am Tank automatisch an.

BLUETOOTH-KONNEKTIVITÄT: Jedes Rudergerät ist mit modernster Konsolentechnologie ausgestattet, sodass

Bluetooth-Konnektivität mit einem beliebigen kompatiblen Smart-Gerät gegeben ist. Auf Einbindung in Ruder- und

Fitness-Apps ausgelegt, unterstützt die Konsole mit effektivem Trainingsfortschritt, der Aufzeichnung und dem Vergleich

von Daten für Teilnehmer von Wettkämpfen. (Einschließlich FLUID-Ruder-APP, die über die FLUID-Website verfügbar ist)

HINWEIS: Das Empfängerset für die Herzfrequenz mitsamt Brustgurt müssen separat erworben werden.

BATTERIE WARNUNG: Um ein Auslaufen der Batterien zu verhindern, nehmen Sie diese aus dem Monitor heraus, wenn

Sie beabsichtigen, das Gerät länger als 30 Tage lang nicht zu verwenden.

WARNUNG:Systeme zur Herzfrequenzüberwachung könnten falsche Werte anzeigen. Übermäßiges Trainieren kann

schwere Verletzungen oder den Tod zur Folge haben. Wenn Sie sich einer Ohnmacht nahe fühlen, hören Sie sofort mit

dem Training auf!

DURCHSCHN.-ZEIT500M:

ZeitimDurchschnitt,um500Meterzurudern.

WATT: Die Leistungseinheit wird pro Ruderschlag aktualisiert.

ENTFERNUNG: Wird jede Sekunde aktualisiert.

LEISTUNGSKURVE: Durch Drücken von ZURÜCKSETZEN wird

anstelle der

Leistungskurve die kumulierte Leistungskurve angezeigt.

SPM:

Die Schläge pro Minute werden mit jedem Ruderschlag

aktualisiert

PEGEL: Passt den Pegel gemäß Verstellknopf am Tank automatisch an.

PULS: Kompatibel mit Herzfrequenzsensor Polar H7/H10 und FLUID-Herzfrequenzgri (optional).

KAL: Kalorien, die bei aktueller Wattleistung pro Stunde verbrannt werden. Zeigt die insgesamt

verbrannten Kalorien beim Trainingsstopp an.

ZEIT: Automatischer Start nach abgelaufenen Zeit.

Kalibrierung

Halten Sie die Tasten "ZURÜCKSETZEN" und "RUHEN" 5 Sekunden lang gedrückt. Es wird „ STUFE 1“ angezeigt

Drehen Sie den Einstellgri auf STUFE 1.Halten Sie die Tasten"ZURÜCKSETZEN".Der Monitor zeigt jetzt STUFE"2".

Dass die Kalibrierung für STUFE 1 abgeschlossen ist.

Drehen Sie den Einstellgri auf STUFE 2. Halten Sie die Tasten "ZURÜCKSETZEN". Der Monitor zeigt jetzt STUFE"3".

Dass die Kalibrierung für STUFE 2 abgeschlossen ist.

Wiederholen 3,4,5, Stufe 5 Drücken Sie Reset. Level 5 bleibt erhalten. Dass die Kalibrierung für abgeschlossen ist.

(1)

(2)

..........................................................................................................................................................

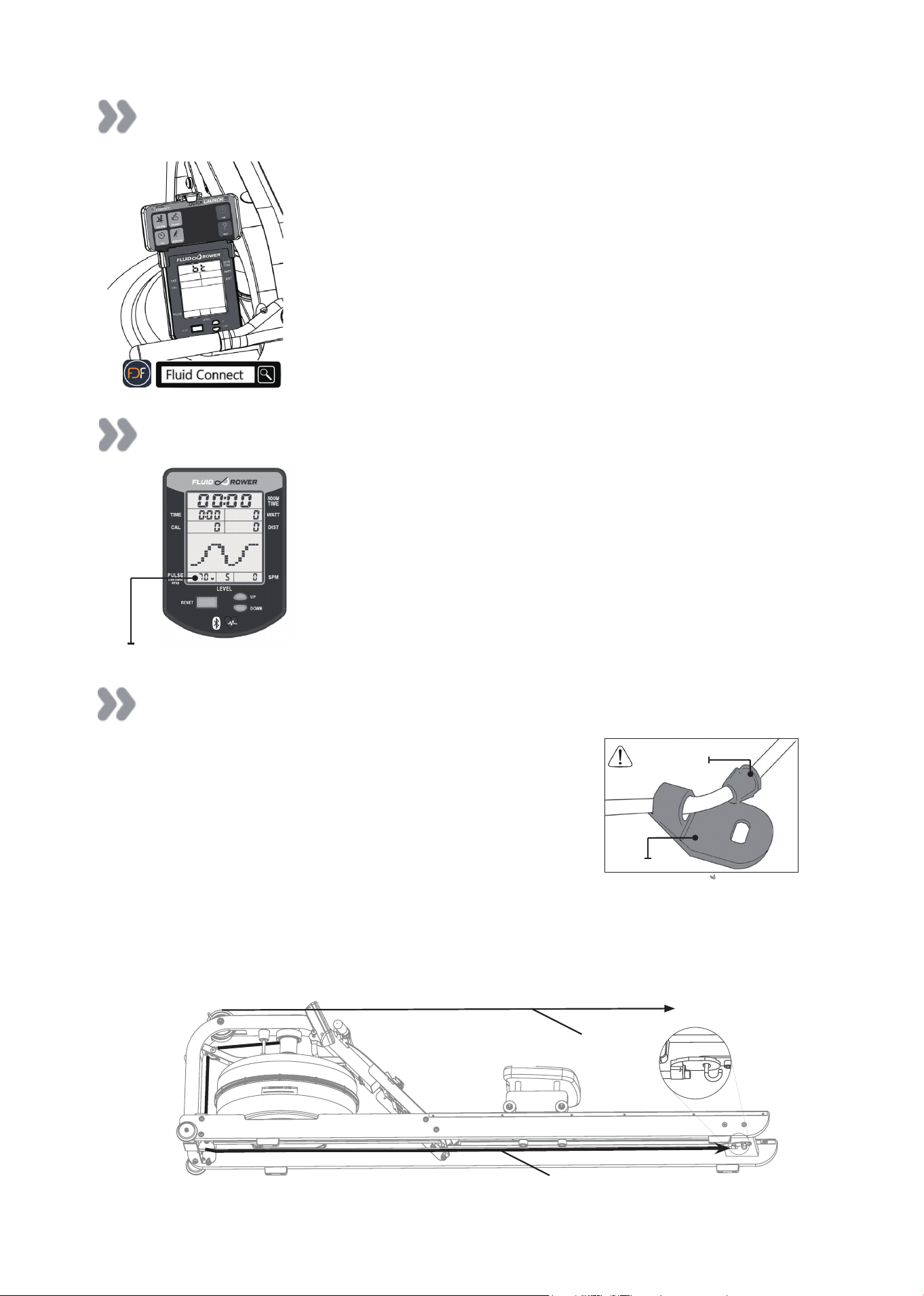

Konnektivität für Konsole und APP

1. Lade die App "Fluid Connect" im [App Store] oder [Google Play]

herunter.

2. Während der Monitor EINGESCHALTET ist, wird Bluetooth gestartet,

um eine Verbindung zum Telefon/Pad herzustellen.

3. Schalte die FLUID CONNECT App auf deinem Telefon ein.

4. Drücke ein beliebiges Workout-Symbol, die App sucht nach dem

verfügbaren Monitor in der Nähe.

5. Wähle den Monitor aus, den du verbinden möchtest.

6. Nachdem der Monitor mit der App verbunden ist, wird auf dem

Monitorbildschirm nur "BT" angezeigt.

Bluetooth-Herzfrequenz koppeln

HINWEIS : Das Empfängerset für die Herzfrequenz mitsamt Brustgurt müssen

separat erworben werden.

Die Konsole koppelt sich automatisch mit dem nächstgelegenen

Bluetooth-Herzfrequenzsensor. Bei Abschluss der Kopplung springt die

Konsole zum Startbildschirm zurück und beginnt mit der Anzeige der

Herzfrequenz.

Herzfrequenz

..........................................................................................................................................................

Abnehmen des Rudergurtes

1. Um den Gurt abzunehmen ziehen sie einfach weiter als die

normale Ruderlänge ist bis sich der Gurt von der Gurtrolle zu

lösen beginnt.

Tipp: Sie können das öffnen des Klettverschlusses hören,

sobald sich der Gurt zu lösen beginnt.

Innerer Klip

Rahmen für Seilhaken

2. Nehmen sie den Haken aus der Halterung am hinteren Fuß und drücken sie den inneren Klip

nach unten. Drücken sie das Seil durch den Klip bis es frei wird. Dadurch wird ermöglicht,

dass das Seil komplett aus dem Hauptrahmen und dem Gurtrad ausgeführt wird und sich

somit spatter wieder richtig dort anbringen läßt, sobald der Rudergurt wieder in der richtigen

Position ist.

..........................................................................................................................................................

Montieren des Rudergurtes

Beginnen sie mit dem Wiedereinbau des Gurtes in dem sie

den Gurt wieder auf die Rolle aufrollen. Achten sie dabei

darauf, dass der Klettverschluß nach vorne sieht, so wie in

der Abbildung dargetellt.

SCHRITT 1

Als nächstes fädeln sie den Gurt um das Leerlaufrad. Sobald der

Grut um das Leerlauf-rad geführt ist befestigen sie ihn am Gurt und

Seilrad. Die korrekte Stelle ist mittels eines klar sichtbaren Rand

gekennzeichnet.

SCHRITT 2

Rollen sie den Rudergurt solange auf die Gurt/Seilrolle auf bis sich

der Rudergri auf seiner vordersten Position bendet.

SCHRITT 3

Fädeln sie das Seil (auf der anderen Seite des Leerlaufrades) zurück

durch die Umlenkrolle und den mittleren Fuß. Befestigen sie den

Rahmen für den Seilhaken wieder und haken sie das Seil am dafür

vorgesehenen Haken an der hinteren Querstrebe ein.

SCHRITT 4

Die Rückzugstärke kann sehr einfach an die individuellen

Bedürfnisse eingestellt werden. Um Einstellungen vorzunehmen

schieben sie einfach den inneren Klip nach unten aus dem Rahmen

für den Seilhaken und ziehen sie die gewünschte Länge an Seil

durch und xieren sie den Rahmen mit dem Klip wieder am Seil.

SCHRITT 5

Das Wiederanbringen des Ruderbands

Hinweis: Bevor sie den inneren Klip und den Rahmen für den Seilhaken wieder montieren können sie

zuerst unter leichter Spannung einen Knoten am mittleren Fuß machen. Dies erleichtert die Montage

des Klips und des Rahmnes für den Seilhaken.

Rower Handle

Belt/Bungee Pulley

Umlenkrolle

Gummizug

Idle Wheel

Innerer Klip

Rahmen für Seilhaken

Klettverchluß schaut nach vorne

Wartung

Position

Zeitrahmen Anweisungen

Sitz und Sitzschienen Wöchentlich Sitzschienen mit einem fusselfreien Tuch abwischen.

Rahmen Wöchentlich Rahmen mit einem fusselfreien Tuch abwischen.

Tankgehäuse Wöchentlich

Verwenden Sie nur Wasser und ein sauberes Tuch, um den Tank zu reinigen.

Verwenden Sie KEINEN chemischen Reiniger, um den Tank zu reinigen.

Tank und

Wasseraufbereitung

12 Monate bis 2 Jahre

Siehe Anweisungen unter „Wasseraufbereitungsverfahren“ in diesem

Handbuch.

Gummiseil

Alle 100 Betriebsstunden

auf Spannung und

erschleißerscheinungen

überprüfen.

Das Gummiseil hält normalerweise viele Jahre. Kontaktieren Sie zum

Austausch des elastischen Riemens bitte den Kundendienst vor Ort oder

suchen Sie auf www.tunturi.com nach Unterstützung.

Ruderriemen

Alle 100 Betriebsstunden

auf Spannung und

erschleißerscheinungen

überprüfen.

Der Ruderriemen hält normalerweise viele Jahre. Zum Austausch des

Ruderriemens bitte den Kundendienst vor Ort kontaktieren oder auf www.

tunturi.com nach Unterstützung suchen.

Sämtliche vorbeugenden Wartungsarbeiten müssen regelmäßig durchgeführt werden. Indem

routinemäßige vorbeugende Wartungsarbeiten durchgeführt werden, wird ein sicherer,

störungsfreier Betrieb sämtlicher Tunturi New Fitness BV-Geräte unterstützt.

Tunturi New Fitness BVist nicht verantwortlich für die regelmäßige Überprüfung und

Wartungsarbeiten Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung

und Wartungsarbeiten und betreffend.

Meldung/Protokollierung von Unfällen. Mitarbeiter von Tunturi New Fitness BVstehen Ihnen zur

Verfügung, um alle möglichen Fragen zu beantworten.

Wischen Sie den Tank, die Schienen und die Sitzräder mit

sauberem Wasser ab und

reinigen Sie sie.

VORSICHT

Fehlerbehebung

Fehler Mögliche Ursache Lösung

Das Wasser verändert

die Farbe oder enthält

Schwebstoffe.

Das Rudergerät ist direktem Sonnenlicht ausgesetzt

und es wurde keine Wasserbehandlung durchgeführt.

Das verwendete Leitungswasser ist von schlechter

Qualität.

Stellen Sie den Pacific Rower an einer Stelle ohne direktes

Sonnenlicht auf. Führen Sie die Wasserbehandlung oder einen

Wassertausch durch so wie im Kapitel “Wasserbehandlung und

Tankbefüllung” erklärt.

Der Rudergurt rutscht von

der Gurtrolle.

Der Gummizug hat nicht genug Spannung.

Rückzug ist nicht stark genug eingestellt.

Erhöhen Sie die Spannung des Gummizugs so wie im Kapitel

“Austausch des Gummizugs“ erklärt.

Instablie Anzeigen auf dem

Rower Computer für 500

meter split time and SPM

(Ruderschläge pro Minute).

Sensorabstand

fehlerhafter Sensor

Sensor wurde aus der korrekten Position geschoben

Problem mit der Verkabelung

Verwenden Sie die hintere Abdeckung des Computer als

Werkzeug um den Abstand zwischen dem Sensorkopf und dem

magnetischen Ring zu überprüfen bzw. kontrollieren Sie ob

der Sensorkopf nicht aus seiner korrekten Position verschoben

worden ist.

Bitte kontaktieren Sie Ihren nächstes FLUID

Kundenservicezentrum für weitere Details.

Die Anzeige des Rower

Computers zeigt nach einem

Batterie-wechsel nichts an.

Die Batterien sind nicht richtig eingelegt oder bereits

verbraucht.

Legen sie neue Batterien in richtiger Position nochmal ein. Falls

die LCD Anzeige noch immer nichts anzeigt ver-suchen Sie die

Batterien leicht im Gehäuse zu drehen. Sollte danach immer

noch keine Anzeige er-scheinen kontaktieren Sie bitte Ihren

Fachhändler.

Die Anzeige des Rower

Computers zeigt nach einem

Batterie-wechsel nichts an.

Lockere oder gar keine Verbindung.

Check that the Monitor lead is connected properly. If it is

connected then contact your local service center. Check Sensor

gap.

Der Monitor LEVEL ist

nicht mit dem Tank LEVEL

synchronisiert.

Der Monitor LEVEL muss neu kalibriert werden.

Bitte beachten Sie die "Kalibrierungsverfahren" auf Seite 30

dieses Handbuchs.

..........................................................................................................................................................

Storage Support Bracket Instructions

A Storage Support Bracket Kit for upright storage can be purchased separately.

Installieren Sie die Z-Winkel auf die Speicherbank

Hinweis: den Knopf und die Schraube nicht festziehen.

Z Bracket

Storage Bracket

Installieren Sie die Halterung auf die Ruderer, wie

dargestellt.

Ziehen Sie die Halterung Z-Knopf, um die Ruderer

zu beheben.

Hinweis: Sicherstellen, dass die Z-Winkel ist vor

dem Anziehen sicher.

Stehen die Ruderer vertical Verwenden 8mm

Innensech skantschlüssel

(im Produkt-Kit im Lieferumfang enthalten),

um die Schraube festziehen.

Z Bracket

..........................................................................................................................................................

SCHRITT 1

SCHRITT 2

SCHRITT 3

SCHRITT 4

Garantie

HEIMGEBRAUCH

Tunturi New Fitness BV Limited garantiert, dass der R90W Rower, sofern in unbeschädigter Originalverpackung bei einem

autorisierten Händler gekauft, frei von Material- und Herstellungsfehler ist. Tunturi New Fitness BV oder seine Händler

werden nach ihrem eigenen Ermessen fehlerhafte Teile innerhalb der Garantiezeit so wie in den unten angefuhrten

Bedingungen dargestellt reparieren oder austauschen.

Metall- und Holzrahmen - 5 Jahre eingeschränkte Garantie

Tunturi New Fitness BV repariert oder ersetzt den Metallhauptrahmen des Gerätes falls dieser auf Grund von Material-

oder Herstellungsfehlern innerhalb von 5 Jahren ab dem ursprünglichen Kaufdatum einen Defekt erleidet. Diese Garantie

gilt nicht für die Oberflächenbeschichtung des Rahmens.

Polycarbonat-Tank & Dichtung – Lebenslange Garantie

Tunturi New Fitness BV repariert oder ersetzt im Falle von Material- oder Ausführungsfehlern des Polycarbonat-Tanks

oder der Dichtungen diese innerhalb der Lebenszeit des Originalkäufers. Um sich für diese erweiterte Garantie zu

qualifizieren, muss die Seriennummer des Produkts innerhalb von drei (3) Monaten nach dem Kauf auf der Website von

Tunturi New Fitness BV oder bei einem autorisierten Vertriebshändler registriert werden.

Mechanische Komponenten (nicht verschleißend) – 2 Jahre eingeschränkte Garantie

Tunturi New Fitness BV repariert oder ersetzt alle mechanischen Komponenten, falls diese auf Grund von Material- oder

Herstellungsfehlern innerhalb von 2 Jahren ab dem ursprünglichen Kaufdatum einen Defekt erleiden.

Speziell in die Garantie eingeschlossen:

Laufschienen für Sitz aus

Stainless Schaufelrad - Einheit aus rostfreiem Stahl

Alle anderen Komponenten (verschleißend) – 2 Jahre eingeschränkte Garantie

Tunturi New Fitness BV repariert oder ersetzt alle anderen Komponenten, falls diese auf Grund von Material- oder

Herstellungsfehlern innerhalb von 2 Jahren ab dem ursprünglichen Kaufdatum einen Defekt erleiden.

Speziell in die Garantie eingeschlossen

Gummizug

Handgriffe und Fußriemen

Rudergurt aus Polyster

Sitz

Alle Riemenscheiben, Rollen und Lager

Alle Teile aus Gummi

Computer & Geschwindigkeitssensor (außgenommen der ersetzbaren Batterien)

Fußrasten (schwenken & gleiten)

Generell von der Garantie ausgeschlossen

Oberflächenschäden an allen Geräteteilen

Durch Nachlässigkeit, Missbrauch und falsche Benutzung des Gerätes verursachte Schäden

Alle Fracht- oder Zollgebühren in Verbindung mit Rücksendung oder Versendung von Teilen

Alle Schäden aller Art oder Verluste von Teilen während des Transportes jeglicher Art

Alle Arbeitskosten in Verbindung mit einer Garantieforderung

Allgemeine Bedingungen

•

Die Seriennummer der Maschine muss korrekt bei Tunturi New Fitness BV oder einem der autorisierten Händler

registriert sein.

•

Tunturi New Fitness BV behält sich das Recht vor, alle Teile, für die im Rahmen der Garantie ein Austausch gefordert

wird, zu untersuchen.

•

Die Garantie gilt nur für den Erstkäufer ab dem Kaufdatum und ist nicht übertragbar.

•

Das Produkt muss in seiner Originalverpackung an den Ort des Kaufes zurückgeschickt werden, wobei Sie

für Transport-kosten, Versicherung und damit verbundene Gebühren aufkommen und das Verlust- oder

Beschädigungsrisiko tragen.

•

Tunturi New Fitness BV gewährt keine weiteren Garantien als die hier aufgeführten und weist alle nicht in dieser

Garantieurkunde genannten Garantien zurück. Weder Tunturi New Fitness BV noch seine Partner werden für weiter

direkte oder indirekte Schäden haftbar gemacht.

•

Die Herstellergarantie beginnt automatisch ab dem Moment des Kaufes des Produktes zum Endverbraucher oder

nach einem (1) Jahr gerechnet vom Monat der Herstellung, je nach dem was zuerst Eintritt.

..........................................................................................................................................................

Inleiding

Gefeliciteerd met uw aankoop van de roeimachine.

Fluid is er trots op om u deze roeimachine met gepatenteerde instelbare waterweerstand te

presenteren als product voor thuisgebruik.

Onze unieke combinatie van precisiestaal en massief houten frames omvat alleen de hoogste

kwaliteit Amerikaanse es, die wordt geoogst op duurzame plantages met de nieuwste technologie.

Kleine kleurvariaties zijn normaal en vormen onderdeel van het kunstenaarschap van Moeder Natuur.

De houtnerfpatronen en subtiele tinten maken elke roeimachine zeer individueel en ontworpen om

elke omgeving aan te vullen.

Volg alle instructies zorgvuldig op voor een correcte montage, tankvulling, waterbehandeling, service

en veiligheid.

Toegang tot ons wereldwijde distributeur- en servicenetwerk is beschikbaar op

www.tunturi.com

Controleer de inhoud van de dozen 1 en 2 om er zeker van te zijn dat alle onderdelen aanwezig en

correct zijn voordat u ze monteert.

Training met de roeimachine

1. Zoals met alle fitnessapparatuur, moet u een arts raadplegen alvorens met het

oefeningsprogramma met de roeimachine te beginnen.

2. Volg de instructies in deze handleiding voor de juiste positie van de voet en de

basisroeitechnieken

3. Voor meer gedetailleerde roeitechnieken verwijzen wij u naar onze internationale website op

www.tunturi.com

..........................................................................................................................................................

Veiligheid

Veiligheidsinformatie

•

Voordat u dit product gaat gebruiken, is het van essentieel belang om deze VOLLEDIGE

bedieningshandleiding en ALLE instructies te lezen. De roeimachine is uitsluitend bedoeld voor

gebruik op de manier die in deze handleiding wordt beschreven.

•

HET IS BELANGRIJK OM ELKE WAARSCHUWING VOLLEDIG TE BEGRIJPEN

•

Net als bij alle tnessapparatuur, moet u een arts raadplegen alvorens met het

oefeningsprogramma met de roeimachine te beginnen.

•

Houd er rekening mee dat een tnessregime, voordat het wordt uitgevoerd, het beste kan

worden voorafgegaan door een fysieke controle door een gecerticeerde arts.

•

Onjuiste of overmatige training kunnen leiden tot problemen met de gezondheid.

•

Stop de machine onmiddellijk bij tekenen van overmatige slijtage op de riemen, riemschijven

en elastische koorden. Gebruik de unit pas nadat de genoemde onderdelen zijn gerepareerd of

vervangen.

•

Laat kinderen niet zonder toezicht toegang krijgen tot het apparaat.

•

De roeimachine kan verticaal worden opgeslagen. Volg hierbij de instructies in de handleiding.

•

Houd uw handen uit de buurt van bewegende onderdelen, zoals aangegeven op het

waarschuwingslabel op het hoofdframe van uw machine.

•

Als een van de instelinrichtingen blijft uitsteken, kan dit de beweging van de gebruiker

belemmeren.

•

Sla het product als het vriest niet op met water in de tank, omdat het kan uitzetten en de

onderdelen kan doen barsten.

Correct gebruik

• Gebruik geen apparatuur anders dan zoals ontworpen of bedoeld door de fabrikant. Het is

van essentieel belang dat apparatuur van FLUID op de juiste wijze wordt gebruikt om letsel te

voorkomen.

• Letsel kan het gevolg zijn van onjuist of overmatig sporten. Raadpleeg een arts voordat u met

een oefeningsprogramma begint. Als u zich tijdens de oefening zwak of, duizelig voelt of pijn

heeft, STOP DAN MET SPORTEN en raadpleeg een arts.

• Houd lichaamsdelen (handen, voeten, haar enz.), kleding en sieraden uit de buurt van bewegende

delen om letsel te voorkomen.

• Volg de instructies in deze handleiding voor de juiste positie van de voet en de

basisroeitechnieken.

• Voor meer gedetailleerde roeitechnieken verwijzen wij u naar onze internationale website

www.tunturi.com

Inspectie

• Beschadigde of versleten of gebroken onderdelen NIET gebruiken en NIET toestaan te gebruiken.

Gebruik voor alle apparatuur van FLUID uitsluitend door FLUID geleverde vervangingsonderdelen.

• Kabels en riemen leveren een uitzonderlijk probleem op als ze worden gebruikt wanneer ze

gerafeld zijn. Vervang kabels of riemen altijd bij de eerste tekenen van slijtage (raadpleeg Fluid

als u daar niet zeker van bent).

• ONDERHOUD VAN APPARATUUR - preventief onderhoud is de sleutel tot een soepele bediening

van apparatuur en tot een minimum aan aansprakelijkheid. De apparatuur moet regelmatig

worden geïnspecteerd.

• Zorg ervoor dat personen die aanpassingen maken of onderhoud of reparaties van welke aard

dan ook uitvoeren hiervoor gekwalificeerd zijn.

..........................................................................................................................................................

Veiligheid

• PROBEER GEEN ACCESSOIRES TE GEBRUIKEN OF TE REPAREREN DIE ZIJN GOEDGEKEURD VOOR

GEBRUIK MET DE APPARATUUR VAN FLUID ALS ZE BESCHADIGD OF VERSLETEN LIJKEN TE ZIJN.

• Controleer alle riemen, riemschijven en elastische koorden regelmatig op tekenen van slijtage en

vervang ze indien nodig.

• Controleer regelmatig en volg alle instructies voor onderhoud zoals gespecificeerd in deze

handleiding.

• Vervang onmiddellijk alle defecte onderdelen en bedien de unit pas nadat alle reparaties zijn

uitgevoerd.

Waarschuwingen bij het gebruik

• Houd kinderen uit de buurt van de apparatuur. Ouders of anderen die toezicht houden op

kinderen moeten goed toezicht houden als de apparatuur in aanwezigheid van kinderen wordt

gebruikt.

• Draag geen losse kleding of sieraden tijdens het gebruik van de apparatuur. Tevens wordt

aanbevolen om lange haren in een staart en omhoog te houden om contact met bewegende

delen te voorkomen.

• Alle omstanders moeten uit de buurt blijven van alle gebruikers, bewegende delen en

aangekoppelde accessoires en componenten terwijl de machine in gebruik is.

• WAARSCHUWING Steek geen vingers in de tank!

• PAS OP Na het roeien moet u het apparaat 5 minuten niet gebruiken voordat u het op bergt.

• LET OP Vul niet verder dan de kalibratiemarkering, zoals aangegeven op de sticker met het

tankniveau , anders kan water worden gemorst.

• WAARSCHUWING Gebruik deze roeimachine nooit zonder dat de voeten goed zijn vastgezet in de

voetbanden, of zonder dat het schuifgedeelte van de voetplaat van de schuifklep op zijn plaats is

vergrendeld!

LET OP

1. Houd handen en vingers uit de buurt van bewegende onderdelen, zoals aangegeven in deze

handleiding.

2. De roeimachine kan verticaal worden opgeslagen. Zorg ervoor dat een veilige locatie wordt

gekozen, zoals een hoek van een kamer of tegen een muur op een vlakke, veilige ondergrond.

3. Het is aan te raden de trainer niet bloot te stellen aan direct zonlicht. Dit kan het veroudering

proces van de plastic materialen versnellen, wat de levensduur negatief kan beïnvloeden en zelfs

kan leiden tot breuk en lekkage.

Als de opslagruimte niet waterpas is, is een extra bevestiging vereist (afzonderlijk verkrijgbaar) om

de roeimachine stabiel te houden bij een verticale opbergpositie.

Opmerking

..........................................................................................................................................................

Assemblage

Specicaties

Productklasse: HC

Remsysteem: Snelheidsafhankelijk

Nettogewicht van product: 31.84kg(70.19lb)

Bruto productgewicht: 37.79kg(83.31lb)

Minimaal veilig werkoppervlak: 333(131,09”) cm x 172(67,71”)cm

Afmetingen: 2130mm(83,86”) lengte x 520mm (20.47”) breedte x 560mm(22,04”) hoogte

Maximaal gebruikersgewicht: 150 kg(330lb)

Compact formaat: 2130 x 520mm of rechtop 560 x 520mm

Product Hoogtepunten

Vrij gebied en trainingsgebied

Het vrije gebied mag niet minder dan 60 cm (23,62”) groter zijn dan het trainingsgebied in de

richtingen waar de apparatuur wordt benaderd. Het vrije gebied moet ook het gebied voor

noodontkoppeling omvatten.

Opmerking: De roeimachine is niet geschikt voor therapeutische doeleinden.

Installatie

• Plaats het apparaat tijdens gebruik op een stabiele, vlakke ondergrond in horizontale positie voor

maximale stabiliteit.

• Controleer alle riemen, riemschijven en elastische koorden regelmatig op tekenen van slijtage en

vervang ze indien nodig.

• Controleer regelmatig en volg alle instructies voor onderhoud zoals gespecificeerd in deze

handleiding.

• Vervang onmiddellijk alle defecte onderdelen en gebruik de roeimachine pas nadat alle

reparaties zijn uitgevoerd.

Frame van zitje

Veilige opname van de hiel

Ergonomisch ontwerp van de handgreep

Gepatenteerd ontwerp met dubbele tank

Transportwiel

Duurzame

riemaandrijving

met actief

terugveersysteem

..........................................................................................................................................................

Inhoud van de roeimachinedoos 1 en 2

1918171615141312

Voorwerp Aantal Omschrijving Voorwerp Aantal Omschrijving

1 1 Hoofdframe 5 1 Bevestiging van haak van

elastisch koord

2 2 Linker/rechter zijrail 6 2 Transportwiel

3 1 Roeierzitje 7 1 Sifon

4 1 Steun achter 8 1 Gebruikershandleiding

Set hardware

9 16 M8 sluitring 14 1 Inbussleutel van 5 mm

10 8 M8 standaardmoer 15 1 Inbussleutel van 6 mm

11 8 M8 Nylock-moer 16 1 13 mm steeksleutel

12 4 Bout M6x15 mm 17 2 D-celbatterij

13 8 Bout M8x45 mm 18 4 Waterbehandelingstablet

Optionele uitrusting (niet meegeleverd)

19 1

Opslag

Ondersteuningsbeugel

21 1 Hartslagaanraakhendel

20 1 Omhoogbrengset 22 1 Houder voor smartphone

Inhoud van doos 2

Inhoud van doos 1

..........................................................................................................................................................

Montage-instructies

De achterste steun en het transportwiel op de rails aan de zijkant

monteren

STAP 1

VEREIST

Zijrail links/rechts [2]

steun achter [4]

Bevestiging van haak van

elastisch koord [5]

Transportwieleenheid [6]

4x M6x15 mm bouten [12]

A) Begin met de achterste steun. Aan de onderkant vindt u een

voorgemonteerde bout. Neem de bevestiging van de haak van

het elastische koord uit de bevestigingskit en monteer haar

deze op de achterste steun, zoals weergegeven. Let erop datde

richting van de beugel en de haak juist is om het uiteinde van de

elastieken schokkabel vast te houden, zoals aangegeven door

de pijl in de afbeelding, die naar de voorkant van de roeimachine

wijst.

Draai de achterste steun in de

juiste richting voordat u hem

op de zijrails monteert

WAARSCHUWING

Let op dat transportwielen aan

de buitenkant van de zijrails

moeten worden gemonteerd,

zoals hieronder wordt

weergegeven.

Draai de transportwielas niet

te strak aan, omdat dit de

rotatie van het transportwiel

kan belemmeren.

WAARSCHUWING

B) Sluit vervolgens de linker- en rechter zijrail [2] aan met behulp

van 4x M6x15 mm-bouten [12] en deachterste beugel [4]. DRAAI

ZE NIET VAST.

Tip: De aanslagrubbers zijn naar de binnenkant van de rail gericht

voor de juiste montagerichting.

C) Zodra de achterste beugel en de zijrails zijn gemonteerd, monteert

u het transportwiel [6] op de linker/rechter rails[2].

Opmerking: Eén sluitring aan de buitenkant en één sluitring aan

de binnenkant van de zijrail.

Naar de voorkant van de

roeimachine

Achterste steun (onderkant)

Bevestiging voor de haak

van het elastische koord

Voorgemonteerde

Zijrail rechts

Aanslag

Zijrail links

Bouten M6x15mm

Steun achter

BoutM8 x 60mm

M8 sluitring

Transportwiel

M8 sluitring

M8 Nylock-moer

Montage transportwiel

..........................................................................................................................................................

Montage-instructies

VEREIST

Linker/rechter zijrail [2]

Roeierzitje [3]

VEREIST

Hoofdframe [1]

Zijrails [2] 16x M8 onderlegringen [9]

8x M8 standaardmoeren [10]

8x M8 Nyloc-moeren [11]

8x bouten M8x45 mm [13]

Nyloc-moeren moeten zich

buiten de standaardmoer en

onderlegring bevinden om

het geheel goed te kunnen

bevestigen.

Om het roeierzitje te monteren, spreidt u de rails aan de linker-/

rechterzijde [2] iets uit en laat u het roeierzitje [3] in de rail zakken.

Opmerking: De inkeping van het zitje moet naar achteren wijzen.

Het roeierzitje en het bovenste hoofdframe monteren

STAP 2

STAP 3

LET OP

OPMERKING

Inkeping zitje

Roeierzitje

Linker/rechter zijrails

Breng vervolgens het hoofdframe [1] aan op de zijrail [2] , zoals

weergegeven. U hebt 8x M8x45mm bouten [13], 16x M8 ringen [9],

8x M8 Standaard moeren [10] en 8x M8 Nyloc moeren [11]nodig.

Zet eerst de onderste steun aan de voorkant vast, daarna het

voetbord, maar DRAAI HET NOG NIET VAST. Misschien zijn de bouten

van de onderste steun moeilijk bereikbaar. U kunt deze bouten

volledig vastdraaien zodra de roeimachine in de verticale stand

staat, dus voorlopig hoeft u de onderste bouten/moeren alleen

maar uit te lijnen en losjes aan te draaien.

Close-up van de boutmontage

Bout M8x45mm

onderlegringM8

M8 Nylock-moer

M8 standaardmoer

Nyloc-moeren

moeten zich buiten

de standaardmoer en

onderlegring bevinden

om het geheel goed te

kunnen bevestigen.

Nyloc-

moeren

Nyloc-

moeren

Reinig de wielen en rails

wekelijks met een zachte, droge

doek om de mate van slijtage op

zowel de wielen als de rails.

..........................................................................................................................................................

Montage-instructies

STAP 4

Zodra het elastische koord aan de achterste steun

is bevestigd, haalt u de bouten aan waarmee het

voeteneinde en de bouten van het hoofdframe aan

de zijrail zijn bevestigd, omdat deze gemakkelijker

toegankelijk zijn vanuit de verticale positie.

Laat de roeimachine weer zakken naar de horizontale

stand en test op een goede elastische terugvering.

Controleer de rollen/loopwielen van de roeistoel op vuil

of afval voordat u erop gaat zitten. Kleine voorwerpen

tussen de zitrollen en -runners kunnen de wielen of het

loopvlak beschadigen. Controleer de loopwielen vóór elk

gebruik op vuil en reinig ze regelmatig.

Opmerking: Controleer periodiek of de bouten van het

roeiframe nog goed vastzitten. Doe dit aan het einde van

de eerste gebruiksmaand en daarna elke 12 maanden.

Kies een geschikte locatie wanneer u het product voor

opslag wegzet.

Het roeimachineframe kan worden gepoetst met elk

hoogwaardig meubelpoetsmiddel om de rijke glans van

de houtafwerking te behouden .

Plaats de meegeleverde 2 D-celbatterijen en controleer

de werking van de monitor. Meer informatie hierover vindt

u in het gedeelte Monitor van deze handleiding.

Kies een vlak, horizontaal oppervlak waarop u uw

roeimachine kunt gebruiken, om schommelen en

mogelijk voortijdige slijtage te voorkomen.

Trek het elastische koord en het haakuiteinde op de

haakbevestiging van het elastische koord [5],

zoals

weergegeven.

Snijd de kabelbinder

niet door voordat het

elastische koord aan

de achterkant van de

roeimachine is bevestigd,

zoals hier weergegeven.

De roeimachine voltooien

..........................................................................................................................................................

Draai de

framebouten

stevig vast zodra

de roeimachine

staat.

Bedieningsinstructies

Tank voor instelbare weerstand (IaW)

De instelbare weerstand (AR) tank, ontwikkeld en gepatenteerd door Tunturi New Fitness BV. biedt

een echte ervaring op meerdere niveaus. Water wordt verplaatst tussen de “opslag” en de “actieve”

kamers van de AR-tank. Uw nieuwe roei-ergometer kan zich - met een draai aan een meetklok -

aanpassen aan de weerstand waaraan elke gebruiker de voorkeur geeft.

Aan de slag

Selecteer “1” op de tankregelaar om de minimale weerstand te bereiken. Het duurt 10 slagen om de

centrale (opslag)tank te vullen, waardoor een minimale hoeveelheid water in de buitenste (actieve)

tank achterblijft. Dit proces is altijd vereist als minimale weerstand gewenst is. Roei hard in een

gelijkmatig tempo (20 tot 25 slagen per minuut [SPM]) en doe wat moeite voor de slag, terwijl u een

goede vorm behoudt. U kunt het weerstandsniveau aanpassen terwijl u roeit. De AR-tank zal zich

vrijwel onmiddellijk aanpassen aan de toename van de weerstand, maar het duurt tot 10 slagen om

de benodigde inspanning te verminderen, naarmate de centrale (opslag)tank volloopt.

Ontwikkel uw routine

Als u eenmaal een niveau hebt gevonden dat u de vereiste oefening geeft, kunnen er veranderingen

worden aangebracht in SPM en de slagintensiteit om uw energie-input verder te variëren.

Intervaltraining wordt gebruikt door de meeste roeimachines, waar een periode van lage intensiteit

wordt gecombineerd met korte intervallen van hoge intensiteit. De FLUID roei-ergometer laat

veranderingen toe tijdens het roeien, om tijdens één workout resistentieprofielen op meerdere

niveaus te bereiken. Ga voor meer informatie over oefenroutines naar onze website op

www.tunturi.com

VEREIST

Sifon [7]

De weerstandsregelaar moet

op NIVEAU 5 worden ingesteld

om een nauwkeurige

vulcapaciteit mogelijk te

maken.

Vul de tank niet te vol tot

boven het aangegeven

maximumniveau van 17 liter.

Zie de tankniveausticker aan

de onderkant van de tank.

In gebieden waar

de kwaliteit van het

kraanwater als slecht

bekend staat, raadt

FLUID het gebruik van

gedistilleerd water aan.

LET OP

WAARSCHUWING

OPMERKING

A) Verwijder de tankplug uit de bovenkant van de tank.

B) Zet een grote emmer water naast de roeimachine. Doe de Sifon

[7] met de starre slang in de bak en de exibele slang in de tank.

Opmerking: Zorg ervoor dat de kleine ontluchtingsklep op de sifon

gesloten is voordat u gaat vullen.

C) Knijp de sifon in om te beginnen met vullen. Belangrijk: Maak de tank

niet te vol

D) Open de kraan bovenop de sifon als de tank vol is, zodat overtollig

water kan ontsnappen.

E) Als het vullen is voltooid, volgt u het onderstaande schema voor

waterbehandeling en vervangt u de tankplug.

NIVEAU 1: Deze instelling houdt een deel van het water in reserve,

waardoor lichte weerstand ontstaat.

NIVEAU 5: Met deze instelling kan de maximale hoeveelheid water het

vliegwiel bereiken voor de zwaarste weerstand.

Sifon

ank Plug

..........................................................................................................................................................

Procedures voor het vullen van de tanks en waterbehandeling

LET OP

Eerste waterbehandeling

Voeg één waterbehandelingstablet toe per volle tank.

GEBRUIK ONDER GEEN ENKELE OMSTANDIGHEID EEN ANDER WATERBEHANDELINGSTABLET DAN DAT WELKE

BIJ UW APPARAAT IS GELEVERD.

Bij de aankoop van uw apparaat zijn 4 vier waterbehandelingstabletten inbegrepen, die voldoende zijn voor

een aantal jaren gebruik. De behandelschema's voor water voor de ROEIER zullen variëren afhankelijk van

de blootstelling van tanks aan zonlicht, maar verwacht 8-12 maanden in de buurt van een helder, zonverlicht

venster en 2 jaar of meer voor een donkere locatie. Merkt u dat het water licht bewolkt raakt, voeg dan een

waterbehandelingstablet toe.

Als u extra tabletten voor waterbehandeling wilt aanschaen, neemt u contact op met uw dichtstbijzijnde

regionale dealer/distributeur of gaat u naar onze website op www.tunturi.com

Bedieningsinstructies

Tankwater verwijderen/vervangen

Siphon

ank Plug

• De klep boven op de sifon moet gesloten zijn om een goede afvoer

mogelijk te maken.

• Waterbehandeling voorkomt de noodzaak om het water in de tank te

verversen als het behandelschema wordt gehandhaafd.

• Een extra waterbehandelingstablet is alleen nodig als er verkleuring

in het water optreedt.

• Blootstelling aan rechtstreeks zonlicht verkort de levensduur

van de waterbehandelingstabletten. Als u de roeimachine uit de

buurt van rechtstreeks zonlicht opbergt, verlengt u de tijd tussen

waterbehandelingen.

• Ongeveer 40% van het tankwater blijft over. Het is niet mogelijk om

de A/R-tank volledig af te tappen zonder demontage.

OPMERKING:

Voor het eenvoudig, snel en efficiënt vullen en aftappen van de tank hebben we een op

batterijen werkende pomp (oplaadbaar via USB) beschikbaar als optie. We adviseren deze voor elke

commerciële faciliteit, met meerdere units, waarbij het nodig is de tanks van tijd tot tijd af tetappen

en te vullen. Neem voor meer informatie contact op met uw dichtstbijzijnde Fluid-distributeur of ga

naar onze website op www.tunturi.com

Het wordt ten zeerste aanbevolen om een druppeldoek onder de tank te gebruiken

wanneer de tankplug wordt geopend voor waterbehandeling.

Zo stelt u de weerstand in

Selecteer de vloeistofweerstand van uw voorkeur.

OPMERKING: de monitor toont automatisch de op de tank gekozen

waterweerstand.

Past u het weerstandsniveau aan, dan zult u na twee slagen een

toename voelen en na tien slagen een afname.

MINIMUM MAXIMUM

A) Stel de afstelknop in op “1”

B) Roei ten minste tien slagen om het opslagreservoir zo volledig

mogelijk te vullen.

C) Verwijder de tankplug.

D) Steek het stijve uiteinde van de sifon in de tank en de exibele slang

in een grote emmer.

E) Tap de tank af (er blijft ongeveer 40% van het water over) en vul

de tank vervolgens bij volgens de aanwijzingen voor het vullen van

de tank, zoals beschreven in het hoofdstuk Tank vullen van deze

handleiding.

..........................................................................................................................................................

Opmerking: De handen moeten nu om de knieën liggen, zodat de benen recht blijven staan.

3. De benen komen naar voren, gericht op het verticaal krijgen van de schenen. De rug is nog steeds

recht, en de houding is iets naar voren, leunend met de armen nog steeds naar voren. Roei nu

hard, dit is waar het om gaat.

4. De knieën zijn gedeeltelijk rechtgetrokken, zodat het roeistoel zich nu halverwege de slag

bevindt, de rug en de armen nog steeds recht staan. Handhaaf de slag.

5. De knieën zijn bijna recht, de rug is nog steeds recht, maar leunt nu iets terug van de heupen.

Armen recht. Knijp nu door.

6. Benen nu volledig uitgestrekt. Terug recht en enigszins naar achteren leunend, trek nu met de

armen zodat ze dicht bij de borst staan, onderarmen horizontaal en ellebogen dicht in tegen de

ribbenkast. Dit is de AFWERKING.

Ga voor meer informatie over de juiste roeitechniek en workouttips naar onze website

www.tunturi.com

Bedieningsinstructies

Begin met roeien

Er zijn zes fasen om een roeislag te voltooien

LET OP: Raadpleeg altijd een arts voordat u met een oefeningsprogramma begint. Stop

onmiddellijk als u zich zwak of duizelig voelt.

LET OP: Roei niet naar één kant.

Voetplaten afstellen

De schuifknop voor voetplaten is geschikt voor de meeste

voetmaten en is ontworpen om uw voeten veilig op hun

plaats te houden terwijl u roeit. De voeten moeten zo

worden geplaatst dat het voetbandje het gedeelte van de

voet op natuurlijke wijze tijdens het roeien ombuigt. (Bijv.

het bord van de voet)

AANPASSEN:

Til de bovenkant van de voetplaat van de

bevestigingspennen en schuif hem verticaal tussen 1

en 6, afhankelijk van de lengte van uw voet. Bevestig de

voetplaat door hem weer op de bevestigingspennen te

WAARSCHUWING: Gebruik deze roeimachine nooit zonder dat de voeten goed zijn vastgezet

in de voetbanden, of zonder dat het schuifgedeelte van de voetplaatschuif op zijn plaats is

vergrendeld!

Voetplaatschuif

Voetriem

Montagepennen

..........................................................................................................................................................

1. Ga zitten met rechte benen en rug, terwijl

u iets naar voren leunt bij de heupen met

de armen recht naar buiten en de handen

op gelijke hoogte met de onderste ribben.

Draai terug.

2. Benen en rug recht, iets naar voren

leunend vanuit de heupen, armen naar

voren. Leun en schuif naar voren.

bevestigen en stevig omlaag te drukken zodat hij op zijn plaats wordt vergrendeld. Plaats de voeten

op de voetplaten en trek de voetbanden aan om ervoor te zorgen dat uw voeten stevig tegen de hiel

zitten.

Opmerking: De hiel moet buigen zodat de voet op natuurlijke wijze kan draaien terwijl u roeit.

Automatisch aanpassende Bluetooth-monitor

Automatisch starten: Begin met de oefening om te activeren.

Alle waarden resetten: Houd de RESET-knop 3 seconden ingedrukt.

Automatisch uitschakelen: Langer dan 5 minuten. Alle waarden worden na het opnieuw starten weer op nul gezet.

WATT: Meet het piekvermogen in watt, waarbij de sterkte en versnelling worden berekend om het vermogen van een

gebruiker nauwkeurig te meten.

TRAININGSGEGEVENS: De gegevens die van elke workout worden verzameld, worden weergegeven in een

vermogenscurve en een cumulatieve vermogensgrafiek, waardoor realtime vergelijkingen mogelijk zijn voor effectieve

progressieve training.

NIVEAU AUTOMATISCH AANPASSEN: De ingebouwde potentiometer past het weerstandsniveau van de monitor

automatisch aan op basis van de positie van de afstelknop op de tank.

BLUETOOTH-CONNECTIVITEIT: Elke roeimachine is uitgerust met geavanceerde monitortechnologie, waardoor Bluetooth-

connectiviteit met elk compatibel smart device mogelijk is. De monitor is ontworpen om te integreren met roeien- en

fitness-apps en zal helpen bij effectief trainen, vastleggen en vergelijken van gegevens voor competitieve personen.

Inclusief de FLUID Rowing-app die beschikbaar is via de FLUID-website. Deze is compatibel met apps van derden en

software-updates via Bluetooth.

OPMERKING: De hartslagriem en de Touch Heart Rate-hendel zijn afzonderlijk verkrijgbaar.

BATTERIJWAARSCHUWING: Om lekkage van batterijen te voorkomen, haalt u ze uit de monitor als u van plan bent om de

apparatuur langer dan 30 dagen niet te gebruiken.

OPMERKING:De hartslagriem en de Touch Heart Rate-hendel zijn afzonderlijk verkrijgbaar.

WAARSCHUWING:Hartslagbewakingssystemen kunnen onnauwkeurig zijn, overmatig sporten kan leiden tot ernstig letsel

of de dood. Als u zich zwak voelt, moet u onmiddellijk stoppen met sporten en professioneel medisch advies inwinnen.

500M TIJD: Tijd om 500 meter te roeien.

WATT: Eenheid van vermogen bijgewerkt per roeislag.

AFSTAND: Wordt elke seconde bijgewerkt.

VERMOGENSGRAFIEK: Druk op RESET om de weergave te wijzigen

van Power Curve (Vermogenscurve) naar Cumulatieve Power Graph

SPM: Slagen per minuut worden elke slag bijgewerkt.

NIVEAU: Automatisch niveau afstellen op de afstelknop op de tank.

PULS: Compatibel met Polar H7, H10-borstriem en FLUID Touch Heart Rate-hendel (optioneel).

CAL: Calorieën die per uur worden verbrand bij de huidige watts. Toont het totaal aantal verbrande calorieën

wanneer de oefening is gestopt

TIJD: Verstreken tijd automatische start.

Kalibratieprocedure

Houd "RESET" en "DOWN" 5 seconden ingedrukt. Op de display wordt niveau 1 weergegeven.

Draai de hendel naar niveau 1. Druk op Reset. Op de display wordt nu niveau 2 weergegeven. Kalibratie niveau 1 is

voltooid.

Draai de hendel naar niveau 2. Druk op Reset. Op de display wordt nu niveau 3 weergegeven. Kalibratie niveau 2 is

voltooid.

Herhaal dit voor 3,4,5 Niveau 5 Druk op Reset. Niveau 5 blijft. De kalibratie is voltooid.

(1)

(2)

..........................................................................................................................................................

Connectiviteit van monitor en apps

1. Download de app “Fluid Connect” in de [App Store] of [Google Play].

2. Terwijl de console is INGESCHAKELD, begint Bluetooth te scannen om

verbinding te maken met de telefoon/het toetsenblok.

3. Schakel de app FLUID CONNECT in op uw telefoon.

4. Druk op een pictogram van een work-out, de app zal de beschikbare

console in de buurt doordringen.

5. Kies de console die u wilt koppelen.

6. Nadat de console is gekoppeld aan de app, wordt op de display van de

console alleen BT weergegeven op het scherm.

Bluetooth-hartslagkoppeling

OPMERKING: De hartslagriem en de Touch Heart Rate-hendel zijn afzonderlijk verkrijgbaar.

Zodra de console is ingeschakeld, zal deze automatisch verbinding maken

met het dichtstbijzijnde Bluetooth hartslagapparaat.

Wanneer het koppelen is voltooid, zal de monitor de hartslag beginnen

weer te geven.

Hartslag

..........................................................................................................................................................

De aandrijfriem van de roeimachine losmaken

1. Om de riem los te maken, trekt u gewoon verder dan het

normale bereik van de roeislag tot de riem loskomt van de

bandriempoelie.

Tip: U hoort het klittenband losgaan net voordat de riem los

gaat.

Binnenste klem

Elastische koord-haak

2. Haak de elastieken schokkabel los van de achterste beugel. Druk vervolgens de binnenste

klem uit de elastisch koord-haak. Trek het elastische koord door de binnenste klem totdat het

vrij is. Hierdoor kan de elastieken schokkabel volledig uit het hoofdframe worden geschroefd

en tot aan de riem-katrol worden aangebracht, waar deze weer wordt bevestigd zodra de

roeimachine-riem zich in de juiste positie bevindt.

..........................................................................................................................................................

De riem van de roeimachine terugplaatsen

Breng de roeimachine-riem weer aan door deze om de riem-katrol

van de roeimachine-riem te draaien met de klittenbandzijde naar

boven gericht, zoals weergegeven.

STAP 1

Leid vervolgens de riem om het stationair wiel zoals afgebeeld.

Bevestig de roeimachine-riem aan de riem/elastische riem-katrol

nadat hij rond het stationair wiel is gewikkeld. Er is een duidelijke “lip”

op het bevestigingspunt.

STAP 2

Wikkel de roeimachine-riem op de riem/elastische riem-katrol totdat

de hendel van de roeimachine in de meest voorwaartse positie staat.

STAP 3

Haal de elastische schokkabel (aan de andere kant van het

stationaire wiel) terug door de elastische riemschijven en bind hem

vast bij het bevestigingspunt.

STAP 4

De opspankracht zal na verloop van tijd afnemen naarmate de

elastische schokkabel uitrekt. Om de opspankracht te verhogen

drukt u de binnenste klem van achteren uit de elastische

koord-haak, trekt u de vereiste hoeveelheid bungee door de

binnenste klem en plaatst u de binnenste klem terug in de elastische

riemhaak, zoals hieronder wordt weergegeven.

STAP 5

Inner Clip

Elastische koord-haak

De riem van de roeimachine terugplaatsen

Hint: Voordat u de binnenste klem/elastische koord-haak weer bevestigt, moet u een schuifknoop

onder lichte spanning aan de onderste elastische riem-katrol binden. Dit houdt het elastische koord

onder spanning tijdens het opnieuw monteren van de elastische koord-haak.

Elastische riem-katrol

Elastische schokkabel

Hendel van de roeier

Riem/elastische riem-katrol

Stationair wiel

Klittenband naar boven gericht

Onderhoud

Voorwerp

Tijdsbestek Instructies

Rails en wielen van

het roeistoel

Wekelijks

Veeg het frame en de wielen van de roeistoel schoon met een pluisvrije

doek.

Frame Wekelijks Veeg het frame schoon met een pluisvrije doek.

Tank Wekelijks

Gebruik alleen water en een schone doek om buitenzijde van de tank

schoon te vegen.

Gebruik GEEN chemisch reinigingsmiddel om de tank schoon te vegen.

Tank- en

waterbehandeling

12 maanden tot 2 jaar

Volg de instructies zoals gespecificeerd in het hoofdstuk

“Waterbehandelingsprocedure” van deze handleiding.

Elastisch koord

Controleer om de

honderd uur of de

spanning juist is en of er

tekenen van slijtage zijn.

Het elastische koord zou vele jaren moeten meegaan. Als het elastische

koord moet worden vervangen , neem dan contact op met uw

plaatselijke servicevertegenwoordiger of ga naar

www.tunturi.com voor meer informatie.

Roeiriem

Controleer om de

honderd uur of de

spanning juist is en of er

tekenen van slijtage zijn.

De roeiriem zou jarenlang probleemloos moeten kunnen worden

gebruikt.

Als een roeirlem moet worden vervangen, neem dan contact op met uw

plaatselijke servicevertegenwoordiger of ga naar www.tunturi.com voor

meer informatie.

Alle preventieve onderhoudsactiviteiten moeten regelmatig worden uitgevoerd. Het uitvoeren van routinematig

preventief onderhoud kan helpen bij het veilig en probleemloos bedienen van alle apparatuur van Tunturi New Fitness

BV.

Tunturi New Fitness BVis niet verantwoordelijk voor het uitvoeren van regelmatige inspectie- en

onderhoudswerkzaamheden aan uw machines. Instrueer al het personeel in de inspectie- en onderhoudswerkzaamheden

van de apparatuur en in de rapportage en registratie van ongevallen.

Veeg en reinig de tank, rails en het roeistoelwielen met schoon water. Gebruik geen chemisch

reinigingsmiddel.

LET OP

Problemen oplossen

Storing Mogelijke oorzaak Oplossing

Water verandert van

kleur of wordt troebel.

De roeimachine staat in

direct zonlicht of heeft geen

waterbehandeling gehad.

Plaatselijk kraanwater is van

slechte kwaliteit.

Wijzig de locatie van de roeimachine om directe blootstelling

aan zonlicht te verminderen. Voeg waterbehandeling toe

of vervang tankwater zoals beschreven in het hoofdstuk

Waterbehandeling van deze handleiding. Overweeg het

gebruik van gedistilleerd water om de tank bij te vullen.

Roeiriem slipt van riem/

elastische riem-katrol.

Elastisch koord niet genoeg

onder spanning.

Terugvering niet sterk

genoeg

Haal het elastische koord aan volgens de instructies in het

hoofdstuk “De riem van de roeimachine terugplaatsen” in deze

handleiding bij “stap 5”.

Inconsistente waarden op

de roeimachine

Houd de monitor in de

gaten voor een deeltijd

van 500 meter en SPM

(slagen per minuut).

Sensoropening Defecte

sensor

Sensor is uit positie bewogen

Kabelboom

Gebruik het batterijdeksel van de monitor als een

“spleetgereedschap” om de spleet tussen de sensorkop en de

magnetische ring te controleren, of controleer of de sensorkop

van zijn plaats is geraakt.

Neem contact op met de dichtstbijzijnde klantenservice van

FLUID voor meer informatie

De monitor licht niet

op nadat de batterij is

geplaatst.

De batterijen zijn verkeerd

geplaatst of moeten worden

vervangen.

Plaats de batterijen terug in de juiste positie en probeer het

opnieuw. Als het LCD-scherm niet oplicht, probeer dan de

batterijen in de monitor iets te verdraaien. Als dit niet lukt,

neem dan contact op met uw plaatselijke servicecentrum.

Het monitorscherm licht

op, maar registreert niet

tijdens roeien.

Losse of defecte verbinding.

Sensoropening te breed

Controleer of de monitorkabel goed is aangesloten. Als de

aansluiting in orde is, neemt u contact op met uw plaatselijke

servicecentrum. Controleer de sensoropening.

Het MONITORNIVEAU is

niet gesynchroniseerd

met het TANKNIVEAU.

Het MONITORNIVEAU

moet opnieuw worden

gekalibreerd.

Zie „kalibratieprocedure” pagina 47 van deze handleiding.

..........................................................................................................................................................

Installatie van optionele bevestiging

Een bevestigingskit voor rechtop opbergen kan afzonderlijk worden aangeschaft.

Breng de Z-beugel aan op de opslagbasis.

Opmerking: Draai de knop en de bout niet vast.

Z Beugel

Storage Breugel

Breng de beugel aan op de roeimachine, zoals

weergegeven.

Draai de knop van de Z-beugel vast om deze aan de

roeimachine te bevestigen.

Opmerking: Zorg ervoor dat de Z-beugel zich onder

de middelste dwarsbalk bevindt

Zet de roeimachine verticaal op zijn plaats met

het hoofdframe op de vloer. Gebruik de 8 mm

inbussleutel om de bouten aan te halen.

..........................................................................................................................................................

STAP 1

STAP 4

STAP 2

STAP 3

Z Beugel

Internationale garantie

THUISGEBRUIK

Tunturi New Fitness BV garandeert dat de R90W Rower, gekocht bij een erkende agent en in de onbeschadigde originele

verpakking, vrij is van materiaal- en fabricagefouten. Tunturi New Fitness BV of diens vertegenwoordiger zal naar eigen

goeddunken onderdelen repareren of vervangen die defect raken binnen de garantieperiode, met inachtneming van de

specifieke hieronder genoemde uitzonderingen en uitsluitingen.

Hoofdframe – 5 jaar beperkte garantie

Tunturi New Fitness BV zal het metalen hoofdframe van de Rower repareren of vervangen als het niet werkt als gevolg

van een defect in materiaal of vakmanschap binnen 5 jaar na de oorspronkelijke aankoop. De garantie is niet van

toepassing op de coating van het frame.

Tank en afdichtingen van polycarbonaat – Levenslange garantie

Tunturi New Fitness BV zal de polycarbonaattank of -afdichtingen repareren of vervangen als deze defect raken

als gevolg van materiaal- of fabricagefouten tijdens het leven van de oorspronkelijke koper. Om voor deze garantie

in aanmerking te komen, moet het serienummer van het product binnen drie (3) maanden na aankoop worden

geregistreerd op de website van Tunturi New Fitness BV Limited of bij een geautoriseerde distributeur.

Mechanische componenten (van niet-slijtvaste aard) – 2 jaar beperkte garantie

Tunturi New Fitness BV zal mechanische componenten repareren of vervangen als deze defect raken als gevolg van

materiaal- of fabricagefouten binnen 2 jaar na de oorspronkelijke aankoop.

Specifieke inclusies

Frame van zitje

Roeistoelrails

As en schoepenmontage

Alle andere onderdelen (van een dragende aard) – 2 jaar beperkte garantie

Tunturi New Fitness BV zal om het even welke component repareren of vervangen indien het wegens om het even welk

defect in materialen of vakmanschap faaltt binnen 2 jaar na de oorspronkelijke aankoop.

Specieke inclusies

Elastisch terugslagkoord

Handgrepen en voetbanden

Polyester roeirlem

Reistoel en roeistoelrails

Alle katrollen, wielen en lagers

Alle rubberen onderdelen

Monitor en snelheidssensor (exclusief vervangbare batterijen)

Voetplaten (draaien en schuiven)

Algemene uitsluitingen

Schade aan de afwerking van enig onderdeel van de machine

Schade als gevolg van verwaarlozing, misbruik, onjuiste montage of gebruik van de machine

Eventuele kosten voor vracht of inklaring in verband met de retourzending of verzending van onderdelen

Schade aan of verlies van goederen tijdens transport van welke aard dan ook

Eventuele arbeidskosten die verband houden met een garantieclaim

Algemene voorwaarden

•

Het serienummer van de machine moet correct worden geregistreerd bij Tunturi New Fitness BV of een van de door

haar aangewezen distributeurs

•

Tunturi New Fitness BV behoudt zich het recht voor om elk onderdeel te onderzoeken waar vervanging onder

garantie wordt geclaimd

•

De garantieperiode geldt alleen voor de oorspronkelijke koper vanaf de datum van aankoop en is niet overdraagbaar

•

Het product moet in de originele verpakking naar de plaats van aankoop worden geretourneerd, met transport-,

verzekerings- en aanverwante kosten die u betaalt en risico van verlies of schade dat u op zich neemt

•

Tunturi New Fitness BV biedt geen andere garanties dan hier vermeld en wijst uitdrukkelijk alle garanties af die

niet in deze garantie zijn vermeld. Noch Tunturi New Fitness BV noch haar medewerkers zijn verantwoordelijk voor

incidentele of gevolgschade

•

De garantie van de fabrikant gaat automatisch in bij de verkoop van het product aan de eindgebruiker of bij het

verstrijken van één (1) jaar vanaf de productiemaand, afhankelijk van wat zich het eerst voordoet

..........................................................................................................................................................

Introduction

Félicitations pour votre achat du rameur.

FLUID st er de présenter le rameur en tant que produit à usage domestique doté d’une résistance

aux uides réglable brevetée.

Notre combinaison unique d’acier de précision et de cadres en bois massif n’incorpore que du frêne

américain de la plus haute qualité qui est collecté à l’aide des dernières technologies en matière de

récolte durable dans des plantations renouvelables.

Notez que de légères variations de couleur sont normales et font partie de l’art de mère nature.

Les motifs de grain de bois et les teintes subtiles de chaque rameur rendent chaque unité très

individuelle et conçue pour compléter n’importe quel environnement.

Suivez attentivement toutes les instructions pour le montage correct, le remplissage du réservoir, le

traitement de l’eau, l’entretien et la sécurité.

L’accès à notre réseau mondial de distributeurs et d’entretien est disponible à l’adresse www.tunturi.

com

Vériez le contenu des boîtes 1 et 2 pour vous assurer que toutes les pièces sont présentes et

correctes avant l’assemblage.

Entraînement avec le rameur

1. Comme pour tout équipement de mise en condition physique, consultez un médecin avant de

commencer votre programme d’exercices sur le rameur.

2. Suivez les instructions fournies dans ce manuel pour la position correcte du pied et les

techniques de base de l’aviron.

3. Pour des techniques d’aviron plus détaillées, veuillez consulter notre site Web international sur

www.tunturi.com

..........................................................................................................................................................

Sécurité

Consignes de sécurité

• Avant d’utiliser ce produit, il est essentiel de lire ce manuel d’utilisation COMPLET et TOUTES

les instructions. Le rameur est destiné à être utilisé uniquement de la manière décrite dans ce

manuel.

• IL EST IMPORTANT DE COMPRENDRE CHAQUE AVERTISSEMENT AU MAXIMUM

• Comme pour tout équipement de mise en condition physique, consultez un médecin avant de

commencer votre programme d’exercices sur le rameur.

• Veuillez noter que tout régime de mise en condition physique, avant d’être entrepris, doit être

préférablement précédé d’un examen physique par un médecin certifié.

• Des problèmes de santé peuvent résulter d’un entraînement incorrect ou excessif.

• Arrêtez immédiatement la machine si des signes d’usure excessive sont présents sur les

courroies, poulies et cordons élastiques. N’utilisez pas l’appareil tant que lesdites pièces n’ont

pas été réparées ou remplacées.

• Ne laissez pas les enfants accéder sans surveillance à la machine.

• Le rameur peut être rangé verticalement. Pour ce faire, veuillez suivre les instructions données

dans le manuel.

• Veuillez tenir les mains à l’écart des pièces mobiles, comme indiqué par l’étiquette

d’avertissement sur le châssis principal de votre machine.

• Si l’un des dispositifs de réglage est laissé en saillie, il pourrait interférer avec le mouvement de

l’utilisateur.

• Ne pas stocker dans des conditions de gel avec de l’eau dans le réservoir car elle peut se dilater

et fissurer les composants.

Utilisation correcte

• Ne pas utiliser d’équipement d’une manière autre que celle conçue ou prévue par le fabricant. Il

est impératif que l’équipement Tunturi New Fitness BVsoit utilisé correctement pour éviter les

blessures.

• Des blessures peuvent survenir si l’exercice est inapproprié ou excessif. Il est recommandé à

toute personne de consulter un médecin avant de commencer un programme d’exercices. Si, à

tout moment pendant l’exercice, vous sentez faible, étourdi ou ressentez de la douleur, ARRÊTEZ

DE FAIRE DE L’EXERCICE et consultez votre médecin.

• Gardez les parties du corps (mains, pieds, cheveux, etc.), les vêtements et les bijoux loin des

pièces mobiles pour éviter les blessures.

• Suivez les instructions fournies dans ce manuel pour la position correcte du pied et les

techniques de base de l’aviron.

• Pour des techniques d’aviron plus détaillées, veuillez consulter notre site Web international www.

tunturi.com

Inspection

• NE PAS utiliser ou permettre l’utilisation de tout équipement endommagé et/ou dont les pièces

sont usées ou cassées. Pour tous les équipements FLUID, utilisez uniquement des pièces de

rechange fournies par FLUID.

• Les câbles et les courroies présentent une responsabilité extrême s’ils sont utilisés lorsqu’ils sont

effilochés. Remplacez toujours tout câble ou courroie au premier signe d’usure (consulter FLUID

en cas de doute).

..........................................................................................................................................................

Sécurité

• ENTRETIEN DE L’ÉQUIPEMENT - L’entretien préventif est la clé du bon fonctionnement de

l’équipement ainsi que du maintien de votre responsabilité au minimum. L’équipement doit être

inspecté à intervalles réguliers.

• S’assurer que toute personne effectuant des ajustements ou des travaux d’entretien ou de

réparation de quelque nature que ce soit est qualifiée pour le faire.

• N’ESSAYEZ PAS D’UTILISER OU DE RÉPARER UN ACCESSOIRE APPROUVÉ POUR UNE UTILISATION

AVEC L’ÉQUIPEMENT FLUID QUI SEMBLE ENDOMMAGÉ OU USÉ.

• Vérifiez régulièrement toutes les courroies, poulies et cordons élastiques pour détecter tout

signe d’usure et remplacez-les si nécessaire.

• Vérifiez régulièrement et suivez toutes les instructions d’entretien spécifiées dans ce manuel.

• Remplacez immédiatement toute pièce défectueuse et ne faites pas fonctionner l'appareil tant

que toutes les réparations ne sont pas terminées

Avertissements de fonctionnement

• Éloignez les enfants de l’équipement. Les parents ou les autres personnes qui surveillent les

enfants doivent assurer une surveillance étroite des enfants si l’équipement est utilisé en leur

présence.

• Ne permettez pas aux utilisateurs de porter des vêtements amples ou des bijoux lorsqu’ils

utilisent l’appareil. Il est également recommandé aux utilisateurs d’attacher les cheveux longs

vers l’arrière et vers le haut pour éviter tout contact avec des pièces mobiles.

• Tous les passants doivent rester à l’écart de tous les utilisateurs, pièces mobiles et accessoires et

composants attachés pendant le fonctionnement de la machine.

• AVERTISSEMENT N’insérez pas vos doigts dans le réservoir!

• ATTENTION Après l’exercice d’aviron, laissez l’appareil reposer pendant 5 minutes avant de le

ranger

• ATTENTION Ne pas remplir au-delà de la marque d’étalonnage indiquée sur l’autocollant de

niveau du réservoir, car un déversement d’eau peut se produire.

• AVERTISSEMENT N’utilisez jamais ce rameur sans les pieds correctement fixés dans les sangles

de pied, ou sans la partie coulissante du repose-pied coulissant verrouillée en position!

ATTENTION

• Gardez les mains et les doigts loin des pièces mobiles, comme indiqué dans ce manuel.

• Le rameur peut être rangé verticalement. Assurez-vous qu’un endroit sûr est choisi, comme le

coin d’une pièce ou contre un mur sur une surface uniforme et sécurisée.

• Il est recommandé de ne pas exposer la machine à la lumière directe du soleil. Cela peut

provoquer un vieillissement accéléré de la matière plastique, réduire la durée de vie de la coque

du réservoir et même entraîner des déformations et des ruptures.

Si la zone de stockage n’est pas de niveau, un accessoire supplémentaire est nécessaire (vendu

séparément) pour maintenir le rameur stable dans une position de rangement verticale.

REMARQUE

..........................................................................................................................................................

Assemblage

Spécifications

Classe de produit: HC

Système de freinage: Indépendant de la vitesse

Poids net du produit: 31.84kg(70.19lb)

Poids brut du produit: 37.79kg(83.31lb)

Surface d’utilisation minimale de sécurité: 333(131,09”) cm x 172(67,71”)cm

Dimensions: 2130mm(83,86”) Longueur x 520mm (20.47”) Largeur x 560 mm(22,04”) Hauteur

Poids maximal de l’utilisateur: 150 kg(330lb)

Encombrement compact: 2130 x 520 mm ou vertical 560 x 520 mm

Points forts du produit

Espace et zone d’entraînement

L’espace doit être au moins 60 cm supérieur à la zone d’entraînement dans les directions d’accès à

l’équipement. L’espace doit également inclure la zone de démontage d’urgence.

Remarque: Le rameur ne convient pas à des fins thérapeutiques.

Installation

• Placer sur une surface plane et stable en position horizontale pendant l’utilisation pour une

stabilité maximale.

• Vérifiez régulièrement toutes les courroies, poulies et cordons élastiques pour détecter tout

signe d’usure et remplacez-les si nécessaire.

• Vérifiez régulièrement et suivez toutes les instructions d’entretien spécifiées dans ce manuel.

• Remplacez immédiatement toute pièce défectueuse et ne faites pas fonctionner l'appareil tant

que toutes les réparations ne sont pas terminées.

Châssis du siège

Blocage ferme du talon

Conception ergonomique de la poignée

Conception brevetée à double réservoir

Roues de transport

Entraînement par

courroie durable avec

système de recul actif

..........................................................................................................................................................

Contenu des boîtes 1 & 2 du rameur

1918171615141312

Article Qté. Description Article Qté. Description

1 1 Châssis principal 5 1 Montage de crochet élastique

2 2 Rail latéral gauche/droit 6 2 Ensemble de roue de transport

3 1 Siège du rameur 7 1 Siphon

4 1 Renfort arrière 8 1 Guide de l’utilisateur

Kit matériel

9 16 Rondelle M8 14 1 Clé Allen 5 mm

10 8 Écrou standard M8 15 1 Clé Allen 6 mm

11 8 Écrou Nylock M8 16 1 Clé de 13 mm

12 4 Boulon M6 x 15 mm 17 2 Pile à cellules D

13 8 Boulon M8 x 45 mm 18 4 Comprimé de traitement de l’eau

Équipement optionnel (non inclus)

19 1 Socle optionnel (non inclus) 21 1

Poignée tactile pour la fréquence

cardiaque

20 1 Kit Elevate 22 1 Support pour smartphone

Boîte 2 Contenu

Boîte 1 Contenu

..........................................................................................................................................................

Instructions de montage

Installation du renfort arrière et de la roue de transport sur les

rails latéraux

ÉTAPE 1

OBLIGATOIRE

Rail latéral gauche/droit [2]

Renfort arrière [4]

Montage de crochet élastique [5]

Ensemble de roue de transport [6]

4 boulons M6 x 15 mm [12]

A) Commencez avec le renfort arrière et sur la face inférieure, vous

trouverez un boulon préinstallé. Dans le kit de matériel, prenez

le montage du crochet élastique et installez-le sur le renfort

arrière comme indiqué.Notez que l’orientation du renfort et du

crochet doit être correcte pour maintenir l’extrémité du cordon

de choc élastique comme illustré par la èche sur l’illustration,

qui pointe vers l’avant du rameur.

Faire pivoter le renfort arrière

pour corriger l’orientation

avant l’assemblage sur les rails

latéraux

AVERTISSEMENT

Remarque: les roues de

transport doivent être montées

à l’extérieur des rails latéraux

comme indiqué ci-dessous.

Ne serrez pas trop l’axe de

la roue de transport car cela

pourrait empêcher la rotation

de la roue de transport.

AVERTISSEMENT

B) Ensuite, raccordez le rail latéral gauche et le rail latéral droit [2]

en utilisant 4 boulons M6 x 15 mm [12] et le boulon arrière [4].

NE SERREZ PAS.

Conseil: Butées orientées vers l’intérieur du rail pour une

orientation correcte du montage.

C) Une fois le renfort arrière et les rails latéraux assemblés, montez

l’ensemble roue de transport [6] sur les rails latéraux gauche/

droit [2].

Remarque: Une rondelle à l’extérieur et une rondelle à l’intérieur

du rail latéral.

Vers l’avant du rameur

Renfort arrière (dessous)

Elastique avec boulon

préinstallé

Support de crochet

Rail latéral droit

Butée

Rail latéral gauche

Boulons M6x15

Renfort arrière

Boulon M8 x 60 mm

Rondelle M8

Roue de transport

Rondelle M8

Écrou Nylock M8

Ensemble de roue de transport

..........................................................................................................................................................

Instructions de montage

OBLIGATOIRE

Rail latéral gauche/droit [2]

Siège du rameur [3]

OBLIGATOIRE

Châssis principal [1]

Ensemble de rails latéraux [2]

16 rondelles M8 [9]

8 écrous standard M8 [10]

8 écrous nyloc M8 [11]

8 boulons M8 x 45 mm [13]

Les écrous nyloc doivent être à

l’extérieur de l’écrou standard

et de la rondelle pour fixer

correctement l’ensemble.

Pour installer le siège du rameur, écartez légèrement les rails latéraux

gauche/droit [2] et déposez le siège du rameur [3] dans le rail.

Remarque: L’indentation du siège doit être orientée vers l’arrière.

Montage du siège de rameur et du châssis principal supérieur

ÉTAPE 2

ÉTAPE 3

PRUDENCE

Remarque

Indentation du

siège

Siège du rameur

Rails latéraux gauche/droit

Ensuite, installez le Châssis principal [1] sur l’ensemble des rails

latéraux [2] comme indiqué. Vous aurez besoin de 8 boulons M8 x 45

mm [13], 16 rondelles M8 [9], 8 écrous M8 standard [10] et 8x écrous

M8 Nyloc [11].

Fixez d’abord le support inférieur avant, puis le marchepied, mais

NE SERREZ PAS. Vous constaterez peut-être que les boulons du

support inférieur peuvent être diciles d’accès. Vous pouvez serrer

complètement ces boulons une fois que le rameur est debout en

position verticale, donc pour le moment, alignez simplement et vissez

légèrement les boulons/écrous inférieurs.

..........................................................................................................................................................

Les écrous nyloc doivent

être à l’extérieur de l’écrou

standard et de la rondelle

pour fixer correctement

l’ensemble.

Écrous nyloc

Gros plan de l’assemblage

des boulons

Boulon M8 x 45 mm

Rondelle M8

Écrou nyloc M8

Écrou standard M8

Écrous nyloc

Nettoyez les roues et les

rails chaque semaine avec un

chiffon doux et sec afin de

réduire la vitesse d’usure des

roues et des rails.

Instructions de montage

ÉTAPE 4

Une fois que le cordon élastique est xé au renfort arrière,

serrez les boulons qui maintiennent le marchepied, le

châssis principal aux boulons du rail latéral car ils sont

plus faciles d’accès depuis la position verticale.

Abaissez le rameur en position horizontale et testez le

recul approprié de l’élastique.

Vériez que les rouleaux/patins du siège ne contiennent

pas de saleté ou de débris avant de vous asseoir sur le

siège du rameur. Les petits objets pris entre les rouleaux

et les patins du siège peuvent endommager les roues ou

la surface de course. Vériez les patins pour les débris

avant chaque utilisation et nettoyez-les régulièrement.

Remarque: Les boulons du châssis du rameur nécessitent

une vérication périodique de l’étanchéité. Faites-le à la

n du premier mois d’utilisation et à nouveau tous les 12

mois

Choisissez un emplacement approprié lorsque vous

mettez le produit en position verticale pour le ranger.

Le châssis du rameur peut être poli avec n’importe quelle

cire à meubles de haute qualité pour souligner davantage

le lustre riche de la nition du bois.

Installez les 2 piles à cellules D fournies et vériez le

fonctionnement du moniteur. Les détails relatifs se

trouvent dans la section de l’écran de ce manuel.

Choisissez une surface plane pour utiliser votre rameur,

an d’éviter tout basculement et une usure prématurée.

Tirez sur le tendeur et accrochez son extrémité sur le

crochet de fixation pour tendeur comme indiqué.

Ne coupez pas l’attache

du tendeur avant que le

tendeur ne soit attaché à

l’arrière du rameur comme

indiqué ici.

Achèvement de l’assemblage du rameur

..........................................................................................................................................................

Serrez solidement

les boulons du

châssis une fois

que le rameur est

debout.

Instructions d’utilisation

Réservoir à résistance réglable (AR)

Le réservoir à résistance réglable (AR), développé et breveté par Tunturi New Fitness BV. offre une

véritable expérience à plusieurs niveaux. L’eau est déplacée entre les chambres de « stockage » et «

active » du réservoir AR. Votre nouvel ergomètre du rameur peut s’adapter - en tournant un cadran -

à la résistance préférée de chaque utilisateur.

Démarrage

Pour obtenir une résistance minimale, sélectionnez « 1 » sur le réglage du réservoir. Il faut 10 coups

pour remplir le réservoir central (stockage), en laissant une quantité minimale d’eau dans le réservoir

extérieur (actif). Ce processus est toujours nécessaire si une résistance minimale est souhaitée.

Ramez fort à un rythme régulier (20 à 25 coups par minute [CPM]) et faites un effort pendant le

coup, en veillant à maintenir une bonne forme. Vous pouvez ajuster le niveau de résistance pendant

que vous ramez. Votre réservoir AR s’adapte presque instantanément aux augmentations de

résistance, mais prend jusqu’à 10 coups pour réduire l’effort requis, à mesure que le réservoir central

(stockage) se remplit.

Développer votre routine

Une fois que vous avez trouvé un niveau qui vous donne l’exercice requis, des changements peuvent

être apportés aux CPM et à l’intensité de la course pour varier davantage votre apport énergétique.

L’entraînement par intervalles est utilisé par la plupart des rameurs, où une période de faible

intensité est combinée à de courts intervalles de haute intensité. Votre ergomètre d’aviron FLUID

permet des changements « à la volée », pour obtenir des profils de résistance à plusieurs niveaux

au cours d’un seul entraînement. Pour plus d’informations sur les routines d’exercice, veuillez visiter

notre site Web sur www.tunturi.com

OBLIGATOIRE

Siphon [7]

Le dispositif de réglage de

la résistance doit être réglé

sur NIVEAU 5 pour permettre

une capacité de remplissage

précise.

Ne pas trop remplir le

réservoir au-delà du niveau

maximum indiqué de 17 litres.

Reportez-vous à l’autocollant

du niveau du réservoir sur la

face inférieure du réservoir.

Dans les zones où la qualité

de l’eau du robinet est connue

pour être médiocre, FLUID

recommande l’utilisation

d’eau distillée.

ATTENTION

AVERTISSEMENT

REMARQUE

A) Retirez le bouchon du haut du réservoir.

B) Placez un grand seau d’eau à côté du rameur. Positionnez le siphon

[7] avec un tuyau rigide dans le seau et un tuyau exible dans le

réservoir.

Remarque: Assurez-vous que la petite vanne du reniard sur le

siphon est fermée avant le remplissage.

C) Presser le siphon pour commencer le remplissage. Important: Ne pas

trop remplir le réservoir

D) Lorsqu’il est plein, ouvrez la vanne sur le dessus du siphon pour

permettre à l’excès d’eau de s’échapper.

E) Une fois le remplissage terminé, suivez le calendrier de traitement

de l’eau ci-dessous, puis remettez en place le bouchon du réservoir.

NIVEAU 1: Ce réglage maintient une partie de l’eau en réserve, créant une légère résistance

NIVEAU 5: Ce réglage permet à la quantité maximale d’eau d’atteindre le volant d’inertie pour une

résistance plus forte

Siphon

Bouchon de réservoir

..........................................................................................................................................................

Procédures de remplissage et de traitement de l’eau des réservoirs

ATTENTION

Traitement Initial De L’eau

Pour les comprimés de remplacement, N’UTILISEZ EN AUCUN CAS UN COMPRIMÉ DE TRAITEMENT

DE L’EAU AUTRE QUE CEUX FOURNIS AVEC VOTRE APPAREIL. contactez votre distributeur local

Tunturi New Fitness BV. Les calendriers de traitement de l’eau pour le RAMEUR varient en fonction

de l’exposition des réservoirs à la lumière du soleil, mais prévoyez 8 à 12 mois près d’une fenêtre

lumineuse et ensoleillée et 2 ans ou plus pour un endroit plus sombre. Si vous trouvez l’eau

légèrement trouble, ajoutez un comprimé de traitement de l’eau.

Instructions d’utilisation

Retrait/changement de l’eau du réservoir

Siphon

Bouchon de réservoir

Remarque:

• La vanne sur le dessus du siphon doit être fermée pour permettre un

drainage adéquat.

• Le traitement de l’eau évite d’avoir à changer l’eau du réservoir si le

calendrier de traitement est maintenu.

• Un comprimé de traitement de l’eau supplémentaire n’est nécessaire

que lorsqu’une décoloration apparaît dans l’eau.

• L’exposition au plein soleil réduit la durée de vie des comprimés de

traitement de l’eau. Ranger le rameur à l’abri de la lumière directe du

soleil prolonge le temps entre les traitements de l’eau.

• Il va rester environ 40 % de l’eau du réservoir. Il n’est pas possible de

vider complètement le réservoir AR sans démontage.

REMARQUE: Pour un remplissage et/ou une vidange simple, rapide et efficace du réservoir, nous

disposons en option d’une pompe à piles (rechargeable par USB). Nous le recommandons à toute

installation commerciale, avec plusieurs appareils, qui a besoin de vider et de remplir les réservoirs

de temps en temps. Pour acheter, contactez votre distributeur Tunturi New Fitness BVle plus proche

ou rendez-vous sur notre site Web sur www.tunturi.com pour plus de détails.

Il est fortement recommandé d’utiliser un chion de protection sous le réservoir

chaque fois que le bouchon du réservoir est ouvert pour le traitement de l’eau.

Mode de réglage de la résistance

Sélectionnez votre résistance aux fluides préférée.

REMARQUE : le niveau du moniteur indiquera automatiquement la

résistance du fluide sélectionnée sur le réservoir.

Lors du réglage du niveau de résistance, laissez deux coups pour

ressentir une augmentation et dix coups ressentir une diminution.

MINIMUM MAXIMUM

A) Réglez le bouton de réglage sur “1”

B) Ramez au moins dix coups pour remplir le réservoir de stockage

aussi complètement que possible.

C) Retirez le bouchon du réservoir.

D) Insérez l’extrémité rigide du siphon dans le réservoir et le tuyau

exible dans un grand seau.

E) Vidangez le réservoir (il va rester environ 40 % de l’eau), puis

remplissez-le en suivant les instructions pour le remplissage du

réservoir, comme décrit dans la section relative au remplissage du

réservoir de ce manuel.

..........................................................................................................................................................

Instructions d’utilisation

Commencez à ramer

Il y a six phases pour effectuer un coup d’aviron

1. Asseyez-vous avec les jambes et le dos droits, en vous penchant légèrement en avant au niveau

des hanches, les bras tendus et les mains au niveau des côtes inférieures. Reculez.

2. Jambes et dos droits, légèrement penché en avant des hanches, bras en avant. Penchez-vous et

glissez vers l’avant.

Remarque: Les mains doivent maintenant être autour de vos genoux, en gardant les jambes

droites.

3. Les jambes s’avancent, pour que les tibias soient verticaux. Le dos est toujours droit et la posture

légèrement penchée vers l’avant avec les bras toujours à l’avant. Maintenant forcez, c’est l’OB-

JECTIF.

4. Les genoux partiellement redressés de sorte que le siège soit maintenant à mi-parcours, le dos

et les bras toujours droits. Maintenez la course.

5. Les genoux sont presque droits, le dos est toujours droit mais maintenant penché légèrement en

arrière des hanches. Bras droits. Maintenant, resserrez-vous.

6. Jambes maintenant complètement étendues. Le dos droit et légèrement penché en arrière, tirez

maintenant avec les bras de manière à ce qu’ils soient près de la poitrine, les avant-bras horizon-

taux et les coudes proches de la cage thoracique. C’est la FIN.

Pour plus d’informations sur la technique d’aviron correcte et des conseils d’entraînement, visitez

notre site Web www.tunturi.com/indoor-rowing-technique

ATTENTION

Consultez toujours un médecin avant de commencer un programme d’exercices.

Arrêtez immédiatement si vous sentez faible ou étourdi.

ATTENTION

Ne ramez pas d’un côté.

Ajustez les repose-pieds

La coulisse de repose-pied s’adapte à la plupart des

tailles de pieds et est conçue pour maintenir vos pieds

en place pendant que vous ramez. Les pieds doivent être

positionnés de manière à ce que la sangle de pied couvre

la section du pied naturellement courbée. (p. ex. la planche

du pied)

POUR AJUSTER:

Soulevez le haut du repose-pied par rapport aux chevilles

de montage et coulissez verticalement entre 1 et 6

pour vous adapter à la longueur de votre pied. Fixez en

accrochant le repose-pied aux chevilles de montage et

en appuyant fermement vers le bas pour le verrouiller en

position. Placez les pieds sur les repose-pied et serrez les

sangles pour vous assurer que vos pieds sont fermement

en appui contre les emplacements des talons.

Remarque: L’emplacement du talon doit se plier pour

permettre à votre pied de pivoter naturellement lorsque

vous ramez.

AVERTISSEMENT: N’utilisez jamais ce rameur sans les pieds correctement fixés dans les sangles

de pied, ou sans la partie coulissante du repose-pied coulissant verrouillée en position!

..........................................................................................................................................................

Coulisse de

repose-pied

Sangle pour

pieds

Chevilles de

montage

Moniteur à réglage automatique par Bluetooth

Démarrage automatique: Commencez l’exercice pour l’activer.

Réinitialisez toutes les valeurs: Appuyez sur le bouton RESET et maintenez-le enfoncé pendant 3 secondes.

Mise hors tension automatique: Plus de 5 minutes. Toutes les valeurs reviennent à zéro après le redémarrage.

WATT: Mesure la puissance maximale en watts, en calculant la force et l’accélération pour mesurer la puissance d’un

utilisateur avec précision.

DONNÉES D’ENTRAÎNEMENT: Les données recueillies de chaque exercice sont achées dans une courbe de puissance

et un graphique de puissance cumulative, permettant des comparaisons en temps réel pour un entraînement progressif

ecace.

RÉGLAGE AUTOMATIQUE DU NIVEAU: Le potentiomètre intégré ajuste automatiquement le niveau de résistance du

moniteur selon la position de la molette de réglage sur le réservoir.

CONNECTIVITÉ BLUETOOTH: Chaque rameur est doté de la technologie de moniteur la plus moderne, permettant la

connectivité Bluetooth avec n’importe quel appareil intelligent compatible. Conçu pour une intégration avec les

applications d’aviron et de tness, le moniteur aidera à la progression ecace de l’entraînement, en capturant et en

comparant les données pour les compétiteurs. Comprend l’application FLUID Rowing disponible sur le site Web de FLUID.

Elle est compatible avec une application tierce et une mise à jour logicielle par Bluetooth.

REMARQUE: La sangle de poitrine de fréquence cardiaque et la poignée tactile de fréquence cardiaque sont vendues

séparément.

AVERTISSEMENT CONCERNANT LES PILES: pour éviter que les piles ne fuient, retirez-les du moniteur si vous prévoyez

de ne pas utiliser l'équipement pendant plus de 30jours.

AVERTISSEMENT: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts, un exercice excessif

peut entraîner des blessures graves ou la mort. Si vous sentez faible, arrêtez immédiatement de faire de l’exercice et

consultez un professionnel de la santé.

TEMPS 500 M:

Temps pour ramer 500 mètres.

WATT:

Unité de puissance mise à jour pour chaque coup d’aviron.

DISTANCE: Actualisé chaque seconde.

GRAPHIQUE DE PUISSANCE: Appuyez sur RESET pour

modifier l’affichage de la courbe de puissance au

graphique de puissance cumulative.

CPM:

Coups par minute mis à jour à chaque coup.

NIVEAU: Réglage automatique du niveau avec la molette de réglage

sur le réservoir.

POULS: Compatible avec la sangle de poitrine Polar H7, H10 et la poignée tactile de fréquence cardiaque

FLUID (Option).

CAL: Calories brûlées par heure avec les Watts actuels. Montre le nombre total de calories brûlées lorsque

l’exercice est arrêté.

TEMPS: Temps écoulé de démarrage automatique.

Procédure d’étalonnage

Appuyez et maintenez enfoncé RESET et DOWN pendant 5 secondes. L’écran ache “ niveau 1“

Tournez la poignée sur niveau 1. Appuyez sur le bouton de réinitialisation.

L’écran ache maintenant niveau 2. L'étalonnage du niveau 1 est terminé.

Tournez la poignée sur niveau 2. Appuyez sur le bouton de réinitialisation. L’écran ache maintenant niveau 3.

L'étalonnage du niveau 2 est terminé.

Répétez pour 3, 4, 5. L'étalonnage est terminé.

(1)

(2)

..........................................................................................................................................................

Connectivité moniteur et APP

1. Téléchargez l'application «Fluid Connect» depuis l’[App Store] ou

[Google Play].

2. Pendant que la Console est en marche, le Bluetooth commence à

scanner pour se connecter au téléphone et/ou à la tablette.

3. Activez l’application FLUID CONNECT dans votre téléphone.

4. Appuyez sur un icône d’exercice, et l’application commence à

rechercher la console disponible à proximité.

5. Choisissez la console à laquelle vous souhaitez vous connecter.

6. Une fois que la console est connectée à l’application, l’affichage de la

console montre seulement «BT» sur l’écran.

Appairage de la fréquence cardiaque par Bluetooth

REMARQUE: La sangle de poitrine de fréquence cardiaque et la poignée

tactile de fréquence cardiaque sont vendues séparément.

Le moniteur effectue automatiquement l’appairage avec le dispositif de

fréquence cardiaque Bluetooth le plus proche.

Quand l’appairage est terminé, le moniteur revient à l’écran initial et

commence à afficher la fréquence cardiaque.

Fréquence cardiaque

..........................................................................................................................................................

Détachement de la courroie du rameur

1. Pour détacher la courroie, il suffit de tirer au-delà de la portée

de la course normale de l’aviron jusqu’à ce que la courroie se

détache de la poulie élastique de la courroie.

Conseil: Vous entendrez le Velcro se séparer juste avant

ledétachement de la courroie.

Clip intérieur

Crochet élastique

2. Décrochez le cordon amortisseur élastique du renfort arrière. Ensuite, poussez le clip intérieur

du crochet élastique. Tirez l’élastique à travers le clip intérieur jusqu’à ce qu’il soit libre. Cela

permet au cordon amortisseur élastique d’être complètement sorti du châssis principal et

d’aller jusqu’à la poulie élastique de la courroie où il est rattaché une fois que la courroie du

rameur est dans la bonne position.

..........................................................................................................................................................

Remise en place de la courroie du rameur

Commencez à rattacher la courroie du rameur en l’enroulant autour

de la poulie de la courroie du rameur avec le côté velcro vers le haut

comme illustré.

ÉTAPE 1

Ensuite, enroulez la courroie autour de la roue d’inertie comme

indiqué. Une fois autour de la roue d'inertie, attachez la courroie du

rameur à la poulie élastique/courroie. Il y a une « lèvre » évidente au

point d’attache.

ÉTAPE 2

Enroulez la courroie du rameur sur la poulie de courroie/élastique

jusqu’à ce que la poignée du rameur soit dans la position la plus

avancée.

ÉTAPE 3

Réenroulez le cordon amortisseur élastique (du côté opposé de la

roue d'inertie) à travers les poulies élastiques et attachez-le au point

d’attache.

ÉTAPE 4

La tension de recul diminue avec le temps à mesure que le cordon

amortisseur élastique s’étire. Pour augmenter la tension de recul,

poussez simplement le clip intérieur hors du crochet élastique

par derrière, tirez la quantité requise d’élastique à travers le clip

intérieur et replacez le clip intérieur dans le crochet élastique

comme indiqué ci-dessous.

ÉTAPE 5

Clip intérieur

Crochet élastique

Remise en place de la courroie du rameur

Suggestion: Avant de rexer le clip intérieur/crochet élastique, réalisez un nœud coulissant avec

une légère tension sur la poulie élastique inférieure. Cela maintient l’élastique sous tension tout en

réassemblant le crochet élastique.

Poignée du rameur

Courroie/poulie élastique

Poulie élastique

Cordon amortisseur

élastique

Roue d'inertie

Velcro orienté vers le haut

Entretien

Article Fréquence Instructions

Rails et roues de siège Hebdomadaire

Essuyez les rails de siège et les roues de siège avec un chiffon non

pelucheux.

Châssis Hebdomadaire Essuyez le châssis avec un chiffon non pelucheux.

Enveloppe du réservoir Hebdomadaire

N’utilisez que de l’eau et un chiffon propre pour essuyer l’enveloppe du

réservoir.

N’utilisez PAS de nettoyant chimique pour essuyer l’enveloppe du

réservoir.

Traitement des

réservoirs et de l’eau

12 mois à 2 ans

Suivez les instructions spécifiées dans la section « Procédure de

traitement de l’eau » de ce manuel.

Cordon élastique

Vérifiez toutes les

cent heures la tension

correcte et les signes

d’usure.

Le cordon élastique doit durer de nombreuses années. Si une

modification du cordon élastique est requise, veuillez contacter votre

représentant d’entretien local ou aller en ligne sur www.tunturi.com

pour plus de détails.

Courroie d’aviron

Vérifiez toutes les

cent heures la tension

correcte et les signes

d’usure.

La courroie d’aviron doit permettre de nombreuses années d’utilisation

sans problème.

Si un changement de courroie d’aviron est nécessaire, veuillez

contacter votre représentant d’entretien local ou aller en ligne sur

www.tunturi.com pour plus de détails.

Toutes les activités d’entretien préventif doivent être effectuées régulièrement. L’exécution d’actions de maintenance

préventive de routine peut aider à assurer un fonctionnement sûr et sans problème de tous les équipements unturi New

Fitness BV.

Tunturi New Fitness BVn’est pas responsable de l’exécution régulière des actions d’inspection et de maintenance de vos

machines. Former tout le personnel aux mesures d’inspection et d’entretien de l’équipement, ainsi qu’à la déclaration et

à l’enregistrement des accidents.

Essuyez et nettoyez le réservoir, les rails et les roues du siège avec de l’eau propre. N’utilisez

aucun nettoyant chimique.

ATTENTION

Dépannage

Défaillance Cause probable Solution

L’eau change de couleur

ou devient trouble.

Le rameur est en plein soleil

ou n’a pas subi de traitement

de l’eau.

L’eau du robinet locale est de

qualité médiocre.

Changez l’emplacement du rameur pour réduire l’exposition

directe au soleil. Ajoutez le traitement de l’eau ou changez l’eau

du réservoir comme indiqué dans la section sur le traitement

de l’eau de ce manuel. Envisagez d’utiliser de l’eau distillée

pour remplir le réservoir.

Courroie du rameur

glissant hors de la poulie

de courroie/élastique.

L’élastique n’est pas assez

tendu.

Le recul n’est pas assez fort.

Serrez le cordon élastique en suivant les instructions de la

section « Remise en place de la courroie du rameur » de ce

manuel à l’étape 5.

Valeurs incohérentes

affichées sur le rameur

Surveillez le temps de

fractionnement de 500

mètres et les CPM (coups

par minute).

Écart du capteur Capteur

défectueux

Le capteur s’est déplacé hors

de position

Faisceau de câbles

Utilisez le couvercle des piles du moniteur comme un « outil

d’écart » pour vérifier l’écart entre la tête du capteur et l’anneau

magnétique, ou voyez si la tête du capteur s’est déplacée.

Veuillez contacter le centre de service à la clientèle de FLUID le

plus proche pour plus de détails.

Le moniteur ne s’allume

pas après l’installation des

piles.

Connexion lâche ou

défectueuse.

Écart de capteur trop large.

Vérifiez que le câble du moniteur est correctement connecté.

S’il est connecté, contactez votre centre de service local.

Vérifiez l’écart du capteur.

L’écran du moniteur

s’allume, mais

n’enregistre pas lorsque

vous ramez.

Loose or failed connection.

Sensor gap too wide

Check that the Monitor lead is connected properly. If it is

connected then contact your local service center. Check Sensor

gap.

Le LEVEL du moniteur

n’est pas synchronisé avec

le LEVEL du réservoir.

Le LEVEL du moniteur doit

être réétalonné.

Veuillez consulter «Procédure d’étalonnage» en page 64 de ce

manuel.

..........................................................................................................................................................

Installation d’accessoires en option

Un kit de fixation pour le rangement vertical peut être acheté séparément.

Installez le support Z sur la base de stockage.

Remarque: Ne serrez pas le bouton et le boulon.

Z Bracket

Storage Bracket

Installez le support sur le rameur comme indiqué.

Serrez le bouton du support Z pour le fixer au

rameur.

Remarque: Assurez-vous que le support Z est bien

fixé sous la traverse centrale.

Placez le rameur verticalement avec le châssis

principal sur le sol. À l’aide de la clé Allen de 8

mm, serrez les boulons.

Z Bracket

..........................................................................................................................................................

ÉTAPE 1

ÉTAPE 2

ÉTAPE 3

ÉTAPE 4

Garantie internationale

USAGE DOMESTIQUE

Tunturi New Fitness BV Limited garantit que l’appareil R90W Rower, acheté auprès d’un agent autorisé et dans son

emballage d’origine intact, est exempt de défauts matériels et de main d’œuvre. Tunturi New Fitness BVLimited ou son

agent réparera ou remplacera, à sa discrétion, les pièces défectueuses pendant la période de garantie, sous réserve des

inclusions et exclusions spécifiques ci-dessous.

Châssis principal – Garantie limitée de 5 ans

Tunturi New Fitness BV réparera ou remplacera le châssis principal métallique du rameur s’il tombe en panne en

raison d’un défaut matériel ou de main d’œuvre dans les 5 ans suivant l’achat initial. La garantie ne s’applique pas au

revêtement du châssis.

Réservoir en polycarbonate et joints – Garantie à vie

Tunturi New Fitness BV réparera ou remplacera le réservoir en polycarbonate ou les joints s’ils sont défectueux en raison

d’un défaut matériel ou de main d’œuvre pendant la durée de vie suivant l’achat initial. Pour bénéficier de cette garantie,

le numéro de série du produit doit être enregistré sur le site Web de Tunturi New Fitness BV Limited ou auprès d'un

distributeur agréé dans les trois (3) mois suivant l'achat.

Composants mécaniques (sans usure par nature) – Garantie limitée de 2 ans

Tunturi New Fitness BV réparera ou remplacera tout composant mécanique s’il tombe en panne en raison d’un défaut

matériel ou de main d’œuvre dans les 2 ans suivant l’achat initial.

Inclusions spécifiques

Châssis du siège

Rails du siège

Ensemble arbre et roue

Tous les autres composants (avec usure naturelle) – Garantie limitée de 2 an

Tunturi New Fitness BV réparera ou remplacera tout composant s'il tombe en panne en raison d'un défaut matériel ou de

main d'œuvre dans les deux années qui suivent l'achat initial.

Inclusions spéciques

Cordon de recul élastique

Poignées et sangles de pied

Courroie d’aviron en polyester

Siège et patins de siège

Toutes les poulies, tous les rouleaux et roulements

Tous les composants en caoutchouc

Moniteur et capteur de vitesse (à l’exclusion des piles remplaçables)

Repose-pieds (pivotant et coulissant)

Exclusions générales

Dommages à la nition de toute partie de la machine

Dommages dus à la négligence, à l’abus, au montage ou à l’utilisation incorrects de la machine

Tous les frais de fret ou de dédouanement associés au retour ou à l’expédition de pièces

Tout dommage ou perte de marchandises pendant le transport de quelque nature que ce soit

Tout coût de main-d’œuvre associé à une réclamation au titre de la garantie

Conditions générales

•

Le numéro de série de la machine doit être correctement enregistré auprès de Tunturi New Fitness BV ou de l’un de

ses distributeurs désignés.

•

Tunturi New Fitness BV se réserve le droit d’examiner toute pièce dont le remplacement est réclamé sous garantie

•

La période de garantie s’applique uniquement à l’acheteur d’origine à compter de la date d’achat et n’est pas

transférable

•

Le produit doit être retourné à votre lieu d’achat dans son emballage d’origine avec le transport, l’assurance et les

frais associés payés par vous, et le risque de perte ou de dommage assumé par vous

•

Tunturi New Fitness BV n’offre aucune autre garantie que celle indiquée ici et décline expressément toute garantie

non mentionnée dans cette garantie. Ni Tunturi New Fitness BV ni ses associés ne peuvent être tenus responsables

des dommages accessoires ou indirects.

•

La garantie du fabricant commence automatiquement à la vente du produit à l’utilisateur final ou à l’expiration d’un (1)

an à compter du mois de fabrication, à la première échéance des deux.

..........................................................................................................................................................

For customer support please visit

tunturi.com

TAIWAN

T: +886 3 478 3306

764 Chung Shan South Rd

Yangmei Taoyuan

Taiwan R.O.C.

Tunturi 24TRW90000 Signature R90W Rowing Machine

Product's Documents

User Guide

Specifications

Tunturi 24TRW90000 Questions and Answers
