Breckwell SW500 Wood Stove User Manual

853952E-1004N

Report Number: F22-781

Tested Per EPA Methods 28R and ASTME2515

and ASTME2780 and CSAB415.1 Certied to

UL 1482-2022 and ULC-S627:2023

Mobile home/transportable buildings approved

SW500

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

SAFETY NOTICE: If this heater is not properly installed, a house re may result. For your

safety, follow the installation instructions. Never use make-shift compromises during the

installation of this heater. Contact local building or re ofcials about permits, restrictions

and installation requirements in your area. NEVER OPERATE THIS PRODUCT WHILE

UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

Model Number:

Note: Register your product by using your smart

phone with the QR code. Save your receipts with

your records for any warranty claims.

You can also register your product online at

www.breckwell.com/product-registration

This manual describes the installation and operation of the SW500 wood heater. This heater meets the 2020 U.S.

Environmental Protection Agency’s cordwood emission limits for wood heaters sold after May 15, 2020. Under specic test

conditions this heater has been shown to deliver heat at rates ranging from 10,652 to 26,028 Btu/hr with 1.7 g/hr and

75% efciency. Note: The BTU ratings mentioned above are based on the EPA test protocol under specic test conditions.

Our advertised BTU’s are based on the rst hour of operation at high burn rate burning dry cordwood.

Combustible: Wood

Colors: Black

Flue Pipe Diameter: 6” (153 mm)

Flue Pipe Type: Black or Blued Steel 2100°F (650°C)

Minimum Chimney Height: 12’ (3.7 m)

Maximum Log Length: 11” (279 mm)

Electrical: 120VAC, 0.55A, 60Hz

Dimensions

DEPTH WIDTH HEIGHT

Overall: Depth x Width x Height: 13” (330 mm) 16.4” (417 mm) 33.5 (852 mm)

Combustion Chamber: Width x Depth: 11.25” x 8.5” (286 mm X 216 mm)

Firebox Volume: Cubic Feet: .59 cubic feet

Door Opening: Width x Height: 9.6” x 9.6” (244 mm X 244 mm)

Pyroceramic Glass Door: (Viewing)

Width x Height:

9.5” x 10.5” (241 mm X 267 mm)

INTRODUCTION

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE SKIN BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH THE

OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

RETAIN YOUR ORIGINAL RECEIPT FOR ANY WARRANTY CLAIMS. CONTACT YOUR DEALER OR INSTALLER IF YOU NEED

TO FILE A CLAIM.

INSTALLATION CHECKLIST

Your wood stove should be installed by a qualied installer only. An NFI qualied Installer can be found at;

www.ncertied.org/public/nd-an-n-pro/

For customer service, please contact your Breckwell dealer.

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualied person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will invalidate the

warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _____________________________________________________________________________

Chimney System: New Chimney System Yes No If yes, Brand ______________________________________

If no, Date of inspection of the existing chimney system:_________________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions ................................................................................

Conrm proper placement of internal parts ..........................................................................................................

Check soundness of door gasket and door seals ...................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual ......................................................

Check the operations of the air controls ...............................................................................................................

Conrm all ue pipe and chimney system are secure and sealed ............................................................................

Conrm the stove properly drafts when red .........................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ...............................................

Explain the safe operation, proper fuel usage, cleaning and routine maintenance requirements ..................................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that the appliance as

associated work has been installed as per manufacturer’s instructions and following any applicable building and installation

codes.

Signed: ____________________________________Print Name: ________________________________ Date: _____________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

TOOLS AND MATERIALS

You will need the following items for installation:

• A Phillips Head screw driver.

• A ratchet wrench with a 7/16” and 1/2” sockets or

wrenches to install ue collar and pedestal assembly to

the unit.

• An 1/8” drill bit to drill pilot holes into the vent pipe for

securing each section.

• A non-combustible oor protector as specied in this

manual.

• All chimney and chimney connector components for your

particular chimney installation.

• Additional items for Mobile home/transportable

buildings may be needed. See “For use in Mobile home/

transportable buildings” section of this manual.

Key Description Qty

# 10 Sheet

Metal Screw

b Washer 4

1/4-20 Hex

Bolt

5/16-18 x

1-1/2 Bolt

e Washer 3

f Weld Tab 3

Sheet Metal

Screw

1/4 x 1-1/2

Lag Screw

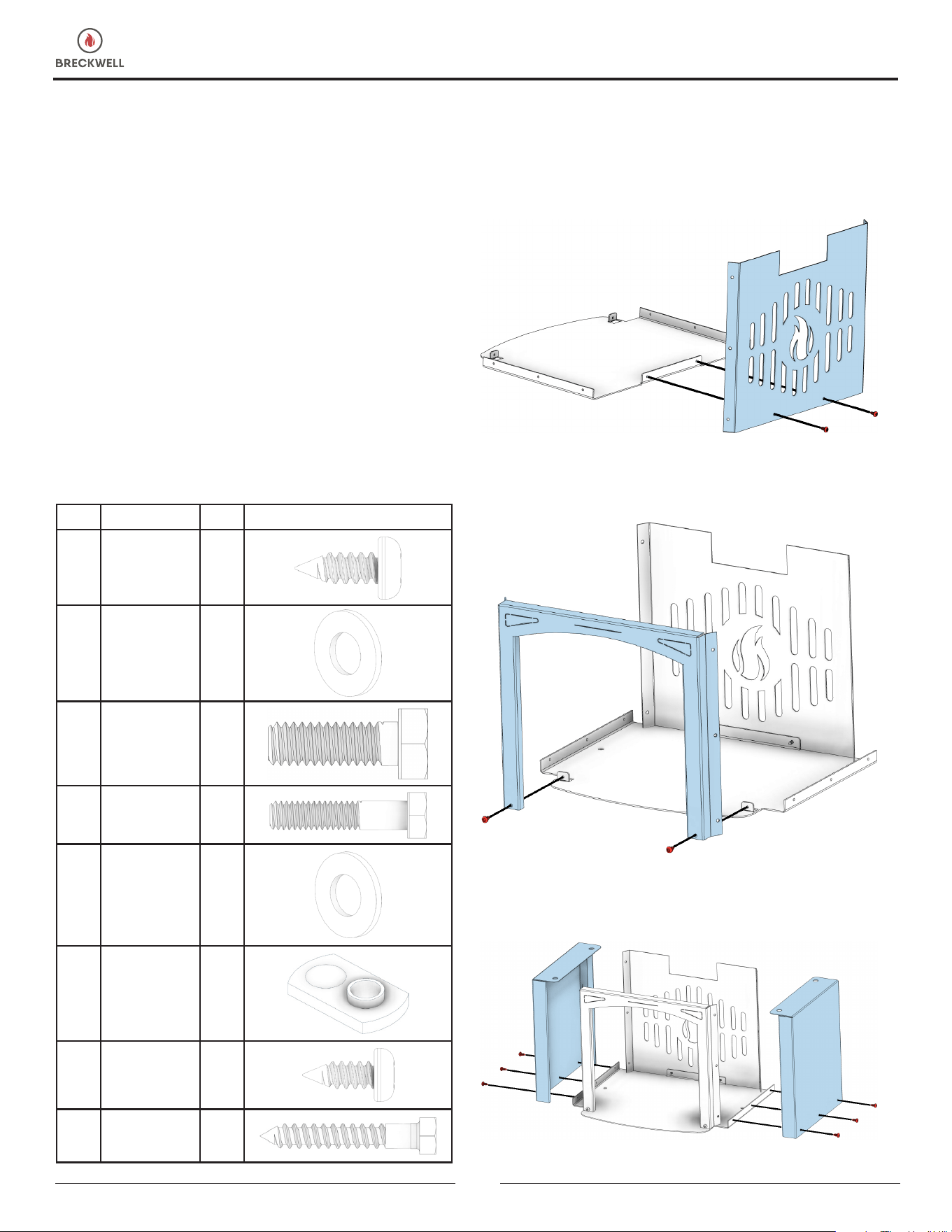

PEDESTAL ASSEMBLY

1. Attach the pedestal back to the pedestal base using two

(2) # 10 screws (a).

2. Attach the front panel of the pedestal to the pedestal

base using two (2) # 10 screws (a).

3. Attach the left and right side panels of the pedestal to

the pedestal base using six (6) # 10 screws (a).

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

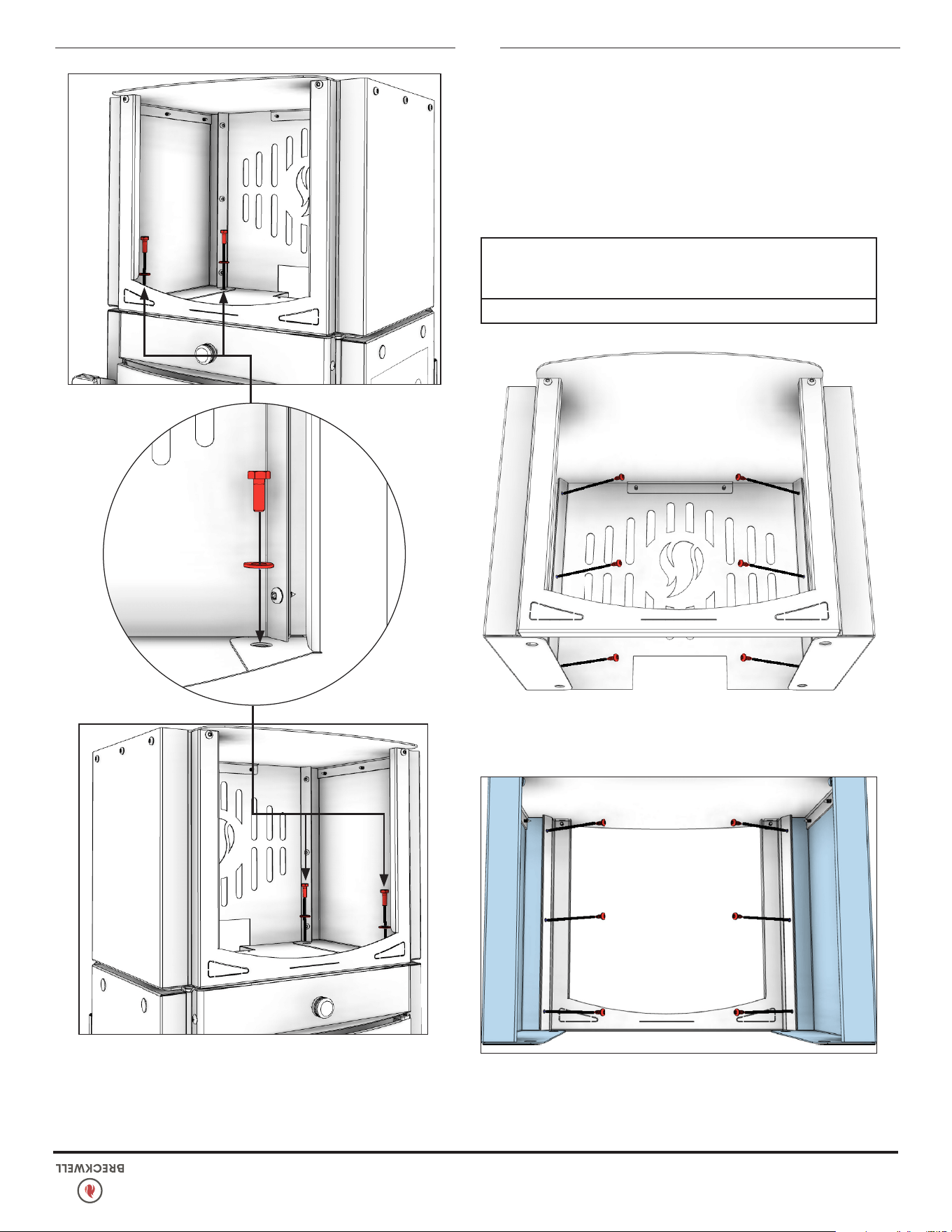

ASSEMBLY INSTRUCTIONS

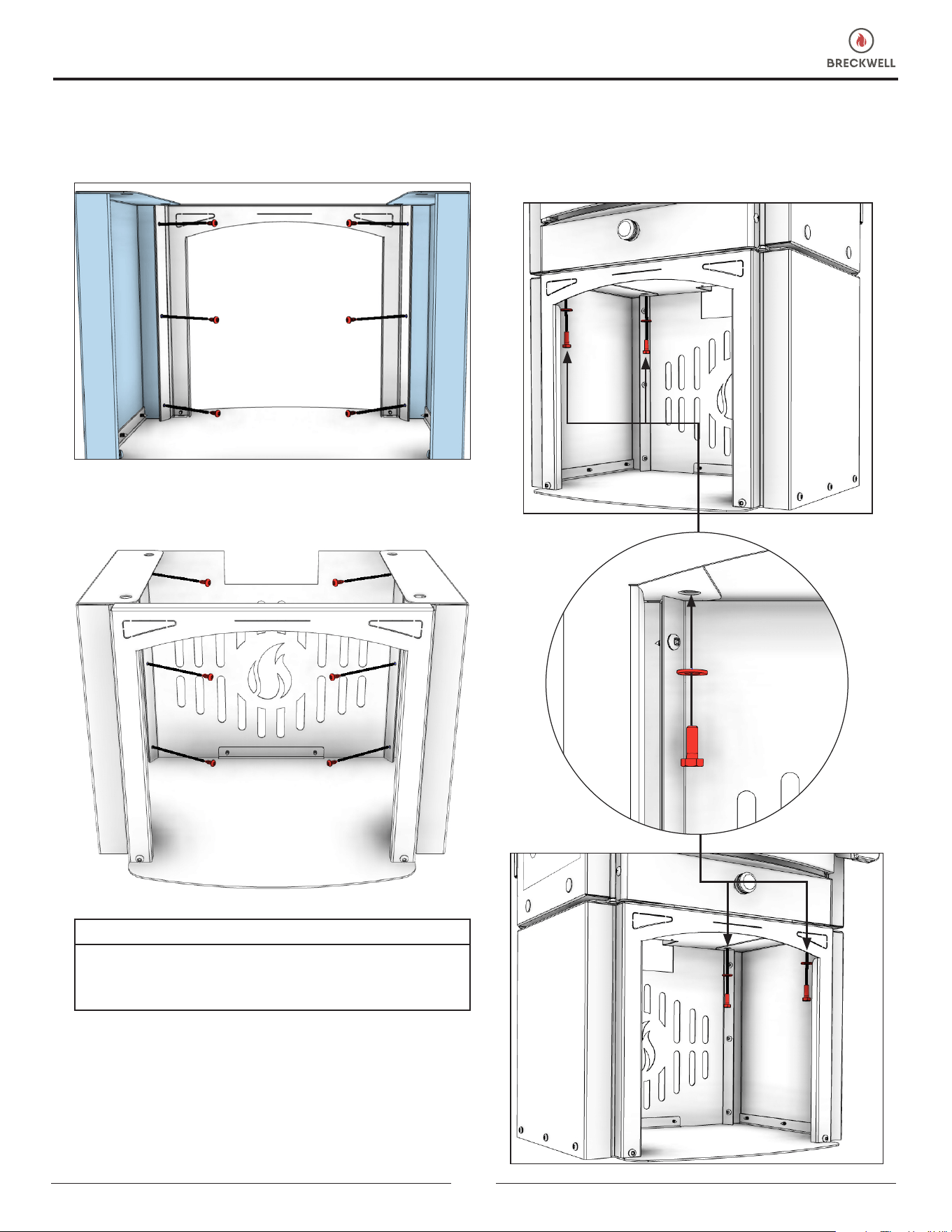

4. Secure the front panel of the pedestal to the left and

right side panels of the pedestal using six (6) # 10

screws (a) as shown.

5. Secure the pedestal back to the left and right side panels

of the pedestal using six (6) # 10 screws (a) as shown.

CAUTION:

LIFTING HAZARD - USE APPROPRIATE HELP, TOOLS,

AND TECHNIQUES WHEN LIFTING OR MOVING HEAVY

OBJECTS.

6. Carefully place the unit on top of the assembled

pedestal. Secure the pedestal base to the unit using

a total of four (4) 1/4-20 hex bolts (c) and four (4)

washers (b), one of each in all four corners of the unit.

ASSEMBLY INSTRUCTIONS

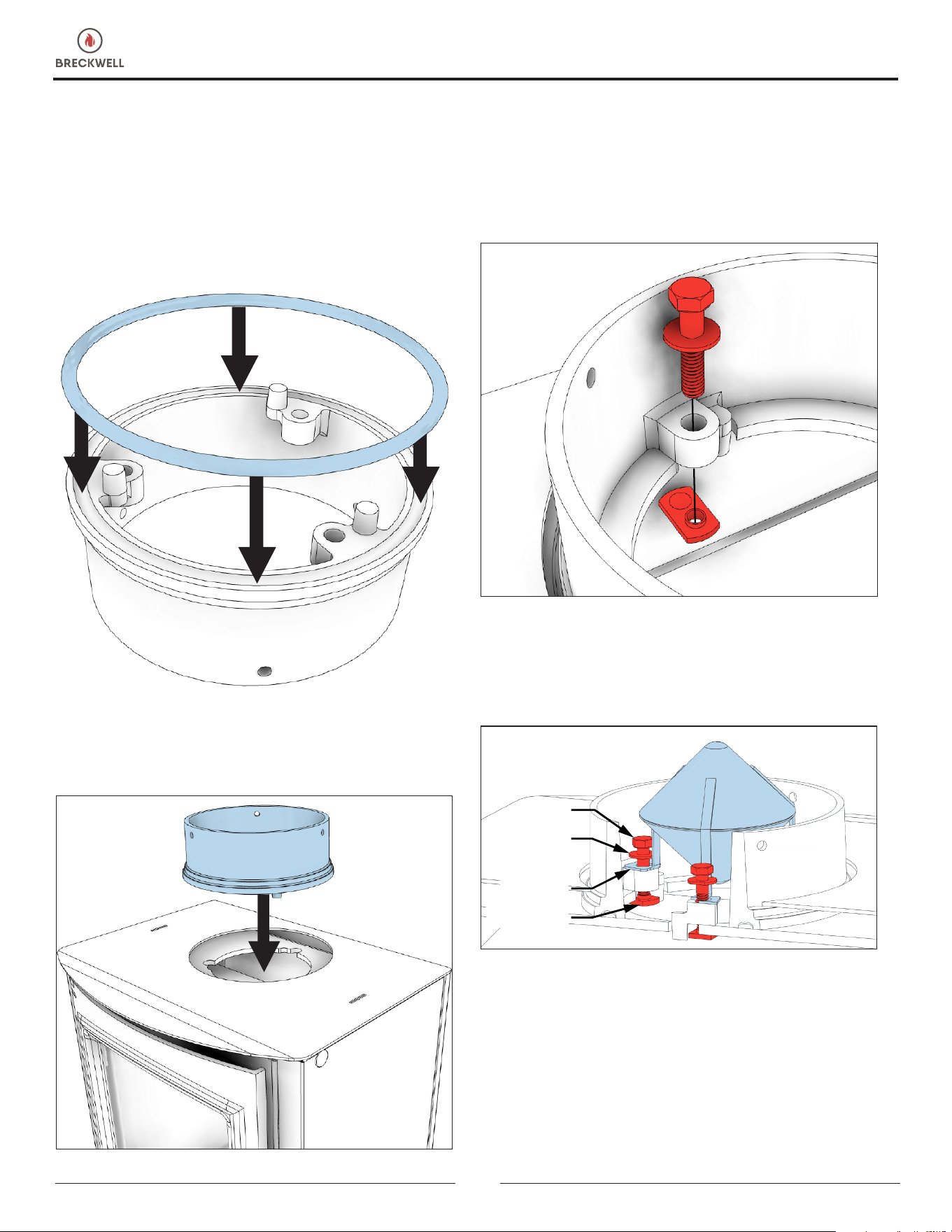

FLUE COLLAR ASSEMBLY

Mount the ue collar to the top of the unit as shown in

the following steps using the three (3) 5/16-18 x 1-1/2

bolts (d), three (3) washers (e), and three (3) weld tabs (f)

provided in the parts box.

1. The rope groove is located on the bottom section of the

ue collar. Remove the paper backing from the rope

gasket. Press the rope gasket rmly into rope groove.

2. Place the ue collar onto the main weldment by aligning

the pegs located on the bottom of the ue collar to the

holes located at the top of the main weldment.

3. Place one washer onto each bolt and insert it into

the corresponding bolt hole located in the ue

collar. Once the washers and bolts are in position

start threading one weld tab onto each of the bolts.

NOTE: Leave the weld tabs loose DO NOT tighten the

weld tabs onto the bolts.

4. Slide the slotted legs of the diffuser onto each bolt.

Ensure the washers are above the slotted legs of the

diffuser as shown. Use a socket and ratchet to tighten

the ue collar assembly to the unit.

Bolt

Washer

Diffuser

Weld Tabs

Above is an illustration of the installation of the ue collar

and diffuser. The installation of this diffuser is critical for

the proper functionality of the stove as well as achieving

the cleanest burning res possible. Failure to install this

diffuser can result in a possible over re situation. FAILURE

TO INSTALL THE DIFFUSER CAN RESULT IN FIRE, PROPERTY

DAMAGE AND/OR DEATH.

ASSEMBLY INSTRUCTIONS

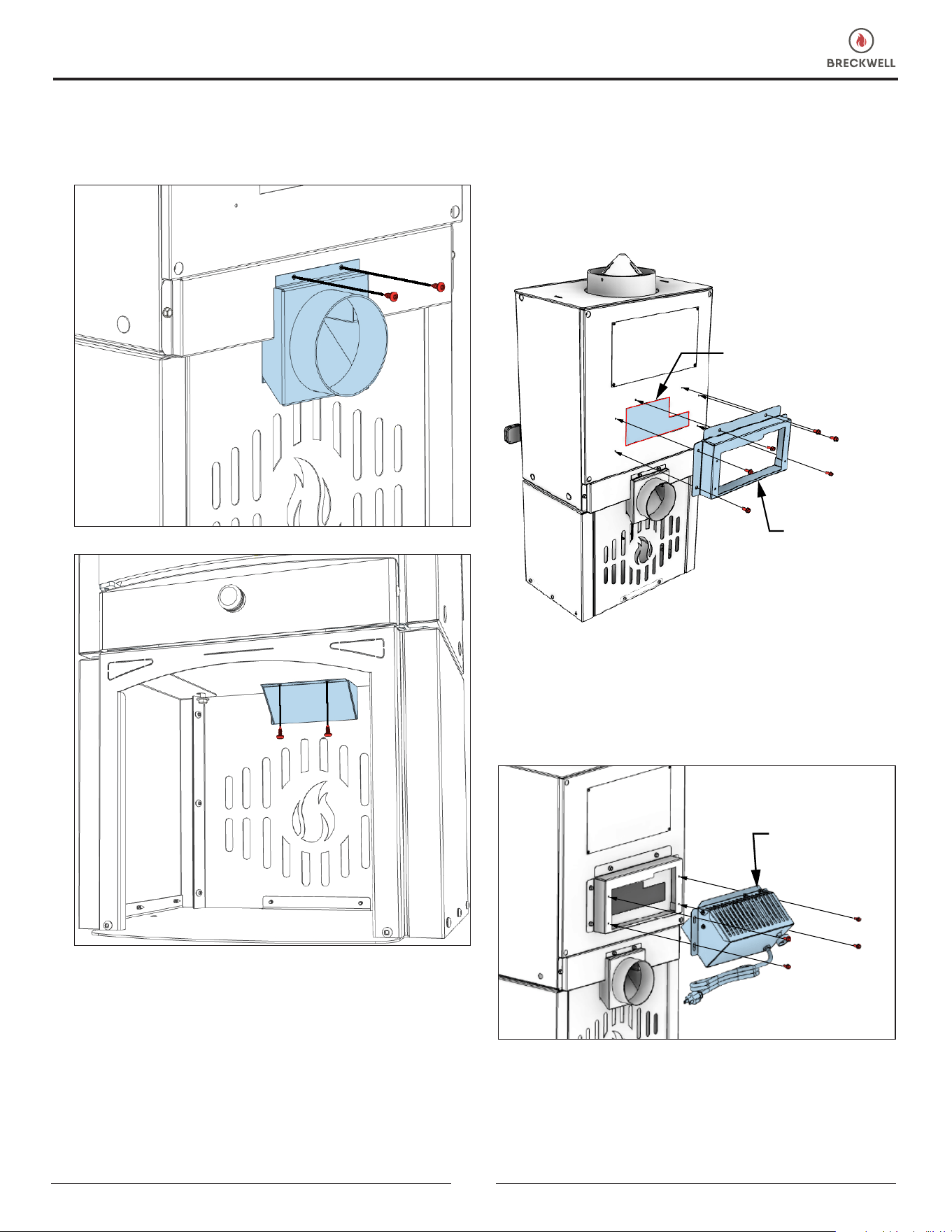

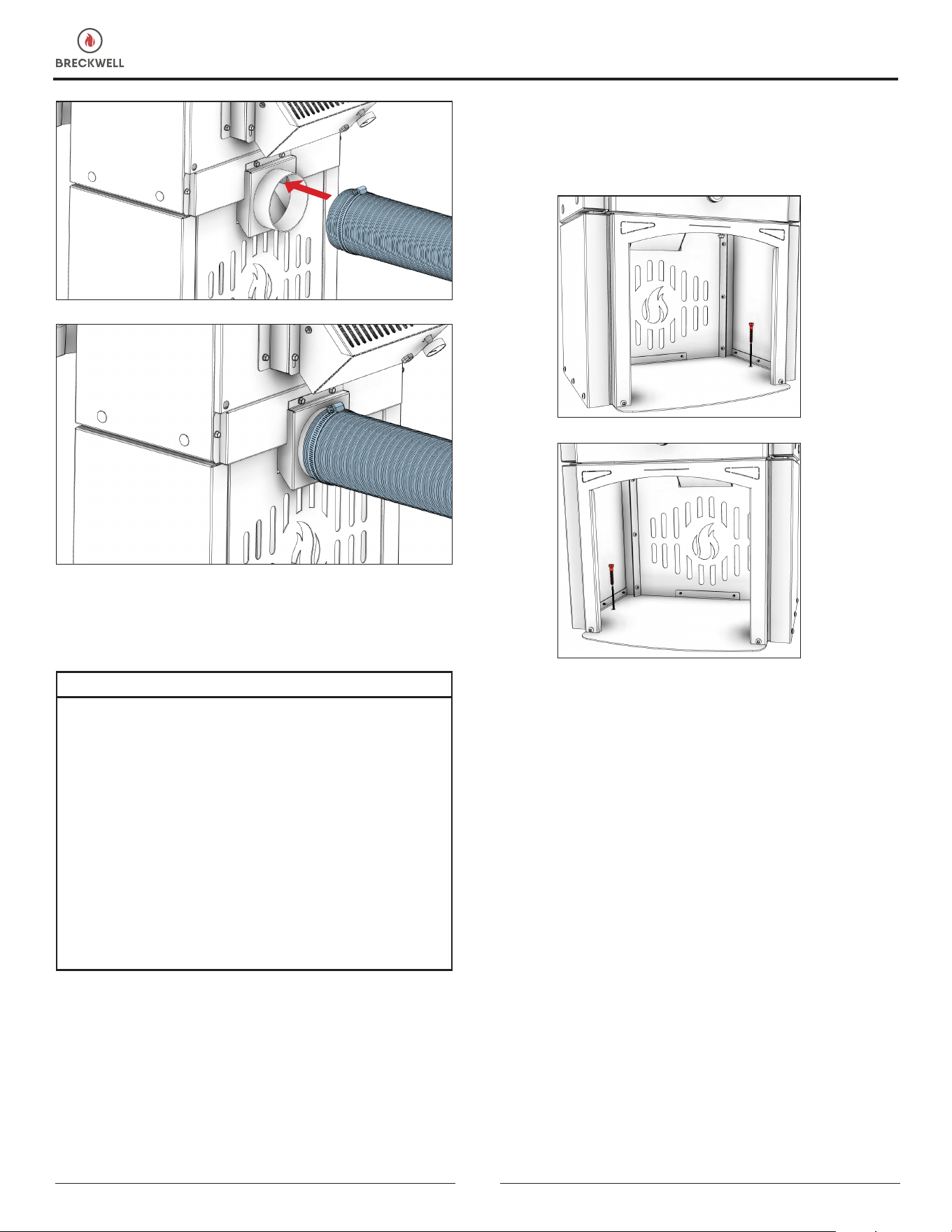

AIR INTAKE ATTACHMENT

Attach the 50FAK air intake using the four (4) sheet metal

screws (g) provided.

BLOWER MOUNTING BRACKET

A blower mounting bracket is required for this unit when

installing the B36T blower Kit.

1. Remove blank from back panel of the heater.

2. Use the provided six (6) sheet metal screws (g) to attach

the blower mounting bracket to the rear of the stove.

Step 1: Remove

Step 2: Attach

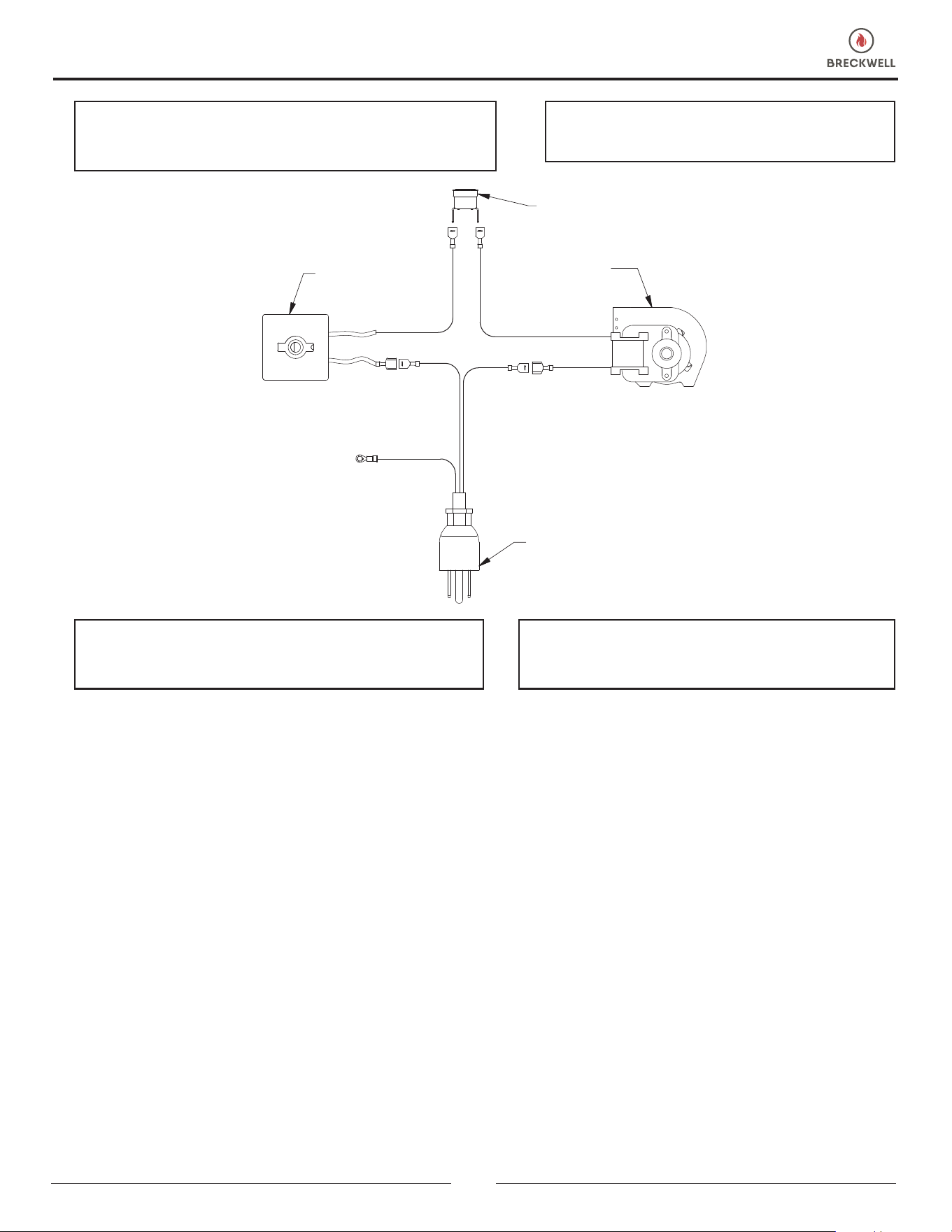

BLOWER ASSEMBLY (SOLD SEPARATELY)

When installing the B36T blower assembly, refer to the

instructions included with the kit.

1. Attach the B36T blower assembly to the blower bracket.

Step 3: Attach

INSTALLATION

SAFETY NOTICE

• DO NOT INSTALL IN AN ALCOVE

• THIS ROOM HEATER SHALL NOT BE INSTALLED IN A

FACTORY-BUILT FIREPLACE.

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A HOUSE

FIRE MAY RESULT. TO REDUCE THE RISK OF FIRE,

FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING DEPARTMENT

OR FIRE OFFICIALS ABOUT PERMITS, RESTRICTIONS

AND INSTALLATIONS REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE YOUR

STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY FROM THE

STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR “FRESHEN UP” A FIRE

IN THIS HEATER. KEEP ALL SUCH LIQUIDS WELL AWAY

FROM THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, PUSH THE AIR

CONTROL FULL CLOSED TO DEPRIVE THE FIRE OF

OXYGEN. CALL THE FIRE DEPARTMENT.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT

OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR SPACE

HEATED SHALL BE PROVIDED WHEN REQUIRED.

• THIS ROOM HEATER SHALL NOT BE INSTALLED IN A

FACTORY BUILT FIREPLACE.

US Stove highly recommends your stove be installed by a

qualied NFI (US) or WETT (Canada) technician. To nd the

nearest qualied installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

POSITIONING THE STOVE

It is very important to position the wood stove as close as

possible to the chimney, and in an area that will favor the

most efcient heat distribution possible throughout the house.

The stove must therefore be installed in the room where the

most time is spent, and in the most spacious room possible.

Recall that wood stoves produce radiating heat, the heat we

feel when we are close to a wood stove. A wood stove also

functions by convection, that is through the displacement

of hot air accelerated upwards and its replacement with

cooler air. If necessary, the hot air distribution from the

stove may be facilitated by the installation of a blower. The

wood stove must not be hooked up to a hot air distribution

system since an excessive accumulation of heat may occur.

A wood stove must never be installed in a hallway or near

a staircase, since it may block the way in case of re or fail

to respect required clearances.

INSTALLATION

FLOOR PROTECTOR

This heater must have a non-combustible oor protector,

UL 1618 listed or equal, with an R-Value of at least 2.8

installed beneath it if the oor is constructed of combustible

material. The oor protector should be large enough to

extend under the stove and beyond each side as indicated

below. If there is a horizontal run of chimney connector

pipe, there needs to be oor protection under it that extends

two inches beyond either side of the pipe.

REAR

FRONT

SIDE

Front 18” (457 mm)

Sides 8” (204 mm)

Rear 2” (51 mm)

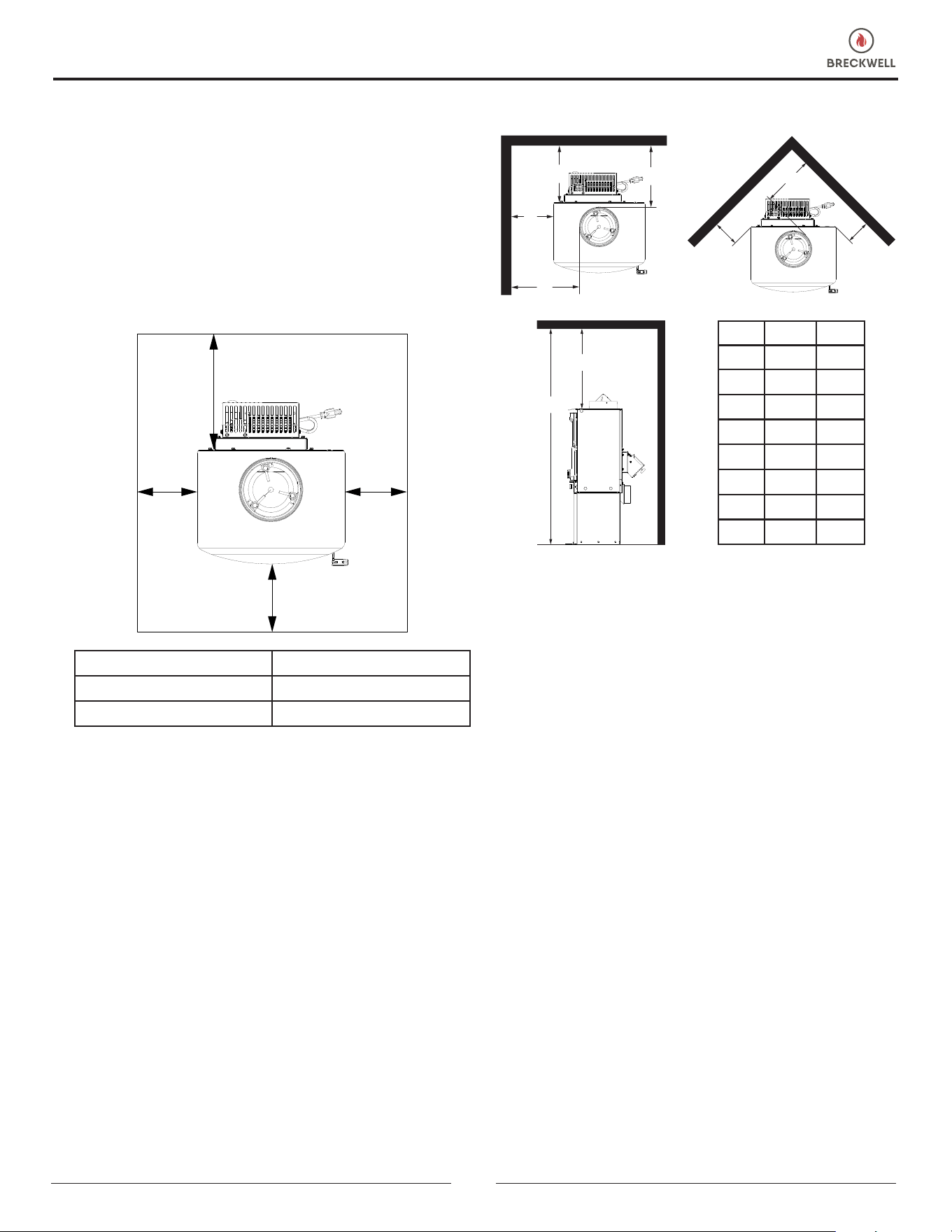

CLEARANCES TO COMBUSTIBLES

It is of utmost importance that the clearances to combustible

materials be strictly adhered to during installation of the

stove.

• Do not place any combustible material within 18” (458

mm) of the front of the unit.

• The clearance between the ue pipe and a wall are valid

only for vertical walls and for vertical ue pipe.

• The chimney connector must not pass through an attic or

roof space, closet or similar concealed space, a oor, or

a ceiling.

• For Canadian installations, where passage through a

wall, or partition of combustible construction is desired,

the installation must conform to CAN/CSA-B365.

• To reduce ue clearances from combustible materials,

contact your local safety department.

• Floor to ceiling height must be at least 7’ (2.13m).

Key in mm

A 13 331

13 331

C 14.5 369

D 18 458

E 10 254

F 15.5 394

G 50.5 1283

H 84 2134

OUTSIDE COMBUSTION AIR

Your wood stove is approved to be installed with an outside

air intake (4FAK) in which both are required for mobile

home/transportable building installation. This type of

installation is also required in air tight houses and houses

with negative pressure problems. You can purchase this

option through your heater dealer. Make sure to specify

the part number mentioned in this booklet. Installation

instructions are supplied with the air intake kit. Outside

combustion air may be required if:

1. Your stove does not draw steadily, smoke roll-out occurs,

wood burns poorly, or back-drafts occur whether or not

there is combustion present.

2. Existing fuel-red equipment in the house, such as

replaces or other heating appliances, smell, do not

operate properly, suffer smoke roll-out when opened,

or back-drafts occur whether or not there is combustion

present.

3. Opening a window slightly on a calm (windless) day

alleviates any of the above symptoms.

4. The house is equipped with a well-sealed vapor barrier

and tight tting windows and/or has any powered

devices that exhaust house air.

5. There is excessive condensation on windows in the

winter.

6. A ventilation system is installed in the house.

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

Slide the hose clamp over the aluminium ex pipe. Then

slide the ex pipe over the air intake tube of the stove. Next

tighten the hose clamp over the end of the aluminium ex

hose.

FOR USE IN MOBILE HOME/TRANSPORTABLE BUILDINGS

• WARNING! DO NOT INSTALL IN SLEEPING ROOM.

• CAUTION! THE STRUCTURAL INTEGRITY OF THE

MOBILE HOME/TRANSPORTABLE BUILDING FLOOR,

WALL, AND CEILING/ROOF MUST BE MAINTAINED.

• INSTALL IN ACCORDANCE WITH 24 CFR, PART 3280

(HUD).

• USE A FACTORY BUILT CHIMNEY THAT COMPLIES

WITH UL 103 STANDARDS; THEREFORE IT MUST BE A

TYPE HT (2100°F).

• USE A SPARK ARRESTER.

• THE STOVE MUST BE ATTACHED TO THE STRUCTURE

OF THE MOBILE HOME/TRANSPORTABLE BUILDING.

SECURING APPLIANCE’S WITH PEDESTAL TO THE

FLOOR

Mobile home / transportable building installations require

that a solid fuel-burning appliance be attached to the oor

of the mobile home / transportable building. This unit has

two mounting holes located in the bottom of the pedestal.

Use the two (2) provided 1/4 x 1-1/2 lag screws (h) to

secure the unit to the oor. NOTE: The two (2) provided 1/4

x 1-1/2 lag screws (h) may not be suitable for installation

in your mobile home / transportable building. Refer to local

codes to determine what the requirements are required for

your unit.

In addition to the previously detailed installation requirements,

mobile home/transportable building installations must meet

the following requirements:

• The space heater is to be connected to a factory-built

chimney conforming to UL 103, Standard for 650°C

Factory-Built Chimneys.

• The heater must be permanently attached to the oor.

There are two holes in the pedestal base, use 3/8” bolts

through the oor.

• The heater must be electrically grounded to the steel

chassis of the mobile home/transportable building with

8 GA copper wire using a serrated or star washer to

penetrate paint or protective coating to ensure grounding.

• When moving your mobile home/transportable building,

all exterior venting must be removed while the mobile

home/transportable building is being relocated. After

relocation, all venting must be reinstalled and securely

fastened.

• Outside Air is mandatory for mobile home/transportable

building installation. See your dealer for purchasing.

• Check with your local building ofcials as other codes

may apply.

INSTALLATION

• Only use the specied components listed in this manual

for this unit. The use of components that are not meant for

this unit can cause unsafe conditions.

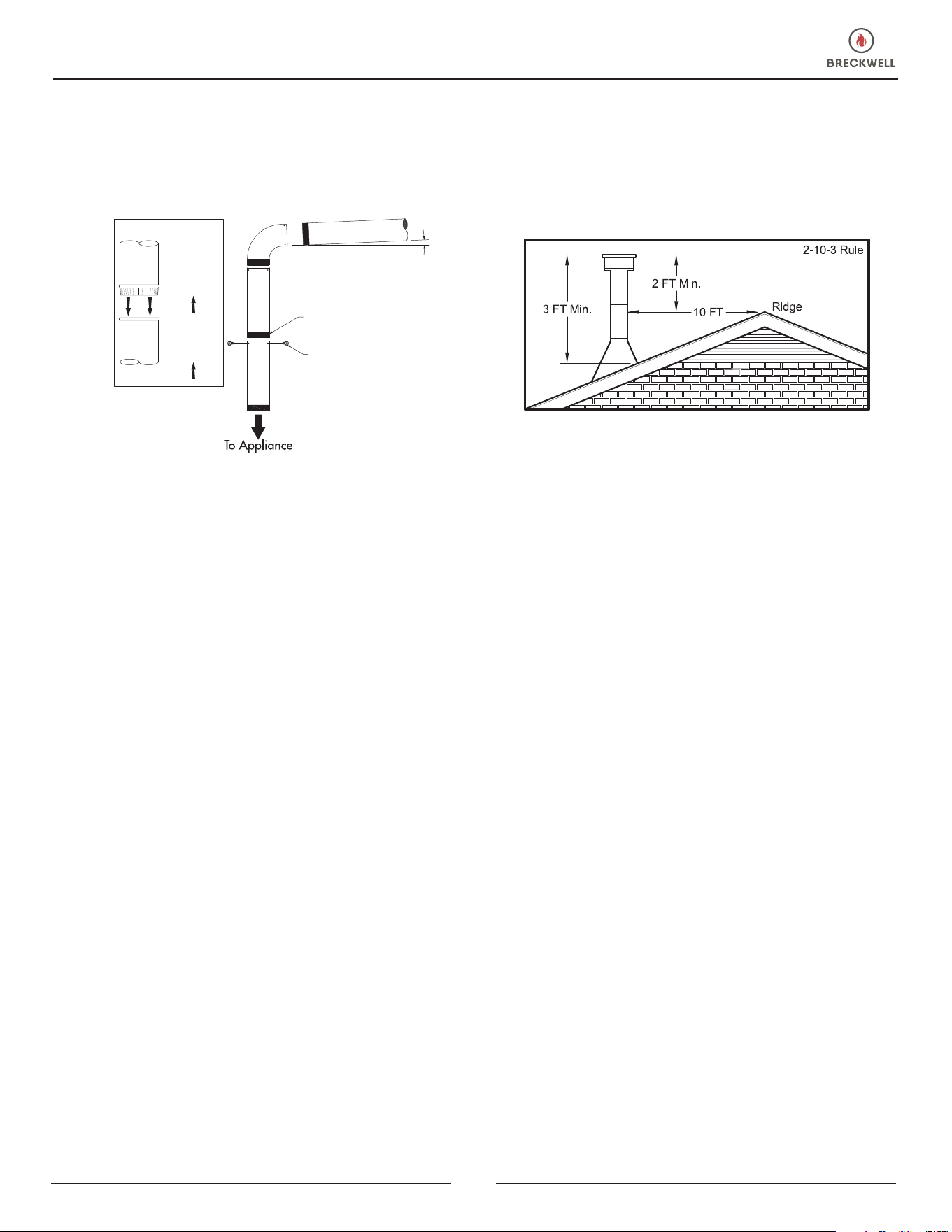

CHIMNEY CONNECTOR (STOVE PIPE)

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

The chimney connector and chimney must have the same

diameter as the stove outlet (6”). If this is not the case,

we recommend you contact your dealer to ensure there

will be no problem with the draft. The stovepipe must be

made of aluminized or cold roll steel and have a minimum

thickness of 0.021” or 0.53 mm. It is strictly forbidden to

use galvanized steel. The smoke pipe should be assembled

to promote the male section (crimped end) of the pipe to

be faced down. Attach each section to another with three

metal screws spaced an equal distance apart. The pipe

must be short and straight. All sections installed horizontally

must slope at least 1/4 inch per foot, with the upper end

of the section toward the chimney. Any installation with a

horizontal run of chimney pipe must conform to NFPA 211.

To ensure a good draft, the total length of the coupling pipe

should never exceed 8’ to 10’ (2.4m to 3.04m). Except

for cases of vertical installation, in a cathedral-roof style

where the smoke exhaust system can be much longer and

connected without problem to the chimney at the ceiling of

the room. There should never be more than two 90 degrees

elbows in the smoke exhaust system. The installation of a

“barometric draft stabilizer” (replace register) on a smoke

exhaust system is prohibited. Furthermore, the installation

of a draft damper is not recommended. With a controlled

combustion wood stove, the draft is regulated upon intake

of the combustion air in the stove and not at the exhaust.

IMPORTANCE OF PROPER DRAFT

Draft is a force that moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance. An

inadequate draft may cause back-pufng into the room

and “plugging” of the chimney. An inadequate draft will

cause the appliance to leak smoke into the room through

appliance and chimney connector joints. An uncontrollable

burn or excessive temperature indicates an excessive draft.

CHIMNEY

Your wood stove may be hooked up with a 6” factory-built or

masonry chimney. If you are using a factory-built chimney,

it must comply with UL 103 or CAN/ULC-S629 standard;

therefore it must be a Type HT (2100°F). It must be installed

according to the manufacturer’s specications. Take into

account the chimney’s location to ensure it is not too close

to neighbors or in a valley which may cause unhealthy or

nuisance conditions. If you are using a masonry chimney,

it must be built in compliance with the specications of the

National Building Code. It must be lined with re clay bricks,

metal or clay tiles sealed together with re cement. Round

ues are the most efcient. The interior diameter of the

chimney ue must be identical to the stove smoke exhaust.

A ue which is too small may cause draft problems, while

a large ue favors rapid cooling of the gas, and hence the

build-up of creosote and the risk of chimney res. Note that

it is the chimney and not the stove which creates the draft

effect; your stove’s performance is directly dependent on an

adequate draft from your chimney. Do not connect this unit

to a chimney ue serving another appliance. The following

recommendations may be useful for the installation of your

chimney:

1. It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

2. The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

3. The installation of an interior chimney is always

preferable to an exterior chimney. Indeed, the interior

chimney will, by denition, be hotter than an exterior

chimney, being heated up by the ambient air in the

house. Therefore the gas which circulates will cool

more slowly, thus reducing the build-up of creosote and

the risk of chimney res.

INSTALLATION

4. The draft caused by the tendency for hot air to rise will

be increased with an interior chimney.

5. Using a re screen at the extremity of the chimney

requires regular inspection to ensure that it is not

obstructed thus blocking the draft, and it should be

cleaned when used regularly.

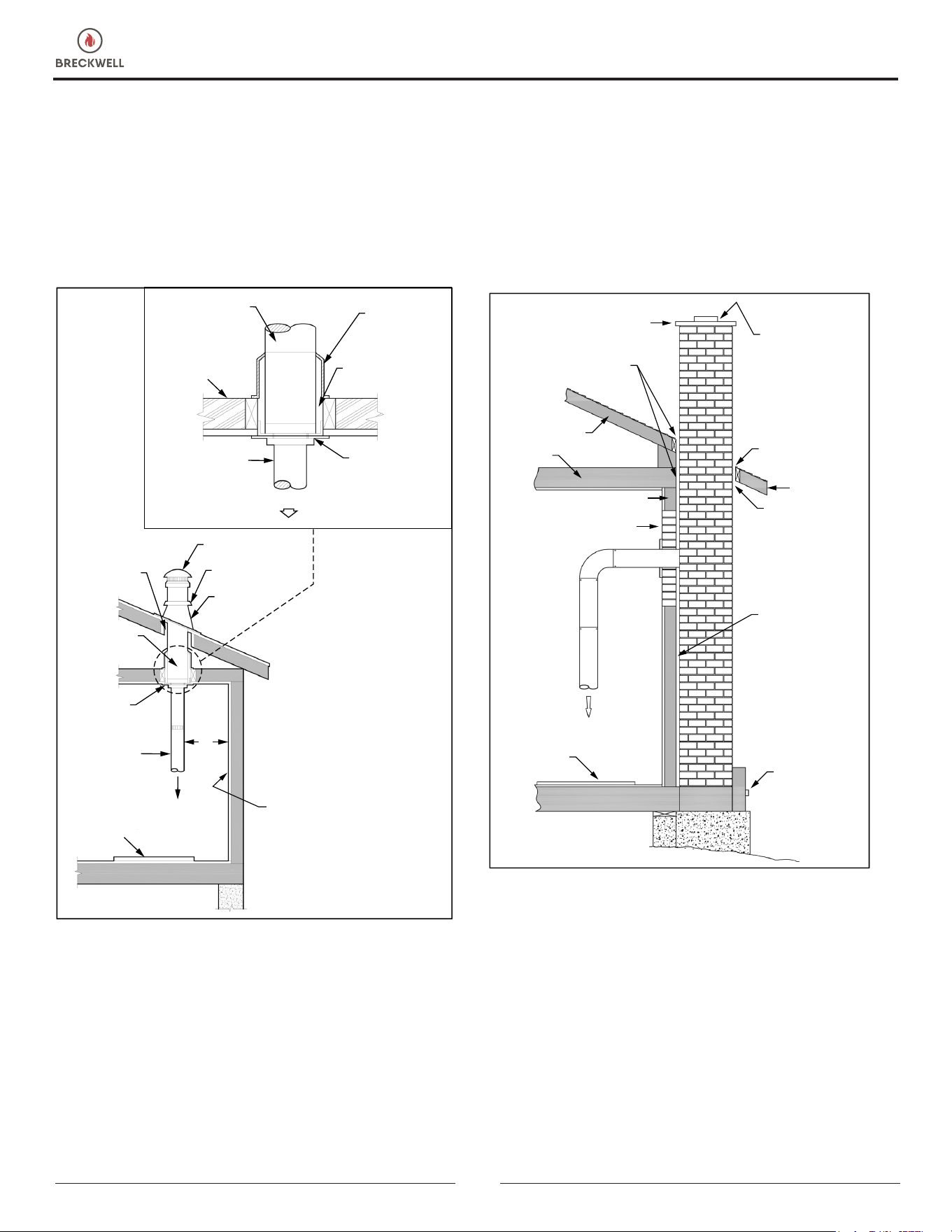

FACTORY BUILT CHIMNEY

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be followed.

You must also purchase (from the same manufacturer) and

install the ceiling support package or wall pass-through

and “T” section package, restops (where needed),

insulation shield, roof ashing, chimney cap, etc. Maintain

proper clearance to the structure as recommended by the

manufacturer. The chimney must be the required height

above the roof or other obstructions for safety and proper

draft operation.

MASONRY CHIMNEY

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association (NFPA)

by having it inspected by a professional. Make sure there

are no cracks, loose mortar or other signs of deterioration

and blockage. Be sure to the chimney cleaned before the

stove is installed and operated. When connecting the stove

through a combustible wall to a masonry chimney, special

methods are needed.

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

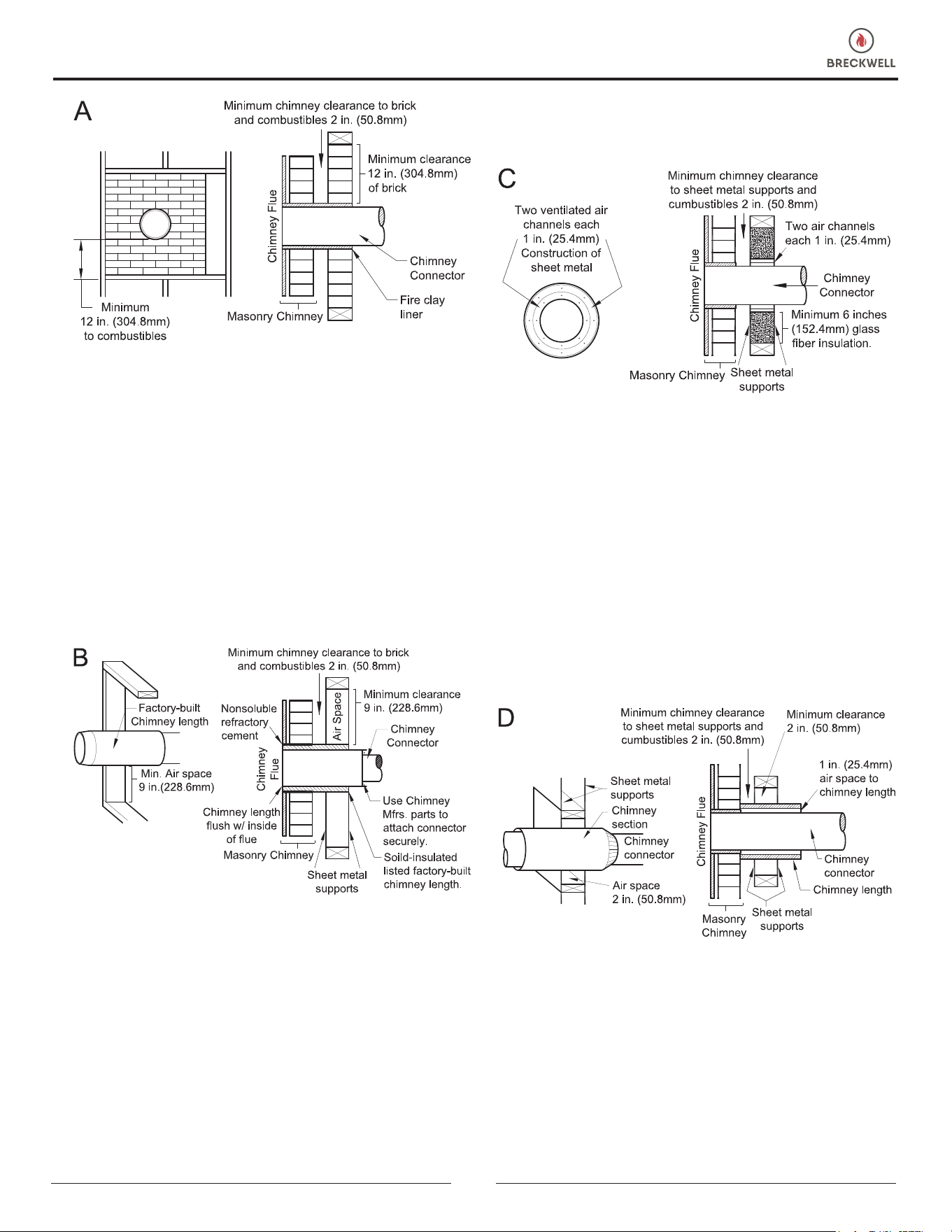

COMBUSTIBLE WALL CHIMNEY CONNECTOR

PASS-THROUGHS

METHOD A - 12” (304.8 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (15.9 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specication for Clay

Fire Linings) or its equivalent. Keep a minimum of 12”

(304.8 mm) of brick masonry between the clay liner and

wall combustibles. The clay liner shall run from the brick

masonry outer surface to the inner surface of the chimney

ue liner but not past the inner surface. Firmly grout or

cement the clay liner in place to the chimney ue liner.

INSTALLATION

METHOD B - 9” (228.6 mm) Clearance to Combustible

Wall Member: Using a 6” (152.4 mm) inside diameter,

listed, factory-built Solid-Pak chimney section with insulation

of 1” (25.4 mm) or more, build a wall pass-through with

a minimum 9” (228.6 mm) air space between the outer

wall of the chimney length and wall combustibles. Use

sheet metal supports fastened securely to wall surfaces on

all sides, to maintain the 9” (228.6 mm) air space. When

fastening supports to chimney length, do not penetrate the

chimney liner (the inside wall of the Solid-Pak chimney). The

inner end of the Solid-Pak chimney section shall be ush

with the inside of the masonry chimney ue, and sealed

with a non-water soluble refractory cement. Use this cement

to also seal to the brick masonry penetration.

METHOD C - 6” (152.4 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (152.4 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (25.4 mm) each, construct a wall

pass-through. There shall be a minimum 6” (152.4 mm)

separation area containing berglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a 24-

gage minimum sheet metal support. Maintain the 6” (152.4

mm) space. There should also be a support sized to t and

hold the metal chimney connector. See that the supports are

fastened securely to wall surfaces on all sides. Make sure

fasteners used to secure the metal chimney connector do not

penetrate chimney ue liner.

METHOD D - 2” (50.8 mm) Clearance to Combustible Wall

Member: Start with a solid-pak listed factory built chimney

section at least 12” (304 mm) long, with insulation of 1”

(25.4 mm) or more, and an inside diameter of 8” (2 inches

[51 mm] larger than the 6” [152.4 mm] chimney connector).

Use this as a pass-through for a minimum 24-gauge single

wall steel chimney connector. Keep solid-pak section

concentric with and spaced 1” (25.4 mm) off the chimney

connector by way of sheet metal support plates at both

ends of chimney section. Cover opening with and support

chimney section on both sides with 24 gage minimum sheet

metal supports. See that the supports are fastened securely

to wall surfaces on all sides. Make sure fasteners used to

secure chimney ue line do not penetrate the inner liner.

NOTES:

• Connectors to a masonry chimney, excepting method B,

shall extend in one continuous section through the wall

pass-through system and the chimney wall, to but not past

the inner ue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a oor,

or ceiling.

OPERATION INSTRUCTIONS

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE WITHIN

CLEARANCES TO COMBUSTIBLE SURFACES SPECIFIED

FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY BUILDING

EXCESSIVELY HOT FIRES AS A HOUSE/BUILDING FIRE

MAY RESULT. YOU ARE OVERFIRING THE APPLIANCE

IF IT BEGINS TO GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN THIS TYPE

OF APPLIANCE AS DAMAGE TO THE FIREBOX OR

SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT MAY

CAUSE SKIN BURNS. DO NOT TOUCH THE APPLIANCE

UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION TO THE

ROOM WHERE THE APPLIANCE IS INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS. REPLACE

LINER IMMEDIATELY IF IT IS RUSTING OR LEAKING

SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES THAT

EXCEED HEATER DESIGN SPECIFICATIONS CAN RESULT

IN PERMANENT DAMAGE TO THE HEATER.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL LIGHTER

FLUID, OR SIMILAR FLAMMABLE LIQUIDS TO START OR

“FRESHEN UP” A FIRE IN THE APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE APPLIANCE

- WHETHER IN USE OR IN STORAGE.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood may

be used in your stove, but specic varieties have better

energy yields than others. Higher efciencies and lower

emissions generally result when burning air dried seasoned

hardwoods, as compared to softwoods or too green or

freshly cut hardwoods. The following resources can assist

in learning the burn characteristics of various species of

wood:

http://rewoodresource.com/rewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood heater in a manner inconsistent

with the owner’s manual will void your warranty and is also

against federal regulations. Waste and other ammable

materials should not be burned in your stove. DO NOT

BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a re in an affected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineffective and cause smoke.

Deadwood lying on the forest oor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding 6”

in diameter should be split. The wood should not be stored

directly on the ground. Air should circulate through the logs.

A 24” to 48” air space should be left between each row

of logs, which should be placed in the sunniest location

possible. The upper layer of wood should be protected

from the element but not the sides. A good indicator of if

the wood is ready to burn is to check the piece ends. If

cracks are radiating in all directions from the center then the

wood should be dry enough to burn. If your wood sizzles

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

in the re, even though the surface is dry, it may not be

fully cured and should be seasoned longer. It is EXTREMELY

IMPORTANT that you use DRY WOOD only in your wood

stove. The wood should have dried for 9 to 15 months,

such that the humidity content (in weight) is reduced below

20% of the weight of the log. It is very important to keep

in mind that even if the wood has been cut for one, two,

or even more years, it is not necessarily dry, if it has been

stored in poor conditions. Under extreme conditions, it may

rot instead of drying. This point cannot be overstressed; the

vast majority of the problems related to the operation of a

wood stove is caused by the fact that the wood used was

too damp or had dried in poor conditions. These problems

can be:

• ignition problems

• creosote build-up causing chimney res

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of wax impregnated

sawdust or logs with any chemical additives.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece of

split wood (about ve inches in diameter) parallel to the

door on the bed of red embers.

• Keep the air control fully open and close the door.

If the wood ignites within 90 seconds from the time it

was placed in the stove, your wood is correctly dried. If

ignition takes longer, your wood is damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your chimney,

creating potential conditions for a chimney re.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low burn

rate that must not be altered. It is against federal regulations

to alter this setting or otherwise operate this wood heater

in a manner inconsistent with operating instructions in this

manual.

EFFICIENCIES

Efciencies can be based on either the lower heating value

(LHV) or the higher heating value (HHV) of the fuel. The

lower heating value is when water leaves the combustion

process as a vapor, in the case of woodstoves the moisture

in the wood being burned leaves the stove as a vapor. The

higher heating value is when water leaves the combustion

process completely condensed. In the case of woodstoves

this would assume the exhaust gases are room temperature

when leaving the system, and therefore calculations using

this heating value consider the heat going up the chimney

as lost energy. Therefore, efciency calculated using the

lower heating value of wood will be higher than efciency

calculated using the higher heating value. The best way

to achieve optimum efciencies is to learn the burn

characteristic of you appliance and burn well-seasoned

wood. Higher burn rates are not always the best heating

burn rates; after a good re is established a lower burn rate

may be a better option for efcient heating. A lower burn

rate slows the ow of usable heat out of the home through

the chimney, and it also consumes less wood.

NOTICE - INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH TEMP

PAINT WHICH REQUIRES A SERIES OF LOW TO MEDIUM

BURNS TO FULLY CURE FOR DURABILITY AND A LIFETIME

OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to cool

off between each burn. The rst two burns should be small

res and low temperatures (250°F) for a duration of 20

minutes each. The third re should be at a temperature of

approximately 500°F for 20 minutes. Provide adequate

cross ventilation to clear any smoke or odor caused by

initial rings.

Notice: Use solid wood fuel only! Do not burn garbage,

or ammable uids. Do not use coal. This appliance is not

designed to accommodate the air ow (draft) required to

properly burn coal or coal products. Do not elevate the re

using grates or irons. Build the re directly on the rebrick.

FUELING INSTRUCTIONS

This wood stove has been certied by the US EPA to meet strict

2020 guidelines. To ensure this unit produces the optimal

minimum emissions it is critical that only well-seasoned

cordwood is burned (see the “Fuel Recommendations”

section of this manual). Burning unseasoned wet wood

only hurts your stoves efciency and leads to accelerated

creosote buildup in your chimney. Be considerate of the

environment and only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED THE WITH

DOOR OPEN.

OPERATION INSTRUCTIONS

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART OF

THE STOVE STARTS TO GLOW RED, OVER FIRING IS

HAPPENING. READJUST THE AIR INTAKE CONTROL AT

A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR GRATES IS

NOT RECOMMENDED IN YOUR WOOD STOVE. BUILD

FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK LINING OF

THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES THAT

EXCEED HEATER DESIGN SPECIFICATIONS CAN RESULT

IN PERMANENT DAMAGE TO THE HEATER.

IGNITION

After making sure that the stove air intake controls are

fully open (completely pull-out towards you), The top down

method of re building is recommended for this appliance.

After making sure that the stove air intake controls are fully

open (completely pull-out towards you), Place the largest

pieces of wood on the bottom, laid in parallel and close

together. Smaller pieces are placed in a second layer,

crossways to the rst.

A third layer of still smaller pieces is laid crossways to the

second, this time with some spaces between. Then a fourth

layer of loose, small kindling and twisted newspaper sheets

tops off the pile.

Before igniting the paper and kindling wood, it is

recommended that you warm up the chimney. This is done

in order to avoid back draft problems often due to negative

pressure in the house. If such is the case, open a window

slightly near the stove and twist together a few sheets of

newspaper into a torch. Light up this paper torch and hold

it as close as possible to the mouth of the pipe inside the

combustion chamber to warm up the chimney. Once the

updraft movement is initiated, you are ready to ignite the

stove by lighting the paper and kindling wood inside the

combustion chamber. When you have achieved a good

bed of hot embers, we recommend the following burn

procedures:

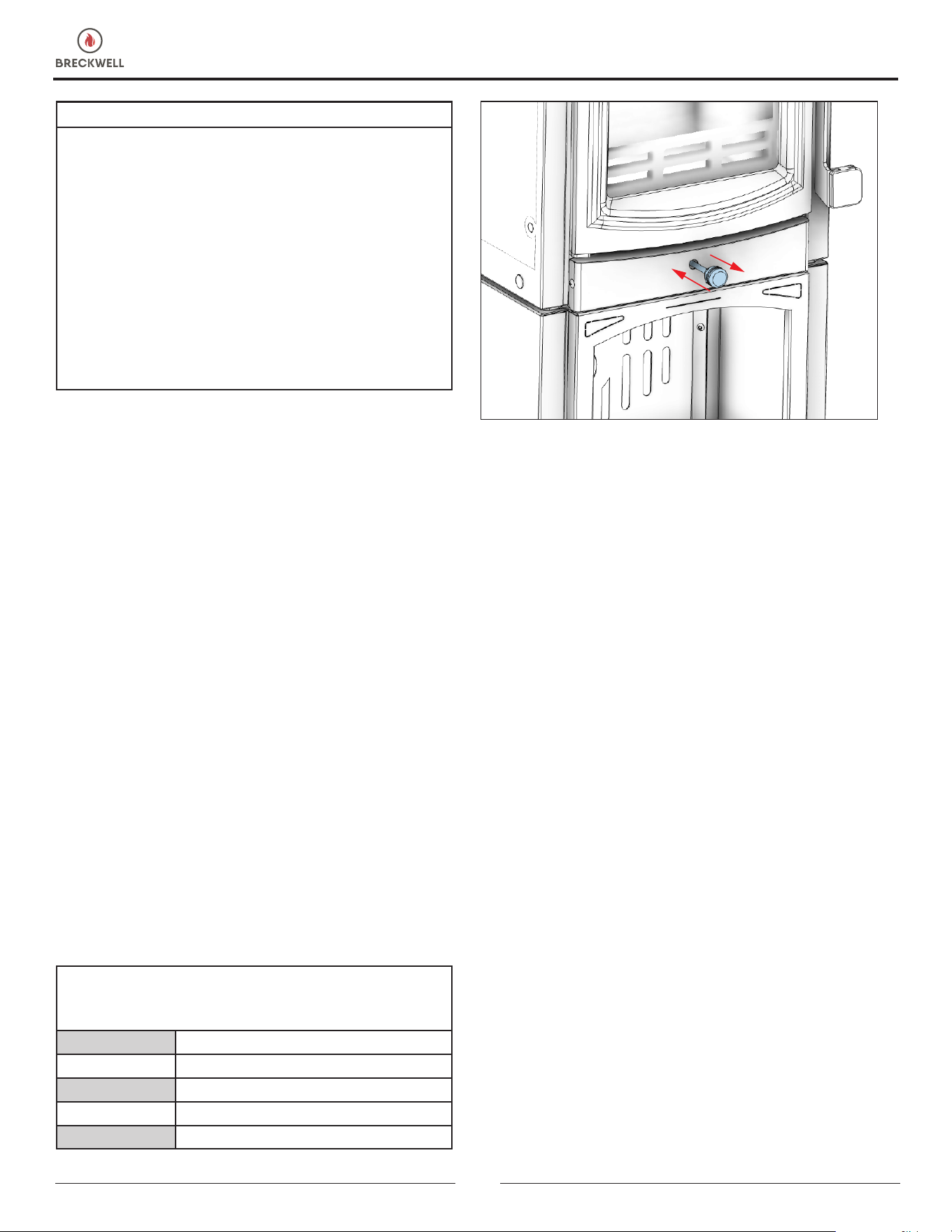

Primary Air Settings (Slide Damper is located in the

center of the stove, under the hearth plate) (Damper

Adjustment: Pulling out on the damper increases air)

Burn Rate Adjust Damper From Fully Closed

Low Closed

Medium 1/8” (3.18mm)

Medium - High 1/2” (12.7mm)

High Pull Rod Out Fully

HIGH

LOW

VISIBLE SMOKE

The amount of visible smoke being produced can be

an effective method of determining how efciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture leaving

your stove. Learn to adjust the air settings of your specic

unit to produce the smallest amount of visible smoke. Wood

that has not been seasoned properly and has a high wood

moisture content will produce excess visible smoke and

burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to provide

an accurate mix of secondary air to ensure the highest

efciency. Any damage or deterioration of these tubes may

reduce the efciency of combustion.

BLOWER OPERATION

The variable-speed blower circulates air warmed by the

rebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side of the

blower housing. Turn the knob clockwise to turn the blower

on. The speed is controlled by turning the knob clockwise

for slower speeds and counter-clockwise for faster speeds.

To turn the blower off, turn the speed control knob fully

counter-clockwise. It is recommended to turn the blower off

when the unit is not in operation. The blower should be

removed at the beginning of every “burn” season and air-

blown clean, removing any dust or build-up.

CHIMNEY MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE OVERFIRING IF

ANY PART OF THE APPLIANCE GLOWS RED. CLOSE THE

DOOR AND SHUT DAMPER IMMEDIATELY TO REDUCE THE

AIR SUPPLY AND SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR BURNING

GREEN WOOD MAY CAUSE EXCESSIVE CREOSOTE

BUILD-UP. IGNITION OF CREOSOTE OR OVERFIRING

COULD CAUSE A CHIMNEY FIRE. CHIMNEY FIRES BURN

EXTREMELY HOT AND MAY IGNITE SURROUNDING

COMBUSTIBLE MATERIALS. IN CASE OF A CHIMNEY FIRE,

CALL THE FIRE DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION AND NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue of a slow-burning re. As a

result, creosote residue accumulates on the ue lining. When

ignited this creosote makes an extremely high temper re.

The chimney connector and chimney should be inspected

at least once every two months during the heating season

to determine if a creosote build-up has occurred. If creosote

has accumulated (3 mm or more), it should be removed to

reduce the risk of a chimney re.

We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted. Above

500°F, heat is wasted since a too large quantity is lost into

the atmosphere.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 min. every time

you reload the stove to bring it back to proper operating

temperatures. The secondary combustion can only take

place if the rebox is hot enough.

• Always check for creosote deposit once every two months

and have your chimney cleaned at least once a year.

• If a chimney or creosote re occurs, close all dampers

immediately. Wait for the re to go out and the heater to

cool, then inspect the chimney for damage. If no damage

results, perform a chimney cleaning to ensure no more

creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL STUDS

OR RAFTERS WHICH WERE ASSUMED TO BE A SAFE

DISTANCE AWAY FROM THE CHIMNEY. IF A CHIMNEY

FIRE OCCURS, HAVE YOUR CHIMNEY INSPECTED BY A

QUALIFIED EXPERT BEFORE USING AGAIN.

ASH REMOVAL & DISPOSAL

Whenever ashes get 3 to 4 inches deep in your rebox,

and when the re has burned down and cooled, remove

excess ashes. Leave an ash bed approximately 1 inch deep

on the rebox bottom to help maintain a hot charcoal bed.

Ashes should be placed in a metal container with a tight-

tting lid. The closed container of ashes should be placed

on a non-combustible oor or the ground, away from all

combustible materials, pending nal disposal. The ashes

should be retained in the closed container until all cinders

have thoroughly cooled.

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN AFTER

TWO DAYS WITHOUT OPERATING THE STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP OPEN.

THIS WOULD RESULT IN OVER FIRING THE STOVE.

DAMAGE TO THE STOVE AND EVEN HOUSE FIRE MAY

RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods.

While the modern combustion systems in heaters drastically

reduce the amount of CO emitted out the chimney, exposure

to the gases in closed or conned areas can be dangerous.

Make sure your stove gaskets and chimney joints are in good

working order and sealing properly to ensure unintended

exposure. It is recommended that you use both smoke and

CO monitors in areas having the potential to generate CO.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CHIMNEY MAINTENANCE

GLASS CARE

• Inspect and clean the glass regularly to detect any cracks.

If you spot one, turn the stove off immediately. Do not

abuse the glass door by striking or slamming shut. Do not

use the stove if the glass is broken.

• If the glass on your stove breaks, replace only with the

glass supplied from your heater dealer. Never substitute

other materials for the glass.

• To replace the glass, remove the screws retaining the

glass moldings inside the door. Remove the moldings and

replace the damaged piece with a new one. Perform the

procedure backward after replacing it. When replacing

the glass, you should change the glass gasket to make

sure you keep it sealed.

• Never wash the glass with a product that may scratch.

Use a specialized product, available in the stores where

wood stoves are sold. The glass should be washed only

when cold.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT THE GASKET OR

WITH A DAMAGED OR BROKEN GASKET. OPERATING

WITHOUT A GASKET OR DAMAGED GASKET WILL RESULT

IN DAMAGE TO YOUR STOVE AND CAN RESULT IN A

HOUSE FIRE.

This unit’s door uses a 5/8” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order

to ensure good control over the combustion, maximum

efciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

ATTENTION:

THIS WOOD HEATER NEEDS PERIODIC INSPECTION

AND REPAIR FOR PROPER OPERATION. IT IS AGAINST

FEDERAL REGULATIONS TO OPERATE THIS WOOD

HEATER IN A MANNER INCONSISTENT WITH OPERATING

INSTRUCTIONS IN THIS MANUAL.

HOW TO ORDER REPAIR PARTS

CONTACT YOUR DEALER OR INSTALLER FOR PARTS AND SERVICE

The information in this owner’s manual is specic to your unit. When ordering replacement parts the information in this

manual will help to ensure the correct items are ordered. Before contacting customer service write down the model number

and the serial number of this unit. That information can be found on the certication label attached to the back of the

unit. Other information that may be needed would be the part number and part description of the item(s) in question.

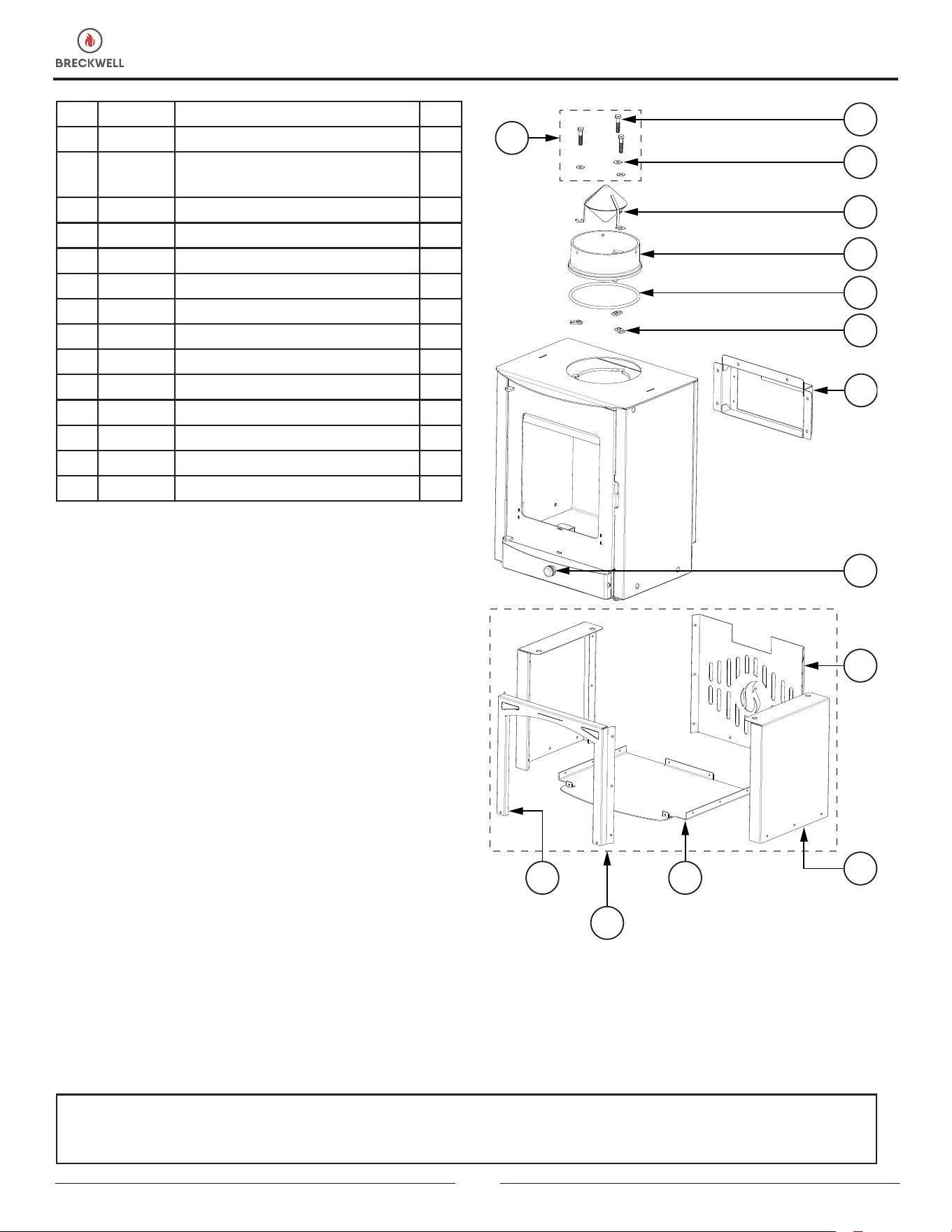

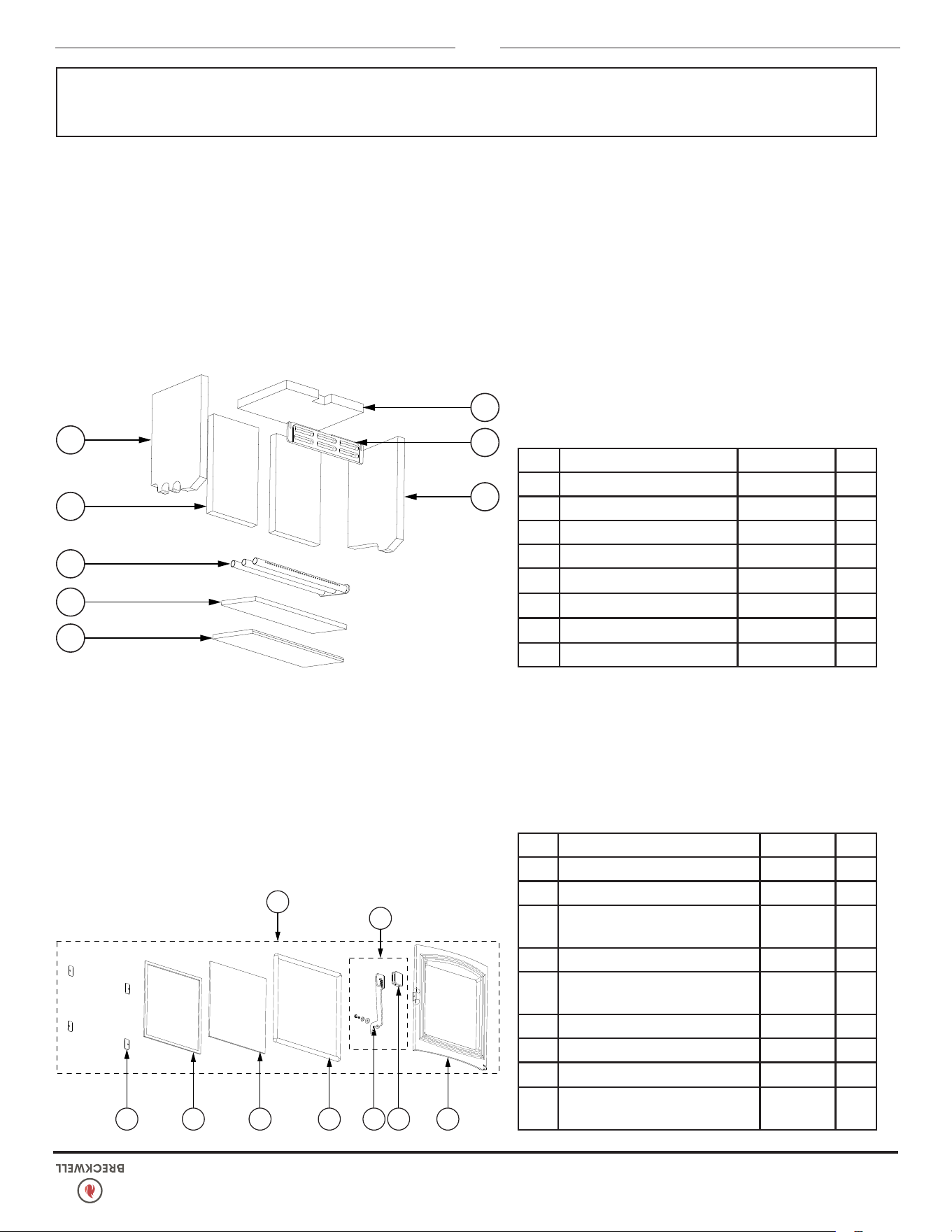

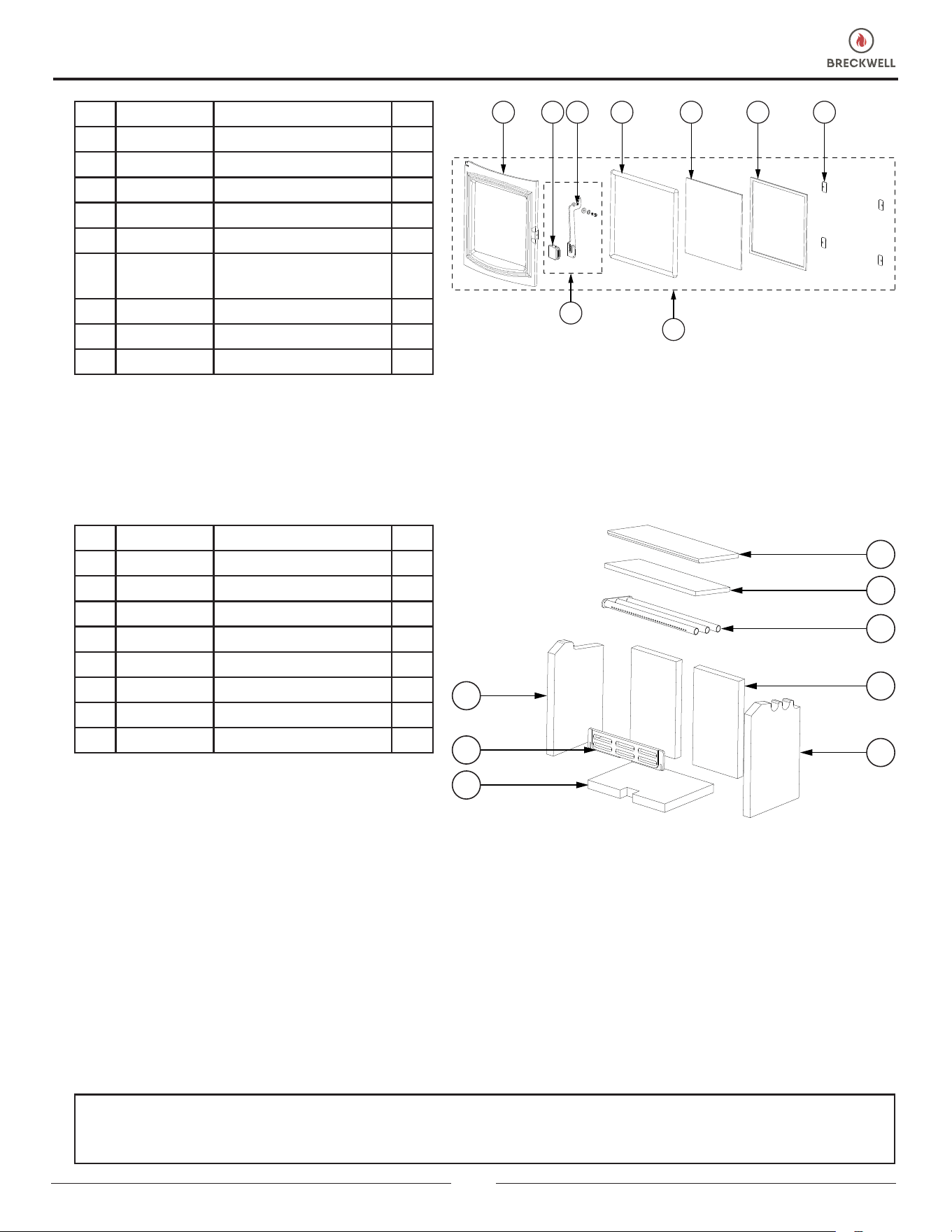

Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once this information has been

gathered you can contact your Breckwell dealer or visit www.Breckwell.com

Model Information

Model Number Dealer’s Name

Serial Number Dealer’s Phone Number

OPTIONAL B36T BLOWER WIRING DIAGRAM

NOTICE: DO NOT ALLOW THE POWER CORD TO TOUCH

HOT SURFACES! KEEP THE POWER CORD AT LEAST

12”/30.5CM FROM THE STOVE OR PIPE SURFACES.

DANGER: SHOCK HAZARD DISCONNECT POWER

SOURCE BEFORE INSTALLATION AND WHENEVER

SERVICING BLOWER ASSEMBLY.

CAUTION: MOVING PARTS CAN CAUSE INJURY.

DO NOT OPERATE WITH COVER REMOVED.

NOTICE: ANY REPLACEMENT WIRING MUST HAVE

EQUIVALENT INSULATION AND TEMPERATURE

RATING (105° C).

GREEN /

VERT

WHITE /

BLANC

WHITE /

BLANC

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

ATTACH TO

HOUSING /

ATTACHER

AU BOÎTIER

POWER SUPPLY /

SOURCE DE COURANT

BLOWER /

VENTILATEUR

THERMODISC /

THERMODISQUE

RHEOSTAT /

RHÉOSTAT

INSTRUCTIONS SPECIFIC FOR CANADIAN INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions for

disassembling the chimney for transportation of a

transportable building.

This heater meets the requirements of CAN/ULC-S627 and

is suitable for installation on a combustible oor and does

not require radiant oor protection.

The parts or materials to be employed for ember protectors

and the minimum areas to be covered and their relation

to the space heater, as well as the notice: “In Canada, to

comply with CSA B365, Installation Code for Solid-Fuel-

Burning Appliances and Equipment, any combustible

covering beneath the appliance and/or within the area

extending horizontally at least 450 mm (18 in) beyond the

appliance on any side equipped with a door, and at least

200 mm (8 in) beyond the appliance on other sides, shall

be protected by a continuous, durable, non-combustible

pad that will provide ember protection. The 450 mm (18

in) ember protection required on any side with a door shall

extend for the full width of the appliance plus the 200 mm

(8 in) required on each side of the appliance without a

door. Where an appliance is installed less than 200 mm (8

in) from a wall, the ember pad need only extend to the base

of the wall. An ember pad shall not be placed on top of a

carpet unless the pad is structurally supported to prevent

displacement and distortion.

Note: Do not install the chimney directly at the outlet of the

appliance. A chimney connector (ue pipe) is required.

If this appliance is installed in a transportable building,

removal of the chimney is required for transportation of the

building.

DO NOT INSTALL IN AN ALCOVE

DO NOT INSTALL IN ANY FIREPLACE

Key Part # Description Qty

1 83432 5/16-18 X 1-1/2 HX HD C/S PL 3

2 83045

Washer, 5/16”ID X 3/4” OD X

1/16 THK

3 893719 Diffuser 1

4 40292A 6” Flue Collar 1

5 88042 1/4” Rope Gasket 1

6 83431 Weld Tab 3

7 893734 Blower Bracket 1

8 893162 Knob, Wooden 1

9 893920 Back Pedestal 1

10 893923 Side Pedestal 2

11 893921 Base Pedestal 1

12 893922 Front Pedestal 1

13 893981 Pedestal Kit (hardware included) 1

14 69782 Hardware Pack 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS PARTS

PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF THIRD PARTY

COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

Contact your dealer or installer for

parts and service.

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS PARTS

PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF THIRD PARTY

COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

Key Part # Description Qty

1 893716 Top Bafe 1

2 893711 Bottom Bafe 1

3 893717 Tube Assembly 1

4 893713 Back Liner 2

5 893715 Right Liner 1

6 893712 Left Liner 1

7 40911 Log Guard 1

8 893714 Bottom Liner 1

Contact your dealer or installer for

parts and service.

Contact your dealer or installer for

parts and service.

Key Part # Description Qty

1 40909 Door 1

2 893910 Wooden Scale Handle 1

3 893730 Handle 1

4 88126 5/8” Rope Gasket 1

5 893718 Main Glass 1

6 88174

Gasket - Flat, Glass

(3/16T x 3/8W)

7 893731 Glass Clamp 4

8 893979 Door Handle Kit 1

9 893980 Complete Door Assy. 1

1 2 3

4 5 6 7

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 03 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 05 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 07 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 02 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 04 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 06 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

Service 08 Date: _____________________

Engineer Name: _________________________________

License No.: _____________________________________

Company: ______________________________________

Telephone No.: __________________________________

Stove Inspected: Chimney Swept:

Items Replaced: __________________________________

SERVICE RECORD

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est

terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est

nécessaire.

Service de 01 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 03 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 05 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 07 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 02 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 04 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 06 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

Service de 08 Date: _____________________

Nom de l’ingénieur: ______________________________

N° de licence.: __________________________________

Compagnie: _____________________________________

N° de téléphone: _________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: ________________________________

ENREGISTREMENT DE SERVICE

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU FABRICANT

ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTES

PROVENANT DE TIERS ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Clé Nº de pièce Description Qté

1 893716 Déecteur supérieur 1

2 893711 Déecteur inférieur 1

3 893717 Assemblage de tube 1

4 893713 Doublure arrière 2

5 893715 Doublure droite 1

6 893712 Doublure gauche 1

7 40911 Protection de bûche 1

8 893714 Revêtement de fond 1

Contactez votre revendeur ou installateur pour

les pièces et le service.

Contactez votre revendeur ou installateur pour

les pièces et le service.

Clé

Nº de

pièce

Description Qté

1 40909 Porte 1

2 893910 Poignée en bois pour écailles 1

3 893730 Poignée 1

4 88126

Joint d'étanchéité de corde de

1,5 cm (5/8 po)

5 893718 Verre principal 1

6 88174

Joint - Plat, verre (3/16T x

3/8W)

7 893731 Pince à verre 4

8 893979 Kit de poignée de porte 1

9 893980 Ensemble de porte complet 1

1 2 3

4 5 6 7

Clé

Nº de

pièce

Description Qté

1 83432 5/16-18 X 1-1/2 HX HD C/S PL 3

2 83045

Rondelle, 5/16 po ID X 3/4 po OD X

1/16 po THK

3 893719 Diffuseur 1

4 40292A

Collet de conduit de fumée de 15 cm

(6 po)

5 88042

Joint d’étanchéité de 6,35 mm

(1/4 po)

6 83431 Languette de soudure 3

7 893734 Support de ventilateur 1

8 893162 Bouton, en bois 1

9 893920 Piédestal arrière 1

10 893923 Piédestal latéral 2

11 893921 Piédestal de base 1

12 893922 Piédestal avant 1

13 893981 Kit de socle (matériel inclus) 1

14 69782 Pack matériel 1

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU FABRICANT

ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTES

PROVENANT DE TIERS ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Contactez votre revendeur ou

installateur pour les pièces et le service.

SCHÉMA DE CÂBLAGE DU VENTILATEUR B36T EN OPTION

DANGER : RISQUE D’ÉLECTROCUTION - DÉBRANCHEZ LA SOURCE D'ALIMENTATION AVANT L'INSTALLATION ET LORS DE

L'ENTRETIEN DE LA SOUFFLERIE.

ATTENTION : LES PIÈCES MOBILES PEUVENT PROVOQUER DES BLESSURES. NE PAS FAIRE FONCTIONNER AVEC LE COUVERCLE

RETIRÉ.

AVIS : NE LAISSEZ PAS LE CORDON D'ALIMENTATION TOUCHER LES SURFACES

CHAUDES! GARDEZ LE CORDON D'ALIMENTATION À AU MOINS 30,5 CM

(12 PO) DES SURFACES DU POÊLE OU DU TUYAU.

AVIS : TOUT CÂBLAGE DE REMPLACEMENT

DOIT AVOIR UNE ISOLATION ÉQUIVALENTE

ET UNE TEMPÉRATURE NOMINALE (105° C).

GREEN /

VERT

WHITE /

BLANC

WHITE /

BLANC

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

ATTACH TO

HOUSING /

ATTACHER

AU BOÎTIER

POWER SUPPLY /

SOURCE DE COURANT

BLOWER /

VENTILATEUR

THERMODISC /

THERMODISQUE

RHEOSTAT /

RHÉOSTAT

N’obstruez pas l’espace sous l’appareil de chauffage et n’obstruez

pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée pour

le démontage de la cheminée pour le transport d’un bâtiment

transportable.

Cet appareil de chauffage répond aux exigences de la norme

CAN/ULC-S627 et convient à une installation sur un plancher

combustible et ne nécessite pas de protection de plancher radiant.

Les pièces ou matériaux à utiliser pour les protecteurs de braises et

les surfaces minimales à couvrir et leur relation avec le radiateur

d’appoint, ainsi que l’avis : « Au Canada, pour se conformer à la

norme CSA B365, Code d’installation des appareils à combustible

solide et équipement, tout revêtement combustible sous l’appareil

et/ou dans la zone s’étendant horizontalement à au moins 450

mm (18 po) au-delà de l’appareil de tout côté équipé d’une porte,

et à au moins 200 mm (8 po) au-delà de l’appareil de l’autre

côtés, doivent être protégés par un tampon continu, durable

et incombustible qui fournira une protection contre les braises.

La protection contre les braises de 450 mm (18 po) requise de

tous les côtés avec un porte doit s’étendre sur toute la largeur

de l’appareil plus les 200 mm (8 po) requis de chaque côté de

l’appareil sans porte. Lorsqu’un appareil est installé à moins de

200 mm (8 po) d’un mur, le tampon de braises ne doit s’étendre

que jusqu’à la base du mur. Un tampon de braises ne doit pas être

placé sur un tapis à moins que le tampon ne soit structurellement

soutenu pour empêcher le déplacement et la distorsion.

Remarque : Ne pas installer la cheminée directement à la sortie

de l’appareil. Un connecteur de cheminée (conduit de fumée) est

nécessaire.

Si cet appareil est installé dans un bâtiment transportable,

l’enlèvement de la cheminée est requis pour le transport du

bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

ENTRETIEN DE LA CHEMINÉE

fermées ou connées peut être dangereuse. Assurez-vous que les

joints d’étanchéité de votre poêle et les joints de la cheminée soient

en bon état et qu’ils scellent correctement, évitant les expositions

indésirables. Il est recommandé d'utiliser des moniteurs de fumée

et de CO dans les zones ayant le potentiel de générer du CO.

ENTRETIEN DE LA VITRE

• Inspectez et nettoyez régulièrement la vitre pour détecter toute

ssure. Si vous en apercevez une, éteignez immédiatement

le poêle. N'abusez pas de la porte vitrée en frappant ou en

claquant. Ne pas utiliser le poêle si le verre est cassé.

• En cas de bris de la vitre de votre poêle, remplacez-la uniquement

par la vitre fournie par votre revendeur. Ne remplacez jamais le

verre par d'autres matériaux.

• Pour remplacer la vitre, retirez les vis retenant les moulures de

vitre à l'intérieur de la porte. Retirez les moulures et remplacez

la pièce endommagée par une nouvelle. Effectuer la procédure

en arrière après l'avoir remplacée. Lors du remplacement du

verre, vous devez changer le joint de verre pour vous assurer

de le garder scellé.

• Ne lavez jamais la vitre avec un produit susceptible de rayer.

Utilisez un produit spécialisé, disponible dans les magasins où

les poêles à bois sont vendus. Le verre ne doit être lavé qu'à

froid.

ENTRETIEN DES JOINTS

AVERTISSEMENT :

NE JAMAIS FAIRE FONCTIONNER LE POÊLE SANS LE

JOINT OU AVEC UN JOINT ENDOMMAGÉ OU CASSÉ.

LE FONCTIONNEMENT SANS JOINT D’ÉTANCHÉITÉ OU

ENDOMMAGÉ ENDOMMAGERA VOTRE POÊLE ET PEUT CAUSER

UN INCENDIE.

La porte de cette unité utilise un joint de câble de 5/8 po de

diamètre. Il est recommandé de changer le joint d'étanchéité de la

porte (ce qui rend votre porte de poêle étanche à l'air) une fois par

an, an d'assurer un bon contrôle de la combustion, une efcacité

et une sécurité maximales. Pour changer le joint d'étanchéité

de la porte, retirez simplement le joint endommagé. Nettoyez

ensuite avec soin la rainure du joint, appliquez un silicone à

haute température vendu à cette n et installez le nouveau joint.

Vous pouvez rallumer votre poêle environ 24 heures après avoir

terminé cette opération.

ATTENTION :

CET APPAREIL DE CHAUFFAGE À GRANULÉS NÉCESSITE DES

INSPECTIONS ET DES RÉPARATIONS PÉRIODIQUES POUR

UN FONCTIONNEMENT ADÉQUAT. IL EST CONTRAIRE AUX

RÉGLEMENTATIONS FÉDÉRALES D'UTILISER CE CHAUFFAGE

AU BOIS DE MANIÈRE NON CONFORME AUX INSTRUCTIONS

D'UTILISATION DE CE MANUEL.

COMMENT COMMANDER DES PIÈCES DE RÉPARATION

CONTACTEZ VOTRE REVENDEUR OU INSTALLATEUR POUR LES PIÈCES ET LE SERVICE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Ces informations se trouvent sur l’étiquette de

certication apposée à l’arrière de l’appareil. D’autres informations qui peuvent être nécessaires sont le numéro de pièce et la description

de la pièce (s) en question. Les numéros de pièces et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter votre revendeur Breckwell ou visiter www.Breckwell.com

Informations sur le modèle

Numéro de modèle Nom du revendeur

Numéro de série Numéro de téléphone du concessionnaire

ENTRETIEN DE LA CHEMINÉE

ATTENTION :

NE PAS SURCHAUFFER L’APPAREIL. SI UNE PARTIE DE L’APPAREIL

EST ROUGE, C’EST QU’IL Y A SURCHAUFFE. FERMEZ LA PORTE

ET FERMEZ IMMÉDIATEMENT LE REGISTRE POUR RÉDUIRE

L'ALIMENTATION EN AIR ET RALENTIR LE FEU.

ATTENTION :

LES FEUX À COMBUSTION LENTE POUR UNE UTILISATION

PROLONGÉE OU LA COMBUSTION DE BOIS VERT PEUVENT

PROVOQUER UNE ACCUMULATION EXCESSIVE DE CRÉOSOTE.

L’ALLUMAGE DE CRÉOSOTE OU LA SURCHAUFFE PEUVENT

PROVOQUER UN FEU DE CHEMINÉE. LES FEUX DE CHEMINÉE

SONT EXTRÊMEMENT CHAUDS ET SUSCEPTIBLES D’ENFLAMMER

LES MATÉRIAUX COMBUSTIBLES ENVIRONNANTS. EN CAS DE

FEU DE CHEMINÉE, APPELEZ LES POMPIERS IMMÉDIATEMENT!

FORMATION DE CRÉOSOTE ET NETTOYAGE

NÉCESSAIRE

Quand le bois brûle lentement, il crée du goudron et d'autres

vapeurs organiques qui se combinent avec l'humidité expulsée et

forment du créosote. Les vapeurs de créosote se condensent dans

le conduit de fumée lorsqu’il est relativement froid, par exemple

lorsque le feu vient d’être allumé ou que le feu brûle lentement. Par

conséquent, les résidus de créosote s'accumulent sur le revêtement

du conduit de fumée. Si le créosote prend feu, il crée un feu

extrêmement tempéré. Le conduit de raccordement de cheminée

et la cheminée doivent être inspectés au moins une fois tous les

deux mois pendant la saison de chauffage pour déterminer si une

accumulation de créosote s'est produite. Si un dépôt de créosote

(3 mm ou plus), il doit être enlevé pour diminuer le risque de feu

de cheminée.

Nous vous recommandons vivement d'installer un thermomètre

magnétique sur votre tuyau d'évacuation des fumées, à environ

45 cm (18 pouces) au-dessus du poêle. Ce thermomètre indiquera

la température de vos fumées d’évacuation, dans le système

d’évacuation des fumées. La température idéale pour ces gaz est

comprise entre 135°C et 260°C (275°F et 500°F). En dessous de

ces températures, l'accumulation de créosote est favorisée. Au-

dessus de 260°C (500°F), la chaleur est gaspillée car une trop

grande quantité est perdue dans l'atmosphère.

POUR ÉVITER L'ACCUMULATION DE CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlages propres

et des températures de cheminée plus élevées, donc moins de

dépôts de créosote.

• Laissez le contrôle de l'air complètement ouvert pendant environ

5 min. chaque fois que vous rechargez le poêle pour le ramener

à des températures de fonctionnement correctes. La combustion

secondaire ne peut avoir lieu que si la boîte à combustion est

sufsamment chaude.

• Vériez toujours la présence de dépôts de créosote une fois tous

les deux mois et faites nettoyer votre cheminée au moins une

fois par an.

• Si un feu de cheminée ou de créosote survient, fermez

immédiatement tous les registres. Attendez que le feu s'éteigne

et que le chauffage refroidisse, puis inspectez la cheminée pour

détecter tout dommage. Si aucun dommage n'est constaté,

effectuez un nettoyage de la cheminée pour vous assurer qu'il

ne reste plus de dépôts de créosote dans la cheminée.

ATTENTION :

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE DES

GOUJONS DE MUR OU DES CHEVRONS CENSÉS SE TROUVER

À UNE DISTANCE SÛRE DE LA CHEMINÉE. SI UN INCENDIE DE

CHEMINÉE SE PRODUIT, FAITES INSPECTER VOTRE CHEMINÉE

PAR UN EXPERT QUALIFIÉ AVANT DE L'UTILISER À NOUVEAU.

ENLÈVEMENT ET ÉLIMINATION DES CENDRES

Chaque fois que les cendres atteignent 7,6 cm à 10,2 cm (3 à 4

pouces) de profondeur dans votre boîte à combustion, et lorsque

le feu a brûlé et refroidi, retirez l'excès de cendres. Laissez un lit

de cendres d'environ 2,5 cm (1 po) de profondeur sur le fond de

la boîte à combustion pour aider à maintenir un lit de charbon

chaud. Les cendres doivent être placées dans un récipient en

métal recouvert d'un couvercle bien ajusté. Le récipient de cendres

fermé doit être placé sur un plancher incombustible ou sur le sol,

loin des matériaux combustibles, en attendant sa mise au rebut

nale. Les cendres doivent être conservées dans le récipient fermé

jusqu'à ce que toutes les cendres aient complètement refroidi.

PRÉCAUTIONS :

• LES CENDRES PEUVENT CONTENIR DES BRAISES CHAUDES

MÊME APRÈS DEUX JOURS SANS UTILISATION DU POÊLE.

• LE BAC À CENDRES PEUT DEVENIR TRÈS CHAUD. ENFILEZ

DES GANTS POUR ÉVITER LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE LORSQUE LA TRAPPE À CENDRES

EST OUVERTE. CELA ENTRAÎNERAIT UNE SURCHAUFFE DU

POÊLE. LE POÊLE PEUT ÊTRE ENDOMMAGÉ ET MÊME UN

INCENDIE PEUT SE PRODUIRE DANS LA MAISON.

MONITEURS DE FUMÉE ET DE MONOXYDE DE

CARBONE (CO)

Le bois brûlé produit naturellement des émissions de fumée et de

monoxyde de carbone (CO). Le CO est un gaz toxique lorsqu'il

est exposé à des concentrations élevées pendant des périodes

prolongées. Alors que les systèmes de combustion modernes dans

les appareils de chauffage réduisent drastiquement la quantité de

CO émise par la cheminée, l'exposition aux gaz dans des zones

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

INSTRUCTIONS DE FONCTIONNEMENT

AVERTISSEMENTS :

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI DES PARTIES

DE CE POÊLE COMMENÇAIENT À ROUGEOYER, IL S’AGIT

D’UNE SURCHAUFFE. RÉAJUSTER LE CONTRÔLE DE PRISE

D’AIR À UN RÉGLAGE INFÉRIEUR.

• L’INSTALLATION D’UN SUPPORT À BÛCHES OU D’UNE

GRILLE N’EST PAS RECOMMANDÉE DANS VOTRE POÊLE À

BOIS. ÉTABLIR LE FEU DE BOIS DIRECTEMENT SUR LA BRIQUE

RÉFRACTAIRE.

• NE JAMAIS PLACER DE BOIS AU-DESSUS DE LA DOUBLURE

EN BRIQUE DE FEU DE LA BOÎTE À FEU.

• LES TENTATIVES D'ATTEINDRE DES TAUX DE SORTIE

DE CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU RÉCHAUFFEUR PEUVENT ENTRAÎNER DES

DOMMAGES PERMANENTS AU RÉCHAUFFEUR.

ALLUMAGE

Après s'être assuré que les commandes d'admission d'air du

poêle sont complètement ouvertes (tirant complètement vers

vous), la méthode du haut vers le bas du bâtiment coupe-feu est

recommandée pour cet appareil. Après vous être assuré que

les commandes d'admission d'air du poêle sont complètement

ouvertes (tirant complètement vers vous), placez les plus gros

morceaux de bois sur le fond, posés en parallèle et rapprochés.

Les secondes pièces sont placées en une seconde couche, en

travers aux premières.

Une troisième couche de plus petites pièces est déposée en travers

de la seconde, cette fois avec un certain espace entre elles.

Ensuite, une quatrième couche de feuilles de journaux lâches,

petites et tordues s'éloigne de la pile.

Avant d'allumer le papier et le bois d'allumage, il est recommandé

de réchauffer la cheminée. Cela est fait an d'éviter les problèmes

de contrebande souvent dus à une pression négative dans la

maison. Si tel est le cas, ouvrez une fenêtre légèrement près du

poêle et tournez ensemble quelques feuilles de journal dans une

torche. Allumez cette torche en papier et tenez-la aussi près que

possible de l'embouchure du tuyau à l'intérieur de la chambre de

combustion pour réchauffer la cheminée. Une fois le mouvement

du courant ascendant amorcé, vous êtes prêt à allumer le poêle

en allumant le papier et en allumant le bois à l'intérieur de la

chambre de combustion. Lorsque vous avez atteint un bon lit de

braises chaudes, nous recommandons les procédures de brûlure

suivantes:

Paramètres d'air primaire (L'amortisseur à glissière est situé au

centre du poêle sous la plaque d’âtre) (Réglage du registre de

tirage : Tirer sur le registre augmente l'air)

Taux de

combustion

Régler l'amortisseur à partir de la position

complètement fermé

FAIBLE Fermé

Moyen 3,18 mm (1/8 po)

Moyen - élevé 12,7 mm (1/2 po)

Élevé Retirer complètement la tige

HAUT

FAIBLE

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode efcace

pour déterminer l'efcacité du processus de combustion dans les

contextes donnés. La fumée visible est constituée de combustible

imbrûlé et d'humidité sortant de votre poêle. Apprenez à régler les

réglages d'air de votre unité spécique pour produire la plus petite

quantité de fumée visible. Le bois qui n'a pas été correctement

séché et qui a une teneur élevée en humidité du bois produira un

excès de fumée visible et brûlera mal.

TUBES D'AIR

Les conduits d’air assemblés dans cette unité sont conçus pour

offrir un mélange précis d’air secondaire et assurer une plus

grande efcacité. Tout dommage ou détérioration de ces tubes

peut réduire l'efcacité de la combustion.

FONCTIONNEMENT DU VENTILATEUR

Le ventilateur à vitesse variable fait circuler l'air réchauffé par la

boîte à feu dans le salon pour répartir la chaleur plus uniformément.

Le bouton de commande du ventilateur est situé sur le côté du

boîtier. Tournez le bouton dans le sens horaire pour allumer le

ventilateur. La vitesse est contrôlée en tournant le bouton dans le

sens horaire pour des vitesses plus lentes et dans le sens antihoraire

pour des vitesses plus rapides. Pour éteindre le ventilateur, tournez

le bouton de commande de vitesse complètement dans le sens

inverse des aiguilles d'une montre. Il est recommandé d'éteindre

le ventilateur lorsque l'unité ne fonctionne pas. Le ventilateur doit

être retiré au début de chaque saison de « combustion » et purié

par soufage d'air, en éliminant toute poussière ou accumulation.

INSTRUCTIONS DE FONCTIONNEMENT

si la surface est sèche, il n’est peut-être pas entièrement sec et

doit être laissé à sécher plus longtemps. Il est EXTRÊMEMENT

IMPORTANT d’utiliser uniquement du BOIS SEC dans votre poêle

à bois. Le bois doit avoir séché pendant 9 à 15 mois an que la

teneur en humidité (en poids) soit réduite à moins de 20 % du

poids de la bûche. Il est très important de garder à l’esprit que

même si le bois est coupé depuis un, deux ou même trois ans, il

n’est pas nécessairement sec et a peut-être été entreposé dans

des conditions médiocres. Sous des conditions extrêmes, il peut

pourrir au lieu de sécher. On ne saurait trop insister sur ce point :

la grande majorité des problèmes liés au fonctionnement d’un

poêle à bois sont dus à l’utilisation d’un bois trop humide ou séché

dans de mauvaises conditions. Ces problèmes peuvent être :

• problèmes d’allumage

• accumulation de créosote causant des feux de cheminée

• faible rendement énergétique

• noircissement des fenêtres

• combustion incomplète des bûches

Ne brûlez pas de bûches fabriquées à partir de sciure imprégnée

de cire ou de bûches contenant des additifs chimiques.

TESTER VOTRE BOIS

• Lorsque le poêle est complètement chauffé, placez un morceau

de bois fendu (environ cinq pouces de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Gardez le contrôle de l'air complètement ouvert et fermez la

porte. Si le bois s'enamme dans les 90 secondes à partir

du moment où il a été placé dans le poêle, votre bois est

correctement séché. Si l'inammation est plus longue, votre bois

est humide.

• Si votre bois sife et que de l’eau ou de la vapeur s’échappe

aux extrémités du morceau, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez jamais ce bois dans votre poêle. De

grandes quantités de créosote pourraient être déposées dans

votre cheminée, créant ainsi des conditions potentielles pour un

feu de cheminée.

AVERTISSEMENT DE SABOTAGE

Cet appareil de chauffage au bois possède un taux de combustion

réduit minimum prédéni par le fabricant qui ne doit pas être

altéré. Modier ce réglage ou autrement utiliser cet appareil de

chauffage au bois sans respecter les directives du présent manuel,

contrevient aux réglementations fédérales.

RENDEMENTS

L’efcacité peut être basée sur le pouvoir calorique inférieur

(PCI) ou le pouvoir calorique supérieur (PCS) du combustible. Le

pouvoir calorique inférieur, c’est lorsque l’eau quitte le processus

de combustion sous forme de vapeur; dans le cas des poêles à

bois, c’est l’humidité dans le bois brûlé qui quitte le poêle sous

forme de vapeur. Le pouvoir calorique supérieur, c’est lorsque

l’eau quitte le processus de combustion sous forme entièrement

condensée. Dans le cas des poêles à bois, ceci voudrait dire

que les gaz d’évacuation sont à la température de la pièce en

quittant le système, et donc, les calculs utilisant cette valeur de

chaleur considèrent l’élévation de la chaleur dans la cheminée

comme une perte d’énergie. Ainsi, l’efcacité calculée en utilisant

le pouvoir calorique inférieur du bois sera plus élevée que celle

calculée en utilisant le pouvoir calorique supérieur. La meilleure

façon d’atteindre des efcacités optimales est d’apprendre les

caractéristiques de brûlage de votre appareil et du bois bien

séché. Des taux de combustion plus élevés ne sont pas toujours

meilleurs; après qu’un bon feu est établi, un taux de combustion

plus bas peut être la meilleure option pour un chauffage efcace.

Un taux de combustion plus bas ralentit la sortie du ux de chaleur

utilisable hors de la maison par la cheminée, et il consume

également moins de bois.

AVIS – BRÛLAGES INITIAUX POUR DURCIR LA

PEINTURE

EN RAISON DES TEMPÉRATURES DE FONCTIONNEMENT

ÉLEVÉES, CET APPAREIL EST RECOUVERT D’UNE PEINTURE

SPÉCIALE HAUTE TEMPÉRATURE QUI NÉCESSITE UNE SÉRIE DE

BRÛLAGES FAIBLES À MOYENS POUR DURCIR COMPLÈTEMENT

AFIN D’ASSURER SA DURABILITÉ ET SA DURÉE DE VIE.

Le durcissement correct de la peinture haute température nécessite

une série de trois brûlages initiaux. Il faut laisser refroidir l’appareil

entre chaque brûlage. Les deux premiers brûlages doivent être de

petits feux à basse température (120 °C/250 °F) d’une durée de

20 minutes chacun. Le troisième feu doit être à une température

d’environ 260 °C/500 °F pendant 20 minutes. Prévoyez une

ventilation transversale adéquate pour évacuer toute fumée ou

odeur causée par les premiers feux.

Avis : N’utilisez que du combustible à base de bois solide! Ne pas

brûler de déchets, ni de liquides inammables. N’utilisez pas de

charbon. Cet appareil n’est pas conçu pour accueillir le ux d’air

(tirage) nécessaire pour brûler correctement du charbon ou des

produits à base de charbon. Ne surélevez pas le feu à l’aide de

grilles ou de fers. Faites le feu directement sur la brique réfractaire.

INSTRUCTIONS POUR LE RAVITAILLEMENT EN

CARBURANT

Ce poêle à bois a été certié par l'US EPA pour répondre

aux directives strictes de 2020. Pour s'assurer que cette unité

produit les émissions minimales optimales, il est essentiel que

seul du bois de corde bien assaisonné soit brûlé (voir la section

« Recommandations de carburant » de ce manuel). Brûler du bois

humide non séché ne fait que nuire à l'efcacité de vos poêles et

accélère l'accumulation de créosote dans votre cheminée. Soyez

respectueux de l'environnement et brûlez uniquement du bois sec.

AVERTISSEMENT :

NE LAISSEZ PAS L'APPAREIL SANS SURVEILLANCE LORSQUE LA

PORTE EST OUVERTE.

INSTRUCTIONS DE FONCTIONNEMENT

PRÉCAUTIONS : RISQUES D’INCENDIE DANS LA MAISON

• NE PAS ENTREPOSER LE BOIS SUR LE PROTECTEUR DE

PLANCHER, SOUS LE(S) TUYAU(X) DE POÊLE OU À TOUT

AUTRE ENDROIT À L’INTÉRIEUR DES DÉGAGEMENTS AUX

SURFACES COMBUSTIBLES SPÉCIFIÉS POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER L'APPAREIL SI LES TUBES

SECONDAIRES, LES PANNEAUX DE FIBRES OU L'ISOLATION

ONT ÉTÉ RETIRÉS.

PRÉCAUTIONS DE SÉCURITÉ DE FONCTIONNEMENT

• NE JAMAIS SURCHAUFFER CET APPAREIL EN FAISANT DES

FEUX EXCESSIVEMENT CHAUDS, CAR CELA POURRAIT

PROVOQUER UN INCENDIE DANS LA MAISON OU LE

BÂTIMENT. VOUS SURCHAUFFEZ L’APPAREIL S’IL COMMENCE

À BRILLER OU À DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX TROP IMPORTANTS DANS CE

TYPE D’APPAREIL CAR CELA POURRAIT ENDOMMAGER LA

BOÎTE À COMBUSTION OU PROVOQUER DES FUITES DE

FUMÉE.

• NE PAS FAIRE DE FEU TROP PRÈS DE LA VITRE.

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES ENFANTS,

LES VÊTEMENTS ET LES MEUBLES À DISTANCE. LE CONTACT

PEUT ENTRAÎNER DES BRÛLURES DE LA PEAU. NE PAS

TOUCHER L’APPAREIL AVANT QU’IL AIT REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION DANS

LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTER LA DOUBLURE DE CHEMINÉE TOUS LES

60 JOURS. REMPLACEZ IMMÉDIATEMENT LA DOUBLURE EN

CAS DE ROUILLE OU DE FUITE DE FUMÉE DANS LA PIÈCE.

• LES TENTATIVES D'ATTEINDRE DES TAUX DE SORTIE

DE CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU RÉCHAUFFEUR PEUVENT ENTRAÎNER DES

DOMMAGES PERMANENTS AU RÉCHAUFFEUR.

AVERTISSEMENT : RISQUE D’EXPLOSION

• NE JAMAIS UTILISER DE PRODUITS CHIMIQUES, D’ESSENCE,

DE COMBUSTIBLE POUR LANTERNE DE TYPE ESSENCE, DE

KÉROSÈNE, D’ALLUME-FEU POUR CHARBON DE BOIS OU

DE LIQUIDES INFLAMMABLES SIMILAIRES POUR ALLUMER

OU « RAFRAÎCHIR » UN FEU DANS L’APPAREIL.

• ÉLOIGNER TOUS LES LIQUIDES INFLAMMABLES, EN

PARTICULIER L'ESSENCE, DU VOISINAGE DE L'APPAREIL,

QUE CE SOIT EN COURS D'UTILISATION OU DE STOCKAGE.

UTILISATION DU POÊLE À BOIS

Votre appareil de chauffage a été conçu pour brûler uniquement du

bois naturel bien sec; aucun autre matériau ne doit être brûlé. Tout

type de bois naturel bien séché peut être utilisé dans votre poêle,

mais certaines variétés ont un meilleur rendement énergétique que

d’autres. Des rendements plus élevés et des émissions plus faibles

résultent généralement de la combustion de bois feuillus séchés à

l’air par rapport aux bois tendres ou aux bois feuillus trop verts

ou fraîchement coupés. Les ressources suivantes peuvent aider à

apprendre les caractéristiques de combustion de diverses espèces

de bois :

http://rewoodresource.com/rewood-btu-ratings/; ou

https://forestry.usu.edu/forest-products/wood-heating

Le fonctionnement de ce chauffage au bois d'une manière

incompatible avec le manuel du propriétaire annulera votre

garantie et contreviendra également aux réglementations

fédérales. Les déchets ou autres matières inammables ne doivent

pas être brûlés dans votre poêle. NE PAS BRÛLER :

1. des ordures;

2. des déchets de tonte ou résidus de jardin;

3. des matériaux contenant du caoutchouc, incluant les pneus;

4. des matériaux contenant du plastique;

5. des déchets de produits du pétrole, des peintures ou diluants

à peinture, ou des produits d’asphalte;

6. des matériaux contenant de l’amiante;

7. des débris de construction ou de démolition;

8. des traverses de voie ferrée ou du bois traité sous pression;

9. du fumier ou des restes d’animaux;

10. du bois otté salé ou d’autres matériaux précédemment

saturés d’eau salée;

11. du bois non séché; ou

12. Produits de papier, carton, contreplaqué ou panneau de

particules. L'interdiction de brûler ces matériaux n'empêche

pas l'utilisation d'allume-feu composés de papier, de carton,

de sciure, de cire et autres substances similaires an d'allumer

un feu dans un appareil de chauffage au bois.

Brûler ces matériaux peut causer l'émission de fumées toxiques

ou rendre l'appareil de chauffage inefcace et causer de la

fumée. Le bois mort gisant sur le sol de la forêt doit être considéré

comme humide et nécessite un temps de maturation complet. On

peut généralement considérer que le bois mort sur pied a séché

aux 2/3 environ. De plus petits morceaux de bois sècheront

plus rapidement. Toutes les bûches excédant 15,2 cm (6 po) de

diamètre doivent être fendues. Le bois ne doit pas être entreposé

directement sur le sol. L’air doit pouvoir circuler à travers la corde

de bois. Un espace de 61 à 121,9 cm (24 à 48 po) doit être

laissé entre chaque rangée de bûches, qui doivent être placées

dans un endroit comportant le plus d’ensoleillement possible. La

couche externe du bois doit être protégée des éléments, mais pas

la surface latérale. Pour savoir si le bois est prêt à brûler, il suft

de vérier les extrémités des pièces. Si des fentes rayonnent dans

toutes les directions à partir du centre, le bois est sans doute assez

sec pour être brûlé. Si votre bois grésille quand il brûle, même

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

INSTALLATION

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

MÉTHODE C - Dégagement de 152,4 mm (6 po) par rapport

à l'élément de paroi combustible : À partir d'un cronduit de

raccordement de cheminée métallique d'au moins 24 jauges

(0,024 po [0,61 mm]) de 152,4 mm (6 po) et d’un coupe-

feu mural ventilé d'au moins 24 jauges qui a deux canaux

d'air de 1 po (25,4 mm) chacun, construisez un manchon de

raccordement. Une aire de séparation avec un isolant en bre

de verre d’un minimum de 15,24 cm (6 po) devra séparer la

surface externe du coupe-feu mural et les matériaux combustibles.

Supporter le coupe-feu mural, et couvrez les extrémités avec un

support en tôle métallique de gabarit 24. Maintenez l’espace de

15,24 cm (6 po). Il faudra aussi que le support soit d'une taille

adaptée au conduit de raccordement en métal. Veillez à ce que

les supports soient solidement xés aux surfaces murales sur tous

les côtés S'assurer que les xations utilisées pour xer le conduit

de raccordement de cheminée métallique ne pénètrent pas dans

le revêtement de conduit de cheminée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

MÉTHODE D - Dégagement de 50,8 mm (2po) par rapport à

l'élément de paroi combustible : Commencez avec une section

de cheminée construite en usine d'au moins 304 mm (12 po) de

long, avec une isolation de 25,4 mm (1 po) ou plus et un diamètre

intérieur de 20 cm (8 po) (51 mm (2po)) de plus que le conduit

de raccordement de cheminée de 152,4 mm (6 po). Utilisez ceci

comme passage mural pour un conduit de raccordement en métal

à simple paroi d’un calibre minimum 24. Gardez la section solid-

pak concentrique et espacée de 2,54 cm (1 po) du conduit de

raccordement de la cheminée par des plaques de tôle métallique

aux extrémités de la section de la cheminée. Couvrez les ouvertures

et la section de support de la cheminée aux extrémités; utilisez des

supports de tôle métallique de gabarit 24. Veillez à ce que les

supports soient solidement xés aux surfaces murales sur tous les

côtés S'assurer que les xations utilisées pour xer la conduite de

cheminée ne pénètrent pas dans le revêtement intérieur.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES :

• Les raccords à une cheminée de maçonnerie, à l'exception

de la méthode B, doivent s'étendre dans une section continue

à travers le système de passage intramural et le mur de la

cheminée, mais pas au-delà de la face intérieure du revêtement

de conduit de fumée.

• Un conduit de raccordement ne doit pas passer à travers le

grenier ou le toit, le placard ou tout espace fermé similaire, le

plancher ou le plafond.

INSTALLATION

Cheminée

homologuée

Solives de plafond

combustibles

Conduit de

raccordement

Vers le foyer

Support

de plafond

Autorisation

Gaine isolée

du grenier

Maintenir un

dégagement

de 5 cm (2 po)

Cheminée

homologuée

Support de

plafond

Conduit de

raccordement

Vers le foyer

Protecteur de

plancher

*Se référer à la section

Dégagement aux combustibles

Paroi combustible

Capuchon

homologué

Collet

d’étanchéité

Solin

CHEMINÉE DE MAÇONNERIE

Capuchon en béton

Dégagement d’un

pouce avec le coupe-feu

Chevron

Solin

Paroi combustible

Virole 30,5 cm (12 po)

de brique

Vers le foyer

Protecteur

de plancher

Revêtement

en argile réfractaire

avec vide d’air.

Solin

Avant-toit

Espace de

dégagement de

2,54 cm (1 po)

Revêtement

Porte de

nettoyage

étanche

Assurez-vous qu’une cheminée en maçonnerie répond aux normes

minimales de la National Fire Protection Association (NFPA) en la

faisant inspecter par un professionnel. S’assurer qu’il n’y a pas

de ssures, de mortier lâche ou d’autres signes de détérioration

et de blocage. Assurez-vous que la cheminée est nettoyée avant

d’installer et d’opérer le poêle. Lors de la connexion du poêle à

travers un mur combustible à une cheminée en maçonnerie, des

méthodes spéciales sont nécessaires.

TRAVERSÉES DU CONDUIT DE RACCORDEMENT

DE CHEMINÉE MURALE COMBUSTIBLE

MÉTHODE A – Dégagement de 30,48 cm (12 po) par rapport à

l’élément du mur combustible : À l'aide d'une épaisseur minimale

de 89 mm (3,5 po) de brique et d'un revêtement d'argile d'une

épaisseur minimale de 15,9 mm (5/8 po), construisez un

manchon de raccordement. Le boisseau d’argile doit respecter

la norme ASTM C315 (normes de spécication des boisseaux

d’argile réfractaire) ou son équivalent. Maintenez un minimum de

30,48 cm (12 po) de briquetage entre le boisseau d’argile et les

matériaux combustibles du mur. Le boisseau d’argile doit passer

de la surface extérieure du briquetage à la surface intérieure du

doublage du conduit de fumée, sans dépasser la surface intérieure.

Fermez le coulis ou cimentez le revêtement d'argile en place au

revêtement de conduit de cheminée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

MÉTHODE B - Dégagement de 228,6 mm (9 po) par rapport à

l'élément de paroi combustible : À l'aide d'une cheminée Solid-

Pak de 152,4 mm (6 po) de diamètre intérieur, répertoriée et

construite en usine avec une isolation de 25,4 mm (1 po) ou plus,

construisez un manchon de raccordement avec un espace d'air

minimum de 228,6 mm (9 po) entre la paroi extérieure de la

cheminée et les combustibles muraux. Utilisez des supports de

tôle métallique fermement xés aux surfaces murales sur tous

les côtés an de maintenir un espace d’air de 22,86 cm (9 po).

Lorsque vous xez les supports à la longueur de la cheminée,

faites attention de ne pas perforer la doublure de la cheminée (le

mur intérieur de la cheminée Solid-Pak). L’extrémité interne de la

section de la cheminée Solid-Pak doit être ajustée à l’intérieur du

conduit de fumée en maçonnerie, et être scellée avec un ciment

réfractaire soluble à base d’un autre liquide que l’eau. Utilisez ce

ciment pour sceller à la pénétration de la maçonnerie de brique.

INSTALLATION

Le conduit de raccordement de cheminée et la cheminée doivent

avoir le même diamètre que la sortie du poêle 15,2 cm (6 po).

Si ce n'est pas le cas, nous vous recommandons de contacter

votre revendeur pour vous assurer qu'il n'y aura pas de problème

avec le brouillon. Le tuyau de poêle doit être en acier aluminisé

ou laminé à froid et avoir une épaisseur minimale de 0,021

po ou 0,53 mm. Il est strictement interdit d'utiliser de l'acier

galvanisé. Le tuyau de fumée doit être assemblé pour favoriser la

section mâle (extrémité sertie) du tuyau à faire face vers le bas.

Attachez chaque section à une autre avec trois vis métalliques

espacées d'une distance égale. Le tuyau doit être court et droit.

Toutes les sections installées à l’horizontale doivent avoir une

pente d’au moins 6,35 mm (1/4 po) sur 304,8 mm (1 pi), avec

l’extrémité supérieure de la section orientée vers la cheminée.

Toute installation avec un tuyau de cheminée horizontal doit être

conforme à la NFPA 211. Pour assurer un bon tirant d'eau, la

longueur totale du tuyau d'accouplement ne doit jamais dépasser

2,4 à 3,04 m (8 à 10 pi). Excepté les cas d'installation verticale,

dans un style de toit cathédrale où le système d'évacuation des

fumées peut être beaucoup plus long et connecté sans problème

à la cheminée au plafond de la pièce. Il ne doit jamais y avoir

plus de deux coudes à 90 degrés dans le système d'échappement

des fumées. Il est interdit d'installer un « stabilisateur de tirage

barométrique » (registre de foyer) sur un système d'évacuation des

fumées. En outre, l'installation d'un amortisseur de tirage n'est pas

recommandée. Avec un poêle à bois à combustion contrôlée, le

tirage est régulé lors de l'admission de l'air de combustion dans le

poêle et non à l'échappement.

L’IMPORTANCE D’UN BON TIRAGE D’AIR

Il s'agit d'une force qui fait remonter l'air de l'appareil à travers

la cheminée. La quantité de courant d'air dans votre cheminée

dépend de la longueur de la cheminée, de la géographie locale,

des obstructions à proximité et d'autres facteurs. Trop de courant

d'air peut provoquer des températures excessives dans l'appareil.

Un tirage inadéquat peut provoquer un refoulement dans la

pièce et un « bouchage » de la cheminée. Un tirage inadéquat

provoquera la fuite de fumée de l'appareil dans la pièce à travers

les joints de l'appareil et du conduit de raccordement de la

cheminée. Une brûlure incontrôlable ou une température excessive

indique un tirage excessif.

CHEMINÉE

règle 2-10-3

0,6 M (2 PI) Min.

3 M (10 PI)

0,9 M (3 PI) Min.

Crête

Votre poêle à bois peut être relié à une cheminée de 15,2 cm

(6 po) construite en usine ou en maçonnerie. Si vous utilisez une

cheminée fabriquée en usine, elle doit être conforme à la norme

UL 103 ou CAN/ULC-S629; par conséquent, elle doit être de type

HT (1150 °C/2100 °F). Il doit être installé selon les spécications

du fabricant. Tenir compte de l'emplacement de la cheminée pour

s'assurer qu'elle n'est pas trop proche des voisins ou dans une

vallée qui pourrait causer des conditions malsaines ou nuisibles. Si

vous utilisez une cheminée en maçonnerie, elle doit être construite

conformément aux spécications du Code national du bâtiment.

Il doit être revêtu de briques d'argile réfractaire, de métal ou de

carreaux d'argile scellés ensemble avec du ciment réfractaire.

Les conduits de fumée ronds sont les plus efcaces. Le diamètre

intérieur du conduit de cheminée doit être identique à celui de

l'échappement de la fumée du poêle. Un conduit trop petit peut

provoquer des problèmes de tirage, tandis qu'un grand conduit

favorise un refroidissement rapide du gaz, et donc l'accumulation

de créosote et le risque de feux de cheminée. Notez que c'est la

cheminée et non le poêle qui crée l'effet de tirage; la performance

de votre poêle dépend directement d'un tirage adéquat de votre

cheminée. Ne connectez pas cette unité à un conduit de fumée

utilisé par un autre appareil. Les recommandations suivantes

peuvent être utiles pour l'installation de votre cheminée :

1. Elle doit s'élever au-dessus du toit à au moins 0,9 m (3 pi) du

point de contact le plus haut.

2. La cheminée doit dépasser n'importe quelle partie du bâtiment

ou autre obstacle à une distance de 3,04 m (10 pi) par une

hauteur de 0,6 m (2 pi).

3. L'installation d'une cheminée intérieure est toujours préférable

à une cheminée extérieure. En effet, la cheminée intérieure

sera, par dénition, plus chaude qu'une cheminée extérieure,

chauffée par l'air ambiant de la maison. Par conséquent, le

gaz qui circule se refroidira plus lentement, réduisant ainsi

l'accumulation de créosote et le risque de feux de cheminée.

4. Le courant d'air provoqué par la tendance à la montée d'air

chaud augmentera avec une cheminée intérieure.

5. L'utilisation d'un écran coupe-feu à l'extrémité de la cheminée

nécessite une inspection régulière pour s'assurer qu'il n'est

pas obstrué, bloquant ainsi le tirage, et il doit être nettoyé

lorsqu'il est utilisé régulièrement.

CHEMINÉE PRÉFABRIQUÉE

Lorsqu’une cheminée préfabriquée en métal est utilisée, les

instructions d’installation du fabricant doivent être suivies. Vous

devez aussi acheter (auprès du même fabricant) et installer

l’ensemble du support de plafond ou un manchon de raccordement

et une section en « T », des pare-feu (là où requis), un écran

d’isolation, un solin de toit, un chapeau de cheminée, etc. Maintenez

les dégagements adéquats par rapport à la construction, comme

recommandé par le fabricant. La cheminée doit être à la hauteur

requise au-dessus du toit ou d’autres obstructions pour la sécurité

et le bon fonctionnement de l’enfoncement.

INSTALLATION

Faites glisser le collier de serrage sur le tuyau exible en aluminium.

Ensuite, faites glisser le tuyau exible sur le tube d'admission

d'air du poêle. Ensuite, serrez le collier de serrage au-dessus de

l'extrémité du tuyau exible en aluminium.

POUR UNE UTILISATION DANS DES MAISON MOBILE/BÂTIMENT

TRANSPORTABLE

• AVERTISSEMENT! NE PAS INSTALLER DANS LA CHAMBRE À

COUCHER.

• ATTENTION! L'INTÉGRITÉ STRUCTURALE DU PLANCHER, DES

MURS ET DU PLAFOND/TOITURE DE LA MAISON MOBILE/

BÂTIMENT TRANSPORTABLE DOIT ÊTRE MAINTENUE.

• INSTALLER CONFORMÉMENT À 24 CFR, PIÈCE 3280 (HUD).

• UTILISEZ UNE CHEMINÉE CONSTRUITE EN USINE

QUI EST CONFORME AUX NORMES UL 103 ;

PAR CONSÉQUENT, ELLE DOIT ÊTRE DE TYPE HT

(1150 °C/2100 °F).

• UTILISEZ UN PARE-ÉTINCELLES.

• LE POÊLE DOIT ÊTRE ATTACHÉ À LA STRUCTURE DE LA

MAISON MOBILE/BÂTIMENT TRANSPORTABLE.

FIXATION DE L'APPAREIL AVEC LES JAMBES AU

SOL

Les installations de maisons préfabriquées ou mobiles exigent

qu’un appareil à combustible solide soit xé au plancher de la

maison mobile/bâtiment transportable. Deux trous de montage

sont fournis dans le piédestal. Accédez aux trous de montage

par l’avant de l’unité. Utilisez les moyens nécessaires pour xer

l’appareil au sol.

En plus des exigences d'installation détaillées précédemment, les

installations de maison mobile/bâtiment transportable doivent

respecter les exigences suivantes :

• Le radiateur doit être raccordé à une cheminée préfabriquée,

en conformité avec la norme UL 103, pour les cheminées

préfabriquées de 650 °C.

• Le radiateur doit être xé de façon permanente au sol. Il

y a deux trous dans la base du piédestal, utilisez des boulons

de 3/8 po à travers le sol.

• Le chauffage doit être relié électriquement au châssis en acier

de la maison mobile/bâtiment transportable avec un l de

cuivre de 8 GA à l'aide d'une rondelle dentelée ou en étoile

pour pénétrer dans la peinture ou le revêtement de protection

pour assurer la mise à la terre.

• Lors du déplacement de la maison mobile/bâtiment

transportable, tous les conduits de ventilation extérieurs doivent

être retirés pendant le déplacement de la maison mobile/

bâtiment transportable. Après le déplacement, tous les conduits

doivent être réinstallés et solidement xés.

• L'air extérieur est obligatoire pour l'installation dans une

maison mobile/bâtiment transportable. Adressez-vous à votre

concessionnaire pour l'achat de votre produit.

• Vériez auprès de vos responsables locaux du bâtiment que

d'autres codes peuvent s'appliquer.

• N'utilisez que les composants spéciés dans ce manuel pour cet

appareil. L'utilisation de composants qui ne sont pas destinés à

cet appareil peut entraîner des conditions dangereuses.

CONDUIT DE RACCORDEMENT CHEMINÉE

(TUYAU DE POÊLE)

Installez

l’extrémité

sertie vers

le foyer.

Direction

du flux des

gaz de

combustion

Vers l’appareil

pente de 1/4 po par pie

Pièce mâle orientée

vers le bas

3 vis

INSTALLATION

PROTECTEUR DE PLANCHER

Ce chauffage doit avoir un protecteur de sol incombustible,

homologué UL 1618 ou équivalent, avec une valeur R d'au moins

2,8 installé sous lui si le sol est construit en matériau combustible.

Le protecteur de plancher doit être sufsamment grand pour

s'étendre sous le poêle et au-delà de chaque côté comme indiqué

ci-dessous. S'il y a un tronçon horizontal de tuyau conduit de

raccordement de cheminée, il doit y avoir une protection du sol

sous celui-ci qui s'étend deux pouces au-delà de chaque côté du

tuyau.

ARRIÈRE

CÔTÉ CÔTÉ

AVANT

Avant 457mm (18 po)

Côtés 204 mm (8 po)

Arrière 51 mm (2 po)

DÉGAGEMENTS PAR RAPPORT AUX

COMBUSTIBLES

Il est de la plus haute importance que les dégagements par rapport

aux matériaux combustibles soient strictement respectés lors de

l'installation du poêle.

• Ne placez aucun matériau combustible dans un rayon de 458

mm (18 po) à l'avant.

• Le jeu entre le conduit de fumée et une paroi n'est valable que

pour les parois verticales et pour le conduit de fumée vertical.

• Le conduit de raccordement de cheminée ne doit pas passer par

un grenier ou un espace de toit, un placard ou un espace caché

similaire, un plancher ou un plafond.

• Pour les installations canadiennes, lorsque le passage à travers

un mur ou une cloison de construction combustible est souhaité,

l'installation doit être conforme à la norme CAN/CSA-B365.

• Pour réduire les distances entre le conduit de fumée et les

matériaux combustibles, contactez votre service de sécurité

local.

• La hauteur du sol au plafond doit être d'au moins 2,13 m (7 pi).

Clé po mm

A 13 331

B 13 331

C 14,5 369

D 18 458

E 10 254

F 15,5 394

G 50,5 1283

H 84 2134

AIR DE COMBUSTION EXTÉRIEUR

Votre poêle à bois est approuvé pour être installé avec une prise

d'air extérieur (4FAK) qui est nécessaire pour une maison mobile/

bâtiment transportable. Ce type d'installation est également

nécessaire dans les maisons étanches à l'air et les maisons

avec des problèmes de pression négative. Vous pouvez acheter

cette option auprès de votre revendeur de chauffage. Assurez-

vous de spécier le numéro de pièce mentionné dans ce livret.

Les instructions d'installation sont fournies avec le kit d'admission

d'air. De l'air extérieur de combustion peut être nécessaire si :

1. Votre poêle n'attire pas régulièrement, la fumée se déploie,

le bois brûle mal, ou des courants d'air arrières se produisent,

qu'il y ait ou non combustion présente.

2. Les appareils de chauffage à combustible existants dans

la maison, tels que les foyers ou autres appareils de chauffage,

sentent mauvais, ne fonctionnent pas correctement, sont

exposés à la fumée lorsqu'ils sont ouverts ou à des courants

arrière, qu'il y ait ou non combustion.

3. L'ouverture d'une fenêtre pendant une journée calme (sans

vent) allège les symptômes indiqués ci-dessus.

4. La maison est équipée d'un pare-vapeur correctement scellé

et de fenêtres bien étanches et/ou possède des appareils

alimentés qui évacuent de l'air vers l'extérieur.

5. Une très forte condensation est présente sur les fenêtres

pendant l'hiver.

6. Un système de ventilation est installé dans la maison.

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800 750-2723 POSTE 5050

INSTALLATION

AVIS DE SÉCURITÉ

• NE PAS INSTALLER DANS UNE ALCÔVE

• CET APPAREIL DE CHAUFFAGE NE DOIT PAS ÊTRE INSTALLÉ

DANS UN FOYER PRÉFABRIQUÉ EN USINE.

• SI CE POÊLE N'EST PAS CORRECTEMENT INSTALLÉ, UN

INCENDIE PEUT SE PRODUIRE DANS LA MAISON. POUR

RÉDUIRE LE RISQUE D'INCENDIE, SUIVEZ LES INSTRUCTIONS

D'INSTALLATION.

• CONSULTEZ VOTRE SERVICE DE BÂTIMENT MUNICIPAL OU

VOS RESPONSABLES D'INCENDIE AU SUJET DES PERMIS,

RESTRICTIONS ET EXIGENCES D'INSTALLATION DE VOTRE

RÉGION.

• UTILISEZ DES DÉTECTEURS DE FUMÉE DANS LA PIÈCE OÙ

VOTRE POÊLE EST INSTALLÉ.

• ÉLOIGNEZ LES MEUBLES ET LES RIDEAUX DU POÊLE.

• N'UTILISEZ JAMAIS DE L'ESSENCE, DE L'HUILE DE LAMPE DE

TYPE GAZOLE, DU KÉROSÈNE, DU LIQUIDE D'ALLUMAGE

DE CHARBON DE BOIS OU DES LIQUIDES SIMILAIRES POUR

DÉMARRER CET APPAREIL OU LE RALLUMER. GARDEZ TOUS

CES LIQUIDES LOIN DU CHAUFFAGE QUAND IL EST EN

MARCHE.

• EN CAS D'INCENDIE DE CHEMINÉE, POUSSEZ LE CONTRÔLE

D'AIR COMPLÈTEMENT FERMÉ POUR PRIVER L'INCENDIE

D'OXYGENE. APPELLEZ LES POMPIERS.

• NE PAS BRANCHER SUR UN CONDUIT OU UN SYSTÈME DE

DISTRIBUTION D’AIR.

• UNE SOURCE D'AIR FRAIS DANS LA PIÈCE OU LE LOCAL

CHAUFFÉ DOIT ÊTRE FOURNIE EN CAS DE BESOIN.

• CE RADIATEUR D’AMBIANCE NE DOIT PAS ÊTRE INSTALLÉ

DANS UN FOYER PRÉFABRIQUÉ.

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

US Stove recommande fortement que votre poêle soit installé

par un technicien qualié NFI (États-Unis) ou WETT (Canada).

Pour trouver l'installateur qualié le plus près de chez vous,

rendez-vous sur :

https://ncertied.org,

https://www.wettinc.ca/

PLACEMENT DU POÊLE

Il est très important de positionner le poêle à bois le plus près

possible de la cheminée, et dans une zone qui favorisera la

distribution de chaleur la plus efcace possible dans toute la

maison. Le poêle doit donc être installé dans la pièce où le plus

de temps est passé, et dans la pièce la plus spacieuse possible.

Rappelez-vous que les poêles à bois produisent de la chaleur

rayonnante, la chaleur que nous ressentons lorsque nous sommes

près d'un poêle à bois. Un poêle à bois fonctionne également

par convection, c'est-à-dire par le déplacement de l'air chaud

accéléré vers le haut et son remplacement par de l'air plus froid.

Si nécessaire, la distribution d'air chaud à partir du poêle peut

être facilitée par l'installation d'une soufante. Le poêle à bois ne

doit pas être raccordé à un système de distribution d'air chaud car

une accumulation excessive de chaleur pourrait se produire. Un

poêle à bois ne doit jamais être installé dans un couloir ou près

d'un escalier, car il peut bloquer le chemin en cas d'incendie ou

ne pas respecter les dégagements requis.

INSTRUCTIONS D'ASSEMBLAGE

FIXATION D’ADMISSION D’AIR

Fixez la prise d’air 50FAK à l’aide des quatre (4) vis à tôle (g)

fournies.

SUPPORT DE MONTAGE DU VENTILATEUR

Un support de montage de ventilateur est requis pour cette unité

lors de l’installation du kit de ventilateur B36T.

1. Retirez le cache du panneau arrière du radiateur.

2. Utilisez les six (6) vis à tôle fournies (g) pour xer le support

de montage du ventilateur à l’arrière du poêle.

Étape 1 : Supprimer

Étape 2 : Attachez

ENSEMBLE VENTILATEUR (VENDU SÉPARÉMENT)

Lors de l’installation de l’ensemble ventilateur B36T, reportez-vous

aux instructions fournies avec le kit.

1. Fixez l’ensemble de ventilateur B36T au support de ventilateur.

Étape 3 : Attachez

INSTRUCTIONS D'ASSEMBLAGE

ASSEMBLAGE DE COLLET DE CONDUIT

Montez le collier de fumée sur le dessus de l’appareil comme

indiqué à l’aide des (3) boulons 5/16-18 x 1-1/2 (d), (3) rondelles

(e) et (3) languettes à souder (f). fourni dans la boîte de pièces.

1. La rainure du câble est située sur la partie inférieure de la

buse. Retirez le support en papier du joint de corde. Appuyez

fermement sur le joint de corde dans la rainure de corde.

2. Placez le collier de fumée sur la construction soudée

principale en alignant les chevilles situées au bas du collier

de fumée avec les trous situés en haut de la construction

soudée principale.

3. Placez une rondelle sur chaque boulon et insérez-la dans le trou

de boulon correspondant situé dans le collier de cheminée.

Une fois les rondelles et les boulons en place, commencez

à enler une languette à souder sur chacun des boulons.

REMARQUE : laissez les languettes de soudure desserrées.

NE serrez PAS les languettes de soudure sur les boulons.

4. Faites glisser les pieds fendus du diffuseur sur chaque boulon.

Assurez-vous que les rondelles sont au-dessus des pieds

fendus du diffuseur, comme illustré. Utilisez une douille et un

cliquet pour serrer l’ensemble de collier de fumée à l’unité.

Boulon

Machine

à laver

Diffuseur

Onglets de

soudure

Ci-dessus, une illustration de l’installation du conduit de fumée et

du diffuseur. L’installation de ce diffuseur est essentielle au bon

fonctionnement du poêle ainsi qu’à l’obtention des feux les plus

propres possibles. Le fait de ne pas installer ce diffuseur peut

entraîner une éventuelle situation de sur-incendie LE DÉFAUT

D’INSTALLATION DU DE L’INSTALLATION PEUT PROVOQUER UN

INCENDIE, DES DOMMAGES À LA PROPRIÉTÉ ET/OU LA MORT.

INSTRUCTIONS D'ASSEMBLAGE

4. Fixez le panneau avant du socle aux panneaux latéraux

gauche et droit du socle à l’aide de six (6) vis n° 10 (a),

comme illustré.

5. Fixez le socle aux panneaux latéraux gauche et droit du socle

à l’aide de six (6) vis n° 10 (a), comme illustré.

AVERTISSEMENT :

DANGER DE LEVAGE - UTILISEZ L’AIDE, LES OUTILS ET LES

TECHNIQUES APPROPRIÉS POUR SOULEVER OU DÉPLACER DES

OBJETS LOURDS.

6. Placez soigneusement l’appareil sur le socle assemblé. Fixez

la base du socle à l’unité à l’aide d’un total de quatre (4)

boulons hexagonaux 1/4-20 (c) et quatre (4) rondelles (b),

une de chaque dans les quatre coins de l’unité.

INSTRUCTIONS D'ASSEMBLAGE

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800-750-2723 POSTE 5050

OUTILS ET MATÉRIAUX

Vous aurez besoin des éléments suivants pour l’installation :

• Un tournevis cruciforme.

• Une clé à cliquet avec douilles ou clés de 7/16 po et 1/2 po

pour installer le collier de cheminée et le socle sur l’appareil.

• Un foret de 1/8 po pour percer des avant-trous dans le tuyau

d’évent pour xer chaque section.

• Un protecteur de sol incombustible tel que spécié dans ce

manuel.

• Tous les composants de cheminée et de connecteur de cheminée

pour votre installation de cheminée particulière.

• Des articles supplémentaires pour les maison mobile/bâtiment

transportable peuvent être nécessaires. Voir la section « Pour

une utilisation dans les maison mobile/bâtiment transportable

» de ce manuel.

Clé Description Qté

# 10 Sheet

Metal Screw

b Washer 4

1/4-20 Hex

Bolt

5/16-18 x

1-1/2 Bolt

e Washer 3

f Weld Tab 3

Sheet Metal

Screw

1/4 x 1-1/2

Lag Screw

ASSEMBLAGE DU PIÉDESTAL

1. Fixez le socle à la base du socle à l’aide de deux (2) vis n°

10 (a).

2. Fixez le panneau avant du socle à la base du socle à l’aide

de deux (2) vis n° 10 (a).

3. Fixez les panneaux latéraux gauche et droit du socle à la

base du socle à l’aide de six (6) vis n° 10 (a).

LISTE DE VÉRIFICATION DE L’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI peut être trouvé à;

www.ncertied.org/public/nd-an-n-pro/

Pour le service client, veuillez contacter votre revendeur Breckwell.

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la garantie.

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _____________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ___________________________________

Si non, date d’inspection du système de cheminée existant: _________________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation ..................................................................

Conrmer le bon placement des pièces internes ......................................................................................................................

Vérier la solidité du joint de porte et de l’étanchéité de la porte ..............................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel .....................................................

Vérier le fonctionnement des commandes pneumatiques .........................................................................................................

Conrmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés ..........................................................

Conrmez que le poêle tire correctement lorsqu’il est allumé ....................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel ....................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien courant

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux ci-dessus, je conrme que l’appareil en tant que travail

associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation applicables.

Signé: __________________________________________Nom en lettres moulées ___________________________Date: _______________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

Ce manuel décrit l'installation et l'utilisation du chauffage au bois SW500. Cet appareil de chauffage est conforme aux limites d'émission

de bois de corde de 2020 de l'Agence américaine de protection de l'environnement pour les appareils de chauffage au bois vendus

après le 15 mai 2020. Sous des conditions spéciques de test, ce chauffage a offert des rendements caloriques entre 10 652 et 26 028

BTU/h avec 1,7 g/h et 75 % de rendement. Remarque : Les cotes BTU mentionnées ci-dessus sont basées sur le protocole de test EPA

dans des conditions de test spéciques. Nos BTU annoncés sont basés sur la première heure de fonctionnement à vitesse de combustion

élevée brûlant du bois de corde sec.

Combustible : Bois

Couleurs : Noir

Diamètre du conduit de cheminée : 153 mm (6 po)

Type de conduit Acier noir ou bleu 650 °C (2100 °F)

Hauteur minimale de la cheminée : 3,7 m (12 pi)

Longueur maximale des bûches : 279 mm (11 po)

Électrique : 120 V CA, 0,55 A, 60 Hz

Dimensions

PROFONDEUR LARGEUR HAUTEUR

Général : Profondeur x Largeur x Hauteur : 330 mm (13 po) 417 mm (16,4 po) 852 mm (33,5 po)

Chambre de combustion : Largeur x

Profondeur

286 mm x 216 mm (11,25 x 8,5 po)

Volume de la boîte à feu : Pieds cubes : 0,59 pi cubes

Ouverture de la porte : Largeur x Hauteur : 244 mm x 244 mm (9,6 x 9,6 po)

Porte en verre pyrocéramique

(Visualisation) Largeur x Hauteur :

241 mm x 267 mm (9,5 x 10,5 po)

INTRODUCTION

PRÉCAUTIONS :

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES À L’ÉCART. LE CONTACT PEUT ENTRAÎNER

DES BRÛLURES DE LA PEAU.

• NE PAS UTILISER DE PRODUITS CHIMIQUES OU DE FLUIDES POUR ALLUMER LE FEU.

• NE PAS LAISSER LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE PAS BRÛLER DE DÉCHETS, DE LIQUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPHTA OU L’HUILE DE MOTEUR.

• NE PAS BRANCHER SUR UN CONDUIT OU UN SYSTÈME DE DISTRIBUTION D’AIR.

• FERMEZ TOUJOURS LA PORTE APRÈS LE CONTACT.

ATTENTION:

IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX DE FAIRE FONCTIONNER CE CHAUFFE À BOIS D’UNE MANIÈRE INCOMPATIBLE AVEC LES

INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

CONSERVEZ VOTRE REÇU ORIGINAL POUR TOUTE RÉCLAMATION DE GARANTIE. CONTACTEZ VOTRE REVENDEUR OU INSTALLATEUR

SI VOUS AVEZ BESOIN DE DÉPOSER UNE RÉCLAMATION.

Remarque : Enregistrez votre produit en utilisant votre téléphone

intelligent avec le code QR. Conservez vos reçus avec vos

dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne sur

www.breckwell.com/product-registration

Numéro de rapport : F22-781

Testé selon les méthodes EPA 28R et ASTME2515

et ASTME2780 et CSAB415.1

Certié selon la norme UL 1482-2022 et

ULC-S627:2023

Maison mobile/bâtiment transportable approuvée

SW500

AVIS DE SÉCURITÉ : Si ce chauffage n’est pas correctement installé, un incendie résidentiel

pourrait se produire. Pour votre sécurité, respectez les directives d’installation. Ne faites jamais

de compromis sur la qualité pendant l’installation de ce chauffage. Contactez les responsables

locaux de la construction ou des incendies pour connaître les permis, les restrictions et les

exigences d'installation dans votre région. NE JAMAIS FAIRE FONCTIONNER CE PRODUIT

SANS SURVEILLANCE.

AVERTISSEMENT! Veuillez lire ce manuel dans son intégralité avant d'installer ou d'utiliser votre nouveau

chauffage d'appoint. Le non-respect des instructions peut entraîner des dommages matériels, des blessures

corporelles, voire la mort. Une installation incorrecte annulera votre garantie!

Gardez les instructions dans un endroit sécuritaire pour consultation ultérieure.

AVERTISSEMENT DE LA PROPOSITION 65 DE LA

CALIFORNIE :

Ce produit peut vous exposer à des produits chimiques, notamment

le monoxyde de carbone, qui est connu dans l'État de Californie

pour provoquer des cancers, des malformations congénitales et/

ou d'autres problèmes de reproduction. Pour plus d'informations,

consultez le site www.P65warnings.ca.gov

AGENCE AMÉRICAINE DE PROTECTION

DE L'ENVIRONNEMENT

Certié conforme aux normes d'émissions de

particules de 2020.

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel D’instructions et D’utilisation Du Propriétaire

Numéro de modèle:

BREVET

EN INSTANCE

Breckwell SW500 Wood Stove

Product's Documents

Owner's Manual

Specifications

Breckwell SW500 Questions and Answers
