OWNER'S
MANUAL
36", 48” Monogram Island Vent Hood
ZVIS361, ZVIS481
MONOGRAM.COM
ENGLISH/ESPAÑOL
2 49-7000242 Rev. 1
MODEL INFORMATION
WRITE DOWN THE MODEL AND SERIAL NUMBERS
You’ll find them on a label behind the filters. Please write these numbers here:
Model Number
Serial Number
Use these numbers in any correspondence or service calls
concerning your appliance.
MODEL NUMBERS
ZVIS361, ZVIS481
TABLE OF CONTENTS
MODEL INFORMATION .....................................................................................2
CONSUMER SUPPORT .....................................................................................3
SAFETY INFORMATION ....................................................................................4
CONTROLS AND FEATURES ................................................................................6
Controls ..............................................................................................6
Wi-Fi Connect ..........................................................................................6
Chef Connect ..........................................................................................6
CARE AND CLEANING .....................................................................................7
For Your Safety – Pour Votre Securité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Metal Greas Filter .......................................................................................7
Hood Surfaces .........................................................................................7
Light Bar ..............................................................................................8
TROUBLESHOOTING ......................................................................................9
MONOGRAM LIMITED WARRANTY ..........................................................................11
49-7000242 Rev. 1 3
CONSUMER SUPPORT
MONOGRAM WEBSITE
Have a question or need assistance with your appliance? Try the Monogram website 24 hours a day, any day of the year! You can
also shop for more great Monogram products and take advantage of all our on-line support services designed for your convenience. In
the US: Monogram.com
REGISTER YOUR APPLIANCE
Register your new appliance on-line at your convenience! Timely product registration will allow for enhanced communication and
prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration card included
in the packing material. In the US: Monogram.com/register
SCHEDULE SERVICE
Expert Monogram repair service is only one step away from your door.
To request service in the US, visit our website at Monogram.com/contact
REMOTE CONNECTIVITY
For assistance with wireless network connectivity (for models with remote enable),
visit our website at Monogram.com/connect
PARTS AND ACCESSORIES
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today 24 hours every day.
In the US: monogram.com/use-and-care/parts
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be
referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.
CONTACT US
If you are not satisfied with the service you receive from Monogram, contact us on our website with all the details including your phone
number, or write to:
In the US: General Manager, Customer Relations | Monogram Appliances, Appliance Park | Louisville, KY 40225
Monogram.com/contact
4 49-7000242 Rev. 1
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
READ AND SAVE THESE INSTRUCTIONS
WARNING
Read all safety instructions before using the product. Failure to follow these instructions may result
in fire, electrical shock, serious injury or death.
WARNING
GENERAL SAFETY INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
A.
Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
B.
Before servicing or cleaning unit, switch power off at
service panel and lock the service disconnecting means
to prevent power from being switched on accidentally.
When the service disconnecting means cannot be
locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
C.
Do not use this unit with any solid-state speed-control
device.
D.
This unit must be grounded.
CAUTION
FOR GENERAL VENTILATING USE
ONLY. DO NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS AND VAPORS.
WARNING
TO REDUCE THE RISK OF INJURY TO
PERSONS IN THE EVENT OF A RANGE TOP GREASE
FIRE, OBSERVE THE FOLLOWING*:
A. SMOTHER FLAMES with a close-fitting lid, cookie sheet,
or metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
B. NEVER PICK UP A FLAMING PAN—You may be burned.
C. DO NOT USE WATER, including wet dishcloths or
towels—a violent steam explosion will result.
D.
Use an extinguisher ONLY if:
1. You know you have a Class ABC extinguisher, and
you already know how to operate it.
2. The fire is small and contained in the area where it
started.
3. The fire department is being called.
4. You can fight the fire with your back to an exit.
*Based on “Kitchen Fire safety Tips” published by NFPA.
WARNING
TO REDUCE THE RISK OF A RANGE
TOP GREASE FIRE:
A. Never leave surface units unattended at high or medium
settings. Boilovers cause smoking and greasy spillovers
that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when
flambéing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambé).
C.
Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
D.
Use proper pan size. Always use cookware appropriate
for the size of the surface element.
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
A.
Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable
codes and standards, including fire-related construction.
B.
Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent back drafting. Follow the
heating equipment manufacturer’s guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), and the American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities. When
applicable, install any makeup (replacement) air system
in accordance with local building code requirements. Visit
Monogram.com for available makeup air solutions.
C.
When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
D.
Ducted fans must always be vented to the outdoors.
WARNING
TO REDUCE THE RISK OF FIRE, USE
ONLY METAL.
Ŷ
Do not attempt to repair or replace any part of your hood
unless it is specifically recommended in this manual. All
other servicing should be referred to a qualified technician.
49-7000242 Rev. 1 5
CONTROLS AND FEATURES
CONTROLS
1. Power. Turns fan on and off.
2. Wi-Fi Indicator.
3. Fan. Toggles through low, medium, high, and boost.
4. Chef Connect Indicator.
5. Light. Toggles through High, Medium, or Low.
6. Indoor Air Quality (IAQ) LED Indicator.
Changes color as indoor air quality changes. Unit must
be commissioned to Wi-Fi for IAQ sensor to become
operational.
6
54321
DISCLAIMER
Limitations on Indoor Air Quality Monitoring: The hood is intended to be used only to provide a general awareness
of changes of levels of certain components of indoor air quality near the hood rather than absolute measurements of
any given component and/or measurement against any given standard. Variations in readings may occur due to any
number of factors, including ventilation conditions, environmental influences, cooking activities, and sensor limitations.
Any observations or readings provided by this product are for informational purposes only and may not be utilized as a
substitute for or in the development of any professional advice, assessment, or diagnosis of any type.
WI-FI CONNECT
CONNECTING YOUR WI-FI ENABLED HOOD
Your hood is designed to provide you with two-way
communication between your appliance and smart
devices. By using the SmartHQ
TM
mobile app, you will be
able to control hood operations such as fan speed, light
intensity, and night light scheduling using your smartphone
or tablet*.
For the best experience, prior to beginning:
• Download the SmartHQ
TM
app and sign in or create an
account.
NOTE: New users must verify their email address to
complete the sign in process.
• Have your home Wi-Fi network password available.
To connect your range to Wi-Fi, touch and hold the
FAN button for 3 seconds. The Wi-Fi indicator light will
start flashing. Once your hood is connected, launch the
SmartHQ
TM
app and tap on your hood to explore. Apply
all software upgrades if prompted to ensure your hood has
the latest features. If you have issues with the connection
process, please call 800.220.6899 and ask for assistance
with wireless connectivity.
* Compatible Apple or Android devices and home Wi-Fi network required.
CHEF CONNECT
CHEF CONNECT OPERATION BLUETOOTH
®
CONNECTION
To pair with another device:
Press and hold the Light button for 3 seconds. The
indicator light will blink until the hood is paired with the
range or other device. If the pairing is successful, the
Bluetooth
®
indicator will turn on and become solid. It will
time out after 2 minutes if the pairing is not completed,
after which the pairing sequence will need to be restarted.
To cancel pairing:
Hold the Light button down for 3 seconds and the indicator
light will stop blinking.
Changing the Default Sync Settings:
The factory Default Sync Settings for the light will be the
brightest and the setting for the fan will be OFF. The user
can change the settings by pressing and holding the Light
button for 10 seconds. This will enter the Default Settings
Mode. Once in this mode, the backlights for all buttons will
blink on/off indefinitely and the fan and light will switch to
the current settings, so the user knows what the current
default value is. At this time, set the light and fan to the
desired default levels using the Light and Fan buttons.
Once satisfied with the selection, press and hold the
Power button for 10 seconds, which will exit this mode. At
that time the backlights will stop blinking and the state of
the fan and light will change back to their prior state before
entering the Default Settings Mode.
6 49-7000242 Rev. 1

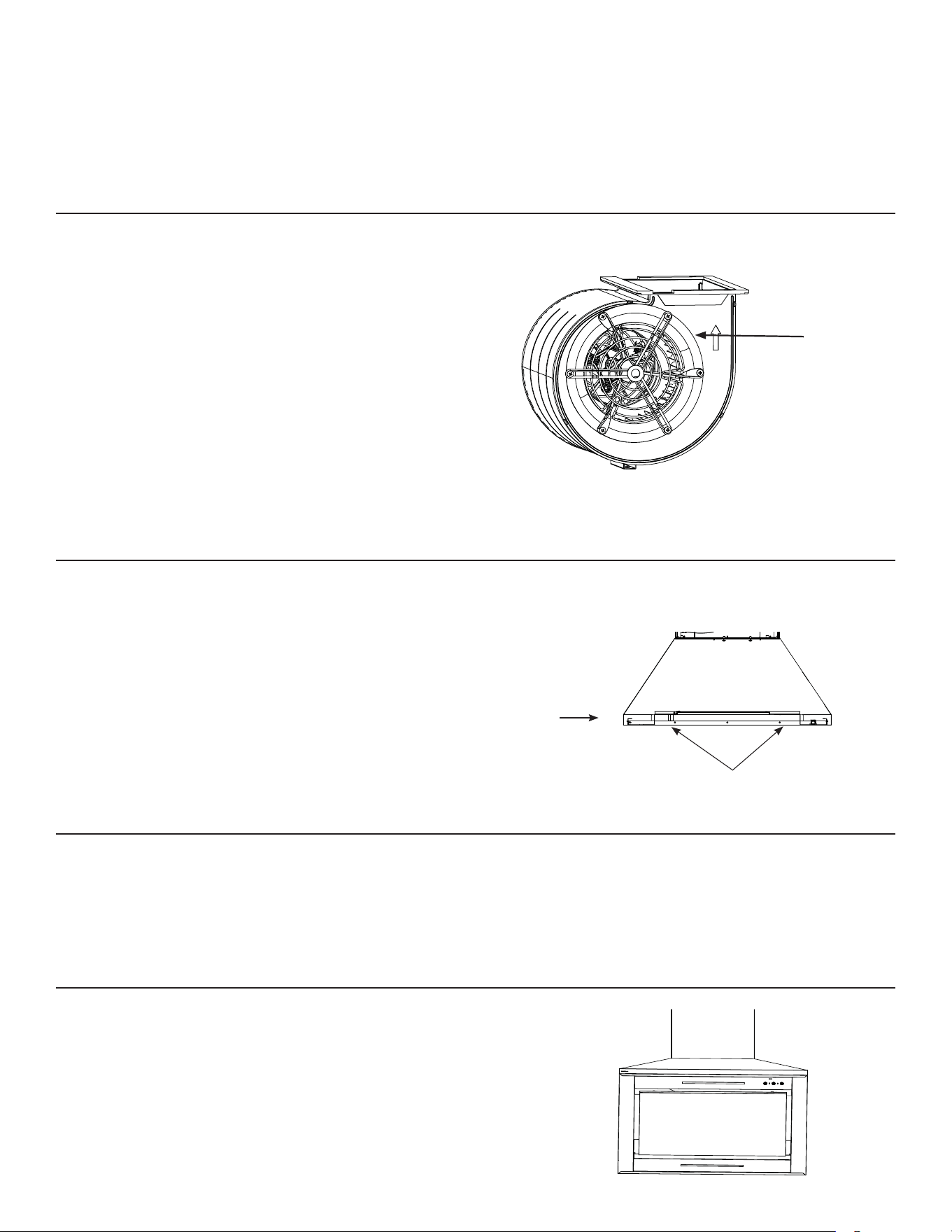

METAL GREASE FILTER
Clean the grease filter after 30 hours of “on” time. A red
signal light will alert you when 30 hours has passed.
Remove the grease filters and wash them either by hand
or in the dishwasher using nonabrasive soap.
To clean, swish the filters in hot soapy water or wash them
in the dishwasher. Do not use abrasive cleansers.
Replace the filters and make sure that they are correctly
seated in the filter channels. Adjust as necessary until the
red signal light stops glowing.
CARE AND CLEANING
FOR YOUR SAFETY
Before servicing or cleaning the unit, switch power off at
the service panel and lock the service panel to prevent
power from being switched on accidentally. If the service
panel cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.
NOTE:7RUHPRYH¿OWHUV
push them back and
down using the knob.
Front
)RUSURSHURSHUDWLRQPDNHVXUHWKH¿OWHUV
are securely seated into the channels.
HOOD SURFACES
Do not use a steel-wool pad; it will scratch the surface.
To clean the stainless steel surface, use warm, sudsy
water or a stainless steel cleaner or polish. Always wipe
the surface in the direction of the grain.
Follow the cleaner instructions for cleaning the stainless
steel surface. To inquire about purchasing stainless steel
appliance cleaner or polish or to find the location of a
dealer nearest you, please visit our website:
Monogram.com
LIGHT BAR
To change the lighting bar, schedule a service
appointment. See Consumer Support page in the front of
this manual for a list of websites and contact information.
CHARCOAL FILTERS (recirculation mode only available on 36" model)
If the model is not vented to the outside, the air will be
recirculated through disposable charcoal filters that help
remove smoke and odors.
The charcoal filters should be replaced when they are
noticeably dirty or discolored (usually after 6 to 12
months, depending on hood usage).
The charcoal filters are NOT included with the unit. Order
charcoal filter UXCF91.
NOTE: DO NOT rinse, or put charcoal filters in an
automatic dishwasher.
The charcoal filters cannot be cleaned. They must be
replaced.
This kit can be ordered from your Monogram Supplier.
Charcoal
Filter
Mount
49-7000242 Rev. 1 7
TROUBLESHOOTING
Save time and money! Review the charts on the following information first and you may not need to call for service.
Problem Possible Causes What To Do
Fan does not operate when the
2Q2ႇEXWWRQLVSXVKHG
A fuse may be blown or a circuit
breaker tripped.
Replace fuse or reset circuit breaker.
)DQNHHSVJRLQJRႇDQGRQ The motor is probably overheating
DQGWXUQLQJLWVHOIRႇ7KLVFDQEH
harmful to the motor.
&KHFNWREHVXUHWKH¿OWHULVFOHDQ,IRႇ
and on cycling continues, call for service.
Visit Monogram.com for available makeup
air solutions.
Fan does not operate when fan
2Q2ႇEXWWRQLVSUHVVHGRUZKHQ
+ or – button is pressed
The blower connector is loose or not
plugged into its mating connector.
Disconnect power to the unit. Lift the lower
duct cover and look at the blower connector
plug. If the blower connector plug is loose,
plug it in securely. See the Installation
Instructions for the plug location and how to
plug in the connector.
/RXGRUDEQRUPDODLUÀRZQRLVH Wrong size duct used in installation. This hood requires 8” for ZVWS361 or 10"
for ZVWS481 ducting and a maximum duct
length of 150 equivalent feet to perform
optimally. Using smaller duct pipe or longer
equivalent lengths of duct pipe will cause
improper venting. Monogram service
technicians cannot correct this issue if
installed improperly.
Fan fails to circulate air or moves
air slower than normal and/or
fan is making loud or abnormal
DLUÀRZQRLVH
Obstructions in duct work. Make sure nothing is blocking the vent.
Make sure your wall or roof cap has a
blade or door.
Damper blade on wall or roof cap
may not be open.
Make sure damper swings freely. Damper
EODGHVPD\ÀLSRYHUDQGZLOOQRWIXOO\RSHQ
when this happens. Adjust to original
position.
0HWDOJUHDVH¿OWHUDQGFKDUFRDO¿OWHU
(if present) may be dirty.
&OHDQWKHPHWDOJUHDVH¿OWHUDQGUHSODFH
FKDUFRDO¿OWHULISUHVHQW6HH&DUHDQG
Cleaning.
6XႈFLHQWPDNHXSUHSODFHPHQW
air is required for exhausting
appliances to operate to rating.
Check with local building codes, which
may require or strongly advise the use of
makeup air.
The hood controls are not
operating correctly
Control logic confused. Disconnect power to the hood by resetting
the circuit breaker. Wait 30 seconds to
allow controls to reset.
IAQ sensor not working Unit is not connected to cloud or
calibrating.
Commission unit to router using app.
IAQ sensor changing when not
cooking
Other sources of VOC and PM in
kitchen (i.e. candles, wine).
Turn fan on if undesired smell in kitchen
otherwise no action required.
8 49-7000242 Rev. 1
NOTES
49-7000242 Rev. 1 9
Ŷ Service trips to your home to teach you how to use the
product.
Ŷ Replacement of house fuses or resetting of circuit
breakers.
Ŷ Incidental or consequential damage caused by possible
defects with this appliance.
Ŷ Replacement of the replaceable filters.
Ŷ Damage to the product caused by accident, fire, floods
or acts of God.
Ŷ Damage caused after delivery.
Ŷ Failure of the product if it is used for other than its
intended purpose or used commercially.
Ŷ,PSURSHULQVWDOODWLRQ,I\RXKDYHDQLQVWDOODWLRQSUREOHP
contact your dealer or installer. You are responsible
for providing adequate electrical, gas, exhausting and
other connecting facilities as described in the Installation
Instructions provided with the product.
Ŷ3URGXFWQRWDFFHVVLEOHWRSURYLGHUHTXLUHGVHUYLFH
Ŷ,QVWDOODWLRQRUVHUYLFHIRUDPDNHXSUHSODFHPHQWDLU
system.
MONOGRAM LIMITED WARRANTY
Monogram.com
All warranty service is provided by our Factory Service Centers, or an authorized Customer Care
®
technician. To schedule
service online, visit us at monogram.com/contact. In Canada, visit monogram.ca.
EXCLUSION OF IMPLIED WARRANTIES
Your sole and exclusive remedy is product repair as provided in this Limited Warranty. Any implied warranties, including the
implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed
by law.
This warranty is extended to the original purchaser and any succeeding owner for products purchased for ordinary
home use in the 48 mainland states, Hawaii, Washington, D.C. or Canada. If the product is located in an area where
service by a Monogram Authorized Servicer is not available, you may be responsible for a trip charge or you may
be required to bring the product to an Authorized Monogram Service location for service. In Alaska the warranty is
the same except that it is LIMITED because you must pay to ship the product to the service shop or for the service
technician’s travel costs to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This limited warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: GE Appliances, a Haier company, Louisville KY,40225
Warrantor in Canada: MC Commercial, Burlington, ON, L7R 5B6
For the period of Monogram Appliances will replace
Limited two-year
warranty
For two years from date of original purchase, we will provide, free of charge, parts and service labor in
your home to repair or replace any part of the vent hood that fails because of a manufacturing defect.
What Monogram will not cover:
Staple your receipt here. Proof of the original purchase
date is needed to obtain service under the warranty.
Servicing your range hood may require the use of the onboard data port for diagnostics. This gives a
Monogram Factory Service technician the ability to quickly diagnose any issues with your appliance and helps
Monogram improve its products by providing Monogram with information on your appliance. If you do not
want your appliance data to be sent to Monogram, please advise your technician NOT to submit the data to
Monogram at the time of service.
10 49-7000242 Rev. 1
49-7000242 Rev. 1
05-24
Printed in Mexico
© 2024 GE Appliances, a Haier company.
All trademarks are the property of their
respective holders.
MANUAL DEL
PROPIETARIO
Campana Extractora de Pared Monogram de 36”, 48”
ZVIS361, ZVIS481
MONOGRAM.COM
ESPAÑOL
2 49-7000242 Rev. 1
INFORMACIÓN DEL MODELO
ANOTE LOS NÚMEROS DE MODELO Y SERIE
Los encontrará en una etiqueta debajo de los filtros. Antes de enviar esta tarjeta, escriba estos números
aquí:
Número de Modelo
Número de Serie
Use estos números en cualquier correspondencia
o llamada al servicio técnico relacionadas con su
electrodoméstico.
NÚMEROS DE MODELO
ZVIS361, ZVIS481
TABLA DE CONTENIDO
INFORMACIÓN DEL MODELO ...............................................................................2
SOPORTE AL CLIENTE .....................................................................................3
INFORMACIÓN DE SEGURIDAD .............................................................................4
CONTROLES Y CARACTERÍSTICAS ..........................................................................6
Controles .............................................................................................6
Conexión Wi-Fi ........................................................................................6
Conexión con Chef ......................................................................................6
CUIDADO Y LIMPIEZA .....................................................................................7
Para Su Seguridad ......................................................................................7
Filtro de Grasa Metálico ..................................................................................7
Superficies de la Campana ...............................................................................7
Barra de Luz ..........................................................................................8
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS .............................................................9
GARANTÍA LIMITADA DE MONOGRAM ......................................................................11
49-7000242 Rev. 1 3
SOPORTE AL CLIENTE
SITIO WEB DE Monogram™
¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del sitio Web de Monogram™ las 24 horas
del día, cualquier día del año! También puede comprar más grandiosos productos de Monogram™ y sacar ventaja de todos nuestros
servicios de soporte a través de Internet, diseñados para su conveniencia.
En EE.UU.: Monogram.com
REGISTRE SU ELECTRODOMÉSTICO
¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una
mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También
puede enviar una carta en la tarjeta de inscripción pre impresa que se incluye con el material embalado.
En EE.UU.: Monogram.com.
SERVICIO PROGRAMADO
El servicio de reparación de expertos de Monogram™ está a sólo un paso de su puerta. Conéctese a través de Internet y programe el
servicio a su conveniencia cualquier día del año.
En EE.UU.: Monogram.com o 800.444.1845
CONECTIVIDAD REMOTA
Para recibir asistencia en relación a la conectividad de su red inalámbrica (para modelos con activación remota), visite nuestro sitio
web en Monogram.com/connect
PIEZAS Y ACCESORIOS
Individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o
accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene a través de Internet durante
las 24 horas del día.
En EE.UU.: Monogram.com/ownership/parts o 800.444.1845
Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros
servicios técnicos generalmente deberán ser derivados a personal calificado del servicio técnico. Se deberá tener cuidado,
ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.
CONTÁCTENOS
Si no se encuentra satisfecho con el servicio que recibió de Monogram™, comuníquese con nosotros a través de nuestro sitio Web
con todos los detalles, incluyendo su número telefónico, o escriba a: Monogram.com/contact
4 49-7000242 Rev. 1
INFORMACION DE SEGURIDAD IMPORTANTE
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO
LEA Y GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA
Lea todas las instrucciones de seguridad antes de utilizar este producto. No seguir estas instrucciones
puede generar un incendio, una descarga eléctrica, lesiones corporales o la muerte.
ADVERTENCIA
INSTRUCCIONES GENERALES DE SEGURIDAD
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES
PERSONALES, OBSERVE LO SIGUIENTE:
A. Use este unidad solamente de la manera que el fabricante
lo indique. Si usted tiene preguntas, póngase en contacto
con el fabricante.
B. Antes de proporcionar servicio o de limpiar la unidad,
desconecte el suministro eléctrico en el panel de servicio y
cierre el mecanismo de seguridad para evitar que alguien lo
conecte accidentalmente. Cuando no exista un dispositivo
de cierre de seguridad, amarre un aviso visible, como una
etiqueta al panel de servicio haciendo la advertencia.
C. No use esta unidad con ningún dispositivo de control
de velocidad de estado sólido.
D. Esta unidad debe estar conectada a tierra.
PRECAUCIÓN
PARA USO DE VENTILACIÓN
GENERAL SOLAMENTE. NO USE PARA EXPULSAR
MATERIALES PELIGROSOS O EXPLOSIVOS Y VAPORES.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
LESIONES PERSONALES EN EL CASO DE UN INCENDIO
DEBIDO A GRASA DE ESTUFA QUEMADA, HAGA LO
SIGUIENTE *:
A. CONTENGA LAS LLAMAS con una tapa que ajuste bien
sobre la sartén, con una lámina para hacer dulces o
con una bandeja metálica, y luego apague el quemador.
TENGA CUIDADO DE NO QUEMARSE. Si las llamas no se
apagan inmediatamente, EVACUE EL LUGAR Y LLAME AL
DEPARTAMENTO DE BOMBEROS.
B. NUNCA AGARRE UNA SARTÉN O UNA OLLA QUE SE
ENCUENTRE EN LLAMAS—Se podría quemar.
C. NO USE AGUA, incluyendo paños de cocina o toallas
humedecidas—esto hará que ocurra una explosión de
vapor violenta.
D. Use un extintor SOLAMENTE si:
1. Usted sabe que tiene un extintor Clase ABC, y si usted ya
sabe cómo operarlo.
2. El fuego es pequeño y está contenido al área donde
comenzó.
3. El departamento de bomberos ha sido llamado.
4. Usted está luchando contra las llamas con sus espaldas
hacia una salida.
* Basado en “Cooking Safety: Talking Points” (Seguridad en la
Cocción: Punto de Conversación) publicado por la NFPA.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
UN FUEGO DE GRASA DE ESTUFA:
A.
Nunca deje unidades de superficie desatendidas en
configuraciones de calor elevadas o medias. Cuando
se está hirviendo algo y ocurren derramamientos, estos
podrían causar humo y que los derramamientos grasosos
se incendien. Caliente los aceites lentamente
a selecciones medias y bajas.
B. Siempre encienda la campana cuando cocine a fuego alto
o cuando flambee alimentos (Crepes Suzette, Cherries
Jubilee, Flambeado de Carne con Pimienta).
C.
Limpie el ventilador con frecuencia. La grasa no debe
acumularse en el ventilador o en el filtro.
D. Use una sartén de tamaño apropiado. Siempre use piezas
de cocina apropiadas para el tamaño del elemento de la
superficie.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES
PERSONALES, OBSERVE LO SIGUIENTE:
A. El trabajo de instalación y el alambrado eléctrico debe
hacerlo una persona(s) calificada conforme a todos
los códigos y estándares aplicables, incluyendo una
construcción aprobada por el inspector de incendios.
B. Suficiente aire es necesario para una combustión apropiada
y para deshacerse de los gases a través de una salida de
humo (chimenea) de equipos que queman combustibles
para prevenir retroalimentación. Siga las recomendaciones
del fabricante del equipo de calentamiento y los estándares
de seguridad tales como los publicados por la Asociación
nacional de protección de incendios (NFPA), y la Sociedad
americana de ingenieros de calefacción, acondicionadores
de aire y refrigeración (ASHRAE), y los códigos de las
autoridades locales.
Cuando corresponda, instale un sistema
de reposición (reemplazo) de aire de acuerdo con los
requisitos del código local de construcción. Para acceder a
soluciones de aire disponibles, visite Monogram.com.
C. Cuando se encuentre cortando o taladrando en la pared
o en el techo, no dañe los alambrados eléctricos u otras
utilidades escondidas.
D. Los ventiladores con conductos deben estar siempre
ventilados hacia el exterior.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIOS, SOLAMENTE USE CONDUCTOS METÁLICOS.
Ŷ1RLQWHQWHUHSDUDURUHHPSOD]DUQLQJXQDSDUWHGHVX
campana a no ser que lo recomiende específicamente
este manual. Cualquier otro servicio debe ser referido a un
técnico calificado.
49-7000242 Rev. 1 5
CONTROLES Y CARACTERÍSTICAS
CONTROLES
1. Encendido. Enciende y apaga el ventilador.
2. Indicador WiFi.
3. Ventilador. Pasa a través de los niveles Low (Bajo),
Medium (Medio), High (Alto) y Boost (Aumentado).
4. Indicador de Chef Connect (Conexión Chef):
5. Luz. Pasa a través de los niveles High, Medium, y
Low.
6. Indicador LED de Calidad del Aire Interior (IAQ).
Cambia de color de acuerdo a los cambios en
la calidad del aire interior. La unidad se deberá
conectar al Wi-Fi para que el sensor IAQ entre en
funcionamiento.
6
4321
DESCARGO DE RESPONSABILIDAD
Limitaciones en el Monitoreo de la Calidad del Aire Interior: La campana sólo fue diseñada para brindar una conciencia
general de los cambios en los niveles de ciertos componentes de la calidad del aire interior cerca de la campana, a diferencia de
dar mediciones absolutas de cualquier componente y/o medición contra cualquier estándar dado. Podrá haber variaciones en las
lecturas debido a cualquier serie de factores, incluyendo condiciones de ventilación, influencias ambientales, actividades de cocción,
y limitaciones del sensor. Cualquier observación de las lecturas brindadas por este producto son con propósitos informativos
únicamente, y no podrán ser utilizadas para o en el desarrollo de cualquier consejo, evaluación o diagnóstico profesional de cualquier
tipo.
CONEXIÓN WI-FI
CONEXIÓN DE LA CAMPANA CON WI-FI ACTIVADO
La campana fue diseñada para brindarle una comunicación
recíproca entre el electrodoméstico y el dispositivo inteligente.
Al usar la aplicación móvil SmartHQTM, usted podrá controlar
funciones de la campana tales como la programación de la
velocidad del extractor, intensidad de la luz, y luz nocturna a
través de su teléfono inteligente o tablet*.
Para una mejor experiencia, antes de comenzar:
• Descargue la aplicación SmartHQ
TM
y regístrese o cree una
cuenta. NOTA: Los nuevos usuarios deberán verificar su
dirección de correo electrónico para completar el proceso de
registro.
• Tenga disponible la contraseña de red de su Wi-Fi hogareño.
Para conectar la campana al Wi-Fi, mantenga presionado el
botón FAN durante 3 segundos. La luz indicadora de Wi-Fi
comenzará a parpadear. Una vez conectada la campana,
active la aplicación SmartHQ
TM
y presione sobre la campana
para comenzar a explorar. Si se indica, realice todas las
actualizaciones de software para asegurarse de que la
campana cuente con las funciones más recientes. Ante
cualquier inconveniente con el proceso de conexión, por favor
comuníquese al 800.220.6899 y solicite asistencia en relación a
la conectividad inalámbrica.
* Se requiere el uso de dispositivos y de una red Wi-Fi hogareña que sean
compatibles con Apple o Android.
CONEXIÓN CON CHEF
CONEXIÓN BLUETOOTH
®
PARA EL FUNCIONAMIENTO DE CONEXIÓN CON CHEF
Para realizar el emparejamiento con otro dispositivo:
Mantenga presionado el botón Light (Luz) durante 3 segundos.
La luz indicadora parpadeará hasta que la campana esté
emparejada con la estufa u otro dispositivo. Si el emparejamiento
es realizado con éxito, el indicador de Bluetooth
®
se
encenderá y quedará fijo. Se pausará luego de 2 minutos si
el emparejamiento no es completado, luego de lo cual será
necesario reiniciar la secuencia de emparejamiento.
Para cancelar el emparejamiento:
Mantenga presionado el botón Light durante 3 segundos y la luz
indicadora dejará de parpadear.
Cambio de las Configuraciones de la Sincronización por
Omisión:
La Configuración de Sincronización por Omisión de fábrica
para la luz será la más brillante y la configuración del ventilador
estará en OFF. El usuario podrá modificar las configuraciones
manteniendo presionado el botón Light durante 10 segundos.
Esto permitirá ingresar al Modo de Configuraciones por Omisión.
Una vez en este modo, las luces de fondo de todos los botones
parpadearán encendiéndose y apagándose de forma indefinida,
y el ventilador y la luz pasarán a las configuraciones actuales,
de modo que el usuario sepa cuál es el valor por omisión actual.
En este momento, configure la luz y el ventilador en los niveles
por omisión deseados, usando los botones Light y Fan. Una
vez satisfecho con la selección, mantenga presionado el botón
Power durante 10 segundos, lo cual permitirá salir de este modo.
En este momento, las luces de fondo dejarán de parpadear y el
estado del ventilador y de la luz volverán a cambiar a su estado
anterior, antes de entrar en Default Settings Mode (Modo de
Configuraciones por Omisión).
6 49-7000242 Rev. 1

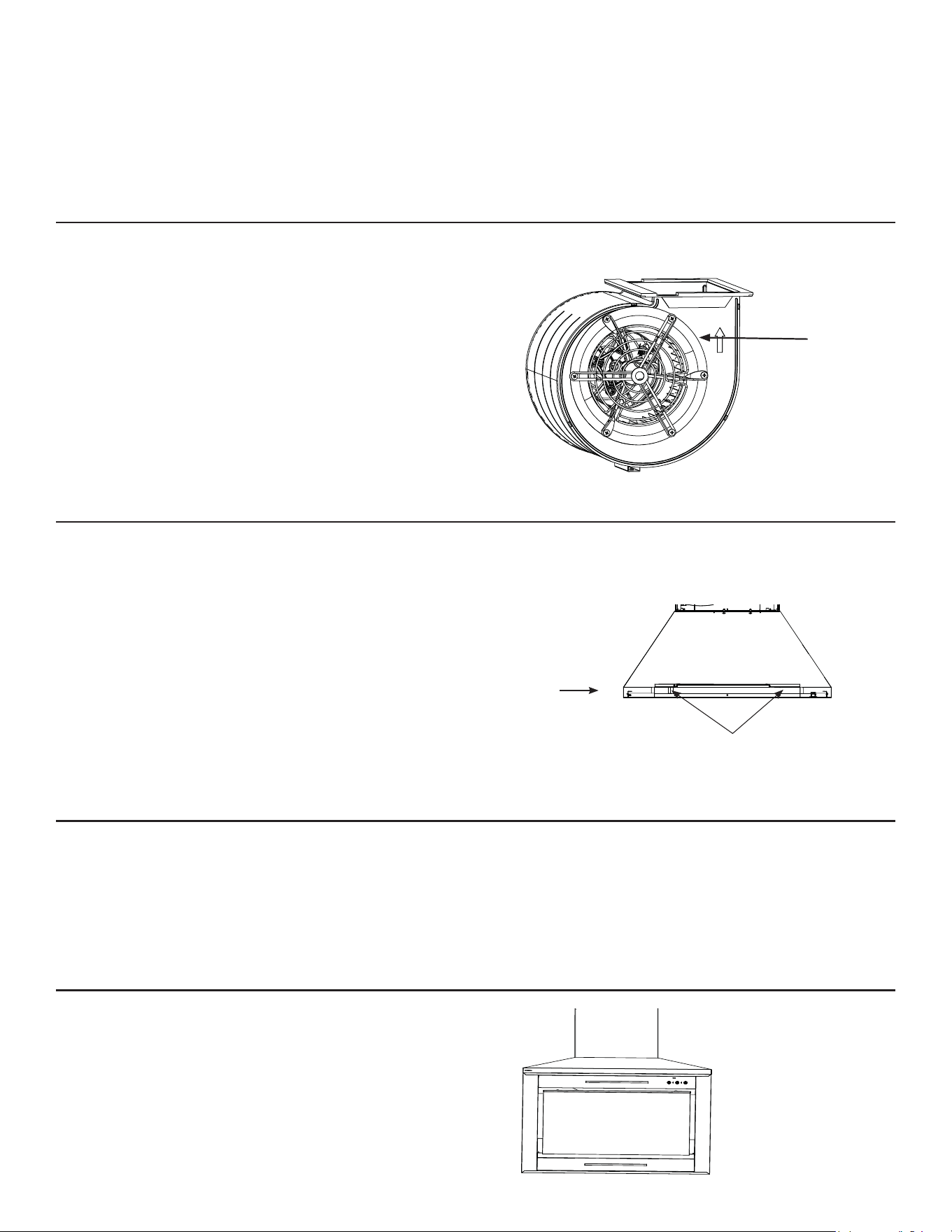

FILTRO DE GRASA METÁLICO
Limpie el filtro de grasa luego de 30 horas en "on"
(encendido). Una luz roja de señal lo alertará cuando las
30 horas hayan transcurrido.
Retire los filtros de grasa y lave los mismos de forma
manual o en el lavavajillas, usando jabón no abrasivo.
Para realizar la limpieza, sacuda los filtros con agua
caliente y jabón o lávelos en el lavavajillas. No use
limpiadores abrasivos.
Vuelva a colocar los filtros y asegúrese de que estén
calzados de forma correcta en los canales del filtro. Ajuste
según sea necesario hasta que la luz roja de señal deje de
brillar.
CUIDADO Y LIMPIEZA
PARA SU SEGURIDAD
Antes de realizar el servicio técnico o la limpieza de la
unidad, apague el interruptor desde el panel de servicio y
bloquee este último para evitar que la corriente se active
en forma accidental. Cuando no sea posible bloquear el
panel de servicio, ajuste de forma segura un dispositivo
de advertencia visible, tal como una etiqueta, al panel de
servicio.
NOTA: Para retirar
ORV¿OWURVSUHVLRQHORV
mismos hacia atrás y
hacia abajo usando la
manija.
Frente
Para un funcionamiento apropiado, asegúrese
GHTXHORV¿OWURVHVWpQFDO]DGRVGHIRUPD
segura sobre los canales.
SUPERFICIES DE LA CAMPANA
No use virutas de acero; éstas rayarán la superficie.
Para limpiar la superficie de acero inoxidable, use agua
caliente y jabón o un limpiador o pulidor para acero
inoxidable. Siempre limpie la superficie en la dirección del
veteado.
Siga las instrucciones del limpiador para su aplicación en
la superficie de acero inoxidable. Para consultar sobre la
compra de limpiadores o pulidores para electrodomésticos
de acero inoxidable, o para buscar la ubicación del
vendedor minorista más cercano a su hogar, visite nuestro
sitio web: Monogram.com.
BARRA DE LUZ
Para modificar la barra de la iluminación, programe una
cita con el servicio técnico. Para acceder a un listado de
sitios Web e información de contacto, consulte la página
de Soporte al Consumidor en el frente de este manual.
FILTROS DE CARBÓN (El modo de recirculación sólo está disponible en el modelo de 36”)
Si el modelo no tiene ventilación al exterior, el aire se recirculará
a través de filtros de carbón desechables que ayudan a remover
humo y olores.
Los filtros de carbón deben cambiarse cuando estén visiblemente
sucios o decolorados (usualmente después de 6 a 12 meses,
dependiendo del uso de la campana).
Los filtros de carbón NO se incluyen con la unidad. Ordene el
filtro de carbón UXCF91.
NOTA: NO enjuague o coloque los filtros de carbón en el
lavavajillas automático.
Los filtros de carbón no pueden limpiarse. Deben cambiarse.
Puede solicitar este kit a su proveedor de Monogram.
Montaje del
Filtro
de Carbón
49-7000242 Rev. 1 7
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar
reparaciones.
Problema Causas Posibles Qué Hacer
El ventilador no funciona
cuando se presiona el
ERWyQ2Q2ႇHQFHQGLGR
apagado)
Un fusible puede haberse quemado o
el interruptor de circuitos puede haber
saltado.
&DPELHORVIXVLEOHVRUHFRQ¿JXUHORVLQWHUUXSWRUHV
El ventilador se enciende
y apaga
sin parar
El motor probablemente se está
sobrecalentando y se apaga solo. Esto
puede dañar el motor.
9HUL¿TXHTXHHO¿OWURHVWpOLPSLR6LFRQWLQ~DHOFLFOR
de apagado y encendido, llame al servicio técnico.
Para acceder a soluciones de aire disponibles, visite
Monogram.com.
El ventilador no funciona
cuando se presiona el
ERWyQ2Q2ႇHQFHQGLGR
apagado) del ventilador
o cuando se presiona el
botón + o –
El conector del ventilador está suelto o
no se encuentra enchufado dentro de su
conector correspondiente.
Desconecte la energía hacia la unidad. Levante la tapa
del conducto inferior y observe el enchufe conector del
ventilador. Si el enchufe del conector del ventilador está
VXHOWRHQFK~IHOR¿UPHPHQWH9HUODV,QVWUXFFLRQHVGH
instalación para la ubicación del enchufe y sobre cómo
enchufar el conector.
5XLGRGHÀXMRGHDLUHPX\
fuerte o anormal
Tamaño de conducto incorrecto utilizado
en la instalación.
Esta campana requiere un conducto de 8” ZVWS361 o
10" ZVWS481 y una longitud máxima de conducto de 150
pies equivalentes para funcionar correctamente. Utilizar
conductos más pequeños o longitudes equivalentes
mayores provocará una ventilación inadecuada. Los
técnicos de Monogram no pueden corregir este problema
si hay una instalación inadecuada.
El ventilador no hace
circular el aire o mueve
el aire a una velocidad
menor de lo normal y/o el
ventilador hace ruido de
ÀXMRGHDLUHPX\IXHUWHR
anormal
Obstrucciones en el conducto. 9HUL¿TXHTXHQRKD\DREVWUXFFLRQHVHQODYHQWLODFLyQ
Controle que la cubierta de pared o casquete de techo
tengan una hoja o puerta.
La hoja del regulador de tiro de la
cubierta de pared o casquete de techo
puede estar cerrada.
Asegúrese de que el regulador de tiro se mueva
libremente. Las hojas del regulador de tiro pueden darse
vuelta y no se abrirán por completo cuando esto suceda.
Ajústela con la posición original.
(O¿OWURGHJUDVDPHWiOLFR\HO¿OWURGH
carbón (si lo hubiera) pueden estar
sucios.
/LPSLHHO¿OWURGHJUDVDPHWiOLFR\YXHOYDDFRORFDUHO
¿OWURGHFDUEyQVLORKXELHUD9HU&XLGDGR\OLPSLH]D
6HUHTXLHUHVX¿FLHQWHUHSRVLFLyQ
(reemplazo) de aire para que los
artefactos con salida de aire funcionen
GHDFXHUGRFRQVXVFDOL¿FDFLRQHV
energéticas.
Controle los códigos locales de construcción, que podrán
requerir o aconsejar enfáticamente el uso de reposición
de aire.
Los controles de la
campana no funcionan
correctamente
Error en el circuito lógico. 'HVFRQHFWHODHQHUJtDKDFLDODFDPSDQDUHFRQ¿JXUDQGR
el interruptor de circuitos. Espere 30 segundos para que
ORVFRQWUROHVYXHOYDQDFRQ¿JXUDUVH
El sensor IAQ no está en
funcionamiento
La unidad no está conectada a la nube o
calibrándose.
Conecte la unidad al enrutador usando la aplicación.
El sensor IAQ cambia
cuando no se está
cocinando
Otras fuentes de Componentes
Orgánicos Volátiles (VOC) y Material
Particulado (PM) en la cocina (por
ejemplo: velas, vino).
Encienda el ventilador si hay olores no deseados en la
cocina; de otro modo no se requiere ninguna acción.
8 49-7000242 Rev. 1
NOTAS
49-7000242 Rev. 1 9
Ŷ Visitas a su hogar para enseñarle a usar el producto.
Ŷ
Reemplazo de fusibles domésticos o la reconfiguración de los
interruptores de circuito.
Ŷ
Daños incidentales o resultantes provocados por posibles
defectos de este aparato.
Ŷ
Reposición de los filtros de reemplazo.
Ŷ Daños al producto provocados por accidentes, incendios,
inundaciones o fuerza mayor.
Ŷ
Daños provocados después de la entrega.
Ŷ
Fallas del producto si se utiliza para un objetivo diferente del
previsto o si se usa en forma comercial.
ŶInstalación, entrega o mantenimiento inadecuados. Si tiene un
problema con la instalación, comuníquese con su vendedor
o instalador. Usted es responsable de suministrar adecuadas
instalaciones eléctricas, de salida y otras conexiones como se
describe en las Instrucciones de Instalación incluidas con el
producto..
ŶProducto no accesible para prestar el servicio técnico
solicitado.
Ŷ,QVWDODFLyQRVHUYLFLRWpFQLFRGHVLVWHPDVFRQUHSRVLFLyQ
(reemplazo) de aire.
GARANTÍA LIMITADA DE MONOGRAM™
Monogram.com
Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fábrica, o por un técnico autorizado de Customer Care
(Servicio al Cliente).Para programar el servicio a través de Internet, visítenos en Monogram.com/contact.
Por el Período de Monogram™ Appliances reemplazará
Garantía limitada de
dos a—os
Durante dos años a partir de la fecha original de compra, otorgaremos, en forma gratuita, piezas y
servicio técnico en su hogar para reparar o reemplazar cualquier parte de su estufa que falle debido a
defectos en la fabricación.
Qué no cubrirá Monogram™ :
Staple your receipt here. Proof of the original purchase
date is needed to obtain service under the warranty.
Para realizar el servicio técnico de su campana de cocina se podrá requerir el uso de datos del puerto de abordaje para su
diagnóstico. Esto le da al técnico del Servicio de Fábrica de Monogram la habilidad de diagnosticar de forma rápida cualquier
problema con su electrodoméstico, y de ayudar a Monogram a mejorar sus productos al brindarle a Monogram la información sobre
su electrodoméstico. Si no desea que los datos de su electrodoméstico sean enviados a Monogram, solicitamos que le indique a su
técnico NO entregar los datos a Monogram en el momento del servicio.
Garante: GE Appliances, a Haier company, Louisville, KY 40225
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS — Su única y exclusiva alternativa es la reparación del producto, como
se indica en esta Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o
conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.
Esta garantía limitada se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso
hogareño dentro de EE.UU. Si el producto se encuentra en un área donde no se encuentra disponible un proveedor autorizado
del servicio técnico, usted será responsable por el costo de un viaje o se le podrá requerir que traiga el producto a una ubicación
Autorizada del Servicio Técnico. En Alaska, la garantía limitada excluye el costo de envío o llamadas del servicio a su hogar.
Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía limitada le da derechos
legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus
derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.
10 49-7000242 Rev. 1
49-7000242 Rev. 1
05-24
Printed in Mexico
© 2024 GE Appliances, a Haier company.
Todas las marcas registradas son propie-
dad de sus respectivos dueños.
