Operator’s Manual

4-Cycle Gasoline Lawn Edger

TBE515

SAVE THESE INSTRUCTIONS

For service call 1-800-828-5500 in the United States, or

1-800-668-1238 in Canada to obtain a list of authorized service

dealers near you. For more details about your unit, visit our

website at www.troybilt.com.

DO NOT RETURN THE UNIT TO THE RETAILER. PROOF OF

PURCHASE WILL BE REQUIRED FOR WARRANTY

SERVICE.

THIS PRODUCT IS COVERED BY ONE OR MORE U.S.

PATENTS. OTHER PATENTS PENDING.

Service on this unit both within and after the warranty period

should be performed only by an authorized and approved

service dealer.

All information, illustrations, and specifications in this manual

are based on the latest product information available at the

time of printing. We reserve the right to make changes at any

time without notice.

WARNING: When using the unit, you must follow

the safety rules. Please read these instructions

before operating the unit in order to ensure the

safety of the operator and any bystanders. Please

keep these instructions for later use.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest

Land and the state of California (Public Resources Codes 4442

and 4443), Oregon and Washington require, by law that certain

internal combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor,

maintained in effective working order, or the engine be

constructed, equipped and maintained for the prevention of

fire. Check with your state or local authorities for regulations

pertaining to these requirements. Failure to follow these

requirements could subject you to liability or a fine. This unit is

factory equipped with a spark arrestor. If it requires

replacement, ask your LOCAL SERVICE DEALER to install the

Accessory Part #753-05297 Spark Arrestor Kit.

CALIFORNIA PROPOSITION 65 WARNING

P/N 769-02885B (2/07)

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . .2

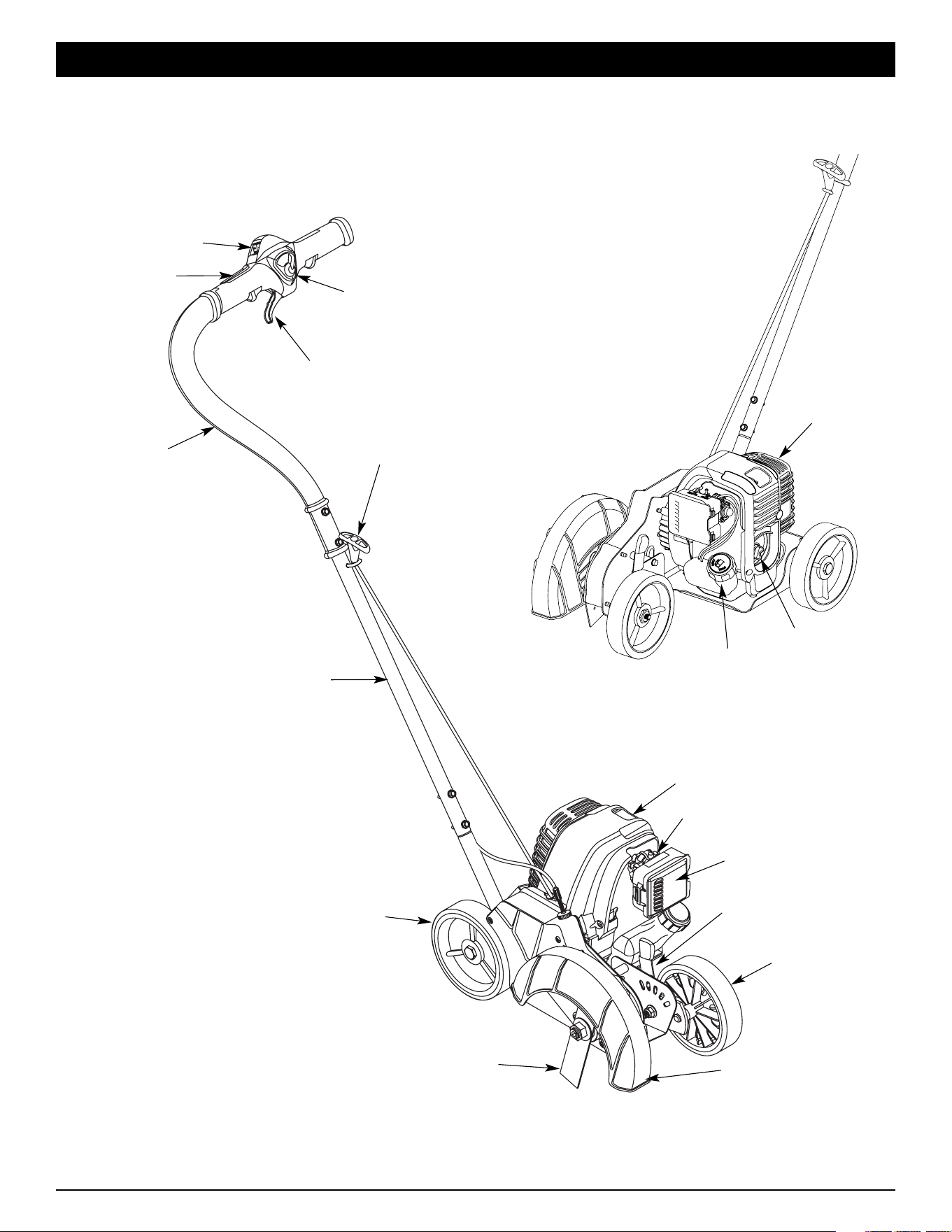

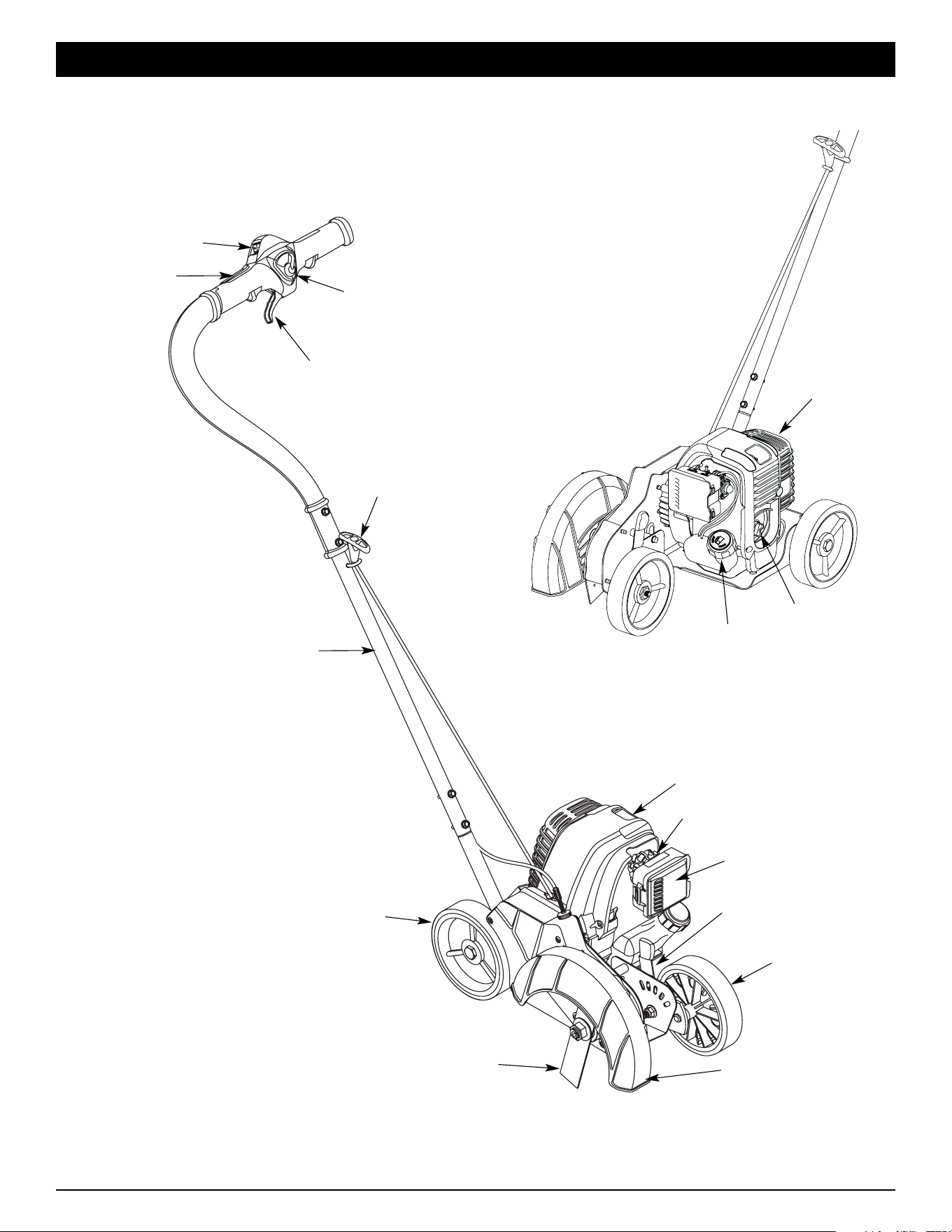

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Starting/Stopping Instructions . . . . . . . . . . . . . . . . . . . . . .8

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Maintenance and Repair Instructions . . . . . . . . . . . . . . .10

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

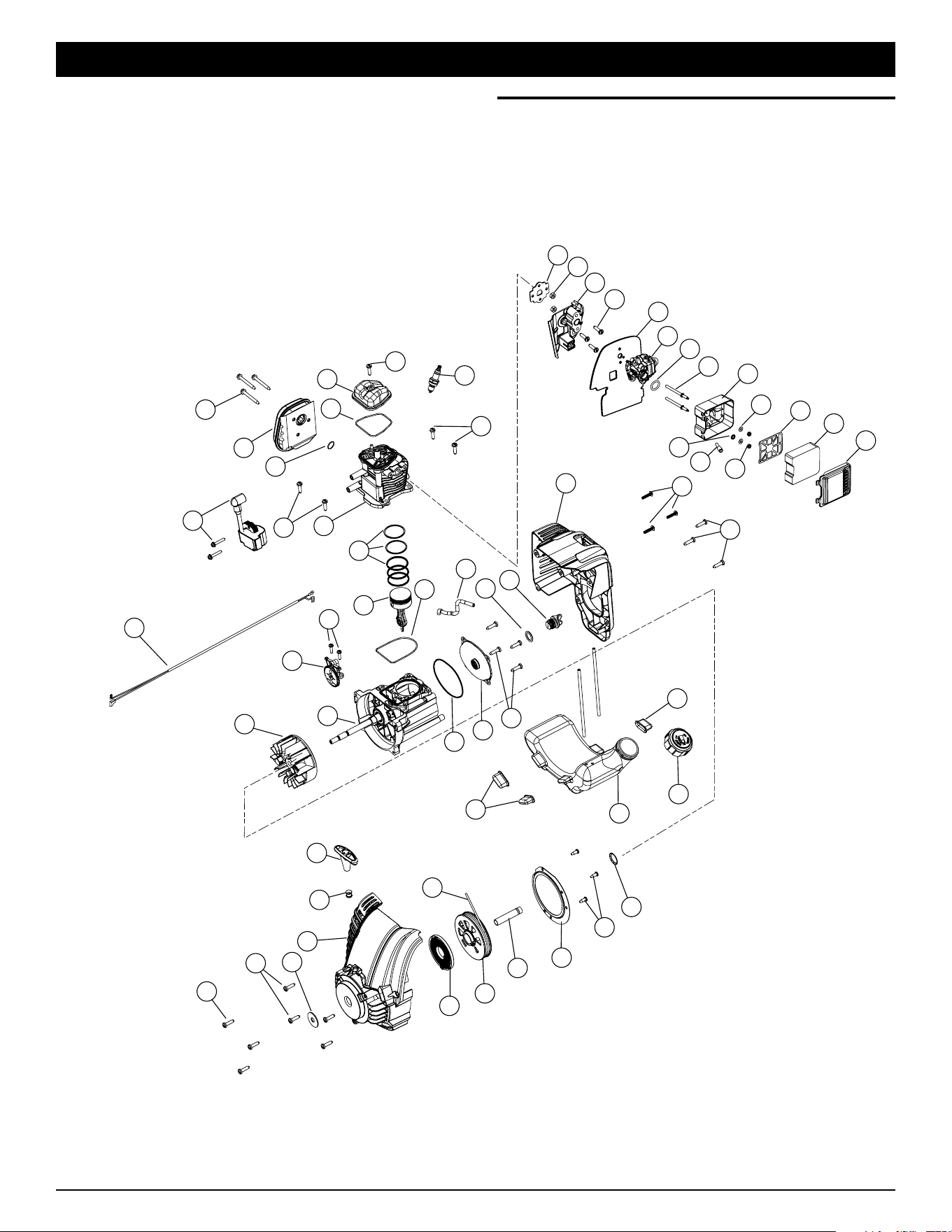

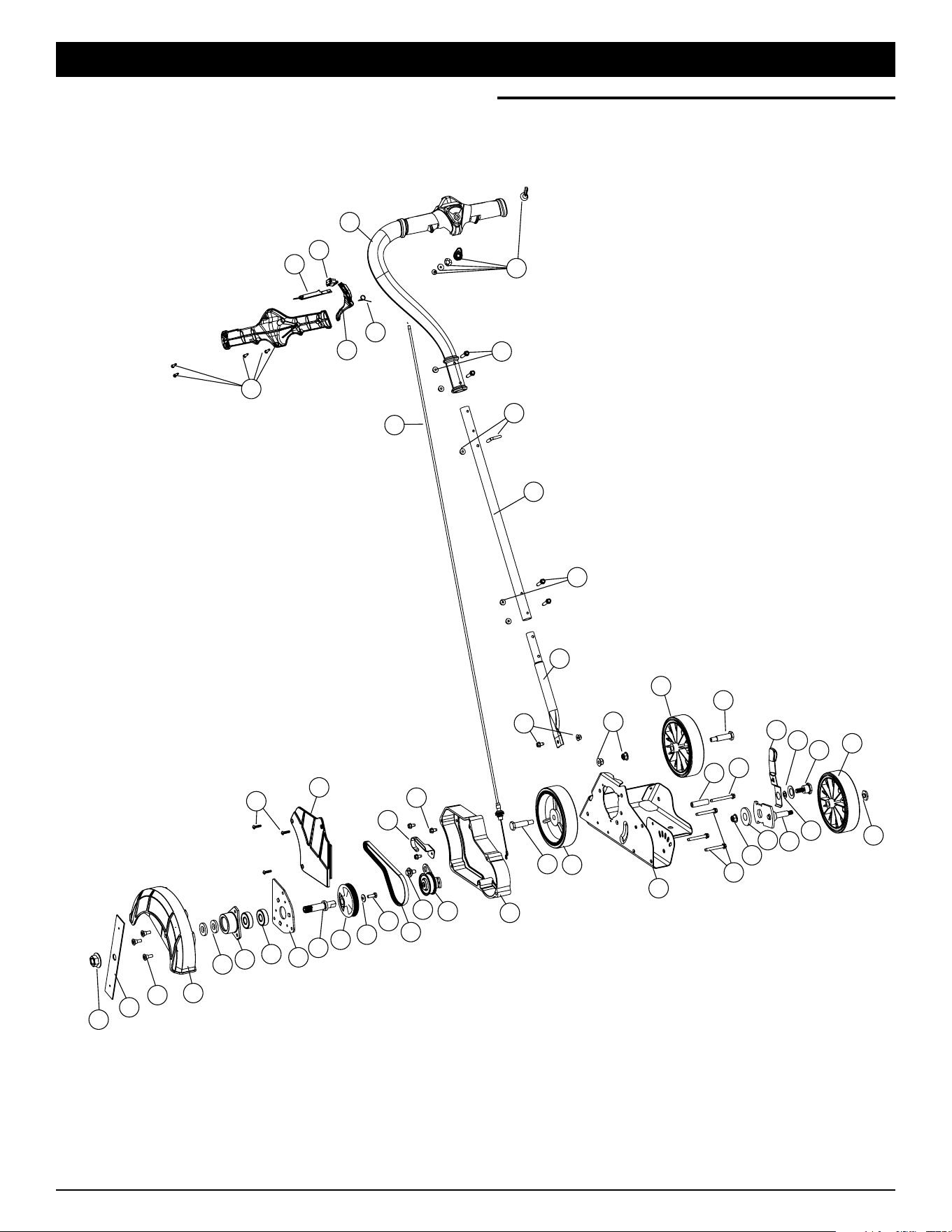

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E16

WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT CONTAINS

CHEMICALS KNOWN TO THE STATE OF CALIFORNIA TO

CAUSE CANCER, BIRTH DEFECTS OR OTHER

REPRODUCTIVE HARM.

•

Do not overreach, take extra care when working on steep slopes

or inclines. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a

firm grip on the handle.

• Keep hands, face, and feet at a distance from all moving parts.

Do not touch or try to stop the blade when it is rotating. Do not

operate without guards in place.

• Do not operate the engine faster than the speed needed to do

the job. Do not run the engine at high speed when not in use.

• Always stop the engine/motor when operation is delayed or

when walking from one location to another.

• Stop the engine/motor for maintenance, repair, to install or

remove the blade. The unit must be stopped and the blade

no longer turning to avoid injury.

• The blade may become very sharp from use. Always wear heavy

gloves when handling, removing, installing or cleaning the blade.

•

If you strike or become entangled with a foreign object, stop the

engine/motor immediately and check for damage. Have any

damage repaired before attempting further operations. Do not

operate unit with a bent, cracked or dull blade. Discard blades

that are bent, warped, cracked or broken.

• Stop the unit IMMEDIATELY if you feel excessive vibration.

Vibration is a sign of trouble. Inspect thoroughly for loose nuts,

bolts or damage before continuing. Repair or replace affected

parts as necessary.

• Stop and switch the unit to off for maintenance or repair.

•

Keep unit clean of vegetation and other materials. They may

become lodged between the blade and guard.

• A coasting blade can cause injury while it continues to spin

after the unit is stopped. Maintain proper control of the unit

until the blade has completely stopped rotating.

• Use only genuine factory replacement parts and accessories for

this unit. These are available from your authorized service dealer.

Use of any unauthorized parts or accessories could lead to serious

injury to the user or damage to the unit, and void your warranty.

MAINTENANCE AND STORAGE

• Allow the unit to cool before storing or transporting. Be sure

to secure the unit while transporting.

• Store the unit in a locked up and dry or high and dry place to

prevent unauthorized use or damage, out of the reach of children.

• Clean the blade with a hose and water. Wipe the blade with

light machine oil to prevent rust.

• Never douse or squirt the unit with water or any other liquid. Keep

handles dry, clean and free from debris. Clean after each use.

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan someone this unit, also loan

them these instructions.

• Only qualified personnel should perform any repairs or

maintenance procedures that are not described in this manual.

• Check shear bolts, engine mounting bolts and other bolts at

frequent intervals for proper tightness to be sure the

equipment is in safe working condition.

• Inside a building store the machine away from ignition sources.

Allow the engine to cool before storing in any enclosure.

• Always refer to the Operator’s Manual instructions for important

details if the lawn edger is to be stored for an extended period.

• Do not attempt to repair the machine unless you have the

proper tools, and instructions for disassembly and repair of

the machine.

SAVE THESE INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE OPERATING

• Carefully read and understand the operator's manual of the

unit that powers this attachment.

• Read this operating instruction manual carefully. Be

thoroughly familiar with the controls and the proper use of

the equipment. Know how to stop the unit and disengage the

controls quickly.

• Do not operate this unit when tired, ill, or under the influence

of alcohol, drugs, or medication.

• Never allow children to operate the equipment. Never allow

adults unfamiliar with the instructions to use the unit. Never allow

adults to operate the equipment without proper instruction.

• All guards and safety attachments must be installed properly

before operating the unit.

• Inspect the unit before use. Ensure the blade is installed

correctly and secure.

• Clear the area to be edged before each use. Remove all objects

such as rocks, broken glass, nails, wire, or string which can be

thrown or become entangled in the edging attachment.

SPECIAL SAFETY WARNINGS FOR LAWN EDGERS

• Store fuel only in containers specifically designed and

approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank.

Never remove the cap of the fuel tank, or add fuel, when the engine

is hot. Never operate the unit without the fuel cap securely in place.

Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated area outdoors where there

are no sparks or flames. Slowly remove the fuel cap only after

stopping engine. Do not smoke while fueling. Wipe up any

spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not

start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and

site before starting the engine. Do not smoke. Keep sparks and

open flames away from the area while adding fuel or operating

the unit.

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can kill. Operate this unit only in a

well ventilated area outdoors.

WHILE OPERATING

• Keep bystanders, especially children and pets, at least 50 ft

(15 m) away.

• Wear safety glasses or goggles that are marked as meeting ANSI

Z87.1 standards, and ear/hearing protection when operating this

unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy, long pants, boots, gloves and a long sleeve shirt.

Do not wear loose clothing, jewelry, short pants, sandals or go

barefoot. Secure hair above shoulder level.

• Use the unit only in daylight or good artificial light.

•

Use the right tool. Only use this tool for the purpose intended.

• Do not force unit. It will do the job better and with less

likelihood of injury at a rate for which it was designed.

•

Use extreme caution when reversing or pulling the unit towards you.

• IMPORTANT SAFETY INSTRUCTIONS •

RULES FOR SAFE OPERATION

WARNING: When using the unit, the safety

rules must be followed. For your own safety and

that of bystanders, please read these instructions

before operating the unit. Please keep the

instructions safe for later use.

WARNING: Gasoline is highly flammable, and

its vapors can explode if ignited. Take the

following precautions:

RULES FOR SAFE OPERATION

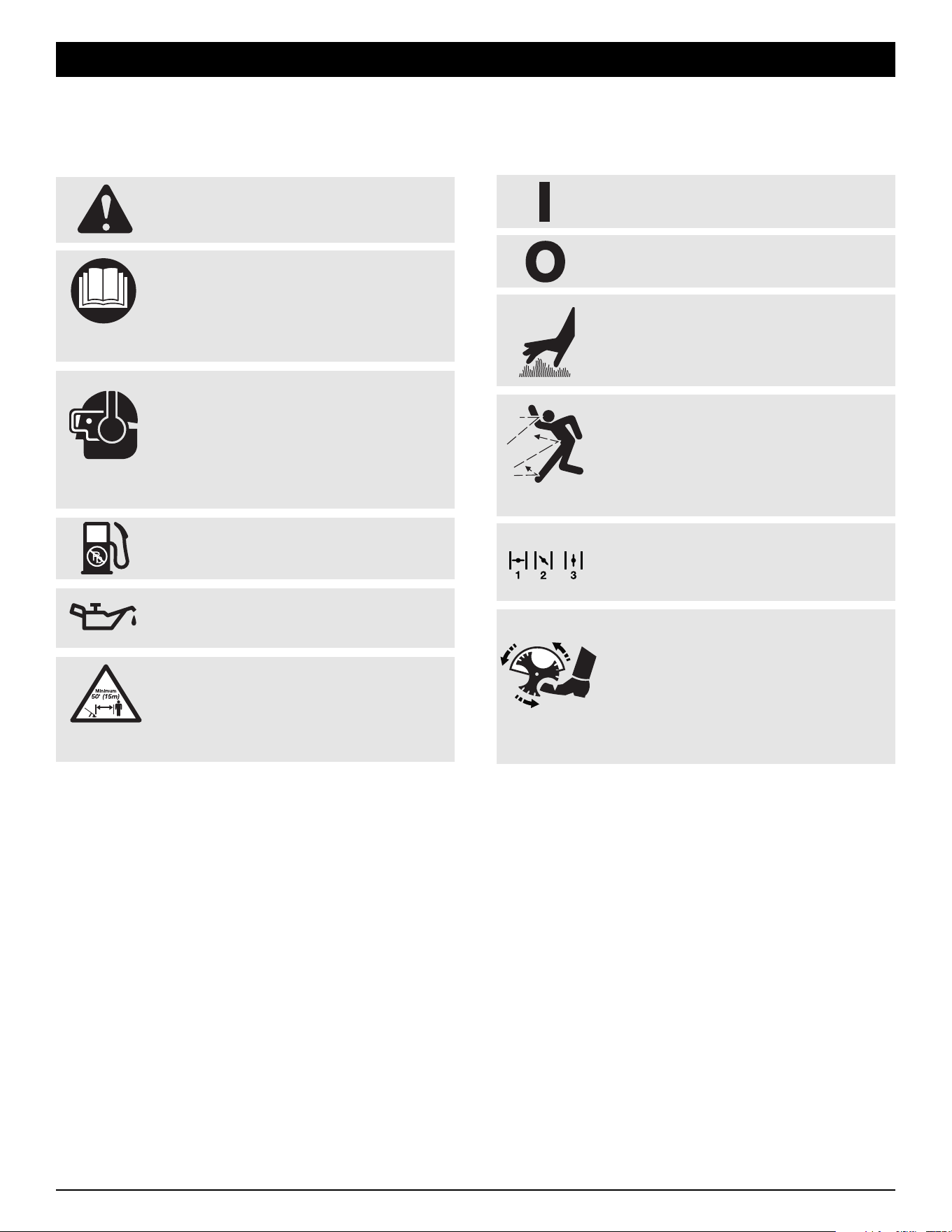

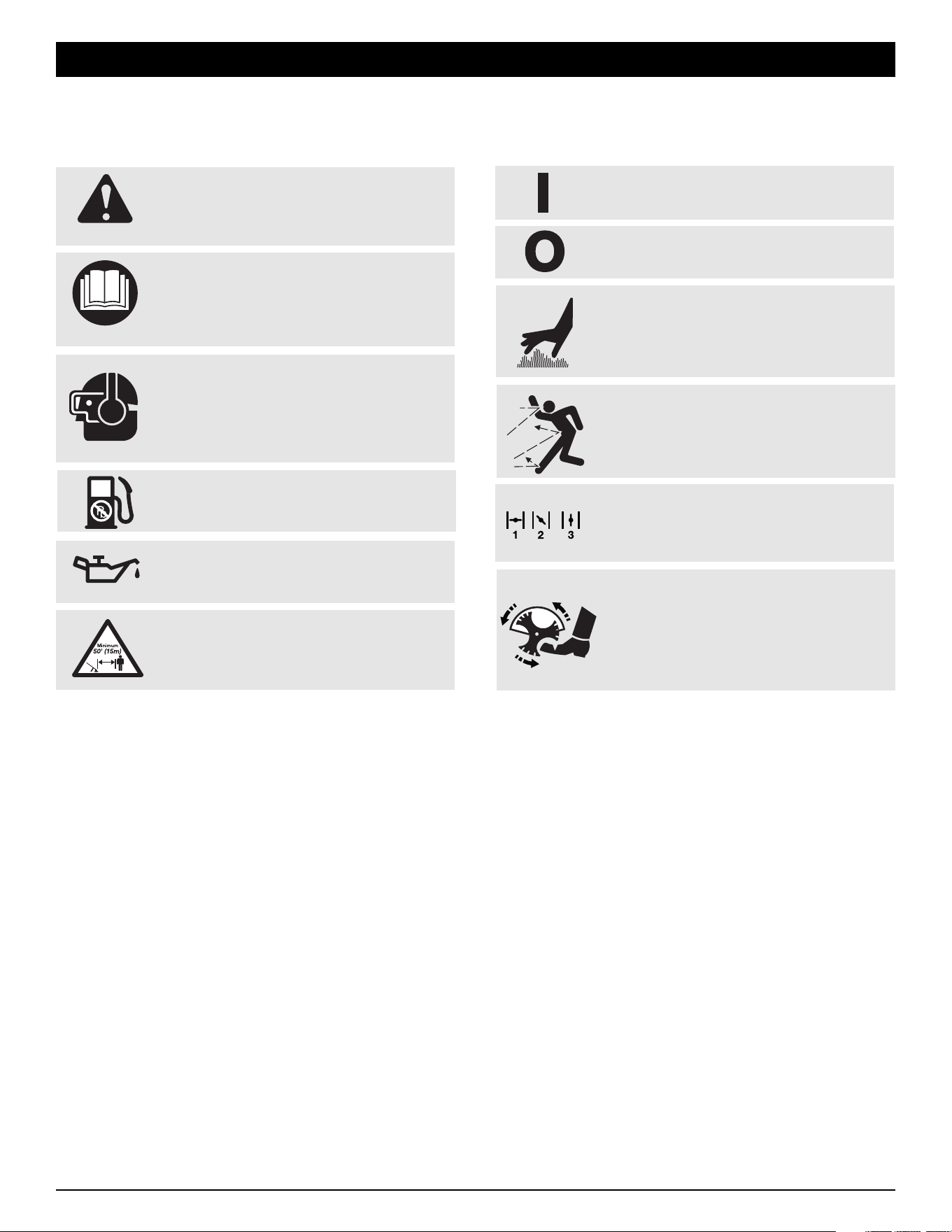

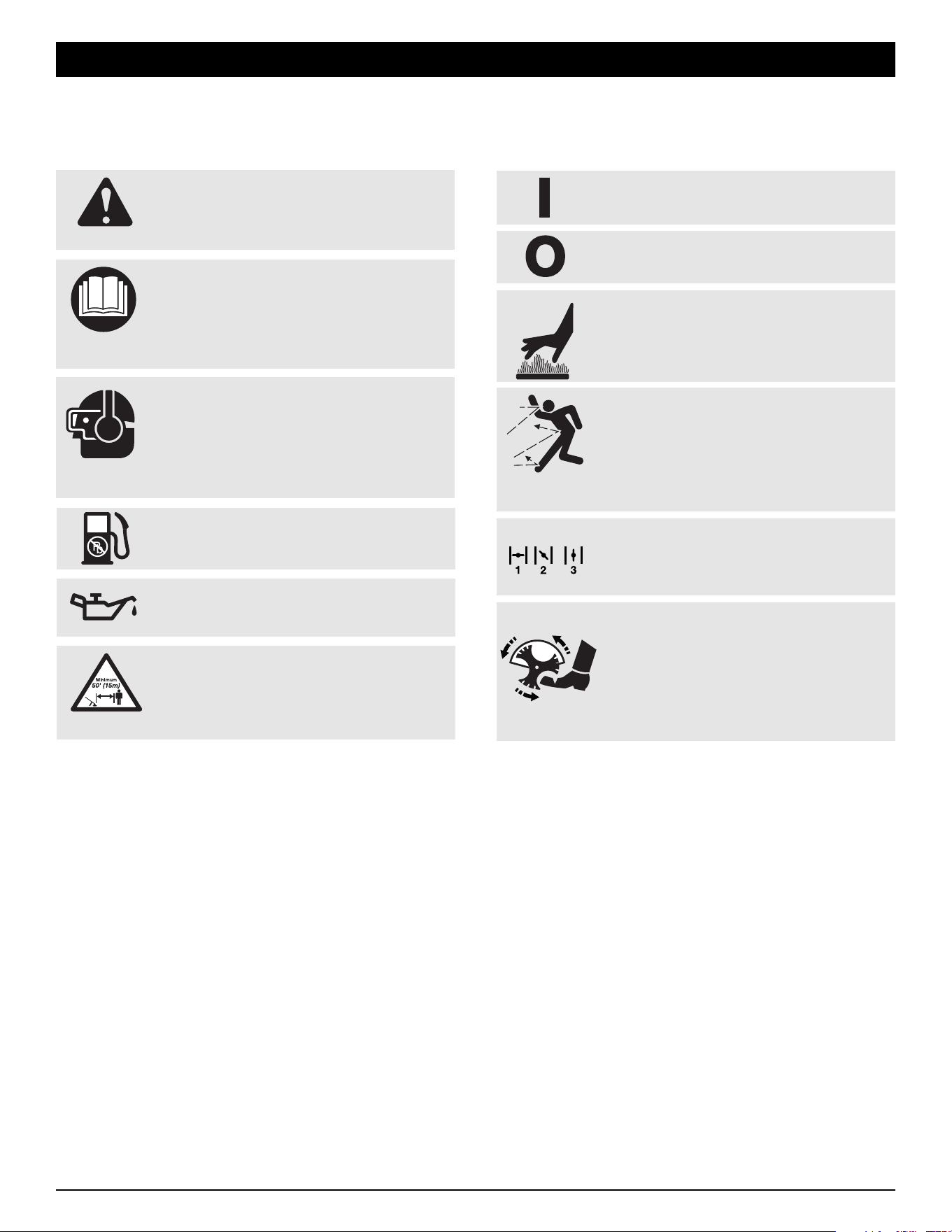

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the

operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• ON/OFF STOP CONTROL

ON / START / RUN

• WARNING - READ OPERATOR'S MANUAL

Read the operator’s manual(s) and follow all

warnings and safety instructions. Failure to do

so can result in serious injury to the operator

and/or bystanders.

• ON/OFF STOP CONTROL

OFF or STOP

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be

used in conjunction with other symbols or

pictographs.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise

can cause severe eye injury and hearing loss.

Wear eye protection meeting ANSI Z87.1

standards and ear protection when operating

this unit. Use a full face shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially

children and pets, at least 50 feet (15 m) from

the operating area.

• THROWN OBJECTS AND ROTATING

CUTTER CAN CAUSE SEVERE INJURY

WARNING: Do not operate without the

cutting attachment shield in place. Keep

away from the rotating cutting attachment.

• HOT SURFACE WARNING

Do not touch a hot muffler, gear housing or

cylinder. You may get burned. These parts get

extremely hot from operation. They remain hot

for a short time after the unit is turned off.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel

• OIL

Refer to operator’s manual for the proper

type of oil.

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• GARDEN EDGERS – ROTATING BLADE

CAN CAUSE SEVERE INJURY

WARNING: Stop the engine and allow the

blade to stop before removing the blade, or

before cleaning or performing any

maintenance. Keep hands and feet away

from rotating blade.

APPLICATIONS

• Edging along paths, driveways, rockeries, etc.

Muffler

Blade Clutch Lever

Depth Adjustment Lever

Edger Blade

On/Off Switch

Blade Shield

KNOW YOUR UNIT

Wheel

Oil Plug

Gas Tank

3-Position Throttle

Control

Blade Clutch

Lock-Out

Starter Rope

Grip

Spark Plug

Air Filter Cover

Choke Lever

Straight Metal

Shaft

Handle

ASSEMBLY INSTRUCTIONS

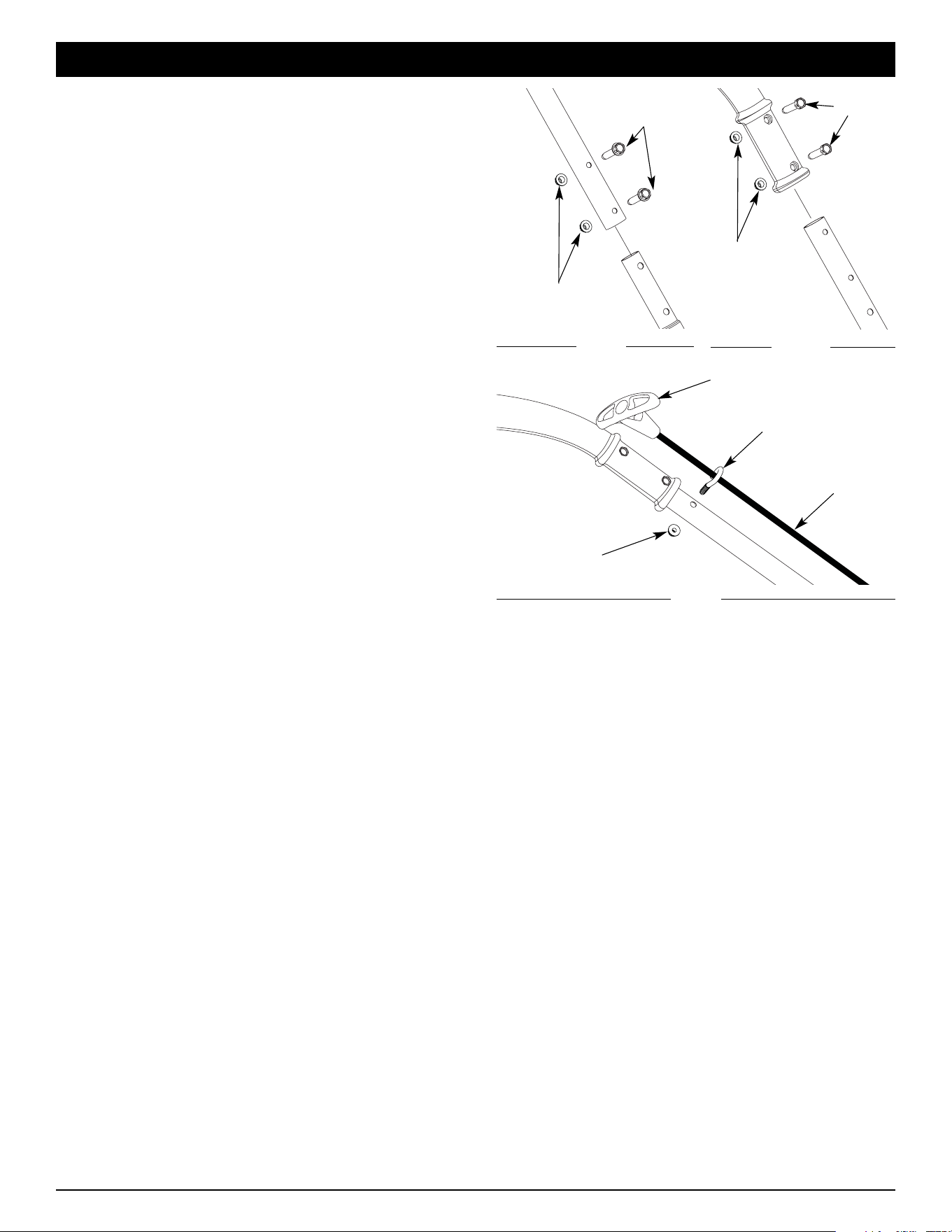

HANDLE ASSEMBLY

1. Remove the nuts and bolts from the handle components.

Be sure that they return to the holes they came out of.

2. Place the 2-holed end of the straight metal shaft over the

shaft base on the unit and align the holes (Fig. 1). Make

sure the TO START label is facing up.

3. Insert the two flange-head bolts (1/4” x 1-1/4”) into these

holes (Fig. 1). Hand start the lock-nuts onto the flange-

head bolts.

4. Using a 3/8” wrench, hold each flange-head bolt and

tighten the lock-nuts with a 7/16” wrench until firm. DO

NOT OVERTIGHTEN.

5. Insert the control handle onto the 3-holed end of the

straight metal shaft and align the control handle’s holes

with the two end holes of the straight metal shaft (Fig. 2).

Make sure the hex pockets are facing up.

NOTE: Because the control cables are pre-installed, care must

be taken when installing the control handle to not pinch or

bend the cables. This can damage them and cause them

to function improperly.

6. Insert the two screws (1/4” x 1-1/2”) into the recessed hex

holes on the handle (Fig. 2) and hold in place.

7. Hand-start the lock-nuts onto these bolts.

8. Using a 7/16” wrench, tighten each nut onto each bolt until

firm.

9. Pull out the starter rope and run it into the eye hook (Fig. 3).

10. Insert the eye hook into the remaining hole on the straight

metal shaft (Fig. 3).

11. Screw the nut onto the eye hook (Fig 3) and use a 7/16”

wrench to tighten. DO NOT OVERTIGHTEN.

12. Using the zip ties in the hardware bag, secure the handle

cables to the straight metal shaft mid-way between the eye

hook and the motor housing and to the recessed groove on

the back of the handle.

NOTE: DO NOT run the control wires though the eye hook.

Fig. 1

Fig. 2

Flange-Head

Bolts

Fig. 3

Eye Hook

Lock-Nuts

Lock-Nut

Starter Rope

Starter Rope Handle

Lock-Nuts

RECOMMENDED OIL TYPE

Using the proper type and weight of oil in the crankcase is extremely

important. Check the oil before each use and change the oil regularly.

Failure to use the correct oil, or using dirty oil, can cause premature

engine wear and failure. Use a high-quality SAE 30 weight oil of API

(American Petroleum Institute) service class SF, SG, SH.

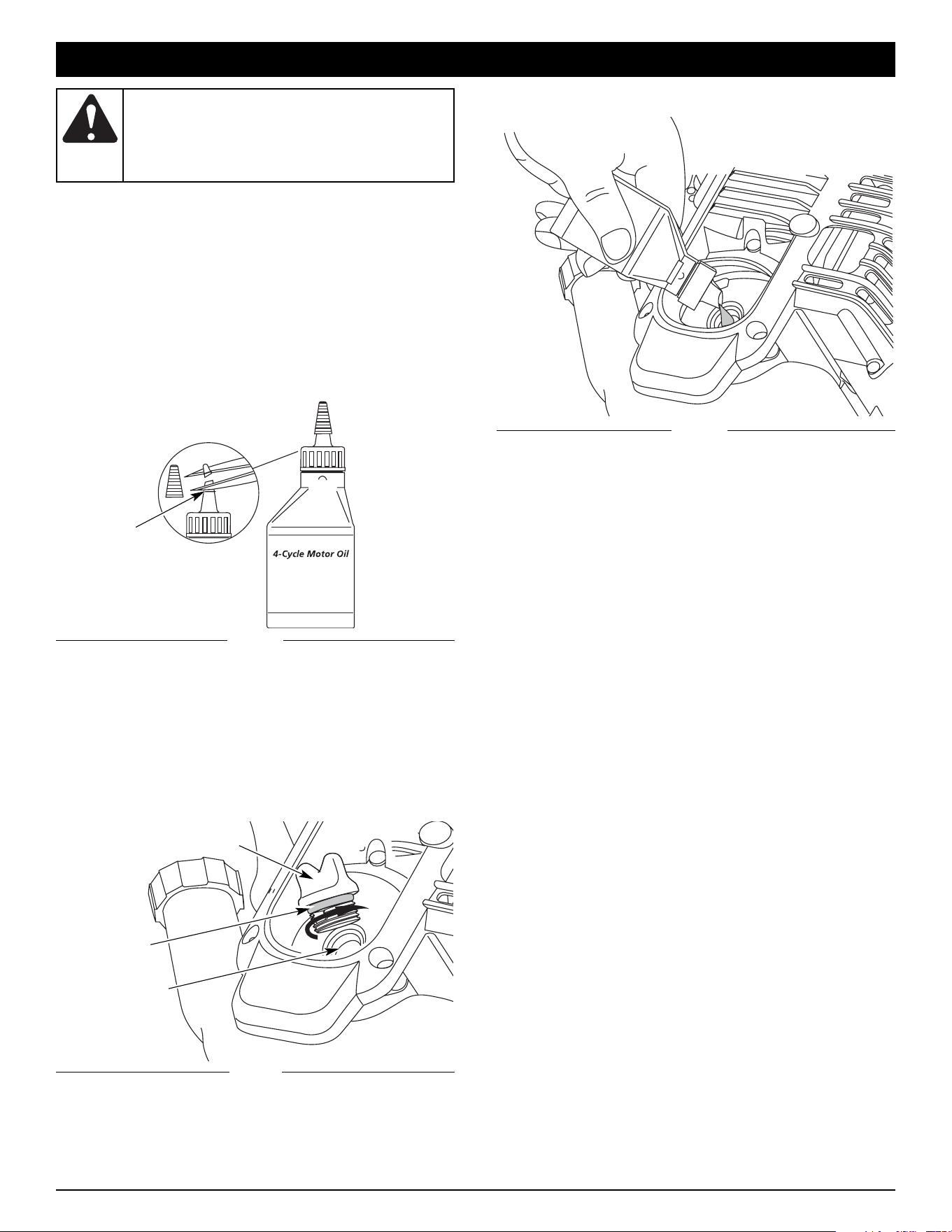

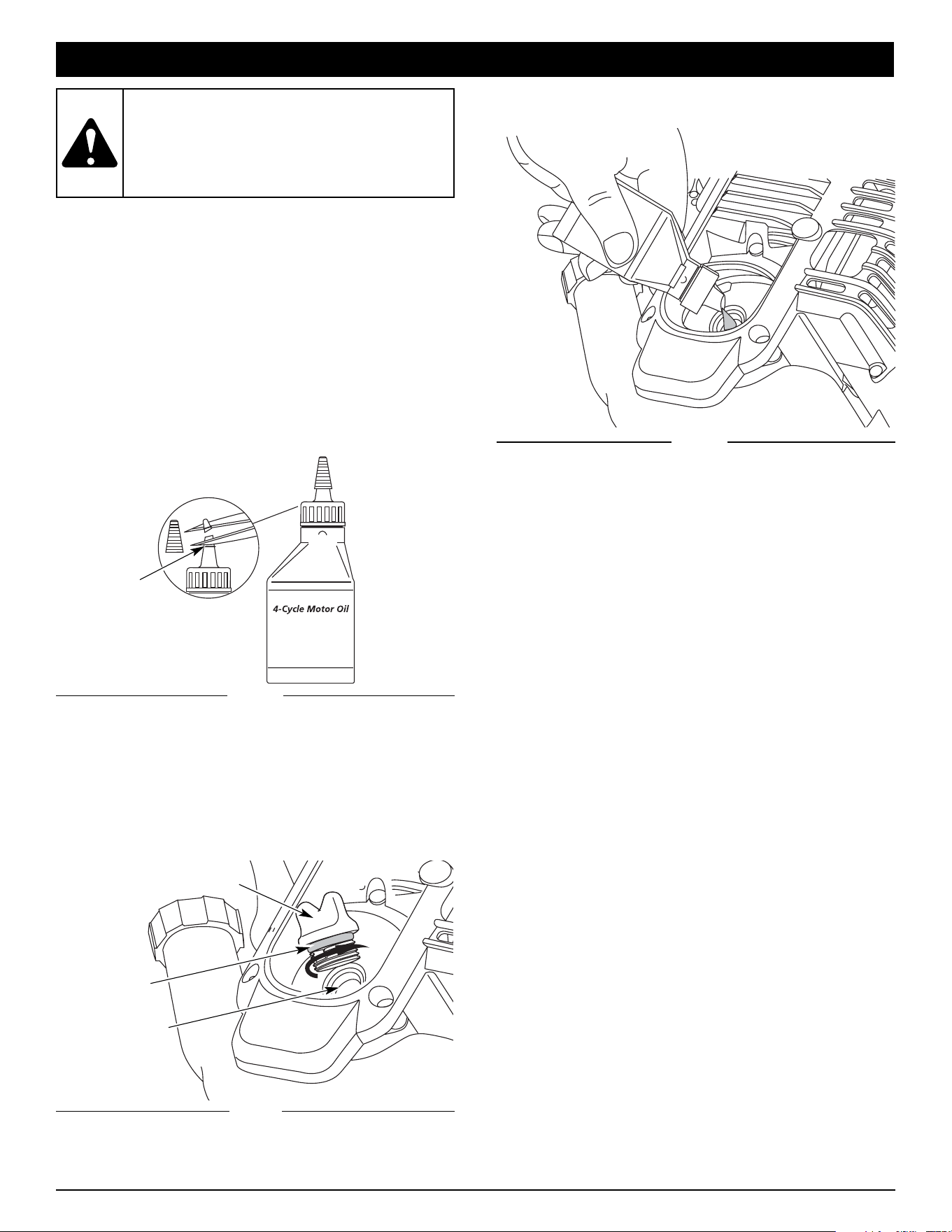

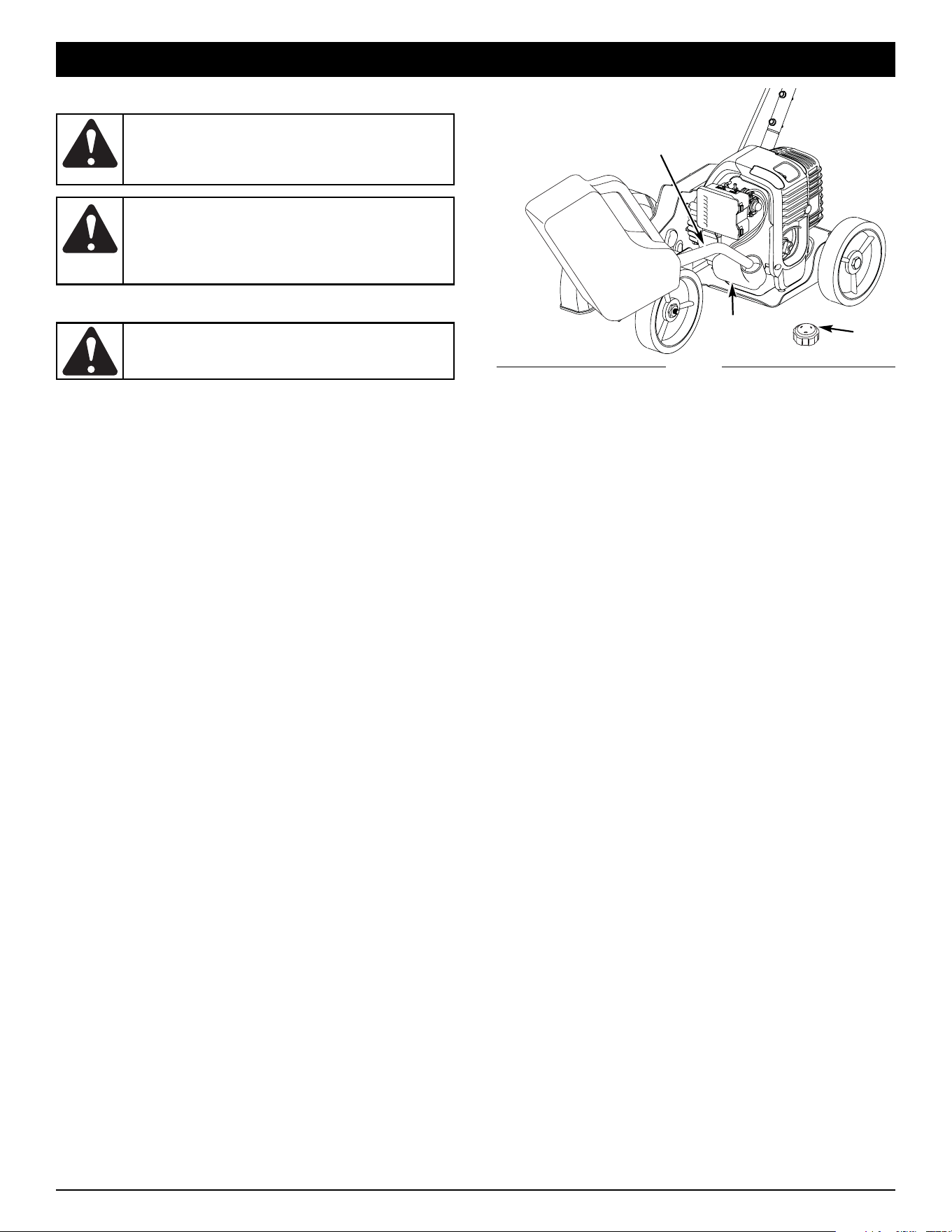

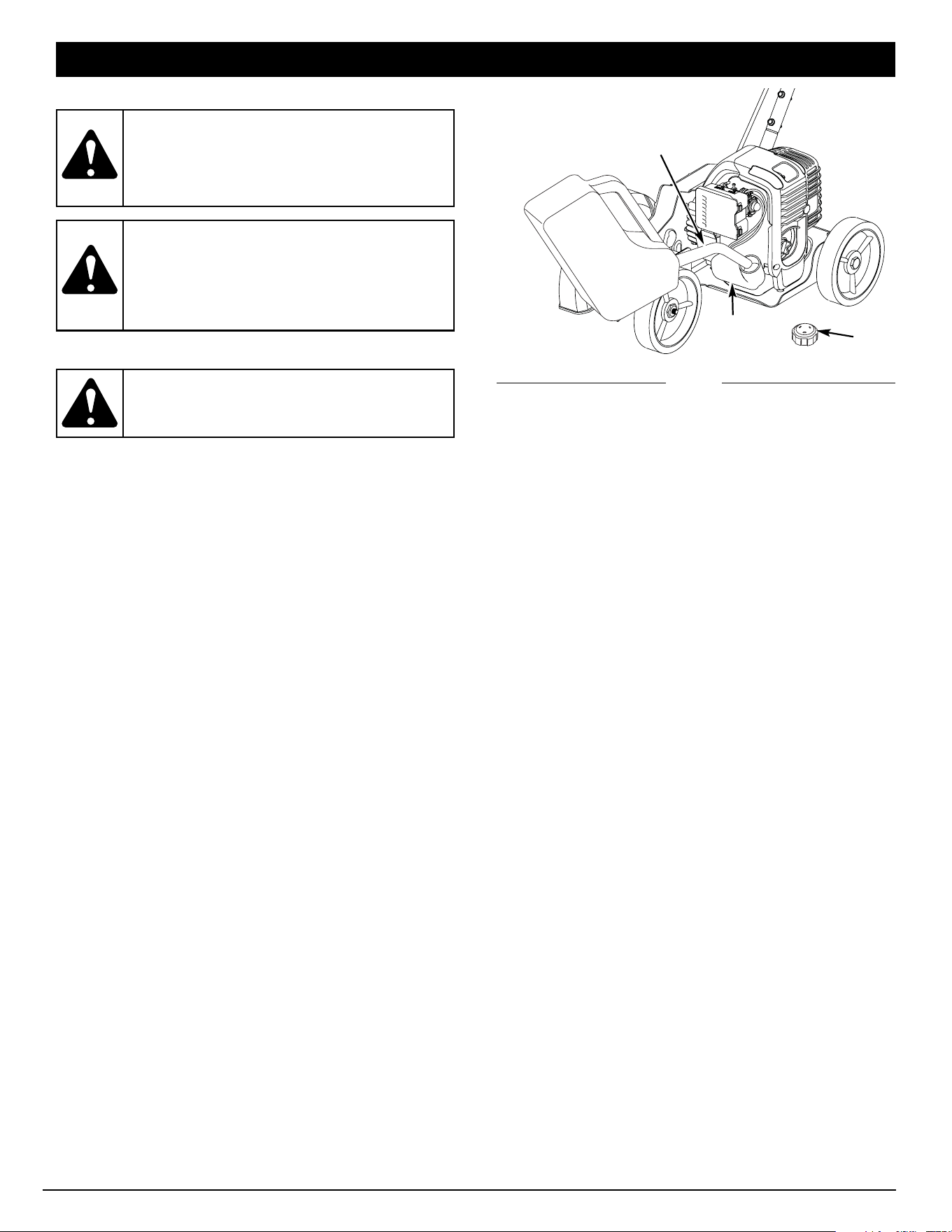

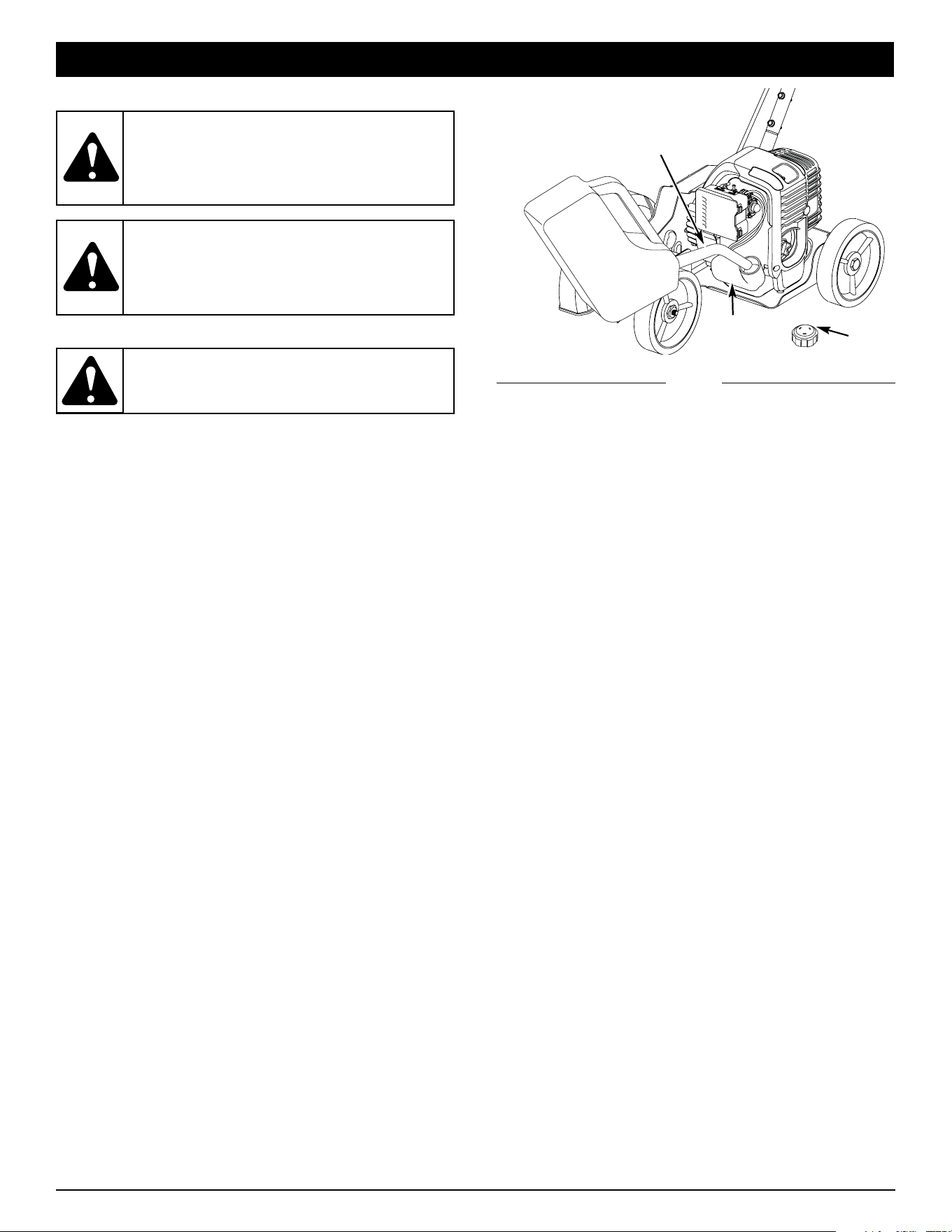

ADDING OIL TO CRANKCASE: INITIAL USE

NOTE: This unit is shipped without oil. In order to avoid

damage to the unit, put oil in the crankcase before you

attempt to start the unit.

Your unit is supplied with one 3.04 fluid oz. (90 ml.) bottle of

SAE 30 SF, SG, SH oil (Fig. 4).

NOTE: Save the empty oil bottle. It can be used to measure

the correct amount during future oil changes. See

Changing the Oil.

1. Unscrew the top of the bottle of oil and remove the paper

seal covering the opening. Replace the top. Next, cut the

tip off the funnel spout (Fig. 4).

2. Tip unit so that the back of the engine is facing up in a

vertical position.

3. Remove the oil fill plug from the crankcase (Fig. 5).

OIL AND FUEL INFORMATION

WARNING: OVERFILLING OIL CRANKCASE

MAY CAUSE SERIOUS PERSONAL INJURY.

Check and maintain the proper oil level in the crank

case; it is important and cannot be

overemphasized. Check the oil before each use

and change it as needed. See Changing the Oil.

Oil Fill Hole

O-Ring

Oil Fill Plug

Fig. 5

Fig. 4

Funnel

Spout

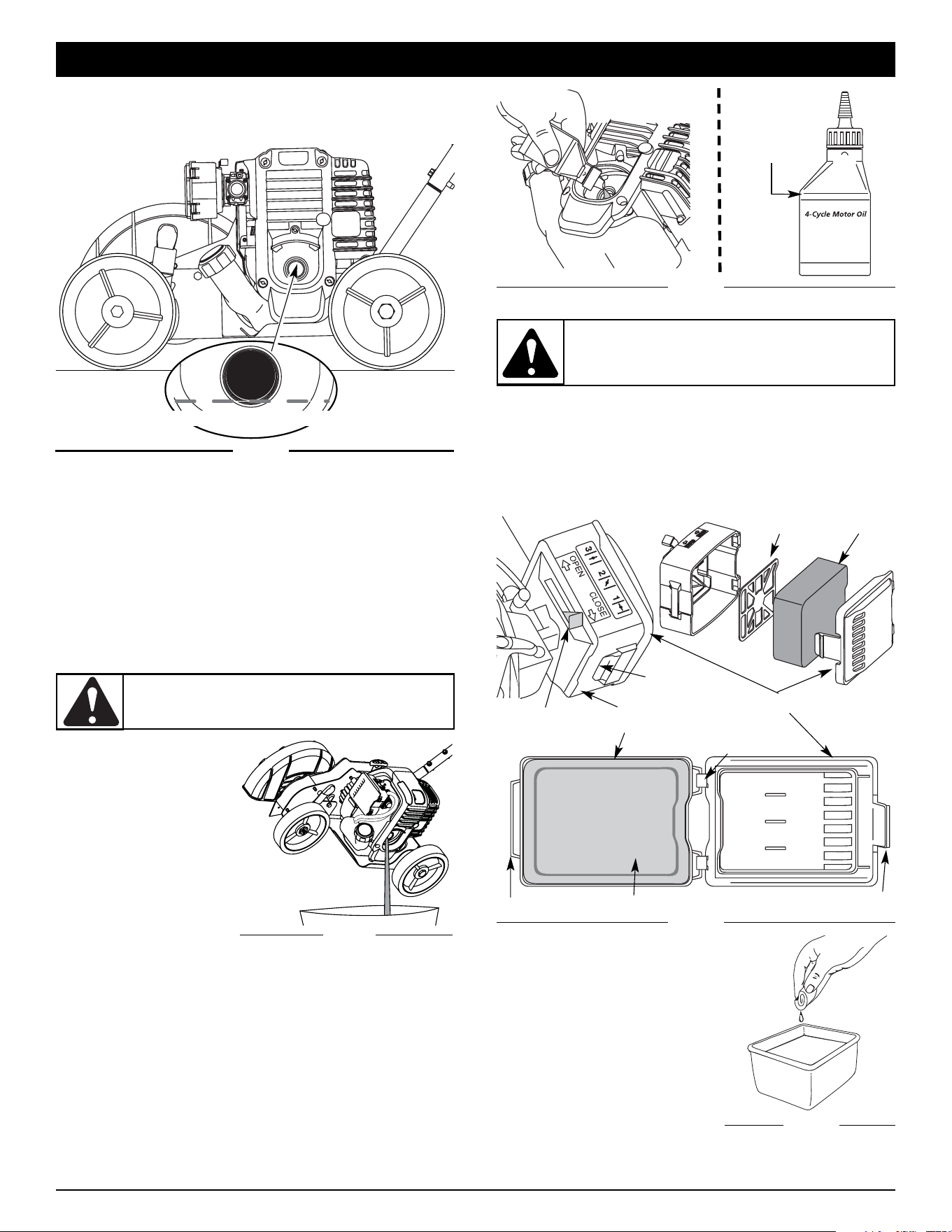

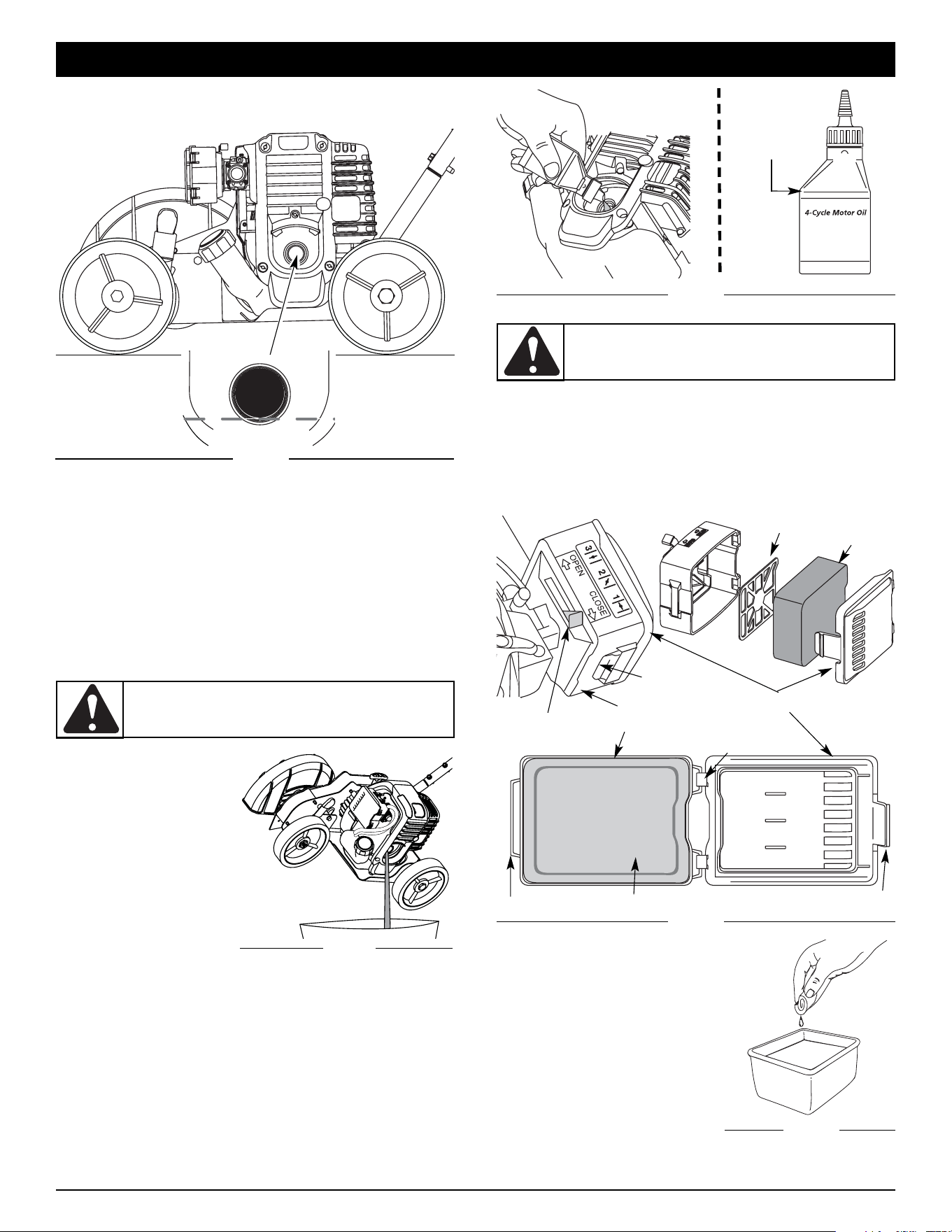

4. Pour the entire bottle of oil into the oil fill hole (Fig. 6).

NOTE: Never add oil to the gas or gas tank.

5. Wipe up any oil that may have spilled and reinstall the oil fill

plug.

Check oil before each use and change as needed. Refer to

Checking the Oil Level.

RECOMMENDED FUEL TYPE

Old gasoline is the primary reason for improper unit

performance. Be sure to use fresh, clean, unleaded gasoline.

NOTE: This is a four cycle engine. In order to avoid damage to

the unit, do not mix oil with the gasoline.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates

such as ethanol, methanol or MTBE (ether). Alcohol-blended

fuel absorbs water. As little as 1% water in the fuel can form

acids when stored. Use fresh fuel (less than 60 days old), when

using alcohol-blended fuel.

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable,

follow recommended precautions:

• Always use fresh unleaded gasoline

• Use a gas stabilizer fuel additive

• Drain tank and run the engine dry before storing unit

Using Fuel Additives

The use of a gas stabilizer will inhibit corrosion and minimize

the formation of gum deposits. Using a fuel additive can keep

fuel from forming harmful deposits in the carburetor for up to

six (6) months. Add 0.8 oz. (23 ml.) of fuel additive per gallon of

fuel according to the instructions on the container. NEVER add

fuel additives directly to the unit's gas tank.

Fig. 6

FUELING THE UNIT

1. Remove the gas cap.

2. Place the gas container’s spout into the fill hole on the fuel

tank (Fig. 7) and fill the tank.

NOTE: Fill or add gas to the tank only when the edger is in the

horizontal position.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the gas cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source

and site before starting the engine.

NOTE: Dispose of the old gasoline in accordance to Federal,

State and Local regulations.

Fig. 7

Unleaded

Gas

Gas Cap

Gas Tank

Gas Can Spout

WARNING: Remove fuel cap slowly to avoid

injury from fuel spray. Never operate the unit

without the fuel cap securely in place.

WARNING: Add fuel in a clean, well ventilated

outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilt fuel. Do

not start the engine until fuel vapors dissipate.

WARNING: Gasoline is extremely flammable.

Ignited vapors may explode. Always stop the engine

and allow it to cool before filling the fuel tank. Do

not smoke while filling the tank. Keep sparks and

open flames at a distance from the area.

OIL AND FUEL INFORMATION

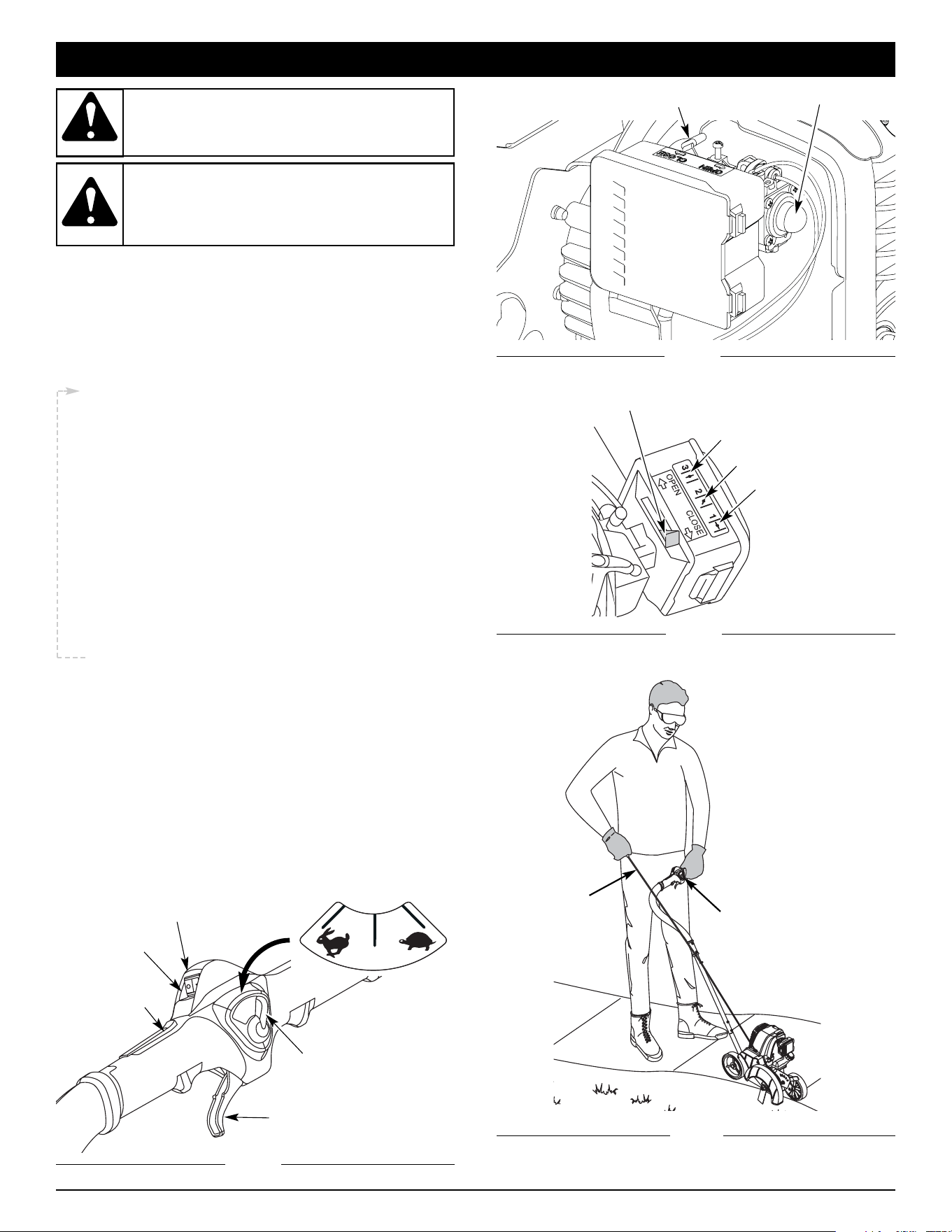

STARTING/STOPPING INSTRUCTIONS

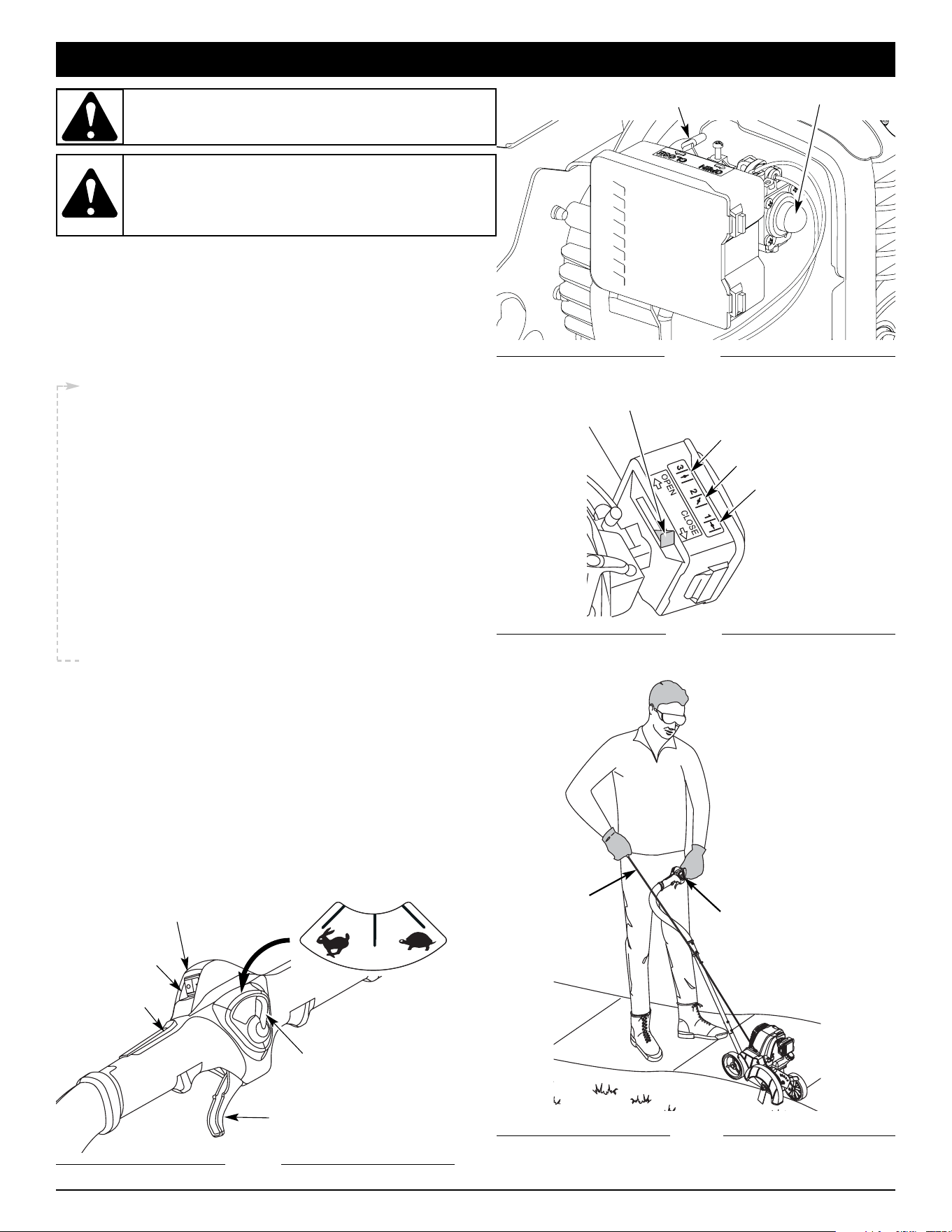

STARTING INSTRUCTIONS

STOPPING INSTRUCTIONS

1. Release your hand from the blade clutch lock-out and the

blade clutch lever, and move throttle control lever to the

slow position. Allow the engine to cool down by idling.

2. Press and hold On/Off Stop Control in the OFF (O) position

until engine comes to a complete stop (Fig. 8).

1. Check the oil level in the crankcase. Refer to Checking

the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline. Refer

to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off

Stop Control is in the ON ( I ) position at all times (Fig. 8).

3. Fully press and release the primer bulb 10 times, slowly.

Some amount of fuel should be visible in the primer

bulb and fuel lines (Fig. 9). If you can’t see fuel in the

bulb, press and release the bulb as many times as it takes

before you can see fuel in it.

4. Place the choke lever in Position 1 (Fig. 10).

5. Stand in the starting position (Fig. 11). Place the Throttle

Control Lever in the Fast position (Fig. 8) and pull the

starter rope briskly 5 times.

6. Place the choke lever in Position 2 (Fig. 10).

7. Pull the starter rope briskly 1 to 4 times to start the engine.

Do not pull the blade clutch lever during starting or the

unit will not start.

8. Allow the engine to warm up for 15 to 30 seconds.

9. Place the choke lever in Position 3 (Fig. 10). The unit is

ready for use.

IF...

the engine does not start, go back to step 3.

IF...

the engine fails to start after a few attempts, place the

choke lever in Position 3, move the throttle control lever

to the fast position. Pull the starter rope briskly 3 to 8

times. The engine should start. If not, repeat.

WARNING: Avoid accidental starting. Make sure

you are in the starting position when pulling the

starter rope (Fig. 11). To avoid serious injury, the

operator and unit must be in a stable position while

starting.

WARNING: Operate this unit only in a well-

ventilated outdoor area. Carbon monoxide exhaust

fumes can be lethal in a confined area.

Starter Rope

Throttle Control

Fig. 11

Primer Bulb

Fig. 9

Choke Lever

Position 3

Position 1

Position 2

Fig. 10

Start/On ( I )

Stop/Off (O)

3-Position

Throttle

Control

Blade Clutch

Lock-Out

Fig. 8

Blade Clutch Lever

Fast Slow

ADJUSTING EDGER CUTTING DEPTH

1. Grasp the depth adjustment lever located beside the front

wheel (Fig 13).

2. To raise the cutting blade, move the lever toward the front

of the wheel bracket (Fig. 13). Lowering the wheel

decreases the cutting depth.

3. To lower the cutting blade, move the lever toward the rear

of the wheel bracket. Raising the wheel increases the

cutting depth.

Fig. 12

Fig. 13

Depth

Adjustment

Lever

OPERATING INSTRUCTIONS

Wheel

Bracket

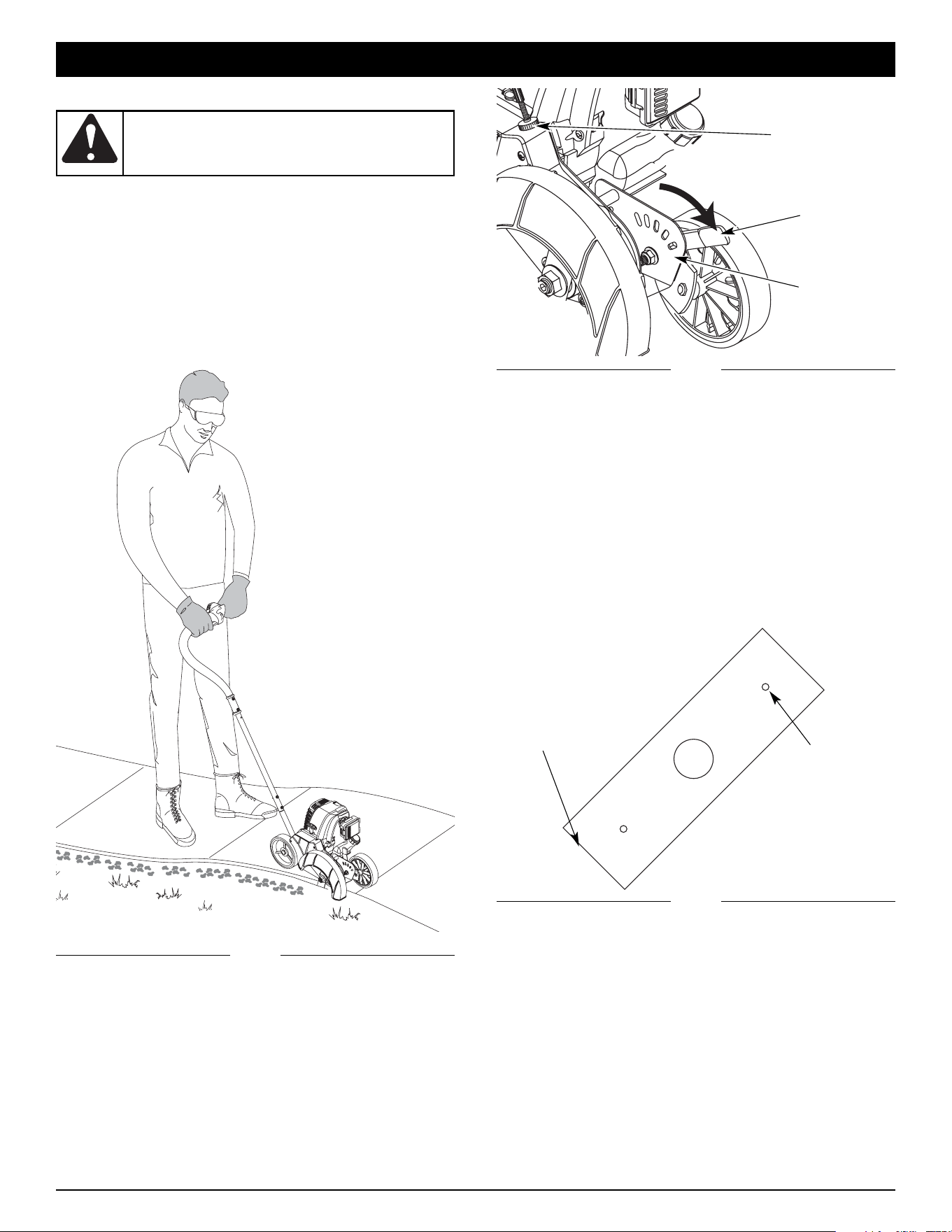

HOLDING THE UNIT

Before operating the unit, stand in the operating position (Fig.

12). Check for the following:

• The operator is wearing eye protection and proper clothing.

• Both hands are holding the handle bar firmly.

• The edger wheel adjusted for proper cut depth as shown in

Figure 13 and edger positioned as shown in Figure 12.

WARNING: Always wear eye, hearing, foot and

body protection to reduce the risk of injury when

operating this unit.

TIPS FOR BEST EDGING RESULTS

• Do not force the edger. Edge the first time at a lesser

depth,(No more than 1/2” depth cut per pass), then do the

area again with a deeper setting.

• Walk the edger at a slow, even pace

• Always walk forward while edging. Do not walk backwards

while edging.

• Check the blade condition. As it wears it becomes smaller,

thus reducing the cutting depth performance. Replace with a

new blade when the blade has worn to the blade’s wear limit

holes (Fig. 14).

Fig. 14

Wear Limit

Hole

Blade Edge

ADJUST BELT TENSION

If blade fails to turn when the blade clutch lock-out and the

blade clutch lever are pressed, then:

1. Locate small thumb wheel on top of the belt housing (Fig. 13).

2. Turn the wheel clockwise 1 revolution to increase the

tension on the belt.

3. Try depressing the blade clutch lock-out and the blade

clutch lever and see if blade turns. If not, repeat step 2

until the blade turns.

Thumb

Wheel

CHECKING THE OIL LEVEL

The importance of checking and maintaining the proper oil level

in the crankcase cannot be overemphasized. Check oil before

each use:

1. Stop the engine and allow oil to drain into the crankcase.

2. Place the unit on a level surface to get a proper oil level

reading (Fig. 18).

3. Keep dirt, grass clippings and other debris out of the engine.

Clean the area around the oil fill plug before removing it.

4. Remove the oil fill plug.

Fig. 16

Fig. 15

Fig. 17

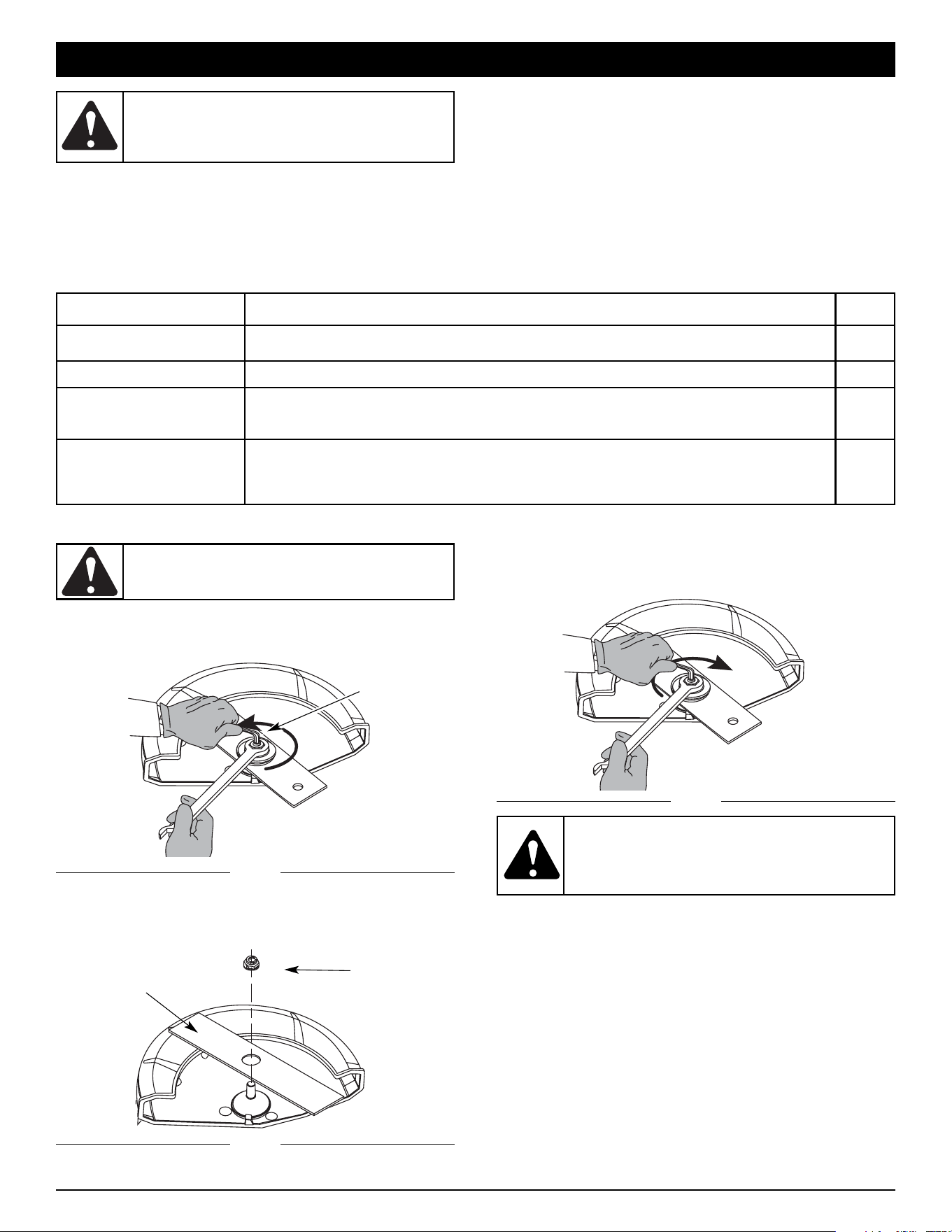

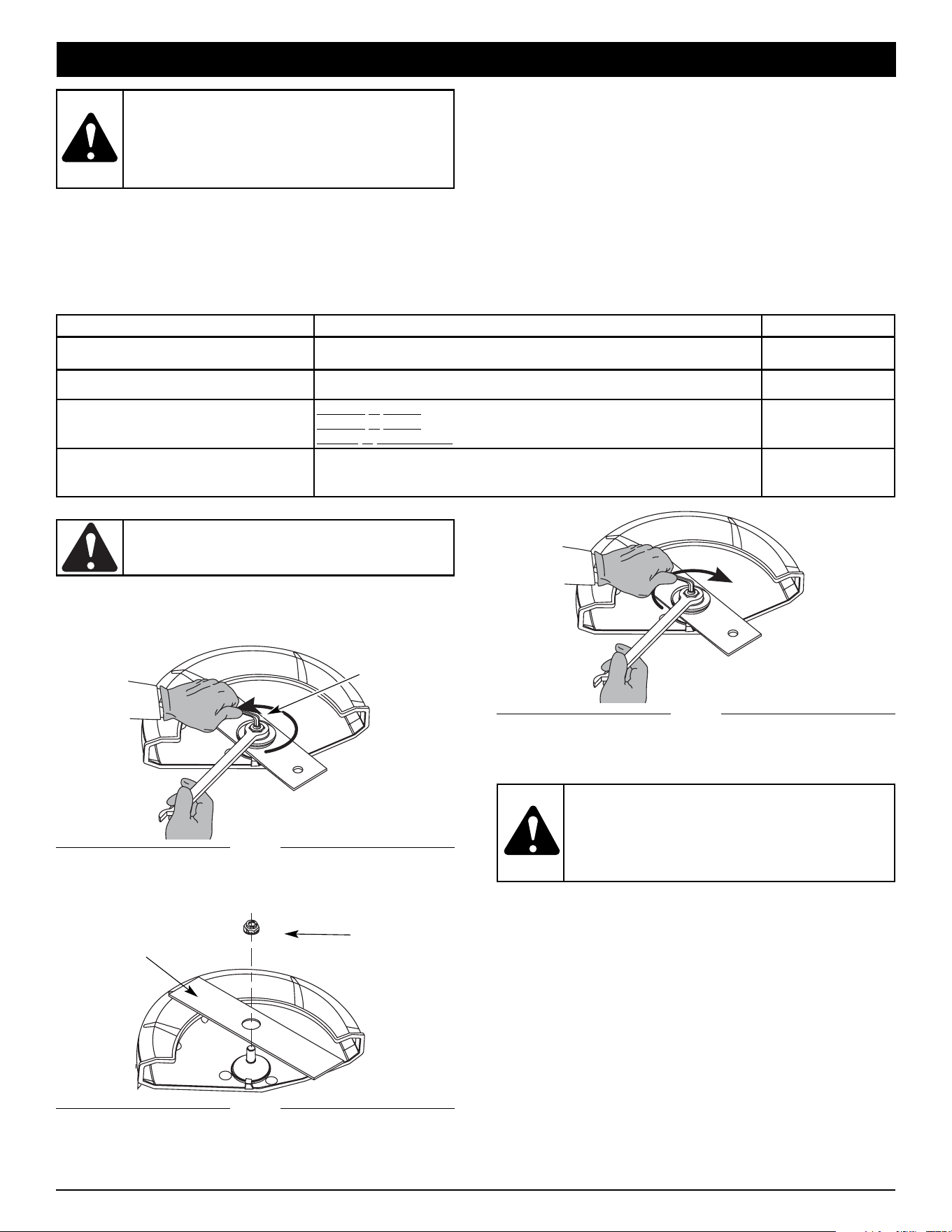

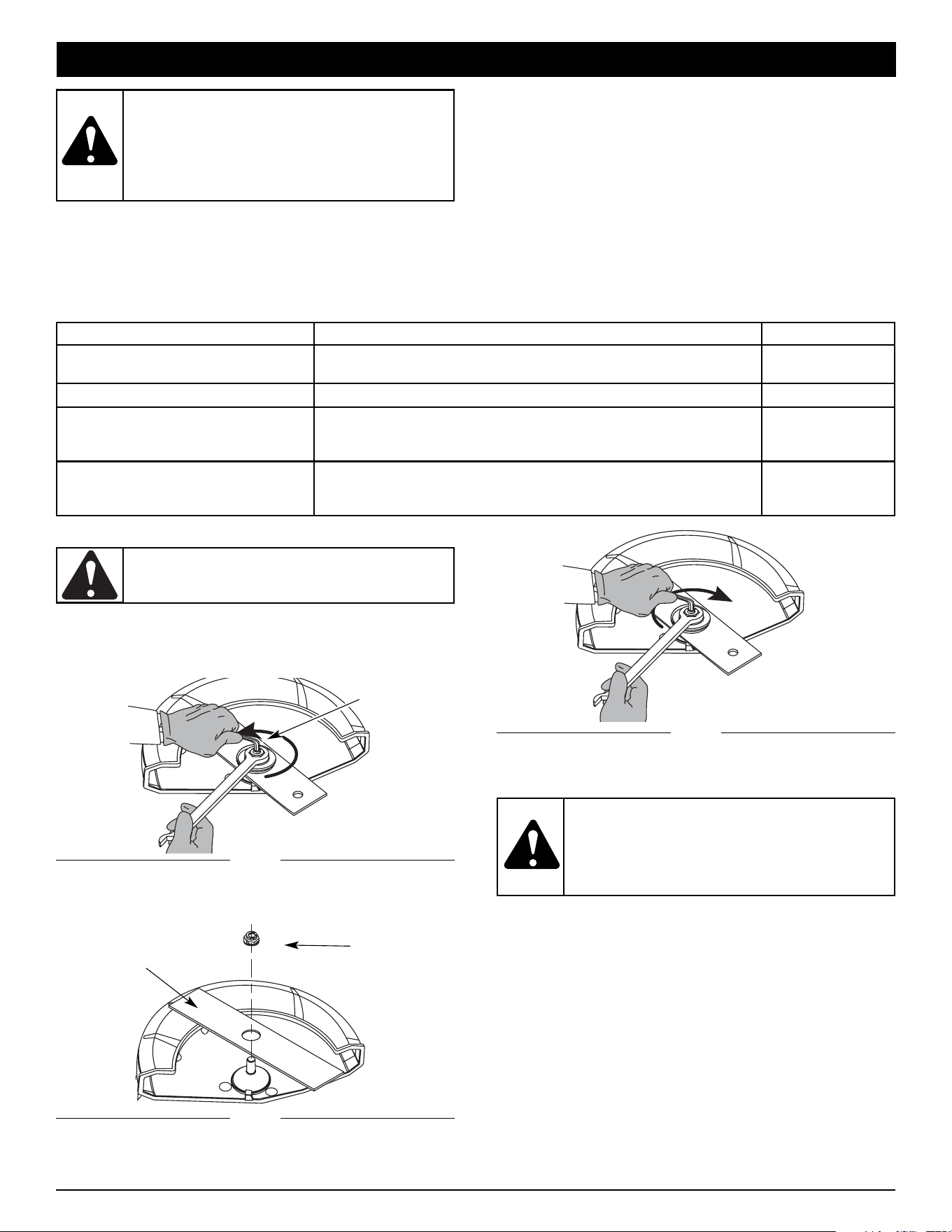

BLADE REPLACEMENT

1. Place the 5/16” Allen wrench in the spindle hole (Fig. 15).

2. While holding the Allen wrench in place, loosen the nut with

a 15/16” wrench by turning it counterclockwise (Fig. 15).

Nut

Loosen

Tighten

Edger Blade

MAINTENANCE AND REPAIR INSTRUCTIONS

WARNING: To avoid serious personal injury,

always wear gloves while handling, removing or

installing the blade.

WARNING: Verify the blade is flat against the

output shaft after the nut is tightened. If the blade

is off-center, the unit will be damaged by vibration,

and the blade may fly off, which can cause serious

personal injury.

ACCESSORIES/REPLACEMENT PARTS

Blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-05562

Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-05549

Use only original Troy-Bilt replacement parts.

WARNING: To prevent serious injury, never

perform maintenance or repairs with unit running.

Always service and repair a cool unit. Disconnect the

spark plug wire to ensure that the unit cannot start.

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting engine

Fill fuel tank with fresh fuel

Check oil

p. 6

p. 11

Every 10 hours Clean and re-oil air filter p. 11

1st change at 10 hours

2nd change at 25 hours

Every 25 hours after

Change oil

Clean spark arrestor

p. 11

p. 13

10 hours on new engine

Every 25 hours

Check rocker arm to valve clearance and adjust

Check spark plug condition and gap

p. 12

p. 13

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the

frequency stated in the table. These procedures should also

be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools

or skills. If you are unsure about these procedures take

your unit to a Troy-Bilt or other qualified service dealer.

NOTE: Maintenance, replacement, or repair of the emission

control devices and system may be performed by a

Troy-Bilt or other qualified service dealer.

In order to assure peak performance of your engine, inspection

of the engine exhaust port may be necessary after 50 hours of

operation. If you notice lost RPM, poor performance or general

lack of acceleration, this service may be required. If you feel your

engine is in need of this inspection, refer service to a Troy-Bilt or

other qualified service dealer for repair. DO NOT attempt to

perform this process yourself as engine damage may result from

contaminants involved in the cleaning process for the port.

3. Remove the nut and blade. Keep the nut for new blade

installation.

4. Install the new blade and nut (Fig. 16).

5. While holding the Allen wrench in the spindle hole, tighten the

nut by turning the wrench clockwise until tight (Fig. 17).

NOTE: Make sure that the blade stays flat and centered

against the output shaft throughout installation.

Spindle Hole

5. Look into the oil fill hole, use a flashlight if needed. The oil

should be just touching the inner most thread (Fig. 18).

6. If the oil level is not touching the inner most thread on the

oil fill hole, add a small amount of oil to the oil fill hole and

recheck (Fig. 21). Repeat this procedure until the oil level

reaches the inner most thread on the oil fill hole.

NOTE: Do not overfill the unit.

NOTE: Make sure the O-ring is in place on the oil fill plug when

checking and changing the oil (Fig. 5).

7. Reconnect the spark plug boot.

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Clean and re-oil the air filter every 10 hours of operation. It is

an important item to maintain. Failure to maintain your air filter

properly can result in poor performance or can cause

permanent damage to your engine.

1. Open the air filter cover. Push the tab on the left side of the

cover in, swing the air filter cover out and off the air filter

Air Filter

Screen

Hooks

Slot

Choke Lever

Air Filter Cover

Air Filter Housing

Tab

Fig. 22

MAINTENANCE AND REPAIR INSTRUCTIONS

CHANGING THE OIL

For a new engine, change the oil after the first 10 hours of

operation. Change the oil while the engine is still warm. The oil will

flow freely and carry away more impurities.

1. Unplug spark plug boot to prevent accidental starting.

2. Remove the oil fill plug.

3. Pour the oil out of the oil

fill hole and into a

container by tipping the

unit to a vertical position

(Fig. 20). Allow ample

time for complete

drainage.

4. Wipe up any oil residue

on the unit and clean up

any oil that may have

spilled. Dispose of the

oil according to Federal,

State and local

regulations.

5. Refill the crankcase with 3.04 fluid ounce (90 ml or 3/8

cup) of SAE 30 SF, SG, SH oil.

NOTE: Use the bottle and spout saved from initial use to measure

the correct amount of oil. The top of the label on the bottle

measures approximately 3.04 ounces (90 ml or 3/8 cup) (Fig.

21). Check the level, See Checking the Oil Level. If the level is

low, add a small amount of oil and recheck. Do not overfill

(Fig. 21).

6. Replace the oil fill plug.

WARNING: Wear gloves to prevent injury when

handling unit.

Fill Level

Fig. 21

WARNING: To avoid serious personal injury,

always turn the unit off and allow it to cool before

you clean or service it.

Fig. 20

housing (Fig. 22).

2. Remove the air filter and the

screen that sits behind it (Fig. 22).

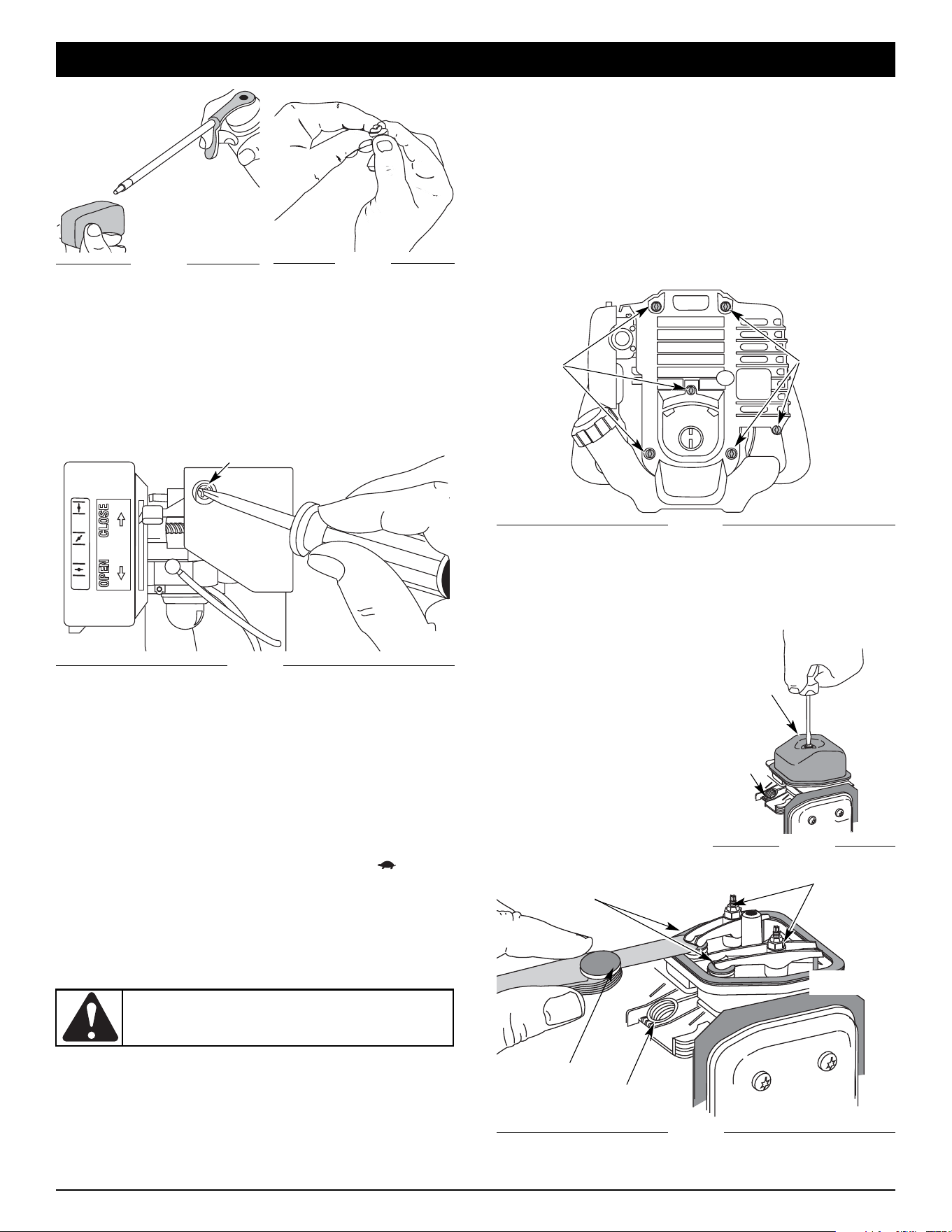

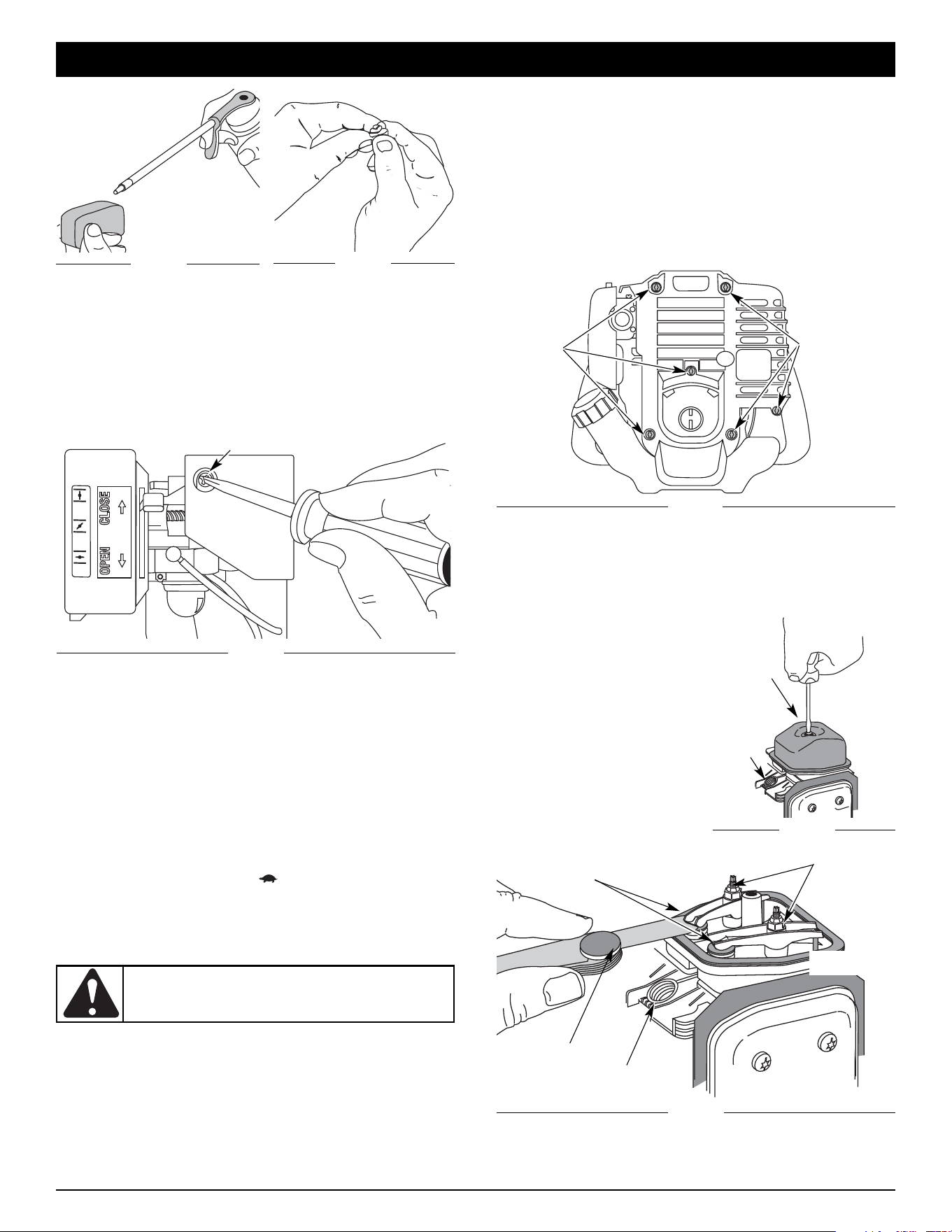

3. Wash the filter in detergent and

water (Fig. 23). Rinse the filter

thoroughly and allow it to dry.

4. Apply enough clean SAE 30

motor oil to lightly coat the filter

(Fig. 24).

5. Squeeze the filter to spread and

remove excess oil (Fig. 25).

6. Replace the filter (Fig. 22).

Fig. 23

Fig. 18

Max Oil Fill Line

MAINTENANCE AND REPAIR INSTRUCTIONS

Fig. 25

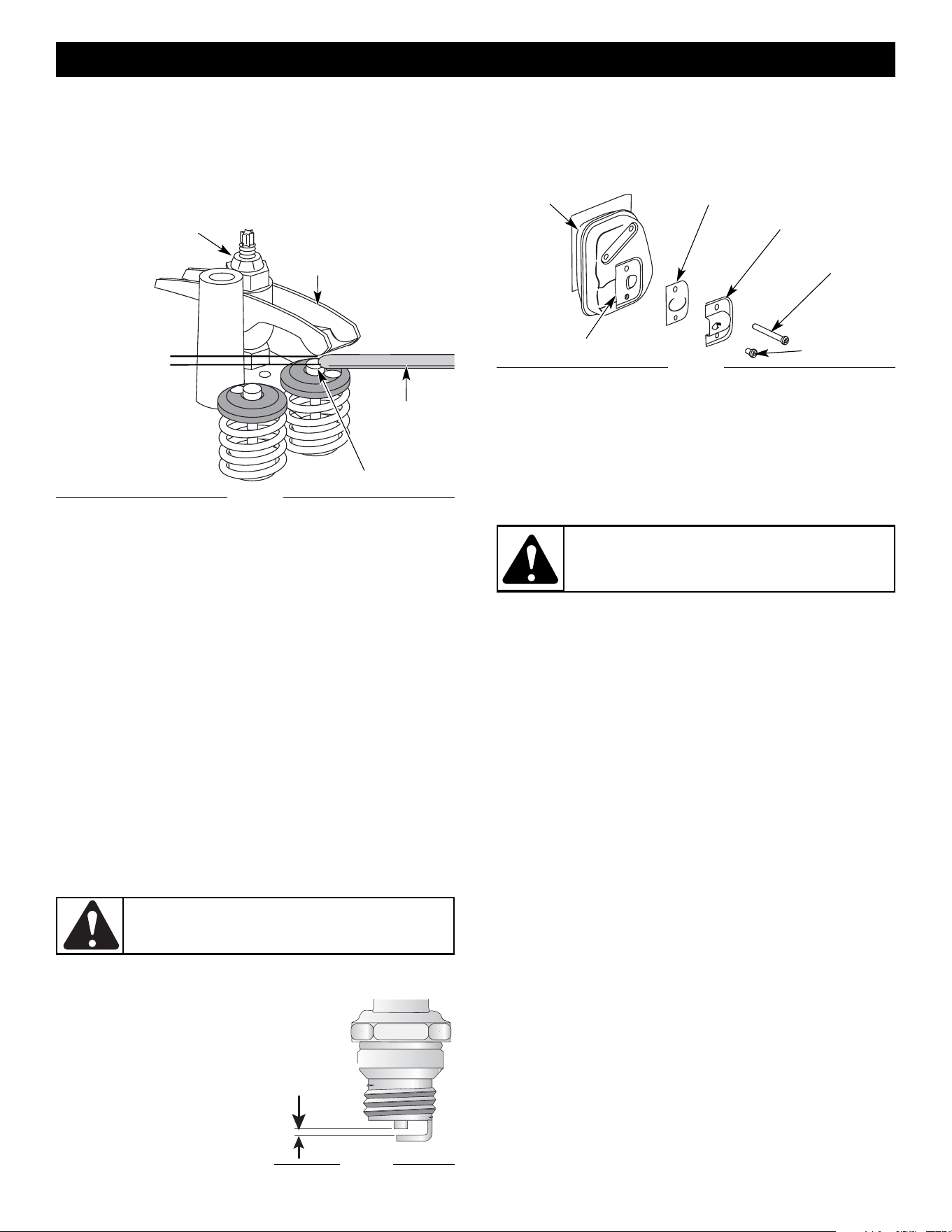

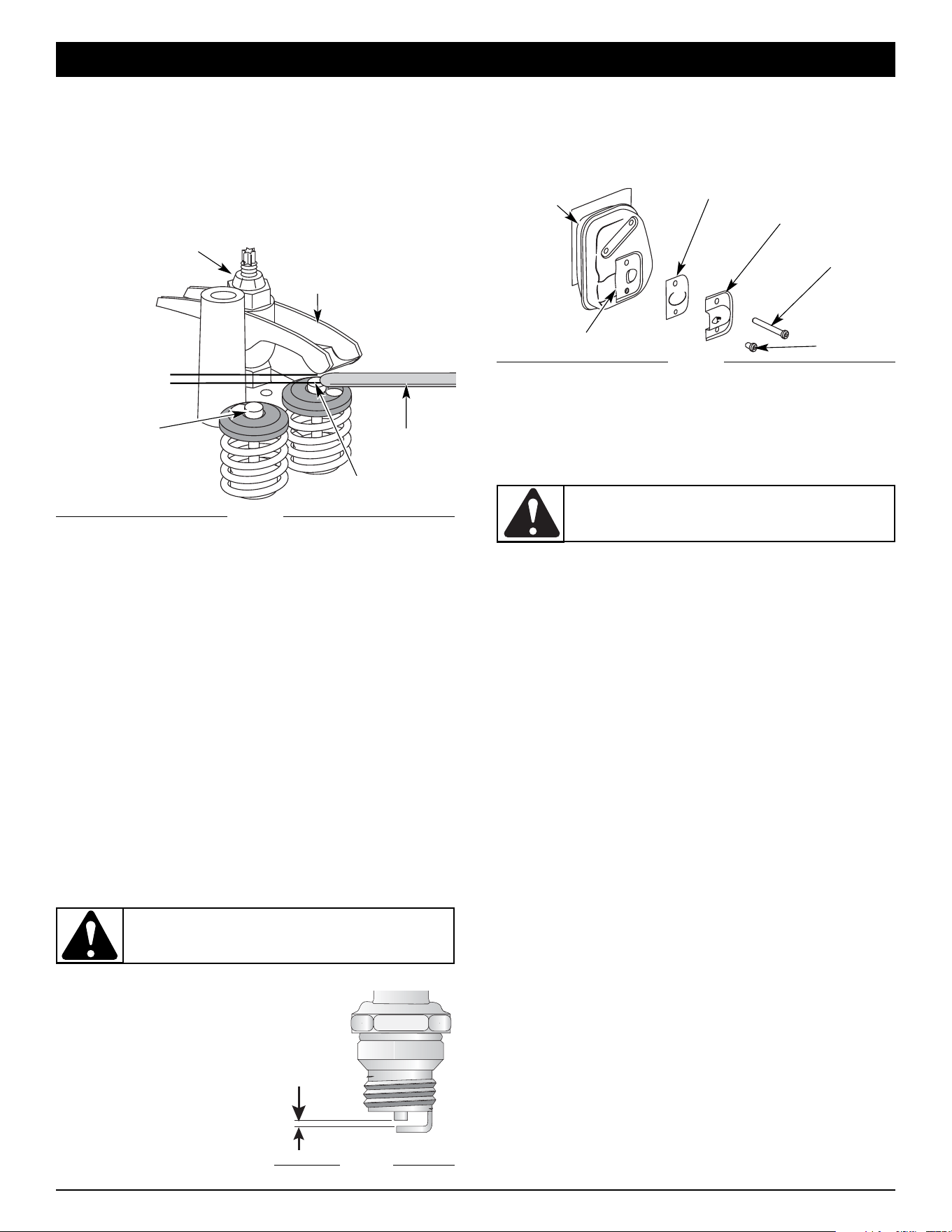

ROCKER ARM CLEARANCE

This requires disassembly of the engine. If you feel unsure or

unqualified to perform this, take the unit to an authorized

service center.

NOTE: Inspect the valve to rocker arm clearance with a feeler

gauge after the first 10 hours of operation and every 25

hours of operation.

• The engine must be cold when checking or adjusting the

valve clearance.

• This task should be performed inside, in a clean, dust free

area.

1. Remove the six (6) screws on the back of the engine cover

with a Flat-head or T-25 Torx screwdriver (Fig. 27).

2. Disconnect the spark plug wire.

3. Clean dirt from around the spark plug. Remove the spark

plug from the cylinder head by turning a 5/8 in. socket

counterclockwise.

4. Remove the engine cover (Fig. 27).

5. Clean dirt from around the

rocker arm cover. Remove

the screw holding the rocker

arm cover with a large flat

blade screwdriver or Torx T-

25 bit (Fig. 28). Remove the

rocker arm cover and gasket.

6. Pull the starter rope slowly to

bring the piston to the top of its

travel, (known as top dead

center). Check that:

• The piston is at the top of its

travel while looking in the

spark plug hole (Fig. 29)

• Both rocker arms move

freely, and both valves are

closed

If these statements are not true, repeat this step.

Remove

Screws

Fig. 27

Remove

Screws

NOTE: If the unit is operated without the air filter, you will

VOID the warranty.

7. Reinstall the air filter cover. Position the tabs on the sides of the

air filter cover onto the slots at the top of the back plate (Fig. 22).

8. Push the cover in until the tab on the air filter backplate

snaps into place in the slot on the air filter cover (Fig. 22).

CARBURETOR ADJUSTMENT

The idle speed of the engine is adjustable. An idle adjustment screw

is between the air filter cover and the engine starter housing (Fig. 26).

NOTE: Careless adjustments can seriously damage your unit. An

authorized service dealer should make carburetor adjustments.

Check Fuel

Old fuel is usually the reason for improper unit performance.

Drain and refill the tank with fresh fuel prior to making any

adjustments. Refer to Oil and Fuel Information.

Adjust Idle Speed Screw

If, after checking the fuel and cleaning the air filter, the engine

still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to

warm up. Refer to Starting/Stopping Instructions.

2. Move the throttle control lever to the Slow

position ( )

and let

the engine idle. If the engine stops, insert a small

phillips in between the Air Filter Cover and the Engine Cover (Fig.

26).

NOTE: Do not engage the Blade Clutch Lever while adjusting

the idle speed screw to ensure that the blade will not rotate.

3. Turn the idle speed screw in, clockwise, 1/8 of a turn at a time (as

needed) until the engine idles smoothly.

Checking the fuel, cleaning the air filter, and adjusting the idle

speed should solve most engine problems. If not and all of the

following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

Fig. 24

WARNING: To prevent serious personal injury,

make sure the blade has stopped rotating before

you turn it off.

Rocker

Arm

Cover

Fig. 28

Spark

Plug

Hole

Adjusting Nuts

Feeler Gauge

Rocker Arms

Fig. 29

INTAKE

EXHAUST

Spark Plug

Hole

Idle Adjustment Screw

Fig. 26

SPARK ARRESTOR MAINTENANCE

1. Remove the rear engine cover. See Rocker Arm Clearance.

2. With a flat blade screwdriver or Torx T-20 bit and a T-25

bit, remove the screws attaching the spark arrestor cover

to the muffler (Fig. 32).

3. Pull the tab on the spark arrestor cover out of the muffler.

Remove the spark arrestor cover.

4. Remove the spark arrestor screen from the spark arrestor cover.

5. Clean the spark arrestor screen with a wire brush or replace it.

6. Reinstall the spark arrestor screen, spark arrestor cover

and screws.

CLEANING

Use a small brush to clean off the outside of the unit. Do not

use strong detergents. Household cleaners that contain

aromatic oils such as pine and lemon, and solvents such as

kerosene, can damage plastic housing or handle. Wipe off any

moisture with a soft cloth.

STORAGE

• Never store the unit with fuel in the tank where fumes may

reach an open flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

LONG TERM STORAGE

1. Drain all gasoline from the gas tank into a container. Do

not use gas that has been stored for more than 60 days.

Dispose of the old gasoline in accordance to Federal,

State, and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures

that all gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5

drops of high quality motor oil into the cylinder. Pull the starter

rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the

cylinder before attempting to start the edger after storage.

4. Change the oil, referring to Changing the Oil. Dispose of the

old oil in accordance to Federal, State and Local regulations.

5. Thoroughly clean the unit and inspect for any loose or

damaged parts. Repair or replace damaged parts and tighten

loose screws, nuts or bolts. The unit is ready for storage.

TRANSPORTING

• Allow the engine to cool before transporting.

• Secure the unit while transporting.

• Drain the gas tank before transporting.

• Tighten gas cap before transporting.

WARNING: To avoid serious personal injury,

always turn your unit off and allow it to cool before

you clean or service it.

Fig. 32

Muffler

Spark Arrestor Screen

Diverter

T-20 Screw

Slot

T-25 Screw

7. Slide the feeler gauge between the rocker arm and the

valve return spring. Measure the clearance between the

valve stem and rocker arm (Fig. 29). Measure both the

intake and exhaust valves.

The recommended clearance for both intake and exhaust is

.003 – .006 in. (.076 – 0.152 mm). Use a standard automotive

.005 in. (0.127 mm) feeler gauge. The feeler gauge should slide

between the rocker arm and valve stem with a slight amount of

resistance, without binding. See Figures 29 and 30.

8. If the clearance is not within specification:

a. Turn the adjusting nut using a 5/16 inch (8 mm) wrench or

nut driver (Fig. 29).

• To increase clearance, turn the adjusting nut counterclockwise.

• To decrease clearance, turn the adjusting nut clockwise.

b. Recheck both clearances, and adjust as necessary.

9. Reinstall the rocker arm cover using a new gasket. Torque

the screw to 20–30 in•lb (2.2–3.4 N•m).

10. Check the spark plug and reinstall. See Replacing the

Spark Plug.

11. Replace the spark plug wire.

12. Reinstall the engine cover. Check alignment of the cover

before tightening the screws. Tighten screws.

REPLACING THE SPARK PLUG

Use a replacement part number 753-05255 spark plug. The

correct air gap is 0.025 in. (0.635 mm). Remove the plug after

every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Remove the six (6)

screws on the back of the engine cover with a Flat-head or

T-25 Torx screwdriver (Fig. 28).

2. Grasp the plug wire firmly and pull the cap from the spark

plug.

3. Clean dirt from around the spark plug. Remove the spark

plug from the cylinder head by turning a 5/8 in. socket

counterclockwise.

4. Replace cracked, fouled or dirty spark plug. Set the air gap at

0.025 in. (0.635 mm) using a

feeler gauge (Fig. 31).

5. Install a correctly-gapped

spark plug in the cylinder

head. Turn the 5/8 in.

socket clockwise until snug.

If using a torque wrench torque

to:

110-120 in.•lb. (12.3-13.5 N•m)

Do not over tighten.

MAINTENANCE AND REPAIR INSTRUCTIONS

0.025 in.

(0.635 mm)

Fig. 31

WARNING: Do not sand blast, scrape or clean

electrodes. Grit in the engine could damage the

cylinder.

Fig. 30

Feeler Gauge

Adjusting Nut

Rocker Arm

.003–.006 in.

(.076–.152 mm)

Exhaust Valve Stem

Intake Valve

Stem

TROUBLESHOOTING

If further assistance is required, contact your authorized service dealer.

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel

Blade bound with grass Stop the engine and clean the blade

Dirty air filter Clean or replace the air filter

Plugged spark arrestor Clean or replace spark arrestor

ENGINE WILL NOT START

ENGINE WILL NOT ACCELERATE

CAUSE ACTION

Air filter is plugged Replace or clean the air filter

Old fuel Drain gas tank and add fresh fuel

Improper carburetor adjustment Adjust carburetor

CAUSE ACTION

Empty fuel tank Fill fuel tank with new fuel

Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times

Old fuel Drain gas tank and add fresh fuel

Fouled spark plug Replace or clean the spark plug

Plugged spark arrestor Clean or replace spark arrestor

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel

Fouled spark plug Replace or clean the spark plug

Plugged spark arrestor Clean or replace spark arrestor

Blade cutting depth too deep Adjust blade cutting depth

ENGINE WILL NOT IDLE

CAUSE ACTION

Blade bound with grass Stop the engine and clean the blade

Drive belt loose Adjust belt tension using tension wheel (p. 9, Adjust Belt Tension)

Drive belt broken Replace belt

BLADE WILL NOT TURN

ENGINE LACKS POWER OR STALLS WHEN CUTTING

SPECIFICATIONS

ENGINE*

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes

at any time without notice.

Engine Type.................................................................................................................................................................. Air-Cooled, 4-Cycle

Displacement.................................................................................................................................................................... 1.8 cu. in. (29 cc)

Operating RPM ........................................................................................................................................................................... 6,800+ rpm

Idle Speed RPM .............................................................................................................................................................. 2,800 - 3,600 rpm

Ignition Type.................................................................................................................................................................................. Electronic

On/Off Stop Control.................................................................................................................................................................... Momentary

Valve clearance...................................................................................................................................... 0.003–0.006 in. (0.076–0.152 mm)

Spark Plug Gap ........................................................................................................................................................ 0.025 inch (0.635 mm)

Lubrication ................................................................................................................................................................................... SAE 30 Oil

Crankcase Oil Capacity....................................................................................................................................... 3.04 oz (90 ml or 3/8 cup)

Fuel ............................................................................................................................................................................................... Unleaded

Carburetor ............................................................................................................................................................... Diaphragm, All-Position

Starter ....................................................................................................................................................................................... Auto Rewind

Muffler ............................................................................................................................................................................. Baffled with Guard

Throttle.................................................................................................................................................................................. Variable Speed

Fuel Tank Capacity ................................................................................................................................................................. 14 oz (414 ml)

Unit Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.1 lbs. (10.02 kg.)

Cutting Depth (maximum) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.75 in. (44.5 mm)

UNIT*

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose, applies

after the applicable period of express written warranty

above as to the parts as identified. No other express

warranty or guaranty, whether written or oral, except as

mentioned above, given by any person or entity, including

a dealer or retailer, with respect to any product shall bind

Troy-Bilt. During the period of the Warranty, the exclusive

remedy is repair or replacement of the product as set forth

above. (Some states do not allow limitations on how long an

implied warranty lasts, so the above limitation may not apply

to you.)

The provisions as set forth in this Warranty provide the

sole and exclusive remedy arising from the sales. Troy-Bilt

shall not be liable for incidental or consequential loss or

damages including, without limitation, expenses incurred

for substitute or replacement lawn care services, for

transportation or for related expenses, or for rental

expenses to temporarily replace a warranted product.

(Some states do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the

amount of the purchase price of the product sold. Alteration of

the safety features of the product shall void this Warranty. You

assume the risk and liability for loss, damage, or injury to you

and your property and/or to others and their property arising

out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the

original purchaser, original lessee or the person for whom it

was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives

you specific legal rights, and you may also have other rights

which vary from state to state.

To locate your nearest service dealer dial 1-800-828-5500 in

the United States or 1-800-668-1238 in Canada.

Troy-Bilt LLC

P.O. Box 361131

Cleveland, OH 44136-0019

The limited warranty set forth below is given by Troy-Bilt LLC

(“Troy-Bilt”) with respect with new merchandise purchased and

used in the United States, its possessions and territories.

Troy-Bilt warrants this product against defects in material and

workmanship for a period of two (2) years commencing on the

date of original purchase and will, at its option, repair or

replace, free of charge, any part found to be defective in

material or workmanship. This limited warranty shall only apply

if this product has been operated and maintained in

accordance with the Operator’s Manual furnished with the

product, and has not been subject to misuse, abuse,

commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water or damage because of

other peril or natural disaster. Damage resulting from the

installation or use of any accessory or attachment not

approved by Troy-Bilt for use with the product(s) covered by

this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of

original retail purchase for any Troy-Bilt product that is used

for rental or commercial purposes, or any other income-

producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available,

WITH PROOF OF PURCHASE THROUGH YOUR LOCAL

AUTHORIZED SERVICE DEALER. To locate the dealer in your

area, please check for a listing in the Yellow Pages or contact

the Customer Service Department of Troy-Bilt by calling 1-

800-828-5500 or writing to P.O. Box 361131, Cleveland OH

44136-0019 or if in Canada call 1-800-668-1238. No product

returned directly to the factory will be accepted unless prior

written permission has been extended by the Customer

Service Department of Troy-Bilt.

This limited warranty does not provide coverage in the

following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters

B. Wear items - Bump Knobs, Outer Spools,Cutting Line,

Inner Reels, Starter Pulley,Starter Ropes, Drive Belts

C. Troy-Bilt does not extend any warranty for products sold

or exported outside of the United States of America, its

possessions and territories, except those sold through

Troy-Bilt’s authorized channels of export distribution.

Troy-Bilt reserves the right to change or improve the design of

any Troy-Bilt product without assuming any obligation to

modify any product previously manufactured.

Manuel de L'utilisateur

CONSERVEZ CES INSTRUCTIONS

Obtenez la liste des concessionnaires agréés appelez le 1-800-

828-5500 aux États-Unis ou le 1-800-668-1238 au Canada.

Pour de plus amples informations à propos de votre appareil,

visitez www.troybilt.com.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ

QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE SOUS

GARANTIE NÉCESSITE UNE PREUVE D'ACHAT.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS

BREVETS AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

Tout entretien effectué sur cet appareil pendant et après la

période de garantie doit être fait par un concessionnaire agréé

uniquement.

P/N 769-02885B (2/07)

Coupe-bordures à 4 temps à

essence

TBE515

Toutes les informations, illustrations et spécifications contenues

dans ce manuel tiennent compte des dernières informations

techniques disponibles au moment de mettre sous presse. Nous

nous réservons le droit d'y apporter des modifications à tout

moment, sans préavis.

AVERTISSEMENT: Lorsque vous utilisez la machine,

vous devez suivre les consignes de sécurité. Veuillez lire

ces instructions avant d’opérer la machine pour vous

assurer de la sécurité de l’opérateur et de tout spectateur.

Veuillez conserver ces instructions pour un usage ultérieur.

PARE-ÉTINCELLES

REMARQUE : à l'intention des utilisateurs opérant dans les

terres forestières des États-Unis et dans les états de

Californie, du Maine, de l'Orégon et de Washington. Toutes

les terres forestières des États-Unis et de l'état de Californie

(Codes sur les ressources publiques 4442 et 4443), de l'Orégon

et de Washington exigent de par la loi que certains moteurs à

combustion interne utilisés dans des zones couvertes de taillis

ou d'herbe soient équipés d'un pare-étincelles en parfait état de

fonctionnement, ou qu'ils soient conçus, équipés et entretenus

pour la prévention des incendies. Renseignez-vous auprès des

autorités de votre province ou de votre municipalité concernant

la réglementation en vigueur. Vous pourriez être passible d'une

amende ou être tenu responsable si vous ne respectez pas cette

réglementation. Cet appareil est équipé d'un pare-étincelles en

usine. Si l'écran pare-étincelles, réf. 753-05297, doit être

remplacé, communiquez avec le service technique.

AVERTISSEMENT DE LA PROPOSITION 65 DE CALIFORNIE

TABLE DES MATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F1

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . .F2

Familiarisez-vous avec votre appareil . . . . . . . . . . . . . . .F4

Instructions de montage . . . . . . . . . . . . . . . . . . . . . . . . .F5

Informations sur l'huile et le carburant . . . . . . . . . . . . . .F6

Instructions de démarrage et d'arrêt . . . . . . . . . . . . . . . .F8

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F9

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . . . . .F10

Nettoyage et entreposage . . . . . . . . . . . . . . . . . . . . . . .F13

Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . .F14

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F15

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F16

Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E16

AVERTISSEMENT

LES GAZ D'ÉCHAPPEMENT DU MOTEUR DE CET APPAREIL

CONTIENNENT DES PRODUITS CHIMIQUES CONSIDÉRÉS PAR

L'ÉTAT DE CALIFORNIE COMME POUVANT CAUSER LE

CANCER, DES MALFORMATIONS CONGÉNITALES OU D'AUTRES

EFFETS NOCIFS SUR L'APPAREIL DE REPRODUCTION.

vous toujours bien campé, en position d'équilibre.

• Tenez toujours l'appareil des deux mains lorsqu’il est en

marche. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces

mobiles. Ne touchez pas et n'essayez pas d'arrêter la lame en

rotation. Ne faites pas fonctionner l'appareil sans les protections.

• La lame continue de tourner à vide une fois le moteur éteint

et peut causer des blessures graves. Gardez le contrôle

jusqu'à ce qu'elle soit immobilisée.

• Arrêtez toujours l’appareil si vous suspendez la coupe ou si

vous vous déplacez d'un lieu de travail vers un autre.

• Arrêtez le moteur en cas d'entretien, de réparation, d'installation

ou de retrait de la lame. L'appareil et la lame doivent être arrêtés

pour éviter toute blessure.

•

La lame peut devenir très aiguisée à l'usage. Portez toujours des

gants lorsque vous manipulez, retirez, installez ou nettoyez la lame.

• Si vous heurtez ou happez un corps étranger, arrêtez le moteur

immédiatement et vérifiez que rien n'a été endommagé.

Réparez tout dommage éventuel avant de poursuivre le travail.

N'utilisez pas l'appareil si la lame est tordue, fendillée ou

émoussée. Jetez toute lame tordue, fendillée ou émoussée.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez une

vibration excessive car cela indique un problème Vérifiez qu'il n'y

a ni écrous ni boulons desserrés, ni aucun dommage avant de

continuer. Réparez ou remplacez les pièces affectées au besoin.

• Arrêtez et éteignez l’appareil dans ces cas-ci : entretien ou

réparation.

• Gardez l'appareil exempt d'accumulation de végétation ou

autres matières. Celles-ci peuvent rester logées entre la

lame, la boîte d'engrenages ou le protecteur.

• La lame continue de tourner à vide une fois l'appareil éteint

et peut causer des blessures. Gardez le contrôle jusqu'à ce

qu'elle soit immobilisée.

• N’utilisez que des pièces de rechange et accessoires d’usine

pour cet appareil. Ils sont disponibles auprès de votre

concessionnaire agréé. L’utilisation de toutes pièces ou de tous

accessoires non-autorisés peut entraîner des blessures graves

ou des dommages à l’appareil et l’annulation de votre garantie.

ENTRETIEN ET ENTREPOSAGE

• Laissez le moteur se refroidir avant de l'entreposer ou de le

transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé

et sec, hors de portée des enfants, pour éviter une utilisation

indésirable ou un accident.

•

Nettoyez la lame en l'arrosant d'eau avec un tuyau. Essuyez ensuite

la lame avec une huile mécanique légère pour éviter la rouille.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou

tout autre liquide. Gardez les poignées sèches, propres et

exemptes de débris. Nettoyez après chaque usage. Voir les

sections Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et

servez-vous en pour instruire d'autres usagers. Si vous prêtez

l'appareil à quelqu'un, prêtez-lui également ces instructions.

• Les réparations ou les procédures d'entretien qui ne sont pas

décrites dans le manuel doivent être strictement confiées à

des techniciens qualifiés.

•

Vérifiez à intervalles fréquents que les boulons des forces à tondre

et les boulons de montage du moteur et autres sont bien serrés

afin de vous assurer que l'équipement fonctionne correctement.

• À l'intérieur d'un bâtiment, rangez l'appareil à l'écart des

sources d'allumage. Laissez le moteur refroidir avant de

l'entreposer dans une enceinte.

• Consultez toujours les instructions du mode d’emploi pour

des renseignements importants si vous allez ranger le coupe-

bordure pour une période prolongée.

• N'essayez pas de réparer l'appareil à moins de disposer des

outils appropriés et des instructions de démontage et de

réparation de la machine.

CONSERVEZ CES INSTRUCTIONS

LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION

• Prenez soin de bien lire et comprendre le manuel de l'appareil

qui alimente cet accessoire.

• Veuillez lire le manuel de l'utilisateur attentivement. Familiarisez-

vous avec les commandes et l'utilisation correcte de l’appareil.

Sachez comment arrêter l’appareil et désactiver les commandes

rapidement.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous

l'effet de l'alcool, de drogues ou de médicaments.

•

Ne laissez pas les enfants faire fonctionner l’appareil. Ne laissez

jamais des adultes qui ne se sont pas familiarisés avec les

instructions utiliser l’appareil. Ne laissez jamais des adultes n'ayant

jamais reçu les instructions nécessaires faire fonctionner l’appareil.

• Tous les accessoires de sécurité et protections doivent être

correctement installés avant d'utiliser cet appareil.

• Inspectez l'appareil avant utilisation. Assurez-vous que la

lame est bien mise.

• Dégagez la zone de coupe avant chaque usage. Enlevez tous

les objets pouvant être projetés ou happés par le lame de

coupe : cailloux, verre brisé, clous, fil ou ficelle.

AVERTISSEMENTS SPÉCIAUX DE SÉCURITÉ POUR

COUPE-BORDURES

• Ne stockez le carburant que dans des contenants conçus et

homologués pour stocker ces matières.

•

Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le

réservoir. N'enlevez jamais le bouchon du réservoir et n'ajoutez

jamais de carburant alors que le moteur est chaud. Ne faites jamais

marcher l'appareil sans que le bouchon soit bien mis. Desserrez

celui-ci lentement afin de réduire la pression du réservoir.

•

Mélangez et ajoutez le carburant dans un endroit aéré et propre,

en plein air, à l'abri des étincelles ou des flammes. N'enlevez

lentement le bouchon du réservoir d'essence qu'après avoir arrêté

le moteur. Ne fumez pas pendant le remplissage ou le mélange de

carburant. Essuyez immédiatement tout déversement.

•

Évitez de mettre le feu au carburant déversé. Ne démarrez pas le

moteur avant que les vapeurs de carburant ne se soient dissipées.

• Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du site

de ravitaillement en carburant avant de démarrer le moteur. Ne

fumez pas et éloignez toute source d'étincelles ou de flammes

vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur

d'une pièce ou d'un bâtiment fermé. La respiration de

fumées d'échappement peut tuer. Ne faites marcher

l’appareil qu'à l'extérieur, dans un lieu aéré.

PENDANT L'UTILISATION DE L'APPAREIL

• Tenez les visiteurs, surtout les enfants et les animaux ft

familiers à une distance d'au moins 15 m (50 pi).

• Portez des lunettes de sécurité conformes aux normes ANSI

Z87.1 ainsi que des protège-oreilles durant l'utilisation de

l'appareil. Portez un masque facial ou antipoussières si vous

travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des gants et

une chemise à manches longues. Ne marchez pas pieds nus

et évitez les vêtements lâches, bijoux, pantalons courts et

sandales. Relevez les cheveux au-dessus des épaules.

• N'utilisez l'appareil qu'en plein jour ou avec un bon

éclairage artificiel.

• Utilisez les outils appropriés. N'employez l’outil que pour son

usage prévu.

• Ne forcez pas l’appareil. Il fonctionnera mieux et posera moins

de risques de blessures à la vitesse pour laquelle il a été conçu.

• Soyez très prudent lorsque vous faites marche arrière ou que

vous tirez l'appareil vers vous.

• Ne vous étirez pas et faites très attention lorsque vous

travaillez sur des pentes ou inclinaisons abruptes. Tenez-

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : l'essence est extrêmement

inflammable et ses vapeurs peuvent exploser si on y

met le feu. Veuillez prendre les précautions suivantes :

CONSIGNES DE SÉCURITÉ

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez

le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

SYMBOLE SIGNIFICATION

• COMMANDE MARCHE/ARRÊT

ALLUMAGE / DÉMARRAGE / MARCHE

• LISEZ LE MANUEL DE L'UTILISATEUR

AVERTISSEMENT - Lisez le manuel de

l'utilisateur et suivez tous les avertissements

et consignes de sécurité. Vous pourriez à

défaut entraîner des blessures graves pour

vous ou d'autres personnes.

• COMMANDE MARCHE/ARRÊT

ARRÊT ou STOP

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une

mise en garde. Ce symbole peut être combiné

à d'autres symboles ou pictogrammes.

• PORTEZ DES PROTECTIONS (YEUX ET

OREILLES)

AVERTISSEMENT: les objets projetés et les

bruits forts peuvent endommager la vue et

l’ouïe. Portez une visière de norme ANSI

Z87.1-1989 et des protège-oreilles pendant

l'utilisation.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT: éloignez tout spectateur,

les enfants et les animaux domestiques en

particulier, d'au moins 15 m (50 pi) de la

zone de coupe.

• LES OBJETS PROJETÉS ET LA

TÊTE

ROTATIVE PEUVENT CAUSER DES

BLESSURES GRAVES

AVERTISSEMENT: ne faites pas fonctionner

sans protecteur de sécurité en plastique.

Tenez-vous à l'écart de le lame de coupe

rotatif.

• AVERTISSEMENT SURFACE CHAUDE

Ne touchez pas un silencieux ou un cylindre

chaud. Vous pourriez vous brûler. Ces pièces

deviennent très chaudes à l'utilisation. Elles

restes chaudes brièvement après l'arrêt.

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb

frais et propre.

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type

d'huile approprié.

• CONTRÔLE DE L'ÉTRANGLEUR

A. Position d’ÉTRANGLEMENT MAXIMUM

Position d’ÉTRANGLEMENT PARTIEL

C. Position MARCHE.

• COUPE-BORDURES – LA LAME EN

ROTATION PEUT CAUSER DE GRAVES

BLESSURES

MISE EN GARDE : Couper le moteur et

laisser la lame s’arrêter avant de la retirer, ou

avant d’entreprendre le nettoyage ou

l’entretien de l’appareil. Garder les mains et

les pieds à distance de la lame en rotation.

APPLICATIONS

• La coupe le long des chemins, des sorties de garage, des

zones rocailleuses, etc.

Silencieux

Levier de l’embrayage

de la lame

Levier d’ajustement de

hauteur

Lame de coupe

Bouton Marche (I) /

Arrêt (O)

Ecran de lame

Roue

Bouchon d’huile

Réservoir à essence

Manette des gaz à 3

positions

Verrouillage de

l’embrayage de

la lame

Poignée du

cordon du

démarreur

Bougie

Couvercle du logement

de filtre à air

Levier d’étranglement

FAMILIARISEZ-VOUS AVEC L’APPAREIL

Manche droit

en métal

INSTRUCTIONS DE MONTAGE

ASSEMBLAGE DU MANCHE

1. Sortir l’appareil du carton.

2. Placer l’extrémité à deux trous du manche droit en métal

sur la base du manche sur l’appareil et aligner les trous

(Fig. 1). Assurez-vous que COMMENCER l'étiquette fait

face vers le haut.

3. Insérer les deux boulons autotaraudeuses (1/4” x 1-1/4”)

dans ces trous (Fig. 1). Visser à la main les contre-écrous

sur les boulons à embase.

4. A l’aide d’une clef de 3/8, maintenir chaque boulon à

embase et bien visser les contre-écrous avec une clef de

7/16. NE PAS SERRER TROP FORT.

5. Insérer le manche de contrôle dans l’extrémité à trois trous

du manche droit en métal et aligner les trous du manche de

contrôle avec les deux trous de l’extrémité du manche droit

en métal (Fig. 2). Assurez-vous que les poches

hexagonales font face vers le haut.

REMARQUE : Puisque les câbles de contrôle ont été

préinstallés, installez le manche de contrôle avec soin afin

de ne pas couper ou forcer sur les câbles. Cela peut les

endommager et entraîner leur défaillance.

6. Disposer deux vis (1/4” x 1-1/2”) dans les trous

hexagonaux renfoncés situés sur le manche (Fig. 2) et

maintenez-les en place.

7. Visser à la main les contre-écrous sur ces boulons.

8. En utilisant une clef de 7/16”, bien serrer chaque contre-

écrou sur chaque boulon.

9. Tirer sur le cordon du démarreur et le faire passer dans le

crochet à ?il (Fig. 3).

10. Insérer le crochet à ?il dans le trou restant situé sur le

manche droit en métal (Fig. 3).

11. Visser l’écrou sur le crochet à ?il (Fig. 3) à l’aide d’une clef

de 7/16”. NE PAS SERRER TROP FORT.

12. En utilisant les attaches fournies dans le sachet de pièces,

attacher les câbles sur le manche droit en métal, à mi-

chemin entre le crochet à ?il et le logement du moteur, et

dans le renfoncement situé derrière la poignée.

REMARQUE : Ne courez pas les fils de commande cependant

le crochet d'oeil.

Fig. 1

Fig. 2

Boulons

autotaraudeuses

Boulons

Fig. 3

Crochet à oeil

Contre-écrous

Contre-écrou

Cordon du

démarreur

Poignée du cordon

du démarreur

Contre-écrous

TYPE D’HUILE RECOMMANDÉ

Il est extrêmement important d'utiliser les bons type et indice

d'huile dans le carter-moteur. Vérifiez l'huile avant chaque

utilisation et changez-la périodiquement. Le fait de ne pas

utiliser la bonne huile ou d'utiliser une huile sale peut entraîner

une usure et une défaillance prématurées du moteur.

Utilisez une huile de haute qualité à indice SAE 30 API

(American Petroleum Institute) de type SG, SF, SH.

AJOUT D’HUILE AU CARTER: MISE EN SERVICE

REMARQUE : cet appareil est livré sans huile. Pour éviter

d’endommager l’appareil, mettez de l’huile dans le

carter moteur avant le démarrage.

Votre appareil est livré avec une bouteille d'huile SAE 30 SF,

SG, SH de 90 ml (3,04 oz) (Fig. 4).

REMARQUE : conservez la bouteille pour mesurer

correctement la quantité nécessaire d’huile plus tard.

Voir Changement d'huile.

1. Dévisser le bouchon de la bouteille d’huile et retirez le

papier couvrant l’ouverture. Replacez le bouchon. Coupez

la pointe de la buse de l’entonnoir (Fig. 4).

2. Placez l'appareil sur une surface horizontale plane.

3. Retirez le bouchon / la jauge d'huile du carter-moteur (Fig. 5).

WARNING: LE REMPLISSAGE EXCESSIF DU

CARTER-MOTEUR PEUT ANTRAÎNER DES

BLESSURES GRAVES. Nous ne saurions trop

insister sur l'importance de la vérification du niveau

d'huile du carter-moteur et de son maintien.

Vérifiez l'huile avant chaque utilisation et changez-

la au besoin tel qu'indiqué dans la section

Changment d'Huile.

INFORMATIONS SUR L’HUILE ET LE CARBURANT

Orifice de

remplissage

d’huile

Joint

torique

Bouchon de remplissage

/ jauge d'huile

Fig. 5

Fig. 4

Buse

d'entonnoir

4. Versez tout le contenu de la bouteille d'huile dans le carter-

moteur (Fig. 6).

REMARQUE : n’ajoutez jamais d'huile au essence ni au

réservoir d’essence.

5. Essuyez toute trace d'huile déversée et replacez le bouchon

de remplissage / la jauge.

Nous ne saurions trop insister sur l'importance de la

vérification du niveau d'huile du carter-moteur et de son

maintien. Vérifiez l'huile avant chaque utilisation et changez-la

au besoin tel qu'indiqué dans la section Changment d'Huile.

TYPE CARBURANT RECOMMANDÉ

En général, si l'appareil ne fonctionne pas correctement, c'est

que l’essence est vieux. Prenez soin d'utiliser d’essence sans

plomb frais et propre.

REMARQUE : ceci est un moteur à quatre temps. Pour éviter

d’endommager l’appareil, ne mélangez pas l’huile

avec l’essence.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence

et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un

carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1% d'eau

pour séparer le carburant et l'huile, ce qui forme de l'acide

pendant l'entreposage. Si vous devez utiliser ce type de

carburant, servez-vous de carburant frais (moins de 60 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un

carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un essence frais selon le manuel de l'utilisateur.

• Utilisez l'additif STA-BIL

ou un produit équivalent.

• Videz le réservoir et faites marcher le moteur jusqu'à ce qu'il

soit à sec avant d'entreposer l'appareil.

Utilisation d’additifs de carburant

L'utilisation d'additifs de carburant tel que le stabilisant d’essence

STA-BIL

ou un produit équivalent permet d'empêcher la

corrosion et de minimiser la formation de résidus de gomme.

L'usage d'additifs peut empêcher le carburant de former des

dépôts nocifs dans le carburateur pendant six (6) mois maximum.

Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant

selon les instructions du récipient. N'ajoutez JAMAIS d'additifs

directement dans le réservoir de l'appareil.

Fig. 6

AJOUR DE CARBURANT

1. Déposez le bouchon à essence.

2. Placez le bec du récipient d’essence dans l’orifice du

réservoir et remplissez celui-ci.

REMARQUE : Remplissez ou ajoutez d’essence dans le

réservoir uniquement lorsque le coupe-bordures est en

le position horizontale (Fig. 9).

REMARQUE : Ne remplissez pas trop le réservoir.

3. Essuyez tout déversement d’essence.

4. Remettez le bouchon du réservoir.

5. Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du

site de ravitaillement en essence avant de démarrer le moteur.

REMARQUE : Éliminez le vieux essence conformément aux

règlements fédéral, provincial et municipal en vigueur.

INFORMATIONS SUR L’HUILE ET LE CARBURANT

AVERTISSEMENT : Enlevez le bouchon du

réservoir lentement pour ne pas être blessé par les

jets d'essence. Ne faites pas marcher l'appareil

sans que le bouchon soit bien mis.

AVERTISSEMENT : Ajoutez d’essence dans un

lieu propre et bien aéré en plein air. Essuyez

immédiatement tout déversement d’essence.

Évitez de mettre le feu au essence déversé. Ne

démarrez pas le moteur avant dissipation des

vapeurs d’essence.

AVERTISSEMENT : L'essence est extrêmement

inflammable et les vapeurs qui s'en dégagent

peuvent exploser si on y met le feu. Arrêtez toujours

le moteur et laissez-le refroidir avant de remplir le

réservoir. Ne fumez pas en remplissant le réservoir.

Éloignez toute source d'étincelles ou de flammes

vives de la zone.

Fig. 7

Unleaded

Gas

Bouchon

d’essence

Réservoir

d’essence

Bec du récipient

d’essence

CONSIGNES POUR LE DEMARRAGE

CONSIGNES POUR ARRETER L’APPAREIL

1. Relâcher le verrouillage de l’embrayage de la lame et le levier

d’embrayage de la lame, et mettre le levier de la manette des gaz

en position Lent (). Laisser le moteur refroidir en le faisant tourner

au ralenti.

2. Appuyer et maintenir la commande Marche/Arrêt enfoncée en

position ARRET (O) jusqu’à ce que le moteur soit complètement

arrêté (Fig. 8).

1. Vérifier le niveau d’huile dans le carter-moteur. Consulter

la section « Vérifier le niveau d’huile ».

2. Remplir le réservoir d’essence avec du carburant propre et

sans plomb. Consulter la section Faire le plein de l’appareil.

REMARQUE : Il est inutile de mettre l’appareil en marche.

La commande On/Off est sur la position ON ( I ) en

permanence (Fig. 8).

3. Appuyer sur la pompe d’amorce dix fois de suite. Une

certaine quantité de carburant devrait être visible dans

l’amorce et des tuyaux de carburant (Fig. 9). Si vous ne

voyez pas de carburant dans la pompe, appuyez dessus

autant de fois de suite que nécessaire jusqu’à ce que vous

en voyiez arriver dans l’amorce.

4. Mettre le levier d’étranglement en position 1 (Fig. 10).

5. Se placer en position de démarrage (Fig. 11). Mettre le levier

de la manette des gaz en position Rapide () (Fig. 8) et tirer sur

le cordon du démarreur d’un coup sec cinq fois de suite.

6. Mettre le levier d’étranglement en position 2 (Fig. 10).

7. Tirer sur le cordon du démarreur d’un coup sec jusqu’à 4

fois de suite pour démarrer le moteur. Ne tirez pas le

levier d'embrayage de lame pendant commencer ou l'unité

ne commencera pas.

8. Laisser tourner le moteur de 15 à 30 secondes.

9. Mettre le levier d’étranglement en position 3 (Fig. 10).

L’appareil est prêt à être utilisé.

SI... le moteur ne démarre pas, retourner à l’étape 3.

SI... le moteur ne démarre pas après plusieurs tentatives, mettre le

levier d’étranglement en Position 3, mettre le levier de la

manette des gaz en position Rapide (). Tirer sur le cordon du

démarreur d’un coup sec de 3 à 8 fois de suite. Le moteur

devrait démarrer. Dans le cas contraire, recommencer.

Cordon du

démarreur

Manette des gaz

Fig. 11

Pompe d’amorce

Fig. 9

Levier d’étranglement

Position 3

Position 1

Position 2

Fig. 10

AVERTISSEMENT : éviter le démarrage

accidentel. Se tenir en position de démarrage pour

lancer le moteur (Fig. 12). Lors du démarrage,

l’opérateur et l’outil doivent être en position

d’équilibre afin d’éviter le risque de blessures graves.

AVERTISSEMENT : n’utiliser l’outil qu’à

l’extérieur, dans un endroit bien aéré. Les

émanations d’oxyde de carbone dans un endroit

confiné peuvent être mortelles.

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

Marche ( I )

Arrêt (O)

Manette des gaz à

3 positions

Verrouillage de

l’embrayage de

la lame

Fig. 8

Levier de l’embrayage

de la lame

Rapide Lent

AJUSTER LA HAUTEUR DE COUPE DU COUPE-BORDURES

1. Saisir le levier d’ajustement de hauteur situé sur le côté de

la roue avant (Fig. 13).

2. Pour surélever la lame de coupe, pousser le levier vers

l’avant du support de la roue. (Fig. 13). Le fait d’abaisser la

roue réduit la hauteur de coupe.

3. Pour abaisser la lame de coupe, pousser le levier vers

l’arrière du support de la roue. Le fait de surélever la roue

augmente la hauteur de coupe..

Fig. 12

Fig. 13

Levier

d’ajustement

de hauteur

Support de

la roue

COMMENT TENIR L’APPAREIL

Avant de démarrer l’appareil, placez-vous en position de

démarrage (Fig. 12). Vérifier que les consignes suivantes ont

été respectées :

• L’utilisateur porte des lunettes de sécurité et une tenue

appropriée.

• Les deux mains tiennent le manche fermement.

• La roue du coupe-bordures est ajustée pour une bonne

hauteur de coupe, tel que le montre la Figure 13, et le

coupe-bordures est positionné comme sur la Figure 12.

MISE EN GARDE : portez toujours des lunettes

de sécurité, des bouchons antibruit, et des

protections pour le corps et les pieds pour réduire

les risques de blessures lors de l’utilisation de

l’appareil.

CONSEILS POUR OPTIMISER L’UTILISATION DU COUPE-

BORDURES

• Ne pas forcer le coupe-bordures. Régler l’appareil sur une

hauteur de coupe assez élevée, (pas moins de ? po par

passage), puis repasser la zone avec une hauteur inférieure.

• Passer le coupe-bordures lentement, à un rythme régulier.

• Toujours utiliser l’appareil en marchant vers l’avant. Ne pas

utiliser l’appareil en marchant à reculons

• Vérifier l’état de la lame. Avec l'usure, le lame de coupe

rétrécit, réduisant ainsi la performance de la hauteur de

coupe. Remplacer la lame par une neuve lorsqu’elle

s’émousse jusqu'aux trous de délimitation d’usure (Fig. 14).

Fig. 14

Trou de

délimitation

d’usure

Tranchant de

la lame

AJUSTER LA TENSION DE LA COURROIE

Si la lame ne tourne plus alors que vous verrouillez l’embrayage

et appuyez sur le levier d’embrayage de la lame :

1. Localisez la roulette située au dessus du logement de la

courroie (Fig. 13).

2. Tournez-la afin d’effectuer un tour entier dans le sens des

aiguilles afin d’augmenter la tension de la courroie.

3. Essayez de relâcher le verrouillage de l'embrayage et le

levier d'embrayage de la lame pour voir si la lame tourne.

Dans la négative, répétez l’étape 2 jusqu’à ce que la lame

tourne.

MODE D’EMPLOI

Roulette

F10

Fig. 16

Fig. 15

Fig. 17

REMPLACEMENT DE LA LAME

1. Placez une clef Allen de 5/16” dans le trou de l’axe (Fig. 15).

2. Tout en tenant la clef Allen en place, dévisser l’écrou avec

une clef de 15/16” en le dévissant dans le sens inverse des

aiguilles d’une montre. (Fig. 15).

Ecrou

Dévisser

Serrer

Lame de coupe

AVETISSEMENT : Afin d’éviter les blessures

graves, portez toujours des gants lors du maniement,

du démontage ou de l’installation d’une lame.

AVERTISSEMENT : Une fois l’écrou serré,

vérifier que la lame est sur un plan horizontal par

rapport à l’arbre de sortie. Si la lame est décentrée,

l’appareil peut être endommagé suite à l’émission

de vibrations, et la lame peut être projetée, ce qui

peut entraîner de graves blessures.

ACCESSOIRES/PIECES DE RECHANGE

Lame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-05562

Ecrou . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-05549

Utiliser uniquement les pièces de rechange Troy-Bilt.

3. Retirer l’écrou et la lame. Conserver l’écrou pour

l’installation de la nouvelle lame.

4. Installer la nouvelle lame et l’écrou (Fig. 16).

5. Tout en maintenant la clef Allen dans le trou de l’axe, bien

serrer l’écrou en tournant la clef dans le sens des aiguilles

d’une montre. (Fig. 17).

Trou de l’axe

REMARQUE : L’entretien, le remplacement, ou la réparation des

dispositifs et systèmes de commande peuvent être

effectués dans un magasin Troy-Bilt ou chez un

concessionnaire agréé.

Afin d’assurer la performance optimale de votre moteur, l’inspection

du système d’échappement du moteur peut s’avérer nécessaire

après 50 heures d’utilisation. Si vous observez une baisse de

régime du moteur, une baisse de performance ou une accélération

moins prononcée, de telles mesures peuvent s'avérer nécessaires.

Si vous pensez que le moteur a besoin d’être inspecté, emmenez

votre appareil à réparer dans un magasin Troy-Bilt ou chez un

concessionnaire agréé. NE PAS essayer d’effectuer ces procédures

vous-même car une panne de moteur peut être due à des agents

contaminants liés au nettoyage de la voie d’échappement.

FRÉQUENCE ENTRETIEN REQUIS RÉFÉRENCE

Avant de démarrer le moteur

Remplissez le réservoir de carburant frais

Vérifiez l'huile

Page F6

Page F11

Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau Page F11

1ère vidange après 10 heures

2ème vidange après 25 heures

Toutes les 25 heures après

Changez l'huile

Nettoyez le pare-étincelles

Page F11

Page F13

1ère vidange après 10 heures

2ème vidange après 25 heures

Toutes les 25 heures après

Vérifier l’espacement culbuteur de soupape et l’ajuster si nécessaire

Vérifier l’état de la bougie ainsi que l’espacement de cette dernière

Page F12

Page F13

CALENDRIER D’ENTRETIEN

Effectuez les étapes d’entretien obligatoires en suivant le tableau

d’entretien. Ces procédures devraient avoir lieu en début de saison.

REMARQUE :

Certaines procédures d’entretien peuvent nécessiter des

outils ou compétences spécifiques. Si vous n’êtes pas certain

d’être capable d’effectuer ces procédures, emmenez l’appareil

dans un magasin Troy-Bilt ou chez un concessionnaire agréé

ENTRETIEN ET RÉPARATIONS

AVERTISSEMENT : Afin d’éviter les blessures

graves, n’effectuez jamais de réparation ou

n’entretenez jamais l’appareil lorsqu’il est en

fonctionnement. Les réparations et l’entretien

doivent toujours être effectués lorsque l’appareil

est froid. Déconnectez le fil de la bougie pour vous

assurer que l’appareil ne se mette pas en marche.

VÉRIFICATION DU NIVEAU D’HUILE

Nous ne saurions trop insister sur l'importance de la vérification

du niveau d'huile du carter moteur et de son maintien. Vérifiez

l'huile avant chaque utilisation :

1. Arrêtez le moteur et laissez l’huile s’écouler dans le carter moteur.

2. Placez l'appareil sur une surface plane pour que le cultivateur

soit en position horizontale afin de relever correctement le

niveau d'huile.

3. Empêchez l'accumulation de saleté, de résidus de coupe,

etc. dans le moteur. Nettoyez la zone autour du bouchon /

jauge d'huile avant de le retirer.

4. Retirez le bouchon / jauge d'huile et essuyez toute trace

d'huile. Replacez-le en l'enfonçant bien.

REMARQUE : Pendant l’installation de la lame, assurez-vous

qu’elle reste sur un plan horizontal et centrée par rapport à

l’arbre de sortie.

F11

ENTRETIEN DU FILTRE Á AIR

Nettoyage du filtre à air

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de

fonctionnement. Son entretien est très important. Si vous ne le

faites pas, cela ANNULERA la garantie.

1. Ouvrez le couvercle du filtre à air Enfoncez la languette

située à gauche du couvercle, tirez celui-ci vers vous pour

le dégager du boîtier du filtre à air (Fig. 22).

Filtre à air

Boîtier du

filtre à air

Ecran

Crochets

Fente

Levier

d’étranglement

Couvre du filtre à air

Logement de filtre á air

Languette

Fig. 22

CHANGEMENT D’HUILE

Si le moteur est neuf, changez l'huile après les 10 premières heures

d’utilisation. Mieux vaut changer l'huile lorsque le moteur est encore

chaud. Cela lui permet de s'écouler librement et d'emporter les

impuretés.

1. Débranchez le couvre-

borne de bougie pour

empêcher le démarrage.

2. Retirez le bouchon de

remplissage / jauge d'huile.

3. Versez l'huile de l’orifice

de remplissage dans un

récipient en inclinant

l'appareil à la verticale

(Fig. 20). Allouez assez

de temps pour une

vidange complète.

4. Essuyez les résidus

d'huile et nettoyez toute

trace d'huile déversée.

Éliminez l'huile selon les Règlements fédéral, provincial et

municipal en vigueur.

5. Remplissez de nouveau le carter moteur de 100 ml (3,4 oz)

d'huile SAE 30 SF, SG, SH.

REMARQUE : Mesurez la quantité nécessaire à l’aide de la

bouteille et de la buse utilisées lors de la mise en service.

90 ml (3,04 oz) correspond environ au haut de l’étiquette

de la bouteille (Fig. 21). Vérifiez le niveau d'huile avec la

jauge. S’il est trop bas, ajoutez un peu d'huile par l’orifice

et revérifiez (Fig. 21). Ne remplissez pas trop.

6. Replacez le bouchon de remplissage / jauge d'huile.

7. Rebranchez le couvre-borne de bougie.

Niveau de

remplissage

Fig. 21

AVERTISSEMENT : Pour éviter des blessures

graves, éteignez toujours l'appareil et laissez-le

refroidir avant tout nettoyage ou entretien.

Fig. 20

2. Retirez le filtre à air et l’écran

derrière lui (Fig. 22).

3. Lavez le filtre dans un mélange

d'eau et de détergent (Fig. 23).

Rincez le filtre abondamment et

laissez-le sécher.

4. Appliquez une quantité suffisante

d'huile moteur propre SAE 30

pour enduire légèrement le filtre

(Fig. 24).

5. Pressez le filtre pour répartir et

drainer l'excédent d'huile (Fig. 25).

6. Replacez le filtre et l’écran (Fig. 22).

NOTE: Si vous faites fonctionner

l'appareil sans filtre à air, vous ANNULEREZ la garantie.

Fig. 23

ENTRETIEN ET RÉPARATIONS

MISE EN GARDE : Portez toujours des gants

pour éviter tout risque de blessures lorsque vous

manipulez l'appareil

5. Retirez le bouchon de remplissage / jauge d'huile et vérifiez le

niveau d'huile. L’huile devrait atteindre le haut de la jauge (Fig. 18).

6. Si le niveau est trop bas, ajoutez un peu d'huile par l’orifice

et revérifiez (Fig. 21). Continuez jusqu'à ce que le niveau

d'huile atteigne le haut de la jauge.

REMARQUE: Ne remplissez pas trop l’appareil.

REMARQUE: Assurez-vous que le joint torique est mis sur le

bouchon de remplissage / jauge d'huile au moment de la

vérification et du changement d'huile (Fig. 5).

Max Oil Fill Line

Fig. 18

F12

7. Réplacez le couvercle du filtre à air. Placez les crochets à

gauche du filtre à air dans les fentes situées à gauche du

boîtier du filtre à air (Fig. 22).

8. Pivotez le couvercle vers la droite jusqu’à ce que la

languette du couvercle du filtre s’enfonce d’un déclic dans

la fente sur le côté droite du boîtier du filtre (Fig. 22).

RÉGLAGE DU CARBURATEUR

La vitesse de ralenti du moteur est réglable à l’aide d’une vis de

réglage accessible par un trou situé sur le dessus du couvercle

du moteur (Fig. 26).

REMARQUE : Un réglage négligé peut sérieusement endommager

l'appareil. Confiez les réglages de carburateur à un

concessionnaire agréé.

Vérification du carburant

En général, si l'appareil ne fonctionne pas correctement, c'est

que le carburant est vieux. Videz puis remplissez le réservoir de

carburant sans plomb frais et propre avant d'effectuer des

réglages. Voir Informations sur l'huile et le carburant.

Réglage de la vis de réglage de ralenti

Si le moteur ne se met toujours pas au ralenti après vérification

du carburant et nettoyage du filtre à air, réglez la vis de ralenti

comme suit :

1. Démarrez le moteur et laissez-le tourner à haut régime

pendant une minute pour se réchauffer.

2. Régler la manette des gaz à bas régime ( ) et laisser le

moteur tourner au ralenti. Si le moteur

s'arrête, insérez un petit tournevis à embout cruciforme ou à

tête plate dans le trou du couvercle du moteur (Fig. 26).

REMARQUE : Ne pas enclencher le levier d’embrayage de la

lame lorsque vous ajustez la vis du ralenti, pour

garantir que la lame ne soit pas en rotation.

3. Vissez la vis de réglage du ralenti de 1/8 de tour à la fois (selon

le besoin) jusqu'à ce que le moteur tourne au ralenti.

La vérification de carburant, le nettoyage du filtre à air et le

réglage de la vis de ralenti devraient résoudre la plupart des

problèmes de moteur. Dans le cas contraire et si :

• le moteur ne se met pas au ralenti

• le moteur hésite ou cale lors d'une accélération

• le moteur perd de sa puissance

ENTRETIEN ET RÉPARATIONS

Fig. 25

Fig. 24

AVERTISSEMENT: pour éviter des blessures

graves assurez-vous que le lame de coupe est

arrêté,

Vis de réglage du ralenti

Fig. 26

JEU ENTRE SOUPAPE ET CULBUTEUR

Ceci nécessite de démonter le moteur. Si vous ne vous sentez pas

à l'aise de le faire, confiez l'appareil à un centre de service agréé.

REMARQUE : Inspectez le jeu entre soupape et culbuteur à l’aide

d’une jauge d'épaisseur après les 10 premières heures de

fonctionnement, puis par intervalle de 25 heures par la suite.

• Attendez que le moteur soit froid avant de vérifier ou de

régler le jeu de la soupape.

• Faites-le à l'intérieur, dans un endroit propre et sans poussière.

1. Enlevez les deux vis (2) du haut du couvercle du moteur à

l’aide d’un tournevis à lame plate ou T-25 Torx (Fig. 27).

2. Déconnectez le câble de la bougie.

3. Nettoyez toute saleté de la bougie. Retirez la bougie de la

culasse en tournant la douille de 5/8 po à gauche.

4. Déposez le couvercle du moteur Fig. 27).

5. Nettoyez toute saleté autour du cache-culbuteur. Retirez la

vis retenant le cache-

culbuteur à l’aide d’un

tournevis à lame plate large

ou à mèche no. T-25 Torx

(Fig. 28). Enlevez le cache-

culbuteur et le joint.

6. Tirez lentement sur la corde

de démarrage pour ramener

le piston au sommet de sa

course dit « point mort haut ».

Vérifiez que :

• Le piston est au sommet de sa

course lorsqu’on regarde par le

trou de la bougie (Fig. 29).

• Les deux culbuteurs se

déplacent librement et les

deux soupapes sont fermées

Si ce n'est pas le cas, répétez la procédure.

7. Glissez la jauge d'épaisseur entre le culbuteur et le ressort

de rappel de la soupape. Mesurez le jeu entre la tige de

Retirez

les vis

Fig. 27

Retirez

les vis

Cache-

culbuteur

Fig. 28

Trou

bougie

Écrous de réglage

Jauge

d'épaisseur

Culbuteurs

Fig. 29

ADMISSION

ECHAPPEMENT

Trou de

bougie

F13

soupape et le culbuteur (Fig. 26 & 27). Faites-le pour les

soupapes d’admission et d'échappement.

L'écart de jeu recommandé pour l'admission et l'échappement

est de 0,076 – 0,152 mm (0,003 – 0,006 po). L'écart de jeu

recommandé pour l'échappement est de 0,330 – 0,406 mm

(0,013 – 0,016 po).

Servez-vous d’une jauge d'épaisseur d’automobile standard de

0,127 et 0,381mm (0,005 et 0,015 po). La jauge d'épaisseur

devrait pouvoir glisser entre le culbuteur et la tige de soupape en

rencontrant une faible résistance mais sans coller (Fig. 29 & 30).

8. Si le jeu n'est pas conforme:

a. Tournez l'écrou de réglage à l'aide d'une clé de 8 mm

(5/16 po) ou d'un tournevis à embout hexagonal (Fig. 28).

• Pour augmenter le jeu, tournez l'écrou de réglage vers la

gauche.

• Pour réduire le jeu, tournez l'écrou de réglage vers la droite.

b. Revérifiez les deux jeux de soupape et réglez-les au besoin.

9. Replacez le cache-culbuteur en mettant un joint neuf. Serrez

la vis avec un couple de serrage de 2,2–3,4 N•m (12 po•lb).

10. Replacez le couvercle du moteur. Vérifiez l'alignement du

couvercle avant de serrer les vis. Vissez bien.

11. Vérifiez l'état de la bougie et replacez-la. Voir

Remplacement de la bougie.

12. Replacez le câble de la bougie.

REMPLACEMENT DE LA BOUGIE

Utilisez une bougie 180852. L'écartement correct est de 0,635

mm (0,025 po). Retirez la bougie après 25 heures de

fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement

le câble de la bougie et retirez le capuchon de celle-ci.

2. Déconnectez le câble de la bougie.

3. Nettoyez toute saleté de la bougie. Retirez la bougie de la

culasse en tournant la douille de 5/8 po à gauche.

4. Remplacez toute bougie fendillée, encrassée ou sale.

Réglez l'écartement à 0,635

mm (0,025 po) à l'aide d'une

jauge d'épaisseur (Fig. 31).

5. Installez la bougie ajustée

dans la culasse. Tournez la

douille de 5/8 po à droite

jusqu'à bien la visser.

Si vous utilisez une clé

dynamométrique, vissez selon les

valeurs suivantes :

12,3-13,5 Nom (110-120 poolb).

Évitez de trop serrer.

0.635 mm

(0.025 po)

Fig. 31

Fig. 30

Jauge

d'épaisseur

Écrou de réglage

Culbuteur

0,076-0,0152 mm

(0,003-0,006 po)

ENTRETIEN ET RÉPARATIONS

ENTRETIEN DU PARE-ÉNTINCELLES

1. Retirez le couvercle du silencieux. Voir Jeu entre soupape

et culbuteur.

2. Retirez la vis retenant le couvercle du pare-étincelles au

silencieux à l'aide d'un tournevis à lame plate ou à mèche

no. T-20 Torx (Fig. 32).

3. Retirez la languette du couvercle du pare-étincelles hors du

silencieux. Retirez le couvercle du pare-étincelles.

4. Retirez l’écran du pare-étincelles du couvercle de celui-ci.

5. Nettoyez l’écran du pare-étincelles avec une brosse

métallique ou remplacez-le.

6. Replacez l’écran, le couvercle et la vis du pare-étincelles.

NETTOYAGE DE L’APPAREIL

Nettoyez les évents ou l’extérieur de l’appareil avec une petite

brosse. N'employez pas de détergents concentrés ou de

nettoyants à base de pétrole tel le kérosène. Certains nettoyants

ménagers contenant des huiles aromatiques tel que le pin et le

citron peuvent endommager les boîtiers ou poignées en plastique.

Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

• Ne rangez jamais l'appareil plein de carburant dans un lieu où

les vapeurs peuvent atteindre une flamme vive ou des étincelles.

• Laissez le moteur se refroidir avant de l'entreposer.

• Rangez l'appareil dans un lieu verrouillé pour éviter toute

utilisation ou accident indésirable.

• Rangez l'appareil dans un lieu sec et bien aéré.

• Rangez l'appareil hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

Si vous comptez entreposer l'appareil pendant une longue période,

1. Videz toute l’essence du réservoir dans un récipient.

N'utilisez pas d’essence stockée pendant plus de 60 jours.

Éliminez le vieux carburant conformément aux règlements

fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à ce qu'il

cale. Cela permet de s'assurer que le carburateur s'est vidé

de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez environ

5 gouttes d'huile moteur de qualité dans le cylindre. Tirez

lentement sur la corde de démarrage pour bien distribuer

l'huile. Replacez la bougie.

REMARQUE: Retirez la bougie et videz toute l'huile du cylindre

avant de mettre en marche le coupe-bordures après une

période d'entreposage.

4. Changez l'huile. Voir Changement d'huile. Éliminez la vieille

huile conformément aux règlements fédéral, provincial et

municipal en vigueur.

5. Nettoyez soigneusement l'appareil et vérifiez qu'il ne comporte

pas de pièces desserrées ou endommagées. Réparez ou

remplacez les pièces endommagées, puis serrez les vis, écrous

et boulons desserrés. L'appareil est alors prêt pour l'entreposage.

TRANSPORT

• Laissez le moteur refroidir avant le transport.

• Attachez bien l'appareil lors du transport.

• Videz tout le carburant du réservoir avant le transport.

• Serrez le bouchon du réservoir avant le transport.

Fig. 32

Silencieux

Écran pare-étincelles

Déflecteur

T-20 Vis

Fente

T-25 Vis

AVERTISSEMENT : pour éviter des blessures

graves, éteignez toujours le coupe-bordures et laissez-

la refroidir avant tout nettoyage ou entretien.

Tige de

soupape

d'admission

Tige de soupape

d'échappement

MISE EN GARDE:

évitez de sabler, gratter ou

nettoyer les électrodes car de la saleté dans le moteur

pourrait endommager le cylindre.

F14

CAUSE SOLUTION

Carburant vieux Drainez le réservoir/ajoutez du carburant frais

Le lame engorgé d'herbes Arrêtez le moteur et nettoyez le lame

Filtre à air sale Remplacez ou nettoyez-le

Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

DÉPANNAGE

LE MOTEUR REFUSE DE DÉMARRER

LE MOTEUR REFUSE D’ACCÉLÉRER

CAUSE SOLUTION

Filtre à air bouché Remplacez ou nettoyez-le

Carburant vieux Drainez le réservoir/ajoutez du carburant frais

Mauvais réglage du carburateur Ajustez selon l'instruction ou faites-le régler par un

concessionnaire agréé

CAUSE SOLUTION

Réservoir de carburant vide Remplissez-le de carburant frais

La poire d'amorçage n'a pas été pressée assez fort Pressez-la complètement et lentement de 10 fois

Carburant vieux Drainez le réservoir/ajoutez du carburant frais

Bougie encrassée Remplacez ou nettoyez-la

Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

CAUSE SOLUTION

Carburant vieux Drainez le réservoir/ajoutez du carburant frais

Bougie encrassée Remplacez ou nettoyez-la

Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

Profondeur de coupe excessive de la lame Ajuster la profondeur de coupe de la lame

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

Si vous avez besoin d'aide, contactez votre concessionnaire agréé.

CAUSE SOLUTION

Lame bloquée par de l’herbe Couper le moteur et nettoyer la lame

Courroie ayant du jeu Ajuster la tension de la courroie en utilisant la poulie-tendeur (p.

9, Adjuster la tension de la courroie)

Rupture de la courroie Remplacer la courroie

LAME BLOQUÉE

LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE

F15

CARACTÉRISTIQUES

Poids de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22,1 livres (10,02 kg)

Profondeur de coupe (minimum) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,75 pouces (44,5 mm)

Type de moteur .................................................................................................................................................. Refroidi par air, 4-temps

Cylindrée ............................................................................................................................................................................ 29 cc (1,8 po

)

Régime de fonctionnement.................................................................................................................................................. 6.800+ tr/min

Régime ralenti.............................................................................................................................................................. 2.800-3.600 tr/min

Type d'allumage..................................................................................................................................................................... Électronique

Contact d'allumage ................................................................................................................................................... Interrupteur berceau

Jeu de soupape d’admission et d'échappement............................................................................... 0,076-0,152 mm (0,003-0,006 po)

Écartement de la bougie .......................................................................................................................................... 0,635 mm (0,025 po)

Lubrification........................................................................................................................................................................... Huile SAE 30

Contenance en huile du carter moteur .............................................................................................................................. 90 ml (3,04 oz)

Carburant .................................................................................................................................................................................Sans plomb

Carburateur ................................................................................................................................................... Membrane, toutes positions

Démarreur....................................................................................................................................................... Rembobinage automatique

Silencieux............................................................................................................................................................ Chicane avec protection

Accélérateur.................................................................................................................................................................. Rappel par ressort

Capacité du réservoir de carburant ..................................................................................................................................... 414 ml (14 oz)

MOTEUR*

L’APPAREIL*

*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de

mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

GARANTIE LIMITÉE DU FABRICANT POUR:

Aucune garantie implicite, y compris toute garantie de valeur

marchande ou d’adaptation à une fin particulière, ne

s’applique après la période applicable de garantie expresse

écrite ci-dessus concernant les pièces qui sont identifiées.

Aucune autre garantie ou caution expresse, écrite ou orale, à

l’exception de celle mentionnée ci-dessus, accordée par

toute personne ou entité, y compris tout distributeur ou

détaillant, concernant tout produit n’engagera la

responsabilité de Troy-Bilt. Pendant la période destates

garantie, le remède exclusif est la réparation ou le

remplacement du produit dans les conditions énoncées ci-

dessus. (Certains états ne permettent pas la limitation de la

garantie implicite, il est donc possible que la limitation ci-dessus

ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie

constituent le recours unique et exclusif inhérent aux

ventes. Troy-Bilt ne sera en aucun cas tenue pour

responsable de tout dommage indirect ou consécutif ou de

dommages comprenant, entre autres mais pas seulement,

les dépenses encourues du fait du recours à des services

de remplacement ou de substitution pour l’entretien des

pelouses, le transport ou des frais connexes, ou les frais

entraînés par une location destinée à remplacer

provisoirement un produit sous garantie. (Certains états ne

permettent pas la limitation de la garantie implicite, il est donc

possible que la limitation ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant

supérieur au prix du produit vendu. Toute modification des

dispositifs de sécurité du produit annulera la présente Garantie.

Vous assumez tout risque et toute responsabilité résultant de la

perte, de l’endommagement ou du préjudice que vous et votre

propriété et/ou d’autres et leur propriété pourront encourir du

fait de l’utilisation normale, de la mauvaise utilisation ou de

l’empêchement d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur

initial, au preneur initial ou à la personne à laquelle le produit a

été offert.

Le Droit des États vis à vis de la présente garantie : la

présente garantie vous confère certains droits juridiques, et

vous pouvez bénéficier d’autres droits, lesquels varient d’une

juridiction à l’autre.

Pour obtenir l’adresse du distributeur agréé le plus proche,

composer le : 1-800-828-5500 aux États-Unis ou le 1-800-668-

1238 au Canada.

Troy-Bilt LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantie limitée énoncée ci-après est accordée par Troy-Bilt

LLC (« Troy-Bilt ») et concerne les marchandises neuves achetées

et utilisées aux États-Unis, ainsi que dans leurs possessions et

territoires.

Troy-Bilt garantit ce produit contre tout vice de matière ou de

façon pendant une période de deux (2) ans à compter de la date

d’achat initiale et elle se réserve le choix de réparer ou de

remplacer, à titre gratuit, toute pièce présentant un vice de

matière ou de façon. Cette garantie limitée nes’ appliquera que

dans la mesure où le produit aura été utilisé et entretenu

conformément au Guide de l’utilisateur fourni avec le produit et

n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial

ou négligent, d’un accident, d’un entretien inadéquat, d’une

modification, de vandalisme, d’un vol, d’un incendie, de dégâts

d’eau ou d’un endommagement résultant d’un autre péril ou d’un

désastre naturel. Les dommages résultats de l’installation ou de

l’utilisation de tout accessoire ou équipement non approuvé par

Troy-Bilt pour une utilisation avec le(s) produit(s) couvert(s) par le

présent guide annuleront la garantie et ce qui concerne les

dommages qui en résulteraient éventuellement. La présente

garantie est limitée à quatre-vingt-dix (90) jours à compter de la

date d’achat au détail initiale pour tout produit Troy-Bilt utilisé à

des fins locatives ou commerciales, ou toute utilisation produisant

des revenus.

POUR L’ENTRETIEN-DÉPANNAGE : l’Entretien-dépannage au

titre de la garantie est disponible, SUR PRÉSENTATION DE

PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ

LOCAL. Pour obtenir le nom du distributeur agréé local,

consulter les Pages Jaunes ou se mettre en rapport avec le

Service après-vente de Troy-Bilt en appelant le 1-800-828-

5500 ou en écrivant au P.O. Box 361131, Cleveland OH 44136-

0019 ou en appelant le 1-800-668-1238 au Canada. Aucun

produit retourné à l’usine sans permission écrite préalable du

service après-vente de Troy-Bilt ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas

suivants :

A. Mises au point – Bougies, réglages de carburateur, filtres.

B. Articles d’usure – Bouton de butée, bobines extérieures, fil de

coupe, bobines intérieures, poulie de démarrage, cordes de

démarrage, courroies d’entraînement.

C. Troy-Bilt n’accorde aucune garantie pour les produits

vendus ou exportés des États-Unis, de leurs possessions

et territoires, exception faite en ce qui concerne les

produits vendus par l’intermédiaire de ses canaux agréés

de distribution à l’exportation.

Troy-Bilt se réserve la droit de modifier ou d’améliorer la

conception de tout produit Troy-Bilt sans assumer l’obligation

de modifier tout produit d’une fabrication plus ancienne.

Manual del Operador

Recortador de bordes de

césped a gasolina de 4 tiempos

TBE515

P/N 769-02885B (2/07)

CONSERVE ESTAS INSTRUCCIONES

Llame 1-800-828-5500 en EE.UU. o al 1-800-668-1238 en

Canada para obtener una lista de distribuidores de servicio

localizados cerca de usted. Para obtener más detalles sobre su

unidad, visite nuestro sitio en www.troybilt.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR

SERVICIO POR LA GARANTIA, DEBERA PRESENTAR

PRUEBA DE SU COMPRA.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS

PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.

El servicio de esta unidad, ya sea durante o después del

período cubierto por la garantía, debe ser realizado solamente

por un proveedor de servicios autorizado y aprobado.

Toda la información, las ilustraciones y las especificaciones

contenidas en este manual se basan en la información más

reciente disponible en el momento de impresión del manual.

Nos reservamos el derecho de hacer cambios en cualquier

momento sin aviso previo.

reservados.

ADVERTENCIA: Al utilizar la unidad, debe observar

las reglas de seguridad. Lea estas instrucciones antes de

operar la unidad a fin de garantizar la seguridad del

operador y cualquier transeúnte. Guarde estas

instrucciones para uso posterior.

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU.

y en los estados de California, Maine, Oregon y Washington.

Todos los terrenos forestales de los EE.UU. y el estado de

California (Códigos de Recursos Públicos 4442 y 4443), Oregon

y Washington, requieren por decreto, que ciertos motores de

combustión interna que se hagan funcionar en zonas boscosas

y/o zonas cubiertas por pastizales, estén equipados con un

parachispas, que sean mantenidos en buen estado de

funcionamiento o que el motor sea construido, esté equipado y

sea mantenido para evitar incendios. Consulte los reglamentos

pertinentes a esos requisitos con las autoridades estatales o

locales. El incumplimiento de esos requisitos puede

responsabilizarle o someterle a la imposición de una multa. Esta

unidad fue equipada en la fábrica con un parachispas. Si

requiere sustitución, hay una Pantalla Parachispas disponible,

Pieza # 753-05297 al contactar el departamento de servicio.

PROPOSICIÓN 65 DE CALIFORNIA

WARNING

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO

CONTIENEN SUBSTANCIAS QUIMICAS QUE EL

ESTADO DE CALIFORNIA CONOCE COMO CAUSANTES

DECANCER, DEFECTOS DE NACIMIENTO U OTROS

DAÑOS REPRODUCTIVOS.

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . .E1

Normas para una operación segura . . . . . . . . . . . . . . . .E2

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E4

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . .E5

Información del aceite y del combustible . . . . . . . . . . . .E6

Instrucciones de arranque y apagado . . . . . . . . . . . . . . .E8

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . .E9

Instrucciones de mantenimiento y reparación . . . . . . .E10

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . .E13

Cuadro de solución de problemas . . . . . . . . . . . . . . . .E14

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E15

Lista de Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E17

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

• Sostenga siempre la unidad con ambas manos durante la

operación. Agarre firmemente ambas manijas o mangos

anteriores y posteriores.

• Mantenga las manos, cara y pies lejos de todas las piezas

que se muevan. No toque ni intente detener la cuchilla

cuando esté girando. No la haga funcionar sin los

protectores puestos en su lugar.

• No opere la unidad a una velocidad mayor que la necesaria

para recortar bordes. No opere la unidad a alta velocidad

cuando no esté recortando bordes.

• Pare siempre la unidad cuando posponga el trabajo o

mientras camine entre diferentes zonas de corte.

• Detenga el motor para hacerle mantenimiento, reparaciones,

para instalar o quitar la cuchilla. Debe detener la unidad y la

cuchilla debe dejar de voltear para que evite lesiones.

• La cuchilla se vuelve bastante filosa con el uso. Póngase

guantes gruesos en todo momento cuando manipule, quite,

instale o limpie la cuchilla.

• Si golpea o se enreda con algún objeto extraño, pare el motor

de inmediato e inspeccione si hay daños. Repare todos los

daños antes de intentar continuar la operación. No opere esta

unidad con una cuchilla doblada, rajada ni desafilada. Descarte

las cuchillas que estén dobladas, alabeadas, agrietadas o rotas.

• Pare la unidad DE INMEDIATO si siente una vibración excesiva.

La vibración es señal de que hay problemas. Inspeccione bien si

hay tuercas o pernos flojos o daños antes de continuar. Repare

o cambie las piezas afectadas según sea necesario.

• Pare y apague la unidad para hacerle mantenimiento o

reparación.

• Mantenga la unidad libre de vegetación y otros materiales.

Esas cosas se pueden incrustar entre la cuchilla y la caja de

engranajes o el protector.

• La cuchilla en movimiento puede causar lesiones mientras

continúa girando después de que pare la unidad. Mantenga

el control apropiado de la unidad hasta que la cuchilla deje

de voltear completamente.

• Use sólo piezas y accesorios de repuesto genuinos de fábrica

para esta unidad. Puede obtenerlos en su proveedor de

servicio autorizado. El uso de piezas o accesorios no

autorizados puede causar lesiones graves al usuario o daño a

la unidad, y la cancelación de su garantía.

MANTENIMIENTO Y ALMACENAJE

• Espere que el motor se enfríe antes de guardar o transportar la

unidad. Compruebe que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco

para evitar el uso por personas no autorizadas y daños, lejos

del alcance de los niños.

• Lave la cuchilla con el agua de la manguera. Limpie la cuchilla

con aceite suave para máquinas, para que evite la oxidación.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro

líquido. Mantenga las manijas secas, limpias y sin residuos.

Limpie la unidad después de cada uso, lea las instrucciones

de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y

utilícelas para enseñar a otros usuarios. Si le presta esta

unidad a alguien, préstele también estas instrucciones.

• Cualquier reparación o procedimientos de mantenimiento

que no estén descritos en este manual deben ser hechos

únicamente por personal calificado.

• Compruebe frecuentemente el apriete de los pernos de la cizalla,

de montaje del motor y otros pernos para que tenga la seguridad

de que el equipo esté en buen estado de funcionamiento.

• Cuando guarde la unidad dentro de un edificio, aléjela de

fuentes de encendido. Permita que el motor se enfríe antes

de guardarla en cualquier caja protectora.

• Si el recortador de bordes se va a almacenar por un período

prolongado, consulte siempre las instrucciones que aparecen

en Manual de Operador para conocer detalles importantes.

• No intente arreglar la máquina a menos que tenga las herramientas

apropiadas y las instrucciones para desensamblarla y arreglarla.

GUARDE ESTAS INSTRUCCIONES

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACIÓN

• Lea cuidadosamente y entienda el manual del operador de la

unidad que impulsa a este acople.

• Lea este manual de instrucciones de funcionamiento

detenidamente. Familiarícese completamente con los

controles y el uso apropiado del equipo. Sepa cómo apagar

la unidad y desactivar los controles con rapidez.

• No opere esta unidad si está cansado, enfermo, o bajo los

efectos del alcohol, drogas o medicamentos.

• Nunca permita que los niños manejen el equipo. Nunca permita

que los adultos usen la unidad cuando no estén familiarizados con

las instrucciones. Nunca permita que las personas adultas

manejen el equipo si no cuentan con las instrucciones apropiadas.

• Se debe instalar adecuadamente todos los protectores y

dispositivos de seguridad antes de hacer funcionar la unidad.

• Inspeccione la unidad antes de usarla. Compruebe que la

cuchilla esté instalada correctamente y que esté segura.

• Despeje el área que va a bordear antes de cada uso. Quite

todos los objetos tales como piedras, vidrios quebrados,

clavos, alambre o cuerdas que puedan ser lanzados o que se

puedan enredar en el aditamento de bordeo.

ADVERTENCIAS DE SEGURIDAD ESPECIALES PARA LOS

RECORTADORES DE BORDES

• Guarde el combustible únicamente en recipientes designados

especialmente y aprobados para el almacenamiento de dichos

materiales.

• Apague siempre el motor y espere que se enfríe antes de llenar el

tanque de combustible. Nunca quite la tapa del tanque de

combustible ni abastezca combustible mientras la unidad esté

caliente. No opere nunca esta unidad sin la tapa del combustible

bien apretada en su lugar. Afloje la tapa del tanque de

combustible lentamente para desahogar la presión del tanque.

• Mezcle y abastezaca el combustible en un área limpia, bien

ventilada en exteriores donde no haya chispas ni llamas. Quite la

tapa del combustible lentamente sólo después de parar el motor. No

fume mientras abastece ni mientras mezcle el combustible. Seque

todo el combustible que se derrame de la unidad de inmediato.

• Evite crear una fuente de encendido con el combustible

derramado. No arranque el motor hasta que los gases se

hayan disipado.

• Mueva la unidad a por lo menos 30 pies (9.1 m) de distancia de la

fuente y punto de abastecimiento de combustible antes de arrancar

el motor. No fume, mantenga las chispas y llamas fuera del área

mientras carga o el combustible o mientras opera la unidad.

• Nunca arranque ni opere la unidad dentro de una sala o edificio

cerrado. La respiración de los gases del escape pueden ser letales.

Opere esta unidad únicamente en un área exterior bien ventilada.

DURANTE LA OPERACIÓN

• Mantenga retirados a los espectadores, especialmente a los niños

y animales domésticos por lo menos a 50 ft (15 m) de distancia.

• Use lentes o gafas de protección que cumplan con las

normas ANSI Z87.1, y protección para sus oídos/audición

mientras opere esta unidad. Use siempre una máscara facial o

para protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y camisa de

manga larga. No use ropa holgada, alhajas, pantalones

cortos, sandalias ni esté descalzo. Sostenga el cabello sobre

el nivel de los hombros.

• Use la unidad sólo con luz diurna o con buena luz artificial.

• Use la herramienta correcta. Use esta herramienta sólo para

el trabajo para el que fue diseñada.

• No fuerce la unidad. Hará mejor el trabajo y con menos probabilidad

de lesión bajo la tasa de funcionamiento que fue diseñada.

• Tenga mucho cuidado cuando retroceda o cuando hale la

unidad hacia usted.

• No se estire demasiado. Mantenga siempre una posición y

equilibrio adecuados.

• IMPORTANTE INFORMACIÓN DE SEGURIDAD •

NORMAS PARA UNA OPERACIÓN SEGURA

ADVERTENCIA: La gasolina es muy inflamable, y

sus gases pueden explotar si se encienden. Tome

las siguientes precauciones:

NORMAS PARA UNA OPERACIÓN SEGURA

SIMBOLO SIGNIFICADO

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• ADVERTENCIA - LEA EL MANUAL DEL

OPERADOR

Lea el manual del operador y siga todas las

advertencias e instrucciones de seguridad.

De no hacerlo, el operador y/o los

espectadores pueden sufrir graves lesiones.

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede

ser utilizado junto con otros símbolos o figuras.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA : Los objetos arrojados por la

unidad y el ruido fuerte pueden causar graves

lesiones oculares y pérdida auditiva. Utilice

protección ocular que cumpla con las normas

ANSI Z87.1 y protección auditiva cuando opere

esta unidad. Use una careta completa cuando

la necesite.

• MANTENGA ALEJADOS A LOS

ESPECTADORES

ADVERTENCIA: Mantenga a todos los

espectadores, en especial a niños y animales

domésticos a por lo menos 50 pies (15 m) del

área de corte.

• LOS OBJETOS DESPEDIDOS Y LA

CUCHILLA ROTATIVA PUEDEN CAUSAR

GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la

protección plástica de línea no está colocada

en su lugar. Manténgase alejado del cuchilla

giratorio.

• ADVERTENCIA DE CALIENTE

No toque un silenciador ni un cilindro caliente.

Puede quemarse. Estas partes se calientan

mucho con el uso. Luego de apagarse

permanecen calientes durante un corto tiempo.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin

plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener

información acerca del tipo correcto de aceite.

• CONTROL DE ESTRANGULACIÓN

A. Posición de ESTRANGULACIÓN COMPLETA

B. Posición de ESTRANGULACIÓN PARCIAL

C. Posición de MARCHA

• RECORTADOR DE BORDES DE JARDÍN -

LA CUCHILLA GIRATORIA PUEDE

OCASIONAR LESIONES GRAVES

ADVERTENCIA: Pare el motor y espere a

que la cuchilla se detenga antes de quitar la

cuchilla, o antes de limpiar o realizar

cualquier trabajo de mantenimiento.

Mantenga las manos y los pies alejados de la

cuchilla giratoria.

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el

manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

APPLICACIONES

• Para hacer recortes a lo largo de senderos, estacionamientos,

jardincillos rocosos, etc.

Silenciador

Palanca del embrague

de la cuchilla

Palanca de ajuste

de profundidad

Cuchilla del recortador

de bordes

Interruptor de

Encendido/Apagado

Protector de

la cuchilla

CONOZCA SU UNIDAD

Rueda

Tapón de aceite

Tanque de combustible

Control del regulador

de 3 posiciones

Traba del

embrague de

la cuchilla

Mango de la

cuerda de

arranque

Bujía de encendido

Bubierta del

filtro de aire

Palanca del obturador

Eje metálico

recto

INSTRUCCIONES DE MONTAJE

CONJUNTO DEL MANGO

1. Saque la unidad de la caja.

2. Coloque el extremo de 2 orificios del eje metálico recto

sobre la base del eje en la unidad y alinee los orificios (Fig.

1). Cerciórese de que COMENZAR la etiqueta esté

haciendo frente para arriba.

3. Inserte los dos pernos autorroscantes (1/4” x 1-1/4”) en

estos orificios (Fig. 2). Coloque con las manos las

contratuercas en los pernos con cabeza con reborde.

4. Utilizando una llave de 3/8", sujete cada uno de los pernos

con cabeza con reborde y apriete las contratuercas con

una llave de 7/16" hasta que estén firmes. NO APRIETE

DEMASIADO.

5. Inserte la manija de control en el extremo de 3 orificios del

eje metálico recto y alinee los orificios de la manija con los

dos orificios del extremo del eje metálico recto (Fig. 2).

Cerciórese de que los bolsillos de la tuerca hexagonal

estén haciendo frente para arriba.

NOTA: Debido a que los cables de control han sido instalados

previamente, se deberá tener mucho cuidado al instalar la

manija de control a fin de no pinchar o doblar los cables.

Esto puede dañarlos y hacer que no funcionen bien.

6. Inserte los dos tornillos (1/4” x 1-1/2”) en los orificios

hexagonales empotrados en la manija (Fig. 2) y

manténgalos en su lugar.

7. Coloque con las manos las contratuercas en estos pernos.

8. Utilizando una llave de 7/16”, apriete cada una de las

tuercas de cada perno hasta que queden firmes.

9. Tire de la cuerda de arranque y deslícela a través del

gancho de ojo (Fig. 3).

10. Inserte el gancho de ojo en el orificio restante en el eje

metálico recto (Fig. 3).

11. Atornille la tuerca en el gancho de ojo (Fig. 3) y utilice una

llave de 7/16” para apretar. NO APRIETE DEMASIADO.

12. Utilizando los cinchos de plástico que vienen en la bolsa de

piezas, asegure los cables de la manija a la mitad del eje

metálico recto entre el gancho de ojo y la caja del motor y

a la ranura empotrada en la parte posterior de la manija.

NOTA: No funcione los alambres del control sin embargo el

gancho del ojo.

Fig. 1

Fig. 2

Pernos

autorroscantes

Pernos

Fig. 3

Gancho de ojo

Contratuercas

Contratuerca

Cuerda de

arranque

Manija de la cuerda

de arranque

Contratuercas

TIPO DE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigüeñal es

extremadamente importante. Verifique el aceite antes de cada uso

y cambie el aceite con frecuencia. Si no usa el aceite correcto, o

utiliza aceite sucio, puede causar el desgaste y falla prematuros

del motor. Use un aceite de buena calidad SAE 30 de API

(American Petroleum Institute) clase de servicio SG, SF, SH.

CARGA DE ACEITE EN EL CARTER DEL CIGÜEÑAL: USO

INICIAL

NOTA: Esta unidad se envía sin carga de aceite. A fin de evitar

el daño de la unidad, cargue aceite en el cárter del cigüeñal

antes de intentar arrancar la unidad.

Su unidad trae una botella de aceite SAE 30 SF, SG, SH de 90

ml (3,04 onzas fluidas) (Fig. 4).

NOTA: Guarde la botella para medir la cantidad correcta de aceite

cuando deba cambiarlo en el futuro. Lea Cambio de Aceite

1. Desenrosque la tapa de la botella de aceite y retire el sello

de papel que cubre la apertura. Vuelva a colocar la tapa. Corte

la punta de la boquilla del embudo (Fig. 4).

2. Coloque la unidad sobre una superficie plana.

3. Saque el tapón de aceite/ varilla de medición del cigüeñal

(Fig. 5).

Orificio de

llenado de

aceite

Anillo

en “O”

Tapón de relleno de aceite/

varilla de medición

Fig. 5

Fig. 4

Boquilla del

embudo

4. Vierta todo el contenido de la botella de aceite en el

cigüeñal (Fig. 6).

NOTA: No agregue nunca aceite al gasolina o al tanque de

gasolina.

5. Limpie todo el aceite que pueda haberse derramado y

vuelva a instalar el tapón del aceite / varilla de medición.

No podemos exagerar la importancia del control y mantenimiento

del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes

de cada uso y cámbielo cuando sea necesario según se indica en

la sección de Cambio del aceite

TIPO DE COMBUSTIBLE RECOMENDADO

La gasolina viejo es la causa principal del mal funcionamiento de la

unidad. Asegúrese de usar gasolina nuevo, limpio y sin plomo.

NOTA: Este es un motor de cuatro tiempos. Para evitar dañar su

unidad, no mezcle el aceite con la gasolina.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

gasolina y uno o más oxigenantes como el etano, el metanol o

el MTBE (éter). El combustible con mezcla de alcohol absorbe

agua. Un porcentaje de agua tan pequeño como el 1% en el

combustible puede hacer que el combustible y el aceite se

separen. Se forman ácidos mientras está guardado. Cuando

use combustible con mezcla de alcohol, use combustible

nuevo (almacenado durante menos de 60 días).

Uso de los combustibles de mezcla

Si decide usar un combustible de mezcla o si su uso es inevitable,

le recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de gasolina según lo indica

su manual del operador

• Use el aditivo especial de gasoiina STA-BIL

o uno similar

• Drene el tanque y haga funcionar el motor en seco antes

de guardar la unidad

Uso de aditivos en el combustible

El uso de aditivos en el combustible, como el estabilizador de

gasolina STA-BIL

o similar, inhibirá la corrosión y reducirá la

formación de depósitos de goma. El uso de aditivos puede

evitar que se formen depósitos dañinos en el carburador por

hasta ocho (8) meses. Agregue 23 ml (0,8 de onza) de aditivo

por galón de combustible de acuerdo a las instrucciones del

envase. No agregue NUNCA los aditivos directamente al

tanque de combustible de la unidad.

Fig. 6

INFORMACION DEL ACEITE Y COMBUSTIBLE

ADVERTENCIA:

EL LLENAR DEMA- SIADO EL

CÁRTER PUEDE CAUSAR LESIONES PERSONALES

GRAVES No podemos exagerar la importancia del

control y mantenimiento del nivel correcto de aceite en

el cigüeñal. Verifique el aceite antes de cada uso y

cámbielo cuando sea necesario según se indica en la

sección de Cambio del aceite.

Fig. 7

Unleaded

Gas

Tapa del

gasolina

Tanque de

gasolina

inyector del envase

del gasolina

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina (Fig. 7).

2. Coloque el pico del recipiente de gasolina en el orificio de

llenado del tanque de gasolina (Fig. 7) y llene el tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado.

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente

y sitio de carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos

federales, estatales y locales.

INFORMACION DEL ACEITE Y COMBUSTIBLE

ADVERTENCIA: La gasolina es muy inflamable.

Los gases pueden explotar si se encienden. Apague

siempre el motor y espere que se enfríe antes de

cargar el tanque de combustible. No fume mientras

llena el tanque. Mantenga las chispas y las llamas

lejos del área.

ADVERTENCIA: Saque la tapa del combustible

lentamente para evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tapa

del combustible firmemente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en un área

exterior limpia y bien ventilada. Limpie de inmediato

todo combustible que se haya derramado. Evite crear

una fuente de encendido con el combustible

derramado. No arranque el motor hasta que se hayan

evaporado los gases del combustible.

INSTRUCCIONES DE ARRANQUE

INSTRUCCIONES DE PARADA

1. Quite la mano de la traba del embrague de la cuchilla y de la

palanca del embrague de la cuchilla, y ponga la palanca del

control del regulador en la posición Lento (). Deje que el motor

se enfríe dejándolo funcionar en mínima.

2. Oprima y mantenga oprimido el Control de encendido y

apagado en la posición APAGADO (O) hasta que el motor se

detenga por completo (Fig. 8).

1. Compruebe el nivel de aceite en el cárter. Consulte el tema

Cómo comprobar el nivel de aceite.

2. Llene el tanque de combustible con gasolina sin plomo limpia

y fresca. Consulte Cómo llenar la unidad de combustible.

NOTA: No hay necesidad de arrancar la unidad. El control

de encendido y apagado está en la posición ENCENDIDO (

I ) en todo momento (Fig. 8).

3. Oprima por completo y libere la pera del cebador 10 veces,

lentamente. Deberá verse alguna cantidad de combustible

en la pera del cebador y en las tuberías de combustible

(Fig. 9). Si no puede ver combustible en la pera, oprima y

suelte la pera tantas veces como sea necesario hasta que

vea combustible en la misma.

4. Coloque la palanca del obturador en la Posición 1 (Fig. 10).

5. Párese en la posición de arranque (Fig. 11). Coloque la

palanca del control del regulador en la posición Rápido () (Fig.

8) y tire de la cuerda de arranque fuertemente 5 veces.

6. Coloque la palanca del obturador en la Posición 2 (Fig. 10).

7. Tire de la cuerda de arranque fuertemente de 1 a 4 veces

para arrancar el motor. No tire de la palanca del embrague

de la cuchilla durante comenzar o la unidad no comenzará.

8. Deje que el motor se caliente durante 15 a 30 segundos.

9. Coloque la palanca del obturador en la Posición 3 (Fig. 10).

La unidad está lista para usar.

SI... el motor no arranca, regrese al paso 3.

SI... el motor no arranca después de varios intentos, coloque la

palanca del obturador en la Posición 3, mueva la palanca de

control del obturador a la posición Rápido (). Tire de la cuerda

de arranque fuertemente de 3 a 8 veces. El motor debe

arrancar. Si no lo hace, repita el procedimiento.

Cuerda de

arranque

Control del

regulador

Fig. 11

Pera del cebador

Fig. 9

Palanca del obturador

Posición 3

Posición 1

Posición 2

Fig. 10

INSTRUCCIONES DE ARRANQUE Y APAGADO

ADVERTENCIA: Use esta unidad sólo en un área

exterior bien ventilada. Los gases de escape de monóxido

de carbono pueden ser letales en un área cerrada.

ADVERTENCIA: Evite los arranques accidentales.

Colóquese en posición de inicio cuando tire de la cuerda

de arranque (Fig. 12). El operador y la unidad deben estar

en una posición estable al arrancar la unidad para evitar

graves lesiones personales.

Arranque/

Encendido ( I )

Parado/Apagado (O)

Control del regulador

de 3 posiciones

Traba del

embrague de

la cuchilla

Fig. 8

Palanca del embrague

de la cuchilla

Rapido Lento

CÓMO AJUSTAR LA PROFUNDIDAD DE CORTE DEL

RECORTADOR DE BORDES

1. Sujete la palanca de ajuste de profundidad situada al lado

de la rueda delantera (Fig. 13).

2. Para elevar la cuchilla de corte, mueva la palanca hacia el

frente del soporte de la rueda (Fig. 13). Bajar la rueda

disminuye la profundidad de corte.

3. Para bajar la cuchilla de corte, mueva la palanca hacia la

parte posterior del soporte de la rueda. Elevar la rueda

aumenta la profundidad de corte.

Fig. 12

Fig. 13

Palanca de

ajuste de

profundidad

Soporte de

la rueda

COMO SOSTENER LA UNIDAD

Antes de hacer funcionar la unidad, párese en la posición de

funcionamiento (Fig. 12). Compruebe lo siguiente:

• Que el operador use protector para los ojos y ropa

adecuada.

• Que ambas manos sujeten la barra de mango firmemente.

• Que la rueda del recortador de bordes esté ajustada para

la profundidad de corte adecuada tal como se muestra en

la Figura 13 y que el recortador de bordes esté situado

como se muestra en la Figura 12.

ADVERTENCIA: Use siempre protector para

los ojos, oídos, los pies y el cuerpo a fin de

reducir las posibilidades de lesiones al operar esta

unidad.

RECOMENDACIONES PARA OBTENER MEJORES

RESULTADOS AL RECORTAR

• No fuerce al recortador de bordes. Recorte la primera vez a una

profundidad menor, (No más de 1/2” de profundidad de corte

por pase), luego haga otro pase con un ajuste más profundo.

• Camine el recortador de bordes a un paso lento y uniforme.

• Al recortar los bordes, camine siempre hacia adelante. Al

recortar los bordes, nunca camine hacia atrás.

• Revise el estado de la cuchilla. A medida que se desgasta se

pone más pequeña, por consiguiente, se reduce el rendimiento

de la profundidad de corte. Reemplácela con una cuchilla

nueva cuando la cuchilla se haya desgastado hasta los orificios

de límite de desgaste de la cuchilla (Fig. 14).

Fig. 14

Orificio de

límite de

desgaste

Borde de la

cuchilla

AJUSTE LA TENSIÓN DE LA CORREA

Si la cuchilla no gira cuando se opriman la traba del embrague

de la cuchilla y la palanca del embrague de la cuchilla,

entonces:

1. Localice el mando rotatorio pequeño situado en la parte

superior de la caja de la correa (Fig. 13).

2. Haga girar el mando hacia la derecha 1 revolución para

aumentar la tensión en la correa.

3. Pruebe oprimiendo la traba del embrague de la cuchilla y la

palanca del embrague de la cuchilla y fíjese si la cuchilla

gira. Si no gira, repita el paso 2 hasta que gire.

INSTRUCCIONES DE OPERACIÓN

Mando

rotatorio

E10

Fig. 16

Fig. 15

Fig. 17

REEMPLAZO DE LA CUCHILLA

1. Coloque la llave tipo “Allen” de 5/16” en el orificio del

husillo (Fig. 15).

2. Mientras sujeta la llave tipo “Allen” en su lugar, afloje la tuerca

con una llave de 15/16” girándola hacia la izquierda (Fig. 15).

Tuerca

Aflojar

Apretar

Cuchilla del recortador

de bordes

ADVERTENCIA: Para evitar lesiones personas

graves, lleve puesto siempre guantes cuando

manipule, quite o instale la cuchilla.

ADVERTENCIA: Verifique que la hoja quede

plana contra el eje de salida después que se

apriete la tuerca. Si la cuchilla queda descentrada,

se dañará la unidad debido a la vibración, y es

posible que la cuchilla salga despedida, lo cual

puede ocasionar lesiones personales graves.

ACCESSORIOS/PIEZAS DE REEMPLAZO

Cuchilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-05562

Tuerca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-05549

Utilice solamente piezas de reemplazo originales Troy-Bilt.

3. Quite la tuerca y la cuchilla. Guarde la tuerca para instalar

la cuchilla nueva.

4. Instale la cuchilla nueva y la tuerca (Fig. 16).

5. Mientras sujeta la llave tipo "Allen" en el orificio del husillo,

apriete la tuerca girando la llave hacia la derecha hasta que

quede apretada (Fig. 17).

Orificio del

husillo

NOTA: Los trabajos de mantenimiento, reemplazo o reparación del

sistema y los dispositivos de control de emisiones pueden ser

realizados por un Troy-Bilt u otro proveedor de servicio calificado.

A fin de garantizar que su motor funcione de forma óptima, es posible

que sea necesario inspeccionar la lumbrera de escape del motor

después de transcurridas 50 horas de funcionamiento. Si observa que

ha perdido revoluciones, un mal funcionamiento o falta general de

aceleración, es posible que sea necesario realizar este trabajo de

mantenimiento. Si cree que su motor necesita esta inspección,

encárguele el mantenimiento a un Troy-Bilt o a otro proveedor de

servicio calificado para que haga las reparaciones. NO trate de realizar

este procedimiento usted mismo ya que puede dañar el motor debido a

los contaminantes que conlleva el proceso de limpieza de la lumbrera.

FREQUENCIA MANTENIMIENTO REQUERIDO VEA

Antes de arrancar el motor

Llene el tanque de combustible con combustible fresco

Revise el aceite

Page E6

Page E11

Cada 10 horas Limpie y vuelva a engrasar el filtro de aire Page E11

1er cambio a las 10 horas

2do cambio a las 25 horas

Cada 25 horas en lo sucesivo

Cambie el aceite

Limpie el parachispas

Page E11

Page E13

1er cambio a las 10 horas

2do cambio a las 25 horas

Cada 25 horas en lo sucesivo

Revise el balancín de válvulas para el ajuste de las válvulas y ajústelo

Revise el estado y la abertura de la bujía de encendido

Page E12

Page E13

PROGRAMA DE MANTENIMIENTO

Lleve a cabo estos procedimientos de mantenimiento requeridos

con la frecuencia indicada en la tabla. Estos procedimientos

también deben formar parte de cualquier puesta a punto.

NOTA:

Es posible que algunos procedimientos de mantenimiento

requieran herramientas o habilidades especiales. Si no está

seguro sobre estos procedimientos, lleve la unidad a un Troy-Bilt

o a otro proveedor de servicio calificado.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

ADVERTENCIA: Para evitar lesiones graves,

nunca realice trabajos de mantenimiento ni

reparaciones con la unidad funcionando. Haga

mantenimiento y repare a una unidad fría.

Desconecte el cable de la bujía de encendido para

asegurarse de que la unidad no pueda arrancar.

INSPECCION DEL NIVEL DE ACEITE

No podemos exagerar la importancia de verificar y mantener el

nivel correcto de aceite en el cárter del cigüeñal. Inspeccione el

nivel de aceite antes de cada uso:

1. Apague el motor y permita que el aceite drene dentro del

cárter del cigüeñal.

2. Coloque la unidad sobre una superficie plana y nivelada para

obtener una lectura correcta del nivel de aceite.

3. Mantenga la suciedad, recortes de césped, etc. fuera del

motor. Limpie el área alrededor del tapón de relleno de

aceite/varilla de medición antes de retirarlo.

4. Retire el tapón de relleno de aceite / varilla de medición y seque

el aceite. Vuelva a insertarlo completamente hacia adentro.

NOTA: Asegúrese de que la cuchilla se mantenga plana y en el

centro contra el eje de salida durante todo el tiempo de la

instalación.

E11

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación.

Es una de las partes cuyo mantenimiento es importante. No

mantener debidamente su filtro de aire puede resultar en funciona-

miento inadecuado o puede causar daño permanente a su motor.

1. Abra la cubierta del filtro de aire. Empuje hacia adentro la

orejeta del lado derecho de la cubierta, y extraiga la cubierta

del filtro de aire hacia afuera y hacia la izquierda (Fig. 22).

Filtro de aire

Pantalla

Ganchos

Ranura

Palanca del

obturador

Cubierta del filtro de aire

Bastidor del filtro

de aire

Orejeta

Fig. 22

CAMBIO DEL ACEITE

En un motor nuevo, cambie el aceite después de las 10 primeras

horas de operación. Cambie el aceite mientras el motor aún está

caliente. El aceite fluirá con libertad y llevará más impurezas.

1. Desenchufe el manguito

de la bujía de encendido

para eliminar el arranque.

2. Retire el tapón de relleno de

aceite / varilla de medición

3. Vierta el aceite fuera del

orificio de llenado de

aceite en un recipiente

inclinando la unidad hasta

una posición vertical (Fig.

20). Deje suficiente

tiempo como para

completar el drenaje.

4. Seque todo el aceite

residual de la unidad y

limpie todo el aceite que pueda haberse derramado.

Elimine todo el aceite de acuerdo con las normas

federales, estatales y locales.

5. Vuelva a cargar el cárter del cigüeñal con 90 ml

(3,04 onzas fluidas) de aceite SAE 30 SF, SG, SH.

NOTA: Use la botella y la boquilla que guardó del uso inicial para

medir la cantidad correcta. El nivel de 90 ml (3,04 onzas)

está aproximadamente en la parte superior de la etiqueta de

la botella (Fig. 26). Mida el nivel con la varilla de medición. Si

el nivel está bajo, agregue una pequeña cantidad de aceite y

vuelva a medir (Fig. 25). No lo llene demasiado.

6. Vuelva a colocar el tapón de relleno de aceite / varilla de

medición.

7. Vuelva a conectar el manguito de la bujía de encendido.

Nivel de

llenado

Fig. 21

Fig. 20

NOTA:

Es posible que deba retirar

la tapa de combustible para

poder retirar por completo

la cubierta del filtro de aire.

2. Retire el filtro de aire (Fig. 22).

3. Lave el filtro con agua y

detergente (Fig. 23). Enjuague

bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio

de motor SAE 30 para recubrir

ligeramente el filtro (Fig. 24).

5. Apriete el filtro para esparcir y

retirar el exceso de aceite (Fig. 25).

6. Vuelva a colocar el filtro (Fig. 22).

NOTA: Si opera la unidad sin el filtro de aire, su garantía será

ANULADA.

Fig. 23

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

ADVERTENCIA:

Use guantes para evitar sufrir

lesiones cuando maneje la unidad.

ADVERTENCIA: Para evitar graves lesiones

personales, apague siempre su recortador y espere

que se enfríe antes de limpiarlo o realizar todo tipo de

mantenimiento.

5. Retire el tapón de relleno de aceite / varilla de medición e

inspeccione el nivel del aceite. El aceite debe llegar hasta la

parte superior de la varilla de medición (Fig. 18).

6. Si el nivel está bajo, agregue una pequeña cantidad de aceite

en el orificio de llenado de aceite y vuelva a medir (Fig. 21).

Repita hasta que el nivel de aceite llegue hasta la parte

superior de la varilla de medición

NOTA: No llene demasiado la unidad.

NOTA: Verifique que el anillo en O esté en su lugar en el tapón

de relleno de aceite / varilla de medición cuando mida y

cambie el aceite (Fig. 5).

Fig. 18

El petróleo máx llena la línea

HUELGO DEL BRAZO OSCILANTE

Esto requiere el desarmado del motor. Si usted siente que no está

seguro, lleve la unidad a un centro de servicio autorizado.

NOTA: Inspeccione el huelgo de la válvula del brazo oscilante

con una galga después de las primeras 10 horas de

operación y luego cada 25 horas de operación en lo sucesivo.

• El motor debe estar frío cuando verifique o ajuste el huelgo

de la válvula.

• Esta tarea debe ser realizada en interiores, en un área

limpia y libre de polvo.

Quite los sais (6) Tornillos de encima de la tapa del motor con

un destornillador de pala o Torx #25 (Fig. 27).

2. Desconecte el cable de la bujía de encendido.

3. Limpie la suciedad de alrededor de la bujía de encendido.

Saque la bujía de encendido de la cabeza del cilindro girando

un casquillo de 16mm (5/8 pulgadas) en sentido antihorario.

4. Saque la cubierta del motor (Fig. 27).

5. Limpie la suciedad de alrededor de la cubierta del brazo oscilante.

Saque el tornillo que sostiene la

cubierta del brazo oscilante con

un destornillador grande de

vástago plano o con una broca

Torx T-25

(Fig. 28)

. Saque la

cubierta y la junta del brazo

oscilante.

6. Tire lentamente de la cuerda de

arranque para traer el pistón

hacia la parte superior de su

recorrido (conocido como punto

muerto superior). Verifique que:

• El pistón se encuentre en la

parte superior de su recorrido

mientras mira dentro del

orificio de la bujía de

encendido (Fig. 29).

• Ambos brazos oscilantes se mueven con libertad, y ambas

válvulas están cerradas

De no ser así, repita este paso.

7. Vuelva a instalar la cubierta del filtro de aire. Coloque los

ganchos del lado derecha de la cubierta del filtro de aire en las

ranuras del lado derecha de la placa posterior (Fig. 22).

8. Mueva la cubierta hacia la izquierdo derecha hasta que la

orejeta del filtro de aire calce en su lugar en la ranura de la

placa posterior (Fig. 22).

AJUSTE DEL CARBURADOR

La velocidad mínima del motor puede ser ajustada. Puede

tener acceso al tornillo de ajuste de mínima a través de un

orificio en la parte superior de la cubierta del motor (Fig. 26).

NOTA: Los ajustes descuidados pueden dañar su motor

seriamente. Los ajustes del carburador deben ser

realizados por un proveedor de servicio autorizado.

Inspección del Combustible

En general, el combustible viejo es el motivo principal para que la

unidad no funcione en forma adecuada. Drene y vuelva a llenar el

tanque con combustible nuevo, limpio y sin plomo antes de hacer

ningún ajuste. Consulte la Información del Aceite y Combustible.

Ajuste del Tornillo de Velocidad Mínima

Si después de inspeccionar el combustible y limpiar el filtro de aire

el motor aún no funciona en mínima, ajuste el tornillo de velocidad

mínima según se indica a continuación.

1. Arranque el motor y déjelo funcionar a una mínima alta

durante un minuto para que se caliente.

2. Suelte el gatillo del regulador ( ) y deje que el motor funcione

en mínima. Si el motor se para, inserte un destornillador Phillips

pequeño en el orificio de la cubierta del motor (Fig. 26).

NOTA: No conecte la Palanca del Embrague de la Cuchilla

mientras ajusta el tornillo de marcha en vacío para

asegurarse de que la cuchilla no gire.

3. Gire el tornillo de mínima hacia adentro, en sentido horario,

de a 1/8 de vuelta por vez (según sea necesario) hasta que el

motor funcione en mínima suavemente.

La inspección del combustible, la limpieza del filtro de aire y el

ajuste del tornillo de velocidad mínima debe resolver la mayoría

de los problemas del motor. Si esto no sucede, y:

• El motor no funciona en mínima

• El motor fluctúa o se ahoga al acelerarlo

• Existe una pérdida de fuerza motriz

lleve el carburador a ajustar a un proveedor de servicio autorizado.

E12

Fig. 25

Fig. 24

ADVERTENCIA: Para evitar lesiones personas

graves, asegúrese de que la cuchilla se haya

detenido.

Tornillo de ajuste de mínima

Fig. 26

Saque

los

tornillos

Fig. 27

Saque

los

tornillos

Cubierta

del brazo

oscilante

Fig. 28

Orificio

de la

bujía

Tuercas de ajuste

Galga

Brazos oscilantes

Fig. 29

ENTRADA

ESCAPE

Orificio de la

bujía

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

1. Saque la cubierta del amortiguador de chispas. Lea Huelgo

del brazo oscilante.

2. Con un destornillador de vástago plano o broca Torx T20 y

Torx T25, saque el tornillo que conecta la cubierta del

amortiguador de chispas al silenciador (Fig. 32).

3. Saque la orejeta de la cubierta del amortiguador de chispas fuera

del silenciador. Retire la cubierta del amortiguador de chispas.

4. Saque la pantalla del amortiguador de chispas de la

cubierta del amortiguador de chispas.

5. Limpie la pantalla del amortiguador de chispas con un

cepillo de alambre, o cámbiela.

6. Vuelva a instalar la pantalla del amortiguador de chispas, la

cubierta del amortiguador de chispas y el tornillo.

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la

unidad. No use detergentes fuertes. Los limpiadores domésticos

que contienen aceites aromáticos como pino y limón, y con

solventes como el queroseno pueden dañar el bastidor de

plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque

donde los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por

personas no autorizadas y su daño.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niños.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si debe guardar la unidad durante un largo período de tiempo:

1. Drene toda la gasolina del tanque en un recipiente. No use

gasolina que haya estado guardada durante más de 60

días. Elimine la gasolina vieja de acuerdo con las normas

federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto

asegura que toda la gasolina se haya drenado del carburador.

3. Deje enfriar el motor. Saque la bujía de encendido y

coloque 5 gotas de aceite de motor de buena calidad en el

cilindro. Tire de la cuerda de arranque lentamente para

distribuir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bujía de encendido y drene todo el aceite del

cilindro antes de intentar usar el recortador de bordes

luego de haber estado guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite

viejo de acuerdo con las normas federales, estatales y locales.

5. Limpie bien la unidad y verifique que no existan partes flojas

ni dañadas. Repare o cambie las partes dañadas y ajuste los

tornillos, las tuercas o los pernos que estén flojos. La unidad

está lista para ser guardada.

TRANSPORTE

• Deje enfriar el motor antes de transportar la unidad.

• Asegure la unidad durante su transporte.

• Drene el tanque de gasolina antes de transportar la unidad.

• Ajuste la tapa de la gasolina antes de transportar la unidad.

7. Deslice la galga entre el brazo oscilante y el resorte de

retorno de la válvula. Mida el huelgo entre el vástago de la

válvula y el brazo oscilante (Fig. 29). Realice esto en las

válvulas de entrada y de escape.

El huelgo recomendado para las válvulas de entrada y de escape

es 0,076 – 0,152 mm (0,003 – 0,006 pulgadas). Use un calibrador

regular de automóvil de 0,127 mm (0,005 pulgadas). El calibrador

debe deslizarse entre el balancín y el vástago de la válvula con

una ligera cantidad de resistencia, sin doblarse (Fig. 29 y 30).

8. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una llave de 8 mm (5/16

pulgadas) o una guía de tuercas (Fig. 29).

• Para incrementar el huelgo, gire la tuerca de ajuste en

sentido antihorario.

• Para reducir el huelgo, gire la tuerca de ajuste en

sentido horario.

b. Vuelva a inspeccionar ambos huelgos, y ajuste si es necesario.

9. Vuelva a instalar la cubierta del brazo oscilante utilizando

una nueva junta. Ajuste el tornillo a 2,2–3,4 N•m (20–30

pulgadas•libra).

10. Inspeccione la bujía de encendido y vuelva a instalar. Lea

Cambio de la Bujía de encendido.

11. Vuelva a colocar el cable de la bujía de encendido.

12. Vuelva a instalar la cubierta del motor. Verifique la alineación

de la cubierta antes de ajustar los tornillos. Ajuste los tornillos.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido 791-180852B. La separación

correcta es de 0,635 mm (0,025 pulg). Retire la bujía luego de

cada 25 horas de operación e inspeccione su estado.

1. Apague el motor y espere que se enfríe. Tome el alambre

de la bujía con firmeza y sáquelo de la bujía de encendido.

2. Desconecte el cable de la bujía de encendido.

3. Limpie alrededor de la bujía de encendido. Saque la bujía

de encendido de la cabeza del cilindro girando una llave de

casquillo de 16 mm (5/8 de pulgada) en sentido antihorario.

4. Cambie las bujías que estén rajadas, sucias o deterioradas.

Fije la separación de aire a 0,635 mm (0,025 pulgadas)

utilizando un calibrador (Fig. 31).

5. Instale una bujía de encendido

con la separación correcta en

la cabeza del cilindro. Ajuste

girando la llave de casquillo 16

mm (5/8 de pulgada) en

sentido horario hasta que esté

ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

110-120 pulg.•libras (12.3-13.5

N•m)

No ajuste demasiado.

0.635 mm

(0.025 pulg)

Fig. 31

PRECAUCIÓN: No limpie con chorro de arena, ni

raspe ni limpie los electrodos. El motor podría dañarse

si penetran pequeñas partículas en el cilindro.

Fig. 30

Calibrador

Tuerca de ajuste

Balancín

0,076–0,152 mm

(,003–,006 pulg.)

Vástago de la válvula

ENTRETIEN ET RÉPARATIONS

Fig. 32

Silenciador

Pantalla del amortiguador de chispas

Desviador

T-20 Tornillo

Ranura

T-25 Tornillo

ADVERTENCIA: Para evitar graves lesiones

personales, apague siempre su unidad y espere que

se enfríe antes de limpiarlo o realizar cualquier tipo

de mantenimiento.

E14

CAUSA ACCIÓN

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva

La cuchilla está atascado de hierba Pare el motor y limpie la cuchilla

El filtro de aire está sucio Limpie o cambie el filtro de aire

Parachispas obstruido Limpie o cambie el parachispas

EL MOTOR NO ACELERA

CAUSA ACCIÓN

El filtro de aire está obstruido Cambie o limpie el filtro de aire

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva

El carburador no está ajustado en forma correcta Ajuste según las instrucciones

CAUSA ACCIÓN

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

Parachispas obstruido Limpie o cambie el parachispas

Profundidad de corte de la cuchilla demasiado profundo Ajuste la profundidad de corte de la cuchilla

EL MOTOR NO FUNCIONA EN MINIMA

CAUSA ACCIÓN

La cuchilla está atascada con hierba Pare el motor y limpie la cuchilla

La correa de transmisión está floja Ajuste la tensión de la correa utilizando la rueda tensora (p. 9,

Ajuste la tensiónde la correa)

La correa de transmisión está rota Reemplace la correa

LA CUCHILLA NO GIRA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

EL MOTOR NO ARRANCA

RESOLUCIÓN DE PROBLEMAS

CAUSA ACCIÓN

El tanque de combustible está vacío Llene el tanque con combustible bien mezclado

La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total y lentamente de 10 veces

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

Parachispas obstruido Limpie o cambie el parachispas

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

E15

Issued 8/02

* Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de

impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, 4 tiempos

Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 cc (1.8 pulgadas cúbicas)

R.P.M. de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.800+ r.p.m.

R.P.M. de velocidad mínima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.800-3.600 r.p.m.

Tipo de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electrónico

Interruptor de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Interruptor oscilante

Huelgo de la válvula (entrada y escape) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,076 – 0,152 mm (0,003 – 0,006 pulg.)

Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 pulg.)

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aceite SAE 30

Capacidad de aceite del cárter del cigüeñal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 ml (3,04 onzas)

Combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sin plomo

Carburador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diafragma, multiposicional

Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rebobinado automático

Silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Desviado con protección

Regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Retroceso de resorte

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 414 ml (14 onzas)

Peso de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10,02 kg (22,1 lbs)

Profundidad de corte (Máximo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44,5 mm (1,75 pulgadas)

ESPECIFICACIONES

MOTOR*

LA UNIDAD*

E16

PARTS LIST

REPLACEMENT PARTS - MODEL TBE515

4-CYCLE GAS EDGER

E17

PARTS LIST

REPLACEMENT PARTS - MODEL TBE515

4-CYCLE GAS EDGER

Item

Part No. Description

1 753-05206 Engine Cover Assembly (includes 2 & 3)

2 753-04595 Cover Screw

3 753-05377 Screw

4 753-05209 Rocker Cover

5 753-05210 Rocker Cover O-Ring

6 753-05228 Cylinder Assembly (includes 3, 5 & 9)

7 753-05229 Piston Ring Assembly

8 753-05230 Piston Assembly (includes 7)

9 753-05232 Cylinder O-Ring

10 791-182379 Breather Hose

11 753-05236 Oil Plug (includes 12)

12 791-182290 Oil Plug O-Ring

13 753-05237 Crankcase Cover

14 753-05238 Crankcase Cover O-ring

15 753-05503 Crankcase Assembly (includes 9, 10, 14 & 16)

16 753-05240 Flywheel Assembly

17 753-05241 Cam Bracket Assembly (includes 18)

18 753-05242 Cam Bracket Screw

19 753-05504 Lead Wires

20 753-05243 Module Assembly

21 753-05244 Muffler Gasket

22 753-05245 Muffler Assembly (includes 21 & 23)

23 753-05246 Muffler Screw

24 753-05255 Spark Plug

25 753-05247 Insulator Gasket

26 753-05248 Nut

27 753-05249 Insulator (includes 28)

28 753-05366 Carburetor Gasket

29 753-05251 Carburetor w/Primer

Item Part No. Description

30 753-04030 O-Ring

31 753-05507 Air Filter Mounting Screw

32 753-05505 Air Cleaner Cover Assembly

(includes 33, 34 & 37-39)

33 791-182097 Breather Tube

34 791-181000 Grommet Washer

35 791-182409 Washer

36 753-04993 Nut

37 753-182657 Air Filter Plate

38 753-05506 Air Filter

39 791-182659 Air Filter Cover

40 753-05256 Fuel Tank Assembly w/Fuel Lines (includes 41)

41 753-1229 Fuel Cap

42 753-05259 Fuel Tank Pads

43 753-05260 Push Nut

44 753-1202 Pressure Plate Screw

45 753-05074 Pressure Plate (includes 44)

46 753-05078 Spacer

47 753-05435 Starter Assembly (includes 48)

48 753-05509 Rope

49 753-04286 Recoil Spring

50 791-181079 Handle

51 791-611061 Rope Guide

52 753-05262 Starter Housing Assembly (includes 3 & 43-51)

53 791-182396 Washer

54 753-04595 Screw

* 753-05297 Spark Arrestor Assembly

* 753-05511 Shortblock Assembly

(includes 3-12, 14, 15, 17 & 24)

E18

PARTS LIST

REPLACEMENT PARTS - MODEL TBE515

4-CYCLE GAS EDGER

E19

PARTS LIST

REPLACEMENT PARTS - MODEL TBE515

4-CYCLE GAS EDGER

Item Part No. Description

1 753-05563 Handle Assembly (includes 2-7)

2 753-05517 Throttle Trigger

3 753-05518 Throttle Trigger Spring

4 753-05515 Blade Lockout Lever

5 753-05522 Switch Assembly

6 753-05523 Upper Handle Screw & Nut Assembly

7 753-05514 Throttle Lever Assembly

8 753-05524 Starter Rope Guide Assembly

9 753-05558 Middle Handle Assembly (includes 10)

10 753-05526 Middle Handle Screw & Nut Assembly

11 753-05557 Lower Handle

12 753-05528 Lower Handle Screw & Nut Assembly

13 753-05561 Clutch Cable

14 753-05539 Edger Frame

15 753-05525 Lock Nut

16 753-05530 Wheel

17 753-05529 Wheel Bolt

18 753-05556 Spacer

19 753-05538 Spacer Screw

20 753-05531 Height Adjustment Lever Assembly

21 753-05532 Washer

22 753-05534 Shoulder Screw

23 753-05535 Nut

24 753-05533 Washer

25 753-05536 Pivot Arm

Item Part No. Description

26 753-05537 Height Adjustment Spacer

27 753-05538 Spindle Plate Screw

28 753-05559 Spindle Spacer

29 753-05528 Screw

30 753-05553 Belt Retainer

31 753-05540 Idler Pulley Assembly

32 753-05541 Shoulder Screw

33 753-05560 Belt

34 753-05554 Screw

35 753-05555 Washer

36 753-05542 Pulley

37 753-05543 Blade Spindle

38 753-05544 Spindle Plate

39 753-05550 Bearing

40 753-05545 Bearing Cup

41 753-05546 Washer

42 753-05547 Blade Guard

43 753-05548 Screw

44 753-05562 Edger Blade

45 753-05549 Nut

46 753-05551 Screw

47 753-05552 Belt Cover

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Ninguna garantía implícita es aplicable, incluyendo

cualquier garantía implícita de comerciabilidad o idoneidad

para un propósito particular, después del período de la

garantía expresa escrita con anterioridad, con respecto a

las piezas identificadas. Ninguna otra garantía expresa

dada por cualquier persona o entidad, incluyendo a los

distribuidores o minoristas, bien sea escrita u oral, deberá

comprometer a Troy-Bilt con respecto a cualquier

producto. Durante el período de la Garantía, la solución

exclusiva es arreglar o cambiar el producto de la manera

establecida anteriormente. (Algunos estados no permiten

limitaciones en cuanto al período de duración de una garantía

implícita, de manera que puede que la limitación anterior no

sea aplicable para usted.)

Las estipulaciones establecidas en esta Garantía ofrecen la

solución única y exclusiva que resulte de las ventas. Troy-

Bilt no deberá ser responsable de pérdidas o daños

incidentales o consecuentes que incluyen, sin limitación,

erogación de gastos debido a la sustitución de servicios de

mantenimiento de prados, transporte o gastos

relacionados, o gastos de alquiler para reemplazar

temporalmente un producto bajo garantía. (Algunos estados

no permiten limitaciones en cuanto al período de duración de

una garantía implícita, de manera que puede que la limitación

anterior no sea aplicable para usted.)

La recuperación de cualquier tipo no deberá ser superior al

precio de compra del producto vendido en ningún caso. La

alteración de las características de seguridad del producto

deberá anular la garantía. Usted asume el riesgo y la obligación

de la pérdida, daño o lesión en su persona o a su propiedad y /

o la de otras personas y sus propiedades, que se origine a raíz

del uso o mal uso, o la falta de capacidad para usar el

producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona

distinta al comprador original, arrendatario original, o la

persona para la que se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta

garantía le confiere derechos legales específicos, y puede que

usted también tenga otros derechos, los cuales varían en cada

estado.

Para ubicar a su distribuidor de servicio más cercano, llame al

1-800-828-5500 en los Estados Unidos a al 1-800-668-1238 en

Canadá.

Troy-Bilt LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantía limitada establecida a continuación es dada por Troy-

Bilt LLC (“Troy-Bilt”) con respecto a mercancía nueva que sea

comprada y usada en los Estados Unidos, sus posesiones y

territorios.

Troy-Bilt garantiza este producto contra defectos en el material y

la mano de obra durante un período de dos (2) años, a partir de la

fecha de compra original y a su entera opción, arreglará o

substituirá, sin costo alguno, cualquier pieza cuyo material o

mano de obra se considere defectuoso. Esta garantía limitada se

deberá aplicar únicamente si este producto ha sido manejado y

mantenido de acuerdo al Manual del Operador incluido con el

producto y, si no ha sido sometido a mal uso, abuso, uso

comercial, accidente, mantenimiento inapropiado, alteración,

vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o

desastre natural. Los daños ocasionados por la instalación o el

uso de cualquier accesorio o aditamento que no esté aprobado

por Troy-Bilt para que sea usado con el (los) producto(s)

contemplados en este manual, anularán la garantía con respecto

a cualquier daño resultante. Esta garantía está limitada a noventa

(90) días a partir de la fecha de compra original de cualquier

producto Troy-Bilt que se use para alquiler o para propósitos

comerciales, o cualquier otro propósito que genere ingreso.

CÓMO OBTENER SERVICIO: El servicio de garantía se

encuentra disponible A TRAVÉS DE SU DISTRIBUIDOR LOCAL

AUTORIZADO, AL PRESENTAR UN COMPROBANTE DE

COMPRA. Para ubicar al distribuidor de su área, por favor

consulte las Páginas Amarillas o contacte al Departamento de

Servicio al Consumidor de Troy-Bilt llame al 1-800-828-5500 o,

escriba a P.O. Box 361131, Cleveland OH 44136-0019. Si está

en Canadá, llame al 1-800-668-1238. No se aceptará ningún

producto que sea enviado directamente a la fábrica, a menos que

haya recibido autorización previa por escrito por parte del

Departamento de Servicio al Consumidor de Troy-Bilt.

Esta garantía limitada no ofrece cobertura en los siguientes

casos:

A. Sincronizaciones — Bujías, ajustes de carburadores, filtros.

B. Artículos de desgaste — Botón de tope, carretes externos,

línea de corte, carretes internos, polea de arranque,

cuerdas de arranque, correas motoras.

C. Troy-Bilt no le ofrece ninguna garantía a productos que

sean vendidos o exportados fuera de los Estados Unidos

de Norteamérica, sus posesiones y territorios, excepto

aquellos que se vendan a través de los canales de

distribución para exportación autorizados por Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de

cualquier producto Troy-Bilt, sin asumir ninguna obligación para

modificar ningún producto fabricado con anterioridad.

Troy-Bilt 25A-515-966 Wheeled Edger/String Trimmer Model

Product's Documents

Operator’s Manual

Specifications

Troy-Bilt 25A-515-966 Questions and Answers
