Name: United States Stove US5517-P 90 lb. Hopper 1,700 sq. Ft. Pellet Stove
Brand: United States Stove
SKU: US5517-P
Rating: 100 (1 reviews)

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certified to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house fire may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or fire ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE

THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

Model Number:

853925D-1706N

US5517-P

Report #: F22-777

Certified to ASTM E1509-2022 and

Certified to CAN/ULC S627:2023

Mobile Home/Transportable Building

Approved

Your pellet stove has been approved for installation in the USA and Canada. It may also be installed in a mobile home

/ transportable building. Your stove is Certified to ASTM E1509-2022 and Certified to CAN/ULC S627:2023. This

manual describes the installation and operation of the U.S. Stove, US5517-P pellet stove. This heater meets the 2020

U.S. Environmental Protection Agency’s crib wood emission limits for wood-heaters sold after May 15, 2020. Under

specific EPA test conditions this heater has been shown to deliver heat at a rate of 11,871 to 30,884 Btu/hr. This heater

achieved a particulate emissions rate of 1.6 g/hr when tested to method ASTM E 2779 and 77% eciency.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT

WITH THE OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

INTRODUCTION

Heating Specifications

Fuel Burn Rate* (lowest setting) 1.9 lbs./hr. * Pellet size may aect the actual rate of fuel

feed, burn times and hopper capacity. Fuel

feed rates may vary by as much as 20%. Use

PFI listed fuel for best results.

Burn Time (lowest setting) 47 hrs. (approximate)

Hopper Capacity* up to 90 lbs (40.8kg)

Electrical Specifications

Electrical Rating 120V, 60 Hz, 3.0 Amps

Watts (operational) 180W

Watts (igniter running) 260W

Dimensions

Overall: Height x Width x Depth 32-7/8” x 24-3/4” x 24-3/8” (836mm x 630mm x 621mm)

Floor To Exhaust Pipe Center 10.61” (270 mm)

Floor To Fresh Air Intake Center 10.59” (270 mm)

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product by using your smart

phone with the QR code. Save your receipts with

your records for any warranty claims.

You can also register your product online at

www.usstove.com/support/product-registration

/ OR by downloading the US Stove Company app

available for iOS and Android.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at www.

nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand ____________________________________________

If no, Date of inspection of existing venting system: _______________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm the venting system is secure and sealed ...............................................................................................................................

Confirm the stove starts and operates properly ..................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .......................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

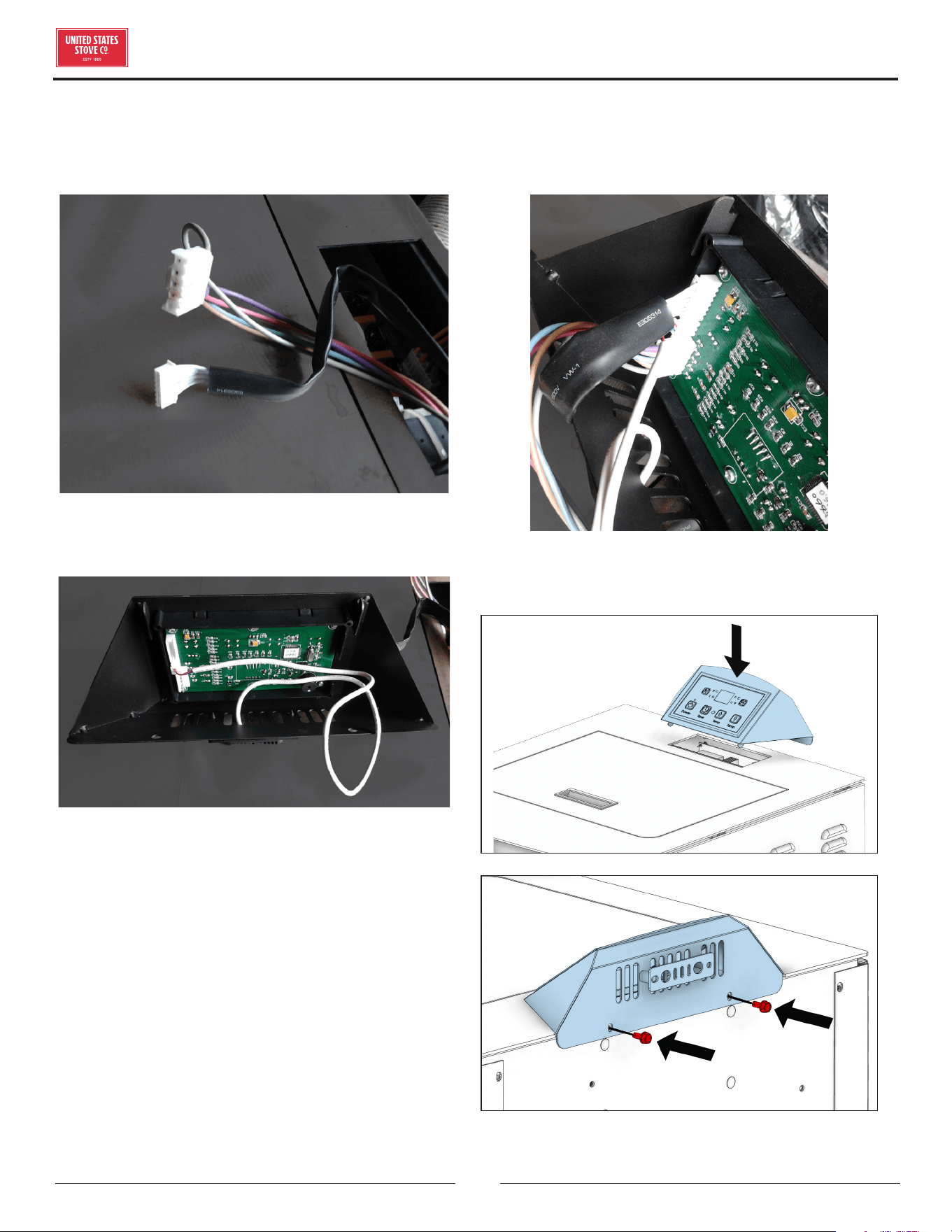

ASSEMBLY INSTRUCTIONS

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

1. Pull the factory installed wires out of the top of the

stove. There will be two wire harnesses, as shown.

2. Unpack the top mount controls and ensure that the

wiring harness shown is attached securely.

3. Connect the factory installed wiring harnesses to the

control panel as shown.

4. Secure the control panel to the top of the stove with

two sheet metal screws.

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS TO

OBTAIN A PERMIT AND INFORMATION ON ANY

ADDITIONAL INSTALLATION RESTRICTIONS OR

INSPECTION REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER

FLAMMABLE ITEMS ON OR NEAR THIS STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR ’FRESHEN UP’ A FIRE IN THIS STOVE. KEEP

ALL SUCH LIQUIDS WELL AWAY FROM THE

STOVE WHILE IT IS IN USE.

• THIS APPLIANCE IS A FREESTANDING HEATER.

IT IS NOT INTENDED TO BE ATTACHED TO ANY

TYPE OF DUCTING. IT IS NOT A FURNACE. DO NOT

CONNECT THIS UNIT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM. THIS APPLIANCE IS NOT

INTENDED FOR COMMERCIAL USE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY

THE VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC

MAINTENANCE AND CLEANING (SEE

”MAINTENANCE”). FAILURE TO MAINTAIN

YOUR STOVE MAY LEAD TO IMPROPER AND/OR

UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED.

THIS UNIT MUST BE PLUGGED INTO A 110 -

120V, 60 HZ GROUNDED ELECTRICAL OUTLET.

DO NOT USE AN ADAPTER PLUG OR SEVER

THE GROUNDING PLUG. DO NOT ROUTE THE

ELECTRICAL CORD UNDERNEATH, IN FRONT

OF, OR OVER THE HEATER. DO NOT ROUTE THE

CORD IN FOOT TRAFFIC AREAS OR PINCH THE

CORD UNDER FURNITURE.

CAUTION:

BURNING FUEL CREATES CARBON MONOXIDE

AND CAN BE HAZARDOUS TO YOUR HEALTH IF

NOT PROPERLY VENTED.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE

INSTALLED IN THE SAME ROOM AS THIS

PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH FLOOR

OF YOUR HOME; INCASE OF ACCIDENTAL FIRE

FROM ANY CAUSE IT CAN PROVIDE TIME FOR

ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED AT

LEAST 15 FEET (4,57 M) FROM THE APPLIANCE

IN ORDER TO PREVENT UNDUE TRIGGERING OF

THE DETECTOR WHEN RELOADING.

CAUTION:

• USE OF OUTSIDE AIR IS NOT REQUIRED FOR

THIS UNIT.

• DO NOT UNPLUG THE STOVE IF YOU SUSPECT A

MALFUNCTION. TURN THE ON/OFF SWITCH TO

”OFF’ AND CONTACT YOUR DEALER.

• THE HEATER WILL NOT OPERATE DURING A

POWER OUTAGE. IF A POWER OUTAGE DOES

OCCUR, CHECK THE HEATER FOR SMOKE

SPILLAGE AND OPEN A WINDOW IF ANY SMOKE

SPILLS INTO THE ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH THE

OPEN VENTS OF THE UNIT.

Your heater should be installed by a qualified NFI (US) or

WETT (Canada) technician. To find the nearest qualified

installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

INSTALLATION OPTIONS

Freestanding Unit - supported by pedestal/legs and

placed on a non-combustible floor surface in compliance

with clearance requirements for a freestanding stove

installation.

Alcove Unit - supported by pedestal/legs and placed

on a non-combustible floor surface in compliance with

clearance requirements for an alcove installation.

IMPROPER INSTALLATION

The use of other components other than stated herein

could cause bodily harm, heater damage, and void your

warranty. The manufacturer will not be held responsible

for damage caused by the malfunction of a stove due to

improper venting or installation.

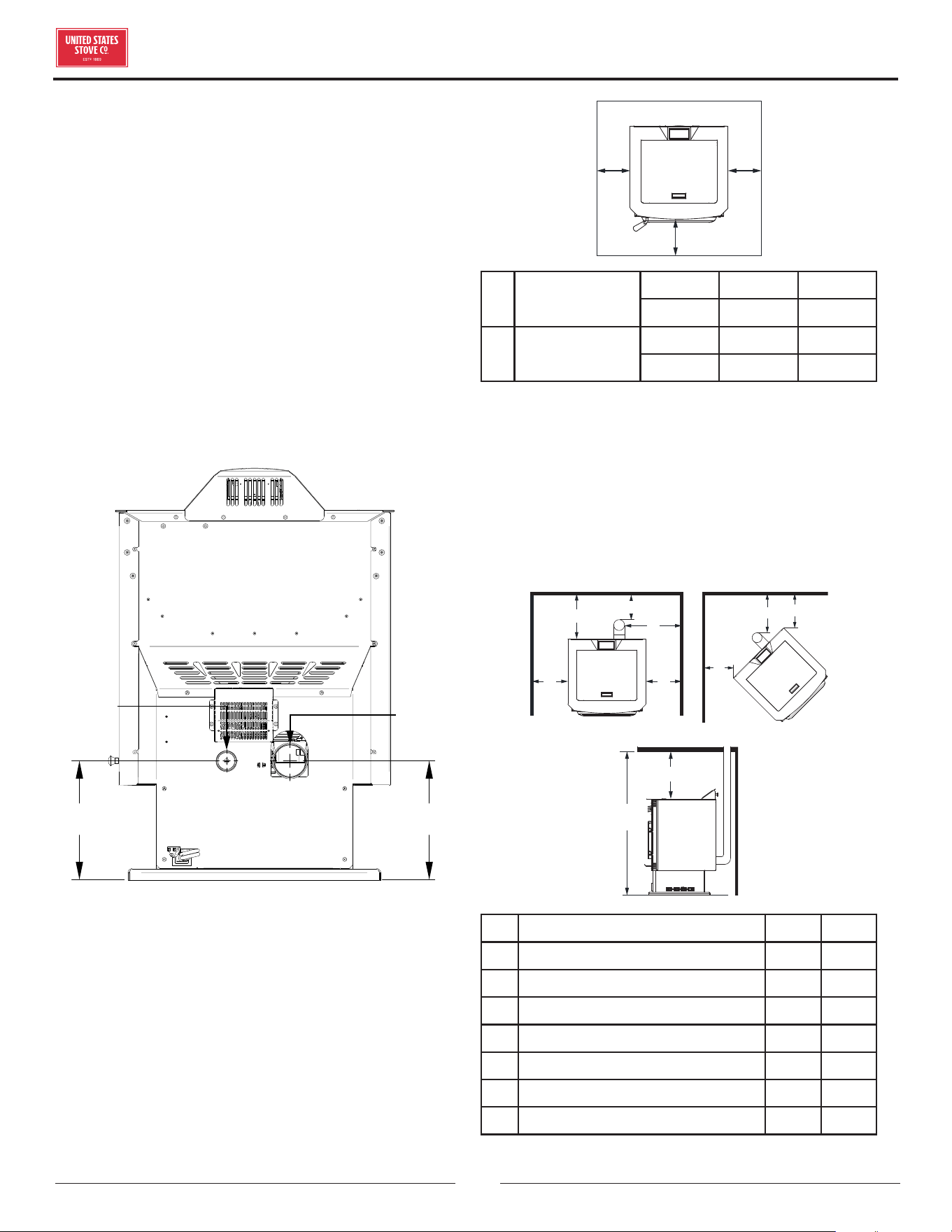

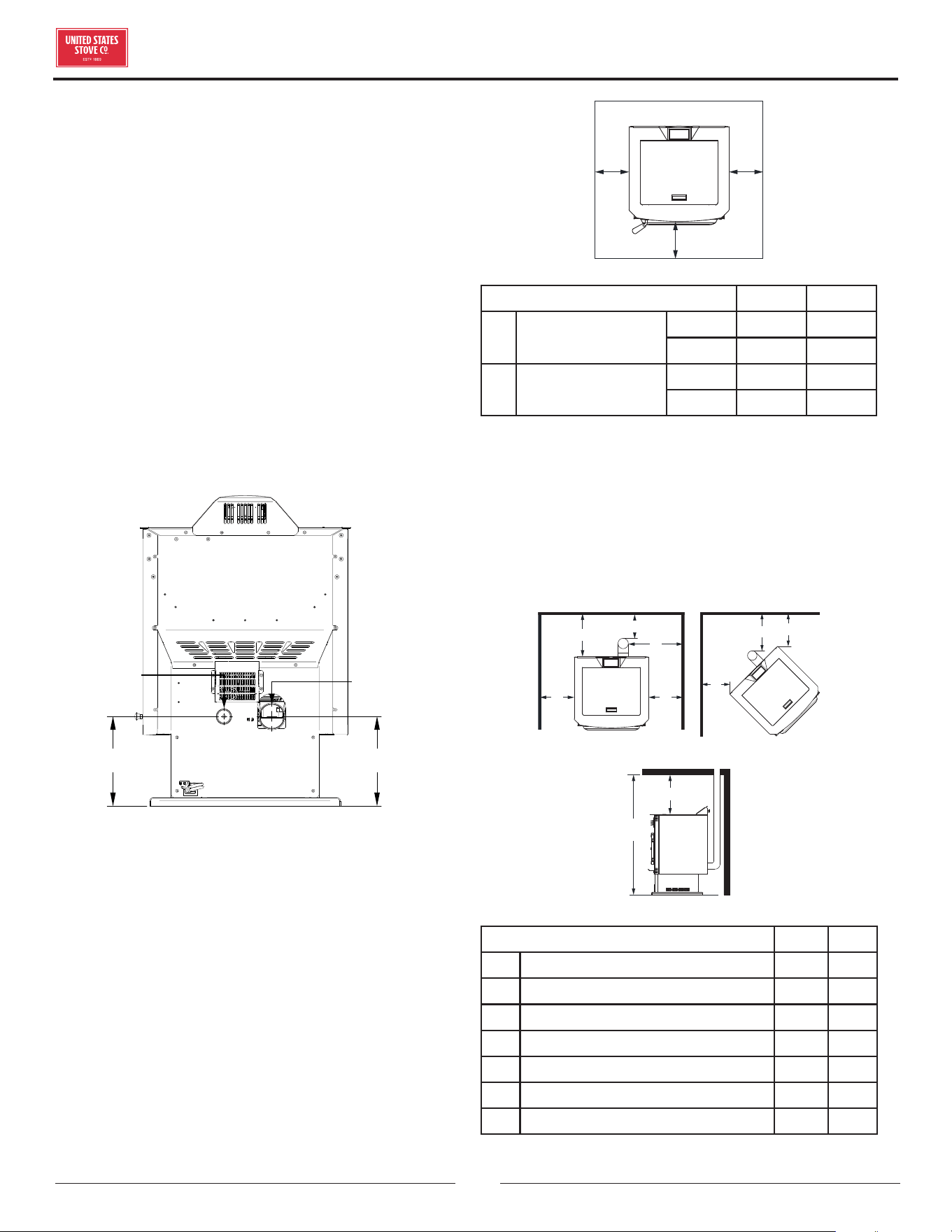

AIR INTAKE & EXHAUST LOCATIONS

10.61”

(270 mm)

10.59”

(270 mm)

Exhaust

Pipe

Fresh Air

Intake

FLOOR PROTECTION

This heater must have a non-combustible floor protector

(ember protection) installed beneath it if the floor is of

combustible material. If a floor pad is used, it should

be UL listed or equal. The floor pad or non-combustible

surface should be large enough to cover at least the area

under the product and 6” (153 mm) beyond the front

and beyond each side of the fuel loading and ash removal

openings. Floor protection must extend under and 2”

(51 mm) to each side of the chimney tee for an interior

vertical installation. Canadian Installations require a

minimum of 18” [458 mm] beyond the front of the unit

and 8” [204 mm] beyond each side of the unit.





A Side to Stove

U.S.A 6” 153 mm

CAN 8” 204 mm

B Front to Stove

U.S.A 6” 153 mm

CAN 18” 458 mm

CLEARANCES

Your pellet stove has been tested and listed for installation

in residential, mobile home / transportable building in

accordance with the clearances given below. For safety

reasons, please adhere to the installation clearances and

restrictions. Any reduction in clearance to combustibles

may only be done by means approved by a regulatory

authority.

















in mm

C Side Wall To Appliance 8 204

D Side Wall To Flue 3 77

E Back wall To Appliance 9.5 241

F Back wall To Flue 3 77

G Wall To Corner Of Appliance 2 51

H Ceiling Height To Floor 60 1524

J Ceiling Height To Appliance 27 686

OUTSIDE AIR SUPPLY (OPTIONAL, UNLESS

INSTALLING IN A MOBILE HOME / TRANSPORTABLE BUILDING)

Depending on your location and home construction,

outside air may be necessary for optimal performance.

Your stove is approved to be installed with an outside air

intake (69FAK) which is necessary for a mobile home /

transportable building. You can purchase the 69FAK

through your heater dealer. Installation instructions are

supplied with the air intake kit.

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK,

AWNING, OR IN ANY SEMI ENCLOSED OR

ROOFED AREA. DOING SO MAY RESULT IN

UNPREDICTABLE AIRFLOW AT THE VENT CAP

UNDER CERTAIN CONDITIONS AND CAN AFFECT

THE PERFORMANCE OF YOUR STOVE, AS WELL

AS, OTHER UNFORESEEABLE ISSUES.

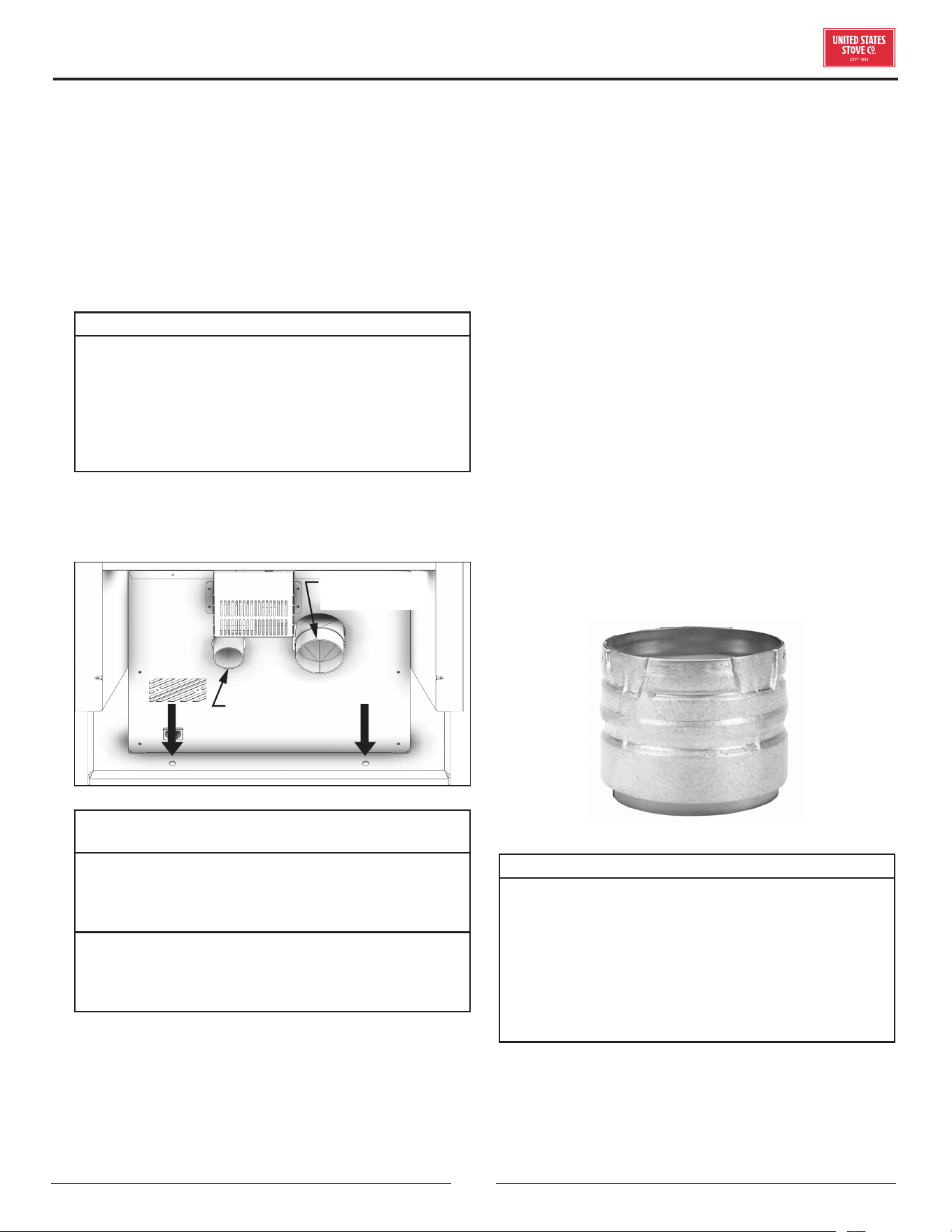

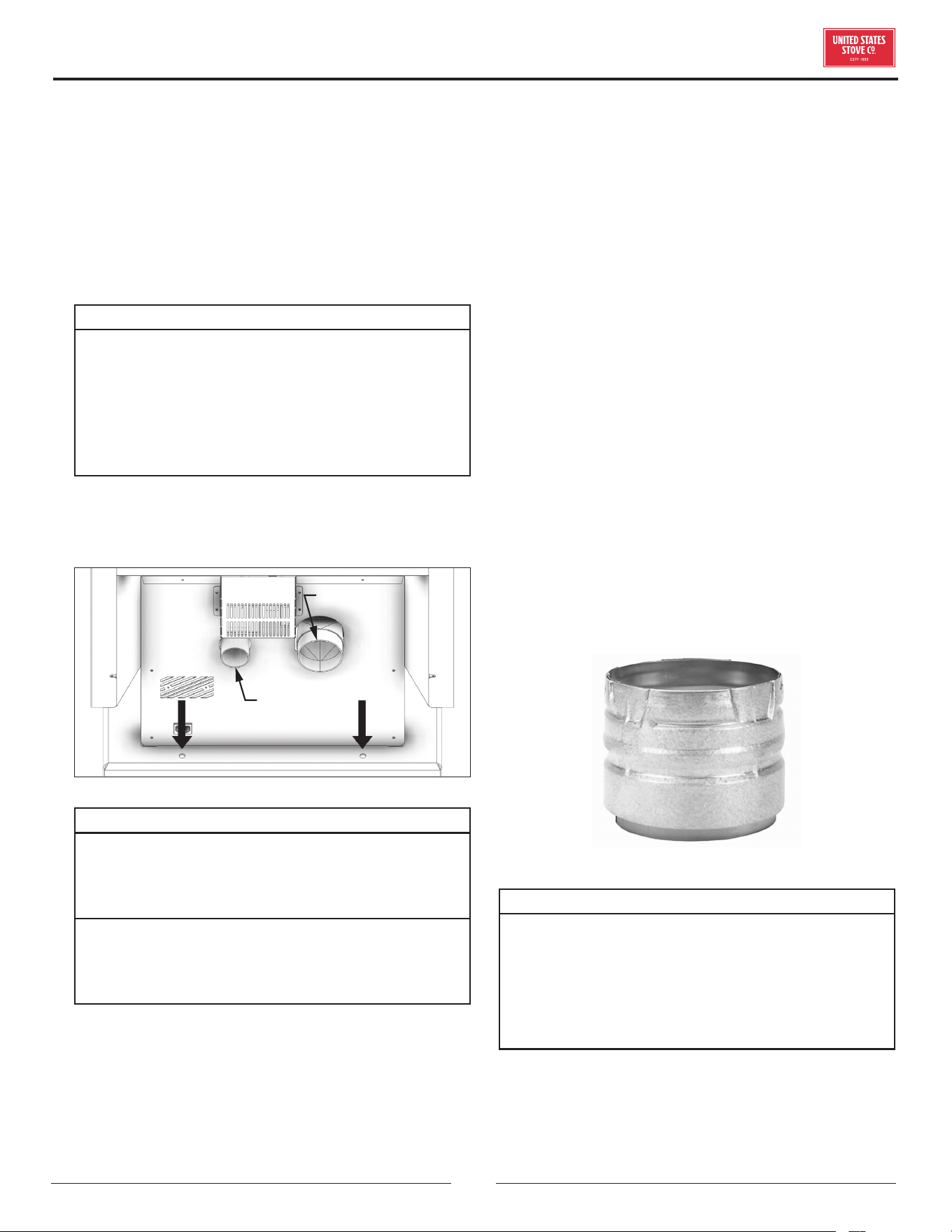

SECURING APPLIANCE TO THE FLOOR

Use the designated holes to secure the unit to the floor.

Fresh Air

Intake

Exhaust

Pipe

WARNING! DO NOT INSTALL IN SLEEPING ROOM.

CAUTION! THE STRUCTURAL INTEGRITY OF THE

MOBILE HOME / TRANSPORTABLE BUILDING

FLOOR, WALL, AND CEILING/ROOF MUST BE

MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME /

TRANSPORTABLE BUILDING, THE STOVE MUST

BE GROUNDED DIRECTLY TO THE STEEL CHASSIS

AND BOLTED TO THE FLOOR.

In addition to the previously detailed installation

requirements, mobile home / transportable building

installations must meet the following requirements:

• This stove must be securely fastened to the floor of the

mobile home / transportable building using two 1/4” lag

bolts that are long enough to go through both a hearth

pad, if used, and the floor of the home.

• The heater must be electrically grounded to the steel

chassis of the mobile home / transportable building

with 8 GA copper wire using a serrated or star washer

to penetrate paint or protective coating to ensure

grounding.

• Vent must be 3 or 4-inch “PL” Vent and must extend

a minimum or 36” (914 mm) above the roof line of

the mobile home / transportable building and must be

installed using a certified ceiling fire stop and rain cap.

• When moving your mobile home / transportable

building, all exterior venting must be removed while the

mobile home / transportable building is being relocated.

After relocation, all venting must be reinstalled and

securely fastened.

• Outside Air is mandatory for mobile home /

transportable building installation. See Outside Air

Supply section and your dealer for purchasing.

• Check with your local building ocials as other codes

may apply.

VENTING REQUIREMENTS

A compatible appliance adapter is required for the proper

venting installation of this unit. Purchase the appropriate

appliance adapter from your preferred venting company

prior to starting the ventilation process.

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED BY

THE VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A VENT

SERVING ANY OTHER APPLIANCE OR STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

The following installation guidelines must be followed

to ensure conformity with both the safety listing of this

stove and to local building codes. Do not use makeshift

methods or compromise in the installation.

INSTALLATION

IMPORTANT:

THIS UNIT IS EQUIPPED WITH A NEGATIVE DRAFT

SYSTEM THAT PULLS AIR THROUGH THE BURN

POT AND PUSHES THE EXHAUST OUT OF THE

DWELLING. IF THIS UNIT IS CONNECTED TO A FLUE

SYSTEM OTHER THAN THE WAY EXPLAINED IN

THIS MANUAL, IT WILL NOT FUNCTION PROPERLY.

MAXIMUM VENTING DISTANCE

Installation MUST include at least 3-feet of vertical pipe

outside the home. This will create some natural draft to

reduce the possibility of smoke or odor during appliance

shutdown and keep exhaust from causing a nuisance or

hazard by exposing people or shrubs to high temperatures.

The maximum recommend vertical venting height is 12-

feet for 3-inch type “PL” vent. Total length of horizontal

vent must not exceed 4-feet. This could cause back

pressure. Use no more than 180 degrees of elbows (two

90-degree elbows, or two 45-degree and one 90-degree

elbow, etc.) to maintain adequate draft.

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance

up through the chimney. The amount of draft in your

chimney depends on the length of the chimney, local

geography, nearby obstructions and other factors. Too

much draft may cause excessive temperatures in the

appliance. Inadequate draft may cause backpung into

the room and ‘plugging’ of the chimney. Inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

excessive draft. Take into account the chimney’s location

to ensure it is not too close to neighbours or in a valley

which may cause unhealthy or nuisance conditions.

PELLET VENT TYPE

A certified 3-inch or 4-inch type “PL” pellet vent exhaust

system must be used for installation and attached to the

pipe connector provided on the back of the stove (use a

3-inch to 4-inch adapter for 4-inch pipe). The connection

at the back of the stove must be sealed using Hi-Temp

RTV. Use a 4-inch vent if the vent height is over 12-

feet or if the installation is over 2,500 feet above sea

level. We recommend the use of Simpson Dura-Vent®

or Metal-Fab® pipe (if you use other pipes, consult your

local building codes and/or building inspectors). Do not

use Type-B Gas Vent pipe or galvanized pipe with this

unit. The pellet vent pipe is designed to disassemble for

cleaning and should be checked several times during the

burning season. The pellet vent pipe is not furnished with

the unit and must be purchased separately.

PELLET VENT INSTALLATION

The installation must include a clean-out tee to enable

collection of fly ash and to permit periodic cleaning of the

exhaust system. 90-degree elbows accumulate fly ash

and soot thereby reducing exhaust flow and performance

of the stove. Each elbow or tee reduces draft potential

by 30% to 50%. All joints in the vent system must be

fastened by at least 3 screws, and all joints must be

sealed with Hi-Temp RTV silicone sealant to be airtight.

The area where the vent pipe penetrates to the exterior of

the home must be sealed with silicone or other means to

maintain the vapor barrier between the exterior and the

interior of the home. Vent surfaces can get hot enough

to cause burns if touched by children. Noncombustible

shielding or guards may be required.

PELLET VENT TERMINATION

Do not terminate the vent in an enclosed or semi-enclosed

area, such as; carport, garage, attic, crawl space, under a

sun deck or porch, narrow walkway, or any other location

that can build up a concentration of fumes. Termination

in one of these areas can also lead to unpredictable

pressure situations with the appliance, and could result

in improper performance and/or malfunction. The

termination must exhaust above the outside air inlet

elevation. The termination must not be located where it

will become plugged by snow or other materials. Do not

terminate the venting into an existing steel or masonry

chimney.

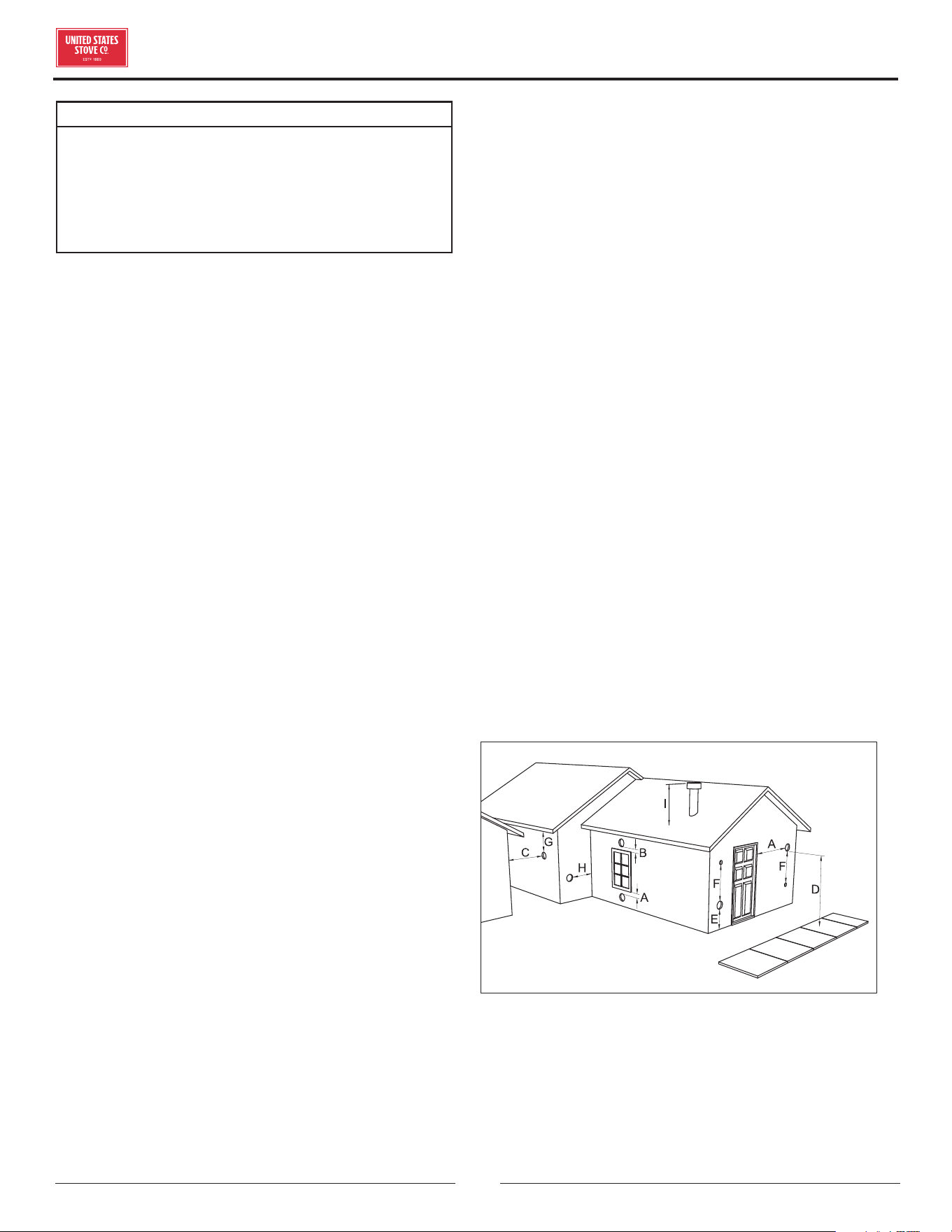

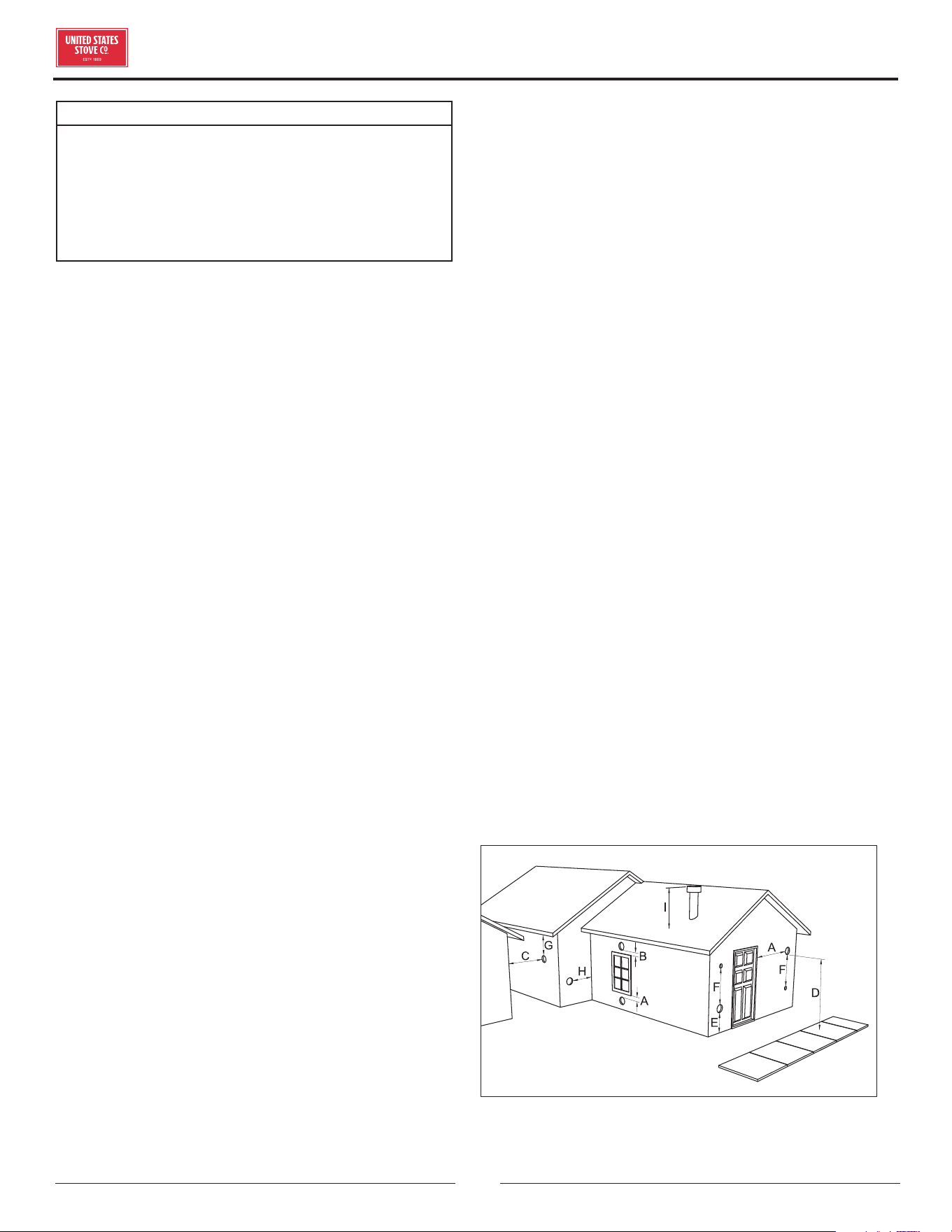

VENT TERMINATION CLEARANCES

INSTALLATION

A. Minimum 4-foot (1.22m) clearance below or beside

any door or window that opens.

B. Minimum 1-foot (0.3m) clearance above any door or

window that opens.

C. Minimum 3-foot (0.91m) clearance from any

adjacent building.

D. Minimum 7-foot (2.13m) clearance from any grade

when adjacent to public walkways.

E. Minimum 2-foot (0.61m) clearance above any grass,

plants, or other combustible materials.

F. Minimum 3-foot (0.91m) clearance from an forced

air intake of any appliance.

G. Minimum 2-foot (0.61m) clearance below eves or

overhang.

H. Minimum 1-foot (0.3m) clearance horizontally from

combustible wall.

I. Must be a minimum of 3 foot (0.91m) above the roof

and 2 foot (0.61m) above the highest point or the roof

within 10 feet (3.05m).

Determining where to install your new pellet stove heater.

To get the most ecient use of re-circulated heat, you

should consider a room that is centrally located within

your home. Choose a room that is large and open. It is

Extremely Important to maintain proper clearances from

any combustible surfaces or materials in the room where

your heater will be located. You can find proper clearance

measurements in this manual and on the rating label of

your pellet stove. The pellet stove can be vented through

an exterior wall or into an existing masonry or metal

chimney if “PL” vent pipe is used throughout existing

chimney. Venting can pass through the ceiling and roof

if approved pipe is used. Where passage through a wall,

or partition of combustible construction is desired, the

installation must conform to CAN/CSA-B365.

WARNING:

• DO NOT OBTAIN COMBUSTION AIR FROM THE

ATTIC, GARAGE OR ANY OTHER UNVENTILATED

AREA. YOU MAY OBTAIN COMBUSTION AIR

FROM A VENTILATED CRAWL SPACE.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

• DO NOT CONNECT THIS UNIT TO A CHIMNEY

FLUE SERVING ANOTHER HEATER, FURNACE

OR APPLIANCE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY

THE VENT MANUFACTURER.

• ONLY USE APPROVED MATERIAL FOR

INSTALLATION, FAILURE TO DO SO MAY RESULT

IN PROPERTY DAMAGE, BODILY INJURY, OR

EVEN DEATH.

This appliance is certified for use with listed 3 inch or

4 inch “PL” pellet venting products. The use of other

components other than stated herein could cause bodily

harm, heater damage, and void your warranty.

HORIZONTAL EXHAUST VENT

INSTALLATION

1. Locate your pellet stove in a location which meets the

requirements of this manual, but in an area where it

does not interfere with the house framing, wiring, etc.

2. Install a non-combustible hearth pad underneath the

pellet stove. This pad should extend at least 6” (152

mm) in front of the unit.

3. Place the pellet stove approximately 15” (381 mm)

away from the interior wall.

4. Locate the center of the exhaust pipe of your unit.

This point should then be extended to the interior

wall of your house. Once you have located the center

point, on the interior wall, cut a 7” (175 mm) diameter

hole through the wall.

5. The next step is to install the wall thimble, refer to

the instructions which come with the wall thimble for

this step.

6. Install the appropriate length of exhaust vent pipe

into the wall thimble. See steps 11 and 12 when

determining the correct length of exhaust vent to use.

7. Outside Fresh Air is Mandatory when installing

this pellet stove room heater in airtight homes and

mobile home / transportable buildings. Be sure

INSTALLATION

that the outside air vent has an approved cap on it

to prevent rodents from entering. Be sure to install

in location that won’t become blocked with snow,

etc.

8. Connect the exhaust vent pipe to the exhaust outlet

of your pellet stove.

9. Secure all vent joint connections with 3 screws.

Seal the exhaust vent joint connections with high

temperature silicone sealant.

10. Push the unit straight back to the interior wall,

being sure to maintain the minimum clearances to

combustibles 2” (51 mm) to the back of the unit. Seal

the annular space of the wall thimble and around the

vent pipe with high temperature silicone sealant.

11. The exhaust vent pipe must extend at least 12” (300

mm) out past the exterior wall. Seal the annular

space of the wall thimble and around the vent pipe

with high temperature silicone sealant.

12. Install an approved horizontal termination cap or if

necessary install a 90° elbow and appropriate length

of vertical venting. An approved vertical vent cap is

recommended.

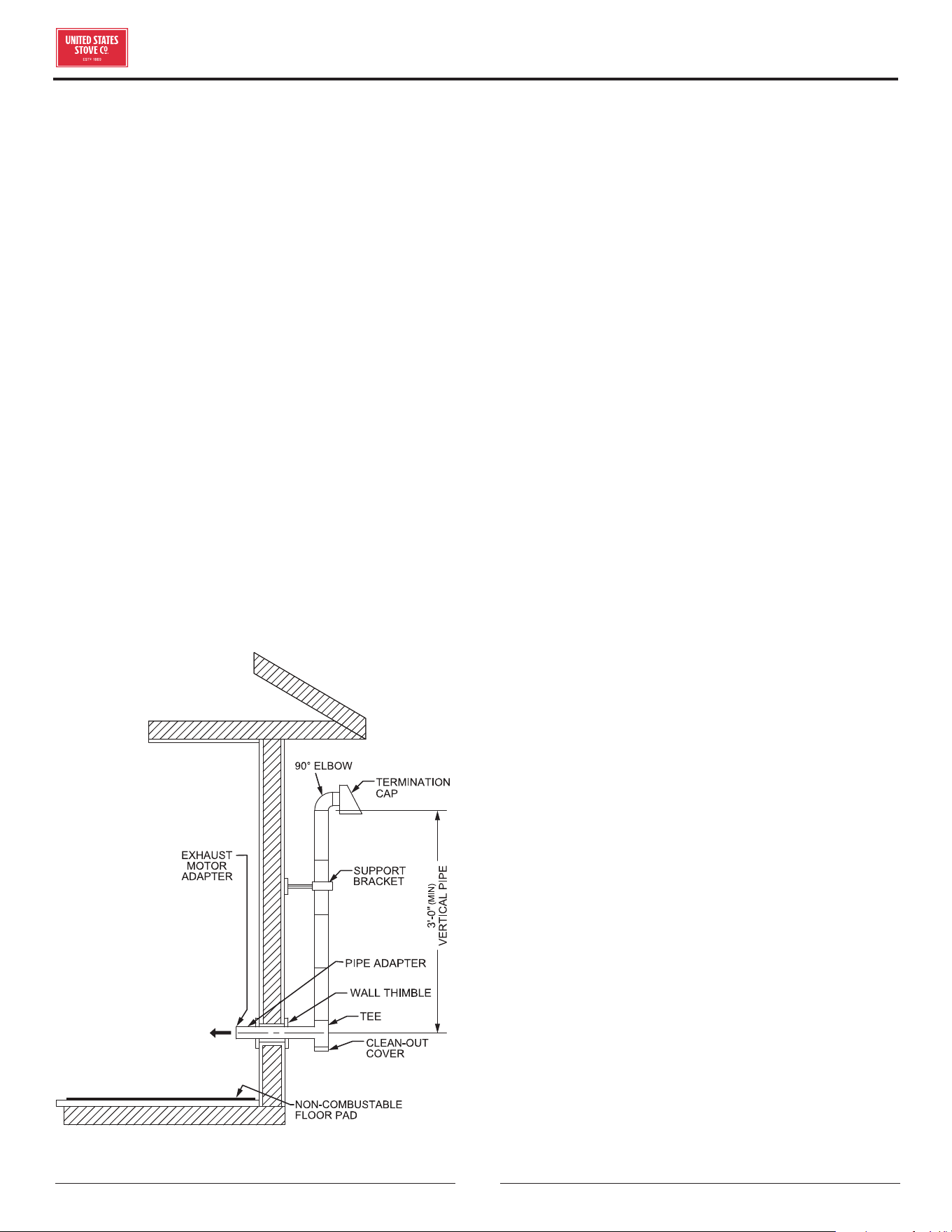

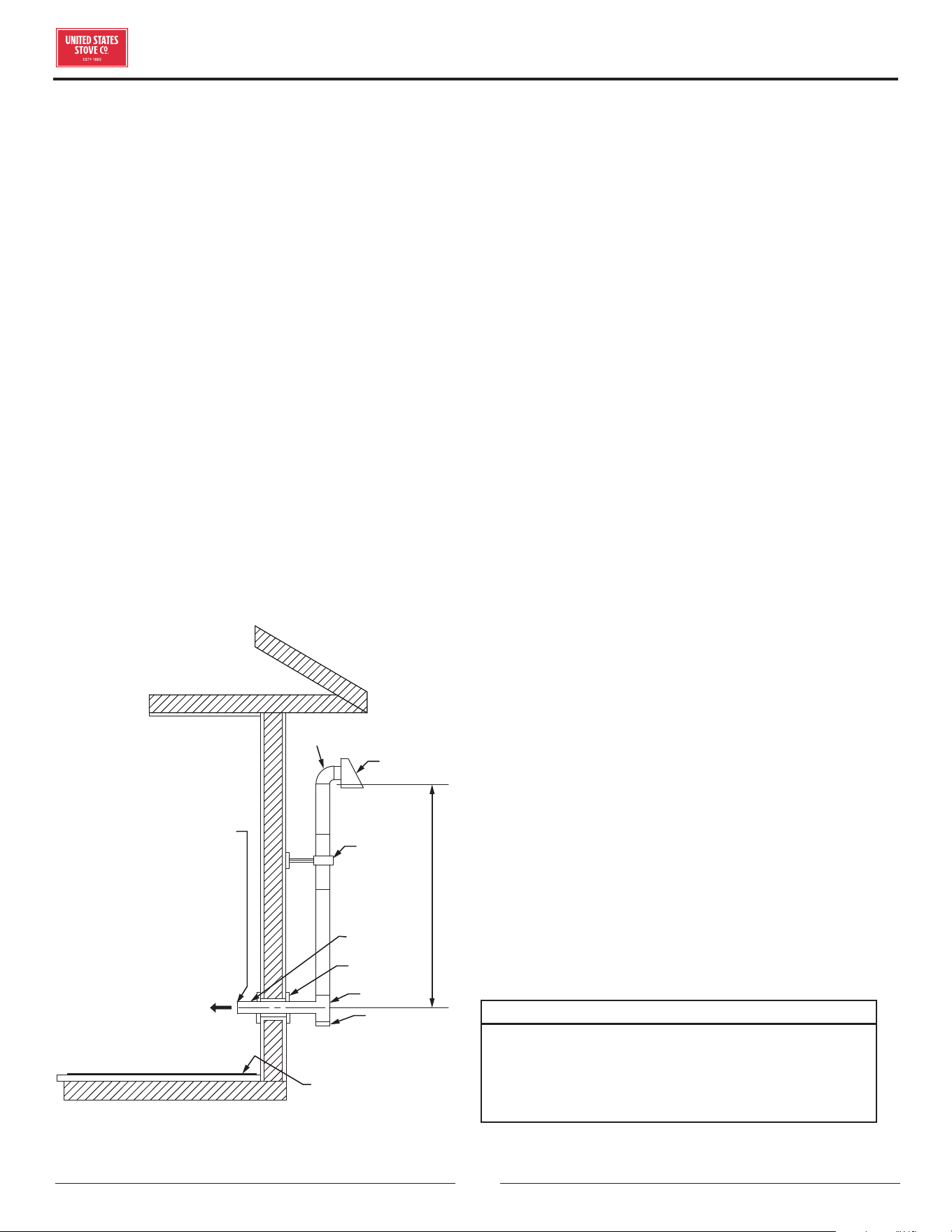

THROUGH THE WALL INSTALLATION

(RECOMMENDED INSTALLATION)

TYPICAL THROUGH THE

WALL INSTALLATION

To Stove

Canadian installations must conform to CAN/CSA-B365.

To vent the unit through the wall, connect the pipe

adapter to the exhaust motor adapter. If the exhaust

adapter is at least 18” (457 mm) above ground level, a

straight section of pellet vent pipe can be used through

the wall. Your heater dealer should be able to provide

you with a kit that will handle most of this installation,

which will include a wall thimble that will allow the proper

clearance through a combustible wall. Once outside the

structure, a 3” (76 mm) clearance should be maintained

from the outside wall and a clean out tee should be

placed on the pipe with a 90-degree turn away from the

house. At this point, a 3ft (0.91m) (minimum) section of

pipe should be added with a horizontal cap, which would

complete the installation. A support bracket should be

placed just below the termination cap or one every 4ft

(1.22m) to make the system more stable. If you live in an

area that has heavy snowfall, it is recommended that the

installation be taller than 3ft (0.91m) to get above the

snowdrift line. This same installation can be used if your

heater is below ground level by simply adding the clean-

out section and vertical pipe inside until ground level is

reached. With this installation you have to be aware of the

snowdrift line, dead grass, and leaves. We recommend

a 3ft (0.91m) minimum vertical rise on the inside or

outside of the house. The “through the wall” installation

is the least expensive and simplest installation. Never

terminate the end vent under a deck, in an alcove, under

a window, or between two windows. We recommend

Simpson Dura-Vent® or Metal-Fab® kits.

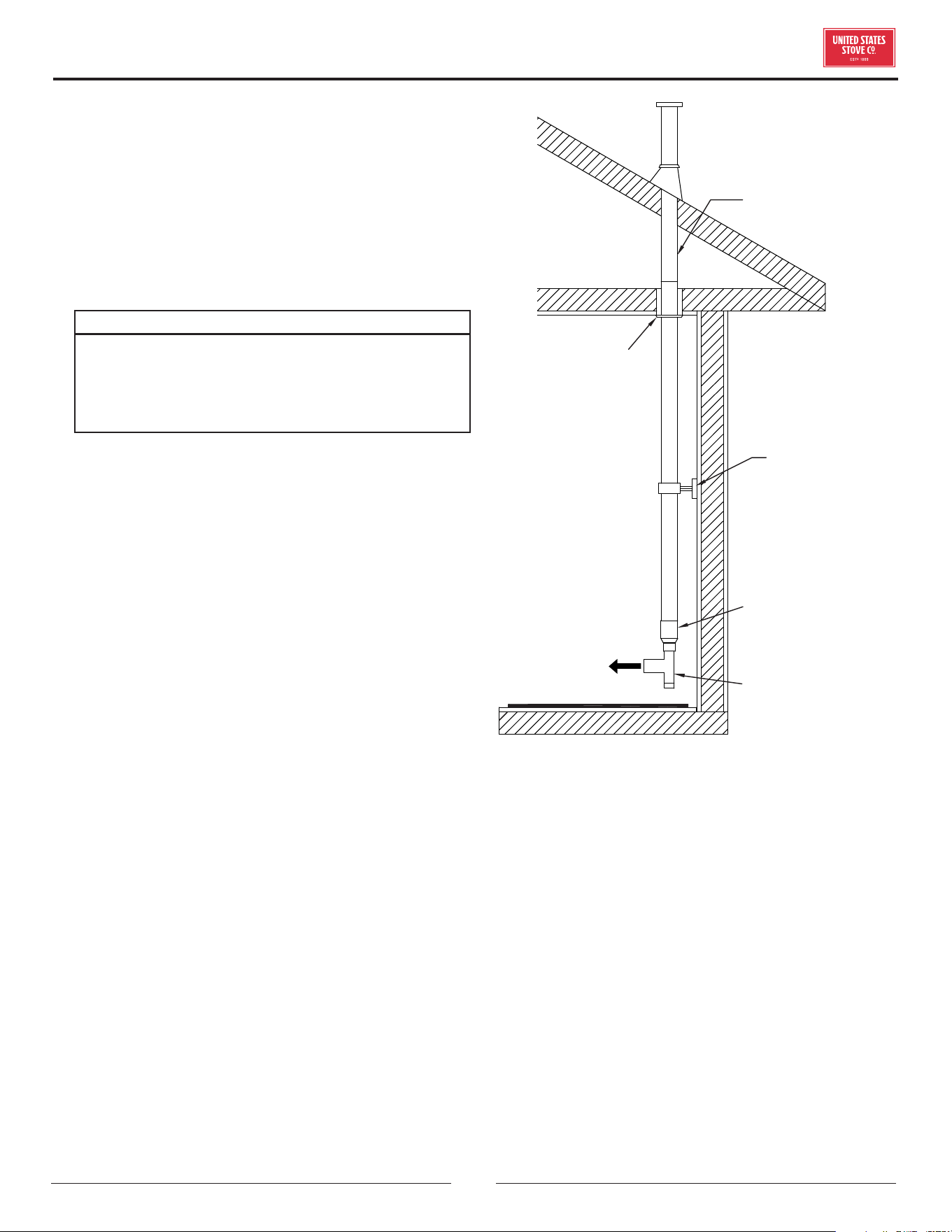

THROUGH THE ROOF/CEILING

INSTALLATION

• When venting the heater through the ceiling, the pipe

is connected the same as through the wall, except the

clean-out tee is always on the inside of the house, and a

3” (76 mm) adapter is added before the clean-out tee.

• You must use the proper ceiling support flanges and

roof flashing (supplied by the pipe manufacturer; follow

the pipe manufacturer’s directions). It is important to

note that if your vertical run of pipe is more than 12ft

(3.7m), the pellet vent pipe size should be increased to

4” (102 mm) in diameter.

• Do not exceed more than 4ft (1.22m) of pipe on a

horizontal run and use as few elbows as possible. If

an oset is required, it is better to install 45-degree

elbows rather than 90-degree elbows.

INSTALLATION

WARNING:

YOU MAY WANT TO LOCATE ANY UTILITIES

OR OBSTACLES INSIDE THE WALL BEFORE

ATTEMPTING THIS INSTALL. MAKE SURE

TO KEEP IN MIND YOUR UNIT’S CLEARANCE

REQUIREMENTS.

1. Mark the area and then cut the wall for vent

installation if needed.

2. Install the wall thimble as specified by the

manufacturer (wall thimble sold separately).

3. Install venting.

VENTING YOUR PELLET STOVE INTO AN

EXISTING CLASS A 6” CHIMNEY SYSTEM

IMPORTANT:

IF YOU ARE INSTALLING YOUR PELLET STOVE AS

A REPLACEMENT TO AN EXISTING WOOD STOVE,

YOU CAN INSTALL YOUR PELLET STOVE USING

THE EXISTING CLASS A 6” VENTING SYSTEM.

1. You must have the existing chimney system cleaned

and/or inspected by a qualified chimney sweep before

proceeding with the installation of your pellet stove.

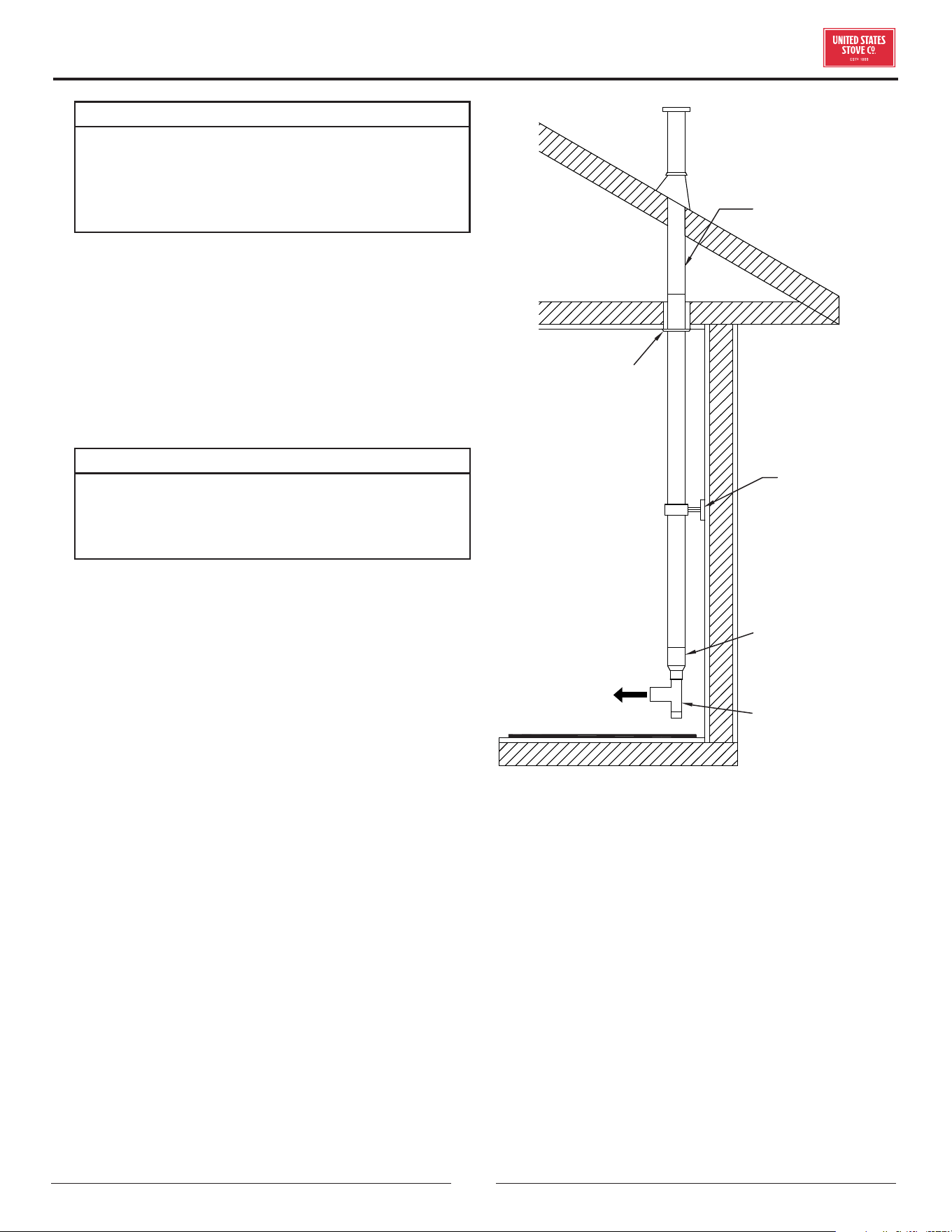

2. To the right is an example of an installation using part

number 860001, 3-6” transition into 6” connector

pipe (the illustration is only an example). Please

conform to any local building codes or regulations

having jurisdiction before you have a qualified

installer proceed with this installation.

Existing Class ‘A’

6” Chimney System

3” PL Vent

Clean Out Tee

Support

Bracket

Ceiling

Support

3” to 6” Pipe

Adapter

To Stove

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

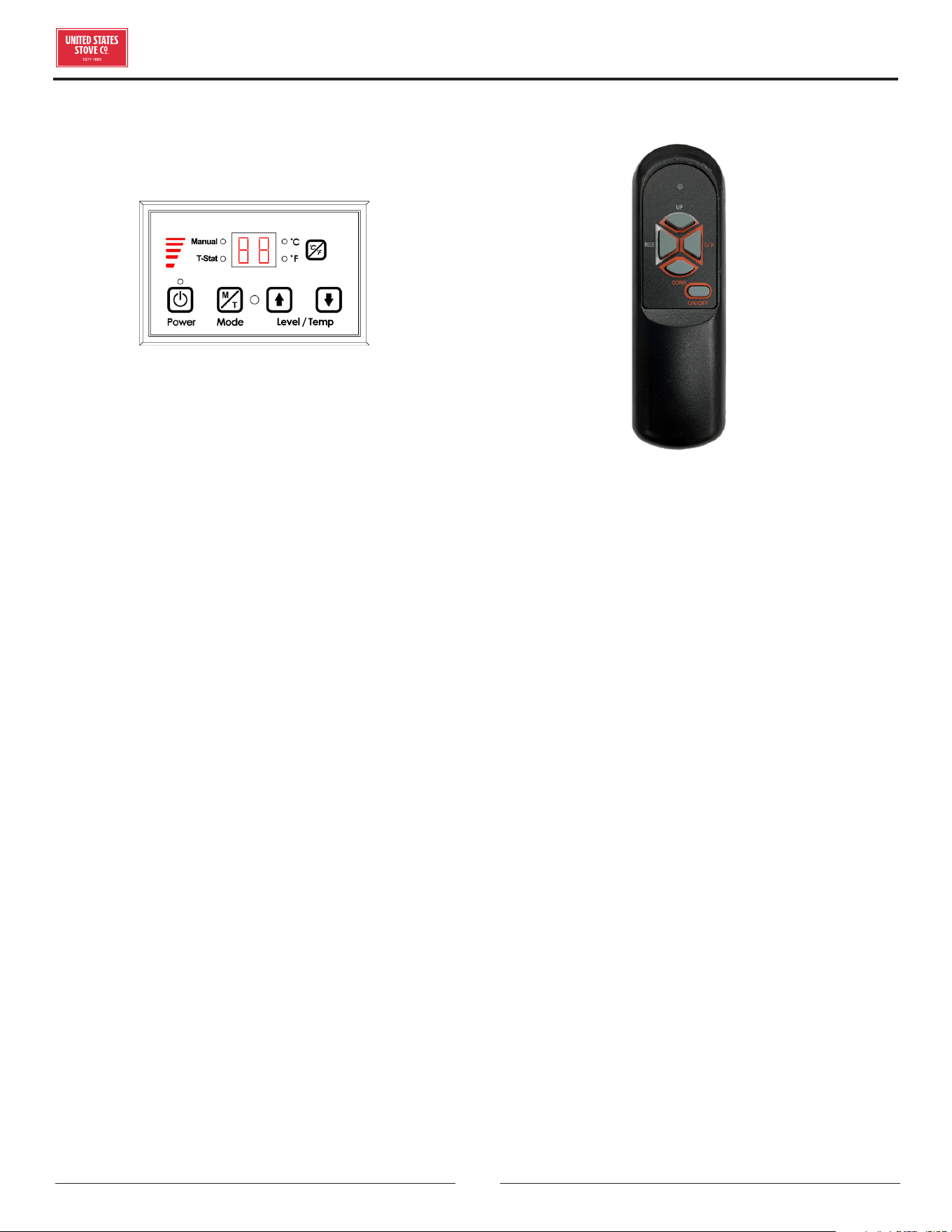

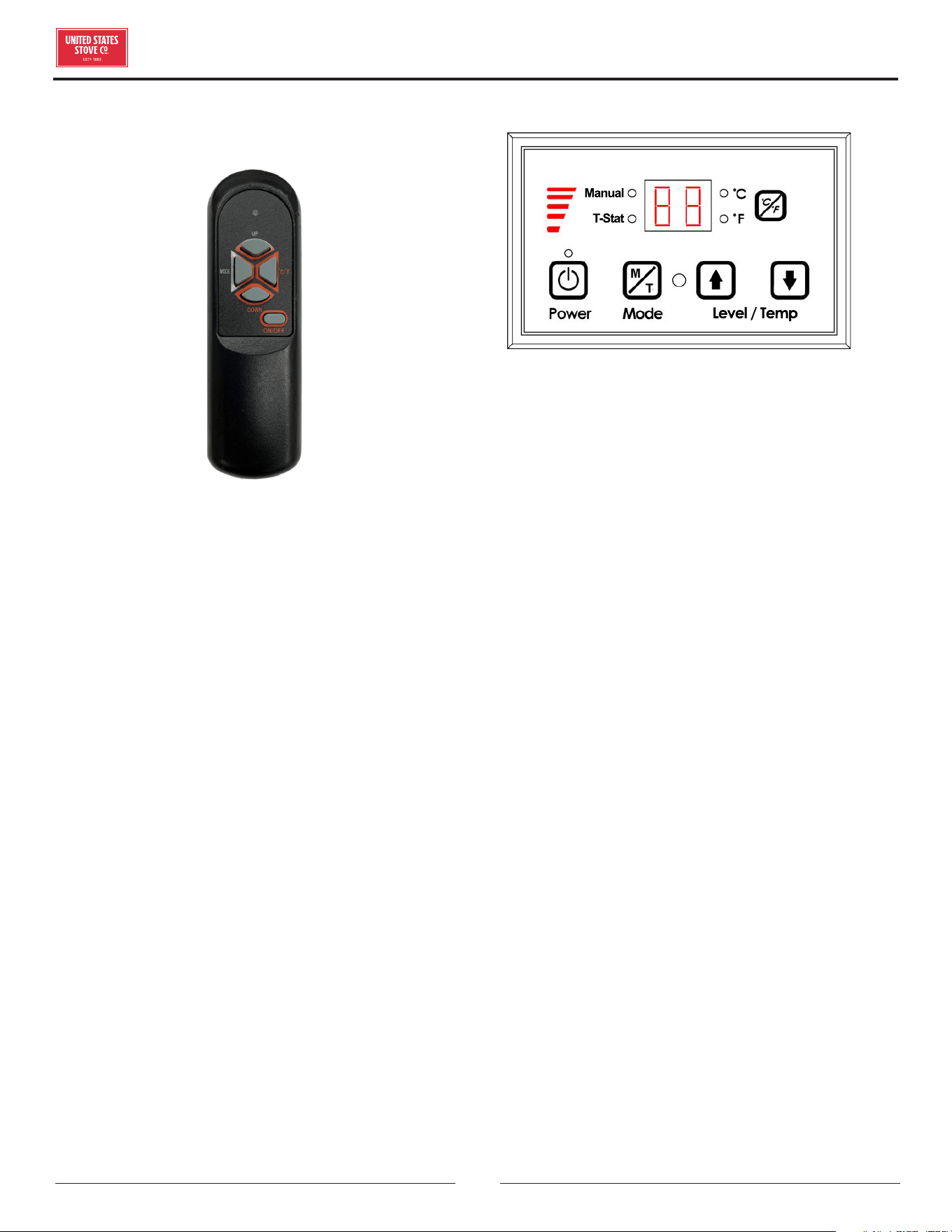

PANEL / REMOTE CONTROLS

The operation of this appliance can be controlled from

the panel located on the side of the stove and/or by the

remote control. The control functions are as follows:

A. On/O Switch

• When pushed, the stove will automatically ignite. No

other fire starter is necessary. The igniter will stay

on for at least 10 and up to 12 minutes, depending on

when Proof of Fire is reached. The fire should start in

approximately 5 minutes.

• After pushing the “On/O” button, the auger motor is on

for 3.5 minutes, o for 1 minute. During the remainder

of the start-up period, the auger motor operates on the

heat range “1” setting.

• During start up the heat level advance (Up and Down

keys) will change the heat range indicator level

accordingly, but there is no change in the stoves

operating conditions until start-up is completed.

• During start-up ignition must occur within 12 minutes

or the stove will error out and show E3.

• During the start-up phase, the Mode key does not

function.

B. Heat Range Arrow Buttons

• These buttons when pushed will set the pellet feed

rate, hence the heat output or heat range of your stove.

When using the hand-held remote this function can be

performed with the “Up/Down” buttons.

• The levels of heat output will incrementally change on

the bar graph starting from heat range “1” to heat range

“5”.

C. °C / °F Button

• The °C / °F button changes the two digit display from

degrees Celsius to degrees Fahrenheit.

D. MODE (M/T) BUTTON

• The Mode of the stove can be switched between

manual and controlled with a Thermostat. Separate

LEDs to the left of the two digit display indicate the

mode of operation – Manual or T-Stat. The stove has

to be in normal operation to be switched from Manual

to T-Stat mode.

• Manual mode operates according to the 5 set levels of

feed on the bar graph from heat range “1” to heat range

“5”.

T-Stat mode works as follows:

• The stove has a built in Thermostat into the controls of

the appliance. The temperature sensor for the T-Stat

is located on the back of the stove behind the display

board.

• Once the stove has gone into run mode the stove can be

switch into T-Stat mode.

• The Up and Down Level / Temp Arrow buttons are used

to change the desired set-point temperature. Once the

desired temperature is reached the two digit display

will flash for four seconds and reset to the actual room

temperature.

• Once the stove reaches within 3°F of the desired

temperature set point, it returns to the heat range that

the stove was set on before it was switched to T-Stat

mode (if the stove was running on heat range “5” when

switched to T-stat mode when it gets within 3°F of the

set point it will return to heat range “5”).

• Once the stove reaches the desired set-point, the stove

will drop to heat range “1”.

• When room temperature drops below desired set-point

the stove will ramp back up until it reaches the desired

temperature.

NOTE:

Operation range of this

remote is within 16-1/12 ft.

of the appliance.

OPERATION INSTRUCTIONS

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE OF

PELLETIZED FUEL THAT MEET OR EXCEED THE

STANDARD SET BY THE PELLET FUEL INSTITUTE

(PFI).

Your pellet stove is designed to burn premium hardwood

pellets that comply with the Pellet Fuels Institute (PFI)

standard (minimum of 40 lbs density per cubic ft, 1/4” to

5/16” diameter, length no greater than 1.5”, not less than

8,200 BTU/lb, moisture under 8% by weight, ash under

1% by weight, and salt under 300 parts per million).

Pellets that are soft, contain excessive amounts of loose

sawdust, have been, or are wet, will result in reduced

performance. Store your pellets in a dry place. DO NOT

store the fuel within the installation clearances of the

unit or within the space required for refuelling and ash

removal. Doing so could result in a house fire. Do not over

fire or use volatile fuels or combustibles, doing so may

cause a personal and property damage hazards.

THIS STOVE IS APPROVED FOR BURNING PELLETIZED

WOOD FUEL ONLY ! Factory-approved pellets are those

1/4” or 5/16” in diameter and not over 1” long. Longer or

thicker pellets sometimes bridge the auger flights, which

prevents proper pellet feed. Burning wood in forms other

than pellets is not permitted. It will violate the building

codes for which the stove has been approved and will

void all warranties. The design incorporates automatic

feed of the pellet fuel into the fire at a carefully prescribed

rate. Any additional fuel introduced by hand will not

increase heat output but may seriously impair the stoves

performance by generating considerable smoke. Do

not burn wet pellets. The stove’s performance depends

heavily on the quality of your pellet fuel. Avoid pellet

brands that display these characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or sand.

Pellets can be screened before being placed in hopper

to remove most fines.

• Binders – Some pellets are produced with materials to

hold the together, or “bind” them.

• High ash content – Poor quality pellets will often create

smoke and dirty glass. They will create a need for more

frequent maintenance. You will have to empty the burn

pot plus vacuum the entire system more often. Poor

quality pellets could damage the auger. We cannot

accept responsibility for damage due to poor quality

pellet.

This heater is designed to burn only PFI Premium grade

pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt water

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, saw dust, wax and similar substances

for the purpose of starting a fire in an aected wood

heater.

Burning these materials may result in release of toxic

fumes or render the heater ineective and cause smoke.

CAUTION:

• KEEP FOREIGN OBJECTS OUT OF THE HOPPER.

• THE MOVING PARTS OF THIS STOVE ARE

PROPELLED BY HIGH TORQUE ELECTRIC

MOTORS. KEEP ALL BODY PARTS AWAY FROM

THE AUGER WHILE THE STOVE IS PLUGGED

INTO AN ELECTRICAL OUTLET. THESE MOVING

PARTS MAY BEGIN TO MOVE AT ANY TIME

WHILE THE STOVE IS PLUGGED IN.

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none of the

air holes are plugged. Clean the firebox, and then reinstall

burn pot. Clean door glass if necessary (a dry cloth or

paper towel is usually sucient). Never use abrasive

cleaners on the glass or door. Check fuel in the hopper,

and refill if necessary.

BUILDING A FIRE

Never use a grate or other means of supporting the fuel.

Use only the burn pot supplied with this heater. Hopper

lid must be closed in order for the unit to feed pellets.

During the start-up period:

• Make sure the burn pot is free of pellets.

• DO NOT open the viewing door.

• DO NOT add pellets to the burn pot by hand.

NOTE: During the first few fires, your stove will emit an

odor as the high-temperature paint cures or becomes

seasoned to the metal. Maintaining smaller fires will

minimize this. Avoid placing items on the stovetop during

this period because the paint could be aected. Attempts

to achieve heat output rates that exceed heater design

specifications can result in permanent damage to the

heater.

IGNITOR

1. Fill hopper and clean burn pot.

2. Press the “On/O” button. Make sure the green light

comes on.

3. Adjust the feed rate to the desired setting by pressing

the “Heat Level Advance” button.

If the fire doesn’t start in 12 minutes, press “On/O”, wait

a few minutes, clear the burn pot, and start the procedure

again.

OPTIMAL OPERATION

This pellet stove has been certified by the US EPA to

meet strict 2020 guidelines. To ensure this unit produces

the optimal minimal emissions, it is critical to follow the

following guidelines. To achieve a “high burn”, your stove

should be set on setting 5 with the damper fully open.

To achieve a “medium burn”, your stove should be set

on setting 3 with the damper closed 50%. To achieve

a “low burn”, your stove should be set on setting 1 with

the damper fully closed. Setting 4 will give you a medium

high burn and setting 2 will give you a medium low burn. If

the door is opened while the stove is in operation it must

be closed within 30 seconds or the stove will shut down.

If the stove shuts down push the “On/O” button to re-

start your stove. The stove will have to fully shut down

and turn o before you will be able to restart the stove

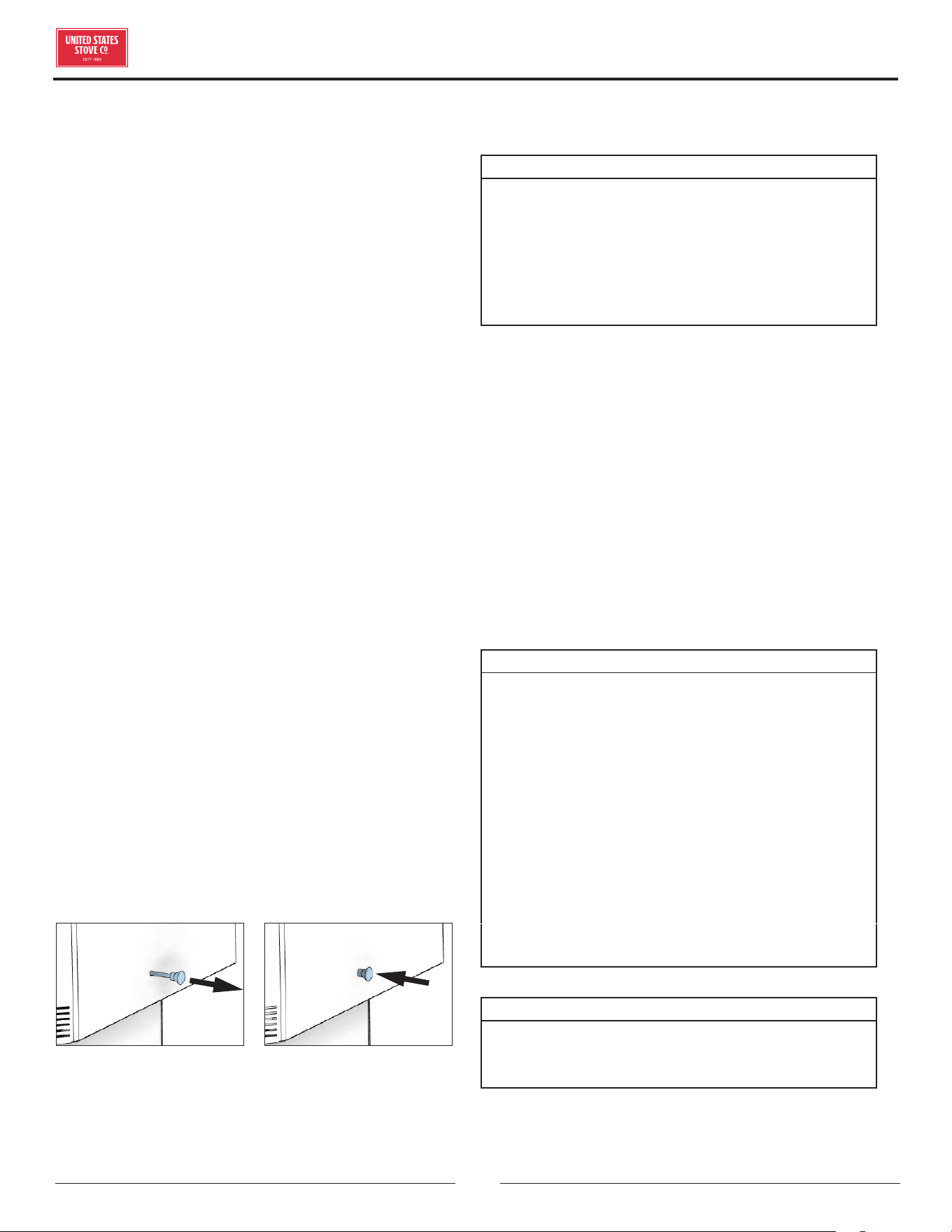

Open

Closed

OPENING DOOR

If the door is opened while the stove is in operation it

must be closed within 30 seconds or the stove will shut

down. If the stove shuts down push the “On/O” button

to re-start your stove. The stove will have to fully shut

down and turn o before you will be able to restart the

stove.

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH THE

VIEWING DOOR OPEN. THE AUGER WILL NOT

FEED PELLETS UNDER THESE CIRCUMSTANCES

AND A SAFETY CONCERN MAY ARISE FROM

SPARKS OR FUMES ENTERING THE ROOM.

• THE DOOR MUST BE CLOSED AND SEALED

DURING OPERATION.

ROOM AIR FAN

When starting your stove the Room Air Fan will not

come on until the stove’s heat exchanger warms up. This

usually takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

The fire goes out and the auger motor and blowers will

run until the stove cools. This will take 30 minutes or

longer depending on the heat remaining in the appliance.

After the stove components stop running all lights on

the display will go out and the two digit display will begin

flashing “E3”

REFUELLING

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE HOT

DURING OPERATION; THEREFORE, YOU

SHOULD ALWAYS USE SOME TYPE OF HAND

PROTECTION WHEN REFUELING YOUR STOVE.

• DO NOT TOUCH THE HOT SURFACES OF THE

STOVE. EDUCATE ALL CHILDREN ON THE

DANGERS OF A HIGH-TEMPERATURE STOVE.

YOUNG CHILDREN SHOULD BE SUPERVISED

WHEN THEY ARE IN THE SAME ROOM AS THE

STOVE.

• NEVER PLACE YOUR HAND NEAR THE AUGER

WHILE THE STOVE IS IN OPERATION.

• WE RECOMMEND THAT YOU NOT LET THE

HOPPER DROP BELOW 1/4 FULL.

WARNING:

• KEEP HOPPER LID CLOSED AT ALL TIMES

EXCEPT WHEN REFILLING.

• DO NOT OVERFILL HOPPER.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

OPERATION INSTRUCTIONS

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING IT

FROM THE POWER SOURCE.

Turning your stove o is a matter of pressing the “POWER”

button on the display board. The green light will turn back

to red when the “POWER” button is pushed. The auger

motor will stop, and the blowers will continue to operate

until the internal firebox temperatures have fallen to a

preset level.

1. Your stove is equipped with a high temperature

thermodisc. This unit has a manual reset thermodisc.

This safety switch has two functions.

A. To recognize an overheat situation in the stove and

shut down the fuel feed or auger system.

B. In case of a malfunctioning convection blower, the

high-temperature thermodisc will automatically

shut down the auger, preventing the stove from

overheating.

NOTE: On some units, once tripped, like a circuit breaker,

the reset button will have to be pushed before restarting

your stove. On other units the thermodisc has no reset

button and will reset itself once the stove has cooled. The

manufacturer recommends that you call your dealer if

this occurs as this may indicate a more serious problem.

A service call may be required.

2. If the combustion blower fails, an air pressure switch

will automatically shut down the auger.

NOTE: Opening the stove door for more than 30 seconds

during operation will cause enough pressure change to

activate the air switch, shutting the fuel feed o. The stove

will shut down and show “E2” on the two digit display.

The stove has to fully shut down before restarting.

INTERIOR CHAMBERS

• Burn Pot - Periodically remove and clean the burn pot

and the area inside the burn pot housing. In particular,

it is advisable to clean out the holes in the burn pot to

remove any build up that may prevent air from moving

through the burn pot freely.

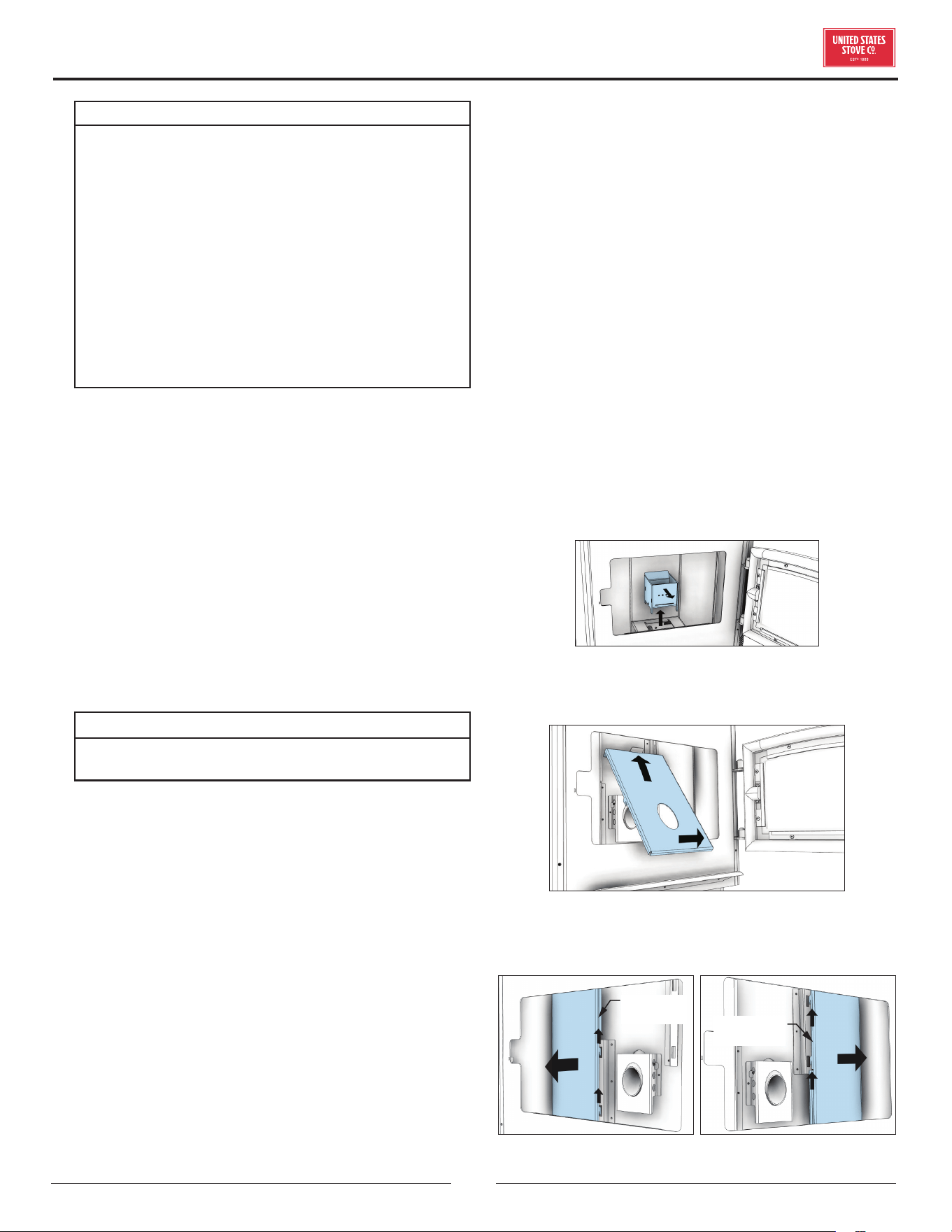

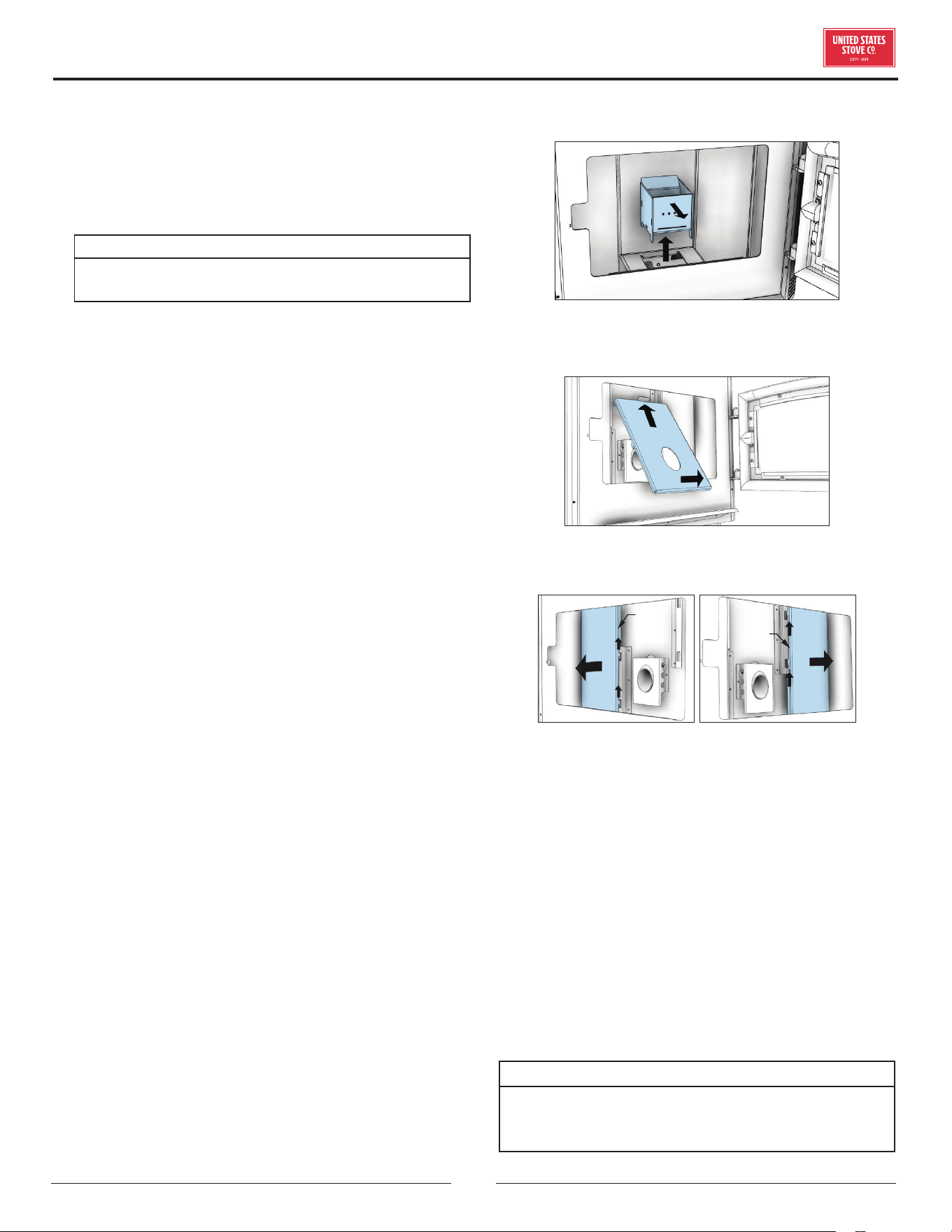

• Heat Exchanger - There are three panels in the back

of the firebox that need to be removed in order to clean

the fly ash out of the heat exchanger.

a. Open the door and remove the burnpot.

b. Use the tab located at the top of the center panel to

lift the panel up and out of the unit.

c. Lift the left and right panel up and out of the unit.

Left

Panel

Right

Panel

d. Remove fly ash.

It is possible that creosote may accumulate in the exhaust

fan therefore, this must be brushed clean. The exhaust fan

can be found behind the left side panel (facing the front

of the heater), the circulation fan can be found behind the

right side panel. To access the igniter, remove the air inlet

tube and cover (2 screws). The auger motor is located in

the center rear of the unit. Note: When cleaning, take care

not to damage the fan blades.

If a vacuum is used to clean your stove, we suggest

using the AV15E AshVac vacuum. The AV15E AshVac is

designed for ash removal. Some regular vacuum cleaner

(i.e. shop vacs) may leak ash into the room.

DO NOT VACUUM HOT ASH.

WARNING:

FAILURE TO PROPERLY MAINTENANCE THE CLEAN

OUTS WILL RESULT IN POOR PERFORMANCE OF

THIS STOVE.

OPERATION INSTRUCTIONS

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

MAINTENANCE

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS

UNIT AS INDICATED CAN RESULT IN POOR

PERFORMANCE, SAFETY HAZARDS, FIRE, AND

EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS,

CLEANING, OR MAINTENANCE ON A HOT

STOVE.

• DISCONNECT THE POWER CORD BEFORE

PERFORMING ANY MAINTENANCE! NOTE:

TURNING THE ON/OFF SWITCH TO ”OFF”

DOES NOT DISCONNECT ALL POWER TO THE

ELECTRICAL COMPONENTS OF THE STOVE.

• DO NOT OPERATE STOVE WITH BROKEN GLASS,

LEAKAGE OF FLUE GAS MAY RESULT.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

CREOSOTE FORMATION, INSPECTION, &

REMOVAL

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED

MONTHLY DURING THE BURNING SEASON FOR

ANY BUILD-UP OF SOOT OR CREOSOTE.

When any wood is burned slowly, it produces tar and

other organic vapors, which combine with expelled

moisture to form creosote. The creosote vapors condense

in the relatively cool chimney flue or a newly started

fire or from a slow-burning fire. As a result, creosote

residue accumulates on the flue lining. When ignited, this

creosote makes an extremely hot fire, which may damage

the chimney or even destroy the house. Despite their high

eciency, pellet stoves can accumulate creosote under

certain conditions. The chimney connector and chimney

should be inspected by a qualified person annually or per

ton of pellets to determine if a creosote or fly ash build-

up has occurred. If creosote has accumulated, it should

be removed to reduce the risk of a chimney fire. Inspect

the system at the stove connection and at the chimney

top. Cooler surfaces tend to build creosote deposits

quicker, so it is important to check the chimney from

the top as well as from the bottom. The creosote should

be removed with a brush specifically designed for the

type of chimney in use. A qualified chimney sweep can

perform this service. It is also recommended that before

each heating season the entire system be professionally

inspected, cleaned and, if necessary, repaired. To clean

the chimney, disconnect the vent from the stove.

FLY ASH

This accumulates in the horizontal portion of an exhaust

run. Though non-combustible, it may impede the normal

exhaust flow. It should therefore be periodically removed.

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE PERFORMING

ANY MAINTENANCE OR CLEANING. ASHES

MUST BE DISPOSED IN A METAL CONTAINER

WITH A TIGHT FITTING LID. THE CLOSED

CONTAINER OF ASHES SHOULD BE PLACED ON

A NON-COMBUSTIBLE SURFACE OR ON THE

GROUND, WELL AWAY FROM ALL COMBUSTIBLE

MATERIALS, PENDING FINAL DISPOSAL.

Remove the ashes periodically to avoid unnecessary ash

build up. Remove ashes when unit has cooled. Ashes

should be placed in a metal container with a tight fitting

lid. The closed container of ashes should be placed on a

noncombustible floor or on the ground, well away from

all combustible materials, pending final disposal. If

the ashes are disposed of by burial in soil or otherwise

locally dispersed, they should be retained in the closed

container until all embers have been thoroughly cooled.

The container shall not be used for other trash or waste

disposal. If combined with combustible substances,

ashes and embers may ignite.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended

periods of time. While the modern combustion systems

in heaters drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

confined areas can be dangerous. Make sure you stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

MAINTENANCE

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there is any

sawdust (fines) that is building up in the feed system or

pellets that are sticking to the hopper surface. Clean as

needed.

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets

periodically. The main door may need to be removed to

have frayed, broken, or compacted gaskets replaced by

your authorized dealer. This unit’s door uses a 1” diameter

rope gasket.

BLOWER MOTORS

Clean the air holes on the motors of both the exhaust

and distribution blowers annually. Remove the exhaust

blower from the exhaust duct and clean out the internal

fan blades as part of your fall start-up. If you have indoor

pets your power motors should be inspected monthly to

make sure they are free of animal hair build up. Animal

hair build up in blowers can result in poor performance or

unforeseen safety hazards.

PAINTED SURFACES

Painted surfaces may be wiped down with a damp cloth.

If scratches appear, or you wish to renew your paint,

contact your authorized dealer to obtain a can of suitable

high-temperature paint.

GLASS

We recommend using a high-quality glass cleaner. Should

a buildup of creosote or carbon accumulate, you may wish

to use 000 steel wool and water to clean the glass. DO

NOT use abrasive cleaners. DO NOT perform the cleaning

while the glass is HOT. Do not attempt to operate the unit

with broken glass. Replacement glass may be purchased

from your U.S. Stove dealer. If the glass is broken, follow

these removal procedures:

1. Once the heater has cooled, remove the door from

the heater.

2. Remove the rope gasket from the door followed by

the nuts holding the glass retainer in place.

3. While wearing gloves, carefully remove any loose

pieces of glass from the door frame.

4. Replace the glass and gasket, making sure the gasket

runs the full perimeter of the glass edge.

5. Re-install the retainer and eight nuts and rope gasket

using high-temperature silicone to adhere the gasket

to the door.

6. Never use substitute materials for the glass.

DO NOT abuse the door glass by striking, slamming, or

similar trauma. Do not operate the stove with the glass

removed, cracked, or broken.

FALL START UP

Prior to starting the first fire of the heating season,

check the outside area around the exhaust and air intake

systems for obstructions. Clean and remove any fly ash

from the exhaust venting system. Clean any screens on

the exhaust system and on the outside air intake pipe.

Turn all of the controls on and make sure that they are

working properly. This is also a good time to give the

entire stove a good cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any remaining

pellets from the hopper and the auger feed system. Scoop

out the pellets and then run the auger until the hopper

is empty and pellets stop flowing (this can be done by

pressing the “ON” button with the viewing door open).

Vacuum out the hopper. Thoroughly clean the burn pot,

and firebox. It may be desirable to spray the inside of the

cleaned hopper with an aerosol silicone spray if your stove

is in a high humidity area. The exhaust system should be

thoroughly cleaned.

MAINTENANCE SCHEDULE

Use the following as a guide under average use conditions.

Gaskets around door and door glass should be inspected

and repaired or replaced when necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion

Chamber

Brushed

Ashes Check Empty

Interior Chambers Vacuumed

Combustion

Blower Blades

Vacuumed

/ Brushed

Convection Blower

Impeller

Vacuumed

/ Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of

season)

Empty &

Vacuumed

HOW TO ORDER REPAIR PARTS

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

INSTRUCTIONS SPECIFIC FOR CANADIAN

INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions for

disassembling the chimney/venting for transportation of

a transportable building.

The parts or materials to be employed for ember

protectors and the minimum areas to be covered and

their relation to the space heater, as well as the notice:

“In Canada, to comply with CSA B365, Installation Code

for Solid-Fuel-Burning Appliances and Equipment, any

combustible covering beneath the appliance and/or

within the area extending horizontally at least 450 mm

(18 in) beyond the appliance on any side equipped with a

door, and at least 200 mm (8 in) beyond the appliance on

other sides, shall be protected by a continuous, durable,

non-combustible pad that will provide ember protection.

The 450 mm (18 in) ember protection required on any

side with a door shall extend for the full width of the

appliance plus the 200 mm (8 in) required on each side

of the appliance without a door. Where an appliance is

installed less than 200 mm (8 in) from a wall, the ember

pad need only extend to the base of the wall. An ember

pad shall not be placed on top of a carpet unless the pad

is structurally supported to prevent displacement and

distortion.

If this appliance is installed in a transportable building,

removal of the chimney/venting is required for

transportation of the building.

DO NOT INSTALL IN AN ALCOVE

DO NOT INSTALL IN ANY FIREPLACE

TROUBLESHOOTING GUIDE

When your stove acts out of the ordinary, the first reaction is to call for help. This guide may save time and money by

enabling you to solve simple problems yourself. Problems encountered are often the result of only five factors: 1) poor

fuel; 2) poor operation or maintenance; 3) poor installation; 4) component failure; 5) factory defect. You can usually

solve those problems related to 1 and 2. Customer service can solve problems relating to 3, 4 and 5. Refer to diagrams

in the “Repair Parts” section to help locate indicated parts. For the sake of troubleshooting and using this guide to

assist you, you should look at your heat level setting to see which light is flashing.

• Disconnect the power cord before performing any maintenance! NOTE: Turning the ON/OFF Switch to ”OFF” does

not disconnect all power to the electrical components of the stove.

• Never try to repair or replace any part of the stove unless instructions for doing so are given in this manual. All other

work should be done by a trained technician.

Display is Flashing “E1”

Possible Causes Possible Remedies: (Unplug stove first when possible)

The stove is consuming too much fuel

Adjust the fuel adjuster slide (see the “How To Adjust The Fuel

Adjuster” section of this manual). Close the slide about 1/4” after

your stove cools down. Restart your stove. If your display shows

E1 again, close the slide another 1/4” and restart.

The convection blower is overheating and

tripping the internal temperature shuto.

Clean any dust o of the windings and fan blade. If oiling the

blower does not help, the blower may be bad.

The stove is being left on the highest setting for

extended periods of time.

If operating the heater on the highest heat setting, the room

temperature could increase enough and lead to potential

overheating situations. If this happens try operating at a lower

heat setting.

Fuel other than wood pellets is being burned in

the stove.

This pellet stove is designed and tested to use wood pellets.

Check for signs of fuel other than wood pellets. No other types

of fuel have been approved for this pellet stove. If there are signs

of other types of fuel being used, stop using them immediately.

Power surge or brown out situation.

A power surge, spike, or voltage drop could cause the high limit

switch to trip. Check to see if a surge protector is being used on

the stove. If not, recommend one to the customer.

High Limit Switch is malfunctioning. If the other items check out OK, replace the high limit switch.

ATTENTION: THIS WOOD HEATER NEEDS PERIODIC INSPECTION AND REPAIR FOR PROPER OPERATION.

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT

WITH OPERATING INSTRUCTIONS IN THIS MANUAL.

Display is Flashing

The low fuel sensor has tripped. Pellet level is low, refill hopper.

Display is Flashing “E2”

Possible Causes Possible Remedies: (Unplug stove first when possible)

Airflow switch hose or stove attachment pipes

for hose are blocked.

Unhook air hose from the air switch and blow through it. If air

flows freely, the hose and tube are fine. If air will not flow throw

the hose, use a wire coat hanger to clear the blockage.

The air inlet, burnpot, interior combustion air

chambers, combustion blower, or exhaust pipe

are blocked with ash or foreign material.

Follow all cleaning procedures in the maintenance section of the

owner’s manual.

The firebox is not properly sealed. Make sure the door is closed and that the gasket is in good shape.

Vent pipe is incorrectly installed.

Check to make sure vent pipe installation meets criteria in

owner’s manual.

The airflow switch wire connections are bad. Check the connectors that attach the gray wires to the air switch.

Combustion blower failure.

With the stove on, check to see if the combustion blower is

running. If it is not, you will need to check for power going to the

combustion blower. It should be a full current. If there is power,

the blower is bad. If there is not, make sure the control board is

sending power to the air switch.

Control board not sending power to combustion

blower.

If there is no current going to the combustion blower, check all

wire connections. If all wires are properly connected, you have a

bad control board.

Control board not sending power to air switch.

There should be a 5-volt current (approximately) going to the air

switch after the stove has been on for 30 seconds.

Air switch has failed.

To test the air switch, you will need to disconnect the air hose

from the body of the stove. With the other end still attached

to the air switch, very gently suck on the loose end of the hose

(you may want to remove the hose entirely o the stove and the

air switch first and make sure it is clear). If you hear a click, the

air switch is working. BE CAREFUL TOO MUCH VACUUM CAN

DAMAGE THE AIR SWITCH.

TROUBLESHOOTING GUIDE

Display is Flashing “E3”

Possible Causes Possible Remedies: (Unplug stove first when possible)

The hopper is out of pellets Refill the hopper.

The air dampener is too far open for a low feed

setting

If on the low setting, you may need to close the dampener all the

way.

The burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

The air inlet, the interior chambers, or exhaust

system has a partial blockage.

Follow all cleaning procedures in the maintenance section of the

owner's manual

The hopper safety switch has failed or hopper is

open.

When operating the unit, be sure the hopper lid is closed so that

the hopper safety switch will activate. Check the wires leading

from the hopper safety switch to the control panel and auger

motor for secure connections. Use a continuity tester to test the

hopper safety switch; replace if necessary.

The auger shaft is jammed.

"Start by emptying the hopper. Then remove the auger motor by

removing the auger pin, then remove the two bolts that hold the

auger bracket to the auger tube. The auger bracket will now be

able to be removed form the auger tube. Remove the two bolts

on the side of the auger tube to remove the lower bearing of the

auger. Pull the auger out of the tube to free the jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to run the

unit. If the motor will turn the shaft is jammed on something. If

the motor will not turn, the motor is bad.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting the

two wires and connecting them with a short piece of wire. Then

plug the stove back up. If the stove comes on and works, you need

to replace the POF thermodisc. This is for testing only. DO NOT

LEAVE THE THERMODISC BYPASSED. Your blowers will never

shut o and if the fire went out the auger will continue to feed

pellets until the hopper is empty if you leave the POF thermodisc

bypassed.

The control board is not sending power to the POF

thermodisc or other auger system components.

There should be a 5-volt (approximately) current going to the

POF thermodisc after the stove has been on for 10 minutes.

TROUBLESHOOTING GUIDE

Display is Flashing “E4”

Possible Causes Possible Remedies: (Unplug stove first when possible)

The air inlet, burnpot, interior combustion air

chambers, combustion blower, or exhaust pipe

are blocked with ash or foreign material.

Follow all cleaning procedures in the maintenance section of the

owner’s manual.

The Proof of Fire (POF) thermodisc has came

unplugged

Check the (POF) thermodisc to see if the wires are connected

properly.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting the

two wires and connecting them with a short piece of wire. Then

plug the stove back up. If the stove comes on and works, you need

to replace the POF thermodisc. This is for testing only. DO NOT

LEAVE THE THERMODISC BYPASSED. Your blowers will never

shut o and if the fire went out the auger will continue to feed

pellets until the hopper is empty if you leave the POF thermodisc

bypassed.

The hopper is out of Pellets. Refill the hopper.

The hopper safety switch has failed or hopper is

open.

When operating the unit, be sure the hopper lid is closed so that

the hopper safety switch will activate. Check the wires leading

from the hopper safety switch to the control panel and auger

motor for secure connections. Use a continuity tester to test the

hopper safety switch; replace if necessary.

The auger shaft is jammed.

Start by emptying the hopper. Then remove the auger motor by

removing the auger pin. Remove the auger shaft inspection plate

in the hopper so that you can see the auger shaft. Gently lift the

auger shaft straight up so that the end of the auger shaft comes

up out of the bottom auger bushing. Next, remove the two nuts

that hold the top auger biscuit in. Then rotate the bottom end of

the auger shaft up towards you until you can lift the shaft out of

the stove. After you have removed the shaft, inspect it for bent

flights, burrs, or broken welds. Remove any foreign material that

might have caused the jam. Also, check the auger tube for signs

of damage such as burrs, rough spots, or grooves cut into the

metal that could have caused a jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to run the

unit. If the motor will turn the shaft is jammed on something. If

the motor will not turn, the motor is bad.

Stove Feeds Pellets, But Will Not Ignite

Possible Causes Possible Remedies: (Unplug stove first when possible)

Air damper open too far for ignition.

In some situations it may be necessary to have the damper

completely closed for ignition to take place. After there is a flame,

the damper can then be adjusted for the desired feed setting.

Blockage in igniter tube or inlet for igniter tube.

Find the igniter housing on the backside of the firewall. The air

intake hole is a small hole located on bottom side of the housing.

Make sure it is clear. Also, look from the front of the stove to make

sure there is not any debris around the igniter element inside of

the igniter housing.

The burnpot is not pushed completely to the rear

of the firebox.

Make sure that the air intake collar on the burnpot is touching the

rear wall of the firebox.

Bad igniter element.

Put power directly to the igniter element. Watch the tip of the

igniter from the front of the stove. After about 2 minutes the tip

should glow. If it does not, the element is bad.

The control board is not sending power to the

igniter.

Check the voltage going to the igniter during startup. It should be

a full current. If the voltage is lower than full current, check the

wiring. If the wiring checks out good, the board is bad.

Smoke Smell Coming Back Into The Home

Possible Causes Possible Remedies: (Unplug stove first when possible)

There is a leak in the vent pipe system.

Inspect all vent pipe connections. Make sure they are sealed with

RTV silicone that has a temperature rating on 500 degree F or

higher. Also, seal joints with UL-181-AP foil tape. Also, make sure

the square to round adapter piece on the combustion blower has

been properly sealed with the same RTV.

The gasket on the combustion blower has gone

bad.

Inspect both gaskets on the combustion blower to make sure

they are in good shape.

Because it is a wood-burning device, your pellet heater may emit a faint wood-burning odor. If this increases beyond

normal, or if you notice an unusual soot build-up on walls or furniture, check your exhaust system carefully for leaks.

All joints should be properly sealed. Also clean your stove, following instructions in “MAINTENANCE”. If problem

persists, contact customer service.

Convection Blower Shuts O And Comes Back On

Possible Causes Possible Remedies: (Unplug stove first when possible)

The convection blower is overheating and

tripping the internal temperature shuto.

Clean any dust o of the windings and fan blades. If cleaning the

blower does not help, the blower may be bad.

Circuit board malfunction.

Test the current going to the convection blower. If there is power

being sent to the blower when it is shut o, then the control

board is fine. If there is NOT power being sent to the blower when

it shuts o during operation, then you have a bad control board.

TROUBLESHOOTING GUIDE

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING USSC PARTS PURCHASED

THROUGH YOUR DEALER OR DIRECTLY FROM USSC. USE OF THIRD PARTY COMPONENTS WILL VOID THE

WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

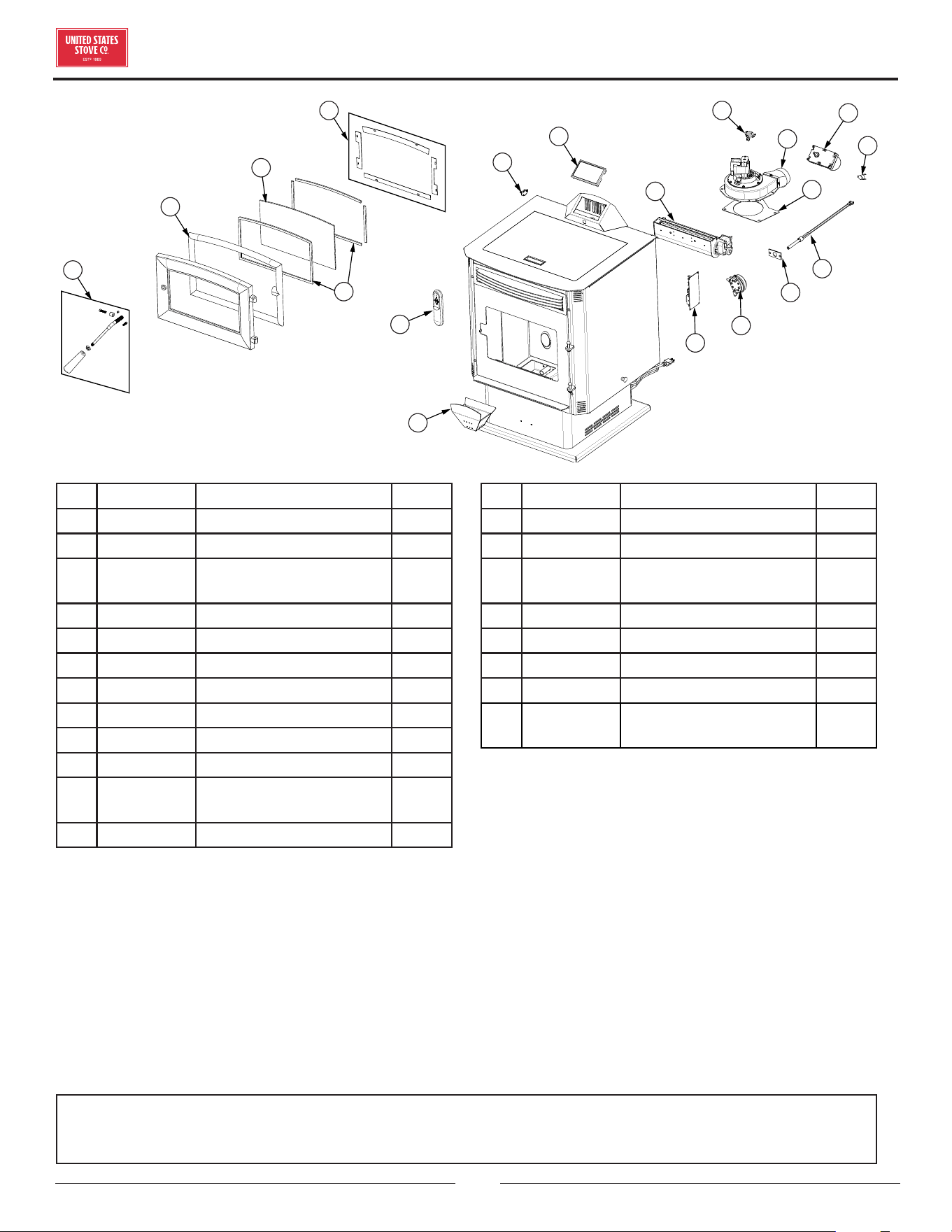

Key Part # Description Qty

1 893241-US Door Handle Shaft Kit 1

2 88324 1” Rope Gasket 5.17 ft

3 88174

1/8 X 1 Window Gasket

W/Adhesive

7.28 ft

4 893159 Clear Glass 1

5 893939 Glass Retainer Kit 1

6 893629 Burnpot Assembly 1

7 80780 IR Remote 1

8 80491 Microswitch 1

9 80882 Control Board Assembly 1

10 80834 Room Blower 1

11 80609

175° Snap disc, Surf Mt,

High Limit

12 80868 Combustion Blower 1

Key Part # Description Qty

13 88100 Blower Gasket 1

14 80781 Auger Motor 1

15 80610

Snap disc, Surf Mt, Low

Limit Pof

16 80869 Ceramic Ignitor 1

17 88118 Ignitor Flange Gasket 1

18 80549 Pressure Switch 1

19 80631 PCBA, Main 1

20 80938

Sensor, Hopper Fuel Level

(not shown)

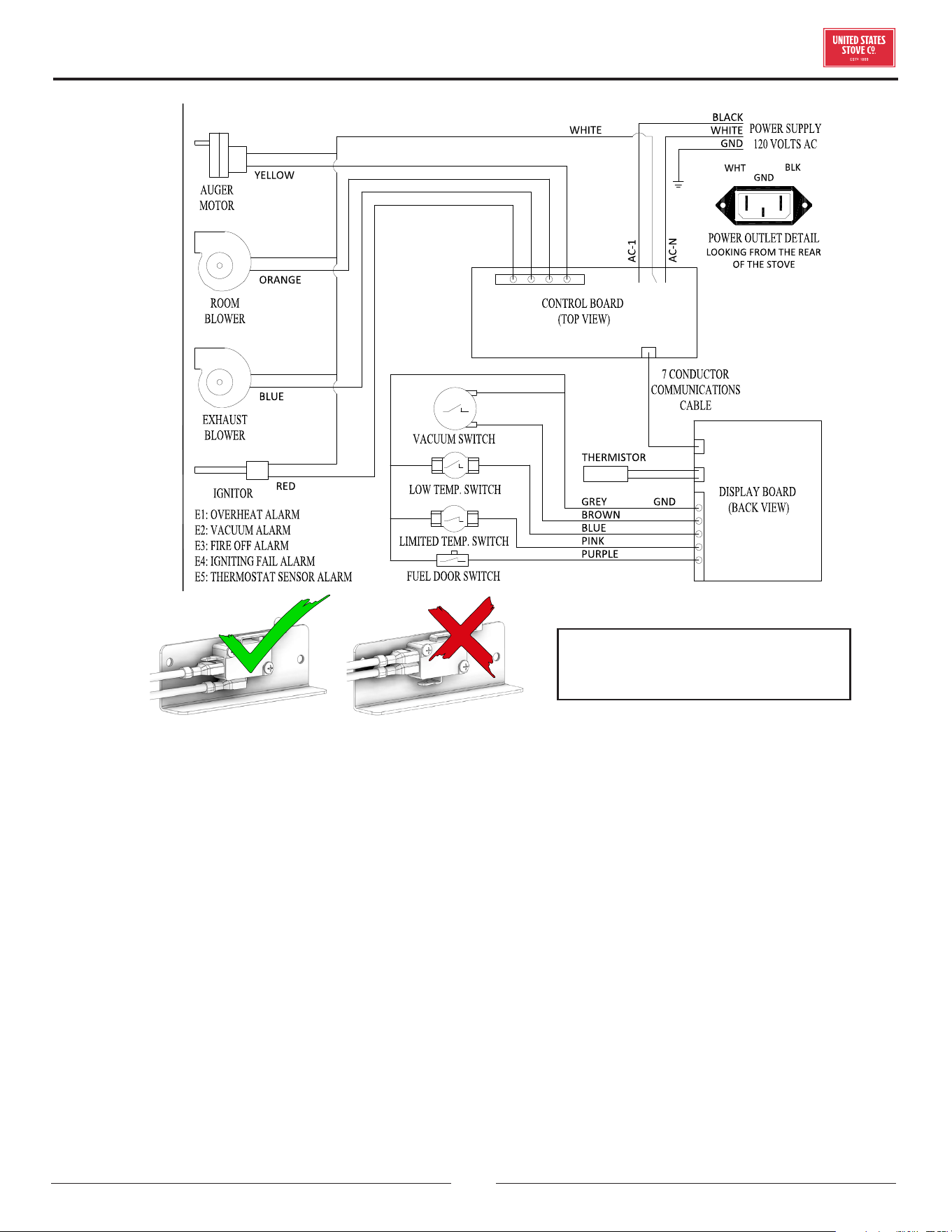

CORRECT WRONG

Ensure the wires are connected to

the bottom two prongs of the hopper

switch as shown.

WIRING DIAGRAM

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

NOTES

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables locaux

du bâtiment ou des pompiers pour connaître les permis, les restrictions et les exigences

d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y compris

le monoxyde de carbone, qui est connu dans l’État de Californie

pour provoquer le cancer, des anomalies congénitales et / ou

d’autres troubles de la reproduction. Pour plus d’informations,

visitez www.P65warnings.ca.gov

US5517-P

Signaler Le Numéro:F22-777

Certifié selon la norme ASTM E1509-2022 et

Certifié ULC S627:2023

Maisons mobiles / bâtiments portatif approuvé

Numéro De Modèle:

Votre poêle à granulés a été approuvé pour une installation aux États-Unis et au Canada. Il peut également être installé dans un

mobil-home / bâtiment transportable. Votre poêle est certifié ASTM E1509-2022 et certifié CAN/ULC S627:2023. Ce manuel

décrit l’installation et le fonctionnement du poêle à granulés U.S. Stove, US5517-P. Cet appareil de chauage respecte les limites

d’émission de bois de lit de l’Agence américaine de protection de l’environnement 2020 pour les appareils de chauage au bois

vendus après le 15 mai 2020. Dans des conditions de test spécifiques de l’EPA, il a été démontré que cet appareil de chauage

fournit de la chaleur à un taux de 11 871 à 30 884 Btu/h. Cet appareil de chauage a atteint un taux d’émission de particules de 1,6

g/h lorsqu’il a été testé selon la méthode ASTM E 2779 et une ecacité de 77 %.

AVERTISSEMENT:

IL EST CONTRAIRE À LA RÉGLEMENTATION FÉDÉRALE D’UTILISER CE POÊLE À BOIS D’UNE MANIÈRE INCOMPATIBLE

AVEC LES INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

INTRODUCTION

Spécifications De Chauage

Brûler le combustible de tarif * (réglage le plus bas) 1,9 lbs./hr.

* La taille des granulés peut aecter le débit

réel d’alimentation en carburant, les durées

de combustion et la capacité de la trémie. Les

débits d’alimentation en carburant peuvent

varier jusqu’à 20 %. Utilisez du carburant

homologué PFI pour de meilleurs résultats.

Temps de combustion (réglage le plus bas) 47 hrs. (approximatif)

Capacité de la trémie * jusqu’à 90 lbs. (40.8kg)

Spécifications Électriques

Note électrique 120 V, 60 Hz, 3.0 Amps

Watts (opérationnel) 180W

Watts (allumeur en marche) 260W

Dimensions

Hauteur x Largeur x Profondeur 32-7/8 po x 24-3/4 po x 24-3/8 po (836mm x 630mm x 621mm)

Du sol au centre du tuyau d’échappement 10,61 po (270 mm)

Du sol au centre d’admission d’air frais 10,59 po (270 mm)

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: Enregistrez votre produit en utilisant votre

téléphone intelligent avec le code QR. Conservez vos reçus

avec vos dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne

sur www.usstove.com/support/product-registration / OU

en téléchargeant l’application US Stove Company disponible

pour iOS et Android.

LISTE DE CONTRÔLE D’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualifié. Un installateur qualifié NFI est disponible à l’adresse www.

nficertified.org/public/find-an-nfi-pro/

SERVICE CLIENTS

1-800-750-2723 poste 5050

Texte au 423-301-5624

E-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

S’il te plaît imprime

Nom du client: Numéro de téléphone:

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de téléphone:

Nom du technicien d’installation: Numéro de licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: ___________________________________________________________________________________________

Système de ventilation: nouveau système de ventilation

Oui Non Si oui, marque ____________________________________

Si non, date d’inspection du système de ventilation existant: ___________________________________________________________________

MISE EN SERVICE

Confirmer l’installation du tapis de foyer conformément aux instructions d’installation ...............................................................................

Confirmer le bon placement des pièces internes ..........................................................................................................................................................

Vérifier la solidité du joint de porte et des joints de porte ..........................................................................................................................................

Confirmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ..............................................................

Vérifier le fonctionnement des commandes pneumatiques .....................................................................................................................................

Confirmez que le système de ventilation est sécurisé et scellé ...............................................................................................................................

Confirmer que le poêle démarre et fonctionne correctement ..................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel .................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien de

routine.........................................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualifiée responsable des travaux décrits ci-dessus, je confirme que l’appareil

en tant que travail associé a été installé selon les instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: _______________________________________ Nom en lettres moulées: _________________________________ Date: ________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

POUR LE SERVICE À LA CLIENTÈLE APPELER: 800-750-2723 EXT 5050

INSTRUCTIONS DE MONTAGE

1. Tirez les fils installés en usine hors du haut du poêle. Il y

aura deux faisceaux de câbles, comme illustré.

2. Déballez les commandes montées sur le dessus et assurez-

vous que le faisceau de câbles illustré est solidement fixé.

3. Connectez les faisceaux de câblage installés en usine au

panneau de commande, comme illustré.

4. Fixez le panneau de commande sur le dessus du poêle avec

deux vis à tôle.

INSTALLATION

AVIS DE SÉCURITÉ

• SI CE POÊLE N’EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR

RÉDUIRE LES RISQUES D’INCENDIE, SUIVEZ LES

INSTRUCTIONS D’INSTALLATION.

• ADRESSEZ-VOUS AUX AUTORITÉS LOCALES

DE L’URBANISME POUR OBTENIR UN PERMIS

ET DES RENSEIGNEMENTS SUR TOUTE AUTRE

RESTRICTION À L’INSTALLATION ET SUR LES

EXIGENCES D’INSPECTION DANS VOTRE RÉGION.

• NE PLACEZ AUCUN VÊTEMENT OU AUTRE OBJET

INFLAMMABLE SUR OU PRÈS DU POÊLE.

• N’UTILISEZ JAMAIS D’ESSENCE, DE COMBUSTIBLE

À LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE,

D’ESSENCE D’ALLUME-FEU OU D’AUTRES LIQUIDES

SIMILAIRES POUR ALLUMER OU RAVIVER LE FEU

DANS CE POÊLE. GARDEZ TOUS CES LIQUIDES

ÉLOIGNÉS DU POÊLE LORSQU’IL EST EN MARCHE.

• CET APPAREIL EST UN APPAREIL DE CHAUFFAGE

AUTONOME. IL N’EST PAS CONÇU POUR ÊTRE RELIÉ

À DES CONDUITS DE DISTRIBUTION D’AIR. CE N’EST

PAS UN FOURNEAU.

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT DE L'ÉVENT.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR LE

SYSTÈME D’ÉVACUATION DE CET APPAREIL.

• CE POÊLE DOIT ÊTRE RÉGULIÈREMENT ENTRETENU

ET NETTOYÉ (VOIR LA SECTION « ENTRETIEN

»). LE DÉFAUT D’ENTRETIEN DU POÊLE PEUT

ENTRAÎNER UN FONCTIONNEMENT INAPPROPRIÉ

ET DANGEREUX.

• UN DISJONCTEUR DOIT ÊTRE INSTALLÉ. CET

APPAREIL DOIT ÊTRE BRANCHÉ SUR UNE PRISE

MURALE AVEC TERRE DE 110-120 V, 60 Z. N’UTILISEZ

PAS D’ADAPTATEUR DE PRISE ET NE COUPEZ PAS

LA FICHE DE TERRE. N’ACHEMINEZ PAS LE CORDON

ÉLECTRIQUE SOUS, DEVANT OU SUR LE POÊLE. NE

FAITES PAS COURIR LE CORDON ÉLECTRIQUE DANS

LES ZONES DE PASSAGE ET NE LE COINCEZ PAS

SOUS LES MEUBLES.

ATTENTION:

ATTENTION: LA COMBUSTION DU COMBUSTIBLE

GÉNÈRE DU MONOXYDE DE CARBONE QUI PEUT

S’AVÉRER DANGEREUX POUR LA SANTÉ EN L’ABSENCE

D’UNE VENTILATION APPROPRIÉE.

ATTENTION:

• UN DÉTECTEUR DE FUMÉE FONCTIONNEL DOIT

ÊTRE INSTALLÉ DANS LA PIÈCE OÙ SE TROUVE LE

POÊLE.

• INSTALLEZ UN DÉTECTEUR DE FUMÉE À CHAQUE

ÉTAGE DE VOTRE MAISON; EN CAS D’INCENDIE

ACCIDENTEL DÛ À N’IMPORTE QUELLE CAUSE,

CE DISPOSITIF PEUT LAISSER LE TEMPS DE

S’ÉCHAPPER.

• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE INSTALLÉ À

AU MOINS 15 PIEDS (4,57 M) DE L’APPAREIL AFIN

D’ÉVITER QU’IL NE SE DÉCLENCHE INUTILEMENT

LORS DU RECHARGEMENT DU POÊLE.

ATTENTION:

• L’UTILISATION D’AIR EXTÉRIEUR N’EST PAS

NÉCESSAIRE POUR CET APPAREIL.

• NE DÉBRANCHEZ PAS LE POÊLE SI VOUS

SOUPÇONNEZ UN DYSFONCTIONNEMENT. PLACEZ

LE CONTACTEUR ON/OFF SUR « OFF » PUIS PRENEZ

CONTACT AVEC LE CONCESSIONNAIRE.

• LE POÊLE NE FONCTIONNE PAS PENDANT LES

COUPURES DE COURANT. EN CAS DE PANNE DE

COURANT, VEILLEZ AUX ÉMANATIONS DE FUMÉE

DU POÊLE ET OUVREZ UNE FENÊTRE SI LA FUMÉE

SE RÉPAND DANS LA PIÈCE.

• N’OBSTRUEZ JAMAIS LA CIRCULATION DE L’AIR DES

GRILLES D’AÉRATION OUVERTES DE L’APPAREIL.

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauage doit être installé par un technicien

qualifié NFI (États-Unis) ou WETT (Canada). Pour trouver

l’installateur qualifié le plus proche, rendez-vous sur :

https://nficertified.org,

https://www.wettinc.ca/

POUR LE SERVICE À LA CLIENTÈLE APPELER: 800-750-2723 EXT 5050

INSTALLATION

OPTIONS D’INSTALLATION

Unité autoportante - supportée par un piédestal / pieds et

placée sur une surface de plancher incombustible conformément

aux exigences de dégagement pour une installation de poêle

autoportante.

Unité d’alcôve - supportée par un piédestal / des pieds et placée

sur une surface de plancher incombustible conformément aux

exigences de dégagement pour une installation en alcôve.

INSTALLATION INCORRECTE

L’utilisation d’autres composants autres que ceux indiqués dans

le présent document pourrait causer des blessures corporelles,

des dommages au radiateur et annuler votre garantie. Le

fabricant ne sera pas tenu responsable des dommages causés

par le dysfonctionnement d’un poêle en raison d’une ventilation

ou d’une installation incorrecte.

EMPLACEMENTS D’ADMISSION ET

D’ÉCHAPPEMENT D’AIR

10,61 po

(270 mm)

10,59 po

(270 mm)

Échappement

Tuyau

Air frais

Admission

PROTECTION DU SOL

Cet appareil de chauage doit avoir un protecteur de plancher

incombustible (protection contre les braises) installé en

dessous si le plancher est en matériau combustible. Si un tapis

de sol est utilisé, il doit être homologué UL ou égal. Le tapis de

sol ou la surface non combustible doit être susamment grand

pour couvrir au moins la zone sous le produit et 6 po (153 mm)

au-delà de l’avant et au-delà de chaque côté des ouvertures de

chargement de carburant et de retrait des cendres. La protection

du plancher doit s’étendre sous et 2 ”(51 mm) de chaque côté

du té de cheminée pour une installation verticale intérieure. Les

installations canadiennes nécessitent un minimum de 18 po

[458 mm] au-delà de l’avant de l’appareil et de 8 po [204 mm]

au-delà de chaque côté de l’appareil.





po mm

A Côté à poêle

U.S.A 6 153

CAN 8 204

B De l’avant au poêle

U.S.A 6 153

CAN 18 458

DÉGAGEMENTS

Votre poêle à granules a été testé et répertorié pour

une installation dans une maison résidentielle et mobile

conformément aux dégagements indiqués ci-dessous. Pour

des raisons de sécurité, veuillez respecter les dégagements

et restrictions d’installation. Toute réduction du jeu aux

combustibles ne peut être eectuée que par des moyens

approuvés par une autorité réglementaire.

















po mm

C Mur latéral à l'appareil 8 204

D Mur latéral au conduit 3 77

E Mur arrière à l'appareil 9,5 241

F Mur arrière vers la cheminée 3 77

G Mur au coin de l'appareil 2 51

H Hauteur du plafond au sol 60 1524

J Hauteur du plafond à l'appareil 27 686

INSTALLATION

ALIMENTATION EN AIR EXTÉRIEUR (EN

OPTION, SAUF SI INSTALLÉ DANS UNE MAISONS MOBILES /

BÂTIMENTS PORTATIF)

Selon votre emplacement et la construction de votre maison, l’air

extérieur peut être nécessaire pour une performance optimale.

Votre poêle est homologué pour être installé avec une prise

d’air extérieur (69FAK) nécessaire pour une maisons mobiles

/ bâtiments portatif. Vous pouvez acheter le 69FAK auprès

de votre revendeur d’appareils de chauage. Les instructions

d’installation sont fournies avec le kit d’admission d’air.

ATTENTION:

NE PAS VENTILER SOUS UNE PORCHE, UNE PONT, UN

AUVENT OU DANS TOUTE ZONE SEMI-CLOS OU TOIT. LE

FAIRE PEUT ENTRAÎNER UN FLUX D'AIR IMPRÉVISIBLE

AU BOUCHON D'ÉVENT DANS CERTAINES CONDITIONS

ET PEUT AFFECTER LES PERFORMANCES DE

VOTRE POÊLE, AINSI QUE D'AUTRES PROBLÈMES IN

PRÉVISIBLES.

FIXATION DE L’APPAREIL AU SOL

Utilisez les trous désignés pour fixer l’unité au sol.

Admission

D'air Frais

Tuyau

D'évacuation

AVERTISSEMENT ! - N’INSTALLEZ PAS L’APPAREIL

DANS UNE CHAMBRE A COUCHER

ATTENTION ! - L’INTEGRITE STRUCTURELLE DU

PLANCHER DE LA MAISONS MOBILES / BÂTIMENTS

PORTATIF, DES MURS ET DU TOIT DOIT ETRE

PRESERVEE.

EN CAS D’INSTALLATION DANS UNE MAISONS MOBILES

/ BÂTIMENTS PORTATIF, LE POÊLE DOIT ÊTRE MIS À

LA TERRE DIRECTEMENT SUR LE CHÂSSIS D’ACIER ET

BOULONNÉ AU SOL.

En plus des exigences d’installation précédemment détaillées,

les installations de maisons mobiles doivent répondre aux

exigences suivantes:

• Ce poêle doit être solidement fixé au plancher de la maisons

mobiles / bâtiments portatif à l’aide de deux tire-fonds de 1/4

”qui sont assez longs pour passer à la fois par un coussin de

foyer, s’il est utilisé, et le plancher de la maison.

• Le radiateur doit être mis à la terre électriquement au châssis

en acier de la maisons mobiles / bâtiments portatif avec un fil

de cuivre de 8 GA à l’aide d’une rondelle dentelée ou en étoile

pour pénétrer la peinture ou le revêtement protecteur afin

d’assurer la mise à la terre.

• L’évent doit être de 3 ou 4 po «PL» et doit dépasser d’au moins

36 po (914 mm) au-dessus de la ligne de toit de la maisons

mobiles / bâtiments portatif et doit être installé à l’aide d’un

coupe-feu de plafond certifié et d’un chapeau de pluie.

• Lors du déménagement de votre maisons mobiles / bâtiments

portatif, toute ventilation extérieure doit être enlevée pendant

le déplacement de la maisons mobiles / bâtiments portatif.

Après le déplacement, tous les évents doivent être réinstallés

et solidement fixés.

• L’air extérieur est obligatoire pour l’installation d’une

maisons mobiles / bâtiments portatif. Consultez la section

Alimentation en air extérieur et votre revendeur pour l’achat.

• Vérifiez auprès de vos responsables locaux du bâtiment car

d’autres codes peuvent s’appliquer.

EXIGENCES POUR L’EVACUATION

Un adaptateur d’appareil compatible est requis pour l’installation

correcte de la ventilation de cet appareil. Achetez l’adaptateur

d’appareil approprié auprès de votre entreprise de ventilation

préférée avant de commencer le processus de ventilation.

AVERTISSEMENT:

• INSTALLEZ L’ÉVACUATION DES FUMÉES EN

RESPECTANT LES DÉGAGEMENTS SPÉCIFIÉS PAR

LE FABRICANT D’ÉVACUATIONS.

• NE RELIEZ PAS L’ÉVACUATION POUR POÊLE À

GRANULÉS À UNE ÉVACUATION UTILISÉE POUR UN

AUTRE APPAREIL OU UN AUTRE POÊLE.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR LE

SYSTÈME D’ÉVACUATION DE CET APPAREIL.

Les directives d’installation ci-dessous doivent être respectées

pour garantir la conformité tant avec la liste de sécurité de

ce poêle qu’avec les codes de construction locaux. Ne pas

recourir à des méthodes de fortune ou à des compromis lors de

l’installation.

INSTALLATION

IMPORTANT:

CET APPAREIL EST ÉQUIPÉ D’UN SYSTÈME À TIRAGE

NÉGATIF QUI ASPIRE L’AIR À TRAVERS LE POT DE

COMBUSTION ET POUSSE L’ÉCHAPPEMENT HORS

DU LOGEMENT. SI CET APPAREIL EST CONNECTÉ

À UN SYSTÈME DE CHEMINÉE AUTRE QUE CELUI

DÉCRIT DANS CE MANUEL, IL NE FONCTIONNERA PAS

CORRECTEMENT.

DISTANCE D’EVACUATION MAXIMALE

L’installation DOIT comporter au moins 3 pi (91 cm) de conduit

vertical hors de la maison. Ceci crée un appel d’air naturel qui

limite le risque de fumée ou d’odeur lors de l’arrêt de l’appareil et

évite que l’évacuation ne provoque des nuisances et un danger

en exposant les personnes ou les buissons à des températures

élevées. La hauteur verticale maximale recommandée pour

l’évacuation des fumées est de 12 pi (3,66 m) pour une

évacuation de type « PL » de 3 po (76 mm). La longueur totale

de l’évacuation horizontale NE DOIT PAS dépasser 4 pi (1,22

m). Ceci pourrait provoquer une contre-pression. N’utilisez pas

plus de 180 degrés de coudage (deux coudes à 90 degrés, ou

deux coudes à 45 degrés et un coude à 90 degrés, etc.) pour

conserver un tirage adéquat.

IMPORTANCE DU PROJET CORRECTE

Le tirage est la force qui déplace l’air de l’appareil à travers

la cheminée. Le montant du projet dans votre cheminée

dépend de la longueur de la cheminée, la géographie locale, les

obstructions avoisinantes et d’autres facteurs. Trop projet peut

causer des températures excessives dans l’appareil. Un tirage

inadéquat peut provoquer un retour de fumée dans la pièce

et «brancher» de la cheminée. Un tirage inadéquat entraînera

l’appareil à une fuite de fumée dans la pièce par appareil et le

connecteur de cheminée joints. Une combustion incontrôlable

ou une température excessive indique un tirage excessif.

Prendre en compte l’emplacement de la cheminée pour assurer

qu’il ne soit pas trop proche de voisins ou dans une vallée qui

peut causer des conditions insalubres ou nuisibles.

TYPE D’ÉVENT À GRANULÉS

Un système d’évacuation des granulés de type «PL» certifié

de 3 pouces ou 4 pouces doit être utilisé pour l’installation et

fixé au raccord de tuyau fourni à l’arrière du poêle (utilisez un

adaptateur de 3 pouces à 4 pouces pour 4 pouces tuyau). La

connexion à l’arrière du poêle doit être scellée à l’aide de Hi-

Temp RTV. Utilisez un évent de 4 pouces si la hauteur de l’évent

est supérieure à 12 pieds ou si l’installation est à plus de 2500

pieds au-dessus du niveau de la mer. Nous recommandons

l’utilisation de tuyaux Simpson Dura-Vent® ou Metal-Fab® (si

vous utilisez d’autres tuyaux, consultez les codes du bâtiment

locaux et / ou les inspecteurs en bâtiment). N’utilisez pas de

tuyau d’évent de gaz de type B ou de tuyau galvanisé avec

cet appareil. Le tuyau d’évent à granulés est conçu pour être

démonté pour le nettoyage et doit être vérifié plusieurs fois

pendant la saison de combustion. Le tuyau d’évent à granulés

n’est pas fourni avec l’appareil et doit être acheté séparément.

INSTALLATION D’ÉVENT À GRANULÉS

L’installation doit comprendre un té de nettoyage pour

permettre la collecte des cendres volantes et pour permettre le

nettoyage périodique du système d’échappement. Les coudes à

90 degrés accumulent les cendres volantes et la suie, réduisant

ainsi le débit d’échappement et les performances du poêle.

Chaque coude ou té réduit le potentiel de tirage de 30% à 50%.

Tous les joints du système de ventilation doivent être fixés par

au moins 3 vis, et tous les joints doivent être scellés avec du

mastic silicone Hi-Temp RTV pour être hermétiques. La zone

où le tuyau de ventilation pénètre à l’extérieur de la maison doit

être scellée avec du silicone ou d’autres moyens pour maintenir

le pare-vapeur entre l’extérieur et l’intérieur de la maison. Les

surfaces de ventilation peuvent devenir susamment chaudes

pour provoquer des brûlures si elles sont touchées par des

enfants. Un blindage ou des protections non combustibles

peuvent être nécessaires.

TERMINAISON D’ÉVENT À GRANULÉS

Ne terminez pas l’évent dans une zone fermée ou semi-fermée,

telle que; abri d’auto, garage, grenier, vide sanitaire, sous une

terrasse ou un porche, une allée étroite ou tout autre endroit qui

peut accumuler une concentration de fumées. Une terminaison

dans l’une de ces zones peut également entraîner des situations

de pression imprévisibles avec l’appareil et entraîner des

performances incorrectes et / ou un dysfonctionnement. La

terminaison doit s’échapper au-dessus de l’élévation de l’entrée

d’air extérieur. La terminaison ne doit pas être située là où

elle sera obstruée par la neige ou d’autres matériaux. Ne pas

terminer le conduit d’évacuation dans une cheminée en acier ou

en maçonnerie existante..

DÉGAGEMENTS DE TERMINAISON

D’ÉVENT

INSTALLATION

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

A. Dégagement minimum 4 pi. (1,22 m) sous ou à côté de

toute porte ou fenêtre ouvrante.

B. Dégagement minimum de 1 pi. (0,3 m) au-dessus de toute

porte ou fenêtre ouvrante.

C. Dégagement minimum de 3 pi. (0,91 m) de tout bâtiment

adjacent.

D. Dégagement minimum de 7 pi. (2,13 m) au-dessus de tout

passage public.

E. Dégagement minimum de 2 pi. (0,61 m) au-dessus de toute

plante, herbe ou autre matériau combustible.

F. Dégagement minimum de 3 pi. (0,91 m) autour de l’entrée

d’air forcée de tout appareil.

G. Dégagement minimum de 2 pi. (0,61 m) sous les avancées

de toiture ou surplombs.

H. Dégagement minimum de 1 pi. (0,3 m) à l’horizontale de

tout mur en matériau combustible.

I. Doit se trouver au minimum à 3 pi. (0,91 m) au-dessus du

toit et à 2 pi. (0,61 m) au-dessus de toute faîtière du toit

située à moins de 10 pi (3,05 m).

Déterminer où installer votre nouveau poêle à granulés. Pour

obtenir l’utilisation la plus ecace possible de la chaleur

recirculée, vous devriez envisager une pièce située au centre

de votre maison. Choisissez une pièce grande et ouverte. Il

est extrêmement important de maintenir des dégagements

appropriés par rapport aux surfaces ou matériaux combustibles

dans la pièce où votre appareil de chauage sera situé. Vous

pouvez trouver les mesures de dégagement appropriées dans ce

manuel et sur l’étiquette signalétique de votre poêle à granulés.

Le poêle à granules peut être ventilé à travers un mur extérieur

ou dans une cheminée en maçonnerie ou en métal existante

si le tuyau de ventilation «PL» ou «L» est utilisé dans toute

la cheminée existante. La ventilation peut traverser le plafond

et le toit si le tuyau approuvé est utilisé. Lorsqu’un passage à

travers un mur ou une cloison de construction combustible

est souhaité, l’installation doit être conforme à la norme CAN

/ CSA-B365.

AVERTISSEMENT:

• NE PAS OBTENIR D’AIR DE COMBUSTION DU

GRENIER, DU GARAGE OU DE TOUTE AUTRE ZONE

NON VENTILÉE. VOUS POUVEZ OBTENIR DE L’AIR DE

COMBUSTION À PARTIR D’UN ESPACE DE NAVIRE

VENTILÉ.

• NE PAS INSTALLER D’AMORTISSEUR DE FUMÉE

DANS LE SYSTÈME D’ÉVACUATION D’ÉCHAPPEMENT

DE CET APPAREIL.

• NE RACCORDEZ PAS CET APPAREIL À UN CHEMINÉE

DE CHEMINÉE SERVANT UN AUTRE CHAUFFAGE,

FOURNAISE OU APPAREIL.

• INSTALLER L’ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT DE L’ÉVENT.

• UTILISEZ UNIQUEMENT UN MATÉRIEL APPROUVÉ

POUR L’INSTALLATION, LE NON-RESPECT DE CES

INSTRUCTIONS PEUT ENTRAÎNER DES DOMMAGES

MATÉRIELS, DES BLESSURES CORPORELLES OU

MÊME LA MORT.

Cet appareil est certifié pour une utilisation avec énuméré

3 pouces ou 4 pouces “PL” produits granulés de ventilation.

L’utilisation d’autres composants autres que mentionnés ici

pourrait causer des lésions corporelles, les dommages de

chauage, et annuler votre garantie.

ECHAPPEMENT HORIZONTALES

INSTALLATION

1. Localisez votre poêle à granulés dans un endroit qui répond

aux exigences de ce manuel, mais dans une zone où il ne

gêne pas la charpente de la maison, le câblage, etc.

2. Installez un tampon de foyer non combustible sous le poêle

à granulés. Ce coussin doit dépasser d’au moins 6 po (152

mm) en face de l’unité.

3. Placez le poêle à granulés environ 15 po (381 mm de) loin

de la paroi intérieure.

4. Localisez le centre du tuyau d’échappement de votre unité.

Ce point devrait ensuite être étendu à la paroi intérieure

de votre maison. Une fois que vous avez localisé le point

central, sur la paroi intérieure, couper un trou 7 po (175

mm) de diamètre dans le mur.

5. L’étape suivante consiste à installer le coupe-feu mural,

reportez-vous aux instructions qui viennent avec le coupe-

feu mural pour cette étape.

6. Installez la longueur appropriée du conduit d’évacuation

des gaz d’échappement dans la gaine murale. Voir les

étapes 11 et 12 pour déterminer la bonne longueur de

conduit d’évacuation à utiliser.

7. En dehors de l’air frais est obligatoire lors de

l’installation de cette pastille salle de poêle de chauage

dans les maisons étanches à l’air et les maisons mobiles.

INSTALLATION

Assurez-vous que l’évent de l’air extérieur a un plafond

approuvé sur elle pour empêcher les rongeurs d’entrer.

Assurez-vous d’installer dans un endroit qui ne sera pas

devenir bloqué avec de la neige, etc.

8. Connectez le tuyau d’évacuation des gaz d’échappement à

la sortie d’échappement de votre poêle à granulés.

9. Fixer tous les raccords de ventilation conjointes avec 3 vis.

Sceller le conduit d’évacuation des connexions communes

avec haute température silicone.

10. Poussez l’unité vers l’arrière à la paroi intérieure, en étant

sûr de maintenir les distances minimales à combustibles

62 po (51 mm) à l’arrière de l’appareil. Sceller l’espace

annulaire de la paroi virole et autour du tuyau de ventilation

à haute température silicone.

11. Le tuyau d’évent d’échappement doit dépasser d’au moins

12 po (300mm) sur au-delà du mur extérieur. Sceller

l’espace annulaire de la paroi virole et autour du tuyau de

ventilation à haute température silicone.

12. Installez un bouchon de terminaison horizontal approuvé

ou si nécessaire installer un coude à 90 ° et la longueur

appropriée de ventilation verticale. Un capuchon d’évent

vertical approuvé est recommandé.

GRÂCE À L’INSTALLATION DE MUR

(INSTALLATION RECOMMANDÉE)

90º Elbow

Cap de

terminaison

Patte de

support

.9 M (3 'min.) Tuyauterie Vertical

Adaptateur

de moteur

d'échappement

Adaptateur

de tuyau

Manchon

mural

Nettoyer le

couvercle-out

Tee

Pad de plancher

non-combustable

TYPIQUE À

TRAVERS

L'INSTALLATION

MURALE

AU CUISINIER

Les installations canadiennes doivent se conformer à la norme

CAN / CSA-B365. Pour évacuer l’unité à travers la paroi, branchez

l’adaptateur de tuyau à l’adaptateur de moteur d’échappement.

Si l’adaptateur d’échappement est d’au moins 18 po (457 mm)

au-dessus du niveau du sol, une section droite de tuyau d’évent

peut être utilisé à travers le mur. Votre concessionnaire de

chauage devrait être en mesure de vous fournir un kit qui va

gérer la plupart de cette installation, qui comprendra une bague

murale qui permettra le jeu correct travers un mur combustible.

Une fois hors de la structure, un 3 po (76 mm) de dégagement

devrait être maintenue dans le mur extérieur et un tee ressorte

propre doit être placé sur le tuyau avec un 90 degrés tourner

loin de la maison. À ce stade, une section de 3 pieds (0,91 m)

(minimum) de la conduite devrait être ajouté avec un bouchon

horizontale, qui viendrait compléter l’installation. Une patte de

support doit être placé juste sous le bouchon de terminaison ou

un tous les 4 pieds (1,22 m) pour rendre le système plus stable.

Si vous habitez dans une région qui a fortes chutes de neige, il

est recommandé que l’installation soit plus grand que 3 pieds

(0,91 m) pour obtenir au-dessus de la ligne de congère. Cette

même installation peut être utilisée si votre chaue-eau est en

dessous du niveau du sol en ajoutant simplement la section de

nettoyage et tuyau vertical intérieur jusqu’à ce que le niveau du

sol est atteint. Avec cette installation, vous devez être conscient

de la hauteur de la neige, l’herbe morte, et les feuilles. Nous

recommandons un (0,91 m) élévation verticale minimale de 3

pieds à l’intérieur ou à l’extérieur de la maison. L’installation “à

travers le mur” est l’installation la moins chère et la plus simple.

Ne jamais mettre fin à l’évent de fin sous un pont, dans une

alcôve, sous une fenêtre, ou entre deux fenêtres.

INSTALLATION PAR LE TOIT/LE PLAFOND

• Lors de la ventilation du radiateur à travers le plafond, le tuyau

est connecté de la même manière que dans le mur, sauf que le

té de nettoyage est toujours à l’intérieur de la maison et qu’un

adaptateur de 3 po (76 mm) est ajouté avant le nettoyage tee.

• Vous devez utiliser les brides de support de plafond et le solin

de toit appropriés (fournis par le fabricant de tuyaux; suivez

les instructions du fabricant de tuyaux). Il est important de

noter que si votre longueur verticale de tuyau est supérieure

à 12 pi (3,7 m), la taille du tuyau d’évent à granulés doit être

augmentée à 4 po (102 mm) de diamètre.

• Ne dépassez pas plus de 4 pieds (1,22 m) de tuyau sur une

longueur horizontale et utilisez le moins de coudes possible.

Si un décalage est nécessaire, il est préférable d’installer des

coudes à 45 degrés plutôt que des coudes à 90 degrés.

AVERTISSEMENT:

VOUS VOUDREZ PEUT-ÊTRE LOCALISER LES

UTILITAIRES OU LES OBSTACLES À L’INTÉRIEUR

DU MUR AVANT DE TENTER CETTE INSTALLATION.

ASSUREZ-VOUS DE GARDER À L’ESPRIT LES EXIGENCES

DE DÉGAGEMENT DE VOTRE UNITÉ

INSTRUCTIONS D’UTILISATION INSTALLATION

1. Marquez la zone, puis coupez le mur pour l’installation de

l’évent si nécessaire.

2. Installez le dé à coudre mural comme spécifié par le

fabricant (dé à coudre de mur vendu séparément).

3. Installez la ventilation.

VENTILER VOTRE POÊLE À GRANULÉS

DANS UN SYSTÈME DE CHEMINÉE

EXISTANT DE 6 PO

ATTENTION:

ISI VOUS INSTALLEZ VOTRE POÊLE À GRANULÉS EN

REMPLACEMENT D’UN POÊLE À BOIS EXISTANT, VOUS

POUVEZ INSTALLER VOTRE POÊLE À GRANULÉS EN

UTILISANT LE SYSTÈME DE VENTILATION DE 6 PO

EXISTANT.

1. Vous devez faire nettoyer et / ou inspecter le système

de cheminée existant par un ramoneur qualifié avant de

procéder à l’installation de votre poêle à granulés.

2. Vous trouverez ci-dessous des exemples d’installations

utilisant le numéro de pièce 860001, transition de 3

à 6 pouces vers un tuyau de connecteur de 6 pouces.

Les illustrations ci-dessous ne sont que des exemples.

Veuillez confirmer à tous les codes du bâtiment locaux ou

régulations ayant compétence avant de demander à un

installateur qualifié de procéder à cette installation.

Système de

cheminée existant

de classe A de 6» po

3» PL Vent

Nettoyer Tee

Support

Bracket

Support De

Plafond

Adaptateur de

tuyau de 3 » à 6 »

AU CUISINIER

INSTRUCTIONS D’UTILISATION INSTALLATION

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

COMMANDES/ TELECOMMANDES DU

TABLEAU

Les ventilateurs et l’alimentation en carburant automatique

sont contrôlés à partir d’un panneau situé sur le dessus de

cet appareil. Les fonctions du panneau de commande sont les

suivantes.

A. INTERRUPTEUR ON/OFF

• En appuyant sur ce bouton, le poêle s’allume automatiquement.

Aucun autre allume-feu n’est nécessaire. L’allumeur reste

activé pendant au moins 10 minutes et jusqu’à 12 minutes en

fonction du moment où le seuil de détection de feu est atteint.

Le feu devrait démarrer en 5 minutes environ.

• Le témoin rouge situé au-dessus du bouton «On/O» passe

au vert lorsqu’il est enfoncé et reste vert jusqu’à l’arrêt du

poêle.

• Après l’appui sur le bouton bouton «On/O» , le moteur de la

tarière fonctionne pendant 3,5 minutes, puis s’arrête pendant

1 minute. Pendant le reste de la période de démarrage, le

moteur de la tarière fonctionne sur le réglage « 1 » de niveau

de chauage.

• Pendant le démarrage, le réglage du niveau de chauage

(touches H et L) modifie le niveau du témoin de plage de

chaleur, mais les conditions de fonctionnement du poêle ne

changent pas avant la fin de la période de démarrage.

• Pendant la période de démarrage, le feu doit démarrer en 12

minutes, sinon le poêle passe en mode d’erreur et ache le

code E4.

• Pendant la phase de démarrage, la touche Mode n’est pas

fonctionnelle.

B. TOUCHES FLÉCHÉES DE NIVEAU / TEMPÉRATURE

• Ces touches permettent de régler le débit d’alimentation

des granulés, et par conséquent la production ou la plage de

chaleur du poêle.

• Les niveaux de production de chaleur changent

progressivement sur le diagramme en barres, passant du

niveau « 1 » au niveau « 5 » de chauage.

C. Touche °C / °F

• La touche °C / °F fait passer l’achage à deux chires des

degrés Celsius aux degrés Fahrenheit et vice-versa.

D. TOUCHE mode (M/T)

• Le Mode de fonctionnement du poêle peut être Manuel

ou commandé par un Thermostat. Des diodes distinctes,

à gauche de l’écran à deux chires, indiquent le mode de

fonctionnement – Manuel ou T-stat. Le poêle doit être en

mode de fonctionnement normal pour pouvoir passer du

mode Manuel au mode T-Stat.

• Le mode Manuel fonctionne conformément aux 5 niveaux

de réglage d’alimentation sur le diagramme, du niveau de

chauage « 1 » au niveau « 5 ».

Le mode T-stat fonctionne de la manière suivante :

• Le poêle est équipé d’un thermostat intégré dans ses

commandes. Le capteur de température du thermostat se

trouve à l’arrière du poêle, derrière le panneau d’achage.

• Une fois le poêle en mode de fonctionnement, il est possible

de le placer en mode T-stat.

• Les touches fléchées Haut et Bas de Niveau / Température

permettent de modifier la température de déclenchement

(point de consigne).

• Une fois la température souhaitée atteinte, l’écran à deux

chires clignote pendant quatre secondes et indique la

température réelle de la pièce.

• Lorsque le poêle atteint une plage de 3 °F autour du point

de consigne souhaité, il revient à la plage de chaleur pour

laquelle il était réglé avant de passer en mode T-stat (si le

poêle était réglé sur le niveau de chauage « 5 » avant de

passer en mode T-stat, il revient à niveau de chauage « 5 »

lorsqu’il atteint la plage de 3 °F autour du point de consigne.

• Lorsque le poêle atteint le point de consigne souhaité, il passe

au niveau de chauage « 1 ».

• Lorsque la température ambiante passe sous le point de

consigne souhaité, le poêle chaue de nouveau jusqu’à la

température souhaitée.

REMARQUE :

La plage de fonctionnement

de cette télécommande se

situe à moins de 16-1/12 pi

de l'appareil.

INSTRUCTIONS D’UTILISATION INSTALLATION

AVERTISSEMENT:

• N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU

DE FLUIDES POUR ALLUMER LE FEU - N'UTILISEZ

JAMAIS D'ESSENCE, DE COMBUSTIBLE POUR

LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE, DE

LIQUIDE À BRIQUET À CHARBON OU DE LIQUIDES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR» UN

FEU DANS CE POÊLE. GARDEZ TOUS CES LIQUIDES

ÉLOIGNÉS DU POÊLE PENDANT SON UTILISATION.

• CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS,

LES VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE

CONTACT PEUT CAUSER DES BRÛLURES DE LA

PEAU.

Cet appareil est conçu pour brûler uniquement PFI pellets

Premium qualité. NE PAS BRÛLER:

1. Des déchets;

2. Coupures de gazon ou les déchets de jardin;

3. Les matériaux contenant du caoutchouc, y compris les

pneumatiques;

4. Les matériaux contenant de plastique;

5. Produits pétroliers des déchets, des peintures ou des

diluants de peinture ou de produits d’asphalte;

6. Les matériaux contenant de l’amiante;

7. Les débris de construction ou de démolition;

8. Liens ou de bois traité sous pression Railroad;

9. Fumier ou restes d’animaux;

10. Sel de bois flotté de l’eau ou d’autres matériaux

préalablement eau salée saturés;

11. Bois de; ou

12. Les produits de papier, de carton, de contreplaqué ou de

particules. L’interdiction de la combustion de ces matériaux

n’interdit pas l’utilisation des démarreurs de feu fabriqués

à partir de papier, de carton, de sciure, de cire et substances

similaires dans le but de déclencher un incendie dans un

poêle à bois aecté.

Brûler ces matériaux peut entraîner la libération de fumées

toxiques ou de rendre l’appareil de chauage de la fumée

inecace et cause.

CARBURANT APPROPRIÉ

AVERTISSEMENT:

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ AVEC

DU COMBUSTIBLE EN GRANULÉS CONFORME À

OU EXCÉDANT LA NORME ÉTABLIE PAR LE PELLET

FUEL INSTITUTE (PFI). L’UTILISATION D’AUTRES

COMBUSTIBLES ANNULE LA GARANTIE.

Votre poêle à granulés est conçu pour brûler des granulés de bois

dur de qualité supérieure conformes à la norme PFI (Pellet Fuels

Institute) (densité minimale de 40 lb par pied cube, diamètre de

1/4 à 5/16 moins de 8 200 BTU / lb, humidité inférieure à 8%

en poids, cendres inférieure à 1% en poids et sel inférieur à 300

parties par million). Les granulés mous, contenant une quantité

excessive de sciure de bois en vrac, qui ont été ou sont mouillés,

réduiront les performances. Rangez vos pellets dans un endroit

sec. NE stockez PAS le carburant dans les dégagements

d’installation de l’appareil ou dans l’espace requis pour faire le

plein et enlever les cendres. Cela pourrait provoquer un incendie.

Ne pas trop brûler ou utiliser des combustibles volatiles ou

des combustibles, cela pourrait causer des dommages aux

personnes et à la propriété. Cet appareil n’est homologué que

pour brûler du carburant sous forme de granulés de bois ! Les

granulés approuvés mesurent 1/4 po. Ou 5/16 po. De diamètre

et pas plus de 1 po. De long. Les granulés plus longs ou plus épais

peuvent bloquer les ailettes de la tarière, ce qui empêche une

bonne alimentation en granulés. Il est interdit de brûler du bois

sous d’autres formes que des granulés. Il s’agirait d’une violation

des codes du bâtiment pour lesquels le poêle a été approuvé,

et cela annulerait toutes les garanties. La conception du poêle

intègre l’alimentation automatique des granulés dans le feu

selon un rythme soigneusement calculé. Un autre combustible

introduit à la main n’augmenterait pas la production de chaleur,

mais pourrait nuire gravement aux performances du poêle

en générant beaucoup de fumée. Ne brûlez pas de granulés

mouillés. Les performances du poêle dépendent fortement

de la qualité des granulés. Évitez les marques de granulés qui

présentent les caractéristiques suivantes :

• Un excès de fines – Le terme « fines » décrit les granulés

écrasés ou les matériaux libres qui ressemblent à de la sciure

ou à du sable. Il est possible de tamiser les granulés avant de

les placer dans la trémie pour éliminer la plupart des fines.

• Des liants – Certains granulés sont produits avec des

matériaux liants qui les agglutinent, les « lient ».

• Un contenu élevé en cendres – Ces granulés de mauvaise

qualité créent souvent de la fumée et salissent la vitre.

L’entretien devra être plus fréquent. Il faudra vider le

pot de combustion et aspirer la totalité du système plus

fréquemment. Des granulés de mauvaise qualité pourraient

endommager la tarière. Nous ne pouvons accepter aucune

responsabilité en cas de dommages dus à des granulés de

mauvaise qualité.

AVERTISSEMENT:

• GARDER LES OBJETS ÉTRANGERS HORS DE LA

TRÉMIE.

• LES PIÈCES MOBILES DE CE POÊLE SONT MUES PAR

DES MOTEURS ÉLECTRIQUES AU COUPLE ÉLEVÉ.

ÉLOIGNEZ TOUTES LES PARTIES DU CORPS DE LA

TARIÈRE LORSQUE LE POÊLE EST BRANCHÉ SUR LA

PRISE ÉLECTRIQUE. CES PIÈCES MOBILES PEUVENT

COMMENCER À BOUGER À TOUT MOMENT LORSQUE

LE POÊLE EST BRANCHÉ.

INSTRUCTIONS D’UTILISATION INSTALLATION

VÉRIFICATION AVANT LA MISE EN

MARCHE

Retirez le pot de combustion, vérifier qu’il soit propre et

qu’aucun des orifices d’air ne soit bouché. Nettoyez la chambre

de combustion puis réinstallez le pot de combustion. Nettoyez

la vitre de la porte si nécessaire (un chion sec ou une

serviette en papier sut généralement). N’utilisez jamais de

produits nettoyants abrasifs sur la vitre ou la porte. Vérifiez le

combustible dans la trémie, et remplissez-la si nécessaire.

CONSTRUIRE UN FEU

N’utilisez jamais de grille ou autre moyen de supporter le

carburant. Utilisez uniquement le pot de combustion fourni

avec ce radiateur. Le couvercle de la trémie doit être fermé pour

que l’unité puisse alimenter des granulés. Pendant la période de

démarrage:

• Assurez-vous que le pot de combustion ne contient pas de

granulés.

• N’ouvrez PAS la porte de visualisation.

• N’ajoutez PAS de granulés dans le pot de combustion à la

main.

REMARQUE: Au cours des premiers incendies, votre poêle

émettra une odeur lorsque la peinture à haute température

durcit ou deviendra assaisonnée au métal. Le maintien de petits

incendies minimisera cela. Évitez de placer des articles sur la

cuisinière pendant cette période car la peinture pourrait être

aectée. Les tentatives pour atteindre des débits de chaleur

dépassant les spécifications de conception du réchaueur

peuvent entraîner des dommages permanents au réchaueur.

IGNITEUR

1. Remplissez la trémie et nettoyez le pot de combustion.

2. Appuyez sur le bouton «Marche / Arrêt». Assurez-vous

que le voyant vert s’allume.

3. Ajustez la vitesse d’alimentation au réglage souhaité en

appuyant sur le bouton «Avance du niveau de chaleur».

Si le feu ne démarre pas dans 12 minutes, appuyez sur «Marche

/ Arrêt», attendez quelques minutes, dégagez le pot de

combustion et recommencez la procédure.

FONCTIONNEMENT OPTIMAL

Ce poêle à granulés a été certifié par l’US EPA pour répondre

aux directives strictes de 2020. Pour s’assurer que cette unité

produit les émissions minimales optimales, il est essentiel de

suivre les directives suivantes. Pour obtenir une «combustion

élevée», votre poêle doit être réglé sur le réglage 5 avec le

registre complètement ouvert. Pour obtenir une «combustion

moyenne», votre poêle doit être réglé sur le réglage 3 avec le

registre fermé à 50%. Pour obtenir une « faible combustion

», votre poêle doit être réglé sur le réglage 1 avec le registre

complètement fermé. Le réglage 4 vous donnera une

combustion moyennement élevée et le réglage 2 vous donnera

une combustion moyennement faible. Si la porte est ouverte

alors que le poêle est en marche, elle doit être fermée dans les

30 secondes ou le poêle s’éteindra. Si le poêle s’éteint, appuyez

sur le bouton « Marche/Arrêt » pour redémarrer votre poêle. Le

poêle devra s’éteindre et s’éteindre complètement avant que

vous puissiez redémarrer le poêle

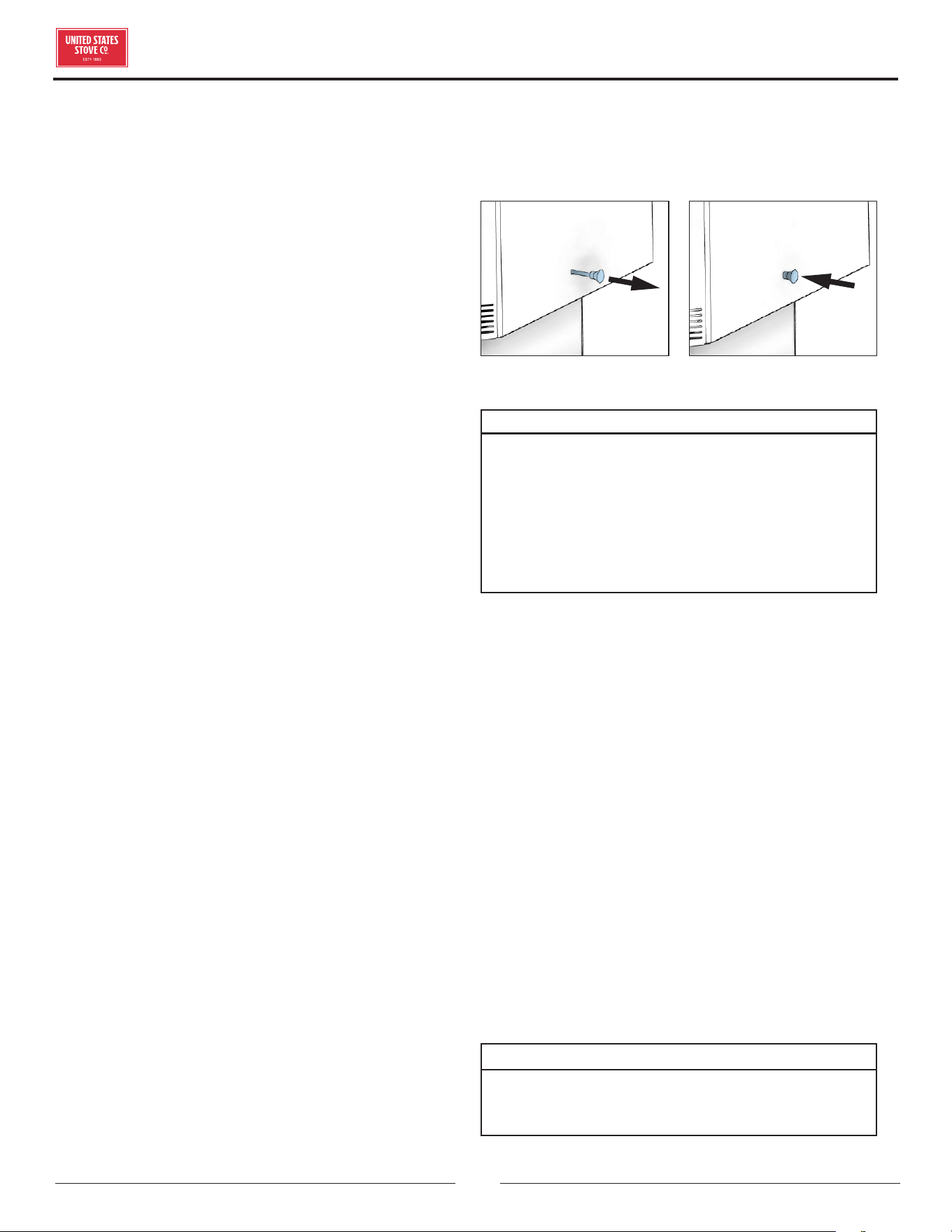

Ouvrir

Fermé

OUVERTURE DE LA PORTE

AVERTISSEMENT:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE AVEC LA

PORTE VUE OUVERTE. LA TARIÈRE N’ALIMENTERA

PAS DE GRANULÉS DANS CES CIRCONSTANCES ET

UN PROBLÈME DE SÉCURITÉ PEUT PROVOQUER DES

ÉTINCELLES OU DES FUMÉES ENTRANT DANS LA

PIÈCE.

• LA PORTE DOIT ÊTRE FERMÉE ET SCELLÉE PENDANT

LE FONCTIONNEMENT.

Si la porte est ouverte pendant le fonctionnement du poêle,

elle doit être refermée dans les 30 secondes, sinon le poêle

s’éteint. Si le poêle s’éteint, appuyez sur l’interrupteur ON/OFF

pour le redémarrer. Le poêle doit être complètement arrêté et

débranché avant de pouvoir être redémarré.

VENTILATEUR DE LA PIÈCE

Lors du démarrage du poêle, le ventilateur de la pièce ne se met

pas en marche tant que l’échangeur thermique du poêle n’est

pas chaud. Cela prend habituellement environ 10 minutes après

le démarrage.

SI LE POÊLE MANQUE DE GRANULÉS

Le feu s’éteint; le moteur de la tarière et les ventilateurs restent

en fonctionnement jusqu’à ce que le poêle ait refroidi. Cela peut

prendre 30 minutes ou plus, en fonction de la chaleur résiduelle

dans l’appareil. Après l’arrêt des composants du poêle, tous les

témoins de l’écran s’éteignent et l’écran à deux chires ache

« E3 » en clignotant.

RECHARGE EN COMBUSTIBLE

AVERTISSEMENT:

• GARDEZ LE COUVERCLE DE LA TRÉMIE FERMÉ À

TOUT MOMENT, SAUF PENDANT LE REMPLISSAGE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

INSTRUCTIONS D’UTILISATION INSTALLATION

AVERTISSEMENT:

• LA TRÉMIE ET LE COUVERCLE DU POÊLE SONT

CHAUDS PENDANT LE FONCTIONNEMENT ; VOUS

DEVEZ TOUJOURS PROTÉGER VOS MAINS LORS DU

REMPLISSAGE DU POÊLE.

• NE TOUCHEZ PAS AUX SURFACES CHAUDES DU

POÊLE. ENSEIGNEZ AUX ENFANTS LES DANGERS

DES POÊLES À HAUTE TEMPÉRATURE. LES JEUNES

ENFANTS DOIVENT ÊTRE SURVEILLÉS LORSQU’ILS

SE TROUVENT DANS LA MÊME PIÈCE QUE LE POÊLE.

• NE PLACEZ JAMAIS VOTRE MAIN PRÈS DE LA

TARIÈRE LORSQUE LE POÊLE EST EN MARCHE.

• NOUS VOUS RECOMMANDONS DE NE PAS LAISSER

LA TRÉMIE TOMBER EN DESSOUS DU 1/4 PLEIN.

AVERTISSEMENT DE SABOTAGE

Ce poêle à bois a un taux de combustion faible minimum, défini

par le fabricant, qui ne doit pas être modifié. Il est contraire à la

réglementation fédérale de modifier ce paramètre ou d’utiliser

ce radiateur à bois d’une manière non conforme aux instructions

d’utilisation de ce manuel.

PROCÉDURE D’ARRÊT

Pour arrêter le poêle, il sut d’appuyer sur la touche « POWER

» du tableau d’achage. Le témoin vert repasse au rouge

lorsqu’on appuie sur la touche « POWER ». Le moteur de la

tarière s’arrête et les ventilateurs continuent de fonctionner

jusqu’à ce que la température de la chambre de combustion

interne ait baissé jusqu’à un niveau prédéfini.

AVERTISSEMENT:

NE JAMAIS ARRÊTER CET APPAREIL EN LE

DÉBRANCHANT DE LA SOURCE D'ALIMENTATION.

1. Ce poêle est équipé d’un thermodisque haute température.

Cet appareil comporte un thermodisque à réarmement

manuel. Cet interrupteur de sécurité a deux fonctions.

A. Détecter une surchaue du poêle et arrêter le système

d’alimentation en combustible ou la tarière.

B. En cas de dysfonctionnement du ventilateur de

convection, le thermodisque haute température arrête

automatiquement la tarière, ce qui prévient une surchaue

du poêle.

REMARQUE: Sur certains appareils, une fois le bouton de

réinitialisation déclenché, comme un disjoncteur, il faut appuyer

dessus pour redémarrer le poêle. Sur d’autres appareils, le

thermodisque ne comporte pas de bouton de réinitialisation

et se réinitialise lorsque le poêle a refroidi. Le fabricant vous

recommande de vous adresser au revendeur si cela se produit

car cela peut indiquer un problème plus grave. Il peut s’avérer

nécessaire d’appeler le service de réparation.

2. En cas de défaillance du ventilateur de combustion, un

interrupteur pneumatique interrompt automatiquement la

tarière.

REMARQUE: L’ouverture de la porte du poêle pendant plus de 30

secondes pendant le fonctionnement provoque un changement

de pression susant pour activer l’interrupteur pneumatique

qui arrête l’alimentation en combustible. Le poêle s’éteint et la

mention « E2 » s’ache sur l’écran à deux chires. Le poêle doit

s’arrêter complètement avant de pouvoir être redémarré.

CHAMBRES INTÉRIEURES

• Pot de combustion - Retirez et nettoyez périodiquement le

pot de combustion et la zone à l’intérieur du boîtier du pot

de combustion. En particulier, il est conseillé de nettoyer les

trous du pot de combustion pour éliminer toute accumulation

qui pourrait empêcher l’air de circuler librement dans le pot

de combustion.

• Échangeur de chaleur -Il y a trois panneaux à l’arrière de

la chambre de combustion qui doivent être retirés afin de

nettoyer les cendres volantes de l’échangeur de chaleur.

a. Ouvrez la porte et retirez le pot de combustion.

b. Utilisez la languette située en haut du panneau central pour

soulever le panneau et le sortir de l’unité.

c. Soulevez les panneaux gauche et droit vers le haut et hors

de l’unité.

Panneau

Gauche

Panneau

Droit

d. Retirez les cendres volantes.

ENTRETIEN

AVERTISSEMENT:

• LE DÉFAUT DE NETTOYAGE ET D’ENTRETIEN DE CET

APPAREIL COMME INDIQUÉ PEUT ENTRAÎNER UNE

BAISSE DES PERFORMANCES ET UN RISQUE POUR

LA SÉCURITÉ.

• DÉBRANCHEZ LE CORDON ÉLECTRIQUE DU POÊLE

AVANT DE RETIRER LE PANNEAU ARRIÈRE OU

D’OUVRIR LE SYSTÈME D’ÉVACUATION POUR

TOUTE TÂCHE D’INSPECTION, DE NETTOYAGE OU

D’ENTRETIEN.

• NE PROCÉDEZ JAMAIS À L’INSPECTION, AU

NETTOYAGE OU À L’ENTRETIEN SUR UN POÊLE

CHAUD.

• N’UTILISEZ PAS LE POÊLE SI LA VITRE EST CASSÉE,

IL POURRAIT EN RÉSULTER UNE FUITE DE GAZ DE

COMBUSTION.

• LES TENTATIVES D’OBTENIR DES TAUX DE SORTIE

DE CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS

DE CONCEPTION DU CHAUFFAGE PEUVENT CAUSER

DES DOMMAGES PERMANENTS AU CHAUFFAGE.

FORMATION, INSPECTION ET

ÉLIMINATION DE LA CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR

TOUT ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron et

d’autres vapeurs organiques qui se combinent avec l’humidité

rejetée pour former la créosote. Les vapeurs de créosote se

condensent dans un conduit de cheminée relativement froid

ou si le feu vient de démarrer ou brûle lentement. Ainsi, les

résidus de créosote s’accumulent sur le boisseau. Si elle prend

feu, cette créosote produit un feu extrêmement chaud qui peut

endommager la cheminée, voire détruire la maison. En dépit de

leur grande ecacité, les poêles à granulés peuvent accumuler

de la créosote dans certaines conditions. Le raccord et le conduit

de cheminée doivent être inspectés par une personne qualifiée

une fois par an ou par tonne de granulés pour déterminer si

une accumulation de créosote ou de cendres volantes s’est

produite. Si la créosote s’est accumulée, elle doit être enlevée

pour réduire le risque de feu de cheminée. Inspectez le système

au niveau du raccord avec le poêle et en haut de la cheminée.

Les surfaces plus froides ont tendance à accumuler les dépôts

de créosote plus rapidement; il est donc important de vérifier

la cheminée par le haut ainsi que par le bas. La créosote doit

être éliminée avec une brosse spécialement conçue pour le

type de cheminée utilisé. Un ramoneur qualifié peut fournir ce

service. Il est également conseillé d’inspecter, de nettoyer et

si nécessaire de réparer la totalité du système avant chaque

saison de chauage. Pour nettoyer la cheminée, déconnecter

l’évacuation du poêle.

CENDRES VOLANTES

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles, elles

peuvent gêner le flux normal d’évacuation. Elles doivent donc

être périodiquement éliminées.

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

Au fil du temps, de la cendre ou de la poussière peuvent

s’accumuler sur les pales des ventilateurs de circulation

et d’extraction. Les ventilateurs doivent être inspectés

périodiquement et, en cas d’accumulation, les nettoyer à

l’aspirateur car les cendres ou la poussière peuvent nuire aux

performances des ventilateurs. Il est également possible que la

créosote puisse s’accumuler dans le ventilateur d’extraction, il

doit donc être nettoyé à la brosse. Le ventilateur d’extraction

se trouve derrière le panneau latéral gauche (face à l’avant du

radiateur), le ventilateur de circulation se trouve derrière le

panneau latéral droit. Pour accéder à l’allumeur, retirez le tube

d’entrée d’air et le couvercle (2 vis). Le moteur de la vis sans

fin est situé au centre arrière de l’unité. Remarque: lors du

nettoyage, veillez à ne pas endommager les pales du ventilateur.

Si un aspirateur est utilisé pour nettoyer votre poêle, nous vous

suggérons d’utiliser l’aspirateur AV15E AshVac. L’AV15E AshVac

est conçu pour l’élimination des cendres. Certains aspirateurs

ordinaires (c’est-à-dire les aspirateurs d’atelier) peuvent laisser

échapper des cendres dans la pièce.

NE PAS ASPIRER LES CENDRES CHAUDES.

AVERTISSEMENT:

L’ENSEMBLE DE MAINTENANCE L’ENTRETIEN PROPRE

DETERMINANT UNE PERFORMANCE DE CE POÊLE.

INSTRUCTIONS D’UTILISATION INSTALLATION

ENTRETIEN

ENLÈVEMENT ET ÉLIMINATION DES

CENDRES

AVERTISSEMENT:

LAISSEZ LE POÊLE REFROIDIR AVANT D’EFFECTUER

TOUT ENTRETIEN OU NETTOYAGE. LES CENDRES

DOIVENT ÊTRE ÉVACUÉES DANS UN RÉCIPIENT

MÉTALLIQUE DOTÉ D’UN COUVERCLE HERMÉTIQUE.

LE RÉCIPIENT À CENDRES FERMÉ DOIT ÊTRE DÉPOSÉ

SUR UNE SURFACE NON COMBUSTIBLE OU SUR LE SOL,

BIEN À L’ÉCART DE TOUTE MATIÈRE COMBUSTIBLE,

AVANT L’ÉLIMINATION DÉFINITIVE.

Retirez les cendres périodiquement pour éviter l’accumulation

inutile de cendres. Retirez les cendres une fois l’unité refroidie.

Les cendres doivent être placées dans un récipient en métal

avec un couvercle hermétique. Le contenant fermé de cendres

doit être placé sur un sol incombustible ou sur le sol, bien éloigné

de tout matériau combustible, en attendant l’élimination finale.

Si les cendres sont éliminées par enfouissement dans le sol ou

autrement dispersées localement, elles doivent être conservées

dans le récipient fermé jusqu’à ce que toutes les braises aient

été complètement refroidies. Le conteneur ne doit pas être

utilisé pour d’autres déchets ou l’élimination des déchets. S’ils

sont combinés avec des substances combustibles, les cendres

et les braises peuvent s’enflammer. L’élimination des cendres

est la suivante:

1. Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

2. Assurez-vous que le poêle à granulés est à température

ambiante avant de le toucher. Ouvrez la porte, retirez le pot

de combustion et videz-le dans un récipient en métal.

3. Aspirez les cendres de la chambre de combustion.

ASSUREZ-VOUS QUE LES CENDRES SONT FROIDES

AU TOUCHER AVANT D’ASPIRER. Certains aspirateurs

peuvent laisser échapper des cendres dans la pièce. Votre

aspirateur doit avoir un filtre ou un sac spécial pour éliminer

les fuites.

4. Réinstallez le pot de combustion.

FUMÉE ET CO MONITEURS

La combustion du bois produit naturellement le monoxyde de

carbone (CO) et de la fumée. CO est un gaz toxique lorsqu’il

est exposé à des concentrations élevées pendant des périodes

de temps prolongées. Alors que les systèmes de combustion

modernes réchaueurs réduisent considérablement la quantité

de CO émise par la cheminée, l’exposition aux gaz dans des

zones fermées ou confinés peut être dangereux. Assurez-vous

que vous les joints du poêle et les joints de cheminée sont en

bon état de fonctionnement et d’étanchéité correctement

pour assurer une exposition involontaire. Il est recommandé

d’utiliser les deux écrans de fumée et de CO dans les zones

ayant le potentiel de générer CO.

VÉRIFICATION ET NETTOYAGE DE LA

TRÉMIE

Vérifiez périodiquement la trémie pour déterminer si de la sciure

(des fines) s’est accumulée dans le système d’alimentation

ou si des granulés sont restés collés à la surface de la trémie.

Nettoyez-les si nécessaire.

JOINTS DE PORTE ET DE VITRE

Inspecter régulièrement les principales portes et fenêtres en

verre joints. La porte principale peut avoir besoin d’être enlevé

pour avoir des joints elochés, brisés ou compactés remplacés

par votre revendeur agréé. La porte de cet appareil utilise un

joint 1 po corde de diamètre.

MOTEURS DES VENTILATEURS

Nettoyez tous les ans les orifices d’aération des moteurs

des ventilateurs d’évacuation et de distribution. Retirez le

ventilateur d’évacuation du conduit d’évacuation et nettoyez

ses pales dans le cadre des opérations de mise en marche en

automne.

PEINTURE DE SURFACE

Les surfaces peintes peuvent être essuyées avec un chion

humide. Si des rayures apparaissent, ou si vous souhaitez

rénover la peinture, adressez-vous au revendeur agréé qui vous

fournira un bidon de peinture à haute température adaptée.

VERRE

Nous vous recommandons d’utiliser un nettoyant pour vitres de

haute qualité. Si une accumulation de créosote ou de carbone

s’accumule, vous pouvez utiliser de la laine d’acier et de l’eau

pour nettoyer le verre. N’UTILISEZ PAS de nettoyants abrasifs.

N’eectuez PAS le nettoyage lorsque la vitre est CHAUDE.

N’essayez pas de faire fonctionner l’appareil avec du verre brisé.

Le verre de remplacement peut être acheté auprès de votre

revendeur américain Stove. Si le verre est brisé, suivez ces

procédures de retrait:

1. Une fois le radiateur refroidi, retirez la porte du radiateur.

2. Retirez le joint de corde de la porte, puis les écrous retenant

le dispositif de retenue du verre en place.

3. Tout en portant des gants, retirez soigneusement les

morceaux de verre détachés du cadre de la porte.

4. Remplacez la vitre et le joint en vous assurant que le joint

parcourt tout le périmètre du bord du verre.

5. Réinstaller le dispositif de retenue et les huit écrous et le

joint de corde à l’aide de silicone haute température pour

faire adhérer le joint à la porte.

6. N’utilisez jamais de matériaux de substitution pour le verre.

NE PAS maltraiter la vitre de la porte en frappant, en claquant

ou en faisant un traumatisme similaire. N’utilisez pas le poêle

avec la vitre enlevée, fissurée ou cassée

ENTRETIEN

MISE EN MARCHE À L’AUTOMNE

Avant de démarrer le premier feu de la saison de chauage,

vérifiez que la zone à l’extérieur des systèmes d’évacuation

et d’admission d’air ne soit pas obstruée. Nettoyez et retirez

les cendres volantes du système d’évacuation. Nettoyez tous

les filtres du système d’évacuation et du tuyau d’entrée d’air

extérieur. Activez toutes les commandes et vérifiez qu’elles

fonctionnent correctement. C’est aussi le bon moment pour

nettoyer à fond la totalité du poêle.

ARRÊT AU PRINTEMPS

Après la dernière flambée du printemps, retirez tous les

granulés restants de la trémie et du système d’alimentation à

tarière. Enlevez tout d’abord les granulés avec une pelle, puis

faites fonctionner la tarière jusqu’à ce que la trémie soit vide et

que les granulés cessent de couler (il sut pour cela d’appuyer

sur l’interrupteur ON en gardant la porte d’observation ouverte).

Passez l’aspirateur dans la trémie. Nettoyez soigneusement le

pot de combustion et la chambre de combustion. Si le poêle est

dans un endroit humide, il peut être souhaitable de pulvériser

du silicone en aérosol à l’intérieur de la trémie nettoyée. Le

système d’évacuation doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

Suivez le calendrier ci-dessous dans des conditions d’utilisation

moyennes. Les joints autour de la porte et de la vitre doivent

être inspectés et réparés ou remplacés si nécessaire.

Tous les

jours

Toutes les

semaines

Tous les

mois ou

selon les

besoins

Pot de combustion Agité Vidé

Chambre de

combustion

Brossée

Cendres Vérifiées Vidées

Chambres intérieures Aspirées

Pales du ventilateur de

combustion

Aspirées /

Brossées

Turbine du ventilateur

de convection

Aspirée /

Brossée

Système d'évacuation Nettoyé

Joints Inspectés

Vitre Essuyée Nettoyée

Trémie (fin de saison)

Vidée et

aspirée

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

N’obstruez pas l’espace sous l’appareil de chauage et

n’obstruez pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée

pour le démontage de la cheminée/ventilation pour le transport

d’un bâtiment transportable.

Les pièces ou matériaux à utiliser pour les protecteurs de

braises et les surfaces minimales à couvrir et leur relation

avec le radiateur d’appoint, ainsi que l’avis : « Au Canada, pour

se conformer à la norme CSA B365, Code d’installation des

appareils à combustible solide et équipement, tout revêtement

combustible sous l’appareil et/ou dans la zone s’étendant

horizontalement à au moins 450 mm (18 po) au-delà de

l’appareil de tout côté équipé d’une porte, et à au moins 200

mm (8 po) au-delà de l’appareil de l’autre côtés, doivent être

protégés par un tampon continu, durable et incombustible qui

fournira une protection contre les braises. La protection contre

les braises de 450 mm (18 po) requise de chaque côté avec une

porte doit s’étendre sur toute la largeur de l’appareil plus les

200 mm (8 po) requis de chaque côté de l’appareil sans porte.

Lorsqu’un appareil est installé à moins de 200 mm (8 po) d’un

mur, le tampon de braises ne doit s’étendre que jusqu’à la base

du mur. Un tampon de braises ne doit pas être placé sur un tapis

à moins que le tampon ne soit structurellement soutenu pour

empêcher le déplacement et la distorsion.

Si cet appareil est installé dans un bâtiment transportable, le

retrait de la cheminée/ventilation est requis pour le transport

du bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

Lorsque le poêle ne fonctionne pas comme d’ordinaire, la première réaction est de demander à l’aide. Ce guide peut vous faire

gagner du temps et économiser de l’argent en vous permettant de résoudre les problèmes simples par vous-même. Les problèmes

rencontrés sont souvent le résultat de cinq facteurs seulement: 1) mauvais combustible; 2) mauvaise utilisation ou mauvais

entretien; 3) mauvaise installation; 4) défaillance d’un composant; 5) défaut de fabrication. Vous pouvez en général résoudre les

problèmes liés aux causes 1 et 2. Votre concessionnaire peut quant à lui régler les problèmes liés aux causes 3, 4 et 5. Reportez-vous

aux schémas de la page 25 pour aider à localiser des pièces indiquées.

Pour le dépannage et en vous aidant de ce guide, observez le réglage du niveau de chauage pour voir quel témoin clignote.

Débranchez le cordon d’alimentation avant toute opération d’entretien ! REMARQUE: Le fait de placer l’interrupteur ON/OFF en

position « OFF » ne coupe pas entièrement l’alimentation des composants électriques du poêle.

Ne tentez jamais de réparer ou de remplacer une pièce du poêle sauf indication contraire dans les directives de ce guide. Tous les

autres travaux doivent être eectués par un technicien qualifié.

L’écran ache « E1 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le ventilateur de convection surchaue et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage du

ventilateur ne sut pas, il se peut que le ventilateur soit défectueux.

Le poêle est demeuré sur le réglage le plus

élevé pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauage le plus élevé, il se peut que

la température de la pièce s'élève au point de créer une situation de surchaue

potentielle. Dans ce cas, essayez d'utiliser un réglage de chauage inférieur.

Un autre combustible que les granulés de bois

est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de bois.

Recherchez la présence de combustibles autre que des granulés de bois. Aucun

autre type de combustible n'a été approuvé pour ce poêle à granulés. En présence

de signes d'utilisation d'autres types de combustible, cessez immédiatement de

les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le déclenchement

du l'interrupteur de surchaue. Vérifiez si une protection contre les surtensions

est installée sur le poêle. Sinon, il est conseillé d'en installer une.

L'interrupteur de surchaue fonctionne mal.

Si tous les autres élément paraissent corrects, remplacez l'interrupteur de

surchaue.

ATTENTION: CET APPAREIL DE CHAUFFAGE AU BOIS A BESOIN D’INSPECTION PÉRIODIQUE ET LA RÉPARATION POUR

UN FONCTIONNEMENT CORRECT. IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX POUR FAIRE FONCTIONNER CE

POÊLE À BOIS D’UNE MANIÈRE INCOMPATIBLE AVEC LES INSTRUCTIONS DE CE MANUEL.

GUIDE DE DÉPANNAGE

L’achage clignote

Le capteur de bas niveau de carburant s’est déclenché. Le niveau de pellets est bas, remplir la trémie.

L’écran ache « E2 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le tuyau souple de l'interrupteur de débit d'air

ou les tuyaux de fixation au poêle pour le tuyau

souple sont bouchés.

Débranchez le tuyau souple d'air de l'interrupteur de débit d'air et souﬄez dans

le tuyau. Si l'air circule librement, le tuyau souple et le tube sont ouverts. Si l'air

ne circule pas dans le tuyau souple, utilisez un cintre à vêtements métallique pour

le déboucher.

L'entrée d'air, le pot de combustion, les

chambres de combustion internes, les

ventilateurs de combustion ou le conduit

d'évacuation sont bouchés par des cendres ou

des corps étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation.

Le foyer n'est pas correctement scellé. Vérifiez que la porte est fermée et que le joint est en bon état.

Le conduit d'évacuation est mal installé.

Vérifiez que l'installation du conduit d'évacuation satisfait aux critères du Guide

d'utilisation.

Les connexions du fil de l'interrupteur de débit

d'air sont défectueuses.

Vérifiez les connecteurs qui relient les fils gris à l'interrupteur de débit d'air.

Panne du ventilateur de combustion.

Lorsque le poêle est en marche, vérifiez si le ventilateur de combustion est en

fonctionnement. Sinon, vérifiez l'alimentation électrique du ventilateur de

combustion. Ce doit être la tension nominale. Si l'alimentation électrique est

bonne, c'est le ventilateur qui est défectueux. Si l'alimentation est absente,

reportez-vous au point No. 8.

Le tableau de commande n'envoie pas le

courant au ventilateur de combustion.

Si l'alimentation électrique n'arrive pas au ventilateur de combustion, vérifiez

toutes les connexions des fils électriques. Si tous les fils sont bien connectés,

c'est le tableau de commande qui est défectueux.

Le tableau de commande n'envoie pas le

courant à l'interrupteur de débit d'air.

Après 30 secondes de fonctionnement du poêle, la tension d'alimentation de

l'interrupteur de débit d'air doit atteindre environ 5 V.

Panne de l'interrupteur d'air.

Pour vérifier l'interrupteur de débit d'air, débranchez le tuyau souple d'air du

corps du poêle. L'autre extrémité restant branchée sur l'interrupteur d'air, aspirez

très doucement depuis l'extrémité libre du tuyau (vous pouvez débrancher

entièrement le tuyau souple du poêle et de l'interrupteur d'air pour vérifier qu'il

ne soit pas bouché). Si vous entendez un clic, c'est que l'interrupteur de débit

d'air fonctionne. ATTENTION, UNE DÉPRESSION TROP IMPORTANTE PEUT

ENDOMMAGER L'INTERRUPTEUR DE DÉBIT D'AIR.

LE VENTILATEUR DE CONVECTION S’ARRÊTE PUIS REDÉMARRE

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le ventilateur de convection surchaue et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le nettoyage du

ventilateur ne sut pas, il se peut que le ventilateur soit défectueux.

Dysfonctionnement de la carte de circuit

imprimé.

Testez la tension arrivant au ventilateur de convection. Si le courant arrive au

ventilateur quand il est arrêté, le tableau de commande fonctionne normalement.

Si aucun courant n'arrive au ventilateur quand il est arrêté pendant le

fonctionnement du poêle, le tableau de commande est défectueux.

GUIDE DE DÉPANNAGE

L’écran ache « E5 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le poêle ache automatiquement « E5 » en

clignotant lorsqu’il est allumé.

Le capteur du thermostat a été débranché du tableau de commande. Vérifiez si

le capteur est débranché. Si le capteur n’est pas débranché, c’est le capteur qui

est endommagé ou en court-circuit. Dans ce cas, le capteur doit être remplacé.

GUIDE DE DÉPANNAGE

L’écran ache « E3 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

La trémie est vide de granulés. Remplissez la trémie.

Le registre de réglage d'air est trop ouvert pour

un réglage de chauage trop bas.

Si le réglage de chauage est réduit, vous devrez peut-être fermer complètement

le registre.

Les orifices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

L'entrée d'air, les chambres intérieures, ou

le système d'évacuation sont partiellement

obstrués.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation

L'interrupteur de sécurité de la trémie est

aecté d'une défaillance ou la trémie est

ouverte.

Lors de l'utilisation de l'appareil, vérifiez que le couvercle de la trémie soit fermé

pour permettre à l'interrupteur de sécurité de la trémie de s’activer. Vérifiez les

connexions des fils qui partent de l'interrupteur de sécurité de la trémie jusqu'au

tableau de commande et au moteur de la tarière. Utilisez un testeur de continuité

pour tester l'interrupteur de sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Retirez ensuite le moteur de la tarière en retirant

la goupille de la tarière, puis retirez les deux boulons qui fixent le support de

tarière au tube de tarière. Vous pouvez maintenant retirer le support du tube

de tarière. Retirez les deux boulons du côté du tube de tarière pour déposer le

roulement inférieur de la tarière. Tirez sur la tarière pour la sortir du tube afin de

lever le blocage.

Le moteur de la tarière est aecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner. Si le

moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le moteur ne

tourne pas, il est défectueux.

Le thermodisque de détection de feu (POF) a

mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les deux

fils et en les raccordant avec un petit morceau de fil. Puis rebranchez le poêle.

Si le poêle s'allume et fonctionne, vous devez remplacer le thermodisque POF.

Cette manœuvre est réservée aux tests. NE LAISSEZ PAS LE THERMODISQUE

HORS CIRCUIT. Si le thermodisque POF restait hors circuit, les ventilateurs ne

s'arrêteraient jamais et si le feu s'éteignait, la tarière continuerait à envoyer les

granulés jusqu'à ce que la trémie soit vide.

La tableau de commande n'envoie pas le

courant au thermodisque POF ou aux autres

composants du système de tarière.

Une tension approximative de 5 V doit arriver au Thermodisque POF après 10

minutes de fonctionnement du poêle.

L’écran ache « E4 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

L'entrée d'air, le pot de combustion, les

chambres de combustion internes, les

ventilateurs de combustion ou le conduit

d'évacuation sont bouchés par des cendres ou

des corps étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation.

Le thermodisque de détection de feu (POF) a

été débranché.

Vérifiez si les fils du thermodisque POF sont correctement branchés.

Le thermodisque de détection de feu (POF) a

mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les deux

fils et en les raccordant avec un petit morceau de fil. Puis rebranchez le poêle.

Si le poêle s'allume et fonctionne, vous devez remplacer le thermodisque POF.

Cette manœuvre est réservée aux tests. NE LAISSEZ PAS LE THERMODISQUE

HORS CIRCUIT. Si le thermodisque POF restait hors circuit, les ventilateurs ne

s'arrêteraient jamais et si le feu s'éteignait, la tarière continuerait à envoyer les

granulés jusqu'à ce que la trémie soit vide.

La trémie est vide de granulés. Remplissez la trémie.

L'interrupteur de sécurité de la trémie est

aecté d'une défaillance ou la trémie est

ouverte.

Lors de l'utilisation de l'appareil, vérifiez que le couvercle de la trémie soit fermé

pour permettre à l'interrupteur de sécurité de la trémie de s’activer. Vérifiez

le branchement des fils qui partent de l'interrupteur de sécurité de la trémie

jusqu'au tableau de commande et au moteur de la tarière. Utilisez un testeur

de continuité pour tester l'interrupteur de sécurité de la trémie; remplacer-le si

nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en retirant la

goupille de la tarière. Retirez la plaque d'inspection de l'arbre de la tarière dans la

trémie pour pouvoir examiner l'arbre de la tarière. Soulevez légèrement l'arbre de

la tarière de sorte que l'extrémité de l'arbre sorte du manchon inférieur de tarière.

Retirez ensuite les deux écrous qui tiennent la pastille supérieure de la tarière.

Puis faites pivoter l'extrémité inférieure de l'arbre de la tarière vers vous, jusqu'à

ce que vous puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées. Retirez

tout corps étranger susceptible d'avoir provoqué le blocage. Vérifiez également le

tube de la tarière, en recherchant des signes de dommage, tels que des bavures,

des zones rugueuses, ou des rainures creusées dans le métal qui pourraient être

à l'origine du blocage.

Le moteur de la tarière est aecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner. Si le

moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le moteur ne

tourne pas, il est défectueux.

GUIDE DE DÉPANNAGE

UNE ODEUR DE FUMÉE EST REFOULÉE DANS LA PIÈCE

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Il y a une fuite dans le système de conduit

d’évacuation.

Inspectez tous les raccords de tuyaux d'évacuation. Assurez-vous qu'ils soient

tous scellés avec du silicone RTV supportant une température de 500 °F

(260 °C) ou plus. En outre, scellez les joints avec du ruban métallique UL-181-

AP. Vérifiez également que la pièce d'adaptation carré/cercle du ventilateur de

combustion ait été correctement scellée avec le même silicone RTV.

Le joint d’étanchéité du ventilateur de

combustion est défectueux.

Inspectez les deux joints du ventilateur de combustion qui doivent être en bon

état.

S'agissant d'un appareil qui brûle du bois, ce poêle à granulé peut émettre une faible odeur de feu de bois. Si cette odeur devient

anormale, ou si vous remarquez qu'un peu de suie s'accumule sur les murs ou les meubles, vérifiez soigneusement le système

d'évacuation des fumées en recherchant des fuites. Tous les joints doivent être correctement scellés. Nettoyez également le poêle

en suivant les instructions de la section « ENTRETIEN ». Si le problème persiste, prenez contact avec votre revendeur.

LE POÊLE EST BIEN ALIMENTÉ EN GRANULÉS, MAIS NE S’ALLUME PAS

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le registre de tirage est trop ouvert pour

l'allumage.

Poussez le registre de tirage plus près du côté du poêle pour le démarrage. Dans

certaines situations, il peut être nécessaire de fermer complètement le registre

pour permettre l'allumage. Après l'apparition d'une flamme, le registre peut être

réglé en fonction du réglage d'alimentation souhaité.

Le tube d'allumeur ou l'entrée d'air du tube

d'allumeur est obstrué.

Localisez le boîtier de l'allumeur à l'arrière du pare-feu. L'orifice d'entrée d'air

est un petit trou situé sur le côté, en bas du boîtier. Vérifiez qu'il soit dégagé.

Regardez aussi depuis l'avant du poêle pour vérifier l'absence de tout débris

autour de l'élément d'allumage à l'intérieur du boîtier de l'allumeur.

Le pot de combustion n'est pas poussé à fond

vers l'arrière du foyer.

Vérifiez que le collet de prise d'air du pot de combustion touche la paroi arrière

du foyer.

Élément allumeur défectueux.

Envoyez directement le courant à l'allumeur. Observez l'extrémité de l'allumeur,

depuis l'avant du poêle. Au bout de 2 minutes, cette extrémité doit rougeoyer.

Sinon, c'est que l'élément est défectueux.

Le tableau de commande n'envoie pas de

courant à l'allumeur.

Vérifiez la tension qui arrive à l'allumeur lors du démarrage. Ce doit être la tension

nominale. Si la tension est inférieure à la valeur nominale, vérifiez le câblage. Si le

câblage est bon, c'est le tableau qui est défectueux.

L’INTERRUPTEUR DE SURCHAUFFE SE DÉCLENCHE TOUT LE TEMPS

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le ventilateur de convection surchaue et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage du

ventilateur ne sut pas, il se peut que le ventilateur soit défectueux.

Le poêle est resté sur le réglage le plus élevé

pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauage le plus élevé, il se peut que

la température de la pièce s'élève au point de créer une situation de surchaue

potentielle. Dans ce cas, essayez d'utiliser un réglage de chauage inférieur.

GUIDE DE DÉPANNAGE

LE POÊLE N’EST PAS ALIMENTÉ EN GRANULÉS, MAIS LE TÉMOIN D’ALIMENTATION EN COMBUSTIBLE S’ALLUME COMME

PRÉVU

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

L'interrupteur de surchaue s'est déclenché

ou est défectueux.

Attendez que le poêle refroidisse pendant environ 30 à 45 minutes. Localisez le

thermodisque de surchaue et appuyez sur le bouton de réinitialisation situé à

l'arrière de celui-ci. Si le poêle ne redémarre pas, vérifiez que le thermodisque ne

soit pas défectueux. Pour tester si le thermodisque est défectueux, vous pouvez

le contourner comme décrit précédemment pour le thermodisque POF.

Moteur de tarière défectueux.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner. Si le

moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le moteur ne

tourne pas, il est défectueux.

Tarière bloquée.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en retirant la

goupille de la tarière. Retirez la plaque d'inspection de l'arbre de la tarière dans la

trémie pour pouvoir examiner l'arbre de la tarière. Soulevez légèrement l'arbre de

la tarière de sorte que l'extrémité de l'arbre sorte du manchon inférieur de tarière.

Retirez ensuite les deux écrous qui tiennent la pastille supérieure de la tarière.

Puis faites pivoter l'extrémité inférieur de l'arbre de la tarière vers vous, jusqu'à

ce que vous puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées. Retirez

tout corps étranger susceptible d'avoir provoqué le blocage. Vérifiez également le

tube de la tarière, en recherchant des signes de dommage, tels que des bavures,

des zones rugueuses, ou des rainures creusées dans le métal qui pourraient être

à l'origine du blocage.

Fil débranché ou connecteur desserré.

Vérifiez tous les fils et connecteurs branchés sur le moteur de tarière, l'interrupteur

de surchaue et le connecteur Molex.

Tableau de commande défectueux.

Si le fusible est bon, les fils et connecteurs bien raccordés, et que l'interrupteur

de surchaue ne s'est pas déclenché, testez la tension qui arrive au moteur de

tarière. En l'absence de tension nominale arrivant au moteur de tarière lorsque le

témoin d'alimentation en combustible est allumé, c'est le tableau de commande

qui est défectueux.

Un autre combustible que les granulés de bois

est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de bois.

Recherchez la présence de combustibles autre que des granulés de bois. Aucun

autre type de combustible n'a été approuvé pour ce poêle à granulés. En présence

de signes d'utilisation d'autres types de combustible, cessez immédiatement de

les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le déclenchement

du l'interrupteur de surchaue. Vérifiez si une protection contre les surtensions

est installée sur le poêle. Sinon, il est conseillé d'en installer une.

L'interrupteur de surchaue fonctionne mal.

Si tous les autres éléments paraissent corrects, remplacez l'interrupteur de

surchaue.

• LA VITRE NOIRCIT TRÈS RAPIDEMENT

• LA FLAMME EST MOLLE, FONCÉE ET SES POINTES SONT NOIRES

• APRÈS UN CERTAIN TEMPS D’UTILISATION DU POÊLE, LE POT DE COMBUSTION DÉBORDE

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le poêle ou le conduit d'évacuation est sale,

ce qui limite la circulation d'air dans le pot de

combustion.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation.

Le conduit d'évacuation est mal installé.

Assurez-vous que le conduit d'évacuation ait été installé conformément aux

critères énoncés dans le Guide d'utilisation.

Le registre de tirage est trop fermé pour un

réglage de chauage élevé.

Tirez le bouton du registre de tirage plus loin vers le côté du poêle et essayez de

rallumer l'appareil.

Les orifices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

Le registre est cassé.

Inspectez visuellement le registre de tirage. Vérifiez que la plaque du registre soit

bien fixée à la tige du registre d'admission. Lorsqu'on déplace la tige du registre,

la plaque doit se déplacer avec elle.

Blocage du conduit d'admission d'air.

Inspecter visuellement le conduit d'admission d'air qui entre dans le pot de

combustion en recherchant des corps étrangers.

Dysfonctionnement de la carte de circuit

imprimé.

Mesurez le délai d'allumage du témoin d'alimentation en combustible pour

chaque réglage (après la fin du cycle de démarrage du poêle). Vérifiez que les

délais correspondent bien au diagramme de temporisation de la tarière. Si le

moteur de tarière tourne en permanence, c'est la carte qui est défectueuse.

Le ventilateur de combustion ne tourne pas

assez vite.

Testez la vitesse de rotation du ventilateur après avoir nettoyé les pales. La

vitesse de rotation doit être d'environ 3000 t/min.

Granulés de mauvaise qualité. (Ne s’applique

qu’au problème «LA VITRE NOIRCIT TRÈS

RAPIDEMENT».)

La marque ou le lot de granulés utilisés est peut-être de mauvaise qualité. Si

possible, essayez une autre marque de granulés. Essayez aussi une marque

composée d'un autre type de bois (résineux plutôt que feuillus). Des bois diérents

présentent des caractéristiques diérentes qui aectent la combustion.

GUIDE DE DÉPANNAGE

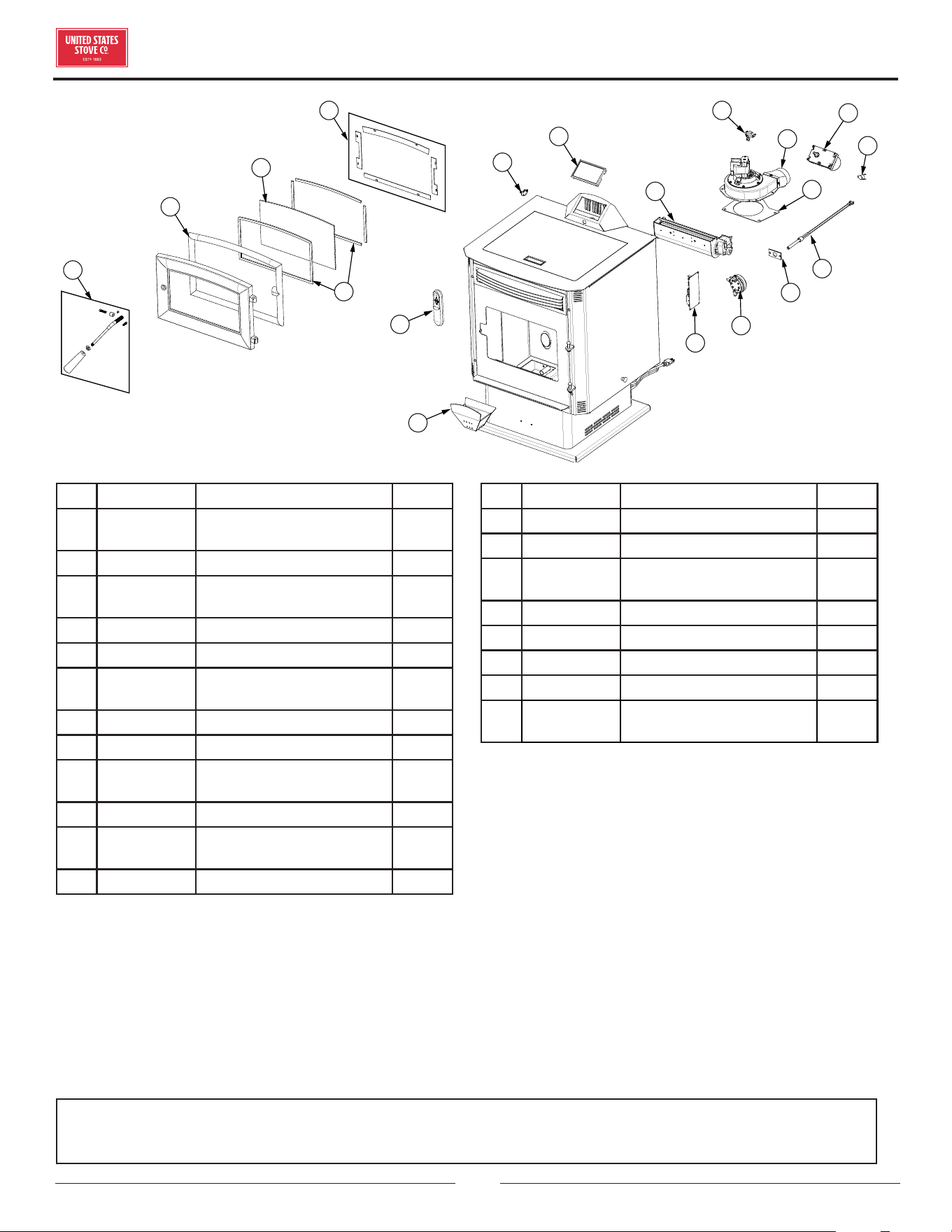

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS TIERS ANNULERA LA GARANTIE.

Clé Partie La Description Qté

1 893241-US

Kit d'arbre de poignée de

porte

2 88324 Joint de corde de 1 po 5,17 po

3 88174

Joint de fenêtre 1/8 x 1 avec

adhésif

7,28 po

4 893159 Verre propre 1

5 893939 Kit de retenue de verre 1

6 893629

Assemblage du pot de

combustion

7 80780 Télécommande IR 1

8 80491 Micro-interrupteur 1

9 80882

Assemblage du tableau de

commande

10 80834 Ventilateur de chambre 1

11 80609

Disque à pression 175°, Surf

Mt, Limite haute

12 80868 Ventilateur de combustion 1

Clé Partie La Description Qté

13 88100 Joint de souﬄante 1

14 80781 Moteur de tarière 1

15 80610

Disque à pression, Surf Mt,

Low Limit Pof

16 80869 Allumeur en céramique 1

17 88118 Joint de bride d'allumeur 1

18 80549 Pressostat 1

19 80631 PCBA, principal 1

20 80938

Capteur, niveau de carburant

dans la trémie (non illustré)

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

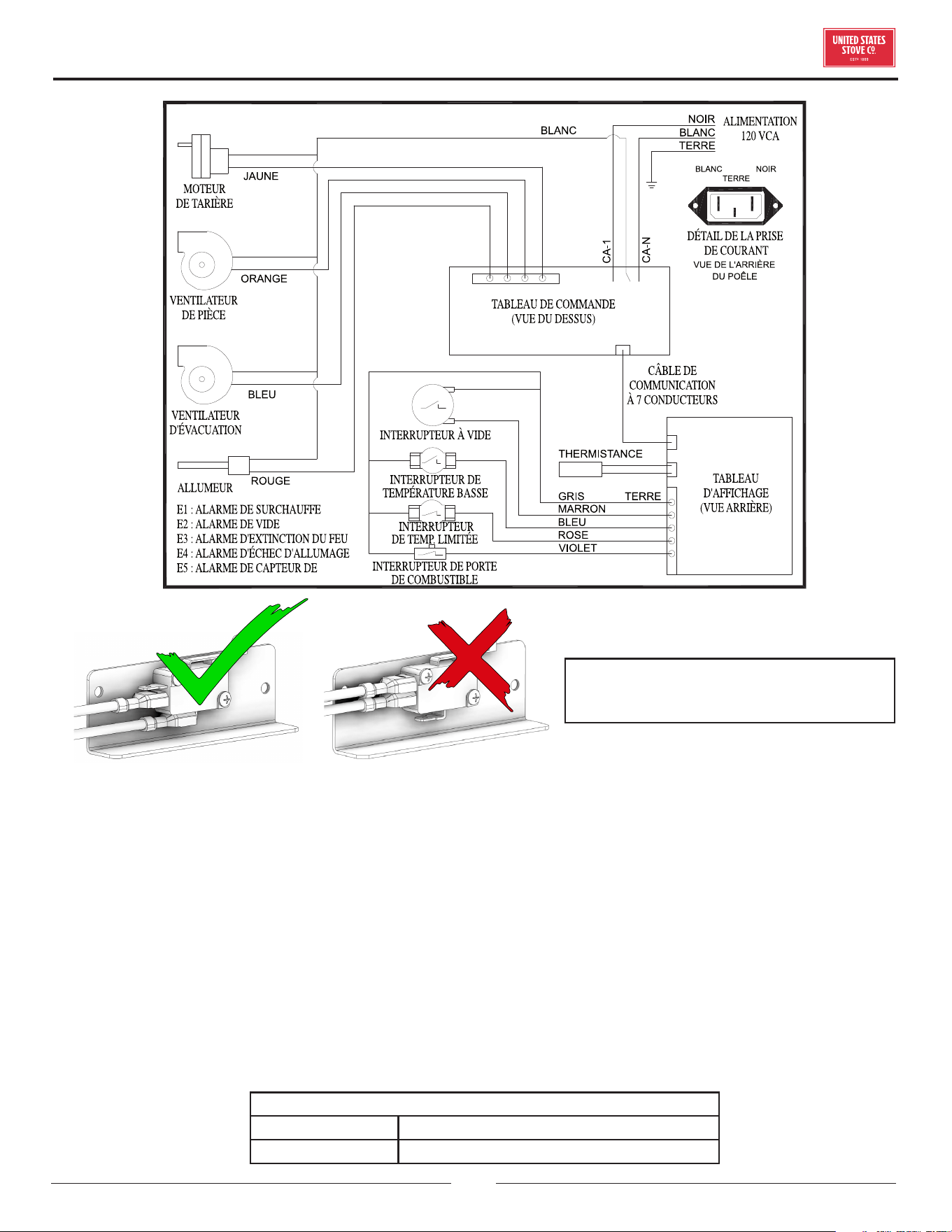

CORRECT FAUX

Assurez-vous que les fils sont connectés aux

deux broches inférieures de l’interrupteur de la

trémie, comme illustré.

SCHÉMA DE CÂBLAGE

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spécifiques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant

de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur

l’étiquette de certification apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de

pièce et la description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation»

de ce manuel. Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723,

poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR

COURRIEL: PARTS@USSTOVE.COM

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauage est desservi régulièrement et que le Service Interval enregistrement approprié

est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez eectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement

est nécessaire.

Service de 01 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 03 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 05 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 07 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 02 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 04 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 06 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 08 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

United States Stove US5517-P 90 lb. Hopper 1,700 sq. Ft. Pellet Stove

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

United States Stove US5517-P Questions and Answers
