OperatOr’s Manual

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Warranty

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

TROY BILT • P.O. BOX 1386 • 97 KENT AVENUE • KITCHENER, ONTARIO, CANADA • N2G 4J1

Form No. 769-25754

(August 12, 2020)

Reel Mower — TB16R & TB18R

Customer Support

Please do NOT return the machine to the retailer or dealer without first contacting the Customer Support Department.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

Thank you for purchasing a Troy-Bilt Reel Mower. It was carefully

engineered to provide excellent performance when properly

operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator’s

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. We reserve

the right to change product specifications, designs and

equipment without notice and without incurring obligation.

If you have any problems or questions concerning the machine,

phone a authorized Troy-Bilt service dealer or contact us directly.

Troy-Bilt’s Customer Support telephone numbers, website

address and mailing address can be found on this page. We want

to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position

Thank You

Record Product Information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate

the model plate by looking near the machine’s right wheel. This

information will be necessary, should you seek technical support

via our web site, Customer Support Department, or with a local

authorized service dealer.

Model NuMber

Serial NuMber

◊ Visit us on the web at www.troybilt.com

◊ Call a Customer Support Representative at

(800) 828-5500 or (330) 558-7220

◊ Write to Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH •

44136-0019

CANADA

◊ Visit us on the web at www.troybilt.ca

◊ Call a Customer Support Representative at

1-800-668-1238

◊ Write to Troy Bilt • P.O. Box 1386 • 97 Kent Avenue •

Kitchener, Ontario, Canada • N2G 4J1

To The Owner

Safe Operation Practices ........................................ 3

Assembly & Set-Up .................................................. 5

Operation ................................................................. 7

Maintenance & Adjustment .................................. 8

Replacement Parts .................................................. 9

Warranty .................................................................10

Table of Contents

Important Safe Operation Practices

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Keep this manual in a safe

place for future and regular reference and for ordering

replacement parts.

2. Be completely familiar with the proper use of this machine

before operating it.

3. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. This machine has been designed to perform one job:

to mow grass. Do not use it for any other purpose.

4. Never allow children under 10 years of age to operate this

machine. Children 10 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

5. Only responsible individuals who are familiar with these

rules of safe operation should be allowed to use this

machine.

6. Thoroughly inspect the area where the equipment is to be

used. Remove all stones, sticks, wire, bones, toys and other

foreign objects.

7. To help avoid blade contact, stay in operator zone behind

handles and keep children, bystanders, helpers and pets

away from mower while it is in operation. Stop machine if

anyone enters area.

8. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms

and legs and steel-toed shoes are recommended. Never

operate this machine in bare feet, sandals, slippery or light-

weight (e.g. canvas) shoes.

9. Do not put hands or feet near rotating blades. Contact with

blades can amputate fingers and toes.

10. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

11. Be careful when pulling the machine backward. Look down

and behind to avoid tripping. Be sure you are well balanced

with sure footing.

12. Do not operate the mower while under the influence of

alcohol or drugs.

13. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury.

14. Mow only in daylight or good artificial light. Walk, never

run.

15. The cutting blade may continue to rotate for a few seconds

after the mower has stopped moving. Never place any part

of the body in the blade area until you are sure the blade

has stopped rotating.

16. Use safe lifting practices when moving mower.

17. Only use parts and accessories made for this machine by

the manufacturer. Failure to do so can result in personal

injury.

18. If situations occur which are not covered in this manual, use

care and good judgement. Contact Customer Support for

assistance or the name of the nearest service dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents, which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. If the slope

is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps

which can cause you to slip or trip. Tall grass can hide

obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury.

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. Carelessness or error on the part of the operator can result in serious injury. This

machine is capable of amputating fingers and toes and throwing objects. Failure to observe

the following safety instructions could result in serious injury.

4 Section 2 — important Safe operation practiceS

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

DANGER — ROTATING BLADES

To reduce the risk of injury, keep hands and feet away.

DANGER — BYSTANDERS

Do not mow when children or others are around.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you

could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Children

Tragic accidents can occur if the operator is not alert to the

presence of small children. Children are often attracted to the

mower and the mowing activity. Children younger than 10 years-

old do not understand the dangers. Never assume that children

will remain where you last saw them.

1. Keep children younger than 10 years-old out of the

mowing area and under watchful care of a responsible

adult other than the operator.

2. Be alert and stop mowing if a child or others enter the area.

3. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

4. Never allow children under 10 years of age to operate this

machine. Children 10 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and be trained and supervised by an

adult.

Service

1. Mower blades are sharp and can cut. Wear gloves, and use

extra caution when servicing them.

2. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

3. Never tamper with safety devices. Check their proper

operation regularly.

Mower Set-Up

Attaching the Handle

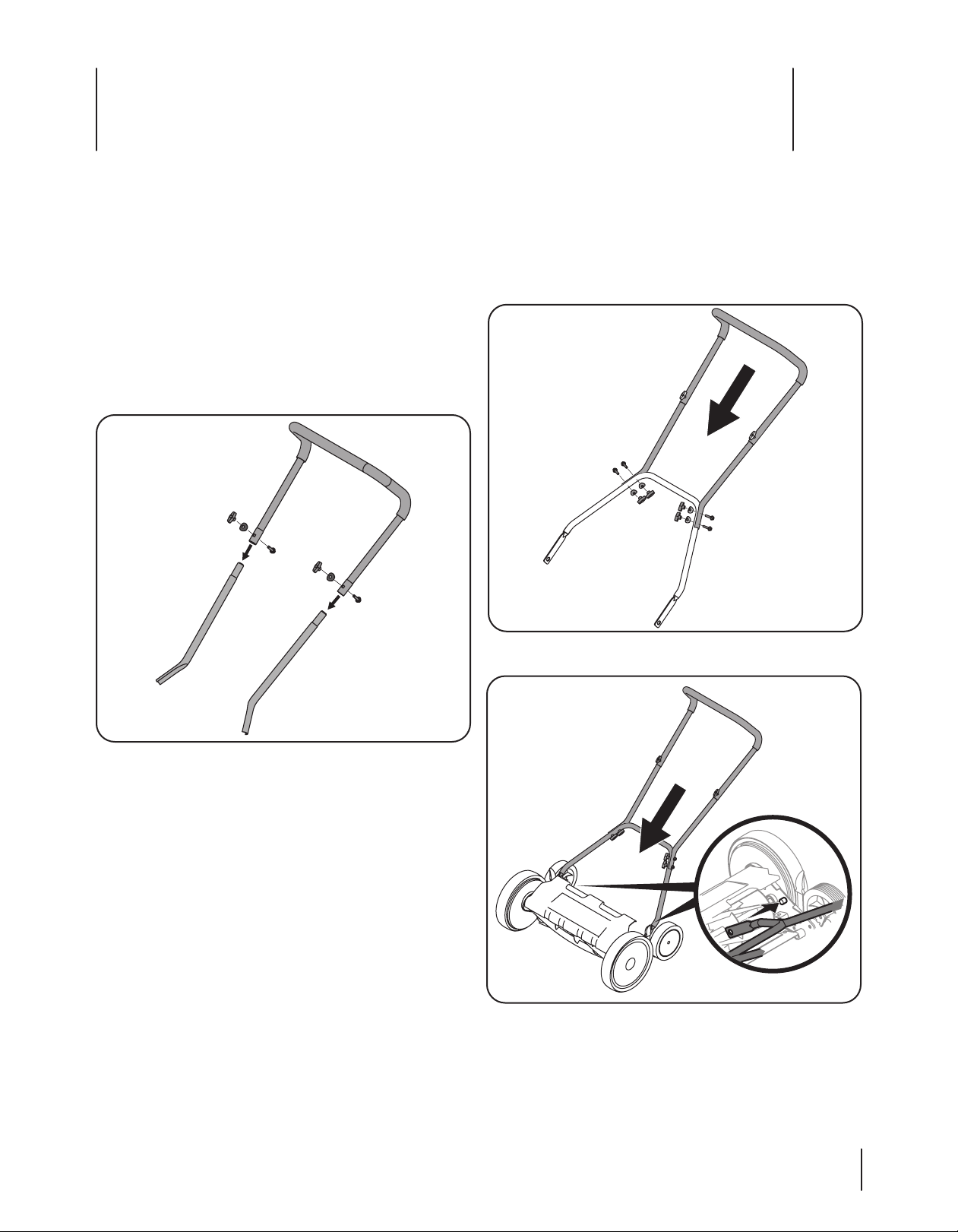

1. Secure the upper handle to the mid handles with two

carriage bolts, two saddle washers and two wing knobs.

See Fig. 3-1.

2. Secure the handle assembled in step 1 to the lower handle

with four carriage bolts, four saddle washers and four wing

knobs. See Fig. 3-2.

3. Position the complete handle assembly over the studs on

the rear of the mower frame. See Fig. 3-3.

Figure 3-2

Figure 3-3

Figure 3-1

Contents of Crate

• One Upper Handle • Two Mid Handles • One Lower Handle

• Six Carriage Bolts • Six Wing Knobs • Six Saddle Washers

• One Grass Catcher (Model TB18R) • One Operator’s Manual • One Product Registration Card

Assembly & Set-Up

Adjusting the Cutting Height

The cutting height can be adjusted to between approximately

1-inch and 2/-inches (25.4 - 63.5mm).

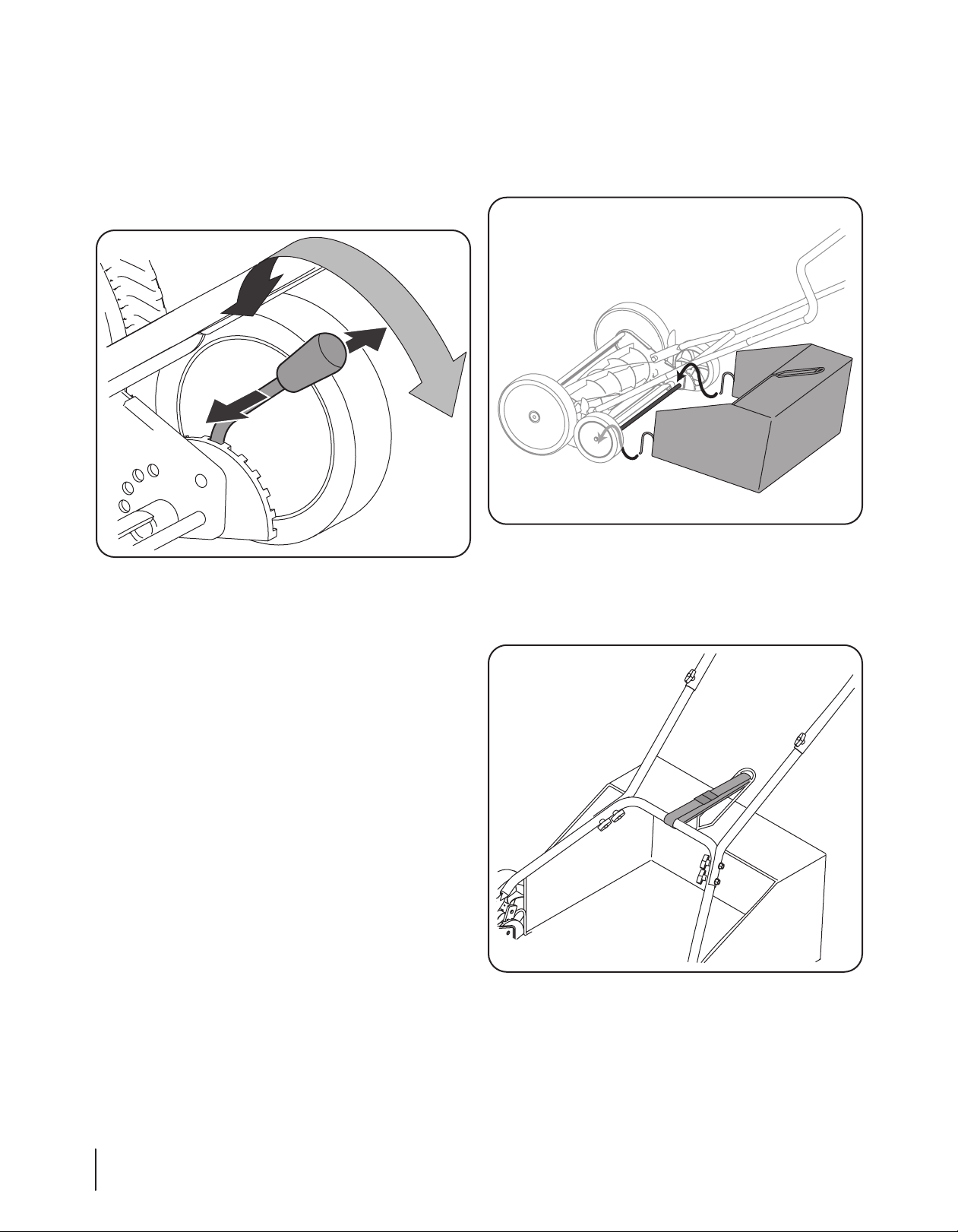

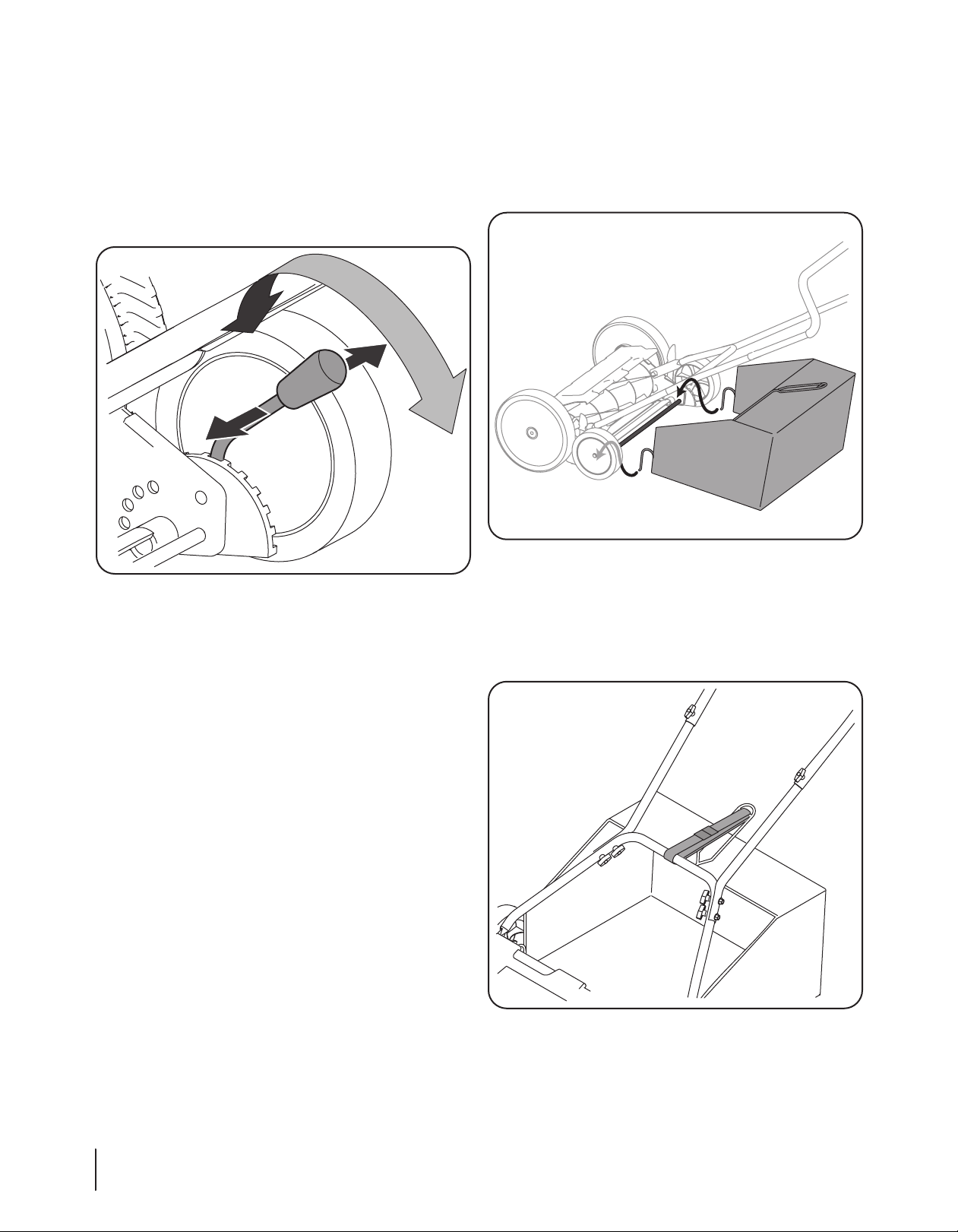

1. Move the right-hand height adjustment lever outward and

then position it forward (to lower the cutting height) or

rearward (to raise the cutting height) before releasing it

into the notch for your desired height. See Fig. 3-4.

2. Repeat Step 1 on the left-hand side making sure to release

the height adjustment lever into the corresponding notch.

Attaching the Grass Catcher (Model TB18R)

1. Expand the grass catcher from its collapsed position by

opening up the hinges found on the inside of its frame.

2. Position the grass catcher hooks over the rod on the rear of

the mower. See Fig. 3-5.

3. Position the strap through the grass catcher’s handle and

over the mower’s lower handle crossbar to support the rear

of the grass catcher. See Fig. 3-6. Adjust the length of the

strap so that the bag is low to the ground but not dragging

on the ground.

Figure 3-5

Figure 3-4

Figure 3-6

6 Section 3 — ASSembly & Set-Up

Transporting the Mower

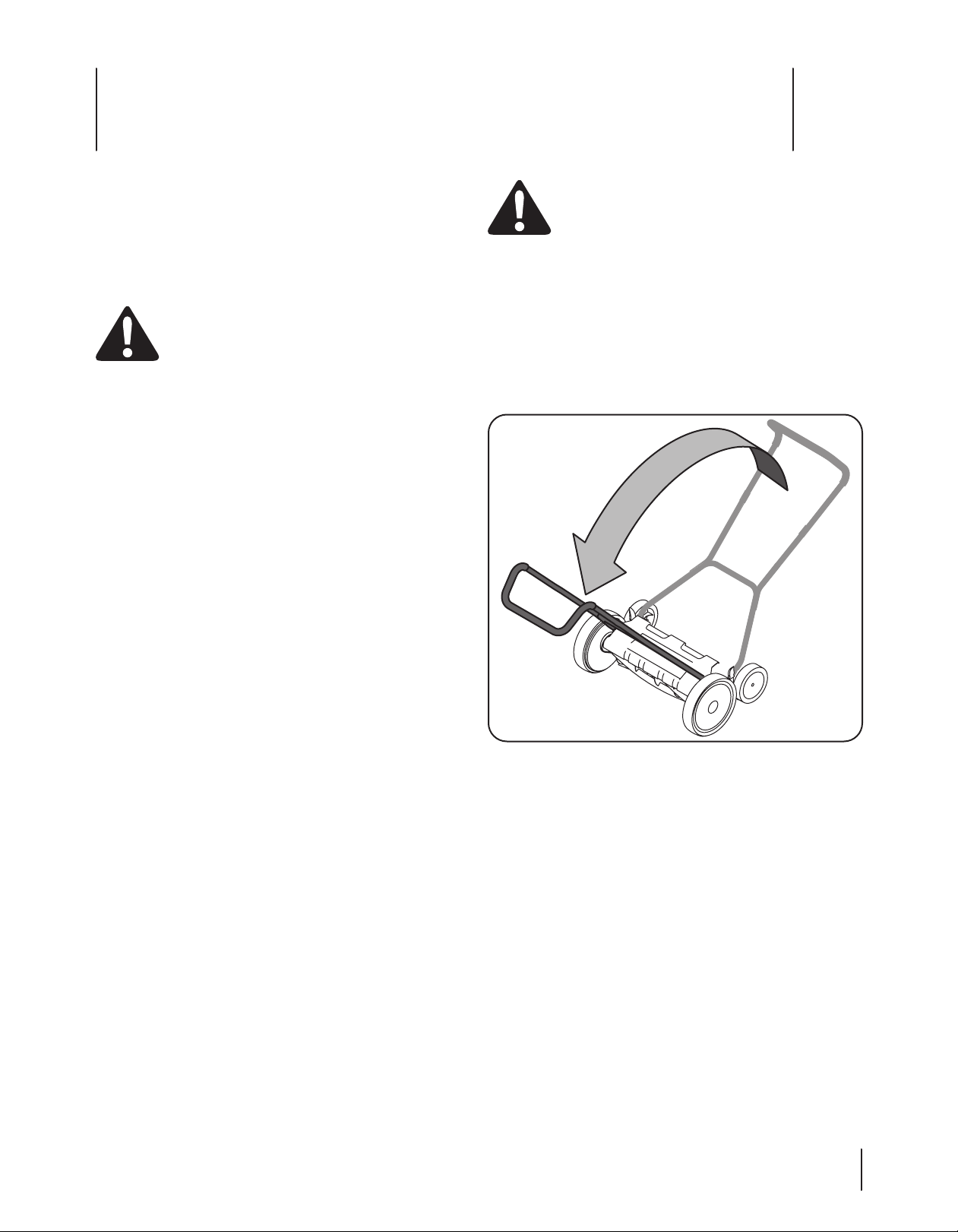

During normal operation, the blade reel will turn anytime the

mower’s front wheels are turning. To safely move the mower

from one location to another without the blade reel turning,

simply pivot the handle over the reel and push the mower from

the opposite side. See Fig. 4-1. Pushing the mower in this manner

(transport mode) prohibits the blade reel from turning.

Figure 4-1

Using Your Lawn Mower

Please observe the following when operating your reel mower.

• Be sure lawn is clear of stones, sticks, wire, or other objects

which could damage lawn mower or engine.

WARNING: The operation of any lawn mower can

result in foreign objects being thrown into the eyes,

which can damage your eyes severely. Always wear

safety glasses while operating the mower, or while

performing any adjustments or repairs on it.

• Mow the lawn when the grass is relatively dry. Attempting

to mow wet grass can result in an uneven cut.

• Maintain a consistent walking pace while pushing the

mower in straight passes.

• Slightly overlap each pass to even the cut and avoid leaving

uncut strips.

• Mow the lawn regularly, at least once a week during the

growing season. Mow more frequently than you would

with a conventional rotary lawn mower.

• Always mow with the blade height adjusted to cut no more

than / the total height of grass.

• If the height of your lawn’s grass exceeds four inches, adjust

the blade height to its highest position before mowing.

After mowing, readjust the blade to your preferred cutting

height and mow the lawn a second time within the next

one or two days.

Using Grass Catcher (Model TR18R)

You can use the grass catcher to collect clippings while you are

operating the mower.

1. Attach grass catcher following instructions in the Assembly

& Set-Up section. Grass clippings will automatically collect

in catcher as you operate the mower. The faster you push

the mower, the more effectively it will collect clippings.

Operate the mower till grass catcher is full.

2. Remove the grass catcher’s strap from the lower handle’s

crossbar and lift the grass catcher up and away from the

mower to remove the bag. Dispose of the grass clippings

and reinstall the bag when complete.

WARNING: If you strike a foreign object,

thoroughly inspect mower for any damage. Repair

any damage before operating.

Operation

Maintenance & Adjustments

Maintenance

General Recommendations

• Always observe safety rules when performing any

maintenance.

• The warranty on this lawn mower does not cover items that

have been subjected to operator abuse or negligence. To

receive full value from warranty, operator must maintain

the lawn mower as instructed here.

• All adjustments should be checked at least once each

season.

• Periodically check all fasteners and make sure these are

tight.

• Regularly apply lubricant to mower’s cutting surfaces,

cutting reel axle shaft and wheels.

Cleaning the Mower

To prevent the build-up of grass clippings or other debris, clean

the mower by wiping it down with a damp cloth after each use.

• Scrape and clean the mower with a suitable tool (e.g. a

plastic scraper or brush).

• Do not use a pressure washer or garden hose to clean the

mower.

• Remove deposits from the wheel tread.

Blade Care

WARNING: Mower blades are sharp and can cut.

Wear gloves, and use extra caution when servicing

them.

Periodically sharpen the blades as follows:

1. Spread a thin layer of lapping compound (100 - 240 grit) on

the front edge of the reel blades.

2. Adjust the cutter bar so that the blade has light but firm

contact across the full width of the cutter bar. Refer to

Blade Clearance Adjustment later in this section.

3. Operate the mower on a paved surface until the front edge

of the cutter bar blade is polished.

4. Clean any grinding compound or debris from the cutter bar

blade, reel blade, pinions, and pawls.

Adjustments

WARNING: Mower blades are sharp and can cut.

Wear gloves, and use extra caution when servicing

them. Any wheel rotation can cause the blade reel

to rotate.

Blade Clearance Adjustment

The blade reel is adjusted for proper clearance from the cutting

bar at the factory. However, after extended periods of mowing or

as part of annual maintenance, it is recommended that the blade

clearance be readjusted.

• If blade clearance is too wide, the cutting pattern will be

rough and uneven.

• If blade clearance is too narrow, the machine will be noisy

and difficult to push while operating.

To adjust blade clearance, proceed as follows:

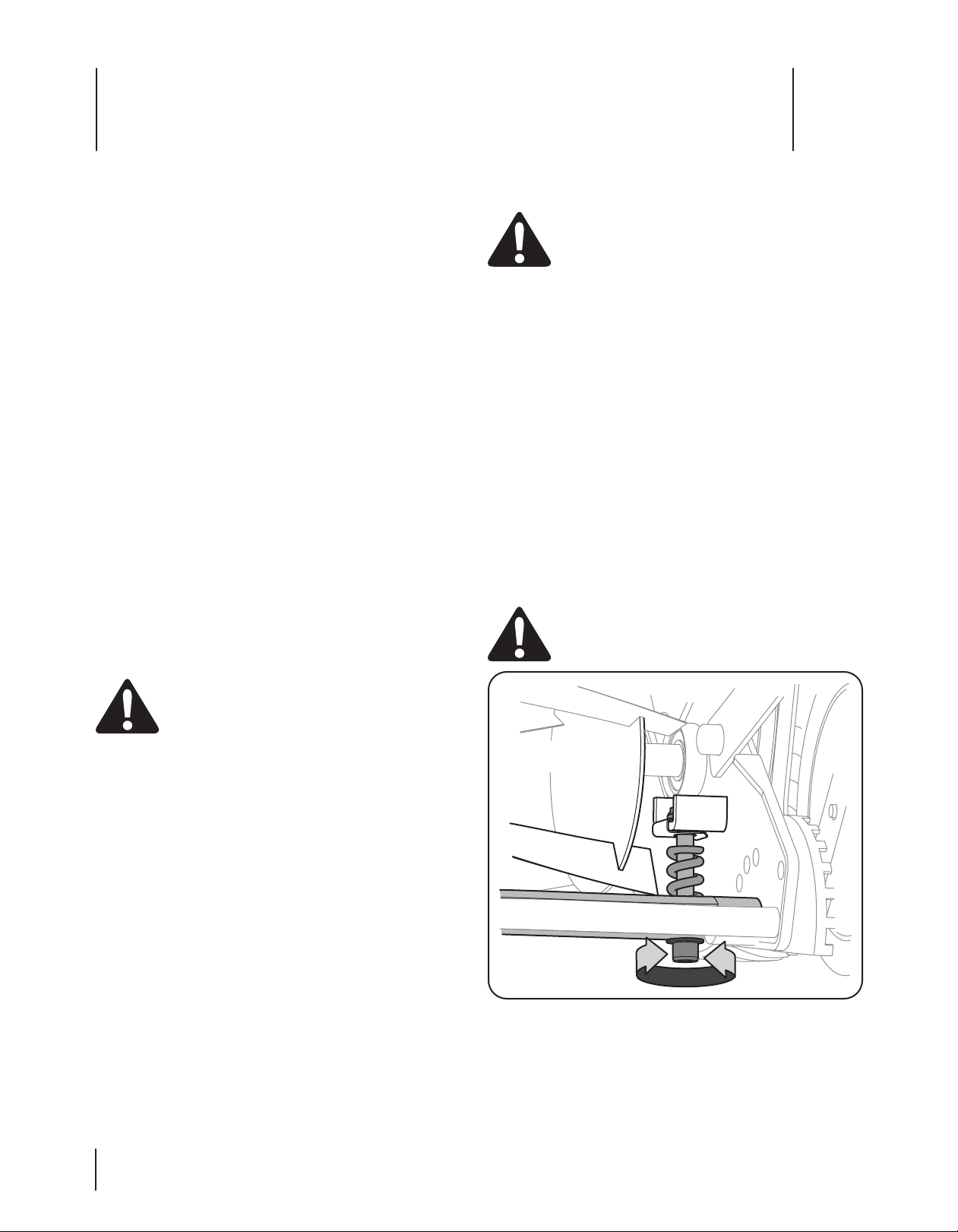

1. Locate the adjustment bolts found on the underside of the

cutting bar on the rear of the mower.

2. Using a 13mm wrench, tighten the adjustment bolts (one

on each end) /-turn. See Fig. 5-1.

CAUTION: Do not overtighten the adjusting

screws, as this could damage the cutter bar. Tighten

both screws during final adjustment.

Figure 5-1

9Section 5 — Maintenance & adjuStMentS

3. To test for proper adjustment:

a. Lean the mower all the way back so that it’s resting

on the handle.

b. Use one hand to slowly rotate the wheel of the

mower, causing the blade reel to slowly turn. If the

wheel is too difficult to turn, slightly loosen each

adjustment screw.

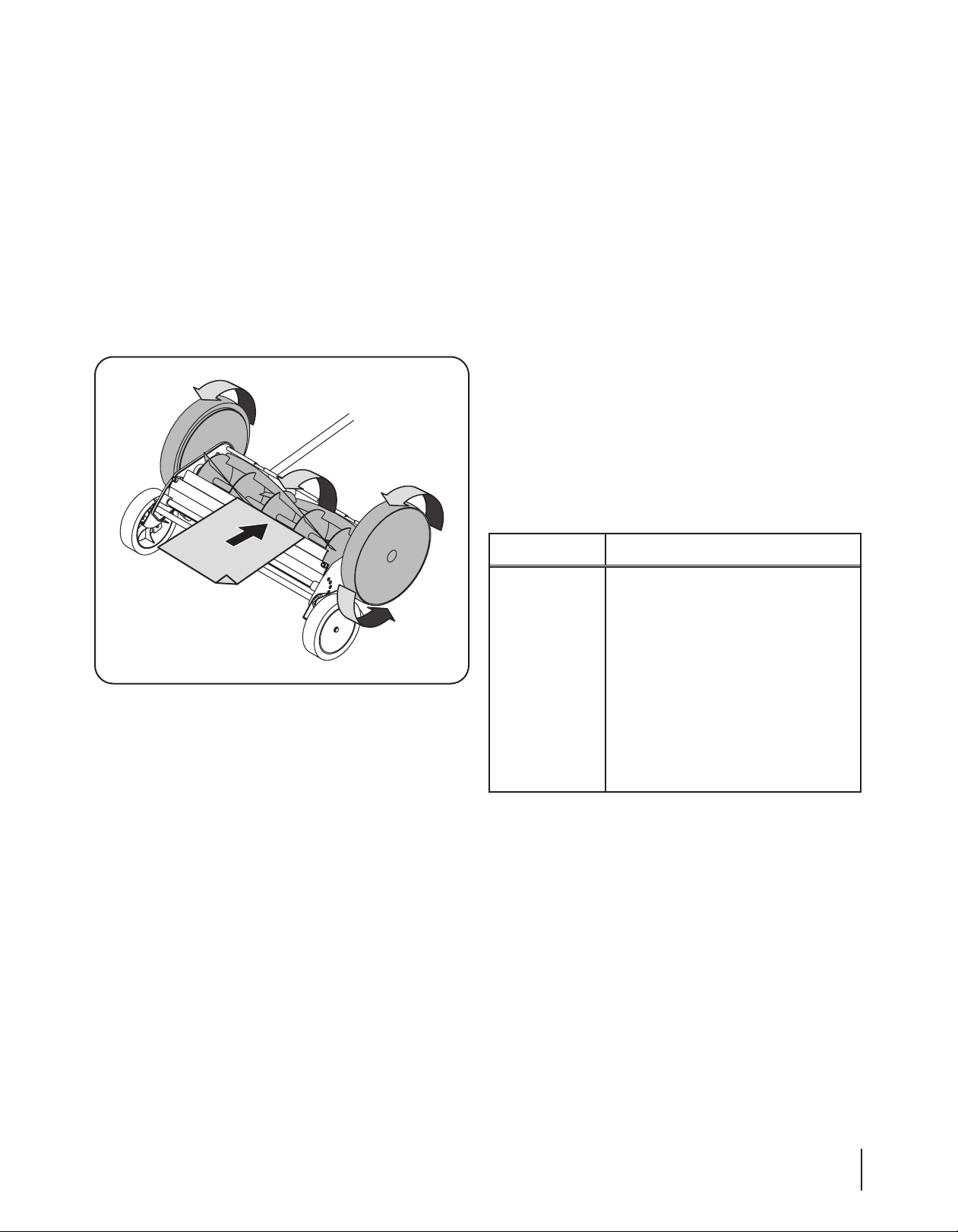

c. While the blade reel is turning, insert a sheet of

paper between the blade reel and the cutting bar.

See Fig. 5-2. The paper should shear evenly along

the entire length of the cutter bar, as if being cut by

scissors. If the paper doesn’t shear, slightly tighten

each adjustment screw and repeat the test.

Figure 5-2

Replacement Parts

Please do NOT return the machine to the retailer or dealer

without first contacting the Customer Support Department.

If you have difficulty assembling this product, have questions

regarding the controls, operation, or maintenance of this

machine, want to order replacement parts/attachments/

accessories, or want to view an online How-To video; you can

seek help from the experts. Have your full model number and

serial number ready. Choose from the options below:

◊ Web: www.troybilt.com

◊ Phone: (800) 828-5500 or (330) 558-7220

◊ Mail: Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH •

44136-0019

CANADA

◊ Web: www.troybilt.ca

◊ Phone: 1-800-668-1238

◊ Mail: Troy Bilt • P.O. Box 1386 • 97 Kent Avenue •

Kitchener, Ontario, Canada • N2G 4J1

Part Number Description

734-04605 Wheel, Rear

734-04606 Front Wheel

787-02086 Handle, Adjustment, Right

787-02087 Handle, Adjustment, Left

720-04168 Knob, Red

710-05321 Bolt, M6*35gb/T12

742-04362 Blade, Roller (Model TB16R)

742-04363 Blade, Roller (Model TB18R)

764-04132 Grass Bag (Model TB18R)

727-04374 Strap, Grass Bag (Model TB18R)

MANUFACTURER’S LIMITED WARRANTY FOR

GDOC-100020 REV. A

The limited warranty set forth below is given by Troy-Bilt LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canada and/

or its territories and possessions (either entity respectively, “Troy-Bilt”).

This warranty is in addition to any applicable emissions warranty

provided with your product.

“Troy-Bilt” warrants this product (excluding its

Normal Wear Parts

and

Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing on the date of

original purchase and will, at its option, repair or replace, free of charge,

any part found to be defective in materials or workmanship. This

limited warranty shall only apply if this product has been operated and

maintained in accordance with the Operator’s Manual furnished with

the product, and has not been subject to misuse, abuse, commercial

use, neglect, accident, improper maintenance, alteration, vandalism,

theft, fire, water, or damage because of other peril or natural disaster.

Damage resulting from the installation or use of any part, accessory

or attachment not approved by Troy-Bilt for use with the product(s)

covered by this manual will void your warranty as to any resulting

damage.

Normal Wear Parts are warranted to be free from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items such

as: batteries, belts, blades, blade adapters, tines, grass bags, wheels,

rider deck wheels, seats, snow thrower skid shoes, friction wheels,

shave plates, auger spiral rubber and tires.

Attachments — Troy-Bilt warrants attachments for this product against

defects in material and workmanship for a period of one (1) year,

commencing on the date of the attachment’s original purchase or

lease. Attachments include, but are not limited to items such as: grass

collectors and mulch kits.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service dealer. To

locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages, or contact Troy-Bilt LLC at P.O. Box 361131,

Cleveland, Ohio 44136-0019, or call 1-866-840-6483,

1-330-558-7220 or log on to our Web site at www.troybilt.com.

In Canada

Contact MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-

668-1238 or log on to our Web site at www.mtdcanada.com.

This limited warranty does

not provide coverage in the following cases:

a. The engine or component parts thereof. These items may

carry a separate manufacturer’s warranty. Refer to applicable

manufacturer’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one-

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. Troy-Bilt does not extend any warranty for products sold or

exported outside of the United States and/or Canada, and their

respective possessions and territories, except those sold through

Troy-Bilt’s authorized channels of export distribution.

f. Replacement parts that are not genuine Troy-Bilt parts.

g. Transportation charges and service calls.

h. Troy-Bilt does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose, applies

after the applicable period of express written warranty above

as to the parts as identified. No other express warranty,

whether written or oral, except as mentioned above, given by

any person or entity, including a dealer or retailer, with respect

to any product, shall bind Troy-Bilt. During the period of the

warranty, the exclusive remedy is repair or replacement of the

product as set forth above.

The provisions as set forth in this warranty provide the sole

and exclusive remedy arising from the sale. Troy-Bilt shall

not be liable for incidental or consequential loss or damage

including, without limitation, expenses incurred for substitute

or replacement lawn care services or for rental expenses to

temporarily replace a warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply to

you.

In no event shall recovery of any kind be greater than the amount of

the purchase price of the product sold.

Alteration of safety features

of the product shall void this warranty. You assume the risk and

liability for loss, damage, or injury to you and your property and/or to

others and their property arising out of the misuse or inability to use

the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238

Manual del operador

Medidas importantes de seguridad • Conguración • Funcionamiento • Mantenimiento • Servicio •

Garantía

ADVERTENCIA

LEA Y SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL ANTES DE PONER EN

FUNCIONAMIENTO ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

Cortadora de Césped de Cilindro — TB16R & TB18R

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

TROY BILT • P.O. BOX 1386 • 97 KENT AVENUE • KITCHENER, ONTARIO, CANADA • N2G 4J1

Asistencia al Cliente

Por favor, NO devuelva la unidad al minorista o distribuidor sin ponerse en contacto primero con el Departamento de

Asistencia al Cliente.

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuación:

Gracias por comprar una máquina quitanieve fabricada por Troy-

Bilt. La misma ha sido diseñada cuidadosamente para brindar

excelente rendimiento si se la opera y mantiene correctamente.

Por favor lea todo este manual antes de operar el equipo.

Le indica cómo configurar, operar y mantener la máquina

con seguridad y fácilmente. Por favor asegúrese de seguir

cuidadosamente y en todo momento las prácticas de seguridad

recomendadas, y hacérselas seguir a cualquier otra persona que

opere la máquina. En caso de no hacerlo podrían producirse

lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia

a la más reciente información de producto disponible en el

momento de la impresión. Revise el manual frecuentemente

para familiarizarse con la unidad, sus características y

funcionamiento. Por favor tenga en cuenta que este Manual

del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las características y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables

a todos los modelos. Troy-Bilt se reserva el derecho de modificar

las especificaciones de los productos, los diseños y el equipo

estándar sin previo aviso y sin generar responsabilidad por

obligaciones de ningún tipo.

Si tiene algún problema o duda respecto a la unidad, llame a

un distribuidor de servicio Troy-Bilt autorizado o póngase en

contacto directamente con nosotros. Los números de teléfono,

dirección del sitio web y dirección postal de la Asistencia al

Cliente de Troy-Bilt se encuentran en esta página. Queremos

garantizar su entera satisfacción en todo momento.

En este manual, las referencias al lado derecho o izquierdo de la

máquina se observan desde la posición del operador.

Gracias

Registro de información de producto

Antes de configurar y operar su equipo nuevo, por favor localice

la placa del modelo en el equipo y registre la información en

el área situada a la derecha. Para encontrar la placa de modelo,

colóquese detrás de la unidad en la posición del operador y mire

hacia la parte inferior de la sección trasera del chasis. Si tiene

que solicitar soporte técnico a través de nuestro sitio web, el

Departamento de Asistencia al Cliente, o de un distribuidor de

servicio autorizado local, necesitará esta información.

NÚMero de Modelo

NÚMero de Serie

Al propietario

Medidas importantes de seguridad ..................... 3

Ensamblado y Conguración ................................. 5

Funcionamiento ...................................................... 7

Mantenimiento y Ajustes ........................................ 8

Piezas de Reemplazo .............................................. 9

Warranty .................................................................10

Índice

◊ Visite nuestro sitio web en www.troybilt.com

◊ Llame a un representante de Asistencia al

(800) 828-5500 ó (330) 558-7220

◊ Escríbanos a Troy-Bilt LLC • P.O. Box 361131 •

Cleveland, OH • 44136-0019

CANADÁ

◊ Visite nuestro sitio web en www.troybilt.ca

◊ Llame a un representante de Asistencia al

1-800-668-1238

◊ Escríbanos a Troy-Bilt • P.O. Box 1386 • 97 Kent Avenue •

Kitchener, Ontario, Canada • N2G 4J1

Registre su producto en www.troybilt.com\register (US) y www.troybilt.ca (Canadá)

Medidas importantes de seguridad

ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones

importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede

provocar lesiones personales. Cuando vea este símbolo - TENGA EN CUENTA LAS

ADVERTENCIAS!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de

seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado,

un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es

capaz de amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no

respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la

muerte.

Funcionamiento

Funcionamiento general:

1. Lea y siga todas las instrucciones contenidas en este

manual antes de intentar ensamblar esta máquina. Lea,

comprenda y siga todas las instrucciones que figuran en la

máquina y en el o los manuales antes de intentar operarla.

Guarde este manual en un lugar seguro para referencias

futuras y regulares y para solicitar repuestos.

2. Familiarícese completamente con los controles y con el uso

apropiado de esta máquina antes de operarla.

3. Esta máquina es una pieza de equipo de precisión, no

un juguete. Por tanto, tenga la máxima precaución en

todo momento. Su unidad ha sido diseñada para realizar

una tarea: cortar el césped. No la utilice con ningún otro

propósito.

4. No permita nunca que los niños menores de 14 años

operen esta máquina. Los niños de 14 años y más deben

leer y comprender las instrucciones contenidas en este

manual y deben ser capacitados y supervisados por uno de

los padres.

5. Únicamente los individuos responsables que se hayan

familiarizado con estas reglas de seguridad para la

operación deberán usar esta máquina.

6. Inspeccione minuciosamente el área en donde utilizará

el equipo. Saque todas las piedras, palos, cables, huesos,

juguetes y otros objetos extraños.

7. Para ayudar a evitar el contacto con la cuchilla o una

lesión por un objeto arrojado, manténgase en la zona del

operador detrás de las manijas y mantenga a los niños,

observadores, ayudantes y mascotas apartados al menos

25 metros de la podadora mientras está en operación.

Detenga la máquina si alguien entra en la zona.

8. Utilice zapatos de trabajo resistentes, de suela fuerte y

pantalones y camisas ajustados. Se recomienda utilizar

camisas y pantalones que cubran los brazos y las piernas,

así como calzado con puntas reforzadas en acero. Nunca

opere esta máquina con los pies desnudos, sandalias, o

con zapatos ligeros o con los que se pueda resbalar (por

ejemplo, calzado de lona).

9. No ponga las manos o los pies cerca de las piezas rotatorias

o en la tolva de la cortadora. El contacto con las cuchillas

puede producir la amputación de manos y pies.

10. Muchas lesiones ocurren como resultado de pasar la

cortadora sobre los pies durante una caída provocada por

derrapes o tropiezos. No se sostenga de la podadora si se

está cayendo, suelte la manija inmediatamente.

11. Tenga cuidado al tirar de la máquina hacia atrás. Mire hacia

abajo y hacia atrás para evitar tropezar. Asegúrese de estar

bien equilibrado con una base segura.

12. No opere esta máquina estando bajo los efectos del

alcohol o de drogas.

13. Nunca opere la podadora en césped húmedo. Siempre esté

seguro de su equilibrio. Si tropieza y cae puede lesionarse

gravemente. Si siente que pierde el equilibrio, suelte

inmediatamente la manija de control de la cuchilla y la

cuchilla dejará de girar en tres segundos.

14. Corte el césped solamente con luz de día o con una buena

luz artificial. Camine, nunca corra.

15. La cuchilla continúa girando por unos cuantos segundos

después que el motor se ha apagado. Nunca coloque

ninguna parte del cuerpo en el área de la cuchilla hasta

que esté seguro que la cuchilla ha detenido su movimiento

rotatorio.

16. Use prácticas de elevación seguras cuando mueva la

podadora.

17. Utilice solamente partes y accesorios fabricados

especialmente para esta máquina, originales del fabricante

(OEM). Si no lo hace, esto puede tener como resultado

lesiones personales.

4 Sección 2 — MedidaS iMportanteS de Seguridad

18. Si se presentan situaciones que no están previstas en este

manual sea cuidadoso y use el sentido común. Marque para

contactar el departamento de atención al cliente y obtener

el nombre de su distribuidor más cercano.

Funcionamiento en pendientes

Las pendientes son un factor importante que se relaciona con

los accidentes producidos por derrapes y caídas y que pueden

producir lesiones graves. La operación en pendientes requiere

mayor precaución. Si la pendiente supera los 15 grados, no la

pode.

Haga lo siguiente:

1. Mueva la podadora a través de las caras de la pendiente,

nunca hacia arriba y abajo para evitar la pérdida de control.

2. Esté atento a los agujeros, raíces, rocas, objetos ocultos o

abultamientos que puedan provocar que se derrape o se

tropiece. El césped alto puede ocultar obstáculos.

3. Siempre esté seguro de su equilibrio. Si tropieza y cae

puede lesionarse gravemente.

No haga lo siguiente:

1. No corte el césped cerca de pozos, hundimientos, bancos,

podría perder el equilibrio.

2. No pode pendientes mayores de 15 grados.

3. No pode el césped húmedo. Si no está firmemente parado,

puede resbalarse.

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento

a la presencia de niños. Por lo general a los niños les atraen las

podadoras y la actividad de podar el césped. No entienden

los riesgos ni los peligros. Nunca dé por sentado que los niños

permanecerán en el mismo lugar donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo

estricta vigilancia de un adulto responsable además del

operador.

2. Antes y mientras se está moviendo hacia atrás, mire hacia

atrás y cuide que no haya niños.

3. Tenga extrema precaución cuando se aproxime a esquinas

ciegas, entradas de puertas, árboles u otros objetos que

puedan obstaculizarle la vista de un niño que pudiese

correr hacia la podadora.

4. Nunca permita que niños menores de 14 años operen

esta máquina. Los niños mayores de 14 años deben

leer y entender las instrucciones de operación y reglas

de seguridad contenidas en este manual y deben ser

entrenados y supervisados por sus padres.

Servicio

5. Las cuchillas de las podadoras son muy afiladas y podrían

cortarlo. Envuelva la cuchilla o utilice guantes y extreme

precauciones cuando le de servicio.

6. Mantenga todos los pernos, tuercas y tornillos bien

ajustados para asegurarse que la máquina se encuentra en

condiciones seguras de operación.

1. Nunca manipule los dispositivos de seguridad de manera

imprudente. Controle periódicamente que funcionen de

forma adecuada.

Símbolos De Seguridad

Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas

instrucciones de la máquina antes de intentar ensamblar y operar.

Símbolo Descripción

LEA EL MANUAL(S) DEL OPERADOR

Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes de operar el

producto.

PELIGRO— CORTE DE PIE

Guarde manos y pies lejos de las cuchillas giratorias.

PELIGRO— ESPECTADORES

No siegue cuando los niños o los otros están alrededor.

Configuración de la podadora de césped

Acople de la barra de control

1. Sujete la barra de control superior a las barras de control

intermedias con dos pernos del carro, dos arandelas

cóncavas y dos perillas de aletas. Consulte la Fig. 3-1.

2. Sujete la barra que se ensambló en el paso 1, a la

barra de control inferior con cuatro pernos del carro,

cuatro arandelas cóncavas y cuatro perillas de aletas.

Consulte la Fig. 3-2.

3. Ubique la unidad completa de la barra de control sobre los

pernos que están en la parte posterior del bastidor de la

podadora. Consulte la Fig. 3-3.

Figura 3-2

Figura 3-3

Figura 3-1

Contenido del cajón

• Una barra de control superior • Dos barras de control intermedias • Una barra de control inferior

• Seis pernos del carro • Seis perillas de aletas • Seis arandelas cóncavas

• Un colector de césped

(TB18R únicamente)

• Un Manual del operador • Una tarjeta para registrar

el producto

Montaje y Configuración

Ajuste de la altura de corte

La altura de corte puede ajustarse para que sea

aproximadamente de entre 1 de pulgada y 2/ pulgadas (25.4 -

63.5mm) y media.

1. Mueva la palanca de ajuste de altura derecha hacia afuera

y luego póngala hacia adelante (para reducir la altura de

corte) o hacia atrás (para aumentarla) antes de soltarla

dentro de la muesca para que quede en la altura que desea.

Consulte la Fig. 3-4.

2. Repita el Paso 1 con la palanca izquierda asegurándose de

soltarla cuando esté en la muesca correspondiente.

Acople del colector de césped (Modelo TB18R)

1. Para abrir el colector de césped que está plegado, deberá

abrir las bisagras que están en el interior de su bastidor.

2. Ubique los ganchos del colector de césped sobre la

varilla que está en la parte posterior de la podadora.

Consulte la Fig. 3-5.

3. Ubique la tira a través de la manija del colector de césped

y sobre la barra transversal de la barra de control inferior de

la podadora para sostener la parte posterior del colector

de césped. Consulte la Fig. 3-6. Ajuste la longitud de la

tira de manera que la bolsa quede abajo, cerca del suelo,

pero que no se arrastre.

Figura 3-5

Figura 3-4

Figura 3-6

6 Sección 2 — Montaje y configuración

Funcionamiento

ADVERTENCIA: Si golpea un objeto extraño,

inspecciones detalladamente la podadora para

detectar si se dañó. Debe reparar los daños antes

de usarla.

Transporte de la podadora

Durante el funcionamiento normal, el cilindro de corte de la

cuchilla girará cada vez que giren las ruedas delanteras de la

podadora. Para mover la podadora de forma segura desde una

ubicación a otra sin girar el cilindro de corte de la cuchilla, sólo

debe hacer que pivote la barra de control sobre el cilindro y

empujar la podadora desde el lado contrario. Consulte la Fig. 4-1.

Si se empuja la podadora de esta manera (modo de transporte)

se impide que gire el cilindro de corte de la cuchilla.

Figura 4-1

Uso de la podadora de césped

Tenga en cuenta lo siguiente cuando opere la cortadora de

césped de cuchillas helicoidales.

• Asegúrese que el césped está libre de piedras, palos, cables

u otros objetos que pudiesen dañar la cortadora o el motor.

ADVERTENCIA: Al hacer funcionar la cortadora

de césped puede ser que arroja objetos extraños

a los ojos, lo cual puede dañarlos gravemente.

Utilice siempre gafas de seguridad durante el

funcionamiento de la cortadora o mientras

hace ajustes o la repara.

• Corte el césped cuando el pasto está relativamente seco.

Si se intenta cortar el césped cuando está húmedo el corte

puede quedar desparejo.

• Mantenga un paso uniforme mientras empuja la podadora

con pasadas en línea recta.

• Superponga ligeramente cada pasada para emparejar

el corte y evitar que queden franjas sin cortar.

• Corte el césped periódicamente, al menos una vez a la

semana durante la estación de crecimiento. La frecuencia

debe ser superior a la habitual con una podadora

rotatoria convencional.

• Pode siempre con la altura de la cuchilla ajustada para

cortar no más de 1/3 de la altura total del césped.

• Si la altura del césped supera las 4 pulgadas, debe ajustar la

altura de la cuchilla en su posición más alta antes de podar.

Después de podar, reajuste la cuchilla en su altura de corte

preferida y pode el césped una segunda vez al

día siguiente o dentro de los dos días.

Uso del colector de césped (Modelo TBR18)

Puede utilizar el colector de césped para recoger recortes

mientras opera la podadora.

1. Acople el colector de césped siguiendo las instrucciones

de la sección Montaje y configuración. Los recortes

de césped son recolectados en el colector de forma

automática a medida que usa la podadora. Cuanto más

rápido se empuje la podadora, mayor será la eficacia con

que recogerá los recortes. Opere la podadora hasta que

el recolector de césped esté lleno.

2. Quite la tira del recolector de césped de la barra transversal

de la barra de control inferior y eleve el colector de césped

alejándolo de la podadora para sacar la bolsa. Deseche los

recortes de césped y vuelva a colocar la bolsa cuando

haya terminado.

Mantenimiento y Ajustes

Mantenimiento

Recomendaciones generales

• Respete siempre las reglas de seguridad cuando realice

tareas de mantenimiento.

• La garantía de esta podadora no cubre elementos que han

estado sujetos al mal uso o la negligencia del operador. Para

recibir el reembolso total de la garantía, el operador deberá

mantener la podadora como se indica en este manual.

• Todos los ajustes deben ser verificados por lo menos una

vez por temporada.

• Revise periódicamente todos los sujetadores y compruebe

que estén bien ajustados.

• Aplique periódicamente un lubricante a las superficies

de corte, al eje del cilindro de corte y a las ruedas.

Limpieza de la cortadora

Para evitar la acumulación de recortes de césped o de otros

residuos, limpie la podadora pasándole un trapo húmedo

después de cada uso.

• Raspe y limpie la podadora con una herramienta adecuada

(por ejemplo, un raspador plástico o un cepillo).

• No utilice una lavadora a presión o manguera de jardín

para limpiar la podadora.

• Elimine los depósitos que haya en las huellas de las ruedas.

Cuidado de la cuchilla

ADVERTENCIA: Las cuchillas de las cortadoras

son muy filosas y podría cortarse. Utilice guantes y

extreme las precauciones cuando efectúe el

mantenimiento.

Ale periódicamente las cuchillas de la siguiente manera:

1. Aplique una capa delgada de compuesto abrasivo

(granulosidad de 100 a 240) en el borde delantero de las

cuchillas del cilindro de corte.

2. Ajuste la barra de corte de manera que la cuchilla tenga

un contacto ligero pero firme todo a lo ancho de dicha

barra. Consulte “Ajuste de la separación de la cuchilla”

posteriormente en esta sección.

3. Opere la podadora en una superficie pavimentada hasta

que se haya pulido el borde delantero de la cuchilla de la

barra de corte.

4. Elimine el compuesto abrasivo o los residuos de la cuchilla

de la barra de corte, la cuchilla del cilindro de corte,

los piñones y los retenes.

Ajustes

ADVERTENCIA: Las cuchillas de las cortadoras son

muy filosas y podría cortarse. Utilice guantes

y extreme las precauciones cuando efectúe el

mantenimiento. Cualquier rotación de la rueda puede

hacer que rote el cilindro de corte de la cuchilla.

Ajuste de la separación de la cuchilla

El cilindro de corte de la cuchilla se ajusta en la fábrica para que

tenga la separación adecuada de la barra de corte. Sin embargo,

después de usar la podadora durante períodos prolongados o

como parte del mantenimiento anual, se recomienda reajustar la

separación de las cuchillas.

• Si la separación de la cuchilla es demasiado amplia,

el patrón de corte es irregular y desparejo.

• Si es demasiado estrecha, la máquina hace ruido y resulta

difícil empujarla cuando está en funcionamiento.

Para ajustar la separación de la cuchilla, proceda de la

siguiente manera:

1. Ubique los pernos de ajuste que están en la parte de abajo

de la barra de corte, en la parte posterior de la podadora.

2. Apriete los pernos de ajuste (uno en cada extremo) ¼ de

giro con una llave de 13mm. Consulte la Fig. 5-1.

PRECAUCIÓN: No apriete excesivamente los

tornillos de ajuste ya que podría dañar la barra de

corte. Apriete ambos tornillos durante el ajuste final.

Figura 5-1

Servicio de Atención al Cliente

Por favor, NO devuelva la máquina al minorista o distribuidor sin

ponerse en contacto primero con el Departamento de Atención

al Cliente.

En caso de tener problemas para ensamblar este producto o

de tener dudas con respecto a los controles, el funcionamiento

o el mantenimiento de esta máquina, si desea pedir piezas/

aditamentos/accesorios o si desea ver un video instructivo en

línea; puede solicitar la ayuda de expertos. Debe tener a mano el

número de modelo y el número de serie completos. Seleccione

una de las opciones siguientes:

◊ Web: www.troybilt.com

◊ Teléfono: (800) 828-5500 o (330) 558-7220

◊ Correo: Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH •

44136-0019

CANADÁ

◊ Web: www.troybilt.ca

◊ Teléfono: 1-800-668-1238

◊ Mail: Troy Bilt • P.O. Box 1386 • 97 Kent Avenue •

Kitchener, Ontario, Canada • N2G 4J1

Número de

pieza

Descripción

734-04605 Rueda (trasera)

734-04606 Rueda (delantera)

787-02086 Asa, ajuste,Derecho

787-02087 Asa, ajuste, izquierda

720-04168 Perilla, Roja

710-05321 Tornillo, M6*35gb/T12

742-04362 Cuchilla, Rodillo (Model TB16R)

742-04363 Cuchilla, Rodillo (Model TB18R)

764-04132 Bolsa de césped (Model TB18R)

727-04374 Correa, bolsa de césped (Model TB18R)

9Sección 5— ManteniMiento y ajuSteS

3. Para probar si el ajuste es correcto:

a. Incline la podadora totalmente hacia atrás de manera

que quede apoyada sobre la barra de control.

b. Rote despacio la rueda de la podadora con una mano,

haciendo que el cilindro de corte de la cuchilla gire

lentamente. Si resulta muy difícil girar la rueda, afloje

ligeramente cada tornillo de ajuste.

c. Mientras gira el cilindro de corte de la cuchilla, inserte

una hoja de papel entre dicho cilindro y la barra de

corte. Consulte la Fig. 5-2. El papel debe cortarse

de forma pareja todo a lo largo de la barra de corte,

como si se cortara con tijeras. Si no se corta, ajuste

ligeramente cada tornillo de ajuste y repita la prueba.

Figura 5-2

GARANTÍA LIMITADA DEL FABRICANTE PARA

GDOC-100020 REV. A

La siguiente garantía limitada es otorgada por Troy-Bilt LLC con

respecto a nuevos productos adquiridos y utilizados en Estados

Unidos y/o sus territorios y posesiones, y por MTD Products Limited

con respecto a nuevos productos adquiridos y utilizados en Canadá

y/o sus territorios y posesiones (cualquiera de las dos entidades,

respectivamente, “Troy-Bilt”).

Esta garantía es adicional a la garantía de emisiones aplicables

proporcionada con el producto.

“Troy-Bilt” garantiza este producto (excluidas las Piezas y Accesorios con

Desgaste Normal según se describe más abajo) contra defectos en los

materiales y mano de obra por un período de dos (2) años a partir de

la fecha de compra original y, a su opción, reparará o reemplazará, sin

costo alguno, cualquier pieza que presente defectos en los materiales o

de mano de obra. Esta garantía limitada sólo se aplicará si el producto

ha sido operado y mantenido de acuerdo con las instrucciones del

Manual del Operador que se proporciona con el producto y no ha sido

sujeto a uso inapropiado, abuso, uso comercial, abandono, accidente,

mantenimiento incorrecto, alteración, vandalismo, robo, incendio,

inundación o algún daño debido a otro peligro o desastre natural.

El daño resultante por la instalación o el uso de piezas, accesorios

o aditamentos no aprobados por Troy-Bilt para su uso con el(los)

producto(s) incluido(s) en este manual anulará la garantía en lo que

respecta a esos daños.

Se garantiza que las Piezas con Desgaste Normal están libres de defectos

en los materiales y mano de obra por un período de treinta (30) días

a partir de la fecha de compra. Las piezas sujetas a desgaste normal

incluyen pero no se limitan a: baterías, correas, cuchillas, adaptadores

para cuchillas, dientes, bolsas para pasto, ruedas, ruedas para la

plataforma de la podadora tractor, asientos, zapatas antideslizantes,

ruedas de fricción, placas de raspado, gomas helicoidales y neumáticos.

Accesorios — Troy-Bilt garantiza que los accesorios de este producto

están libres de defectos de material y mano de obra durante un

período de un (1) año a partir de la fecha de compra o arrendamiento

original del accesorio. Los accesorios incluyen, pero no se limitan a

elementos tales como: colectores de césped y kits para abono.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la

garantía está disponible, CON COMPROBANTE DE COMPRA, a través de

su distribuidor local autorizado para el mantenimiento. Para localizar al

distribuidor de su zona:

En Estados Unidos de América

Consulte las páginas amarillas, o póngase en contacto con Troy-Bilt LLC

en P.O. Box 361131, Cleveland, Ohio 44136-0019, llame al 1-866-840-

-6483, o visite nuestro sitio web en www.troybilt.com.

En Canadá

Póngase en contacto con MTD Products Limited, Kitchener, ON N2G

4J1, llame al 1-800-668-1238 ó visite nuestro sitio web en www.

mtdcanada.com.

Esta garantía limitada no suministra cobertura en los siguientes casos:

a. El motor o las piezas que lo componen. Estos productos pueden

tener garantía del fabricante por separado. Consulte los términos

y condiciones de la garantía aplicable del fabricante.

b. Las bombas, válvulas y cilindros del rompetroncos tienen una

garantía separada de un año.

c. Los artículos necesarios para el mantenimiento de rutina

como por ejemplo lubricantes, filtros, afiladores de cuchillas,

sincronización del motor, los ajustes de los frenos, del embrague

o de la plataforma y el deterioro normal del acabado exterior

debido al uso o exposición.

d. Mantenimiento no realizado por el distribuidor de servicio

autorizado.

e. Troy-Bilt no extiende ninguna garantía para los productos

vendidos o exportados fuera de los Estados Unidos de América

y/o Canadá, y sus respectivas posesiones y territorios, excepto

para aquellos vendidos a través de los canales autorizados de

distribución de exportaciones de Troy-Bilt.

f. Piezas de reemplazo que no son piezas originales de Troy-Bilt.

g. Gastos de transporte y visitas técnicas.

h. Troy-Bilt no garantiza este producto para uso comercial.

No existe ninguna garantía implícita, incluyendo cualquier

garantía implícita de comerciabilidad o adaptabilidad para un

propósito en particular, una vez transcurrido el período aplicable

de garantía escrita según lo antedicho en relación con las piezas

identificadas. Ninguna otra garantía expresa, ni oral ni escrita,

excepto la mencionada anteriormente, extendida por personas

reales o jurídicas, incluidos los distribuidores o los minoristas con

respecto a cualquier producto, obligará a Troy-Bilt. Durante el

plazo de la garantía el único recurso es la reparación o reemplazo

del producto como se indicó anteriormente.

Las disposiciones de esta garantía cubren el recurso de reparación

única y exclusiva que surge de la venta. Troy-Bilt no se hará

responsable de ninguna pérdida o daño incidental o resultante,

incluyendo sin limitación, los gastos incurridos para los servicios

de mantenimiento del césped, o los gastos de arrendamiento para

reemplazar de manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración

de las garantías implícitas, por lo que las exclusiones o limitaciones

mencionadas anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación de ningún tipo por un

monto mayor al precio de compra del producto vendido. La alteración

de las características de seguridad del producto anulará esta

garantía. Usted asume el riesgo y la responsabilidad de las pérdidas,

daños o lesiones que sufran usted y sus bienes y/u otras personas y sus

bienes como resultado del uso incorrecto o de la falta de capacidad

para usar este producto.

Esta garantía limitada cubre solamente al comprador original, o a la

persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales

específicos y usted también puede tener otros derechos que varían de

un estado a otro.

IMPORTANTE: El propietario debe presentar comprobante de compra

original para obtener la cobertura de la garantía.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1-866-840-6483, 1-330-558-7220

MTD Canada Limited - KITCHENER, ON N2G 4J1; teléfono 1-800-668-1238

Notice D’utilisatioN

Consignes de sécurité • Montage • Fonctionnement • Entretien • Service • Garantie

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

AVERTISSEMENT

PRIÈRE DE LIRE TOUTES LES INSTRUCTIONS FIGURANT DANS CETTE NOTICE D’UTILISATION

AVANT D’ESSAYER DE VOUS SERVIR DE CETTE MACHINE. LE NONRESPECT DE CES

INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES CORPORELLES.

Tondeuse à rouleau – Modèles TB16R et TB18R

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

TROY BILT • P.O. BOX 1386 • 97 KENT AVENUE • KITCHENER, ONTARIO, CANADA • N2G 4J1

Service après-vente

Veuillez NE PAS retourner la machine au détaillant qui vous l’à vendue, sans vous adresser d’abord au service après vente.

Nos techniciens peuvent vous aider si vous avez des difficultés en assemblant cette machine ou si vous avez des questions concernant

ses commandes, son fonctionnement ou son entretien. Choisissez parmi les options ci-dessous :

◊ Visitez notre site web à www.troybilt.com

◊ Rendez visite au concessionnaire le plus proche de chez

vous en appelant le service après-vente au

(800) 828-5500 ó (330) 558-7220

◊ Écrivez-nous àa Troy-Bilt LLC • P.O. Box 361131 •

Cleveland, OH • 44136-0019

CANADA

◊ Visitez notre site web à www.troybilt.ca

◊ Rendez visite au concessionnaire le plus proche de chez

vous en appelant le service après-vente au

1-800-668-1238

◊ Écrivez-nous à Troy-Bilt • P.O. Box 1386 • 97 Kent Avenue

• Kitchener, Ontario, Canada • N2G 4J1

À l’intention du propriétaire

Consignes de sécurité ............................................. 3

Assemblage et Montage ......................................... 5

Fonctionnement ...................................................... 7

Entretien et réglages ............................................... 8

Service à la clientèle ................................................ 9

Garantie ..................................................................10

Merci d’avoir acheté votre nouvel équipement. Celui-ci véhicule

a été soigneusement conçu pour vous offrir des performances

remarquables s’il est correctement utilisé et entretenu.

Veuillez lire cette notice d’utilisation au complet avant d’utiliser

l’équipement. Elle vous explique comment préparer la machine

et comment l’utiliser et l’entretenir facilement et en toute

sécurité. Veuillez vous assurer que toute personne qui utilisera

la machine suivra soigneusement les consignes de sécurité

énoncées. Le non respect de ces consignes peut causer des

blessures corporelles ou des dégâts matériels.

Tous les renseignements fournis ici sont les plus récents

qui sont disponibles à propos de ce produit au moment de

l’impression de cette notice d’utilisation. Consultez souvent cette

notice d’utilisation pour vous familiariser avec la machine, ses

caractéristiques et son fonctionnement. Sachez que cette notice

peut mentionner une vaste gamme de spécifications techniques

concernant différents modèles. Les caractéristiques et les

avantages mentionnés et/ou illustrés dans cette notice peuvent

ne pas s’appliquer à tous les modèles. Le fabricant se réserve le

droit de modifier les caractéristiques techniques du produit, les

modèles et l’équipement sans préavis et sans obligation.

En cas de problème ou de question concernant cette machine,

adressez-vous au concessionnaire de service de votre localité ou

appelez-nous directement. Les numéros de téléphone du service

après-vente, l’adresse internet et l’adresse postale se trouvent

sur cette page. Nous voulons nous assurer que nos clients seront

toujours satisfaits.

Les mentions de droite et de gauche dans cette notice

d’utilisation s’entendent à partir du poste de conduite.

Merci !

NuMÉro de ModÈle

Table des matières

Enregistrez les renseignements concernant la

machine.

Avant de préparer et d’utiliser votre nouvelle machine, veuillez

localiser la plaque signalétique et reporter les renseignements

fournis sur la droite. Pour localiser la plaque signalétique, placez-

vous derrière la machine au poste de conduite et regardez à

l’arrière de la machine. Ces renseignements seront nécessaires

si vous avez besoin d’une aide technique soit par l’intermédiaire

de notre site internet, soit auprès du concessionnaire de votre

localité.

NuMÉro de SÉrie

Enregistrer votre produit sur www.troybilt.com\register (US) o www.troybilt.ca (Canada)

Importantes consignes de sécurité

Utilisation en général

1. Veuillez lire attentivement la notice d’utilisation avant

d’essayer d’assembler la machine. Assurez-vous de lire et

de bien comprendre toutes les instructions qui figurent sur

la machine et dans la notice d’utilisation avant de la mettre

en marche. Conservez cette notice d’utilisation à un endroit

sûr pour toute consultation ultérieure et pour commander

des pièces de rechange.

2. Familiarisez-vous avec les commandes et les conseils

d’utilisation de la machine avant de vous en servir.

3. Cette machine motorisée est un outil de précision, pas un

jouet. Soyez par conséquent toujours très prudent. Le seul

rôle de cette machine est de tondre le gazon. Ne l’utilisez

jamais dans un autre but.

4. Ne permettez jamais à des enfants de moins de 10 ans

de se servir de la machine. Des enfants plus âgés doivent

lire et comprendre le mode d’emploi de la machine et

les consignes de sécurité qui figurent dans cette notice

d’utilisation. Un adulte doit leur apprendre à se servir de

cette machine et les surveiller.

5. Seules des personnes mûres ayant pris connaissance des

consignes de sécurité doivent être autorisées à utiliser

cette machine.

6. Examinez soigneusement la zone de travail. Ramassez les

pierres, bâtons, fils métalliques, os, jouets et autres objets.

7. Pour éviter tout risque de contact avec la lame, restez dans

la zone d’opération derrière les poignées et garder les

enfants, les passants, les aides et les animaux éloignés de la

tondeuse pendant qu’elle fonctionne. Arrêtez la machine si

quelqu’un s’approche.

8. Portez des chaussures robustes à semelle épaisse et des

vêtement bien ajustés. Une chemise et un pantalon qui

protègent les bras et les jambes et des chaussures à bout

d’acier sont recommandés. N’utilisez jamais la tondeuse si

vous êtes pieds nus ou si vous portez des sandales ou des

tennis.

9. Ne placez jamais les mains ou les pieds près des lames

qui tournent. Contact avec lames peut amputer doigts et

orteils.

10. De nombreuses blessures se produisent lorsque la

tondeuse passe sur le pied à la suite d’une chute.

Ne retenez pas la tondeuse si vous tombez. Lâchez

immédiatement le guidon.

11. Faites attention en tirant la tondeuse à reculons. Regardez

derrière vous et par terre pour éviter de trébucher et pour

garder votre équilibre.

12. N’utilisez jamais la tondeuse en état d’ébriété ou si vous

prenez des médicaments ralentissant les réactions.

13. N’utilisez jamais la tondeuse si le gazon est mouillé. Soyez

toujours bien en équilibre. Faites attention de ne pas glisser

et de ne pas tomber pour éviter des blessures graves.

14. Utilisez la tondeuse seulement dans la lumière du jour ou

dans la bonne lumière artificielle. Marchez, ne courrez pas.

15. Les lames peuvent continuer à tourner pendant quelques

secondes après que la tondeuse est arrêtée. N’approchez

jamais un bras ni une jambe des lames avant d’être certain

qu’elles sont immobiles.

16. Soyez très prudent en soulevant la tondeuse pour la

déplacer.

17. N’utilisez que des accessoires recommandés par le

fabricant de la machine. Le non-respect de ce consigne

peut causer des blessures graves.

18. En cas de situations non mentionnées dans cette notice,

soyez prudent et faites preuve de bon sens. Contactez le

service à la clientèle pour obtenir le nom du concessionaire

local.

AVERTISSEMENT: Ce symbole attire votre attention sur des consignes de sécurité importantes

qui, si elles ne sont pas respectées, peuvent mettre en danger non seulement votre personne et

vos biens, mais aussi ceux d’autrui. Prière de lire toutes les instructions figurant dans cette notice

d’utilisation avant d’essayer de vous servir de cette machine. Le non-respect de ces instructions

peut entraîner des blessures corporelles.

RESPECTEZ L’AVERTISSEMENT QUI

ACCOMPAGNE CE SYMBOLE!

DANGER: Cette machine doit être utilisée conformément aux consignes de sécurité qui

figurent dans la notice d’utilisation. Comme avec tout appareil motorisé, une négligence

ou une erreur de la part de l’utilisateur peut entraîner des blessures graves. Cette machine

peut amputer mains et pieds et projeter des débris. Par conséquent, le non-respect de ces

consignes peut causer des blessures corporelles graves et même mortelles.

Utilisation sur une pente

Les accidents provoqués par des chutes et des glissades,

qui surviennent souvent sur des pentes, peuvent causer des

blessures graves. Travailler sur un terrain en pente demande

des précautions supplémentaires. Si vous ne sentez pas à l’aise

sur la pente, n’y travaillez pas. Si selon l’inclinomètre, la pente

est supérieure à 15°, n’utilisez pas la tondeuse pour éviter toute

blessure grave.

À faire:

1. Travaillez parallèlement à la pente, jamais

perpendiculairement, Faites très attention en changeant de

direction sur une pente.

2. Faites attention aux trous et ornières. La machine peut

se retourner sur un terrain accidenté. Des herbes hautes

peuvent cacher des obstacles.

3. Vérifiez toujours votre équilibre. Vous risquez de glisser, de

tomber et de vous blesser grièvement.

À ne pas faire:

1. Ne tondez pas près d’une falaise ou d’un talus. Le

conducteur peut facilement perdre l’équilibre.

2. Ne tondez pas sur une pente supérieure à 15° selon

l’inclinomètre.

3. Ne tondez pas de l’herbe mouillée. La traction réduite peut

provoquer un dérapage.

Enfant

Un accident grave risque de se produire si le conducteur n’est

pas toujours vigilant en présence d’enfants. Les enfants sont

souvent attirés par la machine et la tonte de l’herbe. Les enfants

de moins de 10 ans ne comprennent pas les dangers associés aux

tondeuses. Ne supposez jamais qu’ils vont rester là où vous les

avez vus.

1. Éloignez les enfants de moins de 10 ans et placez-les

sous la surveillance d’un adulte responsable autre que

l’utilisateur de la tondeuse.

2. Restez vigilant et arrêtez la machine si des enfants

s’approchent de la zone de travail.

3. Faites très attention en approchant d’angles morts, de

buissons, d’autres objets qui peuvent gêner votre visibilité.

4. Ne permettez jamais à des enfants de moins de 10 ans

d’utiliser la tondeuse. Des adolescents âgés de 10 ans ou

plus doivent lire la notice d’utilisation, bien comprendre le

fonctionnement de la machine et respecter les consignes

de sécurité. Ils doivent apprendre à utiliser la machine et

s’en servir sous la surveillance étroite d’un adulte.

ENTRETIEN

1. La lame est coupante et peut causer des blessures graves.

Enveloppez-la avec un chiffon ou portez des gants et faites

très attention en la manipulant.

2. Assurez-vous que tous les écrous, boulons et vis sont bien

serrés pour que l’équipement soit toujours en bon état de

marche.

3. Ne modifiez jamais les dispositifs de sécurité. Vérifiez

souvent qu’ils fonctionnent bien.

Symboles de sécurité

Cette page illustre et explique les symboles de sécurité qui peuvent se trouver sur cette machine. Veuillez lire et suivre toutes les

instructions sur la machine et vous assurer de bien les comprendre avant d’essayer d’assembler et d’utiliser la machine.

Symbol Description

VEUILLEZ LIRE LA OU LES NOTICES D’UTILISATION.

Veuillez lire et suivre toutes les instructions sur la machine et vous assurer de bien les

comprendre avant d’essayer d’assembler et d’utiliser la machine.

DANGER – LAMES EN MOUVEMENT

Pour éviter les risques de blessures, n’approchez jamais les mains ni les pieds des pièces en

mouvement.

DANGER – SPECTATEURS

Ne tondez pas si des enfants ou autres spectateurs sont à proximité.

Montage

Installation du guidon

1. Attachez le guidon supérieur sur le guidon inférieur avec

deux boulons ordinaires, deux rondelles en forme de selle

et deux boutons à oreilles. Voir la Fig. 3-1.

2. Attachez le guidon assemblé au paragraphe 1 sur le guidon

inférieur avec quatre boulons ordinaires, quatre rondelles

en forme de selle et quatre boutons à oreilles. Voir la Fig.

3-2.

3. Positionnez le guidon assemblé sur les taquets qui se

trouvent sur l’arrière du châssis de la tondeuse. Voir la Fig.

3-3.

Figure 3-2

Figure 3-3

Figure 3-1

Contenu du carton

• Un guidon supérieur • Deux guidons intermédiaires • Un guidon inférieur

• Six boulons ordinaires • Six boutons à oreilles • Six rondelles en forme de selle

• Un sac à herbe (modèle TB18R) • Une notice d’utilisation • Une carte d’enregistrement du

produit

Assemblage et Montage

Réglage de la hauteur de coupe

La hauteur de coupe peut être ajustée de 1 à 2 ½ pouces (25.4 -

63.5mm) environ.

1. Dégagez la manette de droite de réglage de la hauteur et

placez-la vers l’avant (pour une coupe plus basse) ou vers

l’arrière (pour une coupe plus haute) avant de la laisser

retourner dans l’encoche qui correspond à la hauteur de

coupe voulue. Voir la Fig. 3-4.

2. Répétez ce réglage avec la manette de gauche.

Faites attention de la laisser retourner dans l’encoche

correspondante.

Installation du sac à herbe (Modèle TB18R)

1. Ouvrez le sac à herbe en dépliant les charnières au centre

de l’armature.

2. Positionnez les crochets du sac à herbe au-dessus de la tige

sur l’arrière de la tondeuse. Voir la Fig. 3-5.

3. Faites passer la sangle dans la poignée du sac à herbe, puis

par-dessus la barre transversale du guidon inférieur de la

tondeuse pour soutenir l’arrière du sac à herbe. Voir la Fig.

3-6. Ajustez la longueur de la sangle pour que le sac soit

proche du sol, sans toutefois traîner par terre.

Figure 3-5

Figure 3-4

Figure 3-6

6 Section 3 — ASSemblAge et montAge

AVERTISSEMENT : Si vous frappez un objet

quelconque, inspectez soigneusement la tondeuse

et réparez les dégâts éventuels avant de l’utiliser à

nouveau.

Transport de la tondeuse

Dans des conditions d’utilisation normales, le rouleau à lames

tourne quand les roues avant de la tondeuse tournent. Pour

déplacer la tondeuse en toute sécurité sans que le rouleau

tourne, basculez tout simplement le guidon par-dessus le

rouleau et poussez la tondeuse dans l’autre sens. Voir la Fig. 4-1.

Le fait de pousser la tondeuse de cette façon empêche le rouleau

de tourner.

Figure 4-1

Utilisation de la tondeuse

Veuillez suivre les conseils ci-dessous pour utiliser la tondeuse à

rouleau correctement.

• Assurez-vous qu’il n’y a pas de cailloux, bâtons, fils

métalliques ou autres objets sur la pelouse qui pourraient

endommager la tondeuse. (and engine in English ?)

AVERTISSEMENT : Comme avec toute autre

tondeuse, il se peut qu’un objet soit projeté dans les

yeux de l’utilisateur, ce qui peut causer des blessures

graves. Portez toujours des lunettes de sécurité en

utilisant la tondeuse ou en effectuant un réglage ou

une réparation.

• Tondez la pelouse quand l’herbe est relativement sèche.

Tondre une herbe mouillée résulte en général en une

coupe irrégulière.

• Maintenez un rythme de marche constant pour effectuer

des passages droits.

• Chevauchez légèrement chaque passage de la tondeuse

pour égaliser la coupe et éviter de laisser des bandes non

tondues.

• Tondez la pelouse régulièrement, au moins une fois par

semaine pendant la saison de croissance. Tondez plus

souvent qu’avec une tondeuse rotative classique.

• Tondez toujours de façon que les lames n’enlèvent pas plus

d’un tiers (1/3) de la hauteur totale de l’herbe.

• Si l’herbe dépasse une hauteur de quatre pouces, ajustez

la hauteur de coupe à la position la plus haute avant de

tondre. Ajustez ensuite les lames à la hauteur normale et

tondez la pelouse une deuxième fois le lendemain ou le

surlendemain.

Utilisation du sac à herbe (Modèle TB18R)

Vous pouvez utiliser le sac à herbe pour ramasser l’herbe coupée

pendant que vous tondez.

1. Installez le sac à herbe en suivant les instructions fournies

dans le chapitre « Assemblage et Montage ». Les brins

d’herbe seront automatiquement récoltés dans le sac à

herbe pendant que vous travaillez. Plus vous avancez vite,

plus l’herbe coupée sera ramassée efficacement. Utilisez la

tondeuse jusqu’à ce que le sac soit plein.

2. Dégagez la sangle de la barre transversale du guidon

inférieur et relevez le sac à herbe en l’éloignant de la

tondeuse pour le démonter. Jetez l’herbe coupée et

remettez le sac à herbe en place.

Utilisation

Entretien & Réglages

Entretien

Recommandations d’ordre général

• Suivez toujours les consignes de sécurité lors de tout

entretien.

• La garantie de cette tondeuse ne s’applique pas à toute

pièce qui a fait l’objet d’un emploi abusif ou d’une

négligence. Pour bénéficier au maximum de la garantie,

l’utilisateur doit entretenir la tondeuse conformément aux

instructions de cette notice.

• Vérifiez tous les réglages au moins une fois par saison.

• Vérifez régulièrement que toute la boulonnerie est bien

serrée.

• Appliquez régulièrement une couche de lubrifiant sur

toutes les surfaces de coupe, l’arbre de l’essieu du rouleau

et les roues de la tondeuse.

Nettoyage de la tondeuse

Pour empêcher l’accumulation de débris d’herbe et autres, il est

recommandé d’essuyer la tondeuse avant un linge humide après

chaque emploi.

• Grattez et éliminez les saletés avec un outil approprié (par

ex. raclette en plastique ou brosse).

• N’utilisez pas un appareil de nettoyage sous pression ni un

boyau d’arrosage pour nettoyer la tondeuse.

• Nettoyez aussi la bande de roulement des roues.

Entretien des lames

AVERTISSEMENT : Les lames de la tondeuse sont

bien affûtées et elles coupent facilement. Portez des

gants et faites très attention en les manipulant.

Aiguisez régulièrement les lames comme suit :

1. Appliquez une légère couche de pâte d’affûtage (100 – 240

grains) sur le bord avant des lames du rouleau.

2. Ajustez la barre de coupe pour que la lame soit légèrement,

mais fermement en contact, sur toute la largeur de la

barre de coupe. Consultez la section « Ajustement de

dégagement de la lame » dans ce chapitre.

3. Utilisez la tondeuse sur une surface goudronnée jusqu’à ce

que le bord avant de la lame soit bien poli.

4. Éliminez toute trace de pâte d’affûtage ou tout débris de

la lame de la barre de coupe, des lames du rouleau, des

pignons et des cliquets.

Réglages

AVERTISSEMENT : Les lames de la tondeuse sont

bien affûtées et elles coupent facilement. Portez des

gants et faites très attention en les manipulant.

Toute rotation des roues peut faire tourner le

rouleau à lames.

Ajustement de dégagement des lames

Le rouleau à lames a été ajusté à l’usine pour qu’il ne touche pas

la barre de coupe. Toutefois, après une longue saison de tonte

ou au moment de l’entretien annuel, il est conseillé d’ajuster à

nouveau le dégagement des lames.

• Si l’espace est trop important, la coupe sera irrégulière.

• Si l’espace est trop étroit, la machine sera bruyante et

difficile à pousser pour tondre l’herbe.

Pour ajuster le dégagement, procédez comme suit :

1. Localisez les boulons de réglage sous la barre de coupe, sur

l’arrière de la tondeuse.

2. Utilisez une clé de 13 mm pour serrer les boulons de

réglage (un à chaque extrémité) sur ¼ de tour. Voir la Fig.

5-1.

ATTENTION : Ne serrez pas excessivement les

boulons de réglage car cela pourrait endommager la

barre de coupe. Serrez les deux boulons au moment

du dernier réglage.

Figure 5-1

9Section 6 — entretien & réglageS

7. Pour vérifier l’ajustement :

c. Basculez complètement la tondeuse pour qu’elle

repose sur son guidon.

d. D’une main, faites lentement tourner la roue de la

tondeuse pour que le rouleau à lames commence

aussi à tourner. Si la roue est difficile à tourner,

desserrez un peu chaque boulon de réglage.

e. Pendant que le rouleau tourne, insérez une feuille de

papier entre le rouleau et la barre de coupe. Voir la

Fig. 5-2. Le papier doit être coupé régulièrement sur

toute la longueur de la barre de coupe, comme s’il

était coupé avec des ciseaux. Dans le cas contraire,

serrez légèrement les boulons de réglage et répétez

le test.

Figure 5-2

Service à la clientèle

Communiquez avec le service à la clientèle avant de retourner

l’appareil au détaillant ou au concessionnaire qui vous l’a vendu.

Nos techniciens peuvent vous aider si vous éprouvez de la

difficulté à assembler votre produit, si vous avez des questions

concernant ses commandes, son fonctionnement ou son

entretien, si vous voulez commander des pièces de rechange

ou des accessoires ou si vous désirez visionner des vidéos sur

l’entretien et l’emploi de votre produit. Veuillez avoir votre

numéro de modèle et votre numéro de série en main. Pour nous

contacter

◊ Web: www.troybilt.com

◊ Téléphone: (800) 828-5500 or (330) 558-7220

◊ Poste: Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH •

44136-0019

CANADA

◊ Web: www.troybilt.ca

◊ Téléphone: 1-800-668-1238

◊ Poste: Troy Bilt • P.O. Box 1386 • 97 Kent Avenue •

Kitchener, Ontario, Canada • N2G 4J1

N°. de pièce Description

734-04605 Roue (arrière)

734-04606 Roue (avant)

787-02086 Poignée, réglage, droite

787-02087 Poignée, réglage, gauche

720-04168 Bouton, rouge

710-05321 Boulon, M6*35gb/T12

742-04362 Rou leau de lame (Modèle TB16R)

742-04363 Rou leau de lame (Modèle TB18R)

764-04132 Sac à herbe (Modèle TB18R)

727-04374 Bande, sac à herbe (Modèle TB18R)

GARANTIE LIMITÉE DU FABRICANT

GDOC-100020 REV. A

La garantie limitée détaillée ci-dessous est offerte par Troy-Bilt LLC

pour de nouveaux produits achetés et utilisés aux États-Unis, dans

ses possessions et territoires, et par MTD Products Limited pour de

nouveaux produits achetés et utilisés au Canada et dans ses territoires

(chaque entité respectivement, « Troy-Bilt »).

Cette garantie s’ajoute à toute garantie anti-pollution applicable

offerte pour votre appareil.

Troy-Bilt garantit que ce produit (à l’exception des pièces à usure

normale et des accessoires énumérés ci-dessous) est exempt de tout

vice de matière et de fabrication pour une durée de deux (2) ans à

compter de la date d’achat initiale et s’engage à réparer ou à remplacer,

gratuitement et à son choix, toute pièce qui s’avère défectueuse

en raison d’un vice de matériel ou de fabrication. Cette garantie ne

s’applique que si l’appareil a été utilisé et entretenu conformément

aux indications du manuel de l’utilisateur fourni avec l’appareil

et exclut les mauvaises utilisations, les abus, l’utilisation à des fins

commerciales, la négligence, les accidents, le mauvais entretien, les

altérations, le vandalisme, le vol, le feu, les inondations et les autres

dommages causés par des catastrophes naturelles. Les dégâts causés

par l’installation ou l’utilisation d’une pièce ou d’un accessoire, dont

l’emploi avec le produit n’est pas homologué par MTD, rendront la

garantie nulle et non avenue.

Les pièces à usure normale sont garanties exemptes de tout vice de

matière et de fabrication pour une période de trente (30) jours à partir

de la date d’achat. Les pièces à usure normale comprennent, sans s’y

limiter : les batteries, les courroies, les lames, les adaptateurs de lames,

les dents, les sacs à herbe, les roues, les roues de plateau de coupe

pour tondeuses autoportées, les sièges, les patins pour souffleuses

à neige, les roues de friction, les plaques de raclage, les tarières en

caoutchouc et les pneus.

Troy-Bilt garantit les accessoires pour ce produit contre tout vice

de matière et de fabrication pendant une période d’un (1) an à

partir de la date initiale d’achat ou de location de l’accessoire. Les

accessoires comprennent, sans s’y limiter, des articles tels que : les bacs

récupérateurs et les ensembles de déchiquetage.

Pour obtenir le service dans le cadre de la garantie : Présentez UNE

PREUVE D’ACHAT au centre de service agréé de votre région.

Pour trouver un concessionnaire autorisé dans votre région :

Aux États-Unis :

Consultez les Pages Jaunes, écrivez à

Troy-Bilt LLC, P.O. BOX 361131

CLEVELAND, OHIO 44136-0019, appelez au 1-866-840-6483 ou au

1-330-558-7220, ou visitez notre site Web au www.troybilt.com.

Au Canada :

Écrivez à MTD Products Limited, Kitchener, Ontario, N2G 4J1,

téléphonez au 1 800 668-1238 ou visitez notre site Web au

www.mtdproducts.com.

Cette garantie limitée ne couvre pas :

a. Le moteur et ses composants. Ces articles peuvent être couverts

par une garantie séparée du fabricant. Consultez la garantie du

fabricant pour les termes et conditions applicables.

b. Les pompes, les soupapes et les cylindres pour fendeuses à bûches

sont couverts par une garantie séparée d’un an.

c. Les articles d’entretien courant tels que les lubrifiants et les

filtres, l’aiguisage de lames, les révisions, les réglages de frein, de

l’embrayage ou du plateau de coupe ainsi que la détérioration

normale de la finition extérieure due à l’utilisation de l’appareil ou à

son exposition aux intempéries.

d. Une réparation exécutée par quiconque autre qu’un centre de

service agréé.

e. Troy-Bilt ne garantit pas les produits vendus ou exportés hors des

États-Unis et/ou du Canada, de leurs possessions et territoires

respectifs, sauf si ces produits ont été vendus par l’intermédiaire des

services d’exportation de Troy-Bilt.

f. Les pièces de rechange qui ne sont pas des pièces d’origine

Troy-Bilt.

g. Les frais de transport et de déplacement des techniciens.

h. Troy-Bilt ne garantit pas ce produit s’il est utilisé à des fins

commerciales.

Aucune garantie implicite y compris sans s’y limiter, toute

garantie tacite de qualité marchande ou d’adaptabilité dans

un but particulier, ne s’applique après la période applicable

de garantie expresse écrite ci-dessus concernant les pièces qui

sont identifiées. Aucune autre garantie explicite, mise à part la

garantie décrite ci-dessus, qu’elle soit écrite ou orale, donnée par

tout individu ou toute entreprise, y compris le concessionnaire,

à l’égard de tout produit, n’engage MTD. Pendant la période

couverte par la garantie, le seul recours se limite à la réparation ou

le remplacement du produit tel que stipulé ci-dessus.

Les énoncées dans cette garantie constituent le seul et unique

recours aux termes de la vente. MTD ne peut être tenu responsable

pour toute perte ou tout dommage accessoire ou immatériel

comprenant, sans s’y limiter, les frais de remplacement ou de

substitution des services d’entretien des pelouses ou les frais de

location pour remplacer temporairement un produit sous garantie.

Certaines juridictions ne permettent pas l’exclusion des dommages

accessoires ou immatériels ou une limite à la durée de la garantie

implicite. Par conséquent, les exclusions et restrictions ci-dessus peuvent

ne pas s’appliquer dans votre cas.

En aucun cas, le montant de remboursement ou de remplacement

ne saurait être supérieur à celui du prix d’achat du produit. Toute

modification des dispositifs de sécurité rendra la garantie nulle

et non avenue. L’utilisateur assume tout risque et toute responsabilité

en cas de perte, de dommage matériel ou de blessure résultant de

l’utilisation incorrecte du produit ou de l’incapacité de l’employer.

Cette garantie limitée n’est offerte qu’à l’acheteur initial ou à la personne

à laquelle le produit a été offert en cadeau.

Lois locales et cette garantie : Cette garantie limitée vous accorde des

droits juridiques spécifiques. Vous pouvez également bénéficier d’autres

droits qui varient selon les états.

IMPORTANT : Le propriétaire doit présenter une preuve d’achat

originale pour bénéficier de la couverture de cette garantie.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Téléphone : 1 800 800-7310, 1 330 220-4683

MTD Canada Limited, KITCHENER, ON N2G 4J1; Téléphone : 1 800 668-1238

No tes

Troy-Bilt 15A-3100B66 TB18R Reel Lawn Mower

Product's Documents

OPERATOR’S MANUAL

Specifications

Troy-Bilt 15A-3100B66 Questions and Answers
