Karcher 1.637-503.0 K 4 Compact Home User Manual

T 350 T-Racer

Surface Cleaner

59674530 02/19

Deutsch 4

English 6

Français 8

Italiano 10

Nederlands 12

Español 14

Português 16

Dansk 18

Norsk 20

Svenska 22

Suomi 24

Ελληνικά 26

Türkçe 28

Русский 30

Magyar 32

Čeština 34

Slovenščina 36

Polski 38

Româneşte 40

Slovenčina 42

Hrvatski 44

Srpski 46

Български 48

Eesti 50

Latviešu 52

Lietuviškai 54

Українська 56

中文 58

ﺔﯿﺒﺮﻊﻠا 61

your product

www.kaercher.com/welcome

– 1

Lesen Sie vor der ersten Benutzung Ihres

Gerätes diese Originalbetriebsanleitung,

handeln Sie danach und bewahren Sie

diese für späteren Gebrauch oder für Nachbesitzer auf.

 Beachten Sie die Sicherheits-

hinweise Ihres Hochdruckrei-

nigers.

 Den Hochdruckstrahl an der

Hochdruckpistole erst auslö-

sen, wenn sich der T-Racer

auf der Reinigungsfläche be-

findet.

 Es dürfen sich keine weiteren

Personen in unmittelbarer

Nähe des Reinigungskopfes

befinden.

 Vorsicht Rückstoß! Für siche-

ren Stand sorgen und Hoch-

druckpistole mit Verlänge-

rungsrohr gut festhalten.

 Bei Beendigung des Reini-

gungsbetriebs den Hoch-

druckreiniger ausschalten.

Bei Arbeiten am T-Racer die-

sen zusätzlich von der Hoch-

druckpistole trennen.

 Maximale Wassertemperatur

60 °C (beachten Sie die Hin-

weise ihres Hochdruckreini-

gers).

Prüfen Sie beim Auspacken den Packungsinhalt auf

fehlendes Zubehör oder Beschädigungen. Benachrich-

tigen Sie bei Transportschäden bitte Ihren Händler.

 Abbildung

1 Gehäuse

2 Handgriff

3 Drehgriff Power (zur Anpassung des Reinigungs-

drucks)

4 Bajonettanschluss mit Überwurfmutter

5 Verlängerungsrohr

6 Rotorarm

7 Hochdruckdüsen (2 Stück)

Der T-Racer eignet sich ideal zum Reinigen von Bo-

den– und Wandflächen mit unterschiedlichen Oberflä-

chen wie Holz, Kunststoff, Beton, Fliesen und Natur-

stein. T-Racer ausschließlich für den Privathaushalt

verwenden.

T-Racer kann mit dem mitgelieferten Gerät verwendet

werden. Bei Verwendung mit einem anderen Gerät

müssen die Hochdruckdüsen dem verwendeten Hoch-

druckreiniger angepasst werden:

Geeignete KÄRCHER Hochdruckdüsen können im

Fachhandel erworben werden.

GEFAHR

Bei Betrieb nicht unter den Rand des T-Ra-

cers greifen!

HARD

Für robuste Oberflächen (z. B. Fliesen, Be-

ton, Stein).

SOFT

Für empfindliche Oberflächen (z. B. Holz).

Hinweis: Bei Saugbetrieb des Hochdruckreinigers un-

bedingt zusätzlich den KÄRCHER-Wasserfilter (Bestell

Nr.:4.730-059.0) verwenden.

Für ein optimales Reinigungsergebnis den Hochdruck-

reiniger nicht in der Eco-Stufe betreiben.

Den T-Racer mit dem Verlängerungsrohr an der Hoch-

druckpistole befestigen.

 Abbildung

1 Verlängerungsrohr auf den Bajonettanschluss des

T-Racers drücken.

2 Dann um 90° drehen, bis es einrastet.

3 Die Überwurfmutter festdrehen.

Diesen Vorgang auch bei der anderen Verbindung wie-

derholen.

 Freiflächen vor der Verwendung des T-Racers ab-

kehren, um eine Beschädigung der Düsen zu ver-

meiden.

 Vor Verwendung auf empfindlichen Flächen (z. B.

Holzflächen) an unauffälliger Stelle testen, um

mögliche Oberflächenveränderungen rechtzeitig

zu bemerken.

 Der T-Racer ist nicht zum Scheuern oder Schrub-

ben geeignet!

 Den T-Racer ohne Kraftaufwand über die Oberflä-

che führen.

 Nicht auf einer Stelle verharren, bei der Reinigung

immer in Bewegung bleiben.

 Drehgriff Power entsprechend der Reinigungsflä-

che einstellen.

 Abbildung

몇 VORSICHT

Nicht über freistehende Ecken und Kanten fahren!

Sicherheitshinweise

Gerätebeschreibung

Bestimmungsgemäße Verwendung

Symbole

Anwendung

Bodenflächen reinigen

Hinweise zur Reinigung

4 DE

– 2

Den T-Racer direkt an der Hochdruckpistole befestigen.

1 Bajonettanschluss des T-Racers in den Anschluss

der Hochdruckpistole drücken.

2 Dann um 90° drehen, bis es einrastet.

3 Die Überwurfmutter festdrehen.

 Abbildung

몇 VORSICHT

Halten Sie den T-Racer beim Reinigen von Wandflä-

chen immer am Handgriff.

 Drehgriff Power entsprechend der Reinigungsflä-

che einstellen.

Mit dem Drehgriff Power wird der Reinigungsdruck über

ein Bypass-System angepasst.

Robuste Oberflächen (z. B. Fliesen, Beton, Stein)

 Abbildung

Drehgriff Power auf „HARD“ stellen.

Zur kraftvollen Reinigung hartnäckiger Verschmut-

zungen.

Empfindliche Oberflächen (z. B. Holz)

 Abbildung

Drehgriff Power auf „SOFT“ stellen.

Zur schonenden Reinigung empfindlicher Flächen.

Hochdruckreiniger baut keinen Druck auf oder pul-

siert.

 Bauen Sie die Hochdruckdüsen aus, prüfen Sie die

Hochdruckdüsen auf Beschädigungen, spülen Sie

den T-Racer mit klarem Wasser durch und bauen

Sie anschließend die Hochdruckdüsen wieder ein.

 Abbildung

Sie können das Verlängerungsrohr mit jedem Kärcher

Zubehör verwenden.

Reinigen Sie das Gerät nach Gebrauch mit einem

feuchten Lappen.

Gerät an einem frostfreien Ort aufbewahren.

Zur Lagerung kann das Gerät in den KÄRCHER-Orga-

nizer eingehängt werden.

Die Verpackungsmaterialien sind recyclebar.

Bitte werfen Sie die Verpackungen nicht in den

Hausmüll, sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige

Materialien, die einer Verwertung zugeführt wer-

den sollten. Bitte entsorgen Sie Altgeräte des-

halb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un-

ter:

www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

Wandflächen reinigen

Bedienelemente

Hilfe bei Störungen

Hochdruckdüse reinigen

a Klammer entfernen.

b Hochdruckdüse herausziehen.

c Hochdruckdüse einsetzen.

d Klammer montieren.

Allgemeine Hinweise

Tipp

Pflege

Umweltschutz

Ersatzteile

Garantie

5DE

– 1

Please read and comply with these origi-

nal instructions prior to the initial opera-

tion of your appliance and store them for

later use or subsequent owners.

 Please observe the safety in-

structions of your high-pres-

sure cleaner.

 Only trigger the high-pres-

sure jet at the high-pressure

gun if the T-Racer is located

on the surface to be cleaned.

 There must be no persons in

the immediate vicinity of the

cleaning head.

 Beware of the recoil! Ensure

a stable position and firmly

hold the high-pressure gun

with the extension tube.

 Upon completion of the

cleaning operation, switch off

the high-pressure cleaner.

When working on the T-Rac-

er, disconnect it from the

high-pressure gun as well.

 Maximum water temperature

60 °C (please observe the in-

structions for your high-pres-

sure cleaner).

When unpacking the product, make sure that no acces-

sories are missing and that none of the package con-

tents have been damaged. If you detect any transport

damages please contact your dealer.

 Illustration

1 Casing

2 Handle

3 Twist grip Power (for adjustment of the cleaning

pressure)

4 Bayonet connection with union nut

5 Extension tube

6 Rotor arm

7 High-pressure nozzles (2x)

The T-Racer is ideally suited for the cleaning of floor

and wall surfaces made of different materials such as

wood, plastic, concrete, tiles, and natural stone. Use the

T-Racer for private households only.

The T-Racer can be used with the provided devices. For

the use with another device, the high-pressure nozzles

must be adapted to the high-pressure cleaner used.

Suitable KÄRCHER high-pressure nozzles can be pur-

chased in specialist shops.

DANGER

Do not reach under the edge of the T-Racer

during operation!

HARD

For sturdy surfaces (e.g. tiles, concrete,

stone).

SOFT

For sensitive surfaces (e.g. wood).

Note: Always use Kärcher water filter (order no. 4.730-

059.0) during suction operations of the high-pressure

cleaner.

Do not operate the pressure washer at the Eco level if

you wish to achieve an optimum cleaning result.

Fasten the T-Racer to the high-pressure gun using the

extension pipe.

 Illustration

1 Press the extension pipe into the bayonet catch of

the T-Racer.

2 Turn it by 90° until it locks into place.

3 Tighten the union nut.

Repeat this process even for the other connections.

 Outdoor surfaces should be swept before the T-

Racer is used to avoid damaging the high-pressure

nozzles.

 Prior to use on sensitive surfaces (e.g. wooden sur-

faces), test the product on an imperceptible spot, in

order to promptly detect any changes in the sur-

face.

 The T-Racer is not suited for scouring or scrubbing!

 Guide the T-Racer over the surface without effort.

 Do not remain at one spot; always keep moving

during cleaning.

 Adjust the twist grip "Power" in accordance with the

surface to be cleaned.

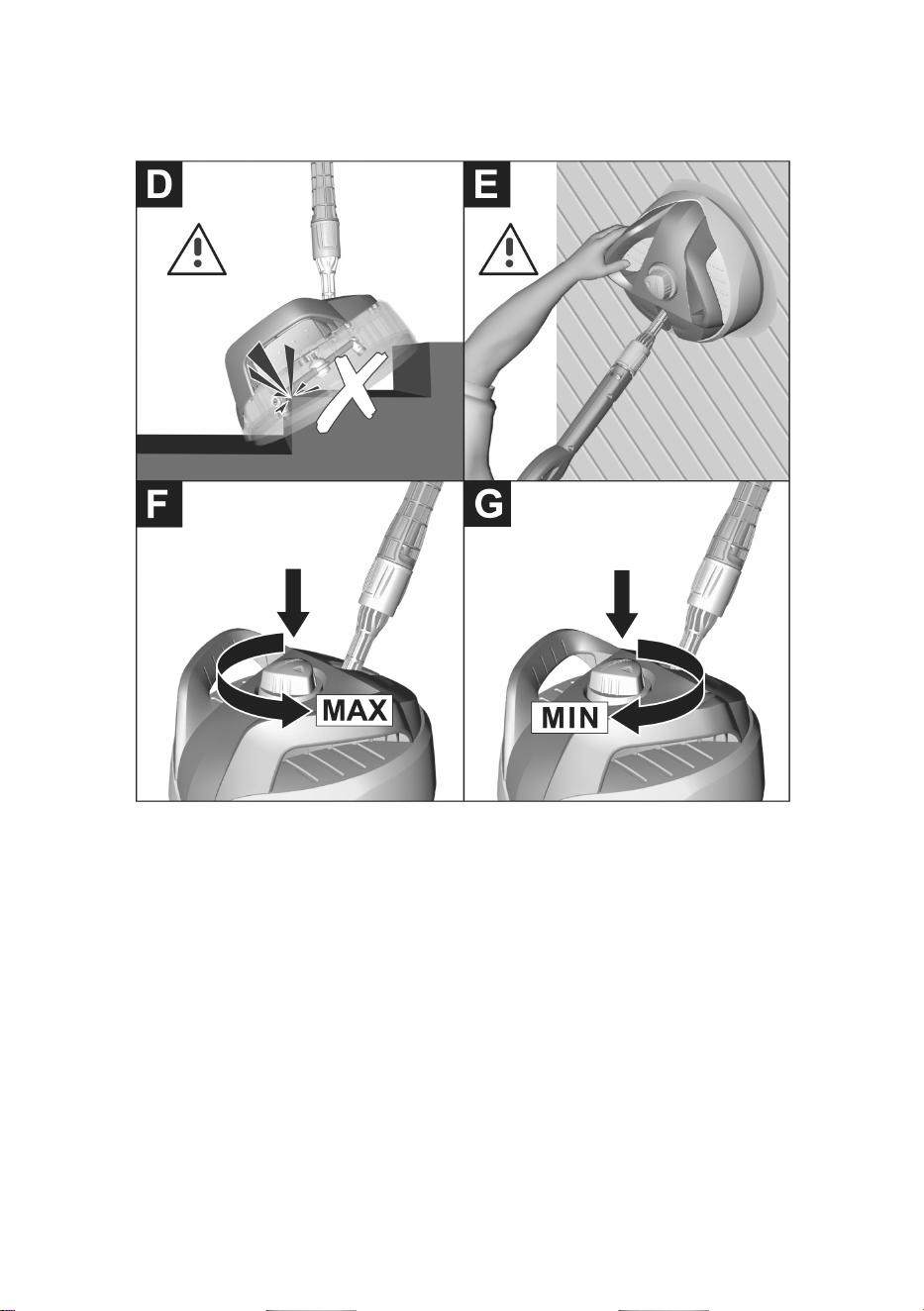

 Illustration

몇 CAUTION

Do not run over protruding corners!

Safety instructions

Description of the Appliance

Proper use

Symbols

Application

Cleaning floor surfaces

Tips for cleaning

6 EN

– 2

Fasten the T-Racer directly to the high-pressure gun.

1 Press the bayonet connection of the T-Racer into

the connection of the high-pressure gun.

2 Turn it by 90° until it locks into place.

3 Tighten the union nut.

 Illustration

몇 CAUTION

Always hold the T-Racer at the handle while cleaning

the walls.

 Adjust the twist grip "Power" in accordance with the

surface to be cleaned.

The cleaning pressure is adjusted with the twist grip

Power via a bypass system.

Sturdy surfaces (e.g. tiles, concrete, stone)

 Illustration

Set turning handle "power" to "HARD".

For the effective cleaning of hard-to-remove con-

tamination.

Sensitive surfaces (e.g. wood)

 Illustration

Set turning handle "power" to "SOFT".

For the gentle cleaning of sensitive surfaces.

Pressure washer does not build up pressure or is

pulsating.

 Dismantle the high-pressure nozzles, check the

high-pressure nozzles for damage, rinse the T-

Racer with clean water then reinstall the high-pres-

sure nozzles.

 Illustration

You can use the extension pipe with any Kärcher acces-

sory.

Use a moist cloth and clean the appliance after use.

Store the appliance in a frost free area.

The device can be suspended into the KÄRCHER or-

ganiser for storage.

The packaging material can be recycled. Please

do not place the packaging into the ordinary re-

fuse for disposal, but arrange for the proper re-

cycling.

Old appliances contain valuable materials that

can be recycled. Please arrange for the proper

recycling of old appliances. Please dispose your

old appliances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the ingredients

at:

www.kaercher.com/REACH

Only use original accessories and spare parts, they en-

sure the safe and trouble-free operation of the device.

For information about accessories and spare parts,

please visit www.kaercher.com.

The warranty terms published by the relevant sales

company are applicable in each country. We will repair

potential failures of your appliance within the warranty

period free of charge, provided that such failure is

caused by faulty material or defects in manufacturing. In

the event of a warranty claim please contact your dealer

or the nearest authorized Customer Service centre.

Please submit the proof of purchase.

Cleaning wall surfaces

Control elements

Troubleshooting

Cleaning the high-pressure nozzle

a Remove the clip.

b Pull out the high-pressure nozzle.

c Insert the nozzle.

d Reinsert the clip.

General information

Tip

Care

Environmental protection

Spare parts

Warranty

7EN

– 1

Lire cette notice originale avant la pre-

mière utilisation de votre appareil, se

comporter selon ce qu'elle requièrt et la

conserver pour une utilisation ultérieure ou pour le pro-

priétaire futur.

 Observez les consignes de

sécurité de votre nettoyeur

haute pression.

 Déclencher le jet haute pres-

sion sur le pistolet haute pres-

sion uniquement lorsque le T-

Racer se trouve sur la surface

de nettoyage.

 Aucune autre personne ne

doit se trouver à proximité de

la tête de nettoyage.

 Attention aux saccades ! As-

surer un bon appui et bien re-

tenir le pistolet haute pres-

sion avec rallonge.

 Mettre le nettoyeur haute

pression hors service à la fin

du nettoyage. Lors du travail

sur le T-Racer, séparer éga-

lement celui-ci du pistolet

haute pression.

 Température d’eau maximale

60 °C (respecter les instruc-

tions de votre nettoyeur haute

pression).

Contrôler le matériel lors du déballage pour constater

des accessoires manquants ou des dommages. Si des

dégâts dus au transport sont constatés, il faut en infor-

mer le revendeur.

 Illustration

1 Boîtier

2 Poignée

3 Poignée rotative Power (pour ajuster la pression de

nettoyage)

4 Raccord baïonnette avec écrou-raccord

5 Rallonge

6 Bras de rotor

7 Buses haute pression (2 pièces)

Le T-Racer est le produit idéal pour nettoyer des sols et

des surfaces murales aux surfaces différentes telles

que bois, plastique, béton, carrelage et pierre naturelle.

Utiliser le T-Racer exclusivement pour un usage do-

mestique.

Le T-Racer peut être utilisé avec l'appareil fourni. Pour

une utilisation avec un autre appareil, les buses haute

pression doivent être ajustées au nettoyeur haute pres-

sion utilisé.

Des buses haute pression Kärcher appropriées peuvent

être achetées dans le commerce spécialisé.

DANGER

Lors du fonctionnement, ne pas mettre la

main sous le bord du T-Racer !

HARD

Pour surfaces robustes (par ex. carrelage,

béton, pierre).

SOFT

Pour surfaces sensibles (par ex. bois).

Remarque : Lorsque le nettoyeur haute pression fonc-

tionne en mode aspiration, utiliser impérativement en

plus le filtre à eau KÄRCHER (référence 4 730-059.0).

Pour un résultat de nettoyage optimal, ne pas utiliser le

nettoyeur haute pression en niveau Eco.

Fixer le T-Racer avec le tube de rallonge sur le pistolet

haute pression.

 Illustration

1 Presser le tube de rallonge sur le raccord à baïon-

nette du T-Racer.

2 Le tourner ensuite de 90° jusqu'à ce qu'il s'encli-

quette.

3 Tourner à fond l'écrou-raccord.

Renouveler cette procédure aussi avec les autres

connexions.

 Remarque :

Avant l’utilisation du T-Racer, les surfaces libres

doivent être balayées afin d'éviter un endommage-

ment des buses.

 Avant toute utilisation sur des surfaces (par ex. des

surfaces en bois) sensibles, tester sur un endroit

non visible, afin de constater à temps d'éventuelles

modifications de surface.

 Le T-Racer n’est pas approprié pour récurer ou

frotter !

 Déplacer le T-Racer sans déploiement de force sur

la surface.

 Ne pas rester à un endroit, toujours être en mouve-

ment pendant le nettoyage.

 Régler la poignée rotative Power en fonction de la

surface de nettoyage.

 Illustration

몇 PRÉCAUTION

Ne pas passer sur des coins en saillie!

Consignes de sécurité

Description de l’appareil

Utilisation conforme

Symboles

Application

Nettoyage de sols

Consignes au nettoyage

8 FR

– 2

Fixer le T-Racer directement sur le pistolet haute pres-

sion.

1 Enfoncer le raccord à baïonnette du T-Racer dans

le raccord du pistolet haute pression.

2 Le tourner ensuite de 90° jusqu'à ce qu'il s'encli-

quette.

3 Tourner à fond l'écrou-raccord.

 Illustration

몇 PRÉCAUTION

Toujours tenir le T-Racer à la poignée pour le nettoyage

des surfaces des parois.

 Régler la poignée rotative Power en fonction de la

surface de nettoyage.

La pression de nettoyage est ajustée avec la poignée

rotative Power par un système de bypass.

Surfaces robustes (par ex. carrelage, béton, pierre)

 Illustration

Mettre la poignée rotative Power sur "HARD".

Pour un nettoyage puissant des impuretés rétives.

Surfaces sensibles (par ex. bois)

 Illustration

Mettre la poignée rotative Power sur "SOFT".

Pour un nettoyage respectueux des surfaces sen-

sibles.

Le nettoyeur haute pression ne crée pas de pres-

sion ou pulse.

 Déposer les buses haute pression, vérifier l’état

des buses haute pression, laver le T-Racer à l’eau

propre puis reposer les buses haute pression.

 Illustration

Vous pouvez utiliser le tube de rallonge avec chaque

accessoire Kärcher.

Nettoyer l'appareil avec un chiffon humide après utilisa-

tion.

Conserver l'appareil dans un lieu à l'abri du gel.

Pour le stockage, l'appareil peut être accroché dans le

système d'organisation KÄRCHER.

Les matériaux constitutifs de l’emballage sont

recyclables. Ne pas jeter les emballages dans

les ordures ménagères, mais les remettre à un

système de recyclage.

Les appareils usés contiennent des matériaux

précieux recyclables lesquels doivent être ap-

portés à un système de recyclage. Pour cette

raison, utilisez des systèmes de collecte adé-

quats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se

trouvent sous :

www.kaercher.com/REACH

N'utiliser que des accessoires et pièces de rechange

d'origine, ils garantissent le bon fonctionnement de l'ap-

pareil.

Vous trouverez des informations relatives aux acces-

soires et pièces de rechange sur www.kaercher.com.

Dans chaque pays, les conditions de garantie en vi-

gueur sont celles publiées par notre société de distribu-

tion responsable. Les éventuelles pannes sur l’appareil

sont réparées gratuitement dans le délai de validité de

la garantie, dans la mesure où celles-ci relèvent d'un

défaut matériel ou d'un vice de fabrication. En cas de re-

cours en garantie, adressez-vous à votre revendeur ou

au service après-vente agréé le plus proche munis de

votre preuve d'achat.

Nettoyage de murs

Eléments de commande

Assistance en cas de panne

Nettoyer la buse à haute pression

a Retirer le clip.

b Retirer la buse haute pression.

c Mettre la buse haute pression en place.

d Monter le clip.

Consignes générales

Conseil

Entretien

Protection de l’environnement

Pièces de rechange

Garantie

9FR

– 1

Prima di utilizzare l'apparecchio per la pri-

ma volta, leggere le presenti istruzioni ori-

ginali, seguirle e conservarle per un uso

futuro o in caso di rivendita dell'apparecchio.

 Osservare le avvertenze di si-

curezza della vostra idropuli-

trice.

 Azionare il getto ad alta pres-

sione dalla lancia solo, quan-

do il T-Racer si trova sulla su-

perficie da pulire.

 Non vi devono essere altre

persone in diretta vicinanza

della testa di pulizia.

 Attenzione contraccolpo! As-

sicurare la stabilità dell’appa-

recchio e tenere bene la lan-

cia dell’idropulitrice con il

tubo prolunga.

 Al termine dei lavori di pulitu-

ra spegnere l'idropulitrice. In

caso di interventi sul T-Racer

è necessario scollegarlo an-

che dalla lancia dell’idropuli-

trice.

 Massima temperatura dell’ac-

qua 60 °C (si prega di osser-

vare le istruzioni della vostra

idropulitrice).

Durante il disimballaggio controllare l'eventuale man-

canza di accessori o la presenza di danni del contenuto.

Nel caso in cui si riscontrino danni dovuti al trasporto, in-

formare immediatamente il proprio rivenditore.

 Figura

1 Carter

2 Impugnatura

3 Manopola Power (per l'adeguamento della pressio-

ne di pulizia)

4 Attacco a baionetta con dado a risvolto

5 Tubo prolunga

6 Braccio rotore

7 Ugelli d'alta pressione (2 pezzi)

T-Racer è ideale per pulire pavimenti e pareti con su-

perfici diverse, come ad esempio legno, plastica, ce-

mento, piastrelle e pietre naturali. Utilizzare il T-Racer

esclusivamente per l'uso domestico.

T-Racer può essere utilizzato con l'apparecchio fornito

in dotazione. All'utilizzo con altri apparecchi occorre che

gli ugelli per alta pressione vengano adattati alla idropu-

litrice utilizzata.

Ugelli per alta pressione idonei della KÄRCHER posso-

no essere acquistati presso rivenditori specializzati.

PERICOLO

Durante il funzionamento non introdurre le

mani sotto il bordo del T-Racer!

HARD

Per superfici robuste (p. es. piastrelle, cal-

cestruzzo, pietra).

SOFT

Per superfici sensibili (p. es. legno).

Nota: Per la funzione di aspirazione dell'idropulitrice è

necessario usare anche il filtro per l'acqua KÄRCHER

(N. ordine:4.730-059.0).

Per un risultato di pulizia ottimale non fare funzionare

l'idropulitrice nel livello Eco.

Fissare il T-Racer con il tubo di prolunga alla lancia

dell’idropulitrice.

 Figura

1 Inserire il tubo prolunga nell’attacco a baionetta del

T-Racer.

2 Quindi ruotare di 90° fino allo scatto.

3 Serrare il dado a risvolto.

Ripetere questa operazione anche per gli altri collega-

menti.

 Si consiglia spazzare le superfici all’aperto prima di

usare il T-Racer al fine di evitare danni alle boc-

chette.

 Prima di utilizzarlo su superfici sensibili (p. es. su-

perfici di legno) provarlo su un punto nascosto, per

vedere in tempo possibili cambiamenti della super-

ficie.

 Non usare T-Racer per strofinare le superfici!

 Guidare il T-Racer senza l'impiego di forza sopra la

superficie.

 Non rimanere su un punto, durante la pulizia esse-

re sempre in movimento.

 Regolare la manopola Power sulla base della su-

perficie da pulire.

 Figura

몇 PRUDENZA

Non passare sopra ad angoli aperti!

Norme di sicurezza

Descrizione dell’apparecchio

Uso conforme a destinazione

Simboli

Impiego

Pulizia di pavimenti

Avvertenze per la pulizia

10 IT

– 2

Fissare il T-Racer direttamente alla lancia dell’idropuli-

trice.

1 Spingere l’attacco a baionetta del T-Racer nell’at-

tacco della lancia dell’idropulitrice.

2 Quindi ruotare di 90° fino allo scatto.

3 Serrare il dado a risvolto.

 Figura

몇 PRUDENZA

Tenere durante la pulizia di superfici delle pareti il T-Ra-

cer sempre all'impugnatura!

 Regolare la manopola Power sulla base della su-

perficie da pulire.

Con la manopola Power, la pressione di pulizia viene

adattata tramite un sistema di bypass.

Superfici robuste (p. es. piastrelle, calcestruzzo,

pietra).

 Figura

Regolare la manopola Power su „HARD“.

Per la pulizia a fondo di impurità resistenti.

Superfici sensibili (p. es. legno).

 Figura

Regolare la manopola Power su „SOFT“.

Per la pulizia accurata di superfici sensibili.

L’idropulitrice non sviluppa pressione oppure pul-

sa.

 Smontare le bocchette di alta pressione, controlla-

re se presentano danni, sciacquare il T-Racer con

dell’acqua pulita e rimontare le bocchette.

 Figura

I tubi di prolunga possono essere utilizzati con ogni ac-

cessorio Kärcher.

Dopo l'uso pulire l'apparecchio con uno straccio umido.

Conservare l'apparecchio in un luogo protetto dal gelo.

Per essere conservato, l'apparecchio può essere ag-

ganciato al supporto KÄRCHER.

Tutti gli imballaggi sono riciclabili. Gli imballaggi

non vanno gettati nei rifiuti domestici, ma conse-

gnati ai relativi centri di raccolta.

Gli apparecchi dimessi contengono materiali ri-

ciclabili preziosi e vanno perciò consegnati ai re-

lativi centri di raccolta. Si prega quindi di smaltire

gli apparecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili

all'indirizzo:

www.kaercher.com/REACH

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

Pulizia di pareti

Dispositivi di comando

Guida alla risoluzione dei guasti

Pulire l’ugello ad alta pressione

a Rimuovere la graffa.

b Estrarre l’ugello ad alta pressione.

c Introdurre l’ugello ad alta pressione.

d Montare la graffa

Avvertenze generali

Suggerimento

Cura

Protezione dell’ambiente

Ricambi

Garanzia

11IT

– 1

Lees vóór het eerste gebruik van uw ap-

paraat deze originele gebruiksaanwijzing,

ga navenant te werk en bewaar deze voor

later gebruik of voor een latere eigenaar.

 Neem de veiligheidsinstruc-

ties van uw hogedrukreiniger

in acht.

 Activeer de hogedrukstraal

aan het hogedrukpistool pas

wanneer de T-Racer zich op

het reinigingsvlak bevindt.

 Er mogen geen andere per-

sonen in de onmiddellijk buurt

van de reinigingskop staan.

 Voorzichtig Reactiekracht!

Zorg voor een stabiele positie

en houd het hogedrukpistool

met verlengpijp goed vast.

 Schakel de hogedrukreiniger

uit bij de beëindiging van de

reinigingswerking. Scheid bij

werkzaamheden aan de T-

Racer deze laatste ook van

het hogedrukpistool.

 Maximale watertemperatuur

60 °C (neem de instructies

van uw hogedrukreiniger in

acht).

Controleer bij het uitpakken de inhoud van de verpak-

king op ontbrekende toebehoren, of beschadigingen.

Neem bij transportschades contact op met uw leveran-

cier.

 Afbeelding

1 Behuizing

2 Handgreep

3 Draaigreep Power (voor aanpassing van de reini-

gingsdruk)

4 Bajonetaansluiting met wartelmoer

5 Verlengpijp

6 Roterende arm

7 Hogedruksproeiers (2 stuks)

De T-Racer is ideaal geschikt voor het reinigen van

vloer- en muuroppervlakken zoals hout, kunststof, be-

ton, tegels en natuursteen. Gebruik de T-Racer uitslui-

tend in de privé-huishouding.

De T-racer kan met het meegeleverde apparaat ge-

bruikt worden. Bij gebruik met een ander apparaat moe-

ten de hogedruksproeiers aangepast worden aan de

gebruikte hogedrukreiniger.

Geschikte KÄRCHER-hogedruksproeiers zijn bij de

vakhandel verkrijgbaar.

GEVAAR

Grijp tijdens de werking niet onder de rand

van de T-Racer!

HARD

Voor robuuste oppervlakken (bijv. tegels,

beton, steen).

SOFT

Voor gevoelige oppervlakken (bijv. hout).

Instructie: Tijdens de zuigfunctie van de hogedrukreini-

ger in elk geval de extra waterfilter van Kärcher (bestel-

nummer:4.730-059.0) gebruiken.

Voor een optimaal reinigingsresultaat de hogedrukreini-

ger niet in de eco-stand laten werken.

De T-Racer met de verlengpijpen bevestigen op het ho-

gedrukpistool.

 Afbeelding

1 Verlengbuis op de bajonetaansluiting van de T-ra-

ces duwen.

2 Vervolgens 90° draaien tot ze vastklikt.

3 Draai de wartelmoer vast.

Dat proces ook herhalen bij de andere verbindingen.

 Vrije oppervlakken voor het gebruik van de T-Ra-

cer vegen om een beschadiging van de sproeiers

te vermijden.

 Vóór gebruik op gevoelige oppervlakken (bv. hout)

testen op een onopvallende plaats om eventuele

veranderingen van het oppervlak tijdig op te mer-

ken.

 De T-Racer is niet geschikt om te schuren of

schrobben!

 Breng de T-Racer zonder krachtinspanning over

het oppervlak.

 Niet op een plaats laten staan, bij de reiniging altijd

in beweging blijven.

 Draaigreep Power instellen volgens het te reinigen

oppervlak.

 Afbeelding

몇 VOORZICHTIG

Niet over vrijstaande hoeken gaan!

Veiligheidsinstructies

Beschrijving apparaat

Doelmatig gebruik

Symbolen

Gebruik

Vloeren reinigen

Instructies voor de reiniging

12 NL

– 2

De T-Racer direct op het hogedrukpistool bevestigen.

1 Bajonetaansluiting van de T-Racer in de aanslui-

ting van het hogedrukpistool drukken.

2 Vervolgens 90° draaien tot ze vastklikt.

3 Draai de wartelmoer vast.

 Afbeelding

몇 VOORZICHTIG

Houd de T-Racer bij het reinigen van muren altijd vast

aan de handgreep.

 Draaigreep Power instellen volgens het te reinigen

oppervlak.

Met de draaigreep Power wordt de reinigingsdruk via

een bypass-systeem aangepast.

Robuuste oppervlakken (bijv. tegels, beton, steen).

 Afbeelding

Draaigreep Power op „HARD“ zetten.

Voor de krachtige reiniging van hardnekkige ver-

ontreinigingen.

Gevoelige oppervlakken (bijv. hout).

 Afbeelding

Draaigreep Power op „SOFT“ zetten.

Voor de zachte reiniging van gevoelige oppervlak-

ken.

Hogedrukreiniger bouwt geen druk op of klopt.

 Demonteer de hogedruksproeiers, controleer de

hogedruksproeiers op beschadigingen, spoel de T-

Racer met zuiver water en breng vervolgens de ho-

gedruksproeiers opnieuw aan.

 Afbeelding

U kunt verlengpijp gebruiken met alle Kärcher-toebeho-

ren.

Reinig het apparaat na gebruik met een vochtige doek.

Apparaat op een vorstvrije plaats bewaren.

Voor de opslag kan het apparaat in de KÄRCHER-orga-

nizer gehangen worden.

Het verpakkingsmateriaal is herbruikbaar. De-

poneer het verpakkingsmateriaal niet bij het

huishoudelijk afval, maar bied het aan voor her-

gebruik.

Onbruikbaar geworden apparaten bevatten

waardevolle materialen die geschikt zijn voor

hergebruik. Lever de apparaten daarom in bij

een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen

(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen dat het apparaat veilig

en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde-

len vindt u op www.kaercher.com.

In ieder land zijn de door ons bevoegde verkoopkantoor

uitgegeven garantiebepalingen van toepassing. Even-

tuele storingen aan het apparaat verhelpen wij zonder

kosten binnen de garantietermijn, mits een materiaal of

fabrieksfout de oorzaak van deze storing is. Neem bij

klachten binnen de garantietermijn contact op met uw

leverancier of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Muren reinigen

Bedieningselementen

Hulp bij storingen

Hogedruksproeier reinigen

a Klem verwijderen.

b Hogedruksproeier eruittrekken.

c Hogedruksproeier monteren.

d Klem monteren.

Algemene instructies

Tip

Onderhoud

Zorg voor het milieu

Reserveonderdelen

Garantie

13NL

– 1

Antes del primer uso de su aparato, lea

este manual original, actúe de acuerdo a

sus indicaciones y guárdelo para un uso

posterior o para otro propietario posterior.

 Tenga en cuenta las indica-

ciones de seguridad de su

limpiadora a alta presión.

 No dispare el chorro a alta

presión con la pistola de alta

presión hasta que el T-Racer

se encuentre en la superficie

de limpieza.

 No debe haber ninguna otra

persona situada en las proxi-

midades inmediatas del ca-

bezal limpiador.

 ¡Precaución golpe de retroce-

so! Procurar tener una posi-

ción segura y sujetar bien la

pistola a alta presión con tubo

alargador.

 Al finalizar el servicio de lim-

pieza, desconectar el limpia-

dor a alta presión. Al trabajar

con el T-Racer, separar éste

adicionalmente de la pistola

de alta presión.

 Temperatura máxima del

agua 60 ºC (tenga en cuenta

las indicaciones de su limpia-

dora a alta presión).

Cuando desempaque el contenido del paquete, com-

pruebe si faltan accesorios o si el aparato presenta da-

ños. Informe a su distribuidor en caso de detectar daños

ocasionados durante el transporte.

 Figura

1 Carcasa

2 Mango

3 Empuñadura giratoria Power (para adaptar la pre-

sión de limpieza)

4 Toma de bayoneta con tuerca de racor

5 Tubo de prolongación

6 Brazo de rotor

7 Boquillas de alta presión (2 piezas)

El T-Racer es ideal para limpiar suelos y paredes con

diferentes superficies, como madera, plástico, hormi-

gón, azulejos y piedras naturales. Utilizar el T-Racer ex-

clusivamente para el uso doméstico.

El T-Racer se puede utilizar con el equipo suministrado.

Si se utiliza con otro equipo, se tiene que adaptar las

boquillas de alta presión a la limpiadora de alta presión

utilizada:

Las boquillas de alta presión de KÄRCHER apropiadas

se pueden adquirir en establecimientos especializados.

PELIGRO

Cuando está en funcionamiento, no tocar

por debajo del borde del T-Racer.

HARD

Para superficies resistentes (p.ej. azulejos,

hormigón, piedra).

SOFT

Para superficies delicadas (p.ej. madera).

Indicación: Cuando se aspire con el limpiador de alta

presión, es imprescindible utilizar también el filtro de

agua de KÄRCHER (Ref.: 4.730-059.0).

Para un resultado de limpieza óptimo, no operar la lim-

piadora de alta presión en el nivel Eco.

Fijar el T-Racer con el tubo alargador a la pistola de alta

presión.

 Figura

1 Presionar la tubería de prolongación sobre la co-

nexión de bayoneta del T-Racer.

2 Después gire 90° hasta que quede encajada.

3 Girar la tuerca de racor para apretar.

Repetir este proceso también con las otras conexiones.

 Para evitar que se dañen las boquillas, hay que

limpiar las terrazas con una escoba antes de utili-

zar el T-Racer.

 Antes de utilizar en superficies delicadas (p.ej. su-

perficies de madera), probar en una zona discreta

para comprobar a tiempo las posibles modificacio-

nes que se produzcan en la superficie.

 El T-Racer no es apto para fregar ni para frotar.

 El T-Racer se puede llevar por la superficie sin

ejercer fuerza.

 No insistir en una zona, mantenerse siempre en

movimiento durante la limpieza.

 Ajustar la empuñadura giratoria power según la su-

perficie de limpieza.

 Figura

몇 PRECAUCIÓN

no pase el aparato por esquinas aisladas.

Instrucciones de

seguridad

Descripción del aparato

Uso previsto

Símbolos

Empleo

Limpieza de superficies de pisos

Indicaciones sobre la limpieza

14 ES

– 2

Fijar el T-Racer directamente a la pistola de alta pre-

sión.

1 Presionar la conexión de bayoneta del T-Racer a la

conexión de la pistola de alta presión.

2 Después gire 90° hasta que quede encajada.

3 Girar la tuerca de racor para apretar.

 Figura

몇 PRECAUCIÓN

Sujete el T-Racer siempre por el asa cuando limpie su-

perficies murales.

 Ajustar la empuñadura giratoria power según la su-

perficie de limpieza.

Con la empuñadura giratoria Power, se ajusta la pre-

sión de limpieza mediante un sistema de derivación.

Superficies resistentes (p.ej. azulejos, hormigón,

piedra)

 Figura

Ajustar la empuñadura giratoria power a „HARD“.

Para una potente limpieza de la suciedad más re-

sistente.

Superficies delicadas (p.ej. madera)

 Figura

Ajustar la empuñadura giratoria power a „SOFT“.

Para una limpieza cuidadosa de superficies delica-

das.

El limpiador a alta presión no genera presión ni pul-

 Desmonte las boquillas de alta presión, comprue-

be si presentan daños, enjuague el T-Racer con

agua limpia y monte las boquillas de nuevo.

 Figura

Puede utilizar el tubo de prolongación con cualquier ac-

cesorio Kärcher.

Limpie el aparato tras el uso con un paño húmedo.

Coloque el aparato en un lugar a salvo de las heladas.

Para almacenar el aparato, se puede colgar el aparato

en el organizador de KÄRCHER.

Los materiales de embalaje son reciclables. Por

favor, no tire el embalaje a la basura doméstica;

en vez de ello, entréguelo en los puntos oficiales

de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valio-

sos reciclables que deberían ser entregados

para su aprovechamiento posterior. Por este

motivo, entregue los aparatos usados en los

puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes

en:

www.kaercher.com/REACH

Utilice solamente accesorios y recambios originales, ya

que garantizan un funcionamiento correcto y seguro del

equipo.

Puede encontrar información acerca de los accesorios

y recambios en www.kaercher.com.

En todos los países rigen las condiciones de garantía

establecidas por nuestra empresa distribuidora. Las

averías del aparato serán subsanadas gratuitamente

dentro del periodo de garantía, siempre que se deban a

defectos de material o de fabricación. En un caso de ga-

rantía, le rogamos que se dirija con el comprobante de

compra al distribuidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a su domici-

lio.

Limpieza de superficies murales

Elementos de mando

Ayuda en caso de avería

Limpiar la boquilla de alta presión

a Quitar las grapas.

b Extraer boquilla de alta presión.

c Insertar la boquilla de alta presión.

d Monte la grapa.

Indicaciones generales

Sugerencia

Cuidado del aparato

Protección del medio ambiente

Piezas de repuesto

Garantía

15ES

– 1

Leia o manual de manual original antes

de utilizar o seu aparelho. Proceda con-

forme as indicações no manual e guarde

o manual para uma consulta posterior ou para terceiros

a quem possa vir a vender o aparelho.

 Observe os avisos de segu-

rança da sua lavadora de alta

pressão.

 Só accionar o jacto de alta

pressão na respectiva pistola

quando o T-Racer se encon-

trar sobre a superfície de lim-

peza.

 Não se devem encontrar ou-

tras pessoas na proximidade

da cabeça de limpeza.

 Cuidado: força de recuo! Ga-

rantir uma posição segura e

segurar bem a pistola de alta

pressão com tubo de exten-

são.

 Após a conclusão da opera-

ção de limpeza, desligar a la-

vadora de alta pressão. Du-

rante a realização de traba-

lhos no T-Racer, este deve

ser adicionalmente separado

da pistola de alta pressão.

 Temperatura máxima da

água 60 °C (observe as indi-

cações da sua máquina de

alta pressão).

Verifique o conteúdo da embalagem a respeito de aces-

sórios não incluídos ou danos. No caso de danos pro-

vocados durante o transporte, informe o seu revende-

dor.

 Figura

1 Carcaça

2 Punho

3 Manípulo rotativo Power (para o ajuste da pressão

de limpeza)

4 Fecho de baioneta com porca de capa

5 Tubo de extensão

6 Braço rotativo

7 Bocais de alta pressão (2 unidades)

O T-Racer é especialmente adequado para a limpeza

do solo e das paredes com diferentes superfícies, tais

como, madeira, plástico, betão, ladrilhos e pedras natu-

rais. Utilizar o T-Racer exclusivamente para fins do-

mésticos.

O T-Racer pode ser utilizado em conjunto com o apare-

lho fornecido. Em caso de utilização com outro apare-

lho, os bocais de alta pressão devem ser ajustados à la-

vadora de alta pressão utilizada:

Bocais de alta pressão KÄRCHER adequados podem

ser adquiridos no comércio especializado.

PERIGO

Não tocar na parte inferior da borda do T-

Racer durante a operação!

HARD

Para superfícies robustas (p. ex., ladrilhos,

betão, pedra).

SOFT

Para superfícies sensíveis (p. ex., madei-

ra).

Aviso: Durante o modo de aspiração da lavadora de

alta pressão é extremamente importante que utilize adi-

cionalmente o filtro de água KÄRCHER (n.º de enco-

menda:4.730-059.0).

Para obter um resultado de limpeza ideal, não operar a

lavadora de alta pressão no nível Eco.

Fixar o T-Racer com o tubo de extensão na pistola de

alta pressão.

 Figura

1 Pressionar o tubo de extensão contra o fecho de

baioneta do T-Racer.

2 Rodar, de seguida, em 90° até encaixar.

3 Apertar a porca de capa.

Repetir este processo também na outra ligação.

 As áreas exteriores devem ser varridas antes de se

utilizar o T-Racer, de forma a evitar que os bocais

de alta pressão sejam danificados.

 Testar num local escondido antes de utilizar sobre

superfícies sensíveis (p. ex. madeira), de modo a

evitar atempadamente possíveis alterações nas

superfícies.

 Não utilizar o T-Racer para esfregar!

 Deslocar o T-Racer por cima da superfície sem fa-

zer esforço.

 Não fixar num local, manter sempre em movimento

durante a limpeza.

 Ajustar o manípulo rotativo Power de acordo com

a superfície de limpeza.

 Figura

몇 CUIDADO

Não passar por cima de cantos isolados!

Avisos de segurança

Descrição da máquina

Utilização conforme as disposições

Símbolos

Aplicação

Limpar solos

Avisos sobre a limpeza

16 PT

– 2

Fixar o T-Racer directamente na pistola de alta pres-

são.

1 Pressionar o fecho de baioneta do T-Racer contra

a ligação da pistola de alta pressão.

2 Rodar, de seguida, em 90° até encaixar.

3 Apertar a porca de capa.

 Figura

몇 CUIDADO

Segurar o T-Racer sempre pelo punho durante a limpe-

za de paredes.

 Ajustar o manípulo rotativo Power de acordo com

a superfície de limpeza.

Com o manípulo rotativo Power, a pressão de limpeza

é ajustada através de um sistema de bypass.

Superfícies robustas (p. ex., ladrilhos, betão, pe-

dra).

 Figura

Ajustar o manípulo rotativo Power em "HARD".

Para a limpeza a fundo de sujidade resistente.

Superfícies sensíveis (p. ex., madeira).

 Figura

Ajustar o manípulo rotativo Power em "SOFT".

Para a limpeza suave de superfícies.

A lavadora de alta pressão não gera pressão nem

pulsa.

 Desmonte os bocais de alta pressão, verifique se

estão danificados, enxague o T-Racer com água

limpa e, de seguida, monte novamente os bocais

de alta pressão.

 Figura

Pode utilizar o tubo de extensão com todos os acessó-

rios Kärcher.

Após a utilização, limpe o aparelho com um pano húmi-

do.

Guardar a máquina num local ao abrigo do gelo.

Para o armazenamento, o aparelho pode ser engatado

no organizador KÄRCHER.

Os materiais de embalagem são recicláveis.

Não coloque as embalagens no lixo doméstico,

envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais precio-

sos e recicláveis e deverão ser reutilizados. Por

isso, elimine os aparelhos velhos através de sis-

temas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser

encontradas em:

www.kaercher.com/REACH

Utilizar apenas acessórios e peças sobressalentes ori-

ginais. Só assim poderá garantir uma operação do apa-

relho segura e sem avarias.

Para mais informações sobre acessórios e peças so-

bressalentes, consulte www.kaercher.com.

Em cada país vigem as respectivas condições de ga-

rantia estabelecidas pelas nossas Empresas de Co-

mercialização. Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem encargos

para o cliente, desde que se trate dum defeito de mate-

rial ou de fabricação. Em caso de garantia, dirija-se,

munido do documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Limpar paredes

Elementos de manuseamento

Ajuda em caso de avarias

Limpar o bocal de alta pressão

a Retirar o grampo.

b Retirar o bocal de alta pressão.

c Colocar bocal de alta pressão.

d Montar o grampo.

Instruções gerais

Conselho

Serviço de manutenção

Proteção do meio-ambiente

Peças sobressalentes

Garantia

17PT

– 1

Læs original brugsanvisning inden første

brug, følg anvisningerne og opbevar vej-

ledningen til senere efterlæsning eller til

den næste ejer.

 Følg højtryksrenserens sik-

kerhedsanvisninger

 Højtryksstrålen må først udlø-

ses, når T-Racer ligger an

mod rengøringsfladen

 Der må ikke være andre per-

soner i umiddelbar nærhed af

rengøringshovedet.

 Forsigtig tilbagestød! Sørg for

en stabil position og hold godt

fast i højtrykspistolen med

forlængerrøret.

 Når rensningen er afsluttet,

skal højtryksrenseren sluk-

kes. Ved arbejder på T-Racer

skal den yderligere adskilles

fra højtrykspistolen.

 Maksimal vandtemperatur

60 °C (se anvisningerne til

højtryksrenseren).

Kontroller pakningens indhold for manglende tilbehør

eller beskadigelser, når den pakkes ud. Kontakt Deres

forhandler i tilfælde af transportskader.

 Figur

1 Hus

2 Håndtag

3 Drejehåndtag Power (for tilpasning af rensetrykket)

4 Bajonetlås med omløbermøtrik

5 Forlængerrør

6 Rotorarm

7 Højtryksdyser (2 stk.)

T-Racer er ideel til at rengøre gulv– og vægflader med

forskellige overflader som træ, kunststof, beton, fliser

og natursten. T-Racer må kun anvendes til privat brug.

T-Racer kan anvendes med det medleverede apparat.

Ven anvendelse med et andet apparat skal højtryksdy-

serne tilpasses til den anvendte højtryksrenser:

Egnede KÄRCHER højtryksdyser kan købes i special-

forretninger.

FARE

Grib ikke under T-Racers kant under drif-

ten!

HÅRD

Til robuste overflader (f.eks. fliser, beton,

sten).

SOFT

Til følsomme overflader (f.eks. træ).

Bemærk: Ved sugedrift af højtryksrenseren skal der

yderligere bruges et Kärcher-vandfilter (bestillings-

nr.:4.730-059.0).

For et optimalt rengøringsresultat bør man ikke anven-

de højtryksrenseren på Eco-trinet.

Fastgør T-Racer med forlængerrøret på højtrykspisto-

len.

 Figur

1 Tryk forlængerrøret på T-Racerens bajonetlås.

2 Drej så 90°, indtil det går i hak.

3 Skru omløbermøtrikken fast.

Gentag denne procedure også ved de andre forbindel-

ser.

 Frie flader bør vendes væk, før T-Racer anvendes,

for at undgå at dyserne beskadiges.

 Før brugen på følsomme overflader (f.eks. træ-

overflader) afprøv venligst et diskret sted, for at re-

gistrere mulig forandringer af overfladen i tide.

 T-Racer er ikke egnet til at skure eller skrubbe!

 Før T-raceren uden kraftanstrengelse over overfla-

den.

 Bliv ikke stående på ét sted, bliv altid i bevægelse

under rensningen.

 Indstil drejehåndtaget Power tilsvarende rengø-

ringsfladen.

 Figur

몇 FORSIGTIG

Kør ikke over kanter!

Sikkerhedsanvisninger

Beskrivelse af apparatet

Bestemmelsesmæssig anvendelse

Symboler

Anvendelse

Rensning af gulve

Henvisninger til rengøring

18 DA

– 2

Fastgør T-Racer direkte på højtrykspistolen.

1 Tryk T-Racers bajonettilslutning ind i højtrykspisto-

lens tilslutning.

2 Drej så 90°, indtil det går i hak.

3 Skru omløbermøtrikken fast.

 Figur

몇 FORSIGTIG

Hold T-Racer altid fast på håndtaget hvis du renser

vægge.

 Indstil drejehåndtaget Power tilsvarende rengø-

ringsfladen.

Med drejehåndtaget Power bliver rensetrykket tilpasset

via et bypass-system.

Robuste overflader (f.eks. fliser, beton, sten).

 Figur

Sæt drejehåndtaget "Power" til "HARD".

Til effektiv rengøring af hårdnakkede tilsmudsnin-

ger.

Følsomme overflader (f.eks. træ).

 Figur

Sæt drejehåndtaget "Power" til "SOFT".

Til skånende rengøring af sensitive overflader.

Højtryksrenseren opbygger ingen tryk eller pulse-

rer.

 Afmonter dyserne, kontroller dyserne for beskadi-

gelser, skyl T-Racer med klart vand og monter der-

efter dyserne igen.

 Figur

Du kan bruge strålerørforlængeren med hvert Kärcher

tilbehør.

Rens maskinen med en fugtig klud efter brugen.

Maskinen opbevares et frostfrit sted.

Til opbevaring kan apparatet hænges i KÄRCHER-or-

ganizeren.

Emballagen kan genbruges. Smid ikke emballa-

gen ud sammen med det almindelige hushold-

ningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde mate-

rialer, der kan og bør afleveres til genbrug. Afle-

ver derfor udtjente apparater på en genbrugs-

station eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes

www.kaercher.com

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på apparatet af-

hjælpes gratis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl. Hvis De øn-

sker at gøre garantien gældende, bedes De henvende

Dem til Deres forhandler eller nærmeste kundeservice

medbringende kvittering for købet.

Rensning af vægge

Betjeningselementer

Hjælp ved fejl

Rense højtryksdysen

a Fjern clipsen.

b Træk højtryksdysen ud.

c Sæt højtryksdysen ind.

d Sæt clipsen på.

Generelle henvisninger

Tip

Pleje

Miljøbeskyttelse

Reservedele

Garanti

19DA

– 1

Før første gangs bruk av apparatet, les

denne originale bruksanvisningen, følg

den og oppbevar den for senere bruk eller

for overlevering til neste eier.

 Gjør deg kjent med sikker-

hetsanvisningene for høy-

trykksvaskeren.

 Høytrykkstrålen fra høytrykk-

spistolen må først utløses når

T-Racer befinner seg på fla-

ten som skal rengjøres.

 Det må ikke befinne seg an-

dre personer i umiddelbar

nærhet av rengjøringshodet.

 Forsiktig, rekyl! Sørg for at du

står støtt, og holder godt fast i

høytrykkspistolen og forlen-

gerrøret.

 Ved avslutning av rengjørin-

gen slå av høytrykksvaske-

ren. Ved arbeid på T-Racer

skal den skilles fra høytrykk-

spistolen.

 Maksimal vanntemperatur

60 °C (følg instruksjonene for

din høy-trykkspyler).

Kontroller ved utpakkingen at innholdet i pakken er

komplett og uskadd. Kontakt din forhandler ved eventu-

elle transportskader.

 Figur

1 Hus

2 Håndtak

3 Dreiehåndtak Power (for tilpasning av rengjørings-

trykk)

4 Bajonettkoblingen med festemutter

5 Forlengerrør

6 Rotorarm

7 Høytrykksdyser (2 stk.)

T-Racer er den ideelle løsningen for rengjøring av te-

rasser, heller og veggflater i ulike materialer, slik som

tre, plast, betong, fliser og naturstein. T-Racer skal ute-

lukkende brukes til private formål.

T-Racer kan benyttes sammen med det medleverte ap-

paratet. Ved bruk med et annet apparat må høytrykks-

dysene tilpasses høytrykksspyleren som brukes:.

Egnede KÄRCHER høytrykksdyser kan kjøpes i fag-

handelen.

FARE

Ikke grip under kanten på T-Racer under

bruk!

HARD

For robuste overflater (f.eks. fliser, betong,

stein).

SOFT

For ømfintlige overflater (f.eks. treverk).

Merk: Ved sugedrift av høytrykksvaskeren bruk ubetin-

get i tillegg KÄRCHER vannfilter (Bestillingsnr.:4.730-

059.0).

For optimalt rengjøringsresultat, ikke bruk høytrykks-

vaskeren i Eco-trinnet.

T-Racer festes med forlengelsesrøret til høytrykkspisto-

len.

 Figur

1 Sett forlengerrør på bajonettlås på T-racer.

2 Drei så 90° til den går i lås.

3 Trekk til festemutteren.

Gjenta denne prosessen også med de to andre tilkob-

lingene.

 Utendørs flater skal feies før bruk av T-Racers, for

å unngå skader på dysene.

 Før bruk på ømfiontlige flater (f.eks. treflater), test

på et lite synlig sted om det er fare for overflateend-

ringer.

 T-Racer egner seg ikke til skuring eller skrubbing!

 T-Racer føres over overflaten uten bruk av kraft.

 Ikke bli stående på samme sted, vær alltid i beve-

gelse under rengjøringen.

 Still inn dreiehåndtak Power i forhold til rengjø-

ringsflaten.

 Figur

몇 FORSIKTIG

Maskinen må ikke kjøres utover hjørner og kanter!

Sikkerhetsanvisninger

Beskrivelse av apparatet

Forskriftsmessig bruk

Symboler

Anvendelse

Rengjøre gulv

Anvisninger for rengjøring

20 NO

– 2

T-Racer festes direkte til høytrykkspistolen.

1 Trykk forlengerør inn i tilkoblingen på høytrykkspis-

tolen.

2 Drei så 90° til den går i lås.

3 Trekk til festemutteren.

 Figur

몇 FORSIKTIG

Hold T-Racer ved rengjøring av veggflater alltid i hånd-

taket.

 Still inn dreiehåndtak Power i forhold til rengjø-

ringsflaten.

Ved hjelp av dreiehåndtaket Power tilpasses rengjø-

ringstrykket via et bypass-system.

For robuste overflater (f.eks. fliser, betong, stein)

 Figur

Dreiehåndtak Power stilles til "HARD".

For kraftig rengjøring av hardnakket smuss.

For ømfintlige overflater (f.eks. treverk)

 Figur

Dreiehåndtak Power stilles til "SOFT".

For skånende rengjøring av ømfintlige flater.

Høytrykksvaskeren bygger ikke trykk eller pulserer.

 Demonter høytrykksdyser, kontroller høytrykksdy-

sene for skader, spyl T-Racer med rent vann og

monter på igjen høytrykksdysene.

 Figur

Du kan bruke forlengerrøret med alt Kärcher tilbehør.

Rengjør apparatet etter bruk med en fuktig klut.

Lagre apparatet på et frostfritt sted.

For lagring kan appara<tet festes i KÄRCHER-Organi-

zer oppbevaringen.

Materialet i emballasjen kan resirkuleres. Ikke

kast emballasjen i husholdningsavfallet, men le-

ver den inn til resirkulering.

Gamle maskiner inneholder verdifulle materialer

som kan resirkuleres. Disse bør leveres inn til

gjenvinning. Gamle maskiner skal derfor avhen-

des i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der:

www.kaercher.com/REACH

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på maskinen blir reparert gratis i

garantitiden dersom disse kan føres tilbake til material-

eller produksjonsfeil. Ved behov for garantireparasjo-

ner, vennligst henvend deg med kjøpskvitteringen til din

forhandler eller nærmeste autoriserte kundeservice.

Rengjøre veggflater

Betjeningselementer

Feilretting

Rengjøre høytrykksdyse

a Ta av klammer.

b Trekk ut høytrykksdysen.

c Sett inn høytrykksdysen.

d Monter klammeret.

Generelle merknader

Tips

Vedlikehold

Miljøvern

Reservedeler

Garanti

21NO

– 1

Läs bruksanvisning i original innan aggre-

gatet används första gången, följ anvis-

ningarna och spara driftsanvisningen för

framtida behov, eller för nästa ägare.

 Beakta säkerhetsanvisning-

arna för din högtryckstvätt.

 Aktivera inte handsprutans

stråle förrän T-Racer befinner

sig på rengöringsytan.

 Inga andra personer får up-

pehålla sig direkt intill rengö-

ringshuvudet.

 Rekyl - var försiktig! Stå sta-

digt och håll fast handspruta

med förlängningsrör ordent-

ligt.

 Stäng av högtryckstvätten

när rengöringsarbetet avslu-

tas. Vid arbeten på T-Racer

ska denna också skiljas från

handsprutan.

 Maximal vattentemperatur

60 °C (beakta anvisningarna

för din högtryckstvätt).

Kontrollera vid uppackningen att inga tillbehör saknas

eller är skadade. Kontakta återförsäljaren om skador

uppkommit vid transporten.

 Bild

1 Hölje

2 Handtag

3 Vridhandtag Power (för anpassning av rengörings-

trycket)

4 Bajonettkoppling med kopplingsmutter

5 Stålrör

6 Rotorarm

7 Högtrycksmunstycken (2 st)

T-Racer är perfekt för rengöring av golv– och väggytor i

olika ytskikt, som trä, plast, betong, plattor och natur-

sten. T-Racer ska enbart användas i privathushåll.

T-Racer kan användas med den medföljande utrust-

ningen. Vid användning med annan utrustning skall

högtrycksmunstyckena anpassas till den använda hög-

tryckstvätten.

Lämpliga högtrycksmunstycken från KÄRCHER kan kö-

pas i fackhandeln.

FARA

Stoppa inte in händerna under kanten på T-

Racer under användning!

HARD

För robusta ytor (t.ex. klinker, betong, sten).

SOFT

För känsliga ytor (t.ex. trä).

Anvisning: När högtryckstvätten arbetar i sugmodus

måste ovillkorligen KÄRCHER-vattenfilter (beställnr.

4.730-059.0) användas.

För ett optimalt rengöringsresultat ska högtryckstvätten

inte köras i Eco-läge.

Fäst T-Racer med förlängningsröret på handsprutan.

 Bild

1 Tryck fast förlängningsrör på bajonettfattningen på

T-Racern.

2 Vrid 90° tills det hakar fast.

3 Dra fast kopplingsmuttern.

Upprepa detta arbetssteg vid de andra anslutningarna.

 Fria ytor ska sopas innan T-Racer används; detta

för att förhindra skador på munstyckena.

 Testa på en undanskymd plats före användning på

känsliga ytor (t.ex. träytor) för att se möjliga ytför-

ändringar i tid.

 T-Racern är inte lämplig till polering eller skrubb-

ning!

 Skjut T-Racer över ytan utan kraftansträngning.

 Stanna inte på en plats utan var alltid i rörelse un-

der rengöringen.

 Ställ in vridhandtaget Power så att det passar ren-

göringsytan.

 Bild

몇 FÖRSIKTIGHET

Kör inte över fristående hörn!

Säkerhetsanvisningar

Beskrivning av aggregatet

Ändamålsenlig användning

Symboler

Användning

Rengöring av golvytor

Hänvisningar för rengöring

22 SV

– 2

Fäst T-Racer direkt på handsprutan.

1 Tryck in den bajonettfattning som finns på T-Racer

i fästet på handsprutan.

2 Vrid 90° tills det hakar fast.

3 Dra fast kopplingsmuttern.

 Bild

몇 FÖRSIKTIGHET

Håll alltid T-Racer i handtaget när väggytor rengörs.

 Ställ in vridhandtaget Power så att det passar ren-

göringsytan.

Rengöringstrycket anpassas via ett bypass-system

med vridhandtaget Power.

Robusta ytor (t.ex. klinker, betong, sten)

 Bild

Ställ vridhandtaget Power på "HARD".

För kraftfull rengöring av hårdnackad smuts.

Känsliga ytor (t.ex. trä)

 Bild

Ställ vridhandtaget Power på "SOFT".

För skonsam regöring av känsliga ytor.

Högtryckstvätten bygger inte upp något tryck eller

pulserar.

 Demontera högtrycksmunstycken, kontrollera om

de är skadade, skölj igenom T-Racer med rent vat-

ten och montera därefter munstycken igen.

 Bild

Förlängningsröret kan du använda med alla Kärcher till-

behör.

Rengör aggregatet med fuktig trasa efter användning.

Förvara pumpen på frostfri plats.

Maskinen kan hängas in i KÄRCHER-Organizer när

den inte används.

Emballagematerialen kan återvinnas. Kasta inte

emballaget i hushållssoporna utan för dem till

återvinning.

Skrotade aggregat innehåller återvinningsbara

material som bör gå till återvinning. Överlämna

skrotade aggregat till ett lämpligt återvinnings-

system.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

aggregatet repareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverkningsfel. I

frågor som gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste auktoriserade service-

verkstad.

Rengöring av väggytor

Reglage

Åtgärder vid störningar

Rengör högtrycksmunstycke

a Tag av klämma.

b Drag ut högtrycksmunstycke.

c Sätt i högtrycksmunstycke.

d Montera klämma.

Allmänna anvisningar

Tips

Underhåll

Miljöskydd

Reservdelar

Garanti

23SV

– 1

Lue käyttöohje ennen laitteesi käyttämis-

tä, säilytä käyttöohje myöhempää käyttöä

tai mahdollista myöhempää omistajaa

varten.

 Noudata suurpainepesurisi

turvaohjeita.

 Käynnistä korkeapainesuihku

korkeapainepistoolin liipaisi-

mella vasta, kun T-Racer on

puhdistettavalla pinnalla.

 Puhdistuspään lähistöllä ei

saa olla muita henkilöitä.

 Varo sysäys! Huolehdi turval-

lisesta asennosta ja pidä pai-

nepistoolista ja jatkoputkesta

tukevasti kiinni.

 Kytke painepesuri pois pääl-

tä, kun puhdistustyö on tehty.

Jos teet jotain T-Racer:ille, ir-

rota se lisäksi korkeapaine-

pistoolista.

 Veden maksimi lämpötila

60 °C (huomioi painepesurin

ohjeet).

Tarkasta purkaessasi pakkauksesta, ovatko kaikki va-

rusteet olemassa ja ovatko osat vaurioituneet Jos ha-

vaitset kuljetusvaurioita ota yhteyttä myyjäliikkeeseen.

 Kuva

1 Kotelo

2 Käsikahva

3 Power-kääntökahva (puhdistuspaineen sovitusta

varten)

4 Pikaliitin hattumutterilla

5 Jatkoputki

6 Roottorivarsi

7 Korkeapainesuuttimet (2 kpl)

T-Racer -laite soveltuu ihanteellisesti erilaisia pintama-

teriaaleja, kuten puu, betoni, laatat ja luonnonkivi,

omaavien lattia- ja seinäpintojen puhdistamiseen. Käytä

T-Racer:ia ainoastaan yksityiskäytössä.

T-Racer:ia voi käyttää mukana toimitetun laitteen kans-

sa. Muiden laitteiden kanssa käytettäessä korkeapaine-

suuttimet pitää sovittaa käytettävään korkeapainepesu-

riin.

Voit hankkia soveltuvat KÄRCHER-korkeapainesuutti-

met ammattiliikkeestä.

VAARA

Kun T-Racer käy, älä vie kättäsi sen reunan

alle!

HARD

Koville pinnoille (esim. laatat, betoni, kivi).

SOFT

Aroille pinnoille (esim. puu).

Huomautus: Käytä imukäytössä korkeapainepesurin

imupuolella ehdottomasti KÄRCHER-vesisuodatinta (ti-

laus-nro: 4.730-097.0).

Optimaalisen puhdistustuloksen saavuttamiseksi, älä

käytä painepesuria Eco-käytöllä.

Kiinnitä T-Racer jatkoputkineen korkeapainepistooliin.

 Kuva

1 Paina jatkoputki T-Racerin pikaliittimeen.

2 Kierrä liitinosaa 90° kunnes se napsahtaa lukituk-

seen.

3 Kierrä hattumutteri tiukkaan.

Toista nämä toimenpiteet myös kahdessa muussa lii-

toskohdassa.

 Vapaat pinnat on lakaistava ennen T-Racer:in

käyttöä, suuttimien vaurioitumisen välttämiseksi.

 Ennen käyttöä aroilla pinnoilla (esim. puupinnat),

testaa laitetta ensin huomaamattomassa kohdas-

sa, jotta havaitset ajoissa mahdolliset pintaan tule-

vat muutokset.

 T-Racer ei sovellu hankaamiseen eikä harjaami-

seen!

 Johda T-Racer voimaa käyttämättä puhdistettaval-

le pinnalle.

 Älä pysyttele paikallaan, ole aina puhdistettaessa

liikkeellä.

 Käännä Power-kääntökahva puhdistettavaa pintaa

vastaavaan asentoon.

 Kuva

몇 VARO

Älä aja esillä olevien korkeuserokohtien yli!

Turvaohjeet

Laitekuvaus

Tarkoituksenmukainen käyttö

Symbolit

Käyttö

Lattiapintojen puhdistus

Puhdistusohjeita

24 FI

– 2

Kiinnitä T-Racer suoraan korkeapainepistooliin.

1 Paina T-Racer:in pikaliitin korkeapainepistoolin pi-

kaliitäntään.

2 Kierrä liitinosaa 90° kunnes se napsahtaa lukituk-

seen.

3 Kierrä hattumutteri tiukkaan.

 Kuva

몇 VARO

Pidä seinäpintoja puhdistettaessa kiinni T-Racer:in kä-

sikahvasta.

 Käännä Power-kääntökahva puhdistettavaa pintaa

vastaavaan asentoon.

Power-kääntökahvalla sovitetaan puhdistuspaine By-

pass-järjestelmän välityksellä.

Kovat pinnat (esim. laatat, betoni, kivi)

 Kuva

Käännä Power-kääntökahva asentoon "HARD".

Sitkeiden likaantumien tehokkaaseen puhdistuk-

seen.

Arat pinnat (esim. puu).

 Kuva

Käännä Power-kääntökahva asentoon "SOFT".

Arkojen pintojen varovaiseen puhdistukseen.

Painepesuriin ei tule painetta tai paine sykkii.

 Poista korkeapainesuuttimet laitteesta, tarkasta

korkeapainesuuttimien mahdolliset vauriot, huuh-

tele T-Racer puhtaalla vedellä ja asenna sen jäl-

keen korkeapainesuuttimet takaisin paikoilleen.

 Kuva

Voit käyttää jatkoputkea kaikkien Kärcher-lisävarustei-

den kanssa.

Puhdista laite käytön jälkeen kostealla rievulla.

Säilytä laitetta paikassa, jonka lämpötila ei laske nollan

alapuolelle.

Varastointia varten laitteen voi ripustaa KÄRCHER-Or-

ganisoija -säilytystelineeseen.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsit-

telee pakkauksia kotitalousjätteenä, vaan toimi-

ta ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettä-

viä materiaaleja, jotka tulisi toimittaa kierrätyk-

seen. Tästä syystä toimita kuluneet laitteet vas-

taaviin keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta-

kaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.ka-

ercher.com.

Kussakin maassa ovat voimassa valtuuttamamme

myyntiorganisaation julkaisemat takuuehdot. Materiaa-

li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor-

jaamme takuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun huoltoon.

Seinäpintojen puhdistus

Hallintalaitteet

Häiriöapu

Korkeapainesuuttimen puhdistus

a Poista pinne.

b Vedä korkeapainesuutin ulos.

c Korkeapainesuuttimen asetus paikalleen

d Asenna pinne.

Yleisiä ohjeita

Vinkki

Hoito

Ympäristönsuojelu

Varaosat

Takuu

25FI

– 1

Πριν χρησιμοποιήσετε τη συσκευή σας

για πρώτη φορά, διαβάστε αυτές τις πρω-

τότυπες οδηγίες χρήσης, ενεργήστε σύμ-

φωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή

για τον επόμενο ιδιοκτήτη.

 Λάβετε υπόψη τις υποδείξεις

ασφαλείας του συστήματος

καθαρισμού υψηλής πίεσης.

 Ενεργοποιήστε τη δέσμη

υψηλής πίεσης στο πιστολέτο

χειρός, μόνο όταν το T-Racer

βρίσκεται πάνω στην επιφά-

νεια καθαρισμού.

 Απαγορεύεται η παρουσία

ατόμων κοντά στην περιοχή

της κεφαλής καθαρισμού.

 Προσοχή αναπήδηση! Φρο-

ντίστε για την ασφαλή θέση

της συσκευής και στερεώστε

καλά το πιστολέτο με τον σω-

λήνα προέκτασης.

 Όταν ολοκληρώσετε τον κα-

θαρισμό, απενεργοποιήστε τη

συσκευή καθαρισμού υψηλής

πίεσης. Κατά την εργασία με

το T-Racer, αποσυνδέστε τον

επιπροσθέτως από το πιστο-

λέτο υψηλής πίεσης.

 Μέγιστη θερμοκρασία νερού

60 °C (τηρήστε τις υποδείξεις

του καθαριστικού υψηλής πίε-

σης).

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε το περιεχό-

μενο για τυχόν ελλείψεις σε εξαρτήματα ή γιαβλάβες. Σε

περίπτωση ζημιών που προκλήθηκαν από τη μεταφο-

ρά, παρακαλείσθε να πληροφορήσετε αμέσως το κατά-

στημα, από το οποίο αγοράσατε το μηχάνημα.

 Εικόνα

1 Περίβλημα

2 Χειρολαβή

3 Περιστρεφόμενη λαβή Power (για ρύθμιση της πίε-

σης καθαρισμού)

4 Σύνδεση μπαγιονέτα με περικόχλιο-ρακόρ

5 Σωλήνας προέκτασης

6 Βραχίονας ρότορα

7 Ακροφύσια υψηλής πίεσης (2 τεμάχια)

Το T-Racer είναι ιδανικό για τον καθαρισμό επιφανειών

δαπέδων και τοίχων από διαφορετικά υλικά, όπως ξύ-

λο, πλαστικό, μπετόν, πλακίδια και φυσική πέτρα. Χρη-

σιμοποιήστε το T-Racer αποκλειστικά για το νοικοκυριό.

Το T-Racer μπορεί να χρησιμοποιείται με τη συνοδευτι-

κή συσκευή. Σε περίπτωση χρήσης με άλλη συσκευή,

πρέπει να προσαρμόσετε τα μπεκ υψηλής πίεσης στο

χρησιμοποιούμενο απορρυπαντικό υψηλής πίεσης.

Μπορείτε να προμηθευτείτε τα κατάλληλα μπεκ υψηλής

πίεσης KÄRCHER στα εξειδικευμένα καταστήματα.

ΚΙΝΔΥΝΟΣ

Κατά τη λειτουργία μην ακουμπάτε στο χεί-

λος του T-Racer!

HARD

Για ανθεκτικές επιφάνειες (π.χ. πλακίδια,

μπετόν, πέτρα).

SOFT

Για ευαίσθητες επιφάνειες (π.χ. ξύλο).

Υπόδειξη: Κατά τη λειτουργία αναρρόφησης της συ-

σκευής καθαρισμού υψηλής πίεσης, χρησιμοποιείτε πά-

ντα επιπροσθέτως το φίλτρο νερού της KAERCHER

(κωδ. παραγγελίας:4.730-059.0).

Για άριστο καθαριστικό αποτέλεσμα, μην χρησιμοποιεί-

τε τον καθαριστήρα υψηλής πίεσης στη βαθμίδα Eco.

Στερεώστε το T-Racer με το σωλήνα προέκτασης στο

πιστολέτο υψηλής πίεσης.

 Εικόνα

1 Ωθήστε το σωλήνα προέκτασης στη σύνδεση μπα-

γιονέτας του T-Racers.

2 Έπειτα, περιστρέψτε κατά 90°, ώσπου να κλειδώ-

σει.

3 Σφίξτε το περικόχλιο-ρακόρ.

Επαναλάβετε αυτή τη διαδικασία και με τις άλλες συνδέ-

σεις.

 Σκουπίζετε τις ελεύθερες επιφάνειες πριν τη χρήση

του T-Racers, ώστε να αποφύγετε τις φθορές στα

ακροφύσια.

 Πριν τη χρήση σε ευαίσθητες επιφάνειες (π.χ. ξύλι-

νες), εκτελέστε δοκιμή σε

ένα μη ορατό σημείο,

προκειμένου να εντοπίσετε εγκαίρως τυχόν αλλα-

γές στην επιφάνεια.

 Το T-Racer δεν ενδείκνυται για λείανση ή τρίψιμο!

 Περάστε το T-Racer χωρίς να ασκήσετε δύναμη

πάνω από την επιφάνεια.

 Μην επιμένετε σε ένα σημείο, να κινείστε συνέχεια

κατά τον καθαρισμό.

 Ρυθμίστε την περιστρεφόμενη λαβή Power ανάλο-

γα με την υπό καθαρισμό επιφάνεια.

 Εικόνα

몇 ΠΡΟΣΟΧΗ

Μην περνάτε πάνω από ανοιχτές

γωνίες!

Υποδείξεις ασφαλείας

Περιγραφή συσκευής

Αρμόζουσα χρήση

Σύμβολα

Χρήση

Καθαρισμός δαπέδων

Υποδείξεις για τον καθαρισμό

26 EL

– 2

Στερεώστε το T-Racer απευθείας στο πιστολέτο υψη-

λής πίεσης.

1 Πιέστε τη σύνδεση μπαγιονέτ του T-Racers στη

σύνδεση του πιστολέτου υψηλής πίεσης.

2 Έπειτα, περιστρέψτε κατά 90°, ώσπου να κλειδώ-

σει.

3 Σφίξτε το περικόχλιο-ρακόρ.

 Εικόνα

몇 ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό των τοίχων, κρατάτε πάντα το T-

Racer από τη χειρολαβή.

 Ρυθμίστε την περιστρεφόμενη λαβή Power ανάλο-

γα με την υπό καθαρισμό επιφάνεια.

Με την περιστρεφόμενη λαβή Power μπορείτε να ρυθ-

μίσετε την πίεση καθαρισμού μέσω ενός συστήματος

παράκαμψης.

Ανθεκτικές επιφάνειες (π.χ. πλακίδια, μπετόν, πέ-

τρα)

 Εικόνα

Ρυθμίστε την περιστρεφόμενη λαβή Power στη

θέση "HARD.

Για τον ισχυρό καθαρισμό επίμονων ρύπων.

Ευαίσθητες επιφάνειες (π.χ. ξύλο)

 Εικόνα

Ρυθμίστε την περιστρεφόμενη λαβή Power στη

θέση "SOFT".

Για τον απαλό καθαρισμό ευαίσθητων επιφανειών.

Ο καθαριστήρας υψηλής πίεσης δεν παράγει πίεση

ή δονείται.

 Αποσυναρμολογήστε τα ακροφύσια υψηλής πίε-

σης, ελέγξτε τα ακροφύσια για φθορές, ξεπλύνετε

το T-Racer με καθαρό νερό και συναρμολογήστε

ξανά τα ακροφύσια.

 Εικόνα

Μπορείτε να χρησιμοποιήσετε το σωλήνα προέκτασης

με όλα τα εξαρτήματα της Kärcher.

Καθαρίζετε τη συσκευή μετά τη χρήση μόνον με ένα

ελαφρά νοτισμένο πανί.

Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επι-

κρατεί παγετός.

Για φύλαξη, μπορείτε να αναρτήσετε τη συσκευή στο

Organizer της KÄRCHER.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην

πετάτε τη συσκευασία στα οικιακά απορρίμμα-

τα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα

υλικά, τα οποία θα πρέπει να παραδίδονται

προς επαναχρησιμοποίηση. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές με κατάλληλες

διαδικασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε

να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα-

κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο-

πτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα

βρείτε στη διεύθυνση www.kaercher.com.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν

από την αρμόδια εταιρία μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή-

ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε

αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα-

λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά-

στημα από το οποίο προμηθευτήκατε τη συσκευή ή

στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

Καθαρισμός τοίχων

Στοιχεία χειρισμού

Αντιμετώπιση βλαβών

Καθαρισμός του ακροφυσίου υψηλής πίεσης

a Αφαιρέστε τον σφικτήρα.

b Τραβήξτε το ακροφύσιο υψηλής πίεσης.

c Hochdruckdüse einsetzen.

d Συναρμολογήστε τον σφικτήρα.

Γενικές υποδείξεις

Συμβουλή

Φροντίδα

Προστασία περιβάλλοντος

Ανταλλακτικά

Εγγύηση

27EL

– 1

Cihazın ilk kullanımından önce bu orijinal

kullanma kılavuzunu okuyun, bu kılavuza

göre davranın ve daha sonra kullanım

veya cihazın sonraki sahiplerine vermek için bu kılavu-

zu saklayın.

 Yüksek basınçlı temizleyicini-

zin güvenlik uyarılarını dikka-

te alın.

 Yüksek basınç tabancasında-

ki yüksek basınçlı püskürtme-

yi, sadece T-Racer temizle-

necek yüzeydeyken devreye

sokun.

 Temizleme kafasının yakının-

da hiç kimse bulunmamalıdır.

 Dikkat! Geri tepme! Cihazın

güvenli şekilde durmasını

sağlayın ve uzatma borusuy-

la birlikte yüksek basınç ta-

bancasını sabit tutun.

 Temizleme modunu kapatır-

ken yüksek basınçlı temizle-

yici de kapatın. T-Racer'daki

çalışmalar sırasında T-Ra-

cer'ı ek olarak yüksek basınç

tabancasından ayırın.

 Maksimum su s

ıcaklığı 60 °C

(yüksek basınçlı temizleyici-

nizin uyarılarına dikkat edin).

Ambalajı çıkartırken, ambalajın içinde bulunan malze-

melerde eksik aksesuar ya da hasar olup olmadığını

kontrol edin. Nakliye hasarlarında yetkili satıcınızı bilgi-

lendirin.

 Şekil

1 Muhafaza

2 Tutamak

3 Döner kol Power (temizleme basıncının adapte

edilmesi için)

4 Üst somunlu bayonet bağlantısı

5 Uzatma borusu

6 Rotor kolu

7 Yüksek basınç memeleri (2 adet)

T-Racer ile ahşap, plastik, beton, fayans ve doğal taş

zemin ve duvar yüzeylerini temizlemeye uygundur. T-

Racer'i sadece özel ev işlerinde kullanın.

T-Racer, birlikte verilen cihazla birlikte kullanılabilir.

Başka bir cihazla kullanım durumunda, yüksek basınç

memeleri kullanılan yüksek basınçlı temizleyiciye adap-

te edilmelidir:

Uygun KÄRCHER yüksek basınç memeleri yapı mar-

ketlerden temin edilebilir.

TEHLIKE

Çalışma sırasında T-Racer'ı kenarının al-

tından tutmayın!

HARD

Sağlam yüzeyler için (örn. fayans, beton,

taş)

SOFT

Hassas yüzeyler için (örn. ahşap)

Uyarı: Yüksek basınçlı temizleyicinin vakum modunda,

ek olarak mutlaka KÄRCHER su filtresini (Sipariş No.

4.730-059.0) kullanın.

Optimum bir temizleme sonucu için yüksek basınçlı te-

mizleyiciyi Eco kademesinde çalıştırmayın.

T-Racer'ı uzatma borusu ile yüksek basınç tabancasına

sabitleyin.

 Şekil

1 Uzatma borusunu T-Racer'ın bayonet bağlantısına

bastırın.

2 Daha sonra, kilitlenene kadar 90° döndürün.

3 Üst somunu sıkın.

Bu işlemi diğer bağlantılarda da tekrarlayın.

 Memelerin zarar görmesini önlemek için, T-Racer'ı

kullanmadan önce açıktaki yüzeyleri süpürün.

 Hassas yüzeylerde (örn. ahşap yüzeyler) kullan-

madan önce, olası yüzey değişimlerini zamanında

fark etmek için göze batmayan bir yerde test yapın.

 T-Racer ovalamak ya da fırçalamak için uygun de-

ğildir!

 T-Racer'ı güç harcamadan yüzeyin üzerine doğru

kılavuzlayın.

 Temizliğin sürekli hareket halinde olduğu bir yerde

durmayın.

 Power döner kolunu temizlenecek yüzeye uygun

şekilde ayarlayın.

 Şekil

몇 TEDBIR

Açıktaki kö

şelerde sürmeyin!

Güvenlik uyarıları

Cihaz tanımı

Kurallara uygun kullanım

Semboller

Kullanım

Zemin yüzeylerinin temizlenmesi

Temizlik uyarıları

28 TR

– 2

T-Racer'ı direkt olarak yüksek basınç tabancasına sa-

bitleyin.

1 T-Racer'ın bayonet bağlantısını yüksek basınç ta-

bancasının bağlantısına bastırın.

2 Daha sonra, kilitlenene kadar 90° döndürün.

3 Üst somunu sıkın.

 Şekil

몇 TEDBIR

Duvar yüzeylerini temizlerken T-Racer'ı her zaman tuta-

mağından tutun.

 Power döner kolunu temizlenecek yüzeye uygun

şekilde ayarlayın.

Power döner kolu ile temizleme basıncı bir Bypass sis-

temi üzerinden adapte edilir.

Sağlam yüzeyler (örn. fayans, beton, taş)

 Şekil

Power döner kolunu "HARD" konumuna getirin.

İnatçı kirlerin güçlü şekilde temizlenmesi için.

Hassas yüzeyler (örn. ahşap)

 Şekil

Power döner kolunu "SOFT" konumuna getirin.

Hassas yüzeylerin koruyucu temizliği için.

Yüksek basınçlı temizleyici basınç oluşturmuyor ya

da titriyor.

 Yüksek basınç memelerini sökün, yüksek basınç

memelerine hasar kontrolü yapın, T-Racer'ı temiz

suyla yıkayın ve daha sonra yüksek basınç meme-

lerini tekrar takın.

 Şekil

Uzatma borusunu tüm Kärcher aksesuarlarıyla kullana-

bilirsiniz.

Kullandıktan sonra cihazı nemli bir bezle temizleyin.

Cihazı donma tehlikesi bulunmayan bir yerde saklayın.

Depolama için, cihaz KÄRCHER Organizere asılabilir.

Ambalaj malzemeleri geri dönüş-türülebilir. Am-

balaj malzemelerini evinizin çöpüne atmak yeri-

ne lütfen tekrar kullan labilecekleri yerlere gön-

derin.

Eski cihazlarda, yeniden değerlendirme işlemi-

ne tabi tutulması gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu nedenle eski ci-

hazları lütfen öngörülen toplama sistemleri ara-

cılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad-

res:

www.kaercher.com/REACH

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın; cihazın güvenli şekilde ve arızasız işletilmesini

garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için site-

mizi ziyaret edin: www.kaercher.com.

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge-

rektiren bir durum olduğu zaman, ilgili faturanız ile birlik-

te satıcınıza veya size en yakın yetkili servisimize baş-

vurunuz.

Duvar yüzeylerinin temizlenmesi

Kumanda elemanları

Arızalarda yardım

Yüksek basınç memesinin temizlenmesi

a Mandalı çıkartın.

b Yüksek basınç memesini dışarı çekin.

c Yüksek basınç memesini yerleştirin.

d Mandalı takın.

Genel bilgiler

Öneri

Temizlik

Çevre koruma

Yedek parçalar

Garanti

29TR

– 1

Перед первым применением вашего

прибора прочитайте эту оригинальную

инструкцию по эксплуатации, после

этого действуйте соответственно и сохраните ее

для дальнейшего пользования или для следующего

владельца.

 Необходимо соблюдать

указания по безопасности

для данного устройства

мойки под высоким давле-

нием.

 Высоконапорную струю

можно подавать только

после того, как T-Racer

был поставлен на очищае-

мую поверхность.

 В непосредственной бли-

зости от чистящей голов-

ки не должны находится

другие люди.

 Осторожно, отдача! При-

нять устойчивую позу и

крепко держать

высокона-

порный пистолет с удли-

нительной трубкой.

 Выключать моечный аппа-

рат по окончании уборки.

Во время проведения ка-

ких-либо работ с T-Racer

отсоединять его от высо-

конапорного пистолета.

 Максимальная темпера-

тура воды 60 °C (соблю-

дать указания по эксплуа-

тации моечного аппарата

высокого давления).

При распаковке прибора проверьте его комплек-

тность, а также его целостность. При обнаружении

повреждений, полученных во время транспортиров-

ки, следует уведомить торговую организацию, про-

давшую прибор.

 Рисунок

1 корпус

2 рукоятка

3 Вращающаяся ручка Power (для настройки дав-

ления чистки)

4 Байонетное соединение с накидной гайкой

5 Удлинительная трубка

6 Ручка ротора

7 Высоконапорные насадки (2 штуки)

T-Racer особо подходит для чистки полов и стен с

различными поверхностями, как например, дерево,

пластмасса, бетон, плитка и камень. Используйте T-

Racer исключительно в домашнем хозяйстве.

T-Racer можно использовать с прибором, входящим

в комплект поставки. При использовании другого

прибора необходимо подогнать форсунки высокого

давления высоконапорного омывателя:

Подходящие форсунки высокого давления

KÄRCHER можно приобрести в специализирован-

ных магазинах.

ОПАСНОСТЬ

Во время работы не протягивайте

руку под край прибора!

HARD

Для прочных поверхностей (например,

плитка, бетон, камень).

SOFT

Для чувствительных поверхностей (на-

пример, дерево).

Указание: В режиме всасывания обязательно ис-

пользуйте водяной фильтр фирмы KAERCHER (за-

каз №:4.730-059.0).

Для оптимального результата чистки не эксплуати-

ровать чистящую установку высокого давления в ре-

жиме Eco.

Закрепить T-Racer с удлинительными трубками на

высоконапорном пистолете.

 Рисунок

1 Прижать удлинительную трубку к штыковому

соединению T-Racer.

2 Затем повернуть на 90° до щелчка.

3 Завинтить накидную гайку.

Повторите эти действия в других соединениях.

 Во избежание повреждения форсунок, перед

применением устройства для чистки повер-

хностей свободные поверхности необходимо

подмести.

 Перед применением на чувствительных по-

верхностях (например, деревянных поверхно-

стях) необходимо на незаметном участке

проверить, что возможные изменения повер-

хности будут своевременно замечены.

 T-Racer не предназначен для чистки без жид-

кости или чистки структурных поверхно-

стей!

 Вести T-Racer по поверхности, не применяя

усилий.

 Не фиксировать в одном положении, постоян-

но передвигать во время чистки.

 Установить параметры вращающейся ручки

"Power" в соответствии с очищаемой поверхно-

стью.

 Рисунок

몇 ОСТОРОЖНО

Не направлять в пустые углы!

Указания по технике

безопасности

Описание прибора

Использование по назначению

Символ

Использование

Очистить поверхность пола

Указание к очистке

30 RU

– 2

Закрепить T-Racer на высоконапорном пистолете.

1 Плавно прижмите штыковое соединение аппа-

рата к соединительному гнезду на высокона-

порном пистолете.

2 Затем повернуть на 90° до щелчка.

3 Завинтить накидную гайку.

 Рисунок

몇 ОСТОРОЖНО

При мойке стен прибор Т-Racer следует всегда

держать за рукоятку.

 Установить параметры вращающейся ручки

"Power" в соответствии с очищаемой поверхно-

стью.

Вращающейся ручкой Power давление очистки кор-

ректируется через систему байпаса.

Прочные поверхности (например, плитка, бетон,

камень).

 Рисунок

Установить значение "HARD" вращающейся

ручки "Power".

Для эффективной очистки затвердевшей грязи.

Чувствительные поверхности (например, дере-

во).

 Рисунок

Установить значение "SOFT" вращающейся

ручки "Power".

Для щадящей очистки чувствительных повер-

хностей.

Высоконапорный моющий аппарат не набирает

давление и не пульсирует.

 Снять форсунки, проверить их на повреждение,

промыть чистой водой устройство для чистки

поверхностей, после чего снова установить

форсунки.

 Рисунок

Каждой принадлежностью от Kärcher можно приме-

нять удлинительную трубку.

После применения протирайте прибор влажной

тряпкой.

Прибор следует хранить в защищенном от мороза

помещении.

Для хранения устройство можно подвесить в на-

стенном креплении KÄRCHER-Organizer.

Упаковочные материалы пригодны для вто-

ричной обработки. Поэтому не выбрасывай-

те упаковку вместе с домашними отходами, а

сдайте ее в один из пунктов приема вторичного сы-

рья.

Старые приборы содержат ценные перера-

батываемые материалы, подлежащие пере-

даче в пункты приемки вторичного сырья. По-

этому утилизируйте старые приборы через

соответствующие системы приемки отходов.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приведены на

веб-узле по следующему адресу:

www.kaercher.com/REACH

Используйте оригинальные принадлежности и за-

пчасти — только они гарантируют безопасную и бес-

перебойную работу устройства.

Информацию о принадлежностях и запчастях вы

можете найти на сайте www.kaercher.com.

В каждой стране действуют соответственно гаран-

тийные условия, изданные уполномоченной органи-

зацией сбыта нашей продукции в данной стране.

Возможные неисправности прибора в течение га-

рантийного срока мы устраняем бесплатно, если

причина заключается в дефектах материалов или

ошибках при изготовлении. В случае возникновения

претензий в течение гарантийного срока просьба

обращаться, имея при себе чек о покупке, в торго-

вую организацию, продавшую вам прибор или в бли-

жайшую уполномоченную службу сервисного обслу-

живания.

Очистить стены

Элементы управления

Помощь в случае неполадок

Очистка форсунки высокого давления

a Снять скобу.

b Вытянуть форсунку.

c Установить форсунку.

d Установить скобу.

Общие указания

Совет

Уход

Защита окружающей среды

Запасные части

Гарантия

31RU

– 1

A készülék első használata előtt olvassa

el ezt az eredeti használati utasítást, ez

alapján járjon el és tartsa meg a későbbi

használatra vagy a következő tulajdonos számára.

 Tartsa be a nagynyomású

tisztító biztonsági utasításait.

 A magasnyomású sugarat a

magasnyomású pisztolyon

csak akkor kapcsolja be, ha a

T-Racer-t a tisztítandó felület-

re helyezte.

 A tisztítófej közvetlen közelé-

ben a kezelőn kívül ne tartóz-

kodjon senki más.

 Vigyázat, az eszköz hátralök-

het! Biztos pozíciót kell fel-

venni és a nagynyomású

pisztolyt a toldalékcsővel erő-

sen kell tartani.

 A tisztítás befejezésekor a

magasnyomású tisztítót ki

kell kapcsolni. A T-Racer-en

történő munka esetén továb-

bá válassza le a magasnyo-

mású pisztolyról.

 A maximális vízhőmérséklet

60 °C (vegye figyelembe a

magasnyomású tisztító utasí-

tásait).

Ellenőrizze kicsomagoláskor a csomag tartalmának tel-

jességét és sértetlenségét. Szállítás közben keletkezett

sérülés esetén értesítse az eladót.

 Ábra

1 Ház

2 Markolat

3 Power forgó markolat (tisztítási nyomáshoz igazo-

dáshoz)

4 Bajonett csatlakozás hollandi anyával

5 Toldalékcső

6 Forgókar

7 Magasnyomású fúvókák (2 db.)

A T-Racer kiválóan alkalmas különböző, például fából,

műanyagból, betonból, csempéből és terméskőből ké-

szült padló- és falfelület tisztítására. A T-Racer-t kizáró-

lag magáncélra szabad használni a háztartásban.

A T-Racer használható a mellékelt készülékkel. Más

készülékkel történő használat esetén a magasnyomású

fúvókákat a használt magasnyomású tisztítóhoz kell

igazítani.

Megfelelő KÄRCHER magasnyomású fúvókát szakke-

reskedőnél lehet beszerezni.

VESZÉLY

Az üzemeltetés során ne nyúljon a T-Racer

pereme alá!

HARD

Robusztus felületekhez (pl. csempe, beton,

kő).

SOFT

Érzékeny felületekhez (pl. fa).

Megjegyzés: A nagynyomású tisztító szívó üzeme ese-

tén feltétlenül alkalmazni kell a KÄRCHER vízszűrőt

(megrend. szám: 4.730-059.0).

Az optimális tisztítási eredmény érdekében a magas-

nyomású tisztítót ne Eco-fokozaton üzemeltesse.

A T-Racer-t a hosszabbító csővel a nagynyomású pisz-

tolyhoz rögzíteni.

 Ábra

1 A toldalékcsövet a T-Racer bajonett csatlakozójára

nyomni.

2 Ezután 90° -kal fordítsa el, amíg bekattan.

3 A hollandi anyát meghúzni.

Ismételje meg ezt a folyamatot a többi csatlakozóval is.

 Szabad felületeket a T-Racer használata előtt fel

kell seperni, hogy elkerülje a fúvókák sérülését.

 Érzékeny felületeken (pl. fa felület) való használat

előtt feltűnésmentes helyen próbálja ki, hogy az

esetleges felületi elváltozásokat időben észreve-

gye.

 A T-Racer nem alkalmas súrolásra vagy dörzsölés-

re!

 A T-Racer-t erőkifejtés nélkül vezesse át a felüle-

ten.

 Ne maradjon egy helyben, a tisztítás alatt maradjon

mindig mozgásban.

 A Power forgómarkolatot a tisztítandó felületnek

megfelelően beállítani.

 Ábra

몇 VIGYÁZAT

A kiálló sarkokat el kell kerülni!

Biztonsági utasítások

Készülék leírása

Rendeltetésszerű használat

Szimbólumok

Alkalmazás

Padlófelület tisztítása

Kérem, ügyeljen a következőkre

32 HU

– 2

A T-Racer-t közvetlenül a nagynyomású pisztolyhoz

rögzíteni.

1 A T-Racer bajonett csatlakozását a nagynyomású

pisztoly csatlakozójába benyomni.

2 Ezután 90° -kal fordítsa el, amíg bekattan.

3 A hollandi anyát meghúzni.

 Ábra

몇 VIGYÁZAT

Falfelületek tisztítása során a T-Racer-t mindig a fogan-

tyúnál kell tartani.

 A Power forgómarkolatot a tisztítandó felületnek

megfelelően beállítani.

A Power forgómarkolattal lehet beállítani a tisztítási

nyomást egy bypass rendszeren keresztül.

Robusztus felületekhez (pl. csempe, beton, kő)

 Ábra

A Power forgó markolatot „HARD“ -ra állítani.

Makacs szennyeződések erős tisztításához.

Érzékeny felületekhez (pl. fa)

 Ábra

A Power forgó markolatot „SOFT“ -ra állítani.

Érzékeny felületek kíméletes tisztításához.

A magasnyomású tisztító nem termel nyomást vagy

lüktet.

 Szerelje ki a nagynyomású fúvókákat, ellenőrizze

hogy a nagynyomású fúvókák nem sérültek-e, öb-

lítse át a T-Racer-t tiszta vízzel, és ezután ismét

szerelje be a nagynyomású fúvókákat.

 Ábra

A hosszabbító cső minden Kärcher tartozékkal használ-

ható.

Használat után a készüléket nedves ruhával tisztítsa

meg.

A készüléket fagytól védett helyiségben tárolja.

Tároláshoz a készüléket be lehet akasztani a KÄR-

CHER-Organizer-ba.

A csomagolóanyagok újrahasznosíthatók. Ne

dobja a csomagolóanyagokat a háztartási sze-

métbe, hanem gondoskodjék azok újrahaszno-

sításról.

A régi készülékek értékes újrahasznosítható

anyagokat tartalmaznak, amelyeket tanácsos

újra felhasználni. Ezért a régi készülékeket az

arra alkalmas gyűjtőrendszerek igénybevételé-

vel ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal kapcsolat-

ban (REACH)

Aktuális információkat a tartalmazott anyagokkal kap-

csolatosan a következő címen talál:

www.kaercher.com/REACH

Kizárólag eredeti tartozékokat és eredeti pótalkatrésze-

ket alkalmazzon, mivel ezek szavatolják a készülék biz-

tonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos infor-

mációkat a www.kaercher.com oldalon olvashatja.

Minden országban az illetékes forgalmazónk által ki-

adott garancia feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a garancia lejártáig

költségmentesen elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben kérjük, fordul-

jon a vásárlást igazoló bizonylattal kereskedőjéhez

vagy a legközelebbi hivatalos szakszervizhez.

Falfelületek tisztítása

Kezelési elemek

Segítség üzemzavar esetén

Nagynyomású fúvóka tisztítása

a A kapcsot el kell távolítani.

b A nagynyomású fúvókát kihúzni.

c A nagynyomású fúvókát behelyezni.

d A kapcsot beszerelni.

Általános megjegyzések

Tipp

Ápolás

Környezetvédelem

Alkatrészek

Garancia

33HU

– 1

Před prvním použitím svého zařízení si

přečtěte tento původní návod k používá-

ní, řiďte se jím a uložte jej pro pozdější po-

užití nebo pro dalšího majitele.

 Dodržujte bezpečnostní in-

strukce platné pro vysokotla-

ký čistič.

 Vysokotlaký proud z vyso-

kotlaké pistole vypusťte až

tehdy, když jste T-Racer

umístili na ploše určené k čiš-

tění.

 V bezprostřední blízkosti čis-

ticí hlavy se nesmějí zdržovat

žádné další osoby.

 Pozor na zpětný ráz! Bezpeč-

ně a jistě se proto postavte a

vysokotlakou pistoli

s prodlužovací trubkou pevně

držte.

 Po ukončení čisticího provo-

zu vysokotlaký čistič vypněte.

Pracujete-li se zařízením T-

Racer, je navíc potřeba odpo-

jit zařízení od vysokotlaké

pistole.

 Maximální teplota vody 60 °C

(dbejte prosím pokynů plat-

ných pro vysokotlaký čistič).

Při vybalení zkontrolujte obsah zásilky, zda nechybí pří-

slušenství či zda dodaný přístroj není poškozen. Při

škodách způsobených dopravou informujte laskavě Va-

šeho obchodníka.

 ilustrace

1 Plášt'

2 Rukojet'

3 Otočná rukojeť Power (pro nastavení čisticího tla-

ku)

4 Bajonetová přípojka s převlečnou maticí

5 Prodlužovací trubka

6 Rameno rotoru

7 Vysokotlaké trysky (2 kusy)

T-Racer se ideálně hodí k čištění podlahových ploch a

stěn s různým povrchem jako např. dřevo, plast, beton,

obkladačky a přírodní kámen. T-Racer je určen výhrad-

ně k použití v soukromých domácnostech.

T-Racer lze používat s dodávaným zařízením. Při pou-

žití s jiným zařízením, je nezbytné přizpůsobit vyso-

kotlaké trysky na používaný vysokotlaký čistič:.

Vhodné vysokotlaké trysky KÄRCHER lze zakoupit ve

specializovaných prodejnách.

NEBEZPEČÍ

Je-li přístroj v provozu, nikdy nesahejte pod

okraj T-Raceru!

HARD

Pro stabilní pevné povrchy (např. dlažba,

beton, kámen).

SOFT

Pro citlivé povrchy (např. dřevo).

Upozornění: Při sacím provozu vysokotlakého čističe

bezpodmínečně doplňkově používejte vodní filtr

Kärcher (objednací č. :4.730-059.0).

Pro dosažení optimálního výsledku čištění neprovozujte

vysokotlaký čistič v režimu Eco.

T-Racer připevněte na vysokotlakou pistoli prodlužova-

cí trubkou.

 ilustrace

1 Prodlužovací trubku zatlačte na bajonetovou pří-

pojku T-Raceru.

2 Poté ji otočte o 90° stupňů až zaskočí.

3 Dotáhněte převlečnou matici.

Tento postup opakujte i u obou dalších spojení.

 Volné plochy před použitím zařízení T-Racer za-

meťte, abyste předešli poškození trysek.

 Před použitím na citlivých materiálech (např. dře-

věné povrchy) proveďte zkoušku na nenápadném

místě, aby jste včas zjistili případně změny na po-

vrchu.

 T-Racer se nehodí na hrubé mytí či drhnutí!

 Pohybujte přístrojem T-Racer bez vynaložení síly

po povrchu.

 Při čištění nezůstávejte v jednom bodě, musíte být

neustále v pohybu.

 Otočnou rukojeť nastavte podle očišťované plochy.

 ilustrace

몇 UPOZORNĚNÍ

Nepřejíždějte volně

ležící hrany!

Bezpečnostní pokyny

Popis zařízení

Správné používání přístroje

Symboly

Použití

Čištění podlahových ploch

Pokyny k čištění

34 CS

– 2

T-Racer připevněte přímo na vysokotlakou pistoli.

1 Bajonetovou přípojku zařízení T-Racer zatlačte do

přípojky vysokotlaké pistole.

2 Poté ji otočte o 90° stupňů až zaskočí.

3 Dotáhněte převlečnou matici.

 ilustrace

몇 UPOZORNĚNÍ

Při čištění stěn držte T-Racer vždy za rukojeť.

 Otočnou rukojeť nastavte podle očišťované plochy.

Pomocí otočné rukojeti Power se přes obtokový systém

přizpůsobuje čisticí tlak.

Stabilní pevné povrchy (např. dlažba, beton, kámen)

 ilustrace

Nastavte otočnou rukojeť Power na „HARD“.

K intenzivnímu čištění odolných znečištění.

Citlivé povrchy (např. dřevo)

 ilustrace

Nastavte otočnou rukojeť Power na „SOFT“.

K šetrnému čištění choulostivých ploch.

Vysokotlaký čistič nevytváří tlak nebo kolísá.

 Vymontujte vysokotlaké trysky, zkontrolujte, zda

nejsou poškozeny, opláchněte zařízení T-Racer

čistou vodou a nakonec namontujte vysokotlaké

trysky zase zpátky.

 ilustrace

Prodlužovací trubku můžete použít s každým příslušen-

stvím Kärcher.

Přístroj po použití očistěte vlhkým hadříkem.

Zařízení ukládejte na místě, kde nemrzne.

Zařízení je možné skladovat zaháknutím na

KÄRCHER-Organizer.

Obalové materiály jsou recyklovatelné. Obal ne-

zahazujte do domácího odpadu, nýbrž jej ode-

vzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatel-

ných materiálů, které se dají dobře znovu využít.

Likvidujte proto staré přístroje ve sběrnách k to-

muto účelu určených.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na

adrese:

www.kaercher.com/REACH

Používejte pouze originální příslušenství a originální

náhradní díly, ty poskytují záruku bezpečného a bezpo-

ruchového provozu přístroje.

Informace o příslušenství a náhradních dílech nalezne-

te na adrese www.kaercher.com.

V každé zemi platí záruční podmínky vydané příslušnou

distribuční společností. Případné poruchy zařízení od-

straníme během záruční lhůty bezplatně, pokud byl je-

jich příčinou vadný materiál nebo výrobní závady. V pří-

padě uplatňování nároku na záruku se s dokladem o za-

koupení obraťte na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

Čištění stěn

Ovládací prvky

Pomoc při poruchách

Vyčistěte vysokotlakou trysku

a Sejměte svorku.

b Vytáhněte vysokotlakou trysku.

c Nasaďte vysokotlakou trysku.

d Svorku namontujte.

Obecná upozornění

Tip

Péče

Ochrana životního prostředí

Náhradní díly

Záruka

35CS

– 1

Pred prvo uporabo Vaše naprave preberi-

te to originalno navodilo za uporabo, rav-

najte se po njem in shranite ga za morebi-

tno kasnejšo uporabo ali za naslednjega lastnika.

 Upoštevajte varnostna opo-

zorila za vaš visokotlačni či-

stilnik.

 Visokotlačni curek na visoko-

tlačni pištoli sprostite šele, ko

se T-Racer nahaja na površi-

ni, ki jo čistite.

 V neposredni bližini čistilne

glave se ne smejo zadrževati

druge osebe.

 Previdno povratni sunek! Po-

skrbite, da varno stojite, in tr-

dno držite visokotlačno pišto-

lo s podaljševalno cevjo.

 Po končanem čiščenju viso-

kotlačni čistilnik izklopite. Pri

delu na T-Racer-ju le-tega

dodatno odklopite od visoko-

tlačne pištole.

 Maksimalna temperatura

vode 60 °C (upoštevajte na-

vodila za vaš visokotlačni či-

stilnik).

Pri razpakiranju preverite ali v vsebini paketa manjka

pribor oz. ali obstajajo poškodbe. V primeru transportnih

poškodb obvestite svojega prodajalca.

 Slika

1 Ohišje

2 Ročaj

3 Vrtljivi ročaj Power (za prilagoditev tlaka čiščenja)

4 Bajonetni priključek s slepo matico

5 Podaljševalna cev

6 Roka rotorja

7 Visokotlačni šobi (2 kosa)

T-Racer je idealno primeren za čiščenje talnih in sten-

skih površin z različnimi oblogami kot so les, umetna

masa, beton, ploščice in naravni kamen. T-Racer upo-

rabljajte izključno za zasebno gospodinjstvo.

T-Racer se lahko uporablja s priloženo napravo. Pri

uporabi z drugo napravo je treba visokotlačne šobe pri-

lagoditi uporabljenemu visokotlačnemu čistilniku:.

Ustrezne KÄRCHER-jeve visokotlačne šobe je mogoče

kupiti v specializirani trgovini.

NEVARNOST

Pri delu ne segajte pod rob T-Racerja!

HARD

Za robustne površine (npr. ploščice, beton,

kamen).

SOFT

Za občutljive površine (npr. les).

Opozorilo: Pri sesalnem obratovanju visokotlačnega

čistilca obvezno dodatno uporabite KÄRCHER-jev vo-

dni filter (Naroč. št.:4.730-059.0).

Za optimalen rezultat čiščenja visokotlačnega čistilnika

ne uporabljajte v Eco-stopnji.

T-Racer s podaljševalno cevjo pritrdite na visokotlačno

pištolo.

 Slika

1 Podaljševalno cev pritisnite na bajonetni priključek

T-Racer-ja.

2 Nato zasukajte za 90°, da se zaskoči.

3 Privijte slepo matico.

Ta postopek ponovite tudi pri drugih povezavah.

 Proste površine je potrebno pred uporabo T-Racer-

ja pomesti, da se prepreči poškodovanje šob.

 Pred uporabo na občutljivih površinah (npr. lesenih

površinah) testirajte na neopaznih mestih, da lahko

pravočasno opazite možne spremembe površine.

 T-Racer ni prikladen za strganje ali ribanje!

 T-Racer vodite preko površine brez uporabe sile.

 Ne vztrajajte na enem mestu, pri čiščenju se vedno

premikajte.

 Vrtljivi ročaj Power nastavite v skladu s površino či-

ščenja.

 Slika

몇 PREVIDNOST

Ne vozite čez prostostoječe vogale!

Varnostni napotki

Opis naprave

Namenska uporaba

Simboli

Uporaba

Čiščenje talnih površin

Opozorila

36 SL

– 2

T-Racer pritrdite neposredno na visokotlačno pištolo.

1 Bajonetni priključek T-Racer-ja potisnite v priklju-

ček visokotlačne pištole.

2 Nato zasukajte za 90°, da se zaskoči.

3 Privijte slepo matico.

 Slika

몇 PREVIDNOST

T-Racer med čiščenjem stenskih površin vedno držite

za ročaj.

 Vrtljivi ročaj Power nastavite v skladu s površino či-

ščenja.

Z vrtljivim ročajem Power se tlak čiščenja prilagodi pre-

ko obvodnega sistema.

Robustne površine (npr. ploščice, beton, kamen)

 Slika

Vrtljivi ročaj Power nastavite na „HARD“.

Za učinkovito čiščenje trdovratnih umazanij.

Občutljive površine (npr. les)

 Slika

Vrtljivi ročaj Power nastavite na „SOFT“.

Za prizanesljivo čiščenje občutljivih površin.

Visokotlačni čistilnik ne ustvarja tlaka ali pulzira.

 Snemite obe visokotlačni šobi, preverite ali sta po-

škodovani, izperite T-Racer s čisto vodo in ponov-

no montirajte visokotlačni šobi.

 Slika

Podaljševalno cev cevi lahko uporabljate z vsako Kär-

cherjevo opremo.

Po uporabi očistite stroj z vlažno krpo.

Črpalko pospravite na mesto, kjer ni zmrzali.

Za shranjevanje je mogoče napravo obesiti v organiza-

tor podjetja KÄRCHER.

Embalažo je mogoče reciklirati. Prosimo, da em-

balaže ne odlagate med gospodinjski odpad,

pač pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo pomembne materiale,

ki so namenjeni za nadaljnjo predelavo. Zato

stare naprave zavrzite s pomočjo ustreznih zbi-

ralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

Uporabljajte samo originalen pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

www.kaercher.com.

V vsaki državi veljajo garancijski pogoji, ki jih določa

naše prodajno predstavništvo. Morebitne motnje na na-

pravi, ki so posledica materialnih ali proizvodnih napak,

v času garancije brezplačno odpravljamo. V primeru

uveljavljanja garancije, se z originalnim računom obrni-

te na prodajalca oziroma najbližji uporabniški servis.

Čiščenje stenskih površin

Upravljalni elementi

Pomoč pri motnjah

Čiščenje visokotlačne šobe

a Odstranite spojko.

b Visokotlačno šobo izvlecite.

c Visokotlačno šobo vstavite.

d Montirajte spojko.

Splošna navodila

Nasvet

Nega

Varstvo okolja

Nadomestni deli

Garancija

37SL

– 1

Przed pierwszym użyciem urządzenia na-

leży przeczytać oryginalną instrukcję ob-

sługi, postępować według jej wskazań i

zachować ją do późniejszego wykorzystania lub dla na-

stępnego użytkownika.

 Przestrzegać przepisów bez-

pieczeństwa myjki wysoko-

ciśnieniowej.

 Strumień wysokociśnieniowy

pistoletu natryskowego nale-

ży uruchamiać dopiero wte-

dy, gdy T-Racer znajduje się

na czyszczonej powierzchni.

 W pobliżu głowicy czyszczą-

cej nie powinny znajdować

się żadne inne osoby.

 Uwaga, odrzuca! Zapewnić

bezpieczne ustawienie i moc-

no trzymać pistolet wysoko-

ciśnieniowy z rurą przedłuża-

jącą.

 Po zakończeniu czyszczenia

należy wyłączyć wysokociś-

nieniowe urządzenie czysz-

czące. Przy pracach przy T-

Racerze należy go dodatko-

wo oddzielić od wysokociś-

nieniowego pistoletu natry-

skowego.

 Maksymalna temperatura

wody to 60 °C (przestrzegać

wskazówek eksploatacji myj-

ki wysokociśnieniowej).

Podczas rozpakowywania urządzenia należy spraw-

dzić, czy w opakowaniu znajdują się wszystkie elemen-

ty i czy nic nie jest uszkodzone. W przypadku stwierdze-

nia uszkodzeń w transporcie należy zwrócić się do dys-

trybutora.

 Rysunek

1 Obudowa

2 Uchwyt

3 Pokrętło Power (do dopasowywania ciśnienia przy

czyszczeniu)

4 Złącze bagnetowe z nakrętką kołpakową

5 Rura przedłużająca

6 Ramię wirnika

7 Dysze wysokociśnieniowe (2 sztuki)

T-Racer nadaje się idealnie do czyszczenia podłóg i

ścian o różnych rodzajach powierzchni, takich jak drew-

no, tworzywo sztuczne, beton, płytki ceramiczne i ka-

mień naturalny. T-Racer stosować wyłącznie do prywat-

nego użytku.

T-Racer można stosować z dostarczonym urządze-

niem. W razie zastosowanie z innym urządzeniem nale-

ży odpowiednio dopasować dysze wysokociśnieniowe

do oczyszczacza wysokociśnieniowego.

W handlu branżowym dostępne są odpowiednie dysze

wysokociśnieniowe KÄRCHER.

NIEBEZPIECZEŃSTWO

Podczas pracy nie wolno sięgać ręką pod

krawędź T-Racera!

HARD

Do wytrzymałych powierzchni (np. płytki,

beton, kamień).

SOFT

Do wrażliwych powierzchni (np. drewno).

Wskazówka: Przy trybie ssania wysokociśnieniowego

urządzenia czyszczącego koniecznie należy dodatko-

wo używać filtr do wody Kärcher (nr zamówienia: 4.730-

059.0).

W celu zapewnienia optymalnego wyniku czyszczenia,

nie stosować myjki wysokociśnieniowej na poziomie

Eco.

Zamocować T-Racer wraz z rurą przedłużającą do wy-

sokociśnieniowego pistoletu natryskowego.

 Rysunek

1 Rurę przedłużającą nacisnąć na zamocowanie

bagnetowe T-Racera.

2 Następnie przekręcić o 90°, aż do zatrzaśnięcia.

3 Przykręcić nakrętkę kołpakową.

Powtórzyć tę czynność również przy pozostałych połą-

czeniach.

 Zamieść wolne powierzchnie przed użyciem T-Ra-

cera, aby uniknąć uszkodzenia dysz.

 Przed zastosowaniem na wrażliwych powierzch-

niach (np. powierzchni drewnianych) sprawdzić na

dyskretnym miejscu, aby zawczasu zwrócić uwagę

na możliwe zmiany na powierzchni.

 T-Racer nie jest przystosowany do szorowania po-

wierzchni!

 Przeprowadzić T-Racer bez użycia siły poprzez

powierzchnię.

 Nie przebywać na jednym miejscu, przy czyszcze-

niu stale się poruszać.

 Ustawić pokrętło Power odpowiednio do czyszczo-

nej powierzchni.

 Rysunek

몇 OSTROŻNIE

Nie prowadzić przystawki po krawędziach!

Zasady bezpieczeństwa

Opis urządzenia

Użytkowanie zgodne z przeznaczeniem

Symbole

Zastosowanie

Czyszczenie podłóg

Wskazówki dotyczące czyszczenia

38 PL

– 2

Zamocować T-Racer bezpośrednio do wysokociśnie-

niowego pistoletu natryskowego.

1 Zamocowanie bagnetowe T-Racera docisnąć do

przyłącza wysokociśnieniowego pistoletu natrysko-

wego.

2 Następnie przekręcić o 90°, aż do zatrzaśnięcia.

3 Przykręcić nakrętkę kołpakową.

 Rysunek

몇 OSTROŻNIE

Przy czyszczeniu ścian trzymać zawsze T-Racer za rę-

kojeść.

 Ustawić pokrętło Power odpowiednio do czyszczo-

nej powierzchni.

Przy użyciu pokrętła Power dopasowuje się ciśnienie

przy czyszczeniu za pomocą systemu obejściowego.

Wytrzymałe powierzchnie (np. płytki, beton, ka-

mień)

 Rysunek

Ustawić pokrętło Power na „HARD“.

Do solidnego czyszczenia przywartych, trudnych

do usunięcia zanieczyszczeń.

Wrażliwe powierzchnie (np. drewno)

 Rysunek

Ustawić pokrętło Power na „SOFT“.

Do łagodnego czyszczenia wrażliwych powierzch-

ni.

Myjka wysokociśnieniowa nie wytwarza ciśnienia

lub pulsuje.

 Wymontować dysze wysokociśnieniowe, spraw-

dzić je pod względem uszkodzeń, przepłukać T-

Racer czystą wodą, a potem ponownie zamonto-

wać dysze wysokociśnieniowe.

 Rysunek

Rurę przedłużającą można stosować z każdym rodza-

jem akcesoriów Kärcher.

Po użytkowaniu oczyścić urządzenie wilgotną szmatką.

Urządzenie należy przechowywać w miejscu zabezpie-

czonym przed mrozem.

W trakcie składowania urządzenie można zawiesić je w

KÄRCHER Organizer.

Materiały użyte do opakowania nadają się do re-

cyklingu. Opakowania nie należy wrzucać do

zwykłych pojemników na śmieci, lecz do pojem-

ników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce

wtórne, które powinny być oddawane do utyliza-

cji. Z tego powodu należy usuwać zużyte urzą-

dzenia za pośrednictwem odpowiednich syste-

mów utylizacji.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się

pod:

www.kaercher.com/REACH

Stosować tylko oryginalne akcesoria i części zamienne,

które gwarantują niezawodną i bezusterkową eksploa-

tację przyrządu.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie internetowej www.kaer-

cher.com.

W każdym kraju obowiązują warunki gwarancji określo-

ne przez odpowiedniego lokalnego dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w okresie gwa-

rancji bezpłatnie, o ile spowodowane są błędem mate-

riałowym lub produkcyjnym. W sprawach napraw gwa-

rancyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

Czyszczenie ścian

Elementy obsługi

Usuwanie usterek

Czyszczenie dyszy wysokociśnieniowej

a Otworzyć zacisk.

b Wyjąć dyszę wysokociśnieniową.

c Włożyć dyszę wysokociśnieniową.

d Zamknąć zacisk.

Instrukcje ogólne

Wskazówka

Pielęgnacja

Ochrona środowiska

Części zamienne

Gwarancja

39PL

– 1

Înainte de prima utilizare a aparatului dvs.

citiţi acest instrucţiuni original, respectaţi

instrucţiunile cuprinse în acesta şi păs-

traţi-l pentru întrebuinţarea ulterioară sau pentru urmă-

torii posesori.

 Respectaţi indicaţiile privind

siguranţa aparatului dumnea-

voastră de curăţat sub presiu-

ne.

 Declanşaţi jetul sub presiune

din pistol doar când aparatul

T-Racer se găseşte pe supra-

faţa de curăţat.

 Nu trebuie să se găsească

nici o altă persoană în imedi-

ata apropiere a capului de cu-

răţare.

 Atenţie recul! Asiguraţi-vă o

poziţie stabilă şi ţineţi cu pute-

re pistolul şi lancea.

 Opriţi aparatul la terminarea

procesului de curăţare. Supli-

mentar, demontaţi pistolul

sub presiune la efectuarea lu-

crărilor la aparatul T-Racer.

 Temperatura maximă a apei

60 °C (respectaţi instrucţiuni-

le aparatului dumneavoastră

de curăţat sub presiune).

La despachetare verificaţi conţinutul pachetului în pri-

vinţa existenţei tuturor accesoriilor sau a deteriorărilor.

În cazul în care constataţi deteriorări cauzate de un

transport necorespunzător, vă rugăm să anunţaţi imedi-

at comerciantul dvs.

 Figura

1 Carcasă

2 Mâner

3 Mâner rotativ Power (pentru adaptarea presiunii de

curăţare)

4 Racord tip baionetă cu piuliţă olandeză

5 Ţeavă prelungitoare

6 Braţul rotorului

7 Duze de înaltă presiune ( 2 bucăţi)

Aparatul T-Racer este ideal pentru curăţarea pardoselii

şi pentru suprafaţe de perete din diferite materiale, pre-

cum lemn, plastic, beton, gresie şi piatră naturală. Utili-

zaţi aparatul T-Racer exclusiv în gospodăria particulară.

Aparatul T-Racer poate fi utilizat împreună cu aparatul

livrat împreună cu acesta. În cazul utilizării cu un alt

aparat duzele de înaltă presiune trebuie adaptate în

funcţie de aparatul de curăţat sub presiune utilizat.

Puteţi achiziţiona duze de înaltă presiune potrivite KÄR-

CHER în magazinele de specialitate.

PERICOL

În timpul utilizării nu prindeţi aparatul T-Ra-

cer de sub margine!

HARD

Pentru suprafeţe robuste (de ex. gresie, be-

ton, piatră).

SOFT

Pentru suprafeţe sensibile (de ex. lemn).

Indicaţie: La funcţionarea în aspiraţie a curăţătorului

sub presiune, obligatoriu folosiţi suplimentar filtrul de

apă Kärcher (Nr. articol 4.730-059.0).

Pentru un rezultat optim de curăţare nu utilizaţi aparatul

de curăţat sub presiune în treapta Eco.

Fixaţi aparatul T-Racer şi ţeava de prelungire la pistolul

sub presiune.

 Figura

1 Împingeţi ţeava prelungitoare pe racordul tip baio-

netă a aparatului T-Racer.

2 Rotiţi cu 90°, până ce se fixează.

3 Strângeţi bine piuliţa olandeză.

Repetaţi acest procedeu şi pentru celelalte îmbinări.

 Măturaţi suprafeţele libere înaintea utilizării apara-

tului T-Racer pentru a evita defectarea duzelor.

 Înaintea utilizării pe suprafeţe sensibile (de ex. su-

prafeţe de lemn) efectuaţi un test pe o porţiune as-

cunsă, pentru a observa din timp eventualele

schimbări ale suprafeţei.

 Aparatul de curăţat terasele T-Racer nu este potri-

vit pentru lustruiri sau şlefuiri!

 Mişcaţi T-Racer peste suprafaţă fără să utilizaţi

prea mare efort.

 Nu lăsaţi aparatul pornit mult timp într-un loc, de-

plasaţi-vă în continuu în timpul curăţării.

 Reglaţi mânerul rotativ în funcţie de suprafaţa de

curăţat.

 Figura

몇 PRECAUŢIE

Nu treceţi aparatul peste muchii libere !

Măsuri de siguranţă

Descrierea aparatului

Utilizarea corectă

Simboluri

Domenii de utilizare

Curăţarea suprefeţelor de pardoseală

Indicaţii

40 RO

– 2

Fixaţi aparatul T-Racer direct la pistolul sub presiune.

1 Împingeţi racordul tip baionetă al aparatului T-Ra-

cer în racordul pistolului sub presiune.

2 Rotiţi cu 90°, până ce se fixează.

3 Strângeţi bine piuliţa olandeză.

 Figura

몇 PRECAUŢIE

La curăţarea pereţilor, ţineţi întotdeauna de mâner apa-

ratul T-Racer.

 Reglaţi mânerul rotativ în funcţie de suprafaţa de

curăţat.

Cu ajutorul mânerului rotativ Power presiunea de cură-

ţare se adaptează printr-un sistem bypass.

Suprafeţe robuste (de ex. gresie, beton, piatră)

 Figura

Reglaţi mânerul rotativ Power auf la „HARD“.

Pentru curăţarea eficientă a murdăriilor persisten-

te.

Suprafeţe sensibile (de ex. lemn).

 Figura

Reglaţi mânerul rotativ Power la „SOFT“.

Pentru curăţarea delicată a suprafeţelor sensibile.

Aparatul pulsează şi nu creează presiune.

 Demontaţi dezele de înaltă presiune, verificaţi dacă

prezintă defecţiuni, spălaţi tot aparatul T-Racer cu

apa curată, după care montaţi la loc duzele de înal-

tă presiune.

 Figura

Puteţi folosi ţeava prelungitoare cu orice accesorii Kär-

cher.

După utilizare, curăţaţi aparatul cu o cârpă umedă.

Depozitaţi aparatul într-un loc ferit de îngheţ.

Pentru depozitare puteţi agăţa aparatul în spaţiul de

stocare KÄRCHER.

Materialele de ambalare sunt reciclabile. Amba-

lajele nu trebuie aruncate în gunoiul menajer, ci

trebuie duse la un centru de colectare şi revalo-

rificare a deşeurilor.

Aparatele vechi conţin materiale reciclabile valo-

roase, care pot fi supuse unui proces de revalo-

rificare. Din acest motiv, vă rugăm să apelaţi la

centrele de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele conţinute (REA-

CH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa:

www.kaercher.com/REACH

Utilizați doar accesorii și piese de schimb originale;

acestea oferă garanția unei funcționări sigure și fără

defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se

găsesc la adresa www.kaercher.com.

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

Curăţarea pereţilor

Elemente de operare

Remedierea defecţiunilor

Curăţarea duzei de înaltă presiune

a Îndepărtaţi clema.

b Scoateţi duza de înaltă presiune.

c Introduceţi la loc duza de înaltă presiune.

d Montaţi clema.

Observaţii generale

Indiciu

Îngrijirea

Protecţia mediului înconjurător

Piese de schimb

Garanţie

41RO

– 1

Pred prvým použitím vášho zariadenia si

prečítajte tento pôvodný návod na použi-

tie, konajte podľa neho a uschovajte ho

pre neskoršie použitie alebo pre ďalšieho majiteľa zaria-

denia.

 Rešpektujte bezpečnostné

pokyny k vášmu vysokotlako-

vému čističu.

 Vysokotlakový prúd na vyso-

kotlakovej pištoli zapnite až

vtedy, keď sa T-Racer nachá-

dza na čistenej ploche.

 V bezprostrednej blízkosti

čistiacej hlavy sa nesmú na-

chádzať žiadne ďalšie osoby.

 Pozor, nebezpečenstvo spät-

ného nárazu! Dbajte na pev-

ný postoj a vysokotlakovú

pištoľ s predlžovacou trubi-

cou pevne držte.

 Po ukončení čistiacej pre-

vádzky vypnite vysokotlakový

čistič. Počas práce na T-Ra-

cer tento dodatočne odpojte

od vysokotlakovej pištole.

 Maximálna teplota vody

60 °C (rešpektujte pokyny pre

vysokotlakový čistič).

Pri vybalení skontrolujte, či z obsahu obalu nechýba prí-

slušenstvo alebo či obsah nie je poškodený. Akékoľvek

poškodenia počas prepravy láskavo oznámte predajco-

vi.

 Obrázok

1 Skriňa

2 Rukovät'

3 Drehgriff Power (na prispôsobenie čistiaceho tlaku)

4 Bajonetová prípojka s prevlečnou maticou

5 Predlžovacia trubica

6 Rameno rotora

7 Vysokotlakové dýzy (2 kusy)

T-Racer sa ideálne hodí na čistenie podláh a stien s rôz-

nymi povrchmi, ako drevo, plast, betón, dlažba a prírod-

ný kameň. T-Racer sa môže používať iba v súkromných

domácnostiach.

T-Racer sa môže používať spolu s dodávaným prístro-

jom. Pri používaní s iným prístrojom sa musia vysokot-

lakové hubice prispôsobiť používanému vysokotlakové-

mu čističu:

Vhodné vysokotlakové hubice KÄRCHER môžete zakú-

piť v špecializovanej predajni.

NEBEZPEČENSTVO

Počas prevádzky nesiahajte rukou pod

okraj T-Racer!

HARD

Na robustné povrchy (napr. dlaždice, betón,

kameň).

MÄKKÝ

Na citlivé povrchy (napr. drevo).

Upozornenie: Počas sacieho režimu pomocou vyso-

kotlakového čističa bezpodmienečne dodatočne použi-

te vodný filter Kärcher (objednávacie číslo:4.730-

059.0).

Pre optimálny výsledok čistenia neprevádzkujte vyso-

kotlakový čistič v stupni Eco.

Na vysokotlakovú pištoľ pomocou predlžovacej trubice

pripevnite T-Racer.

 Obrázok

1 Stlačte predlžovaciu rúrku na bajonetovej prípojke

T-Racer.

2 Potom otočte o 90°, kým nezapadne na svoje mies-

to.

3 Riadne utiahnite prevlečnú maticu.

Tento postup opakujte aj u oboch ostatných spojení.

 Pred použitím T-Racer voľné plochy pozametajte,

aby nedošlo k poškodeniu trysiek.

 Pred používaním na citlivých povrchoch (napr. dre-

vené povrchy) odskúšajte na nenápadnom mieste,

aby ste načas spozorovali možné povrchové zme-

ny.

 T-Racer nie je vhodný na drhnutie podlahy!

 Posúvajte T-Racer bez použitia sily po povrchu.

 Nezastaviť na jednom mieste, pri čistení udržiavať

neustále v pohybe.

 Otočný gombík Power nastavte podľa čistenej plo-

chy.

 Obrázok

몇 UPOZORNENIE

Neprechádzajte zariadením po hranách!

Bezpečnostné pokyny

Popis prístroja

Používanie výrobku v súlade s jeho určením

Symboly

Použitie

Čistenie podlahy

Pokyny

42 SK

– 2

Priamo na vysokotlakovú pištoľ pripevnite T-Racer.

1 Zatlačte bajonetovú prípojku T-Racer do prípojky

vysokotlakovej pištole.

2 Potom otočte o 90°, kým nezapadne na svoje mies-

to.

3 Riadne utiahnite prevlečnú maticu.

 Obrázok

몇 UPOZORNENIE

T-Racer pri čistení povrchov stien stále držte za držiak.

 Otočný gombík Power nastavte podľa čistenej plo-

chy.

Otočným gombíkom Power sa prispôsobuje tlak čiste-

nia cez obtokový systém.

Robustné povrchy (napr. dlaždice, betón, kameň).

 Obrázok

Otočný gombík Power nastavte na „HARD“.

Na účinné čistenie silne priľnutej nečistoty.

Citlivé povrchy (napr. drevo).

 Obrázok

Otočný gombík Power nastavte na „SOFT“.

Na šetrné čistenie citlivých povrchov.

Vysokotlakový čistič nevytvára žiadny tlak alebo

pulzuje.

 Vysokotlakové trysky demontujte, skontrolujte vy-

sokotlakové trysky, či nie sú poškodené. T-Racer

prepláchnite čistou vodou a opäť namontujte vyso-

kotlakové trysky.

 Obrázok

S každým príslušenstvom firmy Kärcher môžete použiť

predĺženie oceľovou rúrkou.

Po použití zariadenie vyčistite vlhkou handrou.

Prístroj uložte na miesto zaistené proti mrazu.

Na uskladnenie sa dá prístroj zavesiť do organizéra fir-

my KÄRCHER.

Obalové materiály sú recyklovateľné. Obalové

materiály láskavo nevyhadzujte do komunálne-

ho odpadu, ale odovzdajte ich do zberne druhot-

ných surovín.

Vyradené prístroje obsahujú hodnotné recyklo-

vateľné látky, ktoré by sa mali opät' zužitkovat'.

Staré zariadenia preto láskavo odovzdajte do

vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože zaručujú bezpečnú a bezporucho-

vú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájde-

te na stránke www.kaercher.com.

V každej krajine platia záručné podmienky našej distri-

bučnej organizácie. Prípadné poruchy spotrebiča od-

stránime počas záručnej lehoty bezplatne, ak sú ich prí-

činou chyby materiálu alebo výrobné chyby. Pri uplatňo-

vaní záruky sa spolu s dokladom o kúpe zariadenia lás-

kavo obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

Čistenie povrchov stien

Ovládacie prvky

Pomoc pri poruchách

Čistenie vysokotlakovej trysky

a Vyberte sponu.

b Vytiahnite vysokotlakovú trysku.

c Vysokotlakovú trysku nasaďte.

d Zasuňte späť sponu.

Všeobecné pokyny

Tip

Ošetrovanie

Ochrana životného prostredia

Náhradné diely

Záruka

43SK

– 1

Prije prve uporabe Vašeg uređaja proči-

tajte ove originalne radne upute, postu-

pajte prema njima i sačuvajte ih za kasniju

uporabu ili za sljedećeg vlasnika.

 Pridržavajte se svih sigurno-

snih naputaka Vašeg visoko-

tlačnog čistača.

 Visokotlačni mlaz pustite iz

visokotlačne prskalice tek

kad se T-Racer nalazi na po-

vršini za čišćenje.

 U neposrednoj blizini glave

za čišćenje ne smiju se nala-

ziti druge osobe.

 Oprez, povratni udarac! Po-

brinite se za sigurno uporište

i čvrsto držite visokotlačnu pr-

skalicu s produžnom cijevi.

 Po završetku rada isključite

visokotlačni čistač. Pri obav-

ljanju radova na T-Raceru od-

vojite ga također i od visoko-

tlačne prskalice.

 Maksimalna temperatura

vode 60 °C (pridržavajte se

uputa visokotlačnog čistača).

Kod vađenja iz ambalaže provjerite manjka li u sadržaju

paketa pribor i ima li oštećenja. U slučaju transportnih

oštećenja odmah se obratite svome prodavaču.

 Slika

1 kućište

2 Rukohvat

3 Okretna ručka Power (za prilagodbu tlaka čišćenja)

4 Bajunetski priključak sa slijepom maticom

5 Produžna cijev

6 Krak rotora

7 Visokotlačne sapnice (2 komada)

T-Racer je idealan za čišćenje podnih i zidnih površina

s raznim oblogama kao što su drvo, umjetni materijali,

beton, pločice i prirodni kamen. T-Racer koristite isklju-

čivo u privatnom kućanstvu.

T-Racer se može koristiti s isporučenim uređajem. Ako

koristite u kombinaciji s drugim uređajem, visokotlačne

mlaznice morate prilagoditi visokotlačnom čistaču koji

se koristi.

U specijaliziranim prodavaonicama možete nabaviti

KÄRCHER visokotlačne mlaznice.

OPASNOST

Pri radu ne sežite ispod ruba T-Racera!

HARD

Za grube površine (npr. pločice, beton, ka-

men).

SOFT

Za osjetljive površine (npr. drvo).

Napomena: Kada visokotlačni čistač koristite za usisa-

vanje obvezno montirajte i Kärcherov filtar za vodu (ka-

taloški br. 4.730-059.0).

Za optimalni rezultat čišćenja nemojte visokotlačnim či-

stačem raditi kada je u ekonomičnom načinu rada.

T-Racer pričvrstite preko produžne cijevi na visokotlač-

nu prskalicu.

 Slika

1 Pritisnite produžnu cijev na bajunetski priključak T-

Racera.

2 Tada okrenite za 90° tako da dosjedne.

3 Zategnite slijepu maticu.

Ovaj postupak ponovite i kod drugih spojeva.

 Prije korištenja T-Racera pometite slobodne povr-

šine, kako biste spriječili oštećenja mlaznica.

 Prije primjene na osjetljivim (npr. drvenim) površi-

namanajprije isprobajte na nekom manje uočljivom

mjestu, kako biste pravovremeno primijetili eventu-

alne promjene.

 T-Racer nije prikladan za struganje ili ribanje!

 Vodite T-Racer po površini bez pritiskanja.

 Uređaj nemojte zadržavati na jednom mjestu, nego

ga prilikom čišćenja uvijek pomičite.

 Namjestite okretnu ručku Power ovisno o površini

koju čistite.

 Slika

몇 OPREZ

Ne prelazite preko slobodnih kutova!

Sigurnosni naputci

Opis uređaja

Namjensko korištenje

Simboli

Primjena

Čišćenje podnih površina

Napomene

44 HR

– 2

T-Racer pričvrstite izravno na visokotlačnu prskalicu.

1 Bajunetski priključak T-Racera utisnite u priključak

visokotlačne prskalice.

2 Tada okrenite za 90° tako da dosjedne.

3 Zategnite slijepu maticu.

 Slika

몇 OPREZ

Pri čišćenju zidnih površina T-Racer treba uvijek držati

za rukohvat.

 Namjestite okretnu ručku Power ovisno o površini

koju čistite.

Tlak čišćenja prilagođava se uz pomoć okretne ručke

Power preko sustava obilaznih vodova.

Grube površine (npr. pločice, beton, kamen)

 Slika

Okrenite ručku Power na "HARD".

Za intenzivno čišćenje tvrdokorne nečistoće.

Osjetljive površine (npr. drvo)

 Slika

Okrenite ručku Power na "SOFT".

Za pažljivo čišćenje osjetljivih površina.

Visokotlačni čistač ne uspostavlja tlak ili pulsira.

 Skinite visokotlačne mlaznice, provjerite jesu li

oštećene, isperite T-Racer čistom vodom i potom

ponovo ugradite visokotlačne mlaznice.

 Slika

Produžnu cijev možete koristiti sa svim elementima Kär-

cherovog pribora.

Prebrišite uređaj nakon korištenja vlažnom krpom.

Uređaj treba čuvati na mjestu zaštićenom od mraza.

Uređaj se može držati u KÄRCHER organizeru.

Materijali ambalaže se mogu reciklirati. Molimo

Vas da ambalažu ne odlažete u kućne otpatke,

već ih predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale koji se

mogu reciklirati te bi ih stoga trebalo predati kao

sekundarne sirovine. Stoga Vas molimo da sta-

re uređaje zbrinete preko odgovarajućih sabirnih

sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Upotrebljavajte samo originalni pribor i originalne rezer-

vne dijelove, oni jamče za siguran rad uređaja bez

smetnji.

Informacije o priboru i rezervnim dijelovima možete pro-

naći na www.kaercher.com.

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša

nadležna organizacija za distribuciju. Eventualne smet-

nje na stroju za vrijeme trajanja jamstva uklanjamo be-

splatno ukoliko je uzrok greška u materijalu ili proizvod-

nji. U slučaju koji podliježe garanciji obratite se, uz pri-

laganje potvrde o kupnji, Vašem prodavaču ili najbližoj

ovlaštenoj servisnoj službi.

Čišćenje zidnih površina

Komandni elementi

Otklanjanje smetnji

Čišćenje visokotlačne mlaznice

a Uklonite stezaljku.

b Izvucite visokotlačnu mlaznicu.

c Umetnite visokotlačnu mlaznicu.

d Montirajte stezaljku.

Opće napomene

Savjet

Njega

Zaštita okoliša

Pričuvni dijelovi

Jamstvo

45HR

– 1

Pre prve upotrebe Vašeg uređaja

pročitajte ove originalno uputstvo za rad,

postupajte prema njemu i sačuvajte ga za

kasniju upotrebu ili za sledećeg vlasnika.

 Pridržavajte se svih

sigurnosnih napomena

Vašeg visokopritisnog

uređaja za čišćenje.

 Mlaz pod visokim pritiskom

pustite iz visokopritisne

prskalice tek kad se T-Racer

nalazi na površini za čišćenje.

 U neposrednoj blizini glave

za čišćenje ne smeju da se

nalaze druge osobe.

 Oprez, povratni udar!

Pobrinite se za sigurno

uporište i čvrsto držite

visokopritisnu prskalicu sa

produžnom cevi.

 Po završetku rada isključite

visokopritisni uređaj za

čišćenje. Pri obavljanju

radova na T-Raceru odvojite

ga dodatno i od visokopritisne

prskalice.

 Maksimalna temperatura

vode 60 °C (pridržavajte se

napomena uz visokopritisni

uređaj za čišćenje).

Pre vađenja iz ambalaža proverite ima li u sadržini

paketa delova koji nedostaju ili oštećenja. U slučaju

transportnih oštećenja obavestite Vašeg prodavca.

 Slika

1 kućište

2 Drška

3 Obrtna ručka Power (za prilagođavanje pritiska

čišćenja)

4 Bajonetni priključak sa slepom navrtkom

5 Produžna cev

6 Krak rotora

7 Visokopritisne mlaznice (2 komada)

T-Racer je idealan za čišćenje podnih i zidnih površina

sa raznim oblogama kao što su drvo, veštački materijali,

beton, pločice i prirodni kamen. T-Racer koristite

isključivo u domaćinstvu.

T-Racer može da se koristi u kombinaciji sa

isporučenim uređajem. Ukoliko ga koristite u

kombinaciji sa nekim drugim uređajem, treba

visokopritisne mlaznice da prilagodite visokopritisnom

uređaju za čišćenje koji se koristi.

U specijalizovanim prodavnicama možete nabaviti

KÄRCHER visokopritisne mlaznice.

OPASNOST

Pri radu nemojte zahvatati ispod ivice T-

Racera!

HARD

Za grube površine (npr. pločice, beton,

kamen).

SOFT

Za osetljive površine (npr. drvo).

Napomena: Kada visokopritisni uređaj za čišćenje

koristite za usisavanje obavezno montirajte i Kärcherov

filter za vodu (kataloški br. 4.730-059.0).

Za optimalan rezultat čišćenja nemojte visokopritisni

uređaj za čišćenje korisiti u ekonomičnom načinu rada.

T-Racer pričvrstite preko produžne cevi na

visokopritisnu prskalicu.

 Slika

1 Pritisnite produžnu cev na bajonetni priključak T-

Racera.

2 Tada okrenite za 90° tako da se uglavi.

3 Zategnite slepu navrtku.

Ovaj postupak ponovite i kod drugih spojeva.

 Pre korišćenja T-Racera pometite slobodne

površine, kako biste sprečili oštećenja mlaznica.

 Pre korišćenja na osetljivim površinama (npr. na

drvetu) isprobajte na nekom neupadljivom mestu

kako biste pravovremeno uočili eventualne

promene.

 T-Racer nije prikladan za struganje ili ribanje!

 Vodite T-Racer po površini bez pritiskanja.

 Tokom rada nemojte uređaj da zadržavate na

jednom mestu nego ga stalno pomerajte.

 Namestite obrtnu ručku Power u zavisnosti od

površine koju čistite.

 Slika

몇 OPREZ

Ne prelazite preko slobodnih uglova!

Sigurnosne napomene

Opis uređaja

Namensko korišćenje

Simboli

Primena

Čišćenje podnih površina

Opšte napomene

46 SR

– 2

T-Racer pričvrstite direktno na visokopritisnu prskalicu.

1 Bajunetski priključak T-Racera utisnite u priključak

visokotlačne prskalice.

2 Tada okrenite za 90° tako da se uglavi.

3 Zategnite slepu navrtku.

 Slika

몇 OPREZ

Pri čišćenju zidnih površina T-Racer treba uvek držati

za ručku.

 Namestite obrtnu ručku Power u zavisnosti od

površine koju čistite.

Obrtnom ručkom Power se pritisak čišćenja prilagođava

preko sistema obilaznih vodova.

Grube površine (npr. pločice, beton, kamen)

 Slika

Okrenite ručku Power na "HARD".

Za efikasno čišćenje tvrdokorne prljavštine.

Osetljive površine (npr. drvo)

 Slika

Okrenite ručku Power na "SOFT".

Za pažljivo čišćenje osetljivih površina.

Visokopritisni uređaj za čišćenje ne uspostavlja

pritisak ili pulsira.

 Skinite visokopritisne mlaznice, proverite ih da nisu

oštećene, isperite T-Racer čistom vodom i potom

ponovo ugradite visokopritisne mlaznice.

 Slika

Produžnu cev možete koristiti sa svim elementima

Kärcherovog pribora.

Prebrišite uređaj nakon korišćenja vlažnom krpom.

Uređaj treba držati na mestu zaštićenom od mraza.

Uređaj se može držati u KÄRCHER organizeru.

Ambalaža se može ponovo preraditi. Molimo

Vas da ambalažu ne bacate u kućne otpatke

nego da je dostavite na odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne materijale sa

sposobnošću recikliranja i treba ih dostaviti za

ponovnu preradu. Stoga stare uređaje

odstranjujte preko primerenih sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Koristite samo originalni pribor i originalne rezervne

delove, oni pružaju garanciju za bezbedan i nesmetan

rad uređaja.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

U svakoj zemlji važe garantni uslovi koje je izdala naša

nadležna distributivna organizacija. Eventualne

smetnje na uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji podleže garanciji

obratite se sa potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Čišćenje zidnih površina

Komandni elementi

Otklanjanje smetnji

Čišćenje visokopritisne mlaznice

a Odstranite stezaljku.

b Izvucite visokopritisnu mlaznicu.

c Umetnite visokopritisnu mlaznicu.

d Montirajte stezaljku.

Opšte napomene

Savet

Nega

Zaštita životne sredine

Rezervni delovi

Garancija

47SR

– 1

Преди първото използване на Вашия

уред прочетете това оригинално ин-

струкцуя упътване за работа, дейст-

вайте според него и го запазете за по-късно използ-

ване или за следващия притежател.

 Съблюдавайте указания-

та за безопасност на Ва-

шия уред за почистване

под високо налягане.

 Задействайте струята

под високо налягане на

пистолета за работа под

високо налягане едва то-

гава, когато Т-почиства-

щата глава се намира над

повърхността за почист-

ване.

 В непосредствена бли-

зост до почистващата

глава не

трябва да се на-

мират други лица.

 Внимание, откат! Осигу-

рете си стабилно положе-

ние и дръжте пистолета

за работа под високо наля-

гане с удължаващата тръ-

ба здраво.

 При приключване на режим

почистване изключете

уреда за почистване под

високо налягане. При рабо-

та по Т-почистващата

глава допълнително го

отделете от пистолета

за работа под високо наля-

гане.

 Максимална температура

на водата 60 °C (спазвай-

те указанията на Вашия

уред за почистване под ви-

соко налягане).

При разопаковане проверете дали в опаковката

липсват принадлежности от окомплектовката или

има повредени елементи. При повреди при транс-

порта уведомете търговеца, от когото сте закупили

уреда.

 Фигура

1 Корпус

2 Ръкохватка

3 Въртяща се ръчка Power (за адаптиране на на-

лягането на почистване)

4 Байонетен затвор с холендрова гайка

5 Тръба за удължаване

6 Рамо на ротора

7 Дюзи високо налягане (2 броя)

T-почистващата глава е подходяща за почистване

на подови и стенни повърхности с различни повърх-

ности като дърво, пластмаса, бетон, плочки и ес-

тествен камък. Използвайте T-почистващата глава

само в частни домакинства.

T-почистващата глава може да се използва с доста-

вения уред. При използване с друг уред дюзите за

високо налягане трябва да бъдат адаптирани към

използвания уред за почистване с високо налягане.

В специализираната търговска мрежа могат да бъ-

дат закупени подходящи дюзи за високо налягане на

KÄRCHER.

ОПАСНОСТ

При работа да не се бърка под ръба на

Т-почистващата глава!

ТВЪРДА

За здрави повърхности (напр. фаянсови

плочки, бетон, камък).

МЕКА

За чувствителни повърхности (напр.

дървесина).

Указание: При режим на всмукване на уреда за по-

чистване с високо налягане непременно използвай-

те допълнително воден филтър на KAERCHER (№

за поръчка 4.730-059.0).

За оптимален резултат от почистването не работете

с уред за почистване с високо налягане на степен

Eco.

Закрепете T-почистващата глава с удължителните

тръби на пистолета за работа под високо налягане.

 Фигура

1 Притиснете тръбата за удължаване в байонет-

ния затвор на Т-почистващата глава.

2 След това я завъртете на 90°, докато се фикси-

ра.

3 Затегнете холендровата гайка.

Тази процедура да се повтори и на другите съедине-

ния.

Указания за

безопасност

Описание на уреда

Употреба по предназначение

Символи

Употреба

Почистване на подови повърхности

48 BG

– 2

 Свободните площи да се изметат преди из-

ползване на Т-почистващата глава, за да се

избегне увреждане на дюзите.

 Преди използване върху чувствителни по-

върхности (напр. дървени повърхности)

тествайте на не забележимо място, за да за-

бележете своевременно възможните промени

на повърхността.

 T-почистващата глава не е подходяща за

търкане

или стържене!

 Вкарайте Т-почистващата глава без да при-

лагате сила над повърхността.

 Не се спирайте на едно място, при почиства-

не винаги се движете.

 Настройте въртящата се ръчка Power в зависи-

мост от повърхността за почистване.

 Фигура

몇 ПРЕДПАЗЛИВОСТ

Не минавайте над стоящи свободно ъгли!

Закрепете T-почистващата глава директно към пис-

толета за работа под високо налягане.

1 Притиснете байонетното присъединяване на Т-

почистващата глава в извода на пистолета за

работа под високо налягане.

2 След това я завъртете на 90°, докато се фикси-

ра.

3 Затегнете холендровата гайка.

 Фигура

몇 ПРЕДПАЗЛИВОСТ

Винаги дръжте Т-почистващата глава за дръжка-

та при почистване

на стени.

 Настройте въртящата се ръчка Power в зависи-

мост от повърхността за почистване.

С въртящата се ръчка Power налягането на почист-

ване се адаптира с помощта на байпас-система.

Здрави повърхности (напр. фаянсови плочки,

бетон, камък)

 Фигура

Поставете ръчката за въртене на „HARD“.

За силно почистване на упорити замърсявания.

Чувствителни повърхности (напр. дървесина)

 Фигура

Поставете ръчката за въртене на „SOFT“.

За щадящо почистване на чувствителни по-

върхности.

Уредът за почистване с високо налягане не съз-

дава налягане и не пулсира.

 Демонтирайте дюзи високо налягане, провере-

те ги за увреждания, изплактене Т-почистваща-

та глава с чиста вода и накрая отново монти-

райте дюзи високо налягане.

 Фигура

Можете да използвате удължителната тръба с всич-

ки принадлежности на Kärcher.

След употреба почистете уреда с влажен парцал.

Уреда да се съхранява на място, където не може да

замръзне.

За съхранение уредът може да бъде окачен в орга-

найзера на KÄRCHER.

Опаковъчните материали могат да се ре-

циклират. Моля не хвърляйте опаковките при

домашните отпадъци, а ги предайте на вто-

рични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали,

подлежащи на рециклиране, които могат да

бъдат употребени повторно. Поради това

моля отстранявайте старите уреди, използ-

вайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите

на:

www.kaercher.com/REACH

Използвайте само оригинални аксесоари и ориги-

нални резервни части, по този начин осигурявате

безопасната и безпроблемна експлоатация на уре-

да.

Можете да намерите информация за аксесоари и

резервни части на www.kaercher.com.

Във всяка страна важат гаранционните условия,

публикувани от оторизираната от нас дистрибутор-

ска фирма. Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния срок безплат-

но, ако се касае за дефект в материалите или при

производство. В гаранционен случай се обърнете

към дистрибутора или най-близкия оторизиран сер-

виз, като представите касовата бележка.

Указания

Почистване на стени

Обслужващи елементи

Помощ при неизправности

Почистване на дюзата за високо налягане

a Свалете скобата.

b Извадете дюзата за високо налягане.

c Поставете дюзата за високо налягане.

d Монтирайте скобата.

Общи указания

Съвет

Поддръжка

Опазване на околната среда

Резервни части

Гаранция

49BG

– 1

Enne sesadme esmakordset kasutusele-

võttu lugege läbi algupärane kasutusju-

hend, toimige sellele vastavalt ja hoidke

see hilisema kasutamise või uue omaniku tarbeks alles.

 Järgige oma kõrgrõhu-puhas-

tusseadme ohutusviiteid.

 Lülitage kõrgsurvejuga pesu-

püstolis alles siis sisse, kui T-

Racer on puhastataval pin-

nal.

 Puhastuspea vahetus lähe-

duses ei tohi viibida teisi isi-

kuid.

 Ettevaalust, tagasilöök! Seis-

ta kindlalt ja hoida tugevalt

kinni pihustipüstolist ning pi-

kendustorust.

 Puhastamist lõpetades lülita-

ge kõrgsurvepesur välja. T-

Racer'i juures töid tehes lahu-

tage see ühtlasi ka pesupüs-

tolist.

 Vee maksimaalne tempera-

tuur on 60 °C (järgige kõrg-

survepesuri juhiseid).

Pakendi lahtipakkimisel kontrollida, kas kõik osad on

olemas ning kahjustamata. Transportimisel tekkinud

kahjustuste korral palun teavitada toote müüjat.

 Joonis

1 Korpus

2 Käepide

3 Pöördkäepide Power (puhastussurve kohandami-

seks)

4 Umbmutriga bajonettlukk

5 pikendustoru

6 Rootori haar

7 Kõrgsurveotsakud (2 tk)

T-Racer sobib ideaalselt erineva pinnaga põranda- ja

seinapindade puhastamises, nt puit, plastmass, betoon,

kiviplaadid ja looduslik kivi. Kasutage T-Racer'it ainult

eramajapidamises.

T-Racerit saab kasutada kaasa antud seadmega. Muu

seadmega kasutades tuleb kõrgsurvedüüse kohandada

kasutatavale kõrgsurvepesurile vastavaks.

Sobivad KÄRCHERi kõrgsurvedüüsid saab tellida

kauplusest.

OHT

Ärge sirutage töö käigus kätt T-Raceri ääre

alla!

KÕVA

Robustsetele pindadele (nt kiviplaadid, be-

toon, kivi).

PEHME

Tundlikud pinnad (nt puit).

Märkus: Kui kõrgsurvepesur imemisrežiimil töötab, tu-

leb kindlasti kasutada täiendavalt KÄRCHERi veefiltrit

(tellinisnr: 4.730-059.0).

Optimaalse puhastustulemuse saavutamiseks ärge ka-

sutage kõrgsurvepesurit Eco-režiimis.

Kinnitage T-Racer pikendustoruga pesupüstoli külge.

 Joonis

1 Suruge pikendustoru T-Racer'i bajonettlukule.

2 Seejärel keerake 90° kuni asendisse fikseerumise-

ni.

3 Keerake umbmutter kinni.

Korrake seda protsessi ka teiste ühenduste puhul.

 Pühkige vabad pinnad enne T-Raceri kasutamist

puhtaks, et vältida otsikute vigastamist.

 Enne kasutamist õrnadel pindadel (nt puit) katseta-

ge mõnes varjatud kohas, et märgata õigeaegselt

pinna võimalikku muutumist.

 T-Racer ei sobi nühkimiseks või küürimiseks!

 Liigutage T-Racer'it ilma jõudu rakendamata üle

peallispinna.

 Ärge püsige ühel kohal paigal. Liikuge puhastami-

se käigus.

 Reguleerige pöördkäepided Power vastavalt pu-

hastatavale pinnale.

 Joonis

몇 ETTEVAATUS

Ärge liikuge seadmega üle lahtiste nurkade!

Ohutusalased märkused

Seadme osad

Sihipärane kasutamine

Sümbolid

Kasutamine

Põrandapindade puhsatamine

Märkused

50 ET

– 2

Kinnitage T-Racer vahetult pesupüstoli külge.

1 Suruge T-Raceri bajonettühendus pesupüstoli

ühendusse.

2 Seejärel keerake 90° kuni asendisse fikseerumise-

ni.

3 Keerake umbmutter kinni.

 Joonis

몇 ETTEVAATUS

Hoidke T-Racerit seinapindu puhastades alati käepide-

mest.

 Reguleerige pöördkäepided Power vastavalt pu-

hastatavale pinnale.

Pöördkäepidemega Power kohandatakse puhastussur-

vet möödaviigusüsteemi kaudu.

Robustsed pinnad (nt kiviplaadid, betoon, kivi)

 Joonis

Seadke pöördkäepide asendisse „HARD“.

Raske mustuse tugevaks puhastamiseks.

Tundlikud pinnad (nt puit)

 Joonis

Seadke pöördkäepide Power asendisse „SOFT“.

Tundlike pindade õrnaks puhastamiseks.

Kõrgsurvepesurisse ei tekki rõhku või seade pul-

seerib.

 Eemaldage kõrgsurveotsikud, kontrollige kõrgsur-

veotikuid vigastuste osas, peske T-Racer puhta

veega läbi ja paigaldage kõrgsurveotsikud seejärel

uuesti.

 Joonis

Pikendustoru võib kasutada kõigi Kärcheri tarvikutega.

Puhastage seadet pärast kasutamist niiske lapiga.

Hoidke seadet kohas, kus pole jäätumisohtu.

Ladustamiseks on võimalik riputada seade KÄRCHER-

Organizer'isse.

Pakendmaterjalid on taaskasutatavad. Palun

ärge visake pakendeid majapidamisprahi hulka,

vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid

materjal, mis tuleks suunata taaskasutusse. Pa-

lun likvideerige vanad seadmed seetõttu vasta-

vate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad rikked kõrvalda-

me garantiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse poole, esi-

tades ostu tõendava dokumendi.

Seinapindade puhastamine

Teeninduselemendid

Abi häirete korral

Kõrgsurvedüüsi puhastamine

a Eemaldage klambrid.

b Tõmmake kõrgsurvedüüs välja.

c Pange kõrgsurvedüüs kohale.

d Paigaldage klambrid.

Üldmärkusi

Näpunäide

Hooldus

Keskkonnakaitse

Varuosad

Garantii

51ET

– 1

Pirms ierīces pirmās lietošanas izlasiet

instrukcijas oriģinālvalodā, rīkojieties sa-

skaņā ar norādījumiem tajā un uzglabājiet

to vēlākai izmantošanai vai turpmākiem lietotājiem.

 Ievērojiet jūsu augstspiedie-

na tīrītāja drošības norādīju-

mus.

 Augstspiediena strūklu augst-

spiediena pistolē aktivizējiet

tikai tad, kad ierīce T-Racer

atrodas uz tīrīšanas virsmas.

 Citas personas nedrīkst at-

rasties tīrīšanas galviņas tie-

šā tuvumā.

 Uzmanību! Atsitiens! Ieņe-

miet stabilu pozīciju un cieši

turiet rokās augstspiediena

pistoli ar pagarināšanas cau-

ruli.

 Beidzot tīrīšanas procesu, iz-

slēdziet augstspiediena tīrītā-

ju. Strādājot ierīces T-Racer

tuvumā, papildus atvienojiet

to no augstspiediena pistoles.

 Maksimālā

ūdens temperatū-

ra ir 60 °C (ievērojiet jūsu

augstspiediena tīrītāja drošī-

bas norādījumus).

Izsaiņojot pārbaudiet, vai iesaiņojumā esošais saturs ir

pilnīgs un nebojāts. Pārvadāšanas laikā radušos bojā-

jumu gadījumā lūdzam par to informēt tirgotāju.

 Attēls

1 Korpuss

2 Rokturis

3 Jaudas regulēšanas grozāmrokturis (tīrīšanas

spiediena pielāgošanai)

4 Bajonetes tipa savienojums ar uzmavuzgriezni

5 Pagarināšanas caurule

6 Rotējošā svira

7 Augstspiediena sprauslas (2 gab.)

Ierīce T-Racer ir ideāli piemērota dažādu grīdas un sie-

nas virsmu, piemēram, no koka, plastmasas, betona, flī-

zēm un dabiska būvakmens, tīrīšanai. Izmantojiet T-Ra-

cer vienīgi sadzīves vajadzībām..

T-Racer var izmantot ar komplektā piegādāto ierīci. Iz-

mantojot ar citu ierīci, augstspiediena sprauslas ir jāpie-

lāgo izmantotajam augstspiediena tīrītājam.

Piemērotas KÄRCHER augstspiediena sprauslas ie-

spējams iegādāties specializētajās tirdzniecības vietās.

BĪSTAMI

Ierīces darbības laikā netveriet zem T-Ra-

cer malas!

HARD

Robustām virsmām (piem., flīzēm, beto-

nam, akmenim).

SOFT

Jutīgām virsmām (piem., kokam).

Piezīme: Darbinot augstspiediena tīrītāju sūkšanas re-

žīmā, obligāti izmantojiet KÄRCHER ūdens filtru (pasū-

tījuma Nr.: 4.730-059.0).

Lai panāktu optimālu tīrīšanas rezultātu, nedarbiniet

augstspiediena tīrītāju Eko pakāpē.

Ierīci T-Racer ar pagarinātājcauruli piestipriniet pie

augstspiediena pistoles.

 Attēls

1 Uzspiediet pagarinājuma cauruli uz T-Racer bajo-

netsavienojuma.

2 Tad pagrieziet to par 90°, līdz tā nofiksējas.

3 Pievelciet uzmavuzgriezni.

Šo darbību atkārtojiet, nostiprinot arī citas savienojumu

vietas.

 Brīvās virsmas pirms ierīces T-Racer izmantoša-

nas noslaukiet, lai novērstu sprauslu sabojāšanos.

 Pirms izmantošanas uz jutīgām virsmām (piem.,

koka virsmām) izmēģiniet to neuzkrītošā vietā, lai

laikus pamanītu iespējamās virsmas izmaiņas.

 Ierīce T-Racer nav paredzēta beršanai!

 Virziet T-Racer, nepielietojot spēku, pāri virsmai.

 Nepalieciet ilgi vienā vietā; tīrot vienmēr esiet kus-

tībā.

 Iestatiet jaudas regulēšanas grozāmrokturi atbil-

stoši tīrīšanas virsmai.

 Attēls

몇 UZMANĪBU

Nevirziet aparātu pāri nenorobežotiem stūriem!

Drošības norādījumi

Aparāta apraksts

Noteikumiem atbilstoša lietošana

Simbols

Lietošana

Grīdas virsmu tīrīšana

Norādes

52 LV

– 2

Ierīci T-Racer piestipriniet tieši pie augstspiediena pis-

toles.

1 Ierīces T-Racer bajonetes savienojumu iespiediet

augstspiediena pistoles savienojumā.

2 Tad pagrieziet to par 90°, līdz tā nofiksējas.

3 Pievelciet uzmavuzgriezni.

 Attēls

몇 UZMANĪBU

Tīrot sienas virsmas, vienmēr turiet T-Racer aiz roktura.

 Iestatiet jaudas regulēšanas grozāmrokturi atbil-

stoši tīrīšanas virsmai.

Izmantojot jaudas regulēšanas grozāmrokturi, ar ap-

vadsistēmu tiek pielāgots tīrīšanas spiediens.

Robustas virsmas (piem., flīzes, betons, akmens)

 Attēls

Iestatiet jaudas slēdzi uz "HARD".

Efektīvai noturīgu netīrumu tīrīšanai.

Jutīgas virsmas (piem., koks).

 Attēls

Iestatiet jaudas slēdzi uz "SOFT".

Jutīgu virsmu saudzīgai tīrīšanai.

Augstspiediena tīrītājā nepalielinās spiediens vai

tas pulsē.

 Noņemiet augstspiediena sprauslas, pārbaudiet,

vai tajās nav radušies bojājumi, izskalojiet ierīci T-

Racer ar tīru ūdeni un pēc tam ievietojiet augstspie-

diena sprauslas atpakaļ tām paredzētajā vietā.

 Attēls

Pagarinātājcauruli var izmantot kopā ar jebkuru Kärcher

piederumu.

Pēc lietošanas iztīriet ierīci ar samitrinātu drānu.

Uzglabājiet ierīci vietā, kur tā nebūs pakļauta sala iedar-

bībai.

Uzglabāšanas nolūkos aparātu var iekārt KÄRCHER

organizētājā.

Iepakojuma materiālus ir iespējams atkārtoti

pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā

ar mājsaimniecības atkritumiem, bet gan nogā-

dājiet to vietā, kur tiek veikta atkritumu otrreizējā pār-

strāde.

Nolietotās ierīces satur noderīgus materiālus,

kurus iespējams pārstrādāt un izmantot atkārto-

ti. Tādēļ lūdzam utilizēt vecās ierīces ar atbilsto-

šu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības trau-

cējumus mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

Sienas virsmu tīrīšana

Vadības elementi

Palīdzība darbības traucējumu

gadījumā

Augstspiediena sprauslas tīrīšana

a Noņemiet skavu.

b Izvelciet augstspiediena sprauslu.

c Ieliciet augstspiediena sprauslu.

d Piestipriniet skavu.

Vispārējas piezīmes

Padoms

Kopšana

Vides aizsardzība

Rezerves daļas

Garantija

53LV

– 1

Prieš pirmą kartą pradedant naudotis

prietaisu, būtina atidžiai perskaityti origi-

nalią instrukciją, ja vadovautis ir saugoti,

kad ja galima būtų naudotis vėliau arba perduoti naujam

savininkui.

 Paisykite savo turimo aukšto

slėgio valymo įrenginio nau-

dojimo saugos reikalavimų.

 Aukšto slėgio srovę įjunkite

tik tada, kai „T-Racer“ yra ant

valomo paviršiaus.

 Šalia valymo galvos negali

būti jokių pašalinių žmonių.

 Atsargiai, stumia atgal! Pasi-

rūpinkite saugumu - tvirtai lai-

kykite aukšto slėgio pistoletą

ir pailgintą antgalį.

 Baigę plauti, išjunkite aukšto

slėgio valymo įrenginį. Nau-

dodami „T-Racer“, papildo-

mai atskirkite jį nuo aukšto

slėgio pistoleto.

 Didžiausia vandens tempera-

tūra yra 60 °C (laikykitės turi-

mo aukšto slėgio valymo įren-

ginio naudojimo reikalavimų).

Išpakuodami prietaisą patikrinkite, ar netrūksta priedų ir

ar nėra pažeidimų. Jei prietaisas pažeistas gabenimo

metu, praneškite apie tai pardavėjui.

 Paveikslas

1 Korpusas

2 Rankena

3 Galios reguliatorius (valymo slėgiui nustatyti)

4 Jungiamasis kaištis su gaubteline veržle

5 Pailgintas antgalis

6 Rotoriaus petys

7 Aukšto slėgio antgaliai (2 vnt.)

T-Racer idealiai tinka tinka skirtingoms grindų ir sienų

dangoms, pavyzdžiui, medžio, plastiko, betono, plytelių

ir natūralaus akmens, valyti. T-Racer naudokite tik

namų ūkyje.

T-Racer galite naudoti su kartu patiektu įrenginiu. Nau-

dojimui su kitu įrenginiu, turi būti pritaikyti naudojami

aukšto slėgio antgaliai.

Tinkamų KÄRCHER aukšto slėgio antgalių galite įsigyti

specializuotose prekybos vietose.

PAVOJUS

Dirbdami negriebkite po apatiniu „T-Racer"

kraštu!

HARD

Atspariems paviršiams (pvz., apdailos ply-

telėms, akmeniui).

SOFT

Jautriems paviršiams (pvz., medienai).

Pastaba: Naudokite aukšto slėgio valymo įrenginį siur-

bimo režimu, būtinai papildomai sumontuokite KÄR-

CHER vandens filtrą (užs. Nr.:4.730-059.0).

Kad pasiektumėte optimalų valymo rezultatą, nenaudo-

kite aukšto slėgio valymo įrenginio režimu „Eco“.

„T-Racer“ su ilginamuoju vamzdžiu pritvirtinkite prie

aukšto slėgio pistoleto.

 Paveikslas

1 Užspauskite ilginamąjį vamzdį ant „T-Racer“ jung-

ties.

2 Tada pasukite 90°, kol jis užsifiksuos.

3 Tvirtai užsukite gaubtelinę veržlę.

Šiuos veiksmus pakartokite ir kitoms jungtims.

 Prieš naudodami „T-Racers“, nušluokite valomą

paviršių, kad nepažeistumėte antgalių.

 Prieš naudodami ant jautrių paviršių (pavyzdžiui,

medienos), išbandykite nematomose vietose, kad

laiku pastebėtumėte, ar nesikeičia paviršius.

 „T-Racer“ nėra skirtas trynimui ar šveitimui!

 „T-Racer“ nespausdami stumkite paviršiumi.

 Valydami nestovėkite vienoje vietoje, o nuolat judė-

kite.

 Galios reguliatorių nustatykite pagal valomą pavir-

šių.

 Paveikslas

몇 ATSARGIAI

Nevažiuokite tuščiose vietose!

Nurodymai dėl saugos

Prietaiso aprašymas

Naudojimas pagal paskirtį

Simboliai

Naudojimas

Grindų valymas

Pastabos

54 LT

– 2

„T-Racer“ tiesiogiai pritvirtinkite prie aukšto slėgio pisto-

leto.

1 „T-Racers“ jungiamąjį kaištį įstumkite į aukšto slė-

gio pistoleto lizdą.

2 Tada pasukite 90°, kol jis užsifiksuos.

3 Tvirtai užsukite gaubtelinę veržlę.

 Paveikslas

몇 ATSARGIAI

Valydami sienas, visada laikykite „T-Racer“ už ranke-

nos.

 Galios reguliatorių nustatykite pagal valomą pavir-

šių.

Galios reguliatoriumi nustatomas valymo slėgis.

Atspariems paviršiams (pvz., apdailos plytelėms,

akmeniui)

 Paveikslas

„Power“ reguliatorių nustatykite į „HARD“ padėtį.

Puikiai nuvalomi sukietėję nešvarumai.

Jautriems paviršiams (pvz., medienai)

 Paveikslas

„Power“ reguliatorių nustatykite į „SOFT“ padėtį.

Atsargiai valomi jautrūs paviršiai.

Aukšto slėgio valymo įrenginys nesukuria slėgio

arba pulsuoja.

 Išmontuokite aukšto slėgio antgalius, patikrinkite,

ar jie nepažeisti, išplaukite „T-Racer“ švariu vande-

niu ir sumontuokite aukšto slėgio antgalius atgal.

 Paveikslas

Vamzdžio ilgintuvą galite naudoti su visais „Kärcher“

priedais.

Baigę naudoti prietaisą, nuvalykite jį drėgna servetėle.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Laikymui įrenginį galite įkabinti „KÄRCHER“ dėtuvėje.

Pakuotės medžiagos gali būti perdirbamos. Ne-

išmeskite pakuočių kartu su buitinėmis atlieko-

mis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antri-

niam žaliavų perdirbimui tinkamų medžiagų, to-

dėl jie turėtų būti atiduoti perdirbimo įmonėms.

Todėl naudotus prietaisus šalinkite pagal atitin-

kamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite

adresu:

www.kaercher.com/REACH

Naudokite tik originalius priedus ir atsargines dalis, taip

užtikrinsite, kad prietaisas būtų eksploatuojamas patiki-

mai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia:

www.kaercher.com.

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų ša-

linimo kreipkitės į savo pardavėją arba artimiausią klien-

tų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį

kasos kvitą.

Sienų valymas

Valdymo elementai

Pagalba gedimų atveju

Aukšto slėgio purkštuko valymas

a Nuimkite sąvaržą.

b Ištraukite aukšto slėgio purkštuką.

c Aukšto slėgio purkštuką sumontuokite atgal.

d Uždėkite sąvaržą.

Bendrieji nurodymai

Patarimas

Priežiūra

Aplinkos apsauga

Atsarginės dalys

Garantija

55LT

– 1

Перед першим застосуванням вашого

пристрою прочитайте цю оригінальну

інструкцію з експлуатації, після цього

дійте відповідно до неї та збережіть її для подальшо-

го користування або для наступного власника.

 Дотримуватись вказівок з

безпеки даного пристрою

для миття під високим ти-

ском.

 Випускати струмінь із

пістолета високого тиску

слід лише після встанов-

лення очищувача T-Racer

на поверхні, яку треба очи-

стити.

 Поблизу очищувальної

голівки не повинні знаходи-

тись інші люди.

 Обережно, віддача! Прий-

няти стійке положення та

міцно утримувати високо-

напірний пістолет з подов-

жувальною трубкою.

 Після закінчення прибиран-

ня вимкнути очищувач ви-

сокого тиску. Під час робіт

на очищувачі T-Racer відо-

кремте його додатково від

пістолета високого тиску.

 Максимальна температу-

ра нагрівання води 60 °C

(дотримуйтесь інструкції

з використання очищувача

високого тиску).

При розпакуванні перевірте вміст упаковки на наяв-

ність додаткового обладнання чи пошкоджень. У ви-

падку пошкоджень при транспортуванні повідомте

про це своєму продавцю.

 Малюнок

1 Кожух

2 Ручка

3 Поворотне руків'я Power (для налаштування ти-

ску чищення)

4 Байонетне з’єднання з перекидною гайкою

5 Подовжувальна трубка

6 Ручка ротора

7 Високонапірні насадки (2 штуки)

Пристрій T-Race придатний для прибирання підлог

та стін різними типами поверхонь, такими як дерево,

пластмаса, бетон, кахель та натуральний камінь.

Використовуйте T-Racer тільки в домашньому госпо-

дарстві.

Прилад T-Racer можна з приладом, що входить до

комплекту постачання. При використанні з іншим

приладом потрібно коригувати форсунки високого

тиску високонапірного омивача:

Придатні форсунки високого тиску KÄRCHER можна

придбати в спеціалізованих магазинах.

НЕБЕЗПЕКА

Під час використання не торкатися

краю пристрою!

HARD

Для міцних поверхонь (наприклад, плит-

ки, бетону, каменю).

SOFT

Для чутливих поверхонь (наприклад, де-

ревини).

Примітка: При роботі пристрою в режимі всмокту-

вання обов'язково використовуйте відповідний

фільтр для води фірми KAERCHER (номер для за-

мовлення :4.730-059.0).

Для оптимального результату чищення не викори-

стовуйте очисник високого тиску у режимі Eco.

Встановіть T-Racer з подовжувальною трубкою на

розпилювач.

 Малюнок

1 Притиснути подовжувальну трубку до штиково-

го з'єднання T-racer.

2 Потім повернути на 90° до клацання.

3 Закрутити накидну гайку.

Повторіть цей крок для інших з'єднань.

 Попередньо прибрати відкриті поверхні перед

використанням очищувача T-Racer, щоб уник-

нути пошкодження форсунок.

 Перед застосуванням на чутливих поверхнях

(наприклад, дерев'яних поверхнях) слід на непо-

мітній ділянці перевірити, що можливі зміни

поверхні

будуть своєчасно відмічені.

 T-Racer не призначено для стирання або силь-

ного тертя!

 Вести T-Racer по поверхні, не прикладаючи си-

лу.

 Не фіксуйте на одному місці, під час чищення

залишатися в русі.

 Встановити параметри поворотного руків'я

"Power" відповідно до типу поверхні, яку треба

очистити.

 Малюнок

몇 ОБЕРЕЖНО

Не спрямовуйте у вільні кути!

Правила безпеки

Опис пристрою

Правильне застосування

Значки

Застосування

Прибирайте поверхню підлоги

Вказівки

56 UK

– 2

Закріпити T-Racer прямо на розпилювачі високого

тиску.

1 Втисніть щиткове з'єднання очищувача в спо-

лучний елемент розпилювача.

2 Потім повернути на 90° до клацання.

3 Закрутити накидну гайку.

 Малюнок

몇 ОБЕРЕЖНО

Коли миєте стіни, завжди тримайте очищувач за

держак.

 Встановити параметри поворотного руків'я

"Power" відповідно до типу поверхні, яку треба

очистити.

Поворотним руків'ям Power коригується тиск чищен-

ня через обхідну систему.

Міцні поверхні (наприклад, плитка, бетон, ка-

мінь).

 Малюнок

Установити значення "HARD" поворотного

руків'я "Power".

Для ефективного очищення затверділого бруду.

Чутливі поверхні (наприклад, деревина).

 Малюнок

Установити значення "SOFT" поворотного

руків'я "Power".

Для делікатного очищення чутливих поверхонь.

Високонапірний миючий апарат не набирає тиск

і не пульсує

 Зніміть форсунки, перевірте, чи немає на них

пошкоджень, промийте очищувач чистою водою

та знову встановіть форсунки.

 Малюнок

Подовжувальну трубку можна застосовувати з кож-

ним приладдям від Kärcher.

Після використання протріть прилад вологою ганчір-

кою.

Прилад слід зберігати в захищеному від морозу при-

міщенні.

Для зберігання пристрій можна підвісити до настін-

ного тримача KÄRCHER-Organizer.

Матеріали упаковки піддаються переробці

для повторного використання. Будь ласка, не

викидайте пакувальні матеріали разом із до-

машнім сміттям, віддайте їх для повторного викори-

стання.

Старі пристрої містять цінні матеріали, що

можуть використовуватися повторно. Тому,

будь ласка, утилізуйте старі пристрої за допо-

могою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на

веб-вузлі за адресою:

www.kaercher.com/REACH

Слід використовувати лише оригінальні комплекту-

ючі та оригінальні запасні деталі, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та запасних дета-

лей міститься на сайті www.kaercher.com.

У кожній країні діють умови гарантії, наданої відпо-

відною фірмою-продавцем. Неполадки в роботі при-

строю ми усуваємо безкоштовно протягом терміну

дії гарантії, якщо вони викликані браком матеріалу

чи помилками виготовлення. У випадку чинної га-

рантії звертіться до продавця чи в найближчий авто-

ризований сервісний центр з документальним під-

твердженням покупки.

Очистити поверхні стін

Елементи керування

Допомога у випадку неполадок

Очистка форсунки високого тиску

a Від'єднайте зажими.

b Зняти форсунку високого тиску.

c Установити форсунку.

d Встановіть зажим.

Загальні вказівки

Порада

Догляд

Захист навколишнього середовища

Запасні частини

Гарантія

57UK

– 1

൘ᛘࡍ⅑֯⭘ᵜӗ૱ࡽˈ䈧Ԅ㓶

䰵䈫ᵜ䈤᰾Җˈᒦ䈧࿕ழ؍ᆈԕ

ׯᰕḕ䰵Ǆ

 䈧⌘᜿儈঻␵⌱ಘⲴᆹޘᨀ

⽪Ǆ

 ᴹᖃ75DFHU儈঻␵⌱ಘ

սҾ␵⌱䶒кᰦᯩ᡽䀖儈

঻௧󰵻кⲴ儈঻௧≤Ǆ

 нݱ䇨ަԆӪ㍗䶐␵⌱ཤ䱴

䘁Ǆ

 ሿᗳ৽ߢʽ⌘᜿؍ᤱᆹޘ

䶐Ⲵ⣦ᘱᒦ䙊䗷࣐䮯㇑㍗ᨑ

儈঻௧󰵻Ǆ

 ␵⌱ᐕ֌㔃ᶏᰦޣ䰝儈঻␵

⌱ಘǄᖃ൘75DFHU儈঻␵

⌱ಘкᐕ֌ᰦ㹼ሶަо儈

঻௧󰵻࠶ᔰǄ

 ᴰ儈≤⑙e& ˄⌘᜿儈঻

␵⌱ಘⲴᨀ⽪˅Ǆ

൘ᢃᔰӗ૱㻵Ⲵᰦˈ䈧⺞䇔䇮༷䱴Ԧ

⋑ᴹ㕪ཡˈ㇡޵⢙૱⋑ᴹᦏൿǄྲ󰵭ᛘ

⧠䘀䗃䙄ѝ䙐ᡀᦏൿˈ䈧㚄㌫㓿䬰୶Ǆ

 മ

ᵪ༣

᡻󰶕

 ࣏⦷䈳㢲᯻󰶕 ˄⭘Ҿ␵⌱঻࣋Ⲵ䈳ᮤ˅

 ঑᧕ཤо䬱㍗㷪⇽

 ࣐䮯㇑

 䖜ࣘ㟲

 儈঻௧౤ ˄єњ˅

75DFHU 儈঻␵⌱ಘ⢩࡛䘲Ҿ␵⌱ާᴹн

㺘䶒Ⲵൠᶯ઼້䶒ˈྲᵘᶀǃກᯉǃ␧

ࠍ൏ǃ⬧⹆઼ཙ❦⸣Ǆ 75DFHU䲀⿱Ӫ

ትᇦᰕ⭘Ǆ

75DFHU䙊䗷䲿䱴Ⲵ䇮༷֯⭘Ǆ ֯⭘ަ

Ԇ䇮༷ᰦ儈঻௧౤享о֯⭘Ⲵ儈঻␵⌱ಘ

⴨䝽˖

䘲Ⲵ.ϲ5&+(5儈঻௧౤൘уъ୶ᓇҠ

ࡠǄ

ড䲙

ᐕ֌ᰦн㾱ᣃ൘75DFHU儈঻␵⌱ಘⲴ䗩

㕈лᯩʽ

⺜

⭘Ҿඊ⺜㺘䶒 ˄ྲ⬧⹆ǃ␧ࠍ

൏ǃ⸣ᶀ˅Ǆ

䖟

⭘Ҿ᭿ᝏ㺘䶒 ˄ྲᵘᶀ˅Ǆ

ᨀ⽪˖ྲ󰵭֯⭘儈঻␵⌱ಘ䘋㹼ᣭᐕ֌ˈ

ࡉ࣑ᗵ㹼֯⭘.ЏUFKHU≤䗷└ಘ ˄䇒䍗

˖˅Ǆ

ѪҶ䗮ࡠᴰ֣Ⲵ␵⌱᭸󰵭ˈ儈঻␵⌱ಘн

㾱֯⭘(FRẓսǄ

䙊䗷࣐䮯㇑ሶ75DFHU儈঻␵⌱ಘപᇊ൘

儈঻௧󰵻кǄ

 മ

 ሶ࣐䮯㇑঻ࡠ 75DFHU 儈঻␵⌱ಘⲴ঑

᧕ཤкǄ

 ❦䖜ࣘ eˈⴤࡠᆳ঑䘋৫Ǆ

 ᤗ㍗䬱㍗㷪⇽Ǆ

䈕䗷〻ҏ൘ަԆ䘎᧕Ԧк䟽༽䘋㹼Ǆ

 ൘֯⭘ 75DFHU 儈঻␵⌱ಘࡽ␵ᢛ䵢൘

ཆ䶒Ⲵ䶒ˈԕݽᦏൿ௧౤Ǆ

 ൘᭿ᝏ㺘䶒к֯⭘ࡽ ˄ྲᵘ䍘㺘䶒˅ˈ

ᓄ൘н᱃ሏ㿹ⲴൠᯩỰḕˈԕ৺ᰦ⌘᜿

ࡠ㺘䶒㜭⭏ⲴǄ

 75DFHU儈঻␵⌱ಘн䘲⭘Ҿᬖࡧᡆ

㋇࣐ᐕʽ

 75DFHU儈঻␵⌱ಘн䍩࣋ൠク䗷㺘

䶒Ǆ

 ␵⌱ᰦˈн㾱പᇊ൘ањൠ⛩ˈ࿻㓸؍

ᤱ〫ࣘǄ

 ṩᦞ␵⌱䶒䈳ᮤ࣏⦷䈳㢲᯻󰶕Ǆ

 മ

몇 ሿᗳ

н㾱Ӿ䵢൘ཆ䶒Ⲵ䗩䀂к䎠䗷ʽ

ᆹޘ󰪞֌䈤᰾

䇮༷䈤᰾

Ѿ㿴ᇊⲴ֯⭘

ㅖ

ᓄ⭘

␵⌱ൠ䶒

␵⌱ᨀ⽪

58 ZH

– 2

ሶ75DFHU儈঻␵⌱ಘⴤ᧕പᇊ൘儈঻௧

󰵻кǄ

 ሶ 75DFHU 儈঻␵⌱ಘⲴ঑᧕ཤ঻ࡠ儈

঻௧󰵻Ⲵ᧕ཤѝǄ

 ❦䖜ࣘ eˈⴤࡠᆳ঑䘋৫Ǆ

 ᤗ㍗䬱㍗㷪⇽Ǆ

 മ

몇 ሿᗳ

൘␵⌱້䶒ᰦ䈧࿻㓸ᨑտ᡻󰶕Ǆ

 ṩᦞ␵⌱䶒䈳ᮤ࣏⦷䈳㢲᯻󰶕Ǆ

␵⌱঻࡙࣋⭘࣏⦷䈳㢲䙊䗷 %\SDVV ㌫㔏䈳

ᮤǄ

ඊ⺜㺘䶒 ˄ྲ⬧⹆ǃ␧ࠍ൏ǃ⸣ᶀ˅

 മ

ሶ࣏⦷䈳㢲᯻󰶕䈳ࡠ Ā+$5'āǄ

⭘Ҿޘ࣋␵䲔亭␽Ǆ

᭿ᝏ㺘䶒 ˄ྲᵘᶀ˅

 മ

ሶ࣏⦷䈳㢲᯻󰶕䈳ࡠ Ā62)7āǄ

⭘Ҿ㔤ᣔᙗ␵⌱᭿ᝏ䶒Ǆ

儈঻␵⌱ಘѪᰐ঻࣋㔃ᶴᡆнӗ⭏㜹ߢ঻

࣋Ǆ

 ᣶л儈঻௧౤ˈỰḕ儈঻௧౤ᱟᦏ

ൿˈ֯⭘␵≤ᖫᓅߢ⍇75DFHU儈঻␵

⌱ಘˈ᧕⵰䟽ᯠᆹк儈঻௧౤Ǆ

 മ

ᛘԕ֯⭘࣐䮯㇑઼.ЏUFKHUⲴ⇿њ䝽

ԦǄ

䈧൘䇮༷֯⭘㔃ᶏˈ⭘⒯ᣩᐳሩަ␵⌱Ǆ

䇮༷ᆈ᭮ࡠнՊ߫ⲴൠᯩǄ

䇮༷ԕᤲ൘.ϲ5&+(52UJDQL]HU䟼⭘Ҿ

ᆈ᭮Ǆ

㻵ᶀᯉԕഎ᭦࡙⭘Ǆ䈧н㾱ᢺ

㻵ᶀᯉоᲞ䙊ඳ൮᭮൘а䎧༴⨶ˈ㘼

ᓄ࿕ழᆹᧂഎ᭦Ǆ

ᰗⲴ䇮༷ѝᴹᇍ䍥Ⲵ޽࡙⭘Ⲵᶀ

ᯉˈᓄ࣐ԕഎ᭦࡙⭘Ǆ䈧䙊䗷䘲ᖃⲴ

᭦䳶㌫㔏༴⨶ᛘⲴᰗ䇮༷Ǆ

޵䜘ᶀᯉᨀ⽪5($&+

ᴰᯠⲴ޵䜘ᶀᯉؑ᚟䈧ᛘ൘ྲл䬮᧕ѝḕ

᢮˖

ZZZNDHUFKHUFRP5($&+

֯⭘৏ল䝽Ԧ઼༷ԦˈᆳԜ㜭؍䇱䇮༷

Ⲵᆹޘ઼ᰐ᭵䳌䘀㹼Ǆ

ᴹޣ䝽Ԧ઼༷ԦⲴؑ᚟䈧ⲫᖅ

ZZZNDHUFKHUFRPǄ

ᡁԜⲴ䍘䟿؍䇱ᶑⅮ䘲⭘Ҿޘ⨳࠶ޜǄ

൘䍘䟿؍䇱ᵏ޵ˈྲ󰵭ᛘⲴӗ૱⭏Ҷԫ

օ᭵䳌ˈᡁԜ䜭ሶѪᛘᨀ׋ݽ䍩㔤؞ˈն

ᱟ䘉⿽᭵䳌ᓄᖃᱟ⭡Ҿᵪ䓛ᶀᯉᡆࡦ䙐к

Ⲵ㕪䲧䙐ᡀⲴǄ䈧ᛘ㓿䬰୶ᡆ㘵оᛘ䐍

⿫ᴰ䘁Ⲵ㓿䗷ᦸᵳⲴᇒᡧᴽ࣑༴㚄㌫ˈᨀ

ࠪ؍؞䈧≲ˈᒦᨀ׋⴨ᓄⲴӗ૱䍝Ҡ䇱᰾

᮷ԦǄ

␵⌱້䶒

᧗ࡦݳԦ

᭵䳌ᧂ䲔

␵⍇儈঻௧౤

D ᤯ᦹཀྵᆀǄ

E ࠪ儈঻௧౤Ǆ

F ᨂޕ儈঻௧౤Ǆ

G 㻵кཀྵᆀǄ

а㡜һ亩

ᔪ䇞

㔤ᣔ

⧟ຳ؍ᣔ

༷Ԧ

䍘䟿؍䇱

59ZH

2 –



فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ

Tﻷا ﻰﻠﻋ ءﺎﻨﻋ نود ﺎﻬﻠﻴﻐﺸﺗ ﻦﻜﻤﻳ ﺢﻄﺳ

.ﺔﻳﻮﺘﺴﻤﻟا



ﻻﴼﻤﺋاد ﻦﻛ ،ﺪﺣاو نﺎﻜﻣ ﻲﻓ ﻰﻘﺒﺗ ءﺎﻨﺛأ ﺔﻛﺮﺣ ﻲﻓ

.ﻒﻴﻈﻨﺘﻟا

 راوﺪﻟا ﺾﺒﻘﻤﻟا ﻂﺒﻀﺑ ﻢﻗPower ﺐﺳﺎﻨﻳ ﺎﻤﺑ

.ﻒﻴﻈﻨﺘﻟا ﺢﻄﺳ

 ةرﻮﺻ

몇

ﻪﻳﻮﻨﺗ

ﻻﻷا قﻮﻓ ﺔﺑﺮﻌﻟﺎﺑ كﺮﺤﺘﺗ ﺮﻴﻏ فاﻮﺤﻟاو نﺎﻛر

.ﺔﻣﻮﻋﺪﻤﻟا

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ ﺖﻴﺒﺜﺘﺑ ﻢﻗ

T .ةﺮﺷﺎﺒﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻤﺑ

1زﺎﻬﺠﺑ ةدﻮﺟﻮﻤﻟا ﺔﻳرﺎﻤﺴﻤﻟا ﺔﻠﺻﻮﻟا ﻂﻐﺿا

T-Racer سﺪﺴﻤﺑ ةدﻮﺟﻮﻤﻟا ﺔﻠﺻﻮﻟا ﻲﻓ

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

2 ﺎﻫراﺪﻘﻣ ﺔﻳواﺰﺑ ﺎﻬﺗرادﺈﺑ ﻢﻗ ﻚﻟذ ﺪﻌﺑو90 ﺔﺟرد

.ﺖﺒﺜﺗ نأ ﻰﻟإ

3.ﻞﻴﺻﻮﺘﻟا ﺔﻟﻮﻣﺎﺻ ﻂﺑر مﺎﻜﺣﺈﺑ ﻢﻗ

 ةرﻮﺻ

몇

ﻪﻳﻮﻨﺗ

زﺎﻬﺟ ﻚﺴﻣأT-Racerًﻤﺋاد ﻒﻴﻈﻨﺗ ﺪﻨﻋ ﺾﺒﻘﻤﻟا ﻦﻣ ﺎ

.ﻂﺋاﻮﺤﻟا ﺢﻄﺳأ

 راوﺪﻟا ﺾﺒﻘﻤﻟا ﻂﺒﻀﺑ ﻢﻗPower ﺐﺳﺎﻨﻳ ﺎﻤﺑ

.ﻒﻴﻈﻨﺘﻟا ﺢﻄﺳ

ﻼﺧ ﻦﻣ راوﺪﻟا ﺾﺒﻘﻤﻟا لPower ﻂﻐﺿ ﺔﺒﺳﺎﻨﻣ ﻢﺘﻳ

.ﻲﺒﻧﺎﺟ مﺎﻈﻧ ﺮﺒﻋ ﻒﻴﻈﻨﺘﻟا

ﻷاﻼﺒﻟا لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﻳﻮﻘﻟا ﺢﻄﺳﻷاو ط ﺢﻄﺳ

(ﺔﻳﺮﺠﺤﻟاو ﺔﻴﻧﺎﺳﺮﺨﻟا

 ةرﻮﺻ

راوﺪﻟا ﺾﺒﻘﻤﻟا ﻂﺒﻀﺑ ﻢﻗPower ﻰﻠﻋ

"HARD"

ﻷا ﻒﻴﻈﻨﺘﻟﻻا ةﺪﻳﺪﺷ تﺎﻴﺿر.خﺎﺴﺗ

ﻷا.(ﺐﺸﺨﻟا لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳ

 ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ

راوﺪﻟا ﺾﺒﻘﻤﻟا ﻂﺒﻀﺑ ﻢﻗPower ﻰﻠﻋ

"SOFT."

ﻸﻟ ﻖﻴﻗﺮﻟا ﻒﻴﻈﻨﺘﻠﻟ.ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳ

ﻻ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣﴼﻄﻐﺿ ثﺪﺤﻳ ﴼﻀﺒﻧ وأ .

 ﻦﻣ ﺎﻬﺼﺤﻓاو ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺚﻓﺎﻨﻣ ﻚﻔﺑ ﻢﻗ

قﺎﺒﺴﻟا ﺔﺑﺮﻋ ﻒﻄﺷاو ،ﺎﻬﺑ راﺮﺿا ﺔﻳأ دﻮﺟو ﺚﻴﺣ

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟاTﴽﺪﻴﺟ ﻲﻘﻨﻟا ءﺎﻤﻟﺎﺑ

.ىﺮﺧأ ةﺮﻣ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺚﻓﺎﻨﻣ ﺐﻴﻛﺮﺗ ﺪﻋأ ﻢﺛ

 ةرﻮﺻ

تﺎﻘﺤﻠﻤﻟا ﻞﻛ ﻊﻣ ﻞﻳﻮﻄﺘﻟا ةرﻮﺳﺎﻣ ماﺪﺨﺘﺳا ﻚﻨﻜﻤﻳ

.ﺮﺷﺮﻴﻛ ﻦﻣ ﺔﻴﻠﻴﻤﻜﺘﻟا

ﺔﻌﻄﻗ ﺔﻄﺳاﻮﺑ ﻪﻣاﺪﺨﺘﺳا ﺪﻌﺑ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

.ﺔﺒﻃر شﺎﻤﻗ

ُﻳ.ﻊﻴﻘﺼﻟا ﻦﻣ ﻲﻟﺎﺧ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺤ

.ﺮﺷﺮﻴﻛ ﻢﻈﻨﻣ ﻲﻓ زﺎﻬﺠﻟا ﻖﻴﻠﻌﺗ ﻦﻜﻤﻳ ﻦﻳﺰﺨﺘﻠﻟ

ﻻا ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ .ماﺪﺨﺘﺳ

ﺔﻠﺳ ﻲﻓ ةﻮﺒﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ

تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

.ﺔﻣﺎﻤﻘﻟا ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا

ﻷا يﻮﺘﺤﺗ ﺔﻠﺑﺎﻗ ﺔﻤﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟ

ﻹﻻاو ﺮﻳوﺪﺘﻟا ةدﺎﻋ ﺐﺠﻳ ﻲﺘﻟاو ماﺪﺨﺘﺳ

ﻻاﻷا ﻦﻣ ﺺﻠﺨﺘﻟﺎﺑ ﻢﻗ ،اﺬﻟ .ﺎﻬﻨﻣ ةدﺎﻔﺘﺳ ةﺰﻬﺟ

.ﺔﺒﺳﺎﻨﻤﻟا ﻊﻴﻤﺠﺘﻟا ﻢﻈﻧ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﺔﻤﻳﺪﻘﻟا

) تﺎﻧﻮﻜﻤﻟا لﻮﺣ تادﺎﺷرإREACH(

ﻊﻗﻮﻣ ﻲﻓ تﺎﻧﻮﻜﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

ﻹا :ﺖﻧﺮﺘﻧ

www.kaercher.com/REACH

ﻷا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا ﺔﻴﻠﺻ

ﻷا رﺎﻴﻐﻟا ﻊﻄﻗو زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو ،ﺔﻴﻠﺻ

ٍلﺎﺧو ﻦﻣآ ﻞﻜﺸﺑﻻا ﻦﻣ ﻼﺘﺧﻻ.ت

ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

:ﺐﻳﻮﻟا ﻊﻗﻮﻣ ﺮﺒﻋ رﺎﻴﻐﻟاwww.kaercher.com.

ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ

ﻷا ﺢﻴﻠﺼﺗ نوﺪﺑ كزﺎﻬﺟ ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا لﺎﻄﻋ

ﻼﺧ ﻞﺑﺎﻘﻣ هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ ﺎﻤﻟﺎﻃ نﺎﻤﻀﻟا ةﺮﺘﻓ ل

ﻷا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋ

ﻪﺟﻮﺘﻟا ﻰﺟﺮﻳ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا لﺎﺣ ﻲﻓ .ﻊﻨﺼﻟا

ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا ﺔﻤﻴﺴﻘﺑ

ﻼﻤﻋ.ﺪﻤﺘﻌﻣ ء

نارﺪﺠﻟا ﺢﻄﺳأ ﻒﻴﻈﻨﺗ

ﻻا ﺮﺻﺎﻨﻋلﺎﻤﻌﺘﺳ

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺚﻔﻨﻣ ﻒﻴﻈﻨﺗ

a.ﻚﺒﺸﻤﻟا ﻊﻠﺧا

b.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺚﻔﻨﻣ جﺮﺧأ

c.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﺚﻔﻨﻣ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

d.ﻚﺒﺸﻤﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﺔﻣﺎﻋ تادﺎﺷرإ

ﺔﺤﻴﺼﻧ

ﺔﻳﺎﻨﻌﻟا

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

رﺎﻴﻐﻟا ﻊﻄﻗ

نﺎﻤﻀﻟا

60 AR

1 –

ﻷا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ﻰﺟﺮﻳ اﺬﻫ ﻲﻠﺻ

ﻞﻣﺎﻌﺘﻟا ﻢﺛ ،ﻢﻛزﺎﻬﺠﻟ ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ

ﴼﻘﻓو زﺎﻬﺠﻟا ﻊﻣ ﺎﻤﻛ .ﻞﻴﻟﺪﻟا اﺬﻬﺑ ةدراﻮﻟا تﺎﻤﻴﻠﻌﺘﻠﻟ

ﻻا ﻰﺟﺮﻳﻷ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟﺪﺑ ظﺎﻔﺘﺣ تﺎﻣاﺪﺨﺘﺳا ي

زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ﺔﻟﺎﺣ ﻲﻓ وأ ﺪﻌﺑ ﺎﻤﻴﻓ ىﺮﺧأ

.ﻦﻳﺮﺧآ ﻦﻴﻣﺪﺨﺘﺴﻤﻟ



ﻼﺴﻟا تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا ﺔﺻﺎﺨﻟا ﺔﻣ

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا زﺎﻬﺠﺑ



ﻻﻼﻃﺈﺑ ﻢﻘﺗ سﺪﺴﻤﺑ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا عﺎﻌﺷ ق

ﻻإ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ ﺪﺟاﻮﺘﺗ نأ ﺪﻌﺑ

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟاT ﺢﻄﺳ ﻰﻠﻋ

.ﻒﻴﻈﻨﺘﻟا



ﻦﻣ بﺮﻘﻟﺎﺑ ﻦﻳﺮﺧآ صﺎﺨﺷأ يأ ﺪﺟاﻮﺗ مﺪﻋ ﺐﺠﻳ

.ﻒﻴﻈﻨﺘﻟا سأر



ﻻا ﻦﻣ سﺮﺘﺣاﻻا ﻦﻣ ﺮﻳﺬﺤﺗ!داﺪﺗر ﺐﺠﻳ !داﺪﺗر

ﻷا ﺔﻴﻌﺿو ﻦﻣ ﺪﻛﺄﺘﻟا ﻂﻐﻀﻟا سﺪﺴﻣ ﺖﻴﺒﺜﺗو نﺎﻣ

.ﺪﻳﺪﻤﺘﻟا بﻮﺒﻧأ ﻊﻣ ﻲﻟﺎﻌﻟا



ﻂﻐﻀﻟا ﻒﻈﻨﻣ ﻖﻠﻏأ ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻬﺘﻧا ﺪﻨﻋ

ﺔﺑﺮﻋ ﻰﻠﻋ لﺎﻤﻋأ ﺔﻳﺄﺑ مﺎﻴﻘﻟا ﺔﻟﺎﺣ ﻲﻓ .ﻲﻟﺎﻌﻟا

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟاTﴼﻀﻳأ ﺐﺠﻳ

.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا سﺪﺴﻣ ﻦﻣ ﺔﺑﺮﻌﻟا هﺬﻫ ﻞﺼﻓ



ءﺎﻤﻠﻟ ةراﺮﺣ ﺔﺟرد ﻰﺼﻗأ ﻎﻠﺒﺗ60 ﺔﻳﻮﺌﻣ ﺔﺟرد

ﻹا ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا) زﺎﻬﺠﺑ ﺔﺻﺎﺨﻟا تادﺎﺷر

(ﻚﺑ صﺎﺨﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا

ﺺﻘﻧ مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻟﺎﺑ ﻢﻗ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﺾﻓ ﺪﻨﻋ

عزﻮﻤﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ .راﺮﺿأ دﻮﺟو وأ تﺎﻘﺤﻠﻣ يأ

ﻷ زﺎﻬﺠﻟا ضﺮﻌﺗ ﺪﻨﻋ .ﻞﻘﻨﻟا ﺐﺒﺴﺑ راﺮﺿ

 ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ

1زﺎﻬﺠﻟا ﻢﺴﺟ

2ﺾﺒﻘﻣ

3 راوﺪﻟا ﺾﺒﻘﻤﻟاPower ﻂﻐﺿ ﺔﺒﺳﺎﻨﻤﻟ)

(ﻒﻴﻈﻨﺘﻟا

4ﻻا ﺔﻟﻮﻣﺎﺻ ﻊﻣ ﻞﻴﺻﻮﺘﻟا ﺔﺑﺮﺣ.زﺎﺠﺘﺣ

5ﻞﻳﻮﻄﺗ ةرﻮﺳﺎﻣ

6راود عارذ

7) ﻲﻟﺎﻌﻟا ﻂﻐﺿ ﺚﻓﺎﻨﻣ2(ﺔﻌﻄﻗ

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋT ﺢﻠﺼﺗ

ﴼﻣﺎﻤﺗﻷا ﺢﻄﺳأ ﻰﺘﺷ ﻒﻴﻈﻨﺘﻟ ﻞﺜﻣ ،نارﺪﺠﻟاو تﺎﻴﺿر

ﻼﺒﻟاو ﺐﺸﺨﻟاﻼﺒﻟاو ﺔﻧﺎﺳﺮﺨﻟاو ﻚﻴﺘﺳﻷاو ط رﺎﺠﺣ

ﻻ .ﺔﻴﻌﻴﺒﻄﻟا ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ مﺪﺨﺘﺴﺗ

فﺮﺣ ﻞﻜﺷTﻻإ .ﺔﻴﻟﺰﻨﻤﻟا ﻒﻴﻈﻨﺘﻟا ضاﺮﻏأ ﻞﺟأ ﻦﻣ

ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ ماﺪﺨﺘﺳا ﻦﻜﻤﻳ

فﺮﺣTﻻا ﺪﻨﻋ .ﻖﻓﺮﻤﻟا زﺎﻬﺠﻟا ﻊﻣ زﺎﻬﺟ ﻊﻣ ماﺪﺨﺘﺳ

ﻒﻈﻨﻣ ﻰﻠﻋ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﻂﺒﺿ ﺐﺠﻳ ﺮﺧآ

:مﺪﺨﺘﺴﻤﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا

ﺔﺻﺎﺨﻟا ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا تﺎﻫﻮﻓ ﻰﻠﻋ لﻮﺼﺤﻟا ﻦﻜﻤﻳ

ـﺑKÄRCHER.ﺺﺘﺨﻤﻟا ﺮﺟﺎﺘﻟا ﻦﻣ



ﺮﻄﺧ

ﻻ ﻞﻤﻌﻟا ءﺎﻨﺛأ قﺎﺒﺴﻟا ﺔﺑﺮﻋ ﻚﺴﻤﺗ

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﺼﺼﻤﻟاT ﻞﻔﺳأ ﻦﻣ

.ﺎﻬﺘﻓﺎﺣ

ﻦﺸﺧ

ﻸﻟﻼﺒﻟا لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﻳﻮﻘﻟا ﺢﻄﺳ ط

ﻷاو.(ﺔﻳﺮﺠﺤﻟاو ﺔﻴﻧﺎﺳﺮﺨﻟا ﺢﻄﺳ

ﻢﻋﺎﻧ

ﻸﻟ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳ

.(ﺐﺸﺨﻟا

دﺎﺷرإ ﻂﻐﻀﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا زﺎﻬﺟ ماﺪﺨﺘﺳﺎﺑ ﻂﻔﺸﻟا ﺪﻨﻋ :

ﴼﻀﻳأ ﺐﺠﻳ ﻲﻟﺎﻌﻟا ﺮﺷﺮﻴﻛ ﻦﻣ ءﺎﻤﻟا ﺮﺘﻠﻓ ماﺪﺨﺘﺳا

:ﺐﻠﻄﻟا ﻢﻗر)4.730059.0 .(

مﺪﻋ ﻰﻐﺒﻨﻳ ﻒﻴﻈﻨﺘﻠﻟ ﺔﻴﻟﺎﺜﻣ ﺞﺋﺎﺘﻧ ﻰﻠﻋ لﻮﺼﺤﻠﻟ

ﺔﻴﻌﺿو ﻲﻓ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻒﻈﻨﻣ ﻞﻴﻐﺸﺗEco.

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ ﺖﻴﺒﺜﺘﺑ ﻢﻗ

T ﻂﻐﻀﻟا سﺪﺴﻤﺑ ةدﻮﺟﻮﻤﻟا ﻞﻳﻮﻄﺘﻟا ةرﻮﺳﺎﻤﺑ

.ﻲﻟﺎﻌﻟا

 ةرﻮﺻ

1 ﺔﻳرﺎﻤﺴﻤﻟا ﺔﻠﺻﻮﻟا ﻲﻓ ﺪﻳﺪﻤﺘﻟا ةرﻮﺳﺎﻣ ﻂﻐﺿا

ﻲﻓ ةدﻮﺟﻮﻤﻟاT-Racer.

2 ﺎﻫراﺪﻘﻣ ﺔﻳواﺰﺑ ﺎﻬﺗرادﺈﺑ ﻢﻗ ﻚﻟذ ﺪﻌﺑو90 ﺔﺟرد

.ﺖﺒﺜﺗ نأ ﻰﻟإ

3.ﻞﻴﺻﻮﺘﻟا ﺔﻟﻮﻣﺎﺻ ﻂﺑر مﺎﻜﺣﺈﺑ ﻢﻗ

ﴼﻀﻳأ ﺔﻴﻠﻤﻌﻟا هﺬﻫ راﺮﻜﺘﺑ ﻢﻗﻼﻴﺻﻮﺗ ﺔﻳﺄﺑ مﺎﻴﻘﻟا ﺪﻨﻋ ت

.ىﺮﺧأ



ﻷا ﺲﻨﻜﺑ ﻢﻗ ماﺪﺨﺘﺳا ﻞﺒﻗ ﺔﻓﻮﺸﻜﻤﻟا ﻦﻛﺎﻣ

فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋ

T.رﺮﻀﻠﻟ ﺚﻓﺎﻨﻤﻟا ضﺮﻌﺗ نود ﺔﻟﻮﻠﻴﺤﻠﻟ



ﻻا ﻞﺒﻗﻷا ﻰﻠﻋ ماﺪﺨﺘﺳ ﻰﻠﻋ) ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳ

ﻷا لﺎﺜﻤﻟا ﻞﻴﺒﺳًﻻوأ ﺔﺑﺮﺠﺘﻟﺎﺑ ﻢﻗ (ﺔﻴﺒﺸﺨﻟا ﺢﻄﺳ

ﻼﺗ ﻰﺘﺣ ،ﺔﻟﺰﻌﻨﻣ ﻦﻛﺎﻣأ ﻲﻓ ﻲﺘﻟا تاﺮﻴﻐﺘﻟا ﻆﺣ

ﻷا ﻰﻠﻋ أﺮﻄﺗ.ﺐﺳﺎﻨﻤﻟا ﺖﻗﻮﻟا ﻲﻓ ﺢﻄﺳ



فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺔﻤﻤﺼﻤﻟا قﺎﺒﺴﻟا ﺔﺑﺮﻋT ﺮﻴﻏ

.ﻚﻋﺪﻟا وأ ﻚﺤﻠﻟ ﺔﺒﺳﺎﻨﻣ

ﻼﺴﻟا تادﺎﺷرإﺔﻣ

زﺎﻬﺠﻟا ﻒﺻو

ﻻاتﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳ

ةدﻮﺟﻮﻤﻟا زﻮﻣﺮﻟا

ﻻاماﺪﺨﺘﺳ

ﻷا ﺢﻄﺳأ ﻒﻴﻈﻨﺗتﺎﻴﺿر

ﻒﻴﻈﻨﺘﻠﻟ تادﺎﺷرإ

61AR

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE

& Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 1.637-503.0 K 4 Compact Home

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.637-503.0 Questions and Answers
