Owner’s Manual

SmartPro

3U Rack-Mount UPS

Model: SMART5000RT3U

(Power Module Series Number: AGSM5000Y3U3I)

(Battery Pack Series Number: AGBP4860Y3U)

Not suitable for mobile applications.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

is a registered trademark of Tripp Lite.

WARRANTY REGISTRATION

automatically entered to win an ISOBAR

surge protector in our monthly drawing!

tripplite.com/warranty

Important Safety Instructions 2

Mounting 3

Connection 4

Basic Operation 6

Storage and Service 8

Specifications 9

Product Registration and Regulatory Compliance 9

Español 11

Français 21

Important Safety Instructions

SAVE THESE INSTRUCTIONS.

This manual contains important instructions that should be followed during the installation, operation and storage

of all Tripp Lite UPS Systems. Failure to heed these warnings may affect your warranty.

UPS Location Warnings

• Use caution when lifting UPS. Because of the considerable weight of all Rack-Mount UPS systems, at least two people should assist in

lifting and installing them.

• Install your UPS indoors, away from excess moisture or heat, dust or direct sunlight.

• For best performance, the ambient temperature near your UPS should be between 32° F and 104° F (between 0° C and 40° C).

• Leave adequate space around all sides of the UPS for proper ventilation. Do not obstruct its vents or fan openings.

• Do not mount unit with its front or rear panel facing down (at any angle). Mounting in this manner will seriously inhibit the

unit’s internal cooling, eventually causing product damage not covered under warranty.

UPS Connection Warnings

• Connect your UPS to a properly grounded AC power outlet. Do not modify the UPS plug in a way that would eliminate the UPS connection

to ground. Do not use adapters that eliminate the UPS connection to ground.

• Do not plug your UPS into itself; this will damage the UPS and void your warranty.

• If you are connecting your UPS to a motor-powered AC generator, the generator must provide filtered, frequency-regulated computer-

grade output. Connecting your UPS to a generator will void its Ultimate Lifetime Insurance (not available outside the US/Canada).

Equipment Connection Warnings

• Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the

life support equipment or to significantly affect its safety or effectiveness is not recommended.

• Do not connect surge protectors or extension cords to the output of your UPS. This might overload the UPS and will void the surge

protector and UPS warranties.

Battery Warnings

• Batteries can present a risk of electrical shock and burn from high short-circuit current. Observe proper precautions. Do not dispose of the

batteries in a fire. Do not open the UPS or batteries. Do not short or bridge the battery terminals with any object. Unplug and turn off the

UPS before performing battery replacement. Use tools with insulated handles. There are no user-serviceable parts inside the UPS. Battery

replacement should be performed only by authorized service personnel using the same number and type of batteries (Sealed Lead-

Acid). The batteries are recyclable. Refer to your local codes for disposal requirements or visit tripplite.com/support/recycling-program for

recycling information. Tripp Lite offers a complete line of UPS System Replacement Battery Cartridges (R.B.C.). Visit Tripp Lite on the Web

at tripplite.com/products/battery-finder/ to locate the specific replacement battery for your UPS.

• Do not operate UPS without connecting it to one or more external battery packs unless you are performing hot-swap external battery

replacement.

• When adding external battery packs, connect only Tripp Lite-recommended battery packs of the correct voltage and type. Do not connect

or disconnect battery packs when the UPS is operating on battery power.

• During hot-swap external battery pack replacement, your UPS will not provide backup power in the event of a blackout or other power

interruptions.

UPS and Battery Recycling

Please recycle Tripp Lite Products. The batteries used in Tripp Lite products are sealed Lead-Acid batteries.

These batteries are highly recyclable. Please refer to your local codes for disposal requirements.

You can call Tripp Lite for recycling info at 773.869.1234.

You can go to the Tripp Lite Website for up-to-date information on recycling the batteries or any Tripp Lite product.

Please follow this link: tripplite.com/support/recycling-program/

Mounting

Your UPS may be rack mounted in 4- or 2-post racks. To mount the UPS (power module + external battery module) in a 2-post rack,

purchase the appropriate hardware, sold separately (order Tripp Lite model # 2POSTRMKITHD). See 2POSTRMKITHD owner’s manual

for installation instructions. To mount the UPS in a 4-post rack, use the included hardware and follow the procedure outlined below. The

procedures are for common rack types and may not be appropriate for all rack configurations. User must determine the fitness of rack-

mount hardware and procedures before mounting.

CAUTION: Rack-mount equipment may be extremely heavy—be careful when moving or lifting equipment. Use one or more

assistants if necessary.

4-Post Rack Mounting

Square-Hole Rack Installation

The included plastic pegs

will temporarily support the empty rack-mount

shelves

while you install the permanent mounting hardware. Insert a peg

near the center of the front and rear bracket of each shelf as shown. (Each

front bracket has 6 holes and each rear bracket has 3 holes.) The pegs will

snap into place.

After installing the pegs, expand each shelf to match the depth of your rack

rails. The pegs will fit through the square holes in the rack rails to support

the shelves. Refer to the rack unit labels to confirm that the shelves are

level in all directions.

Note: The support ledge of each shelf must face inward.

Secure the shelves

to the mounting rails permanently using the included

screws and cup washers

as shown. Place 6 screws total at the front and

4 screws total at the back.

Tighten all screws before proceeding.

Warning: Do not attempt to install your equipment until you

have inserted and tightened the required screws. The plastic

pegs will not support the weight of your equipment.

Attach your equipment’s mounting brackets to the forward mounting holes

of the cabinet using the hardware included with your equipment. The

mounting bracket "ears" should face forward. (Some equipment may have

pre-installed or integral mounting brackets.)

With the aid of an assistant (if necessary), lift your equipment and slide it

into the shelves. Attach the equipment mounting brackets to the forward

mounting rails with user-supplied screws and washers

. Tighten all screws

securely.

Threaded-Hole Rack Installation

Align the mounting rail

along the inside surface of the rack posts

that the flanges on the ends of the rail wrap around to the front and rear

surfaces of the posts and the rail holes meet the threaded holes on the rack

post.

Secure the shelves

to the mounting rails permanently using user-supplied

screws and washers

for your rack as shown. Place 6 screws total at the

front and 4 screws total at the back.

Tighten all screws before proceeding.

Warning: Do not attempt to install your equipment until you

have inserted and tightened the required screws.

Follow steps

and

of the Square-Hole Rack Installation instructions

(above) to securely mount your 3U equipment.

Connect a charged external battery pack to your UPS.

Your UPS has no internal batteries and must be connected to an external battery pack to

operate. Complete installation and mounting instructions for your battery pack appear in the

battery pack’s Owner’s Manual. Make sure that cables are fully inserted into their connectors.

Small sparks may result during battery connection; this is normal. Your UPS will not start unless

connected to a charged external battery pack.

Note: UPS system will function properly upon initial startup; however, maximum runtime for the

unit’s battery will only be accessible after it has been charged for 24 hours.

NEMA L6-30P plug shown

Connection

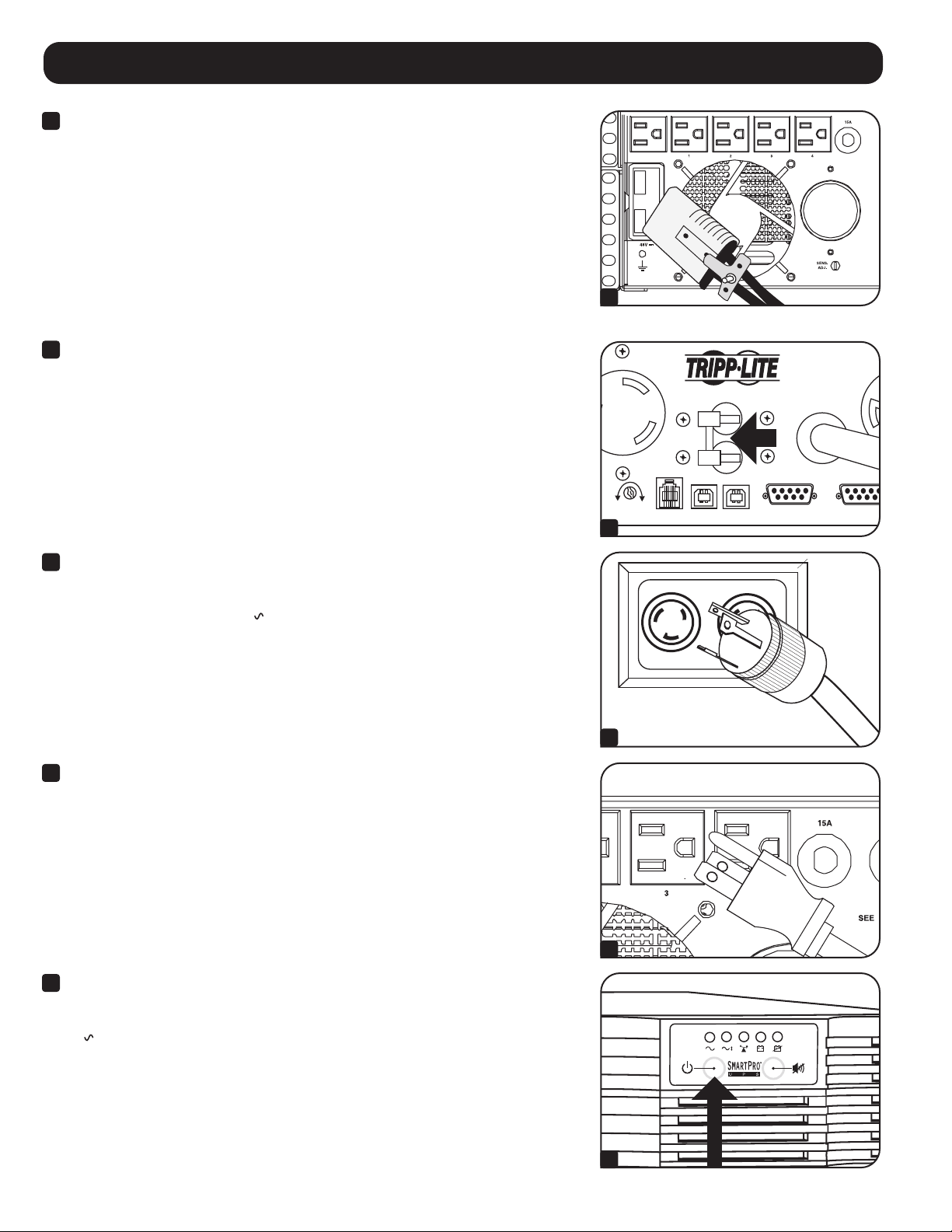

Set the double-pole input breaker to the “ON” position (towards

the left side of the rear panel).

Plug your UPS line cord into an electrical outlet.

Once your UPS is plugged in, the UPS will enter STANDBY mode. The fan will activate and

the “

” LED will begin flashing. The UPS system’s outlets will not be active until the UPS

is turned ON.

Your UPS features a 30-amp plug. However, a trained technician may replace this plug with a

user-supplied 50-amp plug. This will alter the UPS capabilities. See Specifications for more

information.

Plug your equipment into your UPS.

Your UPS is designed to support only computer equipment. You will overload your UPS if you

connect household appliances, laser printers or surge protectors to the UPS outlets.

Turn your UPS ON.

• Press the “POWER” button

• Hold the button for a moment, until the “

” LED stops flashing and illuminates constantly

• Release the button

Your UPS is now ON and its AC outlets are active.

Your UPS will function properly without these connections.

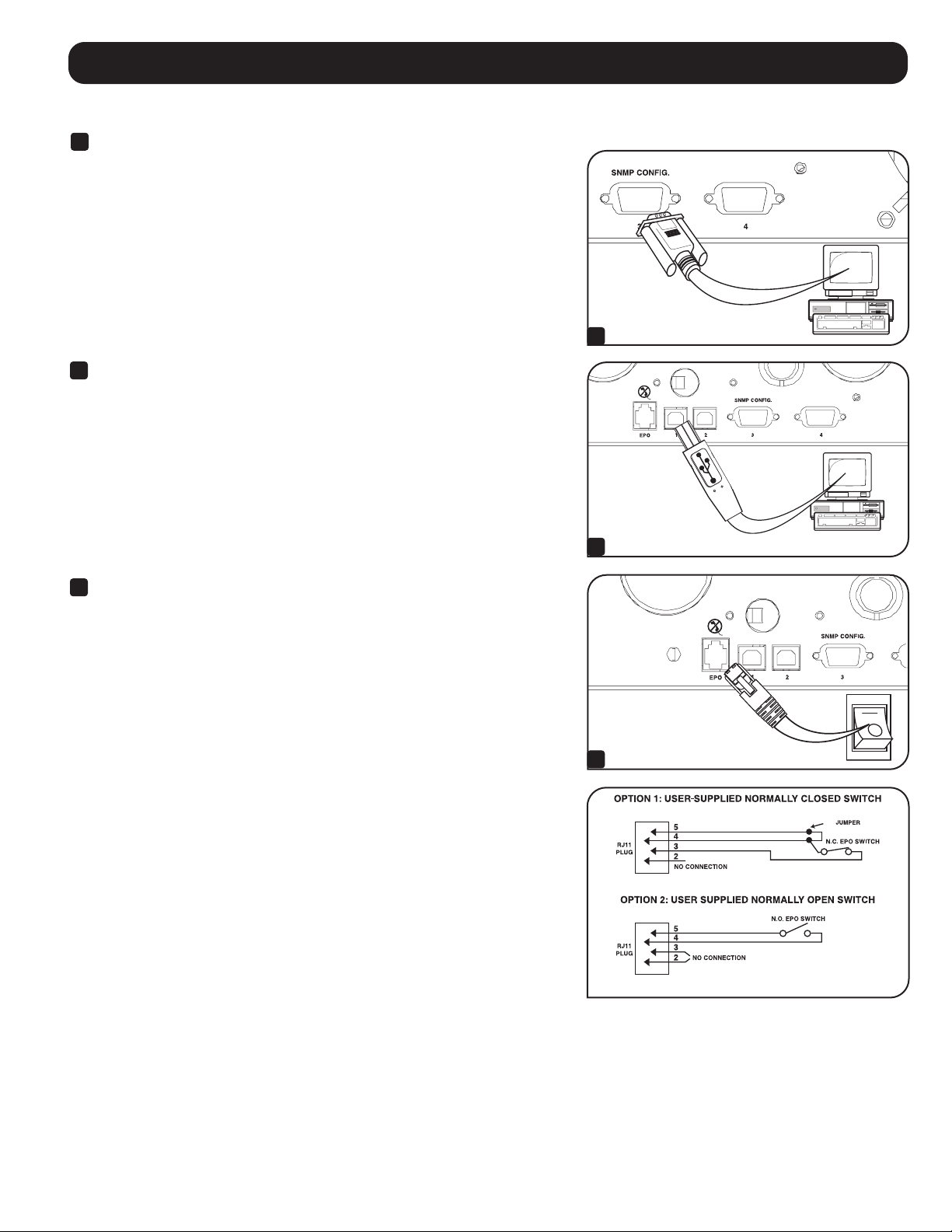

DB9 Port Connection

Using the DB9 cable provided, connect a DB9 port on your computer to a DB9 port on

your UPS. On the computer, install the Tripp Lite power protection software appropriate

to its operating system. A second computer with a DB9 port may be connected to the

second DB9 port if desired.

EPO Circuit Diagrams

4-5

(UPS will turn off if EPO cord is cut or EPO plug is disconnected)

Connection (Optional)

USB Port Connection

Using the USB cable provided, connect a USB port from a computer to a USB port on

your UPS. On the computer, install the Tripp Lite power protection software appropriate

to its operating system. A second USB computer may be connected to the second USB

port if desired.

EPO Port Connection

Using the RJ11 cable provided, connect the Emergency Power Off (EPO) port of your

UPS to a user-supplied normally closed or normally open switch according to the circuit

diagram below. The EPO port is not a phone line surge protector; do not connect a

phone line to this port.

Buttons (Front Panel)

Basic Operation

Use the POWER button to switch your UPS between its four modes of operation.

OFF: No indicator lights are on. The UPS is completely shut down for storage or shipping. If the UPS is connected to AC

power, it will start up in STANDBY mode. If the UPS is not connected to AC power and the POWER button is pressed for two

seconds, the UPS will “cold start” into INVERT mode.

STANDBY: The “ ” light is flashing. The UPS is receiving AC power and using it to charge its batteries, but its outlets are not

active. Pressing the POWER button while the UPS is in STANDBY will put the UPS in the ON mode. Unplugging the UPS or

cutting AC power while the UPS is in STANDBY will put the UPS in the OFF mode.

ON: The “ ” light is on. The UPS is receiving AC power, charging its batteries and delivering power to connected equipment.

If AC power is lost while the UPS is ON (i.e. a blackout occurs), the UPS will switch into INVERT mode. Pressing the POWER

button while the UPS is ON will put the UPS in STANDBY mode.

INVERT: The “ ” light is flashing. The UPS is powering connected equipment from battery backup. If AC power is restored,

the UPS will switch to the ON mode. Pressing the POWER button while the UPS is in INVERT will put the UPS into the OFF

mode. If the UPS is in INVERT and its batteries are drained, the UPS will switch to the OFF mode until AC power is restored,

then switch to the ON mode.

Use the MUTE/TEST button to do two things:

SILENCE ALARM: Your UPS has three alarms. The first, the INVERT alarm, emits four short beeps every ten seconds when

the UPS is in INVERT mode, to warn you that AC power has failed. The second, the OVERLOAD alarm, emits short, rapid

beeps when the UPS is in INVERT mode if the total power draw of connected equipment exceeds the UPS output capacity,

to warn you to reduce the load. The third, the Low Battery alarm, emits a constant beep when the UPS is in INVERT mode

and its batteries are very nearly depleted, to warn you that connected equipment must shut down. To silence the INVERT

or OVERLOAD alarms, press the MUTE/TEST button. The LOW BATTERY alarm will only stop when the UPS switches to the

OFF or ON mode.

SELF-TEST: If your UPS is in the ON mode and has a load connected, you may test its batteries by pressing the MUTE/

TEST button for two seconds. The UPS will switch to INVERT mode for several seconds. Normally, the INVERT alarm (four

short beeps) will sound, indicating that the system is working properly. If the OVERLOAD alarm (short, rapid beeps) sounds,

reduce the load on the UPS. If the LOW BATTERY alarm (a constant beep) sounds, your UPS batteries may need replacing,

your external battery connection may be loose or the batteries may simply be less than fully charged. Check the external

battery connection, let the UPS charge for 12 hours, then perform a second self-test. If the LOW BATTERY alarm sounds

again, contact Tripp Lite for service. Do not unplug your UPS to test its batteries, or you will remove safe electrical grounding

and may introduce a damaging surge into your network connections.

Indicator Lights (Front Panel)

All Indicator Light descriptions apply when the UPS is plugged into a wall outlet and turned ON.

POWER: Lights green when the UPS is receiving AC power. Illuminates constantly when the UPS is in the ON mode,

indicating that batteries are charging and connected equipment is receiving filtered AC power. Flashes while in STANDBY

mode to indicate that batteries are charging but connected equipment is not receiving power.

VOLTAGE CORRECTION: Lights green whenever your UPS is automatically correcting high or low AC line voltage. The UPS

will also click gently. These are normal, automatic operations of your UPS, and no action is required on your part.

BATTERY CHARGE: This multicolored light displays 7 separate UPS battery charge conditions. It will turn from red (low)

to yellow (medium) to green (full) to show you the level of battery charge. If the light is constant, your UPS is in the ON or

STANDBY mode, operating from line power, and the battery is charging. If the light is flashing, your UPS is in the INVERT

mode, operating from battery, and the battery is discharging. If the light is flashing red, your UPS is in the INVERT mode and

is nearly out of power: you should save files and shut down your equipment immediately.

OUTPUT LOAD: This multicolored light shows how heavy your UPS load is. Steady green indicates a light load, steady

yellow a medium load. When the light is red, your UPS is supporting a load above 85% of its capacity. If the red light begins

flashing, then your UPS is severely overloaded. Immediately remove load from the UPS until the light stops flashing.

BATTERY WARNING: Lights red if your UPS self-test (initiated with the Mute/Test Switch) reveals a low battery charge or

internal fault. If this light turns on, let the UPS charge for 12 hours then perform a second self-test. If the light stays on,

contact Tripp Lite for service.

Basic Operation

Other UPS Features (Rear Panel)

AC Receptacles

Your UPS features 15-amp, 20-amp and 30-amp AC outlets. These output receptacles provide your connected equipment

with AC line power during normal operation and battery power during blackouts and brownouts. The UPS protects equipment

connected to these receptacles against damaging surges and line noise. If you have a serial or USB connection to your

UPS, you can remotely reboot connected equipment by turning the UPS OFF and ON using Tripp Lite’s PowerAlert

Software.

Selected outlets may be remotely switched OFF and ON individually using Tripp Lite UPS software without interrupting power

to equipment connected to the other outlets. The UPS also features unswitched outlets, which may not be individually

switched OFF. See software instructions for details.

15 amp NEMA

5-15R

20 amp NEMA

5-20R

30 amp NEMA

L6-30R

30 amp NEMA

L14-30R

Smart DB9 Ports

Your UPS features 2 DB9 ports that may be used to connect the UPS to a DB9 port on any workstation or server. Use with

Tripp Lite cabling and PowerAlert Software to monitor and manage network power and automatically save open files and shut

down equipment during a blackout (see Connection.) The DB9 port labeled “SNMP Config” is also used while

configuring Tripp Lite SNMP Adapters.

Smart USB Ports

Your UPS features 2 USB ports that may be used to connect the UPS to a USB port on any workstation or server. Use with

Tripp Lite cabling and PowerAlert Software to monitor and manage network power and automatically save open files and shut

down equipment during a blackout (see Connection.)

EPO (Emergency Power Off) Port

Your UPS features a EPO port that may be used to connect the UPS to a contact closure switch to enable emergency inverter

shutdown. (See Connection.)

Accessory Slot

Remove the small cover panel from this slot to install optional accessories to remotely monitor and control your UPS. Refer

to your accessory’s manual for installation instructions. Visit tripplite.com for more information, including a list of available

SNMP, network management and connectivity products.

External Battery Connector

Use to connect your UPS to an external battery pack. The specifications section of this manual lists the Tripp Lite external

battery packs that are compatible with your model. Refer to the instructions provided with the battery pack for complete

connection information and safety warnings.

Basic Operation

Storage and Service

Input Breakers

Prevents high input current from damaging the UPS or the attached load. If this breaker trips, make sure your UPS is

connected to nominal 208V AC power before resetting the circuit breaker by pushing the breaker levers to reset.

Output Breakers

Your UPS features 3 breakers that protect your UPS from output overload. If one or more breakers trip, remove some of the

load on the circuit(s) and allow the UPS to cool before resetting the circuit(s) by pressing the breaker switch(es).

Power Sensitivity Adjustment

This dial is normally set fully counterclockwise, which enables the UPS to protect against waveform distortions in its AC

input. When such distortion occurs, the UPS will normally switch to providing pure sine wave power from its battery reserves

for as long as the distortion is present. In some such as in areas with poor utility power or where the UPS input power

comes from a backup generator, chronic waveform distortion could cause the UPS to switch to battery too frequently,

draining its battery reserves. You may be able to reduce how often your UPS switches to battery due to waveform distortion

by experimenting with different settings for this dial. As the dial is turned clockwise, the UPS becomes more tolerant of

variations in its input power’s AC waveform.

Note: The further the dial is adjusted clockwise, the greater the degree of waveform distortion the UPS will allow to pass to connected

equipment.

When experimenting with different settings for this dial, operate connected equipment in a safe test mode so that the effect

on the equipment of any waveform distortions in the UPS output can be evaluated without disrupting critical operations.

Ground Screw

Use this to connect any equipment that requires a chassis ground.

Storage

Before storing your UPS, place it in the OFF mode by reversing the Connection procedure: use the POWER button to place the UPS in

STANDBY mode, unplug the UPS, set the double-pole input breaker to the "OFF" position and disconnect the external battery pack. If you

store your UPS for an extended period of time, recharge the UPS batteries once every three months by following Steps 1, 2 and 3 in the

Connection section and allowing the UPS to charge its batteries for 4-6 hours before placing it back in storage. If you leave your UPS

batteries discharged for an extended period of time, they will suffer a permanent loss of capacity.

Service

A variety of Extended Warranty and On-Site Service Programs are also available from Tripp Lite. For more information on service,

visit tripplite.com/support. Before returning your product for service, follow these steps:

1. Review the installation and operation procedures in this manual to insure that the service problem does not originate from a misreading

of the instructions.

2. If the problem continues, do not contact or return the product to the dealer. Instead, visit tripplite.com/support.

3. If the problem requires service, visit tripplite.com/support and click the Product Returns link. From here you can request a Returned

Material Authorization (RMA) number, which is required for service. This simple on-line form will ask for your unit's model and serial

numbers, along with other general purchaser information. The RMA number, along with shipping instructions will be emailed to you. Any

damages (direct, indirect, special or consequential) to the product incurred during shipment to Tripp Lite or an authorized

Tripp Lite service center is not covered under warranty. Products shipped to Tripp Lite or an authorized Tripp Lite service center must have

transportation charges prepaid. Mark the RMA number on the outside of the package. If the product is within its warranty period, enclose a

copy of your sales receipt. Return the product for service using an insured carrier to the address given to you when you request the RMA.

Specifications

Model SMART5000RT3U

Nominal voltage and input range: 208V~; 151-260V~

Nominal input frequency and tolerance: 60 Hz (+/- 5 Hz)

Nominal output voltage: 208V~ sinusoidal in line mode and 208V~ sinusoidal in battery mode

Nominal output frequency: 60 Hz (+/- 0.5 Hz)

Output voltage regulation in line mode: 208V~/120V~ (+20% / - 10%)

Output voltage regulation in battery mode: 120V~ (+/-5%)

Nominal output power in W / VA: 4000W / 5000VA

Output voltage waveform: Sinusoidal in line mode and in battery mode

Maximum output current @ P. F. 22A @ 208V~ / 38A @ 120V

(24A @ 208V~ / 40A @ 120V WITH 50A PLUG OR HARDWIRED INPUT)

P.F. = 0.8

Maximum harmonic distortion of output voltage at full resistive load: 3%

Efﬁciency with nominal load: 94%

Maximum operating altitude at 100% of nominal power: 6561 ft. (2000 m)

Online overload capability: 125% for 10 minutes

Overload capacity in battery mode: 105% @ 0.5 seconds

Current limitation: Input 1x 30A; Output: 3x 15A

Autonomy time at full load: 16 minutes @ 4000W

Battery recharge time: 4 hours

Transfer time: 2 milliseconds typical (4 milliseconds max)

Outlets: 10 X 5-15R, 2 X 5-20R, 1 X L6-30, 1 X L14-30 outlets

with battery backup, regulation and surge

Maximum input current: 24A (27A with 50A Plug or Hardwired Input)

Product Registration and Regulatory Compliance

Product Registration

Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.

FCC Notice, Class A

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must

accept any interference received, including interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a resi-

dential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. The user must use shielded cables and

connectors with this equipment. Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment.

Regulatory Compliance Identification Numbers

For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique series number. The series number can be found on the

product nameplate label, along with all required approval markings and information. When requesting compliance information for this product, always refer to the series number. The

series number should not be confused with the marketing name or model number of the product.

Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual products.

Note on Labeling

Two symbols are used on the label.

V~ : AC Voltage

V : DC Voltage

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-10-009 932159_RevD

Manual de Operación

UPS SmartPro

para Instalación de 3U en Rack

Modelo: SMART5000RT3U

(Número de Serie del Módulo de Potencia: AGSM5000Y3U3I)

(Número de Serie del Módulo de Baterías: AGBP4860Y3U)

No conveniente para los usos móviles.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

es una marca registrada de Tripp Lite.

Importantes Instrucciones de Seguridad 12

Montaje 13

Conexión 14

Operación Básica 16

Almacenaje y Servicio 19

Especificaciones 19

Avisos 20

English 1

Français 21

Importantes Instrucciones de Seguridad

GUARDE ESTAS INSTRUCCIONES.

Este manual contiene advertencias e instrucciones importantes que deben seguirse durante la instalación, operación y

almacenaje de todos los no-breaks / sistemas UPS de Tripp Lite. La falta de observar estas advertencias podría afectar

su garantía.

Advertencias Sobre la Instalación

• Levante con cuidado los UPS. Debido al considerable peso de los sistemas UPS para montaje en rack, su transporte e instalación

deberá ser realizada al menos por dos personas.

• Instale el sistema UPS bajo techo, alejado de calor o de la humedad excesiva, del polvo o de la luz solar directa.

• Para obtener mejores resultados, mantenga la temperatura ambiental entre 0° C y 40° C (entre 32° F y 104° F).

• Mantenga espacio suficiente alrededor del sistema UPS para permitir una ventilación adecuada. No obstruya las ranuras ni las salidas

del ventilador.

• No monte esta unidad con el panel frontal o con el panel trasero hacia abajo (Bajo ningún ángulo o inclinación). Si lo monta

de esta manera, inhibirá seriamente el sistema de enfriamiento interno de la unidad; lo que finalmente causará daños al

producto que no están cubiertos por la garantía.

Advertencias Sobre la Conexión

• Conecte su sistema UPS a una toma de energía de CA con conexión adecuada a tierra. No modifique la clavija de tal manera que se

elimine la conexión a tierra. No utilice adaptadores que eliminan la línea de conexión a tierra.

• No conecte el sistema UPS a sí mismo; esto lo dañará y anulará su garantía.

• Si conecta el sistema UPS a un generador motorizado de energía de CA, el generador debe suministrar energía filtrada y limpia, apta

para computadoras. La conexión de su sistema UPS a un generador anulará el Seguro Vitalicio Básico (no disponible fuera de EE.UU. o

Canadá).

Advertencias Sobre la Conexión de Equipos

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecuentemente

causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

• No conecte supresores de sobretensiones o cables de extensión a la salida de su UPS. Esto puede sobrecargar al UPS y anulará las

garantías del supresor de sobretensiones y del UPS.

Advertencias Sobre las Baterías

• Debido a que las baterías presentan un peligro de choque eléctrico y quemaduras por las altas corrientes de cortocircuito, tome las

precauciones adecuadas. No deseche las baterías en un incinerador. No abra las baterías. No ponga los terminales de la batería en corto

o en puente con ningún objeto. Apague y desconecte el UPS antes de reemplazar la batería. Sólo debe cambiar las baterías personal

técnico debidamente capacitado. Use herramientas con mangos aislados y reemplace las baterías existentes con el mismo número y tipo

de baterías nuevas (plomo-ácido selladas). Las baterías del UPS son reciclables. Consulte la reglamentación local para los requisitos de

disposición de desechos o visita tripplite.com/support/recycling-program para reciclar información. Tripp Lite ofrece una línea completa de

Cartuchos de reemplazo de batería para UPS (R.B.C.). Visite Tripp Lite en la web en tripplite.com/products/battery-finder/ para localizar la

batería de reemplazo específica para su UPS.

• No utilice el sistema UPS sin conectarlo con uno o más bancos de baterías externas, a menos que se trate de un reemplazo de baterías

externas mientras el equipo se encuentra encendido.

• Cuando añada bancos de baterías externas, use únicamente bancos del voltaje y tipo recomendados por Tripp Lite.

No conecte ni desconecte los bancos de baterías cuando el sistema UPS está operando mediante sus baterías.

• Durante el intercambio instantáneo de las baterías mientras el equipo se encuentra encendido, el sistema UPS no suministrará energía

de respaldo en caso de producirse un apagón o cualquier otro tipo de interrupción del suministro eléctrico.

Reciclaje de UPS y Baterías

Por favor recicle los productos de Tripp Lite. Las baterías usadas en los productos de Tripp Lite son baterías selladas de Plomo-

Ácido. Estas baterías son altamente reciclables. Refiérase por favor a sus códigos locales para requerimientos de desecho.

Puede llamar a Tripp Lite para reciclar, información al +1.773.869.1234.

Puede acudir al sitio Web de Tripp Lite en busca de información actualizada sobre el reciclaje de baterías o cualquier producto

de Tripp Lite. Siga por favor este enlace: tripplite.com/support/recycling-program/

Montaje

Su UPS puede instalarse en rack de 4 o 2 postes. Para instalar el UPS (módulo de potencia + módulo de baterías externas) en un rack de

2 postes, compre los accesorios apropiados, se venden por separado (ordene # modelo 2POSTRMKITHD de Tripp Lite). Para instrucciones

de instalación, vea el manual del propietario del 2POSTRMKITHD. Para instalar el UPS en un rack de 4 postes, use los accesorios incluidos

y siga el procedimiento detallado a continuación. Los procedimientos son para tipos comunes de racks y pueden no ser apropiados para

todas las configuraciones de rack. Antes de la instalación, el usuario debe determinar la adecuación de los accesorios y procedimientos.

PRECAUCIÓN: El equipo para instalación en rack puede ser extremadamente pesado—tenga cuidado al mover o levantar el

equipo. De ser necesario, use uno o más ayudantes.

Instalación en Rack de 4 Postes

Instalación en Rack con Orificios Cuadrados

Las espigas de plástico

incluidas soportarán temporalmente los

entrepaños

para instalación en rack, vacíos, mientras usted instala

los accesorios de instalación permanentes. Inserte una espiga cerca

del centro del soporte frontal y posterior de cada entrepaño, como se

muestra. (Cada soporte frontal tiene 6 orificios y cada soporte trasero

tiene 3 orificios). Las espigas abrocharán es su lugar.

Después de instalar las espigas, expanda cada entrepaño para

hacer coincidir la profundidad de los rieles de su rack. Las espigas

ajustarán a través de los orificios cuadrados en los rieles del rack

para soportar los entrepaños. Consulte las etiquetas en la unidad

de rack para confirmar que los entrepaños estén nivelados en todas

direcciones.

Nota: El borde de apoyo de cada entrepaño debe apuntar hacia adentro.

Asegure permanentemente los entrepaños

a los rieles de instalación

usando los tornillos y las arandelas de copa

como se muestra. Coloque 6

tornillos en total en el frente y 4 tornillos en total en la parte posterior.

Apriete todos los tornillos antes de continuar.

Advertencia: No intente instalar su equipo hasta que haya

insertado y apretado los tornillos requeridos. Las espigas de

plástico no soportarán el peso de su equipo.

Coloque los soportes de instalación de su equipo a los orificios de instalación

del frente del gabinete usando los accesorios incluidos con su equipo. Las

"orejas" del soporte de instalación deben apuntar al frente. (Algún equipo

puede tener preinstalados o integrados los soportes de instalación).

Con la ayuda de un asistente (si fuera necesario), levante su equipo

y deslícelo en los entrepaños. Coloque los soportes de instalación del

equipo en los rieles de instalación delanteros con los tornillos y arandelas

suministrados por el usuario

. Apriete con firmeza todos los tornillos.

Instalación en Rack con Orificios Roscados

Alinee el riel de instalación

a lo largo de la superficie interior de los

postes del rack

de modo que las bridas en los extremos del riel

envuelvan las superficies frontal y posterior de los postes y los orificios

del riel coincidan con los orificios roscados en el poste del rack.

Asegure permanentemente los entrepaños

los rieles de

instalación usando tornillos y arandelas, suministradas por el

usuario,

para su rack como se muestra. Coloque 6 tornillos en

total en el frente y 4 tornillos en total en la parte posterior.

Apriete todos los tornillos antes de continuar.

Advertencia: No intente instalar su equipo hasta que haya

insertado y apretado los tornillos y tuercas requeridos.

Siga los pasos

de las instrucciones de Instalación en Rack

con Orificios Cuadrados (arriba) para instalar firmemente su equipo

de 3U.

Conecte a su sistema UPS un banco de baterías externas cargado.

Su sistema UPS no cuenta con baterías internas, y debe estar conectado a un banco externo

de baterías para que pueda funcionar. Siga las instrucciones para la instalación y el montaje

del banco de baterías del manual de operación del mismo. Asegúrese de que los cables estén

perfectamente insertados dentro de sus respectivos conectores. Es normal que durante la

conexión de la batería se produzcan algunas chispas. El sistema UPS no funcionará hasta que

esté conectado a un banco externo de baterías cargadas.

Nota: El sistema UPS funcionará adecuadamente desde la puesta en marcha inicial, no ob-

stante, la autonomía máxima de la batería de la unidad solo se alcanzará después de que se

haya cargado durante 24 horas.

Clavija NEMA L6-30P

Conexión

Coloque el breaker de doble polo en posicion de

“ENCENDIDO”

(hacia el lado izquierdo del panel trasero).

Enchufe el cable del sistema UPS a una toma eléctrica.

Una vez conectado el sistema UPS, éste se encuentra en modo STANDBY (reserva). Se activa

el ventilador y el LED “

” empieza a parpadear. Las tomas del sistema UPS no se activarán

hasta encender el sistema.

Este sistema UPS cuenta con una clavija para 30 amp. Sin embargo, un técnico debidamente

capacitado puede cambiar esta clavija por una de 50 amp proporcionada por el usario. Lo

anterior producirá una alteración en la capacidad del sistema UPS. Para obtener mayor

información, consulte las especificaciones.

Enchufe su equipo al sistema UPS.

Este sistema UPS está diseñado para respaldar únicamente equipo de cómputo. Usted lo

sobrecargará si conecta electrodomésticos, impresoras láser o supresores de pico a las tomas

del dispositivo.

Encienda su sistema UPS (ON).

• Oprima el botón “POWER” (alimentación)

• Presione el botón durante un momento, hasta que el LED “

” deje de parpadear y se

mantenga encendido

• Deje de oprimir el botón

El sistema UPS ya está encendido y sus salidas de CA están activas.

4-5

El sistema UPS funcionará apropiadamente sin estas conexiones.

Conexión de Puerto DB9

Con ayuda del cable DB9 proporcionado, conecte un puerto DB9 de su computadora

a un puerto DB9 de su sistema UPS. Instale en la computadora el software de

protección de energía de Tripp Lite que corresponda al sistema operativo. Si así lo

desea, puede conectar otra computadora que tenga un puerto DB9 al segundo puerto

DB9.

Diagramas de circuitos EPO

(UPS will turn off if EPO cord is cut or EPO plug is disconnected)

Conexiones (Opcionales)

Conexión con un puerto USB

Con ayuda del cable USB proporcionado, conecte un puerto USB de una computadora

a un puerto USB de su sistema UPS. Instale en la computadora el software de

protección de energía de Tripp Lite que corresponda al sistema operativo. Si así lo

desea, es posible conectar otra computadora al segundo puerto USB.

Conexión con un puerto EPO

Con el cable RJ11 proporcionado, conecte el puerto para desconexión de emergencia

(EPO) de su sistema UPS con un interruptor normalmente abierto o cerrado,

proporcionado por el usuario, de acuerdo con el diagrama siguiente. El puerto EPO

no es un supresor de picos para línea telefónica, por lo que no deberá conectarlo con

este tipo de líneas.

Botones (Panel Frontal)

Operación Básica

Para elegir alguno de los cuatro modos de funcionamiento del sistema UPS, use el botón POWER (alimentación).

OFF (apagado): No están encendidas las luces del indicador. El sistema UPS está completamente apagado para efectos

de almacenamiento o transporte. Si se conecta el sistema UPS a la energía de CA, arrancará en la modalidad STANDBY

(reserva). De no ser así, y si se oprime durante dos segundos el botón POWER el sistema UPS “arranca en frío” en la

modalidad INVERT (invertir).

STANDBY (reserva): La luz indicadora “ ” parpadea. El sistema UPS recibe voltaje de CA mediante el cual carga sus

baterías; sin embargo, sus tomas no están activas. Si se oprime el botón POWER cuando el sistema UPS está en STANDBY

el sistema UPS pasará al modo ON (encendido). Si desenchufa el sistema UPS o se interrumpe el suministro de CA estando

dicho sistema en STANDBY esto hará que el UPS quede en modo OFF (apagado).

ON (encendido): La luz indicadora “ ” está encendida. El sistema UPS recibe energía de CA, carga sus baterías y alimenta

al equipo que esté conectado. Si se interrumpe la energía de CA mientras el sistema UPS está encendido (por ejemplo, se

produce un apagón), el UPS cambia al modo INVERT (invertir). Si se oprime el botón POWER cuando el sistema UPS está

en ON (encendido), el sistema pasará al modo STANDBY (reserva).

INVERT (invertir): La luz indicadora “ ” parpadea. El sistema UPS alimenta al equipo que tiene conectado mediante el

respaldo de batería. Si se restaura la energía de CA, el sistema UPS cambia a modo ON (encendido). Si se oprime el botón

POWER cuando el sistema UPS está en INVERT, el UPS pasará al modo OFF (apagado). Si el sistema UPS está en modo

INVERT y sus baterías se agotan, el UPS cambiará al modo OFF hasta que se restaure la energía de CA; cuando esto

suceda, cambiará a modo ON.

Use el botón MUTE/TEST (silenciar / probar) para hacer lo siguiente:

Silenciar la alarma: El sistema UPS cuenta con tres alarmas. La primera es la alarma INVERT. Cuando el sistema UPS

está en modo INVERT, produce cuatro sonidos breves cada diez segundos para advertirlo de que hay una interrupción en

la energía de CA. La segunda alarma es la OVERLOAD (sobrecarga). Cuando el sistema UPS está en modo INVERT, y si el

consumo de voltaje total del equipo que está conectado excede la capacidad de salida del sistema, emite sonidos rápidos

y breves para avisarle de la necesidad de reducir la carga. La tercera alarma es la de Low Battery (batería baja). Cuando

el sistema UPS está en modo INVERT y las baterías están casi agotadas, emite un sonido constante para advertirle de la

necesidad de apagar todo el equipo que está conectado. Para silenciar las alarmas INVERT u OVERLOAD oprima el botón

MUTE/TEST (silenciar / apagar). La alarma LOW BATTERY se silenciará sólo cuando los interruptores del sistema UPS están

en modo OFF u ON.

Prueba de Baterías y Alarmas: Si el sistema UPS está en modo ON y tiene carga conectada, usted puede probar las

baterías oprimiendo el botón MUTE/TEST (silenciar/ prueba) durante dos segundos. El sistema UPS cambiará al modo

INVERT durante varios segundos. Normalmente, debe sonar la alarma INVERT (cuatro sonidos breves), indicando así que el

sistema funciona adecuadamente. Si suena la alarma OVERLOAD (sonidos breves y rápidos), reduzca la carga del sistema

UPS. Si suena la alarma LOW BATTERY (sonido constante), es probable que sea necesario reemplazar las baterías del

sistema UPS, o que la conexión de la batería externa esté floja, o que las baterías no estén totalmente cargadas. Revise la

conexión de la batería externa, deje cargando el sistema UPS durante 12 horas, entonces realice una segunda prueba. Si

la alarma LOW BATTERY (batería baja) continúa sonando, póngase en contacto con Tripp Lite para solicitar servicio técnico.

Para probar las baterías de su sistema UPS no desconecte éste; de lo contrario, podría eliminar la conexión a tierra e

introducir una peligrosa sobretensión en las conexiones de su red.

Luces Indicadoras (Panel Frontal)

Todas las descripciones de las luces indicadoras son válidas mientras el no-break / sistema UPS esté conectado a una toma de

energía eléctrica y esté encendido.

ALIMENTACIÓN: Cuando el sistema UPS recibe energía de CA las luces son verdes. Permanecen encendidas cuando el

sistema UPS están en modo ON (encendido), lo cual indica que las baterías se están cargando y el equipo conectado está

recibiendo energía de CA filtrada. Parpadea cuando está en modo STANDBY (reserva), indicando así que las baterías se

están cargando pero que el equipo conectado no está recibiendo energía.

CORRECCIÓN DE VOLTAJE: Se ilumina de color verde cuando el sistema UPS corrige automáticamente un voltaje de línea

CA alto o bajo. El UPS producirá ligeros chasquidos. Se trata de un funcionamiento normal y automático de su sistema UPS,

y no requiere de acción alguna de su parte.

RECARGA DE BATERÍAS: Esta luz multicolor despliega 7 condiciones diferentes de la recarga de las baterías del sistema

UPS. Pasa del rojo (bajo nivel) al amarillo (nivel medio) hasta llegar al verde (carga total), indicando así el nivel de la carga

de las baterías. Si la luz es permanente, el sistema UPS está en modo ON o STANDBY, el UPS está operando con la

energía comercial y la batería se está cargando. Si la luz parpadea, el sistema UPS está en modo INVERT, funciona con la

energía de las baterías y ésta se está descargando. Si la luz produce parpadea en color rojo, el sistema UPS está en modo

INVERT y casi no cuenta con energía por lo que usted deberá guardar sus archivos y apagar su equipo de inmediato.

CARGA DE SALIDA: Esta luz multicolor indica la magnitud de la carga de su sistema UPS. La luz verde continua indica una

carga ligera; una luz amarilla continua, una carga mediana. Cuando la luz es roja, el sistema UPS alimenta una carga que

rebasa el 85% de su capacidad. Si la luz roja empieza a parpadear, su sistema UPS está peligrosamente sobrecargado.

Desconecte de inmediato la carga del sistema UPS hasta que la luz deje de parpadear.

ADVERTENCIA SOBRE LA BATERÍA: La luz es roja si la prueba del sistema UPS (iniciando mediante el interruptor Mute/

Test) indica que la carga de la batería es baja o hay una falla interna. Si esta luz se enciende, deje cargando al sistema UPS

durante 12 horas, entonces realice una segunda prueba. Si permanece encendida en forma continua, póngase en contacto

con Tripp Lite para solicitar servicio técnico.

Operación Básica

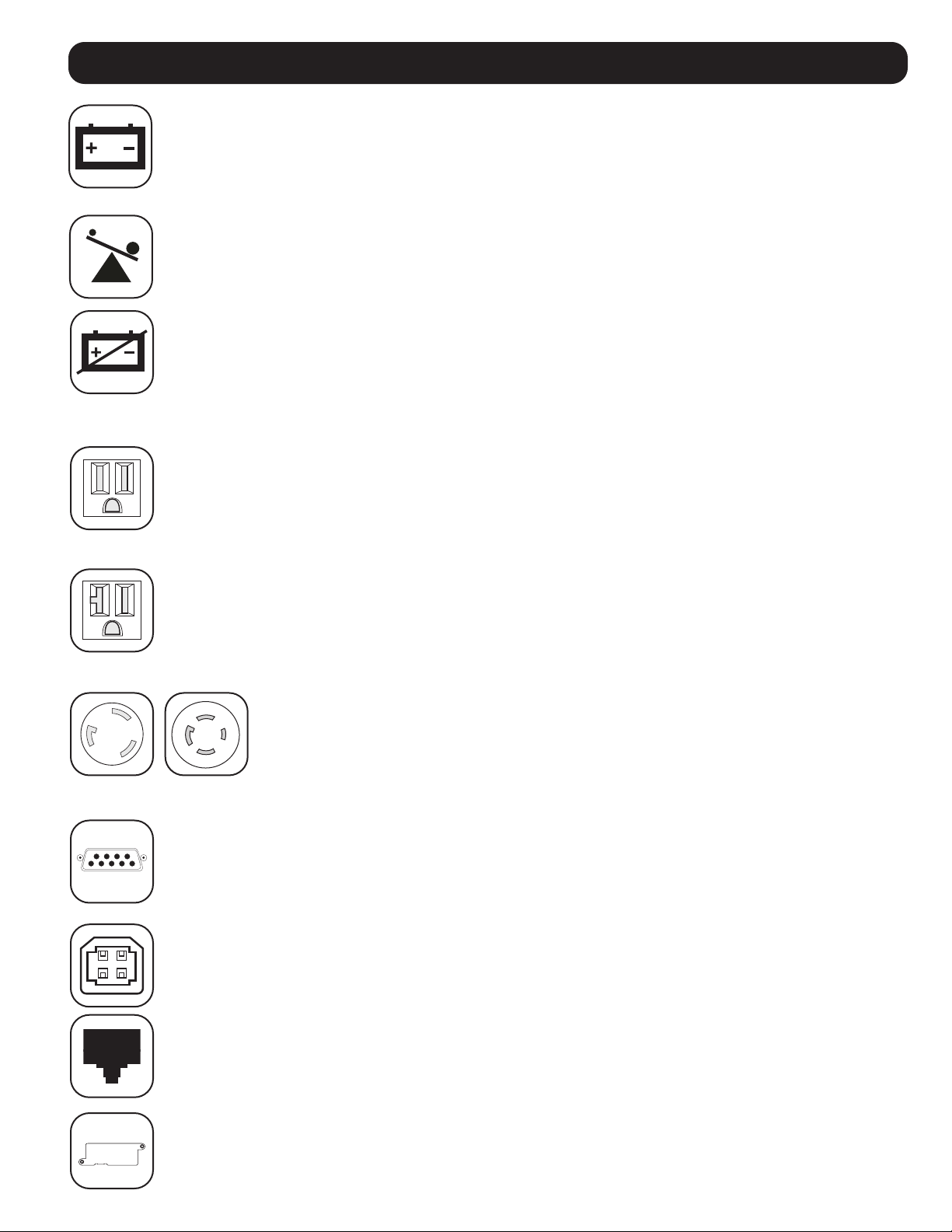

Otras Funciones del Sistema UPS (Panel Posterior)

Contactos de AC

El sistema UPS cuenta con tomas de CA de 15 amp, 20 amp y 30 amp. Los contactos de salida de su no-break/ sistema

UPS suministran energía de CA al equipo conectado durante condiciones normales de operación y energía de batería

durante apagones y caídas de voltaje. El sistema UPS protege al equipo que está conectado en estos contactos contra

daños causados por picos y ruido de línea. En caso de que hubiera conexiones USB en su sistema UPS, para reiniciar de

manera remota el equipo conectado, encienda y apague el sistema UPS con ayuda del software PowerAlert

de Tripp Lite.

Para encender y apagar de manera remota e individual el equipo conectado a algunos contactos, se usa el software del

sistema UPS Tripp Lite, sin necesidad de interrumpir el suministro de energía al resto del equipo conectado a los otros

contactos. El sistema UPS también cuenta con contactos sin conmutación, los cuales no es posible apagar de manera

independiente. Para mayores detalles, consulte las instrucciones relativas al software.

15 amp NEMA

5-15R

20 amp NEMA

5-20R

30 amp NEMA

L6-30R

30 amp NEMA

L14-30R

Puertos DB9 inteligentes

El sistema UPS cuenta con dos puertos DB9 mediante los cuales se conecta con el puerto DB9 de una estación de trabajo

o servidor. Utilice junto con el cableado Tripp Lite y con el software PowerAlert para monitorear y administrar la alimentación

de la red, guardar automáticamente archivos que estén abiertos y apagar el equipo en caso de producirse un apagón

(véase Conexión). El puerto DB9 identificado como “SNMP Config” también se utiliza para configurar los adaptadores

SNMP de Tripp Lite.

Puertos USB inteligentes

El sistema UPS cuenta con dos puertos USB mediante los cuales se conecta con el puerto USB de una estación de trabajo

o servidor. Utilice junto con el cableado Tripp Lite y el software PowerAlert para monitorear y administrar la alimentación de

la red, para guardar automáticamente archivos que estén abiertos y para apagar el equipo en caso de producirse un

apagón (véase Conexión).

Puerto EPO (apagado de emergencia, Emergency Power-Off)

El sistema UPS cuenta con un puerto EPO mediante el cual se conecta con un interruptor de cierre por contacto para la

activación del paro de emergencia del inversor. Véase Conexión.

Ranura para accesorios

Retire el pequeño panel que cubre esta ranura para instalar accesorios opcionales utilizados en el monitoreo y control

remoto del sistema UPS. Consulte las instrucciones para la instalación que se detallan en el manual de accesorios. Para

más información visite tripplite.com, incluyendo una lista de productos disponibles de SNMP, administración de red y

conectividad.

Operación Básica

Conector de baterías externas

Para conectar el sistema UPS con un banco de baterías externas. En la sección de especificaciones de este manual se

encuentra una lista de los bancos de baterías externas Tripp Lite que son compatibles con su modelo. Para obtener

información completa sobre conexiones y advertencias de seguridad, consulte las instrucciones que vienen con el banco

de baterías.

Corto circuito de entrada

Impide que una corriente de entrada elevada dañe al sistema UPS o a la carga. Si este corto circuito se dispara,

asegúrese de que el sistema UPS esté conectado a una energía nominal de 208V CA antes de restablecer el corto

circuito (empujando las pestañas del interruptor a la posición de restable-cimiento).

Corto circuitos de salida

El sistema UPS cuenta con tres corto circuitos que lo protegen de una sobrecarga en la salida. Si uno o varios de los

interruptores se dispararan, desconecte algunas de las cargas de los circuitos; esto permitirá que el UPS se enfríe, antes

de proceder a reestablecer el circuito o circuitos, oprimiendo el o los interruptores de los corto circuitos.

Ajuste de la sensitividad de la energía eléctrica

Este indicador normalmente está ajustado totalmente en sentido contrario a las manecillas del reloj; ello permite proteger

al UPS de distorsiones en el modo de onda presentes en la entrada de CA. Cuando se producen dichas distorsiones, el

sistema UPS normalmente hace un cambio para entregar una alimentación sinusoidal pura mediante sus baterías y

durante todo el tiempo que permanezca la distorsión. En el caso de regiones en las cuales el suministro de energía es

deficiente, o en aquellos casos en los que el sistema UPS se alimenta con un generador de respaldo, una distorsión

crónica en los modos de onda de la alimentación provoca que dicho sistema cambie con demasiada frecuencia a la

alimentación por baterías, con lo cual se agotan las reservas de éstas. Para reducir la frecuencia con la cual el sistema

UPS recurre a las baterías debido a la distorsión de los modos onda, haga pruebas con diversos valores de este indicador.

Conforme se va dando vuelta al indicar en sentido a las manecillas del reloj, el sistema UPS es más tolerante de las

variaciones que se producen en la onda de la energía de CA.

Nota: Cuando más se recorra el indicador en sentido a las manecillas del reloj, mayor será el grado de distorsión del modo de onda que

el sistema UPS permitirá que pase al equipo que tiene conectado.

Cuando se experimente con diferentes posiciones de este indicador, opere el equipo conectado en modo de prueba

protegido, de tal modo que sea posible evaluar el efecto producido en el equipo por las distorsiones de onda de salida del

sistema UPS, y sin perturbar operaciones importantes

Tornillo de tierra

Sirve para conectar equipo que requiere de una tierra para chasís.

Almacenaje y Servicio

Almacenaje

Antes de almacenar su UPS, coloquelo en modo de apagado inviertiendo el procedimiento de la conexion: use el boton de ENCENDIDO

para colocar el UPS en modo STANDBY, desconecte el UPS, coloque el breaker de doble polo en la posicion “APAGADO” y desconecte el

modulo de baterias externas.Si guarda su sistema UPS durante un periodo prolongado, recargue las baterías del sistema cada tres meses,

de acuerdo con lo indicado en los pasos 1, 2 y 3 de la sección Conexión; el sistema UPS deberá cargar las baterías entre 4 y 6 horas,

antes de volverlo a guardar. Si deja descargadas las baterías durante un periodo de tiempo prolongado, sufrirán una pérdida permanente

de capacidad.

Servicio técnico

Tripp Lite también pone a su disposición una variedad de Garantías extendidas y Programas de servicio técnico en el sitio. Si desea más

información sobre el servicio técnico, visite tripplite.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual para asegurarse de que el problema de

servicio no se debe a una mala lectura de las instrucciones.

2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite tripplite.com/support.

3. Si el problema exige servicio técnico, visite tripplite.com/support y haga clic en el enlace Devoluciones de productos. Desde aquí puede

solicitar un número de Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico. En este sencillo formulario en

línea se le solicitarán los números de serie y modelo de la unidad, junto con otra información general del comprador. El número RMA y

las instrucciones para el envío se le enviarán por correo electrónico. La presente garantía no cubre ningún daño (directo, indirecto,

especial o consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico de Tripp Lite

autorizado. Los productos enviados a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado deben tener prepagos los

cargos de transporte. Escriba el número RMA en el exterior del embalaje. Si el producto se encuentra dentro del período de garantía,

adjunte una copia de su recibo de venta. Envíe el producto para servicio técnico mediante un transportador asegurado a la dirección

que se le proporcionó cuando solicitó el número RMA.

Especificaciones

Modelo SMART5000RT3U

Voltaje nominal y rango de de entrada: 208 V~; 151-260 V~

Frecuencia nominal de entrada y tolerancia: 60 Hz (+/- 5 Hz)

Voltaje nominal de salida: 208V~ sinusoidal en modo de línea y 208V~ en modo de respaldo por batería

Frecuencia nominal de salida: 60 Hz (+/- 0.5 Hz)

Regulación del voltaje de salida en modo de línea: 208 V~/120 V~ (+20% / - 10%)

Regulación del voltaje de salida en modo de respaldo por batería: 120 V~ (+/-5%)

Potencia nominal de salida en W / VA: 4 000W / 5 000VA

Forma de onda de voltaje de salida: Sinusoidal en modo de línea y en modo de respaldo por batería

Corriente máxima de salida @ F.P. 22A @ 208 V~ / 38A @ 120 V (24A @ 208 V~ / 40A @ 120 V CON CLAVIJA

DE 50A O ENTRADA DE INSTALACIÓN ELÉCTRICA PERMANENTE)

F.P. = 0,8

Distorsión armónica máxima del voltaje de salida a plena carga resistiva: 3%

Eﬁciencia con carga nominal: 94%

Altitud máxima de operación al 100 % de la potencia nominal: 2 000 m [6 561 pies]

Capacidad de sobrecarga en línea: 125% por 10 minutos

Capacidad de sobrecarga en modo de respaldo por batería: 105% @ 0,5 segundos

Limitación de corriente: Entrada 1x 30A; Salida: 3x 15A

Tiempo de autonomía a plena carga: 16 minutos @ 4 000W

Tiempo de recarga de la batería: 4 horas

Tiempo de transferencia: 2 milisegundos típico (4 milisegundos máx.)

Tomacorrientes: 10 X tomacorrientes 5-15R, 2 X 5-20R, 1 X L6-30,

1 X L14-30 con respaldo por batería, regulación y supresión de sobretensiones

Corriente máxima de entrada: 24A (27A con Clavija de 50A o Entrada con Instalación Eléctrica Permanente)

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-10-009 932159_RevD

Cumplimiento de las normas de los números de identificación

Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en

la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas

para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los

productos reales.

Notas en el etiquetado

Se usan dos simbolos en las etiquetas

V~ : Voltaje CA

V : Voltaje CD

Avisos

Guide de l’utilisateur

Onduleur monté en bâti

3U SmartPro

Modèle : SMART5000RT3U

(Numéro de série du module de puissance : AGSM5000Y3U3I)

(Numéro de série du module de batteries : AGBP4860Y3U)

Non approprié aux applications mobiles.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

est une marque déposée de Tripp Lite.

Importantes consignes de sécurités 22

Montage 23

Conexión 24

Exploitation de base 26

Entreposage et entretien 29

Caractéristiques techniques 29

Avis 30

English 1

Español 11

Importantes consignes de sécurités

GARDEZ CES INSTRUCTIONS EN UN LIEU SÛR.

Le présent guide contient des instructions importantes qui doivent être suivies pendant l’installation, l’exploitation et

l’entreposage de tous les systèmes UPS Tripp Lite. Ne pas tenir compte de ces mises en garde pourrait affecter votre

garantie.

Mises en garde relatives à l’emplacement du système UPS

• Faites preuve de prudence en soulevant le système UPS. Les systèmes UPS en bâti étant extrêmement lourds, au moins deux personnes

sont requises pour les soulever et les installer.

• Installez votre système UPS à l’intérieur, loin de l’humidité, de la chaleur excessive, de la poussière et de la lumière directe du soleil.

• Pour une meilleure exécution, maintenez la température ambiante près de votre système UPS entre 0º C et 40º C

(32º F et 104º F).

• Laissez suffisamment d’espace tout autour du système UPS pour maintenir une bonne ventilation N’obstruez pas les ouvertures de ses

prises d’air ou de son ventilateur.

• Ne pas monter l'unité avec son panneau avant ou arrière à l'envers (quelque soit l'angle). Monter de cette façon va entraver

sérieusement le refroidissement interne de l'unité, endommageant le produit non couvert sous garantie.

Mises en garde relatives au raccord du système UPS

• Branchez votre système UPS à une prise de courant alternatif munie d’un contact de mise à la terre. Ne modifiez pas la prise du système

UPS de façon à éliminer sa connexion de terre. N’utilisez pas d’adaptateurs pour couper la prise de terre du système UPS.

• Ne branchez pas votre système UPS sur lui-même; ceci l’endommagera et annulera votre garantie.

• Si vous branchez votre système UPS à une génératrice de courant alternatif, celle-ci devra fournir du courant filtré de qualité

informatique à fréquence contrôlée. Connecter votre système UPS à un générateur annulera son assurance vie entière autorisée (non

disposible en dehors du Canada et des États Unis).

Mises en garde relatives au raccord de l’équipement

• Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait

susceptible de causer une panne de l'équipement de soutien vital ou d'affecter sérieusement sa sécurité ou son efficacité. Ne pas utiliser

cet équipement dans un milieu où il existe un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

• Ne pas brancher de parasurtenseurs ou de rallonges électriques à la sortie de l'onduleur. Cela risquerait de surcharger l'onduleur et

annulerait la garantie du parasurtenseur et de l'onduleur.

Mises en garde relatives à la batterie

• Parce que les batteries présentent un risque de choc électrique et de courant de court-circuit élevé, prenez les précautions nécessaires.

Ne pas jeter les batteries au feu. Ne pas ouvrir les batteries. Ne pas établir de court-circuit ou de pont entre les bornes de la batterie

avec un quelqconque objet. Débrancher et éteindre l'UPS avant de remplacer la batterie. Le remplacement de la batterie doit être confié

à du personnel de service qualifié. Utiliser des outils ayant des poignées isolées et remplacer les batteries existantes par des batteries

neuves du même numéro et du même type (batterie sans entretien). Les batteries UPS sont recyclables. Consultez les codes locaux

concernant les exigences d'élimination des déchets ou visiter tripplite.com/support/recycling-program pour information de recycler. Tripp

Lite offre une gamme complète decartouches de batterie de remplacement de système UPS (R.B.C.). Rendez visite à Tripp Lite sur le

Web à tripplite.com/products/battery-finder/ pour trouver la batterie de remplacement spécifique à votre UPS.

• N’utilisez pas ce système UPS sans le brancher à une ou plusieurs batteries externes à moins que vous ne remplaciez

ces dernières à chaud.

• Quand vous ajoutez des blocs-batteries externes, ne reliez que des unités du type et de la tension recommandés par Tripp Lite. Veillez à

ne pas brancher ni débrancher les blocs-batteries externes pendant que le système UPS puise de l’énergie de la batterie.

• Pendant le remplacement à chaud des blocs-batteries externes, votre système UPS ne fournira pas d’alimentation électrique de secours

en cas de panne de secteur et autres interruptions de courant.

Recyclage de l'onduleur et des batteries

Veuillez recycler les produits Tripp Lite. Les batteries utilisées dans les produits Tripp Lite sont des batteries au plomb scellées.

Ces batteries sont hautement recyclables. Se reporter aux codes locaux pour les exigences en ce qui a trait à l'élimination.

Vous pouvez appeler Tripp Lite pour des informations concernant le recyclage au +1.773.869.1234.

Vous pouvez vous rendre sur le site Web de Tripp Lite pour des informations actualisées sur le recyclage des batteries et des

produits Tripp Lite. Veuillez suivre ce lien : tripplite.com/support/recycling-program/

Montage

L'onduleur peut être monté en bâti dans un bâti à 4 ou 2 montants. Pour monter l'onduleur (module de puissance + module de batteries

externes) dans un bâti à 2 montants, acheter la quincaillerie appropriée, vendue séparément (commander le modèle Tripp Lite no

2POSTRMKITHD). Consulter le manuel de l'utilisateur du 2POSTRMKITHD pour les instructions d'installation. Pour monter l'onduleur dans

un bâti à 4 montants, utiliser la quincaillerie incluse et suivre la procédure décrite ci-dessous. Les procédures visent les types communs de

bâtis et peuvent ne pas convenir à toutes les configuration en bâti. L'utilisateur doit déterminer l'aptitude de la quincaillerie pour le

montage en bâti avant le montage.

MISE EN GARDE : L'équipement pour montage en bâti peut être extrêmement lourd — faire preuve de prudence au moment de

déplacer ou de soulever l'équipement. Utiliser l'aide d'un ou de plusieurs assistants au besoin.

Montage en bâti à 4 montants

Installation du bâti à trous carrés

Les chevilles en plastique incluses

supporteront temporairement

les étagères pour bâtis vides

au cours de l'installation de la

quincaillerie de montage permanente. Insérer une cheville près du

centre du support avant et du support arrière de chaque étagère tel

qu'illustré. (Chaque support avant comporte 6 trous et chaque

support arrière comporte 3 trous.) Les chevilles s'enclenchent en

position.

Après avoir installé les chevilles, allonger chaque étagère jusqu'à ce

qu'elles correspondent à la profondeur des rails des bâtis. Les

chevilles s'adapteront à travers les trous carrés dans les rails des

bâtis pour soutenir les étagères. Reportez-vous aux étiquettes des

bâtis pour confirmer que les étagères soient au niveau dans toutes

les directions.

Remarque : Le rebord du support de chaque étagère doit être tourné vers

l'intérieur.

Retenir les étagères

aux rails de montage de façon permanente

en utilisant les vis et les rondelles à collerette incluses

tel

qu'illustré. Placer 6 vis au total à l'avant et 4 vis au total à l'arrière.

Serrer toutes les vis avant de continuer.

Avertissement : n'essayez pas d'installer l'équipement avant

d'avoir inséré et serré les vis requises. Les chevilles en

plastique ne supporteront pas le poids de l'équipement.

Fixer les supports de montage de l'équipement aux trous de fixation

vers l'avant de l'armoire en utilisant le petit matériel fourni avec

l'équipement. Les « oreilles » des supports de montage devraient

faire face vers l'avant. (Certains équipements peuvent avoir des

supports de montage intégraux ou préinstallés.)

En faisant appel aux services d'un assistant (le cas échéant),

soulever l'équipement et le glisser sur les étagères. Fixez les

supports de montage de l'équipement aux rails de montage avant

grâce aux vis et aux rondelles fournies

. Serrer toutes les vis

fermement en place.

Installation du bâti à trous filetés

Aligner le rail de montage

le long de la surface intérieure des

montants du bâti

de façon à ce que les brides aux extrémités du

rail s'enroulent autour des surfaces avant et arrière des montants et

que les trous du rail soient alignés avec les trous filetés sur le

montant du bâti.

Retenir les étagères

aux rails de montage de façon permanente

en utilisant des vis et des rondelles fournies par l'utilisateur

pour

le bâti tel qu'illustré. Placer 6 vis au total à l'avant et 4 vis au total

à l'arrière.

Serrer toutes les vis avant de continuer.

Avertissement : n'essayez pas d'installer l'équipement avant

d'avoir inséré et serré les vis requises.

Suivre les étapes

des directives d'installation pour un bâti

à trous carrés (ci-dessus) pour monter l'équipement de façon sûre.

Reliez un bloc-batterie externe chargé à votre système UPS.

Votre système UPS n’a aucune batterie interne et doit être connecté à un bloc-batterie externe

pour fonctionner. Les instructions complètes d’installation et de montage de votre bloc-batterie

apparaissent dans le guide de l’utilisateur de ce dernier. Assurez-vous que les câble sont

complètement insérés dans leurs connecteurs. Il est normal que la connexion des batteries

produisent plusieurs petites étincelles. Votre système UPS ne fonctionnera pas à moins qu’il ne

soit connecté à un bloc-batterie externe chargé.

Remarque: L’onduleur fonctionnera correctement dès le démarrage d’initialisation, cependant

le fonctionnement maximum de la batterie de l’unité ne sera accessible qu’après avoir été

rechargée durant 24 heures.

Prise NEMA L6-30P illustrée

Conexión

Positionner le commutateur d'entrée à pole double sur la position

“ON” (vers le coté gauche du panneau arrière).

Branchez le cordon d’alimentation de votre système UPS dans

une prise de secteur.

Dès que votre système UPS est branché, ce dernier se met en mode « STANDBY » (attente). Le

ventilateur démarre et les voyants «

» se mettent à clignoter. Les prises du système UPS ne

seront pas actives avant que ce dernier ne soit mis sous tension (« ON »).

Votre système UPS est doté d’une prise de courant de 30 ampères. Toutefois, un technicien

qualifié peut remplacer cette dernière par une prise de 50 ampères fournie par l’utilisateur.

Ceci changera les capacités du système UPS; voyez la section Spécifications pour plus

l’information.

Branchez votre matériel dans votre système UPS.

Votre système UPS n’est conçu que pour supporter du matériel informatique. Vous

surchargerez votre système UPS si vous branchez des appareils électroménagers, des

imprimantes laser et des suppresseurs de surtension à ses prises de courant.

Mettez votre système UPS en marche (« ON »).

• Appuyez sur le bouton « POWER » (alimentation)

• Maintenez le bouton enfoncé pendant un moment, jusqu’à ce que les voyants

» ne clignotent plus et restent allumés en continu

• Relâchez le bouton

Votre système UPS est maintenant en marche (« ON ») et ses prises c.a. sont activées.

4-5

Votre système UPS fonctionnera correctement sans ces connexions.

Connexion du port série DB9

En utilisant le câble DB9 fourni, reliez le port série DB9 de votre ordinateur à celui de votre

système UPS. Installez dans l’ordinateur le logiciel de protection de l’alimentation

électrique Tripp Lite adapté à son système d’exploitation. Un deuxième ordinateur muni

d’un port série DB9 peut être connecté au deuxième port du système UPS, si désiré.

Schémas du circuit d’arrêt d’urgence (EPO)

Connexion (facultative)

Connexion du port USB

En utilisant le câble USB fourni, reliez le port USB de l’ordinateur à celui de votre

système UPS. Installez dans l’ordinateur le logiciel de protection de l’alimentation

électrique Tripp Lite adapté à son système d’exploitation. Un deuxième ordinateur peut

être connecté au deuxième port USB du système UPS, si désiré.

Connexion du port d’arrêt d’urgence (EPO)

En utilisant le câble RJ11 fourni, reliez le port d’arrêt d’urgence de votre système UPS à un

commutateur normalement fermé ou normalement ouvert fourni par l’utilisateur selon

le schéma de circuit ci-dessous. Le port d’arrêt d’urgence n’est pas un suppresseur de

surtension de ligne téléphonique; ne reliez aucune ligne téléphonique à ce port.

Boutons (panneau avant)

Exploitation de base

Utilisez la touche « POWER » (alimentation) pour alterner entre les quatre modes d’opération de votre système UPS.

« OFF » (arrêt) : Aucun voyant lumineux n’est allumé. Le système UPS est complètement éteint pour l’entreposage ou le

transport. Si le système UPS est branché au secteur, il démarrera en mode « STANDBY » (attente). Si le système UPS n’est

pas connecté au secteur et la touche « POWER » est maintenue enfoncée pendant deux secondes, le système UPS

démarrera à froid en mode « INVERT » (inverse).

« STANDBY » : Le voyant « » clignote. Le système UPS reçoit de l’alimentation électrique c.a. et recharge ses batteries,

mais ses prises de courant ne sont pas activées. Si vous appuyez sur la touche « POWER » pendant que le système UPS

est en mode « STANDBY », celui-ci se mettra en mode « ON ». Si vous débranchez le système UPS ou si vous coupez

l’alimentation électrique c.a. pendant qu’il est en mode « STANDBY », celui-ci se mettra en mode « OFF ».

« ON » (sous tension) : Le voyant « » est allumé. Le système UPS reçoit de l’alimentation électrique c.a., recharge ses

batteries et fourni du courant au matériel branché. Si l’alimentation électrique c.a. est coupée pendant que le système UPS

est en marche (par exemple dans le cas d’une panne de secteur), ce dernier se mettra en mode « INVERT ». Si vous

appuyez sur la touche « POWER » pendant que le système UPS est en mode « ON », celui-ci se mettra en mode «

STANDBY ».

« INVERT » : Le voyant «

» clignote. Le système UPS fournit du courant de batterie au matériel branché. Si

l’alimentation électrique c.a. est rétablie, le système UPS retournera au mode « ON ». Si vous appuyez sur la touche «

POWER » pendant que le système UPS est en mode « INVERT », ce dernier se mettra en mode « OFF » Si le système UPS

est en mode « INVERT » et que ses batteries sont épuisées, celui-ci se mettra en mode « OFF » jusqu’à ce que

l’alimentation électrique c.a. soit restaurée, puis il reviendra au mode « ON ».

Le bouton « MUTE/TEST » (sourdine/test) a deux usages :

AMORTIR L’ALARME : Votre système UPS a trois alarmes. La première, l’alarme « INVERT », émet quatre brefs signaux

sonores à toutes les dix secondes quand le système UPS est en mode « INVERT », pour vous prévenir que l’alimentation

c.a. a été coupée. La deuxième, l’alarme « OVERLOAD » (surcharge), émet de courts signaux sonores rapides pour vous

prévenir de diminuer la charge quand le système UPS est en mode « INVERT » si la consommation totale du matériel

branché dépasse la capacité de sortie de l’unité. La troisième, l’alarme de batterie faible, émet un signal sonore en continu

quand le système UPS est en mode « INVERT » et que ses batteries sont presque épuisées, pour vous prévenir qu’il faut

éteindre le matériel branché. Pour amortir les alarmes « INVERT » ou « OVERLOAD » , appuyez sur le bouton « MUTE/TEST

». L’alarme de batterie faible ne s’arrête qu’au moment où le système UPS revient aux modes « OFF » ou « ON ».

AUTOTEST DES BATTERIES ET DES ALARMES : Si votre système UPS est en mode « ON » et qu’il a du matériel branché,

vous pouvez mettre à l’épreuve ses batteries en appuyant sur le bouton « MUTE/TEST » pendant deux secondes. Le

système UPS se mettra en mode « INVERT » pendant plusieurs secondes. Normalement, l’alarme « INVERT » (quatre brefs

signaux sonores) retentit, indiquant que le système fonctionne correctement. Si l’alarme « OVERLOAD » (courts signaux

sonores rapides) retentit, réduisez la charge du système UPS. Si l’alarme de « LOW BATTERY » (batterie faible) (un signal

sonore en continu) retentit, les batteries de votre système UPS peuvent avoir besoin d’être remplacées, le branchement de

vos batteries externes peut être desserré ou bien ces dernières peuvent simplement ne pas être complètement chargées.

Vérifiez le branchement de la batterie externe, laissez le système UPS se recharger pendant 12 heures, puis exécutez un

deuxième autotest. Si le signal de « LOW BATTERY » (batterie faible) retentit à nouveau, communiquez avec le service à la

clientèle de Tripp Lite. Ne débranchez pas votre système UPS pour mettre à l’épreuve ses batteries, ceci coupe la prise de

terre et peut transmettre une surtension préjudiciable à vos connexions réseau.

Voyants lumineaux (panneau avant)

Les descriptions des voyants lumineux ne sont applicables que lorsque le système UPS est branché à une prise de secteur et

mis sous tension.

POWER : Il s’allume en vert quand le système UPS reçoit de l’alimentation électrique c.a. Il reste allumé quand le système

UPS est en mode « ON » pour indiquer que les batteries se rechargent et que le matériel branché reçoit de l’alimentation

électrique c.a. filtrée. Il clignote en mode « STANDBY » pour signaler que les batteries se rechargent mais que le matériel

branché n’est pas alimenté.

CORRECTION DE LA TENSION : Ce voyant vert brille quand votre système UPS corrige automatiquement des hausses et

des baisses de tension du secteur. Le système UPS émet également un léger cliquetis. Ce sont des activités normales

automatiques de votre système UPS et aucune action n’est exigée de votre part.

CHARGE DE BATTERIE : Ce voyant multicolore affiche 7 conditions distinctes de charge de la batterie du système UPS. Il

change de rouge (bas) à jaune (moyen) et à vert (plein) pour afficher le niveau de charge de la batterie. Si le voyant reste

allumé, votre système UPS est en mode « ON » ou « STANDBY », il reçoit du courant du secteur et la batterie se recharge.

Si le voyant clignote, votre système UPS est dans en mode « INVERT », le courant provient de la batterie et cette dernière

se décharge. Si le voyant clignote en rouge, votre système UPS est en mode « INVERT » et sa batterie est presque

épuisée : Vous devriez enregistrer vos fichiers et éteindre votre matériel immédiatement.

CONSOMMATION Á LA SORTIE : Ce voyant multicolore affiche le niveau de consommation de votre système UPS. S’il

reste allumé en vert, c’est que la consommation est faible; en jaune, cette dernière est moyenne. Quand le voyant est

rouge, c’est que la consommation dépasse 85% de la capacité de votre système UPS. Si le voyant rouge se met à

clignoter, votre système UPS est fortement surchargé. Débranchez du matériel immédiatement jusqu’à ce que le voyant ne

clignote plus.

AVERTISSEMENT DE LA BATTERIE : Ce voyant s’allume en rouge si l’autotest de votre système UPS (amorcé à l’aide du

commutateur « Mute/Test ») révèle une batterie presque épuisée ou un défaut interne. Si ce voyant s’allume, laissez le

système UPS se recharger pendant 12 heures puis exécutez un deuxième autotest. Si le voyant reste toujours allumé,

communiquez avec le service à la clientèle de Tripp Lite.

Exploitation de base

Autres fonctions du système UPS (Panneau arrière)

Prises c.a.

Votre système UPS est muni de prises c.a. de 15, 20 et 30 ampères. Ces bornes de sortie alimentent votre matériel en

courant c.a. directement du secteur lors de l’exploitation normale et de la batterie lors de pannes de secteur et de baisses

de tension. Le système UPS protège le matériel connecté à ces bornes contre les surtensions préjudiciables et le bruit de

ligne. Si vous avez une connexion série ou USB à votre système UPS, vous pouvez réinitialiser à distance le matériel

branché en utilisant le logiciel PowerAlert

de Tripp Lite pour allumer ou éteindre votre unité. Vous pouvez même

sélectionner à distance les prises à mettre hors tension et en marche individuellement en utilisant le logiciel de système

UPS Tripp Lite sans couper le courant au matériel branché aux autres prises. Le système UPS comprend également des

prises sans commutateur dont on ne peut pas couper le courant individuellement. Référez-vous au guide de l’utilisateur du

logiciel pour plus de détails.

15 amp NEMA

5-15R

20 amp NEMA

5-20R

30 amp NEMA

L6-30R

30 amp NEMA

L14-30R

Ports série DB9 intelligents

Votre système UPS comprend 2 ports série DB9 qui peuvent être utilisés pour relier votre unité au port du même type d’un

poste de travail ou d’un serveur. Utilisez le câblage et le logiciel Tripp Lite pour contrôler et gérer l’alimentation du réseau,

enregistrer automatiquement les fichiers ouverts et éteindre le matériel pendant les pannes (voir section Connexion). Le

port série DB9 étiqueté « SNMP Config » (configuration SNMP) est également utilisé pendant la configuration des

adaptateurs Tripp Lite.

Ports USB intelligents

Votre système UPS comprend 2 ports USB qui peuvent être utilisés pour relier votre unité au port USB d’un poste de travail

ou d’un serveur. Utilisez le câblage et le logiciel Tripp Lite pour contrôler et gérer l’alimentation du réseau, enregistrer

automatiquement les fichiers ouverts et éteindre le matériel pendant les pannes (voir section Connexion).

Port d’arrêt d’urgence

Votre système UPS comprend un port d’arrêt d’urgence qui peut être utilisé pour relier le système UPS à un commutateur

de fermeture de circuit pour permettre l’arrêt du convertisseur de secours. Voir la section Connexion.

Fente à accessoires

Enlevez les petit volet de cette fente pour installer des accessoires optionnels de surveillance et de contrôle de votre

système UPS. Référez-vous au manuel de votre accessoire pour les instructions relatives à l’installation. Visitez tripplite.com

pour obtenir plus de renseignements, notamment une liste des produits SNMP, de connectivité et de gestion réseau

disponibles.

Exploitation de base

Connecteur de batterie externe

Utilisez-le pour relier votre système UPS à un bloc-batterie externe. La section des spécifications du présent guide

comprend une liste des blocs-batteries externes Tripp Lite qui sont compatibles à votre configuration. Consultez le guide

de l’utilisateur de votre batterie externe pour les instructions complètes relatives à son installation et les précautions à

prendre.

Disjoncteur d’entréer

Il empêche le courant d’entrée élevé d’endommager le système UPS ainsi que le matériel qui y est branché. Si ce

disjoncteur se déclenche, assurez-vous que votre système UPS est branché à une prise de secteur c.a. de 208 V avant de

réarmer le disjoncteur en appuyant sur ses leviers.

Disjoncteurs de sortie

Votre système UPS comprend 3 disjoncteurs qui protègent votre système UPS contre les surcharges de sortie. Si un ou

plusieurs disjoncteurs se déclenchent, enlevez du matériel branché et laissez le système UPS refroidir avant d’appuyer sur

les commutateurs des disjoncteurs pour les réarmer.

Réglage de la sensibilité au courant

Ce cadran est normalement ajusté complètement dans le sens inverse des aiguilles d’une montre pour protéger le

système UPS contre la distorsion de l’onde d’entrée c.a. Quand une telle distorsion se produit, le système UPS basculera

normalement vers l’alimentation de batterie pour fournir une onde sinusoïdale pure tant que la distorsion persiste. Dans

les régions où l’alimentation électrique du secteur est de mauvaise qualité ou si l’alimentation du système UPS provient

d’un générateur de secours, les distorsions chroniques de l’onde peuvent faire basculer le système UPS vers la batterie

trop souvent, épuisant ainsi sa charge. Vous pouvez réduire la fréquence d’utilisation de la batterie causée par la

distorsion de l’onde en expérimentant avec différents réglages de ce cadran. Si vous tournez le cadran dans le sens des

aiguilles d’une montre, le système UPS devient plus tolérant aux fluctuations de l’onde d’entrée c.a.

Remarque : Plus le cadran est réglé dans le sens des aiguilles d’une montre, plus le système UPS laissera passer de grandes

fluctuations d’onde au matériel branché.

Quand vous expérimentez avec les différents réglages du cadran, n’utilisez le matériel branché qu’en mode sécuritaire afin

d’empêcher que les effets nocifs des fluctuations d’onde n’interrompent des activités d’importance capitale.

Vis de borne de terre

Utilisez cette dernière pour relier tout matériel qui exige une prise de terre de châssis.

Entreposage et entretien

Entreposage

Avant d'entreposer votre UPS, placez-le sur le mode OFF en inversant la procédure de Connexion: utilisez le bouton POWER pour placer

l'UPS sur le mode STANDBY, débranchez l'UPS, positionnez le commutateur d'entrée à pole sur la position “OFF” et déconnectez le pack de

batterie externe. Si vous entreposez votre système UPS pour une période prolongée, rechargez les batteries à tous les trois mois en suivant

les Étapes 1, 2 et 3 de la section Connexion et en le laissant branché à une prise de secteur pendant 4 ou 6 heures avant de le remettre

en stockage. Si vous laissez les batteries de votre système UPS déchargées pendant une période de temps extrêmement longue, elles

souffriront d’une perte permanente de capacité.

Entretien

Une variété de garantie prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de

renseignements sur le service, visitez tripplite.com/support. Avant de retourner votre produit pour entretien ou réparation, suivez les

étapes suivantes :

1. Relisez les directives d’installation et de fonctionnement de ce manuel afin de vous assurer que le problème n’a pas pour origine une

mauvaise lecture des directives.

2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez tripplite.com/support.

3. Si le problème nécessite une réparation, visitez tripplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet

endroit, vous pouvez demander un numéro d’autorisation de retour de matériel (RMA) qui est exigé pour une réparation. Ce formulaire

en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d’autres renseignements généraux

concernant l’acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout

dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé

Tripp Lite est exclu de la garanti. Les produits expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le

numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d’achat.

Retourner le produit pour réparation par un transporteur assuré à l’adresse qui vous a été donnée lorsque vous avez demandé le RMA.

Caractéristiques techniques

Modèle SMART5000RT3U

Tension nominale et plage d'entrée : 208V~; 151-260V~

Fréquence d'entrée nominale et tolérance : 60 Hz (+/- 5 Hz)

Tension de sortie nominale : 208 V~ sinusoïdale en mode en ligne et 208 V~ sinusoïdale en mode batterie

Fréquence de sortie nominale : 60 Hz (+/- 0,5 Hz)

Régulation de tension de sortie en mode en ligne : 208V~/120V~ (+20% / - 10%)

Régulation de tension de sortie en mode batterie : 120V~ (+/-5%)

Puissance nominale de sortie en W/VA : 4 000 W / 5 000 VA

Formes d'onde de tension de sortie : Sinusoïdale en mode en ligne et en mode batterie

Intensité maximale de sortie @ P. F. 22A @ 208V~ / 38A @ 120V (24A @ 208V~ / 40A @ 120V

AVEC FICHE DE 50 A OU ENTRÉE CÂBLÉE)

P.F. = 0,8

La distorsion harmonique maximale de la tension de sortie à pleine

charge résistive :

Efﬁcacité avec la charge nominale : 94%

Altitude de fonctionnement maximum à 100 % de la puissance nominale : 2 000 m (6 561 pi)

Capacité de surcharge en ligne : 125 % pendant 10 minutes

Capacité de surcharge en mode batterie : 105 % @ 0,5 secondes

Limitation de courant : Entrée 1x 30 A; sortie : 3x 15 A

Durée d'autonomie à pleine charge : 16 minutes @ 4 000 W

Temps de recharge de la batterie : 4 heures

Temps de transfert : 2 millisecondes typiques (4 millisecondes max.)

Prises : 10 X prises 5-15R, 2 X prises 5-20R, 1 X prise L6-30,

1 X prise L14-30 avec batterie de secours, régulation et surtension

Courant d'entrée maximum : 24 A (27 A avec ﬁche de 50 A ou entrée câblée)

Numéros d'identification de conformité aux règlements

À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque sig-

nalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de

série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légèrement des photos

et des illustrations.

Note sur l'étiquetage

Deux symboles sont utilisés sur les étiquettes.

V~ : Tension CA

V : Tension CC

Avis

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-10-009 932159_RevD

Tripp Lite SMART5000RT3U SmartPro 208 & 120V 5kVA 4kW Line-Interactive Sine Wave UPS, 6U, Extended Run, Network Card Options, USB, DB9

Product's Documents

Owner's Manual for SMART5000RT3U SmartPro UPS

Specifications

Tripp Lite SMART5000RT3U Questions and Answers
