If you have questions or comments, contactus.
Pour toute question ou tout commentaire, nouscontacter.
Si tiene dudas o comentarios,contáctenos.
1-800-4-
DEWALT
DCW200
20V Max. Brushless Quarter Sheet Sander
Ponceuse pour feuille de 1/4 sans brosse 20V max.
Lijadora de Hoja de un Cuarto sin Escobillas 20V Máx.
Instruction Manual
Guide D’utilisation
Manual de instrucciones
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 13
Español (traducido de las instrucciones originales) 27
1
English
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: To reduce the risk of injury, read the
instructionmanual.
if you have any questions or comments about
this or any product, call
DEWALT
toll free at:
(1-800-433-9258).

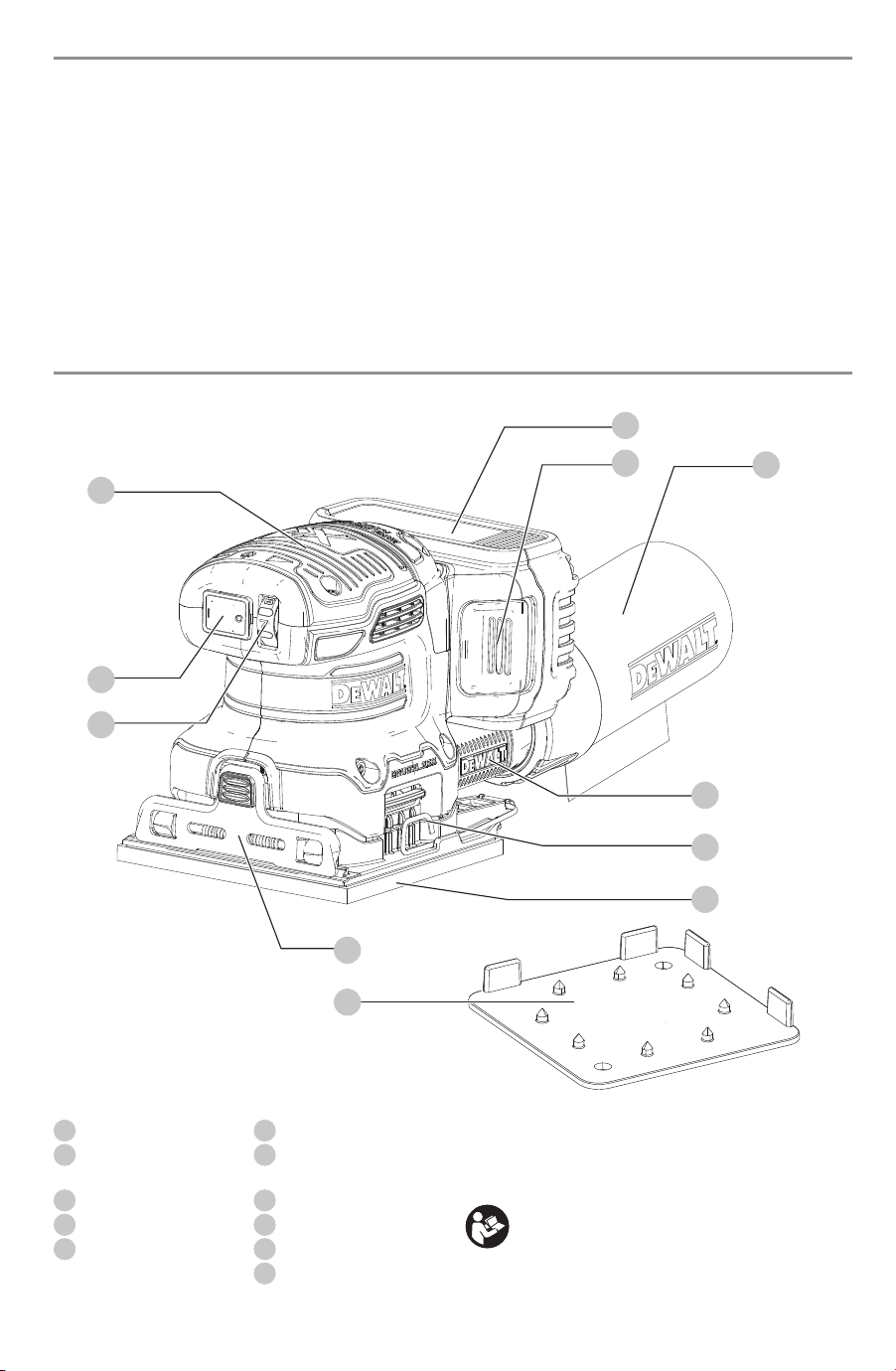

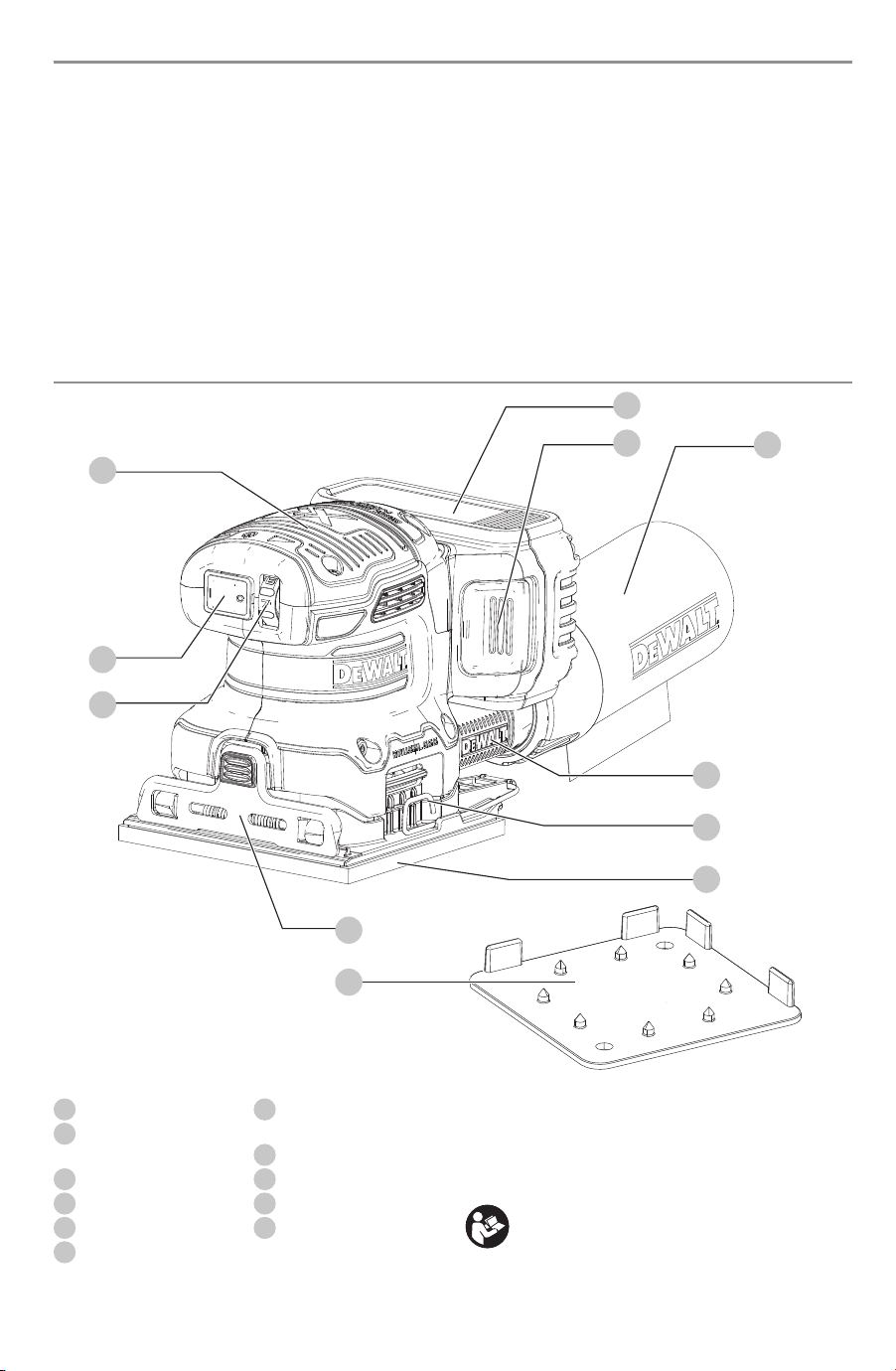

Fig. A
1
Clamp lever
2
Speed control dial
3
Sanding pad
4
Dust bag
5
On/off switch
6
Main grip
7
Removable dust chute
8
Batttery
9
Battery release button
10
Paper clamp
11
Paper punch
8
9
6
2
5
4
7
1
3
10
11
English
2
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking up
or carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
h ) Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action can
cause severe injury within a fraction of a second.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
e ) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING: Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock,
fire and/or seriousinjury.
SAVE ALL WARNINGS
AND INSTRUCTIONS FOR
FUTURE REFERENCE.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
20V Max. Brushless Quarter Sheet Sander
DCW200
3
English
Additional Safety Instructions for Sanders
• Do not sand metal of any kind with your sander.
Sparks may be generated by sanding screws, nails or other
metals which may ignite dust particles.
• Do not wet sand with this sander. Liquids may enter
the motor housing and cause electric shock.
• Empty dust collection system frequently, especially
when sanding resin-coated surfaces such as
polyurethane, varnish, shellac, etc. Dispose of coated
dust particles according to the finish manufacturer’s
guidelines, or place in a metal can with a tight fitting
metal lid. Remove coated dust particles from the premises
daily. The accumulation of fine sanding dust particles may
self ignite and cause fire.
• Do not operate this tool for long periods of time.
Vibration caused by the operating action of this tool may
cause permanent injury to fingers, hands, and arms. Use
gloves to provide extra cushion, take frequent rest periods,
and limit daily time of use.
• Sanding of lead-based paint, chemically pressure
treated lumber or other materials that may contain
carcinogens is not recommended. Sanding of these
materials should only be performed by a professional.
• Clean out your tool often, especially after heavy use.
Dust and grit containing metal particles often accumulate
on interior surfaces and could create a risk of serious
injury, electric shock or electrocution. Always disconnect
the sander from the power source before cleaning. Always
wear safety glasses that conform to ANSI Z87.1.
• Always disconnect tool from the power source
before changing abrasive sheets. Such preventive
safety measures reduce the risk of starting the power tool
accidentally.
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly maintained
powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury andfire.
c ) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or afire.
d ) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
orburns.
e ) Do not use a battery pack or tool that is
damaged or modified. Damaged or modified
batteries may exhibit unpredictable behavior resulting
in fire, explosion or risk of injury.
f ) Do not expose a battery pack or tool to
fire or excessive temperature. Exposure to
fire or temperature above 265 °F (130°C) may
causeexplosion.
g ) Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instructions.
Charging improperly or at temperatures outside the
specified range may damage the battery and increase
the risk of fire.
6) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
b ) Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
Specific Safety Warnings and
Instructions:Sanders
Sanding Lead Based Paint
Sanding of lead based paint is NOT RECOMMENDED due
to the difficulty of controlling the contaminated dust.
The greatest danger of lead poisoning is to children and
pregnant women.
Since it is difficult to identify whether or not a paint contains
lead without a chemical analysis, we recommend the
following precautions when sanding any paint:
Personal safety
• No children or pregnant women should enter the work
area where the paint sanding is being done until all
clean up is completed.
• A dust mask or respirator should be worn by all persons
entering the work area. The filter should be replaced
daily or whenever the wearer has difficulty breathing.
nOTE: Only those dust masks suitable for working with lead
paint dust and fumes should be used. Ordinary painting
masks do not offer this protection. See your local hardware
dealer for the proper (NIOSH approved) mask.
English
4
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
Additional Safety Information
WARNING: Never modify the power tool or any part
of it. Damage or personal injury couldresult.
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if operation is dusty. ALL USERS AND
BYSTANDERS MUST ALWAYS WEAR CERTIFIED
SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to
filter out microscopicparticles.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
OPM .................... oscillations per
minute
A ......................... amperes
W ........................watts
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
..................... avoid staring at
light
..................... wear respiratory
protection
..................... wear eye
protection
..................... wear hearing
protection
..................... read all
documentation
IPXX .................... IP symbol
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
• NO EATING, DRINKING or SMOKING should be done in
the work area to prevent ingesting contaminated paint
particles. Workers should wash and clean up BEFORE
eating, drinking or smoking. Articles of food, drink, or
smoking should not be left in the work area where dust
would settle on them.
Environmental safety
• Paint should be removed in such a manner as to
minimize the amount of dust generated.
• Areas where paint removal is occurring should be sealed
with plastic sheeting of 4 mils thickness.
• Sanding should be done in a manner to reduce tracking
of paint dust outside the work area.
Cleaning and Disposal
• All surfaces in the work area should be vacuumed
and thoroughly cleaned daily for the duration of
the sanding project. Vacuum filter bags should be
changedfrequently.
• Plastic drop cloths should be gathered up and disposed
of along with any dust chips or other removal debris.
They should be placed in sealed refuse receptacles and
disposed of through regular trash pick-up procedures
During clean up, children and pregnant women should
be kept away from the immediate work area.
• All toys, washable furniture and utensils used by
children should be washed thoroughly before being
used again.
5
English
Do not crush, drop or damage the battery pack. Do
not use a battery pack or charger that has received a
sharp blow, been dropped, run over or damaged in
any way (e.g., pierced with a nail, hit with a hammer,
stepped on). Damaged battery packs should be
returned to the service center forrecycling.
Storage Recommendations
1. The best storage place is one that is cool and dry, away
from direct sunlight and excess heat or cold.
2. For long storage, it is recommended to store a fully
charged battery pack in a cool dry place out of the
charger for optimal results.
nOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be
recharged before use.
Battery Pack Cleaning Instructions
Dirt and grease may be removed from the exterior of the
battery using a cloth or soft non-metallic brush. Do not use
water or any cleaningsolutions.
Fuel Gauge Battery Packs
Some
DEWALT
battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
The fuel gauge is an indication of approximate levels of
charge remaining in the battery pack according to the
followingindicators:
75–100% charged
51–74% charged
< 50% charged
Pack needs to be charged
To actuate the fuel gauge, press and hold the fuel gauge
button. A combination of the three green LED lights will
illuminate designating the level of charge left. When the
level of charge in the battery is below the usable limit, the
fuel gauge will not illuminate and the battery will need to
berecharged.
nOTE: The fuel gauge is only an indication of the charge left
on the battery pack. It does not indicate tool functionality
and is subject to variation based on product components,
temperature and end-userapplication.
For more information regarding fuel gauge battery packs,
please contact 1-800-4-
DEWALT
(1-800-433-9258) or visit
our website www.dewalt.com.
Transportation
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do
not place the battery pack in aprons, pockets, tool
boxes, product kit boxes, drawers, etc., with loose
nails, screws, keys, etc. Transporting batteries
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings,
instructions, and cautionary markings for the
battery pack, charger and product. Failure to
follow the warnings and instructions may result
in electric shock, fire and/or serious injury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws, or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or a fire.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into
a non-compatible charger as battery pack may
rupture causing serious personal injury. Consult
the chart at the end of this manual for compatibility of
batteries andchargers.
• Charge the battery packs only in
DEWALT
chargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not expose battery pack or tool/appliance to
fire or excessive temperature. Exposure to fire or
temperature above 265 °F (130 °C) may cause explosion.
• Do not incinerate the battery pack even if it is
severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and
materials are created when lithium-ion battery packs
areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15 minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of
a mixture of liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
WARNING: Burn hazard. Battery liquid may be
flammable if exposed to spark orflame.
WARNING: Fire hazard. Never attempt to open the
battery pack for any reason. If the battery pack case
is cracked or damaged, do not insert into the charger.
English
6
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings,
instructions, and cautionary markings for the
battery pack, charger and product. Failure to
follow the warnings and instructions may result
in electric shock, fire and/or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than a
DEWALT
charger.
DEWALT
chargers and battery packs are specifically designed to
worktogether.
• These chargers are not intended for any uses other
than charging
DEWALT
rechargeable batteries.
Any other uses may result in risk of fire, electric shock
orelectrocution.
• Do not expose the charger to rain orsnow.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected
to damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The
smaller the gauge number of the wire, the greater the
capacity of the cable, that is, 16 gauge has more capacity
than 18gauge. An undersized cord will cause a drop in
line voltage resulting in loss of power and overheating.
When using more than one extension to make up the
total length, be sure each individual extension contains at
least the minimum wire size. The following table shows
the correct size to use depending on cord length and
nameplate ampere rating. If in doubt, use the next heavier
gauge. The lower the gauge number, the heavier thecord.
the applicable shipping requirements. If utilizing the
shipping cap, the pack will be considered 3 batteries at
the Watt hour rating indicated for “Shipping”. If shipping
without the cap or in a tool, the pack will be considered one
battery at the Watt hour rating indicated next to “Use”.
USE: 120 Wh Shipping: 3 x 40 Wh
Example of Use and Shipping Label Marking
For example, Shipping Wh rating might indicate 3 x 40 Wh,
meaning 3 batteries of 40 Watt hours each. The Use Wh
rating might indicate 120 Wh (1 battery implied).
shipping the
DEWALT
FlEXVOlT™ Battery
The D
E
WALT FLEXVOLT™ battery has two modes: Use and
shipping.
Use Mode: When the FLEXVOLT™ battery stands alone or is
in a D
E
WALT 20V Max* product, it will operate as a 20V Max*
battery. When the FLEXVOLT™ battery is in a 60V Max* or a
120V Max* (two 60V Max* batteries) product, it will operate
as a 60V Max* battery.
shipping Mode: When
the cap is attached to
the FLEXVOLT™ battery,
the battery is in Shipping
Mode. Strings of cells are
electrically disconnected within the pack resulting in three
batteries with a lower Watt hour (Wh) rating as compared
to one battery with a higher Watt hour rating. This increased
quantity of three batteries with the lower Watt hour rating
can exempt the pack from certain shipping regulations that
are imposed upon the higher Watt hour batteries.
The battery label indicates two Watt hour ratings (see
example). Depending on how the battery is shipped, the
appropriate Watt hour rating must be used to determine
The RBRC® Seal
The RBRC® (Rechargeable Battery
Recycling Corporation) Seal on the nickel
cadmium, nickel metal hydride or lithium-
ion batteries (or battery packs) indicates that the costs to
recycle these batteries (or battery packs) at the end of their
useful life have already been paid by
DEWALT
. In some areas,
it is illegal to place spent nickel cadmium, nickel metal
hydride or lithium-ion batteries in the trash or municipal
solid waste stream and the Call2Recycle® program provides
an environmentally consciousalternative.
Call 2 Recycle, Inc., in cooperation with
DEWALT
and other
battery users, has established the program in the United
States and Canada to facilitate the collection of spent nickel
cadmium, nickel metal hydride or lithium-ion batteries. Help
protect our environment and conserve natural resources by
returning the spent nickel cadmium, nickel metal hydride or
lithium-ion batteries to an authorized
DEWALT
service center
or to your local retailer for recycling. You may also contact
your local recycling center for information on where to drop
off the spent battery. RBRC® is a registered trademark of Call
2 Recycle,Inc.
can possibly cause fires if the battery terminals
inadvertently come in contact with conductive
materials such as keys, coins, hand tools and the
like. The US Department of Transportation Hazardous
Material Regulations (HMR) actually prohibit
transporting batteries in commerce or on airplanes
in carry-on baggage UNLESS they are properly
protected from short circuits. So when transporting
individual battery packs, make sure that the battery
terminals are protected and well insulated from
materials that could contact them and cause a short
circuit. NOTE:Li-ion batteries should not be put in
checkedbaggage.
7
English
battery pack in the cavity. Unplug the charger before
attempting toclean.
Charging a Battery
nOTE: To ensure maximum performance and life of lithium-
ion battery packs, charge the battery pack fully before
firstuse.
1. Plug the charger into an appropriate outlet before
inserting batterypack.
2. Connect the charger and battery pack, making sure
the battery is fully seated. The (charging) light will
blink continuously indicating that the charging process
hasstarted.
3. The completion of charge will be indicated by the light
remaining ON continuously. The battery pack is fully
charged and may be removed and used at this time or
left in the charger.
nOTE: To remove the battery pack, some chargers require
the battery pack release button to bepressed.
Indicators
Charging
Fully Charged
Hot/Cold Pack Delay*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
The red light will continue to blink, but a yellow indicator
light will be illuminated during this operation. Once the
battery pack has reached an appropriate temperature, the
yellow light will turn off and the charger will resume the
charging procedure.
A charger will not charge a faulty battery pack. The charger
refusing to light could indicate a problem with the charger
or a faulty battery pack.
nOTE: If the charger refuses to light, take the charger and
battery pack to be tested at an authorized servicecenter.
leaving the Battery Pack in the Charger
The charger and battery pack can be left connected with
the charge indicator showing pack charged.
hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
A cold battery pack may charge at a slower rate than a
warm batterypack.
The DCB118 charger is equipped with an internal fan
designed to cool the battery pack. The fan will turn on
automatically when the battery pack needs to be cooled.
Never operate the charger if the fan does not operate
properly or if ventilation slots are blocked. Do not permit
foreign objects to enter the interior of the charger.
Minimum gauge for Cord sets
Volts
Total length of Cord in Feet
(meters)
120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire gauge
More
Than
not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or
place the charger on a soft surface that might block
the ventilation slots and result in excessive internal
heat. Place the charger in a position away from any heat
source. The charger is ventilated through slots in the top
and the bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug–have them replaced immediately.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair
is required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect 2 chargerstogether.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
WARNING: Shock hazard. Do not allow any liquid to
get inside the charger. Electric shock mayresult.
WARNING: Burn hazard. Do not submerge the
battery pack in any liquid or allow any liquid to
enter the battery pack. Never attempt to open the
battery pack for any reason. If the plastic housing of
the battery pack breaks or cracks, return to a service
center for recycling.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only
DEWALT
rechargeable battery packs.
Other types of batteries may overheat and burst
resulting in personal injury and propertydamage.
CAUTION: Under certain conditions, with the charger
plugged into the power supply, the charger can
be shorted by foreign material. Foreign materials
of a conductive nature, such as, but not limited to,
grinding dust, metal chips, steel wool, aluminum
foil or any buildup of metallic particles should be
kept away from the charger cavities. Always unplug
the charger from the power supply when there is no
English
8
Attaching Abrasive Paper (Fig. B–D)
Your sander is designed to use quarter sheet abrasive
paper. A quarter sheet of abrasive paper is measured 4-1/2"
x 5-1/2" (114.3 mm x 139.7 mm). This size paper can be
madeby:
a. Cutting full sized 9" x 11" (228.6 mm x 279.4mm)
abrasive paper into 1/4 sheets of 4-1/2" x 5-1/2"
(114.3mm x 139.7mm).
b. Cutting half sheet of abrasive paper into two 4-1/2" x
5-1/2" (114.3 mm x 139.7 mm)sheets.
c. Pre-cut 4-1/2" x 5-1/2" (114.3 mm x 139.7 mm)
abrasive paper is available at extracost.

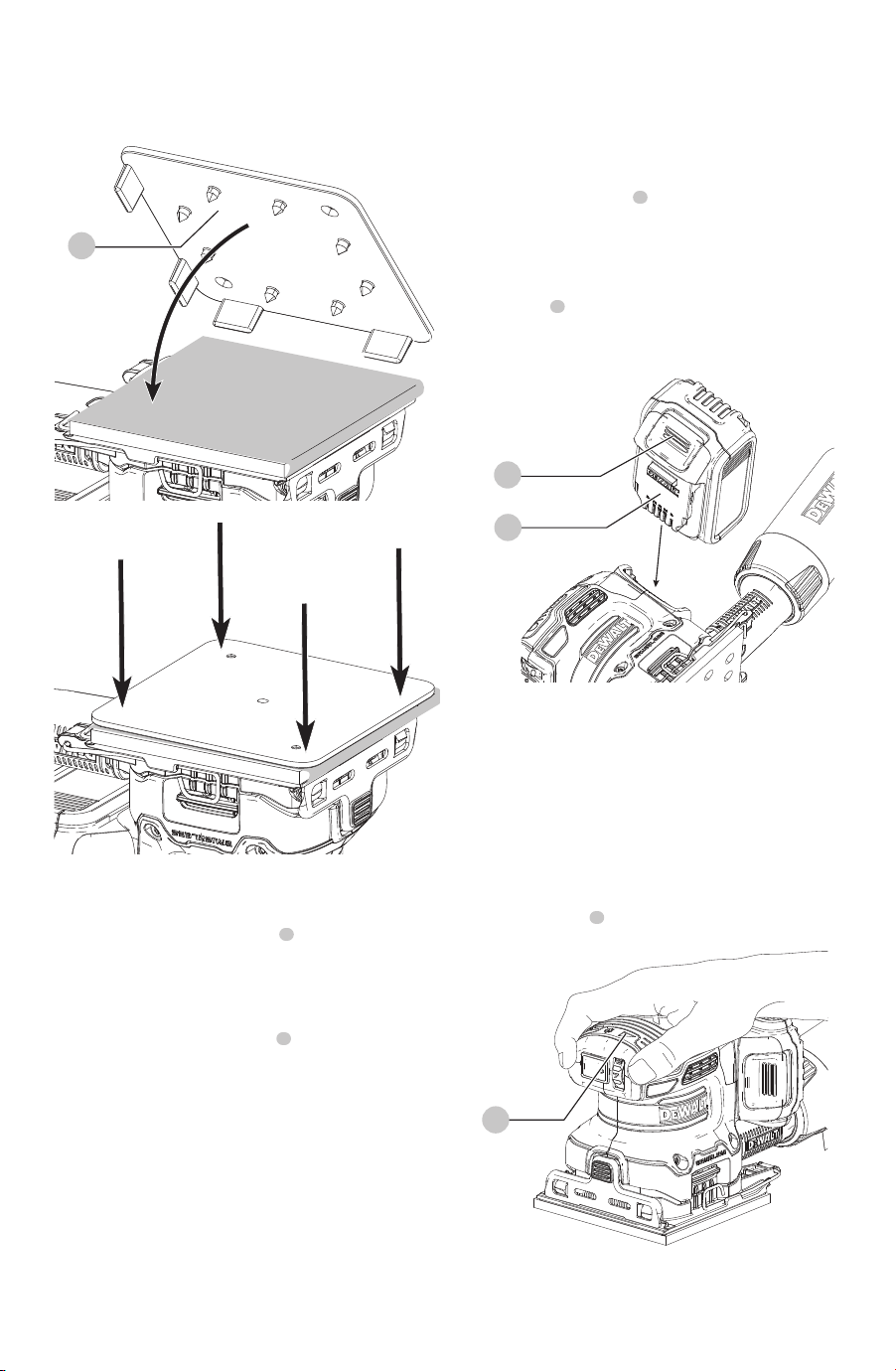

Fitting Regular Abrasive Sheets (Fig. B–D)
For normal operation, assemble the abrasive paper to your
unit as follows:

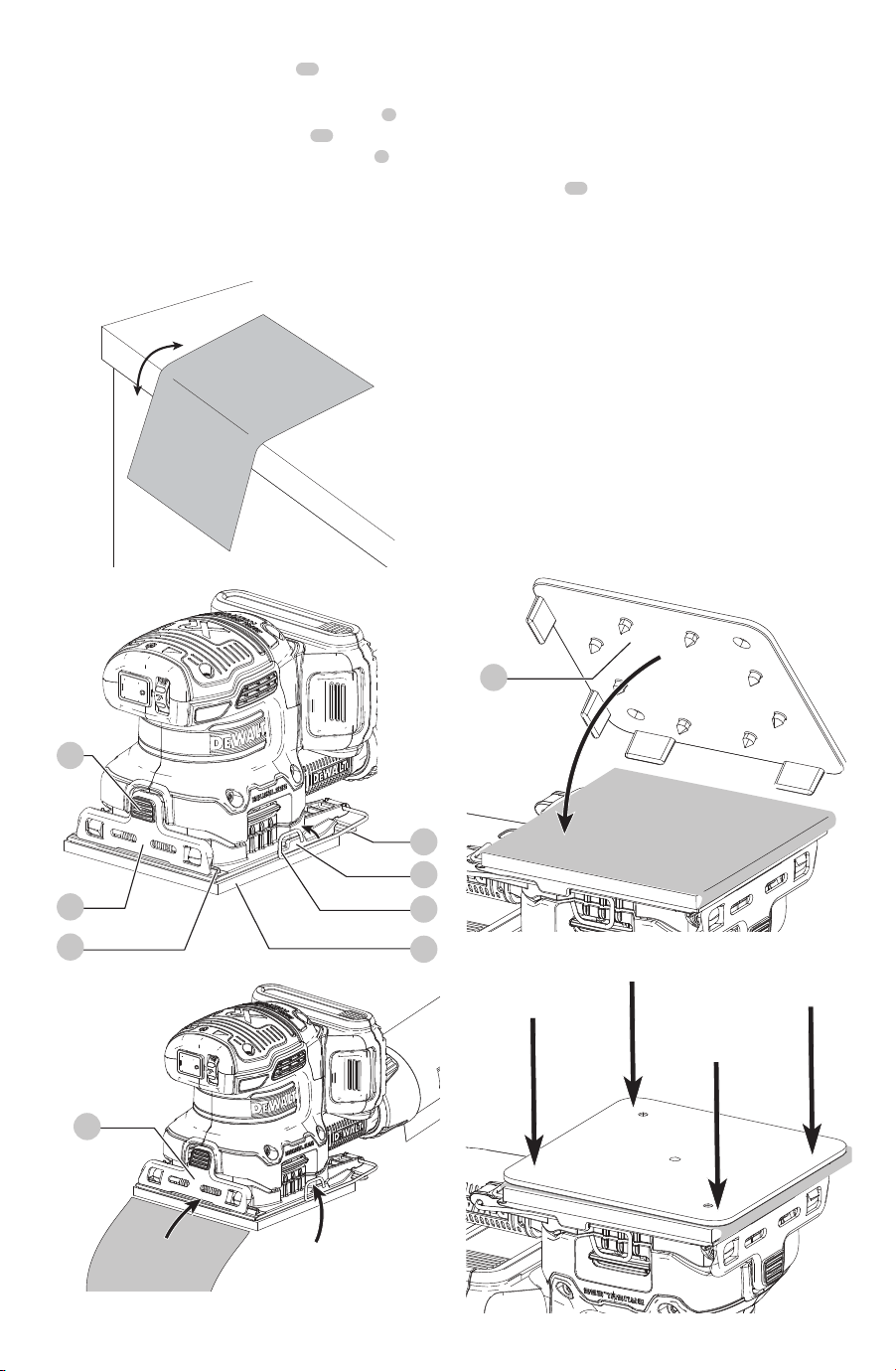

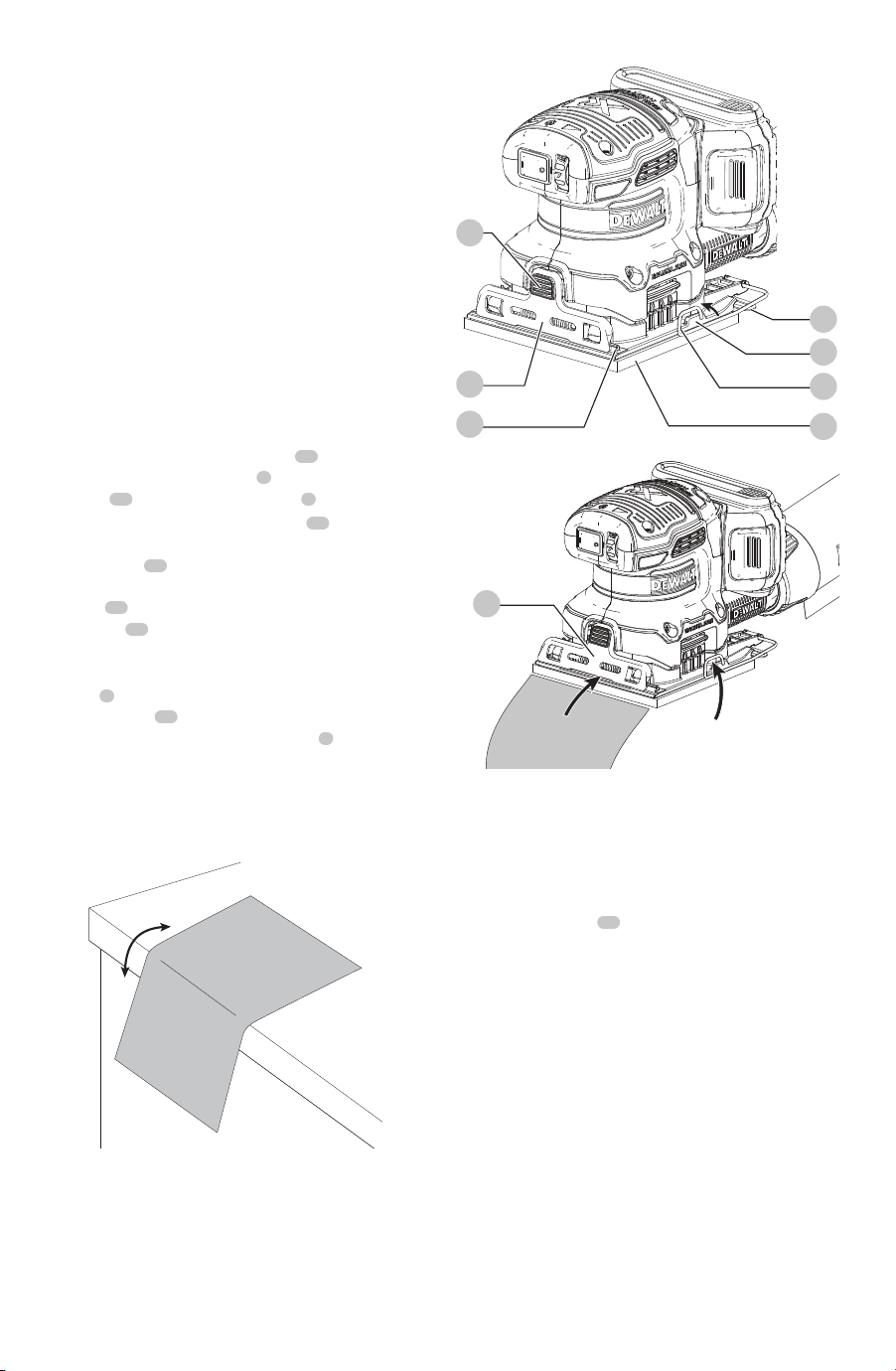

1. Soften the stiff abrasive paper by pulling it over the
90° edge of a table or other straight edge, as shown
in Figure B. Concentrate on softening the edges to
beclamped.
2. Release the rear paper clamp
14
by pulling up on the
side clamp levers
1
and disengaging them from the
tabs
15
on the base plate/pad
3
.
3. Disengage the front paper clamp
10
(Fig. D) by
applying and holding pressure on the front clamp
button
16
while inserting the 4-1/2" (114.3mm) edge
of the abrasive paper under the front paper clamp
10
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Intended Use
This quarter sheet sander is designed for professionaluse.
DO nOT use under wet conditions or in presence of
flammable liquids orgases.
DO nOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
Wall Mounting
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
These chargers are designed to be wall mountable or to
sit upright on a table or work surface. If wall mounting,
locate the charger within reach of an electrical outlet,
and away from a corner or other obstructions which may
impede air flow. Use the back of the charger as a template
for the location of the mounting screws on the wall. Mount
the charger securely using drywall screws (purchased
separately) at least 1” (25.4 mm) long, with a screw head
diameter of 0.28–0.35” (7–9mm), screwed into wood to an
optimal depth leaving approximately 7/32” (5.5 mm) of the
screw exposed. Align the slots on the back of the charger
with the exposed screws and fully engage them in theslots.
Electronic Protection System
Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against
overloading, overheating or deep discharge.
The tool will automatically turn off if the Electronic
Protection System engages. If this occurs, place the lithium-
ion battery pack on the charger until it is fully charged.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature
is between 65°F – 75°F (18° C– 24°C). DO NOT charge
when the battery pack is below +40°F (+4.5°C), or
above +104°F (+40°C). This is important and will
prevent serious damage to the batterypack.
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem. To facilitate the cooling of
the battery pack after use, avoid placing the charger or
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out
the lights;
c. Move the charger and battery pack to a location
where the surrounding air temperature is
approximately 65°F – 75°F (18°C – 24°C);
d. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. The battery pack should be recharged when it fails to
produce sufficient power on jobs which were easily
done previously. DO NOT CONTINUE to use under these
conditions. Follow the charging procedure. You may
also charge a partially used pack whenever you desire
with no adverse effect on the batterypack.
5. Foreign materials of a conductive nature such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil, or any buildup of metallic particles
should be kept away from charger cavities. Always
unplug the charger from the power supply when there
is no battery pack in the cavity. Unplug the charger
before attempting toclean.
6. Do not freeze or immerse the charger in water or any
otherliquid.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using
a cloth or soft non-metallic brush. Do not use water or
any cleaningsolutions.
9
English
Fig. D
10
Fig. C
1
14
15
3
16
10
17
Fig. B
Paper Punch (Fig. E, F)
CAUTION: Turn off and remove the battery pack from
the tool before making any adjustments or removing
or installing attachments or accessories. Be sure the
switch is in the OFFposition.
A paper punch
11
is provided with your sander to
let you perforate regular abrasive paper to make dust
collectionpossible.
To Perforate your Abrasive Paper
Install the abrasive paper on the tool as instructed in this
manual. With the sander turned off and battery removed,
place the paper punch on the paper so that the tabs at the
edges of the punch are against any two adjacent sides of
the sanding pad, as shown. Press the punch against the pad
so that the 8 points penetrate the paper, as shown in Figure
F. (Press the punch into the pad as far as it will go.) Remove
the paper punch and the paper is ready.
An alternate method of perforating the paper is to securely
fasten the punch to a suitable work surface. Two holes are
provided in the punch for this purpose. Use #8 flat head
screws. Press the sander (with the paper attached) down on
thepunch.
Fig. E
11
Fig. F
until if hits the paper-limiting ribs
17
. Release the front
paper clamp to secure the front of the abrasive paper.
4. Stretch abrasive paper over the base plate/pad
3
and
begin to pivot the rear paper clamp
14
around to
its locking position. Lock one side clamp lever
1
by
placing it behind the tab on the base plate/pad and
then repeat with the second side clamp lever.
5. If you are using the dust extraction feature, perforate the
abrasive paper (see Paper Punch).
English
10
Fig.H
6
Fig.G
9
8

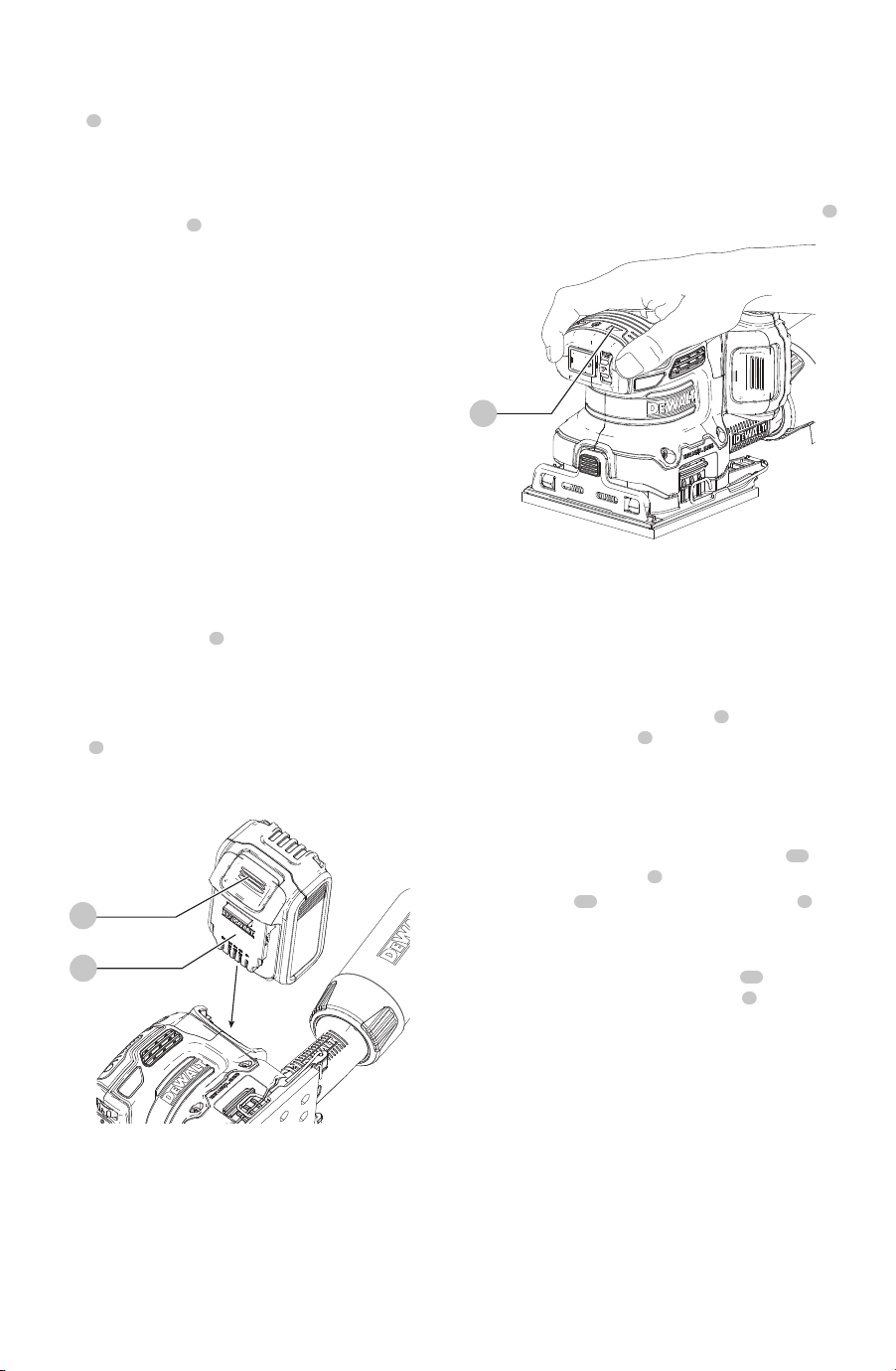

Proper Hand Position (Fig. H)
WARNING: To reduce the risk of serious personal
injury, ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main grip
6
.
Installing and Removing the Battery Pack
(Fig. G)
nOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack
8
into the tool, align the battery
pack with the rails inside the tool. Slide it in until the battery
pack is firmly seated in the tool and ensure that it does
notdisengage.
To remove the battery pack from the tool, press the release
button
9
and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Speed Control Dial (Fig.A)
The speed control dial
2
, shown in FigureA, allows you to
increase or decrease speed from 12000–14000 Orbits Per
Minute. The optimal speed setting for each application is
very much dependent on personal preference. Generally,
you will want to use a higher setting on harder materials
and a lower setting on softer materials. Material removal
rate increases as speedincreases.
Switch (Fig. A)
To turn the unit on, depress the side of the dust-protected
switch
5
that corresponds to the symbol “I”. To turn the
tool off, depress the side of the switch that corresponds to
the symbol “O”.
Dust Collection (Fig. A, I)
WARNING: Collected sanding dust from sanding
surface coatings (polyurethane, linseed oil, etc.)
can self ignite in sander dust bag or elsewhere
and cause fire. To reduce risk, empty bag frequently
and strictly follow sander manual and coating
manufacturer’sinstructions.
Your sander has a removable dust chute
7
which allows
either the supplied dust bag
4
or a shop vacuum system
to be connected. The built-in outlet utilizes the D
E
WALT
AirLock connection making it compatible with the D
E
WALT
dustextractor.
To Attach the Dust Bag
1. While holding the sander, fit the dust bag collar
12
to
the removable dust chute
7
as shown in FigureI.
2. Turn the collar
12
clockwise to lock the dust bag
4
inplace.
To Empty the Dust Bag
1. While holding the sander, turn the collar
12
counterclockwise to unlock the dust bag
4
.
2. Remove dust bag from the sander and gently shake or
tap the dust bag toempty.
3. Reattach the dust bag back onto the outlet and lock into
place by turning the dust bag collarclockwise.
You may notice that all the dust will not come free from
the bag. This will not affect sanding performance but will
reduce the sander’s dust collection efficiency. To restore
your sander’s dust collection efficiency, depress the spring
inside the dust bag when you are emptying it and tap it on
the side of the trash can or dust receptacle.
CAUTION: Never operate these tools unless the
dust collector is in place. Sanding dust exhaust may
create a breathinghazard.
11
English
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthisprocedure.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
Tool Care
• Keep your machine as clean as possible by wiping with
a clean cloth and blowing through it with air after every
5 hours ofuse.
• Don’t use harsh chemicals or solvents to clean the tool.
These chemicals could seriously damage theplastic.
• Avoid overloading your sander. Overloading will result
in a considerable reduction in speed and efficiency and
the unit will become hot. In this event, run sander at a
“no load” condition for a minute ortwo.

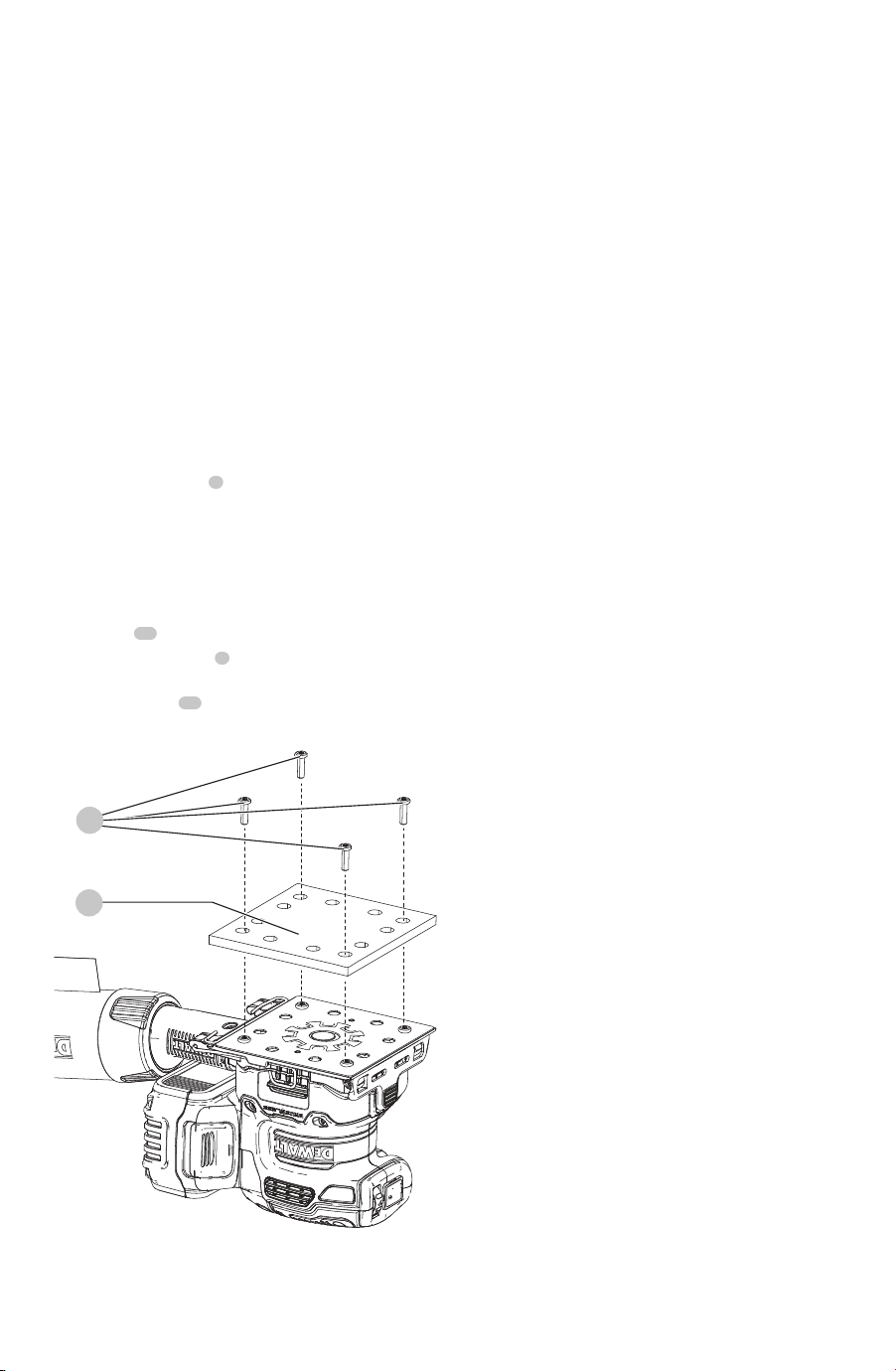

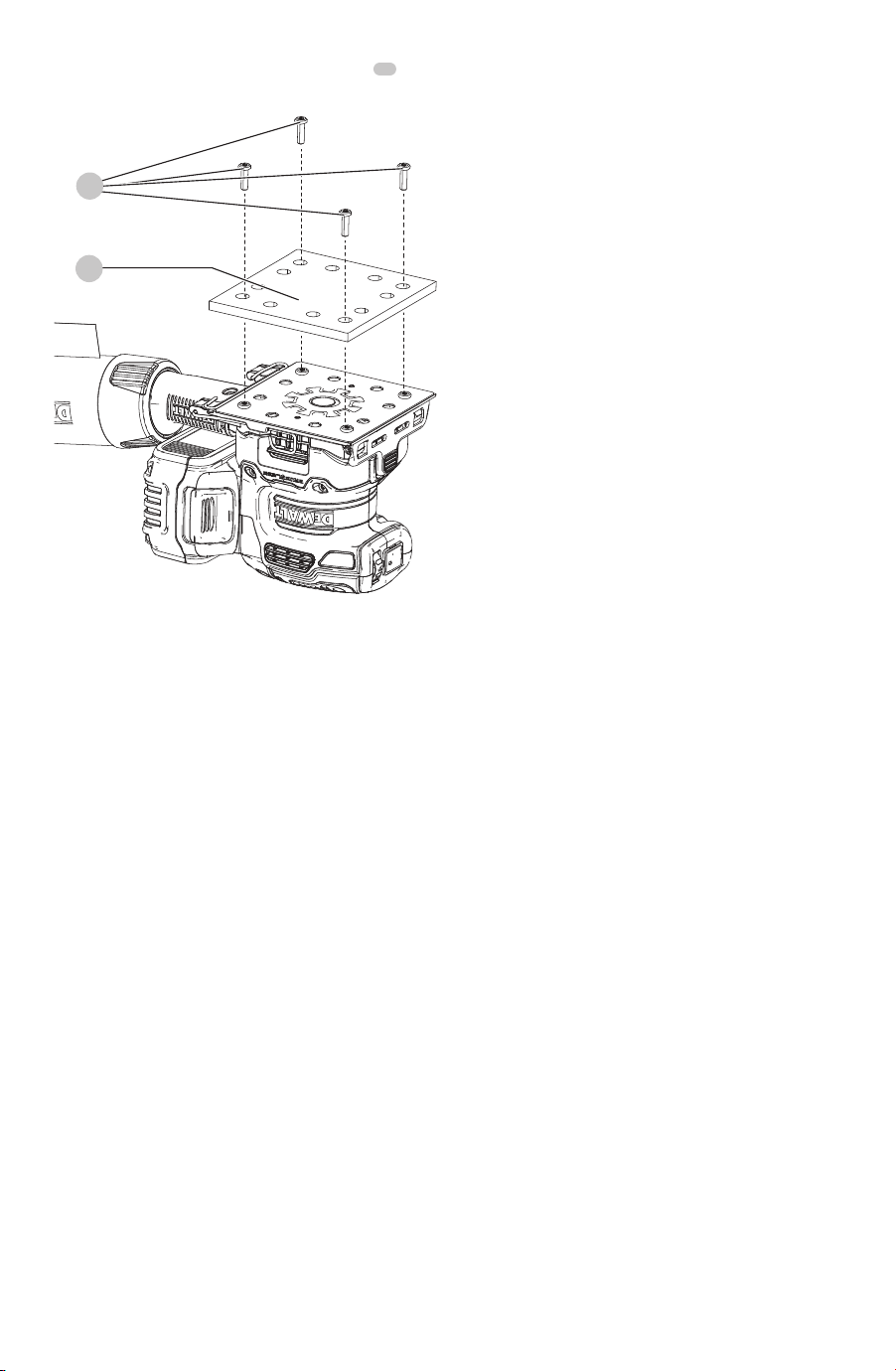

Fig. J
13
3
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Sander Operation (Fig. H)
WARNING: Let the tool work at its own pace. Do
notoverload.
NOTICE: This sander is not to be used in
drywallapplications.
To operate your sander, grasp it as shown in Figure H
and turn it on. Move it in long, sweeping strokes along
the surface being sanded, letting the sander do the work.
Pushing down on the tool while sanding actually slows
the removal rate and produces an inferior quality surface.
Be sure to check your work often, this sander is capable of
removing material rapidly, especially with coarsepaper.
Your sander is designed to sand flush on three sides for
sanding in corners, and its small size and light weight make
it ideal for overheadwork.
The orbital action of your sander allows you to sand with
the grain or at any angle across it for most sanding jobs. On
the final sanding steps, as discussed below, a better finish
will result if you sand only with the grain.
To produce the best finish possible, start with coarse grit
abrasive paper and change gradually to finer and finer
paper. A final sanding with a piece of well-worn fine
abrasive paper will produce a professional-looking finish
that in many cases will need no hand sanding at all. The rate
at which the dust collection bag will fill up will vary with the
type of material being sanded and the coarseness of the
abrasive paper. For best results, empty the bag frequently
and check the opening forclogging.
When sanding painted surfaces, you may find that the
abrasive paper loads up and clogs with paint. A heat gun
will work much better to remove paint before sanding.
FOLLOW ALL SAFETY INSTRUCTIONS IN HEAT GUN
INSTRUCTIONMANUAL.
Fig.I
7
12
Replacing the Sanding Pad (Fig.J)
The sanding pad
3
is designed to be a consumable part
and will occasionally need to be replaced. The sanding pad
needs replacement when signs of wear become evident.
Sanding pads are available at extra cost from your local
dealer or authorized
DEWALT
servicecenter.
1. Holding the base firmly, remove the four screws
13
from the bottom of thepad.
2. Remove the pad
3
.
3. Reinstall pad. Replace the four screws
13
. Be careful not
to over-tightenscrews.
English
12
Three Year Limited Warranty
DEWALT
will repair or replace, without charge, any defects
due to faulty materials or workmanship for three years
from the date of purchase (two years for batteries). This
warranty does not cover part failure due to normal wear
or tool abuse. For further detail of warranty coverage and
warranty repair information, visit www.dewalt.com or
call 1-800-4-
DEWALT
(1-800-433-9258). This warranty does
not apply to accessories or damage caused where repairs
have been made or attempted by others. THIS LIMITED
WARRANTY IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING
THE IMPLIED WARRANTY OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of an
insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR sAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
• Register online at www.dewalt.com
Repairs
The charger and battery pack are notserviceable. There are
no serviceable parts inside the charger or batterypack.
WARNING: To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when
applicable) should be performed by a
DEWALT
factory
service center or a
DEWALT
authorized service center.
Always use identical replacementparts.
Included with the unit is a dust port which fits batteries 5Ah
and under.
Available for purchase as a service part (N684701) is a dust
port for batteries 6Ah and over.
ALL INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some
states do not allow limitations on how long an implied
warranty lasts or the exclusion or limitation of incidental
or consequential damages, so these limitations may not
apply to you. This warranty gives you specific legal rights
and you may have other rights which vary in certain states
orprovinces.
In addition to the warranty
DEWALT
tools are covered
byour:
1 YEAR FREE sERViCE
DEWALT
will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first year
afterpurchase.
2 YEARs FREE sERViCE On D
E
WAlT BATTERY PACKs
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,
DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,
DCB207,DCB361
3 YEARs FREE sERViCE On D
E
WAlT BATTERY PACKs
DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,
DCB206, DCB230, DCB606, DCB609, DCB612
nOTE: Battery warranty voided if the battery pack is
tampered with in any way.
DEWALT
is not responsible
for any injury caused by tampering and may prosecute
warranty fraud to the fullest extent permitted bylaw.
90 DAY MOnEY BACK gUARAnTEE
If you are not completely satisfied with the performance of
your
DEWALT
Power Tool or Nailer for any reason, you can
return it within 90 days from the date of purchase with a
receipt for a full refund – no questionsasked.
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-800-4-
DEWALT
(1-800-433-9258) for a freereplacement.
Accessories
WARNING: Since accessories, other than those
offered by
DEWALT
, have not been tested with this
product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only
DEWALT
recommended accessories should be used with
thisproduct.
Recommended accessories for use with your tool are
available at extra cost from your local dealer or authorized
service center. If you need assistance in locating any
accessory, please contact
DEWALT
call 1-800-4-
DEWALT
(1-800-433-9258) or visit our website: www.dewalt.com.
get inside the tool; never immerse any part of the tool
into aliquid.
FRAnçAis
13
Définitions: symboles et termes d'alarmessécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels ou matériels.
DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommages matériels.
AVERTISSEMENT : lire tous les avertissements
de sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
AVERTISSEMENT : afin de réduire le risque de
blessures, lire le mode d’emploi del’outil.
Pour toute question ou remarque au sujet de cet outil
ou de tout autre outil
DEWALT
composez le
numéro sans frais : (1-800-433-9258).
8
9
6
2
5
4
7
1
3
10
11
Fig. A
1
Levier de la pince
2
Cadran de réglage de la
vitesse
3
Patin de ponçage
4
Sac de poussière
5
Bouton marche/arrê
6
Poignée principale
7
Conduit de poussière
amovible
8
Bloc-piles
9
Bouton de libération
10
Pince du papier
11
Poinçon du papier
FRAnçAis
14
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
h ) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre
de baisser la garde et ignorer les principes de
AVERTISSEMENTS GÉNÉRAUX SUR LA
SÉCURITÉ DES OUTILS
AVERTISSEMENT : lisez tous les avertissements
de sécurité, toutes les instructions, les
illustrations et les caractéristiques fournis
avec cet outil électrique. Ne pas suivre toutes
les instructions comprises aux présentes peut
conduire à un choc électrique, un incendie et/ou des
blessuresgraves.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN
USAGE ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sans fil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise
àl’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre
corps est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive. Ne
jamais utiliser le cordon pour transporter, tirer
ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des
bords tranchants et des pièces mobiles. Les
cordons endommagés ou enchevêtrés augmentent les
risques de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
Ponceuse pour feuille de 1/4 sans brosse 20 V max.
DCW200
FRAnçAis
15
Régles de sécurité additionnelles
relatives aux ponceuses
• Ne pas poncer de surfaces métalliques de tout type
avec la ponceuse. Le ponçage de vis, clous ou autres
pièces métalliques produit des étincelles qui pourraient
enflammer des particules de poussière.
• Ne pas poncer à l’eau avec la présente ponceuse.
Du liquide risque de pénétrer le boîtier du moteur et ainsi
provoquer un choc électrique.
• Vider souvent le dépoussiéreur, particulièrement
lors du ponçage de surfaces enduites de matières
à base de résine comme du polyuréthanne, du
vernis, du vernis à la gomme laque, etc. Éliminer
les particules de poussière enduites de produit selon les
recommandations du fabricant du fini ou les amasser
sécurité de l’outil. Un acte irréfléchi peut causer une
blessure grave en une fraction de seconde.
4) Utilisation et entretien d’un
outil électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc-piles de l’outil avant
d’effectuer tout ajustement, changement et
entreposage de celui-ci. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Gardez les poignées et surfaces d’emprise
propres et libres de tout produit lubrifiant.
Vérifier si les pièces mobiles sont mal alignées ou
coincées, si des pièces sont brisées ou présentent
toute autre condition susceptible de nuire au
bon fonctionnement de l’outil électrique. En
cas de dommage, faire réparer l’outil électrique
avant toute nouvelle utilisation. Beaucoup
d’accidents sont causés par des outils électriques
malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés
et propres. Les outils de coupe bien entretenus et
affûtés sont moins susceptibles de se coincer et sont
plus faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
h ) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les
mains et les surfaces de prise glissante ne permettent
pas la manutention et le contrôle sécuritaires de l’outil
dans les situationsimprévues.
5) Utilisation et entretien du bloc-piles
a ) Ne recharger l’outil qu’au moyen du chargeur
précisé par le fabricant. L’utilisation d’un chargeur
qui convient à un type de bloc-piles risque de
provoquer un incendie s’il est utilisé avec un autre
type de b loc-piles.
b ) Utiliser les outils électriques uniquement avec
les blocs-piles conçus à cet effet. L’utilisation de
tout autre bloc-piles risque de causer des blessures ou
unincendie.
c ) Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets métalliques, notamment
des trombones, de la monnaie, des clés, des
clous, des vis ou autres petits objets métalliques
qui peuvent établir une connexion entre les
deux bornes. Le court-circuit des bornes du bloc-piles
risque de provoquer des brûlures ou unincendie.
d ) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc-piles; éviter tout contact avec ce
liquide. Si un contact accidentel se produit, laver
à grande eau. Si le liquide entre en contact avec
les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer
des irritations ou desbrûlures.
e ) Ne pas utiliser de bloc-piles ou outil qui
a été endommagé ou modifié. Les unités
endommagées ou modifiées peuvent avoir une
réaction imprévisible résultant en un incendie,
une explosion ou un potentiel de blessure.
f ) Ne pas exposer de bloc-piles ou l’outil aux
flammes ou à des températures excessives.
L’exposition aux flammes ou à une température
au-dessus de 129°C (265°F) pourrait causer
uneexplosion.
g ) Suivre toutes les instructions de recharge et
ne rechargez pas le bloc-piles ou l’outil à des
températures hors de la plage de température
indiquée dans les instructions. Une recharge non
conforme ou à une température hors des limites
spécifiées peut endommager les piles et augmenter le
risque d’incendie.
6) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectriques.
b ) Ne jamais réparer des blocs-piles endommagés.
La réparation de blocs-piles doit seulement être
effectuée par le fabricant ou les fournisseurs de
serviceautorisé.
FRAnçAis
16
Consigne de sécurité supplémentaire
AVERTISSEMENT : ne jamais modifier l’outil
électrique ni aucun de ses composants, car il y a
risques de dommages corporels oumatériels.
AVERTISSEMENT : porter SYSTEMATIQUEMENT
des lunettes de protection. Les lunettes courantes NE
sont PAS des lunettes de protection. Utiliser aussi un
masque antipoussières si l'opération est poussiéreuse.
PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE
SÉCURITÉ HOMOLOGUÉ:
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires
NIOSH/OSHA/MSHA.
AVERTISSEMENT : les scies, meules, ponceuses,
perceuses ou autres outils de construction peuvent
produire des poussières contenant des produits
chimiques reconnus par l’État californien pour causer
cancers, malformations congénitales ou être nocifs au
système reproducteur. Parmi ces produits chimiques,
on retrouve:
• Le plomb dans les peintures à base de plomb;
• La silice cristallisée dans les briques et le ciment,
ou autres produits de maçonnerie; et
Directiveset consignes de
sécurité:ponceuses
Ponçage des peintures à base de plomb
Le ponçage des peintures à base de plomb N’EST PAS
RECOMMANDÉ, car il est difficile de se protéger contre les
poussières contaminées. L’empoisonnement au plomb
présente le plus grand danger pour les enfants et les
femmes enceintes.
Comme il est difficile d’identifier si la peinture contient ou
non du plomb sans effectuer une analyse chimique, nous
vous recommandons de prendre les précautions suivantes
lors du ponçage de toutes les peintures.
Protection de l’individu
• Aucun enfant ou femme enceinte ne devrait pénétrer
sur les lieux de travail lors du ponçage et tant que ces
lieux n’auront pas été nettoyés complètement.
• Toute personne entrant dans la zone de travail devrait
porter un masque antipoussières ou un dispositif de
protection des voies respiratoires. Le filtre doit en
être remplacé quotidiennement ou chaque fois que
l’utilisateur commence à avoir des difficultés à respirer.
REMARQUE: utiliser exclusivement une protection des
voies respiratoires adéquate pour le travail sur les peintures
au plomb produisant poussières ou émanations. Les
masques ordinaires n’offrent pas ce niveau de protection. Se
renseigner auprès de son quincaillier local pour obtenir une
liste de masques antipoussières (agréés par NIOSH).
dans une boîte de métal avec un couvercle bien ajusté.
Les retirer des lieux quotidiennement. L’accumulation
de particules fines de poussière risque de s’enflammer
spontanément et provoquer un incendie.
• Ne pas faire fonctionner cet outil durant de longues
périodes. Les vibrations causées par le fonctionnement
de cet outil peuvent provoquer des blessures permanentes
aux doigts, aux mains et aux bras. Utiliser des gants pour
amortir davantage les vibrations, prendre de fréquentes
périodes de repos et limiter la durée quotidienne
d’utilisation.
• Le ponçage de peinture à base de plomb, de bois
traité chimiquement (sous pression) ou tout autre
matériau contenant des éléments cancérogènes
n’est pas recommandé. Le ponçage de ces matériaux ne
doit être réalisé que par un professionnel.
• Nettoyer l’outil régulièrement, particulièrement
après une utilisation intensive. La poussière et les
saletés contenant des particules métalliques s’accumulent
souvent sur les surfaces internes de l’outil et pourraient
constituer un risque de blessure grave, de choc électrique
ou d’électrocution. Toujours débrancher la ponceuse
avant de procéder au nettoyage. Toujours porter des
lunettes de sécurité en conformité avec la norme ANSI
Z87.1.
• Toujours débrancher l’outil avant de changer de
feuilles abrasives. Ces mesures préventives réduisent les
risques de démarrage accidentel de l’outil électrique.
• NE PAS MANGER, BOIRE OU FUMER sur les lieux de
travail pour prévenir l’ingestion de particules de
peinture contaminées. Il est recommandé aux ouvriers
de se laver et changer AVANT de manger, boire ou
fumer. Ne pas laisser sur les lieux de travail, là où la
poussière pourrait s’y déposer, nourriture, boisson,
cigarette ou autre produit de consommation.
Protection de l’environnement
• La peinture devrait être retirée de façon à minimiser la
quantité de poussières générées.
• Les lieux où la peinture est retirée devraient être isolés
avec des panneaux de plastique de 4mils d’épaisseur.
• Le ponçage devrait être effectué de manière à réduire
toute propagation des poussières de peinture hors des
lieux de travail.
nettoyage et élimination
• Passer quotidiennement l’aspirateur sur les lieux de
travail et les nettoyer soigneusement pendant toute la
durée du projet de ponçage. Changer fréquemment les
filtres d’aspirateur.
• Recueillir toute toile de protection plastifiée utilisée
et s’en défaire avec toute particule de poussière ou
autre débris à éliminer. Les placer dans un contenant
hermétique pour déchets et les jeter conformément à la
procédure normale d’élimination des ordures. Pendant
le nettoyage, maintenir à distance de la zone immédiate
de travail les enfants ou les femmes enceintes.
• Nettoyer soigneusement jouets, meubles lavables,
et tout ustensile utilisé par les enfants avant toute
nouvelleréutilisation.
FRAnçAis
17
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
ou DC ..... courant continu
...................... fabrication classe I
(mis à la terre)
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... révolutions par
minute
sfpm (plpm) ....... pieds linéaires par
minute
SPM (FPM) ......... fréquence par
minute
OPM .................... oscillations por
minuto
A ......................... ampères
W ........................ watts
ou AC .......... courant alternatif
ou AC/DC ... courant alternatif
ou continu
...................... fabrication classe II
(double isolation)
n
o
....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
LIRE TOUTES LES CONSIGNES
Consignes importantes de sécurité
lesblocs-piles
AVERTISSEMENT : lisez toutes les consignes
de sécurité, les instructions et les symboles
d’avertissements du bloc-piles, du chargeur et du
produit. Tout manquement aux avertissements
et instructions pose des risques de décharges
électriques, d’incendie et/ou de blessures graves.
• Ne pas recharger ou utiliser un bloc-piles en milieu
déflagrant, en présence, par exemple, de poussières,
gaz ou liquides inflammables. Le fait d’insérer ou
retirer un bloc-piles de son chargeur pourrait causer
l’inflammation de poussières ou d’émanations.
• Lorsque non utilisé, garder le bloc-piles éloigné de
petits objets métalliques comme des trombones
attache-feuilles, des pièces de monnaie, des clés, des
clous et vis ou autres pièces qui pourraient court-
circuiter les bornes. Un court-circuit pourrait causer des
brûlures ou unincendie.
• NE JAMAIS forcer l’insertion d’un bloc-piles dans un
chargeur. NE modifier un bloc-piles d’AUCUNE façon
pour le faire rentrer dans un chargeur incompatible,
car il pourrait se briser et causer des dommages
corporels graves. Consulter le tableau en dernière page
de ce manuel pour connaître les compatibilités entre
chargeurs et blocs-piles.
• Recharger les blocs-piles exclusivement dans des
chargeurs
DEWALT
.
• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau
ou dans tout autreliquide.
• Ne pas entreposer ou utiliser l’appareil et le bloc-
piles en présence de températures ambiantes
pouvant excéder 40°C (104°F) (comme dans des
hangars ou des bâtiments métalliques l’été). Pour
préserver leur durée de vie, entreposer les blocs-piles dans
un endroit frais etsec.
REMARQUE: ne pas mettre un bloc-piles dans un
outil dont la gâchette est verrouillée en position de
marche. Ne jamais bloquer l’interrupteur en position
deMARCHE.
BLOCS-PILES ET CHARGEURS
Le bloc-piles n’est pas totalement chargé d’usine. Avant
d’utiliser le bloc-piles et le chargeur, lire les consignes de
sécurité ci-après puis suivre la procédure de chargement
indiquée. Pour commander un bloc-piles de rechange,
s’assurer d’en inclure le numéro de catalogue et la tension.
• L’arsenic et le chrome dans le bois ayant subi un
traitementchimique.
Le risque associé à de telles expositions varie selon
la fréquence à laquelle on effectue ces travaux.
Pour réduire toute exposition à ces produits:
travailler dans un endroit bien aéré, en utilisant
du matériel de sécurité homologué, tel un masque
antipoussières spécialement conçu pour filtrer les
particulesmicroscopiques.
• Limiter toute exposition prolongée avec les
poussières provenant du ponçage, sciage, meulage,
perçage ou toute autre activité de construction.
Porter des vêtements de protection et nettoyer à
l’eau savonneuse les parties du corps exposées. Le
fait de laisser la poussière pénétrer dans la bouche, les
yeux ou la peau peut favoriser l’absorption de produits
chimiquesdangereux.
AVERTISSEMENT : cet outil peut produire et/
ou répandre de la poussière susceptible de causer
des dommages sérieux et permanents au système
respiratoire. Utiliser systématiquement un appareil
de protection des voies respiratoires homologué par
le NIOSH ou l’OSHA. Diriger les particules dans le sens
opposé au visage et aucorps.
AVERTISSEMENT : pendant l’utilisation, porter
systématiquement une protection auditive
individuelle adéquate homologuée ANSI S12.6
(S3.19). Sous certaines conditions et suivant la durée
d’utilisation, le bruit émanant de ce produit pourrait
contribuer à une perte de l’acuitéauditive.
ATTENTION: après utilisation, ranger l’outil
sur son côté, sur une surface stable, là où il
ne pourra ni faire trébucher ni faire chuter
quelqu’un. Certains outils équipés d’un large bloc-
piles peuvent tenir à la verticale sur celui-ci, mais
manquent alors destabilité.
• Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Vêtements amples,
bijoux ou cheveux longs risquent de rester coincés dans
ces piècesmobiles.
..................... symbole
d’avertissement
..................... radiation visible
..................... protection
respiratoire
.....................protection oculaire
.....................protection auditive
..................... lire toute la
documentation
IPXX .................... symbole IP
FRAnçAis
18
Le sceau SRPRC
MD
Le sceau SRPRC
MD
(Société de recyclage
des piles rechargeables du Canada)
apposé sur une pile au nickel-cadmium,
à hydrure métallique de nickel ou au lithium-ion (ou un
Le témoin de charge indique approximativement le
niveau de charge restant dans le bloc-piles en fonction des
voyantssuivants:
Chargé de 75 à 100%
Chargé de 51 à 74%
Chargé de < 50%
Le bloc-piles doit être rechargé
Pour activer le témoin de charge, maintenez appuyé le
bouton du témoin de charge. Une combinaison des trois
voyants Del s’allumera indiquant le niveau de charge.
Lorsque le niveau de charge du bloc-pile atteint la limite
minimale d’utilisation, le témoin de charge reste éteint et le
bloc-piles doit êtrerechargé.
REMARQUE: le témoin de charge ne fait qu’indiquer
le niveau de charge du bloc-piles. Il ne donne aucune
indication quant au fonctionnement de l’outil. Son
propre fonctionnement pourra aussi varier en fonction
des composants produit, de la température et de
l’applicationd’utilisation.
Pour plus d’informations quant au témoin
de charge du bloc-piles, veuillez appeler le
1-800-4-
DEWALT
(1-800-433-9258) ou vous rendre sur
notre site www.dewalt.com.
Transport
AVERTISSEMENT : risques d’incendie. Au moment
de ranger ou transporter le bloc-piles, veiller à
protéger ses bornes à découvert de tout objet
métallique. Par exemple, éviter de placer le bloc-
piles dans un tablier, une poche, une boîte à outils
ou un tiroir, etc. contenant des objets tels que clous,
vis, clés, etc. Le fait de transporter des blocs-piles
comporte des risques d’incendie, car les bornes
des piles pourraient entrer, par inadvertance,
en contact avec des objets conducteurs, tels
que: clés, pièces de monnaie, outils ou autres.
La réglementation sur les produits dangereux
(Hazardous Material Regulations) du département
américain des transports interdit, en fait, le transport
des blocs-piles dans les commerces ou dans les avions
dans les bagages de cabine, À MOINS qu’ils ne soient
correctement protégés de tout court-circuit. Aussi
lors du transport individuel de blocs-piles, s’assurer
que leurs bornes sont bien protégées et isolées de
tout matériau pouvant entrer en contact avec elles
et provoquer un court-circuit. REMARQUE: il
ne faut pas laisser de piles au li-ion dans les
bagagesenregistrés.
• Ne pas exposer le bloc-piles ou l’outil/l’appareil au
feu ou à une température excessive. L’exposition au
feu ou à une température au-dessus de 130° C (265° F)
pourrait entraîner uneexplosion.
• Ne pas incinérer le bloc-piles même s’il est
sévèrement endommagé ou complètement usagé,
car il pourrait exploser et causer un incendie.
Pendant l’incinération des blocs-piles au lithium-ion, des
vapeurs et matières toxiques sontdégagées.
• En cas de contact du liquide de la pile avec la peau,
rincer immédiatement au savon doux et à l’eau. En
cas de contact oculaire, rincer l’œil ouvert à l’eau claire
une quinzaine de minutes ou jusqu’à ce que l’irritation
cesse. Si des soins médicaux s’avéraient nécessaires, noter
que l’électrolyte de la pile est composé d’un mélange de
carbonates organiques liquides et de sels delithium.
• Le contenu des cellules d’une pile ouverte peut
causer une irritation respiratoire. En cas d’inhalation,
exposer l’individu à l’air libre. Si les symptômes persistent,
consulter unmédecin.
AVERTISSEMENT : risques de brûlure. Le liquide de la
pile peut s’enflammer s’il est exposé à des étincelles ou
à uneflamme.
AVERTISSEMENT : risques d’incendie. Ne jamais
tenter d’ouvrir le bloc-piles pour quelque raison
que ce soit. Si le boîtier du bloc-piles est fissuré ou
endommagé, ne pas l’insérer dans un chargeur. Ne
pas écraser, laisser tomber, ou endommager les blocs-
piles. Ne pas utiliser un bloc-piles ou un chargeur
qui a reçu un choc violent, ou si l’appareil est tombé,
a été écrasé ou endommagé de quelque façon que
ce soit (p. ex. percé par un clou, frappé d’un coup
de marteau, piétiné). Les blocs-piles endommagés
doivent être renvoyés à un centre de réparation pour
y êtrerecyclés.
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec,
à l’abri de toute lumière solaire directe et de toute
températureexcessive.
2. Pour un stockage prolongé, il est recommandé
d’entreposer le bloc-piles pleinement chargé dans
un lieu frais et sec, hors du chargeur pour optimiser
lesrésultats.
REMARQUE: les blocs-piles ne devraient pas être
entreposés complètement déchargés. Il sera nécessaire de
recharger le bloc-piles avantréutilisation.
Instructions d’entretien du blocs-pile
Éliminer toute saleté ou graisse de la surface externe
du blocs-pile à l’aide d’un chiffon ou d’une brosse
non métallique douce. N’utiliser ni eau ni aucun
nettoyantliquide.
Témoin de Charge du Bloc-Piles
Certains blocs-piles
DEWALT
possèdent un témoin de
charge qui consiste en trois voyants Del indiquant le niveau
de charge dubloc-piles.
FRAnçAis
19
Directives de sécurité importantes
propres à tous les chargeurs de piles
AVERTISSEMENT : lisez toutes les consignes
de sécurité, les instructions et les symboles
d’avertissements du bloc-piles, du chargeur et du
produit. Tout manquement aux avertissements
et instructions pose des risques de décharges
électriques, d’incendie et/ou de blessures graves.
• NE PAS tenter de recharger le bloc-piles avec tout
autre chargeur qu’une unité
DEWALT
. Le chargeur
DEWALT
et son bloc-piles sont conçus spécialement pour
fonctionner conjointement.
• Ces chargeurs n’ont pas été conçus pour une
utilisation autre que recharger les blocs-piles
rechargeables
DEWALT
. Toute autre utilisation
comporte des risques d’incendie, de chocs électriques
oud’électrocution.
• Protéger le chargeur de la pluie ou de laneige.
• Tirer sur la fiche plutôt que sur le cordon
pour débrancher le chargeur. Cela permet de
réduire les risques d’endommager la fiche ou le
cordond’alimentation.
• S’assurer que le cordon est protégé de manière à
ce que personne ne marche ni ne trébuche dessus,
ou à ce qu’il ne soit ni endommagé ni soumis à
aucunetension.
• N’utiliser une rallonge qu’en cas de nécessité
absolue. L’utilisation d’une rallonge inadéquate
comporte des risques d’incendie, de chocs électriques
oud’électrocution.
• Pour utiliser un chargeur à l’extérieur, le placer dans
un endroit sec et utiliser une rallonge conçue pour
l’extérieur. L’utilisation d’une rallonge conçue pour
l’extérieur réduit les risques de chocsélectriques.
• Pour la sécurité de l’utilisateur, utiliser une rallonge
de calibre adéquat (AWG, American Wire Gauge
[calibrage américain normalisé des fils électriques]).
Plus le calibre est petit, et plus sa capacité est grande. Un
calibre16, par exemple, a une capacité supérieure à un
calibre18. L’usage d’une rallonge de calibre insuffisant
causera une chute de tension qui entraînera perte de
puissance et surchauffe. Si plus d’une rallonge est utilisée
pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le
tableau ci-dessous illustre les calibres à utiliser selon la
longueur de rallonge et l’intensité nominale indiquée sur
la plaque signalétique. En cas de doute, utiliser le calibre
suivant. Plus le calibre est petit, plus la rallonge peut
supporter decourant.
Expédition du bloc-piles
DEWALT
FlEXVOlT
MC
Le bloc-piles
DEWALT
FLEXVOLT
MC
possède deux modes:
Utilisation et Expédition.
Mode Utilisation: lorsque le bloc-piles
DEWALT
FLEXVOLT
MC
est par lui-même ou dans un produit 20Vmax*,
il fonctionnera comme un bloc-piles de 20V max*. Lorsque
le bloc-piles FLEXVOLT
MC
est dans un produit de 60V max*
ou 120V max* (deux blocs-piles de 60V max*), il
fonctionnera comme un bloc-piles de 60V max*.
Mode Expédition: lorsque
le capuchon est inséré sur
le bloc-piles FLEXVOLT
MC
,
le bloc-piles est en mode
Expédition. Les modules
de cellules sont électriquement déconnectés du bloc le
faisant correspondre à trois blocs-piles d’un wattheure (Wh)
inférieur comparé à un bloc-piles de wattheure élevé. Ce
passage à trois blocs-piles à un wattheure inférieur peut
permettre au bloc-piles d’être exempté de suivre certaines
directives d’expédition imposées sur les blocs-piles de
wattheure supérieur.
L’étiquette du bloc-piles donne deux estimations de
wattheures (se reporter à l’exemple). Selon comment le
bloc-piles est expédié, l’estimation appropriée de wattheure
doit être utilisée pour déterminer les modalités d’expédition
lui correspondant. Si le capuchon d’expédition est utilisé,
le bloc-piles sera considéré comme 3 blocs-piles au
wattheure indiqué pour «Expédition». S’il est expédié sans
le capuchon ou dans un outil, le bloc-piles sera considéré
comme un seul bloc-piles au wattheure indiqué à côté de
«Utilisation».
USE: 120 Wh Shipping: 3 x 40 Wh
Exemple d’étiquetage d’utilisation et d’expédition
Par exemple, le Wh de expédition pourra indiquer
3x40Wh, ce qui correspond à 3 blocs-piles de
40wattheures chacun. L’utilisation du Wh pourra indiquer
120Wh (sous-entendu 1bloc-piles).
bloc-piles) indique que les coûts de recyclage de ces
derniers en fin d’utilisation ont déjà été réglés par
DEWALT
.
Dans certaines régions, la mise au rebut ou aux ordures
municipales des piles au nickel-cadmium, à l’hydrure
métallique de nickel ou au lithium-ion, est illégale; le
programme de l’Appel à Recycler
MD
constitue donc une
solution pratique etécologique.
Appel à Recycler Canada, Inc., en collaboration avec
DEWALT
et d’autres utilisateurs de piles, a mis sur pied de
programme aux États-Unis et au Canada pour faciliter la
collecte des piles au nickel-cadmium, à l’hydrure métallique
de nickel ou au lithium-ion usagées. Aidez-nous à protéger
l’environnement et à conserver nos ressources naturelles
en renvoyant les piles au nickel-cadmium, à l’hydrure
métallique de nickel ou au lithium-ion usagées à un centre
de réparation autorisé
DEWALT
ou chez votre détaillant afin
qu’elles y soient recyclées. On peut en outre se renseigner
auprès d’un centre de recyclage local pour connaître
d’autres sites lesacceptant. SRPRC
MD
est une marque
déposée de l’Appel à Recycler Canada,Inc.
FRAnçAis
20
(mais pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant toutentretien.
Chargement du bloc-piles
REMARQUE: afin d’assurer la performance et la vie
maximales des blocs-piles au lithium-ion, chargez
complètement le bloc-pile avant la première utilisation.
1. Branchez le chargeur dans une prise appropriée avant
d’insérer le bloc-piles.
2. Branchez le chargeur et le bloc-piles en vous assurant
que le bloc-piles est bien mis en place. Le voyant rouge
(chargement) clignotera sans cesse indiquant que le
processus de chargement est commencé.
3. La fin de la recharge sera indiquée par le voyant qui
demeurera allumé de façon continue. Le bloc-piles est
complètement chargé et peut être retiré utilisé à ce
moment ou laissé dans le chargeur.
REMARQUE: pour retirer le bloc-piles, on doit appuyer sur
le bouton de libération du bloc-piles sur certains chargeurs
Indicateurs
Bloc-piles en Cours
de Chargement
Bloc-piles Chargé
Suspension de Charge Contre
le Chaud/Froid*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
le voyant rouge ne cessera de clignoter, mais un voyant
jaune restera allumé pendant cette opération. Lorsque
le bloc-piles aura repris une température appropriée,
le voyant jaune s’éteindra et le chargeur reprendra sa
procédure decharge.
Le chargeur ne pourront recharger des blocs-piles
défectueux. Le chargeur qui refuse de s’allumer peut
indiquer un problème avec le chargeur ou le bloc-piles
défectueuse.
REMARQUE : si le chargeur ne se met pas en fonction,
faites tester le chargeur et le bloc-piles à un centre de
service autorisé.
laisser le Bloc-Piles dans le Chargeur
Le chargeur et son bloc-piles peuvent rester connectés, le
voyant du chargeur affichant alors bloc-piles chargé.
Fonction de suspension de charge contre le
chaud/froid
Lorsque le chargeur détecte un bloc-piles trop chaud
ou trop froid, il démarre automatiquement la fonction
de suspension de charge contre le chaud, suspendant
le chargement jusqu’à ce que le bloc-piles ait repris
une température appropriée. Le chargeur ensuite se
remettra automatiquement en mode de chargement.
Calibre minimum pour les cordons d'alimentation
Volts
longueur totale du cordon
d'alimentation en mètre (pieds)
120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWg
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne poser aucun objet sur le chargeur. Ne pas mettre
le chargeur sur une surface molle qui pourrait en
bloquer la ventilation et provoquer une surchauffe
interne. Éloigner le chargeur de toute source de chaleur.
Le chargeur dispose d’orifices d’aération sur le dessus et le
dessous duboîtier.
• Ne pas le faire fonctionner avec un cordon
d’alimentation ou une ficheendommagée–les
remplacer immédiatement.
• Ne pas utiliser le chargeur s’il a reçu un coup,
fait une chute ou a été endommagé de quelque
façon que ce soit. Le ramener dans un centre de
réparationagréé.
• Ne pas démonter le chargeur. Pour tout service
ou réparation, le rapporter dans un centre de
réparation agréé. Le fait de le réassembler de façon
incorrecte comporte des risques de chocs électriques,
d’électrocution et d’incendie.
• Débrancher le chargeur du secteur avant tout
entretien. Cela réduira tout risque de chocs
électriques. Le fait de retirer le bloc-piles ne réduira pas
cesrisques.
• NE JAMAIS tenter de connecter 2 chargeursensemble.
• Le chargeur a été conçu pour être alimenté en
courant électrique domestique standard de
120volts. Ne pas tenter de l’utiliser avec toute
autretension. Cela ne s’applique pas aux chargeurs de
postesmobiles.
AVERTISSEMENT : risques de chocs électriques. Ne
laisser aucun liquide pénétrer dans le chargeur, des
chocs électriques pourraient enrésulter.
AVERTISSEMENT : risques de brûlure. Ne submerger
le bloc-piles dans aucun liquide et le protéger de toute
infiltration de liquide. Ne jamais tenter d’ouvrir le
bloc-piles pour quelque raison que ce soit. Si le boîtier
plastique du bloc-piles est brisé ou fissuré, le retourner
dans un centre de réparation pour y être recyclé.
ATTENTION : risques de brûlure. Pour réduire tout
risque de dommages corporels, ne recharger que des
blocs-piles rechargeables
DEWALT
out autre type
de piles pourrait exploser et causer des dommages
corporels etmatériels.
ATTENTION : sous certaines conditions, lorsque le
chargeur est connecté au bloc d’alimentation, des
matériaux étrangers pourraient court-circuiter le
chargeur. Les corps étrangers conducteurs tels que
FRAnçAis
21
Installation du papier abrasif (Fig. B–D)
Votre ponceuse est conçue pour utiliser du papier abrasif
de 1/4 de feuille. Le papier abrasif de 1/4 de feuille mesure
114,3 mm x 139,7 mm (4 1/2 po x 5 1/2 po). Ce format de
papier peut être fait en :
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT : afin de réduire le risque
de blessure corporelle, éteignez l’appareil
et retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer desblessures.
Usage prévu
Cette ponceuse pour feuille de 1/4 est conçue pour un
usage professionnel.
nE PAs les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
nE PAs le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
un bloc-piles partiellement déchargé sans effet nuisible
sur le bloc-piles.
5. Les corps étrangers conducteurs tels que (mais
pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant tout entretien.
6. Ne pas congeler ou immerger le chargeur dans l’eau ou
tout autre liquide.
Instructions d’entretien du chargeur
AVERTISSEMENT : risques de chocs électriques.
Débrancher le chargeur de la prise de courant
alternatif avant tout entretien. Éliminer toute saleté
ou graisse de la surface externe du chargeur à l’aide
d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.
Installation murale
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Ces chargeurs ont été conçus pour une installation
murale ou pour être posés sur une table ou une surface
de travail. Pour une fixation murale, installez le chargeur
à proximité d’une prise électrique, et à l’écart de coins
ou de toute autre obstruction au passage de l’air. Utilisez
l’arrière du chargeur pour marquer l’emplacement des vis
de montage sur le mur. Fixez soigneusement le chargeur
à l’aide de vis autoforeuses (vendues séparément) d’au
moins 25,4mm (1po) de long, et de diamètre de tête de
7–9mm (0,28–0,35po), que vous visserez dans le bois en
laissant une longueur optimale d’environ 5,5mm (7/32po)
exposée. Alignez les orifices à l’arrière du chargeur sur les vis
exposées et insérez à fond ces dernières dans les orifices.
Cette caractéristique assure aux blocs-piles une durée de
viemaximale.
Un bloc-piles froid peut recharger moins vite qu’un
bloc-piles chaud.
Le chargeur DCB118 est équipé d’un ventilateur interne
destiné à refroidir le bloc-piles. Le ventilateur se mettra
automatiquement en marche chaque fois que le bloc-piles
aura besoin de se refroidir.
N’utilisez jamais le chargeur si le ventilateur ne fonctionne
pas correctement ou si ses fentes d’aération sont bloquées.
Protégez systématiquement l’intérieur du chargeur de tout
objet étranger.
Système de protection électronique
Les appareils au Li-Ion sont équipés d’un système
électronique de protection pour protéger les blocs-piles de
toute surcharge, surchauffe ou fuite importante.
L’appareil s’arrêtera automatiquement dès que le système
électronique de protection sera activé. Si c’était le cas,
placez le bloc-piles au lithium-ion sur son chargeur jusqu’à
ce qu’il soit complètement rechargé.
Remarques importantes concernant
lechargement
1. Pour augmenter la durée de vie du bloc-piles
et optimiser son rendement, le recharger à une
température ambiante de 18°C à 24°C (65°F à 75°F).
NE PAS charger lorsque le bloc-piles est en dessous
de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux
au bloc-piles.
2. Le chargeur et son bloc-piles peuvent devenir chauds
au toucher pendant la charge. C’est normal et ne
représente en aucun cas une défaillance du produit.
Pour faciliter le refroidissement du bloc-piles après
utilisation, éviter de laisser le chargeur ou le bloc-piles
dans un local où la température ambiante est élevée
comme dans un hangar métallique ou une remorque
non isolée.
3. Si le bloc-piles ne se recharge pas correctement:
a. Vérifier le bon fonctionnement de la prise
en y branchant une lampe ou tout autre
appareilélectrique.
b. Vérifier que la prise n’est pas contrôlée par un
interrupteur qui coupe le courant lorsqu’on éteint
leslumières.
c. Déplacer le chargeur et le bloc-piles dans un local
où la température ambiante se trouve entre environ
18°C et 24°C (65°F et 75°F).
d. Si le problème persiste, amener l’outil, le bloc-piles et
son chargeur dans un centre de réparation local.
4. Recharger le bloc-piles lorsqu’il ne produit plus assez
de puissance pour effectuer un travail qu’il faisait
facilement auparavant. NE PAS CONTINUER à l’utiliser
dans ces conditions. Suivre la procédure de charge. Si
nécessaire, il est aussi possible de recharger
FRAnçAis
22
Fig. B
Perforation du papier (Fig. E, F)
ATTENTION: éteignez et retirez le bloc-piles de l’outil
avant d’effectuer tout ajustement ou de retirer ou
d’installer des fixations ou des accessoires. Assurez-
vous que l’interrupteur est en position OFF.
Un poinçon du papier
11
est fourni avec votre ponceuse
pour vous laisser perforer le papier abrasif régulier afin de
rendre le dépoussiérage possible.
Pour perforer votre papier abrasif
Installez le papier abrasif sur l’outil comme indiqué dans le
guide. Lorsque la ponceuse est éteinte et batterie retirée,
placez la plaque à poinçon sur le papier de sorte que les
bords de la plaque à poinçon soient en contact avec deux
des bords du papier abrasif, tout comme cela est indiqué.
Appuyez la plaque à poinçon sur le tampon de sorte que les
8 pointes pénètrent dans le papier, comme cela est indiqué
à la Figure F. (Appuyez le plus possible la plaque à poinçon
contre le tampon.) Enlevez la plaque à poinçon et le papier
est prêt.
Une autre façon de perforer le papier est de bien fixer la
plaque à poinçon sur une surface de travail adéquate. Il y
a deux orifices qui sont prévus à cet effet dans la plaque
Fig. D
10
a. Coupant du papier abrasif pleine grandeur 228,6mm
x 279,4mm (9po x 11po) en feuille de 1/4 de
114,3mm x 139,7mm (41/2 po x 51/2 po).
b. Coupant la moitié de la feuille de papier abrasif en
deux feuilles de 114,3 mm x 139,7 mm (4 1/2 po x
51/2 po).
c. Le papier abrasif 114,3 mm x 139,7 mm (4 1/2 po x
51/2 po) coupé au préalable est disponibles à un
coût supplémentaire.
Fixer des feuilles abrasives régulières
(Fig. B–D)
Pour assurer un bon fonctionnement, veuillez fixer le papier
abrasif dans l’appareil comme suit :
1. Assouplissez le papier abrasif raide en le tirant sur le
bord d’une table à 90° ou un autre bord droit, comme
illustré dans la Figure B. Assurez-vous de ramollir surtout
les bords à pincer.
2. Relâchez la pince de fixation arrière
14
en dégageant
les leviers de fixation latéraux
1
et dégagez-les des
pattes
15
de la semelle/du tampon
3
.
3. Désengagez la pince du papier avant
10
(Fig. D) en
appliquant et maintenant de la pression le bouton de la
pince avant
16
tout en insérant le bord de 114,3mm
(41/2 po) du papier abrasif sous la pince du papier
avant
10
jusqu’à ce qu’il atteigne les nervures limitant
le papier
17
. Relâchez la pince du papier avant afin de
fixer l’avant du papier abrasif.
4. Étirez le papier abrasif sur la plaque/le patin de
base
3
et commencez à faire pivoter la pince du
papierarrière
14
jusqu’à ce sa position de verrouillage.
Verrouillez un levier de la pince latérale
1
en le plaçant
derrière la languette sur la plaque/le patin de base, puis
répétez avec le deuxième levier de la pince latérale.
5. Si vous utilisez la fonction de dépoussiérage, perforez le
papier abrasif (consultez Perforation du papier).
Fig. C
1
14
15
3
16
10
17
FRAnçAis
23
Fig.H
6
Position correcte des mains (Fig. H)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mains illustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réaction soudaine.
Une position des mains adéquate nécessite une main sur la
poignée principale
6
.
Fig.G
9
8
Installation et retrait du bloc-piles (Fig.G)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles
8
dans l’outil, alignez-le avec les
glissières à l’intérieur de l’outil. Glissez-le jusqu’à ce que le
bloc-piles soit solidement en place dans l’outil et assurez-
vous qu’il ne se dégage pas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération
9
et tirez fermement le bloc-piles hors de la
poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
FONCTIONNEMENT
AVERTISSEMENT : afin de réduire le risque
de blessure corporelle, éteignez l’appareil
et retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
Bouton de réglage de la vitesse (Fig.A)
Le bouton de réglage de la vitesse
2
, (Fig.A), permet
d’accélérer ou ralentir la vitesse de 12000–14000 tours par
minute. La vitesse optimale de chaque application est une
question de préférence personnelle. Généralement, il est
conseillé d’utiliser une vitesse élevée sur des matériaux
durs et basse sur des matériaux plus tendres. L’érosion du
matériau augmente avec lavitesse.
Interrupteur (Fig. A)
Allumez l’appareil en appuyant sur le côté de l’interrupteur
qui est protégé contre la poussière
5
, ce qui correspond au
symbole « I ». Allumez l’appareil en appuyant sur le côté de
l’interrupteur qui correspond au symbole « O ».
Fig. F
Fig. E
11
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.
à poinçon. Utilisez des vis à tête plate nº 8. Appuyez la
ponceuse (avec le papier en place) vers le bas sur la plaque
à poinçon.
FRAnçAis
24
Remplacer le patin de ponçage (Fig.J)
Le patin de ponçage
3
est conçu pour être une pièce
consommable et il aura parfois besoin d’être remplacé. Le
patin de ponçage doit être remplacé lorsque les signes
d’usure deviennent évidents. Les patins de ponçage sont
disponibles à un coût supplémentaire chez votre détaillant
local ou dans un centre de services
DEWALT
autorisé.
1. En tenant solidement la base, retirez les quatre vis
13
du bas du patin.
2. Retirez le tampon
3
.
MAINTENANCE
AVERTISSEMENT : afin de réduire le risque
de blessure corporelle, éteignez l’appareil
et retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.
Fig.I
7
12
Collecte de poussière (Fig. A, I)
AVERTISSEMENT: la poussière de ponçage
recueillie des revêtements de surfaces
poncés (polyuréthane, huile de lin, etc.) peut
s’enflammer dans le sac de poussière de
ponceuse ou ailleurs et causer un incendie. Afin
de réduire le risque, videz souvent le sac et suivez
strictement les instructions de la ponceuse et du
fabricant du revêtement.
Votre ponceuse a un conduit de dépoussiérage
7
qui
permet de connecter un sac de poussière
4
fourni ou
un système d’aspiration d’atelier. Le goulot d’évacuation
incorporé utilise une connexion AirLock de D
E
WALT qui est
compatible avec l’extracteur de poussière D
E
WALT.
Pour installer le sac à poussière
1. Pendant que vous tenez la ponceuse, ajustez le
collier du sac de poussière
12
sur le conduit de
dépoussiérage
7
comme illustré dans la FigureI.
2. Tournez le col
12
dans le sens des aiguilles d’une
montre pour verrouiller le sac à poussière
4
.
Pour vider le sac à poussière
1. En tenant la ponceuse en main, tournez le col
12
dans le sens inverse des aiguilles d’une montre pour
déverrouiller le sac à poussière
4
.
2. Enlevez le sac à poussière de la ponceuse et agitez
doucement ou tapoter sur le sac à poussière pour
levider.
3. Posez à nouveau le sac à poussière en place au goulot
d’évacuation et verrouillez en tournant le col du sac à
poussière dans le sens des aiguilles d’une montre.
Vous remarquerez que vous n’aurez pas éliminé toute la
poussière du sac. Cela n’affectera pas le fonctionnement
de la ponceuse, mais réduira la capacité d’extraction
de poussière. Pour récupérer toute l’efficacité du sac à
poussière, appuyez sur le ressort intérieur du sac lorsque
vous le videz et heurtez délicatement le col du sac sur les
côtés de la poubelle ou du conteneur à poussière.
ATTENTION: Il ne faut jamais faire fonctionner
ces outils sans le sac à poussière. L’échappement
de poussière de ponçage peut provoquer des
problèmesrespiratoires.
Fonctionnement de lijadora (Fig. H)
AVERTISSEMENT: laissez l’outil fonctionner à
son propre rythme. Ne pas surcharger.
AVIS: cette ponceuse ne doit pas être utilisée sur des
cloisons sèches.
Pour utiliser la ponceuse, empoignez-la comme cela est
indiqué à la Figure H et mettez-la en marche. Déplacez-
la par des mouvements longs et balayés sur la surface à
poncer en laissant la ponceuse faire le travail pour vous. Si
vous appuyez sur l’outil pendant le ponçage, vous ralentirez
en fait le travail et obtiendrez une moins bonne surface.
Vérifiez souvent la qualité du travail, cette ponceuse peut
éliminer rapidement du matériel, surtout du papier brut.
Cette ponceuse est conçue pour poncer à ras sur trois côtés
dans des coins et sa petite taille et sa légèreté la rende
idéale pour le travail en contre-haut.
L’action orbitale de cette ponceuse vous permet de poncer
dans le sens du grain ou dans n’importe quel angle pour
la plupart des travaux de ponçage. À l’étape finale du
ponçage, comme nous le disions auparavant, on obtiendra
une meilleure finition en ponçant dans le sens du grain
dubois.
Pour produire la meilleure finition possible, commencez
par du papier abrasif à gros grains. Un ponçage final avec
un morceau de papier abrasif fin usé produira une finition
d’allure professionnelle qui, dans bien des cas, n’aura pas
du tout besoin d’aucun ponçage à la main. La vitesse à
laquelle le sac de poussière se remplira variera selon le type
de matériau étant poncé et la grosseur des grains du papier
abrasif. Pour les meilleurs résultats, videz souvent le sac et
vérifiez l’ouverture pour voir s’il y a une obstruction.
Lorsque vous poncez des surfaces peinturées, vous
constaterez que le papier abrasif se remplit et s’obstrue avec
la peinture. Pour obtenir de meilleurs résultats, enlevez
peinture avant de poncer avec un pistolet thermique.
SUIVEZ TOUTES LES CONSIGNES DE SÉCURITÉ DU MODE
D’EMPLOI DU PISTOLET THERMIQUE.
FRAnçAis
25
Garantie limitée de trois ans
DEWALT
réparera ou remplacera sans frais tout appareil
défectueux pour cause de défaut de matériau ou de
main-d'œuvre sur une période de trois ans à partir de la
date d'achat de l'outil (deux ans pour les bloc-piles). Cette
garantie ne couvre pas les pièces en panne pour cause
d'abus ou d'usure normale de l'outil. Pour plus de détails
au sujet de la couverture de la garantie et l'information
de réparation sous garantie, visitez www.dewalt.com ou
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
Entretien des outils
• Conservez votre appareil aussi propre que possible en
l’essuyant avec un linge propre et en y projetant de l’air
après toutes les 5 heures de travail.
• N’utilisez pas de produits chimiques agressifs ou
des solvants pour nettoyer l’outil. Ces produits
chimiques peuvent sérieusement endommager les
surfacesplastiques.
• Évitez de surcharger la ponceuse. La surcharge
entraînera une réduction considérable de la vitesse et
de l’efficacité et l’appareil chauffera. Si cela se produit,
faites fonctionner la ponceuse « à vide » pendant une ou
deux minutes.
Fig. J
13
3
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATiOns sOUs gARAnTiE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnie d’assurances.
• sÉCURiTÉ: l’enregistrement de votre produit
nous permettra de communiquer avec vous dans
l’éventualité peu probable de l’envoi d’un avis de
sécurité régi par la loi fédérale américaine de la
protection desconsommateurs.
• Registre en ligne à www.dewalt.com
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.
Le chargeur ou le bloc-piles ne comportent aucune
pièceréparable.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
DEWALT
ou un centre de réparation agréé
DEWALT
.
Toujours utiliser des pièces de rechangeidentiques.
L’outil est muni d’un capteur de poussière qui convient aux
piles 5Ah et moins.
Un capteur de poussière peut être acheté comme pièce de
rechange (N684701) pour les piles 6Ah et plus.
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par
DEWALT
n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures, utiliser
exclusivement les accessoires
DEWALT
recommandés
avec le présentproduit.
Les accessoires recommandés pour cet outil sont
vendus séparément au centre de service de votre
région. Pour obtenir de l’aide concernant l’achat d’un
accessoire, communiquer avec
DEWALT
, composer le
1 800 433-9258 (1 800 4-
DEWALT
) ou visiter notre site Web :
www.dewalt.com.
3. Réinstallez le tampon. Réinsérez les quatre vis
13
.
Attention à ne pas trop serrer lesvis.
FRAnçAis
26
composez le 1-800-4-
DEWALT
(1-800-433-9258). Cette
garantie ne s’applique pas aux accessoires ou dommages
causés par des réparations effectuées ou tentées par
d’autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES,
INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ
MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER,
ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU
CONSÉCUTIFS. Certaines provinces ne permettent pas de
limitation sur la durée de la garantie implicite ou l'exclusion
ou la limitation de dommages indirects, alors ces limitations
peuvent ne pas s'appliquer à vous. Cette garantie vous
donne des droits légaux particuliers et vous pouvez avoir
d’autres droits qui varient selon les états ou les provinces.
En plus de la présente garantie, les outils
DEWALT
sont
couverts par notre
COnTRAT D’EnTRETiEn gRATUiT D’UnAn
DEWALT
entretiendra l’outil et remplacera les pièces usées
au cours d’une utilisation normale et ce, gratuitement,
pendant une période d’un an à compter de la date d’achat.
COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR
lEs BlOC-PilEs
DEWALT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,
DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,
DCB207,DCB361
COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR
lEsBlOC-PilEs
DEWALT
DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,
DCB206, DCB230, DCB606, DCB609, DCB612
REMARQUE: la garantie de se produit sera annulée si le
bloc-piles a été altéré de quelque façon que ce soit.
DEWALT
ne peut être tenu responsable de tout dommage corporel
causé par l’altération du produit et pourra poursuivre toute
fraude en matière de garantie dans toute l’étendue permise
par laloi.
gARAnTiE DE REMBOURsEMEnT DE90JOURs
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique
ou de la cloueuse
DEWALT
, celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRiQUE lATinE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux-ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs
D’AVERTissEMEnT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1-800-4-
DEWALT
(1-800-433-9258) pour en obtenir le
remplacementgratuit.
EsPAñOl
27
Definiciones: Símbolos y Palabras de Alerta de Seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
ADVERTENCIA: Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
si tiene alguna duda o algún comentario sobre ésta
u otra herramienta
DEWALT
llámenos al número
gratuito: (1-800-433-9258).
8
9
6
2
5
4
7
1
3
10
11
Fig. A
1
Palanca
2
Carátula de control de
velocidad
3
Almohadilla de lijado
4
Bolsa de polvo
5
Interruptor encendido/
apagado
6
Agarradera principal
7
Ducto de polvo
removible
8
Batería
9
Botón de liberación
10
Abrazadera de papel
11
Punzón de papel
EsPAñOl
28
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
ADVERTENCIAS GENERALES DE
SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica,
incendio y/o lesiones serias.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
FUTURAS CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
Lijadora de Hoja de un Cuarto sin Escobillas 20 V Máx.
DCW200
EsPAñOl
29
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan
volverse descuidado e ignorar los principios
de seguridad de la herramienta. Una acción
descuidada puede causar lesiones severas en una
fracción de segundo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de
alimentación y/o retire la batería, o paquete
si es desmontable, de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar herramientas eléctricas.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas
y accesorios. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa.
Las manijas y superficies de sujeción resbalosas
no permiten el manejo y control seguros de la
herramienta en situaciones inesperadas.
5) Uso y Mantenimiento de la
Herramienta con Baterías
a ) Recargue solamente con el cargador
especificado por el fabricante. Un cargador
adecuado para un tipo de paquete de baterías puede
originar riesgo de incendio si se utiliza con otro
paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes
de baterías específicamente diseñados. El uso de
cualquier otro paquete de baterías puede producir
riesgo de incendio ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
puedan realizar una conexión desde un terminal
al otro. Los cortocircuitos en los terminales de la
batería pueden provocar quemaduras oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si
entra en contacto accidentalmente, enjuague
con agua. Si el líquido entra en contacto con los
ojos, busque atención médica. El líquido expulsado
de la batería puede provocar irritación oquemaduras.
e ) No use un paquete de batería o herramienta
que estén dañados o modificados. Las baterías
dañadas o modificadas pueden presentar un
comportamiento impredecible que resulte en
incendios, explosión o riesgo de lesiones.“
f ) No exponga un paquete de batería o una
herramienta a fuego o temperatura excesiva. La
exposición a fuego o temperaturas mayores a 129 °C
(265 °F) pueden causar una explosión.“
g ) Siga todas las instrucciones de carga y no
cargue el paquete de batería o la herramienta
fuera del rango de temperatura especificado
en las instrucciones. Cargar inadecuadamente o
en una temperatura fuera del rango de temperatura
especificado puede dañar la batería e incrementar el
riesgo de incendio.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
b ) Nunca dé servicio a paquetes de batería
dañados. El servicio de paquetes de batería sólo
debe ser realizado por el fabricante o proveedores de
servicio autorizados.
EsPAñOl
30
seguridad Personal
• Ningún niño o mujer embarazada debería entrar al área
de trabajo donde se esté lijando pintura hasta que se
haya terminado de limpiar el área.
• Todas las personas que entren en el área de trabajo
deben usar una mascarilla antipolvo o un respirador.
El filtro debería ser reemplazado a diario o cuando el
usuario tenga dificultades para respirar.
nOTA: Sólo se deberían utilizar aquellas mascarillas
antipolvo adecuadas para trabajar con polvo y gases de
pinturas con plomo. Las mascarillas regulares para pintar no
ofrecen esta protección. Visite su distribuidor de ferretería
local para obtener la mascarilla adecuada (aprobada por
elNIOSH).
• No se debe COMER, BEBER ni FUMAR en el área
de trabajo para evitar ingerir partículas de pintura
contaminada. Los trabajadores se deben lavar y limpiar
ANTES de comer, beber o fumar. No deben dejarse
artículos de comida, bebida o tabaco en el área de
trabajo donde se podría depositar polvo sobre ellos.
seguridad Ambiental
• La pintura debe ser retirada de manera que se reduzca
al mínimo la cantidad de polvo generado.
• Las áreas donde se realiza remoción de pintura
deben estar selladas con láminas de plástico de 4 mm
degrosor.
• El lijado debería hacerse de modo que se reduzcan los
vestigios de polvo de pintura fuera del área de trabajo.
limpieza Y Eliminación de Residuos
• Todas las superficies del área de trabajo deben ser
limpiadas en profundidad y repasadas con aspiradora
todos los días mientras dure el proyecto de lijado.
Las bolsas de filtro de la aspiradora deben cambiarse
confrecuencia.
• Las láminas de protección de plástico deben recogerse
y eliminarse junto con el polvo y cualquier otro residuo.
Deberán colocarse en un recipiente para desechos
sellado y eliminarse de acuerdo con los procedimientos
normales de eliminación de la basura. Durante la
limpieza, se impedirá a niños y mujeres embarazadas el
acceso al área de trabajo.
• Todos los juguetes, muebles lavables y utensilios usados
por niños deberán lavarse a fondo antes de volverlos
a usar.
Instrucciones de Seguridad Adicionales
para Lijadoras
• No use su lijadora para lijar ningún tipo de metal.
Lijar tornillos, clavos u otros metales que pueden encender
partículas de polvo puede producir chispas.
• No utilice esta lijadora para lijar superficies
húmedas. Los líquidos pueden entrar en la caja del motor
y pueden provocar descargas eléctricas
• Vacíe el sistema de recolección de polvo en forma
frecuente, en especial cuando lije superficies
recubiertas de resina como poliuretano, barniz,
laca, etc. Elimine las partículas de polvo de revestimiento
de acuerdo con las normas del fabricante de acabado o
colóquelas en un envase de metal con una tapa metálica
de cierre hermético. Retire las partículas de polvo de
revestimiento de las instalaciones diariamente. La
acumulación de partículas de polvo de lijado fino puede
encenderse espontáneamente y provocar un incendio.
• No haga funcionar esta herramienta durante
períodos prolongados. La vibración que produce el
funcionamiento de esta herramienta puede provocar
lesiones permanentes en dedos, manos y brazos. Use
guantes para proveer amortiguación adicional, tome
descansos frecuentes y limite el tiempo diario de uso.
• No se recomienda lijar pintura con base de
plomo, madera tratada a presión con químicos
u otros materiales que puedan contener agentes
cancerígenos. El lijado de estos materiales sólo debe ser
realizado por un profesional calificado.
• Limpie su herramienta con frecuencia,
especialmente después de un uso intensivo.
Generalmente se acumula polvo y arenilla que contienen
partículas metálicas en las superficies interiores y podrían
generar un riesgo grave de lesión, descarga eléctrica o
electrocución. conecte la lijadora de la fuente de energía
antes de limpiarla. Siempre use lentes de seguridad que
cumplan con la ANSI Z87.1.
• Siempre desconecte la herramienta de la fuente de
energía antes de cambiar la papel abrasivo. Estas
medidas de seguridad preventivas reducen el riesgo de
encender la herramienta eléctrica en forma accidental.
Reglas de Seguridad Adicionales para
Lijadoras de Órbita Aleatoria
Lijado de Pintura a Base de Plomo
NO SE RECOMIENDA lijar pinturas a base de plomo
debido a la dificultad de controlar el polvo contaminado.
La intoxicación por plomo es más peligrosa para niños y
mujeres embarazadas.
Ya que es difícil identificar si una pintura contiene plomo
o no, sin antes hacer un análisis químico, recomendamos
que se tomen las siguientes precauciones al lijar
cualquierpintura:
Instrucción Adicional de Seguridad
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
ADVERTENCIA: Use SIEMPRE lentes de seguridad.
Los anteojos de diario NO SON lentes de seguridad.
Utilice además una cubrebocas o mascarilla antipolvo
si la operación de corte genera demasiado polvo.
SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
EsPAñOl
31
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
Para Todas las Unidades de Batería
ADVERTENCIA: Lea todas las advertencias de
seguridad, instrucciones y marcas de precaución
para el paquete de la batería, el cargador y
el producto. No seguir las advertencias y las
instrucciones puede provocar una descarga
eléctrica, un incendio y/o lesionesgraves.
• No cargue o use la unidad de batería en atmósferas
explosivas, como en presencia de líquidos, gases
o polvos inflamables. Puede que al insertar o sacar la
unidad de batería del cargador se inflamen el polvo o
losgases.
• Cuando el paquete de batería no esté en uso,
manténgalo alejado de otros objetos metálicos,
como sujetadores de papel, monedas, llaves, clavos,
tornillos, u otros objetos pequeños de metal que
puedan hacer una conexión de una terminal a otra.
Conectar en corto circuito las terminales de la batería
puede causar quemaduras o unincendio.
• NUNCA fuerce la unidad de batería para que
entre en el cargador. NO modifique la unidad de
batería en ninguna forma para que entre en un
BATERÍAS Y CARGADORES
La batería no viene completamente cargada de fábrica.
Antes de utilizar la batería y el cargador, lea las siguientes
instrucciones de seguridad y luego siga los procedimientos
de carga indicados. Cuando pida baterías de repuesto, no
olvide indicar el número de catálogo y el voltaje.
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
OPM .................... oscilaciones por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
IPXX .................... s ímbolo IP
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
..................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía,
dependiendo de la frecuencia con la cual realiza
usted este tipo de trabajo. Para reducir su exposición
a estas sustancias químicas: trabaje en una zona bien
ventilada y llevando equipos de seguridad aprobados,
como mascarillas antipolvo especialmente diseñadas
para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
EsPAñOl
32
Recomendaciones de Almacenamiento
1. El mejor lugar de almacenamiento es uno que sea fresco
y seco, lejos de la luz solar directa y del exceso de calor
ofrío.
2. Para resultados óptimos durante tiempos prolongados
de almacenamiento, se recomienda almacenar la
unidad de batería completamente cargada en un lugar
fresco y seco fuera delcargador.
nOTA: Las unidades de batería no deberían almacenarse
completamente descargadas. La unidad de batería deberá
recargarse antes de serusada.
Instrucciones de Limpieza del Batería
Para limpiar la suciedad y grasa del exterior del cargador
puede usarse un paño o cepillo suave no metálico. No use
agua ni solucioneslimpiadoras.
Unidades de Batería con Indicador
de Carga
Algunas unidades de batería
DEWALT
incluyen un indicador
de carga que consiste de tres luces LED que indican el nivel
de carga que queda en la unidad debatería.
El indicador de carga es una indicación de niveles
aproximados de carga que quedan en la batería según los
indicadoressiguientes:
75–100% cargada
51–74% cargada
< 50% cargada
La batería tiene que cargarse
Para activar el indicador de carga, presione y sostenga el
botón del indicador. Se iluminará una combinación de las
tres luces LED, que indicará el nivel de carga que queda.
Cuando el nivel de carga está por debajo del nivel útil, el
indicador no se iluminará, y la batería deberárecargarse.
nOTA: El indicador de carga es sólo eso: un indicador
de la carga de la unidad de batería. No indica el nivel de
funcionalidad de la herramienta y puede variar de acuerdo
a las piezas del producto, la temperatura y la aplicación que
el usuario ledé.
Para mayor información sobre unidades de batería
con indicadores de carga, por favor llame al
1-800-4-
DEWALT
(1-800-433-9258) o visite nuestro sitio
Web: www.dewalt.com
Transporte
ADVERTENCIA: Peligro de incendio. No guarde
o transporte la batería de forma que los
terminarles expuestos de la misma puedan estar
en contacto con objetos metálicos. Por ejemplo,
no ponga la batería en delantales, bolsillos, cajas de
herramientas, estuches de productos, cajones, etc.,
junto con clavos, tornillos, y llaves, etc. sueltos. El
transporte de baterías puede causar incendios
cargador no compatible, pues puede producir una
ruptura en la unidad de batería y causar lesiones
corporalesgraves. Consulte la tabla al final de este
manual para ver la compatibilidad entre baterías
ycargadores.
• Cargue las unidades de batería sólo en los cargadores
designados por
DEWALT
.
• NO salpique con ni sumerja en agua u otroslíquidos.
• No guarde ni use la herramienta y unidad de batería
en lugares donde la temperatura pueda alcanzar
o superar los 40°C (104 °F), tales como cobertizos
o construcciones de metal durante el verano).
Almacene las unidades de batería en lugares frescos y
secos para maximizar su vidaútil.
NOTA: No almacene las unidades de batería en
la herramienta con el interruptor de gatillo en
posición encendida fija. Nunca use cinta adhesiva
para mantener el interruptor de gatillo en
posiciónENCENDIDA.
• No exponga un paquete de batería o herramienta/
aparato a fuego o temperatura excesiva. La
exposición a fuego o temperatura mayor a 130°C (265°F)
puede causar una explosión.
• No incinere la unidad de batería, aunque esté
completamente dañada o descargada. La unidad
de batería puede explotar si se quema. Cuando se
queman unidades de batería de iones de litio, se producen
gases y materialestóxicos.
• Si el contenido de la batería entra en contacto con la
piel, lave el área de inmediato con agua y un jabón
suave. Si el líquido de la batería entra en contacto con
sus ojos, enjuáguelos con agua y los ojos abiertos por
15 minutos o hasta que cese la irritación. Si se requiere
de asistencia médica, el electrolito de la batería está
compuesto por una mezcla de carbonatos orgánicos
líquidos y sales delitio.
• El contenido de los elementos abiertos de la batería
puede causar irritación en el tracto respiratorio.
Salga al aire fresco. Si los síntomas persisten, busque
asistenciamédica.
ADVERTENCIA: Peligro de quemaduras. El líquido de
la batería puede ser inflamable si se expone a chispas
ollamas.
ADVERTENCIA: Peligro de incendio. Nunca intente
abrir la unidad de batería por ningún motivo. Si
la caja exterior de la unidad de batería se triza o
daña, no la introduzca en el cargador. No triture,
deje caer o dañe la unidad de batería. No use una
unidad de batería o un cargador que haya sido
golpeado, dejado caer, atropellado o dañado en
cualquier forma (por ejemplo, perforado por un clavo,
golpeado con un martillo, pisado). Lleve sus unidades
de batería dañadas al centro de servicio para que
seanrecicladas.
EsPAñOl
33
Instrucciones Importantes de Seguridad
Para Todos los Cargadores de Baterías
ADVERTENCIA: Lea todas las advertencias de
seguridad, instrucciones y marcas de precaución
para el paquete de la batería, el cargador y
el producto. No seguir las advertencias y las
instrucciones puede provocar una descarga
eléctrica, un incendio y/o lesionesgraves.
• NO intente cargar el paquete de batería con ningún
cargador diferente a un cargador
DEWALT
. El
cargador y el paquete de batería
DEWALT
están diseñados
específicamente para funcionar juntos.
• Estos cargadores no fueron diseñados para ser
utilizados para más que cargar las baterías
recargables
DEWALT
. Cualquier otro uso puede producir
riesgo de incendios, descargas eléctricas oelectrocución.
• No exponga el cargador a la lluvia o a lanieve.
• Tire del enchufe y no del cable cuando desconecte el
cargador. De esta forma se reduce el riesgo de daño al
enchufe ycable.
• Asegúrese de que el cable no sea ubicado de
manera que podría ser pisado, causar que alguien
tropiece con él o ser expuesto a otro tipo de daños
ydesgastes.
• No use un alargador a menos que sea
absolutamente necesario. El uso de un alargador
incorrecto podría producir riesgo de incendios, descargas
eléctricas oelectrocución.
• Cuando opere un cargador al exterior, hágalo
siempre en un lugar seco y use un alargador
apropiado para uso al exterior. El uso de un alargador
con una batería con una capacidad nominal de vatios hora
superior. Esta mayor cantidad de tres baterías con una
capacidad nominal de vatios-hora menor puede hacer que
la unidad de batería quede exenta de ciertos reglamentos
de transporte que se imponen a las baterías con mayor
capacidad nominal de vatios-hora.
La etiqueta en la batería indica dos capacidades nominales
de vatios-hora (ver el ejemplo). Dependiendo de cómo se
transporta la batería, debe usarse la capacidad nominal
vatios-hora apropiada para determinar los requisitos de
transporte aplicables. Si se utiliza la tapa de transporte,
la unidad de batería será considerada tres baterías
con la capacidad nominal de vatios-hora indicada
para «Transporte». Si se transporta sin la tapa o en una
herramienta, la unidad de batería será considerada una
batería con la capacidad nominal de vatios-hora indicada al
lado de «Uso».
USE: 120 Wh Shipping: 3 x 40 Wh
Ejemplo de Marcado en Etiqueta de Uso y Transporte
Por ejemplo, la capacidad nominal de Wh de Transporte
puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40
vatios-hora cada una. La capacidad nominal de Wh de Uso
puede indicar 120 Wh (se implica 1 batería).
Transporte de la Batería FlEXVOlT™ de
DEWALT
La batería FLEXVOLT™ de
DEWALT
tiene dos modalidades:
Uso y transporte.
Modalidad de uso: Cuando la batería FLEXVOLT™ está
independiente o está en un producto
DEWALT
de 20 V Máx*
funcionará como una batería de 20 V Máx*. Cuando la
batería FLEXVOLT™ está en un producto de 60 V Máx* o
120V Máx* (dos baterías de 60 V Máx*), funcionará como
una batería de 60 V Máx*.
Modalidad de transporte:
Cuando la batería FLEXVOLT™
tiene puesta la tapa, la
batería está en modalidad
de transporte. Cadenas de
celdas están desconectadas eléctricamente dentro de la
unidad de batería, lo que resulta en tres baterías con una
capacidad nominal de vatios hora (Wh) inferior comparada
El sello RBRC®
El sello RBRC® (Rechargeable Battery
Recycling Corporation) en las baterías
(ounidades de batería) de níquel cadmio,
níquel e hidruro metálico o de iones de
litio indica que el costo de reciclaje de
estas baterías (o unidades de batería) al llegar al final de su
vida de servicio ya ha sido pagado por
DEWALT
. En algunas
áreas, es ilegal depositar baterías de níquel cadmio, níquel e
hidruro metálico o de iones de litio gastadas en la basura o
la corriente de residuos sólidos urbanos; el programa Call 2
Recycle® proporciona una alternativaecológica.
Call 2 Recycle, Inc., en cooperación con
DEWALT
y otros
usuarios de baterías, han establecido programas en los
Estados Unidos y Canadá para facilitar la recolección de
baterías de níquel cadmio, níquel e hidruro metálico o
de iones de litio gastadas. Al llevar sus baterías de níquel
cadmio, níquel e hidruro metálico y de iones de litio
gastadas a un centro de servicio autorizado por
DEWALT
o
al minorista local para que sean recicladas, ayuda a proteger
el medio ambiente y a conservar recursos naturales.
También puede comunicarse con el centro de reciclaje de
su localidad para mayor información sobre dónde llevar sus
bateríasgastadas.
RBRC® es una marca comercial registrada de Call 2
Recycle,Inc.
si sus terminales inadvertidamente entran en
contacto con materiales conductores como
llaves, monedas, herramientas manuales y
otros por el estilo. El Reglamento sobre Materiales
Peligrosos (HMR) del Departamento de Transporte de
EE.UU. prohíbe transportar baterías comercialmente
o en aviones en el equipaje de mano A MENOS que
estén debidamente protegidas contra cortocircuitos.
Por lo tanto, cuando transporte baterías individuales,
asegúrese de que sus terminales estén protegidos
y debidamente aislados de los materiales que
pudieran entrar en contacto con ellos y provocar
uncortocircuito. NOTA: Las baterías de iones de LI-ion
no deben colocarse dentro del equipajeregistrado.
EsPAñOl
34
ADVERTENCIA: Peligro de quemaduras. No sumerja
la unidad de batería en líquido de ningún tipo ni
permita que se introduzca ningún tipo de líquido a
la unidad de batería. Nunca intente abrir la unidad
de batería por ningún motivo. Si la caja plástica de la
unidad de batería se triza o rompe, llévela a un centro
de servicio para su reciclaje.
ATENCIÓN: Peligro de quemaduras. Para reducir el
riesgo de lesiones, sólo cargue unidades de batería
recargables
DEWALT
marca.
DEWALT
. Otros tipos
de batería podrían sobrecalentarse y reventar lo
que podría resultar en lesiones corporales y daños a
supropiedad.
ATENCIÓN: Bajo ciertas condiciones, cuando el
cargador está enchufado a una toma de corriente,
el cargador puede hacer cortocircuito si entra en
contacto con algún material ajeno. Los materiales
ajenos de naturaleza conductora, como el polvo de
esmerilado, las placas de metal, la lana de acero, el
papel de aluminio y otros, o cualquier acumulación
de partículas metálicas deberían mantenerse alejados
de las cavidades del cargador. Desenchufe siempre
el cargador cuando no haya una unidad de batería
en su cavidad. Desenchufe el cargador antes de
intentarlimpiarlo.
Carga de la Batería
nOTA: Para garantizar el máximo desempeño y la vida
útil de los paquetes de baterías de iones de litio, cargue la
batería por completo antes del primer uso.
1. Conecte el cargador en un tomacorriente apropiado
antes de insertar el paquete de batería.
2. Conecte el cargador y el paquete de baterías,
asegurándose que la batería esté completamente
asentada. La luz (carga) parpadeará continuamente
indicando que el proceso de carga ha comenzado.
3. La terminación de la carga se indicará por la luz que
permanece encendida continuamente. El paquete de
batería está completamente cargado y se puede retirar y
usar en este momento o dejarse en el cargador.
nOTA: Para retirar el paquete de la batería, algunos
cargadores requieren que se presione el botón de liberación
del paquete de batería.
Indicadores
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad Caliente/
Fría*
*DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
La luz roja continuará parpadeando, pero una luz indicadora
amarilla estará iluminada durante esta operación. Una vez
que la batería haya llegado a una temperatura apropiada,
la luz amarilla se apagará y el cargador continuará con el
procedimiento de carga.
apropiado para uso al exterior reduce el riesgo de
descargaeléctrica.
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios
longitud total del cable en pies
(metros)
120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWg
Más de no
Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
• No coloque ningún objeto encima del cargador
ni coloque a este sobre una superficie blanda
que pudiera bloquear las ranuras de ventilación
y resultar en un calor interno excesivo. Coloque
el cargador en un lugar alejado de cualquier fuente
de calor. El cargador se ventila a través de las ranuras
que se encuentran en la parte superior e inferior de la
cajaprotectora.
• No opere el cargador si su cable o enchufe
estándañados–reemplácelos de inmediato.
• No opere el cargador si ha recibido un golpe agudo,
si se ha caído o si ha sido dañado de alguna otra
forma. Llévelo a un centro de servicioautorizado.
• No desarme el cargador; llévelo a un centro de
servicio autorizado cuando deba ser reparado. Si es
reensamblado incorrectamente, puede causar descargas
eléctricas, electrocución oincendios.
• Desenchufe el cargador antes de intentar limpiarlo.
Esto reducirá el riesgo de descargas eléctricas. El
retirar el paquete de baterías no reducirá esteriesgo.
• NUNCA intente conectar 2 cargadores entresí.
• El cargador está diseñado para operar con una
corriente eléctrica estándar residencial de 120 V. No
intente usarlo con ningún otro voltaje. Esto no aplica
al cargadorvehicular.
ADVERTENCIA: Peligro de descarga eléctrica. No
permita que ningún líquido se introduzca en el
cargador. Puede producir descargas eléctricas.
EsPAñOl
35
b. Revise que la toma de corriente no esté conectada a
un interruptor de luz que corte la corriente cuando
se corte la luz;
c. Mueva el cargador y la unidad de batería a
un lugar donde la temperatura ambiental sea
aproximadamente 18 °C– 24 °C (65 °F– 75 °F);
d. Si el problema de carga continúa, lleve la
herramienta, unidad de batería y el cargador a su
centro de servicio local.
4. La unidad de batería debería ser recargada cuando
no sea capaz de producir suficiente potencia para
trabajos que eran fácilmente realizados antes. NO
CONTINÚE usándola bajo estas circunstancias. Siga el
procedimiento de carga. También puede cargar una
unidad de batería que haya sido usada parcialmente
cuando lo desee, sin dañarla.
5. Los materiales ajenos conductores por naturaleza, tales
como, pero sin limitarse a, el polvo del esmerilado, las
virutas metálicas, la lana de acero, el papel de aluminio o
cualquier acumulación de partículas metálicas deberían
mantenerse alejados de las cavidades del cargador.
Desenchufe siempre el cargador de la toma de corriente
cuando no haya una unidad de batería en su cavidad.
Desenchufe el cargador antes de intentar limpiarlo.
6. No congele ni sumerja el cargador en agua o cualquier
otro líquido.
Instrucciones de Limpieza del Cargador
ADVERTENCIA: Riesgo de descarga eléctrica.
Desconecte el cargador del tomacorriente de CA
antes de limpiarlo. Para limpiar la suciedad y
grasa del exterior del cargador puede usarse un
paño o cepillo suave no metálico. No use agua ni
solucioneslimpiadoras.
Montaje en la Pared
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Estos cargadores están diseñados para montarse en la
pared o colocarse en posición vertical sobre una mesa o
superficie de trabajo. Si lo monta en la pared, coloque el
cargador al alcance de una toma de corriente eléctrica y
alejado de las esquinas u otras obstrucciones que puedan
impedir el flujo de aire. Utilice la parte de atrás del cargador
como plantilla para la ubicación de los tornillos de montaje
en la pared. Monte el cargador firmemente utilizando
tornillos para muro seco (comprados por separado) de un
mínimo de 25,4 mm (1”) de largo, con una cabeza de un
diámetro de 7-9 mm (0,28–0,35”), atornillados en madera
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 5,5 mm (7/32”). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en las ranuras.
Un cargador no cargará una batería defectuosa. El cargador
que se niega a encenderse podría indicar un problema con
el cargador.
nOTA: Si el cargador no quiere encender, lleve el cargador y
el paquete de batería para que los prueben en un centro de
servicio autorizado.
Permanencia de la Unidad de Batería en el Cargador
El cargador y la unidad de batería pueden dejarse
conectados con la luz del cargador indicando que la unidad
está cargada.
Retraso por Batería Caliente/Fría
Cuando el cargador detecta que una batería está demasiado
caliente o demasiado fría, inicia automáticamente un
Retraso por batería caliente/fría y suspende la carga hasta
que la batería alcanza una temperatura adecuada. En ese
momento, el cargador inicia automáticamente el modo
de carga de la batería. Esta función garantiza la máxima
duración de la batería.
Una batería fría puede cargar más lentamente que una
batería caliente.
El cargador DCB118 está equipado con un ventilador
interno diseñado para enfriar la batería. El ventilador se
encenderá automáticamente cuando la batería tenga
queenfriarse.
No opere nunca el cargador si el ventilador no funciona
adecuadamente o si las ranuras de ventilación están
obstruidas. No permita que entren objetos extraños dentro
del cargador.
Sistema de protección electrónica
Las herramientas con baterías de iones de litio están
diseñadas con un Sistema de protección electrónico
que protegerá la batería contra la sobrecarga, el
sobrecalentamiento o la descarga completa. La
herramienta se apagará automáticamente si el Sistema de
protección electrónico se activa. Si esto ocurre, coloque
la batería de iones de litio en el cargador hasta que esté
totalmentecargada.
Notas Importantes Sobre la Carga
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).
NO cargue cuando el paquete de batería esté debajo de
+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es
importante y evitará causar daños graves a la batería.
2. Puede que el cargador y la unidad de batería se
calienten ligeramente durante el proceso de carga.
Esto es normal y no representa ningún problema. Para
facilitar el enfriamiento de la unidad de batería después
del uso, evite colocar el cargador o la unidad de batería
en un lugar cálido, como un cobertizo metálico o un
remolque sin aislamiento térmico.
3. Si la unidad de batería no se carga correctamente:
a. Verifique el funcionamiento de la toma enchufando
una lámpara u otro aparato;
EsPAñOl
36
Fig. D
10
Fig. C
1
14
15
3
16
10
17
Fig. B
Colocación del Papel de Lija (Fig. B–D)
Su lijadora está diseñada para usar papel abrasivo de hoja
de un cuarto. Una hoja de cuarto de papel abrasivo mide
114,3 mm x 139,7 mm (4-1/2" x 5-1/2"). Este tamaño de
papel se puede hacer:
a. Cortando papel abrasivo de tamaño completo de
228,6 mm x 279,4mm (9" x 11") en hojas de 1/4 de
114,3mm x 139,7mm (4-1/2" x 5-1/2").
b. Cortando una mitad de hoja de papel abrasivo en
dos hojas de 114,3 mm x 139,7 mm (4-1/2" x 5-1/2").
c. Papel abrasivo de 114,3 mm x 139,7 mm (4-1/2"
x 5-1/2") precortado está disponible por un
costoadicional.
Colocación de Hojas Abrasivas
Regulares (Fig. B–D)
Para el uso regular de la herramienta, instale el papel
abrasivo en su unidad de la siguiente manera:
1. Ablande el papel abrasivo rígido jalándolo sobre el
borde de 90° de una mesa u otro borde recto, como se
muestra en la Figura B. Concentrate on softening the
edges to beclamped.
2. Libere la abrazadera trasera del papel
14
tirando hacia
arriba las palancas de sujeción lateral
1
y desacoplando
de las pestañas de sujeción
15
en la placa/almohadilla
de base
3
.
3. Desconecte la abrazadera de papel delantera
10
(Fig.D) aplicando y manteniendo presión en el botón
de la abrazadera delantera
16
mientras inserta el borde
de 114,3mm (4-1/2") del papel abrasivo debajo de la
abrazadera de papel delantera
10
hasta que toque las
costillas de limitación de papel
17
. Libere la abrazadera
de papel delantera para asegurar el frente del papel
abrasivo.
4. Estire el papel abrasivo sobre la placa base/
almohadilla
3
y comience a girar la abrazadera de
papel trasera
14
alrededor de su posición de bloqueo.
Bloquee una palanca de la abrazadera lateral
1
colocándola detrás de la lengüeta en la placa base/
almohadilla y después repita con la segunda palanca de
abrazadera lateral.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causarlesiones.
Uso Debido
Esta lijadora de hoja de un cuarto está diseñada para
usoprofesional.
nO use en condiciones húmedas ni en presencia de líquidos
o gasesinflamables.
nO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
5. Si usa la función de extracción de polvo, perfore el papel
abrasivo (vea Perforador).
EsPAñOl
37
Fig.G
9
8
Cómo Instalar y Retirar la Unidad de
Batería (Fig. G)
nOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar el paquete de batería
8
en la herramienta,
alinee el paquete de batería con los rieles dentro de la
herramienta. Deslícela hasta que el paquete de batería esté
asentado firmemente en la herramienta y asegúrese que no
se desconecte.
Para retirar la unidad de batería de la herramienta, presione
el botón de liberación
9
y tire firmemente de la de batería
para sacarla del mango de la herramienta. Insértela en el
cargador tal como se describe en la sección del cargador de
estemanual.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causarlesiones.
Cuadrante de Control de Velocidad (Fig.A)
El cuadrante de control de velocidad
2
, que aparece en la
FiguraA, le permite aumentar o disminuir la velocidad de
12000–14000 órbitas por minuto. El ajuste de velocidad
óptimo para cada aplicación depende en gran medida de
su preferencia personal. En general, es preferible un valor
alto en materiales duros y un valor menor en los blandos.
La velocidad de eliminación de material aumenta con
lavelocidad.
Fig. F
Fig. E
11
Perforador (Fig. E, F)
CAUTION: Apague y retire el paquete de batería de
la herramienta antes de realizar ajustes o retirar o
instalar conexiones o accesorios. Asegúrese de que el
interruptor esté en posición OFF (apagado).
Se proporciona un punzón de papel
11
con su lijadora
para permitirle perforar el papel abrasivo regular para hacer
posible la recolección de polvo.
Para Perforar su Papel Abrasivo
Instale el papel abrasivo en la herramienta como se
indica en este manual. Con la lijadora apagada y batería
removida, coloque el perforador en el papel de modo que
las lengüetas en los bordes del perforador estén contra
dos lados adyacentes de la almohadilla de lijado, como
se muestra en la figura. Presione el perforador contra la
almohadilla de modo que los 8 puntos penetren el papel,
como se muestra en la Figura F. (Presione el perforador
contra la almohadilla, lo más que pueda.) Retire el
perforador y el papel estará listo.
Otra forma de perforar el papel es fijar el perforador bien a
una superficie de trabajo adecuada. El perforador viene con
dos orificios para este propósito. Use tornillos de cabeza
plana #8. Presione la lijadora (con el papel insertado) contra
el perforador.
Conmutador (Fig. A)
Para encender la unidad, presione el conmutador protegido
contra polvo
5
por el lado con el símbolo “I”. Para apagarla,
presione el lado del conmutador con el símbolo “O”.
EsPAñOl
38
Operación de la Lijadora
ADVERTENCIA: Deje que la herramienta funcione
a su propio ritmo. No sobrecargue.
AVISO: Esta lijadora no debe usarse en aplicaciones
de yeso.
Para operar su lijadora, tómela como aparece en las FiguraH
y enciéndala. Mueva la unidad con desplazamientos de
barrido amplios a lo largo de la superficie a lijar, dejando
que la lijadora haga el trabajo. Apretar hacia abajo la
herramienta mientras se lija disminuye de hecho la
velocidad de eliminación y genera una superficie de menor
calidad. Verifique los resultados a menudo: esta lijadora
puede eliminar material muy rápidamente, especialmente si
utiliza papel grueso.
Su lijadora está diseñada para lijar al ras en tres lados para
lijar rincones y su tamaño y peso la hacen ideal para realizar
trabajos en altura.
La acción orbital de su lijadora le permite lijar en la dirección
de la veta o en cualquier ángulo en contra de ella, para la
mayoría de los trabajos de lijado. En los últimos pasos de
lijado, como se analiza más abajo, tendrá un mejor resultado
si sólo lija en la dirección de la veta.
Para producir el mejor acabado posible, comience con
papel abrasivo de grano grueso y cambie gradualmente a
un papel más fino cada vez. Un lijado final con una pieza
de papel abrasivo fino bastante desgastado producirá un
acabado de apariencia profesional que en muchos casos
no necesitará lijado manual en absoluto. La velocidad en la
que se llena la bolsa de recolección de polvo variará con el
Fig.I
7
12
Recolección de Polvo (Fig. A, I)
ADVERTENCIA: El polvo de lijado recolectado
de los recubrimientos de la superficie de lijado
(poliuretano, aceite de linaza, etc.) se pueden
encender en la bolsa de aire de la lijadora
o en otro lugar y causar un incendio. Para
reducir el riesgo, vacíe la bolsa frecuentemente y
siga estrictamente el manual de la lijadora y las
instrucciones del fabricante del recubrimiento.
Su lijadora tiene un ducto de polvo removible
7
que
permite que se conecte la bolsa de polvo suministrada
4
o
el sistema de aspiradora del taller. La salida integrada utiliza
la conexión D
E
WALT AirLock para que sea compatible con el
extractor de polvo D
E
WALT.
Para Colocar la Bolsa de Recolección
de Polvo
1. Mientras sostiene la lijadora, instale el collar de la bolsa
de polvo
12
en el ducto de polvo removible
7
como
se muestra en la FiguraI.
2. Gire el cuello
12
en sentido horario para bloquear la
bolsa de recolección de polvo
4
en su lugar.
Para Vaciar la Bolsa de Recolección
de Polvo
1. Mientras sujeta la lijadora, gire el cuello
12
en sentido
antihorario para desbloquear la bolsa de recolección de
polvo
4
.
2. Quite la bolsa de recolección de polvo de la lijadora y
sacuda o golpee ligeramente la bolsa para vaciarla.
Fig.H
6
Posición Adecuada de las Manos (Fig. H)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacción repentina.
La posición de mano adecuada requiere una mano en la
agarradera principal
6
.
3. Vuelva a colocar la bolsa de recolección de polvo en la
salida y bloquee en su lugar girando el cuello de la bolsa
de recolección de polvo en sentido horario.
Existe la posibilidad de que no todo el polvo se salga solo
de la bolsa. Esto no afectará el desempeño de la lijadora
pero sí reducirá la eficiencia en la recolección de polvo de
la lijadora. Para recuperar la eficiencia de recolección de
polvo de su lijadora, presione el resorte dentro de la bolsa
de recolección de polvo cuando la esté vaciando y golpéela
contra el lado del basurero o recipiente de polvo.
ATENCIÓN: Nunca opere estas herramientas si no
tienen el colector de polvo instalado. La expulsión
de polvo de lijado podría provocar un riesgo para
larespiración.
EsPAñOl
39
Se incluye un puerto de polvo con la unidad que se adapta
a baterías 5Ah y menores.
Hay un puerto de polvo disponible como parte de servicio
(N684701) para baterías 6Ah y mayores.
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece
DEWALT
, el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados por
DEWALT
.
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún
accesorio, póngase en contacto com
DEWALT
, llame al
1-800-4-
DEWALT
(1-800-433-9258) o visite nuestro sitio
web: www.dewalt.com.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada
ANSIZ87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Fig. J
13
3
Reemplazo de Almohadilla de Lijado
(Fig.J)
La almohadilla de lijado
3
está diseñada para ser una parte
consumible y ocasionalmente necesitará reemplazarse. La
almohadilla de lijado necesita reemplazo cuando se vuelvan
evidentes las señales de desgaste. Las almohadillas de lijado
están disponibles a un costo adicional en su distribuidor o
centro de servicio
DEWALT
autorizado local.
1. Sosteniendo la base firmemente, retire los cuatro
tornillos
13
de la parte inferior de la almohadilla.
2. Saque la almohadilla
3
.
3. Vuelva a instalar la almohadilla. Vuelva a poner los
cuatro tornillos
13
. Tenga cuidado de no apretar los
tornillosdemasiado.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causarlesiones.
tipo de material que se lija y la aspereza del papel abrasivo.
Para mejores resultados, vacíe la bolsa frecuentemente y
verifique la abertura respecto a obstrucciones.
Cuando lije superficies pintadas, puede encontrar que el
papel abrasivo se satura y obstruye con pintura. Es mucho
mejor usar una pistola térmica para eliminar la pintura antes
de lijar. SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD
DEL MANUAL DE INSTRUCCIONES DE LA PISTOLA TÉRMICA.
Cuidado de la Herramienta
• Mantenga la lijadora tan limpia como sea posible,
pasándole un trapo limpio y soplando aire a través de
ella cada cinco horas de funcionamiento.
• No utilice químicos o solventes fuertes para limpiar
la herramienta. Estos químicos podrían causar graves
daños al plástico.
• Evite sobrecargar la lijadora. Las sobrecargas resultarán
en una velocidad y eficiencia considerablemente
menores y la unidad se calentará. En este caso, opere la
lijadora sin carga por uno o dos minutos.
EsPAñOl
40
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta,
podrá obtener un servicio en garantía más eficiente, en
caso de que exista un problema con suproducto.
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Solamente para propósito deMéxico:
Importado por:
DEWALT
. Tool Co. S.A. de C.V.
Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9
Colonia La Fe, Santa Fé
Código Postal : 01210
Delegación Alvaro Obregón
México D.F.
Tel. (52) 555-326-7100
R.F.C.: BDE810626-1W7
Reparaciones
El Cargador y las unidades de batería no pueden
serreparados. El cargador y la unidad de batería no
contienen piezas reparables.
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección
y el cambio de las escobillas, cuando proceda) deben
ser realizados en un centro de mantenimiento en la
fábrica
DEWALT
u en un centro de mantenimiento
autorizado
DEWALT
. Utilice siempre piezas de
repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de servicio más cercano
CUliACAn, sin
Blvd. Emiliano Zapata 5400-1 Poniente Col.
San Rafael
(667) 717 89 99
gUADAlAJARA, JAl
Av. La Paz #1779 - Col. Americana Sector
Juárez
(33) 3825 6978
MEXiCO, D.F.
Eje Central Lázaro Cárdenas No. 18 - Local
D, Col. Obrera
(55) 5588 9377
MERiDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
MOnTERREY, n.l.
Av. Francisco I. Madero 831 Poniente - Col.
Centro
(818) 375 23 13
PUEBlA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14
sAn lUis POTOsi, slP
Av. Universidad 1525 - Col. San Luis (444) 814 2383
TORREOn, COAh
Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280 - Col.
Remes
(229) 921 7016
VillAhERMOsA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRAslOCAliDADEs:
si se encuentra en México, por favor llame al
(55) 5326 7100
si se encuentra en U.s., por favor llame al
1-800-433-9258 (1-800 4-
DEWALT
)
EsPAñOl
41
Garantía Limitada por Tres Años
DEWALT
reparará o reemplazará, sin cargo, cualquier
defecto debido a materiales o mano de obra defectuosos
por tres años desde la fecha de compra (dos años para las
baterías). Esta garantía no cubre falla de partes debido al
desgaste normal o abuso de la herramienta. Para detalles
adicionales de la cobertura de la garantía e información
de reparación de garantía, visite www.dewalt.com o
llame al 1-800-4-
DEWALT
(1-800-433-9258). Esta garantía
no se aplica a accesorios o daño causado cuando otros
hayan realizado o intentado reparaciones. ESTA GARANTÍA
LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS,
INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD
E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,
Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN
CONSECUENCIA. Algunos estados no permiten limitaciones
sobre la duración de una garantía implícita o la exclusión o
limitación de daños incidentales o en consecuencia, por lo
que estas limitaciones pueden no aplicarse en su caso. Esta
garantía le da derechos legales específicos y puede tener
otros derechos que varían en ciertos estados o provincias.
Además de la garantía, las herramientas
DEWALT
están
cubiertaspor:
1 AñO DE sERViCiO gRATUiTO
DEWALT
mantendrá la herramienta y reemplazará las
piezas gastadas por su uso normal, sin cobro, en cualquier
momento durante un año a contar de la fecha de compra
2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn D
E
WAlT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,
DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,
DCB207,DCB361
3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn D
E
WAlT
DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,
DCB206, DCB230, DCB606, DCB609, DCB612
nOTA: La garantía del producto quedará nula si la
unidad de batería ha sido alterada de cualquier manera.
DEWALT
no es responsable de ninguna lesión causada por
alteraciones y podría iniciar un procedimiento judicial por
fraude de garantía hasta el máximo grado permisible por
laley.
gARAnTÍA DE REEMBOlsO DE sU DinERO
POR 90 DÍAs
Si no está completamente satisfecho con el desempeño de
su máquina herramienta o clavadora
DEWALT
, cualquiera
sea el motivo, podrá devolverlo hasta 90 días de la fecha de
compra con su recibo y obtener el reembolso completo de
su dinero – sin necesidad de responder a ningunapregunta.
AMÉRiCA lATinA: Esta garantía no se aplica a los
productos que se venden en América Latina. Para los
productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene
en el empaque, llamar a la compañía local o visitar el sitio
Web a fin de obtener esainformación.
REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE
ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven
ilegibles o faltan, llame al 1-800-4-
DEWALT
(1-800-433-
9258) para que se le reemplacengratuitamente.
• COnFiRMATCiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para
elConsumidor).
• Registro en línea en www.dewalt.com.
EsPECiFiCACiOnEs
DCW200 20 V Máx*
08/19 Part No. N736731
D
E
WALT Industrial Tool Co. 701 East Joppa Road, Towson, MD 21286
Copyright © 2019
The following are trademarks for one or more D
E
WALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of the tool.
Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /
Baterías y cargadores compatibles
20V Max* li-ion
Battery Packs
Blocs-piles
Baterías
DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB206, DCB208,
DCB230, DCB240
Chargers
Chargeurs
Cargadores
DCB101, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
60V Max* li-ion
Battery Packs
Blocs-piles
Baterías
DCB606, DCB609, DCB612
Chargers
Chargeurs
Cargadores
DCB101, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
* Maximum initial battery voltage (measured without a workload) is 12, 20, 60 or 120 volts. Nominal voltage is 10.8, 18, 54 or 108.
(120V Max* is based on using 2 D
E
WALT 60V Max* lithium-ion batteries combined.)
* La tension initiale maximum du bloc-piles (mesurée à vide) est de 12, 20, 60 ou 120 volts. La tension nominale est de 10,8, 18, 54
ou 108. (120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D
E
WALT de 60Vmax*).
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 12, 20 o 60 voltios. El voltaje nominal es de 10,8, 18, 54 o
108 V. (120 V Máx* se basan en el uso de 2 baterías de iones de litio
DEWALT
de 60 V Máx* combinadas.)
**BT - Bluetooth®
nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of
such marks by
DEWALT
is under license. Other trademarks and trade names are those of their respective owners.
REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth
SIG, Inc. et toute utilisation de ces marques par
DEWALT
est sous licence. Les autres marques de commerce et noms
commerciaux sont ceux de leurs détenteurs respectifs.
nOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y
DEWALT
utiliza
dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.
