French Door

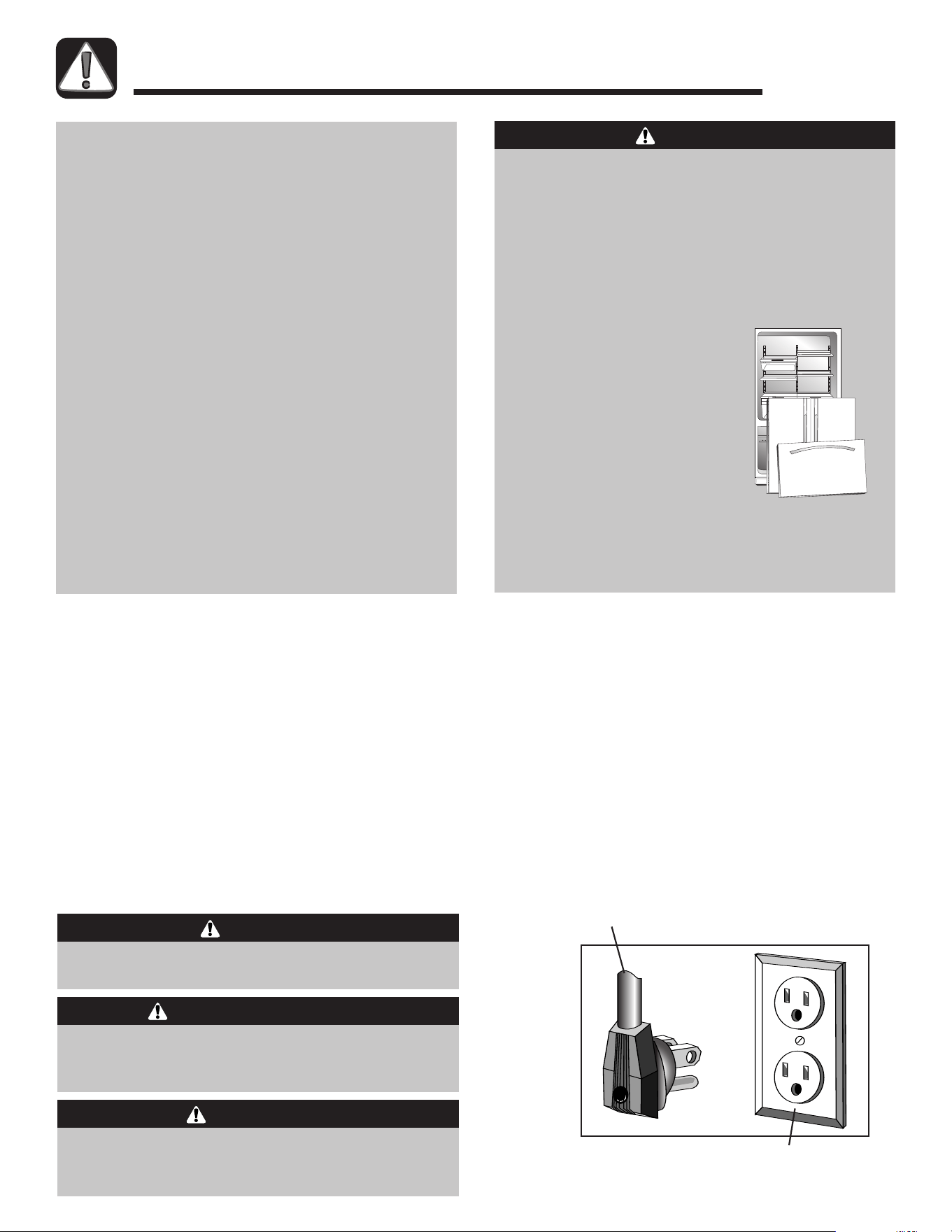

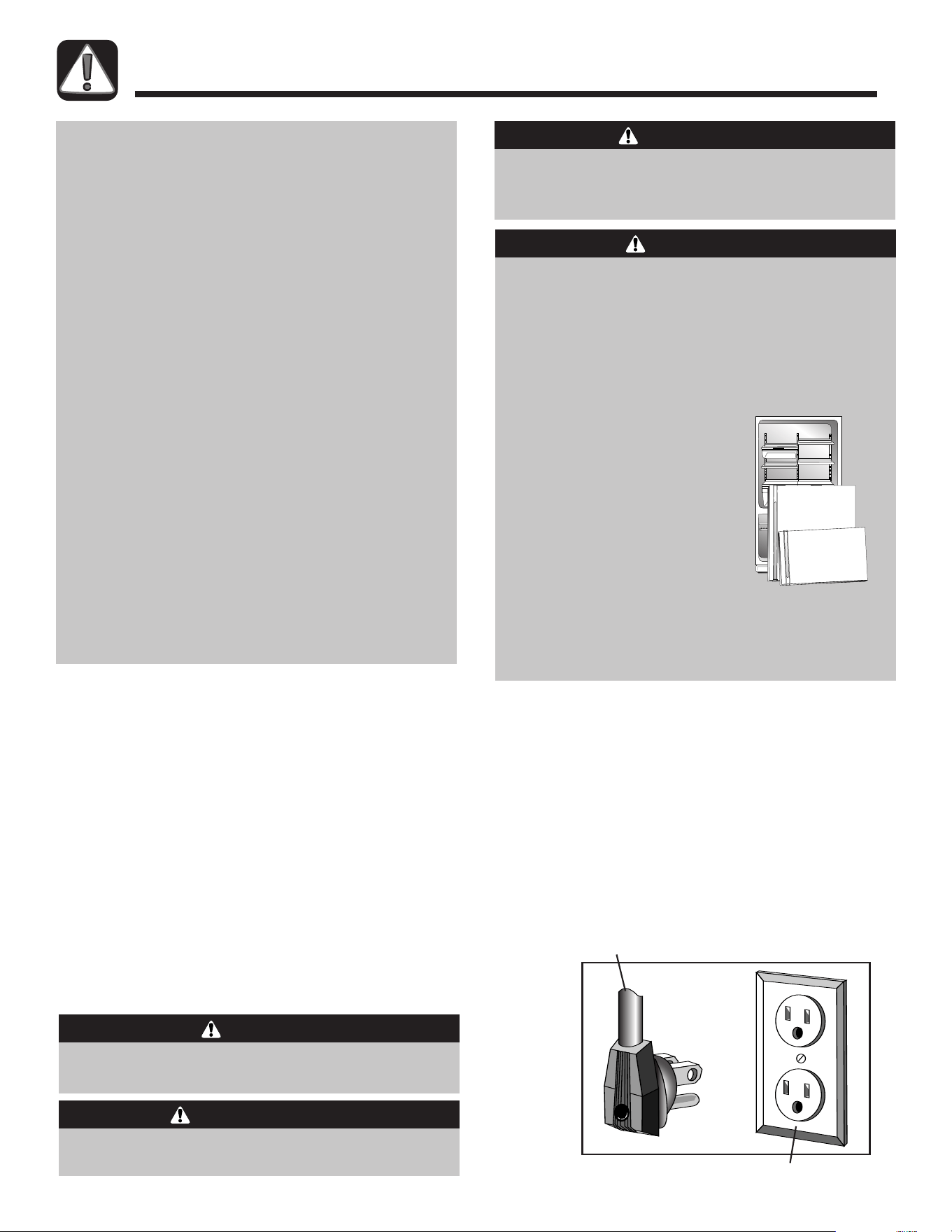

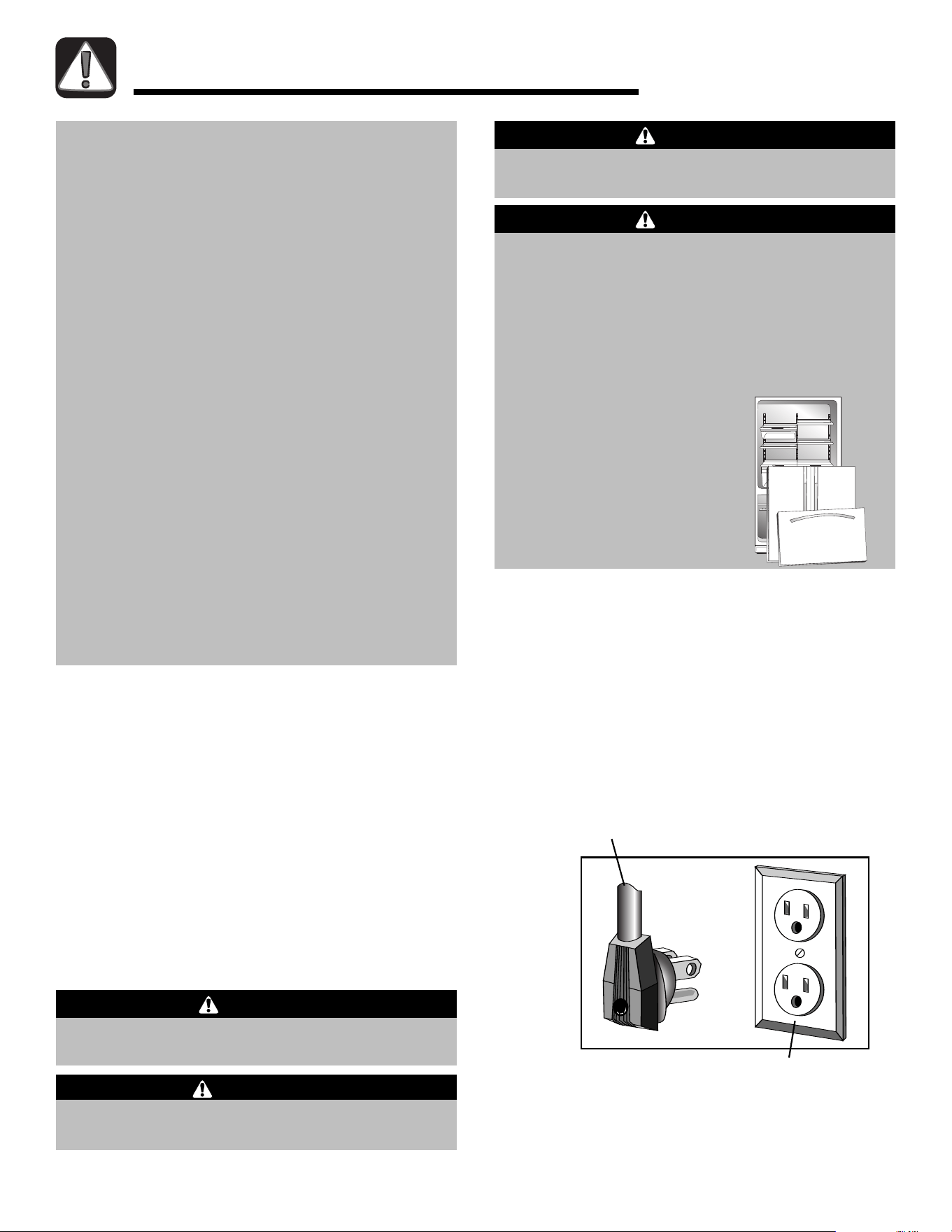

Important Safety Instructions

WARNING – Hazards or unsafe practices which

COULD result in severe personal injury or death.

WARNING

R –

Immediate hazards which W

sult

in severe personal injury or death.

DANGER

CAUTION – Hazards or unsafe practices which COULD

result in minor personal injury or property damage.

CAUTION

What You Need to Know About

Safety Instructions

Warning and Important Safety Instructions appearing in

this guide are not meant to cover all possible

conditions and situations that may occur. Common

sense, caution and care must be exercised when

installing, maintaining or operating appliance.

Always cont

act your dealer

, distributor, service agent or

manufacturer about problems or conditions you do not

understand.

Recognize Safety Symbols, Words,

Labels

This appliance is equipped with a three-prong

grounding plug for your protection against possible

electrical shock hazards. It must be plugged into a

grounding recept

acle. Where a standard two-prong

wall recept

acle is encountered, it is the personal

responsibility and obligation of the customer to have it

replaced with a properly grounded three-prong wall

receptacle.

Do not under any circumstances, cut or

remove the third (ground) prong from the power cord.

Do not use an adapter plug.

Power supply cord with

three-prong grounding plug

Grounding type

wall recept

acle

To reduce risk of injury or death, follow basic

precautions, including the following:

Important:

Child entrapment and suffocation are

not problems of the past. Junked or abandoned

refrigerators are still dangerous – even if they sit out

for “just a few days.” If you are getting rid of your old

refrigerator, please follow the instructions below to

help prevent accidents.

Before you throw away your old

refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so

children may not easily climb

inside.

DANGER

Installer: Please leave this guide with this appliance.

Consumer: Please read and keep this Use and

Care Guide for future reference; it provides the

proper use and maintenance information.

Keep sales receipt and/or canceled check as proof

of purchase.

Call: 1-800-688-9900 U.S.A.

1-800-688-2002 Canada

1-800-688-2080 (U.S. TTY for hearing or

speech impaired)

(Mon.-Fri., 8 am-8 pm Eastern Time)

Have complete model and serial number

identification of your refrigerator. This is located on a

data plate inside the fresh food compartment, on the

upper right side. Record the

se numbers below for

easy access.

Model Number _______________________________

Serial Number ________________________________

Date of Purchase______________________________

In our continuing effort to improve the quality and

performance of our appliances, it may be necessary

to make changes to the appliance without revising

this guide.

To reduce risk of fire, electric shock, serious

injury or death when using your refrigerator,

follow these basic precautions, including the

following:

1. Read all instructions before using the refrigerator.

2. Observe all local codes and ordinances.

3. Be sure to follow grounding instructions.

4. Check with a qualified electrician if you are not

sure this appliance is properly grounded.

Do not ground to a gas line.

Do not ground to a cold-water pipe.

. Refrigerator is designed to operate on a separate

115 volt, 15 amp., 60 cycle line.

Do not modify plug on power cord. If plug does

not fit electrical outlet, have proper outlet installed

by a qualified electrician.

Do not use a two-prong adapter, extension cord

or power strip.

10.

Do not remove warning tag from power cord.

11.

Do not tamper with refrigerator controls.

12.

Do not service or replace any part of refrigerator

unless specifically recommended in Use & Care

Guide or published user-repair instructions. Do

not attempt service if instructions are not under

stood or if they are beyond personal skill level.

13. Always disconnect refrigerator from electrical

supply before attempting any service. Disconnect

power cord by grasping the plug,

not the cord.

14. Install refrigerator according to Installation

Instructions. All connections for water, electrical

power and grounding must comply with local

codes and be made by licensed personnel when

required.

15. Keep your refrigerator in good condition. Bumping

or dropping refrigerator can damage refrigerator

or cause refrigerator to malfunction or leak. If

damage occurs, have refrigerator checked by

qualified service technician.

16. Replace worn power cords and/or loose plugs.

17. Always read and follow manufacturer’s storage

and ideal environment instructions for items being

stored in refrigerator.

18.

Your refrigerator

should not be operated in the

presence of explosive fumes.

19.

Children

should not climb, hang or st

and on any

part of the refrigerator.

20. Clean up spills or water leakage associated with

water inst

allation.

Important Safety Instructions

SAVE THESE INSTRUCTIONS

WARNING

Installation

Your refrigerator was packed carefully for shipment.

Remove and discard shelf packaging and tape. Do not

remove the serial plate.

Location

• Do not install refrigerator near oven, radiator or other

heat source. If not possible, shield refrigerator with

cabinet material.

•

Do not install where temperature falls below 55° F

(13° C) or rises above 110° F (43° C). Malfunction may

occur at this temperature.

•

Refrigerator is designed for indoor household

application only.

Measuring the Opening

When installing your refrigerator, measure carefully.

Allow

⁄2” space at top and

⁄2” space behind the machine

compartment cover (loc

ated in the rear) for proper air

circulation.

Subflooring or floor coverings (i.e. c

arpet, tile, wood

floors, rugs) may make your opening smaller than

anticipated.

Some clearance may be gained by using the leveling

procedure under

Leveling.

Important: If refrigerator is to be installed into a recess

where the top of the refrigerator is completely covered,

use distance from floor to top of hinge cap to verify

proper clearance.

Transporting Your Refrigerator

• NEVER transport refrigerator on its side. If an upright

position is not possible, lay refrigerator on it

s back.

Allow refrigerator to sit upright for approximately 30

minutes before plugging it in to assure oil returns to

the compressor. Plugging the refrigerator in

immediately may cause damage to internal parts.

• Use an appliance dolly when moving refrigerator.

ALWAYS truck refrigerator from its side or

back–N

from it

s front.

•

Protect outside finish of refrigerator during transport

by wrapping cabinet in blankets or inserting padding

between the refrigerator and dolly.

•

Secure refrigerator to dolly firmly with straps or

bungee cords. Thread straps through handles when

possible.

Do not over-tighten. Over-tightening

restraints may dent or damage outside finish.

• Use slight pressure to pry the

cover loose.

• Continue to maintain

downward pressure to the

notched side of the cover while

swinging it off.

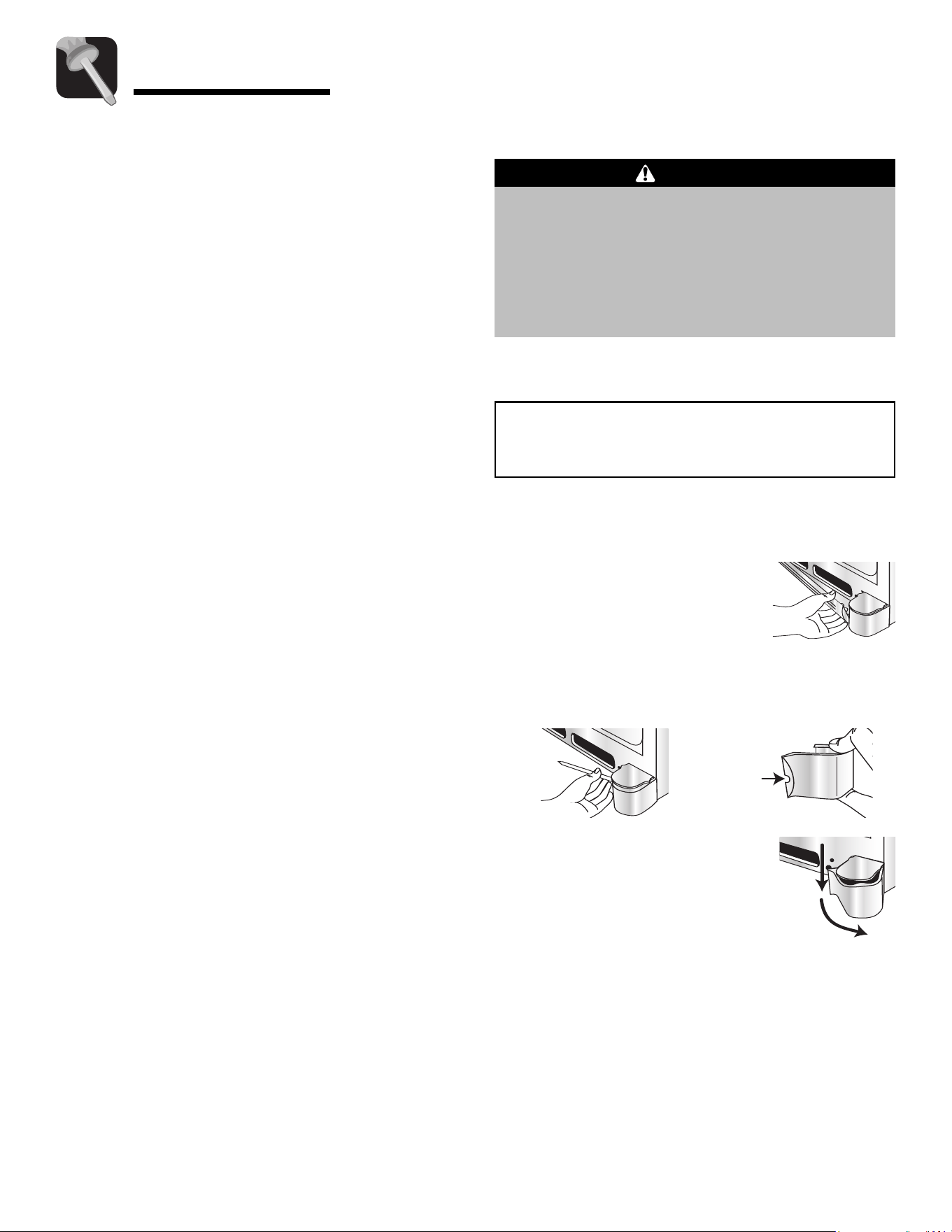

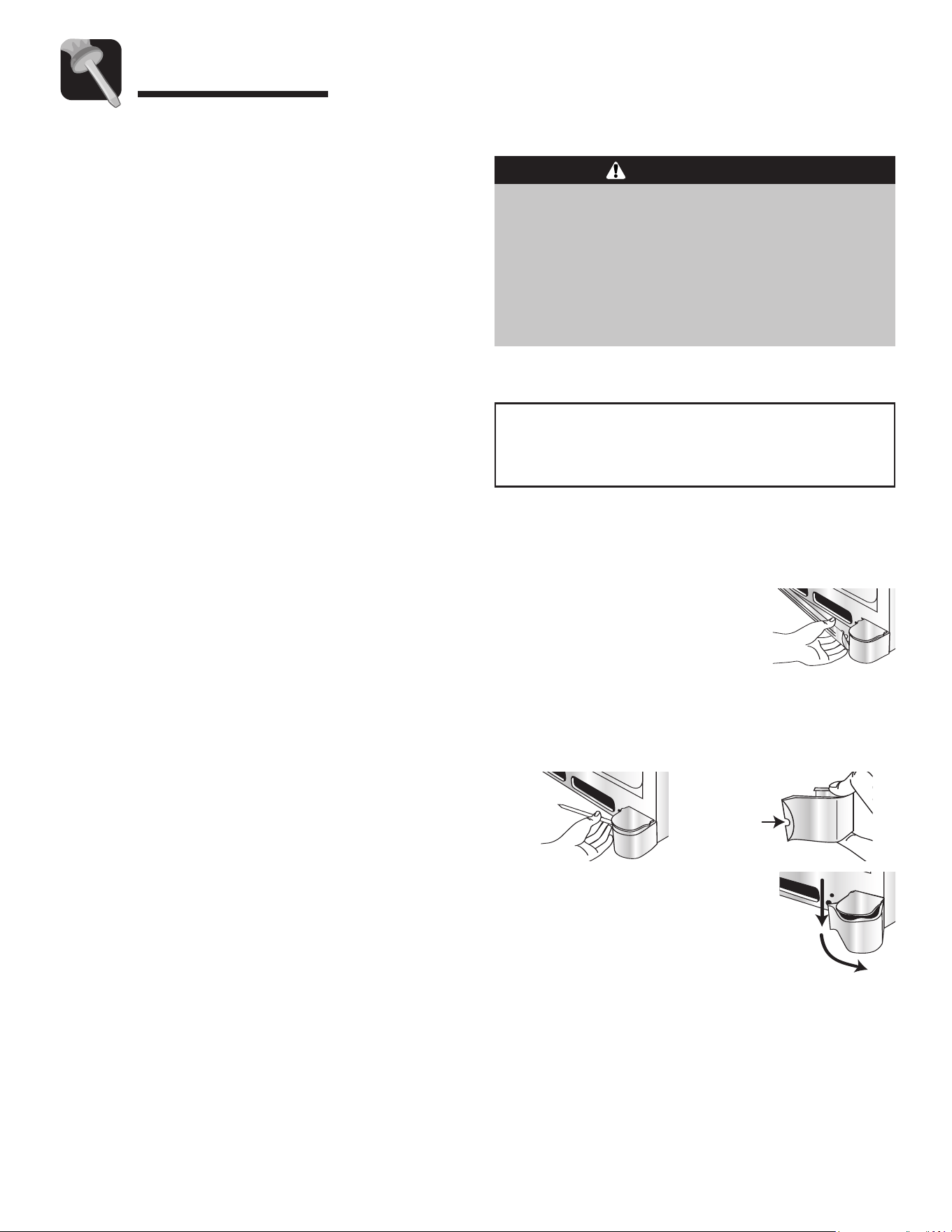

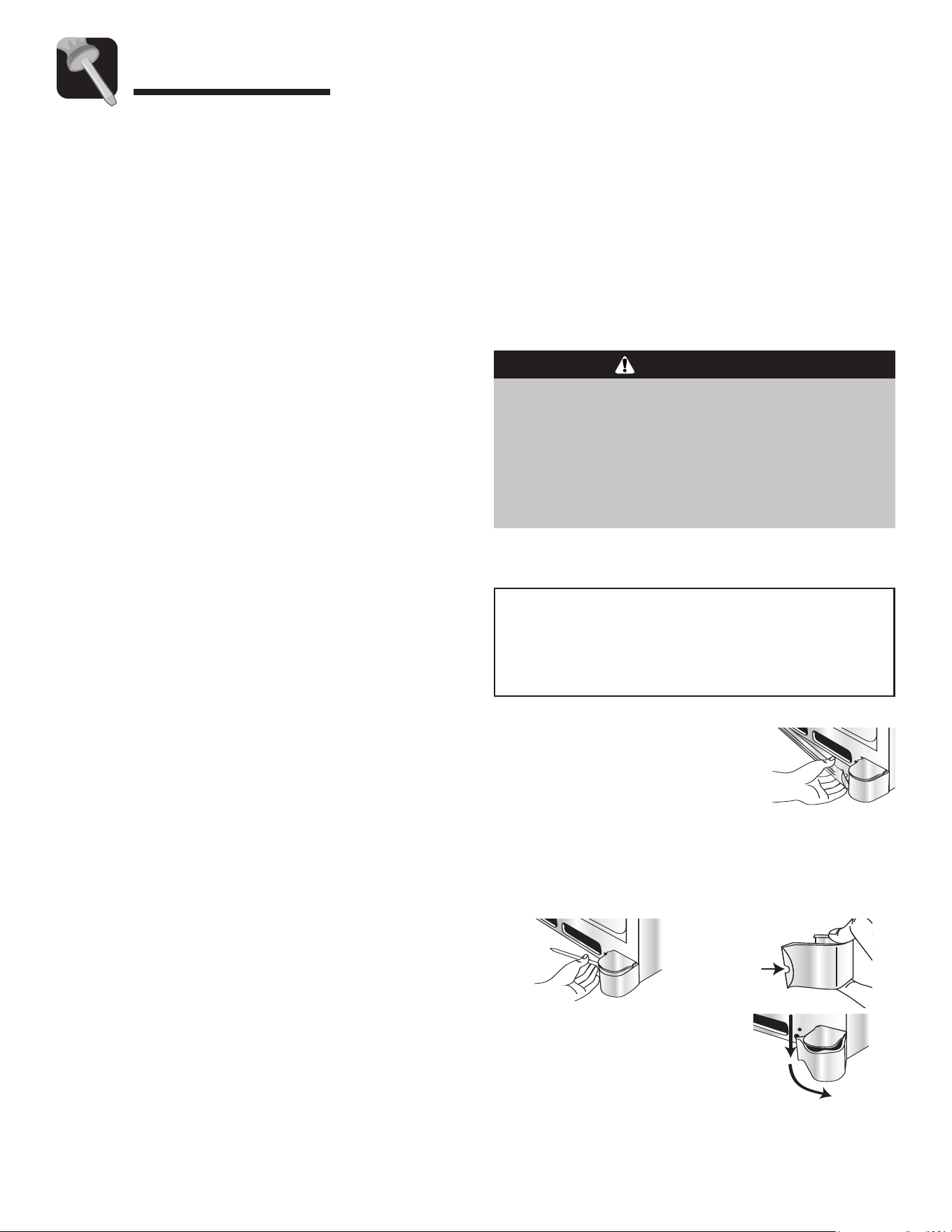

Leveling

To protect property and refrigerator from

damage, observe the following:

• Protect vinyl or other flooring with cardboard, rugs,

or other protective material.

•

Do not use power tools when performing leveling

procedure.

CAUTION

To enhance the appearance and maintain performance,

the refrigerator should be level.

Note: Complete any required door reversal, panel

installation and/or a water supply connection, before

leveling.

Materials Needed:

•

⁄8” hex head driver

• Carpenter’s level

Remove toe grille.

• Grasp firmly and pull outward

to unclip.

2. Remove bottom hinge cover(s).

• Place the eraser end of a pencil or similar blunt

tool in the cover notch.

Notch

Location

Notch

ation

3. Using hex head driver, turn the front adjustment

screws (A) on each side to raise or lower the front

of the refrigerator.

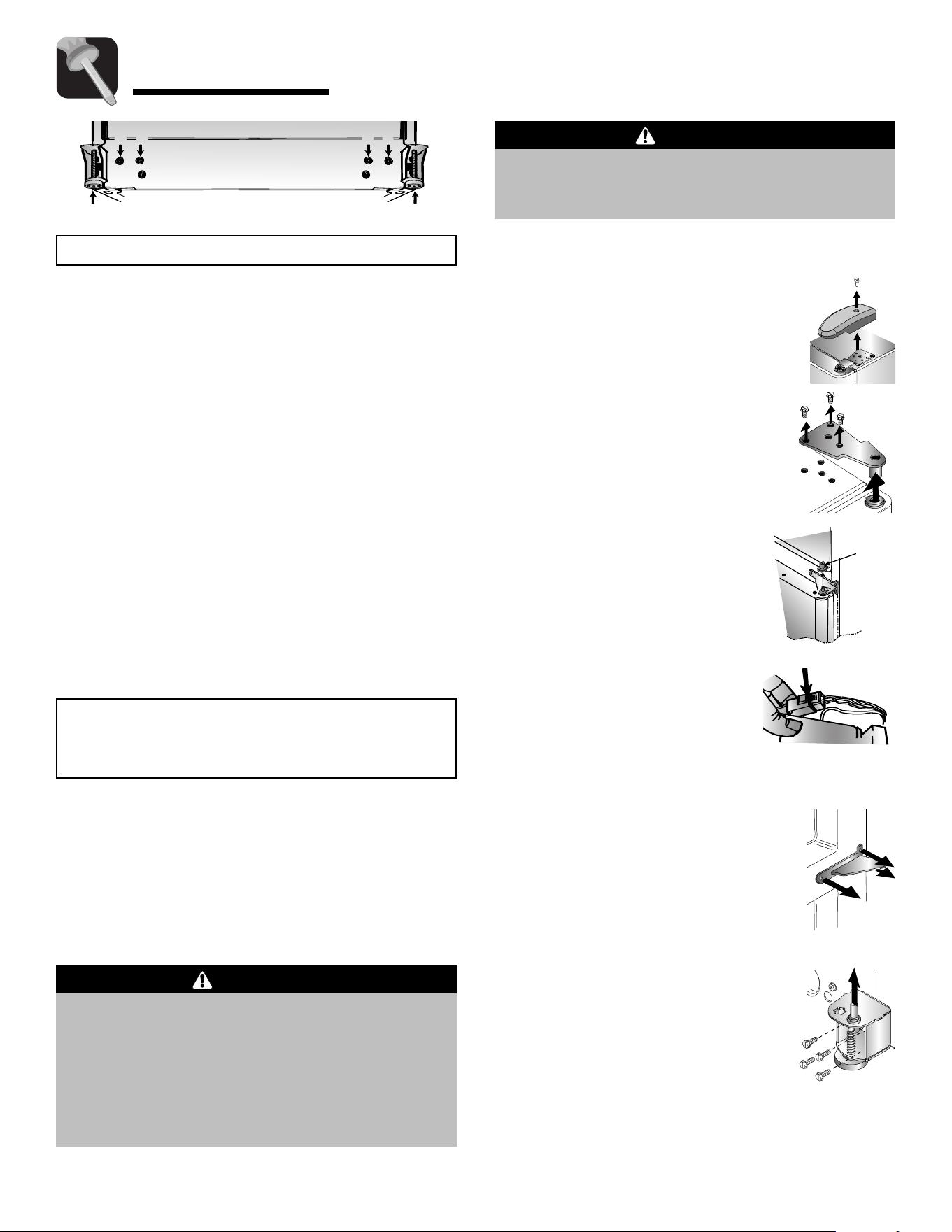

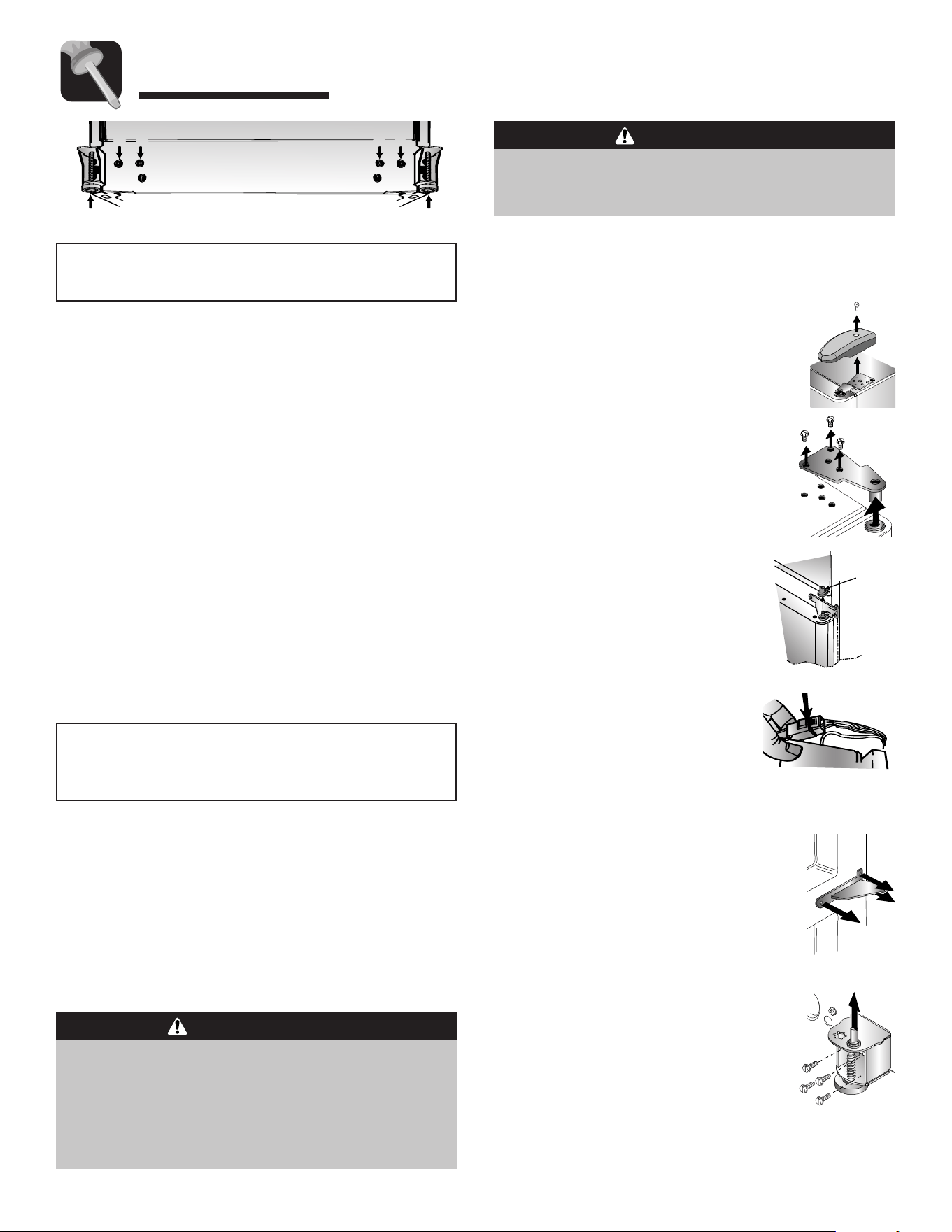

Installation

To avoid electrical shock which can cause

severe personal injury or death, observe the

ollowing:

• Disconnect power to refrigerator before removing

doors or drawer

. Connect power only after

replacing doors or drawer

WARNING

To avoid damage to walls and flooring, protect vinyl

or other flooring with cardboard, rugs or other

protective material.

CAUTION

1. Unplug power cord from power source.

2. Remove toe grille and bottom hinge

cover(s) (see page 3).

3. Remove top hinge cover from

refrigerator door by removing Phillips

screw and retain screw and cover for

later use.

4. Unscrew

⁄1

” hex head screws from

top hinge to remove hinge and retain

all screws for later use.

5. Lift right side refrigerator door from

center hinge pin. Remove door

closure from center hinge pin on

the right side and ret

ain for later

use.

6. Disconnect wire harness on top

of left side refrigerator door top

hinge.

• Release two-pin connector by

pre

ssing junction point with a

flat blade screwdriver or

fingernail.

• Green ground wire remains

attached to the hinge.

7. Unscrew

⁄16” hex head screws from

top hinge to remove hinge and retain

for later use.

• Lift left side refrigerator door, along

with top hinge, from center hinge

pin.

• Remove center hinge pin with a

⁄16”

hex head driver and retain hinge

pin for later use.

Remove Phillips screws to remove

right and left hinges and retain all

screws for later use.

Remove both st

abilizing brackets

with

⁄8” hex head driver and retain screws for later

use.

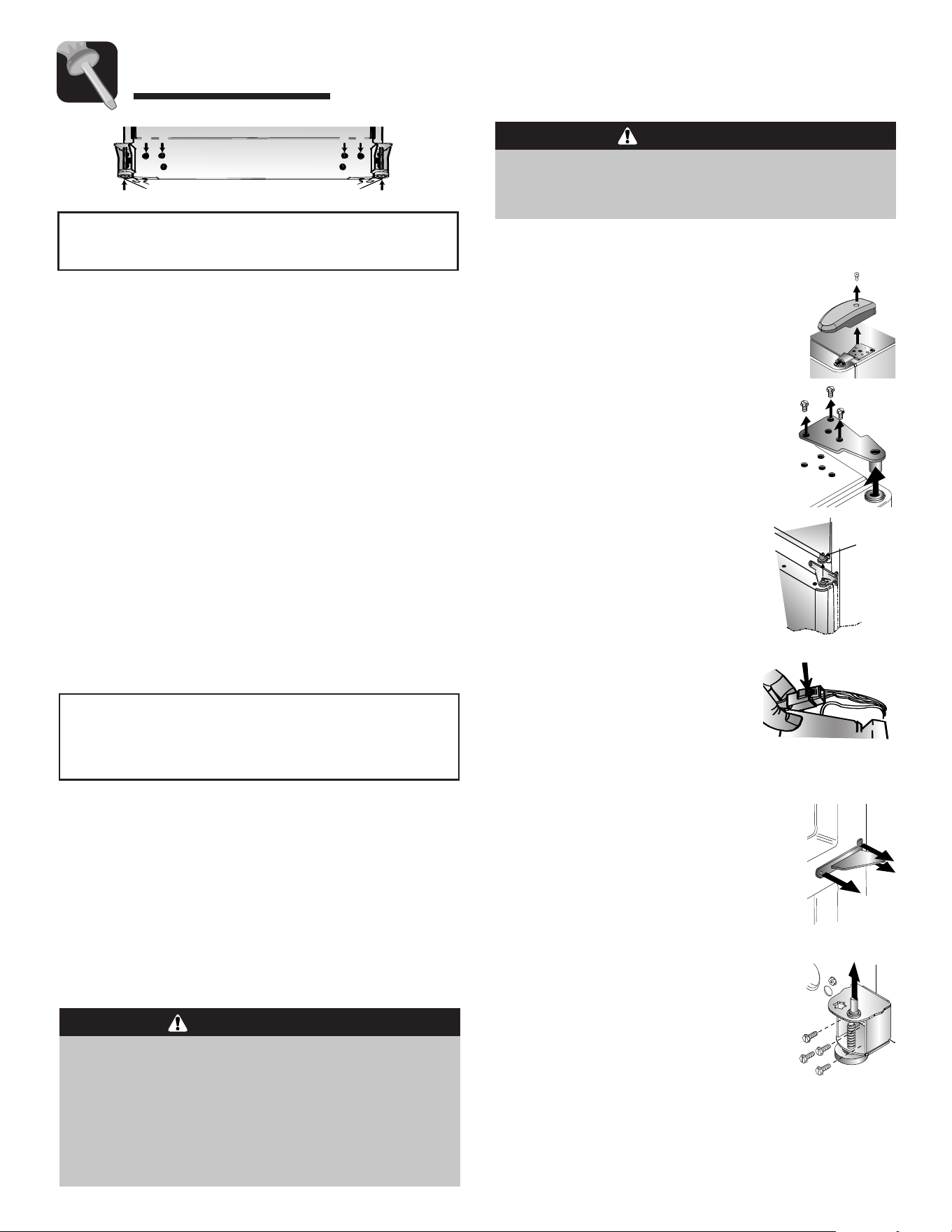

Door and Drawer Removal

Some inst

allations require door/drawer removal to

transport the refrigerator to its final location.

right

side

door

closure

4. Using the hex head driver, turn each of these

adjustment screws (B) to raise or lower the rear of

the refrigerator.

5. Using the carpenter’s level, make sure front of

refrigerator is

⁄4” (6 mm) or

⁄2” bubble higher than

back of refrigerator and that the refrigerator is level

from side to side.

6. Turn stabilizing legs (C) clockwise until firmly

against floor.

7. Turn adjustment screws (A) counterclockwise to

allow the full weight of the refrigerator to rest on

the stabilizing legs.

Replace hinge cover(s).

• Position cover into the outer edge of the hinge.

• Swing the cover toward the cabinet and snap it

into place.

Replace the toe grille.

Note: For proper reinstallation, ensure the “top”

marking on the interior of the toe grille is oriented

correctly.

• Align the toe grille mounting clips with the lower

abinet slot

•

ush the toe grille firmly until it snaps into place.

Note: Some models only have adjustment screws “A.”

Installation

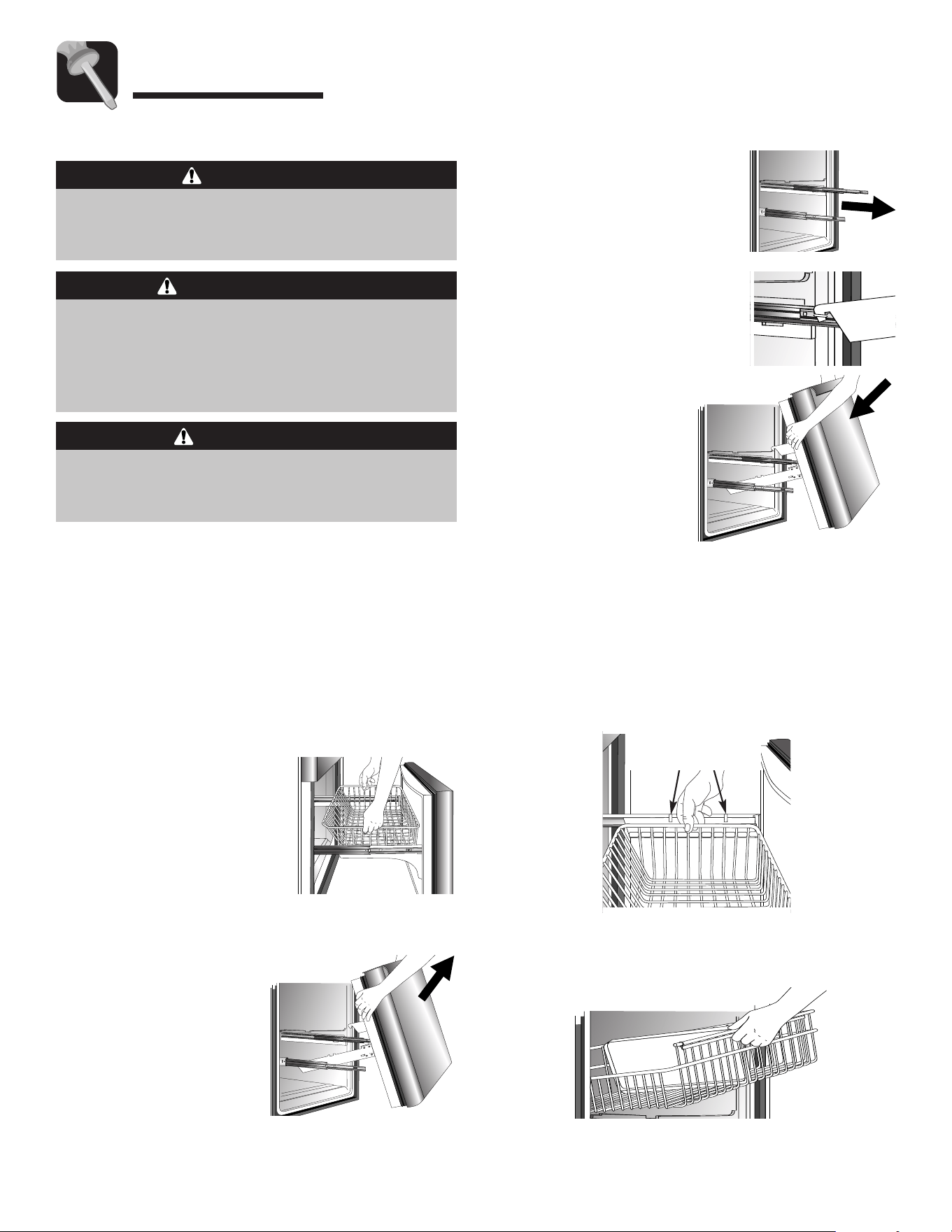

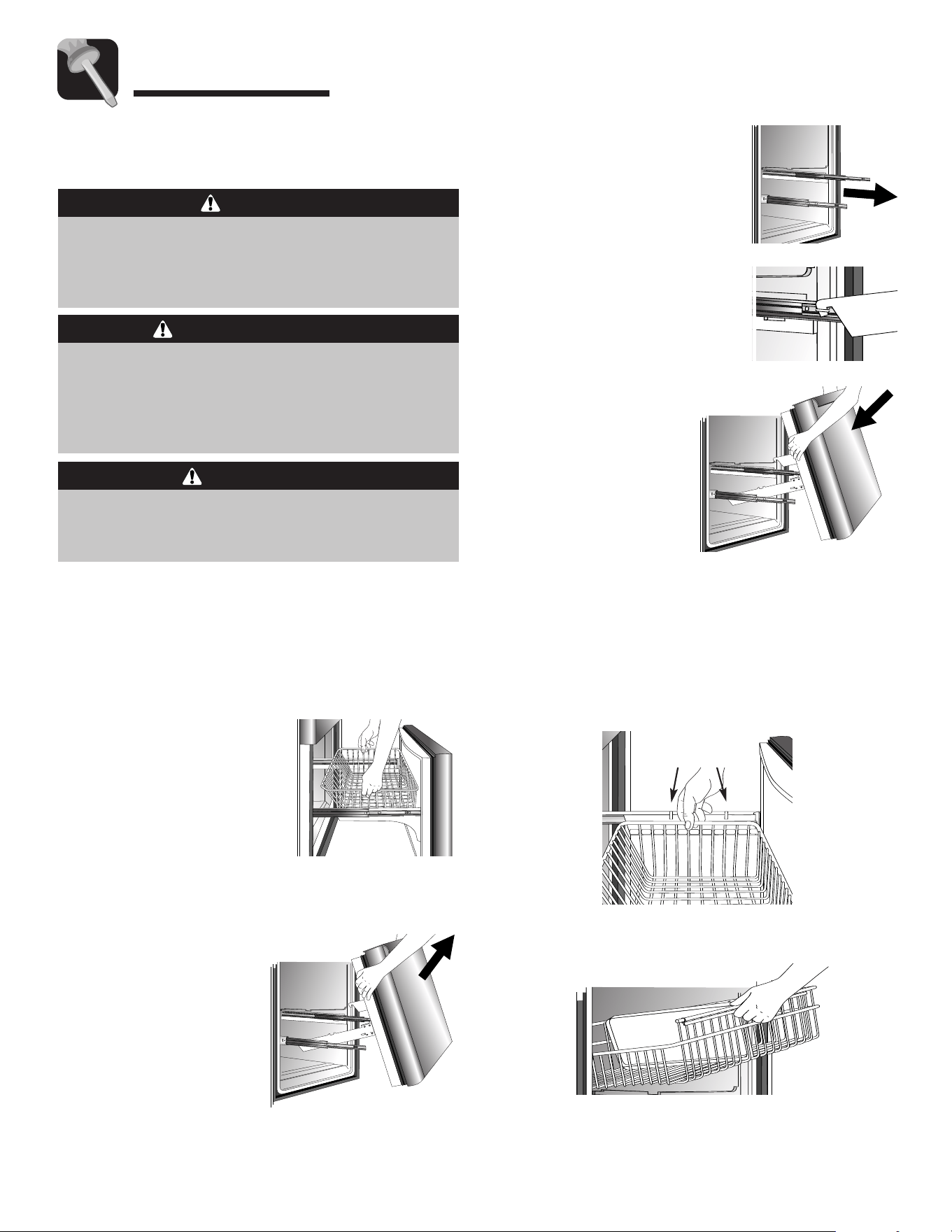

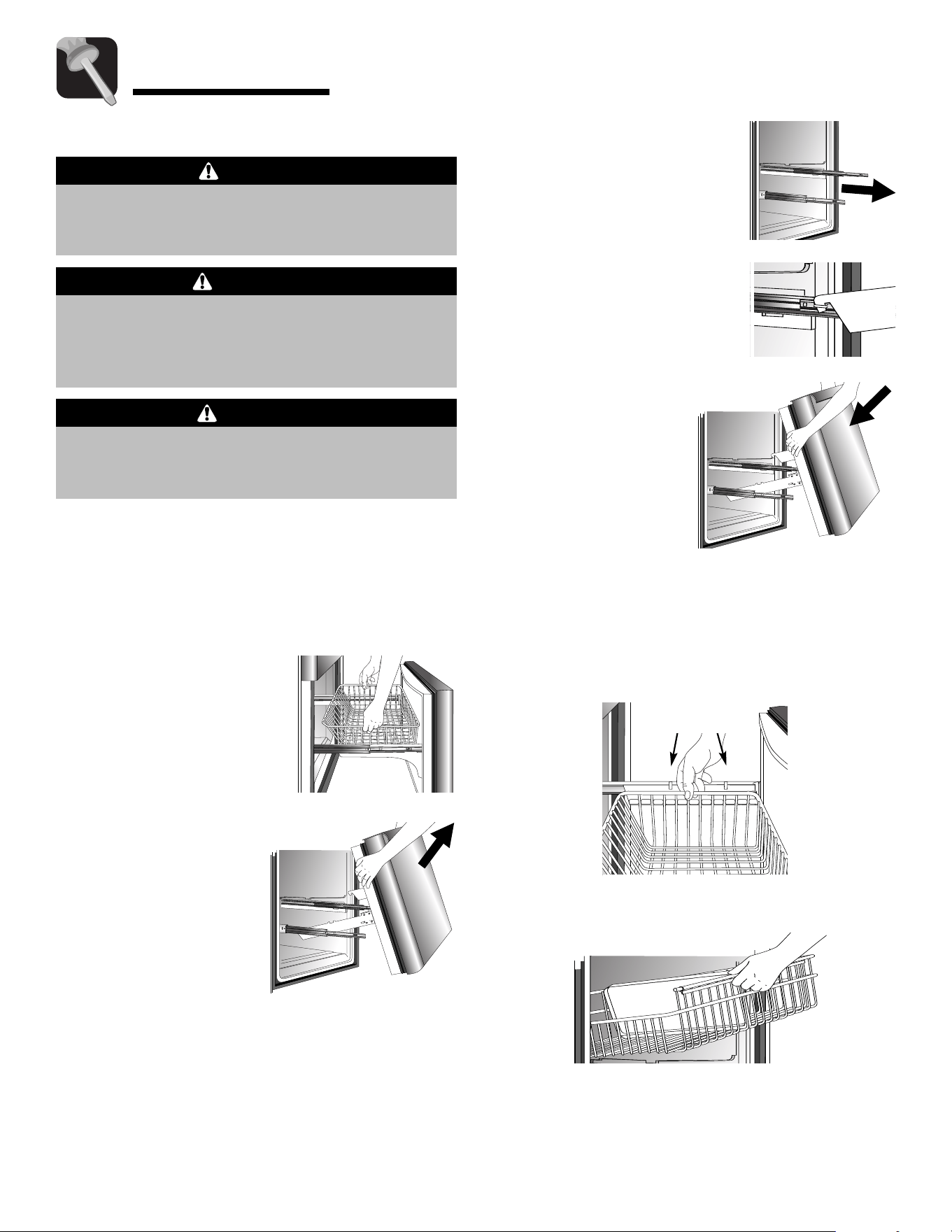

Pullout Freezer Drawer

To avoid electrical shock which can cause severe

personal injury or death, disconnect power to

refrigerator before removing doors. After replacing

doors, connect power.

WARNING

To prevent accidental child entrapment or

suffocation risk, do not remove the divider in the

top freezer basket.

DANGER

To avoid possible injury, product, or property

damage, you will need two people to perform the

following instructions.

CAUTION

2. While supporting door front,

hook supports into tabs

located on inside of rail.

To Install:

1. Pull both rails out to full

extension.

3. Lower door front into

final position.

4. Place the basket cradles back onto the side rails.

Align snaps with the slots on the side rails and

press each snap toward the rail until it clicks.

5. With rails pulled out to full extension, set the

basket straight down into the basket cradle

6. Slide upper basket into freezer. Make sure that rear

of basket hooks behind rail c

atch.

Basket cradle

snap attachments

Lift top of drawer front

to unhook supports

from rail system. Lift

door front out to

remove.

To Remov

1. Pull drawer open to full extension.

2. Pull upper basket out to full extension and lift out

to remove.

3. Lift lower basket straight up and out to remove.

4. On each side rail is a

basket cradle with two snap

attachments. To release

each cradle, unlatch the

snaps by pushing them

inward, away from the side

rail system. Lift the cradles

off of the rails.

Installation

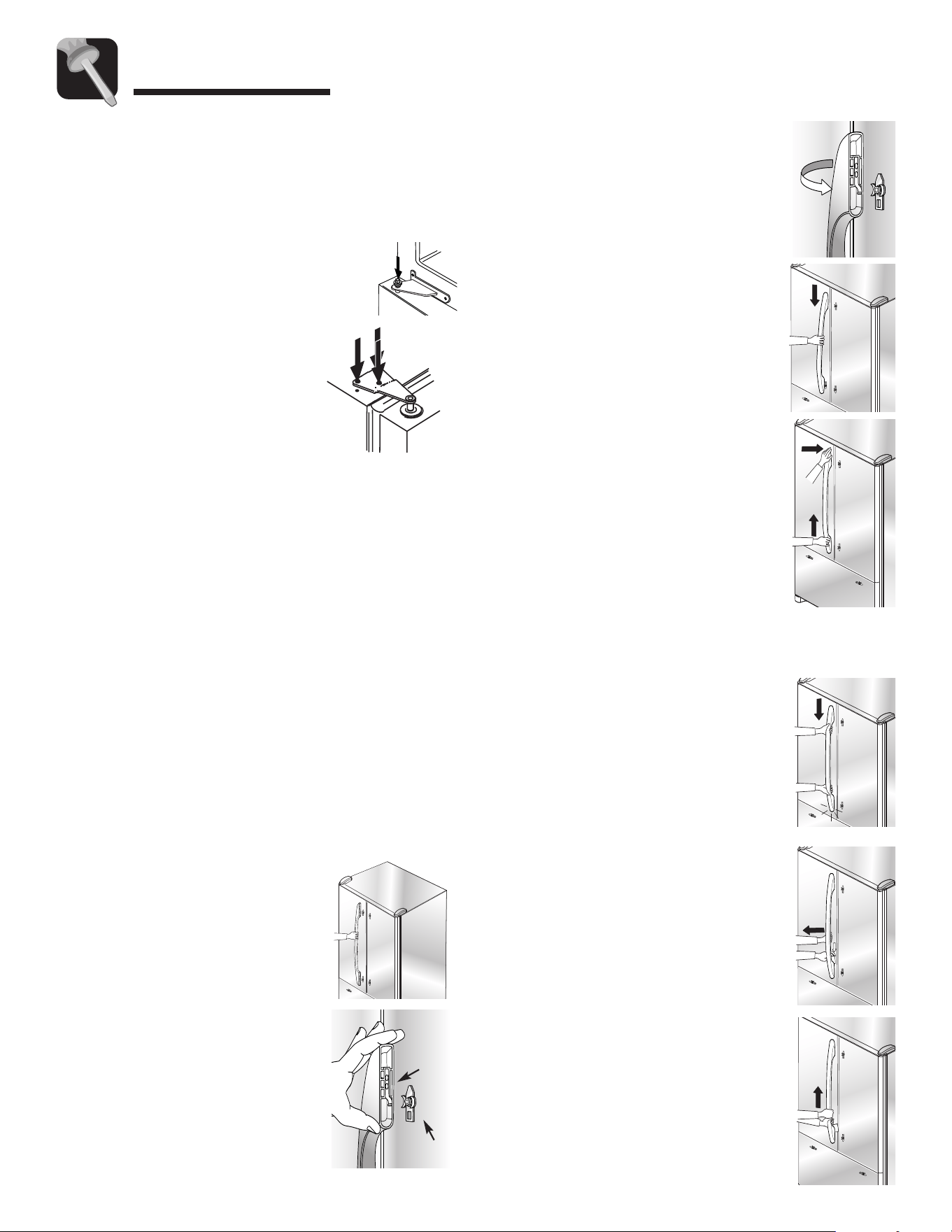

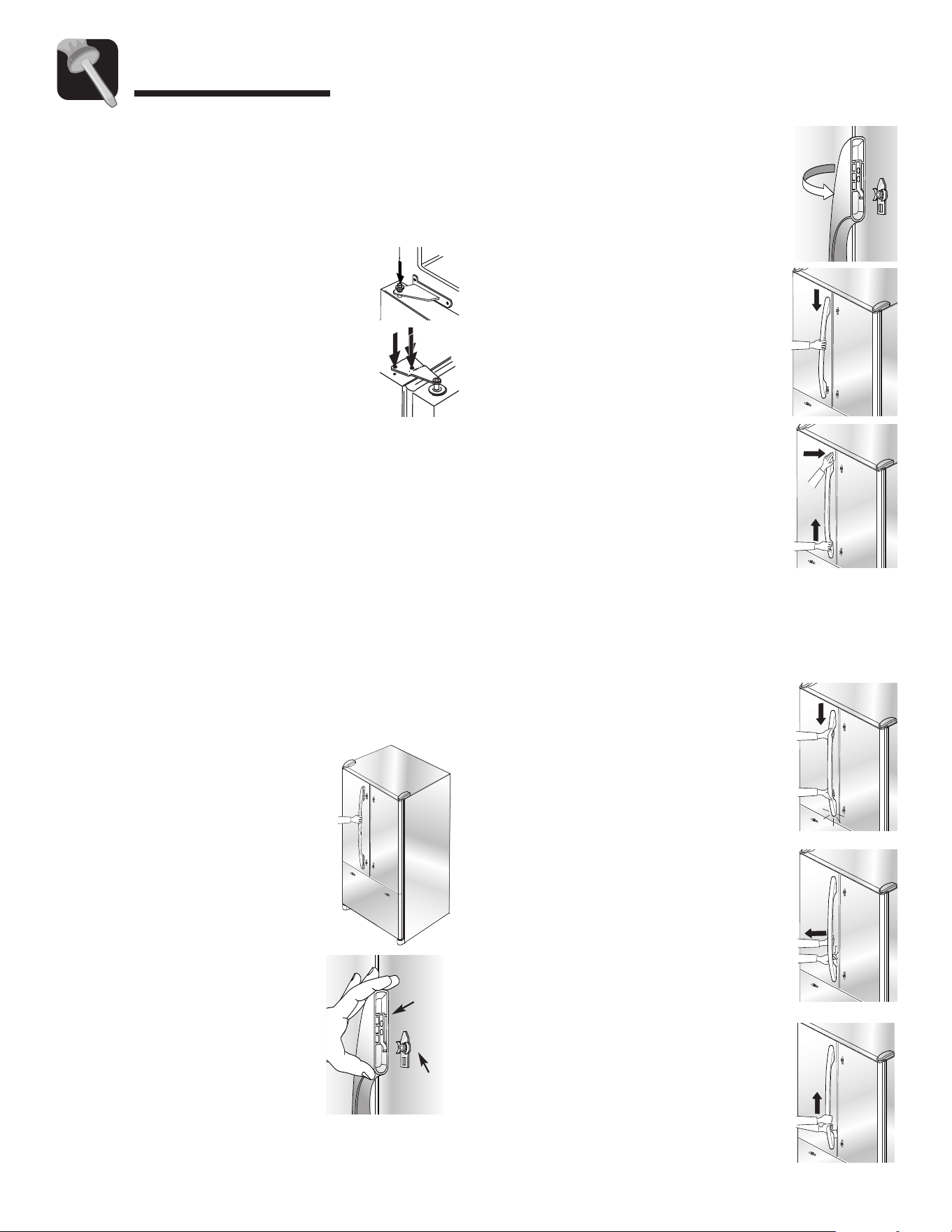

Door Reinstallation

1. Install hinge assemblies:

• Install top hinge loosely with

⁄1

” hex head

screws.

• Install center hinge with Phillips

screws.

2. Place hinge side of refrigerator door

on center hinge pin.

3. While holding refrigerator door

upright, tighten down top hinge

with

⁄16” hex head driver.

4. Reconnect two-pin connector.

5. Replace top hinge covers.

6. Align bottom of handle with lower

door tab. Press upper handle end to

door sur

face and firmly grasp lower

end of handle. Gently slide handle

upward until bottom of handle

settles on door surface, then

reverse direction, sliding downward

to almost engaging tab with clip.

7. Grasp the handle firmly and slide

down until it clicks. The audible

click indicates fastening clips are

securely interlocked.

Grasp the lower par

t of the handle

firmly and lift to remove.

To Remove:

1. Flex the handle away from the door

panel. Simultaneously place door

handle removal card underneath

the base of the lower handle. Inser

the c

ard to the line or until it stops.

Handles

If not installed, the handle is located in the interior of

the fresh food section or attached to the back of your

refrigerator

Remove and discard handle packaging and tape.

Front Mount Handle

Materials Needed:

• Gloves to protect hands

• Phillips screwdriver

• Plastic door removal card (or

⁄32” thick plastic c

ard),

ret

ain the card

To Install:

1. The handles are to be oriented

as shown.

2. Align front mount door handle

clip with the door t

abs.

3. Ensure the handle clips are

positioned slightly above the

door tabs.

5. Push the handle down against the

upper door tab just enough to

allow it to hang unsupported.

. Rotate the handle so that the

handle is flat against the door.

Handle

Clip

Door

Tab

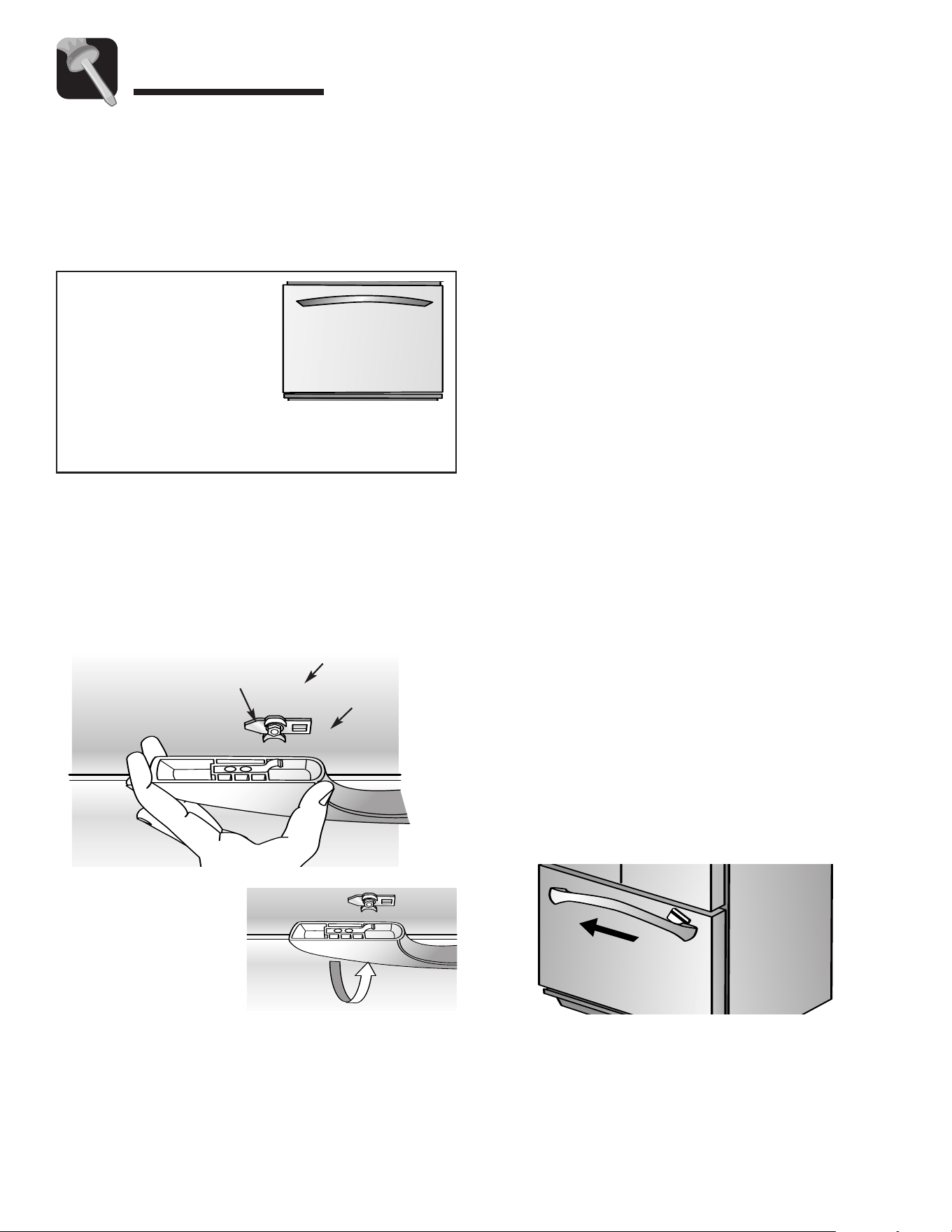

Installation

Notes:

• There is a slight curve to

the freezer handle.

• For proper installation, be

sure handle is oriented as

shown.

To Install:

1. Align door handle clips slightly to the left of the

tabs attached to the freezer door.

2. Rotate the handle so the left base is flat against

the door

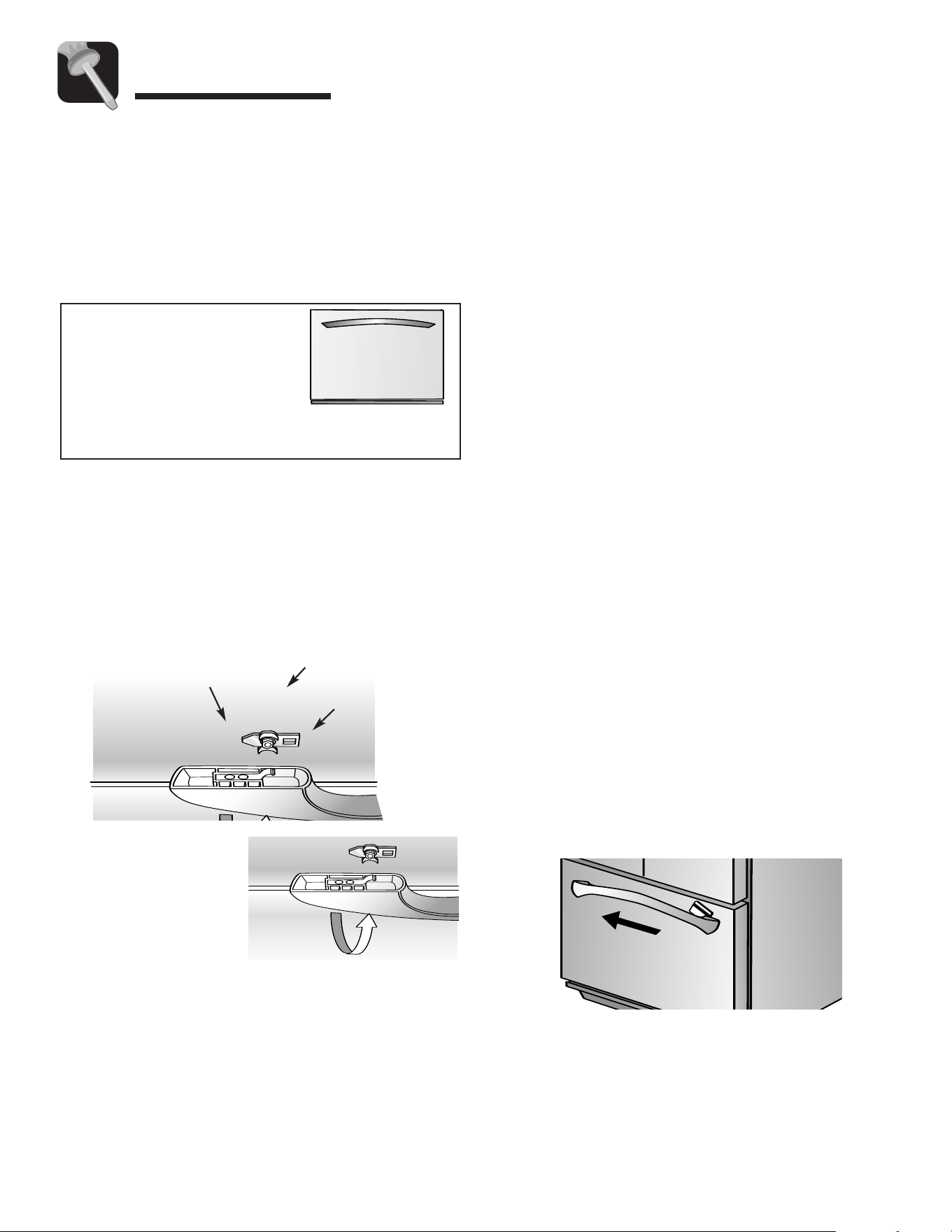

Freezer Handle

Materials Needed:

• Gloves to protect hands.

• Phillips screwdriver.

• Plastic handle removal card (or

⁄3

” thick plastic

card). Retain the card.

4. While firmly supporting the left handle base against

the door, align the right base of the handle with the

right tabs that are attached to the door.

5. Now, while firmly holding the handle at the left and

right bases, gently slide the handle towards the

right until the right base settles in. The handle

should now be flat against the face of the freezer

door at both the left and right bases.

6. With hands still firmly keeping the handle flat

against the freezer door, you may have to reverse

directions momentarily to assure clip/tab

engagement. Then firmly slide the handle to the

right until it clicks. The audible “click” indicates

that the fastening clips are securely interlocked.

To Remove:

At the right end, flex the handle base away from

the surface of the freezer drawer. Simultaneously

slide the door handle removal card that came with

your refrigerator under the right side base of the

handle. Slide the card to the line indication or until

it stops, which will be approximately 1

⁄2”.

2. With both hands, firmly grasp the handle toward

the right base.

3. Slide toward the left, lift and remove from the

surface.

Handle

Clip

Handle

Base

Door

Tab

3. Push the left handle

base against the left

door t

ab and slightly

to the right, just

enough to allow it to

hang unsupported.

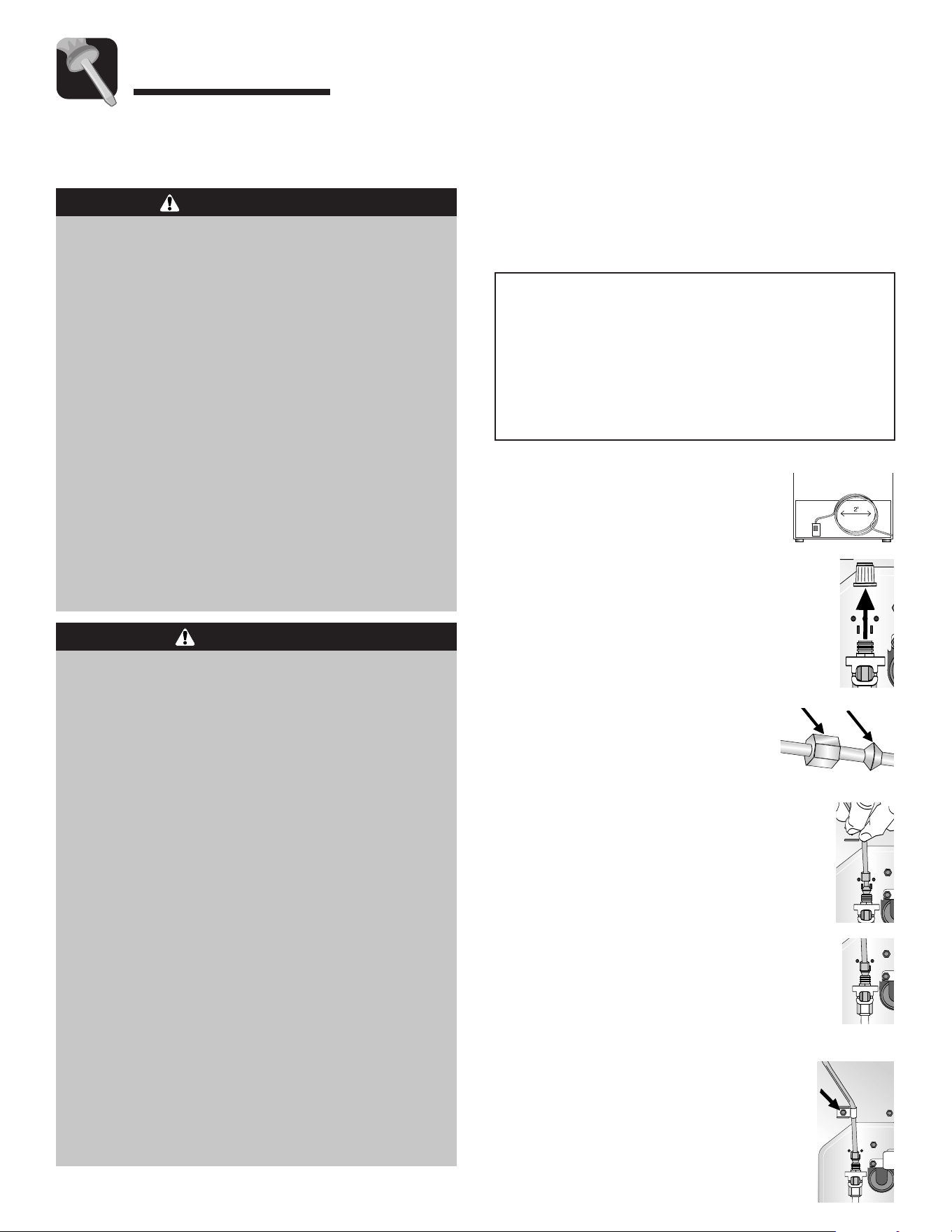

5. Slide brass nut over sleeve and screw nut

into inlet port. Tighten nut with wrench.

Important: Do not over-tighten. Cross

threading may occur

ull on tubing to confirm connection is

secure. Connect tubing to frame with

water tubing clamp (C) and turn on

water supply. Check for leaks and

correct if necessary. Continue to

observe the water supply connection

for two to three hours prior to moving

the refrigerator to its permanent

loc

ation.

7. Monitor water connection for 24 hours. Correct

leaks, if nece

ary

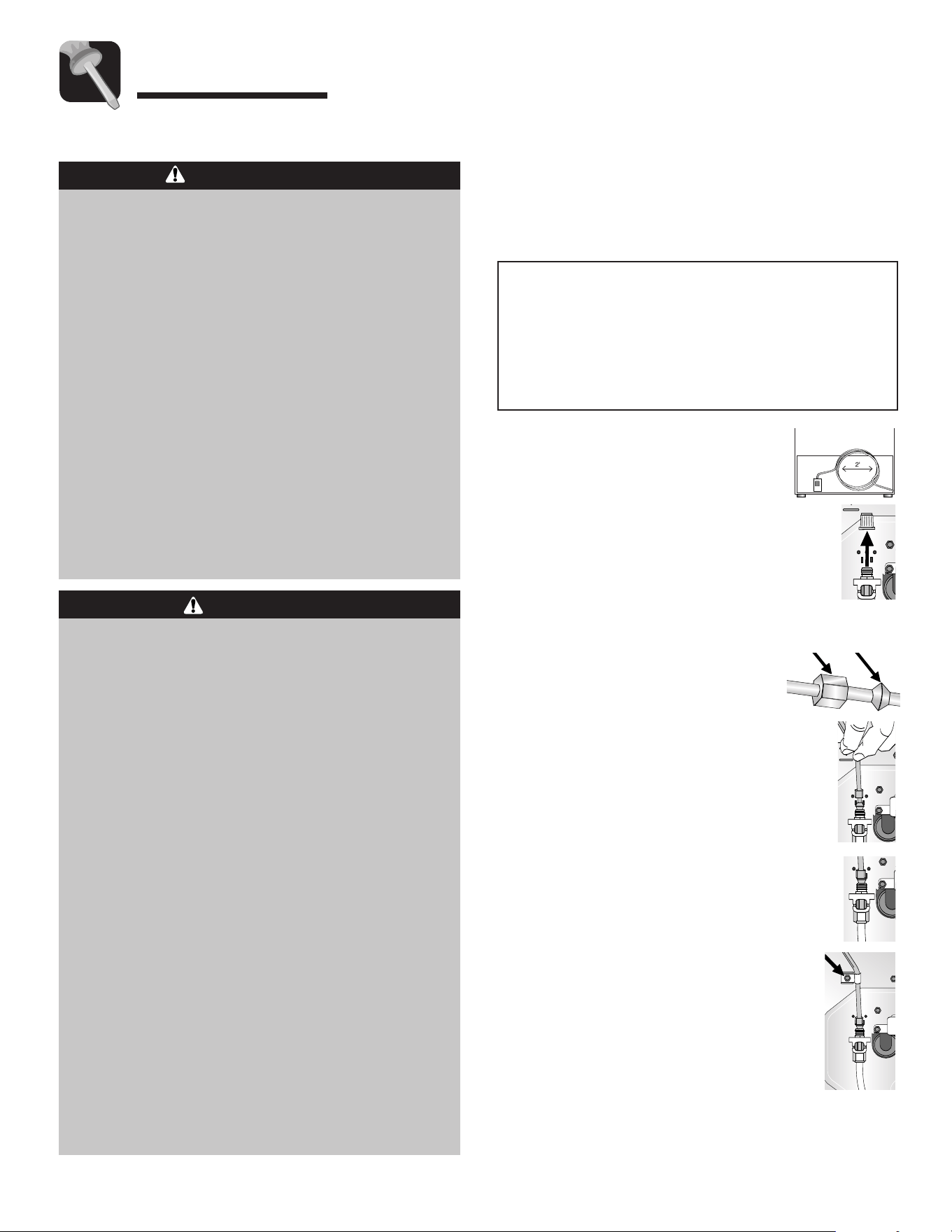

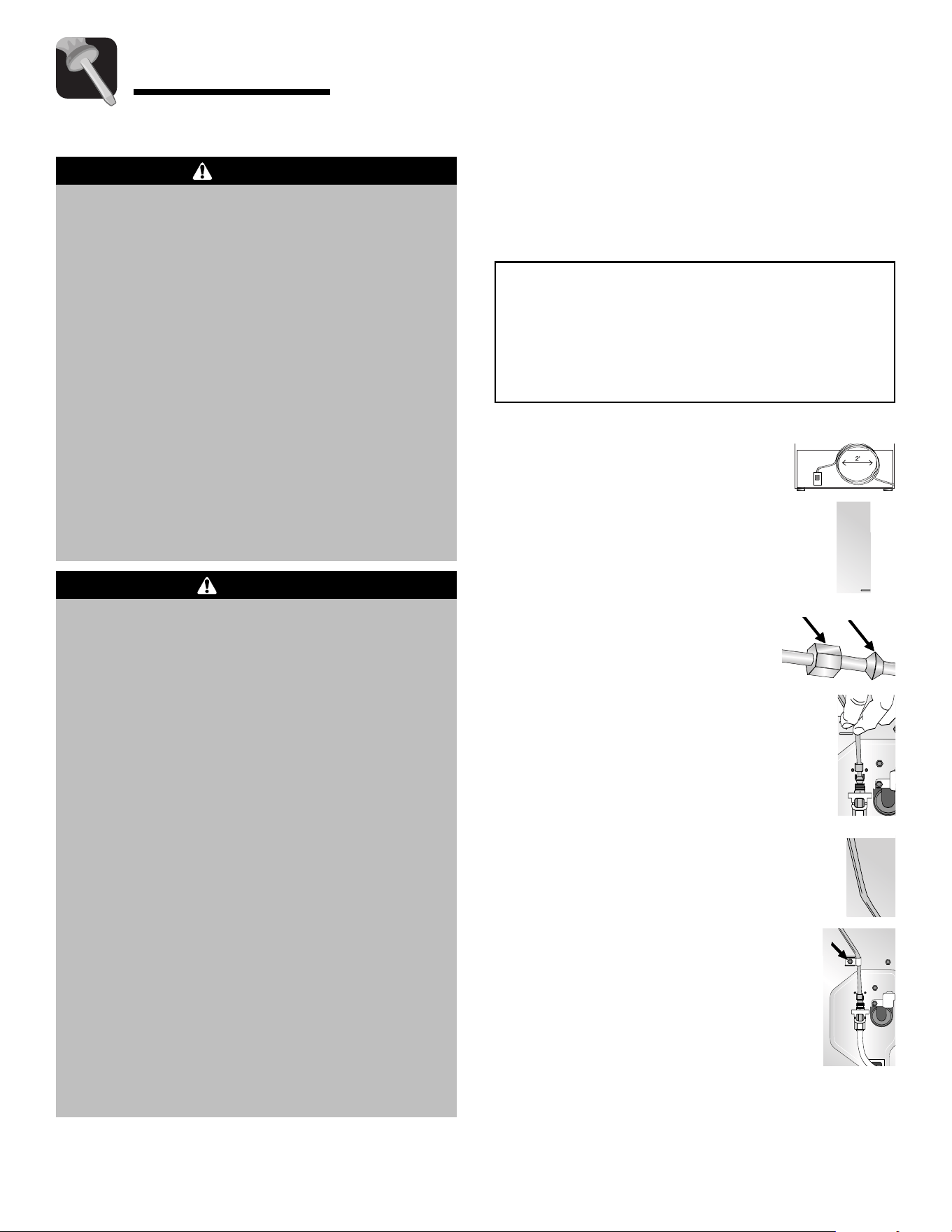

Connecting the Water Supply

To reduce the risk of injury or death, follow

basic precautions, including the following:

• Read all instructions before installing ice maker.

•

Do not attempt installation if instructions are not

understood or if they are beyond personal skill

level.

• Observe all local codes and ordinances.

•

Do not service ice maker unless specifically

recommended in Use & Care Guide or published

user-repair instructions.

• Disconnect power to refrigerator before installing

ice maker.

• Water damage due to an improper water

connection may cause mold/mildew growth. Clean

up spills or leakage immediately!

WARNING

To avoid property damage or possible injury,

follow basic precautions, including the

following:

• Consult a plumber to connect

⁄4” O.D. copper

tubing

to household plumbing to assure

compliance with local codes and ordinances.

• Confirm water pressure to water valve is between

35 and 100 pounds per square inch, 20 pounds

per square inch without filter.

•

Do not use a self-piercing or

⁄1

” s

addle valve.

Both reduce water flow and can become clogged

over time, and may cause leaks if repair is

attempted.

• Tighten nuts by hand to prevent cross threading.

Finish tightening nuts with pliers and wrenches.

Do not over-tighten.

•

Wait two to three hours before placing refrigerator

into final position to check and correct any water

leaks. Recheck for leaks after 24 hours.

• Verify the copper tubing under the sleeve is

smooth and free from defect

Do not reuse an

old sleeve.

CAUTION

Installation

Materials Needed:

•

⁄4” outer diameter flexible copper tubing

• Shut-off valve (requires a

⁄4” hole to be drilled into

water supply line before valve attachment)

• Adjustable wrench

•

⁄4” hex nut driver

Notes:

• You should only use copper tubing for installation.

Plastic is less durable and can cause damage.

• Add 8’ to tubing length needed to reach water

supply for creation of service loop.

1. Create service loop with copper

tubing (minimum 2’ diameter).

Avoid kinks in the copper tubing

when bending it into a service

loop.

Do not use plastic tubing.

2. Remove plastic c

ap from water valve inlet

port.

3. Place brass nut (A) and sleeve (B)

on copper tube end as illustrated.

Reminder: Do not use an old

sleeve. The nut and sleeve are

provided in the use and care packet.

4. Place end of copper tubing into water

valve inlet port. Shape tubing slightly.

Do not kink – so that tubing feeds

straight into inlet por

2’ diameter

minimum

Installation

To avoid electrical shock which can cause severe

personal injury or death, DO NOT attempt to

remove the vertic

ally hinged section from the fresh

food section.

WARNING

To avoid possible product damage, AL

WAYS

verify

that the vertically hinged section is folded against

the edge of the door prior to closing.

CAUTION

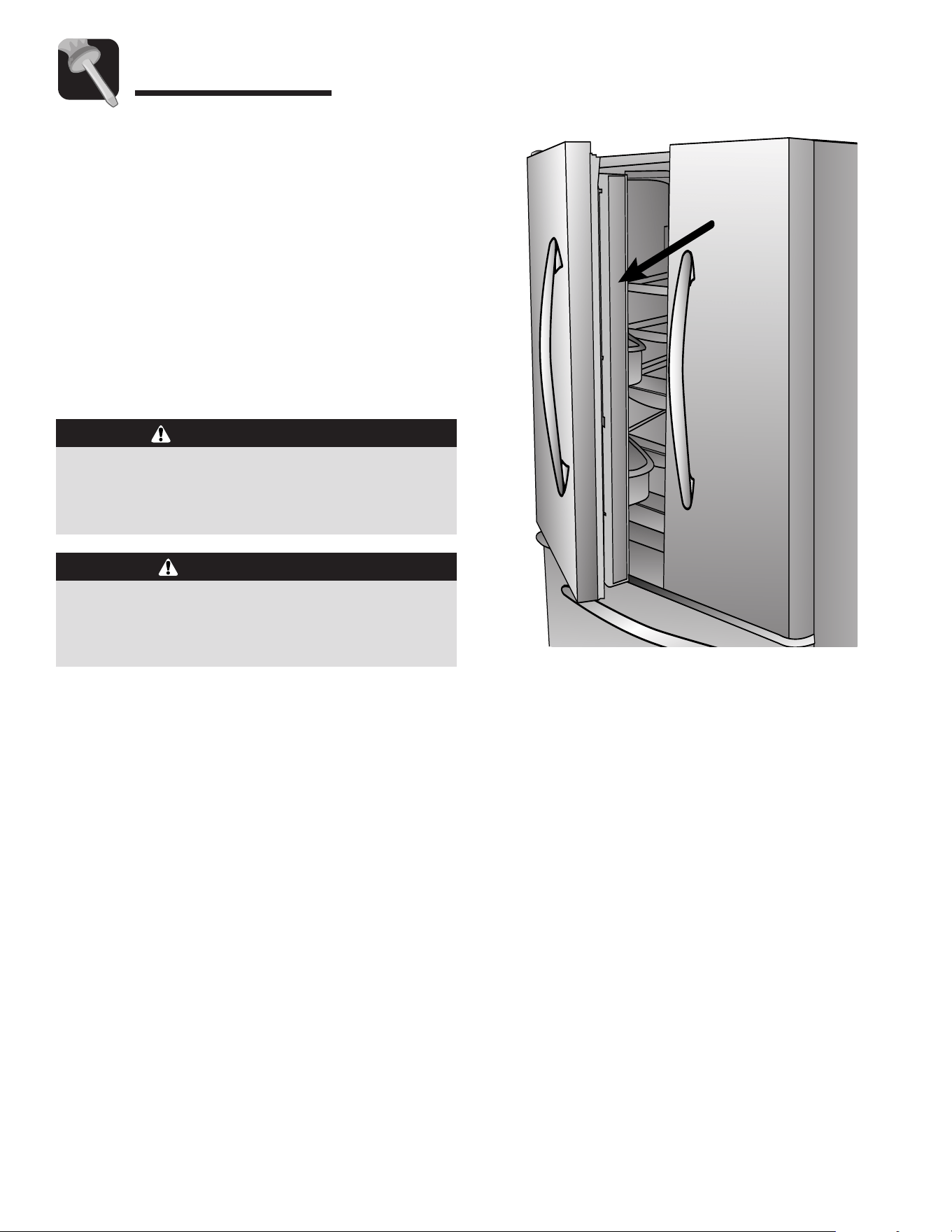

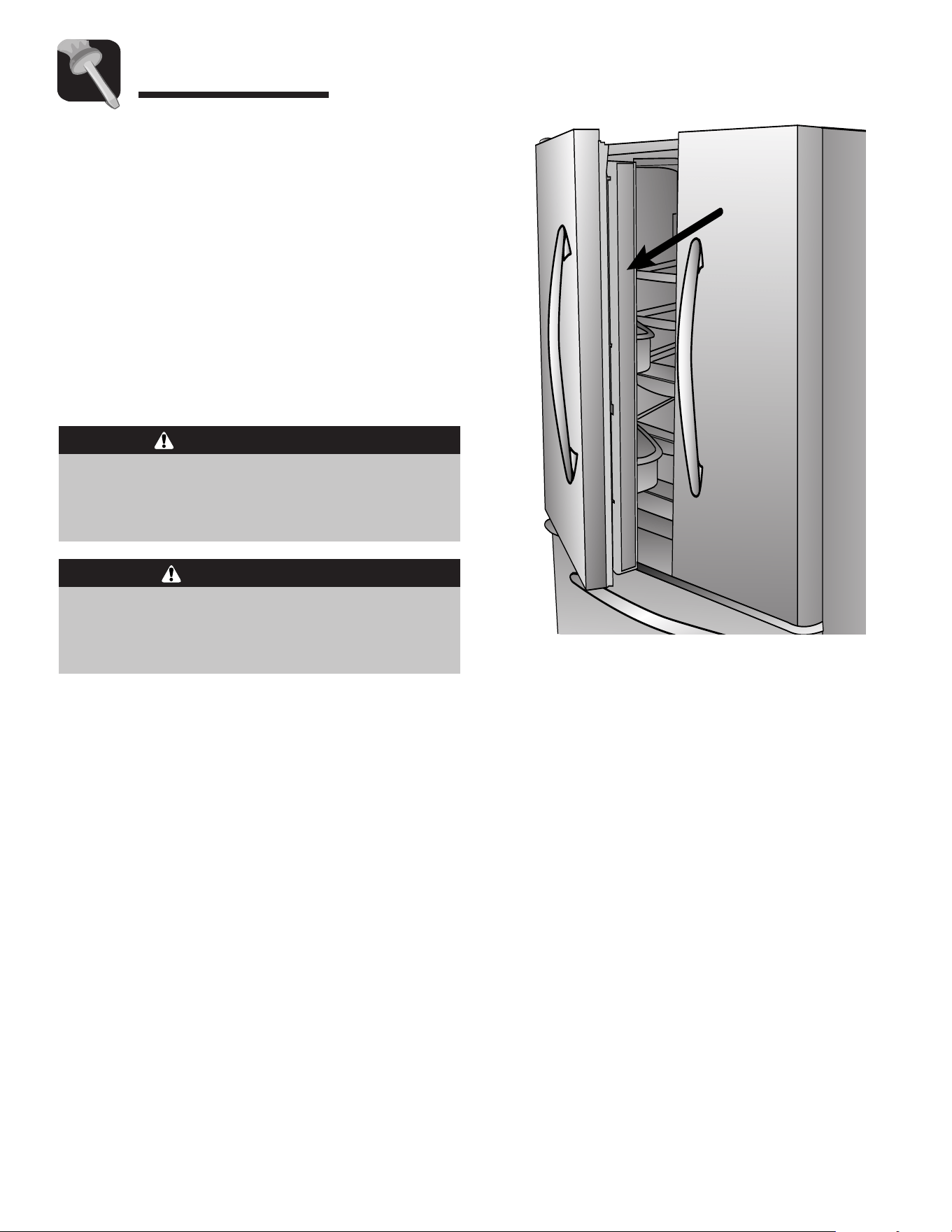

Vertically

Hinged

Section

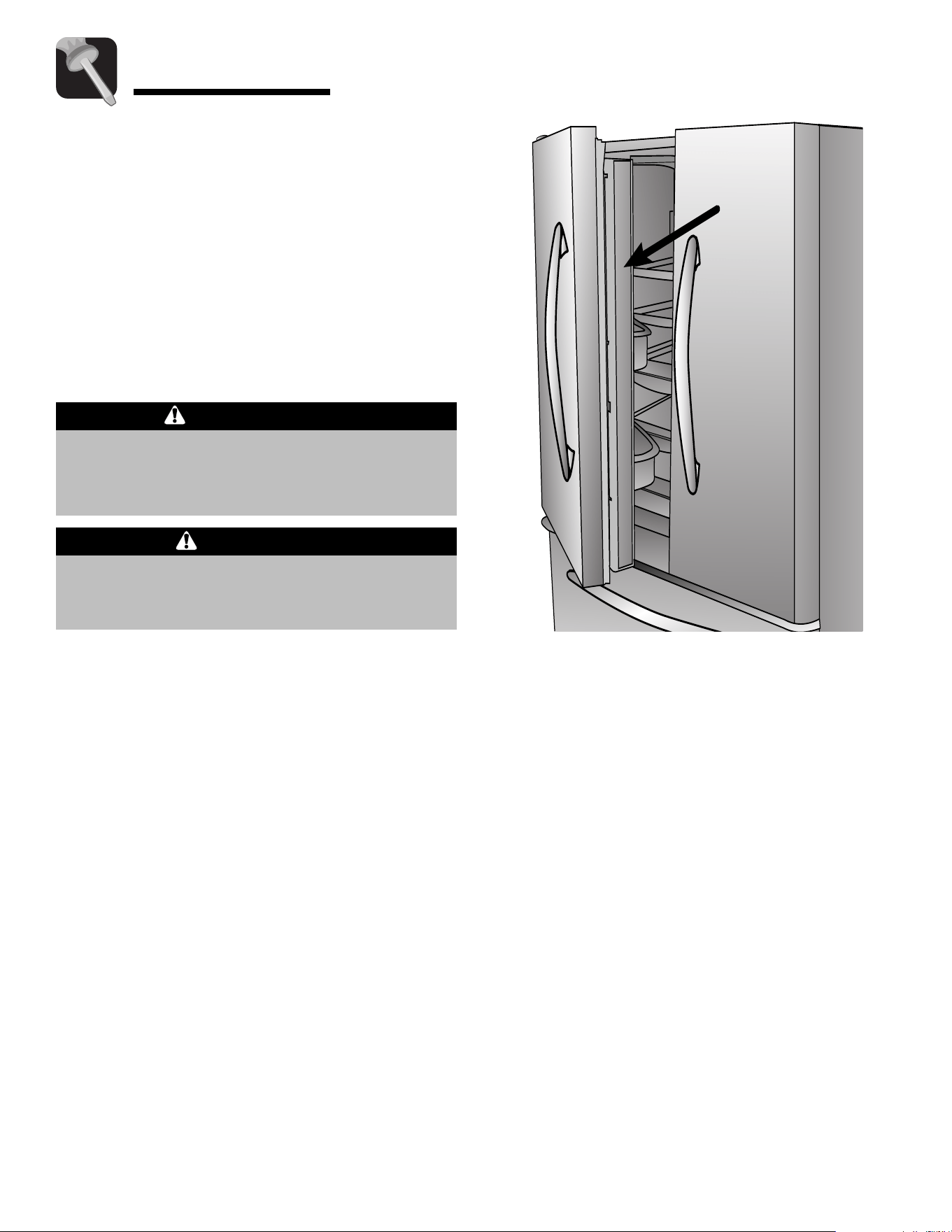

Opening and Closing Your

Fresh Food Doors

Your new refrigerator is uniquely designed with two

fresh food doors. Either door can be opened or closed

independently of one another.

There is a vertically hinged section on the left fresh

food door. When the left door is closed, the hinged

section automatically forms a seal between the two

doors when both doors are closed.

When the left door is opened, the hinged section

automatically folds inward so that it is out of the way.

Temperature Control Guide

Refrigerator too warm

Refrigerator too cold

Freezer too warm

Freezer too cold

Turn refrigerator OFF

Set the refrigerator control

to next higher number by

pressing the pad.

Set the refrigerator control

to next lower number by

pressing the pad.

Set the freezer control to

next higher number by

pressing the pad.

Set the freezer control to

next lower number by

pressing the pad.

Press the refrigerator or

freezer pad until a dash

(–) appears in the display.

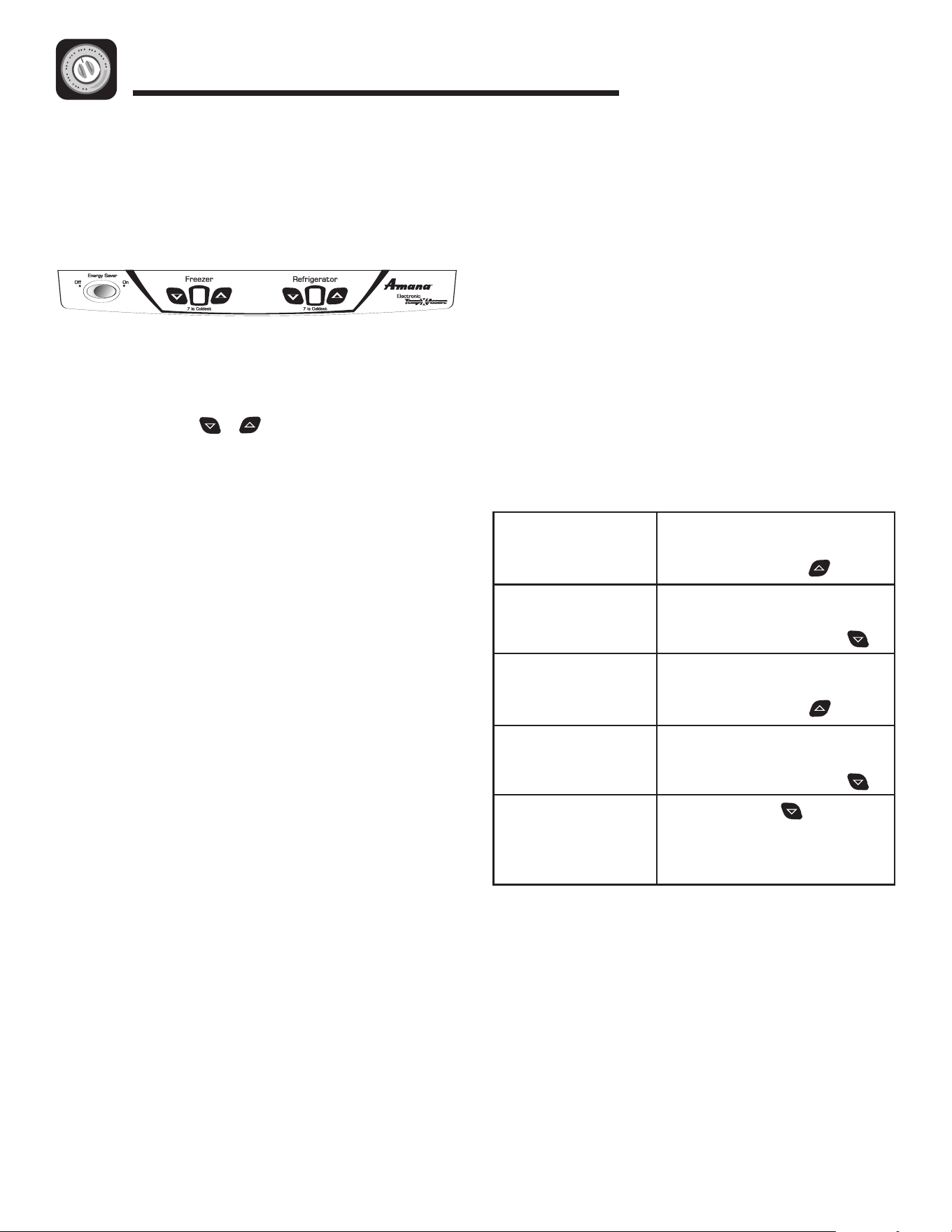

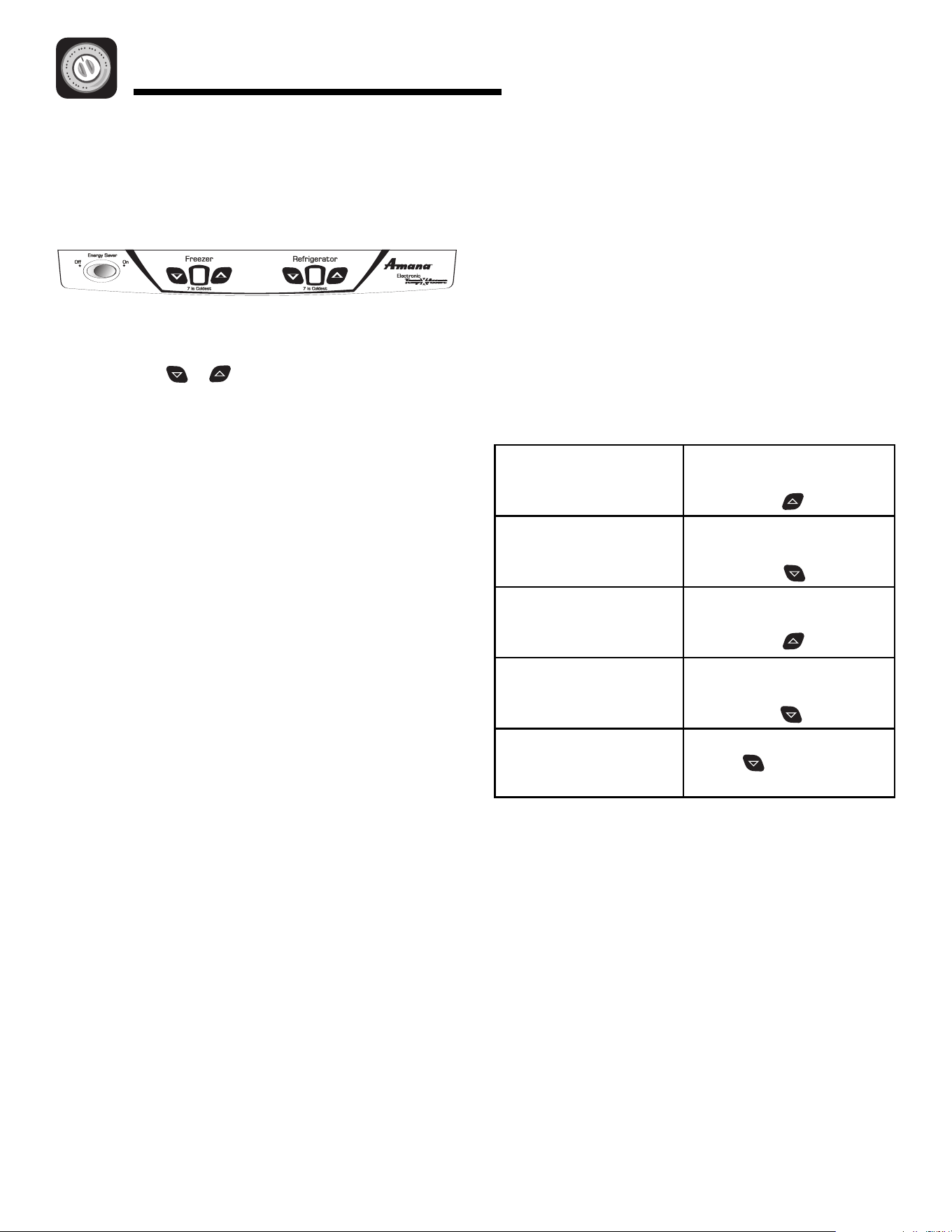

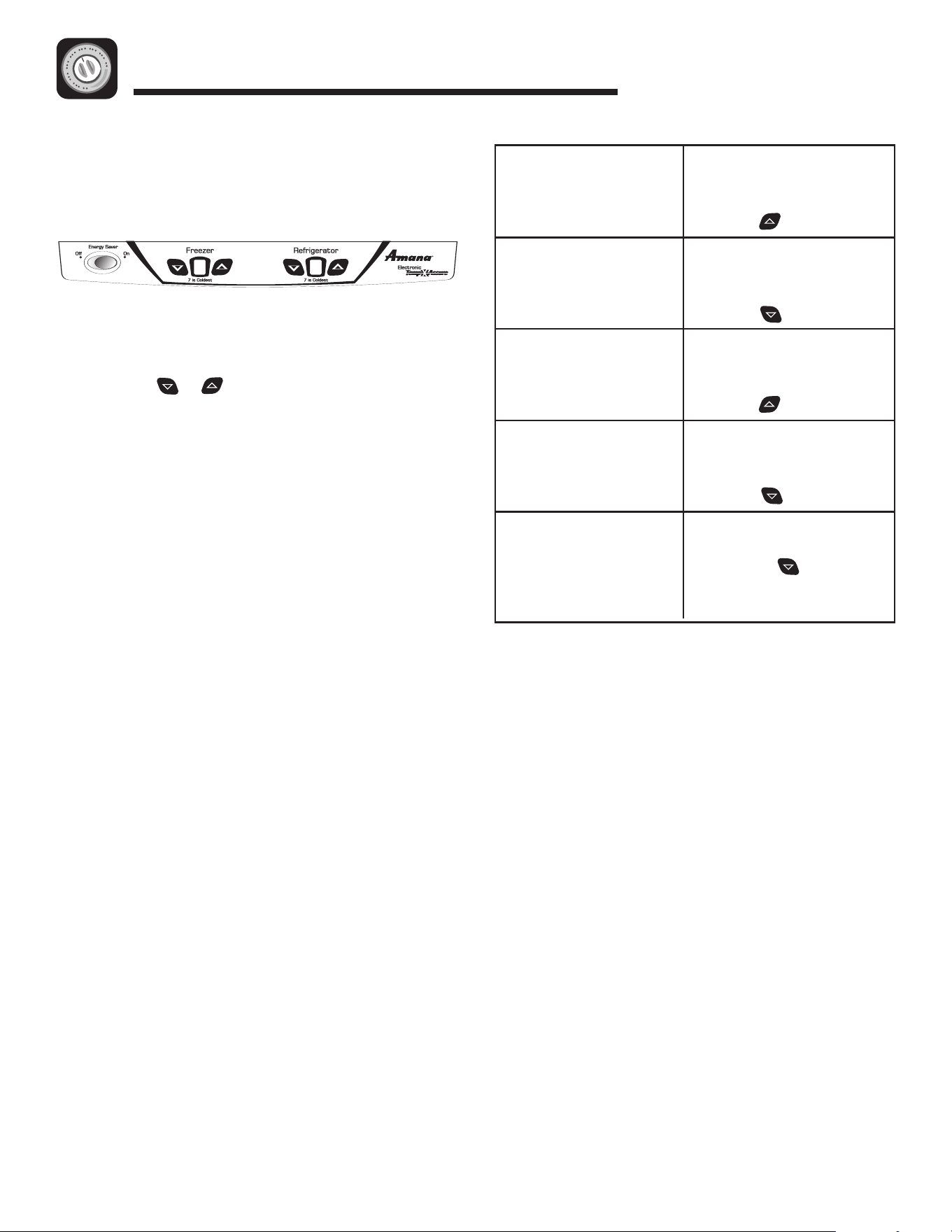

Temperature Controls

Touch Temperature Controls

Control

Adjusting the Controls

• 24 hours after adding food, you may decide that one

or both compartments should be colder or warmer. If

so, adjust the control(s) as indicated in the

Temperature Control Guide table below. See page 17

for instructions on checking compartment

temperature.

• Except when starting the refrigerator,

do not change

either control more than one number at a time.

• Allow 24 hours for temperatures to stabilize.

• Changing either control will have some effect on the

temperature of the other compartment.

Energy Saver Switch (select models)

• Off - The refrigerator uses more energy when this

switch is off, because a heater located in the hinged

seal section of the door is running. This heater helps

prevent condensation formation on the exterior of the

hinged seal. T

urn the energy s

aver switch

Off when

the environment is warm and more humid or if

moisture is noticed on the door exterior.

•

On - This setting saves energy by not using the

heater. Turn the energy saver switch On when the

environment is less humid.

Initial Control Settings

After plugging the refrigerator in, set the controls.

• Pressing the or pads adjusts the controls to

the desired setting.

• The temperature control range for both

compartments is 1 through 7 (coldest).

• Initially set the refrigerator control on

• Initially set the freezer control on

• Let the refrigerator run at least 8 to 12 hours before

adding food.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

you first st

art the refrigerator

, during hot weather and

after exce

ssive or lengthy door openings.

The controls are located at the top front of the

refrigerator compartment.

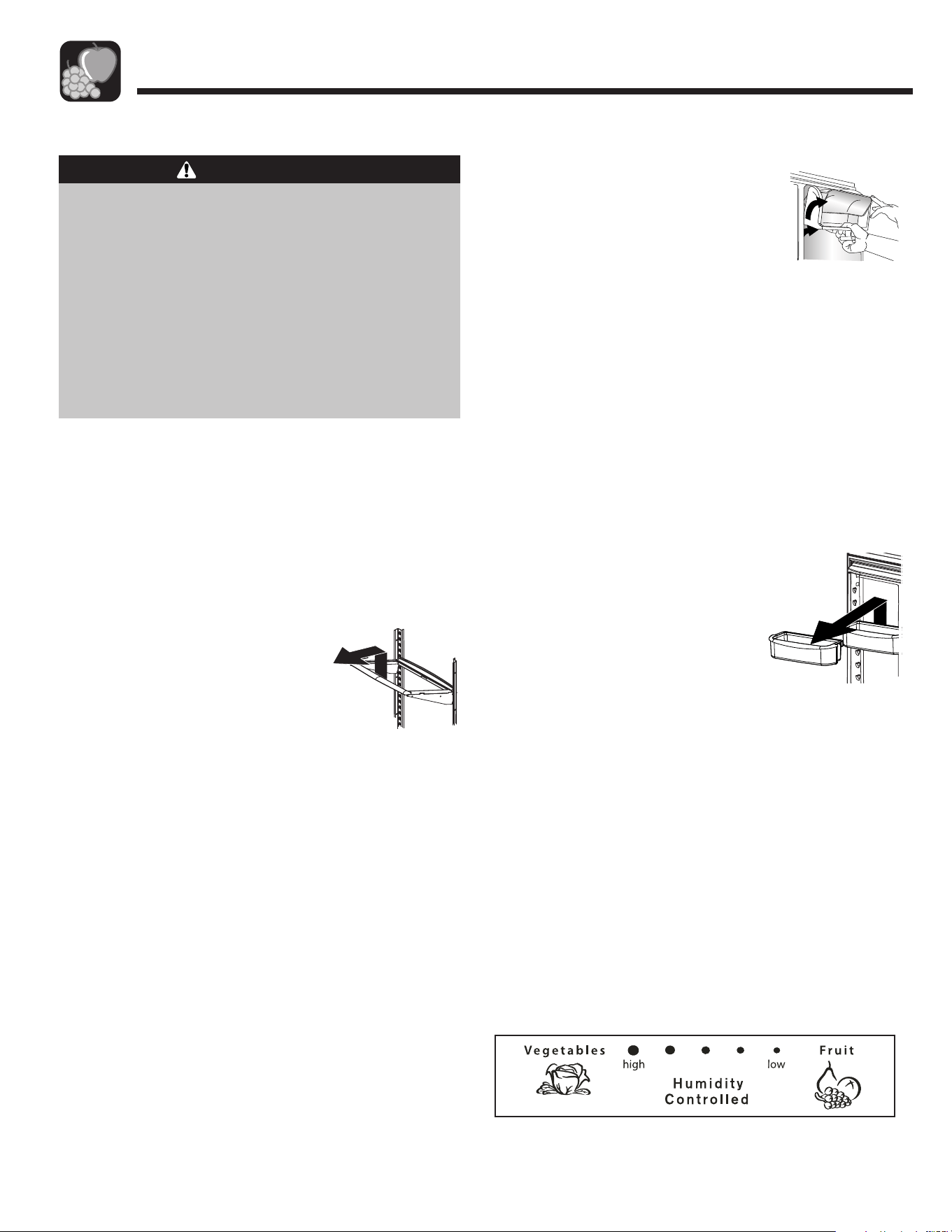

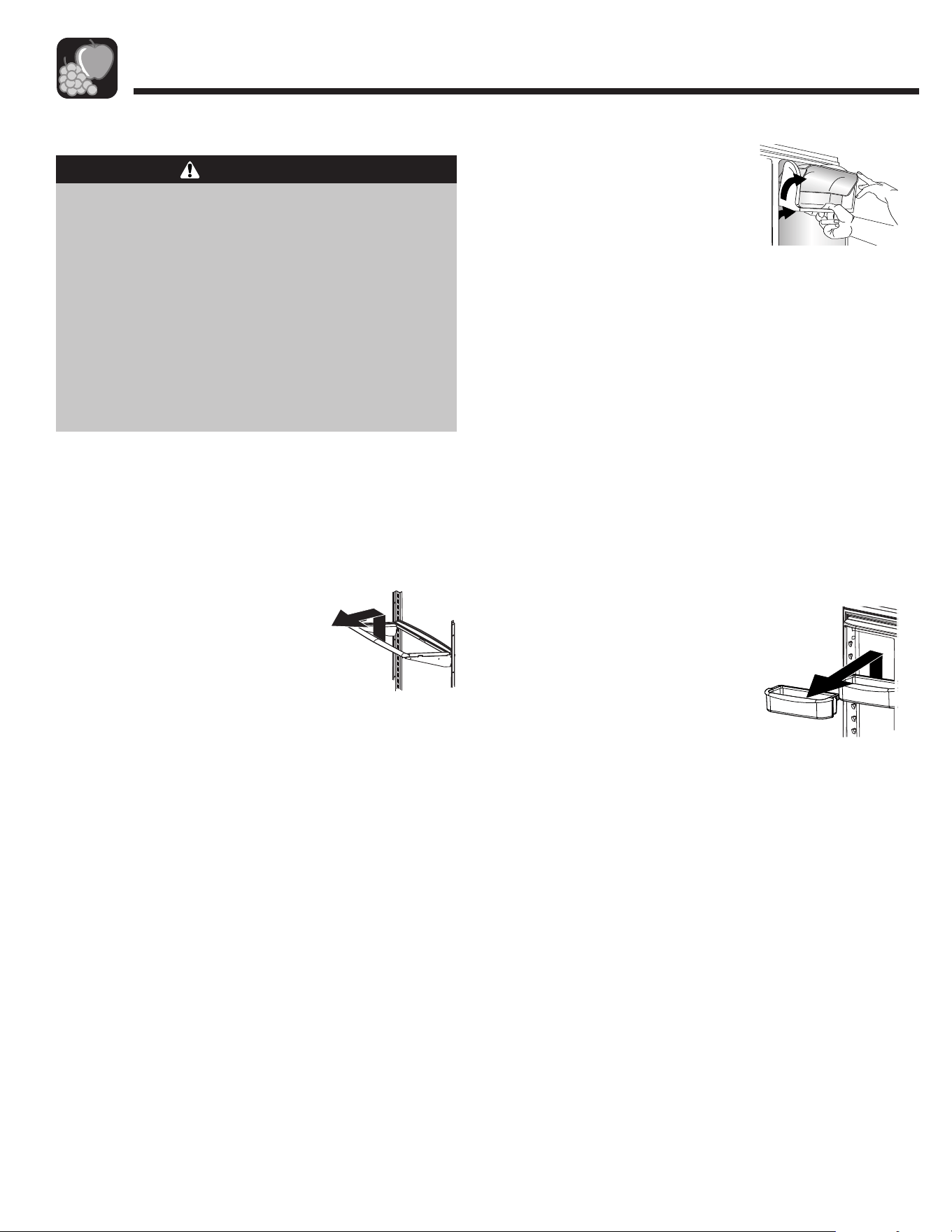

Fresh Food Features

Shelves

To avoid personal injury or property damage,

observe the following:

• Never attempt to adjust a shelf that is loaded with

food.

• Confirm shelf is secure before placing items on

shelf.

• Handle tempered glass shelves carefully. Shelves

may break suddenly if nicked, scratched, or

exposed to sudden temperature change.

CAUTION

Door Storage

Dairy Center

The Dairy Center provides

convenient door storage for

spreadable items such as butter

and margarine. This compartment can be moved to

different locations to accommodate storage needs. To

use the Dairy Center, raise the cover.

To Remove:

• Raise the cover, pull upward and tilt out.

To Install:

• Slide the Dairy Center in and down until firmly seated

in the door liner.

Door Buckets

Door Buckets can be moved to meet storage needs.

To Remove:

• Slide bucket up and pull straight out.

To Install:

• Slide bucket in and down until

firmly seated in the door liner.

Your refrigerator has Spillsaver

Glass Shelves. The

shelves have a spill retainer edge which allows for

easier cleanup and some are equipped with a slide out

feature. To slide out, grasp the front of the shelf and

pull forward. Push in the shelf to return to the original

position.

To Remove a Shelf:

• Slightly tilt up the front and lift up

the rear of the shelf

, then pull the

shelf straight out.

To Lock the Shelf Into Another Position:

• Tilt up the front edge of the shelf.

• Inser

t the hook into the desired frame openings and

let the shelf settle into place.

• Be sure the shelf is securely locked at the rear.

Note: For best results, keep the crisper drawers tightly

closed.

o Remov

• Pull drawer out to full extension. Tilt up front of

drawer and pull straight out.

To Install:

• Insert drawer into frame rails and push back into

place.

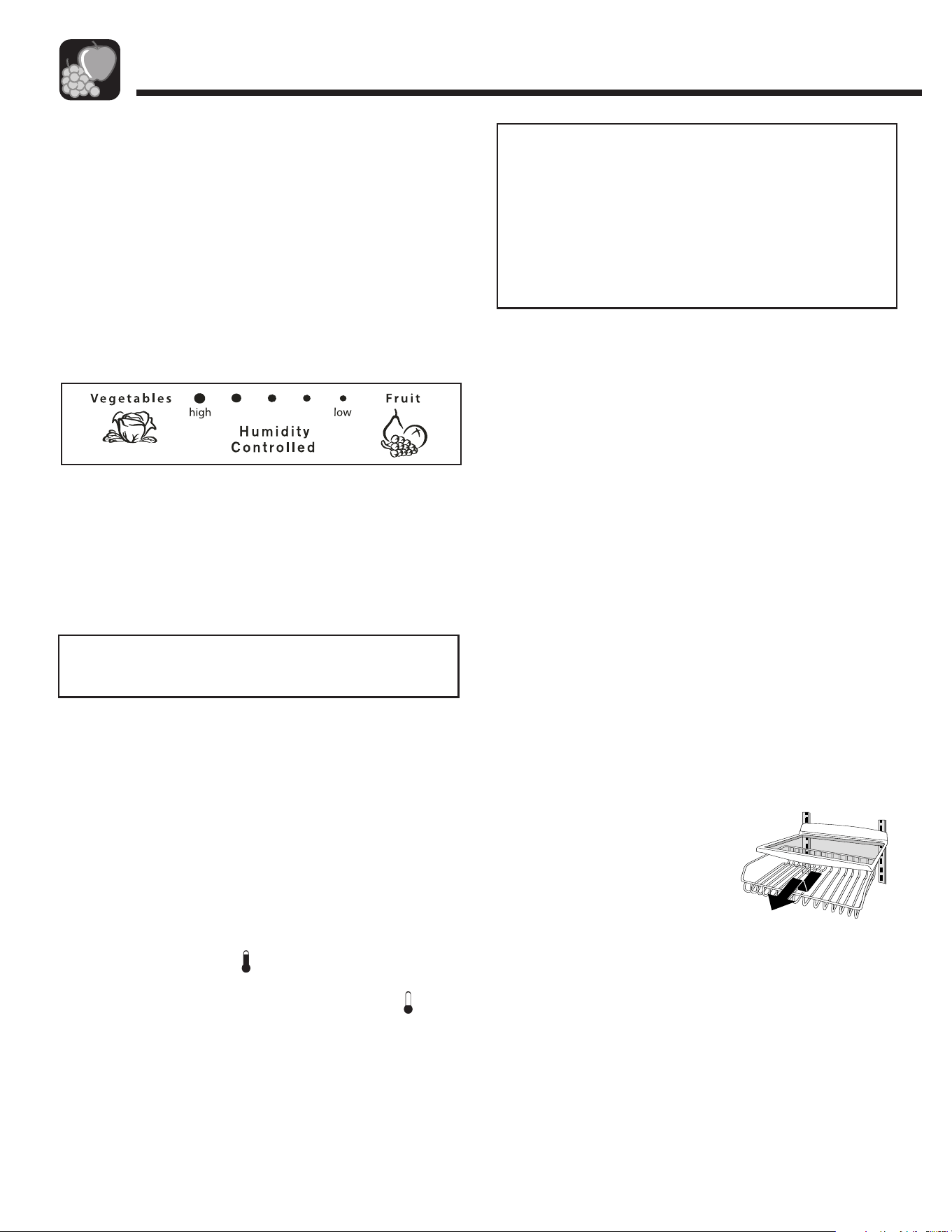

Crisper Drawers

The Crisper Drawers provide a higher humidity

environment for fresh fruit and vegetable storage.

Crisper Controls

The Crisper Controls regulate the amount of humidity

in the crisper drawer. Slide the control toward the Fruit

setting for produce with outer skins. Slide the control

toward the V

egetables

setting for leafy produce.

Crisper Top

he Crisper T

op serve

s as the lower fre

sh food shelf

To Remove the Crisper Top:

• Remove crisper drawers.

•

Place hand under the frame to push up the glass.

Lift glass out.

•

ift frame from refrigerator liner rails.

o Install:

• Replace frame in refrigerator liner rails.

• Carefully replace glass into frame.

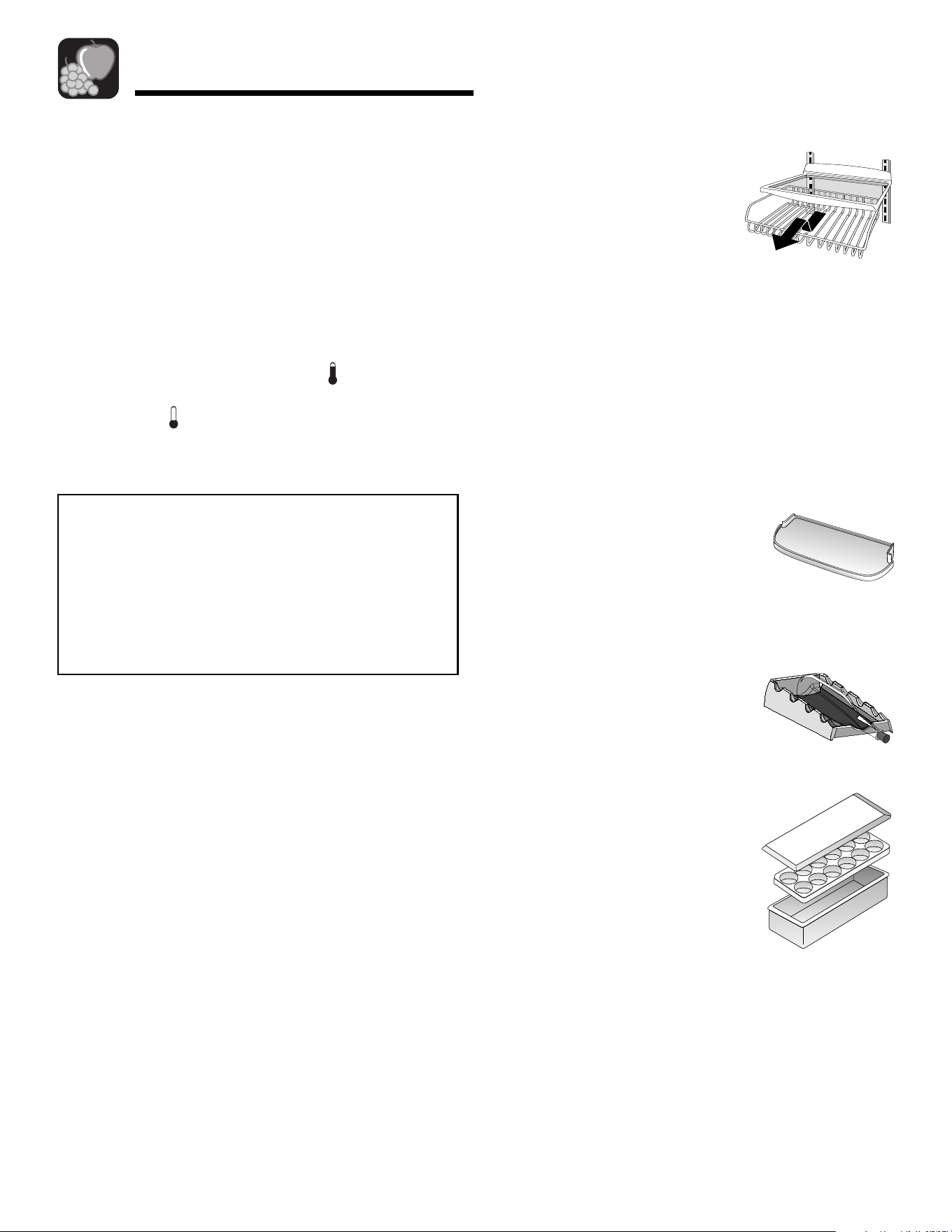

Chef’s Pantry

Drawer

The Chef’s Pantry

drawer is a full-width drawer with

adjustable temperature control. This drawer can be

used for large party trays, deli items, beverages or

miscellaneous items and features a divider to organize

the Chef’s Pantry

into sections if desired.

There is a temperature control which adjusts the

amount of cold air allowed into the Chef’s Pantry

drawer. The control is located on the right side of the

drawer, under the lid.

Set the control to the

higher setting to provide a

normal refrigerator temperature. Set the drawer on the

lower setting when a temperature colder than the

main refrigerator compartment is desired. Use the

coldest setting when storing meats.

Notes:

• Cold air directed to the Chef’s Pantry

can

decrease refrigerator temperature. Refrigerator

control may need to be adjusted.

•

Do not place leafy vegetables in the Chef’s Pantry

drawer. Colder temperatures could damage leafy

produce.

Fresh Food Features

To Remove Drawer:

• Lift lid. Pull drawer out to full extension. Tilt up front

of drawer and pull straight out.

To Install Drawer:

•

ush metal glide rails to the back of the refrigerator.

Place drawer onto rails and slide drawer back until it

falls into place.

To Remove Divider:

• Pull drawer completely out and raise the front of the

divider to unhook it from the rear wall of the drawer

and lift it out.

To Install Divider:

• Hook back of divider over rear wall of drawer and

lower into place.

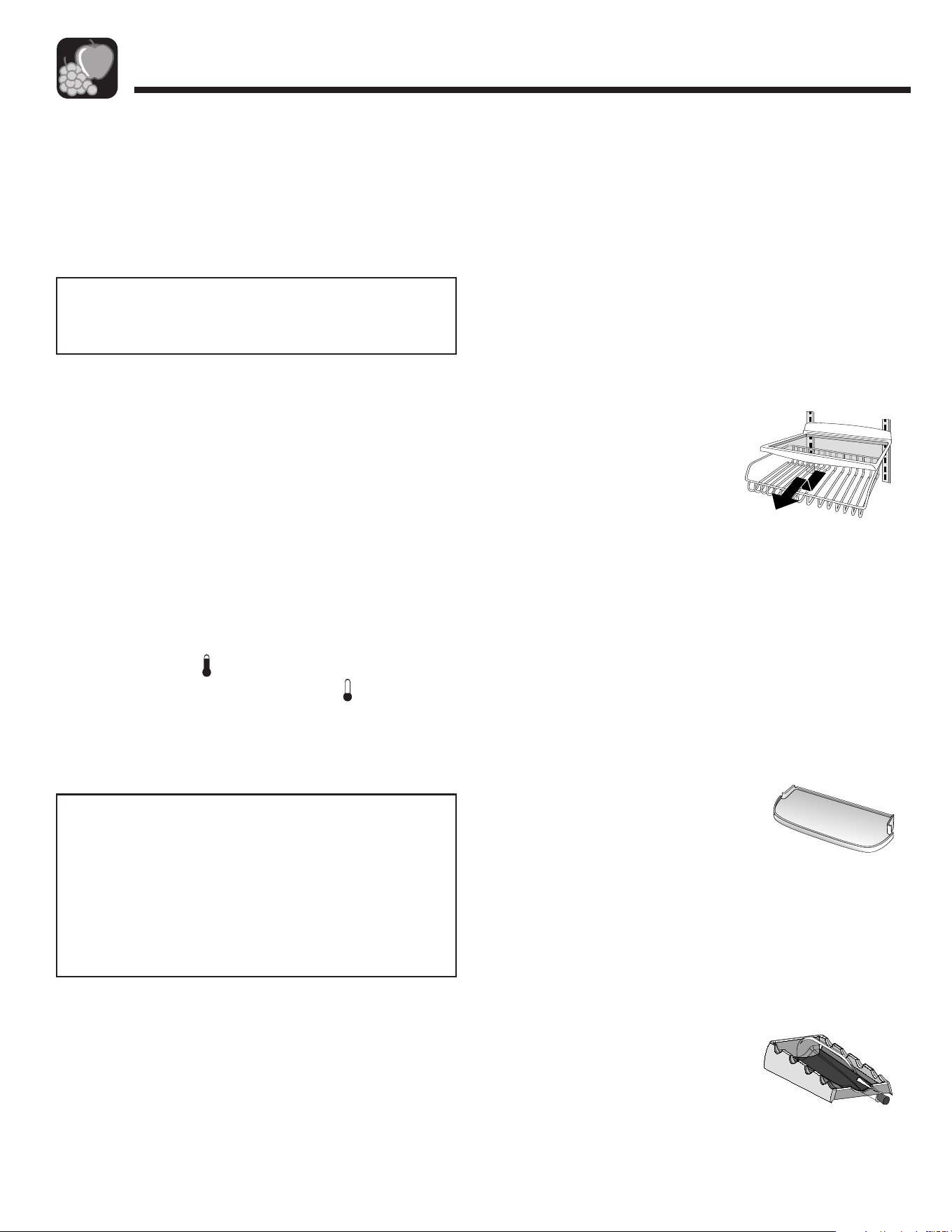

Beverage Organizer™ (select models)

The Beverage Organizer™ slides

out from underneath the

Spillsaver™ stationary shelf. The

Beverage Organizer™ holds up to

twelve 12-ounce beverage cans.

To Remove:

• Empty contents of can rack. Pull Beverage Organizer™

forward to full extension and lift front to release from

shelf rail assembly. Pull straight out to remove.

To Install:

• Insert drawer into frame rails and push back into

place.

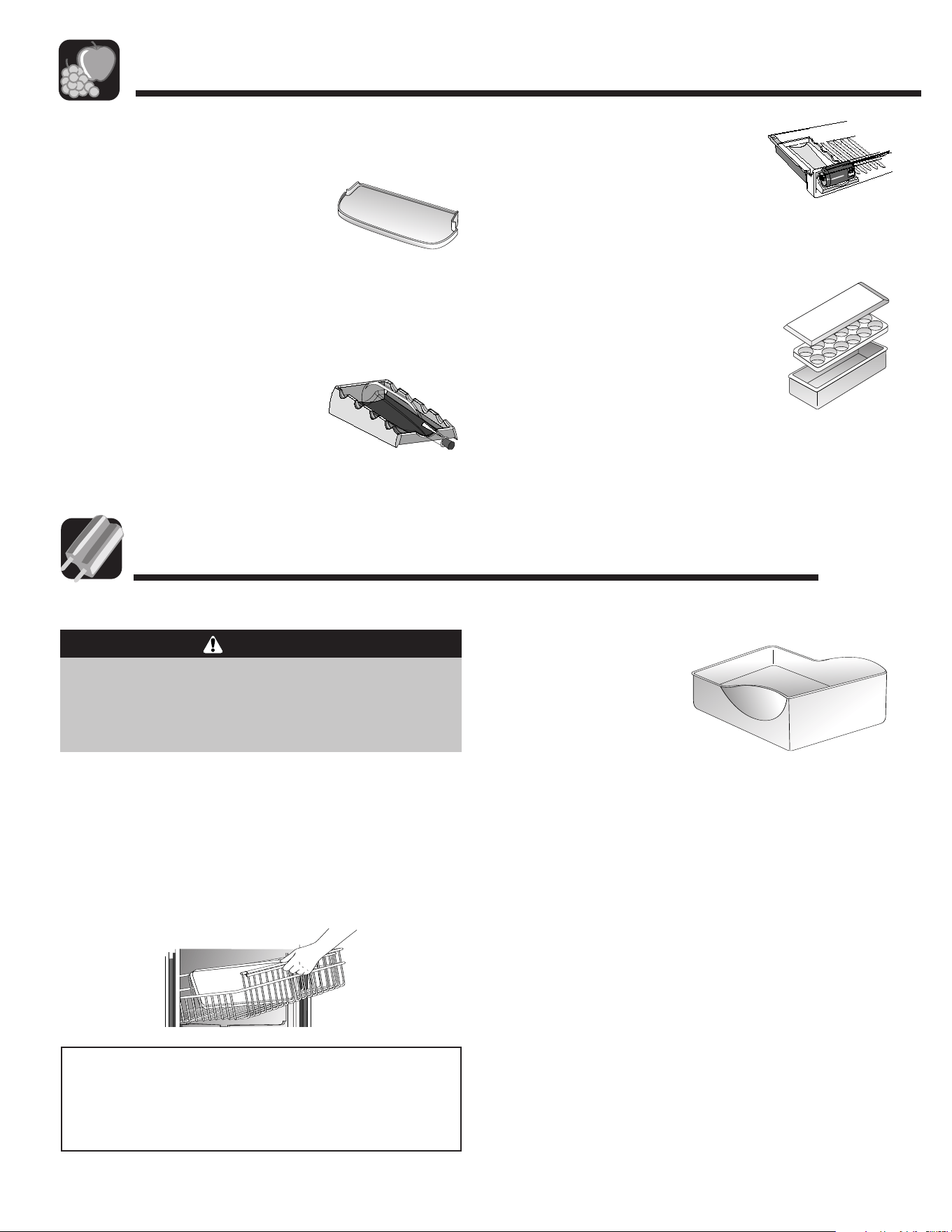

Accessories

Grip Pads (select models)

The Grip Pads prevent object

s from

sliding in the door buckets. Grip Pads

are removable and are top-rack dishwasher

safe for easy cleaning.

Wine Trivet/Can Rack (select models)

The Wine Trivet/Can Rack

accessory fits in the Chef’s Pantry™

or on a shelf.

Bottle

s or c

ans can be laid crosswise, or a

single bottle may be laid in the center depression.

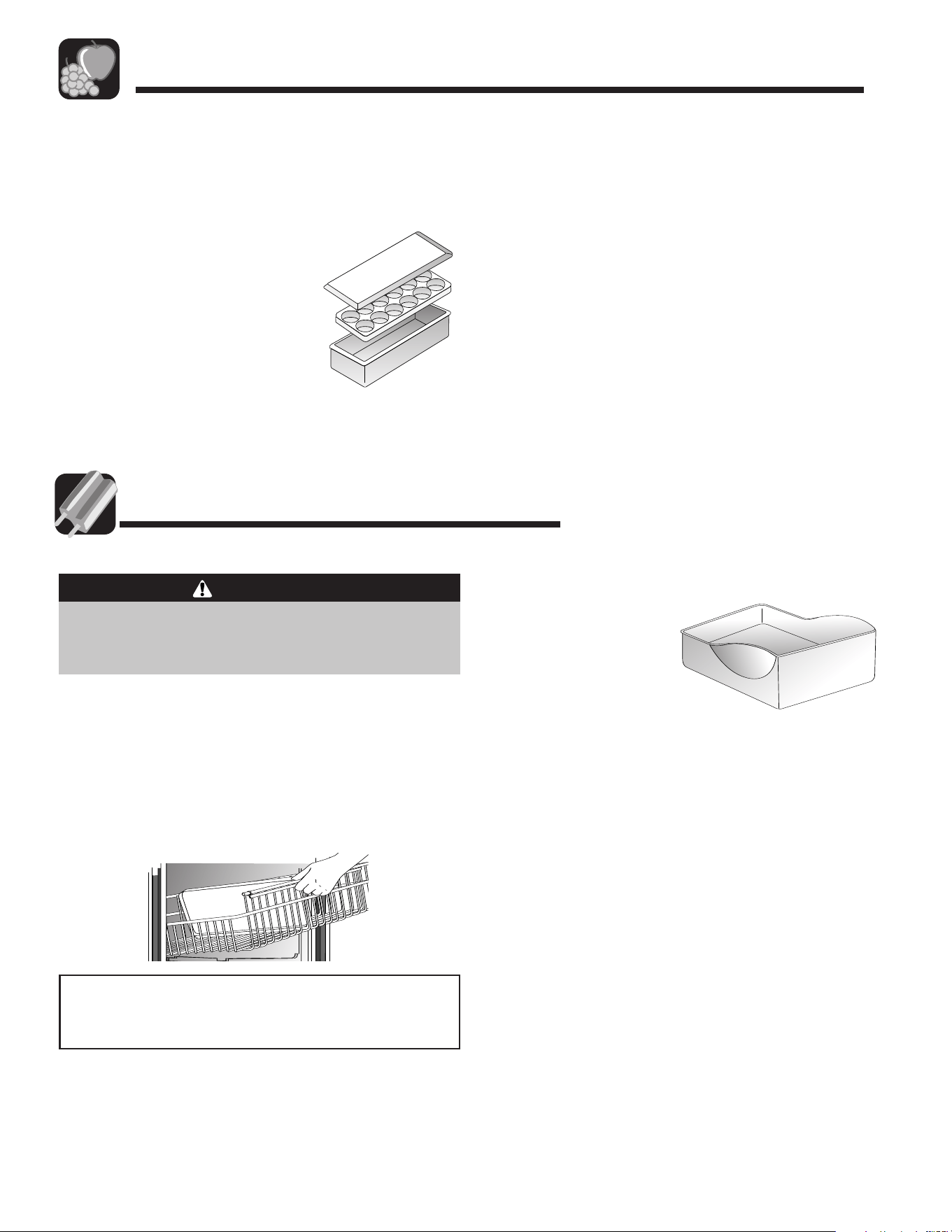

Covered Storage Bucket

(select models)

The Storage Bucket has a lid and

removable egg tray. When tray is

removed, bucket will accept items

such as a standard egg carton, ice,

etc.

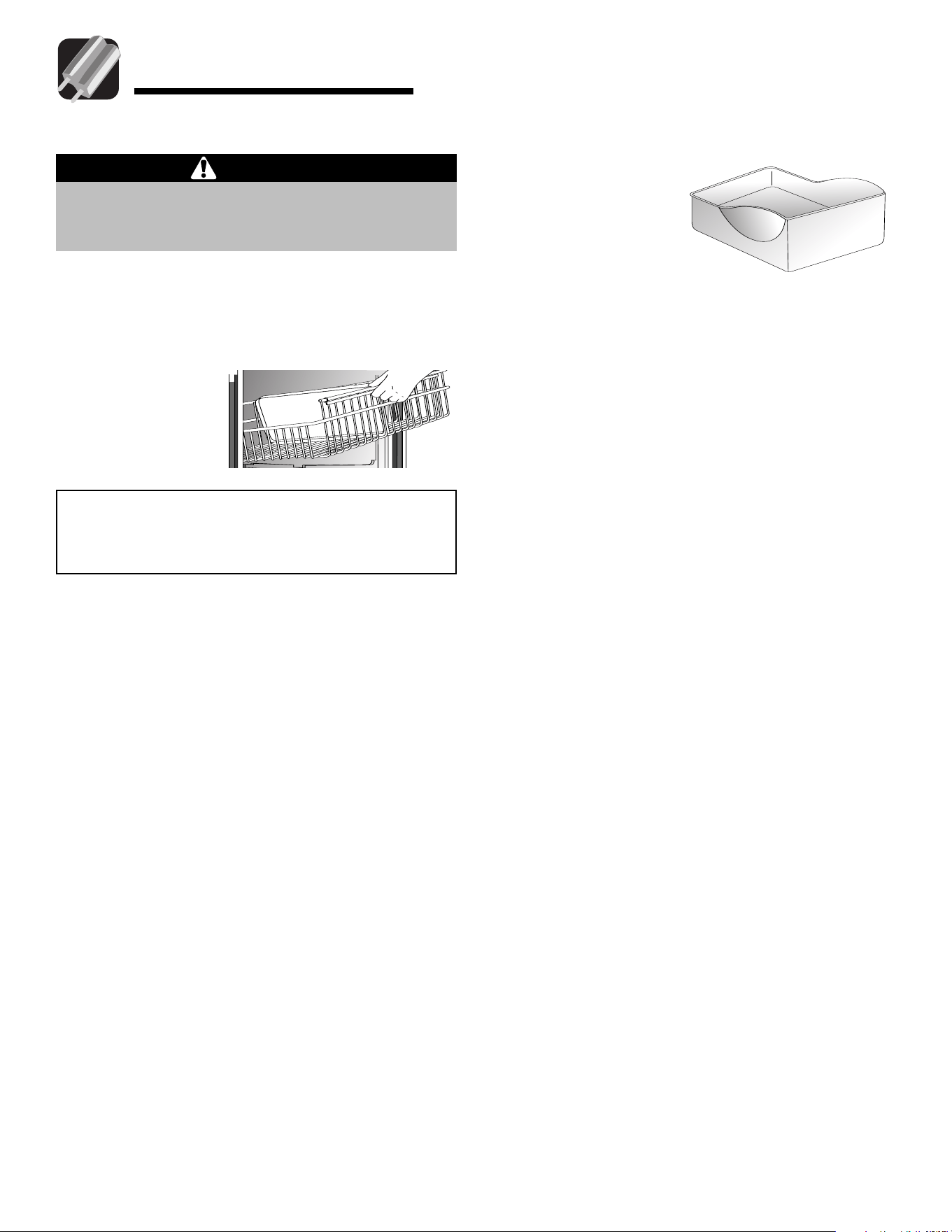

Freezer Features

To prevent accidental child entrapment or

suffocation risk, do not remove the divider in the

top freezer basket.

DANGER

Note: Lower F

reezer Drawer:

See page 5 for

lower basket and complete pullout drawer

instructions.

To Remove:

• Pull upper basket out to full extension and lift out to

remove.

To Install:

• Slide upper basket

into freezer. Make

sure that rear of

basket hooks behind

rail catch.

Accessories

Ice Bin

The Ice Bin provides

storage for ice.

Upper Wire Basket

Water Dispenser (select models)

The Water Dispenser is located on the

left side wall of the fresh food section.

This design is for cold water

dispensing only

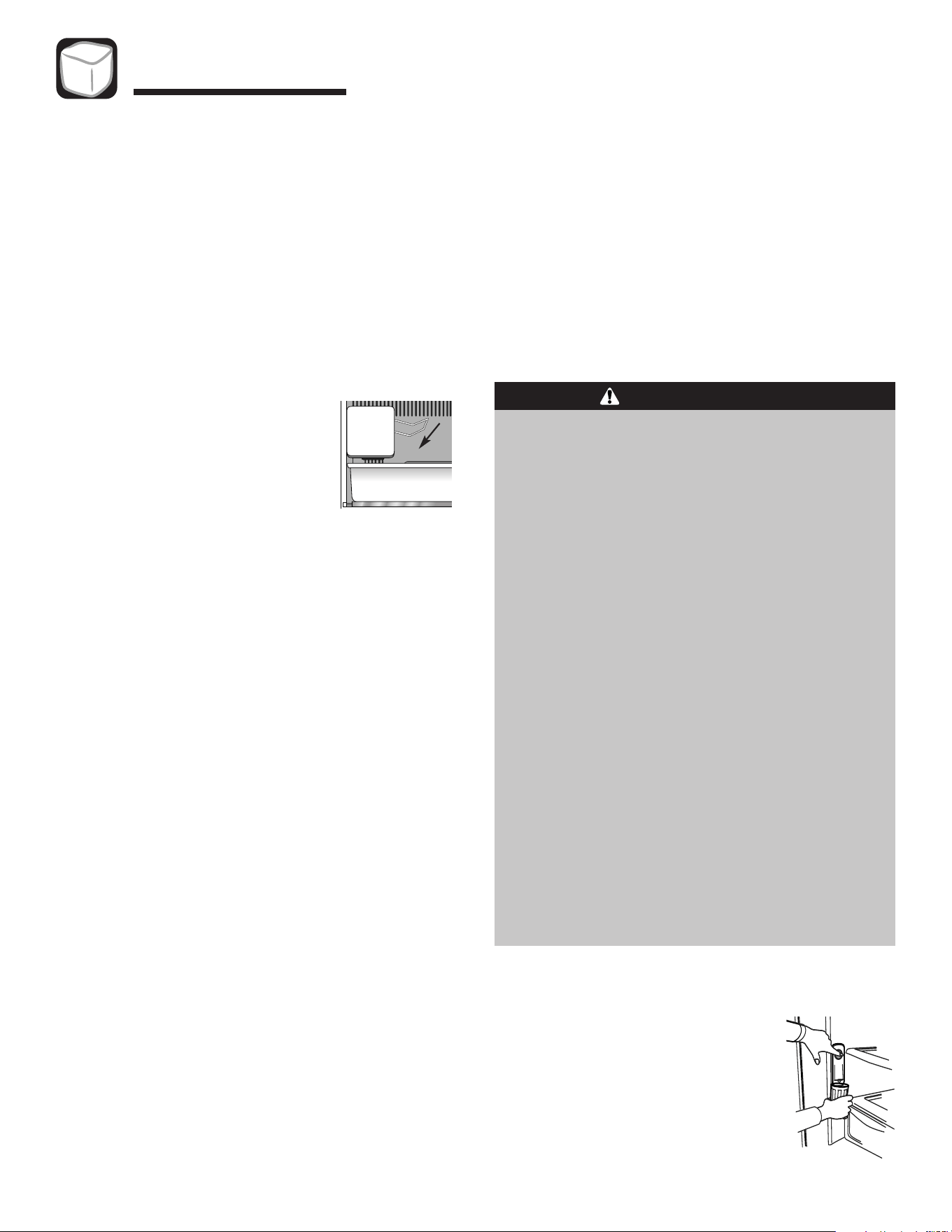

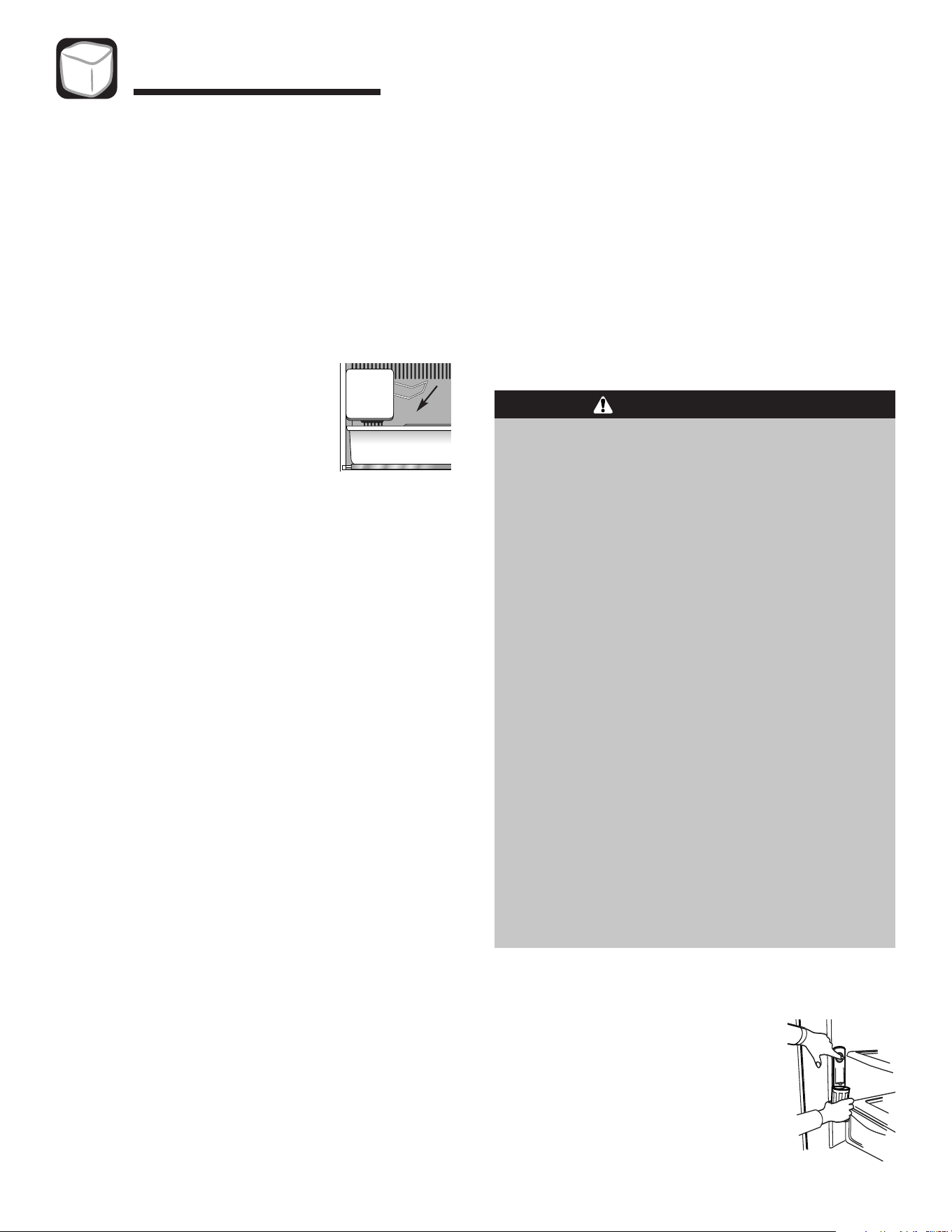

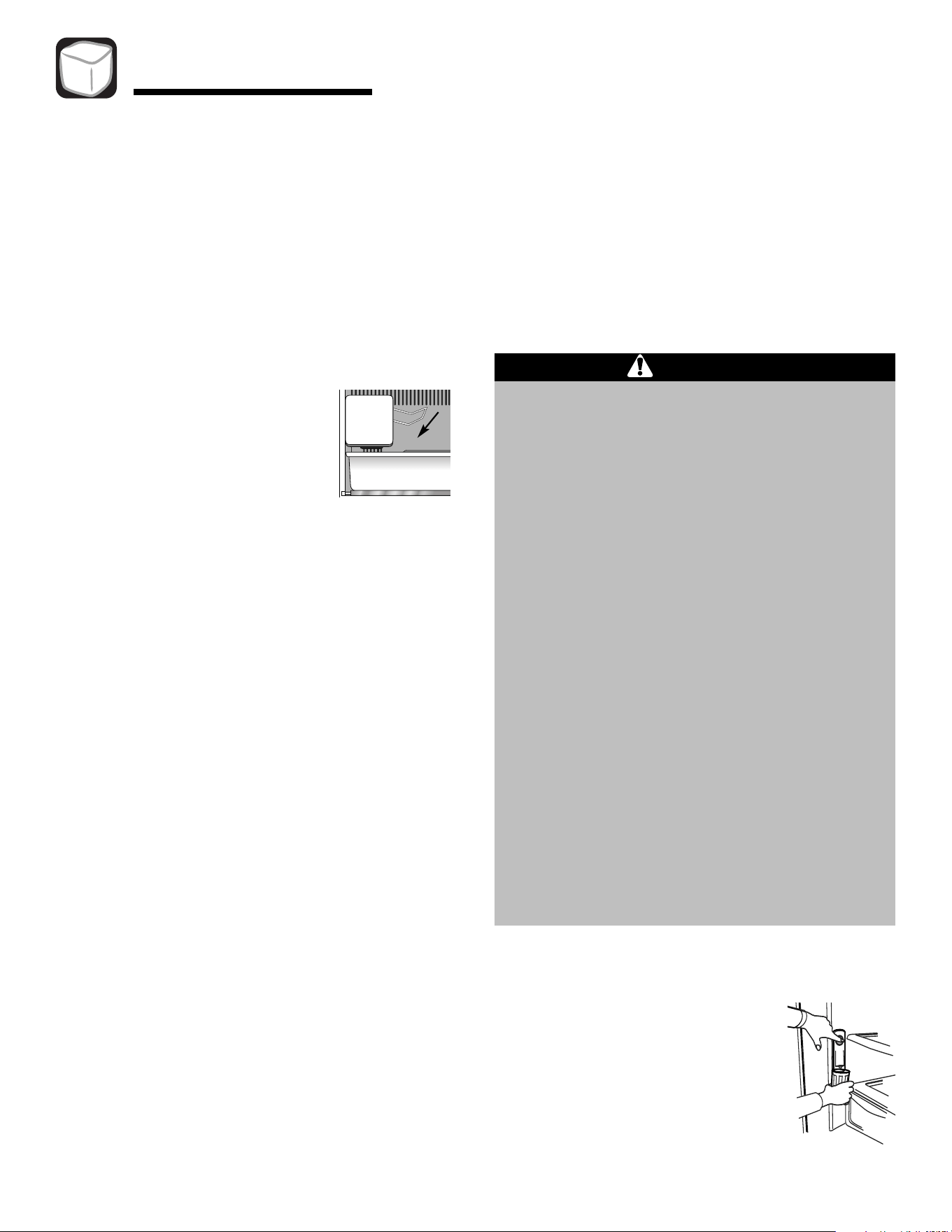

Ice and Water

To avoid personal injury or property damage,

observe the following:

• Do not place fingers or hands on the automatic

ice making mechanism while the refrigerator is

plugged in. This will help protect you from possible

injury. It will also prevent inter

ference with moving

parts of the ejector mechanism and the heating

element that releases the cubes.

• Under certain rare circumst

ance

s, ice cubes may

be discolored, usually appearing with a green-

bluish hue. The cause of this unusual discoloration

can be a combination of factors such as certain

characteristics of local waters, household

plumbing and the accumulation of copper s

alts in

an inactive water supply line which feeds the ice

maker

. Continued consumption of such discolored

ice cube

s may be injurious to health. If such

discoloration is observed, disc

ard the ice cube

and cont

act your dealer to purchase and install a

water line filter.

•

Water damage due to improper water connection

may cause mold/mildew growth.

• Clean up water and ice spills to avoid personal

injury and to prevent mold/mildew growth.

WARNING

Automatic Ice Maker

(select models)

Connect the ice maker to the water supply as

instructed on page 8.

Proper water flow and a level

refrigerator are essential for optimal ice maker

performance.

Operating Instructions

• Confirm ice bin is in place and ice maker arm is

down.

• After freezer section reaches

between 0° to 2° F (-18° to -17° C),

ice maker fills with water and begins

operating. You will have a complete

harve

st of ice approximately every

three hours.

• Allow approximately 24 hours after

installation to receive first harvest of ice.

• Discard ice created within first 12 hours of operation

to assure system is flushed of impurities.

• Stop ice production by raising ice maker arm until

click is heard.

• Ice maker will remain in the off position until arm is

pushed down.

• The first one or two batches will probably contain

undersized and irregular cubes because of air in the

supply line.

• When the ice cubes are ejected it is normal for

several cubes to be joined together at the ends. They

can easily be broken apart. The ice maker will

continue to make ice until the supply of ice cube

raise

s the ice maker arm, shutting the ice maker off.

• Certain sounds may accompany the various cycles of

the ice maker. The motor may have a slight hum, the

cubes will rattle as they fall into an empty storage pan

and the water valve may click or “buzz” occasionally.

•

If the ice is not used frequently

, the ice cube

s will

become cloudy

, shrink, stick together and t

aste st

ale.

Empty the ice storage bin periodically and wash it in

lukewarm water. Be sure to dry the bin thoroughly

before replacing it.

•

Beverage

s and foods

should not be placed in the ice

storage bin for quick chilling. These items can block

the ice maker arm, causing the ice maker to

malfunction.

• Turn off (arm up) the ice maker when the water

supply is to be shut off for several hours.

To Remove the Ice Bin:

• Pull it forward, away from the ice maker. To avoid the

ice maker dumping ice while the bin is removed, turn

the ice maker off by raising the ice maker arm.

To Install the Ice Bin:

• Reverse the above procedure. Turn the ice maker on

by lowering the ice maker arm.

To Dispense Water:

•

Hold cont

ainer under spout and

pre

ss dispenser pad.

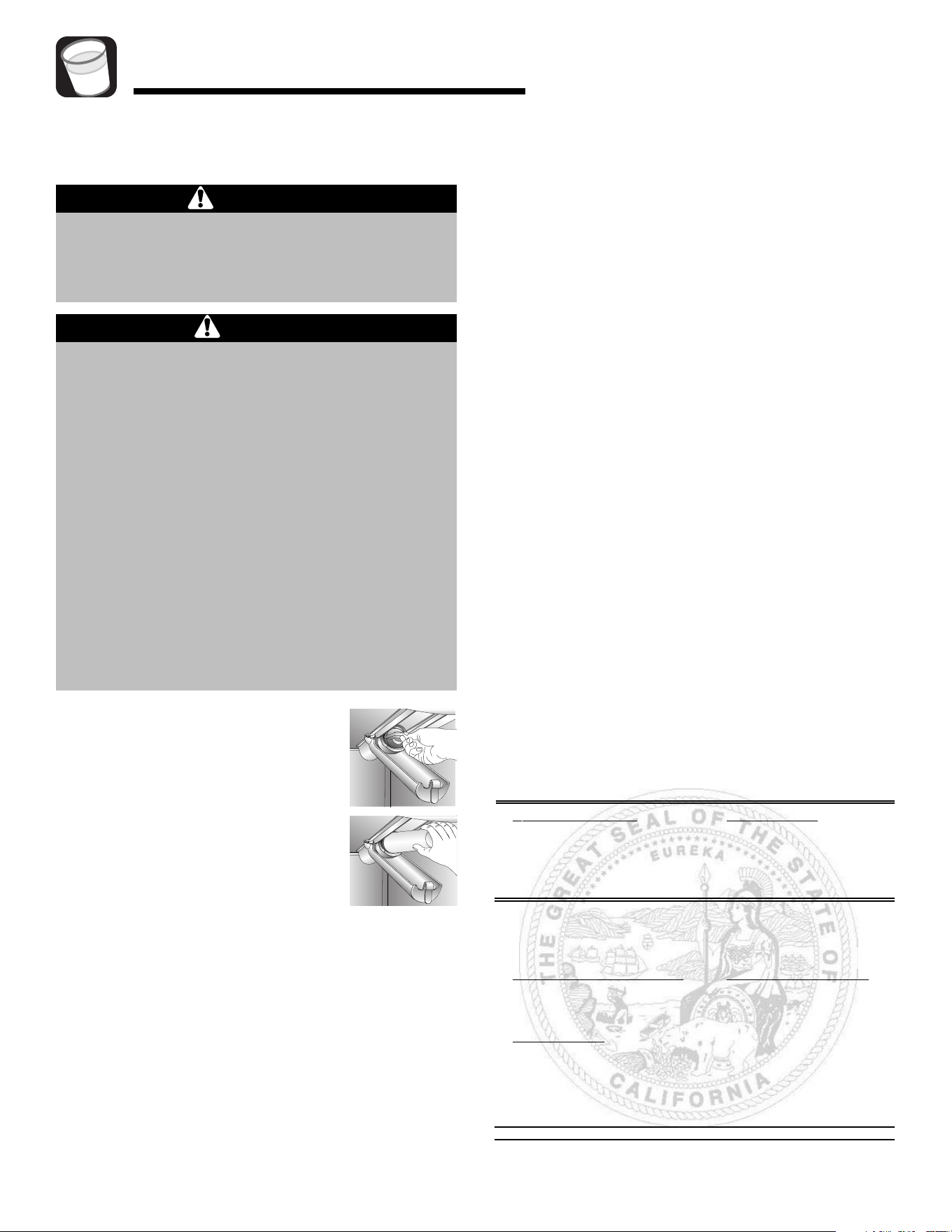

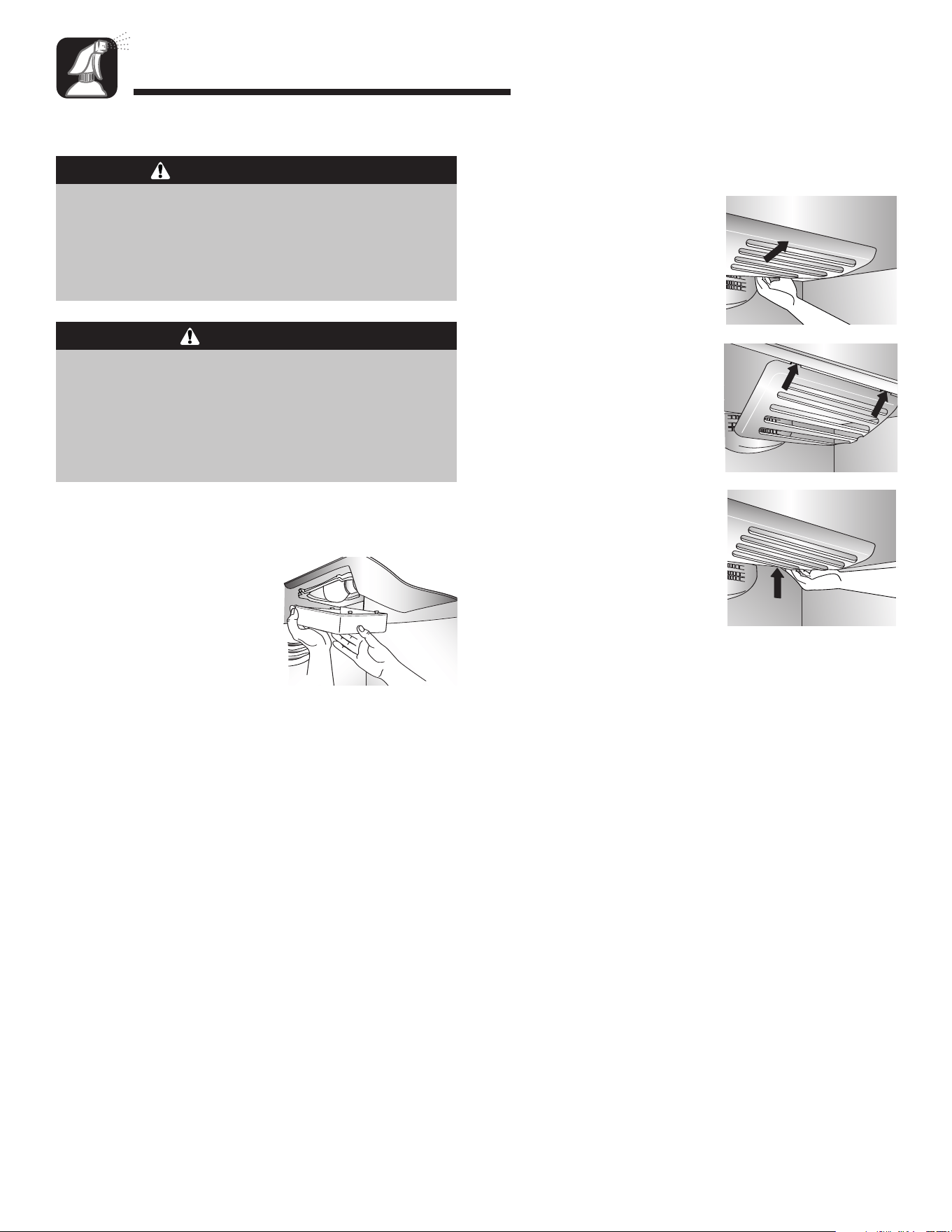

Water Filter (select models)

Water Filter Removal and

Installation

To avoid serious illness or death, do not use

refrigerator where water is unsafe or of unknown

quality without adequate disinfection before or after

use of filter.

WARNING

After installing a new water filter, always

dispense water for two minutes before

removing the filter for any reason. Air trapped

in system may cause water and cartridge to

eject. Use caution when removing.

• The bypass c

ap doe

s not filter water. Be sure to

have replacement cartridge available when filter

change is required.

• If water filtration system has been allowed to

freeze, replace filter cartridge.

• If system has not been used for several months, or

water has an unpleasant taste or odor

, flush

system by dispensing water for two to three

minutes. If unpleasant taste or odor persists,

change filter c

artridge.

CAUTION

Initial Installation

The water filter is located in the upper

right-hand corner of the fresh food

compar

tment.

1. Remove blue bypass cap and

retain for later use.

2. Remove sealing label from end of

filter and inser

t into filter head.

Rot

ate gently clockwise until filter stops. Snap filter

cover closed.

4. Reduce water spurts by flushing air from system.

Run water continuously for

two minutes through dispenser until water runs

steady

During initial use, allow about a one- to

two-minute delay in water dispersal to allow

internal water tank to fill.

• Additional flushing may be required in some

households where water is of poor quality

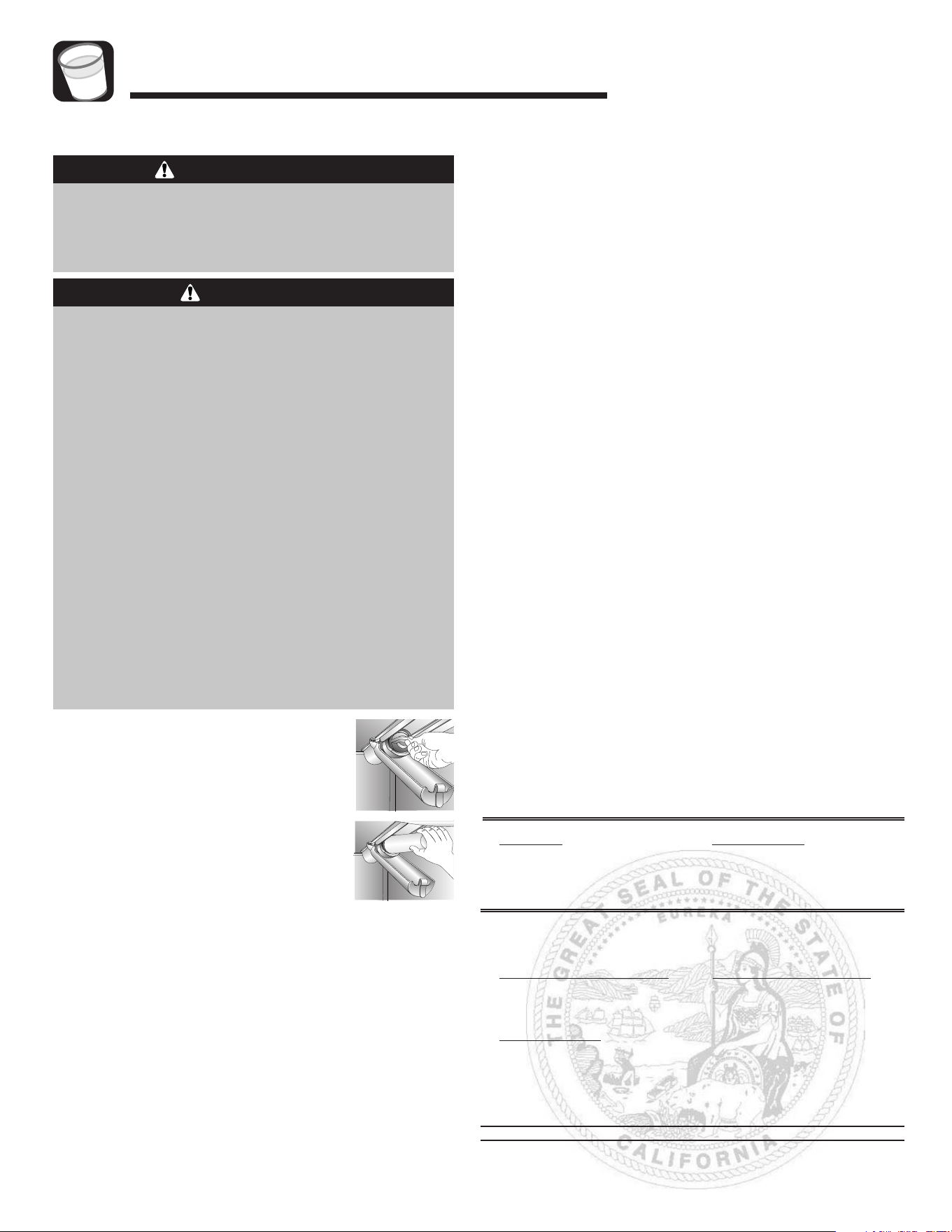

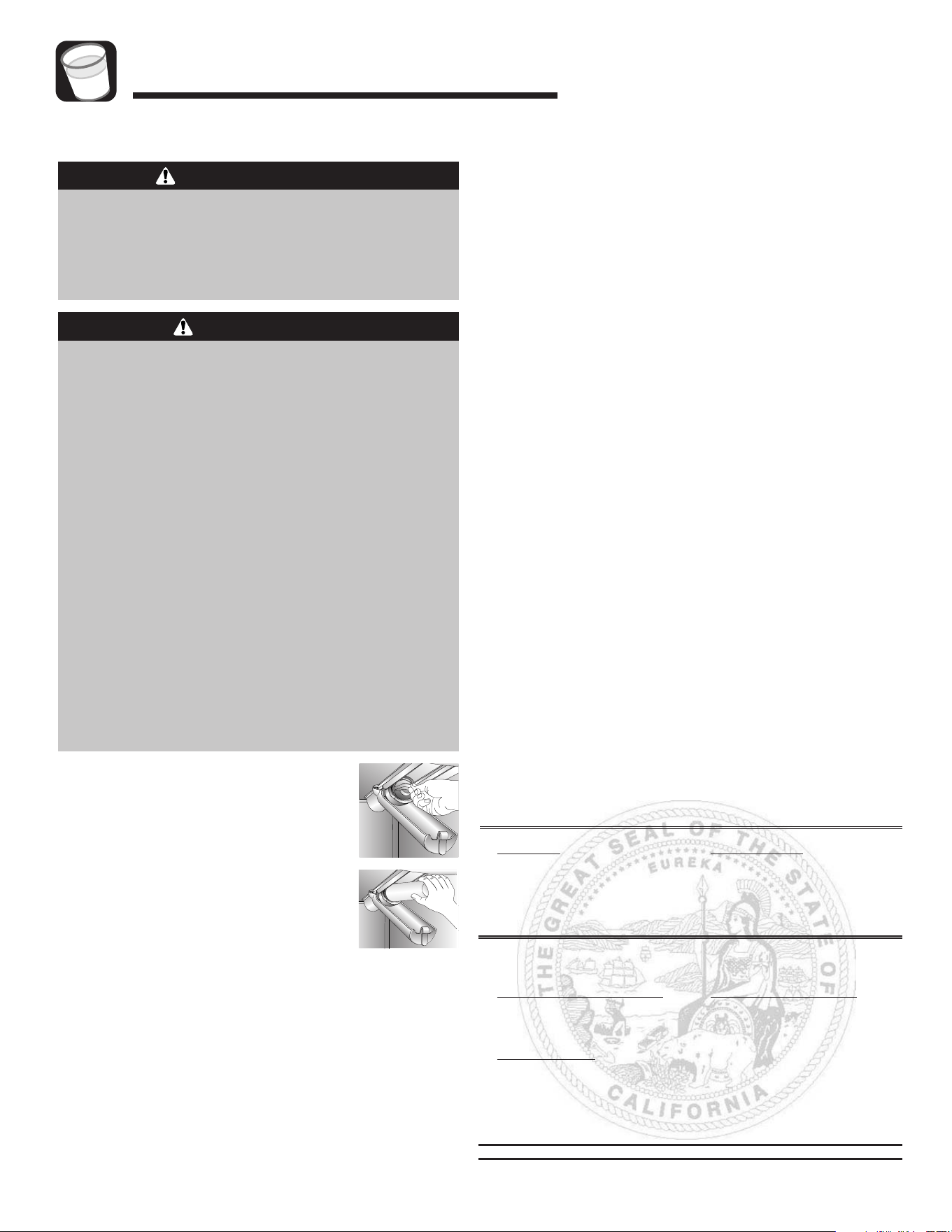

Replacing Water Filter

Important: Air trapped in system may cause water

and cartridge to eject. Always dispense water for

at least two minutes before removing the filter for

any reason. Use caution when removing.

1. Turn filter counterclockwise until it releases from

filter head.

2. Drain water from filter into sink, and dispose in

normal household trash.

3. Wipe up excess water in filter cover and continue

with

Initial Installation, steps 2 through 4.

The filter should be changed at least every 12 months.

Important: Condition of water and amount used

determines life span of water filter cartridge. If water use

is high, or if water is of poor quality, replacement may

need to take place more often.

To purchase a replacement water filter cartridge, contact

your dealer or call 1-877-232-6771 U.S.A. or

1-8

00-688-8

408 Canada.

The dispenser feature may be used without a water filter

cartridge. If you choose this option, replace filter with

blue bypass c

ap.

State of California

Department of Health Services

Water Treatment De

vice

Certificate Number

03 - 1583

Date Issued: September 16, 2003

Date Revised: April 22, 2004

Trademark /Model Designation Replacement Elements

UKF8001AXX750

UKF8001AXX

469006-750 46 9006

67003523-750 67003523

Man

actur

er:

entaPur

e Inc

The water treatment device(s) listed on this certificate have met the testing requirements

pursuant to Section 116830 of the Health and Safety Code for the following health related

contaminants:

Micr

obiolog

ical Contaminants and Turbidity Inorganic/Radiological Contaminants

Cysts Asbestos

Turbidity Lead

Mer

cur

Organic Contaminants

Atrazine

Lindane

Benzene

Carbofuran

p-dic

hlor

obenz

ene

Toxaphene

ted Ser

vice Ca

pacity:

750 g

al.

ted Ser

vice Flo

0.78 gpm

Conditions of Certification:

Do not use where water is microbiologically unsafe or with water of unknown quality, except that

systems cer

tif

ied f

or c

yst r

eduction ma

y be used on disinfected waters that may contain filterable

cysts.

Water Filter (select models)

System Specification and Performance Data Sheet

Refrigerator Water Filter Cartridge Model UKF8001AXX

Specifications

Service Flow Rate (Maximum).............................................0.78 GPM (2.9 L/min)

Rated Service Life UKF8001AXX-750 (Maximum)......750 gallons/2838 liters

Maximum Operating Temperature .....................................100° F / 38° C

Minimum Pressure Requirement........................................35 psi /241 kPA

Minimum Operating Temperature......................................33° F/1° C

Maximum Operating Pressure.............................................120 psi /827 kPA

Performance Data

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST #35917-MN-1

100834/B

The PuriClean

II retractable water filtration system uses a

1AXX replacement cartridge. Timely replacement

of filter c

tridge is essential for performance satisfaction

from this filtration system. Please refer to the applicable

section of your Use & Care Guide for general operation,

maintenance requirements and troubleshooting.

Sugge

sted ret

ail price of replacement water filter is $3

9.9

This system has been tested according to ANSI/NSF 42 and

53 for reduction of the subst

ance

s listed above. T

concentration of the indicated substances in water entering

the system was reduced to a concentration less than or

equal to the permissible limit for water leaving the system,

as specified in ANSI/NSF 42 and 53.

General Use Conditions

Read this Performance Data Sheet and compare the

capabilities of this unit with your actual water

treatment needs.

O NOT use this product where water is microbio-

logically unsafe or of unknown quality without

adequate disinfection before or after the system.

System certified f

or cyst r

eduction may be used on

disinf

ected w

ater that may contain filter

able cysts.

E O

Y W

ITH C

LD WATER SUPPLY. CHECK

FOR COMPLIANCE WITH THE STATE AND LOCAL

LAWS AND REGULATIONS.

* Tested using a flow rate of 0.78 gpm; pressure of 60 psig; pH of 7.5 + 0.5; temp. of

68° + 5° F (20° + 3° C)

** Measurement in Particles /ml. Particles used were 0.5 - 1 microns

*** NTU - Nephelometric Turbidity Units

Standard No. 42: Aesthetic Eff

ects

Taste and Odor Reduction

Chlorine Taste & Odor

Mechanic

al Filtration Unit

Particulate Reduction Class 1

Standard No. 53: Health Eff

ects

Chemical Reduction Unit

Lead, Atrazine, Lindane, Benzene,

Carbofuran, p-Dichlorobenzene, Mercury

& Toxaphene Reduction

Mechanical Filtration Unit

Cyst, Turbidity and Asbestos Reduction

Tested and certified by NSF International against ANSI/NSF Standards 42 & 53

in models U

KF8001AXX-750 for the reduction of:

Parameter

Chlorine

T & O

Particulate**

EPA

MCL

—

tandard No. 42: Aesthetic Effects

nfluent

Challenge Concentration

2.0 mg/L ± 10%

—

t least 10,000 particles/

nfluent

Average

1.88 mg/L

—

,700,000 #/

Average

<0.05136364 mg/L

—

30,583 #

/ml

Maximum

0.06 mg/L

—

69,000 #/

Average

>97.26%

—

99.52%

Minimum

96.84%

—

98.94%

in. Require

Reduction

50%

—

Effluent % Reduction

USEPA

MCL

1 NTU**

99.5% Reduction

99% Reduction

0.015 mg/L

0.002 mg/L

0.003 mg/L

0.005 mg/L

0.04 mg/L

0.075 mg/L

0.0002 mg/L

0.003 mg/

tandard No. 53: Health Effe

cts

Influent

Challenge Concentration

11 ± 1 NTU***

Minimum 50,000/L

fibers/L; fibers >10 micrometers in length

0.15 mg/L + 10%

.006 mg/L ± 10%

0.009 mg/L + 10%

0.015 mg/L ± 10%

0.08 mg/L ± 10%

.225 mg/L ± 10%

0.002 mg/L + 10%

0.0

15 ± 10%

Influent

Average

10.7 NTU

166,500 #/L

155 MF/L

0.153 mg/L

0.150 mg/L

0.006 mg/L

0.009 mg/L

0.014 mg/L

0.081 mg/L

0.208 mg/L

0.002 mg/L

0.0

15 mg/L

Average

0.31 NTU

<1 #/L

<1 MF/L

<.001 mg/L

0.0003 mg/L

0.0008 mg/L

<0.002 mg/L

0.0006 mg/L

<0.001 mg/L

<0.0005 mg/L

0.000 mg/L

<0.001 mg/L

Maximum

.049 NTU

<1 #/L

<1 MF/L

<.001 mg/L

0.0005 mg/L

0.0015 mg/L

0.002 mg/L

0.0011 mg/L

<0.001 mg/L

<0.0005 mg/L

<0.0001 mg/L

<0.001 mg/L

Average

97.09%

>99.99%

>99.35%

>99.33%

95.70%

86.22%

76.99%

95.71%

98.74%

99.76%

98.72%

92.9

Minimum

95.20%

>99.99%

>99.29%

90.91%

75.93%

75.31%

92.14%

98.46%

99.74%

96.50%

91.67%

Min. Required

Reduction

0.5 NTU

>99.95%

99%

0.10 mg/L

0.002 mg/L

0.003 mg/L

0.005 mg/L

0.04 mg/L

0.075 mg/L

0.0002 mg/L

0.003 mg/

Effluent % Reduction

Parameter

Turbidity

Cysts

Asbestos

Lead at pH 6.5

Lead at pH 8.5

Mercury at pH 6.5

Mercury at pH 8.5

Atrazine

Benzene

Carbofuran

p-Dichlorobenzene

Lindane

Toxaphene

Food Storage Tips

Fresh Food Storage

• The fresh food compartment of a refrigerator should

be kept between 34°-40° F (1°-4° C) with an

optimum temperature of 37° F (3° C). To check the

temperature, place an appliance thermometer in a

glass of water and place in the center of the

refrigerator. Check after 24 hours. If the temperature

is above 40° F (4° C) adjust the controls as explained

on page 10.

• Avoid overcrowding the refrigerator shelves. This

reduces the circulation of air around the food and

results in uneven cooling.

Fruits and Vegetables

• Storage in the crisper drawers traps humidity to help

preserve the fruit and vegetable quality for longer

time periods (see page 11).

• Sort fruits and vegetables before storage and use

bruised or soft items first. Discard those showing

signs of decay.

• Always wrap odorous foods such as onions and

cabbage so the odor does not transfer to other foods.

• While vegetables need a certain amount of humidity

to remain fresh, too much humidity can shor

ten

storage times (especially leafy vegetables). Drain

veget

ables well before storing.

• Wait to wash fresh produce until right before use.

Meat and Cheese

• Raw meat and poultry should be wrapped securely

so leakage and contamination of other foods or

surfaces does not occur.

•

Occ

asionally mold will develop on the sur

face of

hard cheeses (Swiss, Cheddar, Parmesan). Cut off at

least an inch around and below the moldy area. Keep

your knife or instrument out of the mold itself.

Do not

try to save individual cheese slices, soft cheese,

cott

age chee

se, cream, sour cream or yogurt when

mold appears.

Dairy Food

•

Most dairy foods such as milk, yogur

t, sour cream

and cott

age cheese have freshness dates on their

cartons for appropriate length of storage. Store these

foods in the original carton and refrigerate

immediately after purchasing and after each use.

Frozen Food Storage

• The freezer compartment of a refrigerator should be

kept at approximately 0° F (-18° C). To check the

temperature, place an appliance thermometer

between the frozen packages and check after 24

hours. If the temperature is above 0° F (-18° C),

adjust the control as described on page 10.

• A freezer operates more efficiently when it is at least

two-thirds full.

Packaging Foods for Freezing

• To minimize dehydration and quality deterioration,

use aluminum foil, freezer wrap, freezer bags or

airtight containers. Force as much air out of the

packages as possible and be sure they are tightly

sealed. Trapped air can cause the food to dry out,

change color and develop an off-flavor (freezer

burn).

• Overwrap fresh meats and poultry with suitable

freezer wrap prior to freezing.

•

Do not refreeze meat that has completely thawed.

Loading the Freezer

• Avoid adding too much warm food to the freezer at

one time. This overloads the freezer, slows the rate of

freezing and can raise the temperature of frozen

foods.

• Leave space between the packages so cold air can

circulate freely

, allowing food to freeze as quickly as

possible.

• Avoid storing hard-to-freeze foods such as ice cream

and orange juice on the freezer door shelves. These

foods are best stored in the freezer interior where the

temperature varie

s le

ss with door openings.

Refer to the

Food Storage Chart on pages 18 and 19 for

approximate storage times.

FOODS

DAIRY PRODUCTS

Butter

Milk and cream

Cream cheese, cheese

spread and cheese food

Cottage cheese

Sour cream

Hard chee

(Swiss, Cheddar and Parmesan)

EGGS

Eggs in the shell

Leftover yolks or whites

FRUITS

Apples

Bananas

Pears, plums, avocados

Berries, cherries, apricots

Grapes

Citrus fruit

Pineapples, cut

Food Storage Tips

Food Storage Chart

Storage times are approximate and may vary depending on type of packaging, storage temperature, and the quality

of the food when purchased.

REFRIGERATOR

1 month

1 week

1 to 2 weeks

3 to 5 days

10 days

1 to 2 months

3 weeks

2 to 4 days

1 month

2 to 4 days

3 to 4 days

2 to 3 days

3 to 5 days

1 to 2 weeks

2 to 3 days

FREEZER

6 to 9 months

Not recommended

4 to 6 months

May become

crumbly

Not recommended

9 to 12 months

8 months (cooked)

6 months

(whole/peeled)

Not recommended

6 months

1 month (whole)

Not recommended

6 to 12 months

STORAGE TIPS

Wrap tightly or cover.

Check carton date. Close tightly.

Do not return unused portions to

original container.

Do not freeze

cream unless whipped.

Wrap tightly.

Store in original carton.

Check car

ton date.

Store in original carton.

Check carton date.

Wrap tightly.

Cut off any mold.

Refrigerate small ends down.

For each cup of yolks to be frozen,

add 1 tsp. sugar for use in sweet, or

1 tsp. salt for non-sweet dishes.

May also store unripe or hard apples

at 60° to 70° F (16° to 21° C).

Ripen at room temperature before

refrigerating. Note: Bananas will

darken when refrigerated.

Ripen at room temperature before

refrigerating. Note: A

voc

ados will

darken when refrigerated.

Ripen at room temperature before

refrigerating.

Ripen at room temperature before

refrigerating.

May also store at 6

to 70° F

(16° to 21° C).

If refrigerated, store uncovered.

Will not ripen after purchase.

Use quickly

VEGETABLES

Asparagus

Brussels sprouts, broccoli,

cauliflower, green peas,

lima beans, onions, peppers

Cabbage, celery

Carrots, parsnips, beets and

turnips

Lettuce

OULTRY and FISH

Chicken and Turkey, whole

Chicken and T

urkey, piece

Fish

MEATS

Bacon

Beef or lamb, ground

Beef or lamb, roast and steak

Ham, fully cooked, whole

half

slices

uncheon meat

Pork, roast

Pork, chops

Sausage, ground

Sausage, smoked

eal

Frankfurters

FOODS STORAGE TIPS

Food Storage Tips

Sources: United States Department of Agriculture; Food Marketing Institute; Cooperative Extension Service, Iowa

State University

REFRIGERATOR

1 to 2 days

3 to 5 days

1 to 2 weeks

7 to 10 days

1 to 2 days

7 days

1 to 2 days

3 to 5 days

7 days

5 days

3 days

3 to 5 days

1 to 2 days

7 days

3 to 5 days

7 days

FREEZER

8 to 10 months

Not recommended

8 to 10 months

Not recommended

12 months

9 months

2 to 6 months

1 month

3 to 4 months

6 to 9 months

1 to 2 months

4 to 6 months

4 months

1 to 2 months

4 to 6 months

1 month

Do not wash before refrigerating.

Store in crisper.

Wrap odorous foods.

Leave peas in pods.

Wrap odorous foods and refrigerate

in crisper.

Remove tops. Wrap odorous foods

and refrigerate in the crisper.

Keep in original packaging for

refrigeration. Place in the meat and

cheese drawer

. When freezing longer

than two weeks, overwrap with

freezer wrap.

Fresh meats can be kept in original

packaging for refrigeration.

Place in the meat and cheese drawer.

When freezing longer than two

weeks, overwrap with freezer wrap.

Unopened, vacuum-packed luncheon

meat may be kept up to two weeks

in the meat and cheese drawer.

Processed meats should be tightly

wrapped and stored in the meat and

cheese drawer.

Care and Cleaning

To avoid electrical shock which can cause severe

personal injury or death, disconnect power to

refrigerator before cleaning. After cleaning, connect

power.

WARNING

To avoid personal injury or property damage,

observe the following:

• Read and follow manufacturer’s directions for all

cleaning products.

•

Do not place buckets, shelves or accessories in

dishwasher. Cracking or warping of accessories

may result.

CAUTION

o order, call 1-877-232-6771 U.S.A. or 1-800-688-8408 Canada.

Refrigerator Cleaning Chart

PART

Textured Doors

and Exterior

Cabinet Interior

Stainless Steel Doors

and Exterior (select models)

Important:

Damage to stainless steel

finish due to improper use

of cleaning products or

non-recommended products

is not covered under this

product’s warranty.

Door Gaskets

Condenser Coil

Remove base grille to access.

Condenser Fan Outlet Grille

See back of refrigerator.

Accessories

Shelves, buckets,

drawers, etc.

DO NOT USE

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents or

solvents

Metal or plastic-textured

scouring pads

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents

or solvents

Metal or plastic-textured

scouring pads

Vinegar-based products

Citrus-based cleaners

Abrasive or harsh cleaners

Metal or plastic-textured

scouring pads

Anything other than a

vacuum cleaner

A dishwasher

Use 4 tablespoons of baking soda dissolved in

1 quart (1 liter) warm soapy water.

Rinse surfaces with clean, warm water and dry

immediately to avoid water spots.

Use warm, soapy water and a soft, clean cloth

or sponge.

Rinse surfaces with clean, warm water and dry

immediately to avoid water spots.

To polish and help prevent fingerprints, follow

with Stainle

ss Steel Magic Spray*.

Use warm, soapy water and a soft, clean cloth

or sponge.

Use a vacuum cleaner hose nozzle.

Use a vacuum cleaner hose nozzle with brush

attachment.

Follow removal and installation instructions

from appropriate feature section.

Allow accessories to adjust to room

temperature.

Dilute mild detergent and use a soft, clean

cloth or sponge for cleaning.

Use a plastic bristle brush to get into crevices.

inse sur

face

s with clean, warm water

Dry glass and clear items immediately to avoid

spots.

Care and Cleaning

Removing Odors From

Refrigerator

1. Remove all food and turn the refrigerator off.

2. Disconnect power to the refrigerator.

3. Clean the walls, floor, ceiling of cabinet interior,

drawers, shelves and gaskets according to the

instructions on page 20.

4. Dilute mild detergent and brush solution into

crevices using a plastic bristle brush. Let stand for

5 minutes. Rinse sur

face

s with warm water. Dry

surfaces with a soft, clean cloth.

5. Wash and dry all bottles, containers and jars.

Discard spoiled or expired items.

6. Wrap or store odor-causing foods in tightly sealed

containers to prevent recurring odors.

7. Reconnect power to refrigerator and return food to

refrigerator.

8. Allow the refrigerator to cool.

After 24 hours, check if odor has been eliminated.

If odor is still present:

1. Remove drawers and place on top shelf of

refrigerator

2. Pack refrigerator and freezer sections – including

doors – with crumpled sheet

s of black and white

newspaper.

3. Place charcoal briquettes randomly on crumpled

newspaper in both freezer and refrigerator

compartments.

4. Close doors and let stand 24 to 48 hours.

Energy Saving Tips

• Avoid overcrowding refrigerator shelves.

Overcrowding reduces air circulation around food

and causes refrigerator to run longer.

• Avoid adding too much warm food to refrigerator at

one time. This overloads compartments and slows

rate of cooling.

•

Do not use aluminum foil, wax paper, or paper

toweling as shelf liners. This decreases air flow and

causes refrigerator to run less efficiently.

• A freezer that is two-thirds full runs most efficiently.

• Locate refrigerator in coolest part of room. Avoid

areas of direct sunlight, or near heating ducts,

registers or other heat producing appliances. If this is

not possible, isolate exterior by using a section of

cabinet or an added layer of insulation.

• Clean door gaskets every three months according to

cleaning instructions. This will assure that door seals

properly and refrigerator runs efficiently.

• Take time to organize items in refrigerator to reduce

time that door is open.

• Be sure your doors are closing securely by leveling

refrigerator as instructed in your installation

instructions.

• Clean condenser coils as indicated in the cleaning

instructions every three months. This will increase

energy efficiency and cooling performance.

To avoid electrical shock which can cause severe

personal injury or death, disconnect power to

refrigerator before cleaning. After cleaning,

reconnect power.

WARNING

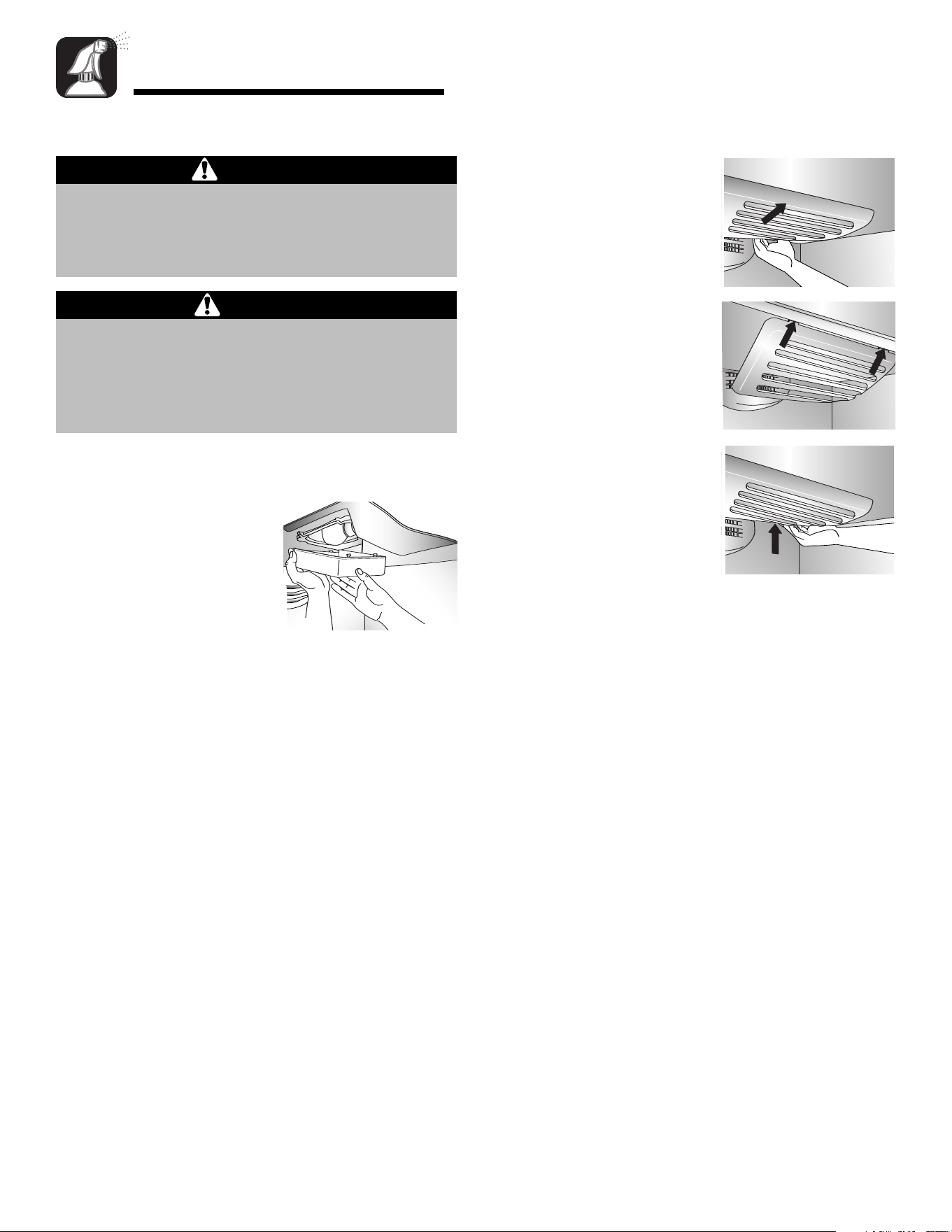

Care and Cleaning

To avoid electrical shock which can cause severe

personal injury or death, disconnect power to

refrigerator before replacing light bulb. After

replacing light bulb, reconnect power.

WARNING

To avoid personal injury or property damage,

observe the following:

• Allow light bulb to cool.

• Wear gloves when replacing light bulb.

CAUTION

Replacing Light Bulbs

Fresh Food Section

(style of light shield varies)

1. Slide clear light shield

toward back of

compar

tment to release

from light assembly.

2. Remove light bulbs.

3. Replace with appliance

bulbs

no greater than 40 watts.

4. Replace light bulb cover by inserting tabs on light

shield into liner hole

s on each side of light

assembly. Slide shield toward front of refrigerator

until it locks into place.

Do not force shield beyond

locking point. Doing so may damage light shield.

Freezer (style of light shield varies)

1. Reach behind the light

cover.

2. With firm pressure, press

forward on the notches at

the back of the cover and

pull down. The cover will

open from the back.

3. Remove the cover.

4. Remove light bulb.

5. Replace bulb with

appliance bulb

greater than 40 watts.

6. Insert front tabs of light

cover into slots in freezer

liner and snap rear

portion over light

assembly until rear tab

engages.

Care and Cleaning

If your refrigerator has a dispenser and if there is

any possibility that the temperature can drop below

freezing where the refrigerator is located, the water

supply system (including the water tank and the

water valve) must be drained by a qualified servicer.

CAUTION

Preparing for Vacation

Upon your return:

After a short vacation or absence:

For models with automatic ice makers or dispensers:

• Reconnect the water supply and turn on supply valve

(see page 8).

• Monitor water connection for 24 hours and correct

leaks if necessary.

• Run 10-15 glasses of water from the dispenser to

flush out the system.

• Restart the ice maker by lowering the ice maker arm.

• Discard at least the first three ice harvests.

After a long vacation or absence:

•

Reconnect the water supply and turn on supply valve

(see page 8).

• Plug the refrigerator back in and reset controls (see

page 10).

• Monitor water connection for 24 hours and correct

leaks, if nece

ssary.

For dispenser models, run water through the dispenser

for at least three minutes with the filter bypass in

place, then inst

all water filter (see page

15).

• After inst

alling the water filter, run water through the

dispenser continuously for at least two minutes, or

until water runs steady

. Initially you may notice a

one to two minute delay in water dispers

al as the

internal tanks fills.

• Restart the ice maker by lowering the ice maker arm.

• Discard ice produced within the first 12 hours (at

least the first three harvests).

Preparing to move:

•

ollow the above instructions for long

vacations/absences, through step 7.

• Secure all loose items such as shelves and drawers

by taping them securely in place to prevent damage.

• Tape the doors shut.

•

Use an appliance dolly when moving the refrigerator

Always truck the refrigerator from it

s side or back

never from its front.

• Be sure the refrigerator stays in an upright position

during moving.

For short vacations or absences

(three months or less):

1. Remove all perishables.

2. If no one will be checking in on the refrigerator

during your absence, remove all frozen items also.

3. If your refrigerator has an automatic ice maker:

• Shut off the water supply to the ice maker at

least one day ahead of time.

• After the last load of ice drops, raise the wire ice

maker arm to the off position.

• Empty the ice bin.

4. If the room temperature will drop below 55° F

(13° C), follow the instructions for longer absences.

For long vacations, absences (mor

e than three

months) OR if the room temperature will drop

below 55° F

(13

° C):

1. Remove food.

If your refrigerator has an automatic ice maker:

• Shut off the water supply to the ice maker at

least one day ahead of time.

• After the last load of ice drops, raise the wire arm

to the off position.

• Empty the ice bin.

3. If your refrigerator has a dispenser system with

water filter

, remove the water filter c

artridge and

inst

all the filter bypass. Dispose of the used

cartridge.

urn the freezer control to off

5. Unplug the refrigerator.

6. Thoroughly clean the interior of both compartments

with a baking soda solution and a clean soft cloth

(four tablespoons of baking soda in one quart of

warm water).

7. Dry thoroughly.

8. Secure both doors open to prevent odors and to

keep the doors from shutting while you are away.

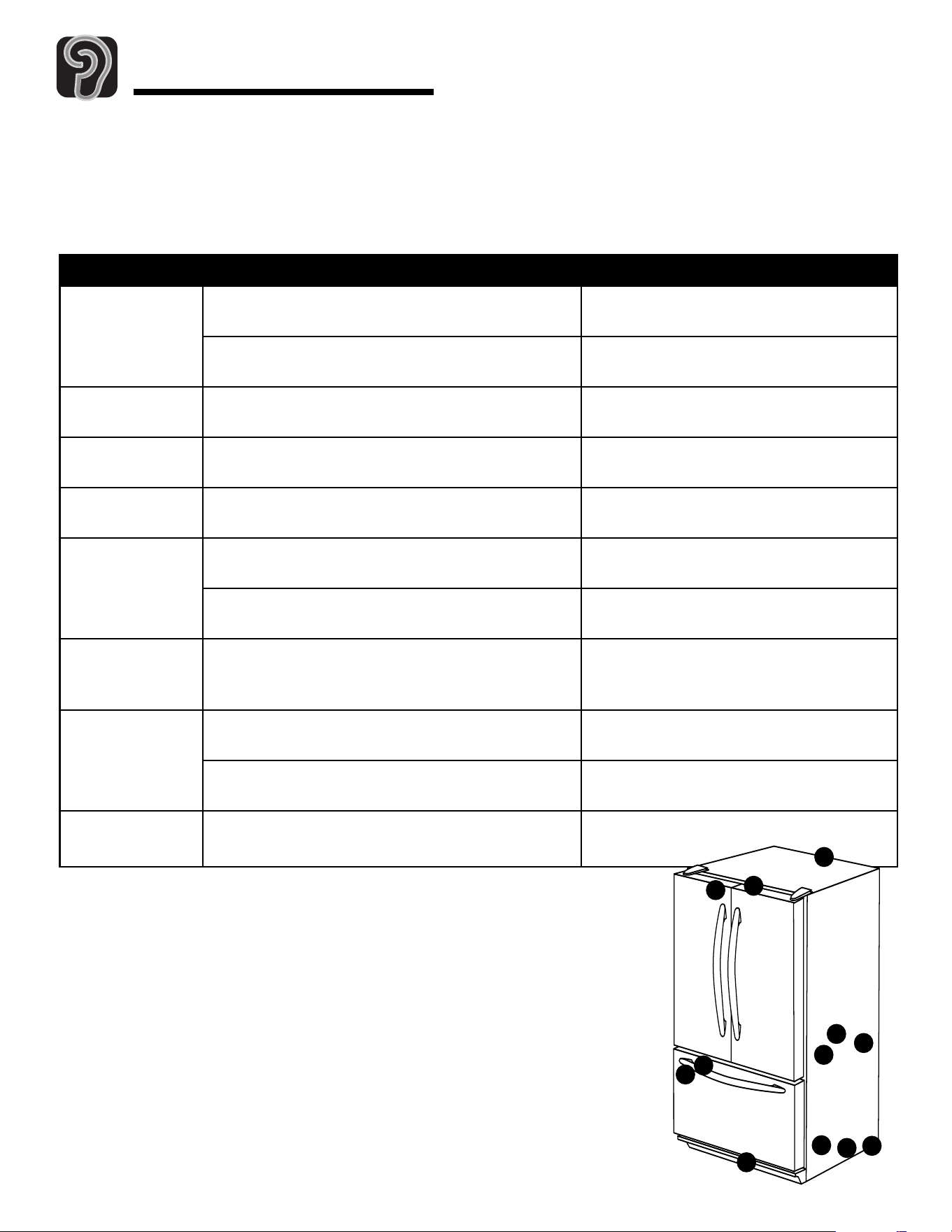

SOUND

Clicking

Air rushing or

whirring

Gurgling or

boiling sound

Thumping

Vibrating noise

Buzzing

Humming

Hissing or

popping

Operating Sounds

Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not

present in an older model. These improvements were made to create a refrigerator that is better at preserving food,

is more energy efficient, and is quieter overall. Because new refrigerators run quieter, sounds may be detected that

were present in older refrigerators, but were masked by higher sound levels. Many of these sounds are normal.

Please note that the surfaces adjacent to a refrigerator, such as hard walls, floors and cabinetry may make these

sounds seem even louder. The following are some of the normal sounds that may be noticed in a new refrigerator.

POSSIBLE CAUSE

• Freezer control (A) clicks when starting or

stopping compressor.

• Motorized device

(B) sounds like an electric

clock and snaps in and out.

• Freezer fan

this noise while operating.

• Evaporator

(E) and heat exchanger (F)

refrigerant makes this noise when flowing.

• Ice cubes from ice maker (select models) drop

into ice bucket

(G).

• Compressor

(H) makes a pulsating sound

while running.

• Refrigerator is not level.

• Ice maker water valve

(I) hookup (select

models) buzze

s when ice maker fills with

water.

• Ice maker

(J) is in the on position without

water connection.

• Compressor

(H) can make a high-pitched hum

while operating.

• Defrost heater

(K) hisses, sizzles or pops when

operational.

SOLUTION

• Normal operation

• See page 3 for det

ails on how to level

your refrigerator.

• Normal operation

• Stop sound by raising ice maker arm

to off position (see page 14).

• Normal operation

POSSIBLE CAUSES

• Refrigerator is in defrost mode.

• Refrigerator control settings are too

low.

• Refrigerator is not plugged in.

• Control is not on.

• Fuse is blown, or circuit breaker needs

to be reset.

• Power outage has occurred.

•

Refrigerator is malfunctioning.

• Condenser coils are dirty.

• Refrigerator or freezer controls are set

too high.

• Door is not closing properly.

• Controls need to be adjusted.

• Condenser coils are dirty.

• Rear air grille is blocked.

•

Door has been opened frequently

, or

has been opened for long periods of

time.

• Food has recently been added.

• Compartment is dirty or has odor-

causing food.

• Check gaskets for proper seal.

• Humidity levels are high.

•

Controls require adjustment.

PROBLEM

Freezer control and

lights are on, but

compressor is not

operating

Crisper drawer

temperature is too

warm

Refrigerator does

not operate

Refriger

ator still

won’t operate

Food temperature

is too cold

Food temperature

is too warm

Refrigerator has

an odor

Water droplets

orm on outside

of refrigerator

WHAT TO DO

• Normal operation.

Wait 40 minutes to see if refrigerator restarts.

• See page 10 to adjust controls.

• Plug in refrigerator.

• See page 10 to adjust your controls.

• Replace any blown fuses.

Check circuit breaker and reset, if necessary.

• Call local power company listing to report outage.

•

Unplug refrigerator and transfer food to another

refrigerator. If another refrigerator is not available,

place dry ice in freezer section to preserve food.

Warranty does not cover food loss.

Contact service for assistance.

• Clean according to the chart on page 20.

• See page 10 to adjust your controls.

• Refrigerator is not level. See page 3 for details on

how to level your refrigerator.

• Check gaskets for proper seal. Clean, if necessary,

according to the chart on page 20.

• Check for internal obstructions that are keeping

door from closing properly (i.e. improperly closed

drawers, ice buckets, oversized or improperly stored

containers, etc.)

• See page 10 to adjust your controls.

• Clean according to the chart on page 20.

• Check the positioning of food items in refrigerator to

make sure grille is not blocked. Rear air grilles are

loc

ated under crisper drawers.

•

Reduce time door is open. Organize food items

efficiently to assure door is open for as short a time

as possible.

• Allow time for recently added food to reach

refrigerator or freezer temperature.

• Clean according to instructions on page 20.

• Clean according to the chart on page 20.

•

Hot, humid weather can increase condensation, turn

ENERGY SAVER OFF to reduce moisture (select

models).

•

See page 10 to adjust your controls.

Troubleshooting

Water droplets form

on inside of

refrigerator

Refrigerator or ice

maker makes

unfamiliar sounds

or seems too loud

Crisper drawers

do not close fr

eely

Refrigerator runs

too frequently

Troubleshooting

ROBLEM

POSSIBLE CAUSES

• See page 10 to adjust your controls.

• Reduce time door is open.

Organize food items efficiently to assure door is

pen for as short a time as possible.

• Clean, if necessary, according to the chart on page

20.

• See page 14.

• Reposition food items and containers to avoid

interference with the drawers.

•

See page 12 for proper positioning.

• See page 3 for details on how to level your

refrigerator.

• Clean drawer channels with warm, soapy water.

Rinse and dry thoroughly.

• Apply a thin layer of petroleum jelly to drawer

channels.

• Reduce time door is open.

• Organize food items efficiently to assure door is

open for as short a time as possible.

• Allow interior environment to adjust for period the

door has been opened.

• Normal operation.

• Allow time for recently added food to reach

refrigerator or freezer temperature.

• E

valuate your refrigerator’s environment.

Refrigerator may need to be moved to run more

efficiently.

• Clean, if necessary, according to the chart on page

20.

• See page 10 to adjust your controls.

• Refrigerator is not level. See page 3 for details on

how to level your refrigerator.

•

Check gaskets for proper seal.

• Clean, if necessary, according to the chart on page

20.

•

Check for internal obstructions that are keeping

door from closing properly (i.e. improperly closed

drawers, ice bucket

s, oversized or improperly stored

containers, etc.)

• See Operating Sounds on page 24.

WHAT TO DO

• Humidity levels are high or door has

een been opened frequently.

• Check gaskets for proper seal.

• Normal operation.

• Contents of drawer, or positioning of

items in the surrounding compar

tment

could be obstructing drawer.

• Drawer is not in proper position.

• Refrigerator is not level.

• Drawer channels are dirty or need

treatment.

• Doors have been opened frequently or

for long periods of time.

• Humidity or heat in surrounding area

is high.

• F

ood has recently been added.

• Refrigerator is exposed to heat by

environment or by appliances nearby.

• Condenser coils are dirty.

• Controls need to be adjusted.

• Door is not closing properly.

• Normal Operation

efrigerator is

eaking water

Ice forms in inlet

tube to ice maker

Water flow is

slower than normal

Troubleshooting

Ice

PROBLEM

POSSIBLE CAUSES

•

Plastic tubing was used to complete

ater connection.

• Improper water valve was installed.

•

Water pressure is low.

• Freezer temperature is too high.

• Water pressure is low.

• Improper water valve was installed.

•

Copper tubing has kinks.

•

Water filter is clogged or needs to be

changed.

•

The manufacturer recommends using copper tubing

or installation. Plastic is less durable and can cause

leakage. The manufacturer is not responsible for

property damage due to improper installation

or water connection.

• Check water connection procedure (see page 8).

Self-piercing and

⁄16” saddle valves cause low water

pressure and may clog the line over time. The

manufacturer is not responsible for property

damage due to improper installation or water

connection.

• Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

• Adjust freezer control (see page 10). Freezer is

recommended to be approximately 0° F (-18° C).

• Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

• Check water connection procedure in your

Installation Instructions. Self-piercing and

⁄16”

saddle valves cause low water pressure and may

clog the line over time.

The manufacturer is not

responsible for property damage due to

improper installation or water connection.

Open water valve completely and check for leaks.

• Turn off water supply and remove kinks. If kinks

annot be removed, replace tubing.

• Change water filter (see page 15).

WHAT TO DO

Notes

Warranty

Limited One Year Warranty -

Parts and Labor

ne (1) year

rom the original retail

purchase date, any part which fails in

normal home use will be repaired or

replaced free of charge.

Canadian Residents

The above warranties only cover an

appliance installed in Canada that has

been certified or listed by appropriate test

agencies for a compliance to a National

Standard of Canada unless the appliance

was brought into Canada due to transfer

of residence from the United States to

Canada.

The specific warranties expressed above are

the

ONLY warranties provided by the

manufacturer. These warranties give you

specific legal rights, and you may also have

other rights which vary from state to state.

Warranty & Service

What is Not Covered By These Warranties

. Conditions and damages resulting from any of the following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration, or adjustment not authorized by the

manufacturer or an authorized servicer.

c. Misuse, abuse, accidents, unreasonable use, or acts of God.

d. Incorrect electric current, voltage, electrical and/or gas supply.

e. Improper setting of any control.

2. Warranties are void if the original serial numbers have been removed, altered,

or cannot be readily determined.

3. Light bulbs, water filters and air filters.

4. Products purchased for commercial or industrial use.

5. The cost of service or service call to:

a. Correct installation errors. For products requiring ventilation, rigid metal

ducting must be used.

b. Instruct the user on the proper use of the product.

c. Transport the appliance to and from the servicer.

6. Any food loss due to refrigerator or freezer product failures.

7. Expenses for travel and transportation for product service in remote locations.

8. Outside of the United States and Canada this warranty does not apply.

Contact your dealer to determine if another warranty applies.

9. Consequential or incidental damages sustained by any person as a result of

any breach of these warranties. Some states do not allow the exclusion or

limitation of consequential or incidental damages, so the above exclusion may

not apply.

If You Need Service

First see the Troubleshooting section in your Use and Care Guide or call the

dealer from whom your appliance was purchased or call Maytag Services, LLC,

Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to

locate an authorized servicer.

•

Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY

for further information on owner’s responsibilities for warranty service.

•

If the dealer or service company c

annot resolve the problem, write to Maytag

Services, LLC, Attn: CAIR

Center, P.O. Box 2370, Cleveland, TN 37320-2370, or call

1-800-688-9900 USA and 1-800-688-2002 Canada. U.S. customers using

Y for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

• User’s guides, service manuals and parts information are available from Maytag

Services, LLC, Customer Assistance.

Notes: When writing or calling about a service problem, please include:

our name, addre

ss and telephone number;

b. Model number and serial number;

c. Name and address of your dealer or servicer;

d. A clear de

scription of the problem you are having;

e. Proof of purchase (sales receipt).

CUSTOMER’S SOLE AND EXCLUSIVE

REMEDY UNDER THIS LIMITED

WARRANTY SHALL BE PRODUCT REPAIR

AS PROVIDED HEREIN. IMPLIED

WARRANTIES, INCLUDING WARRANTIES

OF MERCHANTABILITY OR FITNESS FOR

A PARTICULAR PURPOSE, ARE LIMITED

TO ONE YEAR OR THE SHORTEST

PERIOD ALLOWED BY LAW. MAYTAG

CORPORATION SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL

DAMAGES. SOME STATES AND

PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL

DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO

THESE EXCLUSIONS OR LIMITATIONS

MAY NOT APPLY TO YOU. THIS

WARRANTY GIVES YOU SPECIFIC LEGAL

HTS A

D YO

U M

Y ALSO HAVE

THER RIGHTS, WHICH VARY STATE TO

TE O

R P

ROVINCE TO PROVINCE.

Réfrigér ateur

Guide d'utilisation et d'entretien

Instructions de sécurité importantes . . . . . . .31-32

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-39

Commandes de température . . . . . . . . . . . . . . . . 40

Caractéristiques - compartiment

réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-43

Caractéristiques – compartiment

congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Eau et glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Filtre à eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45-46

Conseils pour la conservation

des aliments . . . . . . . . . . . . . . . . . . . . . . . . . . . 47-49

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . 50-53

Bruits de fonctionnement . . . . . . . . . . . . . . . . . . . 54

Recherche des pannes . . . . . . . . . . . . . . . . . . 55-57

Garantie et service après-ventes . . . . . . . . . . . . .58

Guía de uso y cuidado . . . . . . . . . . . . . . . . . . . . . .59

Porte à deux battants

Instructions de sécurité importantes

RTI

EMENT –

risque

s ou pratique

s non sûre

qui

POURRAIENT résulter en de graves blessures

ou même la mor

AVERTISSEMENT

DANGER – risques immédiats qui RÉSULTERONT

en de graves blessures ou même la mort.

DANGER

ATTENTION – risques ou pratiques non sûres qui

POURRAIENT résulter en des blessures mineures

ou dégâts matériels.

ATTENTION

Ce que vous devez savoir sur

les instructions de sécurité

Les instructions de sécurité importantes et les

aver

tissement

s paraiss

ant dans ce guide ne sont pas

stinés à couvrir toutes les situations et conditions

éventuelles qui peuvent se présenter. Il faut faire preuve

de bon sens et de prudence lors de l’installation, de

l’entretien ou de l’utilisation de cet appareil.

Prenez toujours contact avec le fabricant, au sujet de

problèmes ou conditions que vous ne comprenez pas.

Reconnaissez les étiquettes, phrases

ou symboles sur la sécurité

Cet appareil est doté d’une fiche de branchement à 3

broches (pour liaison à la terre), ce qui assure une

protection adéquate contre les risques de chocs

électriques. On doit brancher l’

appareil uniquement sur

une prise de courant reliée à la terre. Si la prise de

courant disponible ne compor

te que deux alvéoles,

c’

st au client qu’incombent la responsabilité et

l’obligation personnelle de la faire remplacer par une

prise de courant à 3 alvéoles convenablement reliée à

la terre. On

ne doit jamais, quelles que soient les

circonstances, couper ou arracher la troisième broche

(liaison à la terre) de la fiche de branchement. Il ne

faut jamais utiliser une fiche d’

adapt

ation.

Cordon d’alimentation avec fiche de

branchement à trois broche

rise de courant murale

reliée à la terre

Pour réduire le risque de blessure ou même de

mort, suivez les précautions de base, y compris

les suivantes :

Important :

Les risques d’enfermement et

d’étouffement d’un enfant dans un réfrigérateur

n’ont pas disparu. Un réfrigérateur abandonné

demeure dangereux... même s’il ne reste ainsi

accessible « que pendant

quelques jours ». Lorsqu’on se

débarrasse d’un vieux

réfrigérateur, il faut appliquer

s instructions ci-dessous pour

éviter tout accident.

Avant de jeter votre vieux

réfrigérateur ou congélateur :

• Démontez les portes.

• Laissez les clayettes et étagères en place pour

qu’un enfant ne puisse pas facilement s’introduire

dans le réfrigérateur.

DANGER

Installateur : Remettez ce guide au propriétaire.

Consommateur : Veuillez lire ce Guide d’utilisation et

d’entretien et le conserver pour consultation ultérieure.

Il fournit les informations appropriées sur l’utilisation et

l’entretien de l’appareil.

Conservez la facture d’achat ou le chèque encaissé

comme preuve de l’achat.

Composez le : 1-800-688-9900 É.-U.

1-866-688-2002 Canada

Préparez les numéros de modèle et de série identifiant

votre réfrigérateur. Ceux-ci se trouvent sur la plaque

signalétique située à l’intérieur du compartiment

réfrigérateur, sur le côté supérieur droite. Notez ces

numéros ci-dessous pour y accéder facilement :

Numéro de modèle ____________________________

Numéro de série ______________________________

Date d’achat__________________________________

Dans le cadre de nos pratiques d’amélioration

constante de la qualité de nos appareils, de

modifications peuvent être introduites sur les appareils

sans que cela donne lieu à une révision de ce guide.

Instructions de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Pour réduire le risque d’incendie, choc

électrique, blessure ou même de mort lors de

l’utilisation du réfrigérateur, suivez les

précautions de base, y compris les suivantes :

1. Lisez toutes les instructions avant d’utiliser le

réfrigérateur.

2. Respectez les prescriptions de tous les codes et

règlements locaux.

3. Observez les instructions de liaison à la terre.

4. En cas d’incertitude quant à la qualité de la

liaison à la terre de l’appareil, consultez un

électricien qualifié.

N’utilisez pas une canalisation de gaz pour la

liaison à la terre.

N’utilisez pas une tuyauterie d’

eau froide pour la

liaison à la terre.

7. Le réfrigérateur est conçu pour être alimenté par

un circuit électrique indépendant 115 V

, 15 A,

60 Hz.

Ne modifiez pas la fiche du cordon

d’

alimentation; si la fiche ne correspond pas à la

configuration de la prise de courant, faites

installer la prise de courant adéquate par un

électricien qualifié.

N’utilisez pas un adaptateur pour fiche de

branchement à deux broches, un câble de

rallonge ou une barre de prises de courant.

10.

N’enlevez pas l’étiquette d’avertissement du

cordon d’alimentation.

11.

N’inter

férez

pas avec le

s commande

s du

réfrigérateur

12.

Ne réparez pas ou ne remplacez jamais un

composant du réfrigérateur, sauf si ceci est

spécifiquement recommandé dans le Guide

d’utilisation et d’entretien ou les instructions de

réparation publiées.

N’entreprenez pas une

intervention si l’intervenant ne comprend pas

parfaitement les instructions ou ne possède pas

les compétences nécessaires.

13. Veillez toujours à déconnecter le réfrigérateur du

circuit électrique avant d’entreprendre une

intervention. Pour débrancher, saisissez la fiche –

ne tirez pas sur le cordon.

14. Installez le réfrigérateur conformément aux

instructions d’installation. Chaque raccordement

(eau, électricité et liaison à la terre) doit être

conforme aux prescriptions des codes locaux, et

doit éventuellement être réalisé par un personnel

professionnel.

15. Veillez à maintenir le réfrigérateur en bon état.

Les chocs ou chutes peuvent susciter des

anomalies de fonctionnement du réfrigérateur ou

des fuites. En cas de dommages, faites contrôler

le réfrigérateur par un technicien qualifié.

16. Remplacez la fiche de branchement ou le cordon

d’alimentation en cas d’usure.

17. Lisez et respectez le

s instructions du fabricant

concernant l’

environnement idéal de conservation

des produits placés dans le réfrigérateur.

18.

Ne faite

pas fonctionner le réfrigérateur en

présence de fumées explosives.

19.

s enfant

ne doivent grimper sur aucune par

tie

du réfrigérateur, s’y suspendre ou s’y tenir debout.

20. Nettoyez les fuites ou écoulements d’eau

occasionnés par le raccordement à l’eau.

AVERTISSEMENT

3. À l’aide d’un tourne-écrou hex., tournez les vis de

réglage avant (A), de chaque côté, pour relever ou

baisser l’avant du réfrigérateur.

Installation

otre réfrigérateur a été soigneusement emballé pour

l’expédition. Retirez et jetez le matériau d’emballage et

le ruban adhésif des clayettes et étagères.

N’enlevez

pas la plaque signalétique.

Emplacement d’installation

• N’installez pas le réfrigérateur près d’un four,

radiateur ou d’une autre source de chaleur. Si cela

n’est pas possible, protégez-le avec du matériau de

l’armoire.

•

Ne l’installez pas dans un endroit où la température

descend en dessous de 13° C (55° F), ou monte au-

dessus de 43° C (110° F). À cette température, il

pourrait mal fonctionner.

•

Le réfrigérateur est prévu seulement pour une

application domestique, à l’intérieur.

Mesure de l’ouverture

Lors de l’installation de votre appareil, mesurez bien

cet espace. Prévoyez un espace de 1,2 cm (

⁄2 po) en

haut, et de 1,2 cm (

⁄2 po) derrière le couvercle du

compartiment machine (situé à l’arrière) pour assurer

une bonne circulation de l’air.

Les revêtements de sol (t

apis, carreaux, bois) peuvent

diminuer les dimensions de l’ouverture.

Un dégagement supplément

aire peut être obtenu en

ayant recours à la méthode présentée dans la section

Aplomb du réfrigérateur.

Important : Si le réfrigérateur doit être installé dans

une enceinte où sa partie supérieure se trouverait

complètement recouverte, mesurez la distance entre le

plancher et le haut du couvre-charnière pour vérifier le

bon dégagement.

Transport du réfrigérateur

• N

transpor

tez

AMAI

le réfrigérateur sur le côté.

S’il n’

est pas possible de le mettre à la verticale,

posez-le sur l’

arrière. Laissez le réfrigérateur à la

verticale pendant environ 30 minutes avant de le

brancher pour être sûr que l’huile revienne au

compre

sseur

. L

e branchement immédiat du

réfrigérateur pourrait endommager le

s pièce

internes.

• Servez-vous d’un chariot ou diable pour déplacer le

réfrigérateur. Transportez

TOUJOURS le

réfrigérateur par un côté ou par l’

arrière et

AMAIS

par l’avant.

Aplomb du réfrigérateur

Pour protéger les biens matériels ou le

réfrigérateur de tout dommage, observez les

règles suivantes :

• Protégez le vinyle ou autres revêtements à l’aide de

carton, tapis ou autres matériaux de protection.

•

N’utilisez pas d’outils électriques pour mettre le

réfrigérateur d’aplomb.

ATTENTION

Pour optimiser l’esthétique et la performance du

réfrigérateur, il faut le placer d’

aplomb.

Remarque : Terminez, au besoin, l’inversion

des porte

s, l’installation des panneaux et/ou le

raccordement à l’alimentation en eau, avant la mise

d’aplomb.

Matériel nécessaire :

• Tourne-écrou hex. de

⁄8 po

•

Niveau à bulle

1. Retirez la grille inférieure.

• Saisissez-la fermement et tirez-la pour l’enlever.

2. Retirez le(s) charnière(s) inférieur(s).

•

Placez l’

extrémité gomme d’un crayon ou outil

semblable non pointu, dans l’

encoche du cache.

Notch

Location

Emplacement

de l’encoche

• Appuyez légèrement pour

soulever le cache.

• Continuez à maintenir une

pression vers le bas, du

côté de l’encoche, tout en

faisant pivoter le cache pour l’enlever.

•

Protégez le fini extérieur du réfrigérateur lors du transport

en enveloppant la caisse de couvertures ou en ajoutant

du rembourrage entre le réfrigérateur et le diable.

• Assujettissez fermement le réfrigérateur au diable à

l’aide de sangles ou de cordons élastiques. Faites

passer les sangles par les poignées, si possible.

serrez pas trop. Un serrage excessif pourrait

endommager l’extérieur du fini.

Installation

4. À l’aide du tourne-écrou hex., tournez chacune de

ces vis de réglage (B) pour relever ou baisser

l’arrière du réfrigérateur.

5. À l’aide du niveau à bulle, assurez-vous que l’avant

du réfrigérateur est relevé de 6 mm (

⁄4 po) ou d’

⁄2

bulle par rapport à l’arrière du réfrigérateur et que

le réfrigérateur est bien à niveau latéralement.

6. Tournez les pieds stabilisateurs (C) à droite jusqu’à

ce qu’ils reposent fermement sur le sol.

7. Tournez les vis de réglage (A) vers la gauche, pour

que tout le poids du réfrigérateur repose sur le

pieds stabilisateurs.

8. Remettez en place le(s) charnière(s).

• Placez le cache dans le bord extérieur de la

charnière.

• Faite

s pivoter le cache vers la caisse, et

enclenchez-le en place.

9. Remettez la grille inférieure en place.

Pour éviter tout risque de décharge électrique

pouvant entraîner des blessures graves ou

même la mort, observez les précautions

suivantes :

• Débranchez le réfrigérateur avant de retirer les

portes ou le tiroir. Ne rebranchez le réfrigérateur

qu’après avoir remis en place les portes ou le tiroir.

AVERTISSEMENT

Pour éviter d’endommager les murs et le sol,

protégez les parties en vinyle ou autre revêtement,

de carton, tapis ou autres matériaux de protection.

ATTENTION

Remarque : Pour que la réinst

allation se fasse

bien, suivez le repère « top » à l’intérieur de la grille

inférieure.

• Alignez les attaches de montage de la grille

inférieure avec les fentes à la partie inférieure de

la c

aisse.

• P

oussez fermement la grille inférieure en place,

jusqu’à ce qu’elle s’enclenche.

Dépose des portes et du tiroir

Certaines installations nécessitent que les portes / le

tiroir soient retirés pour transpor

ter le réfrigérateur à

son emplacement définitif

1. Débranchez le cordon électrique de la prise.

2. Retirez la grille inférieure et le(s)

charnière(s) inférieur(s) (page 33).

3. Retirez le couvre-charnière supérieur de la

porte du réfrigérateur en retirant la vis

Phillips. Conservez la vis et le couvre-

charnière pour les réutiliser plus tard.

4. Dévissez les vis à tête hexagonale de

⁄16 po de la charnière supérieure pour

retirer la charnière. Conservez toutes les

vis pour les réutiliser plus tard.

5. Soulevez la porte du réfrigérateur côté

droit, de l’

axe de charnière centrale.

Enlevez l’embout fermoir de l’axe de

charnière centrale, sur le côté droit,

et conservez-le pour le réutiliser

plus tard.

6. Débranchez le faisceau de fils sur le

dessus de la charnière supérieure

de porte du réfrigérateur, côté gauche.

• Débranchez le connecteur à deux

broche

s en appuyant au point de

raccordement à l’aide d’un

tournevis plat ou d’un ongle.

• Le fil de terre vert reste fixé à la charnière.

7. Dévissez les vis à tête hexagonale de

⁄16 po de la charnière supérieure pour

retirer la charnière, et conservez-le

s pour

les réutiliser plus tard.

• Soulevez la porte du réfrigérateur côté

gauche, avec la charnière supérieure,

de l’axe de charnière centrale.

• Retirez l’axe de charnière centrale à

l’aide d’un tourne-écrou hex. de

⁄16 po

et conservez l’axe de charnière pour le

réutiliser plus tard.

Retirez le

s vis Phillips pour enlever le

charnières gauche et droite et conservez

toutes les vis pour les réutiliser plus tard.

9. Retirez les deux pieds stabilisateurs à

l’aide d’un tourne-écrou hex. de

⁄8 po et conservez les

vis pour le

s réutiliser plus t

ard.

embout

fermoir

côté

droit

Remarque : Certains modèles n’ont que des vis

de réglage « A ».

Installation

Tiroir coulissant

(congélateur-tiroir)

Pour éviter tout choc électrique pouvant entraîner

des graves blessures ou même la mort, débranchez

le réfrigérateur avant de retirer le tiroir

. Avant de

remettre le tiroir en place, rebranchez le

réfrigérateur.

AVERTISSEMENT

Pour éviter qu’un enfant ne soit accidentellement

enfermé dans l’appareil ou ne risque de s’étouffer,

n’enlevez pas le diviseur se trouvant dans le panier

du congélateur.

DANGER

Pour éviter toute blessure, dommage matériel ou de

l’appareil, deux personnes seront nécessaires pour

effectuer les instructions suivantes.

ATTENTION

2. Tout en soutenant la façade

du tiroir, accrochez les

supports dans les taquets

situés à l’intérieur de la

glissière.

Installation :

1. Tirez les deux glissières au

maximum.

3. Baissez la façade du

tiroir à son

emplacement définitif.

4. Remettez en place le

s supports de panier sur le

glissières latérales. Alignez les crochets avec les

fentes des glissières, et appuyez chaque crochet

sur la glissière, jusqu’à ce qu’il s’enclenche.

5. Les glissières étant tirées au maximum, installez le

panier en le fais

ant reposer dans le

s suppor

ts.

6. Coulissez le panier supérieur dans l’appareil.

Assurez-vous que l’arrière du panier est accroché

derrière l’arrêtoir de glissière.

Crochets des

supports de

panier

Dépose :

1. Tirez le panier supérieur au maximum et

soulevez-le pour l’enlever.

2. Tirez le tiroir au maximum.

3. Soulevez le panier inférieur tout droit et sortez-le.

4. Sur chaque glissière

latérale se trouve un

support pour le panier,

avec deux crochets. Pour

libérer chacun des

supports, ouvrez les

crochets en les poussant

vers l’intérieur

, à l’éc

du système de glissières.

Soulevez les supports

pour les sortir des

glissières.

5. Soulevez la façade du

tiroir par le haut pour la

décrocher de

s suppor

du système de

glissières. Soulevez la

façade du tiroir pour

l’enlever.

Installation

Remise en place des portes

1. Installation des ensembles de charnière :

• Installez la charnière supérieure sans la serrer à

l’aide de vis à tête hexagonale de

⁄16 po.

• Installez la charnière centrale à

l’aide de vis Phillips.

2. Placer le côté charnières de la porte

du réfrigérateur sur l’axe de

charnière centrale.

3. Tenez la porte du congélateur à la

verticale tout en installant l’axe de

charnière centrale à l’aide d’un tourne-

écrou hex. de

⁄16 po.

4. Rebranche le connecteur à deux broches.

5. Remettez en place le couvre-charnière.

6. Alignez le dessous de la poignée

avec le piton inférieur. Appuyez le

haut de la poignée sur la surface

de la porte, et saisissez fermement

le bas de la poignée. Faites

coulisser doucement la poignée

vers le haut, jusqu’à ce que le

dessous de la poignée se trouve sur

la surface de la porte, puis inversez

le sens et faites coulisser la poignée

vers le bas, pour pre

sque engager le

piton avec l’

attache.

7. Saisissez fermement la poignée et

coulissez-la vers le bas, jusqu’à ce

qu’elle s’enclenche. Un déclic

audible indique que les attaches

sont bien verrouillées.

2. Saisissez fermement le bas de la

poignée et soulevez la poignée

pour l’enlever.

Dépose :

1. Tirez la poignée du panneau de la

porte. En même temps, placez la

plaquette pour dépose de poignée

sous la base, au bas de la poignée.

Introduisez la plaquette jusqu’au

repère, ou jusqu’à ce qu’elle

s’arrête.

Installation de la poignée

Si la poignée n’est pas installée, elle se trouve à

l’intérieur du compartiment de réfrigération, ou à

l’

arrière du réfrigérateur.

Retirez l’emballage et le ruban adhésif de la poignée, et

jetez-les.

Poignée en façade

Matériel nécessaire :

• Gants de protection

• Tournevis Phillips

• Plaquette en plastique pour dépose

de poignée (ou plaquette en

plastique épais de 0,8 mm/

⁄32 po),

conservez la plaquette.

Installation :

s poignée

s doivent être

orientée

s comme il e

st indiqué.

2. Alignez l’attache de poignée à

montage en façade avec les

pitons de porte.

3. Assurez-vous que les attaches

sont placées légèrement

au-de

ssus de

s pitons de por

te.

5. Poussez la poignée vers le bas,

contre le piton de porte supérieur,

juste assez pour qu’elle reste

suspendue sans support.

4. Faites tourner la poignée pour

qu’elle soit à plat contre la porte.

Attache de

poignée

Piton de

porte

Installation

Remarques :

• La poignée de ce

congélateur est légèrement

incurvée.

• Pour l’installer correctement, assurez-vous qu’elle

est orientée comme il est indiqué.

Installation :

1. Alignez les attaches de la poignée de porte,

légèrement à gauche des pitons fixés à la porte du

congélateur.

2. Faites tourner la poignée, pour que la base gauche

se trouve à plat contre la porte.

3. Poussez la base de

poignée gauche

contre le piton de

porte gauche et

légèrement vers la

droite, juste assez

pour qu’elle reste

suspendue sans support.

4. Tout en soutenant fermement la base de poignée

gauche contre la porte, alignez la base droite de la

poignée avec les pitons de droite qui sont fixés à la

porte.

5. Maintenant, tout en tenant fermement la poignée

aux bases gauche et droite, faites coulisser

doucement la poignée vers la droite, jusqu’à ce

que la base droite se mette en place. La poignée

devrait maintenant se trouver à plat contre la

façade de la porte du congélateur, au niveau des

bases de gauche et de droite.

6. Les mains retenant fermement la poignée à plat

contre la porte du congélateur, vous pouvez avoir à

inverser momentanément les instructions, pour que

l’engagement attache/piton se fasse. Puis, faites

coulisser fermement la poignée vers la droite,

jusqu’à ce qu’elle s’enclenche. Un « déclic » audible

indique que les attaches sont bien verrouillées.

Dépose :

1. À l’extrémité droite, inclinez la base de la poignée,

pour l’éloigner de la surface du tiroir de

congélateur. En même temps, faites coulisser la

plaquette pour dépose de poignée, livrée avec

votre réfrigérateur, sous la base du côté droit de la

poignée. Faites coulisser la plaquette jusqu’au

repère, ou jusqu’à ce qu’

elle s’arrête, ce qui

correspond à environ 1,9 cm (1

⁄2 po).

2. Des deux mains, saisissez fermement la poignée

vers la base du côté droit.

aite

s coulisser la poignée vers la gauche,

soulevez-la et retirez-la de la sur

face.

Attache de

poignée

Base de

poignée

Piton de

porte

Poignée de congélateur

Matériel nécessaire :

• Gants de protection

• Tournevis Phillips

• Plaquette pour dépose de poignée en plastique (ou

plaquette en plastique épais de 0,8 mm [

⁄3

po]).

Conservez la plaquette.

Raccordement de

l’alimentation en eau

Pour réduire le risque de blessure ou même de

mort, suivez les précautions de base, y compris

les suivantes :

• Lisez toutes les instructions avant d’installer la

machine à glaçons.

•

N’essayez pas d’installer la machine à glaçons si

les instructions ne sont pas comprises ou si elles

dépassent les compétences de la personne.

• Observez tous les codes et règlements locaux.

•

Ne réparez pas la machine à glaçons à moins de

spécifications précises recommandées dans ce guide

ou dans les instructions destinées à l’utilisateur.

• Débranchez le réfrigérateur avant d’installer la

machine à glaçons.

• Un raccordement à l’eau inapproprié peut

entraîner la formation de moisissures/mildiou.

Nettoyez immédiatement les fuites ou

écoulement

s d’eau.

AVERTISSEMENT

Pour éviter des dommages matériels ou des

blessur

es, suiv

ez les précautions de base, y

compris les suiv

antes :

• Consultez un plombier pour raccorder le tube en

cuivr

e d’

⁄4 po de D.E. au réseau de la maison

afin d’assurer la conformité de l’installation aux

code

s et règlement

s loc

aux.

• Confirmez que la pression de l’eau au robinet

d’

eau est située entre 35 et 100 livres/po2, 20

lb/po2 s

ans le filtre.

•

N’utilisez pas de robinet à brides de

⁄16 po ou

robinet autoperceur. Les deux réduisent le débit

d’eau, s’engorgent avec le temps, et peuvent

auser des fuites en cas de réparation.

• Serrez les écrous à la main pour empêcher de

fausser le filetage. Finissez le serrage des écrous à

l’aide de pinces et de clés. Ne serrez pas trop.

• Attendez 2 à 3 heures avant de mettre l’appareil à

son emplacement définitif, puis vérifiez et corrigez

toute fuite d’eau. Revérifiez l’absence de fuite

après 24 heures.

• Vérifiez que le tube en cuivre sous la virole est

lisse et sans défectuosité.

Ne réutilisez pas une

ancienne virole.

ATTENTION

Installation

Matériel nécessaire :

• Tube en cuivre flexible de

⁄4 po de diamètre extérieur

• Robinet d’arrêt (nécessite un trou de 6,4 mm [

⁄4 po] à

percer dans le tuyau d’alimentation en eau avant de

fixer le robinet)

• Clé à molette

• Tourne-écrou hex. de

⁄4 po

Remarques :

• Utilisez seulement de tube en cuivre pour

l’installation. Le plastique est moins durable et peut

entraîner des dommages.

• Ajoutez 2,50 m (8 pi) à la longueur de tube nécessaire

pour atteindre l’alimentation en eau afin d’obtenir une

longueur suffisante en cas de réparation.

1. Créez une boucle (diamètre minimum

de 60 cm/2 pi) avec le tube en cuivre.

Évitez d’entortiller le tube en cuivre en

l’enroulant.

2. Retirez le capuchon en plastique de

l’orifice d’arrivée du robinet d’eau.

3. Placez la virole (B) et l’écrou en laiton (A) sur

l’extrémité du tube en cuivre, comme il est

illustré.

Rappel : Ne réutilisez pas une

ancienne virole. L’écrou laiton (A) et la virole

(B) sont pré voir eu le paquet du le Guide d’

utilisateur et d’ entretien de réfrigérateur.

4. Placez l’extrémité du tube en cuivre

dans l’

orifice d’arrivée du robinet

d’

eau. F

açonnez légèrement le tube –

sans l’

entor

tiller – pour qu’il pénètre

dans l’

orifice d’arrivée.

5. Coulissez l’écrou en laiton par-dessus la virole

et vissez l’écrou dans l’

orifice d’

arrivée. Serrez

l’écrou à la clé.

Important : Ne serrez pas trop. Il y risque sinon

de fausser le filet

age.

6. Tirez sur le tube pour confirmer que le

raccordement est bien fait. Raccordez le tube

au châssis à l’aide d’un collier (C) et ouvrez

l’eau. Vérifiez l’absence de fuite et corrigez la

situation, le cas échéant. Continuez à observer

le raccordement en eau pendant deux à

trois heures avant de déplacer le

réfrigérateur à son emplacement

permanent.

7. Surveillez le raccordement de l’eau pendant

24 heure

s. Corrigez le

s fuite

s, le c

échéant.

diamètre minimum

de 60 cm/2 pi

Pour éviter une décharge électrique pouvant

entraîner une blessure grave ou une électrocution

mor

telle,

N’ess

ayez

PAS d’

enlever le volet ver

tical

ticulé du compartiment pour aliment frais.

AVERTISSEMENT

Pour éviter des dommages éventuels aux produits,

vérifiez TOUJOURS que le volet vertical articulé se

trouve replié contre le bord de la porte avant la

fermeture.

ATTENTION

Ouverture et fermeture des

portes du réfrigérateur

Votre réfrigérateur est d’une conception unique avec 2

portes de compartiment pour aliments frais. Chacune

de ces portes s’ouvre ou se ferme indépendamment.

Il existe un volet vertical articulé sur la porte gauche

pour aliments frais. Quand la porte gauche est fermée,

le volet forme automatiquement une étanchéité entre

les deux portes quand toutes deux sont fermées.

Quand la porte gauche est ouverte, le volet articulé se

replie automatiquement vers l’intérieur afin de ne pas

gêner.

Installation

Volet vertical

articulé

uide d’ajustage des températures

Compartiment de

réfrigération trop

chaud

Compartiment de

réfrigération trop froid

Compartiment de

congélation trop

chaud

Compartiment de

congélation trop froid

ARRÊT du

réfrigérateur

Réglez la commande du

réfrigérateur vers le chiffre

supérieur, en appuyant sur

la touche .

Réglez la commande du

réfrigérateur vers le chiffre

inférieur, en appuyant sur

la touche .

Réglez la commande du

congélateur vers le chiffre

supérieur, en appuyant sur

la touche .

Réglez la commande du

congélateur vers le chiffre

inférieur, en appuyant sur

la touche .

Appuyez sur la touche du

réfrigérateur ou du

congélateur jusqu’à ce

que (–) paraisse à

l’afficheur.

Commandes de température

Commandes à touche

Les commandes sont situées en haut, sur le devant du

compartiment de réfrigération.

Commandes

Interrupteur d’économie d’énergie

(certains modèles)

• Off (Arrêt) – le réfrigérateur consomme plus

d’énergie si cet interrupteur e

st sur arrêt, parce

qu’un élément chauffant dans la section articulée du

joint de la por

te est en marche. Cet élément

chauffant contribue à éviter la formation de

condensation sur l’extérieur du joint articulé. Mettre

l’interrupteur d’économie d’énergie sur

Off lorsque

l’air ambiant est plus tiède et plus humide ou si l’on a

remarqué de l’humidité sur l’

extérieur de la por

te.

•On(Marche) – ce réglage économise l’énergie en

n’utilisant pas l’élément chauffant. Mettre

l’interrupteur d’économie d’énergie sur On lorsque

l’air ambiant est moins humide.

Réglage initial

Après avoir branché le réfrigérateur, réglez les

commandes.

•Appuyez sur ou pour ajuster les commandes au

réglage désiré.

• La gamme des commandes de température pour les

deux compartiments va de 1 à 7 (température la plus

basse).

• Réglez la commande du congélateur sur

• Réglez la commande du réfrigérateur sur

• Laissez le réfrigérateur fonctionner pendant au moins

8 à 12 heures avant d’y placer des aliments.

Surfaces de la caisse chaudes

Occasionnellement, la face avant de la caisse du

réfrigérateur peut être chaude au toucher. Il s’agit d’un

effet normal qui empêche la condensation d’humidité

sur la c

aisse. Ceci se remarque particulièrement lors

de la mise en marche initiale du réfrigérateur, par

temps chaud ou après une période prolongée ou

excessive d’ouverture des portes.

Ajustage des commandes

• 24 heures après l’addition d’aliments, il est possible

de décider s’il convient d’ajuster la température dans

l’un ou l’autre ou les deux compartiments. Dans ce

cas, ajustez la ou les commandes, selon les

indic

ations du t

ableau

Guide d’ajustage des

températures, ci-de

ssous. V

oyez à la page 47, les

instructions sur la vérification de la température des

compartiments.

• Sauf lors de la mise en marche initiale du

réfrigérateur

ne changez pas la commande de plus

d’une unité à la fois.

•

aissez le

s température

s se st

abiliser pendant 24

heures.

• Une modification du réglage de l’un ou l’autre des

boutons de commande entraîne une modification de

la température dans l’

autre compar

timent.

Rangement dans la

contre-porte

Centre laitier

Le centre laitier permet de ranger

des articles à tartiner tels que le beurre et la

margarine. Il peut être déplacé à différents endroits

selon les besoins. Pour utiliser le centre laitier, relevez

le couvercle.

Dépose :

• Relevez le couvercle, tirez le centre laitier à la

verticale et penchez-le pour le sortir.

Installation :

• Faites coulisser le centre laitier vers le bas jusqu’à ce

qu’il soit fermement installé dans la doublure de

porte.

Balconnets

Les balconnets peuvent être déplacés selon le

besoins particuliers de rangement.

Dépose :

• Coulissez le balconnet vers le haut et

tirez-le tout droit.

Installation :

• Coulissez le balconnet vers le

bas, jusqu’à ce qu’il soit fermement installé dans la

doublure de porte.

Caractéristiques – compartiment réfrigérateur

Étagères

Pour éviter blessure ou dommage matériel,

observez les points suivants :

• Ne tentez jamais d’ajuster une étagère chargée

de nourriture.

• Assurez-vous que l’étagère est bien fixée avant d’y

placer des articles.

• Manipulez soigneusement les étagères en verre

trempé. Elles peuvent se briser soudainement si

elles sont entaillées, égratignées ou exposées à de

brusques changements de température.

ATTENTION

Votre réfrigérateur comporte de étagère en verre

Spillsaver

. Les étagères ont un rebord de retenue qui

facilite le nettoyage. Cer

taines sont aussi équipée

s de

la caractéristique coulisser. Pour faire coulisser

l’étagère, prenez-la par l’avant et tirez-la. Poussez-la

pour la remettre à sa position d’

origine.

Pour enlever une étagère :

• Relevez légèrement l’avant et

soulevez l’arrière de l’étagère, puis

tirez l’étagère tout droit pour la

sortir.

Pour verrouiller l’étagère à une autre place :

• Relevez le bord avant de l’étagère.

• Introduisez les crochets dans les ouvertures désirées

du cadre et laissez l’étagère se mettre en place.

• Assurez-vous que l’étagère est bien verrouillée à

l’

arrière

Etagére au-dessus du bac

L’étagère au-dessus du bac sert d’étagère inférieure

pour les aliments frais.

Dépose de l’étagèr

e au-dessus du bac :

•

Retirez le

s tiroirs.

• Placez la main sous le cadre pour sortir le verre.

Soulevez le verre.

• Soulevez le cadre des glissières du réfrigérateur.

Installation :

•

Remettez en place le cadre dans les glissières du

réfrigérateur.

• Remettez soigneusement en place le verre dans le

adre.

Remarque : Pour de meilleurs résultats, le

s bacs

à légumes doivent être bien fermés.

Dépose :

• Tirez le bac au maximum. Relevez l’avant du bac et

tirez le bac tout droit.

Installation :

• Introduisez le bac dans les glissières du cadre et

poussez-le en place.

Le tiroir do chef Chef’s Pantry

e tiroir du chef Chef’s P

antry

st un tiroir pleine

largeur avec commande de température réglable. Ce

tiroir peut être utilisé pour les grands plateaux, les

charcuteries ou boissons, ou articles divers.

Une commande de température ajuste la quantité d’air

froid admise dans le tiroir. La commande est située à la

droite du tiroir. Selon le modèle en votre possession,

cette commande se trouve sur la façade du tiroir ou

sous le couvercle.

Mettez la commande sur pour une température de

réfrigérateur normale. Mettez la commande sur

lorsqu’une température inférieure à celle du

compar

timent de réfrigération principal e

st souhaitée.

Utilisez le réglage plus froid pour la conservation de

viande

Dépose :

• Relevez le couvercle. Tirez le tiroir au maximum.

Relevez l’avant du tiroir et tirez-le tout droit.

Installation :

• Poussez les glissières métalliques vers l’arrière du

réfrigérateur

. Mettez le tiroir sur le

s glissières et

repoussez-le jusqu’à ce qu’il retombe en place.

Dépose du diviseur :

• Tirez complètement le tiroir et relevez l’avant du

diviseur pour le décrocher de la paroi arrière du tiroir,

puis sor

tez-le.

Installation du diviseur :

• Accrochez le diviseur sur la paroi arrière du tiroir, et

baissez-le en place.

Remarques :

• L’air froid dirigé vers le tiroir peut faire baisser la

température dans le réfrigérateur. Il peut alors être

nécessaire d’ajuster la commande du réfrigérateur.

•

Ne mettez pas de légumes à feuilles dans le tiroir.

Les températures plus basses qui y règnent

pourraient endommager ces produits.

Bacs à légumes

Les bacs à légumes procurent un environnement à

humidité plus élevée pour les légumes et les fruits

frais.

Commandes

Ces commandes permettent de contrôler le niveau

hygrométrique dans le bac. Coulissez la commande

vers le réglage

Fruit (fruits) pour les légumes à peau.

Coulissez la commande vers le réglage

Vegetables

(légumes) pour les légumes à feuilles.

Organisateur de boissons Beverage

Organizer

(certains modèles)

L’organisateur de boissons Beverage Organizer

coulisse en dessous de l’étagère Spillsaver

. Il

contient jusqu’à douze c

anette

de 325 mL (12 oz).

Dépose :

• Videz le contenu de

l’

organis

ateur

. Tirez

l’organisateur au maximum, et

relevez l’avant pour le libérer de l’ensemble de glissières.

Tirez-le tout droit pour l’enlever.

Installation :

• Introduisez l’organisateur dans les glissières du

cadre et poussez-le en place.

Caractéristiques – compartiment réfrigérateur

Caractéristiques – compartiment congélateur

Remarque : Pour les modèles avec

congélateur-tiroir :

Voyez, en page 35, le panier

inférieur et les instructions complètes sur le tiroir

couliss

ant.

Dépose :

• Tirez le panier au maximum et soulevez-le pour

l’enlever.

Installation :

Pour éviter qu’un enfant ne soit accidentellement

enfermé dans l’appareil ou ne risque de s’étouffer,

n’enlevez pas le diviseur se trouvant dans le panier

du congélateur

DANGER

•

Coulissez le panier supérieur dans l’appareil.

Assurez-vous que l’arrière du panier est accroché

derrière l’arrêtoir de glissière.

Accessoires

Bac à glaçons

Le bac à glaçons est

utile pour le rangement

de glaçons.

Caractéristiques – compartiment réfrigérateur

Accessoires

Garnitures adhérentes

(certains modèles)

Les garnitures adhérentes empêchent

les objets de glisser dans les balconnets.

Elles sont amovibles et sont facilement lavables en

lave-vaisselle, sur le panier supérieur.

Porte-bouteilles/Support à canettes

(certains modèles)

Le porte-bouteilles/support à

canettes est un accessoire qui

s’installe dans le tiroir du chef Chef’s

Pantry

ou sur une étagère.

Les bouteilles et les canettes

peuvent être rangées

transversalement ou une seule

bouteille peut être placée dans la

dépression centrale.

Bac de rangement avec couvercle

(certains modèles)

Le bac de rangement comporte un

couvercle et un œufrier amovible.

Lorsque l’œufrier est enlevé, le bac

peut recevoir des articles, comme une

boîte d’œufs standard, des glaçons, etc.

Panier métallique supérieur

Eau et glaçons

Machine à glaçons automatique

(certains modèles)

Pour éviter tout risque de blessure ou dommage

matériel, observ

ez les points suivants :

• Ne placez jamais les doigts ou la main sur le

mécanisme de la machine à glaçons lorsque le

réfrigérateur est branché, afin d’éviter tout risque de

blessure. Cela évitera aussi toute interférence avec

les pièces mobiles du mécanisme d’éjection et avec

l’élément chauffant qui provoque la libération des

glaçons.

• Dans certaines circonstances rares, les glaçons

peuvent présenter une coloration vert-bleu. Ceci est dû

à une combinaison de facteurs comme

caractéristiques de l’eau locale, circuits de plomberie

de la résidence, et accumulation de sels de cuivre

dans la canalis

ation inactive qui alimente la machine à

glaçons. La consommation répétitive de glaçons ainsi

colorés peut être néfaste pour la santé. Jetez tous les

glaçons manifestant une telle coloration et contactez le

détaillant pour l’achat d’un filtre qui devra être installé

sur la canalisation d’eau.

• Un raccordement à l’eau inapproprié peut entraîner

la formation de moisissures/mildiou.

• Nettoyez les renversements d’eau et de glaçons pour

éviter de vous ble

sser

, et pour empêcher la formation

de moisissures/mildiou.

AVERTISSEMENT

Raccordez la machine à glaçons à la canalisation d’eau

comme il est indiqué à la page 38.

Une bonne

circulation d’eau et la mise à niveau du réfrigérateur

sont essentielles à des performances optimales de

la machine à glaçons.

Instructions de fonctionnement

• Assurez-vous que le bac à glaçons est en place et que le

bras de détection est en bas.

• Une fois que le compartiment

congélateur atteint une température

d’environ -18° C (0°-2° F), la machine à

glaçons se remplit d’eau et se met en

marche. Il est possible de recueillir un

lot complet de glaçons environ toutes

les trois heures.

• Attendez 24 heures environ après l’installation pour

recueillir le premier lot de glaçons.

• Jetez les glaçons obtenus les 12 premières heures de

fonctionnement pour vous assurer que le système ne

comporte pas d’impuretés.

• Arrêtez la production de glaçons en relevant le bras

jusqu’à ce qu’un déclic se fasse entendre.

• La machine à glaçons reste à l’arrêt tant que le bras n’est

pas poussé vers le bas.

• Le premier ou les deux premiers lots seront probablement

constitués de glaçons de petite taille et irréguliers, du fait

de la présence d’air dans la canalisation.

• Lors de l’éjection des glaçons, il est normal que plusieurs

glaçons soient collés ensemble aux extrémités. Il est facile

de le

s séparer

. L

a machine à glaçons continuera à

produire des glaçons jusqu’à ce que l’accumulation de

glaçons relève le bras de détection, ce qui arrête la

machine à glaçons.

• Certains sons peuvent accompagner les diverses phases

de la production de glaçons : léger bourdonnement du

moteur, chute de glaçons dans le bac à glaçons vide et

déclic de l’électrovanne ou, de temps à autre,

bourdonnement.

• Si la consommation de glaçons est faible, les glaçons

accumulés vont prendre un aspect trouble, se contracter

coller ensemble et prendre un goût. Videz

périodiquement le bac pour le laver à l’

eau tiède. V

eillez à

bien le sécher avant de le réinstaller.

•

Ne placez dans le bac à glaçons aucun aliment ou liquide

pour un refroidissement rapide. Ces articles entraveraient

s mouvement

s du bras de détection, ce qui entraînerait

un mauvais fonctionnement de la machine à glaçons.

•

Lorsque l’arrivée d’eau doit être interrompue pendant

plusieurs heures, arrêtez la machine à glaçons en relevant

le bras de détection.

Dépose du bac à glaçons :

• Tirez le bac à glaçons vers l’avant puis enlevez-le de la

machine à glaçons. Pour empêcher que la machine à

glaçons ne produise des glaçons alors que le bac est

enlevé, arrêtez la machine à glaçons en relevant le bras

de détection.

Installation du bac à glaçons :

• Inversez la méthode ci-dessus. Remettez en marche la

machine à glaçons en baissant le bras de détection.

Distributeur d’eau

(certains modèles)

Le distributeur d’eau se trouve sur la

paroi gauche du compartiment

réfrigérateur. Cette conception ne

permet que la distribution d’eau froide.

our se servir en eau :

• Tenez le contenant sous le bec verseur

et appuyez sur la touche du

distributeur.

Filtre à eau (certains modèles)

Dépose et installation

Pour éviter une maladie grave pouvant entraîner la

mort,

n’utilisez pas, dans le réfrigérateur, une eau

de qualité biologique déficiente ou inconnue sans

avoir installé, avant ou après le filtre, un dispositif de

désinfection adéquat.

AVERTISSEMENT

Après l’installation d’un filtre à eau neuf, faites

toujours couler de l’eau pendant deux minutes

avant d’enlever le filtre, quelle qu’en soit la raison.

L’air résiduel du système peut provoquer l’éjection

d’eau et de la cartouche. Procédez prudemment

pour la dépose.

• Le bouchon d’obturation de la dérivation ne filtre pas

l’eau. Assurez-vous toujours d’avoir une cartouche de

rechange disponible lorsqu’un remplacement est

nécessaire.

• Si on a laissé se produire une congélation du circuit de

filtration, remplacez la cartouche de filtration.

• Si le système n’a pas été utilisé pendant une courte

période de temps, et si l’eau manifeste une odeur ou un

goût, puisez 2 à 3 verres d’eau pour rincer le circuit. Si

une odeur ou un goût désagréable persiste, changez la

car

touche de filtration. Si le système n’

a pas été utilisé

pendant trois mois ou plus, remplacez la c

touche du

filtre à eau.

ATTENTION

Installation initiale

Le filtre à eau est situé au coin droit

supérieur du compar

timent de

réfrigération.

Ôtez et conservez le bouchon bleu

d’obturation.

2. Enlevez l’étiquette de protection à

l’extrémité du filtre ; insérez le filtre

dans la base de connexion.

3. Faites-le tourner doucement dans le sens horaire,

jusqu’à la position de butée, et emboîtez les deux

par

tie

s du corps de filtre pour la fermeture.

4. Expulsez l’air du circuit pour que l’eau puisse couler

librement : laissez l’eau couler sans interruption

pendant deux minutes par le distributeur, jusqu’à ce

que le débit soit stable. Lors de l’utilisation initiale,

prévoyez une période d’

attente de une à deux minutes

pour que l’

eau puisse remplir le réservoir interne de

l’appareil.

• Une purge additionnelle peut être nécessaire si la

qualité de l’eau est médiocre.

Remplacement du filtre à eau

Important : L’air résiduel du système peut provoquer

l’éjection d’eau et de la cartouche. Procédez

prudemment pour la dépose.

1. Faites tourner le filtre dans le sens antihoraire, jusqu’à ce

qu’il se sépare de la base.

2. Laissez l’eau résiduelle du filtre s’écouler dans l’évier ;

jetez le filtre à la poubelle.

3. Enlevez l’excès d’eau dans le corps du filtre et procédez en

suivant les étapes 2 et 4 de la section

Installation initiale

On devrait changer le filtre/la cartouche de filtration au moins

tous les 12 mois.

Important : La longévité de la cartouche de filtration dépend

de la qualité de l’eau à filtrer et de la quantité d’eau puisée. Si

on puise une quantité d’eau importante ou si la qualité de

l’eau est médiocre, il sera nécessaire de remplacer la

car

touche de filtration plus fréquemment.

Pour acheter une cartouche de filtration de rechange, prenez

cont

act avec votre détaillant ou composez le

1-877-232-6771 aux É.-U. ou le 1-800-688-8408 au Canada.

Vous pouvez utiliser le distributeur d’eau sans y installer une

cartouche de filtration. Dans ce cas, remplacez le filtre par le

bouchon bleu d’obturation de la base du filtre.

État de Californie

Services de santé

Appareil de traitement de l’eau

Certificat numéro

03 - 1583

Date d’émission : September 16, 2003

Date mis à jour : April 22, 2004

Marque/modèle Cartouche de rechange

UKF8001AXX750

UKF8001AXX

469006-750 46 9006

67003523-750 67003523

Fabricant : PentaPure Inc.

’a

ppar

eil de tr

aitement d’eau mentionné dans ce cer

tificat a satisfait aux critères des tests prévus

par la section 116830 du Health and Safety Code, à l’égard des contaminants nocifs suivants :

Contamina

tion microbiolo

gique et turbidité

Contaminants minéraux/r

adiolo

giques

Spor

es Amiante

Turbidité Plomb

Mercure

Contaminants organiques

Atrazine

Lindane

Benz

ene

Carbofuran

p-Dichlorobenzène

phène

Capacité nominale en service : 2839 L (750 gal.) Débit nominal en service: 2,9 L/mn (0,78 GPM)

Conditions de la certification :

N’utilisez pas ce produit en présence d’une eau de qualité microbiologique déficiente ou inconnue, sans

installer un système certifié pour la rétention des spores, en présence d’une eau désinfectée qui peut

contenir des spor

es f

iltr

bles.

Filtre à eau (certains modèles)

Spécifications du système et caractéristiques de performance

Cartouche de filtration d’eau pour réfrigérateur – Modèle UKF8001AXX

Specifications

Débit maximal en service....................................................................2,9 L /mn (0,78 GPM)

Longévité maximale – modèle UKF8001AXX – 750 (max.) ..2839 litres/750 gallons

Température de service maximale ..................................................38º C/100º F

Pression d’alimentation minimale ....................................................241 kPa/35 lb/po

Température de service minimale....................................................1º C/33º F

Pression d’alimentation maximale....................................................827 kPa/120 lb/po

Spécifications

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST n° 35917-MN-1

100834/B

Le système de filtration d’eau rétractable PuriClean

II utilise

une cartouche de filtration remplaçable UKF8001AXX. Le

remplacement en temps opportun de la cartouche est un

facteur essentiel pour une performance satisfaisante de ce

système de filtration. Consultez la section applicable de ce

Guide d’utilisation et d’entretien au sujet des instructions pour

l’utilisation générale, l’entretien et le diagnostic. Le prix au

détail suggéré pour un filtre à eau de rechange est de 39,99 $.

Ce système a été testé sur la base des normes ANSI/NSF 42 et

53 pour la rétention de

s substances mentionnées ci-dessus. La

concentration des substances indiquées dans l’eau à l’entrée du

système a été réduite à une valeur inférieure ou égale à la limite

admissible spécifiée par les normes ANSI/NSF 42 et 53 pour

l’eau quittant le système.

Conditions générales d’utilisation

Lisez cette fiche technique et comparez les caractéristiques de

l’appareil avec les besoins de traitement de l’eau.

N’utilisez PAS ce produit en présence d’une eau de qualité

microbiologique déficiente ou inconnue sans installer un

dispositif de désinfection adéquat avant ou après le

système. Vous pouvez utiliser un système certifié pour la

rétention des spores en présence d’une eau désinfectée

qui peut contenir des spor

es filtr

ables.

UTI

EZ CE PRODUIT UNIQUEMENT AVEC UNE

E D’EAU F

OIDE. VÉRIFIEZ LE RESPECT DES

DISPOSITIONS DES LOIS ET RÈGLEMENTS LOCAUX ET

OVINCIAUX.

* Mesure avec débit de 2,9 L/mn (0,78 GPM); pression de 413,1 kPa (60 lb/po_); pH

de 7,5 ± 0,5; température de 20° C ± 3° C (68 °F ± 5 °F)

** Mesures en particules/mL. Utilisation de particules de 0,5 – 1 micron.

*** NTU – Unités de turbidité néphélémétrique

Norme nº 42 : Effets esthétiques

Réduction sur goût et odeur

Odeur et goût de chlore

Unité de filtration mécanique

Rétention des particules – Classe 1

Norme nº 53 : Effets sur la santé

Unité de rétention des contaminants

chimiques

Réduction de la concentration en plomb,

atrazine, lindane, benzene, carbofuran, p-

dichlorobenzène, mercure et toxaphène

Unité de filtration méc

anique

Réduction de spore

s, turbidité et amiante

Cartouches de filtr

ation U

F8001AXX-750 testées et certifiées par NSF International sur

la base des normes ANSI/NSF 42 et 53, pour la rétention des contaminants suivants :

aramètre

hlore

Goût et odeur

Part

icules**

SEPA

—

aractéristiques de performance

orme n° 42: Effets esthétiques

Concentration à l’entrée

,0 mg/L ±10%

—

u moins 10 000 particules/mL

oyenne à

’entrée

,88 mg/L

—

5 700 000 part./mL

oyenne

0,05136364 mg/L

–

83 part./mL

aximale

0,06 mg/L

–

69 000 part

./mL

oyen

97,26%

–

99,52%

inimal

6,84%

–

98,94

Taux de réduction

min. nécessaire

–

Concentration à la sortie % de réduction

Paramètre

Turbidité

Spores

Amiante

Plomb à pH 6,5

Plomb à pH 8,5

Mercure à pH 6,5

Mercure à pH 8,5

Atrazine

Benzene

Carbofuran

p-Dichlorobenzène

Lindane

Toxaphène

USEPA

MCL

1 NTU**

Réduction de 99,5%

Réduction de 99%

0,015 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

orme n° 5

3: Effets sur la santé

Concentration à l’entrée

11 ± 1 NTU***

Min. 50 000/L

fibres/L; fibres de longueur 10 micromètres ou plus

0,15 mg/L + 10%

0,006 mg/L ± 10%

0,009 mg/L + 10%

0,015 mg/L ± 10%

0,08 mg/L ± 10%

0,225 mg/L ± 10%

0,002 mg/L + 10%

0,015 ± 10%

Moyenne à

l’entrée

10,7 NTU

166 500 # /L

155 MF/L

0,153 mg/L

0,150 mg/L

0,006 mg/L

0,009 mg/L

0,014 mg/L

0,081 mg/L

0,208 mg/L

0,002 mg/L

0,015 mg/L

Moyenne

0,36 NTU

< 1 # /L

< 1 MF/L

< 0,001 mg/L

0,00026 mg/L

0,0008 mg/L

<0,002 mg/L

0,0006 mg/L

<0,001 mg/L

<0,0005 mg/L

0,000 mg/L

<0,001 mg/L

Maximale

0,49 NTU

< 1 # /L

< 1 MF/L

< 0,001 mg/L

0,0005 mg/L

0,0015 mg/L

0,002 mg/L

0,0011 mg/L

<0,001 mg/L

<0,0005 mg/L

<0,0001 mg/L

<0,001 mg/L

Moyen

97,09%

> 99,99%

> 99,35%

> 99,33%

95,70%

86,22%

76,99%

95,71%

98,74%

99,76%

98,72%

92,97%

Minimal

95,20%

> 99,99%

> 99,29%

90,91%

75,93%

75,31%

92,14%

98,46%

99,74%

96,50%

91,67%

Taux de réduction

min. nécessaire

0,5 NTU

> 99,95%

99%

0,10 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Concentra

tion à la sortie

% de réduction Moye

Conseils pour la conservation des aliments

Conservation de produits frais

• On devrait maintenir la température dans le

compartiment réfrigérateur entre 1° C et 4° C (34° F

et 40° F) (la valeur optimale est 3° C [37° F]). Pour

contrôler la température, placez un thermomètre pour

appareils ménagers dans un verre d’eau, au centre du

compartiment réfrigérateur. Notez l’indication du

thermomètre après 24 heures. Si la température est

supérieure à 4° C (40° F), ajustez les commandes,

selon les instructions des page 40.

• Évitez de placer trop de produits sur les clayettes et

étagères du réfrigérateur. Ceci entrave la circulation

de l’air autour des aliments et entraîne un

refroidissement non uniforme.

Fruits et légumes

• L’humidité des produits conservés dans les bacs à

légumes est retenue, ce qui permet de maximiser la

qualité et la durée de conservation de

s fruits et

légumes (page 42).

• Effectuez un tri des fruits et légumes avant de les

placer dans le réfrigérateur ; veillez à consommer

d’abord les articles amollis ou qui ont subi des chocs.

Jetez les articles manifestant un début de dégradation.

• Veillez à toujours envelopper les aliment

s très

odorants – oignons, choux, etc. – afin que l’odeur ne

soit pas transférée à d’autres aliments.

• Tandis qu’une certaine dose d’humidité e

néce

ssaire à la conservation de la fraîcheur des

légumes, un excès d’humidité peut réduire la durée

de conservation (particulièrement pour les légumes

feuillus). Veillez à bien égoutter le

s légumes avant de

les placer dans le réfrigérateur.

• Ne lavez les produits frais que juste avant de les

utiliser.

Viandes et fromages

• On devrait parfaitement envelopper la viande ou

volaille non cuite pour qu’il ne puisse y avoir aucune

contamination d’autres aliments ou des surfaces du

réfrigérateur.

• Occasionnellement une moisissure peut se

développer à la surface de certains fromages durs

(gruyère, cheddar

, parmesan). Coupez dans le

fromage, jusqu’à 2,5 cm (1 pouce) autour et au-

dessous de la zone moisie. Veillez à ce que couteau

ou autre instrument ne touche pas la zone moisie.

Ne tentez pas, après l’apparition de moisissure, de

récupérer tranches de fromage individuelles, fromage

mou, fromage cottage, crème, crème sure ou yaourt.

Produits laitiers

•

Une date de péremption indiquant la limite de

conservation apparaît généralement sur l’

emballage

de la plupart des produits laitiers comme lait, yaourt,

crème sure et fromage cottage. On doit veiller à

conserver ces aliments dans leur emballage d’origine

et à les réfrigérer immédiatement après l’achat et

après chaque prélèvement.

Conservation des aliments

surgelés

• La température dans le compartiment congélateur

d’un réfrigérateur doit être maintenue à environ

-18° C (0° F). Pour contrôler la température, placez

un thermomètre pour appareils ménagers entre les

paquets d’aliments surgelés. Notez l’indication du

thermomètre après 24 heures. Si la température est

supérieure à -18° C (0° F), ajustez le bouton de

commande, selon les instructions des page 40.

• Le fonctionnement du congélateur est plus efficace

lorsqu’il est rempli aux deux tiers ou plus.

Préparation des aliments pour la

congélation

• Pour minimiser la déshydratation et la détérioration

qualitative, utilisez feuille d’aluminium, emballage

pour congélation, et sachets ou contenants étanches

pour congélateur. Expulsez aut

ant d’air que possible

de l’emballage, veillez à ce que chaque paquet soit

parfaitement fermé. L’air retenu peut provoquer

l’assèchement de

s aliments, un changement de

couleur ou le développement d’une saveur non

naturelle (brûlures de congélation).

• Avant de les congeler, enveloppez les paquets de

viande fraîche et de volaille avec un produit adéquat

d’

emballage pour congélation.

•

Ne congelez pas de nouveau une pièce de viande

complètement décongelée.

Chargement du congélateur

• Évitez de placer trop d’aliments tièdes dans le

congélateur en une seule fois. Ceci soumet le

congélateur à une surcharge, ce qui ralentit le

refroidissement et peut provoquer une augmentation

de la température des aliments déjà congelés.

• Laissez un espace entre les paquets pour que l’air

froid puisse circuler librement, ce qui entraînera une

congélation plus rapide.

• Évitez de placer sur les balconnets du congélateur des

produits à congélation difficile comme crème glacée

ou jus d’orange ; il est préférable de placer ces

produits à l’intérieur du congélateur où la température

varie moins lors de l’ouverture des portes.

Reportez-vous au

Tableau de conservation des aliments

aux pages 48 et 49 pour connaître les durées

approximative

s de conservation.

ALIMENTS

PRODUITS LAITIERS

Beurre

Lait et crème

Fromage à la crème, tartinade de

fromage et produits au fromage

Fromage cottage

Crème sure

Fromage dur

(gruyère, cheddar et parmesan)

ŒUFS

Oeufs en coquille

Jaunes ou blancs

FRUITS

Pommes

Bananes

Poires, prunes, avocats

Baies, cerises, abricots

Raisin

Agrumes

Ananas, découpé

RÉFRIGÉRATEUR

1 mois

1 semaine

1 à 2 semaines

3 à 5 jours

10 jours

1 à 2 mois

3 semaines

2 à 4 jours

1 mois

2 à 4 jours

3 à 4 jours

2 à 3 jours

3 à 5 jours

1 à 2 semaines

2 à 3 jours

CONGÉLATEUR

6 à 9 mois

Non recommandé

4 à 6 mois

Peut s’émietter

Non recommandé

9 à 12 mois

8 mois (cuites)

6 mois

(entière

s/pelée

Non recommandé

6 mois

1 mois (entier)

Non recommandé

6 à 12 mois

CONSEILS DE CONSERVATION

Empaquetez bien ou couvrez.

Vérifiez la date sur l’emballage. Fermez

bien. Ne remettez pas la partie non

utilisée dans le contenant d’origine.

congelez pas la crème à moins qu’elle

ne soit fouettée.

Enveloppez bien.

Conservez dans le contenant d’origine.

Vérifiez la date sur le c

artonnage.

Conservez dans le contenant d’origine.

Vérifiez la date sur le cartonnage.

Enveloppez bien.

Découpez toute partie moisie.

Réfrigérez, pointe vers le bas.

Pour chaque tasse de jaunes d’œuf,

ajoutez 1 c. à thé de sucre pour les

pâtisseries ou 1 c. à thé de sel pour les

mets non sucrés.

Également, conservation de pommes à chair

ferme ou non mûres à 16-21° C (60-70° F).

Faites mûrir à la température ambiante

avant de mettre au réfrigérateur

Remarque : Les bananes noircissent

lorsqu’elles sont mises au réfrigérateur.

Faites mûrir à la température ambiante

avant de mettre au réfrigérateur.

Remarque : Les avocats noircissent

lorsqu’ils sont mis au réfrigérateur

Faites mûrir à la température ambiante

avant de mettre au réfrigérateur.

Faites mûrir à la température ambiante

avant de mettre au réfrigérateur.

Se conservent aussi à 16-21° C (60-

° F). Au réfrigérateur, conservez sans

s recouvrir

Ne mûrit pas après l’

achat. Utilisez

rapidement.

Conseils pour la conservation des aliments

Tableau de conservation des aliments

La durée de conservation est approximative et peut varier selon le type d’emballage, la température de conservation

et la qualité du produit lors de son achat.

ALIMENTS

ÉGUMES

Asperges

Choux de Bruxelles, brocoli,

chou-fleur, petits pois, haricots

de Lima, oignons, poivrons

Chou, céleri

Carottes, panais, betteraves

et navets

Laitue

VOLAILLES ET POISSONS

Poulet et dinde, entiers

Poulet et dinde, morceaux

Poisson

VIANDES

Bacon

Boeuf ou agneau, haché

Boeuf ou agneau, rôti et steak

Jambon, entièrement cuit, entier

moitié,

en tranche

iandes froide

Rôti de porc

Côtelettes de porc

Saucisses à base de viande hachée

Saucisse

s fumées

eau

Saucisses de Francfort

RÉFRIGÉRATEUR

1 à 2 jours

3 à 5 jours

1 à 2 semaines

7 à 10 jours

1 à 2 jours

7 jours

1 à 2 jours

3 à 5 jours

7 jours

5 jours

3 jours

3 à 5 jours

1 à 2 jours

7 jours

3 à 5 jours

7 jours

CONGÉLATEUR

8 à 10 mois

Non recommandé

8 à 10 mois

Non recommandé

12 mois

9 mois

2 à 6 mois

1 mois

3 à 4 mois

6 à 9 mois

1 à 2 mois

4 à 6 mois

4 mois

1 à 2 mois

4 à 6 mois

1 mois

CONSEILS DE CONSERVATION

Ne lavez pas avant de réfrigérer. Rangez

dans le bac à légumes.

Enveloppez les aliments dégageant une

odeur. Laissez les petits pois en gousse.

Enveloppez les aliments dégageant une

odeur et réfrigérez-les dans le bac à

légumes.

Enlevez les feuilles. Enveloppez les

aliments dégageant une odeur et

réfrigérez-les dans le bac à légumes.

Conservez dans l’emballage d’origine

pour la réfrigération. Rangez dans le bac

à viande et fromage. Si la congélation

est de plus de deux semaines,

réenveloppez avec un emballage pour

congélation.

Les viandes fraîches peuvent être

conservées dans leur emballage

d’origine pour la réfrigération.

Placez dans le bac à viande et fromage.

Si la congélation est de plus de deux

semaines, réenveloppez avec un

emballage pour congélation.

La charcuterie non ouverte, emballée

sous vide, peut être conservée jusqu’à

deux semaines dans le bac à viande et

fromage.

Enveloppez bien les viandes

transformées et rangez-les dans le bac à

viande et fromage.

Conseils pour la conservation des aliments

Sources : Department of Agriculture des États-Unis ; Food Marketing Institute ; Cooperative Extension Service,

Université d’ét

at de l’Iowa

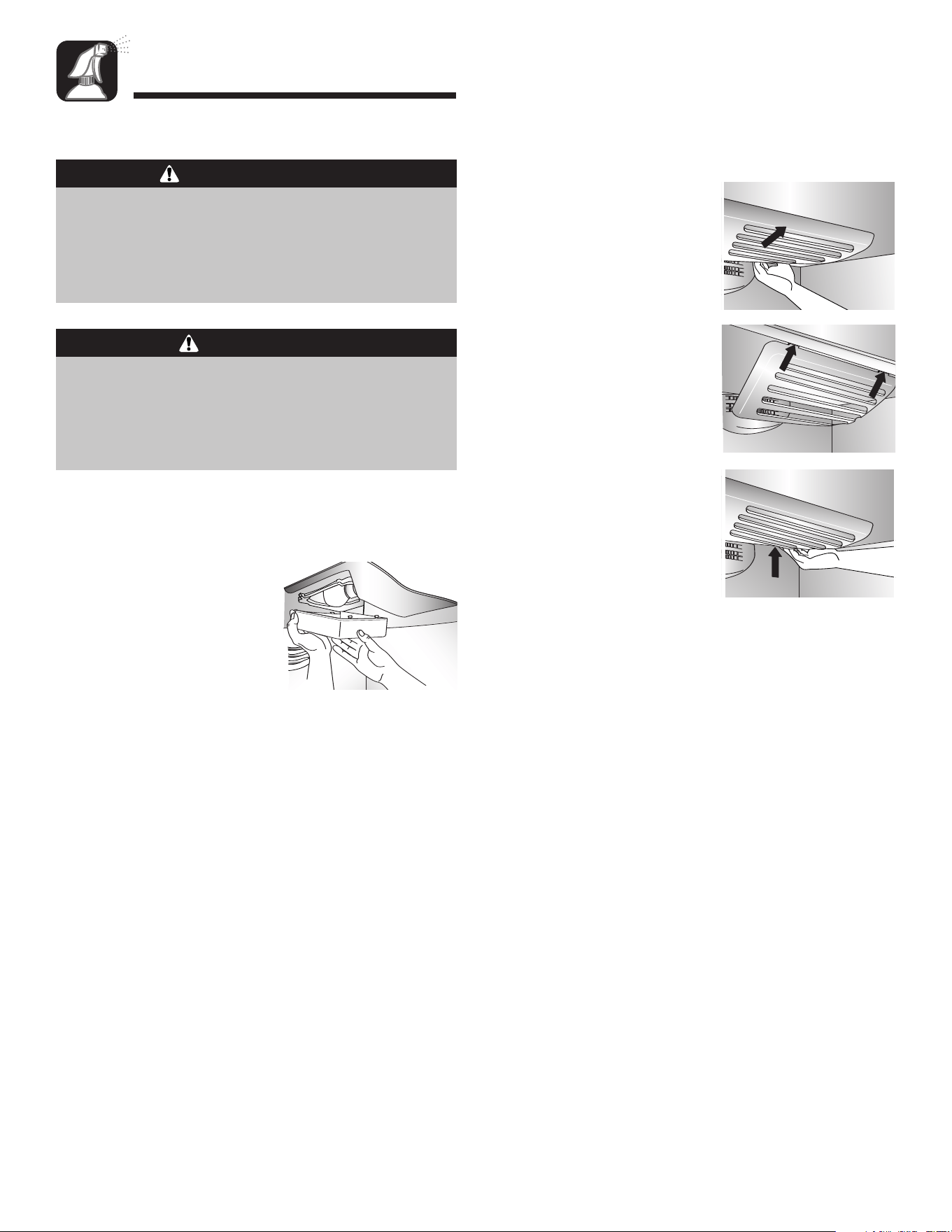

Entretien et nettoyage

Pour éviter tout choc électrique pouvant entraîner de

graves blessures ou même la mort, débranchez le

réfrigérateur avant de le nettoyer. Après le

nettoyage, rebranchez le réfrigérateur.

AVERTISSEMENT

Pour éviter tout risque de blessure ou

dommage matériel, observez les points suivants :

• Lisez et suivez les instructions du fabricant de

tous les produits de nettoyage.

•

Ne lavez aucun bac, tiroir, accessoire, étagère ou

clayette au lave-vaisselle. Ceux-ci risquent de se

fissurer ou de se déformer.

ATTENTION

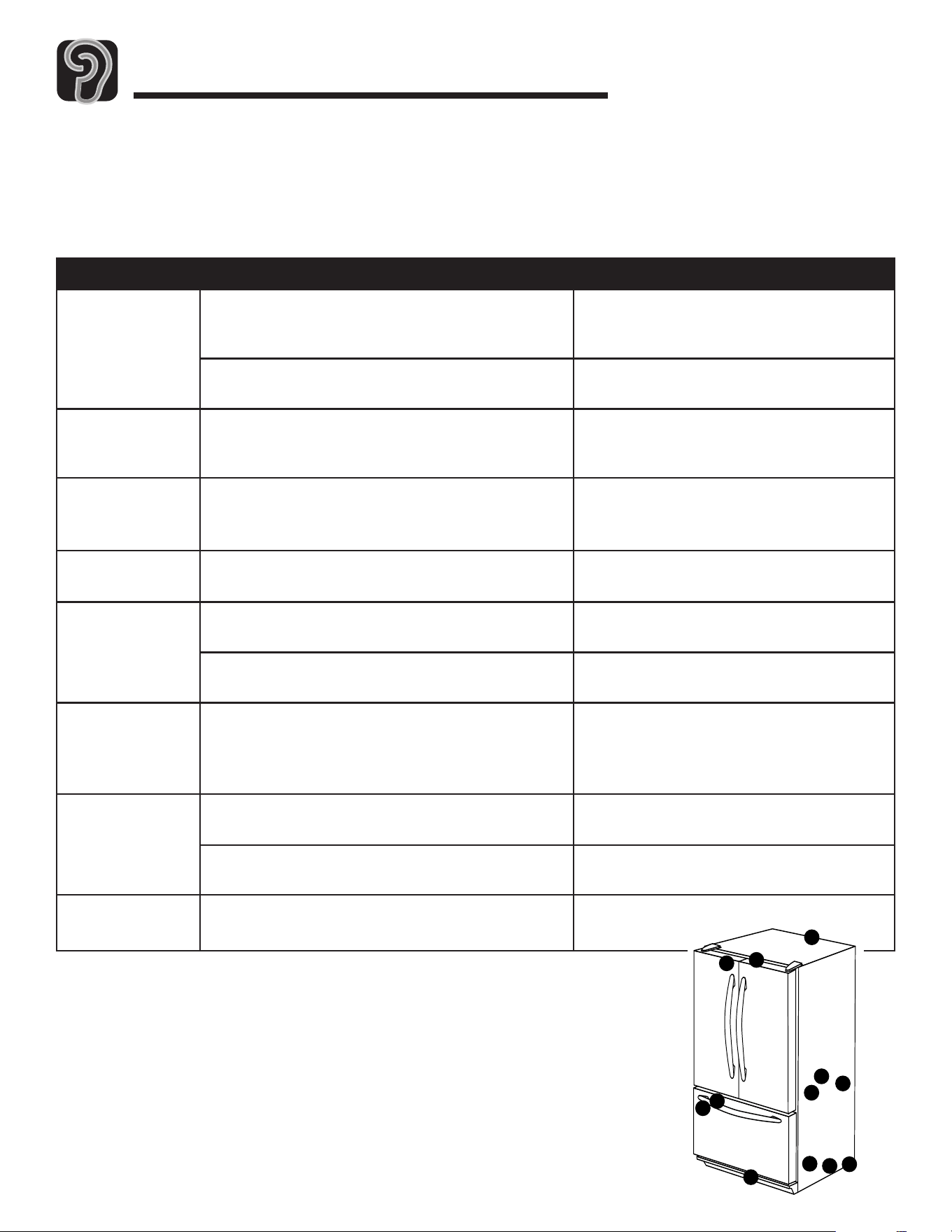

Tableau de nettoyage du réfrigérateur

* Pour commander directement, composez le 1-877-232-6771 (1-800-688-8408).

COMPOSANTS

Extérieur et portes

texturées

Intérieur de la caisse

Extérieur et portes en acier

inoxydable (certains modèles)

Important

Les dommages du fini en acier

inoxydable dus à une utilisation

incorrecte des produits de

nettoyage ou de produits non

recommandés ne sont pas

couverts par la garantie de ce

produit.

Joints de porte

Serpentins de condenseur

Retirez la grille inférieure pour

accéder aux serpentins.

Grille de sortie du ventilateur

de condenseur

oyez arrière du réfrigérateur

Accessoires

Clayettes, étagères, bacs,

balconnets, tiroirs, etc

N’UTILISEZ PAS

Nettoyants abrasifs ou

énergiques

Ammoniaque

Javellisant

Solvants ou détergents

concentrés

Tampons de récurage en

métal ou plastique

Nettoyants abrasifs ou

énergiques

Ammoniaque

Javellisant

Solvants ou détergents

concentrés

Tampons de récurage en

métal ou plastique

Produits à base de vinaigre

Nettoyants à base

d’agrumes

Nettoyants abrasifs ou

énergiques

Tampons de récurage en

métal ou plastique

Autre chose qu’un aspirateur

Lave-vaisselle

UTILISEZ

Utilisez 4 cuillères à soupe de bicarbonate de

sodium par litre (1 pinte) d’eau tiède savonneuse.

Rincez les surfaces à l’eau tiède et propre et séchez

immédiatement pour éviter les marques dues à

l’eau.

Utilisez une éponge ou un linge propre et souple

avec de l’eau tiède et savonneuse.

Rincez les surfaces à l’eau tiède et propre et séchez

immédiatement pour éviter les marques dues à

l’eau. Pour polir et enlever les marques de doigts,

faites suivre par une vaporisation de Stainless Steel

Magic Spray*.

Utilisez une éponge ou un linge propre et souple

avec de l’eau tiède et savonneuse.

Utilisez une buse d’

aspirateur

Utilisez une buse d’aspirateur avec brosse.

Suivez les instructions de dépose et d’installation

dans la section appropriée.

Laissez les accessoires s’ajuster à la température

ambiante.

Diluez du détergent doux et utilisez une éponge ou

un linge souple et propre pour le nettoyage.

Utilisez une brosse à filament

s plastique

s pour aller

dans les interstices

Rincez les surfaces à l’eau tiède et propre.

Séchez immédiatement le

s ar

ticle

s transparents et

en verre pour éviter toutes marques.

Entretien et nettoyage

Désodorisation du

réfrigérateur

Conseils pour l’économie

d’énergie

• Évitez de surcharger les étagères du réfrigérateur. Le

surchargement réduit la circulation de l’air autour

des aliments et fait fonctionner le réfrigérateur plus

longtemps.

• Évitez d’ajouter trop de nourriture tiède dans le

réfrigérateur en même temps. Ceci surcharge les

compartiments et diminue la vitesse de

refroidissement.

•

N’utilisez pas de papier aluminium, papier ciré ou

papier essuie-tout pour recouvrir les clayettes et

étagères. Ceci diminue la circulation de l’air et

entrave le fonctionnement efficace du réfrigérateur.

• Un congélateur qui e

st aux deux tiers plein

fonctionne plus efficacement.

• Installez le réfrigérateur à l’endroit le plus frais de la

pièce. Évitez les zone

s en contact avec la lumière

directe du soleil ou près des bouches de chaleur,

conduits de chauffage ou appareils générateurs de

chaleur. Si ceci n’est pas possible, isolez l’extérieur

en utilisant une section de l’armoire.

• Nettoyez les joints de porte tous les trois mois selon

les instructions de nettoyage. Ceci assure une bonne

fermeture des portes et une efficacité de

fonctionnement du réfrigérateur.

• Prenez le temps d’organiser le rangement des

articles dans le réfrigérateur pour réduire le temps

d’

ouver

ture de

s por

tes.

• Assurez-vous que les portes sont bien fermées en

mettant le réfrigérateur d’aplomb, selon les

instructions d’installation.

•

Nettoyez, tous le

s trois mois, le

s serpentins du

condenseur, comme il est indiqué dans les

instructions de nettoyage. Ceci augmente l’efficacité

énergétique et les performances de refroidissement.

Pour éviter toute décharge électrique pouvant

entraîner de graves blessures ou même la mort,

débranchez le réfrigérateur avant de le nettoyer.

Après le nettoyage, rebranchez-le.

AVERTISSEMENT

1. Enlevez toute la nourriture et Arrêtez le

réfrigérateur.

2. Débranchez le réfrigérateur.

3. Nettoyez les parois, la partie inférieure et le

plafond de l’intérieur de la caisse, et les bacs,

tiroirs, clayettes, étagères et joints, conformément

aux instructions donnée

s à la page 50.

4. Diluez du détergent doux et passez la solution

dans les interstices à l’aide d’une brosse à

filaments plastiques. Laissez agir pendant 5

minutes. Rincez les surfaces à l’eau tiède. Séchez

les surfaces à l’aide d’un linge propre et doux.

5. Lavez et séchez tous les flacons, récipients et

bocaux. Jetez les articles dont la date de

péremption est expirée ou qui se sont gâtés.

Enveloppez les aliments générateurs d’odeur ou

mettez-les dans des contenants bien fermés pour

éviter que le

s odeurs ne réapparaissent.

Rebranchez le réfrigérateur et remettez la

nourriture à l’intérieur.

8. Laissez le réfrigérateur refroidir.

Après 24 heure

s, vérifiez si les odeurs ont été

éliminée

Si les odeurs sont toujours présentes :

1. Retirez les bacs et tiroirs et placez-les sur l’étagère

supérieure du réfrigérateur.

Remplissez le

s sections réfrigérateur et congélateur

y compris le

s contre-portes, de feuilles froissées de

journaux en noir et blanc.

3. Placez des briquettes de charbon de bois au

hasard sur le journal froissé dans les deux

compartiments.

ermez le

s por

tes et laissez agir pendant 24 à 48

heure

Entretien et nettoyage

Pour éviter tout choc électrique pouvant entraîner de

graves blessures ou même la mort, débranchez le

réfrigérateur avant de remplacer l’ampoule. Après le

remplacement de l’ampoule, rebranchez le

réfrigérateur.

AVERTISSEMENT

Pour éviter blessure ou dommage matériel,

observez les points suivants :

• Laissez l’ampoule refroidir.

•

Portez des gants lorsque vous remplacez une

ampoule.

ATTENTION

Remplacement des ampoules

Compartiment réfrigérateur

(le style du cabochon peut varier)

1. Faites coulisser le

cabochon transparent

vers l’arrière du

compar

timent pour libérer

l’ensemble de lampe.

2. Retirez les ampoules.

3. Remplacez-les avec des ampoules pour appareil

ménager de

puissance non supérieure à 40

watts.

4. Remettez en place le cabochon en introduisant les

pattes du cabochon dans les trous de la doublure,

de chaque côté de la lampe. Coulissez le c

abochon

vers l’

avant jusqu’à ce qu’il se verrouille en place.

Ne forcez pas au-delà du point de verrouillage.

Sinon, le cabochon pourrait être endommagé.

Compartiment congélateur

(le style du cabochon peut varier)

1. Passez la main derrière le

cabochon.

2. D’une pression ferme,

appuyez en avant sur les

encoches se trouvant à

l’arrière du cabochon, et

tirez le cabochon vers le

bas. Le cabochon s’ouvre

par l’arrière.

3. Retirez le cabochon.

4. Enlevez l’ampoule.

5. Remplacez-la par une

ampoule pour appareil

ménager de

puissance

non supérieure à 40

watts.

6. Introduisez les taquets

avant du cabochon dans

s fentes de la doublure

du congélateur et

enclenchez la partie arrière par-dessus la lampe

pour emboîter le taquet arrière.

Entretien et nettoyage

À votre retour :

Après de courts congés ou absences :

Pour les modèles équipés de distributeur ou de machine

à glaçons automatique :

• Rebranchez l’alimentation en eau et ouvrez le robinet

d’eau (page 38).

• Surveillez, pendant 24 heures, le raccordement à l’eau

et assurez-vous qu’il n’y a pas de fuites. Réparez-les au

besoin.

• Faites couler 10 à 15 verres d’eau du distributeur, pour

bien rincer le système.

• Remettez la machine à glaçons en marche.

• Jetez au moins les trois premiers lots de glaçons.

Après une longue absence :

• Rebranchez l’alimentation en eau et ouvrez le robinet

d’eau (page 38).

• Rebranchez le réfrigérateur et réglez à nouveau les

commandes (page 40).

• Surveillez, pendant 24 heures, le raccordement à l’eau

et assurez-vous qu’il n’y a pas de fuites. Réparez-les au

besoin.

Pour les modèles avec distributeur, faites couler l’eau par

le distributeur pendant au moins trois minutes, avec la

dérivation du filtre en place, puis installez le filtre à eau

(page 45).

• Après l’installation du filtre à eau, faites couler l’eau en

continu par le distributeur pendant au moins deux

minutes, ou jusqu’à ce que l’eau s’écoule de façon

régulière. Au début, vous pourrez remarquer un retard

d’une à deux minutes dans la distribution de l’eau, alors

que le réservoir se remplit.

• Remettez la machine à glaçons en marche.

•

Jetez le

s glaçons produits les douze premières heures

(au moins les trois premiers lots).

Préparation pour un

déménagement :

•

Suivez le

s instructions ci-dessus, données pour de

longues absences, jusqu’à l’étape 7.

• Immobilisez tous les articles mobiles, comme les

clayettes, les étagères et les tiroirs, par du ruban

adhésif fixé en place pour éviter tout dommage.

• Fermez les portes par du ruban adhésif.

• Déplacez le réfrigérateur à l’aide d’un chariot ou diable.

Déplacez le réfrigérateur toujours par son côté ou sa

par

tie arrière, et jamais par l’

avant.

•

Assurez-vous que le réfrigérateur reste à la verticale

lors de son déplacement.

Si votre réfrigérateur a un distributeur, et qu’il est

possible que la température descende en dessous du

point de congélation là où le réfrigérateur est situé, le

système d’alimentation en eau (y compris le réservoir

d’eau et la soupape d’eau) doit être vidangé par un

technicien qualifié.

ATTENTION

Pour de courts congés ou absences (trois mois ou

moins) :

1. Enlevez toutes les denrées périssables.

2. Si personne ne vient vérifier le réfrigérateur de temps

en temps, pendant votre absence, retirez aussi tous

les aliments congelés.

3. Si votre réfrigérateur a une machine à glaçons

automatique :

• Coupez l’alimentation en eau de la machine à

glaçons, au moins un jour avant votre départ.

• Après la dernière récolte de glaçons, relevez le bras

de détection à la position off (Arrêt).

• Videz le bac à glaçons.

4. Si la température ambiante descend en dessous de

13° C (55° F), suivez les instructions ci-dessous, pour

de longues absences.

Dans le cas d’absences de longue durée (plus de

trois mois), O

U si la température ambiante risque de

descendre en dessous de 13° C (55° F) :

1. Retirez les aliments.

2. Si votre réfrigérateur comporte une machine à

glaçons automatique :

•

Coupez l’

alimentation en eau de la machine à

glaçons, au moins un jour avant votre dépar

•

Après la dernière récolte de glaçons, relevez le bras

de détection à la position off

•

idez le bac à glaçons.

3. Si votre réfrigérateur comporte un système de

distribution avec filtre à eau, retirez la c

artouche de

filtration et inst

allez la dérivation du filtre. Jetez la

cartouche usagée.

ournez la commande du congélateur sur off

Débranchez le réfrigérateur.

6. Nettoyez parfaitement l’intérieur des deux

compar

timents, à l’aide d’une solution de bicarbonate de

sodium et d’un linge propre et souple (quatre cuillerée

à soupe de bicarbonate dans 1 litre/1 pinte d’eau tiède).

Séchez bien l’intérieur

8. Bloquez les portes en position ouverte pour

empêcher le développement d’

odeurs et pour éviter

que le

s por

s ne se referment lorsque vous ête

absent.

Préparation pour des congés

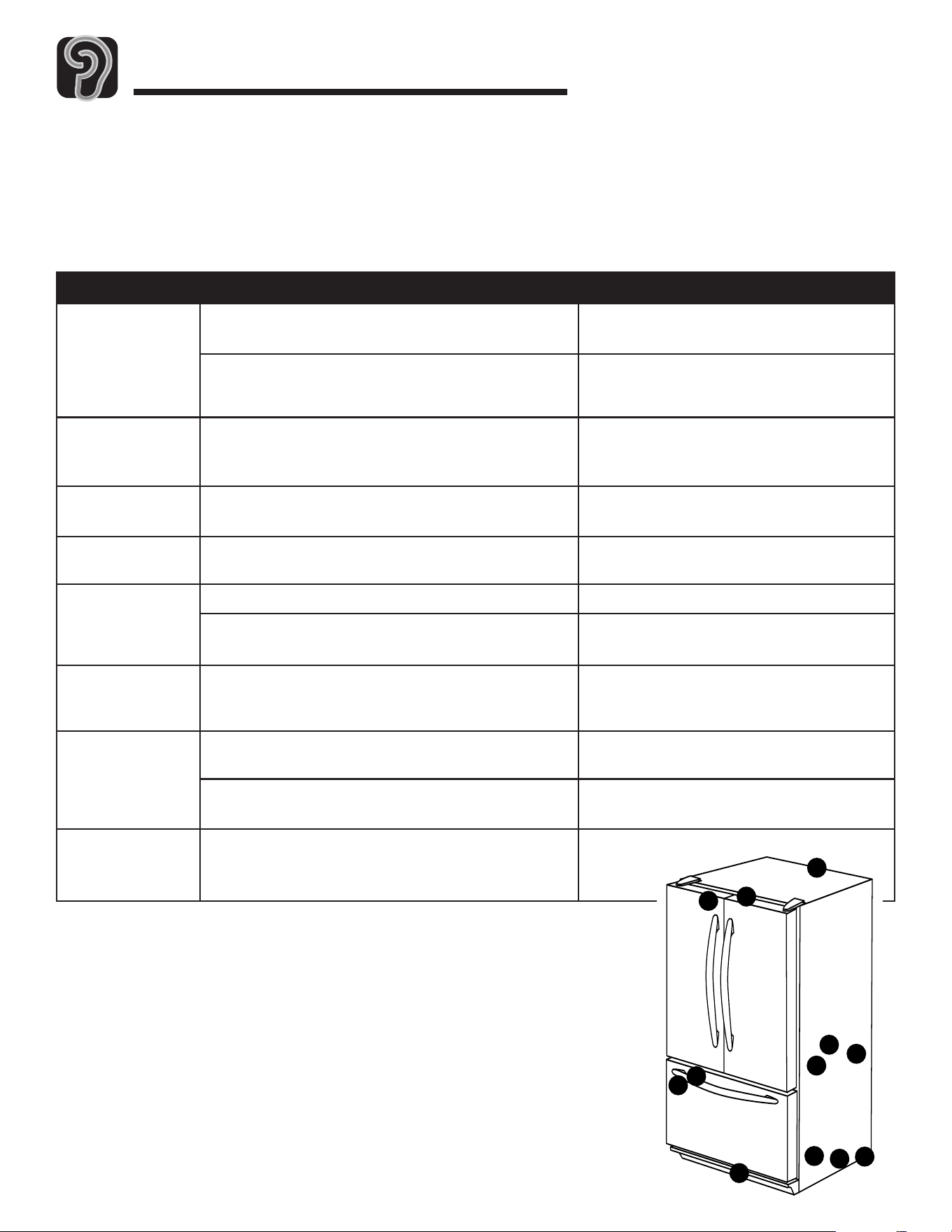

BRUIT

Cliquetis

Grand

mouvement d’air

Bruit d’ébullition

ou de gargouillis

Bruit sourd

Bruit de vibration

Bour

donnement

Ronr

onnemen

Sifflement ou

claquement

Bruits de fonctionnement

Des améliorations dans la conception du système de réfrigération peuvent produire des bruits dans le nouveau

réfrigérateur qui sont différents ou qui n’étaient pas présents dans un ancien modèle. Ces améliorations ont été réalisées

pour produire un réfrigérateur meilleur pour la préservation des aliments, plus efficace en énergie et plus silencieux.

Parce que ces nouveaux réfrigérateurs fonctionnent de façon plus silencieuse, l’on détecte des sons qui étaient présents

dans les anciens réfrigérateurs, mais qui étaient masqués par des niveaux de bruit plus élevés. Nombre de ces bruits

sont normaux. Il faut noter que les surfaces adjacentes à un réfrigérateur, comme les murs, les sols et les armoires,

peuvent amplifier ces bruits. Voici les bruits normaux qui peuvent être remarqués dans un réfrigérateur neuf.

CAUSE POSSIBLE

• La commande du congélateur (A) émet un déclic à

l’arrêt ou au départ du compresseur.

• Le dispositif motorisé

(B) fait le bruit d’une horloge

électrique et fonctionne par intermittence.

• Le ventilateur du congélateur (C) et le ventilateur du

condenseur (D) font ce bruit en cours de

fonctionnement.

• Le réfrigérant de l’échangeur de chaleur (F) et de

l’évaporateur (E) fait ce bruit lorsqu’il circule.

• Les glaçons tombent de la machine à glaçons

(certains modèles) dans le bac à glaçons

(G).

• Le compresseur (H) fait ce bruit en fonctionnant.

• Le réfrigérateur n’est pas d’aplomb.

• La soupape d’eau de la machine à glaçons

(I)

(certains modèles) bourdonne lorsque la machine à

glaçons se remplit d’eau.

• La machine à glaçons (J) est à la position de marche

sans raccordement d’eau.

• Le compresseur

(H) peut émettre un ronronnement

aigu en fonctionnant.

• L’élément chauffant du système de dégivrage

(K) fait

un sifflement, grésille ou claque en cours de

fonctionnement.

SOLUTION

• Fonctionnement normal

•

Fonctionnement normal

• Fonctionnement normal

• Voir les détails sur la mise d’aplomb du

réfrigérateur à la page 33.

• Fonctionnement normal

• Arrêtez le bruit en relevant le bras détecteur à la

position d’

arrêt. (V

oyez page 4

4).

• Fonctionnement normal

SOLUTIONS

•

Fonctionnement normal.

Attendez 40 minutes pour voir si le réfrigérateur se remet en

arche.

• Voyez page 40 comment ajuster les commandes.

• Branchez le réfrigérateur.

• Voyez page 40 comment ajuster les commandes.

• Remplacez tout fusible grillé.

Vérifiez le coupe-circuit et réenclenchez-le au besoin.

• Appelez la compagnie d’électricité locale pour signaler la

panne.

• Débranchez le réfrigérateur et transférez les aliments dans

un autre appareil. Si aucun réfrigérateur n’est disponible,

placez de la glace sèche dans le compartiment congélateur

pour conserver la nourriture. La garantie ne couvre pas les

pertes de nourriture.

Prenez contact avec le service après-vente.

• Nettoyez selon le tableau de la page 50.

• Voyez page 40 comment ajuster les commandes.

• Le réfrigérateur n’est pas d’aplomb. Voyez en page 33, les

détails sur la mise d’aplomb du réfrigérateur.

• Vérifiez les joints. Nettoyez, au besoin, selon le tableau de la

page 5

•

Vérifiez qu’il n’y a pas d’

obstruction interne qui empêche la

porte de se fermer correctement (par exemple tiroirs mal

repoussés, bacs à glaçons, contenants ou aliments mal rangés

ou trop encombrants, etc.).

• Voyez page 40 comment ajuster les commandes.

• Nettoyez selon le tableau de la page 50.

• Vérifiez la disposition des articles dans le réfrigérateur pour

vous assurer que la grille n’est pas obstruée. Les grilles

arrière sont situées sous les bacs à légumes.

• Écourtez les périodes pendant lesquelles les portes sont

ouvertes. Organisez les aliments de manière à laisser les

portes ouvertes le moins longtemps possible.

• Attendez un certain temps pour que la température des

aliments qui viennent d’être ajoutés atteigne celle du

réfrigérateur ou du congélateur.

•

Nettoyez selon le

s instructions de la page 5

•

Nettoyez selon le t

ableau de la page 5

•

Une température élevée et humide peut augmenter la

condensation. Mettre l’interrupteur ENERGY SAVER OFF

pour réduire l’humidité (cer

tains modèles) .

•

oyez page 4

0 comment ajuster le

s commande

Recherche des pannes

CAUSES POSSIBLES

•

Le réfrigérateur est en mode dégivrage.

• Les commandes du réfrigérateur sont réglées

à un chiffre trop bas.

• Cordon d’alimentation non branché.

• La commande est à la position d’arrêt.

• Fusible grillé ou disjoncteur déclenché.

• Panne de courant.

• Le réfrigérateur présente un défaut de

fonctionnement.

• Les serpentins du condenseur sont encrassés.

• Les commandes du réfrigérateur ou du

congélateur sont réglées à un chiffre trop

élevé.

• Les portes ne se ferment pas correctement.

• Les commandes ont besoin d’être ajustées.

• Les serpentins du condenseur sont encrassés.

• La grille arrière est obstruée.

• Les portes sont trop souvent ouvertes ou sont

restées ouvertes pendant de longues durées.

• Des aliments viennent d’être ajoutés.

•

e compar

timent e

st s

ale ou renferme des

aliment

s générateurs d’

odeurs.

•

Vérifiez que le

s joint

s ferment bien.

•

Niveaux d’humidité élevés.

•

s commande

s ont be

soin d’être ajustées.

PROBLÈMES

oyants et commande

du congélateur sont

llumés, mais le

compresseur ne

fonctionne pas

La température du

bac à légumes est

trop élevée

Le réfrigérateur ne

fonctionne pas

Le réfrigérateur ne

fonctionne toujours

pas

Température des

aliments trop basse

Température des

aliments semble

trop élevée

Le réfrigér

ateur a

une odeur

Gouttes d’eau

ormées à l’extérieur

du réfrigérateur

Recherche des pannes

ROBLÈMES

outtes d’eau

formées à l’intérieur

du réfrigérateur

Le réfrigérateur ou

la machine à glaçons

produit des bruits

bizarres ou semble

trop bruyant

Les bacs à légumes

ne se ferment pas

acilement

Le réfrigérateur

fonctionne trop

fréquemment

CAUSES POSSIBLES

• Niveaux d’humidité élevés ou portes

ouvertes fréquemment.

• Vérifiez que les joints ferment bien.

• Fonctionnement normal.

• Le contenu d’un bac ou les articles dans le

compartiment alentour peuvent gêner le

bac.

• Le bac n’est pas à son bon emplacement.

• Le réfrigérateur n’est pas d’aplomb.

• Les glissières du bac sont sales ou doivent

être traitées.

• Les portes sont trop souvent ouvertes ou

sont restées ouvertes pendant de longues

durées.

• Humidité ou chaleur élevées dans l’espace

environnant.

• De la nourriture a récemment été ajoutée.

• Le réfrigérateur est exposé à la chaleur par

l’environnement ou par les appareils

proche

• Les serpentins du condenseur sont

encrassés.

• Les commandes ont besoin d’être ajustées.

• Les portes ne se ferment pas correctement.

• Fonctionnement normal.

• Voyez page 40 comment ajuster les commandes.

• Écourtez les périodes pendant lesquelles les portes sont

ouvertes. Organisez les aliments de manière à laisser les

ortes ouvertes le moins longtemps possible.

• Nettoyez, au besoin, selon le tableau de la page 50.

• Voyez page 44.

• Replacez les aliments et les contenants pour éviter qu’ils

ne gênent les tiroirs.

• Pour la bon emplacement, voir page 42.

• Voyez page 33 les détails sur la mise d’aplomb du

réfrigérateur.

• Nettoyez les glissières avec de l’eau savonneuse tiède.

Rincez et séchez bien.

• Appliquez une mince couche de vaseline sur les glissières

du bac.

• Écourtez les périodes pendant lesquelles les portes sont

ouvertes.

• Organisez les aliments de manière à laisser les portes

ouvertes le moins longtemps possible.

• Laissez la température à l’intérieur du réfrigérateur

s’ajuster après une période pendant laquelle les portes

étaient ouvertes.

• Fonctionnement normal.

• Laissez le temps à la nourriture d’atteindre la température

du réfrigérateur ou du congélateur.

•

Évaluez l’

environnement du réfrigérateur

. Le réfrigérateur

peut avoir à être déplacé pour fonctionner plus

efficacement.

•

Nettoyez, au besoin, selon le tableau de la page 50.

•

oyez page 4

0 comment ajuster le

s commandes.

• Le réfrigérateur n’est pas d’aplomb. Voyez page 33 les

dét

ails sur la mise d’

aplomb du réfrigérateur

• Vérifiez les joints.

• Nettoyez, au besoin, selon le tableau de la page 50.

• Vérifiez qu’il n’y a pas d’obstruction interne qui empêche

les portes de se fermer correctement (par exemple tiroirs

mal repoussés, bacs à glaçons, contenants ou aliments mal

rangés ou trop encombrants, etc.).

• Voyez

Bruits de fonctionnement page 54.

SOLUTIONS

Recherche des pannes

Fuites d’eau

De la glace se

forme dans le tube

d’arrivée à la

machine à glaçons

La circulation de

l’eau est plus lente

que normalement

PROBLÈMES

CAUSES POSSIBLES

• Tube plastique utilisé pour le raccordement

d’eau.

• Un mauvais robinet a été installé.

• La pression de l’eau est faible.

• La température du congélateur est trop

élevée.

• La pression de l’eau est faible.

• Un mauvais robinet a été installé

• Le tuyau en cuivre est tordu.

•

e filtre à eau est obstrué ou doit être

changé.

• Le fabricant recommande l’utilisation d’un tube en cuivre

pour l’installation. Les tubes en plastique sont moins

durables et peuvent éventuellement fuir.

Le fabricant

n’est pas responsable des dommages matériels

découlant d’une mauvaise installation ou de mauvais

raccordements de canalisation d’eau.

• Vérifiez la méthode de raccordement à l’eau (page 38).

Les robinets autoperceurs ou à brides de

⁄16 po peuvent

entraîner une faible pression d’eau et peuvent obstruer la

canalisation après un certain temps. Le fabricant n’est

pas responsable des dommages matériels découlant

d’une mauvaise installation ou de mauvais

accordements de canalisation d’eau.

• La pression de l’eau doit être située entre 35 et 100

livres/po2. Une pression minimale de 35 lb/po2 est

recommandée pour les réfrigérateurs avec filtres à eau.

• Ajustez la commande du congélateur (page 40). Il est

recommandé de régler le congélateur à -18° C (0° F).

• La pression de l’eau doit être située entre 35 et 100

livres/po2. Une pression minimale de 35 lb/po2 est

recommandée pour les réfrigérateurs avec filtres à eau.

• Vérifiez la méthode de raccordement à l’eau (page 38).

Les robinets autoperceurs ou à brides de

⁄16 po peuvent

entraîner une faible pression d’eau et peuvent obstruer la

canalisation après un certain temps. Le fabricant n’est

pas responsable des dommages matériels découlant

d’une mauvaise installation ou de mauvais

raccordements de canalisation d’eau. Ouvrez le

robinet d’eau, au maximum et chèque pour les fuites.

• Fermer l’eau et éliminer les plis. Si les plis ne peuvent être

éliminés, remplacer le tuyau.

•

Changer le filtre à eau. (

oir

page 45)

SOLUTIONS

Glace

Garantie et service après-vente

ycles, options, lights

hat can & cannot be

washed

perating tips

dishwasher use

ontrols at a glance

ryer Exhaust tips

afety

Care & Cleaning

Service & Warranty

urface Cooking

roubleshooting

Oven Cooking

Storing the washer

Installation

pecial Features

otes

Garantie

Garantie limitée d’un an -

pièces et main-d’œuvre

Durant une période d’un (1) an à

compter de la date de l’achat initial,

toute pièce qui se révélerait défectueuse

dans les conditions normales d’usage

ménager sera réparée ou remplacée

gratuitement.

Résidents du Canada

Les garanties ci-dessus couvrent un

appareil installé au Canada seulement

s’il a été agréé par les agences de test

habilitées (vérification de la conformité

à une norme nationale du Canada), sauf

si l’appareil a été introduit au Canada à

l’occasion d’un changement de

résidence des États-Unis vers le

Canada.

Les garanties spécifiques formulées

ci-dessus sont les SEULES que le

fabricant accorde. Ces garanties vous

confèrent des droits juridiques

spécifiques et vous pouvez également

jouir d’autres droits, variables d’un État à

l’autre ou d'une province à l'autre.

Ne sont pas couverts par ces garanties

1. Les problèmes et dommages résultant des situations suivantes :

a. Mise en service, livraison ou entretien effectués incorrectement.

b. Toute réparation, modification, altération et tout réglage non autorisés par le

fabricant ou par un prestataire de service après-vente agréé.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle.

d. Courant électrique, tension, alimentation électrique ou en gaz incorrects.

e. Réglage incorrect d’une commande.

2. Les garanties ne peuvent être honorées si les numéros de série d’origine ont

été enlevés, modifiés ou ne sont pas facilement lisibles.

3. Ampoules, filtres à eau et filtres à air.

4. Les produits achetés à des fins commerciales ou industrielles.

Les frais de dépannage ou de visite pour :

a. Correction d’erreurs de mise en service. Pour les produits nécessitant une

ventilation, un conduit métallique rigide doit être utilisé.

b. Initiation de l’utilisateur à l’emploi de l’appareil.

c. Transport de l’appareil chez le réparateur et retour de l’appareil chez

l’utilisateur.

6. Tout aliment perdu en raison de pannes du réfrigérateur ou du congélateur.

7. Dépenses de déplacement et de transport pour la réparation du produit dans

des endroits éloignés.

8. Cette garantie n’est pas valide à l’extérieur des États-Unis et du Canada.

Communiquez avec votre détaillant pour savoir si une autre garantie

s’applique.

9. Dommages indirects ou accessoires subis par toute personne à la suite d'une

quelconque violation des garanties. Certains États ou provinces ne permettent

pas l’exclusion ou la limitation de responsabilité en ce qui

concerne les dommages directs ou indirects. L’exclusion ci-dessus peut en

conséquence ne pas s'appliquer à votre cas.

Si vous avez besoin d’aide

Consultez d’abord la section sur le dépannage dans le manuel d’utilisation et

d'entretien, puis appelez le détaillant de qui vous avez acheté votre appareil ou le

service à la clientèle de Maytag Services, LLC au 1-800-688-9900 aux États-Unis

et au 1-800-688-2002 au Canada pour savoir où trouver un réparateur autorisé.

• V

eillez à conserver la facture d’

achat pour justifier de la validité de la

garantie. Pour d’autres renseignements concernant les responsabilités du

propriétaire à l’égard du service sous garantie, voir le texte de la G

RANTIE.

• Si le détaillant ou l’agence de service après-vente ne peut résoudre le

problème, écrivez à Maytag Services, LLC à l’adresse suivante : CAIR

Center, P.O. Box 2370, Cleveland, TN 37320-2370 États-Unis, ou appelez au

-800-688-9900 aux États-Unis ou au 1-800-688-2002 au Canada.

• Les guides d’utilisation, les manuels de service et les renseignements sur

les pièces sont disponibles auprès du service à la clientèle de Maytag

Service

s, LL

Remarques : V

eillez à fournir l’information suivante lorsque vous communiquez

avec nous au sujet d’un problème :

os nom, adre

sse et numéro de téléphone;

b. Numéro de modèle et numéro de série de l’appareil;

c. Nom et adresse du détaillant avec la date l’appareil acheté;

d. Description détaillée du problème observé;

reuve d’

achat (facture de vente).

LE SEUL ET UNIQUE RECOURS DU CLIENT EN

VERTU DE CETTE GARANTIE LIMITÉE EST LA

RÉPARATION DU PRODUIT COMME DÉCRITE

PRÉCÉDEMMENT. LES GARANTIES

IMPLICITES, Y COMPRIS LES GARANTIES DE

QUALITÉ MARCHANDE OU D’ADAPTATION À

UN USAGE PARTICULIER, SONT LIMITÉES À

UN AN OU À LA PÉRIODE LA PLUS COURTE

PERMISE PAR LA LOI. MAYTAG CORPORATION

NE SERA PAS TENUE RESPONSABLE DES

DOMMAGES DIRECTS OU INDIRECTS.

CERTAINS ÉTATS ET CERTAINES PROVINCES

INTERDISENT L’EXCLUSION ET LA LIMITATION

DES DOMMAGES DIRECTS OU INDIRECTS

AINSI QUE LES LIMITATIONS SUR LA DURÉE

DES GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UN

SAG

E P

RTIC

R. IL EST DONC POSSIBLE

UE CES LIMITATIONS NE S’APPLIQUENT PAS

À VO

S. C

TE GARANTIE VOUS CONFÈRE

S D

ITS J

IDIQUES SPÉCIFIQUES ET IL

SE PEUT QUE VOUS AYIEZ D’AUTRES DROITS,

I V

RIENT D’UN ÉTAT À L’AUTRE OU D’UNE

E À L’AUTRE.

Refrigerador

Guía de uso y cuidado

Instrucciones importantes sobre seguridad . . .60-61

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62-68

Controles de la temperatura . . . . . . . . . . . . . . . . . . . 69

Características del refrigerador . . . . . . . . . . . . . 70-72

Características del congelador . . . . . . . . . . . . . . . . . 72

Hielo y agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Filtro del agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74-75

Sugerencia para conservar los alimentos . . . . . 76-78

Cuidado y limpieza . . . . . . . . . . . . . . . . . . . . . . . . 79-82

Sonidos del funcionamiento . . . . . . . . . . . . . . . . . . . 83

Localización y solución de averías . . . . . . . . . . . 84-86

Garantía y contratos de protección . . . Última página

Puertas dobles

Instrucciones importantes sobre seguridad

ADV

RTE

IA –

eligros o práctic

as no seguras

que

PODRÍAN causar lesión personal grave o mortal.

ADVERTENCIA

GRO –

sgos inmediatos que

ARAN

sión personal grave o mor

tal.

PELIGRO

PRECAUCIÓN – Peligros o prácticas no seguras que

PODRÍAN causar lesión personal menos grave o

daños materiales.

PRECAUCIÓN

Información sobre las

instrucciones de seguridad

Las advertencias e instrucciones importantes sobre

seguridad que aparecen en este guía no están

destinadas a cubrir todas las posibles circunstancias y

situaciones que puedan ocurrir. Se debe ejercer sentido

común, precaución y cuidado cuando instale, efectúe

mantenimiento o cuando use e

ste electrodoméstico.

Siempre póngase en cont

acto con su fabric

ante si

surgen problemas o situacione

s que usted no

comprenda.

Reconozca los símbolos, advertencias y

etiquetas de seguridad

Este electrodoméstico e

stá equipado con un enchufe

de tre

s clavijas con puest

a a tierra para su protección

contra el posible peligro de choques eléctricos. Se debe

enchufar en un tomacorriente pue

sto a tierra. Si sólo se

dispone de un tomacorriente estándar para enchufe de

dos clavijas, el cliente tiene la responsabilidad y

obligación de reemplazarlo por un tomacorriente de

tres alvéolos debidamente puesto a tierra. Por

ningún

motivo corte o retire la tercera clavija (puesta a tierra)

del cordón eléctrico. No use un t

apón adapt

ador

Cordón eléctrico con enchufe de

tres clavijas con puesta a tierra

omacorriente mural del

tipo con pue

a a tierra

A fin de reducir el riesgo de lesión o muerte,

siga las precauciones básicas incluyendo las

siguientes:

Importante:

Los problemas de atrapamiento y

asfixia de los niños no han quedado relegados al

pasado. Los refrigeradores desechados o

abandonados son peligrosos - “aunque sólo se

dejen unos días”

. Si va a

shacerse de su refrigerador

antiguo, por favor siga las

siguientes instruccione

s para

ayudar a prevenir accidentes.

Antes de deshacerse de su

refrigerador o congelador

antiguo:

• Retire las puertas.

• Deje las parrillas y bandejas en su lugar de modo

que los niños no puedan entrar fácilmente.

PELIGRO

Instalador: Por favor deje esta guía junto con este

electrodoméstico.

Consumidor: Por favor lea y conserve esta Guía de

Uso y Cuidado para referencia futura. Este guía

contiene información sobre el uso y mantenimiento

apropiado.

Conserve el recibo de compra y/o el cheque

cancelado como comprobante de compra.

Llame al: 1-800-688-9900 en EE.UU.

1-866-688-2002 en Canadá

Tenga el número completo de modelo y de serie

para identificación de su refrigerador. Estos se

encuentran en una placa de datos dentro del

compartimiento del refrigerador en el lado superior

derecha. Anote estos números a continuación para

su fácil acceso.

Número de modelo ____________________________

Número de serie ______________________________

Fecha de compra______________________________

En nuestro continuo afán de mejorar la c

alidad de

nuestros electrodomésticos, puede que sea

necesario hacer modificaciones al electrodoméstico

sin actualizar esta guía.

Instrucciones importantes sobre seguridad

CONSERVE ESTAS INSTRUCCIONES

A fin de reducir el riesgo de incendio, choque

eléctrico, lesión grave o mortal cuando use su

refrigerador, siga estas precauciones básicas,

incluyendo las siguientes:

1. Lea todas las instrucciones antes de usar el

refrigerador.

2. Observe todos los códigos y reglamentos locales.

3. Asegúrese de seguir las instrucciones de puesta

a tierra.

4. Consulte con un electricista calificado si no está

seguro de que el electrodoméstico está puesto a

tierra en forma correcta.

No use una tubería de gas para la puesta a tierra.

No use una tubería de agua fría para la puesta a

tierra.

7. El refrigerador ha sido diseñado para funcionar

con una fuente de energía eléctrica de 115

voltios, 15 amperios, 6

0 Hz.

No modifique el enchufe del cordón eléctrico. Si

el enchufe no calza en el tomacorriente, pida a un

electricista calific

ado que instale un

tomacorriente apropiado.

No use un adapt

ador de dos clavijas, un cordón

de extensión ni regletas protectoras de tomas

múltiple

No retire la etiqueta de advertencia del cordón

eléctrico.

11.

No manipule indebidamente los controles del

refrigerador.

12.

No repare ni reemplace ninguna pieza del

refrigerador a menos que sea específicamente

recomendado en la Guía de Uso y Cuidado o en

las instrucciones para reparaciones que pueden

ser efectuadas por el usuario.

No intente hacer

reparaciones si no comprende las instrucciones o

si son demasiado complicadas para sus

conocimientos.

13. Siempre desenchufe el refrigerador antes de

intentar cualquier reparación. Desenchufe el

cordón tomándolo del enchufe sin tirar del

cordón.

14. Instale el refrigerador de acuerdo con las

instrucciones de instalación. Todas las conexiones

para el agua, energía eléctrica y puesta a tierra

deben cumplir con los códigos locales y ser

realizadas por personal c

alificado cuando sea

necesario.

15. Mantenga su refrigerador en buen estado. Si se

golpea o deja caer se puede ocasionar daño,

malfuncionamiento o escapes. Si ocurre daño,

haga revisar el refrigerador por un técnico de

servicio calificado.

16. Reemplace los cordones eléctricos que estén

gastados y/o los enchufe

s sueltos.

17. Siempre lea y siga las instrucciones de

conservación de los alimentos y del medio

ambiente ideal recomendado por el fabricante

para los alimentos que sean guardados en el

refrigerador.

18.

No haga funcionar su refrigerador en presencia

de vapore

s explosivos.

19. Los niños

no deben treparse, colgarse ni pararse

en ninguna pieza del refrigerador.

20. Limpie los derrames o escapes de agua

relacionados con la conexión del agua.

ADVERTENCIA

Instalación

Nivelado

A fin de proteger sus bienes materiales o el

refrigerador contra daño, siga las siguientes

instrucciones:

• Proteja el vinilo u otro revestimiento del piso con

cartón, alfombras u otros materiales protectores.

•

No use herramientas eléctricas cuando esté

nivelando el electrodoméstico.

PRECAUCIÓN

Para mejorar el aspecto y mantener el buen

rendimiento, el refrigerador debe estar nivelado.

Nota: Lleve a cabo la inversión de la puerta, la

instalación de paneles y/o la conexión del suministro

de agua

antes de nivelar el refrigerador

Materiales necesarios:

• Llave de tuercas hexagonal de

⁄8”

• Nivel de carpintero

1. Retire la rejilla inferior.

• Sujétela firmemente y tire de

ella hacia afuera para

desengancharla.

2. Retire la(s) bisagra(s) del soporte inferior.

• Coloque el extremo con el borrador de un lápiz o

una herramienta similar no afilada en la muesca

de la cubierta.

• Suelte la tapa usando una leve

presión.

•

Continúe ejerciendo una leve

presión hacia abajo en el lado

muescado de la cubierta a la

vez que la gira para soltarla.

Notch

Location

Ubicación

de la

muesc

Su refrigerador fue empacado cuidadosamente para el

embarque. Retire y descarte la cinta y el material de

empaque de las bandejas.

No retire la placa de serie.

Ubicación

• No instale el refrigerador cerca del horno, radiador u

otra fuente de calor. Si esto no es posible, proteja el

refrigerador con material de los armarios.

•

No instale el refrigerador en un lugar donde la

temperatura pueda bajar a menos de 13° C (55° F) o

suba a más de 43° C (110° F). Con tales temperaturas

puede ocurrir mal funcionamiento.

•

El refrigerador ha sido diseñado solamente para

uso doméstico en el interior.

Medición de la avidad

Cuando instale su refrigerador, haga todas las mediciones

con cuidado. Se debe dejar un espacio de 1,25 cm (

⁄2”)

en la parte superior y

⁄2” detrás de la cubierta del

compartimiento mecánico para contribuir a la circulación

adecuada del aire.

Los revestimientos del subsuelo o del piso (es decir,

alfombras, baldosas, pisos de madera, tapetes) pueden

disminuir el tamaño de la cavidad.

Se puede obtener más espacio libre usando el

procedimiento de nivelación descrito en la sección

Nivelado.

Importante: Si el refrigerador va a ser instalado en una

cavidad en que la parte superior del mismo quedará

completamente cubierta, use las dimensiones desde el

piso hasta la parte superior de la tapa de la bisagra para

verificar el espacio libre apropiado.

Transporte del refrigerador

• NUNCA transporte el refrigerador de costado. Si no es

posible transportarlo en posición vertical, hágalo

descansar en la parte trasera. Deje el refrigerador en

posición vertical durante aproximadamente 30 minutos

antes de enchufarlo a fin de asegurar de que el aceite

vuelva al compresor. Si el refrigerador se enchufa

inmediatamente, se puede causar daño a las piezas

internas.

• Siempre use una carretilla de mano cuando mueva el

refrigerador.

SIEMPRE coloque la carretilla de mano

por el costado o por la parte trasera del refrigerador –

NUNCA por el frente.

• Proteja el acabado exterior del refrigerador durante el

transporte envolviendo el gabinete en frazadas o

colocando material acolchado entre el refrigerador y la

carretilla.

• Asegure el refrigerador firmemente en la carretilla de

mano con flejes o cuerdas elásticas. Pase los flejes a

través de las manijas cuando sea posible.

No apriete

demasiado los materiales de sujeción pues pueden

hendir o dañar el acabado exterior.

3. Usando la llave de tuercas hexagonal, gire los

tornillos de ajuste delanteros (A) situados a c

ada lado

para levant

ar o bajar la par

te delantera del

refrigerador.

Instalación

4. Usando la llave de tuercas hexagonal, gire cada uno

de estos tornillos de ajuste (B) para levantar o bajar

la parte trasera del refrigerador.

5. Usando el nivel de carpintero, asegúrese de que la

parte delantera del refrigerador esté 6 mm (

⁄4”) o

⁄2

burbuja más alta que la parte trasera del refrigerador

y que refrigerador esté nivelado de lado a lado.

6. Gire los tornillos niveladore

s (C) a la derecha hasta

que queden firmemente asentado contra el piso.

7. Gire los tornillos de ajuste (A) a la izquierda para

dejar que todo el peso del refrigerador descanse en

los tornillos niveladores.

8. Vuelva a colocar la(s) bisagra(s) de los soportes.

• Coloque la cubierta en el borde exterior de la

bisagra.

• Gire la cubierta hacia el gabinete y hágala entrar a

presión en su lugar.

9. Vuelva a colocar la rejilla inferior.

a evitar choque eléctrico que puede causar

una lesión personal grave o mortal, observe lo

• Desenchufe el refrigerador antes de retirar las puertas

o el c

ajón. Enchufe el refrigerador solamente de

spués

de que haya reinst

alado las puer

as o el c

ajón.

ADVERTENCIA

A fin de evitar daño a las paredes y al piso, proteja el

vinilo u otro revestimiento del piso con cartón,

alfombras u otros materiales protectores.

PRECAUCIÓN

Nota: Para una correcta instalación, siga la marca

‘top’ (hacia arriba) que se encuentra en el interior de la

rejilla inferior.

• Alinee los clips de montaje de la rejilla inferior con

las ranuras inferiore

s del gabinete.

• Empuje firmemente la rejilla inferior hasta que entre

a presión en su lugar.

Desmontaje de la puerta y del cajón

En algunas instalaciones es necesario retirar la puerta y

el cajón antes de mover el refrigerador a su lugar

definitivo.

1. Desenchufe el cordón eléctrico.

2. Retire la rejilla inferior y la(s) bisagra(s) del soporte

inferior (ver página 62).

3. Retire la cubierta de la bisagra superior

de la puerta del refrigerador sacando el

tornillo Phillips. Conserve el tornillo y la

cubierta para uso posterior.

4. Retire los tornillos de cabeza hexagonal

⁄1

” de la bisagra superior para

retirar la bisagra y conserve todos los

tornillos para uso posterior.

5. Levante la puerta del lado derecho del

refrigerador sacándola del pasador de

la bisagra central. Retire la tapa de la

puer

ta situada en el pasador de la

bisagra central en el lado derecho

y consérvela para uso posterior.

6. Desconecte el alambrado

preformado situado en la parte

superior de la bisagra superior de

la puerta izquierda del

refrigerador.

• Separe el conector de dos

clavijas oprimiendo el punto de

unión con un destornillador de

punta plana o con la uña.

• El alambre verde de puesta a

tierra permanece inst

alado en la bisagra.

7. Retire los tornillos de cabeza hexagonal de

⁄16” de la

bisagra superior para sacar la bisagra y

consérvele para uso posterior.

• L

evante la puer

a izquierda del

refrigerador, junto con la bisagra

superior

, para sacarla del pasador de

la bis

agra central.

• Retire el pasador de la bisagra central

con una llave de tuercas hexagonal

⁄16” y conserve el pas

ador de la

bisagra para uso posterior.

Retire los tornillos Phillips para s

ar la

bis

agra izquierda y la bis

agra derecha

y conserve todos los tornillos para uso

posterior

Retire ambos sopor

tes estabilizadores con una llave

para tuercas hexagonal de

⁄8” y conserve los tornillos

para uso posterior.

tapa

del

lado

derech

o de la

puerta

Nota : Algunos modelos solo tienen tornillos de

ajuste ‘A’.

Instalación

Cajón deslizable del congelador

Para evitar un choque eléctrico que puede causar

una lesión personal grave o mortal, desconecte la

energía eléctrica al refrigerador antes de retirar las

puertas. Después de reinstalar las puertas, conecte

la energía eléctrica.

ADVERTENCIA

A fin de evitar que los niños queden

accidentalmente atrapados o se asfixien, no retire el

divisor de la canasta superior del congelador.

PELIGRO

Para evitar una posible lesión, daño al refrigerador o

daños materiales, solicite ayuda a otra persona que

le ayude con las instrucciones siguientes.

PRECAUCIÓN

2. Sujetando el frente de la

puerta, enganche los

soportes de la puerta en las

lengüetas que se encuentran

en el lado interior del riel.

Instalación:

1. Saque ambos rieles hacia

afuera en toda su

extensión.

Baje el frente de la

puerta hacia su

posición final.

4. Coloque los soportes

de la canasta

nuevamente en los riele

s laterale

s. Alinee los clips

con las ranuras de los rieles laterales u oprima

cada clip hacia el riel hasta que escuche un

chasquido.

5. Teniendo los rieles extendidos completamente

hacia afuera, instale la canasta derecho hacia

abajo en los soporte

s de la canast

6. Inserte la canasta superior en el congelador.

Asegúrese de que la parte trasera de la canasta se

enganche detrás del fiador del riel.

Clips a presión del

soporte de la

canasta

Desmontaje:

1. Abra totalmente el cajón.

2. Tire de la canasta superior hacia afuera hasta el

máximo y levántela para sacarla.

3. Levante la canasta inferior derecho hacia arriba y

hacia afuera para sacarla.

Cada riel lateral tiene

un soporte para la

canasta provisto de 2

clips a presión. Para

solt

ar c

ada uno de los

soportes, desenganche

los clips a presión

empujándolos hacia

adentro, en dirección

opuesta al sistema de

rieles laterales. Levante

los soportes fuera de

los riele

5. Levante la parte

superior del frente del

cajón para

desenganchar los

sopor

tes del sistema de

rieles. Levante el frente

de la puer

a hacia

afuera para sacarla.

1. Las manijas deben quedar en la dirección que se

mue

stra.

2. Alinee el clip de la manija de

montaje delantero con las

lengüetas de la puerta.

3. Asegúrese de que los clips de la

manija se coloquen ligeramente

arriba de las lengüetas de la

puerta.

Instalación de las manijas

Si no está instalada, la manija se encuentra en el

interior o en la parte trasera de su refrigerador.

Retire y descarte la cinta y el material de empaque de

la manija.

Manija de montaje delantero

Materiales necesarios:

• Guantes para protección de las manos

• Destornillador Phillips

• Tarjeta de plástico para retirar la manija de la puerta

(o tarjeta de plástico de

⁄32” de grosor); conserve la

arjet

Installation

6. Alinee la parte inferior de la manija

con la lengüeta inferior de la

puerta. Oprima el extremo superior

de la manija contra la superficie de

la puer

ta y sujete firmemente el

extremo inferior de la manija.

Deslice con cuidado la manija hacia

arriba hasta que la parte inferior se

asiente en la superficie de la

puerta; luego invierta la dirección,

deslizando hacia abajo hast

a que

casi enganche el clip de la puer

ta.

7. Sujete firmemente la manija y

deslícela hacia abajo hast

a que

escuche un chasquido. Este

chasquido audible indica que los

clips retenedore

s están firmemente

enclavados.

2. Sujete firmemente la parte inferior

de la manija y levántela para

arla.

Desmontaje:

Flexione la base de la manija para

alejarla del panel de la puerta. Al

mismo tiempo, deslice la tarjeta de

desmontaje de la manija de la

puerta debajo de la base de la

manija inferior. Inserte la tarjeta

hasta la línea indicadora o hasta

que se detenga.

5. Empuje la manija hacia abajo

contra la lengüeta superior de la

puerta justo lo suficiente como

para que cuelgue sin ser apoyada.

4. Gire la manija de modo que quede

plana contra la puerta.

Clip de la

manija

engüeta de

la puerta

Reinstalación de las puertas

1. Instale los conjuntos de las bisagras:

• Instale flojamente la bisagra superior con los

tornillos de cabeza hexagonal de

⁄16”.

• Instale la bisagra central con los tornillos Phillips.

2. Inserte el pasador de la bisagra

inferior.

3. Mantenga la puerta del congelador

en posición vertical mientras instala

el pasador de la bisagra central

con una llave de tuercas

hexagonal de

⁄16”.

4. Reconecte el connector de dos

clavijas.

5. Instalar la cubierta de la

bisagra.

Instalación:

Notas:

• Este estilo de manija de

congelador tiene una leve

curvatura.

• Para una correcta

instalación, asegúrese de

que la manija quede dirigida como se muestra en

la ilustración.

Manija del congelador

Materiales Necesarios:

• Guantes para protección de las manos

• Destornillador Phillips

• Tarjeta de plástico para retirar la manija (o tarjeta de

plástico de

⁄32” de grosor). Conserve la tarjeta.

Instalación

Instalación:

1. Alinee los clips de la manija de la puerta

ligeramente a la izquierda de las lengüetas de la

puerta del congelador.

2. Gire la manija de modo que la base izquierda

quede plana contra la puerta.

Empuje la base

izquierda de la

manija contra la

lengüeta izquierda de

la puerta y levemente

hacia la derecha, lo

suficiente como para

que se sostenga sin ser apoyada.

4. Mientras sujeta firmemente la base izquierda de la

manija contra la puerta, alinee la base derecha de

la manija con las lengüetas derechas instaladas en

la puerta.

5. Luego, mientras sujeta firmemente la manija en la

base derecha e izquierda, deslice suavemente la

manija hacia la derecha hasta que la base derecha

se asiente en su lugar. Ahora tanto la base

izquierda como la base derecha de la manija

deben estar planas contra la superficie de la

puerta del congelador.

6. Mientras continúa sujetando con las manos la

manija plana contra la puerta del congelador, usted

puede tener que invertir la dirección

momentáneamente para asegurarse de que los

clips y las lengüetas se hayan enganchado. Luego

deslice firmemente la manija hacia la derecha

hast

a que escuche un chasquido. El chasquido

audible indica que los clips retenedores están bien

enclavados.

Desmontaje:

1. En el extremo derecho, flexione la base de la

manija para alejarla de la superficie del cajón del

congelador. Al mismo tiempo, deslice debajo de la

base del cost

ado derecho la tarjeta de desmontaje

de la manija de la puerta que se incluyó con su

refrigerador

. De

slice la t

arjeta hasta la línea

indicadora o hasta que se detenga, lo cual será

aproximadamente 1

⁄2”.

Sujete firmemente con ambas manos la manija

hacia la base derecha.

slice hacia la izquierda, levante y retírela de la

superficie.

Clip de la

manija

Base de la

manija

Lengüeta de la

puerta

Conexión del suministro de agua

Para evitar el riesgo de una lesión o la muerte,

siga las precauciones básicas incluyendo las

siguientes:

• Lea todas las instrucciones antes de instalar la

máquina de hacer hielo.

•

No intente la instalación si no comprende las

instrucciones o si son demasiado complicadas

para sus conocimientos.

• Observe todos los códigos y reglamentos locales.

•

No repare la máquina de hacer hielo a menos que

se recomiende específicamente en la Guía de uso

y cuidado o en las instrucciones escritas sobre

reparaciones por el usuario.

• Desconecte la energía eléctrica al refrigerador

ante

s de instalar la máquina de hacer hielo.

• El daño causado por agua debido a una conexión

inapropiada del agua puede c

ausar crecimiento de

moho/mildiú. Limpie los derrames o escapes

inmediatamente.

ADVERTENCIA

Para evitar daños materiales o posible lesión,

siga las precauciones básicas incluy

endo las

siguientes:

• Consulte a un plomero para conectar la tubería

de cobre de

⁄4” de diám. ext. al sistema de

tuberías del hogar a fin de asegurar el

cumplimiento de los códigos y reglamentos locales.

• Asegúrese de que la presión del agua hacia la

válvula del agua sea entre 35 y 100 libras por

pulgada cuadrada. Si se no inst

ala un filtro de

agua, la presión del agua hacia la válvula del agua

sea 20 libras por pulgada cuadrada.

•

No use una válvula autoperforante ni una válvula

de asiento de

⁄16”. Ambas reducen el flujo del agua,

se pueden obstruir con el pasar del tiempo y

causar escapes si se intenta repararlas.

•

Apriete las tuercas a mano para evitar dañar las

rosc

as. T

ermine de apret

ar las tuerc

as con pinzas

y llaves. No las apriete demasiado.

• Espere entre 2 y 3 horas antes de colocar el

refrigerador en su lugar definitivo a fin de verificar

y corregir cualquier escape de agua. Vuelva a

verificar si hay escapes después de 24 horas.

• Asegúrese de que la tubería de cobre debajo del

manguito esté lisa y sin defectos.

No vuelva a usar

un manguito antiguo.

PRECAUCIÓN

Instalación

Materiales necesarios:

• Tubería de cobre flexible de

⁄4” de diámetro exterior

• Válvula de cierre (requiere que se taladre un agujero

⁄4” en la tubería de suministro del agua antes de

instalar la válvula)

• Llave ajustable

• Llave de tuercas hexagonal de

⁄4”

Notas:

• Use solamente de tubería de cobre para la

instalación. La tubería de plástico es menos durable

y puede causar daño.

• Agregue 8’ al largo necesario de la tubería para

llegar al suministro del agua a fin de crear un bucle

de servicio.

1. Haga el bucle de servicio (por lo

menos de 2 pies de diámetro) con la

tubería de cobre. E

vite que la tubería

quede torcida cuando la enrolle para

formar el bucle.

No utilice tubería de

plástico.

2. Retire la tapa de plástico del orificio de

admisión de la válvula del agua.

3. Coloque la tuerca de latón (A) y el manguito (B) en el

extremo de la tubería de cobre como se muestra en

la ilustración.

Recuerde: No use un

manguito antiguo. La tuerca y el

manguito estan proveen en la

paquete del uso y cuidado.

Coloque el extremo de la tubería de cobre

en el orificio de admisión de la válvula del

agua. Dele una leve forma a la tubería.

Evite torcerla - a fin de que llegue

direct

amente al orificio de admisión.

5. Coloque la tuerca de latón en el manguito y

atorníllela en el orificio de admisión. Apriete

la tuerca con una llave.

Importante: No apriete demasiado. Se pueden

dañar las roscas.

6. Tire de la tubería para comprobar que la

conexión esté firme. Conecte la tubería al

marco con la abrazadera de la tubería del

agua (C) y abra el suministro del agua.

Verifique si hay escapes y repárelos, si es

necesario. Continúe observando la

conexión del suministro del agua durante

dos a tres horas antes de mover el

refrigerador a su lugar definitivo.

Supervise la conexión del agua durante 24

horas. Repare los escapes, si es necesario.

por menos de 2 pies

de diámetro

Sección

abisagrada

verticalmente

Para evitar un choque eléctrico que puede causar

una lesión personal grave o mor

tal,

NO trate de

retirar el sección del compar

timiento del

refrigerador abisagrada vertic

almente.

ADVERTENCIA

A fin de evitar posible daño al producto,

SIEMPRE verifique si el sección abisagrada

verticalmente está plegado contra el borde de la

puer

ta antes de cerrarla.

PRECAUCIÓN

Apertura y cierre de las

puertas del refrigerador

Su nuevo refrigerador está dotado de un diseño único

con 2 puertas. Cada una de las puertas se pueden

abrir o cerrar independientemente de la otra.

Existe una sección abisagrada verticalmente en la

puerta izquierda del refrigerador. Cuando la puerta

izquierda está cerrada, la sección abisagrada forma

automáticamente un sello entre las dos puertas

cuando ambas están cerradas.

Cuando se abre la puerta izquierda, el sello abisagrada

se pliega automátic

amente hacia adentro para evitar

interferencia.

Instalación

Ajustes iniciales de los controles

Después de enchufar el refrigerador, ajuste los

controles.

• Al oprimir la tecla or los controles se

programan en el ajuste deseado.

• Los límite

s del control de la temperatura para ambos

compartimientos son del 1 al 7 (lo más frío).

• Inicialmente coloque el control del congelador en el

número

• Inicialmente coloque el control del refrigerador en el

número 4.

• Deje funcionar el refrigerador por lo menos de 8 a 12

horas ante

s de colocar los alimentos.

Superficies tibias del gabinete

A veces, la parte delantera del gabinete del

refrigerador puede sentirse caliente al tacto. Esta es

una situación normal que ayuda a prevenir la

condensación de la humedad en el gabinete. Esta

situación e

s más notoria cuando el refrigerador se

pone en marcha por primera vez, durante tiempo

caluroso y después de abrir la puerta de manera

excesiva o prolongada.

Guía de control de la temperatura

Refriger

ador

demasiado tibio

Refrigerador

demasiado frío

Congelador

demasiado tibio

Congelador

demasiado frío

Como AP

AGAR el

refrigerador

Ajuste el control del

refrigerador un grado más frío

oprimiendo la tecla .

Ajuste el control del

refrigerador un grado más

tibio oprimiendo la tecla .

Ajuste el control del

congelador un grado más frío

oprimiendo la tecla .

Ajuste el control del

congelador un grado más

tibio oprimiendo la tecla .

Oprima la tecla en el

refrigerador o congelador

hasta que (-) aparezca en el

indicador.

Controles de la temperatura

sensibles al tacto

Los controles están ubicados en la parte delantera

superior del compartimiento del refrigerador.

Control

Ajuste de los controles

• Si después de 24 horas de colocar los alimentos

observa que uno o ambos compartimientos deberían

estar más fríos o más tibios, ajuste el (los)

control(es) según se indica en la tabla

Guía de

control de la temperatura siguiente. Ver en la página

76 las instrucciones para verificar la temperatura de

los compartimientos.

• Exceptuando cuando el refrigerador se pone en

funcionamiento por primera vez,

no cambie ninguno

de los controles más de un número a la vez.

• Espere 24 horas para que la temperatura se

stabilice antes de reajustar.

•

Cualquier cambio en uno de los controles afectará la

temperatura del otro compartimiento.

Interruptor de ahorro de energía

(modelos selectos)

• ‘Off’ (Apagado) – El refrigerador usa más energía

cuando este interruptor está apagado debido a que

un c

alent

ador que se encuentra en la sección sellada

de la bisagra de la puerta está en funcionamiento.

Apague el interruptor de ahorro de energía cuando

el ambiente sea caliente y húmedo o si nota

humedad en el exterior de la puerta.

•

‘On’ (Encendido) – Este ajuste ahorra energía al no

utilizar el calentador. Encienda el interruptor de

ahorro de energía cuando el ambiente sea menos

húmedo.

Características del compartimiento del refrigerador

Bandejas

A fin de evitar una lesión personal o daños

personales, observe lo siguiente:

• Nunca intente ajustar una bandeja que tenga

alimentos.

• Cerciórese de que la bandeja esté firme antes de

colocar artículos sobre ella.

• Manipule con cuidado las bandejas de vidrio

templado. Las bandejas se pueden quebrar

repentinamente si son melladas, rayadas o expuestas

a cambios repentinos de temperatura.

PRECAUCIÓN

Almacenamiento en la puerta

Centro de productos lácteos

El centro de productos lácteos ofrece

almacenamiento conveniente para tales

artículos como la mantequilla y la

margarina. Este compartimiento puede

moverse a lugares diferentes para acomodar las

necesidades de conservación de alimentos. Para usar el

Centro de productos lácteos, levante la tapa.

Desmontaje:

• Levante la tapa, tire de él hacia arriba e inclínelo para

sacarlo.

Instalación:

• Coloque el centro de productos lácteos en la puerta y

empújelo hacia abajo hasta que quede firmemente

asentado en el revestimiento de la puerta.

Contenedores de la puerta

Los contenedores de la puerta pueden moverse

para adaptarse a sus nece

sidades de

almacenamiento.

Desmontaje:

• Deslice el contenedor hacia arriba

y tire de él derecho hacia afuera.

Instalación:

• Coloque el contenedor en la puerta y empújelo hacia

abajo hasta que quede firmemente asentado en el

reve

stimiento de la puer

Su refrigerador está equipado con Spillsaver

Glass

Shelves (bandejas de retenedor derrames). Las bandejas

tienen un borde retenedor de derrames que facilita la

limpieza y están equipadas con la característica de

deslizar. P

ara deslizar la bandeja hacia afuera, sujete la

parte delantera de la bandeja y tire hacia adelante.

Oprima la bandeja para volverla a la posición original.

Desmontaje de una bandeja:

• Incline levemente hacia arriba la parte delantera y

levante la parte trasera de la

bandeja; luego tire de la bandeja

derecho hacia afuera para sacarla.

Cambio de lugar de una

bandeja:

• Incline hacia arriba el borde delantero de la

bandeja.

• Inserte los ganchos en las aberturas deseadas del

marco y deje que la bandeja se asiente en su lugar.

• Asegúrese de que la bandeja esté bien asegurada en la

parte trasera.

Cubierta del cajón

La cubierta del cajón de las verduras se utiliza como la

bandeja inferior del refrigerador.

Desmontaje de la cubierta del cajón de las

dur

as:

• Retire los cajones.

• Coloque la mano debajo del marco para empujar el

vidrio hacia arriba. Levante el vidrio para sacarlo.

• Levante el marco de los rieles del revestimiento del

refrigerador

ara instalar:

• V

uelva a colocar el marco en los rieles de la pared del

refrigerador.

• Vuelva a colocar cuidadosamente el vidrio en el marco.

Cajones de las verduras

Los cajones de las verduras ofrecen un ambiente de

mayor humedad para la conservación de frutas y

verduras fre

as.

Controles

Los controles del cajón de las verduras regulan la

cantidad de humedad en el cajón. Deslice el control

hacia el ajuste ‘F

ruit’

(frutas) para productos con

cásc

aras. Deslice el control hacia el ajuste

‘Vegetables’ (verduras) para verduras con hojas.

Desmontaje del divisor:

• Abra completamente el cajón y levante la parte

delantera del divisor para desengancharlo de la

pared trasera del cajón y levántelo para sacarlo.

Instalación del divisor:

• Enganche la parte trasera del divisor sobre la pared

trasera del cajón y bájelo a su lugar.

Beverage Organizer

(Organizador de

bebidas)

(modelos selectos)

El organizador de bebidas ‘Beverage Organizer’

desliza hacia afuera desde debajo de la bandeja

‘Spillsaver’

. En el organizador

de bebidas se pueden guardar

hasta 12 latas de bebidas de 12

onzas.

Desmontaje:

• Vacíe el contenido de la bandeja para latas. Tire

hacia adelante el organizador de bebidas ‘Beverage

Organizer’

tanto como sea posible y levante la

parte delantera para sacarlo del conjunto del riel de

la bandeja. Tire de él hacia afuera para sacarlo.

Instalación:

• Inserte el cajón en los rieles del marco y empuje

hacia atrás a su lugar

Accesorios

Protectores adherentes

(modelos selectos)

os protectore

s adherente

s evitan que los

objetos se de

slicen en los compartimientos de la

puerta. Los protectores son removibles y pueden

lavarse en la canasta superior del lavavajillas para fácil

limpieza.

Bandeja para botellas de vino/Latas de

refrescos

(modelos selectos)

a bandeja para botellas de

vino/latas de refrescos se puede

colocar en el cajón ‘Chef’s Pantry’

o sobre una bandeja.

Notas:

•

El aire frío dirigido al c

ajón ‘Chef’s Pantry’

puede

disminuir la temperatura del refrigerador. Puede ser

necesario ajustar el control del refrigerador.

•

No coloque verduras con hojas en el c

ajón ‘Chef’s

antry’

. L

as temperaturas más frías pueden dañar

tal tipo de verduras.

Características del compartimiento del refrigerador

Nota: Para obtener mejores resultados, mantenga

los cajones de las verduras herméticamente

cerrados.

Desmontaje:

• Abra el cajón en toda su extensión. Levante la parte

delantera del cajón y tire de él derecho hacia afuera.

Instalación:

• Inserte el cajón en los rieles del marco y empuje

hacia atrás a su lugar.

Cajón con control de la temperatura

El cajón ‘Chef’s Pantry’

es un cajón que ocupa todo

el ancho del refrigerador y que tiene un control de

temperatura ajust

able. Este cajón puede usarse para

bandejas grandes de fiestas, fiambres o bebidas o

artículos misceláneos.

Está equipado con un control de temperatura que ajust

la cantidad de aire frío dirigida hacia el cajón. El control

se encuentra en el lado derecho del cajón. Dependiendo

del modelo, puede estar en la par

te delantera del cajón

o debajo de la tapa.

Ajuste el control en

para proveer temperatura

normal en el refrigerador. Use el ajuste cuando

see una temperatura más fría que la temperatura del

compartimiento del refrigerador. Use el ajuste más frío

cuando guarde carnes.

Desmontaje:

•

Levante la tapa. Tire del cajón hacia afuera en toda

su extensión. Incline hacia arriba la parte delantera

del cajón y retírelo derecho hacia afuera.

Instalación:

• Empuje los rieles de metal hacia la parte trasera del

refrigerador. Coloque el cajón en los rieles y deslice

el c

ajón hacia atrás hast

a que quede en su lugar

Características del congelador

Nota: Ver en la página 64 las instrucciones para la

anast

a inferior y las instruccione

s complet

as sobre el

cajón deslizable.

A fin de evitar que los niños queden

accident

almente atrapados o se asfixien,

no retire el

divisor de la canasta superior del congelador.

PELIGRO

Las botellas o latas se pueden colocar en forma

transversal o una sola botella puede ser colocada en la

depresión central.

Contenedor cubierto (modelos selectos)

El contenedor cubierto tiene una

tapa y una bandeja para huevos

removible. Cuando se saca la

bandeja, el contenedor tiene

capacidad para guardar una caja

de huevos estándar, hielo, etc.

Características del compartimiento del refrigerador

Accesorios

Depósito del hielo

El depósito del hielo

esta útil para la

almacenamiento del

hielo.

Desmontaje:

• Deslice la canasta superior hacia afuera en toda su

extensión y levántela para sacarla.

Instalación:

• Deslice la canasta superior hacia adentro del

congelador. Asegúrese de que la parte trasera de la

canasta quede enganchada detrás del fiador del riel.

Canasta superior de alambre

Hielo y agua

Máquina automática de hacer

hielo (modelos selectos)

A fin de evitar una lesión personal o daños

materiales, observe lo siguiente:

• No introduzca los dedos o la mano en el mecanismo

automático de hacer hielo mientras el refrigerador

esté enchufado. Esto le protegerá contra posibles

lesione

s y también evitará interferencia con las

piezas móviles del mecanismo eyector y del

calentador que expulsa los cubos.

• En raras ocasiones, los cubos de hielo pueden salir

descoloridos, mostrando generalmente un color azul

verdoso. La causa de esta rara decoloración es una

combinación de factores tales como ciertas

características del agua local, la plomería de la casa y

la acumulación de sales de cobre en la tubería inactiva

de suministro de agua que abastece a la máquina de

hacer hielo. El consumo continuo de los cubos

descoloridos puede ser nocivo para la salud. Si observa

la mencionada descoloración, descarte los cubos de

hielo y póngase en contacto con su Distribuidor para

comprar e instalar un filtro en la tubería del agua.

• El daño causado por agua debido a una conexión

inapropiada del agua puede causar crecimiento de

moho/mildiú.

• Limpie los derrames de agua y hielo para evitar una

lesión personal y el crecimiento de moho/mildiú.

ADVERTENCIA

Conecte la máquina de hacer hielo al suministro de agua

según se explica en la página 67. Para un rendimiento

óptimo de la máquina de hacer hielo es necesario

que haya flujo apropiado del agua y que el

refrigerador esté nivelado.

Instrucciones de funcionamiento

• Cerciórese de que el depósito del hielo esté en su

lugar y que la manecilla de la máquina esté dirigida

hacia abajo.

• Después de que el compartimiento del congelador

alcanza aproximadamente -18° C

(0° F), la máquina de fabricar hielo

se llena con agua y comienza a

funcionar. Usted obtendrá un lote

de hielo aproximadamente c

ada tres

horas.

• Espere aproximadamente 24 horas

después de la instalación para recibir el primer lote

de hielo.

• Descarte el hielo creado durante las primeras 12

horas de operación a fin de asegurarse de que el

sistema no tenga impurezas.

• Detenga la producción de hielo levantando la

manecilla de la máquina hasta que se escuche un

chasquido.

• La máquina de hacer hielo permanecerá en la

posición ‘

off’ (apagada) hasta que la manecilla no

sea bajada.

• Los primeros dos lotes probablemente contendrán

cubos muy pequeños o de forma irregular debido al aire

que puede haber en la tubería de suministro de agua.

• Cuando los cubos de hielo son expulsados es normal

que varios cubos s

algan unidos. Se podrán separar

fácilmente. La máquina de hacer hielo continuará

haciendo hielo hasta que la cantidad de cubos de hielo

producida levante el brazo sensor y apague la máquina.

•

Se pueden oír cier

tos ruidos cuando se está fabricando

el hielo. El motor puede hacer un leve zumbido, los

cubos sonarán al caer en la bandeja vacía y la llave del

agua puede emitir un chasquido o ”zumbido” de vez en

cuando.

• Si el hielo no se usa con frecuencia, los cubos se

tornaran opacos, disminuirán de tamaño, se pegarán y

adquirirán mal sabor. Vacíe el depósito de hielo

periódicamente y límpielo con agua tibia. Asegúrese de

secar bien el depósito antes de volver a colocarlo en su

lugar.

•

No se deben coloc

ar bebidas ni alimentos en el

depósito del hielo para enfriarlos rápidamente. Estos

artículos pueden bloquear el brazo sensor, afectando

el funcionamiento de la máquina de hacer hielo.

• Cuando el suministro de agua vaya a ser

interrumpido por varias horas, apague la máquina de

hacer hielo levantando la manecilla.

Desmontaje del depósito del hielo:

• Para sacar el depósito del hielo, tire de él hacia

adelante, alejándolo de la máquina de hacer hielo.

Para evitar que la máquina produzca cubos cuando

el recipiente haya sido quitado, apague la máquina

levantando el brazo sensor.

Instalación del depósito del hielo:

• Invierta el procedimiento anterior. Ponga en marcha

la máquina de hacer hielo bajando el brazo sensor.

Distribuidor de agua

(modelos selectos)

El distribuidor de agua se encuentra

en la pared izquierda del

compartimiento del refrigerador. Este

modelo solamente distribuye agua fría.

Para sacar agua:

• Sostenga el vaso debajo del

distribuidor y oprima el accionador.

Filtro del agua (modelos selectos)

Instalación y desmontaje

A fin de evitar una enfermedad grave o mortal, no

use el refrigerador donde el agua no sea segura o

se desconozca su calidad sin desinfección adecuada

antes o después de pasar por el filtro.

ADVERTENCIA

Después de instalar un filtro del agua nuevo,

siempre deje salir agua durante dos minutos antes

de retirar el filtro por cualquier razón. El aire que

permanece atrapado en el sistema puede causar

eyección de agua y del cartucho. Tenga cuidado

cuando retire el cartucho.

• La tapa de derivación no filtra el agua. Asegúrese de

tener cartuchos filtrantes de repuesto cuando el filtro

necesite ser c

ambiado.

• Si el sistema de filtración de agua estuvo congelado,

reemplace el cartucho filtrante.

• Si el sistema no ha sido usado durante un período de

tiempo corto y el agua tiene un sabor y olor

sagradable, lave el sistema haciendo salir dos o

tres vasos de agua. Si el olor o sabor desagradable

persiste, cambie el cartucho filtrante. Si el sistema no

ha sido us

ado durante tres meses o más, reemplace

el cartucho filtrante del agua (ver página 90).

PRECAUCIÓN

Instalación inicial

El filtro del agua está ubicado en la

squina superior derecha del

compartimiento del refrigerador.

1. Retire la tapa de derivación azul y

consérvela para uso posterior

2. Retire la etiqueta de sellado del

extremo del filtro e insértelo en la

cabeza del filtro.

3. Gire suavemente a la derecha hasta que el filtro se

detenga. Cierre la cubierta del filtro.

4. Reduzca las salpicaduras de agua purgando el aire

del sistema. Deje correr el agua continuamente

durante dos minutos a través del distribuidor hasta

que el agua salga uniformemente. Durante el uso

inicial, e

s nece

sario esperar de 1 a 2 minutos para

que comience a s

alir agua pues el depósito del agua

interno debe tener tiempo de llenarse.

•

Se puede requerir limpieza adicional en los hogare

en que el agua e

s de mala c

alidad.

Reemplazo del filtro del agua

Importante: El aire que permanece atrapado en el

sistema puede causar eyección de agua y del cartucho.

Siempre deje salir agua durante dos minutos antes de

retirar el filtro por cualquier razón. Tenga cuidado

cuando retire el cartucho.

1. Gire el filtro a la izquierda hasta que se desenganche de

la cabeza.

2. Desagüe el agua del filtro en el fregadero y descártelo en

la basura normal del hogar.

3. Limpie el exceso de agua acumulada en la cubierta del

filtro y continúe con la

Instalación Inicial, pasos 2 y 4.

El filtro del agua debe cambiarse por lo menos cada 12

meses.

Importante: La calidad del agua y la cantidad usada

determinan la duración de la vida útil del cartucho filtrante. Si

consume mucha agua o si el agua e

s de mala calidad, puede

que sea necesario reemplazar el filtro más a menudo.

Para comprar un car

tucho filtrante de repuesto, póngase en

contacto con su distribuidor o llame al 1-877-232-6771 en

EE.UU. o al 1-800-688-8408 en Canadá.

El distribuidor puede ser usado sin el cartucho filtrante del agua.

Si usted decide esta opción, reemplace el filtro con la tapa de

derivación azul.

Estado de California

Departamento de Servicios de la Salud

Dispositivo de Tratamiento de Agua

Número de Certificado

03 - 1583

Fecha de Emisión: 16 de Septiembre de 2003

Fecha Revisada: 22 de Abril de 2004

Marque/modèle Elementos de Repuesto

UKF8001AXX750 UKF8001AXX

469006-750 46 9006

67003523-750 67003523

Fabricante: PentaPure Inc.

El (Los) dispositivo(s) de tratamiento de agua indicado(s) en este certificado cumple(n) los requisitos

de prueba en conformidad con la Sección 116830 del Código de Salud y Seguridad para los siguientes

contaminantes relacionados con la salud:

Contaminantes Microbiológicos y Turbiedad Contaminantes Inorgánicos/Radiológicos

Quistes

Asbesto

urbiedad

Plomo

Mercurio

Contaminantes Orgánicos

Atr

azina

Lindano

Benzene

Carbofur

p-Dichlorobenzene

Toxafeno

Vida Util Máxima: 2839 litros (750 galones) Medida del Gasto en Servicio: 2,9 L/min (0,78 GPM)

Condiciones de la Certificación:

NO use este producto donde el agua sea microbiológicamente peligrosa o con agua de calidad desconocida,

a e

xce

pción de que los sistemas certificados para reducción de quistes pueden ser usados en agua

desinfectada que pueda contener quistes filtrables.

Filtro del agua (modelos selectos)

Especificaciones del sistema y datos de funcionamiento cartucho

filtrante del agua para refrigerador – Modelo UKF8001AXX

Especificaciones

Medida del gasto (máximo) en servicio...........................2,9 L/min (0,78 GPM)

Vida útil (máxima) – modelo UKF8001AXX-750 ..........2838 litros/750 galones

Temperatura máxima de operación ...................................38° C /100° F

Presión mínima de operación ..............................................241 kPa/35 lbs./pulg

Temperatura mínima de operación....................................1° C/33° F

Presión máxima de operación .............................................827 kPa/120 lbs./pulg

Datos de funcionamiento

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST #35917-MN-1

100834/B

El sistema de filtración de agua retráctil PuriClean

II usa el

cartucho filtrante de repuesto UKF8001AXX. Es esencial el

reemplazo oportuno del cartucho para obtener un

rendimiento satisfactorio de este sistema de filtración. Por

favor consulte la sección correspondiente de esta Guía de

Uso y Cuidado para los requerimientos generales de

funcionamiento, mantenimiento y reparación de averías. El

precio sugerido de venta del filtro de agua de repuesto es

de $39,99.

Este sistema ha sido probado de acuerdo con las normas

ANSI/NSF 42 y 53 para la reducción de las substancias

indicadas anteriormente. La concentración de las

substancias indicadas en el agua que entra al sistema se

redujo a una concentración inferior o igual al límite

permisible indicado por las normas ANSI/NSF 42 y 53 para

el agua que sale a través del sistema.

Condiciones de uso

generales

ea e

a Ficha de Datos de F

uncionamiento y compare la

apacidad de e

ste producto con sus necesidades reales de

tratamiento de agua.

NO use este producto donde el agua sea

micr

obiológicamente peligr

osa o de calidad desconocida

sin haberla desinf

ectado de maner

a adecuada antes o

después de pasar por el sistema. Los sistemas certificados

par

a r

educción de quistes pueden ser usados en agua

desinf

ectada que pueda contener quistes filtr

ables.

E S

NTE CON EL SUMINISTRO DE AGUA FRÍA.

VERIFIQUE EL CUMPLIMIENTO DE TODOS LOS

LAMENTOS Y LEYES LOCALES Y ESTATALES.

* Probado con una medida de gasto de 0,78 GPM (2,9 L/min); presión de 413,5 kPa (60

lbs./pulg._); pH de 7,5 ± 0,5; temp. de 20° C ± 3° C (68° F ± 5° F)

** Medido en partículas/mL. Se usaron partículas de 0,5 – 1 micrón.

*** NTU – Unidades de Turbulencia (Nefelométricas)

Norma No. 42: Ef

ectos Estéticos

Reducción del s

abor y olor

Sabor y olor de cloro

Unidad de Filtración Mecánica

Reducción de Partículas – Clase I

Norma No. 53: Ef

ectos sobr

e la Salud

Unidad de Reducción Química

Reducción de Plomo, Atrazina, Lindano,

Benzene, Carbofuran, p-Dichlorobenzene,

Mercurio y Toxafeno

Unidad de Filtración Mecánica

Reducción de Quiste

s, T

urbiedad y Asbesto

Cartuchos filtrantes UKF8001AXX-750 probados y certificados por NSF

International en base a las normas AN

I/NSF 42 y 53 para la reducción de las

siguientes substancias:

arámetro

loro

abor y Olor

artículas**

SEPA

—

orma N° 42: Efectos Estéticos

oncentración

e Influente

,0 mg/L ± 10%

–

or lo menos 10.000 partículas/mL

romedio de

nfluente

,88 mg/L

–

5.700.000 # /mL

romedio

0,05136364 mg/L

–

0.583 # /mL

áximo

0,06 mg/L

–

9.000 # /mL

romedio

97,26%

–

9,52%

ínimo

6,84%

–

8,94%

Reducción Mín.

Requerida

–

Efluente % de Reducción

Parámetro

urbiedad

Quistes

Asbesto

Plomo a pH 6,5

Plomo a pH 8,5

Mercurio a pH 6,5

Mercurio a pH 8,5

Atrazina

Benzene

Carbofuran

p-Dichlorobenzene

Lindano

Toxafeno

USEPA

MCL

NTU**

Reducción de 9

9,5%

Reducción de 99%

0,015 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Norma N° 53: Efectos sobre la Salud

Concentración

de Influente

1 ± 1 NTU***

Mínimo 50.000/L

a 10

fibras/L; fibras> de 10 micrómetros de largo

0,15 mg/L + 10%

0,006 mg/L ± 10%

0,009 mg/L + 10%

0,015 mg/L ± 10%

0,08 mg/L ± 10%

0,225 mg/L ± 10%

0,002 mg/L + 10%

0,015 ± 10%

Promedio de

Influente

10,7 NTU

166.500 # /L

155 MF/L

0,153 mg/L

0,150 mg/L

0,006 mg/L

0,009 mg/L

0,014 mg/L

0,081 mg/L

0,208 mg/L

0,002 mg/L

0,015 mg/L

Promedio

,31 NTU

< 1 # /L

< 1 MF/L

< 0,001 mg/L

0,0003 mg/L

0,0008 mg/L

<0,002 mg/L

0,0006 mg/L

<0,001 mg/L

<0,0005 mg/L

0,000 mg/L

<0,001 mg/L

Máximo

,049 NTU

< 1 # /L

< 1 MF/L

< 0,001 mg/L

0,0005 mg/L

0,0015 mg/L

0,002 mg/L

0,0011 mg/L

<0,001 mg/L

<0,0005 mg/L

<0,0001 mg/L

<0,001 mg/L

Promedio

7,09%

> 99,99%

> 99,35%

> 99,33%

95,70%

86,22%

76,99%

95,71%

98,74%

99,76%

98,72%

92,97%

Mínimo

5,20%

> 99,99%

> 99,29%

90,91%

75,93%

75,31%

92,14%

98,46%

99,74%

96,50%

91,67%

Reducción Mín.

Requerida

,5 NTU

> 99,95%

99%

0,10 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Efluente % de Reducción

Sugerencias para conservar los alimentos

Conservación de alimentos

frescos

• La temperatura del refrigerador se debe mantener entre

1° C (34° F) y 4° C (40º F). La temperatura ideal es de

3° C (37º F). Para verificar la temperatura, coloque un

termómetro para electrodomésticos en un vaso de agua

en el centro del refrigerador. Espere 24 horas antes de

verificar la temperatura. Si la temperatura es superior a

4° C (40º F) ajuste los controles según se explica en las

página 69.

• Evite sobrecargar las bandejas del refrigerador pues

esto reduce la circulación de aire alrededor de los

alimentos y ocasiona enfriamiento irregular.

Frutas y verduras

• El cajón de las verduras retiene la humedad para ayudar

a preservar la frescura de las frutas y verduras por

períodos más prolongados (ver página 70).

• Clasifique las frutas y verduras antes de guardarlas y

consuma primero las que se encuentren maduras o

magulladas. Descarte aquellas que muestren señales

de descomposición.

• Siempre envuelva los alimentos que despiden olor tal

como cebollas y repollo de modo que el olor no se

transfiera a otros alimentos.

• Aunque las verduras necesitan cierta cantidad de

humedad para retener la frescura, demasiada humedad

puede acortar el tiempo de conservación (especialmente

las verduras con hojas). Seque bien las verduras ante

de guardarlas.

• No lave las verduras frescas hasta el momento de

usarlas.

Carnes y quesos

• La carne cruda de res y de ave debe envolverse muy

bien para que no ocurran derrame

s ni cont

aminación

de otros alimentos o superficies.

• A veces se puede formar moho en la superficie de los

quesos duros (Suizo, Cheddar y Parmesano). Corte por

lo menos 2,5 cm (1”) alrededor y debajo del área

afectada. Mantenga el cuchillo o instrumento cortante

alejado del moho. El queso restante retendrá su sabor y

se puede comer sin preocupación.

No trate de

conservar las rodajas individuales de queso, el queso

cremoso, el requesón, la crema, nata cortada o yogur

cuando tengan señales de moho.

Productos lácteos

•

La mayoría de los productos lácteos como la leche,

yogur

, nat

a cor

ada y reque

són muestran la fecha de

vencimiento en sus envase

s para asegurar su correct

duración. Guarde e

stos alimentos en los envases

originale

s y refrigérelos inmediat

amente de

spués de

comprarlos y de

spués de c

ada uso

Conservación de alimentos

congelados

• El compartimiento del congelador de un refrigerador

debe ser mantenido aproximadamente a -18° C (0° F).

Para verificar la temperatura, coloque un termómetro

para electrodomésticos entre los paquetes congelados y

espere 24 horas antes de verificarla. Si la temperatura

es superior a -18° C (0° F), ajuste el control como se

indica en las páginas 69.

• El congelador funcionará más eficazmente si se ocupa

por lo menos dos tercios de su capacidad.

Envoltura de los alimentos para su

congelación

•

Para reducir la deshidratación y el deterioro de la calidad

de los alimentos, use papel de aluminio, envoltura para

alimentos congelados, bolsas especiales para alimentos

congelados o envases herméticamente cerrados. Extraiga

la mayor cantidad posible de aire del paquete y

asegúre

se de que esté bien sellado. El aire atrapado

puede resecar, cambiar de color o dar mal sabor

(quemadura de congelación) a los alimentos.

• Envuelva bien las carnes frescas y la carne de ave con

envoltura especial para alimentos congelados antes de

guardarlas.

•

No congele nuevamente la carne que se haya

descongelado completamente.

Colocación de los alimentos en el

congelador

• Evite guardar demasiados alimentos tibios en el

congelador de una sola vez. Esto sobrecarga el

congelador, reduce la velocidad de congelación y

puede elevar la temperatura de los alimentos

congelados.

•

Deje un e

spacio entre los paquete

s de manera que el

aire pueda circular libremente para que los alimentos

se congelen lo más rápido posible.

• Evite guardar alimentos difíciles de congelar tal como

helados y jugo de naranja concentrado en los

compartimientos de la puerta del congelador. Es

preferible guardar estos alimentos en el interior del

congelador donde la temperatura fluctúa menos

cuando se abre la puerta.

Consulte la Tabla de conservación de los alimentos en las

páginas 7

7 y 7

8 para los tiempos de almacenamiento

aproximados.

Sugerencias para conservar los alimentos

Tabla de conservación de los alimentos

Los tiempos de conservación son aproximados y pueden variar dependiendo del tipo de empaque, temperatura de

almacenamiento y la calidad del alimento cuando fue comprado.

ALIMENTOS

PRODUCTOS LACTEOS

Mantequilla

Leche y crema

Queso en crema, queso en pasta

y alimentos de queso

Requesón

Nata cortada

Queso duro

(Suizo, Cheddar y Parmesano)

HUEVOS

Huevos enteros

Claras o yemas restantes

FRUTAS

Manzanas

Plátanos

eras, ciruelas, aguac

ate

Fresas, cerezas, damascos

Uvas

rutas ácidas

Piña, en trozos

REFRIGERADOR

1 mes

1 semana

1 a 2 semanas

3 a 5 días

10 días

1 a 2 meses

3 semanas

2 a 4 días

1 mes

2 a 4 días

3 a 4 días

2 a 3 días

3 a 5 días

1 a 2 semanas

2 a 3 días

CONGELADOR

6 a 9 meses

No se recomienda

4 a 6 meses

Puede quedar

migajoso

No se recomienda

9 a 12 meses

8 me

s (cocinadas)

6 meses

(enteros /pelados)

No se recomienda

6 meses

1 mes (enteras)

No se recomienda

6 a 12 me

SUGERENCIAS PARA LA CONSERVACION

Envuelva bien o cubra.

Verifique la fecha del envase. Cierre

firmemente.

No vuelva a colocar las

porciones no usadas en el envase

original. No congele la crema a menos

que sea batida.

Envuelva bien.

Guarde en el envase original. Verifique la

fecha del envase.

Guarde en el envase original. Verifique la

fecha del envase.

Envuelva bien. Recorte las partes

afectadas por el moho.

Refrigere colocando los extremos

pequeños hacia abajo.

Por cada taza de yemas que se desee

congelar, agregue 1 cucharadita de

azúcar si se van a usar en dulces o una

cucharadita de sal si es para platillos no

dulces.

También se pueden guardar manzanas

verdes o duras a una temperatura de

16º C a 21º C (60º F a 70° F).

Madúrelas a temperatura ambiente antes

de ser refrigeradas. L

os plátanos se

obscurecen cuando son refrigerados.

Madúrelas a temperatura ambiente antes

de ser refrigeradas. Los aguacates se

obscurecen cuando son refrigerados.

Madúrelas a temperatura ambiente ante

de ser refrigeradas.

Madúrelas a temperatura ambiente antes

de ser refrigeradas.

ambién se pueden refrigerar a 16º C a

C (6

0º F a 7

0° F). Si se refrigeran,

guárdelas sin cubrirlas.

No madurarán después de la compra.

Use rápidamente.

VERDURAS

spárragos

Repollitos de Bruselas, brócoli,

coliflor, chícharos, frijoles,

cebollas, pimientos

Repollo, apio

Zanahorias, pastinaca, betarraga

y nabos

Lechuga

AVES y PESCADO

Pollo y pavo, entero

Pollo y pavo, presas

Pescado

CARNES

Tocino

Res o cordero, molida

Res o ternera, asada y bistec

Jamón, completamente cocido, entero

mitad

rebanadas

Fiambres

Cerdo, asado

Cerdo, chuletas

Salchichas, molidas

Salchichas, ahumadas

ernera

Salchichas

Sugerencias para conservar los alimentos

uente

s: Ministerio de Agricultura de los Estados Unidos; Instituto de Mercadotecnia de Alimentos; Servicio de

Extensión Cooperativa, Universidad Estatal de Iowa

ALIMENTOS REFRIGERADOR

1 a 2 días

3 a 5 días

1 a 2 semanas

7 a 10 días

1 a 2 días

7 días

1 a 2 días

3 a 5 días

7 días

5 días

3 días

3 a 5 días

1 a 2 días

7 días

3 a 5 días

7 días

ONGELADOR

8 a 10 meses

No se recomienda

8 a 10 meses

No se recomienda

12 meses

9 meses

2 a 6 meses

1 mes

3 a 4 meses

6 a 9 meses

1 a 2 meses

4 a 6 me

4 meses

1 a 2 meses

4 a 6 meses

1 mes

UGERENCIAS PARA LA CONSERVACION

No lave antes de refrigerar. Guarde en el

cajón de las verduras.

Envuelva los alimentos que producen

olor. Deje los chícharos en las vainas.

Envuelva los alimentos que producen olor

y refrigere en el cajón de las verduras.

Retire los tallos verdes. Envuelva los

alimentos que producen olor y refrigere

en el cajón de las verduras.

Mantenga en el envase original para

refrigeración. Coloque en el

compartimiento de la carne y queso.

Cuando congele por más de dos

semanas, envuelva nuevamente con

envoltura para congelador.

Las carnes frescas pueden ser

guardadas en el envase original para su

refrigeración.

Colóquelas en el compartimiento de la

carne y queso. Cuando congele por más

de dos semanas, envuelva nuevamente

con envoltura para congelador.

os fiambres sin abrir envasados al vacío

pueden ser guardados durante dos

semanas en el compartimiento de la

arne y que

so.

Las carnes procesadas deben ser bien

envuelt

as y guardadas en el

compartimiento de la carne y queso.

Cuidado y limpieza

Para evitar choque eléctrico que puede causar una

lesión personal grave o mortal, desenchufe el

refrigerador antes de la limpieza. Enchúfelo después

de la limpieza.

ADVERTENCIA

A fin de evitar una lesión personal o daños

materiales, observe lo siguiente:

• Lea y siga las instrucciones del fabricante para

todos los productos de limpieza.

•

No coloque los compartimientos, bandejas ni

accesorios en el lavavajillas. Los accesorios se

pueden agrietar o deformar.

PRECAUCIÓN

* Para hacer pedidos, llame al 1-877-232-6771.

PIEZA

Puertas texturadas

y exterior

Interior del Gabinete

Puertas de acero inoxidable

y Exterior (modelos selectos)

Importante:

La garantía de este producto no

cubre daño al acabado de acero

inoxidable causado por uso

incorrecto de productos de

limpieza o de productos

recomendados.

Juntas de las puertas

Bobina del condensador

Retire la rejilla inferior para tener acceso.

Rejilla de la salida del

entilador del condensador

Vea la parte trasera del refrigerador.

Accesorios

Bandejas, compartimientos,

cajones, etc.

NO USE

Limpiadores abrasivos o

ásperos

Amoníaco

Blanqueador de cloro

Detergentes o solvente

concentrados

Esponjas de restregar de

metal o plástico texturado

Limpiadores abrasivos o

ásperos

Amoníaco

Blanqueador de cloro

Solventes o detergentes

concentrados

Esponjas de restregar de

metal o plástico texturado

Productos a base de vinagre

Limpiadores a base de

productos cítricos

Limpiadores abrasivos o

ásperos

Esponjas de restregar de

met

al o plástico texturado

Ningún otro implemento que

no sea una aspiradora

Un lavavajillas

USE

4 cucharadas de bicarbonato disuelto en 1 cuarto

de galón (1 litro) de agua tibia con jabón.

Enjuague las superficies con agua tibia limpia y

seque inmediatamente para evitar las manchas.

Agua tibia con jabón y un paño suave limpio o

una esponja.

Enjuague las superficies con agua tibia limpia y

seque inmediatamente para evitar las manchas.

Para pulir y evitar marcas de los dedos, use el

producto ‘Stainless Steel Magic Spray’*

Agua tibia con jabón y un paño suave limpio o

una esponja.

a boquilla de una manguera de aspiradora.

a boquilla de una manguera de aspiradora con

scobilla.

Siga las instruccione

s de de

smont

aje e inst

alación

indic

adas en la sección corre

spondiente a c

ada

accesorio.

Esper

e hasta que los accesorios se ajusten a

la temper

atur

a ambiente.

Diluya detergente suave y use un paño limpio y

suave o una e

sponja para limpiarlos.

Una e

scobilla con cerdas de plástico para limpiar

las hendiduras. Enjuague las superficies con agua

tibia limpia.

Seque inmediat

amente los ar

tículos de vidrio y los

transparentes para evitar las manchas.

Tabla de limpieza del refrigerador

Cuidado y limpieza

Eliminación de los olores

del refrigerador

1. Retire todo los alimentos y apague el refrigerador.

2. Desenchufe el refrigerador.

3. Limpie las paredes, el piso, el techo del interior del

gabinete, los cajones, las bandejas y las juntas de

acuerdo con las instrucciones indicadas en la

página 79.

Diluya detergente suave y escobille los intersticios

con la solución usando una escobilla de cerdas de

plástico. Deje reposar durante 5 minutos. Enjuague

las superficies con agua tibia. Seque las superficies

con un paño limpio y suave.

5. Lave y seque todas las botellas, envases y frascos.

Descar

te los alimentos añejos o deteriorados.

6. Envuelva o guarde los alimentos que causan olores

en envases herméticos para evitar que los olores

vuelvan a ocurrir

7. Enchufe el refrigerador y vuelva a colocar los

alimentos en el refrigerador

8. Espere a que el refrigerador se enfríe.

spués de 24 horas, verifique si se han eliminado

los olores.

Si el olor aún persiste:

1. Retire los cajones y colóquelos en la bandeja

superior del refrigerador.

lene el compar

timiento del refrigerador y del

congelador – incluyendo las puer

tas – con hojas

de periódicos en blanco y negro arrugadas.

3. Coloque briquetas de carbón dispersas en los

periódicos arrugados en el compar

timiento del

refrigerador y del congelador.

Cierre las puer

as y deje repos

ar durante 24-48

horas.

Sugerencias para ahorro

de energía

• Evite colocar demasiados artículos en las bandejas

del refrigerador. Esto reduce la circulación del aire

alrededor de los alimentos y el refrigerador realizará

ciclos de funcionamiento más frecuentes.

• Evite colocar demasiados alimentos tibios en el

refrigerador de una sola vez. Esto sobrecarga los

compartimientos y disminuye la velocidad de

enfriamiento.

•

No use papel de aluminio, papel encerado o toallas

de papel para forrar las bandejas. Esto disminuye la

circulación del aire y el refrigerador funcionará

menos eficientemente.

• Un congelador lleno hasta dos tercios de su

capacidad funcionará más eficientemente.

• Ubique el refrigerador en la parte más fresca de la

habitación. Evite las áreas que reciben luz directa del

sol o cerca de tuberías o rejillas de c

alefacción u

otros electrodomésticos que producen calor. Si esto

no es posible aisle el exterior usando una sección de

los armarios.

• Limpie las junt

as de la puerta c

ada tres mese

s de

acuerdo con las instrucciones de limpieza. Esto

asegurará que la puer

ta cierre herméticamente y que

el refrigerador funcione con mayor eficiencia.

• Organice los artículos en el refrigerador de modo

que se reduzca el tiempo que la puerta está abierta.

• Asegúrese de que las puertas se cierran

herméticamente nivelando el refrigerador como se

indicó en las instrucciones de instalación.

• Limpie las bobinas del condensador cada tres meses

como se indica en las instrucciones de limpieza. Esto

contribuirá al ahorro de energía y a un mejor

enfriamiento.

A fin de evitar un choque eléctrico que puede

causar una lesión grave o mortal, desenchufe el

refrigerador antes de la limpieza. Enchúfelo después

de la limpieza.

ADVERTENCIA

Cuidado y limpieza

A fin de evitar choque eléctrico que puede causar

una lesión personal grave o mortal, desenchufe el

refrigerador antes de reemplazar el foco. Después

de reemplazar el foco, enchufe nuevamente el

refrigerador.

ADVERTENCIA

A fin de evitar una lesión personal o daños

materiales, observ

e lo siguiente:

• Espere hasta que el foco se enfríe.

• Use guantes cuando reemplace el foco.

PRECAUCIÓN

Reemplazo de los focos

Compartimiento del refrigerador

(el estilo de la pantalla de la luz varía)

1. Deslice la pantalla

transparente de la luz

hacia la parte trasera del

compartimiento para

sacarla del conjunto de la

luz.

2. Retire los focos.

3. Reemplácelos con focos para electrodomésticos de

no más de 4

0 watts

4. Vuelva a colocar la pantalla de la luz insertando las

lengüetas de la pantalla en los agujeros situados a

ada lado del conjunto de la luz. Deslice la pantalla

hacia adelante hasta que entre a presión en su

lugar.

No fuerce la pantalla después de quedar

bloqueada en su lugar. Si lo hace, puede dañar la

pantalla.

Congelador

(el estilo de la pantalla de la luz varía)

1. Alcance con la mano

detrás de la cubierta de la

luz.

2. Ejerciendo una presión

firme, oprima hacia

adelante las muescas que

se encuentran en la parte

trasera de la cubierta y

tire hacia abajo. La

cubierta se abre desde

atrás.

3. Retire la cubierta.

Retire el foco.

5. Reemplácelo con focos

para electrodomésticos de

no más de 4

0 watts

6. Inser

te las lengüetas

delanteras de la cubier

de la luz en las ranuras

del revestimiento del congelador y coloque a

presión la parte trasera del conjunto de la luz hasta

que la lengüeta trasera se enganche.

Cuidado y limpieza

A su regreso:

espués de una vacación o ausencia corta:

Para los modelos con máquinas automáticas de hacer

hielo o distribuidores:

• Conecte nuevamente el suministro del agua y abra la

válvula de suministro del agua (ver página 67).

• Vigile la conexión del agua durante 24 horas y corrija

los escapes si es necesario.

• Deje salir 10-15 vasos de agua del distribuidor para

lavar el sistema.

• Vuelva a activar la máquina de hacer hielo.

• Descarte por lo menos los tres primeros lotes de hielo.

Después de una vacación o ausencia larga:

• Vuelva a conectar el suministro del agua y abra la llave

del suministro del agua (ver página 67).

• Enchufe nuevamente el refrigerador y reajuste los

controles (ver página 69).

• Vigile la conexión del agua durante 24 horas y corrija

los escapes si es necesario.

Para los modelos con distribuidor, deje correr agua a

través del distribuidor por lo menos durante tres minutos

con la derivación del filtro en su lugar, después instale el

filtro del agua (ver página 74).

• Después de instalar el filtro del agua, deje correr agua

a través del distribuidor continuamente durante por lo

menos dos minutos o hasta que el agua salga de

manera continua. Inicialmente usted observará que hay

uno o dos minutos de retraso en que salga el agua

hasta que el depósito interno se llena.

• Active la máquina de hacer hielo.

• Descarte el hielo producido dentro de las primeras 12

horas (por lo menos los tres primeros lotes)

Preparación para una

mudanza:

• Siga las instrucciones anteriores para

vac

acione

s/ausencias largas, hast

a el paso 7

• Asegure todos los artículos sueltos, tal como bandejas y

cajones en sus lugares con cinta adhesiva a fin de

evit

ar que se dañen.

•

Coloque cinta adhesiva en las puertas cerradas.

•

Use una c

arretilla de mano cuando mueva el

refrigerador. Siempre coloque la carretilla de mano por

el cost

ado o por la par

te trasera del refrigerador

nunca

por el frente.

•

Asegúre

se de que el refrigerador se mantenga en

posición ver

tic

al durante la mudanza.

Si su refrigerador tiene un distribuidor y existe la

posibilidad de que la temperatura en el lugar donde está

ubicado el refrigerador descienda bajo el punto de

congelación, el sistema de suministro del agua

(incluyendo el depósito del agua y la válvula del agua)

debe ser desaguado por un técnico de servicio calificado.

PRECAUCIÓN

Para vacaciones o ausencias cortas (tres meses

o menos) :

1. Retire todos los productos perecederos.

2. Si nadie va a controlar el refrigerador durante su

ausencia, retire también todos los productos

congelados.

3. Si su refrigerador tiene una máquina automática de

hacer hielo:

• Cierre el suministro de agua hacia la máquina de

hacer hielo por lo menos un día antes de partir.

• Después de que caiga el último lote de hielo,

levante la manecilla de alambre y colóquela en la

posición off.

• Vacíe el depósito del hielo.

4. Si la temperatura ambiente descenderá a menos de

13° C (55° F), siga las instrucciones para ausencias

más largas.

Para ausencias o vacaciones largas, (más de tres

meses) O si la temperatura ambiente descenderá a

menos de 13° C (55° F) :

1. Retire el alimento.

2. Si su refrigerador tiene una máquina automática de

hacer hielo :

• Cierre el suministro de agua hacia la máquina de

hacer hielo por lo menos un día antes de partir.

• Después de que caiga el último lote de hielo,

levante la manecilla de alambre y colóquela en la

posición off

• Vacíe el depósito del hielo.

3. Si su refrigerador tiene un sistema distribuidor con

filtro del agua, retire el cartucho filtrante e instale la

derivación del filtro. De

te el cartucho usado.

Gire el control del congelador a off

5. Desenchufe el refrigerador.

6. Limpie completamente el interior de ambos

compartimientos con una solución de bicarbonato y

un paño suave limpio (cuatro cucharadas de

bicarbonato en un litro/cuarto de galón de agua tibia).

7. Seque bien ambos compartimientos.

8. Fije ambas puertas abiertas para evitar la formación de

olore

s y para evit

ar que las puertas se cierren mientras no

está en casa.

Preparación para las vacaciones

SONIDO

Chasquido

Agolpamiento o

runruneo de aire

Gorgoteo o

hervor

Ruido sordo

Vibración

Zumbido

Murmullo

Siseo o ruido

seco

Las mejoras en el diseño de la refrigeración pueden producir sonidos en su nuevo refrigerador que son diferentes o que no

xistían en el modelo más antiguo. Estas mejoras fueron hechas para crear un refrigerador que conserve los alimentos de manera

más eficiente, que ahorre energía y que en general sea más silencioso. Debido a que los nuevos refrigeradores funcionan más

ilenciosamente, ahora es posible detectar sonidos que estaban presentes en los refrigeradores más antiguos pero que pasaban

inadvertidos debido a los niveles de ruido más altos. Muchos de estos sonidos son normales. Por favor tome nota de que las

superficies adyacentes a un refrigerador, tales como las paredes, los pisos y la estantería pueden a veces aumentar el nivel de

estos sonidos. A continuación se indican algunos de los sonidos normales que pueden ser notados en un refrigerador nuevo.

Sonidos del funcionamiento

CAUSA POSIBLE

• El control del congelador (A) hace un

chasquido cuando se pone en marcha o se

detiene el compresor.

• El dispositivo motorizado

(B) suena como un

reloj eléctrico cuando se activa y desactiva.

• El ventilador del congelador

del condensador

(D) hacen ese ruido cuando

funcionan.

• El refrigerante del evaporador

(E) y del

intercambiador de calor (F) hace este ruido

cuando circula.

• Los cubos de la máquina de hacer hielo (modelos

selectos) al caer en el depósito del hielo

(G).

• El compresor

(H) hace este sonido intermitente

cuando está funcionando.

• El refrigerador no está nivelado.

• La conexión de la válvula del agua

(I) de la

máquina de hacer hielo (modelos selectos)

hace e

ste sonido cuando la máquina se está

llenando con agua.

• La máquina de hacer hielo

(J) está activada sin

tener el agua conect

ada.

• El compresor

(H) puede producir un murmullo

alto cuando está funcionando.

• El calentador del descongelador

(K) sisea o

hace un ruido seco cuando está funcionando.

SOLUCION

• Funcionamiento normal

• Ver la página 6

2 para obtener detalles

sobre como nivelar el refrigerador.

• Funcionamiento normal

• Desactive levantando la manecilla de la

máquina a la posición off.

(

Ver página 73.

)

• Funcionamiento normal

PPRROOBBLLEEMMAA

El control y las luces

del congelador

stán encendidas

pero el compresor

no funciona

El cajón de las

verduras está

demasiado tibio

El refrigerador no

funciona

El refrigerador aún

no funciona

La temperatura de

los alimentos es

demasiado fría

La temperatura de

los alimentos es

demasiado tibia

El r

efriger

ador tiene

un olor

Se f

orman gotas de

agua en el exterior

del refrigerador

Localización y solución de averías

CCAAUUSSAASS PPOOSSIIBBLLEESS

• El refrigerador está en modo de

descongelación.

• Los ajustes del control del refrigerador

son demasiado bajos.

• El refrigerador no está enchufado.

• El control no está activado.

• Fusible fundido o se necesita reponer el

disyuntor.

• Ha ocurrido una falla de corriente.

• El refrigerador tiene algún problema de

funcionamiento.

• Las bobinas del condensador están

sucias.

• El control del refrigerador y del

congelador están en un ajuste muy alto.

• La puerta no cierra bien.

• Los controles necesitan ser ajustados.

•

Las bobinas del condensador están

sucias.

•

a rejilla del aire trasera está bloqueada.

• La puerta se ha abierto con frecuencia o

se ha dejado abierta por períodos

prolongados.

• Se han colocado alimentos

recientemente.

•

El compar

timiento e

stá sucio o tiene

alimentos que expiden olor.

• Verifique si las juntas cierran

hermétic

amente.

• Los niveles de humedad son altos.

• Los controles deben ser ajustados.

SSOOLLUUCCIIOONN

• Funcionamiento normal.

Espere 40 minutos para ver si el refrigerador reanuda

el funcionamiento.

• Ver página 69 para ajustar los controles.

• Enchufe el refrigerador.

• Ver página 69 para ajustar los controles.

• Reemplace los fusibles fundidos.

Verifique el disyuntor y repóngalo, si es necesario.

• Llame a su compañía de electricidad para informarles

de la falla de corriente.

• Desenchufe el refrigerador y cambie todos los

alimentos a otro refrigerador. Si no dispone de otro,

coloque hielo seco en el congelador para preservar los

alimentos. La garantía no cubre pérdida de alimentos.

Haga una llamada de servicio.

• Limpie de acuerdo con la tabla en la página 79.

• Ver página 69 para ajustar los controles.

• El refrigerador no está nivelado. Ver página 62 para

obtener los detalles sobre como nivelar el refrigerador.

• Revise la junta de la puerta para ver si cierra

herméticamente. Limpie si es necesario, de acuerdo

con la tabla en la página 79.

• Verifique si hay obstrucciones internas que impidan

que la puerta se cierre bien (es decir, cajones mal

cerrados, depósitos del hielo, contenedores o

alimentos demasiado grandes o mal colocados, etc.)

• Ver página 69 para ajustar los controles..

•

Limpie de acuerdo con la tabla en la página 79.

•

erifique la posición de los alimentos en el refrigerador

para asegurarse de que la rejilla no esté bloqueada.

Las rejillas del aire traseras se encuentran debajo de

los cajones de las verduras.

• Reduzca el tiempo que la puerta está abierta.

Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

• Espere hasta que el alimento que se ha colocado

recientemente alcance la temperatura del refrigerador

o del congelador.

•

impie de acuerdo con la t

abla en la página 7

• Limpie de acuerdo con la tabla en la página 79.

• El tiempo caluroso y húmedo puede aumentar la

condensación. Oprima el botón ENERGY SAVER OFF

(modelos selectos) en el control para reducir la humedad.

• Ver página 69 para ajustar los controles.

Localización y solución de averías

PROBLEMA

Se forman gotas de

agua en el interior

del refrigerador

El refrigerador o la

máquina de hacer

hielo hacen ruidos

extraños o

demasiado altos

Los cajones de las

frutas y verduras no

cierran bien

El refrigerador

funciona con

demasiada

frecuencia

CAUSAS POSIBLES

• Los niveles de humedad son altos o la

puerta se ha abierto con demasiada

frecuencia.

• Verifique si las juntas cierran

herméticamente.

• Funcionamiento normal.

• El contenido del cajón o la posición de

los artículos en el compartimiento

vecino pueden estar obstruyendo el

cajón.

• El cajón está mal colocado.

• El refrigerador no está nivelado.

• Las canaletas de los cajones están

sucias o necesitan tratamiento.

• La puerta se ha abierto con frecuencia

o se ha dejado abierta por períodos

prolongados.

• La humedad o calor en el área vecina

es alta.

•

Se han coloc

ado alimentos

recientemente.

•

El refrigerador e

stá expue

sto al c

alor

debido al medio ambiente o a otros

electrodomésticos a su alrededor.

• Las bobinas del condensador están

sucias.

• Los controles necesitan ser ajustados.

• La puerta no cierra bien.

• Funcionamiento normal.

• Ver página 69 para ajustar los controles.

• Reduzca el tiempo que la puerta está abierta.

Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

• Limpie de acuerdo con la tabla en la página 79, si es

necesario.

• Ver página 73.

• Cambie de lugar los alimentos y contenedores para

evitar interferencia con los cajones.

• Para uno colocado apropiado ver la página 71.

• Ver página 62 para los detalles sobre como nivelar el

refrigerador.

• Limpie las canaletas con agua tibia y jabón. Enjuague

y seque bien.

• Aplique una capa delgada de vaselina en las

canaletas de los cajones.

• Reduzca el tiempo que la puerta está abierta.

• Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

• Espere a que el ambiente interior se ajuste por el

período de tiempo que la puerta estuvo abierta.

• Funcionamiento normal.

•

Espere hast

a que el alimento que se ha coloc

ado

recientemente alcance la temperatura del

refrigerador o del congelador

•

valúe el medio ambiente de su refrigerador.

Posiblemente sea necesario cambiarlo de lugar para

mejorar su rendimiento.

•

impie si e

s nece

ario, de acuerdo con la tabla en la

página 79.

• Ver página 69 para ajustar los controles.

• El refrigerador no está nivelado. Ver página 62 para

obtener los det

alle

s sobre como nivelar su

refrigerador.

• Revise la junta de la puerta para ver si cierran

herméticamente.

• Limpie si es necesario, de acuerdo con la tabla en la

página 79.

• Verifique si hay obstrucciones internas que impidan

que la puerta se cierre bien (es decir, cajones mal

cerrados, depósitos del hielo, contenedores o

alimentos demasiado grandes o mal colocados, etc.)

• Ver

Sonidos del funcionamiento en la página 83.

SOLUCION

Localización y solución de averías

PROBLEMA

El refrigerador tiene

escape de agua

Se forma hielo en el

tubo de admisión de

la máquina de

hacer hielo

El flujo del agua es

más lento que lo

normal

CAUSAS POSIBLES

• S

e usó tubería plástica para completar

a conexión.

• Se instaló una válvula del agua

incorrecta.

• La presión del agua es baja.

• La temperatura del congelador es

demasiado alta.

• La presión del agua es baja.

• Se instaló una válvula del agua

incorrecta

• L

a tubería de cobre está torcida.

• El filtro de agua está obstruido o

necesita cambiarse.

• E

l fabricante recomienda el uso de tubería de cobre

ara la instalación. La tubería de plástico es menos

durable y puede causar escapes. El fabricante no

se responsabiliza por daños materiales debido a

la instalación o conexión del agua incorrecta.

• Verifique el procedimiento de conexión del agua (ver

página 67). Las válvulas autoperforantes y las válvulas

de asiento de

⁄1

” causan baja presión del agua y

pueden obstruir la tubería con el pasar del tiempo. El

fabricante no se responsabiliza por daños

materiales debido a la instalación o conexión del

agua incorrecta.

• La presión del agua debe ser entre 35 y 100 libras

por pulgada cuadrada para que el funcionamiento

sea apropiado. Se recomienda una presión mínima

de 35 libras por pulgada cuadrada para los

refrigeradores que tienen filtros de agua.

• Ajuste el control del congelador (ver página 69). Se

recomienda que la temperatura del congelador sea

aproximadamente -18° C (0° F).

• La presión del agua debe ser entre 35 y 100 libras

por pulgada cuadrada para que el funcionamiento

sea apropiado. Se recomienda una presión mínima

de 35 libras por pulgada cuadrada para los

refrigeradores que tienen filtros de agua.

• Verifique el procedimiento de conexión del agua (ver

página 67). Las válvulas autoperforantes y las válvulas

de asiento de

⁄16” causan baja presión del agua y

pueden obstruir la tubería con el pasar del tiempo. El

abricante

no se responsabiliza por daños

materiales debido a la instalación o conexión del

agua incorrecta. Abra bien la válvula del agua y

verifique si hay escapes.

• Cierre el suministro de agua y enderece la tubería. Si

no se puede enderezar

, reemplace la tubería.

• Cambie el filtro del agua (ver página 74).

SOLUCION

Hielo

Form No. A/01/06 Part No. 12828160 www.amana.com Litho U.S.A.

Garantía y servicio

Lo que no cubren estas garantías

1. Situaciones y daños resultantes de cualquiera de las siguientes

situaciones:

a. Instalación, entrega o mantenimiento inapropiados.

b. Cualquier reparación, modificación, alteración o ajuste no autorizados por

el fabricante o taller de servicio autorizado.

c. Mal uso, abuso, accidentes, uso no razonable o hechos fortuitos.

d. Corriente, voltaje, suministro eléctrico o suministro de gas incorrectos.

e. Ajuste inadecuado de cualquier

2. Las garantías quedan nulas si los números de serie originales han sido

retirados, alterados o no se pueden determinar fácilmente.

3. Bombillas, filtros de agua y filtros de aire.

4. Los productos comprados para uso comercial o industrial.

5. El costo del servicio o llamada de servicio para:

a. Corregir errores de instalación. Para los productos que requieran

ventilación, se deben usar conductos de metal rígido.

b. Instruir al usuario en el uso adecuado del producto.

c. Transporte del electrodoméstico al establecimiento de servicio y de regreso.

6. Cualquier pérdida de alimentos debido a fallas del refrigerador o

congelador.

7. Costos de viaje y transporte de servicio en áreas remotas.

8. Esta garantía no se aplica fuera de los Estados Unidos y Canadá. Póngase en

contacto con su distribuidor para determinar si se aplica cualquier otra

garantía.

9. Los daños consecuentes o incidentales sufridos por cualquier persona como

resultado del incumplimiento de esta garantía. En algunos

estados no se permite la exclusión o limitación de daños consecuentes o

incidentales, por lo tanto la limitación o exclusión anterior puede no aplicarse

en su caso.

Si necesita servicio

Primero revise la sección de localización y solución de averías en su guía de uso

y cuidado o llame al distribuidor donde adquirió el electrodoméstico. También

puede llamar a Maytag Services, LLC, Atención al cliente, al 1-800-688-9900 en

EE.UU. y al 1-800-688-2002 en Canadá para ubicar a un agente de servicio

calificado.

• Asegúrese de conservar el comprobante de compra para verificar el estado de

la garantía. Consulte la sección sobre la GARANTÍA para mayor información

sobre las responsabilidades del propietario para obtener servicio bajo la

garantía.

• Si el distribuidor o la compañía de servicio no pueden resolver el problema,

escriba a Maytag Services, LLC, Attn: CAIR

Center, P.O. Box 2370, Cleveland,

TN 37320-2370 o llame al 1-800-688-9900 en EE.UU. y al

1-800-688-2002 en Canadá.

• Las guías del propietario, manuales de servicio e información sobre las piezas

pueden solicitarse a Maytag Services, LLC, Atención al cliente.

Garantía

Garantía limitada de un año –

Piezas y mano de obra

Durante un (1) año a partir de la fecha

original de compra al detal, se reparará o

reemplazará gratuitamente cualquier pieza

que falle durante el uso normal en el hogar.

Residentes Canadienses

Las garantías anteriores cubren solamente

aquellos electrodomésticos instalados en

Canadá que han sido certificados o

aprobados por las agencias de prueba

correspondientes para cumplimiento con la

Norma Nacional de Canadá a menos que el

electrodoméstico haya sido traído a Canadá

desde los EE.UU. debido a un cambio de

residencia.

Las garantías específicas expresadas

anteriormente son las UNICAS garantías

provistas por el fabricante. Estas garantías le

otorgan derechos legales específicos y usted

puede tener además otros derechos que

varían de un estado a otro.

Notas: Cuando llame o escriba acerca de un problema de servicio, por

favor incluya la siguiente información:

a. Su nombre, dirección y número de teléfono;

b. Número de modelo y número de serie;

c. Nombre y dirección de su distribuidor o técnico de servicio;

d. Una descripción clara del problema que está experimentando;

e. Comprobante de compra (recibo de compra).

LA ÚNICA Y EXCLUSIVA SOLUCIÓN PARA EL

CLIENTE BAJO ESTA GARANTÍA LIMITADA ES

LA REPARACIÓN DEL PRODUCTO SEGÚN SE

INDICA AQUÍ. LAS GARANTÍAS IMPLÍCITAS,

INCLUYENDO LAS GARANTÍAS DE

COMERCIALIZACIÓN O DE APTITUD PARA UN

PROPÓSITO EN PARTICULAR ESTÁN

LIMITADAS A UN AÑO O AL PERÍODO DE

TIEMPO MÍNIMO PERMITIDO POR LA LEY.

MAYTAG CORPORATION NO SERÁ

RESPONSABLE DE DAÑOS INCIDENTALES O

CONSECUENTES. ALGUNOS ESTADOS Y

PROVINCIAS NO PERMITEN LA EXCLUSIÓN O

LIMITACIÓN DE DAÑOS INCIDENTALES O

CONSECUENTES O LA LIMITACIÓN DE LA

DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS

DE COMERCIALIZACIÓN O APTITUD, POR LO

QUE ESTAS EXCLUSIONES O LIMITACIONES

PUEDEN NO APLICARSE EN SU CASO. ESTA

GARANTÍA LE OTORGA DERECHOS LEGALES

ESPECÍFICOS. USTED TAMBIÉN PUEDE TENER

OTROS DERECHOS QUE VARÍAN DE UN

ESTADO A OTRO O DE UNA PROVINCIA A

OTRA.

Amana AFC2033DRW 19.8 Cu. Ft. Capacity French Door Bottom Freezer Refrigerator

Product's Documents

Use & Care Guide

Specifications

Amana AFC2033DRW Questions and Answers
