I itchen kid ®
USE AND CARE GUIDE
_,_ )_:_?_,_,........ ::_:_:_ _:_':__: _.......... _,.............
MANUAL DE USO Y CUIDADO
GUIDE D'UTILISATION ET D'ENTRETIEN
Table of Contents 1Indice 1Table des mati_res
ASSISTANCE OR SERVICE ............................ 1
REFRIGERATOR SAFETY ............................... 2
REFRIGERATOR USE ..................................... 3
REFRIGERATOR CARE ................................... 6
TROUBLESHOOTING ...................................... 7
WATER FILTER CERTIFICATIONS ................ 8
PRODUCT DATA SHEETS .............................. 9
WARRANTY .................................................... 10
AYUDA O SERVICIO TleCNICO .................... 12
SEGURIDAD DEL REFRIGERADOR ............ 12
USO DE SU REFRIGERADOR ...................... 13
CUlDADO DE SU REFRIGERADOR ............. 17
SOLUCION DE PROBLEMAS ....................... 18
HOJA DE DATOS DEL PRODUCTO ............ 20
GARANTiA ...................................................... 21
ASSISTANCE OU SERVICE .......................... 22
SleCURITle DU RleFRIGleRATEUR ................ 22
UTILISATION DU RleFRIGleRATEUR ........... 23
ENTRETIEN DU RleFRIGleRATEUR ............. 27
DlePANNAGE .................................................. 28
FEUILLES DE DONNleES
SUR LE PRODUIT .......................................... 30
GARANTIE ...................................................... 31
Assistance or Service
If you need assistance or service, first see the "Troubleshooting"
section. Additional help is available by calling our Customer
Interaction Center at 1-800-422-1230 from anywhere in the
U.S.A., or write:
KitchenAid Brand Home Appliances
Customer Interaction Center
553 Benson Road
Benton Harbor, MI 49022-2692
In Canada, for installation and service call, 1-800-807-6777.
For assistance call 1-800-461-5681 Monday to Friday 8:00 a,m, -
6:00 p.m, (EST), Saturday 8:30 - 4:30 p.m. (EST), or write:
KitchenAid Canada
Customer Interaction Center
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Information may also be obtained by visiting our website at
www.kitchenaid.com.
In Canada, visit www.KitchenAid.ca.
Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it, You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment,
Dealer name
Serial number
Address
Phone number
Model number
Purchase date
Toorder replacement filters, call 1-800-442-9991 and ask for the
appropriate part number listed below or contact your authorized
KitchenAid dealer. In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish: Order Part #4396095
Standard Filter: Order Part #439671 t (Tt RFWB2)
2315217
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all panels before operating.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner.
• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
• Use two or more people to move and install refrigerator.
• Disconnect power before installing ice maker (on ice maker
kit ready models only).
• Use a sturdy glass when dispensing ice or water (on some
models).
SAVE THESE INSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before you throw away your old refrigerator or freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.
REFRIGERATOR USE
,_ ..... ........
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
NOTE: Make sure the refrigerator is plugged into a grounded
3 prong outlet.
For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the
controls are still preset to the mid-settings as shown.
Warmer 0°F Recommended
Colder FREEZER REFRIGERATOR
37°F Recommended Warmer
®
®
Colder
IMPORTANT:
• The refrigerator control adjusts the refrigerator compartment
temperature. The freezer control adjusts the freezer
compartment temperature.
• The displays normally show the actual temperature inside the
refrigerator and freezer. For information on displaying set point
temperatures, see "Viewing Set Points."
• Wait 24 hours before you put food into the refrigerator. If you
add food before the refrigerator has cooled completely, your
food may spoil.
NOTE: Adjusting the refrigerator and freezer controls to a
lower (colder) setting will not cool the compartments any
faster.
Turning Refrigerator On
• If the refrigerator is off, press COOLING ON/OFF to turn the
cooling on.
• To turn your refrigerator off, press COOLING ON/OFF. Your
refrigerator will not cool when the control is set to Off.
NOTE: Pressing the Cooling On/Off button does not
disconnect power to the refrigerator. The interior lights will
turn off if either compartment door is open for more than
10 minutes. Simply close and open the door to turn on the
interior lights.
COOLING
Viewing Set Points
The factory recommended set points are 0°F (-18°C) for the
freezer and 37°F (3°C) for the refrigerator.
Set point range for the freezer: -6 °to 6°F (-21 °C to -14°C)
Set point range for the refrigerator: 32° to 46°F (0°C to 8°C)
Toview the set point temperatures, press either the up or down
button for the refrigerator or freezer temperature. The display will
become brighter to indicate that you are viewing the set points.
Five seconds after an adjustment is made, the display lights will
dim and return to the actual temperature.
NOTE: During automatic defrost cycles, the actual temperature
displayed may be higher than the set point. This is normal. The
actual temperatures should return to the set points within a few
hours following completion of the defrost cycle.
Adjusting Controls
The mid-settings indicated in the previous section should be
correct for normal household refrigerator usage. The controls are
set correctly when milk or juice is as cold as you like and when ice
cream is firm.
If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not blocked.
If you need to adjust temperatures, use the settings listed in the
chart below as a guide. Wait at least 24 hours between
adjustments.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR
Control 1° lower
FREEZER too warm/too little ice FREEZER Control 1°
lower
REFRIGERATOR too cold REFRIGERATOR
Control 1° higher
FREEZER too cold FREEZER Control 1°
higher
Additional Control Panel Features
Temp Mode
• Press the °C button to select either Celsius or Fahrenheit
temperature displays.
°C
ID
©
Max Cool
Use Max Cool to speed cooling when large grocery loads are
added. Max Cool sets the refrigerator temperature to 34°F (1°C)
and the freezer temperature to -6°F (-21 °C) for 24 hours.
NOTE: While Max Cool is on, the display shows the Max Cool
temperature set points. After 24 hours or when Max Cool is
manually turned off, the set points will be returned to their
previous setting.
• Press MAX COOL to select this mode. Max Cool will stay on
for 24 hours or until it is manually turned off.
Max Cool
g
©
Holiday Mode
Holiday Mode is designed for the traveler who wishes to save
additional energy or for those whose religious observances
require turning off the lights and ice maker. In Holiday Mode, the
temperature set points remain unchanged, the ice maker and
dispenser levers are disabled, and the interior lights turn off.
• Press HOLIDAY MODE to turn on the Holiday Mode feature.
This feature will remain on until the Holiday Mode key is
pressed again.
Holiday Mode
Im
©
The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to prevent "spot" freezing and can
be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28° to 32°F (-2° to 0°C).
The convertible drawer temperature control is preset to the VEG
setting.
To Store Meat:
Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.
To Store Vegetables:
Set the control to VEG to store vegetables at their optimal storage
temperatures.
NOTE: If food starts to freeze, move the control to the left (less
cold). Remember to wait 24 hours between adjustments.
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and HIGH.
LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables.
The door air control is located on the left-hand side of the
refrigerator compartment.
A ...........
A. Door aircontrol
Slide the door air control to the left to reduce the flow of cold
air to the bin or can rack and make it less cold.
Slide the door air control to the right to increase the flow of
cold air to the bin or can rack and make it colder.
(( f :}_'¢o "*'
Cut Hazard
Use a sturdy glass when dispensing ice or water.
Failure to do so can result in cuts.
The Water Dispenser
IMPORTANT:
• The dispensing system will not operate when the freezer door
is open.
• After connecting the refrigerator to a water source, flush the
water system by dispensing water into a sturdy container until
you draw and discard 2 to 3 gal. (8 to 12 L) of water, or for
approximately 5 minutes after the water begins dispensing.
The flushing process cleans the water system and clears air
from the lines. As the air is cleared from the lines, water may
spurt out of the dispenser.
• Allow several hours for the refrigerator to cool down and chill
water.
• Dispense enough water every week to maintain afresh supply.
To Dispense Water:
1. Press a sturdy glass against the water dispenser lever.
2. Remove the glass to stop dispensing.
The Ice Dispenser
The dispensing system will not operate when the freezer door is
open. Ice dispenses from the ice maker storage bin in the freezer
when the dispenser lever is pressed.
Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed ice,
a special light that turns on when you use the dispenser, or a lock
option to avoid unintentional dispensing.
NOTE: Some models dispense both cubed and crushed ice.
Before dispensing ice, select which type of ice you prefer.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crush to cube, a few ounces of crushed ice
will be dispensed along with the first cubes.
To Dispense Ice:
1. Press the button to select the desired type of ice.
2. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to the
lever in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.
3. Remove the glass to stop dispensing.
The Dispenser Light
Style 1: The dispenser light can be turned on by pressing the ON
button.
Style 2: When you use the dispenser, the lever will automatically
turn the light on. Ifyou want the light to be on continuously, you
may choose either ON or NIGHT LIGHT.
ON: Press the LIGHT button to turn the dispenser light on.
NIGHT LIGHT: Press the LIGHT button a second time to select
the Night Light. The dispenser light will automatically adjust to
become brighter as the room brightens, dimmer as the room
darkens.
OFF: Press the LIGHT button a third time to turn the dispenser
light off.
The dispenser lights are LEDs which should not need to be
changed. If it appears that your dispenser lights are not working,
check to be sure that the light sensor is not blocked (in Night Light
mode). See "Troubleshooting" for more information.
The Dispenser Lock (on some models)
Your dispenser can be turned off for easy cleaning or to prevent
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the product, to
the ice maker, or to the dispenser light. It simply deactivates the
dispenser levers. The ice and water dispensers will not work.
Style 1: Press the LOCK BU]q-ON to lock the dispenser. Press the
UNLOCK button to unlock the dispenser.
Style 2: Press and hold the LOCK OUT button to lock the
dispenser. Press and hold the LOCK OUT button a second time to
unlock the dispenser.
Turning the Ice Maker On/Off
The ON/OFF switch is located on the top right side of the freezer
compartment.
Toturn the ice maker on, slide the control to the ON (left) position.
To manually turn the ice maker off, slide the control to the OFF
(right) position.
NOTE: Your ice maker has an automatic shutoff. The ice maker
sensors will automatically stop ice production, but the control will
remain in the ON (left) position.
REMEMBER:
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
• The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If asoftened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.
• Do not use anything sharp to break up the ice in the bin or
bucket. This can cause damage to the ice container and the
dispenser mechanism.
• Do not store anything on top of or in the ice maker or storage
bin.
Removing and Replacing Ice Storage Bin
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover ("flipper door") on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.
NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before or
after the system. Systems certified for cyst reduction may be
used on disinfected waters that may contain filterable cysts.
Water Filter Status Display (on some models)
The filter status display will help you know when to change your
water filter. When the display reads 10%, order a new filter. It is
recommended that you replace the filter when the display reads
0% OR when water flow to your water dispenser or ice maker
decreases noticeably.
After changing the filter, reset the display by pressing the button.
The display will read 99% when the system is reset.
Non-indicator Water Filter (on some models}
If your refrigerator does not have the status light, you should
change the water filter every 6 months depending upon your
usage. If the water flow to the water dispenser or ice maker
decreases noticeably before 6 months have passed, replace the
water filter more often.
Changing the Water Filter
1. Press the eject button to release the filter from the base grille.
2. Pull the filter straight out.
3. Turn the cap counterclockwise to remove it from the filter.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
4. Align the ridge on the cap with the arrow on the new filter and
turn the cap until it snaps into place.
NOTE: You can run the dispenser without a filter. Your water
will not be filtered. Simply insert the cap all of the way into the
base grille and rotate the cap until it is firmly in place.
5. Remove the protective covers from the O-rings.
6. Push the filter into the base grille. The eject button will pop
back out when the filter is fully engaged.
7. Flush the water system. See "Water and Ice Dispensers."
REFRIGERATOR CARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to prevent
odors from building up. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To prevent
odor transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
• Removethe base grille.
• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
• Replace the base grille when finished.
Plug in refrigerator or reconnect power.
NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the
bulb with one of the same size, shape and wattage. The dispenser
light requires a heavy duty 10-watt bulb. All other lights require a
40-watt bulb. Replacement bulbs are available from your dealer.
1. Unplug refrigerator or disconnect power.
2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Rinse and dry the shield well.
3. Remove light bulb and replace with one of the same size,
shape and wattage.
4. Replace light shield when applicable.
5. Plug in refrigerator or reconnect power.
TROUBLESHOOTING
Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.
The refrigerator will not operate
Check the following:
• Is the power cord unplugged?
• Has a household fuse blown, or has a circuit breaker tripped?
• Are the temperature controls set at the mid-settings?
NOTE: The refrigerator may take several hours to cool initially.
Adjusting the controls to coldest setting will not cool either
compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator is noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.
• Buzzing - heard when the water valve opens to fill the ice
maker
• Pulsating - fans/compressor adjusting to optimize
performance
• Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator
• Sizzling/Gurgling - water dripping on the heater during
defrost cycle
• Popping - contraction/expansion of inside walls, especially
during initial cool-down
• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan
• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
Check the following:
• Are food packages blocking the door open?
• Are all bins and shelves pushed back into the correct
positions?
The doors are difficult to open
• Are the gaskets dirty or sticky? Clean gaskets with mild
soap and warm water.
• Has the door been opened and closed within the last few
seconds? Wait at least 30 seconds to reopen the doors.
Temperature is too warm
Check the following:
• Are the air vents blocked in either compartment?
• Are the door(s) opened often?
• Has a large amount of food just been added to the refrigerator
or freezer?
• Are the controls set correctly for the surrounding conditions?
There is interior moisture buildup

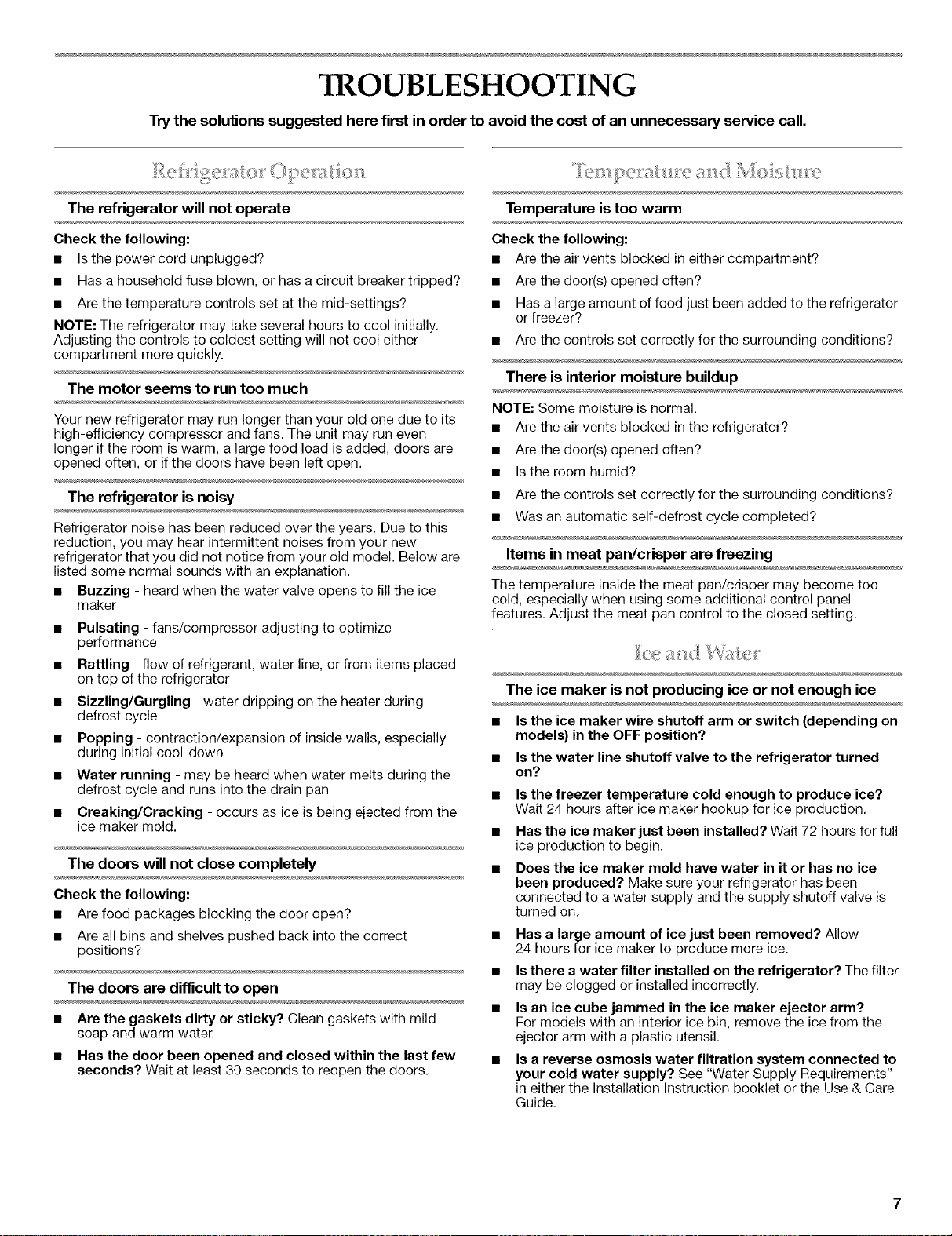

NOTE: Some moisture is normal.
• Are the air vents blocked in the refrigerator?
• Are the door(s) opened often?
• Isthe room humid?
• Are the controls set correctly for the surrounding conditions?
• Was an automatic self-defrost cycle completed?
Items in meat pan/crisper are freezing
The temperature inside the meat pan/crisper may become too
cold, especially when using some additional control panel
features. Adjust the meat pan control to the closed setting.
........ '_ ,,

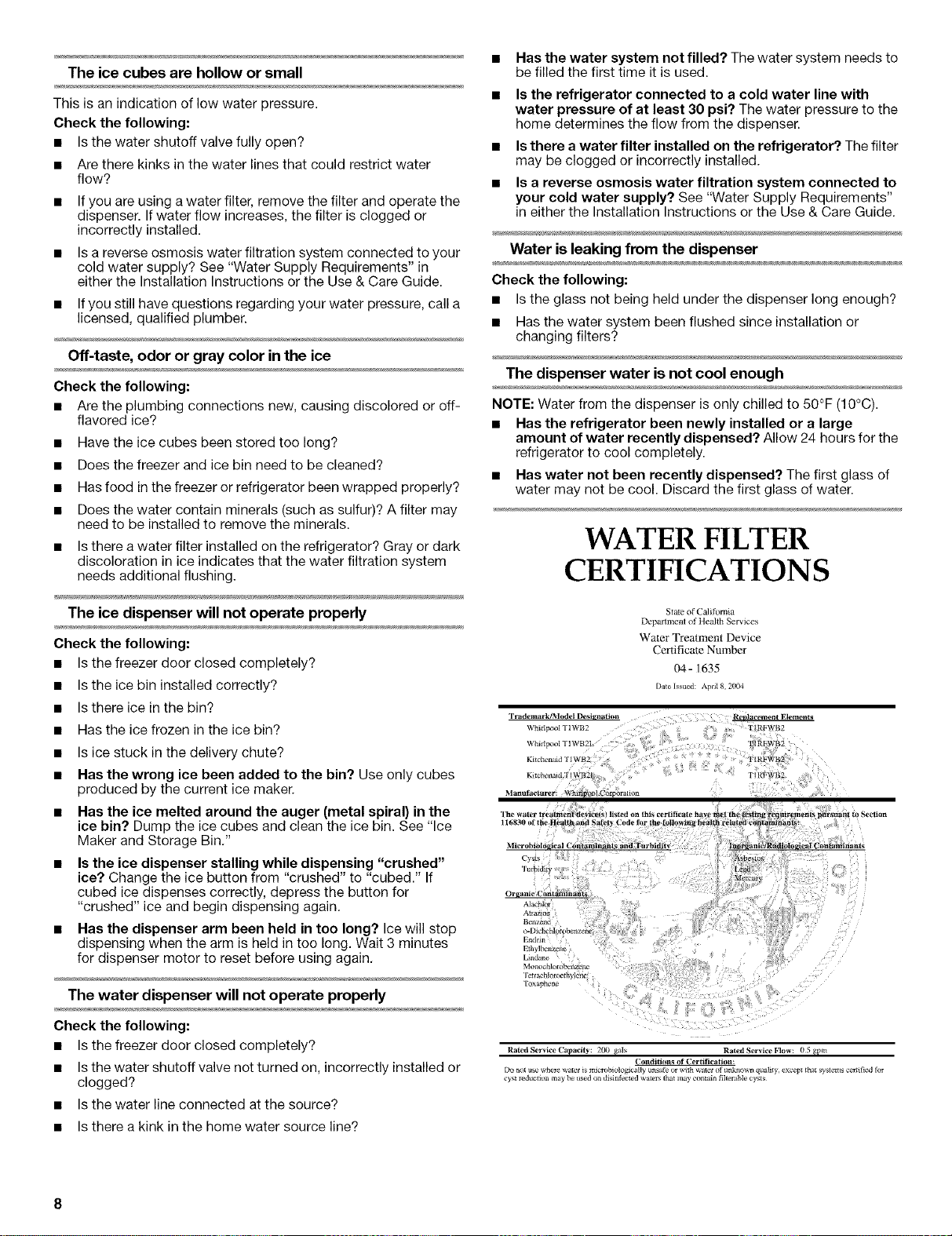

The ice maker is not producing ice or not enough ice
• Is the ice maker wire shutoff arm or switch (depending on
models) in the OFF position?
Is the water line shutoff valve to the refrigerator turned
on?
Is the freezer temperature cold enough to produce ice?
Wait 24 hours after ice maker hookup for ice production.
Has the ice maker just been installed? Wait 72 hours for full
ice production to begin.
Does the ice maker mold have water in it or has no ice
been produced? Make sure your refrigerator has been
connected to a water supply and the supply shutoff valve is
turned on.
• Has a large amount of ice just been removed? Allow
24 hours for ice maker to produce more ice.
• Is there awater filter installed on the refrigerator? The filter
may be clogged or installed incorrectly.
• Is an ice cube jammed in the ice maker ejector arm?
For models with an interior ice bin, remove the ice from the
ejector arm with a plastic utensil.
• Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"
in either the Installation Instruction booklet or the Use & Care
Guide.
The ice cubes are hollow or small
This is an indication of low water pressure.
Check the following:
• Is the water shutoff valve fully open?
• Are there kinks in the water lines that could restrict water
flow?
• If you are using a water filter, remove the filter and operate the
dispenser. Ifwater flow increases, the filter is clogged or
incorrectly installed.
• Is a reverse osmosis water filtration system connected to your
cold water supply? See "Water Supply Requirements" in
either the Installation Instructions or the Use & Care Guide.
• If you still have questions regarding your water pressure, call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
Check the following:
• Are the plumbing connections new, causing discolored or off-
flavored ice?
• Have the ice cubes been stored too long?
• Does the freezer and ice bin need to be cleaned?
• Has food in the freezer or refrigerator been wrapped properly?
• Does the water contain minerals (such as sulfur)? A filter may
need to be installed to remove the minerals.
• Is there a water filter installed on the refrigerator? Gray or dark
discoloration in ice indicates that the water filtration system
needs additional flushing.
The ice dispenser will not operate properly
Check the following:
• Is the freezer door closed completely?
• Is the ice bin installed correctly?
• Is there ice in the bin?
• Has the ice frozen in the ice bin?
• Is ice stuck in the delivery chute?
• Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
• Has the ice melted around the auger (metal spiral) in the
ice bin? Dump the ice cubes and clean the ice bin. See "Ice
Maker and Storage Bin."
• Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from "crushed" to "cubed." If
cubed ice dispenses correctly, depress the button for
"crushed" ice and begin dispensing again.
• Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes
for dispenser motor to reset before using again.
The water dispenser will not operate properly
Check the following:
• Is the freezer door closed completely?
• Is the water shutoff valve not turned on, incorrectly installed or
clogged?
• Is the water line connected at the source?
• Is there a kink in the home water source line?
Has the water system not filled? The water system needs to
be filled the first time it is used.
Is the refrigerator connected to a cold water line with
water pressure of at least 30 psi? The water pressure to the
home determines the flow from the dispenser.
Is there awater filter installed on the refrigerator? The filter
may be clogged or incorrectly installed.
Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"
in either the Installation Instructions or the Use & Care Guide.
Water is leaking from the dispenser
Check the following:
• Is the glass not being held under the dispenser long enough?
• Has the water system been flushed since installation or
changing filters?
The dispenser water is not cool enough
NOTE: Water from the dispenser is only chilled to 50°F (10°C).
• Has the refrigerator been newly installed or a large
amount of water recently dispensed? Allow 24 hours for the
refrigerator to cool completely.
• Has water not been recently dispensed? The first glass of
water may not be cool. Discard the first glass of water.
WATER FILTER
CERTIFICATIONS
State of Califl_mia
Deparhnent of Health Services
WaterTreatment Device
CertificateNumber
04- 1635
Date Issued: April 8.2(l(_t
Tradomark/\.Iodel Deslgna_llln
Whirlpool TIWB2
WhlrIpo_,l T]WB2L
Ki_che_mld 1I WB2
_l_cb_ald 't WB2L
Manofactur_r: Whlfipo_[Cor_ _ramm
Replacement Eletaonts
rlRFWB2
lurbidl_"
Organic Cut_taminant_
_)achk_r
Ct[azme
Benzene
.Dlchchlom_n1_ne
ndr
Ethvlb_nz_'ne
Lmdan_
Mon_ch)or_nzcil_.
I_trachl_m_y_en_
RatedServiceCapacity: 200 _a/s Rated Service Flow: ()51_l>m
Conditions (ff Certification:
Do n_ use _ here w_ter is microbiolo_ically _nsalc or _ w_ler of imkllo_ n quality, e×cc_ ttl_t sys(e_l_s certified f_r
cyst red_cfion may be used on dlsiniecled waters Iha_ may comain _Ile_bIe cysts¸

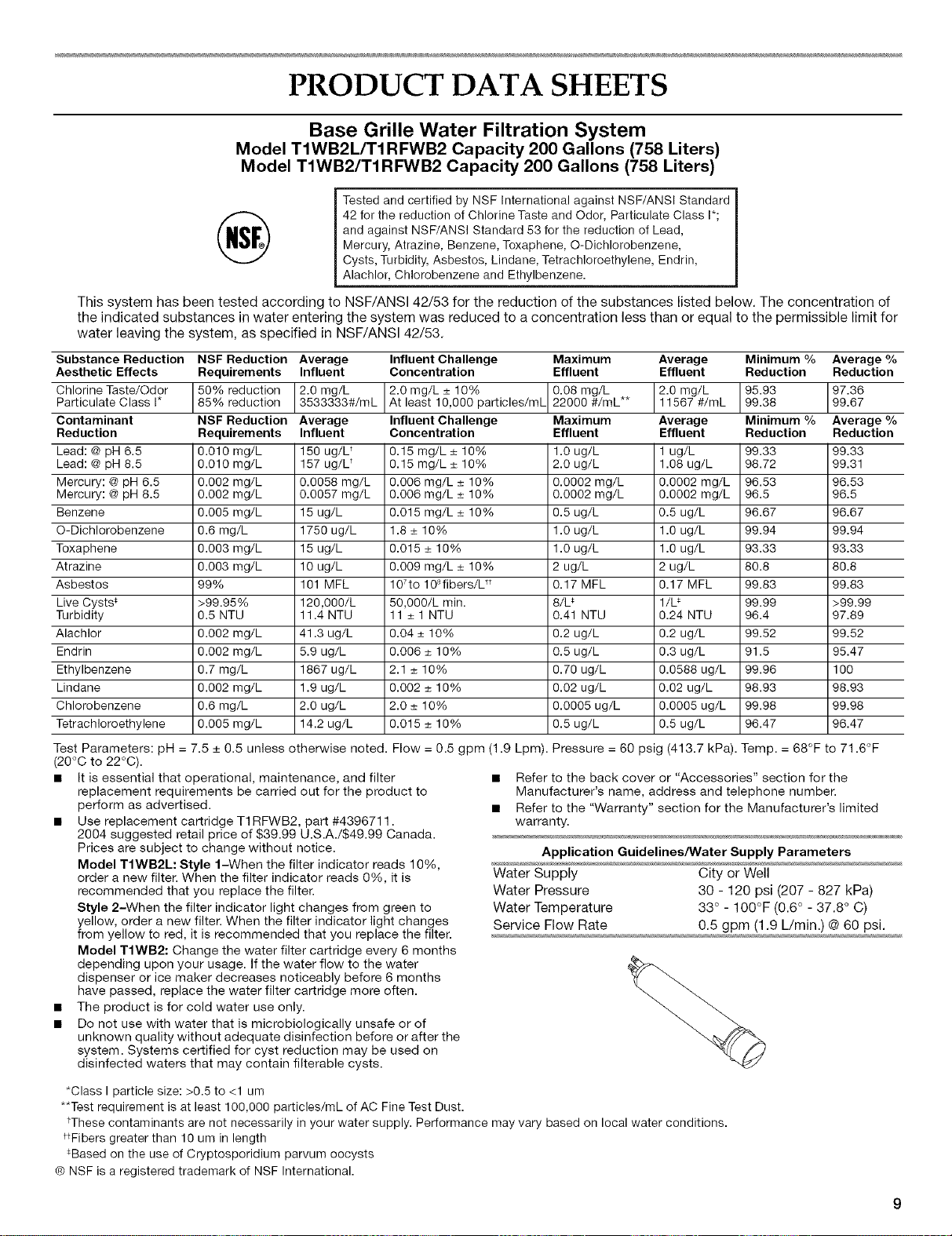

PRODUCT DATA SHEETS
Base Grille Water Filtration System
Model TlWB2L/TIRFWB2 Capacity 200 Gallons (758 Liters)
Model TlWB2/TIRFWB2 Capacity 200 Gallons (758 Liters)
Tested and certified by NSF International against NSF/ANSI Standard
42 for the reduction of Chlorine Taste and Odor, Particulate Class I*;
and against NSF/ANSl Standard 53 for the reduction of Lead,
Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene,
Cysts, Turbidity, Asbestos, Lindane, Tetrachloroethylene, Endrin,
Alachlor, Chlorobenzene and Ethylbenzene.
This system has been tested according to NSF/ANS142/53 for the reduction of the substances listed below. The concentration of
the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for
water leaving the system, as specified in NSF/ANSI 42/53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L _+10% 0.08 mg/L ** 2.0 mg/L 95.93 97.36
Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL 11567 #/mL 99.38 99.67
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5 0.010 mg/L 150 ug/U 0.15 mg/L _+10% 1.0 ug/L 1 ug/L 99.33 99.33
Lead: @ pH 8.5 0.010 mg/L 157 ug/L t 0.15 mg/L _+10% 2.0 ug/L 1.08 ug/L 98.72 99.31
Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53
Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5
Benzene 0.005 mg/L 15 ug/L 0.015 mg/L _+10% 0.5 ug/L 0.5 ug/L 96.67 96.67
O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 _+10% 1.0 ug/L 1.0 ug/L 99.94 99.94
Toxaphene 0.003 mg/L 15 ug/L 0.015 _+10% 1.0 ug/L 1.0 ug/L 93.33 93.33
Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L _+10% 2 ug/L 2 ug/L 80.8 80.8
Asbestos 99% 101 MFL 107to 108fibers/L tt 0.17 MFL 0.17 MFL 99.83 99.83
Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/L_ 1/L_ 99.99 >99.99
Turbidity 0.5 NTU 11.4 NTU 11 _+1 NTU 0.41 NTU 0.24 NTU 96.4 97.89
Alachlor 0.002 mg/L 41.3 ug/L 0.04 _+10% 0.2 ug/L 0.2 ug/L 99.52 99.52
Endrin 0.002 mg/L 5.9 ug/L 0.006 _+10% 0.5 ug/L 0.3 ug/L 91.5 95.47
Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 _+10% 0.70 ug/L 0.0588 ug/L 99.96 100
Lindane 0.002 mg/L 1.9 ug/L 0.002 _+10% 0.02 ug/L 0.02 ug/L 98.93 98.93
Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 _+10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98
Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 _+10% 0.5 ug/L 0.5 ug/L 96.47 96.47
Test Parameters: pH = 7.5 + 0.5 unless otherwise noted.
(20°0 to 22°0).
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Use replacement cartridge T1RFWB2, part #4396711.
2004 suggested retail price of $39.99 U.S.A./S49.99 Canada.
Prices are subject to change without notice.
Model TlWB2L: Style 1-When the filter indicator reads 10%,
order a new filter. When the filter indicator reads 0%, it is
recommended that you replace the filter.
Style 2-When the filter indicator light changes from green to
yellow, order a new filter. When the filter indicator light changes
from yellow to red, it is recommended that you replace the filter.
Model TIWB2: Change the water filter cartridge every 6 months
depending upon your usage. If the water flow to the water
dispenser or ice maker decreases noticeably before 6 months
have passed, replace the water filter cartridge more often.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F
• Refer to the back cover or "Accessories" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° -37.8 ° C)
Service Flow Rate 0.5 gpm (1.9 L/min.) @ 60 psi.
*Class I particle size: >0.5 to <1 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
ttFibers greater than 10 um in length
_Based on the use of Cryptosporidium parvum oocysts
® NSF is a registered trademark of NSF International.

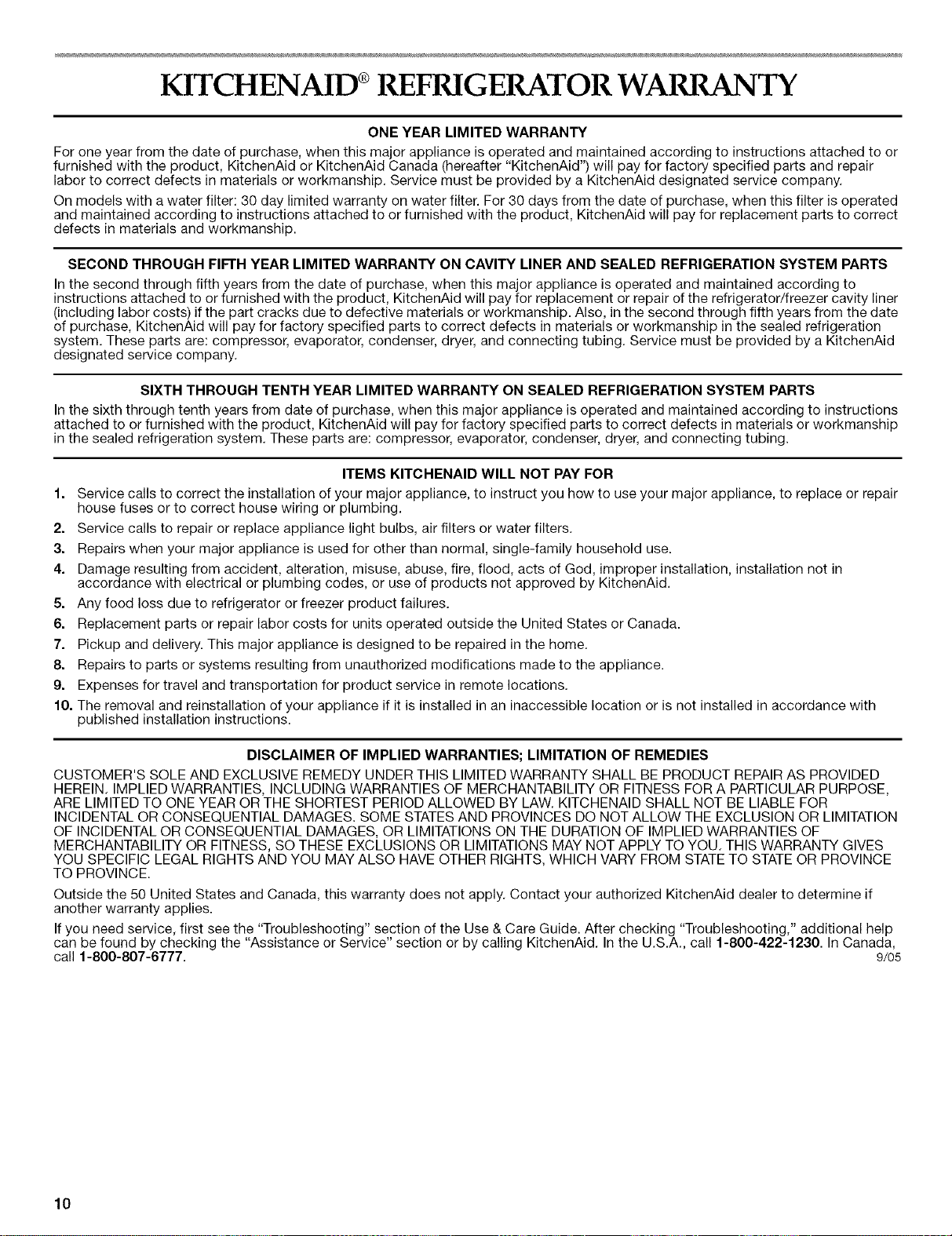

KITCHENAID ®REFRIGERATOR WARILANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid') will pay for factory specified parts and repair
labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.
On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated
and maintained according to instructions attached to or furnished with the product, KitchenAid will pay for replacement parts to correct
defects in materials and workmanship.
SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM PARTS
In the second through fifth years from the date of purchase, when this major appliance is operated and maintained according to
instructions attached to or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner
(including labor costs) if the part cracks due to defective materials or workmanship. Also, in the second through fifth years from the date
of purchase, KitchenAid will pay for factory specified parts to correct defects in materials or workmanship in the sealed refrigeration
system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a KitchenAid
designated service company.
SIXTH THROUGH TENTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS
In the sixth through tenth years from date of purchase, when this major appliance is operated and maintained according to instructions
attached to or furnished with the product, KitchenAid will pay for factory specified parts to correct defects in materials or workmanship
in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing.
ITEMS KITCHENAID WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATETO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if
another warranty applies.
If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,
call 1-800-807-6777. 9/05
10
11
MANUAL DE USO Y CUIDADO DEL
REFRIGERADOR
Ayuda o Servicio T6cnico
Si necesita ayuda o servicio tecnico, vea primero la secci6n
"Soluci6n de Problemas". Puede obtener asistencia adicional
Ilamando a nuestro Centro de Interacci6n del Cliente al
1-800-422-1230 desde cualquier lugar de los EE.UU., o escriba a:
KitchenAid Brand Home Appliances
Customer Interaction Center
553 Benson Road
Benton Harbor, MI 49022-2692
En CanadA, para instalaci6n y servicio, Ilame al 1-800-807-6777.
Para recibir asistencia Ilame al 1-800-461-5681, de lunes a
viernes de 8:00 a.m. a 6:00 p.m. (hora estandar del este); sabades
de 8:30 a 4:30 p.m. (hera estandar del este), o escriba a:
KitchenAid Canada
Customer Interaction Center
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Tambien puede obtener informaci6n visitando nuestro sitio web
en www.kitchenaid.com.
En CanadA, visite www.KitchenAid.ca.
Favor de incluir un nQmero telef6nico de dfa en su
correspondencia.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar evidencia de la
compra o una fecha de instalacibn para obtener servicio bajo
la garantia.
Escriba la siguiente informaci6n acerca de su electrodomestico
para ayudarle a obtener asistencia o servicio tecnico si alguna vez
Ilegara a necesitarlo. Debera tenet a mane el nQmero completo
del modelo y de la serie, Puede encontrar esta informaci6n en la
etiqueta con el nQmero de modelo y de serie que esta ubicada en
la pared interior del compartimiento del refrigerador.
Nombre del distribuidor
Ni3mero de serie
Direcci6n
Ni3mero de tel_fono
Ni3mero del modelo
Fecha de compra
Para pedir filtros de repuesto, Ilame al 1-800-442-9991 y solicite
el nQmero de pieza que se detalla a continuaci6n o p6ngase en
contacto con su distribuidor autorizado de KitchenAid, En
CanadA, Ilame al 1-800-461-5681.
Limpiador de Acero Inoxidable: Pida la pieza No. 4396095
Filtro del estandar: Pida la pieza No. 4396711 (T1RFWB2)
SEGURIDAD DEL REFRIGERADOR
Su seguridad y la seguridad de los demas es muy importante.
Hemos incluido touches mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el sfmbolo de advertencia de seguridad.
Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte e una lesion a
usted y a los demas.
Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesion grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
12

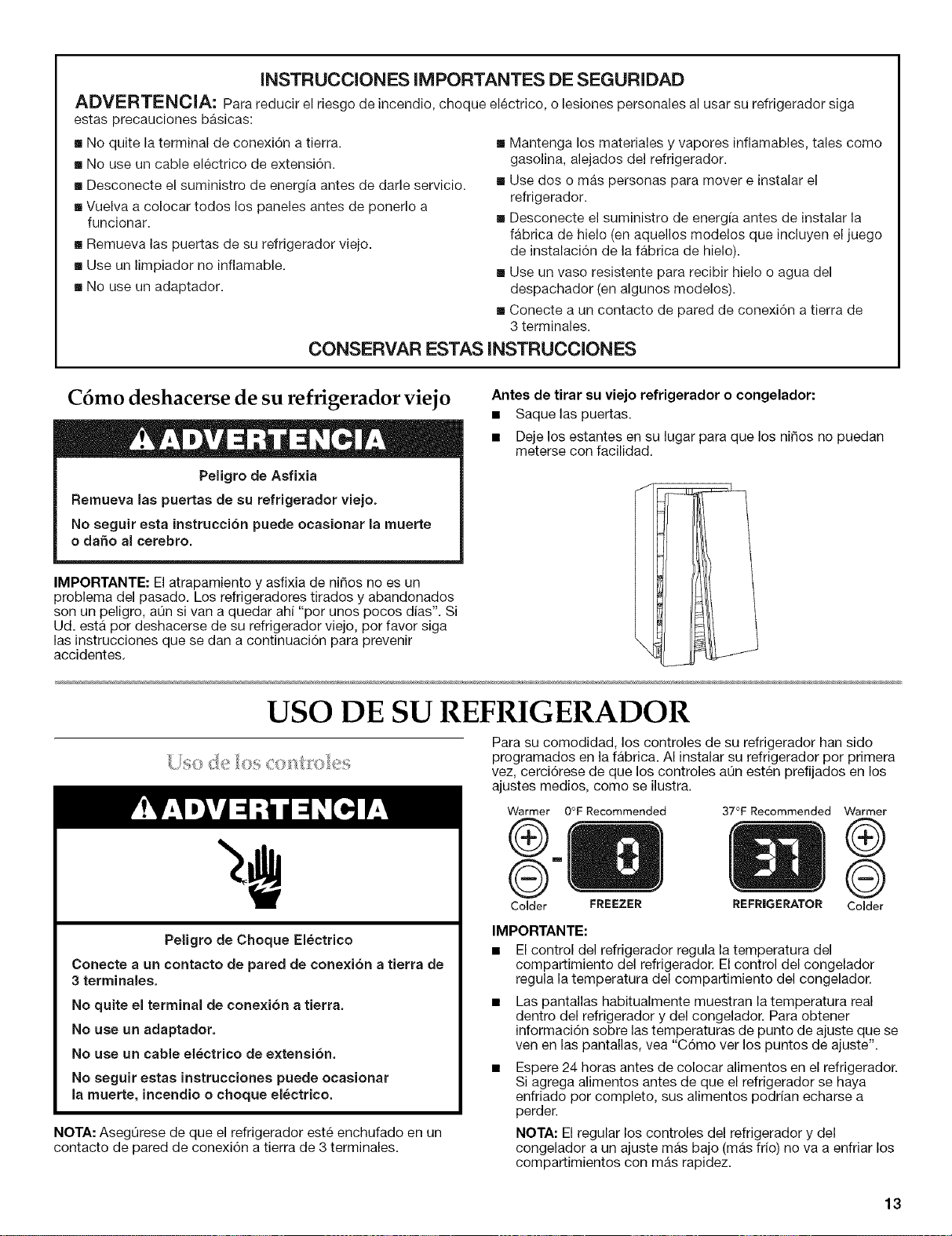

INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas:
• No quite la terminal de conexi6n a tierra.
• No use un cable electrico de extensi6n.
• Desconecte el suministro de energfa antes de darle servicio.
• Vuelva a colocar todos los paneles antes de ponerlo a
funcionar.
• Remueva las puertas de su refrigerador viejo.
• Use un limpiador no inflamable.
• No use un adaptador.
• Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.
• Use dos o mas personas para mover e instalar el
refrigerador.
• Desconecte el suministro de energfa antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
• Use un vaso resistente para recibir hielo o agua del
despachador (en algunos modelos).
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
CONSERVAR ESTAS INSTRUCCIONES
C6mo deshacerse de su refrigerador viejo
Peligro de Asfi×ia
Remueva las puertas de su refrigerador viejo.
No seguir esta instruccion puede ocasionar la muerte
o daSo al cerebro.
IMPORTANTE: El atrapamiento y asfixia de ni5os no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, alan si van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, per favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
Antes de tirar su viejo refrigerador o congelador:
• Saquelas puertas.
• Deje los estantes en su lugar para que los nitros no puedan
meterse con facilidad.
USO DE SU REFRIGERADOR
Peligro de Choque EI6ctrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminalee.
No quite el terminal de cone×ion a tierra.
No use un adaptador.
No use un cable el6ctrico de extensi6n.
No seguir estae instrucciones puede ocaslonar
la muerte, incendio o choque electrico.
NOTA: AsegOrese de que el refrigerador este enchufado en un
contacto de pared de conexi6n a tierra de 3 terminales.
Para su comodidad, los controles de su refrigerador han sido
programados en la fabrica. AI instalar su refrigerador por primera
vez, cerci6rese de que los controles alan esten prefijados en los
ajustes medios, como se lustra.
Warmer 0°F Recommended
Colder FREEZER REFRIGERATOR
37°F Recommended Warmer
®
®
Colder
IMPORTANTE:
• El control del refrigerador regula la temperatura del
compartimiento del refrigerador. El control del congelador
regula la temperatura del compartimiento del congelador.
• Las pantallas habitualmente muestran la temperatura real
dentro del refrigerador y del congelador. Para obtener
informaci6n sobre las temperaturas de punto de ajuste que se
ven en las pantallas, vea "C6mo ver los puntos de ajuste".
• Espere 24 horas antes de colocar alimentos en el refrigerador.
Si agrega alimentos antes de que el refrigerador se haya
enfriado per complete, sus alimentos podrian echarse a
perder.
NOTA: El regular los controles del refrigerador y del
congelador a un ajuste mas bajo (mas frio) no va a enfriar los
compartimientos con mas rapidez.
13
Cbmo encender el refrigerador
• Si el refrigerador no esta encendido, presione COOLING ON/
OFF (Enfriamiento Encendido/Apagado) para encender el
enfriamiento.
Para apagar su refrigerador, presione COOLING ON/OFE Su
refrigerador no enfriara cuando el control este fijado en OFF
(Apagado).
NOTA: El presionar el botdn de enfriamiento Encedido/
Apagado no desconecta la energfa a su refrigerador. Las
luces interiores de cualquiera de las puertas de los
compartimientos se apagaran, siestas permanecen abiertas
por mas de 10 minutos. Sencillamente abra y cierre la puerta
para encender las luces interiores.
Cbmo ver los puntos de ajuste
Los puntos de ajuste recomendados de fabrica son 0°F (-18°C)
para el congelador y 37°F (3°C) para el refrigerador.
Punto fijo para el congelador: -6 ° a 6°F (-21 °C a -14°C)
Punto fijo para el refrigerador: 32 ° a 46°F (0°C a 8°C)
Para ver las temperaturas de los puntos fijos, presione el botdn
hacia arriba o hacia abajo para elegir la temperatura del
refrigerador odel congelador. La pantalla se pondra mas brillante
para indicar que usted esta viendo los puntos de ajuste. Cinco
segundos despues de que se hizo un ajuste, las luces de la
pantalla se atenuaran y volveran a marcar la temperatura real.
NOTA: Durante los ciclos de descongelaci6n automatica, la
temperatura real que muestra la pantalla puede set mayor que el
punto de ajuste. Esto es normal. Las temperaturas reales deberan
volver a los puntos de ajuste dentro de unas pocas horas
despues de que el ciclo de descongelacidn haya finalizado,
Cbmo ajustar los controles
Los ajustes medios indicados en la secci6n previa deben ser los
correctos para el uso normal de un refrigerador familiar. Los
controles estan ajustados correctamente cuando la leche o los
jugos estan tan frfos como Ud. desea y cuando el helado tiene
consistencia firme,
Si la temperatura esta demasiado caliente o demasiado fria en el
refrigerador o en el congelador, primero verifique los conductos
de ventilacidn para asegurarse de que no estan bloqueados.
Si necesita regular las temperaturas, utilice como gufa los ajustes
que se enumeran en la tabla siguiente. Espere por Io menos
24 horas entre un ajuste y otro,
CONDICION/MOTIVO: AJUSTE:
REFRIGERADOR Control del REFRIGERADOR
demasiado caliente 1° mas bajo
CONGELADOR Control del CONGELADOR
demasiado caliente/muy 1° mas bajo
poco hielo
REFRIGERADOR Control del REFRIGERADOR
demasiado frio 1° mas alto
CONGELADOR Control del CONGELADOR
demasiado frio 1° mas alto
Funciones adicionales del panel de control
Modo de temperatura
• Presioneel boton °C para seleccionar la pantalla de
temperatura en grados centfgrados o Fahrenheit.
°C
O
©
Frio maximo
Use Max Cool (Frfo maximo) para acelerar el frfo de cargas
grandes de alimentos, El frio maximo fija la temperatura del
refrigerador en 34°F (1°C) y la temperatura del congelador en
-6°F (-21 °C) por 24 horas.
NOTA: Mientras el ajuste Max Cool este encendido, la pantalla
muestra los puntos de ajuste de temperatura correspondientes a
Max Cool. Despues de 24 horas o cuando se apague
manualmente el ajuste Max Cool, los puntos fijos volveran a su
ajuste previo.
• Presione MAX COOL para seleccionar este modo. El frio
maximo permanecera encendido por 24 horas o hasta que se
apague manualmente.
Max Cool
_m
©
Holiday Mode (Modo de dia de fiesta)
La caracterfstica Holiday Mode se ha concebido para aquellos
viajeros que desean ahorrar energfa adicional o para aquellas
personas que debido a sus creencias religiosas necesitan que se
apaguen las lamparas y la fabrica de hielo. AI seleccionar esta
caractefistica se conservan los ajustes predeterminados de
temperatura pero la fabrica de hielo se desactiva y las luces
interiores se apagan,
• Para activar la caracterfstica de modo de dia de fiesta,
presione HOLIDAY MODE. Esta caracterfstica continuara
activada hasta que se presione nuevamente la tecla de
HolidayMode.
Holiday Mode
II
©
El caj6n puede ajustarse de manera que enfrie correctamente la
came o las verduras, El aire dentro de la charola se enfr[a para
prevenir que pares de los alimentos se congelen y puede
ajustarse para mantener la carne alas temperaturas de
almacenaje recomendadas por el National Livestock and Meat
Board (Consejo Nacional de Ganado y Carnes): 28°- 32°F (-2°
- 0°C). El control de temperatura para el caj6n convertible desde
la fabrica en la posicidn VEG.
Para guardar came:
Mueva el control hasta uno de los posici6ns MEAT para guardar
las carnes a la temperatura 6ptima.
Para guardar verduras:
Mueva el control hasta la posici6n VEG para guardar las carnes a
la temperatura 6ptima.
NOTA: Si los alimentos se empiezan a congelar, mueva el control
hacia la izquierda (menos fifo), Recuerde que debe esperar
24 horas entre ajustes,
14
Co koi o
Usted puede controlar el nivel de humedad en el caj6n hermetico
para verduras. Regule el control a cualquier ajuste entre Bajo
(LOW) y Alto (HIGH).
LOW (Bajo - posici6n abierta) para el mejor almacenamiento de
frutas y verduras con cascaras.
NIGH (Alto - posici6n cerrada) para el mejor almacenamiento de
vegetales de hoja frescos.
El control del dep6sito de la puerta esta situado del lado izquierdo
del compartimiento del refrigerador.
A. Control del depdsito de la puerta
Deslice el control del depdsito de la puerta hacia la derecha
para disminuir el flujo de aire frio al dep6sito y hacerlo menos
frio.
Deslice el control del dep6sito de la puerta hacia la izquierda
para aumentar el flujo de aire fifo al dep6sito y hacerlo mas
frio.
O/ 1' .....
Peligro de Cortaduras
Use un vaso resistente para recibir hielo o agua del
despachador.
No seguir esta instrucci6n puede ocasionar
cortaduras.
El despachador de agua
IMPORTANTE:
• El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta.
• Despues de haber conectado el refrigerador a un suministro
de agua, enjuague el sistema de agua dispensando agua en
un recipiente resistente hasta que haya enjuagado y
descartado de 2 a 3 galones (de 8 a 12 L) de agua, o per
aproximadamente de 5 minutos despues de que el agua
comience a salir. El agua que usted saca y descarta limpia el
sistema y ayuda a despejar el aire de las lineas. A medida
que sale aire de las lineas, es posible que salgan chorros de
agua repentinos del despachador.
• Deje que pasen varias horas para que el refrigerador se enfrie
y pueda enfriar el agua.
• Haga salir suficiente agua cada semana para mantener un
suministro fresco.
Para despachar agua:
1. Oprima un vaso contra la barra del despachador de agua.
2. Retire el vaso para detener la salida del agua.
El despachador de hielo
El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta. El hielo se distribuye del recipiente de
almacenamiento de la fabrica de hielo en el congelador cuando se
presione la barra del despachador.
Dependiendo de su modelo, usted puede tenet una o mas de las
opciones siguientes: la posibilidad de seleccionar hielo picado o
en cubes, una luz especial que se enciende cuando usted utiliza
el despachador o una opci6n de cierre para evitar que salga hielo
involuntario.
NOTA: Algunos modelos despachan hielo en cubes y hielo
picado. Antes de sacar hielo, seleccione el tipo de hielo que
desea.
Para obtener hielo picado, el hielo es triturado antes de set
despachado. Esto puede retrasar un poco la distribuci6n del hielo
picado. El ruido proveniente del triturador de hielo es normal y los
trozos de hielo pueden variar en tamaffo. Cuando cambia de la
posici6n de hielo picado a la posici6n de hielo en cubes, caen
unas onzas de hielo picado junto con los primeros cubes.
Para despachar hielo:
1. Oprima el bot6n del tipo de hielo que desee.
2. Oprima con un vaso resistente la barra del despachador de
hielo. Sostenga el vaso junto al orificio del despachador para
que el hielo no caiga fuera del vaso.
IMPORTANTE: No necesita aplicar mucha presi6n a la barra
para activar el despachador de hielo. Oprimir mucho no hara
que el despachador funcione con mas rapidez o produzca
mayor cantidad de hielo.
3. Retire el vaso para detener la salida del hielo.
La luz del despachador
Style 1: La luz del despachador puede encenderse oprimiendo el
bot6n de ON.
Style 2: Cuando use el despachador, la palanca encendera
automaticamente la luz. Si usted quiere que la luz este encendida
continuamente, puede elegir ON (Encendida) o NIGHT LIGHT
(Automatica).
ON (Encendida}: Presione el bot6n de luz (LIGHT) para encender
la luz del despachador.
NIGHT LIGHT (Luz Nocturna}: Presione el bot6n de luz (LIGHT)
por segunda vez para seleccionar el modo de luz nocturna. La luz
del despachador se ajustara automaticamente para ponerse mas
brillante a medida que la habitaci6n se ilumine mas y mas tenue a
medida que la habitaci6n se oscurezca.
OFF (Apagada}: Presione el bot6n de luz (LIGHT) pot tercera vez
para apagar la luz del despachador.
Las luces del despachador son del tipo LED y no deberian
necesitar cambiarse. Si le parece que las luces del despachador
no funcionan, fijese si no esta bloqueado el detector de luz (en el
mode de Luz nocturna). Para obtener mas informaci6n, vea
"Soluci6n de problemas".
15
El cierre del despachador (en algunos modelos)
Su despachador puede apargarse para facilitar la limpieza o para
evitar que sea activado involuntario por nines o animales
domesticos.
NOTA: La funci6n de cierre no interrumpe el flujo electrico a la
unidad, a la fabrica de hielo o a la luz del despachador.
0nicamente desactiva las barras del despachador.
Estilo 1" Oprima el bot6n de LOCK (Cierre) para apagar el
despachador. Oprima el bot6n de UNLOCK (Reactivaci6n) para
reactivar el despachador
Estilo 2: Presione y sostenga el bot6n bloqueo desactivado
(LOCK OUT) para apagar el despachador. Presione el bot6n
bloqueo desactivado (LOCK OUT) para desbloquear el
despachador.
Para encender y apagar la f&brica de hielo
El interruptor de encendido/apagado (ON/OFF) se encuentra en el
lado derecho superior del compartimiento del congelador.
Para poner a funcionar la fabrica de hielo, deslice el control a la
posici6n de encendido (ON-hacia la izquierda),
Para apagar la fabrica de hielo manualmente, deslice el control a
la posici6n de apagado (OFF-hacia la derecha).
NOTA: La fabrica de hielo tiene un interruptor automatico. Los
sensores de la fabrica de hielo detendran automaticamente la
producci6n de hielo pero el control permanecera en la posici6n de
encendido (ON-hacia la izquierda).
RECUERDE:
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos,
• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexi6n de su
fabrica de hielo a un suministro de agua blanda. Los quimicos
para ablandar el agua (como la sal) pueden da_ar ciertos
componentes de la fabrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegQrese de que el ablandador de agua este
funcionando correctamente y que goce de un buen
mantenimiento.
• No use instrumentos afilados para romper el hielo en el
dep6sito o en el balde. Esto puede da_ar el balde y el
mecanismo de despachado,
• No guarde nada encima ni dentro de la fabrica de hielo o del
dep6sito.
Para quitar y volver a colocar el depbsito de hielo:
1. Sostenga la base del dep6sito con ambas manos y presione
el bot6n para levantar el dep6sito hacia arriba y hacia afuera.
NOTA: No es necesario girar el control de la maquina de hielo
a la posici6n de apagado (OFF - hacia la derecha) cuando
quite el dep6sito. La cubierta del sensor ("puerta abatible") en
la pared izquierda del congelador hace que la fabrica de hielo
deje de producir hielo si la puerta esta abierta o se ha quitado
el dep6sito.
2. Vuelva a colocar el dep6sito en la puerta y empQjelo hacia
abajo para asegurarse de que esta seguro en su lugar.
NOTA: No use agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu6s del sistema. Pueden usarse
sistemas certificados para la reduccibn de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
Luz de estado del filtro de agua (en algunos modelos)
Cuando el estado de la pantalla sea de 10%, esto indica que ha
Ilegado la hora de pedir un filtro de reemplazo. Se recomienda
reemplazar el cartucho del filtro de agua de la rejilla de la base
cuando la luz indicadora del filtro de agua cambie a 0% O cuando
el flujo de agua al despachador de agua o a la fabrica de hielo
disminuya visiblemente.
Despues de cambiar el cartucho del filtro de agua, reajuste el
indicador del filtro de agua al presionar el bot6n. La luz indicadora
cambiara a 99% una vez que se haya reajustado.
Filtro de agua sin indicador (en algunos modelos}
Si su refrigerador no tiene la luz de estado, usted debe cambiar el
filtro de agua cada 6 meses, segQn el uso. Si el flujo de agua hacia
el despachador de agua o a la fabrica de hielo disminuye
sensiblemente antes de que pasen 6 meses, cambie el filtro mas
seguido,
Cbmo cambiar el filtro de agua
3. Oprima el bot6n eyector para liberar el filtro de la rejilla de la
base.
4. Jale el filtro en sentido recto hacia afuera.
5. Gire la tapa en sentido contrario al de las manecillas del reloj
para quitarla del filtro.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
6. Alinee el Iomo de la tapa con la flecha en el filtro nuevo y gire
la tapa hasta que encaje en su lugar.
NOTA: Puede usar el despachador sin un filtro. El agua no
estara filtrada. Sencillamente introduzca la tapa
completamente en la rejilla de la base y r6tela hasta que este
firmemente en su lugar.
7. Quite las cubiertas protectoras de los anillos O.
8. Empuje el filtro dentro de la rejilla de la base. El bot6n eyector
saltara nuevamente hacia afuera cuando el filtro este
enganchado por completo.
9. Enjuague el sistema de agua. Vea "Despachadores de agua y
hielo".
16
CUIDADO DE SU REFRIGERADOR
Peligro de Exploei6n
Use un limpiador no inflamable.
No seguir esta instrucci6n puede ocasionar la muerte,
e×plosi6n o incendio.
Tanto la secci6n del refrigerador come la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar la transferencia de olores y la
deshidrataci6n de los alimentos, envuelva o tape bien los
alimentos.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasivos o asperos, como
aerosoles para ventanas, productos de limpieza para fregar,
liquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos de petr61eo en las partes de plastico, en el
interior y en los revestimientos o juntas de la puerta. No use
toallas de papel, estropajos para fregar u otros utensilios de
limpieza asperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energfa.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un pado liso y un detergente suave
en agua tibia.
3. Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paso liso y detergente
suave con agua tibia.
4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante transito de mascotas en el hogar, el condensador
debera limpiarse cada dos o tres meses para asegurar la
maxima eficacia.
Si necesita limpiar el condensador:
• Quite la rejilla de la base.
• Use una aspiradora con un cepillo suave para limpiar la
rejilla, las Areas abiertas detras de la rejilla y el Area de la
superficie frontal del condensador.
• Vuelva a colocar la rejilla de la base cuando termine.
5. Enchufe el refrigerador o reconecte el suministro de energfa.
.....'" lOS lO(i; i;)S
IOTA; No todos los fooos son adecuados para su refrigerador.
Aseg@ese de cambiar el foco con otro que sea del mismo
tamaSo, forma y vatiaje. La luz del despachador requiere de un
foco de 10 Watts de use pesado y las demas luces requieren un
foco de 40 Watts para electrodomesticos. Puede conseguir los
focos con su distribuidor.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Si se indica, quite la pantalla de la luz.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y
un detergente lquido. Enjuague y sequela pantalla
meticulosamente.
3. Quite el foco y reemplacelo con uno del mismo tamaSo, forma
y vatiaje.
4. Si se indica, vuelva a colocar la pantalla.
5. Enchufe el refrigerador o reconecte el suministro de energia.
17
P
SOLUCION DE PROBLEMAS
Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.
El refrigerador no funciona
Verifique Io siguiente:
• 6Esta desconectado el cable de suministro de energia?
• _,Se ha quemado un fusible de la casa o se ha disparado el
cortacircuitos?
• _,Se hart colocado los controles de temperatura en la posici6n
media?
NOTA: Es posible que inicialmente el refrigerador tome varias
horas para enfriarse, El ajustar los controles en la posici6n mas
frfa no enfria ningQn compartimiento mas rapido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por periodos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por mas tiempo si la habitaci6n esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.
El refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a Io largo de los
argos. Debido a esta reducci6n, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no habia notado en el
modelo viejo, A continuaci6n se enumeran algunos sonidos
normales con una explicaci6n.
• Zumbido - se escucha cuando la valvula de agua se abre
para Ilenar la fabrica de hielo
• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempe_o
• Vibraciones - flujo de liquido refrigerante, tuberfa de agua o
artfculos guardados arriba del refrigerador
• Ohisporroteos/Gorgoteos - agua goteando en el calentador
durante el ciclo de descongelaci6n
• Estallido - contracci6n/expansi6n de la paredes interiores,
especialmente durante el enfriamiento inicial
• Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelaci6n y corre hacia la
bandeja recolectora
• Chirridos/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fabrica de hielo.
Las puertas no cierran completamente
Verifique Io siguiente:
• _,Hay paquetes de comida que impiden que se cierre la puerta?
• _,Se han empujado todos los recipientes y estantes hacia
atras en su posici6n correcta?
Es dificil abrir las puertas
• &Estan las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras con un jab6n suave y agua tibia.
• &Se ha abierto y cerrado la puerta durante los ultimos
segundos? Espere por Io menos 30 segundos para volver a
abrir las puertas.
La temperatura esta demasiado caliente
Verifique Io siguiente:
• _,Estan bloqueados los orificios de ventilaci6n en cualquiera
de los compartimientos?
• _,Se abre(n) la(s) puerta(s) con frecuencia?
• _,Se acaba de agregar una gran cantidad de alimentos al
refrigerador o al congelador?
• _,Se han ajustado los controles correctamente de acuerdo con
las condiciones circundantes?
Hay acumulacibn de humedad en el interior
NOTA: Cierta cantidad de humedad es normal.
• _,Estan bloqueados los orificios de ventilaci6n en el
refrigerador?
• _,Se abre(n) la(s) puerta(s) con frecuencia?
• _,Esta hQmeda la habitaci6n?
• _,Se han ajustado los controles correctamente de acuerdo con
las condiciones circundantes?
• _,Se ha completado un ciclo de descongelaci6n automatica?
Los articulos en la bandeja para carnes/cajbn para
verduras se est&n congelando
La temperatura dentro de la bandeja para carnes/caj6n para
verduras puede ponerse demasiado frfa, especialmente cuando
se utilizan caracteristicas adicionales del panel de control, Regule
el control de la bandeja para carnes al ajuste cerrado.
La f_brica de hielo no produce hielo o no produce
st_iciente hielo
• _,Esta el braze de control de alambre o el interrupter
(dependiendo del modelo) de la fabrica de hielo en la posici6n
OFF (Apagado)?
• _,Esta abierta la valvula de cierre de la tuberfa del agua al
refrigerador?
• &Esta la temperatura del congelador Io suficientemente
fria para hacer hielo? Espere 24 horas despues de haber
conectado la fabrica de hielo para que comience la
producci6n total de hielo.
• &Se acaba de instalar la fabrica de hielo? Deje transcurrir
72 horas para que la fabrica de hielo comience a producir
hielo.
&Tiene agua el molde de la fabrica de hielo o no se ha
producido hielo? Verifique que su refrigerador ha sido
conectado al suministro de agua de su casa y si la valvula de
cierre esta abierta.
18
• 2`Seacaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo se
restablezca.
• &Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado
incorrectamente.
• 2,Se trab6 un cubo de hielo en el brazo eyector de la
ffibrica de hielo? En los modelos con dep6sito de hielo
interior, saque el hielo del brazo eyector con un utensilio de
plastico.
• 2,Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Vea
"Requisitos del suministro de agua" en el libro de las
Instrucciones de instalaci6n o en el Manual de uso y cuidado.
Los cubos de hielo son huecos o pequefios
Esto es una indicaci6n de baja presi6n de agua,
Verifique Io siguiente:
• _,Esta abierta per completo la valvula de cierre de agua?
• _,Hay torceduras en la tuberfa de agua que pudieran restringir
el flujo de agua?
• Si esta usando un filtro de agua, saque el filtro y ponga a
funcionar el despachador. Si mejora el flujo de agua, el filtro
esta obstruido o instalado incorrectamente.
• _,Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua frfa? Vea "Requisites
del suministro de agua" en las Instrucciones de instalaci6n o
en el Manual de use y cuidado.
• Si todavia tiene preguntas acerca de la presi6n del agua,
Ilame a un plomero competente autorizado.
El hielo tiene real sabor, real olor o un color gris&ceo
Verifique Io siguiente:
• _,Son nuevas las conexiones de plomerfa, produciendo un
hielo descolorido o de mal saber?
• _,Se hart guardado los cubos de hielo pot mucho tiempo?
• _,Se necesita limpiar el congelador y el dep6sito de hielo?
• _,Se han envuelto debidamente los alimentos en el congelador
o el refrigerador?
• _,Contiene el agua minerales (como el azufre)? Podrfa ser
necesario instalar un filtro para eliminar los minerales.
• _,Tiene un filtro de agua instalado en el refrigerador? Un
descoloramiento o un color gris del hielo indican que el
sistema de filtrado de agua necesita enjuagarse mas.
El despachador de hielo no funciona debidamente
Verifique Io siguiente:
• _,Esta cerrada completamente la puerta del congelador?
• _,Se ha instalado correctamente el dep6sito de hielo?
• _,Hay hielo en el dep6sito?
• _,Se ha congelado el hielo en el dep6sito?
• _,Hay hielo atascado en el conducto de salida?
• 2,Se ha agregado hielo incorrecto en el depbsito? Use
Onicamente el hielo producido pot su fabrica de hielo actual.
2,Seha derretido el hielo alrededor del espiral metfilico en
el dep6sito de hielo? Descarte los cubes de hielo y limpie el
dep6sito. Vea "Fabrica de hielo y dep6sito de hielo".
2,Eldespachador de hielo se atasca mientras vierte el
hielo "picado"? Cambie el bot6n de hielo de "picado" a "en
cubos", Si despacha el hielo en cubos correctamente, oprima
el bot6n para hielo "picado" y comience a despachar de
nuevo.
2,Seha mantenido el brazo del despachador oprimido por
mucho tiempo? Cuando el braze se mantiene oprimido
mucho tiempo, se interrumpe la distribuci6n de hielo. Espere
3 minutos para que el motor del despachador se reposicione
antes de usarlo de nuevo.
El despachador de agua no funciona debidamente
Verifique Io siguiente:
• _,Esta cerrada completamente la puerta del congelador?
• 6La valvula de cierre de agua no esta abierta, instalada
incorrectamente o atascada?
• 6Esta la tuberia conectada a la fuente de agua?
• 6Hay un estrechamiento en la tuberfa de agua de la casa?
• /,No se ha Ilenado el sistema de agua? El sistema de agua
debe Ilenarse la primera vez que se usa.
• 2`Seha conectado el refrigerador a una tuberia de agua
fria con una presi6n de por Io menos 30 Ib/pulg2? La
presi6n de agua de la casa determina el flujo del dispensador.
• 2`Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado
incorrectamente,
2,Seha conectado un sistema de filtracibn de agua de
bsmosis inversa al suministro de agua fria? Vea
"Requisitos del suministro de agua" en las Instrucciones de
instalaci6n o en el Manual de use y cuidado.
Hay fugas de agua del despachador
Verifique Io siguiente:
• _,No se ha puesto el vase debajo del despachador el tiempo
suficiente?
• _,Se ha enjuagado el sistema de agua desde la instalaci6n o
se han cambiado los filtros?
El agua del despachador no est& Io suficientemente fria
NOTA: El agua del despachador se enfria solamente a 50°F
(10°C),
• 2,Se ha instalado el refrigerador por primera vez o se ha
despachado una gran cantidad de agua recientemente?
Deje transcurrir 24 horas para que el refrigerador se enfrie per
complete,
• /,No se ha usado el despachador de agua recientemente?
Puede set que el primer vase de agua no este frio. Descarte el
agua del primer vaso,
19
HOJA DE DATOS DEL PRODUCTO
Sistema de filtracibn de agua de la rejilla de la base
Modelo TlWB2LfTIRFWB2 Capacidad de 200 galones (758 litros)
Modelo TlWB2fTIRFWB2 Capacidad de 200 galones (758 litros)
Comprobado y certificado per NSF International, segOn la norma 42
NSF/ANSl para reducci6n de cloro sabor y olor, clase de
partfculas I*; y bajo la norma 53 NSF/ANSI para la reducci6n de
plomo, mercurio, atrazina, benceno, toxafeno, o-diclorobenceno,
quistes, turbidez, asbestos, lindano, tetracloroetileno, endrina, alaclor,
clorobenceno, y etilbenceno.
Este sistema ha sido comprobado segOn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La
concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al Ifmite
permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.
Reduccibn de sustancias Requisitos de Promedio Concentraci6n de las puestas M&ximo Promedio % Minimo % Promedio
Efectos estdticos reducci6n de NSF influente a prueba del influente efluente efluente reducci6n reducci6n
Cloro, sabor/olor 50% reduccion 2,0 mg/L 2,0 mg/L _+10% Per Io menos 0,08 mg/L ..I 2,0 mg/L 95,93 97,36
Clase de particulas I* 85% reduccion 3533333#/mL 10.000 particulas/mL 22000 #/mL 7 11567 #/mL 99,38 99,67
Reducci6n de Requisitos de Promedio Concentraci6n en el agua M&ximo Promedio % Minimo % Promedio
contaminantes reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n
Plomo: @ pH 6,5 0,010 mg/L 150 ug/L _ 0,15 mg/L _+10% 1,0 ug/L 1 ug/L 99,33 99,33
Plomo: @ pH 8,5 0,010 mg/L 157 ug/L t 0,15 mg/L _+10% 2,0 ug/L 1,08 ug/L 98,72 99,31
Mercurio: @pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,53 96,53
Mercurio: @pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,5 96,5
Benceno 0,005 mg/L 15 ug/L 0,015 mg/L _+10% 0,5 ug/L 0,5 ug/L 96,67 96,67
O-diclorobenceno 0,6 mg/L 1750 ug/L 1,8 _+10% 1,0 ug/L 1,0 ug/L 99,94 99,94
Toxafeno 0,003 mg/L 15 ug/L 0,015 _+10% 1,0 ug/L 1,0 ug/L 93,33 93,33
Atrazina 0,003 mg/L 10 ug/L 0,009 mg/L _+10% 2 ug/L 2 ug/L 80,8 80,8
Asbestos 99% 101 MFL 107a 108fibras/L tt 0,17 MFL 0,17 MFL 99,83 99,83
Quistes vivos _ 99,95% 120,0O0/L 50.000/L min, 8/W 1/L_ 99,99 >99,99
Turbidez 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89
Alaclor 0,002 mg/L 41,3 ug/L 0,04 _+10% 0,2 ug/L 0,2 ug/L 99,52 99,52
Endrina 0,002 mg/L 5,9 ug/L 0,006 _+10% 0,5 ug/L 0,3 ug/L 91,5 95,47
Etilbenceno 0,7 mg/L 1867 ug/L 2,1 _+10% 0,70 ug/L 0,0588 ug/L 99,96 100
Lindano 0,002 mg/L 1,9 ug/L 0,002 _+10% 0,02 ug/L 0,02 ug/L 98,93 98,93
Clorobenceno 0,6 mg/L 2,0 ug/L 2,0 _+10% 0,0005 ug/L 0,0005 ug/L 99,98 99,98
Tetracloroetileno 0,005 mg/L 14,2 ug/L 0,015 _+10% 0,5 ug/L 0,5 ug/L 96,47 96,47
Par&metros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg? (413,7 kPa) Temp. = 68°F
a 71,6°F (20°C a 22°C).
• Es esencial que los requerimientos de operaci6n, mantenimiento
y reemplazo del filtro se Ileven a cabo para que este producto se
desempeSe tal como se ofrece en la publicidad.
• Use el cartucho de repuesto T1RFWB2, pieza No. 4396711. El
_recio sugerido de venta al por menor durante el aSo 2004 es de
39,99 EE.UU./$49,99 Canad&. Precios sujetos a cambio sin
previo aviso.
Modelo TlWB2L: Estilo 1 - Cuando el indicador del filtro
muestre 10%, pida un nuevo filtro. Cuando el indicador del filtro
muestre 0%, se recomienda que reemplace el filtro.
Estilo 2 - Cuando la luz indicadora del filtro cambie de verde a
amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de
amarillo a rojo, se recomienda que reemplace el filtro.
Modelo TIWB2: Cambie el cartucho del filtro de agua cada 6
meses, dependiendo del uso. Si el movimiento de agua hacia el
despachador o la fAbrica de hielo disminuye sensiblemente antes
de que pasen 6 meses, cambie el cartucho del filtro de agua m&s
seguido.
• El producto es para uso con agua fria 0nicamente.
• No usar con agua que no sea microbiolSgicamente segura o de
calidad desconocida sin desinfectarla adecuadamente antes o
despu6s del sistema. Pueden usarse sistemas certificados para
*Tama_o de las partfculas clase I: >0,5 a <1 um
la reducci6n de quistes en aguas desinfectadas que puedan
contener quistes filtrables.
• Favor de vet la portada o la secci6n "Accesorios" para obtener el
nombre, direcci6n y n0mero telef6nico del fabricante.
• Favor de ver la secci6n "Garantia" para verificar la garantia
limitada del fabricante.
Pautas de aplicaci6n/Par_metros para el suministro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs./pulg? (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)
Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ibs./pulg?
**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.
***Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del
agua local.
.... Fibras mayores de 10 um de Iongitud
..... Basado en la filtraci6n de quistes de Cryptosporidium parvum
(¢ NSF es una marca registrada de NSF International.
20
P
GARANTIA DEL REFRIGERADOR DE KITCHENAID ®
GARANT|A LIMITADA DE UN Al_lO
Durante un aSo a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid o KitchenAid Canada (en Io sucesivo denominado
"KitchenAid") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para corregir defectos en los
materiales o en la mano de obra. El servicio debera ser suministrado por una compaSfa de servicio designada per KitchenAid.
En los modelos con un filtro de agua: garantia limitada de 30 dfas del filtro de agua. Durante 30 dfas a partir de la fecha de compra,
siempre y cuando se de al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto,
KitchenAid se hara cargo del costo de las piezas de repuesto para corregir defectos en los materiales o en la mane de obra.
GARANTJA LIMITADA DEL SEGUNDO AL QUINTO AI_IO EN EL REVESTIMIENTO DE LA CAVIDAD Y
LAS PIEZAS DEL SISTEMA DE REFRIGERACION SELLADO
Durante el segundo al quinto aSo desde la fecha de compra, cuando este electrodomestico principal sea operado y mantenido de
acuerdo alas instrucciones adjuntas o provistas con el producto, KitchenAid pagara por el reemplazo o la reparaci6n del revestimiento
de la cavidad del refrigerador/congelador (incluyendo los costos de mane de obra) si la pieza se rompiera debido a defectos de
material o de mano de obra. Ademas, del segundo al quinto aSo de la fecha de compra, KitchenAid pagara por las piezas
especificadas de fabrica para corregir defectos en los materiales o la mano de obra en el sistema de refrigeraci6n sellado. Estas piezas
son: compresor, evaporador, condensador, secador y los tubos conectores. El servicio debera set suministrado por una compaSia de
servicio designada per KitchenAid.
GARANT|A LIMITADA DEL SEXTO AL DC:CIMO AI_IO EN LAS PIEZAS DEL SISTEMA DE REFRIGERACION SELLADO
Del sexto al decimo a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y
mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se hara cargo del costo de las
piezas especificadas de fabrica para corregir defectos en los materiales o en la mano de obra en el sistema de refrigeraci6n sellado.
Estas piezas son: compresor, evaporador, condensador, secador y los tubes conectores.
KITCHENAID NO PAGARA POR LOS SIGUIENTES ART|CULOS
1. Visitas de servicio tecnico para corregir la instalacidn de su electrodomestico principal, para ense_arle a usar su electrodomestico
principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberfa de la casa.
2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua.
3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.
4. Da_os causados por accidente, alteraci6n, use indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,
instalaci6n que no este de acuerdo con los c6digos electricos o de plomerfa, o el empleo de productos no aprobados por
KitchenAid.
5. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.
6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.
7. Recogida y entrega. Este electrodomestico principal esta disedado para ser reparado en el hogar.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.
9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.
10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de
conformidad con las instrucciones de instalaci6n publicadas.
EXCLUSION DE GARANT|AS IMPLICITAS; LIMITACION DE RECURSOS
EL 0NICO Y EXCLUS.IVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR
EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTIAS IMPLICITAS, INCLUYENDO LAS GARANTIAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICU.LAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS
CORTO PERMITIDO POR LEY. KITCHENAID NO SE RESPONSABILIZARA POR DANOS INCIDENTAL ES O CONSECUENTES.
ALGUNOS ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O
CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTIA IMPLICITA DE COMERCIABILIDAD O
CAPACIDAD, D.EMODO QUE LAS LIMITACIONES O EXCLUSI.ONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.
ESTA GARANTIA LE OTORGA DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TENGA TAMBII2N OTROS
DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.
Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de
KitchenAid para determinar si corresponde otra garantfa.
Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la
secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a KitchenAid.
En EE.UU., Ilame al 1-800-422-1230. En CanadA, Ilame al 1-800-807-6777. 9/05
21
GUIDE D'UTILISATION ET D'ENTRETIEN DU
p p
REFRIGERATEUR
Assistance ou service
Si vous avez besoin d'assistance ou de service, consulter d'abord
la section "Depannage". On peut obtenir de I'aide supplementaire
en telephonant au Centre d'interaction avec la clientele au
1-800-422-1230 de n'importe o[l aux E.-U., ou en ecrivant a :
KitchenAid Brand Home Appliances
Customer Interaction Center
553 Benson Road
Benton Harbor, MI 49022-2692
Au Canada, pour installation et service, appeler le
1-800-807-6777. Pour assistance, composer le 1-800-461-5681
du lundi au vendredi - de 8 h 00 a 18 h 00 (HNE) - et le samedi de
8 h 30 a 16 h 30 (HNE), ou ecrire a :
KitchenAid Canada
Customer Interaction Center
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Des informations peuvent egalement @re obtenues en visitant
notre site sur w_rw.kitchenaid.com.
Au Canada, visitez www.KitchenAid.ca.
Darts votre correspondance, veuillez indiquer un numero de
telephone o[_I'on peut vous joindre dans la journee.
Conservez ce manuel et votre re£_ude vente ensemble pour
r6f6rence ult6rieure. Pour le service sous garantie, vous
devez pr6senter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
menager pour vous aider a obtenir assistance ou service en cas
de besoin. Vous devrez conna_tre le num@o de modele et le
numero de s@ie au complet. Vous trouverez ces renseignements
sur la plaque signaletique situee sur la paroi interne du
compartiment de refrig6ration.
Nora du marchand
Num6ro de s6rie
Adresse
Num6ro de t_l_phone
Num6ro de mod61e
Date d'achat
Pour commander des filtres de rechange, composer le
1-800-442-9991 et demander le numero de piece indique ci-
dessous ou contacter votre marchand autorise KitchenAid. Au
Canada, composer le 1-800-807-6777.
Nettoyant et poll pour acier inoxydable : Commander la piece
N° 4396095
Filtre standard : Commander la piece N° 4396711 (T1RFWB2)
P P P
SECURITE DU RI FRIGERATEUR
Votre s6curit6 et celle des autres est trbs importante.
Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.
Voici le symbole d'alerte de securit&
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
eta d'autres.
Tousles messages de securite suivront le symbole d'alerte de securit6 et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement les instructions.
Risque possible de deces ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
22
IMPORTANTES iNSTRUCTiONS DE SC:CURIT¢:
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du
r6frigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
• Brancher I'appareil sur une prise A3 alveoles reliee A la terre.
• Ne pas enlever la broche de liaison A la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un cable de rallonge.
• Utiliser deux ou plus de personnes pour deplacer et installer
le refrig6rateur.
• Debrancher la source de courant electrique avant I'entretien.
• Replacer tous les panneaux avant de faire la remise en
marche.
• Utiliser un produit de nettoyage ininflammable.
• Garder les materiaux et les vapeurs inflammables, telle que
I'essence, loin du refrig6rateur.
• Debrancher le r6frigerateur avant I'installation de la machine
A gla_ons (seulement pour modeles pr_ts A recevoir une
machine A glagons).
• Utiliser un verre robuste pour prendre des gla(_ons ou de
I'eau (sur certains modeles).
[] Enlever les portes de votre vieux refrig6rateur.
CONSERVEZ CES INSTRUCTIONS
Mise au rebut de votre vieux r frig rateur
Risque de suffoquer
Enlever les portes de votre vieux refrigerateur.
Le non-respect de cette instruction peut causer
un d_ces ou des I_sions cer_brales.
Avant de jeter votre vieux r_frigerateur ou cong61ateur :
• Enlever les portes.
• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pen6trer facilement.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m_me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider A eviter les accidents.
P P
UTILISATION DU REFRIGERATEUR
Risque de choc 61ectrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Pour votre commodite, les commandes du refrigerateur sent
pr_regl6es A I'usine. Lors de I'installation initiale du refrigerateur,
s'assurer que les commandes sont encore pr6r6gl6es aux
reglages moyens tel qu'illustre.
REMARQUE : S'assurer que le refrigerateur est branche sur une
prise de courant A trois alveoles reliee Ala terre.
Warmer 0°F Recommended
Colder FREEZER REFRIGERATOR
37°F Recommended Warmer
®
®
Colder
IMPORTANT :
• La commande du refrigerateur regle la temperature du
compartiment de refrigeration. La commande du congelateur
regle la temperature du compartiment de congelation.
• Dans la plupart des cas, I'afficheur indique la temperature
reelle A I'interieur du refrig6rateur et du congelateur. Pour des
renseignements concernant I'affichage des valeurs de reglage
de temperature, voir "Affichage des valeurs de reglage".
• Attendre 24 heures avant d'ajouter des aliments dans le
rdrigerateur. Si on ajoute des aliments avant que le
refrigerateur ne soit completement refroidi, les aliments
risquent de s'abimer.
REMARQUI: : Tourner les commandes du refrigerateur et du
congelateur A un reglage plus bas (plus froid) que le reglage
recommande ne refroidira pas les compartiments plus
rapidement.
23
Mise en marche du r_frig_rateur
• Si le refrigerateur n'est pas allume, appuyer sur COOLING
ON/OFF (refroidissement marche/arr_t) pour mettre en
marche le refroidissement.
Pour eteindre votre refrigerateur, appuyer sur COOLING ON/
OFR Votre refrig6rateur ne se refroidira pas si la commande
est sur OFF (arr_t).
REMARQUE : Appuyer sur le bouton Cooling On/Off ne
deconnecte pas le refrigerateur de la source de courant
electrique. Les lampes interieures s'eteignent si I'une des
portes des compartiments est maintenue ouverte pendant
plus de 10 minutes. Fermer simplement et ouvrir la porte pour
allumer les lampes interieures.
Afflchage des valeurs de r_glage
Les points de reglage recommandes par I'usine sont 0°F (-18°C)
pour le congelateur et 37°F (3°C) pour le refrigerateur.
Moyenne de point de reglage pour le congelateur : -6° a 6°F
(-21 °C a -14°C)
Moyenne de point de reglage pour le refrigerateur : 32° a 46°F
(0°C a 8°C)
Pour visualiser les valeurs de reglage des temperatures, appuyer
sur le bouton du haut ou du bas pour la temperature du
r_frig6rateur ou celle du congelateur. L'affichage deviendra plus
vif pour indiquer que I'on visualise les valeurs de reglage. Cinq
secondes apres I'ajustement, les temoins lumineux seront plus
faibles et afficheront a nouveau la temperature actuelle.
REMARQUE : Pendant les programmes de degivrage
automatique, la temperature actuelle affichee peut _tre plus
elevee que les valeurs de reglage. Ceci est normal. Les
temperatures actuelles devraient revenir aux valeurs de reglage au
bout de quelques heures apres I'arr_t du programme de
degivrage.
Ajustement des r_glages de commande
Les reglages moyens indiques a la section precedente devraient
_tre corrects pour I'utilisation normale du refrigerateur
domestique. Les reglages sont faits correctement Iorsque le lait
ou le jus est aussi froid que vous I'aimez et Iorsque la creme
glacee est ferme.
Si la temperature est trop tiede ou trop froide dans le refrigerateur
ou le congelateur, verifier d'abord les events pour vous assurer
qu'ils ne sont pas bloques.
S'il est necessaire d'ajuster les temperatures, utiliser les reglages
indiques au tableau ci-dessous comme guide. Attendre au moins
24 heures entre les ajustements.
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop Re.gler la commande du
tiede REFRIGERATEUR a un degre
plus bas
CONGCLATEUR trop Regler !a commande du
tiede/trop peu de gla(_ons CONGELATEUR a un degre plus
bas
REFRIGERATEUR trop Re.gler la commande du
froid REFRIGERATEUR a un degre
plus haut
CONGELATEUR trop froid Regler !a commande du
CONGELATEUR a un degre plus
haut
Autres caract_ristiques du tableau de commande
Mode temperature
• Appuyer sur °C pour selectionner I'affichage de la temperature
en Celsius ou en Fahrenheit.
°C
Q
©
Refroidissement rapide (Max Cool)
Utiliser la fonction Max Cool pour accelerer le refroidissement de
charges importantes d'aliments. La fonction de refroidissement
rapide r_gle la temperature du refrigerateur a 34°F (1°C) et celle
du cong_lateur a -6°F (-21 °C) pendant 24 heures.
REMAROUE : Lorsque la fonction Max Cool est activee,
I'affichage indique les valeurs de reglage de temperature de la
fonction Max Cool. Apres 24 heures ou Iorsque la fonction Max
Cool est manuellement desactivee, les valeurs de reglage
reviendront a leur reglage anterieur.
• Appuyer sur MAX COOL pour selectionner ce mode. La
fonction MAX Cool restera active pendant 24 heures ou
jusqu'a ce qu'elle soit manuellement desactivee.
Max Cool
I1
©
Holiday Mode (mode vacances)
La caracteristique Holiday Mode est con(_ue pour le voyageur qui
desire economiser plus d'energie ou pour les personnes dont les
observances religieuses exigent que la machine a glagons et les
lampes soient eteintes. En choisissant cette caracteristique, les
points de reglage de la temperature demeurent inchanges, la
machine a gla(_ons est desactivee et les ampoules d'eclairage
I'interieur sont eteintes.
• Appuyer sur HOLIDAY MODE pour activer le mode vacances.
Cette caracteristique demeure activee jusqu'a ce que I'on
appuie de nouveau sur la touche Holiday Mode.
Holiday Mode
g_
©
24
Le tiroir convertible peut _tre ajuste pour refroidir correctement les
viandes ou I_gumes. L'air a I'interieur du contenant est refroidi
pour emp_cher les "petits espaces" de congelation et peut _tre
regle pour garder les viandes aux temperatures recommandees
d'entreposage de 28° a 32°F (de - 2° a 0°C) tel que recommande
par I'Office national du betail et des viandes. Le reglage
convertible est preregle pour au reglage VEG.
Pour entreposer des viandes :
Regler la commande a MEAT (viandes) pour garder les viandes
aux temperatures optimales d'entreposage.
Pour entreposer des I_gumes :
Regler la commande a VEG (legumes) pour garder les legumes
aux temperatures optimales d'entreposage.
IMPORTANT : Si les aliments commencent a geler, deplacer le
reglage vers la gauche (moins froid). Se rappeler d'attendre
24 heures entre les ajustements.
...../ ¢
On peut contr61er le degre d'humidite dans le bac a legumes
etanche. La commande peut _tre ajustee a n'importe quel reglage
entre LOW et HIGH.
LOW/bas (ouvert) pour une meilleure conservation des fruits et
legumes a pelures.
HIGH/haut (ferme) pour une meilleure conservation des legumes
feuilles frais.
La commande d'air de la porte se situe sur le c6te gauche avant
du compartiment refrigerateur.
A. Commande d'air de laporte
Glisser le bouton de commande d'air vers la gauche pour
reduire I'arrivee d'air froid dans le compartiment ou porte-
cannette et le rendre moins froid.
Glisser le bouton de commande d'air vers la droite pour
augmenter I'arrivee d'air froid dans le compartiment ou porte-
cannette et le rendre plus froid.
Risque de coupure
Utiiiser un verre robuste pour prendre des glagone ou
de I'eau,
Le non-respect de cette instruction peut causer
des coupures.
Distributeur d'eau
IMPORTANT :
• Le systeme de distribution ne fonctionne pas Iorsque la porte
du congelateur est ouverte.
• Apres avoir raccorde le refrigerateur a la source d'eau, vider le
systeme d'eau en versant I'eau dans un contenant robuste
jusqu'au retrait et rejet de 2 a 3 gallons (8 & 12 L) d'eau, ou
environ pendant 5 minutes apres le commencement de
I'ecoulement.Le processus de vidange nettoie le systeme
d'eau et aide a degager Fair des conduits. Pendant
I'evacuation de Fair, I'eau peut gicler du distributeur.
• Accorder plusieurs heures pour que le refrigerateur se
refroidisse et refroidisse I'eau.
• Pulser une quantite suffisante d'eau chaque semaine pour
maintenir un approvisionnement frais.
Distribution d'eau :
1. Appuyer un verre resistant contre le levier de distribution
d'eau.
2. Retirer le verre pour arr_ter la distribution.
Le distributeur de glace
Le systeme de distribution ne fonctionne pas Iorsque la porte du
congelateur est ouverte. La glace est distribuee du bac
d'entreposage de la machine a glagons darts le congelateur
Iorsque le levier de distribution est abaisse :
Selon le modele que vous avez, vous pouvez avoir une ou
plusieurs des options suivantes : la capacite de choisir de la glace
concassee ou des gla9ons, une lumiere speciale qui s'allume
Iorsque vous employez le distributeur ou une option de
verrouillage pour eviter la distribution involontaire.
REMARQUE : Pour de la glace concassee, les glagons sont
concasses avant d'etre distribues. Cette action peut causer un
court delai Iors de la distribution de glace concassee. Le bruit du
broyeur de glagons est normal et la dimension des morceaux de
glace peut varlet. Lorsqu'on change de concassee a glagons,
quelques onces de glace concassee seront distribuees avec les
premiers glagons.
Distribution de glace :
1. Appuyer sur le bouton pour le type de glace desire.
2. Appuyer un verre solide contre le levier de distributeur de
glagons. Tenir le verre pres de I'ouverture du distributeur pour
que les glagons ne tombent pas a c6te du verre.
25
IMPORTANT : IIn'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de gla9ons.
Une pression forte ne donne pas une distribution plus rapide
de glagons ou des quantites plus grandes.
3. Retirer le verre pour arr_ter la distribution.
Lumiere du distributeur
Style 1 : L'espace de distribution comporte une lumi_re. Elle peut
_tre allumee manuellement en appuyant sur le bouton ON (touche
&effleurement ou commutateur a bascule).
Style 2 : Lorsqu'on utilise le distributeur, le levier allume
automatiquement la lumiere. Pour avoir la lumiere allumee en
permanence, selectionner ON ou NIGHT LIGHT.
ON : Appuyer sur le bouton de la lumiere pour eclairer le
distributeur.
NIGHT LIGHT : Appuyer sur le bouton de la lumiere une
deuxieme fois pour selectionner le mode NIGHT LIGHT. La
lumiere du distributeur s'ajustera automatiquement pour eclairer
plus ou moins en fonction de la clarte de la piece.
OFF : Appuyer sur le bouton de la lumiere une troisieme fois pour
eteindre la lumiere du distributeur.
Les lumieres du distributeur sont des DEL et ne devraient pas
avoir besoin d'etre changees. Si les lumieres du distributeur ne
fonctionnent pas, verifier que le detecteur de lumiere n'est pas
bloque (en mode Night Light). Voir "Depannage" pour de plus
amples informations.
Verrouillage du distributeur (sur certains modules)
Votre distributeur peut _tre arr_te pour faciliter le nettoyage ou
pour emp_cher une distribution involontaire.
REMARQUE : La caracteristique de verrouillage ne coupe pas
I'alimentation electrique a I'appareil, a la machine a gla(}ons ou
la lumiere du distributeur. Elle desactive simplement les leviers du
distributeur.
Style 1 : Appuyer sur le bouton LOCK (verrouillage) pour arr_ter le
distributeur. Appuyer sur le bouton UNLOCK (deverrouillage) pour
deverrouiller le distributeur.
Style 2 : Appuyer sur le bouton de LOCK OUT (verrouille) pour
arr_ter le distributeur. Appuyer sur le bouton LOCK OUT
(verrouille) pour deverrouiller le distributeur.
Mise en marche/arr_t de la machine _ glagons
Le commutateur ON/OFF se trouve en haut, a droite du
compartiment de congelation.
Pour mettre en marche la machine a glaq_ons,glisser le
commutateur vers la position ON (vers la gauche).
Pour arr_ter manuellement la machine a glagons, glisser le
commutateur vers la position OFF (vers la droite).
REMARQUE : La machine a glagons s'arr_te automatiquement.
Le detecteur de la machine a glagons arr_tera automatiquement
la production de glagons mais le commutateur restera en position
ON (vers la gauche).
A NOTER :
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de gla(;ons
produites.
La qualite de vos glaq:ons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a gla9ons. Eviter de
brancher la machine a gla9ons a un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pieces de la machine
gla_ons et causer une pietre qualite des gla(}ons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne pas utiliser un objet pointu pour briser les glagons dans le
bac. Cette action peut endommager le bac et le mecanisme
du distributeur.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a gla9ons ou dans le bac a gla9ons.
Pour retirer et r_installer le bac _ glaqx)ns :
1. Tenir la base du bac & gla_ons a deux mains et appuyer sur la
declenche pour pouvoir so@ever et retirer le bac.
REMARQUE : II n'est pas necessaire de pousser le
commutateur de la machine a glagons vers la position OFF
(vers la droite) Iorsqu'on enleve le bac. Le couvercle du
detecteur ("porte & clapet"), sur la paroi gauche du
congelateur, interrompt la production de glagons Iorsque la
porte est ouverte ou que le bac n'est pas en place.
2. Remettre le bac en place sur la porte et appuyer vers le bas
pour le replacer bien en place.
REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualit_ inconnue en
I'absence d'un dispositif de desinfection ad_quat avant ou
apr_s le systeme. Les syst_mes certifies pour la r_duction de
kyste peuvent 6tre utilises pour I'eau d_sinfect_e qui peut
contenir des kystes filtrables.
T6moin lumineux de I'_tat du flltre _ eau (sur certains
modules)
Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir
quand changer la cartouche du filtre & eau. Lorsque I'afficheur
affiche 10 %, il est temps de commander un filtre de
remplacement. IIest recommande de remplacer la filtre a eau
Iorsque le temoin lumineux du filtre a eau passe & 0 % OU Iorsque
le debit du distributeur d'eau ou de glagons diminue de
beaucoup.
Apres avoir change la filtre &eau, regler de nouveau le temoin
lumineux de I'etat du filtre a eau en appuyant sur le bouton. Le
temoin lumineux changera a 99 % Iorsque le temoin du filtre est
regle de nouveau.
Filtre _ eau sans indicateur lumineux (sur certains
modules)
Si votre refrigerateur n'est pas muni du temoin lumineux de I'etat
du filtre a eau, vous devez changer le filtre a eau tousles 6 mois
selon I'utilisation. Si le debit d'eau au distributeur ou a la machine
glagons diminue de fagon marqu6e avant que 6 mois ne se
soient ecoules, remplacer le filtre a eau plus souvent.
26
Changer le filtre & eau
1. Appuyer sur le bouton d'ejection pour degager le filtre de la
grille de la base.
2. Tirer le filtre.
3. Tourner le bouchon dans le sens inverse des aiguilles d'une
montre pour le retirer du filtre.
IMPORTANT : Ne pas jeter le bouchon. IIfait partie du
refrigerateur. Le conserver pour I'utiliser avec le filtre de
rechange.
4. Aligner I'arr_te sur le bouchon avec la fleche sur le filtre neuf et
tourner le bouchon jusqu'a ce qu'il s'enclenche.
REMARQUE : On peut faire fonctionner le distributeur sans
filtre. L'eau ne sera pas filtree. Inserer simplement le bouchon
completement dans la grille de la base et faire tourner le
bouchon jusqu'a ce qu'il soit bien en place.
5. Retirer les pellicules de protection des joints toriques.
6. Enfoncer le filtre dans la grille de la base. Le bouton d'ejection
ressortira Iorsque le filtre sera completement engage.
7. Vidanger le systeme d'eau. Voir "Distributeurs d'eau et de
gla9ons".
ENTRETIEN DU
RI FRIC;I RATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflammable,
Le non-respect de cette instruction peut causer un d6ces,
une explosion ou un incendie.
Les sections de r6frig_ration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections au moins
une fois par mois pour emp_cher une accumulation d'odeurs.
Essuyer les renversements immediatement.
IMPORTANT : Comme I'air circule entre les deux sections, toutes
les odeurs formees dans une section seront transferees a I'autre.
Vous devez nettoyer a fond les deux sections pour eliminer les
odeurs. Pour emp_cher le transfert d'odeurs et I'assechement
des aliments, envelopper ou recouvrir hermetiquement les
aliments.
Nettoyage de votre r6frig6rateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en
plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le rdrigerateur ou deconnecter la source de
courant electrique.
2. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
3. Laver les surfaces exterieures en acier inoxydable ou en metal
peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.
4. Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussiereux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tousles deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
• Retirer la grille de la base.
• Utiliser un aspirateur a brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termine.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
REMARQUE :Votre refrigerateur ne pourra pas accommoder
toutes les ampoules pour les appareils menagers. S'assurer de
faire le remplacement par une ampoule de grosseur, de forme et
de puissance semblables. La lampe du distributeur demande une
ampoule pour service intense de 10 watts et toutes les autres
lampes demandent une ampoule d'appareil menager de 40 watts.
Les ampoules de remplacement sont disponibles de votre
marchand.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Enlever le protecteur d'ampoule s'il y a lieu.
REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver
I'eau tiede et avec un detergent liquide. Bien rincer et secher
le protecteur d'ampoule.
3. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
4. Replacer le protecteur d'ampoule s'il y a lieu.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
27
P
DEPANNAGE
Essayer les solutions sugg6r_es ici d'abord afin d'6viter le coOtd'une visite de service non n6cessaire.
i':_I I'I oli I" Ii: II I
Le r_frig6rateur ne fonctionne pas
V6rifier ce qui suit :
• Est-ce que le cordon d'alimentation est debranche?
• Un fusible est-il grille ou un disjoncteur s'est-il declenche?
• Les commandes de temperature sont-eiles reglees aux
reglages moyens?
REMARQUE : Le refrigerateur peut prendre quelques heures pour
se refroidir initialement. Ajuster les commandes au reglage le plus
froid ne fera refroidir aucun des compartiments plus rapidement.
Le moteur semble trop tourner
IIse peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si une
importante quantite de nourriture y est ajoutee, si les pores sont
frequemment ouvertes ou si elles ont et6 laissees ouvertes.
Le r6frig6rateur est bruyant
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrig@ateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une iiste des
sons normaux accompagnes d'une explication.
• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine a glagons
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance
• Oliquetis - ecoulement de liquide refrigerant, mouvement des
conduites d'eau ou d'objets poses sur le dessus du
rdrigerateur
• Gr6sillement/gargouillement - de I'eau tombe sur I'element
de chauffage durant ie programme de degivrage
• Bruit d'6clatement- contraction/expansion des parois
internes, particulierement Iors du refroidissement initial
• Bruit d'6coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans ie plateau de degivrage
• Grincement/craquement- se produit Iorsque la glace est
ejectee du moule & gla(;ons.
Les portes ne ferment pas compl_tement
V6rifier ce qui suit :
• Les aliments emballes emp_chent-ils la porte de fermer?
• Tousles compartiments et tabiettes sont-ils enfonces en
position correcte?
Les portes sont difflciles & ouvrir
• Les joints collent-ils ou sont-ils sales? Nettoyer les joints au
savon doux et & I'eau tiede.
• La porte a-t-elle 6t6 ouverte et ferm6e au cours des
secondes pr6c6dentes? Attendre au moins 30 secondes
avant de rouvrir les portes.
La temp6rature est trop 61ev6e
V6rifier ce qui suit :
• Les ouvertures d'aeration sont-elles bloquees dans un
compartiment ou I'autre?
• La ou les porte(s) sont-elles ouvertes frequemment?
• Avez-vous ajoute une grande quantite d'aliments au
refrig@ateur ou au congelateur?
• Les reglages sont-ils corrects pour les conditions existantes?
De I'humidit6 s'accumule _ I'int6rieur
REMARQUE : Une certaine accumulation d' humidite est normale.
• Les ouvertures d'aeration sont-elles bloquees dans le
refrig@ateur?
• La ou les porte(s) sont-elles ouvertes frequemment?
• La piece est-elle humide?
• Les reglages sont-ils corrects pour les conditions existantes?
• Le programme d'autodegivrage automatique vient-il de se
terminer?
Les articles de trouvant darts le bac & viande/16gumes
g_lent
La temperature a I'interieur du bac aviande/legumes peut devenir
trop froide, surtout en cas d'utilisation de caracteristiques
additionnelles du panneau de commande. Ajuster la commande
du bac & viande au reglage le plus proche.
(}la)"_, ::q_;>I I
......... <,,....... i ....
La machine i gla_ons ne produit pas ou pas
suffisamment de glagons
• Le bras de commande metallique ou I'interrupteur (selon les
modeies) de la machine a glagons est-il a la position OFF?
• Le robinet d'arr_t de la canalisation d'eau reiiee au
refrig@ateur est-il ouvert?
• La temp6rature du cong61ateur est-elle assez froide pour
produire de la glace? Attendre 24 heures apres le
raccordement de la machine a glagons avant qu'eile produise
des glagons.
• La machine a gla£ons vient-elle d'6tre install6e? Attendre
72 heures pour que la production de glagons ne commence.
• Y a-t-il de I'eau clans le moule de la machine a glagons ou
aucun gla£:on n'a _t6 produit? S'assurer que le refrigerateur
a ete raccorde a une canalisation d'eau et que le robinet
d'arr_t de la canalisation est ouvert.
28
• Une grande quantite de gla_ons vient-elle d'etre enlev_e?
Attendre 24 heures pour que la machine a gla_ons produise
plus de gla9ons.
• Y-a-t-il un filtre a eau install_ sur le r_frigerateur? Lefiltre
peut _tre obstrue ou installe incorrectement.
• Un glagon est-il coinc_ dans le bras _jecteur de la
machine _ gla_ons? Sur les modeles avec un bac
d'entreposage de glagons a I'interieur, enlever le gla(;on du
bras ejecteur avec un ustensile en plastique.
• Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
Les glagons sont creux ou petits
Cela indique une faible pression de I'eau.
V_rifier ce qui suit :
• La valve d'eau est-elle ouverte completement?
Y a-t-il des deformations dans la canalisation qui reduisent
I'ecoulement de I'eau?
Si vous utilisez un filtre a eau, enlever lefiltre et faire
fonctionner le distributeur. Si I'ecoulement d'eau augmente, le
filtre est obstrue ou mal installe.
Un systeme de filtration de I'eau a osmose inverse est-il
connecte a votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
Si vous avez toujours des questions au sujet de la pression de
votre eau, faire appel &un plombier qualifie agree.
Go_t, odeur ou couleur grise des glagons
V_rifier ce qui suit :
• Les raccords de plomberie sont-ils neufs et causent-ils une
decoloration et un mauvais goQt des glagons?
• Les gla_ons ont-ils _t_ gardes trop Iongtemps?
• Le congelateur et le bac a glat_ons ont-ils besoin d'etre
nettoyes?
• Les aliments dans le congelateur ou le refrigerateur sont-ils
bien enveloppes?
• L'eau contient-elle des mineraux (tel que du soufre)?
L'installation d'un filtre peut _tre necessaire afin d'enlever les
mineraux.
Y-a-t-il un filtre a eau installe sur le refrigerateur? Une
decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un ringage
additionnel.
Le distributeur de glagons ne fonctionne pas
correctement
V_rifier ce qui suit :
• La porte du congelateur est-elle completement fermee?
• Le bac a gla9ons est-il installe correctement?
• Y-a-t-il des glagons dans le bac?
• Les glagons ont-ils gele dans le bac?
• Un gla9on est-il coince dans la goulotte?
Les mauvais glagons ont-ils ete ajout_s au bac? Utiliser
seulement des gla9ons produits par la machine a gla9ons
courante.
• La glace a-t-elle fondu autour de la tige (spirale en metal)
dans le bac a gla_ons? Vider les gla(;ons et nettoyer le bac
completement. Voir "Machine & glagons et bac
d'entreposage".
• Le distributeur de gla£ons se bloque-t-il Iorsqu'il distribue
de la glace pil_e? Passer du reglage "crushed" (glace pilee)
au reglage "cubed" (gla_ons). Si les gla_ons sont distribues
correctement, appuyer de nouveau sur "crushed" (glace pilee)
et recommencer I'operation.
• Le bras de distribution a-t-il _t_ retenu trop Iongtemps?
Les gla(_ons cesseront d'etre distribues Iorsque le bras est
retenu trop Iongtemps. Attendre 3 minutes pour que le moteur
du distributeur soit regle de nouveau avant d'etre utilise.
Le distributeur d'eau ne fonctionne pas correctement
V_rifier ce qui suit :
• La porte du congelateur est-elle completement fermee?
• La valve du robinet d'arrivee d'eau est-elle fermee, mal
installee ou obstruee?
• La conduite d'eau est-elle connectee a I'alimentation en eau?
• La canalisation de la source d'eau du domicile comporte-t-elle
une deformation?
Le systeme d'eau s'est-il rempli? Le systeme d'eau dolt _tre
rempli a la premiere utilisation.
Le r_frigerateur est-il connecte a une alimentation en eau
froide avec pression d'au moins 30 Ib/po2? La pression de
I'eau du domicile determine I'ecoulement d'eau du
distributeur.
Y-a-t-il un filtre a eau installe sur le refrig_rateur? Le filtre
peut _tre obstrue ou installe incorrectement.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ _ votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
De I'eau suinte du distributeur
V_rifier ce qui suit :
• Le verre a-t-il ete maintenu assez Iongtemps sous le
distributeur?
• Le systeme d'eau a-t-il ete rince depuis I'installation ou les
filtres ont-ils ete changes?
L'eau du distributeur n'est pas assez froide
REMARQUE : L'eau du distributeur est seulement refrigeree
50°F (10°C).
• S'agit-il d'une nouvelle installation ou une grande quantit_
d'eau a-t-elle et_ puisee r_cemment? Attendre 24 heures
pour que le refrigerateur se refroidisse completement.
• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier
verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.
29
P
FEUILLES DE DONNEES SUR LE PRODUIT
Systeme de filtration d'eau a la grille de la base
ModUle TlWB2L/TIRFWB2 Capacit6 200 gallons (758 litres)
ModUle TlWB2/TIRFWB2 Capacit6 200 gallons (758 litres)
Produit test_ et certifi_ par NSF International en vertu de la norme
NSF/ANS142 (r_duction du goQt et de I'odeur du chlore, et particules
(classe I*)); et en vertu de la norme NSF/ANSl 53 (r_duction de
plomb, mercure, atrazine, benz_ne, toxaph_ne, o-dichlorobenz_ne,
kystes, turbiditY, amiante, lindane, t_trachloro_thylene, endrine,
alachlore, chlorobenz_ne, et _thylbenz_ne.
Ce produit a &t& test& selon les normes 42 et 53 ANSl/NSF pour la r&duction des substances 6num&r&es ci-dessous. La concentration des
substances indiqu&es dans I'eau entrant clans le syst_me a &t6 r6duite & une concentration moindre ou 6gale & la limite permissible pour
I'eau qui quitte le syst_me, tel que sp6cifi6 dans 42 et 53 ANSl/NSR
R6d. de substances Crit_res de Affluent moyen Concentration dans I'eau Effluent Effluent % de r6d. % de r6d.
Effets esth6tiques r6duction NFS _ traiter maximal moyen minimale moyenne
GoQt/odeur de chlore 50 % r_duction 2,0 mg/L 2,0 mg/L _+10 % Au moins 0,08 mg/L ** 2,0 mg/L 95,93 97,36
Particules (classe I*) 85 % r_duction 3533333#/mL 10 000 part cu es/mL 22000 #/mL 11567 #/mL 99,38 99,67
R6duction de Crit_res de Affluent moyen Concentration dans I'eau Effluent Effluent % de r6d. % de r6d.
contaminant r6duction NFS _ traiter maximal moyen minimale moyenne
Plomb : a pH 6,5 0,010 mg/L 150 ug/L* 0,15 mg/L _+10 % 1,Oug/L 1 ug/L 99,33 99,33
Plomb : a pH 8,5 0,010 mg/L 157 ug/L t 0,15 mg/L _+10 % 2,0 ug/L 1,08 ug/L 98,72 99,31
Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,53 96,53
Mercure : a pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,5 96,5
Benz_ne 0,005 mg/L 15 ug/L 0,015 mg/L _+10 % 0,5 ug/L 0,5 ug/L 96,67 96,67
O-dichlorobenz_ne 0,6 mg/L 1750 ug/L 1,8 _+10 % 1,0 ug/L 1,0 ug/L 99,94 99,94
Toxaphene 0,003 mg/L 15 ug/L 0,015 _+10 % 1,0 ug/L 1,0 ug/L 93,33 93,33
Atrazine 0,003 mg/L 10 ug/L 0,009 mg/L _+10 % 2 ug/L 2 ug/L 80,8 80,8
Amiante 99 % 101 MFL 107to 108fibres/L tt 0,17 MFL 0,17 MFL 99,83 99,83
Kystes* >99,95 % 120 000/L 50 000/L min, 8/W 1/L_ 99,99 >99,99
Turbidit_ 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89
Alachlore 0,002 mg/L 41,3 ug/L 0,04 _+10 % 0,2 ug/L 0,2 ug/L 99,52 99,52
Endrine 0,002 mg/L 5,9 ug/L 0,006 _+10 % 0,5 ug/L 0,3 ug/L 91,5 95,47
Ethylbenzene 0,7 mg/L 1867 ug/L 2,1 _+10 % 0,70 ug/L 0,0588 ug/L 99,96 100
Lindane 0,002 mg/L 1,9 ug/L 0,002 _+10 % 0,02 ug/L 0,02 ug/L 98,93 98,93
Chlorobenzene 0,6 mg/L 2,0 ug/L 2,0 _+10 % 0,0005 ug/L 0,0005 ug/L 99,98 99,98
T_trachloro_thylene 0,005 mg/L 14,2 ug/L 0,015 _+10 % 0,5 ug/L 0,5 ug/L 96,47 96,47
Param_tres de test : pH
Temp6rature = 68°F & 71,6°F (20°C b.22°C).
• II est essentiel que les exigences de fonctionnement, d'entretien
et de remplacement de filtre soient respect6es pour que ce
produit donne le rendement annonc&.
• Utiliser une cartouche de remplacement T1RFWB2, la pi6ce
N° 4396711. Prix sugg&r6 au d6tail en 2004 de 39,99 $US/49,99
SCAN. Les prix sont sujets b.des changements sans pr&avis.
ModUle TIWB2L : Style 1 - Lorsque le t6moin du filtre indique
10%, commander un nouveau filtre. Lorsque le t6moin indique
0%, il est recommand6 de remplacer le filtre.
Style 2 - Lorsque le t6moin lumineux du filtre passe du vert au
jaune, commander un nouveau filtre. Lorsque le t_moin passe du
jaune au rouge, il est recommand6 de remplacer le filtre.
ModUle TlWB2 : Remplacer la cartouche tousles 6 mois, selon
I'utilisation. Si le d6bit de I'eau au distributeur ou & la machine &
glacons diminue de fagon marqu6e avant que 6 mois ne se soient
6coul6s, replacer la cartouche du filtre & eau plus souvent.
• Le produit ne doit _tre utilis6 que pour reau froide.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
pollu6e ou de qualit& inconnue en I'absence d'un dispositif de
d6sinfection adequat avant ou apr_s le syst_me. Les syst_mes
certifi&s pour la r6duction de kyste peuvent _tre utilis6s pour I'eau
d6sinfect6e qui peut contenir des kystes filtrables.
*Classe I - tailles des particules : > 0,5 & <1 Hm
= 7,5 + 0,5 & moins d'indications contraires. D&bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).
• Veuillez vous r6f_rer au dos de la couverture ou & la section
"Accessoires" pour trouver le nom, radresse et le num&ro de
t616phone du fabricant.
• Veuillez vous r6f&rer b.la section "Garantie" pour la garantie
limit6e du fabricant.
Directives d'application/
Param_tres d'approvisionnement en eau
Approvisionnement en eau Collectivite ou puits
Pression d'eau 30 - 120 Ib/po _(207 - 827 kPa)
Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)
Debit nominal 0,5 gpm (1,9 L/min.) a 60 Ib/po _
**Exigence de test : au moins 100 000 par_icules/mL (poussi_re de test fine AC).
***Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions
locales de I'eau.
.... Fibres de Iongueur sup_rieure b.10 IJm
..... Cas de la filtration de kystes de Cryptosporidium parvum
® NSF est une marque d_pos_e de NSF International.
3O
P P
GARANTIE DU REFRIGERATEUR KITCHENAID ®
GARANTIE LIMITC:E DE UN AN
Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apres designees "KitchenAid") paiera pour les pieces
specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par une
compagnie de service designee par KitchenAid.
Sur les modeles avec un filtre a eau : garantie limitee de 30 jours sur le filtre a eau. Pendant 30 jours a compter de la date d'achat,
Iorsque ce filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les
pieces de rechange pour corriger les vices de mat@iaux ou de fabrication.
GARANTIE LIMITC:E DE LA DEUXIC:ME A LA CINQUIC:ME ANNC:E INCLUSIVEMENT SUR LA DOUBLURE
DE LA CAVIT¢: ET LES PIC:CES DU SYSTC:ME DE ReFRIGeRATION SCELL¢:
De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et
entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la reparation
de la doublure de la cavite du refrig6rateur/congelateur (frais de main-d'oeuvre inclus) si la piece se fissure a cause de vices de
materiaux ou de fabrication. De m_me, de la deuxieme a la cinquieme annee inclusivement a partir de la date d'achat, KitchenAid
paiera pour les pieces specifiees par I'usine pour corriger les vices de materiaux ou de fabrication dans le systeme de refrigeration
scell& II s'agit des pieces suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service doit _tre
fourni par une compagnie de service designee par KitchenAid.
GARANTIE LIMITC:E DE LA SIXIEME A LA DIXIEME ANNC:E INCLUSIVEMENT SUR
LES PIC:CES DU SYSTC:ME DE ReFRIGeRATION SCELL¢
De la sixieme a la dixieme annee inclusivement a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu
conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces specifiees par I'usine pour
corriger les vices de materiaux ou de fabrication dans le systeme de refrigeration scelle. IIs'agit des pieces suivantes : compresseur,
evaporateur, condenseur, sechoir et conduits de connexion.
KITCHENAID NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,
remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau.
3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.
4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par
KitchenAid.
5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.
6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
g. Les frais de voyage ou de transport pour le service d'un produit dans les regions eloign_es.
10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.
CLAUSE D'EXONCRATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRCSENTE GARANTIE LIMITI2E CONSISTE EN LA
REPARATION PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPR,IS LES GARA,NTIES APPLICABLES DE QUALITE
MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISC:E
PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILIT¢ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFI2RE DES DROITS JURIDIQUES SPFtCIFIQUES ET VOUS POUVEZ CGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION/_, UNE AUTRE.
/_,I'exterieur du Canada et des 5012tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise
pour determiner si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir v@ifie la section
".Depannage", de I'aide supplementaire peut _tre trouv_e en v@ifiant la section "Assistance ou service" ou en appelant KitchenAid. Aux
E.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 9/05
31
2315217
© 2005 Whirlpool Corporation. 10/05
All rights reserved. ® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada Printed in U.S.A.
Todos los derechos reservados.® Marca registrada/TM Marca de comercio de KitchenAid, EE.UU., usada bajo licencia en Canada de KitchenAid Canada Inc. Impreso en EE,UU.
Tous droits r6serv_s. @ Marque dSpos_e/TM Marque de commerce de KitchenAid,U.S.A., Emploi licenci_ par KitchenAid Canada au Canada Imprim_ aux E.-U.
