User Manual Nikon 20103 NIKKOR Z MC 50mm f/2.8 Macro Lens

User’s Manual

Manuel d’utilisation

Manual del usuario

NIKKOR Z MC 50mm f/2.8

Printed in China

SB0L01(30)

7MMA5830-01

Focus limit switch

Choose the focus distance limits for autofocus

according to your goals.

• FULL: Choose for subjects at distances any-

where in the lens’s full autofocus range

(0.16 m/0.53ft to inﬁ nity).

• 0.3 m – 0.16 m: Limit autofocus to distances

of 0.16 m (0.53ft) to 0.3 m (0.98 ft). Choose

this option for faster focusing when shooting

close-ups or at any other time you anticipate

that your subject will be no more than 0.3 m

away.

—

Lens cap (front cap)

——

Lens cap (rear cap)

——

1 Attaching the SB-R200 requires an SX-1 attachment ring in addition to the

SY-1-62 adapter ring. For information on using the SB-R200, see the documenta-

tion provided with the  ash unit.

2 For information on using the ES-2  lm digitizing adapter, see the documentation

provided with the ES-2.

Attachment and Removal

Attaching the Lens

Turn the camera o , remove the body cap, and detach the rear lens cap.

Position the lens on the camera body, keeping the mounting mark

on the lens aligned with the mounting mark on the camera body,

and then rotate the lens counterclockwise until it clicks into place.

Turn the camera on.

• The lens will extend automatically.

Extending the Lens

• Do not place the camera on a surface with the lens pointing

down. Be particularly careful not to turn the camera on while

it is resting on the lens, as the lens may malfunction if it fails

to extend.

• Do not hold the telescoping section or attempt to forcibly ex-

tend or retract the lens. Failure to observe these precautions

could result in product malfunction.

• If the lens does not extend or freezes in place once extended, press the shutter-release button.

Removing the Lens

Turn the camera o .

• The lens will retract automatically. Proceed to Step 2 after con rming

that the lens is fully retracted.

Press and hold the lens release button while turning the lens clockwise.

Removing the Lens While It Is Extended

The lens will not retract if removed while the camera is on. To retract the lens, turn the camera o , reat-

tach the lens, turn the camera on, and then turn the camera o and remove the lens in the correct order.

Attaching and Removing the Lens Hood

The lens hood screws directly onto the attach-

ment point for 46mm ﬁ lters.

• Before attaching or removing the lens hood,

turn the camera oﬀ and conﬁ rm that the lens is

retracted. In addition, be careful not to touch or

apply excessive force to the glass part of the lens.

• To remove the hood, unscrew it from the lens.

Shooting Close-Ups

This lens can be used for close-ups, letting you get closer to your subject so that it ﬁ lls

more of the frame. When shooting close-ups, note the following:

• Close-ups are prone to blur caused by camera shake. We recommend that you mount

the camera on a tripod and release the shutter using an optional remote cord or wire-

less remote controller.

• Shooting at short focus distances noticeably reduces depth of ﬁ eld. To increase depth

of ﬁ eld and so increase the apparent depth of focus in front of and behind the focus

point, stop aperture down and increase exposure times.

• Be careful not to strike your subject when using the lens hood.

Adjusting Aperture

The aperture of the lens varies in a range that changes with focus distance. At a focus

distance of inﬁ nity, aperture ranges from f/2.8 to f/22, while the range at a focus dis-

tance of 0.16 m (0.53 ft) is f/5.6 to f/32. At apertures matching or close to the maximum

and minimum for the lens in modes A and M, eﬀ ective aperture

is automatically ad-

justed for changes in focus distance as shown.

For example, if an aperture of f/2.8 is

selected at a focus distance of inﬁ nity, the eﬀ ective aperture when the focus distance is

reduced to 0.16 m (0.53 ft) will be f/5.6.

∞

0.36m(1.19 ft)

0.27m(0.89 ft)

0.16m(0.53 ft)

0.79m(2.60 ft)

f/4 f/5.6

(f/5.6)

f/8f/2.8

f/11

f/16

f/22

(f/32)

Aperture range

1 Due to the way the lens is constructed, the brightness of the image it projects on the

image sensor varies with focus distance. The image darkens as the focus distance

drops and the reproduction ratio increases. The camera consequently shows an “ef-

fective aperture” that re ects this variation in brightness.

2 Assuming an aperture step size of / EV.

Choosing a Reproduction Ratio

To take pictures at a selected reproduction ratio—for example, 1:1 (life size) or 1:2 (half

life-size):

z Slide the focus-mode switch to M.

x Rotate the control ring until the desired reproduction ratio is selected on the

reproduction ratio indicator.

• For example, to select a reproduction ratio

of 1:2, rotate the control ring until the in-

dex points to “1:2”. Do not rotate the con-

trol ring after choosing the reproduction

ratio.

c Position the camera so that the subject is in focus.

• Move the camera forward or back until the image in the shooting display is in

focus.

Reproduction Ratio

The “reproduction ratio” is the ratio of the apparent size of an object on the image sensor to its true size. If the length

of the subject on the image sensor is 1 cm when the actual subject is 2 cm long, for example, the reproduction ratio

is 1:2 (half life-size).

Taking Photographs

• Touching the extended portion of the lens while au-

tofocus is in progress may interrupt the focus opera-

tion. Normal function can be restored by pressing the

shutter-release button.

• The focus position may change if you turn the camera oﬀ and then on again after

focusing. If you have focused on a pre-selected location while waiting for your sub-

ject to appear, we recommend that you do not turn the camera oﬀ until the picture

is taken.

Cameras with AF-Assist Illuminators

The lens or lens hood may block the light from the camera AF-assist illuminator.

• For the information on using the lens with cameras that have built-in AF-assist illumi-

nators, visit the site below.

https://downloadcenter.nikonimglib.com/

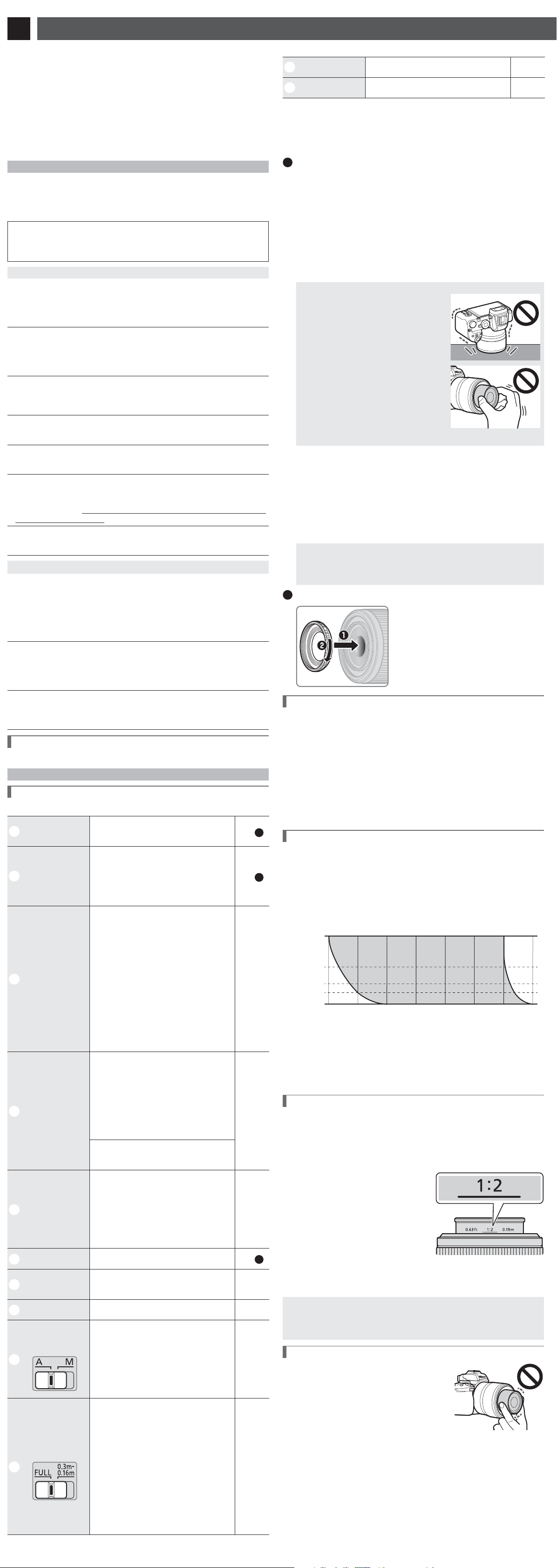

Before using this product, please read these instructions carefully. You will also need to

consult the camera manual.

• This lens is intended exclusively for use with mirrorless cameras featuring a Nikon Z

mount.

• Update the camera ﬁ rmware to the latest version. With earlier versions, the camera

may fail to detect the lens correctly and some features may not be available. The latest

version of the camera ﬁ rmware can be downloaded from the Nikon Download Center

at the URL below.

https://downloadcenter.nikonimglib.com/

For Your Safety

To prevent damage to property or injury to yourself or to others, read “For Your Safety”

in its entirety before using this product.

Keep these safety instructions where all those who use this product will read them.

A WARNING: Failure to observe the precautions marked with this icon could

result in death or severe injury.

A CAUTION: Failure to observe the precautions marked with this icon could

result in injury or property damage.

WARNING

•

Do not disassemble or modify this product.

Do not touch internal parts that become exposed as the result of a fall or other accident.

Failure to observe these precautions could result in electric shock or other injury.

•

Should you notice any abnormalities such as the product producing smoke,

heat, or unusual odors, immediately disconnect the camera power source.

Continued operation could result in ﬁ re, burns or other injury.

•

Keep dry.

Do not handle with wet hands.

Failure to observe these precautions could result in ﬁ re or electric shock.

•

Do not use this product in the presence of ﬂ ammable dust or gas such as

propane, gasoline or aerosols.

Failure to observe this precaution could result in explosion or ﬁ re.

•

Do not directly view the sun or other bright light source through the lens.

Failure to observe this precaution could result in visual impairment.

•

Keep this product out of reach of children.

Failure to observe this precaution could result in injury or product malfunction. In

addition, note that small parts constitute a choking hazard. Should a child swallow

any part of this product, seek immediate medical attention.

•

Do not handle with bare hands in locations exposed to extremely high or

low temperatures.

Failure to observe this precaution could result in burns or frostbite.

CAUTION

•

Do not leave the lens pointed at the sun or other strong light sources.

Light focused by the lens could cause ﬁ re or damage to product’s internal parts. When

shooting backlit subjects, keep the sun well out of the frame. Sunlight focused into

the camera when the sun is close to the frame could cause ﬁ re.

•

Do not leave the product where it will be exposed to extremely high temperatures,

for an extended period such as in an enclosed automobile or in direct sunlight.

Failure to observe this precaution could result in ﬁ re or product malfunction.

•

Do not transport cameras or lenses with tripods or similar accessories attached.

Failure to observe this precaution could result in injury or product malfunction.

Notices for Customers in the U.S.A.

This device complies with part 15 of the FCC Rules. Operation is subject to the following two

conditions: (1) this device may not cause harmful interference, and (2) this device must ac-

cept any interference received, including interference that may cause undesired operation.

Federal Communications Commission (FCC) Radio Frequency Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reason-

able protection against harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communica-

tions. However, there is no guarantee that interference will not occur in a particular instal-

lation. If this equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment oﬀ and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit diﬀ erent from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/television technician for help.

CAUTIONS

Modiﬁ cations

The FCC requires the user to be notiﬁ ed that any changes or modiﬁ cations made to

this device that are not expressly approved by Nikon Corporation may void the user’s

authority to operate the equipment.

Nikon Inc., 1300 Walt Whitman Road,

Melville, New York 11747-3064, U.S.A.

Tel.: 631-547-4200

Notice for Customers in Canada

CAN ICES-3 B / NMB-3 B

Using the Lens

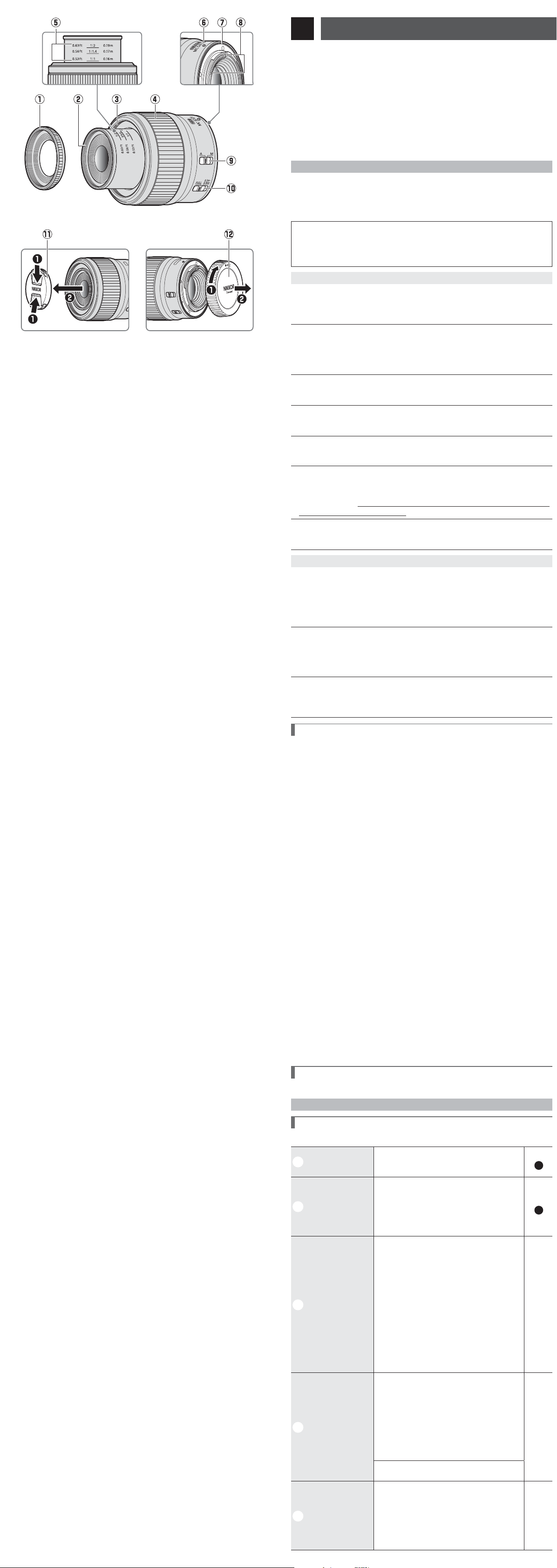

Parts of the Lens: Names and Functions

Refer to the diagram on the left edge of this sheet.

Lens hood

Lens hoods block stray light that would other-

wise cause ﬂ are or ghosting. They also serve to

protect the lens.

See

Attachment point for

46mm ﬁ lters

An attachment point for the lens cap, lens

hood, and 46mm ﬁ lters.

• This attachment point is for use exclusively

with the lens cap, lens hood, and 46mm ﬁ l-

ters, and should not be used with other ac-

cessories.

See

Accessory attach-

ment point

An attachment point for SY-1-62

1

adapter

rings for use with optional SB-R200 ﬂ ash units

and 62mm B adapters

2

for use with optional

ES-2 ﬁ lm digitizing adapters.

• The accessory attachment point is for use

exclusively with SY-1-62 adapter rings and

62 mm B adapters and should not be used

with other accessories. Attaching ﬁ lters, lens

caps, or other accessories that could inter-

fere with the lens as it extends could result in

product malfunction or damage to the lens

caused by contact with the accessory.

—

Control ring

Autofocus mode selected:

In autofocus mode, rotate the ring to adjust

a setting such as [Focus (M/A)] or [Aperture]

assigned using the camera. For more informa-

tion, see the description of [Custom control

assignment], [Custom controls], or [Custom

controls (shooting)] in the camera manual.

—

Manual focus mode selected:

Rotate the ring to focus.

Reproduction ratio

indicator

View the reproduction ratio and focus distance

for close-up photography.

• The reproduction ratio and focus distance

shown by the reproduction ratio indicator are

approximations only and their accuracy is not

guaranteed.

—

Lens mounting mark

Use when mounting the lens on the camera.

See

Rubber lens-mount

gasket

——

CPU contacts

Used to transfer data to and from the camera. —

Focus-mode switch

Choose a focus mode.

• A: Autofocus

• M: Manual focus

Note that regardless of the setting chosen, fo-

cus must be adjusted manually when manual

focus mode is selected using camera controls.

—

Using the Lens on Cameras with a Built-in Flash

Shadows will be visible in photos where light from the built-in ﬂ ash is obscured by the

lens or lens hood. Remove the lens hood before shooting. Note, however, that depend-

ing on the distance to the subject, and in the case of zoom lenses also on the lens focal

length, shadows may appear even when the lens hood is removed.

• For the information on focal lengths and subject distances at which shadows will not

appear in photos taken with a built-in ﬂ ash, visit the site below.

https://downloadcenter.nikonimglib.com/

Precautions for Use

• Do not pick up or hold the lens or camera using only the lens caps or lens hood.

• Keep the CPU contacts clean.

• Should the rubber lens-mount gasket be damaged, cease use immediately and take

the lens to a Nikon-authorized service center for repair.

• Replace the lens caps when the lens is not in use.

• Do not leave the lens in humid locations or in locations in which it may be exposed to

moisture. Rusting of the internal mechanism can cause irreparable damage.

• Do not leave the lens next to open ﬂ ames or in other extremely hot locations. Ex-

treme heat could damage or warp the reinforced plastic exterior.

• Taking the lens from a warm to a cold environment or vice versa may cause damaging

condensation inside and outside the lens. Place the lens in a sealed bag or plastic case

before taking it across a temperature boundary. The lens can be taken from the bag or

case once it has had time to adjust to the new temperature.

• We recommend that you place the lens in its case to protect it from scratches during

transport.

Lens Care

• Removing dust is normally suﬃ cient to clean the glass surfaces of the lens.

• When cleaning the ﬂ uorine-coated front lens element:

- Remove ﬁ ngerprints and other oily stains with a soft, clean cotton cloth or third-

party lens cleaning tissue; clean from the center outwards using a circular motion.

- To remove stubborn stains, wipe gently using a soft cloth lightly dampened with a

small amount of distilled water, ethanol, or third-party lens cleaner.

- Drop-shaped marks may form on ﬂ uorine-coated surfaces, which are highly water-

and oil-repellent. Such marks can be removed with a dry cloth.

• When cleaning the rear lens element, which is not ﬂ uorine-coated:

- Remove ﬁ ngerprints and other oily stains with a soft, clean cloth or third-party lens

cleaning tissue lightly dampened with a small amount of ethanol or third-party lens

cleaner; clean from the center outwards using a circular motion. Be sure to clean

evenly and thoroughly without leaving smears.

• Never use organic solvents such as paint thinner or benzene to clean the lens.

• Neutral Color (NC) ﬁ lters (available separately) and the like can be used to protect the

front lens element.

• Do not store with naphtha or camphor moth balls or in direct sunlight. If the lens will not

be used for an extended period, store it in a cool, dry location to prevent mold and rust.

Accessories

Supplied Accessories

• LC-46B Lens Cap (front cap)

• LF-N1 Lens Cap (rear cap)

• HN-41 Lens Hood

• CL-C1 Lens Case

Using the Lens Case

• The case is intended to protect the lens from scratches, not from falls or other physical shocks.

• The case is not water resistant.

• The material used in the case may fade, bleed, stretch, shrink, or change color when rubbed or wet.

• Remove dust with a soft brush.

• Water and stains can be removed from the surface with a soft, dry cloth. Do not use alcohol, benzene, thinner,

or other volatile chemicals.

• Do not store in locations exposed to direct sunlight or high temperatures or humidity.

• Do not use the case to clean the monitor or lens elements.

• Be careful that the lens does not fall from the case during transport.

Material: Polyester

Compatible Accessories

The lens supports the following optional accessories.

• Accessories for use with the attachment point for 46mm ﬁ lters:

- 46mm ﬁ lters

• Accessories for use with the accessory attachment point:

- SB-R200 wireless remote ﬂ ash units

*

- ES-2 ﬁ lm digitizing adapters

* The lens can be used with up to four SB-R200 ﬂ ash units.

Filters

• Use only one  lter at a time.

• Before attaching or removing  lters, turn the camera o and con rm that the lens is retracted.

• Remove the lens hood before attaching  lters.

Incompatible Accessories

Use only supplied or compatible accessories. Using other accessories could cause product malfunction or dam-

age the accessory or lens. Examples of accessories that cannot be used with each attachment point follow.

• Accessories that cannot be used with the attachment point for 46 mm  lters:

- Third-party step-up or step-down rings

• Accessories that cannot be used with the accessory attachment point:

- Lens caps

- Filters

- AF-3 and AF-4 gel  lter holders

- Third-party step-up or step-down rings

Speci cations

Mount

Mount Nikon Z mount

Focal length

Focal length 50 mm

Maximum aperture

Maximum aperture f/2.8

Lens construction

Lens construction 10 elements in 7 groups (including 1 ED element, 1 aspherical element,

and a  uorine-coated front lens element)

Angle of view

Angle of view • FX format: 47°

• DX format: 31° 30’

Focusing system

Focusing system Front focusing system

Minimum focus

distance

0.16 m (0.53 ft) from focal plane

Maximum reproduc-

tion ratio

1×

Diaphragm blades

Diaphragm blades 9 (rounded diaphragm opening)

Aperture range

Aperture range • At a focus distance of inﬁ nity: f/2.8 – 22

• At a focus distance of 0.16 m (0.53 ft): f/5.6 – 32

Focus limit switch

Focus limit switch Two positions: FULL (∞ – 0.16 m) and 0.3 m – 0.16 m

Filter-attachment size

Filter-attachment size 46 mm (P = 0.75 mm)

Dimensions

Dimensions Approx. 74.5 mm/3 in. maximum diameter × 66 mm/2.6 in.

(distance to end of lens from camera lens mount  ange)

Weight

Weight Approx. 260 g (9.2 oz )

Nikon reserves the right to change the appearance, speciﬁ cations, and performance of this

product at any time and without prior notice.

User’s Manual

Avant d’utiliser ce produit, veuillez lire ces instructions attentivement. Vous devrez

également consulter le manuel de l’appareil photo.

• Cet objectif est destiné exclusivement aux appareils photo hybrides dotés d’une

monture Nikon Z.

• Mettez à jour le ﬁ rmware de l’appareil photo vers la dernière version. Avec les

versions antérieures, l’appareil photo risque de ne pas pouvoir détecter correctement

l’objectif et certaines fonctionnalités peuvent être indisponibles. La dernière

version du ﬁ rmware de l’appareil photo peut être téléchargée depuis le Centre de

téléchargement Nikon via l’URL ci-dessous.

https://downloadcenter.nikonimglib.com/

Pour votre sécurité

Aﬁ n d’éviter de provoquer des dommages matériels ou de vous blesser ou de blesser

un tiers, lisez intégralement «Pour votre sécurité» avant d’utiliser ce produit.

Conservez ces consignes de sécurité dans un endroit facilement accessible à tous

ceux qui pourraient se servir de ce produit.

A AVERTISSEMENT: le non-respect des consignes indiquées par cette icône peut

vous exposer à un danger de mort ou à de graves blessures.

A ATTENTION: le non-respect des consignes indiquées par cette icône peut vous

exposer à des blessures ou provoquer des dommages matériels.

AVERTISSEMENT

•

Ne démontez pas ou ne modiﬁ ez pas ce produit.

Ne touchez pas les composants internes qui sont exposés suite à une chute

ou à un autre accident.

Le non-respect de ces consignes peut provoquer un choc électrique ou d’autres

blessures.

•

Si vous observez des anomalies provenant du produit comme de la fumée,

de la chaleur ou des odeurs inhabituelles, débranchez immédiatement la

source d’alimentation de l’appareil photo.

Continuer d’utiliser le matériel risque de provoquer un incendie, des brûlures ou

d’autres blessures.

•

Gardez votre matériel au sec.

Ne le manipulez pas avec les mains mouillées.

Le non-respect de ces consignes de sécurité peut provoquer un incendie ou un

choc électrique.

•

N’utilisez pas ce produit en présence de poussières ou de gaz inﬂ ammables

comme du propane, de l’essence ou des aérosols.

Le non-respect de cette consigne peut provoquer une explosion ou un incendie.

•

N’observez pas directement le soleil ou toute autre source lumineuse

puissante à travers l’objectif.

Le non-respect de cette consigne peut provoquer des troubles visuels.

•

Conservez ce produit hors de portée des enfants.

Le non-respect de cette consigne peut provoquer des blessures ou le

dysfonctionnement du produit. En outre, notez que les petites pièces présentent un

risque d’étouﬀ ement. Si jamais un enfant avalait une pièce de ce produit, consultez

immédiatement un médecin.

•

Ne manipulez pas le matériel à mains nues dans des lieux exposés à des

températures extrêmement basses ou élevées.

Le non-respect de cette consigne peut provoquer des brûlures ou des engelures.

ATTENTION

•

Ne pointez pas l’objectif en direction du soleil ou d’autres sources très

lumineuses.

La lumière focalisée par l’objectif peut provoquer un incendie ou endommager les

composants internes du produit. Lorsque vous photographiez un sujet à contre-

jour, veillez à garder toujours le soleil à l’extérieur du cadre. Lorsque le soleil se

trouve près du cadre, sa lumière risque de se concentrer dans l’appareil photo et de

provoquer un incendie.

•

Ne laissez pas le produit exposé à des températures excessivement chaudes

pendant une période prolongée, comme dans une voiture fermée ou en

plein soleil.

Le non-respect de cette consigne peut provoquer un incendie ou le

dysfonctionnement du produit.

•

Ne transportez pas les appareils photo ou les objectifs si des trépieds ou

accessoires similaires sont ﬁ xés.

Le non-respect de cette consigne peut provoquer des blessures ou le

dysfonctionnement du produit.

Avis pour les clients au Canada

CAN ICES-3 B / NMB-3 B

Utilisation de l’objectif

Descriptif de l’objectif: noms et fonctions

Reportez-vous aux ﬁ gures situées à gauche.

Parasoleil

Le parasoleil bloque la lumière diﬀ use pouvant

provoquer de la lumière parasite ou une image

fantôme. Il permet aussi de protéger l’objectif.

Voir

Point de ﬁ xation des

ﬁ ltres 46 mm

Point de ﬁ xation du bouchon d’objectif, du

parasoleil et des ﬁ ltres 46 mm.

• Ce point de ﬁ xation est destiné exclusivement

au bouchon d’objectif, au parasoleil et aux

ﬁ ltres 46 mm et ne doit pas être utilisé avec

d’autres accessoires.

Voir

Point de ﬁ xation des

accessoires

Point de ﬁ xation des bagues adaptatrices

SY-1-62

destinées aux ﬂ ashes SB-R200 (en

option) et des adaptateurs B 62 mm

destinés

aux duplicateurs de ﬁ lm et diapo ES-2 (en

option).

• Le point de ﬁ xation des accessoires est destiné

exclusivement aux bagues adaptatrices

SY-1-62 et aux adaptateurs B 62 mm et ne doit

pas être utilisé avec d’autres accessoires. La

ﬁ xation de ﬁ ltres, de bouchons d’objectifs ou

d’autres accessoires susceptibles d’interférer

avec l’objectif en cours d’extension peut

provoquer le dysfonctionnement du produit

ou endommager l’objectif suite au contact

avec l’accessoire.

—

Bague de réglage

Mode autofocus sélectionné:

En mode autofocus, tournez la bague pour

modiﬁ er un réglage, tel que la [Mise au point

(M/A)] ou l’[Ouverture], attribué à l’aide de

l’appareil photo. Pour en savoir plus, reportez-

vous à la description de [Déﬁ nition réglages

perso.], [Commandes personnalisées] ou

[Commandes perso (prise de vue)] dans le

manuel de l’appareil photo.

—

Mode de mise au point manuelle sélectionné:

Tournez la bague pour eﬀ ectuer la mise au

point.

Indicateur du rapport

de reproduction

Aﬃ chez le rapport de reproduction et la

distance de mise au point pour les prises de

vues en gros plan.

• Le rapport de reproduction et la distance

de mise au point indiqués par l’indicateur

du rapport de reproduction ne sont

qu’approximatifs et leur précision n’est pas

garantie.

—

Repère de montage

de l’objectif

Référez-vous à ce repère lorsque vous ﬁ xez

l’objectif sur l’appareil photo.

Voir

Joint en caoutchouc

de la monture

d’objectif

——

Contacts du

microprocesseur

Utilisés pour transférer les données depuis ou

vers l’appareil photo.

—

Commutateur du

mode de mise au

point

Choisissez un mode de mise au point.

• A: autofocus

• M: mise au point manuelle

Notez qu’indépendamment du réglage

choisi, vous devez modiﬁ er la mise au point

manuellement lorsque le mode de mise au

point manuelle est sélectionné à l’aide des

commandes de l’appareil photo.

—

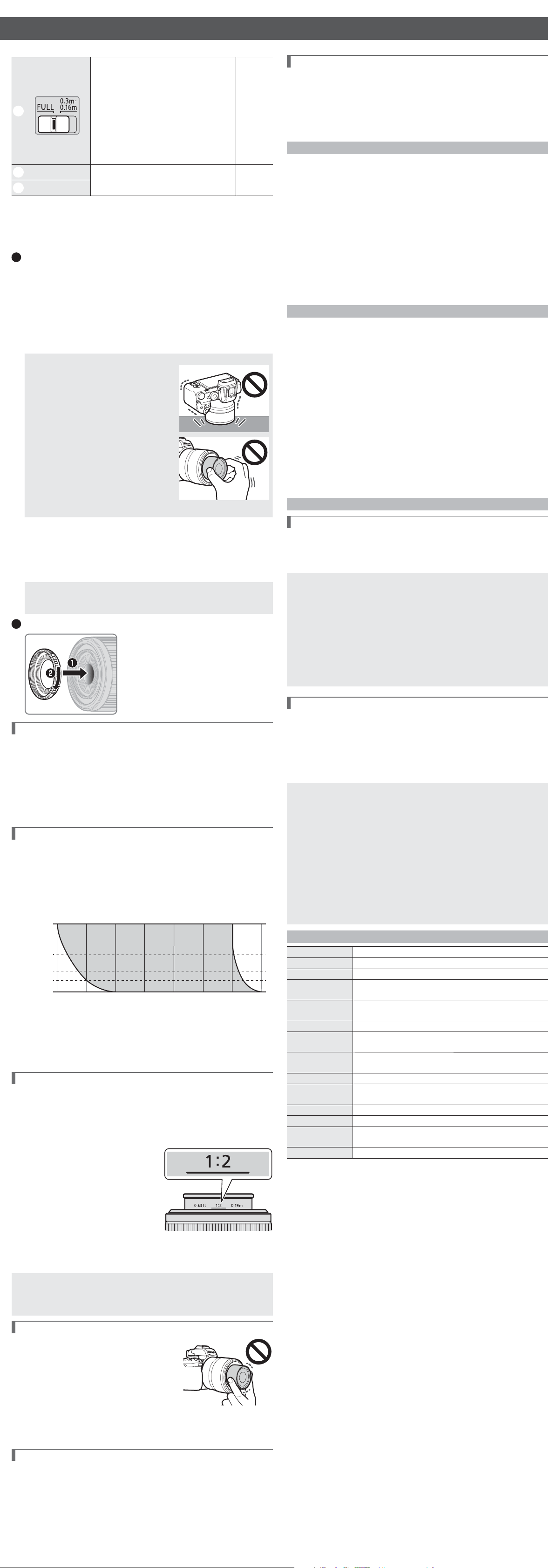

Commutateur de

la limite de mise au

point

Choisissez les limites de la distance de mise au

point en mode autofocus, en fonction de vos

intentions.

• FULL : choisissez cette option pour les sujets

situés à des distances comprises dans la

plage complète de l’autofocus de l’objectif

(de 0,16 m à l’inﬁ ni).

• 0.3 m – 0.16 m : limitez l’autofocus à des

distances comprises entre 0,16 m et 0,3 m.

Choisissez cette option pour accélérer la

mise au point lors des prises de vues en

gros plan ou dans toute autre situation où

vous estimez que la distance au sujet ne

dépassera pas 0,3 m.

—

Bouchon d’objectif

(avant)

——

Bouchon d’objectif

(arrière)

——

1 Pour  xer le SB-R200, il est nécessaire d’utiliser une bague de  xation SX-1 en plus

de la bague adaptatrice SY-1-62. Pour obtenir des informations sur l’utilisation du

SB-R200, reportez-vous à la documentation fournie avec le  ash.

2 Pour obtenir des informations sur l’utilisation du duplicateur de  lm et diapo ES-2,

reportez-vous à la documentation fournie avec le ES-2.

Fixation et retrait

Fixation de l’objectif

Mettez l’appareil photo hors tension, retirez le bouchon du boîtier et

détachez le bouchon arrière de l’objectif.

Placez l’objectif sur le boîtier de l’appareil photo, en maintenant le

repère de montage de l’objectif aligné sur le repère de montage du

boîtier de l’appareil photo, puis faites pivoter l’objectif dans le sens

inverse des aiguilles d’une montre jusqu’au déclic.

Mettez l’appareil photo sous tension.

• L’objectif sortira automatiquement.

Extension de l’objectif

• Ne posez pas l’appareil photo sur une surface en dirigeant

l’objectif vers le bas. Veillez particulièrement à ne pas mettre

l’appareil photo sous tension s’il repose sur l’objectif, car ce

dernier risque de dysfonctionner s’il ne parvient pas à sortir.

• Ne tenez pas la partie télescopique ni n’essayez de sortir ou de

rétracter de force l’objectif. Le non-respect de ces consignes

de sécurité peut provoquer le dysfonctionnement du produit.

• Si l’objectif ne sort pas ou se bloque lorsqu’il est sorti, appuyez sur le déclencheur.

Retrait de l’objectif

Mettez l’appareil photo hors tension.

• L’objectif se rétractera automatiquement. Passez à l’étape 2 après avoir vériﬁ é

que l’objectif est entièrement rétracté.

Maintenez appuyée la commande de déverrouillage de l’objectif

tout en faisant pivoter ce dernier dans le sens des aiguilles d’une

montre.

Retrait de l’objectif lorsqu’il est sorti

L’objectif ne se rétractera pas si vous le retirez alors que l’appareil photo est sous tension. Pour rétracter l’objectif,

mettez l’appareil photo hors tension, remettez l’objectif en place, mettez l’appareil photo sous tension, puis hors

tension et retirez l’objectif en suivant l’ordre adéquat.

Fixation et retrait du parasoleil

Le parasoleil se ﬁ xe directement au point de

ﬁ xation des ﬁ ltres 46 mm.

• Avant de ﬁ xer ou de retirer le parasoleil, mettez

l’appareil photo hors tension et vériﬁ ez que

l’objectif est rétracté. En outre, veillez à ne pas

toucher la partie en verre de l’objectif ou à

exercer dessus une pression excessive.

• Pour retirer le parasoleil, dévissez-le de l’objectif.

Prises de vues en gros plan

Cet objectif peut être utilisé pour les gros plans, vous permettant de vous rapprocher

de votre sujet aﬁ n qu’il remplisse davantage le cadre. Lors des prises de vues en gros

plan, prenez note des remarques suivantes :

• Les gros plans sont susceptibles d’être ﬂ ous en raison du bougé d’appareil. Nous

vous recommandons de ﬁ xer l’appareil photo sur un trépied et de le déclencher à

l’aide d’une télécommande ﬁ laire ou d’une télécommande radio sans ﬁ l (toutes deux

disponibles en option).

• La prise de vue à des courtes distances de mise au point réduit considérablement la

profondeur de champ. Pour augmenter la profondeur de champ et par conséquent la

profondeur de champ apparente devant et derrière le point AF, fermez le diaphragme

et augmentez les temps de pose.

• Faites attention de ne pas taper votre sujet lors de l’utilisation du parasoleil.

Réglage de l’ouverture

L’ouverture de l’objectif varie dans une plage qui change selon la distance de mise au

point. À la distance de mise au point « inﬁ ni », l’ouverture est comprise entre f/2.8 et f/22,

tandis qu’à une distance de mise au point de 0,16 m, la plage s’étend de f/5.6 à f/32. Aux

ouvertures correspondant aux minimale et maximale de l’objectif, ou proches de ces

valeurs, en modes A et M, l’ouverture eﬀ ective

est réglée automatiquement en fonction

des modiﬁ cations de la distance de mise au point comme indiqué.

Par exemple, si une

ouverture de f/2.8 est sélectionnée à la distance de mise au point « inﬁ ni », l’ouverture

eﬀ ective lorsque la distance de mise au point est réduite à 0,16 m est f/5.6.

∞

0.36m(1.19 ft)

0.27m(0.89 ft)

0.16m(0.53 ft)

0.79m(2.60 ft)

f/4 f/5.6

(f/5.6)

f/8f/2.8

f/11

f/16

f/22

(f/32)

Plage des ouvertures

1 En raison de la construction de l’objectif, la luminosité de l’image qu’il projette sur

le capteur d’image varie selon la distance de mise au point. L’image s’assombrit

au fur et à mesure que la distance de mise au point se réduit et que le rapport de

reproduction augmente. L’appareil photo indique par conséquent une « ouverture

e ective » qui tient compte de cette variation de luminosité.

2 Dans l’hypothèse où l’incrément de l’ouverture est de / IL.

Sélection d’un rapport de reproduction

Pour prendre des photos à un certain rapport de reproduction, par exemple, 1:1

(grandeur nature) ou 1:2 (moitié grandeur nature) :

z Positionnez le commutateur du mode de mise au point sur M.

x Tournez la bague de réglage jusqu’à ce que le rapport de reproduction souhai-

té soit sélectionné sur l’indicateur du rapport de reproduction.

• Par exemple, pour sélectionner un rapport

de reproduction de 1:2, tournez la bague

de réglage jusqu’à ce que le repère

indique « 1:2 ». Ne tournez pas la bague

de réglage après avoir choisi le rapport de

reproduction.

c Positionnez l’appareil photo jusqu’à ce que le sujet soit net.

• Déplacez l’appareil photo vers l’avant ou l’arrière jusqu’à ce que l’image aﬃ chée

sur l’écran de prise de vue soit nette.

Rapport de reproduction

Le « rapport de reproduction » est le rapport entre la taille apparente d’un objet sur le capteur d’image et sa taille réelle.

Si la longueur du sujet sur le capteur d’image est de 1 cm lorsque le sujet mesure en réalité 2 cm, par exemple, le

rapport de reproduction est de 1:2 (moitié grandeur nature).

Prise de vue

• Si vous touchez la partie extensible de l'objectif

lorsque l'autofocus est en cours de fonctionnement,

cela risque d'interrompre l'opération de mise au

point. Le fonctionnement normal peut être rétabli en

appuyant sur le déclencheur.

• La position de mise au point risque de changer si vous mettez l’appareil photo

hors tension puis à nouveau sous tension après avoir fait le point. Si vous avez fait

le point sur un emplacement sélectionné au préalable en attendant que votre sujet

apparaisse, nous vous recommandons de ne pas mettre l’appareil photo hors tension

tant que vous n’avez pas pris la photo.

Appareils photo dotés d’illuminateurs d’assistance AF

L’objectif ou le parasoleil risque de bloquer la lumière émise par l’illuminateur

d’assistance AF de l’appareil photo.

• Pour obtenir des informations sur l’utilisation de l’objectif avec des appareils photo

dotés d’illuminateurs d’assistance AF intégrés, consultez le site ci-dessous.

https://downloadcenter.nikonimglib.com/

Utilisation de l’objectif avec des appareils photo équipés d’un ﬂ ash intégré

Des ombres seront visibles sur les photos si la lumière provenant du ﬂ ash intégré est

occultée par l’objectif ou le parasoleil. Retirez le parasoleil avant la prise de vue. Notez

cependant que selon la distance au sujet, et dans le cas des zooms, également selon la

focale de l’objectif, des ombres peuvent être visibles même après le retrait du parasoleil.

• Pour obtenir des informations sur les focales et les distances au sujet avec lesquelles

aucune ombre ne sera visible sur les photos prises avec un ﬂ ash intégré, consultez le

site ci-dessous.

https://downloadcenter.nikonimglib.com/

Précautions d’utilisation

• Ne prenez pas, ni ne tenez l’objectif ou l’appareil photo uniquement par les bouchons

ou par le parasoleil.

• Maintenez les contacts du microprocesseur propres.

• Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez

immédiatement l’utilisation et conﬁ ez l’objectif à un centre Nikon agréé pour le faire

réparer.

• Remettez les bouchons en place lorsque vous n’utilisez pas l’objectif.

• Ne laissez pas l’objectif dans des endroits humides ou dans des lieux où il risque

d’être exposé à l’humidité. La formation de rouille sur les mécanismes internes peut

provoquer des dommages irréparables.

• Ne laissez pas l’objectif à proximité d’un feu ou dans d’autres endroits extrêmement

chauds. La chaleur extrême peut endommager ou déformer l’extérieur en plastique

renforcé.

• Le passage de l’objectif d’un environnement chaud à froid ou vice versa peut être

à l’origine d’une condensation préjudiciable à l’intérieur et à l’extérieur de l’objectif.

Mettez l’objectif dans un sac fermé ou dans une boîte en plastique en cas de

changement de température. Vous pouvez sortir l’objectif du sac ou de la boîte une

fois qu’il a eu le temps de s’adapter à la nouvelle température.

• Nous vous recommandons de ranger l’objectif dans son étui aﬁ n de le protéger des

rayures lors du transport.

Entretien de l’objectif

• Normalement, enlever la poussière suﬃ t pour nettoyer les surfaces en verre de

l’objectif.

• Lors du nettoyage de la lentille avant traitée au ﬂ uor :

- Retirez les traces de doigt et autres taches huileuses avec un tissu propre et doux

en coton ou un chiﬀ on optique (disponible auprès d’autres fabricants) ; nettoyez en

eﬀ ectuant un mouvement circulaire du centre vers l’extérieur.

- Pour retirer les taches tenaces, essuyez délicatement avec un tissu doux et

légèrement imbibé d’une petite quantité d’eau distillée, d’éthanol ou de nettoyant

pour objectif (disponible auprès d’autres fabricants).

- Des marques en forme de goutte peuvent se former sur les surfaces traitées au ﬂ uor,

qui sont très hydrofuges et oléofuges. Vous pouvez retirer ce type de marque avec

un tissu sec.

• Lors du nettoyage de la lentille arrière, qui n’est pas traitée au ﬂ uor :

- Retirez les traces de doigt et autres taches huileuses avec un tissu propre et doux

en coton ou un chiﬀ on optique (disponible auprès d’autres fabricants) légèrement

imbibé d’une petite quantité d’éthanol ou de nettoyant pour objectif ; nettoyez

en eﬀ ectuant un mouvement circulaire du centre vers l’extérieur. Veillez à nettoyer

uniformément et entièrement sans laisser de traces.

• N’utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène

pour nettoyer l’objectif.

• Les ﬁ ltres neutres (NC, disponibles séparément) et autres accessoires similaires

permettent de protéger la lentille avant.

• Ne rangez pas l’objectif avec des boules antimites de naphtaline ou de camphre ou

à la lumière directe du soleil. Si vous n’avez pas l’intention d’utiliser l’objectif avant

longtemps, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille.

Accessoires

Accessoires fournis

• Bouchon d’objectif LC-46B (avant)

• Bouchon d’objectif LF-N1 (arrière)

• Parasoleil HN-41

• Étui pour objectif CL-C1

Utilisation de l’étui pour objectif

• L’étui est destiné à protéger l’objectif des rayures et non des chutes ou autres chocs physiques.

• L’étui n’est pas résistant à l’eau.

• La matière utilisée dans cet étui peut se décolorer, déteindre, s’étirer, rétrécir ou changer de couleur en cas de

frottement ou d’humidité.

• Retirez la poussière avec une brosse à poils doux.

• L’eau et les taches peuvent être retirées de la surface avec un chi on doux et sec. N’utilisez pas d’alcool, de

benzène, de diluant ou d’autres substances chimiques volatiles.

• Ne rangez pas l’étui dans des lieux exposés à la lumière directe du soleil, à des températures élevées ou à l’humidité.

• N’utilisez pas l’étui pour nettoyer le moniteur ou les lentilles.

• Veillez à ce que l’objectif ne tombe pas de l’étui lorsque vous le transportez.

Matière: polyester

Accessoires compatibles

Cet objectif est compatible avec les accessoires en option suivants.

• Accessoires destinés au point de ﬁ xation des ﬁ ltres 46 mm :

- Filtres 46 mm

• Accessoires destinés au point de ﬁ xation des accessoires :

- Flashes asservis sans ﬁ l SB-R200

*

- Duplicateurs de ﬁ lm et diapo ES-2

* Cet objectif peut être utilisé avec quatre ﬂ ashes SB-R200 maximum.

Filtres

• N’utilisez qu’un seul  ltre à la fois.

• Avant de  xer ou de retirer des  ltres, mettez l’appareil photo hors tension et véri ez que l’objectif est rétracté.

• Retirez le parasoleil avant de  xer un  ltre.

Accessoires incompatibles

Utilisez uniquement des accessoires fournis ou compatibles. L'utilisation d'autres accessoires pourrait

provoquer le dysfonctionnement du produit ou endommager l'accessoire ou l'objectif. Voici des exemples

d'accessoires qui ne peuvent pas être utilisés avec l'un ou l'autre point de fixation.

• Accessoires ne pouvant pas être utilisés avec le point de fixation des filtres 46 mm :

- Bagues adaptatrices (step-up et step-down) d'autres fabricants

• Accessoires ne pouvant pas être utilisés avec le point de fixation des accessoires :

- Bouchons d’objectifs

- Filtres

- Porte-filtres gélatines AF-3 et AF-4

- Bagues adaptatrices (step-up et step-down) d'autres fabricants

Caractéristiques

Monture

Monture Monture Nikon Z

Focale

Focale 50 mm

Ouverture maximale

Ouverture maximale f/2.8

Construction optique

Construction optique 10 lentilles en 7 groupes (dont 1 lentille ED, 1 lentille asphérique et

1 lentille avant traitée au  uor)

Angle de champ

Angle de champ • Format FX: 47°

• Format DX: 31° 30’

Système de mise au point

Système de mise au point Système de mise au point avant

Distance minimale de mise

au point

0,16 m à partir du plan focal

Rapport de reproduction

maximal

1×

Lamelles de diaphragme

Lamelles de diaphragme 9 (diaphragme circulaire)

Plage des ouvertures

Plage des ouvertures • À la distance de mise au point « inﬁ ni » : f/2.8 à 22

• À une distance de mise au point de 0,16 m : f/5.6 à 32

Commutateur de la limite de

mise au point

Deux positions : FULL (∞ à 0,16 m) et 0,3 m à 0,16 m

Diamètre de  xation pour  ltre

Diamètre de  xation pour  ltre 46 mm (P = 0,75 mm)

Dimensions

Dimensions Environ 74,5 mm de diamètre maximum × 66 mm (distance

entre l’extrémité de l’objectif et le plan d’appui de la monture d’objectif de

l’appareil photo)

Poids

Poids Environ 260g

Nikon se réserve le droit de modiﬁ er à tout moment l’apparence, les caractéristiques et les

performances de ce produit sans avis préalable.

Manuel d’utilisation

Loading ...

User Manual Nikon 20103 NIKKOR Z MC 50mm f/2.8 Macro Lens

Documents for Nikon 20103

User's Manual

Specifications

Photos
