一、 适用范围：
本规格书适用于爱宁电器所生产之 AN-783B。该产品是一款由爱宁自主设计，可烘焙食
物的厨房用具。其生产和销售必须符合销售国(或地区)的电气安规要求。
二、 产品概略：
[机种型号/客户型号] AN-783B
[产品别] 华夫机 [专销客户] 无
[规格] ☑ETL/CETL 120V/ 1200 W □ GS 230V/ W, □240V/ W
□JQA 100V/ W 其它□110V/ W, 127V/ W, □ 220V/ W
[电热管规格/型号]单根 120V550W ；单根 120V650W ；国内单根： W
[烤盘尺寸] L246×W156×H67mm
[外观图]
[外型尺寸] L264*W213*H150mm [功能规格尺寸/容量]
[其它特征] 调温式华夫机
[彩盒尺寸] L293×W240×H163mm（ 三 层 E 瓦）
[单台净重] 2.11 kg [单台毛重] 2.38 kg
[外箱尺寸] L338×W303×H495mm ( 4 台入） [毛重] 约10.15 Kg
[装柜量]
三、产品功能特点
1. 使用上下烤盘双面同时加热烘焙的方法，方便快速。
2. 产品具有防溢设计，烘焙时面糊不易流出，食物多余部分可进入余料口，方便清洗。
3. 烤盘侧边自带锁扣，方便携带，底部有盘线槽，方便收纳电源线，整机背后为平面设计，
可立式收纳不占空间。
4.空烧盘中心可达﹕210+/-20℃。
5.产品可调温，设计有电源灯和调理灯。
修正记录
年 月 日
修 正 者
产品规格书
AN-783B
永康市爱宁电器有限公司
共5页，第2页
技术开发部
四、电气原理图及输出功率要求：
规格 120V～1200W，60Hz，实际输出功率：+5% /-10%
修正记录
年 月 日
修 正 者
产品规格书
AN-783B
永康市爱宁电器有限公司
共5页，第3页
技术开发部
五、产品主要零部件明细表：
序号
类别
品名
材料规格
配套件数
加工单位/供应商
备注
1
塑胶件
把手
PA
1
注塑车间
新部品
2
上壳
PF
1
注塑车间
新部品
3
下壳
PF
1
注塑车间
新部品
4
底盖
PP
1
注塑车间
新部品
5
电盖
PP
1
注塑车间
新部品
6
锁扣
PPS
1
注塑车间
新部品
7
灯罩
PC 透明
2
注塑车间
新部品
8
连杆
PPS
1
注塑车间
共用
9
旋钮
PA
1
注塑车间
新部品
10
旋钮装饰环
ABS
1
注塑车间
共用 3225
11
压铸件
上烤盘
铝合金，黑色双层水性
1
压铸车间
涂层依客户订单
12
下烤盘
铝合金，黑色双层水性
1
压铸车间
涂层依客户订单
13
其他
电源线
UL，CUL
1
采购部
整组需符合认证
14
上电热管
120V/550W
1
采购部
铝管
15
下电热管
120V/650W
1
采购部
铝管
16
金属装饰板
SUS 430 T=0.4
1
采购部
17
硅胶垫
硅胶
1
采购部
18
六角螺丝
M4,Ni 机械牙
2
采购部
19
六角螺帽
M4,Ni
2
采购部
20
云母片
云母
1
采购部
21
保险丝夹
镀锌板
1
采购部
22
恒温器
125VAC-15A KST-201
1
采购部
23
弹簧华司
M4
1
采购部
24
插销
SUS
1
采购部
25
脚垫
矽胶
1
采购部
共用 330
26
钢球
SUS
1
采购部
27
弹簧
SUS 301
1
采购部
28
孔塞
矽胶
1
采购部
29
脚垫
矽胶
2
采购部
共用 166
30
闭端端子
Cu
3
采购部
31
隔热棉
玻璃棉
1
采购部
32
螺丝 3*10
BTP，NI
2
采购部
33
螺丝 3*5
STP 带弹簧华司 NI
2
采购部
34
螺丝 3*5
BTP，NI
3
采购部
35
螺丝 3*15
FTP，镀黑
4
采购部
36
螺丝 3*6
BTP，NI
1
采购部
37
螺丝 M4*8
ISO 牙,NI
1
采购部
38
螺丝 3*10
BTP，镀黑
8
采购部
39
螺丝 3*10
BTP，梅花镀黑
2
采购部
修正记录
年 月 日
修 正 者
产品规格书
AN-783B
永康市爱宁电器有限公司
共5页，第4页
技术开发部
40
自制件
内配线
Tf240
1
内线车间
41
包装
保丽龙
0.2KG
42
说明书
43
PE 袋
44
彩盒
293*163*240mm
1
45
外箱
338*303*495mm（4台入）

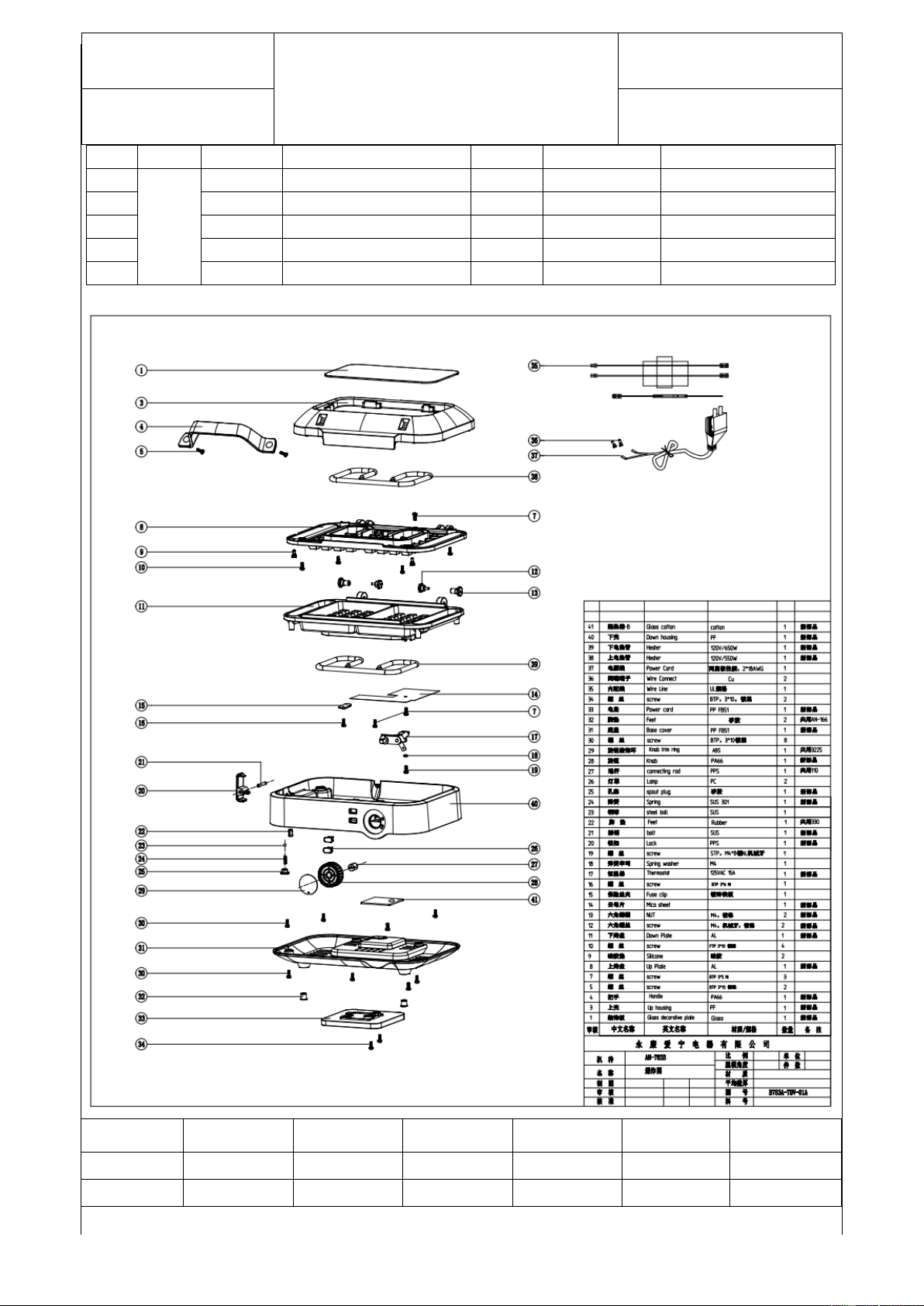

六、爆炸图：
修正记录
年 月 日
修 正 者
产品规格书
AN-783B
永康市爱宁电器有限公司
共5页，第5页
技术开发部
七、包装：
1、 内衬材料为保利龙套在成品上装入彩盒内，内附说明书等附件。
2、 彩盒、外箱之印刷依客户提供之底片制作。
3、 说明书、保证卡等之附件依客户要求提供。
八、质量检查与测试之标准：
该产品符合安规的相关规范
九、不良等级判定：
客户无特别要求时,其不良等级判定标准如下,依AQL 标准进行抽查检验：
1. 严重缺点：(CRITICAL DEFECT)对人体生命及财产会造成危险或威胁之不良；
2. 主要缺点：(MALOR DEFECT) 任何客户(消费者)皆不愿购买之不良,正常使用时之功能
不良及外观严重之不良，而须更换零件者；
3. 次要缺点：(MINOR DEFECT)对较挑剔之消费者不愿购买之不良或无须其它特殊工具即
可修复之不良(如螺丝松动或外表污迹等)。
初次试作之产品须客户及工程部门认可后方可进行量产。
