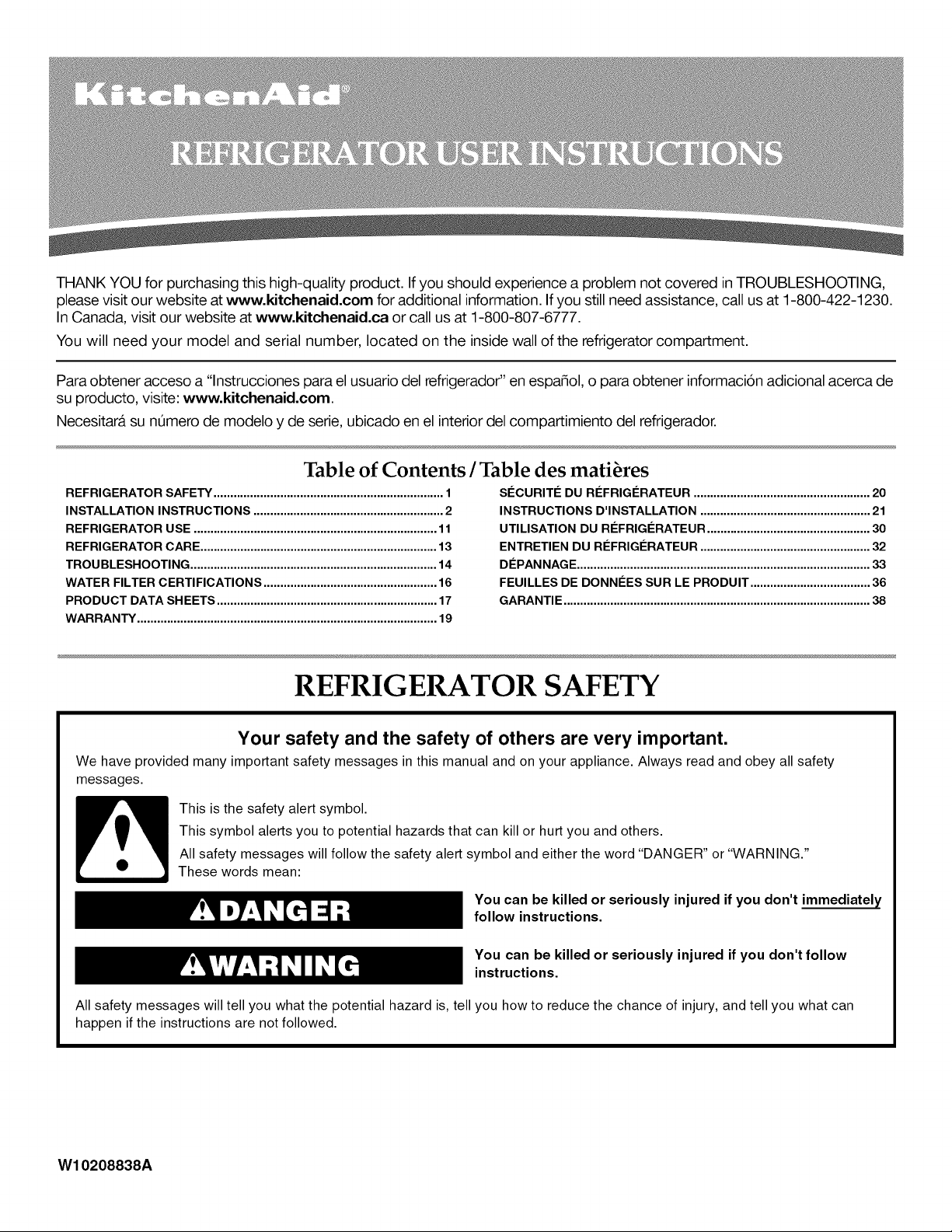

KitchenAid KTRC22KVSS01 top-mount refrigerator User Manual

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,

please visit our website at www.kitchenaid.com for additional information. Ifyou still need assistance, call us at 1-800-422-1230.

In Canada, visit our website at www.kitchenaid.ca or call us at 1-800-807-6777.

You will need your model and serial number, located on the inside wall of the refrigerator compartment.

Para obtener acceso a "lnstrucciones para el usuario del refrigerador" en espa_ol, o para obtener informaci6n adicional acerca de

su producto, visite: www.kitchenaid.com.

Necesitara su nQmero de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.

Table of Contents / Table des mati res

REFRIGERATOR SAFETY ..................................................................... 1

INSTALLATION INSTRUCTIONS ......................................................... 2

REFRIGERATOR USE ......................................................................... 11

REFRIGERATOR CARE ....................................................................... 13

TROUBLESHOOTING .......................................................................... 14

WATER FILTER CERTIFICATIONS .................................................... 16

PRODUCT DATA SHEETS .................................................................. 17

SI_CURITI_ DU RI_FRIGI_RATEUR ..................................................... 20

INSTRUCTIONS D'INSTALLATION ................................................... 21

UTILISATION DU RI_FRIGI_RATEUR ................................................. 30

ENTRETIEN DU RI_FRIGI_RATEUR ................................................... 32

DI_PANNAGE ........................................................................................ 33

FEUlLLES DE DONNI_ES SUR LE PRODUlT .................................... 36

GARANTIE ............................................................................................ 38

WARRANTY .......................................................................................... 19

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

W10208838A

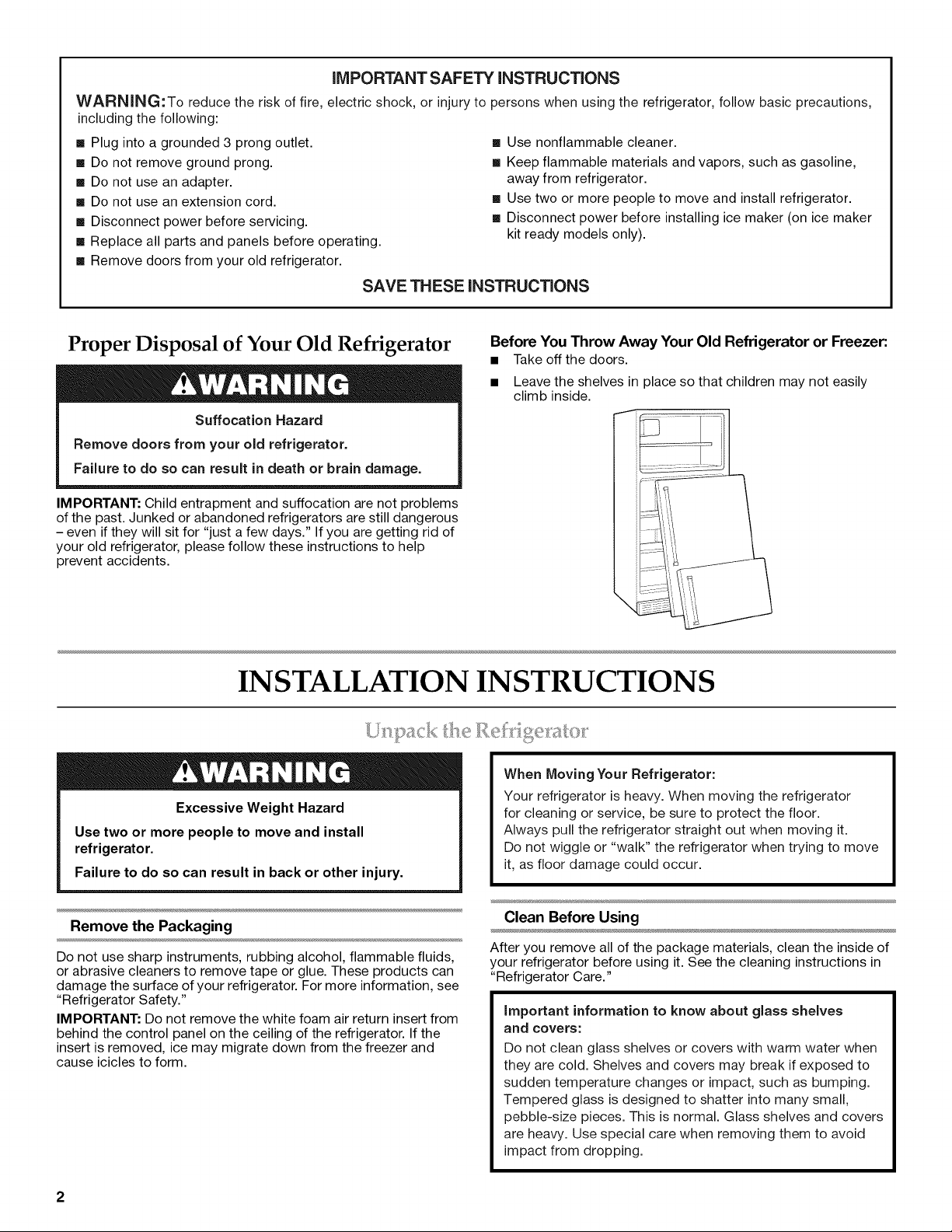

iMPORTANT SAFETY iNSTRUCTiONS

WARNING:To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,

including the following:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

[] Use nonflammable cleaner.

[] Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

[] Use two or more people to move and install refrigerator.

[] Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVETHESEINSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Takeoff the doors.

• Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving "{our Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Remove the Packaging

Do not use sharp instruments, rubbing alcohol, flammable fluids,

or abrasive cleaners to remove tape or glue. These products can

damage the surface of your refrigerator. For more information, see

"Refrigerator Safety."

IMPORTANT: Do not remove the white foam air return insert from

behind the control panel on the ceiling of the refrigerator. If the

insert is removed, ice may migrate down from the freezer and

cause icicles to form.

Clean Before Using

After you remove all of the package materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use special care when removing them to avoid

impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

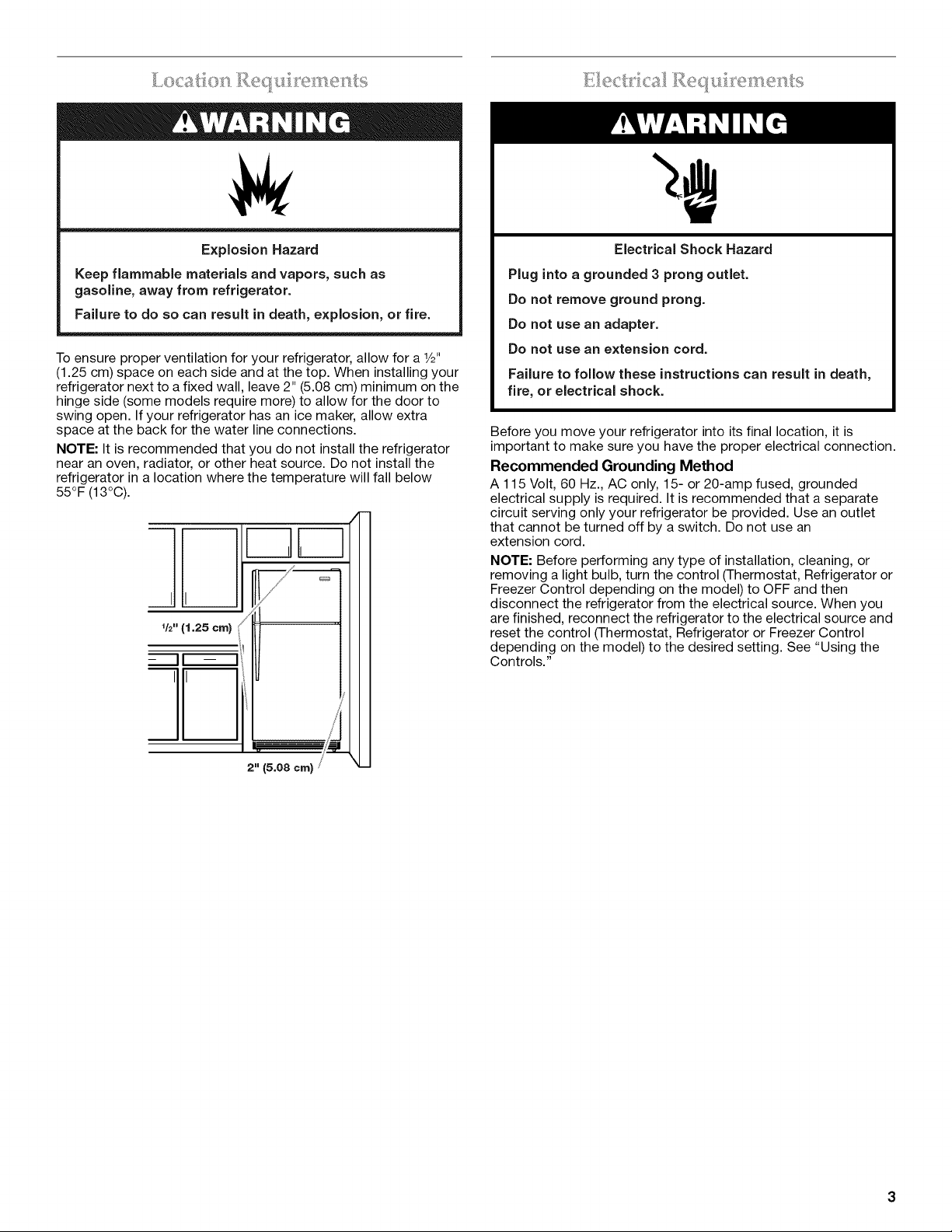

To ensure proper ventilation for your refrigerator, allow for a 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on the

hinge side (some models require more) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below

55°F (13°C).

,, l-q F-q

_/2"(1.25 cm)

II -- I

'11'1

2"(5.08 cm)

}:,,Iect" c;?_I °

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See "Using the

Controls."

Gathertherequiredtoolsandpartsbeforestartinginstallation.

Readandfollowtheinstructionsprovidedwithanytoolslisted

here.

TOOLS NEEDED:

• Flat-blade screwdriver • %" (6.35 mm) nut

driver

• 7/ld'(11.11 mm) andV2"(12.7mm)

open-end or two adjustable • V4" (6.35 mm) drill bit

wrenches

• Cordless drill

NOTE: Your refrigerator dealer has a kit available with a V4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or ¾e"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa)is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water Filtration

System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

.......... _s ,/

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFR

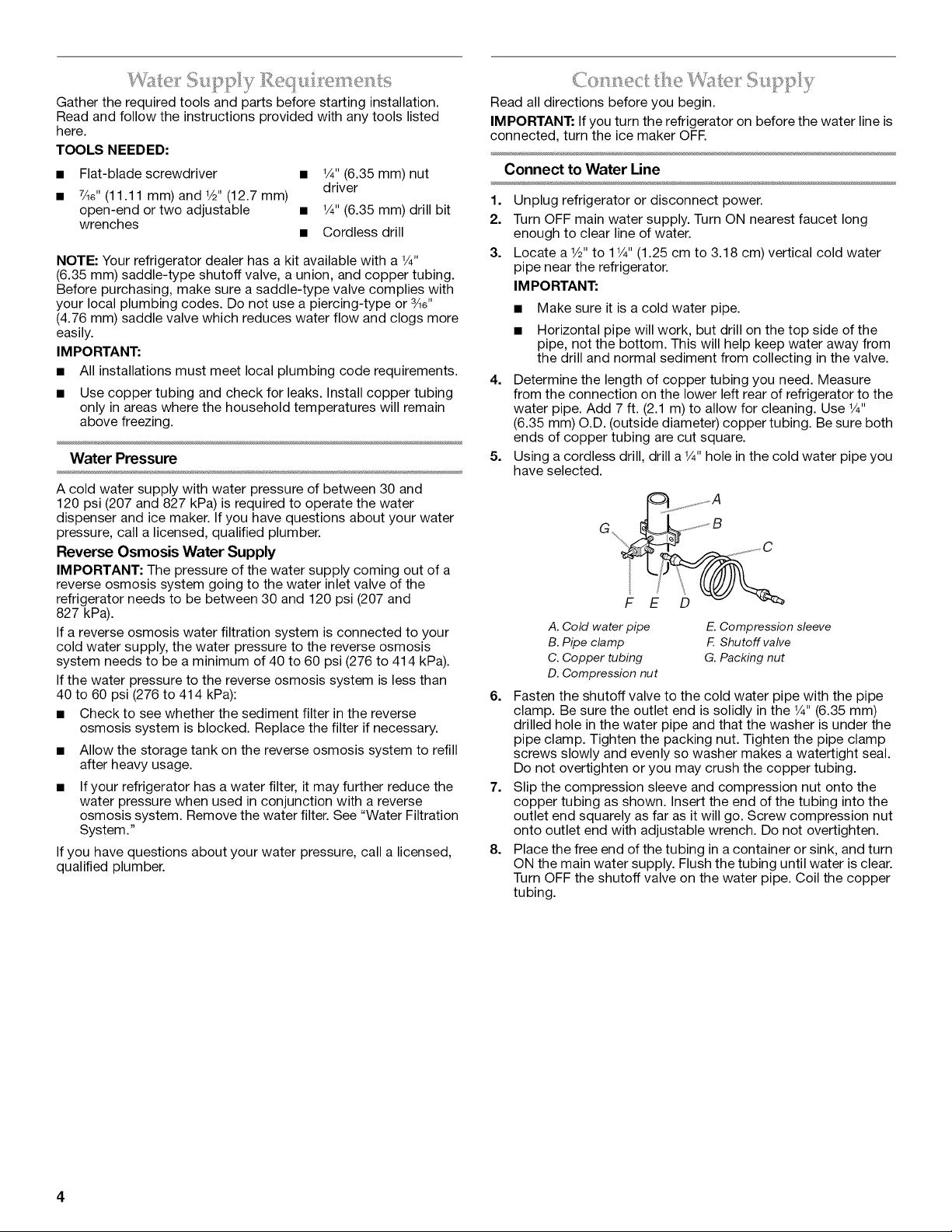

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"to 1V4"(1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IM PORTANI"."

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use V4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both

ends of copper tubing are cut square.

5. Using a cordless drill, drill a V4"hole in the cold water pipe you

have selected.

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the V4" (6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so washer makes a watertight seal.

Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply. Flush the tubing until water is clear.

Turn OFF the shutoff valve on the water pipe. Coil the copper

tubing.

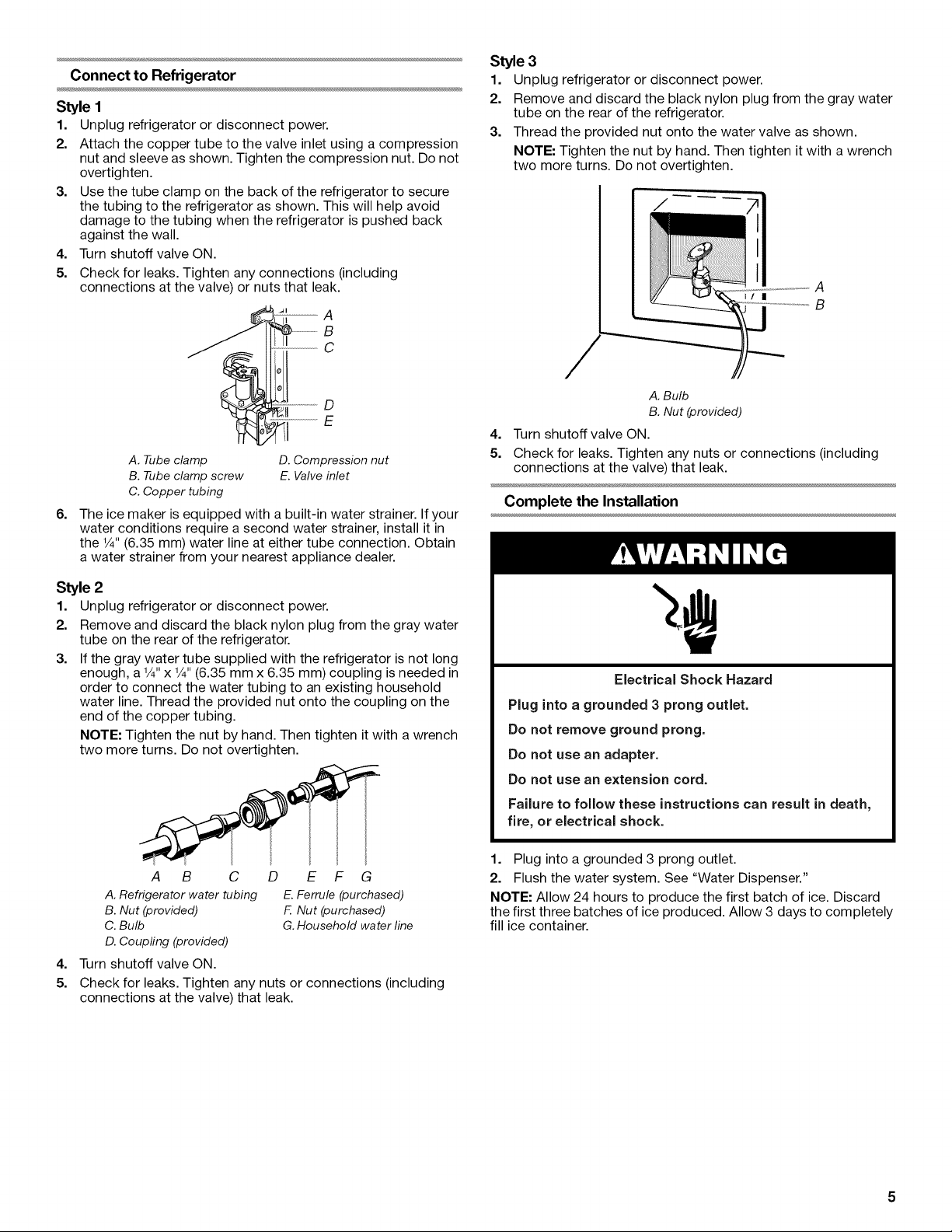

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

Turn shutoff valve ON.4=

Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Tube clamp screw

C. Copper tubing

D. Compression nut

E. Valve inlet

The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the 1/4"(6.35 mm) water line at either tube connection. Obtain

a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a V4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed in

order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C D

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupfing (provided)

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

E F G

E. Ferrule (purchased)

F Nut (purchased)

G. Household water line

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

_/ II

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Water Dispenser."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely

fill ice container.

\ \

Standard Contour ArchitecP Series

Remove Handle (Architect_ Series)

Graphics are included later in this section.

NOTE: These instructions are for the Architect ®Series doors with

curved handle only.

1. Using a %" Allen wrench, loosen the two setscrews located

underneath each handle.

2. Pull handle straight out from the door. Make sure you keep

screws for reattaching handles.

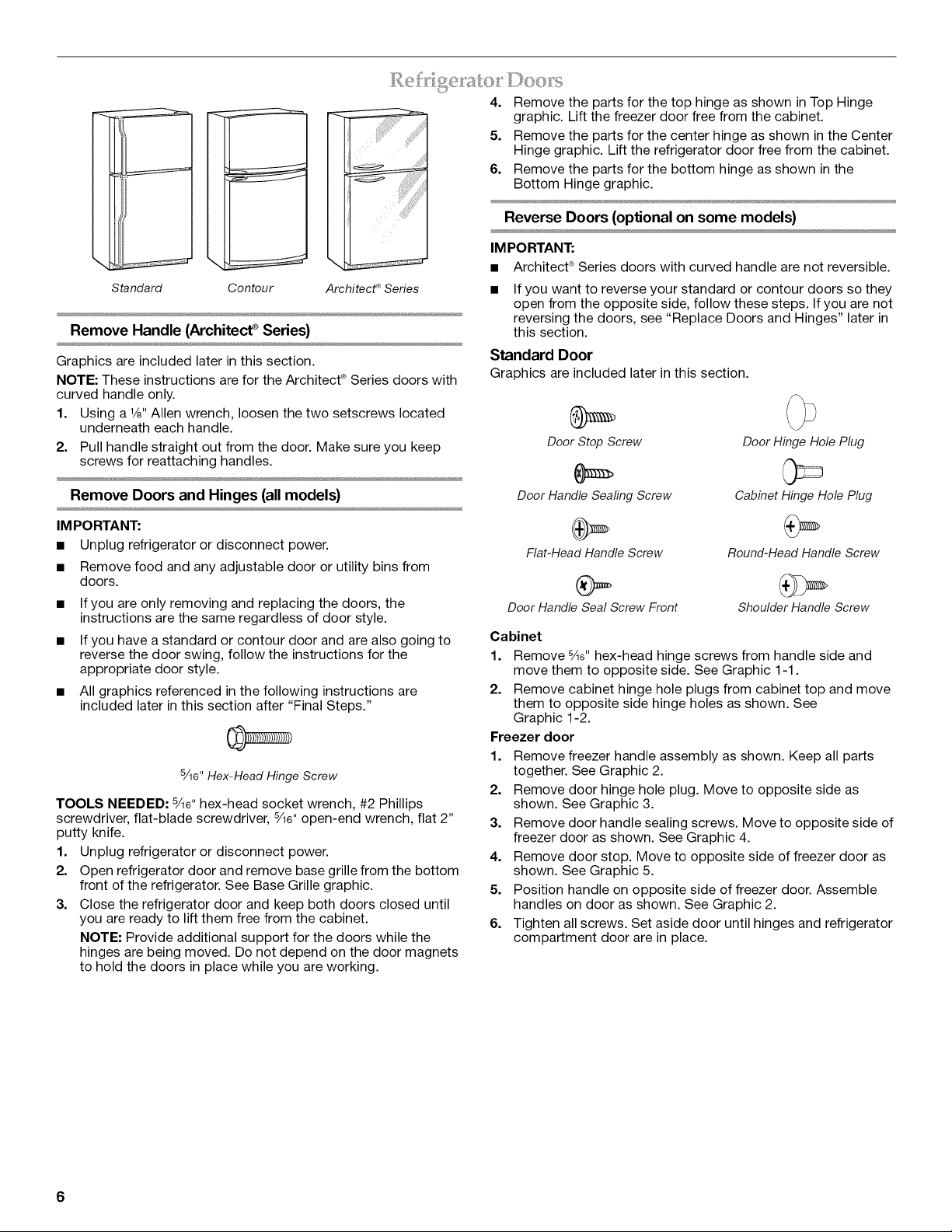

Remove Doors and Hinges (all models)

IM PORTANT:

• Unplug refrigerator or disconnect power.

Remove food and any adjustable door or utility bins from

doors.

If you are only removing and replacing the doors, the

instructions are the same regardless of door style.

If you have a standard or contour door and are also going to

reverse the door swing, follow the instructions for the

appropriate door style.

All graphics referenced in the following instructions are

included later in this section after "Final Steps."

5_6" Hex-Head Hinge Screw

TOOLS NEEDED: 5_6" hex-head socket wrench, #2 Phillips

screwdriver, flat-blade screwdriver, 5_6" open-end wrench, flat 2"

putty knife.

1. Unplug refrigerator or disconnect power.

2. Open refrigerator door and remove base grille from the bottom

front of the refrigerator. See Base Grille graphic.

3. Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

4. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the freezer door free from the cabinet.

5. Remove the parts for the center hinge as shown in the Center

Hinge graphic. Lift the refrigerator door free from the cabinet.

6. Remove the parts for the bottom hinge as shown in the

Bottom Hinge graphic.

Reverse Doors (optional on some models)

IM PORTANT:

• Architect ® Series doors with curved handle are not reversible.

If you want to reverse your standard or contour doors so they

open from the opposite side, follow these steps. If you are not

reversing the doors, see "Replace Doors and Hinges" later in

this section.

Standard Door

Graphics areincluded later in this section.

Door Stop Screw

Door Handle Sealing Screw

Flat-Head Handle Screw

Door Handle Seal Screw Front

Door Hinge Hole Plug

Cabinet Hinge Hole Plug

Round-Head Handle Screw

Shoulder Handle Screw

Cabinet

1. Remove 5/le" hex-head hinge screws from handle side and

move them to opposite side. See Graphic 1-1.

2. Remove cabinet hinge hole plugs from cabinet top and move

them to opposite side hinge holes as shown. See

Graphic 1-2.

Freezer door

1. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 2.

2. Remove door hinge hole plug. Move to opposite side as

shown. See Graphic 3.

3. Remove door handle sealing screws. Move to opposite side of

freezer door as shown. See Graphic 4.

4. Remove door stop. Move to opposite side of freezer door as

shown. See Graphic 5.

5. Position handle on opposite side of freezer door. Assemble

handles on door as shown. See Graphic 2.

6. Tighten all screws. Set aside door until hinges and refrigerator

compartment door are in place.

Refrigerator door

1. Remove the handle screw cover. Depending on your model,

see Graphic 6-1 or 6-2.

2. Remove the handle screws. Keep all parts together. See

Graphic 6-3.

3. Remove door hinge hole plug from the refrigerator door. Move

to the opposite side hinge hole as shown. See Graphic 3.

4. Remove the door handle sealing screws. Move to opposite

side of the refrigerator door. See Graphic 4.

5. Remove door handle seal screw front. Move to opposite side

of refrigerator door as shown. See Graphic 7.

6. Remove door stop. Move to opposite side of refrigerator door

as shown. See Graphic 5.

7. Position the refrigerator handle on the opposite side of the

refrigerator door. Drive the two top screws. Then, align the

lower portion of handle and drive the bottom screw. See

Graphic 6-3.

8. Tighten all screws.

9. Replace the screw cover. Depending on your model, see

Graphic 6-1 or 6-2.

10. Set aside the refrigerator door until the bottom hinge is

installed on the product.

Contour Door

Graphics are includedlater inthis section.

Round-Head Door Handle

Handle Screw Screw Hole Plug

Cabinet

1. Remove 5_6" hex-head hinge screws from handle side and

move them to opposite side. See Graphic 1-1.

2. Remove cabinet hinge hole plugs from the cabinet top and

move them to opposite side hinge holes as shown in

Graphic 1-2.

Doors

1. Remove door hinge hole plug from top of freezer door. Move

to opposite side as shown in Graphic 2.

2. Remove door stop from both the freezer and refrigerator door.

See Graphic 3.

NOTE: When reversing the door, the freezer handle becomes the

refrigerator door handle and the refrigerator door handle becomes

the freezer handle. See Door Handle Reversal graphic.

3. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 4.

4. Remove refrigerator handle assembly as shown. Keep all

parts together. See Graphic 5.

5. Rotate and position handle from refrigerator door onto freezer

door and assemble as shown in Graphic 6.

6. Rotate and position handle from freezer door onto refrigerator

door and assemble as shown in Graphic 7.

7. Reinstall door stops to opposite side. See Graphic 8.

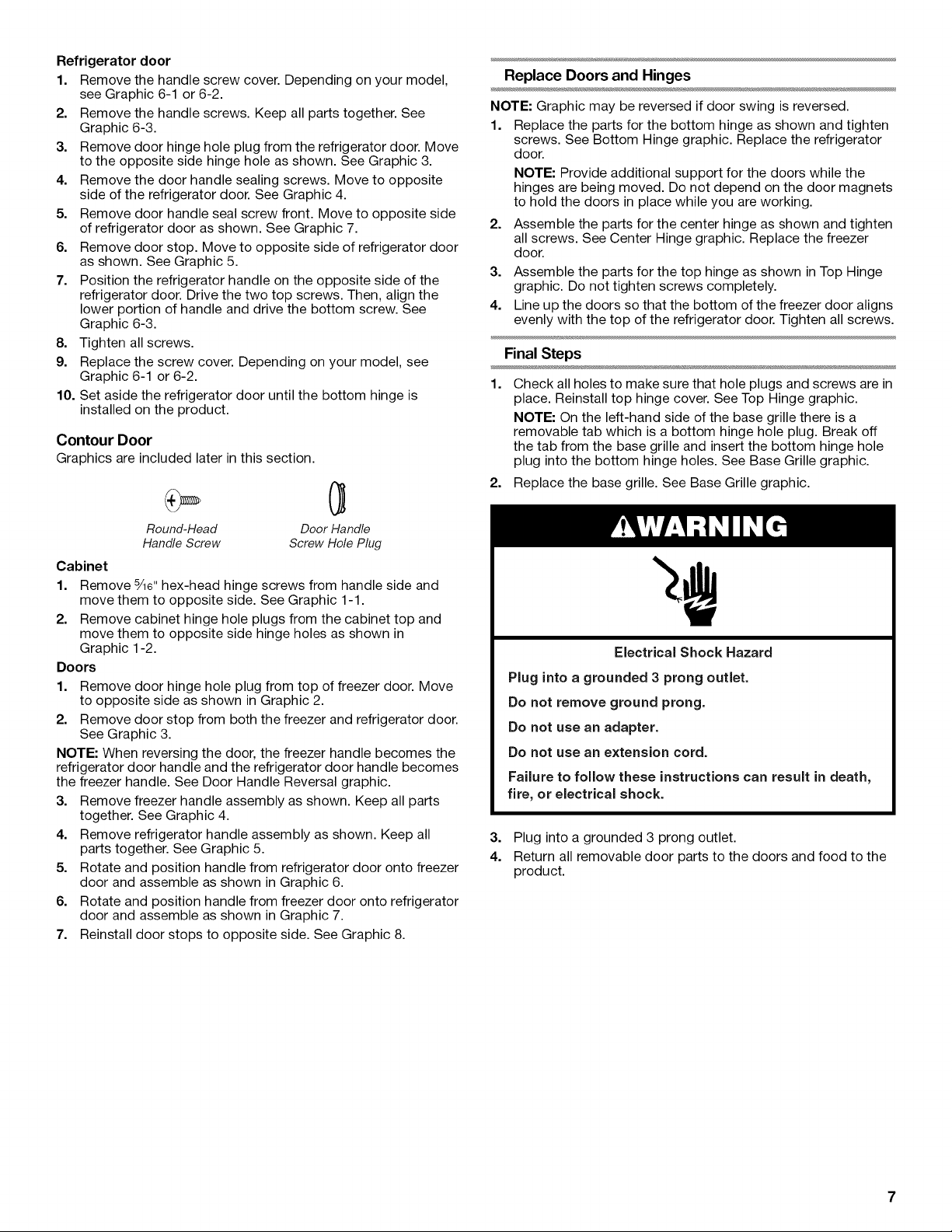

Replace Doors and Hinges

NOTE: Graphic may be reversed if door swing is reversed.

1. Replace the parts for the bottom hinge as shown and tighten

screws. See Bottom Hinge graphic. Replace the refrigerator

door.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

2. Assemble the parts for the center hinge as shown and tighten

all screws. See Center Hinge graphic. Replace the freezer

door.

3. Assemble the parts for the top hinge as shown in Top Hinge

graphic. Do not tighten screws completely.

4. Line up the doors so that the bottom of the freezer door aligns

evenly with the top of the refrigerator door. Tighten all screws.

Final Steps

Check all holes to make sure that hole plugs and screws are in

place. Reinstall top hinge cover. See Top Hinge graphic.

NOTE: On the left-hand side of the base grille there is a

removable tab which is a bottom hinge hole plug. Break off

the tab from the base grille and insert the bottom hinge hole

plug into the bottom hinge holes. See Base Grille graphic.

2. Replace the base grille. See Base Grille graphic.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

3. Plug into a grounded 3 prong outlet.

4. Return all removable door parts to the doors and food to the

product.

Standard

Base Grille

A. Bottom Hinge Hole Plug

A, Top Hinge Cover

B, _6" Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

A, Center Hinge

B. _6" Hex-Head Hinge Screws

Bottom Hinge

A, Bottom Hinge

B. _6" Hex-Head Hinge Screws

A _A

A. Flat-Head Handle Screws

B. Freezer Door Handle

A, Door Handle Sealing Screws

Front View Side View

A, Door Stop Screw

B. Door Stop

A B

A, Cabinet Hinge Hole Plugs

°.to _ o o°

1";,'...............................................A

A. _6" Hex-Head Hinge Screws

A, Door Handle

Seal Screw Front

A. Shoulder

Handle Screw

A. Flat-Head

Handle Screw

B, Round-Head

Handle Screw

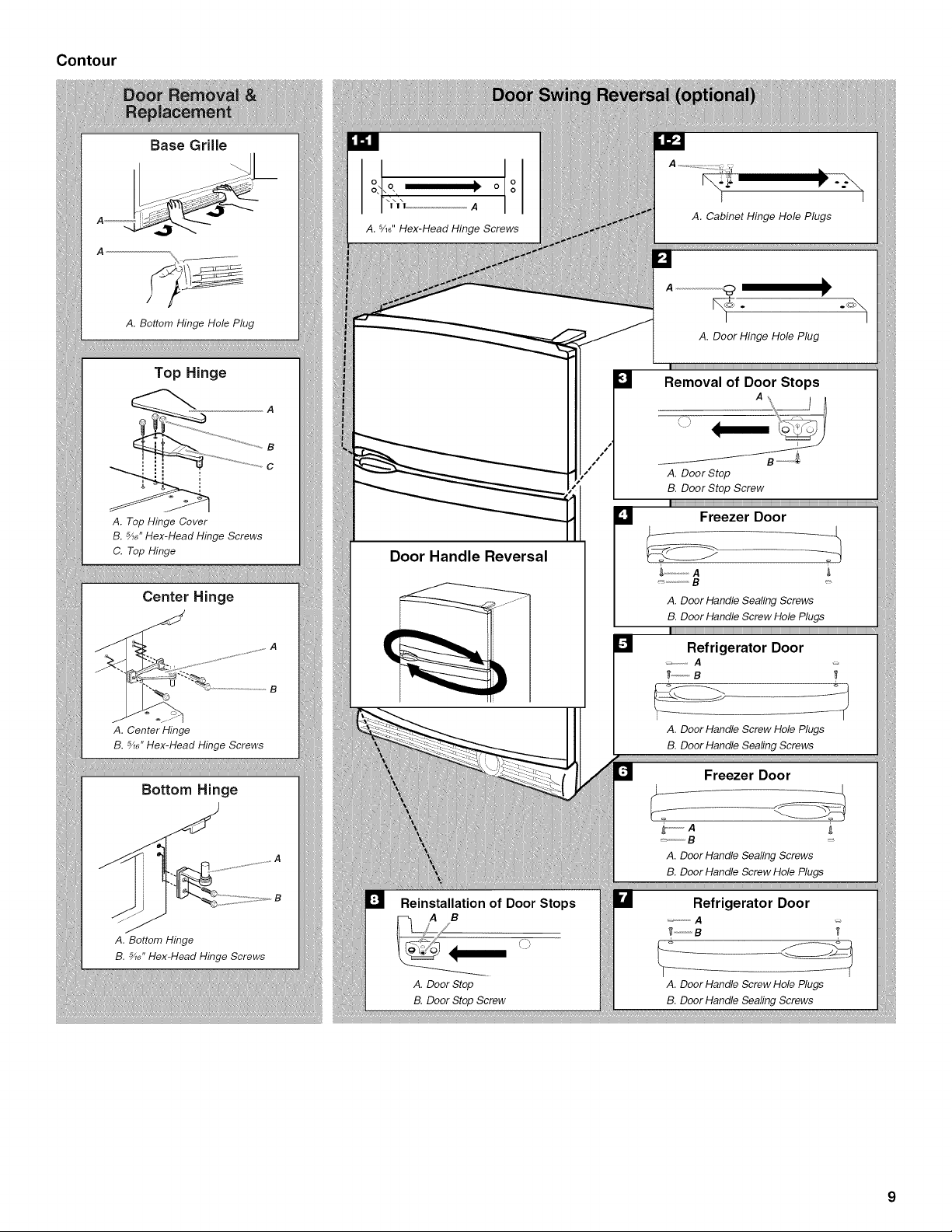

Contour

Base Grille

A. Bottom Hinge Hole Plug

Top Hinge

A. Top Hinge Oover

B. _s" Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

A. Center Hinge

B. _8" Hex-Head Hinge Screws

Bottom Hinge

A. Bottom Hinge

B. _8" Hex-Head Hinge Screws

Door Handle Reversal

'Jl

Reinstallation of Door Stops

A. Door Stop

B. Door Stop Screw

[]

A. Cabinet Hinge Hole Plugs

A. Door Hinge Hole Plug

Removal of Door Stops

A. Door Stop

B. Door Stop Screw

Freezer Door

A. Door Handle Sealing Screws

B. Door Handle Screw Hole Plugs

A. Door Handle Screw Hole Plugs

B. Door Handle Sealing Screws

Freezer Door

A. Door Handle Screw Hole Plugs

B. Door Handle Sealing Screws

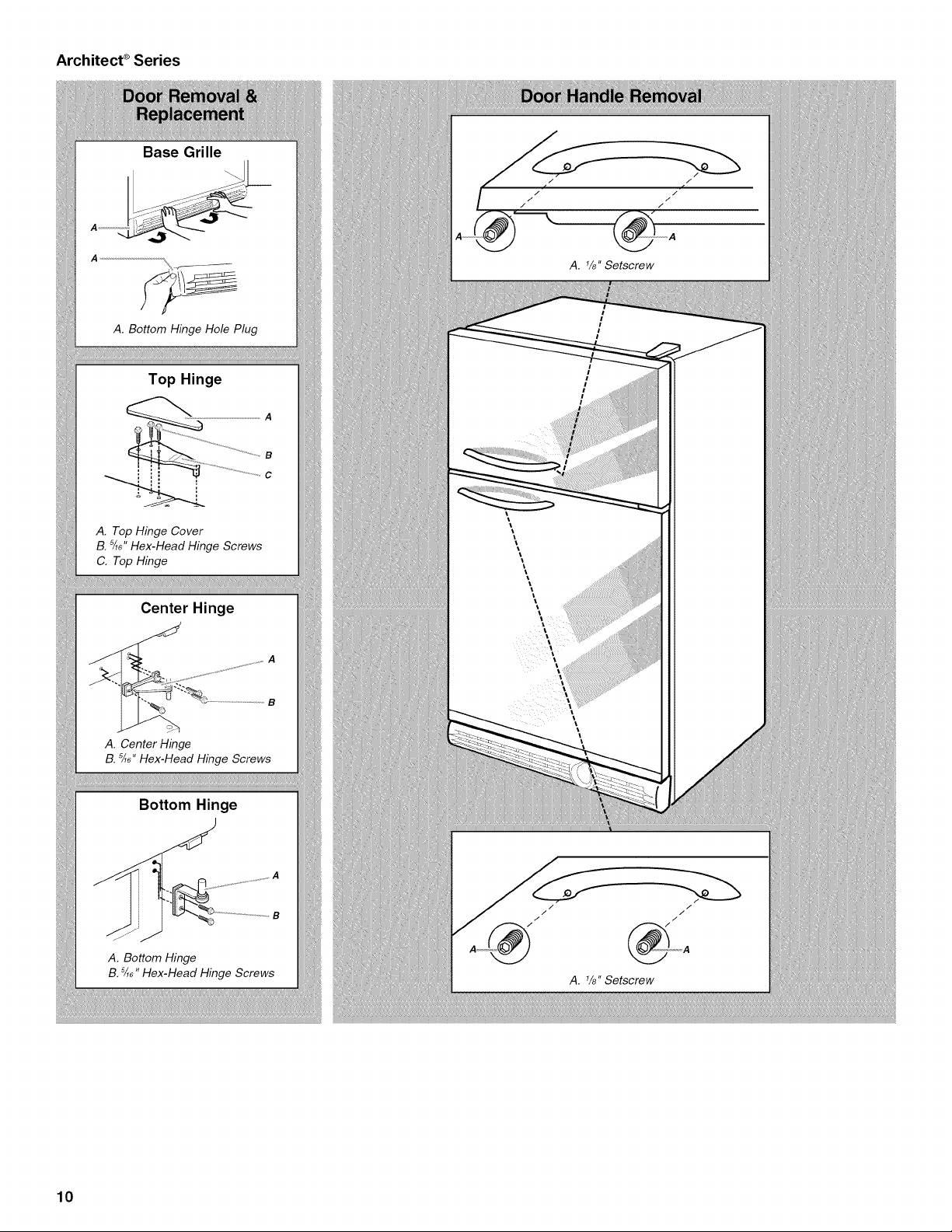

Architect ®Series

Base Grille

A. Bottom Hinge Hole Plug

Top Hinge

A. Top Hinge Cover

B. Sly6"Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

A. Center Hinge

B. sA6"Hex-Head Hinge Screws

Bottom Hinge

A. Bottom Hinge

B. s/_6"Hex-Head Hinge Screws

A. 1/8" Setscrew

Door Closing

Your refrigerator has two front adjustable rollers - one on the right

and one on the left. If your refrigerator seems unsteady or you

want the doors to close easier, adjust the refrigerator's tilt using

the instructions below.

Remove the base grille. See the Base Grille graphic in

"Refrigerator Doors." The two leveling screws are part of the

front roller assemblies which are at the base of the refrigerator

on either side.

Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of the

refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

Open both doors again to make sure that they close as easily

as you like. If not, tilt the refrigerator slightly more to the rear

by turning both leveling screws to the right. It may take several

more turns, and you should turn both leveling screws the

same amount.

4. Replace the base grille.

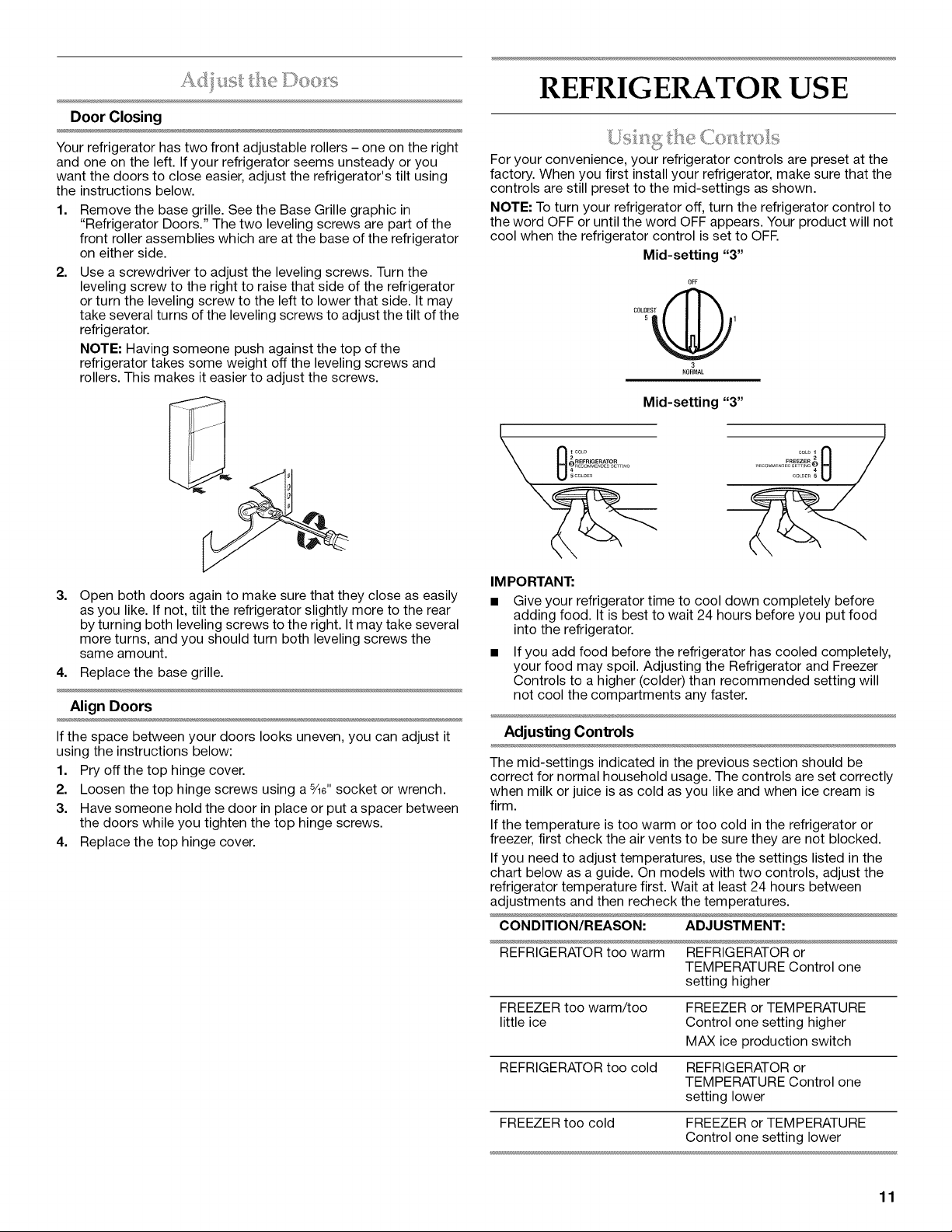

Align Doors

If the space between your doors looks uneven, you can adjust it

using the instructions below:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a %e" socket or wrench.

3. Have someone hold the door in place or put a spacer between

the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

REFRIGERATOR USE

Foryour convenience,your refrigeratorcontrolsarepresetatthe

factory.When you firstinstallyourrefrigerator,make surethatthe

controlsarestillpresettothemid-settingsas shown.

NOTE: To turnyour refrigeratoroff,turntherefrigeratorcontrolto

the word OFF or until the word OFF appears. Your product will not

cool when the refrigerator control is set to OFE

Mid-setting "3"

OFF

COLDES@

5 1

NORMAL

Mid-setting "3"

1 co,_

cOLaEn

IM PORTANT:

• Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food

into the refrigerator.

If you add food before the refrigerator has cooled completely,

your food may spoil. Adjusting the Refrigerator and Freezer

Controls to a higher (colder) than recommended setting will

not cool the compartments any faster.

Adjusting Controls

The mid-settings indicated in the previous section should be

correct for normal household usage. The controls are set correctly

when milk or juice is as cold as you like and when ice cream is

firm.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked.

If you need to adjust temperatures, use the settings listed in the

chart below as a guide. On models with two controls, adjust the

refrigerator temperature first. Wait at least 24 hours between

adjustments and then recheck the temperatures.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR or

TEMPERATURE Control one

setting higher

FREEZER too warm/too FREEZER or TEMPERATURE

little ice Control one setting higher

MAX ice production switch

REFRIGERATOR too cold REFRIGERATOR or

TEMPERATURE Control one

setting lower

FREEZER too cold FREEZER or TEMPERATURE

Control one setting lower

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

Ice Production Rate

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The ice maker should produce approximately 8 to 12 batches

of ice in a 24-hour period.

To increase ice production, lower the freezer and refrigerator

temperature. See "Using the Controls." Wait 24 hours

between adjustments.

For maximum ice production (on some models), push the

switch to Optimlce. The ice maker should produce 16 to

20 batches of ice in a 24-hour period in the Optimlce mode.

Remember

The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

Do not use anything sharp to break up the ice in the bin. This

can cause damage to the ice container and the dispenser

mechanism.

• Do not store anything on top of or in the ice maker or ice bin.

IM PORTANT:

After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the

water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water

begins to flow, continue depressing and releasing the

dispenser lever (5 seconds on, 5 seconds off) for an additional

2 minutes. This will flush air from the filter and water

dispensing system. Additional flushing may be required in

some households. As air is cleared from the system, water

may spurt out of the dispenser.

Allow several hours for the refrigerator to cool down and chill

water.

Dispense enough water every week to maintain a fresh supply.

To Dispense Water:

There are two water dispenser buttons for use with different sizes

of containers.

1. Press a sturdy glass against the back button or hold a

container under the dispenser while pressing the front button.

2. Remove the glass or release the front button to stop

dispensing.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change

your water filter. The light will change from green to yellow. This

tells you that it is almost time to change the filter. It is

recommended that you replace the water filter when the status

light changes to red OR water flow to your water dispenser or ice

maker decreases noticeably. The filter should be replaced at least

every 6 months depending on your water quality and usage.

After changing the water filter, reset the water filter status light.

The status light will change from red to green when the system is

reset.

Non-Indicator Water Filter (on some models)

If your refrigerator does not have the water filter status light, you

should change the water filter cartridge at least every 6 months

depending on your water quality and usage. If the water flow to

the water dispenser or ice maker decreases noticeably before

6 months have passed, replace the water filter more often.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will not

be filtered.

1. Remove the water filter.

Slide the cap off the end of the filter and replace the cap in the

base grille.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

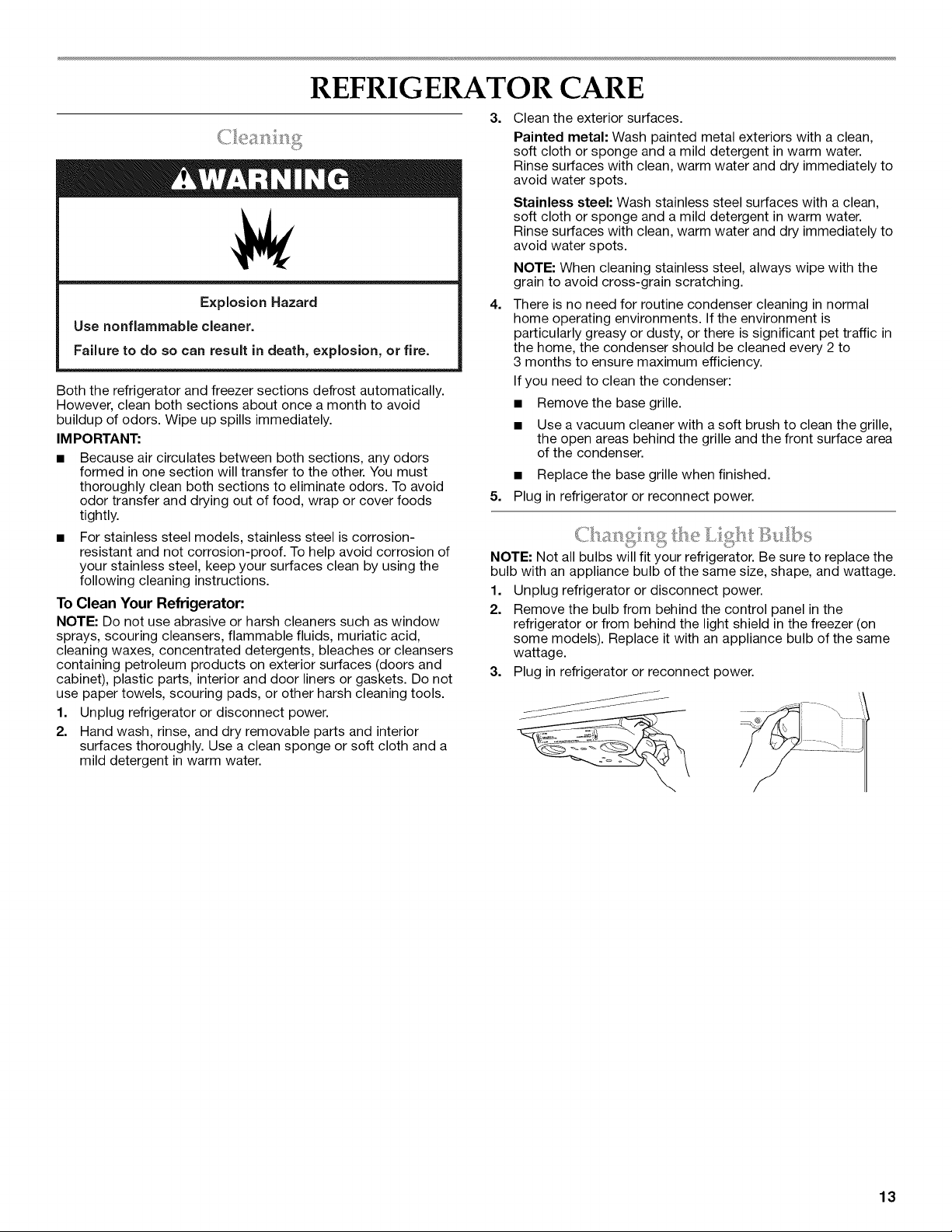

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IM PORTANT:

Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid

odor transfer and drying out of food, wrap or cover foods

tightly.

For stainless steel models, stainless steel is corrosion-

resistant and not corrosion-proof. To help avoid corrosion of

your stainless steel, keep your surfaces clean by using the

following cleaning instructions.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, muriatic acid,

cleaning waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on exterior surfaces (doors and

cabinet), plastic parts, interior and door liners or gaskets. Do not

use paper towels, scouring pads, or other harsh cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Clean the exterior surfaces.

Painted metal: Wash painted metal exteriors with a clean,

soft cloth or sponge and a mild detergent in warm water.

Rinse surfaces with clean, warm water and dry immediately to

avoid water spots.

Stainless steel: Wash stainless steel surfaces with a clean,

soft cloth or sponge and a mild detergent in warm water.

Rinse surfaces with clean, warm water and dry immediately to

avoid water spots.

NOTE: When cleaning stainless steel, always wipe with the

grain to avoid cross-grain scratching.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with an appliance bulb of the same size, shape, and wattage.

1. Unplug refrigerator or disconnect power.

2. Remove the bulb from behind the control panel in the

refrigerator or from behind the light shield in the freezer (on

some models). Replace it with an appliance bulb of the same

wattage.

3. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.kitchenaid.com In Canada, www.kitchenaid.ca

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• Power cord unplugged? Plug into a grounded 3 prong outlet.

• Outlet working? Plug in a lamp to see if the outlet is working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Controls on? Make sure the refrigerator controls are on. See

"Using the Control(s)."

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with explanations.

• Buzzing - heard when the water valve opens to fill the ice

maker

Pulsating - fans/compressor adjusting to optimize

performance

Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

Sizzling/Gurgling - water dripping on the heater during

defrost cycle

Popping - contraction/expansion of inside walls, especially

during initial cool-down

Water running - may be heard when ice melts during the

defrost cycle and water runs into the drain pan

Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

• Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

Temperature is too warm

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Control(s)."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

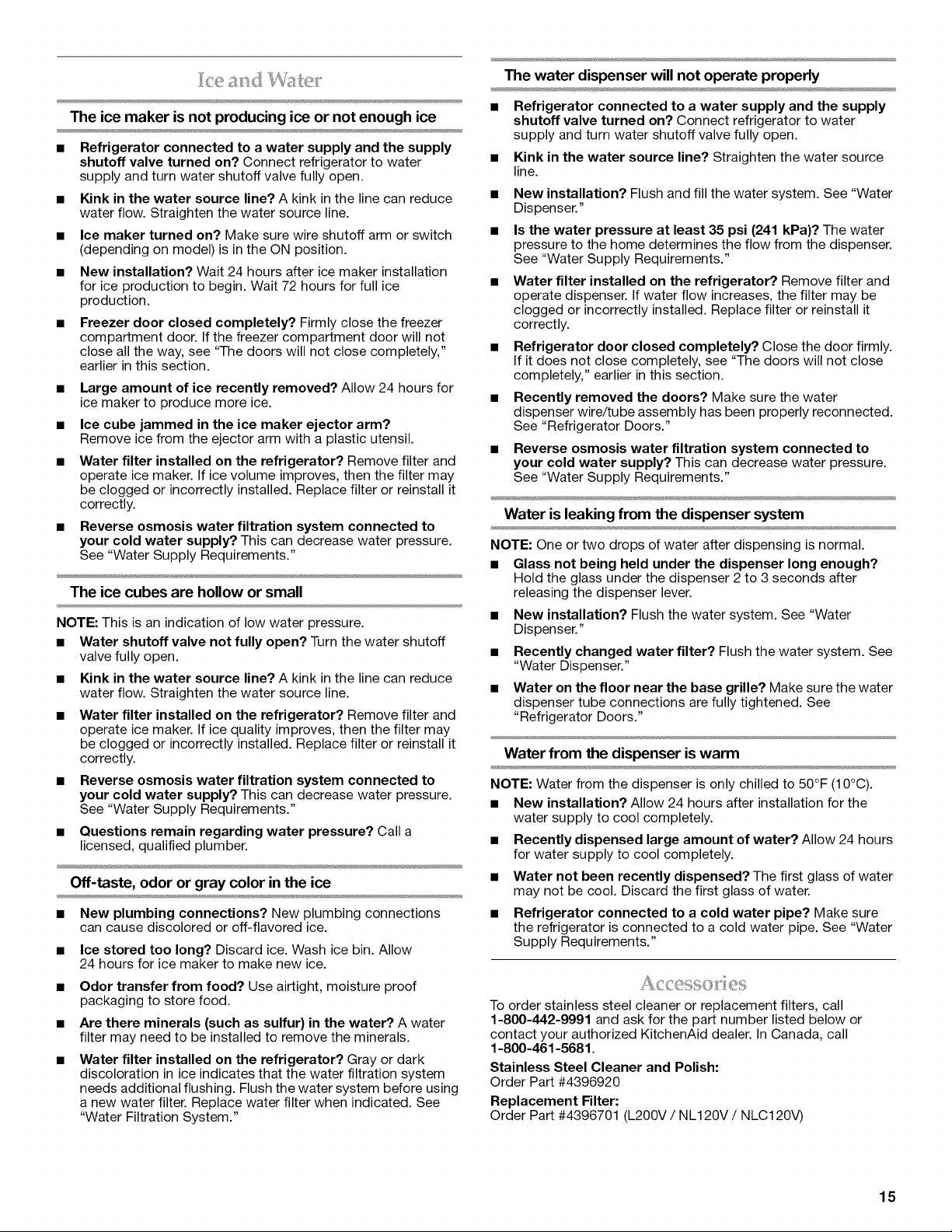

The ice maker is not producing ice or not enough ice

Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not

close all the way, see "The doors will not close completely,"

earlier in this section.

Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

Odor transfer from food? Use airtight, moisture proof

packaging to store food.

Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system

needs additional flushing. Flush the water system before using

a new water filter. Replace water filter when indicated. See

"Water Filtration System."

The water dispenser will not operate properly

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

Kink in the water source line? Straighten the water source

line.

New installation? Flush and fill the water system. See "Water

Dispenser."

Is the water pressure at least 35 psi (241 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be

clogged or incorrectly installed. Replace filter or reinstall it

correctly.

Refrigerator door closed completely? Close the door firmly.

If it does not close completely, see "The doors will not close

completely," earlier in this section.

Recently removed the doors? Make sure the water

dispenser wire/tube assembly has been properly reconnected.

See "Refrigerator Doors."

Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

Water is leaking from the dispenser system

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

New installation? Flush the water system. See "Water

Dispenser."

Recently changed water filter? Flush the water system. See

"Water Dispenser."

Water on the floor near the base grille? Make sure the water

dispenser tube connections are fully tightened. See

"Refrigerator Doors."

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

To order stainless steel cleaner or replacement filters, call

1-800-442-9991 and ask for the part number listed below or

contact your authorized KitchenAid dealer. In Canada, call

1-800-461-5681.

Stainless Steel Cleaner and Polish:

Order Part #4396920

Replacement Filter:

Order Part #4396701 (L200V / NL120V / NLC120V)

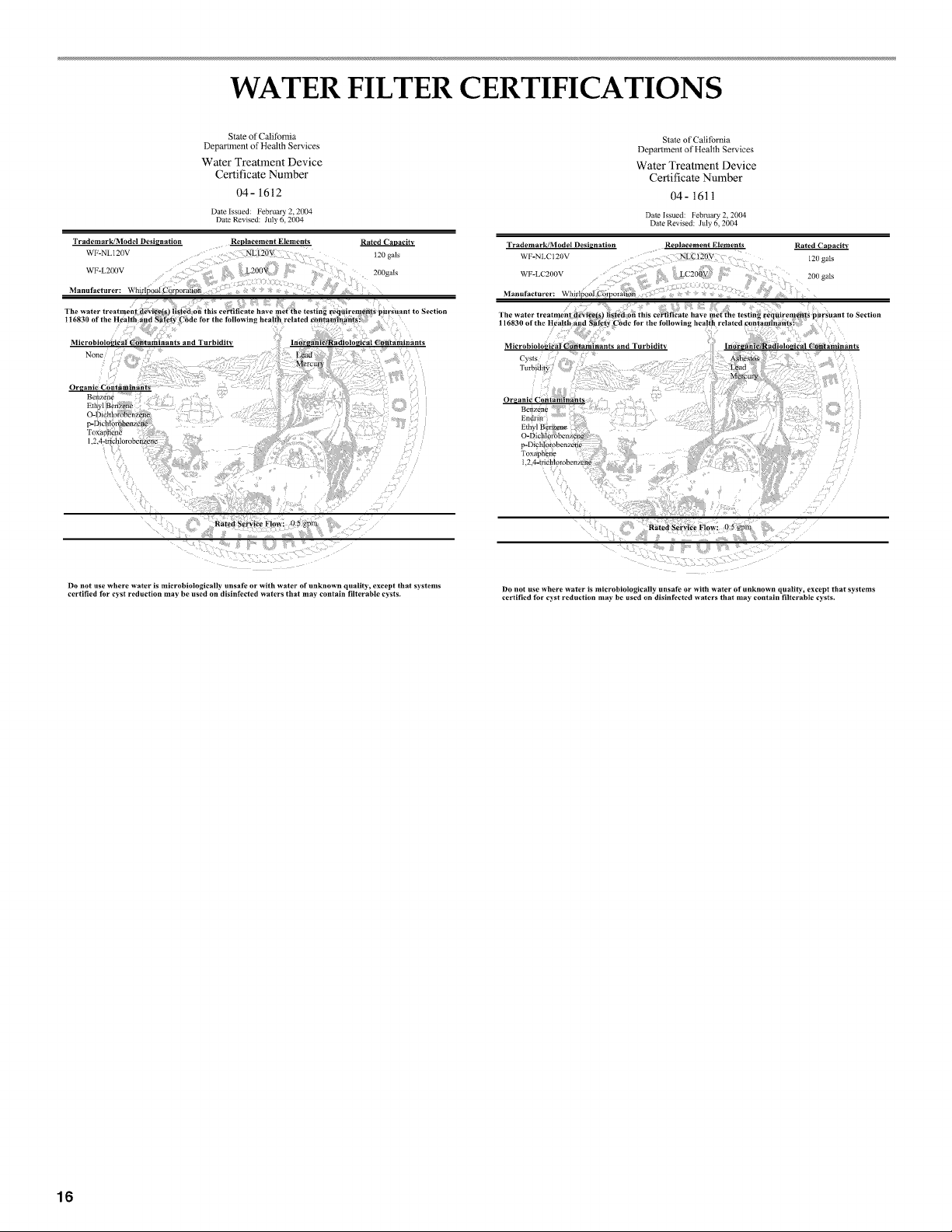

WATER FILTER CERTIFICATIONS

State of Calilbrnia

Department of Health Services

Water Treatment Device

Certificate Number

04- 1612

Date Issued: Februaly 2, 2004

[)ate Revised: July 6, 2004

Trademark/Model Designation Replacement Elements

WF-NL120V 120 gals

wF-_2oov 200ga_s

Manufacturer: Whirlp_i;_r por_i io_ ; .....

Stale of California

Departmcta of llealth Services

Water Treatment Device

Certificate Number

04- 1611

Date Issued: February 2, 2004

Date Revised: July 6, 2004

Trademark/Model Desi_nafion Relflaeement Elements

WF-NL('I20V NLCI20V 120 gals

200 gals

Organi_

Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems

certified for cyst reduction may be used on disinfected waters that llllty contain filterabie cysts.

Mierolfiotooleai C_ntaminants and Turiddfiv

Organic Contaminants

adtoa gervi_ Vlow: o,5g)_,,

Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems

certified for cyst reduction may be used on disinfected waters that ma 3 contain filterable cysts.

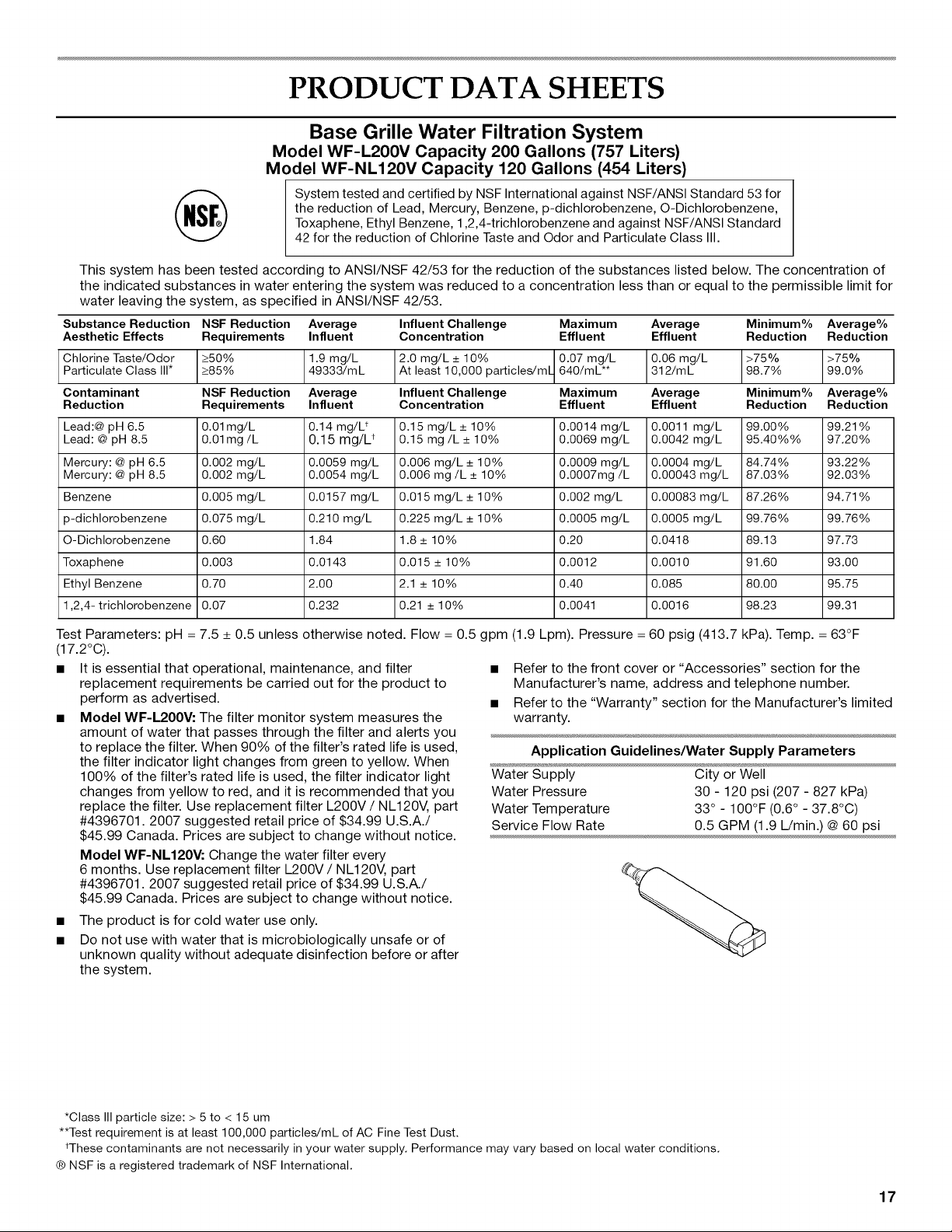

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model WF-L200V Capacity 200 Gallons (757 Liters)

Model WF-NL120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 53 for

the reduction of Lead, Mercury, Benzene, p-dichlorobenzene, O-Dichlorobenzene,

Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene and against NSF/ANSI Standard

42 for the reduction of Chlorine Taste and Odor and Particulate Class III.

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.9 mg/L 2.0 mg/L + 10% l 0.07 mg/L 0.06 mg/L >75% >75%

49333/m L 312/m L 98.7% 99.0%Particulate Class Ill* _>85% At east 10,000 part c es/m 4 640/mL**

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead:@ pH 6.5 0.01 mg/L 0.14 mg/L t 0.15 mg/L _+10% 0.0014 mg/L 0.0011 mg/L 99.00% 99.21%

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L t 0.15 mg/L _+10% 0.0069 mg/L 0.0042 mg/L 95.40%% 97.20%

Mercury: @ pH 6.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.0004 mg/L 84.74% 93.22%

Mercury: @ pH 8.5 0.002 mg/L 0.0054 mg/L 0.006 mg/L _+10% 0.0007mg/L 0.00043 mg/L 87.03% 92.03%

Benzene 0.005 mg/L 0.0157 mg/L 0.015 mg/L _+10% 0.002 mg/L 0.00083 mg/L 87.26% 94.71%

p-dichlorobenzene 0.075 mg/L 0.210 mg/L 0.225 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.76% 99.76%

O-Dichlorobenzene 0.60 1.84 1.8 _+10% 0.20 0.0418 89.13 97.73

Toxaphene 0.003 0.0143 0.015 _+10% 0.0012 0.0010 91.60 93.00

Ethyl Benzene 0.70 2.00 2.1 _+10% 0.40 0.085 80.00 95.75

1,2,4- trichlorobenzene 0.07 0.232 0.21 _+10% 0.0041 0.0016 98.23 99.31

Test Parameters: pH =

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-L2OOV: The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter's rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement filter L200V/NL120V, part

#4396701. 2007 suggested retail price of $34.99 U.S.A./

$45.99 Canada. Prices are subject to change without notice.

Model WF-NL120V: Change the water filter every

6 months. Use replacement filter L200V/NL120V, part

#4396701. 2007 suggested retail price of $34.99 U.S.A./

$45.99 Canada. Prices are subject to change without notice.

7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

The product is for cold water use only.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 GPM (1.9 L/min.) @ 60 psi

*Class III particle size: > 5 to < 15 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

® NSF is a registered trademark of NSF International.

Base Grille Water Filtration System

Model WF-NLC120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 53 for the

reduction of Lead, Mercury, Benzene, p-dichlorobenzene, Cysts, Turbidity, Asbestos,

Endrin, O-Dichlorobenzene, Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene and against

NSF/ANSI Standard 42 for the reduction of Chlorine Taste and Odor and Particulate Class I.

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.9 mg/L 2.0 mg/L + 10% | 0.12 mg/L 0.08 mg/L >75% >75%

50,000/m L** 15,725/mL 99.7%

Particulate Class I* _>85% 5,300,000/mL At east 10,000 part c es/m 4 99.0%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.01mg/L 0.14 mg/L t 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.29% 99.29%

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L t 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.32% 99.32%

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.37% 94.82%

Mercury: @ pH 8.5 0.002 mg/L 0.0055 mg/L 0.006 mg/L _+10% 0.0013 mg/L 0.0005 mg/L 76.36% 90.90%

Benzene 0.005 mg/L 0.0153 mg/L 0.015 mg/L _+10% 0.0036 mg/L 0.0014 mg/L 76.47% 90.84%

p-dichlorobenzene 0.075 mg/L 0.215 mg/L 0.225 mg/L _+10% 0.0037 mg/L 0.0010 mg/L 98.27% 99.52%

Asbestos 99.0%** 842 x 107 107to 108fibers/L tt 1.6 x 107 mg/L 1.6 x 107 mg/L 99.81 99.81%

Cysts ¢ 99.95% 165,500/mL 50,000/L min. 1 mg/L 1 mg/L 99.99% 99.99%

Turbidity 0.5 NTU 11.75 NTU 11 _+1 NTU 0.38 NTU 0.22 NTU 96.76% 98.12%

Endrin 0.002 0.0056 0.006 _+10% 0.0007 0.0004 87.50 92.85

O-Dichlorobenzene 0.60 1.84 1.8 _+10% 0.33 0.071 82.06 96.14

Toxaphene 0.003 0.0143 0.015 _+10% 0.001 0.001 93.00 93.00

Ethyl Benzene 0.70 2.00 2.1 _+10% 0.60 0.169 70.00 91.55

1,2,4- trichlorobenzene 0.07 0.232 0.21 _+10% 0.0025 0.0007 98.92 99.69

Test Parameters: pH =

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-NLC120V: Change the water filter every 6 months.

Use replacement cartridge NLC120V, part #4396701. 2007

suggested retail price of $34.99 U.S.A./S45.99 Canada. Prices

are subject to change without notice.

7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 GPM (1.89 L/min.) @60 psi

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

KITCHENAID ®REFRIGERATOR WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with

the product, KitchenAid brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter "KitchenAid") will pay for factory specified parts and repair

labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be provided by a KitchenAid

designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS

PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the

country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated and maintained

according to instructions attached to or furnished with the product, KitchenAid will pay for a replacement water filter to correct defects in materials and

workmanship.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM

In the second through fifth year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to

or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner (including labor costs) if the part

cracks due to defective materials or workmanship that existed when this major appliance was purchased. Also, in the second through fifth year from

the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product,

KitchenAid will pay for factory specified parts and repair labor for the following components to correct defects in materials or workmanship in the

sealed refrigeration system that existed when this major appliance was purchased: compressor, evaporator, condenser, dryer, and connecting tubing.

SIXTH THROUGH TENTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM

In the sixth through tenth year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to

or furnished with the product, KitchenAid will pay for factory specified parts for the following components to correct defects in materials or

workmanship in the sealed refrigeration system that existed when this major appliance was purchased: compressor, evaporator, condenser, dryer, and

connecting tubing.

LIFETIME LIMITED WARRANTY ON DOOR BINS AND CAN RACKS

For the lifetime of the product from the date of purchase, when this major appliance is operated and maintained according to instructions attached to

or furnished with the product, KitchenAid will pay for replacement of all SLIDE N LOCK TM Door Bins and SLIDE N LOCK TM Can Racks due to defective

materials or workmanship that existed when this major appliance was purchased.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in a manner

that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair house

fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty coverage.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance with

electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results from

defects in materials or workmanship and is reported to KitchenAid within 30 days from the date of purchase.

6. Any food or medicine loss due to refrigerator or freezer product failures.

7. Pickup and delivery. This major appliance is intended to be repaired in your home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an authorized

KitchenAid servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with KitchenAid's

published installation instructions.

11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot be easily

determined.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific

legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. KITCHENAID

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of

incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you

also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized KitchenAid dealer to determine if another warranty applies. 6/08

For additional product information, in the U.S.A., visit www.kitchenaid.com

In Canada, visit www.kitchenaid.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may contact

KitchenAid at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of the

refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

If you need further assistance, you can write to KitchenAid with any questions or concerns at the address below:

In the U.S.A.: In Canada:

KitchenAid Brand Home Appliances KitchenAid Brand Home Appliances

Customer experience Center Customer experience Centre

553 Benson Road 1901 Minnesota Court

Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Please keep this User Instructions and model number information for future reference.

NousvousREMERCIONSd'avoiracheteceproduitdehautequalite.Sivousrencontrezunproblemenonmentionnedansla

sectionDI_PANNAGE,veuillezvisiternotresiteWebwww.kitchenaid.compourdesinformationssupplementaires.Sivousavez

toujoursbesoind'assistance,veuilleznoustel6phonerau1-800-422-1230.AuCanada,visiteznotresiteWebwww.kitchenaid.ca

outel6phonez-nousau1-800-807-6777.

Vousaurezbesoindevosnumerosdemodeleetdeseriesituessurlaparoiinterneducompartimentderefrig6ration.

p p p p

SECURITE DU REFRIGERATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tous les messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves & vous

et a d'autres.

Tousles messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d4cbs ou de blessure grave si vous ne

suivez pas imm4diatement les instructions.

Risque possible de d6ces ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IIVIPORTANTES INSTRUCTIONS DE SECURITi_

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc 61ectrique ou des blessures Iors de I'utilisation du

r6frig6rateur, prendre quelques pr6cautions fondamentales, y compris les suivantes "

[] Brancher I'appareil sur une prise & 3 alv6oles reli6e & la

terre.

[] Ne pas enlever la broche de liaison & la terre.

[] Ne pas utiliser un adaptateur.

[] Ne pas utiliser un c&ble de rallonge.

[] D6brancher la source de courant 61ectrique avant

I'entretien.

[] Replacer pi_ces et panneaux avant de faire la remise en

marche.

[] Enlever les portes de votre vieux r6frig6rateur.

[] Utiliser un produit de nettoyage ininflammable.

[] Garder les mat6riaux et les vapeurs inflammables, telle que

I'essence, loin du r6frig6rateur.

[] Utiliser deux ou plus de personnes pour d6placer et

installer le r6frig6rateur.

[] D6brancher le r6frig6rateur avant I'installation de la

machine & gla£:ons (seulement pour modeles pr6ts

recevoir une machine a gla(_ons).

CONSERVEZCESINSTRUCTIONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever Jes portes de votre vieux r_frJg_rateur.

Le non-respect de cette instruction peut causer

un d_c_s ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sent laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Retirer les mat_riaux d'emballage

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever le

ruban adhesif ou la colle. Ces produits peuvent endommager la

surface de votre refrigerateur. Pour plus de renseignements, voir

la section "Securite du refrigerateur".

IMPORTANT : Ne pas enlever le dispositif de refoulement de I'air

en mousse blanche de derriere le panneau de commande sur le

plafond du refrigerateur. Si le dispositif est enleve, de la glace peut

se former en provenance du congelateur et causer la formation de

gla£;ons.

Nettoyage avant I'utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions de

nettoyage dans la section "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sent exposes a des

changements soudains de temp@ature ou & un impact tel

que coup brusque. Le verre tremp_ est con£u pour _clater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sent Iourds. Un soin

special s'impose Iors de leur d_placement pour _viter

I'impact d'une chute.

D_pJacement de votre r6frig_rateur :

Votre refrig6rateur est Iourd. Lors du deplacement du

refrig6rateur pour le nettoyage ou le service, veiller & proteger

le plancher. Toujours tirer le refrig6rateur tout droit Iors du

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre ni le "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Risque d'e×plosion

Garder les mat_riaux et les vapeurs inflammables, telle

que I'essence, loin du r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrig6rateur,

laisser un espace de _/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrig6rateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) du c6te des charnieres (certains

modeles necessitent davantage d'espace) pour permettre & la

porte de s'ouvrir sans obstruction. Si votre refrig6rateur comporte

une machine &gla£;ons, s'assurer qu'un espace additionnel est

prevu & I'arriere pour permettre les connexions des conduits

d'eau.

REMARQUE : II est recommande de ne pas installer le

refrigerateur pros d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrigerateur dans un

endroit oQ la temperature baissera au-dessous de 55°F (13°C).

W' (1_25crn)

I'I

2" (5,08 cm)

Risque de choc _lectrique

Brancher sur une prise a 3 aJv_oles reli_e a Jaterre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utilJser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de mise & la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise & la terre, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas _tre mise hors circuit

I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.

REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la

commande (r_glage du thermostat du r_frig@ateur ou du

congelateur selon le modele) a OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur & la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat du refrigerateur ou du congelateur selon le

modele) au reglage desir& Voir "Utilisation des commandes".

Rassembler les outils el piices nicessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiqu_s ici.

OUTILLAGE REQUlS :

Tournevis a lame plate

Cles plates de 7/le" (11,11 mm) et

Vd' (12,7 mm) ou deux cles

molette reglables

• Tourne-ecrou de V4"

(6,35 mm)

• Foret de V4" (6,35 mm)

• Perceuse sans fil

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t & etrier de V4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t & etrier est conforme & vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t & etrier

de 3/le" (4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IM PORTANT:

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement & des endroits oQ la

temperature se maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine & glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agre&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrig6rateur doit etre entre 30 et 120 Ib/po 2 (207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme doit etre d'un minimum de 40 a 60 Ib/po 2

(276 & 414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est inferieure

& 40 a 60 Ib/po 2(276 & 414 kPa) :

• Verifier pour voir si le filtre & sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apr_s une utilisation intense.

Si votre refrigerateur a un filtre & eau, celui-ci peut red@re

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre & eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

I a -£o c::lelY]el]l; _ " '_ " ........<]eta Ca ?aI_sa_£_ i)t d o:_

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le refrigerateur avant qu'il soit

raccorde & la canalisation d'eau, placer la commande de la

machine & glagons & la position OFF (arret).

Raccordement & la canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"& 11/4"(1,25 cm & 3,18 cm) pros du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,

I'eau ne risquera pas d'arroser la perceuse. Ceci empeche

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arret.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche &

I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de 1/4"(6,35 mm) de diam_tre exterieur. Veiller & ce que le tube

soit coupe d'equerre aux deux extremites.

5. A I'aide d'une perceuse sans ill, percer un trou de 1/4"dans le

tuyau de canalisation d'eau froide choisi.

G, ...............B

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. E-crou de compression

E. Bague de compression

F. Robinet d'arr_t

G. E-crou de serrage

6. Fixer le robinet d'arret sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis de la bride de tuyau afin que la rondelle

forme une jonction etanche. Ne pas serrer excessivement car

ceci pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture de

sortie du robinet. Visser I'ecrou de compression sur le raccord

de sortie avec une cle & molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'& ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustr& Ceci aide & eviter

d'endommager le tube Iorsque le refrigerateur est pousse

contre lemur.

OUVRIR le robinet d'arret.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

A. Bride du tube D. E-crou de compression

B. Vis de bride de tube E. Valve d'entr_e d'eau

C. Tube en cuivre

Achever I'installation

La machine & glagons est equip6e d'un filtre & eau incorpor&

Si la qualite de I'eau distribu6e Iocalement necessite un

deuxieme filtre a eau, il serait utile de I'installer dans le tube de

raccordement de 1/4"(6,35 mm) & I'une ou I'autre des

extremites. On peut obtenir un tel filtre & eau chez le

marchand d'appareils electromenagers le plus proche.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrigerateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1¼,,x W' (6,35 mm x 6,35 mm) est

necessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser I'ecrou fourni sur le

raccord & I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

Risque de choc _lectrJque

Brancher sur une prise a 3 aJv_oles reli_e a Jaterre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

A B C D E F G

A. Tube vers le r_frig_rateur

B. E-crou (fourni)

C. Renflement

D. Raccord (fourni)

E. Virole (4 acheter)

F. E-crou (4 acheter)

G. Canalisation

d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris &

I'arriere du refrig6rateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou & la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

I/ II

1. Brancher sur une prise & 3 alveoles reliee & la terre.

2. Vider le systeme d'eau. Voir "Distributeur d'eau".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de gla£;ons. Jeter les trois premieres quantites de

gla£_ons produites. Attendre 3 jours pour que le bac & gla£;ons se

remplisse entierement.

Standard Contour S_rie Architect _

Enl_vement de la poign6e (S6rie Architect _)

Les illustrations sont incluses plus loin dans cette section.

REMARQUE : Ces instructions sont pour les portes de serie

Architect ®avec poignee incurvee seulement.

1. A I'aide d'une cle Allen de 1/8",desserrer les deux vis de

retenue situees sous chaque poignee.

2. Tirer sur la poignee tout droit pour la sortir de la porte.

S'assurer de garder les vis pour reinstaller les poignees.

A. Renflement

B. E-crou(fourni)

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Enl_vement des portes et des charni_res (tous modules)

IMPORTANT :

• Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

• Retirer les aliments et tout balconnet des portes.

• Si vous ne faites qu'enlever ou remplacer les portes, les

instructions sont les m_mes quel que soit le style de porte.

• Si vous avez une porte de style standard ou contour et que

vous allez egalement inverser le sens d'ouverture de la porte,

suivre les instructions pour le style de porte appropri&

• Toutes les illustrations mentionnees dans les instructions

suivantes sont incluses plus loin dans cette section apres "€:tapes

finales".

Vis de charniere _ t_te hexagonale de 5_6"

OUTILLAGE REQUlS : Cle & douille avec douille hexagonale de

%6", tournevis Phillips n° 2, tournevis a lame plate, cle plate de

%6", couteau & mastic de 2".

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir la porte du refrigerateur; enlever la grille de la base en

bas du refrigerateur. Voir I'illustration de la grille de la base.

3. Fermer la porte du refrigerateur; maintenir les deux portes

fermees jusqu'au moment oQ on est pr_t & les separer de la

caisse de I'appareil.

REMARQUE • Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas & les maintenir en place.

4. Enlever les pieces de la charniere superieure - voir I'illustration

de la charniere superieure. Soulever la porte du compartiment

de congelation pour la separer de la caisse.

5. Enlever les pieces de la charniere centrale - voir I'illustration

de la charniere centrale. Soulever la porte du refrigerateur

pour la separer de la caisse.

6. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inferieure.

Inversion du sens d'ouverture des portes

(facultatif sur certains modules)

IMPORTANT :

• Les portes de la serie Architect ®avec poignee incurvee ne

peuvent pas _tre inversees.

Si on souhaite inverser la position des portes de style

standard ou contour pour pouvoir les ouvrir du c6te oppose,

proceder comme suit. S'il n'est pas necessaire de changer

I'orientation des portes, voir la section "Reinstallation des les

portes et des charnieres" plus loin dans cette section.

Porte standard

Les illustrations sont incluses plus loin dans cette section.

Vis de butee de la porte

Visde scellement

de la poignee de la porte

Vis de poignee a t_te plate

Visfrontale de scellement

de la poignee de la porte

Bouchon obturateur

de chamiere de porte

Bouchon obturateur

de chamiere de caisse

Visde poignee

9 t#te ronde

Vis de poignee

9 6paulement

Caisse

1. Enlever les vis & t_te hexagonale de %6" de la charniere (c6te

poignee); transferer ces pieces du c6te oppose. Voir

I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous de la charniere

au sommet de la caisse; transferer ceux-ci dans les trous de

charniere du c6te oppose. Voir I'illustration 1-2.

Porte du compartiment de cong_lation

1. Enlever la poignee de la porte du compartiment de

congelation tel qu'illustr& Conserver toutes les pieces

ensemble. Voir I'illustration 2.

2. Enlever le bouchon d'obturation du trou de la charniere.

Transferer le bouchon du c6te oppose. Voir I'illustration 3.

3. Enlever les vis d'obturation de la poignee de la porte. Les

transferer du c6te oppose de la porte du compartiment de

congelation. Voir I'illustration 4.

4. Enlever la butee de porte. Transferer la butee du c6te oppose

de la porte du compartiment de congelation. Voir

I'illustration 5.

5. Positionner la poignee du c6te oppose de la porte du

compartiment de congelation. Fixer la poignee sur la porte.

Voir I'illustration 2.

6. Serrer toutes les vis. Conserver la porte & part jusqu'& la mise

en place des charnieres et de la porte du compartiment de

refrigeration.

Porte du r_frig_rateur

1. 0ter le couvercle de vis de poignee. Selon votre modele, voir

I'illustration 6-1 ou 6-2.

2. Oter les vis de poignee. Conserver toutes les pieces

ensemble. Voir I'illustration 6-3.

3. Enlever le bouchon d'obturation du trou de la charniere sur la

porte du refrigerateur. Transferer le bouchon obturateur du

trou du c6te oppose. Voir I'illustration 3.

4. Enlever les vis de scellement de la poignee de la porte. Les

transferer du c6te oppose de la porte du refrigerateur. Voir

I' illustration 4.

5. Enlever I'avant de la vis de scellement de la poignee de porte.

Transferer la piece du c6te oppose de la porte du refrig6rateur.

Voir I'illustration 7.

6. Enlever la butee de porte. La transferer du c6te oppose de la

porte du r6frigerateur. Voir I'illustration 5.

7. Placer la poignee du refrig6rateur sur le c6te oppose de la

porte du refrig6rateur. Visser les deux vis superieures. Puis,

aligner la partie inferieure de la poignee et visser la vis

inferieure. Voir I'illustration 6-3.

8. Serrer toutes les vis.

9. Reinstaller le couvercle de vis. Selon votre modele, voir

I'illustration 6-1 ou 6-2.

10. Conserver la porte du refrigerateur & part jusqu'& ce que la

charniere inferieure soit installee sur le produit.

Porte Contour

Les illustrations sont incluses plus loin dans cette section.

Vis de poignee Bouchon obturateur

t#te ronde de la vis de poignee

de porte

Caisse

1. Enlever les vis & t_te hexagonale de %6" de la charniere (c6te

poignee); transferer ces pieces du c6te oppose. Voir

I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse; transferer ceux-ci dans les trous de charniere du c6te

oppose. Voir I'illustration 1-2.

Portes

1. Enlever le bouchon d'obturation du trou de charniere au

sommet de la porte du compartiment de congelation.

Transferer le bouchon du c6te oppose. Voir I'illustration 2.

2. Enlever la butee de porte des portes du compartiment de

congelation et du refrigerateur. Voir I'illustration 3.

REMARQUE : Lorsqu'on inverse le sens d'ouverture de la porte,

la poignee du compartiment de congelation devient la poignee du

refrigerateur et la poignee du refrigerateur devient la poignee du

compartiment de congelation. Voir I'illustration Inversion de la

poignee de porte.

3. Enlever la poignee de la porte du compartiment de

congelation tel qu'illustr& Conserver toutes les pieces

ensemble. Voir I'illustration 4.

4. Enlever la poignee de la porte du compartiment de

refrigeration tel qu'illustr& Conserver toutes les pieces

ensemble. Voir I'illustration 5.

5. Faire tourner et positionner la poignee de la porte du

refrigerateur sur la porte du compartiment de congelation et

assembler tel qu'illustr& Voir I'illustration 6.

6. Faire tourner et positionner la poignee de la porte du

compartiment de congelation sur la porte du refrigerateur et

assembler tel qu'illustr& Voir I'illustration 7.

7. Reinstaller les butees de porte du c6te oppose. Voir

I'illustration 8.

R_installation des portes et des charni_res

REMARQUE • Si on inverse le sens d'ouverture des portes,

considerer I'image symetrique.

1. Replacer les pieces de la charniere inferieure tel qu'illustre et

resserrer les vis. Voir I'illustration de la charniere inferieure.

Replacer la porte du refrigerateur.

REMARQUE • Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas & les maintenir en place.

2. Assembler les pieces de la charniere centrale tel qu'illustr&

Serrer toutes les vis. Voir I'illustration de la charniere centrale.

Replacer la porte du compartiment de congelation.

3. Assembler les pieces de la charniere superieure. Voir

I'illustration de la charniere superieure. Ne pas completement

serrer les vis.

Aligner correctement les portes au niveau du bas de la porte

du compartiment de congelation et du sommet de la porte du

refrigerateur. Serrer toutes les vis.

I_tapes finales

Inspecter tousles trous. Verifier que les bouchons

d'obturation et vis sont en place. Reinstaller le couvercle de la

charniere superieure. Voir I'illustration de la charniere

superieure.

REMARQUE : Du c6te gauche de la grille de la base, une

languette amovible sert de bouchon obturateur de trou pour la

charniere inferieure. Retirer la languette de la grille de la base

et inserer le bouchon obturateur de trou de charniere dans les

trous inferieurs de charniere de la porte. Voir I'illustration de la

grille de la base.

2. Reinstaller la grille de la base. Voir I'illustration de la grille de la

base.

Risque de choc _lectrJque

Brancher sur une prise a 3 alv_oies reli_e a Jaterre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

3. Brancher sur une prise a 3 alveoles reliee & la terre.

4. Reinstaller toutes les pieces amovibles dans les portes;

remettre les aliments dans le refrigerateur.

Standard

Grille de la base

A, Bouchon obturateur de

chami@re inferieure

Charni_re sup4rieure

A. Couvercle de chamiere superieure

B. Vis de charniere a t_te hexagonale

de sh6"

C. Chamiere superieure

Charni_re centrale

A. Charniere centrale

B. Vis de charniere a t@tehexagonale

de s/l_"

Charni_re inf4rieure

A. Charniere infefieure

B. Vis de ehamiere a t#te hexagonale

de S/l_"

A. Bouchon obturateur

de chamiere de porte

A. Vie de la poign#e a t#te plate

B. Poignee de la porte du

compartiment de congelafion

A. Vie de blocage de la

poignee de la porte

Vue avant Vue de cbte

A B

A, Vie de butee de la porte

B. Butee de la porte

A. Vis de poignee

epaulement

A. Bouchons obturateurs

de charniere de caisse

A. Visa t#te hexagonale

de Sly,,

lavis

de scellement de la

poignee de la porte

A, Vis de la poignee

t#te plate

B. Vis de poignee

t@te ronde

Contour

Grille de la base

A. Bouchon obturateur de

charniere inferieure

Charniere sup4rieure

A. Couvercle de charniere superieure

B. Vis de charniere b t#te hexagonale

de sh6"

C. Charniere superieure

Charni_re centrale

A. Charniere centrale

B. Vis de charniere _ t#te hexagonale

de s/l_"

Charni_re inf4rieure

A. Chamiere inferieure

B. Vis de charni_re _ t#te hexagonale

de s/_8"

A. Vis de chamiere a t#te

hexagonale de 5/,_,,

s S

ss S

Inversion

de la poign4e de porte

R4installation des but4es de porte

A. Butee de porte

B. Vis de butee de porte

A. Bouchons obturateurs

de chamiere de la caisse

A .................................9 •

A. Bouchon obturateur

de chamiere de porte

[] Enlevement des but4es de porte

A. Butee de porte

B. Vis de butee de porte

Porte du cong_lateur

"_-- B

A. Vis de scellement de la poignee de la porte

B, Bouchons obturateurs des vis de poign_e de porte

Porte du r4frig4rateur

;:.........A

_t...............B

A, Bouchons obturateurs des v/s de poignu_e de porte

B, Vis de scellement de la poignee de porte

Porte du cong_lateur

A. Vis de scellement de la poignee de la porte

B. Bouchons obturateurs des vis de poign_e de porte

Porte du r4frig_rateur

...............A

_ B

A. Bouchons obturateurs des vis de poign_e de porte

B. Vis de scellement de poignee de porte

S_rieArchitect®

Grille de la base

A. Bouchon obturateur de

chami#re inf#rieure

Charni_re supdrieure

A. Couvercle de charniere superieure

B. Vis de charniere a t#te hexagonale

de sA6"

C. Chamiere superieure

Charni_re centrale

A. Charniere centrale

B. Vis de chamiere a t#te hexagonale

de s/_6"

Charni_re infdrieure

A. Charniere inferieure

B. Vis de charniere a t#te hexagonale

de s/_6"

A. Vis de retenue de _/8"

/," //

/ //

A. Vis de retenue de ½"

Fermeture des portes

Votre refrig6rateur presente deux roulettes reglables & I'avant -

I'une du c6te droit et I'autre du c6te gauche. Si votre refrig6rateur

semble instable ou si vous desirez que les portes se ferment plus

facilement, faire le reglage de I'inclinaison du refrig6rateur en

suivant les instructions ci-dessous.

Enlever la grille de la base. Voir I'illustration - Grille de la base

dans "Portes du refrig6rateur". Les deux vis de nivellement

font partie des montages de roulettes avant qui sont & la base

du refrig6rateur d'un c6te et de I'autre.

Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce

c6te du refrig6rateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6t& Plusieurs tours des vis de

nivellement peuvent _tre necessaires pour regler I'inclinaison

du refrig6rateur.

REMARQUE • Si une autre personne pousse le haut du

refrig6rateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile I'ajustement

des vis.

3. Ouvrir les deux portes de nouveau et s'assurer qu'elles se

ferment aussi facilement que vous le desirez. Sinon, incliner le

refrig6rateur un peu plus vers I'arriere en tournant les deux vis

de nivellement vers la droite. Plusieurs tours peuvent _tre

necessaires et vous devez tourner les deux vis de nivellement

de fa£son egale.

4. Reinstaller la grille de la base.

Alignement des portes

Si I'espace entre les portes semble inegal, on peut faire le reglage

en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle sur la charniere superieure.

2. Degager les vis de la charniere superieure en utilisant une

douille de 5/le"ou une cle & molette.

3. Demander & une personne de tenir la porte en place ou placer

un espaceur entre les portes pendant que vous serrez les vis

de la charniere superieure.

4. Reinstaller le couvercle sur la charniere superieure.

UTILISATION

p p

DU REFRIGERATEUR

_,., ,.s< (>_ (,,:_ (

Pour vous accommoder, les commandes du refrigerateur ont ete

prereglees & I'usine. Au moment de I'installation initiale du

refrigerateur, s'assurer que les commandes sont encore

prereglees aux reglages moyens tel qu'illustr&

REMARQUE • Pour eteindre le refrigerateur, tourner le reglage au

mot OFF ou jusqu'& ce que le mot OFF (arr_t) apparaisse. Votre

appareil ne se refroidira pas Iorsque la commande du refrigerateur

est reglee a OFF (arr_t).

R_glage moyen "3"

OFF

COLDES@

5 I

NORMAL

R_glage moyen "3"

IM PORTANT:

• Donner au refrigerateur le temps de se refroidir completement

avant d'y ajouter des aliments. II vaut mieux attendre

24 heures avant de placer des aliments dans le refrigerateur.

Si vous ajoutez des aliments avant que le refrigerateur n'ait

completement refroidi, vos aliments peuvent se g&ter. Tourner

les reglages du refrigerateur et du congelateur & un niveau

plus eleve (plus froid) que les reglages recommandes ne

refroidira pas les compartiments plus vite.

Ajustement des commandes

Les reglages moyens indiques & la section precedente devraient

_tre corrects pour I'utilisation normale du refrigerateur

domestique. Les reglages sont faits correctement Iorsque le lait

ou le jus est aussi froid que vous I'aimez et Iorsque la creme

glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le refrigerateur

ou le congelateur, verifier d'abord les events pour vous assurer

qu'ils ne sont pas bloques.

S'il est necessaire d'ajuster les temperatures, utiliser les reglages

indiques au tableau ci-dessous comme guide. Sur les modeles &

deux commandes, ajuster d'abord la temperature du refrigerateur.

Attendre au moins 24 heures entre les ajustements, puis reverifier

les temperatures.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop Regler la commande du

tiede REFRIGI2RATEUR ou de la

TEMP¢:RATURE a un degre plus

haut

CONG¢:LATEUR trop

tiede/trop peu de gla£;ons

R¢:FRIG¢:RATEUR trop

froid

CONG¢:LATEUR trop froid

Regler !a commande du

CONGELATEUR ou de la

TEMPERATURE a un degre plus

haut

Commutateur de production de

gla£;ons a MAX

Regler la commande du

REFRIGI2RATEUR ou de la

TEMPERATURE a un degre

plus bas

Regler !a commande du

CONGELATEUR ou de la

TEMPERATURE a un degre

plus bas

On peut contr61er le degre d'humidite dans le bac & legumes

etanche. La commande peut _tre ajustee & n'importe quel reglage

entre LOW et HIGH.

LOW/bas (ouvert) pour une meilleure conservation des fruits et

legumes a pelures.

HIGH/haut (ferme) pour une meilleure conservation des legumes

feuilles frais.

Mise en marche/arr_t de la machine _ gla_ons

Pour mettre la machine a gla£;ons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a gla£;ons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine & gla(;ons a un arr_t automatique.

Au fur et & mesure de la fabrication de la glace, les gla(;ons

remplissent le bac d'entreposage de glagons. Les gla£;ons

soulevent le bras de commande en broche & la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

Taux de production des gla£ons

• Accorder 24 heures pour produire la premiere quantite de

gla£;ons. Jeter les trois premieres quantites de gla£;ons

produites.

La machine & gla£;ons devrait produire environ 8 a 12 lots de

gla£;ons au cours d'une periode de 24 heures.

Pour augmenter la production de gla£;ons, diminuer la

temperature du congelateur et du refrigerateur. Voir

"Utilisation des commandes". Attendre 24 heures entre les

ajustements.

Pour une production de gla£;ons maximale (sur certains

modeles), tourner I'interrupteur a Optimlce. La machine

glagons devrait produire environ 16 a 20 lots de gla£;ons au

cours d'une periode de 24 heures en mode Optimlce.

A noter

La qualite de vos gla(_ons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a gla£;ons. 12viter de

brancher la machine a gla(_ons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que

le sel) peuvent endommager des pieces de la machine

gla(_ons et causer une pietre qualite des gla(_ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

Ne pas utiliser un objet pointu pour briser les gla(_ons dans le

bac. Cette action peut endommager le seau et le mecanisme

du distributeur.

Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a gla£;ons ou dans le bac & gla£;ons.

IMPORTANT :

Apres avoir connecte le refrigerateur & une source

d'alimentation en eau, vidanger le systeme d'eau. Utiliser un

recipient robuste pour appuyer sur le levier du distributeur

d'eau pendant 5 secondes, puis rel&cher pendant

5 secondes. Repeter I'operation jusqu'& ce que I'eau

commence & couler. Une fois que I'eau commence & couler,

repeter I'operation (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant

2 minutes supplementaires. Ceci permettra d'evacuer I'air du

filtre et du systeme de distribution d'eau. Une vidange

supplementaire peut _tre necessaire dans certains domiciles.

Pendant I'evacuation de I'air du systeme, de I'eau peut gicler

du distributeur.

Accorder plusieurs heures pour que le refrigerateur se

refroidisse et rafraichisse I'eau.

Puiser une quantite suffisante d'eau chaque semaine pour

maintenir un approvisionnement frais.

Distribution d'eau :

Le distributeur d'eau comporte deux boutons de puisage pour

I'utilisation avec des recipients de differentes tailles.

1. Appuyer un verre robuste sur le bouton arriere ou tenir un

recipient sous le distributeur tout en appuyant sur le bouton

avant.

2. Retirer le verre ou rel&cher le bouton avant pour arr_ter la

distribution.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant ou

apr_s le syst_me. Les systemes certifi6s pour la r6duction

de kyste peuvent 6tre utilis6s pour I'eau d6sinfect6e qui

peut contenir des kystes filtrables.

T6moin lumineux de 1'6tatdu filtre h eau

(sur certains modules)

Le temoin lumineux de I'etat du filtre & eau vous aidera & savoir

quand changer le filtre & eau. Le temoin lumineux passera du vert

au jaune. Ceci indique qu'il est presque temps de changer le filtre.

II est recommande de remplacer le filtre & eau Iorsque le temoin

lumineux de I'etat du filtre & eau passe au rouge OU Iorsque le

debit d'eau & votre distributeur ou & la machine & gla£_onsdiminue

de fa£_onmarquee. Le filtre doit _tre remplace au moins tous les 6

mois selon la qualite de I'eau et I'utilisation.

Apres avoir change le filtre & eau, regler de nouveau le temoin

lumineux de I'etat du filtre & eau. Le temoin lumineux de I'etat du

filtre passera du rouge au vert des que le systeme sera reinitialis&

Filtre h eau sans t6moin lumineux (sur certains modules)

Si votre refrig6rateur n'est pas muni du temoin lumineux de filtre &

eau, vous devez changer la cartouche du filtre & eau tous les

6 mois selon la qualite de I'eau et I'utilisation. Si le debit d'eau au

distributeur ou & la machine & glagons diminue de fagon marquee

avant que 6 mois ne se soient ecoul6s, remplacer le filtre a eau

plus souvent.

Utilisation du distributeur sans filtre a eau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre a eau. L'eau ne sera pas filtree.

1. Enlever le filtre a eau.

Faire glisser le couvercle de I'extremit6 du filtre et le replacer

dans la grille de la base.

IMPORTANT • Ne pas jeter le couvercle. II fait partie de votre

refrigerateur. Conserver le couvercle pour I'utiliser avec le filtre

de rechange.

ENTRETIEN DU

p p

REFRIGERATEUR

Risque d'explosion

Utiiiser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d6c_s,

une explosion ou un incendie.

Les compartiments de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux compartiments

environ une fois par mois pour eviter une accumulation d'odeurs.

Essuyer les renversements immediatement.

IMPORTANT :

Comme I'air circule entre les deux compartiments, toutes les

odeurs formees dans un compartiment seront transferees &

I'autre. Vous devez nettoyer & fond les deux compartiments

pour eliminer les odeurs. Pour eviter le transfert d'odeurs et

I'ass_chement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

Pour les modeles en acier inoxydable, I'acier inoxydable est

resistant & la corrosion, et non pas anticorrosion. Pour eviter la

corrosion de I'acier inoxydable, garder les surfaces propres

I'aide des instructions de nettoyage suivantes.

Nettoyage de votre r6frig6rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants & vitre en atomiseurs, nettoyants & recurer, liquides

inflammables, acide chlorhydrique, cires nettoyantes, detergents

concentres, eau de Javel ou nettoyants contenant du petrole sur

les surfaces exterieures (portes et caisse), les pieces en plastique,

les garnitures interieures et de portes ou les joints de portes. Ne

pas utiliser d'essuie-tout, tampons & recurer ou autres outils de

nettoyage abrasifs.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes & fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Nettoyer les surfaces exterieures.

M6tal peint : Laver les surfaces exterieures peintes avec une

eponge propre ou un linge doux et un detergent doux dans de

I'eau tiede. Rincer les surfaces avec de I'eau propre et tiede et

secher immediatement pour eviter les eventuelles taches

laissees par I'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable

avec une eponge propre ou un linge doux et un detergent

doux dans de I'eau tiede. Rincer les surfaces avec de I'eau

propre et tiede et secher immediatement pour eviter les

eventuelles taches laissees par I'eau.

REMARQUE : Lors du nettoyage de I'acier inoxydable,

essuyer toujours dans le sens du grain pour eviter les

eraflures.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur & brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface &

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les ampoules ne s'adaptent pas forcement

& votre refrigerateur. S'assurer de remplacer I'ampoule par une

ampoule pour appareils menagers de m_me taille, forme et

puissance.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer I'ampoule situee derriere le tableau de commande

dans le refrigerateur ou derriere le protege-ampoule dans le

congelateur (sur certains modeles). Remplacer I'ampoule par

une ampoule pour appareils menagers de m_me puissance.

3. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour _viter le co_t d'un appel de service.

Aux I_.-U., www.kitchenaid.com Au Canada, www.kitchenaid.ca

Le r_frigerateur ne fonctionne pas

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

Ne pas eniever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

Un fusible est-il grill_ ou un disjoncteur s'est-il

d_clench_? Remplacer mefusible ou rearmer medisjoncteur. Si

le probleme persiste, appeler un electricien.

Les commandes sont-elles sur ON (marche)? S'assurer

que les commandes du refrigerateur sont sur ON (marche).

Voir "Utilisation de la(des) commande(s)".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Mettre les commandes de la temperature sur la

position la plus froide ne refroidira aucun des compartiments

plus rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une

importante quantite de nourriture y est ajoutee, si les portes sont

frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur semble bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'explications.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a gla£;ons

Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

Gr_sillement/gargouillement - de I'eau tombe sur I'el6ment

de chauffage durant le programme de degivrage

Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

Grincement/craquement - se produit Iorsque la glace est

eject6e du moule a glagons.

Les portes ne ferment pas compl_tement

• La porte est-elle bloqu_e en position ouverte? Deplacer les

emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles b ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininfiammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

• Les joints d'_tanch_it_ sont-ils sales ou collants? Nettoyer

les joints et les surfaces de contact au savon doux et & I'eau

tiede. Rincer et secher avec un linge doux.

el:

La temperature est trop 61ev6e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air chaud de pen6trer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

de la(des) commande(s)".

ii y a une accumulation d'humidit_ b I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidit&

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air humide de penetrer

dans le refrig6rateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

La machine _ gla£ons ne produit pas ou pas

suffisamment de gla£ons

Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrig6rateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

La machine a gla£ons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON (marche).

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de glagons. Attendre 72 heures pour la production complete

de glagons.

La porte du cong_lateur est-elle complbtement ferm_e?

Bien fermer la porte du compartiment de congelation. Si la

porte du compartiment de congelation ne ferme pas

completement, voir "Les portes ne ferment pas

completement" precedemment dans cette section.

Une grande quantit_ de gla<;ons vient-elle d'6tre enlev_e?

Attendre 24 heures pour que la machine a glagons produise

plus de glagons.

Un gla£on est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

Un filtre a eau est-il install6 sur le r_frig_rateur? Enlever le

filtre et faire fonctionner la machine & glagons. Si le volume de

glace augmente, le filtre est probablement obstrue ou mal

install& Remplacer le filtre ou le reinstaller correctement.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Lesglagonssontcreuxoupetits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau est-elle compl_tement

ouverte? Ouvrir la valve d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un filtre a eau est-il install_ sur le r_frig_rateur? Enlever le

filtre et faire fonctionner la machine & gla£;ons. Si la qualite des

gla£;ons augmente, le filtre est probablement obstrue ou mal

install& Remplacer le filtre ou le reinstaller correctement.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

• Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

Mauvais go_t, odeur ou couleur grise des glagons

• Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla£;ons.

Les gla£ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla(;ons. Laver le compartiment a gla£;ons. Accorder

24 heures pour la fabrication de nouveaux gla£;ons.

Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a I'air et & I'humidite pour conserver les

aliments.

• L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

min6raux.

Un filtre a eau est-il install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin(;age

additionnel. Rincer le systeme de filtration d'eau avant

d'utiliser un nouveau filtre. Remplacer le filtre & eau & la date

indiqu6e. Voir "Systeme de filtration de I'eau".

Le distributeur d'eau ne fonctionne pas correctement

Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrig6rateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau. Voir "Distributeur d'eau".

La pression de I'eau est-elle inf_rieure a 35 Ib/po 2

(241 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

Un filtre a eau est-il install6 sur le r_frig_rateur? Enlever le

filtre et faire fonctionner le distributeur. Si I'ecoulement d'eau

augmente, le filtre est probablement obstru6 ou mal install&

Remplacer le filtre ou le reinstaller correctement.

La porte du r_frig_rateur est-elle bien ferm_e? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement" prec6demment dans cette

section.

Les portes ont-elles _t_ r_cemment enlev_es? S'assurer

que I'assemblage c&ble/tuyau du distributeur d'eau a et6

correctement reconnect& Voir "Portes du refrig6rateur".

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

De I'eau coule du syst_me de distribution

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Rincer le systeme de

distribution d'eau. Voir "Distributeur d'eau".

Le filtre a eau a-t-il _t_ r_cemment change? Rincer me

systeme de distribution d'eau. Voir "Distributeur d'eau".

Trouve-t-on de I'eau sur le sol pros de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau

sont completement serrees. Voir "Portes du refrigerateur".

L'eau du distributeur est tilde

REMARQUE : L'eau du distributeur est seulement refrigeree

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle r_cemment _t_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

• Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?

S'assurer que merefrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-442-9991 et demander le

numero de piece indique ci-dessous ou contacter votre marchand

autorise KitchenAid. Au Canada, composer

le 1-800-461-5681.

Nettoyant et poli pour acier inoxydable :

Commander la piece N ° 4396920

Filtres de rechange :

Commander la piece N° 4396701 (L200V/NL120V/NLC120V)

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau a la grille de la base

Modble WF-L200V Capacite 200 gallons (757 litres)

Modble WF-NL120V Capacite 120 gallons (454 litres)

Systeme teste et certifie par NSF International en vertu de la norme NSF/ANSI 53 pour

la reduction de plomb, mercure, benzene, p-dichlorobenzene, o-dichlorobenzene,

toxaphene, ethylbenzene, 1,2,4-trichlorobenzene et en vertu de la norme NSF/ANSI 42

pour la reduction du goQt et de I'odeur du chlore et des particules de classe III.

Ce produit a et6 teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiqu6es dans I'eau entrant dans le systeme a et6 reduite & une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifi6 dans les normes 42 et 53 ANSI/NSR

Red. de substances Criteres de Affluent moyen Concentration dans I'eau a Effluent Effluent % de red. % de red.

Effets esthetiques reduction NFS traiter maximal moyen minimale moyenne

GoQt/odeur de chlore _>50% 1,9 mg/L 2,0 mg/L + 10 % 0,07 mg/L 0,06 mg/L >75 % >75 %

Particules (classe II1") _>85% 49 333/mL Au mo ns 10 000 part cu es/mL 640/mL** 312 mg/L 98,7 % 99 %

Reduction de Criteres de Affluent moyen Concentration dans I'eau a Effluent Effluent % de red. % de red.

contaminant reduction NFS traiter maximal moyen minimale moyenne

Plomb : & pH 6,5 0,01mg/L 0,14 mg/U 0,15 mg/L + 10 % 0,0014 mg/L 0,0011 mg/L 99,00 % 99,21%

PIomb : a pH 8,5 0,01mg/L 0,15 mg/L t 0,15 mg/L _+10 % 0,0069 mg/L 0,0042 mg/L 95,40 % 97,20 %

Mercure : a pH 6,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L + 10 % 0,0009 mg/L 0,0004 mg/L 84,74 % 93,22 %

Mercure : a pH 8,5 0,002 mg/L 0,0054 mg/L 0,006 mg/L _+10 % 0,0007 mg/L 0,00043 mg/L 87,03 % 92,03 %

Benzene 0,005 mg/L 0,0157 mg/L 0,015 mg/L _+10 % 0,002 mg/L 0,00083 mg/L 87,26 % 94,71%

p-dichlorobenzene 0,075 mg/L 0,210 mg/L 0,225 mg/L_+ 10 % 0,0005 mg/L 0,0005 mg/L 99,76 % 99,76 %

O-Dichlorobenzene 0,60 1,84 1,8 _+10 % 0,20 0,0418 89,13 97,73

Toxaphene 0,003 0,0143 0,015 _+10 % 0,0012 0,0010 91,60 93,00

I_thylbenzene 0,70 2,00 2,1 _+10 % 0,40 0,085 80,00 95,75

1,2,4-trichlorobenzene 0,07 0,232 0,21 _+10 % 0,0041 0,0016 98,23 99,31

Param_tres de test : pH = 7,5 _+0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement, • Veuillez vous referer & la couverture ou & la section

d'entretien et de remplacement de filtre soient respectees "Accessoires" pour le nom, I'adresse et le numero de

pour que ce produit donne le rendement annonc& telephone du fabricant.

ModUle WF-L2OOV : Le systeme de contr61e du filtre mesure

la quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

ecoulee, le temoin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin

lumineux du filtre passe du jaune au rouge et il est

recommande de remplacer le filtre. Utiliser le filtre de

rechange L200V/NL120V, piece N° 4396701. Prix au detail

suggere 2007 de 34,99 $US/45,99 SCAN. Les prix sont sujets

& des changements sans preavis.

ModUle WF-NL120V : Changer le filtre & eau tousles 6 mois.

Utiliser le filtre de rechange L200V/NL120V, piece N° 4396701.

Prix au detail suggere 2007 de 34,99 $US/45,99 SCAN. Les

prix sont sujets & des changements sans preavis.

Le produit ne doit _tre utilise que pour I'eau froide.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollu6e ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apr_s le systeme.

• Veuillez vous ref6rer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d application/

Param_tres d approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po 2(207 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)

Debit nominal 0,5 gpm (1,9 L/min.) a 60 Ib/po 2

*Classe III - taille des particules : > 5 & <15 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC)

tCes contaminants ne sont pas necessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

® NSF est une marque deposee de NSF International.

Syst me de filtration d'eau a la grille de la base

Modble WF-NLC120V Capacite 120 gallons (454 litres)

Systeme teste et certifie par NSF International en vertu de la norme NSF/ANSI 53 pour la

reduction de plomb, mercure, benzene, p-dichlorobenzene, kystes, turbidite, amiante, endrine,

o-dichlorobenzene, toxaphene, ethylbenzene, 1,2,4-trichlorobenzene et en vertu de la norme

NSF/ANSI 42 pour la reduction du goQt et de I'odeur du chlore et des particules de classe I.

Ce produit a et6 teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiqu6es dans I'eau entrant dans le systeme a ete reduite & une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specific dans les normes 42 et 53 ANSI/NSR

Red. de substances

Effets esthetiques

GoQt/odeur de chlore

Particules (classe I*)

Reduction de

contaminant

Plomb : & pH 6,5

Plomb : & pH 8,5

Mercure : & pH 6,5

Mercure : & pH 8,5

Benzene

p-dichlorobenzene

Amiante

Kystes _

Turbidit6

Endrine

O-Dichlorobenzene

Toxaphene

I_thylbenzene

1,2,4- trichlorobenzene

Criteres de Affluent moyen Concentration dans I'eau a Effluent

reduction NSF traiter maximal

_>5O%

_>85%

1,9 mg/L 2,0 mg/L _+10 % 0,12 mg/L

5 300 000/mL Au mo ns 10 000 part cu es/mL 50 000/mL**

Criteres de Affluent moyen Concentration dans I'eau

reduction NSF

0,01 mg/L

0,002 mg/L

0,005 mg/L

0,075 mg/L

99,0 % **

99,95 %

0,5 NTU

0,002

0,60

0,003

0,70

0,07

0,14 mg/L t

0,15 mg/I_ t

0,0058 mg/L

0,0055 mg/L

0,0153 mg/L

0,215 mg/L

842 x 107

165 500/m L

11,75 NTU

0,0056

1,84

0,0143

2,00

0,232

traiter

0,15 mg/L + 10 %

0,15 mg/L_+ 10 %

0,006 mg/L + 10 %

0,006 mg/L _+10 %

0,015 mg/L_+ 10 %

0,225 mg/L _+10 %

107a 108fibres/l_ tt

50 000/L min.

11 _+1 NTU

0,006 + 10 %

1,8_+10%

0,015 _+10 %

2,1 _+10%

0,21 _+10 %

Effluent

maximal

0,001 mg/L

0,0005 mg/L

0,0013 mg/L

0,0036 mg/L

0,0037 mg/L

1,6 x 107 mg/L

1 mg/L

0,38 NTU

0,0007

0,33

0,001

0,60

0,0025

Effluent

moyen

0,08 mg/L

15 725/m L

Effluent

moyen

0,001 mg/L

0,0003 mg/L

0,0005 mg/L

0,0014 mg/L

0,0010 mg/L

1,6 x 107 mg/L

1 mg/L

0,22 NTU

0,0004

0,071

0,001

0,169

0,0007

%dered. %dered.

minimale moyenne

>75 % >75 %

99,0 % 99,7 %

%dered. %dered.

minimale moyenne

99,29 % 99,29 %

99,32 % 99,32 %

91,37 % 94,82 %

76,36 % 90,90 %

76,47 % 90,84 %

98,27 % 99,52 %

99,81 99,81%

99,99 % 99,99 %

96,76 % 98,12 %

87,50 92,85

82,06 96,14

93,00 93,00

70,00 91,55

98,92 99,69

Parametres de test : pH = 7,5 _+0,5

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonc&

• ModUle WF-NLC120V : Changer du filtre & eau tousles

6 mois. Utiliser le filtre de rechange NLC120V, piece N°

4396701. Prix au detail suggere 2007 de 34,99 $US/45,99

SCAN. Les prix sont sujets & des changements sans preavis.

• Le produit ne doit etre utilise que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme. Les

systemes certifies pour la reduction de kyste peuvent etre

utilises pour I'eau desinfectee qui peut contenir des kystes

filtrables.

• Veuillez vous referer & la couverture ou & la section

"Accessoires" pour le nom, I'adresse et le numero de

telephone du fabricant.

moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po 2(207 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)

Debit nominal 0,5 gpm (1,89 L/min.) a 60 Ib/po 2

*Classe I - taille des particules : > 0,5 & <1 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

tCes contaminants ne sont pas necessairement presents clans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

ttFibres de Iongueur superieure & 10 um

_Cas de la filtration de kystes de Cryptosporidium parvum

@ NSF est une marque deposee de NSF International.

p p

GARANTIE DU REFRIGERATEUR KITCHENAID ®

GARANTIE LIMITEE

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil m6nager est utilis6 et entretenu conform6ment aux instructions jointes & ou

fournies avec le produit, KitchenAid, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-apres dasignae "KitchenAid") paiera pour les

pieces de rechange specifiaes par I'usine et la main-d'oeuvre pour corriger les vices de matariaux ou de fabrication qui existaient daj& Iorsque ce gros

appareil manager a ata acheta. Le service doit 6tre foumi par une cgmpagnie de service designae par KitchenAid. LE SEUL ET EXCLUSIF RECOURS

DU CLIENT DANS LE CADRE DE LA PRE_SENTE GARANTIE LIMITEE CONSISTE EN LA REPARATION PREVUE CI-DESSUS. Cette garantie limitae

est valide uniquement aux E_tats-Unis ou au Canada et s'applique exclusivement Iorsque le gros appareil manager est utilisa dans le pays ou il a ata

acheta. Une preuve de la date d'achat d'origine est exigae pour obtenir un service dans le cadre de la prasente garantie limitae.

Sur les modeles avec un filtre & eau : garantie limitae de 30 jours sur le filtre & eau. Pendant 30 jours a compter de la date d'achat, Iorsque ce filtre est

utilisa et entretenu conformament aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour les pieces de rechange pour corriger

les vices de matariaux ou de fabrication.

GARANTIE LIMITEE DE LA DEUXIEME.& LA ClNQUIEME ANNEE INCLUSIVEMENT SUR LA DOUBLURE DE LA CAVITE ET LE SYSTEME DE

RI_FRIGI_RATION SC ELLI_

De la deuxieme & la cinquieme annae inclusivement & compter de la date d'achat, Iorsque ce gros appareil manager est utilisa et entretenu

conformament aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la raparation de la doublure de la

cavita du rafrigarateur/congalateur (frais de main-d'oeuvre inclus) si la piece se fissure & cause de vices de matariaux ou de fabrication qui existaient

daj& Iorsque ce gros appareil manager a ata acheta. De m6me, de la deuxieme & la cinquieme annae inclusivement & partir de la date d'achat, Iorsque

ce gros appareil manager est utilisa et entretenu conformament aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour les

pieces spacifiaes par I'usine et la main-d'oeuvre pour corriger les vices de matariaux ou de fabrication dans le systeme de rafrigaration scella qui

existaient daj& Iorsque ce gros appareil manager a ata acheta pour les pieces suivantes : compresseur, avaporateur, condenseur, sachoir et conduits

de connexion.

GARANTIE LIMITEE DE LA SIXIEME .& LA DIXIEME ANNEE INCLUSIVEMENT SUR LE SYSTEME DE REFRIGERATION SCELLE

De la sixieme & la dixieme annae inclusivement & compter de la date d'achat, Iorsque ce gros appareil manager est utilisa et entretenu conformament

aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour les pieces spacifiaes par I'usine pour corriger les vices de matariaux ou

de fabrication dans le systeme de rafrigaration scella qui existaient daja Iorsque ce gros appareil manager a ata acheta pour les pieces suivantes :

compresseur, avaporateur, condenseur, sachoir et conduits de connexion.

GARANTIE LIMITEE .& VIE SUR LES BALCONNETS DE PORTE ET LES PORTE-CANETTES

Pendant la durae de vie du produit, Iorsque ce gros appareil manager est utilisa et entretenu conformament aux instructions jointes & ou fournies avec

le produit, KitchenAid prendra en charge les frais de remplacement de tousles balconnets de porte SLIDE N LOCK TM et les porte-canettes SLIDE N

LOCK TM en cas de vices de matariaux ou de fabrication qui existaient daj& Iorsque ce gros appareil manager a ata acheta.

I_LI_MENTS EXCLUS DE LA GARANTIE

La pr6sente garantie limit6e ne couvre pas :

1. Les pieces de rechange ou la main-d'oeuvre Iorsque ce gros appareil manager est utilisa a des fins autres que I'usage domestique unifamilial

normal ou Iorsque les instructions d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont pas respectaes.

2. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser le gros appareil menager,

remplacer ou raparer des fusibles du domicile ou rectifier le c&blage ou la plomberie du domicile.

3. Les visites de service pour raparer ou remplacer les ampoules alectriques, les filtres a air ou les filtres a eau de I'appareil. Les pieces

consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou

installation non conforme aux codes d'alectricita ou de plomberie, ou I'utilisation de produits non approuvas par KitchenAid.

5. Les dafauts d'apparence, notamment les araflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil manager,

moins que ces dommages ne rasultent de vices de matariaux ou de fabrication et ne soient signalas a KitchenAid dans les 30 jours suivant la date

d'achat.

6. Toute perte d'aliments ou de madicaments due & une dafaillance du rafrigarateur ou du congalateur.

7. Le ramassage et la livraison. Ce gros appareil manager est congu pour 6tre rapara & domicile.

8. Les raparations aux pieces ou systemes rasultant d'une modification non autorisae faite & I'appareil.

9. Les frais de daplacement et de transport pour le service du produit si votre gros appareil manager est situa dans une ragion aloignae ou un

fournisseur de services d'entretien ou de raparation KitchenAid autorisa n'est pas disponible.

10. La dapose et la rainstallation de votre gros appareil manager si celui-ci est installa dans un endroit inaccessible ou n'est pas installa

conformament aux instructions d'installation fournies par KitchenAid.

11. Les pieces de rechange ou la main-d'oeuvre pour les gros appareils managers dont les numaros de modele/de sarie ont ata enlevas, modifias ou

ne peuvent pas 6tre facilement identifias.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LE.S GARANTIES APPLICABLES DE QUALITE_ MARCHANDE OU D'APTITUDE/_, UN USAGE

PARTICULIER, SONT LIMITE_ES/_, UN AN OU A LA PLUS COURTE PE_RIODEAUTORISE_E PAR LA LOI. Certains E_tatset provinces ne permettent pas

de limitation sur la durae d'une garantie implicite de qualita marchande ou d'aptitude & un usage particulier, de sorte que la limitation ci-dessus peut

ne pas 6tre applicable dans votre cas. Cette garantie vous confere des droits juridiques spacifiques, et vous pouvez agalement jouir d'autres droits qui

peuvent varier d'une juridiction a I'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRE_SENTE GARANTIE LIMITE_ECONSISTE EN LA RE_PARATION PRE_VUE

CI-DESSUS. KITCHENAID N'ASSUME AUCUNE RESPONSABILITE_ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains E_tatset certaines

provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces limitations et exclusions peuvent ne pas

6tre applicables dans votre cas. Cette garantie vous confere des droits juridiques spacifiques, et vous pouvez agalement jouir d'autres droits qui

peuvent varier d'une juridiction a I'autre.

/_,I'extarieur du Canada et des 50 E_tats des E_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorisa pour

daterminer si une autre garantie s'applique. 6/08

Pour des informations supplementaires sur le produit, aux le.-U., visiter www.kitchenaid.com.

Au Canada, visiter www.kitchenaid.ca.

Si vous n'avez pas acces & Internet et que vous necessitez une assistance pendant I'utilisation du produit ou que vous souhaitez

prendre un rendez-vous, vous pouvez contacter KitchenAid au numero ci-dessous.

Ayez votre numero de modele a disposition. Vous pouvez trouver vos numeros de modele et de serie sur la plaque situee sur la paroi

interne du compartiment de refrigeration.

Pour assistance ou service aux le.-U., composez le 1-800-422-1230. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d'assistance, vous pouvez ecrire a KitchenAid en soumettant toute question ou probleme a I'adresse

Aux letats-Unis : Au Canada :

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

KitchenAid Brand Home Appliances

Centre d'eXperience & la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de tel6phone oO I'on peut vous joindre dans la journee.

Veuillez conserver ces instructions d'utilisation et le numero de modele pour ref6rence ulterieure.

W10208838A

SP PN W10208837A

7/08

Printed in U.S.A.

Impreso en EE,UU.

Imprime aux E.-U.

KitchenAid KTRC22KVSS01 top-mount refrigerator

Product's Documents

User Manual

Specifications

KitchenAid KTRC22KVSS01 Questions and Answers
