Instruction and safety manual
Manuel d’instructions et de sécurité
Instrucciones y manual de seguridad
Model Nailer
Modèle Cloueur
Modelo Clavador
NR 90AD (S1) • NR 90AE (S1)
DANGER
Improper use of this Nailer can result in death or serious injury!
This Manual contains important information about product safety.
Read and understand this Manual before operating the Nailer.
Never allow anyone who has not reviewed this manual to use the tool.
This manual should be stored in safe place.
DANGER
Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d’entraîner la mort
ou des blessures graves !
Ce manuel renferme des instructions importantes sur la sécurité de l’outil.
Lire et bien assimiler ce manuel avant d’utiliser le cloueur.
Cet outil ne doit jamais être utilisé par une personne n’ayant pas pris connaissance du manuel.
Ce mode d’emploi doit être conservé dans un endroit sûr.
PELIGRO
¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias o en la
muerte!
Este manual contiene información importante sobre la seguridad del producto.
Lea y entienda este manual antes de utilizar el martillo neumático.
La herramienta no deberá utilizarse sin haber leído previamente este manual.
Este manual debe ser guardado en un lugar seguro.
NR 90AD (S1) NR 90AE (S1)
000BookNR90AD(S1)metabo.indb1000BookNR90AD(S1)metabo.indb12018/03/1916:14:412018/03/1916:14:41
2
CONTENTS
Page
IMPORTANT SAFETY INFORMATION ........................3
DEFINITIONS OF SIGNAL WORDS ............................3
EXPLANATION OF THE NAILING ACTION
OF THE metabo HPT NAILER ..............................3
SAFETY
IMPORTANT SAFETY INSTRUCTIONS -
FOR USING NAILERS .............................................4
RESPONSIBILITIES OF EMPLOYER,
TOOL OWNER AND TOOL OPERATOR ..............8
OPERATION

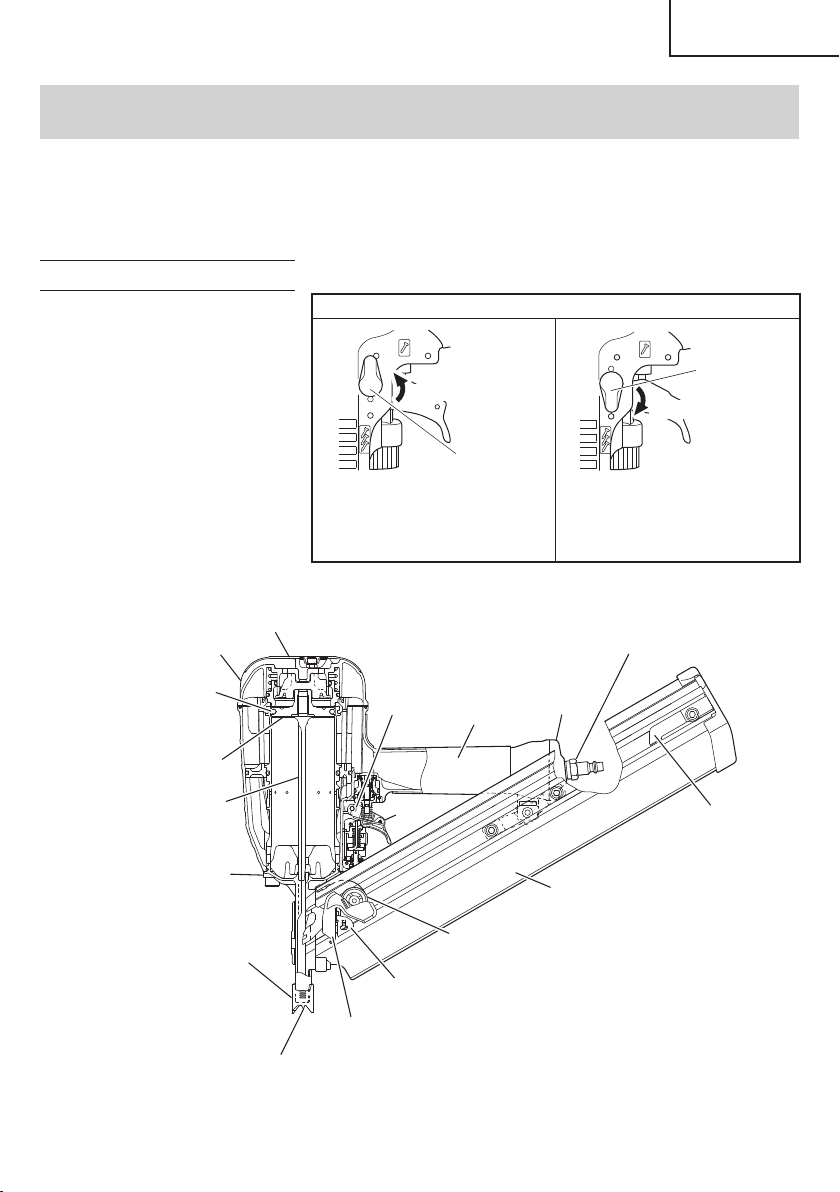

NAME OF PARTS ........................................................9
SPECIFICATIONS ......................................................10
NAIL SELECTION ......................................................10
ACCESSORIES .........................................................11
STANDARD ACCESSORIES .................................11
OPTIONAL ACCESSORIES ..................................11
APPLICATIONS .........................................................11
Page
BEFORE OPERATION ...............................................11
WORKING ENVIRONMENT ..................................11
AIR SUPPLY ..........................................................11
LUBRICATION ......................................................12
COLD WEATHER CARE .......................................12
TESTING THE NAILER .........................................13
ADJUSTING AIR PRESSURE ...............................14
LOADING NAILS ..................................................14
NAILER OPERATION ................................................15
METHODS OF OPERATION ..................................16
ADJUSTING THE NAILING DEPTH .......................18
USING THE NOSE CAP .........................................18
MAINTENANCE
MAINTENANCE AND INSPECTION ..........................19
SERVICE AND REPAIRS ...........................................20
PARTS LIST ................................................................62
English
ÍNDICE
Español
Página
INFORMACIÓN IMPORTANTE SOBRE
SEGURIDAD .......................................................42
DEFINICIÓN DE LAS PALABRAS CLAVE ..................42
EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL
CLAVADOR metabo HPT ...................................42
SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
PARA LA UTILIZACIÓN DEL CLAVADOR ..........43
RESPONSABILIDADES DEL EMPLEADOR,
EL PROPIETARIO DE LA HERRAMIENTA Y
EL OPERADOR DE LA HERRAMIENTA ............47
OPERACIÓN
NOMENCLATURA ......................................................48
ESPECIFICACIONES ................................................49
SELECCIÓN DE CLAVOS .........................................49
ACCESORIOS ...........................................................50
ACCESORIOS ESTÁNDAR ...................................50
ACCESORIOS OPCIONALES ...............................50
Página
APLICACIONES .........................................................50
ANTES DE LA OPERACIÓN ......................................50
ENTORNO DE TRABAJO .....................................50
SUMINISTRO DE AIRE .........................................50
LUBRICACIÓN ......................................................51
CUIDADOS PARA CLIMAS FRÍOS ........................52
PRUEBA DEL CLAVADOR ....................................52
AJUSTE DE LA PRESIÓN DE AIRE .......................53
CARGA DE CLAVOS .............................................53
OPERACIÓN DEL CLAVADOR ..................................54
MÉTODOS DE OPERACIÓN ................................55
AJUSTE DE LA PROFUNDIDAD DE CLAVADO ....57
UTILIZACIÓN DE LA TAPA PARA EL MORRO .......58
MANTENIMIENTO
MANTENIMIENTO E INSPECCIÓN ...........................59
SERVICIO Y REPARACIONES ..................................60
LISTA DE PIEZAS .......................................................62
Page
INFORMATION IMPORTANTE DE SÉCURITÉ ..........22
DEFINITION DES MOTS DE SIGNALISATION ..........22
EXPLICATION DE L’ACTION DE CLOUAGE DU
CLOUEUR metabo HPT ......................................22
SECURITE
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR
L’UTILISATION DU CLOUEUR ...........................23
RESPONSABILITÉS DE L’EMPLOYEUR,
DU PROPRIÉTAIRE DE L’OUTIL ET
DE L’OPÉRATEUR DE L’OUTIL ..........................27
UTILISATION
NOM DES P IECES ....................................................28
SPECIFICATIONS ......................................................29
SELEC TION DES CLOUS .........................................29
ACCESSOIRES .........................................................30
ACCESSOIRES STANDARD .................................30
ACCESSOIRES EN OPTION ................................30
Français
Page
APPLICATIONS .........................................................30
AVANT L’UTILISATION ...............................................30
ENVIRONNEMENT DE TRAVAIL ..........................30
ALIMENTATION D’AIR ...........................................30
GRAISSAGE ..........................................................31
ENTRETIEN PAR TEMPS FROID ..........................32
ESSAI DU CLOUEUR ............................................32
RÉGLAGE DE LA PRESSION D’AIR .....................33
CHARGEMENT DES CLOUS ...............................33
UTILISATION DU CLOUEUR .....................................34
MÉTHODES D’UTILISATION ................................35
RÉGLAGE DE LA PROFONDEUR DE CLOUAGE
...37
UTILISATION DU CAPUCHON DE BEC ................38
ENTRETIEN
ENTRETIEN ET INSPECTION ...................................39
ENTRETIEN ET REPARATIONS ...............................40
LISTE DES PIECES ....................................................62
TABLE DES MATIÈRES
000BookNR90AD(S1)metabo.indb2000BookNR90AD(S1)metabo.indb22018/03/1916:14:412018/03/1916:14:41
3
English
IMPORTANT SAFETY INFORMATION
Read and understand tool labels and all of the operating instructions, safety precautions and warnings
in this manual before operating or maintaining this Nailer.
Failure to follow warnings could result in DEATH or SERIOUS INJURY
Most accidents that result from the operation and maintenance of Nailers are caused by the failure to observe basic
safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it
occurs, and by observing appropriate safety procedures.
Basic safety precautions are outlined in the “SAFETY” section of this Manual and in the sections which contain the
operation and maintenance instructions.
Hazards that must be avoided to prevent bodily injury or machine damage are identifi ed by DANGERS and WARNINGS
on the Nailer and in this Manual.
NEVER use this Nailer for applications other than those specifi ed in this Manual.
DEFINITIONS OF SIGNAL WORDS
DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury, or
may cause machine damage.
NOTE emphasizes essential information.
EXPLANATION OF THE NAILING ACTION OF THE metabo HPT NAILER
○
SINGLE SEQUENTIAL ACTUATION MECHANISM:
First, press the push lever against the wood; next, pull the trigger to drive the fastener.
After nailing once, nailing will not be possible again until the Trigger is released and pressed again.
○
CONTACT ACTUATION MECHANISM:
First, press the push lever against the wood; next, pull the trigger to drive the fastener.
First, pull the trigger; next, press the push lever against the wood to drive the fastener.
If the Trigger is held back, a nail will be driven each time the Push Lever is pressed against the wood.
000BookNR90AD(S1)metabo.indb3000BookNR90AD(S1)metabo.indb32018/03/1916:14:412018/03/1916:14:41
4
English
SAFETY
IMPORTANT SAFETY INSTRUCTIONS - FOR USING NAILERS
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS
●
General
To reduce the risks of electric shock, fi re, and injury to persons, READ ALL THE INSTRUCTIONS BEFORE USING
THE TOOL.
DANGER
1. OPERATORS AND OTHERS IN WORK AREA
MUST WEAR EYE PROTECTION (SAFETY
GLASSES WITH SIDE SHIELDS).
When operating the Nailer, always wear
safety glasses with side shields, and
make sure others in work area wear
safety glasses, too.
Safety glasses must conform to the
requirements of American National
Standards Institute, ANSI Z87.1 and
provide protection against fl ying particles
both from the front and side.
Ordinary eyeglasses do not provide
adequate protection.
The employer must enforce the use of
safety glasses by the Nailer operator and
others in work area.
2. NEVER USE REACTIVE GASES OR OTHER
BOTTLED GASES. EXPLOSION MAY OCCUR.
Never use reactive gases such as
oxygen, combustible gases or any other
bottled gases as a power source for the
Nailer.
Use of the above gases is dangerous, as
the Nailer will explode.
Use only clean, dry, regulated
compressed air.
WARNING
3. NEVER POINT TOOL AT YOURSELF OR OTHERS
IN WORK AREA.
Always assume that the Nailer contains
fasteners.
Never point the Nailer toward yourself or
others, whether it contains fasteners or
not.
If fasteners are mistakenly driven, it can
lead to severe injuries.
Never engage in horseplay with the
Nailer.
Respect the Nailer as a working
implement.
4. DO NOT PLACE FINGER ON TRIGGER AND KEEP
FINGERS AWAY FROM TRIGGER WHEN NOT
DRIVING FASTENERS TO AVOID ACCIDENTAL
DISCHARGE.
Never carry the Nailer with fi nger on Trigger since
you could drive a fastener unintentionally and injure
yourself or someone else.
Always carry the Nailer by the handle only.
5. KNOW AND UNDERSTAND WHAT TRIGGER
SYSTEM YOU ARE USING.
Read and understand section titled “METHODS OF
OPERATION.” (pages 16 – 18)
6. DO NOT MAKE CONTACT WITH SAFETY TIP
(PUSH LEVER) WHEN NOT DRIVING FASTENERS.
000BookNR90AD(S1)metabo.indb4000BookNR90AD(S1)metabo.indb42018/03/1916:14:422018/03/1916:14:42
5
English
SAFETY — Continued
WARNING
When using tools, basic precautions should always be followed, Including the following:
1. Work area
(1) Keep the work area clean and well lighted.
Cluttered benches and dark areas increase the risks
of electric shock, fi re, and injury to persons.
(2) Do not operate the Nailer in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases, or combustible dust.
The Nailer is able to create sparks resulting in the
ignition of the dust or fumes.
(3) Keep bystanders, children, and visitors away
while operating the Nailer. Distractions are able to
result in the loss of control of the Nailer.
2. Personal safety
(1) Stay alert. Focus on your work and use common
sense when working with the Nailer. Do not use
the Nailer while tired, after having consumed
drugs or alcohol, or while under the infl uence of
medication.
A moment of inattention while operating the Nailer
increases the risk of injury to persons.
(2) Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep hair, clothing,
and gloves away from moving parts.
Loose clothes, jewelry, or long hair increases the
risk of injury to persons as a result of being caught in
moving parts.
(3) Avoid unintentional starting. Be sure the switch
is off before connecting to the air supply. Do
not carry the Nailer with your fi nger on the switch or
connect the Nailer to the air supply with the switch on.
(4)
– Disconnect the Nailer from
the air source before making adjustments, doing
Nailer maintenance, clearing jams, touching
the Push Lever, attaching or removing the nose
cap, when not in use, leaving work area, leaving
the Nailer outside of the operator's supervision
or control, loading, or unloading the Nailer,
handing it to another person, elevating, lowering
or otherwise moving the Nailer to a new location.
Never attempt to clear a jam or repair the Nailer
unless you have disconnected air hose from the
Nailer and removed all remaining fasteners from the
Nailer. The Nailer should never be left unattended
since people who are not familiar with the Nailer
might handle it and injure the themselves.
Such precautionary measures reduce the risk of
injury to persons.
(5) Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the Nailer in unexpected
situations.
(6) Use safety equipment. A dust mask, non-skid
safety shoes and a hard hat must be used for the
applicable conditions.
(7)
– Risk of hearing loss. Wear
hearing protection. Hearing protection shall
have a Noise Reduction Rating (NRR) determined
in accordance with US Environmental Protection
Agency rules that is appropriate for noise exposure..
(8) Always wear head protection.
Always wear head protection to protect your
head from fl ying objects.
(9) Do not attach the hose or Nailer to your body.
Attach the hose to the structure to reduce the risk of
loss of balance if the hose shifts.
(10)
– Drive Nails into proper work
surface only. Do not drive nail into other nails. This
is able to cause the fastener to be defl ected and hit
someone, or cause the Nailer to react and result in a
risk of injury to persons.
3. Nailer use and care
(1) Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against the body is
unstable and is able to lead to loss of control.
(2) Do not force the Nailer. Use the correct Nailer for
the application. The correct Nailer will do the job
better and safer at the rate for which the Nailer is
designed.
(3) Do not use the Nailer if the switch does not
turn the Nailer on or off . Any Nailer that cannot be
controlled with the switch is dangerous and must be
repaired.
Never use Nailer which is defective or operating
abnormally. If the Nailer appears to be operating
unusually, making strange noises, or otherwise
appears defective, stop using it immediately and
arrange for repairs by a metabo HPT authorized
service center.
000BookNR90AD(S1)metabo.indb5000BookNR90AD(S1)metabo.indb52018/03/1916:14:422018/03/1916:14:42
6
English
(4) Disconnect the Nailer from the air source before
making any adjustments, changing accessories,
or storing the Nailer. Such preventive safety
measures reduce the risk of starting the Nailer
unintentionally.
(5) Store the Nailer when it is idle out of reach of
children and other untrained persons. A Nailer is
dangerous in the hands of untrained users.
(6) Maintain the Nailer with care. Keep the
Nailer Clean and lubricated for better and safer
performance.
(7) Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may aff ect the Nailer's operation.
If damaged, have the Nailer serviced before using.
Because of high air pressure in the Nailer, cracks in
the surface are dangerous. To avoid this, do not drop
the Nailer or strike the Nailer against hard surfaces;
and do not scratch or engrave signs on the Nailer.
Many accidents are caused by poorly maintained
Nailers. There is a risk of bursting if the Nailer is
damaged.
(8) Do not use the Nailer that is not in proper
working order. Tags and physical segregation
shall be used for control.
(9) Use only accessories that are identifi ed by
metabo HPT for the specifi c Nailer. Use of an
accessory not intended for use with the specifi c
Nailer , increases the risk of injury to persons.
(10) Use only those fasteners listed in the
Accessories section of this manual. Fasteners not
identifi ed for use with this Nailer by metabo HPT are
able to result in a risk of injury to persons or Nailer
damage when used in this Nailer.
4. Service
(1) Tool service must be performed only by qualifi ed
repair personnel.
(2) When servicing a Nailer, use only identical
replacement parts. Use only authorized parts.
(3) Use only the lubricants supplied with the Nailer
or specifi ed by metabo HPT.
5. Air source
(1) Never connect to an air source that is capable
of exceeding 200 psi (13.7 bar 14 kgf/cm
2
) if a
regulator fails.
Over pressurizing the Nailer is able to result in
bursting, abnormal operation, breakage of the Nailer
or serious injury to persons.
DO NOT EXCEED 120 psi (8.3 bar 8.5 kgf/cm
2
).
Use only clean, dry, regulated compressed air at the
rated pressure or within the rated pressure range as
marked on the Nailer.
Always verify prior to using the Nailer that the air
source has been adjusted to the rated air pressure or
within the rated air-pressure range.
(2) Never use reactive gases such as oxygen,
carbon dioxide, combustible gases or any
bottled gas as an air source for the Nailer. Such
gases are capable of explosion and serious injury to
persons.
6. Others
(1) Before starting work, check the nailing operation
switching device.
This metabo HPT nailer includes a nailing operation
switching device.
Before starting work, check the setting of the
operation switching device.
If the switching device is not set properly, the Nailer
will not operate correctly.
(2) Always select the switching device that is
appropriate to the application and the training of
the operator.
(3) Be careful of double fi re and being hit by the
Nailer due to spring back (“recoil”). After driving
a nail, the Nailer may recoil causing it to move away
from the work surface.
To reduce risk of injury always manage recoil by:
1) always maintaining control of the Nailer.
2) allowing recoil to move the Nailer away from work
surface.
SAFETY — Continued
WARNING
000BookNR90AD(S1)metabo.indb6000BookNR90AD(S1)metabo.indb62018/03/1916:14:422018/03/1916:14:42
7
English
3) not resisting recoil such that the Nailer will be
forced back into the work surface. In “CONTACT
ACTUATION MECHANISM”, if push lever is
allowed to re-contact work surface before the
trigger is released, an unintended discharge of a
nail will occur. In order to avoid this undesirable
double fi re,
○
Intermittent operation (Trigger fi re)
1
Set the switching device to SINGLE
SEQUENTIAL ACTUATION MECHANISM.
2
Pull the trigger rapidly and fi rmly.
○
Continuous operation (Push lever fi re)
1
Set the switching device to CONTACT
ACTUATION MECHANISM.
2
Do not press the Nailer against the wood with
excessive force.
3
Separate the Nailer from the wood as it recoils
after nailing.
4) keeping face and body parts away from the Nailer.
(4) Never Use NON relieving coupler on Nailer. If a
non relieving coupler is used on the Nailer, the Nailer
can remain charged with air after disconnecting
and thus will be able to drive a fastener even after
disconnecting. The Nailer and air hose must have a
hose coupling such that all pressure is removed from
the Nailer when the coupling joint is disconnected.
(5) Check Push Lever before use. Make sure the
Push Lever operates properly, and is not inoperable,
disconnected, or altered. (The Push Lever may be
called “Safety”.) Never use the Nailer unless the Push
Lever is operating properly, otherwise the Nailer
could drive a fastener unexpectedly. Do not tamper
with or remove the Push Lever, or otherwise cause
the Push Lever to become inoperable.
(6) Keep all screws and covers tightly in place. Keep
all screws and covers tightly mounted.
Check their condition periodically. Never use the
Nailer if parts are missing or damaged.
(7) Do not load fasteners with Trigger or Push Lever
depressed. When loading fasteners into the Nailer
or when connecting the air hose,
1) do not depress the Trigger;
2) do not depress the Push Lever; and
3) keep the Nailer pointed downward.
SAFETY — Continued
WARNING
(8) Keep hands and body away from fi ring head
during use. Never place your hands or feet closer
than 8 inches (200 mm) from the fi ring head. A
serious injury can result if the fasteners are defl ected
by the workpiece, or are driven away from the point of
entry.
(9) When working close to an edge of a workpiece
or at steep angles, or driving fasteners into
thin workpiece use care to minimize chipping,
splitting or splintering, or free fl ight, ricochet or
piercing of fasteners, which may cause injury.
(10) Never drive fasteners from both sides of a wall
at the same time. The fasteners can be driven into
and through the wall and hit a person on the opposite
side.
(11) Use extra caution when driving the Nailer into
existing walls or other blind areas to prevent
contact with hidden objects or persons on other
side (eg., wires, pipes).
(12) Check for live wires. Avoid the risk of severe
electrical shock by checking for live electrical wires
that may be hidden by walls, fl oors or ceilings. Turn
off the breaker switch to ensure there are no live
wires.
(13) Do not lift, pull or lower the Nailer by the hose.
(14) Do not disconnect air hose from Nailer with
fi nger on Trigger. The Nailer can fi re when re-
connected to An air supply.
(15) Handle Nailer correctly. Operate the Nailer
according to this Manual. Never allow the Nailer to
be operated by children, individuals unfamiliar with its
operation or unauthorized personnel.
(16) Never use Nailer for applications other than
those specifi ed in this manual.
(17) Never modify or alter a Nailer. Doing so may cause
it to malfunction and personal injuries may result.
000BookNR90AD(S1)metabo.indb7000BookNR90AD(S1)metabo.indb72018/03/1916:14:422018/03/1916:14:42
8
English
SAVE THIS MANUAL AND
KEEP IT AVAILABLE FOR OTHERS!
RESPONSIBILITIES OF EMPLOYER, TOOL OWNER AND TOOL OPERATOR
1. Ensure that this MANUAL is available to operators
and personnel performing maintenance.
2. Select an appropriate switching device considering
the applications for which the Nailer is used.
3. Train the operator in the safe use of the Nailer as
described in this MANUAL.
4. Ensure that only persons who have read and
understand this MANUAL operate the Nailer.
5. Ensure that Nailers are used only when operators and
others in work area are wearing EYE PROTECTION,
and other appropriate personal protective equipment
such as HEAD, HEARING, FOOT PROTECTION.
6. Enforce the use of EYE PROTECTION by operators
and others in work area.
7. Ensure that Nailers are kept in safe working order as
described in this MANUAL.
8. Maintain Nailers properly.
9. Ensure that only qualifi ed personnel shall repair
Nailers.
10. Ensure that Nailers that require repair are removed
from service and that tags and physical segregation
are used as a means of control.
SAFETY — Continued
000BookNR90AD(S1)metabo.indb8000BookNR90AD(S1)metabo.indb82018/03/1916:14:422018/03/1916:14:42
9
English
OPERATION
NOTE: The information contained in this Manual is designed to assist you in the safe operation of the Nailer.
Some illustrations in this Manual may show details or attachments that diff er from those on your own Nailer.

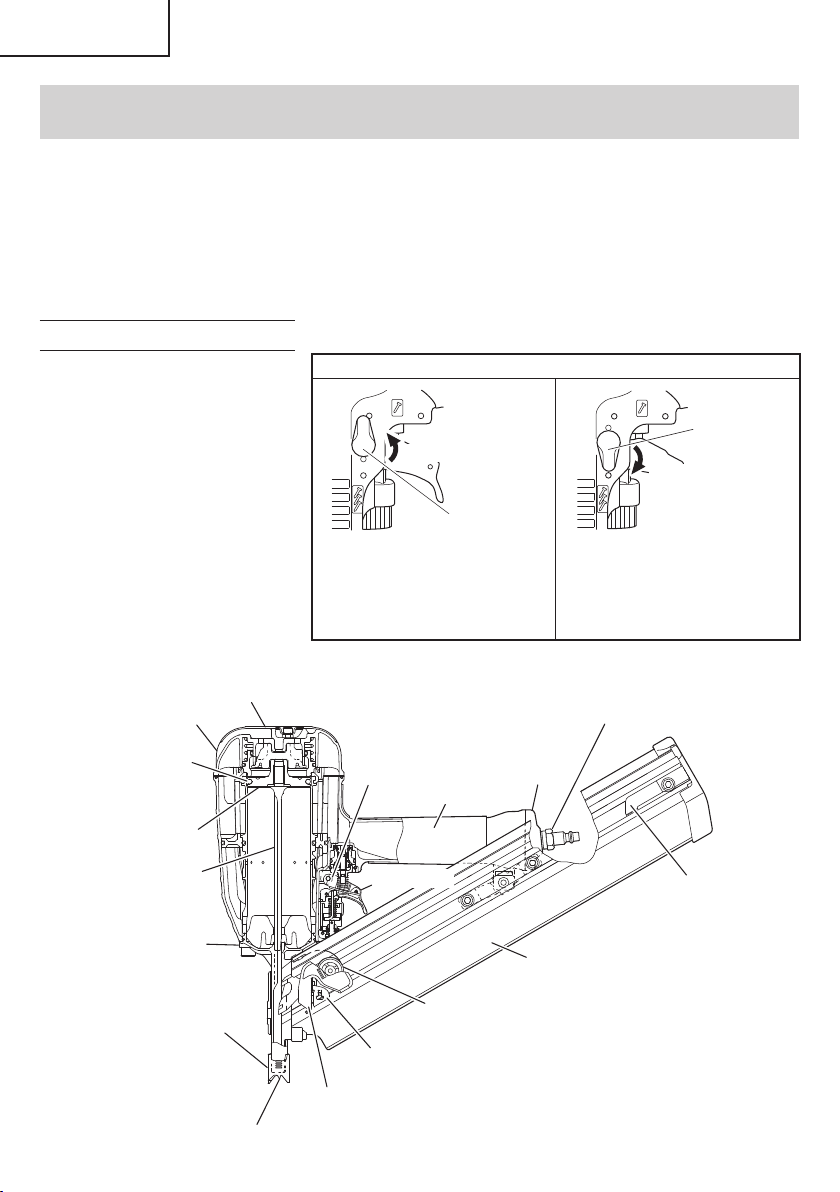

NAME OF PARTS
Nailing operation switching device
Switching
Device
Upward position
Switching
Device
Downward position
SINGLE SEQUENTIAL ACTUATION
MECHANISM
(Switching device: upward position)
CONTACT ACTUATION
MECHANISM
(Switching device: downward
position)
Piston O-Ring
Exhaust Cover
Driver Blade
Piston
Nose
Nail Feeder (A)
Ribbon Spring
Magazine
Nail Stopper
Cap
Air Plug (Sold separately)
Push Lever
Firing Head (Outlet)
Nail Feeder (B)
Body
Trigger
Head Guard
Switching
Device
000BookNR90AD(S1)metabo.indb9000BookNR90AD(S1)metabo.indb92018/03/1916:14:422018/03/1916:14:42
10
English
SPECIFICATIONS
Model NR90AD (S1) NR90AE (S1)
Operating pressure
70 – 120 psi (4.9 – 8.3 bar, 5 – 8.5 kgf/cm
2
)
Dimensions
Length × Height × Width
18-3/16" × 12-11/16" × 4-15/16"
(462 mm × 322 mm × 125 mm)
20-3/4" × 12-11/16" × 4-15/16"
(527 mm × 322 mm × 125 mm)
Weight 7.0 lbs. (3.2 kg) 7.5 lbs. (3.4 kg)
Nail capacity 50 – 74 nails (2 strips) 64 – 70 nails (2 strips)
Air consumption
.088 ft
3
/cycle at 100 psi
(2.5 ltr/cycle at 6.9 bar)
(2.5 ltr/cycle at 7 kgf/cm
2
)
Air inlet
3/8 NPT Thread
NAIL SELECTION
WARNING
●
Be sure to use only the genuine metabo HPT nails for the NR90AD (S1) or the NR90AE (S1). The use of
any other nails can result in tool malfunction and/or nail breakdown, leading to serious injuries.
Only nails shown in the Table below can be driven with this Nailer.
NR90AD (S1)
Paper collated strip nails
Clipped-head nails
Min. Max.
.113"
(2.9 mm)
2" (50 mm)
.266"
(6.8 mm)
.148"
(3.8 mm)
3-1/2" (90 mm)
.303"
(7.7 mm)
30°
000BookNR90AD(S1)metabo.indb10000BookNR90AD(S1)metabo.indb102018/04/2012:02:552018/04/2012:02:55
11
English
NR90AE (S1)
Plastic-collated strip nails
Full-head nails
Min. Max.
.113"
(2.9 mm)
2" (50 mm)
.286"
(7 mm)
.148"
(3.8 mm)
3-1/2" (90 mm)
.3"
(7.6 mm)
ACCESSORIES
DANGER
●
Accessories other than those shown below
can lead to malfunction and resulting
injuries.
STANDARD ACCESSORIES
1
1
Safety glasses ..........................................................1
OPTIONAL ACCESSORIES
... sold separately
○
Single sequential actuation mechanism kit (Code No.
888781)
○
Nose cap (Code No. 886401)
○
Pneumatic Tool Lubricant
.8 oz. (25 cc) oil feeder (Code No. 877153)
4 oz. (120 cc) oil feeder (Code No. 874042)
1 quart (1 ltr) can (Code No. 876212)
NOTE: Accessories are subject to change without any
obligation on the part of metabo HPT.
APPLICATIONS
○
Floor and wall framing.
○
Truss build-up, Window build-up.
○
Subfl ooring and roof decking.
○
Wall sheathing.
○
Mobile home and modular housing construction.
BEFORE OPERATION
Read section titled “SAFETY” (pages 4 – 8).
Make sure of the followings before operation.
WORKING ENVIRONMENT
WARNING
●
No fl ammable gas, liquid or other fl ammable
objects at worksite.
●
Clear the area of children or unauthorized
personnel.
AIR SUPPLY
DANGER
●
NEVER use reactive gases or
other bottled gases.
Explosion may occur.
21°
000BookNR90AD(S1)metabo.indb11000BookNR90AD(S1)metabo.indb112018/04/2012:02:562018/04/2012:02:56
12
English
WARNING
●
Never connect Nailer to pressure which
potentially exceeds 200 psi (13.7 bar 14 kgf/cm
2
)
if a regulator fails.
●
Never use non relieving coupler on
Nailer.
1. Power source
○
Use only clean, dry, regulated compressed air as a
power source for this Nailer.
○
Air compressors used to supply compressed air to
this Nailer must comply with the requirements of
the latest version of ANSI Standard B 19.3 “Safety
Standard For Compressors For Process Industries”.
○
Moisture or oil in the air compressor may accelerate
wear and corrosion in the Nailer.
Drain daily.
2. Filter-Regulator-Lubricator
○
Use a regulator with a pressure range of 0 – 120 psi
(0 – 8.3 bar 0 – 8.5 kgf/cm
2
).
○
Filter-regulator-lubricator units supply an optimum
condition for the Nailer and extend the Nailer life.
These units should always be used.
Filter ........ The fi lter removes moisture and dirt mixed
in compressed air.
Drain daily unless fi tted with an automatic
drain.
Keep the fi lter clean by regular
maintenance.
Regulator
... The regulator controls the operating
pressure for safe operation of the Nailer.
Inspect the regulator before operation to
be sure it operates properly.
Lubricator
... The lubricator supplies an oil mist to the
Nailer.
Inspect the lubricator before operation to
be sure the supply of lubricant is adequate.
Use metabo HPT pneumatic tool lubricant.
Nailer
Side
Filter
Lubricator
Compressor
Side
Regulator
3. Air hose
Compressed air supply hoses shall have a minimum
working pressure rating equal to or greater than the
pressure from the power source if a regulator fails,
or 150 psi (10.4 bar 10.6 kgf/cm
2
), whichever is
greater.
4. Air consumption
Using the Air consumption table and the Air
compressor size formula, fi nd a correct compressor
size.
Air consumption table
Operating pressure
psi
(bar)
(kgf/cm
2
)
80
(5.5)
(5.6)
90
(6.2)
(6.3)
100
(6.9)
(7)
Air consumption
ft
3
/cycle
(Itr/cycle)
.062
(1.7)
.075
(2.1)
.088
(2.5)
Air compressor size formula
Amount of air required
= number of Nailers
× average nails driven each minute per Nailer
× air consumption at given air pressure
× safety factor (always 1.2)
Example: 2 Nailers operating at 100 psi driving 30
nails per minute
Amount of air required
= 2 × 30 × .088 (2.5) × 1.2
= 6.3 CFM (ft
3
/min) (180 ltr/min)
After making the calculations as shown above, you
should fi nd a compressor providing 6.3 CFM of air
that is required.
LUBRICATION
It is important that the Nailer be properly lubricated.
Without proper lubrication, the Nailer will not work
properly and parts will wear prematurely.
○
Use metabo HPT pneumatic tool lubricant.
Do not use detergent oil or additives. These lubricants
will harm the O-rings and other rubber parts. This will
cause the Nailer to malfunction.
○
Filter-regulator-lubricator units should always be
used.
Keep the lubricator fi lled with metabo HPT pneumatic
tool lubricant.
○
If a lubricator is not available, supply 5 – 10 drops of
metabo HPT pneumatic tool lubricant into the air plug
on the Nailer twice a day.
COLD WEATHER CARE
○
Do not store the Nailer in a cold weather environment.
Keep the Nailer in a warm area until beginning the
work.
000BookNR90AD(S1)metabo.indb12000BookNR90AD(S1)metabo.indb122018/03/1916:14:432018/03/1916:14:43
13
English
○
If the Nailer is already cold, bring it in a warm area
and allow the Nailer to warm up before use.
1
Reduce the air pressure to 64 psi (4.4 bar 4.5 kgf/
cm
2
).
2
Remove all nails from the Nailer.
3
Connect the air hose and free-fi re (blank-fi re) the
Nailer.
The lowered air pressure will be enough to free-
fi re the Nailer.
Slow speed operation tends to warm up the
moving part.
CAUTION
●
Do not free-fi re the Nailer at high pressure.

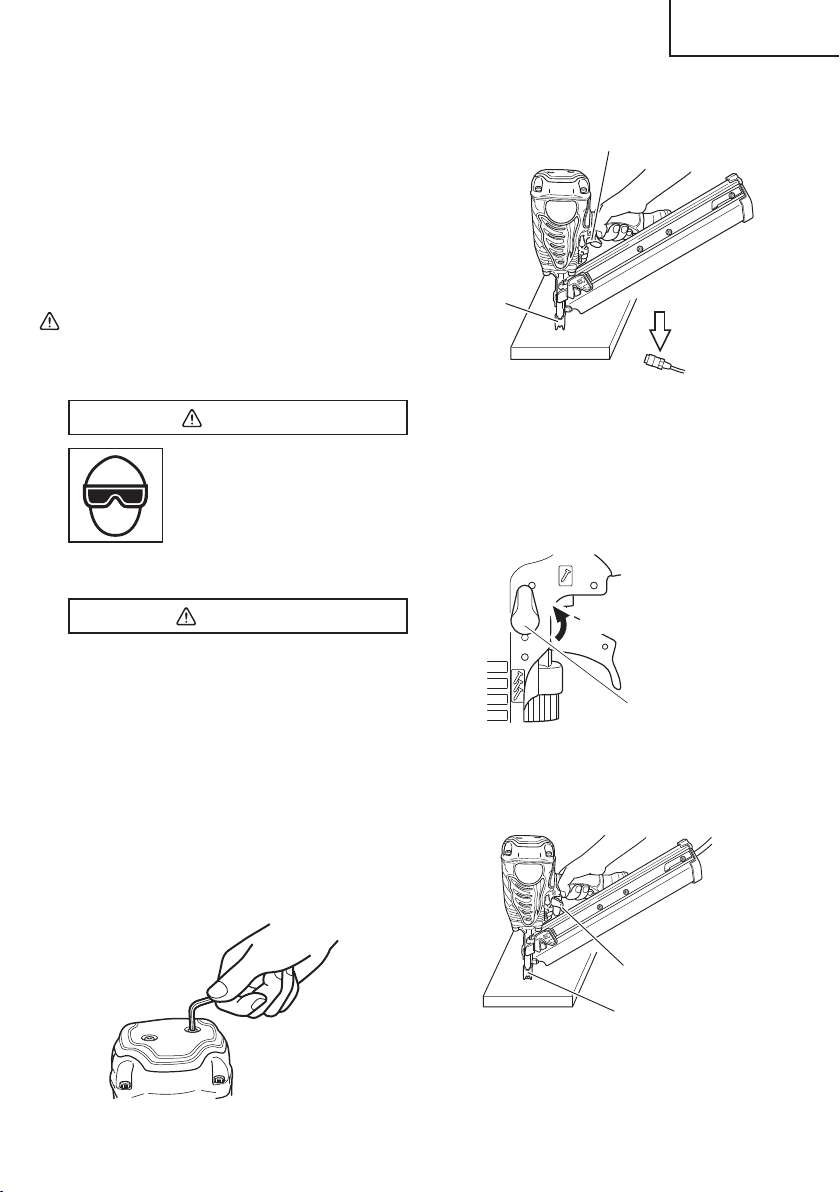

TESTING THE NAILER
DANGER
●
Operators and others in work
area MUST wear safety
glasses with side shields
which conforms to ANSI Z87.1
specifi cations.
Ordinary eyeglasses do not
provide adequate protection.
WARNING
●
Never use Nailer unless push lever is
operating properly.
Before actually beginning the nailing work, test the Nailer
by using the checklist below. Conduct the tests in the
following order.
If abnormal operation occurs, stop using the Nailer
and contact a metabo HPT authorized service center
immediately.
(1) DISCONNECT AIR HOSE FROM NAILER.
REMOVE ALL NAILS FROM NAILER.
□
ALL SCREWS MUST BE TIGHTENED.
If any screws are loose, tighten them.
□
THE PUSH LEVER AND TRIGGER MUST MOVE
SMOOTHLY.
Trigger
Do not connect
air hose
Push Lever
(2) Adjust the air pressure to 70 psi (4.9 bars 5 kgf/cm
2
).
Connect the air hose.
Do not load any nails in the Nailer.
Set the switching device to the upward position
(SINGLE SEQUENTIAL ACTUATION MECHANISM).
(Set the switching device to the upward position
completely as shown in the diagram. Otherwise, it will
not operate properly.)
Switching Device
Upward position
□
THE NAILER MUST NOT LEAK AIR.
(3) Remove the fi nger from the trigger and press the
push lever against the workpiece.
□
THE NAILER MUST NOT OPERATE.
Depress Push Lever
Do not pull Trigger
000BookNR90AD(S1)metabo.indb13000BookNR90AD(S1)metabo.indb132018/03/1916:14:432018/03/1916:14:43
14
English

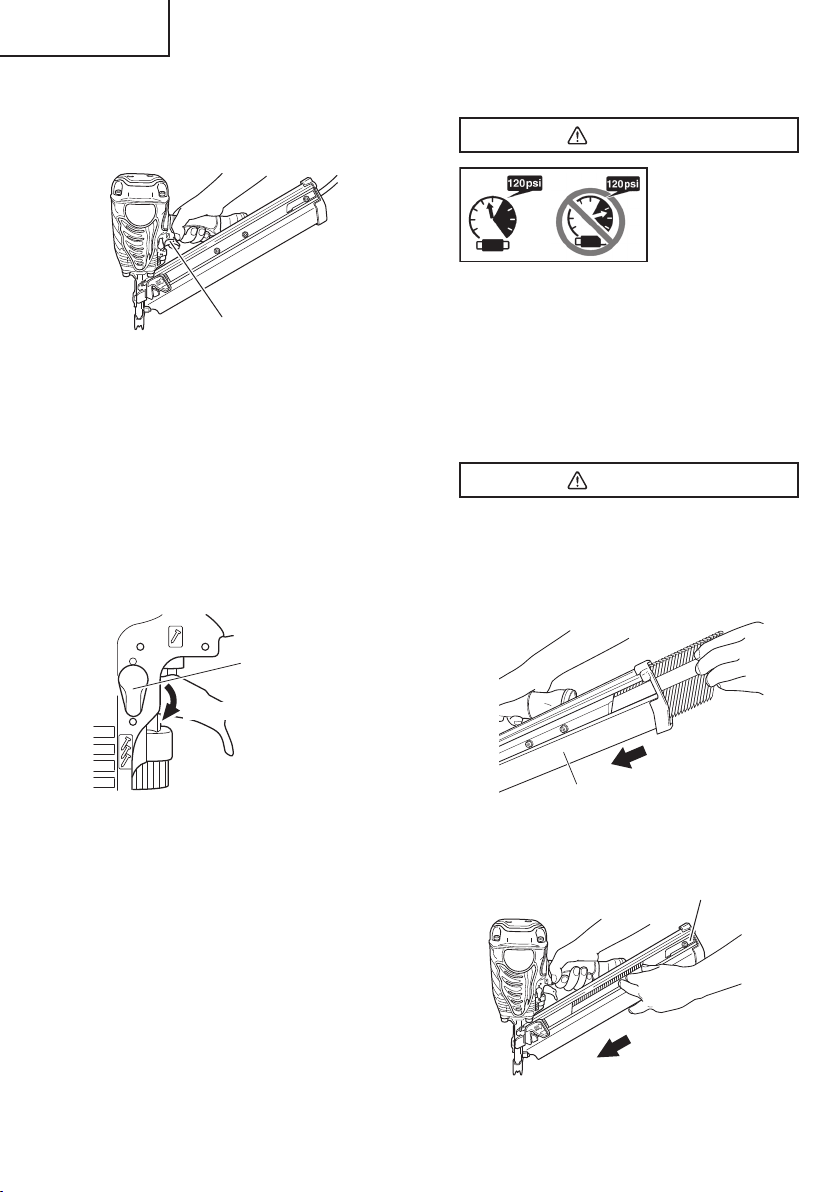

ADJUSTING AIR PRESSURE
WARNING
●
Do not exceed
120 psi (8.3 bar
8.5 kgf/cm
2
).
Adjust the air pressure at recommended operating
pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm
2
)
according to the length of nails and the hardness of
workpiece.
The correct air pressure is the lowest pressure which will
do the job. Using the Nailer at a higher than required air
pressure unnecessarily over stresses the Nailer.
LOADING NAILS
WARNING
●
When loading nails into Nailer,
1) do not pull trigger;
2) do not depress push lever; and
3) keep Nailer pointed downward.
(1) Insert nail strip into the back of the magazine.
Magazine
(2) Slide the nail strip forward in the magazine.
The nail strip should pass the nail stopper.
Nail Stopper
(4) Separate the push lever from the workpiece.
Next, point the nailer downward, pull the trigger and
then wait in that position for 5 seconds or longer.
□
THE NAILER MUST NOT OPERATE.
Pull Trigger
(5)
1
Without touching the trigger, depress the push
lever against the workpiece.
Pull the trigger.
□
THE NAILER MUST OPERATE.
2
Remove the fi nger from the trigger.
□
Nailer operation will end (the driver blade will
return to the top).
(6) Set the switching device to the downward position
(CONTACT ACTUATION MECHANISM).
(Set the switching device to the downward position
completely as shown in the diagram. Otherwise, it will
not operate properly.)
Switching Device
Downward position
With the Nailer off the workpiece, pull the trigger.
Depress the push lever against the workpiece.
□
THE NAILER MUST OPERATE.
(7) If no abnormal operation is observed, you may load
nails in the Nailer.
Drive nails into the workpiece that is the same type to
be used in the actual application.
□
THE NAILER MUST OPERATE PROPERLY.
000BookNR90AD(S1)metabo.indb14000BookNR90AD(S1)metabo.indb142018/03/1916:14:432018/03/1916:14:43
15
English
(3) Pull the nail feeder (B) back to engage the nail feeder
(A) to the nail strip.
Nail Feeder (B)
Nail Feeder (A)
NOTE
●
Quietly push the Nail Feeders (A) and (B) against the
nail.
If the Nail Feeders (A) and (B) are released from
backward the magazine and bumped against the nail,
the connecting paper of the nail can be damaged.
●
Use nail strip of more than 5 nails.
5
The Nailer is now ready to operate.
Removing the nails:
1
Pull the nail feeder (B) backward.
2
Return the nail feeder (B) forward quietly while
pushing the nail feeder (A).
3
Push the nail stopper toward the magazine side, and
pull out nails from the back of the magazine.
1
2
Nail Feeder (B)
Nail Feeder (A)
3
Nail Stopper
Nails
NAILER OPERATION
Read section titled “SAFETY”(pages 4 – 8).
DANGER
●
Operators and others in work
area MUST wear safety
glasses with side shields
which conforms to ANSI Z87.1
specifi cations.
Ordinary eyeglasses do not
provide adequate protection.
WARNING
●
Only person who have read
and understand this MANUAL
should operate the Nailer.
●
NEVER point tool at yourself
or others in work area.
●
Keep fi ngers AWAY from
trigger when not driving nails
to avoid accidental discharge.
●
Know and understand what trigger system you
are using.
Please read and understand “Methods of
Operation” below.
●
Inspect the Nailer before operating to determine
actuation system.
Before starting work, check the nailing operation
switching device.
This metabo HPT nailer includes a nailing
operation switching device.
Before starting work, make sure that the
switching device is properly set.
If the switching device is not set properly, the
nailer will not operate correctly.
●
Never place your hands or body closer than 8
inches (200 mm) from fi ring head when using.
●
Do not drive nails into other nails; nails can
ricochet and hurt someone.
000BookNR90AD(S1)metabo.indb15000BookNR90AD(S1)metabo.indb152018/03/1916:14:442018/03/1916:14:44
16
English
●
Do not actuate Nailer unless Nailer is placed
fi rmly against the workpiece.
●
When working close to an edge of a workpiece
or at steep angles, or driving fasteners into
thin workpiece use care to minimize chipping,
splitting or splintering, or free fl ight, ricochet or
piercing of fasteners, which may cause injury.
●
Never drive nails from both sides of a wall at the
same time. Nails can be driven into and through
the wall and hit a person on the opposite side.
●
Never use Nailer which is defective or operating
abnormally.
●
Do not use Nailer as hammer.
●
Disconnect air hose from Nailer when:
1) it is not in use;
2) leaving work area;
3) elevating, lowering or otherwise moving it to
another location;
4) handing it to another person;
5) changing switching device;
6) performing any maintenance or repairs;
7) clearing a jam;
8) Nailer is outside of the operator's supervision
or control;
9) removing nails from the magazine;
10) adjusting nailing depth; and
11) attaching or removing the nose cap.
This metabo HPT nailer is equipped with a nailer
operation switching device.
Use SINGLE SEQUENTIAL ACTUATION MECHANISM or
CONTACT ACTUATION MECHANISM in accordance with
the work to be performed.
Explanation of the various nailing operations
○
SINGLE SEQUENTIAL ACTUATION MECHANISM:
First, press the push lever against the workpiece;
next, pull the trigger to drive the nail.
After nailing once, nailing will not be possible again
until the trigger is released and pressed again.
○
CONTACT ACTUATION MECHANISM: First, press
the push lever against the workpiece; next, pull the
trigger to drive the nail. Or,
pull the trigger; next, press the push lever against the
workpiece to drive the nail.
If the trigger is held back, a nail will be driven each
time the push lever is pressed against the workpiece.
NOTE: If you wish to fi x the setting to the SINGLE
SEQUENTIAL ACTUATION MECHANISM,
the SINGLE SEQUENTIAL ACTUATION
MECHANISM KIT is also available as order part
number 888781.
METHODS OF OPERATION
This Nailer is equipped with the push lever and does
not operate unless the push lever is depressed (upward
position).
There are two methods of operation to drive nails with this
Nailer.
They are:
1. Intermittent operation (Trigger fi re):
2. Continuous operation (Push lever fi re):
(1) Intermittent operation (Trigger fi re)
Use the SINGLE SEQUENTIAL ACTUATION
MECHANISM setting.
WARNING
●
For intermittent operation, set the switching
device to the upward position completely.
(i.e. Set to SINGLE SEQUENTIAL ACTUATION
MECHANISM.)
●
To avoid double fi ring or accidental fi ring due
to recoil.
1) Set the switching device to SINGLE
SEQUENTIAL ACTUATION MECHANISM.
2) Pull the trigger rapidly and fi rmly.

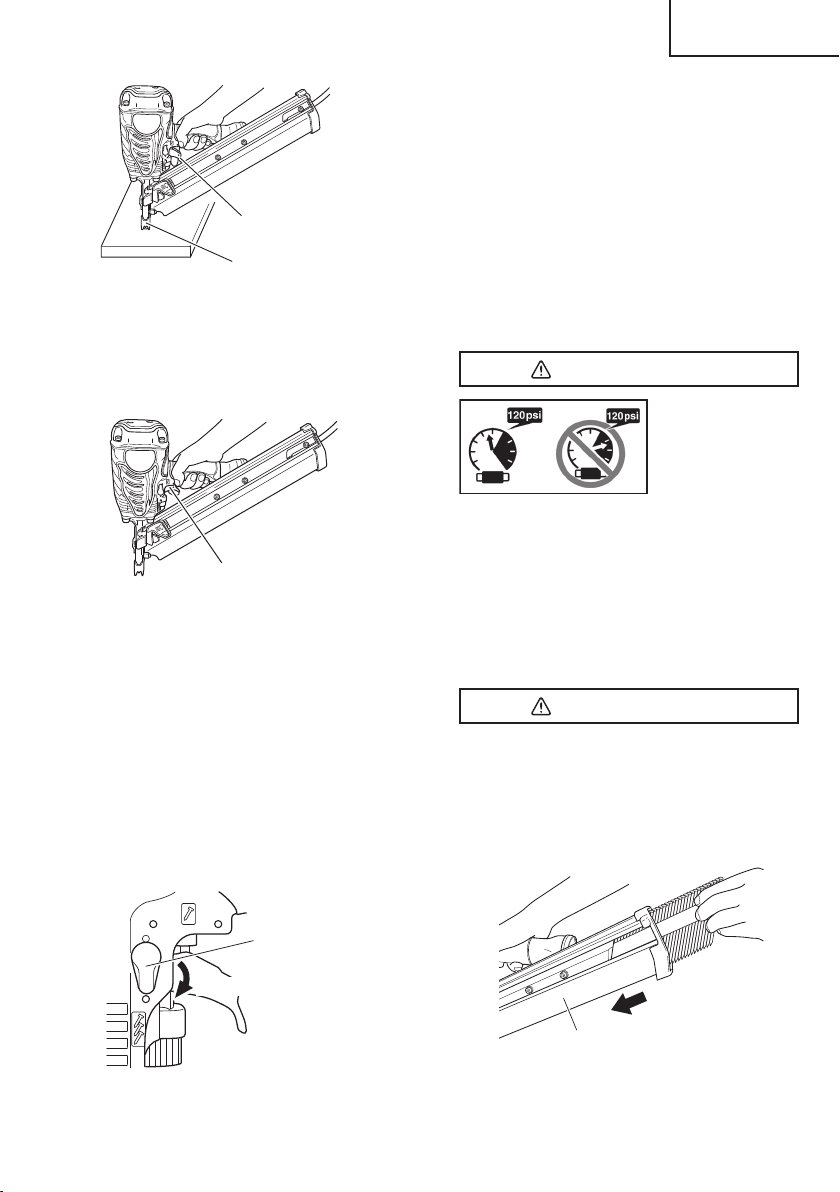

1
Set the switching device to the upward position
(to set to SINGLE SEQUENTIAL ACTUATION
MECHANISM).
(Set the switching device to the upward position
completely as shown in the diagram. Otherwise,
it will be set to CONTACT ACTUATION
MECHANISM.)
2
Position the nail outlet on the workpiece with
fi nger off the trigger.
3
Depress the push lever fi rmly until it is completely
depressed.
4
Pull the trigger to drive a nail.
5
Remove fi nger from the trigger.
To continue nailing in a separate location, move the
nailer along the wood, repeating steps
2
–
5
as
required.
Switching Device
1
Upward position
000BookNR90AD(S1)metabo.indb16000BookNR90AD(S1)metabo.indb162018/03/1916:14:442018/03/1916:14:44
17
English
Trigger
Push Lever
3
4
WARNING
●
A nail will fi re each time the trigger is
depressed as long as the push lever remains
depressed.
(2) Continuous operation (Push lever fi re)
Using CONTACT ACTUATION MECHANISM
WARNING
●
To avoid double fi ring or accidental fi ring due
to recoil.
1) Do not press the nailer against the wood
with excessive force.
2) Separate the nailer from the wood as it
recoils after nailing.

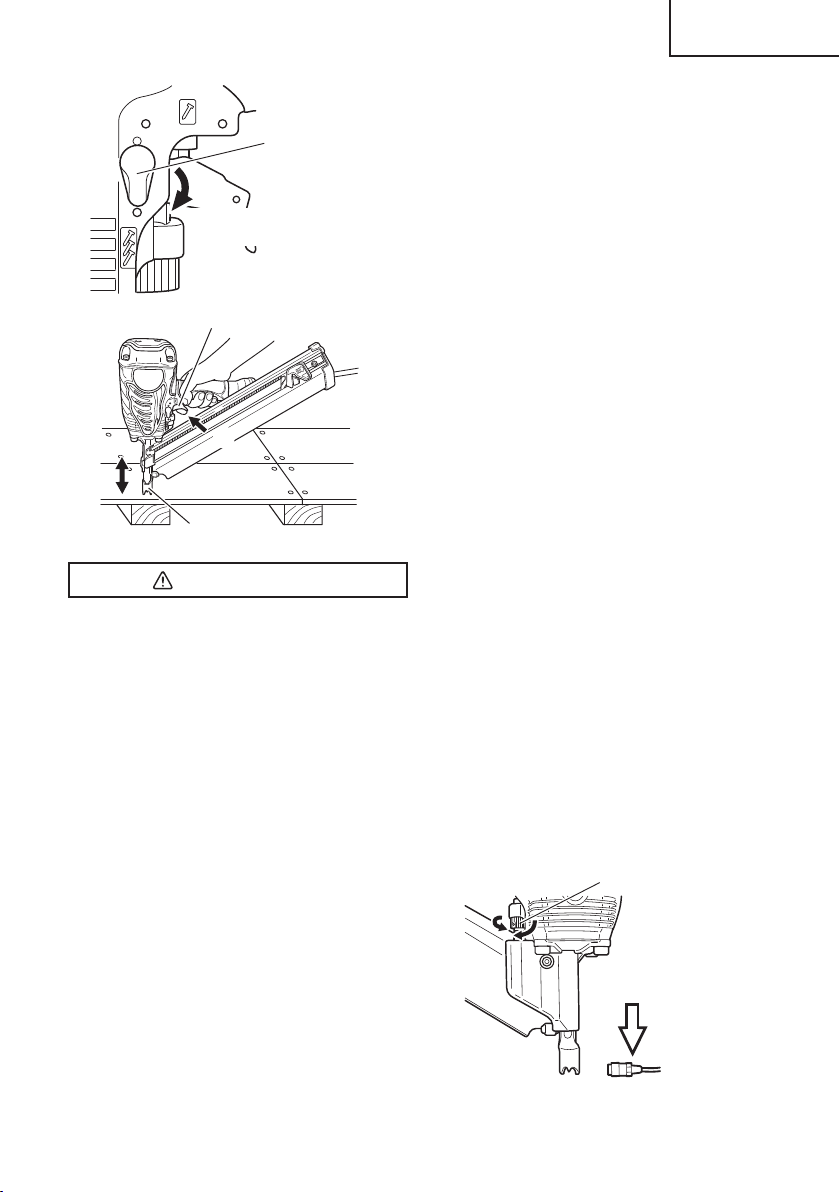

1
Set the switching device to the downward position
(to set to CONTACT ACTUATION MECHANISM).
(Set the switching device to the downward
position completely as shown in the diagram.
Otherwise, it will not operate properly.)
2
Pull the trigger with the Nailer off the workpiece.
3
Depress the push lever against the workpiece to
drive a nail.

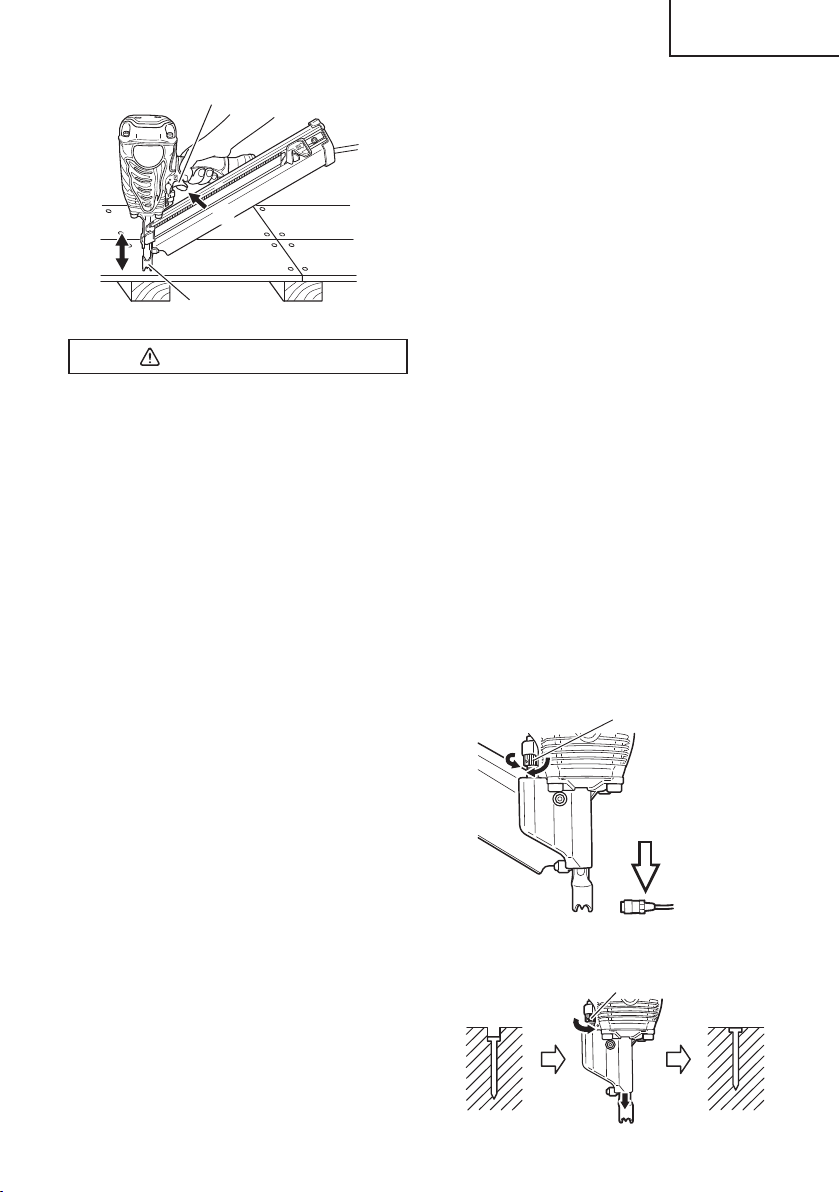

4
Move the Nailer along the workpiece with a
bouncing motion.
Each depression of the push lever will drive a nail.
As soon as the desired number of nails have been
driven, remove fi nger from the trigger.
Switching Device
1
Downward position
Previously pull the trigger
Push Lever
2
4
WARNING
●
Keep your fi nger off the trigger except during
fastening operation, because serious injury
could result if the push lever accidentally
contacts you or others in work area.
●
Keep hands and body away from the
discharge area. This metabo HPT nailer may
bounce from the recoil of driving a fastener
and unwanted subsequent fastener may be
driven, possibly causing injury.
●
Some types of loaded nails can spark out of
the muzzle during a nail driving operation.
Exericise caution!
The SINGLE SEQUENTIAL ACTUATION MECHANISM
is for use where precision fastener placement is desired.
The SINGLE SEQUENTIAL ACTUATION MECHANISM
may reduce the possibility of bodily injury to you or others
in the work area compared to the CONTACT ACTUATION
MECHANISM. This is because it is less likely to drive
an unwanted nail if you keep the trigger pulled and
accidentally bump the push lever against yourself or
others.
The SINGLE SEQUENTIAL ACTUATION MECHANISM
may also reduce the speed of operation compared
to the CONTACT ACTUATION MECHANISM. The
SINGLE SEQUENTIAL ACTUATION MECHANISM is
recommended to inexperienced users.
NOTE
●
If all warnings and instructions are followed, safe
operation is possible with all two systems: SINGLE
SEQUENTIAL ACTUATION MECHANISM and
CONTACT ACTUATION MECHANISM.
●
Always handle nails and package carefully. If nails
are dropped, collating plastic may be broken.
●
After nailing:
1) disconnect air hose from the Nailer;
2) remove all nails from the Nailer;
000BookNR90AD(S1)metabo.indb17000BookNR90AD(S1)metabo.indb172018/03/1916:14:442018/03/1916:14:44
18
English
3) supply 5 – 10 drops of metabo HPT pneumatic
tool lubricant into the air plug on the Nailer; and
4) open the petcock on the air compressor
tank to drain any moisture.
ADJUSTING THE NAILING DEPTH
To assure that each nail penetrates to the same depth, be
sure that:
1) the air pressure to the Nailer remains constant
(regulator is installed and working properly), and
2) the Nailer is always held fi rmly against the workpiece.
If nails are driven too deep or shallow into the workpiece,
adjust the nailing in the following order.
1
DISCONNECT AIR HOSE FROM NAILER.
Adjuster
Disconnect air hose
15
2

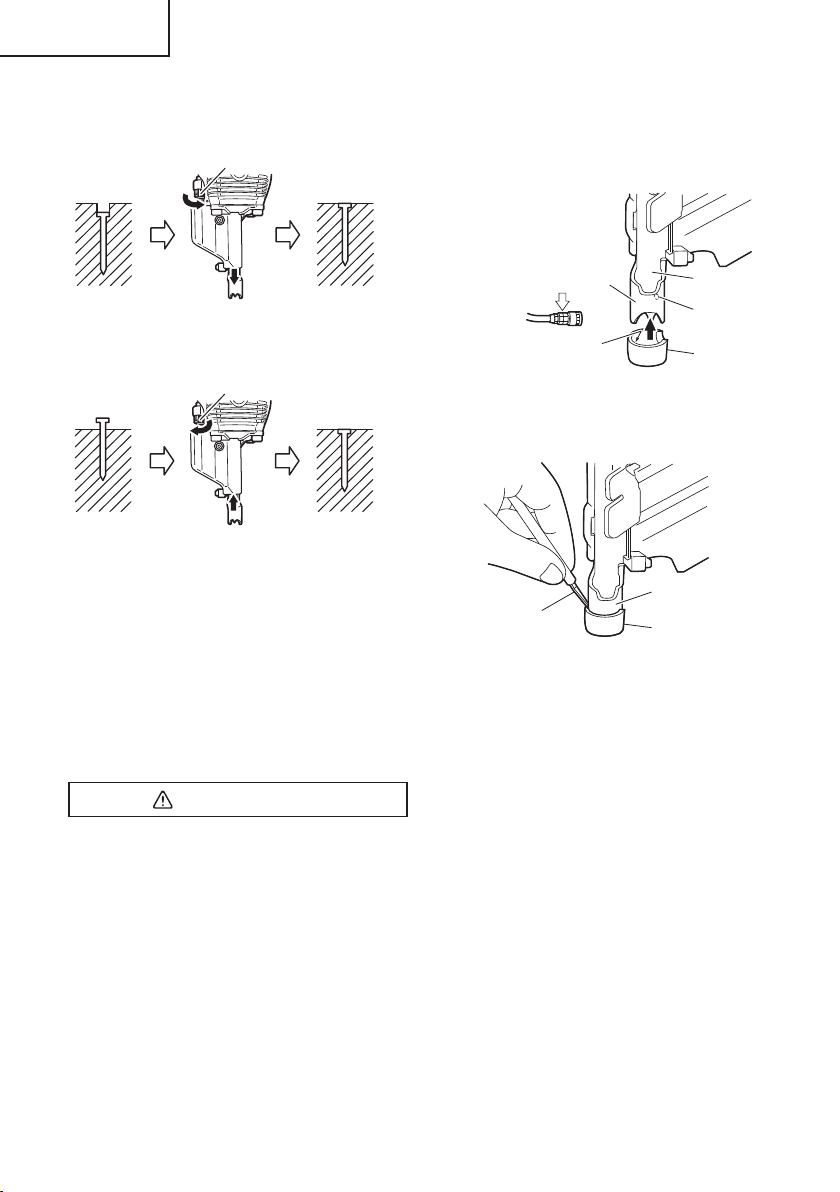

If nails are driven too deep, turn the adjuster to the
shallow side.
2
Too Deep
Flush
Turn Adjuster
If nails are driven too shallow, turn the adjuster to the deep
side.
Turn Adjuster
Flush
2
Too Shallow
3
Stop turning the adjuster when a suitable position is
reached for a nailing test.
4
Connect the air hose.
ALWAYS WEAR EYE PROTECTOR.
Perform a nailing test.
5
DISCONNECT AIR HOSE FROM NAILER.
6
Choose a suitable position for the adjuster.
USING THE NOSE CAP
WARNING
●
Disconnect the air hose from the nailer
before attaching or removing the nose cap.
If you like to protect the surface of workpiece against
scratches or markings made by the push lever, attach the
accessory nose cap to the push lever.
1
DISCONNECT AIR HOSE FROM NAILER.
2
Put the nose cap to the toe of the push lever.
NOTE:
●
The nose cap may reduce nailing depth due to its
thickness. Re-adjustment of nailing depth is required.
1
Push Lever
Nose
Hole
Protrusion
(Inward)
Do not connect
air hose
Nose Cap
Nose cap can be removed from the push lever using a
screwdriver or thin rod.
Nose cap
Screwdriver
Push lever
000BookNR90AD(S1)metabo.indb18000BookNR90AD(S1)metabo.indb182018/03/1916:14:442018/03/1916:14:44
19
English
MAINTENANCE
NOTE: The information contained in this Manual is designed to assist you in the safe maintenance of the Nailer.
Some illustrations in this Manual may show details or attachments that diff er from those on your own Nailer.
MAINTENANCE AND INSPECTION
Read section titled “SAFETY” (pages 4 – 8).
WARNING
●
Disconnect air hose and remove all nails
from Nailer when:
1) doing maintenance and inspection; and
2) clearing a jam.

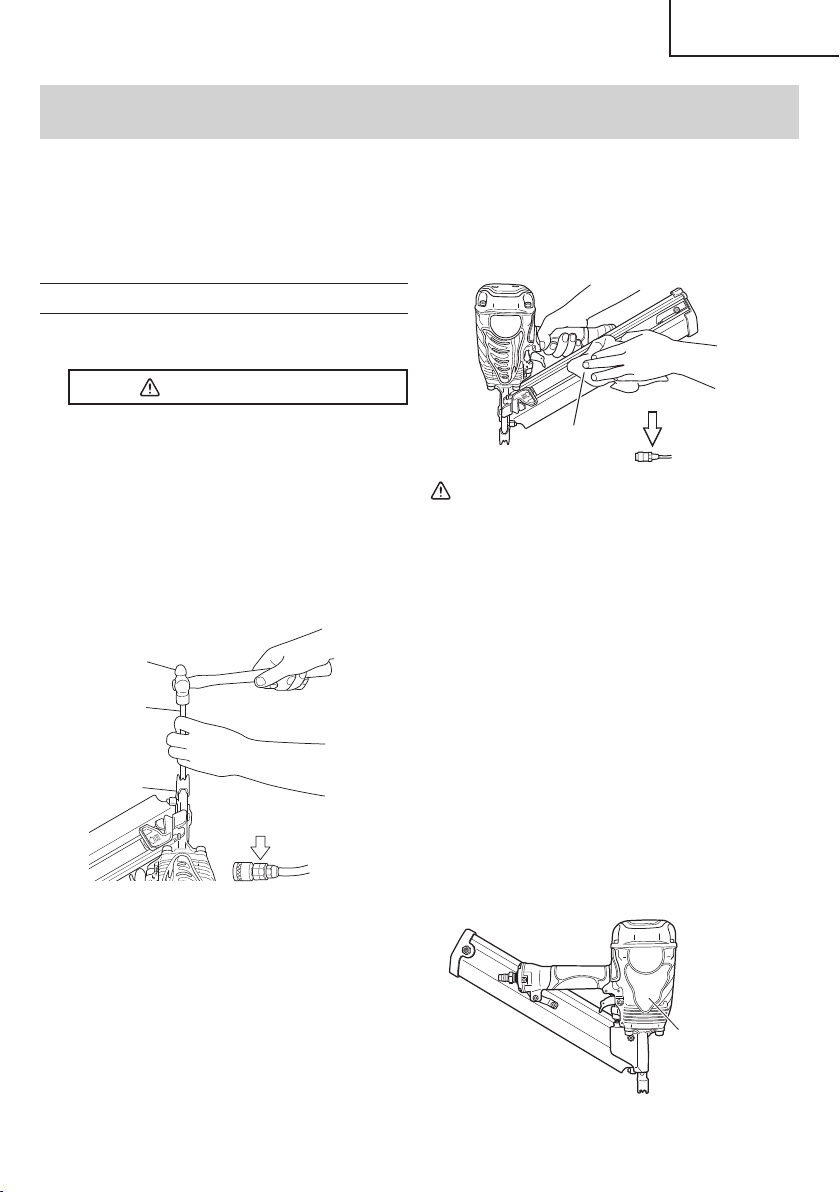

1. Clearing a jam
Remove a jammed nail in the following order:
1
DISCONNECT AIR HOSE.
2
Insert a rod into the outlet.
Tap the rod with a hammer.
Hammer
Rod
Outlet
Disconnect
air hose
1
3
Remove the jammed nail with a slotted screw
driver.
4
In case of frequent jam, contact a metabo HPT
authorized service center.
2. Inspecting the magazine
1
DISCONNECT AIR HOSE.
2
Clean the magazine. Remove paper chips or wooden
chips which may have accumulated in the magazine.
Lubricate it with metabo HPT pneumatic tool
lubricant.
Cloth
Disconnect
air hose
1
CAUTION
●
Check that the nail feeder slides smoothly by
pulling it with fi nger.
If not smooth, nails can be driven at an irregular
angle and hurt someone.
3. Storing
○
When not in use for an extended period, apply a thin
coat of the lubricant to the steel parts to avoid rust.
○
Do not store the Nailer in a cold weather environment.
Keep the Nailer in a warm area.
○
When not in use, the Nailer should be stored in a
warm and dry place.
Keep out of reach children.
4. WARNING LABEL
Do not use the Nailer with missing or damaged
WARNING LABEL.
A new WARNING LABEL is available from a
metabo HPT authorized service center.
Warning Label
000BookNR90AD(S1)metabo.indb19000BookNR90AD(S1)metabo.indb192018/03/1916:14:452018/03/1916:14:45
20
English
5. Maintenance chart (See page 20)
6. Operator troubleshooting (See page 21)
7. Service parts list
A: Item No.
B: Code No.
C: No. Used
D: Remarks
CAUTION
●
Repair, modifi cation and inspection of metabo HPT
Power Tools must be carried out by a metabo HPT
Authorized Service Center.
This Parts List will be helpful if presented
with the tool to the metabo HPT Authorized
Service Center when requesting repair or other
maintenance. In the operation and maintenance
of power tools, the safety regulations and
standards prescribed in each country must be
observed.
MODIFICATIONS
metabo HPT Power Tools are constantly being
improved and modifi ed to incorporate the latest
technological advancements.
Accordingly, some parts (i.e. code numbers and/or
design) may be changed without prior notice.
Maintenance chart
ACTION WHY HOW
Drain air line fi lter daily. Prevent accumulation of moisture
and dirt.
Open manual petcock.
Keep lubricator fi lled. Keep the Nailer lubricated. Fill with metabo HPT pneumatic tool
lubricant.
Clean fi lter element and blow air
through fi lter in direction opposite to
normal fl ow daily.
Prevent clogging of fi lter with dirt. Follow manufacturer’s instructions.
Clean magazine and feeder
mechanism.
Prevent a jam. Blow clean daily.
Keep push lever working properly. Promote operator safety and effi cient
Nailer operation.
Blow clean daily.
Lubricate the Nailer after nailing. Extend the Nailer life. Supply 5 – 10 drops of lubricant into
the Nailer.
Drain air compressor daily. Keep the Nailer operated properly. Open petcock on air
SERVICE AND REPAIRS
WARNING
●
Only service personnel trained by
metabo HPT, distributor or employer
shall repair the Nailer.
●
Use only parts supplied or recommended by
metabo HPT for repair.
All quality Nailers will eventually require servicing or
replacement of parts because of wear from normal use.
NOTE
Specifi cations are subject to change without any
obligation on the part of metabo HPT.
000BookNR90AD(S1)metabo.indb20000BookNR90AD(S1)metabo.indb202018/03/1916:14:452018/03/1916:14:45
21
English
Operator troubleshooting
Most minor problems can be resolved quickly and easily using the table below.
If problems persist, contact a metabo HPT authorized service center for assistance.
PROBLEM CHECK METHOD CORRECTION
Nailer operates, but no nail is driven. Check for a jam. Clear a jam.
Check function of nail feeder per
page 19.
Clean and lubricate.
Ribbon spring weakened or
damaged?
Replace ribbon spring.
Check for proper nails. Use only recommended nails.
Weak drive.
Slow to cycle.
Check air pressure. Increase air pressure. (Do not exceed
120 psi (8.3 bars, 8.5 kgf/cm
2
))
——————
Use metabo HPT pneumatic tool
lubricant.
Driver blade worn? Contact metabo HPT for
replacement.
Piston O – ring worn or damaged?
Drives too deep. Check air pressure. Reduce air pressure.
(Adjust 70 – 120 psi)
Skipping nails.
Intermittent feed.
Check for proper nails. Use only recommended nails.
Check function of nail feeder per
page 19.
Clean and lubricate.
Ribbon spring weakened or
damaged?
Replace ribbon spring.
——————
Use metabo HPT pneumatic tool
lubricant.
Piston O – ring cut or heavily worn? Contact metabo HPT for replacement.
Nail feeder (A) worn or damaged? Replace nail feeder (A).
Nails jam.
Driven nail is bent.
Check for proper nails. Use only recommended nails.
Driver blade worn? Contact metabo HPT for replacement.
Nail feeder (A) worn or damaged? Replace nail feeder (A).
Drives properly during normal
operation, but does not drive fully at
faster nailing speeds.
Check inside diameter of air hose. Use larger air hose.
000BookNR90AD(S1)metabo.indb21000BookNR90AD(S1)metabo.indb212018/03/1916:14:452018/03/1916:14:45
22
Français
INFORMATION IMPORTANTE DE SÉCURITÉ
Lire et bien assimiler toutes les étiquettes de l’outil ainsi que toutes les instructions de fonctionnement,
les consignes de sécurité et les avertissements de ce mode d’emploi avant d’utiliser ou d’entretenir ce
cloueur.
Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.
La plupart des accidents résultant de l’utilisation ou de l’entretien des cloueurs sont dus au non respect de certaines
consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation
potentiellement dangereuse avant qu’elle ne se produise, et en respectant les procédures de sécurité applicables.
Les consignes de sécurité élémentaires sont données dans la section “SECURITE” du manuel et dans les sections
relatives aux instructions d’utilisation et d’entretien.
Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l’outil sont identifi és par les mots
DANGER et AVERTISSEMENT, sur le cloueur et dans ce manuel.
NE JAMAIS utiliser ce cloueur pour des applications autres que celles qui sont spécifi ées dans ce manuel.
DEFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n’est pas évitée, entraînera la mort ou des blessures
graves.
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner la
mort ou des blessures graves.
ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner des
blessures légères ou modérées, ou d’endommager l’outil.
REMARQUE met en relief les informations essentielles.
EXPLICATION DE L’ACTION DE CLOUAGE DU CLOUEUR metabo HPT
○
MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE:
Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.
Quand un clou est enfoncé, il n’est plus possible d’enfoncer un autre clou tant que l’on n’a pas relâché la gâchette et
appuyé à nouveau.
○
MÉCANISME DE DÉCLENCHEMENT PAR CONTACT:
Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.
Tirer tout d’abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou.
Si la gâchette est maintenue tirée, un clou s’enfonce chaque fois que l’on appuie le levier-poussoir contre le bois.
000BookNR90AD(S1)metabo.indb22000BookNR90AD(S1)metabo.indb222018/03/1916:14:452018/03/1916:14:45
23
Français
SECURITE
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L’UTILISATION DU
CLOUEUR
CONSIGNES RELATIVES À UN RISQUE D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES
CORPORELLES
●
Généralités
Afi n de réduire les risques de choc électrique, d’incendie et de blessures physiques, LIRE TOUTES LES
INSTRUCTIONS AVANT D’UTILISER L’OUTIL.
DANGER
1. LES OPÉRATEURS ET LES AUTRES PERSONNES
DANS L’AIRE DE TRAVAIL DOIVENT PORTER
UNE PROTECTION OCULAIRE (LUNETTES DE
PROTECTION AVEC ÉCRANS LATÉRAUX).
Quand on utilise le cloueur, toujours
porter des lunettes de protection avec
visières latérales, et veiller à ce que les
autres personnes dans la zone de travail
en portent également.
Les lunettes de protection devront
respecter les exigences de l’ANSI
(American National Standards Institute)
Z87.1 et assurer la protection contre les
projections de particules arrivant par
l’avant et par le côté.
Les lunettes ordinaires ne fournissent
pas une protection adéquate.
L’employeur doit veiller à ce que la
personne qui utilise le cloueur et les
autres personnes dans l’aire de travail
portent des lunettes de protection.
2. NE JAMAIS UTILISER DE GAZ RÉACTIFS
NI AUCUN AUTRE GAZ EN BOUTEILLE. IL
POURRAIT SE PRODUIRE UNE EXPLOSION.
Ne jamais utiliser de gaz réactifs (tels
que l’oxygène), de gaz combustibles ni
aucun autre gaz en bouteille comme
source d’alimentation du cloueur.
L’utilisation de ces gaz serait
dangereuse, car le cloueur exploserait.
Utiliser exclusivement de l’air comprimé
propre, sec et régulé.
AVERTISSEMENT
3. NE JAMAIS DIRIGER L’OUTIL VERS SOI NI VERS
QUELQU’UN D’AUTRE DANS L’AIRE DE TRAVAIL.
Toujours supposer que le cloueur
renferme des clous.
Ne jamais diriger le cloueur vers soi, ni
vers quelqu’un d’autre, qu’il renferme des
clous ou non.
Si l’on enfonce des clous par erreur, cela
risque de provoquer des blessures graves.
Ne jamais s’amuser avec le cloueur.
Le cloueur est un instrument de travail.
Le respecter.
4. NE PAS PLACER LE DOIGT SUR LA GÂCHETTE
ET MAINTENIR LES DOIGTS ÉLOIGNÉS DE
CELLE-CI QUAND ON N’EFFECTUE PAS DE
CLOUAGE POUR ÉVITER TOUT RISQUE DE
CLOUAGE ACCIDENTEL.
Ne jamais transporter l’outil avec le doigt
sur la gâchette, car on risquerait d’enfoncer
accidentellement un clou et de se blesser ou de
blesser quelqu’un d’autre.
Toujours transporter le cloueur exclusivement par sa
poignée.
Always carry the Nailer by the handle only.
5. CONNAÎTRE ET COMPRENDRE LE SYSTÈME DE
GÂCHETTE UTILISÉ.
Lire et bien assimiler la section intitulée “MÉTHODES
D’UTILISATION”. (pages 35 – 37)
6. NE PAS ENTRER EN CONTACT AVEC L’EMBOUT
DE SÉCURITÉ (LEVIER-POUSSOIR) QUAND ON
N’EFFECTUE PAS DE CLOUAGE.
000BookNR90AD(S1)metabo.indb23000BookNR90AD(S1)metabo.indb232018/03/1916:14:452018/03/1916:14:45
24
Français
SECURITE — Suite
AVERTISSEMENT
Lors de l’utilisation de ces outils, des précautions de base doivent être respectées, notamment:
1. Zone de travail
(1) Maintenir la zone de travail propre et bien
éclairée.
Les zones sombres et encombrées augmentent les
risques de choc électrique, d’incendie ou blessures
physiques.
(2) Ne pas utiliser le cloueur dans un endroit
présentant un risque d’explosion, par exemple
en présence de liquides infl ammables, de gaz ou
de poussières combustibles.
Le cloueur peut provoquer des étincelles susceptibles
d’enfl ammer la poussière ou les vapeurs.
(3) Maintenir les passants, enfants et visiteurs à
l’écart pendant l’utilisation du cloueur. Toute
distraction peut provoquer la perte de contrôle du
cloueur.
2. Sécurité personnelle
(1) Rester sur ses gardes. Se concentrer sur la
tâche et faire preuve de bon sens quand on
travaille avec le cloueur. Ne pas utiliser le
cloueur si on est fatigué, après avoir consommé
des drogues ou de l’alcool, ou sous l’infl uence
de médicaments.
Tout moment d’inattention pendant l’utilisation du
cloueur augmente le risque de blessures physiques.
(2) Porter des vêtements appropriés. Ne pas porter
de vêtements amples ou de bijoux. Si l’on a les
cheveux longs, les maintenir sous un couvre-
chef. Maintenir les cheveux, vêtements et gants
à l’écart des pièces mobiles.
Les vêtements amples, les bijoux et les cheveux
longs augmentent le risque de blessures physiques
car ils peuvent être entraînés par les pièces mobiles.
(3) Éviter toute mise en marche accidentelle.
Vérifi er que le commutateur est sur arrêt avant
de brancher le tuyau d’air. Ne pas transporter le
cloueur en gardant le doigt sur le commutateur ou
raccorder le tuyau d’air quand le commutateur est sur
marche.
(4)
– Débrancher le
tuyau d’air du cloueur quand on eff ectue des
réglages ou l’entretien, on retire des clous
coincés, on actionne le levier-poussoir, fi xation
et retrait du capuchon avant, on ne s’en sert
pas, on quitte l’aire de travail, on le laisse hors
de la supervision ou du contrôle de l’opérateur,
on le charge ou le décharge, on le passe à
quelqu’un d’autre, on le soulève ou l’abaisse, ou
on le déplace dans un autre endroit. Ne jamais
essayer de retirer des clous coincés ou de réparer le
cloueur si le tuyau d’air n’est pas débranché et que
les clous restants n’ont pas été retirés du cloueur. Le
cloueur ne doit jamais rester sans surveillance car
des personnes non familiarisées avec ce type d’outil
pourraient le manipuler et se blesser.
Ces mesures de précaution réduisent le risque de
blessures physiques.
(5) Ne pas trop se pencher. Conserver une bonne
assise et un bon équilibre en permanence. Une
bonne assise et un bon équilibre favorisent un meilleur
contrôle du cloueur dans des situations inattendues.
(6) Utiliser des équipements de sécurité. Utiliser un
masque anti-poussière, des chaussures de sécurité
antidérapantes et un casque de sécurité lorsque les
conditions l’exigent.
(7)
– Risque de perte
auditive. Porter une protection auditive.
La protection auditive doit avoir un CAS (coeffi cient
d’atténuation sonore) déterminé selon les règles
de l’Agence américaine de la protection de
l’environnement, approprié pour l’exposition au bruit.
(8) Toujours porter un casque.
Toujours porter un casque pour se protéger la
tête contre les projectiles.
(9) Ne pas attacher le tuyau ou le cloueur à votre
corps.
Attacher le tuyau à la structure pour réduire le risque
de perte d’équilibre en cas de mouvements brusques
du tuyau.
(10)
– Enfoncer les
clous uniquement dans une surface de travail
appropriée. Ne pas enfoncer les clous dans d’autres
clous. Celui-ci pourrait ricocher et blesser quelqu’un,
ou provoquer une réaction inattendue du cloueur
susceptible d’entraîner une blessure physique.
000BookNR90AD(S1)metabo.indb24000BookNR90AD(S1)metabo.indb242018/03/1916:14:452018/03/1916:14:45
25
Français
3. Utilisation et entretien du cloueur
(1) Utiliser des serre-joints ou tout autre moyen
pratique pour maintenir la pièce sur une surface
stable en toute sécurité.
Maintenir la pièce à la main ou contre soi est une
technique instable et peut provoquer une perte de
contrôle.
(2) Ne pas forcer sur le cloueur. Utiliser le cloueur
approprié à votre usage. Le cloueur approprié
eff ectuera la tâche en toute sécurité selon les
spécifi cations pour lesquelles il est destiné.
(3) Ne pas utiliser le cloueur si le commutateur ne
permet pas de le mettre sur marche ou arrêt.
Tout cloueur ne pouvant pas être contrôlé par le
commutateur est dangereux et doit être réparé.
Ne jamais utiliser un cloueur défectueux ou qui
ne fonctionne pas normalement. Si le cloueur
semble ne pas fonctionner comme d’habitude, qu’il
émet des bruits bizarres ou qu’il semble défectueux,
cesser immédiatement de l’utiliser et le faire réparer
par un service après-vente metabo HPT agréé.
(4) Débrancher le tuyau d’air du cloueur avant
de procéder à des réglages, de changer des
accessoires ou de le remiser. Ces mesures
de sécurité préventives réduisent le risque de
déclenchement accidentel du cloueur.
(5) Remiser le cloueur, lorsqu’il est inutilisé, hors
de portée des enfants et de toute personne
non formée à son utilisation. Un cloueur s’avère
dangereux entre les mains de personnes non
formées à son utilisation.
(6) Entretenir soigneusement le cloueur. Veiller à
ce que le cloueur soit toujours propre et graissé
pour obtenir un fonctionnement optimal et en toute
sécurité.
(7) Contrôler tout mauvais alignement ou grippage
des pièces mobiles, toute rupture de pièces
et toute autre situation pouvant aff ecter le
fonctionnement du cloueur.
S’il est endommagé, faire réparer le cloueur avant
toute nouvelle utilisation. En raison de la pression
d’air élevée à l’intérieur du cloueur, les fi ssures
en surface sont dangereuses. Pour éviter tout
risque, ne pas faire tomber le cloueur ni le heurter
contre des surfaces dures ; et ne pas le rayer ni y
graver d’inscriptions. De nombreux accidents sont
provoqués par des cloueurs mal entretenus. Il y a un
risque d’éclatement si le cloueur est endommagé.
(8) Ne pas utiliser un cloueur en mauvais état
de marche. Des étiquettes et une séparation
physique doivent être utilisées pour contrôle.
(9) Utiliser exclusivement des accessoires fournis
ou recommandés par metabo HPT pour ce
cloueur spécifi que. L’utilisation d’un accessoire non
destiné à ce cloueur spécifi que augmente le risque
de blessures physiques.
(10) Utiliser exclusivement les clous mentionnés
dans la section Accessoires du présent manuel.
Les clous non recommandés par metabo HPT en vue
d’une utilisation avec ce cloueur augmentent le risque
de blessures physiques ou peuvent endommager le
cloueur.
4. Entretien
(1) L’entretien de cet outil doit être confi é
exclusivement au personnel d’entretien qualifi é.
(2) Pour les réparations, utiliser exclusivement
des pièces de rechange identiques. Utiliser
exclusivement des pièces agréées.
(3) Utiliser exclusivement la graisse fournie avec le
cloueur ou recommandée par metabo HPT.
5. Alimentation d’air
(1) Ne jamais raccorder le cloueur à une source
d’alimentation qui risque de dépasser 200 psi
(13.7 bars 14 kgf/cm
2
) si une défaillance du
régulateur se produit.
Une pression excessive à l’intérieur du cloueur
peut provoquer son éclatement, un fonctionnement
anormal, la panne du cloueur ou des blessures
physiques graves.
NE PAS DÉPASSER 120 psi (8.3 bars 8.5 kgf/cm
2
).
Utiliser exclusivement de l’air comprimé propre, sec
et régulé à la pression nominale ou dans la plage de
pression nominale indiquée sur le cloueur.
Toujours vérifi er, avant d’utiliser le cloueur, que
l’alimentation d’air a été ajustée en fonction de la
pression d’air nominale ou dans la plage de pression
d’air nominale stipulée.
SECURITE — Suite
AVERTISSEMENT
SECURITE — Suite
AVERTISSEMENT
000BookNR90AD(S1)metabo.indb25000BookNR90AD(S1)metabo.indb252018/03/1916:14:462018/03/1916:14:46
26
Français
(2) Ne jamais utiliser de gaz réactifs (tels que
l’oxygène), de dioxyde de carbone, de gaz
combustibles ou tout autre gaz en bouteille
comme source d’alimentation du cloueur.
L’utilisation de ces gaz pourrait provoquer une
explosion et causer de graves blessures physiques.
6. Autres
(1) Avant de commencer le travail, vérifi er le
dispositif de commutation de l’opération de
clouage.
Ce cloueur metabo HPT comprend un dispositif de
commutation de l’opération de clouage.
Avant de commencer le travail, vérifi er le réglage du
dispositif de commutation de l’opération de clouage.
Si le dispositif de commutation de l’opération de
clouage n’est pas réglé correctement, le cloueur ne
fonctionnera pas correctement.
(2) Toujours sélectionner le dispositif de
commutation approprié pour l’application et la
formation de l’opérateur.
(3) Faire attention aux doubles activations et aux
coups par le cloueur suite au retour brutal («
rappel »). Après avoir enfoncé un clou, le cloueur
peut eff ectuer un rappel causant son éloignement de
la surface de travail.
Pour réduire le risque de blessure, toujours gérer le
rappel en :
1) maintenant toujours le contrôle du cloueur.
2) laissant le rappel éloigner le cloueur de la surface
de travail.
3) ne résistant pas au rappel de sorte que le cloueur
sera refoulé contre la surface de travail. Dans
« MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT », si on laisse le levier-poussoir entrer
de nouveau en contact avec la surface de travail
avant de relâcher la gâchette, un clouage imprévu
se produira. Afi n d’éviter ces doubles activations
indésirables,
○
Fonctionnement intermittent (déclenchement par
gâchette)
1
Régler le dispositif de commutation sur la
position MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE.
2
Tirer sur la gâchette rapidement et fermement.
○
Fonctionnement continu (déclenchement par
levier-poussoir)
SECURITE — Suite
AVERTISSEMENT
1
Régler le dispositif de commutation sur la
position MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT.
2
Ne pas appuyer le cloueur trop fort contre le
bois.
3
Eloigner le cloueur du bois car il eff ectue un
rappel après le clouage.
4) éloignant le visage et les parties du corps du
cloueur.
(4) Ne jamais utiliser de coupleur NON dégageant
sur le cloueur. Si l’on utilise un coupleur non
dégageant sur le cloueur, celui-ci risque de rester
chargé d’air après le débranchement et, par
conséquent, d’enfoncer un clou même après avoir
été débranché. Le cloueur et le tuyau d’air doivent
avoir un coupleur de tuyau de façon à ce que toute
la pression soit évacuée du cloueur quand on
débranche le joint de couplage.
(5) Vérifi er le levier-poussoir avant l’utilisation.
S’assurer que le levier-poussoir fonctionne
correctement, et qu’il ne soit pas inutilisable,
déconnecté, ou modifi é. (Le levier-poussoir est
parfois appelé “sécurité”.) Ne jamais utiliser le cloueur
si le levier-poussoir ne fonctionne pas correctement.
Un clou pourrait s’enfoncer accidentellement. Ne
pas modifi er ou retirer le levier-poussoir, car sinon il
pourrait devenir inutilisable.
(6) Veiller à ce que toutes les vis et les couvercles
soient en place et bien serrés. Veiller à ce que
les vis et les couvercles soient solidement fi xés.
Les vérifi er périodiquement. Ne jamais utiliser le
cloueur si des pièces sont manquantes ou sont
endommagées.
(7) Ne pas charger de clous si la gâchette ou le
levier-poussoir sont enfoncés. Quand on charge
des clous dans le cloueur ou qu’on raccorde le tuyau
d’air,
1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger le cloueur vers le bas.
(8) Éloigner les mains et le corps de la tête de
clouage pendant l’utilisation. Ne jamais approcher
les mains ni les pieds à moins de 8 pouces (200 mm)
de la tête de clouage. Il y a un risque de blessure
grave si les clous sont déviés par la pièce ou qu’ils
sont déportés au-delà du point d’entrée.
000BookNR90AD(S1)metabo.indb26000BookNR90AD(S1)metabo.indb262018/03/1916:14:462018/03/1916:14:46
27
Français
CONSERVER CE MANUEL ET
LE METTRE A LA DISPOSITION DES UTILISATEURS!
RESPONSABILITÉS DE L’EMPLOYEUR, DU PROPRIÉTAIRE DE L’OUTIL ET DE
L’OPÉR ATEUR DE L’OU TIL
1. Veiller à ce que ce MANUEL reste à la disposition des
personnes qui doivent utiliser ou entretenir le cloueur.
2. Sélectionner un dispositif de commutation approprié
en prenant en considération l’utilisation du cloueur.
3. Former l’opérateur à l’utilisation sécuritaire du cloueur
comme décrit dans ce MANUEL.
4. Veiller à ce que seules les personnes qui ont lu et
compris ce MANUEL utilisent le cloueur.
5. Veiller à ce que les cloueurs soient utilisés
exclusivement lorsque les opérateurs et les autres
personnes présentes dans l’aire de travail portent
des LUNETTES DE PROTECTION et un autre
équipement de protection individuelle approprié
comme une PROTECTION POUR LA TÊTE, LES
OREILLES ET LES PIEDS.
6. Obliger les opérateurs et les autres personnes
présentes dans l’aire de travail à porter des
LUNETTES DE PROTECTION.
7. Veiller à ce que les cloueurs soient conservés en bon
état de marche comme décrit dans ce MANUEL.
8. Entretenir les cloueurs correctement.
9. Veiller à ce que seul le personnel qualifi é répare les
cloueurs.
10. Veiller à ce que les cloueurs qui ont besoin d’être
réparés soient retirés du service et que des étiquettes
et une séparation physique soient utilisées comme
moyen de contrôle.
SECURITE — Suite
AVERTISSEMENT
(9) Quand on travaille près du bord d’une pièce
ou à un angle prononcé, ou quand on enfonce
des clous dans une pièce fi ne, prendre soin de
minimiser le déchiquetage, le fractionnement
ou l’éclatement, ou le vol libre, le ricochet ou
le perçage des clous, pouvant provoquer des
blessures.
(10) Ne jamais enfoncer de clous des deux côtés d’un
mur en même temps. Les clous pourraient traverser
le mur et blesser quelqu’un de l’autre côté.
(11) Redoubler de précaution quand on cloue dans
des murs existants ou d’autres zones mortes
pour prévenir le contact avec des objets cachés
ou des personnes de l’autre côté (par ex.,
câbles, tuyaux).
(12) Vérifi er s’il y a des fi ls sous tension. Pour éviter
tout risque d’électrocution grave, vérifi er s’il y a des
fi ls sous tension dissimulés dans le mur, le plancher
ou le plafond. Couper le disjoncteur pour s’assurer
qu’il n’y a pas de fi ls sous tension.
(13) Ne pas lever, tirer ou abaisser le cloueur par le
tuyau.
(14) Ne pas débrancher le tuyau d’air du cloueur avec
le doigt sur la gâchette. Le pourrait se déclencher
lorsque l’alimentation d’air sera à nouveau raccordée.
(15) Manipuler le cloueur correctement. Utiliser le
cloueur en suivant les instructions du manuel. Ne
jamais permettre que le cloueur soit utilisé par des
enfants, des personnes nonfamiliarisées avec son
fonctionnement ou du personnel non autorisé.
(16) Ne jamais utiliser le cloueur pour des
applications autres que celles spécifi ées dans le
présent manuel.
(17) Ne jamais modifi er ni altérer un cloueur. Cela
pourrait provoquer un mauvais fonctionnement et
entraîner des blessures physiques.
000BookNR90AD(S1)metabo.indb27000BookNR90AD(S1)metabo.indb272018/03/1916:14:462018/03/1916:14:46
28
Français
UTILISATION
REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de
ceux de votre cloueur.
NOM DES PIECES
Dispositif de commutation d’opération de clouage
Position relevée
Dispositif de
commutation
Dispositif de
commutation
Position
abaissée
MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL
UNIQUE
(Dispositif de commutation :
position relevée)
MÉCANISME DE
DÉCLENCHEMENT PAR
CONTACT
(Dispositif de commutation :
position abaissée)
Joint torique du
piston
Couvercle
d’échappement
Lame
d’entraînement
Piston
Levier-poussoir
Tête de clouage (sortie)
Alimentateur de clous (A)
Ressort de rebond
Magasin
Capuchon
Butée à clous
Bouch d'air
(vendu séparément)
Alimentateur de clous (B)
Protection de tête
Dispositif de
commutation
Corps
Gâchette
Bec
000BookNR90AD(S1)metabo.indb28000BookNR90AD(S1)metabo.indb282018/03/1916:14:462018/03/1916:14:46
29
Français
SPECIFICATIONS
Modèle NR90AD (S1) NR90AE (S1)
Pression d’utilisation
70 – 120 psi (4.9 – 8.3 bar, 5 – 8.5 kgf/cm
2
)
Dimensions
Longueur × Hauteur × Largeur
18-3/16" × 12-11/16" × 4-15/16"
(462 mm × 322 mm × 125 mm)
20-3/4" × 12-11/16" × 4-15/16"
(527 mm × 322 mm × 125 mm)
Poids 7.0 lbs. (3.2 kg) 7.5 lbs. (3.4 kg)
Contenance de clous 50 – 74 clous (2 recharges) 64 – 70 clous (2 recharges)
Consommation d’air
.088 ft
3
/cycle à 100 psi
(2.5 ltr/cycle à 6.9 bars)
(2.5 ltr/cycle à 7 kgf/cm
2
)
Arrivée d’air
Filetage 3/8 NPT
SELECTION DES CLOUS
AVERTISSEMENT
●
Bien utiliser exclusivement les clous metabo HPT d’origine avec le NR90AD (S1) ou le NR90AE (S1).
L’utilisation d’autres clous risque de provoquer un mauvais fonctionnement de l’outil et/ou une rupture
des clous, et d’entraîner des blessures.
Seuls les clous indiqués dans le tableau ci-dessous pourront être utilisés avec ce cloueur.
NR90AD (S1)
Recharge de clous à
assemblage sur paier
Clous sans tête
Min. Max.
.113"
(2.9 mm)
2" (50 mm)
.266"
(6.8 mm)
.148"
(3.8 mm)
3-1/2" (90 mm)
.303"
(7.7 mm)
30°
000BookNR90AD(S1)metabo.indb29000BookNR90AD(S1)metabo.indb292018/04/2012:03:092018/04/2012:03:09
30
Français
NR90AE (S1)
Recharge de clous à
assemblage plastique
Clous à tête
Min. Max.
.113"
(2.9 mm)
2" (50 mm)
.286"
(7 mm)
.148"
(3.8 mm)
3-1/2" (90 mm)
.3"
(7.6 mm)
ACCESSOIRES
DANGER
●
Les accessoires autres que ceux indiqués
ci-dessous risquent de mal fonctionner et de
provoquer des blessures.
ACCESSOIRES STANDARD
1
1
Lunettes de sécurité .................................................1
ACCESSOIRES EN OPTION
... vendus séparément
○
Trousse du mécanisme de déclenchement séquentiel
unique (N° de code 888781)
○
Capuchon de bec (N° de code 886401)
○
Huile de machine pneumatique
Alimenteur d’huile .8 oz. (25 cc) (N° de code 877153)
Alimenteur d’huile 4 oz. (120 cc) (N° de code 874042)
Alimenteur d’huile 1 quart (1 l) (N° de code 876212)
REMARQUE: Les accessoires sont sujets à modifi cation
sans préavis et sans aucune obligation de
la part de metabo HPT.
APPLICATIONS
○
Ossature de plancher et mur.
○
Construction de ferme, construction de fenêtre.
○
Platelage de sous-plancher et de sous-toiture.
○
Coff rage de mur.
○
Construction de grandes caravanes et de logements
modulaires. construction.
AVANT L’UTILISATION
Lire la section intitulée “SECURITE” (pages 23 – 27).
Bien vérifi er les points suivants avant de travailler.
ENVIRONNEMENT DE TRAVAIL
AVERTISSEMENT
●
Pas de gaz ou liquides infl ammables, ni
aucun autre objet infl ammable sur le chantier.
●
Evacuer les enfants et les personnes non
autorisées de l’aire de travail.
ALIMENTATION D’AIR
DANGER
●
NE JAMAIS utiliser de gaz
réactifs ni aucun autre gaz en
bouteille. Il pourrait se
produire une explosion.
21°
000BookNR90AD(S1)metabo.indb30000BookNR90AD(S1)metabo.indb302018/04/2012:03:102018/04/2012:03:10
31
Français
AVERTISSEMENT
●
Ne jamais raccorder le cloueur à une
pression qui risque de dépasser 200 psi
(13.7 bars 14 kgf/cm
2
) si une défaillance du
régulateur se produit.
●
Ne jamais utiliser de coupleur non dégageant
sur le cloueur.
1. Alimentation
○
Utiliser exclusivement de l’air comprimé propre, sec
et régulé avec ce cloueur.
○
Les compresseurs d’air utilisés pour alimenter
l’air comprimé au cloueur devront respecter les
exigences ANSI B19.3 “Normes de sécurité pour les
compresseurs des industries de transformation”.
○
L’humidité ou l’huile dans le compresseur d’air
peuvent accélérer l’usure et la corrosion du cloueur.
Purger tous les jours.
2. Filtre-régulateur-lubrifi cateur
○
Utiliser un régulateur d’une pression comprise entre
0 – 120 psi (0 – 8.3 bars 0 – 8.5 kgf/cm
2
).
○
Les unités fi ltre-régulateur-lubrifi cateur procureront
les conditions optimales du cloueur et accroîtront sa
durée de service. Toujours les utiliser.
Filtre ............ Le fi ltre enlève l’humidité et la saleté
mélangées à l’air comprimé.
Purger tous les jours, sauf si l’outil
possède une purge automatique.
Nettoyer régulièrement le fi ltre.
Régulateur ... Le régulateur contrôle la pression
de fonctionnement afi n d’assurer la
sécurité du cloueur.
Inspecter le régulateur avant le
travail pour s’assurer qu’il fonctionne
correctement.
Lubrifi cateur
... Le lubrifi cateur alimente de l’huile
vaporisée au cloueur.
Inspecter le lubrifi cateur avant le travail
pour s’assurer que l’alimentation d’huile
est adéquate.
Utiliser une huile de machine
pneumatique metabo HPT.
Côté
cloueur
Filtre
Lubrifi cateur
Côté
compresseur
Régulateur
3. Tuyau d’air
Les tuyaux d'alimentation d’air comprimé doivent
avoir une pression de travail minimum égale ou
supérieure à la pression de la source d'alimentation
si une défaillance du régulateur se produit, ou égale
ou supérieure à 150 psi (10.4 bar 10.6 kgf/cm
2
), à
savoir la plus élevée.
4. Consommation d’air
Sélectionner la taille du compresseur en se reportant
au tableau de consommation d’air et aux formules de
taille du compresseur.
Tableau de consommation d’air
Pression de
fonctionnement
psi
(bar)
(kgf/cm
2
)
80
(5.5)
(5.6)
90
(6.2)
(6.3)
100
(6.9)
(7)
Consommation d’air
ft
3
/cycle
(I/cycle)
.062
(1.7)
.075
(2.1)
.088
(2.5)
Formules de taille du compresseur d’air
Quantité d’air requise
= nombre de clous
× aclous moyens enfoncés par minute par le
cloueur
× consommation d’air à une pression donnée
× facteur de sécurité (toujours 1.2)
Exemple: 2 cloueurs fonctionnant à 100 psi et
enfonçant 30 clous par minute
Quantité d’air requise
= 2 × 30 × .088 (2.5) × 1.2
= 6.3 CFM (ft
3
/min) (180 l/min)
Eff ectuer le calcul ci-dessus pour obtenir un
compresseur fournissant les 6.3 CFM d’air
nécessaires.
GRAISSAGE
Il est essentiel que le cloueur soit graissé correctement.
Si le cloueur est mal graissé, il ne fonctionnera pas
correctement et les pièces s’useront prématurément.
○
Utiliser une huile de machine metabo HPT.
Ne pas utiliser d’huile détergente ni d’additifs.
Ces lubrifi ants endommageraient les joints toriques
et les autres pièces en caoutchouc. Cela provoquerait
un mauvais fonctionnement du cloueur.
○
Toujours utiliser des unités fi ltre-régulateur-
lubrifi cateur.
Veiller à ce que le régulateur soit toujours plein d’huile
de machine pneumatique metabo HPT.
○
Si l’on ne possède pas de lubrificateur, mettre
5 à 10 gouttes d’huile de machine pneumatique
metabo HPT dans le bouchon d’air du cloueur deux
fois par jour.
000BookNR90AD(S1)metabo.indb31000BookNR90AD(S1)metabo.indb312018/03/1916:14:472018/03/1916:14:47
32
Français
ENTRETIEN PAR TEMPS FROID
○
Ne pas ranger le cloueur dans un environnement
froid. Le laisser dans un endroit chaud jusqu’à ce que
l’on soit prêt à travailler.
○
Si le cloueur est déjà froid, l’amener dans un endroit
chaud et le laisser réchauff er avant de l’utiliser.
1
Réduire la pression d’air à 64 psi (4.4 bars
4.5 kgf/cm
2
).
2
Sortir tous les clous du cloueur.
3
Raccorder le tuyau d’air et faire un essai de
clouage (clouage à blanc).
La pression d’air inférieure sera suffi sante pour le
clouage à blanc.
Les opérations à vitesse lente ont tendance à
chauff er les pièces mobiles.
ATTENTION
●
Ne pas faire un essai de clouage à blanc à haute
pression.
ESSAI DU CLOUEUR
DANGER
●
Les opérateurs et les autres
personnes dans l’aire de
travail DOIVENT porter des
lunettes de protection avec
visières latérales respectant
les exigences ANSI Z87.1.
Les lunettes ordinaires ne
fournissent pas une
protection adéquate.
AVERTISSEMENT
●
Ne jamais utiliser le cloueur si le levier-
poussoir ne fonctionne pas correctement.
Avant de commencer le travail proprement dit, faire
un essai de clouage en vérifi ant les points ci-dessous.
Eff ectuer les essais dans l’ordre indiqué.
S’il se produit un fonctionnement anormal, cesser
immédiatement d’utiliser le cloueur et contacter un
service après-vente agréé metabo HPT.
(1) DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.
SORTIR TOUS LES CLOUS DU CLOUEUR.
□
TOUTES LES VIS DOIVENT ETRE SERREES A
FOND.
Si certaines vis sont relâchées, les revisser.
□
LE LEVIER-POUSSOIR ET LA GACHETTE
DOIVENT FONCTIONNER AVEC SOUPLESSE.
Gâchette
Ne pas raccorder
le tuyau d’air
Levier-
poussoir
(2) Régler la pression d’air sur 70 psi (4.9 bars 5 kgf/cm
2
).
Raccorder le tuyau d’air.
Ne pas mettre de clous dans le cloueur.
Mettre le dispositif de commutation en position
relevée (MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE).
(Régler le dispositif de commutation sur la position
complètement relevée, comme indiqué sur le
schéma. Sinon, il ne fonctionnera pas correctement.)
Dispositif de
commutation
Position relevée
□
LE CLOUEUR NE DOIT PAS AVOIR DE FUITE
D’AIR.
(3) Retirer le doigt de la gâchette et appuyer le levier-
poussoir contre la pièce.
□
LE CLOUEUR NE DOIT PAS FONCTIONNER.
000BookNR90AD(S1)metabo.indb32000BookNR90AD(S1)metabo.indb322018/03/1916:14:472018/03/1916:14:47
33
Français
Le cloueur ne touchant plus la pièce, tirer sur la
gâchette.
Appuyer le levier-poussoir contre la pièce.
□
LE CLOUEUR DOIT FONCTIONNER.
(7) Si l’on ne remarque aucun fonctionnement anormal,
on pourra mettre des clous dans le cloueur.
Enfoncer les clous dans un matériau du même type
que celui du travail proprement dit.
□
LE CLOUEUR DOIT FONCTIONNER
CORRECTEMENT.
RÉGLAGE DE LA PRESSION D’AIR
AVERTISSEMENT
●
Ne pas dépasser
120 psi (8.3 bars
8.5 kgf/cm
2
).
Régler la pression d’air à la pression de travail recommandée
de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm
2
) en fonction de
la longueur des clous et de la dureté du matériau.
La pression d’air correcte est la pression la plus basse
capable d’eff ectuer le travail. L’utilisation d’une pression
d’air supérieure à la pression nécessaire fatiguera
inutilement le cloueur.
CHARGEMENT DES CLOUS
AVERTISSEMENT
●
Lors du chargement des clous dans le
cloueur,
1) ne pas appuyer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger le cloueur vers le bas.
(1) Insérer la recharge de clous dans le dos du magasin.
Magasin
Actionner le
levier-poussoir
Ne pas tirer sur
la gâchette
(4) Eloigner le levier-poussoir de la pièce.
Ensuite, diriger le cloueur en position abaissée,
tirer sur la gâchette et attendre pendant au moins
5 secondes dans cette position.
□
LE CLOUEUR NE DOIT PAS FONCTIONNER.
Tirer sur la gâchette
(5)
1
Sans toucher la gâchette, appuyer le levier-
poussoir contre la pièce.
Tirer sur la gâchette.
□
LE CLOUEUR DOIT FONCTIONNER.
2
Retirer le doigt de la gâchette.
□
Le fonctionnement du cloueur s’arrête (la lame du
tournevis revient en haut).
(6) Régler le dispositif de commutation sur la position
abaissée (MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT).
(Régler le dispositif de commutation sur la position
complètement abaissée, comme indiqué sur le
schéma. Sinon, il ne fonctionnera pas correctement.)
Dispositif de
commutation
Position abaissée
000BookNR90AD(S1)metabo.indb33000BookNR90AD(S1)metabo.indb332018/03/1916:14:472018/03/1916:14:47
34
Français
(2) Faire coulisser la bande de clous vers l’avant dans le
magasin.
La bande de clous doit passer par la butée à clous.
Butée à clous
(3) Tirer le dispositif d’alimentation de clous (B) en arrière
de manière à engager le dispositif d’alimentation de
clous (A) sur la bande de clous.
Alimenteur
de clous (B)
Alimenteur de clous (A)
REMARQUE
●
Appuyer délicatement les alimenteurs de clous (A) et
(B) contre le clou.
Si l’on relâche les alimenteurs de clous (A) et (B)
depuis l’arrière du magasin et qu’ils buttent contre le
clou, cela risque d’endommager le papier de support
des clous.
●
Utiliser une recharge de clous de plus de 5 clous.
5
Le cloueur est maintenant prêt à fonctionner.
Retirer les clous:
1
Tirer l’alimenteur de clous (B) vers l’arrière.
2
Ramener délicatement l’alimenteur de clous (B) vers
l’avant tout en poussant sur l’alimenteur de clous (A).
3
Pousser la butée de clou vers le côté du magasin, et
sortir les clous par le dos du magasin.
1
2
Alimenteur
de clous (B)
Alimenteur de clous (A)
3
Butée à Clous
Clous
UTILISATION DU CLOUEUR
Lire la section intitulée “SECURITE” (pages 23 – 27).
DANGER
●
Les opérateurs et les autres
personnes dans l’aire de
travail DOIVENT porter des
lunettes de protection avec
visières latérales respectant
les exigences ANSI Z87.1.
Les lunettes ordinaires ne
fournissent pas une
protection adéquate.
AVERTISSEMENT
●
Seules les personnes qui ont
lu et compris ce MANUEL
doivent utiliser le cloueur.
●
NE JAMAIS diriger l’outil vers
soi ni vers quelqu’un d’autre
dans l’aire de travail.
●
Maintenir les doigts ÉLOIGNÉS de la gâchette
quand on n’enfonce pas de clous pour éviter un
clouage accidentel.
●
Connaître et comprendre le système de gâchette
utilisé.
Lire et bien assimiler les “Méthodes d’utilisation”
ci-dessous.
000BookNR90AD(S1)metabo.indb34000BookNR90AD(S1)metabo.indb342018/03/1916:14:472018/03/1916:14:47
35
Français
●
Inspecter le cloueur avant utilisation pour
déterminer le système de déclenchement.
Avant de commencer le travail, vérifi er le
dispositif de commutation de l’opération de
clouage.
Ce cloueur metabo HPT comprend un dispositif
de commutation de l’opération de clouage.
Avant de commencer le travail, vérifi er
que le dispositif de commutation est réglé
correctement.
Si le dispositif de commutation de l’opération de
clouage n’est pas réglé correctement, le cloueur
ne fonctionnera pas correctement.
●
Ne jamais approcher les mains ni les pieds
à moins de 8 pouces (200 mm) de la tête de
clouage lors de l’utilisation.
●
Ne pas enfoncer de clous sur d’autres clous; les
clous pourraient ricocher et blesser quelqu’un.
●
Ne pas actionner le cloueur à moins qu’il ne soit
placé fermement contre la pièce de travail.
●
Quand on travaille près du bord d’une pièce
ou à un angle prononcé, ou quand on enfonce
des clous dans une pièce fi ne, prendre soin de
minimiser le déchiquetage, le fractionnement
ou l’éclatement, ou le vol libre, le ricochet ou
le perçage des clous, pouvant provoquer des
blessures.
●
Ne jamais enfoncer de clous des deux côtés
d’un mur en même temps. Les clous pourraient
traverser le mur et blesser quelqu’un de l’autre
côté.
●
Ne jamais utiliser le cloueur s’il est défectueux
ou qu’il ne fonctionne pas normalement.
●
Ne pas se servir du cloueur comme d’un
marteau.
●
Débrancher le tuyau d’air du cloueur quand :
1) on ne s’en sert pas;
2) on quitte l’aire de travail;
3) on le soulève ou l’abaisse, ou on le déplace
dans un autre endroit;
4) on le passe à quelqu’un d’autre;
5) on remplace le dispositif de commutation;
6) on eff ectue tout entretien ou réparation;
7) on retire les clous bloqués;
8) le cloueur n’est pas sous la supervision ou le
contrôle de l'opérateur;
9) on retire les clous du chargeur;
10) on règle la profondeur de clouage; et
11) on fi xe ou retire le capuchon avant.
Ce cloueur metabo HPT est équipé d’un dispositif de
commutation de l’opération de clouage.
Utiliser le MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE ou le MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT en fonction du travail
à eff ectuer.
Explication des diverses opérations de clouage
○
MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE: Tout d’abord, appuyer le levier-poussoir
contre la pièce, puis tirer sur la gâchette pour
enfoncer le clou.
Quand un clou est enfoncé, il n’est plus possible
d’enfoncer un autre clou tant que l’on n’a pas relâché
la gâchette et appuyé à nouveau.
○
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT : Tout d’abord, appuyer le levier-poussoir
contre la pièce, puis tirer sur la gâchette pour
enfoncer le clou. Ou,
tirer sur la gâchette, puis appuyer le levier-poussoir
contre la pièce pour enfoncer le clou.
Si l’on maintient la gâchette enfoncée, un clou
s’enfoncera chaque fois que l’on appuie le levier-
poussoir contre la pièce.
REMARQUE: Pour verrouiller le réglage sur le
MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE, la TROUSSE DE
MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE est aussi
disponible comme numéro de pièce de
commande 888781.
MÉTHODES D’UTILISATION
Le cloueur est équipé d’un levier-poussoir et il ne
fonctionne pas tant que le levier-poussoir n’est pas
enfoncé (position supérieure).
Il y a deux façons d’enfoncer des clous avec le cloueur.
Ces deux méthodes sont:
1. Fonctionnement intermittent (déclenchement par
gâchette) :
2. Fonctionnement continu (déclenchement par
levier-poussoir) :
(1) Fonctionnement intermittent (déclenchement par
gâchette)
Utilisez le réglage MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
AVERTISSEMENT
●
Pour un fonctionnement intermittent,
régler le dispositif de commutation sur la
position complètement relevée. (Ex. Régler
sur MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE.)
000BookNR90AD(S1)metabo.indb35000BookNR90AD(S1)metabo.indb352018/03/1916:14:482018/03/1916:14:48
36
Français
●
Pour éviter tout déclenchement double ou
tout déclenchement accidentel du fait d’un
rappel.
1) Régler le dispositif de commutation
sur la position MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
2) Tirer sur la gâchette rapidement et
fermement.
1
Régler le dispositif de commutation sur la position
relevée (pour le régler sur MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE).
(Régler le dispositif de commutation sur la position
complètement relevée, comme indiqué sur le
schéma. Sinon, il se réglera sur MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT.)
2
Placer l’orifi ce de sortie des clous sur la pièce en
enlevant le doigt de la gâchette.
3
Actionner fermement le levier-poussoir jusqu’à ce
qu’il soit complètement enfoncé.
4
Tirer surM¸a gâchette pour enfoncer un clou.
5
Retirer le doigt de la gâchette.
Pour continuer à clouer à un autre endroit, déplacer
le cloueur le long du bois en recommençant les
opérations
2
à
5
selon les besoins.
Dispositif de commutation
1
Position relevée
Gâchette
Levier-poussoir
3
4
AVERTISSEMENT
●
Un clou sera libéré chaque fois que la
détente sera enfoncée, en autant que le
lever-poussoir demeure enfoncé.
(2) Fonctionnement continu (déclenchement par levier-
poussoir)
Utilisation du MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT
AVERTISSEMENT
●
Pour éviter tout déclenchement double ou tout
déclenchement accidentel du fait d’un rappel.
1) Ne pas appuyer le cloueur trop fort contre
le bois.
2) Eloigner le cloueur du bois car il eff ectue
un rappel après le clouage.
1
Régler le dispositif de commutation sur la
position complètement abaissée (pour le régler
sur MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT).
(Régler le dispositif de commutation sur la
position complètement abaissée, comme indiqué
sur le schéma. Sinon, il ne fonctionnera pas
correctement.)
2
Tirer sur la gâchette en retirant le cloueur de la
pièce.
3
Actionner le levier-poussoir contre la pièce pour
enfoncer un clou.
4
Déplacer le cloueur le long de la pièce en lui
faisant faire des bonds.
Chaque pression du levier-poussoir enfonce un
clou.
Dès que le nombre de clous voulu est enfoncé, retirer
le doigt de la gâchette.
Dispositif de
commutation
1
Position abaissée
000BookNR90AD(S1)metabo.indb36000BookNR90AD(S1)metabo.indb362018/03/1916:14:482018/03/1916:14:48
37
Français
Au préalable, tirer sur la gâchette.
Levier-poussoir
2
4
AVERTISSEMENT
●
Ne pas mettre le doigt sur la gâchette sauf
pendant une opération de clouage, car un
contact accidentel du levier-poussoir sur
l’opérateur ou sur les personnes alentour
pourrait entraîner des blessures graves.
●
Ne pas approcher les mains ni le corps de
la section de sortie des clous. Ce cloueur
metabo HPT risque de faire un bond sous
l’eff et du rappel après l’enfoncement d’un
clou, ce qui pourrait enfoncer un autre clou
non prévu et provoquer des blessures.
●
Certains types de clous peuvent s’éjecter de
la buse pendant une opération de clouage
quand ils sont chargés. Faire attention !
LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE est utilisé lorsqu’un placement précis des
attaches est nécessaire.
Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE peut réduire les risques de blessures physiques
pour l’opérateur et les autres personnes présentes
sur l’aire de travail par rapport au MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT. En eff et, il risque
moins d’enfoncer accidentellement un clou si
l’on garde le doigt sur la gâchette et qu’on appuie
accidentellement le levier-poussoir contre soi ou
contre une autre personne.
Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE peut également réduire la vitesse de
fonctionnement par rapport au MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT. Il est conseillé
aux opérateurs débutants d’utiliser LE MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
REMARQUE
●
Si l’on respecte bien tous les avertissements et
toutes les instructions, le fonctionnement s’eff ectuera
sans danger avec les deux systèmes : MÉCANISME
DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE
et MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT.
●
Toujours manier les clous et le paquet avec
précaution. Si les clous tombent, le plastique
d’assemblage risque de se briser.
●
Après le clouage :
1) débrancher le tuyau d’air du cloueur ;
2) sortir tous les clous du cloueur ;
3) mettre 5 ou 10 gouttes d’huile de machine
pneumatique metabo HPT dans le bouchon d’air
du cloueur ; et
4) ouvrir le robinet de purge du réservoir du
compresseur d’air pour purger toute l’humidité.
RÉGLAGE DE LA PROFONDEUR DE
CLOUAGE
Pour que les clous s’enfoncent tous à la même profondeur,
s’assurer que :
1) la pression d’air du cloueur reste constante (le
régulateur est installé et il fonctionne normalement),
et
2) le cloueur est toujours maintenu fermement contre la
pièce.
Si les clous sont enfoncés trop loin ou pas assez dans la
pièce, régler le clouage dans l’ordre suivant.
1
DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.
Ajusteur
Débrancher
le tuyau d’air
15
2
Si les clous s’enfoncent trop profondément, tourner
l’ajusteur sur le côté peu profond.
2
Trop profond
A ras
Tourner l’ajusteur
000BookNR90AD(S1)metabo.indb37000BookNR90AD(S1)metabo.indb372018/03/1916:14:482018/03/1916:14:48
38
Français
Si les clous ne s’enfoncent pas assez profondément,
tourner l’ajusteur sur le côté profond.
Tourner l’ajusteur
A ras
2
Pas assez profond
3
Cesser de tourner l’ajusteur quand on a trouvé la
position qui convient lors de l’essai de clouage.
4
Brancher le tuyau d’air.
TOUJOURS PORTER DES LUNETTES DE
PROTECTION.
Eff ectuer un clouage d’essai.
5
DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.
6
Sélectionner la position de l’ajusteur qui convient.
UTILISATION DU CAPUCHON DE BEC
AVERTISSEMENT
●
Démonter le tuyau d’air de la cloueuse avant
de monter ou de démonter le capot du bec.
Pour protéger la surface de la pièce de toute érafl ure et de
toutes les marques laissées par le levier-poussoir, fi xer le
capuchon de bec sur le levier-poussoir.
1
DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.
2
Placer le capuchon de bec sur le sabot du levier-
poussoir.
REMARQUE:
●
Du fait de son épaisseur, le capuchon de bec peut
réduire la profondeur de clouage. Re-régler la
profondeur de clouage.
1
Levier-poussoir
Capuchon
Trou
Saillie
Ne pas brancher
le tuyau d’air
Capuchon de bec
Le capuchon de bec peut être séparée du levier-poussoir
au moyen d’un tournevis ou d’un tige fi ne.
Capuchon de bec
Tournevis
Levier-poussoir
000BookNR90AD(S1)metabo.indb38000BookNR90AD(S1)metabo.indb382018/03/1916:14:482018/03/1916:14:48
39
Français
ENTRETIEN
REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de
ceux de votre cloueur.
ENTRETIEN ET INSPECTION
Lire la section intitulée “SECURITE” (pages 23– 27).
AVERTISSEMENT
●
Débrancher le tuyau d’air et sortir tous les
clous du cloueur quand :
1) on entretient ou on inspecte le cloueur ; et
2) on retire des clous coincés.
1. Elimination d’un blocage
Retirer un clou bloqué dans l’ordre suivant:
1
DEBRANCHER LE TUYAU D’AIR.
2
Insérer une tige dans la sortie.
Taper sur la tige avec un marteau.
Marteau
Tige
Sortie
Débrancher
le tuyau d’air
1
3
Retirer le clou bloqué avec un tournevis plat.
4
En cas de blocages fréquents, contacter un
centre de réparation autorisé metabo HPT.
2. Inspection du magasin
1
DEBRANCHER LE TUYAU D’AIR.
2
Nettoyer le magasin. Retirer les morceaux de papier
ou les éclats de bois qui ont pu s’accumuler dans
le magasin. Le graisser avec une huile de machine
pneumatique metabo HPT.
Tissu
Débrancher
le tuyau d’air
1
ATTENTION
●
Vérifi er que l’alimenteur de clous se déplace en
souplesse en le poussant du doigt.
S’il ne se déplace pas en souplesse, les clous
risquent de s’enfoncer à un angle irrégulier et de
blesser quelqu’un.
3. Remisage
○
Si l’on ne se sert pas du cloueur pendant un certain
temps, enduire ses pièces en acier d’une mince
couche de graisse pour éviter toute corrosion.
○
Ne pas remiser le cloueur dans un environnement
froid. Le laisser dans un endroit chaud.
○
Lorsqu’on ne se sert pas du cloueur, le remiser dans
un endroit chaud et sec.
Le ranger hors de portée des enfants.
4. ETIQUETTE D’AVERTISSEMENT
Ne pas utiliser le cloueur si l’ÉTIQUETTE
D’AVERTISSEMENT manque ou est endommagée.
Se procurer une nouvelle ETIQUETTE
D’AVERTISSEMENT auprès d’un service après-
vente metabo HPT agréé.
Etiquette
d’avertissement
000BookNR90AD(S1)metabo.indb39000BookNR90AD(S1)metabo.indb392018/03/1916:14:492018/03/1916:14:49
40
Français
5. Tableau d’entretien (voir page 40)
6. Guide de dépannage de l’opérateur (voir page 41)
7. Liste des pièces de rechange
A: No. élément
B: No. code
C: No. utilisé
D: Remarques
ATTENTION
●
Les réparations, modifi cations et inspections
des outils électriques metabo HPT doivent être
confi ées à un service après-vente metabo HPT
agréé.
Il sera utile de présenter cette liste de pièces au
service après-vente metabo HPT agréé lorsqu’on
apporte un outil nécessitant des réparations ou
tout autre entretien.
Lors de l’utilisation et de l’entretien d’un outil
électrique, respecter les règlements et les
normes de sécurité en vigueur dans le pays en
question.
MODIFICATIONS
Les outils électriques metabo HPT sont constamment
améliorés et modifi és afi n d’incorporer les tous
derniers progrès technologiques.
En conséquence, il est possible que certaines pièces
(c.-à-d. no. de code et/ou dessin) soient modifi ées
sans avis préalable.
Tableau d’entretien
ACTION POURQUOI COMMENT
Purger le fi ltre de la ligne d’air tous
les jours.
Eviter l’accumulation d’humidité et de
poussière.
Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrifi cateur soit
toujours plein.
Maintenir le cloueur bien graissé. Remplir d’huile de machine
pneumatique metabo HPT.
Nettoyer l’élément du fi ltre et souffl er
de l’air à travers le fi ltre dans le sens
opposé au fl ux normal tous les jours.
Eviter le colmatage du fi ltre par la
saleté.
Suivre les instructions du fabricant.
Nettoyer le magasin et le mécanisme
de l’alimenteur de clous.
Eviter que les clous ne se coincent. Nettoyer en souffl ant de l’air tous les
jours.
Veiller à ce que le levier-poussoir
fonctionne toujours correctement.
Assurer la sécurité de l’opérateur
et un fonctionnement effi cace du
cloueur.
Nettoyer en souffl ant del’air tous les
jours.
Graisser le cloueur après l’utilisation. Rallonger la durée de service du
cloueur.
Mettre 5 ou 10 gouttes de graisse
dans le cloueur.
Purger le compresseur d’air tous les
jours.
Maintenir le cloueur en bon ordre de
marche.
Ouvrir le robinet de purge du
réservoir du compresseur d’air.
ENTRETIEN ET REPARATIONS
AVERTISSEMENT
●
Les réparations du cloueur seront confi ées
exclusivement au personnel d’entretien
formé par metabo HPT, au distributeur ou à
l’employeur.
●
Pour les réparations, utiliser exclusivement
des pièces fournies ou recommandées par
metabo HPT.
Du fait de l’usure normale, les cloueurs de qualité
fi nissent toujours par avoir besoin d’un entretien ou d’un
remplacement de pièce.
REMARQUE
Les spécifi cations sont sujettes à modifi cation sans
préavis et sans aucune obligation de la part de
metabo HPT.
000BookNR90AD(S1)metabo.indb40000BookNR90AD(S1)metabo.indb402018/03/1916:14:492018/03/1916:14:49
41
Français
Guide de dépannage de l’opérateur
En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute
facilité.
Si le problème persiste, contacter un service après-vente metabo HPT agréé
PROBLEME VERIFICATION CORRECTION
Le cloueur fonctionne, mais les clous
ne s’enfoncent pas.
Vérifi er si un clou est coincé. Dégager le clou.
Vérifi er le fonctionnement de
l’alimenteur de clous à la page 39.
Nettoyer et graisser.
Le ressort à ruban est-il distendu ou
endommagé ?
Remplacer le ressort à ruban.
Vérifi er si l’on utilise les bons clous. Utiliser uniquement les clous
recommandés.
Entraînement faible.
Cycle lent.
Vérifi er la pression d’air. Augmenter la pression d’air. (Ne
pas dépasser 120 psi (8.3 bars,
8.5 kgf/cm
2
))
——————
Utiliser une huile de machine
pneumatique metabo HPT.
La lame d’entraînement est-elle
usée ?
Contacter metabo HPT pour le
remplacement.
Le joint torique du piston est-il usé ou
endommagé ?
Les clous s’enfoncent trop
profondément.
Vérifi er la pression d’air. Réduire la pression d’air.
(Régler sur 70 – 120 psi)
Certains clous sont sautés.
Alimentation intermittente.
Vérifi er si l’on utilise les bons clous Utiliser uniquement les clous
recommandés
Vérifi er le fonctionnement de
l’alimenteur de clous à la page 39.
Nettoyer et graisser.
Le ressort à ruban est-il distendu ou
endommagé ?
Remplacer le ressort à ruban.
——————
Utiliser une huile de machine
pneumatique metabo HPT.
Le joint torique du piston est-il entaillé
ou très usé ?
Contacter metabo HPT pour le
remplacement.
L’alimenteur de clous (A) est-il usé ou
endommagé ?
Remplacer l’alimenteur de clous (A).
Des clous se coincent.
Les clous enfoncés sont tordus.
Vérifi er si l’on utilise les bons clous.
Utiliser uniquement les clous
recommandés.
La lame d’entraînement est-elle
usée ?
Contacter metabo HPT pour le
remplacement.
L’alimenteur de clous (A) est-il usé ou
endommagé ?
Remplacer l’alimenteur de clous (A).
Les clous s’enfoncent bien
normalement, mais pas
complètement à des vitesses
supérieures.
Vérifi er le diamètre intérieur du tuyau
d’air.
Utiliser un tuyau d’air plus large.
000BookNR90AD(S1)metabo.indb41000BookNR90AD(S1)metabo.indb412018/03/1916:14:492018/03/1916:14:49
42
Español
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
Lea y comprenda el signifi cado de las etiquetas de la herramienta y todas las instrucciones de
funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la
operación o el mantenimiento de este clavador.
La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE
GRAVEDAD.
La mayoría de los accidentes se ocurridos al utilizar o mantener este clavador se deben a la falta de tener en cuenta
las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta
de una situación peligrosa antes de que se produzca, y observando fi elmente los procedimientos de seguridad
apropiados.
Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones
que contienen las instrucciones sobre operación y mantenimiento.
Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifi can mediante PELIGRO y
ADVERTENCIA en el clavador y en este manual.
No utilice NUNCA este clavador para aplicaciones que no sean las especifi cadas en este manual.
DEFINICIÓN DE LAS PALABRAS CLAVE
PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en la
muerte.
ADVERTENCIA indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
PRECAUCIÓN indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury,
or may cause machine damage.
NOTA enfatiza información esencial.
EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR metabo HPT
○
MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE:
En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el
sujetador.
Una vez que se introduzca un clavo, no se podrá volver a clavar hasta que suelte el gatillo y lo vuelva a presionar.
○
MECANISMO DE ACTUACIÓN POR CONTACTO:
En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el
sujetador.
En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la madera para que se
introduzca el sujetador.
Si mantiene el gatillo apretado, se introducirá un clavo cada vez que se presiona la palanca de empuje contra la
madera.
000BookNR90AD(S1)metabo.indb42000BookNR90AD(S1)metabo.indb422018/03/1916:14:492018/03/1916:14:49
43
Español
SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL
CLAVADOR
INSTRUCCIONES PARA EVITAR UN RIESGO DE INCENDIO, UNA DESCARGA ELÉCTRICA O LESIONES
●
General
Para reducir el riesgo de descarga eléctrica, incendio o lesiones, LEA TODAS LAS INSTRUCCIONES ANTES DE
UTILIZAR LA HERRAMIENTA.
PELIGRO
1. LOS OPERADORES Y DEMÁS PERSONAS QUE
SE ENCUENTREN EN EL ÁREA DE TRABAJO
DEBEN USAR PROTECCIÓN PARA LOS OJOS
(GAFAS DE SEGURIDAD CON BLINDAJES
LATERALES).
Antes de utilizar el clavador, utilice
siempre gafas protectoras con blindajes
laterales, y asegúrese de que también
sea utilizada por todas las personas que
se encuentren en el área de trabajo.
Las gafas protectoras deberán estar de
acuerdo con los requisitos del Instituto de
Normas Nacionales Americanas, ANSI
Z87.1 y proporcionar protección contra
las partículas despedidas desde la parte
frontal y posterior.
Las gafas ordinarias no brindan una
protección adecuada.
El empresario deberá hacer que el
operador del clavador y demás personas
que se encuentren en el área de
trabajo utilicen en todo momento gafas
protectoras.
2. NO UTILICE GASES REACTIVOS NI OTROS
GASES EMBOTELLADOS. PODRÍA PRODUCIRSE
UNA EXPLOSIÓN.
No utilice nunca gases reactivos, como
oxígeno, gases combustibles, etc. como
fuente de propulsión de este clavador.
La utilización de estos gases, o de otros
gases embotellados, es peligrosa, ya
que el clavador podría explotar.
Utilice solamente aire comprimido
limpio, seco, y regulado.
ADVERTENCIA
3. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ
MISMO O HACIA OTRAS PERSONAS DEL ÁREA
DE TRABAJO.
Piense siempre que el clavador puede
tener clavos cargados.
No dirija nunca el clavador hacia sí mismo
o hacia otras personas, independiente
de que contenga o no clavos.
Si utilizase los clavos incorrectamente,
podrían producirse lesiones serias.
No juegue nunca con el clavador.
Trate el clavador como herramienta de
trabajo.
4. NO COLOQUE EL DEDO EN EL GATILLO Y
MANTENGA LOS DEDOS ALEJADOS DEL
GATILLO CUANDO NO CLAVE CLAVOS PARA
EVITAR UNA DESCARGA ACCIDENTAL.
No transporte nunca el clavador con el dedo en el
gatillo, porque podría lanzar un clavo y lesionarse
usted mismo o a otra persona.
Transporte siempre el clavador por la empuñadura
solamente.
5. CONOZCA Y COMPRENDA EL SISTEMA DE
CLAVADOR QUE ESTÁ UTILIZANDO.
Lea y comprenda la sección titulada “MÉTODOS DE
OPERACIÓN”. (páginas 55 – 57)
6. NO REALICE NINGÚN CONTACTO CON EL
EXTREMO DE SEGURIDAD (PALANCA DE
EMPUJE) CUANDO NO CLAVE.
000BookNR90AD(S1)metabo.indb43000BookNR90AD(S1)metabo.indb432018/03/1916:14:502018/03/1916:14:50
44
Español
SEGURIDAD — Continuación
ADVERTENCIA
Cuando utilice herramientas, deberán tomarse siempre precauciones básicas, incluidas las siguientes:
1. Zona de trabajo
(1) Mantenga la zona de trabajo limpia y bien
iluminada.
Los bancos llenos de cosas y las zonas oscuras
aumentan el riesgo de descarga eléctrica, incendio y
lesiones.
(2) No utilice el clavador en atmósferas explosivas,
como por ejemplo en presencia de líquidos
infl amables, gases infl amables o polvo
combustible.
El clavador puede crear chispas que podrían
incendiar el polvo o los gases.
(3) Mantenga a los viandantes, los niños y los
visitantes alejados mientras utiliza el clavador.
Las distracciones podrían causar la pérdida de
control del clavador.
2. Seguridad personal
(1) Permanezca alerta. Céntrese en su trabajo y
utilice el sentido común cuando trabaje con
el clavador. No utilice el clavador cuando esté
cansado, después de haber consumido drogas
o alcohol, o mientras esté bajo la infl uencia de
medicamentos.
Un momento de despiste cuando se utiliza el
clavador aumenta el riesgo de lesiones.
(2) Utilice ropa adecuada. No utilice ropa suelta
o joyas. Recójase el pelo. Mantenga el pelo,
la ropa y los guantes alejados de las partes
móviles.
La ropa suelta, las joyas o el pelo largo aumentan el
riesgo de lesiones, ya que podrían pillarse con las
partes móviles.
(3) Evite una puesta en marcha involuntaria.
Asegúrese de que el interruptor está apagado
antes de conectar el aparato al suministro de
aire. No transporte el clavador con el dedo colocado
en el interruptor o lo conecte al suministro de aire con
el interruptor encendido.
(4)
– Desconecte el
clavador del suministro de aire antes de realizar
ajustes, realizar el mantenimiento del clavador,
eliminar atascos, tocar la palanca de empuje,
fi je o quite la tapa del morro, cuando no lo esté
usando, al salir del área de trabajo, al dejar el
clavador fuera de la supervisión o el control
del operador, al cargar o descargar el clavador,
al entregárselo a otra persona, al elevar, bajar
o mover en cualquier otra forma el clavador
a una nueva ubicación. No trate de desatascar o
reparar el clavador salvo que haya desconectado
el conducto de aire del clavador y retirado todos
los clavos que queden en el mismo. El clavador no
deberá dejarse nunca desatendido, ya que podría
ser utilizado por personas no familiarizadas con el
mismo, pudiéndose lesionar. Dichas medidas de
precaución reducen el riesgo de lesiones.
(5) No estire el cuerpo. Mantenga los pies bien
colocados y el equilibrio en todo momento. El
mantener los pies bien colocados y el equilibrio
permite un mayor control del clavador en situaciones
inesperadas.
(6) Utilice equipo de seguridad. Deberán utilizarse
una máscara para el polvo, zapatos de seguridad
anti-deslizamiento y un casco para las condiciones
aplicables.
(7)
– Riesgo de pérdida
auditiva. Lleve protección auditiva.
La protección auditiva deberá tener una Califi cación
de reducción de ruido (NRR) determinada de
acuerdo con las reglas de la Agencia de Protección
Medioambiental de los Estados Unidos que sea
adecuada para la exposición al ruido.
(8) Utilice siempre protección para la cabeza.
Utilice siempre protección para la cabeza para
protegerse de objetos que salgan despedidos.
(9) No coloque la manguera o el clavador en su
cuerpo.
Coloque la manguera en la estructura para reducir
el riesgo de pérdida de equilibrio en caso de que la
manguera se mueva.
(10)
– Clave clavos solo en
una superfi cie de trabajo adecuada. No clave
los clavos en otros clavos. Esto podría hacer que
los clavos se desvíen y golpeen a alguna persona, o
hagan que el clavador reaccione y provoque lesiones.
000BookNR90AD(S1)metabo.indb44000BookNR90AD(S1)metabo.indb442018/03/1916:14:502018/03/1916:14:50
45
Español
3. Uso y cuidado del clavador
(1) Utilice agarraderas u otra forma práctica de
fi jación y apoye la pieza de trabajo sobre una
plataforma estable.
Sujetar el trabajo con las manos o contra el cuerpo es
inestable y podría causar una pérdida de control.
(2) No fuerce el clavador. Utilice el clavador correcto
para la aplicación. El clavador correcto hará el
trabajo mejor y de forma más segura a la velocidad a
la que el clavador está diseñado.
(3) No utilice el clavador si el interruptor no
enciende o apaga el clavador. Los clavadores
que no pueden controlarse con el interruptor son
peligrosos y deberán repararse.
No utilice clavadores defectuosos o que
funcionen de forma anormal. Si el clavador
funciona de forma anormal, hace ruidos extraños
o parece estar defectuoso, deje de utilizarlo
inmediatamente y llévelo a un centro de servicio
autorizado de metabo HPT para su reparación.
(4) Desconecte el clavador de la fuente de aire
antes de realizar cualquier ajuste, cambiar
accesorios o guardar el clavador. Dichas medidas
de seguridad preventivas reducen el riesgo de que el
clavador se ponga en marcha involuntariamente.
(5) Guarde el clavador fuera del alcance de los
niños y de las personas no capacitadas para
su uso cuando no se utilice. Los clavadores son
peligrosos en manos de usuarios no capacitados.
(6) Mantenga el clavador con cuidado. Mantenga el
clavador limpio y lubricado para un funcionamiento
mejor y más seguro.
(7) Verifi que el fallo de alineación o de unión de las
partes móviles, la rotura de las partes y otras
condiciones que puedan afectar a la operación
del clavador.
Si el clavador está dañado, llévelo a reparar antes de
utilizarlo. Debido a la alta presión de aire en el clavador,
las grietas en la superfi cie son peligrosas. Para evitarlo,
no deje que se caiga el clavador ni lo golpee contra
superfi cies duras, y no arañe o haga grabaciones en
el mismo. Muchos accidentes se producen por un
mantenimiento incorrecto de los clavadores. Existe
riesgo de explosión si el clavador está dañado.
(8) No utilice el clavador si no está en orden de
operación adecuado. Etiquetas y divisiones
físicas deberán ser usadas para el control.
(9) Utilice solo accesorios identifi cados por
metabo HPT para el clavador específi co. El uso
de accesorios con el clavador no previstos aumenta
el riesgo de lesiones.
(10) Utilice solo los clavos indicados en la sección
Accesorios de este manual. Los clavos que
metabo HPT no identifi que para su utilización con
este clavador podrían producir un riesgo de lesiones
o podrían dañar el clavador cuando se utilicen en el
mismo.
4. Mantenimiento
(1) El mantenimiento de la herramienta deberá
ser realizado sólo por personal de reparación
cualifi cado.
(2) Cuando realice el mantenimiento de un clavador,
utilice sólo piezas de repuesto idénticas. Utilice
solo piezas autorizadas.
(3) Utilice solo los lubricantes suministrados con el
clavador o especifi cados por metabo HPT.
5. Fuente de aire
(1) No realice la conexión nunca a una fuente de aire
que pueda superar 200 psi (13.7 bar 14 kgf/cm
2
)
si un regulador falla.
El exceso de presión en el clavador podría provocar
una explosión, un funcionamiento anormal, una
rotura del clavador o lesiones graves.
NO SUPERE 120 psi (8.3 bar 8.5 kgf/cm
2
).
Utilice solo aire comprimido limpio, seco y regulado
a la presión nominal o dentro del rango de presión
nominal tal como se indique en el clavador.
Antes de utilizar el clavador, compruebe siempre que
la fuente de aire se ha ajustado a la presión de aire
nominal o dentro del rango aire-presión nominal.
(2) No utilice nunca gases reactivos, como oxígeno,
dióxido de carbono, gases combustibles o
botellas de gas como fuente de aire para el
clavador. Dichos gases podrían explotar y producir
lesiones graves.
SEGURIDAD — Continuación
ADVERTENCIA
000BookNR90AD(S1)metabo.indb45000BookNR90AD(S1)metabo.indb452018/03/1916:14:502018/03/1916:14:50
46
Español
6. Otros
(1) Antes de empezar a trabajar, verifi que el
dispositivo de conmutación para la operación
de clavado.
Este clavador metabo HPT incluye un dispositivo de
conmutación para la operación de clavado.
Antes de empezar a trabajar, verifi que el ajuste del
dispositivo de conmutación para la operación de
clavado.
Si el dispositivo de conmutación para la operación de
clavado no está debidamente ajustado, el clavador
no funcionará correctamente.
(2) Seleccione siempre el dispositivo de
conmutación que sea apropiado para la
aplicación y la capacitación del operador.
(3) Tenga cuidado del doble fuego y de ser golpeado
por el clavador debido al retroceso. Luego
de clavar un clavo, el clavador podría retroceder
causando que se aleje de la superfi cie de trabajo.
Para reducir el riesgo de lesión, controle el retroceso:
1) Manteniendo siempre el control del clavador.
2) Permitiendo que el retroceso aleje el clavador de
la superfi cie de trabajo.
3) No resistiéndose al retroceso de forma que el
clavador se fuerce de nuevo hacia la superfi cie de
trabajo. En “MECANISMO DE ACCIONAMIENTO
DEL CONTACTO”, si se permite que la palanca
de empuje vuelva a contactar con la superfi cie
de trabajo antes de soltar el gatillo, ocurrirá una
descarga no deseada de un clavo. Para evitar
este doble fuego no deseado,
○
Operación intermitente (Disparo de gatillo)
1
Ajuste el mecanismo de conmutación a
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE.
2
Jale el gatillo rápida y fi rmemente.
○
Funcionamiento continuo (Presione el disparo de
palanca)
1
Ajuste el mecanismo de conmutación
a MECANISMO DE ACTUACIÓN DE
CONTACTO.
2
No presione el clavador contra la madera con
una fuerza excesiva.
3
Retire el clavador de la madera después de
efectuar el clavado.
4) Manteniendo la cara y las partes del cuerpo
alejadas del clavador.
SEGURIDAD — Continuación
ADVERTENCIA
(4) No utilice nunca un acoplador sin descarga con
el clavador. Si utiliza un acoplador sin descarga en
el clavador, éste podría permanecer cargado con
aire después de haberlo desconectado y, por lo
tanto, disparar un clavo incluso después de haberlo
desconectado. El clavador y la manguera de aire
deben contar con un acople de manguera, de
manera que se pueda remover toda la presión del
clavador al desconectar la junta de acoplamiento.
(5) Compruebe la palanca de empuje antes de la
utilización. Cerciórese de que la palanca de empuje
funciona adecuadamente y de que no está inutilizada,
desconectada o modifi cada. (La palanca de empuje
puede denominarse “Seguridad”). No utilice nunca el
clavador a menos que la palanca de empuje funcione
adecuadamente, ya que de lo contrario el clavador
podría disparar inesperadamente un clavo. No
cambia ni quite la palanca de empuje, ya que de lo
contrario la palanca de empuje se volverá inoperable.
(6) Mantenga todos los tornillos y cubiertas bien
apretados en su lugar. Mantenga todos los tornillos
y cubiertas fi rmemente apretados. Compruebe
periódicamente su condición.
No utilice nunca el clavador si hay piezas perdidas o
dañadas.
(7) No cargue clavos con el gatillo o la palanca de
empuje presionada. Cuando cargue clavos en el
clavador, o cuando conecte la manguera de aire,
1) no apriete el gatillo;
2) no presione la palanca de empuje; y
3) mantenga el clavador apuntado hacia abajo.
(8) Mantenga las manos y el cuerpo alejados del
cabezal de disparo durante su uso. No coloque
las manos ni los pies a menos de 8 pulgadas (200
mm) de la cabeza de salida de clavos. Si la pieza de
trabajo desvía los clavos o si éstos salen del punto de
introducción puede sufrir lesiones serias.
(9) Cuando trabaje cerca del borde de una pieza
de trabajo o en ángulos muy agudos, o al clavar
clavos en una pieza de trabajo fi na, tenga
cuidado para minimizar la aparición de virutas,
astillas y divisiones, o el vuelo libre, el rebote
o la perforación de los clavos, ya que podrían
causar lesiones.
000BookNR90AD(S1)metabo.indb46000BookNR90AD(S1)metabo.indb462018/03/1916:14:502018/03/1916:14:50
47
Español
¡GUARDE ESTE MANUAL
AL ALCANCE DE CUALQUIERA!
RESPONSABILIDADES DEL EMPLEADOR, EL PROPIETARIO DE LA
HERRAMIENTA Y EL OPERADOR DE LA HERRAMIENTA
1. Asegúrese de que este MANUAL esté al alcance de
los operadores y del personal de mantenimiento.
2. Seleccione un dispositivo de comunicación
apropiado considerando las aplicaciones para las
que se usa el clavador.
3. Capacite al operador en el uso seguro del clavador,
como se describe en este MANUAL.
4. Asegúrese de que solo las personas que hayan leído
y comprenden este MANUAL utilizan el clavador.
5. Asegúrese de que los clavadores son usados
únicamente cuando los operadores y otras personas
que se encuentran en el área de trabajo llevan
PROTECCIÓN OCULAR y otro equipo de protección
personal apropiado, como PROTECCIÓN DE
CABEZA, OÍDOS Y PIES.
6. Recalque que el operador y las demás personas que
se encuentren en el área de trabajo necesitan utilizar
GAFAS PROTECTORAS PARA LOS OJOS.
7. Asegúrese de que los clavos son conservados en
estado de operación seguro según se describe en
este MANUAL.
8. Mantenga adecuadamente el clavador.
9. Asegúrese de que solo el personal cualifi cado repara
el clavador.
10. Asegúrese de que los clavadores que requieren
reparación se remueven del servicio, y de que son
utilizadas etiquetas y división física como método de
control.
SEGURIDAD — Continuación
ADVERTENCIA
(10) No clave nunca clavos desde ambos lados de
una pared al mismo tiempo. Los clavos podrían
traspasar el panel y lesionar a la persona que se
encuentra en el lado opuesto.
(11) Tenga cuidado adicional cuando clave clavos
con el clavador en paredes existentes y otras
áreas ciegas, para evitar el contacto con objetos
(p. ej. cables, tuberías, etc.) o personas ocultas
que se encuentren en el otro lado.
(12) Compruebe si hay cables activos. Evite el riesgo
de descargas eléctricas comprobando si hay cables
activos escondidos en paredes, suelos o techos.
Abra el disyuntor para asegurarse de que no quedan
cables activos.
(13) No levante, tire del clavador ni lo baje jalando de
la manguera.
(14) No desconecte la manguera de aire del clavador
con el dedo puesto en el gatillo. El clavador podría
disparar un clavo cuando reconectase el suministro
de aire.
(15) MANEJE CORRECTAMENTE EL CLAVADOR.
Maneje el clavador de acuerdo con las instrucciones
de este manual. No permita que el clavador
sea utilizado por niños, personal no autorizado
o personasque no estén familiarizadas con su
funcionamiento.
(16) No utilice nunca el clavador para aplicaciones
que no sean las especifi cadas en este manual.
(17) No modifi que ni altere nunca el clavador. Si lo
hiciera podría funcional mal y provocar lesiones.
000BookNR90AD(S1)metabo.indb47000BookNR90AD(S1)metabo.indb472018/03/1916:14:502018/03/1916:14:50
48
Español
OPERACIÓN
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad este clavador.
Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propio
clavador.
NOMENCLATURA
Dispositivo de conmutación para la operación de clavado
Dispositivo de
conmutación
Posición hacia arriba
Dispositivo de
conmutación
Posición hacia abajo
MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE
(Dispositivo de conmutación:
posición hacia arriba)
MECANISMO DE ACTUACIÓN
POR CONTACTO
(Dispositivo de conmutación:
posición hacia abajo)
Anillo O del pistón
Cubierta de escape
Cuchilla impulsora
Pistón
Morro
Palanca de empuje
Protector de la cabeza
Alimentador de clavos (A)
Resorte de cinta
Cargador
Cabeza de salida de los clavos
Alimentador de clavos (B)
Tope de clavos
Tapa
Dispositivo de
conmutación
Toma de aire
(Vendida aparte)
Gatillo
disparador
Cuerpo
000BookNR90AD(S1)metabo.indb48000BookNR90AD(S1)metabo.indb482018/03/1916:14:502018/03/1916:14:50
49
Español
ESPECIFICACIONES
Modelo NR90AD (S1) NR90AE (S1)
Presión de operación
70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm
2
)
Dimensiones
Longitud × Altura × Anchura
18-3/16" × 12-11/16" × 4-15/16"
(462 mm × 322 mm × 125 mm)
20-3/4" × 12-11/16" × 4-15/16"
(527 mm × 322 mm × 125 mm)
Peso 7.0 libras (3.2 kg) 7.5 libras (3.4 kg)
Capacidad de clavos 50 – 74 clavos (2 ristras) 64 – 70 clavos (2 ristras)
Consumo de aire
.088 pies
3
/ciclo a 100 psi
(2.5 litros/ciclo a 6.9 barias)
(2.5 litros/ciclo a 7 kgf/cm
2
)
Entrada de aire
Rosca 3/8 NPT
SELECCIÓN DE CLAVOS
ADVERTENCIA
●
Asegúrese de usar únicamente clavos legítimos metabo HPT para el NR90AD (S1) o el NR90AE (S1). El
uso de otros clavos puede producir un fallo de funcionamiento de la herramienta y/o la rotura del clavo,
lo que provocaría a su vez lesiones de gravedad.
Con este clavador solamente podrán utilizarse los clavos indicados en la tabla siguiente.
NR90AD (S1)
Puntas colocadas en ristra de
papel
Puntas con cabeza sujetadas
Min. Max.
.113"
(2.9 mm)
2" (50 mm)
.266"
(6.8 mm)
.148"
(3.8 mm)
3-1/2" (90 mm)
.303"
(7.7 mm)
30°
000BookNR90AD(S1)metabo.indb49000BookNR90AD(S1)metabo.indb492018/04/2012:03:222018/04/2012:03:22
50
Español
NR90AE (S1)
Clavos colocadas en de plástico.
Clavos con cabeza completa.
Min. Max.
.113"
(2.9 mm)
2" (50 mm)
.286"
(7 mm)
.148"
(3.8 mm)
3-1/2" (90 mm)
.3"
(7.6 mm)
ACCESORIOS
PELIGRO
●
Los accesorios que no sean los mostrados
a continuación pueden provocar el mal
funcionamiento del clavador y resultar en
lesiones.
ACCESORIOS ESTÁNDAR
1
1
Gafas protectoras .....................................................1
ACCESORIOS OPCIONALES
... vendido aparte
○
Kit de mecanismo de actuación secuencial simple
(Núm. de código 888781)
○
Tapa para el morro (Núm. de código 886401)
○
Lubricante para herramientas neumáticas
Aceitador de .8 onzas (25 cc) (Núm. de código 877153)
Aceitador de 4 onzas (120 cc) (Núm. de código 874042)
Lata de 1 cuarto de galón (1 litro)
(Núm. de código 876212)
NOTA: Los accesorios están sujetos a cambios sin
ninguna obligación por parte de metabo HPT.
APLICACIONES
○
Construcción de pisos y paredes.
○
Entramado y construcción de ventanas.
○
Refuerzo de pisos y techos.
○
Recubrimiento de paredes.
○
Construcción de casas móviles y viviendas
modulares.
ANTES DE LA OPERACIÓN
Lea la sección titulada “SEGURIDAD” (páginas 43 – 47).
Antes de la utilización, cerciórese de lo siguiente.
ENTORNO DE TRABAJO
ADVERTENCIA
●
En el lugar de trabajo no deberá haber gases,
líquidos, ni demás objetos infl amables.
●
No permita que en el área de trabajo haya
niños ni demás personas no autorizadas.
SUMINISTRO DE AIRE
PELIGRO
●
No utilice gases reactivos ni
otros gases embotellados.
Podría producirse una
explosión.
21°
000BookNR90AD(S1)metabo.indb50000BookNR90AD(S1)metabo.indb502018/04/2012:03:232018/04/2012:03:23
51
Español
ADVERTENCIA
●
No conecte nunca el clavador a una presión
que pueda sobrepasar potencialmente 200 psi
(13.7 bares 14 kgf/cm
2
) si un regulador falla.
●
No utilice nunca un acoplador sin descarga
con el clavador.
1. Fuente de propulsión
○
Utilice solamente aire comprimido limpio, seco,
y regulado como fuente de propulsión para este
clavador.
○
Los compresores de aire para suministrar aire
comprimido a este clavador deberán cumplir los
requisitos de la última versión de la norma B 19.3
ANSI “Normas de Seguridad para Compresores para
Industrias de Procesos”.
○
La humedad o el aceite en el compresor de aire
puede acelerar el desgaste y la corrosión del
clavador.
Drénelo diariamente.
2. Filtro-Regulador-Lubricador
○
Utilice un regulador con una presión de 0 – 120 psi
(0 – 8.3 barias 0 – 8.5 kgf/cm
2
).
○
Las unidades de fi ltro-regulador-lubricador ofrecen
la condición óptima para el clavador y prolongan su
duración útil.
Estas unidades deberán utilizarse siempre.
Filtro ........ El fi ltro elimina la humedad y la suciedad
del aire comprimido.
Drene diariamente el clavador a menos
que tenga instalado un dispositivo de
drenado automático.
Mantenga limpio el fi ltro realizando
regularmente su mantenimiento.
Regulador
... El regulador controla la presión de
operación para poder utilizar con seguridad
el clavador.
Inspeccione el regulador antes de la
operación a fi n de asegurarse de que
funcione adecuadamente.
Lubricador
...El lubricador rocía aceite al clavador.
Inspeccione el lubricador antes de utilizarlo
para comprobar si el suministro de lubricante
es adecuado.
Utilice lubricante para herramientas
neumáticas metabo HPT.
Lado del
clavador
Filtro
Lubricador
Lado del
compresor
Regulador
3. Manguera de aire
Las mangueras de suministro de aire comprimido
deben tener una presión operativa mínima igual o
mayor que la presión procedente de la fuente de
potencia si un regulador falla, o 150 psi (10.4 bares
10.6 kgf/cm
2
), el valor que sea mayor.
4. Consumo de aire
Utilizando la tabla de consumo de aire y la fórmula de
tamaño del compresor de aire, busque el tamaño de
compresor correcto.
Tabla de consumo de aire
Presión de operación
psi
(barias)
(kgf/cm
2
)
80
(5.5)
(5.6)
90
(6.2)
(6.3)
100
(6.9)
(7)
Consumo de aire
pies
3
/ciclo
(litros/ciclo)
.062
(1.7)
.075
(2.1)
.088
(2.5)
Fórmula de tamaño del compresor
Cantidad de aire requerida
= número de clavadores
× promedio de clavos clavadas cada minuto por
clavador
× consumo de aire a la presión dada
× factor de seguridad (siempre 1.2)
Ejemplo: 2 clavadores funcionando a 100 psi para clavar
30 clavos por minuto
Cantidad de aire requerida
= 2 × 30 × .088 (2.5) × 1.2
= 6.3 CFM (pies
3
/min) (180 litros/min)
Después de haber realizado los cálculos indicados
arriba, tendrá que buscar un compresor que
proporcione 6.3 CFM de aire, que es el valor
requerido.
LUBRICACIÓN
Es muy importante que el clavador esté adecuadamente
lubricado. Sin la lubricación apropiada, el clavador no
trabajará correctamente y las piezas se desgastarán
prematuramente.
○
Utilice lubricante para herramientas neumáticas
metabo HPT.
000BookNR90AD(S1)metabo.indb51000BookNR90AD(S1)metabo.indb512018/03/1916:14:512018/03/1916:14:51
52
Español
No utilice aceite detergente ni aditivos. Estos
lubricantes dañarían las juntas tóricas y demás
piezas de caucho. Esto haría que el clavador
funcionase mal.
○
Habrá que utilizar siempre unidades de fi ltro-
regulador-lubricador.
Mantenga el lubricador lleno con lubricante para
herramientas neumáticas metabo HPT.
○
Si no dispone de lubricador, aplique 5 – 10 gotas
de lubricante para herramientas neumáticas
metabo HPT a la entrada de aire del clavador dos
veces al día.
CUIDADOS PARA CLIMAS FRÍOS
○
No guarde el clavador en un lugar frío.
Déjelo en un lugar cálido antes de comenzar a
trabajar.
○
Si el clavador está frío, póngalo en un lugar cálido y
deje que se caliente antes de utilizarlo.
1
Reduzca la presión de aire a 64 psi (4.4 barias
4.5 kgf/cm
2
).
2
Quite todas los clavos del clavador.
3
Conecte la manguera de aire y dispare (disparo
en vacío) el clavador.
La reducción de la presión de aire será sufi ciente
para disparar en vacío el clavador.
La operación a baja velocidad tiende a calentar
las partes móviles.
PRECAUCIÓN
●
No dispare en vacío el clavador a alta presión.
PRUEBA DEL CLAVADOR
PELIGRO
●
Los operadores y demás
personas que se encuentren
en el área de trabajo DEBEN
usar gafas protectoras con
blindajes laterales que
cumplan con las
especifi caciones ANSI Z87.1.
Las gafas ordinarias no
brindan una protección
adecuada.
ADVERTENCIA
●
No utilice nunca el clavador a menos que la
palanca de empuje funcione adecuadamente.
Antes de comenzar el trabajo, pruebe el clavador
utilizando la lista de comprobaciones siguiente. Realice
las comprobaciones en el orden indicado.
Si se produce alguna operación anormal, deje de utilizar
el clavador y póngase inmediatamente en contacto con
un centro de reparaciones autorizado por metabo HPT.
(1) DESCONECTE LA MANGUERA DE AIRE DEL
CLAVADOR.
QUITE TODAS LAS PUNTAS DEL CLAVADOR.
□
TODOS LOS TORNILLOS DEBERÁN ESTAR
APRETADOS.
Si hay algún tornillo fl ojo, apriételo.
□
LA PALANCA DE EMPUJE DEBERÁ PODER
ACCIONARSE SIN DIFICULTAD.
Gatillo
No conecte la
manguera de
aire
Palanca de
empuje
(2)
Ajuste la presión del aire a 70 psi (4.9 barias 5 kgf/cm
2
).
Conecte la manguera de aire.
No cargue clavos en el clavador.
Ajuste el dispositivo de conmutación a la posición
hacia arriba (MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE). (Ajuste el dispositivo de
conmutación a la posición completamente hacia
arriba, tal como se muestra en el diagrama. De lo
contrario, no funcionará correctamente.)
000BookNR90AD(S1)metabo.indb52000BookNR90AD(S1)metabo.indb522018/03/1916:14:512018/03/1916:14:51
53
Español
(6) Ajuste el dispositivo de conmutación a la posición
hacia abajo (MECANISMO DE ACTUACIÓN POR
CONTACTO).
(Ajuste el dispositivo de conmutación a la posición
completamente hacia abajo, tal como se muestra
en el diagrama. De lo contrario, no funcionará
correctamente.)
Dispositivo de
conmutación
Posición hacia abajo
Con el clavador separado de la pieza de trabajo, tire
del gatillo.
Presione la palanca de empuje contra la pieza de
trabajo.
□
EL CLAVADOR DEBERÁ FUNCIONAR.
(7) Si no observa nada anormal, cargue clavos en el
clavador.
Clave en la pieza de trabajo los mismos clavos que
vaya a utilizar en la aplicación real.
□
EL CLAVADOR DEBERÁ FUNCIONAR
ADECUADAMENTE.
AJUSTE DE LA PRESIÓN DE AIRE
ADVERTENCIA
●
No sobrepase 120
psi (8.3 barias 8.5
kgf/cm
2
).
Ajuste la presión del aire al valor recomendado, 70 – 120
psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm
2
) de acuerdo con la
longitud de las puntas y la dureza de la pieza de trabajo.
La presión de aire correcta es la más baja con la que
pueda realizarse el trabajo. La utilización del clavador
con una presión de aire más alta de la requerida lo forzará
innecesariamente.
CARGA DE CLAVOS
ADVERTENCIA
●
Cuando cargue los clavos en el clavador,
1) no apriete el gatillo,
Dispositivo de
conmutación
Posición
hacia arriba
□
EL CLAVADOR NO DEBERÁ TENER FUGAS DE
AIRE.
(3) Retire el dedo del gatillo y presione la palanca de
empuje contra la pieza de trabajo.
□
EL CLAVADOR NO DEBERÁ FUNCIONAR.
Presione la
palanca de empuje
No apriete
el gatillo
(4) Retire el dedo del gatillo y presione la palanca de
empuje contra la pieza de trabajo.
Seguidamente, dirija el clavador hacia abajo, jale el
gatillo y espere en esa posición durante 5 segundos
o más.
□
EL CLAVADOR NO DEBERÁ FUNCIONAR.
Apriete el gatillo
(5)
1
Sin tocar el gatillo, presione la palanca de empuje
contra la pieza de trabajo.
Tire del gatillo.
□
EL CLAVADOR NO DEBERÁ FUNCIONAR.
2
Retire el dedo del disparador.
□
La operación del clavador fi nalizará (la hoja del
impulsor volverá a la posición superior).
000BookNR90AD(S1)metabo.indb53000BookNR90AD(S1)metabo.indb532018/03/1916:14:512018/03/1916:14:51
54
Español
2) no apriete la palanca de empuje, y
3) mantenga el clavador apuntando hacia
abajo.
(1) Inserte la tira de clavos en la parte trasera del
cargador.
Cargador
(2) Deslice la tira de clavos hacia el cargador.
La tira de clavos deberá pasar el tope de clavos.
Tope de clavos
(3) Tire del alimentador de clavos (B) hacia atrás para
acoplar el alimentador de clavos (A) en la tira de
clavos.
Alimentador
de clavos (B)
Alimentador de clavos (A)
NOTA
●
Empuje suavemente los alimentadores de clavos (A)
y (B) contra el clavo.
Si se llegaran a liberar los alimentadores de clavos
(A) y (B) desde la parte trasera del cargador y
chocaran contra el clavo, se podría dañar el papel de
conexión del clavo.
●
Utilice una ristra de clavos que tenga más de 5
clavos.
5
El clavador habrá quedado listo para funcionar.
Extraiga los clavos:
1
Tire del alimentador de clavos (B) hacia atrás.
2
Vuelva a colocar suavemente el alimentador de
clavos (B) hacia adelante, mientras empuja el
alimentador de clavos (A).
3
Empuje el tope de clavos hacia el lado del cargador,
y extraiga los clavos desde la parte trasera del
cargador.
Alimentador
de clavos (B)
Alimentador
de clavos (A)
1
2
Tope de clavos
Clavos
3
OPERACIÓN DEL CLAVADOR
Lea la sección titulada “SEGURIDAD” (páginas 43 – 47).
PELIGRO
●
Los operadores y demás
personas que se encuentren
en el área de trabajo DEBEN
usar gafas protectoras con
blindajes laterales que
cumplan con las
especifi caciones ANSI Z87.1.
000BookNR90AD(S1)metabo.indb54000BookNR90AD(S1)metabo.indb542018/03/1916:14:522018/03/1916:14:52
55
Español
Las gafas ordinarias no
brindan una protección
adecuada.
ADVERTENCIA
●
Solo las personas que hayan
leído y comprenden este
MANUAL pueden utilizar el
clavador.
●
No dirija NUNCA la
herramienta hacia sí mismo o
hacia otras personas del área
de trabajo.
●
Mantenga los dedos ALEJADOS del gatillo
cuando no clave clavos, para evitar descargas
accidentales.
●
Conozca y comprenda el sistema de clavador
que está utilizando.
Por favor lea y comprenda los “Métodos de
operación” descritos más abajo.
●
Inspeccione el clavador antes de operarlo para
determinar el sistema de accionamiento.
Antes de empezar a trabajar, verifi que el
dispositivo de conmutación para la operación
de clavado.
Este clavador metabo HPT incluye un dispositivo
de conmutación para la operación de clavado.
Antes de empezar a trabajar, verifi que el
ajuste del dispositivo de conmutación para la
operación de clavado.
Si el dispositivo de conmutación para la
operación de clavado no está debidamente
ajustado, el clavador no funcionará
correctamente.
●
Nunca coloque las manos o el cuerpo a menos
de 8 pulgadas (200 mm) del cabezal de disparo
cuando lo use.
●
No clave clavos en otros clavos, los clavos
pueden rebotar y herir a alguien.
●
No accione el clavador a menos que esté
fi rmemente colocado contra la pieza de trabajo.
●
Cuando trabaje cerca del borde de una pieza
de trabajo o en ángulos muy agudos, o al clavar
clavos en una pieza de trabajo fi na, tenga
cuidado para minimizar la aparición de virutas,
astillas y divisiones, o el vuelo libre, el rebote
o la perforación de los clavos, ya que podrían
causar lesiones.
●
No clave nunca clavos desde ambos lados de
una pared al mismo tiempo. Los clavos podrían
traspasar la pared y lesionar a la persona de la
otra parte.
●
No utilice nunca un clavador defectuoso o que
funcione anormalmente.
●
No utilice el clavador a modo de martillo normal.
●
Desconecte la manguera de aire del clavador
cuando:
1) no vaya a utilizarlo;
2) vaya a abandonar el área de trabajo;
3) lo eleve, lo descienda o de otra manera vaya
a trasladarlo a otro lugar;
4) vaya a entregárselo a otra persona;
5) haga un cambio del dispositivo de
conmutación;
6) realice mantenimientos o reparaciones;
7) desatasque el clavador;
8) el clavador está fuera de la supervisión o el
control del operador;
9) remueve clavos del cartucho;
10) ajuste la profundidad de clavamiento; y
11) acople o quite el tapón del pico.
Este clavador metabo HPT está equipado con un
dispositivo de conmutación para la operación de clavado.
Utilice el MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE o el MECANISMO DE ACTUACIÓN POR
CONTACTO de acuerdo con la tarea que se va a realizar.
Explicación sobre las diversas operaciones de clavado
○
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE: En primer lugar, presione la palanca de
empuje contra la pieza de trabajo y, a continuación,
jale el gatillo para introducir el clavo.
Una vez que se introduzca un clavo, no se podrá
volver a clavar hasta que suelte el gatillo y lo vuelva a
presionar.
○
MECANISMO DE ACTUACIÓN POR CONTACTO:
En primer lugar, presione la palanca de empuje
contra la madera y, a continuación, jale el gatillo para
introducir el clavo. O,
jale el gatillo, y, seguidamente, presione la palanca
de empuje contra la pieza de trabajo para introducir
el clavo.
Si se mantiene el gatillo apretado, se introducirá un
clavo cada vez que se presiona la palanca de empuje
contra la pieza de trabajo.
NOTA: Si desea fi jar el ajuste en el MECANISMO DE
ACTUACIÓN SECUENCIAL SIMPLE, el KIT DE
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE también está disponible como el número
de pedido de parte 888781.
MÉTODOS DE OPERACIÓN
Este clavador está equipado con una palanca de empuje,
y no funcionará a menos que ésta esté presionada
(posición hacia arriba).
000BookNR90AD(S1)metabo.indb55000BookNR90AD(S1)metabo.indb552018/03/1916:14:522018/03/1916:14:52
56
Español
Existen dos métodos de operación para clavar clavos con
este clavador.
Estos métodos son:
1. Operación intermitente (Disparo con el gatillo):
2. Operación continua (Disparo con la palanca de
empuje):
(1) Operación intermitente (Disparo con el gatillo):
Utilice el ajuste del MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE.
ADVERTENCIA
●
Para una operación intermitente, ajuste el
dispositivo de conmutación a la posición
completamente hacia arriba. (Es decir, ajuste
a MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE.)
●
Para evitar el doble disparo o el disparo
accidental debido a la reculada.
1) Ajuste el mecanismo de conmutación
a MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE.
2) Jale el gatillo rápida y fi rmemente.
1
Ajuste el dispositivo de conmutación a la posición
superior (para ajustar a MECANISMO DE
ACTUACIÓN SECUENCIAL SIMPLE).
(Ajuste el dispositivo de conmutación a la
posición completamente hacia arriba, tal como
se muestra en el diagrama. De lo contrario, se
ajustará a MECANISMO DE ACTUACIÓN POR
CONTACTO).
2
Coloque la salida de los clavos sobre la pieza de
trabajo con el dedo fuera del gatillo.
3
Presione a fondo la palanca de empuje.
4
Apriete el gatillo para clavar el clavo.
5
Separe el dedo del gatillo.
Para continuar clavando en un lugar separado,
mueva el clavador a lo largo de la madera, repitiendo
los pasos
2
–
5
, según se requiera.
Dispositivo de
conmutación
1
Posición hacia arriba
Gatillo
Palanca de empuje
3
4
ADVERTENCIA
●
Se dispara un clavo cada vez que se presiona
el gatillo, siempre que la palanca de empuje
permanezca presionada.
(2) Operación continua (Disparo con la palanca de
empuje)
Utilización del MECANISMO DE ACTUACIÓN POR
CONTACTO
ADVERTENCIA
●
Para evitar el doble disparo o el disparo
accidental debido a la reculada.
1) No presione el clavador contra la madera
con una fuerza excesiva.
2) Retire el clavador de la madera después
de efectuar el clavado.
1
Ajuste el dispositivo de conmutación a la posición
hacia abajo (para ajustar al MECANISMO DE
ACTUACIÓN POR CONTACTO.)
(Ajuste el dispositivo de conmutación a la
posición completamente hacia abajo, tal como
se muestra en el diagrama. De lo contrario, no
funcionará correctamente.)
2
Apriete el gatillo con el clavador fuera de la pieza
de trabajo.
3
Presione la palanca de empuje contra la pieza de
trabajo para clavar un clavo.
4
Desplace el clavador por la pieza de trabajo con
un movimiento de rebote.
Con cada presión de la palanca de empuje se
clavará un clavo.
Después de haber clavado los clavos necesarios,
separe el dedo del gatillo.
000BookNR90AD(S1)metabo.indb56000BookNR90AD(S1)metabo.indb562018/03/1916:14:522018/03/1916:14:52
57
Español
Dispositivo de
conmutación
1
Posición
hacia abajo
Apriete primero el gatillo
Palanca de empuje
2
4
ADVERTENCIA
●
Mantenga el dedo separado del gatillo
excepto durante la operación, porque esto
podría resultar en lesiones si la palanca de
presión entrase en contacto con su cuerpo o
con el de otras personas del área de trabajo.
●
Mantenga las manos y el cuerpo alejados del
área de descarga. Este clavador metabo HPT
podría rebotar por la reculada producida al
meter un sujetador, y producir la introducción
no intencional del siguiente sujetador, con el
riesgo de sufrir lesiones.
●
Algunos tipos de clavos cargados pueden
echar chispas a través de la boca durante la
operación de clavado. ¡Tenga cuidado!
El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE
se usa para colocar los fi jadores con gran precisión.
El MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE puede disminuir la ocurrencia de lesiones en
el área de trabajo en comparación con el MECANISMO
DE ACTUACIÓN DE CONTACTO. Esto se debe a que
hay menos posibilidades de lanzar un clavo de
forma no intencional a alguna persona si continúa
presionando el gatillo y presiona la palanca de
manera accidental.
El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE
puede también reducir la velocidad de funcionamiento
en comparación con el MECANISMO DE ACTUACIÓN
DE CONTACTO. Se recomienda que los usuarios con
poca experiencia usen el MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE.
NOTA
●
Si se respetan todas las advertencias y
precauciones, se podrá realizar una operación
segura con los dos sistemas: MECANISMO DE
ACTUACIÓN SECUENCIAL SIMPLE y MECANISMO
DE ACTUACIÓN POR CONTACTO.
●
Maneje con cuidado el paquete de clavos. Si los
clavos se cayesen, el plástico de la ristra podría
romperse.
●
Después de haber clavado los clavos:
1) desconecte la manguera de aire del clavador,
2) extraiga todos los clavos del clavador,
3) aplique 5 – 10 gotas de lubricante para
herramientas neumáticas metabo HPT a la
entrada de aire del clavador, y
4) abra la llave de escape del depósito del
compresor de aire para drenar la humedad que
pueda existir.
AJUSTE DE LA PROFUNDIDAD DE
CLAVADO
Para asegurar que cada clavo penetre con la misma
profundidad, cerciórese de que:
1) la presión de aire suministrada al clavador
permanezca constante (regulador instalado y
trabajando adecuadamente), y
2) esté sujetando fi rmemente el clavador contra la pieza
de trabajo.
Si los clavos penetran demasiado o demasiado poco en
la pieza de trabajo, realice el ajuste en el orden siguiente.
1
DESCONECTE LA MANGUERA DE AIRE DEL
CLAVADOR.
Ajustador
Desconecte la
manguera de aire
15
000BookNR90AD(S1)metabo.indb57000BookNR90AD(S1)metabo.indb572018/03/1916:14:522018/03/1916:14:52
58
Español
2
Si los clavos penetran demasiado, gire el ajustador
hacia la parte de menor profundidad.
2
Demasiada
profundidad
A ras
Gire el ajustador
Si los clavos se insertan demasiado poco, gire el
regulador hacia la parte de mayor profundidad.
Gire el ajustador
A ras
2
Poca
profundidad
3
Deje de girar el ajustador cuando alcance la posición
apropiada realizando una prueba de clavado.
4
Conecte la manguera de aire.
UTILICE SIEMPRE GAFAS PROTECTORAS PARA
LOS OJOS.
Realice una prueba de clavado.
5
DESCONECTE LA MANGUERA DE AIRE DEL
CLAVADOR.
6
Elija la posición adecuada para el ajustador.
UTILIZACIÓN DE LA TAPA PARA EL
MORRO
ADVERTENCIA
●
Desconecte la manguera de aire del clavador
antes de colocar o retirar la tapa del morro.
Si desea proteger la superfi cie de la pieza de trabajo
contra rascaduras o marcas de la palanca de empuje,
instale la tapa para el morro accesorio en dicha palanca.
1
DESCONECTE LA MANGUERA DE AIRE DEL
CLAVADOR.
2
Coloque la tapa para el morro en el talón de la
palanca de empuje.
NOTA:
●
La tapa para el morro puede reducir la profundidad
de penetración de los clavos debido a su grosor.
Cuando haya instalado dicha tapa, reajuste la
profundidad de penetración de los clavos.
1
Palanca de
empuje
Morro
Orifi cio
Saliente
(hacia adentro)
No conecte la
manguera de aire
Tapa para el
morro
La tapa para el morro se puede desmontar de la palanca
de empuje utilizando un destornillador o una varilla
delgada.
Tapa para el morro
Destornillador
Palanca de empuje
000BookNR90AD(S1)metabo.indb58000BookNR90AD(S1)metabo.indb582018/03/1916:14:522018/03/1916:14:52
59
Español
MANTENIMIENTO
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad este
clavador.
Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propio
clavador.
MANTENIMIENTO E INSPECCIÓN
Lea la sección titulada “SEGURIDAD” (páginas 43 – 47).
ADVERTENCIA
●
Desconecte la manguera y extraiga todos los
clavos del clavador antes de:
1) realizar trabajos de mantenimiento e
inspección, y
2) desatascar el clavador.
1. Desatascado
Desatasque los clavos en el orden siguiente:
1
DESCONECTE LA MANGUERA DE AIRE.
2
Inserte una varilla en la salida.
Golpee la varilla con un martillo.
Martillo
Varilla
Salida
Desconecte la
manguera de aire
1
3
Quite el clavo atascado con un destornillador de
clavos plana.
4
En caso de atasco frecuente, póngase en
contacto con un centro de reparaciones
autorizado por metabo HPT.
2. Inspección del cargador
1
DESCONECTE LA MANGUERA DE AIRE.
2
Limpie el cargador. Quite los fragmentos de papel
o de madera que pueda haberse acumulado en el
cargador. Lubrique el cargador con lubricante para
herramientas neumáticas metabo HPT.
Paño
Desconecte
la manguera
de aire
1
PRECAUCIÓN
●
Compruebe si el alimentador de clavos se
desliza suavemente al empujarlo con el dedo.
Si no lo hiciese, los clavos podrían clavarse con
un ángulo irregular y lesionar a alguien.
3. Almacenamiento
○
Cuando no vaya a utilizar el clavador durante mucho
tiempo, aplique una capa fi na de lubricante a las
piezas de acero para evitar que se oxiden.
○
No guarde el clavador en un lugar frío.
Guarde el clavador en un lugar cálido.
○
Cuando no vaya a utilizar el clavador, deberá
guardarlo en un lugar cálido y fresco.
Mantenga el clavador fuera del alcance de los niños.
4. ETIQUETA DE PRECAUCIÓN
No utilice el clavador si la ETIQUETA DE
ADVERTENCIA falta o está dañada.
Solicite la nueva ETIQUETA DE PRECAUCIÓN a un
centro de reparaciones autorizado por metabo HPT.
Etiqueta de
precaución
5. Tabla de mantenimiento (Consulte la página 60.)
6. Solución de problemas por parte del operador
(Consulte la página 61.)
000BookNR90AD(S1)metabo.indb59000BookNR90AD(S1)metabo.indb592018/03/1916:14:532018/03/1916:14:53
60
Español
7. Lista de repuestos
A: No. item
B: No. codigo
C: No. usado
D: Observaciones
PRECAUCIÓN
●
La reparación, modifi cación e inspección de las
herramientas eléctricas metabo HPT deben ser
realizadas por un Centro de Servicio Autorizado
de metabo HPT.
Esta lista de repuestos será de utilidad si es
presentada junto con la heramienta al Centro
de Servicio Autorizado de metabo HPT para
solicitar la reparación o cualquier otro tipo de
mantenimiento.
En el manejo y el mantenimiento de las
herramientas eléctricas, se deberán observar
las normas y reglamentos vigentes en cada país.
MODIFICACIONES:
metabo HPT Power Tools introduce constantemente
mejoras y modifi caciones para incorporar los últimos
avances tecnológicos.
Por consiguiente, algunas partes (por ejemplo,
números de códigos y/o diseño) pueden ser
modifi cadas sin previo aviso.
Tabla de mantenimiento
ACCIÓN PARA CÓMO
Drenaje diario del fi ltro de la línea
de aire.
Evitar la acumulación de humedad y
suciedad.
Abra la llave de escape manual.
Mantenimiento del
lubricador lleno.
Mantener el clavador lubricado. Rellene con lubricante para
herramientas neumáticas metabo HPT.
Limpie el elemento de fi ltrado y sople
aire a través del fi ltro en dirección
opuesta al fl ujo normal diario.
Evitar que el fi ltro se atasque con
suciedad.
Siga las instrucciones del fabricante.
Limpieza del cargador y del
mecanismo del alimentador.
Evitar atascos. Sople diariamente.
Mantenimiento de la palanca de
empuje en perfectas condiciones.
Garantizar la seguridad del operador
y la operación efi caz del clavador.
Sople diariamente.
Lubricación del clavador después de
haberlo utilizado.
Prolongar la duración del clavador. Aplique 5 – 10 gotas de lubricante al
clavador.
Drene el compresor de aire todos
los días.
Mantener el clavador en buenas
condiciones de operación.
Abra la llave de llave de escape.
SERVICIO Y REPARACIONES
ADVERTENCIA
●
Este clavador solamente deberá repararlo
personal entrenado por metabo HPT, un
distribuidor, o el empresario.
●
Para la reparación, utilice solamente las
piezas suministradas o recomendadas por
metabo HPT.
Todos los clavadores de calidad requerirán el servicio
de mantenimiento o de reemplazo de piezas debido al
desgaste con la utilización normal.
NOTA
Las especifi caciones están sujetas a cambio sin
previo aviso sin ninguna obligación por parte de
metabo HPT.
000BookNR90AD(S1)metabo.indb60000BookNR90AD(S1)metabo.indb602018/03/1916:14:532018/03/1916:14:53
61
Español
Solución de problemas por parte del operador
La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente.
Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por metabo HPT.
PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN
El clavador funciona pero no clava
los clavos.
Compruebe si está atascado. Desatásquelo
Compruebe el funcionamiento del
alimentador de clavos de acuerdo
con la página 59.
Limpie y lubrique.
¿Está fl ojo o dañado el resorte de
cinta?
Reemplácelo.
Compruebe si los clavos son los
apropiados.
Utilice solamente los clavos
recomendados.
Poca fuerza.
Reciclado lento.
Compruebe la presión de aire. Aumente la presión de aire.
(No sobrepase 120 psi (8.3 barias,
8.5 kgf/cm
2
))
——————
Utilice lubricante para
herramientas neumáticas metabo HPT.
¿Está gastada la cuchilla impulsora? Solicite otra de reemplazo a
metabo HPT.
¿Está gastada o dañada la junta
tórica del pistón?
Los clavos penetran demasiado. Compruebe la presión de aire. Reduzca la presión de aire.
(Ajústela a 70 – 120 psi.)
Salto de clavos.
Alimentación intermitente.
Compruebe si está utilizando los
clavos apropiados.
Utilice solamente los clavos
recomendados.
Compruebe el funcionamiento del
alimentador de clavos de acuerdo
con la página 59.
Limpie y lubrique.
¿Está fl ojo o dañado el resorte de
cinta?
Reemplácelo.
——————
Utilice lubricante para herramientas
neumáticas metabo HPT.
¿Está la junta tórica del pistón
cortada o muy gastada?
Póngase en contacto con
metabo HPT para reemplazarlo.
¿Está el alimentador de clavos (A)
gastado o dañado?
Reemplace el alimentador de clavos
(A).
Clavos atascados.
Los clavos se clavan
doblados.
Compruebe si los clavos son los
apropiados.
Utilice solamente los clavos
recomendados.
¿Está gastada la cuchilla impulsora? Póngase en contacto co metabo HPT
para reemplazarla.
¿Está el alimentador de clavos (A)
gastado o dañado?
Reemplace el alimentador de clavos
(A).
El funcionamiento es normal, pero no
es posible clavar a gran velocidad.
Compruebe el diámetro interior de la
manguera de aire.
Utilice otra manguera de aire de
mayor diámetro.
000BookNR90AD(S1)metabo.indb61000BookNR90AD(S1)metabo.indb612018/03/1916:14:532018/03/1916:14:53
501
1
2
3A
4
6A
7A
8
9
10
11
12
13A
14
15A
16A
17
18A
19A
27
29B
30
31
32B
33
34A
36
38A
40A
42
44
105
21
49
51A
90
61
62
63
64
65
66
65
67
68A
71
69
70
69
74
74
75B
77A
78
84
83
79B
80
81A
82
85A
86A
78
5A
28A
35A
93
37A
52A
53B
54A
55A
56A
57A
58A
59A
60
73A
76A
96
97
76A
96
88A
79B
81A
85A
74
41A
98
99
100
108
106
107
102
103
110
104
101
23A
39
20
21
109
NR90AD(S1)
62
000BookNR90AD(S1)metabo.indb62000BookNR90AD(S1)metabo.indb622018/03/1916:14:532018/03/1916:14:53
ABC D
1 888792 2 M6 × 12
2 888790 1
3A 888794 1
4 888793 4 M6 × 30
5A 888789 1
6A 886455 1
7A 886456 1
88849471 I.D 49.4
9 884946 1
10 884948 1 I.D 59.4
11 884950 1
12 884958 1
13A 885917 1 “12”
14 884945 1
15A 886457 1
16A 886480 1 I.D 59.6
17 884944 1
18A 886481 1 I.D 94.6
19A 886483 1
20 949539 1 D3 × 25
21 884975 2 D3 × 32
23A ––––––– 1
27 876205 1
28A 886874 1
29B 887663 1
30 306437 4 M8 × 30
31 884959 1
32B 886482 1 I.D 60
33 877371 1
34A 886458 2
35A 886865 1
36 949670 1 M6 × 22
37A 886260 1
38A ––––––– 1
39 ––––––– 1
40A 884342 1
41A 881949 1
42 949821 3 M5 × 16
44 959155 1 D3.97
49 881951 1 D2.5 × 16
51A 886861 1
52A 886860 1
53B 887664 1
54A 886872 1
55A 886873 1 D2 × 16
56A 886870 1
57A 886869 1
ABC D
58A 886868 1
59A 886866 1
60 872822 1 S-5
61 872971 1
62 877763 1 I.D. 14
63 884963 1
64 873570 1 P-18
65 676531 2 P-7
66 884964 1
67 872654 1 1AP-10
68A 887178 1
69 878888 2 I.D. 1.8
70 884965 1
71 884962 1
73A 886877 1
74 963837 4 M6
75B 883499 1
76A 887493 1
77A 886858 1
78 984443 3 M6 × 12
79B 886875 1
80 949682 1 D4 × 32
81A 886876 1
82 943364 1 D4 × 20
83 883503 1
84 884978 1
85A 886278 1
86A 887619 1 D3 × 8
88A 887490 1
“79B, 80, 81A, 85A”
90 981317 1 S-4
93 884994 1
96 886280 1
97 887488 1 “76A, 96”
98 887666 1
99 888783 1
100 887668 1
101 887669 1
102 887670 1
103 887671 1 “49, 102”
104 887672 1
105 887673 1
106 887458 1 D3 × 10
107 887674 1
108 887675 1 D3 × 35
109 949665 1 M5 × 14
110 8876 82 1
501 875769 1
63
000BookNR90AD(S1)metabo.indb63000BookNR90AD(S1)metabo.indb632018/03/1916:14:552018/03/1916:14:55
NR90AE(S1)
1
110
2
3A
4
5A
6A
7A
8
9
10
11
12
13B
14
15B
16A
17
18A
19A
26
27A
28A
29
30
31A
32
33A
34A
113
35
36A
38
39A
40A
41
52B
53A
54A
55A
56A
57A
58A
59A
60
61
62
63
64
65
64
66
67A
68
69
68
70
71
72
111
72
73B
74A
75
77
112
78
79
80
81
82A
83A
84A
94
501
91A
97
98
74A 97
50A
51A
99
100
76A
87
20
21
37
44
106
21
48
101
109
107
108
103
104
114
105
102
23A
64
000BookNR90AD(S1)metabo.indb64000BookNR90AD(S1)metabo.indb642018/03/1916:14:552018/03/1916:14:55
ABC D
1 888792 2 M6 × 12
2 888790 1
3A 888794 1
4 888793 4 M6 × 30
5A 888789 1
6A 886455 1
7A 886456 1
8 884947 1
9 884946 1
10 884948 1 I.D 59.4
11 884950 1
12 884958 1
13B 887491 1 “12”
14 884945 1
15B 886457 1
16A 886480 1 I.D 59.6
17 884944 1
18A 886481 1 I.D 94.6
19A 886483 1
20 949539 1 D3 × 25
21 884975 2 D3 × 32
23A ––––––– 1
26 876205 1
27A 886874 1
28A 887676 1
29 306437 4 M8 × 30
30 884959 1
31A 886482 1 I.D 60
32 877371 1 M5
33A 886458 2
34A 886865 1
35 949670 1 M6 × 22
36A 886260 1
37 ––––––– 1
38 ––––––– 1
39A 884342 1
40A 881949 1
41 949821 3 M5 × 16
44 959155 1
48 881951 1 D2.5 × 16
50A 886861 1
51A 886860 1
52B 887664
53A 886872 1
54A 886873 1 D2 × 16
55A 886870 1
56A 886869 1
57A 886868 1
58A 886866 1
ABC D
59A 872822 1 S-5
60 872971 1
61 877763 1 I.D. 14
62 884963 1
63 873570 1 P-18
64 676531 2 P-7
65 884964 1
66 872654 1 1AP-10
67A 887178 1
68 878888 2 I.D. 1.8
69 884965 1
70 884962 1
71 888795 1
72 888796 3 M6
73B 883499 1
74A 888787 1
75 885524 1
76A 888786 1
77 888797 2 M6 × 16
78 885526 1
79 949547 1 D4 × 36
80 885527 1
81 943364 1 D4 × 20
82A 888801 1
83A 886278 1
84A 887619 1 D3 × 8
87 885530 1 “78-80, 83A”
91A 981317 1 S-4
94 884994 1
97 888802 1
98 887492 1 “74A, 97”
99 887666 1
100 888784 1
101 887668 1
102 887669 1
103 887670 1
104 887671 1 “48, 103”
105 887672 1
106 887673 1
107 887458 1 D3 × 10
108 887674 1
109 887675 1 D3 × 35
110 949665 1 M5 × 14
111 877402 2
112 888803 2 M6 × 16
113 888800 1
114 887682 1
501 875769 1
65
000BookNR90AD(S1)metabo.indb65000BookNR90AD(S1)metabo.indb652018/03/1916:14:572018/03/1916:14:57
66
000BookNR90AD(S1)metabo.indb66000BookNR90AD(S1)metabo.indb662018/03/1916:14:582018/03/1916:14:58
67
000BookNR90AD(S1)metabo.indb67000BookNR90AD(S1)metabo.indb672018/03/1916:14:582018/03/1916:14:58
806
Code No. C99196165 T
Printed in Taiwan
Issued by
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
Minato-ku, Tokyo 108-6020, Japan
Distributed by
1111 Broadway Ave,
Braselton, Georgia, 30517
3405 American Drive, Units 9-10,
Mississauga, ON, L4V 1T6
000BookNR90AD(S1)metabo.indb68000BookNR90AD(S1)metabo.indb682018/03/1916:14:582018/03/1916:14:58
