INSTALLATION INSTRUCTIONS
COMMERCIAL STACKED DRYER
Gas (120-Volt, 60-Hz) or Electric (120/240-Volt, 60-Hz)
Actual unit may or may not
contain doors with windows,
depending on model
INSTRUCTIONS POUR L’INSTALLATION D’UNE
SÉCHEUSE COMMERCIALE SUPERPOSÉE
à gaz (120 Volts, 60 Hz) ou électrique
(120/240 Volts, 60 Hz)
Selon le modèle, le présent
appareil n’offre peut-être pas
de hublot de porte.
Table of Contents/Table des matières ................................................................................ 2
www.maytagcommerciallaundry.com
W10184580B
W10184581B – SP
2
TABLE OF CONTENTS
DRYER SAFETY .......................................................................... 2
INSTALLATION REQUIREMENTS ............................................. 5
Tools and Parts ......................................................................... 5
Location Requirements ............................................................. 5
Electrical Requirements – Gas Dryer ....................................... 6
Electrical Requirements – Electric Dryer (U.S. only) ................ 7
Gas Supply Requirements ....................................................... 7

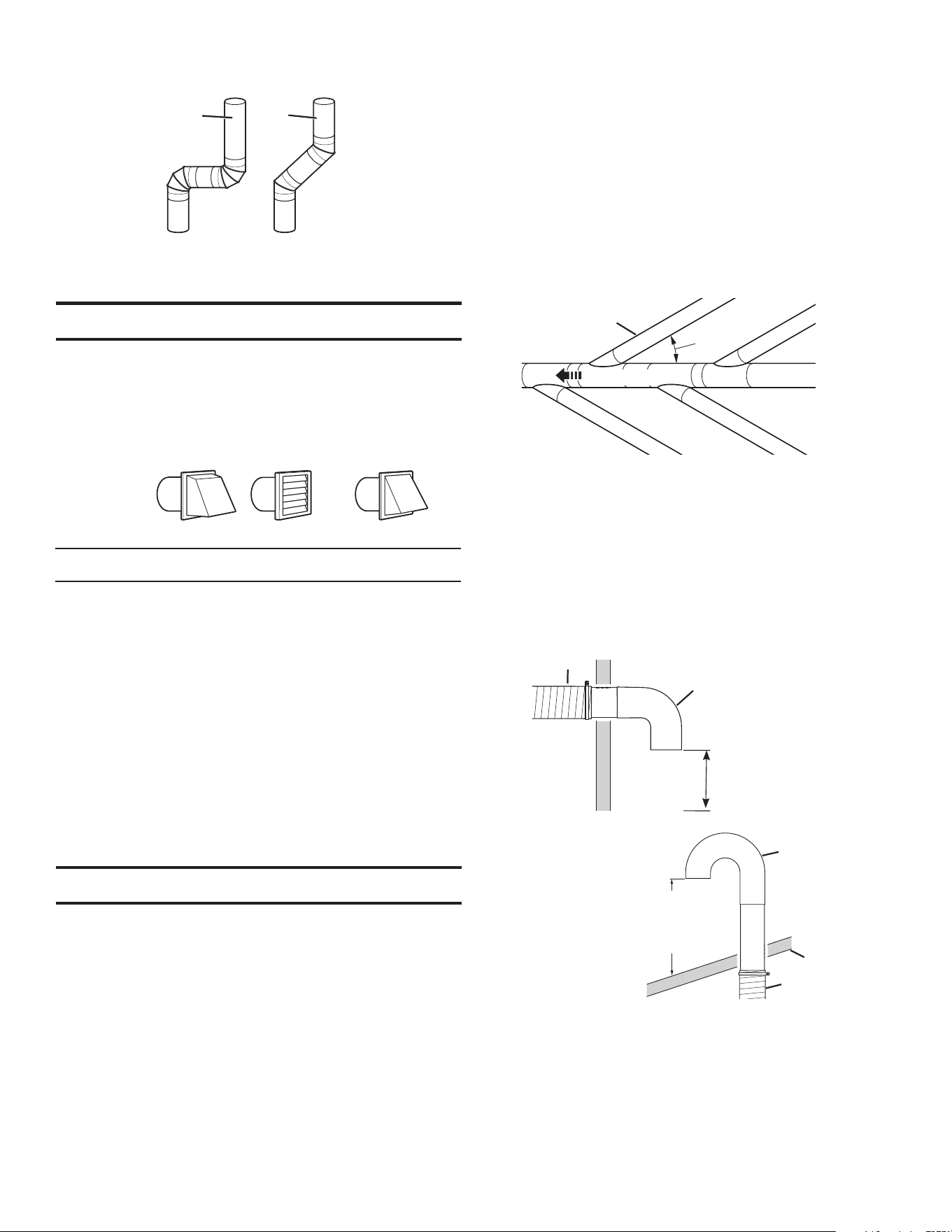

Venting Requirements ............................................................. 8
INSTALLATION INSTRUCTIONS – GAS DRYER ................. 10
Make Gas Connection ............................................................. 10
Connect Vent ........................................................................... 10
Complete Installation .............................................................. 10
INSTALLATION INSTRUCTIONS – ELECTRIC DRYER ...... 10

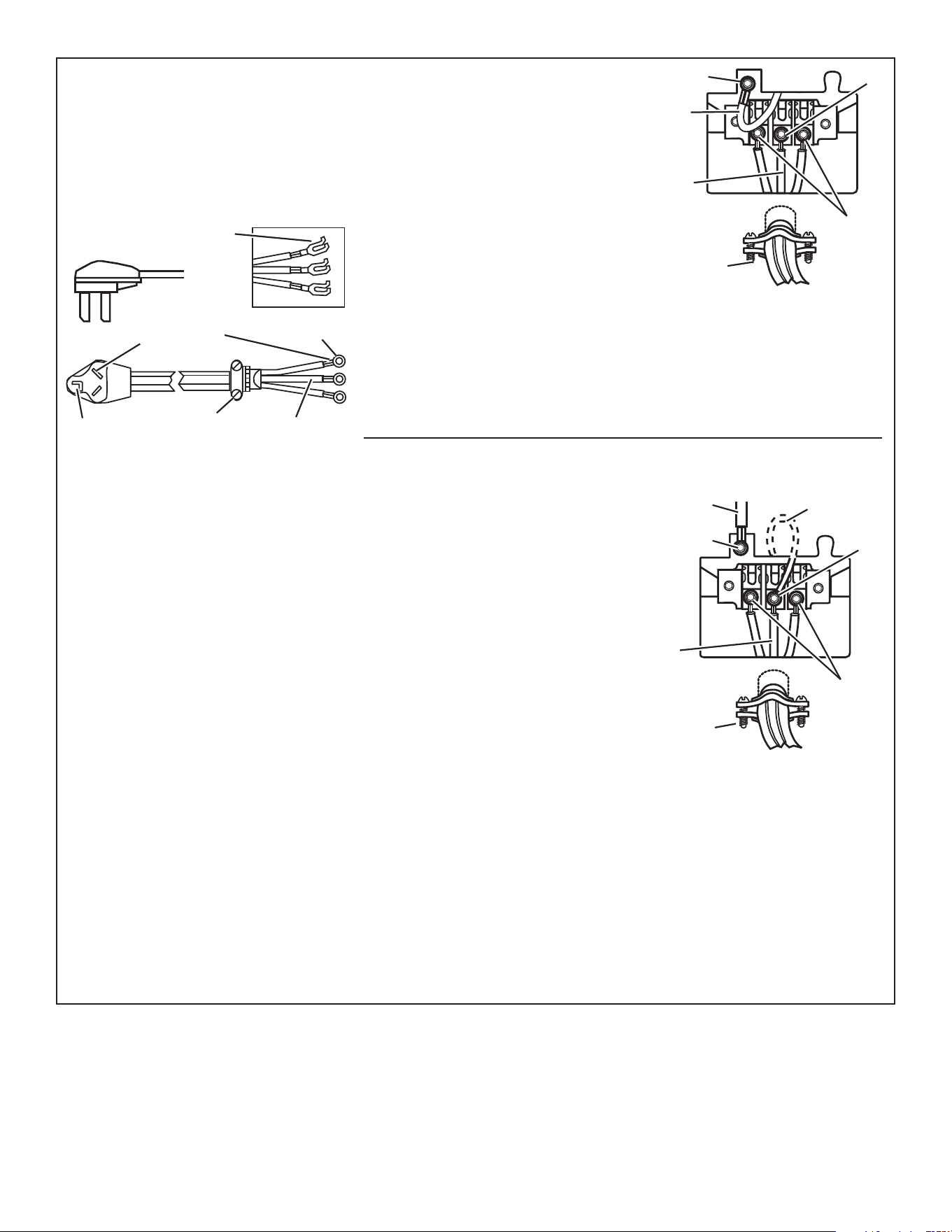

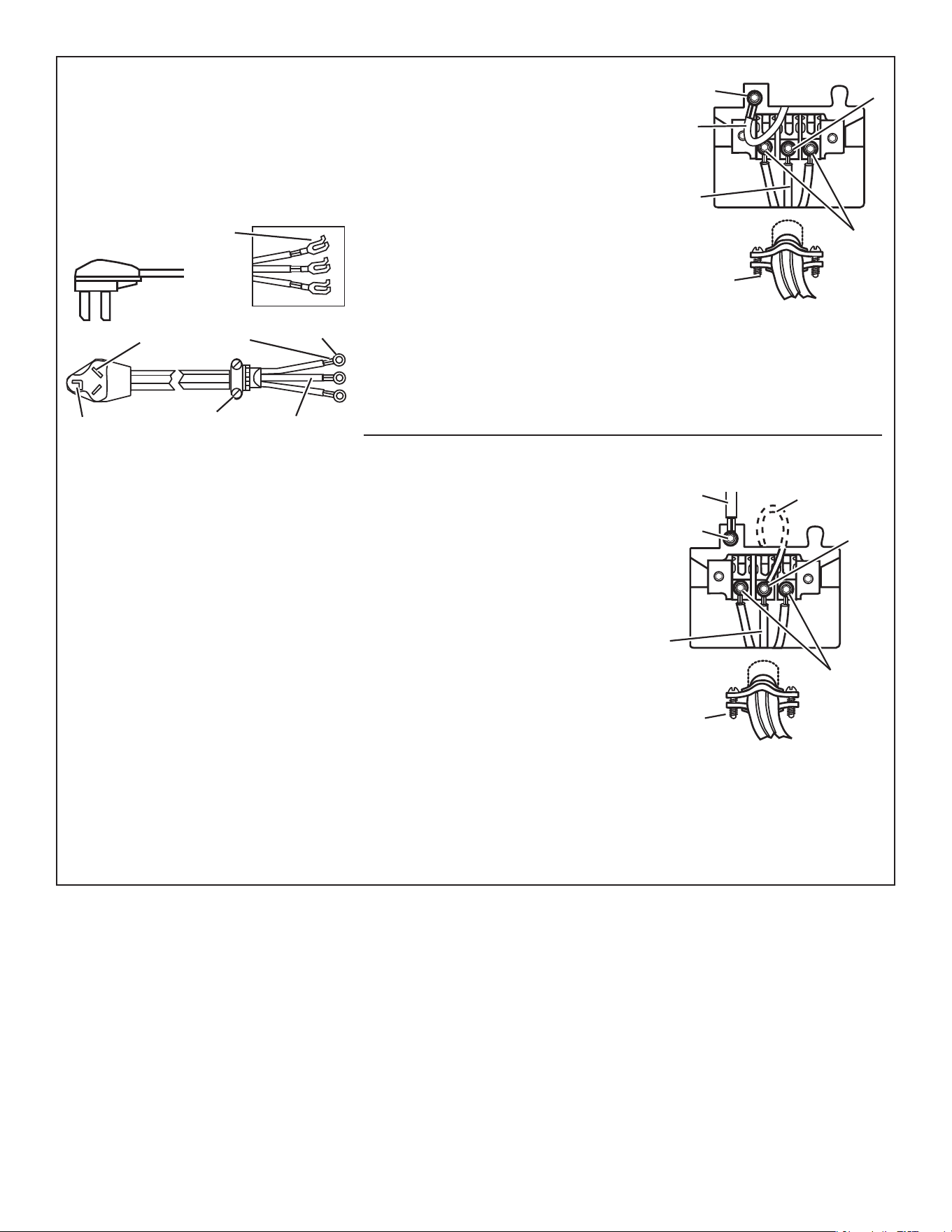

Make Electrical Connection ..................................................... 10
Connect Vent ........................................................................... 15
Complete Installation .............................................................. 15

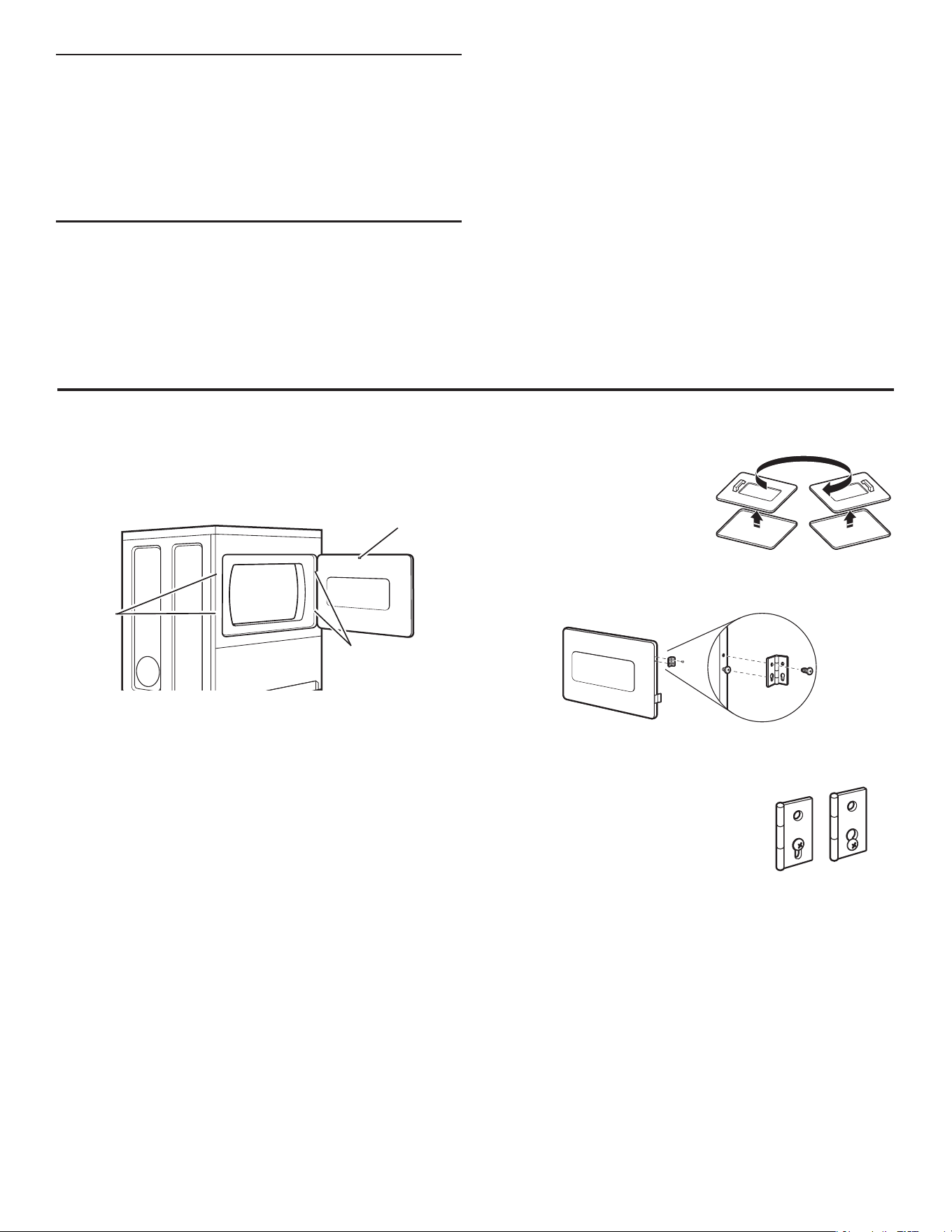

REVERSING THE DOOR SWING (OPTIONAL) ...................... 15
MAINTENANCE INSTRUCTIONS........................................... 16

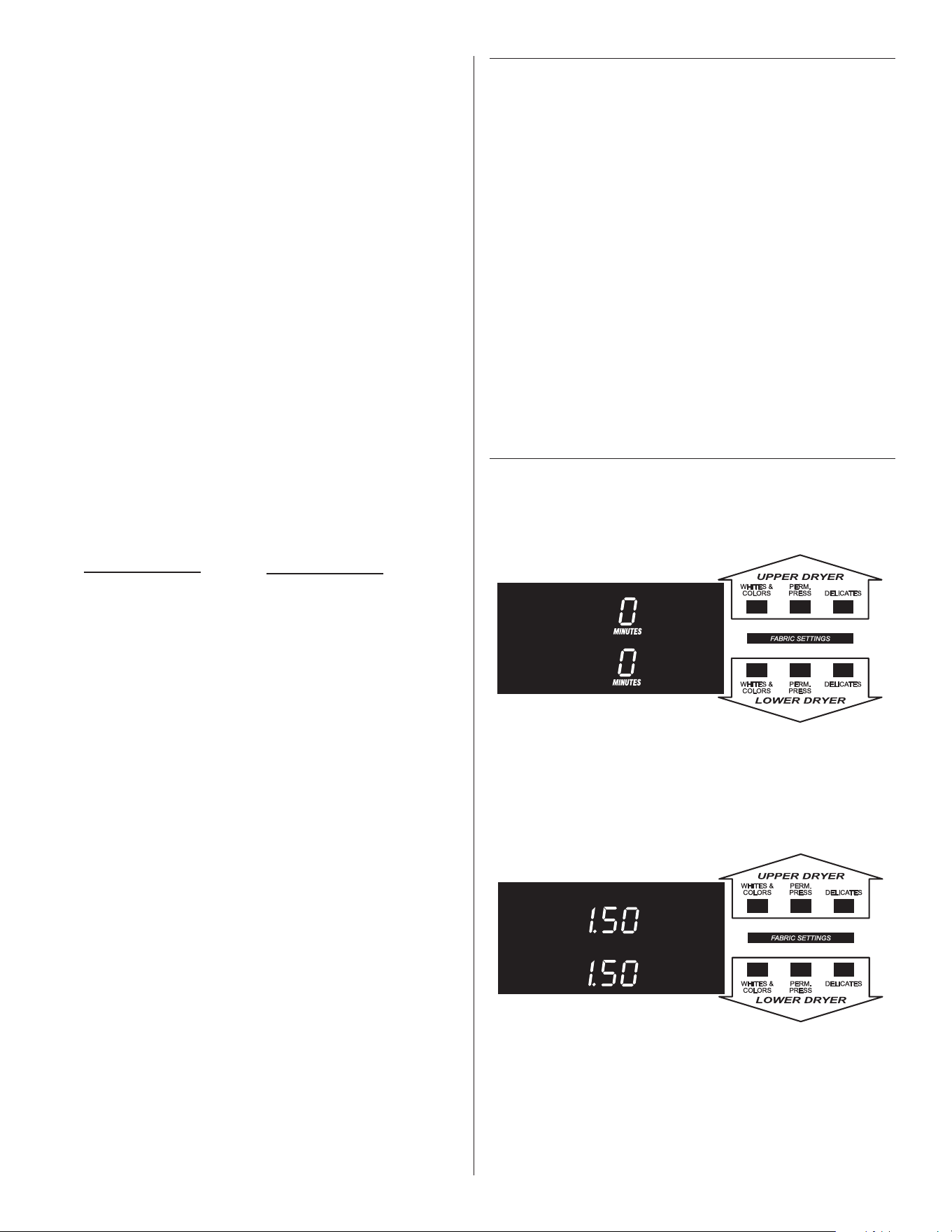

ELECTRONIC CONTROL SETUP .......................................... 16
WARRANTY ............................................................................. 21
DRYER SAFETY
TABLE DES MATIÈRES
SÉCURITÉ DE LA SÉCHEUSE ...............................................22
EXIGENCES D’INSTALLATION ...............................................25
Outillage et pièces ....................................................................25
Exigences d’emplacement ....................................................... 25
Spécifications électriques – sécheuse à gaz ..........................26
Spécifications électriques – sécheuse électrique
(É.-U. seulement) ......................................................................27
Spécifications de l’alimentation en gaz ...................................28
Exigences concernant l’évacuation ..........................................29
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE À GAZ.....31
Raccordement à la canalisation de gaz ..................................31
Raccordement du conduit d’évacuation .................................31
Achever l’installation ................................................................31
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE
ÉLECTRIQUE ...........................................................................32
Raccordement électrique ........................................................32
Raccordement du conduit d’évacuation ...............................37
Achever l’installation ................................................................37
INVERSION DU SENS D’OUVERTURE DE LA PORTE ...........37
INSTRUCTIONS D’ENTRETIEN ..............................................38
RÉGLAGE DE LA COMMANDE ÉLECTRONIQUE................ 38
GARANTIE ................................................................................44
3
WARNING: For your safety, the information in this manual must be followed to minimize
the risk of fire or explosion, or to prevent property damage, personal injury, or death.
– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance.
– WHAT TO DO IF YOU SMELL GAS:
•
Do not try to light any appliance.
•
Do not touch any electrical switch; do not use any phone in your building.
•
Immediately call your gas supplier fromaneighbor's phone. Follow the gas supplier's
instructions.
•
If you cannot reach your gas supplier, call the fire department.
– Installation and service must be performed by a qualified installer, service agency, or
the gas supplier.
•
Clear the room, building, or area of all occupants.
WARNING: Gas leaks cannot always be detected by smell.
Gas suppliers recommend that you use a gas detector approved by UL or CSA.
For more information, contact your gas supplier.
If a gas leak is detected, follow the “What to do if you smell gas” instructions.
IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas
Code, ANSI Z223.1/NFPA 54 or the Canadian Natural Gas and Propane Installation Code, CSA B149.1.
The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National
Electrical Code, ANSI/NFPA 70 or Canadian Electrical Code, CSA C22.1.
4

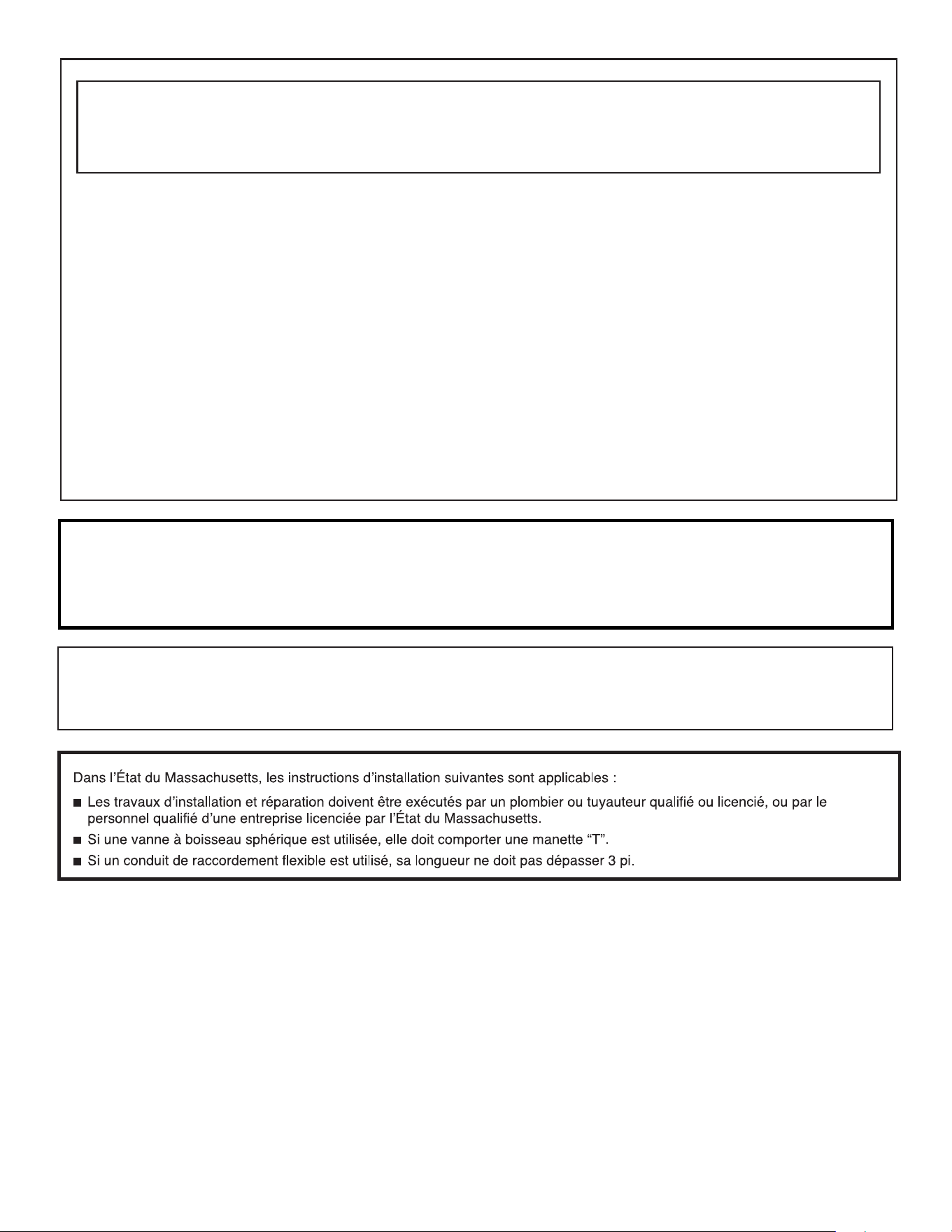

In the State of Massachusetts, the following installation instructions apply:
■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by
the State of Massachusetts.
■ If using a ball valve, it shall be a T-handle type.
■ A flexible gas connector, when used, must not exceed 3 feet.
FOR YOUR SAFETY
Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
n It is recommended that the owner post, in a prominent location, instructions for the customer’s use in the event the customer smells
gas. This information should be obtained from your gas supplier.
n Post the following warning in a prominent location.
IMPORTANT: When discarding or storing your old clothes dryer, remove the door.
5
Location Requirements
If installing a gas dryer:
IMPORTANT: Observe all governing codes and ordinances.
n
Check code requirements: Some codes limit or do not permit
installation of clothes dryers in closets or sleeping quarters.
Contact your local building inspector.
n
Make sure that lower edges of the cabinet, plus the back and
bottom sides of the dryer, are free of obstructions to permit
adequate clearance of air openings for combustion air. See
“Recessed Area Installation Instructions” below for minimum
spacing requirements.
NOTE:
n
The dryer must not be installed in an area where it will be
exposed to water and/or weather.
n
This dryer must not be installed in a closet with a door.
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
n 8" (200 mm) or
10" (250 mm) pipe wrench
n 8" (200 mm) or
10" (250 mm) adjustable
wrench
n Flat-blade screwdriver
n Phillips screwdriver
n Adjustable wrench that
opens to 1" (25 mm) or
1" (25 mm) hex-head
socket wrench
n Security T-20 TORX
®†
driver
n Level
n 5/16" open-end wrench
n Vent clamps
n Pipe-joint compound
resistant to LP gas
n Caulk gun and caulk (for
installing new exhaust vent)
n Pliers
n Putty knife
† ® TORX is a registered trademark of Saturn Fasteners, Inc.
Parts supplied
Remove parts bag from dryer drum. Check that all parts were
included.
n
10-32 x 5/16" serrated screw (4)
n Security cotter pin (2)

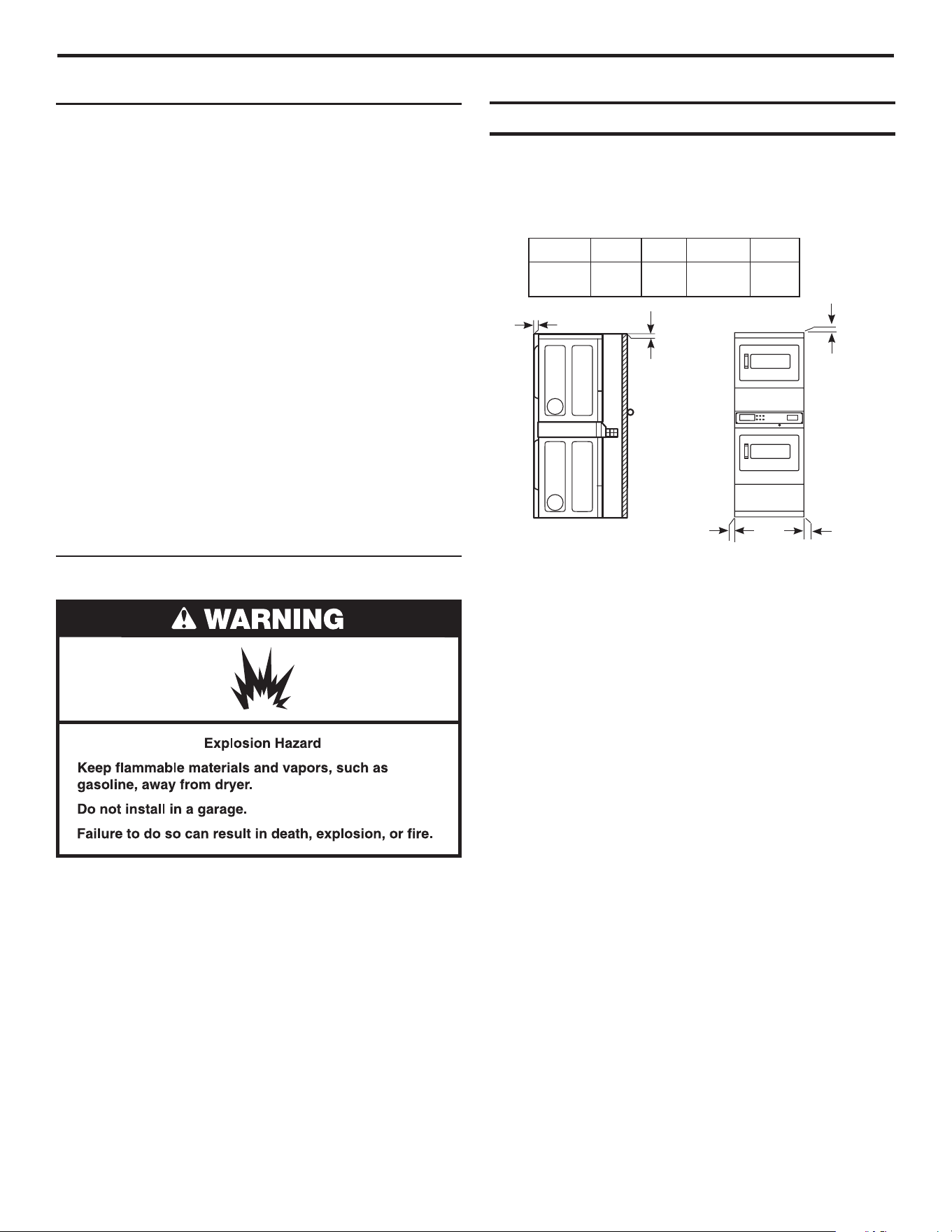

Recessed
front view
Recessed
side view
Minimum Installation Clearances
Additional clearances for wall, door, and floor moldings may be
required or if external exhaust elbow is used.
51 mm (2")
305 mm
(12")
0" (0 mm)
0" (0 mm)
0"
(0 mm)
Back Sides Top Front
Recessed 2 in. 0 in. 12 in. —
(50 mm) (0mm) (300 mm)
Recessed Area Installation Instructions
This dryer may be installed in a recessed area. Minimum
installation clearances can be found on the rear of the dryer.
The dryer must be exhausted outdoors.
2" (51 mm)
12"
(305 mm)
6
Electrical Requirements – Gas Dryer
IMPORTANT: The dryer must be electrically grounded in
accordance with local codes and ordinances or, in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70,
latest edition.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
n A 120 volt, 60 Hz, AC only, 15-amp, fused electrical circuit
is required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this dryer be provided.
Recommended Ground Method
The dryer, when installed, must be electrically grounded in
accordance with local codes or, in the absence of local codes,
with the National Electrical Code, ANSI/NFPA 70, latest edition.
Electrical Shock Hazard
Plug into agrounded 3prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire,or electrical shock.
WARNING
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■
For a grounded, cord-connected dryer:
This dryer must be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This dryer is equipped with a cord having an equipment-
grounding conductor and a grounding plug. The plug must be
plugged into an appropriate outlet that is properly installed
and grounded in accordance with all local codes and
ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative or
personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug provided with the
dryer: if it will not fit the outlet, have a proper outlet installed
by a qualified electrician.

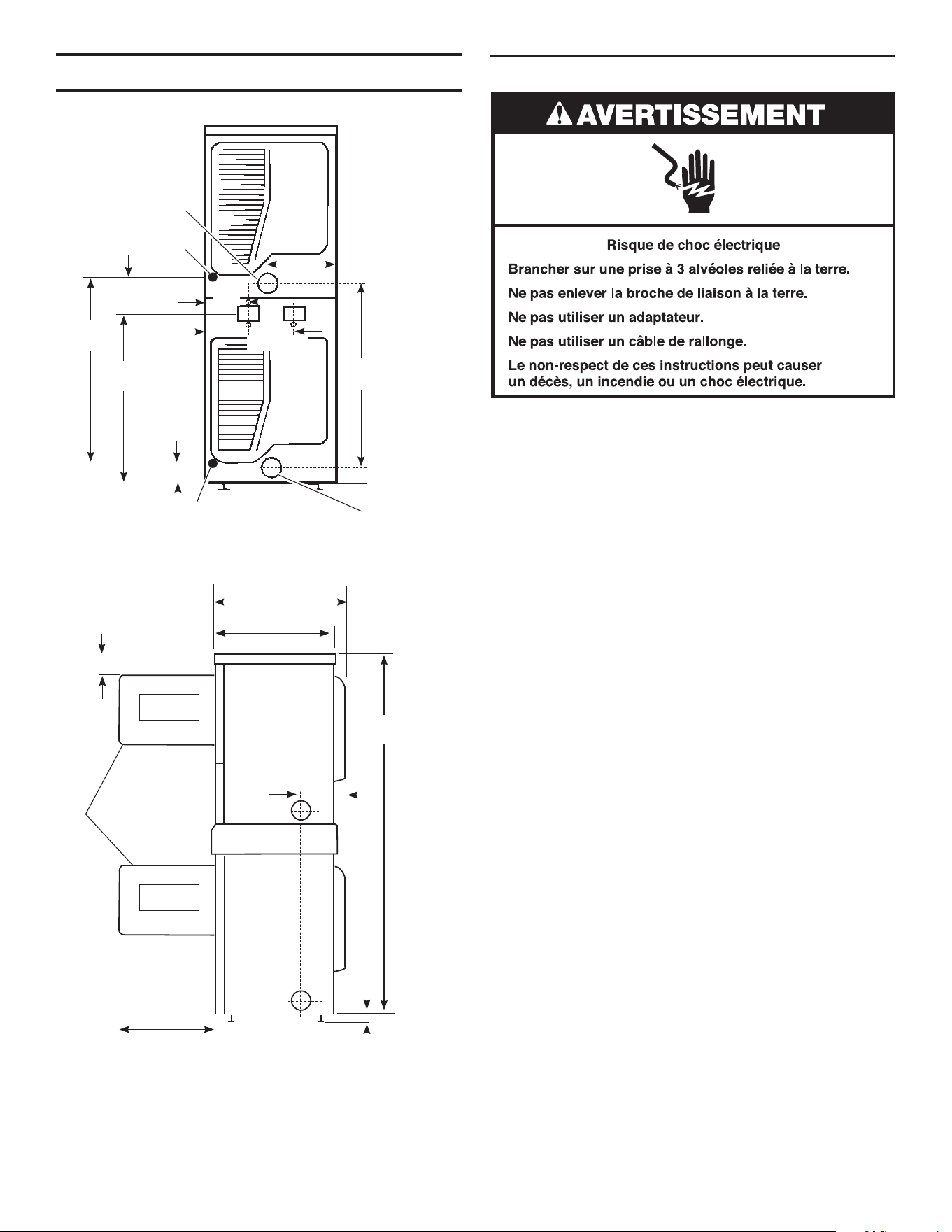

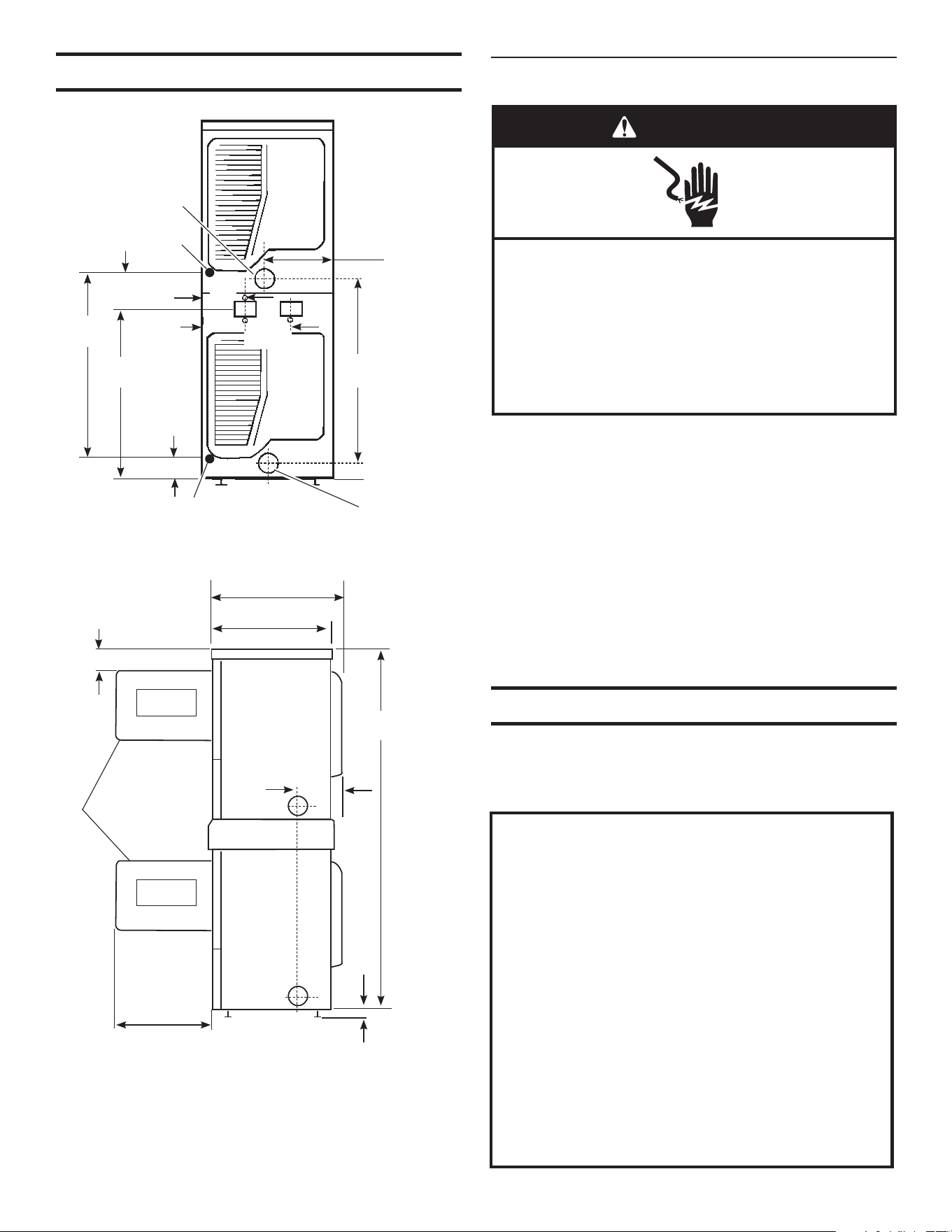

Product Dimensions
Back View
approx. 1"
(25 mm)
23
3
⁄4"
(603 mm)
Door
Top dryer
exhaust
Bottom
dryer
exhaust
41
1
⁄2"
(1054 mm)
76
3
⁄8"
(1940 mm)
13
1
⁄2"
(343 mm)
Side View
29" (737 mm)
37"
(940 mm)
5" (127 mm)
10
1
⁄4"
(260 mm)
3
1
⁄4"
(83 mm)
Top dryer
gas line
Bottom
dryer
gas line
5
1
⁄2"
(140 mm)
NOTE: Gas lines
located 1
1
⁄4"
(32 mm) inward
from adjacent
side.
Electric
41
1
/2"
(1054 mm)
Gas
18
1
⁄8"
(460 mm)
9
1
⁄4"
(235 mm)
27" (686 mm)
7
Electrical Requirements – Electric Dryer
(U.S. Only)
IMPORTANT: The dryer must be electrically grounded in
accordance with local codes and ordinances or, in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70,
latest edition.
The National Electrical Code requires a 4-wire supply connection
for homes built after 1996, dryer circuits involved in remodeling
after 1996, and all mobile home installations.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine
that the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
n A four-wire or three-wire, single-phase, 120/240 volt, 60 Hz,
AC only electrical supply (or four-wire or three-wire,
120/208 volt, if specified on the model/serial rating plate) is
required on a separate, 30-amp circuit, fused on both sides of
the line. A time-delay fuse or circuit breaker is recommended.
Recommended Ground Method
It is your responsibility to contact a qualified electrical installer
to ensure that the electrical installation is adequate and in
conformity with the National Electrical Code, ANSI/NFPA 70,
latest edition, and all local codes and ordinances.
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■
For a grounded, cord-connected dryer:
This dryer must be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This dryer uses a cord having an equipment-grounding
conductor and a grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed and
grounded in accordance with all local codes and ordinances.
■
For a permanently connected dryer:
This dryer must be connected to a grounded metal,
permanent wiring system, or an equipment-grounding
conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on
the dryer.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative or
personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug on the power
supply cord: if it will not fit the outlet, have a proper outlet
installed by a qualified electrician.

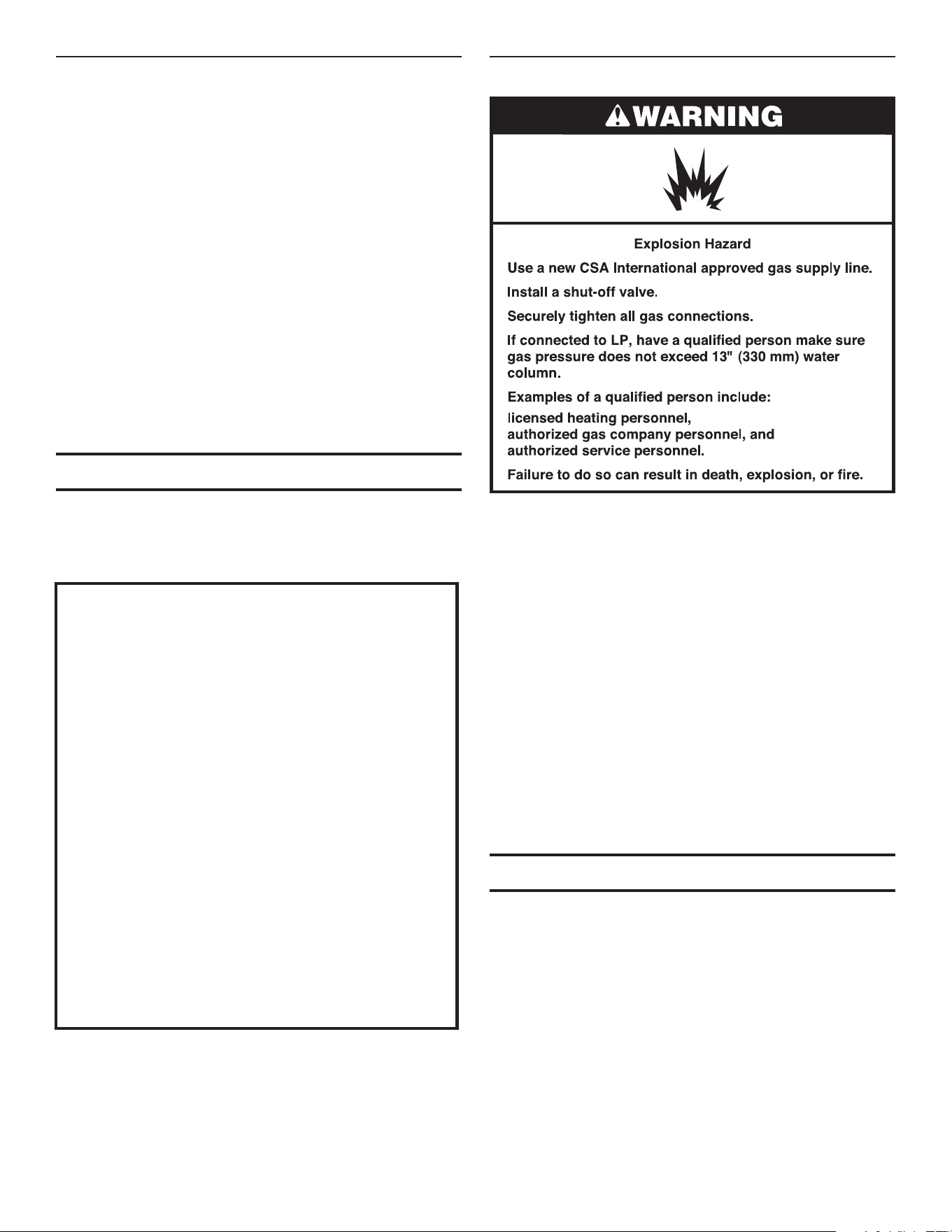

Gas Supply Requirements
IMPORTANT: Observe all governing codes and ordinances.
This installation must conform with all local codes and
ordinances. In the absence of local codes, installation must
conform with American National Standard, National Fuel Gas
Code ANSI Z223.1/NFPA 54.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
The design of this dryer has been certified by CSA International
for use at altitudes up to 10,000 feet (3048 m) above sea level at
the B.T.U. rating indicated on the model/serial plate. Burner input
adjustments are not required when the dryer is operated up to
this elevation.
When installed above 10,000 feet (3048 m), a four percent (4%)
reduction of the burner B.T.U. rating shown on the model/serial
plate is required for each 1,000 foot (305 m) increase in elevation.
For assistance when converting to other gas types and/or
installing above 10,000 feet (3048 m) elevation, contact your
local service company.
Type of Gas
This dryer is equipped for use with natural gas. It is design-
certified by CSA International for L.P. (propane and butane) gases
with appropriate conversion. No attempt shall be made to convert
the dryer from the gas specified on the serial/rating plate for use
with a different gas without consulting the serving gas supplier.
Conversion must be done by a qualified service technician.
Gas conversion kit part numbers are listed on the gas valve
burner base.
8
Venting Requirements
WARNING: TO REDUCE THE RISK OF FIRE, THIS DRYER
MUST BE EXHAUSTED OUTDOORS.
n Following these venting requirements will minimise ducting
air noise.
n Gas dryers should only be installed in a room if the room
meets the appropriate ventilation requirements specified
in the national installation regulations. Make sure the room
containing the dryer has an adequate air supply for gas
combustion and drying operation. A window or equivalent
means of ventilation must be opened in the room when the
dryer is in use (an equivalent form of opening includes an
adjustable louver, hinged panel, or other means of ventilation
that opens directly to outside air). Adequate ventilation has
to be provided to avoid the backflow of gases into the room
from other fuel-burning appliances, including open fires
(i.e. available airflow into the room should match airflow
out from the room).
n The design of the flue system should be such that any
condensate formed when operating the dryer from cold
shall either be retained and subsequently re-evaporated or
discharged. Following these instructions should adequately
meet this requirement.
n Dryer exhaust must not be connected into any gas vent,
chimney, wall, ceiling, attic, crawlspace, or a concealed space
of a building. Only rigid or flexible metal vent shall be used for
exhausting.
n Do not use an exhaust hood with a magnetic latch.
n Do not install flexible metal vent in enclosed walls, ceilings,
or floors.
n Only a 4" (102 mm) heavy metal exhaust vent and clamps
may be used.
n Use clamps to seal all joints. Vent must not be connected
or secured with screws or other fastening devices which
extend into the interior of the vent and catch lint. Do not
use duct tape.
WARNING
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in death
or fire.

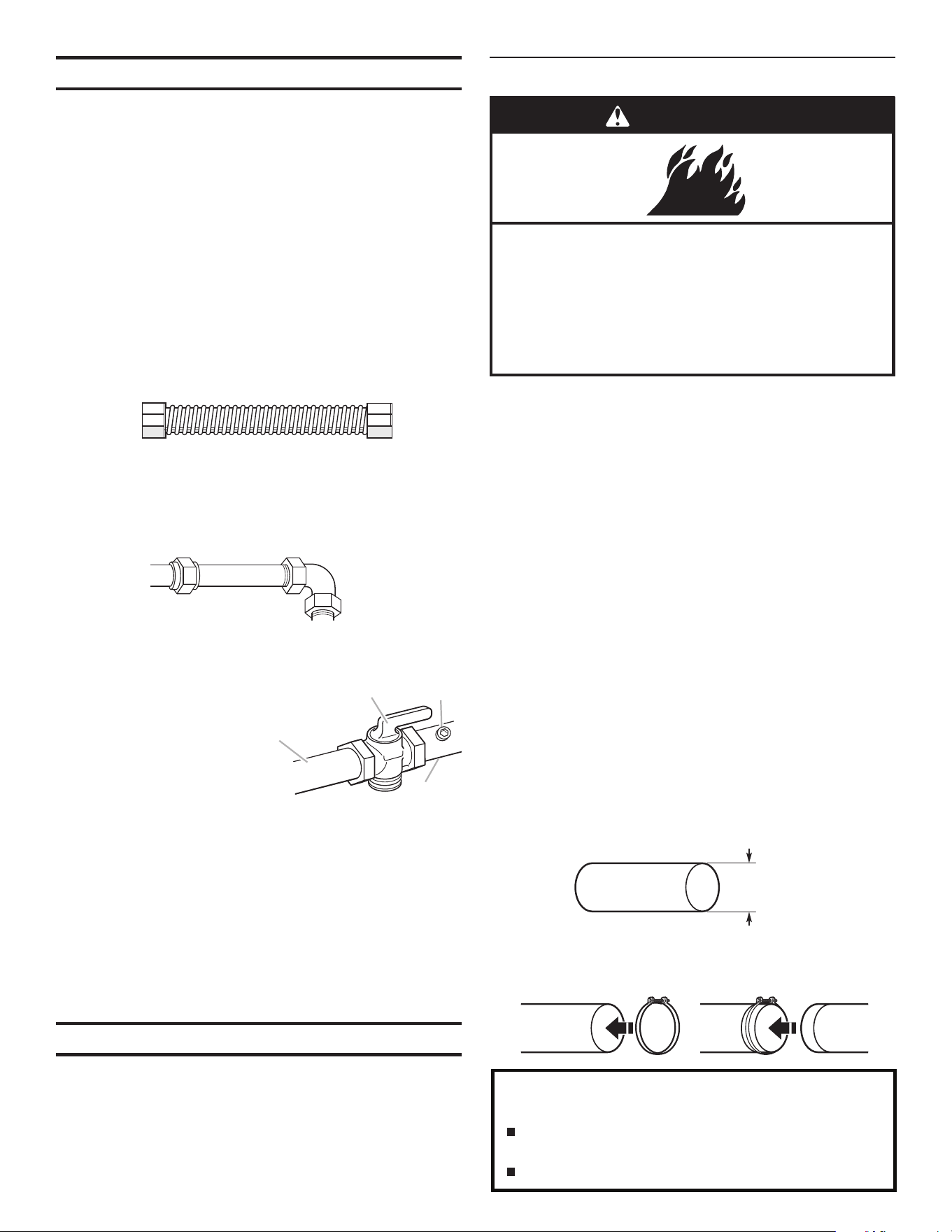

Flexible metal appliance connector
n It is recommended that a new flexible stainless steel gas line,
design-certified by CSA International, be used for connecting
the dryer to the gas supply line. (The gas pipe which extends
through the lower rear of the dryer is provided with 3/8" male
pipe thread.)
n Do not kink or damage the flexible stainless steel gas line
when moving the dryer.
Rigid pipe connection
The rigid pipe connection requires a combination of pipe fittings
to obtain an in-line connection to the dryer.
n Must include a shut-off valve:
The supply line must be equipped with a manual shut-off
valve. In the U.S., the valve
must be installed within
6 ft. (1.8 m) of dryer in
accordance with National
Fuel Gas Code, ANSI
Z223.1. In Canada, an
individual manual shut-off
valve must be installed in
accordance with the B149
installation codes CAN/
CGA B149.1 and CAN/
CGA B149.2. This valve
should be located in the
same room as the dryer. It
should be in a location that
allows ease of opening and closing. Do not block access to
shut-off valve. The valve is for turning on or shutting off gas to
the dryer.
n Installed in a confined area:
If the dryer is installed in a confined area such as a bathroom,
provision must be made for enough air for combustion and
ventilation. Check governing codes and ordinances or refer to
the “Recessed Area Installation Instructions” in the “Location
Requirements” section.
Gas Supply Pressure Testing
A 1/8" NPT minimum plugged tapping, accessible for gauge
testing, must be installed immediately upstream of the installed
shut-off valve to the dryer.
The dryer must be disconnected from the gas supply piping
system during any pressure testing of the system at test
pressures in excess of 1/2 psig.
A. Gas supply line
B. Shutoff valve “open” position
C. To ran
g
e
A
B
C
Gas Supply Line
Recommended method
n Provide a gas supply line of 1/2" rigid (IPS) pipe to the dryer
location. Pipe joint compounds that resist the action of LP
gas must be used. Do not use TEFLON
®†
tape. With LP gas,
piping or tubing size can be 1/2" minimum. Usually, LP gas
suppliers determine the size and materials used in the system.
Alternate method
n The gas supply may also be connected using 3/8" approved
copper or aluminum tubing. If the total length of the supply
line is more than 20 feet (6.1 m), larger tubing will be required.
If using natural gas, do not use copper tubing. Pipe joint
compounds that resist the action of LP gas must be used.
†® TEFLON is a registered trademark of E.I. Du Pont De Nemours and
Company.
D
B
C
A
A. Gas supply line
B. Shutoff valve in “open” position
C. To dryer
D. NPT 1/8" min. plugged tapping
Improper venting can cause moisture and lint to collect
indoors, which may result in:
Moisture damage to woodwork, furniture, paint, wallpaper,
carpets, etc.
Housecleaning problems and health problems.
4"
(102 mm)
Heavy metal
exhaust vent
9

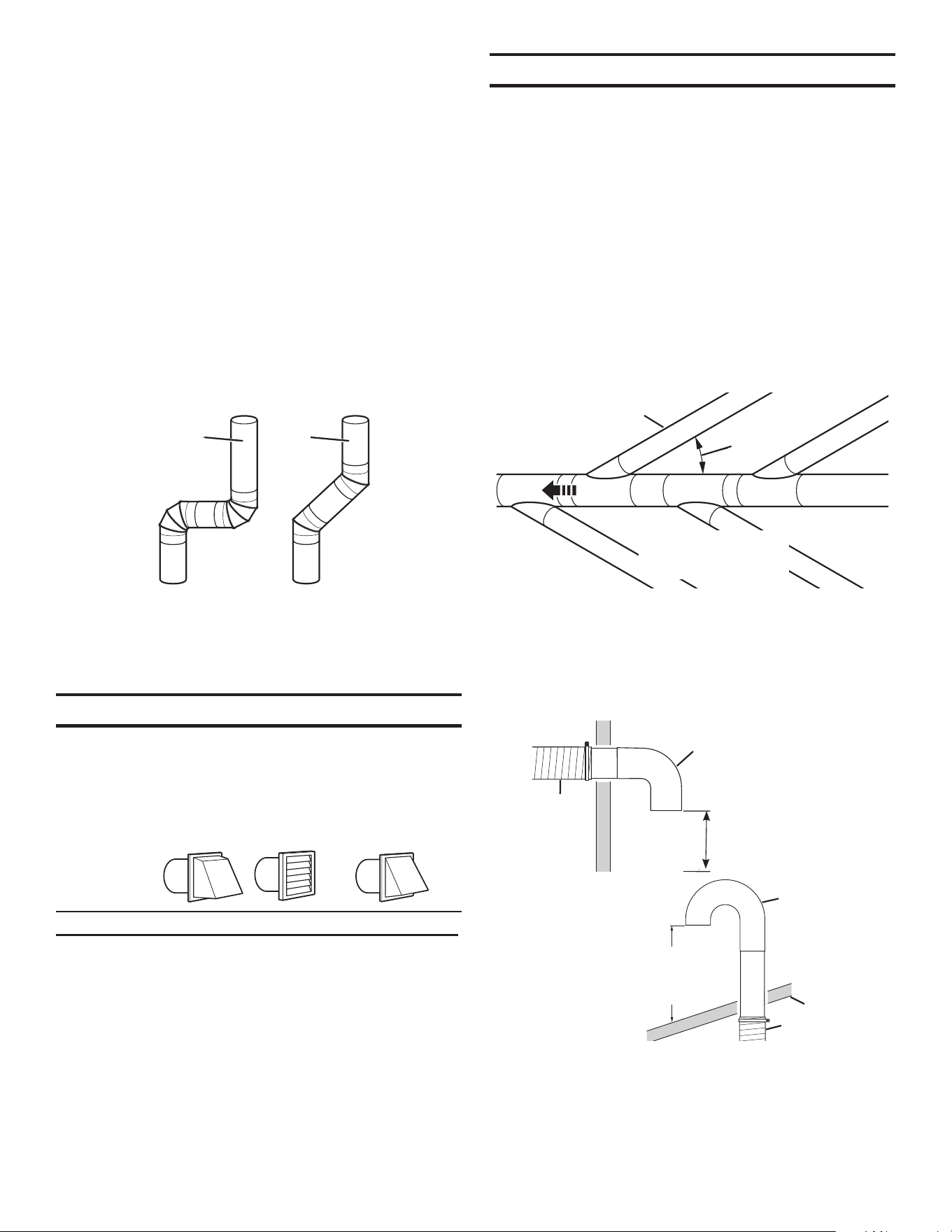

Multiple Dryer Venting
n A main vent can be used for venting a group of dryers. Main
vent should be sized to remove 5663 l/min (200 CFM) of air
per dryer. Large-capacity lint screens of proper design may
be used in the main vent if checked and cleaned frequently.
The room where the dryers are located should have make-up
air equal to or greater than the airflow of all the dryers in the
room.
n A back-draft damper kit is needed and is available from a
commercial laundry distributor; it should be installed in the
vent of each dryer to keep exhausted air from returning
into the dryers and to keep the exhaust in balance within
the main vent. Unobstructed return air openings are required.
Each vent should enter the main vent at an angle pointing in the
direction of the airflow. Vents entering from the opposite side
should be staggered to reduce the exhausted air from interfering
with the other vents.
The maximum angle of each vent entering the main vent should
be no more than 30°.
Keep air openings free of dry cleaning fluid fumes. Fumes create
acids which, when drawn through the dryer heating units, can
damage dryers and items being dried.
A clean-out cover should be located on the main vent for periodic
cleaning of the vent system.
If an exhaust hood cannot be used:
The outside end of the main vent should have a sweep elbow
directed downward. If the main vent travels vertically through the
roof, rather than through the wall, install a 180° sweep elbow on
the end of the vent at least 2 ft. (610 mm) above the highest part
of the building. The opening in wall or roof shall have a diameter
1/2" (13 mm) larger than the vent diameter. The vent should be
centered in the opening.
Do not install screening or cap over the end of the vent.
IMPORTANT: Observe all governing codes and ordinances.
Use a heavy metal vent. Do not use plastic or metal foil vent.
Rigid metal vent is recommended for best drying performance
and to avoid crushing and kinking.
Flexible metal vent must be fully extended and supported when
the dryer is in its final position. Remove excess flexible metal vent
to avoid sagging and kinking that will result in reduced airflow
and poor performance.
The total length of flexible metal vent should not exceed 7
3
⁄4 ft.
(2.4 m).
An exhaust hood should cap the vent to keep rodents and
insects from entering the building.
Exhaust hood must be at least 12" (305 mm) from the ground
or any object that may be in the path of the exhaust (such as
flowers, rocks, bushes, or snow).
If using an existing vent system, clean lint from the entire length
of the system and make sure exhaust hood is not plugged with
lint. Replace any plastic or metal foil vent with rigid metal or
flexible metal vent.
Plan installation to use the fewest number of elbows and turns.
Allow as much room as possible when using elbows or making
turns. Bend vent gradually to avoid kinking.
Vent outlet is located at the center of the bottom dryer back.
The vent can be routed up, down, left, right, behind the dryer,
or straight out the back of the dryer.
Vent System Length
Maximum length of vent system depends upon the type of vent
used, number of elbows, and type of exhaust hood.
If dryer is installed in a confined area, such as a bedroom
or bathroom, provision must be made for enough air for
combustion and ventilation. (Check governing codes and
ordinances.) See “Recessed Area Installation Instructions”
in the “Location requirements” section.
A 4" (102 mm) outlet hood is preferred. However, a 2
1
⁄2"
(64 mm) outlet exhaust hood may be used. A 2
1
⁄2"
(64 mm)
outlet creates greater back pressure than other hood types.
For permanent installation, a stationary vent system is required.
30˚ max.
air ow
A. Individual dryer vent
B. Main vent
A
B
12" min.
(305 mm)
24" min.
(610 mm)
A
A. Exhaust hood or elbow
B. Wall
C. Main collector vent
D. Horizontal vent
E. 180° sweep elbow
F. Vertical vent
G. Roof
E
B
G
C
D
24" (610 mm)
min. above
highest point
of building
F
C
Min. 12" (300 mm)
clearance above any
accumulation of snow, ice,
or debris such as leaves.
Rigid Metal Vent
No. of 90° turns
4" (102 mm) Exhaust Hoods
Maximum Vent Length
0
1
2
3
4
Box Hood and Louvered Style
Angled Hood Style
130 ft. (39.6 m)
125 ft. (38.1 m)
115 ft. (35.1 m)
106 ft. (32.3 m)
98 ft. (29.9 m)
129 ft. (39.3 m)
119 ft. (36.3 m)
109 ft. (33.2 m)
100 ft. (30.5 m)
92 ft. (28 m)
Box Louvered 2
1
⁄2" (64 mm) Angled
A
B
Exhaust Air Flow
A. Good
B. Better
1010
INSTALLATION INSTRUCTIONS – GAS DRYER
Make Gas Connection
1. Remove red cap from gas pipe.
2. Connect gas supply to dryer. Use pipe-joint compound
resistant to the action of L.P. gas for gas connections. If
flexible metal tubing is used, be certain there are no kinks.
If necessary for service, open the toe panel. Use a putty knife
to press on the toe panel locks located at the upper corners
of the toe panel. Pull downward on the toe panel to open.
Toe panel is hinged at the bottom.
3. Open the shut-off valve in the gas supply line.
4. Test all connections by brushing on an approved
noncorrosive leak-detection solution. Bubbles will show a
leak. Correct any leaks found.
Connect Vent
1. Using a 4" (102 mm) clamp, connect vent to exhaust outlet
on rear of dryer. If connecting to existing vent, make sure the
vent is clean. The dryer vent must fit over the dryer exhaust
outlet and inside the exhaust hood. Make sure the vent is
secured to exhaust hood with a 4" (102 mm) clamp.
2. Using two or more people, move dryer to desired installation
location. Do not crush or kink vent. Make sure dryer is level.
3. Check that there are no kinks in the flexible gas line.
Complete Installation
1. With dryer in final position, place level on top of the dryer, first
side to side; then front to back. If the dryer is not level, adjust
the legs of the dryer up or down until the dryer is level.
2. Using a TORX
®†
T20 security driver, open the control panel
and rest it on the bottom edge of the opening.
3. For added security between the upper dryer and the collar,
insert the cotter pin through the connecting bolt.
4. Close the control panel.
5. Plug into a grounding 3-prong outlet.
6. Check dryer operation.
Select a full heat cycle, let the dryer run for at least five
minutes. Dryer will stop when time is used up.
NOTE: DRYER DOOR MUST BE CLOSED FOR DRYER
TO OPERATE. When door is opened, dryer stops, but time
continues to count down. To restart dryer, close door and
reselect cycle.
7. If the burner does not ignite and you can feel no heat inside
the dryer, shut off dryer for five minutes. Check that all supply
valve controls are in “ON” position and that the electrical cord
is plugged in. Repeat five-minute test.
Electrical Shock Hazard
Plug into agrounded 3prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire,or electrical shock.
WARNING
INSTALLATION INSTRUCTIONS – ELECTRIC DRYER
Make Electrical Connection
Power Supply Cord Method – U.S. Only
■ This dryer is manufactured ready to install with a 3-wire
electrical supply connection. The neutral ground conductor is
permanently connected to the neutral conductor (white wire)
within the dryer. If the dryer is installed with a 4-wire electrical
supply connection, the neutral ground conductor must be
removed from the external ground connector (green screw),
and secured under the neutral terminal (center or white wire)
of the terminal block. When the neutral ground conductor is
secured under the neutral terminal (center or white wire) of the
terminal block, the dryer cabinet is isolated from the neutral
conductor.
† ® TORX is a registered trademark of Saturn Fasteners, Inc.
11

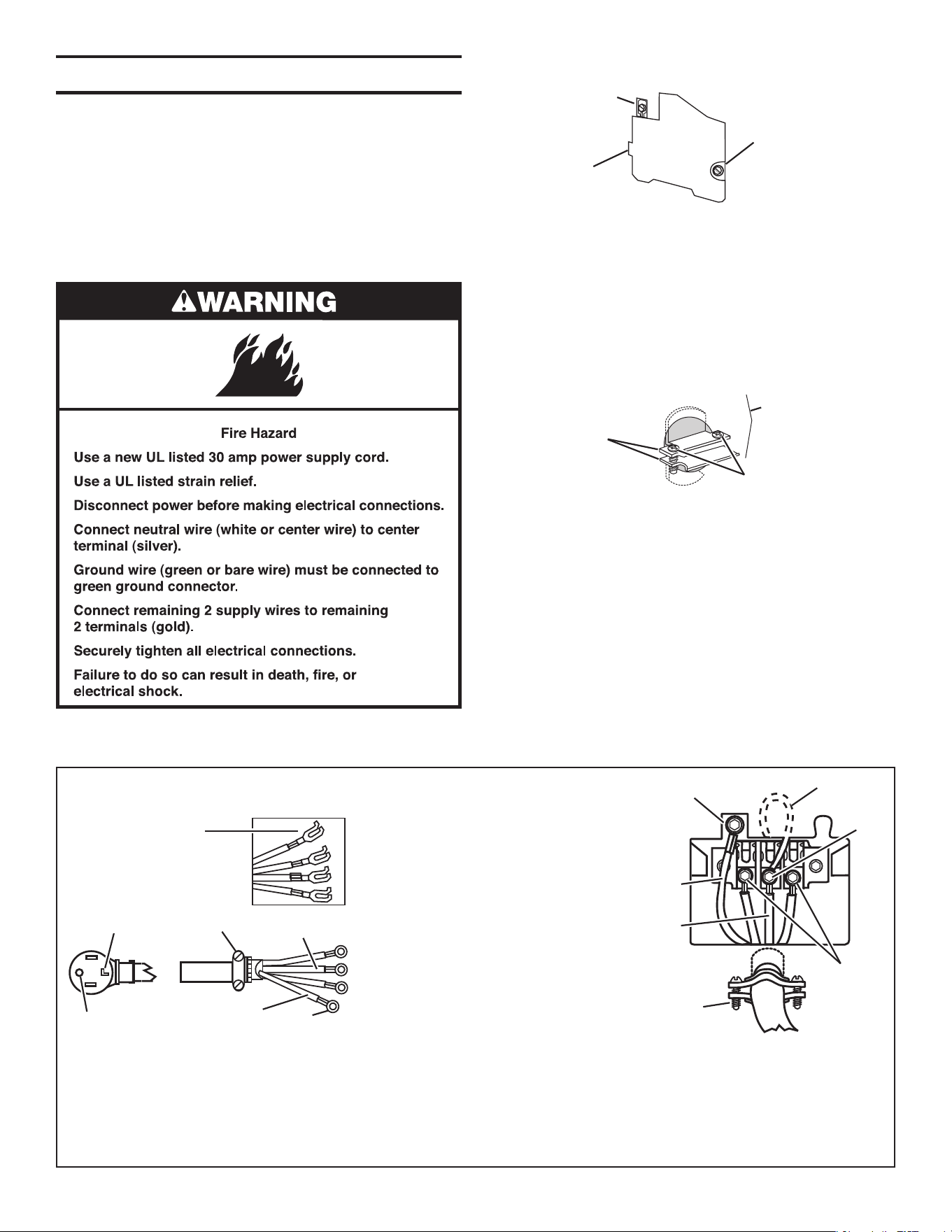

1. Disconnect power.
2. Remove hold-down screw and the terminal block cover.
3. Assemble 3/4" (19 mm) UL-listed strain relief (UL marking
on strain relief) into the hole below the terminal block opening.
Tighten strain relief screws just enough to hold the two clamp
sections together. Install power supply cord through the
strain relief.
4. Complete installation following instructions for your type of
electrical connection:
•Four-wire(recommendedmethod)
•Three-wire(iffour-wireisnotavailable)
11
B
C
A
A. Strain relief clamp sections
B. Dryer cabinet
C. Strain relief screws
5. Remove the center terminal block screw.
6. Remove the appliance neutral ground
wire from the external ground conductor
screw. Fasten under center terminal block
screw.
7. Connect the ground wireof the power
supply cord to the external ground
conductor screw. Tighten screw.
8. Connect the neutral wire (white or center)
of the power supply cord under the center
screw of the terminal block. Tighten
screw.
9. Connect the other wires to outer terminal
block screws. Tighten screws.
10. Tighten strain relief screws.
11. Insert tab of the terminal block cover into
slot of the dryer rear panel. Secure cover
with hold-down screw.
Four-wire power supply cord must have four, No. 10 copper wires and match a four-wire
receptacle of NEMA Type 14-30R. The fourth wire (ground conductor) must be identified
by a green cover and the neutral conductor by a white cover.
B
D
C
G
F
E
A
A. Spade terminals
with upturned ends
B. Neutral
C.
3/4" (19 mm)
UL-listed strain relief
D. Neutral (white)
E. Ring terminals
F. Ground wire
G. Ground prong
A. External ground conductor screw
B. Appliance neutral ground wire
C. Center terminal block screw
D. Outer terminal block screws
E. Strain relief screw
F. Neutral (center wire)
G. Ground wire

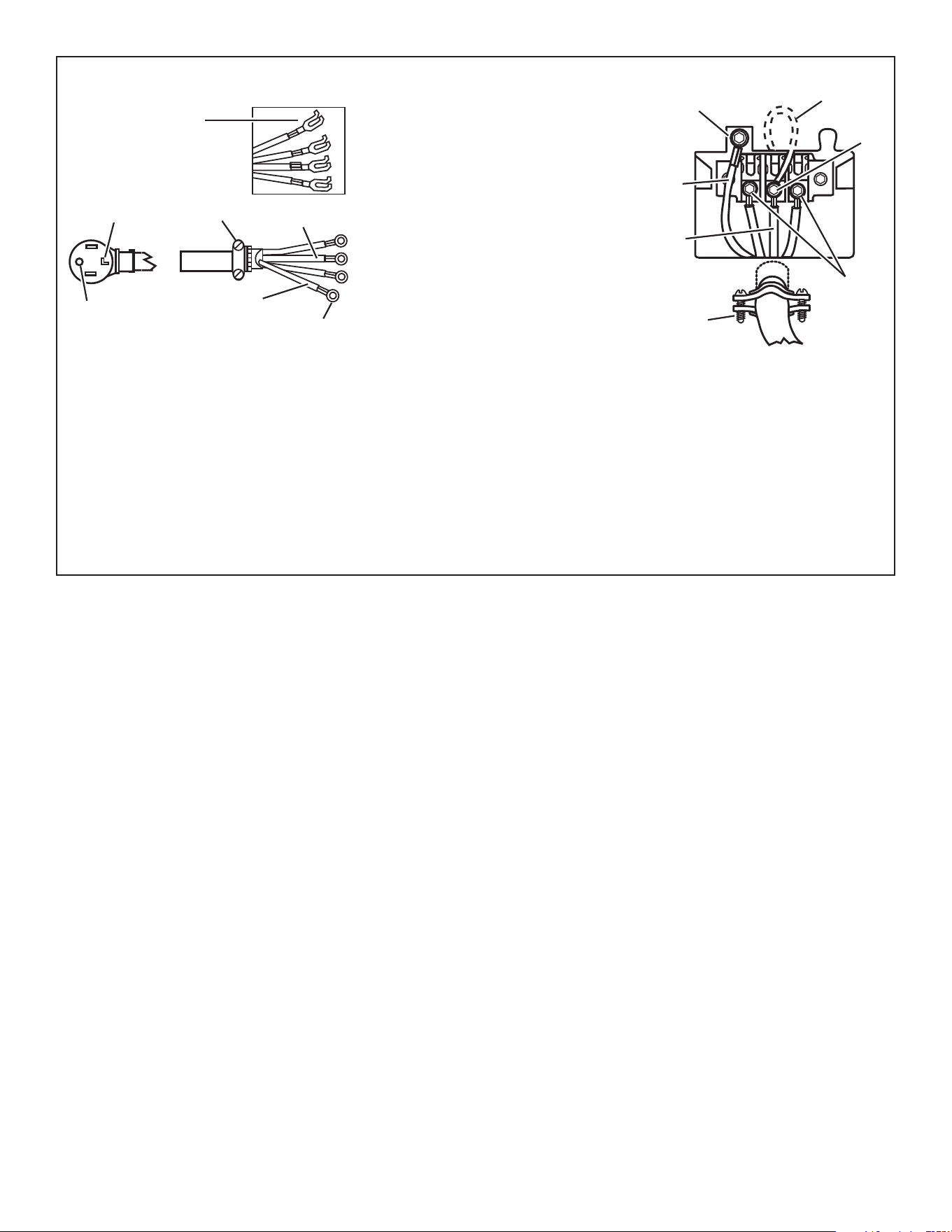

Power Supply Cord,
Four-wire electrical connection:
C
B
A
F
G
E
D
Power Supply Cord Method – U.S. Only
■ If local codes do not permit the connection of a neutral ground
wire to the neutral wire, see “Optional 3-wire connection”
section.
■ A 4-wire power supply connection must be used when the
appliance is installed in a location where grounding through the
neutral conductor is prohibited. Grounding through the neutral
is prohibited for (1) new branch-circuit installations, (2) mobile
homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductors.
C
D
B
A
A. External ground conductor screw
B. Tab
C. Terminal block cover
D. Hold-down screw
1212
A. Spade terminals with upturned ends
B. Ring terminals
C. Neutral (white or center)
D. 3/4" (19 mm) UL-listed strain relief
E. Neutral
A. External ground conductor screw
B. Center terminal block screw
C. Outer terminal block screws
D. Strain relief screw
E. Neutral (center wire)
F. Appliance neutral ground wire
A. Separate copper ground wire
B. External ground conductor screw
C. Appliance neutral ground wire
D. Center terminal block screw
E. Outer terminal block screws
F. Strain relief screw
G. Neutral (center wire)
G
F
E
Power Supply Cord,
Three-wire electrical connection:
B
A
E
F
D
C
Three-wire power supply cord must
have three, No. 10 copper wires and
match a three-wire receptacle of
NEMA Type 10-30R.
E
C
D
This blade connected to
this conductor.
B
A
5. Loosen or remove the center terminal
block screw.
6. Connect the neutral wire (white or center)
of the power supply cord to the center
terminal screw of the terminal block.
Tighten screw.
7. Connect the other wires to outer terminal
block screws. Tighten screws.
8. Tighten strain relief screws.
9. Insert tab of the terminal block cover into
slot of the dryer rear panel. Secure cover
with hold-down screw.
D
A
C
B
5. Remove the center terminal block screw.
6. Remove the appliance neutral ground
wire from the external ground conductor
screw. Connect the appliance neutral
ground wire and the neutral wire (white or
center) of the power supply cord under
the center terminal block screw. Tighten
screw.
7. Connect the other wires to outer terminal
block screws. Tighten screws.
8. Tighten strain relief screws.
9. Insert tab of the terminal block cover into
slot of the dryer rear panel. Secure cover
with hold-down screw.
10. After reattaching the terminal cover,
connect a separate copper ground wire
from the external ground conductor screw
to an adequate ground.
If codes permit and a separate ground wire
is used, it is recommended that a qualified
electrician determine that the ground path
is adequate.
Use this method where local codes permit
connecting neutral ground wire to neutral wire:
Use this method where local codes do not permit
connecting neutral ground wire to neutral wire:
1313

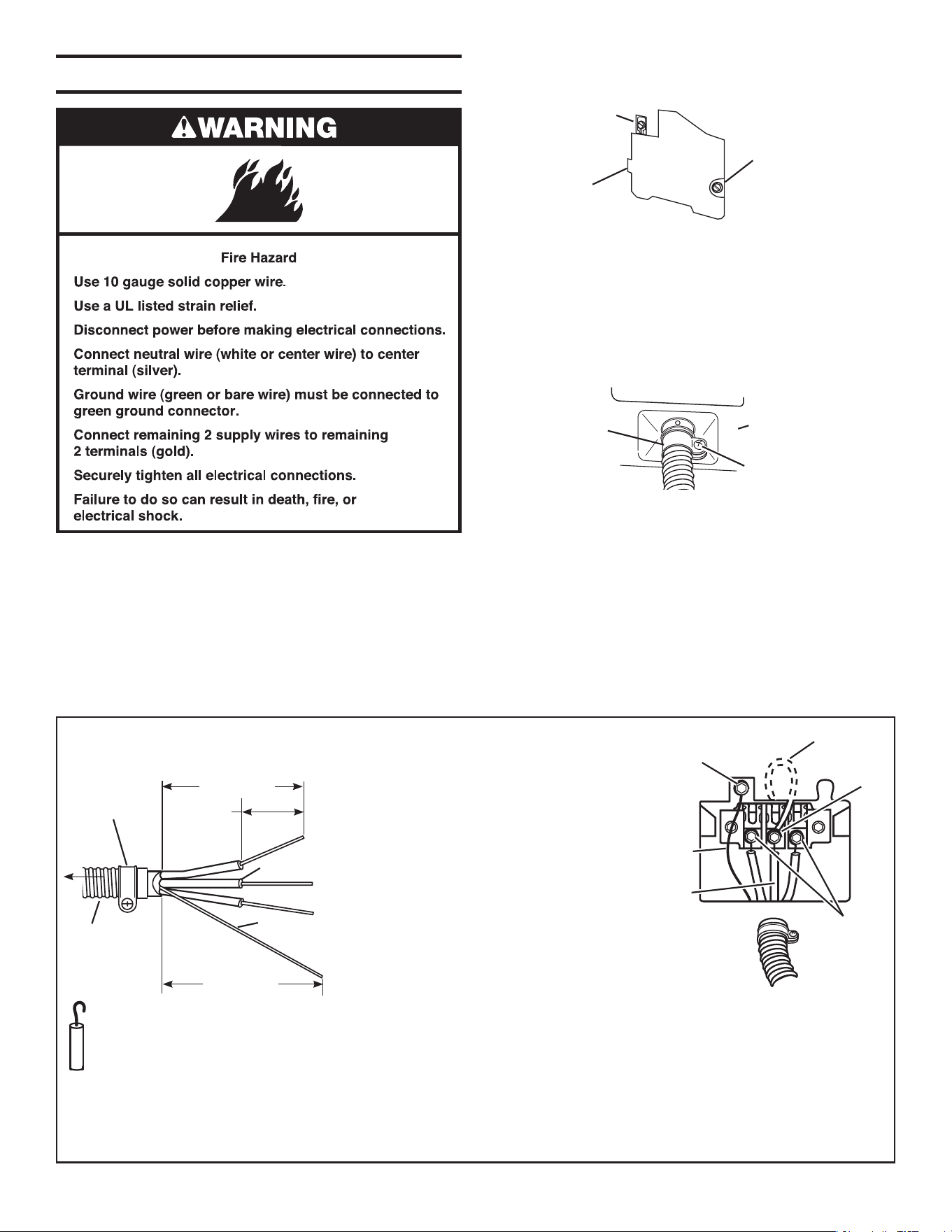

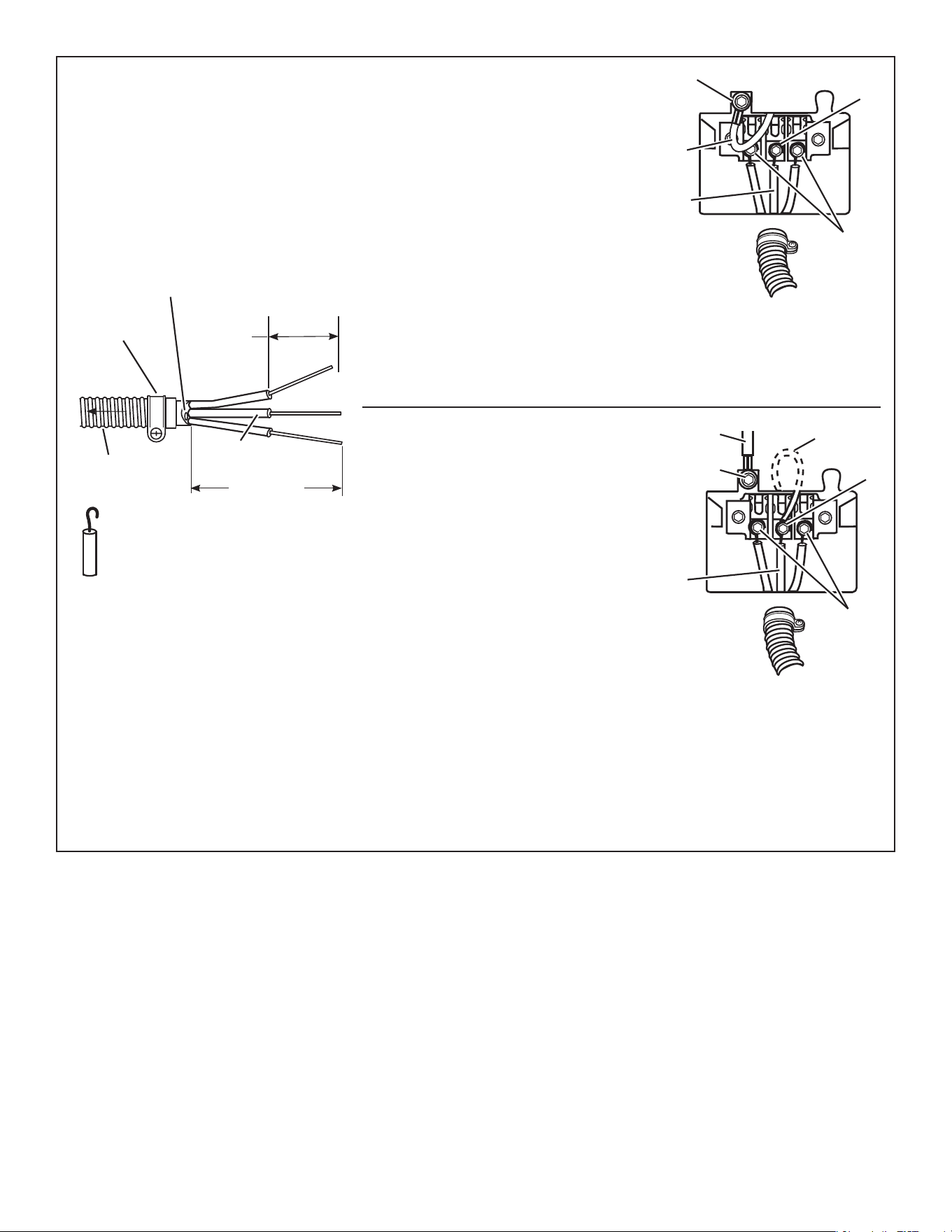

Direct Wire Method – U.S. Only
Direct wire cable must match power supply (4-wire or 3-wire)
and be:
n Flexible armored cable or nonmetallic sheathed copper cable
(with ground wire), covered with flexible metallic conduit.
All current-carrying wires must be insulated.
n 10-gauge solid copper wire (do not use aluminum).
n At least 5 ft. (1.52 m) long.
1. Disconnect power.
2. Remove hold-down screw and terminal block cover.
3. Install 3/4" conduit connector into the hole below the terminal
block opening. Connect flexible metallic conduit and tighten
connector screw. Install direct wire cable through the flexible
metallic conduit.
4. Complete installation following instructions for your type of
electrical connection:
•Four-wire(recommendedmethod)
•Three-wire(iffour-wireisnotavailable)
C
D
B
A
A. External ground conductor screw
B. Tab
C. Terminal block cover
D. Hold-down screw
A
To
disconnect
box
B
D
5" (127 mm)
3
1
⁄2" (89 mm)
1" (25 mm)
of wires
stripped of
insulation
C
Strip 5" (127 mm) of outer covering
from end of cable. Leave green or
bare ground wire at 5" (127 mm).
Cut 1
1
⁄2" (38 mm) from 3 remaining
wires. Strip insulation back 1"
(25 mm).
Shape
ends of
wires into
a hook.
C
B
A
E
D
F
5. Remove the center terminal block screw.
6. Remove the appliance neutral ground
wire from the external ground conductor
screw. Fasten under center terminal
block screw.
7. Connect the ground wire (green or bare)
of the direct wire cable to the external
ground conductor screw. Tighten screw.
8. Place the hooked end of the neutral wire
(white or center) of the direct wire cable
under the center screw of the terminal
block (hook facing right). Squeeze hook
end together. Tighten screw.
9. Place the hooked ends of the other
direct wire cable wires under the outer
terminal block screws (hook facing right).
Squeeze hooked ends together. Tighten
screws.
10. Insert tab of the terminal block cover into
slot of the dryer rear panel. Secure cover
with hold-down screw.
Direct Wire,
Four-wire electrical connection:
A. 3/4" (19 mm) conduit connector
B. Neutral (white or center)
C. Ground wire (green or bare)
D. 10-gauge, 3 wire with ground wire
in flexible metallic conduit
A. External ground conductor screw
B. Appliance neutral ground wire
C. Center terminal block screw
D. Outer terminal block screws
E. Neutral (center wire)
F. Green or bare ground wire
B
C
A
A. Conduit connector
B. Dryer cabinet
C. Connector screw
1414
A. 3/4" (19 mm) conduit connector
B. Neutral (white or center)
C. 10-gauge, 3 wire with ground
wire in flexible metallic conduit
A. External ground conductor screw
B. Center terminal block screw
C. Outer terminal block screws
D. Neutral (center wire)
E. Appliance neutral ground wire
Shape
ends of
wires into
a hook.
Strip 3
1
⁄2" (89 mm) of outer
covering from end of cable.
Strip insulation back 1"
(25 mm). If using 3 wire
cable with ground wire,
cut green or bare wire
even with outer covering.
Three wire with ground wire: green or bare
wire cut short. Wire is not used. Dryer is
grounded through neutral conductor.
To
disconnect
box
1” (25 mm)
of wires
stripped of
insulation
3
1
⁄2" (89 mm)
5. Loosen or remove the center terminal
block screw.
6. Place the hooked end of the neutral wire
(white or center) of the direct wire cable
under the center screw of the terminal
block (hook facing right). Squeeze
hooked end together. Tighten screw.
7. Place the hooked ends of the other
direct wire cable wires under the outer
terminal block screws (hook facing right).
Squeeze hooked ends together. Tighten
screws.
8. Insert tab of the terminal block cover into
slot of the dryer rear panel. Secure cover
with hold-down screw.
5. Remove the center terminal block screw.
6. Remove the appliance neutral ground wire
from the external ground conductor screw.
Connect the appliance neutral ground wire
and the neutral wire (white or center) of the
direct wire cable under the center terminal
block screw. Tighten screw.
7. Connect the other wires to outer terminal
block screws. Tighten screws.
8. Insert tab of the terminal block cover into
slot of the dryer rear panel. Secure cover
with hold-down screw.
9. After reattaching the terminal cover,
connect a separate copper ground wire
from the external ground connector screw
to an adequate ground.
If codes permit and a separate ground wire
is used, it is recommended that a qualified
electrician determine that the ground path
is adequate.
Direct Wire,
Three-wire electrical connection:
Use this method where local codes
permit connecting neutral ground wire to
neutral wire:
Use this method where local codes do
not permit connecting neutral ground
wire to neutral wire:
A
B
C
A
B
C
D
E
A. Separate copper ground wire
B. External ground conductor screw
C. Appliance neutral ground wire
D. Center terminal block screw
E. Outer terminal block screws
F. Neutral (center wire)
F
E
D
A
C
B
1515
Connect Vent
1. Using a 4" (102 mm) clamp, connect vent to exhaust outlet
in dryer. If connecting to existing vent, make sure the vent is
clean. The dryer vent must fit over the dryer exhaust outlet
and inside the exhaust hood. Make sure the vent is secured
to exhaust hood with a 4" (102 mm) clamp.
2. Using two or more people, move dryer to desired installation
location. Do not crush or kink vent. Make sure dryer is level.
Complete Installation
1. With dryer in final position, place level on top of the dryer, first
side to side; then front to back. If the dryer is not level, adjust
the legs of the dryer up or down until the dryer is level.
2. Using a TORX
®†
T20 security driver, open the control panel
and rest it on the bottom edge of the opening.
3. For added security between the upper dryer and the collar,
insert the cotter pin through the connecting bolt.
4. Close the control panel.
5. Plug in dryer or reconnect power.
6 Check dryer operation.
Select a full heat cycle, let the dryer run for at least five
minutes. Dryer will stop when time is used up.
NOTE: Dryer door must be closed for dryer to operate. When
door is opened, dryer stops, but time continues to count
down. To restart dryer, close door and reselect cycle.
7. Now start the dryer and allow it to complete a full heat cycle
to make sure it is working properly.
You can change your door swing from a right-side opening to a
left-side opening, if desired.
1. Open dryer door. Remove bottom screws from cabinet side
of hinges (A). Loosen (do not remove) top screws from
cabinet side of hinges.
2. Lift door until top screws in cabinet are in large part of
hinge slot. Pull door forward off screws. Remove top
screws from cabinet.
3. Remove screws attaching hinges to door.
4. Remove screws from all sides of door (5 screws). Grasp sides
of outer door and gently lift to separate it from inner door (do
not pry apart). Do not pull on door seal or plastic door catch.
REVERSING THE DOOR SWING (OPTIONAL)
A
C
B
5. Reattach outer door panel to
inner door panel so handle
is on the side where hinges
were just removed.
6. Attach door hinges to dryer door so that the larger hole is
at the bottom of the hinge and the hinge pin is toward the
door front.
7. Remove the 4 screws that attach 2 plugs (B) on the handle
side. Attach plugs to opposite side using the same 4 screws.
8. Insert screws into bottom holes on left
side of cabinet. Tighten screws halfway.
Position door so large end of door hinge
slot is over screws. Slide door up so
screws are in bottom of slots. Tighten
screws. Insert and tighten top
screws in hinges.
9. Close door and check that door strike aligns with door
catch (C).
† ® TORX is a registered trademark of Saturn Fasteners, Inc.
1616
ELECTRONIC CONTROL SETUP
Maintenance instructions:
n Clean lint screen after each cycle.
n Removing accumulated lint:
• From inside the dryer cabinet:
Lint should be removed every 2 years or more often,
depending on dryer usage. Cleaning should be done
by a qualified person.
• From the exhaust vent:
Lint should be removed every 2 years, or more often,
depending on dryer usage.
n Keep area around dryer clear and free from combustible
materials, gasoline, and other flammable vapors and liquids.
n Keep dryer area clear and free from items that would obstruct
the flow of combustion and ventilation air.
If dryer does not operate, check the following:
n Electrical supply is connected.
n Circuit breaker is not tripped or house fuse is not blown.
n Door is closed.
n Controls are set in a running or “ON” position.
n Cycle has been selected.
n For gas dryers, check that gas supply shut-off valves are set
in open position.
If you need assistance:
The Commercial Laundry Support Center will answer any
questions about operating or maintaining your dryer not covered
in the Installation Instructions. Just dial 1-800 NO BELTS
(1-800-662-3587) — the call is toll free.
When you call, you will need the dryer model number and serial
number. Both numbers can be found on the serial-rating plate
located in the dryer door well.
MAINTENANCE INSTRUCTIONS
IMPORTANT
Electrostatic Discharge (ESD)
Sensitive Electronics
ESD problems are present everywhere. ESD may damage
or weaken the electronic control assembly. The new control
assembly may appear to work well after repair is finished,
but failure may occur at a later date due to ESD stress.
n
Use an anti-static wrist strap. Connect wrist strap to green
ground connection point or unpainted metal in the appliance
-OR-
Touch your finger repeatedly to a green ground connection
point or unpainted metal in the appliance.
n
Before removing the part from its package, touch the anti-
static bag to a green ground connection point or unpainted
metal in the appliance.
n
Avoid touching electronic parts or terminal contacts; handle
electronic control assembly by edges only.
n
When repackaging failed electronic control assembly in
anti-static bag, observe above instructions.
BASIC OPERATION OF COMMERCIAL DRYER
n
For additional information, see www.MaytagCommercialLaundry.com
GENERAL USER INFORMATION
Blank display
This condition indicates the appliance is inoperative. Enter
set-up mode to view diagnostic code.
“0 Minutes” showing in display
This condition indicates the appliance cannot be operated.
Coins dropped or debit inputs during this condition will be
stored in escrow but cannot be used until normal operation
is restored by opening and closing the door. If a door switch
fails, it must be replaced before normal operation can be
restored.
Cold Start (initial first use)
Appliance is programmed at the factory as follows:
n
5 minutes dry time/quarter (coin 1).
n
$1.50 dry price (fixed cycle with top off – PD Models).
n
$0.00 dry price (fixed cycle – PR Models).
Warm Start (after power failure)
A few seconds after power is restored, if a cycle was in
progress at the time of the power failure, “RESELECT CYCLE”
will flash in the display. This is to indicate the need for a fabric
setting key pad to be pressed to restart dryer.
1717
Pricing
After the door is opened following the completion of a cycle, the
display indicates the cycle price (unless set for free operation). As
coins or debit inputs arrive, the display will change to lead the user
through the initiation of a cycle.
There are four (4) types of pricing:
Fixed “Vend” Pricing
A dryer set up for “Fixed Cycle” operation can only accept
additional time accumulated by increments equal to the length of a
complete dry cycle. A maximum of 99 minutes may be purchased;
no additional credit is given when 99 minutes is in the display.
Accumulator Pricing
If the price is set to one coin 1, then accumulator mode is in effect
(stacked PD models also require Fixed Cycle with Top Off option to
be selected). Cycle time can be purchased one coin at a time (PD
models) up to the maximum time of 99 minutes. Stacked PD dryers
will credit all money to a cycle with a single button press while in
accumulator pricing.
Fixed Cycle With Top Off Pricing
A dryer set to offer “Top Off” capability will allow time to be
added to an existing dry cycle in increments equal to the number
of minutes of dry time per quarter (coin 1), up to 99 minutes,
regardless of the cost required to start the dryer. No credit is given
for coins or debit inputs entered when the control is displaying 99
minutes.
PR Models: In Enhanced Debit Mode, the top off price can be set
independently. (See VALUE OF COIN 2), and the top off time is
calculated according to the following equation:
top off price
=
top off time
full cycle price full cycle length
Penny increment offset is not applied to top off purchases.
Free Cycles
This is established by setting the cycle price to zero. When this
happens, “SELECT CYCLE” will appear rather than a cycle price.
Any cycle started as a free cycle will automatically terminate when
the door is opened.
Debit Card Ready
This appliance is debit card “cable” ready. It will accept a variety of
debit card systems, but does NOT come with a debit card reader.
Refer to the debit card reader manufacturer for proper dryer control
set-up. In models converted to a Generation 1 debit card system,
debit pulses represent the equivalent of one coin (coin 1).
CONTROL SET-UP PROCEDURES
IMPORTANT: Read all instructions before operating.
The fabric setting key pads along with the digital display are used to
set up the dryer controls.
The display can contain 4 numbers and/or letters and a decimal
point. These are used to indicate the set-up codes and related code
values available for use in programming the appliance.
How to use the key pads to program the controls
1. The WHITES AND COLORS key pad is used to adjust the
values associated with set-up codes. Pressing the key pad will
increment the value by one (1). Rapid adjustment is possible by
holding the key pad down.
2. The PERM. PRESS key pad will advance you through the
set-up codes. Pressing the key pad will advance you to the
next available set-up code. Holding the key pad down will
automatically advance through the set-up codes at a rate
of one (1) per second.
3. The DELICATES key pad is used to select or deselect options.
IMPORTANT: The console must not be opened unless power is
first removed from the dryer. To access connector AA1:
g
Unplug dryer or disconnect power.
g
Open console, disconnect plug on AA1, close console.
g
Plug in dryer or reconnect power.
n
Stacked PD Models: Insert access panel key and turn
counterclockwise.
n
Stacked PR Models: Once the debit card reader is installed
(according to the reader manufacturer’s instructions), the
set-up mode can be entered by inserting a manual set-up card
(supplied by the reader manufacturer) into the card slot.
If manual set-up card is not available, manual set-up mode can be
entered by turning the access panel key.
The dryer is now in the set-up mode.
NOTE: It is not necessary to set up the dryer with the following
codes; the dryer is pre-set at the factory. These codes can be
used to change settings, if desired.
n
PD units are pre-set at the factory for fixed cycle price with
top off.
n
PR units are pre-set for free cycle operation so they can
be run without readers or coins.
DISPLAY
After the dryer has been installed and plugged in, the display will
show “0 minutes.”
Stacked PR Models
Once the unit has been plugged in and the dryer door opened and
closed, the display will show the price. In PR and PN models set for
free cycles, the display will flash “SELECT CYCLE” (not shown).
Stacked PD Models
PRICE
PRICE
PRICE
PRICE
PRICE
PRICE
1818
SET-UP CODES
n
The PERM. PRESS key pad will advance you from code to code.
n
The WHITE AND COLORS key pad will change the code value.
n
The DELICATES key pad will select or deselect options.
FOR PR MODELS: The set-up codes are the same as for the PD
models except where noted.
NOTE: On all stacked dryer models, programming selections apply
to both dryers. Stacked dryer selections are accessed by pressing
the LOWER DRYER key pads.
The set-up code is indicated by the one or two left-hand characters.
The set-up code value is indicated by the two or three right-hand
characters.
CODE EXPLANATION
REGULAR CYCLE PRICE
Represents the number of quarters (coin 1); may
adjust from 0–39. (See VALUE OF COIN 1
b. 05.) Advance from 0–39 by pressing the
WHITES AND COLORS key pad. Factory preset for
6 quarters = $1.50.
PR MODELS ONLY: Factory preset for 0 quarters.
g
Press the PERM. PRESS key pad once to advance to next
code.
REGULAR DRY TIME
Represents the number of minutes per quarter (coin 1).
Factory preset for 5 minutes per coin.
Example: 6 quarters x 5 minutes = 30 minutes.
By pressing the WHITES AND COLORS key pad,
you can adjust the value from 1–99 minutes.
g
Press the PERM. PRESS key pad once to advance to next
code.
TYPE OF DRYER PRICING
Fixed Cycle with Top Off. For detailed description,
see “General User Information.”
Fixed Cycle. For detailed description, see “General
User Information.”
Use DELICATES key pad to make this selection.
PR MODELS ONLY: Factory set for FC.
g
Press the PERM. PRESS key pad once to advance to next
code.
CYCLE COUNTER OPTION
This option is either SELECTED “ON” or
NOT SELECTED “OFF.”
Not Selected “OFF.”
Selected “ON” and not able to be deselected.
Press DELICATES key pad 3 consecutive times
to select “ON.” Once selected “ON” it cannot be
deselected.
g
Press the PERM. PRESS key pad once to advance to next
code.
6 0 6
CODE EXPLANATION
MONEY COUNTER OPTION
This option is either SELECTED “ON” or
NOT SELECTED “OFF.”
Not Selected “OFF.”
Selected “ON.”
Press the DELICATES key pad 3 consecutive times
to select “ON” and 3 consecutive times to remove
(Not Selected “OFF”.) Counter resets by going from
“OFF” to “ON.”
Selected “ON” and not able to be deselected.
To select “ON” and not able to be deselected, first
select “ON,” then within two seconds press the
DELICATES key pad twice, the WHITES AND COLORS
key pad once, and exit the set-up mode
.
g
Press the PERM. PRESS key pad once to advance to next
code.
SPECIAL PRICING OPTION
This option is either SELECTED “ON” or
NOT SELECTED “OFF.”
Not Selected “OFF.”
Selected “ON.” Press the DELICATES key pad once
for this selection.
If SPECIAL PRICING OPTION is selected, you have access to
codes “3.” through “9..”
g
Press the PERM. PRESS key pad once to advance to next
code.
6 0 6
1.00
1.00
1.0
C
1.
C
0
2.00
2.00
2.
S P
OPTIONS TO USE IF SPECIAL PRICING IS SELECTED:
SPECIAL CYCLE PRICE
Represents the number of quarters (coin 1);
may adjust from 0–39. (See VALUE OF COIN
1 b.05). Advance from 0–39 by pressing the
WHITES AND COLORS key pad. Factory preset
for 6 quarters = $1.50.
PR MODELS ONLY: Factory preset for 0 quarters.
g
Press the PERM. PRESS key pad once to advance to next
code.
SPECIAL DRY TIME
Represents the number of minutes per quarter (coin 1).
Factory preset for 5 minutes per coin.
Example: 6 quarters x 5 minutes = 30 minutes.
By pressing the WHITES AND COLORS key pad, you
can adjust the value from 1–99 minutes.
g
Press the PERM. PRESS key pad once to advance to next
code.
TIME-OF-DAY CLOCK, MINUTES
This is the TIME-OF-DAY CLOCK, minute
setting; select 0–59 minutes by pressing the
WHITES AND COLORS key pad.
g
Press the PERM. PRESS key pad once to advance to next
code.
TIME-OF-DAY CLOCK, HOURS
NOTE: Uses military time – 24 hr. clock.
This is the TIME-OF-DAY CLOCK, hour setting; select
0–23 hours by pressing the WHITES AND COLORS
key pad.
g
Press the PERM. PRESS key pad once to advance to next
code.
3. 0 6
3. 0 6
4. 0 5
4.05
5.00
5.00
705
705
800
800
8
FC
900
900
90
C
6.00
6.00
1919
OPTIONS TO USE IF SPECIAL PRICING IS SELECTED (continued):
SPECIAL PRICE START HOUR
NOTE: Uses military time – 24 hr. clock.
This is the start hour, 0–23 hours. Select START
HOUR by pressing the WHITES AND COLORS key
pad.
g
Press the PERM. PRESS key pad once to advance to next code.
SPECIAL PRICE STOP HOUR
NOTE: Uses military time – 24 hr. clock.
This is the stop hour; 0–23 hours. Select STOP HOUR
by pressing the WHITES AND COLORS key pad.
g
Press the PERM. PRESS key pad once to advance to next code.
SPECIAL PRICE DAY
This represents the day of the week and whether
special pricing is selected for that day. A number
followed by “0” indicates no selection that particular
day (9.10). A number followed by an “S” indicates
selected for that day (9.1S).
Days of the week (1–7) can be chosen by pressing the
WHITES AND COLORS key pad. Press DELICATES
key pad once to select special pricing for each day
chosen.
When exiting setup code “9.,” the display must show
current day of week:
DISPLAY DAY OF WEEK CODE (selected)
10 Day 1 = Sunday 1S
20 Day 2 = Monday 2S
30 Day 3 = Tuesday 3S
40 Day 4 = Wednesday 4S
50 Day 5 = Thursday 5S
60 Day 6 = Friday 6S
70 Day 7 = Saturday 7S
g
Press the PERM. PRESS key pad once to advance to next code.
7. 0 0
7. 0 0
CODE EXPLANATION
8. 0 0
8. 0 0
9. 1 0
9. 1 0
VAULT VIEWING OPTION
This option is either SELECTED “ON” or
NOT SELECTED “OFF.”
Not Selected “OFF.”
Selected “ON.” Press DELICATES key pad once for
this selection. When selected, the money and/or cycle
counts will be viewable (if counting is selected) when
the coin box is removed.
g
Press the PERM. PRESS key pad once to advance to next code.
VALUE OF COIN 1
This represents the value of coin 1 in number of
nickels: 05 = $0.25.
By pressing the WHITES AND COLORS key pad you
have the option of 1–199 nickels.
g
Press the PERM. PRESS key pad once to advance to next code.
VALUE OF COIN 2
This represents the value of coin 2 in number of
nickels: 20 = $1.00.
By pressing the WHITES AND COLORS key pad you
have the option of 1–199 nickels.
PR MODELS ONLY: For PR models using Enhanced
Debit, this field represents the value of top off in
nickels.
PR MODELS: Factory preset for $0.25.
g
Press the PERM. PRESS key pad once to advance to next code.
A
.00
A
.00
A.SC
6.05
6.05
C
.20
C
.20
CODE EXPLANATION
COIN SLIDE OPTION
This option is either SELECTED “ON” or
NOT SELECTED “OFF.”
Not Selected “OFF.”
Selected “ON.”
Press the DELICATES key pad 3 consecutive times
for this selection. When coin slide mode is selected,
set “b.” equal to value of slide in nickels. Set “606”
(REGULAR CYCLE PRICE) and “3.06” (SPECIAL
CYCLE PRICE) to number of slide operations.
NOTE: If the installer sets up “CS” on a coin drop
model, it will not register coins.
g
Press the PERM. PRESS key pad once to advance to next
code.
ADD COINS OPTION
This option is either SELECTED “ON” or NOT
SELECTED “OFF.” This option causes the customer
display to show the number of coins (coin 1) to enter,
rather than the dollars-and-cents amount.
Not Selected “OFF.”
Selected “ON.”
Press the DELICATES keypad 3 consecutive times for
this selection.
PR MODELS ONLY: In enhanced debit mode, this
option is not selectable.
g
Press the PERM. PRESS key pad once to advance to next
code.
COIN/DEBIT OPTION
Both coin & debit selected.
Coins selected, debit disabled.
Press DELICATES key pad for this selection.
Debit Card selected, coins disabled.
Press DELICATES key pad for this selection.
Enhanced Debit is self-selected when a Generation 2
card reader is installed in the dryer. The “Ed” option
cannot be manually selected or deselected.
g
Press the PERM. PRESS key pad once to advance to next
code.
PRICE SUPPRESSION OPTION
This option is either SELECTED “ON”
OR NOT SELECTED “OFF.” This option causes the
customer display to show “AVAILABLE” or “ADD”
rather than the amount of money to add. (Used mainly
in debit installations.)
Not Selected “OFF.”
Selected “ON.” Press the DELICATES key pad once for
this selection.
g
Press the PERM. PRESS key pad once to advance to next
code.
CLEAR ESCROW OPTION
This option is either SELECTED “ON”
OR NOT SELECTED “OFF.” When selected, money
held in escrow for 30 minutes without further escrow
or cycle activity will be cleared.
Selected “ON.”
Not sele cted “OFF.” Press the DELICATES key pad
once for this selection.
g
Press the PERM. PRESS key pad once to advance to next
code.
PENNY INCREMENT OFFSET
This represents the penny increment price offset
used in Generation 2 (Enhanced Debit) PR
models. Choose from 0–4 pennies by pressing the
WHITES AND COLORS key pad.
g
Press the PERM. PRESS key pad once to advance to next
code.
8.00
E
.00
E
.00
E.A C
8.00
8.
CS
J.C
8
L
.00
L
.00
L.P S
J.C
8
J.C
8
J.C
8
J.E
8
8.
C E
8.
C E
8.0 0
0.00
0.00
2020
If cycle counter (9.0C) is selected, the following is true:
100 Represents the number of cycles in HUNDREDS. 1 02 = 200
200 Represents the number of cycles in ONES. 2 25 = 225
TOTAL = 225
cycles
This is “VIEW ONLY” and cannot be cleared.
Press the PERM. PRESS key pad once to advance
to next code.
If money counter (1.0C or 1.C0) is selected, the following is true:
300 Number of dollars in HUNDREDS. 3 01 = $100.00
400 Number of dollars in ONES. 4 68 = $168.00
500 Number of CENTS. 5 75 = $100.75
TOTAL = $168.75
END OF SET-UP PROCEDURES
EXIT FROM SET-UP MODE
n
STACKED MODELS: Turn access panel key back to original
position.
DIAGNOSTIC GUIDE
If the set-up mode is entered and one of the following has occurred,
the appropriate diagnostic code will be in the display.
STACKED DRYERS
CODE EXPLANATION
Invalid dryer door circuit state state –
Sahara control does not differentiate
between invalid state and open door
state.
CCU error – Sahara control will send
this error when the motor feedback
circuit is sensing voltage with the door
open or when the motor shouldn’t be
on. The control does not know if the
relay is bad (stuck on), the relay drive
circuit is bad (shorted causing the
motor relay to stay on), or the relay
fedback circuit is bad.
Low voltage
CCU error – Sahara control will send
this error when the motor feedback
circuit is sensing voltage with the door
open or when the motor should not
be on. The control does not know if
the relay is bad (stuck on), the relay
drive circuit is bad (shorted, causing
the motor relay to stay on), or the relay
fedback circuit is bad.
Coin 2 Failure
Upper dryer motor sense circuit error
on control board or due to power line
interference (upper dryer cycles and
upper dryer display disabled until
diagnostic code is manually cleared).
Gen 2 Debit Card
Lower dryer door sense error on
control board or due to power line
interference (lower dryer cycles and
lower dryer display disabled until
diagnostic code is manually cleared).
Upper dryer motor control circuit error
(upper dryer cycles and upper dryer
display disabled until diagnostic code
is manually cleared).
d
1
d
12
d
4
d
9
d
13
d
16
F-
01
F-
01
F-
01
d
9
d
13
d
16
d
17
d
20
d
17
d
20
2121
MAYTAG
®
COMMERCIAL WASHER, DRYER, STACKED DRYER/
DRYER, COMMERCIAL STACK LAUNDRY, AND MULTI-LOAD
COIN OPERATED COMMERCIAL WASHERS AND DRYERS
WARRANTY
LIMITED WARRANTY ON PARTS
For the first five years from the date of purchase, when this commercial appliance is installed, maintained and operated according to the
instructions attached to or furnished with the product, Maytag brand of Whirlpool Corporation (thereafter “Maytag”) will pay for factory
specified parts or original equipment manufacturer parts to correct defects in materials or workmanship. Proof of original purchase date
is required to obtain service under this warranty.
ITEMS MAYTAG WILL NOT PAY FOR
1. All other costs including labor, transportation, or custom duties.
2. Service calls to correct the installation of your commercial appliance, to instruct you how to use your commercial appliance, to
replace or repair fuses, or to correct external wiring or plumbing.
3. Repairs when your commercial appliance is used for other than normal, commercial use.
4. Damage resulting from improper handling of product during delivery, theft, accident, alteration, misuse, abuse, fire, flood, acts of
God, improper installation, installation not in accordance with local electrical or plumbing codes, or use of products not approved
by Maytag.
5. Pickup and Delivery. This commercial appliance is designed to be repaired on location.
6. Repairs to parts or systems resulting from unauthorized modifications made to the commercial appliance.
7. The removal and reinstallation of your commercial appliance if it is installed in an inaccessible location or is not installed in
accordance with published installation instructions.
8. Chemical damage is excluded from all warranty coverage.
9. Changes to the building, room, or location needed in order to make the commercial appliance operate correctly.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATIONS OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
If you need service, please contact your authorized Maytag
®
Commercial Laundry distributor. To locate your authorized Maytag
®
Commercial Laundry distributor, or for web inquiries, visit www.MaytagCommercialLaundry.com.
2/10
For written correspondence:
Maytag
®
Commercial Laundry Service Department
2000 M-63 North
Benton Harbor, Michigan 49022 USA
22

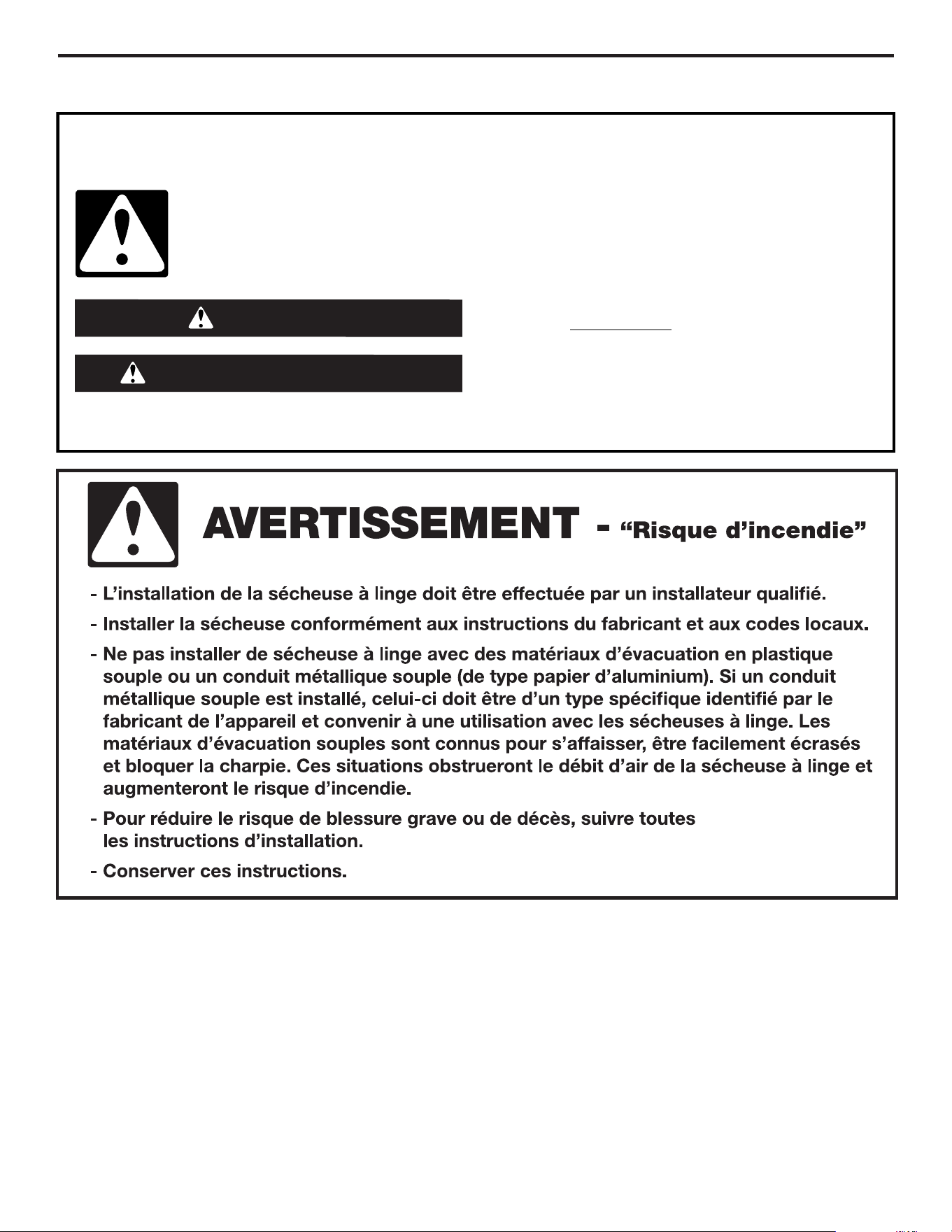

SÉCURITÉ DE LA SÉCHEUSE
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
22
2323
IMPORTANT : L'installation du gaz doit se conformer aux codes locaux, ou en l'absence de codes locaux, au code canadien
d'installation B149.1 du gaz naturel ou du propane.
La sécheuse doit être électriquement reliée à la terre conformément aux codes locaux, ou en l'absence de codes locaux, au Code
canadien de l'électricité, CSA C22.1.
AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz.
Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA).
Pour d’autre information, contacter le fournisseur de gaz local.
En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.
AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent
être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour
éviter des dommages au produit, des blessures ou un décès.
– Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides
inflammablesàproximitéde cet appareil ou de tout autre appareil électroménager.
– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :
•
Ne pas tenter d’allumer un appareil.
•
Ne pas toucher àun commutateur électrique; ne pas utiliser le téléphone se trouvant
sur les lieux.
•
Évacuer tous les gens de la pièce, de l’édifice ou du quartier.
•
Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses
instructions.
•
À défaut de joindre votre fournisseur de gaz, appeler les pompiers.
– L’installation et l’entretien doivent être effectués par un installateur qualifié, une
agence de service ou le fournisseur de gaz.
24
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de
la sécheuse, il convient d'observer certaines précautions élémentaires dont les suivantes :
AVERTISSEMENT :
■ Lire toutes les instructions avant d'utiliser la sécheuse.
■ Ne pas placer des articles exposés aux huiles de cuisson
dans votre sécheuse. Les articles contaminés par des
huiles de cuisson peuvent contribuer à une réaction
chimique qui pourrait causer à la charge de s'enflammer.
■ Ne pas faire sécher dans la machine des articles qui ont
déjà été nettoyés, lavés, imbibés, ou tachés d'essence,
de solvants pour nettoyage à sec, d'autres substances
inflammables, ou de substances explosives puisqu'elles
dégagent des vapeurs qui peuvent provoquer un
incendie ou une explosion.
■ Ne pas permettre à des enfants de jouer sur ou à
l'intérieur de la sécheuse. Une surveillance étroite est
nécessaire lorsque la sécheuse est utilisée près d'eux.
■ Avant d'enlever la sécheuse du service ou la jeter, enlever
la porte du compartiment de séchage.
■
Ne pas mettre la main dans la sécheuse si le tambour est
en mouvement.
■ Ne pas réparer ni remplacer une pièce de la sécheuse ou
essayer d'en faire l'entretien à moins d'une recommandation
spécifique dans le guide d'utlilisation et d'entretien, ou
publiée dans les instructions de réparation par l'utilisateur
que vous comprenez et pouvez exécuter avec compétence.
CONSERVEZ CES INSTRUCTIONS
■
Ne pas installer ni entreposer la sécheuse où elle sera
exposée aux intempéries.
■ Ne pas jouer avec les commandes.
■ Ne pas utiliser un produit assouplissant de tissu ou des
produits pour éliminer la statique à moins qu'ils ne soient
recommandés par le fabricant du produit assouplissant de
tissu ou du produit.
■ Ne pas utiliser la chaleur pour faire sécher des articles
fabriqués avec du caoutchouc mousse ou des matériaux
semblables.
■ Nettoyer le filtre à charpie avant et après chaque charge.
■ Ne pas laisser la charpie, la poussière, ou la saleté
s'accumuler autour du système d'évacuation ou autour de
l'appareil.
■ Un nettoyage périodique de l'intérieur de la sécheuse et du
conduit d'évacuation doit être effectué par une personne
qualifiée.
■ Voir les instructions d'installation pour les exigences de
liaison de l'appareil à la terre.
n On recommande que le propriétaire place les instructions à l’usage du client à un endroit bien visible, pour le cas où le client
percevrait une odeur de gaz. Ces renseignements doivent être obtenus auprès de votre fournisseur de gaz.
n Placer l’avertissement qui suit à un endroit bien visible.
IMPORTANT : Pour mettre l’ancienne sécheuse au rebut ou pour la remiser, enlever la porte.
25

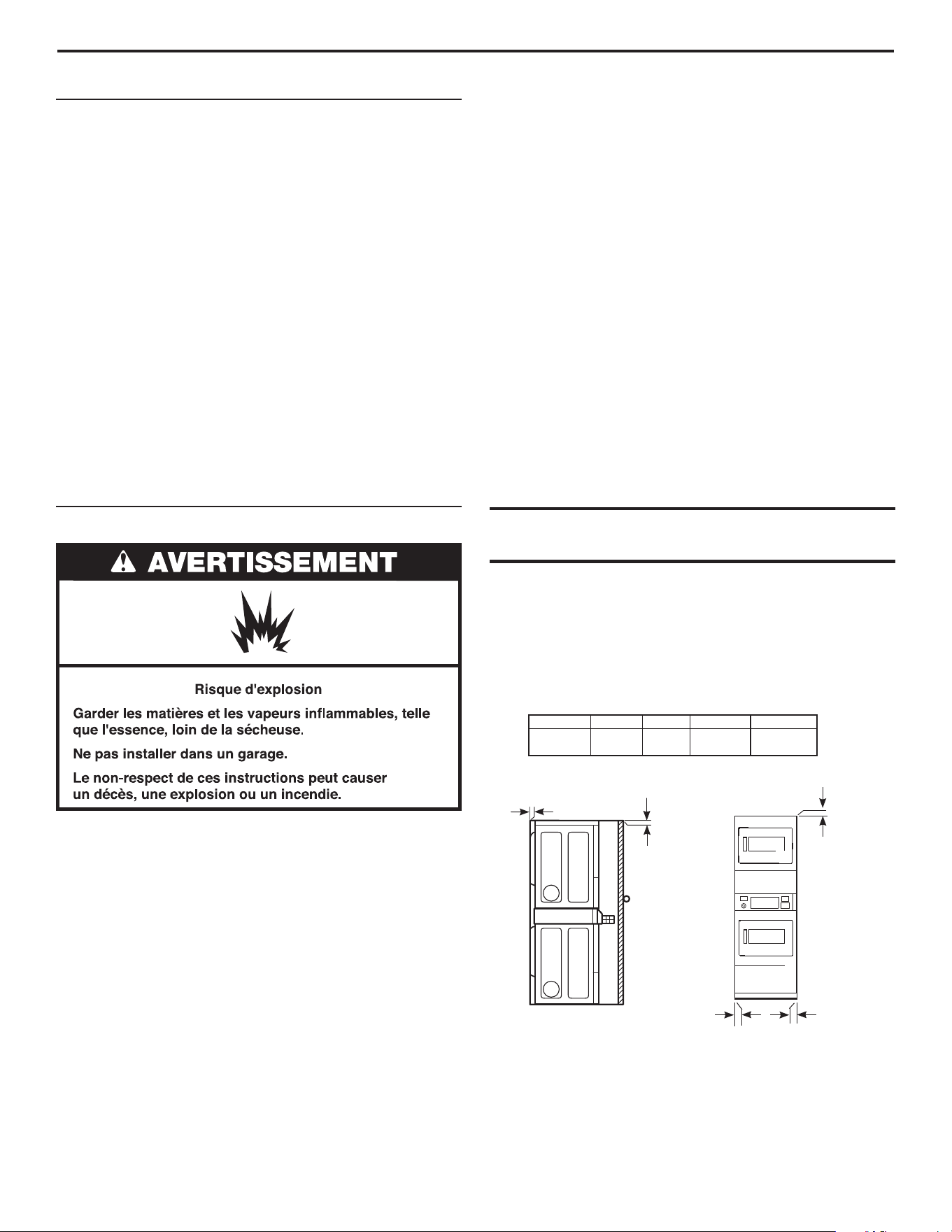

Exigences d’emplacement
Pour l’installation d’une sécheuse à gaz:
IMPORTANT : Respecter les dispositions de tous les codes
et règlements en vigueur.
n
Déterminer les exigences des codes: Certains codes limitent
ou prohibent l’installation d’une sécheuse dans un placard
ou une chambre à coucher. Consulter l’inspecteur local des
bâtiments.
n
Veiller à ce que les bords inférieurs de la caisse ainsi que
l’arrière et les côtés inférieurs de la sécheuse soient exempts
d’obstructions, afin de permettre le passage adéquat de l’air
de combustion. Voir la section “Instructions pour l’installation
dans un encastrement” pour l’espace de dégagement
minimal.
REMARQUE:
n
La sécheuse ne doit pas être installée en un endroit où elle
serait exposée à de l’eau ou aux intempéries.
n
Cette sécheuse ne doit pas être installée dan un placard muni
d’une porte.
EXIGENCES D’INSTALLATION
Instructions pour l’installation dans
un encastrement
Cette sécheuse peut être installée dans un encastrement. Les
distances de séparation minimales sont mentionnées à l’arrière
de la sécheuse.
Le circuit d’évacuation de la sécheuse doit être relié à l’extérieur.
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et respecter les instructions d’installation
fournies avec chacun des outils de cette liste.
Outillage nécessaire
n Clé à tube de 8 po
(200 mm) ou 10 po
(250 mm)
n Clé à molette de 8 po
(200 mm) ou 10 po
(250 mm)
n Tournevis à lame plate
n Tournevis Phillips
n Tournevis de sécurité
TORX
®†
T-20
n Clé à molette avec
ouverture jusqu’à
1 po (25 mm) ou clé
à douille hexagonale
n Niveau
n Clé à douille de 5/16 po
n Bride de fixation
n Composé d’étanchéité des
raccords filetés – résistant
au propane
n Pistolet à calfeutrage et
composé de calfeutrage
(pour l’installation
d’un nouveau circuit
d’évacuation)
n Pince
n Couteau à mastic
Pièces fournies
Retirer le sac de pièces du tambour de la sécheuse.
Vérifier la présence de toutes les pièces.
n Vis cannelées de 10-32 x
5/16 po (4)
n Goupille fendue (2)
† ® TORX est une marque déposée de Saturn Fasteners, Inc.
Encastrement,
vue avant
Encastrement,
vue latérale
Distances de séparation minimales
On doit prévoir un espacement additionnel pour tenir compte
éventuellement des moulures du mur, de la porte et du plancher,
ou si le circuit d’évacuation comporte un coude.
51 mm (2")
305
mm
(12")
2 po (51 mm)
0 po (0 mm)
12 po
(305 mm)
0 po (0 mm)
0 po
(0 mm)
Arrière Côtés Dessus Avant
Encastré 2 po 0 po 12 po —
(50 mm) (0 mm) (300 mm)
26
Spécifications électriques – sécheuse à gaz
IMPORTANT : La sécheuse doit être électriquement reliée à la
terre conformément aux prescriptions des codes et règlements
locaux; en l’absence de code local, respecter les prescriptions du
code national en vigueur : National Electrical Code, ANSI/NFPA
70 (édition la plus récente), ou Code canadien de l’électricité,
CSA C22.1.
Si un conducteur distinct de liaison à la terre est utilisé (lorsque
le code en vigueur le permet), on recommande qu’un électricien
qualifié vérifie la qualité de la liaison à la terre.
On peut obtenir un exemplaire du code national en vigueur
à l’adresse suivante :
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
n L’appareil doit être alimenté par un circuit électrique de
120 V (CA seulement), 60 Hz, protégé par un fusible de
15 A. On recommande l’emploi d’un fusible temporisé
ou d’un disjoncteur. Il est également recommandé d’utiliser
un circuit séparé pour la sécheuse.
Dimensions du produit
Vue arrière
approx. 1 po
(25 mm)
23
3
⁄4 po
(603 mm)
Porte
Bouche de
décharge
supérieure
Bouche
de
décharge
inférieure
41
1
⁄2 po
(1054 mm)
76
3
⁄8 po
(1940 mm)
13
1
⁄2 po
(343 mm)
Vue latérale
29 po (737 mm)
37 po
(940 mm)
5 po (127 mm)
10
1
⁄4 po
(260 mm)
3
1
⁄4 po
(83 mm)
Canalisation de
gaz supérieure
Canalisation
de gaz
inférieure
5
1
⁄2 po
(140 mm)
NOTE :
Canalisation
de gaz à 1
1
⁄4 po
(32 mm) vers
l’intérieur du
côté adjacent.
Électrique
41
1
/2 po
(1054 mm)
Gaz
18
1
⁄8 po
(460 mm)
9
1
⁄4 po
(235 mm)
27 po (686 mm)
27
Spécifications électriques – sécheuse
électrique (É.-U. seulement)
IMPORTANT : La sécheuse doit être électriquement reliée à la
terre conformément aux prescriptions des codes et règlements
locaux; en l’absence de code local, respecter les prescriptions du
code national en vigueur : National Electrical Code, ANSI/NFPA
70 (édition la plus récente), ou Code canadien de l’électricité,
CSA C22.1.
Le National Electrical Code exige une alimentation électrique à 4
conducteurs pour les maisons construites après 1996, les circuits
de sécheuse concernés par le remodelage après 1996, et toutes
les installations de maisons mobiles.
Si un conducteur distinct de liaison à la terre est utilisé (lorsque
le code en vigueur le permet), on recommande qu’un électricien
qualifié vérifie la qualité de la liaison à la terre.
On peut obtenir un exemplaire du code national en vigueur à
l’adresse suivante :
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
INSTRUCTIONS DE LIAISON À LA TERRE
CONSERVEZ CES INSTRUCTIONS
■
Pour une sécheuse reliée à la terre et connectée par un
cordon :
Cette sécheuse doit être reliée à la terre. En cas de mauvais
fonctionnement ou de panne, la liaison à la terre réduira le
risque de choc électrique en offrant au courant électrique un
acheminement d'évacuation de moindre résistance. Cette
sécheuse est alimentée par un cordon électrique
comportant un conducteur relié à la terre et une fiche de
branchement munie d'une broche de liaison à la terre. La
fiche doit être branchée sur une prise appropriée qui est
bien installée et reliée à la terre conformément à tous les
codes et règlements locaux.
AVERTISSEMENT : Le raccordement incorrect de
cet appareil au conducteur de liaison à la terre peut susciter
un risque de choc électrique. En cas de doute quant à la
qualité de liaison à la terre de la sécheuse, consulter un
électricien ou un technicien ou un personnel qualifié. Ne pas
modifier la fiche de branchement fournie avec la sécheuse;
si la fiche ne correspond pas à la configuration de la prise
de courant, demander à un électricien qualifié d'installer une
prise de courant appropriée.
Méthode recommandée de liaison à la terre
Après l’installation, la sécheuse doit être électriquement reliée à
la terre conformément aux prescriptions des codes et règlements
locaux; en l’absence de code local, respecter les prescriptions du
code national en vigueur : National Electrical Code, ANSI/NFPA
70 (édition la plus récente), ou Code canadien de l’électricité,
CSA C22.1, ainsi que celles des codes et règlements locaux.
n Aux É.-U. : L’appareil doit être alimenté par un circuit
indépendant monophasé à quatre conducteurs ou trois
conducteurs, 120/240 V, 60 Hz, CA seulement (ou un circuit
120/208 V à trois ou quatre conducteurs si ceci est spécifié
sur la plaque signalétique); chaque conducteur de phase du
circuit doit être protégé par un fusible 30 A; on recommande
l’emploi de disjoncteurs ou de fusibles temporisés.
n Au Canada : L’appareil doit être alimenté par un circuit
indépendant monophasé à quatre conducteurs, 115/230 V,
60 Hz; chaque conducteur de phase du circuit doit être
protégé par un fusible 30 A; on recommande l’emploi de
disjoncteurs ou fusibles temporisés.
Méthode recommandée de liaison à la terre
n Aux É.-U. : C’est au client qu’incombe la responsabilité
de contacter un électricien qualifié qui pourra déterminer
si l’installation électrique est adéquate et conforme aux
prescriptions du National Electrical Code, ANSI/NFPA 70
(édition la plus récente) et à tous les codes et règlements
locaux en vigueur.
n Au Canada : C’est au client qu’incombe la responsabilité
d’installer la sécheuse conformément aux prescriptions de
la norme CSA C22.1 (Code canadien de l’électricité), aux
codes d’installation et à tous les codes nationaux et locaux
applicables.
Les modèles vendus au Canada sont équipés d’un cordon
d’alimentation flexible à quatre conducteurs (30 A). La fiche
du cordon d’alimentation doit être branchée sur une prise de
courant 30 A de même configuration.
INSTRUCTIONS DE LIAISON À LA TERRE
CONSERVEZ CES INSTRUCTIONS
■
Pour une sécheuse reliée à la terre et connectée par un
cordon :
Cette sécheuse doit être reliée à la terre. En cas de mauvais
fonctionnement ou de panne, la liaison à la terre réduira le
risque de choc électrique en offrant au courant électrique un
acheminement d'évacuation de moindre résistance. Cette
sécheuse est alimentée par un cordon électrique
comportant un conducteur relié à la terre et une fiche de
branchement munie d'une broche de liaison à la terre. La
fiche doit être branchée sur une prise appropriée qui est
bien installée et reliée à la terre conformément à tous les
codes et règlements locaux.
■
Pour une sécheuse raccordée en permanence :
Cette sécheuse doit être raccordée à un système de
câblage permanent en métal relié à la terre ou un
conducteur relié à la terre doit être en fonction avec les
conducteurs de circuit et raccordé à la borne de liaison à la
terre ou la borne sur la sécheuse.
AVERTISSEMENT : Le raccordement incorrect de
cet appareil au conducteur de liaison à la terre peut susciter
un risque de choc électrique. En cas de doute quant à la
qualité de liaison à la terre de la sécheuse, consulter un
électricien ou un technicien ou un personnel qualifié. Ne pas
modifier la fiche de branchement fournie avec la sécheuse;
si la fiche ne correspond pas à la configuration de la prise
de courant, demander à un électricien qualifié d'installer une
prise de courant appropriée.
28

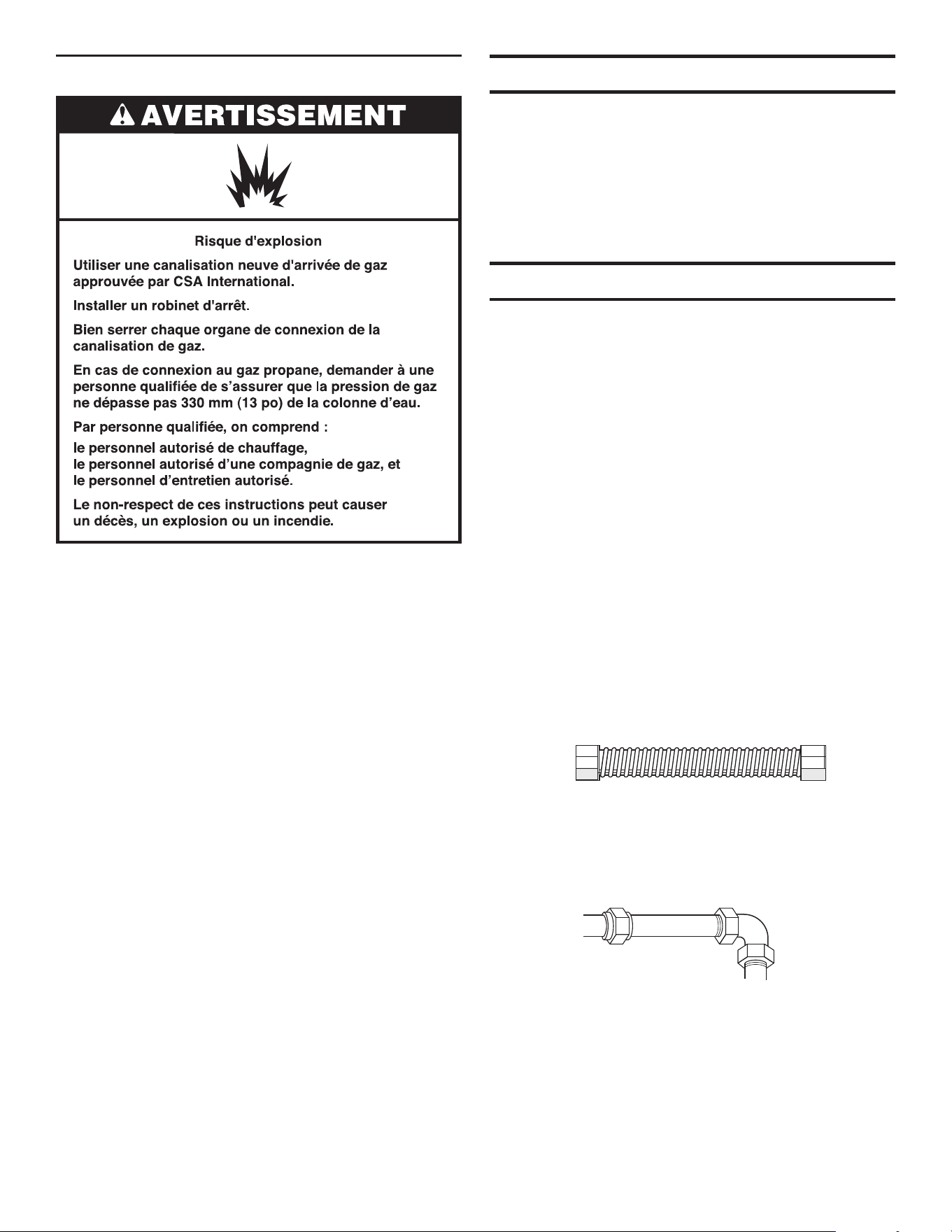

Type de gaz
La sécheuse est équipée pour l’alimentation au gaz naturel.
Elle est homologuée par CSA International pour l’alimentation
avec des gaz de pétrole liquéfiés (propane et butane), après
conversion appropriée. Ne pas entreprendre de convertir
l’appareil pour l’utilisation d’un gaz différent de celui indiqué
sur la plaque signalétique sans d’abord consulter le fournisseur
de gaz. Un technicien qualifié doit effectuer la conversion.
Les numéros des pièces nécessaires pour la conversion sont
mentionnés sur la base de la valve du brûleur.
Canalisation de gaz
Méthode recommandée
n Installer une canalisation de gaz rigide de 1/2 po (IPS) jusqu’à
l’emplacement d’installation de la sécheuse. On doit utiliser
un composé d’étanchéité des tuyauteries résistant à l’action
du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON
®†
.
Pour l’alimentation au propane, le diamètre des canalisations
doit être de 1/2” (IPS) ou plus. Usuellement le fournisseur de
gaz propane détermine les matériaux à utiliser et le diamètre
approprié.
Autre méthode
n La canalisation de gaz peut également être connectée au
moyen d’un tube homologué en aluminium ou en cuivre de
3/8 po. Si la longueur totale de la canalisation de gaz excède
20 pi (6,1 m), un tuyau de plus gros diamètre sera nécessaire.
Dans le cas de l’alimentation au gaz naturel, ne pas utiliser
de tuyau en cuivre. Assurer l’étanchéité des connexions
avec un composé d’étanchéité résistant au propane.
Connecteur en métal souple pour appareil ménager
n Il est recommandé d’utiliser une canalisation en acier
inoxydable souple et neuve, conception homologuée par
CSA International, pour raccorder la sécheuse à la conduite
d’alimentation en gaz. (La canalisation d’arrivée de gaz
sortant à l’arrière/le bas de la sécheuse est dotée d’un
filetage mâle de 3/8 po).
n Ne pas déformer ni endommager la canalisation de gaz en
acier inoxydable souple lorsque vous déplacez la sécheuse.
Connexion du tuyau rigide
La connexion du tuyau rigide nécessite une combinaison de
raccords pour obtenir une connexion de la sécheuse en ligne.
n Robinet d’arrêt nécessaire
Conformément aux prescriptions du National Fuel Gas Code,
ANSI Z223.1 aux É.-U., on doit installer un robinet d’arrêt
manuel sur la canalisation d’alimentation, à moins de 6 pi
(1,8 m) de la sécheuse. Au Canada, le robinet d’arrêt manuel
doit être installé conformément aux prescriptions des codes
d’installation B149 – CAN/CGA B149.1 et CAN/CGA B149.2.
Le robinet d’arrêt doit être situé dans la même pièce que la
sécheuse. Il doit se trouver à un emplacement qui permet une
ouverture et une fermeture faciles. Ne pas bloquer l’accès
A. Gas supply line
B. Shutoff valve “open” position
C. To ran
g
e
A
B
C
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
Spécifications de l’alimentation en gaz
IMPORTANT : Respecter les dispositions de tous les codes et
règlements en vigueur.
L’installation doit satisfaire aux critères de tous les codes et
règlements locaux. En l’absence de code local, l’installation doit
satisfaire aux prescriptions du National Fuel Gas Code ANSI
Z223.1/NFPA 54 (American National Standard) ou CAN/CSA
B149.
On peut obtenir un exemplaire du code national en vigueur à
l’adresse suivante :
National Fire Protection Association
One Batterymarch Park, Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
La conception de cette sécheuse a été homologuée par CSA
International pour l’utilisation jusqu’à une altitude de 10 000 pi
(3048 m) au-dessus du niveau de la mer, pour le débit thermique
indiqué sur la plaque signalétique. Aucun réglage du brûleur
n’est nécessaire lorsque la sécheuse est utilisée à une altitude
inférieure à cette valeur maximale.
Si la sécheuse doit être utilisée à une altitude supérieure à
10 000 pi (3048 m), on doit réduire de 4 % le débit thermique du
brûleur indiqué sur la plaque signalétique pour chaque tranche
de 1000 pi (305 m) d’augmentation de l’altitude. Consulter votre
compagnie de service locale pour obtenir de l’aide lors de la
conversion à d’autres types de gaz et/ou de l’installation de la
sécheuse à une altitude supérieure à 10 000 pi (3048 m).
29

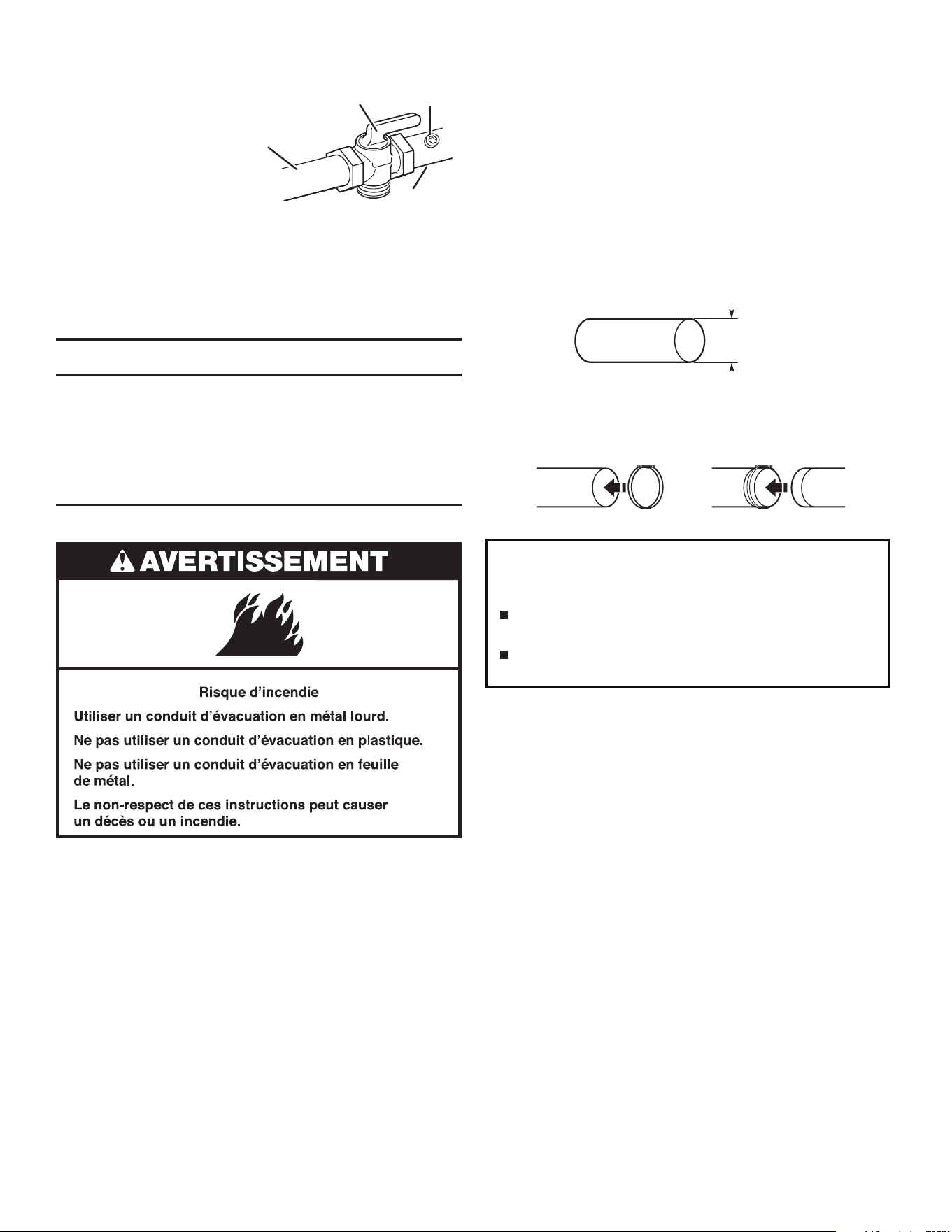

Exigences concernant l’évacuation
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D’INCENDIE, CETTE SÉCHEUSE DOIT ÉVACUER L’AIR À
L’EXTÉRIEUR.
n Si l’on suit ces spécifications d’évacuation, le bruit produit
par les conduits sera minimisé.
n Les sécheuses à gaz peuvent être installés dans une pièce
uniquement si celle-ci répond aux critères de ventilation
adéquats tels que spécifiés dans les règlements d’installation
nationaux. S’assurer que la pièce renfermant la sécheuse
possède un approvisionnement en air suffisant pour
permettre la combustion du gaz et le processus de séchage.
Une fenêtre ou un moyen de ventilation équivalent doit être
ouverte dans la pièce lorsque la sécheuse est utilisé (comme
forme d’ouverture équivalente, on peut citer une persienne
réglable, un panneau ouvrant avec charnière ou d’autres
méthodes d’aération s’ouvrant directement sur l’air extérieur).
Une aération adéquate est nécessaire pour éviter
le retour des gaz dans la pièce en provenance d’appareils
ménagers qui utilisent d’autres carburants comme
combustible, y compris les feux ouverts (autrement dit le
débit d’air entrant dans la pièce doit être égal au débit qui
en sort).
au robinet d’arrêt. Le robinet est destiné à alimenter/couper
l’alimentation en gaz de la sécheuse.
n Installation dans un espace confiné :
Si la sécheuse est installée dans un espace réduit comme
une salle de bain ou un placard, on doit prévoir une arrivée
d’air appropriée pour la combustion et la ventilation.
Consulter les codes et règlements en vigueur, ou voir
“Instructions pour l’installation dans un encastrement
ou un placard” de la section “Exigences d’emplacement”.
Tests de pressurisation de la canalisation de gaz
Un raccord de 1/8", NPT minimal, accessible pour le
raccordement d’un manomètre de test, doit être installé
immédiatement en amont du robinet d’arrêt de gaz de la
sécheuse.
Lors de tout test de pressurisation du système à une pression
de test supérieure à 1/2 lb/po
2
rel., la sécheuse doit être
déconnectée de la canalisation d’arrivée de gaz.
D
B
C
A
A. Canalisation d’arrivée de gaz
B. Robinet d’arrêt – position
d’ouverture
C. Vers la sécheuse
D. Raccord de 1/8 po NPT
minimal
n La conception du système d’évacuation doit permettre
à toute condensation formée lors du fonctionnement de
l’appareil d’être soit retenue puis évaporée, soit évacuée.
Le respect de ces instructions permettra de répondre
convenablement à ce critère.
n Le conduit d’évacuation de la sécheuse ne doit pas être
raccordé à une évacuation de gaz, une cheminée, un mur,
un plafond, un grenier, un vide sanitaire ou un vide de
construction. Seul un conduit d’évacuation métallique rigide
ou souple doit être utilisé pour le système d’évacuation.
n Ne pas utiliser un clapet d’évacuation à fermeture
magnétique.
n Ne pas installer le conduit métallique flexible dans les cavités
fermées des murs, plafonds ou planchers.
n Utiliser uniquement un conduit d’évacuation en métal lourd
de 4 po (102 mm) et des brides de serrage.
n Utiliser des brides de fixation pour sceller tous les joints.
L’évent ne doit pas être connecté ou fixé avec des vis ou
autres dispositifs d’accrochage qui se prolongent à l’intérieur
de l’évent et peuvent retenir les peluches. Ne pas utiliser de
ruban adhésif en toile.
IMPORTANT : Respecter les dispositions de tous les codes
et règlements en vigueur.
Utiliser un conduit d’évacuation en métal lourd. Ne pas utiliser
un conduit de plastique ou en feuille métallique.
On recommande d’utiliser un conduit métallique rigide pour une
meilleure performance de séchage et pour réduire les risques
d’écrasement et de déformation.
Un conduit métallique flexible doit être totalement déployé
et soutenu lorsque la sécheuse est à sa position finale.
Enlever tout excès de conduit flexible pour éviter tout
affaissement/déformation qui réduira le débit d’air et
le rendement de la sécheuse.
La longueur totale du conduit métallique flexible ne doit pas
excéder 7
3
⁄4 pi (2,4 m).
Terminer le conduit d’évacuation par un clapet de décharge pour
eviter les rongeurs et insectes d’entrer dans le bâtiment.
Le clapet de décharge doit être situé à au moins 12 po (305 mm)
au-dessus du sol ou de tout autre objet susceptible de se trouver
sur le trajet de l’air humide rejeté (par exemple, fleurs, roches,
arbustes ou neige).
Lors de l’utilisation d’un circuit d’évacuation existant, nettoyer les
peluches sur toute la longueur du système et veiller à ce que la
bouche de décharge ne soit pas obstruée par une accumulation
de peluches. Remplacer tout conduit de plastique ou de feuille
métallique mince par un conduit métallique flexible ou rigide.
4"
(102 mm)
Conduit
d’évacuation en
métal lourd
Une mauvaise évacuation de l'air peut causer de
l'humidité et une accumulation de charpie à l'intérieur de
la maison, ce qui peut provoquer :
Dommages par l'humidité aux boiseries, meubles, peinture,
papier-peint, tapis, etc.
Problèmes de nettoyage dans la maison et problèmes
de santé.
30
Planifier l’installation pour introduire le nombre minimal de coudes
et de changements de direction.
Si des coudes sont utilisés ou des
changements de direction
effectués, prévoir autant d’espace
que possible. Plier le conduit
graduellement pour éviter de le
déformer.
La bouche de sortie est située
à l’arrière du sèche-linge,
en bas/au centre.
On peut acheminer le conduit d’évacuation par le haut,
par le bas, par la gauche, par la droite, derrière la sécheuse
ou en ligne droite depuis l’arrière de la sécheuse.
A
B
Débit d’évacuation
A. Bon débit d’évacuation
B. Meilleur débit
d’évacuation
Longueur du circuit d’évacuation
La longueur maximale du circuit d’évacuation dépend du type
de conduit utilisé, du nombre de coudes et du type de bouche
de décharge.
Si la sécheuse est installée dans un espace réduit tel qu’une
chambre à coucher ou une salle de bain, on doit prévoir une
arrivée d’air en quantité suffisante pour la combustion et la
ventilation. (Consulter les codes et règlements en vigueur.)
Voir “Instructions pour l’installation dans un encastrement”
de la section “Exigences d’emplacement”.
L’emploi d’une bouche de décharge de 4 po (102 mm) est
préférable. On peut cependant utiliser une bouche de 2
1
⁄2 po
(64 mm). Une bouche de décharge de 2
1
⁄2 po (64 mm) peut
causer une plus forte rétropression que les autres genres
de bouches. Pour une installation permanente, un système
d’évacuation fixe est requis.
Évacuation multiple du sèche-linge
n Un conduit d’évacuation principal peut être utilisé pour un
groupe des sécheuses. Le conduit d’évacuation principal
devrait être d’un diamètre suffisant pour évacuer 200 pi
3
/min
(5663 l/min) d’air par sécheuse. Des filtres à peluches
de forte capacité et de conception adéquate peuvent être
utilisés dans le conduit principal d’évacuation s’ils sont
inspectés et nettoyés fréquemment. La pièce où se trouvent
les sécheuses devrait recevoir un apport d’air de débit égal
ou supérieur au débit total (pi
3
/min) de débit de toutes
les sécheuses installées dans la pièce.
Longueur maximale du conduit
Clapet de décharge de 4 po (102 mm)
0
1
2
3
4
130 pi. (39,6 m)
125 pi. (38,1 m)
115 pi. (35,1 m)
106 pi. (32,3 m)
98 pi. (29,9 m)
129 pi. (39,3 m)
119 pi. (36,3 m)
109 pi. (33,2 m)
100 pi. (30,5 m)
92 pi. (28 m)
Conduit
métallique rigide
Nombre
d’angles à 90°
Clapets de type boîte
et à persiennes
Clapet incliné
Type boîte À persiennes Incliné de 2
1
⁄2 po (64 mm)
n Un ensemble antirefoulement est nécessaire et est fourni
par un distributeur de buanderie commercial et devrait être
installé dans le conduit d’évacuation de chaque sécheuse
pour éviter l’air évacué de retourner dans les sécheuses
et pour maintenir une pression équilibrée dans le conduit
principal d’évacuation. Des orifices de passage d’air
de retour non obstrués sont requis.
Chaque conduit d’évacuation devrait pénétrer dans le conduit
principal à un angle pointant dans la direction du débit d’air.
Les conduits raccordés au conduit principal de part et d’autre
devraient être disposés en quinconce pour que l’air évacué
par une sécheuse ne puisse perturber l’évacuation d’une autre
sécheuse.
L’angle maximal entre le conduit connecté à une sécheuse
et le conduit principal ne devrait pas dépasser 30°.
Faire en sorte que les vapeurs générées par les liquides de
nettoyage à sec ne puissent pas atteindre les orifices d’entrée
d’air; ces vapeurs créent des composés acides qui, lorsqu’ils
sont attirés vers les unités de chauffage des sécheuses, peuvent
endommager les sécheuses et le linge en cours de séchage.
Une bouche de nettoyage devrait être installée dans le conduit
principal d’évacuation pour les nettoyages périodiques du
système d’évacuation.
Si une bouche de décharge ne peut être utilisée :
L’extrémité extérieure du conduit principal devrait être munie d’un
coude de déviation dirigé vers le bas. Si le conduit principal suit
une trajectoire verticale à travers le toit, plutôt qu’à travers le mur,
installer un coude de déviation de 180° à l’extrémité du conduit et
dépassant d’au moins 2 pi (610 mm) au-dessus de la partie la
plus élevée du bâtiment. L’ouverture murale ou dans le toit doit
avoir un diamètre supérieur de 1/2 po (13 mm) à celui du conduit
d’évacuation. Le conduit d’évacuation devrait être centré
dans l’ouverture.
Ne pas installer une grille ou un couvercle sur l’extrémité
du conduit d’évacuation.
30˚ max.
air ow
A
B
débit d’air
A. Conduit individuel d’évacuation de la sécheuse
B. Conduit principal d’évacuation
12" min.
(305 mm)
24" min.
(610 mm)
A
A. Bouche de décharge
ou coude de
déviation
B. Mur
C. Cheminée principale
de mise à l’air libre
D. Conduit horizontal
E. Coude de déviation
à 180°
F. Conduit vertical
G. Toit
E
B
G
C
D
2 pi (610 mm)
min. au-dessus
du point le
plus élevé
du bâtiment
F
C
12 po (300 mm) min.
au-dessus de toute
accumulation de
neige, glace, ou débris
comme des feuilles.
31
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE À GAZ
Raccordement à la canalisation de gaz
1. Retirer le capuchon rouge de la canalisation de gaz.
2. Raccorder la canalisation de gaz à la sécheuse. Utiliser
un composé d’étanchéité compatible avec le gaz propane.
Si un conduit métallique flexible est utilisé, vérifier qu’il
n’est pas déformé.
Si cela est nécessaire à l’entretien, ouvrir le panneau
de plinthe. Utiliser un couteau à mastic pour appuyer
sur le verrou du panneau de plinthe situé dans les coins
supérieures du panneau de plinthe. Tirer le panneau de
plinthe vers le bas pour l’ouvrir. Le panneau de plinthe
est fixé à la partie inférieure.
3. Ouvrir le robinet d’arrêt de la canalisation d’arrivée de gaz.
4. Vérifier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
Raccordement du conduit d’évacuation
1. À l’aide d’une bride de fixation de 4 po (102 mm), relier
le conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si on utilise le conduit d’évacuation existant,
s’assurer qu’il est propre. Le conduit d’évacuation de la
sécheuse doit être fixé sur la bouche d’évacuation de la
sécheuse et dans le clapet d’évacuation. S’assurer que le
conduit d’évacuation est fixé au clapet d’évacuation à l’aide
d’une bride de fixation de 4 po (102 mm).
2. Avec l’aide d’au moins deux autres personnes, déplacer la
sécheuse à l’emplacement final désiré. Ne pas écraser ni
deformer le conduit d’évacuation. Vérifier que la sécheuse
est de niveau.
3. Vérifier que la canalisation souple de gaz n’est pas déformée.
Achever l’installation
1. Une fois la sécheuse à son emplacement final, placer un
niveau sur le sommet de la sécheuse, transversalement, puis
dans le sens avant arrière. Si la sécheuse n’est pas d’aplomb,
ajuster les pieds pour modifier la hauteur et établir un bon
aplomb de la sécheuse.
2. À l’aide d’un tournevis de sécurité Torx
®†
T20, ouvrir le
tableau de commande et le faire reposer sur le bord inférieur
de l’ouverture.
3. Pour plus de sécurité entre la partie supérieure de la ...............
sécheuse et la bague, insérer l’épingle à goupille fendue dans
le boulon d’assemblage.
4. Fermer le tableau de commande.
5. Brancher sur une prise à 3 alvéoles reliée à la terre.
6. Contrôler le bon fonctionnement de la sécheuse:
Sélectionner un programme complet avec chaleur, laisser
la sécheuse fonctionner pendant au moins cinq minutes.
Elle s’arrête lorsque la durée est écoulée.
REMARQUE : LA PORTE DE LA SÉCHEUSE DOIT ÊTRE
FERMÉE POUR QUE L’APPAREIL FONCTIONNE. Lorsque la
porte est ouverte, la sécheuse s’arrête, mais le compte
à rebours de la durée se poursuit. Pour remettre la sécheuse
en marche, fermer la porte et resélectionner un programme.
7. Si on ne perçoit aucune chaleur à l’intérieur de la sécheuse
et si le brûleur ne s’allume pas, arrêter la sécheuse pendant
cinq minutes. Vérifier que tous les robinets de la canalisation
d’alimentation sont ouverts et que le cordon d’alimentation
électrique est branché. Répéter le test de cinq minutes de
fonctionnement.
† ® TORX est une marque déposée de Saturn Fasteners, Inc.
32
1. Déconnecter la source de courant électrique.
2. Ôter la vis de retenue et le couvercle du bloc de connexion.
3. Installer un serre-câble de 3/4 po (19 mm) (agrément UL, avec
marque sur le serre-câble) dans le trou situé au-dessous de
l’ouverture du bloc de connexion. Serrer les vis du serre-câble
juste assez pour que les deux parties du serre-câble soient
maintenues ensemble. Faire passer le câble d’alimentation
entre les deux plaquettes.
4. Exécuter les instructions d’installation qui suivent, selon
le type de raccordement:
•Quatreconducteurs(méthoderecommandée)
•Troisconducteurs(siuncircuitàquatreconducteursn’est
pas disponible)
C
D
B
A
A. Vis pour conducteur
externe de liaison
à la terre
B. Onglet
C. Couvercle du bloc
de connexion
D. Vis de retenue
B
C
A
A. Sections du serre-câble
B. Caisse de la sécheuse
C. Vis du serre-câble
INSTRUCTIONS D’INSTALLATION – SÉCHEUSE ÉLECTRIQUE
Méthode du cordon d’alimentation – É.-U. seulement
■ Cette sécheuse a été fabriquée de manière à pouvoir être
raccordée directement à un câble d’alimentation électrique à
trois fils. Le conducteur neutre de liaison à la terre est raccordé
de manière permanente au conducteur neutre (fil blanc), dans
la sécheuse. Si la sécheuse doit être raccordée à un câble
d’alimentation à quatre fils, le conducteur neutre de liaison à
la terre doit être séparé du conducteur de liaison à la terre
extérieur (vis verte) et fixé sous la borne neutre (fil central ou
blanc) du bloc de raccordement. Une fois le conducteur neutre
de liaison à la terre fixé sous la borne neutre (fil central ou
blanc) du bloc de raccordement, la caisse de la sécheuse est
isolée du conducteur neutre.
■ Si les codes locaux ne permettent pas la connexion d’un fil
neutre de liaison à la terre au fil neutre, voir la section “Mode
de connexion facultatif – prise de courant à trois conducteurs”.
■ Il importe d’utiliser un mode de connexion à quatre fils lorsque
l’appareil ménager est installé dans une juridiction où il est
interdit de relier l’appareil à la terre par l’intermédiaire du
conducteur neutre. Il est interdit de relier l’appareil à la terre par
l’intermédiaire du conducteur neutre dans les cas suivants :
(1) nouvelle installation avec alimentation par un circuit
secondaire, (2) résidence mobile, (3) véhicule récréatif et (4)
juridictions dans lesquelles les codes locaux interdisent la
liaison à la terre par l’intermédiaire des conducteurs neutres.
Raccordement électrique
33
5. Ôter la vis de la borne centrale du bloc
de connexion.
6. Détacher le conducteur de liaison à la
terre de l’appareil de la vis de connexion
du conducteur externe de liaison à la
terre. Connecter ce conducteur sous
la vis centrale du bloc de connexion.
7. Connecter le conducteur de liaison à
la terre du cordon d’alimentation à la vis
de connexion du conducteur externe
de liaison à la terre. Serrer la vis.
8. Connecter le conducteur neutre (blanc
ou central) du cordon d’alimentation sous
la vis de la borne centrale du bloc de
connexion. Serrer la vis.
9. Connecter les autres conducteurs
sur les bornes externes du bloc
de connexion. Serrer les vis.
10. Serrer les vis du serre-câble.
11. Insérer l’onglet du couvercle du bloc
de connexion dans la fente du panneau
arrière de la sécheuse. Immobiliser
le couvercle avec la vis de retenue.
Le cordon d’alimentation à quatre conducteurs
doit comporter quatre conducteurs de cuivre
N° 10, et on doit disposer d’une prise de
courant à quatre alvéoles de type NEMA
14-30R. Le quatrième conducteur (liaison
à la terre) doit être identifié par un isolant vert
et le conducteur neutre par un isolant blanc.
B
D
C
G
F
E
A
A. Cosse à fourche – extrémités relevées
B. Broche neutre
C. Serre-câble de 3/4 po (19 mm) (agrément UL)
D. Conducteur neutre (blanc)
E. Cosses annulaires
F. Conducteur de liaison à la terre
G. Broche de liaison à la terre
A. Vis pour conducteur externe
de liaison à la terre
B. Conducteur de liaison à la terre
de l’appareil
C. Vis centrale du bloc de connexion
D. Vis externes du bloc de connexion
E. Vis du serre-câble
F. Conducteur neutre
(conducteur central)
G. Conducteur de liaison à la terre
Cordon d’alimentation, prise de
courant à quatre conducteurs :
C
B
A
F
E
D
G
34
A. Cosse à fourche – extrémités relevées
B. Cosses annulaires
C. Conducteur neutre (blanc ou central)
D. Serre-câble de 3/4 po (19 mm)
(agrément UL)
E. Broche neutre
A. Vis pour conducteur externe
de liaison à la terre
B. Vis centrale du bloc de connexion
C. Vis externes du bloc de connexion
D. Vis du serre-câble
E. Conducteur neutre
(conducteur central)
F. Conducteur de liaison à la terre de
l’appareil
A. Conducteur distinct de liaison
à la terre, en cuivre
B. Vis pour conducteur externe
de liaison à la terre
C. Conducteur de liaison à la terre
de l’appareil
D. Vis centrale du bloc de connexion
E. Vis externes du bloc de connexion
F. Vis du serre-câble
G. Conducteur neutre
(conducteur central)
Cordon d’alimentation, prise de
courant à trois conducteurs :
Le cordon d’alimentation à trois
conducteurs doit comporter trois
conducteurs de cuivre N° 10, et on
doit disposer d’une prise de courant à
trois alvéoles de type NEMA 10-30R.
E
C
D
Cette broche
connectée à
ce conducteur.
B
A
5. Desserrer ou enlever la vis de la borne
centrale du bloc de connexion.
6. Connecter le conducteur neutre (blanc
ou central) du cordon d’alimentation sur
la borne centrale du bloc de connexion.
Serrer la vis.
7. Connecter les autres conducteurs sur les
bornes externes du bloc de connexion.
Serrer les vis.
8. Serrer les vis du serre-câble.
9. Insérer l’onglet du couvercle du bloc
de connexion dans la fente du panneau
arrière de la sécheuse. Immobiliser le
couvercle avec la vis de retenue.
5. Ôter la vis de la borne centrale du bloc
de connexion.
6. Détacher le conducteur de liaison à la
terre de l’appareil de la vis de connexion
du conducteur externe de liaison à
la terre. Connecter le conducteur de
liaison à la terre et le conducteur neutre
(conducteur blanc ou central) du cordon
d’alimentation de l’appareil, sous la vis
centrale du bloc de connexion. Serrer
la vis.
7. Connecter les autres conducteurs sur les
bornes externes du bloc de connexion.
Serrer les vis.
8. Serrer les vis du serre-câble.
9. Insérer l’onglet du couvercle du bloc
de connexion dans la fente du panneau
arrière de la sécheuse. Immobiliser
le couvercle avec la vis de retenue.
10. Après avoir réinstallé le couvercle
du bloc de connexion, installer un
conducteur de liaison (cuivre) distinct
entre la vis destinée à un conducteur
externe de liaison à la terre et un point
adéquat de liaison à la terre.
Si les codes permettent l’emploi d’un
conducteur distinct de liaison à la terre, on
recommande qu’un électricien qualifié vérifie
la qualité de la liaison à la terre.
Lorsque le code local permet le
raccordement entre conducteur neutre et
conducteur de liaison à la terre de la caisse:
Si les codes locaux ne permettent pas le
raccordement entre conducteur neutre et
conducteur de liaison à la terre de la caisse:
G
F
E
B
A
E
F
D
C
D
A
C
B
35
5. Ôter la vis de la borne centrale du bloc de
connexion.
6. Détacher le conducteur de liaison à la terre de
l’appareil de la vis de connexion du conducteur
externe de liaison à la terre. Connecter
ce conducteur sous la vis centrale du bloc
de connexion.
7. Connecter le conducteur de liaison à la
terre (vert ou nu) du câble d’alimentation
par câblage direct à la vis de connexion du
conducteur externe de liaison à la terre.
Serrer la vis.
8. Placer l’extrémité formée en crochet du
conducteur neutre (blanc ou central) du câble
d’alimentation par câblage direct sous la vis
de la borne centrale du bloc de connexion
(crochet orienté vers la droite). Serrer le
crochet sur la vis, puis serrer la vis.
9. Placer l’extrémité en crochet des autres
conducteurs d’alimentation par câblage direct
sous les vis externes des bornes du bloc de
connexion (crochet orienté vers la droite).
Serrer le crochet sur les vis, puis serrer les vis.
10. Insérer l’onglet du couvercle du bloc de connexion dans la fente du panneau
arrière de la sécheuse. Immobiliser le couvercle avec la vis de retenue.
n Conducteur de cuivre de calibre 10
(ne pas utiliser d’aluminium).
n Longueur de 5 pi ou plus (1,52 m).
1. Déconnecter la source de courant électrique.
2. Ôter la vis de retenue et le couvercle du bloc de connexion.
3. Installer un connecteur de conduit de 3/4 po dans le trou
au-dessous de l’ouverture du bloc de connexion. Connecter
le conduit métallique flexible et serrer la vis du connecteur.
Faire passer le câble d’alimentation par câblage direct à
travers le conduit métallique flexible.
4. Exécuter les instructions d’installation qui suivent, selon
le type de raccordement:
•Quatreconducteurs(méthoderecommandée)
•Troisconducteurs(siuncircuitàquatreconducteursn’est
pas disponible)

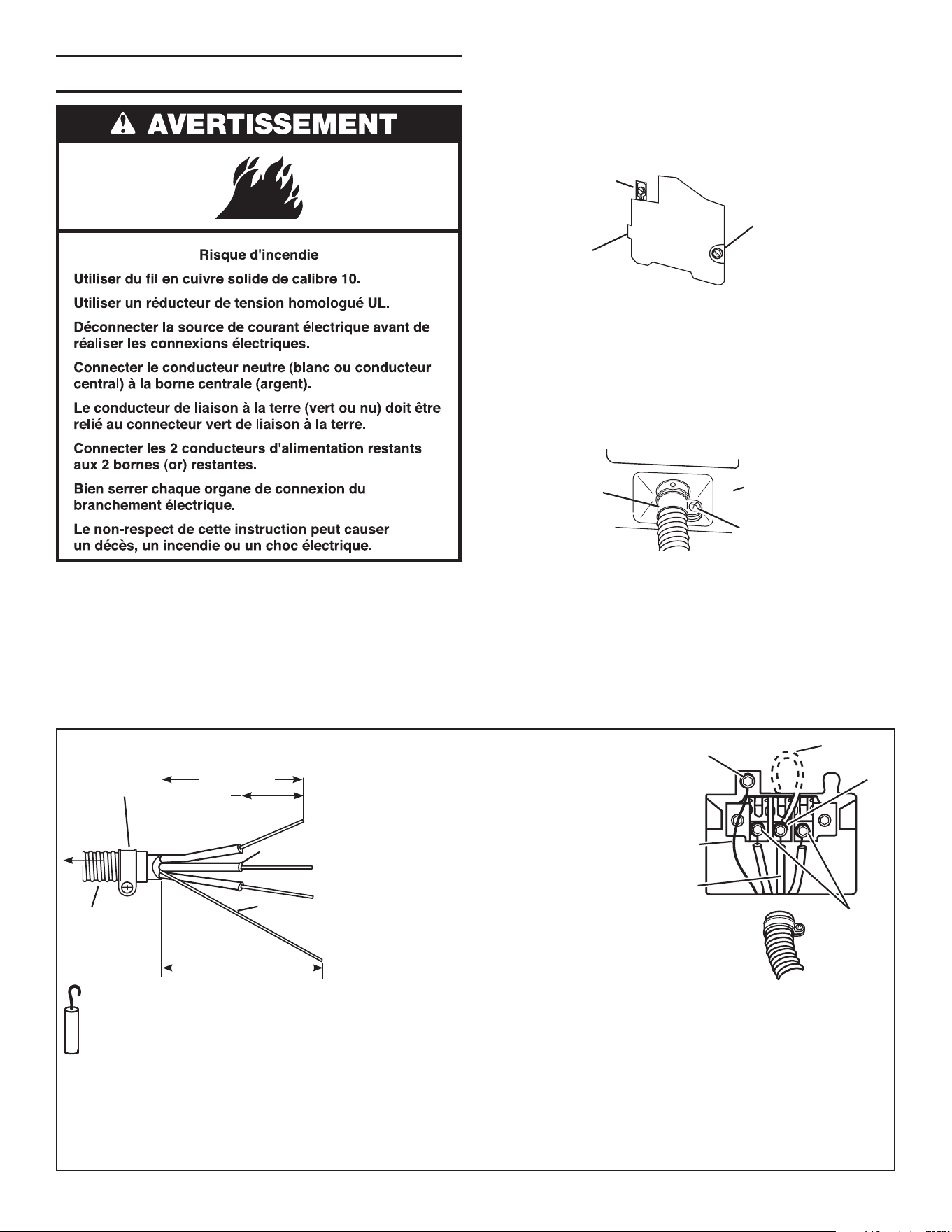

Méthode de câblage direct – É.-U. seulement
La configuration du câble d’alimentation par câblage direct doit
correspondre à celle de la source d’électricité (4 conducteurs ou
3 conducteurs).
Le câble doit être comme suit :
n Câble blindé flexible ou câble à conducteur de cuivre et gaine
non métallique (avec conducteur de liaison à la terre) couvert
par un conduit métallique flexible. Chaque conducteur
donnant lieu au passage d’un courant doit être isolé.
A
Vers boîte
du coupe-
circuit
B
D
5 po (127 mm)
3
1
⁄2 po (89 mm)
Conducteurs
dénudés sur
1po (25 mm)
à l’extrémité
C
Enlever 5 po (127 mm) de la gaine
externe à l’extrémité du câble.
Conserver la longueur de 5 po (127 mm)
du conducteur vert ou nu de liaison à
la terre. Pour les 3 autres conducteurs,
couper une section de 1
1
⁄2
po (38 mm)
à l’extrémité. Dénuder ensuite chaque
conducteur sur 1 po (25 mm).
Former un
crochet à
l’extrémité
de chaque
conducteur.
Câblage direct, prise de courant
à quatre conducteurs :
A. Connecteur de conduit de 3/4 po
B. Conducteur neutre (blanc ou central)
C. Conducteur (vert ou nu) de liaison à la terre
D. Câble à 3 conducteurs de calibre 10 avec
conducteur de liaison à la terre en conduit
métallique flexible
A. Vis pour conducteur externe de
liaison à la terre
B. Conducteur de liaison à la terre
de l’appareil
C. Vis centrale du bloc de connexion
D. Vis externes du bloc de connexion
E. Conducteur neutre
(conducteur central)
F. Conducteur vert ou nu de liaison
à la terre
B
C
A
A. Connecteur de conduit
B. Caisse de la sécheuse
C. Vis du connecteur
C
B
A
E
D
F
C
D
B
A
A. Vis pour conducteur externe de liaison à la terre
B. Onglet
C. Couvercle du bloc de connexion
D. Vis de retenue
36
(19 mm)
A. Connecteur de conduit de 3/4 po (19 mm)
B. Conducteur neutre (blanc ou central)
C. Câble à 3 conducteurs de calibre 10 avec
conducteur de liaison à la terre en conduit
métallique flexible
Former un
crochet à
l’extrémité
de chaque
conducteur.
Enlever 3
1
⁄2 po (89 mm) de
la gaine externe à l’extrémité
du câble. Dénuder ensuite
chaque conducteur sur 1 po
(25 mm). Si vous utilisez
un câble d’alimentation à 3
conducteurs avec conducteur
de liaison à la terre, couper le
conducteur nu ou vert au même
niveau que la gaine externe.
Trois conducteurs avec conducteur de
liaison à la terre : Conducteur dénudé
coupé, vert ou nu. Conducteur non
utilisé. Sécheuse reliée à la terre par
conducteur neutre.
Vers boîte
du coupe-
circuit
Conducteurs
dénudés sur
1 po (25 mm)
à l’extrémité
3
1
⁄2 po (89 mm)
5. Desserrer ou enlever la vis de la borne
centrale du bloc de connexion.
6. Placer l’extrémité formée en crochet du
conducteur neutre (blanc ou central) du
câble d’alimentation par câblage direct
sous la vis centrale du bloc de connexion
(crochet orienté vers la droite). Serrer le
crochet sur la vis, puis serrer la vis.
7. Placer l’extrémité en crochet des autres
conducteurs d’alimentation par câblage
direct sous les vis externes des bornes du
bloc de connexion (crochet orienté vers la
droite). Serrer le crochet sur les vis, puis
serrer les vis.
8. Insérer l’onglet du couvercle du bloc de
connexion dans la fente du panneau arrière
de la sécheuse. Immobiliser le couvercle
avec la vis de retenue.
5. Ôter la vis de la borne centrale du bloc de
connexion.
6. Détacher le conducteur de liaison à la terre
de l’appareil de la vis de connexion du
conducteur externe de liaison à la terre.
Connecter le conducteur de liaison à la
terre et le conducteur neutre (conducteur
blanc ou central) du câble d’alimentation
par câblage direct de l’appareil, sous la vis
centrale du bloc de connexion. Serrer la vis.
7. Connecter les autres conducteurs sur les
bornes externes du bloc de connexion.
Serrer les vis.
8. Insérer l’onglet du couvercle du bloc de
connexion dans la fente du panneau arrière
de la sécheuse. Immobiliser le couvercle
avec la vis de retenue.
9. Après avoir réinstallé le couvercle du bloc
de connexion, installer un conducteur de
liaison (cuivre) distinct entre la vis destinée
à un conducteur externe de liaison à la terre
et un point adéquat de liaison à la terre.
Si les codes permettent l’emploi d’un
conducteur distinct de liaison à la terre, on
recommande qu’un électricien qualifié vérifie
la qualité de la liaison à la terre.
Câblage direct, prise de courant
à trois conducteurs :
Lorsque le code local permet le
raccordement entre conducteur neutre et
conducteur de liaison à la terre de la caisse:
Si les codes locaux ne permettent pas le
raccordement entre conducteur neutre et
conducteur de liaison à la terre de la caisse:
A
B
C
A. Conducteur distinct en cuivre
(liaison à la terre)
B. Vis pour conducteur externe de
liaison à la terre
C. Conducteur de l’appareil (liaison
à la terre)
D. Vis centrale du bloc de connexion
E. Vis externes du bloc de connexion
F. Conducteur neutre
(conducteur central)
A. Vis pour conducteur externe de
liaison à la terre
B. Vis centrale du bloc de connexion
C. Vis externes du bloc de connexion
D. Conducteur neutre
(conducteur central)
E. Conducteur de l’appareil (liaison
à la terre)
A
B
C
D
E
F
E
D
A
C
B
37
Raccordement du conduit d’évacuation
1. À l’aide d’une bride de fixation de 4 po (102 mm), relier
le conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si on utilise le conduit d’évacuation existant,
s’assurer qu’il est propre. Le conduit d’évacuation de la
sécheuse doit être fixé sur la bouche d’évacuation de la
sécheuse et dans le clapet d’évacuation. S’assurer que le
conduit d’évacuation est fixé au clapet d’évacuation à l’aide
d’une bride de fixation de 4 po (102 mm).
2. Avec l’aide d’au moins deux autres personnes, placer la
sécheuse à l’emplacement final désiré. Ne pas écraser ni
deformer le conduit d’évacuation. Vérifier que la sécheuse
est de niveau.
Achever l’installation
1. Une fois la sécheuse à son emplacement final, placer un
niveau sur le sommet de la sécheuse, transversalement, puis
dans le sens avant arrière. Si la sécheuse n’est pas d’aplomb,
ajuster les pieds pour modifier la hauteur et établir un bon
aplomb de la sécheuse.
2. À l’aide d’un tournevis de sécurité Torx
®†
T20, ouvrir
le tableau de commande et le faire reposer sur le bord
inférieur de l’ouverture.
3. Pour plus de sécurité entre la partie supérieure de la ...............
sécheuse et la bague, insérer l’épingle à goupille fendue
dans le boulon d’assemblage.
4. Fermer le tableau de commande.
5. Brancher la sécheuse ou reconnecter la source de courant
électrique.
6. Contrôler le bon fonctionnement de la sécheuse.
Sélectionner un programme complet avec chaleur, laisser
la sécheuse fonctionner pendant au moins cinq minutes.
Elle s’arrête lorsque la durée est écoulée.
REMARQUE : La porte de la sécheuse doit être fermée
pour que l’appareil fonctionne. Lorsque la porte est ouverte,
la sécheuse s’arrête, mais le compte à rebours de la durée
se poursuit. Pour remettre la sécheuse en marche, fermer
la porte et resélectionner un programme.
7. Mettre la sécheuse en marche; la laisser exécuter un
programme complet avec chaleur (pas le programme de
séchage à l’air) pour vérifier qu’elle fonctionne correctement.
Le sens d’ouverture de la porte peut être changé du côté droit
au côté gauche, si désiré.
1. Ouvrir la porte de la sécheuse. Ôter les vis inférieures du côté
charnière de la caisse (A). Desserrer (ne pas retirer) les vis
supérieures du côté charnière de la caisse.
2. Soulever la porte jusqu’à ce que les vis supérieures de la
caisse se trouvent dans la partie large de l’encoche de la
charnière. Tirer la porte vers l’avant pour la dégager des vis.
Retirer les vis supérieures de la caisse.
3. Retirer les vis fixant les charnières à la porte.
4. Retirer les vis de chaque côté de la porte (5 vis). Saisir les
côtés de la porte externe et la soulever doucement pour la
séparer de la porte interne (ne pas les séparer en forçant).
Ne pas tirer sur le joint ou le loquet en plastique de la porte.
INVERSION DU SENS D’OUVERTURE DE LA PORTE
(FACULTATIF)
A
C
B
5. Fixer à nouveau le panneau de
porte à la porte interne de façon
à ce que la poignée se trouve du
côté où les vis viennent d’être
retirées.
6. Fixer les charnières de porte à la porte de la sécheuse de
façon à ce que le trou le plus gros se trouve au fond de la
charnière et que l’axe de la charnière soit orienté vers l’avant
de la porte.
7. Ôter les 4 vis fixant les 2 bouchons d’obturation (B) du côté
de la poignée. Fixer les bouchons d’obturation au côté
opposé à l’aide des mêmes 4 vis.
8. Insérer les vis dans les trous inférieurs du
côté gauche de la caisse. Serrer les vis à
moitié. Positionner la porte de façon à
ce que le côté large de l’encoche de la
charnière de porte se trouve au-dessus
des vis. Faire glisser la porte vers le haut
de façon à ce que les vis se trouvent au fond des encoches.
Resserrer les vis. Insérer les vis supérieures dans les
charnières et les serrer.
9. Fermer la porte et vérifier que la gâche de la porte est alignée
avec le loquet (C).
† ® TORX est une marque déposée de Saturn Fasteners, Inc.
38
Si la sécheuse ne fonctionne pas, vérifier ce qui suit :
n Le circuit d’alimentation électrique est bien connecté.
n Les disjoncteurs ne sont pas ouverts et les fusibles sont
intacts.
n La porte est fermée.
n Les boutons de commande sélectionnent une configuration
de fonctionnement.
n Un programme a été sélectionné.
n Pour une sécheuse à gaz, vérifier que les robinets de la
canalisation de gaz sont ouverts.
Si vous avez besoin d’aide :
Le Centre d’assistance d’appareils de buanderie commerciaux
répondra à toute question concernant le fonctionnement et
l’entretien de la sécheuse non abordée dans les instructions
d’installation. Il suffit de composer le 1-800 NO BELTS
(1-800-662-3587). La communication est gratuite.
Lors de l’appel, vous devrez communiquer les numéros de
modèle et de série de la sécheuse; les deux numéros sont
inscrits sur la plaque signalétique située dans le logement
de la porte de la sécheuse.
Instructions d’entretien :
n Nettoyer le filtre à charpie après chaque utilisation.
n Comment enlever la charpie accumulée :
• De l’intérieur de la sécheuse :
Il faut retirer la charpie tous les 2 ans ou plus souvent, selon
l’utilisation de la sécheuse. Le nettoyage doit être effectué
par une personne qualifiée.
• Du conduit d’évacuation :
Il faut retirer la charpie tous les 2 ans ou plus souvent, selon
l’utilisation de la sécheuse.
n Tenir les matériaux combustibles, essence ou autres
vapeurs ou liquides inflammables, à l’écart de la zone
entourant la sécheuse.
n Tenir les objets qui pourraient obstruer le flux de combustion
et de ventilation à l’écart de la zone entourant la sécheuse.
RÉGLAGE DE LA COMMANDE ÉLECTRONIQUE
INSTRUCTIONS D’ENTRETIEN
IMPORTANT
Circuits électroniques sensibles
aux décharges électrostatiques
Le risque de décharge électrostatique est permanent. Une
décharge électrostatique peut endommager ou affaiblir les
composants électroniques. La nouvelle carte peut donner
l’impression qu’elle fonctionne correctement après la
réparation, mais une décharge électrostatique peut lui avoir fait
subir des dommages qui provoqueront une défaillance plus
tard.
n
Utiliser un bracelet de décharge électrostatique. Connecter
le bracelet à la vis verte de liaison à la terre ou sur une
surface métallique non peinte de l’appareil.
-OU-
Toucher plusieurs fois du doigt la vis verte de liaison à la terre
ou une surface métallique non peinte de l’appareil.
n
Avant de retirer la pièce de son sachet, placer le sachet
antistatique en contact avec la vis verte de liaison à la terre
ou une surface métallique non peinte de l’appareil.
n
Éviter de toucher les composants électroniques ou les
broches de contact; tenir la carte de circuits électroniques
par les bords seulement lors des manipulations.
n
Lors du réemballage d’une carte de circuits électroniques
défaillante dans le sachet antistatique, appliquer les
instructions ci-dessus.
OPÉRATION DE BASE DE LA SÉCHEUSE COMMERCIALE
n
Pour des informations supplémentaires, référer-vous le site
Web www.MaytagCommercialLaundry.com.
INFORMATION GÉNÉRALE POUR L’UTILISATEUR
Afficheur vierge
Cette situation indique que l’appareil n’est pas opérationnel.
Accéder au mode deconfiguration pour voir le code de
diagnostic.
Affichage de “0 Minutes”
Ceci indique qu’il n’est pas possible de faire fonctionner
l’appareil. L’information sur les pièces insérées ou les entrées
de débit sera mémorisée mais ne peut être utilisée avant le
rétablissement du fonctionnement normal par une manoeuvre
d’ouverture/fermeture de la porte. En cas de défaillance du
contacteur de porte, on doit le remplacer pour pouvoir rétablir
le fonctionnement normal.
Mise en marche à froid (pour la première utilisation)
L’appareil a été programmé à l’usine comme suit :
n
5 minutes – temps de séchage/0,25 $ (pièce 1).
n
Prix d’utilisation 1,50 $ (programme fixe avec addition
de temps – modèles PD).
n
Prix d’utilisation 0,00 $ (programme fixe – modèles PR).
Remise en marche (après une interruption de l’alimentation)
Quelques secondes après la restauration de l’alimentation, si
un programme était en cours d’exécution lors de l’interruption,
“RESELECT CYCLE” (sélectionner le programme de nouveau)
clignote sur l’afficheur. Ceci indique qu’il est nécessaire
d’appuyer sur une des touches de configuration/paramétrage
(tissu) pour commander la remise en marche de la sécheuse.
Prix de l’utilisation
Après l’ouverture de la porte à l’achèvement d’un programme,
l’afficheur présente le prix d’utilisation (sauf si l’appareil est
réglé pour l’utilisation gratuite). Lors de l’enregistrement de
l’introduction de pièces ou d’un débit, l’information affichée
change et guide l’utilisateur pour le lancement d’un programme.
39
Il y a quatre (4) types de tarification :
Prix d’utilisation fixé
Une sécheuse configurée pour “Programme fixe” (Fixed Cycle) peut
seulement accepter du temps additionnel accumulé par incréments
égaux à la durée d’un programme de séchage complet. L’utilisateur
peut acheter un maximum de 99 minutes d’utilisation; aucun crédit
additionnel n’est donné lors quel’afficheur présente 99.
Tarification Accumulateur
Si le prix est fixé à une pièce 1, le mode Accumulateur est en
vigueur (pour un modèle superposé PD, on doit également
sélectionner Programme fixe avec l’option Top Off [addition de
temps]). Le temps d’utilisation peut être acheté à raison d’une pièce
à la fois (modèles PD) jusqu’à un maximum de 99 minutes. Pour
une sécheuse PD superposée, au mode tarification Accumulateur
tout l’argent introduit est porté au crédit d’un programme par une
unique pression sur un bouton.
Prix programme fixe avec Top Off (addition de temps)
Une sécheuse configurée pour permettre l’emploi de l’option
“Top Off” permet l’addition de temps de séchage à un programme
existant, par incréments égaux au nombre de minutes de séchage
allouées par pièce de 0,25 $ (pièce 1), jusqu’à 99 minutes, quel que
soit le montant à payer pour la mise en marche de la sécheuse.
Aucun crédit n’est accordé pour les pièces insérées ou un paiement
par carte de débit lorsque l’afficheur présente 99 minutes.
Modèles PR : Au mode Paiement débit amélioré, le prix pour
addition de temps peut être défini indépendamment. (Voir VALEUR
DE LA PIÈCE 2), et le temps ajouté est calculé à partir de l’équation
suivante:
prix pour addition
de temps = temps ajouté
prix du programme durée du programme
complet complet
L’incrément Centime n’est pas appliqué pour les achats de temps
ajouté.
Programmes gratuits
Pour ceci, on règle le prix de l’utilisation à zéro; l’afficheur présente
alors “SELECT CYCLE” (sélectionner le programme) plutôt que
le prix d’une utilisation. Tout programme commencé comme
programme gratuit prend fin automatiquement lors de l’ouverture
de la porte.
Prêt pour carte de débit
Cet appareil est préconfiguré pour l’utilisation des cartes de débit;
il est compatible avec une variété de systèmes de paiement par
carte de débit, mais il n’est PAS fourni avec un lecteur de carte de
débit. Pour le réglage approprié dela machine, voir les instructions
fournies par le fabricant du lecteur de carte de débit. Pour un
modèle converti pour l’utilisation d’une carte dedébit Génération 1,
les impulsions de débit sont équivalentes à l’insertion d’une pièce
(pièce 1).
AFFICHEUR
Après l’installation initiale et le branchement de l’appareil, l’afficheur
présente “0 MINUTES”.
Modèles à charge PR superposée
Après le branchement de l’appareil et l’ouverture puis la fermeture
de la porte, l’afficheur présente le prix. Pour les Modèles PR et
PN réglés pour l’utilisation gratuite, l’afficheur présente “SELECT
CYCLE” (sélectionner le programme) avec clignotement
(pas représenté).
Modèles à charge PD superposée
PRICE
PRICE
PRICE
PRICE
PRICE
PRICE
PROCÉDURES DE RÉGLAGE DES SYSTÈMES
DE COMMANDE
IMPORTANT : Lire la totalité des instructions avant l’utilisation.
Pour le réglage des systèmes de commande de la sécheuse,
on utilise les touches de réglage (tissu) et l’afficheur numérique.
L’afficheur peut présenter 4 chiffres et/ou lettres et un point
décimal, qui indiquent les codes de paramétrage et les valeurs
connexes disponibles pour la programmation de l’appareil.
Utilisation des touches pour la programmation des commande
1. La touche WHITES AND COLORS (blancs et couleurs) permet la
sélection des valeurs associées aux codes de paramétrage. Une
pression sur la touche fait augmenter la valeur de un (1); si on
maintient la pression sur la touche, la valeur affichée augmente
rapidement.
2. La touche PERM. PRESS (pressage permanent) commande la
progression parmi les codes de paramétrage. Une pression sur
la touche provoque le passage au code de paramétrage suivant;
une pression constante sur la touche commande le défilement
automatique des codes à raison de un code par seconde.
3. La touche DELICATES (articles délicats) permet de sélectionner/
désélectionner les options.
40
IMPORTANT: Ne pas ouvrir la consoleavant d’avoir déconnecté
la sécheuse detoute source d’énergie. Pour accéder au connecteur
AA1 :
➔Débrancher la sécheuse ou déconnecterla source
de courant électrique.
➔Ouvrir la console, débrancher le connecteur AA1, refermer
la console.
➔Brancher la sécheuse ou reconnecter la source de courant
électrique.
■ Modèles PD superposés : Insérer et faire tourner dans le sens
antihoraire la clé du panneau de l’ouverture d’accès.
■ Modèles PR superposés : Après l’installation du lecteur de carte
de débit (conformément aux instructions du fabricant du lecteur
de carte de débit), on peut accéder au mode de configuration/
paramétrage : insérer une carte de configuration manuelle
(fournie par le fabricant du lecteur de carte) dans la fente
d’insertion de carte.
Si aucune carte de configuration manuelle n’est disponible, faire
tourner la clé du panneau de l’ouverture d’accès pour accéder au
mode de configuration manuelle.
La sécheuse est maintenant au mode de configuration/
paramétrage.
REMARQUE : Il n’est pas nécessaire de paramétrer la sécheuse
avec les codes suivants; la sécheuse est déjà paramétrée à l’usine.
Ces codes peuvent être utilisés pour modifier les réglages si désiré.
■ Les modèles PD sont préconfigurés à l’usine pour prix
programme fixe avec Top Off (addition de temps).
■ Les modèles PR sont préconfigurés à l’usine pour un mode de
fonctionnement gratuit, de sorte qu’il est possible de les faire
fonctionner sans lecteur ni pièce.
CODES DE PARAMÉTRAGE
n
La touche PERM. PRESS permet de passer d’un code au suivant.
n
La touche WHITES AND COLORS fait changer la valeur du code.
n
La touche DELICATES permet de sélectionner et désélectionner
les options.
POUR LES MODÈLES PR : Les codes de paramétrage sont
identiques au modèle PD, sauf quand spécifié.
NOTE : Sur tous les modèles de sécheuses superposées, les
sélections effectuées en terme deprogrammation s’appliquent
aux deux sécheuses. Dans le cas de sécheuses superposées, il
faut appuyer sur les touches de la SÉCHEUSE INFÉRIEURE pour
effectuer les sélections.
Le caractère ou les deux caractères situés le plus à gauche
correspondent au code deconfiguration. Les deux ou les trois
caractères situés le plus à droite correspondent à la valeur du code
de configuration.
CODE EXPLICATION
TEMPS DE SÉCHAGE RÉGULIER
Ceci représente le nombre de minutes de séchage par
pièce de 0,25 $ (pièce 1).
Configuréà l’usine pour 5 minutes par pièce.
Exemple : 6 pièces de 0,25 $ x 5 minutes =
30 minutes.
La touche WHITES AND COLORS permet de faire
varier la valeur dans la plage 1–99 minutes.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
TYPE DE TARIFICATION DU SÉCHAGE
Programme fixe avec Top Off. Voir la description
détaillée dans Information générale pour l’utilisateur.
Programme fixe. Voir la description détaillée dans
Information générale pour l’utilisateur.
Utiliser la touche DELICATES pour effectuer cette
sélection.
MODÈLES PR SEULEMENT : Configuré à l’usine
pour FC.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION DE COMPTAGE DU NOMBRE DE
PROGRAMMES
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”).
Pas sélectionnée (“OFF”).
Option sélectionnée et impossibilité de désélection.
Appuyer 3 fois consécutives sur la touche DELICATES
pour sélectionner “ON” (active). Lorsque “ON” a été
sélectionné, on ne peut désélectionner l’option.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION COMPTEUR DE MONNAIE
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”).
Pas sélectionnée (“OFF”).
Option sélectionnée (“ON”).
Appuyer 3 fois consécutives sur la touche DELICATES
pour sélectionner “ON” (active); appuyer 3 fois sur
la touche pour désélectionner l’option. Le compteur
passe de “OFF” (inactive) à “ON” (active).
Option sélectionnée et impossibilité de désélection.
Pour sélectionner “ON” avec impossibilité de
désélection, sélectionner d’abord “ON”. Puis en moins
de deux secondes, appuyer deux fois sur la touche
DELICATES et une fois sur la WHITES AND COLORS,
et quitter le mode de paramétrage.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION DE PRIX SPÉCIAL
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”).
Pas sélectionnée (“OFF”).
Option sélectionnée (“ON”). Appuyer une fois sur la
touche DELICATES pour cette sélection.
Si l’OPTION DE PRIX SPÉCIAL est sélectionnée, on a accès
aux codes “3.” à “9.”.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
7 05
7 05
900
900
90
C
1.00
1.00
1.0
C
1.
C
0
800
800
8
A
8
2.00
2.00
2.
S P
CODE EXPLICATION
PRIX POUR PROGRAMME RÉGULIER
Ceci représente le nombre de pièces de 0,25 $ (pièce 1);
réglage dans la plage 0–39. (Voir VALEUR POUR PIÈCE
1 b. 05). Pour faire augmenter le chiffre affiché entre 0–39,
appuyer sur la touche WHITES AND COLORS. Configuré
à l’usine pour 6 pièces de 0,25 $ = 1,50 $.
MODÈLES PR SEULEMENT : Configuré à l’usine pour 0
pièce de 0,25 $.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
6 0 6
6 0 6
41
CODE EXPLICATION
OPTIONS DISPONIBLES SI L’OPTION DE PRIX SPÉCIAL A ÉTÉ
SÉLECTIONNÉE :
PRIX POUR PROGRAMME SPÉCIAL
Ceci représente le nombre de pièces de 0,25 $ (pièce
1); réglage dans la plage 0–39. (Voir VALEUR POUR
PIÈCE 1 b.05). Pour faire augmenter le chiffre affiché
entre 0–39, appuyer sur la touche WHITES AND
COLORS. Configuré à l’usine : 6 pièces de 0,25 $ =
1,50 $.
MODÈLES PR SEULEMENT : Configuré à l’usine :
0 pièce de 0,25 $.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
TEMPS DE SÉCHAGE SPÉCIAL
Ceci représente le nombre de minutes de séchage par
pièce de 0,25 $ (pièce 1).
Configuré à l’usine pour 5 minutes par pièce.
Exemple : 6 pièces de 0,25 $ x 5 minutes =
30 minutes.
La touche WHITES AND COLORS (blancs et couleurs)
permet de faire varier la valeur dans la plage 1–99
minutes.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
HORLOGE-MINUTES
Sélection du nombre de minutes pour l’HORLOGE;
sélectionner une valeur de 0–59 minutes : appuyer sur
la touche WHITES AND COLORS.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
HORLOGE-HEURES
NOTE : Utilisation du format 24 h.
Sélection du nombre d’heures pour l’HORLOGE;
sélectionner une valeur de 0–23 heures : appuyer sur
la touche WHITES AND COLORS.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
PRIX SPÉCIAL – HEURE DE COMMENCEMENT
NOTE : Utilisation du format 24 h.
Sélection de l’heure de commencement pour cette
tarification; 0–23 heures. Sélectionner START HOUR
(heure de commencement) : appuyer sur la touche
WHITES AND COLORS.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
PRIX SPÉCIAL-HEURE D’EXPIRATION
NOTE: Utilisation du format 24 h.
Sélection de l’heure d’expiration pour cette tarification;
0–23 heures. Sélectionner STOP HOUR (heure
d’expiration) : appuyer sur la touche WHITES AND
COLORS.
g
Appuyer une fois sur la touche PERM. PRESS pour passer
au code suivant.
7.00
7.00
4.05
4.05
5.00
5.00
6.00
6.00
3. 0 6
3. 0 6
8. 00
8. 00
CODE EXPLICATION
JOUR POUR PRIX SPÉCIAL
Ceci représente le jour de la semaine sélectionné, et
la sélection de la tarification spéciale pource jour. Un
chiffre suivi de “0” indique que cette option n’est pas
sélectionnée pour le jour particulier concerné (9.10).
Un chiffre suivi d’un “S” indique que cette option est
sélectionnée pour le jour concerné (9.1S).
Pour sélectionner le jour de la semaine (1–7), appuyer
sur la touche WHITES AND COLORS. Appuyer une
fois sur la touche DELICATES pour sélectionner
l’option de prix spécial pour chaque jour choisi.
Lorsqu’on quitte le code de paramétrage “9.”,
l’afficheur doit présenter le jour courant de la semaine :
JOUR DE LA CODE
AFFICHEUR SEMAINE (selectionné)
10 Jour 1 = Dimanche 1S
20 Jour 2 = Lundi 2S
30 Jour 3 = Mardi 3S
40 Jour 4 = Mercredi 4S
50 Jour 5 = Jeudi 5S
60 Jour 6 = Vendredi 6S
70 Jour 7 = Samedi 7S
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION AFFICHAGE DU CONTENU DU COFFRE
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”).
Pas sélectionnée (“OFF”).
Option sélectionnée (“ON”). Appuyer une fois sur
la touche DELICATES pour cette sélection. Lorsque
l’option est sélectionnée, le montant d’argent et/ou
le nombre de programmes (si on a sélectionné
le comptage) est visible lorsque la boîte à pièces
a été enlevée.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
VALEUR DE LA PIÈCE 1
Ceci représente la valeur de la pièce 1, en multiples
de 0,05 $ : 05 = 0,25 $.
Par des pressions sur la touche WHITES AND
COLORS, on peut sélectionner une valeur de 1 à 199
(multiples de 0,05 $).
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
VALEUR DE LA PIÈCE 2
Ceci représente la valeur de la pièce 2, en multiple de
0,05 $.20 = 1,00 $.
Par des pressions sur la touche WHITES AND
COLORS, on peut sélectionner une valeur de 1 à 199
(multiple de 0,05 $).
MODÈLES PR SEULEMENT : Pour un modèle PR,
avec utilisation du paiement amélioré par débit, ce
champ représente la valeur du temps additionnel en
multiple de 0,05 $.
MODÈLES PR : Configurés à l’usine : 0,25 $.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
A
.00
A
.00
A.SC
C
.20
C
.20
6.05
6.05
9. 10
9. 10
42
E
.00
E
.00
E
.
A C
CODE EXPLICATION
OPTION SUPPRESSION DU PRIX
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”). Lorsque cette option est
sélectionnée, l’afficheur présente le message “ADD”
(ajouter) ou “AVAILABLE” (disponible) plutôt que le
montant monétaire à ajouter. (Utilisation principalement
avec l’emploi du paiement par carte de débit.)
Pas sélectionnée (“OFF”).
Option sélectionnée (“ON”). Appuyer une fois sur
la touche DELICATES pour cette sélection.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION EFFACEMENT DU MONTANT MÉMORISÉ
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”). Lorsque cette option est
sélectionnée, un montant conservé en mémoire est
effacé après 30 minutes sans autre activité.
Option sélectionnée (“ON”).
Pas sélectionnée (“OFF”). Appuyer une fois sur la
touche DELICATES pour désélectionner cette option.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
INCRÉMENT CENTIME
Ceci représente la valeur de l’incrément de prix utilisé
sur le modèle PR Génération 2 (paiement par carte de
débit/amélioration). Appuyer sur la touche WHITES
AND COLOR Spour sélectionner une valeur de 0 à
4 centimes.
g
Appuyer une fois sur la touche PERM. PRESS pour passer
au code suivant.
J.C
8
L
.00
L
.00
L.P S
8.
C E
J.C
8
J.C
8
J.C
8
J.E
8
8.
C E
8.0 0
0.00
0.00
CODE EXPLICATION
OPTION GLISSIÈRE À PIÈCES
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”).
Pas sélectionnée (“OFF”).
Option sélectionnée (“ON”).
Appuyer 3 fois consécutives sur la touche DELICATES
pour cette sélection. Lorsqu’on sélectionne le mode
de glissière à pièces, sélectionner une valeur “b.”
égale à la valeur despièces placées dans la glissière,
en multiple de 0,05 $. Pour le nombre de manœuvres
de la glissière d’introduction des pièces, sélectionner
“606” (PRIX DU PROGRAMME RÉGULIER) et “3.06”
(PRIX DU PROGRAMME SPÉCIAL).
NOTE: Si l’installateur sélectionne le paramétrage
“CS” sur un modèle à pièces, l’appareil n’enregistrera
pas les pièces.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION ADDITION DE PIÈCES
Cette option peut être SÉLECTIONNÉE (“ON”) ou PAS
SÉLECTIONNÉE (“OFF”). Cette option commande
l’affichage du nombre de pièces (pièce 1) à insérer,
plutôt que d’un montant monétaire.
Pas sélectionnée (“OFF”).
Option sélectionnée (“ON”).
Appuyer 3 fois consécutives sur la touche DELICATES
pour cette sélection.
MODÈLES PR SEULEMENT : Si le mode de paiement
amélioré par débit est utilisé, cette optionne peut pas
être sélectionnée.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
OPTION PIÈCES/DÉBIT
Sélection du paiement par pièces et par carte de débit.
Paiement par pièces sélectionné; paiement par carte de
débit désactivé. Appuyer sur la touche DELICATES pour
cette sélection.
Paiement par carte de débit sélectionné, paiement par
pièces désactivé. Appuyer sur la touche DELICATES
pour cette sélection.
L’option de paiement améliorée/carte de débit est
auto-sélectionnée lors de l’installation d’un lecteur
de carte Génération 2 sur la sécheuse. On ne peut
sélectionner/désélectionner manuellement l’option
“Ed”.
g
Appuyer une fois sur la touche PERM. PRESS pour passer au
code suivant.
8.00
8.00
8.
CS
43
GUIDE DE DIAGNOSTIC
Si le mode de paramétrage est saisi et si l’une des situations
suivantes s’est produite, le code de diagnostic correspondant
est affiché.
SÉCHEUSES SUPERPOSÉES
Si le compteur de programme (90C) est sélectionné, ce qui suit
est vrai :
100 Représente le nombre de programmes, 1 02 = 200
en CENTAINES.
200 Représente le nombre de programmes, 2 25 = 225
en UNITÉS.
TOTAL = 225
programmes
Cette information est “SEULEMENT
AFFICHÉE”; on ne peut l’effacer.
Appuyer une fois sur la touche PERM. PRESS
pour passer au code suivant.
Si le compteur monétaire (1.0C ou 1.C0) est sélectionné, ce qui
suit est vrai :
300 Nombre de dollars, en CENTAINES. 3 01 = $100,00
400 Nombre de dollars, en UNITÉS. 4 68 = $168,00
500 Nombre de CENTIMES. 5 75 = $100,75
TOTAL = $168,75
FIN DES PROCÉDURES DE PARAMÉTRAGE
POUR QUITTER LE MODE DE PARAMÉTRAGE
n
MODÈLES SUPERPOSÉS : Tourner la clé du panneau d’accès
en la ramenant à sa position d’origine.
CODE EXPLICATION
État du circuit de la porte non valide :
le module de commande ne fait pas la
différence entre état non valide et état de
porte ouverte.
Erreur CCU : le module de commande
Sahara envoie cette erreur lorsque le circuit
de rétroaction du moteur détecte une
tension alors que la porte est ouverte ou
que le moteur ne devrait être en marche.
Le module de commande ne sait pas si
le relais est défectueux (collé), si le circuit
d’alimentation du relais est défaillant (en
court-circuit, provoquant le blocage du
relais du moteur en position active) ou
si le circuit de rétroaction du relais est
endommagé.
Basse tension
Erreur CCU : le module de commande
Sahara envoie cette erreur lorsque le circuit
de rétroaction du moteur détecte une
tension alors que la porte est ouverte ou
que le moteur ne devrait être en marche.
Le module de commande ne sait pas si
le relais est défectueux (collé), si le circuit
d’alimentation du relais est défaillant (en
court-circuit, provoquant le blocage du
relais du moteur en position active) ou
si le circuit de rétroaction du relais est
endommagé.
Anomalie pièce 2
Erreur du circuit de détection du moteur
de la sécheuse supérieure sur la carte de
commande ou en raison d’une interférence
de la ligne d’alimentation (programmes
et affichage de la sécheuse supérieure
désactivés jusqu’à la réinitialisation
manuelle du code de diagnostic).
Carte de débit de 2e génération
Erreur du circuit de détection du moteur
de la sécheuse inférieure sur la carte de
commande ou en raison d’une interférence
de la ligne d’alimentation (programmes
et affichage de la sécheuse inférieure
désactivés jusqu’à la réinitialisation
manuelle du code de diagnostic).
Erreur du circuit de commande du moteur
de la sécheuse supérieure (programmes
et affichage de la sécheuse supérieure
désactivés jusqu’à la réinitialisation
manuelle du code de diagnostic).
d
1
d
12
d
4
d
9
d
13
d
16
F
-01
F
-01
F
-01
d
9
d
13
d
16
d
17
d
20
d
17
d
20
W10184580B
W10184581B – SP
© 2012 02/2012
All rights reserved. Printed in U.S.A.
Tous droits réservés. Imprimé aux É.-U.
GARANTIE DE LA LAVEUSE COMMERCIALE, DE LA SÉCHEUSE,
DE LA SÉCHEUSE/SÉCHEUSE SUPERPOSÉE, DE L’ENSEMBLE DE
BUANDERIE COMMERCIAL SUPERPOSÉ, ET DES LAVEUSES ET
SÉCHEUSES COMMERCIALES MULTI-CHARGE PAYANTES
MAYTAG
®
GARANTIE LIMITÉE SUR LES PIÈCES
Pendant cinq ans à compter de la date d’achat, lorsque cet appareil ménager commercial est installé, utilisé et entretenu conformément
aux instructions jointes à ou fournies avec le produit, Maytag marque de Whirlpool Corporation (ci-après désignée “Maytag”) paiera
pour les pièces de rechange spécifiées par l’usine ou les pièces de rechange d’équipement originales du fabricant pour corriger les
vices de matériaux ou de fabrication. Une preuve d’achat originale est requise pour bénéficier du service de garantie.
MAYTAG NE PAIERA PAS POUR
1. Tous les autres frais, notamment la main-d’œuvre, le transport ou les taxes douanières.
2. Les visites de service pour rectifier l’installation de l’appareil ménager commercial, montrer à l’utilisateur comment utiliser l’appareil,
remplacer ou réparer des fusibles, ou rectifier le câblage ou la plomberie extérieure.
3. Les réparations lorsque l’appareil est utilisé autrement que pour une utilisation commerciale ordinaire.
4. Les dommages imputables à une mauvaise manipulation du produit pendant une livraison, un vol, un accident, une modification, un
usage impropre, un abus, un incendie, une inondation, des actes de Dieu, une mauvaise installation, une installation non conforme
aux codes locaux d’électricité et de plomberie, ou l’utilisation de produits non approuvés par Maytag.
5. Le ramassage et la livraison. Cet appareil commercial est conçu pour être réparé sur place.
6. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil commercial.
7. La dépose et la réinstallation de votre appareil commercial si celui-ci est installé dans un endroit inaccessible ou n’est pas installé
conformément aux instructions d’installation fournies.
8. Les dommages chimiques ne sont pas couverts par la garantie.
9. Les modifications du bâtiment, de la pièce ou de l’emplacement nécessaires pour faire fonctionner l’appareil commercial
correctement.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION OU LE REMPLACEMENT DU PRODUIT PRÉVUS CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES
GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À
LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES
FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES
FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU
D’APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S’APPLIQUER
DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT
JOUIR D’AUTRES DROITS QUI PEUVENT VARIER D’UNE JURIDICTION À UNE AUTRE.
Si vous avez besoin de service, veuillez communiquer avec votre distributeur d'ensemble de buanderie Maytag
®
autorisé. Pour localiser
votre distributeur d’ensemble de buanderie Maytag
®
autorisé, ou pour des demandes de renseignements sur Internet, visitez le site Web
www.MaytagCommercialLaundry.com.
1/11
Vous pouvez écrire à l’adresse suivante :
Maytag
®
Commercial Laundry Service Department
2000 M-63 North
Benton Harbor, Michigan 49022 USA
® Registered Trademark/
TM
Trademark of Maytag Properties LLC or its related companies.
® Marque déposée/
TM
Marque de commerce de Maytag Properties LLC ou de ses compagnies affiliées.
