Owner’s Manual
Precision Placement
Triple-Display
Desk Clamp with
Antimicrobial Tape*
with USB 3.0 Port
Model: DMPDT1732AM
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!
75x75
100x100
32"
MAX
14.3 lb. x 314.3 lb. x 3
(6.5 kg x 3)(6.5 kg x 3)
MAXMAX
*Antimicrobial tape on
handle aids in resisting the
growth of bacteria, viruses,
fungi, mold and mildew.
Español 12 • Français 23 • Русский 34 • Deutsch 45
2
Safety Instructions
Warranty and Product Registration
Note: Read the entire instruction manual before you start assembly and installation.
WARNING
• Do not begin the installation until you have read and understood the instructions and warnings contained in this
manual. If you have any questions regarding any of the instructions or warnings, please visit tripplite.com/support.
• This mount was designed to be installed and utilized ONLY as specified in this manual. Improper installation of this
product may cause damage or serious injury.
• This product should only be installed by someone of good mechanical ability, with basic building experience and a full
understanding of this instruction manual.
• Ensure the mounting surface can safely support the combined load of the equipment and all attached hardware and
components.
• Use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not over-tighten. Over-tightening screws can damage the unit and greatly reduce the
screws’ holding power.
• This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal
injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of
5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the
product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO
EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE;
AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied
warranty lasts, and some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the suitability or fitness of these devices for
any specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual
products.
3

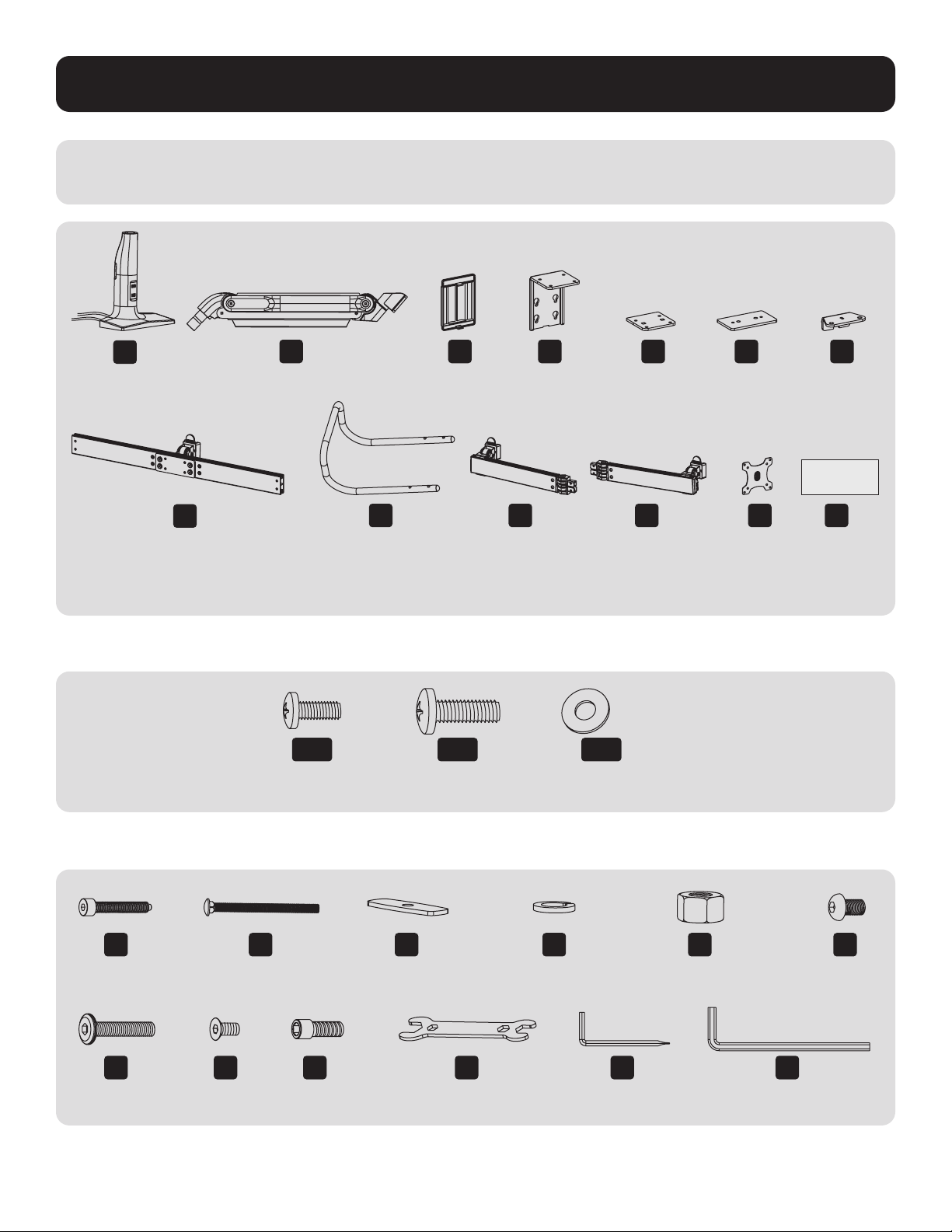

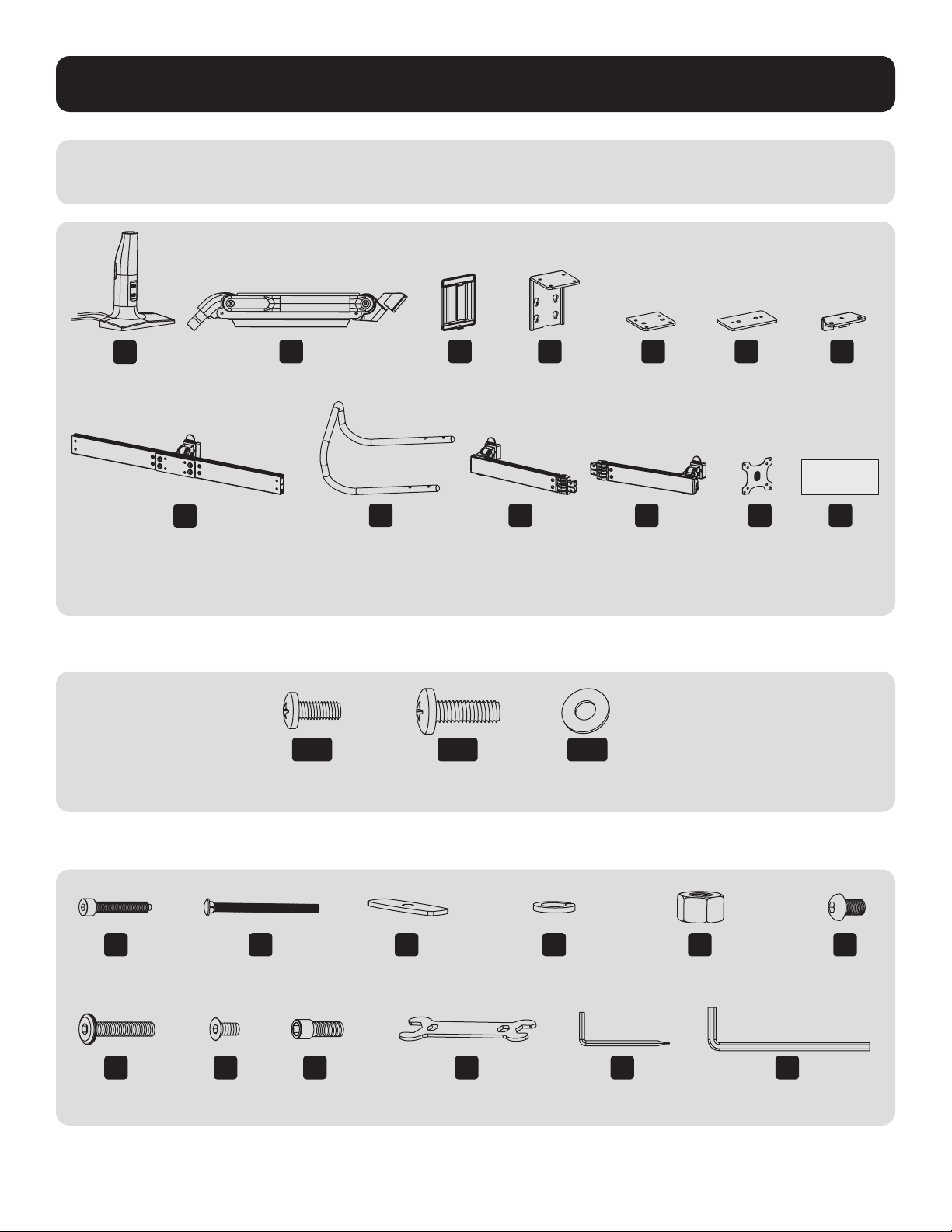

Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing. If any parts
are missing or faulty, visit tripplite.com/support for service.
Package M (x3)
Package P
A
(x1)
I
(x1)
B
(x1)
J
(x1)
C
(x1)
K
(x1)
L
(x1)
M
(x3)
Y
(x1)
115x52 mm
Antimicrobial
Tape
D
(x1)
E
(x1)
F
(x1)
G
(x1)
M-A
M4x12
(x4) (12 total)
M-B
M5x12
(x4) (12 total)
M-C
D5
(x4) (12 total)
H
(x2)
N
(x2)
O
(x2)
P
(x2)
Q
(x2)
R
(x8)
S
(x2)
T
(x4)
U
(x2)
V
(x1)
W
4 mm
(x1)
X
6 mm
(x1)
4
Assembly
1
1a 1b

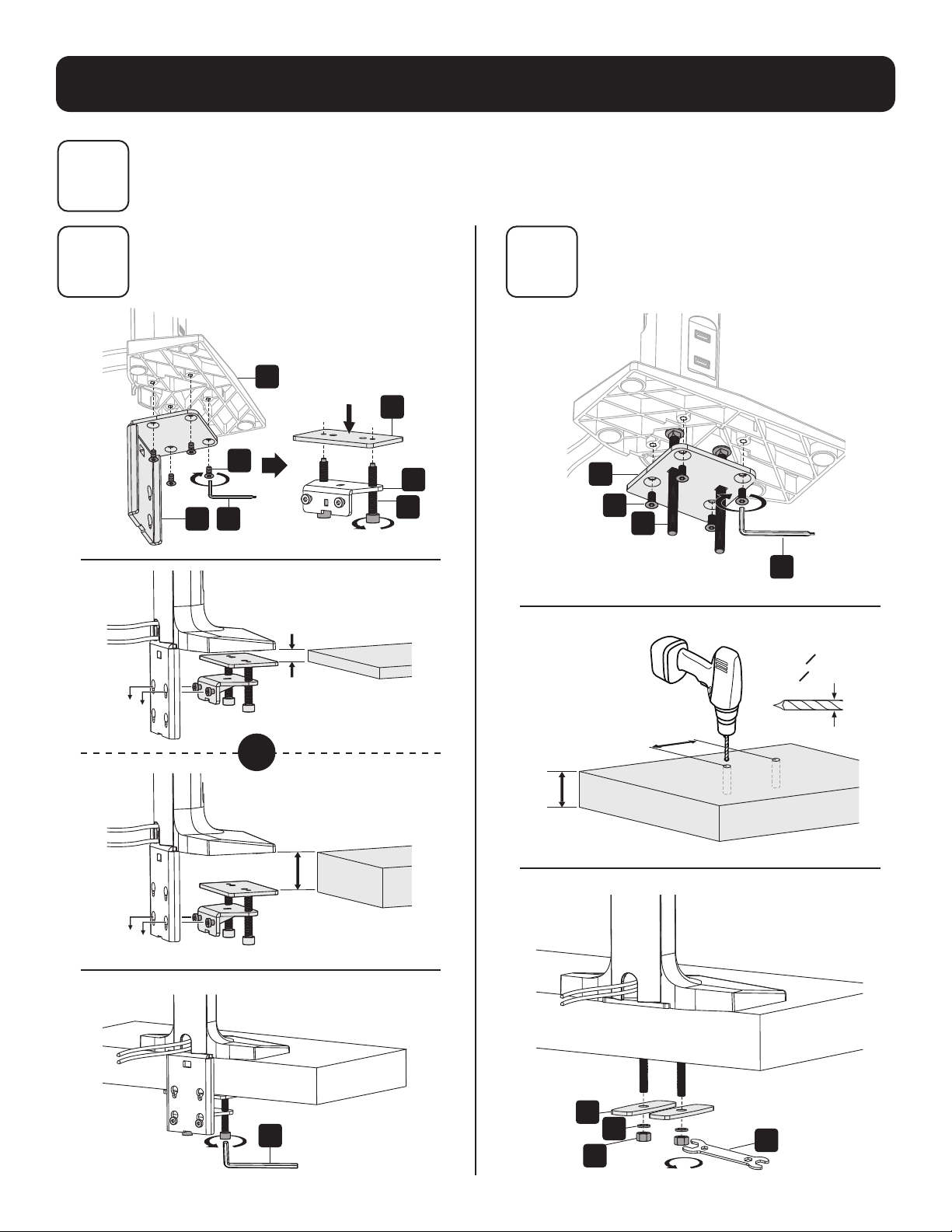

Base Assembly and Desk Installation
A
D
T
W
G
H
F
Edge Installation Hole Installation
OR
10-40 mm
0.4-1.6 in.
40-84 mm
1.6-3.3 in.
X
T
E
H
W
O
P
Q
V
10-84 mm
0.4-3.3 in.
49 mm
1.9 in.
O 10 mm
O 0.375 in.
5
Assembly
2
3

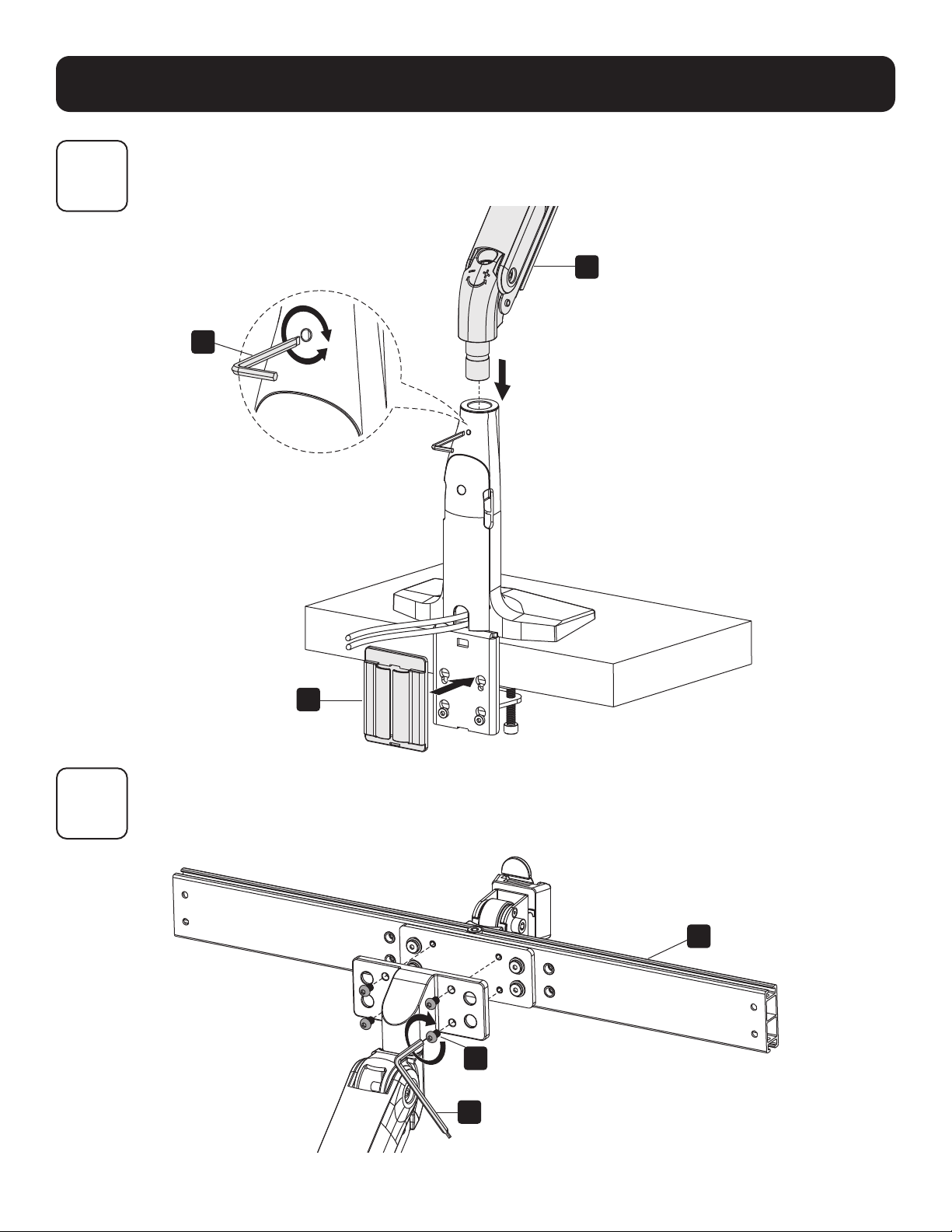

Attaching the Arm to the Base
Attaching the Center Mounting Bracket to the Arm
W
C
B
I
R
W
6
Assembly
4
5

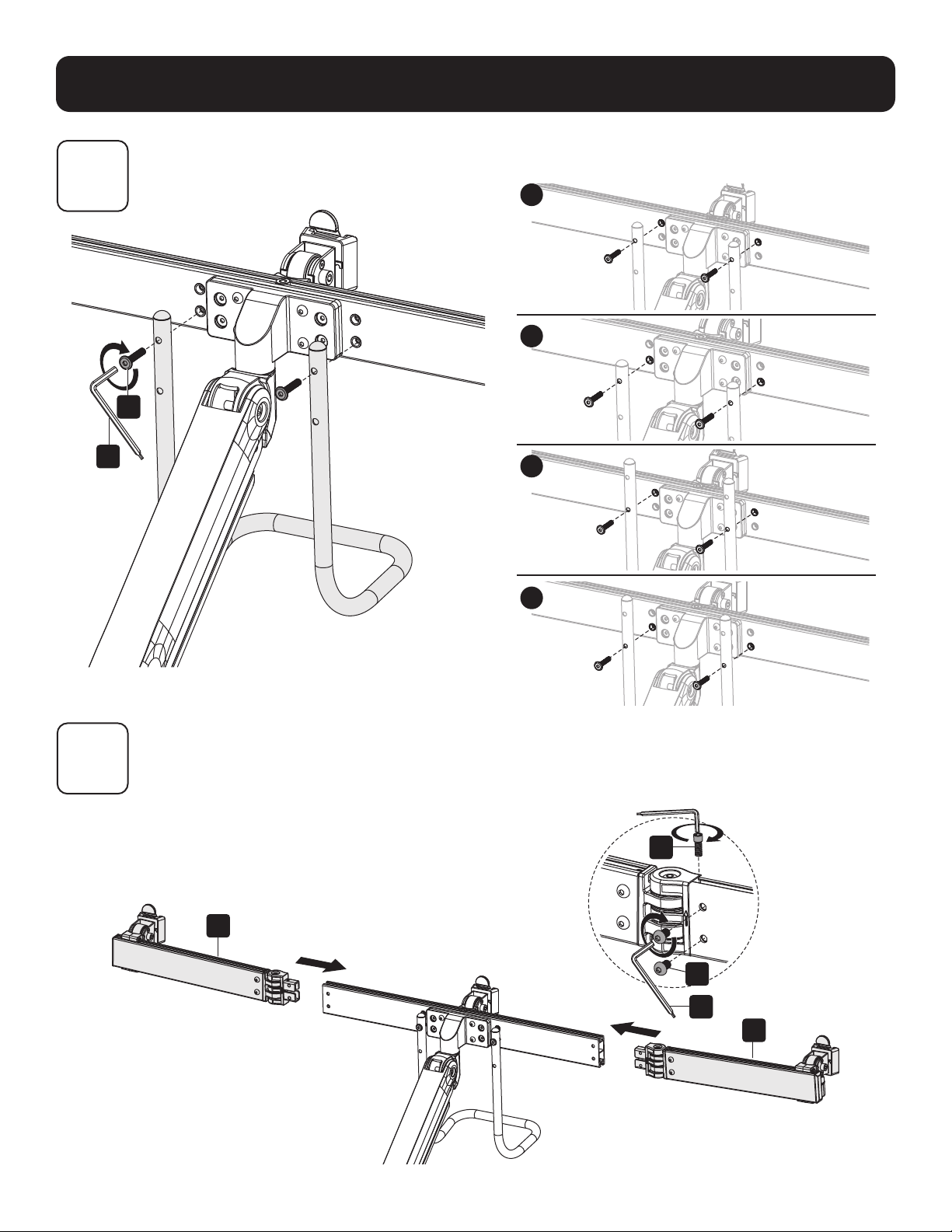

Attaching the Handle
Attaching the Left and Right Mounting Brackets
A
B
C
D
W
S
U
R
W
L
K
7
Assembly
Use an assistant or
mechanical lifting equipment
when attaching the universal
plate to the mounting bracket.
6

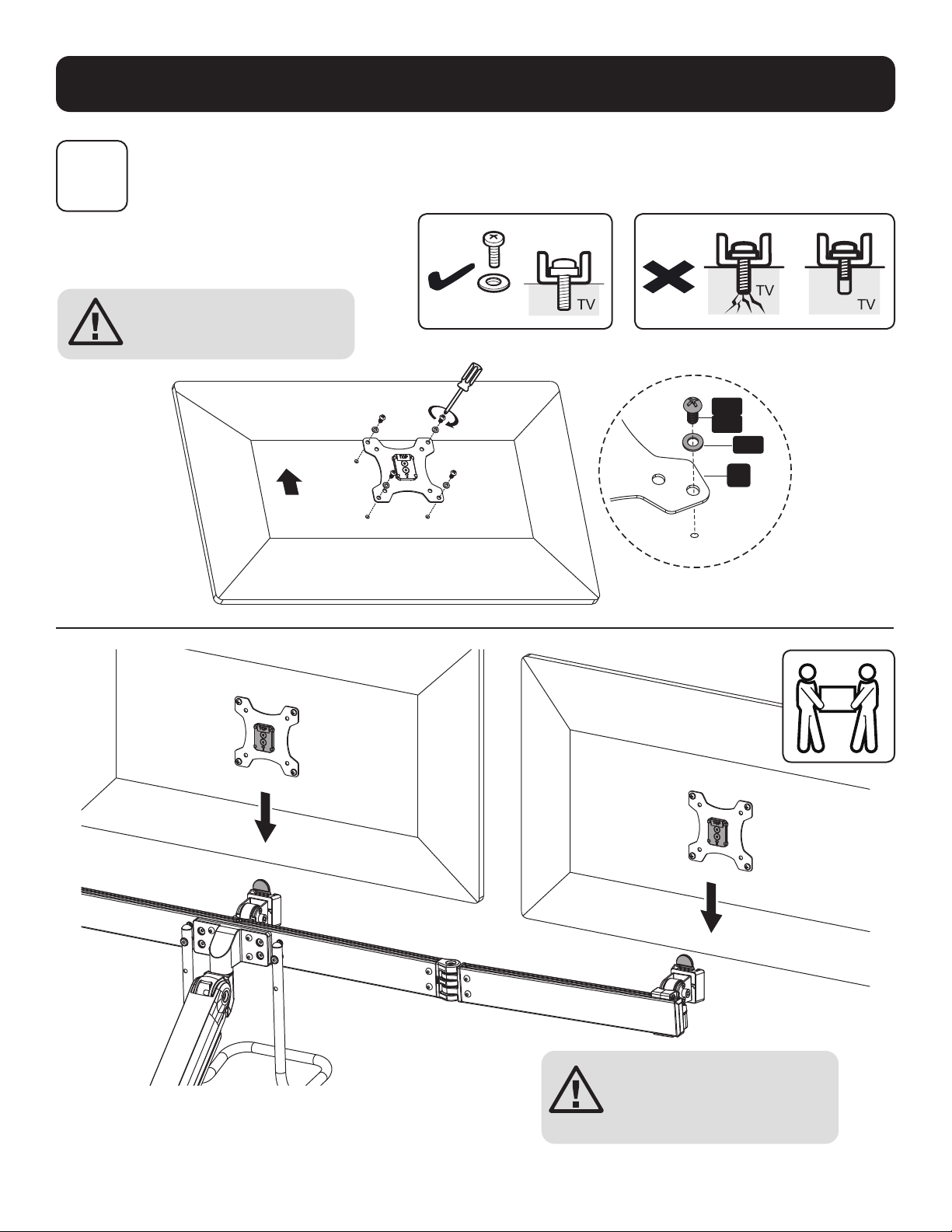

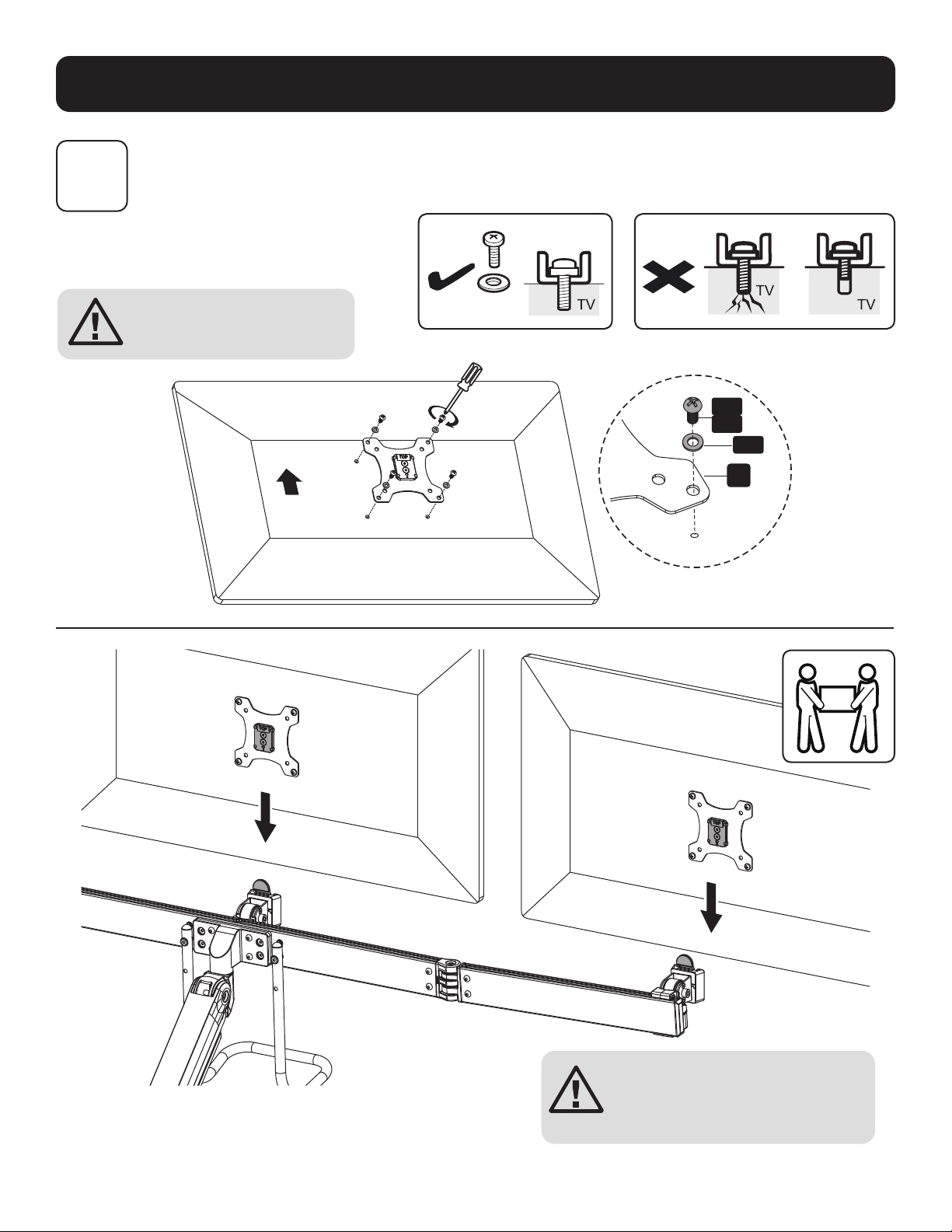

Attaching the Universal Plates to the Mounting Brackets
M-A
M-B
M-C
M
TOP
Too Long Too Short
Do not over-tighten screws.
8
Assembly
7

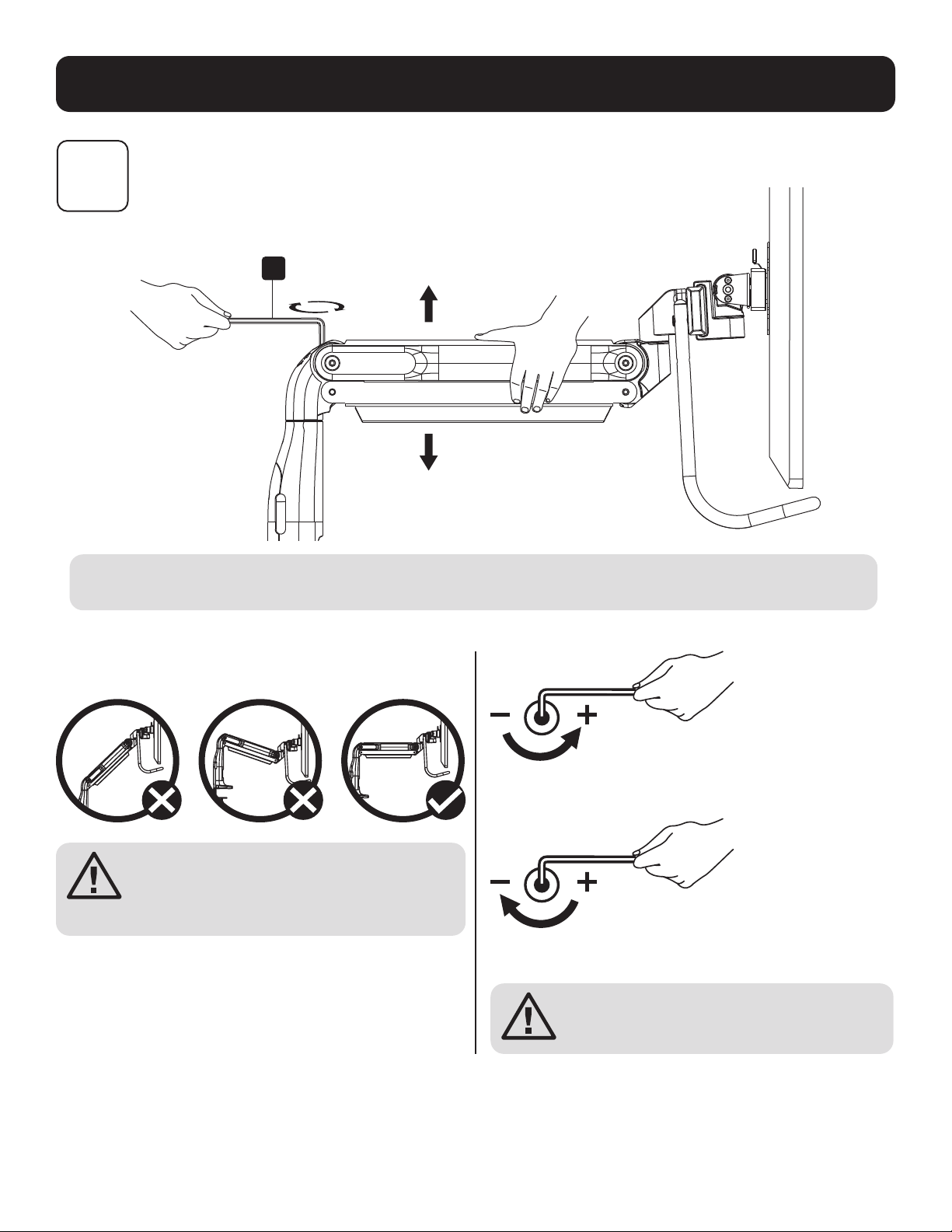

Balancing the Arm
X
To properly balance the arm with monitors mounted, adjust the spring tension using the supplied hex key as
follows:
First, position and firmly hold the arm horizontally as shown.
Ask for assistance should you require it.
If the arm drops, turn the adjustment screw counter-
clockwise until it stays in a horizontal position.
If the arm rises, turn the adjustment screw clockwise until
it stays in a horizontal position.
To avoid damage to monitors or mount,
always keep the arm in a horizontal
position while making adjustments. Ask for
assistance should you require it.
Do not over-tighten screws.
9
Assembly
8

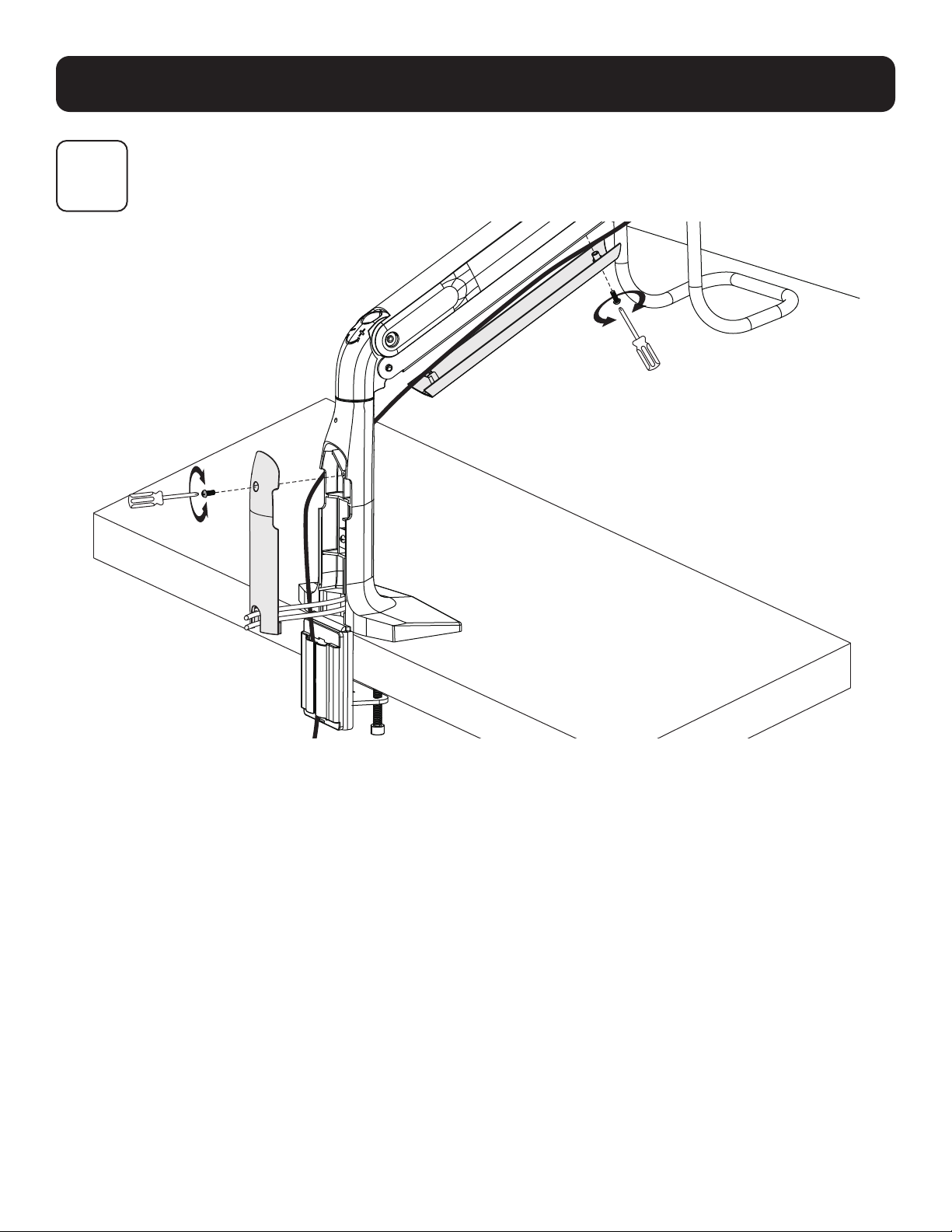

Securing the Cable Management Covers
10
Assembly
9

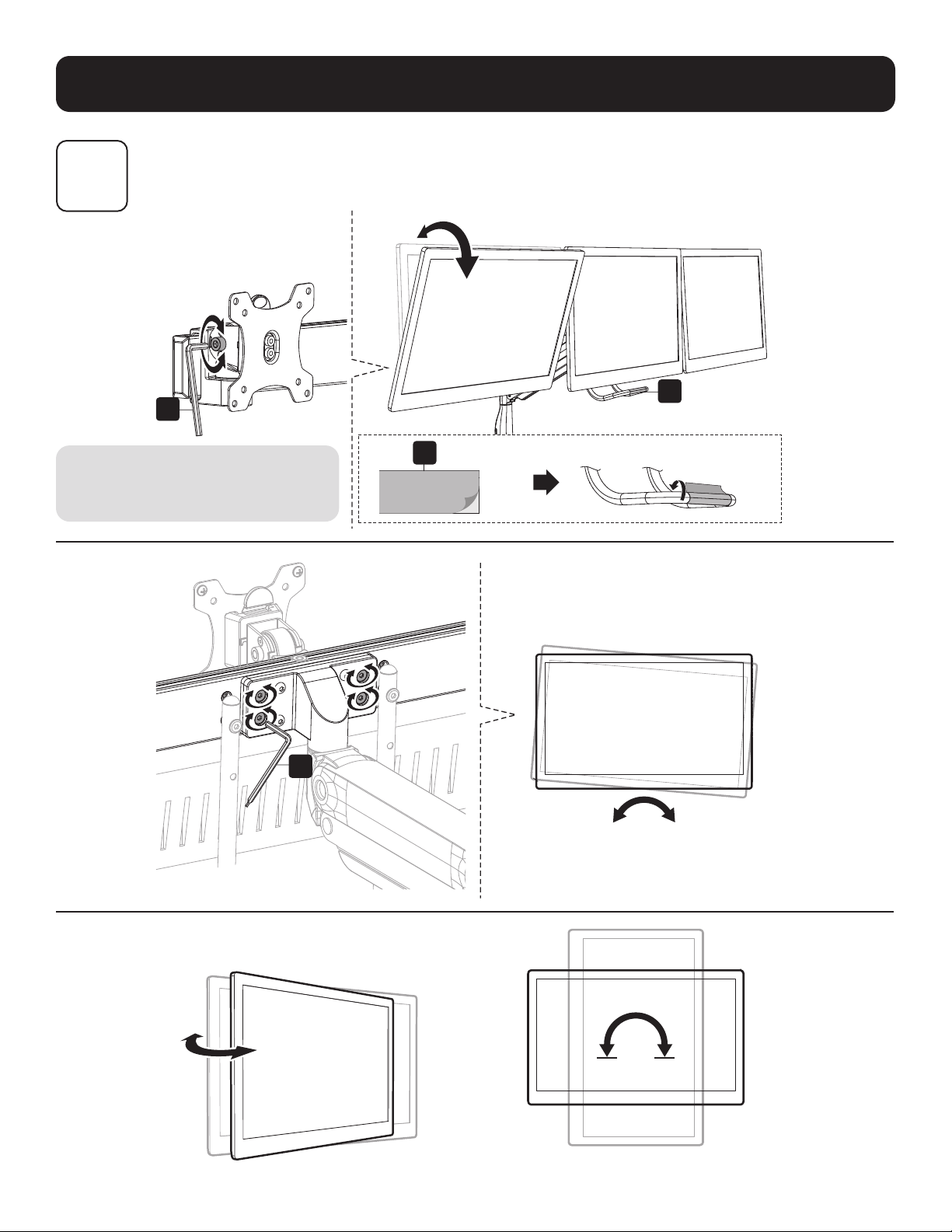

Adjustment and Applying the Antimicrobial Tape
Y
Y
X
W
Note: If the display does not stop
at your desired position, tighten the
screws as shown.
11
Assembly
Maintenance
• Check that the bracket is secure and safe to use at regular intervals (at least every three months).
• Please visit tripplite.com/support if you have any questions.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-04-290 • 93-3E81_RevA
