Fanimation FPD6721BBL-72BLLKBBS Spitfire 72-in Black User Manual

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.

Date Code

Purchase Date

ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM

READ AND SAVE THESE INSTRUCTIONS

Net Weight 14.18 lbs (6.43 kgs)

SPITFIRE

™

CEILING FAN

MODEL #MAD6721**

Español p. 29

For best and quickest service please provide date code. You can find the date code on the carton,

hand-held remote (inside of the battery compartment), receiver or top of fan housing.

Important Safety Instructions

WARNING: To avoid fire, shock and serious personal injury, follow these instructions.

Additional Safety Instructions

1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power

from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device,

such as a tag, to the service panel.

3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before

servicing.

4. Do not insert anything into the fan blades while the fan is operating.

5. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised

to ensure that they do not play with the appliance.

1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.

2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70) and Local Codes. The ceiling fan

must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed

electrician.

3. The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. See page 5 of owner’s manual for

support requirements. Consult a qualified electrician if in doubt.

4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.

5. Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical

knowledge or experience, have your fan installed by licensed electrician.

6. Suitable for use with solid-state speed controls.

7. This fan is to be used in dry and damp locations.

8. Use only with light kits marked suitable for use in damp locations.

9. For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be connected to a grounded

conductor power supply. If the conductor of a fan is identified as an ungrounded conductor, then it should be connected to an

ungrounded conductor power supply. If the conductor of a fan is identified for equipment grounding, then it should be connected to

an equipment grounding conductor.

10. The remote control of this product contain lithium button/coin cell batteries. If a new or used lithium button/coin cell battery is

swallowed or enters the body, it can cause severe internal burns and can lead to death in as little as 2 hours. Always completely

secure the battery compartment. If the battery compartment does not close securely, stop using the remote control of the product,

remove the batteries, and keep it away from children. If you think batteries might have been swallowed or placed inside any part of

the body, seek immediate medical attention.

- The cells shall be disposed of properly, including keeping them away from children.

- Even used cells may cause injury.

11. Turn off wall control can override any smart enabled appliance or remote control commands.

WARNING: Chemical Burn Hazard. Keep batteries away from children.

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE ISOLATING

WALL CONTROL/SWITCH.

WARNING: This product is designed to use only those parts supplied with this product and/or accessories designated specifically for

use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury

or property damage.

WARNING: To reduce the risk of personal injury, do not bend the blade when installing the fan blades, balancing the blades, or cleaning

the fan. Do not insert foreign objects in between rotating fan blades.

WARNING: Do not operate this fan with a variable (Rheostat) wall controller or dimmer switch. Doing so could result in damage to the

ceiling fan’s remote control unit.

WARNING: Mount to an outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or Less.

WARNING: To reduce the risk of fire, electric shock, and injury to persons, ceiling fan, model Spitfire must be installed with optional fan

blades indicated in Page 26, that are marked on their cartons to indicate the suitability with this model. Other blades cannot

be substituted.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation. Please note that changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during the

lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned

to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to

defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser

will be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

3. If any other part of your fan fails at any time within one year after original purchase, due to a defect in materials or workmanship, we

will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.

4. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding,

tarnishing, or peeling.

5. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of

heat or humidity, or as a result of any modification to the original product.

6. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan or

Fanimation.

7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.

8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany

authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid

damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.

9. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or

implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and

fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation will

not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance, except as

may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary from state to

state.

10. A certain amount of wobble is normal and should not be considered a problem or a defect.

LIMITED LIFETIME WARRANTY

Extends to the original purchaser of a Fanimation fan from an authorized Fanimation dealer/retailer only

Table of Contents

Unpacking Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrical and Structural Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . .

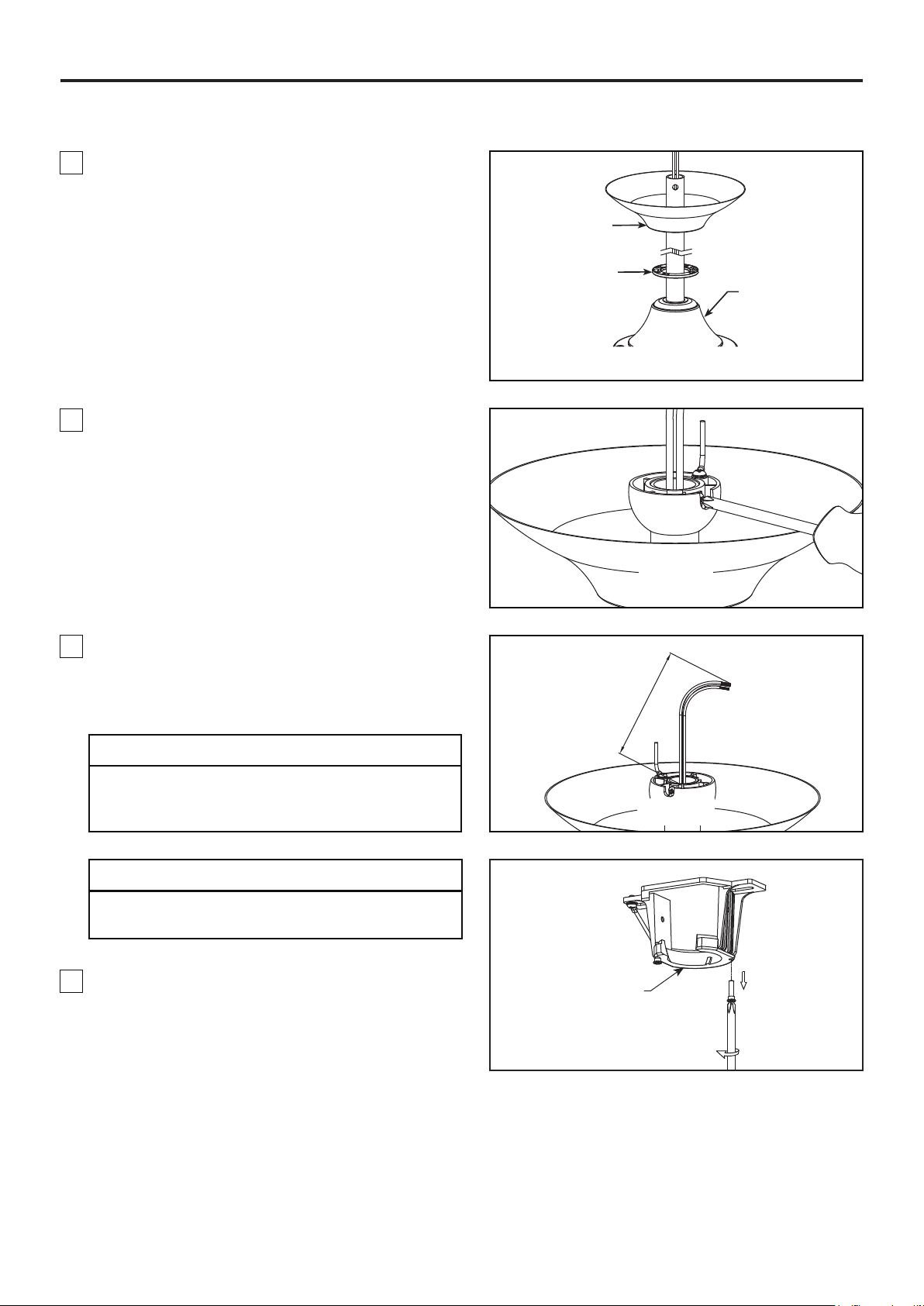

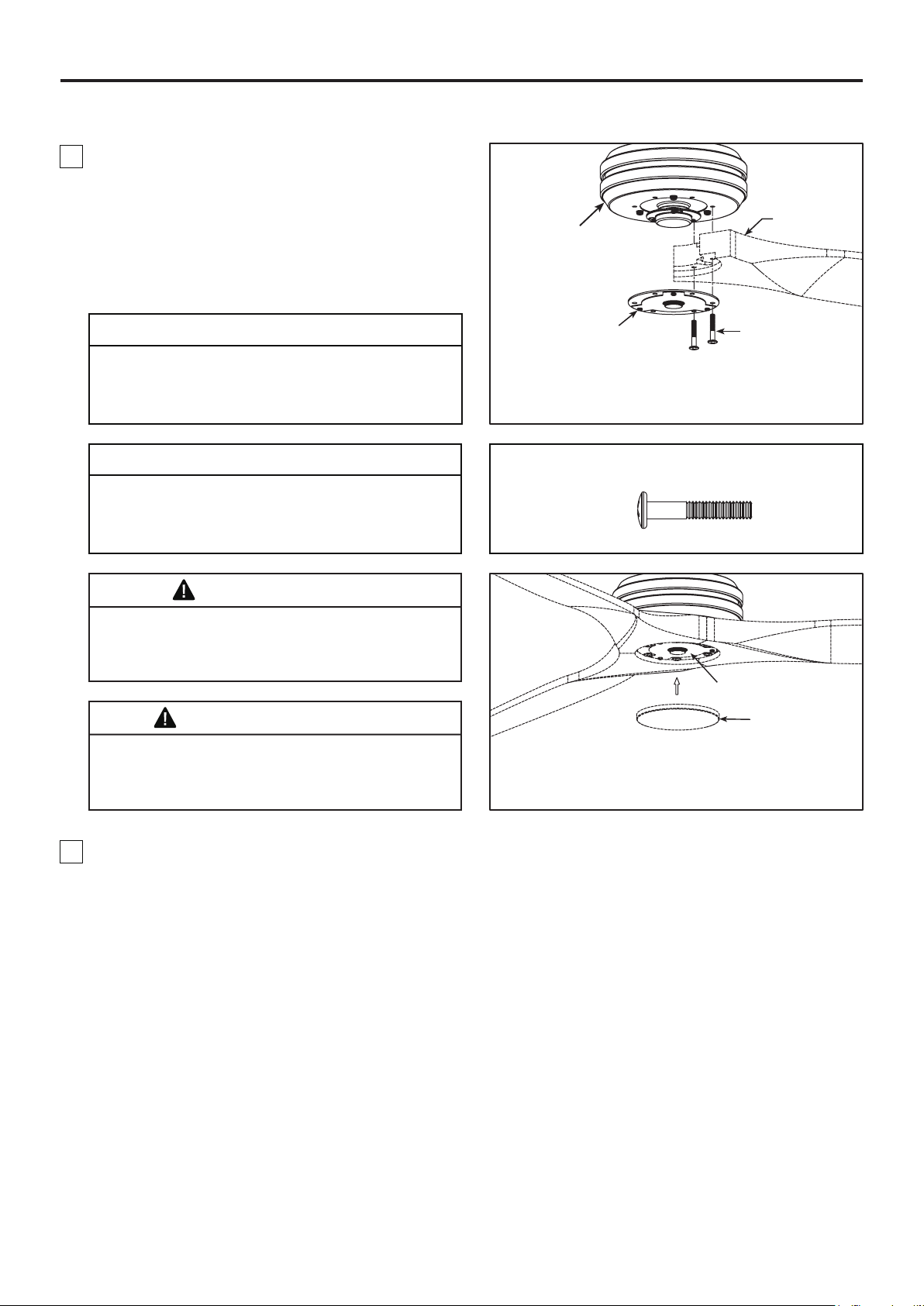

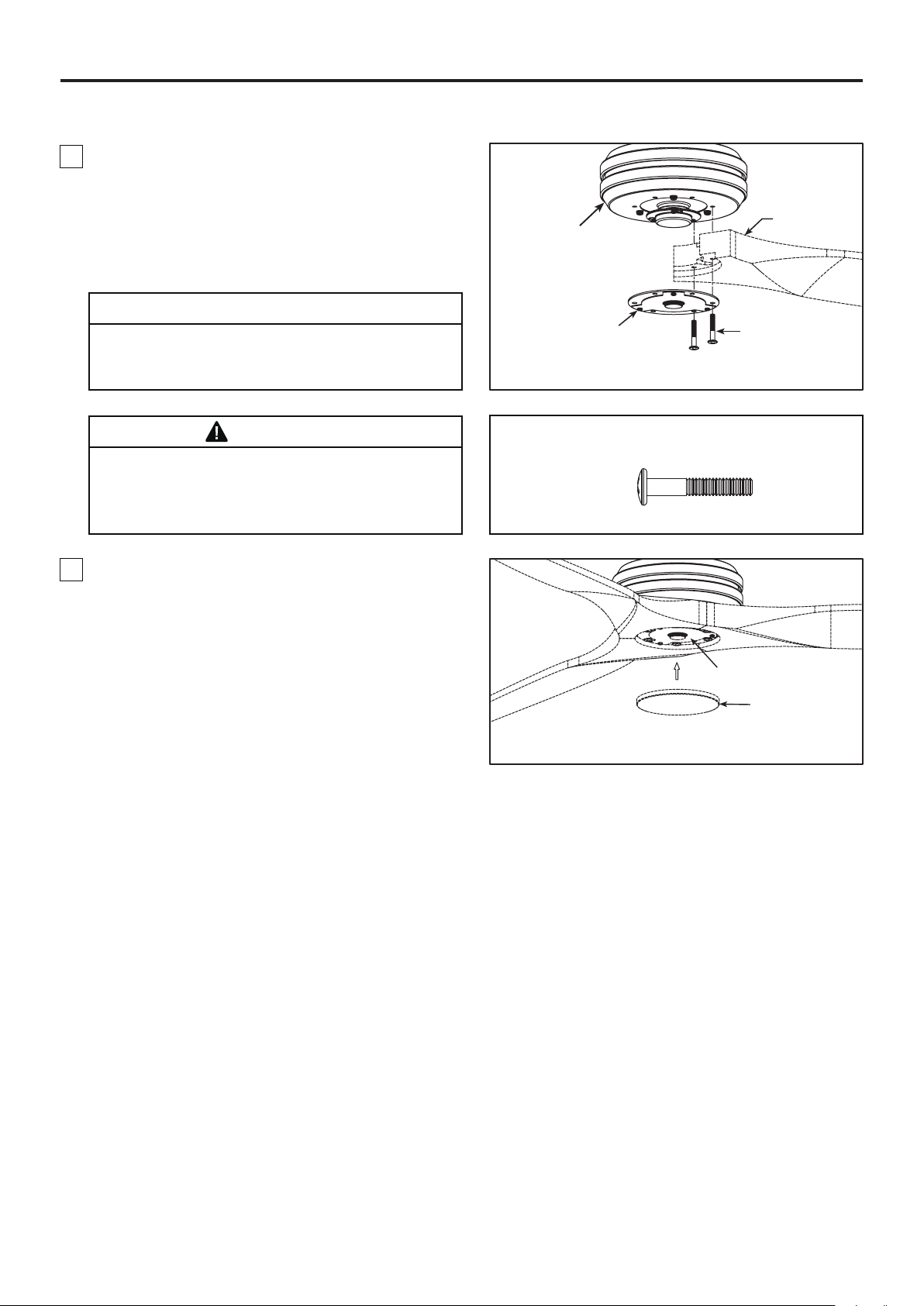

How to Assemble Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

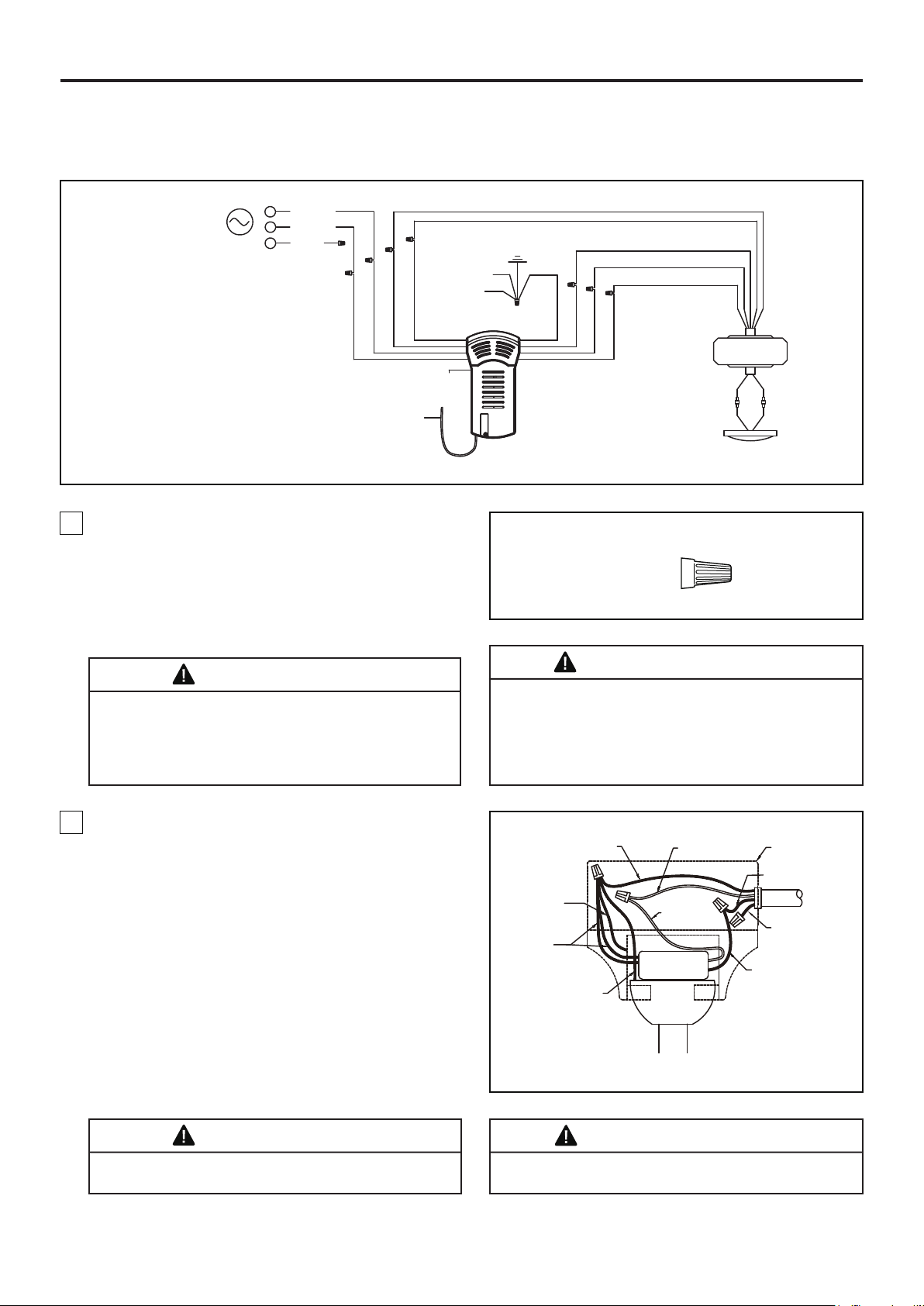

How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Install Your Canopy Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . .

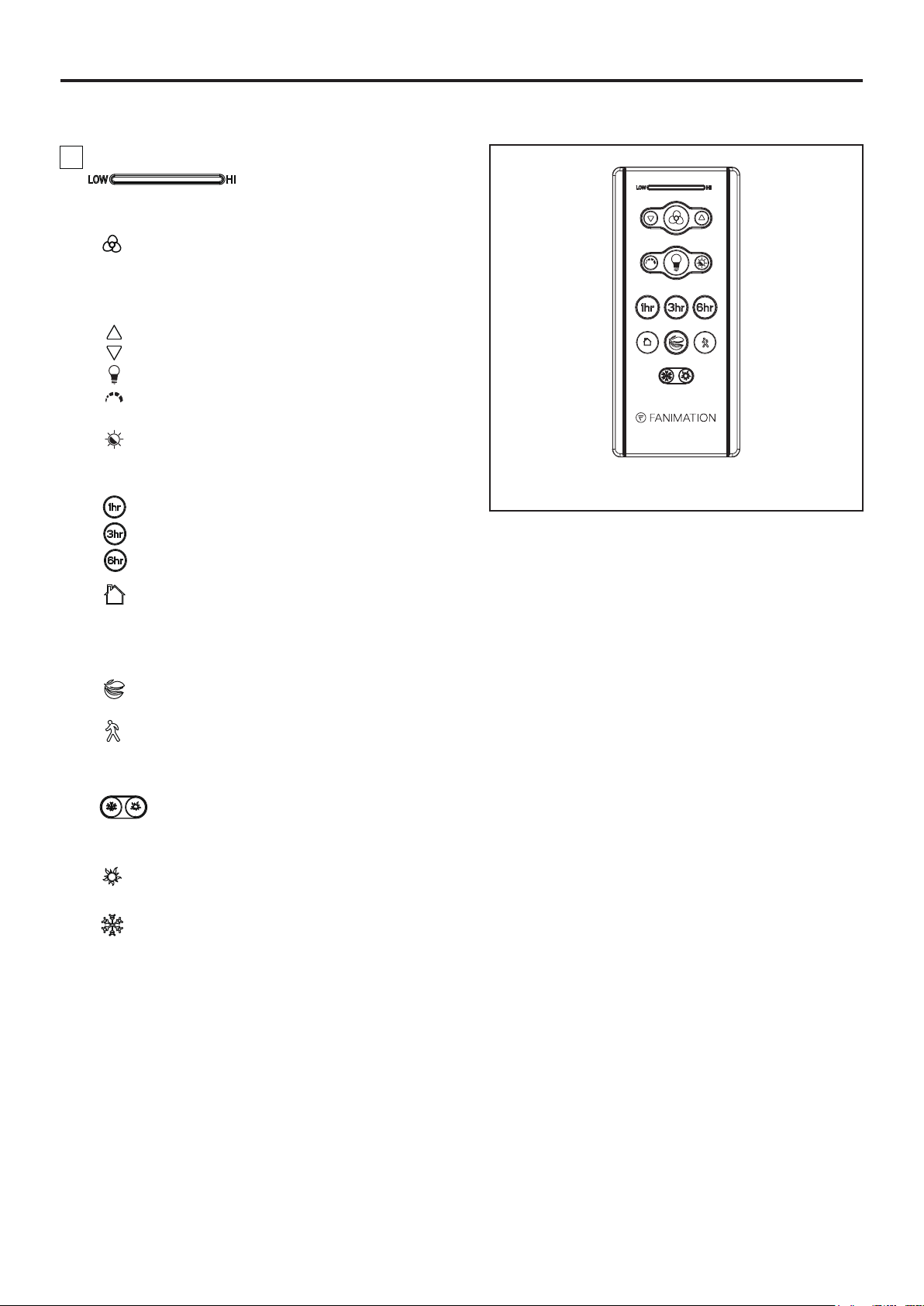

How to Operate Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

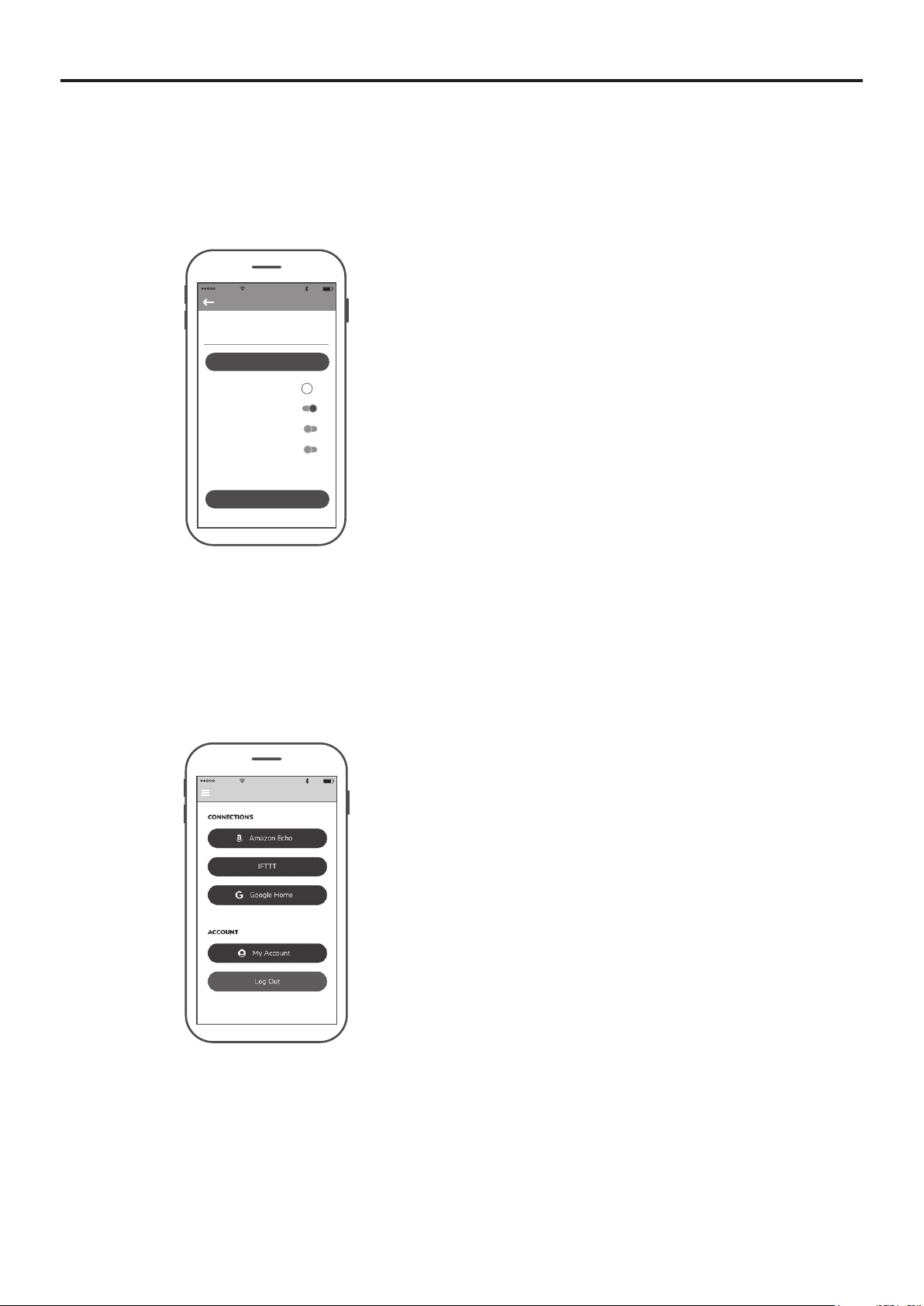

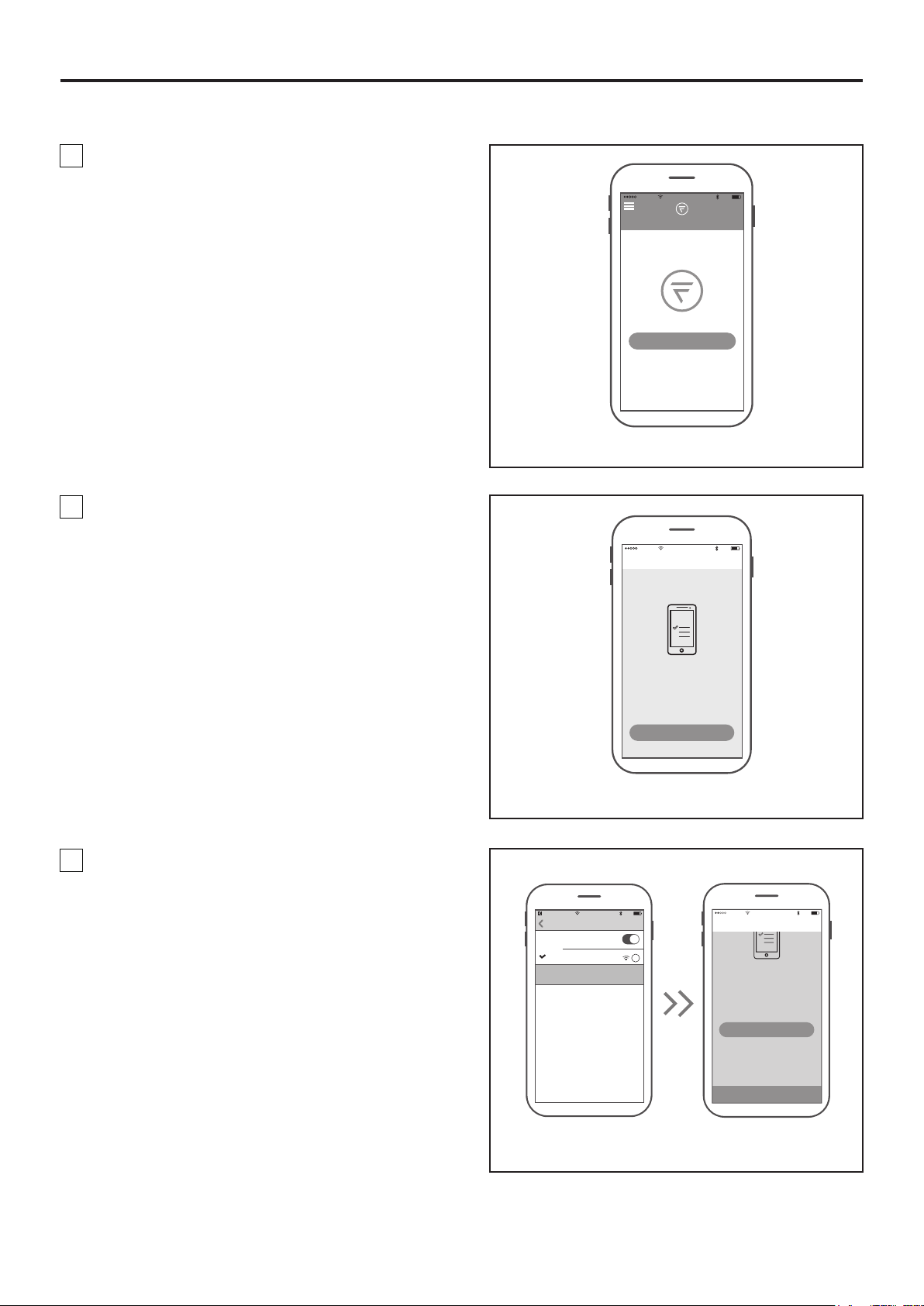

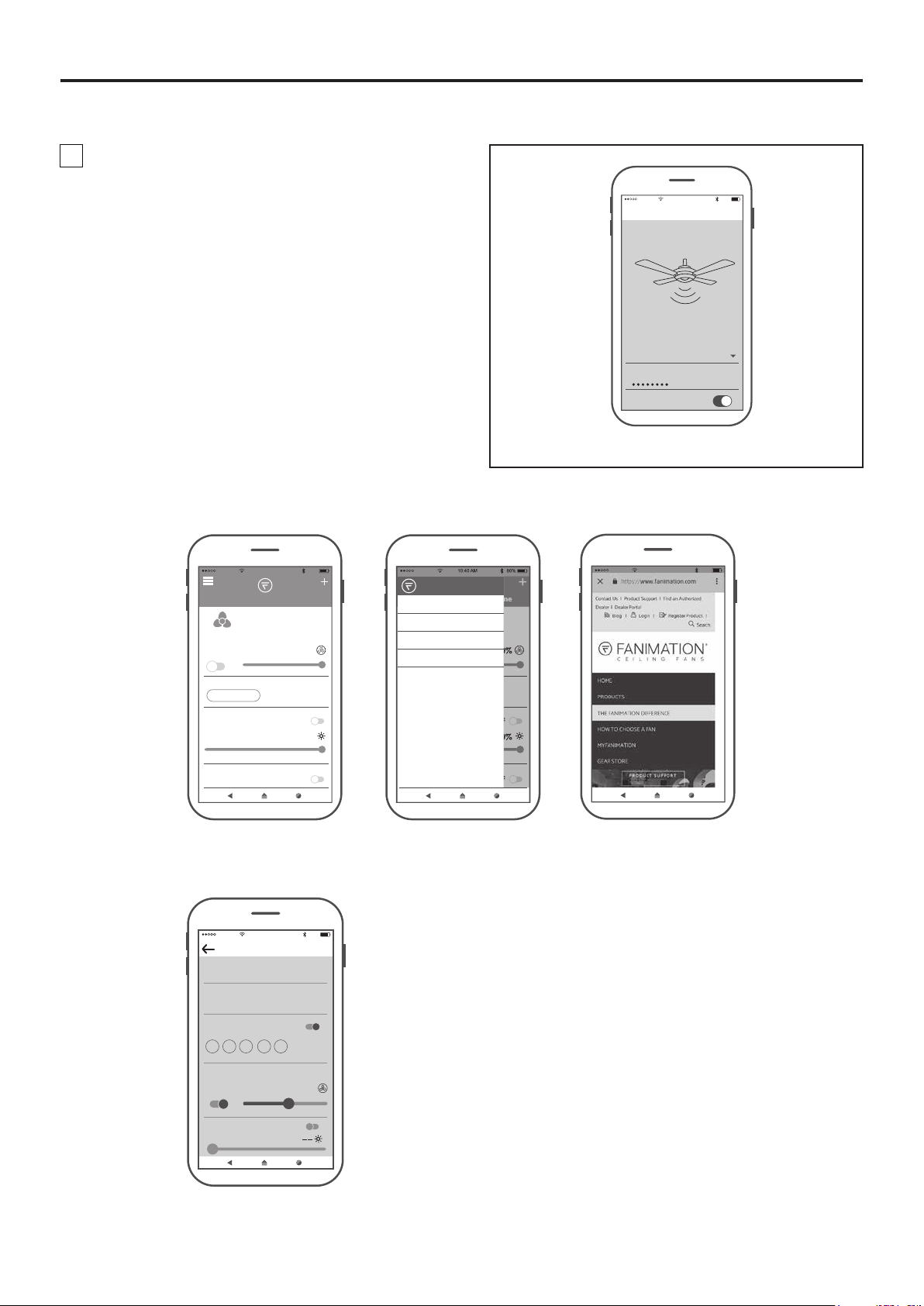

How to Set Up the fanSync WiFi APP . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Install Your Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Clean Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . . . . . .

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

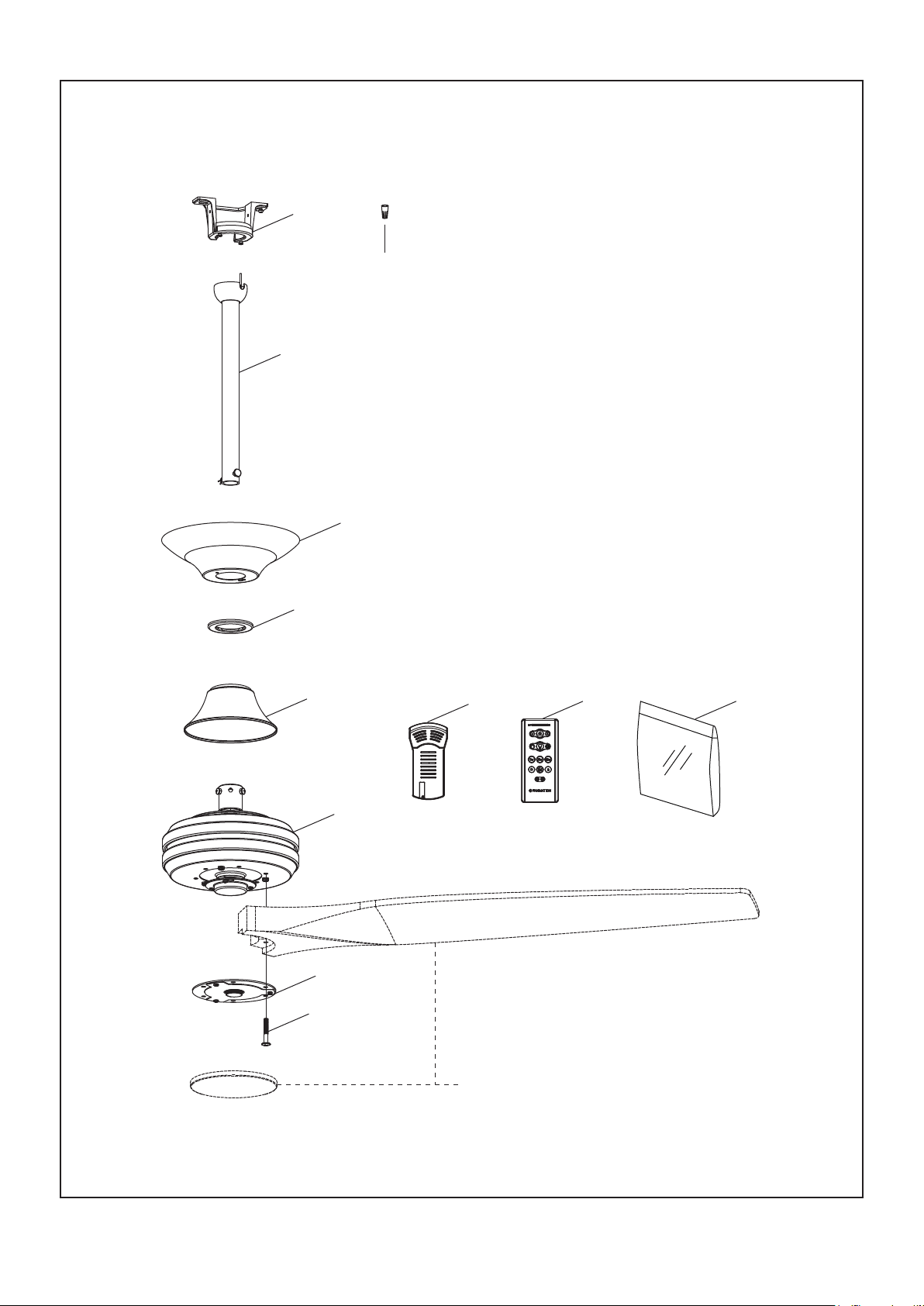

Exploded-View Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Optional Light Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Optional Blade Sets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tools Needed for Assembly

(Not Included)

Materials

Before assembling your ceiling fan, refer to section on

proper method of wiring your fan (page 10). If you feel you

do not have enough wiring knowledge or experience, have

your fan installed by a licensed electrician.

This manual is designed to make it as easy as possible for you to assemble,

install, operate and maintain your ceiling fan

• One Phillips head screwdriver

• One ¼˝ blade screwdriver

• One stepladder

• One wire stripper

Wiring outlet box and box connectors must be of type

required by local code. The minimum wire would be a 3-

conductor (2-wire with ground) of the following size:

nstalled ire ength

ire i e

p to ft

Unpacking Instructions

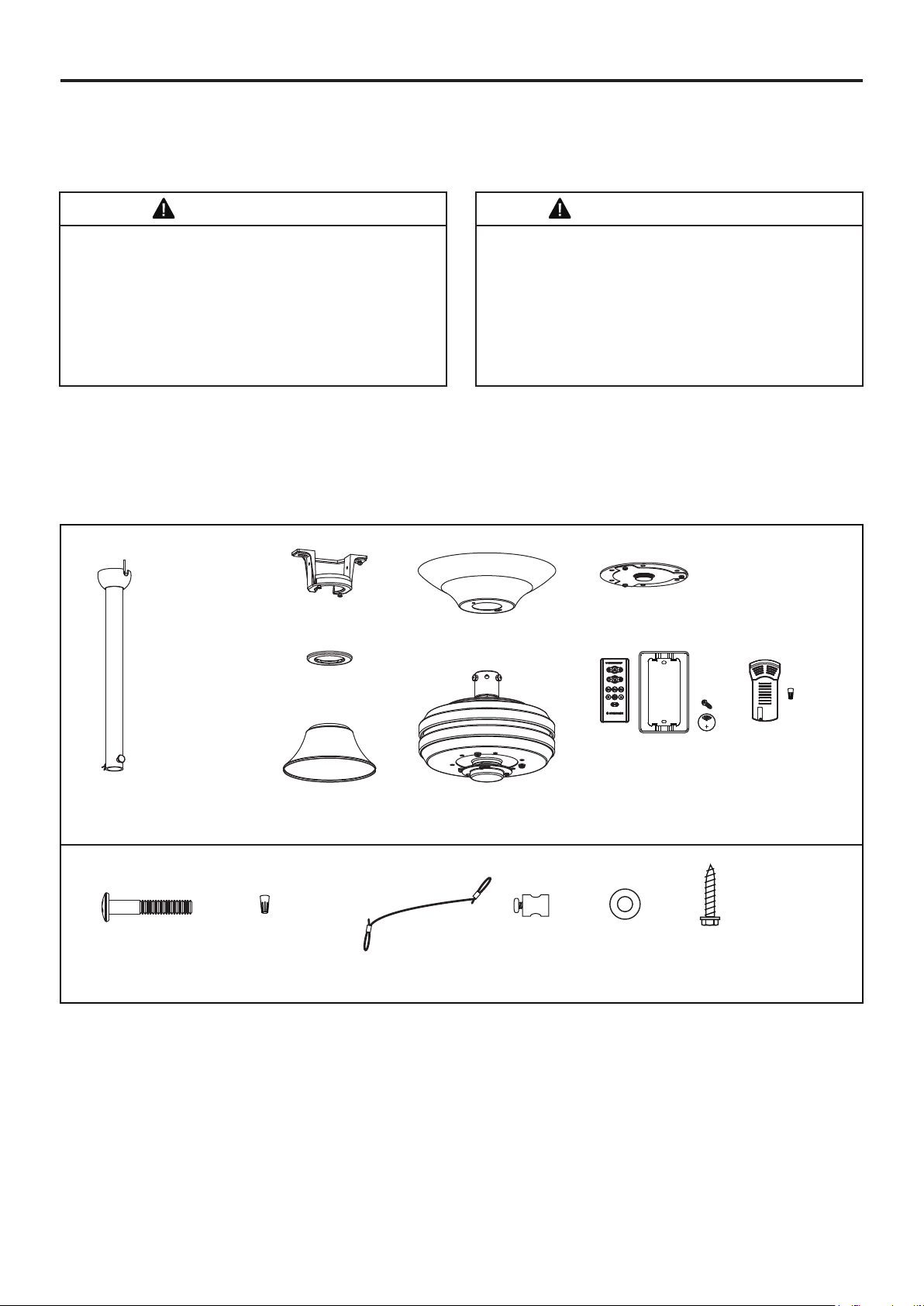

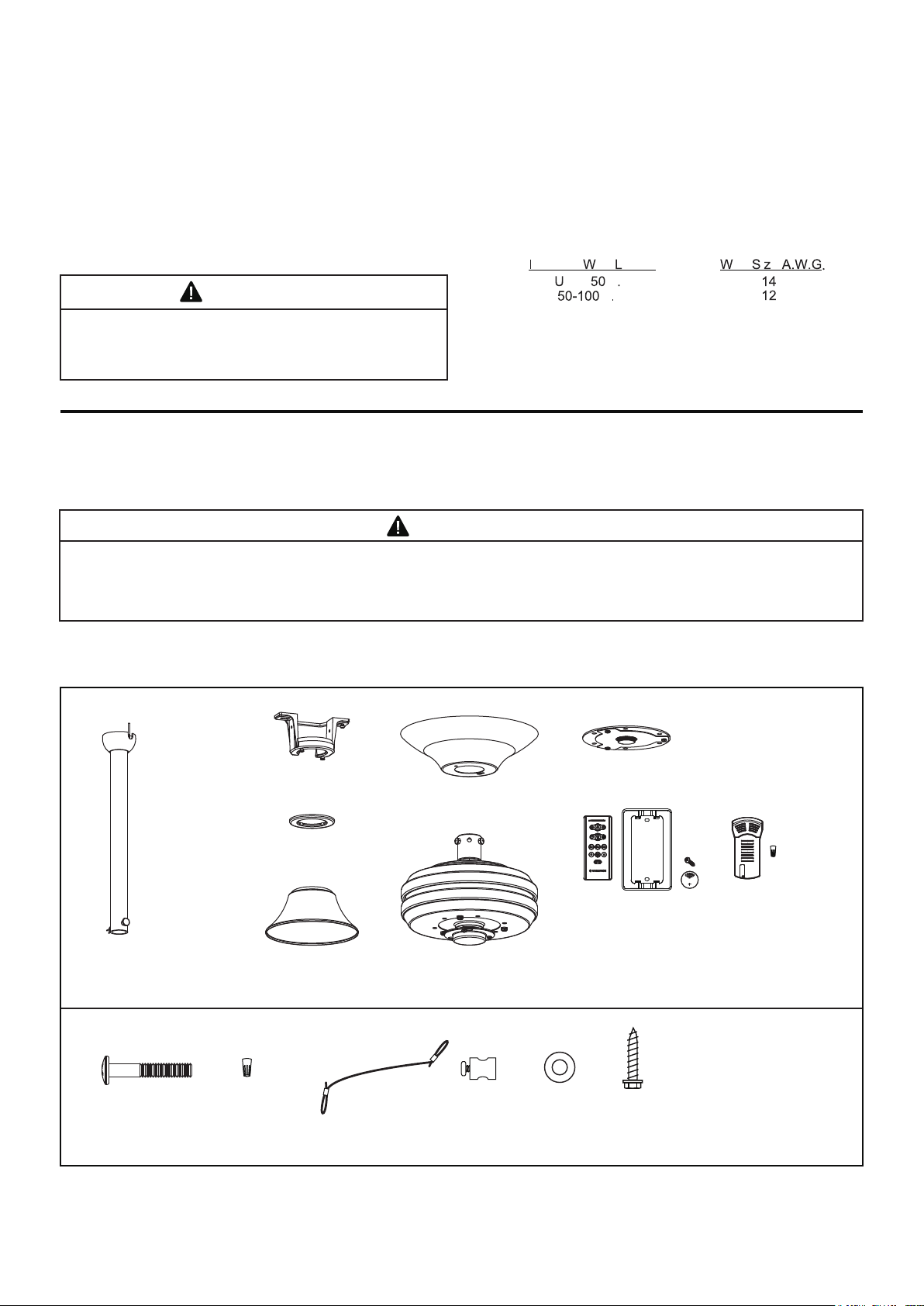

1. Check to see that you have received the following parts:

NOTE: If you are uncertain of part description, refer to exploded view illustration.

WARNING

Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied with

this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution of parts

or accessories not designated for use with this product by Fanimation could result in personal injury or property damage.

Contact your retail store for missing or damaged parts.

For your convenience, check-off each step. As each step is completed, place a check mark. This will ensure that all steps have been

completed and will be helpful in finding your place should you be interrupted.

WARNING

NOTE: Place the parts from the loose parts bags in a small

container to keep them from being lost. If any parts are

missing, contact your local retailer.

Blade Plate Assembly (1)

Canopy Screw Cover

Assembly (1)

Motor Coupling

Cover Assembly (1)

Motor Housing Assembly (1)

Ceiling Canopy (1)

Hardware Bags

Wire Connectors

(4)

1/4"-20 Screws

(7)

Safety Cable Kit

Safety Cable

(1)

Cable Clamp

(1)

Flat Washer,

Stainless Steel

(1)

Lag Bolt

(1)

Hanger Bracket

Assembly (1)

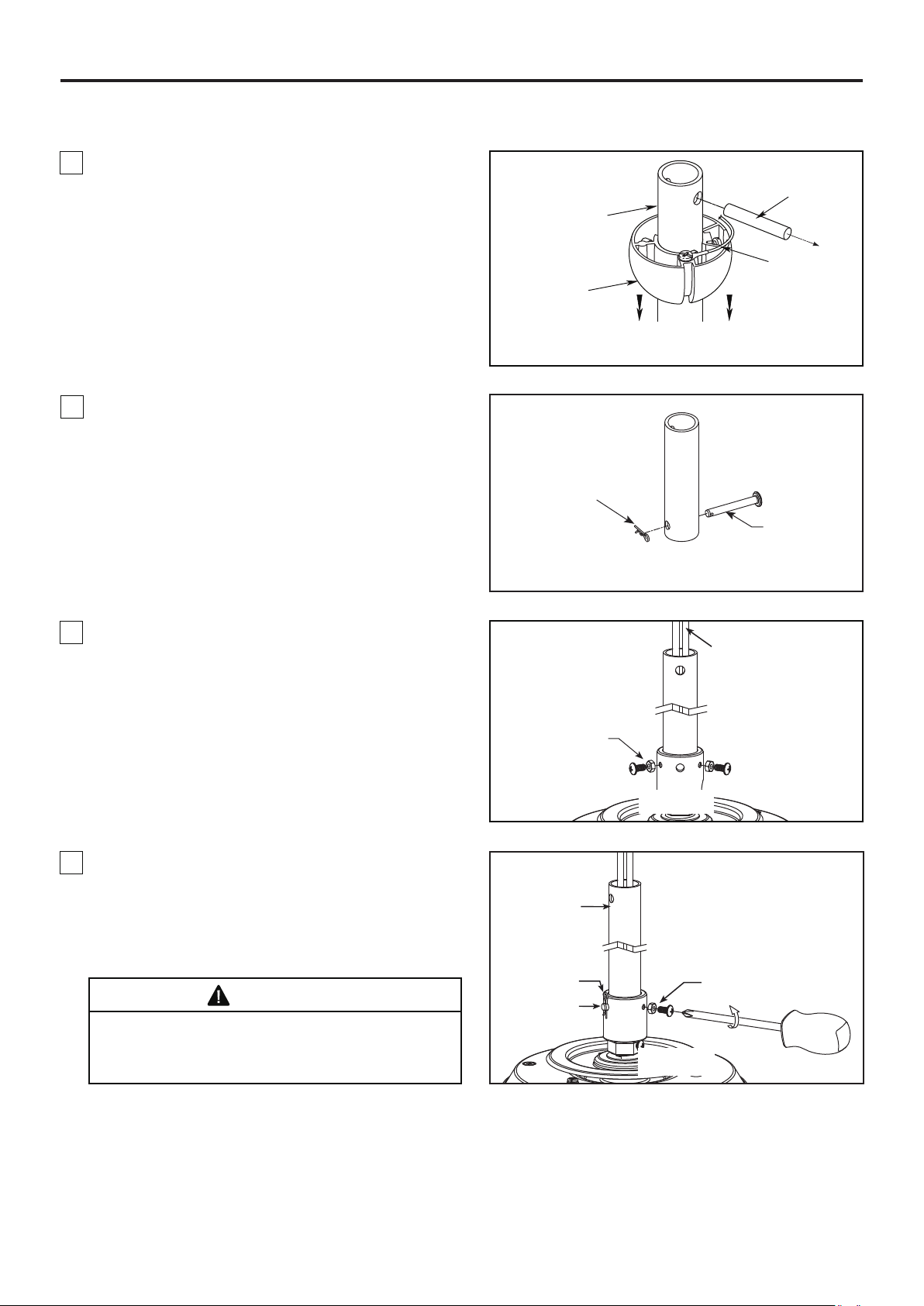

Downrod/Hanger Ball

Assembly (1)

– Downrod (1)

– Hanger Ball (1)

– Set Screw (1)

– Hairpin Clip (1)

– Clevis Pin (1)

– Pin (1)

Hand-held Remote (1)

Wall Plate (1)

Screws (2)

Batteries (2)

Receiver (1)

Wire Connectors (9)

Ceiling fan performance and energy savings rely

heavily on the proper installation and use of the

ceiling fan. Here are a few tips to ensure efficient

product performance.

Using the Ceiling Fan Year Round

Summer Season: Use the ceiling fan in the

counterclockwise direction. The airflow produced by

the ceiling fan creates a wind-chill effect, making you

“feel” cooler. Select a fan speed that provides a

comfortable breeze, lower speeds consume less

energy.

Winter Season: Reverse the motor and operate the

ceiling fan at low speed in the clockwise direction.

This produces a gentle updraft, which forces warm air

near the ceiling down into the occupied space.

Remember to adjust your thermostat when using your

ceiling fan-additional energy and dollar savings could

be realized with this simple step!

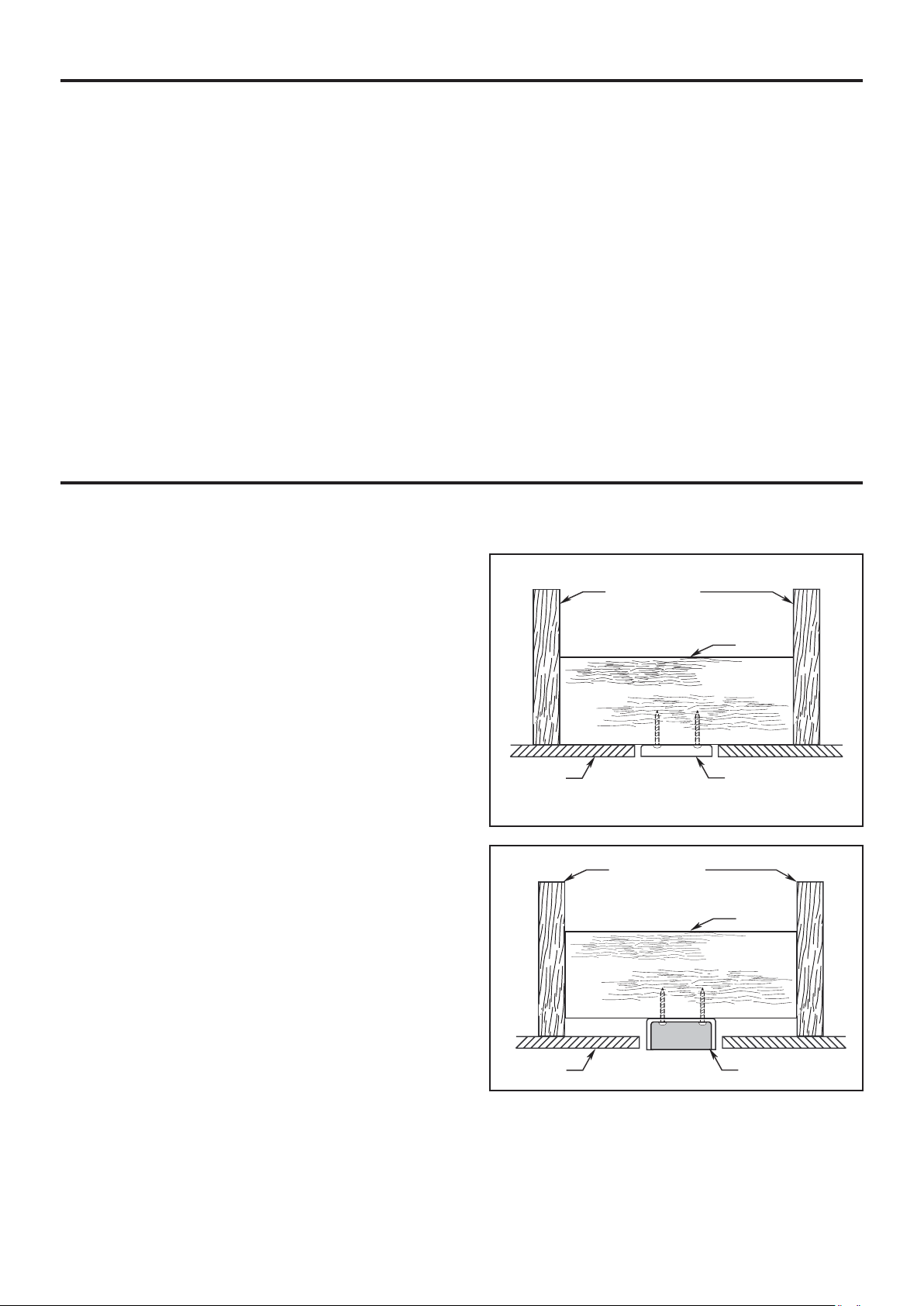

Choosing the Appropriate Mounting Location

Ceiling fans should be installed, or mounted, in the middle

of the room and at least 7 feet from floor to the blade and

18 inches from wall to the blade. If ceiling height allows,

install the fan 8 - 9 feet from floor to the blade for optimal

airflow. Consult your Fanimation Retailer for optional

mounting accessories.

Turn Off When Not in the Room

Ceiling fans cool people, not rooms. If the room is

unoccupied, turn off the ceiling fan to save energy.

Your new ceiling fan will require a grounded electrical

supply line of 120 volts AC, 60 HZ, 15 Amp Circuit.

Electrical code requires use of a fan-rated outlet box to

support the extra weight and motion associated with a

ceiling fan. A fan-rated box will be labeled as such and

typically supports up to a 70lb ceiling fan. Fan-Rated

Outlet Boxes vary in ratings and design. Ensure the

ratings of your ceiling fan outlet box meet the

requirements for the ceiling fan being installed. Figure

1, Figure 2 and Figure 3 depicts different structural

configurations that may be used for mounting the outlet

box.

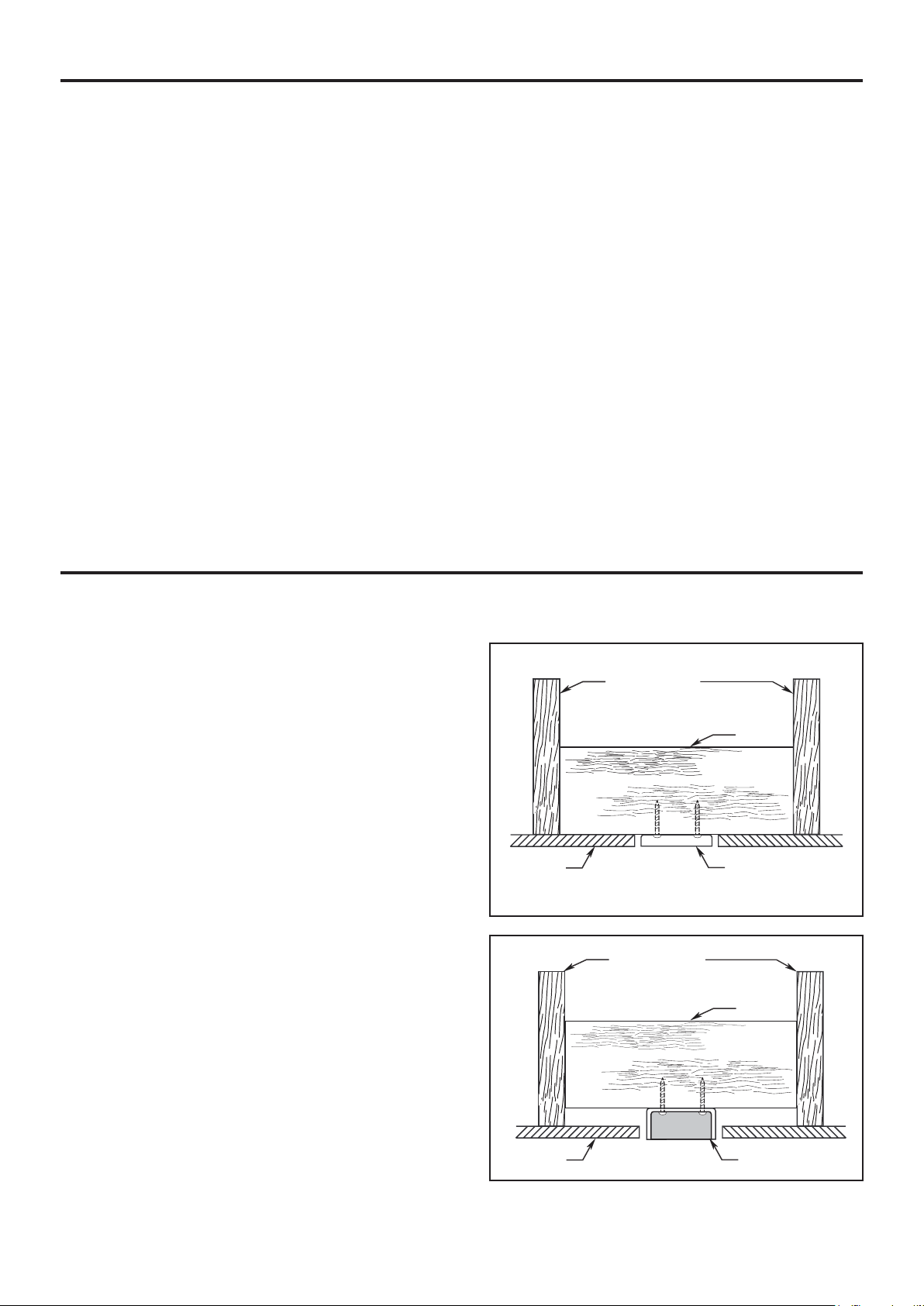

Low profile box (Figure 1)

A 1/2-in.-deep pancake box is meant to be screwed to a

joist or block. It’s used if only one cable is coming into the

box. It is also available in a saddle-mount configuration.

Deep box (Figure 2)

A 2-1/4-in.-deep box can be attached to blocking between

joists and is roomy enough to handle more than one cable.

CEILING JOIST

CEILING

OUTLET BOX

Figure 1

Figure 2

CEILING JOIST

2" x 4"

CEILING

OUTLET BOX

Energy Efficient Use of Ceiling Fans

Electrical and Structural Requirements

If your fan is to replace an existing light fixture, turn

electricity off at the main fuse box at this time and remove

the existing light fixture.

Turning off wall switch is not sufficient. To avoid

possible electrical shock, be sure electricity is turned off

at the main fuse box before wiring. All wiring must be in

accordance with National and Local codes and the ceiling

fan must be properly grounded as a precaution against

possible electrical shock.

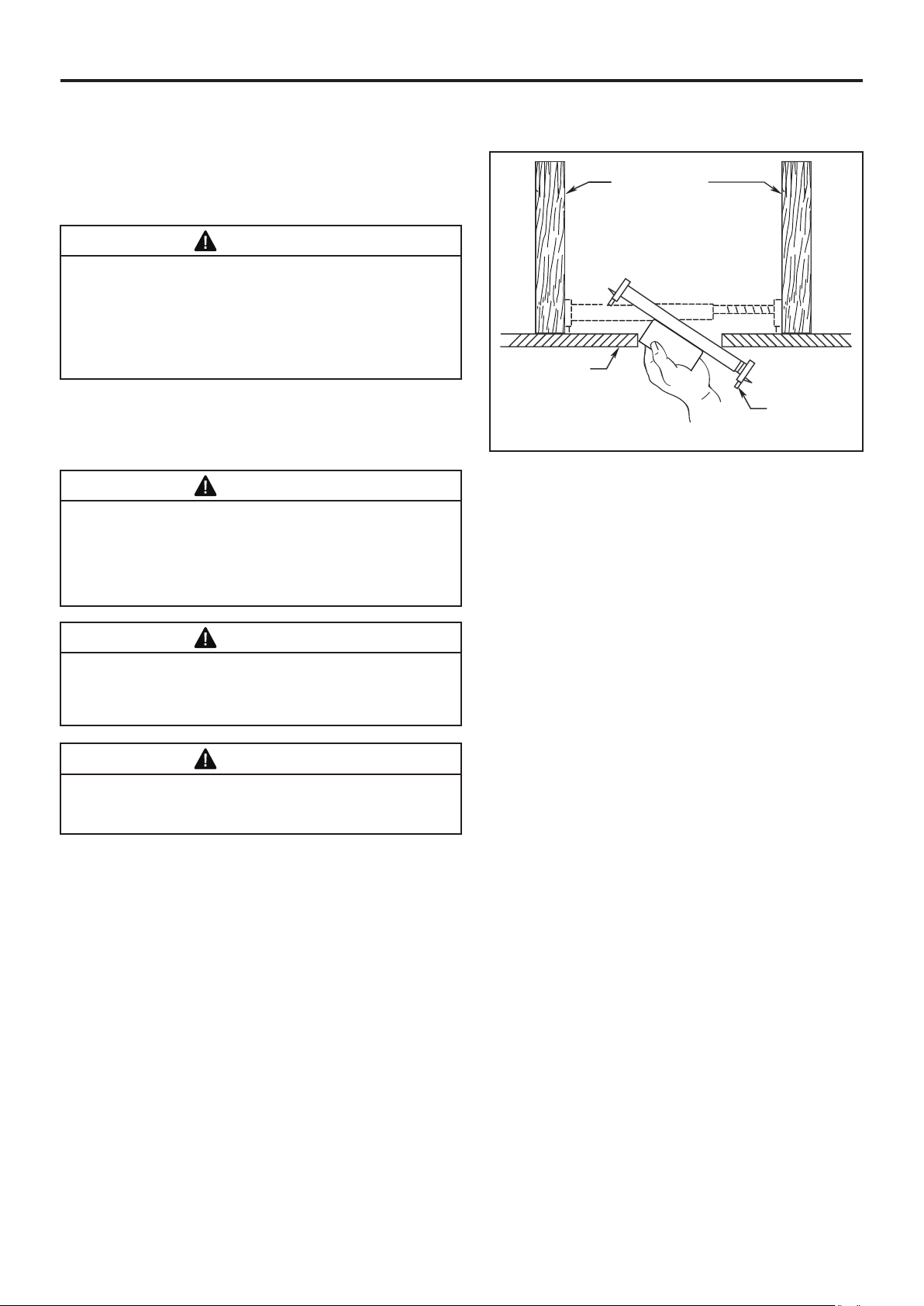

Deep box with brace (Figure 3)

Paired with a deep box, this hanger is meant to span

between two joists and takes the place of wooden blocking.

To avoid fire or shock, follow all wiring instructions

carefully. Any electrical work not described in these

instructions should be done or approved by a licensed

electrician.

Figure 3

CEILING JOIST

CEILING

OUTLET BOX

To reduce the risk of fire, electric shock, or personal injury,

mount to outlet box marked acceptable for fan support of

15.9 kg (35 lbs) or less and use mounting screws provided

with the outlet box. Most outlet boxes commonly used for

the support of luminaires are not acceptable for fan support

and may need to be replaced, consult a qualified electrician

if in doubt.

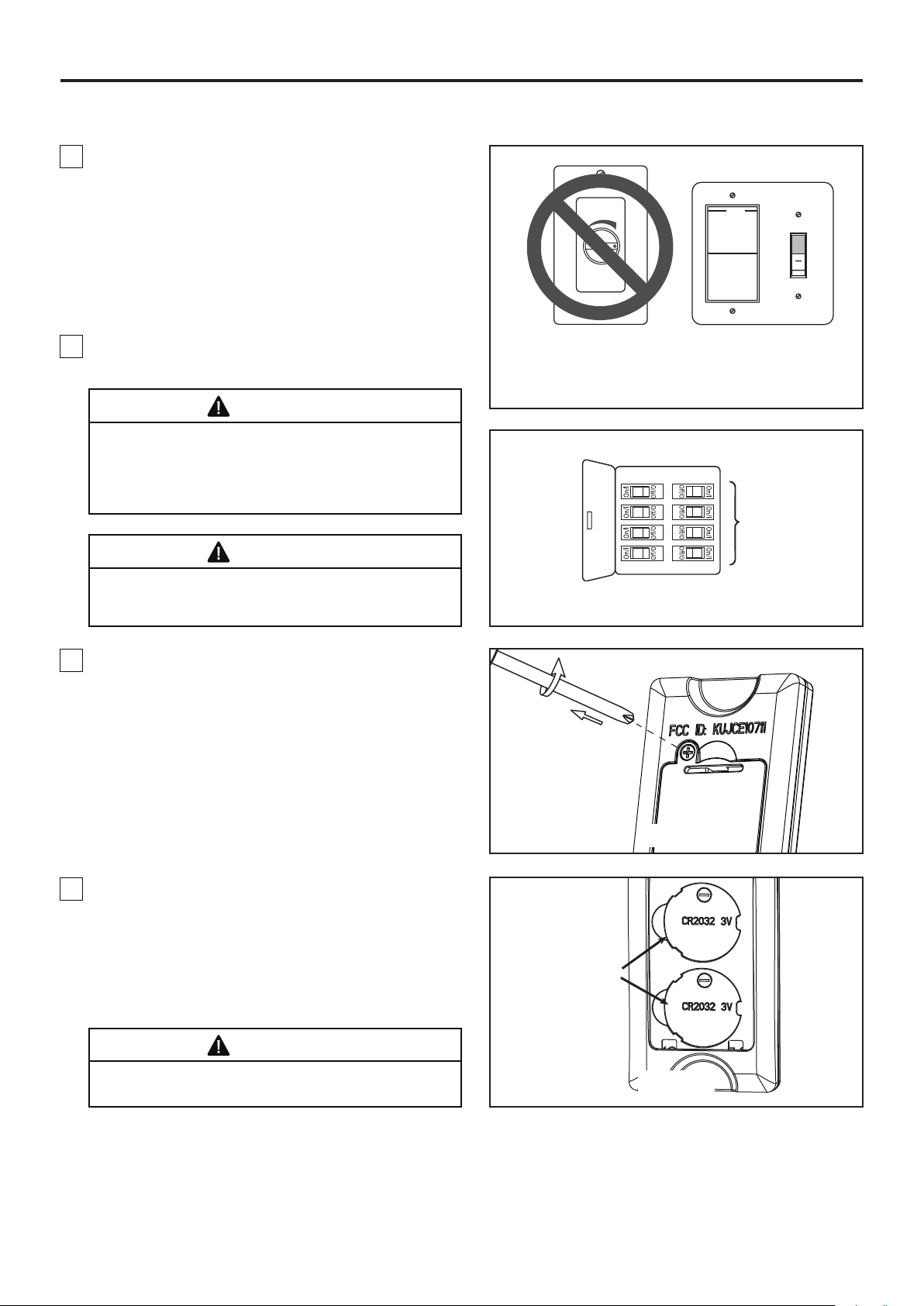

Do not operate this fan with a variable (Rheostat) wall

controller or dimmer switch. Doing so could result in

damage to the ceiling fan’s remote control unit.

Electrical and Structural Requirements (Continued)

WARNING

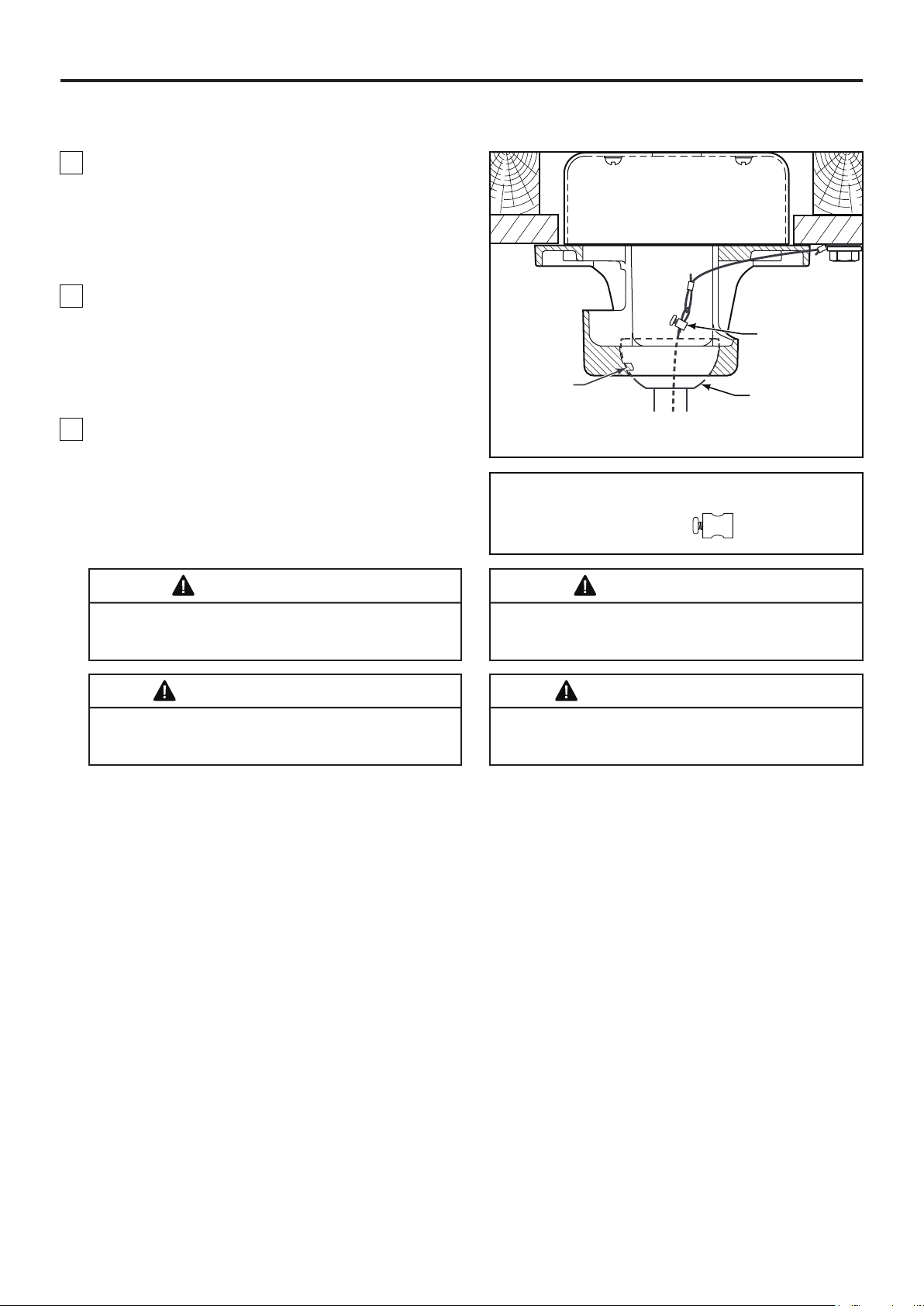

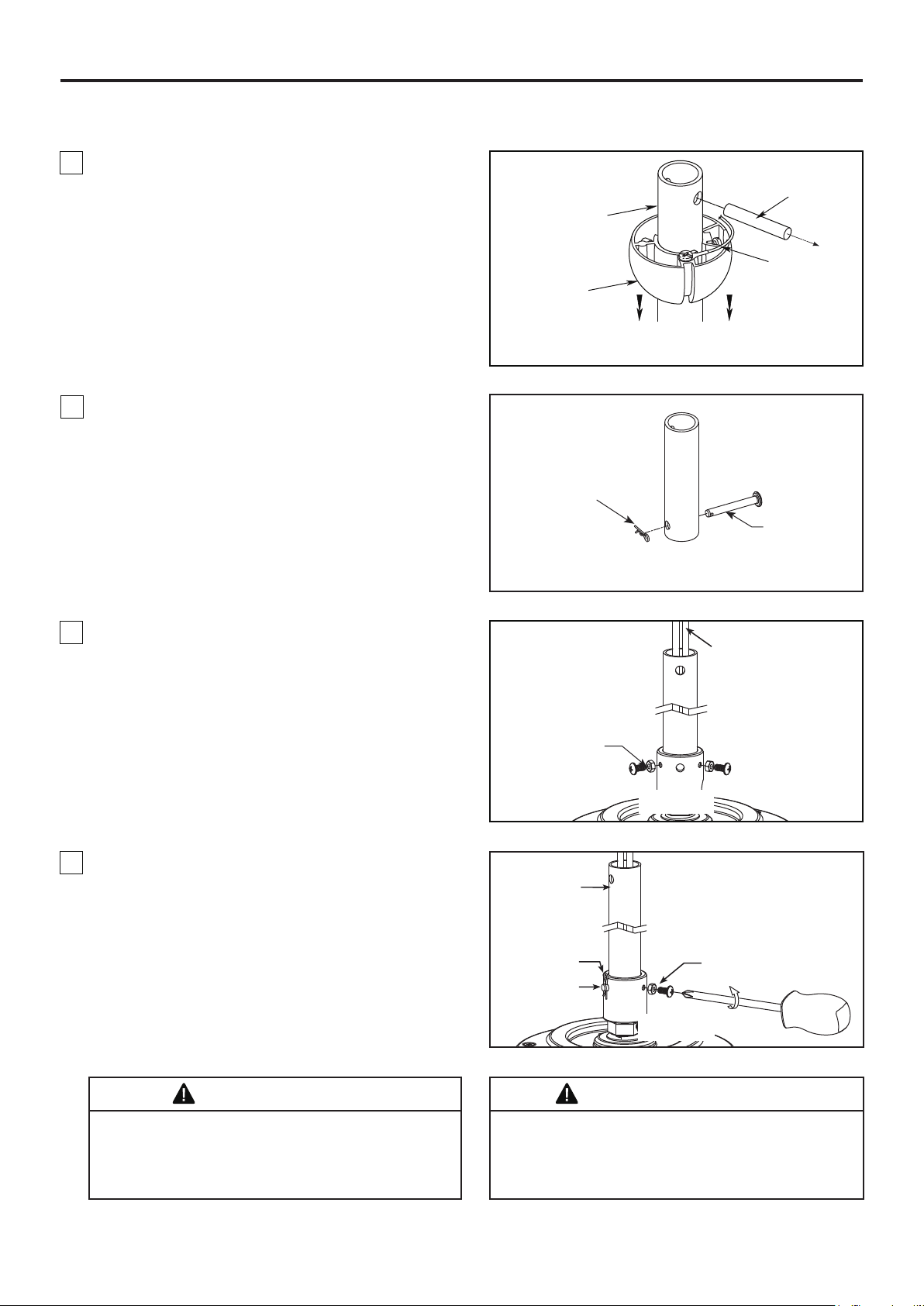

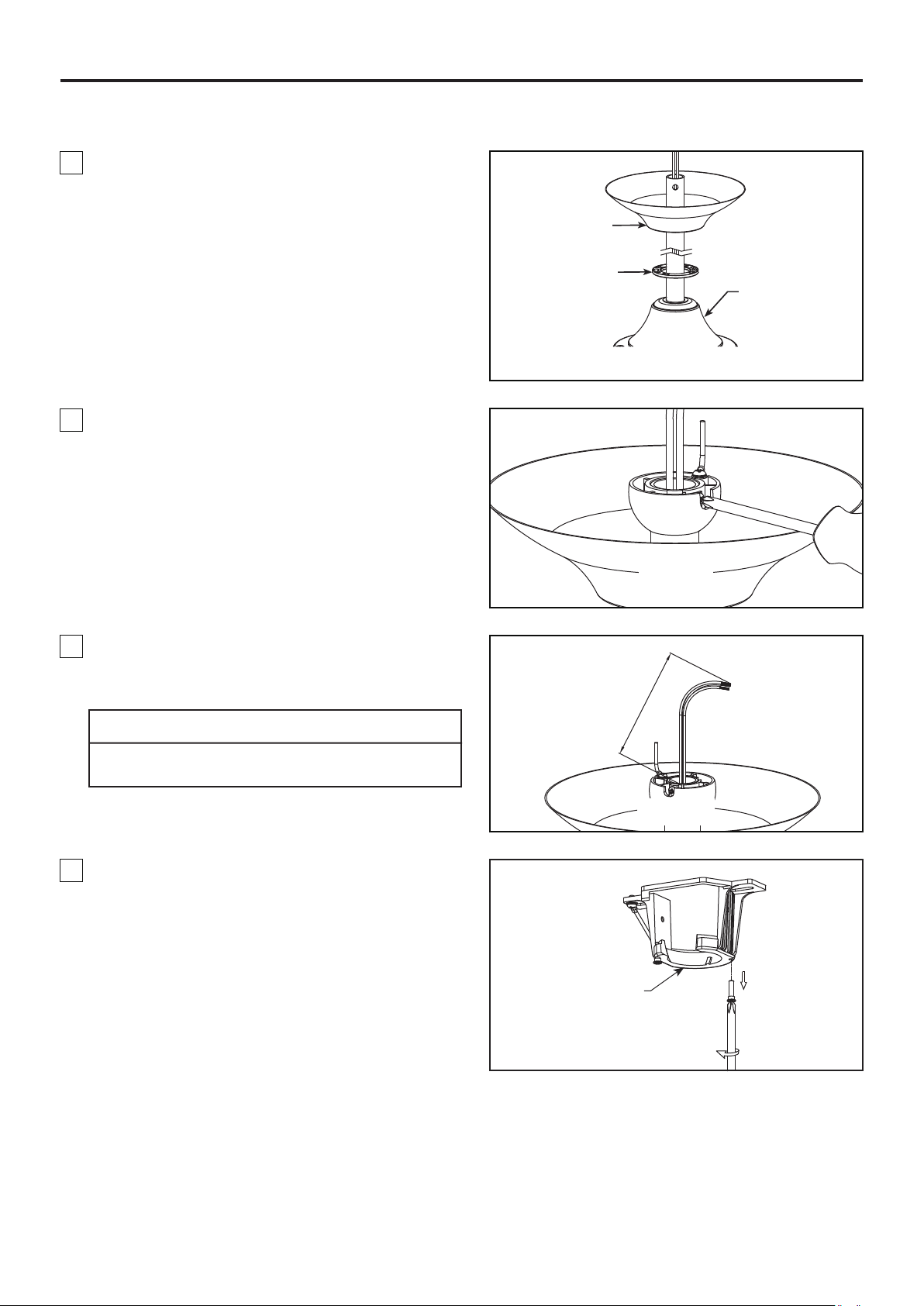

1. Remove the hanger ball portion from the downrod/

hanger ball assembly by loosening the set screw in

the hanger ball until the ball falls freely down the

downrod. Remove the pin from the downrod, then

remove the hanger ball. Retain the pin and hanger

ball for reinstallation in Step 6. (Figure 1)

Figure 1

3. Loosen the two set screws and locking nuts in the

downrod support of the motor housing assembly.

Route the brown, blue, red, gray, yellow wires and

safety cable through the downrod. (Figure 3)

4. Slide downrod into the downrod support on top of

the motor housing assembly. Install the clevis pin by

aligning the holes in the downrod support with holes

in the downrod. Secure clevis pin with hairpin clip.

Install and tighten the two previously removed set

screws with nuts in the downrod support. (Figure 4)

2. Remove the hairpin clip and clevis pin from the

bottom of the downrod. Retain the pin and clip for

reinstallation in Step 4. (Figure 2)

Figure 2

WARNING

It is critical that the clevis pin in the downrod support

is properly installed and the set screws and nuts are

securely tightened. Failure to do so could result in the

fan falling.

How to Assemble Your Ceiling Fan

Downrod

Set Screw

Hanger Ball

Hairpin Clip

Clevis Pin

Brown, Blue, Red, Gray,

Yellow wires and Safety

Cable

Downrod

Set Screws and

Locking Nuts (2)

Set Screws and

Locking Nuts (2)

Clevis Pin

Hairpin Clip

Figure 3

Figure 4

6. Reinstall the hanger ball on the downrod as follows.

Route the brown, blue, red, gray, yellow wires and

safety cable through the hanger ball. Position the pin

through the two holes in the downrod and align the

hanger ball so the pin is captured in the groove in the

top of the hanger ball. Pull the hanger ball up tight

against the pin. Securely tighten the set screw in the

hanger ball. A loose set screw could create fan

wobble. (Figure 6)

7. Cut off excess lead wire approximately 6 to 9 inches

above top of the downrod. Strip insulation off 1/2 inch

from the end of each lead wire. (Figure 7)

How to Assemble Your Ceiling Fan (Continued)

6 to 9 in.

Figure 6

Figure 7

Figure 8

8. Remove one of the two shoulder screws in the

hanger bracket and retain the screw for later. Loosen

the second shoulder screw without fully removing it.

(Figure 8)

Hanger Bracket

CAUTION

All set screws must be checked, and retightened where

necessary before installation.

5. Route wires and safety cable through motor

coupling cover, canopy screw cover and ceiling

canopy. (Figure 5)

Motor Coupling

Cover

Canopy Screw

Cover

Ceiling Canopy

Figure 5

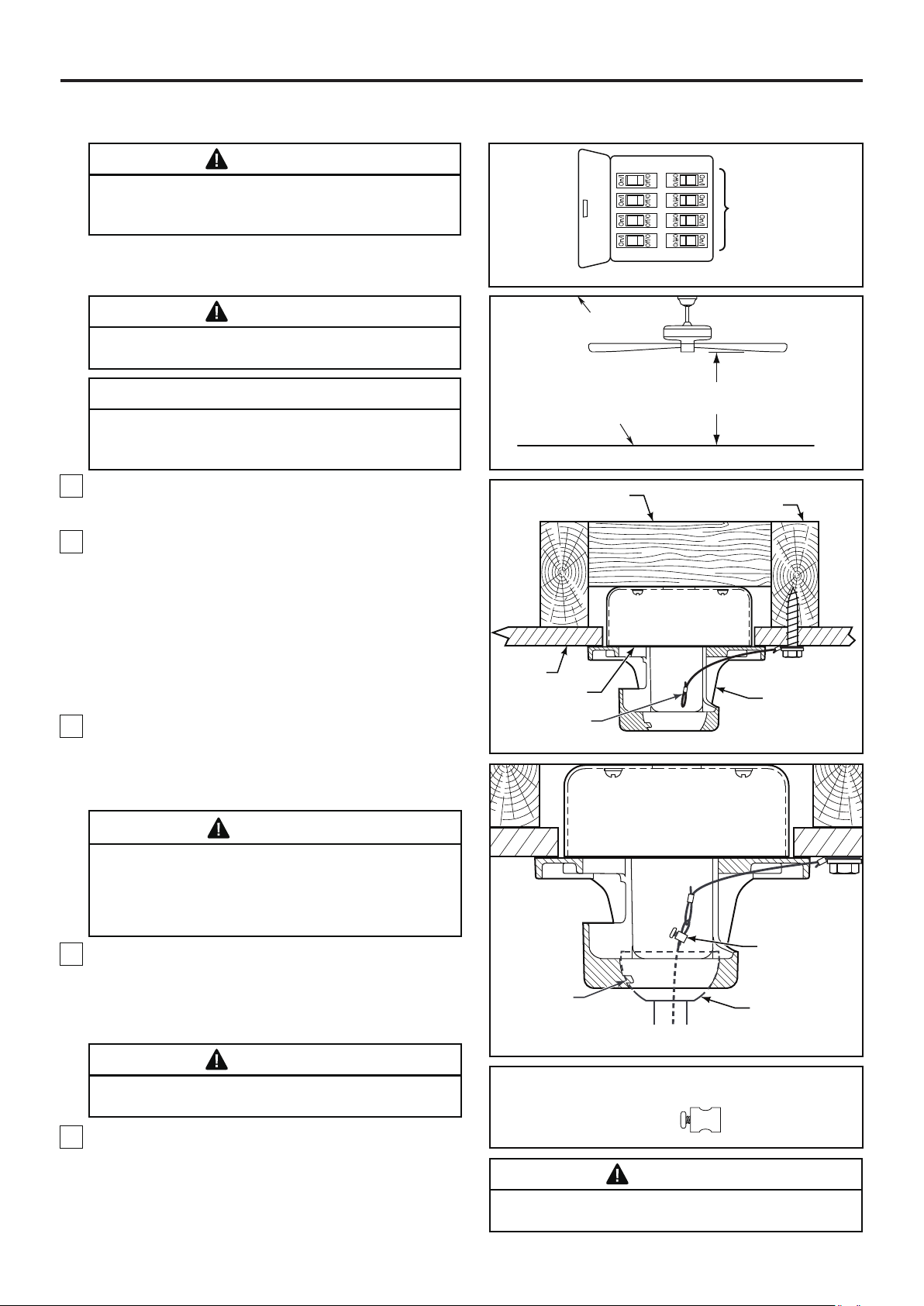

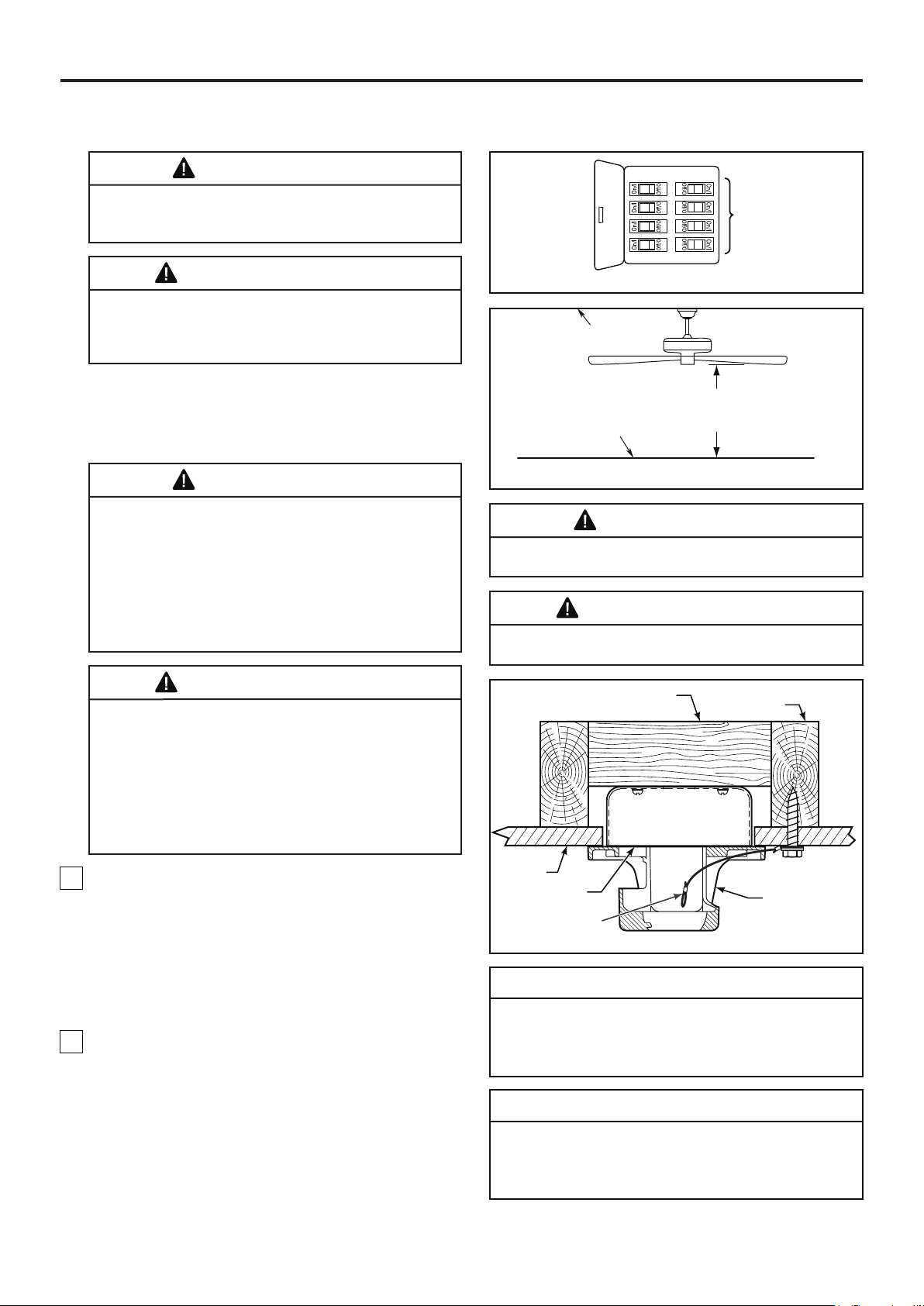

How to Hang Your Ceiling Fan

NOTE: If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be

grounded for safe operation.

WARNING

To avoid possible fire or shock, be sure electricity is

turned off at the main fuse box before hanging.

(Figure 1)

Figure 1

WARNING

The fan must be hung with at least 7’ of clearance from

floor to blades. (Figure 2)

CAUTION

Do not connect fan blades until the fan is completely

installed. Hanging fan with blades connected may

result in damage to the fan blades.

Figure 2

Figure 3

Figure 4

1. Securely attach the hanger bracket to the outlet box

using the outlet box screws and washers supplied with

the outlet box. (Figure 3)

2. Drill a 1/4" pilot hole into the building structure to

prevent splitting or cracking with installation of the lag

bolt. Using the 3/8" x 2" lag bolt and flat washer, attach

safety cable to ceiling joist or wood structural member.

The lag bolt will pass through the flat washer, safety

cable loop, and into the building structure. (Figure 3)

NOTE: Ceiling support cable cannot be secured to

outlet box only, it must be directly secured to ceiling

joist or structural member using the 3/8" x 2" lag bolt

and flat washer. (Figure 3)

3. Make sure the electrical supply wires, including the

hanger bracket grounding wire and safety cable are

pulled through the downrod, between the hanger

bracket and the outlet box so that electrical

connections can be made later.

4. Carefully lift the fan and seat the downrod/hanger

ball assembly onto the hanger bracket that was just

attached to the outlet box. Be sure the groove in the

ball is lined up with tab on the hanger bracket.

(Figure 4)

5. Attach the safety cable to ceiling support cable.

Slide cable clamp and washer onto safety cable

(from fan). Place the end of cable through the loop of

ceiling support cable. Pull as much cable through loop

as possible. Feed end of cable into clamp hole and

firmly tighten screw. (Figure 4)

WARNING

The outlet box must be securely anchored. Hanger

bracket must seat firmly against outlet box. If the

outlet box is recessed, remove wall board until bracket

contacts box. If bracket and /or outlet box are not

securely attached, the fan could wobble or fall.

WARNING

Failure to seat tab in groove could cause damage to

electrical wires and possible shock or fire hazard.

WARNING

To avoid possible shock, do not pinch wires between

the hanger ball assembly and the hanger bracket.

HARDWARE USED:

Main Fuse Box

Ceiling

Floor

Ceiling Joist

Hanger Bracket

Attach Safety

Cable To Ceiling

Support Cable

Downrod/Hanger

Ball Assembly

Cable Clamp x 1

Tab

Ceiling

Outlet Box

Ceiling Support

Cable

Wood Member

(2" x 4" Approx.)

No Less

Than

7 Feet

NOTE: SUPPLY WIRES

AND FAN WIRES OMITTED

FOR CLARITY

How to Wire Your Ceiling Fan

Main Fuse Box

NOTE: If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be

grounded for safe operation.

NOTE: If fan or supply wires are different colors than indicated, have this unit installed by a qualified electrician.

WARNING

To avoid possible electrical shock, be sure electricity

is turned off at the main fuse box before wiring.

(Figure 2)

2. Slide the receiver into the hanger bracket before

wiring as shown in figure 3.

Figure 2

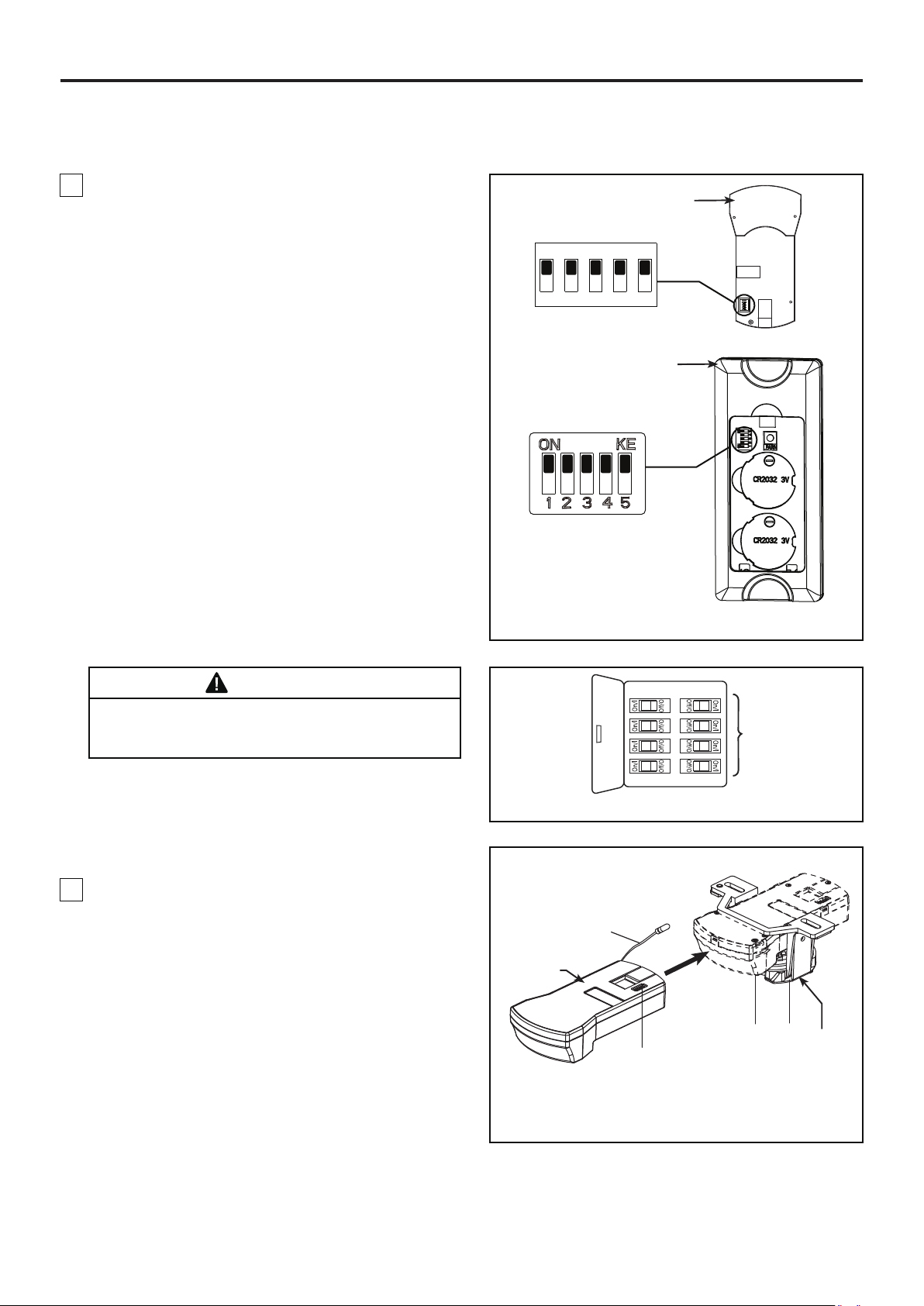

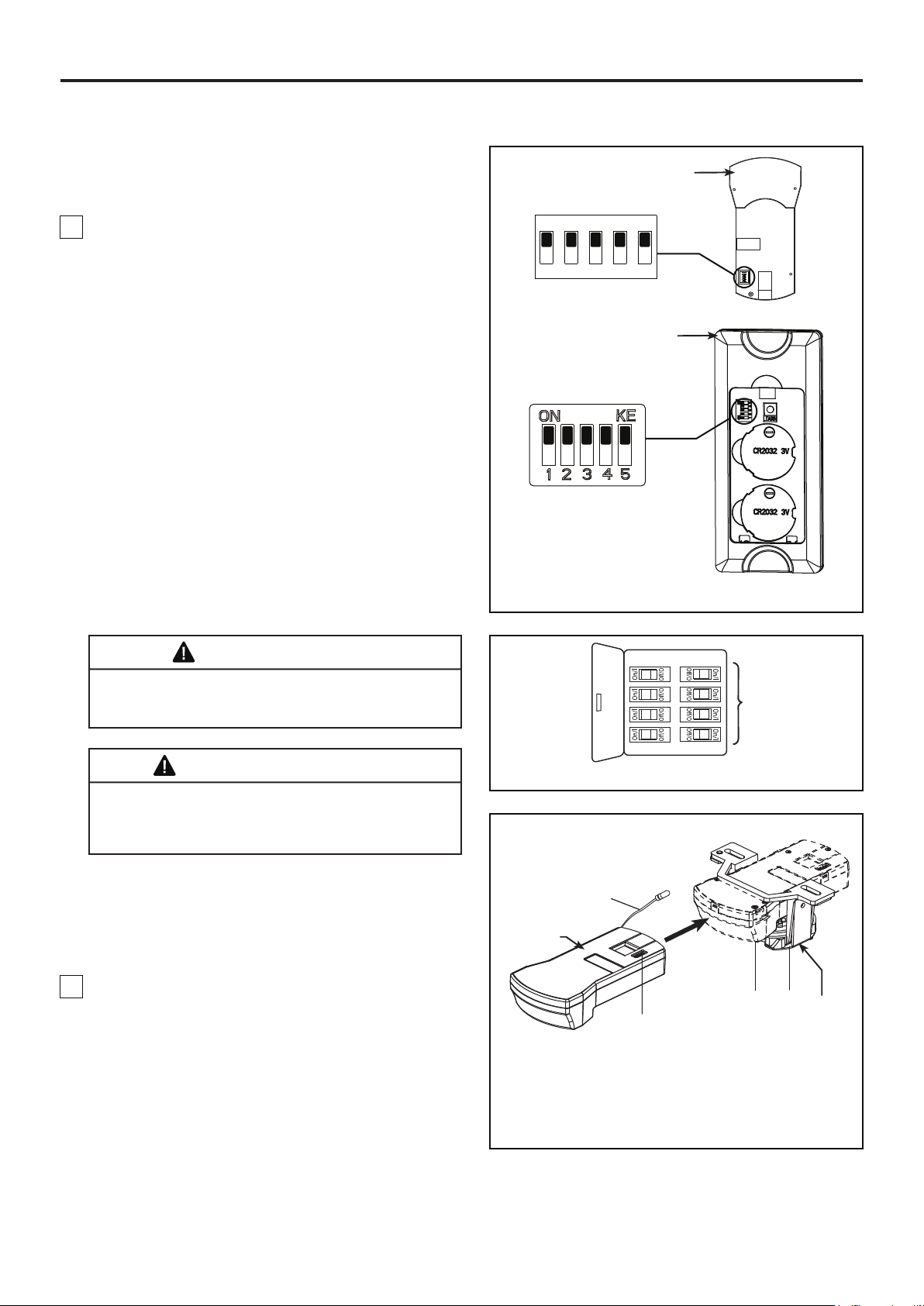

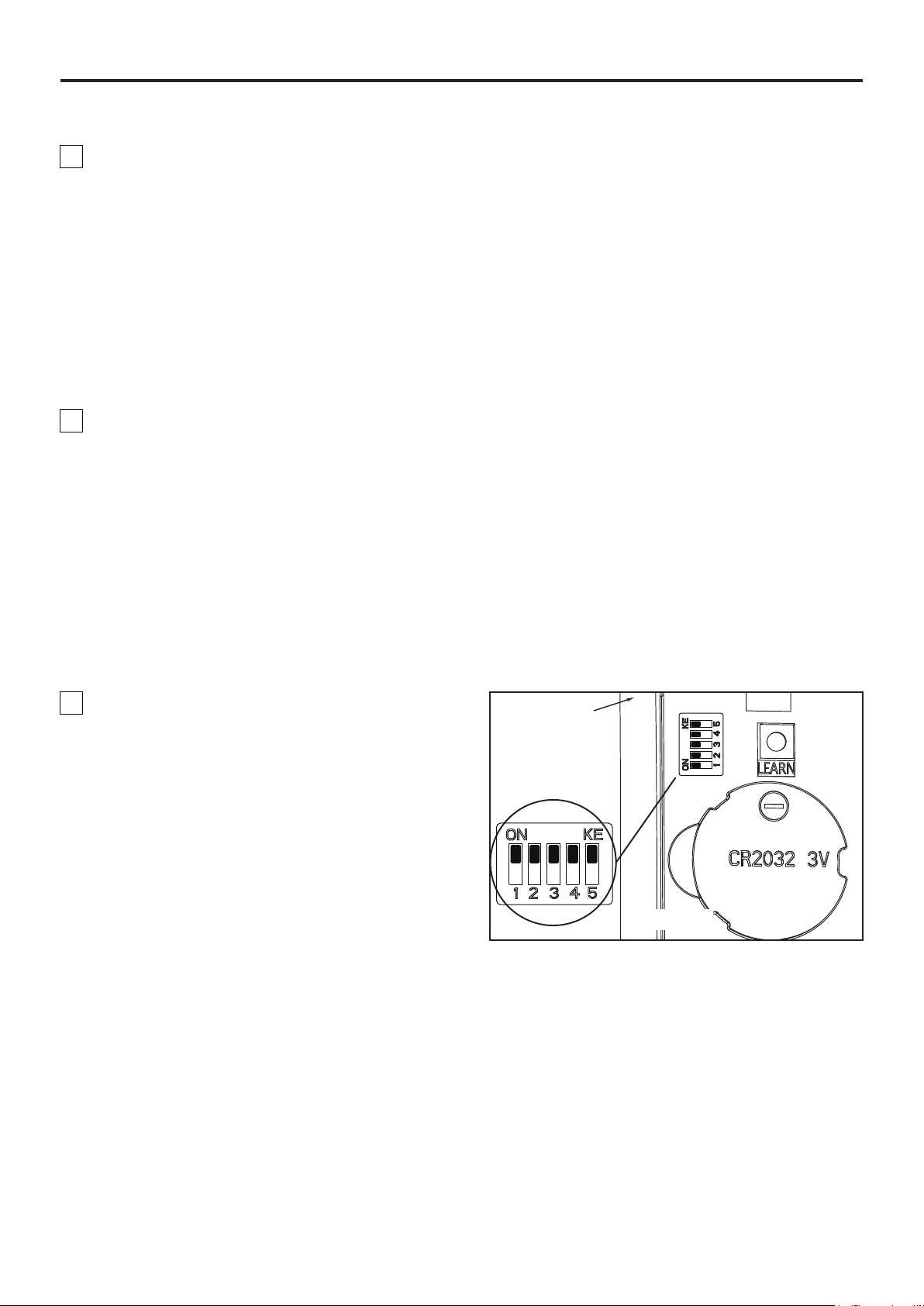

1. To set the code on receiver unit, slide dip switches

to the same positions as set on the remote control.

(Figure 1)

NOTE: The remote unit has 32 different code

combinations. To prevent possible interference from

or to other remote units, simply change the

combination code in the remote and receiver.

NOTE: Factory setting is all up. Do not use this

position.

Figure 1

Dip Switch

1 2 3 4 5

Receiver

Remote Control

Dip Switch

Figure 3

Hanger Bracket

Receiver

Dip Switch

NOTE: Supply wires

omitted for clarity

RF Antenna

(Leave connected

and do not cut)

WARNING

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors. Do not operate fan until the blades are in

place. Noise and motor damage could result.

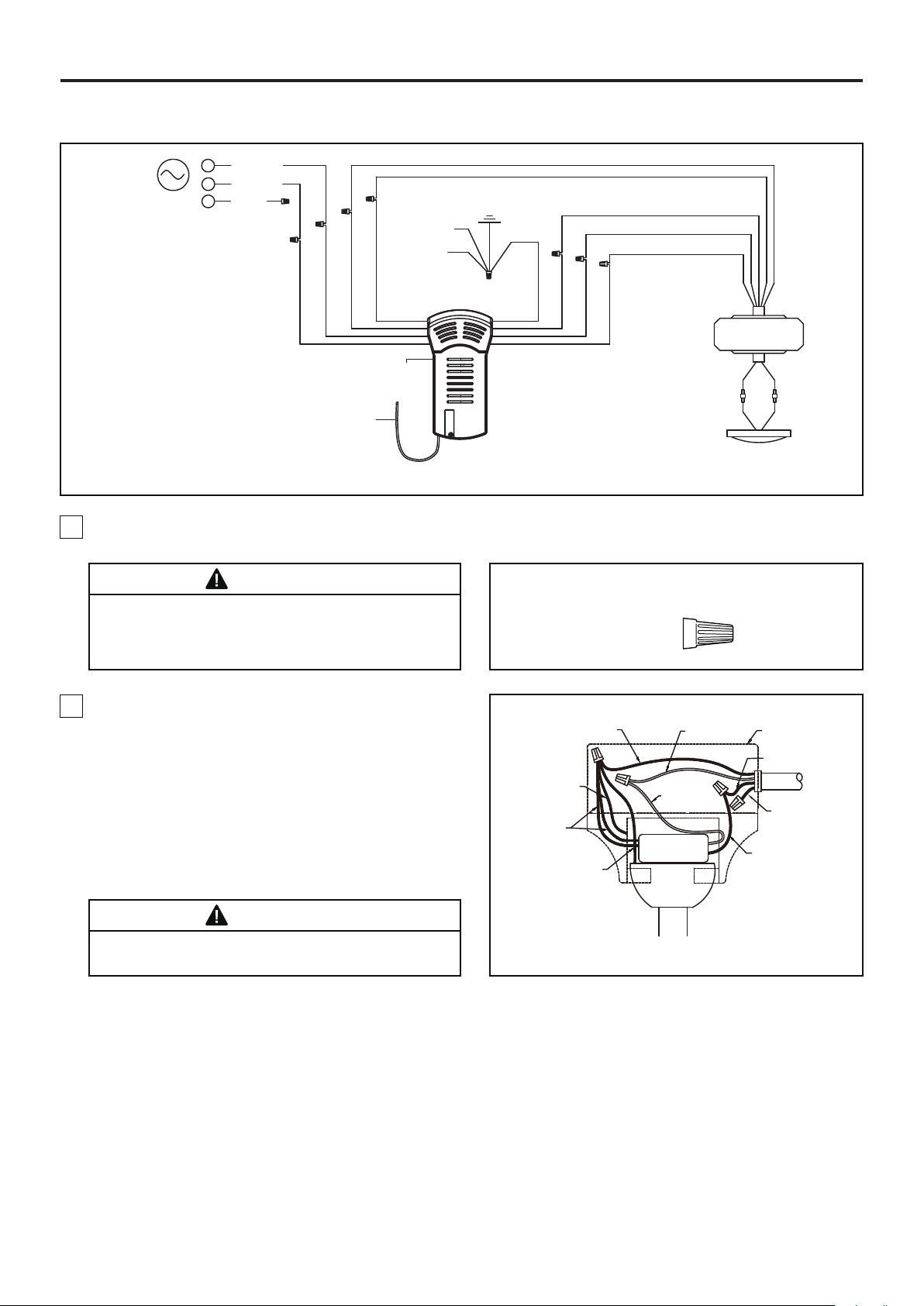

3. Connect wires using connectors as shown in

Figure 4.

Wire Connectors

RECEIVER HARDWARE USED:

X 9

How to Wire Your Ceiling Fan (Continued)

CAUTION: INCORRECT WIRE CONNECTION

COULD DAMAGE THIS RECEIVER.

WARNING

The blades must be installed first before programming

is performed.

Figure 4

BLUEWHITE

BLUE

BROWN

BLACK

WHITE

POWER

LIGHT KIT

GROUND

HANGER

BRACKET

HANGER

BALL

DC MOTOR

RECEIVER

RF ANTENNA

BLACK

WHITE

BLUE

RED

GRAY

YELLOW

RED

GRAY

YELLOW

RED

YELLOW /

GREEN (2)

4. After connections have been made, put the white

and green leads to one side and the black leads

towards the other side, the connection should be

turned upward and carefully push leads into the outlet

box. The wires should be spread apart with the

grounded conductor and the equipment-grounding

conductor on one side of the outlet box and the

ungrounded conductor on the other side. (Figure 5)

Listed

Outlet Box

White Wire

from Supply

Green Wire

from Supply

(Ground)

Household

Supply

Black Wire

from Supply

Black Wire

from Receiver

White Wire

from Receiver

Green Wire

from Hanger

Bracket (Ground)

Green Wire

from Hanger

Ball (Ground)

Green Wire

from Receiver (2)

(Ground)

Receiver

Red Wire

from Supply

Figure 5

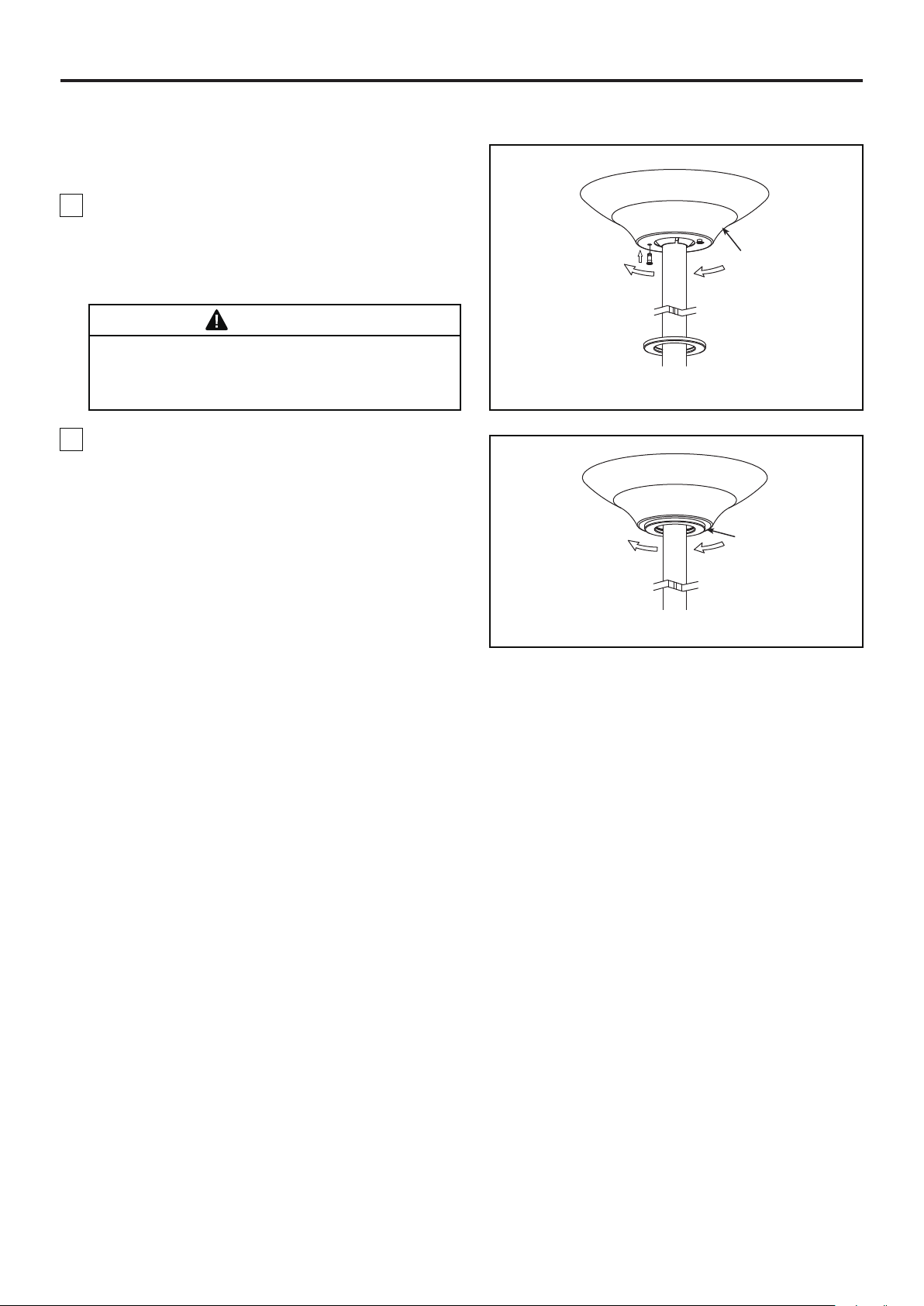

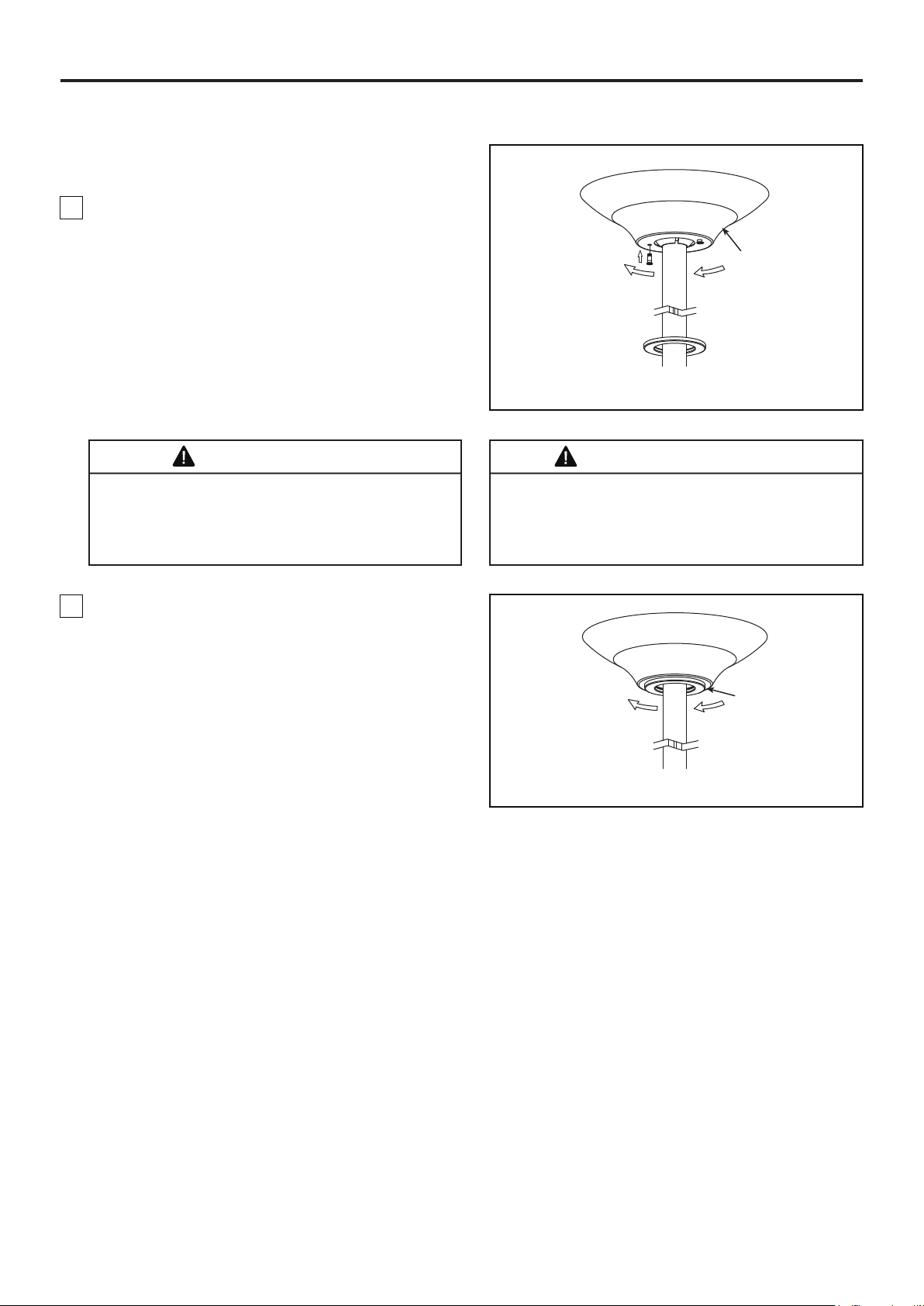

How to Install Your Canopy Housing

Ceiling Canopy

Canopy Screw

Cover

NOTE: This step is applicable after the necessary

wiring is completed.

1. Assemble canopy by rotating key slot in canopy

over shoulder screw in hanger bracket, taking care not

to pinch the wires. Tighten shoulder screw. Fully

assemble and tighten second shoulder screw that was

previously removed. (Figure 1)

2. Securely attach and tighten the canopy screw cover

over the shoulder screws in the hanger bracket

utilizing the key slot twist-lock feature. (Figure 2)

WARNING

To avoid possible fire or shock, make sure that the

electrical wires are completely inside the canopy

housing and not pinched between the housing and the

ceiling.

Figure 1

Figure 2

Motor Housing

Assembly

1. Secure the three blades using the 1/4˝-20 screws

and blade plate assembly through the holes located

on the bottom of the motor housing assembly.

(Figure 1)

NOTE: You will find the fan blade set packed in its

own carton and hardware bag in the fan box.

2. Position the trim cover onto the blade plate

assembly bottom. (Figure 2)

NOTE: Trim cover is included with the blade set,

not with the fan.

Figure 1

Figure 2

1/4˝-20 Screw

(2 each per blade)

Blade Plate

Assembly

Blade

(not included)

Blade Plate Assembly

Trim Cover

(not included)

How to Assemble Your Ceiling Fan Blades

1/4˝-20

Screws

X 6

HARDWARE USED:

CAUTION

Do not connect fan blades until the fan is completely

installed. Installing the fan with blades assembled

may result in damage to the fan blades.

WARNING

To reduce the risk of personal injury, do not bend the

blades when installing, balancing or cleaning the fan.

Do not insert foreign objects in between the rotating

blades.

1. IMPORTANT: Using a full range dimmer switch (not

included) to control fan speed will damage the fan. To

reduce the risk of fire or electrical shock, do not use a

full range dimmer switch to control the fan speed.

(Figure 1)

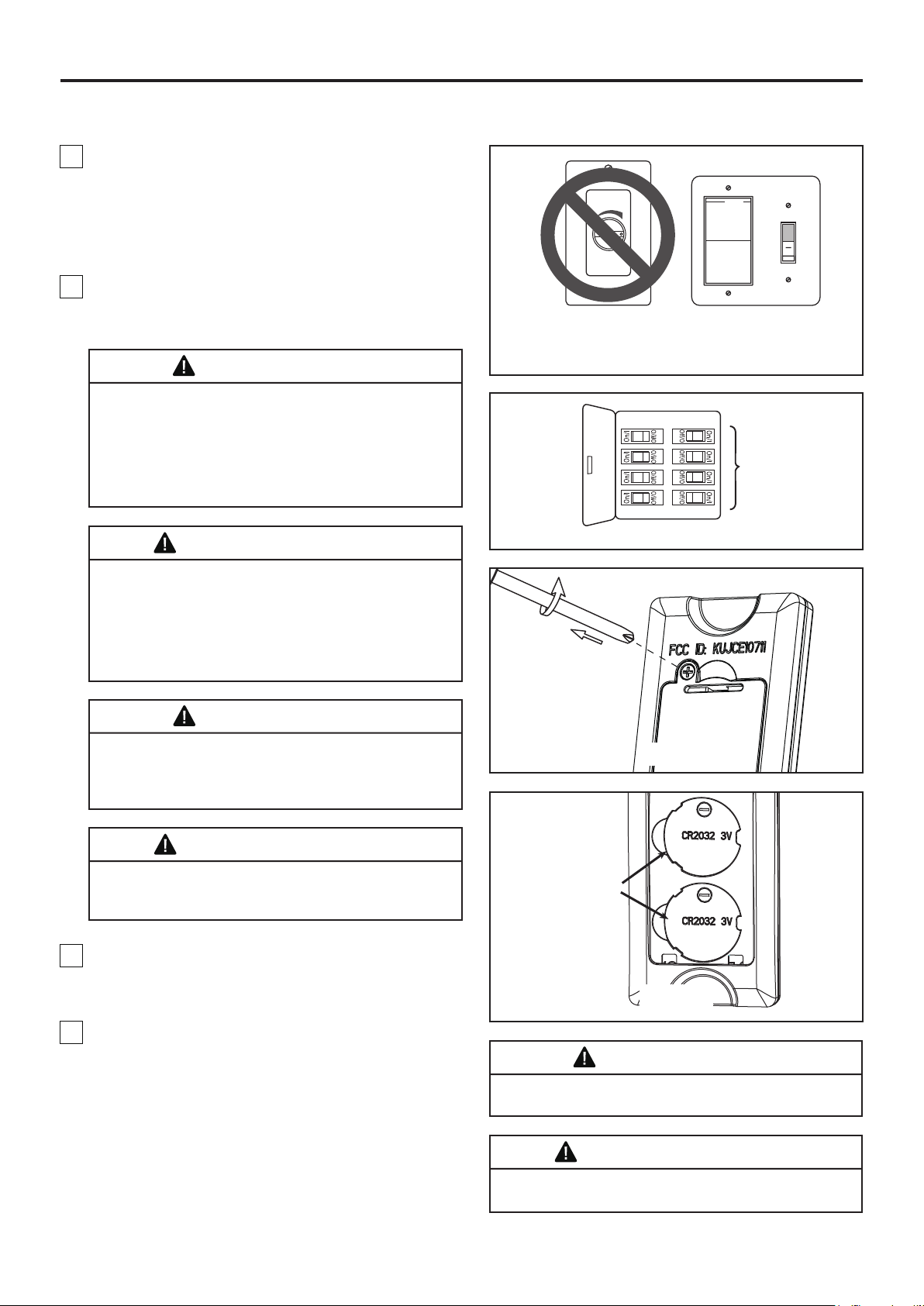

2. Restore electrical power to the outlet box by turning

the electricity on at the main fuse box. (Figure 2)

3. Remove the battery cover from remote control by

screwdriver and retain the screw for later. (Figure 3)

Figure 1

Figure 2

For illustrative purposes only-not

intended to cover all types of controls

Main Fuse Box

WARNING

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors, except for the ground wire. Do not operate

fan until the blades are in place. Noise and fan

damage could result.

WARNING

Do not operate this fan with a variable (Rheostat) wall

controller or dimmer switch. Doing so could result in

damage to the ceiling fan's remote control unit.

How to Operate Your Ceiling Fan

Figure 3

3V CR2032

Battery (2 pcs)

Figure 4

4. To make fan operational, install two 3V batteries

(included) in hand-held remote transmitter, with fan

power off. Then, follow the remote code setting

process. If not used for long periods of time, remove

battery to prevent damage to transmitter. Store the

remote away from excessive heat or humidly.

(Figure 4)

WARNING

Chemical Burn Hazard. Keep batteries away from

children.

How to Operate Your Ceiling Fan (Continued)

5. If you have multiple fans and want to program all

fans to one handheld control. Slide the Dip Switches

to the same position in ALL receivers as ONE

handheld control, then follow Step 1 of the remote

control speed set up process. Each fan needs to be

no more than 30 feet from the handheld control that

you would like to program. Please note the wall switch

that controls the power to your fan(s) should be in the

off position until you are ready to program your

handheld remote(s).

6. If you have multiple fans and want to program

each fan to separate handheld controls, slide the Dip

Switches to the same position in both receiver and

handheld control, then follow Step 1 of the remote

control speed set up process below for each fan.

Repeat these steps for each fan that you would like to

program to a separate handheld remote. Please note

that the wall switch that controls the power to your

fan(s) should be in the off position until you are ready

to program your handheld remote(s).

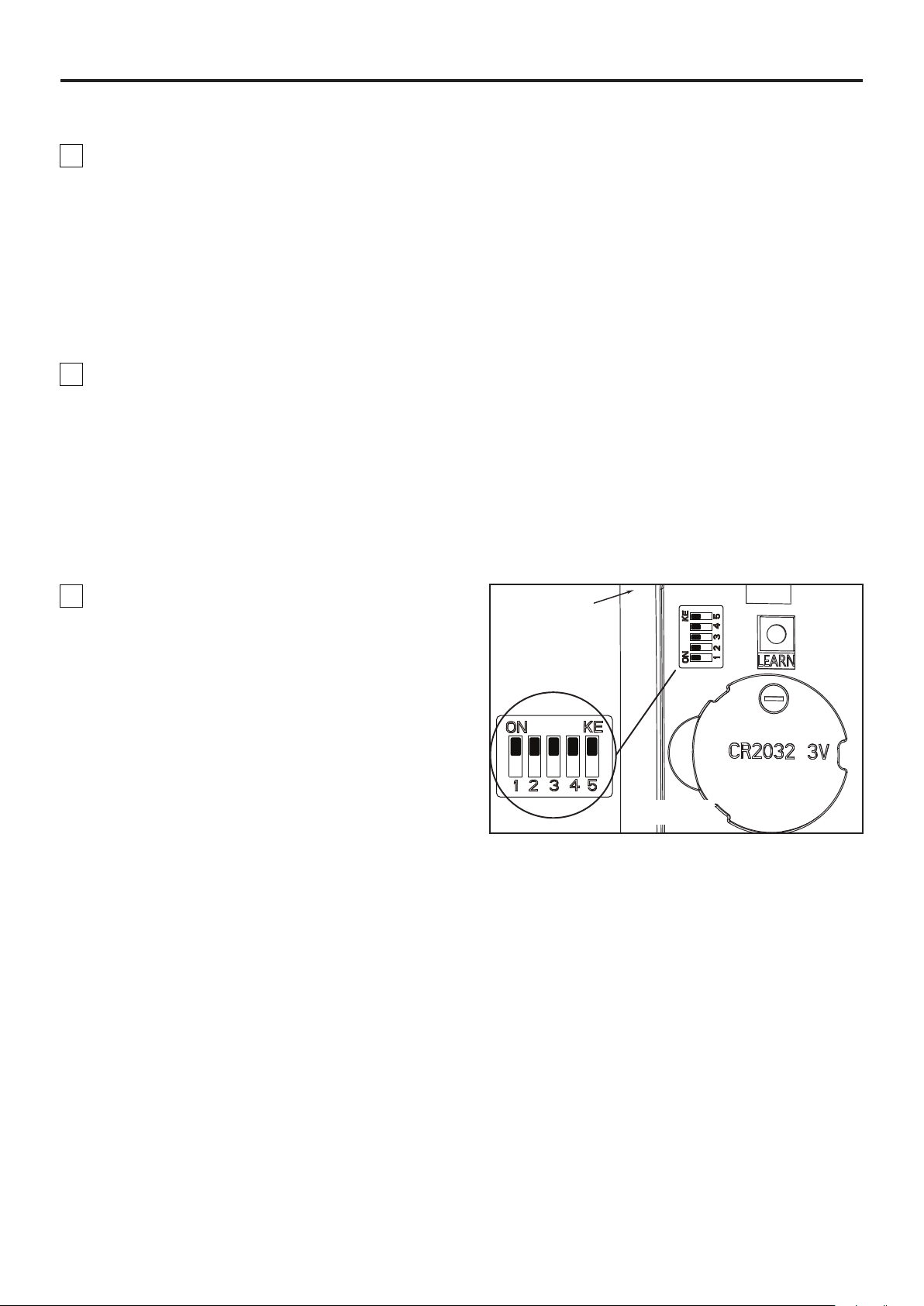

7. To set the remote code in the same positions as

the receiver, use a small screwdriver or ball point pen

(neither included) to slide dip switches firmly up or

down. (Figure 5)

NOTE: Factory setting is all up. Do not use this

position.

NOTE: The remote unit has 32 different code

combinations. To prevent possible interference from

or to other remote units, simply change the

combination code in the remote and receiver.

Remote

Control

Dip Switch

Figure 5

How to Operate Your Ceiling Fan (Continued)

9. Replace battery cover on the remote control and

secure with the previously removed screw. (Figure 7)

Figure 7

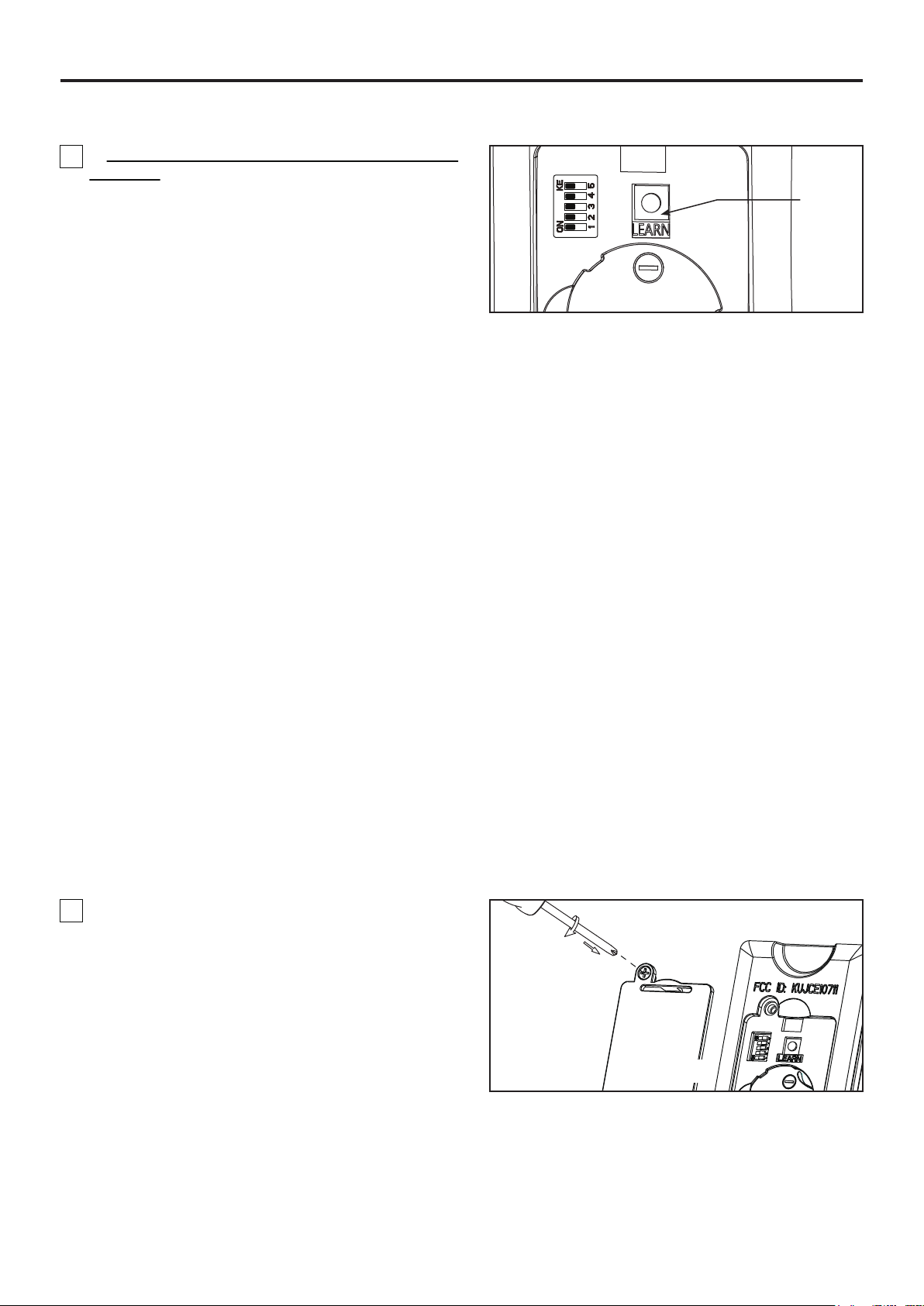

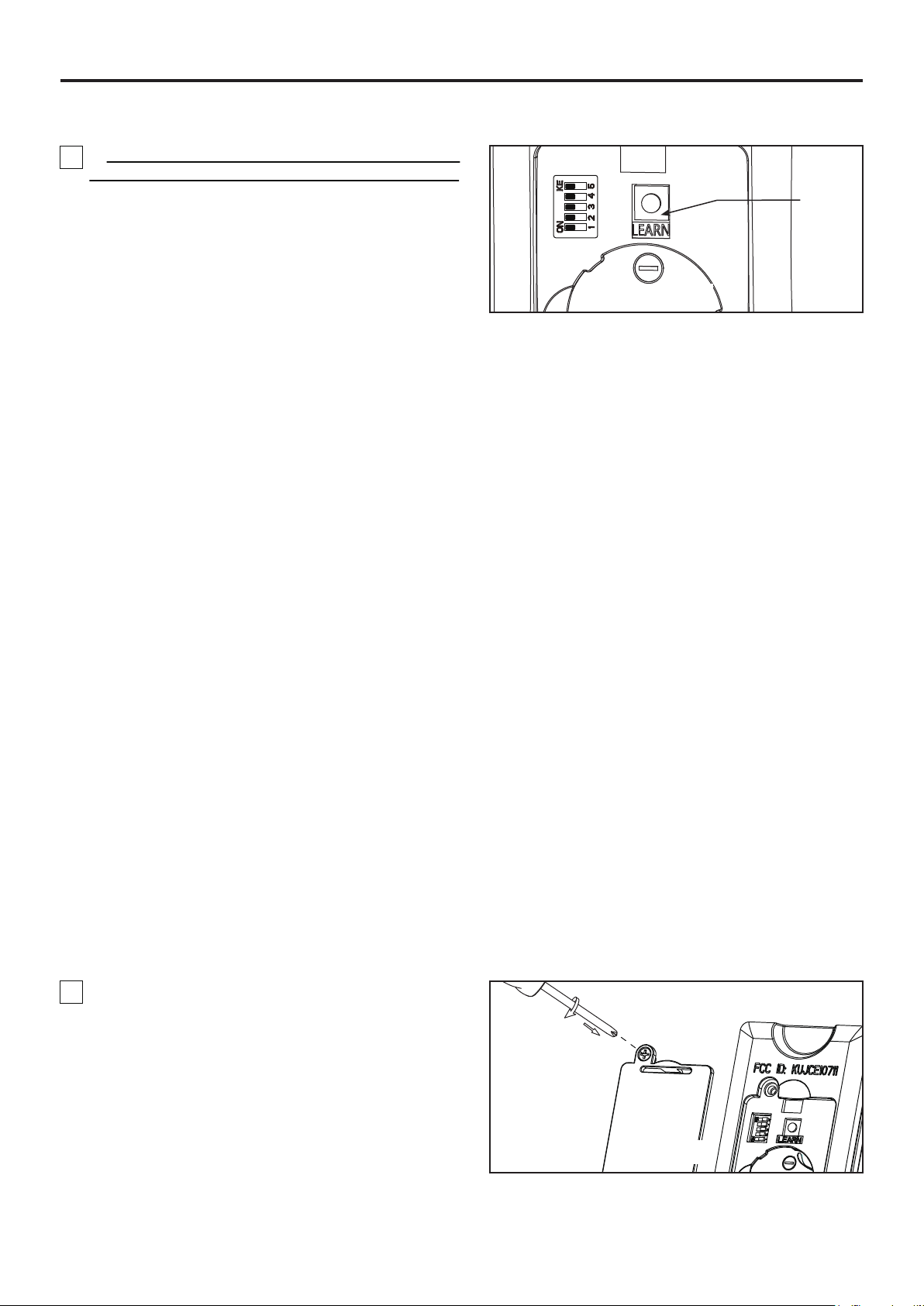

8. Remote Control Speed (RPM) Setting Process :

(Figure 6)

1) After installing and wiring the unit, restore power to

your fan by ensuring that the breaker and wall switch

that controls the power supply is moved to the on

position, press and hold the “LEARN” button inside of

the battery compartment of the handheld remote

control for 1-3 seconds.

2) You must press the “LEARN” button within 30

seconds of restoring power to the fan.

3) When restoring power to your fan at the wall switch

and breaker, DO NOT press any button(s) on the

handheld remote control before pressing the “LEARN”

button, otherwise the fan will fail the learn procedure.

4) If you press any button(s) on the handheld remote

control before pressing the “LEARN” button, please

turn the wall switch that controls the power to the fan

to the off position then on again, and start the process

beginning with Step 1 above.

5) When you press the "LEARN" button, the fan will

make one musical sound and light blink once, if

equipped with a light and start to run, beginning the

control set up process.

6) DO NOT press any button(s) after pressing the

LEARN button while the fan is programming or it will

fail to program.

7) The fan will run in forward direction for

approximately 3 minutes.

8) When the fan stops running after approximately 3

minutes, the fan will make two musical sounds and

light will blink twice, signaling that the handheld remote

control and speed set up process is complete.

9) The fan is now ready for normal use.

NOTE: If you want to change the blades: turn the

power off → change the blades → turn the power

on → perform the control setting process.

Figure 6

LEARN

How to Operate Your Ceiling Fan (Continued)

Figure 8

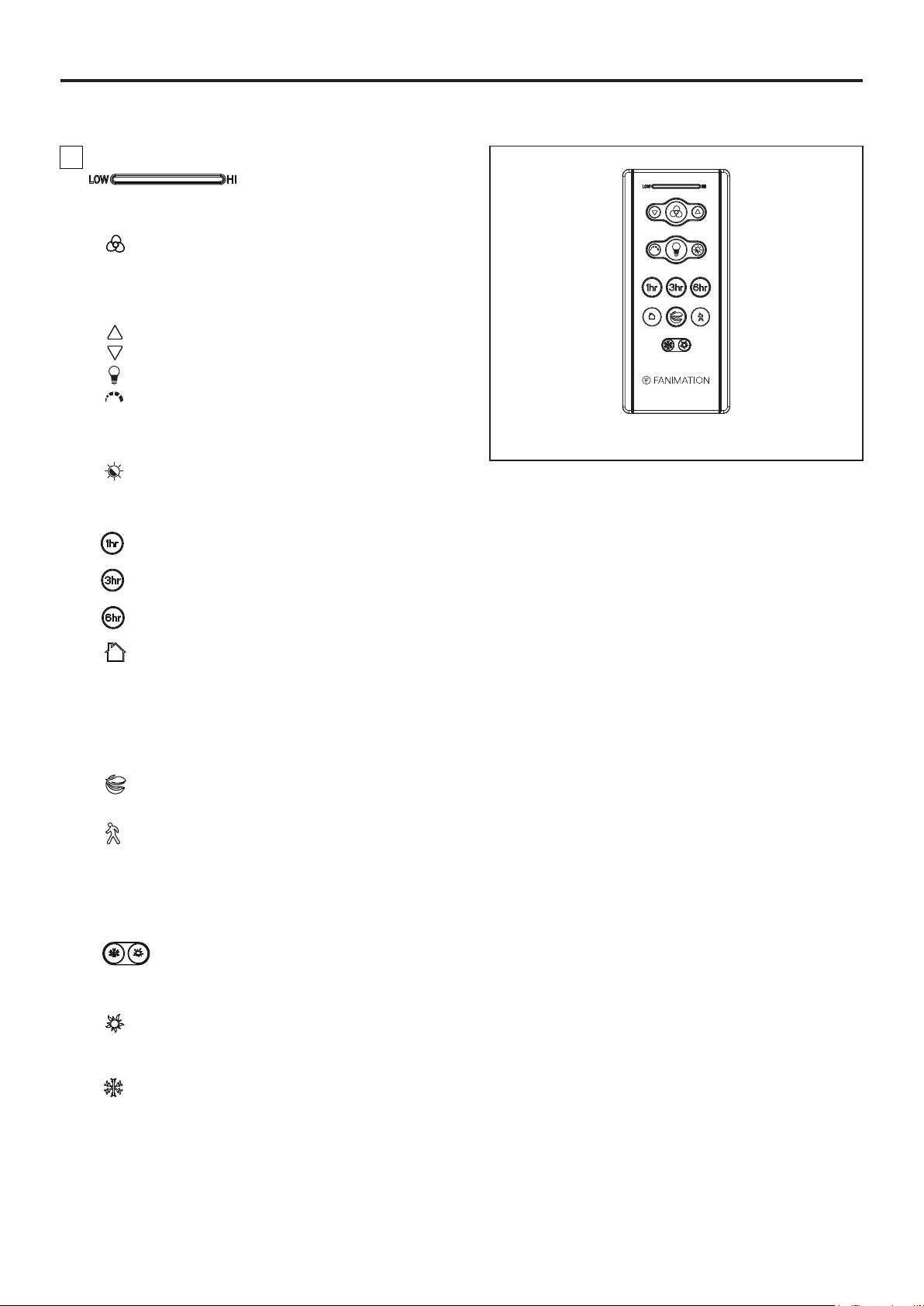

10. Remote functions: (Figure 8)

• Indicator LED light: fan speed and light dimmer

indicator

• button: Tap once to turn off the fan. Press and

hold this button for 5 seconds to turn on or turn off

the buzzer.

• Fan Speed:

Turn on fan and turn speed up.

Turn on fan and turn speed down.

• Light button: Turn ON\OFF the light.

Press to turn on the light and hold to dim or

brighten light to desired level, then release.

Press this button to switch color temperature

when the light is on.

• Sleep Timer:

The fan and light will turn off after 1 hour.

The fan and light will turn off after 3 hours.

The fan and light will turn off after 6 hours.

• Home Away: Tap this button, the light will blink

twice signaling this feature is on; the fan will turn off

and the light will randomly turn on and off while you

are away. Pressing any button will cancel the feature.

• Fresh Air: Fan speed will modulate to simulate

a natural breeze.

• Safe Exit: Tap once, the light will blink once; fan

and light will turn off after 1 minute. Pressing any

button will cancel this feature.

• Reverse button:

In order to reverse the direction of the fan, the fan

must be running.

Summer- The fan runs counterclockwise. Airflow

will provide a downward cooling breeze.

Winter- The fan runs clockwise. Airflow will force

warm air downward without a noticeable breeze.

How to Set Up the fanSync WiFi APP

Figure 1

10:37 AM

80%

All

Home

Your dashboard is empty

Add a Fanimation Ceiling Fans

Figure 2

10:37 AM

80%

Add Fainmation..

Connect To Your Dvice

WI-FI

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step come back

Go to Settings

Figure 3

10:38 AM

80%

fanSync W...

Settings

Wi-Fi

Wi-FI

Fanimation_402AD4

Unsecured Network

CHOOSE A NETWORK

10:39 AM

80%

Add Fainmation..

CONTINUE

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step, come back

to the fanSync WiFi app to continue the

setup.

Go to Settings

1. Visit the Apple APP Store or the Google Play

Store to download the free fanSync WiFi APP.

Create your Fanimation fanSync account. (Figure 1)

2. At this stage, your ceiling fan WiFi receiver should

be installed and within range of your WiFi router. With

the APP open, select "add device". (Figure 2)

NOTE: The device default WiFi SSID :

Fanimation_XXXXXX (ex: Fanimation_402AD4).

3. Select the Fanimation_XXXXXX device and back to

fanSync WiFi APP and press "CONTINUE". (Figure 3)

Figure 4

10:40 AM

80%

Add Fainmation..

Enter your network settings below to

connect your device online.

SSID

PASSWORD

XXXXX

Remember my SSID and pa...

Set Up Wi-Fi Network

4. Select your WiFi router and enter the WiFi

password to connect your fanSync WiFi receiver.

It will take 1-2 minutes to connect. After your WiFi

receiver is connected, you can now name your ceiling

fan in the APP and customize your settings. (Figure 4)

● fanSync WiFi APP Overview

● Set up Real Time Schedule

10:40 AM

80%

All

Home

OFF 100%

100%

Lounge

BREEZE MODE

LIGHT

OFF

NORMAL

FRESH AIR

OFF

HOME AWAY

HOME

MY GROUP

SETTINGS

SUPPORT

10:42 AM

80%

10:43 AM

80%

Edit Schedule

SCHEDULE NAME

START TIME END TIME

Work Days

8:00 PM 5:00 PM

REPEAT

M T W TH F SA SU

Settings

OFFLIGHT

51 %

How to Set Up the fanSync WiFi APP (Continued)

● Share Device

After one smart device is connected to a fan, you

must share the device with other users in order to

control the fan with their device's APP.

● Link with Amazon Echo, Google Home and IFTTT

10:45 AM

80%

Settings

Lounge

EXTRA DEVICE CONTROLS !

FAMILY SHARING

Save

SHARE DEVICE

DEVICE NAME

HIDE FAN DIRECTION

HIDE LIGHT POWER

HIDE LIGHT DIMMER

10:46 AM

80%

Settings

Select the device you want to connect and follow the instructions in the set up procedure.

Amazon Alexa Help:https://www.amazon.com/gp/help/customer/display.html?nodeId=201749240

In order to connect with NEST, ECOBEE, Samsung Smart things, wink, etc. that you must connect via IFTTT.

IFTTT Help: https://help.ifttt.com/hc/en-us/articles/115010325748-What-is-IFTTT-

Google Help: https://support.google.com/googlehome/answer/7073578?hl=en

How to Set Up the fanSync WiFi APP (Continued)

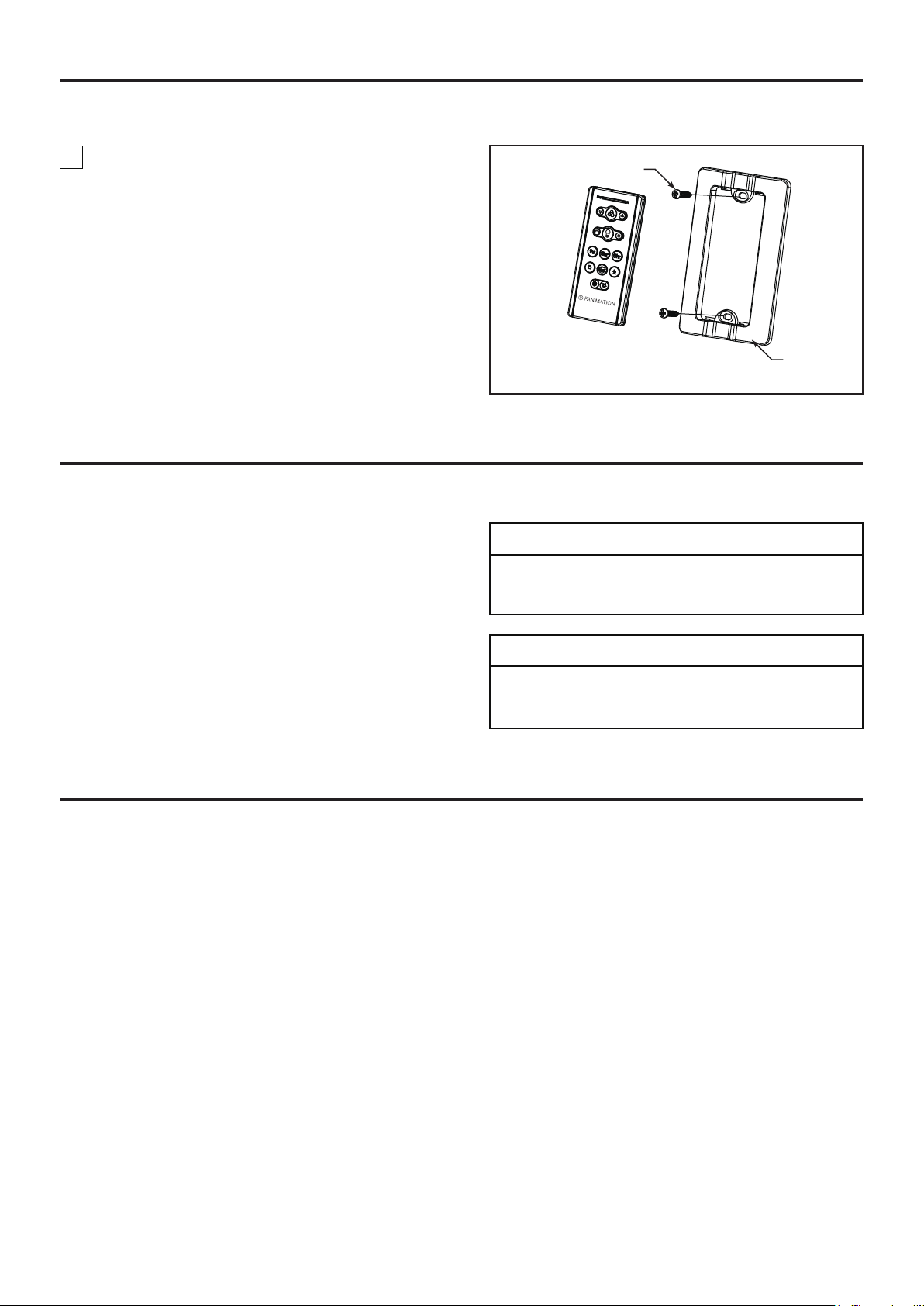

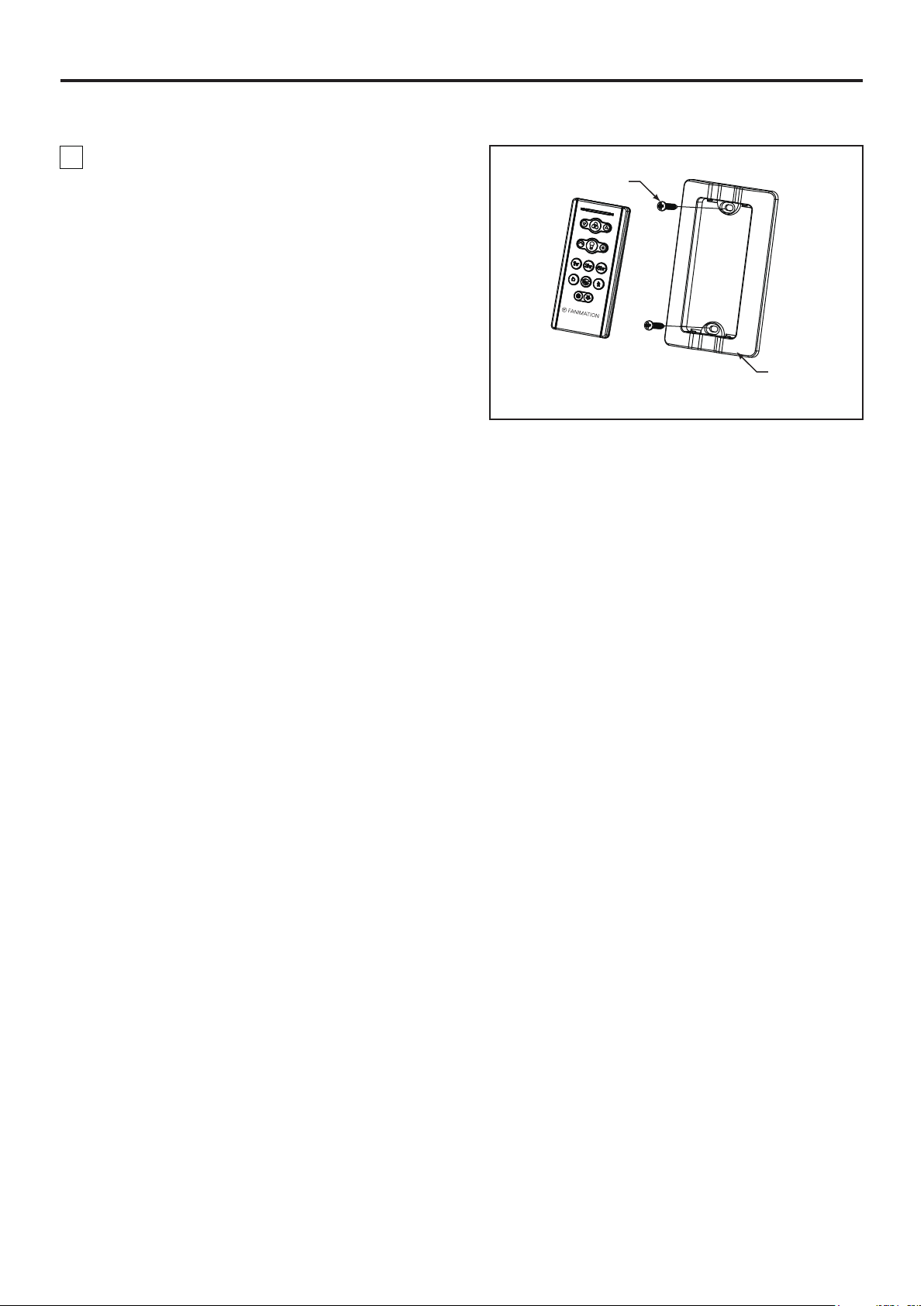

1. Installing Wall Plate: (Figure 1)

Attach wall plate using the two provided screws.

Figure 1

How to Install Your Remote Control

Screws (2)

Wall Plate

Periodic cleaning of your new ceiling fan is the only

maintenance necessary.

When cleaning, use only a soft brush or lint free cloth to

avoid scratching the finish.

Abrasive cleaning agents are not required and should be

avoided to prevent damage to finish.

Periodic light dusting of the blades is recommended.

A feather duster will work best.

Avoid using water, cleansers, or harsh rags, which

can warp and ruin the blades.

CAUTION

Do not use solvents when cleaning your ceiling fan. It

could damage the motor or the blades and create the

possibility of electrical shock.

How to Clean Your Ceiling Fan Blades

Maintenance

Parts List

Model #MAD6721**

Ref. # Description Part #

Canopy Screw Cover Assembly

APP799004BL

ADRAC1-12**

P672125**

APPCP1101**

AP672126**

AMA6721DC**

Hand-held Remote

Receiver

Blade Plate Assembly AP672111NI

HDWMAD6721

Ceiling Canopy

Blade Mounting Hardware Bag Containing:

1/4˝-20 Screws (7)

Hardware Bags Containing:

Motor Housing Assembly

Motor Coupling Cover Assembly

Hanger Ball / Downrod Assembly

WFRCCD672100

TR305

Hanger Bracket Assembly

Wire Connectors (4)

Safety Cable Kit

** Insert FINISH CODES (Refer to fan model number located on downrod support)

Before discarding packaging materials, be certain all parts have been removed.

How To Order Parts

When ordering repair parts, always give the

following information:

• Fan Model Number

• Part Number

• Part Description

• Date Code

Contact [email protected] or

call 1.888.567.2055 for repair parts.

NOTE: The illustration shown is not to scale or its actual configuration may vary.

Product/parts are subject to change without notice.

Model MAD6721**

Exploded-View Illustration

9 10

Purchased separately

SPITFIRE

™

Light Kit Assembly1 LK6721BDC**

Optional Light Kit

NOTE: The illustration shown is not to scale or its actual configuration may vary.

Before discarding packaging materials, be certain all parts have been removed.

How To Order Parts

When ordering repair parts, always give the following information:

• Fan Model Number

• Part Number

• Part Description

• Date Code

Contact [email protected] or call 1.888.567.2055 for repair parts.

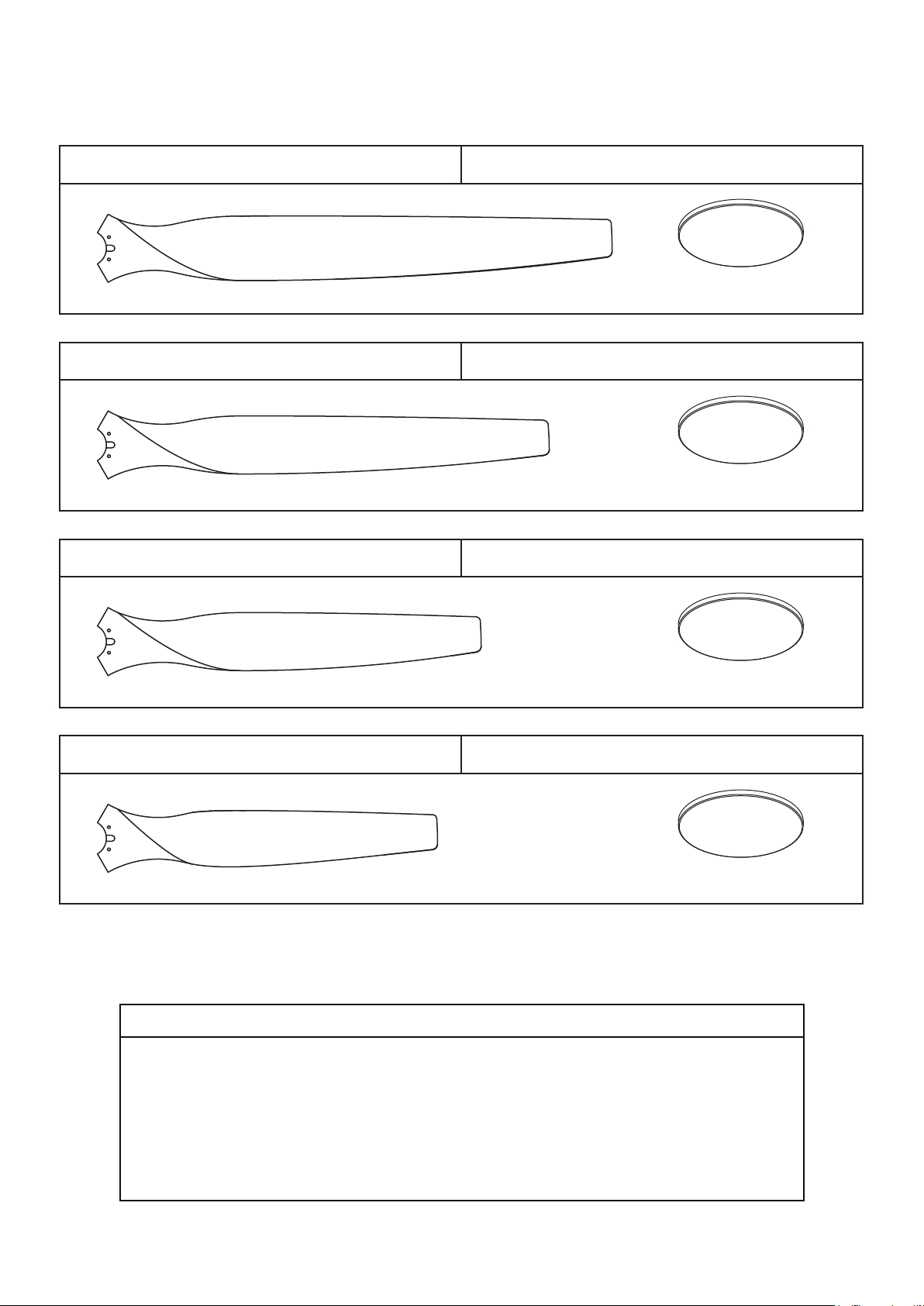

96˝ Blade Set B6720-96**

Optional Blade Sets

Steel Cap - P672006**

84˝ Blade Set B6720-84**

Steel Cap - P672006**

72˝ Blade Set B6720-72**

Steel Cap - P672006**

64˝ Blade Set B6720-64**

Steel Cap - P672006**

NOTE: The illustration shown is not to scale or its actual configuration may vary.

Before discarding packaging materials, be certain all parts have been removed.

How To Order Parts

When ordering repair parts, always give the following information:

• Fan Model Number

• Part Number

• Part Description

• Date Code

Contact [email protected] or call 1.888.567.2055 for repair parts.

WARNING

Trouble Probable Cause Suggested Remedy

1. Check main and branch circuit fuses or circuit

breakers.

2. Check line wire connections to fan and switch wire

connections in the switch housings.

CAUTION: Make sure main power is turned off !

3. Replace with fresh battery.

1. Attach blades to fan before operating.

2. Check to make sure all screws in motor housing are

snug (not over-tight).

3. Check to make sure the screws which attach the fan

blade to the motor assembly are tight.

1. If possible, consider using a longer downrod (not

included, you can buy the longer downrod from

fanimation.com).

For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.

1. FAN WILL NOT START.

2. FAN SOUNDS NOISY.

5. NOT ENOUGH AIR

MOVEMENT.

4. REMOTE CONTROL

DOES NOT WORK. THE

CONTROL INDICATOR

LED IS CONSTANTLY

FLASHING.

1. Fuse or circuit breaker blown.

2. Loose power line connections to the fan, or loose

switch wire connections in the switch housing.

3. Dead battery in remote control.

1. Blades not attached to fan.

2. Loose screws in motor housing.

3. Screws securing fan blade to motor assembly are

loose.

4. Lower housing support set screw loose.

1. Please replace the battery/batteries.1. The battery/batteries are going to run out.

4. Tighten set screw securely.

Troubleshooting

1. Tighten both setscrews securely in downrod support.

2. Tighten the setscrew in the downrod/hanger ball

assembly.

3. Check to be sure screws which attach the fan blade

to the motor assembly are tight.

4. Tighten the hanger bracket screws to the outlet box,

and secure outlet box.

3. FAN WOBBLES

EXCESSIVELY.

1. Setscrew in downrod support is loose.

2. Setscrew in downrod/hanger ball assembly is loose.

3. Screws securing fan blade to motor assembly are

loose.

4. Hanger bracket and/or ceiling outlet box is not

securely fastened.

10983 Bennett Parkway

Zionsville, IN 46077

Phone: 888-567-2055

Outside U.S.: 317-733-4113

FAX: 866-482-5215

FANIMATION.COM

2022/03 V.01

VENTILADOR DE TECHO SPITFIRE

™

MODELO #MAD6721**

Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro

Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m. - 5 pm, hora del Este, de

lunes - viernes.

Código de fecha

Fecha de compra

ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM

LEA Y GUARDE ESTAS INSTRUCCIONES

Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede

encontrar el código de fecha en el paquete, en el mando a distancia (dentro del compartimento de

las pilas), en el receptor o en la parte superior de la carcasa del ventilador.

Peso neto 6.43 kgs (14.18 lbs)

Instrucciones de seguridad importantes

1. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de ensamblaje adjuntos.

2. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los medios de

desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión del servicio, coloque un

dispositivo de advertencia, como una etiqueta, en el panel de servicio.

3. Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la electricidad del

ventilador de techo antes de llevar a cabo el mantenimiento.

4. No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.

5. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados para

asegurarse de que no juegan con el dispositivo.

ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves.

AVERTISSEMENT: Suivez ces instructions pour éviter un incendie, une électrocution et des blessures graves.

Instrucciones de seguridad adicionales

1. Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar la

instalación eléctrica, y no haga funcionar el ventilador sin las aspas.

2. Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA 70) y Códigos

locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La instalación eléctrica debe ser

llevada a cabo o aprobada por un electricista autorizado.

3. Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página 33 del

manual del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado.

4. Las aspas del ventilador deben instalarse por lo menos a 2,13 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.

5. Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o los

conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.

6. Apto para usar con controles de velocidad de estado sólido.

7. Este ventilador es ideal para lugares secos y húmedos.

8. Use solo con los kits de luz marcados como adecuados para usar lugares secos y húmedos.

9. En lo que respecta a las conexiones de suministro, si el conductor del ventilador está identificado como conductor con conexión a tierra, se le debe

conectar a un suministro de electricidad con conductor de puesta a tierra. Si el conductor del ventilador está identificado como conductor que no es

de puesta a tierra, se le debe conectar a un suministro de electricidad con conductor sin puesta a tierra. Si el conductor del ventilador está

identificado para equipos de puesta a tierra, se le debe conectar al conductor de equipos de puesta a tierra.

10. El mando a distancia de este producto contiene pilas de botón/plana de litio. Si la pila de botón/plana de litio nueva o usada se ingiere o entrase en

el cuerpo humano, puede causar severas quemaduras internas y puede causar la muerte en tan solo 2 horas. Asegure siempre por completo el

compartimento de la pila. Si el compartimento de la pila no está cerrado de forma segura, deje de utilizar el mando a distancia del producto, extraiga

las pilas y manténgalo alejado del alcance de los niños. Si piensa que las pilas pueden haber sido tragadas o colocadas dentro de cualquier parte

del cuerpo humano, busque asistencia médica inmediatamente.

- Las pilas planas deben ser desechadas adecuadamente, y siempre debe estar fuera del alcance de los niños.

- Las pilas planas también pueden causar heridas.

11. Apagar el control de pared puede anular cualquier dispositivo inteligente habilitado o comandos de control remoto.

ADVERTENCIA: Peligro de quemadura química. Mantenga las pilas lejos del alcance de los niños.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN CONTROL/

INTERRUPTOR DE PARED AISLADO.

ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados específicamente para el

mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones personales o

dañar el ventilador.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los de las aspas al instalar aspas del ventilador, balancear las aspas o

limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento.

ADVERTENCIA: No utilice este ventilador con un controlador variable de pared (Rheostat) o un regulador de intensidad. Si lo hiciera podría dañar la

unidad del mando a distancia del ventilador de techo.

ADVERTENCIA: Monte a una caja de salida aceptable para apoyo de los aficionados de 15,9 kg (35 lbs) o menos.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, el ventilador de techo, modelo Spitfire debe instalarse

con opcional las aspas del ventilador indicadas en la página 54, que están marcadas en sus cajas para indicar la idoneidad con

este modelo. Otras cuchillas no puede ser sustituido.

AVERTISSEMENT: Risque de brûlure chimique. Gardez les piles hors de portée des enfants.

AVERTISSEMENT: CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/INTERRUPTEUR MURAL ISOLANT À USAGE GÉNÉRAL

AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION.

AVERTISSEMENT: Ce produit est conçu pour utiliser uniquement les pièces l'accompagnant et/ou les accessoires spécifiquement conçus pour ce

produit. L'utilisation de pièces et/ou d'accessoires qui ne sont pas conçus pour être utilisés avec ce produit peut provoquer des

blessures ou des dommages matériels.

AVERTISSEMENT: Afin de réduire le risque de blessure, ne pliez pas la pale lors de l'installation des pales, de l'équilibrage des pales ou du nettoyage

du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en rotation.

AVERTISSEMENT: N'utilisez pas ce ventilateur avec un contrôleur mural (rhéostat) variable ou un gradateur. Cela pourrait endommager la

télécommande du ventilateur de plafond.

AVERTISSEMENT: Montez sur une boîte de sortie indiquée comme étant acceptable.

AVERTISSEMENT: Afin de réduire le risque d'incendie, de choc ou de blessure, le ventilateur de plafond, modèle Spitfire doit être installé avec des

pales de ventilateur en option indiquées en page 54, qui sont marquées sur leurs cartons pour indiquer la compatibilité avec ce

modèle. Les autres lames ne peuvent pas être remplacées.

(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias

que puedan provocar un funcionamiento no deseado. Si el radiador intencional puede ser clasificado como un dispositivo digital de clase B

o un periférico del ordenador, entonces se deberán incluir los siguientes o equivalentes:

Nota: Tras someterlo a las pruebas correspondientes, se ha determinado que este equipo cumple con los límites establecidos para

dispositivos digitales de Clase B de conformidad con la parte 15 de la Normativa FCC. Estos límites se han establecido con el objetivo de

aportar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en el hogar. Este equipo genera, utiliza y

puede emitir energía de radiofrecuencia y, a menos que se instale y se utilice de acuerdo con el manual de instrucciones, puede

provocar interferencias perjudiciales en las comunicaciones por radio y televisión. Si el equipo produce interferencias perjudiciales en la

recepción de radio o televisión, lo cual puede probarse encendiendo y apagando el equipo, se recomienda al usuario corregir dichas

interferencias tomando una o varias de las siguientes medidas:

- Modificar la orientación o ubicación de la antena de recepción;

- Aumentar la separación entre el equipo y el receptor;

- Conectar el equipo a una toma de corriente o circuito diferente al del receptor;

Consulte al distribuidor o a un técnico especialista de radio o TV para obtener más ayuda.

GARANTÍA LIMITADA DE POR VIDA

1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido

a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de

repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de

venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

2. GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallara antes de cumplirse un año a partir del

momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo

en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año.

El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

3. Si otra pieza del ventilador fallara dentro del período de un año a partir de la fecha de compra original debido a un defecto en los

materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en

nuestro centro de servicios nacional.

4. Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión,

falta de brillo o peladuras.

5. Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o

a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.

6. Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que

vendió el ventilador ni de Fanimation.

7. Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según

lo establecido por esta garantía.

8. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas

deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva

deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los

daños que resulten del embalaje incorrecto del producto.

9. Se entiende que las reparaciones y las sustituciones son el único recurso disponible de Fanimation. No existe ninguna otra

garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la

comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las

garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el

rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga

derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.

10. Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.

Se extiende al comprador original del ventilador Fanimation solo desde un distribuidor/minorista autorizado de Fanimation

Instrucciones para el desempaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uso eficiente de la energía en ventiladores de techo . . . . . . . . . . . . . .

Requisitos eléctricos y estructurales . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo realizar la instalación eléctrica del ventilador de techo . . . . . . .

Cómo instalar la carcasa de la cubierta . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar las aspas del ventilador de techo . . . . . . . . . . . . . . .

Cómo utilizar su ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Configuración de la App fanSync WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo instalar su mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Limpieza de las aspas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ilustración del despiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kit de iluminación opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Juegos de aspas opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tabla de contenidos

NOTA: coloque las piezas de las bolsas de piezas individuales

en un contenedor pequeño para evitar que se extravíen. Si

faltan piezas, póngase en contacto con su proveedor local.

MaterialesHerramientas necesarias para el ensamblaje

(No incluido)

Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,

la instalación, el funcionamiento y el mantenimiento de su ventilador de techo

• Destornillador Phillips

• Escalera de tijera

• Destornillador de ¼˝

• Pelacables

La caja de distribución eléctrica y los conectores de la caja

deben ser del tipo requerido por el código local. El cable

más pequeño debe ser un cable de tres conductores (de dos

conductores con conexión a tierra) del siguiente tamaño:

ADVERTENCIA

Antes de ensamblar el ventilador de techo, consulte la

sección sobre el método correcto de instalación eléctrica

del ventilador (página 39). Si siente que no posee la

experiencia o los conocimientos eléctricos necesarios,

contrate a un electricista autorizado para instalar el

ventilador.

AVERTISSEMENT

Reportez-vous à la section sur la méthode appropriée

de câblage du ventilateur (page 39) avant d'assembler

votre ventilateur de plafond. Faites installer votre

ventilateur par un électricien agréé si vous pensez que

vous n'avez pas assez de connaissances ou d'expérience

en câblage.

longitud del cable instalado tamaño del cable según el A.W.G.

(Calibre de Alambre Estadounidense)

hasta 15,2 m (50 pies) de

15,2 a 30,5 m (50 a 100 pies)

ADVERTENCIA

No instale ni utilice el ventilador si falta alguna pieza o si

hay piezas dañadas. Este producto está diseñado para ser

utilizado sólo con las piezas suministradas o los

accesorios indicados por Fanimation específicamente

para el mismo. La sustitución de piezas o accesorios que

Fanimation no designó para usar con este producto

podría ocasionar lesiones personales o daños en el

ventilador. Póngase en contacto con su tienda si faltan

piezas o hay piezas dañadas.

AVERTISSEMENT

N'i nstallez pas et n'utilisez pas le ventilateur si l'une de

ses pièces est endommagée ou manquante. Ce produit

est conçu pour utiliser uniquement les pièces l'accompag-

nant et/ou les accessoires spécifiquement conçus pour ce

produit par Fanimation. La substitution de pièces ou

d'accessoires non conçus par Fanimation pour être

utilisés avec ce produit peut provoquer des bless-ures ou

des dommages matériels. Contactez votre lieu de vente en

cas de pièces manquantes ou endommagées.

Instrucciones para el desempaque

Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.

Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.

1. Verifique que haya recibido las siguientes piezas:

NOTA: Si no está seguro de la descripción de una

pieza, consulte la ilustración del despiece.

Conectores de cables

(4)

Tornillos 1/4˝-20

(7)

Unidad del

soporte de suspensión (1)

Unidad del barral/

de la semiesfera (1)

– Varilla (1)

– Bola colgante (1)

– Tornillo de fijación (1)

– Clip de horquilla (1)

– Pasador de horquilla (1)

– Pasador (1)

Cubierta para el tornillo

del capuchón (1)

Capuchón de techo (1)

Unidad de carcasa del motor (1)

Cubierta de unión

del motor (1)

Unidad de placa

de las palas (1)

Mano a distancia (1)

Placa de la pared (1)

Tornillos (2)

Baterías (2)

Receptor (1)

Conectores de

cables (9)

Bolsas de accesorios Kit de cable de seguridad

Cable de soporte

(1)

Abrazadera del

cable de soporte

(1)

Arandela plana,

acero inoxidable

(1)

Tornillo de

intervalo

(1)

Requisitos eléctricos y estructurales

Uso eficiente de la energía en ventiladores de techo

El nivel de rendimiento y ahorro de energía de los

ventiladores de techo dependen de su correcta

instalación y uso. Acontinuación le presentamos

algunas sugerencias para asegurar un rendimiento

eficiente del producto.

Uso del ventilador de techo todo el año

En verano: Use el ventilador de techo en sentido

contrario a las agujas del reloj. El flujo de aire que

produce el ventilador creará un efecto frío del aire que

lo refrescará más. Seleccione una velocidad que le

proporcione una brisa confortable. Las velocidades

más bajas consumen menos energía.

En invierno: Invierta el motor y haga funcionar el

ventilador de techo a velocidad baja y en el sentido de

las agujas del reloj. Esto produce una suave corriente

ascendente, que obliga al aire cálido que se acumula

cerca del techo a bajar al espacio ocupado. No olvide

ajustar el termostato cuando utilice el ventilador de

techo. Con este sencillo paso puede ahorrar energía

adicional y dinero.

Selección del lugar de montaje adecuado

Los ventiladores de techo se deben instalar en el centro

de la habitación, a 2,13 m (7 pies) de altura del piso hasta

la cuchilla como mínimo y 0,5 m (18 pulgadas) de las

paredes hasta la cuchilla. Si la altura del techo lo permite,

instale el ventilador a 2,5 m (8 - 9 pies) de altura del piso

hasta la cuchilla para un flujo de aire óptimo. Consulte en

su tienda minorista de Fanimation para obtener accesorios

de montaje opcionales.

Apague el ventilador cuando no se encuentre en la

habitación

Los ventiladores son para refrescar a la gente, no a

las habitaciones. Si la habitación está vacía, apague el

ventilador de techo para ahorrar energía.

Su nuevo ventilador de techo requiere una línea de

suministro eléctrico con conexión a tierra de 120 voltios de

CA, 60 Hz, circuito de 15 amperios. La normativa eléctrica

requiere el uso de una caja de distribución eléctrica para

ventiladores que soporte el peso extra y el movimiento

asociado a un ventilador de techo. La caja de distribución

eléctrica será etiquetada como tal y soportará un

ventilador de techo de un peso de hasta 70 libras. Dichas

cajas varían en tipos y diseños. Asegúrese d que el tipo

de su caja reúne los criterios para el ventilador que se

está instalando. Las ilustraciones 1, 2 y 3 muestran las

diferentes configuraciones estructurales que pueden ser

utilizadas para dicha caja de distribución eléctrica.

Uso de perfil bajo (Figura 1)

La caja lisa de 1/2 pulgada de profundidad será atornillada

a una viga o bloque. Se utilizará si solo un cable va a ser

introducido en la caja. También está disponible en una

configuración de montaje endosado.

Uso de perfil profundo (Figura 2)

La caja de 2-1/4 pulgada será atornillada a un bloque

entre vigas que tenga suficiente espacio para colocar más

de un cable.

Vigas del techo

Techo

Caja de distribución

eléctrica

Figura 1

Figura 2

2" x 4"

Caja de distribución

eléctrica

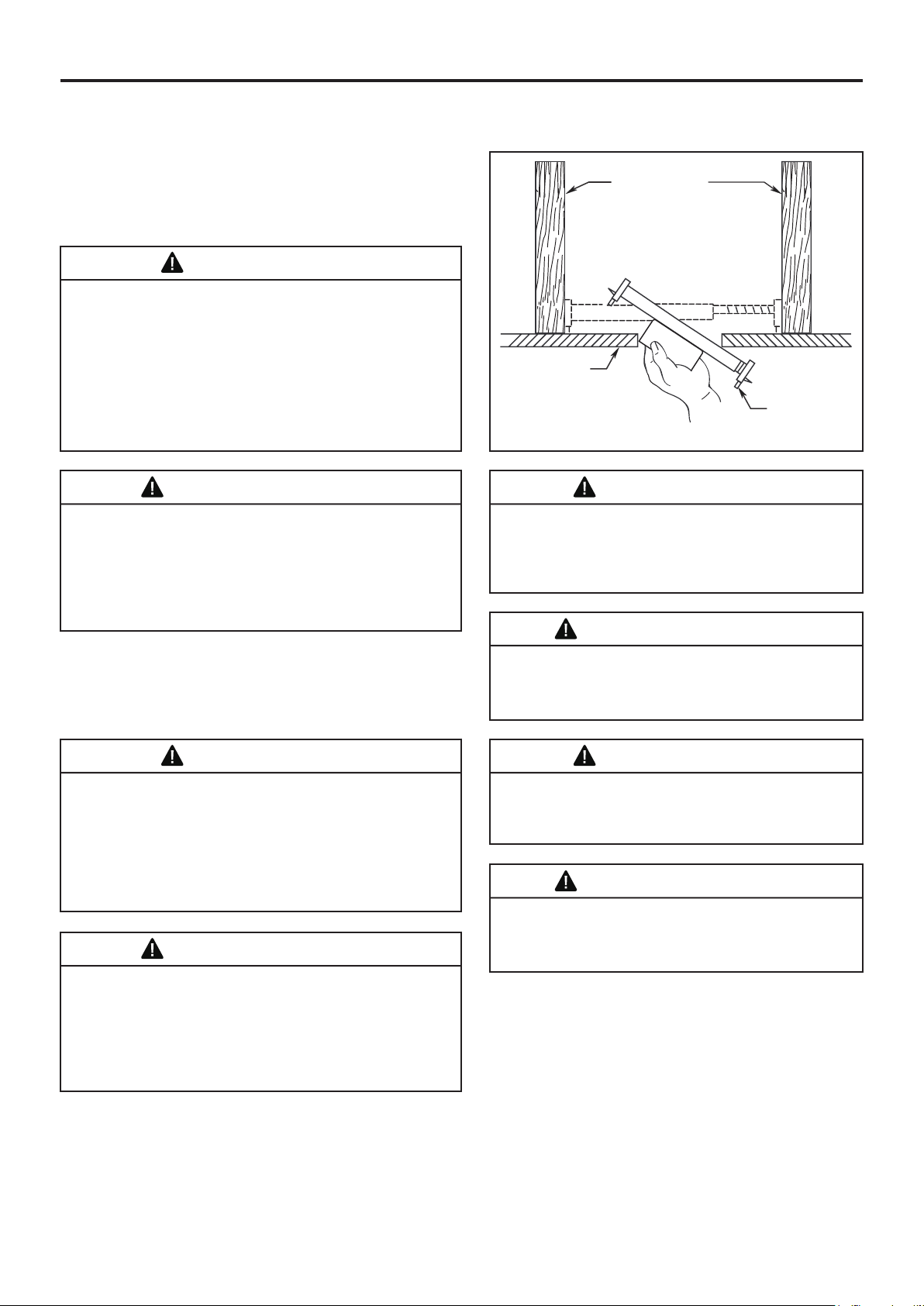

Requisitos eléctricos y estructurales (cont.)

Uso del soporte (Figura 3)

Conectado a una caja de distribución eléctrica, este

colgador sirve para abarcar el espacio entre dos vigas y

ocupar el lugar de bloqueo de la madera.

Si su ventilador va a sustituir una instalación de

iluminación existente, desconecte la electricidad de la caja

del fusible principal en esta ocasión y extraiga la unidad

de iluminación.

Figura 3

Vigas del techo

Techo

Caja de

distribución

eléctrica

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas

o lesiones personales, fije el ventilador a la caja de

distribución eléctrica marcada como aceptable para soporte

de ventilador de 15,88kg (35lb). Utilice los tornillos

suministrados con la caja de distribución eléctrica. La

mayoría de las cajas de distribución eléctricas que

comúnmente se utilizan como soporte de lámparas no son

aptas para soporte de ventiladores y es posible que deban

reemplazarse. Consulte a un electricista calificado si tiene

dudas.

ADVERTENCIA

Apagar el interruptor de pared no es suficiente. Para evitar

posibles descargas eléctricas, asegúrese de que la

electricidad esté desconectada en la caja de fusibles

principal antes de realizar la instalación eléctrica. Toda

instalación eléctrica debe cumplir con los códigos

nacionales y locales y el ventilador de techo debe tener la

conexión a tierra adecuada como forma de precaución ante

posibles descargas eléctricas.

ADVERTENCIA

A fin de evitar incendios o descargas eléctricas, siga

con cuidado todas las instrucciones de instalación

eléctrica. Cualquier trabajo eléctrico que no se describa

en estas instrucciones deberá ser realizado o aprobado

por un electricista autorizado.

Respectez attentivement toutes les instructions de

câblage pour éviter tout incendie ou électrocution.

Tout travail électrique non décrit dans ces instructions

doit être fait ou approuvé par un électricien agréé.

AVERTISSEMENT

Pour réduire le risque d'incendie, d'électrocution ou de

blessure, montez sur une boîte de sortie indiquée comme

étant acceptable pour supporter un ventilateur. La plupart

des boîtes de sortie communément utilisées pour supporter

les luminaires ne sont pas acceptables pour supporter des

ventilateurs et devraient être remplacées. Consultez un

électricien qualifié en cas de doutes.

AVERTISSEMENT

Éteindre l'interrupteur mural ne suffit pas. Pour éviter tout

risque d'électrocution, assurez-vous que l'alimentation

électrique est coupée au niveau du boîtier à fusibles

principal avant d'effectuer le câblage. Le câblage doit être

entièrement conforme aux codes nationaux et locaux, et le

ventilateur de plafond doit être correctement mis à la terre

par mesure de précaution contre les risques d'électrocution.

AVERTISSEMENT

ADVERTENCIA

No utilice este ventilador con un controlador variable de

pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia del

ventilador de techo.

N'utilisez pas ce ventilateur avec un contrôleur mural

(rhéostat) variable ou un gradateur. Cela pourrait

endommager la télécommande du ventilateur de

plafond.

AVERTISSEMENT

Pasador

1. Extraiga la pieza de la bola colgante de la unidad

de la bola colgante / varilla aflojando el tornillo de

presión de la bola colgante hasta que la bola se libere

de la varilla. Retire el pasador del barral y luego

extraiga la semiesfera. Conserve el pasador y la

semiesfera para su reinstalación en el Paso 6.

(Figura 1)

Figura 1

3. Afloje los dos tornillos de fijación del soporte del

barral de soporte para techo a través de la varilla.

Introduzca los cables de color marrón, azul, rojo, gris,

amarillo cables y cable de seguridad a través de la

varilla. (Figura 3)

4. Coloque el soporte de la varilla y alinee los orificios

de la clavija de horquilla en ambas piezas. Instale la

clavija de horquilla y asegúrela con la pinza de

horquilla. Fije y instale los dos tornillos de presión y

las tuercas de seguridad en el soporte de la varilla

interior. (Figura 4)

2. Retire el clip de horquilla y pasador de horquilla de

la parte inferior de la bola para colgar. Retener el

pasador y clip para la reinstalación en el paso 4.

(Figura 2)

Figura 2

Cómo ensamblar el ventilador de techo

Varilla

Tornillo

de fijación

Bola colgante

Clip de horquilla

Pasador de

horquilla

Marrón, Azul, Rojo, Gris,

Amarillo cables y cable

de seguridad

Varilla

Tornillos de fijación

y las tuercas de

seguridad (2)

Tornillos de fijación

y las tuercas de

seguridad (2)

Pasador de

horquilla

Clip de

horquilla

Figura 3

Figura 4

AVERTISSEMENT

Il est crucial que l'axe à épaulement dans le support de

la tige de suspension descendante soit correctement

installé. Le ventilateur risque de tomber si vous ne

vérifiez pas que l'axe et la pince de retenue sont

correctement installés.

ADVERTENCIA

Es fundamental que instale correctamente el pasadorde

horquilla en el soporte de la varilla, y que

ajustefirmemente los tornillos de fijación y las tuercas.

El incumplimiento de dicho paso podría hacer que el

ventilador se caiga.

6. Vuelva a colocar la semiesfera en el barral como se

indica a continuación. Pase los cables de marrón, azul,

rojo, gris, amarillo y cable de soporte para techo a

través de la semiesfera. Pase el pasador a través de

los dos orificios en el barral y alinee la semiesfera de

modo que el pasador quede atrapado en la ranura de

la parte superior de la misma. Empuje la semiesfera

hacia arriba, bien ajustada contra el pasador. Ajuste

firmemente el tornillo de fijación en la semiesfera. Si el

tornillo de fijación está flojo, podría provocar oscilación

del ventilador. (Figura 6)

7. Corte el exceso de cable aproximadamente de 15 a

23 cm (6 a 9 pulgadas) por encima de la parte

superior del barral. Pele 1,2 cm (1/2 ˝) del aislamiento

en cada extremo del cable. (Figura 7)

Cómo ensamblar el ventilador de techo (cont.)

15,24 cm a

22,86 cm

Figura 6

Figura 7

Figura 8

8. Extraiga una de los tornillos de hombro en el

soporte del gancho y guarde los tornillos para pasos

posteriores. Afloje el segundo tornillo de hombro sin

extraiga completamente. (Figura 8)

Unidad del soporte

de suspensión

5. Pase los cables y cable de seguridad a través de la

cubierta de unión del motor, la cubierta para el tornillo

y el capuchón. (Figura 5)

Cubierta de

unión del motor

Cubierta para

el tornillo del

capuchón

Capuchón

de techo

Figura 5

PRECAUCIÓN

Se deben revisar todos los tornillos de fijación y

volver a ajustarlos cuando sea necesario antes de

realizar la instalación.

Toutes les vis de réglage doivent être vérifiées et

resserrées nécessaire avant l'installation.

ATTENTION

Cómo colgar el ventilador de techo

Figura 1

Figura 2

Figura 3

EI Techo

EI Piso

Viga del techo

Soporte de

suspensión

Techo

Caja de

conexiones

Cable de soporte

para techo

Miembro de madera (5 x 10 cm

[2"x 4"] aprox.)

menos de

2,13 m

1. Perfore un orificio de 1/4" en la estructura del

edificio para evitar grietas con la instalación del tornillo

de intervalo. Utilice el tornillo de intervalo de 3/8"x 2" y

la arandela plana para fijar el cable de seguridad a la

viga del techo o a la estructura de madera. Dicho

tornillo pasará a través de arandela plana, la presilla

del cable de seguridad y se fijará en la estructura del

edificio. (Figura 3)

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

2. Fije adecuadamente el soporte colgante a la caja

de empalme del techo que sea aceptable para el

soporte del techo.

NOTA: el cable de soporte para techo no se puede

asegurar solamente a la caja de conexiones; se debe

asegurar directamente a la viga de techo o miembro

estructural con el tornillo de cabeza cuadrada de

3/8"x2" y la arandela plana. (Figura 3)

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese

de cortar la alimentación eléctrica de la caja de fusibles

principal antes de colgar el ventilador.

(Figura 1)

AVERTISSEMENT

Assurez-vous que l'alimentation électrique est coupée

au niveau du boîtier à fusibles principal avant de

suspendre le ventilateur afin d'éviter tout risque

d'électrocution. (Figure 1)

ADVERTENCIA

La caja de distribución eléctrica de be estar bien

asegurada y debe ser capaz de soportar una carga de al

menos 15.9kg (35lb). El soporte de suspensión debe

estar colocado firmemente contra la caja de distribución

eléctrica. Si la cajade distribución eléctrica está

empotrada, retire la tablaroca hasta que el soporte haga

contacto con la caja.Si elsoporte o la caja de

distribución eléctrica no están bien asegurados, el

ventilador podría oscilar o caerse.

AVERTISSEMENT

La boîte de sortie doit être solidement ancrée et

acceptable pour supporter un ventilateur de 15,9 kg (35

livres) au moins. Le support de suspension doit reposer

fermement contre la boîte de sortie. Si la boîte de sortie

est encastrée, retirez le panneau de revêtement jusqu'à

ce que le support entre en contact avec la boîte. Si le

support et/ou la boîte ne sont pas solidement attachés,

le ventilateur risque d'osciller ou même de tomber.

AVERTISSEMENT

Le ventilateur doit être accroché de façon à ce que ses

pales soient au moins à 7 pieds. (Figure 2)

ADVERTENCIA

Debe colgar el ventilador a una distancia mínima de

2,13 m desde las aspas hasta el piso. (Figura 2)

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las

aspas colocadas podría ocasionar daños en las

mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le

ventilateur n'est pas complètement installé.

Suspendre un ventilateur avec des lames raccordées

peut endommager les pales du ventilateur.

Principal Caja

De Fusibles

Figura 4

Aditamentos utilizados:

Fije el cable de

seguridad al

cable de soporte

para techo

Unidad del barral/

de la semiesfera

x 1

Pestaña

NOTA: se omiten

los cables de

suministro y los

cables del

ventilador para

mayor claridad.

Cómo colgar el ventilador de techo (cont.)

4. Levante cuidadosamente el ventilador y coloque el

ensamble de la bola para colgar/varilla en la

abrazadera para colgar que acaba de fijar a la caja de

salida. Asegúrese de que la ranura de la bola esté

alineada con la lengüeta de la abrazadera para

colgar. (Figura 4)

3. Asegúrese de que los cables de suministro

eléctrico, incluido el cable de conexión a tierra del

soporte de suspensión y el cable de seguridad, hayan

atravesado el barral, entre el soporte de suspensión y

la caja de conexiones, de modo que más tarde se

pueda realizar la instalación eléctrica.

5. Fije el cable de seguridad al cable de soporte para

techo. Deslice la abrazadera de cables por el cable de

seguridad (del ventilador). Pase el

extremo

del

cable

través del aro que forma el cable de soporte para

techo. Tire lo más posible del cable a través del aro.

Inserte el extremo del cable en el orificio de la

abrazadera y ajuste firmemente el tornillo. (Figura 4)

ADVERTENCIA

Para evitar una posible descarga eléctrica, no apriete

los cables entre el ensamble de la bola para colgar y la

abrazadera para colgar.

Ne pincez pas les fils entre la tige de suspension

descendante et le support de suspension éviter toute

électrocution.

AVERTISSEMENT

ADVERTENCIA

Si no coloca la lengüeta en la ranura, podrían dañarse

los cables eléctricos y podrían ocurrir ncendios o

descargas eléctricas.

Si vous n'installez pas la languette dans la rainure, vous

risquez d'endommager les fils électriques et de causer

éventuellement une décharge électrique ou un incendie.

AVERTISSEMENT

Abrazadera del

cable de soporte

Cómo realizar la instalación eléctrica del ventilador de techo

NOTA: Si los cables de suministro

del

ventilador

son

de colores diferentes que los indicados, contrate a un

electricista calificado para que realice la instalación.

1. Para configurar el código de unidad del receptor.

Deslice los interruptores de código a las mismas

posiciones que en el transmisor. (Figura 1)

NOTA: El mando a distancia incluido en este

ventilador tiene 32 combinaciones diferentes de

códigos. Para evitar posibles interferencias desde o

hacia otros mandos a distancia, modifique el código

de combinación de su transmisor y receptor.

NOTA: Los ajustes de fábricas vienen con todos los

interruptores hacia arriba. No utilice esta posición.

Figura 2

Principal Caja

De Fusibles

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese

de cortar la alimentación eléctrica de la caja de fusibles

principal antes de alambrado el ventilador. (Figura 2)

Pour éviter tout risque d'électrocution, assurez-vous

que l'alimentation électrique est coupée au niveau du

boîtier à fusibles principal avant d'effectuer le câblage.

(Figure 2)

AVERTISSEMENT

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

2. Deslice el receptor en el soporte de suspensión

antes de realizar el cableado como se muestra en la

figura 3.

Figura 1

Interruptores

Receptor

Mando a distancia

1 2 3 4 5

Figura 3

Soporte de suspensión

Receptor

Interruptores

NOTA: Se omiten los cables de

suministro para mayor claridad.

Antena RF

(Dejar conectado

y no cortar)

Cómo realizar la instalación eléctrica del ventilador de

techo (cont.)

ADVERTENCIA

Las aspas debe ser instalarse primero antes de

programación.

Les lames doivent être installées avant la

programmation.

AVERTISSEMENT

Figura 4

Rojo

AzulBlanco

Negro

Blanco

ALIMENTACIÓN

DE CA

Rojo

Gris

Amarillo /

Verde (2)

Puesta a tierra

Abrazadera

para colgar

Bola para

colgar

DC de MOTOR

Antena RF

Receptor

Azul

Marrón

Kit De Luz

Amarillo

Rojo

Gris

Amarillo

3. Realice las conexiones de cables al bloque del

terminal como se muestra en la Figura 4.

ADVERTENCIA

Verifique que todas las conexiones estén ajustadas,

incluida la conexión a tierra, y que no haya conductores

desnudos visibles en los conectores. No opere el

ventilador hasta que las aspas estén instaladas. Podría

ocasionar ruidos y daños al motor.

Aditamentos utilizados:

X 9

Vérifiez que tous les raccordements sont bien serrés, y

compris la mise à la terre, et qu’aucun fil dénudé n’est

visible au niveau des capuchons de connexion.Ne faites

pas fonctionner le ventilateur avant d'avoir installé les

pales. Du bruit et des dommages au moteur pourraient

en résulter.

AVERTISSEMENT

Conectores

de cable

PRECAUCIÓN: UNA

CONEXIÓN

INCORRECTA

DEL

CABLE PODRÍA DAÑAR ESTE RECEPTOR.

ATTENTION: UNE CONNEXION DE FIL INCORRECTE

PEUT ENDOMMAGER CE RECEPTEUR.

4. Una vez haya hecho las conexiones, coloque los

cables hacia arriba y empújelos cuidadosamente

hacia dentro de la caja de la toma de corriente,

poniendo los cables blancos y verdes a un lado de la

caja y los negros hacia el otro lado. Los cables deben

ser colocados de forma extendida poniendo el

conductor de la toma de tierra y el conductor de toma

de tierra del equipo a un lado de la caja, colocando el

conductor sin toma de tierra en el otro lado de la caja.

(Figura 5)

Caja de salida

homologada

Conductor blanco

del suministro

Conductor verde

del suministro

(puesta a tierra)

Suministro

eléctrico

Conductor negro

del suministro

Conductor negro

del receptor

Conductor

blanco

del receptor

Conductor verde

del soporte de

suspensión

(puesta a tierra)

Conductor verde

de la bola

para colgar

(puesta a tierra)

Conductor

verde del

receptor (2)

(puesta a tierra)

Receptor

Conductor rojo

del suministro

Figura 5

Cómo instalar la carcasa de la cubierta

NOTA: Este paso se debe realizar luego de completar

la instalación eléctrica necesaria.

1. Instale la cubierta rotando la ranura clave en la

cubierta sobre el tornillo de hombro del soporte del

gancho, teniendo cuidado de no pillar los cables. Fije

el tornillo de hombro. Instale adecuadamente y fije el

segundo tornillo de hombro que fue anteriormente

guardado. (Figura 1)

2. Coloque y ajuste firmemente la cubierta para el

tornillo de la base sobre los tornillos de reborde de la

abrazadera para colgar mediante el mecanismo de

seguro por giro del chavetero. (Figura 2)

ADVERTENCIA

Para evitar posibles incendios o descargas eléctricas,

asegúrese de que los cables eléctricos se encuentren

completamente adentro de la cubierta del capuchón y

de que no estén aprisionados entre la cubierta y el

techo.

Pour éviter tout risque d'incendie ou de choc, assurez-

vous que les fils électriques sont complètement à

l'intérieur du boîtier de la monture et qu'ils ne sont pas

pincés entre le boîtier et le plafond.

AVERTISSEMENT

Capuchón

de techo

Cubierta para el

tornillo del capuchón

Figura 1

Figura 2

Unidad de

carcasa del motor

1. Asegure las tres palas usando los tornillos de

1/4˝-20 en la placa de las palas a través de los

orificios ubicados en la parte inferior del motor.

(Figura 1)

NOTA: Encontrará que la pala del ventilador viene

empaquetada en su propio envoltorio de cartón

la bolsa del hardware vienen en la caja del ventilador.

2. Coloque la cubierta embellecida en la parte inferior

de la placa de las palas. (Figura 2)

NOTA: Cubierta embellecida está incluido con el juego

de aspas, no está incluido con el ventilador.

Figura 1

Figura 2

Tornillos de 1/4˝-20

(2 cada uno por

aspa)

Placa de las palas

Aspa

(no está

incluido)

Placa de las palas

Cubierta

embellecida

(no incluido)

Cómo ensamblar las aspas del ventilador de techo

1/4˝-20

Tornillos

X 6

Aditamentos utilizados:

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las

aspas colocadas podría ocasionar daños en las

mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le

ventilateur n'est pas complètement installé.

L'installation du ventilateur avec les pales assemblées

peut endommager les pales du ventilateur.

ADVERTENCIA

Para reducir el riesgo de lesiones personales, no

doble

las aspas al instalar, balancear o limpiar el ventilador.

No coloque objetos extraños entre las aspas del

ventilador en funcionamiento.

Afin de réduire le risque de blessure, ne pliez pas les

pales lors de l'installation, de l'équilibrage des pales,

ou du nettoyage du ventilateur. N'insérez pas de corps

étrangers entre les pales en rotation.

AVERTISSEMENT

1. IMPORTANTE: El uso de un regulador de la

intensidad completa (no incluido) para controlar la

velocidad del ventilador dañará el dispositivo. Para

reducir el riesgo de incendio o descarga eléctrica, no

utilice dicho regulador para controlar la velocidad del

ventilador. (Figura 1)

2. Restaure la fuente de alimentación de la toma de

corriente enciendo la electricidad del fusible principal.

(Figura 2)

Figura 1

Figura 2

Solo para referencia visual-no ha sido diseñado

para cubrir todos los tipos de controles

Cómo utilizar su ventilador de techo

Principal Caja

De Fusibles

ADVERTENCIA

Compruebe que todas las conexiones realizadas

correctamente, incluyendo la toma de tierra, y que no se

visualizan ningún cable pelado en los conectores de

cables, con la excepción del cable de toma de tierra. No

utilice el ventilador hasta que las palas estén colocadas

en su lugar, ya que de lo contrario se podría causar

ruido y daños.

ADVERTENCIA

No utilice este ventilador con un controlador variable de

pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia del

ventilador de techo.

Vérifiez que tous les raccordements sont bien serrés, y

compris la mise à la terre, et qu’aucun fil dénudé n’est

visible au niveau des capuchons de connexion, à

l’exception du fil de mise à la terre. Ne faites pas

fonctionner le ventilateur avant d'avoir installé les pales.

Du bruit et des dommages au ventilateur pourraient en

résulter.

AVERTISSEMENT

N'utilisez pas ce ventilateur avec un contrôleur mural

(rhéostat) variable ou un gradateur. Cela pourrait

endommager la télécommande du ventilateur de plafond.

AVERTISSEMENT

Figura 3

3. Retire la cubierta de la batería del control remoto

con un destornillador y conserve el tornillo para luego.

(Figura 3)

4. Para que el ventilador sea functional,

instale las

pila

(incluidas) de 3V en el transmisor del mando a

distancia. Mientras el ventilador esté apagado. A

continuación, siga el proceso de fijación remota de

código. Si no se utiliza el ventilador durante un largo

periodo de tiempo, extraiga la batería para evitar

cualquier daño al transmisor. Almacene el mando a

distancia en un lugr alejado del calor o la humedad

excesiva. (Figura 4)

Batería de

3V CR2032

(2 pc)

Figura 4

ADVERTENCIA

Peligro de quemadura química. Mantenga las pilas

lejos del alcance de los niños.

Risque de brûlure chimique. Gardez les piles hors

de portée des enfants.

AVERTISSEMENT

Cómo utilizar su ventilador de techo (cont.)

5. Si tiene varios ventiladores y desea programarlos

todos en un único mando a distancia, Deslice el

interruptor DIP a la misma posición en TODOS los

receptores a UN dispositivo móvil para configurar el

código de cada ventilador y siga el Paso 1 del proceso

de configuración de la velocidad del mando a distancia.

Cada ventilador necesita estar a menos de 30 pies de

distancia del mando al que desea programarlo. Tenga

en cuenta que el interruptor de pared que controla la

fuente de alimentación de su(s) ventilador(es) debería

estar en la posición apagado hasta que esté listo para

programar su(s) mando(s) a distancia.

6. Si tiene múltiples ventiladores y desea programar

cada uno con mandos a distancia diferentes, Deslice

el interruptor DIP a la misma posición tanto en el

receptor como en el dispositivo móvil para configurar

el código de cada ventilador y siga el Paso 1 del

siguiente proceso de configuración de la velocidad del

mando a distancia. Repite estos pasos para cada uno

de los ventiladores que desea programar a un mandos

a distancia diferente. Tenga en cuenta que el

interruptor de pared que controla el encendido de

su(s) ventilador(es) debería estar en la posición

apagado hasta que esté preparado para programar

su(s) mando(s) a distancia.

7. Para configurar el código del mando a distancia a

las mismas posiciones que en el receptor. Mueva los

interruptores de código hasta colocar elcódigo de

selección en la posición arriba o abajo. Con un

destornillador pequeño o con una lapicera (no se

incluye) deslice firmemente hacia arriba o hacia

abajo. (Figura 5)

NOTA: Los ajustes de fábricas vienen con todos los

interruptores hacia arriba. No utilice esta posición.

NOTA: El mando a distancia incluido en este

ventilador tiene 32 combinaciones diferentes de

códigos. Para evitar posibles interferencias desde o

hacia otros mandos a distancia, modifique el código

de combinación de su transmisor y receptor.

Mando a

distancia

Figura 5

Interruptores

8. Configuración del mando a distancia y proceso

de configuración de la velocidad (RPM): (Figura 6)

1) Tras la instalación y el cableado de la unidad,

vuelva a suministrar electricidad a su ventilador

asegurándose de que el disyuntor y el interruptor de

pared que controlan la fuente de alimentación estén en

la posición de encendido. Pulse y mantenga pulsado

el botón “SET” del interior del compartimento de las

pilas del mando a distancia durante 1-3 segundos.

2) Debe pulse el botón “SET” en menos de 30

segundos después de haber suministrado la

electricidad al ventilador.

3) Cuando haya restaurado la electricidad a su

ventilador a través del disyuntor y del interruptor de

pared, NO pulse ningún botón en el mando a

distancia hasta que haya pulsado el botón “SET”, ya

que de lo contrario el ventilador perderá el proceso de

aprendizaje.

4) Si pulse algún botón en el mando a distancia antes

de pulsar el botón “SET”, coloque de nuevo el

interruptor de la pared que controla el encendido del

ventilador en la posición de apagado, e inicie el

proceso desde el Paso 1.

5) Cuando pulse el botón “SET”, el ventilador emitirá

un sonido musical y la luz parpadeará un veces, si

está equipado con luz y comenzará a funcionar. Se

inicia el proceso de configuración del mando a

distancia.

6) NO pulse ningún botón después de pulsar el botón

SET mientras el ventilador se está programando o

causará que no se realice bien la programación.

7) El ventilador girará en adelante direcciones durante

aproximadamente 3 minutos.

8) Cuando el ventilador deje de funcionar tras 3

minutos, el ventilador emitirá dos sonidos musicales y

la luz parpadeará dos veces que indican que el

proceso de configuración de la velocidad y del mando

a distancia ha sido completado.

9) El ventilador ya está preparado para su uso normal.

NOTA: Si desea cambiar las palas: apague el

dispositivo → cambie las palas → enciende el

dispositivo → repetir el proceso de establecimiento.

LEARN

Figura 6

Cómo utilizar su ventilador de techo (cont.)

9. Vuelva a colocar la cubierta de la batería en el

mando a distancia con un tornillo retirados

previamente. (Figura 7)

Figura 7

Cómo utilizar su ventilador de techo (cont.)

Figura 8

10. Funciones del control remoto: (Figura 8)

• Luz LED del indicador: Velocidad del ventilador e

indicador atenuante de la iluminación

• Botón: Toque este botón apaga el ventilador.

Mantenga pulsado el botón durante 5 segundos para

encender o apagalo el zumbador.

• Velocidad del ventilador:

Enciende el ventilador y aumenta la velocidad.

Enciende el ventilador y disminuye la velocidad.

•

Botón de la lámpara: Enciende o apaga la luz.

Pulse el botón enciende la luz y mantenga el

regulador para aumentar o disminuir la

intensidad de la luz y suéltelo cuando haya

elegido el nivel deseado.

Cuando el luz estar en de encendido toque

este botón para cambiar temperatura de color.

• Temporizador de apagado automático:

El ventilador y la luz se apagará después de

1 horas.

El ventilador y la luz se apagará después de

3 horas.

El ventilador y la luz se apagará después de

6 horas.

• Lejos de casa: Toque este botón, la luz

parpadeará dos veces para indicarle que se habrá

completado el proceso de configuración, el ventilador

se apagará y la luz se encenderá y apagará

aleatoriamente mientras esté lejos, pulse ningún

botón(es) cancelar la función.

• Air Fresco: La velocidad del ventilador se

modulará para simular la brisa natural.

• Salida segura: Toque este botón, la luz

parpadeará dos veces para indicarle que se habrá

completado el proceso de configuración, la luz y el

ventilador se apagará después de 1 minuto, pulse

ningún botón(es) cancelar la función.

• Botón de reversa:

hacia delante o al revés. El ventilador debe estar

funcionando para podrá revertir la dirección.

Verano-El ventilador funciona en el sentido

contrario a las agujas del reloj. El flujo del aire

ofrece una brisa refrigerante hacia abajo.

Invierno-El ventilador funciona en el sentido

de las agujas del reloj. El flujo del aire fuerza el aire

caliente hacia abajo sin una brisa visible.

Figura 1

10:37 AM

80%

All

Home

Your dashboard is empty

Add a Fanimation Ceiling Fans

Figura 2

10:37 AM

80%

Add Fainmation..

Connect To Your Dvice

WI-FI

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step come back

Go to Settings

Figura 3

10:38 AM

80%

fanSync W...

Settings

Wi-Fi

Wi-FI

Fanimation_402AD4

Unsecured Network

CHOOSE A NETWORK

10:39 AM

80%

Add Fainmation..

CONTINUE

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step, come back

to the fanSync WiFi app to continue the

setup.

Go to Settings

1. Visite el App Store de Apple o el Play Store de

Google para descargarse la App gratuita fanSync

WiFi. Cree su cuenta Fanimation fanSync. (Figura 1)

2. En este paso, el receptor WiFi de su ventilador de

techo debe estar instalado y dentro del rango de su

router WiFi. Con la App abierta, seleccione “añadir

dispositivo”. (Figura 2)

NOTA: El SSID WiFi predeterminada del dispositivo

es: Fanimation_XXXXXX (ej.: Fanimation_402AD4).

Configuración de la App fanSync WiFi

3. Seleccione el dispositivo Fanimation_XXXXXX y

vuelve a la App fanSync WiFi y pulse “CONTINUAR”.

(Figura 3)

Figura 4

10:40 AM

80%

Add Fainmation..

Enter your network settings below to

connect your device online.

SSID

PASSWORD

XXXXX

Remember my SSID and pa...

Set Up Wi-Fi Network

4. Seleccione su router WiFi e introduzca la

contraseña WiFi para conectarse a su receptor WiFi

fanSync. Tardará 1 - 2 minutos en conectarse. Una

vez que su receptor WiFi se haya conectado, ahora

puede nombrar su ventilador de techo en la App y

personalizar sus ajustes. (Figura 4)

● Vista general de la App fanSync WiFi

● Configuración de programación en tiempo real

10:40 AM

80%

All

Home

OFF 100%

100%

Lounge

BREEZE MODE

LIGHT

OFF

NORMAL

FRESH AIR

OFF

HOME AWAY

HOME

MY GROUP

SETTINGS

SUPPORT

10:42 AM

80%

10:43 AM

80%

Edit Schedule

SCHEDULE NAME

START TIME END TIME

Work Days

8:00 PM 5:00 PM

REPEAT

M T W TH F SA SU

Settings

OFFLIGHT

51 %

Configuración de la App fanSync WiFi (cont.)

● Compartir dispositivo

Una vez que un dispositivo inteligente es conectado

al ventilador, debe compartir el dispositivo con otros

usuarios para que otros usuarios de la App puedan

controlar el ventilador.

● Enlace con Amazon Echo, Google Home y IFTTT

10:45 AM

80%

Settings

Lounge

EXTRA DEVICE CONTROLS !

FAMILY SHARING

Save

SHARE DEVICE

DEVICE NAME

HIDE FAN DIRECTION

HIDE LIGHT POWER

HIDE LIGHT DIMMER

10:46 AM

80%

Settings

Seleccione el dispositivo que desee conectar y siga las instrucciones en el procedimiento de configuración.

Ayuda para Amazon Alexa: https://www.amazon.com/gp/help/customer/display.html?nodeId=201749240

Para conectarse a NEST, ECOBEE, Samsung Smart things, wink, etc. debe conectarse a través de IFTTT.

Ayuda para IFTTT: https://help.ifttt.com/hc/en-us/articles/115010325748-What-is-IFTTT-

Ayuda de Google: https://support.google.com/googlehome/answer/7073578?hl=en

Configuración de la App fanSync WiFi (cont.)

1. Instalación de la placa de la pared: (Figura 1)

Fije la placa de la pared usando los dos tornillos

suministrados.

Figura 1

Cómo instalar su mando a distancia

Limpieza de las aspas

Mantenimiento

El único mantenimiento necesario para el ventilador de

techo es una limpieza periódica.

Al llevar a cabo la limpieza, use sólo un cepillo suave o un

paño sin pelusas, para evitar rayar el acabado.

No se requieren agentes abrasivos de limpieza; los

mismos deben evitarse para prevenir daños en el acabado.

PRECAUCIÓN

No utilice solventes para limpiar el ventilador de

techo. Podrían dañar el motor o las aspas y ocasionar

posibles descargas eléctricas.

ATTENTION

N'utilisez pas d'eau pour nettoyer votre ventilateur de

plafond. Cela pourrait endommager le moteur ou la

finition, et créer une possibilité d'électrocution.

Se recomienda limpiar el polvo de las aspas

periódicamente. Lo mejor es utilizar un plumero.

Evite usar agua, productos de limpieza o trapos

ásperos, que pueden combar o dañar las aspas.

Tornillos (2)

Placa de

la pared

Cubierta para el tornillo del capuchón

APP799004BL

ADRAC1-12**

P672125**

APPCP1101**

AP672126**

AMA6721DC**

Mano a distancia

Receptor

Unidad de placa de las palas AP672111NI

HDWMAD6721

Capuchón de techo

Bolsa de accesorios para el montaje de aspas que contiene:

Tornillos 1/4˝-20 (7)

Bolsa de accesorios que contiene:

Unidad de carcasa del motor

Cubierta de unión del motor

Unidad del barral / de la semiesfera

WFRCCD672100

TR305

Unidad del soporte de suspensión

Conectores de cables (4)

Kit de cable de seguridad

Lista de piezas

Modelo N.° MAD6721**

N.° de Ref.

Descripción Pieza # N.°

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

**Inserte los CÓDIGOS DE ACABADO (consulte el número de modelo del ventilador que se

encuentra en el soporte de barral)

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto,

proporcione siempre la siguiente información:

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Póngase en [email protected] o

al 1-888-567-2055 para obtener las piezas de

repuesto.

9 10

Se compra por separado

SPITFIRE

™

Modelo N.º MAD6721**

Ilustración del despiece

NOTA: La ilustración que se muestra no está hecha a escala y su configuración real y/o terminación puede variar.

Ensamble de kit de iluminación1

Kit de iluminación opcional

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto, proporcione siempre la siguiente información:

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Póngase en [email protected] o al 1-888-567-2055 para obtener las piezas de

repuesto.

NOTA: La ilustración que se muestra no está hecha a escala y su configuración real y/o terminación puede variar.

LK6721BDC**

96˝ Juego de aspa B6720-96**

Juegos de aspas opcional

Tapa de acero - P672006**

84˝ Juego de aspa B6720-84**

72˝ Juego de aspa B6720-72**

64˝ Juego de aspa B6720-64**

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto, proporcione siempre la siguiente información:

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Póngase en [email protected] o al 1-888-567-2055 para obtener las piezas de

repuesto.

NOTA: La ilustración que se muestra no está hecha a escala y su configuración real y/o terminación puede variar.

Solución de problemas

Problema Causa posible Solución sugerida

1. Controle los fusibles del circuito principal y derivado

o los disyuntores.

2. Controle las conexiones eléctricas del ventilador y

del interruptor en las cajas de los interruptores.

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

3. Sustituir con una pila nueva.

1. Ajuste las aspas al ventilador antes de ponerlo en

funcionamiento.

2. Asegúrese de que todos los tornillos de la caja del

motor estén bien ajustados (pero no en exceso).

1. Si es posible, considere el uso de un barral más largo.

Por ejemplo (no incluido, usted puede comprar el

tiempo de la vara hacia abajo fanimation.com).

1. EL VENTILADOR NO

ARRANCA.

2. EL VENTILADOR HACE

RUIDO.

3. EL VENTILADOR

OSCILA EN EXCESO.

5. NO HAY SUFICIENTE

MOVIMIENTO DE AIRE.

4. EL MANDO A DISTANCIA

SIN FUNCIONAR. EL LED

INDICADOR DE CONTROL

PARPADEA

CONSTANTEMENTE.

1. El fusible o el disyuntor están fundidos.

2. Las conexiones eléctricas del ventilador o del

interruptor en la caja del interruptor están flojas.

3. Pila agotada del mando a distancia.

4. Asegure bien los tornillos de fijación.

4. El tornillo del soporte de la cubierta inferior está

flojo.

4. Ajuste los tornillos del soporte de suspensión de la

caja de distribución eléctrica y asegúrela.

4. El soporte de suspensión o la caja de distribución

eléctrica del techo no están bien asegurados.

1. Las aspas no están sujetas al ventilador.

1. Ajuste bien los dos tornillos de fijación y las tuercas

en el soporte de barral.

1. El tornillo de fijación y la tuerca del soporte de

barral están flojos.

1. Sustituir con la batería/baterías (pila/pilas) nueva.1. La batería/baterías (pila/pilas) se van a agotar.

2. Hay tornillos flojos en la caja del motor.

3. Asegúrese de que los tornillos que fijan las aspas al

buje del motor del ventilador estén bien ajustados.

3. Los tornillos que aseguran las aspas al buje del

motor están flojos.

3. Asegúrese de que los tornillos que fijan las aspas al

buje del motor del ventilador estén bien ajustados.

3. Los tornillos que aseguran las aspas al buje del

motor están flojos.

Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de

solucionar problemas en su ventilador.

ADVERTENCIA

Pour votre sécurité, placez le coffret à fusibles ou le disjoncteur hors tension avant de tenter

d’identifier tout problème pouvant affecter votre ventilateur.

AVERTISSEMENT

2. Ajuste el tornillo de fijación en la unidad del barral/de

la semiesfera.

2. El tornillo de fijación en la unidad del barral/de la

semiesfera está flojo.

2022/03 V.01

Visite nuestro sitio Web en www.fanimation.com

10983 Bennett Parkway

Zionsville, IN 46077

Llame sin cargo al (888) 567-2055

FAX (866) 482-5215

Desde fuera de los EE.UU., llame al (317) 733-4113

Fanimation FPD6721BBL-72BLLKBBS Spitfire 72-in Black Color-changing LED Indoor/Outdoor Smart Propeller Ceiling Fan

Product's Documents

Installation Manual

Specifications

Fanimation FPD6721BBL-72BLLKBBS Questions and Answers
