LG LCE30845 30" Electric Induction Cooktop User Manual

ENGLISH ESPAÑOL FRANÇAIS

www.lg.com

USER’S GUIDE & INSTALLATION INSTRUCTIONS

CERAMIC-GLASS

INDUCTION COOKTOP

Please read this guide thoroughly before operating

and keep it handy for reference at all times.

HN7413AG

LCE30845

MFL41494801

INTRODUCTION

IMPORTANT SAFETY INFORMATION

Important Notice: Radio Interference. . . . . . . . . . . . . 3

Important Safety Precautions . . . . . . . . . . . . . . . . 4–8

PARTS AND FEATURES

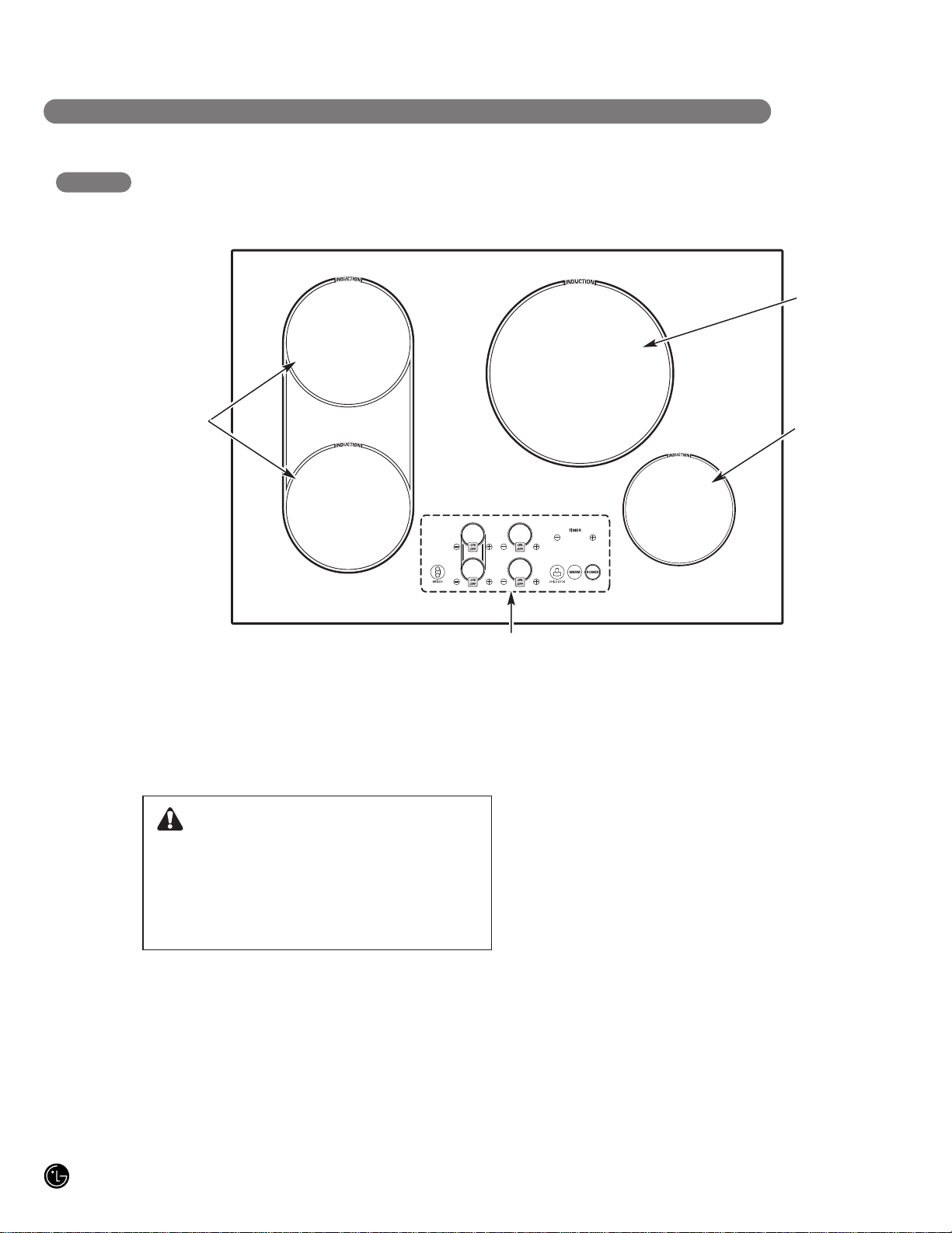

Parts and Features of Your Cooktop. . . . . . . . . . . . 12

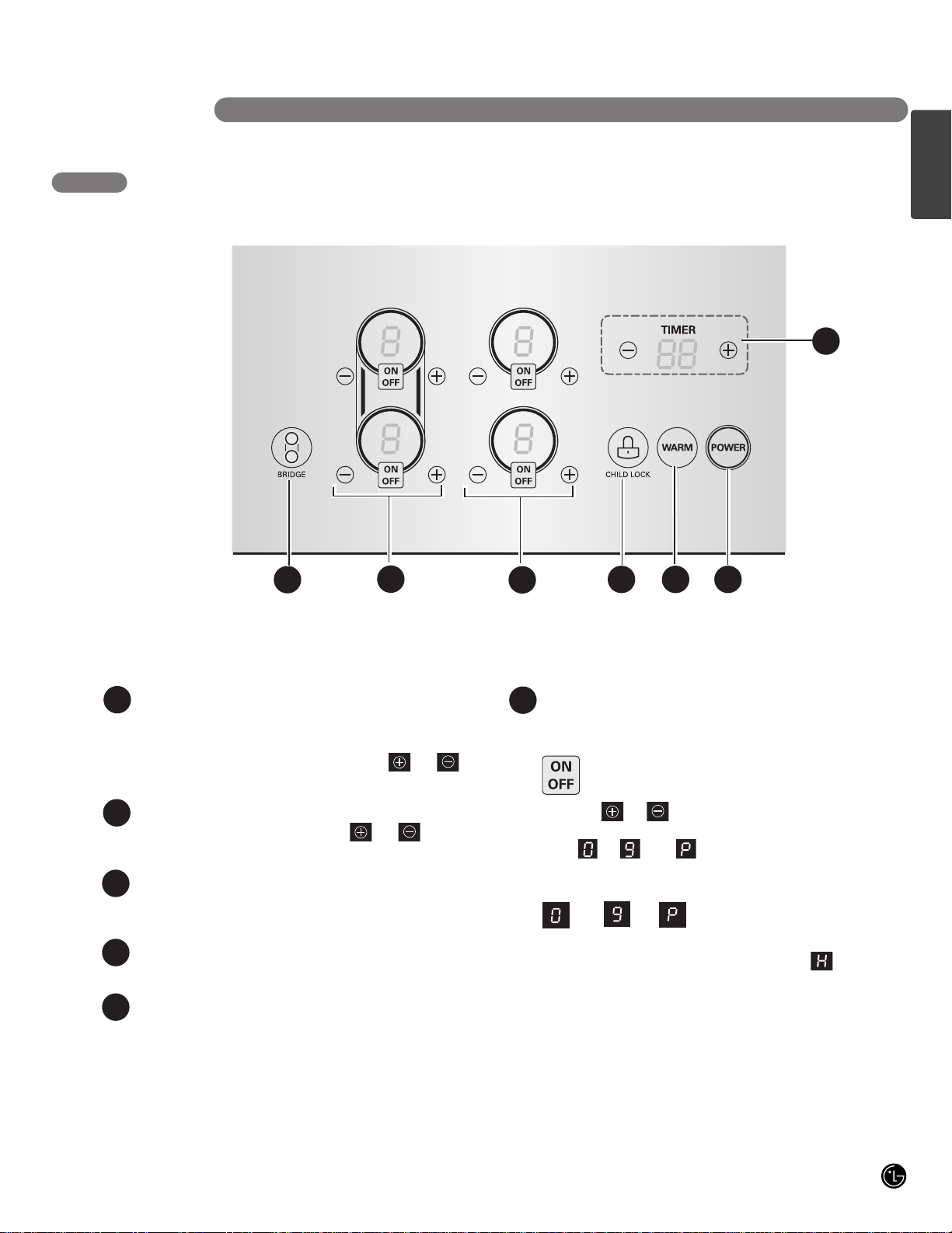

Touch Control Features. . . . . . . . . . . . . . . . . . . . . . 13

CARE AND CLEANING

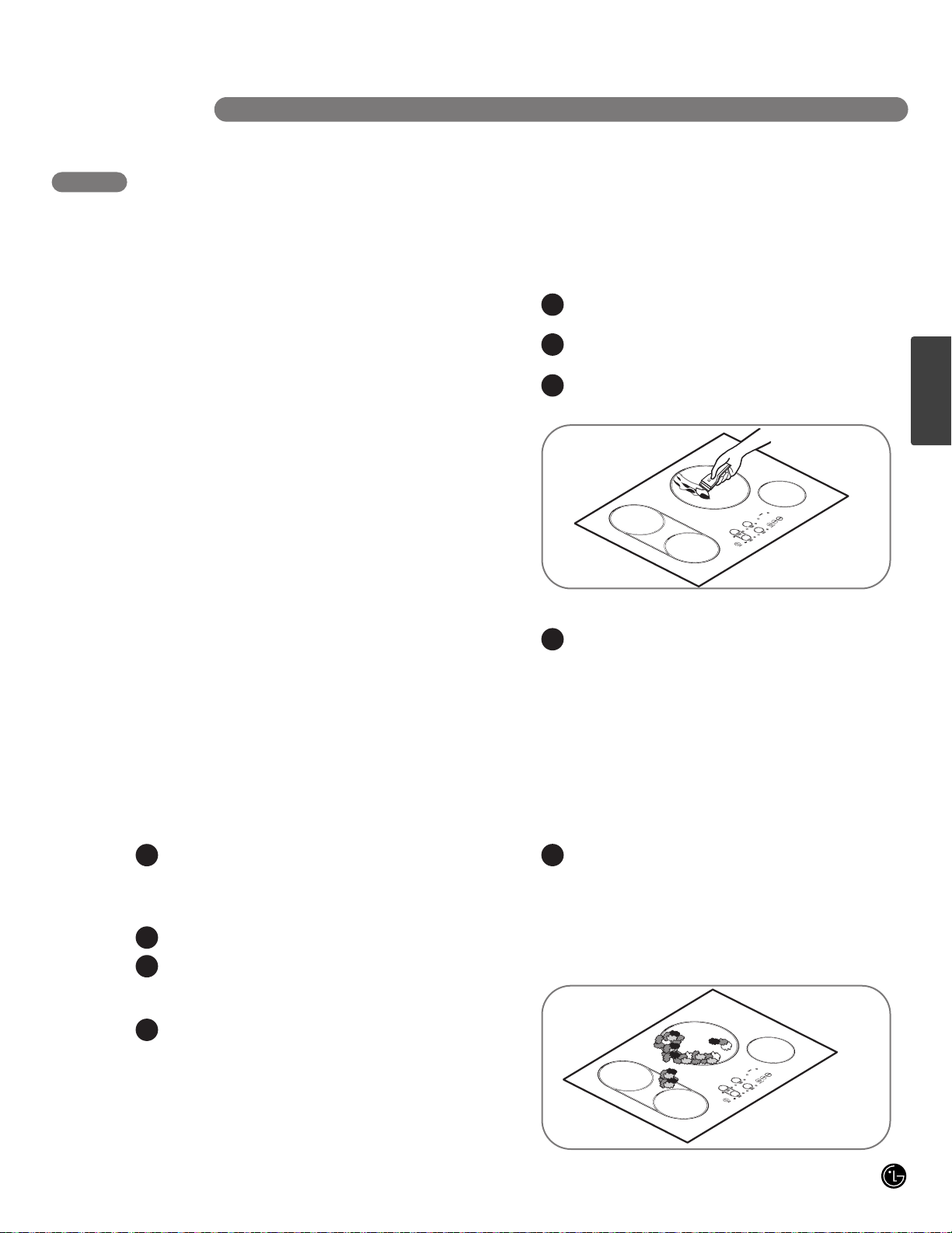

Cleaning the Cooktop . . . . . . . . . . . . . . . . . . . . . . . 19

TROUBLESHOOTING

Before Calling for Service. . . . . . . . . . . . . . . . . 27, 28

Congratulations on your purchase

and welcome to the LG family.

Your new LG Induction Cooktop

combines precision cooking

features with simple operation

and stylish design. By following

the operating and care instructions

in this manual, your cooktop will

provide you with many years of

reliable service.

THANK YOU!

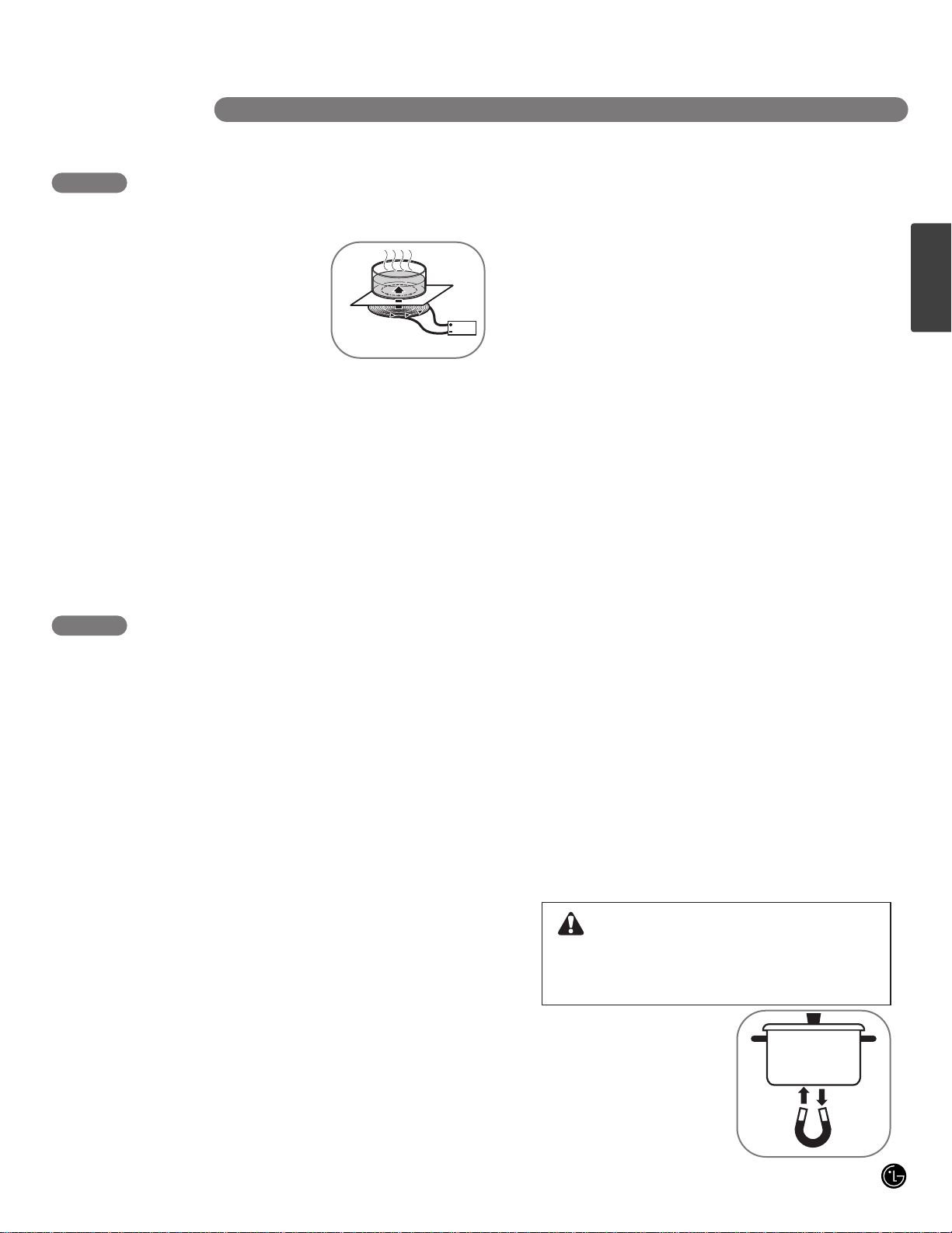

INTRODUCTION TO INDUCTION COOKING

Induction Cooking . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

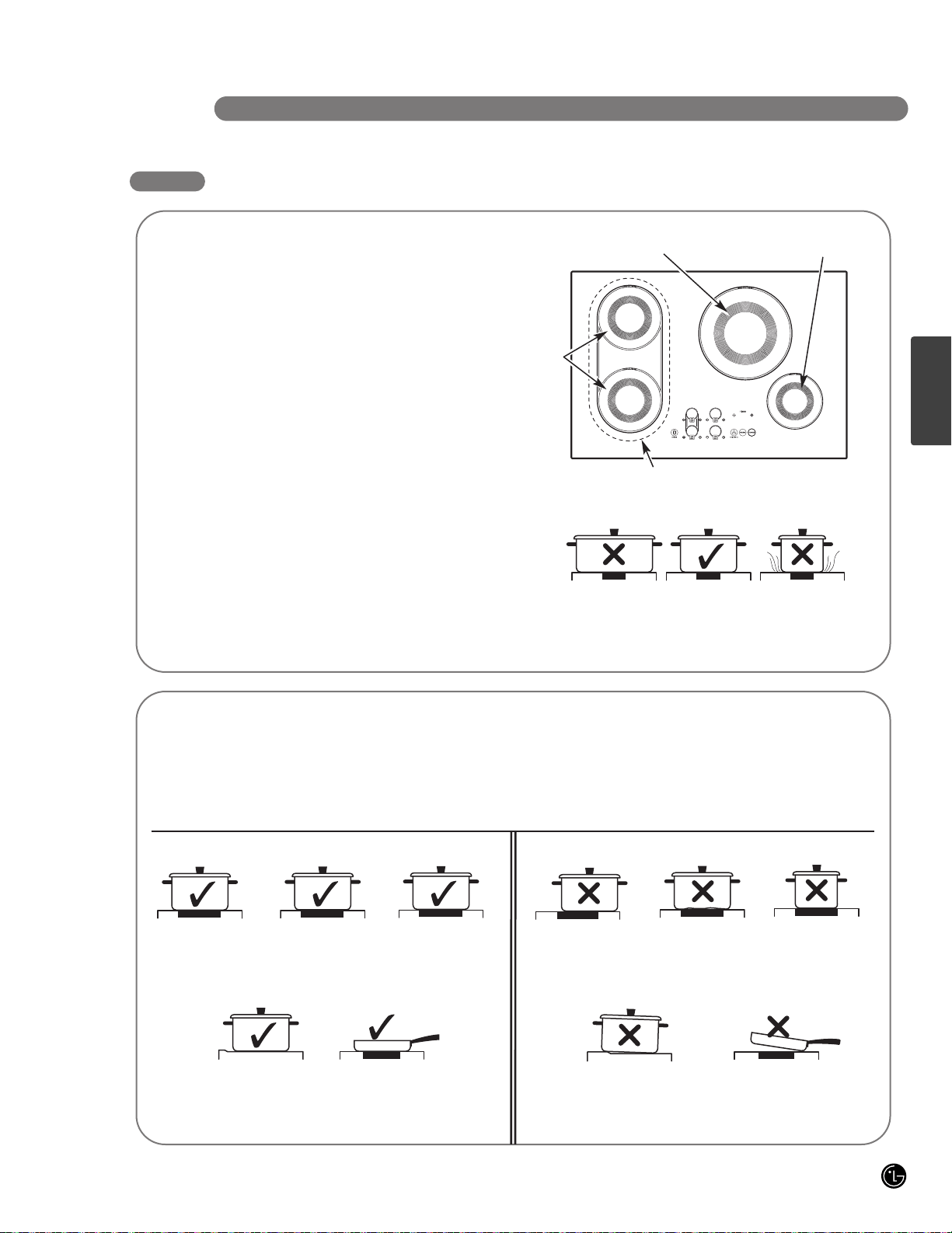

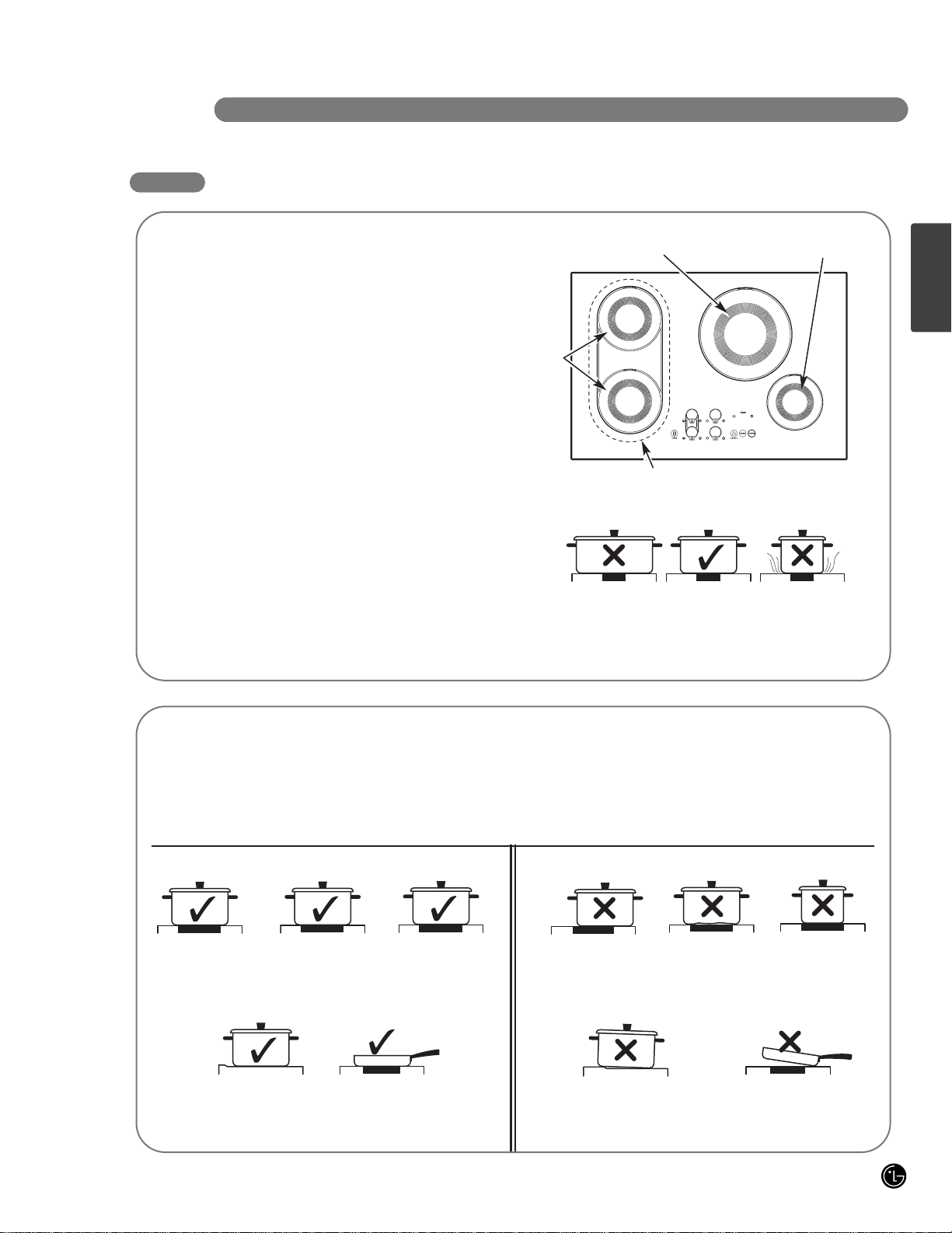

Selecting Cookware. . . . . . . . . . . . . . . . . . . . . . . 9–11

OPERATING INSTRUCTIONS

Before Using the Cooktop . . . . . . . . . . . . . . . . . . . . 14

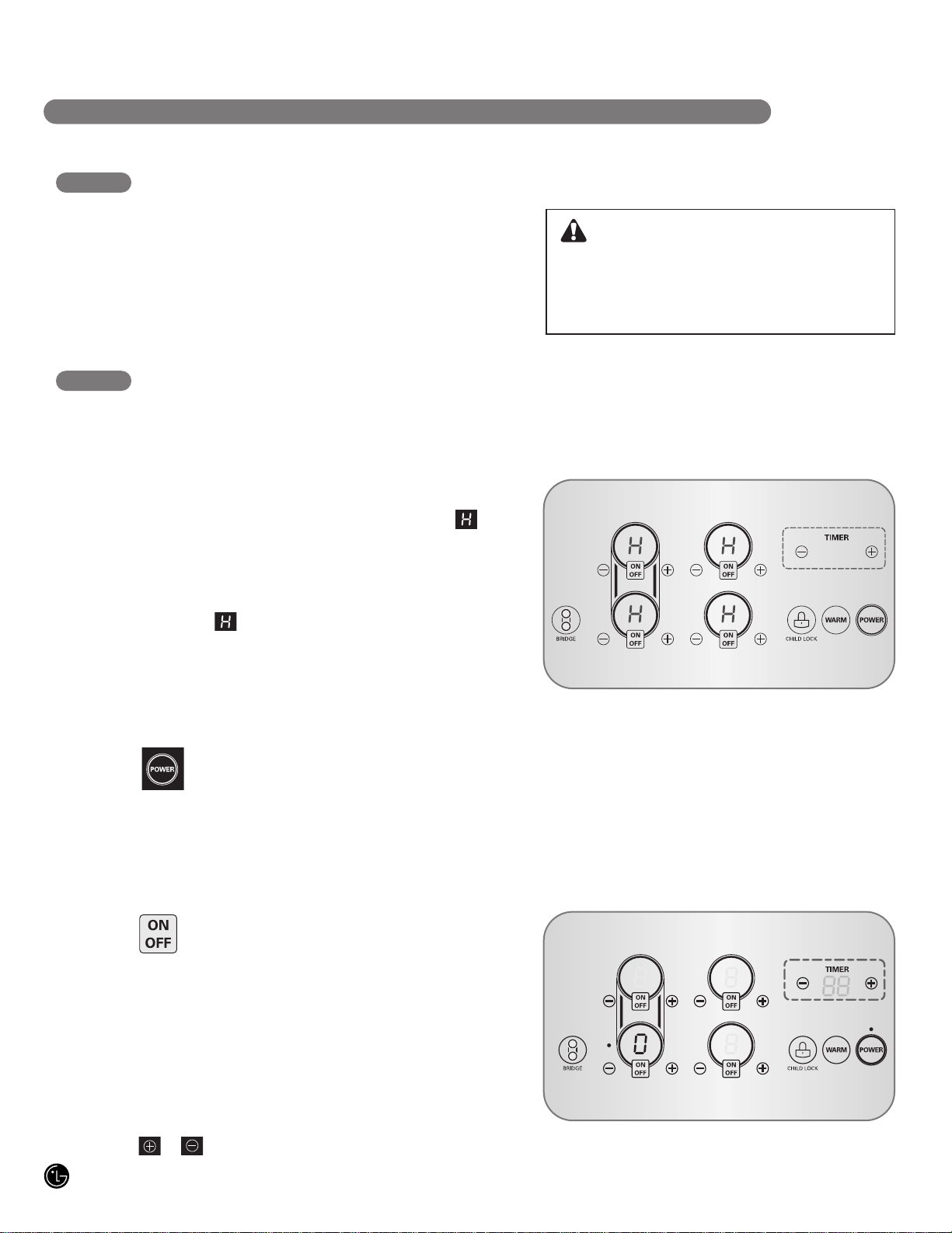

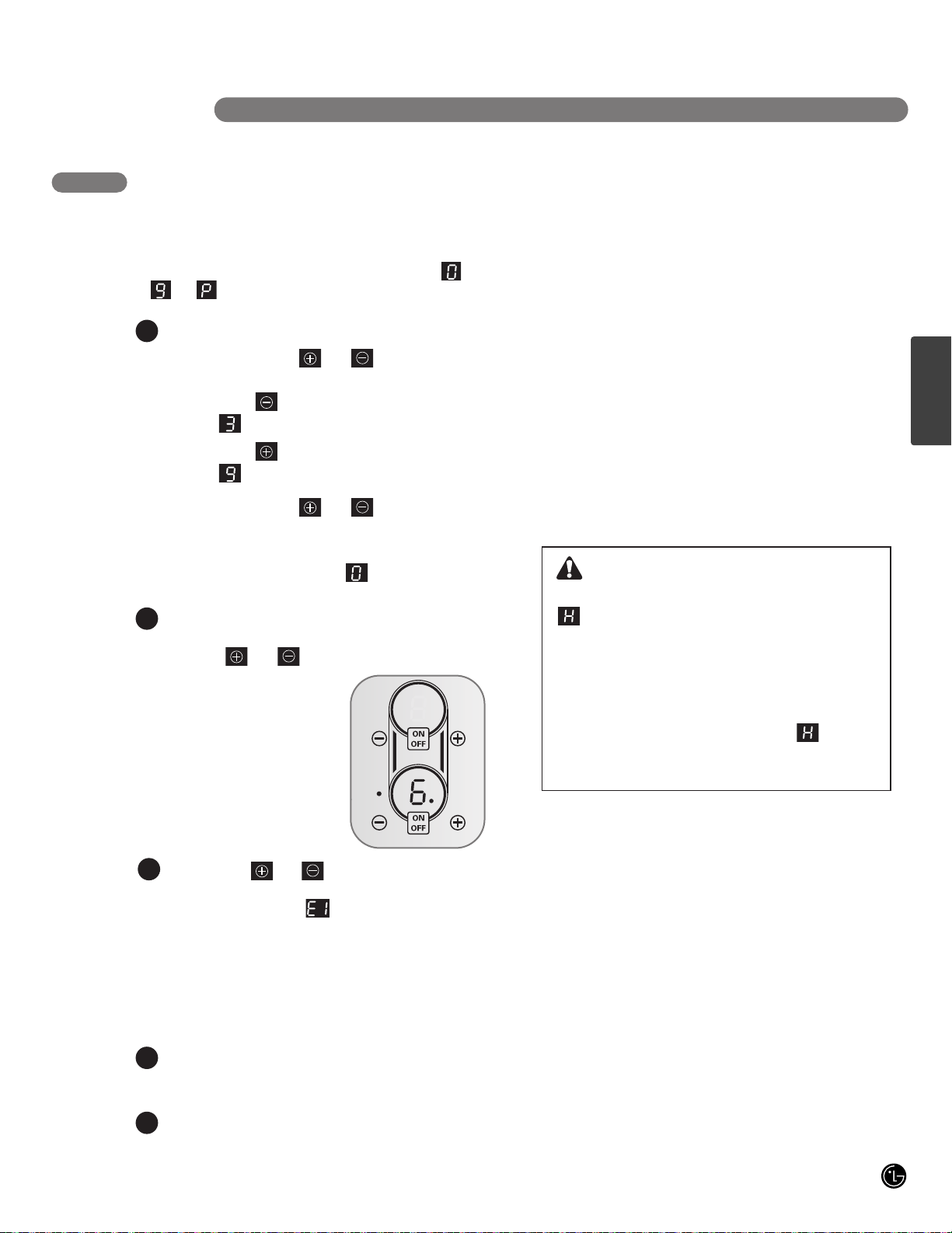

Setting the Controls. . . . . . . . . . . . . . . . . . . . . . 14–16

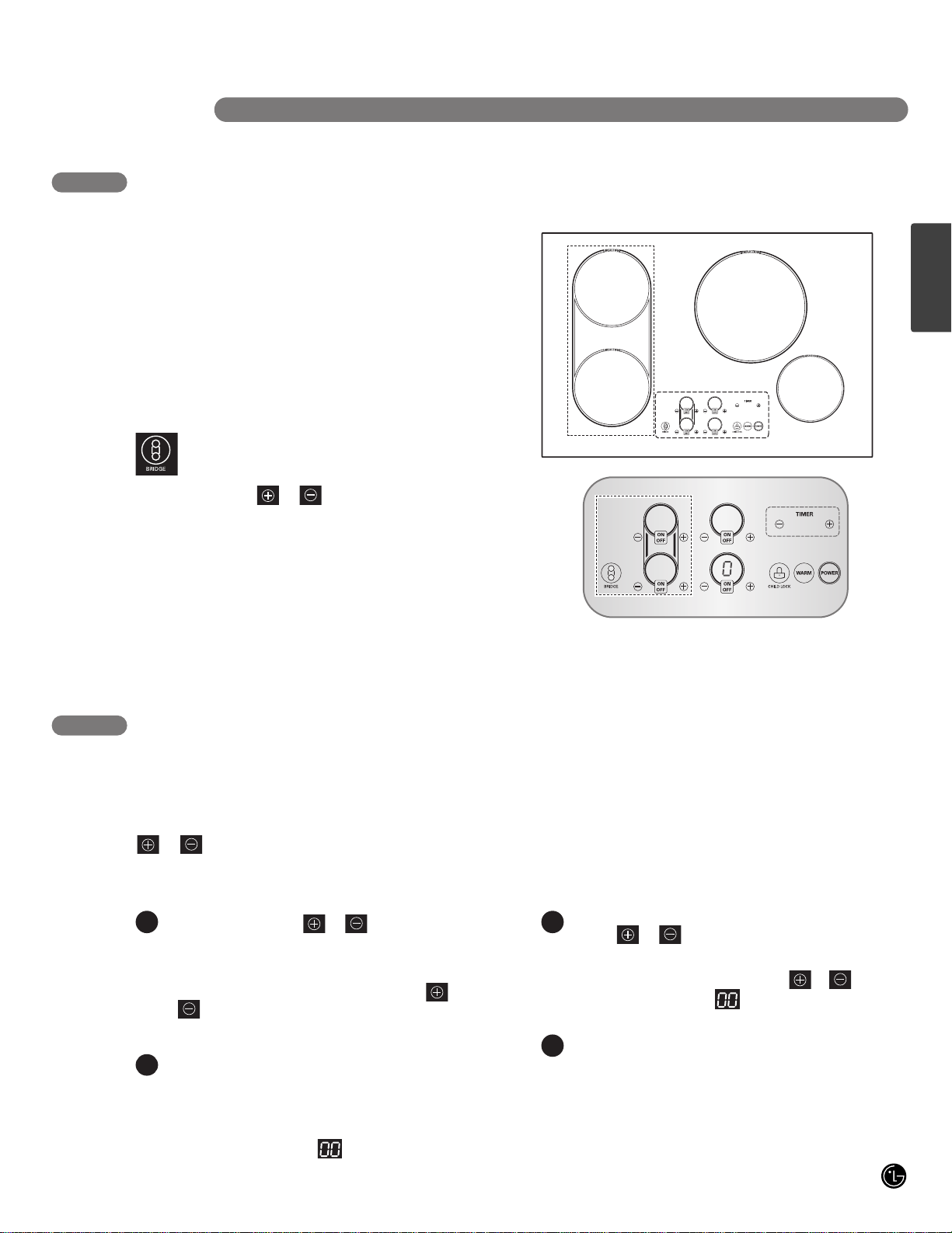

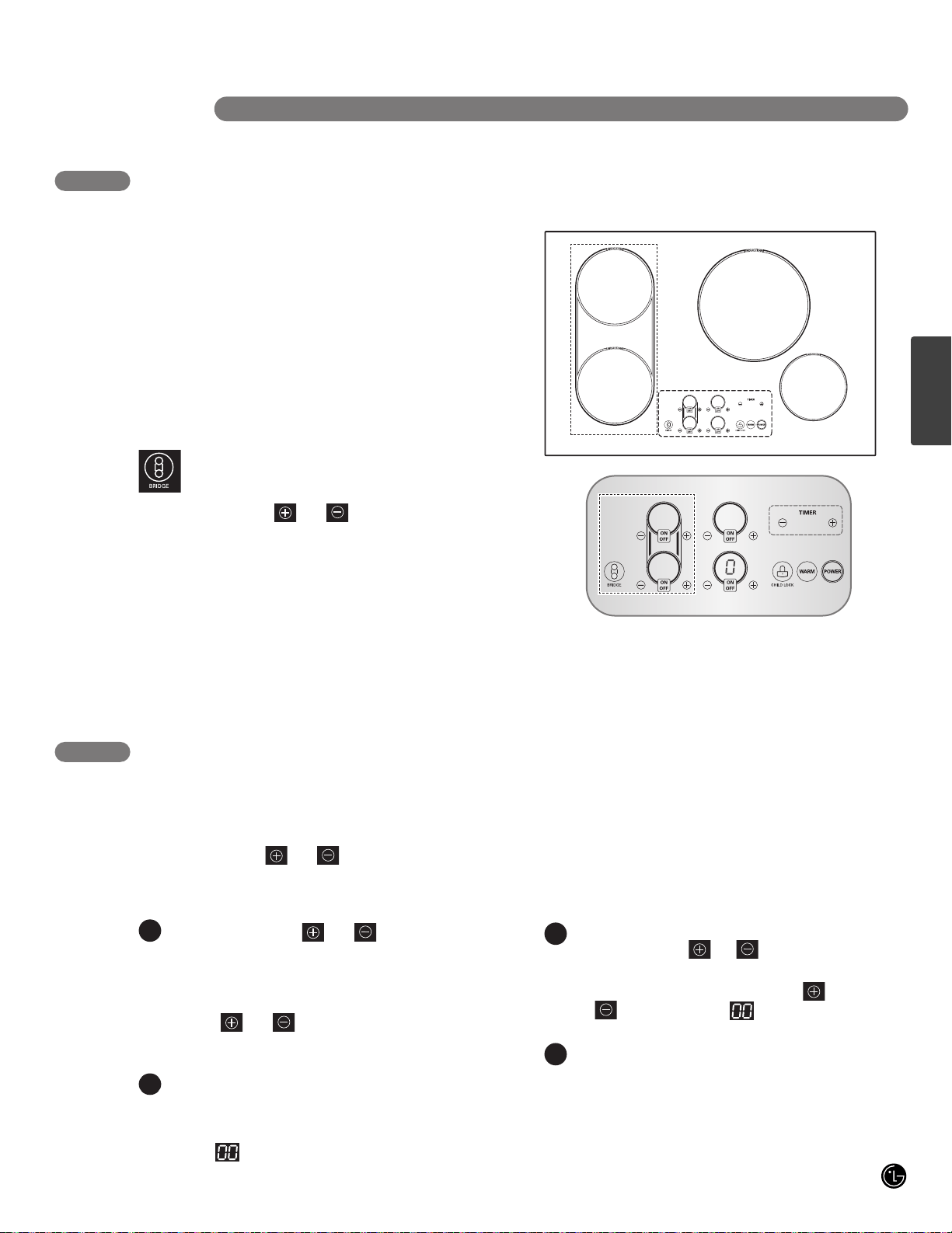

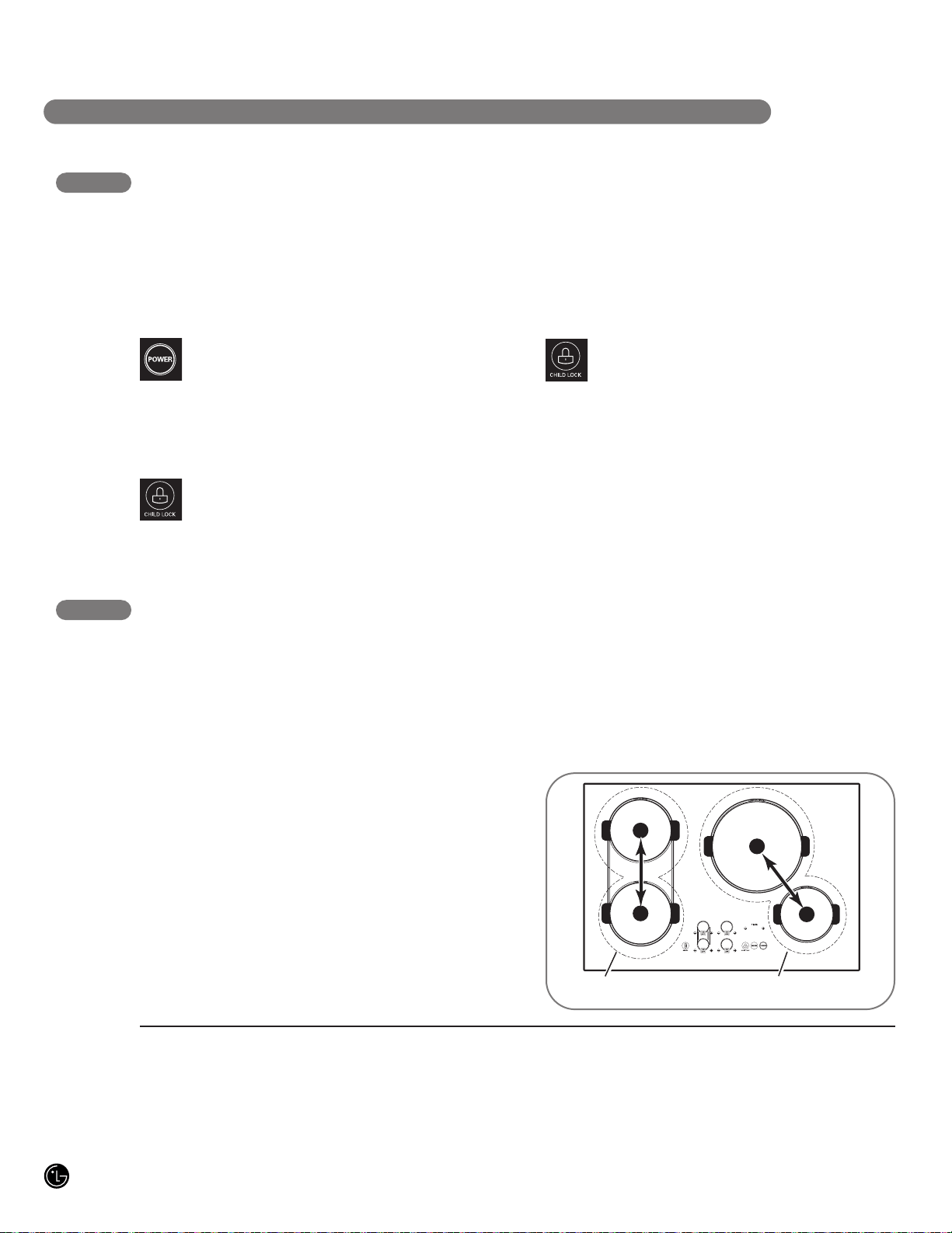

Using the Bridge Cooking Zones. . . . . . . . . . . . . . . 17

Using the Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Using Child Lock . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Other Functions............................18

INSTALLATION INSTRUCTIONS

Before You Begin . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Unpacking the Cooktop ......................20

Technical Specifications. . . . . . . . . . . . . . . . . . . . . . 20

Preparing the Installation Location .............21

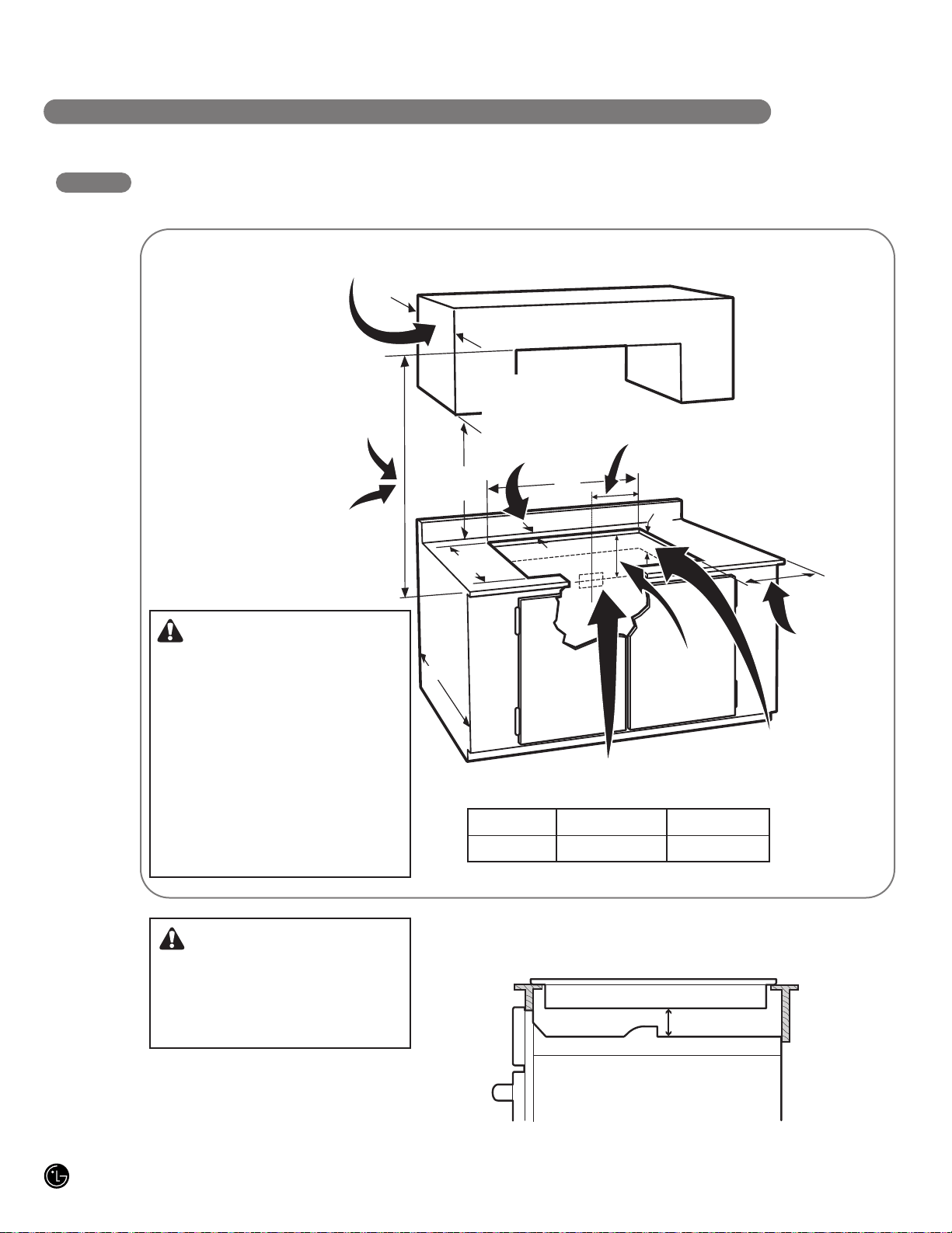

Dimensions and Clearances . . . ...............22

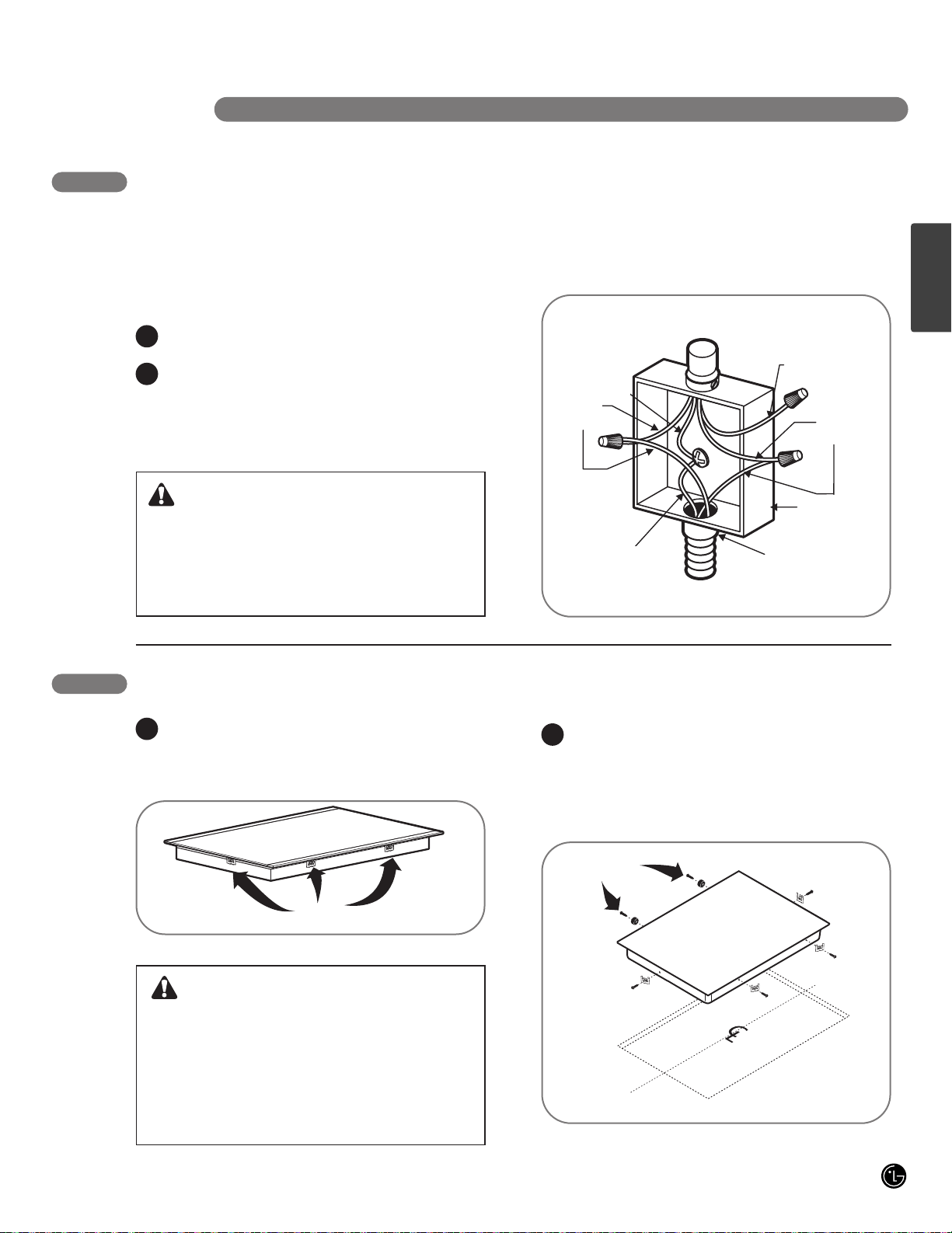

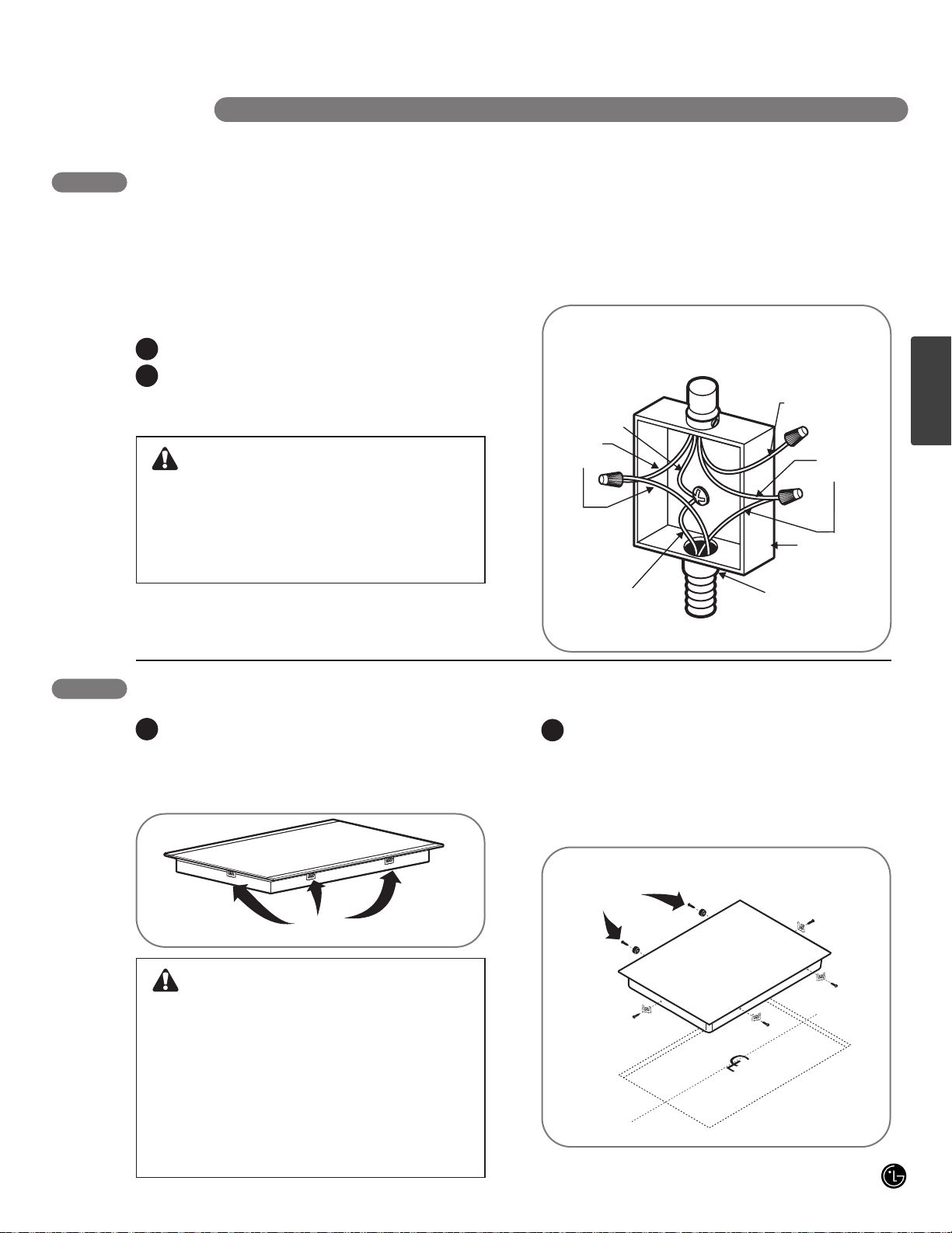

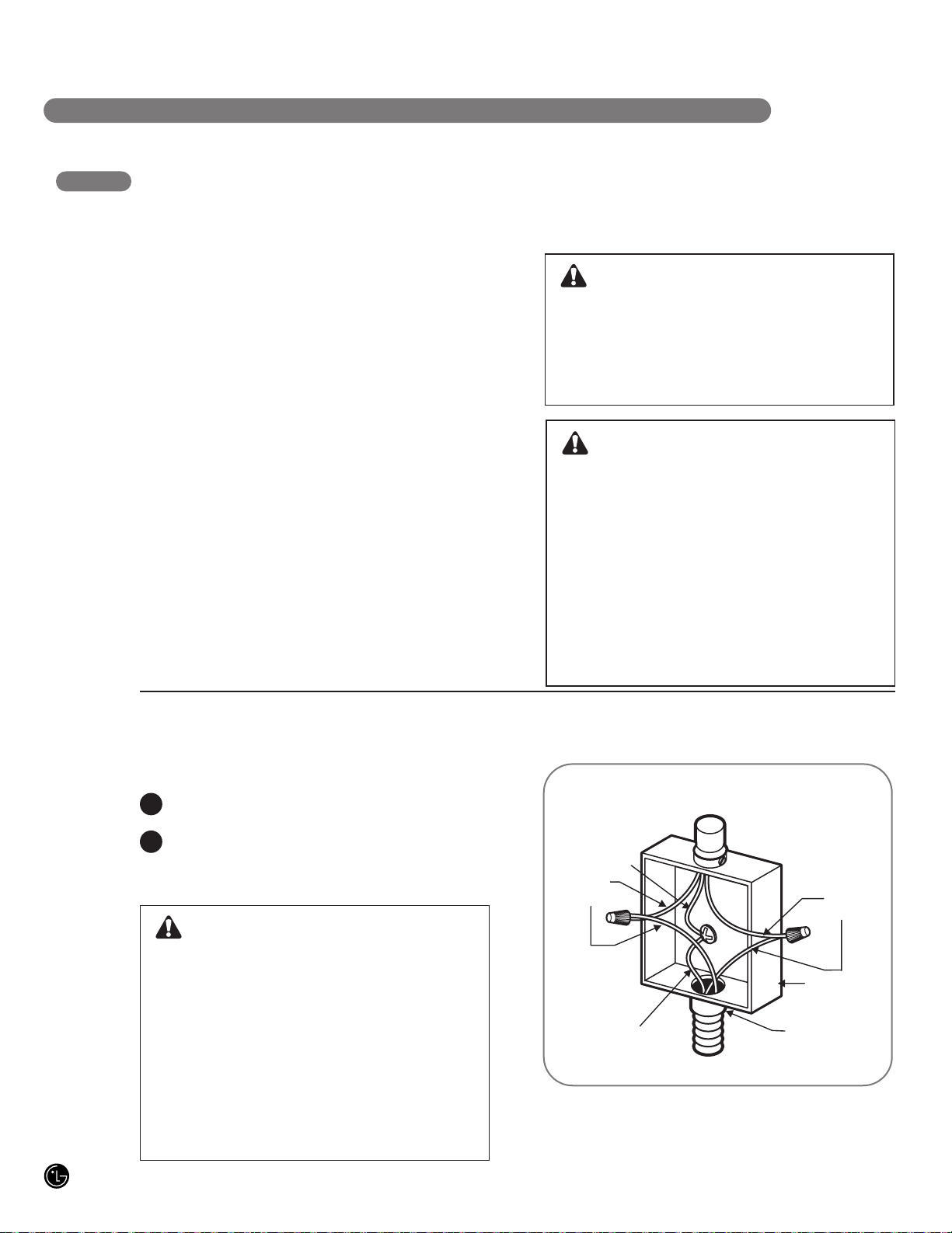

Electrical Connections....................23–25

Cooktop Installaton . . . . . . . . . . . . . . . . . . . . . . 25, 26

Final Check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Product Registration Information

Model:__________________________________

Serial Number: __________________________

Date of Purchase: ________________________

WARRANTY

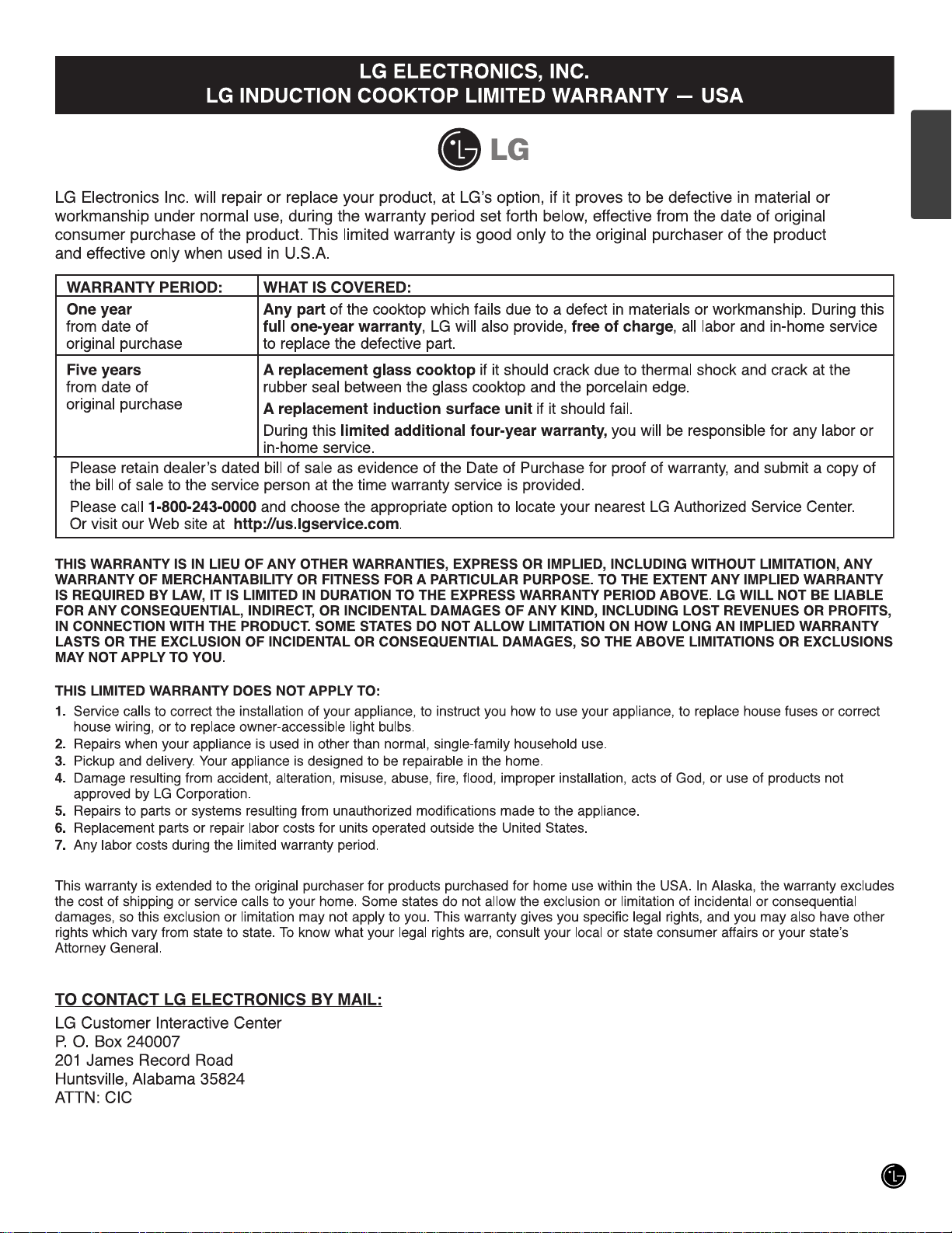

Warranty for customers in the U.S.A.. . . . . . . . . . . 29

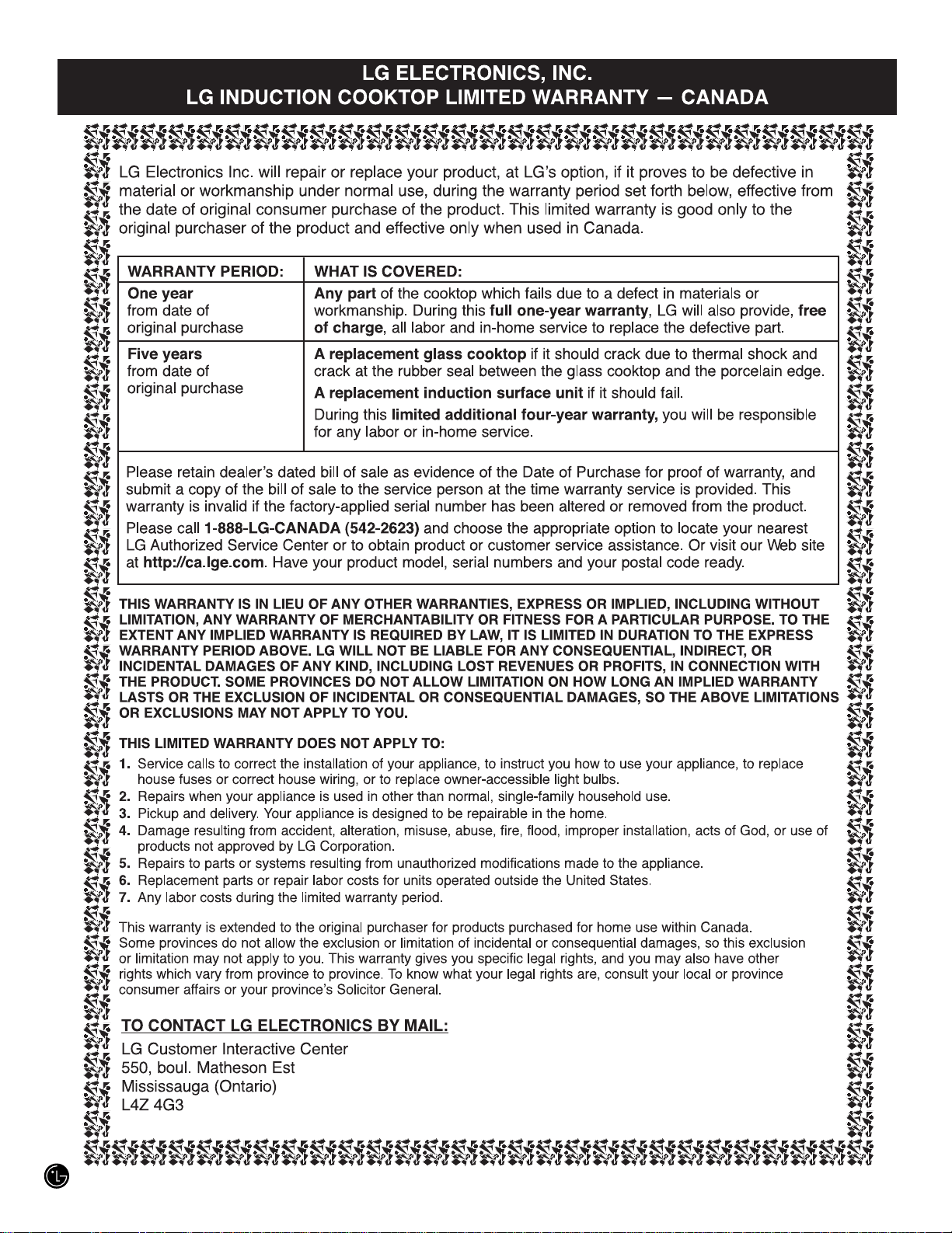

Warranty for customers in Canada . . . . . . . . . . . . . 30

WARNING For your safety, the information in this manual must be

followed to minimize the risk of fire, electric shock, or to prevent property damage,

personal injury, or death.

IMPORTANT SAFETY INFORMATION

READ ALL INSTRUCTIONS BEFORE USE

This unit has been tested and found to comply with

You can download an owner's & installation manual at http://www.lg.com.

the limits for a class B digital device, pursuant to

Part 18 of the FCC rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation.

This unit generates, uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause

harmful interference to radio communications.

However there is no guarantee that interference

will not occur in a particular installation. If this unit

does cause harmful interference to radio or

television reception, which can be determined by

turning the unit off and on, the user is encouraged

to try to correct the interference by one or more of

the following measures:

• Reorient or relocate the radio and/or television

receiving antennae.

• Increase the distance between the cooktop unit

and radio or television receiver.

• Connect the cooktop unit into an outlet or a

circuit different from that to which the radio or

television receiver is connected.

IMPORTANT NOTICE: RADIO INTERFERENCE

ENGLISH

• Proper Installation: Be sure your appliance is

properly installed and grounded by a qualified

technician in accordance with the National

Electrical Code ANSI/NFPA No. 70, latest

edition in the United States, and all local code

requirements. Install only per installation

instructions.

• Do not attempt to repair or replace any

part of your cooktop unless it is specifically

recommended in this manual. All other service

should be referred to a qualified technician.

• Remove all tape and packaging wrap before

using the appliance. Destroy the carton and

plastic bags after unpacking the appliance.

Never allow children to play with packaging

material.

• The safety aspects of this appliance comply

with accepted technical standards.

• Know how to disconnect the electrical

power to the appliance at the circuit

breaker or fuse box in case of an

emergency. Mark the breaker or fuse for ease

of identification and swift action if necessary.

• Do not repair or replace any part of the

appliance. All servicing should be done only

by a qualified technician to avoid the risk of

personal injury and damage to the appliance.

• Never modify or alter the construction of an

appliance such as removal of panels, wire

covers or any other permanent part of the

product.

• Storage on appliance: Flammable materials

should not be stored near or on the

cooking surface. This includes paper, plastic

and cloth items, such as cookbooks,

plasticware and towels, as well as flammable

liquids. Do not store explosives, such as

aerosol cans, on or near the appliance.

Flammable materials may explode and result

in fire or property damage.

• Do not leave children alone. Children

should not be left alone or unattended in

the area where an appliance is in use. They

should never be allowed to sit or stand on any

part of the appliance.

• Do not store or use gasoline or other

flammable vapors and liquids in the vicinity

of this or any other appliance.

IMPORTANT SAFETY INFORMATION

READ ALL INSTRUCTIONS BEFORE USE

Items of interest to children should not be

stored in cabinets above a cooktop or on the

backsplash of a cooktop—children climbing

on the cooktop to reach items could be

seriously injured.

DO NOT touch Cooking Zones or areas

near these surfaces. Cooking Zones may be

hot from residual heat even though they are

dark in color. Areas near the Cooking Zones

may become hot enough to cause burns.

During and after use, do not touch or let

clothing or other flammable materials touch

these areas until they have had sufficient

time to cool.

Never use your appliance for warming or

heating a room.

Persons with a pacemaker or similar

medical device should exercise caution

using or standing near an induction

unit while it is in operation, as the

electromagnetic field may affect the working

of the pacemaker or similar medical device.

It would be advisable to consult your doctor

or the pacemaker or similar medical device

manufacturer about your particular situation.

SAFETY PRECAUTIONS

CAUTION

WARNING

• The installation and connection of the new

appliance must only be carried out by qualified

personnel.

• Flush-mounted appliances may only be

operated following installation in suitable

cabinets and workplaces which conform to the

relevant standards. This ensures sufficient

protection against electric shock as required

by certification agencies.

• If your appliance malfunctions or fractures,

switch off all cooking zones, and contact

Service Center.

ELECTRICAL SAFETY

IMPORTANT SAFETY INFORMATION

READ ALL INSTRUCTIONS BEFORE USE

• Wear proper apparel. Loose-fitting or

hanging garments should never be worn

while using the appliance. Do not let clothing

or other flammable materials contact hot

surfaces.

• Do not use water or flour on grease fires.

Smother the fire with a pan lid, or use baking

soda, a dry chemical or foam-type

extinguisher.

• When heating fat or grease, watch it

closely. Fat or grease may catch fire if

allowed to become too hot.

• Use only dry pot holders. Moist or damp pot

holders on hot surfaces may result in burns

from steam. Do not let the pot holders touch

hot surface units. Do not use a towel or other

bulky cloth instead of a pot holder.

• Do not heat unopened food containers.

Buildup of pressure may cause the container

to burst and result in injury.

SAFETY PRECAUTIONS (cont.)

• If the surface is cracked, switch off the

appliance to avoid the possibility of

electric shock. Do not reuse your

COOKTOP until the glass surface has

been changed.

• When using the COOKTOP, never use

aluminum foil, products wrapped in

aluminum foil, or deep-frozen food in

aluminum cookware.

• If the supply cord is damaged, it must

be replaced by the manufacturer, its

service agent or similarly qualified

persons in order to avoid a hazard.

CHILD SAFETY

• This appliance is not intended for use by

young children or infirm persons unless

they have been adequately supervised by

a responsible person to ensure that they

can use the appliance safely.

• Young children should be supervised to

ensure that they do not play with the

appliance.

• Accessible parts may become hot

during use. Young children should be

kept away.

WARNING

ENGLISH

• This appliance may only be used for normal

cooking and frying in the home. It is not

designed for commercial or industrial purposes.

• Do not use the cooktop to heat the room.

• Take care when plugging in electric

appliances near the cooktop. Cords must not

come into contact with the hot surface. This

could cause damage to the cooktop and cable

insulation.

• Overheated fats and oils catch fire quickly.

You should supervise cooking when preparing

foods in fat or oil.

• After use, switch off the hob element by its

control and do not rely on the pan detector.

• Always keep the control panels clean and

dry. Do not let liquids or grease remain on the

cooktop controls area. Spilled or burnt-on foods

can activate or deactivate the appliance. Clean

the controls area thoroughly to resume normal

operation of the appliance.

• Never place combustible items on the

cooktop.

• Never keep any combustible items or

aerosol cans in a drawer located under

the cooktop.

• Avoid placing metal cooking utensils on

the cooking surface areas. Metal objects

can become hot and cause burns.

• Know which touch keypad controls each

surface of the cooking zones.

• Clean the appliance regularly to keep all

parts free of grease that could catch fire.

Exhaust fan ventilation hoods and grease filters

should be kept clean. Do not allow grease to

accumulate on hood or filter. Greasy deposits

in the fan could catch fire. Refer to hood

manufacturer's instructions for cleaning.

• Use proper pan size. This appliance is

equipped with one or more Cooking Zones

of different sizes.

• Select utensils having flat bottoms large

enough to cover the Cooking Zones. The

pan detection sensors will not allow the

affected cooking zones to operate without

a pan present.

• Do not place any object on or near the

control keypad area in order to prevent

accidental activation of the cooktop

controls.

• Utensil handles should be turned inward

and should not extend over adjacent

cooking zones to reduce the risk of burns,

ignition of flammable materials, and spillage

due to unintentional contact with the utensil.

• Never leave prepared food on the Cooking

Zones. Boilovers cause smoking and greasy

spillovers that may ignite, or a pan that has

boiled dry may melt or become damaged.

• Protective liners: Do not use aluminum foil

to line any part of the cooktop. Only use

aluminum foil as recommended after the

cooking process, if used as a cover to be

placed over the food. Any other use of

aluminum foil may result in the risk of electric

shock, fire or short circuit.

• Glazed cooking utensils: Only certain

types of glass, glass/ceramic, ceramic,

earthenware, or other glazed utensils are

suitable for rangetop service without

breaking due to the sudden change in

temperature. Check the manufacturer’s

recommendations for cooktop use.

• Ventilating hood: The ventilating hood

above your cooking surface should be

cleaned frequently, so the grease from

cooking vapors does not accumulate

on the hood or filter.

• Do not clean or operate a broken cooktop.

If cooktop should break, cleaning solutions and

spillovers may penetrate the broken cooktop

and create a risk of electric shock. Contact a

qualified technician immediately.

• Clean cooktop with caution. If a wet sponge

or cloth is used to wipe spills on a hot cooking

area, be careful to avoid a steam burn. Some

cleaners can produce harmful fumes if applied

to a hot surface.

SAFETY DURING USE

IMPORTANT SAFETY INFORMATION

READ ALL INSTRUCTIONS BEFORE USE

COOK MEAT AND POULTRY THOROUGHLY

Cook meat and poultry thoroughly—meat to at

least an INTERNAL temperature of 160°F and

poultry to at least an INTERNAL temperature of

180°F. Cooking to these temperatures usually

protects against foodborne illness.

IMPORTANT SAFETY INFORMATION

• Do not place hot cookware on cold cooktop

glass. This could cause glass to break.

• Do not slide pans across the cooktop

surface. They may scratch the cooktop

surface.

• Do not let pans boil dry. This may cause

permanent damage in the form of breakage,

fusion, or marking that can affect the ceramic-

glass cooktop. (This type of damage is not

covered by your warranty.)

• Never leave surface units unattended at

high heat settings. Boilover causes smoking

and greasy spillovers that may ignite.

SAFETY DURING USE (cont.)

DO NOT pick up the supplied bridge pan

handles after cooking. They might be hot

and there is a risk of burning yourself.

• Always switch off the appliance before

cleaning.

• For safety reasons, do not clean the

appliance with a steam jet or high-pressure

cleaner.

• Clean the cooktop in accordance with the

maintenance and cleaning instructions in

this manual.

• Steam cleaner is not to be used for

cleaning of the cooktop.

• Do not use harsh abrasive cleaners or

rough metal scrapers to clean the cooktop

glass since they can scratch the surface,

which may result in shattering of the glass.

SAFETY WHEN CLEANING

CAUTION

READ ALL INSTRUCTIONS BEFORE USE

ENGLISH

• Prior to using your cooktop for the first time,

apply the recommended cooktop cleaning

creme to the ceramic surface. Buff with a

non-abrasive cloth or pad. This will make

cleaning easier when soiled from cooking.

The special cooktop cleaning cream leaves

a protective finish on the glass to help prevent

scratches and abrasions.

• Do not use the cooktop as a worksurface or

storage space.

• Please be careful at the edges when moving

pots and pans around.

• Do not have the cooking zones on with empty

pans, or with no pots or pans on them.

• Ceramic glass is very tough, and impervious

to sharp temperature changes but is not

unbreakable. It can be damaged if particularly

hard or sharp objects fall onto it.

• Be very cautious if using pots made of cast

iron, or other pots with rough edges or burrs.

Moving these can cause scratches on glass.

• If sugar or a mixture containing sugar falls onto

a hot cooking zone and melts, remove

immediately, while still hot. If left to cool down,

it may damage the surface when removed.

NOTE: There is a risk of burning yourself

when the glass scraper is used on a hot

cooking zone!

• Keep meltable objects or materials away from

the ceramic glass surface, for example, plastic

utensils, aluminum foil, or cooking wraps.

If any materials or foodstuffs melt on the

ceramic-glass surface, these should be

cleaned up immediately.

HOW TO AVOID DAMAGE TO THE APPLIANCE

IMPORTANT SAFETY INFORMATION

READ ALL INSTRUCTIONS BEFORE USE

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

To protect the environment, it is important that

worn-out appliances are disposed of in the

correct manner.

• The appliance must not be disposed of with

household rubbish.

• You can obtain information about collection

dates or public refuse disposal sites from

your local health council or environmental

health office.

DISPOSAL OF OLD APPLIANCES

CALIFORNIA SAFE DRINKING WATER AND TOXIC

ENFORCEMENT ACT

Before disposing of old appliances please

make them inoperable so they cannot be

a source of danger. To do this, have a

qualified person disconnect the appliance

from the house circuitry.

CAUTION

WARNING:This product contains chemicals known to the State of California to cause

cancer. Wash hands after handling.

INTRODUCTION TO INDUCTION COOKING

INDUCTION COOKING

HOW INDUCTION COOKING WORKS

An induction coil is beneath

the ceramic glass cooking

surface. This generates

magnetic fields, which act

directly on the base of the

pots and pans as

compared to methods that

first heat the ceramic glass. This means that the

base of the pan is immediately heated up,

saving time and energy.

Since the heat required for cooking is generated

directly in the base of the pan, the Cooking Zone

itself warms up only slightly. The cooktop becomes

hot from the heat from the base of the pan.

NOTE: If there is no pot or pan on the cooking

zone, there is no energy transfer (heating up).

This prevents the Cooking Zones being switched

on and becoming hot accidentally.

IMPORTANT:

• Remove all tape and packaging wrap before

using the appliance. Destroy the carton and

plastic bags after unpacking the appliance.

Never allow children to play with packaging

materials.

• Electromagnetic fields can affect electronic

circuits and interfere with portable radios

and phones.

• Do not put magnetically active objects (e.g.,

credit cards, computer diskettes, cassettes) on

or near the ceramic glass surface while one or

more induction cooking zones are in use!

• Do not put any metallic objects (e.g., spoons,

pan lids) on the Cooking Zones as they can

become hot when the Cooking Zones are

in use.

SELECTING COOKWARE

POTS AND PANS

• In principle, all pots and pans with magnetic

bases are suitable. These include steel, steel-

enamel, as well as cast-iron pots and pans.

• High grade steel pans with a mixed metal base

(sandwich base, e.g. Tefal

with an

aluminum/copper base) are suitable for

induction only if the manufacturer has

expressly marked them as such. In that case

they have a magnetic material in the base.

• If you wish to use a special type of pan (e.g., a

pressure cooker, simmering pan, wok), please

follow the manufacturer’s instructions and do

not use a very thin pan.

NOTE: Some cookware can produce noises

when used on induction cooking zones. This is

not a fault in the cooktop, and its function will not

be impaired in any way as a result.

SUITABILITY TEST:

If you are not sure if a pot or pan is suitable for

use with your induction cooktop, you can find out

with a few simple tests:

• Place a pot filled with a little water (1/8ʺ–1/4ʺ)

on the Cooking Zone. Set the Cooking Zone to

full power (power level 9).

• You can also check

cookware suitability

with a magnet. If the

magnet remains fixed to

the base of the pan, the

pan is suitable for

induction cooking.

The pan base of suitable kitchenware

heats up within a few seconds! Water

should boil rapidly.

The magnetic Cooking Zone sensors located below the cooktop surface require the use of cookware

made with magnetic material in order to start the heating process on any of the Cooking Zones.

When purchasing pans, look for cookware specifically labeled by the manufacturer for use with

induction cooktops.

CAUTION

ENGLISH

INTRODUCTION TO INDUCTION COOKING

SELECTING COOKWARE (continued)

AVOIDING SCRATCHES

It is recommended to always use heavier gauge

stainless steel cookware on your induction

cooktop surface. This will help reduce the

possibility of developing scratches on the

ceramic surface. Low-quality cookware can

scratch the cooktop surface.

Cookware should always be lifted over the

ceramic cooktop surface to prevent scratching.

Sliding any type of cookware over the ceramic

cooktop can affect the overall appearance of the

cooktop. Over time, sliding ANY type of cookware

over the ceramic cooktop may alter the overall

appearance of the cooktop. Eventually, the

buildup of scratches can make cleaning the

surface difficult and degrade the overall

appearance of the cooktop.

Scratches can also result from grains of sand

(e.g., after washing vegetables) which are

dragged with the pot across the cooking surface.

USE FLAT-BOTTOMED COOKWARE

Cookware must fully contact the surface of the

cooking element. Use flat-bottomed pans sized to

fit the cooking element and

amount of food being

prepared. Check for

flatness by rotating a ruler

across the bottom of the

cookware.

FOR BEST RESULTS:

Always follow the recommendations for proper

cookware type and size. In addition:

• Do not use dirty pans with grease buildup.

Always use pans that are easy to clean after

cooking, and make sure that the bottoms of the

pans are clean and dry.

• When cooking with large amounts of liquid, use

large pots so that nothing can boil over.

• Do not let pans boil dry. This may cause

permanent damage in the form of breakage,

fusion, or marring that can affect the ceramic

cooktop. (This type of damage is not covered

by your warranty.)

• Match the pan size and Cooking Zone to the

amount of food being prepared.

TIPS FOR SAVING ENERGY:

• Always position pots and pans before you

switch on the Cooking Zone.

• Dirty cooking zones and cookware use

more electricity.

• Whenever possible, always have the lid firmly

placed on the pots and pans so that they are

completely covered.

INTRODUCTION TO INDUCTION COOKING

COOKWARE SELECTION AND PLACEMENT

It is important that the proper cookware be used and placed correctly on the cooktop. ANY one of the

incorrect conditions shown below may be detected by the sensors located below the ceramic

cooktop surface. If this happens, one or more of the Cooking Zones will not heat, and an F will

appear in the affected Cooking Zone display. Correct the problem before attempting to use the

cooktop.

CORRECT

INCORRECT

Cookware centered

correctly on Cooking

Zone surface.

Flat pan bottom &

straight sides.

Pan size meets or

exceeds the

recommended

minimum size for

the Cooking Zone.

Cookware not

centered on Cooking

Zone surface.

Curved or warped

pan bottoms or

sides.

Pan does not meet

the minimum size

required for the

Cooking Zone used.

Pan rests completely

on the cooktop

surface.

Pan is properly

balanced.

Pan bottom rests on

cooktop trim or does

not rest completely

on the cooktop

surface.

Heavy handle

tilts pan.

SELECTING COOKWARE

If a pan made of the correct material is centered

properly on any of the active Cooking Zones but is

TOO SMALL, the affected Cooking Zone LED will

blink and the pan will not heat.

Minimum pan size =

⁄4ʺ (180 mm)

Minimum pan size =

5ʺ (125 mm)

Minimum

pan size =

⁄4ʺ (145 mm)

Only use the supplied pan on

the bridge element.

SELECTING THE PROPER PAN SIZE

• There are 4 Cooking Zones on the

induction cooktop. Each element requires a

minimum pan size to be used effectively.

The inner ring of each cooking zone is a

guide to correctly match the minimum pan

size. The bottom of the pan must fully

cover the inner ring for proper cooking

to occur.

• The thicker outer ring at each Cooking

Zone is helpful to determine the pan

MAXIMUM size. After centering the

cookware on the Cooking Zone, make sure

the cookware does not extend more than

1/2ʺ beyond the thicker line on the Cooking

Zone. The pan must make FULL contact

on the glass surface without the bottom of

the pan touching the metal cooktop trim.

ENGLISH

PARTS AND FEATURES

PARTS AND FEATURES OF YOUR COOKTOP

Throughout this manual, features and appearance may vary from your model.

Ceramic Cooktop: LG’s new induction cooktop

features a ceramic cooktop surface that remains

cooler than conventional ceramic cooktops,

regardless of whether it is ON or OFF.

Burn Hazard: The Cooking Zones may

appear cool when turned ON and after

they have been turned OFF. The ceramic

surface may be HOT from residual heat

transferred from cookware.

Magnetic Detector: The coil sensor

automatically detects suitable cookware and

prevents accidental activation.

Pan Size Detection: The pan recognition sensor

automatically detects and adapts the Cooking

Zones to the pan size being used.

Improved Efficiency: Induction cooking heats

faster while using less energy. Induction cooking

brings liquids to a boil quickly yet allows even,

steady simmering.

1800W (Normal)

2400W (Boost)

2400W (Normal)

3300W (Boost)

1400W (Normal)

1800W (Boost)

Induction Cooking Zones: Induction Cooking

Zones under the ceramic cooktop heat the base

of the pan immediately without heating the

ceramic-glass cooktop first. The two medium-

sized zones can be used together for larger

oblong pans.

Touch Controls: Easy-to-use touch controls

provide precise operation.

Easy Cleaning: The ceramic-glass cooking

surface and touch control make for easy clean-

up and eliminate crevices and gaps where

grease can accumulate.

Control and Function Displays: Digital displays

show current settings and warn you of hot

surfaces from any residual heat of the

corresponding cooking zone.

Safety Shutoff: All Cooking Zones feature a

safety shut off that turns off the Cooking Zone if

ON/OFF is pressed but no power level is

selected within 10 seconds.

Electronic touch controls

CAUTION

TOUCH CONTROL FEATURES

PARTS AND FEATURES

BRIDGE: Activates the two left Cooking Zones

together as a single large Cooking Zone.

For bridge operation, touch this pad to activate

and adjust the power level with the or

pads for either left Cooking Zone.

TIMER: When activated, the time remaining is

shown in the display. Use the or pads to

adjust the timer.

CHILD LOCK: Press and hold for 3 seconds to

activate and deactivate the child lockout function.

WARM: This pad automatically lowers the last

selected active element to the lowest setting.

POWER: Press the POWER pad to turn the

entire cooktop ON and OFF. When it is ON, the

cooktop is in standby mode until a Cooking Zone

is activated.

3 4 5

COOKING ZONE CONTROLS: Each Cooking

Zone features its own control, and can be

activated individually.

The ON/OFF pad activates the desired

Cooking Zone.

Use the or pads for the active

Cooking Zone to adjust the power level

from to and (Boost).

The display in the Cooking Zone control will

show the power level:

to or

Hot Surface Indicator: After use, an will

appear in the Cooking Zone power level display

until the cooking surface has cooled down.

ENGLISH

OPERATING INSTRUCTIONS

To turn on the cooktop, touch the

POWER pad for approximately

2 seconds. The indicator above

the pad will light.

NOTE: After turning on the cooktop with

the POWER pad, you must select one of

the Cooking Zones within 20 seconds using

the Cooking Zone ON/OFF pad(s). If no

selection is made, the cooktop will turn off

for safety reasons.

Before using the cooktop for the first time, clean

it thoroughly with the included cleaner or ceramic

cooktop cleaner according to the Care and

Cleaning instructions in this guide. This will

remove any help protect the ceramic surface

and make future cleanup easier.

BEFORE USING THE COOKTOP

Never use scrub pads or abrasive cleaners.

They can cause permanent damage to the

cooktop surface.

To operate the touch control pads, touch the pad

firmly with the flat part of your fingertip.

SETTING THE CONTROLS

FIRST OPERATION

The first time that power is supplied to the

cooktop, will flash in the display for each

cooking zone for 60 seconds or until the

POWER pad is touched for approximately

2 seconds.

NOTE: will also flash when power is restored

after a power outage.

ACTIVATING THE COOKTOP

To select the desired Cooking Zone,

press the ON/OFF pad. The display for

the selected Cooking Zone will show

and and an indicator will light to indicate

that the Cooking Zone is on but no

power level is set.

NOTE: Once the Cooking Zone has been

selected with the ON/OFF pad, the power level

must be selected within 5 seconds with the

or pad. Otherwise, the Cooking Zone

will turn off for safety reasons.

SELECTING THE COOKING ZONE

CAUTION

OPERATING INSTRUCTIONS

The power level for the selected Cooking Zone

can be set from to and (Boost).

To adjust the power level:

Touch the or pad for the selected

Cooking Zone.

Touching will set the power level to .

Touch the or pad of the selected

Cooking Zone to increase or decrease the

power level.

If power level is selected, the Cooking

Zone will turn off after 5 seconds.

For faster power level adjustments, touch

and hold the or pads until the

desired setting is reached.

NOTE: Normal power

settings range in 1/2 step

increments for power

levels from 2 to 6 to

allow precision cooking.

A dot will appear next to

the number to indicate a

1/2 power level step.

If the Cooking Zone or pads are held

for more 10 seconds, the timer display will

show the error message . To clear this

error message, press the ON/OFF pad for

the Cooking Zone you were setting. This

message does NOT relate to the timer pad.

To turn off the cooking zone:

Once cooking is complete, touch the

ON/OFF pad to turn the cooking zone OFF.

The corresponding cooking zone display witll

turn off.

If the POWER pad is touched instead of

ON/OFF, the entire cooktop will turn off.

SETTING THE POWER LEVEL

NOTE:

• If the cookware or pan is moved from the

center of any active Cooking Zone for any

reason, a sensor will detect this and the

Cooking Zone will no longer heat. The display

for that Cooking Zone will flash the last power

level setting for the Cooking Zone.

• The Cooking Zone will remember the power

level setting for up to 90 seconds before the

Cooking Zone will automatically shut off.

Your cooktop has a residual heat indicator

for each Cooking Zone. This indicator will warn

that this area has been used and is still giving

off enough heat to cause burns.

Avoid touching the burner when this

indicator is shown. Although the cooktop

is OFF, the will stay lit until the

cooktop has cooled down.

SETTING THE CONTROLS

WARNING

ENGLISH

The cooktop features a WARM setting that

operates the last Cooking Zone used at the

LOW power level.

To activate:

Touch the WARM pad and the last Cooking Zone

used will be set to the LOW setting. will

appear in the display.

To deactivate:

To turn off the WARM function and return to

normal power levels, touch the pad and

will be displayed.

OPERATING INSTRUCTIONS

SETTING THE CONTROLS (cont.)

Boost is the highest power level, designed for

quickly heating or boiling larger quantities. Boost

will operate for a maximum of 12 minutes. After

12 minutes, it will automatically revert to power

level 9.

POWER BOOST

ACTIVATING POWER BOOST

Turn on the desired Cooking Zone with the

ON/OFF pad for that Cooking Zone.

Touch the pad and will be displayed.

Touch the pad again and will be

displayed.

NOTE: The power boost function will be

activated for a maximum of 12 minutes. At

the end of the power boost cycle, the

Cooking Zone will automatically default to

the back to the power level . The power

boost function CANNOT be used with the

front and rear Cooking Zones on the same

side at the same time.

To deactivate the power boost function

and revert to normal power levels, touch

the pad.

NOTE: To protect the internal electronic

components of the cooktop, the cooktop

may automatically deactivate the power

boost function and return to a normal

power level before 12 minutes have passed.

This is normal.

NOTE: The electronic processes involved

with induction cooking create some unusual

background noises. These noises are normal

and part of the induction cooking process.

Please note that these noises are more

noticeable while cooking with power boost.

WARM

Setting Function Used for

9 or Boost Fast heating Bringing liquids to a boil.

7–9 Heaving browning, Browning meats, heating

deep fat frying oil for deep-fat frying,

sautéing, maintaining a

fast boil for large amounts

of liquids.

6–7 Roasting, frying Frying meats, chops,

pancakes, sausages, eggs.

4–5 Boiling, general Cooking larger quantities,

cooking soups and stews, steaming

potatoes, cooking meat

stock or bouillon.

3–4 Steaming Steaming vegetables,

braising meats.

2–3 Simmering Simmering rice or milk-

based dishes, steaming

smaller quantities of

potatoes and vegetables,

heating ready-to-serve

meals.

1–2, L Melting Fluffy omelettes, keeping

dishes warm, melting

butter or chocolate.

0 OFF Off setting.

NOTE: These settings are recommended guidelines for

cooking. You may need to adjust the power level for the type

of food and pan.

POWER LEVEL GUIDE

USING THE BRIDGE COOKING ZONES

The two left Cooking Zones can be used

together as a single Cooking Zone using the

Bridge function. This allows you to cook with

larger, oblong pans.

NOTE: When using the supplied bridge pan, it

is important to rub it with oil to prevent burning

and sticking.

BRIDGE COOKING ZONES

ACTIVATING THE BRIDGE

COOKING ZONE

Touch the BRIDGE pad. The indicator

above the pad will light.

Touch the or pad for either left

Cooking Zone to adjust the power level for

both Cooking Zones.

USING THE TIMER

The timer feature may be helpful if a recipe calls

for cooking for a set time. The timer can be set

from 1 to 99 minutes. Once set, the digital display

between the timer or pads will begin to

count down the remaining time in minutes.

NOTE: The timer function is a minute timer only.

It does NOT turn the cooktop ON or OFF.

SETTING THE TIMER

Touch the or pads under the word

TIMER. Each touch will increase or decrease

the time by one minute, from 1 to 99

minutes. You may also touch and hold

or to scroll up or down. The timer

display will flash.

Once the desired time is set, the display will

stop flashing and the timer will start counting

down after no pad has been touched for 5

seconds. Once the timer reaches , a long

beep will sound to indicate the time is up.

CANCELING THE TIMER

To cancel the timer, touch the TIMER

and pads at the same time, OR

Touch and hold the or pad until

appears in the display.

The timer display will turn off.

OPERATING INSTRUCTIONS

NOTE:

• Use the supplied bridge pan ONLY on the

bridge cooking zone.

• To purchase a replacement or additional bridge pan, call 1-800-243-0000 (U.S.A)

or 1-800-542-2623 (Canada) and choose the appropriate prompt from the menu.

Or, visit our Web site at us.lgservice.com (U.S.A) or ca.lgservice.com (Canada).

ENGLISH

USING CHILD LOCK

You can lock the entire cooktop at any time when

it is not in use. Locking the cooktop will prevent

Cooking Zones from being turned on

accidentally.

SETTING CHILD LOCK

The cooktop must be OFF to set the

CHILD LOCK function. If it is not OFF,

touch and hold the POWER pad for

approximately 2 seconds. The indicator

above the POWER pad will turn OFF.

Touch and hold the CHILD LOCK pad for

3 seconds. The indicator light above the

CHILD LOCK pad will turn on to indicate

that the cooktop is locked.

To turn off CHILD LOCK, touch and

hold the CHILD LOCK pad for 3

seconds. The indicator light above the

pad will go off and the cooktop can now

be used normally.

CANCELING CHILD LOCK

OTHER FUNCTIONS

POWER SHARING

Your cooktop is equipped with four induction

Cooking Zones within two heating sections. The

right and left Cooking Zones are powered by two

independent induction inverters—one inverter for

each of the two heating sections. Two Cooking

Zones in a heating section share the power of

one inverter. This is called power sharing.

For example, if you are cooking on both right

Cooking Zones, the last power level set will be

maintained, while the first Cooking Zone may

experience a slight reduction in the power level.

POWER SHARING TIPS:

Remember to set the power level for the food

item you wish to keep constant last. When using

two Cooking Zones, you can maintain a constant

power level for two pans on separate heating

sections. Place one pan on one of the Cooking

Zones of the left heating section and the other

pan on one of the Cooking Zones of the right

heating section.

Left heating

section

Right heating

section

AUTOMATIC SHUTOFF

If a Cooking Zone is in constant use for more

than 17 hours and the control setting is not

changed, the Cooking Zone will shut off

automatically.

AUTOMATIC POWER LEVEL CONTROL

The power level displayed may be different from

the actual power level at the high temperature

range. To prevent the cooktop from overheating,

the power level is controlled automatically.

OPERATING INSTRUCTIONS

General cleaning for induction ceramic glass

cooking surfaces is considerably easier than

for cooking surfaces with radiant heating.

NOTE:

To prevent accidental activation of the controls, it

is recommended that you set the CHILD LOCK

feature before cleaning.

CLEANING THE COOKTOP

CARE AND CLEANING

IMPORTANT:

• Cleaning agents must not come in contact with

the hot ceramic-glass surface. All cleaning

agents must be rinsed off thoroughly with

clean water.

• Do not use any aggressive cleaners such as

grill or oven sprays, coarse scouring cleansers,

or abrasive pan cleaners.

• Clean the ceramic-glass surface after each

use when it is warm to the touch or cold.

This will prevent spills from becoming burnt on.

Remove water marks, grease and discoloration

with a glass scraper and ceramic-glass

cleaner.

When it is cool, wipe the ceramic-glass

surface with a damp cloth and a small

amount of ceramic glass cleaner.

Wipe dry with a clean cloth.

Once a week, thoroughly clean the entire

ceramic-glass cooking surface with a

commercially available ceramic-glass

cleaner.

Then, wipe the ceramic-glass surface

using a clean, soft cloth dampened with

clean water, and polish dry with a clean

lint-free cloth.

GENERAL CLEANING

To remove food that has boiled over or stubborn

spills, use a glass scraper.

Hold the glass scraper at an angle of about

45° to the ceramic-glass surface.

Remove soiling by sliding the blade across

the area.

Use a ceramic glass cleaner as described in

GENERAL CLEANING.

REMOVING HEAVY SOIL

Remove sugar, melted plastic, aluminum foil,

or other meltable materials with a glass

scraper immediately and while still hot.

Failure to do so can cause permanent

damage to the cooktop surface. If the

Cooking Zone has already cooled down,

warm it up again.

IMPORTANT: There is a risk of burning yourself

when the glass scraper is used on a hot Cooking

Zone. Use care and wear an oven mitt.

Then clean the cooktop normally when it has

cooled down.

NOTE: Scratches or dark marks on the ceramic-

glass surface caused by a pan base with sharp

edges cannot be removed. However, they do not

impair the function of the cooktop.

PROBLEM SOILS

NOTE:

You can obtain glass scrapers and ceramic-

glass cleaners from your local hardware store.

ENGLISH

INSTALLATION INSTRUCTIONS

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.

IMPORTANT: SAVE THESE INSTRUCTIONS FOR LOCAL ELECTRICAL

INSPECTOR’S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

Read these instructions completely

and carefully.

NOTES TO INSTALLER:

• Read all instructions contained in these

installation instructions before installing the

cooktop.

• Remove all packing material before connecting

the electrical supply to the cooktop.

• Observe all governing codes and ordinances.

• Only certain cooktop models may be installed

over certain built-in electric oven models.

• Be sure to leave these instructions with the

consumer.

NOTE TO CONSUMER:

Keep this User’s Guide and Installation

Instructions for future reference.

NOTE: This appliance must be properly

grounded.

Damage caused by failure to follow these

instructions is not covered by the cooktop

warranty.

BEFORE YOU BEGIN

TECHNICAL SPECIFICATIONS

Width 30

⁄8ʺ (783 mm)

Depth 21

⁄2ʺ (546 mm)

Height 2

⁄16ʺ (56 mm)

COOKTOP DIMENSIONS

Width 29

⁄8ʺ (746 mm)

Depth 20

⁄4ʺ (515 mm)

COUNTERTOP CUTOUT DIMENSIONS

Position Diameter Power*

Front Left 7ʺ (180 mm) 1800W (2400W Boost)

Rear Left 7ʺ (180 mm) 1800W (2400W Boost)

Front Right 6ʺ (150 mm) 1400W (1800W Boost)

Rear Right 10

/4ʺ (260 mm) 2400W (3300W Boost)

* The rated power consumption may vary according to pan size and type.

COOKING ZONES

Connection voltage:

240/208 VAC, 60 Hz.

Maximum connected power load:

7.4 kW/6.7 kW

ELECTRICAL SPECIFICATIONS

UNPACKING THE COOKTOP

Unpack and visually inspect the cooktop for

any damage or missing components.

Be sure the bottle of cleaner and conditioner

packed in the literature bag is left where the

user can find it easily. It is important that the

ceramic-glass cooktop be pretreated before

use. See CARE AND CLEANING.

IMPORTANT INSTALLATION INFORMATION

• All electric cooktops run off a single phase,

three-wire or four-wire cable, 240/208 volt,

60 hertz, AC-only electrical supply with ground.

• Minimum distance between cooktop and

overhead cabinetry is 30ʺ (76.2 cm).

INSTALLATION INSTRUCTIONS

** Do not obstruct these areas!

Fresh air intake**

Air exhaust**

30” Min.

(76.2 cm)

4" X 8" (10.2 cm x 20.3 cm)

opening to route armored

cable if panel is present.

Unit A B C D E

Min Max Min Max Min Max Min

Inch 30

24 30 4

mm 783 546 56 732.2 498 746 749 515 518 20 33 610 762 106 38 610

All dimensions are stated in inches and millimeters (mm).

Allow 2ʺ (5 cm) space below the armored cable opening to clear the electric cable and allow

space for installation of the junction box on the wall at the back of the cooktop.

PREPARING THE INSTALLATION LOCATION

ENGLISH

INSTALLATION INSTRUCTIONS

10"

( 25.4 cm)

18"

( 45.7 cm)

12"

(30.5 cm)

24"

(61 cm)

DIMENSIONS AND CLEARANCES

Model H L

30ʺ 7

/2ʺ (191mm) 1

/2ʺ (38mm)

To eliminate the risk of burns

or fire by reaching over heated

surfaces, cabinet storage space

located above the cooktop

should be avoided. If cabinet

storage is provided, risk can be

reduced by installing a range

hood that projects horizontally

a minimum of 5

”

(127 mm)

beyond the face of the cabinets.

24” (61 cm) min. when bottom of

wood or metal cabinet is protected by

not less than 1/8” flame-retardant

millboard covered with no less than

No. 28 MGS sheet steel, 0.015” (0.4

mm) stainless steel, 0.024” (0.6 mm)

aluminum, or 0.020” (0.5 mm) copper.

30” (76.2 cm) min. clearance

between the top of the

cooktop and the bottom of

an unprotected wood or

metal cabinet.

Overhead cabinet should not exceed a maximum

depth of 13” (33 cm).

Min. recommended

distance between rear

edge of cutout and

nearest combustible

surface.

Approximate location of junction box.

Empty space is needed underneath

the cooktop for installation purposes.

Min. from edge of

cooktop to nearest

combustible wall

(either side of unit).

CAUTION

It is very important to keep

” (70 mm) distance

between the cooktop and the

oven.

ᵉ Recommend space cooktop and oven

” (70 mm)

IMPORTANT SAFETY INSTRUCTIONS

• Be sure your cooktop is installed and grounded

properly by a qualified installer or service

technician.

• This cooktop must be electrically grounded in

accordance with local codes or, in their

absence, with the National Electrical Code

ANSI/NFPA No. 70, latest edition in the

United States.

ELECTRICAL CONNECTIONS

INSTALLATION INSTRUCTIONS

The electrical power to the cooktop must be

shut off while line connections are being

made. Failure to do so could result in

serious injury or death.

PROVIDING THE

ELECTRICAL CONNECTION

Install the junction box under the cabinet and run

120/240 or 120/208 volt, AC wire from the main

circuit panel.

NOTE: DO NOT connect the wire to the circuit

panel at this time.

ELECTRICAL REQUIREMENTS

Observe all governing codes and local

ordinances.

A 3-wire or 4-wire single-phase 120/240 or

120/208 volt, 60 Hz AC-only electrical supply

is required on a separate circuit fused on

both sides of the line (time-delay fuse or

circuit breaker is recommended). DO NOT

fuse neutral. The fuse size must not exceed

the circuit rating of the appliance specified on

the nameplate.

This unit can consume up to 7,400W at

240 VAC. A 40 Amp circuit breaker with wire

gauge #8 AWG must be used.

NOTE: Wire sizes and connections must

conform with the fuse size and rating of the

appliance in accordance with the National

Electrical Code ANSI/NFPA No. 70, latest

edition, and local codes and ordinances.

The appliance should be connected to the

fused disconnect (or circuit breaker) box

through flexible armored or nonmetallic

sheathed cable. The flexible armored cable

extending from this appliance should be

connected directly to the grounded junction

box. The junction box should be located as

shown on page 22 with as much slack as

possible remaining in the cable between the

box and the appliance, so it can be moved if

servicing is ever necessary.

A suitable strain relief must be provided to

attach the flexible armored cable to the

junction box.

An extension cord must not be used with

this appliance. Such use may result in a fire,

electrical shock, or other personal injury.

WARNING

ENGLISH

INSTALLATION INSTRUCTIONS

ELECTRICAL CONNECTION

Connect the flexible armored cable that extends

from the surface unit to the junction box using a

suitable strain relief at the point the armored

cable enters the junction box. Then make the

electrical connection as follows.

Electrical ground is required on this

appliance.

This appliance is manufactured with a supply

wire and a frame connected green or bare

copper grounding wire.

NOTE TO ELECTRICIAN:

The armored cable leads supplied with the

appliance are UL-listed for connection to larger

gauge household wiring. The insulation of the

leads is rated at temperatures much higher than

the temperature rating of household wiring. The

current-carrying capacity of the conductor wire

is governed by the temperature rating of the

insulation around the wire, rather than the

wire gauge alone.

ELECTRICAL CONNECTIONS (cont.)

This appliance is equipped with a copper

conductor flexible cable. If connection is

made to aluminum house wiring, use only

special connectors which are approved for

joining copper and aluminum wires in

accordance with the National Electrical Code

and local codes and ordinances. Improper

connection of aluminum house wiring to

copper leads can result in a short circuit or

fire. Follow the connector manufacturer’s

recommended procedure closely.

DO NOT ground to a gas supply pipe. DO

NOT connect to electrical power supply

until appliance is permanently grounded.

Connect the ground wire before turning

on the power.

WHERE LOCAL CODES PERMIT CONNECTING THE APPLIANCE-GROUNDING

CONDUCTOR TO THE NEUTRAL (WHITE) WIRE

Observe all governing codes and local

ordinances.

Disconnect the power supply.

At the circuit breaker box, fuse box or

junction box, connect appliance and power

supply cable wires as shown.

You may not ground the cooktop through

the neutral (white) wire if cooktop is used

in a new branch circuit installation (1996

NEC), mobile home, recreational vehicle, or

where local codes do not permit grounding

to the neutral (white) wire. When grounding

to the neutral (white) wire is prohibited, you

must use a 4-wire power supply cable.

Failure to heed this warning may result

in electrocution or other serious

personal injury.

3-WIRE GROUNDED JUNCTION BOX

Cable from power supply

White wire

(neutral)

Red

wires

Black

wires

Green wire (ground)

Cable from cooktop

UL-listed conduit

connector

Junction box

WARNING

ELECTRICAL CONNECTIONS (cont.)

IF COOKTOP IS USED IN A NEW BRANCH CIRCUIT INSTALLATION (1996 NEC), MOBILE

HOME, RECREATIONAL VEHICLE, OR WHERE LOCAL CODES DO NOT PERMIT

GROUNDING TO THE NEUTRAL (WHITE) WIRE

Observe all governing codes and local

ordinances.

Disconnect the power supply.

At the circuit breaker box, fuse box or

junction box, connect appliance and power

supply cable wires as shown.

If connecting to a 4-wire power supply cable

electrical system, the appliance frame

connected ground wire MUST NOT be

connected to the neutral wire of the 4-wire

electrical system.

4-WIRE GROUNDED JUNCTION BOX

INSTALLATION INSTRUCTIONS

COOKTOP INSTALLATION

Visually inspect the cooktop for damage.

Make sure all cooktop screws are tight

(see below for locations).

Screws

Carefully lower the cooktop into the counter-

top cutout, making sure not to trap any wires.

NOTE: Do not use caulking compound. The

cooktop must be removable, should service

be required.

Do not remove the nylon spacers on the

edges of the cooktop. These spacers center

the cooktop in the space provided. The

cooktop must be centered to allow proper

venting and to prevent excess heat buildup

that may result in heat damage or fire.

Nylon spacers

Cable from power supply

Ground

wire

Black

wires

Green wire (ground)

Cable from cooktop

UL-listed conduit

connector

Junction box

Red

wires

White wire

(no connection)

WARNING

ENGLISH

Install the retainer brackets to the bottom of

the cooktop; then snug the bolts against the

bottom of the countertop as shown.

NOTE: The retainer brackets MUST be

installed to meet local codes or, in their

absence, with the National Electrical Code

ANSI/NFPA No. 70, latest edition.

INSTALLATION INSTRUCTIONS

COOKTOP INSTALLATION (cont.)

Perform a final operational check of the cooktop,

making sure the cooktop powers on properly and

that each Cooking Zone operates correctly. Refer

to the Operating Instructions in this guide for

details.

FINAL CHECK

Do not touch cooktop glass or Cooking

Zones. They may be hot enough to

cause burns.

MODEL AND SERIAL NUMBER LOCATION

The model and serial numbers are located on a

plate on the bottom of the cooktop. Please

record them in this guide; you will need them

for warranty registration.

Retainer

brackets

Retainer

brackets

Preferred

installation

Alternative

installation

Countertop

Cooktop

Bolt

Retainer

brackets

CAUTION

Problem Possible Causes Solutions

Cooktop does not work • Cooktop controls are locked. • See

USING CHILD LOCK

to turn off the

CHILD LOCK feature.

• Circuit breaker has tripped or • Reset the circuit breaker or replace the fuse.

fuse is blown.

• Power outage. • Check house lights to confirm power outage.

• Installation wiring not complete. • Contact the installer or dealer.

Cooktop does not heat • No cookware or improper • Make sure that cookware is centered on the cooking

cookware on Cooking Zone. zone, and that cookware is of the proper type for

induction cooking. See

SELECTING COOKWARE

• Cookware incorrect size for • Cookware bottom must be large enough to cover

selected Cooking Zone. Cooking Zone completely. See

SELECTING COOKWARE

• Cookware not resting completely • Cookware bottoms must be flat and centered on the

on Cooking Zone. Cooking Zone, and must not rest on the cooktop triim.

See

SELECTING COOKWARE

• Incorrect Cooking Zone selected. • Make sure the correct control is ON for the Cooking

Zone being used.

• No power to cooktop. • See “Cooktop does not work” above.

Cooktop turns off • Cooktop internal heat sensor • Make sure the cooktop vents are not blocked. See

while cooking has detected high temperature page 21 for Air Exhaust and Fresh Air Intake locations.

inside the cooktop.

• Automatic shutoff has activated. • The cooktop features an automatic shutoff feature

that turns the entire cooktop off if any Cooking Zone

has been on continuously for 17 hours.

• Liquid or object on controls area. • The cooktop control may read liquids or objects in

the controls area as a touch, which could cause the

cooktop to shut off. Clean up spills or remove objects

and restart cooktop.

The power level for a • Cookware has been removed from • Place the cookware back on the Cooking Zone within

Cooking Zone is flashing the Cooking Zone. 90 seconds to maintain the power level settings.

• Cookware not centered on • Make sure cookware is centered and resting flat on the

eeS.enoZ gnikooC.enoZ gnikooC

SELECTING COOKWARE

Power Boost does • Power Boost being used with two • Each side of the cooktop shares an inverter for both

not work Cooking Zones on the same side of Cooking Zone. Power Boost cannot be used with two

.emit emas eht ta retrevni emas eht no senoZ gnikooC.potkooc eht

See

POWER BOOST

and

POWER SHARING

TROUBLESHOOTING

BEFORE CALLING FOR SERVICE

Before you call for service, review this list. It may save you time and expense. This list includes common

occurrences that are not the result of a defect in workmanship or materials.

ENGLISH

BEFORE CALLING FOR SERVICE

TROUBLESHOOTING

Problem Possible Causes Solutions

appears in the • Control pad was touched too long. • This message will appear if any pad except the Timer

timer display or pads is touched for more than 10 seconds.

It will also appear if liquids or objects are spilled or left

on the controls area. To clear the error code, remove any

liquid or objects from the controls area and press the

POWER pad to reset the cooktop.

appears in the • Supplied voltage to cooktop is • If the voltage of the power supplied to the cooktop is too

timer display rorre siht wohs lliw dna ylreporp etarepo tonnac ti,wol.wol oot

code. This may be caused by reduced voltage being

supplied to the house circuit. If connections are

correct and the supplied voltage returns to normal,

the code will disappear.

appears in the • Electronics fault error message. • Turn the cooktop OFF; then shut off power at the fuse or

display and a number circuit breaker for about 30 seconds. Turn power back

appears in the timer on to the cooktop and turn the cooktop on using the

display POWER pad. If the error message is still displayed, call

for service.

flashes in the • Power outage or initial startup. • When the cooktop is first turned on or after a power

display outage, will blink in the display for 90 minutes or

until the POWER pad is touched for 2 seconds.

ENGLISH

ESPAÑOL

P/No.: MFL41494801

www.lg.com

GUÍA PARA EL USO & INSTRUCCIONES

DE INSTALACIÓN

COCINA A INDUCCIÓN DE

VIDRIO CERÁMICO

Lea detenidamente estas instrucciones antes utilizar y

guárdelas como referencia para el futuro.

HN7413AG

LCE30845

INTRODUCCIÓN

INFORMACIÓN IMPORTANTE DE

SEGURIDAD

Aviso Importante: Interferencia Radio . . . . . . . . . . . . 3

Precauciones Importantes de Seguridad . . . . . . . 4–8

PARTES Y CARACTERÍSTICAS

Partes y Características de su Cocina . . . . . . . . . . 12

Funciones del Control Táctil . . . . . . . . . . . . . . . . . . 13

CUIDADO Y LIMPIEZA

Limpieza de la Cocina.......................19

SOLUCIÓN DE PROBLEMAS

Antes de Solicitar Reparaciones . . . . . . . . . . . 27, 28

GARANTÍA

Información de Registro del Producto . . . . . . . . . . 29

Felicitaciones por su compra y

bienvenido a la familia de LG.

Su nueva Cocina de Inducción

combina características precisas

para la cocción con un uso simple

y diseño elegante. Siguiendo las

instrucciones de funcionamiento y

cuidado de este manual, su cocina

le brindará muchos años de

uso confiable.

¡GRACIAS!

INTRODUCCIÓN A LA COCCIÓN

POR INDUCCIÓN

Cocción por Inducción. . . . . . . . . . . . . . . . . . . . . . . . 9

Selección de Utensilio . . . . . . . . . . . . . . . . . . . . . 9–11

INSTRUCCIONES DE USO

Antes de Usar la Cocina . . . . . . . . . . . . . . . . . . . . . 14

Configuración de Controles. . . . . . . . . . . . . . . . 14–16

Uso de las zonas de Cocción del Puente . . ......17

Uso del Temporizador . . . . . . . . . . . . . . . . . . . . . . . 17

Uso del Bloqueo para Niños . . . . . . . . . . . . . . . . . . 18

Otras Funciones ...........................18

INSTRUCCIONES DE INSTALACIÓN

Antes de Comenzar ........................ 20

Desempaque de la Cocina . . . . . . . . . . . . . . . . . . . 20

Especificaciones Técnicas. . . . . . . . . . . . . . . . . . . . 20

Preparación del Lugar de Instalación ...........21

Dimensiones y Despeje......................22

Conexiones Eléctricas . . . . . . . . . . . . . . . . . . . . 23–25

Instalación de la Cocina . . . . . . . . . . . . . . . . . . 25, 26

Control Final . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Información sobre registro de producto

Modelo: ________________________________________

Número de serie: _______________________________

Fecha de compra: _____________________________

ADVERTENCIA Para su seguridad, siga las instrucciones de

este manual a fin de minimizar riesgos de incendio, descargas eléctricas, daños en

su propiedad, heridas personales o la muerte.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

Este equipo ha sido probado y cumple con los

límites establecidos para un dispositivo digital de

clase B, según la parte 18 de la Normativa de la

FCC. Estos límites han sido establecidos para

ofrecer una protección razonable contra

interferencias perjudiciales en la instalación

residencial. Este equipo genera, usa y puede

emitir energía de radiofrecuencia y, si no se instala

y utiliza de acuerdo con las instrucciones, puede

ocasionar interferencias perjudiciales para las

comunicaciones de radio. Sin embargo, no se

garantiza que no se presenten interferencias en

una instalación en particular. Si el equipo provoca

interferencias perjudiciales para la recepción de

radio o televisión, lo que puede comprobar

encendiendo y apagando el equipo, se aconseja al

usuario que intente corregir la interferencia con

una o más de las siguientes medidas:

• Reoriente o reubique la antena receptora de la

radio y/o televisión.

• Aumente la distancia entre la cocina y el

receptor de radio o televisión.

• Conectar la cocina a un tomacorriente de un

circuito diferente del tomacorriente al que se

encuentra conectado el receptor de radio o

televisión.

AVISO IMPORTANTE: INTERFERENCIA RADIO

Puede descargar un manual del usuario y de instalación en http://www.lg.com.

ESPAÑOL

• Instalación Adecuada: Asegúrese que el

dispositivo sea instalado y conectado en forma

adecuada por un técnico calificado, de acuerdo

con el Código de Electricidad Nacional

ANSI/NFPA Nº 70 – la última edición en los

Estados Unidos y todos los requisitos del código

local. Realice la instalación sólo de acuerdo con

las instrucciones.

• No intente reparar o reemplazar ninguna parte

de la cocina, a menos que se lo recomiende

específicamente en este manual. Cualquier otra

reparación deberá ser realizada por un técnico

calificado.

• Quite todas las cintas y envoltorios antes de usar

el electrodoméstico. Destruya las bolsas de

plástico y cartón luego de desempacar el

electrodoméstico. Nunca permita que los niños

jueguen con el material de empaque.

• Los aspectos de seguridad de este

electrodoméstico cumplen con las normas

técnicas aceptadas.

• Sepa cómo desconectar el encendido

eléctrico del electrodoméstico en el disyuntor

o la caja del fusible en caso de emergencia.

Marque el disyuntor o fusible para poder

identificarlo de manera fácil y poder actuar

rápidamente si fuera necesario.

• No repare o reemplace ninguna parte del

electrodoméstico. Todas las reparaciones

deberán ser realizadas únicamente por un

técnico calificado a fin de evitar riesgos de

heridas personales y daños sobre el

electrodoméstico.

• Nunca modifique ni altere la construcción del

electrodoméstico ya sea quitando paneles,

cobertores de cables o cualquier otra parte

permanente del producto.

• Ubicación de objetos sobre el

electrodoméstico: No se deberán colocar

materiales inflamables cerca o sobre la

superficie de cocción. Esto incluye ítems de

papel, plástico y tela, tales como libros de

cocina, elementos plásticos y toallas y líquidos

inflamables. No coloque materiales explosivos,

tales como aerosoles en lata sobre ni cerca del

electrodoméstico. Los materiales inflamables

pueden explotar y ocasionar incendios o daños

en la propiedad.

• No deje solos a los niños. No se deberá dejar

alos niños solos o fuera de su radio de

atención en la zona donde el

electrodoméstico se encuentre en uso. Nunca

se les deberá permitir sentarse o pararse sobre

ninguna parte del electrodoméstico.

• No guarde ni use materiales combustibles,

gasolina u otros vapores o líquidos cerca de

este o cualquier otro aparato.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

Los ítems de uso de los niños no se deben

guardar en armarios sobre una cocina o en el

tablero posterior de dicha cocina – al trepar

los niños en la cocina para alcanzar un ítem

podrían sufrir heridas graves.

NO toque las zonas de cocción o zonas

cercanas a estas superficies. Es posible que

las zonas de cocción se encuentren calientes

debido al calor residual, aunque su color sea

oscuro. Es posible que las zonas cercanas a las

zonas de cocción se calienten lo suficiente

como para provocar quemaduras. Durante y

después del uso, no toque ni permita que telas

u otros materiales inflamables toquen estas

zonas hasta que haya pasado un tiempo

suficiente para que se enfríen.

Nunca use el electrodoméstico para calentar

o calefaccionar una habitación.

Aquellas personas que utilicen un marcapasos

o un dispositivo médico similar deberán ser

cuidadosas al usar o colocarse cerca de una

unidad de inducción mientras ésta se encuentre

en uso, ya que el campo electromagnético

podrá afectar el funcionamiento del

marcapasos o dispositivo médico similar.

Se recomienda consultar a su médico o al

fabricante el marcapasos o dispositivo médico

similar sobre su situación particular.

PRECAUCIONES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

PRECAUCIÓN

ADVERTENCIA

• La instalación y conexión del nuevo

electrodoméstico sólo deberá ser realizada por

personal calificado.

• Los electrodomésticos montados al ras sólo

se podrán usar realizando la instalación en

gabinetes adecuados y lugares de

funcionamiento que estén en conformidad con

las normas relevantes. Esto asegura un nivel de

protección suficiente contra descargas eléctricas,

según lo establecido por las agencias de

certificación.

• Si el electrodoméstico funciona mal o sufre

fracturas: apague todas las zonas de cocción y

comuníquese con el Centro de Servicios.

SEGURIDAD ELÉCTRICA

INFORMACIÓN IMPORTANTE DE SEGURIDAD

• Use ropa adecuada. Nunca se deben usar

prendas sueltas o que cuelguen mientras se

usa el electrodoméstico. Evite que la ropa u

otros materiales inflamables tomen contacto con

las superficies calientes.

• No use agua ni harina sobre fuego con grasa.

Apague el fuego con la tapa de una cacerola o

use bicarbonato de sodio, un químico seco o un

extintor contra incendios.

• Al calentar grasa, controle dicha cocción de

cerca. Es posible que la grasa se prenda fuego

si se deja calentar demasiado.

• Use sólo ollas con sostenedores secos.

Los sostenedores húmedos o mojados sobre

superficies calientes pueden ocasionar

quemaduras debido al vapor. Evite que los

sostenedores tomen contacto con unidades con

superficies calientes. No use una toalla u otra tela

voluminosa en lugar de un sostenedor.

• No caliente envases de comida que no fueron

abiertos. La acumulación de presión pueden

ocasionar que el contenedor explote y ocasione

heridas.

PRECAUCIONES DE SEGURIDAD (continua)

•

Si la superficie se encuentra resquebrajada,

apague el electrodoméstico a fin de evitar

una posible descarga eléctrica. No vuelva a

usar la COCINA hasta que la superficie de

vidrio se haya cambiado.

• Al usar la COCINA, nunca use papel de

aluminio, productos envueltos en papel de

aluminio o comida congelada en cacerolas

de aluminio.

•

Si el cable suministrado está dañado, deberá

ser reemplazado por el fabricante, su agente

de servicios o personas con calificación

similar a fin de evitar riesgos.

SEGURIDAD PARA LOS NIÑOS

• Este dispositivo no debe ser usado por

niños pequeños o personas que sufren

cierta debilidad, a menos que una persona

responsable las supervise de modo

adecuado a fin de asegurar que puedan

usar el electrodoméstico de manera segura.

• Los niños pequeños deberán ser

supervisados a fin de asegurar que no se

juegue con el electrodoméstico.

• Es posible que las partes accesibles se

vuelvan calientes durante el uso. Se deberá

mantener alejados a niños pequeños.

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

ADVERTENCIA

ESPAÑOL

• Este electrodoméstico sólo se podrá usar

para una cocción o fritura normal. No fue

diseñado para uso comercial o industrial.

•

No use la cocina para calefaccionar el ambiente.

• Sea cuidadoso al enchufar aparatos eléctricos

cerca de la cocina. Los cables no deben entrar

en contacto con la superficie caliente. Esto podría

dañar la cocina y el cable aislante.

• Las grasas y aceites sobrecalentados se

prenden fuego rápidamente. Se deberá

supervisar la cocción al preparar comidas con

grasa o aceite.

• Cuando termine de usarlo, apague el elemento

el control y confíe en el detector de sartén.

• Mantenga siempre los paneles de control

limpios y secos. No permita que queden

líquidos o grasa en la zona superior de los

controles de la cocina. Las comidas derramadas

o quemadas pueden activar o desactivar el

electrodoméstico. Limpie las zonas de los

controles con cuidado a fin de reestablecer el

funcionamiento normal del electrodoméstico.

• Nunca coloque elementos combustibles

sobre la cocina.

• Nunca deje ningún elemento combustible o

latas de aerosol en un cajón ubicado debajo

de la cocina.

• Evite colocar utensilios metálicos sobre la

superficie de la cocina. Los objetos metálicos

pueden generar calor y ocasionar quemaduras.

• Sepa qué perilla controla cada superficie de

las zonas de cocción.

• Limpie el electrodoméstico en forma regular a

fin de mantener todas las partes sin grasa,

evitando que se provoquen incendios. Las

campañas de escape de la ventilación y los filtros

de grasa se deben mantener limpios. No permita

la acumulación de grasa en la campana ni en el

filtro. Los depósitos de grasa sobre el ventilador

pueden provocar incendios. Lea las instrucciones

de limpieza del fabricante de la campana.

• Use cacerolas del tamaño adecuado. Este

electrodoméstico está equipado con una o más

zonas de cocción de diferentes tamaños.

• Seleccione los utensilios con fondos planos

que sean lo suficientemente largos como para

cubrir las zonas de cocción. Los sensores de

detección de cacerolas no permitirán que las

zonas de cocción afectadas funcionen sin que

haya una cacerola presente.

• No coloque ningún objeto sobre o cerca dla

zona de la perilla de control, a fin de evitar la

activación accidental de los controles de la

cocina.

• Las manijas de los utensilios se deberán

colocar hacia dentro y no extenderse sobre

zonas de cocción adyacentes. La finalidad de

esto es disminuir el riesgo de quemaduras, el

encendido de materiales inflamables y derrames

debido a un contacto no intencional con el

utensilio.

• Nunca deje comidas preparadas en las zonas

de cocción. Los excesos de hervor causan

vapores y derrames de grasa que se pueden

encender, o una cacerola que se secó debido al

hervor puede sufrir derretimiento o daños.

• Cobertores de protección: No use papel de

aluminio para cubrir ninguna parte de la

cocina. Use sólo papel de aluminio como se

recomienda luego del proceso de cocción, si se

usa como cobertor de la comida. Cualquier otro

uso de papel de aluminio podrá provocar

riesgos de descargas eléctricas, incendios

o cortocircuitos.

• Utensilios de cocción de vidrio: Sólo ciertos

tipos de vidrio, vidrio/cerámico, cerámico,

objetos de barro u otros utensilios de vidrio

son aptos para la superficie de la cocina sin

que se produzcan roturas debido a un

cambio brusco de temperatura. Lea las

recomendaciones del fabricante sobre el

uso de la cocina.

• Campana de ventilación: La campana de

ventilación sobre la superficie de cocción se

debe limpiar de forma frecuente, de modo que

la grasa de los vapores de cocción no se

acumulen sobre la campana o el filtro.

• No limpie ni use una cocina rota. Si la cocina

sufriera roturas, los productos de limpieza y los

derrames podrán penetrar sobre dichas roturas,

creando riesgos de descargas eléctricas.

Comuníquese con un técnico calificado

de inmediato.

• Limpie la cocina con cuidado. Si se usa una

esponja o trapo para limpiar derrames sobre una

superficie de cocción caliente, evite quemaduras

de vapor. Algunos productos de limpieza pueden

producir gases nocivos si se aplican sobre una

superficie caliente.

SEGURIDAD DURANTE EL USO

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

COCINE CARNES Y CARNES DE AVE

EN FORMA COMPLETA

Cocine carnes y carnes de ave en forma

completa – la carne por lo menos a una

temperatura INTERIOR de 160° F (71° C) y la

carne de ave por lo menos a una temperatura

INTERIOR de 180° F (82° C). Normalmente la

cocción a estas temperaturas brindan una

protección contra enfermedades transmitidas

por la comida.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

• No coloque cacerolas calientes sobre el

vidrio frío de la cocina. Esto podría hacer

que el vidrio se rompa.

• No deslice cacerolas sobre la superficie

de la cocina. Las mismas pueden rayar la

superficie de la cocina.

• No deje que las cacerolas hiervan

excesivamente. Esto podría ocasionar daños

permanentes tales como roturas, fusiones o

marcas que pueden afectar la cocina.

(Este tipo de daños no están cubiertos

por la garantía).

• Nunca descuide las unidades cuando se

encuentren a altas temperaturas. Los

hervores excesivos causan vapores y

derrames de grasa que se pueden encender.

SEGURIDAD DURANTE EL USO (continua)

NO tome las manijas de las cacerolas

luego de la cocción. Podrían estar

calientes y existe riesgo de que sufra

quemaduras.

• Siempre apague el electrodoméstico antes

de realizar la limpieza.

• Por razones de seguridad, no limpie el

electrodoméstico con limpiadores de vapor

de presión o alta presión.

• Limpie la cooktop de acuerdo con las

instrucciones de mantenimiento y limpieza

que figuran en este manual.

• El limpiador por vapor no debe usarse para

limpiar los quemadores de una cocina.

• No use limpiezadores abrasivos ásperos ni

raspadores metálicos ásperos para limpiar

el vidrio de la cocina, ya que pueden rayar

la superficie, ocasionando la rutura del

vidrio.

SEGURIDAD DURANTE LA LIMPIEZA

PRECAUCIÓN

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

ESPAÑOL

• Antes de usar la cocina por primera vez,

aplique la crema de limpieza recomendada

sobre la superficie cerámica de la cocina. Pula

con una tela o estropajo no abrasivo. Esto

facilitará la limpieza al quitar la suciedad de la

cocción. La crema especial de la cocina deja

una capa protectora sobre el vidrio que evita

rayas y abrasiones.

• No use la superficie de cocción para trabajar o

guardar cosas.

•

Evite que se produzcan daños sobre los

bordes al trasladar ollas y cacerolas alrededor

de la cocina.

• No use las zonas de cocción con cacerolas

vacías o sin ollas ni cacerolas sobre dichas

zonas.

• El vidrio cerámico es muy duro y resistente a

cambios extremos de temperatura, pero no es

irrompible. Puede sufrir daños si caen sobre el

mismo objetos particularmente duros o

puntiagudos.

• Sea muy cuidadoso si usará ollas de hierro

fundido u otras ollas con extremos duros o

ásperos. Al mover las mismas se podrán

producir marcas sobre el vidrio.

• Si cae azúcar o una mezcla que contenga

azúcar sobre la zona caliente de cocción y se

derrite, quite la misma de inmediato, mientras

aún se encuentra caliente. Si se la deja enfriar,

es posible que la superficie sufra daños al

quitar la misma.

NOTA: ¡Corre el riesgo de sufrir

quemaduras al utilizar el raspador para

vidrio sobre un área de cocción que se

encuentre caliente!

• Mantenga los objetos con riesgos de sufrir

derretimiento alejados de la superficie de vidrio

cerámico; por ejemplo, utensilios de plástico,

papel de aluminio o envoltorios de cocción. Si

cualquier otro material o comidas se derritieron

en la superficie de vidrio cerámico, se deberán

limpiar en forma inmediata.

CÓMO EVITAR DAÑOS SOBRE EL ELECTRODOMÉSTICO

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE.

CONSERVE ESTAS INSTRUCCIONES

A fin de proteger el medioambiente, es

importante que se eliminen los electrodomésticos

viejos de la forma correcta.

• No se deberá deshacer del electrodoméstico

del mismo modo en que se deshace la basura

del hogar.

• Puede obtener información sobre fechas de

recolección o lugares públicos para arrojar

deshechos a través del consejo u oficina de

salud medioambiental.

ELIMINACIÓN DE ELECTRODOMÉSTICOS VIEJOS

ACTO DE REFORZAMIENTO DE LA INGESTA SEGURA DE

AGUA LIBRE DE TOXICOS

Antes de deshacerse de electrodomésticos

viejos, asegúrese de hacer que ya no

funcionen a fin de que no se conviertan

en un elemento peligroso. Para hacer

esto, solicite a una persona calificada

que desconecte el electrodoméstico del

circuito eléctrico de su hogar.

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

PRECAUCIÓN

ADVERTENCIA:

Este producto contiene quimicos conocidos por el Estado de California

de causar cáncer. Lávese las manos después de manipular.

INTRODUCCIÓN A LA COCCIÓN POR INDUCCIÓN

COCCIÓN POR INDUCCIÓN

FUNCIONAMIENTO DE LA COCCIÓN

POR INDUCCIÓN

Debajo de la superficie de

cocción de vidrio cerámico

se encuentra una bobina de

inducción. La misma genera

campos magnéticos, los

cuales actúan sobre la base

de las ollas y cacerolas, cuando otros métodos

calentando primero el vidrio cerámico. Esto

significa que la base de la cacerola se calienta

de inmediato, ahorrando tiempo y dinero.

Debido a que el calor necesario para la cocción se

genera directamente sobre la base de la cacerola,

la zona de cocción apenas se calienta. Sólo recibe

el calor que rebota desde la base de la cacerola.

NOTA: Si no hay una olla o cacerola en la zona de

cocción, no se produce transferencia de energía

(calentamiento). Esto evita que las zonas de

cocción se puedan encender y calentar de forma

accidental.

IMPORTANTE:

• Quite todas las cintas y envoltorios antes de usar

el electrodoméstico. Destruya las bolsas de

plástico y cartón luego de desempacar el

electrodoméstico. Nunca permita que los niños

jueguen con el material de empaque.

• Los campos electromagnéticos pueden afectar

los circuitos electrónicos e interferir con radios y

teléfonos portátiles.

•¡No coloque objetos magnéticamente activos

(por ejemplo: tarjetas de crédito, discos de

computadora, cassettes) sobre o cerca de la

superficie del vidrio cerámico mientras una o

más zonas de cocción se encuentren en uso!

• No coloque ningún objeto metálico (por ejemplo:

cucharas, tapas de ollas) sobre las zonas de

cocción, ya que las mismas se pueden calentar

cuando las zonas de cocción se encuentren

en uso.

SELECCIÓN DE UTENSILIOS

OLLAS Y CACEROLAS

• En principio, todas las ollas y cacerolas con

base magnética son aptas. Las mismas son de

acero o de hierro fundido.

• Las ollas de acero de un alto grado con una

base metálica mixta (tipo sándwich, es decir,

de Tefal

con una base de aluminio/cobre) son

aptas sólo para inducción si el fabricante lo

indicó expresamente de ese modo. En tal caso

cuentan con un material magnético en la base.

• Si desea usar un tipo de cacerola especial (por

ejemplo: a presión, para cocción lenta), siga

las instrucciones del fabricante y no use una

olla demasiado fina.

NOTA: Algunos utensilios pueden producir ruidos

al ser usados en zonas de cocción por inducción.

No se trata de un defecto de la cocina y su

funcionamiento no se verá afectado como

resultado de esto.

PRUEBA DE IDONEIDAD:

Si no está seguro si una olla o cacerola es apta

para el uso con la cocina de inducción, podrá

averiguarlo con unas simples pruebas:

• Coloque una cacerola que contenga un poco

de agua (1/8ʺ–1/4ʺ [3–6mm) sobre la zona de

cocción. Coloque la zona de cocción en su

máximo nivel (ajústela en 9).

• Tambi én puede realizar

el control con un imán.

Si el mismo se mantiene

adherido a la base de la

cacerola, significa que

es apto para las zonas

de cocción por

inducción.

¡La base de las cacerolas aptas se

calientan en pocos segundos!

El agua hervirá de forma rápida.

Los sensores magnéticos de la Zona de Cocción ubicados debajo de la superficie de la cocina requieren

el uso de utensilios fabricados con material magnético, a fin de iniciar el proceso de calentamiento sobre

cualquiera de las Zonas de Cocción. Al adquirir las cacerolas, busque aquellas que posean etiquetas

donde el fabricante indique que son aptas para uso con cocinas de inducción.

PRECAUCIÓN

ESPAÑOL

INTRODUCCIÓN A LA COCCIÓN POR INDUCCIÓN

SELECCIÓN DE UTENSILIOS (continúa)

EVITE QUE SE PRODUZCAN RAYAS

Se recomienda usar siempre utensilios de acero

inoxidable de calibre grueso sobre la superficie

de la cocina de inducción. Esto ayudará a reducir

la posibilidad que se produzcan rayas sobre la

superficie cerámica. Los utensilios de baja

calidad pueden ocasionar rayas sobre la

superficie de la cocina.

Los utensilios siempre se deben levantar de la

superficie de cocción de cerámica a fin de evitar

que se produzcan rayas. El deslizamiento de

cualquier tipo de utensilio sobre la cocina de

cerámica puede afectar la apariencia completa

de la misma. Con el paso del tiempo, el

deslizamiento de CUALQUIER tipo de utensilio

sobre la cocina de cerámica puede alterar la

apariencia completa de la misma. Finalmente, la

acumulación de rayas puede hacer que la

limpieza de la superficie sea dificultosa y que

degrade la apariencia completa de la cocina.

Tambi én se pueden producir rayas a partir de

granos de arena (por ejemplo: luego de lavar

vegetales), los cuales son arrastrados con la

cacerola sobre la superficie de cocción.

USE UTENSILIOS CON FONDO PLANO

El utensilio debe tomar contacto completo con la

superficie del elemento de cocción. Use

cacerolas con fondo plano

cuyos tamaños sean

adecuados al elemento de

cocción y a la cantidad de

comida que se preparará.

Controle que sea plano

rotando una regla sobre el

fondo del utensilio.

PARA UN MEJOR RESULTADO:

Siempre siga las recomendaciones para un tipo

ytamaño de utensilio adecuado. Además:

• No use cacerolas sucias con grasa acumulada.

Siempre use cacerolas de fácil limpieza luego

de la cocción, y asegúrese que los fondos de

las mismas estén limpios y secos.

• Al cocinar con gran cantidad de líquido, use

cacerolas grandes de modo que no se

produzca hervor excesivo.

• No deje que las cacerolas hiervan

excesivamente. Esto podría ocasionar daños

permanentes tales como roturas, fusiones o

marcas que pueden afectar los utensilios de

cerámica. (Este tipo de daños no están

cubiertos por la garantía).

• Haga que el tamaño de la cacerola y la

zona de cocción coincidan con la cantidad

de comida preparada.

CONSEJOS PARA AHORRAR ENERGÍA:

• Siempre ubique las ollas y cacerolas antes de

encender la zona de cocción.

• Las zonas de cocción y utensilios sucios

consumen más electricidad.

• Siempre que sea posible, coloque la tapa con

firmeza sobre las ollas y cacerolas de modo

que queden completamente cubiertas.

INTRODUCCIÓN A LA COCCIÓN POR INDUCCIÓN

SELECCIÓN Y UBICACIÓN DEL UTENSILIO

Es importante que se usen utensilios adecuados y que se los ubique de modo correcto sobre la

cocina. Cualquiera de las condiciones incorrectas que figuran a continuación podrá ser detectada

por los sensores ubicados debajo de la superficie cerámica de la cocina. Si esto sucede, una o más

de las zonas de cocción no se calentarán y aparecerá una F en la pantalla de la zona de cocción

afectada. Corrija el problema antes de intentar usar la cocina.

CORRECTO

INCORRECTO

El utensilio está

ubicado en forma

correcta sobre la

superficie de la zona

de cocción.

El fondo de la

cacerola es plano

y los costados

rectos.

El tamaño de la

cacerola alcanza o

supera el tamaño

mínimo recomendado

para la zona de

cocción.

El utensilio no está

centrado sobre la

superficie de la zona

de cocción.

El fondo o laterales

de la cacerola son

curvos o combados.

La cacerola no

alcanza el tamaño

mínimo requerido

para ser usado en la

zona de cocción.

La cacerola reposa

completamente sobre

la superficie de la

cocina.

La cacerola está

adecuadamente

equilibrada.

El fondo de la cacerola

reposa sobre el borde de

la cocina o no reposa

completamente sobre la

superficie de la cocina.

Las manijas pesadas

producen la

inclinación de

la cacerola.

SELECCIÓN DE UTENSILIOS (continúa)

Si una cacerola fabricada del material correcto se

ubica de forma adecuada sobre cualquier de las

zonas de cocción pero es DEMASIADO PEQUEÑA,

la LUZ dla zona de cocción afectada titilará y la

cacerola no se calentará.

Tam año de cacerola min. =

⁄4ʺ (180mm)

Tamaño de cacerola min. =

5ʺ (125mm)

Tamaño de

cacerola

min. =

⁄4ʺ (145 mm)

Sólo use la cacerola provista

sobre la parte del puente.

SELECCION DEL TAMAÑO

CORRECTO DE LA CACEROLA

• La cocina de inducción cuenta con 4 zonas

de cocción. Cada elemento requiere que el

tamaño de la cacerola sea mínimo para

que pueda ser usado en forma efectiva.

El anillo interior de cada zona de cocción

es una guía para enlazar de modo

correcto el tamaño mínimo de la cacerola.

El fondo de la cacerola deberá cubrir

completamente el anillo interior para

lograr una cocción adecuada.

• El anillo exterior más grueso en cada zona

de cocción ayuda a determinar el tamaño

MÁXIMO de la cacerola. Luego de ubicar

el utensilio en la cocina, asegúrese que

el utensilio no supere en más de 1/2ʺ

(12,7mm) la línea más gruesa de la zona

de cocción. La cacerola deberá tener

un contacto TOTAL con la superficie

de vidrio, evitando que el fondo de la

cacerola tome contacto con el borde

metálico de la cocina.

ESPAÑOL

PARTES Y CARACTERÍ STICAS

PARTES Y CARACTERÍSTICAS DE SU COCINA

Es posible que las funciones y apariencias varíen con relación a su modelo a lo largo del manual.

Cocina de Cerámica: La nueva cocina de

inducción de LG cuenta con una superficie

cerámica que permanece más fría que las

superficies cerámicas de las cocinas

convencionales, independientemente de

si se encuentra ENCENDIDA o APAGADA.

Riesgo de quemaduras:

Las zonas de cocción aparecen friás al

estar ENCENDIDAS y luego de haber sido

APAGADAS. La superficie de cerámica podrá

permanecer CALIENTE debido al calor

residual transferido desde el utensilio.

Detector Magnético: El sensor de bobina detecta

de forma automática el utensilio y evita activaciones

accidentales.

Detección del Tamaño de la Cacerola: El sensor

de reconocimiento de la cacerola detecta y adapta

de forma automática las zonas de cocción al tamaño

de la cacerola que se está usando.

Mayor Eficiencia:

La cocción por inducción se

calienta más rápido y al mismo tiempo consume

menos energía. La cocción por inducción lleva los

líquidos a su punto de hervor de manera rápida,

permitiendo al mismo tiempo un hervor lento y parejo.

1800W (Normal)

2400W (Aumentado)

2400W (Normal)

3300W (Aumentado)

1400W (Normal)

1800W (Aumentado)

zonas de Cocción por Inducción: Las zonas de

cocción por inducción debajo de la cocina cerámica

calientan la base de la cacerola de forma

inmediata sin calentar la cocina de vidrio cerámica

primero. Las dos zonas de tamaño mediano se

pueden usar juntas para cacerolas más grandes y

apaisadas.

Controles Táctiles: Los botones táctiles de fácil

uso brindan un funcionamiento preciso.

Fácil Limpieza: La superficie de cocción de vidrio

cerámico y el control táctil facilitan la limpieza, ya

que no incluyen aberturas ni espacios donde se

puede producir la acumulación de grasa.

Pantallas de Control y Función: Las pantallas

digitales muestran las configuraciones actuales y le

advierten sobre superficies calientes de cualquier

calor residual dla zona de cocción correspondiente.

Apagado Automático de Seguridad: Todas

las zonas de cocción cuentan con la función de

apagado de seguridad, la cual apaga la zona

de cocción si se presiona el botón ENCENDIDO/

AGAGADO (ON/OFF) pero no se selecciona

ningún nivel dentro de los 10 segundos.

Controles electrónicos táctiles

PRECAUCIÓN

CARACTERÍSTICAS DEL CONTROL TÁCTIL

PARTES Y CARACTERÍ STICAS

PUENTE: Active las dos zonas de cocción

izquierdas al mismo tiempo como una gran

zona de cocción.

Para activar la función de puente, toque esta

tecla a fin de activar y ajustar el nivel de energía

con las teclas o de cualquiera de las

zonas de cocción izquierdas.

TEMPORIZADOR: Al activarlo, el tiempo

restante se visualizará en la pantalla. Use las

teclas o para ajustar el temporizador.

BLOQUEO PARA NIÑOS: Mantenga la tecla

presionada durante 3 segundos para activar y

desactivar la función de bloqueo para niños.

CALIENTE: Esta tecla reduce de forma

automática el último elemento seleccionado que

se encuentre activo al nivel de configuración

más bajo.

ENCENDIDO: Presione la tecla ENCENDIDO

para ENCENDER o APAGAR la cocina. Cuando

esté ENCENDIDA, la cocina quedará en el

modo de espera hasta que se active un área

de cocción.

3 4 5

CONTROLES DE LAS ZONAS DE COCCIÓN:

Cada área de cocción cuenta con su propio

control, el cual se puede activar de forma

individual.

La tecla ENCENDIDO/APAGADO

(ON/OFF) activa la zona de cocción

deseada.

Use las teclas or para configurar

el nivel de la zona de cocción activa

de a y (nivel más alto de intensidad).

La pantalla del control de la zona de cocción

mostrará el nivel seleccionado:

Indicador de Superficie Caliente: Luego de

usarlo, una aparecerá en la pantalla

indicadora del nivel de la zona de cocción, hasta

que la superficie de cocción se haya enfriado.

ESPAÑOL

INSTRUCCIONES DE USO

Encienda la cocina, toque la tecla

ENCENDIDO (POWER) durante

aproximadamente 2 segundos.

El indicador sobre la tecla se iluminará.

NOTA: Luego de encender la cocina presionando

la tecla de ENCENDIDO (POWER), deberá

seleccionar una de las zonas de cocción dentro de

los 20 segundos utilizando la tecla(s)

ENCENDIDO/APAGADO (ON/OFF). Si no se

realiza ninguna selección, la cocina se apagará por

razones de seguridad.

Antes de usar la cocina por primera vez, limpie

la misma completamente con el limpiador

incluido o con un limpiador para cocinas de

cerámica, de acuerdo con las instrucciones de

Cuidado y Limpieza de esta guía. Esto ayudará

a proteger la superficie de cerámica y facilitará

la limpieza en el futuro.

ANTES DE USAR LA COCINA

Nunca use estropajos para fregar ni

limpiadores abrasivos. Los mismos pueden

ocasionar daños permanentes sobre la

superficie de la cocina.

Para usar las teclas de control táctil, toque la

tecla firmemente con la parte plana de la punta

de su dedo.

CONFIGURACIÓN DE CONTROLES

USO POR PRIMERA VEZ

La primera vez que se enchufe la cocina, una

aparecerá en la pantalla de cada área de cocción

durante 60 segundo o hasta que la tecla

ENCENDIDO (POWER) se toque durante

aproximadamente 2 segundos.

NOTA: La también aparecerá cuando vuelva la

corriente luego de un corte de luz.

ACTIVACIÓN DE LA COCINA

Para seleccionar la zona de cocción

deseada, presione la tecla

ENCENDIDO/APAGADO (ON/OFF).

La pantalla para la zona de cocción

seleccionada mostrará 0 y un indicador

se iluminará para indicar que la zona de

cocción está encendida pero que no se

estableció el nivel de intensidad.

NOTA: Una vez que se haya seleccionado la zona

de cocción con la tecla ENCENDIDO/APAGADO

(ON/OFF) el nivel de intensidad se deberá

seleccionar dentro de los 5 segundos con la tecla

o . De otra forma, la zona de cocción se

apagará por razones de seguridad.

SELECCIONE LA ZONA DE COCCIÓN

PRECAUCIÓN

INSTRUCCIONES DE USO

Puede ajustar el nivel de intensidad de la zona

de cocción seleccionada a y (nivel

más alto de intensidad).

Para ajustar el nivel de intensidad:

Presione la tecla o de la zona de

cocción seleccionada.

Si presiona el nivel de intensidad

se configurará en .

Si presiona el nivel de intensidad

se configurará en .

Presione la tecla o de la zona de

cocción seleccionada para aumentar o

reducir el nicel de intensidad.

Si selecciona , la zona de cocción se

apague despues de 5 segundos.

Para realizar ajustes de nivel más rápido,

mantenga presionada la tecla o

hasta llegar al ajuste deseado.

NOTA: Las

configuraciones

normales de intensidad

son de 1/2 paso entre

los niveles de intensidad

de 2 a 6 a fin de permitir

una cocción precisa. Un

punto aparecerá junto al

número para indicar un

cambio de 1/2 paso en

el nivel de intensidad.

Si las teclas or de la zona de

cocción se mantienen presionadas durante

más de 10 segundos, la pantalla del

temporizador mostrará el mensaje de error

. Para borrar este mensaje de error,

presione la tecla ENCENDIDO/APAGADO

(ON/OFF) de la zona de cocción que estaba

configurando. Este mensaje NO se

relaciona con la tecla del temporizador.

Apague el área de cocción:

Una vez completada la cocción, presione la

tecla ENCENDIDO/APAGADO (ON/OFF)

para apagar el área de cocción.

La pantalla correspondiente al área de

cocción se apagará.

Si se presiona la tecla de ENCENDIDO

(POWER) en lugar de ENCENDIDO/

APAGADO (ON/OFF), se apagará toda

la cocina.

AJUSTE EL NIVEL DE INTENSIDAD

NOTA:

• Si se mueve el utensilio o cacerola del centro

de cualquier zona de cocción activa por

cualquier razón, un sensor detectará dicha

acción y la zona de cocción ya no emitirá

calor. La pantalla de dicha zona de cocción

mostrará el último nivel de intensidad en esa

área de cocción.

• La zona de cocción recordará el nivel de

intensidad configurado hasta 90 segundos

antes de que la zona de cocción se apague

de forma automática.

La cocina cuenta con un indicador de calor

residual para cada zona de cocción. Este

indicador advertirá que esta zona fue usada y

que aún está emitiendo calor suficiente como

para producir quemaduras.

Evite tocar el mechero cuando aparece

este indicador. Aunque la cocina esté

en posición de APAGADO (OFF), la H

permanecerá hasta que la cocina se

haya enfriado.

CONFIGURACIÓN DE CONTROLES (cont.)

ADVERTENCIA

ESPAÑOL

La cocina cuenta la una función de configuración

CALIENTE (WARM), la cual funciona en la

última zona de cocción usada en el nivel de

intensidad más BAJO (LOW).

Para activarla:

Presione la tecla CALIENTE (WARM) y la última

zona de cocción usada se configurará en BAJO

(LOW). Aparecerá la en la pantalla.

Para desactivarla:

Para desactivar la función CALIENTE (WARM) y

recomenzar la cocción normal, presione la tecla

y aparecerá la .

INSTRUCCIONES DE USO

CONFIGURACIÓN DE CONTROLES (cont.)

El nivel más alto de intensidad (power boost),

fue diseñado para calentar o hervir grandes

cantidades de forma rápida. El nivel más alto

funcionará durante un tiempo máximo de 12

minutos. Luego de 12 minutos, revertirá la

intensidad automáticamente a 9.

NIVEL SUPERIOR DE INTENSIDAD

ACTIVACIÓN DEL NIVEL MÁS ALTO

Encienda la zona de cocción deseada con la

tecla ENCENDIDO/APAGADO (ON/OFF) de

dicha zona.

Al presionar la tecla aparecerá el .

Al presionar la tecla nuevamente

aparecerá la .

NOTA: La función de nivel más alto se

activara durante un máximo de 12 minutos.

Al finalizar el ciclo de intensidad más alto, la

zona de cocción regresará por omisión al

nivel de intensidad de . La función del

nivel más alto NO se puede usar en las

zonas de cocción del frente y de la parte

trasera del mismo lado en forma simultánea.

Para desactivar la función de nivel más alto

y regresar la intensidad al nivel normal,

toque la tecla .

NOTA: A fin de proteger los componentes

electrónicos interiores de la cocina, esta

última podrá desactivar de forma automática

la función del nivel más alto de intensidad y

regresar al nivel normal antes de haber

transcurrido los 12 minutos. Esto es normal.

NOTA: Los procesos electrónicos

involucrados con la cocción por inducción

producen algunos ruidos de fondo atípicos.

Estos ruidos son normales y son parte del

proceso de cocción por inducción. Se debe

tener en cuenta que estos ruidos son aún

más notorios al cocinar con EL NIVEL MÁS

ALTO DE INTENSIDAD.

CALIENTE

Configuración

Función Usada para

9 o el Nivel Calentar de Que los líquidos lleguen

más Alto forma rápida lleguen al punto de hervor.

7–9 Dorado intenso, Dorar carnes, calentar

fritura de grasas aceite para freír grasas,

rehogar, mantener un

hervor rápido para grandes

cantidades de líquido.

6–7 Asar, freír Freír carnes, costillas,

panqueques, salsas,

huevos.

4–5 Hervir, cocción Cocinar cantidades grandes,

general sopas y estofados, tomates

al vapor, cocinar carne o

caldo.

3–4 Vapor Cocinar vegetales al vapor,

dorar carnes a fuego lento.

2–3 Hervor a Hervir a fuego lento arroz

fuego lento o platos a base de leche,

cocinar al vapor cantidades

más pequeñas de papas

y vegetales, calentar carnes

listas para servir.

1–2, L Derretimiento Omelettes esponjosos,

mantener platos calientes,

derretir manteca o

chocolate.

0 APAGADO (OFF) Configuración de

Apagado (Off).

NOTA: Estas configuraciones son pautas recomendadas para

la cocción. Es posible que deba configurar el nivel de

intensidad de acuerdo al tipo de comida y cacerola.

GUÍA DE NIVEL DE INTENSIDAD

USO DE LAS zonas DE COCCIÓN DEL PUENTE

Las dos zonas de cocción restantes se pueden usar

juntas como una sola área de cocción utilizando la

función Puente (Bridge). Esto le permitirá cocinar

con cacerolas más grandes y apaisadas.

NOTA: Al usar la cacerola provista para el área del

puente, es importante frotar la misma con aceite a fin

de evitar quemaduras o adherencias no deseadas.

ÁREA DE COCCIÓN DEL PUENTE

ACTIVACIÓN DEL PUENTE ÁREA

DE COCCIÓN

Presione la tecla PUENT (BRIDGE).

El indicador sobre la tecla se iluminará.

Presione la tecla o para que cualquiera

de las zonas de cocción izquierdas ajusten el

nivel de intensidad para ambas zonas de cocción.

AJUSTE DEL TEMPORIZADOR

La función de temporizador puede ser de ayuda

si es necesario realizar la cocción de una receta

durante un tiempo específico. El temporizador se

puede configurar entre 1 y 99 minutos. Una vez

configurado, la pantalla digital entre las teclas

ocomenzará la cuenta regresiva de los

minutos restantes.

NOTE: La función de temporizador sólo cuenta

por minutos. NO cumple la función de

ENCENDIDO (ON) o APAGADO (OFF)

de la cocina.

USO DEL TEMPORIZADOR

Presione las teclas o debajo de la

palabra TEMPORIZADOR (TIMER). Cada

vez que presione aumentará o disminuirá el

tiempo en un minuto, de 1 a 99 minutos.

Tam bi én puede mantener presionado

o para aumentar o disminuir la

intensidad. La pantalla del temporizador

se iluminará.

Una vez que haya configurado el tiempo

deseado, la pantalla dejará de estar iluminada

y el temporizador comenzará la cuenta

regresiva, una vez que no se haya tocado

ninguna tecla durante 5 segundos. Cuando el

temporizador llegue a , se escuchará un

pitido largo que indicará que finalizó el conteo.

CÓMO CANCELAR EL TEMPORIZADOR

Para cancelar el temporizador, toque las

teclas y del TEMPORIZADOR

(TIMER) al mismo tiempo, O

Mantenga presionada la tecla o

hasta que aparezca en la

pantalla.

La pantalla del temporizador se apagará.

INSTRUCCIONES DE USO

NOTA:

• Use la cacerola provista para el área del puente

SÓLO sobre el área de cocción del puente.

•

Para adquirir cacerolas para el puente adicionales

o de reemplazo, llame al 1-800-243-0000 y elija la

opción adecuada del menú. O visite nuestro sitio

web en http://us.lgservice.com.

ESPAÑOL

USO DEL BLOQUEO PARA NIÑOS

Puede bloquear la cocina totalmente en

cualquier momento cuando no esté en uso.

Bloquear la cocina evitará que las zonas de

cocción se enciendan en forma accidental.

CONFIGURACIÓN DEL BLOQUEO

PARA NIÑOS

Para configurar la función de BLOQUEO

PARA NIÑOS (CHILD LOCK) la cocina

deberá estar apagada. Si no se

encuentra apagada, mantenga

presionada a tecla de ENCENDIDO

(POWER) durante aproximadamente 2

segundos. El indicador sobre la tecla de

ENCENDIDO (POWER) se apagará.

Mantenga presionada la tecla BLOQUEO

PARA NIÑOS (CHILD LOCK) durante 3

segundos. La luz indicadora sobre la tecla

BLOQUEO PARA NIÑOS (CHILD LOCK)

se encenderá a fin de indicar que la

cocina está bloqueada.

Para apagar la función de BLOQUEO

PARA NIÑOS (CHILD LOCK), mantenga

presionada la tecla BLOQUEO PARA

NIÑOS (CHILD LOCK) durante 3

segundos. La luz indicadora sobre la

tecla se apagará y la cocina podrá ahora

ser usada normalmente.

CÓMO CANCELAR EL BLOQUEO

PARA NIÑOS

OTRAS FUNCIONES

INTERCAMBIO DE ENERGÍA

La cocina está equipada con cuatro zonas de

cocción por inducción dentro de dos secciones

para calentar. Las zonas de cocción derechas e

izquierdas cuentan con dos inversores de

inducción independientes – un inversor para cada

una de las dos secciones para calentar. Dos zonas

de cocción de una sección para calentar

comparten la energía de un inversor. Esto se llama

intercambio de energía (power sharing). Por

ejemplo, si está cocinando sobre ambas zonas de

cocción derechas, se mantendrá el último nivel de

intensidad (power level), mientras que la primera

área de cocción podrá experimentar una mínima

reducción del nivel de intensidad.

CONSEJOS SOBRE INTERCAMBIO

DE ENERGÍA

Recuerde configurar el nivel de energía para el

ítem de comida que desee mantener para el final

en una cocción constante. Al usar dos zonas de

cocción, puede permanecer un nivel de energía

constante para dos cacerolas en utilisando dos

sección para calentar. Ubicando una cacerola

en una de las zonas de cocción de la sección

izquierda y la otra cacerola en una de las zonas

de cocción de la sección derecha.

Sección de

cocción izquierda

Sección de

cocción derecha

APAGADO AUTOMÁTICO

Si la zona de cocción se usa de forma constante

durante más de 17 horas y la configuración de

control no varía, la zona de cocción se apagará de

forma automática.

CONTROL AUTOMÁTICO DEL NIVEL

DE INTENSIDAD

Es posible que el nivel de intensidad que

aparece sea diferente del nivel real en el

rango de temperatura alta. A fin de evitar el

sobrecalentamiento de la cocina, el nivel de

intensidad se controla de forma automática.

INSTRUCCIONES DE USO

La limpieza general sobre superficies de cocción

de vidrio cerámico de inducción es

considerablemente más fácil que sobre

superficies de calor radiante.

NOTA:

A fin de evitar la activación accidental de los

controles, se recomienda que configure la función

de BLOQUEO PARA NIÑOS (CHILD LOCK) antes

de efectuar la limpieza

LIMPIEZA DE LA COCINA

CUIDADO Y LIMPIEZA

IMPORTANTE:

• Los agentes de limpieza no deben tomar

contacto con la superficie de vidrio cerámico

caliente. Todos los agentes de limpieza se deben

eliminar completamente con agua potable.

• No utilice limpiadores agresivos tales como

rociadores para horno o parrilla, limpiadores

ásperos que producen desgaste ni limpiadores

para ollas que sean abrasivos.

• Limpie la superficie de vidrio cerámico luego de

cada uso cuando esté caliente al tacto o fría.

Esto evitará que los derrames se quemen.

Quite marcas de agua, grasa o decoloración

con un raspador para vidrio y un limpiador

para vidrio cerámico.

Una vez fría, limpie la superficie de vidrio

cerámico con un trapo húmedo y una cantidad

pequeña de limpiador de vidrio cerámico.

Seque con un trapo seco.

Una vez por semana, limpie totalmente toda la

superficie de vidrio cerámico con un limpiador

de vidrio cerámico comercialmente disponible.

Luego limpie la superficie de vidrio cerámico

con un trapo limpio y suave, humedecido con

agua potable y pula y seque con un trapo

limpio sin hilachas.

LIMPIEZA GENERAL

Para eliminar comida que hirvió o manchas

difíciles, use un raspador para vidrio.

Sostenga el raspador para vidrio en un ángulo

de aproximadamente 45° sobre la superficie de

vidrio cerámico.

Elimine la suciedad deslizando la hoja sobre

la zona.

Use un limpiador de vidrio cerámico del tipo

descrito en LIMPIEZA GENERAL.

CÓMO ELIMINAR MUCHA SUCIEDAD

Elimine azúcar, plástico derretido, papel de

aluminio u otros materiales que se derriten

con un raspador para vidrio de forma inmediata

y mientras se encuentren calientes. Si no

realiza esta acción, se podrá ocasionar daños

permanentes sobre la superficie de la cocina.

Si la zona de cocción ya se enfrió, caliente la

misma nuevamente.

IMPORTANTE: Corre el riesgo de sufrir

quemaduras al utilizar el raspador para vidrio sobre

un área de cocción que se encuentre caliente. Use

un protector y un guante para horno.

Luego limpie la cocina normalmente una vez

que esté fría.

NOTA: Las rayas o marcas oscuras sobre la

superficie del vidrio cerámico ocasionadas por la

base de una cacerola con puntas filosas no se

podrán eliminar. Sin embargo, las mismas no

impiden el buen funcionamiento de la cocina.

SUCIEDAD PROBLEMÁTICA

NOTA:

Puede usar raspadores de vidrio o limpiadores de

vidrio cerámico que encontrera en su tienda local

de productos de este tipo.

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

LA INSTALACIÓN Y REPARACIÓN DEBERÁ SER REALIZADA POR UN INSTALADOR

CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR DE

ELECTRICIDAD LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

Lea estas instrucciones en su totalidad

y atentamente.

NOTAS PARA EL INSTALADOR:

• Lea todas las instrucciones que aparecen en

estas instrucciones de instalación antes e

instalar la cocina.

• Retire el material de empaque antes de conectar

la cocina al enchufe.

• Cumpla con todos los códigos y ordenanzas

gubernamentales.

• Sólo ciertos modelos de cocinas se pueden

instalar sobre ciertos modelos de hornos

eléctricos incorporados.

• Asegúrese de que estas instrucciones queden

en manos del comprador.

NOTA PARA EL CONSUMIDOR:

Guarde esta Guía del Usuario e Instrucciones de

Instalación para referencia futura.

NOTA: Este electrodoméstico deberá estar

conectado a tierra de forma adecuada.

Aquellos daños ocasionados por no cumplir

con estas instrucciones no estarán cubiertos

por la garantía de la cocina.

ANTES DE COMENZAR

ESPECIFICACIONES TÉCNICAS

Ancho 30

⁄8ʺ (783 mm)

Profundidad 21

⁄2ʺ (546 mm)

Altura 2

⁄16ʺ (56 mm)

DIMENSIONES DE LA COCINA

Ancho 29

⁄8ʺ (746 mm)

Profundidad 20

⁄4ʺ (515 mm)

DIMENSIONES DE LA BASE DE APOYO

PosiciónDiámetro Potenciá *

Frente Izquierdo 7ʺ (180 mm) 1800W

(2400W Nivel Máximo)

Parte Trasera 7ʺ (180 mm) 1800W

)omixáM leviN W0042(adreiuqzI

Frente Derecho 6ʺ (150 mm) 1400W

(1800W Nivel Máximo)

Parte Trasera 10

/4ʺ (260 mm) 2400W

)omixáM leviN W0033( ahcereD

* El nivel de consumo de corriente puede variar de acuerdo con el

tamaño y tipo de cacerola.

ZONAS DE COCCIÓN

Voltaje de conexión:

240/208 VAC, 60 Hz.

Carga de corriente máxima:

7.4 kW/6.7 kW

ESPECIFICACIONES ELÉCTRICAS

DESEMPAQUE DE LA COCINA

Desempaque e inspeccione visualmente

cualquier daño o componentes faltantes

de la cocina.

Asegúrese de guardar la botella del limpiador y

acondicionador que se encuentran dentro de la

bolsa con documentación, en un lugar donde el

usuario pueda encontrarla con facilidad. Es

importante que la cocina de vidrio cerámico se

precaliente antes de usar. Lea la sección de

CUIDADO Y LIMPIEZA.

INFORMACIÓN IMPORTANTE DE INSTALACIÓN

• Todas las cocinas eléctricas usan un cable de

tres o cuatro polos, de una sola fase, 240/208

voltios, 60 hertz, con suministro eléctrico a

tierra de AC (corriente alterna).

• Se debe mantener una distancia mínima de

30ʺ (76.2 cm.) entre la cocina y los muebles

sobre ésta.

INSTRUCCIONES DE INSTALACIÓN

** No obstruya estas áreas.

4" X 8" (10.2 cm x 20.3 cm)

abertura para cable blindado

si hay un panel presente.

Entradadeaire fresco**

Escape de aire**

30” Min.

(76.2 cm)

Unit A B C D E

Min Max Min Max Min Max Min

Inch 30

24 30 4

mm 783 546 56 732.2 498 746 749 515 518 20 33 610 762 106 38 610

Todas las dimensiones están expresadas en pulgadas y milímetros (mm.).

Deje un espacio de 2ʺ (5 cm.) debajo de la abertura del cable blindado a fin dejar espacio

para el cable eléctrico y para la instalación de la caja de empalmes sobre la pared en la

parte trasera de la cocina.

PREPARACIÓN DEL LUGAR DE INSTALACIÓN

Uni-

dad

Pulg.

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

DIMENSIONES Y DESPEJE

10"

( 25.4 cm)

18"

( 45.7 cm)

12"

(30.5 cm)

24"

(61 cm)

Modelo

30ʺ 7

/2ʺ (191mm) 1

/2ʺ (38mm)

24" (61 cm.) min. cuando la parte

inferior de madera o metal del

gabinete está protegida por no menos

de cartón de retardo de Incendios de

1/8” cubierto con no menos que una

hoja de acero Inoxidable N˚ 28 MGS,

0.015Ó (0.4 mm.), de aluminio de

0.024 (0.6 mm.) o de cobre de

0.020 (0.5 mm.).

30" (76.2 cm.) min. de

despeje entre la parte

superior de la plataforma

de la cocina y la parte

inferior del gabinete de

madera o metal sin

protección

El gabinete de la parte Superior no deberá superar

una profundidad máxima de 13Ó (33 cm.)

Min. distancia

recomendada entre el

extremo trasero del apoyo y

de la superficie combustible

más cercana sobre

la base

Ubicación aproximada de la caja

de empalmes

Se debe dejar un espacio vacío

debajo de la cocina por cuestiones

de instalación

Min. desde el extremo

de la cocina hasta la

pared combustible

más cercana (sobre

cualquier lado de la

unidad

A fin de eliminar el riesgo de

quemaduras o incendios al

alcanzar superficies calientes, no

se deberá usar el espacio de

almacenamiento del gabinete

ubicado sobre la cocina. De haber

un gabinete de almacenamiento,

el riesgo se puede reducir

instalando una campana de salida

de aire con proyección horizontal

a 5

”

(12.7 cm.) como mínimo del

frente de los gabinetes.

PRECAUCIÓN

Es muy importante mantener

una distancia de (70 mm)

”

entre la encimera y el horno.

ᵉ Espacio recomendado entre la encimera y el horno

” (70 mm)

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

• Asegúrese que su cocina sea instalada y

conectada a tierra de forma adecuada por un

instalador o técnico calificado.

• La cocina deberá estar conectada a tierra de

acuerdo con los códigos locales o, en su

ausencia, con el Código Nacional de

Electricidad ANSI/NFPA Nº 70 – última edición

en los Estados Unidos.

CONEXIONES ELÉCTRICAS

INSTRUCCIONES DE INSTALACIÓN

El encendido eléctrico de la cocina deberá

estar apagado mientras se realizan las

conexiones de línea. Si esto no se cumple,

se pueden sufrir heridas personales graves

o la muerte.

CÓMO BRINDAR LA CONEXIÓN

ELÉCTRICA

Instale la caja de empalmes debajo del gabinete

y extienda un cable de 120/240 o 120/208

voltios, de AC (corriente alterna) desde el panel

del circuito principal.

NOTA: NO conecte el cable al panel del circuito

en esta oportunidad.

REQUISITOS ELÉCTRICOS

Cumpla con todos los códigos y ordenanzas

gubernamentales.

Se requiere un cable eléctrico de una fase

de tres o cuatro polos de 120/240 o 120/208

voltios, 60 Hz, AC (corriente alterna) en un

circuito separado con fusible en ambos lados

de la línea (se recomienda un fusible de

retardo de tiempo o un disyuntor). NO use

un fusible neutro. El tamaño del fusible no

deberá exceder el promedio del circuito del

electrodoméstico especificado en la placa.

Esta unidad puede consumir hasta 7,400 W

en 240 VAC. Se debe usar un disyuntor de

40 Amp con un cable de calibre nº 8 AWG.

NOTA: Los tamaños de los cables y las

conexiones deben ser acordes al tamaño del

fusible y al promedio que figura en la placa

del electrodoméstico, de acuerdo con el

Código Nacional de Electricidad ANSI/NFPA

Nº 70 – última edición y códigos y

ordenanzas locales.

El electrodoméstico se debe conectar a la

caja del fusible de desconexión (o disyuntor),

através de un cable enfundado no metálico

y blindado que sea flexible. El cable

blindado y flexible que se extiende del

electrodoméstico se debe conectar

directamente a la caja de empalmes

conectada a tierra. La caja de empalmes

se deberá ubicar como se muestra en la

página 22, con la mayor soltura posible

del cable que queda entre la caja y el

electrodoméstico, de modo que se pueda

mover en caso de necesitar reparaciones.

Se deberá brindar un amortiguador con

refuerzos adecuado a fin de ajustar el cable

blindado y flexible a la caja de empalmes.

No se deberá usar un prolongador con este

electrodoméstico. El uso del mismo podrá

ocasionar un incendio, descarga eléctrica u

otras heridas personales.

ADVERTENCIA

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

CONEXIÓN ELÉCTRICA

Conecte el cable blindado y flexible que se

extiende desde la unidad de la superficie

hasta la caja de empalmes, utilizando un

amortiguador de refuerzo adecuado sobre el lugar

por donde ingresa el cable blindado a la caja de

empalmes. Luego realice la conexión eléctrica

de la siguiente manera.

Este equipo requiere que se realice una

conexión a tierra.

Este electrodoméstico se fabricó con un cable de

corriente y un cable a tierra conectado de color

verde o cobre.

NOTA PARA EL ELECTRICISTA:

Las puntas del cable blindado suministradas con el

electrodoméstico son de clasificación UL para

conexión a un cableado hogareño de calibre más

grande. El aislante de las puntas resiste a

temperaturas mucho más altas que las estimadas

para el cableado hogareño. La capacidad de

transmisión de corriente del cable conductor

depende del nivel de temperatura del aislante

alrededor del cable, y no del calibre del cable

únicamente.

CONEXIONES ELÉCTRICAS (cont.)

Este electrodoméstico está equipado con un

cable conductor flexible y de cobre. Si se

realiza la conexión a un cableado hogareño de

aluminio, use sólo conectores especiales que

estén aprobados para unir cables de cobre y

aluminio, de acuerdo con el Código Nacional

de Electricidad y los códigos y ordenanzas

locales. Una conexión incorrecta del cableado

hogareño de aluminio a las puntas de cobre

pueden producir un cortocircuito o un

incendio. Siga el procedimiento de conexión

recomendado por el fabricante de forma

cuidadosa.

NO se debe conectar a tierra en una tubería de

suministro de gas. NO conectar al enchufe de

corriente hasta que el electrodoméstico se

haya conectado a tierra de forma permanente.

Conecte el cable a tierra antes de encender el

electrodoméstico.

DONDE LOS CÓDIGOS LOCALES PERMITEN LA CONEXIÓN DEL CONDUCTOR A TIERRA

DEL ELECTRODOMÉSTICO AL CABLE NEUTRO (BLANCO)

Cumpla con todos los códigos y ordenanzas

gubernamentales.

Desconecte el suministro de corriente.

En la caja del disyuntor, la caja del fusible o la

caja de empalmes, conecte los cables del

electrodoméstico y al suministro de energía

como se muestra.

No podrá conectar a tierra la cocina a través

del cable neutro (blanco) si la misma se usa

en una instalación de circuito derivado nueva

(1996 NEC), casa móvil, vehículo de recreación

o donde los códigos locales no permitan la

conexión a tierra a través del cable neutro

(blanco). Cuando la conexión a tierra a través

del cable neutro (blanco) esté prohibida, se

deberá usar un cable de conexión de cuatro

polos. No cumplir con esta advertencia podrá

ocasionar como resultado electrocutamiento

u otras heridas personales graves.

Cable del suministro de corriente

Cable blanco

(neutro)

Cables

rojos

Cables

negros

Cable verde (a tierra)

Cable del electrodoméstico

Conexión con

clasificación UL

Caja de

empalmes

3-CAJA DE EMPALME CON

CABLE A TIERRA

ADVERTENCIA

CONEXIONES ELÉCTRICAS (cont.)

SI LA COCINA SE USA EN UNA INSTALACIÓN DE CIRCUITO DERIVADO NUEVA (1996

NEC), CASA MÓVIL, VEHÍCULO DE RECREACIÓN O DONDE LOS CÓDIGOS LOCALES NO

PERMITAN LA CONEXIÓN A TIERRA A TRAVÉS DEL CABLE NEUTRO (BLANCO)

Cumpla con todos los códigos y ordenanzas

gubernamentales.

Desconecte el suministro de corriente.

En la caja del disyuntor, la caja del fusible o

la caja de empalmes, conecte los cables del

electrodoméstico y al suministro de energía

como se muestra.

Si conectará un sistema de cableado

eléctrico de conexión de 4 polos, el

cable de conexión a tierra NO DEBE ser

conectado al cable neutro del sistema

eléctrico de 4 polos.

INSTRUCCIONES DE INSTALACIÓN

INSTALACIÓN DE LA COCINA

Inspeccione visualmente que la cocina no

esté dañada. Asegúrese que todos los

tornillos de la cocina estén ajustados (vea

ubicaciones más abajo).

Screws

Mueva con cuidado hacia abajo la cocina

sobre la base de apoyo, asegurándose que

no se enrede con ningún cable.

NOTA: No use compuestos de masilla. La

cocina se debe poder retirar en caso de que sea

necesaria una reparación.

No quite los espaciadores de nylon sobre

los bordes de la cocina. Estos espaciadores

centran la cocina en el espacio provisto. La

cocina se debe centrar a fin de permitir una

salida de aire adecuada y para evitar la

acumulación excesiva de calor que podría

producir daños por calor o incendios.

Espaciadores

de nylon

CAJA DE EMPALME CON 4 CABLES

A TIERRA

Cable del suministro de corriente

A tierra

Cables

negros

Cable verde (e tierra)

Cable del electrodomestico

Conector con

clasificación UL

Caja de

empalmes

Cables

rojos

Cable blanco

Tornillos

ADVERTENCIA

ESPAÑOL

Instale los soportes de retención en la parte

inferior de la cocina; luego ajuste los tornillos

contra la parte inferior de la base como se

muestra.

NOTA: Los soportes de retención DEBEN ser

instalados de acuerdo con los códigos

locales o, en ausencia de los mismos, con el

Código Nacional de Electricidad ANSI/NFPA

Nº 70 – última edición.

INSTRUCCIONES DE INSTALACIÓN

INSTALACIÓN DE LA COCINA (cont.)

Realice un control final del funcionamiento de la

cocina, asegurando que la misma se encienda

de modo correcto y que cada zona de cocción

funcione adecuadamente. Para más detalles,

lea las Instrucciones de Uso de esta guía.

CONTROL FINAL

No toque el vidrio de la cocina ni las

zonas de cocción. Es posible que estén

lo suficientemente calientes como para

provocar quemaduras.

UBICACIÓN DEL NÚMERO DE MODELO Y DE SERIE

Los números de modelo y de serie está

ubicados en una placa que se encuentra en la

parte inferior de la cocina. Escriba los mismos

en esta guía; los necesitará para registrar la

garantía.

Soportes de

retención

Soportes de

retención

Instalación

preferida

Instalación

Alternativa

Base

Cocina

Torn illo

Soportes de

retención

PRECAUCIÓN

Problema Causas Posibles Soluciones

La cocina no funciona • Los controles de la cocina • Lea sobre el

USO DEL BLOQUEO PARA NIOS

para

están bloqueados. apagar dicha función.

• Se activó el disyuntor o saltó • Vuelva a activar el disyuntor o reemplace el fusible.

el fusible.

• Corte de corriente. • Controle las luces del hogar para confirmar que se

trata de un corte de corriente.

• Instalación de cableado • Comuníquese con el instalador o el vendedor.

incompleta.

La cocina no calienta • No se colocó ningún utensilio o • Asegúrese que el utensilio esté centrado en la zona de

se colocó un utensilio inadecuado cocción y que sea del tipo adecuado para la cocción

en la zona de cocción. por inducción. Lea

SELECCIîN DE UTENSILIO

• El tamaño del utensilio es • La parte inferior del utensilio debe ser lo

incorrecto para la zona de cocción suficientemente grande como para cubrir la zona de

seleccionada. cocción en su totalidad. Lea

SELECCIîN DE UTENSILIO

• El utensilio no se apoya de forma • Las partes inferiores del utensilio deben ser planas y

completa sobre la zona de cocción. estar centradas en la zona de cocción, y no deben

descansar sobre los bordes de la cocina. Lea

SELECCIîN DE UTENSILIO

•Área de cocción seleccionada • Asegúrese que el control correcto de la zona de

.)NO( ODIDNECNE nóicisop al ne étse adasu nóiccoc.atcerrocni

• La cocina no recibe corriente. • Lea “La cocina no funciona” más arriba.

La cocina se apaga • El sensor de calor interior de la • Asegúrese que las salidas de aire de la cocina no

mientras se cocina cocina detectó temperatura alta estén bloqueadas. Lea página 21 en las Instrucciones

dentro de la cocina. de Installación.

• Se activó el apagado automático. • La cocina cuenta con la función de apagado

automático, la cual apaga la misma en su totalidad si

un área de cocción estuvo encendida en forma

ininterrumpida durante 17 horas.

• Líquido u objeto en la zona • El control de la cocina puede interpretar los líquidos u

le,otcatnoc nu omoc selortnoc ed anoz al ne sotejbo.selortnoc ed

cual puede hacer que la cocina se apague. Limpie

derrames o quite objetos y vuelva a encender la cocina.

El nivel de intensidad • Se retiró el utensilio de la zona • Vuelva a colocar el utensilio en la zona de cocción dentro

de una zona de cocción led nóicarugifnoc al renetnam ed nif a sodnuges 09 sol ed.nóiccoc ed

se iluminó nivel de intensidad

• El utensilio no está centrado en la • Asegúrese que el utensilio esté centrado y que descanse

zona de cocción. de forma plana sobre la zona de cocción. Lea

SELECCIîN

DE UTENSILIO

SOLUCIÓN DE PROBLEMAS

ANTES DE SOLICITAR REPARACIONES

Antes de solicitar reparaciones, revise esta lista. Es posible que le ahorre tiempo y gastos. Esta lista

incluye hechos comunes que no son el resultado de un defecto de fabricación o materiales.

ESPAÑOL

ANTES DE SOLICITAR REPARACIONES

SOLUCIÓN DE PROBLEMAS

Problema Causas Posibles Soluciones

El NIVEL DE INTENSIDAD • El NIVEL DE INTENSIDAD MÁS ALTO • Cada lado de la cocina comparte un inversor para ambas

MÁS ALTO (POWER se está usando en dos zonas de zonas de cocción. El Nivel de Intensidad Más Alto no se

BOOST) no funciona cocción del mismo lado de la cocina. puede usar con dos zonas de cocción en el mismo

inversor al mismo tiempo. Lea sobre

NIVEL DE

INTENSIDAD MçS ALTO (POWER BOOST)

INTERCAMBIO DE ENERGêA (POWER SHARING)

aparece en la • Se presionó una tecla del control • Este mensaje aparecerá en cualquier tecla excepto que

pantalla del temporizador durante demasiado tiempo. se presionen las teclas o del Temporizador

durante más de 10 segundos. También aparecerá si

se derraman líquidos o se dejan objetos en la zona de

controles. Para borrar el código de error, retire

cualquier líquido u objetos del área de controles y

presione la tecla de ENCENDIDO (POWER) para

reiniciar la cocina.

aparece en la • El nivel de voltaje que recibe la • Si el voltaje suministrado a la cocina es demasiado

pantalla del temporizador cocina es demasiado bajo. bajo, no funcionará correctamente y aparecerá este

mensaje de error. Esto se puede deber a un nivel de

voltaje reducido en el suministro del circuito del

hogar. Si las conexiones son correctas y el voltaje

suministrado vuelve al nivel normal, el código

desaparecerá.

aparece en la • Mensaje de error por falla electrónica. • APAGUE la cocina; luego apague el encendido del fusible

pantalla y un número o disyuntor durante aproximadamente 30 segundos.

aparece en la pantalla Vuelva a encender el suministro de corriente y encienda

del temporizador la cocinapresionando la tecla ENCENDIDO (POWER). Si el

mensaje de error permanece, comuníquese con el

servicio de reparaciones.

se ilumina en • Corte de luz o arranque inicial. • Cuando la cocina se enciende por primera vez o luego

la pantalla de un corte de corriente, la se iluminará en la

pantalla durante 90 segundos, o hasta que la tecla de

ENCENDIDO (POWER) se toque durante 2 segundos.

ESPAÑOL

NOTES

FRANÇAIS

P/No.: MFL41494801

www.lg.com

MANUEL DE L’UTILISATEUR ET

DIRECTIVES D’INSTALLATION

TABLE DE CUISSON À

INDUCTION EN VERRE

CÉRAMIQUE

Veuillez lire attentivement ce manuel avant de vous servir de l’appareil et

gardez-le en tout temps à portée de la main pour référence.

HN7413AG

LCE30845

INTRODUCTION

INFORMATION IMPORTANTE SUR LA

SÉCURITÉ

Avis important : Interférences radio. . . . . . . . . . . . . . 3

Mesures de sécurité importantes . . . . . . . . . . . . . 4–8

PIÈCES ET CARACTÉRISTIQUES

Pièces et caractéristiques de votre

table de cuisson. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Commandes à effleurement . . . . . . . . . . . . . . . . . . 13

ENTRETIEN ET NETTOYAGE

Nettoyage de la table de cuisson . . . . . . . . . . . . . . 19

DÉPANNAGE

Avant d’appeler le service de réparation. . . . . . 27, 28

GARANTIE

Garantie pour la clientel. . . . . . . . . . . . . . . . . . . . . . 29

Félicitations pour votre achat et

bienvenue dans la famille LG.

Votre nouvelle table de cuisson à

induction allie les caractéristiques

d’une cuisson de précision à la

simplicité d’utilisation et à un

design de style. Si vous suivez

les consignes d’utilisation et

d’entretien de ce manuel, votre

table de cuisson vous procurera

de nombreuses années de

service fiable.

MERCI!

INTRODUCTION À LA CUISSON PAR

INDUCTION

La cuisson par induction . . . . . . . . . . . . . . . . . . . . . . 9

Choix d’une batterie de cuisine . . . . . . . . . . . . . . 9–11

CONSIGNES D’UTILISATION

Avant d’utiliser la table de cuisson . . . . . . . . . . . . . 14

Réglage des commandes . . . . . . . . . . . . . . . . . 14–16

Utilisation des zones de cuisson pontées . . . . . . . . 17

Utilisation de la minuterie . . . . . . . . . . . . . . . . . . . . 17

Utilisation du verrou pour enfants . . . ...........18

Autres fonctions............................18

DIRECTIVES D’INSTALLATION

Avant de commencer........................20

Déballage de la table de cuisson . . . . . . . . . . . . . . 20

Caractéristiques techniques . . . ...............20

Préparation du point d’installation . . . . . . . . . . . . . . 21

Dimensions et dégagement...................22

Raccordements électriques . . . . . . . . . . . . . . . . 23–25

Installation de la table de cuisson . . . . . . . . . . . 25, 26

Vérification finale ...........................26

Information sur l’enregistrement

du produit

Modèle : ________________________________

Numéro de série : ________________________

Date d’achat : ____________________________

AVERTISSEMENT Pour votre sécurité, vous devez suivre les

directives de ce manuel afin de minimiser les risques d’incendie, de décharges

électriques ou pour prévenir les dommages à la propriété, les blessures ou la mort.

INFORMATION IMPORTANTE SUR LA SÉCURITÉ

LIRE TOUTES LES DIRECTIVES

AVANT L’UTILISATION

Cet appareil a été testé et trouvé conforme aux

limites pour un dispositif numérique de classe B,

conformément à la Partie 18 des règlements de

la FCC des États-Unis et à la norme ICES-003

d’Industrie Canada. Ces limites sont destinées

à donner une protection raisonnable contre les

interférences nuisibles dans une installation

résidentielle.

Cet appareil produit, utilise et peut émettre de

l’énergie de fréquence radio, et s’il n’est pas

installé et utilisé en conformité avec les directives,

il peut causer des interférences nuisibles aux

communications radio. Il n’y a toutefois aucune

garantie qu’une installation particulière ne produira

pas d’interférence. Si cet appareil produit des

interférences nuisibles à la réception radio ou

télévisuelle, ce qu’on peut vérifier en éteignant

l’appareil et en le rallumant, on encourage

l’utilisateur à essayer de corriger ces interférences

par l’une ou plus des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception

de la radio ou du téléviseur.

• Augmenter la distance entre la table de

cuisson et le récepteur radio ou le téléviseur.

• Brancher la table de cuisson à une prise ou

un circuit différent de celui où est branché le

récepteur radio ou le téléviseur.

AVIS IMPORTANT : INTERFÉRENCE RADIO

Vous pouvez télécharger le manuel de l’utilisateur et d’installation à l’adresse http://www.lg.com.

FRANÇAIS

• Installation adéquate : Assurez-vous que

votre appareil est correctement installé et

mis à la terre par un technicien qualifié

conformément, à la deuxième édition de la

CSA C22.2 no 107.3 au Canada et à toutes

les exigences du code de l’endroit. Installez

l’appareil uniquement selon les directives

d’installation.

• Ne tentez de réparer ou de remplacer aucune

pièce de votre table de cuisson sauf si c’est

spécifiquement recommandé dans ce manuel.

Toutes les autres réparations doivent être

effectuées par un technicien qualifié.

• Enlevez tout ruban adhésif et toute pellicule

d’emballage de l’appareil avant de l’utiliser.

Détruisez la boîte en carton et les sacs en

plastique après avoir déballé l’appareil. Ne

laissez jamais les enfants jouer avec les

matériaux d’emballage.

• Les aspects sécuritaires de cet appareil sont

conformes aux normes techniques reconnues.

• Sachez comment débrancher l’alimentation

de l’appareil au panneau électrique en cas

d’urgence. Marquez le disjoncteur ou le

fusible pour que vous puissiez l’identifier

facilement et agir rapidement si nécessaire.

• Ne réparez ou remplacez aucune partie de

l’appareil. Toute réparation doit être effectuée

uniquement par un technicienqualifié pour

éviter les risques de blessures et les

dommages à l’appareil.

• Ne modifiez ou transformez jamais la

construction d’un appareil, tel que

l’enlèvement de panneaux, de couvre-fils

ou de toute autre pièce permanente

du produit.

• Rangement sur l’appareil. Les matières

inflammables ne doivent pas être rangées

sur la surface de cuisson ou à proximité de

celle-ci. Ceci comprend les articles en papier,

en plastique ou en tissu, tels les livres de

recettes, les contenants en plastique et les

serviettes, ainsi que les liquides inflammables.

Ne rangez pas d’articles explosifs, comme

les aérosols, sur l’appareil ou à proximité de

celui-ci. Les matières inflammables peuvent

exploser et provoquer un incendie ou des

dommages à la propriété.

• Ne laissez pas les enfants seuls. Les

enfants ne doivent pas être laissés seuls

ou sans surveillance dans un endroit ou un

électroménager est utilisé. On ne doit jamais

leur permettre de s’asseoir ou de se tenir

debout sur n’importe quelle partie de l’appareil.

• Ne gardez pas d’essence ou autres liquides

ou gaz inflammables à proximité de cet

appareil ou de tout autre électroménager.

INFORMATION IMPORTANTE SUR LA SÉ CURITÉ

Les articles susceptibles d’intéresser les

enfants ne doivent pas être rangés dans les

armoires au-dessus d’une cuisinière ou sur le

dosseret anti-éclaboussure d’une cuisinière –

les enfants qui grimpent sur une cuisinière

pour atteindre ces articles peuvent être

grièvement blessés.

NE TOUCHEZ PAS les zones de cuisson ou

les points près de ces surfaces. Les zones

de cuisson peuvent être chaudes à cause de la

chaleur résiduelle même si elles ont une couleur

foncée. Les points près des zones de cuisson

peuvent devenir assez chauds pour causer des

brûlures. Pendant et après l’utilisation, ne

touchez pas, ou ne laissez pas les vêtements

ou d’autres matières inflammables toucher ces

points, avant qu’ils aient eu suffisamment de

temps pour refroidir.

Ne vous servez jamais de cet appareil pour

réchauffer ou chauffer une pièce.

Les personnes avec un simulateur cardiaque

ou un autre appareil médical similaire doivent

faire preuve de prudence lorsqu’ils se servent

ou qu’ils sont à proximité d’un appareil à

induction en marche, car le champ

électromagnétique peut affecter le

fonctionnement du simulateur cardiaque ou

d’un autre appareil médical similaire. Il est

conseillé de consulter votre médecin, ou le

fabricant du simulateur cardiaque ou d’un

autre appareil médical similaire, au sujet de

votre situation.

MESURES DE SÉCURITÉ

LIRE TOUTES LES DIRECTIVES

AVANT L’UTILISATION

AVERTISSEMENT

MISE EN GARDE

• L’installation et le branchement d’un nouvel

appareil doivent être effectués uniquement

par un personnel qualifié.

• Les appareils encastrés doivent être utilisés

uniquement après avoir été installés dans

des armoires et une aire de travail qui sont

conformes aux normes en vigueur. On assure

ainsi une meilleure protection contre les

décharges électriques, comme l’exigent

certains organismes de certification.

• Si votre appareil fonctionne mal ou qu’il se

fêle, éteignez toutes les zones de cuisson et

communiquez avec le Centre de réparation.

SÉCURITÉ ÉLECTRIQUE

INFORMATION IMPORTANTE SUR LA SÉ CURITÉ

• Portez des vêtements appropriés. Vous ne

devriez pas porter des vêtements amples ou

tombants lorsque vous utilisez cet appareil.

Ne laissez pas les vêtements ou d’autres

matières inflammables entrer en contact avec

les surfaces chaudes.

• Ne jetez pas d’eau ou de farine sur des feux

de graisse. Étouffez les flammes à l’aide d’un

couvercle ou utilisez du bicarbonate de soude ou

un extincteur à poudre chimique ou à mousse.

• Lorsque vous faites chauffer de l’huile ou de

la graisse, surveillez-les attentivement. L’huile

et la graisse peuvent prendre feu si on les laisse

devenir trop chaudes.

• Utilisez uniquement des manicles sèches.

Les manicles humides ou mouillées sur des

surfaces chaudes peuvent causer des brûlures

par la vapeur. Ne laissez pas les manicles

toucher les surfaces de cuisson. N’utilisez pas

de serviettes ou de grands linges à la place

des manicles

• Ne chauffez pas de contenants de nourriture

non ouverts. L’augmentation de la pression

peut faire exploser le contenant et provoquer

des blessures.

MESURES DE SÉCURITÉ (suite)

• Si la surface est fêlée, éteignez l’appareil

pour éviter la possibilité de décharges

électriques. Ne réutilisez pas votre table

de cuisson tant que la surface de verre

n’aura pas été changée.

• Lorsque vous utilisez votre table de

cuisson, n’utilisez jamais de papier

d’aluminium, de produits emballés

dans du papier d’aluminium ou

d’aliments congelés dans une

casserole en aluminium.

• Si le cordon d’alimentation est

endommagé, il doit être remplacé par

le fabricant, son agent de service ou

des personnes tout aussi qualifiées

afin d’éviter les risques.

SÉCURITÉ DES ENFANTS

• Cet appareil n’est pas conçu pour être

utilisé par de jeunes enfants ou des

personnes infirmes, sauf s’ils sont

adéquatement supervisés par une

personne responsable qui s’assurera

qu’ils sont capables de se servir de

l’appareil de manière sécuritaire.

• Les jeunes enfants doivent être

surveillés pour s’assurer qu’ils ne

jouent pas avec l’appareil.

• Certaines parties accessibles peuvent

devenir très chaudes lorsque l’appareil

est en marche. Les jeunes enfants

doivent en être tenus éloignés.

LIRE TOUTES LES DIRECTIVES

AVANT L’UTILISATION

AVERTISSEMENT

FRANÇAIS

• Cet appareil ne peut être utilisé que pour la

cuisson et la friture normale à domicile. Il

n’est pas conçu à des fins commerciales ou

industrielles.

• N’utilisez jamais la table de cuisson pour

chauffer la pièce.

• Faites attention lorsque vous branchez un

appareil électrique près de la table de

cuisson. Le cordon d’alimentation ne doit pas

entrer en contact avec la surface chaude; ceci

pourrait endommager la table de cuisson et le

cordon d’alimentation.

• Les graisses et les huiles surchauffées

prennent feu rapidement. Vous devez faire

attention lorsque vous vous faites cuire des

aliments dans la graisse ou l’huile.

• Après utilisation, éteignez la plaque à l'aide

du bouton et ne vous fiez pas au détecteur

de récipient.

• Gardez toujours le panneau de commande

propre et sec. Ne laissez pas de liquides ou de

graisses rester sur les commandes de la table

de cuisson. Les aliments renversés ou brûlés

peuvent activer ou désactiver l’appareil. Nettoyez

soigneusement les commandes avant de

reprendre l’utilisation normale de l’appareil.

• Ne mettez jamais d’articles combustibles sur

la table de cuisson.

• Ne conservez jamais d’articles combustibles

ou d’aérosols dans un tiroir situé sous la

table de cuisson.

• Évitez de mettre des ustensiles en métal sur

les surfaces de la table de cuisson. Les objets

métalliques peuvent devenir chauds et causer

des brûlures.

• Sachez quelle surface des zones de cuisson

est commandée par chacune des touches des

commandes à effleurement.

• Nettoyez régulièrement l’appareil pour qu’il

n’y ait aucune graisse sur les parties où elle

risquerait de prendre feu. La hotte et le filtre à

graisse du ventilateur d’extraction doivent être

gardés propres. Ne laissez pas la graisse

s’accumuler sur la hotte ou le filtre. Les dépôts

graisseux sur le ventilateur pourraient prendre

feu. Consultez les instructions du fabricant de

la hotte pour son nettoyage.

• Servez-vous de casseroles de la bonne taille.

Cet appareil est muni de zones de cuisson de

tailles différentes.

• Choisissez des casseroles avec un fond plat

suffisamment grand pour couvrir la zone

de cuisson. Les capteurs de détection des

casseroles ne laisseront pas fonctionner ces

zones de cuisson sans qu’il y ait une casserole

présente.

• Ne mettez aucun objet sur le panneau de

commande ou à proximité de celui-ci afin

d’éviter toute activation accidentelle des

commandes de la table de cuisson.

• Les poignées des casseroles doivent être

tournées vers l’intérieur et ne doivent pas

dépasser au-dessus des zones de cuisson

adjacentes afin de réduire les risques de

brûlures, d’allumage de matières inflammables

ou de déversements causés par un contact

involontaire avec la casserole.

• Ne laissez jamais les aliments cuits sur

les zones de cuisson. Un débordement par

ébullition peut causer de la fumée, un

déversement graisseux peut prendre feu

et une casserole desséchée par ébullition

peut fondre ou s’endommager.

• Revêtements de protection : N’utilisez jamais

de papier d’aluminium pour recouvrir toute

partie de la table de cuisson. N’utilisez du

papier d’aluminium que de la manière

recommandée après le processus de cuisson,

s’il doit servir à couvrir la nourriture. Toute autre

utilisation du papier d’aluminium sur la table

de cuisson peut occasionner des risques de

décharge électrique, d’incendie ou de

court-circuit.

• Casseroles vernissées : Seuls certains types

de casseroles en verre, en verre céramique,

en céramique, en terre cuite ou autres types

de vernissage peuvent servir à la cuisson

sur cuisinière sans se briser à cause du

changement subit de température. Vérifiez

les recommandations du fabricant avant de les

utiliser sur une cuisinière.

• Hotte de ventilation : La hotte de ventilation

au-dessus de votre surface de cuisson doit

être nettoyée fréquemment pour que la

graisse provenant des vapeurs de cuisson

ne s’accumule pas sur la hotte ou le filtre.

SÉCURITÉ PENDANT L’UTILISATION

INFORMATION IMPORTANTE SUR LA SÉ CURITÉ

LIRE TOUTES LES DIRECTIVES

AVANT L’UTILISATION

BIEN CUIRE LA VIANDE ET LA VOLAILLE

Faites bien cuire la viande et la volaille – la

viande à une température INTERNE d’au moins

71°C (160°F) et la volaille à une température

INTERNE d’au moins 82°C (180°F). La cuisson

à ces températures protège habituellement des

maladies d’origine alimentaire.

INFORMATION IMPORTANTE SUR LA SÉ CURITÉ

• Ne nettoyez pas et n’utilisez pas une table

de cuisson fêlée. Si la table de cuisson

se fêle, les produits de nettoyage et les

déversements peuvent pénétrer la table de

cuisson fêlée et occasionner des risques de

décharge électrique. Communiquez

immédiatement avec un technicien qualifié.

• Nettoyez la table de cuisson avec prudence.

Si vous utilisez une éponge ou un linge mouillé

pour essuyer un déversement sur une surface

de cuisson chaude, prenez soin d’éviter les

brûlures par la vapeur. Certains nettoyants

peuvent produire des émanations nocives s’ils

sont appliqués sur une surface chaude.

• Ne mettez pas de casseroles chaudes sur le

verre froid de la table de cuisson. Ceci peut

faire briser le verre.

• Ne glissez pas de casseroles sur la surface

de la table de cuisson. Elles peuvent

égratigner la surface de la table de cuisson.

• Ne laissez pas de casseroles sécher par

ébullition. Ceci peut causer des dommages

permanents sous forme de fêlure, de fonte

ou de marquage qui peuvent abîmer le verre

céramique de la table de cuisson. (Ce type

de dommages n’est pas couvert par notre

garantie.)

• Ne laissez jamais les unités de surface

sans surveillance lorsqu’elles sont réglées

à haute température. Les débordements

par ébullition peuvent produire de la fumée

et des déversements graisseux qui peuvent

prendre feu.

SÉCURITÉ PENDANT L’UTILISATION (suite)

Après la cuisson, NE SAISISSEZ PAS les

poignées de la casserole de pont fournie.

Elles peuvent être chaudes et vous risquez

de vous brûler.

• Éteignez toujours l’appareil avant de

le nettoyer.

• Pour des raisons de sécurité, ne nettoyez

pas l’appareil à l’aide d’un appareil de

nettoyage à jet de vapeur ou à haute

pression.

• Nettoyez la table de cuisson conformément

aux directives d’entretien et de nettoyage

de ce manuel.

• N'utilisez pas un nettoyeur à vapeur pour

nettoyer la table de cuisson.

• N’utilisez pas de nettoyant abrasif rude ou

de grattoir en métal pour nettoyer le verre

de la table de cuisson, car ils peuvent en

égratigner la surface, ce qui peut provoquer

l’éclatement du verre.

SÉCURITÉ LORS DU NETTOYAGE

MISE EN GARDE

LIRE TOUTES LES DIRECTIVES

AVANT L’UTILISATION

FRANÇAIS

• Avant d’utiliser votre table de cuisson la

première fois, appliquez la crème de nettoyage

recommandée à la surface de céramique.

Polissez avec un linge ou un tampon non

abrasif. Ceci facilitera le nettoyage après la

cuisson. Cette crème conçue spécialement

pour nettoyer la table de cuisson laisse un

fini protecteur sur le verre pour aider à prévenir

les égratignures et les abrasions.

• Ne vous servez pas de l’aire de cuisson en tant

que surface de travail ou de rangement.

• Veuillez faire attention aux bords lorsque vous

déplacez les casseroles.

• Ne laissez pas les zones de cuisson allumées

avec des casseroles vides ou sans casserole.

• Le verre céramique est très résistant et il

est à l’épreuve des changements subits de

température, mais il n’est pas incassable. Il

peut s’endommager si on y laisse tomber des

objets particulièrement durs ou tranchants.

• Faites attention lorsque vous utilisez des

casseroles en fonte ou d’autres casseroles

avec des bords ou un fini rugueux. Elles

peuvent égratigner le verre si on les déplace

en les glissant.

• Si du sucre ou un mélange contenant du

sucre tombe et fond sur une zone de cuisson

chaude, enlevez-le immédiatement pendant

qu’il est chaud. Si on le laisse refroidir, il peut

endommager la surface lorsqu’on tentera de

l’enlever.

NOTE : Vous risquez de vous brûler si vous

utilisez un grattoir sur une zone de cuisson

chaude!

• Tenez les objets susceptibles de fondre loin

de la surface de verre céramique, comme les

ustensiles en plastique, le papier d’aluminium

ou les pellicules de cuisson. Si d’autres

substances ou aliments ont fondu sur la

surface de verre céramique, il faut les

nettoyer immédiatement.

COMMENT ÉVITER LES DOMMAGES À L’APPAREIL

INFORMATION IMPORTANTE SUR LA SÉ CURITÉ

LISEZ ET SUIVEZ SOIGNEUSEMENT CES CONSIGNES DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

Pour protéger l’environnement, il est important

de disposer de la bonne manière des vieux

électroménagers.

• L’appareil ne doit pas être jeté avec les déchets

domestiques.

• Vous pouvez obtenir de l’information sur les

dates de collecte ou sur les sites publics de

recyclage ou d’enfouissement en vous

adressant à votre conseil municipal ou au

bureau du ministère de l’environnement le

plus près de chez vous.

DISPOSITION DES VIEUX APPAREILS

APPLICATION DE LA LOI CALIFORNIENNE À L’ÉGARD DE

L’EAU POTABLE ET TOXIQUE

Avant de disposer de vieux

électroménagers, veuillez les rendre non

fonctionnels pour qu’ils ne représentent

aucun danger. Pour ce faire, faites-les

débrancher du circuit d’alimentation par

une personne qualifiée.

LIRE TOUTES LES DIRECTIVES

AVANT L’UTILISATION

MISE EN GARDE

AVERTISSEMENT:

Ce produit contient des produits chimiques reconnus par l’état de

la Californie comme étant cancérigènes. Bien laver ses mains avant la manipulation.

INTRODUCTION À LA CUISSON PAR INDUCTION

LA CUISSON PAR INDUCTION

COMMENT FONCTIONNE LA CUISSON

PAR INDUCTION

Ilyaunebobine d’induction

en dessous de la surface

de cuisson en verre

céramique. Celle-ci produit

un champ magnétique qui

agit directement sur la base

de la casserole plutôt que

de chauffer d’abord le verre

céramique. Ce qui signifie que la base de la

casserole est immédiatement chauffée,

économisant ainsi temps et énergie.

Comme la chaleur nécessaire à la cuisson est produite

directement dans la base de la casserole, la zone de

cuisson elle-même chauffe à peine. Elle ne reçoit que

la chaleur diffusée par la base de la casserole.

NOTE : S’il n’y a pas de casserole sur la zone

de cuisson, il n’y a aucun transfert d’énergie

(réchauffement). Ceci empêche les zones de

cuisson de s’allumer et de devenir chaudes

accidentellement.

IMPORTANT :

• Enlevez tout ruban adhésif et toute pellicule

d’emballage avant de vous servir de l’appareil.

Détruisez le carton et les sacs de plastique

après avoir déballé l’appareil. Ne laissez

jamais les enfants jouer avec les matériaux

d’emballage.

• Les champs électromagnétiques peuvent

perturber les circuits électroniques et interférer

avec les radios et les téléphones portables.

• Ne mettez aucun objet magnétiquement

rechargeable (par ex. carte de crédit, disquette

d’ordinateur, cassette) sur la surface en verre

céramique lorsqu’une ou plusieurs zones de

cuisson sont utilisées!

• Ne mettez aucun objet métallique (par ex.

cuillère, couvercle de casserole) sur les

surfaces à induction parce qu’il peut chauffer

lorsque la surface d’induction est utilisée.

CHOIX D’UNE BATTERIE DE CUISINE

CHAUDRONS ET CASSEROLES

• En principe, tous les chaudrons et toutes les

casseroles qui ont une base magnétique font

l’affaire, c'est-à-dire ceux en acier, en acier

émaillé et en fonte.

• Les casseroles en acier fin avec une base

métallique mixte (base lamellée, par ex. Tefal

avec une base en aluminium et cuivre) sont

appropriées pour l’induction seulement si le

fabricant les a expressément marquées en tant

que telles. Dans ce cas leur base contient une

substance magnétique.

•

Si vous souhaitez utiliser un type particulier de

casserole (par ex. autocuiseur, mijoteuse, wok),

veuillez suivre les instructions du fabricant et

n’utilisez pas de chaudrons très minces.

NOTE : Certains chaudrons peuvent produire

des bruits lorsqu’ils sont utilisés sur les zones de

cuisson à induction. Il ne s’agit pas d’un défaut

de la table de cuisson et son fonctionnement

n’en sera aucunement affecté.

TEST DE CONVENANCE :

Si vous n’êtes pas certain si une casserole peut

convenir à votre table de cuisson à induction, vous

pouvez vous en assurer par quelques tests faciles :

• Mettez un peu d’eau dans la casserole (1/8 –

1/4 po) et placez-la sur la zone de cuisson.

Réglez la zone de cuisson à la chaleur

maximum (réglage à 9).

• Vous pouvez également

vérifier à l’aide d’un

aimant. Si l’aimant reste

collé à la base de la

casserole, celle-ci

convient à la cuisson

par induction.

La base d’une casserole qui convient

chauffera en quelques secondes! L’eau

devrait bouillir rapidement.

Les capteurs magnétiques situés sous la surface de cuisson nécessitent l’utilisation d’une batterie de

cuisine faite d’une substance magnétique pour que puisse s’effectuer le processus de chauffage des

zones de cuisson. Lors de l’achat d’une batterie des cuisine, choisissez-en une que le fabricant a

étiquetée comme étant utilisable avec une cuisinière à induction.

MISE EN GARDE

FRANÇAIS

INTRODUCTION TO INDUCTION COOKING

CHOIX D’UNE BATTERIE DE CUISINE (suite)

POUR ÉVITER LES ÉGRATIGNURES

Il est recommandé de toujours utiliser des

casseroles en acier inoxydable épais sur la

surface de votre table de cuisson à induction.

Ceci aidera à réduire la possibilité d’égratignures

sur la surface de verre céramique. Les

casseroles de qualité inférieure peuvent

égratigner la surface de la table de cuisson

On doit toujours soulever les casseroles pour les

déplacer sur la surface en céramique de la table

de cuisson pour éviter de l’égratigner. Faire

glisser n’importe quel type de casserole sur le

verre céramique de la table de cuisson peut

avoir un effet sur l’apparence générale de cette

dernière. À la longue, faire glisser N’IMPORTE

QUEL type de casserole sur le verre céramique

de la table de cuisson peut changer l’apparence

générale de la table de cuisson. À la longue,

l’accumulation d’égratignures peut rendre difficile

le nettoyage de la surface et abîmer l’apparence

générale de la table de cuisson.

Les égratignures peuvent aussi être causées par

des grains de sable (par ex. après avoir lavé des

légumes) qui peuvent être traînés sur la surface

de cuisson avec la casserole.

SE SERVIR DE CASSEROLES À

FOND PLAT

La casserole doit être entièrement en contact

avec la surface de la zone de cuisson. Servez-

vous de casseroles d’une

taille qui convient à

l’élément de cuisson et

à la quantité de nourriture

qui est préparée. Vérifiez-

en la planéité en faisant

tourner une règle sur le

fond de la casserole

POUR DE MEILLEURS RÉSULTATS

Suivez toujours les recommandations pour le

type et la taille de casserole appropriés. De plus :

• N’utilisez pas de casseroles sales avec une

accumulation de graisse. Servez-vous toujours

de casseroles qui sont faciles à nettoyer après

la cuisson et assurez-vous que les fonds de

casserole sont propres et secs.

• Quand vous faites la cuisson avec de grandes

quantités de liquide, utilisez de grands

chaudrons pour que rien ne déborde par

ébullition.

• Ne laissez pas les casseroles sécher par

ébullition. Ceci peut causer des dommages

permanents sous forme de fêlure, de fonte

ou de marquage qui peuvent abîmer le verre

céramique de la table de cuisson. (Ce type

de dommages n’est pas couvert par notre

garantie.)

• Assortissez la taille de la casserole et la zone

de cuisson à la quantité de nourriture qui

est préparée.

CONSEILS POUR ÉCONOMISER

L’ÉNERGIE

• Positionnez toujours les casseroles et

chaudrons avant d’allumer la zone de cuisson.

• Les zones de cuisson et casseroles sales

consomment davantage d’électricité.

• Lorsque c’est possible, fermez bien les

couvercles sur les casseroles et chaudrons

pour qu’ils soient entièrement couverts.

INTRODUCTION TO INDUCTION COOKING

CHOIX ET POSITIONNEMENT DE LA CASSEROLE

Il est important d’utiliser la bonne casserole et qu’elle soit placée correctement sur la table de

cuisson. CHACUNE des conditions incorrectes illustrées ci-dessous peut être détectée par les

capteurs situés sous la surface de céramique de la table de cuisson. Lorsque cela se produit, la zone

de cuisson ne chauffera pas et un F apparaîtra sur l’afficheur de la zone de cuisson. Corrigez le

problème avant de tenter d’utiliser la table de cuisson.

CORRECT

INCORRECT

Casserole correctement

centrée sur la surface

de la zone de cuisson.

Casserole dont le

fond est plat et

dont les côtés sont

droits.

La taille de la casserole

respecte ou excède

la taille minimum

recommandée pour

la zone de cuisson.

La casserole n’est

pas centrée sur la

surface de la zone

de cuisson.

Casserole dont le

fond ou les côtés

sont gauchis.

La taille de la casserole

ne respecte pas

la taille minimum

recommandée pour

la zone de cuisson

utilisée..

La casserole repose

complètement sur la

surface de la table

de cuisson.

La casserole est

correctement

équilibrée.

Le fond de la casserole repose

sur la moulure de la table de

cuisson ou ne repose pas

complètement sur la surface

de la table de cuisson.

Une poignée lourde

fait pencher la

casserole.

CHOIX D’UNE BATTERIE DE CUISINE

Si une casserole faite du bon matériau est correctement

centrée sur n’importe laquelle des zones de cuisson

actives, mais qu’elle est trop petite, la DEL de la zone de

cuisson touchée clignotera et la casserole ne chauffera pas.

Taille minimum de casserole =

⁄4ʺ (180 mm)

Taille minimum de casserole =

5ʺ (125 mm)

Taille

minimum de

casserole =

⁄4ʺ (145 mm)

Utilisez uniquement la casserole

fournie sur les éléments pontés.

CHOISIR LA BONNE TAILLE DE

CASSEROLE

• Il y a quatre zones de cuisson sur la table

de cuisson. Chaque élément requiert une

taille minium de casserole pour fonctionner

effectivement. Le cercle intérieur de

chaque zone de cuisson est un guide

pour déterminer la taille minimum de la

casserole qui convient. Le fond de la

casserole doit couvrir entièrement le cercle

intérieur pour une cuisson adéquate.

• Le cercle extérieur plus large de chaque

zone de cuisson est utile pour déterminer

la taille MAXIMUM de la casserole. Après

avoir centré la casserole sur la zone de

cuisson, assurez-vous qu’elle ne dépasse

pas de plus de 1,27 cm (1/2 po) la ligne

plus large de la zone de cuisson. La

casserole doit être ENTIÈREMENT en

contact avec la surface de verre sans que

le fond touche à la moulure métallique de

la table de cuisson.

FRANÇAIS

PIÈ CES ET CARACTÉ RISTIQUES

PIÈCES ET CARACTÉRISTIQUES DE VOTRE TABLE

DE CUISSON

Tout au long de ce manuel, les caractéristiques et l’apparence peuvent différer de votre modèle.

Table de cuisson céramique : La nouvelle table

de cuisson à induction LG est dotée d’une surface

de céramique qui reste plus fraîche que celle des

autres tables de cuisson, peu importe si elle est

allumée ou éteinte.

Risque de brûlure : Les zones de cuisson

peuvent paraître froides lorsqu’elles sont

allumées et après qu’elles ont été éteintes.

La surface de céramique peut être

CHAUDE à cause de la chaleur résiduelle

transférée par la casserole.

Détecteur magnétique : Le capteur de la

bobine détecte automatiquement les ustensiles

convenables et prévient l’activation accidentelle.

Détection de la taille de la casserole : Le

capteur détecte automatiquement la taille de

casserole et adapte la zone de cuisson à la taille

de casserole utilisée.

Meilleure efficacité : La cuisson par induction

chauffe plus vite tout en utilisant moins d’énergie.

La cuisson par induction fait bouillir les liquides

plus rapidement tout en permettant un mijotage

égal et stable.

1800 W (Normal)

2400 W (amplifié)

2400 W (Normal)

3300 W (amplifié)

1400 W (Normal)

1800 W (amplifié)

Zones de cuisson par induction : Les zones de

cuisson par induction sous la surface de la table

de cuisson chauffent immédiatement la base de

la casserole sans chauffer le verre céramique le

la table de cuisson. Les deux zones de taille

moyenne peuvent être utilisées ensemble pour

les casseroles oblongues plus grandes.

Commandes à effleurement : Les commandes à

effleurement offrent un fonctionnement précis.

Nettoyage facile : La surface de cuisson en verre

céramique et les commandes à effleurement

permettent un nettoyage plus facile et éliminent

les fissures et les interstices où la graisse peut

s’accumuler.

Affichage des commandes et des fonctions :

Des affichages numériques montrent les réglages

actuels et vous avertissent des surfaces chaudes

ainsi que de toute chaleur résiduelle de la zone de

cuisson correspondante.

Arrêt de sûreté : Toutes les zones de cuisson sont

dotées d’un arrêt de sûreté qui éteint la zone de

cuisson si la touche ON/OFF est activée mais

qu’aucun niveau de chaleur n’a été choisi en

dedans de 10 secondes.

Commandes électroniques

à touches sensitives

MISE EN GARDE

CARACTÉRISTIQUES DES COMMANDES À

EFFLEUREMENT

PIÈ CES ET CARACTÉ RISTIQUES

PONT : Active ensemble les deux zones de

cuisson de gauche comme une seule grande

zone de cuisson.

Pour utiliser le pont, touchez cette touche pour

l’activer et ajustez le niveau de puissance avec

les touches ou de l’une des zones de

cuisson de gauche.

MINUTERIE : Lorsqu’elle est activée, l’afficheur

indique le temps restant. Utilisez les touches

ou pour régler la minuterie.

VERROU POUR ENFANTS : Touchez et

maintenez pendant 3 secondes pour activer

et désactiver la fonction de verrouillage pour

enfants.

RÉCHAUFFER : Cette touche baisse

automatiquement le dernier élément actif

sélectionné au réglage le plus bas.

ALIMENTATION : Touchez la touche POWER

pour activer ou désactiver toute la table de

cuisson. Lorsqu’elle est à ON, la table de

cuisson est en mode d’attente jusqu’à ce

qu’une zone de cuisson soit activée.

3 4 5

COMMANDES DES ZONES DE CUISSON :

Chaque zone de cuisson est dotée de ses

propres commandes et elle peut être activée

individuellement.

La touche ON/OFF active la zone de

cuisson désirée.

Utilisez les touches ou d’une zone de

cuisson pour ajuster le niveau de puissance de

à et (Boost).

L’afficheur de la zone de cuisson montre le

niveau de puissance :

à ou

Indicateur de surface chaude : Après avoir

utilisé une zone de cuisson, un apparaît à

l’afficheur jusqu’à ce que la surface de cuisson

soit froide.

FRANÇAIS

CONSIGNES D’ UTILISATION

Pour activer la table de cuisson, touchez

la touche POWER pendant environ 2

secondes. L’indicateur au-dessus de la

touche s’allumera.

NOTE : Après avoir activé mis la table de

cuisson avec la touche POWER vous avez

20 secondes pour choisir une zone de cuisson

à l’aide d’une des touches ON/OFF de zone de

cuisson. Si aucun choix n’est effectué, la table

de cuisson se désactivera pour des raisons de

sécurité.

Avant d’utiliser la première fois la table de

cuisson, nettoyez-la soigneusement avec le

nettoyant fourni ou un nettoyant pour céramique

de table de cuisson comme il est recommandé

dans la partie NETTOYAGE ET ENTRETIEN de

ce guide. Ceci fera disparaître toute saleté et

aidera à protéger la surface de céramique tout

en facilitant les nettoyages subséquents.

AVANT D’UTILISER LA TABLE DE CUISSON

N’utilisez jamais de tampons à récurer ou

de nettoyants abrasifs. Ils causent des

dommages permanents à la surface de la

table de cuisson.

Pour se servir des commandes à effleurement,

touchez fermement la touche avec le plat du

bout de votre doigt.

RÉGLAGE DES COMMANDES

PREMIÈRE UTILISATION

La première fois que la table de cuisson est mise

sous tension, un clignote sur l’afficheur de

chacune des zones de cuisson pendant 60

secondes ou jusqu’à ce qu’on appuie sur la

touche POWER pendant environ 2 secondes.

NOTE : Un clignote également lorsque le

courant est rétabli après une panne de courant.

ACTIVATION DE LA TABLE DE CUISSON

Pour choisir la zone de cuisson désirée,

touchez la touche ON/OFF.L’afficheur

de la zone de cuisson choisie affichera

un et un indicateur s’allumera pour

indiquer que la zone de cuisson est

activée mais que le niveau de puissance

n’a pas été réglé.

NOTE : Une fois que la zone de cuisson a été

choisie à l’aide de la touche ON/OFF le niveau

de puissance doit être sélectionné en dedans de

5 secondes au moyen de la touche ou .

Sinon, la zone de cuisson se désactivera pour

des raisons de sécurité.

CHOIX D’UNE ZONE DE CUISSON

MISE EN GARDE

CONSIGNES D’ UTILISATION

Le niveau de puissance peut être réglé de

à et (Boost) pour chacune des

zones de cuisson.

Pour ajuster le niveau de puissance :

Touchez la touche ou de la zone de

cuisson choisie.

En touchant le niveau de puissance sera

réglé à .

En touchant le niveau de puissance sera

réglé à .

Touchez la touche ou de la zone de

cuisson choisie pour augmenter ou réduir le

niveau de puissance.

Si le niveau de puissance est réglé, la

zone de cuisson s’éteindra après 5 secondes.

Pour un ajustement plus rapide du niveau de

puissance, touchez ou maintenez les

touches ou jusqu’à ce le niveau

désiré soit atteint.

NOTE : Pour plus de

précision, les réglages de

puissance varient par 1/2

échelon pour les niveaux

de puissance de 2 à 6.

Un point apparaît à côté

du chiffre pour indiquer

un niveau de puissance

de 1/2 échelon.

Si la touche ou d’une zone de cuisson

est maintenue pendant plus de 10 secondes,

le message d’erreur . apparaîtra à

l’afficheur de la minuterie. Pour effacer ce

message d’erreur, touchez la touche ON/OFF

de la zone de cuisson que vous étiez en train

de régler. Ce message ne se rapporte PAS

aux commandes de la minuterie.

Pour éteindre la zone de cuisson :

À la fin de la cuisson, appuyez sur la touche

ON/OFF pour mettre la zone de cuisson en

position OFF.

L’écran correspondant de la zone de cuisson

s’éteindra.

Si vous appuyez sur la touche POWER

(courant) au lieu de la touche ON/OFF,toute

la surface de cuisson s’éteindra.

RÉGLAGE DU NIVEAU DE PUISSANCE

NOTE :

• Si pour quelque raison que ce soit la casserole

est déplacée du centre de la zone de cuisson

active, un capteur le détectera et la zone de

cuisson cessera de chauffer. L’afficheur de

cette zone de cuisson clignotera en indiquant

le dernier réglage de puissance pour cette

zone de cuisson.

• La zone de cuisson se souviendra du réglage

du niveau de puissance pendant 90 secondes

avant de s’éteindre automatiquement.

Votre table de cuisson est dotée d’un indicateur

de chaleur résiduelle pour chaque zone de

cuisson. Celui-ci vous avertit que cette zone a

été utilisée et qu’elle est encore suffisamment

chaude pour causer des brûlures.

Évitez de toucher à la zone de cuisson

lorsque cet indicateur est affiché. Même si

la table de cuisson est à OFF, le restera

allumé jusqu’à ce que la table de cuisson

ait refroidi.

RÉGLAGE DES COMMANDES

AVERTISSEMENT

FRANÇAIS

La table de cuisson est dotée d’un réglage

WARM qui agit sur la dernière zone de cuisson

utilisée au niveau de puissance FAIBLE.

Pour activer :

Touchez la touche WARM et la dernière zone de

cuisson utilisée sera réglée à FAIBLE puissance.

Un apparaîtra à l’afficheur.

Pour désactiver :

Pour désactiver la fonction WARM et retourner

aux niveaux de puissance normale, touchez la

touche et le s’affichera.

CONSIGNES D’ UTILISATION

RÉGLAGE DES COMMANDES (suite)

L’amplification de puissance représente le

réglage de puissance le plus élevé; elle est

conçue pour faire chauffer ou bouillir rapidement

de plus grandes quantités. L’amplification de

puissance fonctionnera pendant un maximum

de 12 minutes. Après 12 minutes, la zone de

cuisson passera automatiquement au niveau

de puissance 9.

AMPLIFICATION DE PUISSANCE

ACTIVATION DE L’AMPLIFICATEUR

DE PUISSANCE

Allumez la zone de cuisson désirée à l’aide

de la touche ON/OFF de cette zone de

cuisson.

Touchez la touche et le s’affichera.

Touchez de nouveau la touche et un

s’affichera.

NOTE : La fonction d’amplification de puissance

ne reste activée que pendant 12 minutes. À la

fin du cycle d’amplification, la zone de cuisson

reviendra automatiquement au niveau de

puissance . La fonction d’amplification de

puissance ne peut PAS être utilisée en même

temps sur les zones de cuisson avant et arrière

d’un même côté.

Pour désactiver la fonction d’amplification

de puissance et revenir à un niveau de

puissance normal, touchez la touche .

NOTE : Pour protéger les composants

électroniques internes de la table de cuisson,

celle-ci peut automatiquement désactiver la

fonction d’amplification de puissance et

revenir à un niveau de puissance normal

avant que les 12 minutes ne soient

écoulées. Ceci est normal.

NOTE : Les processus électroniques utilisés

dans la cuisson par induction produisent

certains bruits de fond inhabituels. Ces bruits

sont normaux et font partie du processus de

cuisson par induction. Veuillez prendre note

que ces bruits se remarquent davantage

lorsqu’on utilise la fonction d’amplification

de puissance.

RÉCHAUD

Réglage : Fonction : Utilisé pour :

9 ou amplifié Chaleur rapide Amener les liquides à

ébullition.

7–9 Rissoler, grande Saisir la viande, chauffer

friture l’huile pour la grande

friture, sauter, maintenir

en ébullition une grande

quantité de liquide.

6–7 Griller, frire Poêler les viandes, les

côtelettes, les saucisses,

cuire les crêpes, frire

les œufs.

4–5 Bouillir, cuisson Faire cuire de grandes

générale quantités, soupes et

ragoûts, pommes de terre,

bouillons ou consommés.

3–4 Cuisson à la Cuisson de légumes à la

vapeur vapeur, braiser les viandes.

2–3 Réchauffer Cuire à feu doux le riz ou

les plats à base de lait,

cuire à la vapeur de plus

petites quantités de

pommes de terre et de

légumes, réchauffer des

repas prêts à servir.

1–2, L Fondre Omelettes soufflées, tenir

les plats chauds, faire

fondre du beurre ou du

chocolat.

0 OFF Désactivé.

NOTE : Ces réglages sont des indications recommandées pour

la cuisson. Vous pourriez avoir à ajuster le niveau de puissance

selon le type d’aliment ou de casserole.

GUIDE DE NIVEAU DE PUISSANCE

CONSIGNES D’ UTILISATION

UTILISATION DES ZONES DE CUISSON PONTÉES

Les deux zones de cuisson de gauche peuvent

être utilisées ensemble comme une seule zone

de cuisson à l‘aide de la fonction de pontage.

Ceci vous permet de cuisiner avec des

casseroles oblongues plus grandes.

NOTE : Pour utiliser la casserole de pont

fournie, vous devez la frotter d’huile pour éviter

qu’elle brûle et qu’elle colle la nourriture.

ZONES DE CUISSON PONTÉES

ACTIVATION DE LA ZONE DE

CUISSON PONTÉE

Touchez la touche BRIDGE. L’indicateur

au-dessus de la touche s’allumera.

Touchez la touche ou d’une des zones

de cuisson de gauche pour ajuster le niveau de

puissance des deux zones de cuisson.

UTILISATION DE LA MINUTERIE

La fonction de minuterie peut être utile si une

recette exige un temps de cuisson précis. La

minuterie peut être réglée de 1 à 99 minutes.

Une fois la minuterie réglée, l’afficheur numérique

entre les touches ou de la minuterie fera

le décompte en minutes du temps qui reste.

NOTE : La fonction de minuterie ne fait que

compter les minutes. Elle ne commande PAS

l’activation ou la désactivation de la table de

cuisson.

RÉGLAGE DE LA MINUTERIE

Touchez la touche ou située en

dessous du mot TIMER. Chaque touche

augmentera ou réduira le temps par tranches

d’une minute, de 1 à 99 minutes. Vous

pouvez également toucher et maintenir la

touche ou pour faire défiler les

chiffres de façon croissante ou décroissante.

L’afficheur de la minuterie clignotera.

Une fois que le temps désiré est réglé,

l’afficheur cesse de clignoter et commence le

décompte si pendant 5 secondes, aucune

touche n’est touchée. Lorsque la minuterie

atteint , un long signal sonore indique

que le temps est écoulé.

DÉSACTIVATION DE LA MINUTERIE

Pour désactiver la minuterie, touchez les

touches TIMER et en même temps,

OU :

Touchez et maintenez la touche

ou jusqu’à ce que

apparaisse à l’afficheur.

L’afficheur de la minuterie s’éteindra.

NOTE :

• N’utilisez la casserole de pont fournie QUE sur

la zone de cuisson de pont.

• Pour acheter une casserole de pont de

remplacement ou d’autres casseroles de pont ,

appelez lel 1-800-243-0000 et choisissez le

signe approprié du menu. Ou bien, visitez notre

site Web à l’adresse http://us.lgservice.com.

FRANÇAIS

UTILISATION DU VERROU POUR ENFANTS

Vous pouvez désactiver toute la table de cuisson

en tout temps lorsqu’elle n’est pas utilisée. Le

verrouillage de la table de cuisson évite que les

zones de cuisson soient activées accidentellement.

ACTIVATION DU VERROU

La table de cuisson doit être

DÉSACTIVÉE pour activer la fonction de

VERROUILLAGE. Si la table de cuisson

n’est pas hors tension, touchez et

maintenez la touche POWER pendant

environ 2 secondes. L’indicateur situé au-

dessus de la touche POWER s’éteindra.

Touchez et maintenez la touche CHILD

LOCK pendant 3 secondes. Le témoin

indicateur au-dessus de CHILD LOCK

s’allumera pour indiquer que la table de

cuisson est verrouillée.

Pour désactiver le verrou pour enfants,

touchez et maintenez la touche CHILD

LOCK pendant 3 secondes. L’indicateur

situé au-dessus de CHILD LOCK

s’éteindra pour indiquer que la table de

cuisson est prête à utiliser normalement.

DÉSACTIVATION DU VERROU

AUTRES FONCTIONS

PARTAGE DU COURANT

Votre table de cuisson est équipée de quatre

zones de cuisson à induction réparties en deux

sections chauffantes. Les zones de cuisson de

droite et de gauche sont alimentées par deux

onduleurs d’induction indépendants, un pour

chacune des sections chauffantes. Les deux

zones de cuisson comprises dans une section

chauffante se partagent le courant d’un onduleur.

C’est qu’on appelle le partage du courant.

Par exemple, si vous cuisinez sur les deux

zones de cuisson de droite, le dernier niveau

de puissance réglé est maintenu, alors que la

première zone de cuisson peut subir une légère

réduction du niveau de puissance.

CONSEILS SUR LE PARTAGE DU COURANT :

N’oubliez pas de régler en dernier le niveau de

puissance qui doit être maintenu pour le plat que

vous souhaitez maintenir constant. Lorsque vous

utilisez deux zones de cuisson, vous pouvez

maintenir le niveau de puissance pour 2 plats

en plaçant une casserole sur une des zones de

cuisson de la section de gauche et l’autre sur une

des zones de cuisson de la section de droite.

Section chauffante

de gauche

Section chauffante

de droite

ARRÊT AUTOMATIQUE

Si une zone de cuisson est en usage continu

pendant 17 heures et que le réglage de

puissance n’est pas changé, la zone de cuisson

s’éteindra automatiquement.

GESTION AUTOMATIQUE DU NIVEAU

DE PUISSANCE

À haute température, le niveau de puissance

affiché peut être différent du niveau de

puissance réel. Pour empêcher que la table de

cuisson surchauffe, le niveau de puissance est

gouverné automatiquement.

CONSIGNES D’ UTILISATION

Pour enlever les aliments qui ont débordé par

ébullition ou les taches tenaces, servez-vous

d’un grattoir pour le verre.

Tenez le grattoir à un angle de 45° sur la

surface du verre céramique.

Enlever la saleté en glissant la lame sur la

partie sale.

Utilisez un nettoyant à verre céramique

comme décrit sous NETTOYAGE GÉNÉRAL.

Enlevez immédiatement et pendant qu’ils sont

encore chauds le sucre, le plastique fondu, le

papier d’aluminium ou autres matériaux fusibles

avec un grattoir pour le verre. Si vous ne le

faites pas immédiatement, la surface de la table

de cuisson pourrait être endommagée de façon

permanente. Si la zone de cuisson a eu le

temps de refroidir, chauffez-la de nouveau.

IMPORTANT : Il y a un risque de se brûler en

utilisant le grattoir pour le verre sur une zone de

cuisson chaude. Soyez prudent et portez un gant

de cuisine.

Ensuite, lorsqu’elle aura refroidi, nettoyez la

table de cuisson normalement.

NOTE : Les égratignures et les marques foncées

sur le verre céramique qui sont causées par une

base de casserole aux bords tranchants ne peuvent

pas être enlevées. Elles ne nuisent cependant pas

au fonctionnement de la table de cuisson.

Le nettoyage général du verre céramique

des tables de cuisson à induction et

considérablement plus facile que celui des tables

de cuisson à chauffage à rayonnement.

NOTE :

Pour éviter une activation accidentelle des

commandes, il est recommandé de mettre le

VERROU POUR ENFANTS pendant le nettoyage.

NETTOYAGE DE LA TABLE DE CUISSON

ENTRETIEN ET NETTOYAGE

IMPORTANT :

• Les produits de nettoyage ne doivent pas venir

en contact avec le verre céramique chaud.

Tous les produits de nettoyage doivent être

rincés à fond à l’eau claire.

• N’utilisez pas de nettoyants corrosifs comme

ceux pour nettoyer les fours ou les rôtisseries,

les récurants à gros grains ou les nettoyants

abrasifs pour casseroles.

• Nettoyez la surface de verre céramique après

chaque utilisation lorsqu’elle est tiède ou froide

au toucher. Ceci empêchera les

renversements de brûler. Enlevez les taches

d’eau, de graisse et les décolorations à l’aide

d’un grattoir pour le verre ou d’un nettoyant

pour verre céramique.

Lorsqu’elle est refroidie, essuyez la surface

de verre céramique avec un linge humide

et une petite quantité de nettoyant à verre

céramique.

Séchez avec un linge propre.

Une fois par semaine, nettoyez à fond toute

la table de cuisson avec un nettoyant à verre

céramique vendu en magasin.

Essuyez ensuite la surface de verre

céramique à l’aide d’un linge propre et

doux humecté d’un peu d’eau claire et

séchez en polissant avec un linge propre

non pelucheux.

NETTOYAGE GÉNÉRAL

NETTOYAGE DE LA GROSSE SALETÉ

SALETÉ TENACE

NOTE :

Vous pouvez vous procurer des grattoirs pour le

verre et des nettoyants pour le verre céramique

de votre quincaillerie locale.

FRANÇAIS

DIRECTIVES D’ INSTALLATION

L’INSTALLATION ET LE SERVICE DOIVENT ÊTRE EFFECTUÉS PAR UN

INSTALLATEUR QUALIFIÉ.

IMPORTANT : CONSERVEZ CES DIRECTIVES POUR L’INSPECTEUR LOCAL.

LISEZ ET CONSERVEZ CES DIRECTIVES POUR CONSULTATION FUTURE.

Lisez attentivement et entièrement ces

directives.

NOTES À L’INSTALLATEUR :

• Lisez toutes les instructions contenues dans

ces directives d’installation avant d’installer la

table de cuisson.

• Enlevez tout matériau d’emballage avant de

brancher l’alimentation électrique à la table de

cuisson.

• Observez tous les codes et toutes les

ordonnances applicables.

• Seuls certains modèles de tables de cuisson

peuvent être installés au-dessus de certains

modèles de fours encastrés.

• Assurez-vous de laisser ces instructions au

consommateur.

NOTE AU CONSOMMATEUR :

Conservez ce Manuel de l’utilisateur et ces

directives d’installation pour consultation future.

NOTE : Cet appareil doit être correctement

mis à la terre.

Les dommages causés par le non-respect de

ces directives ne sont pas couverts par la

garantie.

AVANT DE COMMENCER

CARACTÉRISTIQUES TECHNIQUES

Largeur 30

⁄8ʺ (783 mm)

Profondeur 21

⁄2ʺ (546 mm)

Épaisseur 2

⁄16ʺ (56 mm)

DIMENSIONS DE LA TABLE DE CUISSON

Largeur 29

⁄8ʺ (746 mm)

Profondeur 20

⁄4ʺ (515 mm)

DIMENSIONS DE LA DÉCOUPE

DU COMPTOIR

Position Diamètre Puissance

Avant gauche 7ʺ (180 mm) 1800 W (2400 W amplifié)

Arrière gauche 7ʺ (180 mm) 1800 W (2400 W amplifié)

Avant droit 6ʺ (150 mm) 1400 W (1800 W amplifié)

Arrière droit 10

/4ʺ (260 mm) 2400 W (3300 W amplifié)

* La consommation nominale peut varier selon la taille et le type de casserole.

ZONES DE CUISSON

Tension d’alimentation :

240/208 VAC, 60 Hz.

Charge maximum au kilowatt :

7,4 kW/6,7 kW

SPÉCIFICATIONS ÉLECTRIQUES

DÉBALLAGE DE LA TABLE DE CUISSON

Déballez et inspectez visuellement la table de

cuisson pour tout dommage et pour toute

composante manquante.

Veillez à ce que la bouteille de nettoyant

emballée dans le sac de documentation soit

laissée à un endroit où l’utilisateur peut la

trouver facilement. Il est important que la table

de cuisson en verre céramique soit prétraitée

avant son utilisation. Voir ENTRETIEN ET

NETTOYAGE.

INFORMATION IMPORTANTE SUR L’INSTALLATION

• Toutes les tables de cuisson électriques

sont alimentées uniquement par un câble

monophasé à trois ou à quatre conducteurs de

240/208 volts, 60 hertz, CA avec mise à la terre.

• La distance minimum entre la table de cuisson

et les armoires du haut est de 30ʺ (76,2 cm).

DIRECTIVES D’ INSTALLATION

** Do not obstruct these areas!

Fresh air intake**

Air exhaust**

30” Min.

(76.2 cm)

4" X 8" (10.2 cm x 20.3 cm)

opening to route armored

cable if panel is present.

Unit A B C D E

Min Max Min Max Min Max Min

Inch 30

24 30 4

mm 783 546 56 732.2 498 746 749 515 518 20 33 610 762 106 38 610

Toutes les dimensions sont données en pouces et en millimètres (mm).

Laissez 5 cm (2 po.) d’espace libre sous l’ouverture du câble armé pour laisser passer le câble

électrique et permettre d’installer la boîte de jonction sur le mur à l’arrière de la table de cuisson.

PRÉPARATION DU POINT D’INSTALLATION

**Ne pas obstruer ces zones.

4ʺ X8ʺ (10,2 cm x 20,3 cm)

ouverture pour passer le

câble armé s’il y a un

panneau présent.

Sortie d’air**

30ʺ Min.

(76,2 cm)

Entrée d’air

frais**

FRANÇAIS

DIRECTIVES D’ INSTALLATION

10"

( 25.4 cm)

18"

( 45.7 cm)

12"

(30.5 cm)

24"

(61 cm)

DIMENSIONS ET DÉGAGEMENT

Modèle H L

30ʺ (76,2 cm) 7

/2ʺ (191 mm) 1

/2ʺ (38 mm)

Pour éliminer le risque de brûlure

ou d’incendie qui peut survenir

lorsqu’on tend le bras au-dessus

de surfaces chauffantes, on doit

éviter d’utiliser un espace de

rangement situé au-dessus de la

table de cuisson. S’il existe déjà

une armoire, on peut réduire ce

risque en installant une hotte qui

projette horizontalement d’au

moins 5ʺ (12,7 cm) du devant de

l’armoire.

24” (61 cm) Min. lorsque le dessous

de l’armoire en bois ou en métal est

protégé par pas moins de 1/8” de

carton enroulé ignifuge recouvert par

de l’acier en feuille d’au moins n

MGS, de l’acier inoxydable d’au

moins 0,015” (0,4 mm) d’épaisseur, de

l’aluminium d’au moins 0,024” (0,6

mm) d’épaisseur ou du cuivre d’au

moins 0,020” (0,5 mm) d’épaisseur.

30” (76,2 cm) Dégagement minimum

entre le dessus de la plateforme de

cuisson et le dessous non protégé

d’une armoire en bois ou en métal

L’armoire du haut ne doit pas avoir une profondeur

maximum de plus de 13” (33 cm).

Emplacement approximatif

de la boîte de jonction

Un espace vide sous de la table

de cuisson est nécessaire pour

l’installation.

Distance minimum

entre le bord de la

table de cuisson et le

mur combustible le

plus proche (de chaque

côté de l’appareil).

Distance minimum

ecommandée entre le bord

arrière de la découpe et la

surface combustible la plus

proche au-dessus du comptoir

MISE EN GARDE

Il est très important de

respecter une distance de

ʺ (70 mm) entre la surface

de cuisson et le four.

ᵉ Distance recommandée entre la surface de cuisso

et le four

(70 mm)

CONSIGNES DE SÉCURITÉ

IMPORTANTES

RACCORDEMENTS ÉLECTRIQUES

DIRECTIVES D’ INSTALLATION

L’alimentation électrique à la table de cuisson

doit être coupée pendant qu’on procède aux

raccordements de ligne. Le non-respect de

cette consigne peut occasionner des

blessures graves ou la mort.

BRANCHEMENT DE L’ALIMENTATION

ÉLECTRIQUE

Installez la boîte de jonction sous l’armoire et

passez un fil 120/240 volts ou 120/208 volts, CA

entre celle-ci et le panneau électrique principal.

NOTE : NE PAS brancher le fil au panneau

électrique à ce moment.

EXIGENCES ÉLECTRIQUES

Observez tous les codes et toutes les

ordonnances de l’endroit.

Un câble d’alimentation à 3 ou 4 conducteurs

120/240 ou 120/208 volts, 60 Hz CA est

requis sur un circuit avec fusible de chaque

côté de la ligne (on recommande un fusible

à retardement ou un disjoncteur). NE PAS

mettre de fusible au fil neutre. La taille du

fusible ne doit pas excéder la capacité du

circuit de l’appareil indiquée sur la plaque.

Cet appareil peut consommer jusqu’à 7400

W à 240 VCA. Un disjoncteur de 40 A avec

un fil de calibre n

10 AWG doit être utilisé.

NOTE : La grosseur du fil et les

raccordements doivent être conformes à la

capacité du fusible et à la classe d’appareil

conformément à la plus récente édition du

National Electrical Code ANSI/NFPA n

aux États-Unis ou à la deuxième édition de

la CSA C22.2 n

107.3 au Canada et aux

codes et ordonnances de l’endroit.

L’appareil doit être branché au boîtier à

fusibles ou à disjoncteurs à l’aide d’un câble

flexible armé sous gaine non métallique. Le

câble flexible armé partant de cet appareil

doit être raccordé directement à la boîte de

jonction mise à la terre. Cette boîte de

jonction doit être située à l’endroit indiqué à

la figure 22 avec suffisamment de jeu entre la

boîte et l’appareil pour qu’il soit possible de

déplacer celui-ci pour une réparation si elle

s’avérait nécessaire.

Un serre-câble approprié doit être utilisé

pour fixer le câble flexible armé à la boîte

de jonction.

On ne doit pas utiliser de rallonge

électrique avec cet appareil. Une telle

utilisation pourrait causer un incendie, des

décharges électriques ou des blessures.

• Assurez-vous que votre table de cuisson est

correctement installée et mise à la terre par un

installateur ou un technicien de service qualifié.

• Cette table de cuisson doit être électriquement

mise à la terre conformément aux codes de

l’endroit ou, en leur absence, à la plus récente

édition du National Electrical Code ANSI/NFPA

70 aux États-Unis ou à la deuxième édition

de la CSA C22.2 n

107.3 au Canada.

AVERTISSEMENT

FRANÇAIS

Observez tous les codes et toutes les

ordonnances applicables de l’endroit.

Coupez l’alimentation.

Au panneau électrique ou à la boîte de

jonction, branchez les fils du câble de l’appareil

et du câble d’alimentation comme illustré.

DIRECTIVES D’ INSTALLATION

RACCORDEMENT ÉLECTRIQUE

Raccordez le câble armé flexible qui va de

l’appareil à la boîte de jonction à l’aide d’un

serre-câble approprié au point où le câble entre

dans la boîte de jonction. Procédez ensuite au

raccordement électrique de la façon suivante.

Une mise à la terre est requise pour

cet appareil.

Cet appareil est fabriqué avec un fil

d’alimentation et un fil vert, ou de cuivre nu,

de mise à la terre branché au châssis.

NOTE À L’ÉLECTRICIEN :

Les conducteurs du câble fourni avec l’appareil

sont approuvés UL-CSA pour raccordement

à un câblage domestique de plus gros calibre.

L’isolant des conducteurs est classé à des

températures beaucoup plus élevées que le

câblage domestique. La capacité actuelle du fil

conducteur est déterminée par la température

nominale de l’isolant qui gaine le fil plutôt que

seulement par le calibre.

RACCORDEMENTS ÉLECTRIQUES (suite)

Cet appareil est équipé d’un câble flexible à

conducteurs en cuivre. Si le raccordement

est fait à un câblage domestique en

aluminium, utilisez uniquement un

connecteur spécial approuvé pour joindre

des fils de cuivre et d’aluminium

conformément au Code national de

l’électricité et aux codes et ordonnances de

l’endroit. Le raccordement incorrect d’un

câblage domestique en aluminium à des

conducteurs en cuivre peut causer un court-

circuit ou un incendie. Suivez attentivement

la procédure recommandée par le fabricant

du connecteur.

NE PAS mettre à la terre sur une conduite

de gaz. NE PAS raccorder l’appareil à

l’alimentation électrique tant que celui-ci

n’est pas mis à la terre de façon

permanente. Brancher le fil de mise à

la terre avant de mettre le courant.

OÙ LE CODE PERMET LE BRANCHEMENT DU CONDUCTEUR DE MISE À LA TERRE DE

L’APPAREIL AU FIL NEUTRE (BLANC)

Vous ne pouvez pas mettre la table de

cuisson à la terre par le fil neutre (blanc)

si celle-ci est utilisée dans une nouvelle

installation sur un circuit de dérivation

(1996 NEC), une maison mobile, un

véhicule récréatif, ou là où les codes de

l’endroit ne permettent pas la mise à la

terre par le fil neutre (blanc). Lorsque la

mise à la terre par le fil neutre (blanc) est

interdite, vous devez utiliser un câble

d’alimentation à 4 conducteurs. Le non-

respect de cet avertissement peut entraîner

l’électrocution ou des blessures graves.

BOÎTE DE JONCTION AVEC

3 CONDUCTEURS ET MISE À LA TERRE

Câble d’alimentation

Fil blanc

(neutre)

Fils

rouges

Fils

noirs

Fil vert (mise à la terre)

Câble de l’appareil

Connecteur de

conduit approuvé

U.L. CSA

Boîte de

jonction

AVERTISSEMENT

RACCORDEMENTS ÉLECTRIQUES (suite)

SI LA TABLE DE CUISSON EST UTILISÉE DANS UNE NOUVELLE INSTALLATION SUR

UN CIRCUIT DE DÉRIVATION (1996 NEC), DANS UNE MAISON MOBILE, UN VÉHICULE

RÉCRÉATIF, OU LÀ OÙ LES CODES DE L’ENDROIT NE PERMETTENT PAS LA MISE À

LA TERRE SUR LE FIL NEUTRE (BLANC)

Observez tous les codes et toutes les

ordonnances applicables de l’endroit.

Coupez l’alimentation.

Au panneau électrique ou à la boîte de

jonction, branchez les fils du câble de l’appareil

et du câble d’alimentation comme illustré.

AVERTISSEMENT

Si vous branchez à un système de câbles

d’alimentation électrique à 4 fils, vous NE

DEVEZ PAS brancher le fil de mise à la

terre du châssis de l’appareil au fil neutre

du système électrique à 4 fils.

BOÎTE DE JONCTION AVEC

4 CONDUCTEURS ET MISE À LA TERRE

DIRECTIVES D’ INSTALLATION

INSTALLATION DE LA TABLE DE CUISSON

Inspectez visuellement la table de cuisson

pour tout dommage. Assurez-vous que toutes

les vis de la table de cuisson sont bien

serrées (voir leur emplacement ci-dessous).

Screws

AVERTISSEMENT

N’enlevez pas les rondelles d’espacement

en nylon des bords de la table de cuisson.

Ces rondelles servent à centrer la table de

cuisson dans l’espace aménagé. La table

de cuisson doit être centrée pour permettre

une bonne ventilation et pour prévenir

l’accumulation d’un excès de chaleur qui

peut provoquer des dommages par

échauffement ou un incendie.

Rondelles

d’espacement

en nylon

Câble d’alimentation

Ground

wire

Fils

noirs

Fil vert (mise à la terre)

Câble de l’appareil

Connecteur de conduit

approuvé U.L. CSA

Boîte de

jonction

Fils

rouges

Fil blanc

(pas de

branchement)

Vis

Faites descendre avec précaution la table de

cuisson dans le trou découpé du comptoir,

en veillant à ne coincer aucun des fils.

NOTE : N’utilisez pas de produit de calfeutrage.

La table de cuisson doit être amovible, au cas

où elle nécessiterait une réparation.

FRANÇAIS

DIRECTIVES D’ INSTALLATION

INSTALLATION DE LA TABLE DE CUISSON (suite)

Effectuez une dernière vérification du

fonctionnement de la table de cuisson, en vous

assurant que celle-ci s’allume correctement

et que chaque zone de cuisson fonctionne

correctement. Consultez les Consignes

d’utilisation contenues dans ce guide pour

plus de détails.

VÉRIFICATION FINALE

Ne touchez pas au verre de la table de

cuisson ou aux zones de cuisson. Ils

peuvent être assez chauds pour causer

des brûlures.

EMPLACEMENT DU NUMÉRO DE MODÈLE ET DU NUMÉRO DE SÉRIE

Les numéros de modèle et de série sont situés

sur une plaque sur le dessous de la table de

cuisson. Veuillez les noter dans ce guide; vous

en aurez besoin pour l’enregistrement de la

garantie.

Supports

de retenue

Supports

de retenue

Installation

privilégiée

Installation

alternative

Comptoir

Table de cuisson

Boulon

Supports

de retenue

Installez les supports de retenue sur le

dessous de la table de cuisson, puis ajustez

les boulons contre le dessous du comptoir

comme illustré.

NOTE : Les supports de retenue DOIVENT être

installés pour répondre aux codes de l’endroit

ou, en leur absence, à la plus récente édition

du National Electrical Code ANSI/NFPA n

aux États-Unis, à la deuxième édition de la

CSA C22.2 n

107.3 au Canada.

MISE EN GARDE

D É PANNAGE

AVANT D’APPELER LE SERVICE DE RÉPARATION

Avant d’appeler le service de réparation, examinez cette liste. Elle peut vous faire économiser temps et

argent. Cette liste comprend les cas les plus communs qui ne proviennent pas d’un défaut de fabrication

ou de matériel.

Problème Causes possibles Solutions

La table de cuisson ne • Les commandes de la table de • Voir

UTILISATION DU VERROU POUR ENFANTS

pour

fonctionne pas cuisson sont verrouillées. désactiver la fonction CHILD LOCK.

• Le disjoncteur s’est déclenché ou • Réenclencher le disjoncteur ou remplacer le fusible.

le fusible est grillé.

• Panne de courant. • Vérifier l’éclairage pour confirmer la panne.

• Câblage d’installation incomplet. • Contacter l’installateur ou le dépositaire.

La table de cuisson ne • Pas de casserole ou casserole • S’assurer que la casserole est centrée sur la zone de

chauffe pas non appropriée sur la zone cuisson et que la casserole est du type approprié

rioV.noitcudni rap nossiuc al ruop.nossiuc ed

CHOIX DÕUNE

BATTERIE DE CUISINE.

• Casserole de taille non appropriée • Le fond de la casserole doit être assez grand pour

pour la zone de cuisson choisie. couvrir entièrement la zone de cuisson. Voir

CHOIX

DÕUNE BATTERIE DE CUISINE

• Casserole qui n’est pas • Le fond de la casserole doit être plat et centré sur la

entièrement en contact avec la zone de cuisson, et il ne doit pas reposer sur le

surface de la zone de cuisson. rebord de la table de cuisson. Voir

CHOIX DÕUNE

BATTERIE DE CUISINE.

• Mauvaise zone de cuisson • S’assurer que la bonne commande est ON pour

choisie. la zone de cuisson qui est utilisée.

• Pas de courant à la table • Voir ci-dessus « La table de cuisson ne fonctionne pas ».

de cuisson.

La table de cuisson • Le capteur interne a détecté de • S’assurer que l’aération de la table de cuisson n’est

s’éteint pendant qu’on hautes températures à l’intérieur pas obstruée. Voir la page 21 pour l’emplacement

s’en sert de la table de cuisson. de la sortie d’air et l’entrée d’air frais.

• Arrêt automatique activé. • La table de cuisson est dotée d’une fonction d’arrêt

automatique si une zone de cuisson fonctionne sans

arrêt pendant 17 heures.

• Liquide ou objet sur le panneau • Les commandes de la table de cuisson peuvent

tcatnoc el emmoc tejbo nu uo ediuqil ud riovecrep.ednammoc ed

d’un doigt, ce qui peut causer la désactivation de la

table de cuisson. Ramasser le liquide ou enlever

l’objet et redémarrer la table de cuisson.

Le niveau de puissance • Casserole enlevée de la zone • Remettre la casserole sur la zone de cuisson dans les 90

d’une zone de cuisson .ecnassiup ed segalgér sel revresnoc ruop sednoces.nossiuc ed

clignote

• Casserole non centrée sur la zone • S’assurer que la casserole est centrée et qu’elle repose

rioV.nossiuc ed enoz al rus talp à neib.nossiuc ed

CHOIX DÕUNE

BATTERIE DE CUISINE.

L’AMPLIFICATEUR • AMPLIFICATEUR DE PUISSANCE • Chacune des zones de cuisson d’un côté se partage un

DE PUISSANCE ne utilisé sur les deux zones de même onduleur. L’amplification de puissance ne peut

fonctionne pas cuisson d’un même côté de pas être utilisée en même temps sur deux zones de

la table de cuisson. cuisson qui sont sur le même onduleur. Voir

AMPLIFICATION DE PUISSANCE

PARTAGE DU COURANT .

FRANÇAIS

AVANT D’APPELER LE SERVICE DE RÉPARATION

D É PANNAGE

Problème Causes possibles Solutions

apparaît à • Une touche de commande a été • Ce message s’affiche lorsque n’importe laquelle des

l’afficheur de la touchée trop longtemps. touches ou , sauf celles de la minuterie, est

minuterie touchée pendant plus de 10 secondes. Il apparaît aussi

lorsqu’il y a du liquide ou un objet sur la zone des

commandes. Pour effacer ce code d’erreur, enlever

tout liquide ou objet de la zone des commandes et

touchez la touche POWER pour redémarrer la table de

cuisson.

apparaît à • La tension fournie à la table de • Si la tension du courant fourni à la table de cuisson

l’afficheur de la cuisson est trop faible. est trop faible, celle-ci ne peut pas fonctionner

minuterie correctement et elle affichera ce code d’erreur. Ceci

peut être causé parce qu’une tension réduite est

fournie au circuit de la maison. Si les raccordements

sont corrects et que la tension fournie revient à la

normale, le code d’erreur s’effacera.

apparaît à • Message d’erreur pour une •Éteindre la table de cuisson, puis couper l’alimentation

l’afficheur de la anomalie électronique. au panneau électrique pendant environ 30 secondes.

minuterie, suivi Remettre le courant sur le circuit et allumer la table de

d’un chiffre cuisson à l’aide de la touche POWER. Si le message

d’erreur est encore affiché, appeler le service de

réparation.

clignote à • Panne de courant ou démarrage • Lorsque la table de cuisson est activée la première fois

l’afficheur à aretongilc nu,tnaruoc ed ennap enu sèrpa uo.laitini

l’afficheur pendant 90 minutes ou jusqu’à ce que la

touche POWER soit touchée pendant 2 secondes.

FRANÇAIS

NOTES • REMARQUES

Printed in Korea

Impreso en Korea

Imprimé en Corée

www.lg.com

LG Customer Information Center

1-800-243-0000

1-888-865-3026

1-888-542-2623

USA, Consumer User

USA, Commercial User

CANADA

LG LCE30845 30" Electric Induction Cooktop

Product's Documents

USER’S GUIDE & INSTALLATION INSTRUCTIONS

Specifications

LG Electronics LCE30845 Questions and Answers
