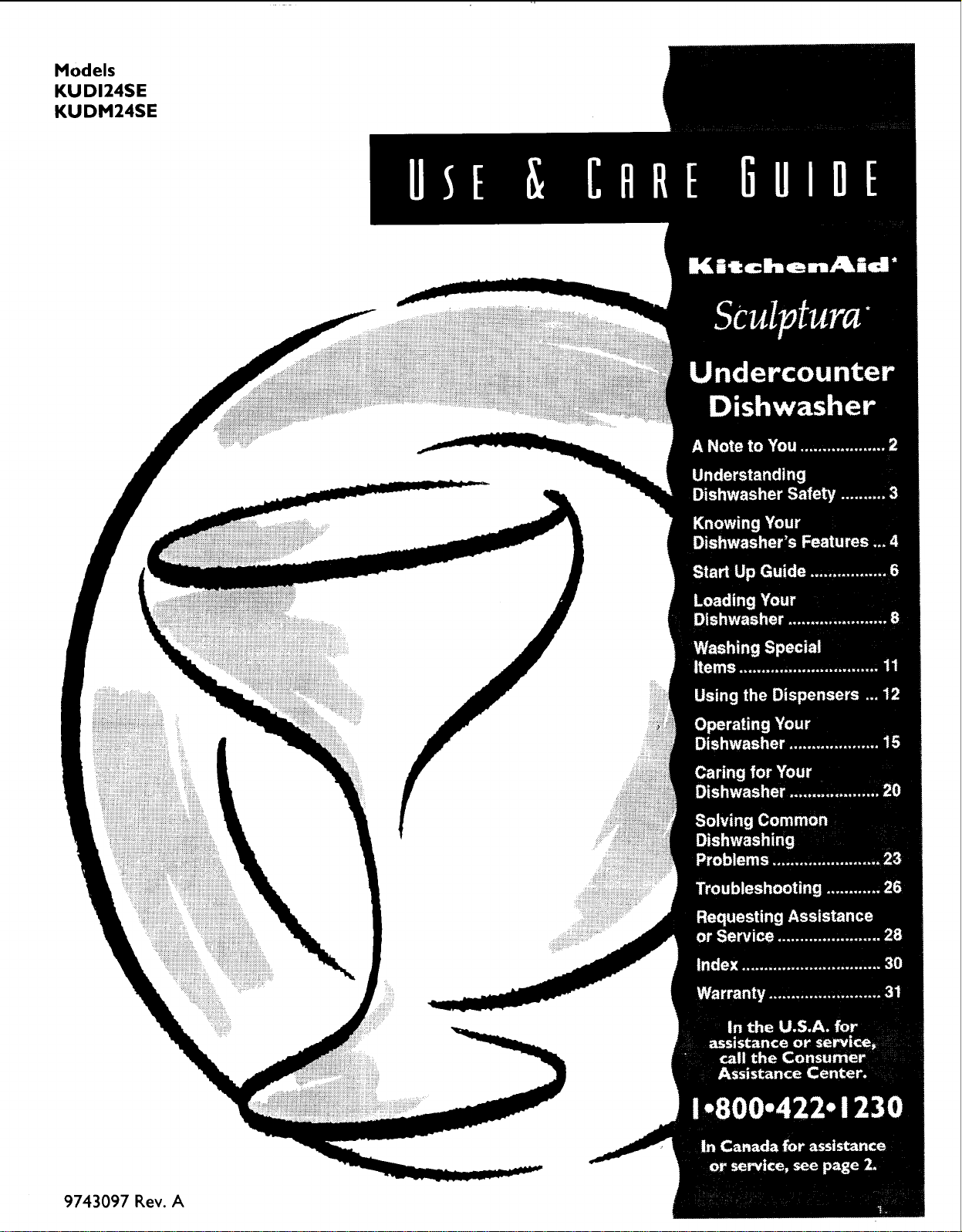

KitchenAid KUDI24SEAL1 undercounter dishwasher User Manual

Models

KUDI24SE

KUDM24SE

9743097 Rev. A

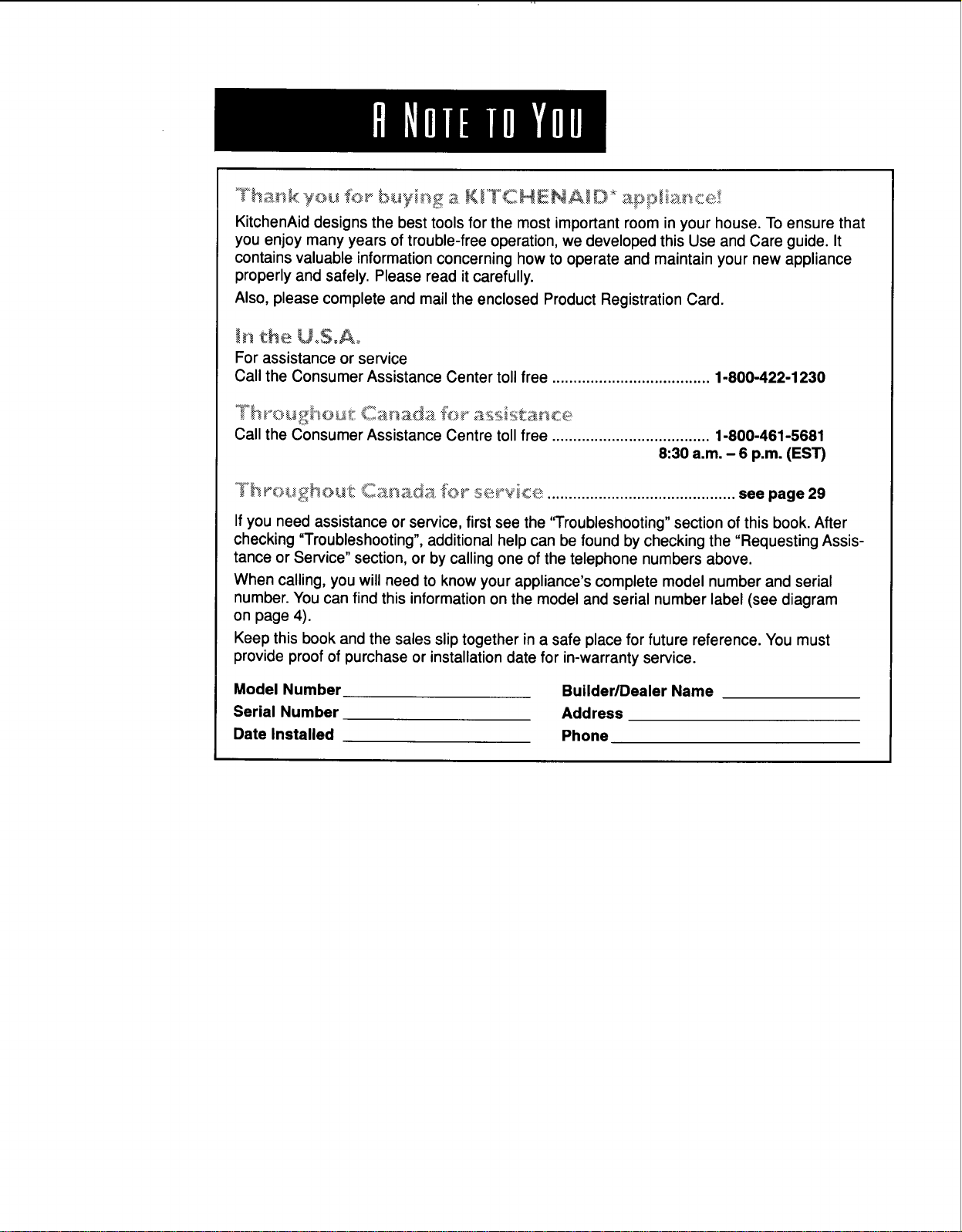

KitchenAid designs the best tools for the most important room in your house. To ensure that

you enjoy many years of trouble-free operation, we developed this Use and Care guide. It

contains valuable information concerning how to operate and maintain your new appliance

properly and safely. Please read it carefully.

Also, please complete and mail the enclosed Product Registration Card.

For assistance or service

Call the Consumer Assistance Center toll free ..................................... 1-800-422-1230

Call the Consumer Assistance Centre toll free ..................................... 1-800-461-5681

8:30 a.m. - 6 p.m. (EST)

_;:_ '_,,,,,_::,._%:_._,_:a._@_:>_;:.._v _<_::_............................................ see page 29

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting", additional help can be found by checking the "Requesting Assis-

tance or Service" section, or by calling one of the telephone numbers above.

When calling, you will need to know your appliance's complete model number and serial

number. You can find this information on the model and serial number label (see diagram

on page 4).

Keep this book and the sales slip together in a safe place for future reference. You must

provide proof of purchase or installation date for in-warranty service.

Model Number

Serial Number

Date Installed

Builder/Dealer Name

Address

Phone

Your safety is important to us.

This guide contains safety symbols and

statements. Please pay special attention to

these symbols and follow any instructions

given. Here is a brief explanation of the use

of the symbol.

This symbol alerts you to

hazards such as fire,

electrical shock, or

other injuries.

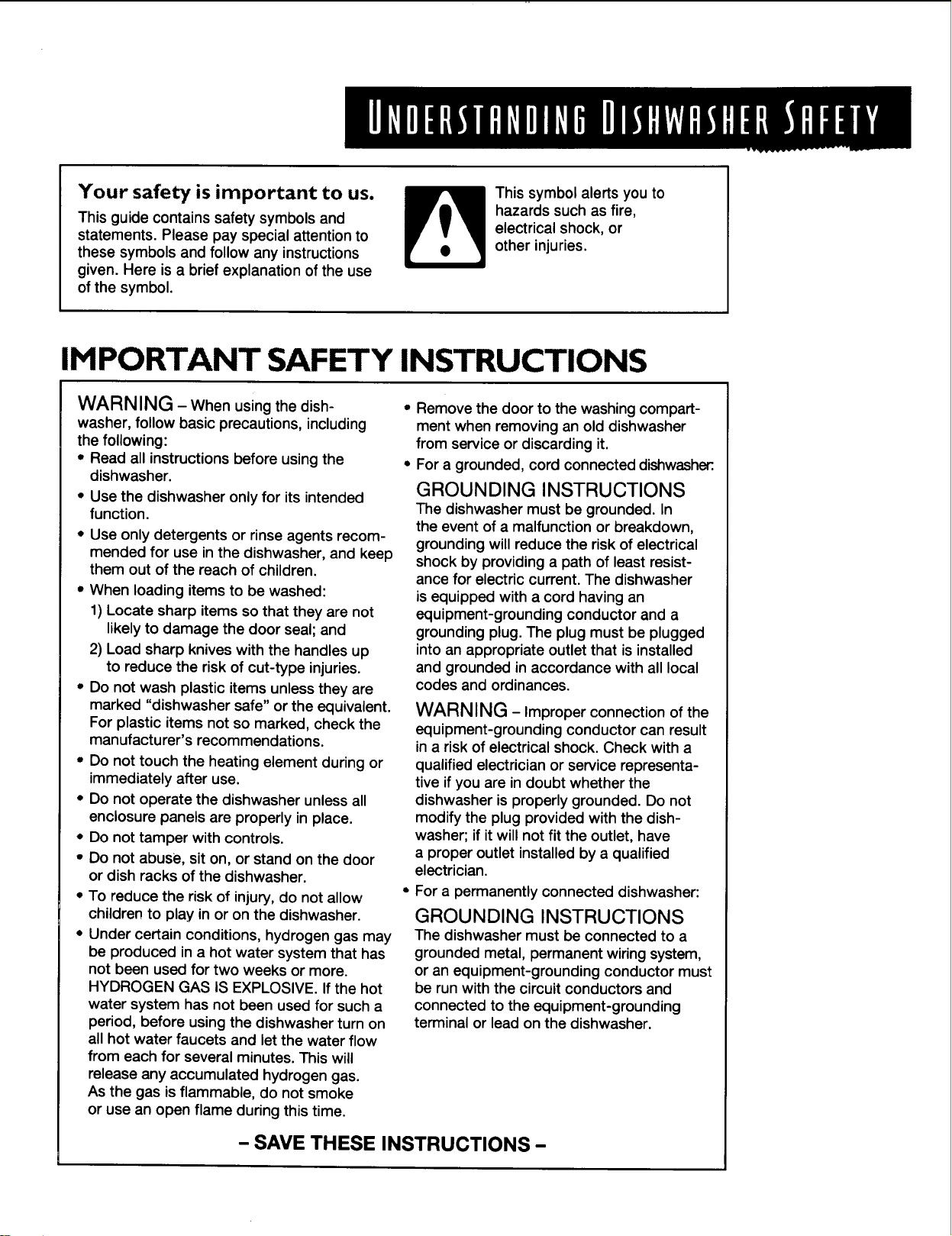

IMPORTANT SAFETY INSTRUCTIONS

WARN ING -When using the dish-

washer, follow basic precautions, including

the following:

• Read all instructions before using the

dishwasher.

• Use the dishwasher only for its intended

function.

• Use only detergents or rinse agents recom-

mended for use in the dishwasher, and keep

them out of the reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not

likely to damage the door seal; and

2) Load sharp knives with the handles up

to reduce the risk of cut-type injuries.

• Do not wash plastic items unless they are

marked "dishwasher safe" or the equivalent.

For plastic items not so marked, check the

manufacturer's recommendations.

• Do not touch the heating element during or

immediately after use.

• Do not operate the dishwasher unless all

enclosure panels are properly in place.

• Do not tamper with controls.

• Do not abuse, sit on, or stand on the door

or dish racks of the dishwasher.

• To reduce the risk of injury, do not allow

children to play in or on the dishwasher.

• Under certain conditions, hydrogen gas may

be produced in a hot water system that has

not been used for two weeks or more.

HYDROGEN GAS IS EXPLOSIVE. If the hot

water system has not been used for such a

period, before using the dishwasher turn on

all hot water faucets and let the water flow

from each for several minutes. This will

release any accumulated hydrogen gas.

As the gas is flammable, do not smoke

or use an open flame during this time.

• Remove the door to the washing compart-

ment when removing an old dishwasher

from service or discarding it.

• For a grounded, cord connected dishwasher:.

GROUNDING INSTRUCTIONS

The dishwasher must be grounded. In

the event of a malfunction or breakdown,

grounding will reduce the risk of electrical

shock by providing a path of least resist-

ance for electric current. The dishwasher

is equipped with a cord having an

equipment-grounding conductor and a

grounding plug. The plug must be plugged

into an appropriate outlet that is installed

and grounded in accordance with all local

codes and ordinances.

WARNING - Improper connection of the

equipment-grounding conductor can result

in a risk of electrical shock. Check with a

qualified electrician or service representa-

tive if you are in doubt whether the

dishwasher is properly grounded. Do not

modify the plug provided with the dish-

washer; if it will not fit the outlet, have

a proper outlet installed by a qualified

electrician.

• For a permanently connected dishwasher:

GROUNDING INSTRUCTIONS

The dishwasher must be connected to a

grounded metal, permanent wiring system,

or an equipment-grounding conductor must

be run with the circuit conductors and

connected to the equipment-grounding

terminal or lead on the dishwasher.

- SAVE THESE INSTRUCTIONS -

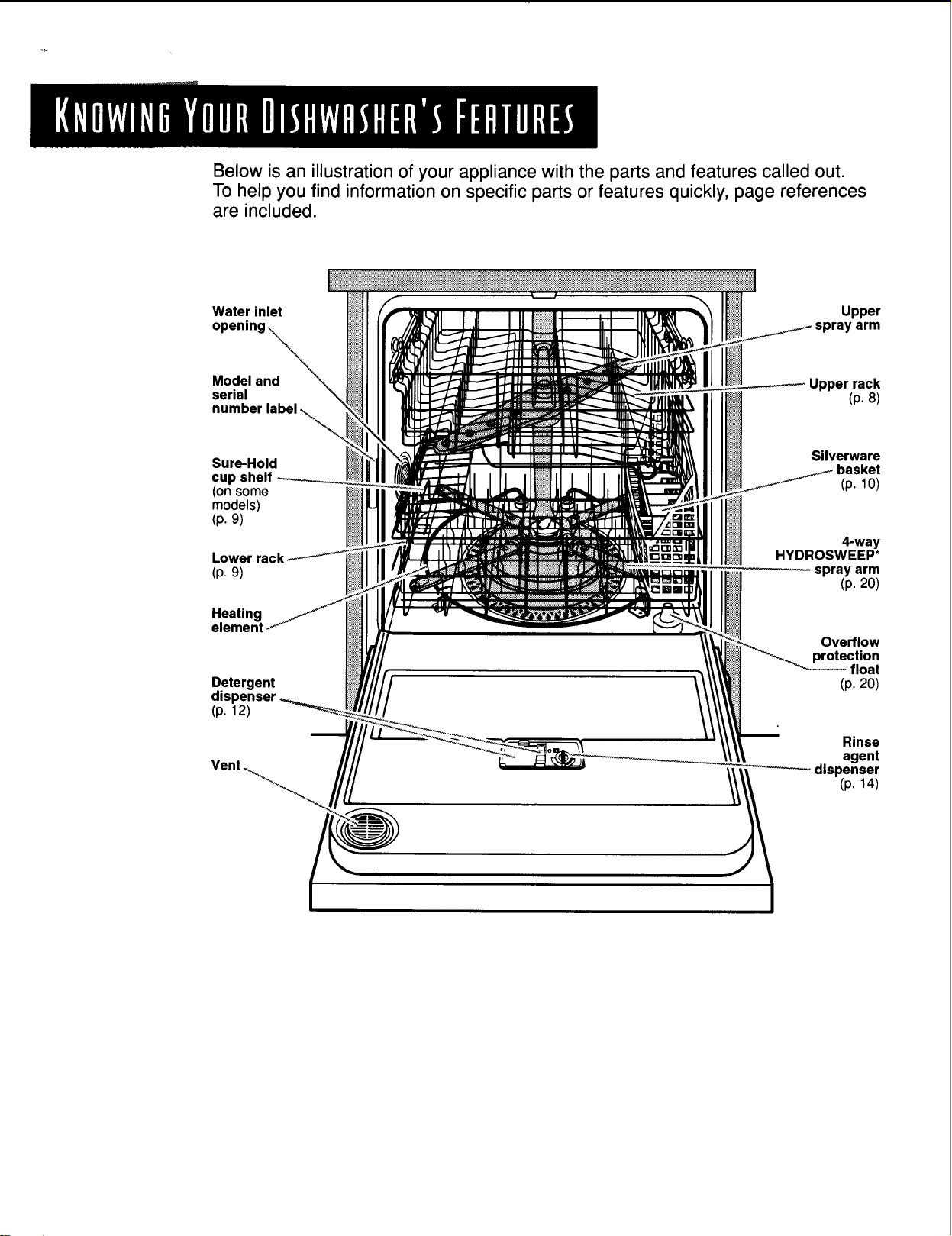

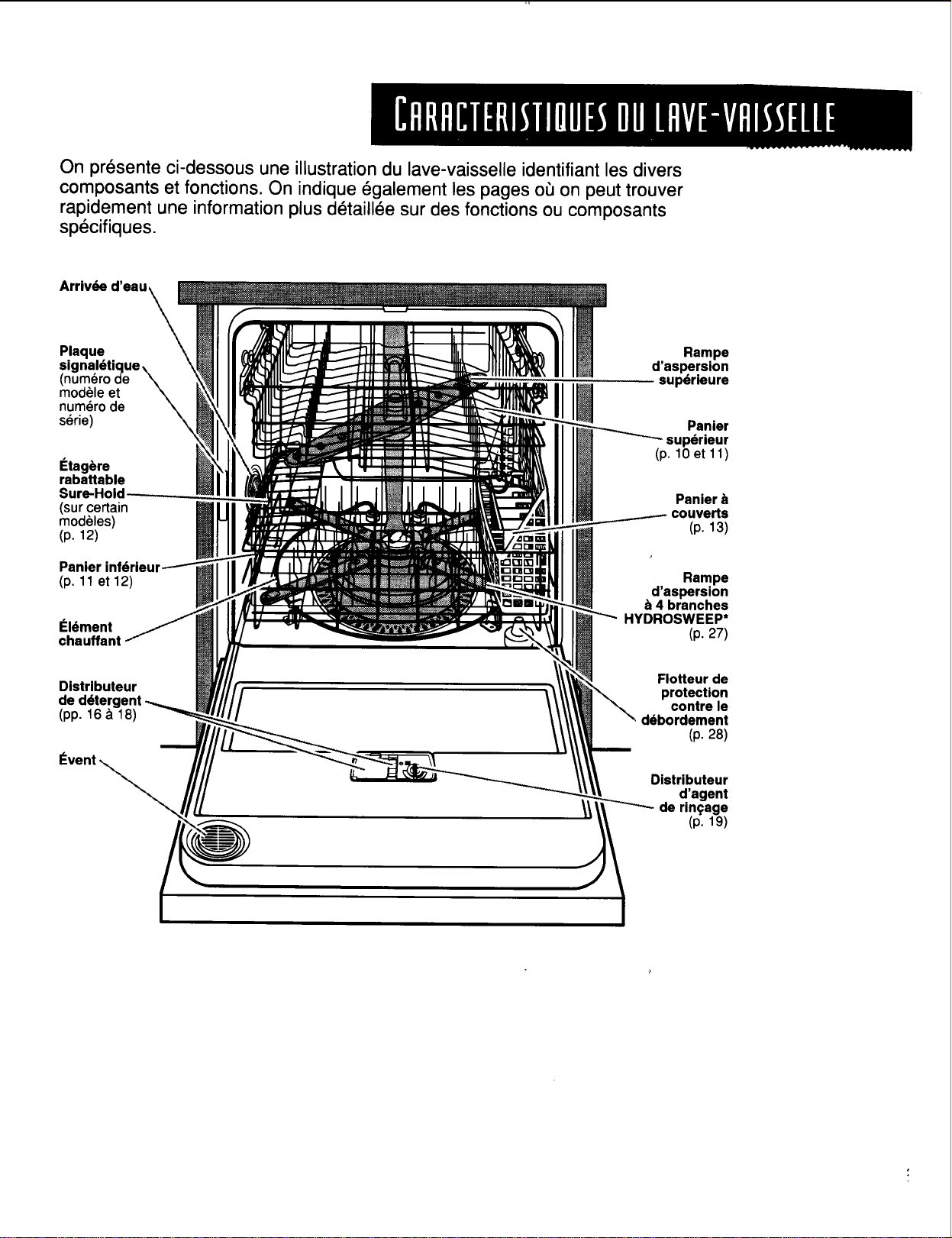

Below is an illustration of your appliance with the parts and features called out.

To help you find information on specific parts or features quickly, page references

are included.

Water inlet

opening .\

Model and

serial

number label

Sure-Hold

cup shelf

(on some

models)

(p. 9)

Lower rack

(p. 9)

Heating

element

Detergent

dispenser

(p. 12)

Upper

r arm

Upper rack

(p. 8)

Silverware

basket

(p. 1O)

4-way

HYDROSWEEP*

- spray arm

(p. 20)

Overflow

protection

float

(p. 20)

Rinse

agent

"---_-- dispenser

(p. 14)

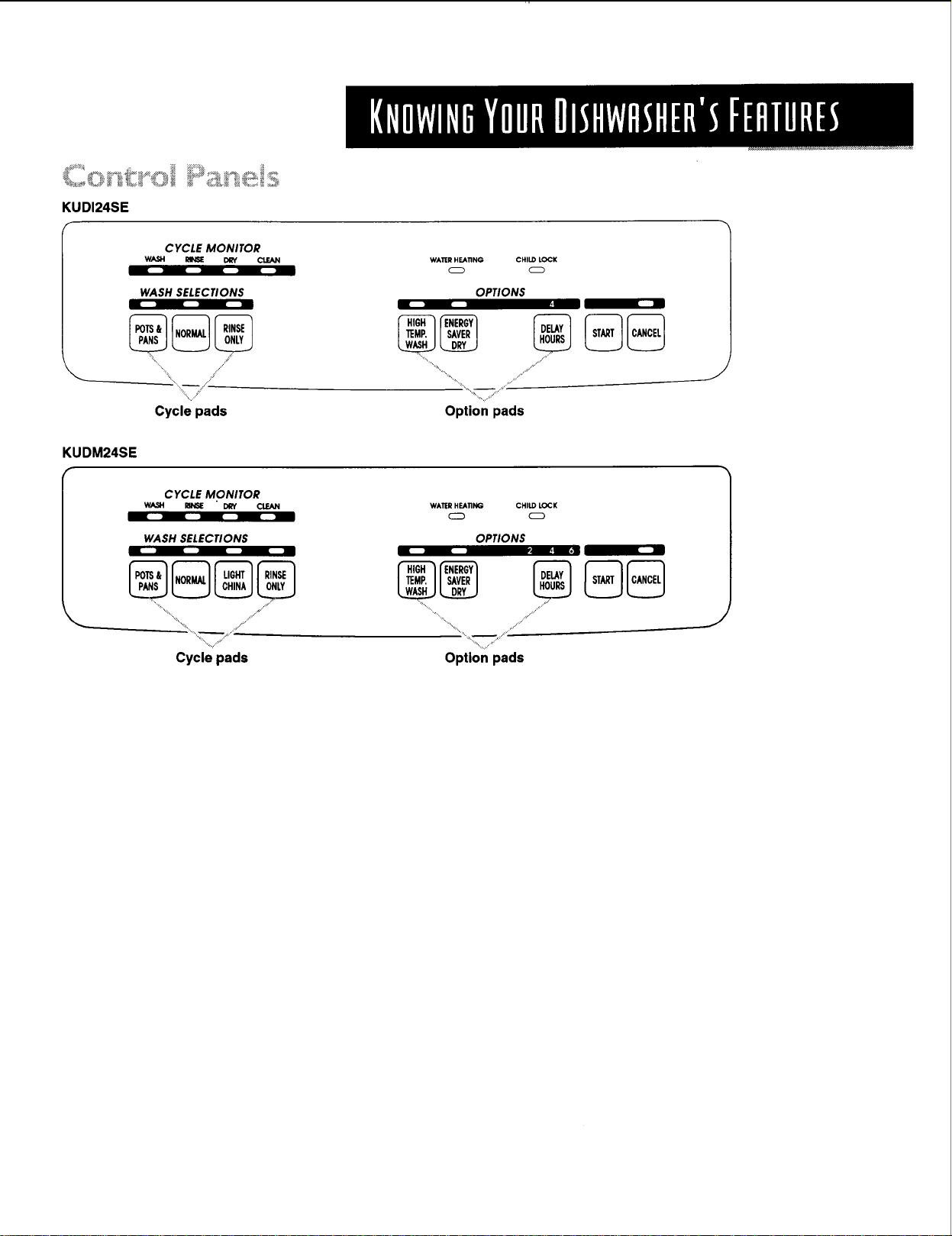

•":. _ _#:._;._:_f,,,!__ _i_i_:_ _m:.:___-_

KUDI24SE

[

KUDM24SE

CYCLE MONITOR

WA.._ RfNSE DRY CLEAN

WASH SELECTIONS

Cycle pads

WATERHEATING CHILDLOCK

OPTIONS

",,,.--. :.

"_..:,....:,.

Option pads

CYCLE MONITOR

WASH FSI_E DRY CtEAN

WASH SELECTIONS

",,,,.. ,/

Cycle pads

WATERHEATING CHILDLOCK

OPTIONS

Option pads

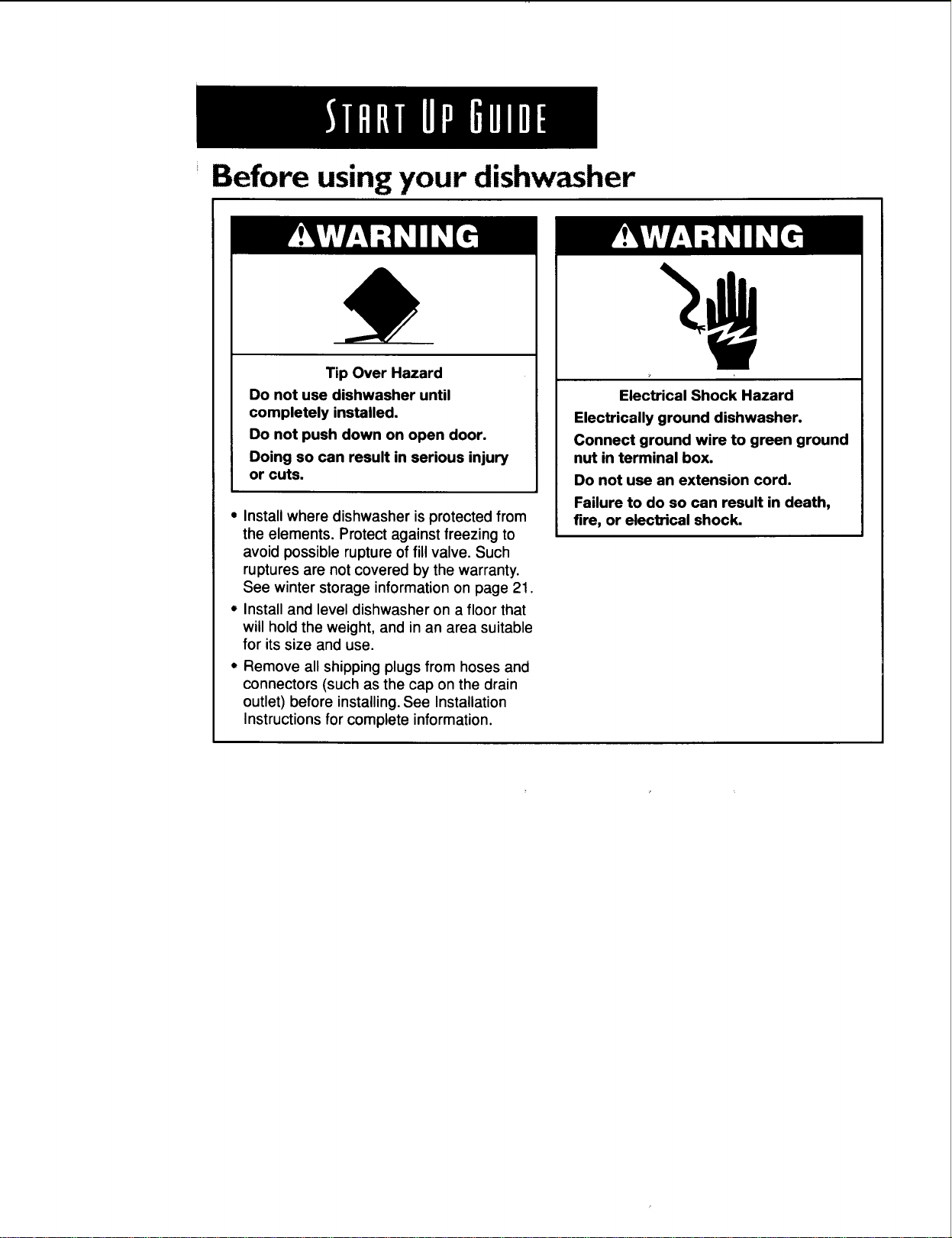

Before using your dishwasher

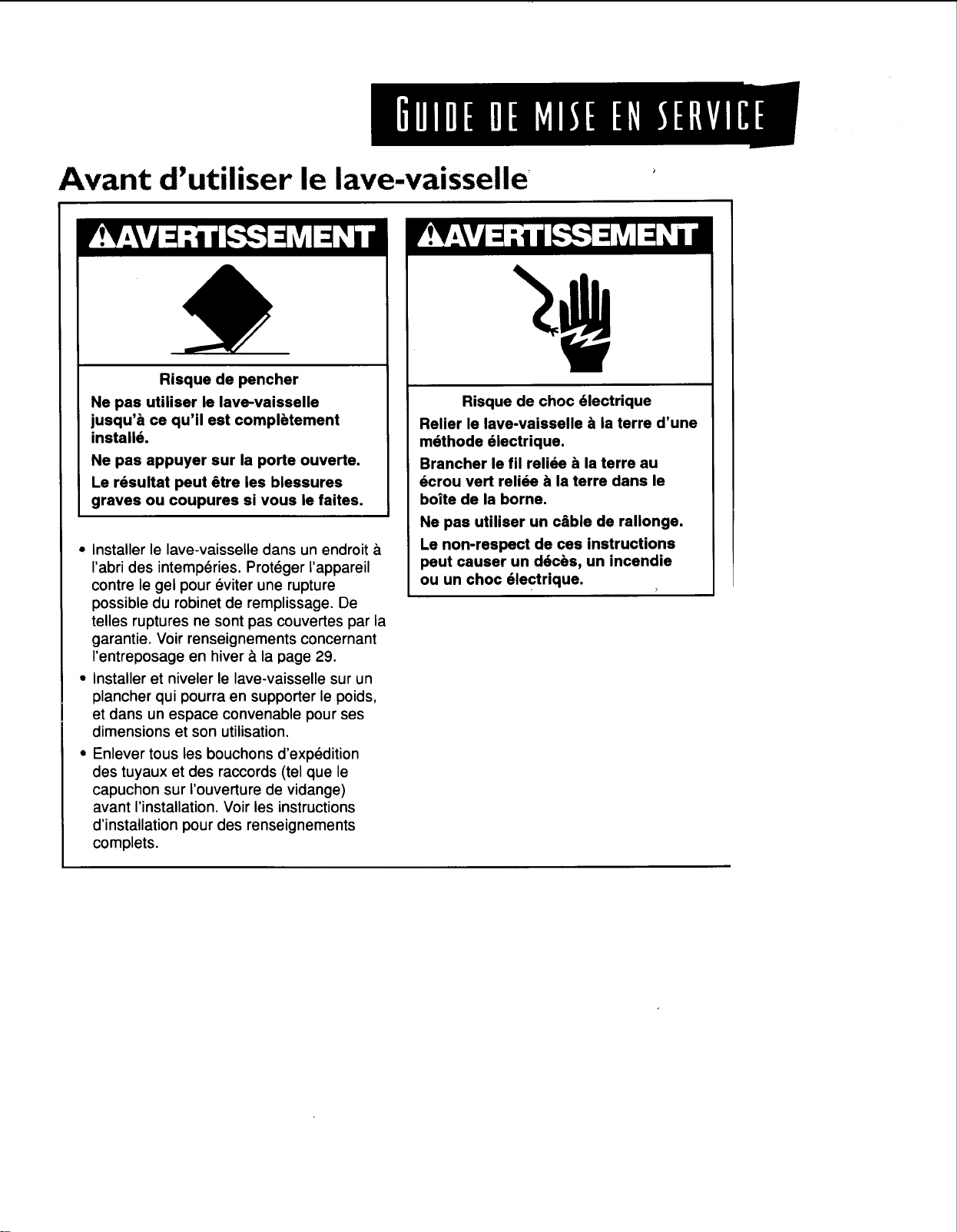

Tip Over Hazard

Do not use dishwasher until

completely installed.

Do not push down on open door.

Doing so can result in serious injury

or cuts.

• Install where dishwasher is protected from

the elements. Protect against freezing to

avoid possible rupture of fillvalve. Such

ruptures are not covered by the warranty.

See winter storage information on page 21.

• Install and level dishwasher on a floor that

will hold the weight, and in an area suitable

for its size and use.

• Remove all shipping plugs from hoses and

connectors (such as the cap on the drain

outlet) before installing. See Installation

Instructions for complete information.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground

nut in terminal box.

Do not use an extension cord.

Failure to do so can result in death,

fire, or electrical shock.

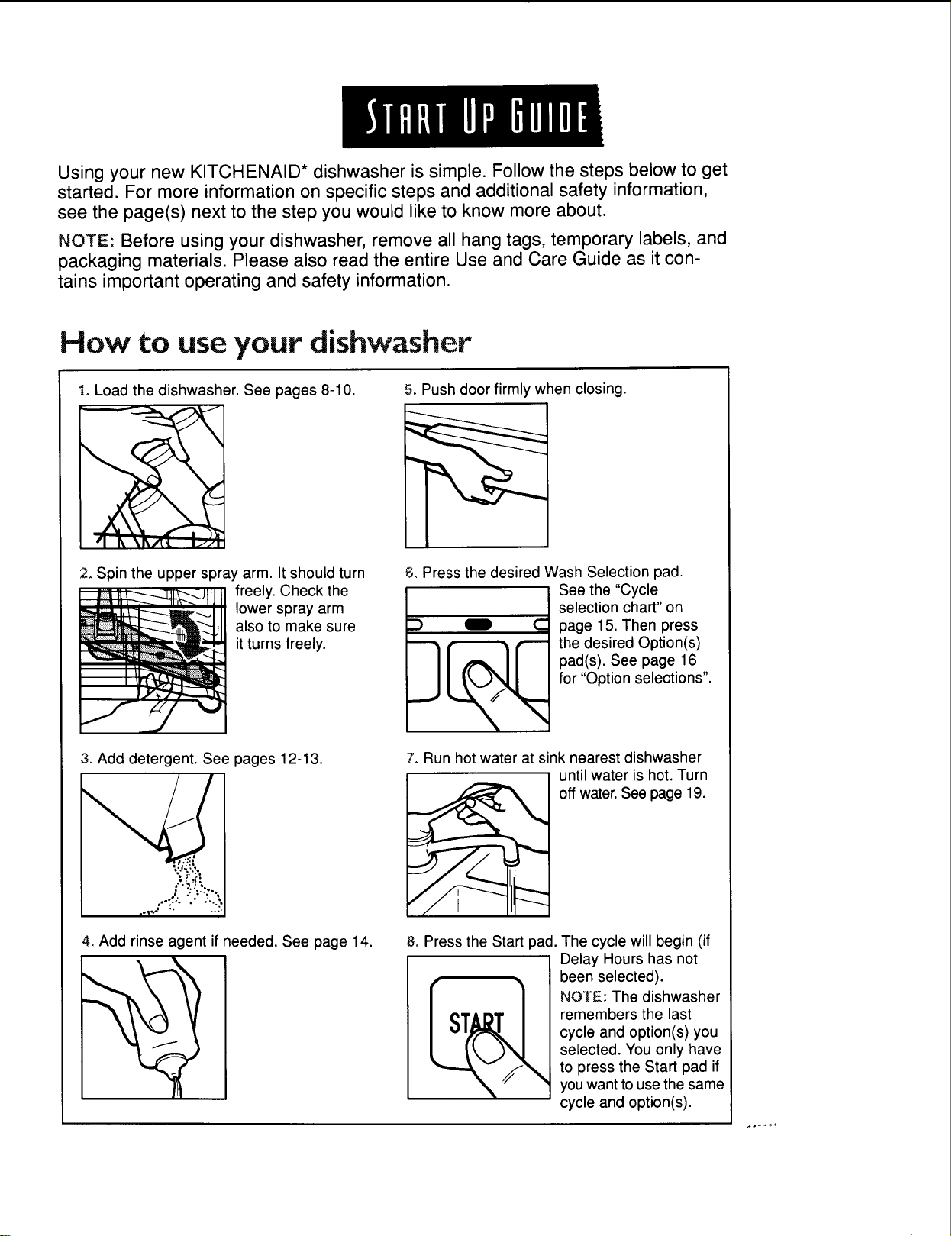

Using your new KITCHENAID* dishwasher is simple. Follow the steps below to get

started. For more information on specific steps and additional safety information,

see the page(s) next to the step you would like to know more about.

NOTE: Before using your dishwasher, remove all hang tags, temporary labels, and

packaging materials. Please also read the entire Use and Care Guide as it con-

tains important operating and safety information.

How to use your dishwasher

1, Load the dishwasher. See pages 8-10.

2, Spin the upper spray arm. It should turn

freely. Check the

lower spray arm

also to make sure

it turns freely.

5. Push door firmly when closing.

6, Press the desired Wash Selection pad.

See the "Cycle

selection chart" on

page 15. Then press

the desired Option(s)

pad(s). See page 16

for "Option selections".

3, Add detergent. See pages 12-13.

7. Run hot water at sink nearest dishwasher

until water is hot. Turn

off water. See page 19.

4_Add rinse agent if needed. See page 14. 8, Press the Start pad.

The cycle will begin (if

Delay Hours has not

been selected).

NOTE: The dishwasher

remembers the last

cycle and option(s) you

selected. You only have

to press the Start pad if

you want to use the same

cycle and option(s).

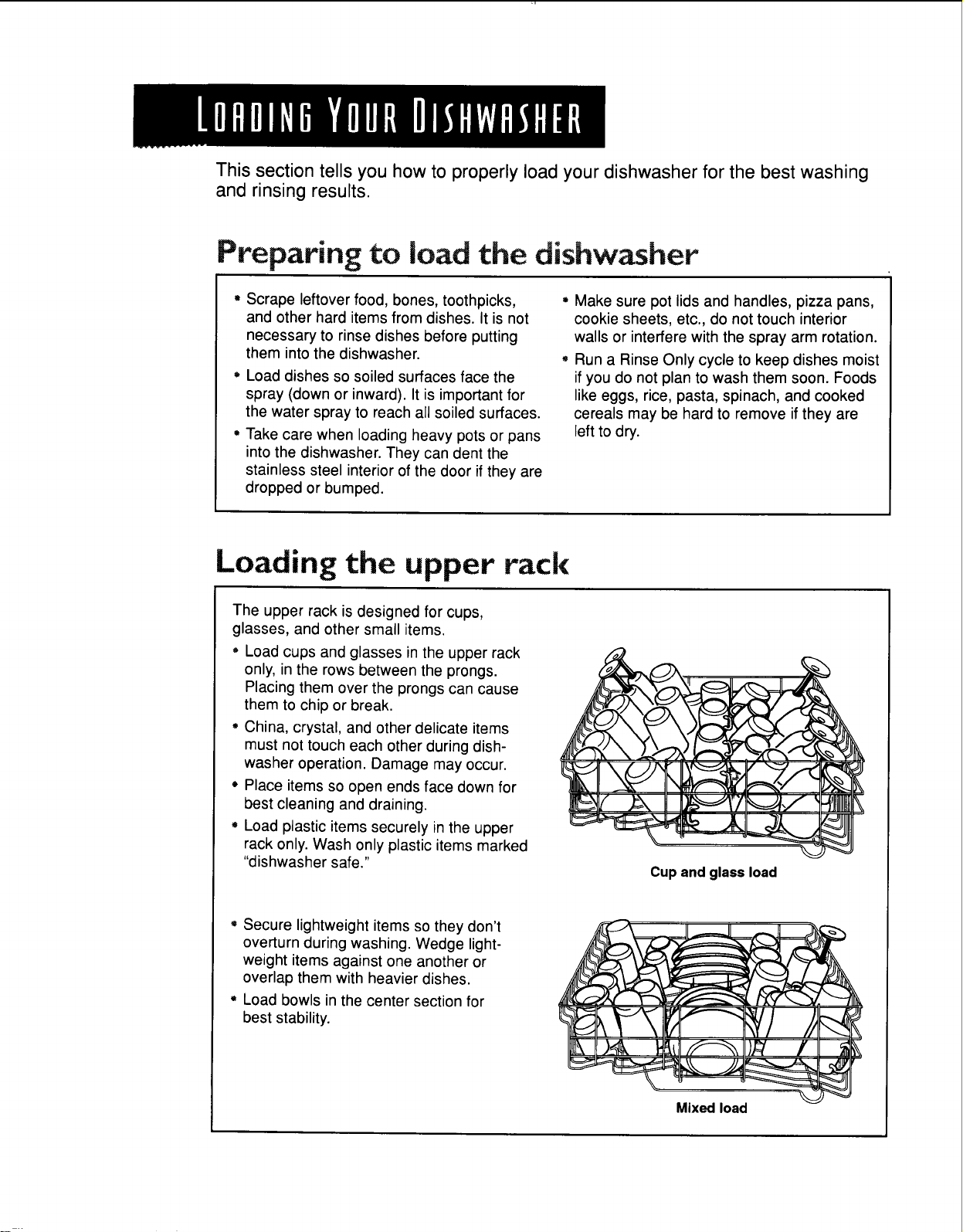

This section tells you how to properly load your dishwasher for the best washing

and rinsing results.

Preparing to load the dishwasher

Scrape leftover food, bones, toothpicks,

and other hard items from dishes. It is not

necessary to rinse dishes before putting

them into the dishwasher.

', Load dishes so soiled surfaces face the

spray (down or inward). It is important for

the water spray to reach all soiled surfaces.

• Take care when loading heavy pots or pans

into the dishwasher. They can dent the

stainless steel interior of the door if they are

dropped or bumped.

• Make sure pot lids and handles, pizza pans,

cookie sheets, etc., do not touch interior

walls or interfere with the spray arm rotation.

• Run a Rinse Only cycle to keep dishes moist

if you do not plan to wash them soon. Foods

like eggs, rice, pasta, spinach, and cooked

cereals may be hard to remove if they are

left to dry.

Loading the upper rack

The upper rack is designed for cups,

glasses, and other small items.

• Load cups and glasses in the upper rack

only, in the rows between the prongs.

Placing them over the prongs can cause

them to chip or break.

• China, crystal, and other delicate items

must not touch each other during dish-

washer operation. Damage may occur.

• Place items so open ends face down for

best cleaning and draining.

• Load plastic items securely in the upper

rack only. Wash only plastic items marked

"dishwasher safe."

]_-_ _ II _-_TT_--4-f _-f'llHIIIIl

Cup and glass load

• Secure lightweight items so they don't

overturn during washing. Wedge light-

weight items against one another or

overlap them with heavier dishes.

• Load bowls in the center section for

best stability.

Mixed load

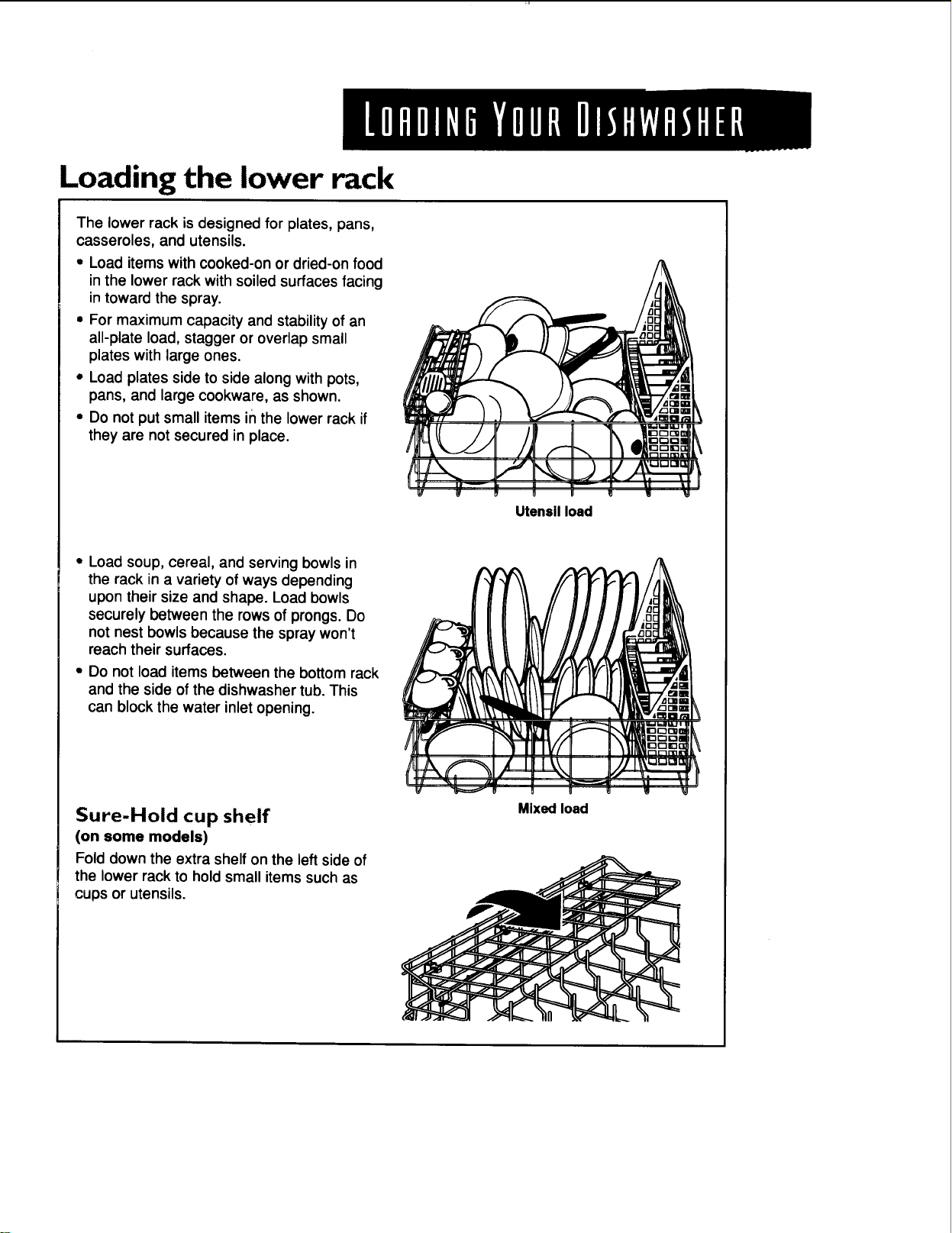

Loading the lower rack

The lower rack is designed for plates, pans,

casseroles, and utensils.

• Load items with cooked-on or dried-on food

in the lower rack with soiled surfaces facing

in toward the spray.

• For maximum capacity and stability of an

all-plate load, stagger or overlap small

plates with large ones.

• Load plates side to side along with pots,

pans, and large cookware, as shown.

• Do not put small items in the lower rack if

they are not secured in place.

Utensil load

• Load soup, cereal, and serving bowls in

the rack in a variety of ways depending

upon their size and shape. Load bowls

securely between the rows of prongs. Do

not nest bowls because the spray won't

reach their surfaces.

• Do not load items between the bottom rack

and the side of the dishwasher tub. This

can block the water inlet opening.

Sure-Hold cup shelf

(on some models)

Fold down the extra shelf on the leftside of

the lower rack to hold small items such as

cups or utensils.

Mixed load

<_i_.I ii ;i!+:iIi;>ili" ll<iJ <li I" i,=<:_

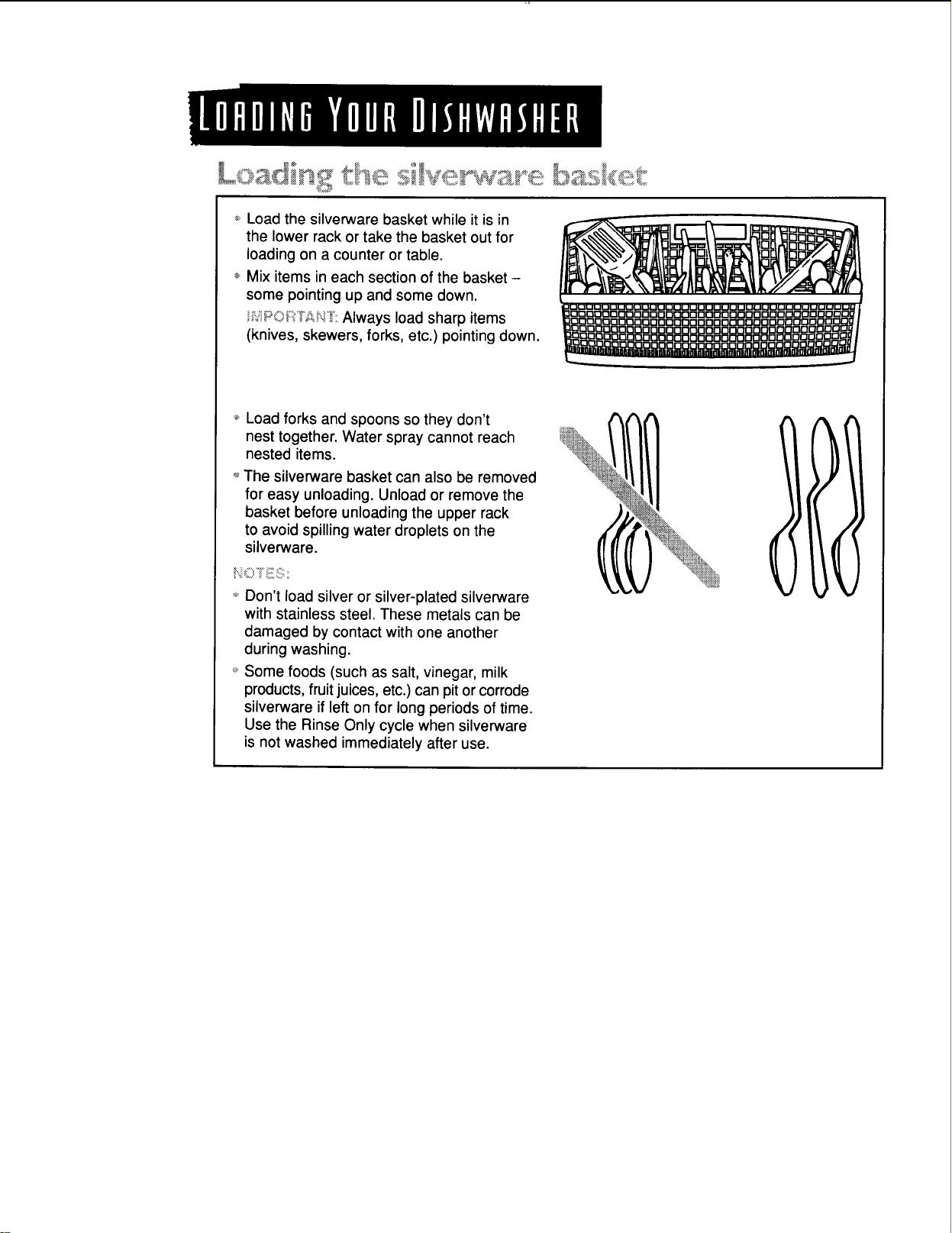

* Load the silverware basket while it is in

the lower rack or take the basket out for

loading on a counter or table.

Mix items in each section of the basket -

some pointing up and some down.

ii'_APOi:i:"[_',II':Always load sharp items

(knives, skewers, forks, etc.) pointing down.

Load forks and spoons so they don't

nest together. Water spray cannot reach

nested items.

The silverware basket can also be removed

for easy unloading. Unload or remove the

basket before unloading the upper rack

to avoid spilling water droplets on the

silverware.

i=,,i:(::)]' i![S,:

',_Don't load silver or silver-plated silverware

with stainless steel. These metals can be

damaged by contact with one another

during washing.

'_'_Some foods (such as salt, vinegar, milk

products, fruit juices, etc.) can pit or corrode

silverware if left on for long periods of time.

Use the Rinse Only cycle when silverware

is not washed immediately after use.

)

If you have any doubts about washing a particular item, check with the

manufacturer to see if it is dishwasher safe.

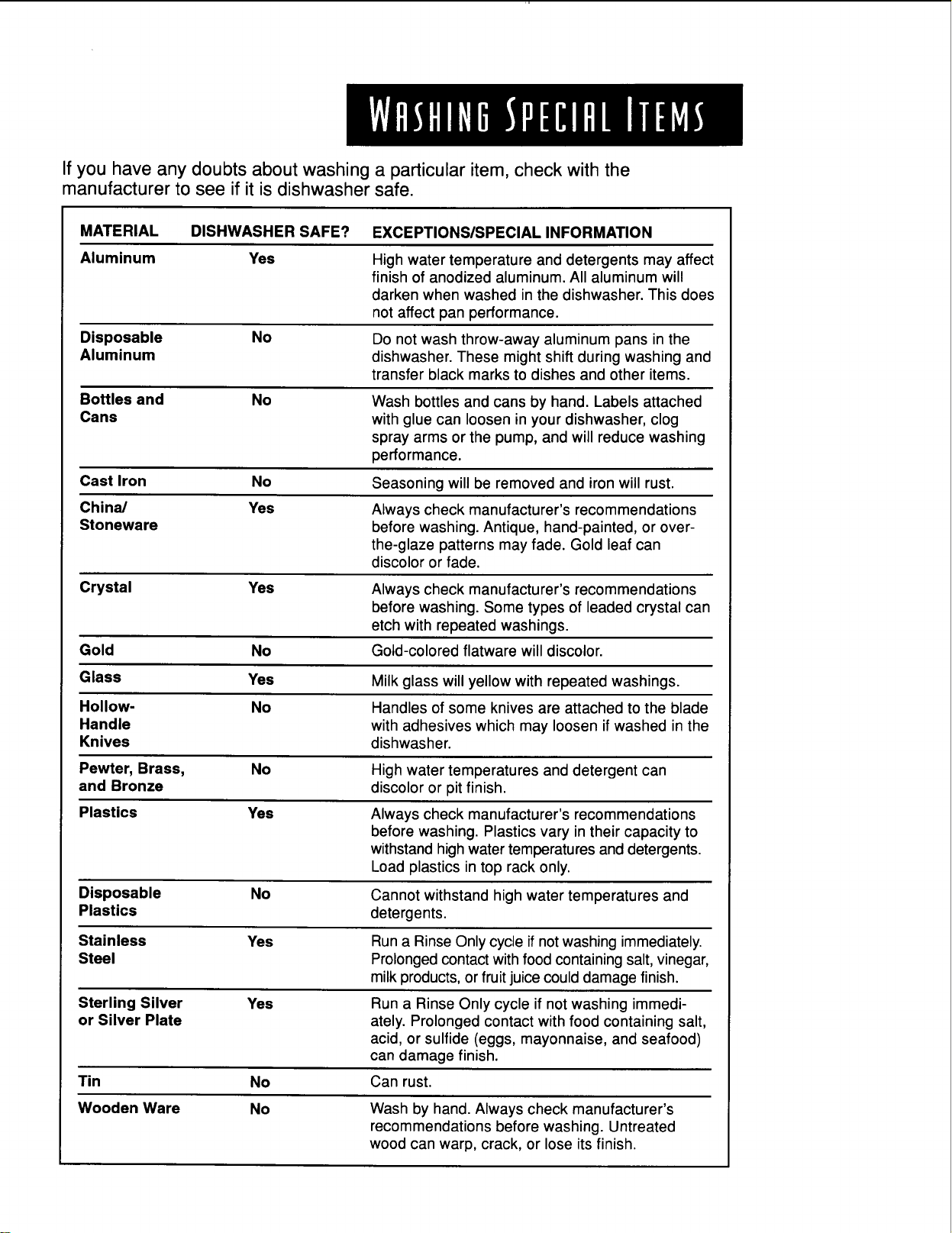

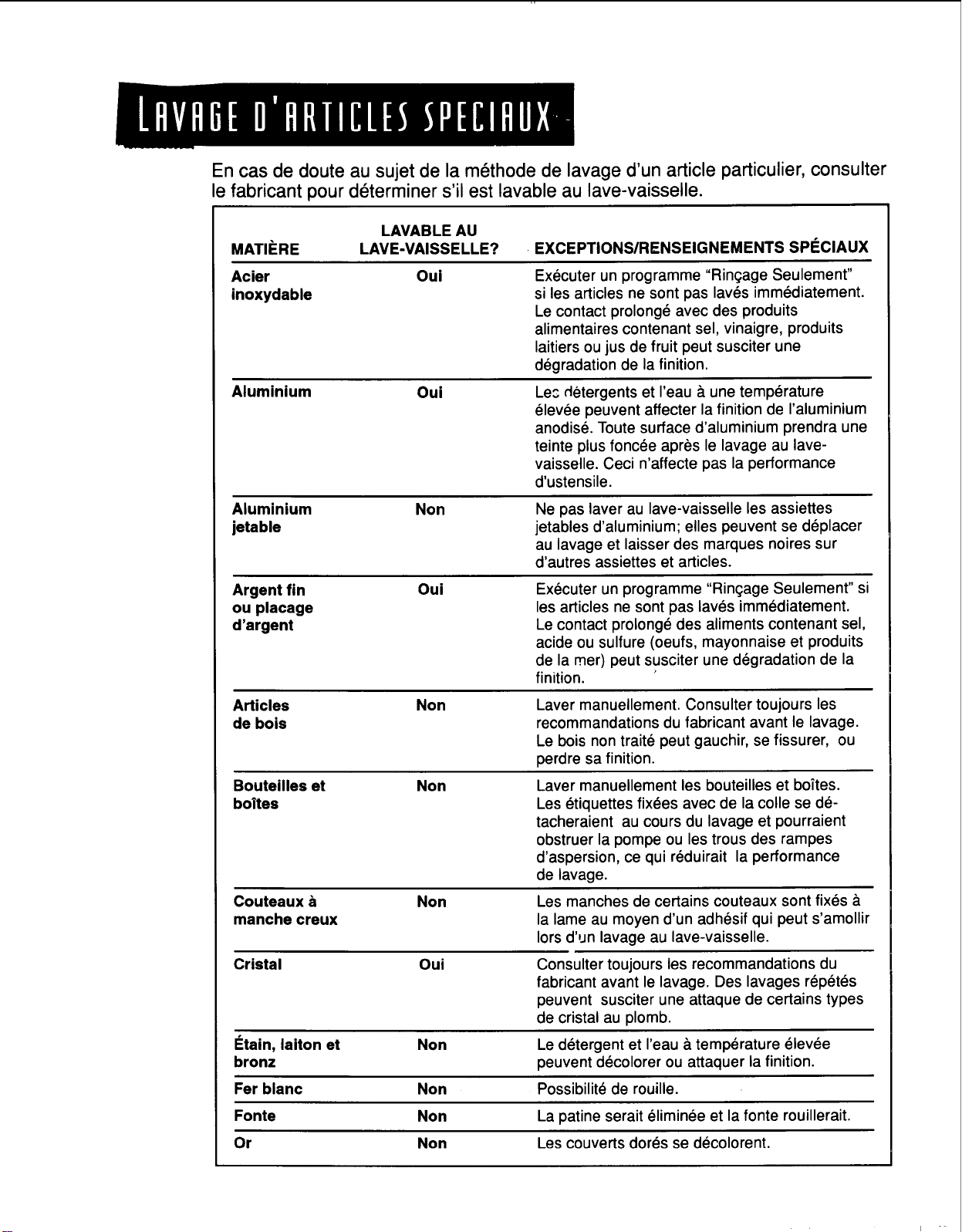

MATERIAL

Aluminum

DISHWASHER SAFE? EXCEPTIONS/SPECIAL INFORMATION

Yes

Disposable No

Aluminum

Bottles and No

Cans

High water temperature and detergents may affect

finish of anodized aluminum. All aluminum will

darken when washed in the dishwasher. This does

not affect pan performance.

Do not wash throw-away aluminum pans in the

dishwasher. These might shift during washing and

transfer black marks to dishes and other items.

Wash bottles and cans by hand. Labels attached

with glue can loosen in your dishwasher, clog

spray arms or the pump, and will reduce washing

performance.

Cast Iron No Seasoning will be removed and iron will rust.

China/ Yes Always check manufacturer's recommendations

Stoneware before washing. Antique, hand-painted, or over-

the-glaze patterns may fade. Gold leaf can

discolor or fade.

Crystal Yes Always check manufacturer's recommendations

before washing. Some types of leaded crystal can

etch with repeated washings.

Gold No Gold-colored flatware will discolor.

Glass Yes Milk glass will yellow with repeated washings.

Hollow- No Handles of some knives are attached to the blade

Handle with adhesives which may loosen if washed in the

Knives dishwasher.

Pewter, Brass, No High water temperatures and detergent can

and Bronze discolor or pit finish.

Plastics Yes Always check manufacturer's recommendations

before washing. Plastics vary in their capacity to

withstand highwater temperatures and detergents.

Load plastics in top rack only.

Disposable No Cannot withstand high water temperatures and

Plastics detergents.

Stainless Yes Run a Rinse Only cycle if not washing immediately.

Steel Prolonged contact with food containing salt, vinegar,

milk products, or fruit juice could damage finish.

Sterling Silver Yes Run a Rinse Only cycle if not washing immedi-

or Silver Plate ately. Prolonged contact with food containing salt,

acid, or sulfide (eggs, mayonnaise, and seafood)

can damage finish.

Tin No Can rust.

Wooden Ware No Wash by hand. Always check manufacturer's

recommendations before washing. Untreated

wood can warp, crack, or lose its finish.

For best washing results, it is important to use the correct amount of detergent and

a rinse agent. Read this section for information on using both properly.

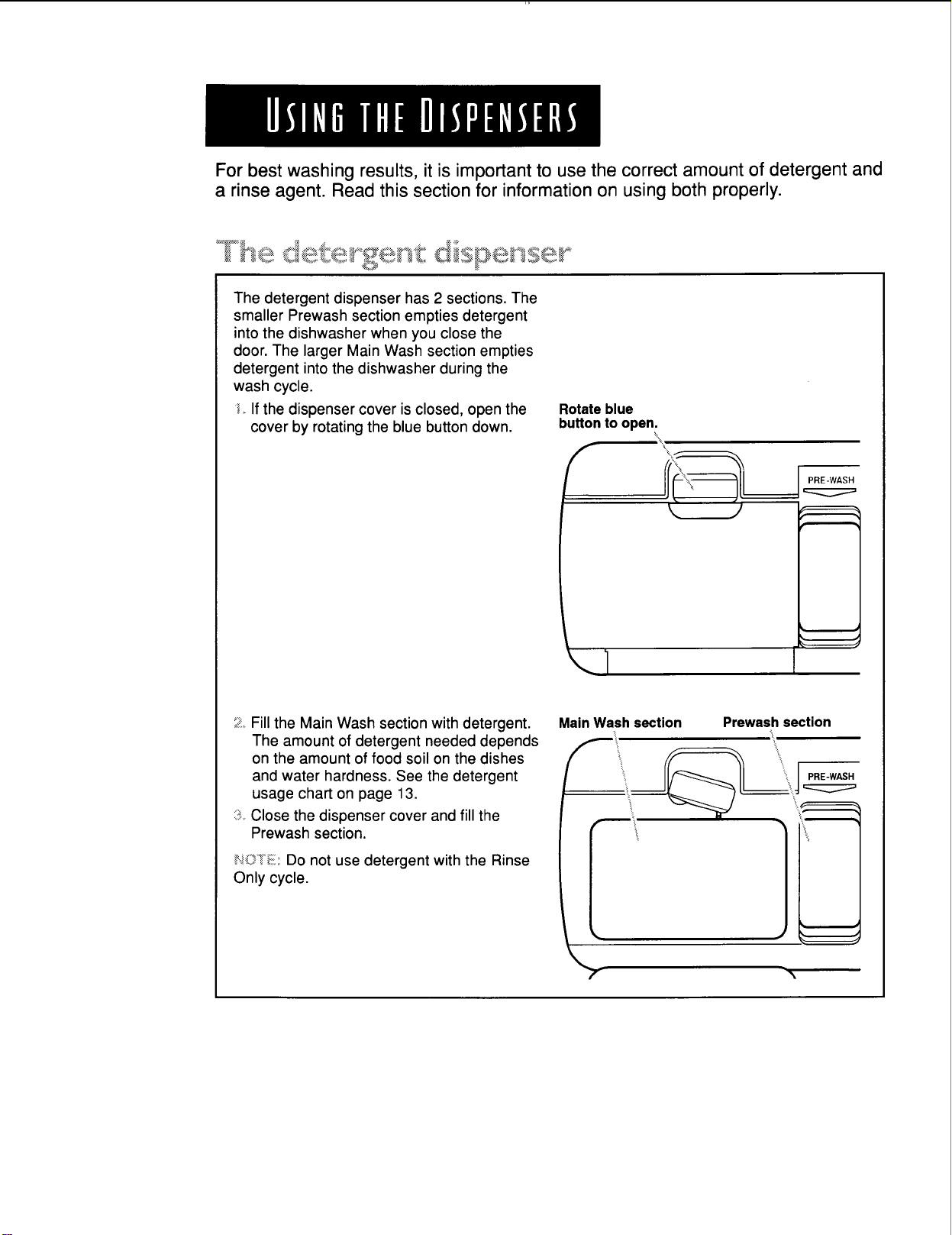

The detergent dispenser has 2 sections. The

smaller Prewash section empties detergent

into the dishwasher when you close the

door. The larger Main Wash section empties

detergent into the dishwasher during the

wash cycle.

l_ If the dispenser cover is closed, open the

cover by rotating the blue button down.

Rotate blue

button to open.

PRE-WASH

:i:!,Fill the Main Wash section with detergent.

The amount of detergent needed depends

on the amount of food soil on the dishes

and water hardness. See the detergent

usage chart on page 13.

:i_,Close the dispenser cover and fill the

Prewash section.

:_,,_,_:__:_Do not use detergent with the Rinse

Only cycle.

MainWash section

i::!i_

Prewash section

:!__I PRE-WAS_

iii!l_i_: _ _ + _ _ _ _

+'!"_e%' +_Z_'_= ,.._ >"" +_.. _ . .._ ......

,,, _ <.+.

,+Use automatic dishwasher detergent only.

I_(>I £_kNever use soap, hand-dishwashing

detergent, or laundry detergent. These

products will produce excessive suds which

could cause flooding and reduce washing

performance.

+ Follow manufacturer's instructions when

using powdered, liquid, or gel dishwasher

detergents. Concentrated (Ultra) powdered

detergents usually call for lower usage than

do standard powdered detergents.

•+ Add detergent to the dispenser just before

starting the dishwasher.

+ Keep detergent container tightly closed in a

cool, dry place, out of the reach of children.

After opening, a box of detergent should

stay fresh for about 1 month. Detergent

exposed to moisture over a period of time

might become caked and ineffective.

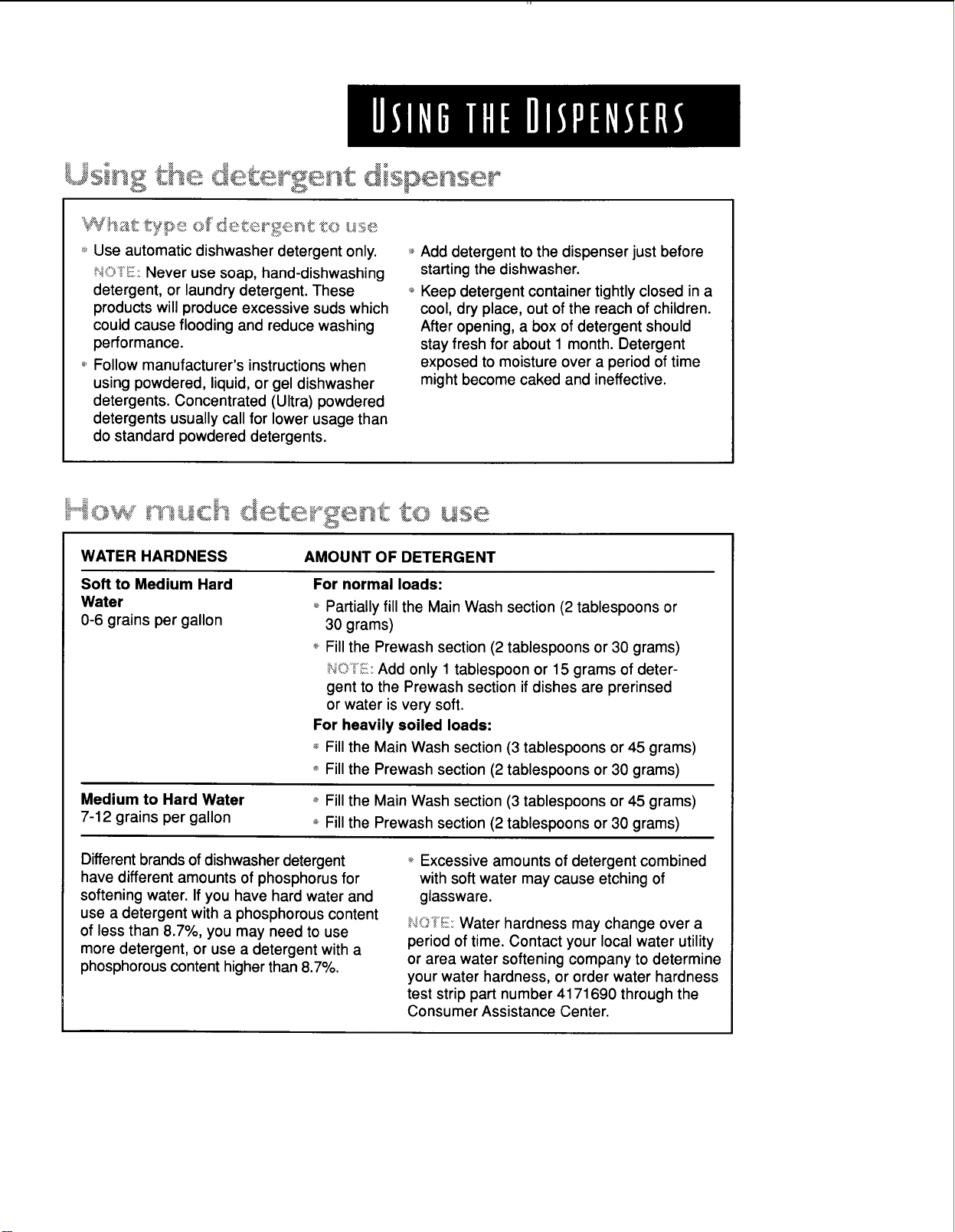

WATER HARDNESS AMOUNT OF DETERGENT

Soft to Medium Hard

Water

0-6 grains per gallon

For normal loads:

+ Partially fill the Main Wash section (2 tablespoons or

30 grams)

+ Fill the Prewash section (2 tablespoons or 30 grams)

NO"i'i!_i_.::Add only 1 tablespoon or 15 grams of deter-

gent to the Prewash section if dishes are prerinsed

or water is very soft.

For heavily soiled loads:

+ Fill the Main Wash section (3 tablespoons or 45 grams)

+ Fill the Prewash section (2tablespoons or 30 grams)

Medium to Hard Water

7-12 grains per gallon

_ Fill the Main Wash section (3 tablespoons or 45 grams)

+ Fill the Prewash section (2 tablespoons or 30 grams)

Different brands of dishwasher detergent

have different amounts of phosphorus for

softening water. If you have hard water and

use a detergent with a phosphorous content

of less than 8.7%, you may need to use

more detergent, or use a detergent with a

phosphorous content higher than 8.7%.

+'Excessive amounts of detergent combined

with soft water may cause etching of

glassware.

NO"i+!i_:Water hardness may change over a

period of time. Contact your local water utility

or area water softening company to determine

your water hardness, or order water hardness

test strip part number 4171690 through the

Consumer Assistance Center.

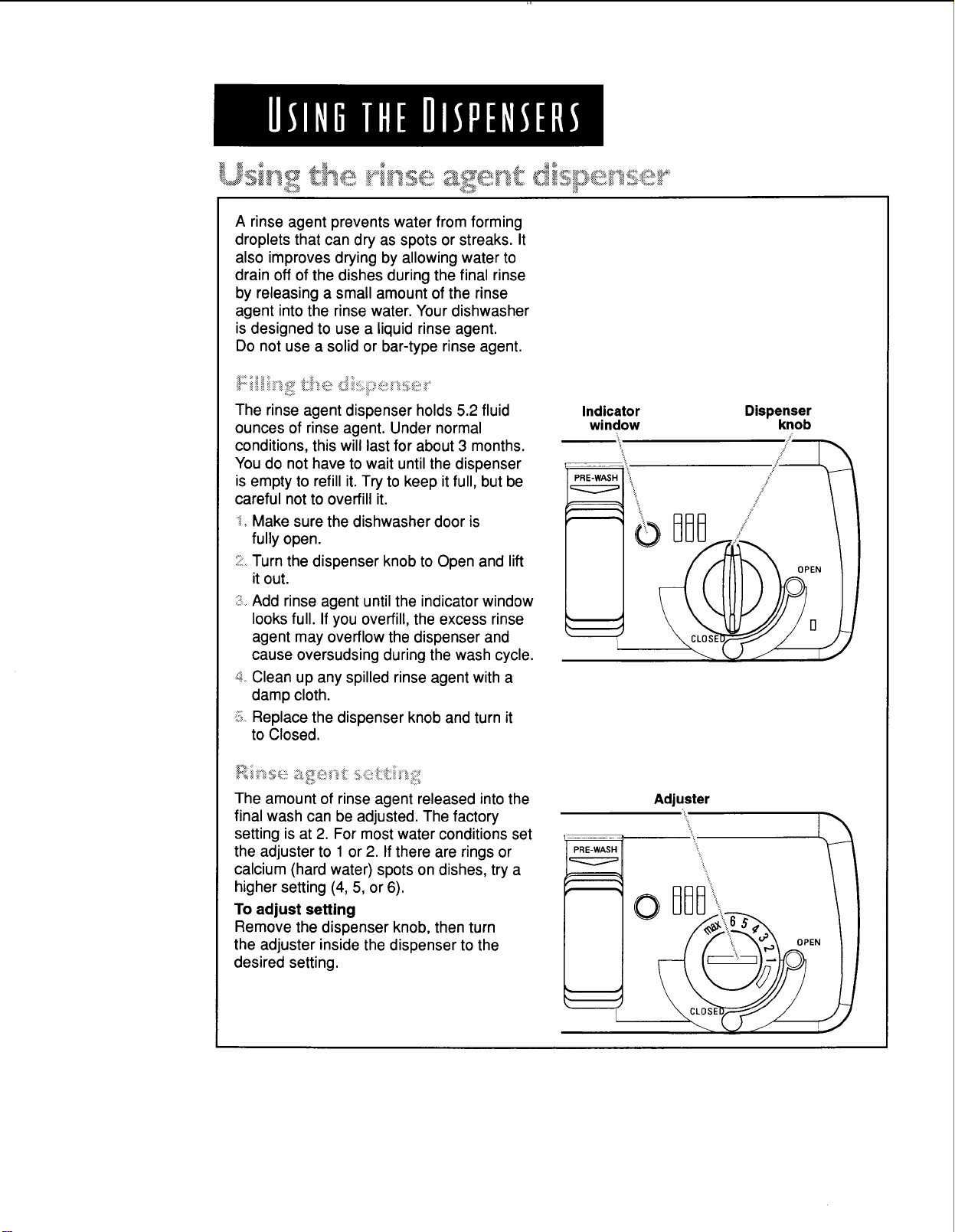

Arinseagentpreventswaterfromforming

dropletsthatcandryasspotsorstreaks.It

alsoimprovesdryingbyallowingwaterto

drainoffofthedishesduringthefinalrinse

byreleasingasmallamountoftherinse

agentintotherinsewater.Yourdishwasher

isdesignedtousealiquidrinseagent.

Donotuseasolidorbar-typerinseagent.

!_::: _' g _i _ .... " _:_

_--',_ _ __: _.:_::,_,ii_li:'*_:7::s:;_i F _::!':_ _';:+! '::__:_:!:::::_:_i_'::

The rinse agent dispenser holds 5.2 fluid

ounces of rinse agent. Under normal

conditions, this will last for about 3 months.

You do not have to wait until the dispenser

is empty to refill it. Try to keep it full, but be

careful not to overfill it.

_i:_+Make sure the dishwasher door is

fully open.

2: Turn the dispenser knob to Open and lift

it out.

:b Add rinse agent until the indicator window

looks full. If you overfill, the excess rinse

agent may overflow the dispenser and

cause oversudsing during the wash cycle.

.,_+.Clean up any spilled rinse agent with a

damp cloth.

!3 Replace the dispenser knob and turn it

to Closed.

_:'_ ............. ":s_ "_:'___:'"_.... i i[i]_:ii

:__+i_i_:_;_3_: _iili:._ii:!it:!__

_._:

The amount of rinse agent released into the

final wash can be adjusted. The factory

setting is at 2. For most water conditions set

the adjuster to 1 or 2. If there are rings or

calcium (hard water) spots on dishes, try a

higher setting (4, 5, or 6).

To adjust setting

Remove the dispenser knob, then turn

the adjuster inside the dispenser to the

desired setting.

This section tells you how to operate the dishwasher.Operating yourdishwasher

properly enables you to obtain the best possible results.

The dishwasher will wash and dry dishes according to the selections you make on the control

)anel. The dishwasher remembers the last cycle and option(s) you selected. You only have to

)ress the Start pad if you want to use the same cycle and options.

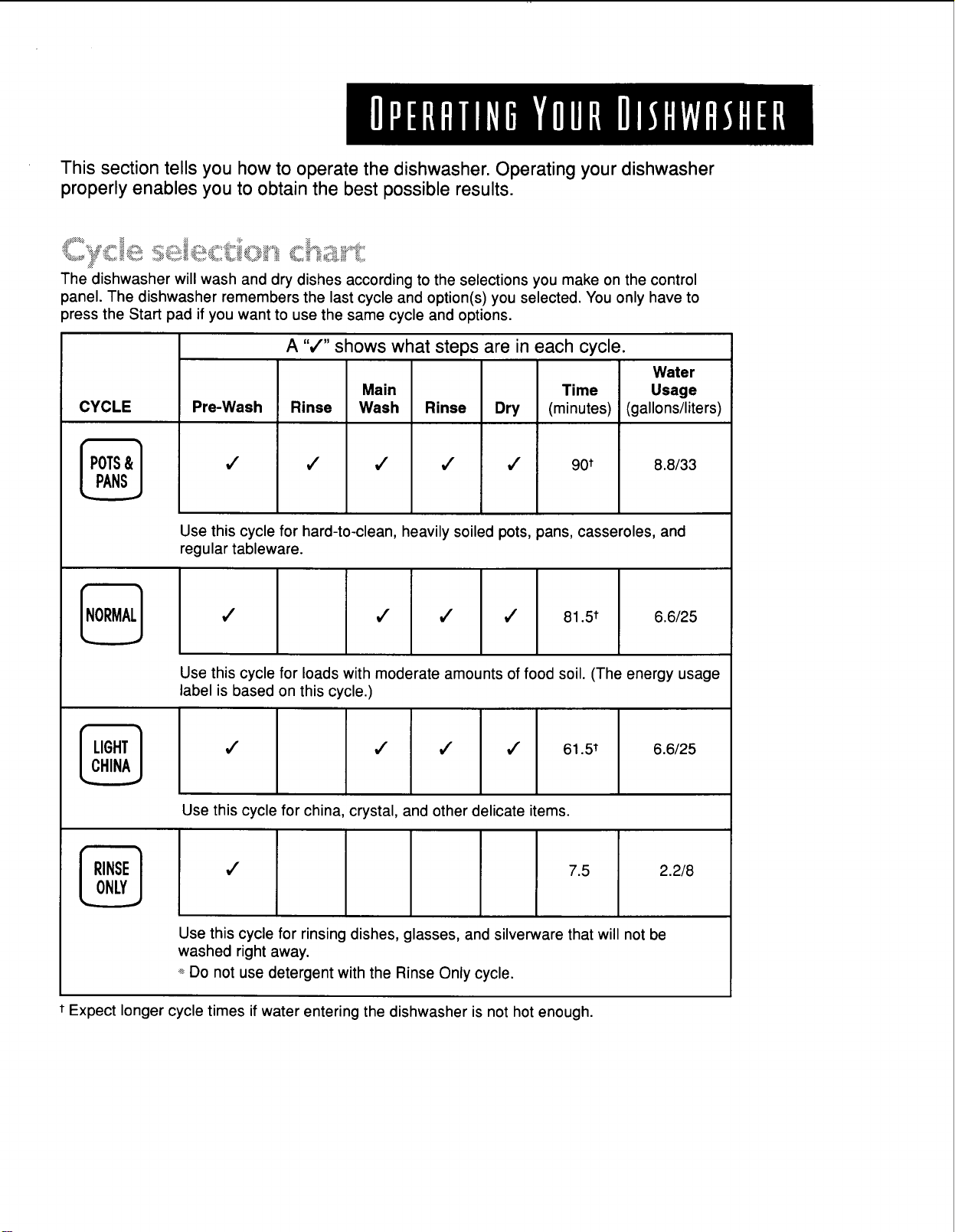

CYCLE

POTS&

PANS

Pre-Wash

A ",/" shows what steps are in each cycle.

Main Time

Rinse Wash Rinse Dry (minutes)

,/ ,/

J / 90 t

Water

Usage

(gallons/liters)

8.8/33

Use this cycle for hard-to-clean, heavily soiled pots, _ans, casseroles, and

regular tableware.

NORMAL ,/

,/ ,/" J 81.5t 6.6/25

Use this cycle for loads with moderate amounts of food soil. (The energy usage

label is based on this cycle.)

LIGHT

CHINA

,/ 4" i/" 61.5_

6.6/25

Use this cycle for china crystal, and other delicate items.

RINSE

ONLY

7.5 2.2/8

Use this cycle for rinsing dishes, glasses, and silverware that will not be

washed right away.

'_Do not use detergent with the Rinse Only cycle.

Expect longer cycle times if water entering the dishwasher is not hot enough.

Canceling a cycle

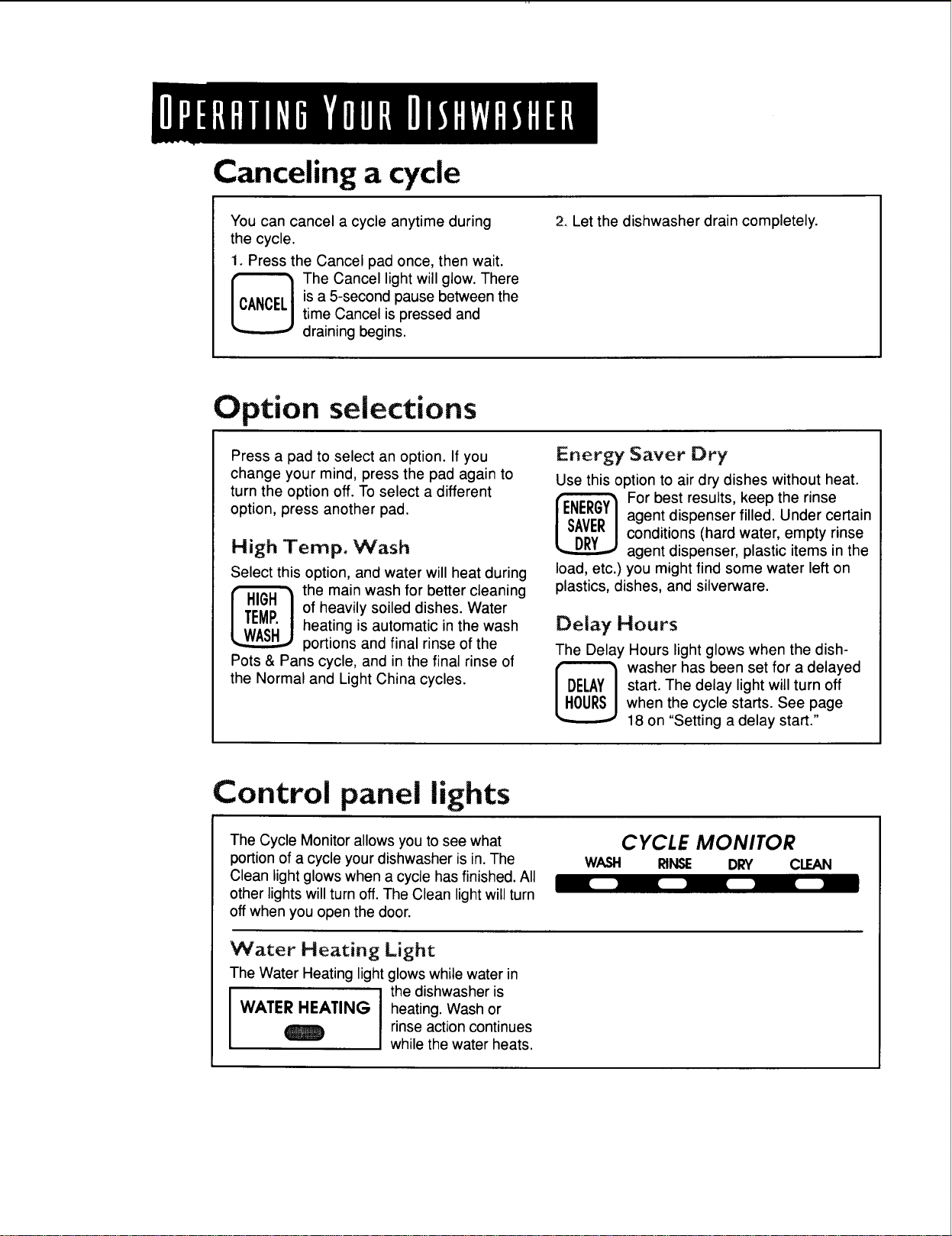

You can cancel a cycle anytime during

the cycle.

1. Press the Cancel pad once, then wait.

The Cancel light will glow. There

is a 5-second pause between the

time Cancel is pressed and

draining begins.

2. Let the dishwasher drain completely.

Option selections

Press a pad to select an option. If you

change your mind, press the pad again to

turn the option off. To select a different

option, press another pad.

High Temp. Wash

Select this option, and water will heat during

the main wash for better cleaning

of heavily soiled dishes. Water

heating isautomatic in the wash

portions and final rinse of the

Pots & Pans cycle, and in the final rinse of

the Normal and Light China cycles.

Energy Saver Dry

Use this option to air dry dishes without heat.

For best results, keep the rinse

agent dispenser filled. Under certain

conditions (hard water, empty rinse

agent dispenser, plastic items in the

load, etc.) you might find some water left on

plastics, dishes, and silverware.

Delay Hours

The Delay Hours light glows when the dish-

_ asher has been set for a delayed

start. The delay light willturn off

when the cycle starts. See page

18 on "Setting a delay start."

Control panel lights

The Cycle Monitor allows you to see what

portion of a cycle your dishwasher is in. The

Clean light glows when a cycle has finished. All

other lights will turn off. The Clean light will turn

off when you open the door.

WASH

CYCLE MONITOR

RINSE DRY CLEAN

Water Heating Light

The Water Heating light glows while water in

the dishwasher is

WATERHEATING heating. Wash or

rinse action continues

while the water heats.

::l_ _i::,_,_:_ _ <_._<+_ _,_ _ __,,.._>_

I_ i_-'=,.,,_¢'_'/i4,_

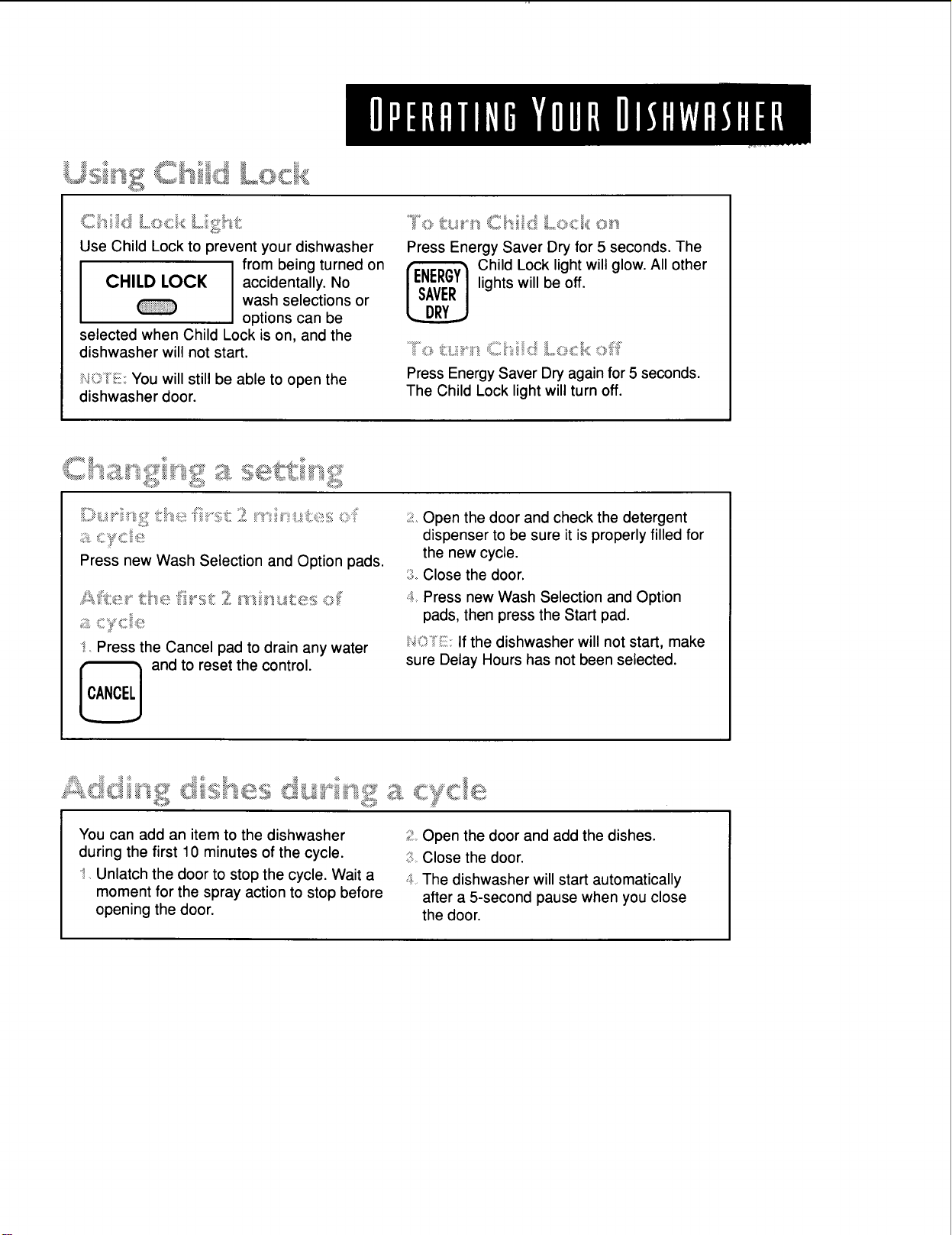

Use Child Lock to prevent your dishwasher

from being turned on

CHILI) I.OCK accidentally. No

wash selections or

options can be

selected when Child Lock is on, and the

dishwasher will not start.

i:%.)"i::"_!{:;You will still be able to open the

dishwasher door.

Press Energy Saver Dry for 5 seconds. The

_ hild Lock light will glow. All other

lights will be off.

Press Energy Saver Dry again for 5 seconds.

The Child Lock light will turn off.

%=:=,=_=,=_,__,;..,_=:......_===,=_=::==! i .............=,=..._:,_,:=_" ',.==

',<![iiiiII

ii:;':_='='===_4_I"_ii:it:ii";___:.'ii::i_.;'li;i::]i!,::_::__........_.......................__:__::_._::::,_:._,;oi ::

Press new Wash Selection and Option pads.

,Qi ::::ii_i!'Ii,,'iI:::_i::!_:_;

i : Press the Cancel pad to drain any water

and to reset the control.

]_:,Open the door and check the detergent

dispenser to be sure it is properly filled for

the new cycle.

_. Close the door.

,:LPress new Wash Selection and Option

pads, then press the Start pad.

I':I(:IIiEI::If the dishwasher will not start, make

sure Delay Hours has not been selected.

_,,6_::£i_:i::i::;:_>=_ i_ _,,

:_II!i.% =:I_,=: _ llq'Z::

You can add an item to the dishwasher

during the first 10 minutes of the cycle.

I Unlatch the door to stop the cycle. Wait a

moment for the spray action to stop before

opening the door.

2. Open the door and add the dishes.

3 Close the door.

4 The dishwasher will start automatically

after a 5-second pause when you close

the door.

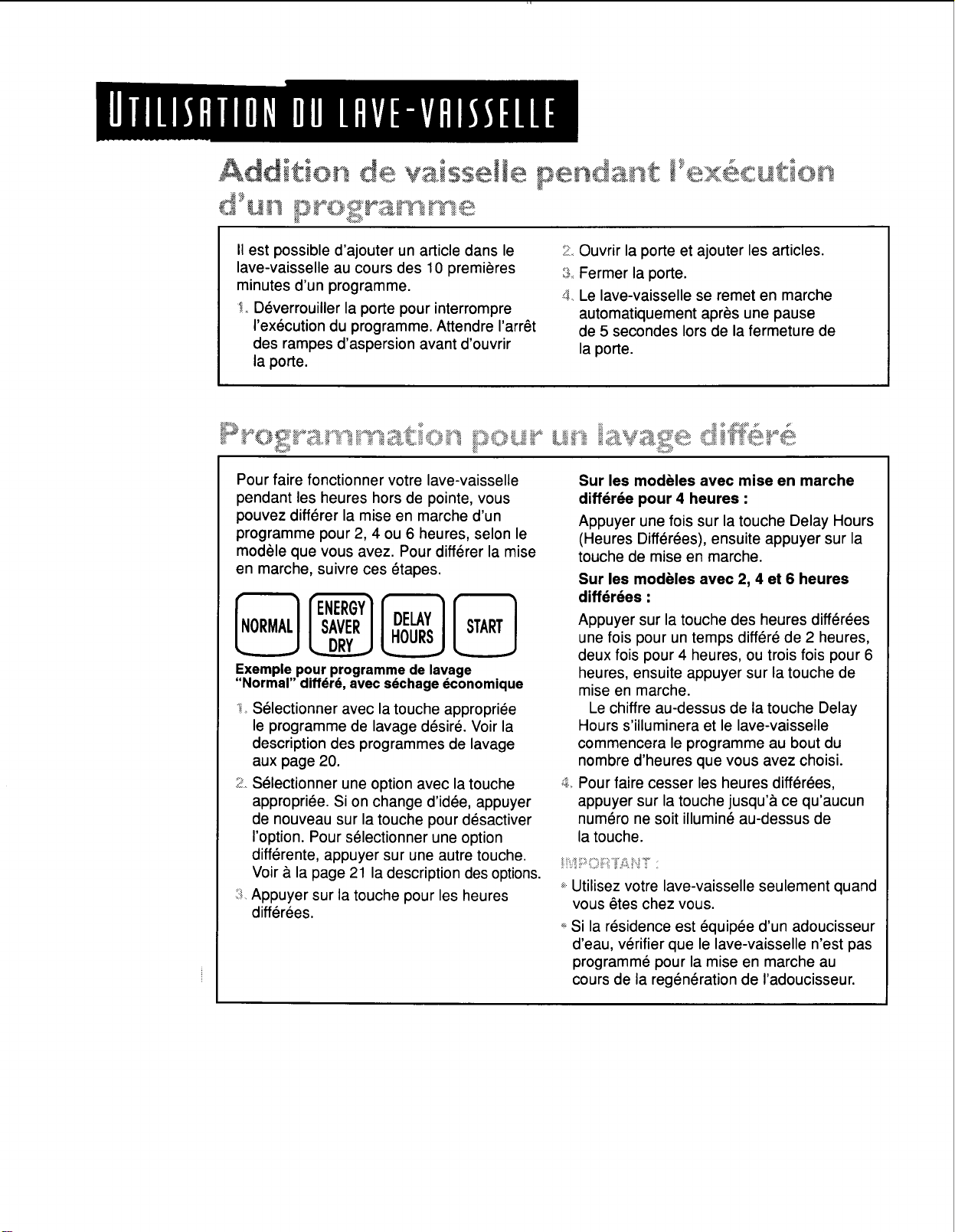

To run your dishwasher at a later time or

during off-peak hours, you can delay the

start of a cycle for 2, 4, or 6 hours, depend-

ing on your model, To delay the start, follow

these steps:

Example for delayed Normal cycle with

Energy Saver Dry

+, Press a Wash Selection pad for the

desired cycle. See chart on page 15 for

cycle descriptions.

:i!:.Press a pad to select an option. If you

change your mind, press the pad again

to turn the option off. To select a different

option, press another pad. See page 16

for option selections.

_;.Press the Delay Hours pad.

On models with a 4-hour delay start:

Press the Delay Hours pad once, then press

the Start pad.

On models with 2-, 4-, and 6-hour

delay start:

Press the Delay Hours pad once for a

2-hour delay start, twice for 4 hours, or

three times for 6 hours, then press the

Start pad.

The number above the Delay Hours

pad will glow and the dishwasher will start

the cycle in the amount of hours you have

selected.

_ To turn Delay Hours off, press the pad until

no number is lit above the pad.

+Operate your dishwasher only when you are

at home.

+If your home is equipped with a water soft-

ener, make sure the dishwasher is not timed

to start during regeneration of the softener.

_ _

During drying, vapor escapes through the

vent at the upper left corner of the door.

This is normal. The vapor is the result of

moisture in the dishwasher being removed

during drying.

ti_iPO_;:i_i+_,P*iiT:-The vapor is hot. Do not touch

the vent during drying.

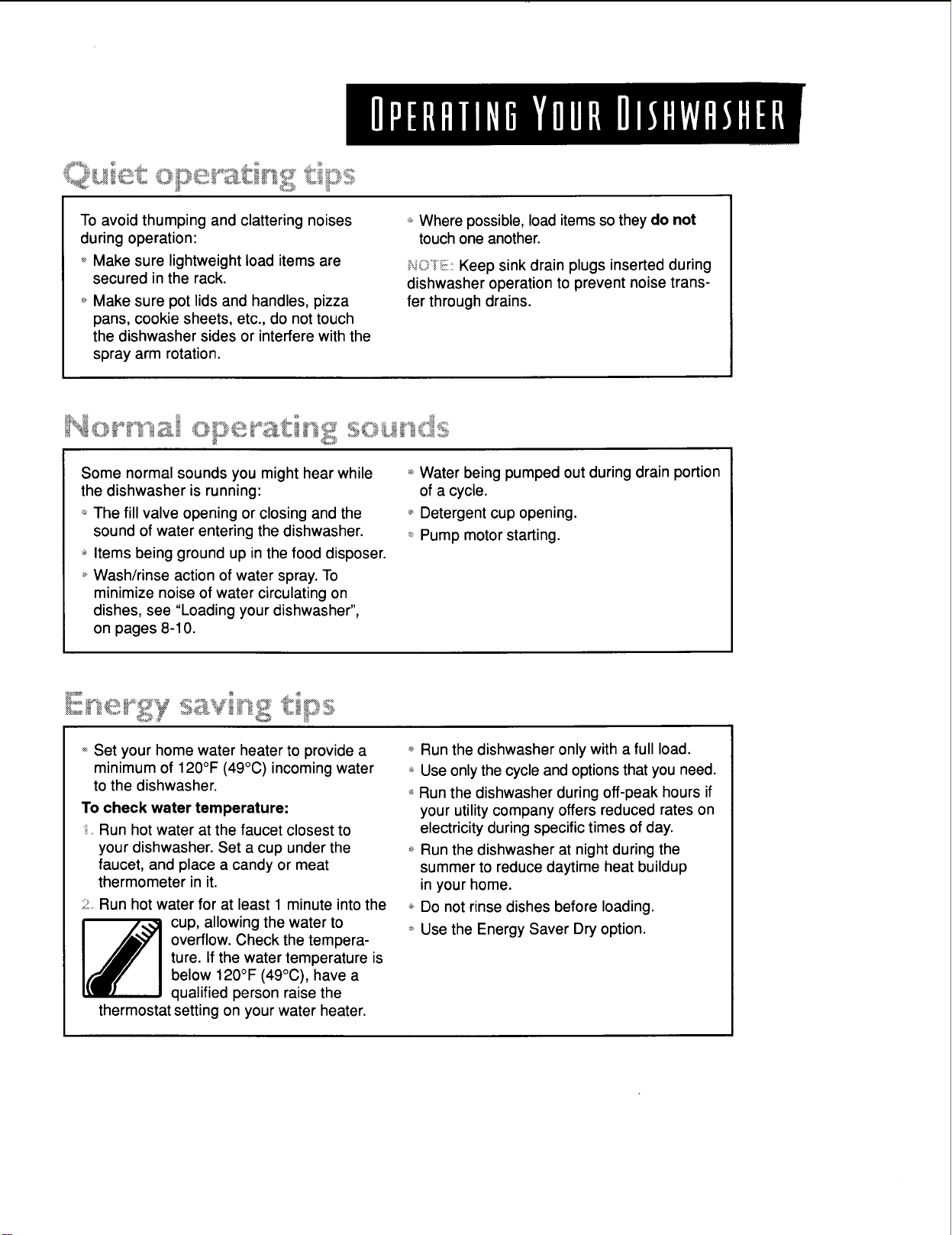

Toavoidthumpingandclatteringnoises

duringoperation:

_Makesurelightweightloaditemsare

securedintherack.

_Makesurepotlidsandhandles,pizza

pans,cookiesheets,etc.,donottouch

thedishwashersidesorinterferewiththe

sprayarmrotation.

:_Wherepossible,loaditemssotheydonot

touchoneanother.

_'40'!iEl:Keepsinkdrainplugsinsertedduring

dishwasheroperationtopreventnoisetrans-

ferthroughdrains.

Somenormalsoundsyoumighthearwhile

thedishwasherisrunning:

_'Thefillvalveopeningorclosingandthe

soundofwaterenteringthedishwasher.

Itemsbeinggroundupinthefooddisposer.

_Wash/rinseactionofwaterspray.To

minimizenoiseofwatercirculatingon

dishes,see"Loadingyourdishwasher",

onpages8-10.

,_Waterbeingpumpedoutduringdrainportion

ofacycle.

Detergentcupopening.

_Pumpmotorstarting.

_:Setyourhomewaterheatertoprovidea

minimumof120°F(49°C)incomingwater

tothedishwasher.

Tocheek water temperature:

i,. Run hot water at the faucet closest to

your dishwasher. Set a cup under the

faucet, and place a candy or meat

thermometer in it.

2:,.Run hot water for at least 1 minute into the

cup, allowing the water to

overflow. Check the tempera-

ture. If the water temperature is

below 120°F (49°C), have a

qualified person raise the

thermostat setting on your water heater.

_.Run the dishwasher only with a full load.

_ Use only the cycle and options that you need.

Run the dishwasher during off-peak hours if

your utility company offers reduced rates on

electricity during specific times of day.

,,;Run the dishwasher at night during the

summer to reduce daytime heat buildup

in your home.

_<,Do not rinse dishes before loading.

,_Use the Energy Saver Dry option.

Your new dishwasher is designed to give you many years of dependable service.

However, there are a few things you are expected to do in order to maintain your

dishwasher properly. This section tells you how to clean and care for your dishwasher.

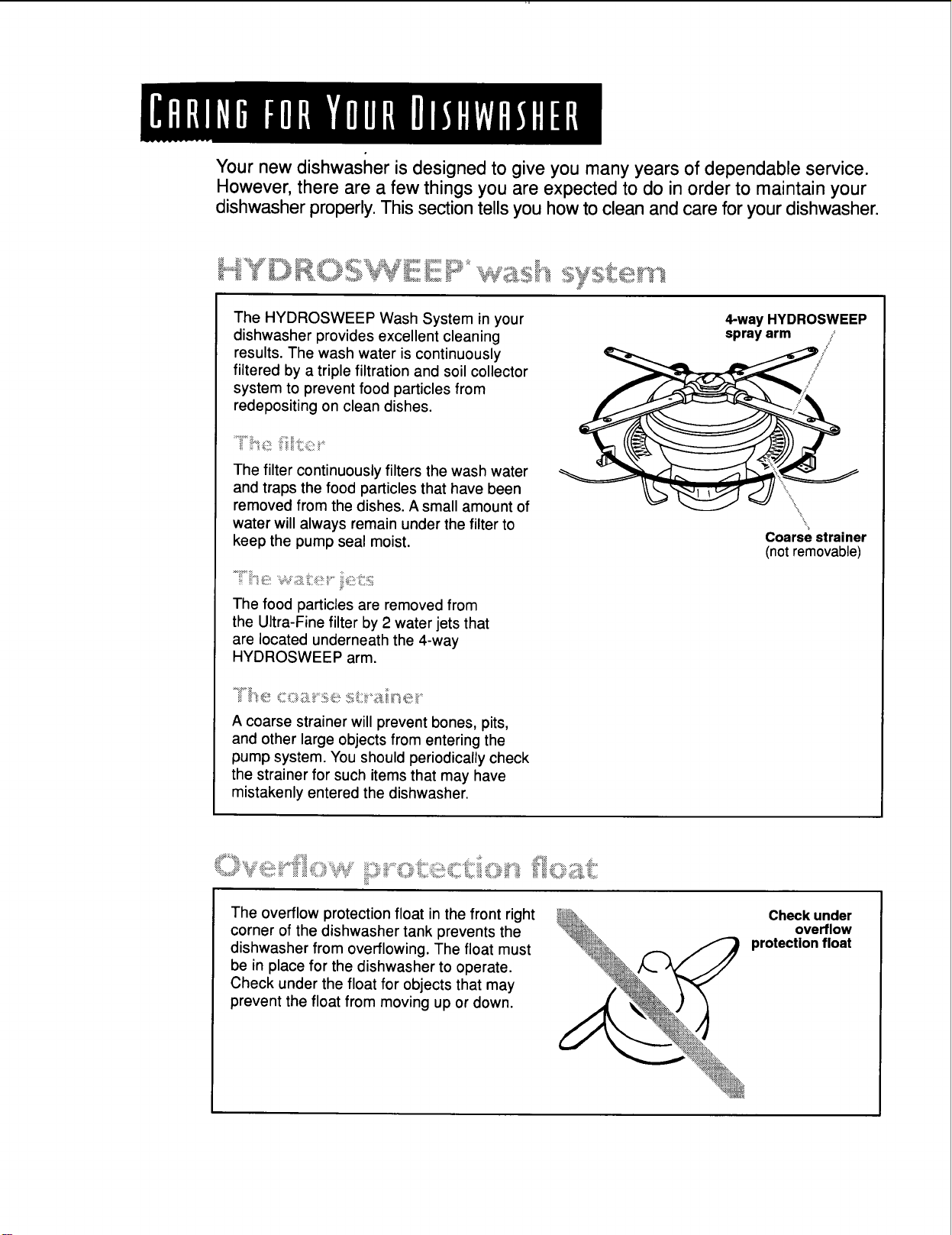

The HYDROSWEEP Wash System in your

dishwasher provides excellent cleaning

results. The wash water is continuously

filtered by a triple filtration and soil collector

system to prevent food particles from

redepositing on clean dishes.

4-way HYDROSWEEP

spray arm /

:_._:'_:_i_i_...,_ ::_i::_i_i............

The filter continuously filters the wash water

and traps the food particles that have been

removed from the dishes. A small amount of

water will always remain under the filter to

keep the pump seal moist.

The food particles are removed from

the Ultra-Fine filter by 2 water jets that

are located underneath the 4-way

HYDROSWEEP arm.

Coarse strainer

(not removable)

............ _;_*_._ _:_il__ __..._

A coarse strainer will prevent bones, pits,

and other large objects from entering the

pump system. You should periodically check

the strainer for such items that may have

mistakenly entered the dishwasher.

.,_::!#_ ......... _::i:.:_:!ii _.:::,........... _._ _.................... :i_. ...... ,,_ ....

_ _._,_:_,_:!::,_ ! '_....._I_i i_i!_._ii_._ii_,::_:._:i=.ib'_'_':_=_::i:_"_'!_i_:':::_i_i_il' _"_ :_:_ ....... i_:"__:"'_i _:"_i ii_:ii _: _: ,_ _. _..........

The overflow protection float in the front right

corner of the dishwasher tank prevents the

dishwasher from overflowing. The float must

be in place for the dishwasher to operate.

Check under the float for objects that may

prevent the float from moving up or down.

Check under

overflow

protection float

_._ !__,,,::_;_._!_ _ _ _ _ ,__._ _,_ _ _ _ _ _% _ _ _ _ _._ _!.....

If mineral deposits from hard water accumu-

late on the interior of your dishwasher, clean

with a damp cloth or follow the instructions

indicated in "Removing spots and film" on

page 25.

Do not clean the dishwasher interior until it

has cooled.

_'_Do not use any type of cleanser that may

cause foaming or sudsing. Use cleansers

made for stainless steel products.

'_,Run the dishwasher through a Normal cycle

with detergent after you are finished cleaning

the interior.

Wipe the control panel, front, and sides with

a damp cloth, then dry. Never use detergents

or abrasive cleansers which may damage

the finish.

,!_::,_,,. _. _!,,,._........... :=_....................

....... _._!:_ _ _:._

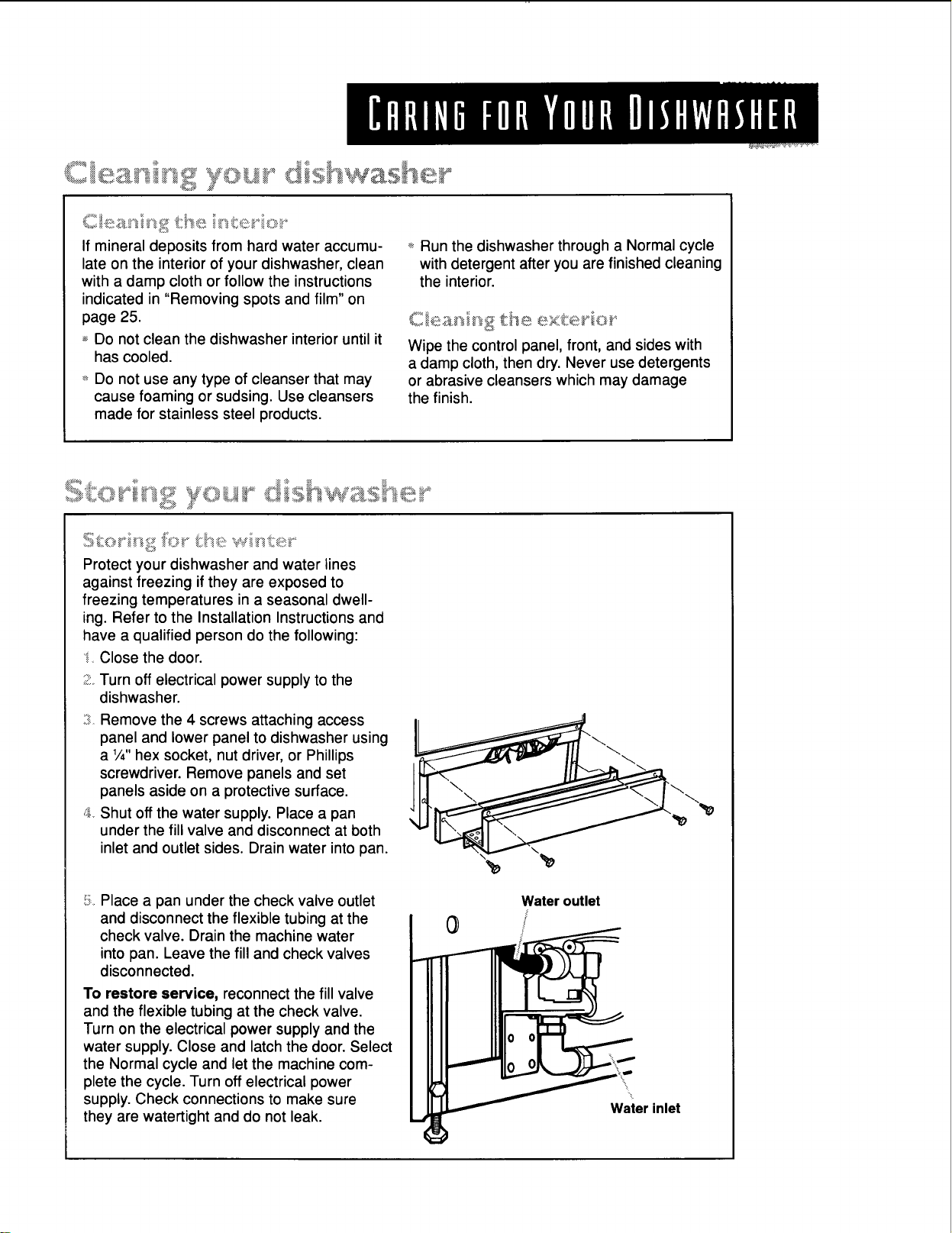

Protect your dishwasher and water lines

against freezing if they are exposed to

freezing temperatures in a seasonal dwell-

ing. Refer to the Installation Instructions and

have a qualified person do the following:

";i,Close the door.

2,.Turn off electrical power supply to the

dishwasher.

:_. Remove the 4 screws attaching access

panel and lower panel to dishwasher using

a %"hex socket, nut driver, or Phillips

screwdriver. Remove panels and set

panels aside on a protective surface.

,:LShut off the water supply. Place a pan

under the fill valve and disconnect at both

inlet and outlet sides. Drain water into pan.

_5.Place a pan under the check valve outlet

and disconnect the flexible tubing at the

check valve. Drain the machine water

into pan. Leave the fill and check valves

disconnected.

To restore service, reconnect the fill valve

and the flexible tubing at the check valve.

Turn on the electrical power supply and the

water supply. Close and latch the door. Select

the Normal cycle and let the machine com-

plete the cycle. Turn off electrical power

supply. Check connections to make sure

they are watertight and do not leak.

Water outlet

::_.

Water inlet

Storing your dishwasher (cont.)

Storing for the summer

Protect your dishwasher during the summer

months by turning off the water supply and

electrical power connected to the dishwasher.

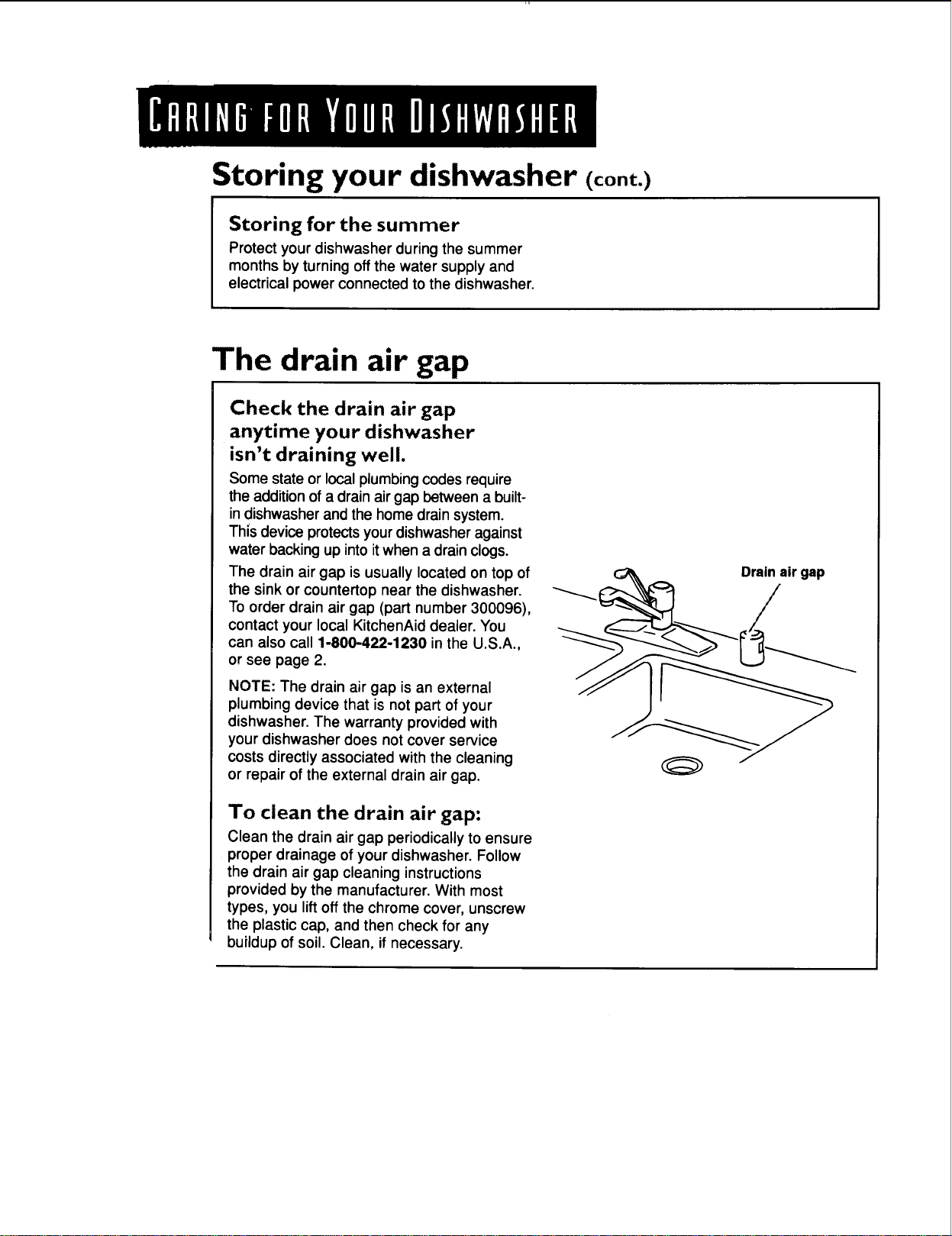

The drain air gap

Check the drain air gap

anytime your dishwasher

isn't draining well.

Some state or localplumbing codes require

the addition of a drain air gap between a built-

in dishwasher and the home drain system.

This device protects your dishwasher against

water backing up into it when a drain clogs.

The drain air gap is usually located on top of

the sink or countertop near the dishwasher.

To order drain air gap (part number 300096),

contact your local KitchenAid dealer. You

can also call 1-800.422-1230 in the U.S.A.,

or see page 2.

NOTE: The drain air gap is an external

plumbing device that is not part of your

dishwasher. The warranty provided with

your dishwasher does not cover service

costs directly associated with the cleaning

or repair of the external drain air gap.

Drain air gap

To clean the drain air gap:

Clean the drain air gap periodically to ensure

proper drainage of your dishwasher. Follow

the drain air gap cleaning instructions

provided by the manufacturer. With most

types, you lift off the chrome cover, unscrew

the plastic cap, and then check for any

buildup of soil. Clean, if necessary.

This section explains how you can handle minor performance problems. Check this

list before calling for service. If you can't solve your dishwasher's problem, review

the "Troubleshooting" chart on pages 26-27 before calling for service information.

Dishes are not cleaned completely

PROBLEM

Food soil

left on

dishes

CAUSE SOLUTION

Slowdown of spray arm

due to high suds

Use only recommended dishwasher deter-

gents, not soap or laundry detergents. Do not

overfill the rinse agent dispenser. Wipe up any

spills before running a cycle.

Improper loading Follow the loading instructions on pages 8-10.

Insufficient fill due to

low water pressure

Your home water pressure should be 20 to

120 psi (138-828 kPa) for a proper dishwasher

fill. You may need a booster pump on the

water supply if the pressure is too low.

Use of incorrect, too

little, or ineffective

detergent

Use recommended dishwasher detergents

and specified amounts only (see page 13 for

amounts), but never use less than 1 table-

spoon. For effective cleaning, use only fresh

detergent and store it tightly closed in a cool,

dry place.

Detergent cakes

in dispenser

Add detergent just before starting the dish-

washer. Use fresh detergent and remove any

caked detergent before filling the dispenser.

When using Delay Wash, make sure the

dispenser is dry before adding detergent.

Water temperature

too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 19 for recommended

procedure under "Energy saving tips."

Spotting and

filming

Hard water or high

mineral content

in water

Use rinse agent to help eliminate spotting

and filming. To remove hard water film, see

"Removing spots and film" on page 25.

Water temperature is

too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F (49°C).

See page 19 for recommended procedure under

"Energy saving tips."

Use of incorrect

detergents

Use only recommended dishwasher

detergents.

Incorrect amount of

detergent

Heavy soil or hard water usually require the

use of extra detergent. See page 13 for

recommended detergent amounts.

continued on next page

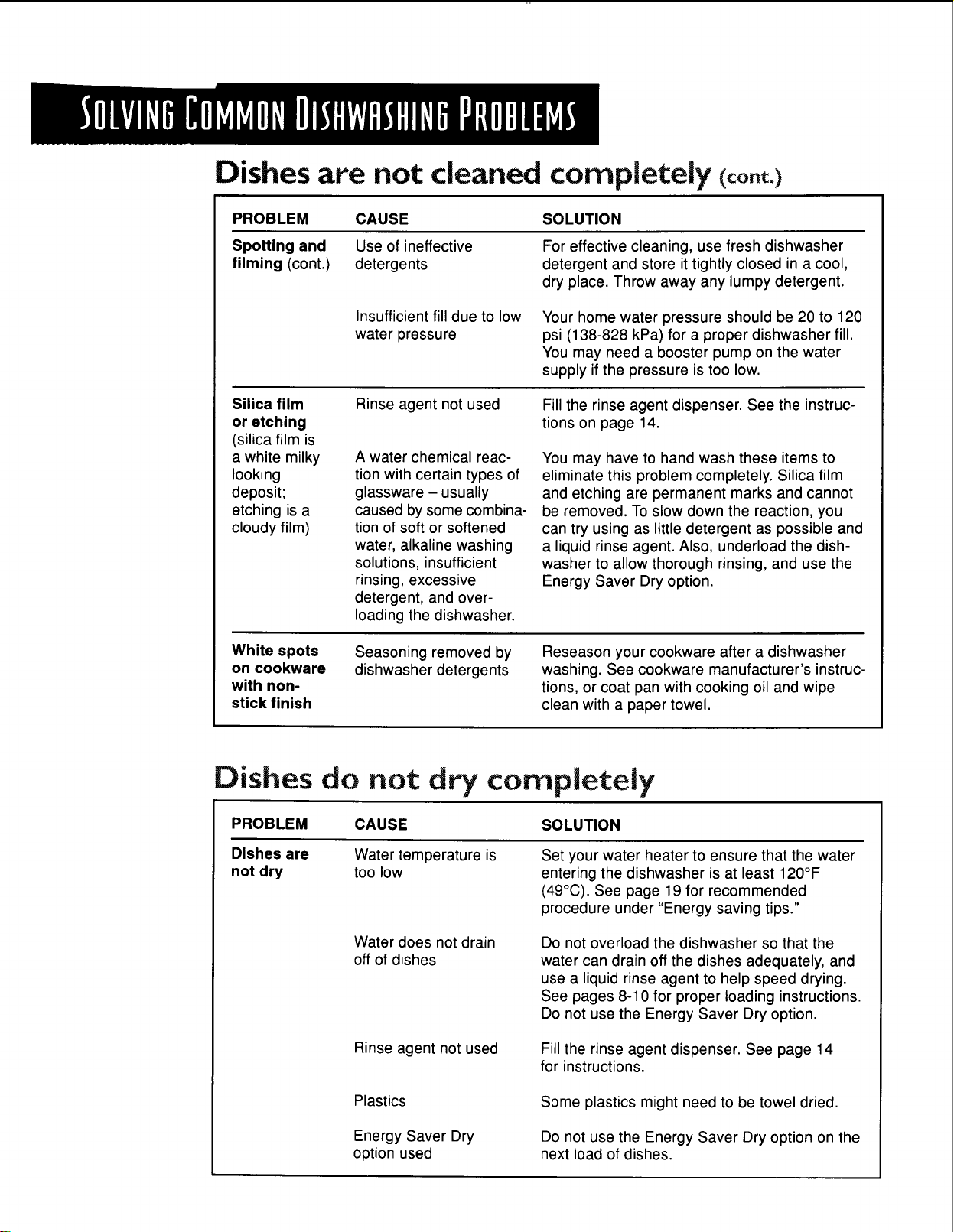

Dishes are not cleaned completely

PROBLEM

Spotting and

filming (cont.)

CAUSE SOLUTION

Use of ineffective

detergents

For effective cleaning, use fresh dishwasher

detergent and store it tightly closed in a cool,

dry place. Throw away any lumpy detergent.

Insufficient fill due to low

water pressure

Your home water pressure should be 20 to 120

psi (138-828 kPa) for a proper dishwasher fill.

You may need a booster pump on the water

supply if the pressure is too low.

Silica film

or etching

(silica film is

a white milky

looking

deposit;

etching is a

cloudy film)

Rinse agent not used

A water chemical reac-

tion with certain types of

glassware - usually

caused by some combina-

tion of soft or softened

water, alkaline washing

solutions, insufficient

rinsing, excessive

detergent, and over-

loading the dishwasher.

Fill the rinse agent dispenser. See the instruc-

tions on page 14.

You may have to hand wash these items to

eliminate this problem completely. Silica film

and etching are permanent marks and cannot

be removed. To slow down the reaction, you

can try using as little detergent as possible and

a liquid rinse agent. Also, underload the dish-

washer to allow thorough rinsing, and use the

Energy Saver Dry option.

White spots

on cookware

with non-

stick finish

Seasoning removed by

dishwasher detergents

Reseason your cookware after a dishwasher

washing. See cookware manufacturer's instruc-

tions, or coat pan with cooking oil and wipe

clean with a paper towel.

Dishes do not dry completely

PROBLEM CAUSE SOLUTION

Dishes are Water temperature is

not dry too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 19 for recommended

procedure under "Energy saving tips."

Water does not drain

off of dishes

Do not overload the dishwasher so that the

water can drain off the dishes adequately, and

use a liquid rinse agent to help speed drying.

See pages 8-10 for proper loading instructions.

Do not use the Energy Saver Dry option.

Rinse agent not used

Fill the rinse agent dispenser. See page 14

for instructions.

Plastics

Some plastics might need to be towel dried.

Energy Saver Dry

option used

Do not use the Energy Saver Dry option on the

next load of dishes.

PROBLEM CAUSE SOLUTION

Chipping Improper loading

of dishes

Black or

gray marks

on dishes

Load dishes and glasses so they are stable

and do not strike together while washing.

Moving the racks in and out smoothly will also

minimize chipping.

t_,i_:Ti°_i!ii:::Hand wash some types of china and

glassware, such as antiques and feather-

edged crystal.

Aluminum items

touching dishes

Load aluminum pieces so that they will not rub

against dishes during washing. Do not wash

throw-away aluminum items in the dishwasher.

You can remove aluminum markings by using

a mild abrasive cleanser.

+:;_.+++

++:,%_

+ ++++++++++++ +++ +++ ++I++

+:.:.:.++ +_

Keep the rinse agent dispenser filled with a

liquid rinse agent. A rinse agent prevents

water from forming droplets and drying as

spots or streaks.

To remove spots and film on dishes and

glasses, or hard water film/lime buildup on

the interior of the dishwasher, you may use

white vinegar with the following procedure:

+. Load clean dishes and glasses in the

dishwasher in regular manner. Do not load

silverware or other metals in the dishwasher.

_ii_i+:_Put 2 cups of household vinegar in a glass

or dishwasher-safe measuring cup, and

stand it upright in the bottom rack.

:ii Close the door.

,_ Select the Normal cycle and Energy Saver

Dry option, then press Start. Do not use

detergent. Allow the dishwasher to complete

the entire cycle.

i=,i_i=_i_ilill!if::This procedure is intended for occa-

sional use only. Vinegar is an acid and

excessive use may damage your dishwasher.

B.....,,.,_.......Ca_i_:u__ _::_-_,'_'i!<::::_::;,

....{i ........

If your appliance fails to operate, review the following list and the "Solving Com-

mon Dishwashing Problems" section on pages 23-25 before calling your dealer.

This could save you the cost of a service call.

PROBLEM CHECK THE FOLLOWING

Dishwasher does

not run or stops

during a cycle

Is the door tightly closed?

Has the cycle been set correctly? See page 7.

Is Child Lock on? See page 17.

Has a household fuse or circuit breaker blown or tripped?

Is the water supply turned on?

If the motor has stopped because of an overload, it will automatically

reset itself within a few minutes. If the motor does not start, call for service.

Dishwasher will

not fill

Dishwasher

seems to run

too long

Water remains

in dishwasher

Detergent

remains in

covered

detergent cup

White residue

appears on front

of access panel

Odor in the

dishwasher

Is the overflow protection float stuck in "up" position? It should move up

and down freely. Press down to release. See page 20.

Is the incoming water temperature low? The dishwasher will run longer

while water automatically heats or if the High Temp. Wash option has

been selected. Set your water heater to ensure that the water entering

the dishwasher is at least 120°F (49°C).

Wait for the cycle to finish. A small amount of water remaining is normal.

Check the drain air gap (if installed). If it is clogged, follow the manu-

facturer's cleaning instructions. See page 22.

Use fresh detergent and store it tightly closed in a cool, dry place.

Throw away any lumpy detergent.

Wait for the cycle to complete itself.

Overflow protection float should move up and down freely. See page 20.

Some detergents foam a lot and can build up on the access panel.

Try using less detergent or a different brand to reduce foaming

and eliminate buildup.

Run a Rinse Only cycle at least once or twice a day until a full load

is accumulated.

Noises

PROBLEM CHECK THE FOLLOWING

Grinding, grat-

ing, crunching,

or buzzing

sounds

Has a hard object entered the pump? The sound should stop when the

object is ground up. If it does not stop after the next cycle, call for ser-

vice. See page 19 for "Normal operating sounds."

Vapor appears

PROBLEM CHECK THE FOLLOWING

Vapor from door This is normal when dishwasher is in the drying portion of a cycle. See

"Drying system" on page 18.

Before calling for assistance or service, please check "Troubleshooting" on

pages 26-27. It may save you the cost of a service call. If you still need help,

follow these instructions.

If you need assistance or service

in the U.S.A....

Call the KitchenAid Consumer Assistance

_ enter toll free:

1-800-422-1230.

When calling:

Please know the purchase

date, and the complete model

and serial number of your appliance (see

page 2). This information will help us to

better respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full line

of appliances.

• Installation information.

• Use and maintenance procedures.

° Accessory and repair parts sales.

• Do-it-yourself repair help.

,, Specialized customer assistance (Spanish

speaking, hearing impaired, limited vision, etc.).

° Referrals to local dealers, service

companies, and repair parts distributors.

KitchenAid service technicians are

trained to fulfill the product warranty and

provide after-warranty service, anywhere in

the United States.

To locate the authorized KitchenAid

service company in your area, you can also

look in yourtelephone directoryYellow Pages.

If you need replacement parts ...

If you need to order replacement parts, we

recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call our Consumer Assistance Center

telephone number or your nearest authorized

service center.

For further assistance ...

Ifyou need further assistance, you can write to

KitchenAid with any questions or concerns at:

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Please include a daytime phone number in

your correspondence.

If the dealer, authorized servicer, and KitchenAid

have failed to resolve your problem, you

can contact the Major Appliance Consumer

Action Program (MACAP). MACAP is a group

of independent consumer experts that voices

consumer views at the highest levels of the

major appliance industry. MACAP will in turn

inform us of your action.

Major Appliance Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

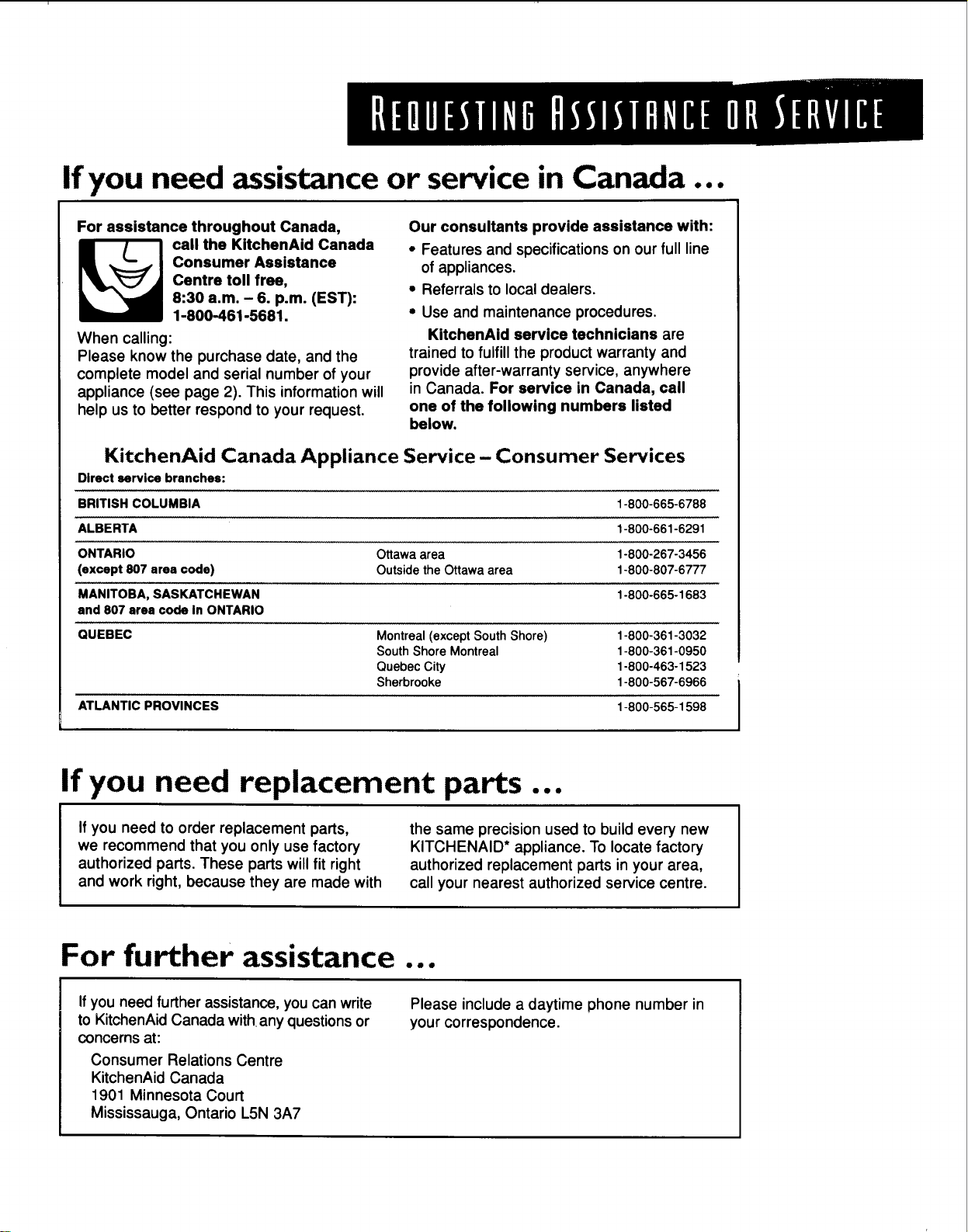

If you need assistance or service in Canada...

For assistance throughout Canada,

call the KitchenAid Canada

Consumer Assistance

Centre toll free,

8:30 a.m. - 6. p.m. (EST):

1-800-461-5681.

When calling:

Please know the purchase date, and the

complete model and serial number of your

appliance (see page 2). This information will

help us to better respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full line

of appliances.

* Referrals to local dealers.

o Use and maintenance procedures.

KitchenAid service technicians are

trained to fulfillthe product warranty and

provide after-warranty service, anywhere

in Canada. For service in Canada, call

one of the following numbers listed

below.

KitchenAid Canada Appliance Service - Consumer Services

Direct service branches:

BRITISH COLUMBIA 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO Ottawa area 1-800-267-3456

(except 807 area code) Outside the Ottawa area 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683

and 807 area code in ONTARIO

QUEBEC Montreal (except South Shore) 1-800-361-3032

SouthShoreMontreal 1-800-361-0950

Quebec City 1-800-463-1523

Sherbrooke 1-800-567-6966

ATLANTICPROVINCES 1-800-565-1598

If you need replacement parts ...

If you need to order replacement parts,

we recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call your nearest authorized service centre.

For further assistance ...

If you need further assistance, you can write

to KitchenAid Canada with, any questions or

concerns at:

Consumer Relations Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in

your correspondence.

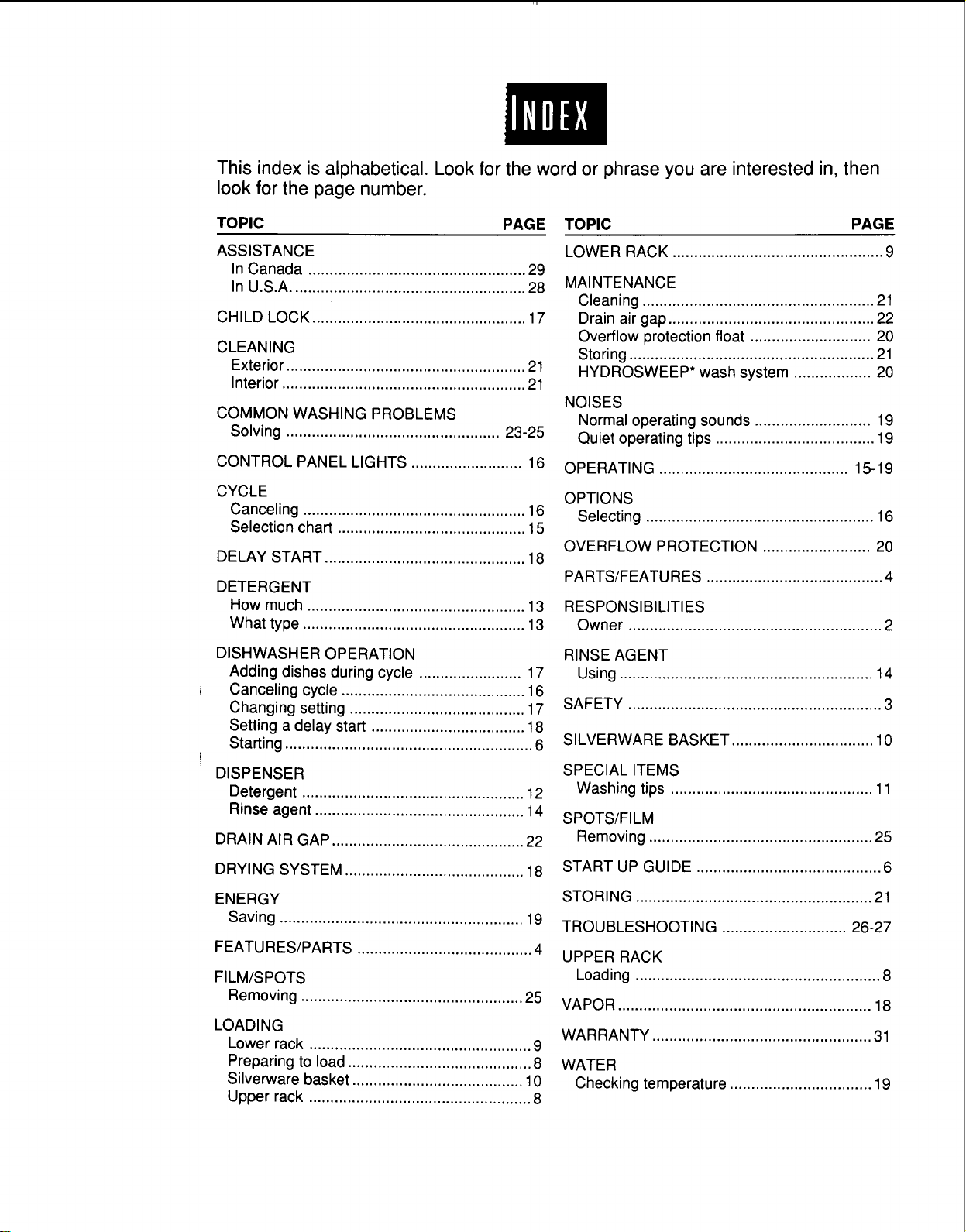

This index is alphabetical. Look for the word or phrase you are interested in, then

look for the page number.

TOPIC PAGE

ASSISTANCE

In Canada ................................................... 29

In U.S.A ....................................................... 28

CHILD LOCK .................................................. 17

CLEANING

Exterior ........................................................ 21

Interior ......................................................... 21

COMMON WASHING PROBLEMS

Solving .................................................. 23-25

CONTROL PANEL LIGHTS .......................... 16

CYCLE

Canceling .................................................... 16

Selection chart ............................................ 15

DELAY START ............................................... 18

DETERGENT

How much ................................................... 13

What type .................................................... 13

TOPIC PAGE

LOWER RACK ................................................. 9

MAINTENANCE

Cleaning ...................................................... 21

Drain air gap ................................................ 22

Overflow protection float ............................ 20

Storing ......................................................... 21

HYDROSWEEP* wash system .................. 20

NOISES

Normal operating sounds ........................... 19

Quiet operating tips ..................................... 19

OPERATING ............................................ 15-19

OPTIONS

Selecting ..................................................... 16

OVERFLOW PROTECTION ......................... 20

PARTS/FEATURES ......................................... 4

RESPONSIBILITIES

Owner ........................................................... 2

DISHWASHER OPERATION

Adding dishes during cycle ........................ 17

Canceling cycle ........................................... 16

Changing setting ......................................... 17

Setting a delay start .................................... 18

Starting .......................................................... 6

DISPENSER

Detergent .................................................... 12

Rinse agent ................................................. 14

DRAIN AIR GAP ............................................. 22

DRYING SYSTEM .......................................... 18

ENERGY

Saving ......................................................... 19

FEATURES/PARTS ......................................... 4

FILM/SPOTS

Removing .................................................... 25

Lower rack .................................................... 9

Preparing to load ........................................... 8

Silverware basket ........................................ 10

Upper rack .................................................... 8

RINSE AGENT

Using ........................................................... 14

SAFETY ........................................................... 3

SILVERWARE BASKET ................................. 10

SPECIAL ITEMS

Washing tips ............................................... 11

SPOTS/FILM

Removing .................................................... 25

START UP GUIDE ........................................... 6

STORING ....................................................... 21

TROUBLESHOOTING ............................. 26-27

UPPER RACK

Loading ......................................................... 8

VAPOR ........................................................... 18

WARRANTY ................................................... 31

WATER

Checking temperature ................................. 19

LENGTH OF KITCHENAID KITCHENAID

WARRANTY: WILL PAY FOR: WILL NOT PAY FOR:

ONE YEAR FULL

WARRANTY

FROM DATE OF

INSTALLATION.

SECOND -

THROUGH FIFTH-

YEAR LIMITED

WARRANTY

FROM DATE OF

INSTALLATION.

LIFETIME

WARRANTY

FROM DATE OF

INSTALLATION.

Replacement parts and repair

labor to correct defects in

materials or workmanship.

Service must be provided by

an authorized KitchenAid

servicing outlet.

Replacement parts for the

upper or lower dish rack if the

rack rusts due to defective

materials or workmanship (for

KUDM24SE model only).

Replacement parts for the

A. Service calls to:

1. Correct the installation of the

dishwasher.

2. Instruct you how to use the

dishwasher.

3. Replace house fuses or correct

house wiring.

4. Correct house plumbing.

B. Repairs when dishwasher is used in

other than normal home use.

C. Damage resulting from accident,

one-third horsepower motor if

defective in materials or

workmanship.

alteration, misuse, abuse, improper

installation, or installation not in

accordance with local electrical

and plumbing codes.

Replacement parts for the

electronic controls if defective

in materials or workmanship.

Replacement parts for the

heating element if defective in

materials or workmanship.

Replacement parts and repair

labor for the stainless steel tub

or inner door if the tub or inner

door develops water leak

caused by rust through as a

result of defective materials or

workmanship.

D. Any labor costs during the limited

warranty.

E. Replacement parts or repair labor

costs for units operated outside the

United States or Canada.

F. Pickup and delivery. This product is

designed to be repaired in the home.

G. Repairs to parts or systems caused

by unauthorized modifications

made to the appliance.

7/96

KITCHENAID DOES NOT ASSUME ANY RESPONSIBILITY FOR INCIDENTAL OR CONSE-

QUENTIAL DAMAGES. Some states do not allow the exclusion or limitation of incidental or

consequential damages, so this exclusion or limitation may not apply to you. This warranty gives

you specific legal rights and you may also have other rights which may vary from state to state or

province to province.

Outside the United States or Canada, a different warranty may apply. For details, please

contact your authorized KitchenAid dealer.

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting", additional help can be found by checking the "Requesting Assistance

or Service" section. In the U.S.A., call our Consumer Assistance Center at 1-800-422-1230. In

Canada, call KitchenAid Canada at one of the telephone numbers listedon page 2.

KitchenAid

Benton Harbor, MI, U.S.A. 49022-2692

9743097 Rev. A . Registered Trademark/TM Trademark of KitchenAid, U.S.A., 8/96

ModUles

KUD 124SE

KUDM24SE

iiiiiiiiiiiiiiiii ,

'ii!iiiiiiiiiiiiii

_"_!iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_,_

':_ii!!ii!iiiiiiiiiiiii:_

':_!iiiiiii!i!i!i!!!ii!ii,

.........!ii_ii_ii!i_iii!i!i!i!iliiii!iiiiiiiii!

:!'i'i'i:i_!iiiiiii!iii!i'!ii!i_i!!i!_iiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_i__:'

iiiii!iiiiiiiiiiiii!iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_ii__¸'¸

9743097 Rev. A

Nous vous remercions de votre achat d'un appareil m_nager

KITCHENAID*.

KitchenAid concevoit les meilleurs utils pour la chambre la plus importante dans votre maison.

Nous avons pr_par_ ce Guide d'utilisation et d'entretien pour que votre appareil

puisse vous fournir de nombreuses annees de service sans probleme. II contient des

renseignements importants concernant I'utilisation et I'entretien convenables et en s_curit_

de votre nouvel appareil. Veuillez le lire attentivement.

Veuillez _galement completer et nous retourner la carte jointe d'enregistrement du produit.

Aux E.-U.

Pour assistance ou service

Contacter le Centre d'assistance ,_la clientele, sans frais ................... 1-800-422-1230

Au Canada pour assistance

Contacter le Centre d'assistance ,_la clientele, sans frais ................... 1-800-461-5681

8 h 30 _ 18 h (EST)

Dans tout le Canada pour les

interventions de service ....................................................... voir _ la page 38

Si vous avez besoin d'assistance ou de service, consulter d'abord la section "Diagnostic"

dans cette brochure. Apres avoir consulte la section "Diagnostic", on peut _galement obtenir

de I'aide a la section "Demande d'assistance ou de service" ou en t_lephonant _.run des

numeros mentionnes ci-dessous.

Lors de votre prise de contact, vous devrez communiquer le num_ro de serie et le num_ro de

module complet de I'appareil. Vous pouvez trouver cette information sur la plaque signal_tique

(voir le schema & la page 5).

Conserver cette brochure et la facture d'achat ensemble en lieu s0r pour consultation

ult_rieure. Pour obtenir le service sous garantie, vous devez fournir une preuve d'achat ou la

date d'installation.

Numero de modele

Numero de serie

Date d'installation

ConstructeurlConcessionnaire

Adresse

T616phone

Nous nous soucions de votre

securitY.

Ce guide comporte des symboles et des

mentions concernant la s_curit_. Veuillez

accorder une attention particuli_re & ces

symboles et observer toutes les instructions.

On pr_sente ici une breve explication du

symbole.

Ce symbole vous avertit de

dangers tels qu'incendie, choc

_lectrique ou autres blessures.

IMPORTANTES INSTRUCTIONS DE

SECURITE

AVERTISSEM ENT - Pendant I'usage

de votre lave-vaisselle, suivre les precautions

fondamentales, y compris le suivant :

• Lire toutes les instructions avant d'utiliser

le lave-vaisselle.

° N'utiliser le lave-vaisselle que pour laver

la vaisselle.

• Utiliser les d_tersifs recommandes agents

de rin(;age pour lave-vaisselle et les garder

hors de la port_e des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fa_on

qu'ils ne puissent endommager le joint

de la porte; et

2) Placer les couteaux le manche vers le

haut de fa(;on ,_ne pas vous couper.

• Ne pas laver d'articles en plastique _.moins

qu'ils ne soient marques "Peut aller au

lave-vaisselle" ou I'equivalent. Si I'article

ne porte aucune indication, v6rifier aupres

du fabricant.

• Ne pas toucher I'element chauffant pendant

le fonctionnement ou immediatementapres.

• Ne pas faire fonctionner le lave-vaisselle si

tousle panneaux de I'enceinte ne sont pas

en place.

• Ne pas jouer avec les commandes.

• I_viter de vous asseoir ou de monter sur

la porte ou paniers du lave-vaisselle.

• Pour eviter tout risque d'accident, ne pas

laisser les enfants jouer dans ou sur le

lave-vaisselle.

Sous certaines conditions, de I'hydrog6ne

peut se former dans un reseau d'eau

chaude inutilise depuis deux semaines

ou plus. L'HYDROGI_NE EST UN GAZ

EXPLOSIBLE. Si le syst6me d'eau chaude

n'a pas _t6 utilis_ depuis un certain temps,

laisser couler I'eau chaude des robinets

pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure

permettra & I'hydrog_ne de s'evaporer.

Ce gaz _tant inflammable, ne pas fumer

ni utiliser de flamme nue pendant cette

periode.

Enlever la porte du lave-vaisselle Iorsque

vous le remplacez ou le mettez au rebut.

Pour un lave-vaisselle reli_e & la terre,

branch_ avec un cordon :

INSTRUCTIONS DE MISE ,_,LA

TERRE

Le lave-vaisselle doit 6tre reliee _.la terre.

En cas d'un mauvais fonctionnement ou

d'une panne, le raise ,_terre aller reduira le

risque d'un choc 61ectrique en fournissant

le moins de resistance pour le courant

_lectrique. Le lave-vaisselle est equipe

d'un cordon avec un conducteur pour relier

les appareils a.la terre et une fiche de

branchement reliee _.la terre. La fiche doit

6tre branchee _.une prise propre install_ et

reliee ,_la terre conformement aux codes

et ordonnances locales.

- CONSERVER CES INSTRUCTIONS -

suite _ la page suivante

IMPORTANTES INSTRUCTIONS DE

SIECURITIE (,uite)

AVERTISSEMENT- La connexion

incorrecte du conducteur pour relier les

appareils peut causer le risque de choc

_lectrique. V_rifier avec un 61ectricien

competent ou un repr_sentant de service

si vous avez des doutes si le lave-vaisselle

est correctement reli6e & la terre. Ne pas

modifier la fiche fournie avec le lave-

vaisselle; s'elle n'entre pas dans le prise,

installez une prise propre _.I'aide d'un

_lectricien competent.

Pour un lave-vaisselle branch_ en permanence :

INSTRUCTIONS DE MISE ,A,LA

TERRE

Le lave-vaisselle doit _tre branche a un

systeme d'installation 61ectrique en m_tal

reliee & la terre, ou un conducteur pour

relier les appareils doit 6tre reli_ avec les

conducteurs du circuit et branch_ & une

borne pour relier les appareils & la terre ou

au cordon d'alimentation _lectrique avec le

lave-vaisselfe.

- CONSERVER CES INSTRUCTIONS -

On pr_sente ci-dessous une illustration du lave-vaisselle identifiant les divers

composants et fonctions. On indique _galement les pages o_ on peut trouver

rapidement une information plus d_taill_e sur des fonctions ou composants

sp_cifiques.

Arrivde d'eau

Plaque

signaldtique \

(numerode \

module et \

num6ro de "_

serie) "_

Etagbre

rabattable

(sur certain

modeles)

(p. 12)

Panier infdrieu

(p. 11 et 12)

1_16ment

chauffant

Rampe

d'aspersion

supdrieure

Panier

superieur

(p. 10 et 11)

Panier _,

(p. 13)

Rampe

d'aspersion

4 branches

HYDROSWEEP*

(p. 27)

Distributeur

(pp. 16 & 18)

Event

\\'

Flotteur de

protection

contre le

debordement

(p. 28)

Distributeur

d'agent

de rin(_age

(p. 19)

CaFact Fistigues av÷ovaiss÷Ii

KUDI24SE

CYCLE MONITOR

WA_ _ DRY O_.AN WATERHEATING CHILDLOCK

WASH SELECTIONS OPTIONS

[

Touches des programmes Touches des options

KUDM24SE

[

CYCLE MONITOR

WASH RINSE DRY CtF.AN

WASH SELECTIONS

%.,

............_f

Touches des"programmes

WATER HEATING CHILD LOCK

OPTIONS

Touches des options

Avant d'utiliser le lave-vai sselle

Risque de pencher

Ne pas utiliser le lave-vaisselle

jusqu'h ce qu'il est completement

installs.

Ne pas appuyer sur la porte ouverte.

Le resultat peut 6tre les blessures

graves ou coupures si vous le faites.

• Installer le lave-vaisselle dans un endroit &

I'abri des intemperies. Prot6ger I'appareil

contre le gel pour eviter une rupture

possible du robinet de remplissage. De

telles ruptures ne sont pas couvertes par la

garantie. Voir renseignements concernant

I'entreposage en hiver a la page 29.

• Installer et niveler le lave-vaisselle sur un

plancher qui pourra en supporter le poids,

et dans un espace convenable pour ses

dimensions et son utilisation,

• Enlever tousles bouchons d'exp_dition

des tuyaux et des raccords (tel que le

capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions

d'installation pour des renseignements

complets.

Risque de choc 61ectrique

Relier le lave-vaisselle h la terre d'une

m6thode 61ectrique.

Brancher le fil relide h la terre au

6crou vert relide h Is terre dans le

boite de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions

peut causer un d6c6s, un incendie

ou un choc 61ectrique.

L'utilisation du nouveau lave-vaisselle KITCHENAID* est simple. Suivre les _tapes

ci-dessous pour la mise en marche. Pour plus de renseignements sp_cifiques sur

des _tapes et des renseignements additionnelles, voir le(les) page(s) d_crivant

I'_tape que vous d_sirez connaftre davantage.

REMARQUE : Avant d'utiliser le lave-vaisselle, enlever tous les documents

imprim_s, les _tiquettes temporaires et mat_riaux d'emballage. Veuillez lire

aussi le guide d'utilisation et d'entretien enti_rement puisqu'il contient des

renseignements sur I'op6ration et securite.

Utilisation du lave-vaisselle

1, Charger le lave-vaisselle. Voir pages

10& 13.

2. Faire tourner le bras d'aspersion sup_rieur.

II devrait tourner

librement. Verifier le

bras d'aspersion

inf_rieur aussi pour

vous assurer qu'il

tourne librement.

3, Ajouter le d6tergent. Voir pages 16 & 18.

4, Ajouter I'agent de rin£age si necessaire.

Voir page 19.

Utilisation du lave-vaisselle (suite)

5. Pousser fermement la porte Iors de la

fermeture.

6. Appuyer sur la touche d_sir_e de

s_lection de lavage.

Voir "Tableau de

s_lection des pro-

grammes" aux page

20. Ensuite appuyer

sur la ou les touches

d'option d_siree. Voir

page 21 pour les

"S61ections

des options".

7. Faire couler I'eau chaude a I'_vier le plus

pres du lave-vaisselle

jusqu'_, ce que I'eau

soit chaude. Fermer

le robinet d'eau. Voir

page 26.

8. Appuyer sur la touche de commencer

(Start). Le programme

se commencera (si

roption de delai des

heures [Delay Hours]

n'_tait pas choisi).

REMARQUE : Le

lave-vaisselle se

souvient le dernier

programme et les

derni_res options desquels vous avez choisi.

Appuyer seulement sur la touche de com-

mencer (Start) si vous voulez utiliser le

m_me programme et les mt_mes options.

On d_crit dans cette section la m_thode convenable de chargement du lave-

vaisselle pour I'obtention des meilleurs r_sultats de lavage et de ringage.

Gratter et enlever les residus alimentaires,

os, cure-dents et autres articles durs sur la

vaisselle. II n'est pas necessaire de rincer

la vaisselle avant de la placer dans le lave-

vaisselle.

_ Charger la vaisselle de telle maniere que la

surface souill_e soit orientee vers la source

d'aspersion (vers le bas ou I'int_rieur). II est

important que les jets d'eau atteignent

toutes les surfaces souill_es.

_ Proceder prudemment Iors du chargement

des ustensiles de cuisine Iourds dans le

lave-vaisselle. IIs peuvent laisser des

traces sur la surface int_rieure d'acier

inoxydable de la porte, & I'occasion d'une

chute ou d'un choc.

Veiller & ce que les couvercles et poign_es

des ustensiles, plaques a pizza, plaques

biscuits, etc. ne touchent pas les parois

interieures et n'entravent pas la rotation des

rampes d'aspersion.

Executer un programme de "Ringage

Seulement" pour que la vaisselle reste

humide si on ne pr_voit pas d'effectuer le

lavage imm_diatement. II peut 6tre difficile

d'_liminer les r_sidus de produits alimentaires

comme oeufs, riz, p&tes, epinards et c_r_ales

cuites si on les laisse s_cher.

Le panier sup_rieur est con(;u pour le

chargement des tasses, verres et autres

petits articles.

:_*Charger les tasses et verre dans le panier

superieur seulement, dans les rang_es

entre les tiges. Si on les place en

chevauchement sur les tiges, ces articles

peuvent s'_cailler ou se briser.

_+Les articles de porcelaine, cristal et autres

mati_res delicates ne doivent passe

toucher au cours du lavage. IIs pourraient

subir des dommages.

Placer les articles de telle mani_re que

I'extr_mit_ ouverte soit orient_e vers le bas,

pour obtenir le meilleur r_sultat de

nettoyage et drainage.

Charger correctement les articles de plas-

tique darts le partier sup_rieur seulement.

Laver au lave-vaisselle seulement des

articles de plastique identifies comme

"lavables au lave-vaisselle".

lll___ %\ I _7_-_,/" ,4111

Charge de tasses et verres

Chargement du panier sup rieur (suite)

• Immobiliser les articles I_gers pour qu'ils

ne se retournent pas au cours du lavage.

Coincer les articles I_gers les uns contre

les autres ou recouvrir ceux-ci d'articles

plus Iourds.

• Pour obtenir la meilleure stabilite, charger

les bols dans la section centrale.

Charge mixte

Chargement du panier inf rieur

Le panier inf_rieur est congu pour les

assiettes, po61es, casseroles et ustensiles.

• Charger dans le panier inferieur les articles

comportant des r_sidus alimentaires cuits

ou s_ch_s, en veillant & orienter les surfaces

souill_es vers les sources d'aspersion.

• Pour maximiser la capacit_ et la stabilite

d'une charge de vaisselle seulement,

placer des petites et grandes assiettes en

decalage ou chevauchement.

• Charger les assiettes c6te &c6te avec les

ustensiles de cuisine et les ustensiles de

plus grande taille, selon I'illustration.

• Ne pas placer de petits articles dans le

panier inferieur s'ils ne sont pas

immobilis6s en place.

Charge d'ustensiles

suite h la page suivante

Chargement du panier inf rieur (suite)

• Charger les bols _!soupe, bols _.c_r_ales et

bols de service dans le panier de diverses

mani_res, selon leur taille et leur forme.

Essayer d'immobiliser les bols entre les

rangees de tiges. Ne pas imbriquer les bols

les uns dans les autres, car les jets d'eau ne

pourraient atteindre leur surface souill_e.

• Ne pas charger les articles entre le panier

inf_rieur et la paroi laterale de la cuve du

lave-vaisselle. Ceci pourrait obstruer

I'arriv_e d'eau.

IEtag_re rabattable Sure-Hold

(sur certain modeles)

Rabattre I'_tagere sur le cStd gauche du

panier inf_rieur pour y placer de petits

articles, comme des tasses ou ustensiles.

Charge mixte

Chargement du panier couverts

• Charger le panier& couverts alors qu'il est

place dans le panier inferieur, ou retirer le

panier et le placer sur une table ou un

comptoir pour le remplir.

• Dans chaque section du panier, orienter

certains articles vers le haut et certains

articles vers le bas.

IMPORTANT : On doit toujours orienter

vers le bas la pointe des articles aceres

(couteaux, brochettes, fourchettes, etc.).

• Charger les fourchettes et cuilleres de telle

mani_re qu'elles ne puissent s'imbriquer

les unes dans les autres; les jets d'eau ne

pourraient atteindre leur surface.

° On peut egalement retirer le panier

couverts pour faciliter le d_chargement.

Vider ou enlever le panier avant de

d_charger le panier superieur, pour _viter

la chute de gouttes d'eau sur les couverts.

REMARQUES :

• Ne pas melanger des articles d'argenterie

avec des articles d'acier inoxydable. Ces

m_taux peuvent subir des dommages s'ils

entrent en contact entre eux au cours

du lavage.

• Certains aliments (comme sel, vinaigre,

produits laitiers, jus de fruit, etc.) peuvent

provoquer une corrosion ou des piq0res sur

les couverts si on les laisse en contact

pendant une p6riode prolongee. Utiliser le

programme "Rin(;age Seulement" si les

couverts ne sont pas laves immediatement

apr_s I'usage.

En cas de doute au sujet de la m_thode de lavage d'un article particulier, consulter

le fabricant pour determiner s'il est lavable au lave-vaisselle.

MATIn:RE

Acier

inoxydable

Aluminium

jetable

Argent fin

ou placage

d'argent

Articles

de bois

Bouteilles et

boites

LAVABLE AU

LAVE-VAISSELLE?

, EXCEPTIONS/RENSEIGNEMENTS SP#CIAUX

Oui

Executer un programme "Rin(;age Seulement"

si les articles ne sont pas laves immediatement.

Le contact prolonge avec des produits

alimentaires contenant sel, vinaigre, produits

laitiers ou jus de fruit peut susciter une

degradation de la finition.

Le,_detergents et I'eau _.une temperature

elevee peuvent affecter la finition de I'aluminium

anodise. Toute surface d'aluminium prendra une

teinte plus foncee apres le lavage au lave-

vaisselle. Ceci n'affecte pas la performance

d'ustensile.

Non

Ne pas laver au lave-vaisselle les assiettes

jetables d'aluminium; elles peuvent se deplacer

au iavage et laisser des marques noires sur

d'autres assiettes et articles.

OuJ

Executer un programme "Rin_:age Seulement" si

les articles ne sont pas laves immediatement.

Le contact prolonge des aliments contenant sel,

acide ou sulfure (oeufs, mayonnaise et produits

de lamer) peut susciter une degradation de la

finition.

Non Laver manuellement. Consulter toujours les

recommandations du fabricant avant le lavage.

Le bois non Vale peut gauchir, se fissurer, ou

perdre sa finition.

Non Laver manuellement les bouteilles et boffes.

Les etiquettes fixees avec de la colle se de-

tacheraient au cours du lavage et pourraient

obstruer la pompe ou les trous des rampes

d'aspersion, ce qui reduirait la performance

de lavage.

Couteaux _, Non Les manches de certains couteaux sont fixes

manche creux la lame au moyen d'un adhesif qui peut s'amollir

Iorsd'un lavage au lave-vaisselle.

Cristal Oui Consulter toujours les recommandations du

fabricant avant le lavage. Des lavages repetes

peuvent susciter une attaque de certains types

de cristal au plomb.

Etain, laiton et Non Le detergent et I'eau a temperature elevee

bronz peuvent decolorer ou attaquer la finition.

Fer blanc Non Possibilite de rouille.

Fonte Non La patine serait eliminee et la fonte rouillerait.

Or Non Les couverts dores se decolorent.

I "

LAVABLE AU

MATIC:RE LAVE-VAISSELLE? EXCEPTIONS/RENSEIGNEMENTS SPI_CIAUX

Plastique Non Ces articles ne peuvent resister aux temp-

jetable eratures _levees et aux d_tergents.

Plastique Oui Consulter toujours les recommandations du

fabricant avant le lavage. La r_sistance des

mati_res plastiques _.I'eau _.temperature

_levee et aux d_tergents est variable. Charger

les articles de plastique dans le panier sup_rieur

seulement.

Porcelaine/ Oui

faience

Verre Oui

Consulter toujours les recommandations du

fabricant avant le lavage. Les finitions antiques

ou de peinture manuelle et autres decorations

par-dessus le glagage peuvent p&lir. Les

dorures peuvent se d_colorer ou p&lir.

Des lavages repetitifs font jaunir les verres

lait.

Pour I'obtention des meilleurs r6sultats, il est important d'utiliser la quantit6

correcte de d6tergent et d'agent de ringage. Lire cette section pour utiliser

correctement les deux distributeurs.

Le distributeur de detergent comporte

2 sections. La section plus petite -

prelavage - vide le detergent dans le lave-

vaisseUe Iors de la fermeture de la porte.

La section plus grande - lavage principal -

vide le detergent dans le lave-vaisselle au

cours du programme de lavage.

t_ Si le couvercle du distributeur est ferme,

faire tourner le bouton bleu vers le bas

pour I'ouvrir.

Fairetourner le bouton

bleupour I'ouverture.

2_Remplir de detergent la section "Lavage

Principal". La quantite de detergent

necessaire depend de la quantite de

residus alimentaires sur la vaisselle et de

la durete de I'eau. Voir le tableau de

dosage du detergent & la page 18.

3_Fermer le couvercle du distributeur et

remplir la section "Pr61avage".

R_I_A}:_(_U_.',.. : Ne pas utiliser de d6tergent

pour le programme "Rinqage Seulement".

Section "Lavage Section

Principal.... Prdlavage"

% -\

t IIf'""---_ II %PRE-WASH

Utilisation du distributeur de d tergent

Type de d_tergent _ utiliser

• Utiliser uniquement un d_tergent pour lave-

vaisselle automatique.

REIMIARQUE : Ne jamais utiliser de savon,

detergent pour lavage manuel de la vaisselle

ou detergent pour lavage du linge. Ces

produits generent une quantit_ excessive

de mousse qui peut provoquer une inond-

ation et reduire la performance de lavage.

• Respecter les instructions du fabricant Iors

de I'utilisation d'un d6tergent pour lave-

vaisselle sous forme de poudre, liquide ou

gel. Un detergent en poudre concentr_

(Ultra) implique habituellement I'emploi

d'une plus petite quantit_ que pour un

detergent en poudre standard.

• Verser le d_tergent dans le distributeur juste

avant la mise en marche du lave-vaisselle.

• Veiller _,conserver le paquet de d_tergent

bien ferm6 en un lieu frais et sec, hors

d'atteinte des enfants. Apres I'ouverture, le

d_tergent d'un paquet peut rester utilisable

pendant environ 1 mois. Le d6tergent

expos_ a I'humidit_ pendant une periode

prolong_e peut s'agglom_rer et devenir

inefficace.

Quantit de d tergent & utiliser

DURETI_ DE L'EAU QUANTIT# DE DI_TERGENT

Eau douce ou

moyennement dure

0 & 6 grains par gallon

Pour une charge normale :

• Remplir partiellement la section "Lavage Principal"

(30 grammes ou 2 c. &soupe)

• Remplir la section "Pr_lavage" (30 grammes ou 2 c.

&soupe)

REMARQUE : Ajouter seulement 15 grammes ou 1 c.

& soupe de detergent dans la section "Prelavage" si la

vaisselle a d_j& _t_ prerinc_e ou si I'eau est tr_s douce.

Pour une charge de vaisselle tres souillde :

° Remplir la section "Lavage Principal" (45 grammes ou

3 c. a.soupe)

• Remplir la section "Pr61avage" (30 grammes ou

2 c. & soupe)

Eau de durete

moyenne a 61evde

7 & 12 grains par gallon o

Remplir la section "Lavage Principal" (45 grammes ou

3 c. &soupe)

Remplir la section "Prelav&ge" (30 grammes ou

2 c. suite & la page suivante &soupe)

Les detergents & lave-vaisselle des diverses

marques peuvent contenir diverses quantit_s

de phosphore pour I'adoucissement de I'eau.

Si en presence d'eau dure on utilise un

detergent & teneur en phosphore infdrieure

& 8,7 %, il peut eve necessaire d'utiliser une

plus grande quantite de detergent, ou de

choisir un detergent dont la teneur en

phosphore est superieure & 8,7 %.

• La combinaison d'une quantit_ excessive

de detergent et d'une eau douce peut

provoquer une attaque de la verrerie.

REMARQUE : La durete de I'eau peut

changer pendant avec le temps. Pour

determiner la durete de reau disponible,

contacter le fournisseur local d'eau ou une

compagnie locale de traitement/adoucis-

sement de reau, ou commander la bande

& essayer la duret_ de I'eau au num_ro de

piece 4171690 au Centre d'assistance aux

consommateurs.

Utilisation du distributeur d'agent de rin age

Un agent de rin_:age emp_che I'eau de

former des gouttelettes qui peuvent secher

en laissant des taches ou traces sur les

surfaces. II am_liore _galement le s6chage

en permettant & I'eau de s'_couler de la

vaisselle au cours du rin_:age final Iorsqu'une

petite quantit_ d'agent de rin_:age est lib_r_e

dans I'eau de rin_age. Ce lave-vaisselle est

con_u pour I'utilisation d'un agent de rin_:age

liquide. Ne pas utiliser un agent de rin(;age

solide ou en barre.

Remplissage du distributeur

Le distributeur d'agent de rin_age peut

contenir 5,2 oz fl. d'agent de rin_:age. Dans

les conditions normales, cette quantit6 suffit

pour trois mois d'utilisation environ. II n'est

pas necessaire d'attendre que le distributeur

soit vide pour le remplir de nouveau. Essayer

de maintenir le distributeur plein, mais veiller

ne pas le remplir excessivement.

1. V_rifier que la porte du lave-vaisselle est

compl_tement ouverte.

2. Faire tourner le bouton du distributeur

jusqu'& la position d'ouverture et soulever

pour I'enlever.

3. Verser I'agent de rin_age jusqu'& ce que la

lucarne de reperage indique que le

distributeur est plein. En cas de

remplissage excessif, i'agent de rinc_age

peut deborder et provoquer un moussage

excessif au cours du programme de lavage.

4. Enlever tout agent de ringage renverse

avec un chiffon humide.

5. Reinstaller le bouton du distributeur et le

placer & la position de fermeture.

Reglage du dosage d'agent

de rin age

La quantit_ d'agent de rin_age liberee dans

I'eau du rinc)agefinal est r6glable. Le r_glage

de I'usine correspond a I'indice 2. On peut

g_neralement r_gler le dispositif a 1 ou 2. Si

on observe des traces ou dep6ts de calcium

sur la vaisselle, essayer un r_glage plus

elev6 (4, 5, ou 6).

R6glage du dosage

Oter le bouton du distributeur, puis faire

tourner le dispositif de reglage E I'int6rieur

du distributeur jusqu'_, la position de

r_glage desir_e.

Lucarnede

repdrage

Bouton du

distdbuteur

_1 OPEN

PRE-WAS_

Dispositifde rdglage

On d_crit dans cette section les m_thodes d'utilisation du lave-vaisselle.

L'utilisation correcte du lave-vaisselle permet I'obtention des meilleurs r_sultats

de lavage.

Tables de des

Le lave-vaisselle exicute le lavage et le sichage de la vaisselle conformiment aux silections

electuies _. partir du tableau de commande. Le lave-vaisselle se souvient le dernier programme

et les derniires options desquels vous ave7 choisi. Appuyer seulement sur la touche de com-

mencer (Start) si vous voulez utiliser le mSme programme el les mSmes oplons.

PROGRAMME

Une marque ",/" indique les 6tapes ex_cut_es au cours de

chaque programme.

Prelavage

Ringage

Lavage

princi-

pal

,I'

Ringage

Sdchage

Durde

(minutes)

90t

Consom-

mation d'eau

(litres/gallons)

33/8.8

Utiliser ce programme pour les casseroles, ustensiles marmites et vaisselle

reguli6re tr6s sales et difficiles & nettoyer.

,/ ,/ ,/ ,/

81.5t 25/6.6

LIGHT

CHINA

Utiliser ce programme pour les charges de vaisselle moderement souillee de

r_sidus alimentaires. (L'indice de consommation d'_nergie est d_termine

)artir de ce programme.)

,/ ,/ J' J" 61.5t 25/6.6

Utiliser ce programme pour le lavage de porcelaine, cristal et autres articles

d61icats.

RINSE

ONLY

7.5 8/2.2

Utiliser ce programme pour le rin_:age de vaisselle, verres et couverts qui ne

sont pas immediatement soumis & un lavage complet.

Ne pas utiliser de d_tergent pour le programme "Ringage Seulement".

Prevoir une duree totale plus Iongue si I'eau introduite dans le lave-vaisselle n'est pas

assez chaude.

_;."--_____........._........._._._....._ il!_=i__iiil_.=_i_:i_i_ _,__I___'_'_'_=_

Onpeutannulerunprogramme&tout

momentaucoursdesonexecution.

i..Appuyersurlatouche&annulerunefois,

etpuisattendez.IIyaunepause

de5secondesentrelapres-sion

surlatoucheCanceletled_but

delavidange.

:_-Laisserlelave-vaissellesevider

completement.

_ ....

Appuyer sur une touche pour s_lectionner

une option. Si on change d'id_e, il suffit

d'appuyer de nouveau sur la touche pour

d_sactiver I'option. Pour s_lectionner

une option differente, appuyer sur une

autre touche.

Utiliser cette option et I'eau se chauffera

_ endant le lavage principal pour

le meilleur nettoyage de la

vaisselle tr_s salve. Le chauffage

de I'eau est automatique dans les

fonctions de lavage et du rin£age final du

programme de casseroles, et au rin(;age

final des programmes "Normal" et

"Porcelaine".

_.,=,'_,__.s _ _.<,,,_,_ _ _ __..._._...__.::

Utiliser cette option pour le sechage & I'air de

la vaisselle, sans application de

chaleur. Pour obtenir le meilleur

r_sultat, veiller & ce que le

distributeur d'agent de rin£age soit

rempli. Dans certaines conditions (eau dure,

distributeur d'agent de rin£_agevide, presence

d'articles de plastique dans la charge, etc.),

I'eau peut laisser des traces sur les articles

de plastique, la vaisselle et les couverts.

La lumiere Delay Hours (Heures Differees)

_ 'iliumine Iorsque le lave-vaisselle

a _t_ r_gle pour une mise en

marche diff_r_e. La lumi6re de

temps diff_re s'_teindra Iorsque

le programme commence. Voir page 24

& la rubrique "Programmation pour un

lavage differe".

Lemoniteurdesprogrammesvouspermet

devoirquelleportiond'unprogramme

fonctionnedanslelave-vaisselle.Lalumi6re

Clean(Propre)s'illumineIorsque'un

programmeesttermine.Touteslesautres

lumi_ress'_teindront.Lalumi_reClean

s'_teindraIorsquevousouvrezlaporte.

CYCLE MONITOR

WASH RINSE DRY CLEAN

Lumi@"_!:_de clsa_._£s£(_ de l%au

La lumiere de chauffage de I'eau s'illumine

pendant que I'eau

WATER HEATING chauffe dans le lave-

vaisselle. L'action de

lavage ou de rin(;age

continue pendant que I'eau chauffe.

Utilisation du syst me de verrouillage pour

enfants

T_moin du verrouillage

pour enfants

Utiliser le syst_me de verrouillage pour

enfants pour

CHILD LOCK emp_cher la raise

en marche

accidentelle du

lave-vaisselle. Lorsque la fonction de

verrouillage pour enfants est activ_e, il est

impossible de selectionner un programme

de lavage ou des options, et le lave-

vaisselle ne peut se mettre en marche.

REMARQUE : II demeure possible d'ouvrir

la porte du lave-vaisselle.

Activation du verrouillage pour

enfants

Appuyer sur la touche "Sechage Ftconomique''

_ endant 5 secondes. Le temoin

"Verrouillage Pour Enfants"

s'illumine. Tousles autres temoins

sont _teints.

D_sactivation du verrouillage

pour enfants

Appuyer de nouveau sur la touche "Sechage

Economique" pendant cinq seconcles. Le

temoin "Verrouillage Pour Enfants" s'eteint.

Modifications des r glages

Au cours des 2 premieres

minutes d'un programme

Appuyer sur de nouvelles touches de

selection de programme et d'options.

Apr_s les 2 premieres

minutes d'un programme

1. Appuyer sur la touche d'annulation Cancel

pour commander la vidange de

I'eau et rearmer les commandes.

2. Ouvrir la porte et verifier que le distributeur

de detergent est convenablement rempli

pour le nouveau programme.

3. Fermer la porte.

4, Appuyer sur de nouvelles touches de

s_lection de programme et d'options,

puis appuyer sur la touche de mise en

marche Start.

REMARQUE : Si le lave-vaisselle ne se met

pas en marche, verifier que la fonction de

lavage differe n'a pas ete selectionnee.

IIestpossibled'ajouterunarticledansle

lave-vaisselleaucoursdes10premieres

minutesd'unprogramme.

_.D_verrouillerlaportepourinterrompre

I'ex_cutionduprogramme.AttendreI'arr_t

desrampesd'aspersionavantd'ouvrir

laporte.

2.: Ouvrir la porte et ajouter les articles.

_:_:Fermer la porte.

4. Le lave-vaisselle se remet en marche

automatiquement apr_s une pause

de 5 secondes Iors de la fermeture de

la porte.

Pour faire fonctionner votre lave-vaisselle

pendant les heures hors de pointe, vous

pouvez diff_rer la mise en marche d'un

programme pour 2, 4 ou 6 heures, selon le

modele que vous avez. Pour diff_rer la mise

en marche, suivre ces _tapes.

Exemple pour programme de lavage

"Normal" diffdrd, avec sdchagedconomique

_ Selectionner avec la touche appropriee

le programme de lavage d_sire. Voir la

description des programmes de lavage

aux page 20.

Z S_lectionner une option avec la touche

appropriee. Si on change d'id_e, appuyer

de nouveau sur la touche pour d_sactiver

I'option. Pour s_lectionner une option

diff_rente, appuyer sur une autre touche.

Voir a la page 21 la description des options.

;!i Appuyer sur la touche pour les heures

differees.

Sur les modeles avec mise en marche

diffdrde pour 4 heures :

Appuyer une fois sur la touche Delay Hours

(Heures Diffdrees), ensuite appuyer sur la

touche de mise en marche.

Sur les modules avec 2, 4 et 6 heures

diffdrdes :

Appuyer sur la touche des heures diff_r_es

une fois pour un temps diff_r_ de 2 heures,

deux fois pour 4 heures, ou trois fois pour 6

heures, ensuite appuyer sur la touche de

mise en marche.

Le chiffre au-dessus de la touche Delay

Hours s'illuminera et le lave-vaisselle

commencera le programme au bout du

nombre d'heures que vous avez choisi.

Pour faire cesser les heures differ_es,

appuyer sur la touche jusqu'a ce qu'aucun

num_ro ne soit illumin_ au-dessus de

la touche.

,_Utilisez votre lave-vaisselle seulement quand

vous _tes chez vous.

_,Si la residence est equipee d'un adoucisseur

d'eau, verifier que le lave-vaisselle n'est pas

programme pour la mise en marche au

cours de la reg6n_ration de I'adoucisseur.

$ys :eme de °

Au cours du s6chage, de la vapeur

s'6chappe par I'_vent dans I'angle sup_rieur

gauche de la porte. Ceci est normal. Cette

vapeur provient de I'humidit_ qui s'_chappe

du lave-vaisselle au cours du s_chage.

i_<,s_t{S_.,..,!,_,._,_s• _.,._>

;.,:,_,_,, _.M_, ; La vapeur est chaude. Ne

pas toucher I'event au cours du s_chage.

Pour _viter que I'appareil _mette des bruits

de choc et cliquetis au cours du

fonctionnement :

,_Veiller _ice que les articles I_gers soient

immobilis_s dans le panier.

_ Veiller _.ce que les couvercles et poignees

d'ustensiles, tSles _.pizza, tSles a.biscuits,

etc. ne touchent pas les parois du lave-

vaisselle et n'entravent pas la rotation des

rampes d'aspersion.

Lorsque c'est possible, charger les articles

de telle mani_re qu'ils ne se touchent pas

entre eux.

_i%4ARQiJ_I : Laisser la bonde de I'_vier en

place pendant le fonctionnement du lave-

vaisselle pour _viter la transmission du son

par les canalisations d'_gout.

1'0 O

On peut normalement entendre certains

sons emis Iors du fonctionnement du

lave-vaisselle :

Bruit d'ouverture ou de fermeture de la

valve de remplissage, et son de I'eau

p6n_trant darts le lave-vaisselle.

_,Broyage de residus alimentaires dans

le broyeur.

Action de lavage/rinqage des rampes

d'aspersion. Pour minimiser le bruit de

I'eau circulant sur la vaisselle, voir

"Chargement du lave-vaisselle" aux

pages 10 a 13.

_-Pompage de I'eau Iors des vidanges au

cours d'un programme.

,_Ouverture du r_ceptacle ,_d_tergent.

_,Bruit de mise en marche du moteur de

la pompe.

Consei[s pouFJ econom e d e erg e

'_ R_gler le chauffe-eau de la r6sidence pour

qu'il alimente le lave-vaisselle en eau _.une

temperature d'au moins 49°C (120°F).

Contr61e de la temperature de I'eau :

1, Laisser I'eau chaude couler par le robinet

le plus proche du lave-vaisselle. Placer

sous le robinet une tasse avec un

thermom_tre _ viande ou _,confiserie.

2_ Laisser i'eau chaude couler pendant au

_ oins 1 minute dans la tasse,

en la laissant d_border. Lire la

temperature. Si la temperature

de I'eau est inf_rieure & 49°C

(120°F), demander & une

personne comp_tente de regler le

thermostat du chauffe-eau.

Faire fonctionner le lave-vaisselle seulement

avec une charge complete.

_ Utiliser uniquement le programme et les

options n6cessaires.

4.Faire fonctionner le lave-vaisselle hors des

p_riodes de pointe de consommation, si la

compagnie de distribution propose des tarifs

r_duits pendant certaines p_riodes de la

journ_e.

Faire fonctionner I'appareil la nuit au cours

de I'_te pour _viter I'introduction de chaleur

dans la maison au cours de la journ_e.

Ne pas rincer la vaisselle avant le

chargement.

,_Utiliser I'option de "S_chage leconomique".

Ce lave-vaisselle a 6t_ con£u pour qu'il fournisse de nombreuses ann_es de

service fiable. Cependant, pour que I'appareil continue & fonctionner correctement,

il convient d'ex6cuter certaines op6rations d'entretien d6crites dans cette section.

Le syst6me de lavage HYDROSWEEP dont

est dot_ ce lave-vaisselle produit

d'excellents r6sultats de lavage. L'eau de

lavage est constamment filtr_e par un

syst6me de triple filtration et retention des

d_bris qui emp6chent les particules de

produits alimentaires de se red,poser sur la

vaisselle propre.

Rampe d'aspersion

t_4 branches

Le filtre assure en permanence la filtration

de I'eau de lavage et retient les particules

alimentaires qui ont ete d_tach_es de la

vaisselle. II reste toujours une petite quantit6

d'eau sous le filtre, qui entretient I'humidite

du joint de la pompe.

'+<Cr_pine

(N'estpas

amovible)

• ' _@_BS(_@£{a

Les d_bris alimentaires sont dject_s du filtre

ultra-fin par 2 jets d'eau g_n_res sous la

rampe d'aspersion & 4 bras.

La cr_pine & gros d_bris retient des objets

de grande taille comme os, noyaux et autres

gros objets, et les emp6che de p_n_trer

dans le syst6me de pompage. On doit

p_riodiquement inspecter la cr_pine pour en

enlever les articles qui ont pu 6tre introduits

accidentellement dans le lave-vaisselle.

Leflotteurdeprotectioncontrele

d_bordement, dans I'angle avant droit de la

cuve du lave-vaisselle, emp_che un

remplissage excessif du lave-vaisselle. Pour

que le lave-vaisselle puisse fonctionner, il

faut que ce flotteur soit en place. Inspecter

et rechercher sous le flotteur les objets qui

pourraient I'emp6cher de se d_placer

verticalement.

Rechercher des

objets dtrangers

sous le flotteur

de protection

Nettoya e des sur'Fa. es

internes

Si des d6p6ts min6raux g_n_r_s par I'eau

dure s'accumulent sur les surfaces internes

du lave-vaisselle, on peut les eliminer avec

un chiffon humide, ou bien ex_cuter les

instructions pr_sent_es _.la page 34 & la

section "l_limination des taches et films".

Ne pas nettoyer les surfaces internes

du lave-vaisselle avant qu'il ait refroidi.

Ne pas utiliser un produit de nettoyage

susceptible de generer de la mousse.

Utiliser les produits de nettoyage con_us

pour les produits d'acier inoxydable.

Faire ex_cuter au lave-vaisselle un

programme de lavage "Normal" avec du

d_tergent apr_s avoir termine le nettoyage

des surfaces internes.

@X$@Yi"I6S

Essuyer avec un linge humide le tableau de

commande et les surfaces frontales et

laterales; laisser ensuite s_cher. Ne jamais

utiliser un detergent ou produit de nettoyage

abrasif susceptible d'endommager la finition.

Remisage du lave-vaisselle

Entreposage pendant I'hiver

Proteger le lave-vaisselle et les canalisations

d'eau contre le gel s'ils sont exposes _.des

temperatures inferieures & 0°C (par exemple

dans une residence de vacances). Voir les

instructions d'installation, et faire executer

les operations suivantes par une personne

qualifiee.

1. Fermer la porte.

2. Interrompre I'alimentation electrique du

lave-vaisselle.

3. Enlever les quatre vis qui fixent le panneau

d'acces et le panneau inferiur au lave-

vaisselle en utilisant une cle hex. de 1/4po,

un outil a visser ou un tournevis Phillips.

Enlever les panneaux et les mettre de c6te

sur une surface de protection.

4. Fermer I'arrivee d'eau. Placer un recipient

sous la valve de remplissage et

deconnecter les canalisations d'entree et

de sortie. Laisser I'eau s'ecouler dans le

recipient.

5. Placer un recipient sous la sortie de la

valve a clapet, et deconnecter le tube

flexible de la valve a clapet. Vidanger I'eau

de I'appareil dans le recipient. Ne pas

reconnecter les canalisations sur la valve

de remplissage et la valve _.clapet.

Pour la remise en service, reconnecter les

canalisations et le tube flexible sur la valve

de remplissage et la valve & clapet. Retablir

I'alimentation electrique de I'appareil, et

ouvrir I'arrivee d'eau. Fermer et verrouiller la

porte. Selectionner le programme "Normal"

et laisser I'appareil executer le programme.

Fermer la source d'alimentation electrique.

Inspecter les raccordements et verifier qu'ils

sont etanches et qu'il n'y a pas de fuite.

SorU d'eau

Arrivee d'eau

Remisage pour

Pour proteger le lave-vaisselle au cours des

mois d'ete, fermer I'arrivee d'eau et decon-

necter le lave-vaisselle de ralimentation

electrique.

Le brise-siphon

Inspecter le brise-siphon

chaque lois que le lave-

vaisselle ne se vide pas bien.

Dans certaines juridictions, le code local des

installations de plomberie exige I'installation

d'un brise-siphon entre un lave-vaisselle

encastr_ et la canalisation d'egout de la

r_sidence. Ce dispositif protege le lave-

vaisselle contre un reflux d'eau advenant

robstruction d'une canalisation d'_gout.

Le brise-siphon est g_neralement situe sur

I'_vier ou le comptoir pros du lave-vaisselle.

Pour commander le composant brise-siphon

(pce n° 300096), contacter le concession-

naire KitchenAid local. On peut egalement

t_l_phoner au 1-800-422-1230 aux I:t.-U.,

ou voir _.la page 2.

REMARQUE : Le brise-siphon est un

composant de plomberie externe qui n'est

pas incorpor_ au lave-vaisselte. La garantie

accord_e pour le lave-vaisselle ne couvre

pas les frais d'entretien imputables au

nettoyage ou _.la reparation du brise-

siphon externe.

Brlse-slphon

Nettoyage du brise-siphon :

Nettoyer p_riodiquement le composant brise-

siphon pour garantir la vidange correcte du

lave-vaisselle. Ex_cuter les instructionsde

nettoyage fournies par le fabricant du

composant. Pour la plupart des types, on

doit enlever le couvercle chrome, d_visser

le capuchon de plastique, puis rechercher

toute accumulation de souillures. Nettoyer

si c'est n_cessaire.

On d_crit dans cette section comment r_soudre certains probl_mes mineurs qui

peuvent affecter la performance de I'appareil. Consulter ce tableau avant de

contacter un d6panneur. S'il n'est pas possible de r_soudre le probl_me, consulter

6galement le tableau de "Diagnostic" aux pages 35 et 36 avant de contacter un

service de d_pannage.

Lavage incomplet de la vaisselle

PROBLEME CAUSE SOLUTION

Residus

de produits

alimentaires

sur les plats

Ralentissement de

la rotation des bras

d'aspersion du fait d'un

moussage excessif

Chargement incorrect

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utilisation d'un

detergent inefficace,

incorrect ou en quantite

insuffisante

Utiliser uniquement les detergents recomman-

des pour les lave-vaisselle, et pas de savon

ni de detergent destine au lavage du linge.

Ne pas trop remplir le distributeur d'agent de

rin(;age. Recuperer par essuyage tout produit

renverse avant d'executer un programme.

Executer les instructions de chargement

presentees aux pages 10 _,13.

La pression du circuit de distribution devrait

etre de 138-828 kPa (20 & 120 Ib/po2) pour

que le lave-vaisselle se remplisse correct-

ement. Si la pression est insuffisante, il peut

etre necessaire d'installer une pompe de

surpression dans la canalisation.

Utiliser uniquement les detergents recom-

mandes pour le lave-vaisselle et seulement

les quantites specifiees (voir les quantites _.la

page 18), mais ne jamais utiliser une quantite

inferieure a une cuilleree a soupe. Pour qu'il

soit efficace, il faut que le detergent soit frais.

Entreposer toujours le detergent en un lieu

frais et sec dans un conteneur bien ferme.

Agglomeration du

detergent dans le

distributeur

Temperature de I'eau

insuffisante

Ajouter le detergent juste avant la mise en

marche du lave-vaisselle. Utiliser un d_ter-

gent frais et enlever tout detergent agglomere

avant de remplir le distributeur. Lors de

I'utilisation de la fonction de lavage differe,

verifier que le distribute_r est sec avant

d'ajouter le detergent.

Si necessaire, regler le chauffe-eau pour une

temperature plus elevee, pour que le lave-

vaisselle soit alimente par de I'eau _.au moins

49°C (120°F). Voir &la page 26 la methode

recommandee _!la rubrique "Conseils pour

I'economie d'energie".

suite _ la page suivante

PROBLI=ME CAUSE SOLUTION

Taches

etfilms

r6siduels

surla

vaisselle

Filmdesilice

ouattaque(le

filmdesilice

estun dep6t

blanc laiteux;

I'attaque forme

un film trouble)

Taches

blanches

sur les

ustensiles

de cuisine

rev6tement

anti-adhesion

Eau dure ou concen-

tration elevee de

mineraux dans I'eau

Temperature de I'eau

insuffisante

Emploi d'un detergent

incorrect

Quantite incorrecte

de detergent

Utilisation d'un

detergent inefficace

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utiliser un agent de rin_age pour faciliter

I'elimination des taches et films. Pour eliminer

un film imputable & la durete de I'eau, voir

"l:tlimination des taches et films" & la page 34.

Si necessaire, regler le chauffe-eau pour une

temperature plus elevee, pour que le lave-

vaisselle soit alimente par de I'eau & au

moins 49°C (120°F). Voir & la page 26 la

methode recommandee & la rubrique

"Conseils pour I'economie d'energie".

Utiliser uniquement les detergents

recommandes pour le lave-vaisselle.

Une vaisselle tres sale ou de reau dure

necessitent I'emploi d'une plus grande

quantite de detergent. Voir & la page 18

les quantites de detergent recommandees.

Pour qu'il soit efficace, il faut que le detergent

soit frais. Entreposer toujours le detergent en

un lieu frais et sec dans un conteneur bien

ferme. Jeter tout detergent agglomere.

La pression du circuit de distribution devrait

6tre 138-828 kPa (20 & 120 Ib/po 2) pour que

le lave-vaisselle se remplisse correctement.

Si la pression est insuffisante, il peut 6tre

necessaire d'installer une pompe de

surpression dans la canalisation.

Carence d'agent de

rin_:age

R_action chimique de

I'eau avec certains

types de verre -

habituellement imput-

able & certaines

combinaisons d'eau

douce ou adoucie,

solutions de lavage

alcalines, rin(;age

insuffisant, quantite

excessive de d_tergent

et remplissage excessif

du lave-vaisselle.

Remplir le distributeur d'agent de rin(;age.

Voir les instructions a la page 19.

II peut 6tre necessaire de laver manuellement

ces articles pour eliminer compl_tement le

probleme. Le film de silice et I'attaque sont

des defauts permanents qu'on ne peut _liminer.

Pour ralentir ce processus, utiliser la quantite

minimale de d_tergent et d'agent de rin(;age

liquide. Reduire egalement la charge du lave-

vaisselle pour permettre un rin(;age approfondi,

et utiliser I'option de "Sechage Economique".

Patine _limin_e par

le d_tergent Iors

du lavage

Restaurer la patine sur les ustensiles apr6s le

lavage au lave-vaisselle. Voir les instructions

du fabricant de I'ustensile ou enduire I'ustensile

d'huile de cuisine et essuyer avec un essuie-

tout de papier.

PROBLI=ME CAUSE SOLUTION

Sdchage

incomplet de

la vaisselle

Temperature

insuffisante de I'eau

€:coulement

insuffisant de I'eau

sur la vaisselle

Carence d'agent

de ringage

Articles de plastique

Emploi de I'option de

"S_chage I_conomique"

Si n_cessaire, r6gler le chauffe-eau pour une

temperature plus _lev6e, pour que le lave-

vaisselle soit aliment_ par de I'eau & au moins

49°C (120°F). Voir &la page 26 la m_thode

recommand_e & la rubrique "Conseils pour

I'_conomie d'_nergie".

Ne pas trop charger le lave-vaisselle afin

que I'eau puisse s'en ecouler correctement,

et utiliser un agent de ringage liquide pour

faciliter le s_chage. Voir les instructions de

chargement correct aux pages 10 & 13. Ne

pas utiliser I'option de sechage economique.

Remplir le distributeur d'agent de ringage.

Voir les instructions & la page 19.

Certains articles de plastique peuvent

n_cessiter un sechage manuel avec un

torchon.

Ne pas utiliser I'option de "Sechage

€:conomique" pour la charge de vaisselle

suivante.

D6te qo a, tio

ava.£e

a.u cou s du

PROBLF:ME

I_caillage sur

la vaisselle

Taches

noires ou

grises sur

la vaisselle

CAUSE SOLUTION

Chargement

incorrect

Contact avec des

articles d'aluminium

Charger la vaisselle et les verres de telle

maniere qu'ils soient stables et qu'ils ne se

heurtent pas mutuellement sous I'effet du

lavage. Manoeuvrer doucement les paniers

sur leurs glissi6res pour minimiser les chocs.

F_EiViAR{3U_': Laver manuellement certains

types de porcelaine et verrerie, comme les

articles antiques et de cristal mince.

Charger les articles d'aluminium de telle

mani_re qu'ils ne puissent passe frotter contre

d'autres articles au cours du lavage. Ne pas

laver au lave-vaisselle des articles jetables en

aluminium. Pour _liminer les marques

d'aluminium, utiliser un produit de nettoyage

moyennement abrasif.

I limination des taches et films

Veiller a ce que le distributeur d'agent de

rin_:age soit toujours rempli d'agent de

rin_age liquide. Un agent de rin_:ageemp_che

reau de former des gouttelettes qui secher-

aient en laissant des taches ou marques.

Pour dliminer les taches et films sur la

vaisselle et les verres, ou un film qui s'est

formd sous I'effet de I'eau dure sur la surface

interne du lave-vaisselle, on peut utiliser du

vinaigre blanc selon la m_thode suivante :

1. Charger la vaisselle et les verres dans le

lave-vaisselle de la maniere habituelle. Ne

pas charger des couverts ou autres articles

mdtalliques dans le lave-vaisselle.

2. Verser 2 tasses de vinaigre menager dans

un verre, ou dans un verre & mesure

lavable au lave-vaisselle, qui sera plac_

verticalement dans le panier inf_rieur.

3. Fermer la porte.

4. Selectionner le programme de lavage

"Normal" et I'option de "S_chage

I_conomique",puis appuyer sur la touche

de mise en marche Start. Ne pas utiliser

de detergent. Laisser le lave-vaisselle

ex_cuter cqmpletement le programme.

REMARQUE : On ne dolt executer cette

opdration qu'occasionnellement. Le vinaigre

est un acide; son utilisationexcessive peut

faire subir des dommages au lave-vaisselle.

Si le lave-vaisselle ne fonctionne pas correctement, _tudier le tableau suivant ainsi

que la section "Solutions des probl_mes communs du lave-vaisselle" aux pages

31 _.34 avant de contacter le concessionnaire. Cela pourra vous _conomiser le

coi3t de la visite d'un d_panneur.

PROBLC:ME CONTROLER CE QUI SUIT

Le lave-vaisselle

ne fonctionne pas

ou s'arr#_te au

cours d'un

programme

Porte bien ferm_e?

Programme appropri@ s61ectionne? Voir page 8 et 9.

Verrouillage pour enfants actif? Voir page 23.

Fusible grill@ou disjoncteur ouvert?

Arrivee d'eau ouverte?

Arr_t du moteur du fait d'une charge excessive? Dans ce cas, I'appareil

se remet en marche automatiquement apr_s quelques minutes. Si le

moteur ne se remet pas en marche, contacter le d_panneur.

Le lave-vaisselle

ne se remplit pas

Flotteur de protection contre debordement bloqud _.la position la plus

elev_e? II faut que le flotteur puisse se d_placer librement vertical-

ement. Appuyer dessus pour le liberer. Voir page 28.

Le lave-vaisselle

semble fonction-

ner trop Iongtemps

Temperature de I'eau d'alimentation insuffisante? La periode de

fonctionnement du lave-vaisselle est plus Iongue Iorsqu'il faut qu'il

chauffe I'eau ou si on a s_lectionn_ roption de lavage & haute

temperature. R@glerle thermostat du chauffe-eau pour que le

lave-vaisselle soit aliment_ par de I'eau & au moins 49°C (120°F).

Rdsidus d'eau

dans le lave-

vaisselle

Attendre la fin du programme. II est normal qu'il reste un petit r_sidu

d'eau. Examiner le brise-siphon s'il yen a un; il est peut-_tre obstrue.

Dans ce cas, ex_cuter les instructions de nettoyage du fabricant. Voir

page 30.

Rdsidus de

detergent dans la

section couverte

du distributeur

Utiliser un d_tergent frais, remiser le d_tergent en un lieu frais et sec

dans un rdcipient bien ferme. Jeter tout d_tergent agglomer_.

Attendre la fin du programme.

II faut que le flotteur puisse se deplacer librement verticalement.

Appuyer dessus pour le liberer. Voir page 28.

Rdsidu blanc

apparent sur

le panneau

d'acc&s frontal

Certains d_tergents liquides produisent un moussage excessif et

une accumulation sur le panneau d'acc_s. Essayer un autre type

de d_tergent ou une marque differente pour reduire le moussage

et dliminer I'accumulation.

Odeur perceptible Executer le programme de "Rin_:age Seulement" au moins une fois

dans le lave- ou deux par jour jusqu'_.I'accumulation d'une charge complete.

vaisselle

Bruits

PROBLEME CONTROLER CE QUI SUIT

Sons de broyage,

r_page ou

bourdonnement

Presence d'un objet dur dans la pompe? L'emission du son devrait

cesser apr_s le broyage.de I'objet. Si le son ne disparaTt pas apr_s le

programme suivant, contacter le d_panneur. Voir ,_la page 25 "Sons

normaux _mis au cours du fonctionnement".

Formation de vapeur

PROBL_:ME

I_mission de

vapeur par

la porte

CONTROLER CE QUI SUIT

Ceci est normal au cours de la phase de s_chage d'un programme du

lave-vaisselle. Voir "Syst_me de sechage", page 25.

Avant de nous contacter pour assistance ou service, consulter la section "Diag-

nostic" aux pages 35 & 36. Ceci pourra peut-6tre vous 6pargner le coot de la visite

d'un d_panneur. Si une aide demeure n_cessaire, proc_der conform_ment aux

instructions ci-dessous.

Contacter sans frais le Centre d'assist-

ance _,la clientele de

KitchenAid au :

1-800-422-1230.

Lorsdu contact:

Veuillez communiquer la date

d'achat ainsi que le num6ro de serie et le

num_ro de module complet de I'appareil

(voir page 2). Cette information nous aidera

mieux satisfaire vos besoins.

Nos consultants vous renseigneront sur

les sujets suivants :

Caract_ristiques et specifications sur toute

notre gamme d'appareils menagers.

:_-Information pour I'installation.

Procedures d'utilisation et d'entretien.

:_oVente de pk}ces de rechange et accessoires.

Aide pour le depannage personnel.

_<,Assistance sp_cialis_e & la client}le (langue

espagnole, malentendants, malvoyants, etc.).

Concessionnaires Iocaux, entreprises

de service et distributeurs de pk}ces

de rechange.

Les techniciens de service KitchenAid

ont re(;u la formation qui leur permet

d'effectuer les travaux de r_paration sous

garantie et le service apr_s-vente sur les

produits partout aux E.-U..

Vous pouvez 6galement consulter I'annuaire

t_lephonique Pages jaunes pour identifier une

entreprise de service agreee KitchenAid dans

votre r_gion.

Si vous avez besoin de commander des

pi_}ces de rechange, nous recommandons

I'emploi uniquement de pi_}ces autoris_es

par I'usine. Ces pk}ces seront facilement

install_es et fonctionneront bien parce

qu'elles sont fabriquees avec la meme

precision mise en oeuvre dans la fabrication

de chaque appareil m_nager KITCHENAID*

neuf. Pour obtenir des pi}ces de rechange

autoris_es par I'usine, contacter le Centre

de service agr_ le plus proche.

Pour obtenir une assistance plus tendue ...

Si vous avez besoin d'une assistance plus

etendue, vous pouvez _crire _.KitchenAid

pour nous communiquer vos questions ou

preoccupations, & I'adresse suivante :

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez

indiquer un numero de t_lephone oe on peut

vous contacter dans la journee.

Si le concessionnaire, le centre de service

autoris_ et KitchenAid n'ont pu r_soudre votre

probl_me, vous pouvez contacter le Major

Appliance Consumer Action Program (MACAP).

MACAP est un groupe d'experts independ-

ants en protection des consommateurs qui

font connaffre les opinions des consom-

mateurs aux niveaux les plus _lev_s de

I'industrie de._appareils menagers. MACAP

nous communiquera vos preoccupations.

Major Appliance Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

Demande d'assistance ou de service au

Canada ...

Pour obtenir de l'aide dans tout le

_ anada, contacter sans frais

le Centre d'assistance _ la

clientele de KitchenAid

Canada, 8 h 30 - 18 h (EST) :

1-800-461-5681.

Lors du contact, veuillez communiquer la

date d'achat ainsi que le numero de serie et

le numero de modele complet de I'appareil

(voir page 2). Cette information nous aidera

,_mieux satisfaire vos besoins.

Nos consultants vous renseigneront sur

les sujets suivants :

* Caract_ristiques et specifications sur toute

notre gamme d'appareils menagers.

, Concessionnaires Iocaux.

• Methodes d'utilisation et d'entretien.

Les techniciens de service KitchenAid

ont re(_u la formation qui leur permet d'effec-

tuer les travaux de reparation sous garantie et

le service apr_s-vente sur les produits partout

au Canada. Pour service au Canada,

tdl6phoner _ une des numeros suivantes

inscrit ci-dessous.

Service d'appareils menagers KitchenAid Canada-

Service aux consommateurs

Succursales de service direct :

COLOMBIE-BRITANNIQUE 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO Region d'Ottawa 1-800-267-3456

(a I'exception du code regional 807) En dehors de la r_gion d'Ottawa 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683

et code r6gional 807 en ONTARIO

QUEBEC Montreal (a I'exception de la rive sud) 1-800-361-3032

Rive Sud Montrdal 1-800-361-0950

Quebec 1-800-463-1523

Sherbrooke 1-800-567-6966

PROVINCES DE L'ATLANTIQUE 1-800-565-1598

Pour acheter des pi_ces de rechange ...

Si vous avez besoin de commander des

pi_ces de rechange, nous recommandons

I'emploi uniquement de pieces autorisees

par I'usine. Ces pi6ces seront facilement

install_es et fonctionneront bien parce

qu'elles sont fabriquees avec la meme

precision mise en oeuvre dans la fabrication

de chaque appareil m_nager KITCHENAID*

neuf. Pour obtenir des pi_ces de rechange

autoris_es par I'usine, contacter le Centre

de service agre_ le plus proche.

Pour obtenir une assistance plus _tendue ...

Si vous avez besoin d'une assistance plus

_tendue, vous pouvez ecrire ,_KitchenAid

Canada pour nous communiquer vos

questions ou preoccupations,

& I'adresse suivante :

Consumer Relations Department

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez

indiquer un numero de telephone oe on

peut vous contacter dans la journee.

Cet index est alphab6tique. Rechercher le mot ou la phrase d6sir_e pour identifier

la page o5 on I'y trouve.

SUJET PAGE SUJET PAGE

AGENT DE RIN(_AGE

Utilisation .................................................... 19

ARTICLES SPECIAUX

Conseils pour le lavage .............................. 14

ASSISTANCE

Au Canada .................................................. 39

Aux I_.-U...................................................... 37

BRISE-SIPHON .............................................. 30

Annulation d'un programme ....................... 21

Mise en service ............................................. 7

Modification d'un reglage ........................... 23

Programmation pour un lavage differ_ ....... 24

GARANTIE ..................................................... 41

GUIDE DE MISE EN SERVICE ....................... 7

LUMIERES DU PANNEAU

DE COMMANDE ............................................ 22

BRUITS

Bruit normalement 6mis ............................. 25

Conseils pour fonctionnement

silencieux .................................................... 25

CARACTC:RISTIQU ES/COM POSANTS ......... 5

NETTOYAGE

Ext6rieur ...................................................... 28

Int6rieur ....................................................... 28

OPTIONS

S_lection ..................................................... 21

CHARGEMENT

Panier a couverts ........................................ 13

Panier inf_rieur ............................................ 11

Panier superieur .......................................... 10

PrSparation du chargement ........................ 10

COM POSANTS/CARACT¢: RISTIQUES ......... 5

DI_TERGENT

Quantit6 ...................................................... 18

Type ............................................................ 17

DIAGNOSTIC ................................................. 35

DISTRIBUTEUR

Agent de rin_:age ......................................... 19

D6tergent .................................................... 16

EAU

Contr61e de la temperature ........................ 26

E_NERGIE

I_conomie .................................................... 26

ENTRETIEN

Brise-siphon ................................................. 30

Flotteur - protection contre debordement .... 28

Nettoyage .................................................... 28

Remisage .................................................... 29

Syst6me de lavage HYDROSWEEP* ........ 27

PANIER ,_,COUVERTS .................................. 13

PANIER INFI_RIEUR ...................................... 11

PANIER SUPI_RIEUR

Chargement ................................................ 10

PROBLI_MES COMMUNS DE

LAVE-VAISSELLE

Resolutions ......................................... 31 _.34

PROGRAMME

Annulation ................................................... 21

Tableau de selection ................................... 20

PROGRAMM_,TION POUR UN LAVAGE

DIFFC:RI_ ........................................................ 24

PROTECTION CONTRE DI_BORDEMENT ... 28

REMISAGE .................................................... 29

RESPONSABILITES

Propri_taire ................................................... 2

SI_CURITI_ ................................................. 3 a 4

SYST#ME DE SI_CHAGE ............................. 25

TACHES/FILM

I_limination .................................................. 34

FILM/TACHES

Elimination .................................................. 34

FONCTIONNEMENT DU LAVE-VAISSELLE

Addition d'articles au cours d'un

programme .................................................. 24

VAPEUR ........................................................ 25

VERROUILLAGE POUR ENFANTS ............. 23

DURI_E DE LA

GARANTIE :

GARANTIE

COMPLI_TE

D'UNE ANNI_E

,_,PARTIR DE

LA DATE

D'INSTALLATION.

GARANTIE

LIMITI_E DE

LA SECONDE ._,

LA ClNQUII_ME

ANNEE

A PARTIR DE

LA DATE

D'INSTALLATION.

KITCHENAID PAIERA

POUR :

Pieces de rechange et frais

de main-d'oeuvre pour

I'_limination des vices de

materiau ou de fabrication.

Les travaux doivent etre

executes par le personnel

d'un etablissement de service

agr66 KitchenAid.

Les pieces de rechange

pour le panier superieur ou

inf_rieur si le panier rouille

d0 aux mat_riaux ou le metier

defectueux (seulement pour

le modele KUDM24SE).

Pieces de rechange pour le

moteur (un tiers HP) en cas

de vice de mat_riau ou de

fabrication.

Pieces de rechange pour

organes de commande

_lectronique en cas de vice

de materiau ou de fabrication.

Pieces de rechange pour

KITCHENAID NE PAIERA PAS

POUR :

A. Visite de d_pannage pour :

1. Correction de rinstallation du

lave-vaisselle.

2. Explications du fonctionnement

du lave-vaisselle. +

3. Remplacement des fusibles

ou correction du c&blage de

la maison.

4. Correction du circuit de conduit

de plomberie de la maison.

B. Reparations Iorsque le lave-

vaisselle est utilis_ autrement que

dans une application familiale.

C. Dommage imputable ,_accident,

alteration, usage impropre ou

abusif, installation incorrecte ou

installation non conforme aux

prescriptions des codes Iocaux

d'electricite et plomberie.

D. Tout frais de main-d'oeuvre pendant

la periode de garantie limitee.

E. Le coot des pieces de rechange

I'element chauffant en cas

de vice de mat_riau ou de

fabrication.

GARANTIE

VIE ENTIPRE

DEPUIS LA DATE

D'INSTALLATION.

Pieces de rechange et frais

de main-d'oeuvre pour la

doublure de porte interne ou

la cuve d'acier inoxydable en

cas d'apparition de fuite d'eau

par suite de rouille imputable

_.un vice de materiau ou de

fabrication.

et de la main-d'oeuvre pour les

appareils utilises en dehors du

Canada ou Fttats-Unis.

Frais de transport de I'appareil.

Ce produit est con_u pour Clu'il

soit reparable sur place.

Reparations de pieces ou systemes

imputables a une modification non

autorisee ex_cutee sur I'appareil.

7/96

KITCHENAID DECLINE TOUTE RESPONSABILITE AU TITRE DE DOMMAGES SECON-

DAIRES OU INDIRECTS. Certaines provinces n'admettent pas I'exclusion ou la limitation de

dommages secondaires ou indirects. Par consequent, cette exclusion ou limitation pout ne pas

vous _tre applicable. Cette garantie vous confere des droits juridiques sp_cifiques; vous pouvez

egalement jouir d'autres droits qui peuvent varier d'une province _.I'autre ou d'un Etat _.un autre.

Hors des Etats-Unis ou du Canada, une garantie diffdrente peut _tre applicable. Pour les

details, contacter le concessionnaire agr6e KitchenAid.

En cas de besoin d'assistance ou d'une intervention de service, consulter d'abord la section

"Diagnostic" de cette brochure. Apres avoir consult6 la section "Diagnostic", on peut egalement

trouver de I'aide dans la section "Demande d'assistance ou de service". Aux F_.-U.,contacter le

centre d'assistance a la clientele au 1-800-422-1230. Au Canada, contacter KitchenAid Canada

_.I'un des numeros de telephone mentionnes & la page 2.

9743097 Rev. A

KitchenAid

Benton Harbor, MI, U.S.A. 49022-2692

* Marque de commerce enregistre/MC marque d_pos_ de KitchenAid,

KitchenAid, KitchenAid Canada, titulaire d'une licence au Canada

8/96

Imprime aux €:tats-Unis

KitchenAid KUDI24SEAL1 undercounter dishwasher

Product's Documents

User Manual

Specifications

KitchenAid KUDI24SEAL1 Questions and Answers
