AR Blue Clean AR383SS Electric Pressure Washer 1900 PSI, User Manual

Questions, problems, missing parts?

Before returning to your retailer, call our

customer service department at 1-866-235-5112,

8 a.m. - 5:00 p.m., CST, Monday - Friday.

www.arblueclean.com

1900 PSI

Electric Pressure Washer

ASSEMBLY, CARE AND

USE INSTRUCTIONS

Model AR 383 SS

READ CAREFULLY

IMPORTANT: RETAIN THESE INSTRUCTIONS

AND ATTACH RECEIPT TO MANUAL FOR FUTURE

REFERENCE

92731-LQ

TABLE OF CONTENTS

PRODUCT SPECIFICATIONS

TABLE OF CONTENTS

SPECIFICATIONS

Model

Rated PSI

(lbs/sq. in.)

Max GPM

(Gal/per min) Cold Water Volts Amps

Weight

(lbs.)

AR 383 SS 1,900 1.3 ✔120 13 26

PRODUCT SPECIFICATIONS

Product Specications ...................................................................................................... 2

Package Contents ............................................................................................................. 3

Hardware Contents ........................................................................................................... 3

Safety Information ............................................................................................................. 4

Assembly Instructions ....................................................................................................... 6

Operating Instructions ....................................................................................................... 9

Care and Maintenance ................................................................................................... 12

Pump Saver ..................................................................................................................... 13

Troubleshooting ............................................................................................................... 14

Limited Warranty ............................................................................................................. 15

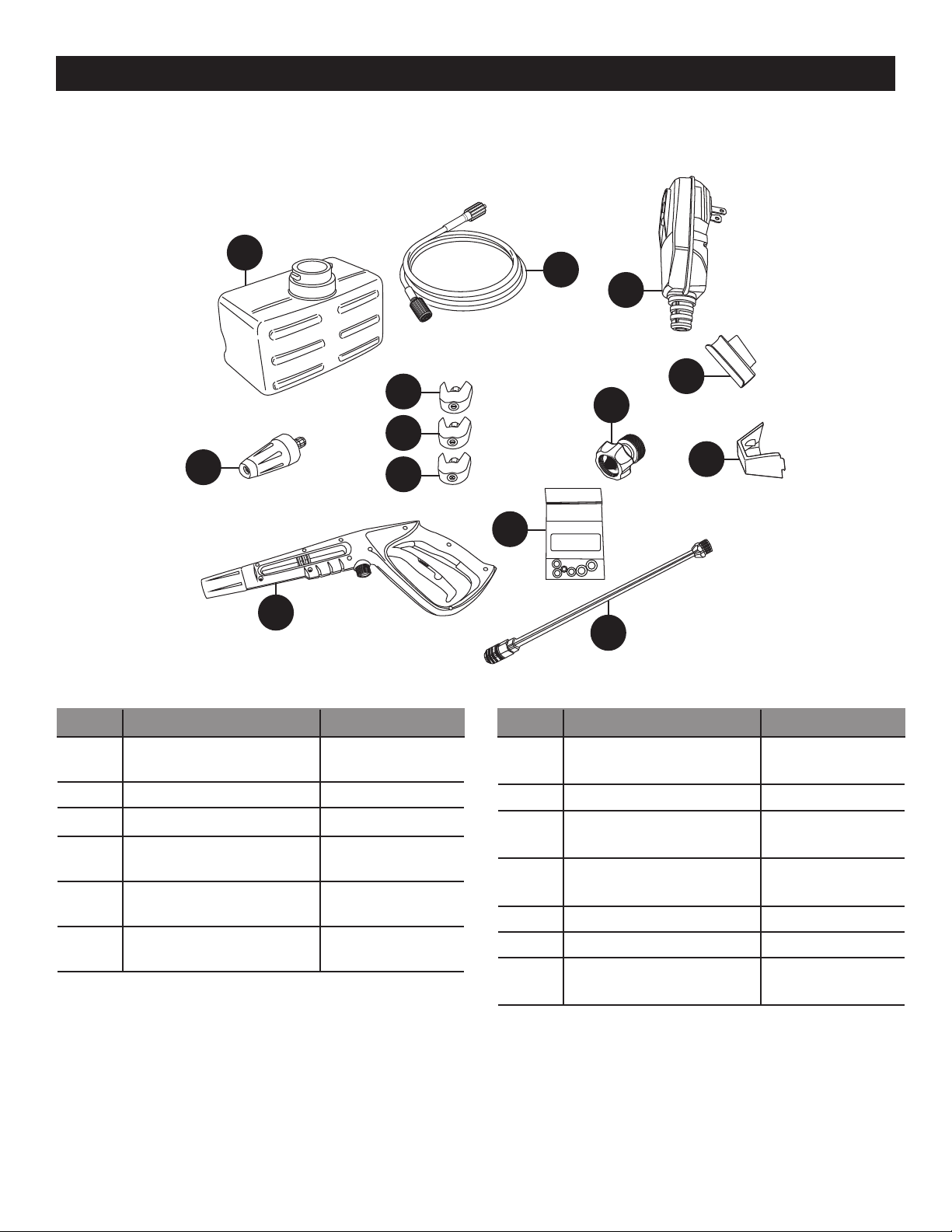

Replacement Parts List .................................................................................................. 16

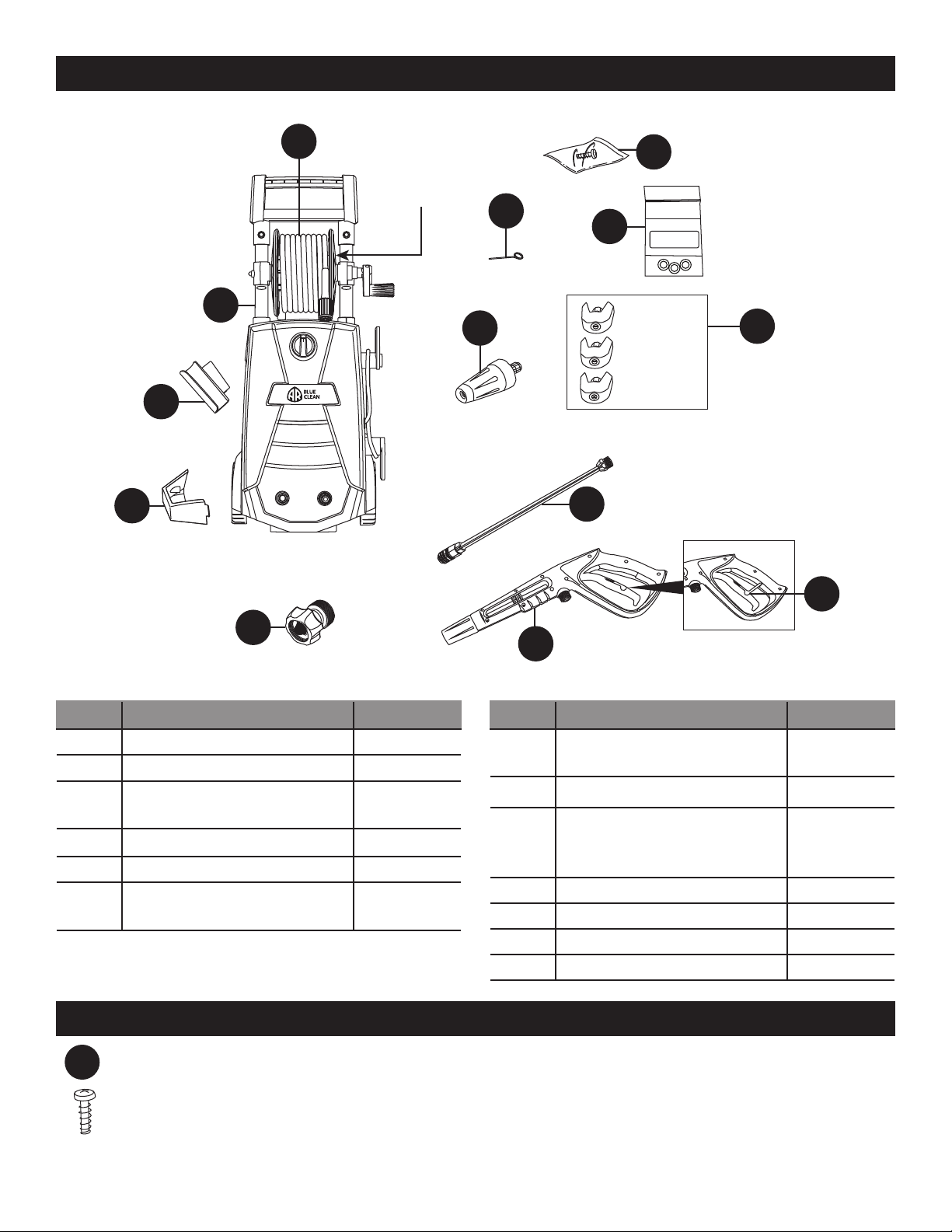

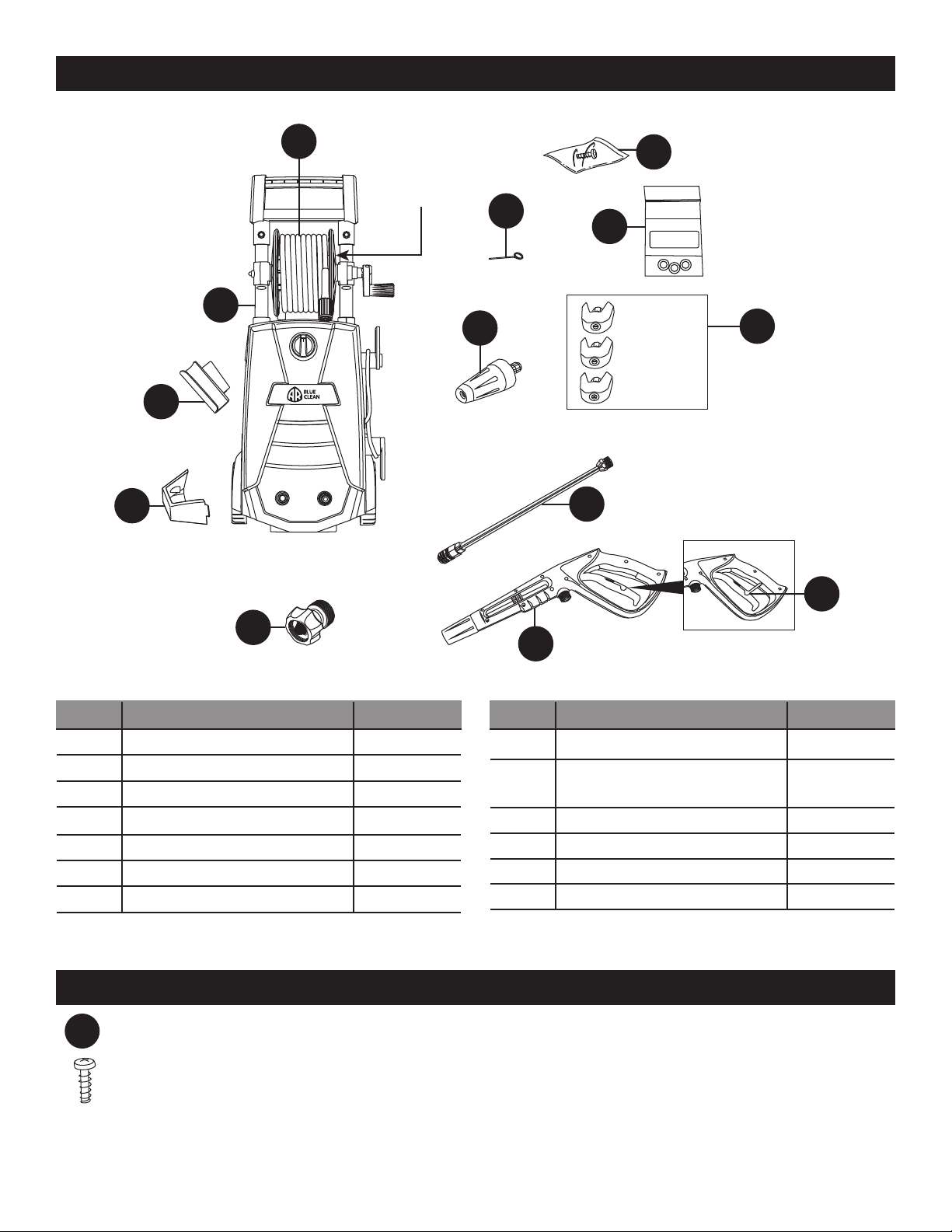

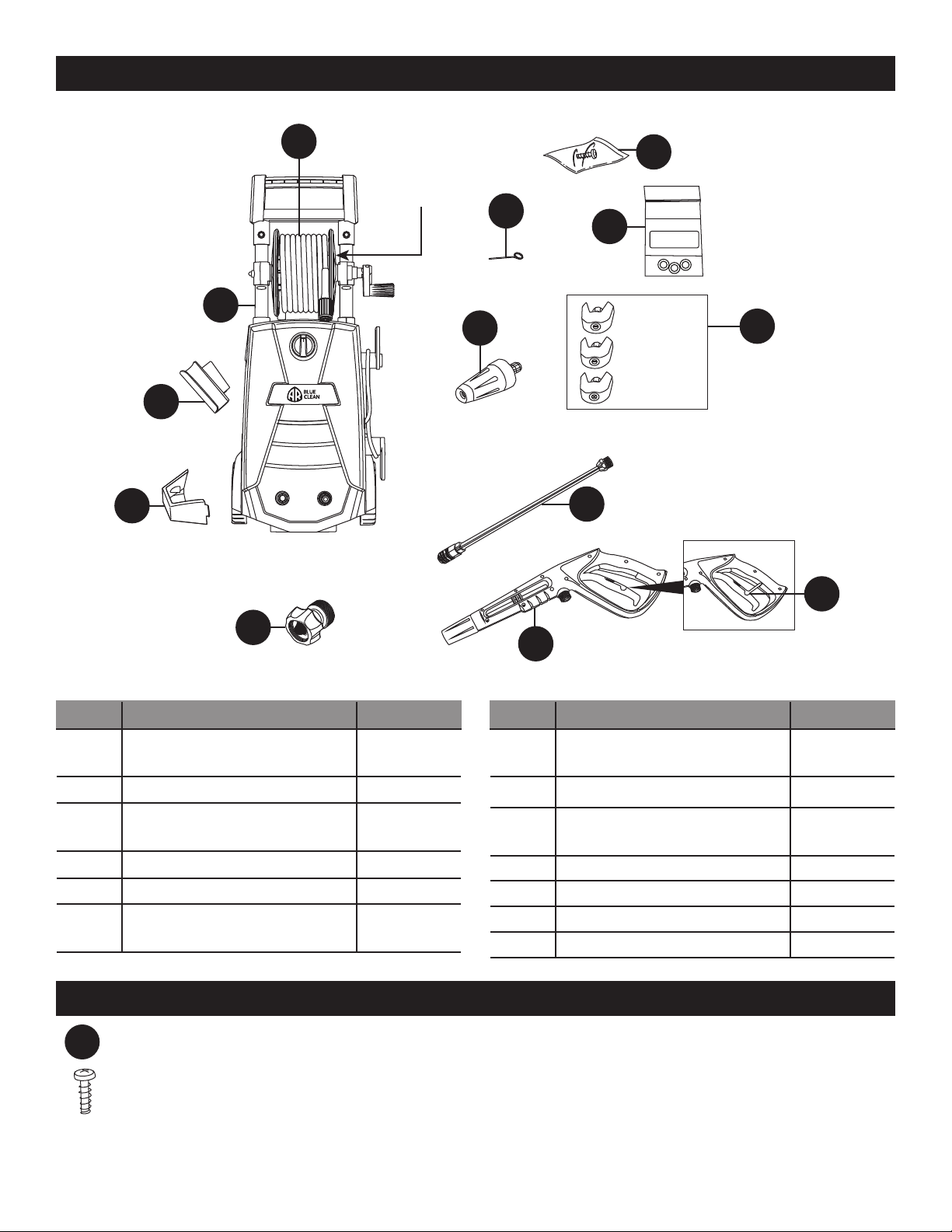

PACKAGE CONTENTSPACKAGE CONTENTSPACKAGE CONTENTS

HARDWARE CONTENTS

PART DESCRIPTION QUANTITY

H Spray Gun 1

I Spray Gun Trigger Lock

Button

J Nozzle Tray 1

K Spray Gun Holster 1

L O-Ring Kit 1

AA Screw 1

PART DESCRIPTION QUANTITY

A Power Washer Unit 1

B High Pressure Hose 1

C Nozzle Cleaning Wire 1

D Rotary Nozzle 1

E Quick Connect Nozzles 3

F Zinc Steel Lance 1

G Garden Hose Adapter 1

Screw

Qty. 1

0°– Red

25° – Green

Soap – Black

ON/I

OFF/O

1900 PSI

(Hose reel for

storage only)

O-Ring

Note: Screw is located in

package with manual

SAFETY INFORMATIONSAFETY INFORMATIONSAFETY INFORMATION

Please read and understand this entire manual before

attempting to assemble, operate, or install the product.

This manual contains information that relates to

PROTECTING PERSONAL SAFETY and PREVENTING

EQUIPMENT PROBLEMS. It is very important to read this

manual carefully and understand it thoroughly before

using the product. The symbols listed below are used to

indicate this information.

DANGER

Potential hazard that will result in serious injury or

loss of life.

WARNING

Hazard that could result in serious injury or loss of

life.

CAUTION

Potential hazard that may result in moderate injury

or damage to equipment.

Note: The word “Note” is used to inform the reader of

something the operator needs to know about the tool.

WARNING

To reduce the risk of injury, the user must read and

understand the instructions before using

this product.

1. Warning – When using this product basic,

precautions should always be followed, including the

following

2. Read all the instructions before using the product

3. Know how to stop the product and bleed pressures

quickly. Be thoroughly familiar with the controls.

4. Keep operating area clear of persons

5. Do not overreach or stand on unstable support. Keep

good footing and balance at all times.

6. Follow the maintenance instructions as specied in

the manual

7. To avoid personal injury and/or damage to property

and to maximize your power washing experience,

carefully follow all of the safety tips, instructions,

warnings and safeguards and become familiar with

all of the controls.

8. This power washer conforms to CSA and other safety

and consumer standards. DO NOT modify or rebuild

any part of your power washer.

9. DO NOT use your power washer when you are under

the inuence of alcohol or drugs. Use this power tool

carefully and only when you are alert.

10. Watch your balance and footing while using your

power washer. Surfaces become slippery when wet

and are extra slippery when using a detergent or

cleaner.

11. NEVER operate the power washer in bare feet,

sandals, or open-toed shoes.

12. When using the power washer near children, make

sure they are closely supervised by an adult to avoid

injury. NEVER let a child use the power washer.

13. Keep ngers, hands, feet and any part of your body

clear of the stream of high pressure water. The

powerful spray can cause blindness or blast holes in

the skin. It can break a window if you are too close

when you pull the trigger on the spray gun.

14. ALWAYS wear eye protection to prevent injury to

eyes when operating the power washer.

15. To avoid mishaps or injury, ALWAYS use the trigger

safety lock when not using the power washer even if

the spraying stops for a moment.

16. The power washer is equipped with a Ground Fault

Circuit Interrupter (GFCI) which greatly reduces the

chance of electric shock while the unit is in use. If

replacement of the plug or cord is needed, use only

identical replacement parts.

17. Point the spray gun in a safe direction when

beginning a power washing session.

18. NEVER spray directly at a person, animal, electrical

device or the unit itself.

19. When rst using the spray gun, hold the spray gun

and lance with two hands when pulling the trigger

(one hand to pull the trigger and the other to

stabilize the gun assembly) until you get used to the

“kickback” from the spray gun.

20. When you press the power switch to turn off the

power washer, water pressure may remain in the

system. To discharge the pressure, point the spray

gun in a safe direction and pull the trigger.

21. NEVER spray ammable liquids.

22. NEVER use the power washer in areas that contain

combustible dust, liquids or vapors.

23. Avoid contact of the pressure hose with sharp

objects and examine the hose regularly. Replace

if damaged. Due to the high pressure involved, it

cannot be repaired if cut or damaged.

24. Only use detergent specically formulated for power

washers and follow instructions on the detergent’s

label.

25. Protect eyes, lungs, and skin from exposure to

SAFETY INFORMATION

Double Insolated Product

SAFETY INFORMATIONSAFETY INFORMATION

KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

detergent. Dish or laundry soap is too thick and will clog

the nozzle of your detergent bottle.

IMPORTANT: Store the power washer indoors to

prevent the water in the unit from expanding under

freezing conditions. When the water freezes and

expands, your power washer will be damaged and

become inoperable. Or, if storing outdoors, it is

recommended you use pump saver (not included) to

protect pumps.

26. NEVER use hot water with your power washer. It will

overheat and damage the high pressure pump.

27. NEVER leave the power washer unattended while it

is powered “ON”.

28. ALWAYS turn the water supply “ON ” before turning

the power washer power to “ON”. Running the pump

dry will cause damage to the internal components.

29. NEVER use a water supply to your power washer

that exceeds 150 PSI maximum.

30. NEVER disconnect the high pressure hose from the

power washer while the system is pressurized.

31. NEVER permanently engage the trigger mechanisms

on the spray gun.

32. NEVER operate the power washer unless all

components are properly and securely connected.

33. NEVER allow the power washer pump to run for

more than one minute after you have turned off the

water supply. This can cause the motor and pump to

overheat and fail.

34. NEVER use lances or other parts that are not

compatible for this specic AR Blue Clean unit.

35. NEVER use an extension power cord since it defeats

the effectiveness of the GFCI and increases the

chance of electrocuting the operator.

36. NEVER spray any electrical outlet with your power

washer.

37. Inspect the power cord before using. DO NOT use it

if it is damaged.

Servicing of a Double-Insulated Appliance

Ground Fault Circuit Interrupter Protection:

This pressure washer is provided with a ground-fault

circuit-interrupter (GFCI) built into the plugs of the

power-supply cord. This device provides additional

protection from the risk of electric shock. Should

replacement of the plug or cord become necessary,

use only identical replacement parts that include GFCI

protection.

In a double-insulated product, two systems of insulation

are provided instead of grounding. Grounding means

are not provided for a double insulated product, nor

should grounding means be added to the product.

Servicing a double-insulated product requires extreme

care and knowledge of the system, and should only be

done by qualied service personnel.

Replacement parts for a double-insulated product must

be identical to the original parts.

A double-insulated product is marked with the words

“Double Insulation” or “Double Insulated”. Product may

also be marked with symbol shown here.

PREPARATION

Before beginning assembly of product, make sure all

parts are present. Compare parts with package contents

list and hardware contents list. If any part is missing or

damaged, DO NOT attempt to assemble the product.

Estimated Assembly Time: 5 minutes

Tools Required for Assembly (not included): Phillips

screwdriver and 5/16" (8mm) allen wrench.

ASSEMBLY INSTRUCTIONS

PREPARATION

Power Unit Assembly

Slide the spray gun holster (K) onto left side, when

facing the unit, of power washer unit (A).

Note: When placing the gun with the lance attached,

the nozzle will rest in this tray.

Screw x 1

Slip tab into slot and screw the nozzle tray (J) on

bottom left, when facing the unit, of power washer unit

(A). Secure with screw (AA).

Note: DO NOT use a power screwdriver. When the screw

is completely tight, give a small nal clockwise twist of

the screwdriver. DO NOT overtighten.

Hardware Used:

ASSEMBLY INSTRUCTIONS

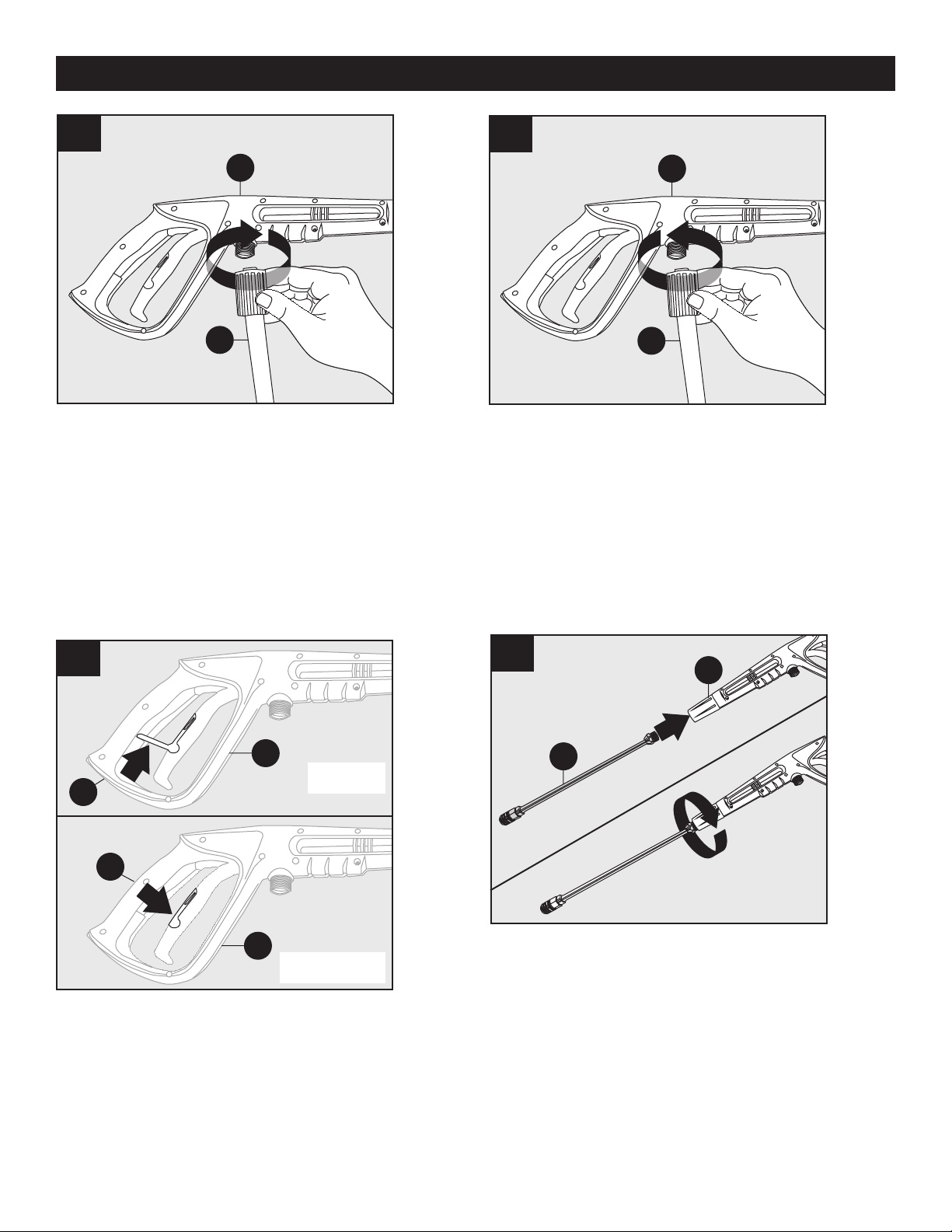

High Pressure Hose Assembly

Connect the other end of high pressure hose (B) to

spray gun (H) by screwing collar over gun inlet. Hand

tighten (turning clockwise) until tight. Hose is now se-

curely attached to the spray gun.

Note: High pressure hose (B) is tted to the hose reel

and ready to use. It only needs to be attached to the

spray gun (H).

To release the hose (B) from spray gun (H), turn black

collar counterclockwise. Remove gun.

Lock

Unlock

Locking Spray Gun (before Lance installation)

To lock the trigger of the spray gun (I), aim the gun

away from you and push the lock button from right to

left. After doing so, squeeze or pull the trigger to make

sure it is locked and will not move. Always leave lock

button in locked position when not in use. This ensures

the gun is in “safe” mode until it is ready for use.

Lance Installation

While spray gun (H) is in the locked position, insert

lance (F) into the end of spray gun by inserting and

turning clockwise until fully in place. To remove

turn counterclockwise.

PREPARATIONASSEMBLY INSTRUCTIONS

Attach nozzles (E) into end of lance (F) by pressing

selected nozzle into place. It will make a “click” sound

when rmly in place.

Note: Always push safety lock button to lock trigger

when changing lances and nozzles to ensure that they

do not accidentally eject with force during removal.

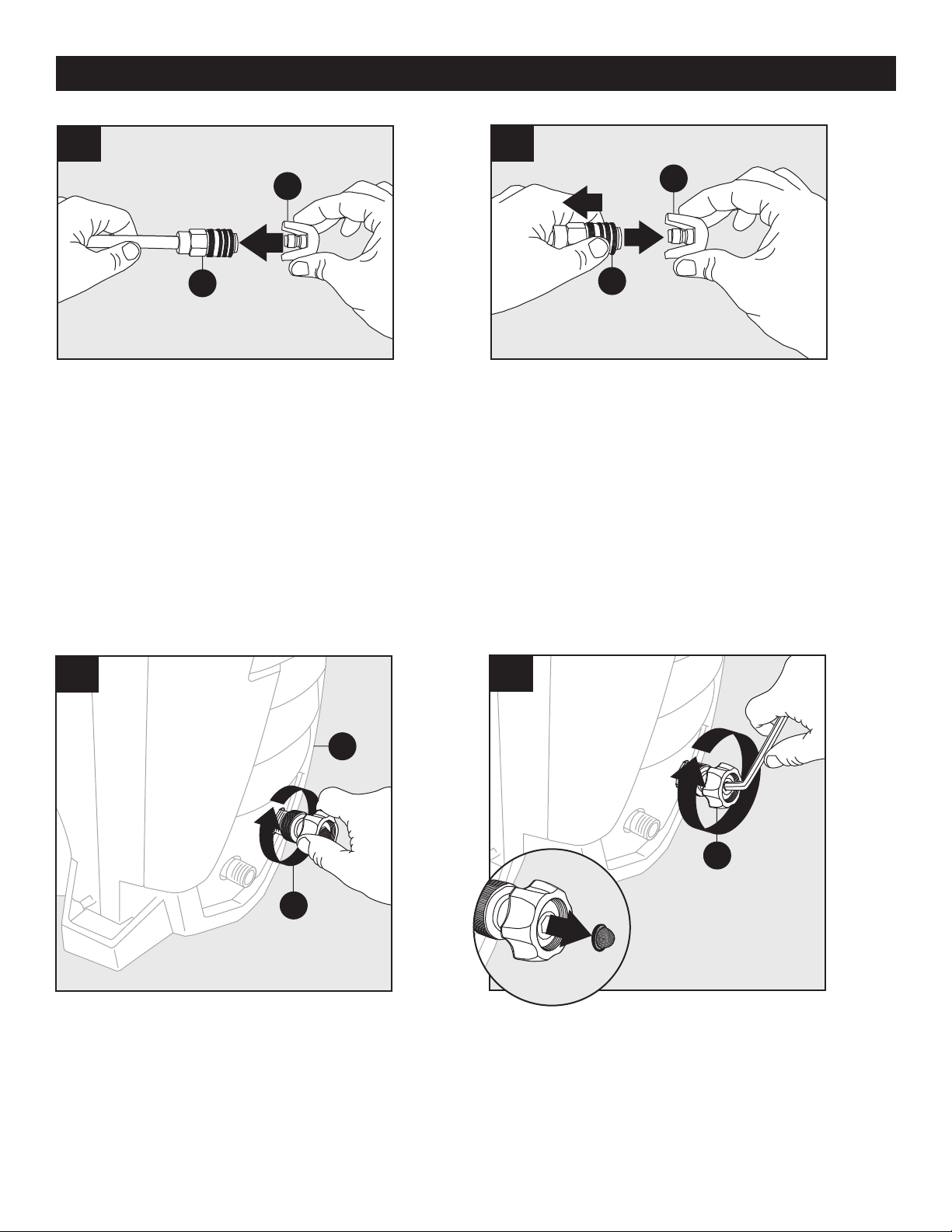

To remove nozzle (E), pull back on collar of lance (F)

and pull out nozzle.

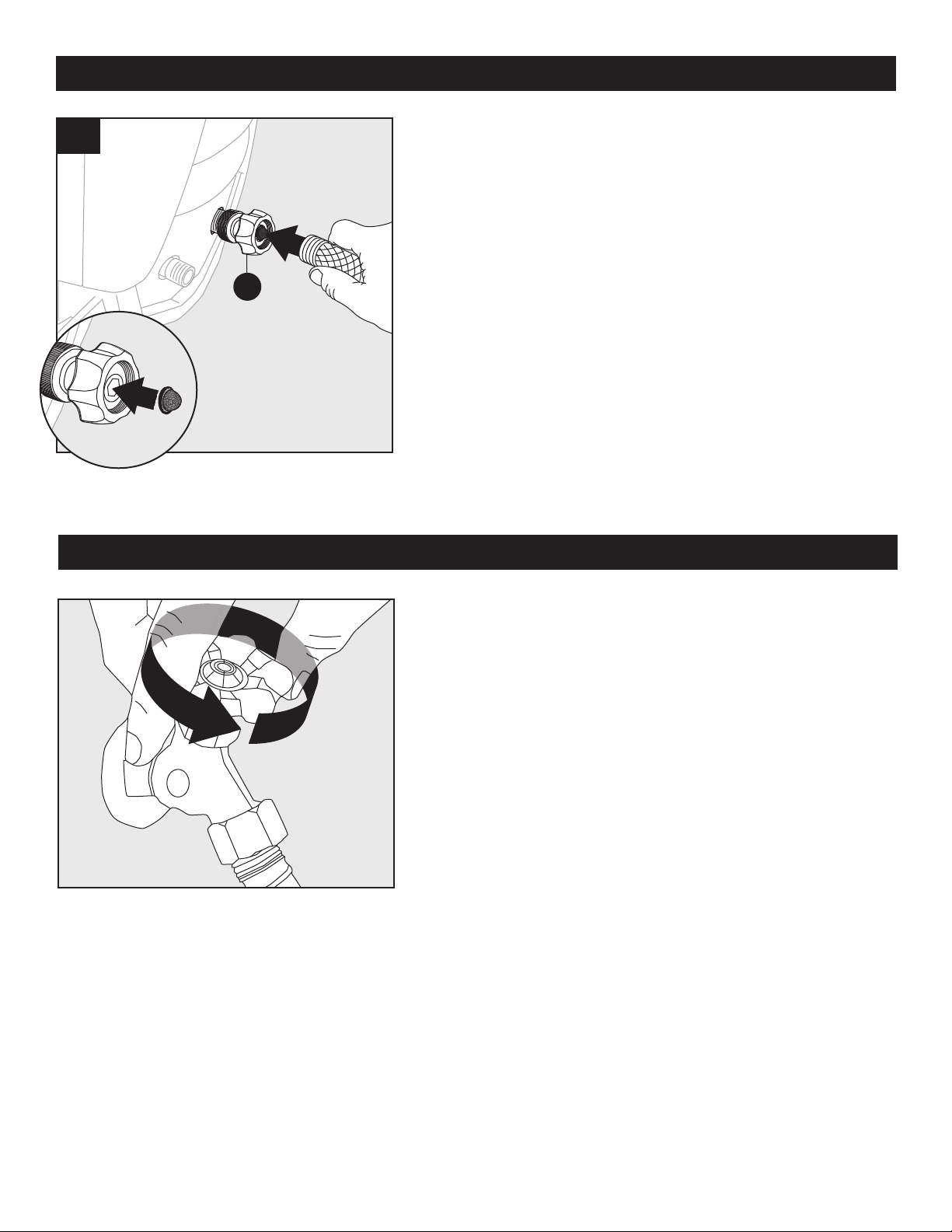

Garden Hose Adapter Installation

Attach collar of garden hose adapter (G) directly to

power washer water inlet (A). Hand tighten.

Remove washer lter from garden hose

adapter (K). Using an 8 mm or 5/16 in. Allen wrench,

tighten until snug. DO NOT overtighten.

ASSEMBLY INSTRUCTIONSASSEMBLY INSTRUCTIONS

Replace washer lter into garden hose adapter (G) and

attach garden hose to the black collar of garden hose

adapter (G).

Note: Flush out garden hose before connecting

to garden hose adapter.

You have now completed assembly and are ready to

begin using your electric power washer. Read and

observe all safety instructions.

OPERATING INSTRUCTIONS

• Turn on water supply at the faucet to completely

open.

• Make sure the “ON/OFF” switch is in the “OFF”

position. The power switch has international symbols

for ‘on’ and ‘off’: On (|) Off (O).

• Unwind the power cord completely and plug the GFCI

into a grounded 120 volt outlet.

• Release safety push trigger lock up and back into

trigger. While pointing the spray gun in a safe

direction, squeeze the trigger on the spray gun until

there is a steady stream of water, letting the water

and air out of the hose. Push trigger lock back down

to lock back into place.

OPERATING INSTRUCTIONSOPERATING INSTRUCTIONS

OFF/0

ON/I

OFF/0

ON/I

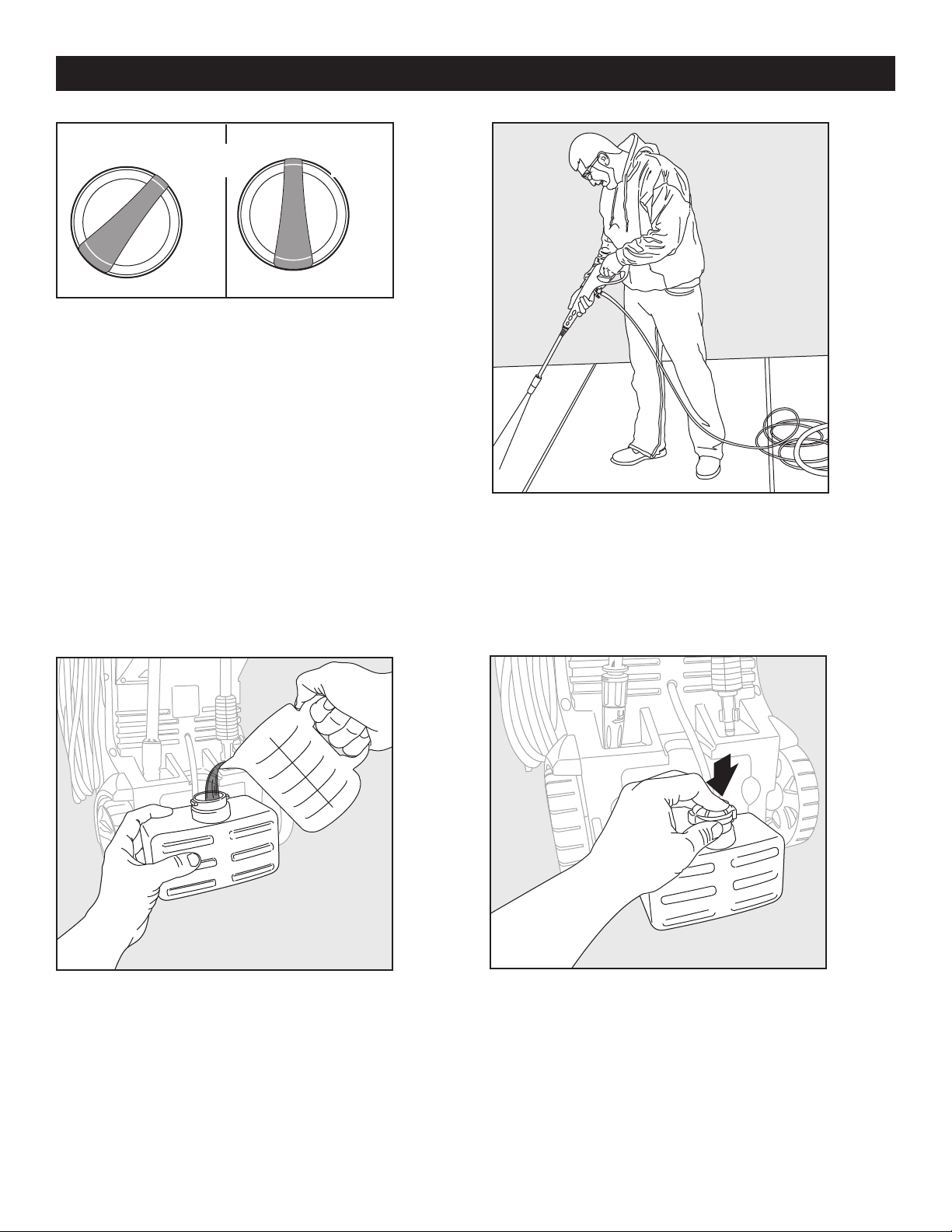

• When using the detergent, ll it with a

properly formulated detergent or cleaner with

water ratio according to instructions on the

container.

• DO NOT use thick gel-like detergents, as they

will clog the power washer and can cause

damage.

• Turn the power switch to the “ON” (|) position. The

unit will turn on for 1 - 2 seconds and shut off. This is

a normal function of the auto start feature. Squeeze

the spray gun trigger to begin pressure washing.

• Begin power washing by squeezing the trigger on the

spray gun all the way into the handle.

• Release the spray gun trigger to stop the power

washer

• Allow the motor to come to a complete stop before

squeezing the trigger again.

• Squeezing rapidly will cause the auto start feature to

miss an on/off cycle that may prevent it from turning

on while squeezing trigger after rapid squeezing. Use

slow deliberate trigger pulls to avoid such symptoms.

• Always test a small area to avoid chance of

damaging the surface.

• When removing the detergent tank remove lid

and place nger in tank lifting up while pulling

tank out.

OPERATING INSTRUCTIONSOPERATING INSTRUCTIONS

Operation Tips

• If you hear the motor run intermittently when the

trigger is not being squeezed, that is normal.

The pump is priming itself so it is ready to operate

when the trigger is squeezed. Turn off the power

washer if not being used after ve minutes.

• Keep the nozzle cleaning wire for use in unclogging

the nozzle. If you lose the cleaning wire, a

straightened paper clip also works.

How to Avoid Damaging Surfaces

• Damage to surfaces being cleaned occurs

because the impact force of the water pressure

exceeds the durability of the surface. Bare wood

can be penetrated; paint can be peeled off, etc.

You can vary the force of your power washer by

controlling:

1. The angle of the surface being cleaned

2. The distance of the nozzle from the surface

being cleaned

• NEVER use a narrow high pressure stream of

water on soft surfaces susceptible to damage.

• Use the 25˚ angle quick connect nozzle when

cleaning windows. Be sure to place the nozzle

approximately four to ve feet away from the

window with the nozzle at forty ve degree angle.

Squeeze the trigger and vary the spray pattern

and angle until optimum cleaning efciency is

achieved.

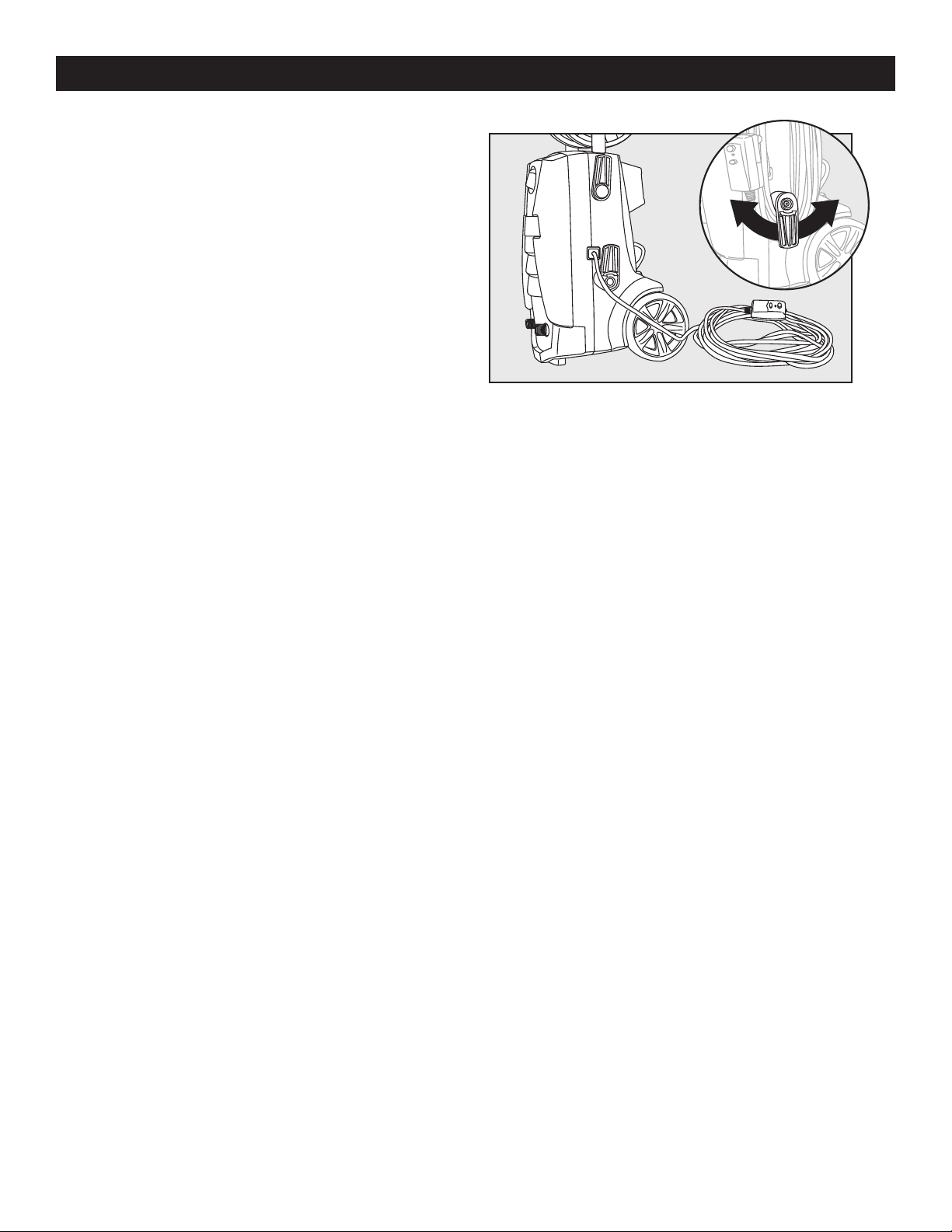

Using Power Cord

• Easily remove the power cord from side of unit by

swiveling the bottom blue cord hook to the right or

left until it faces up. The power cord then can be

easily slid off of the side of the power washer unit.

• Swivel blue, cord hook back down when ready to

wrap the cord back into place for storage.

CARE AND MAINTENANCE

Detergents

• Use detergents designed for power washers. These

can be purchased online at our website

www.arblueclean.com. Hardware stores or home

centers also have power washer detergents for

different cleaning projects. The cleaning solution

should be the consistency of water in order to

prevent clogging your detergent bottle and nozzle.

• This system applies detergent under low pressure.

The cleaning power of the detergents is enhanced

when applied with low pressure and enough time is

given to break down dirt and grime. The combination

of low pressure and chemical action is very effective

and can be better than scrubbing if applied properly.

ALWAYS spray detergent on a dry surface. DO NOT

pre-soak area. Wetting the surface rst dilutes

the detergent and reduces its cleaning ability. DO

NOT allow detergent to dry on surface. On vertical

surfaces being cleaned, apply detergent to lower

surfaces and work your way up to prevent detergent

from causing streaks in the dirt and grime. Rinse

detergent by pressure washing from bottom up for

same reason.

• If a stain is particularly tough, it may be necessary to

reapply the detergent and use a bristled brush to scrub

the stain. Subsequent power washing after brushing

should successfully complete your cleaning job.

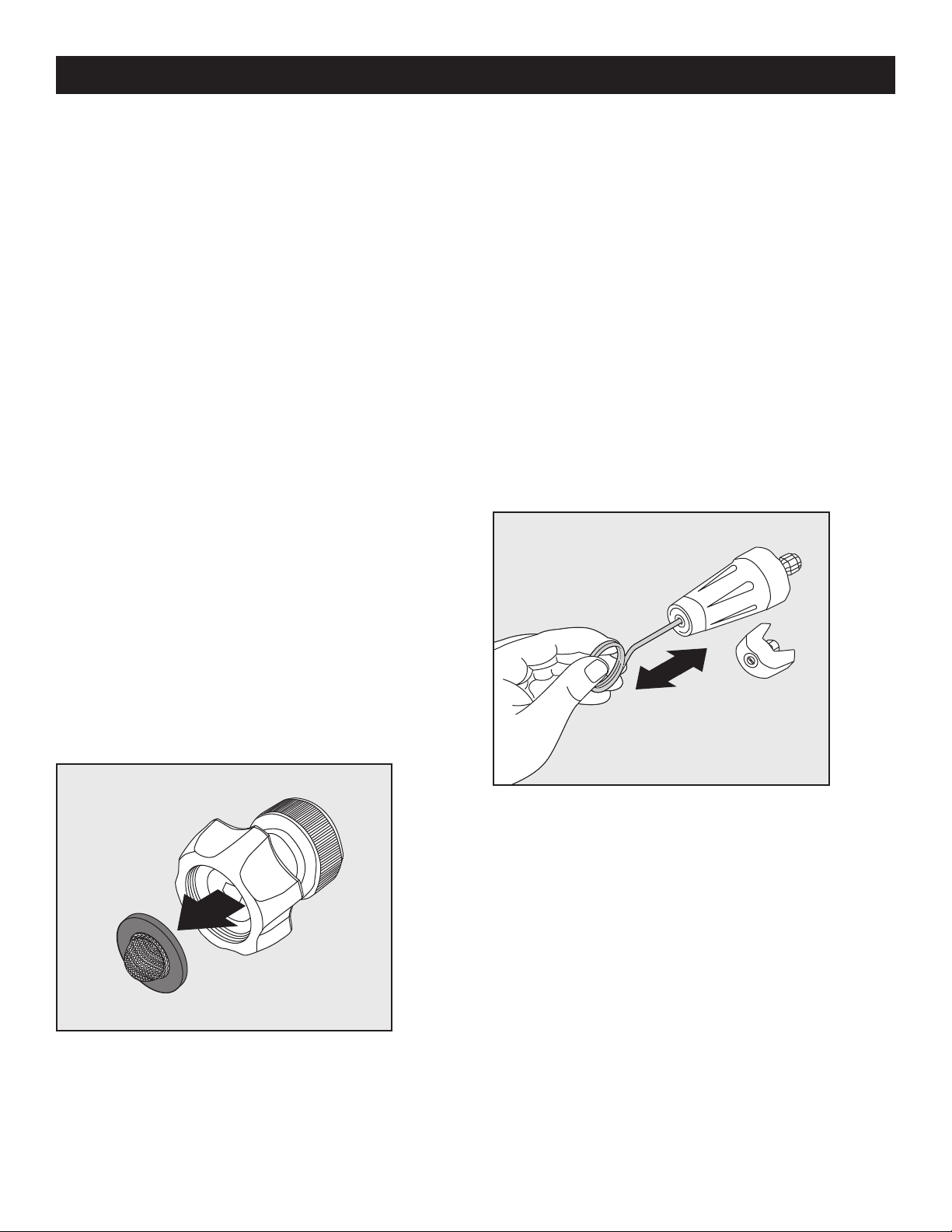

Cleaning Garden Hose Adapter

• The screens inside the garden hose adapter should

be cleaned periodically. Rinse it with clean water, and

then place it back in the adapter.

Cleaning Nozzles

• A clogged or partially clogged nozzle can cause

signicant reduction of water pressure coming out

of the nozzle and/or cause the unit to pulsate while

spraying.

• Turn off the unit.

• Turn off the water supply to the unit.

• Relieve any pressure trapped in the hose by

squeezing the trigger 2-3 times, and then lock the

spray gun.

• Using the nozzle tip cleaner provided (or an unfolded

paper clip), insert the wire into the nozzle hole and

move back and forth until debris is dislodged.

• Back ush water through the nozzles using garden

hose and highest pressure available (either standard

water nozzle or use your thumb over the nozzle to

create water pressure for back ush).

Pump Saver is a product that protects and prolongs

the life of the pump. This will keep the internal parts

of the pump lubricated and protected from freezing

while being stored in ALL climates. It also assists with

protection from internal corrosion. The Blue Clean part #

is: PW64511 (16oz. bottle). Order online at

www.arblueclean.com

Pump Saver Instructions

Follow the previous storage instructions for your power

washer. To prevent staining, protect the surface under

the power washer from any excess uid. Wear eye

protection when using this product.

Turn unit off and disconnect all hoses before adding

pump protector. Unscrew threaded top from bottle to

remove seal and reattach threaded top to bottle.

Remove black cap from bottle.

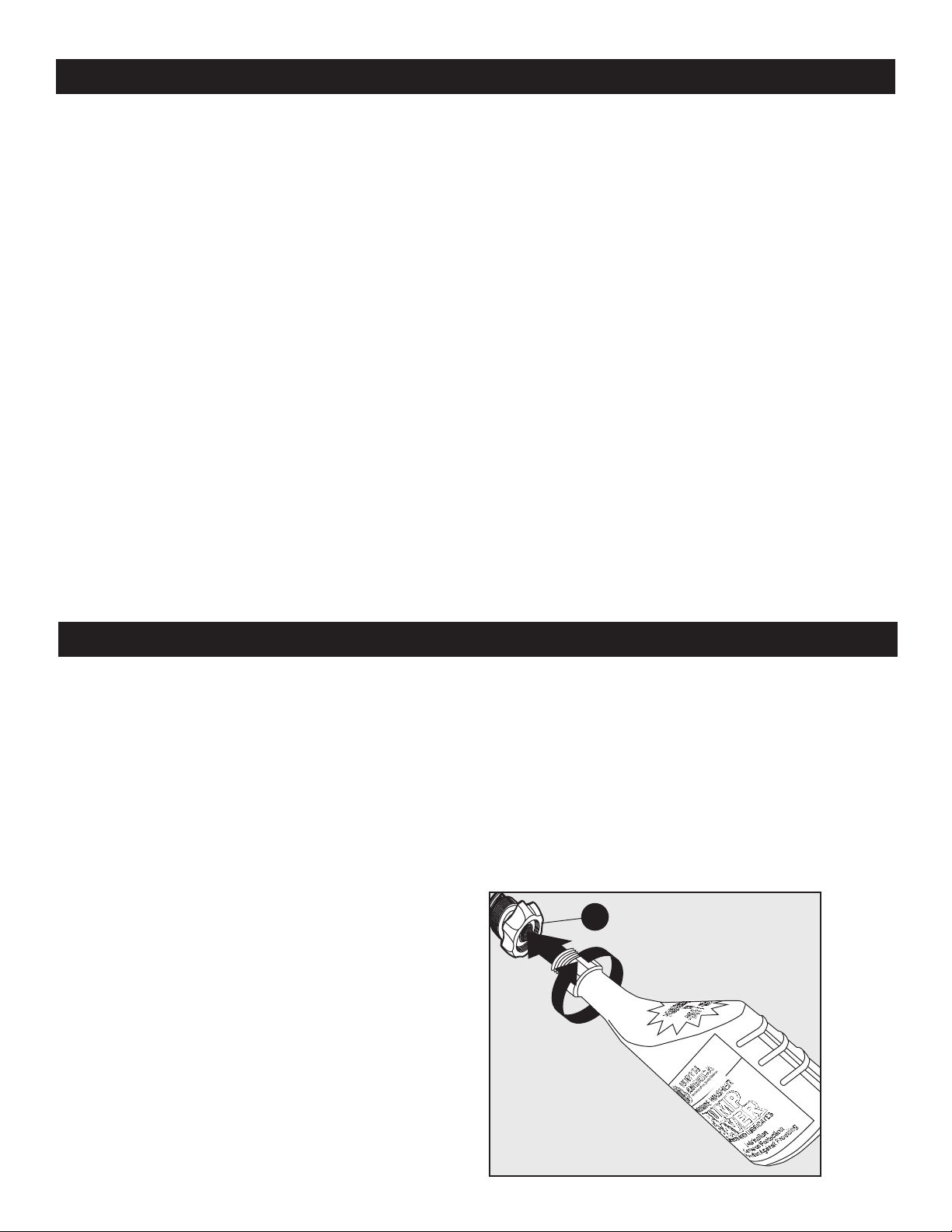

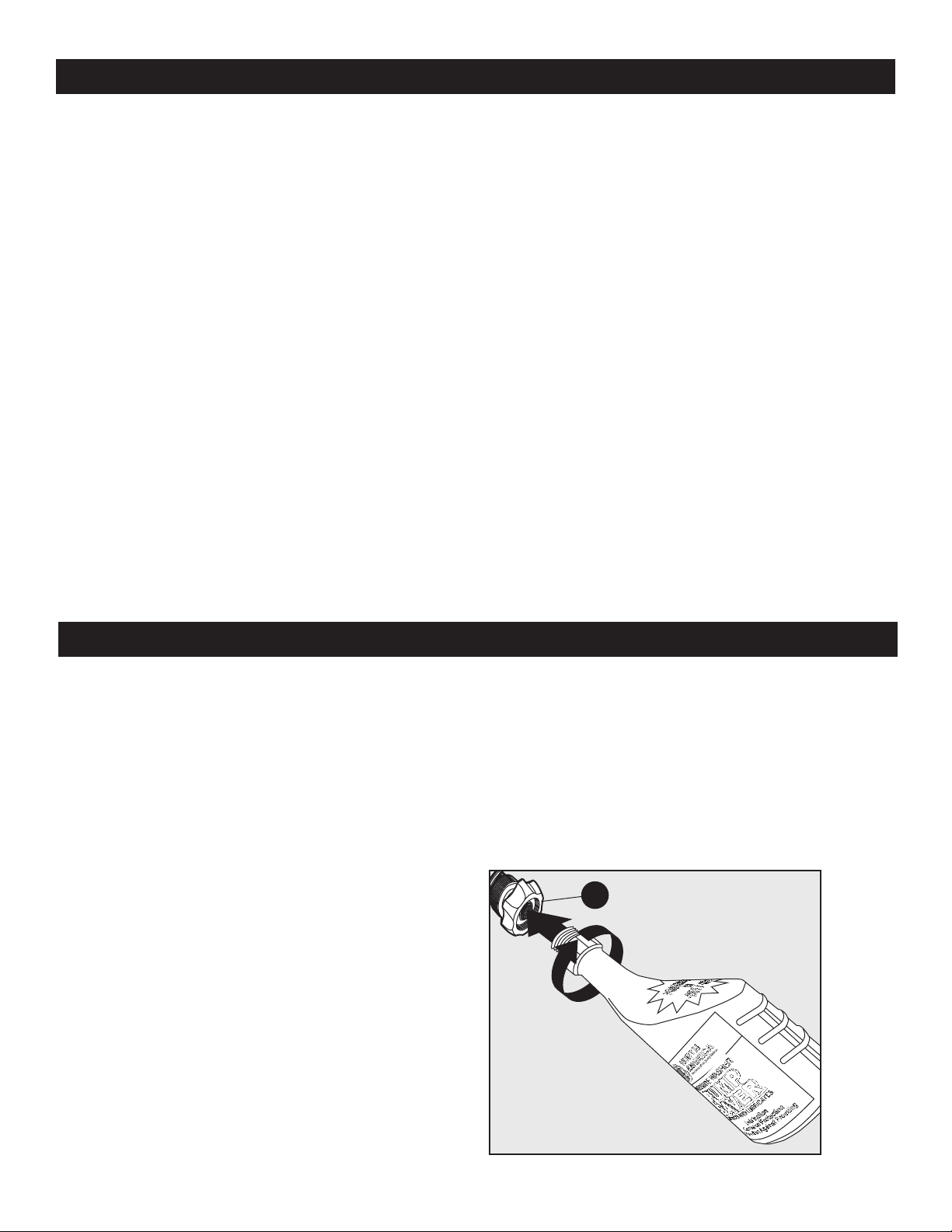

1) Place top of pump saver bottle onto the garden hose

adapter (G) previously installed to pressure washer

inlet.

2) Secure pump saver bottle by turning in a clockwise

direction

3) Turn power on. Turn the power washer off as soon as

the Pump Saver begins to exit the pump outlet

Note: Instructions on Pump Saver Bottle are generic and

not model specic.

PUMP SAVER

CARE AND MAINTENANCE

Storage

• When your pressure washing session has been

completed, turn off the power switch located on the

front of the power washer. Unplug the power cord

from the outlet. Turn off the water supply. Pull the

trigger on the spray gun 2-3 times to drain out the

excess water and to release any remaining water

pressure. Disconnect the garden hose adapter from

the water inlet. DO NOT allow the power washer to

run with no water owing through it.

• Remove detergent bottle and clean completely.

Residual chemical will stick to the container and can

cause the detergent injector to clog and not function

properly.

• Remove high pressure hose from spray gun.

• Remove lance from the gun. Place the gun in the

holder on the side. Lances are placed into any of the

slots in the back of the unit. Make sure to discard

any remaining detergent from the bottle. Flush the

bottle and nozzle head with fresh water to prevent

clogging.

• Hook the power cord around the L-shaped tabs on

the right side of the machine when facing it.

CARE AND MAINTENANCE

TROUBLESHOOTING

PROBLEM CORRECTIVE ACTION

Unit will not turn on. 1. The GFCI module on the end of the power cord must be plugged directly into an outlet.

2. Do not use an extension cord.

3. With the GFCI Connected make sure the power switch is turned on.

Note: When power switch is turned on, the power washer will turn on by itself for 1-2

seconds and shut off. This is normal.

The unit is running

but there is no water

ow.

1. Check the water source. Unclog the nozzle on the lance. (See nozzle cleaning

instructions under “Cleaning nozzles”.) Or take off the nozzle and just spray out of the

spray gun. This will indicate if the problem is with the nozzle.

Why is water leaking

where the high

pressure hose

connects to the spray

gun?

1. Make sure there is an o-ring at the end of the metal tip of the high pressure hose. If

no o-ring is present, the connection between the hose and spray gun will leak. O-Ring

Kits are available online at www.arblueclean.com or call Customer Service at

1-866-235-5112 to place an order.

The power washer

turns on for

2 seconds, shuts

off, and will not turn

back on. Do I have a

defective unit?

1. It sounds like your power washer is working just ne. When the water is connected,

the accessories are assembled properly, and the power switch is turned on, the power

washer may turn on for 1 - 2 seconds to prime the pump. It automatically shuts off and

waits for the spray gun trigger to be pressed. When the trigger is pressed, water starts

owing through the pump. The water sensor in the pump “senses” the moving water

and automatically turns the power washer on.

2. Turn the power switch to off, hold in the trigger on the spray gun, so that you have a

steady stream of water. While you are holding the trigger open on the spray gun, at the

same time, turn the power switch on.

If you have any questions regarding the product, please call customer service at 1-866-235-5112

TROUBLESHOOTING

CARE AND MAINTENANCE

LIMITED WARRANTY

This product is under warranty to the original retail consumer against defects in material and workmanship for a

period of 1 (one) year and is a complete “bumper to bumper” warranty including the spray gun, the high pressure

hose and all accessories from the date of purchase. The warranty is not transferable or assignable. This warranty

covers replacement parts. This limited one year warranty applies only to products used in consumer applications

and is void in rental or any commercial application. Reasonable care must be used in conformity with operation and

maintenance instructions in the owner’s manual and quick start guide. Failure to follow these instructions will void

this warranty. This warranty gives you specic legal rights and you may also have other rights which vary from state

to state.

Warranty Process

Keep your original receipt of purchase in case of warranty claim.

If your power washer develops a problem, contact Customer Service:

• Call our toll-free number at 1-866-235-5112. Customer Service is available Monday - Friday 8:00 a.m. to 5:00

p.m. Central Standard Time (CST). The Customer Service person will work with you to x the problem.

If the power washer needs to be returned for repair, shipping costs to the company must be paid by the customer.

A Return Merchandise Authorization (RMA) Number will be issued for the return. Upon receiving the power

washer, the company will repair or replace the unit. We will send unit back to customer at no charge.

Please note: Power washers sent to the company without an RMA Number will NOT be accepted and shipped

back at the expense of the sender.

REPLACEMENT PARTS LIST

For replacement parts, call our customer service department at 1-866-235-5112,

8 a.m. - 5:00 p.m., CST, Monday - Friday or order online at www.arblueclean.com

PART DESCRIPTION PART #

G Garden Hose Adapter PW3084210

H Spray Gun PW3400810

I Zinc Steel Lance PW3400960

J GFCI Assembly PW4221160

K Gun Holster PW4220040

L Nozzle Tray PW4220050

M O-Ring Kit PW909104K

PART DESCRIPTION PART #

A Detergent Tank (28 oz.) PW4220020

B Hose PW4220790

C Rotary Nozzle PW4220680

DQuick Connect Nozzle

0°– Red PW4220700

EQuick Connect Nozzle

25°– Green PW4220710

FQuick Connect Nozzle

Nozzle Soap – Black PW4220690

0° – Red

25° – Green

Soap – Black

PW909104K

Printed in China

Questions, problèmes, pièces manquantes?

Avant de retourner l'appareil chez le marchand,

contactez notre service à la clientèle au

1 866-235-5112, de 8 h à 17 h (HNC) du lundi au

vendredi.

www.arblueclean.com

1900 PSI

LAVEUSE À PRESSION ÉLECTRIQUE

GUIDE

D'ASSEMBLAGE,

D'ENTRETIEN ET

D'UTILISATION

Modèle AR 383 SS

Lire attentivement

IMPORTANT : CONSERVER CE GUIDE ET

INSÉRER LA FACTURE DANS LE GUIDE POUR

RÉFÉRENCE ULTÉRIEURE.

92731-LQ

TABLE DES MATIÈRES

SPÉCIFICATIONS

Modèle

PSI

nominale

(k/cm2)

(lb/po2)

Débit

maximum

(Litre/min)

(Gal./min)

Eau froide Volts A Poids

(kg)

(lb)

AR 383 SS 5560

(1 900)

4.92

(1,3)

✔120 13 11.79

(26)

SPÉCIFICATIONS DU PRODUIT

Spécications du produit .............................................................................................................. 18

Contenu de l'emballage ................................................................................................................ 19

Matériel inclus ............................................................................................................................... 19

Consignes de sécurité .................................................................................................................. 20

Instructions d'assemblage ........................................................................................................... 22

Mode d’emploi ............................................................................................................................... 25

Entretien et maintenance ............................................................................................................. 28

Protecteur de pompe .................................................................................................................... 19

Dépannage .................................................................................................................................... 30

Garantie limitée ............................................................................................................................. 31

Liste des pièces de rechange ....................................................................................................... 32

CONTENU DE L'EMBALLAGECONTENU DE L'EMBALLAGE

MATÉRIEL INCLUS

PIÈCE DESCRIPTION QUANTITÉ

G Adaptateur de tuyau d’arro-

sage

(1)

H Pistolet pulvérisateur (1)

I Bouton du verrou de

la gâchette de pistolet

pulvérisateur

(1)

J Bac à buse (1)

K Étui à pistolet pulvérisateur (1)

L Ensemble de joints toriques (1)

AA Vis (1)

PIÈCE DESCRIPTION QUANTITÉ

A Laveuse à pression (1)

B Tuyau à haute pression (1)

C Tige de nettoyage de la

buse

(1)

D Buse rotative (1)

E Buses à raccord rapide (3)

F Lance d’arrosage en acier

enduit de zinc

(1)

Screw

Qty. 1

0°– Red

25° – Green

Soap – Black

ON/I

OFF/O

1900 PSI

(Hose reel for

storage only)

O-Ring

Remarque : Les vis se trouvent

dans l’emballage du manuel

(enrouleur, pour

rangement

uniquement)

0° — Rouge

25° — Vert

Savon — Noir

SAFETY INFORMATIONCONSIGNES DE SÉCURITÉCONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l’intégralité du présent

manuel avant de tenter d’assembler, d’utiliser ou d’installer le

produit.

Le présent manuel contient des informations concernant la

PROTECTION DE LA SÉCURITÉ PERSONNELLE et la PRÉVENTION

DE PROBLÈMES D'ÉQUIPEMENT Il est important de lire et de

comprendre l'intégralité du manuel avant d'utiliser le produit. Les

symboles apparaissant ci-dessous sont utilisés pour indiquer ces

informations.

DANGER

Risque potentiel ayant pour conséquence des blessures

graves ou la mort.

AVERTISSEMENT

Risque potentiel pouvant causer des blessures graves ou la

mort.

ATTENTION

Risque potentiel pouvant causer des blessures ou des

dommages à l'équipement.

Remarque : Le mot « Remarque » est utilisé pour informer

l'utilisateur d'un renseignement important concernant

l'utilisation de l'appareil.

AVERTISSEMENT

Pour réduire le risque de blessure, l'utilisateur doit lire et

comprendre les instructions avant d'utiliser ce produit.

1. Avertissement — Certaines précautions de base doivent être

toujours suivies lors de l'utilisation de l'appareil, y compris :

2. Lire les instructions avant d'utiliser l'appareil.

3. Savoir comment arrêter l'appareil et le dépressuriser

rapidement. Connaître le fonctionnement de chaque bouton

de commande.

4. Dénir un périmètre de sécurité.

5. Ne pas s'étirer trop loin ou prendre place sur un support

instable. Toujours garder une position stable et sûre.

6. Suivre les directives d'entretien décrites dans le manuel.

7. Pour éviter des blessures ou des dommages matériels et

pour proter au maximum de l'appareil, suivre les conseils de

sécurité, instructions, avertissements et recommandations et

se familiariser avec les commandes.

8. Cette laveuse à pression est conforme aux normes de la

CSA et à d'autres normes de sécurité. NE PAS modier ni

reconditionner les pièces de cette laveuse à pression.

9. NE PAS utiliser cette laveuse à pression si vous êtes sous

l'inuence d'alcool ou de drogue. Utiliser cet appareil avec

prudence et uniquement lorsque vous êtes alerte.

10. Toujours garder une position stable et sûre pendant

l'utilisation de la laveuse à pression. Les surfaces mouillées

sont glissantes et l'utilisation de détergent les rend encore

plus dangereuses.

11. NE JAMAIS utiliser la laveuse à pression les pieds nus, en

sandales ou avec des chaussures ouvertes.

12. Lorsque des enfants sont présents autour de la zone

d'utilisation de la laveuse à pression, un adulte doit

assurer la surveillance pour éviter le risque de blessures.

NE JAMAIS permettre à un enfant d'utiliser la laveuse à

pression.

13. Tenir les doigts, les mains, les pieds et toutes les parties du

corps loin du jet d'eau à haute pression. Le jet d'eau à haute

pression peut causer la cécité ou déchirer la peau. Il peut

fracasser une vitre si la buse est trop proche de la fenêtre

lorsqu'on appuie sur la gâchette du pistolet pulvérisateur.

14. An de prévenir les blessures aux yeux, PORTER toujours

des lunettes de sécurité pendant l'utilisation de la laveuse à

pression.

15. Pour éviter les accidents ou les blessures, VERROUILLER

toujours la gâchette à l'aide du bouton de sûreté lorsque la

laveuse à pression n'est pas en service, même si le jet a été

arrêté temporairement.

16. La laveuse à pression est équipée d'un disjoncteur de fuite

de terre an de réduire le risque de décharge électrique

pendant l'utilisation de l'appareil. S'il est nécessaire de

remplacer la che ou le cordon d'alimentation, utiliser

uniquement une pièce de remplacement identique.

17. Pointer le pistolet pulvérisateur vers une direction sécuritaire

avant de commencer une séance de lavage.

18. NE JAMAIS utiliser le pistolet pulvérisateur pour arroser une

personne, un animal, un appareil électrique ou la laveuse à

pression.

19. À la première utilisation du pistolet pulvérisateur, tenir le

pistolet et la lance à deux mains (une main pour appuyer sur

la gâchette et l'autre pour stabiliser le pistolet et la lance) de

manière à évaluer l'effet de rebond du pistolet pulvérisateur.

20. Lorsque l'alimentation électrique de la laveuse à pression

est coupée, de l'eau sous pression demeure dans l'appareil.

Pour relâcher la pression, pointer le pistolet pulvérisateur

dans une direction sécuritaire et appuyer sur la gâchette.

21. NE JAMAIS pulvériser de liquide inammable.

22. NE JAMAIS utiliser la laveuse à pression dans un

espace rempli de poussières, de liquide ou de vapeurs

combustibles.

23. Éviter tout contact entre le tuyau à HP et des objets

tranchants et vérier le tuyau régulièrement. Remplacer le

tuyau s'il est endommagé. Puisque c'est un tuyau à haute

pression, il ne peut pas à être réparé

24. Utiliser uniquement un détergent spécialement conçu

pour les laveuses à pression et suivre les instructions sur

l'étiquette de la bouteille de détergent.

SAFETY INFORMATION

Double Insolated Product

CONSIGNES DE SÉCURITÉCONSIGNES DE SÉCURITÉ

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

25. Utiliser des équipements de protection qui protégeront

les yeux, les poumons et la peau contre l'exposition au

détergent. Le savon à vaisselle et les détergents à lessive

sont trop épais et boucheront la buse de la bouteille à

détergent.

IMPORTANT : Lorsque la température extérieure est sous zéro,

entreposer la laveuse à pression à l'intérieur pour éviter que

l'eau dans l'appareil gèle. Le fait que l'eau gèle et augmente de

volume aura pour effet d'endommager l'appareil et de le rendre

inutilisable. Si l'appareil doit être entreposé à l'extérieur, il est

recommandé d'utiliser un protecteur de pompe (non compris)

pour protéger la pompe.

26. NE JAMAIS utiliser d'eau chaude dans la laveuse à

pression. Cela aura pour effet de surchauffer la pompe à

haute pression et de l'endommager.

27. NE JAMAIS laisser la laveuse à pression sans surveillance

lorsque l'interrupteur est à la position « ON » (marche).

28. TOUJOURS ouvrir l'alimentation en eau avant de placer

l'interrupteur électrique à la position « ON » (marche). Le fait

de faire fonctionner la pompe à sec pourrait endommager

ses composants internes.

29. NE JAMAIS utiliser une source d'alimentation en eau ayant

une pression supérieure à 150 PSI.

30. NE JAMAIS débrancher le tuyau à haute pression de

la laveuse à pression pendant que le système est sous

pression.

31. NE JAMAIS bloquer la gâchette en position ouverte de

manière permanente.

32. NE JAMAIS faire fonctionner la laveuse à pression si tous

les composants ne sont pas branchés correctement et de

manière sécuritaire.

33. NE JAMAIS laisser fonctionner la pompe de la laveuse à

pression plus d'une minute après que l'alimentation en eau

ait été coupée. Cela pourrait occasionner la surchauffe du

moteur et de la pompe et causer une défaillance.

34. NE JAMAIS utiliser une lance ou un autre composant qui

n'est pas compatible avec ce modèle d'appareil AR Blue

Clean.

35. NE JAMAIS brancher une rallonge au cordon d'alimentation

de l'appareil. Cela compromettrait l'efcacité du disjoncteur

de fuite de terre et augmenterait le risque d'électrocution de

l'utilisateur.

36. NE JAMAIS arroser une prise électrique avec le jet du

pistolet pulvérisateur.

37. Inspecter le cordon d'alimentation avant d'utiliser l'appareil.

NE PAS utiliser l'appareil si le cordon d'alimentation est

endommagé.

Entretien d'un appareil à double isolation

Protection par un disjoncteur de fuite de terre :

cette laveuse à pression est protégée par un disjoncteur de

fuite de terre intégré dans la che du cordon d'alimentation.

Ce dispositif fournit une protection additionnelle contre

le risque de décharge électrique. S'il est nécessaire de

remplacer la che ou le cordon d'alimentation, utilisez

uniquement une pièce de remplacement identique

comprenant un disjoncteur de fuite de terre.

Les appareils à double isolation comprennent deux dispositifs

d'isolation à la place d'une prise de terre. Les appareils à

double isolation ne sont pas équipés d'un dispositif de mise

à la terre et ce type de dispositif ne devrait pas être raccordé

au produit.

L'entretien d'un appareil à double isolation nécessite une

attention et un savoir-faire particuliers et doit être coné à un

technicien qualié.

Les pièces de rechange d'un appareil à double isolation

doivent être identiques à l'original.

Les produits à double isolation portent la marque « Double

Insulation » ou « Double Insulated ». Certains produits peuvent

également être marqués du symbole illustré ci-dessous.

PRÉPARATION

Avant de commencer l'assemblage de l'appareil, assurez-vous

que toutes les pièces sont dans l'emballage. Comparez les

pièces à la liste des pièces et du matériel. Dans le cas où

une pièce est manquante ou endommagée, N'ESSAYEZ PAS

d'assembler l'appareil.

Temps d'assemblage approximatif : 5 minutes

Outil nécessaire pour l'assemblage (non compris) : Tournevis

cruciforme et clé hexagonale 8mm (5/16 po).

INSTRUCTIONS D'ASSEMBLAGE

PRÉPARATION

Assemblage de l'appareil

Placez l’appareil face contre vous, puis faites glisser l’étui à

pistolet (K) sur le côté gauche de l’appareil (A).

Remarque : Lorsque le pistolet et la lance sont assemblé,

la buse reste dans son réceptacle.

Vis x 1

Placez l’appareil face contre vous (A). À la base de l’appareil,

côté gauche, insérez la languette du bac à buse (J) dans l’ou-

verture. Fixez à l’aide de la vis (AA).

Remarque : N’UTILISEZ PAS un tournevis mécanique. Une

fois la vis complètement serrée, vissez-la encore de quelques

degrés dans le sens horaire. NE SERREZ PAS à l’excès.

Matériel utilisé :

INSTRUCTIONS D'ASSEMBLAGE

Assemblage du tuyau à haute pression

Branchez l’autre extrémité du tuyau à haute pression (B) au

pistolet pulvérisateur (H) et vissez la bague sur le raccord

d’alimentation. Serrez à la main dans le sens horaire. Le

tuyau est maintenant xé sécuritairement dans le pistolet

pulvérisateur.

Remarque : Le tuyau à haute pression (B) est branché à

l’enrouleur et prêt à être utilisé. Il suft de le raccorder au

pistolet pulvérisateur (H).

Pour libérer le tuyau (B) du pistolet (H), tournez la bague

dans le sens antihoraire. Retirez le pistolet.

Lock

Unlock

Verrouillage du pistolet pulvérisateur (avant l'installation

de la lance).

Pour verrouiller la gâchette du pistolet pulvérisateur (I), pointez

le pistolet loin de vous et déplacez le bouton de sûreté de

droite à gauche. Ensuite, appuyez sur la gâchette pour vous

assurer que le tuyau est bien verrouillé en place et qu’il ne

bougera pas. Toujours mettre le bouton de sureté en position

de verrouillage lorsque le pistolet n'est pas utilisé. Cette

procédure vise à s'assurer que le pistolet est sécuritaire

lorsqu'il n'est pas utilisé.

Montage de la lance

Alors que le pistolet pulvérisateur (H) est verrouillé, insérez

la lance (F) dans le pistolet, puis poussez et tournez dans le

sens horaire. Pour la retirer, poussez et tournez dans le sens

antihoraire.

Verrouillage

Déverrouillage

PREPARATIONINSTRUCTIONS D'ASSEMBLAGE

Enfoncez la buse sélectionnée (F) en place à l’extrémité de

la lance (E). Un clic se fait entendre indiquant qu’elle est en

place.

Remarque : Avant de changer la lance ou la buse, enfoncez

le bouton de sûreté pour vous assurer qu’elle ne sera pas

éjectée avec force pendant l’opération.

Pour retirer la buse (E), tirez la bague de la lance (F) vers

l’arrière et sortez la buse.

Installation de l'adaptateur de tuyau d’arrosage

Raccordez l’adaptateur du tuyau d’arrosage (G) dans l’em-

bout d’alimentation en eau de la laveuse à pression (A).

Serrez à la main.

Retirez la crépine de l’adaptateur (K). Serrez à l’aide d’une

clé hexagonale de 8 mm (5/16 po). NE SERREZ PAS à

l’excès.

ASSEMBLY INSTRUCTIONSINSTRUCTIONS D'ASSEMBLAGE

Replacez la crépine dans l’adaptateur de tuyau d’arrosage (G)

et raccordez le tuyau à la bague noire de l’adaptateur (G).

Remarque : Rincez le tuyau d’arrosage avant de le raccorder

à l’adaptateur rapide pour tuyau d’arrosage.

Le montage de la laveuse à pression est maintenant terminé

et l’appareil peut maintenant être utilisé. Assurez-vous de lire

et d'observer toutes les directives de sécurité.

MODE D'EMPLOI

• Ouvrez complètement le robinet d'alimentation en eau.

• Assurez-vous que l'interrupteur « ON/OFF » (marche/arrêt)

est à la position « OFF » (arrêt). L'interrupteur est marqué

des symboles internationaux « on » et « off ». On (|) Off (O).

• Déroulez complètement le cordon d'alimentation et

branchez le disjoncteur de fuite de terre dans une prise

120 V reliée à la terre.

• Relâchez le bouton de sûreté de la gâchette et remettez-le

en place. Pointez le pistolet dans une direction sécuritaire,

puis appuyez sur la gâchette du pistolet jusqu'à ce que

l'eau s'écoule en continu après avoir purgé l'eau et l'air

emprisonnés dans le tuyau d'arrosage. Poussez le verrou

de la gâchette pour le verrouiller.

OPERATING INSTRUCTIONSMODE D'EMPLOI

OFF/0

ON/I

OFF/0

ON/I

• Lorsque vous utilisez le réceptacle à détergent,

remplissez-le avec un détergent ou un produit

nettoyant correctement formulé conformément

aux instructions indiquées sur le contenant.

• N’UTILISEZ PAS de détergents en gel, car ils

pourraient encrasser la laveuse à pression et

provoquer des dommages.

• Placez l’interrupteur à la position « ON » (|). L'appareil se

met en marche pendant une à deux secondes et s'arrête.

Il s'agit du fonctionnement normal du mode de mise en

marche automatique. Appuyez sur la gâchette du pistolet

pulvérisateur pour commencer le lavage à pression.

• Enfoncez complètement la gâchette jusqu’à la poignée

pour commencer le lavage à pression.

• Relâchez la gâchette pour arrêter le lavage a pression.

• Laissez le moteur s’arrêter complètement avant d’appuyer

de nouveau sur la gâchette.

• Le fait de serrer la gâchette trop rapidement nuit au bon

fonctionnement de la fonction de démarrage automatique

qui pourrait sauter un cycle marche/arrêt. Cette situation

pourrait retarder la reprise automatique du moteur. Le fait

d'appuyer lentement sur la gâchette permet d'éviter ces

symptômes.

• Faites toujours un essai sur une petite surface pour

éviter tout risque d'endommagement.

• Lorsque vous retirez le réservoir de détergent, retirez

le couvercle et placez un doigt dans le réservoir pour

le soulever tout en le sortant.

OFF/0 OFF/0

ON/ION/I

OPERATING INSTRUCTIONSMODE D’EMPLOI

Conseils d’utilisation

• Il est normal d’entendre le moteur tourner par

intermittence, même lorsque la gâchette n’est pas

enfoncée. C'est la pompe qui s'amorce pour être en

mesure de fonctionner lorsqu'on appuie sur la gâchette.

Éteignez la laveuse à pression si elle n’a pas été utilisée

après cinq minutes.

• Gardez le l de nettoyage de la buse bien propre en vue de

l’utiliser pour désincruster la buse. Si vous perdez le l de

nettoyage, un trombone déplié peut aussi faire l’affaire.

Comment éviter d’endommager les surfaces

• Les dommages aux surfaces en cours de nettoyage se

produisent parce que la force d’impact de la pression

d’eau est supérieure à la résistance de la surface. Il est

possible de pénétrer le bois nu, d'écailler la peinture,

etc. On peut modier la pression de l'appareil en

agissant sur les éléments suivants :

1. L’angle de la surface à nettoyer

2. La distance entre la buse et la surface à nettoyer

• N’UTILISEZ JAMAIS un jet d’eau étroit à haute

pression sur des surfaces lisses susceptibles de

s’endommager.

• Utilisez la buse de 25˚pour le lavage des fenêtres.

Maintenez la buse entre quatre et cinq pieds des

vitres et à un angle de quarante-cinq degrés. Appuyez

sur la gâchette et variez le motif de vaporisation et

d’angle jusqu’à obtention d’une efcacité de nettoyage

optimale.

Utilisation du cordon d'alimentation

• Retirez facilement le cordon d’alimentation du côté de

l’appareil en faisant pivoter le crochet bleu du cordon du

bas vers la droite jusqu’à ce qu’il se trouve face vers le

haut. Le cordon d'alimentation peut alors être glissé sur

le côté de la laveuse à pression.

• Pivotez le crochet bleu du cordon vers le bas lorsque

vous êtes prêt à enrouler le cordon pour l’entreposage.

ENTRETIEN ET MAINTENANCE

Détergents

• Utilisez un détergent conçu pour les laveuses à

pression. Vous pouvez l’acheter en ligne à l’adresse

www.arblueclean.com. Les quincailleries ou centres de

rénovation offrent également des détergents pour laveuse

à pression adaptés à vos différents projets de nettoyage.

La solution de nettoyage doit présenter la même uidité

que l’eau pour prévenir toute obstruction de la buse et de

la bouteille de détergent.

• Ce système applique le détergent à basse pression. La

puissance nettoyante des détergents est accrue lorsque

la pression est faible, car la saleté et la crasse ont plus

de temps pour se dissoudre. La combinaison de la basse

pression et de l’action chimique est très efcace et peut

être plus efcace que le frottage si elle est correctement

appliquée. VAPORISEZ TOUJOURS le détergent sur une

surface sèche. NE MOUILLEZ PAS la zone à nettoyer.

Le fait de mouiller la surface dilue le détergent et réduit

sa capacité de nettoyage. NE LAISSEZ PAS le détergent

sécher sur la surface. Sur les surfaces verticales,

appliquez le détergent à partir de la bases vers le haut

pour empêcher la formation de dégoulinades dans la

saleté. Pour la même raison, rincez le détergent avec la

laveuse à pression en partant de la base.

• Si une tache est particulièrement tenace, vous devrez

peut-être appliquer davantage de détergent et utiliser

une brosse à soie douce pour frotter la tache. Lavez de

nouveau pour compléter le travail.

Nettoyage de l’adaptateur de tuyau d’arrosage

• La crépine qui se trouve dans l’adaptateur doit être

nettoyée

périodiquement. Rincez-la à l’eau claire, puis replacez-la

dans l’adaptateur.

Nettoyage des buses

• Une buse obstruée ou partiellement obstruée peut

provoquer une importante réduction de la pression d’eau

à la sortie ou provoquer des pulsations du jet sortant de

l’appareil.

• Éteignez l'appareil.

• Coupez l’arrivée d’eau à l’appareil.

• Libérez la pression emprisonnée dans le tuyau en

appuyant sur le déclencheur 2 ou 3 fois, puis verrouillez le

pistolet pulvérisateur.

• À l’aide du nettoyeur de buse (ou d’un trombone déplié),

insérez le l dans l’orice de la buse et déplacez-le d’avant

en arrière plusieurs fois jusqu’à ce que les débris soient

délogés.

• Faites passer l’eau de rinçage dans la buse à l’aide

du tuyau d'arrosage. Utilisez la pression la plus élevée

possible (soit avec la buse standard ou avec votre pouce

sur la buse pour créer une pression d’eau).

Le protecteur de pompe est un produit qui protège et

prolonge la vie de la pompe. Les pièces internes de la pompe

resteront ainsi lubriées et protégées du gel lors de leur

entreposage, peu importe le climat. Il aide également à

protéger l’appareil de la corrosion interne. Le numéro de pièce

Blue Clean est le : PW64511 (bouteille 16 oz). Commandez en

ligne à l’adresse www.arblueclean.com

Instructions relatives au protecteur de pompe

Suivez les instructions d’entreposage de la laveuse à pression.

Pour prévenir les taches, protégez la surface qui se trouve

sous la laveuse à pression de tout excès de liquide. Portez une

protection oculaire lorsque vous utilisez ce produit.

Éteignez l’appareil et débranchez tous les tuyaux avant

d’ajouter le protecteur de pompe. Dévissez le goulot leté

de la bouteille pour retirer le joint d’étanchéité et xez-le de

nouveau à la bouteille.

Retirez le capuchon noir de la bouteille.

1) Placer le goulot de la bouteille de protecteur de pompe

dans l’adaptateur du tuyau d’arrosage (G) précédemment

installé sur l’entrée d’eau de la laveuse à pression.

2) Tourner la bouteille dans le sens horaire pour la xer en

place.

3) Mettre l’appareil en marche. Éteindre la laveuse à

pression aussitôt que le protecteur de pompe commence

à sortir par l’embout de sortie d’eau.

Remarque : Les instructions qui s’afchent sur la bouteille du

protecteur de pompe sont génériques et non spéciques à ce

modèle.

PROTECTEUR DE POMPE

ENTRETIEN ET MAINTENANCE

Entreposage

• Lorsque le lavage à pression est terminé, éteignez

l’interrupteur qui se trouve à l’avant de l'appareil.

Débranchez le cordon d'alimentation de la prise.

Coupez l’arrivée d’eau. Tirez sur la gâchette du pistolet

pulvérisateur 2 ou 3 fois pour vider l’excès d’eau et

libérer toute pression résiduelle. Débranchez l’adaptateur

du tuyau d'arrosage de l'embout d'admission d'eau .

NE LAISSEZ PAS la laveuse à pression fonctionner si

l'alimentation en eau n'est pas ouverte.

• Retirez la bouteille de détergent et nettoyez-la à fond.

Les résidus chimiques collent au contenant et peuvent

obstruer l’injecteur de détergent et l’empêcher de

fonctionner correctement.

• Retirez le exible à haute pression du pistolet

pulvérisateur.

• Retirez la lance du pistolet. Placez le pistolet dans le

support latéral. Placez les lances dans l'un ou l'autre

des réceptacles qui se trouvent à l’arrière de l’appareil.

Assurez-vous de vider le détergent en excès dans la

bouteille. Rincez la bouteille et la buse à l’eau claire pour

prévenir toute obstruction.

• Accrochez le cordon d’alimentation autour des languettes

en forme de L qui se trouvent du côté droit de l'appareil

lorsque vous y faites face.

CARE AND MAINTENANCE

TROUBLESHOOTING

PROBLÈME MESURE CORRECTRICE

L’appareil ne se met pas

en marche.

1. Le disjoncteur de fuite de terre à l’extrémité du cordon d'alimentation doit être branché

directement dans une prise.

2. N’utilisez pas une rallonge électrique.

3. Une fois le disjoncteur de fuite de terre branché, vériez que l'appareil est sous tension.

Remarque : Lorsque l’interrupteur d’alimentation est allumé, la laveuse à pression se met en

marche d’elle-même pendant 1 à 2 secondes, puis s’éteint. C'est normal.

L’appareil fonctionne

mais l'eau ne s’écoule

pas.

1. Vériez l'alimentation en eau. Désincrustez la buse de la lance. (Consultez les instructions de

nettoyage sous le thème « Nettoyage des buses »). Ou retirez la buse et arrosez directement à

partir du pistolet pulvérisateur. Ainsi vous saurez si le problème vient vraiment de la buse.

Pourquoi l’eau fuit-elle

lorsque le tuyau à haute

pression se connecte au

pistolet pulvérisateur?

1. Assurez-vous que l’extrémité de l’embout de métal du tuyau à haute pression possède un joint

torique. Si ce n'est pas le cas, l'eau fuira entre le tuyau et le pistolet pulvérisateur. Les trousses

de joints toriques sont disponibles en ligne à l’adresse www.arblueclean.com ou communiquez

avec le service à la clientèle au 1 866 235-5112 pour placer une commande.

La laveuse à pression se

met en marche pendant

deux secondes, s’arrête

et ne se remet pas en

marche. Est-ce que mon

appareil est défectueux?

1. Il semble que votre laveuse à pression fonctionne parfaitement bien. Lorsque l’eau est

raccordée, que les accessoires sont correctement assemblés et que l’interrupteur est à

la position marche, la laveuse à pression se met en marche pendant 1 à 2 secondes pour

amorcer la pompe. Elle s’éteint ensuite automatiquement et attend que la gâchette du pistolet

pulvérisateur soit enfoncée. Une fois la gâchette enfoncée, l’eau commence à s’écouler à travers

la pompe. Le capteur d’eau de la pompe détecte l’eau qui passe et met automatiquement en

marche la laveuse à pression.

2. Éteignez l’interrupteur, puis maintenez la gâchette du pulvérisateur enfoncée an d’avoir un

jet d’eau uniforme. Pendant que vous maintenez la gâchette en position ouverte pulvérisateur,

tournez en même temps l’interrupteur d’alimentation pour le mettre en marche.

Pour tout question relative au produit, communiquez avec le service à la clientèle au 1 866 235-5112.

DÉPANNAGE

CARE AND MAINTENANCE

GARANTIE LIMITÉE

Ce produit est sous garantie pour le consommateur original contre tout défaut de matériau ou de main-d’œuvre pendant une

période de 1 (un) an et cette garantie complète comprend le pistolet pulvérisateur, le tuyau à pression et tous les accessoires

et ce, depuis la date de l’achat. La garantie n’est ni transférable ni cessible. Cette garantie couvre les pièces de rechange.

Cette garantie limitée d’un an ne s’applique qu’aux usages domestiques et exclus les usages commerciales et les appareils

en location. Un entretien raisonnable doit être fait en conformité avec les instructions de fonctionnement et d’entretien du

manuel du propriétaire et du guide de démarrage rapide. Le fait de ne pas se conformer à ces instructions annule cette

garantie. Cette garantie vous donne des droits légaux spéciques et vous pourriez également avoir d’autres droits qui varient

d’un État ou d’une province à l’autre.

Processus de garantie

Conservez votre reçu d’achat original en cas de réclamation de garantie.

Si la laveuse à pression présente un problème, communiquez avec le service à la clientèle :

• Composez le numéro sans frais 1 866 235-5112. Le service à la clientèle est disponible du lundi au vendredi de 8 h à 17 h

heure normale du centre (HNC). La personne du service à la clientèle qui vous répondra vous aidera à régler le problème.

Si la laveuse à pression doit être retournée en vue d’une réparation, les coûts d’expédition sont à la charge du client. Un

numéro d’autorisation de retour de marchandise sera émis pour le retour. Sur réception de la laveuse à pression, la

compagnie réparera ou remplacera l’appareil. Nous vous retournerons l’appareil sans frais.

Veuillez prendre note : Les laveuses à pression expédiées à la compagnie sans numéro RMA ne seront PAS acceptées et

elles seront retournées au frais de l’expéditeur.

LISTE DES PIÈCES DE RECHANGE

Pour commander des pièces de rechange, communiquez avec le service à la clientèle au numéro 1 866 235-5112, de 8 h à

17 h, HNC, du lundi au vendredi ou en ligne au www.arblueclean.com.

PIÈCE DESCRIPTION NO DE PIÈCE

G Adaptateur de tuyau

d’arrosage

PW3084210

H Pistolet pulvérisateur PW3400810

I Lance d’arrosage en

acier enduit de zinc

PW3400960

J Disjoncteur de fuite de

terre

PW4221160

K Étui à pistolet PW4220040

L Bac à buse PW4220050

M Ensemble de joints

toriques

PW909104K

PIÈCE DESCRIPTION NO DE PIÈCE

A Réservoir de détergent

(28 oz) PW4220020

B Tuyau PW4220790

C Buse rotative PW4220680

D Buse à raccord rapide

0°— Rouge PW4220700

E Buse à raccord rapide

25°— Vert PW4220710

F Buse à raccord rapide

pour détergent — Noir PW4220690

0° – Red

25° – Green

Soap – Black

PW909104K

Imprimé en Chine

0° — Rouge

25° — Vert

Savon — Noir

¿Preguntas, problemas, piezas faltantes?

Antes de la devolución al distribuidor, llame a nuestro

Departamento de Servicio al Cliente al 1-866-235-5112,

8:00 a. m.–5:00 p. m., hora estándar del centro, de

lunes a viernes.

www.arblueclean.com

1900 PSI

Lavadora a presión eléctrica

INSTRUCCIONES

DE MONTAJE,

CUIDADO Y USO

Modelo AR 383 SS

LEA CUIDADOSAMENTE

IMPORTANTE: GUARDE ESTAS

INSTRUCCIONES Y ADJUNTE EL RECIBO AL

MANUAL PARA FUTURAS REFERENCIAS

92731-LQ

TABLA DE CONTENIDO

ESPECIFICACIONES

Modelo

Capacidad PSI

(kg/cm2)

(lb/pulgada2 )

Máx. GPM

(Litro/min)

(gal/por min) Agua fría Voltios Amperios

Peso

(kg)

(lb)

AR 383 SS 5560 (1,900) 4.92 (1.3) ✔120 13 11.79 (26)

ESPECIFICACIONES DEL PRODUCTO

Especicaciones del producto ...................................................................................................... 34

Contenido del paquete ................................................................................................................. 35

Aditamentos .................................................................................................................................. 35

Información de seguridad............................................................................................................. 36

Instrucciones de montaje ............................................................................................................. 38

Instrucciones de operación ........................................................................................................... 41

Cuidado y mantenimiento ............................................................................................................ 44

Protector de la bomba .................................................................................................................. 45

Solución de problemas ................................................................................................................. 46

Garantía limitada ........................................................................................................................... 47

Lista de piezas de repuesto ......................................................................................................... 48

CONTENIDO DEL PAQUETECONTENIDO DEL PAQUETE

ADITAMENTOS

PIEZA DESCRIPCIÓN CANTIDAD

G Adaptador de manguera de

jardín

(1)

H Pistola rociadora (1)

I Bloqueo del gatillo de la pis-

tola rociadora

(1)

J Bandeja de la boquilla (1)

K Funda de la pistola rociadora (1)

L Kit de empaque de anillo (1)

AA Tornillo (1)

PIEZA DESCRIPCIÓN CANTIDAD

A Unidad de la lavadora a

presión

(1)

B Manguera de presión alta (1)

C Alambre de limpieza de

boquilla

(1)

D Boquilla rotativa (1)

E Boquillas de conexión rápida (3)

F Lanza de acero recubierto

de zinc

(1)

Screw

Qty. 1

0°– Red

25° – Green

Soap – Black

ON/I

OFF/O

1900 PSI

(Hose reel for

storage only)

O-Ring

Nota: El tornillo se encuentra en el

paquete con el manual

Cant. de

tornillos 1

(Carrete de

manguera para

almacenamiento

únicamente)

0° – Rojo

25° – Verde

Jabón: Negro

SAFETY INFORMATION

INFORMACIÓN DE SEGURIDADINFORMACIÓN DE SEGURIDAD

Lea y comprenda este manual completo antes de intentar

montar, operar o instalar el producto.

Este manual contiene información relacionada con la

PROTECCIÓN DE LA SEGURIDAD PERSONAL y la PREVENCIÓN

DE PROBLEMAS DEL EQUIPO. Es muy importante que lea

atentamente este manual y que lo comprenda completamente

antes de utilizar el producto. Los símbolos que se describen a

continuación se utilizan para indicar esta información.

PELIGRO

Peligro potencial que puede provocar lesiones graves o

incluso la muerte.

ADVERTENCIA

Peligro que podría provocar lesiones graves o incluso la

muerte.

PRECAUCIÓN

Peligro potencial que puede provocar lesiones moderadas

o daños al equipo.

Nota: La palabra “Nota” se utiliza para informar al lector de

algo que el operador debe saber acerca de la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, el usuario debe leer y

comprender las instrucciones antes de utilizar este producto.

1. Advertencia: al utilizar este producto, siempre se

deben seguir las precauciones básicas, incluido lo

2. Lea todas las instrucciones antes de usar el producto.

3. Obtenga el conocimiento de cómo detener el producto

y purgar la presión rápidamente. Esté completamente

familiarizado con los controles.

4. Mantenga el área de operaciones sin personas.

5. No se estire demasiado ni se pare sobre un soporte

inestable. Mantenga una buena posición y el equilibrio en

todo momento.

6. Siga las instrucciones de mantenimiento como se

especica en el manual.

7. Para evitar lesiones personales o daños a la propiedad y

para maximizar su experiencia con la lavadora a presión,

siga cuidadosamente todos los consejos de seguridad,

instrucciones, advertencias y salvaguardias, y familiarícese

con todos los controles.

8. Esta lavadora a presión cumple con las normas de la

Asociación de normas canadiense (CSA) y otras normas de

seguridad y del consumidor. NO modique o reconstruya

ninguna pieza de la lavadora a presión.

9. NO utilice la lavadora a presión cuando se encuentre

bajo la inuencia del alcohol o de drogas. Utilice esta

herramienta a presión cuidadosamente y solo cuando

esté atento.

10. Cuide su equilibrio y postura al utilizar la lavadora a

presión. Las supercies se vuelven resbaladizas al

mojarse y son extraordinariamente resbaladizas al usar

un detergente o limpiador.

11. NUNCA opere la lavadora a presión descalzo, con

sandalias o zapatos abiertos.

12. Cuando utilice la lavadora a presión cerca de niños,

asegúrese de que estén siendo supervisados de cerca

por un adulto para evitar lesiones. NUNCA permita que

un niño utilice la lavadora a presión.

13. Mantenga los dedos, las manos, los pies y cualquier parte

del cuerpo a distancia de la corriente de agua de alta

presión. El rociador de alta potencia puede ocasionar

ceguera o hacer estallar la piel. Puede romper una

ventana si se encuentra demasiado cerca al accionar el

gatillo de la pistola rociadora.

14. SIEMPRE utilice gafas de protección para evitar lesiones

a los ojos al operar la lavadora a presión.

15. Para evitar accidentes o lesiones, SIEMPRE use el

bloqueo de seguridad del gatillo cuando no utilice la

lavadora a presión, incluso si la rociadura se detiene por

un momento.

16. La lavadora a presión está equipada con un interruptor

de circuito por falla a tierra (GFCI), que reduce en gran

medida el riesgo de una descarga eléctrica mientras

la unidad está en uso. Si es necesario reemplazar el

conector o el cable, utilice solo piezas de repuesto

idénticas.

17. Apunte la pistola rociadora en una dirección segura al

iniciar una sesión de lavado a presión.

18. NUNCA rocíe directamente a una persona, animal,

dispositivo eléctrico ni rocíe la propia unidad.

19. Cuando use la pistola de rociadora, sostenga la pistola

rociadora y la lanza con las dos manos cuando tire

del gatillo (una mano para tirar el gatillo y la otra para

estabilizar el ensamble de la pistola) hasta que se

acostumbre al “retroceso” de la pistola rociadora.

20. Al presionar el interruptor de alimentación para apagar la

lavadora a presión, la presión del agua puede quedarse

en el sistema. Para descargar la presión, apunte la pistola

rociadora en una dirección segura y tire el gatillo.

21. NUNCA rocíe líquidos inamables.

22. NUNCA use la lavadora a presión en áreas que

contengan polvo, líquidos o vapores combustibles.

23. Evite el contacto de la manguera de presión con objetos

alados e inspeccione la manguera con regularidad.

Reemplace si se daña. Debido a la alta presión implicada,

no se puede reparar si se corta o daña.

SAFETY INFORMATION

Producto de doble

aislamiento

INFORMACIÓN DE SEGURIDADINFORMACIÓN DE SEGURIDAD

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS.

24. Solo use el detergente formulado especícamente para

lavadoras a presión y siga las instrucciones en la etiqueta

del detergente.

25. Proteja los ojos, los pulmones y la piel de la exposición

al detergente. El jabón para lavar platos o ropa es

demasiado espeso y obstruirá la boquilla de la botella de

detergente.

IMPORTANTE: Almacene la lavadora a presión bajo

techo para evitar que el agua en la unidad se expanda en

condiciones muy frías. Al congelarse y expandirse el agua, la

lavadora a presión se dañará y dejará de funcionar. O bien,

si se almacena al aire libre, se recomienda que utilice el

protector de la bomba (no incluido) para proteger las bombas.

26. NUNCA use agua caliente con la lavadora a presión. Esto

sobrecalentará y dañará la bomba de presión alta.

27. NUNCA abandone la lavadora a presión mientras está

encendida “ON”.

28. SIEMPRE abra el suministro de agua “ON” antes de

conectar la alimentación de la lavadora a presión en

“ON”. Poner en funcionamiento la bomba en seco

ocasionará daños en los componentes internos.

29. NUNCA utilice para la lavadora a presión un suministro

de agua que exceda los 150 PSI máximo.

30. NUNCA desconecte la manguera de presión alta de la

lavadora a presión mientras se presuriza el sistema.

31. NUNCA enganche de manera permanente los

dispositivos del gatillo de la pistola rociadora.

32. NUNCA opere la lavadora a presión a menos que todos

los componentes estén conectados de manera correcta y

segura.

33. NUNCA permita que la bomba de la lavadora a presión

funcione por más de un minuto después de cerrar el

suministro de agua. Esto puede ocasionar que el motor y

la bomba se sobrecalienten y fallen.

34. NUNCA utilice lanzas ni otras piezas que no sean

compatibles con esta unidad AR Blue Clean especíca.

35. NUNCA utilice un cable de alimentación de extensión

debido a que este anula la efectividad del GFCI e incrementa

la posibilidad de electrocutar al operador.

36. NUNCA rocíe las tomas de corriente con la lavadora a

presión.

37. Inspeccione el cable de alimentación antes de utilizarlo.

NO lo utilice si está dañado.

Servicio de mantenimiento de un dispositivo de doble

aislamiento

Protección del interruptor de circuito por falla a tierra:

Esta lavadora a presión está provista de un interruptor de

circuito por falla a tierra (GFCI) incorporado en los conectores

del cable de suministro de alimentación. Este dispositivo

proporciona protección adicional contra el riesgo de descarga

eléctrica. Si es necesario reemplazar el conector o el cable,

utilice solo piezas de repuesto idénticas que incluyan

protección de GFCI.

En un producto de aislamiento doble, se proporcionan dos

sistemas de aislamiento en lugar de la conexión a tierra. Para

un producto de aislamiento doble no se proporciona medios

de conexión a tierra, ni se deben agregar medios de conexión

a tierra al producto. El mantenimiento de un producto de

doble aislamiento requiere cuidado extremo y conocimiento

del sistema, y solo lo debe realizar personal de servicio

cualicado.

Las piezas de repuesto para un producto de doble

aislamiento deben ser idénticas a las piezas originales.

Un producto de doble aislamiento está marcado con las

palabras “Aislamiento doble” o “Doble aislamiento”. El

producto también podría estar marcado con el símbolo que

se muestra aquí.

PREPARACIÓN

Antes de comenzar el montaje del producto, asegúrese

de que todas las piezas estén presentes. Compare las

piezas con la lista de contenido del paquete y la lista de

aditamentos. Si alguna pieza falta o está dañada, NO intente

montar el producto.

Tiempo de montaje estimado: 5 minutos

Herramientas requeridas para el montaje (no incluidas):

Destornillador Phillips y llave Allen de 8mm (5/16”).

INSTRUCCIONES DE MONTAJE

PREPARACIÓN

Montaje de la unidad de alimentación

Deslice la funda de la pistola rociadora (K) en el lado

izquierdo, estando de frente, de la unidad de la lavadora a

presión (A).

Nota: Al colocar la pistola con la lanza acoplada, la boqui-

lla descansará en esta bandeja.

Tornillo x 1

Deslice la pestaña en la ranura y atornille la bandeja de la

boquilla (J) en la parte inferior izquierda, estando de frente, de

la unidad de la lavadora a presión (A). Fije con el tornillo (AA).

Nota: NO utilice un destornillador eléctrico. Cuando el tornillo

esté completamente apretado, de un pequeño giro nal hacia

la derecha del destornillador. NO apriete demasiado.

Aditamentos que se utilizan:

INSTRUCCIONES DE MONTAJE

Montaje de la manguera de presión alta

Conecte el otro extremo de la manguera de presión alta (B)

a la pistola rociadora (H) atornillando el collarín sobre la

entrada de la pistola. Apriete con la mano (girando hacia la

derecha) hasta que esté ajustado. La manguera está ahora

conectada de manera segura a la pistola rociadora.

Nota: la manguera de presión alta (B) está acomodada en

el carrete de manguera y lista para el uso. Solo es necesario

acoplarla a la pistola rociadora (H).

Para liberar la manguera (B) de la pistola rociadora (H), gire

el collarín negro hacia la izquierda. Retirar la pistola.

Lock

Unlock

Bloquear la pistola rociadora (antes de la instalación de la

lanza)

Para bloquear el gatillo de la pistola rociadora (I), apunte

la pistola lejos de usted y presione el botón de bloqueo de

derecha a izquierda. Después de hacerlo, apriete o jale el gatillo

para asegurarse de que está bloqueado y que no se moverá.

Siempre deje el botón de bloqueo en posición bloqueada

cuando no esté en uso. Esto garantiza que la pistola esté en

modo “seguro” hasta que esté lista para su uso.

Instalación de la lanza

Mientras la pistola rociadora (H) está en la posición

bloqueada, inserte la lanza (F) en el extremo de la pistola

rociadora insertando y girando hacia la derecha hasta que

esté completamente en su lugar. Para retirar gire hacia la

izquierda.

Bloquear

Desbloquear

PREPARATIONINSTRUCCIONES DE MONTAJE

Acople las boquillas (E) en el extremo de la lanza (F)

presionando la boquilla seleccionada en su lugar. Hará un

sonido de “clic” cuando esté rme en su lugar.

Nota: Siempre presione el botón de bloqueo de

seguridad para bloquear el gatillo cuando cambie las

lanzas y las boquillas para garantizar que no se expulsen

accidentalmente con fuerza durante la desinstalación.

Para retirar la boquilla (E), jale hacia atrás el collarín de la

lanza (F) y saque la boquilla.

Instalación del adaptador de manguera de jardín

Acople el collarín del adaptador de la manguera de jardín (G)

directamente a la entrada de agua de la lavadora a presión

(A). Apriete con la mano.

Retire el ltro de la lavadora del adaptador de la manguera

de jardín (K). Utilizando una llave Allen de 8 mm o 5/16

pulgadas, apriete hasta que quede ajustado. NO apriete

demasiado.

ASSEMBLY INSTRUCTIONSINSTRUCCIONES DE MONTAJE

Reemplace el ltro de la lavadora en el adaptador de la man-

guera de jardín (J) y acople la manguera de jardín al collarín

negro del adaptador de la manguera de jardín (G).

Nota: enjuague la manguera de jardín antes de conectarla al

adaptador de la manguera de jardín.

Ahora ya completó el montaje y está listo para comenzar a

utilizar la lavadora a presión eléctrica. Lea y observe todas las

instrucciones de seguridad.

INSTRUCCIONES DE OPERACIÓN

• Abra el suministro de agua con el grifo completamente

abierto.

• Asegúrese de que el interruptor “ON/OFF” esté en la

posición “OFF”. El interruptor de encendido tiene símbolos

internacionales para “on” y “off”: On (|) Off (O).

• Desenrolle completamente el cable de alimentación y

conecte el GFCI en una toma de 120 voltios a tierra.

• Libere el bloqueo del gatillo a presión de seguridad hacia

arriba y de nuevo hacia el gatillo. Mientras apunta la

pistola rociadora a una dirección segura, apriete el gatillo

de la pistola rociadora hasta que haya un ujo constante

de agua, permitiendo que el agua y el aire salgan de la

manguera. Presione el bloqueo del gatillo de nuevo hacia

abajo para bloquearlo de nuevo en su lugar.

OPERATING INSTRUCTIONSINSTRUCCIONES DE OPERACIÓN

OFF/0

ON/I

OFF/0

ON/I

• Cuando use el detergente, llénela con un

detergente formulado apropiadamente con

una proporción de agua de acuerdo a las

instrucciones en el envase.

• NO use detergentes espesos como gel ya que

obstruirán la lavadora a presión y pueden causar

daños.

• Gire el interruptor de alimentación a la posición “ON” (|).

La unidad se encenderá durante 1 o 2 segundos y se

apagará. Este es un procedimiento normal de la función

de arranque automático. Apriete el gatillo de la pistola

rociadora para comenzar el lavado a presión.

• Comience el lavado a presión apretando el gatillo de la

pistola rociadora completamente en la manija.

• Libere el gatillo de la pistola rociadora para detener la

lavadora a presión.

• Deje que el motor se detenga por completo antes de

apretar el gatillo de nuevo.

• Oprimir rápidamente hará que la función de arranque

automático pierda un ciclo de on/off lo que puede impedir

que se encienda mientras aprieta el gatillo después de

oprimir de manera rápida. Mediante jalones del gatillo

pausados lentos evita este proceder.

• Siempre pruebe en un área pequeña para evitar la

posibilidad de dañar la supercie.

• Cuando retire el tanque de detergente, retire la tapa

y coloque el dedo en el tanque levantando mientras

jala el tanque hacia afuera.

OFF/0 OFF/0

ON/I ON/I

OPERATING INSTRUCTIONSINSTRUCCIONES DE OPERACIÓN

Consejos para la operación

• Si escucha que el motor funciona de forma intermitente

cuando no se aprieta el gatillo, eso es normal. La bomba

se está purgando para que esté lista para funcionar

cuando se apriete el gatillo. Apague la lavadora a presión

si no se usa después de cinco minutos.

• Conserve el alambre de limpieza de la boquilla para

utilizarlo para destapar la boquilla. Si pierde el alambre

de limpieza, un sujetapapeles enderezado también

funcionará.

Cómo evitar dañar las superﬁcies

• Los daños a las supercies que se limpian se producen

debido a que la fuerza del impacto de la presión del

agua es superior a la durabilidad de la supercie. La

madera sin acabado se puede penetrar, la pintura se

puede descascarar, etc. Puede variar la fuerza de su

lavadora a presión mediante el control de:

1. El ángulo de la supercie que se limpia

2. La distancia de la boquilla de la supercie que se

limpia

• NUNCA utilice un ujo de agua de presión alta pequeño

sobre supercies suaves susceptibles a los daños.

• Utilice la boquilla de conexión rápida de ángulo de 25˚

para limpiar ventanas. Asegúrese de colocar la boquilla

aproximadamente a cuatro o cinco pies de distancia

de la ventana con la boquilla a un ángulo de cuarenta

y cinco grados. Apriete el gatillo y cambie el patrón de

rociado y el ángulo hasta que se obtenga la eciencia

de limpieza óptima.

Uso del cable de alimentación

• Retire fácilmente el cordón de alimentación de un lado

de la unidad girando el gancho del cordón azul inferior

hacia la derecha o izquierda hasta que quede hacia

arriba. El cable de alimentación entonces se puede

deslizar fácilmente del lado de la unidad de la lavadora

a presión.

• Gire el gancho del cable azul de nuevo hacia abajo

cuando esté listo para enrollar el cable de nuevo en su

lugar para el almacenamiento.

CUIDADO Y MANTENIMIENTO

Detergentes

• Utilice detergentes diseñados para lavadoras a presión.

Estos se pueden comprar en línea en nuestro sitio web

www.arblueclean.com. Las ferreterías o los centros para el

hogar también tienen detergentes para lavadora a presión

para diferentes trabajos de limpieza. La solución de

limpieza debe tener la consistencia del agua para evitar la

obstrucción de la boquilla y de la botella de detergente.

• Este sistema aplica detergente a baja presión. La

capacidad de limpieza de los detergentes mejora cuando

se aplica con baja presión y se le da el tiempo suciente

para romper la suciedad y la mugre. La combinación de

baja presión y la acción química es muy ecaz y puede ser

mejor que restregar, si se aplica correctamente. SIEMPRE

rocíe detergente sobre una supercie seca. NO remoje

previamente. Al mojar la supercie primero, se diluye

el detergente y reduce su capacidad de limpieza. NO

permita que el detergente se seque sobre la supercie.

Al limpiar supercies verticales, aplique detergente en las

supercies inferiores y suba poco a poco para evitar que el

detergente haga rayas en la suciedad o mugre. Enjuague

el detergente mediante el lavado a presión de abajo hacia

arriba por la misma razón.

• Si una mancha es particularmente difícil, puede ser

necesario aplicar de nuevo detergente y utilizar un cepillo

de cerdas para restregar la mancha. El lavado a presión

posterior al cepillado debe completar con éxito el trabajo

de limpieza.

Limpieza del adaptador de manguera de jardín

• Las pantallas en el interior del adaptador de la manguera

de jardín se deben limpiar periódicamente. Enjuáguela

con agua limpia y luego colóquela de nuevo en el

adaptador.

Limpieza de las boquillas

• Una boquilla obstruida o parcialmente obstruida puede

ocasionar una reducción signicativa de la presión del

agua que sale de la boquilla y hacer que la unidad vibre

durante el rociado.

• Apague la unidad.

• Cierre el suministro de agua a la unidad.

• Alivie cualquier presión atrapada en la manguera

apretando el gatillo de 2 a 3 veces y luego bloquee la

pistola rociadora.

• Utilice el limpiador de la punta de la boquilla

proporcionado (o un portapapeles desdoblado), inserte

el alambre en el agujero de la boquilla y muévalo

hacia adelante y hacia atrás hasta que los residuos se

desprendan.

• Lave a contracorriente con agua a través de las boquillas

con la manguera de jardín y a la máxima presión

disponible (ya sea con la boquilla de agua estándar o con

el pulgar sobre la boquilla para crear la presión de agua

para el lavado a contracorriente).

Protector de la bomba es un producto que protege y prolonga

la vida de la bomba. Este mantendrá las partes internas de

la bomba lubricadas y protegidas de la congelación mientras

se almacena en TODOS los climas. También ayuda a proteger

contra la corrosión interna. El N.° de pieza de Blue Clean es:

PW64511 (botella de 16 onzas). Realice su pedido en línea en

www.arblueclean.com

Instrucciones del protector de la bomba

Siga las instrucciones de almacenamiento previas para su

lavadora a presión. Para evitar manchas, proteja la supercie

debajo de la lavadora a presión de cualquier exceso de líquido.

Utilice protección para los ojos cuando utilice este producto.

Apague la unidad y desconecte todas las mangueras antes de

colocar el protector de la bomba. Desenrosque la tapa roscada

de la botella para retirar el sello y vuelva a colocar la tapa

roscada en la botella.

Retirar la tapa negra de la botella.

1) Coloque la parte superior de la botella del protector de

la bomba en el adaptador de la manguera de jardín (G)

previamente instalada en la entrada de la lavadora a

presión.

2) Fije la botella del protector de la bomba girando hacia la

derecha.

3) Conecte la alimentación. Apague la lavadora a presión tan

pronto como el protector de la bomba comience a salir de

la salida de la bomba.

Nota: las instrucciones de la botella del protector de la bomba

son genéricas y no del modelo especíco.

PROTECTOR DE LA BOMBA

CUIDADO Y MANTENIMIENTO

Almacenamiento

• Cuando termine la sesión de lavado a presión, apague

el interruptor de alimentación ubicado en la parte

delantera de la lavadora a presión. Desconecte el

cable de alimentación de la toma de corriente. Cierre el

suministro de agua. Jale el gatillo de la pistola rociadora

de 2 a 3 veces para drenar el exceso de agua y para

liberar cualquier presión de agua que quede. Desconecte

el adaptador de la manguera de jardín de la entrada de

agua. NO permita que la lavadora a presión funcione sin

que pase un ujo de agua a través de ella.

• Retire la botella de detergente y límpiela completamente.

Los restos de químicos se adherirán al recipiente y

pueden ocasionar que el inyector de detergente se

obstruya y no funcione correctamente.

• Retire la manguera de presión alta de la pistola rociadora.

• Retire la lanza de la pistola. Coloque la pistola en el

soporte al lado. Las lanzas se colocan en cualquiera de

las ranuras en la parte trasera de la unidad. Asegúrese

de desechar cualquier resto de detergente de la botella.

Enjuague la botella y la cabeza de la boquilla con agua

fresca para evitar la obstrucción.

• Enganche el cable de alimentación alrededor las pestañas

en forma de L en el lado derecho de la máquina estando

de frente a esta.

CARE AND MAINTENANCE

TROUBLESHOOTING

PROBLEMA ACCIÓN CORRECTIVA

La unidad no enciende. 1. El módulo del GFCI en el extremo del cable de alimentación se debe conectar directamente

a una toma de corriente.

2. No utilice un cable de extensión.

3. Con el GFCI conectado asegúrese de que el interruptor de alimentación esté en on.

Nota: Cuando el interruptor de alimentación está en on, la lavadora a presión se encenderá por

1 o 2 segundos y se apagará. Esto es normal.

La unidad está

funcionando, pero no

hay ujo de agua.

1. Revise la fuente de agua. Destape la boquilla en la lanza. (Consulte las instrucciones de limpieza

de la boquilla en “Limpieza de boquillas”). O, retire la boquilla y simplemente rocíe desde la

pistola rociadora. Esto indicará si el problema está en la boquilla.

¿Por qué hay fugas de

agua en la conexión

de la manguera de

presión alta a la pistola

rociadora?

1. Asegúrese de que haya un empaque de anillo en el extremo de la punta de metal de la

manguera de presión alta. Si no hay un empaque de anillo, la conexión entre la manguera y

la pistola rociadora presentará una fuga. Los kits de empaque de anillo están disponibles en

línea en www.arblueclean.com o llame a Servicio al cliente al 1-866-235-5112 para hacer un

pedido.

La lavadora a presión

se enciende por

2 segundos, se apaga

y no vuelve a encender.

¿Tengo una unidad

defectuosa?

1. Parece que la lavadora a presión trabaja muy bien. Cuando se conecta el agua, los accesorios

están montados apropiadamente y el interruptor de alimentación está en on, la lavadora a

presión puede encender por 1 o 2 segundos para purgar la bomba. Se apaga automáticamente

y espera que el gatillo de la pistola rociadora se presione. Cuando el gatillo se presiona, el agua

comienza a uir a través de la bomba. El sensor de agua en la bomba “detecta” el agua en

movimiento y enciende automáticamente la lavadora a presión.

2. Coloque el interruptor de alimentación en off, mantenga presionado el gatillo de la pistola

rociadora, para tener un ujo constante de agua. Mientras mantiene el gatillo abierto en la

pistola rociadora, al mismo tiempo, coloque el interruptor de alimentación a on.

Si tiene alguna pregunta sobre el producto, llame a Servicio al cliente al 1-866-235-5112

SOLUCIÓN DE PROBLEMAS

CARE AND MAINTENANCE

GARANTÍA LIMITADA

Este producto está en garantía para el consumidor minorista original contra defectos de material y fabricación por un período

de 1 (un) año y es una garantía completa “de extremo a extremo” que incluye la pistola rociadora, la manguera de presión

alta y todos los aditamentos a partir de la fecha de compra. La garantía no es transferible ni asignable. Esta garantía cubre

las piezas de repuesto. Esta garantía limitada de un año aplica solo a los productos que se utilizan en las aplicaciones

del consumidor y no para el alquiler o en aplicaciones comerciales. Se debe dar el trato adecuado de conformidad con

las instrucciones de operación y mantenimiento en el manual del propietario y guía rápida de inicio. El incumplimiento de

estas instrucciones anulará esta garantía. Esta garantía le otorga derechos legales especícos y también podría tener otros

derechos que varían de estado a estado.

Proceso de garantía

Guarde su recibo original de compra en caso del reclamo de garantía.

Si la lavadora a presión desarrolla un problema, comuníquese con Servicio al cliente:

• Llame a nuestro número gratuito 1-866-235-5112. Servicio al cliente está disponible de lunes a viernes de 8:00 a. m.

a 5:00 p. m., hora estándar del centro (CST). La persona de Servicio al cliente trabajará con usted para solucionar el

problema.

Si la lavadora a presión se tiene que retornar para su reparación, el cliente debe pagar los costos de envío a la compañía. Se

emitirá un Número de autorización de devolución de mercancía (RMA) para la devolución. Al recibir la lavadora a presión,

la empresa reparará o reemplazará la unidad. Enviaremos de vuelta la unidad al cliente sin cargo alguno.

Tenga en cuenta: las lavadoras a presión que se envíen a la empresa sin número RMA no se aceptarán y se enviarán de

vuelta a expensas del remitente.

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-235-5112,

8:00 a. m. – 5:00 p. m., hora estándar del centro, de lunes a viernes o haga su pedido en línea en www.arblueclean.com

PIEZA DESCRIPCIÓN PIEZA N.°

G Adaptador de mangue-

ra de jardín

PW3084210

H Pistola rociadora PW3400810

I Lanza de acero

recubierto de zinc

PW3400960

J Ensamble del GFCI PW4221160

K Funda de la pistola PW4220040

L Bandeja de la boquilla PW4220050

M Kit de empaque de

anillo

PW909104K

PIEZA DESCRIPCIÓN PIEZA N.°

A Tanque de detergente

(28 onzas) PW4220020

B Manguera PW4220790

C Boquilla rotativa PW4220680

D Boquilla de conexión

rápida 0°— Roja PW4220700

E Boquilla de conexión

rápida 25°— Verde PW4220710

F Jabón de boquilla para

boquilla de conexión

rápida — Negro

PW4220690

0° – Red

25° – Green

Soap – Black

PW909104K

Impreso en China

0° – Rojo

25° – Verde

Jabón: Negro

AR Blue Clean AR383SS Electric Pressure Washer 1900 PSI, 1.3 GPM

Product's Documents

Assembly, Care and Use Instructions

Specifications

AR Blue Clean AR383SS Questions and Answers
