Broan B5330SS 30-Inch Convertible Wall-Mount Chimney Range User Manual

MODELS B5330SS • B5336SS

Page 1

CHIMNEY

RANGE HOOD

VQ0009

Intended for domestIc cookIng only.

VQ0009

READ AND SAVE THESE INSTRUCTIONS

VQ0009

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSON(S) OBSERVE THE

FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.

If you have questions, contact the manufacturer at the

address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock service disconnecting means to prevent

power from being switch on accidentally. When the service

disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service

panel.

3. Installation work and electrical wiring must be done by

qualified personnel in accordance with all applicable codes

and standards, including fire-rated construction codes and

standards.

4. Sufficient air is needed for proper combustion and exhausting

of gases through the flue (chimney) of fuel burning equipment

to prevent backdrafting. Follow the heating equipment

manufacturer’s guidelines and safety standards such as

those published by the National Fire Protection Association

(NFPA), the American Society for Heating, Refrigeration

and Air Conditioning Engineers (ASHRAE) and the local

code authorities.

5. This product may have sharp edges. Be careful to avoid cuts

and abrasions during installation or cleaning.

6. When cutting or drilling into wall or ceiling, do not damage

electrical wiring and other hidden utilities.

7. Ducted fans must always be vented to the outdoors.

8. Do not use this unit with any other solid-state speed control

device.

9. To reduce the risk of fire, use only steel ductwork.

10. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE

FIRE:

a) Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or when

cooking flaming foods (i.e. Crêpes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

c) Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filters.

d) Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSON(S)

IN THE EVENT OF A RANGE TOP GREASE FIRE,

OBSERVE THE FOLLOWING*:

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT

BURNS. IF THE FLAMES DO NOT GO OUT IMMEDIATELY,

EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN – You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels –

This could cause a violent steam explosion.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you

know how to operate it.

B. The fire is small and contained in the area where it

started.

C. The fire department has been called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

VQ0009

WARNING

CAUTION

1. For indoor use only.

2. For general ventilating use only. Do not use to exhaust

hazardous or explosive materials and vapors.

3. To avoid motor bearing damage and noisy and/or

unbalanced impeller, keep drywall spray, construction dust,

etc. off power unit.

4. Do not use over cooking equipment greater than 60,000

BTU/hr. as the blower motor will shut down intermittantly.

5. Your hood motor has a thermal overload which will

automatically shut off the motor if it becomes overheated.

The motor will restart when it will cool down. If the motor

continues to shut off and restart, have the hood serviced.

6. A maximum height of 36” above the cooktop is recommended

for best capture of cooking impurities. The bottom of the

hood MUST NOT BE LESS than 30” above the cooktop.

7. Two installers are recommended because of the size of

this hood.

8. To reduce risk of fire and to properly exhaust air, be sure

to duct air outside. Do not exhaust air into spaces within

walls or ceilings or into attics, crawl spaces, or garages.

9. Be careful when installing the decorative flue and hood,

they may have sharp edges.

10. Please read specification label on product for further

information and requirements.

INSTALLER: LEAVE THIS GUIDE TO THE HOMEOWNER.

HOMEOWNER: OPERATION AND MAINTENANCE INFORMATION ON PAGE 2.

To register this product visit:

www.broan.com

MODELS B5330SS • B5336SS

Page 2

OPERATION

The hood is operated using the push buttons on the front panel.

Push the light button to turn the lights on and off.

Push the fan controls to select low, medium, or high blower

speed.

Push the OFF button to turn the blower off.

OFF

LOW

MED.

HIGH

LIGHT

FAN CONTROLS

ON/OFF

LIGHT BULBS

VQ0009

WARNING

Bulbs may be hot. Always allow bulbs to cool down before

removing them.

This range hood requires two halogen bulbs (Type JC, 12V, 20W

Max, G-4 Base - included).

To change bulbs:

1. Remove light bulb cover by gently pushing it upward and

turning it counterclockwise.

2. Replace bulb.

3. Re-install light bulb cover by gently pushing it upward and

turning it clockwise.

LIGHT BULB COVER

CLEANING AND MAINTENANCE

Proper maintenance of the Range Hood will assure proper

performance of the unit.

MOTOR

The motor is permanently lubricated and never needs oiling. If

the motor bearings make excessive or unusual noise, replace

the motor with the exact service motor. The impeller should also

be replaced.

GREASE FILTER

The grease filter should be cleaned frequently. Use a warm

detergent solution. Grease filter is dishwasher safe.

Clean all-metal filters in the dishwasher using a non-phosphate

detergent. Discoloration of the filter may occur if using phosphate

detergents, or as a result of local water conditions - but this will

not affect filter performance. This discoloration is not covered

by the warranty.

Remove grease filter by pushing back on the metal latch tab. This

will disengage the filter from the hood. Tilt the filter downward

and remove.

NON-DUCTED RECIRCULATION FILTERS

The non-ducted recirculation filters should be changed every

3-6 months. Replace more often if your cooking style generates

extra grease, such as frying and wok cooking.

Rotate the filters to remove them from the blower and replace.

STAINLESS STEEL CLEANING

DO:

• Regularly wash with clean cloth or rag soaked with warm

water and mild soap or liquid dish detergent.

• Alwayscleaninthedirectionoforiginalpolishlines.

• Alwaysrinsewellwithclearwater(2or3times)afterclean-

ing. Wipe dry completely.

• You may also use a specialized household stainless steel

cleaner.

DON’T:

• Useanysteelorstainlesssteelwooloranyotherscrapersto

remove stubborn dirt.

• Useanyharshorabrasivecleansers.

• Allowdirttoaccumulate.

• Letplasterdustoranyotherconstructionresiduesreachthe

hood. During construction/renovation, cover the range hood

to make sure no dust sticks to the stainless steel surface.

Avoid: When choosing a detergent

• Anycleanersthatcontainbleachwillattackstainlesssteel

• Any productscontaining:chloride,fluoride,iodide, bromide

will deteriorate surfaces rapidly.

• Anycombustibleproductsusedforcleaningsuchasacetone,

alcohol, ether, benzol, etc., are highly explosive and should

never be used close to a range.

MODELS B5330SS • B5336SS

Page 3

INSTALL THE DUCTWORK

(Ducted Hoods Only)

1. Decide where

the ductwork

will run

between the

hood and the

outside.

2. A straight, short

duct run will

allow the hood

to perform most

efficiently.

3. Long duct

runs, elbows

and transitions

will reduce the

performance of

the hood. Use as few of them as possible. Larger ducting

may be required for best performance with longer duct runs.

4. Install wall cap or roof cap. Connect round metal ductwork

to cap and work back towards the hood location. Use duct

tape to seal the joints between ductwork sections.

MEASURE THE INSTALLATION

A maximum of 36” above cooktop is recommended for best

capture of cooking impurities. The bottom of the hood MUST

NOT BE LESS than 30” above the cooktop.

Distances over 36” are at the installer and users discretion;

providing that the ceiling height permits.

ROUND DUCT

ROOF CAP

30" TO 36"

ABOVE COOKING SURFACE

WALL CAP

DECORATIVE

FLUE

HOOD

ROUND

ELBOW

3¼” FROM

WALL TO

DUCT

CENTERLINE

3-5/32”

WALL CAP

30” TO 36” ABOVE

COOKING SURFACE

HOOD

DECORATIVE FLUE

ROOF CAP

6” ROUND DUCT

ROUND ELBOW

13-9/16”

TO CENTER OF

BRACKET HOLES

HOOD

MOUNTING

BRACKET

PREPARE THE HOOD

Unpack hood and check contents. You should receive:

1 - Hood

1 - Decorative Flue Assembly

1 - Damper / Duct Connector

1 - Lower Flue Mounting Bracket

1 - Upper Flue Mounting Bracket

1 - Hood Mounting Bracket

2 - Aluminum Grease Filters (installed in hood)

1 - Parts Bag containing:

8 - Mounting Screws (#8 x 3/8” Pan Head)

5 - Mounting Screws (#8 x 1-1/2” Flat Head)

2 - Mounting Screws (#8 x 1-3/16” Pan Head)

5 - Drywall Anchors

2 - Washers

1 - Installation Manual

5 MOUNTING

SCREWS

(#8 X 1-1/2”

Flat Head)

5 DRYWALL

ANCHORS

8 MOUNTING

SCREWS (#8 x

3/8” Pan Head)

DECORATIVE FLUE

2 WASHERS

UPPER

FLUE MOUNTING

BRACKET

HOOD MOUNTING

BRACKET

LOWER

FLUE MOUNTING

BRACKET

DAMPER / DUCT

CONNECTOR

2 MOUNTING

SCREWS

(#8 X 1-3/16”

Pan Head)

MODELS B5330SS • B5336SS

Page 4

1. GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of an electri-

cal short circuit, grounding reduces the risk of electric shock

by providing an escape wire for the electric current. This

appliance is equipped with a cord having a grounding wire

with a grounding plug. The plug must be plugged into an

outlet that is properly installed and grounded.

NOTE:

A recessed “clock” outlet is recommended.

2. Position the electrical outlet within the space covered by the

decorative flue and where it will not interfere with the round

duct. Make sure the outlet is no further than 14” from where

the cord exits from the hood and that the outlet does not

interfere with a mounting bracket fastening area or where the

decorative flue touches the wall.

INSTALL THE WIRING

CENTER

LINE

5¼”

16”

”

LOCATE

ELECTRICAL

OUTLET

WITHIN THESE

AREAS.

(Verify location

will not interfere

with duct,

mounting

brackets

and flue.)

INSTALL THE HOOD MOUNTING

BRACKET

1. Construct wood wall framing that is flush with interior surface

of wall studs.

Make sure:

a) the framing is centered over installation location.

b) the height of the framing will allow the mounting bracket

to be secured to the framing within the dimensions

shown.

2. After wall surface is finished, carefully center and level the

hood mounting bracket and secure it to wall framing with (3)

#8 x 1-1/2” mounting screws. Tighten the screws completely.

9”

43-9⁄16” = bottom of hood 30” above cooktop

49-9⁄16” = bottom of hood 36” above cooktop

4½”

FRAMING BEHIND

DRYWALL

⁄16”

WALL STUDS

30" 31" 32" 33" 34" 35" 36"

8 Feet

43-9/16" 44-9/16" 45-9/16" 46-9/16" 47-9/16" 48-9/16" 49-9/16"

Desired Hood Distance Above 36" High Cooktop (see note 1)

Mounting Bracket Mounting Holes Location Above 36" High Cooktop

10 Feet

(see note 2)

Duct

Method

Ducted

Non-Ducted

Ducted

Non-Ducted

9 Feet

Ducted

Non-Ducted

43-9/16" 44-9/16" 45-9/16"

43-9/16" 44-9/16" 45-9/16" 46-9/16" 47-9/16" 48-9/16" 49-9/16"

Notes:

A maximum height of 36” above the cooktop is recommended for best capture of cooking impurities. The

bottom of the hood MUST NOT BE LESS than 30” above the cooktop. Distances over 36” above the cooktop

are at the installer’s and user’s discretion - providing that the ceiling height and flue length permit.

Requires 10-ft. flue extension accessory - Model Number FXN53SS.

Ceiling

Height

MODELS B5330SS • B5336SS

Page 5

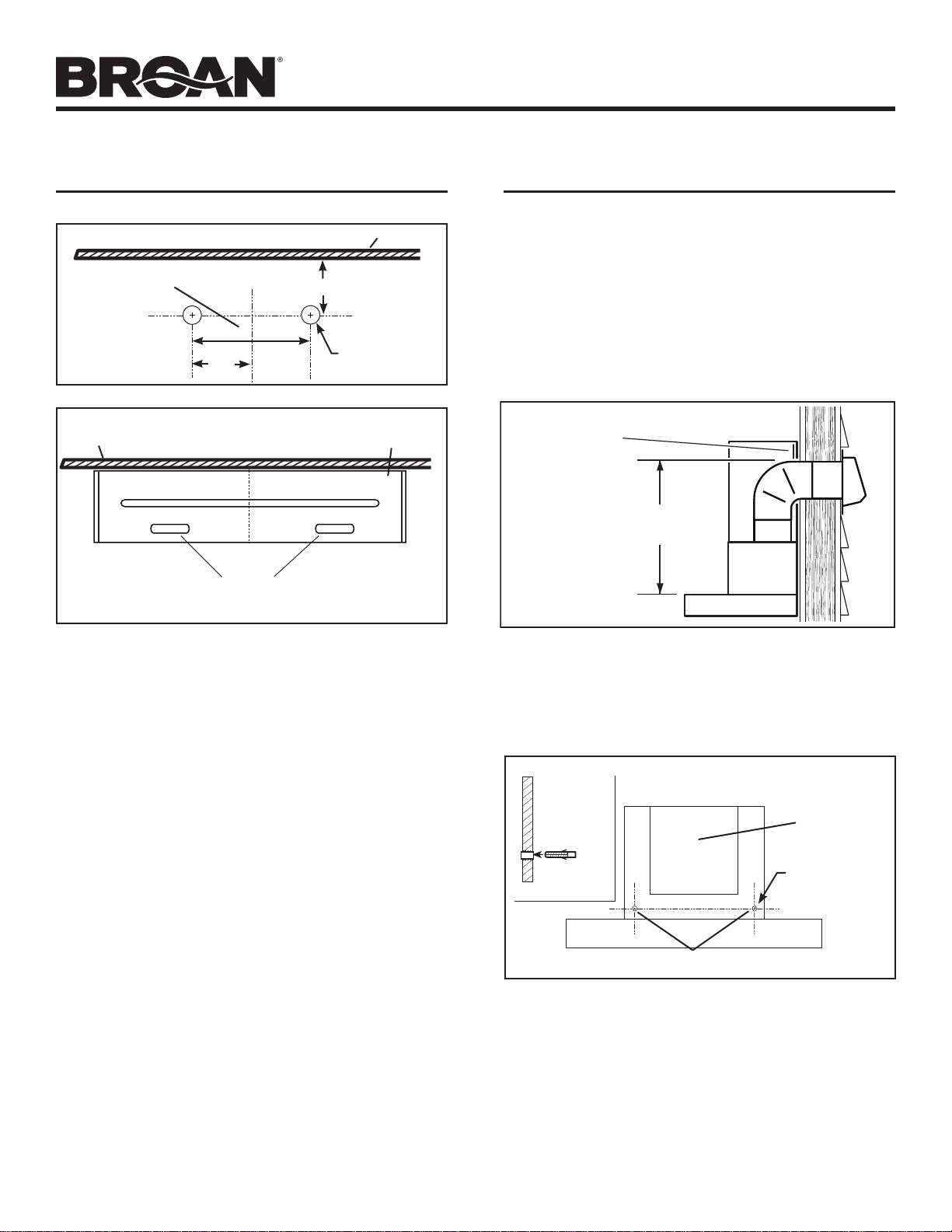

INSTALL UPPER FLUE MOUNTING

BRACKET

1. Drill two

⁄16” diameter holes where shown. Insert drywall

anchors into the holes.

2. Center the bracket over the hood location and flush with the

ceiling. Make sure that the slots of the upper flue bracket are

at the bottom. Secure the upper flue bracket to the wall using

(2) #8 x 1½” mounting screws.

3. Tighten the screws completely. Make sure that the bracket

is tight against the wall.

Flush with

the ceiling

Center of

installation

Upper flue mounting

bracket slots

⁄4”

3¾”

⁄16”

Recommended

distance between

screw holes

Ceiling

Ø 5/16” TYP.

Ceiling

Center of installation

INSTALL THE HOOD

(Horizontally Ducted Hoods Only)

1. DO NOT REMOVE the protective plastic film covering the

decorative flue and the hood at this time.

2. Lay the back side of the hood flat on a table. Use a piece of

cardboard to avoid damaging the table or the hood.

3. Attach damper / duct connector to top of hood using (4) #8

x 3/8” Pan Head mounting screws.

4. Remove the grease filters by pushing back the metal latch

tab and tilting filters downward to remove.

5. Carefully rotate hood upright.

6. To make sure there will be adequate clearance between top

of hood and lower flue mounting bracket for ductwork: Elbow

must be located below lower flue mounting bracket.

7. Align the hood and center it above the hood mounting

bracket. Gently lower the hood until it securely engages the

bracket.

8. With the hood hanging in place, drill through both holes

located in the inside lower back of hood using a

⁄16” drill bit.

Insert the included drywall anchors into the drilled holes (one

for each hole). Install (2) washers and (2) #8 x 1-3/16” pan

head mounting screws through the hood back and into the

drywall anchors. Verify that the hood is centered and leveled.

Tighten all screws completely.

9. Reinstall grease filters by aligning rear filter tabs with slots

in the hood. Push back the metal latch tab, push filter into

position and release. Make sure filters are securely engaged

after installation.

19”

MAX.

LOWER FLUE

MOUNTING BRACKET

INSIDE BACK OF HOOD

MOTOR/

BLOWER

ASSEMBLY

HOLE LOCATIONS

SIDE VIEW

Ø 5/16” TYP.

MODELS B5330SS • B5336SS

Page 6

LOWER FLUE MOUNTING BRACKET

LOWER

FLUE

NOTE: 10-ft. ceilings require 10-ft. Flue Extension Model

FXN53SS (purchase separately). Discard the upper flue

supplied with your hood and replace it with the Model

FXN53SS flue extension.

12. Remove the upper flue from inside the lower flue. Install the

lower flue bracket to the lower flue using (2) flue bracket

screws #8 x 3/8”, make sure that the slots are at the top.

Remove protective plastic film covering the lower flue only.

Carefully replace the upper flue inside the lower flue.

13. Carefully place both flues into the recessed area of hood

top. Make sure tabs on the lower flue are pointing down and

engage with the slots on the top of the hood.

14. Slide the upper flue upward until it is aligned with its upper

mounting bracket. The bracket should be inside the flue.

Secure the upper flue to the upper flue mounting bracket

using (2) #8 x 3/8” mounting screws.

15. Remove any protective plastic remaining on hood.

UPPER

FLUE

UPPER FLUE MOUNTING BRACKET

6” ROUND

DUCT ELBOW

10. Measure and install 6” round steel ductwork to roof cap or

wall cap and 90

elbow over duct collar on hood. Use duct

tape to make all joints secure and air tight.

11. Plug hood power cord into the outlet.

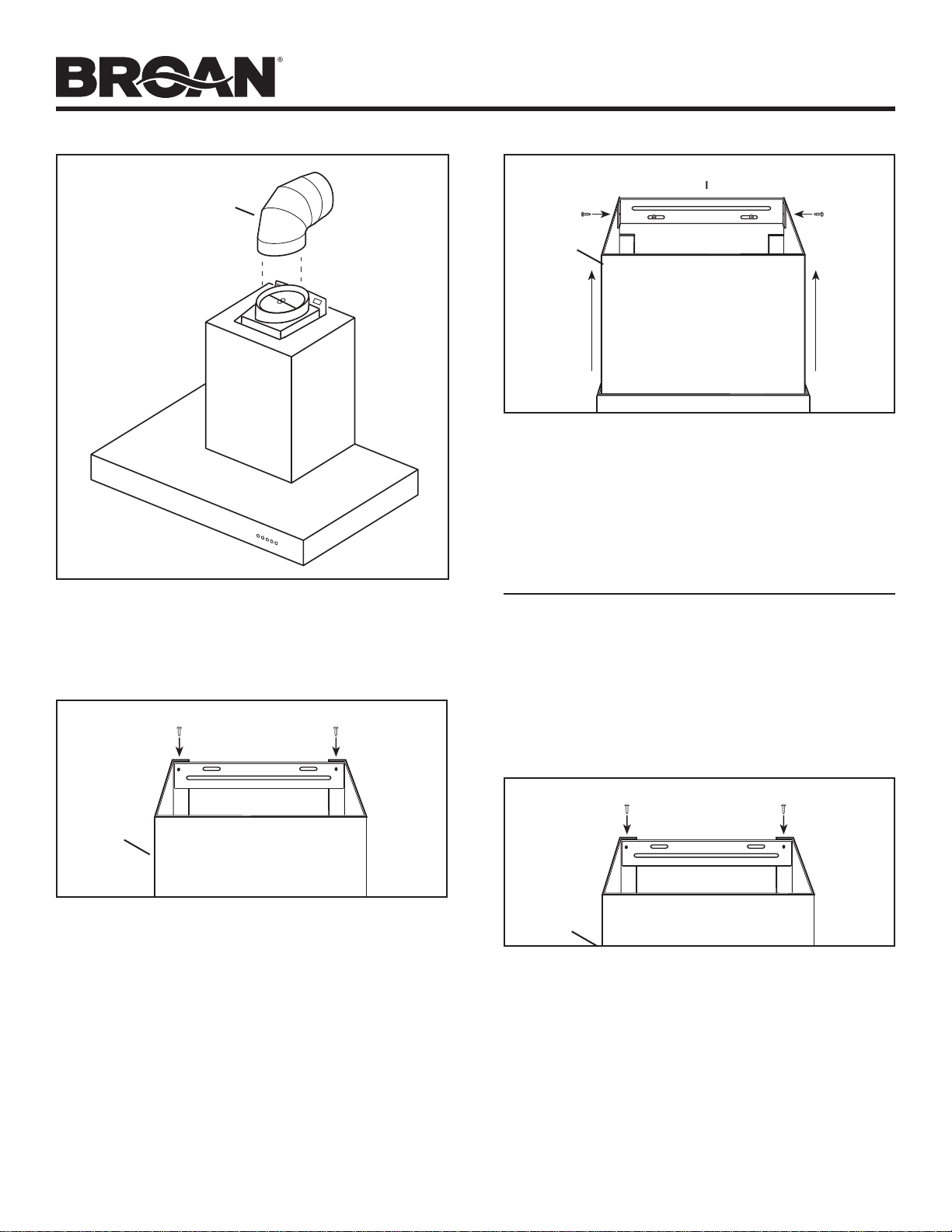

INSTALL THE HOOD

(Vertically Ducted Hoods Only)

1. DO NOT REMOVE the protective plastic film covering the

decorative flue and the hood at this time.

2. Lay the back side of the hood flat on a table. Use a piece of

cardboard to avoid damaging the table or the hood.

3. Attach damper / duct connector to top of hood using (4) #8

x 3/8” Pan Head mounting screws.

4. Remove the grease filters by pushing back the metal latch

tab and tilting filters downward to remove.

5. Carefully rotate hood upright.

LOWER FLUE MOUNTING BRACKET

LOWER

FLUE

NOTE: 10-ft. ceilings require 10-ft. Flue Extension Model

FXN53SS (purchase separately). Discard the upper flue

supplied with your hood and replace it with the Model

FXN53SS flue extension.

6. Remove the upper flue from inside the lower flue. Install the

lower flue bracket to the lower flue using (2) flue bracket

screws #8 x 3/8”, make sure that the slots are at the top.

Remove protective plastic film covering both flues. Carefully

replace the upper flue inside the lower flue.

7. Carefully place both flues into the recessed area of hood

top. Make sure tabs on the lower flue are pointing down and

engage with the slots on the top of the hood.

MODELS B5330SS • B5336SS

Page 7

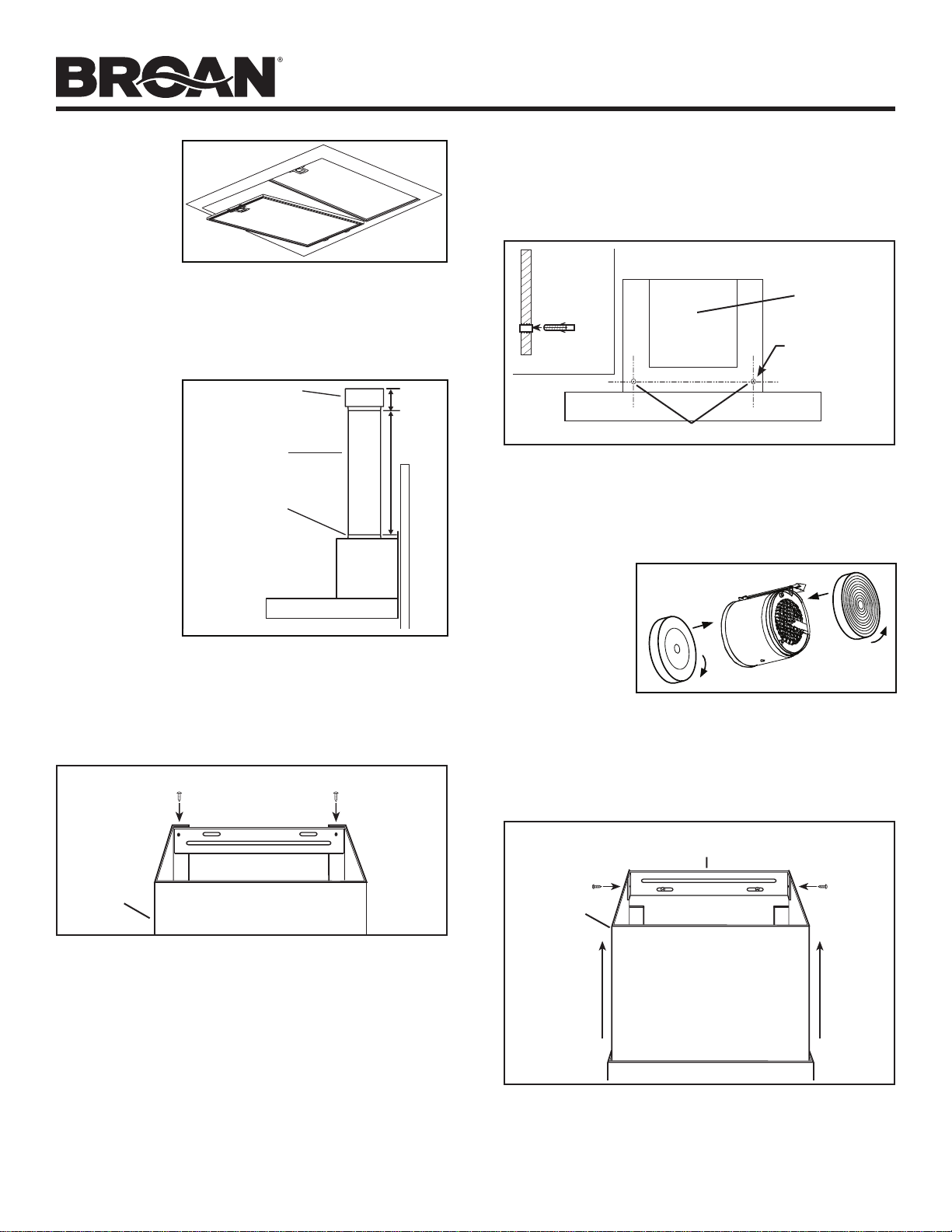

INSTALL THE HOOD

(Non-Ducted Hoods Only)

NOTE: Non-ducted installations require Non-Duct Kit,

Model RK56 (purchase separately).

1. CAUTION: Do not use plastic or rigid metal duct.

2. Do not remove the protective plastic film covering the

decorative flue and the hood at this time.

3. Lay the back side of the hood flat on a table. Use a piece of

cardboard to avoid damaging the table or the hood.

4. Attach damper / duct connector to top of hood using (4) #8

x 3/8” Pan Head mounting screws.

5. Remove damper flaps from damper / duct connector and

discard flaps.

NON-DUCT KIT MODEL RK56 CONTENTS

8. Measure and install steel ductwork to hood duct connector.

Use duct tape to make all joints secure and air tight.

9. Hold hood up close to wall mounting location and plug

power cord into wall outlet.

10. Align the hood and center it above the hood mounting

bracket. Make sure ductwork on hood lines up and attaches

to ductwork in ceiling. Gently lower the hood until it securely

engages the bracket.

11. Use duct tape to make all joints secure and air tight.

12. With the hood hanging in place, drill through both holes

located in the inside lower back of hood using a

⁄16” drill bit.

Insert the included drywall anchors into the drilled holes (one

for each hole). Install (2) washers and (2) #8 x 1-3/16” pan

head mounting screws through the hood back and into the

drywall anchors. Verify that the hood is centered and leveled.

Tighten all screws completely.

13. Reinstall grease filters by aligning rear filter tabs with slots

in the hood. Push back the metal latch tab, push filter into

position and release. Make sure filters are securely engaged

after installation.

14. Slide the upper flue upward until it is aligned with its mounting

bracket. The bracket should be inside the flue. Secure the

upper flue to the upper flue mounting bracket using (2) #8 x

3/8” mounting screws.

15. Remove any protective plastic remaining on hood.

UPPER

FLUE

UPPER FLUE MOUNTING BRACKET

DUCT LENGTH

DECORATIVE

FLUE

6” ROUND

STEEL DUCT

NON-DUCT

PLENUM

2 TIE

WRAPS

FLEXIBLE DUCT

NON-DUCTED

RECIRCULATION

FILTERS

NON-DUCT PLENUM

COLLAR

8 MOUNTING

SCREWS

(ST4 x 8

Round Head)

INSIDE BACK OF HOOD

MOTOR/

BLOWER

ASSEMBLY

HOLE LOCATIONS

SIDE VIEW

Ø 5/16” TYP.

MODELS B5330SS • B5336SS

Page 8

INSIDE BACK OF HOOD

MOTOR/

BLOWER

ASSEMBLY

HOLE LOCATIONS

SIDE VIEW

Ø 5/16” TYP.

9. Attach

aluminum

flexible

duct to the

damper / duct

connector

with a tie

wrap.

10. Attach flexible

duct to non-

duct plenum

collar and

secure with

tie wrap. Tape

all joints with

duct tape.

NOTE: 10-ft. ceilings require 10-ft. Flue Extension Model

FXN53SS (purchase separately). Discard the upper flue

supplied with your hood and replace it with the Model

FXN53SS flue extension.

11. Remove the upper flue from inside the lower flue. Install the

lower flue bracket to the lower flue using (2) flue bracket

screws #8 x 3/8”, make sure that the slots are at the top.

Remove protective plastic film covering both flues. Carefully

replace the upper flue inside the lower flue.

12. Carefully place both flues into the recessed area of hood

top. Make sure tabs on the lower flue are pointing down and

engage with the slots on the top of the hood.

13. Attach non-duct plenum with collar to upper flue using (4)

ST4 x 8 round head screws.

14. Hold hood up close to wall mounting location and plug

power cord into wall outlet.

15. Align the hood and center it above the hood mounting bracket.

Gently lower the hood until it securely engages the bracket.

6. Remove the

grease filters

by pushing

back the

metal latch

tab and

tilting filters

downward to

remove.

7. Attach non-duct collar to non-duct plenum using (4) ST4 x

8 round head screws.

8. Measure distance “A”. This will be the length of the

extended flex duct.

LOWER FLUE MOUNTING BRACKET

LOWER

FLUE

16. With the hood hanging in place, drill through both holes

located in the inside lower back of hood using a

⁄16” drill

bit. Insert the included drywall anchors into the drilled

holes (one for each hole). Install (2) washers and (2) #8 x

1-3/6” pan head mounting screws through the back of the

hood and into the drywall anchors. Verify that the hood is

centered and leveled. Tighten all screws completely.

17. Attach (2)

two non-duct

recirculation

filters to sides

of blower by

aligning key lock

slot and rotating

until filters lock

into place.

For replacement

UPPER

FLUE

UPPER FLUE MOUNTING BRACKET

NON-DUCT PLENUM

6” ALUMINUM

FLEX DUCT

DAMPER / DUCT

CONNECTOR

3-5/8”

non-duct recirculation filters - purchase S97018030 or

ROUNDFILTER.

18. Reinstall grease filters by aligning rear filter tabs with slots

in the hood. Push back the metal latch tab, push filter

into position and release. Make sure filters are securely

engaged after installation.

19. Slide the upper flue upward until it is aligned with its mounting

bracket. The bracket should be inside the flue. Secure the

upper flue to the upper flue mounting bracket using (2) #8 x

3/8” mounting screws.

20.

Remove any protective plastic remaining on hood.

MODELS B5330SS • B5336SS

Page 9

SERVICE PARTS

3, 4

KEY PART NO. DESCRIPTION QTY.

1 S99528454 Decorative Upper and Lower Flues 1

2 S99526974 Motor / Blower Assembly 1

3 S99526975 Light Socket Assembly 2

4 S99527010 Light Trim Ring / Lens Assembly 2

5 S99526976 Push Button Assembly 1

6 S97018027 Aluminum Grease Filters (2 per hood) B5330SS 1

S97018028 Aluminum Grease Filters (3 per hood) B5336SS 1

7 S97018030 Non-Duct Recirculation Filters (pair) 1

8 S99526983 Damper / Duct Connector 1

9 S99526984 6” Dia. Expandable Flexible Aluminum Duct 1

10 S99526985 Non-Duct Plenum Assembly 1

11 S99526987 Hood Mounting Bracket 1

12 S99526989 Lower Flue Mounting Bracket 1

13 S99526991 Upper Flue Mounting Bracket 1

14 S99527012 Capacitor 1

15 S99527013 Plastic Cover 1

S99527011 Transformer (not shown) 1

S99528455 Parts Bag (not shown) 1

Order service parts by Part No. - not by Key No.

Replacement parts can be ordered on our website:

www.broan.com

MODÈLES B5330SS • B5336SS

Page 10

HOTTE DE

CUISINE À CHEMINÉE

VQ0009

Pour usage domestIque seulement.

VQ0009

LIRE CES DIRECTIVES ET LES CONSERVER

VQ0009

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC

ÉLECTRIQUE OU DE BLESSURES CORPORELLES,

VEUILLEZ OBSERVEZ LES DIRECTIVES SUIVANTES :

1. N’utilisez cet appareil que de la manière prévue par le fabricant.

Si vous avez des questions, communiquez avec le fabricant à

l’adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez

l’alimentation du panneau électrique et verrouillez l’interrupteur

principal afin d’empêcher que le courant ne soit accidentellement

rétabli. S’il est impossible de verrouiller l’interrupteur principal,

fixez solidement un message d’avertissement, par exemple une

étiquette, sur le panneau électrique.

3. L’installation et les branchements électriques doivent être effectués

par un personnel compétent, conformément aux normes et aux

codes en vigueur, y compris les normes et les codes du bâtiment

relatifs à la résistance au feu.

4. Pour éviter les refoulements, l’apport d’air doit être suffisant pour

brûler les gaz produits par les appareils à combustion et les

évacuer dans le conduit de fumée (cheminée). Respectez les

directives du fabricant de l’appareil de chauffage et les normes de

sécurité, notamment celles publiées par la National Fire Protection

Association (NFPA), l’American Society for Heating, Refrigeration

and Air Conditioning Engineers (ASHRAE) et les codes des

autorités locales.

5. Ce produit peut comporter des arêtes tranchantes. Prenez garde

aux coupures et aux éraflures lors de l’installation et du nettoyage.

6. Veillez à ne pas endommager le câblage électrique ou d’autres

équipements non apparents lors de la découpe ou du perçage du

mur ou du plafond.

7. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.

8. N’utilisez pas de commande de régime à semi-conducteurs

avec cet appareil.

9. Pour réduire les risques d’incendie, utilisez seulement des conduits

en acier.

10. Cet appareil doit être relié à une mise à la terre.

POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR

DE LA GRAISSE SUR LE PLAN DE CUISSON :

a) Ne laissez jamais les éléments de surface allumés à haute

température. Les débordements peuvent causer de la fumée et

occasionner des écoulements de graisse inflammables. L’huile doit

être chauffée graduellement à basse ou à moyenne température.

b) Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif

ou lors de la cuisson d’aliments à flamber (par ex., crêpes Suzette,

cerises jubilé, bœuf au poivre flambé).

c) Nettoyez souvent la hotte. Ne laissez pas la graisse s’accumuler sur

le ventilateur ou les filtres.

d) Utilisez des casseroles de dimension appropriée. Utilisez

toujours une batterie de cuisine adaptée à la dimension de la

surface chauffante.

AVERTISSEMENT

OBSERVEZ LES CONSIGNES SUIVANTES AFIN DE

RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES

EN CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE

PLAN DE CUISSON* :

1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche,

d’une tôle à biscuits ou d’un plateau en métal puis éteignez le

brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. SI LES

FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, QUITTEZ

LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES.

2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous

pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni de linges ou de serviettes mouillés –

une violente explosion de vapeur pourrait survenir.

4. Utilisez un extincteur SEULEMENT si :

A. Vous savez qu’il est de classe ABC et vous connaissez déjà son

mode de fonctionnement.

B. L’incendie n’est pas très important et ne se propage pas.

C. Vous avez déjà téléphoné au service des incendies.

D. Vous pouvez combattre l’incendie en faisant dos à une sortie.

* Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ».

VQ0009

AVERTISSEMENT

ATTENTION

1. Pour une utilisation en intérieur seulement.

2. Cet appareil ne doit servir qu’à la ventilation générale. Ne pas

l’utiliser pour l’évacuation de matières ou de vapeurs dangereuses

ou explosives.

3. Pour ne pas endommager les roulements du moteur, déséquilibrer

les pales ou les rendre bruyantes, protégez l’appareil de la

poussière de plâtre, de construction, etc.

4. Ne pas utiliser cette hotte au-dessus d’un appareil de cuisson

dépassant 60 000 BTU/heure car le moteur du ventilateur s’arrêtera

par intermittence.

5. Le moteur de la hotte est muni d’un dispositif de protection de

surcharge électrique qui coupe automatiquement le moteur en

cas de surchauffe. Il se remet en marche lorsqu’il a refroidi.

Faites réparer la hotte si le moteur continue à fonctionner

par intermittence.

6. Une hauteur maximale de 91,4 cm (36 po) au-dessus de la table de

cuisson est recommandé pour une meilleure évacuation des odeurs

de cuisson. Le fond de la hotte DOIT ÊTRE AU MINIMUM à 76 cm

(30 po)au-dessus de la table de cuisson.

7. Il est recommandé que les installateurs soient deux, compte tenu

de la taille de cette hotte.

8. Pour réduire les risques d’incendie et évacuer l’air correctement,

assurez-vous qu’il est canalisé à l’extérieur. Ne pas évacuer l’air

dans des espaces enfermés par des murs ou un plafond ou dans

un grenier, un vide sanitaire ou un garage.

9. Prenez garde en installant la cheminée décorative et la hotte, car

elles peuvent comporter des bords tranchants.

10. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus

de renseignements, notamment sur les exigences.

INSTALLATEUR : VEUILLEZ REMETTRE CE GUIDE AU PROPRIÉTAIRE.

PROPRIÉTAIRE : DIRECTIVES DE NETTOYAGE, D’ENTRETIEN ET D’UTILISATION À LA PAGE 11.

Pour enregistrer ce produit,

visitez : www.broan.com

MODÈLES B5330SS • B5336SS

Page 11

FONCTIONNEMENT

La hotte fonctionne à l’aide de quatre (4) boutons-poussoirs

situés sur la face avant.

Allumez et éteignez la lumière à l’aide du bouton d’éclairage.

Actionnez le ventilateur à l’aide des boutons de régime lent,

moyen ou élevé.

Appuyez sur le bouton OFF pour arrêter le ventilateur.

VQ0010

AMPOULES

VQ0009

AVERTISSEMENT

Les ampoules peuvent être très chaudes. Laissez toujours

les ampoules refroidir avant de les enlever.

Cette hotte requiert deux ampoules halogènes (type JC, 12 volts,

20 watts max., base G4 - inclus).

Pour remplacer les ampoules :

1. Enlevez le couvercle des ampoules en le poussant

délicatement vers le haut et en le tournant dans le sens

antihoraire.

2. Remplacez la ou les ampoules.

3. Replacez le couvercle en le poussant délicatement vers le

haut et en le tournant dans le sens horaire.

COUVERCLE DES AMPOULES

ARRÊT

RÉGIME

LENT

RÉGIME

MOYEN

RÉGIME

ÉLEVÉ

LUMIÈRE

COMMANDES DU VENTILATEUR

MARCHE/ARRÊT

NETTOYAGE ET ENTRETIEN

Un entretien adéquat de la hotte assurera son bon

fonctionnement.

MOTEUR

Le moteur est lubrifié en permanence et n’a pas besoin d’être

huilé. Si les roulements du moteur sont anormalement bruyants,

remplacez le moteur exactement par le même modèle. La roue à

ailettes doit aussi être remplacée.

FILTRE À GRAISSES

Le filtre à graisses doit être nettoyé fréquemment. Utilisez une

solution tiède de détergent. Le filtre à graisses est lavable au

lave-vaisselle.

Nettoyez les filtres entièrement métalliques au lave-vaisselle avec

un détergent sans phosphate. Une décoloration du filtre peut se

produire si des détergents phosphatés sont utilisés et selon les

conditions locales de l’eau, sans toutefois affecter le rendement

du filtre. Cette décoloration n’est pas couverte par la garantie.

Enlevez le filtre à graisse en repoussant la languette métallique

de retenue. Le filtre se dégagera de la hotte. Inclinez le filtre vers

le bas et enlevez-le.

FILTRES DE RECIRCULATION POUR INSTALLATION SANS

CONDUIT

Dans une installation sans conduit, les filtres de recirculation

doit être remplacé tous les trois à six mois. Remplacez-les plus

souvent si le type de cuisine produit plus de graisses, telle que

la friture et la cuisson au wok.

Tournez les filtres pour les dégager du ventilateur et les remplacer.

NETTOYAGE DE L’ACIER INOXYDABLE

À FAIRE :

• Régulièrement, nettoyez toutes les surfaces avec un chiffon

propre imbibé d’eau tiède et de savon doux ou de liquide à

vaisselle.

• Nettoyeztoujoursdanslesensdeslignesdupolioriginal.

• Rinceztoujoursàl’eaupropre(2ou3fois)aprèslenettoyage.

Séchez complètement en essuyant.

• Vouspouvezégalementutiliserunnettoyantspécialpouracier

inoxydable.

À NE PAS FAIRE :

• N’utilisez pas de laine d’acier ordinaire ni de laine d’acier

inoxydable ou tout genre de grattoir pour déloger la saleté.

• N’utilisezaucunnettoyantpuissantouabrasif.

• Nelaissezpaslasaletés’accumuler.

• Protégez la hotte de la poussière de plâtre ou de tout autre

résidu de construction. Pendant des travaux de construction ou

de rénovation, couvrez la hotte pour empêcher la poussière de

toucher aux surfaces d’acier inoxydable.

À éviter : Lors du choix d’un détergent

• Tout nettoyant contenant de l’eau de javel attaquera l’acier

inoxydable.

• Toutproduitcontenant:duchlore,dufluor,del’iodeoudubrome

détériorera rapidement les surfaces.

• Toutproduitcombustibleutilisépourlenettoyagecommel’acétone,

l’alcool, l’éther, le benzol, etc., est hautement explosif et ne doit

jamais être utilisé à proximité d’une hotte.

MODÈLES B5330SS • B5336SS

Page 12

INSTALLATION DES CONDUITS

(hottes avec conduits seulement)

1. Planifiez

la pose du

conduit en

déterminant

son tracé entre

la hotte et

l’extérieur de la

maison.

2. Un tracé droit

et court permet

à la hotte d’être

plus efficace.

3. Des conduits

longs, des

coudes et des

transitions

réduisent

l’efficacité de la hotte. N’en utilisez que le moins possible.

Pour plus d’efficacité, des conduits plus gros peuvent être

nécessaires si le parcours est trop long.

4. Installez le capuchon mural ou de toit. Connectez un

conduit rond en métal au chapeau en progressant vers

la hotte. Scellez les joints avec du ruban à conduit à

chaque section.

MESURES DE L’INSTALLATION

Un maximum de 91,4 cm (36 po) est également recommandé

pour mieux capter les vapeurs de cuisson. La distance minimale

de la hotte au-dessus de la surface de cuisson NE DOIT PAS

ÊTRE INFÉRIEURE à 76 cm (30 po).

Une distance de plus de 91,4 cm (36 po) est laissée à la

discrétion de l’installateur et des utilisateurs si la hauteur du

plafond le permet.

3¼ PO DE

MUR À LA

LIGNE DE

CENTRE DE

CONDUITE

CONDUIT ROND

DE 15,2 CM (6 PO)

CAPUCHON DE TOIT

COUDE

ROND

30 PO À 36 PO AU-DESSUS

DU PLAN DE CUISSON

CAPUCHON

MURAL

HOTTE

CONDUIT

DÉCORATIF

PRÉPARATION DE LA HOTTE

Déballez la hotte et vérifiez le contenu de la boîte. Celle-ci doit

contenir les éléments suivants :

1 - Hotte

1 - Conduit décoratif de cheminée

1 - Clapet / raccord de conduit

1 - Bride de montage de conduit décoratif inférieur

1 - Bride de montage de conduit décoratif supérieur

1 - Support de hotte

2 - Filtres à graisse en aluminium (installés dans la hotte)

1 - Sac de pièces contenant :

8 - Vis de montage (n° 8 x 3/8 po à tête cylindrique)

5 - Vis de montage (n° 8 x 1-1/2 po à tête plate)

2 - Vis de montage (n° 8 x 1-3/16 po à tête cylindrique)

5 - Chevilles d’ancrage pour cloisons sèches

2 - Rondelles

1 - Manuel d’installation

5 - VIS DE

MONTAGE

(n° 8 x 1-1/2 po

à tête plate)

5 CHEVILLES

D'ANCRAGE

8 - VIS DE

MONTAGE

(n° 8 x 3/8 po

à tête cylindrique)

CONDUIT DÉCORATIF

2 RONDELLES

BRIDE DE MONTAGE

DE CONDUIT DÉCORATIF

SUPÉRIEUR

BRIDE

DE MONTAGE

DE HOTTE

BRIDE DE MONTAGE

DE CONDUIT

DÉCORATIF INFÉRIEUR

CLAPET / RACCORD

DE CONDUIT

2 - VIS DE

MONTAGE

(n° 8 x 1-3/16 po

à tête

cylindrique)

8,02 CM

(3-5/32 PO)

CAPUCHON

MURAL

30 PO À 36 PO AU-DESSUS

DU PLAN DE CUISSON

HOTTE

CONDUIT DÉCORATIF

CAPUCHON DE TOIT

CONDUIT ROND

15,2 CM (6 PO)

COUDE ROND

13-9/16 PO (34,4 CM)

AU CENTRE

DES TROUS

DU SUPPORT

SUPPORT DE

MONTAGE DE

LA HOTTE

MODÈLES B5330SS • B5336SS

Page 13

1. INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être correctement mis à la terre. Dans

l’éventualité d’un court-circuit, la mise à la terre réduit les

risques de choc électrique en permettant au courant de

s’échapper dans un fil. Cette appareil comporte un cordon

électrique muni d’un fil et d’une fiche de mise à la terre.

Cette fiche doit être branchée dans une prise de courant

correctement installée et mise à la terre.

REMARQUE :

Une prise encastrée pour « horloge » est recommandée.

2. Placez la prise de courant dans l’espace recouvert par le

conduit décoratif de cheminée et à un endroit où elle ne nuira

pas au passage du conduit rond. Elle ne doit pas être à plus

de 35,6 cm (14 po) du point où le cordon sort de la hotte et ne

pas empiéter sur la zone de fixation d’un support de montage

et de l’endroit où le conduit décoratif touche au mur.

INSTALLATION DU CÂBLAGE INSTALLATION DE LA BRIDE DE

MONTAGE DE LA HOTTE

1. Construisez une charpente de bois qui affleure la surface

intérieure des montants du mur.

Prenez soin :

a) de centrer cette charpente avec l’emplacement

d’installation.

b) de donner une hauteur suffisante à la charpente afin de

pouvoir y fixer solidement la bride de montage selon les

mesures indiquées.

2. Une fois la surface du mur finie, centrez la bride de montage

bien de niveau et fixez-la à la charpente à l’aide de trois (3)

vis n° 8 x 1 ½ po. Serrez complètement les vis.

22,9 cm (9 po)

110,6 cm (43-9⁄16 po) = bas de la hotte à 76 cm (30

po) au-dessus de la surface de cuisson

125,9 cm (49-9⁄16 po) = bas de la hotte à 91,4 cm (36

po) au-dessus de la surface de cuisson

11,4 cm

(4½ po)

CHARPENTE DERRIÈRE

LA CLOISON SÈCHE

4 cm (1 9⁄16 po)

POTEAUX MURAUX

LIGNE DE

CENTRE

40,6 cm

(16 po)

55,9 cm

(22 po)

PLACER LA

PRISE DE

COURANT

DANS CES

ZONES.

(Vérifier qu’elle

de nuit pas au

conduit, aux

brides de

montage

et au conduit

décoratif.)

13,3 cm

(5¼ po)

76,2 cm (30 po) 78,7 cm (31 po) 81,3 cm (32 po) 83,8 cm (33 po) 86,4 cm (34 po) 88,9 cm (35 po) 91,4 cm (36 po)

Distance voulue de la hotte au-dessus d’une surface de cuisson à 91,4 cm (36 po) (voir remarque 1)

Hauteur

du plafond

Méthode de

canalisation

Emplacement des trous de la bride de montage au-dessus d’une

surface de cuisson à 91,4 cm (36 po)

244 cm (8 pi)

274 cm (9 pi)

305 cm (10 pi)

(voir remarque 2)

Avec conduits

Sans conduits

Avec conduits

Sans conduits

110,6 cm (43-9/16 po)113,2 cm (44-9/16 po)115,7 cm (45-9/16 po)

110,6 cm (43-9/16 po)113,2 cm (44-9/16 po)115,7 cm (45-9/16 po)118,3 cm (46-9/16 po)120,8 cm (47-9/16 po)123,3 cm (48-9/16 po)125,9 cm (49-9/16 po)

125,9 cm (49-9/16 po)

Remarques

La distance minimale de la hotte au-dessus de la surface de cuisson ne doit pas être inférieure à 76.2 cm (30 po).

Un maximum de 91,4 cm (36 po) est également fortement recommandé pour mieux capter les vapeurs de cuisson.

Les distances de plus de 91,4 cm (36 po) sont laissées à la discrétion de l'installateur et de l'utilisateur si la hauteur

du plafond et la longueur du conduit décoratif le permettent.

Exige la rallonge de conduit décoratif de 305 cm (10 pi) - numéro de modèle FXN53SS.

110,6 cm (43-9/16 po)113,2 cm (44-9/16 po)115,7 cm (45-9/16 po)118,3 cm (46-9/16 po)120,8 cm (47-9/16 po)123,3 cm (48-9/16 po)

MODÈLES B5330SS • B5336SS

Page 14

INSTALLATION DE LA BRIDE DE MONTAGE

DE CONDUIT DÉCORATIF SUPÉRIEUR

1. Percez deux trous de 7,9 mm (5/16 po) de diamètre aux endroits

illustrés. Insérez les chevilles d’ancrage dans les trous.

2. Centrez la bride à l’emplacement de la hotte au ras avec le plafond.

Assurez-vous que les fentes de la bride supérieure sont en bas.

Fixez la bride supérieure au mur avec deux (2) vis de n° 8 x 1 ½ po.

3. Serrez complètement les vis. Assurez-vous que la bride est

fermement appuyée contre le mur.

Au ras

du plafond

Centre de

l’installation

Fentes de la bride de montage

de conduit décoratif supérieur

18,4 cm (7¼ po)

9,5 cm

(3¾ po)

2,7 cm (1-1⁄16 po)

Distance

recommandée

entre les vis

Plafond

Ø 7,9 mm

(5/16 po) TYP.

Plafond

Centre de l’installation

INSTALLATION DE LA HOTTE

(hotte à conduits horizontaux seulement)

1. N’ENLEVEZ PAS À CETTE ÉTAPE la pellicule protectrice en plastique

recouvrant la hotte et le conduit décoratif de cheminée.

2. Placez la hotte sur une table, sur le dos. Utilisez un carton pour éviter

d’endommager la table ou la hotte.

3. Fixez le clapet / raccord de conduit au sommet du boîtier de la hotte à

l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

4. Enlevez les filtres à graisse en repoussant la languette métallique et en

basculant les filtres vers le bas.

5. Avec précaution, tournez la hotte à la verticale.

INTÉRIEUR DE L’ARRIÈRE DE LA HOTTE

ENSEMBLE

MOTEUR /

VENTILATEUR

POSITION DES TROUS

VUE LATÉRALE

Ø 7,9 MM

(5/16 PO) TYP.

6. Assurez-vous qu’il y a suffisamment d’espace entre le haut de hotte

et la bride de montage inférieure pour laisser passer le conduit. Le

coude doit être situé en dessous de la bride de montage inférieure.

7. Alignez la hotte et centrez-la au-dessus de sa bride de montage.

Abaissez doucement la hotte jusqu’à ce qu’elle s’engage solidement

dans la bride.

8. La hotte étant suspendue en place, percez à travers les deux trous

situés à l’intérieur de l’arrière du boîtier de la hotte à l’aide d’une

mèche de 7,9 mm (5/16 po). Insérez les chevilles d’ancrage dans

les trous percés (une dans chaque trou). Installez (2) rondelles et

(2) vis de montage n° 8 x 1-3/16 po à tête cylindrique à travers

l’arrière de la hotte et dans les chevilles d’ancrage. Vérifiez que la

hotte est centrée et de niveau. Serrez complètement les vis.

9. Pour remettre les filtres à graisse, alignez les ergots arrière

des filtres dans les fentes de la hotte. Repoussez la languette

métallique, poussez les filtres en place et relâchez. Vérifiez si les

filtres sont bien fixés une fois replacés.

MAX. 48,3 CM

(19 PO)

BRIDE DE MONTAGE

DE CONDUIT

DÉCORATIF

INFÉRIEUR

MODÈLES B5330SS • B5336SS

Page 15

BRIDE DE MONTAGE DE CONDUIT DÉCORATIF INFÉRIEUR

CONDUIT

DÉCORATIF

INFÉRIEUR

REMARQUE : Les plafonds de 3 m (10 pi) exigent la

Rallonge de conduit décoratif pour plafonds de 3 m (10

pi), modèle FXN53SS, pour les installations avec ou sans

conduits (vendue séparément). Jetez le conduit décoratif

supérieur fourni avec votre hotte et remplacez-le par la

rallonge de conduit décoratif, modèle FXN53SS.

12. Enlevez la section supérieure de conduit décoratif qui se trouve à

l’intérieur du conduit inférieur. Fixez la bride sur le conduit décoratif

inférieur à l’aide de (2) vis n° 8 x 3/8 po. Assurez-vous que les fentes

sont en haut. Replacez soigneusement le conduit décoratif supérieur

à l’intérieur des deux conduits. Glissez soigneusement le conduit

décoratif supérieur à l’intérieur du conduit décoratif inférieur.

13. Placez soigneusement les conduits décoratifs dans l’espace

au-dessus de la hotte. Assurez-vous que les onglets du conduit

décoratif inférieur pointent vers le bas et s’engagent dans les fentes

du dessus de la hotte.

14. Glissez le conduit décoratif supérieur vers le haut jusqu’à ce qu’il

soit aligné avec sa bride de montage supérieure. La bride doit être à

l’intérieur du conduit décoratif. Fixez le conduit supérieur à la bride

supérieure avec deux (2) vis de n° 8 x 3/8 po.

15. Enlevez le reste de pellicule protectrice en plastique de la hotte.

CONDUIT

DÉCORATIF

SUPÉRIEUR

BRIDE DE MONTAGE DU CONDUIT DÉCORATIF SUPÉRIEUR

CONDUIT ROND

ET COUDE DE

15,2 CM (6 PO)

10. Mesurez et installez un conduit rond de 15,2 cm (6 po) jusqu’au

capuchon de toit ou capuchon mural et un coude de 90° sur le

raccord de conduit de la hotte. Utilisez du ruban pour conduit afin

de fixer solidement tous les joints et les étancher.

11. Branchez le cordon électrique de la hotte dans la prise.

INSTALLATION DE LA HOTTE

(hotte à conduits verticaux seulement)

1. N’ENLEVEZ PAS À CETTE ÉTAPE la pellicule protectrice en plastique

recouvrant la hotte et le conduit décoratif de cheminée.

2. Placez la hotte sur une table, sur le dos. Utilisez un carton pour éviter

d’endommager la table ou la hotte.

3. Fixez le clapet / raccord de conduit au sommet du boîtier de la hotte à

l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

4. Enlevez les filtres à graisse en repoussant la languette métallique et en

basculant les filtres vers le bas.

5. Avec précaution, tournez la hotte à la verticale.

BRIDE DE MONTAGE DE CONDUIT DÉCORATIF INFÉRIEUR

CONDUIT

DÉCORATIF

INFÉRIEUR

REMARQUE : Les plafonds de 3 m (10 pi) exigent la Rallonge de

conduit décoratif pour plafonds de 3 m (10 pi), modèle FXN53SS

(vendue séparément). Jetez le conduit décoratif supérieur fourni

avec votre hotte et remplacez-le par la rallonge de conduit

décoratif, modèle FXN53SS.

6. Enlevez la section supérieure de conduit décoratif qui se trouve à

l’intérieur du conduit inférieur. Fixez la bride sur le conduit décoratif

inférieur à l’aide de (2) vis n° 8 x 3/8 po en vous assurant que les

fentes sont en haut. Enlevez la pellicule protectrice en plastique

recouvrant les deux conduits décoratifs. Glissez soigneusement le

conduit décoratif supérieur à l’intérieur du conduit décoratif inférieur.

7. Placez soigneusement les conduits décoratifs dans l’espace

au-dessus de la hotte. Assurez-vous que les onglets du conduit

décoratif inférieur pointent vers le bas et s’engagent dans les fentes

du dessus de la hotte.

MODÈLES B5330SS • B5336SS

Page 16

INSTALLATION DE LA HOTTE

(hotte sans conduits seulement)

REMARQUE : Les installations sans conduits nécessitent l’ensemble

sans conduits, modèle RK56 (vendu séparément).

1. ATTENTION : N’utilisez pas de conduit en métal rigide ou

en plastique.

2. N’enlevez pas à cette étape la pellicule protectrice en plastique

recouvrant la hotte et le conduit décoratif de cheminée.

3. Placez la hotte sur une table, sur le dos. Utilisez un carton pour

éviter d’endommager la table ou la hotte.

4. Fixez le clapet / raccord de conduit au sommet du boîtier de la hotte

à l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

5. Enlevez les clapets de l’ensemble clapet / raccord de conduit

et jetez-les.

CONTENU DE L’ENSEMBLE MODÈLE RK56

POUR HOTTE SANS CONDUITS

8. Mesurez et fixez le conduit en acier sur le raccord de la hotte.

Utilisez du ruban pour conduit afin de fixer solidement tous les joints

et les étancher.

9. Soulevez la hotte, maintenez-la près de son emplacement et

branchez son cordon électrique dans la prise.

10. Alignez la hotte et centrez-la au-dessus de sa bride de montage.

Assurez-vous qu’elle est alignée avec le conduit du plafond et fixez

celui-ci. Abaissez doucement la hotte jusqu’à ce qu’elle s’engage

solidement dans la bride.

11. Utilisez du ruban pour conduit afin de fixer solidement tous les joints

et les étancher.

12. La hotte étant suspendue en place, percez à travers les deux trous

situés à l’intérieur de l’arrière du boîtier de la hotte à l’aide d’une

mèche de 7,9 mm (5/16 po). Insérez les chevilles d’ancrage dans

les trous percés (une dans chaque trou). Installez (2) rondelles et

(2) vis de montage n° 8 x 1-3/16 po à tête cylindrique à travers

l’arrière de la hotte et dans les chevilles d’ancrage. Vérifiez que la

hotte est centrée et de niveau. Serrez complètement les vis.

13. Pour remettre les filtres à graisse, alignez les ergots arrière

des filtres dans les fentes de la hotte. Repoussez la languette

métallique, poussez les filtres en place et relâchez. Vérifiez si les

filtres sont bien fixés une fois replacés.

14. Glissez le conduit décoratif supérieur vers le haut jusqu’à ce qu’il

soit aligné avec sa bride de montage. La bride doit être à l’intérieur

du conduit décoratif. Fixez le conduit supérieur à la bride supérieure

avec deux (2) vis de n° 8 x 3/8 po.

15. Enlevez le reste de pellicule protectrice en plastique de la hotte.

CONDUIT

DÉCORATIF

SUPÉRIEUR

BRIDE DE MONTAGE DE CONDUIT DÉCORATIF SUPÉRIEUR

LONGUEUR DU CONDUIT

CONDUIT

DÉCORATIF

CONDUIT ROND

DE 15,2 CM (6 PO)

CAISSON

NON CANALISÉ

2 ATTACHES

AUTOBLOCANTES

CONDUIT FLEXIBLE

FILTRES DE

RECIRCULATION

POUR INSTALLATION

SANS CONDUITS

COLLIER DE CAISSON

NON CANALISÉ

8 VIS DE

MONTAGE

(ST4 x 8 à

tête ronde)

INTÉRIEUR DE L’ARRIÈRE DE LA HOTTE

ENSEMBLE

MOTEUR /

VENTILATEUR

POSITION DES TROUS

VUE LATÉRALE

Ø 7,9 MM

(5/16 PO) TYP.

MODÈLES B5330SS • B5336SS

Page 17

flexible en

aluminium au

clapet / raccord

de conduit

avec l’attache

autoblocante.

10. Fixez le

conduit flexible

au collier

du caisson

avec l’attache

autoblocante.

Scellez tous les

joints avec du

ruban à conduit.

REMARQUE : Les

plafonds de 3 m

(10 pi) exigent la

Rallonge de conduit décoratif pour plafonds de 3 m (10 pi), modèle

FXN53SS, pour les installations avec ou sans conduits (vendue

séparément). Jetez le conduit décoratif supérieur fourni avec

votre hotte et remplacez-le par la rallonge de conduit décoratif,

modèle FXN53SS.

11. Enlevez la section supérieure de conduit décoratif qui se trouve à

l’intérieur du conduit inférieur. Fixez la bride sur le conduit décoratif

inférieur à l’aide de (2) vis n° 8 x 3/8 po en vous assurant que les

fentes sont en haut. Enlevez la pellicule protectrice en plastique

recouvrant les deux conduits décoratifs. Glissez soigneusement le

conduit décoratif supérieur à l’intérieur du conduit décoratif inférieur.

12. Placez soigneusement les conduits décoratifs dans l’espace

au-dessus de la hotte. Assurez-vous que les onglets du conduit

décoratif inférieur pointent vers le bas et s’engagent dans les fentes

du dessus de la hotte.

13. Fixez le caisson non canalisé et son collier au conduit décoratif

supérieur à l’aide de (4) vis ST4 x 8 à tête ronde.

14. Soulevez la hotte, maintenez-la près de son emplacement et

branchez son cordon électrique dans la prise.

15. Alignez la hotte et centrez-la au-dessus de sa bride de montage.

Abaissez doucement la hotte jusqu’à ce qu’elle s’engage solidement

dans la bride.

6. Enlevez les

filtres à graisse

en repoussant

la languette

métallique et en

basculant les

filtres vers le

bas.

7. Fixez le collier

d’installation

sans conduits au caisson non canalisé à l’aide de (4) vis ST4 x 8

à tête ronde.

8. Mesurez la distance « A ». Elle correspondra à la longueur du

conduit flexible allongé.

9. Fixez le conduit

BRIDE DE MONTAGE DE CONDUIT DÉCORATIF INFÉRIEUR

CONDUIT

DÉCORATIF

INFÉRIEUR

16. La hotte étant suspendue en place, percez à travers les deux trous

situés à l’intérieur de l’arrière du boîtier de la hotte à l’aide d’une

mèche de 7,9 mm (5/16 po). Insérez les chevilles d’ancrage dans

les trous percés (une dans chaque trou). Installez (2) rondelles et

(2) vis de montage n° 8 x 1-3/16 po à tête cylindrique à travers

l’arrière de la hotte et dans les chevilles d’ancrage. Vérifiez que la

hotte est centrée et de niveau. Serrez complètement les vis.

17. Fixez deux

(2) filtres de

recirculation

aux côtés du

ventilateur en

alignant le cran

de retenue sur

la fente et en

tournant les filtres

en place.

Pour remplacer les filtres de recirculation - veuillez acheter les

filtres S97018030 ou FILTRES RONDS.

18. Pour remettre les filtres à graisse, alignez les ergots arrière

des filtres dans les fentes de la hotte. Repoussez la languette

métallique, poussez les filtres en place et relâchez. Vérifiez si les

filtres sont bien fixés une fois replacés.

19. Glissez le conduit décoratif supérieur vers le haut jusqu’à ce qu’il

soit aligné avec sa bride de montage. La bride doit être à l’intérieur

du conduit décoratif. Fixez le conduit supérieur à la bride supérieure

avec deux (2) vis de n° 8 x 3/8 po.

20. Enlevez le reste de pellicule protectrice en plastique de la hotte.

CAISSON NON CANALISÉ

CONDUIT FLEXIBLE EN

ALUMINIUM

DE 15,2 CM (6 PO)

CLAPET / RACCORD

DE CONDUIT

9,2 CM

(3 5/8 PO)

CONDUIT

DÉCORATIF

SUPÉRIEUR

BRIDE DE MONTAGE DU CONDUIT DÉCORATIF SUPÉRIEUR

INTÉRIEUR DE L’ARRIÈRE DE LA HOTTE

ENSEMBLE

MOTEUR /

VENTILATEUR

POSITION DES TROUS

VUE LATÉRALE

Ø 7,9 MM

(5/16 PO) TYP.

MODÈLES B5330SS • B5336SS

Page 18

PIÈCES DE RECHANGE

Les pièces de rechange peuvent être commandées sur

notre site : www.broan.com.

N° DE N° DE

REPÈRE PIÈCE DESCRIPTION QTÉ

1 S99528454 Conduits décoratifs supérieur et inférieur 1

2 S99526974 Ensemble moteur / ventilateur 1

3 S99526975 Ensemble de douille d’ampoule 2

4 S99527010 Ensemble d’anneau de finition / lentille d’éclairage 2

5 S99526976 Ensemble de boutons-poussoirs 1

6 S97018027 Filtres à graisses en aluminium (2 par hotte) B5330SS 1

S97018028 Filtres à graisses en aluminium (3 par hotte) B5336SS 1

7 S97018030 Filtres de recirculation pour installation sans conduits (paire) 1

8 S99526983 Clapet / raccord de conduit 1

9 S99526984 Conduit d’aluminium flexible de 15,2 cm (6 po) extensible 1

10 S99526985 Ensemble de caisson non canalisé 1

11 S99526987 Bride de montage de hotte 1

12 S99526988 Bride de montage de conduit décoratif inférieur 1

13 S99526990 Bride de montage de conduit décoratif supérieur 1

14 S99527012 Condensateur 1

15 S99527013 Couvercle en plastique 1

S99527011 Transformateur (non illustré) 1

S99528455 Sachet de pièces (non illustré) 1

Veuillez commander les pièces par n° de pièce et non par n° de repère.

3, 4

MODELOS B5330SS• B5336SS

Página 19

CAMPANA DE

ESTUFA DE CHIMENEA

VQ0009

IndIcada solamente Para cocInar en casa.

VQ0009

LEA Y CONSERVE ESTAS INSTRUCCIONES

VQ0009

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS

ELÉCTRICAS O LESIONES PERSONALES OBSERVE LAS

SIGUIENTES PRECAUCIONES:

1. Use la unidad sólo de la manera indicada por el fabricante.

Si tiene preguntas, comuníquese con el fabricante a la dirección o

al número telefónico que se incluye en la garantía.

2. Antes de dar servicio o limpiar la unidad, interrumpa el suministro

eléctrico en el panel de servicio y bloquee los medios de

desconexión del servicio para evitar que la electricidad sea

reanudada accidentalmente. Cuando no sea posible bloquear los

medios de desconexión del servicio, fije firmemente una señal

de advertencia (como una etiqueta) en un lugar visible del panel

de servicio.

3. Sólo personal calificado debe realizar el trabajo de instalación y

el cableado eléctrico, de acuerdo con todos los códigos y normas

correspondientes, incluidos los códigos y normas de construcción

específicos sobre protección contra incendios.

4. Se necesita suficiente aire para que se lleve a cabo una combustión

adecuada y la extracción de los gases a través del tubo de humos

(chimenea) del equipo quemador de combustible, con el fin de evitar

las contracorrientes. Siga las directrices y las normas de seguridad

del fabricante del equipo de calefacción, como las publicadas por

la Asociación Nacional de Protección contra Incendios (National

Fire Protection Association, NFPA), la Sociedad Americana de

Ingenieros en Calefacción, Refrigeración y Aire Acondicionado

(American Society for Heating, Refrigeration and Air Conditioning

Engineers, ASHRAE) y las autoridades de los códigos locales.

5. Este producto puede tener bordes afilados. Tenga cuidado para

evitar cortes y abrasiones durante la instalación o la limpieza.

6. Al cortar o perforar a través de la pared o del techo, tenga cuidado

de no dañar el cableado eléctrico ni otros servicios ocultos.

7. Los ventiladores en conductos siempre deben ventearse hacia

el exterior.

8. No use esta unidad junto con ningún dispositivo de control de

velocidad de estado sólido.

9. Para reducir el riesgo de incendio, use solamente conductos

de acero.

10. Esta unidad debe conectarse a tierra.

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO

POR GRASA PRESENTE EN LA ESTUFA:

a) Nunca deje desatendidas las unidades de la superficie cuando

estén en ajustes altos de calor. Los alimentos en ebullición

provocan derrames grasosos y con humo que se pueden incendiar.

Caliente el aceite lentamente en ajustes de calor bajo o medio.

b) Siempre ENCIENDA la campana cuando esté cocinando a altas

temperaturas o flameando alimentos (por ejemplo, crepas Suzette,

cerezas Jubilee, bistec con pimienta flameado).

c) Limpie frecuentemente los ventiladores. No permita la acumulación

de grasa en el ventilador ni en el filtro.

d) Use una cacerola del tamaño adecuado. Siempre use utensilios

de cocina que sean apropiados para el tamaño del elemento de

la superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES

EN EL CASO DE QUE LA GRASA DE LA ESTUFA SE

INCENDIE, OBSERVE LAS SIGUIENTES PRECAUCIONES*:

1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola

para galletas o una bandeja de metal, y después apague el quemador.

PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS.

SI LAS LLAMAS NO SE APAGAN INMEDIATAMENTE, EVACÚE

EL ÁREA Y LLAME AL DEPARTAMENTO DE BOMBEROS.

2. NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede

quemar.

3. NO USE AGUA ni toallas húmedas, ya que provocará una violenta

explosión de vapor.

4. Use un extintor SÓLO si:

A. El extintor es clase ABC y usted sabe cómo usarlo.

B. El incendio es pequeño y está confinado al área en la que

se inició.

C. Se ha llamado al departamento de bomberos.

D. Puede combatir el incendio teniendo la espalda orientada hacia

una salida.

*Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad

contra incendios en la cocina) publicado por NFPA.

VQ0009

ADVERTENCIA

PRECAUCIÓN

1. Para uso en interiores solamente.

2. Sólo para usarse como medio de ventilación general. No debe

usarse para la extracción de materiales ni vapores peligrosos

o explosivos.

3. Para evitar daños a los cojinetes del motor y rotores ruidosos o

desbalanceados, mantenga la unidad de potencia protegida contra

rociados de yeso, polvos de construcción, etc.

4. No use equipo para cocinar mayor de 60,000 BTU/hr, pues el motor

ventilador se apagará de manera intermitente.

5. Este motor de campana tiene una protección contra sobrecargas

térmicas que automáticamente apagará el motor en caso de

sobrecalentamiento. El motor reanudará su funcionamiento cuando

se enfríe. Si el motor continúa apagándose y encendiéndose,

solicite servicio para la campana.

6. Se recomienda una altura máxima de 36 pulg. (91.4 cm) por encima

de la estufa para mejor las impurezas al cocinar. La parte inferior de

la campana NO DEBE ESTAR A MENOS de 30 pulg. (76 cm) por

encima de la estufa.

7. Se recomienda que dos personas hagan la instalación debido al

gran tamaño de esta campana.

8. Para reducir el riesgo de incendio y para descargar adecuadamente

el aire, asegúrese de dirigir el aire hacia el exterior. No descargue

el aire en espacios contenidos entre paredes o cielos rasos, ni en

áticos, sótanos bajos ni en la cochera.

9. Tenga cuidado al instalar el tubo de humos decorativo y la

campana; pueden tener bordes afilados.

10. Lea la etiqueta de especificaciones que tiene el producto para ver

información y requisitos adicionales.

INSTALADOR: DEJE ESTA GUÍA CON EL PROPIETARIO DE LA VIVIENDA.

PROPIETARIO DE LA VIVIENDA: EN LA PÁGINA 20 ENCONTRARÁ INFORMACIÓN DE OPERACIÓN Y MANTENIMIENTO.

Para registrar este producto

visite: www.broan.com

MODELOS B5330SS• B5336SS

Página 20

FUNCIONAMIENTO

La campana se hace funcionar con los botones en el panel

frontal.

Presione el botón de la luz para encender y apagar las luces.

Presione los controles del ventilador para seleccionar la

velocidad baja, media o alta del ventilador.

Presione el botón de APAGADO para apagar el ventilador.

VQ0010

BOMBILLAS

VQ0009

ADVERTENCIA

Las bombillas podrían estar calientes. Siempre permita que

se enfríen las bombillas antes de cambiarlas.

Esta campana de estufa requiere dos bombillas de halógeno

(tipo JC, 12 V, 20 W máximo y base G-4 - incluye).

Para cambiar las bombillas:

1. Retire la cubierta de la bombilla de luz empujándola

suavemente hacia arriba y girándola en sentido contrahorario.

2. Reemplace la bombilla.

3. Reinstale la cubierta de la bombilla de luz empujándola

suavemente hacia arriba y girándola en sentido horario.

CUBIERTA DE LA BOMBILLA DE LUZ

APAGADO

BAJO

MEDIO

ALTO

LUZ

CONTROLES DEL VENTILADOR

ENCENDIDO/

APAGADO

LIMPIEZA Y MANTENIMIENTO

El mantenimiento correcto de la campana de la estufa asegu-

rará el funcionamiento adecuado de la unidad.

MOTOR

El motor está permanentemente lubricado y nunca necesitará

ponerle aceite. Si los cojinetes del motor están haciendo ruido

excesivo o inusual, reemplace el motor con el motor de servicio

exacto. También debe reemplazar el impulsor.

FILTRO DE GRASA

El filtro de grasa se debe limpiar con frecuencia, con una solución

tibia de detergente y agua. El filtro de grasa se puede lavar en

el lavaplatos.

Limpie los filtros completamente metálicos en el lavaplatos con un

detergente sin fosfatos. El filtro se puede decolorar si se utilizan

detergentes con fosfatos o como resultado de la condición del

agua local, pero esto no afectará el desempeño del filtro. Esta

decoloración no está cubierta por la garantía.

Retire el filtro de la grasa empujando hacia atrás la cejilla

metálica. Esto desacoplará al filtro de la campana. Incline el filtro

hacia abajo y retírelo.

FILTROS DE RECIRCULACIÓN PARA SISTEMAS SIN

CONDUCTOS

Los filtros de recirculación para sistemas sin conductos se debe

cambiar cada 3-6 meses. Cámbielo con más frecuencia si su

estilo de cocinar genera más grasa, como al freír y al cocinar en

una sartén china de cuenco redondo.

Gire los filtros para retirarlos del ventilador y reemplace.

LIMPIEZA DEL ACERO INOXIDABLE

COSAS QUE PUEDE HACER:

• Regularmente,lave con una tela o trapo limpio remojado con

agua tibia y jabón o detergente líquido para platos.

• Siemprelimpieenladireccióndelaslíneasoriginalesdepulido.

• Siempreenjuaguebienconagualimpia(2o3veces)después

de la limpieza. Séquelo por completo.

• También puede usar un limpiador casero especializado para

acero inoxidable.

COSAS QUE NO DEBE HACER:

• Usar lana de acero o acero inoxidable ni algún otro tipo de

raspador para quitar mugre difícil de sacar.

• Usarlimpiadoresfuertesniabrasivos.

• Dejarqueseacumulelamugre.

• Dejarqueelpolvoformeplastasniquequedeenlacampana

algún otro residuo de la construcción. Durante la construcción

o la renovación, cubra la campana para estar seguro de que el

polvo no se pegue a la superficie de acero inoxidable.

Evite: Al elegir un detergente

• Todolimpiadorquecontengablanqueador,puesatacaráalacero

inoxidable.

• Todo producto que contenga: cloruro, fluoruro, yoduro, bromuro,

pues deteriorará las superficies rápidamente.

• Todo producto combustible utilizado para la limpieza, como

acetona, alcohol, éter, benzol, etc., pues son altamente explosivos

y nunca se deben usar cerca de una estufa.

MODELOS B5330SS• B5336SS

Página 21

INSTALE LOS CONDUCTOS

(sólo en campanas con conductos)

1. Decida dónde

instalará el

conducto entre

la campana y el

exterior.

2. Un conducto

recto y corto

permitirá que

la campana

funcione más

eficientemente.

3. Los tramos

largos de

conductos,

codos y

transiciones

reducirán el

rendimiento de

la campana.

Use tan pocos de ellos como sea posible. Es posible que se

requieran conductos más grandes para un mejor funcionamiento

con tramos más largos de conductos.

4. Instale la tapa para pared o techo. Conecte un conducto metálico

redondo en la tapa y trabaje hacia atrás, hacia la ubicación de la

campana. Use cinta para conductos para sellar las uniones entre

las secciones de conductos.

MIDA LA INSTALACIÓN

Se recomienda una distancia máxima de 36 pulg. (91.4 cm) sobre la

superficie de la estufa para la mejor captura de las impurezas resul-

tantes del cocinado. La distancia mínima de la campana sobre la

superficie de la estufa NO DEBE SER MENOR de 30 pulg. (76 cm).

Utilizar distancias superiores a las 36 pulg. (91.4 cm) quedan a discre-

ción del usuario y del instalador, siempre y cuando lo permita la altura

hasta el cielo raso.

3¼ PULG.

(8.3 CM) DE

PARED A LA

LÍNEA

CENTRAL DEL

CONDUCTO

CONDUCTO REDONDO

DE 6 pulg. (15.2 cm)

TAPÓN DE TECHO

CODO

REDONDO

DE 30 A 36 PULG. (76 A 91.4 CM)

POR ENCIMA DE LA

SUPERFICIE DE COCINADO

TAPÓN DE

PARED

CAMPANA

TUBO DE HUMOS

DECORATIVO

3-5/32 PULG.

(8.02 CM)

TAPA DE PA RED

DE 30 A 36 PULG. (76 A 91.4 CM)

POR ENCIMA DE LA

SUPERFICIE DE COCINADO

CAMPANA

TUBO DE HUMOS

DECORATIVO

TAPA DE TECHO

CONDUCTO REDONDO

DE 6 PULG. (15.2 CM)

CODO REDONDO

13-9/16 PULG. (34.4 CM)

AL CENTRO DE LOS

ORIFICIOS DEL SOPORTE

SOPORTE

PARA MONTAR

LA CAMPANA

PREPARE LA CAMPANA

Desempaque la campana y revise el contenido del paquete. Debe

contener lo siguiente:

1 campana

1 conjunto del tubo de humos decorativo

1 conector del regulador de tiro/conducto

1 soporte de montaje del tubo de humos inferior

1 soporte de montaje del tubo de humos superior

1 soporte de montaje de la campana

2 filtros de aluminio para grasa (instalados en la campana)

1 bolsa de piezas con:

8 tornillos de montaje (8 x 3/8 pulg. de cabeza troncocónica)

5 tornillos de montaje (8 x 1-1/2 pulg. de cabeza plana)

2 tornillos de montaje (8 x 1-3/16 pulg. de cabeza troncocónica)

5 taquetes para placa de yeso

2 arandelas

1 manual de instalación

5 TORNILLOS

DE MONTAJE

(8 x 1-1/2

PULG.

DE CABEZA

PLANA)

5 TAQUETES PARA

PLACA DE YESO

8 TORNILLOS

DE MONTAJE

(8 X 3/8 PULG.

DE CABEZA

TRONCOCÓNICA)

TUBO DE HUMOS

DECORATIVO

2 ARANDELAS

SOPORTE DE

MONTAJE DEL TUBO

DE HUMOS SUPERIOR

SOPORTE DE MONTAJE

DE LA CAMPANA

SOPORTE DE

MONTAJE DEL TUBO

DE HUMOS INFERIOR

CONECTOR DEL

REGULADOR DE

TIRO/CONDUCTO

2 TORNILLOS

DE MONTAJE

(8 x 1-3/16 PULG.

DE CABEZA

TRONCO-

CÓNICA)

MODELOS B5330SS• B5336SS

Página 22

1. INSTRUCCIONES PARA LA PUESTA A TIERRA

Este aparato debe estar conectado a tierra. En caso de un

corto circuito eléctrico, la puesta a tierra reduce el riesgo de

una descarga eléctrica al suministrar un cable de escape

para la corriente eléctrica. Este aparato está equipado

con un cordón que tiene un cable con una clavija a tierra.

La clavija debe conectarse a una toma eléctrica que esté

instalada y conectada a tierra adecuadamente.

NOTA:

Se recomienda un tomacorriente de “reloj” ahuecado.

2. Coloque el tomacorriente eléctrico dentro del espacio cubierto

por el tubo de humos decorativo y donde no interfiera con el

conducto redondo. Asegúrese de que el tomacorriente no esté

a más de 14 pulg (35,6 cm) de donde sale el cordón de la

campana y que el tomacorriente no interfiera con un área de

sujeción de soportes o donde el tubo de humos toque la pared.

INSTALE EL CABLEADO INSTALE EL SOPORTE DE

MONTAJE DE LA CAMPANA

9 pulg. (22.9 cm)

43-9⁄16 (110.6 cm) = parte interior de la campana,

30 pulg. (76 cm) arriba de la estufa

49-9⁄16 (125.9 cm) = parte interior de la campana,

36 pulg. (91.4 cm)

arriba de la estufa

4½ pulg.

(11.4 cm)

MARCO DETRÁS DE LA

PLACA DE YESO

1 9⁄16 pulg.

(4 cm)

MONTANTES DE PARED

NEA

CENTRAL

LOCALICE EL

TOMACORRIENTE

ELÉCTRICO

DENTRO DE

ESTAS ÁREAS.

(Verifique que la

ubicación no

interfiera con el

conducto, los

soportes de

montaje y el tubo

de humos.)

5¼ pulg.

(13.3 cm)

22 pulg.

(55.9 cm)

16 pulg.

(40.6 cm)

1. Construya un bastidor de madera en la pared que quede

al ras de la superficie interior de los montantes de la pared.

Asegúrese de que:

a) el bastidor esté centrado en el lugar de la instalación.

b) la altura del bastidor permita fijar el soporte de montaje

en el bastidor dentro de las dimensiones mostradas.

2. Después de terminar con la superficie de la pared, centre

con cuidado y nivele el soporte de montaje de la campana,

y asegúrelo al bastidor de la pared con tres (3) tornillos de

montaje de 8 x 1 1/2 pulg. Apriete totalmente los tornillos.

30 pulg. (76.2 cm) 31 pulg. (78.7 cm) 32 pulg. (81.3 cm) 33 pulg. (83.8 cm) 34 pulg. (86.4 cm) 35 pulg. (88.9 cm) 36 pulg. (91.4 cm)

Distancia deseada de la campana por encima de la estufa de 36 pulg. (91.4 cm) de alto (vea la nota 1)

Altura

del techo

Método de

conductos

Ubicación de los orificios de montaje del soporte por encima

de la estufa de 36 pulg. (91.4 cm) de alto

8 pies (244 cm)

9 pies (274 cm)

10 pies (305 cm)

(vea la nota 2)

Con conductos

Sin conductos

Con conductos

Sin conductos

43 9/16 pulg. (110.6 cm) 44 9/16 pulg. (113.2 cm) 45 9/16 pulg. (115.7 cm)

43 9/16 pulg. (110.6 cm) 44 9/16 pulg. (113.2 cm) 45 9/16 pulg. (115.7 cm) 46 9/16 pulg. (118.3 cm) 47 9/16 pulg. (120.8 cm) 48 9/16 pulg. (123.3 cm) 49 9/16 pulg. (125.9 cm)

49 9/16 pulg. (125.9 cm)

Notas

La distancia mínima de la campana sobre la superficie de la estufa no debe ser menor de 30 pulg. (76.2 cm).

Se recomienda enfáticamente una distancia máxima de 36 pulg. (91.4 cm) sobre la superficie de la estufa para

capturar mejor las impurezas resultantes del cocinado. Las distancias mayores de 36 pulg. (91.4 cm) sobre la

superficie de la estufa se dejan a criterio de la persona que hace la instalación y del usuario, siempre y cuando la

altura del cielo raso y la longitud del tubo de humos lo permitan.

Requiere un accesorio de extensión de tubo de humos de 10 pies (305 cm) – Modelo número FXN53SS.

43 9/16 pulg. (110.6 cm) 44 9/16 pulg. (113.2 cm) 45 9/16 pulg. (115.7 cm) 46 9/16 pulg. (118.3 cm) 47 9/16 pulg. (120.8 cm) 48 9/16 pulg. (123.3 cm)

MODELOS B5330SS• B5336SS

Página 23

INSTALE EL SOPORTE DE MONTAJE DEL

TUBO DE HUMOS SUPERIOR

1. Perfore dos orificios de 5/16 pulg. (7.9 mm) de diámetro donde se

muestra. Inserte los taquetes para placa de yeso en los orificios.

2. Centre el soporte sobre la ubicación de la campana y a nivel con

el cielo raso. Asegúrese de que las ranuras del soporte del tubo de

humos superior estén en la parte inferior. Fije el soporte del tubo de

humos superior a la pared utilizando dos (2) tornillos de montaje de

8 x 1 1/2 pulg.

3. Apriete totalmente los tornillos. Asegúrese de que el soporte esté

apretado contra la pared.

A nivel con

el cielo raso

Centro de la

instalación

Ranuras del soporte de montaje

del tubo de humos superior

7¼ pulg. (18.4 cm)

3¾ pulg.

(9,5 cm)

1-1⁄16 pulg. (2.7 cm)

Distancia

recomendada entre

los orificios de los

tornillos

Cielo raso

Ø 5/16 pulg.

(7.9 mm) Típico

Cielo raso

Centro de la instalación

INSTALE LA CAMPANA (sólo para

campanas con conductos horizontales)

1. En este momento NO QUITE la película de plástico protector que cubre

el tubo de humos decorativo y la campana.

2. Deje la parte posterior de la campana plana sobre una mesa. Utilice un

pedazo de cartón para evitar dañar la mesa o la campana.

3. Fije el conector del regulador/conducto en la parte superior de la

campana utilizando cuatro (4) tornillos de montaje de 8 x 3/8 pulg. de

cabeza troncocónica.

4. Retire los filtros para grasa empujando hacia atrás la cejilla metálica e

inclinando los filtros hacia abajo para quitarlos.

5. Gire con cuidado la campana hacia arriba.

PARTE INTERIOR TRASERA DE

LA CAMPANA

CONJUNTO DEL

MOTOR/

VENTILADOR

UBICACIÓN DE LOS ORIFICIOS

VISTA LATERAL

Ø 5/16 PULG.

(0.8 CM) TÍPICO

6. Asegúrese de que habrá una separación adecuada entre la parte

superior de la campana y el soporte de montaje para los conductos

del tubo de humos inferior. El codo debe colocarse debajo del

soporte de montaje del tubo de humos inferior.

7. Alinee la campana y céntrela arriba del soporte de montaje de

la campana. Lentamente baje la campana hasta que se fije con

seguridad en el soporte.

8. Con la campana colgada en su lugar, perfore los dos orificios

situados en la parte interior trasera de la campana, con una broca

de 5/16 pulg. (7.9 mm). Inserte los taquetes para placa de yeso

incluidos en los orificios perforados (uno para cada orificio). Instale

dos (2) arandelas y dos (2) tornillos de montaje de 8 x 1 3/16 pulg.

de cabeza troncocónica a través de la parte trasera de la campana

y en los taquetes para placa de yeso. Verifique que la campana

esté centrada y nivelada. Apriete totalmente todos los tornillos.

9. Reinstale los filtros para grasa alineando las lengüetas posteriores

del filtro con las ranuras de la campana. Empuje hacia atrás la

cejilla metálica, presione el filtro en su posición y libere. Asegúrese

de que los filtros estén seguramente enganchados después de su

instalación.

19 pulg.

(48.3 cm) MÁX.

SOPORTE DE

MONTAJE DEL

TUBO DE HUMOS

INFERIOR

MODELOS B5330SS• B5336SS

Página 24

SOPORTE DE MONTAJE DEL TUBO

DE HUMOS INFERIOR

TUBO DE

HUMOS

INFERIOR

NOTA: Los cielos rasos de 10 pies (3 m) requieren una extensión del

tubo de humos de 10 pies (3 m), modelo FXN53SS para instalaciones

con conductos o sin conductos (se compra por separado). Deseche

el tubo de humos superior incluido con la campana y reemplácelo

con la extensión del tubo modelo FXN53SS.

12. Retire el tubo de humos superior del interior del tubo de humos

inferior. Instale el soporte del tubo de humos inferior al tubo

de humos inferior usando dos (2) tornillos de soporte del tubo

de humos de 8 x 3/8 pulg. Asegúrese de que las ranuras se

encuentren en la parte superior. Vuelva a colocar con cuidado el

tubo de humos superior en el interior de los dos tubos de humos.

Reemplace con cuidado el tubo de humos superior al interior del

tubo de humos inferior.

13. Coloque con cuidado ambos tubos de humos en el área ahuecada

de la parte superior de la campana. Asegúrese de que las pestañas

en el tubo de humos inferior apunten hacia abajo y se acoplen con

las ranuras en la parte superior de la campana.

14. Deslice el tubo de humos superior hacia arriba, hasta que quede

alineado con su soporte de montaje superior. El soporte debe

quedar dentro del tubo de humos. Asegure el tubo superior con el

soporte de montaje correspondiente, utilizando dos (2) tornillos de

montaje de 8 x 3/8 pulg.

15. Retire cualquier plástico protector que permanezca en la campana.

TUBO DE

HUMOS

SUPERIOR

SOPORTE DE MONTAJE DEL TUBO DE HUMOS SUPERIOR

CODO DEL CONDUCTO

REDONDO DE 6 PULG.

(15.2 CM)

10. Mida e instale los conductos redondos de acero de 6 pulg.

(15.2 cm) a la tapa para techo o a la tapa para pared, y el codo

de 90° sobre el collarín del tubo en la campana. Use cinta para

conductos para fijar y sellar todas las uniones.

11. Conecte el cable eléctrico de la campana en el tomacorriente.

INSTALE LA CAMPANA (sólo para

campanas con conductos verticales)

1. En este momento NO QUITE la película de plástico protector que cubre

el tubo de humos decorativo y la campana.

2. Deje la parte posterior de la campana plana sobre una mesa. Utilice un

pedazo de cartón para evitar dañar la mesa o la campana.

3. Fije el conector del regulador/conducto en la parte superior de la

campana utilizando cuatro (4) tornillos de montaje de 8 x 3/8 pulg. de

cabeza troncocónica.

4. Retire los filtros para grasa empujando hacia atrás la cejilla metálica e

inclinando los filtros hacia abajo para quitarlos.

5. Gire con cuidado la campana hacia arriba.

SOPORTE DE MONTAJE DEL TUBO DE HUMOS INFERIOR

TUBO DE

HUMOS

INFERIOR

NOTA: Los cielos rasos de 10 pies (3 m) requieren una extensión

del tubo de humos de 10 pies (3 m), modelo FXN53SS (se compra

por separado). Deseche el tubo de humos superior incluido con la

campana y reemplácelo con la extensión del tubo modelo FXN53SS.

6. Retire el tubo de humos superior del interior del tubo de humos

inferior. Instale el soporte del tubo inferior al tubo inferior usando

dos (2) tornillos de soporte del tubo de humos de 8 x 3/8 pulg.

asegurándose de que las ranuras estén en la parte superior.

Retire la película de plástico protector que cubre los dos tubos

de humos. Reemplace con cuidado el tubo de humos superior al

interior del tubo de humos inferior.

7. Coloque con cuidado ambos tubos de humos en el área ahuecada

de la parte superior de la campana. Asegúrese de que las pestañas

en el tubo de humos inferior apunten hacia abajo y se acoplen con

las ranuras en la parte superior de la campana.

MODELOS B5330SS• B5336SS

Página 25

INSTALE LA CAMPANA (sólo para

campanas para sistemas sin conductos)

NOTA: Las instalaciones sin conductos requieren el kit para

sistemas sin conductos, modelo RK56 (se compra por separado).

1. PRECAUCIÓN: No use un conducto de plástico ni de metal rígido.

2. En este momento no quite la película de plástico protector que

cubre el tubo de humos decorativo y la campana.

3. Deje la parte posterior de la campana plana sobre una mesa. Utilice

un pedazo de cartón para evitar dañar la mesa o la campana.

4. Fije el conector del regulador/conducto en la parte superior de la

campana utilizando cuatro (4) tornillos de montaje de 8 x 3/8 pulg.

de cabeza troncocónica.

5. Quite las aletas del regulador del conector para conector/conducto

y deseche las aletas.

CONTENIDO DEL KIT PARA SISTEMAS SIN

CONDUCTOS MODELO RK56

8. Mida e instale los conductos de acero al conector de conductos de

la campana. Use cinta para conductos para fijar y sellar todas las

uniones.

9. Sostenga la campana cerca de la ubicación de montaje en la pared

y conecte el cordón eléctrico en el tomacorriente.

10. Alinee la campana y céntrela arriba del soporte de montaje de

la campana. Asegúrese de que los conductos en la campana se

alineen y se fijen a los conductos en el cielo raso. Lentamente baje

la campana hasta que se fije con seguridad en el soporte.

11. Use cinta para conductos para fijar y sellar todas las uniones.

12. Con la campana colgada en su lugar, perfore los dos orificios

situados en la parte interior trasera de la campana, con una broca

de 5/16 pulg. (7.9 mm). Inserte los taquetes para placa de yeso

incluidos en los orificios perforados (uno para cada orificio). Instale

dos (2) arandelas y dos (2) tornillos de montaje de 8 x 1 3/16 pulg.

de cabeza troncocónica a través de la parte trasera de la campana

y en los taquetes para placa de yeso. Verifique que la campana

esté centrada y nivelada. Apriete totalmente todos los tornillos.

13. Reinstale los filtros para grasa alineando las lengüetas posteriores

del filtro con las ranuras de la campana. Empuje hacia atrás la

cejilla metálica, presione el filtro en su posición y libere. Asegúrese

de que los filtros estén seguramente enganchados después de su

instalación.

14. Deslice el tubo de humos superior hacia arriba, hasta que quede

alineado con su soporte de montaje. El soporte debe quedar dentro

del tubo de humos. Asegure el tubo superior con el soporte de

montaje correspondiente, utilizando dos (2) tornillos de montaje de

8 x 3/8 pulg.

15. Retire cualquier plástico protector que permanezca en la campana.

TUBO DE

HUMOS

SUPERIOR

SOPORTE DE MONTAJE DEL TUBO DE HUMOS SUPERIOR

LONGITUD DEL CONDUCTO

TUBO DE HUMOS

DECORATIVO

CONDUCTO REDONDO

DE ACERO

DE 6 PULG. (15.2 CM)

PLENO PARA SISTEMAS

SIN CONDUCTOS

2 AMARRES

CONDUCTO

FLEXIBLE

FILTROS DE

RECIRCULACIÓN

PARA SISTEMAS

SIN CONDUCTOS

COLLARÍN DEL

PLENO PARA SISTEMAS

SIN CONDUCTOS

8 TORNILLOS

DE MONTAJE

(ST4 x 8 de

cabeza redonda)

PARTE INTERIOR TRASERA DE

LA CAMPANA

CONJUNTO DEL

MOTOR/

VENTILADOR

UBICACIÓN DE LOS ORIFICIOS

VISTA LATERAL

Ø 5/16 PULG.

(0.8 CM) TÍPICO

MODELOS B5330SS• B5336SS

Página 26

aluminio al

conector del

regulador/

conducto con

un amarre.

10. Fije el conducto

flexible al

collarín del

pleno para

sistemas sin

conductos

y fíjelo con

un amarre.

Coloque cinta

para conductos

en todas las

uniones.

NOTA: Los cielos

rasos de 10 pies

(3 m) requieren una extensión del tubo de humos de 10 pies (3

m), modelo FXN53SS para instalaciones con conductos o sin

conductos (se compra por separado). Deseche el tubo de humos

superior incluido con la campana y reemplácelo con la extensión

del tubo modelo FXN53SS.

11. Retire el tubo de humos superior del interior del tubo de humos

inferior. Instale el soporte del tubo inferior al tubo inferior usando

dos (2) tornillos de soporte del tubo de humos de 8 x 3/8 pulg.

asegurándose de que las ranuras estén en la parte superior.

Retire la película de plástico protector que cubre los dos tubos

de humos. Reemplace con cuidado el tubo de humos superior al

interior del tubo de humos inferior.

12. Coloque con cuidado ambos tubos de humos en el área ahuecada

de la parte superior de la campana. Asegúrese de que las pestañas

en el tubo de humos inferior apunten hacia abajo y se acoplen con

las ranuras en la parte superior de la campana.

13. Fije el pleno con collarín para sistemas sin conductos al pleno

superior usando cuatro (4) tornillos de cabeza redonda ST4 x 8.

14. Sostenga la campana cerca de la ubicación de montaje en la pared

y conecte el cordón eléctrico en el tomacorriente.

15. Alinee la campana y céntrela arriba del soporte de montaje de

la campana. Lentamente baje la campana hasta que se fije con

seguridad en el soporte.

6. Retire los filtros

para grasa

empujando

hacia atrás la

cejilla metálica

e inclinando

los filtros hacia

abajo para

quitarlos.

7. Fije el collarín

para sistemas sin conductos al pleno para sistemas sin conductos

usando cuatro (4) tornillos de cabeza redonda ST4 x 8.

8. Mida la distancia “A”. Será la longitud del conducto flexible

extendido.

9. Fije el conducto

flexible de

SOPORTE DE MONTAJE DEL TUBO

DE HUMOS INFERIOR

TUBO DE

HUMOS

INFERIOR

16. Con la campana colgada en su lugar, perfore los dos orificios

situados en la parte interior trasera de la campana, con una broca

de 5/16 pulg. (7.9 mm). Inserte los taquetes para placa de yeso

incluidos en los orificios perforados (uno para cada orificio). Instale

dos (2) arandelas y dos (2) tornillos de montaje de 8 x 1 3/16 pulg.

de cabeza troncocónica a través de la parte trasera de la campana

y en los taquetes para placa de yeso. Verifique que la campana

esté centrada y nivelada. Apriete totalmente todos los tornillos.

17. Fije dos (2) filtros

de recirculación

para sistemas sin

conductos a los

lados del ventilador,

alineando la ranura

de bloqueo con llave

y girando hasta que

los filtros se fijen en

su lugar.

Para reemplazar los filtros de circulación para sistemas sin

conductos, compre el S97018030 o el FILTRO REDONDO.

18. Reinstale los filtros para grasa alineando las lengüetas posteriores

del filtro con las ranuras de la campana. Empuje hacia atrás la

cejilla metálica, presione el filtro en su posición y libere. Asegúrese

de que los filtros estén seguramente enganchados después de su

instalación.

19. Deslice el tubo de humos superior hacia arriba, hasta que quede

alineado con su soporte de montaje. El soporte debe quedar dentro

del tubo de humos. Asegure el tubo superior con el soporte de

montaje correspondiente, utilizando dos (2) tornillos de montaje de

8 x 3/8 pulg.

20. Retire cualquier plástico protector que permanezca en la campana.

TUBO DE

HUMOS

SUPERIOR

SOPORTE DE MONTAJE

DEL TUBO DE HUMOS SUPERIOR

PLENO PARA SISTEMAS

SIN CONDUCTOS

CONDUCTO FLEXIBLE DE

ALUMINIO DE

6 PULG. (15.2 CM)

CONECTOR DEL REGULADOR

DE TIRO/CONDUCTO

3 5/8 PULG.

(9.2 CM)

PARTE INTERIOR TRASERA DE LA CAMPANA

CONJUNTO DEL

MOTOR/

VENTILADOR

UBICACIÓN DE LOS ORIFICIOS

VISTA LATERAL

Ø 5/16 PULG.

(0.8 CM) TÍPICO

MODELOS B5330SS• B5336SS

Página 27

PIEZAS DE REPUESTO

Se pueden hacer los pedidos de las piezas de repuesto en

nuestro sitio Web: www.broan.com.

CLAVE PIEZA N.º DESCRIPCIÓN CANT.

1 S99528454 Tubos de humos decorativos superior e inferior 1

2 S99526974 Conjunto de motor/ventilador 1

3 S99526975 Conjunto de la base para la luz 2

4 S99527010 Conjunto del anillo de moldura para la luz/lente 2

5 S99526976 Conjunto de botones 1

6 S97018027 Filtros de aluminio para grasa (2 por campana) B5330SS 1

S97018028 Filtros de aluminio para grasa (3 por campana) B5336SS 1

7 S97018030 Filtros de recirculación para sistemas sin conductos (par) 1

8 S99526983 Conector del regulador de tiro/conducto 1

9 S99526984 Conducto de aluminio flexible expansible 6 pulg. de diám. 1

10 S99526985 Conjunto del pleno para sistemas sin conductos 1

11 S99526987 Soporte de montaje para la campana 1

12 S99526988 Soporte de montaje del tubo de humos inferior 1

13 S99526990 Soporte de montaje del tubo de humos superior 1

14 S99527012 Capacitor 1

15 S99527013 Cubierta de plástico 1

S99527011 Transformador (no se muestra) 1

S99528455 Bolsa de piezas (no se muestra) 1

Al hacer el pedido de una pieza de repuesto, especifique el número de la pieza

(no el número de la clave).

3, 4

99528449D

WARRANTY / GARANTIE / GARANTÍA

Limited Warranty

Warranty Period and Exclusions: Broan-NuTone LLC (the “Company”) warrants to the original consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the Product or its workmanship for

a period of one (1) year from the date of original purchase.

The limited warranty period for any replacement parts provided by the Company and for any Products repaired or replaced under this limited warranty shall be the remainder of the original warranty period.

This warranty does not cover fluorescent lamp starters, tubes, halogen and incandescent bulbs, fuses, filters, ducts, roof caps, wall caps and other accessories for ducting that may be purchased separately and installed with the Product. This

warranty also does not cover (a)normal maintenance and service, (b)normal wear and tear, (c)any Products or parts which have been subject to misuse, abuse, abnormal usage, negligence, accident, improper or insufficient maintenance, stor-

age or repair (other than repair by the Company), (d)damage caused by faulty installation, or installation or use contrary to recommendations or instructions, (e)any Product that has been moved from its original point of installation, (f)damage

caused by environmental or natural elements, (g)damage in transit, (h)natural wear of finish, (i)Products in commercial or nonresidential use, or (j)damage caused by fire, flood or other act of God. This warranty covers only Products sold to

original consumers in the United States by the Company or U.S. distributors authorized by the Company.

This warranty supersedes all prior warranties and is not transferable from the original consumer purchaser.

No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective products. The foregoing warranties are exclusive and in lieu of any other warranties, express or implied. THE COMPANY

DISCLAIMS AND EXCLUDES ALL OTHER EXPRESS WARRANTIES, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE. To the extent that applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the period specified for the express warranty above. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitation may not apply to you. Any oral or written description of the Product is for the sole purpose of identifying it and shall not be construed as an express warranty.

Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid under applicable law, but if any provision is held to be prohibited or invalid, such provision shall be ineffective only to

the extent of such prohibition or invalidity, without invalidating the remainder of such provision or the other remaining provisions of the Limited Warranty.

Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without charge, any Product or part thereof, to the extent the Company finds it to be covered by and in

breach of this limited warranty under normal use and service. The Company will ship the repaired or replaced Product or replacement parts to you at no charge. You are responsible for all costs for removal, reinstallation and shipping, insurance

or other freight charges incurred in the shipment of the Product or part to the Company. If you must send the Product or part to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not

responsible for damage in transit. The Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured Products or parts in the warranty repair or replacement process. Such Products and parts will be comparable

in function and performance to an original Product or part and warranted for the remainder of the original warranty period.

Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR OR REPLACE, AT THE COMPANY’S OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND

THE COMPANY’S SOLE AND EXCLUSIVE OBLIGATION. THE COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE PRODUCT, ITS USE OR

PERFORMANCE.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which

vary from state to state.

This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and does not include the cost of field service travel and living expenses.

Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver of such terms, limitations or exclusions, nor will such assistance extend or revive the

warranty.

The Company will not reimburse you for any expenses incurred by you in repairing or replacing any defective Product, except for those incurred with the Company’s prior written permission.

How to Obtain Warranty Service: To qualify for warranty service, you must (a)notify the Company at the address or telephone number stated below within seven (7)days of discovering the covered defect, (b)give the model number and part

identification and (c)describe the nature of any defect in the Product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. If you cannot provide a copy of the original written limited warranty,

then the terms of the Company’s most current written limited warranty for your particular product will control.The most current limited written warranties for the Company’s products can be found at www.broan.com.

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453

Garantie limitée

Période de garantie et exclusions: Broan-NuTone LLC (la «Société») garantit au consommateur acheteur initial («vous») de son produit (le «Produit») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de

un (1) an à compter de la date d’achat originale.

La période de la garantie limitée sur toute pièce de remplacement fournie par la Société et sur tout produit réparé ou remplacé en vertu de la présente garantie limitée correspond au reste de la période de garantie originale.

La présente garantie ne s’applique pas aux tubes fluorescents et aux démarreurs, ni aux ampoules halogènes ou incandescentes, fusibles, filtres, conduits, capuchons de toit, capuchons muraux et autres accessoires pour conduits pouvant

avoir été achetés séparément et installés avec le produit. La présente garantie ne couvre pas (a) les travaux d’entretien et de service normaux, (b) l’usure normale, (c) tout produit ou toute pièce ayant fait l’objet d’une mauvaise utilisation, d’un

abus, d’un usage anormal, d’une négligence, d’un accident, d’un entretien, rangement ou réparation inadéquats ou insuffisants (autre que par la Société), (d) les dommages dus à une mauvaise installation, ou à une installation ou utilisation

contraires aux recommandations ou instructions, (e) tout produit déplacé de son lieu d’installation original, (f) les dommages dus à des éléments environnementaux ou naturels, (g) les dommages dus au transport, (h) l’usure naturelle du fini,

(i) les produits utilisés à des fins commerciales ou non-résidentielles ou (j) les dommages dus à un incendie, à une inondation ou à un événement fortuit. La présente garantie ne couvre que les produits vendus au consommateur initial aux

États-Unis par la Société ou par les distributeurs américains autorisés par la Société.

La présente garantie remplace toute garantie précédente et le consommateur et acheteur initial ne peut la céder à quiconque.

Aucune autre garantie: La présente garantie limitée stipule les seules obligations de la Société et votre seul recours en cas de produits défectueux. La garantie ci-dessus est exclusive et remplace toute autre garantie, expresse ou tacite.

LA SOCIÉTÉ EXCLUT TOUTE AUTRE GARANTIE EXPRESSE ET TOUTE GARANTIE DÉCOULANT IMPLICITEMENT DE LA LOI, Y COMPRIS, SANS S’Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET D’ADÉQUATION À UN USAGE

PARTICULIER. Dans la mesure où la loi en vigueur interdit l’exclusion des garanties tacites, la durée de toute garantie tacite est limitée à la période stipulée ci-dessus pour la garantie expresse. Certaines juridictions interdisant de limiter la durée

d’une garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation. Toute description verbale ou écrite du produit a pour seule fin de l’identifier et ne doit pas être interprétée comme une garantie expresse.

Si possible, chaque disposition de cette garantie limitée doit être interprétée de sorte à être en vigueur et valide en vertu des lois applicables, mais si une disposition s’avère interdite ou invalide, elle le sera seulement dans la mesure de cette

interdiction ou invalidité, sans invalider le reste de cette disposition ni les autres dispositions de la présente garantie limitée.

Recours: Pendant la période de garantie limitée applicable, la Société pourra, à son choix, fournir des pièces de rechange ou réparer ou remplacer, sans frais, tout produit ou toute pièce, dans la mesure où la Société constate qu’il est couvert

et contrevient à la présente garantie limitée dans des conditions normales d’utilisation et de service. La Société vous enverra gratuitement le produit réparé ou remplacé ou les pièces de rechange. Vous êtes responsable des frais de démontage,

de remontage, d’expédition, d’assurance ou de tous autres frais de transport pour l’envoi du produit ou de la pièce à la Société. Si vous devez envoyer le produit ou la pièce à la Société, tel que la Société vous l’indiquera, vous devrez l’emballer

correctement. La Société n’est pas responsable des dommages subis lors du transport. La Société se réserve le droit d’utiliser des produits ou des pièces remis en état, remis à neuf, réparés ou réusinés dans le processus de réparation ou de

remplacement sous garantie. Lesdits produits ou pièces seront comparables en fonction et en performance aux produits et pièces d’origine et seront garantis pendant le reste de la période de garantie originale.

Exclusion de dommages: L’OBLIGATION DE LA SOCIÉTÉ DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER OU REMPLACER LE PRODUIT, À SON CHOIX, CONSTITUE VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE LA PRÉSENTE

GARANTIE LIMITÉE ET LA SEULE ET UNIQUE OBLIGATION DE LA SOCIÉTÉ. LA SOCIÉTÉ NE PEUT ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF, ACCESSOIRE OU SPÉCIAL DÉCOULANT DE L’UTILISATION OU

DU RENDEMENT DU PRODUIT.

Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s’appliquer à votre situation. La présente garantie vous confère des droits spécifiques

reconnus par la loi. D’autres droits pourraient également vous être accordés selon la législation locale en vigueur.

La présente garantie ne couvre que le remplacement ou la réparation des produits ou pièces défectueux à l’usine principale de la Société et ne comprend pas les frais de voyage et ni les dépenses quotidiennes pour une réparation à domicile.

Toute aide que la Société vous fournit en dehors des dispositions, limitations ou exclusions de cette garantie limitée ne constituera en rien une renonciation auxdites dispositions, limitations ou exclusions, et ne prolongera aucunement cette

garantie pas plus qu’elle ne la remettra en vigueur.

La Société ne vous remboursera aucune dépense encourue par vous pour la réparation ou le remplacement de tout produit défectueux, sauf celles que vous avez encourues avec la permission écrite préalable de la Société.

Comment bénéficier du service de garantie: Pour vous prévaloir de cette garantie, vous devez (a) aviser la Société à l’adresse ou au numéro de téléphone indiqués ci-dessous dans les sept (7) jours du constat de la défectuosité couverte, (b)

donner le numéro de modèle du produit et le numéro d’identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d’achat originale.

Si vous ne pouvez pas fournir une copie écrite de la garantie limitée originale, les dispositions de la garantie limitée écrite la plus récente de la Société concernant ce produit particulier s’appliqueront. Vous trouverez les garanties limitées écrites

les plus récentes des produits de la Société sur le site www.broan.ca.

Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 800-637-1453

Garantía limitada

Periodo y exclusiones de la garantía: Broan-NuTone LLC (la “Compañía”) garantiza al consumidor comprador original de su producto (“usted”) que el producto (el “Producto”) estará libre de defectos en materiales o en mano de obra, por un

periodo de un (1) año a partir de la fecha de compra original.

El periodo de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía y para cualquier Producto reparado o reemplazado bajo esta garantía limitada debe ser lo que reste del periodo de garantía original.

Esta garantía no cubre arrancadores de lámparas fluorescentes, tubos, bombillas de halógeno e incandescentes, fusibles, filtros, conductos, tapas de techo, tapas de pared ni otros accesorios que pudieran ser comprados por separado e

instalados con el producto. Esta garantía tampoco cubre (a) mantenimiento y servicio normal, (b) uso y desgaste normal, (c) Productos o piezas sujetos a mal uso, abuso, uso anormal, negligencia, accidente, mantenimiento inadecuado o

insuficiente, almacenamiento o reparación (que no sea reparación por parte de la Compañía), (d) daños causados por instalación defectuosa, o bien instalación o uso contrario a las recomendaciones o instrucciones, (e) cualquier Producto que

se haya movido de su punto de instalación original, (f) daños ocasionados por el medio ambiente o los elementos naturales, (g) daños en tránsito, (h) desgaste natural del acabado, (i) Productos en uso comercial o no residencial, o (j) daños

ocasionados por incendio, inundación u otro caso fortuito. Esta garantía cubre solamente Productos vendidos a clientes originales en los Estados Unidos por la Compañía o a distribuidores de EE. UU. autorizados por la Compañía.

Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.

No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía y su único recurso ante productos defectuosos. Las garantías anteriores son exclusivas y en lugar de cualquier otra garantía, expresa o implícita. LA

COMPAÑÍA NIEGA Y EXCLUYE CUALQUIER OTRA GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLÍCITAS POR LEY, INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN Y APTITUD PARA UN PROPÓSITO EN

PARTICULAR. Hasta el grado en que la ley aplicable prohíba la exclusión de las garantías implícitas, la duración de cualquier garantía implícita aplicable está limitada al periodo especificado para la garantía expresa antes mencionada. Algunos

estados no permiten limitaciones en la duración de una garantía implícita, así que la limitación anterior tal vez no aplique en su caso. Cualquier descripción verbal o escrita del Producto es para el único propósito de identificarlo y no deberá

considerarse como una garantía expresa.

Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada de tal forma que sea efectiva y válida de conformidad con la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará

sin efecto solo en virtud de dicha prohibición o invalidez, sin invalidar el resto de dicha disposición o las demás disposiciones restantes de la garantía limitada.

Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará o reemplazará, sin cargo alguno, cualquier Producto o pieza del mismo, hasta el grado en que la Compañía lo

encuentre cubierto bajo esta garantía limitada y en incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía le enviará el Producto reparado o reemplazado o las piezas de repuesto sin cargo. Usted es responsable

de todos los costos de retiro, reinstalación y envío, seguro u otros cargos de flete incurridos en el envío del Producto o pieza a la Compañía. Si debe enviar el Producto o la pieza a la Compañía, tal como lo indique la Compañía, debe empaquetar

adecuadamente el Producto o la pieza: la Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva el derecho de utilizar Productos o piezas reacondicionados, renovados, reparados o refabricados en el proceso de

reemplazo o reparación de garantía. Dichos Productos y piezas serán comparables en función y desempeño a un Producto o una pieza original y tendrán garantía durante el resto del periodo de la garantía original.

Exclusión de daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE REPUESTO, O DE REPARAR O REEMPLAZAR, A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚNICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA LIMITADA,

Y LA ÚNICA Y EXCLUSIVA OBLIGACIÓN DE LA COMPAÑÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES O ESPECIALES QUE SURJAN POR EL USO O DESEMPEÑO DEL PRODUCTO, O

EN RELACIÓN CON EL MISMO.

Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes mencionada podría no aplicarse a usted. Esta garantía le otorga derechos legales específicos, y usted podría tener otros

derechos que varían de un estado a otro.

Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas de los mismos en la planta principal de la Compañía, y no incluye el costo del viaje para el servicio de campo ni los viáticos.

Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos, limitaciones o exclusiones de esta garantía limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia

extenderá o renovará la garantía.

La Compañía no le reembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto defectuoso, excepto los incurridos con el permiso previo por escrito de la Compañía.

Cómo obtener el servicio cubierto por la garantía: Para tener derecho al servicio cubierto por la garantía, usted debe (a) notificar a la Compañía a la dirección o número de teléfono que aparecen abajo en un plazo de siete (7) días después de

descubrir el defecto cubierto, (b) proporcionar el número de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en el Producto o la pieza. En el momento de solicitar el servicio cubierto por la garantía, debe

presentar un comprobante de la fecha de compra original. Si usted no puede presentar una copia de la garantía limitada original por escrito, entonces regirán los términos de la garantía limitada por escrito más actualizada de la compañía para

su producto en particular. Las garantías limitadas por escrito más actualizadas para los productos de la Compañía se pueden encontrar en www.broan.com.

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453

Broan B5330SS 30-Inch Convertible Wall-Mount Chimney Range Hood, 450 CFM, Stainless Steel

Product's Documents

Installation Guide

Specifications

Broan B5330SS Questions and Answers
